Серия 1.412-3

Выпуск I-1. Материалы для проектирования. Указания по выбору фундаментов

Обозначение:	Серия 1.412-3
Обозначение англ:	Series 1.412-3
Статус:	заменен
Название рус.:	Выпуск I-1. Материалы для проектирования. Указания по выбору фундаментов
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.11.1980
Область применения:	В серии 1.412-3 разработаны материалы для проектирования и рабочие чертежи арматурных изделий типовых железобетонных монолитных фундаментов на естественном основании под колонны серий ИИ-04 и ИИ-20

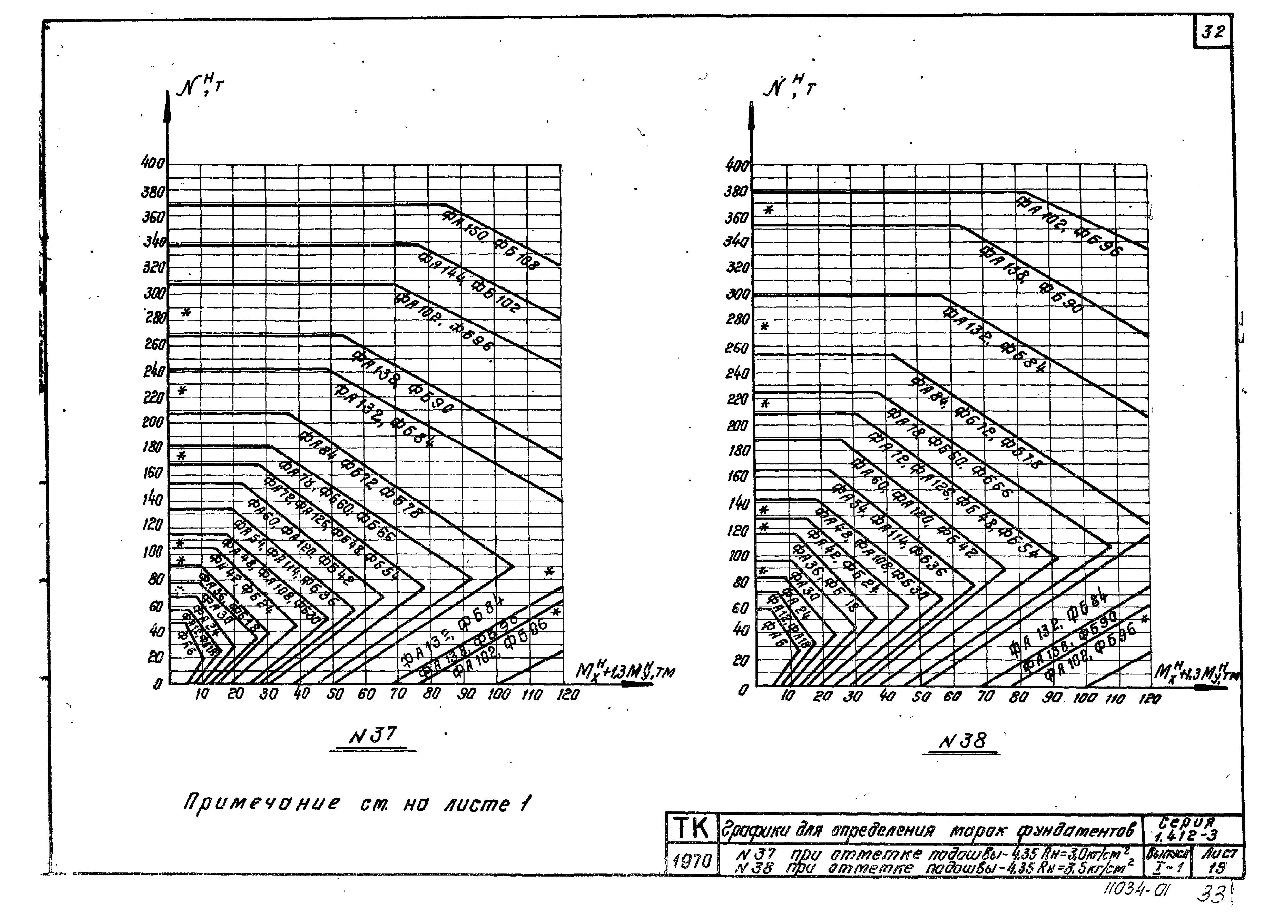

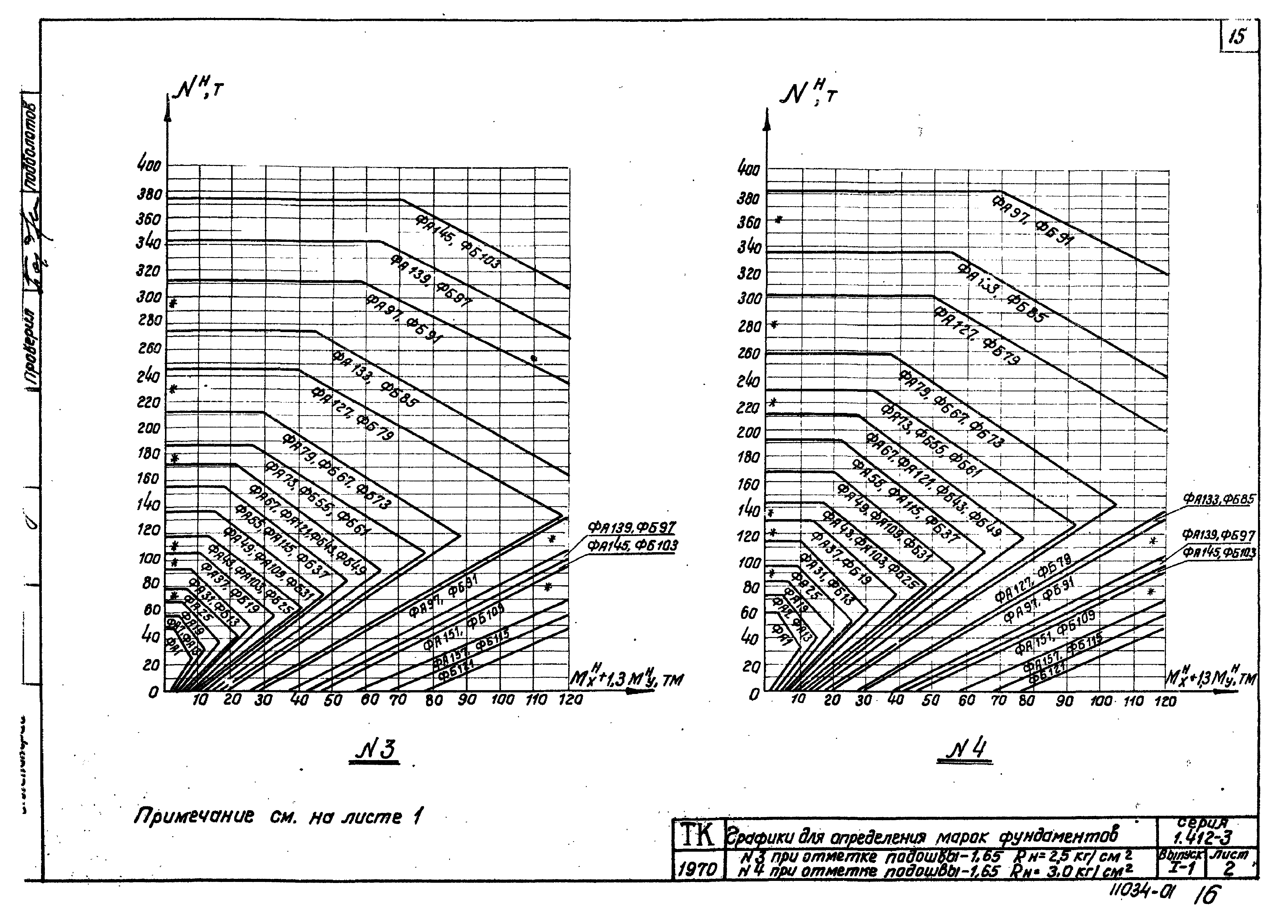

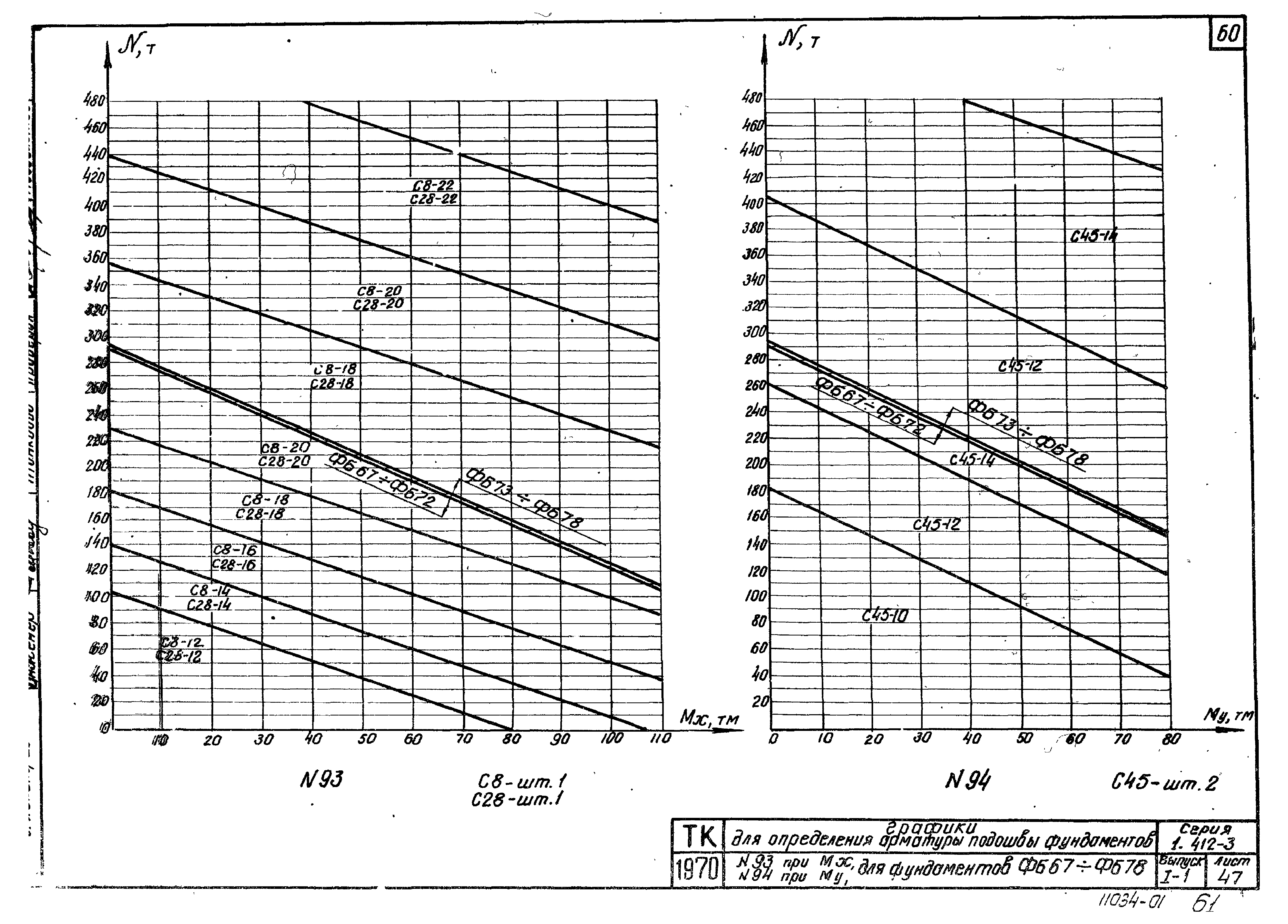

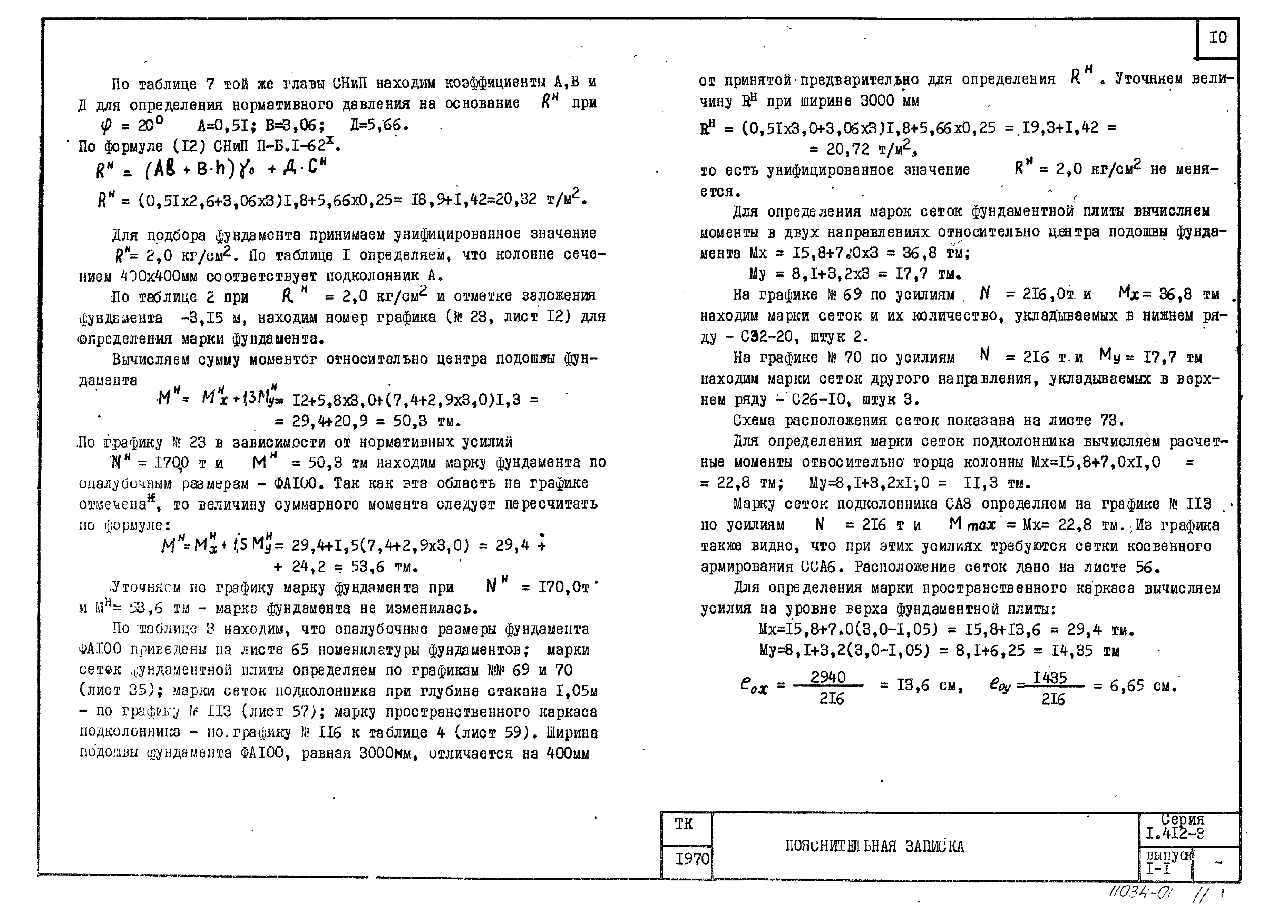

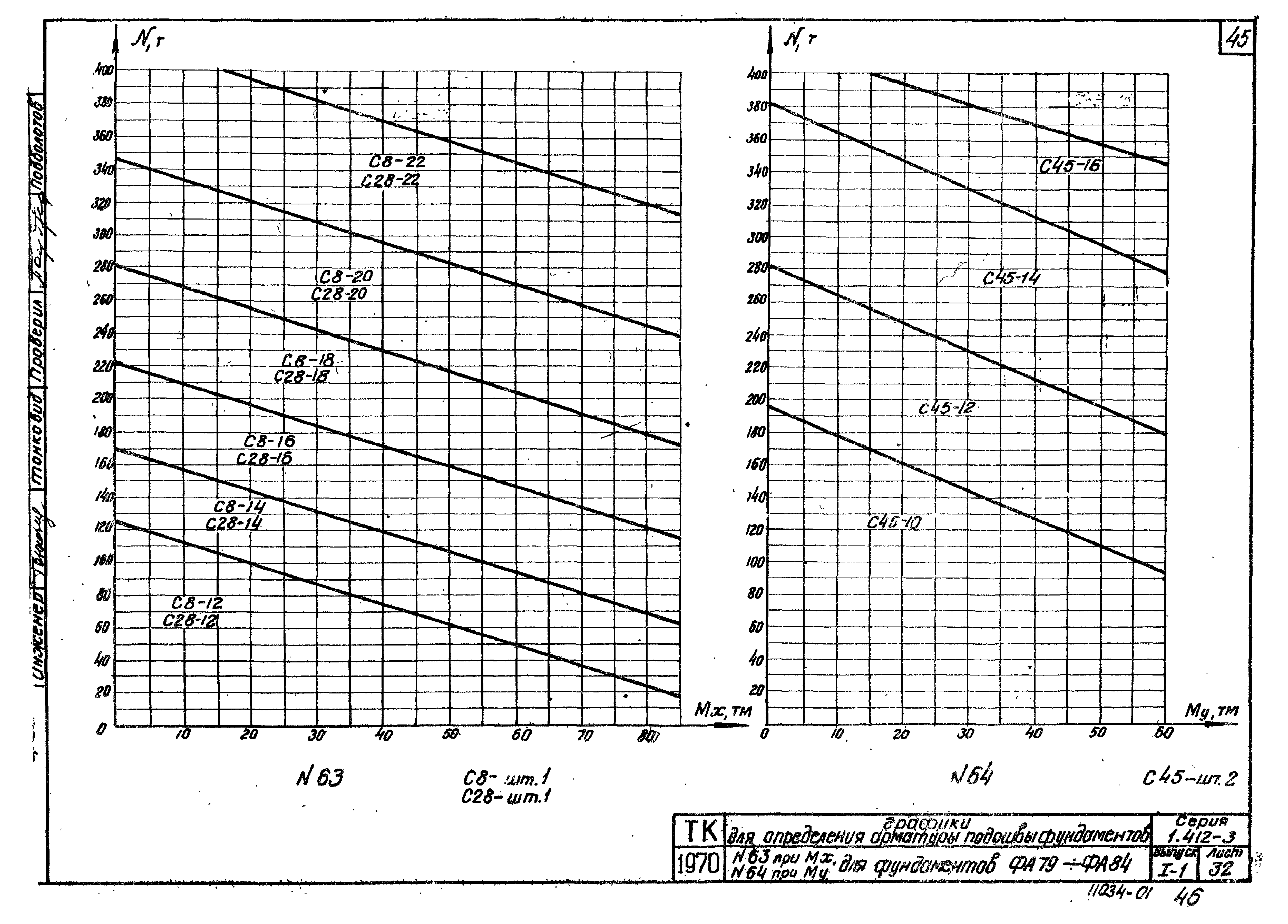

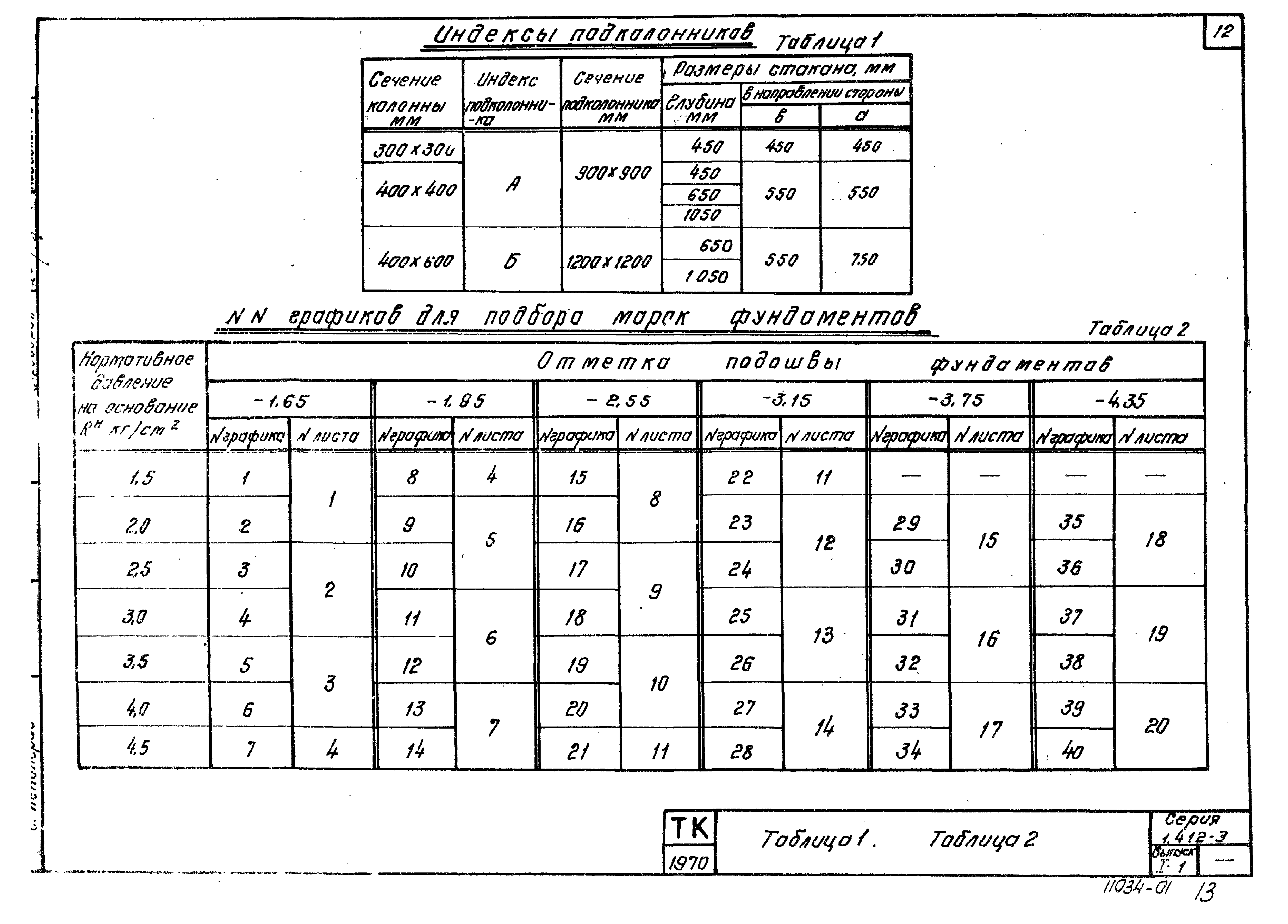

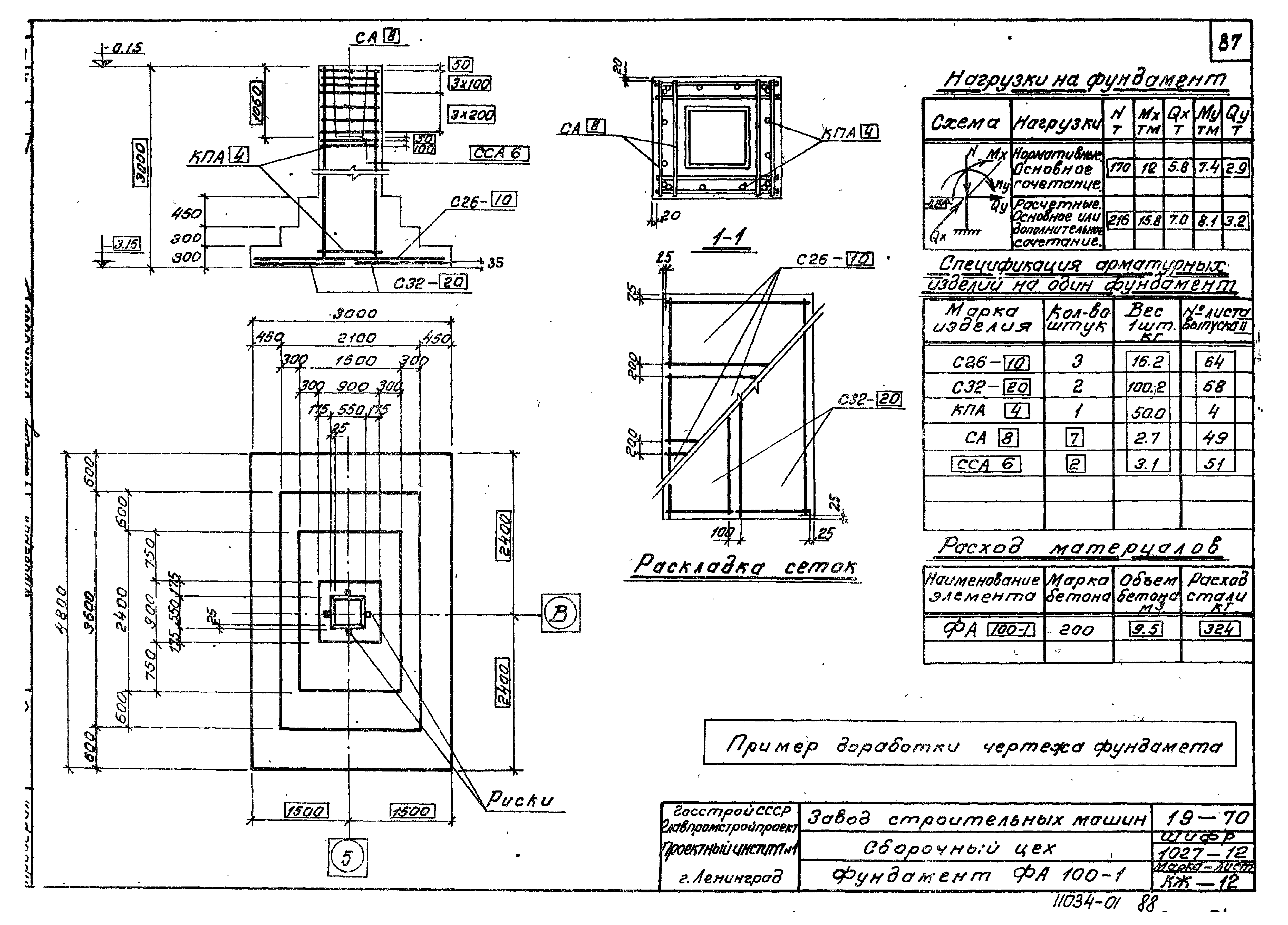

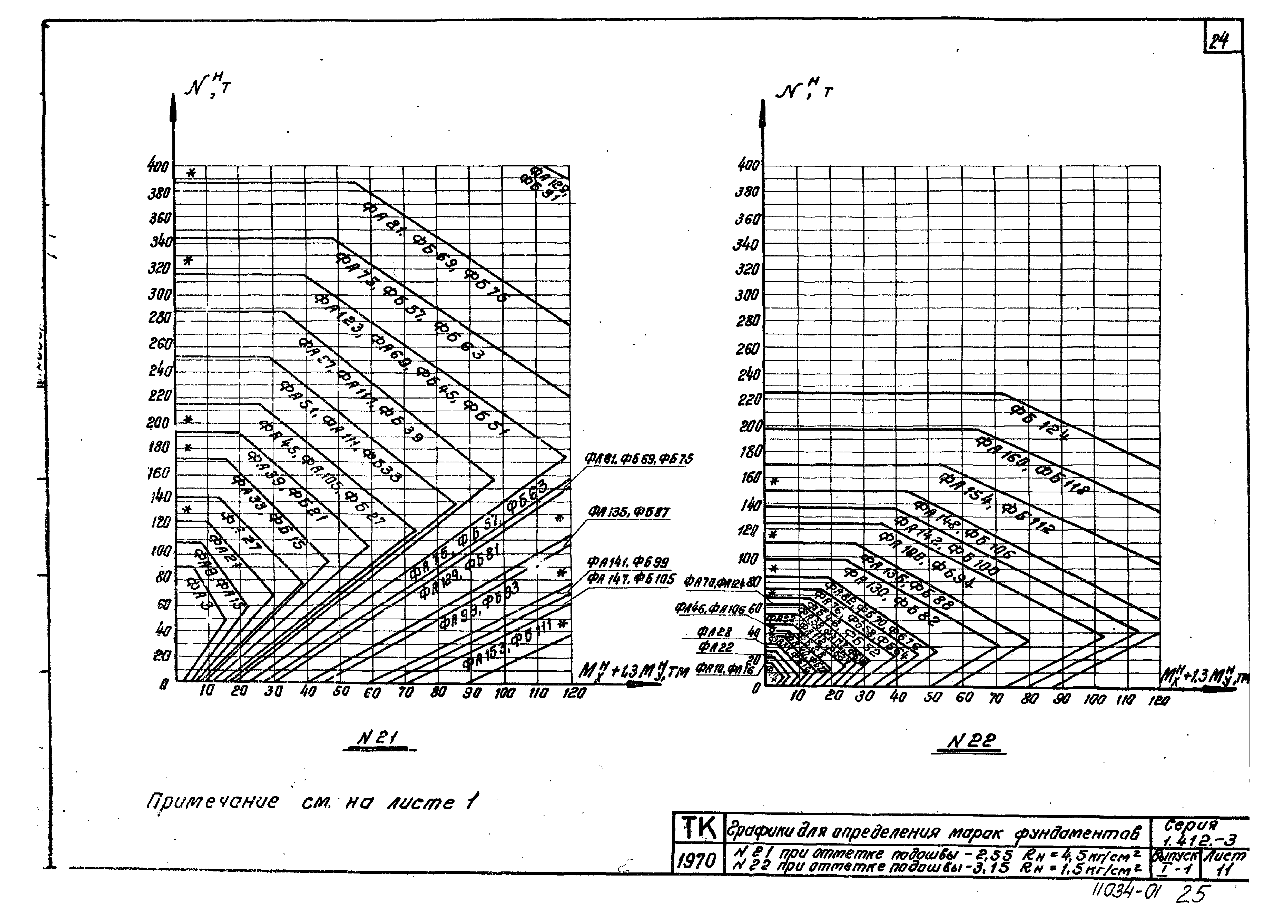

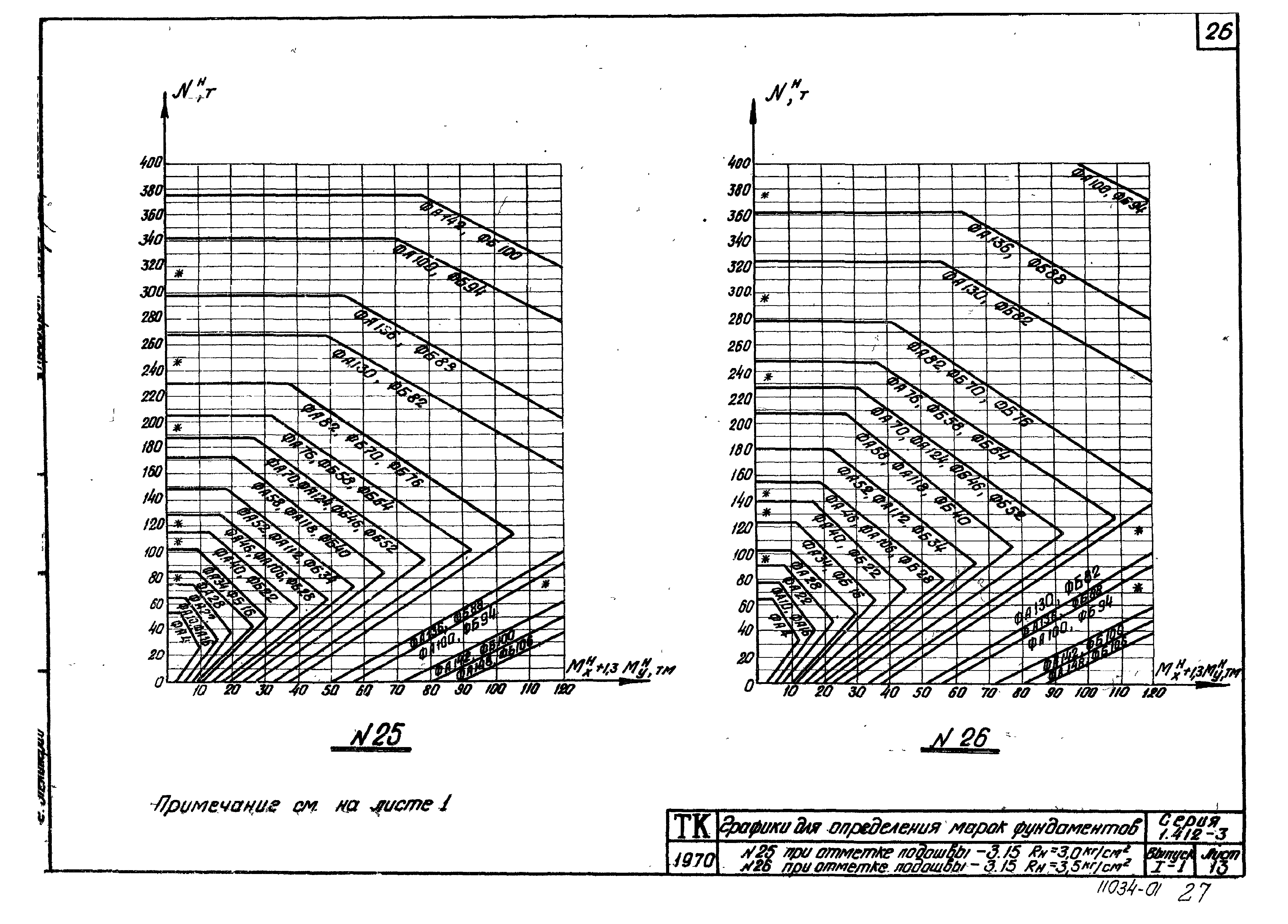

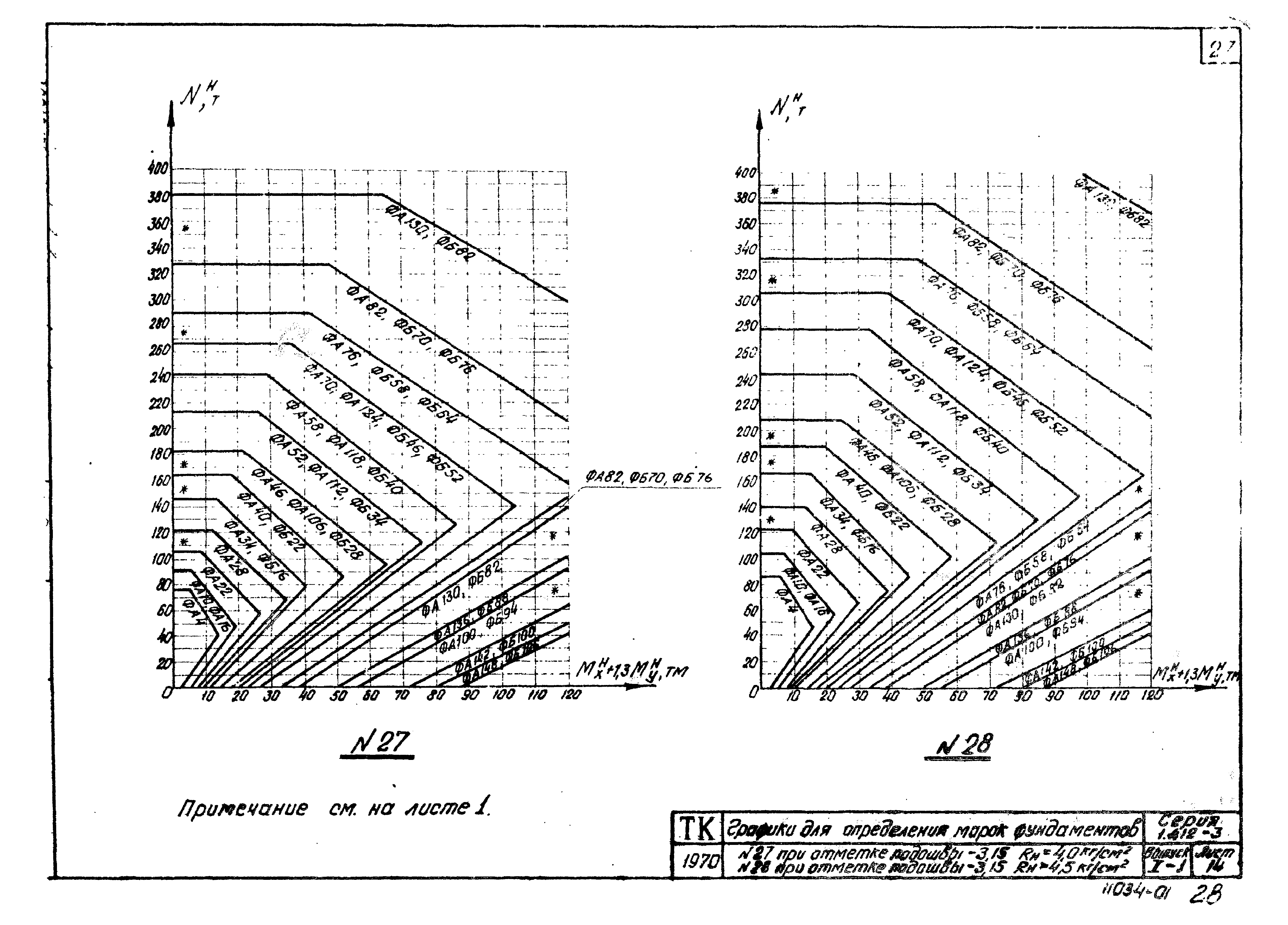

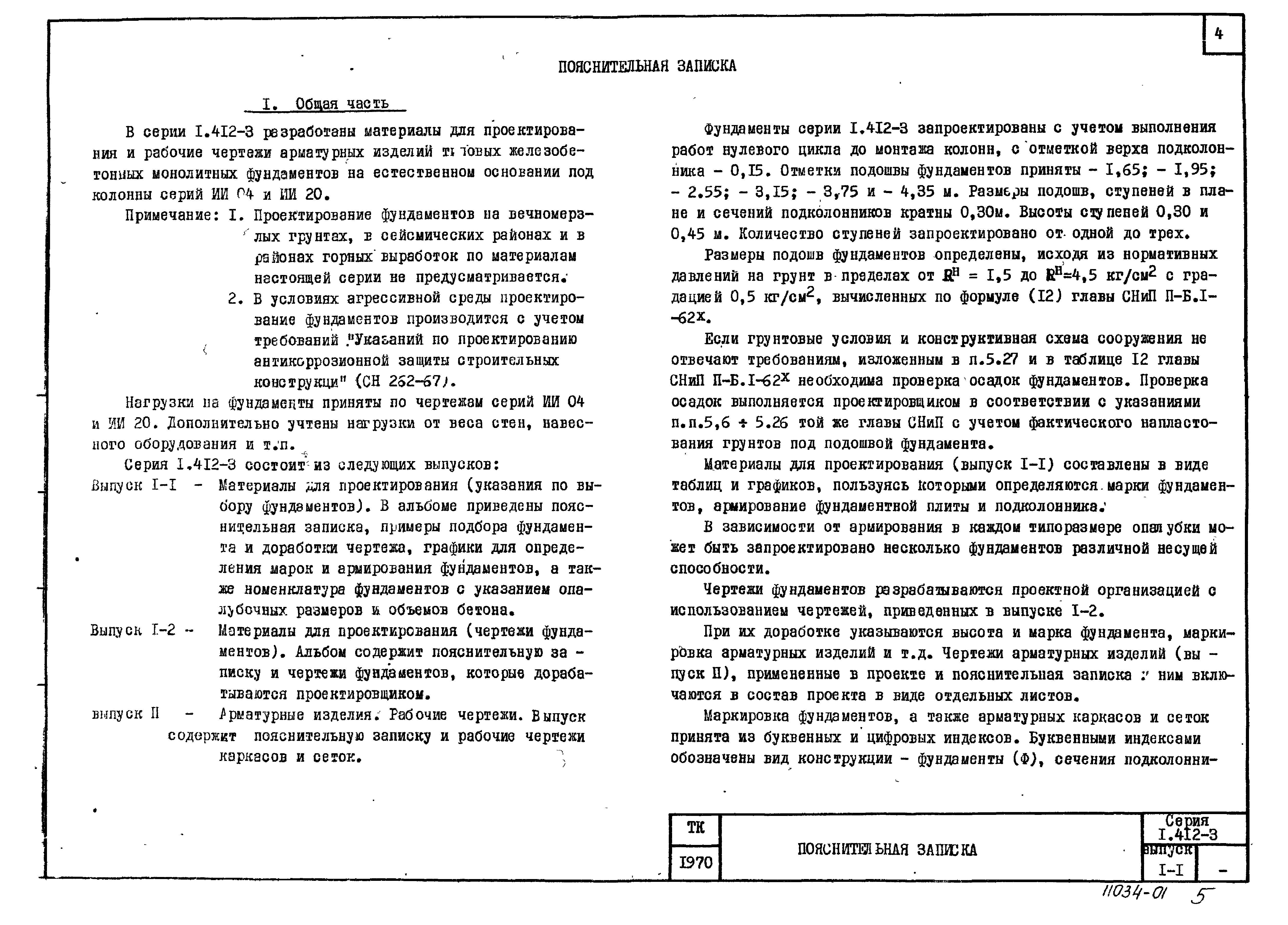

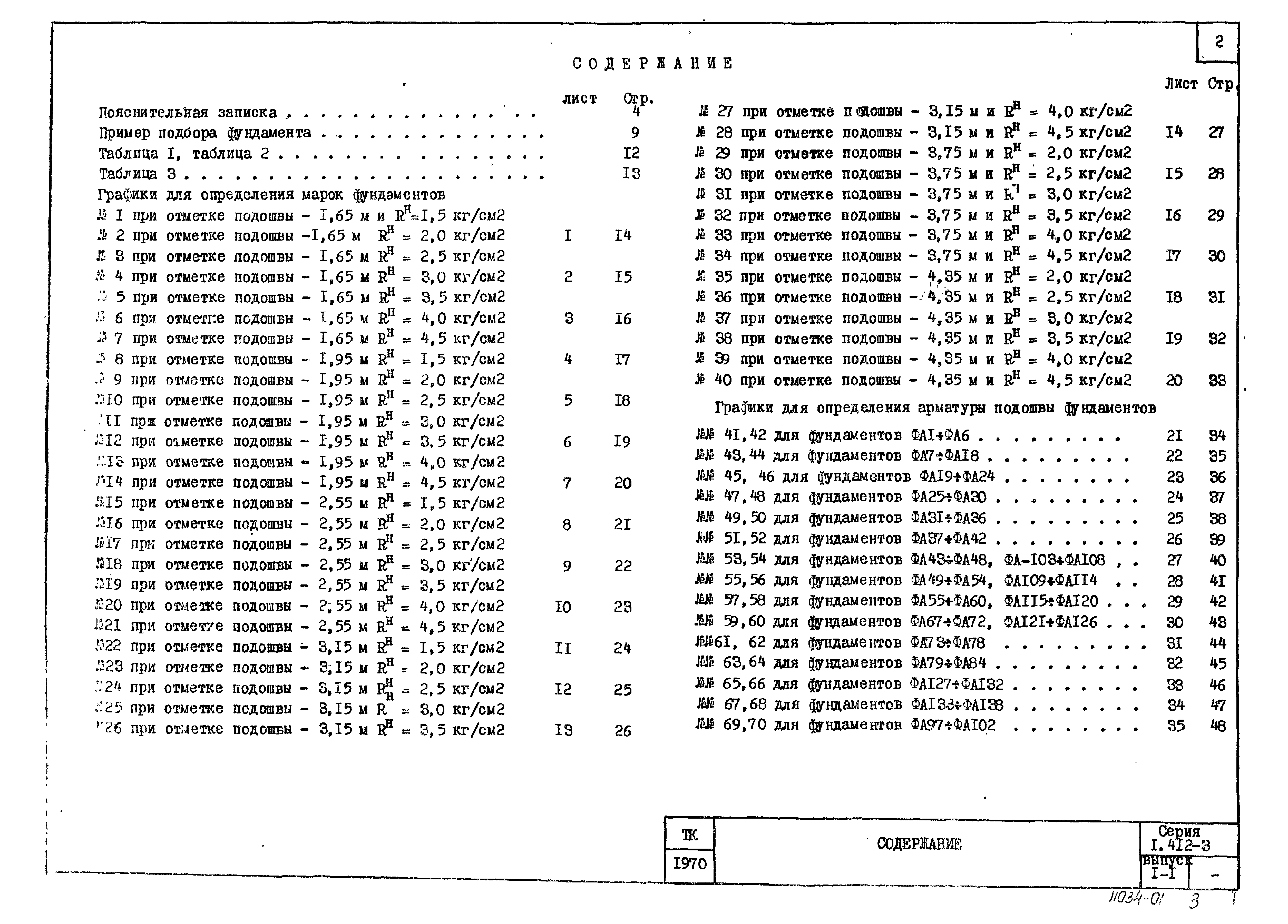

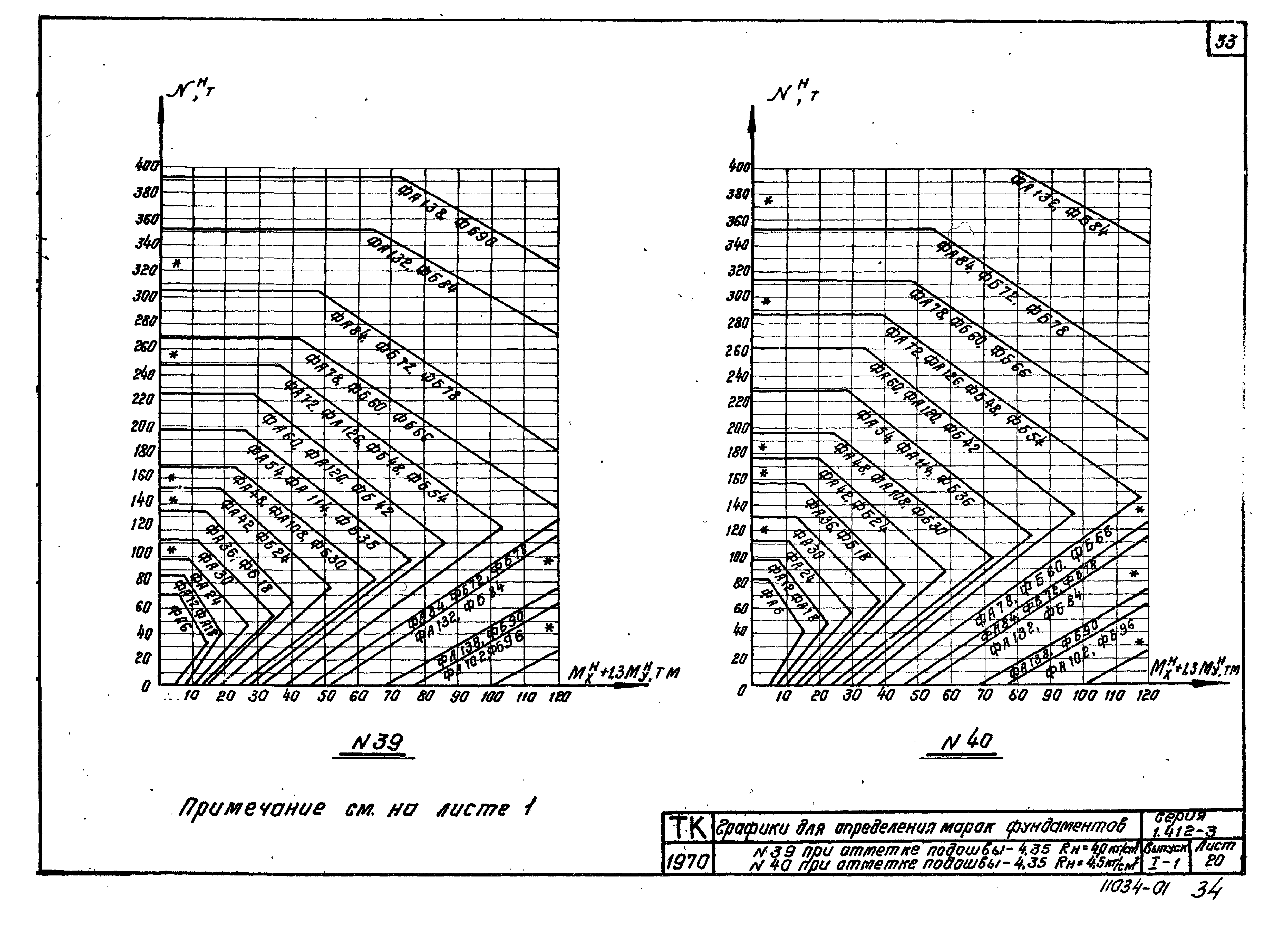

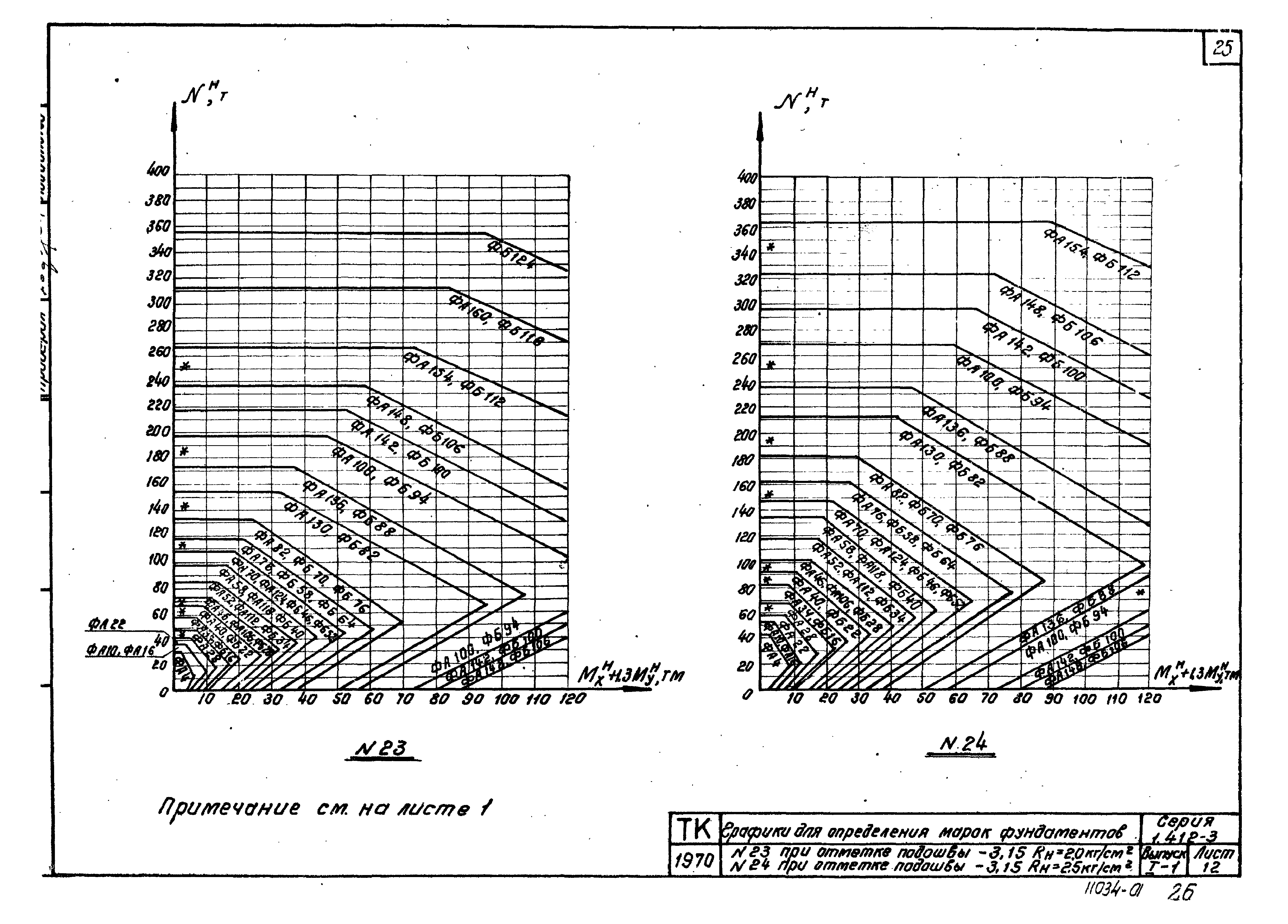

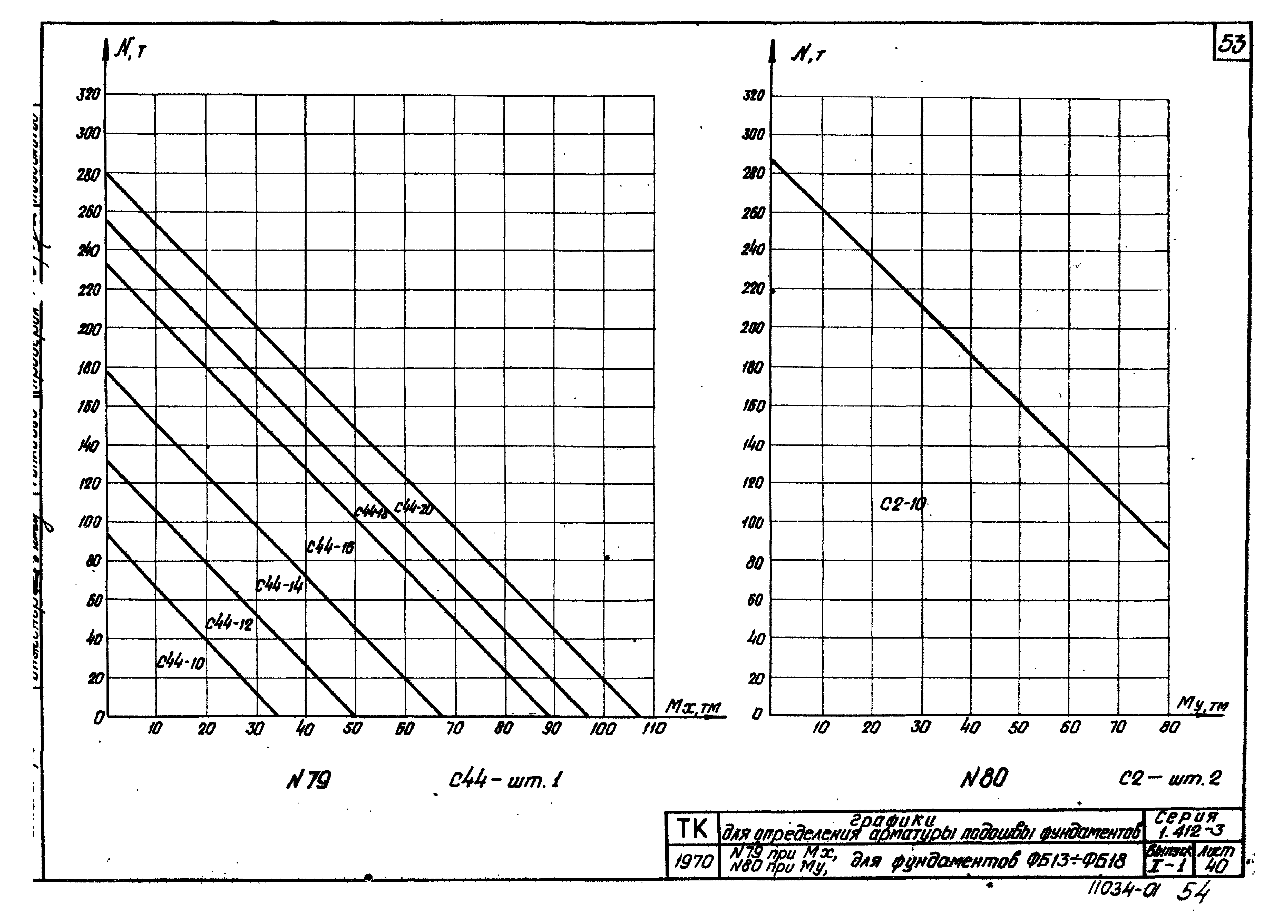

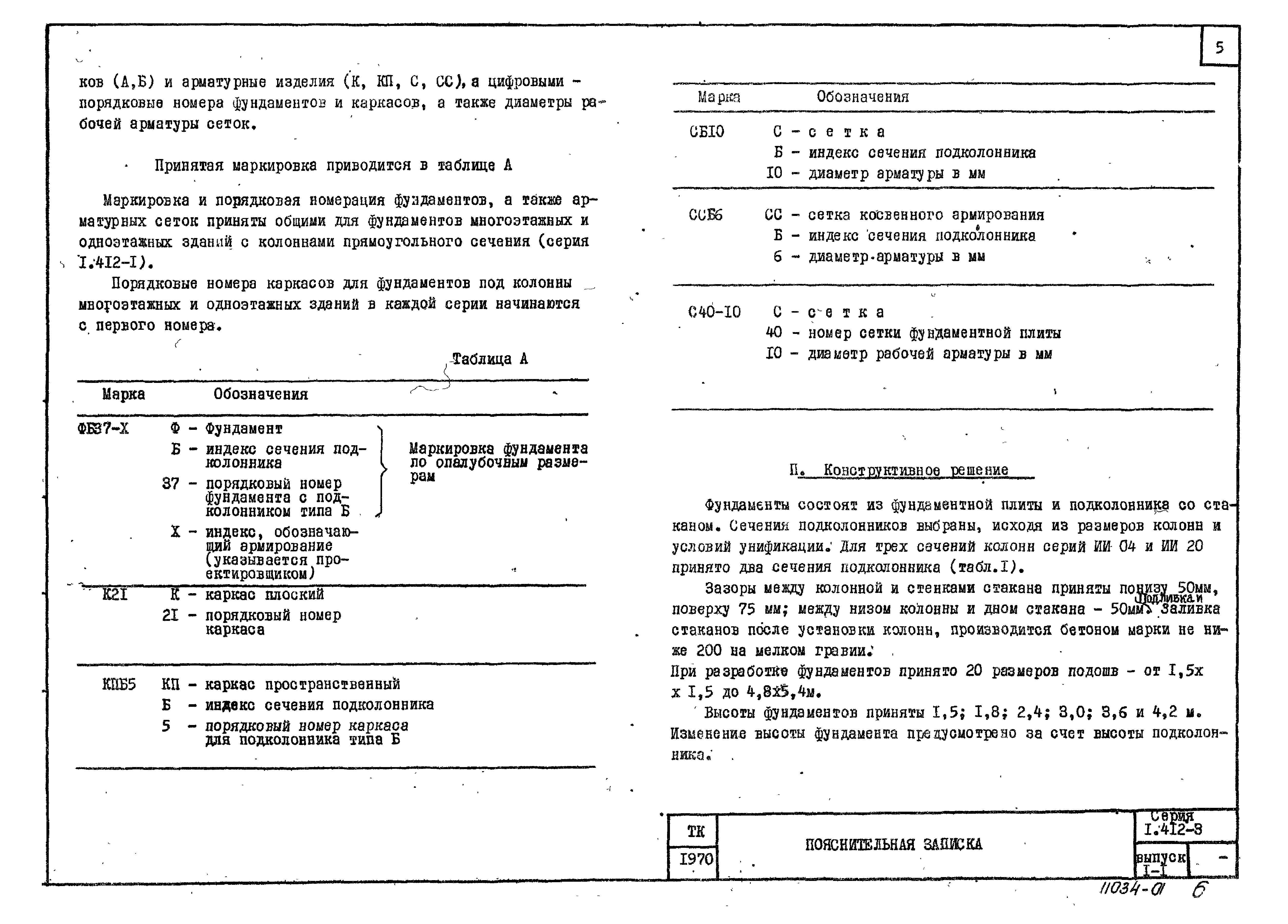

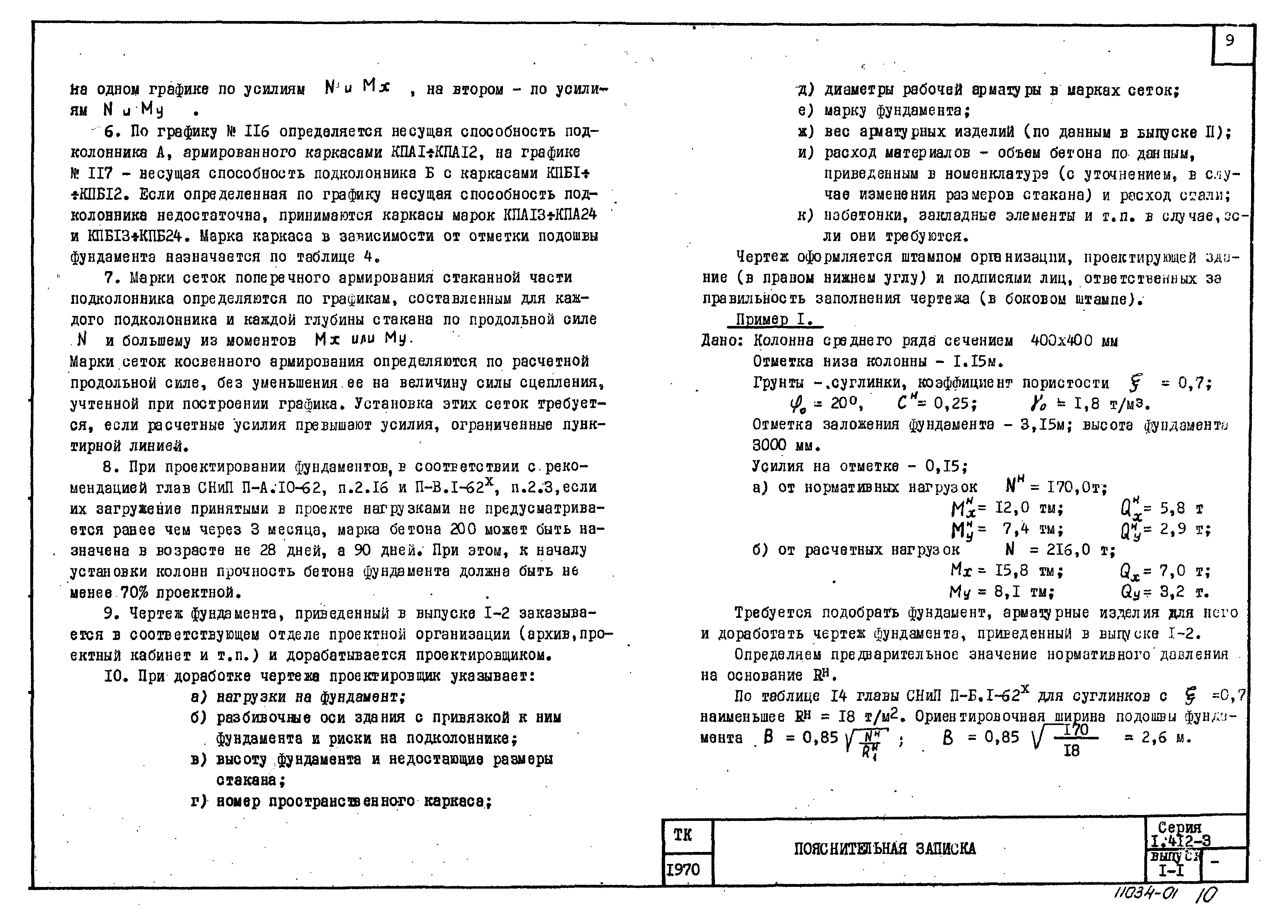

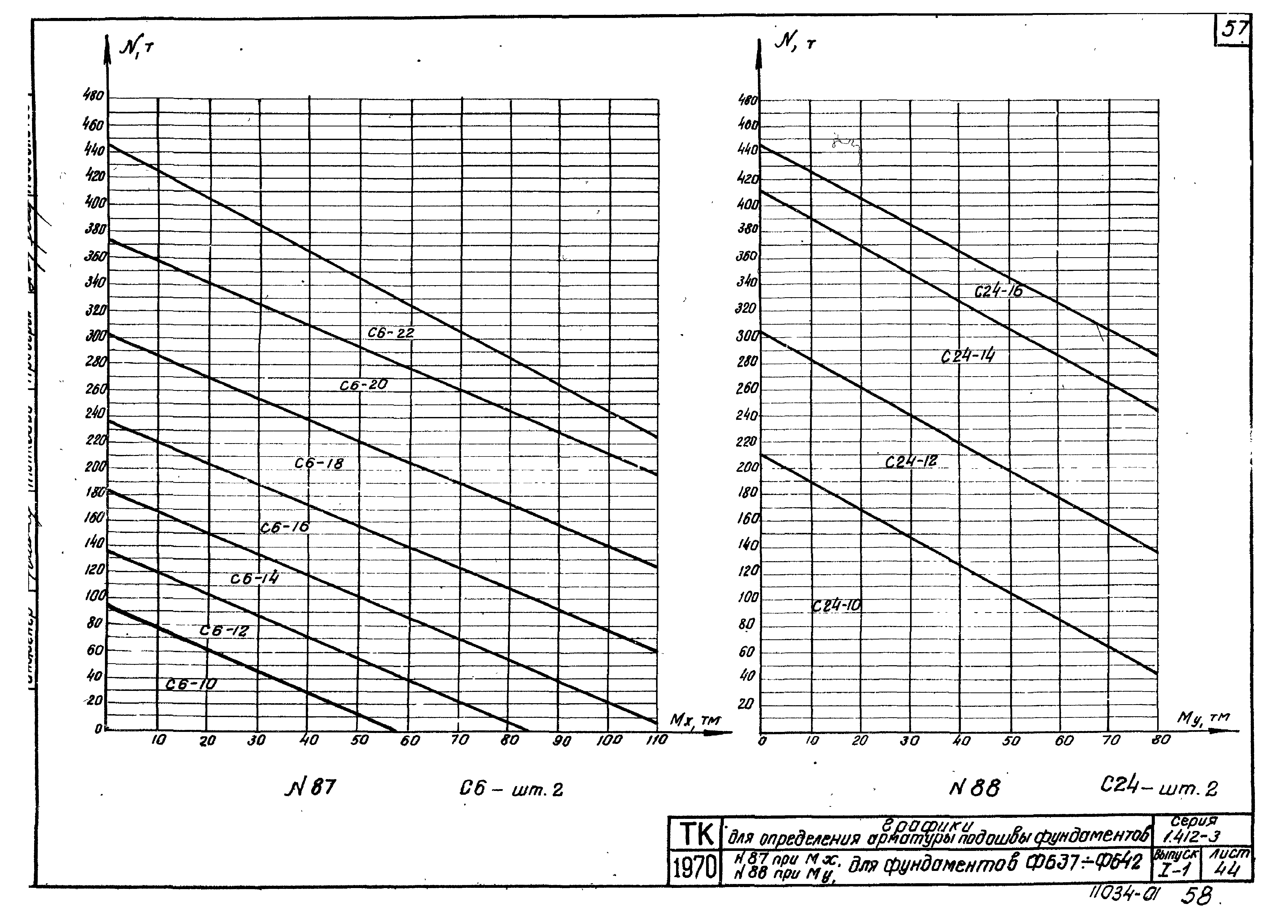

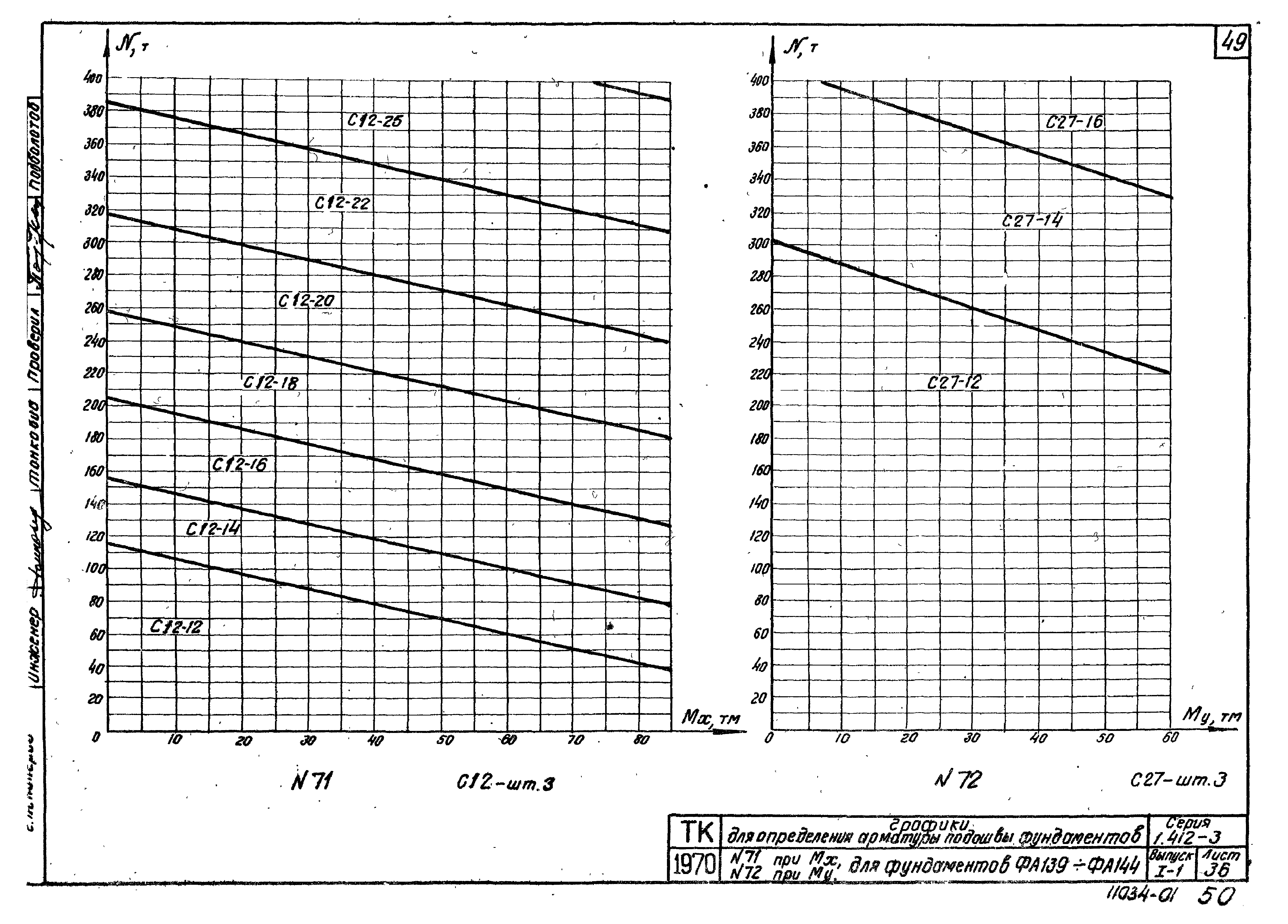

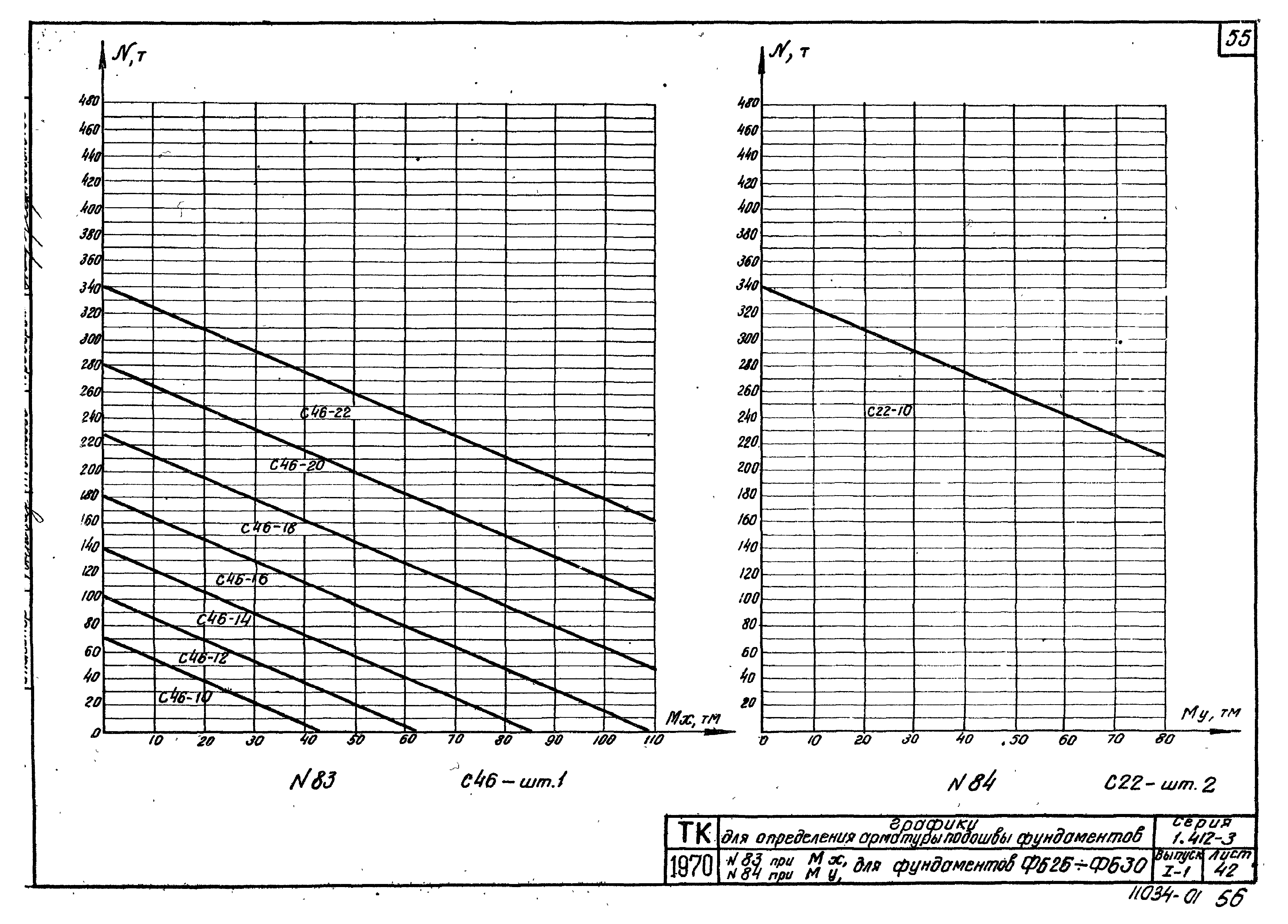

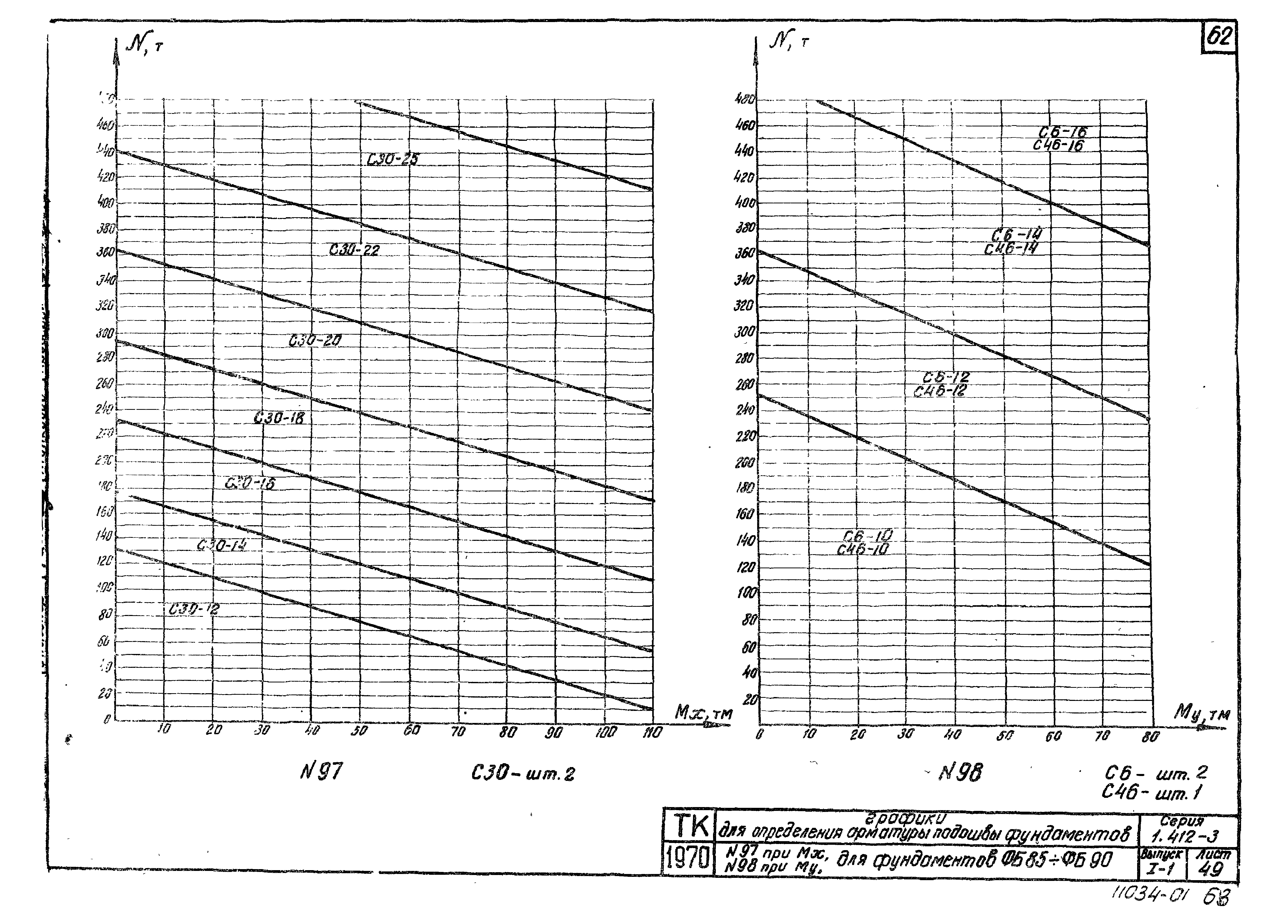

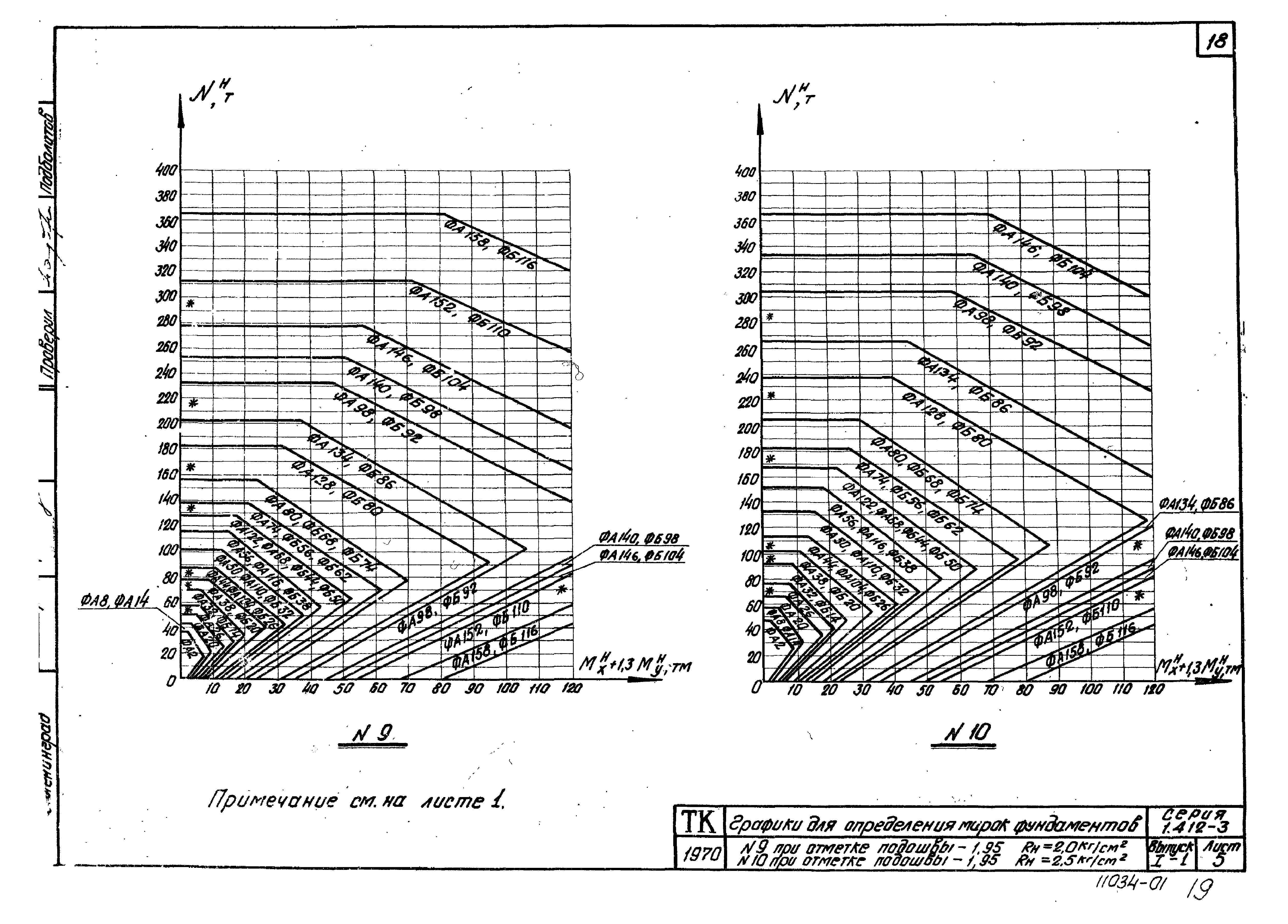

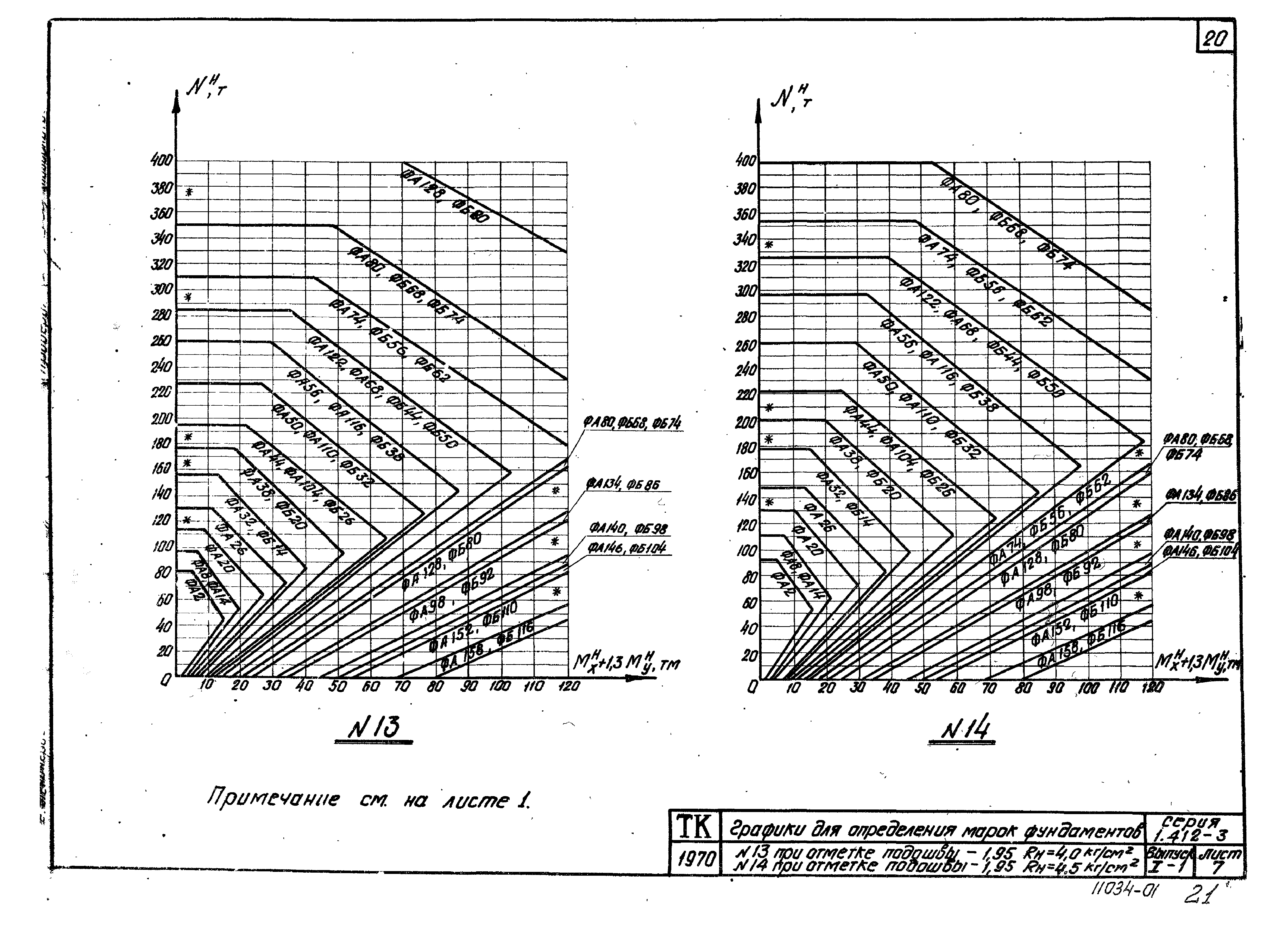

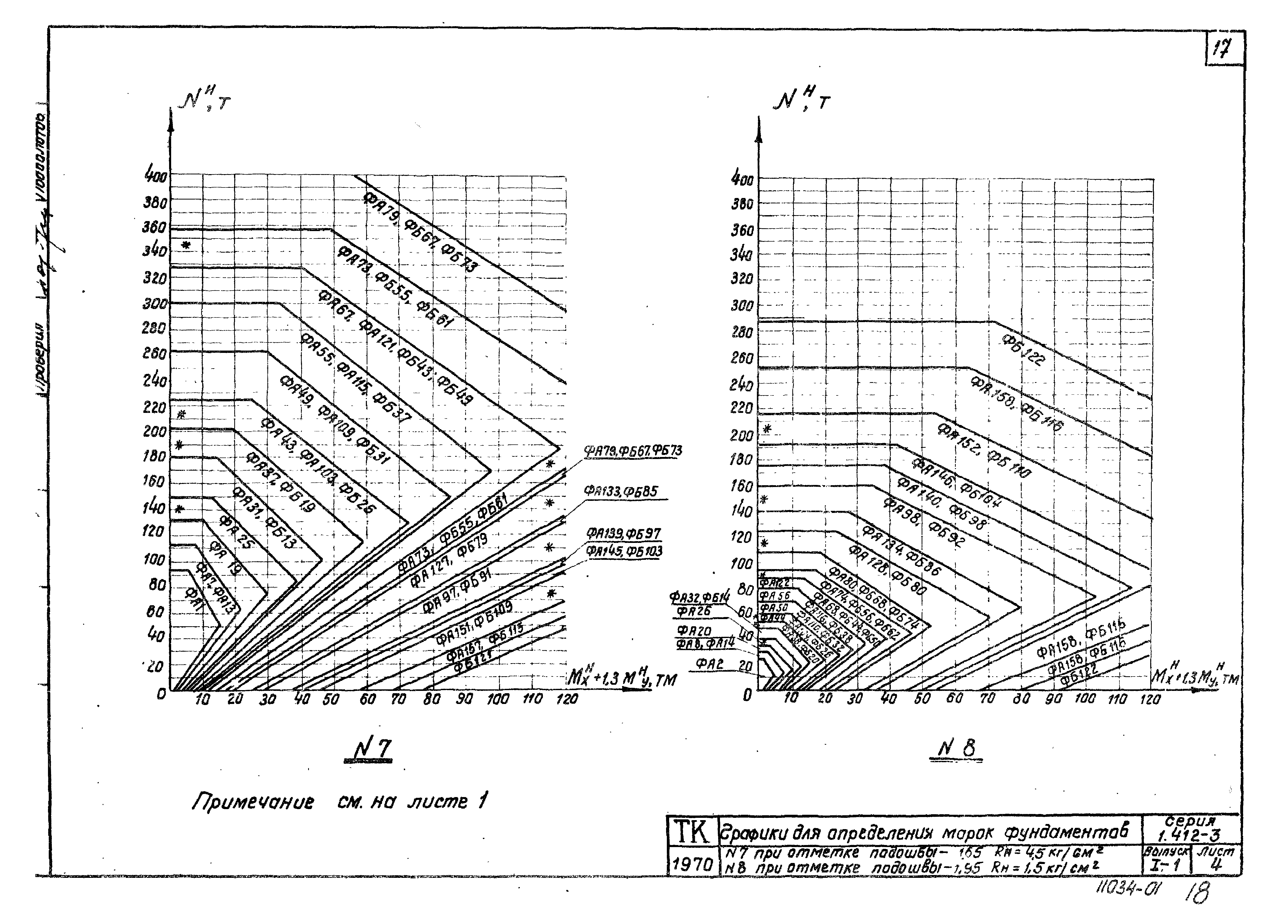

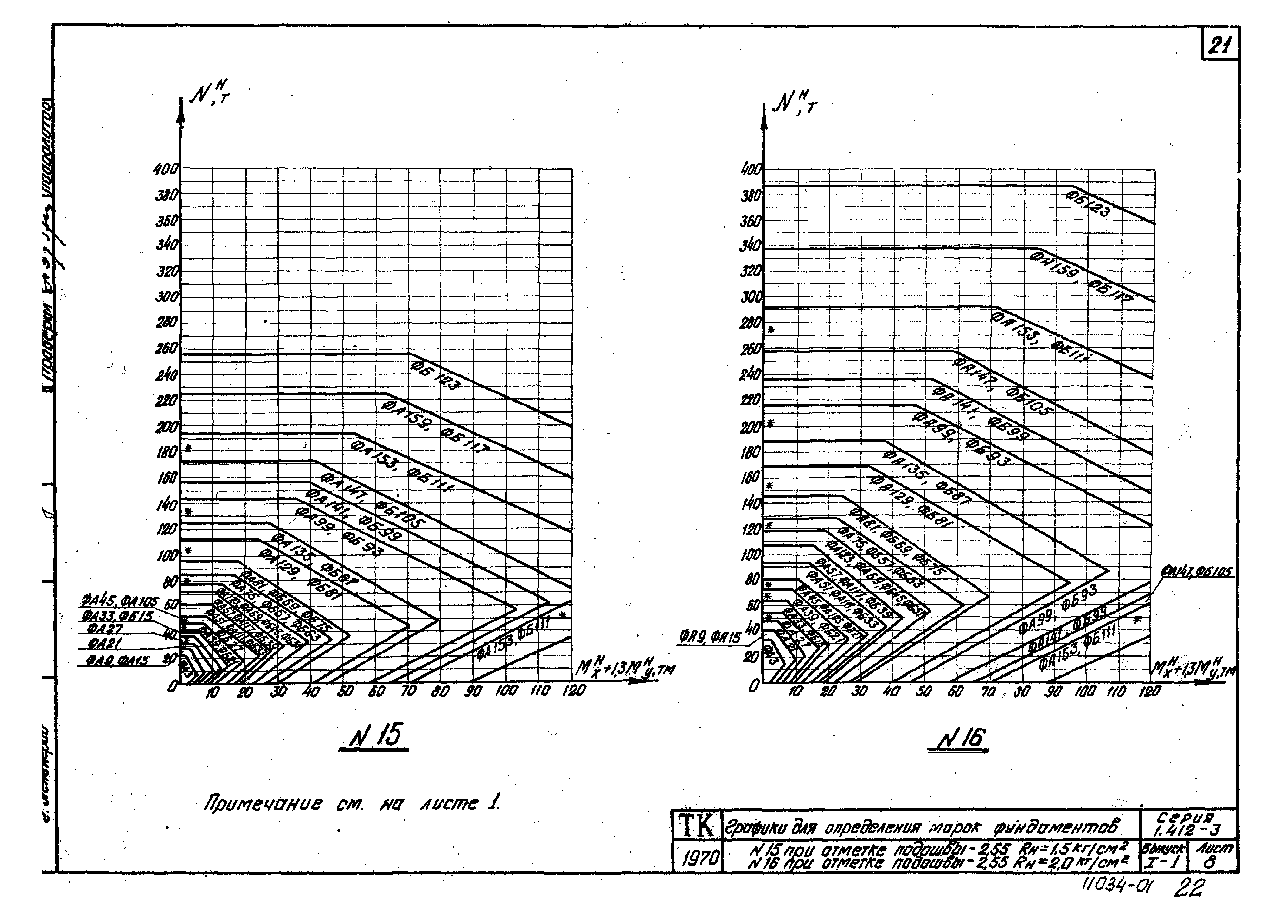

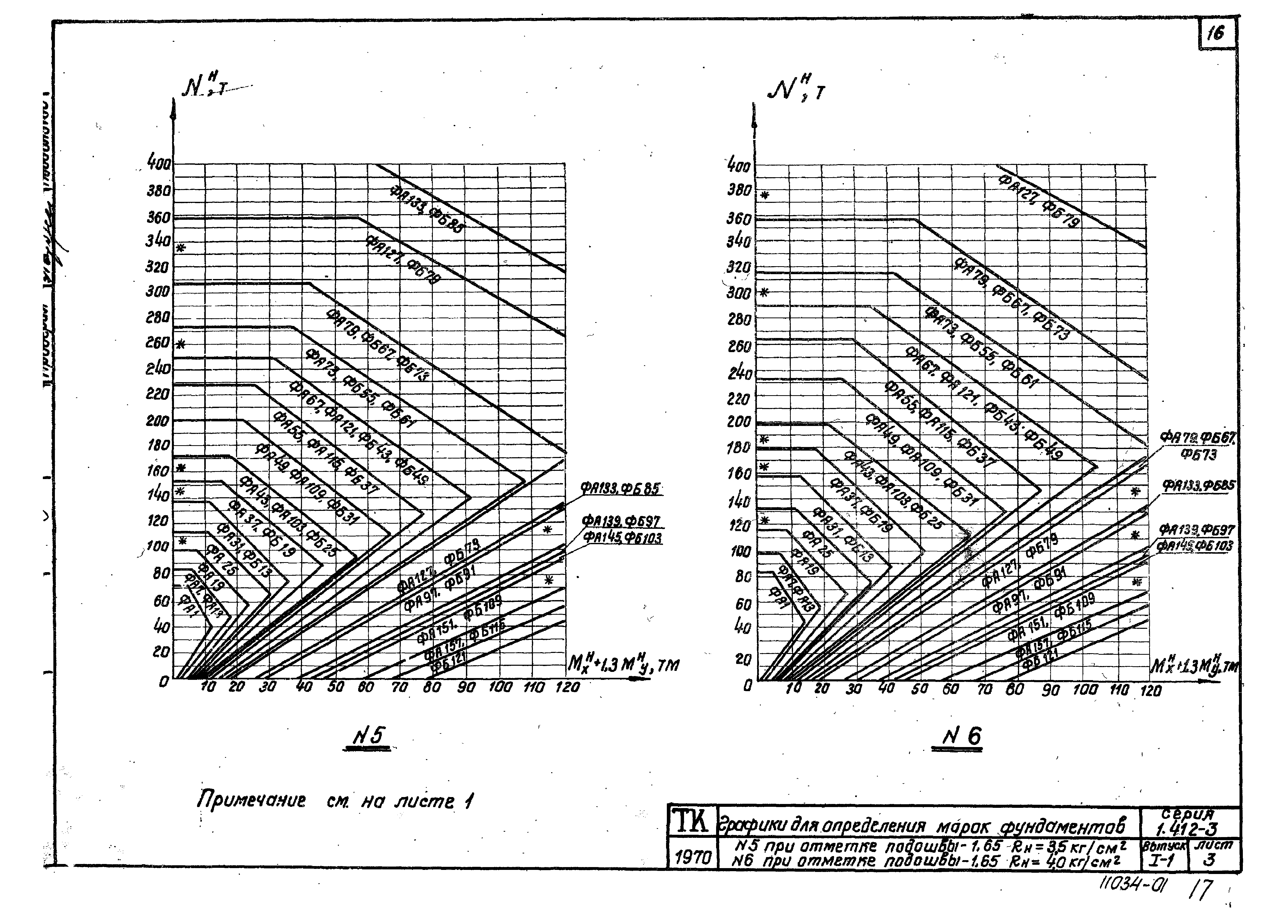

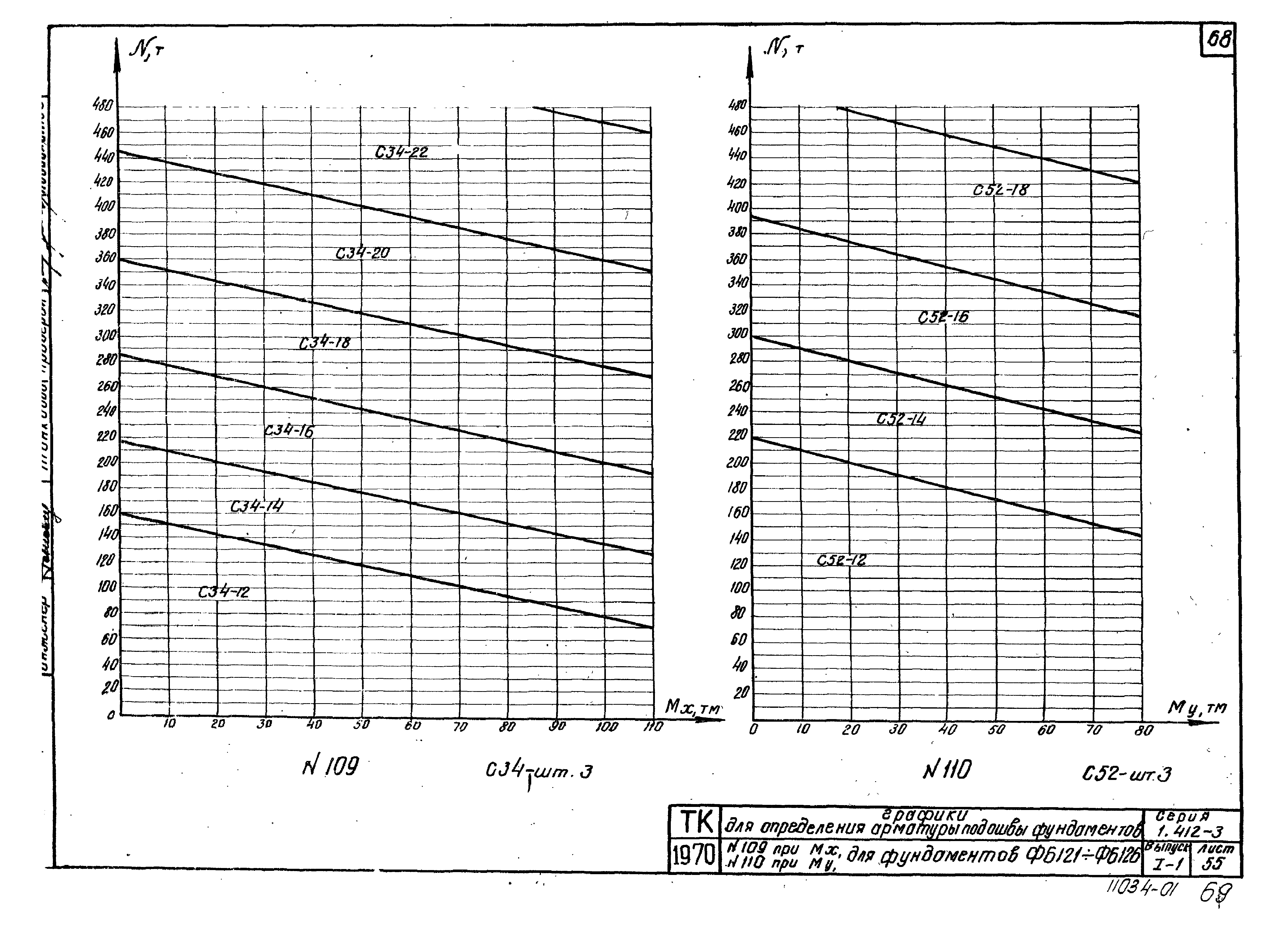

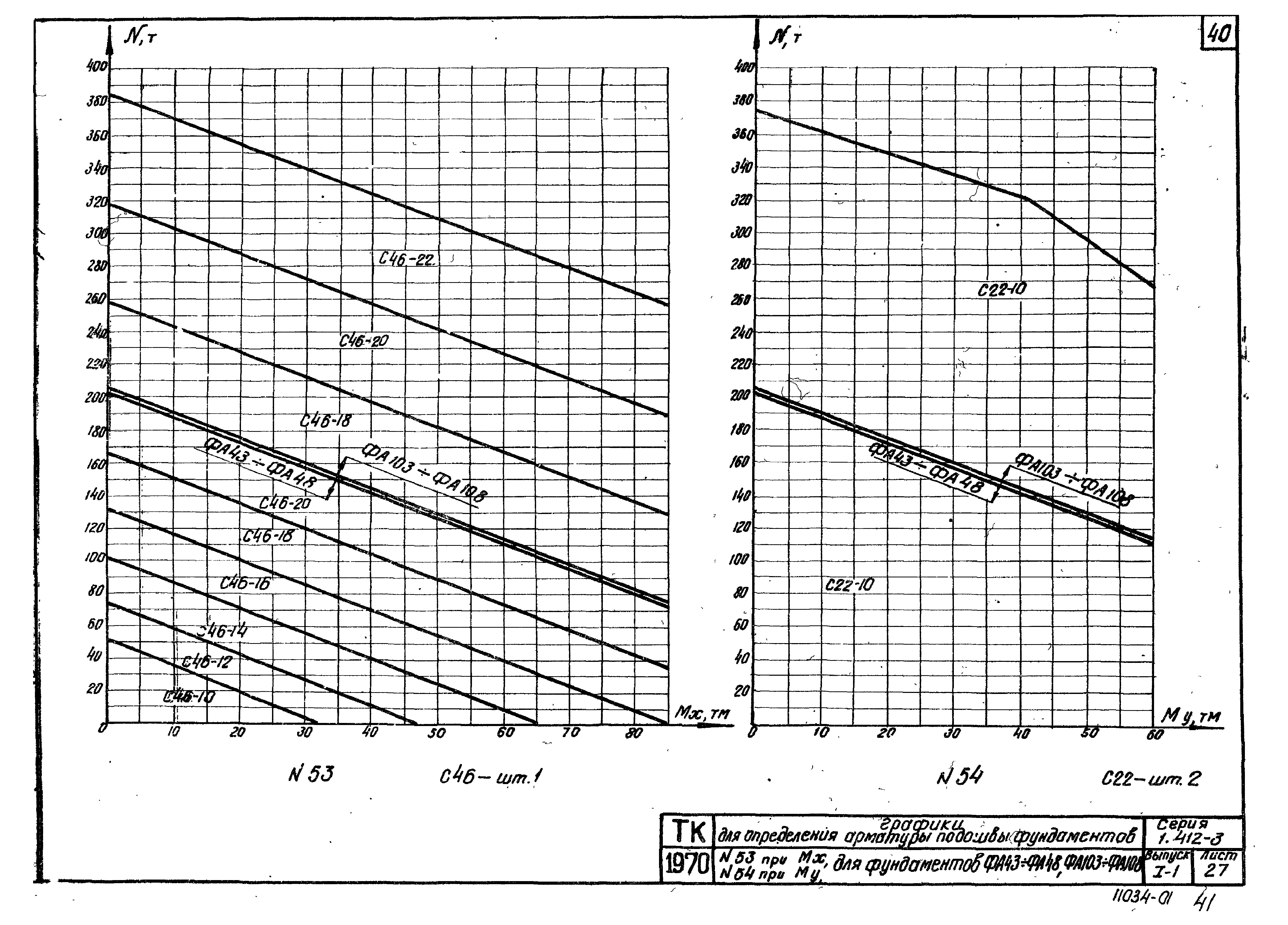

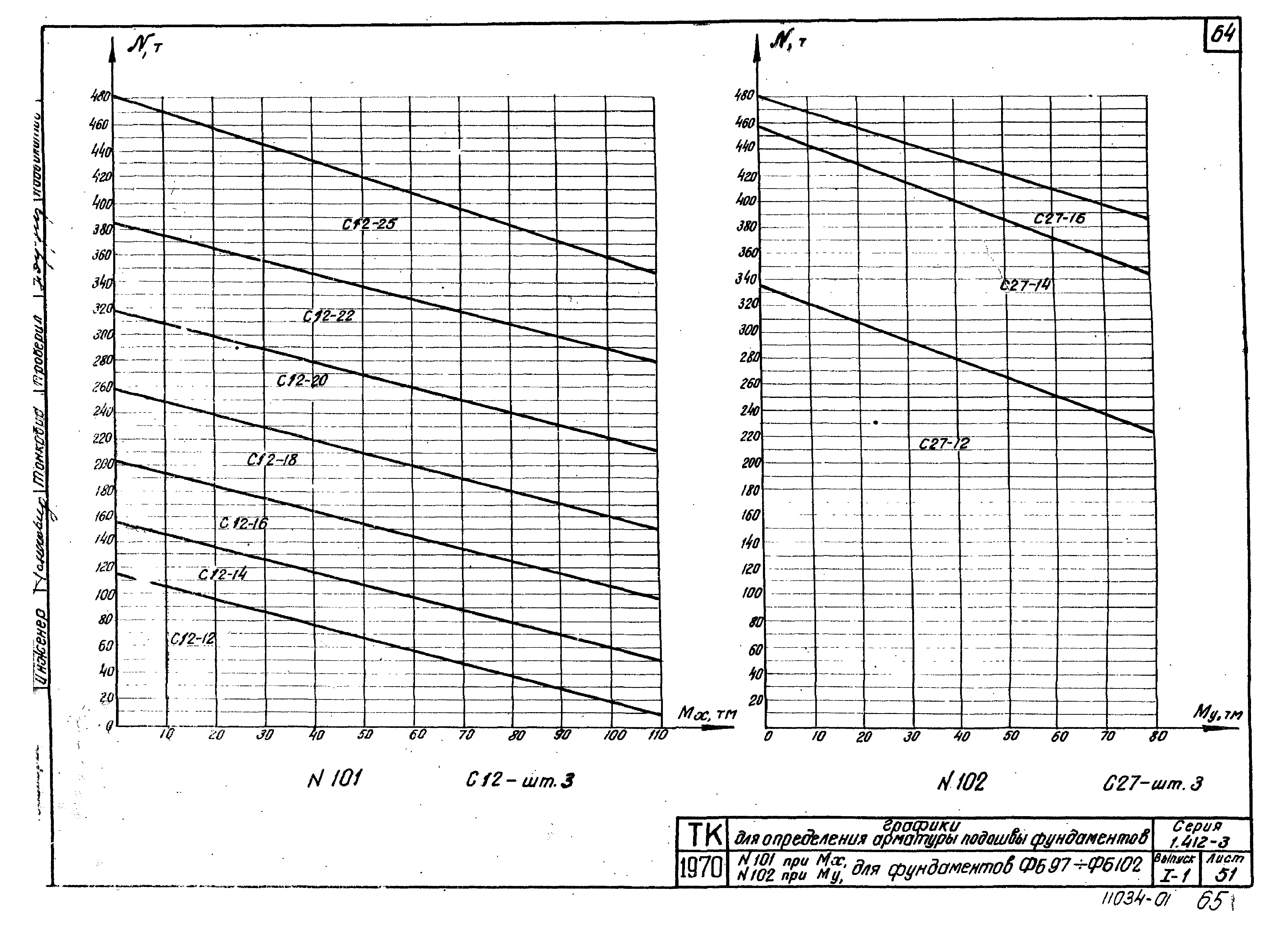

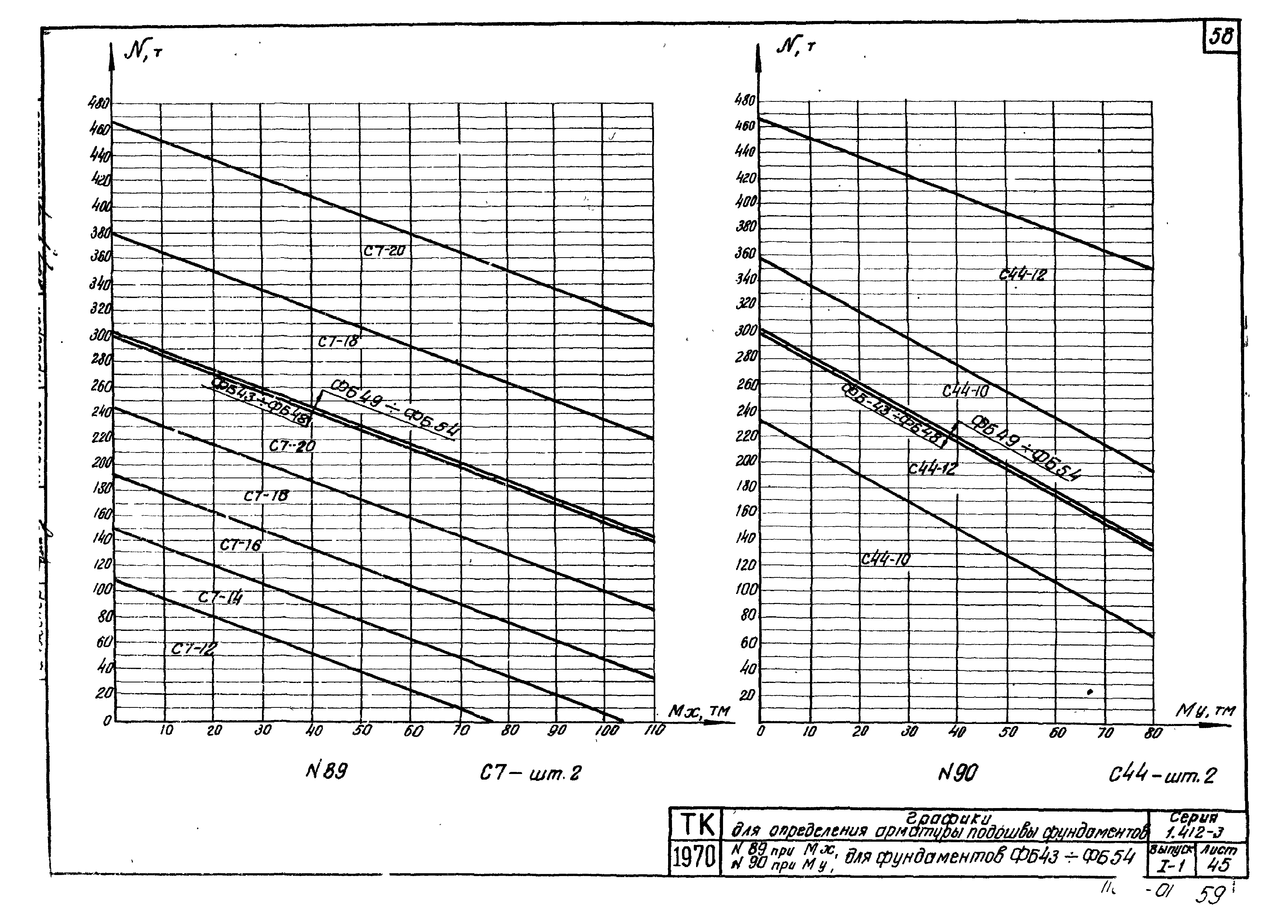

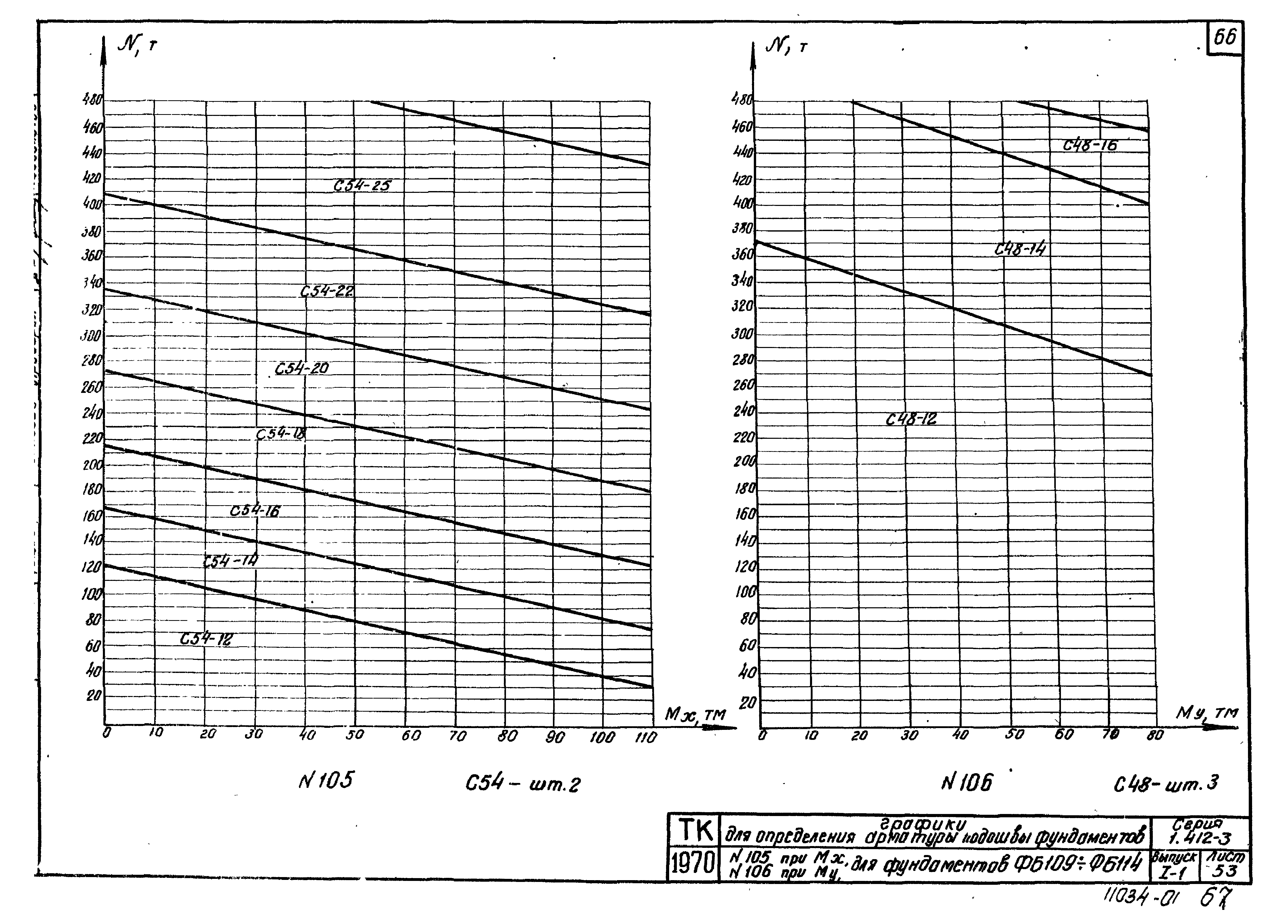

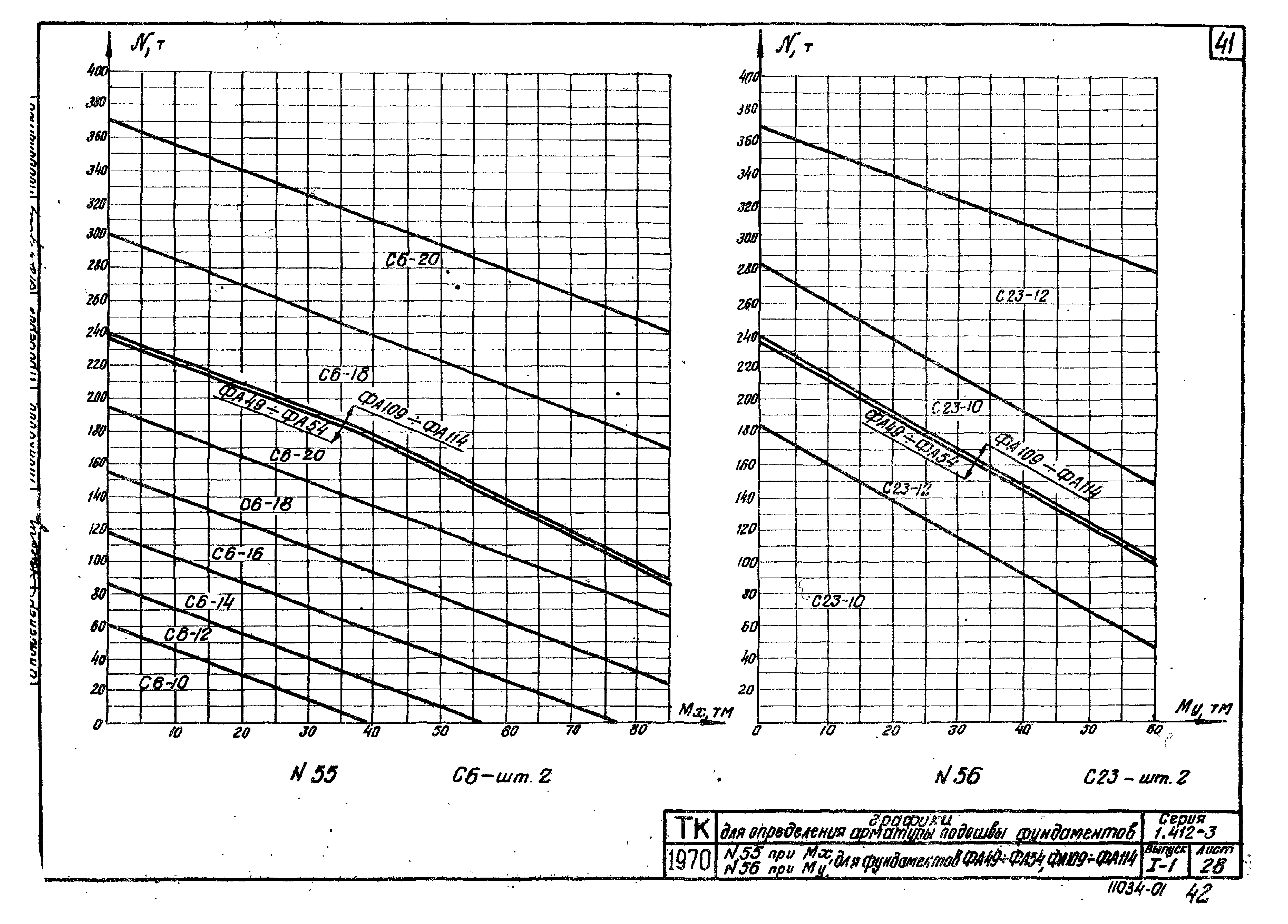

Оглавление:	Пояснительная записка Пример подбора фундамента Таблица 1, таблица 2 Таблица 3 Графики для определения марок фундаментов    №1 при отметке подошвы - 1,65 м и Rн = 1,5 кг/кв. см; №2 при отметке подошвы - 1,65 м и Rн = 2,0 кг/кв. см    №3 при отметке подошвы - 1,65 м и Rн = 2,5 кг/кв. см; №4 при отметке подошвы - 1,65 м и Rн = 3,0 кг/кв. см    №5 при отметке подошвы - 1,65 м и Rн = 3,5 кг/кв. см; №6 при отметке подошвы - 1,65 м и Rн = 4,0 кг/кв. см    №7 при отметке подошвы - 1,65 м и Rн = 4,5 кг/кв. см; №8 при отметке подошвы - 1,95 м и Rн = 1,5 кг/кв. см    №9 при отметке подошвы - 1,95 м и Rн = 2,0 кг/кв. см; №10 при отметке подошвы - 1,95 м и Rн = 2,5 кг/кв. см    №11 при отметке подошвы - 1,95 м и Rн = 3,0 кг/кв. см; №12 при отметке подошвы - 1,95 м и Rн = 3,5 кг/кв. см    №13 при отметке подошвы - 1,95 м и Rн = 4,0 кг/кв. см; №14 при отметке подошвы - 1,95 м и Rн = 4,5 кг/кв. см    №15 при отметке подошвы - 2,55 м и Rн = 1,5 кг/кв. см; №16 при отметке подошвы - 2,55 м и Rн = 2,0 кг/кв. см    №17 при отметке подошвы - 2,55 м и Rн = 2,5 кг/кв. см; №18 при отметке подошвы - 2,55 м и Rн = 3,0 кг/кв. см    №19 при отметке подошвы - 2,55 м и Rн = 3,5 кг/кв. см; №20 при отметке подошвы - 2,55 м и Rн = 4,0 кг/кв. см    №21 при отметке подошвы - 2,55 м и Rн = 4,5 кг/кв. см; №22 при отметке подошвы - 3,15 м и Rн = 1,5 кг/кв. см    №23 при отметке подошвы - 3,15 м и Rн = 2,0 кг/кв. см; №24 при отметке подошвы - 3,15 м и Rн = 2,5 кг/кв. см    №25 при отметке подошвы - 3,15 м и Rн = 3,0 кг/кв. см; №26 при отметке подошвы - 3,15 м и Rн = 3,5 кг/кв. см    №27 при отметке подошвы - 3,15 м и Rн = 4,0 кг/кв. см; №28 при отметке подошвы - 3,15 м и Rн = 4,5 кг/кв. см    №29 при отметке подошвы - 3,75 м и Rн = 2,0 кг/кв. см; №30 при отметке подошвы - 3,75 м и Rн = 2,5 кг/кв. см    №31 при отметке подошвы - 3,75 м и Rн = 3,0 кг/кв. см; №32 при отметке подошвы - 3,75 м и Rн = 3,5 кг/кв. см    №33 при отметке подошвы - 3,75 м и Rн = 4,0 кг/кв. см; №34 при отметке подошвы - 3,75 м и Rн = 4,5 кг/кв. см    №35 при отметке подошвы - 4,35 м и Rн = 2,0 кг/кв. см; №36 при отметке подошвы - 4,35 м и Rн = 2,5 кг/кв. см    №37 при отметке подошвы - 4,35 м и Rн = 3,0 кг/кв. см; №38 при отметке подошвы - 4,35 м и Rн = 3,5 кг/кв. см    №39 при отметке подошвы - 4,35 м и Rн = 4,0 кг/кв. см; №40 при отметке подошвы - 4,35 м и Rн = 4,5 кг/кв. см Графики для определения арматуры подошвы фундаментов    №№41, 42 для фундаментов ФА1 - ФА6    №№43, 44 для фундаментов ФА7 - ФА18    №№45, 46 для фундаментов ФА19 - ФА24    №№47, 48 для фундаментов ФА25 - ФА30    №№49, 50 для фундаментов ФА31 - ФА36    №№51, 52 для фундаментов ФА37 - ФА42    №№53, 54 для фундаментов ФА43 - ФА48, ФА103 - ФА108    №№53, 56 для фундаментов ФА49 - ФА54, ФА109 - ФА114    №№57, 58 для фундаментов ФА55 - ФА60, ФА115 - ФА120    №№59, 60 для фундаментов ФА67 - ФА72, ФА121 - ФА126    №№61, 62 для фундаментов ФА73 - ФА78    №№63, 64 для фундаментов ФА79 - ФА84    №№65, 66 для фундаментов ФА127 - ФА132    №№67, 68 для фундаментов ФА133 - ФА138    №№69, 70 для фундаментов ФА97 - ФА102    №№71, 72 для фундаментов ФА139 - ФА144    №№73, 74 для фундаментов ФА145 - ФА150    №№75, 76 для фундаментов ФА151 - ФА156    №№77, 78 для фундаментов ФА157 - ФА162    №№79, 80 для фундаментов ФБ13 - ФБ18    №№81, 82 для фундаментов ФБ19 - ФБ24    №№83, 84 для фундаментов ФБ25 - ФБ30    №№85, 86 для фундаментов ФБ31 - ФБ36    №№87, 88 для фундаментов ФБ37 - ФБ42    №№89, 90 для фундаментов ФБ43 - ФБ54    №№91, 92 для фундаментов ФБ55 - ФБ66    №№93, 94 для фундаментов ФБ67 - ФБ78    №№95, 96 для фундаментов ФБ79 - ФБ84    №№97, 98 для фундаментов ФБ85 - ФБ90    №№99, 100 для фундаментов ФБ91 - ФБ96    №№101, 102 для фундаментов ФБ97 - ФБ102    №№103, 104 для фундаментов ФБ103 - ФБ108    №№105, 106 для фундаментов ФБ109 - ФБ114    №№107, 108 для фундаментов ФБ115 - ФБ120    №№109, 110 для фундаментов ФБ121 - ФБ126 Графики для определения арматуры подколонника А    №111 сетки подколонника при стакане глубиной 0,45 м. Схемы расположения сеток    №112 сетки подколонника при стакане глубиной 0,65 м. №113 сетки подколонника при стакане глубиной 1,05 м Графики для определения арматуры подколонника Б    №114 сетки подколонника при стакане глубиной 0,65 м. №115 сетки подколонника при стакане глубиной 1,05 м Графики для определения арматуры подколонников    №116 каркасы подколонника А. №117 каркасы подколонника Б. Таблица 4 Номенклатура фундаментов    Фундаменты ФА1 - ФА24    Фундаменты ФА25 - ФА48    Фундаменты ФА49 - ФА60; ФА121 - ФА126    Фундаменты ФА103 - ФА120    Фундаменты ФА67 - ФА84; ФА127 - ФА138    Фундаменты ФА97 - ФА102; ФА139 - ФА162    Фундаменты ФБ13 - ФБ18    Фундаменты ФБ19 - ФБ36    Фундаменты ФБ37 - ФБ48; ФБ55 - ФБ60; ФБ67 - ФБ72    Фундаменты ФБ49 - ФБ64; ФБ61 - ФБ66; ФБ73 - ФБ84    Фундаменты ФБ85 - ФБ108    Фундаменты ФБ109 - ФБ126 Схемы расположения сеток подошв фундаментов    Подошвы размерами с 1,5х1,5 по 2,4х3,6 м    Подошвы размерами с 2,7х3,6 по 4,8х5,4 м Пример доработки чертежа фундамента Примерные решения опор для фундаментных балок
Разработан:	НИИЖБ Проектный институт № 1 Госстроя СССР
Утверждён:	10.08.1971 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 134)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Конструкции нулевого цикла Фундаменты и фундаментные блоки
Чем заменён:	Серия 1.412-3/79 «Монолитные железобетонные фундаменты под типовые колонны прямоугольного сечения многоэтажных промышленных зданий»
Нормативные ссылки:	СНиП II-А.11-62 «Нагрузки и воздействия. Нормы проектирования» СНиП II-Б.1-62 «Основания зданий и сооружений. Нормы проектирования» СНиП II-В.1-62 «Бетонные и железобетонные конструкции. Нормы проектирования» ИИ-04 «Сборные элементы зданий каркасной конструкции. Каталог» Серия ИИ-20 «Проверка типовых конструкций производственных зданий и сооружений, предусмотренных в сериях ИИ-20, ИИЭ-20, ИИЭ-30» СНиП II-А.10-62 «Строительные конструкции и основания. Основные положения проектирования»
