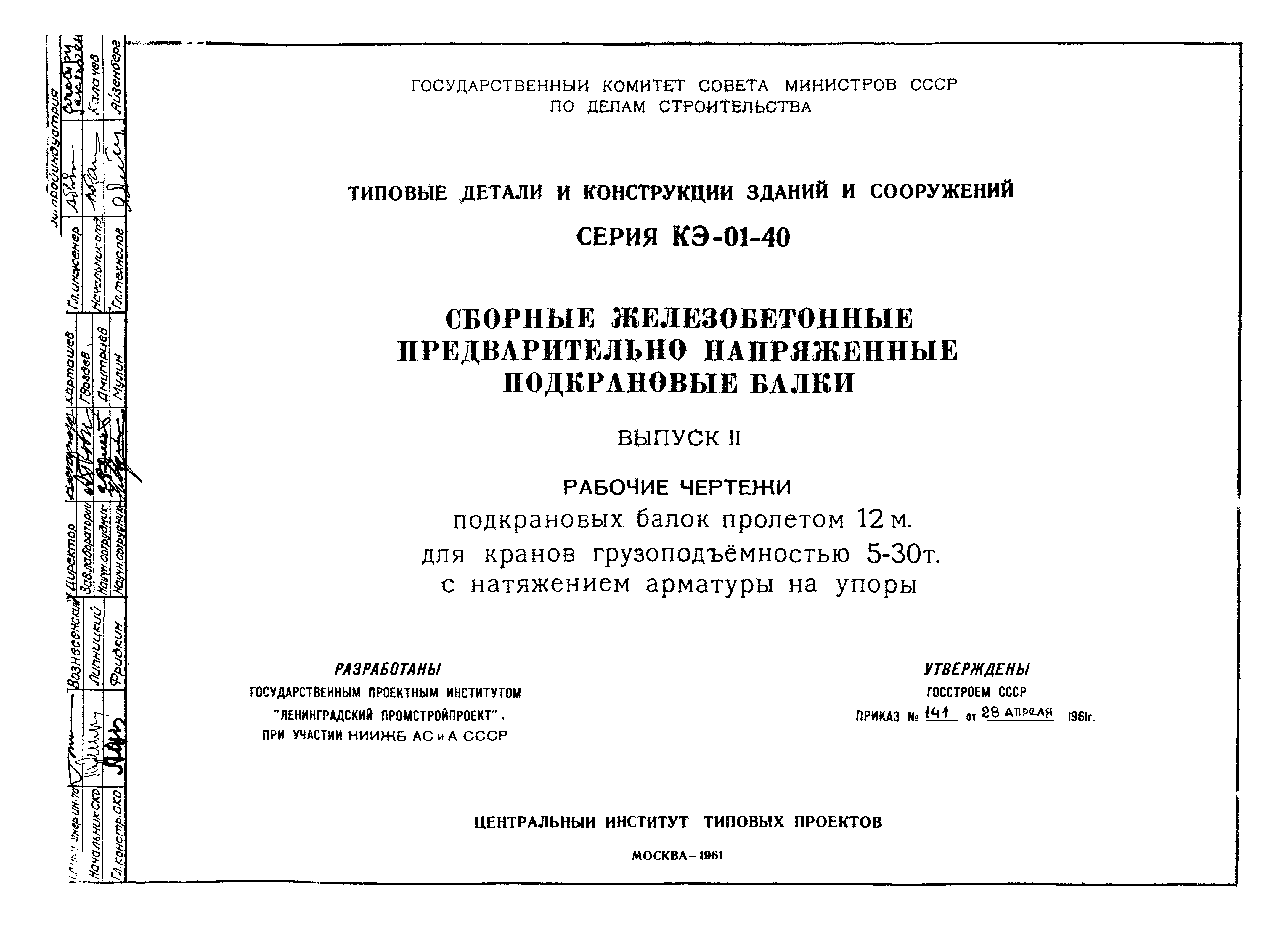

Скачать Серия КЭ-01-40 Выпуск II. Рабочие чертежи подкрановых балок пролетом 12 м для кранов грузоподъемностью 5 - 30 тонн с натяжением арматуры на упоры

Дата актуализации: 10.08.2017

Серия КЭ-01-40

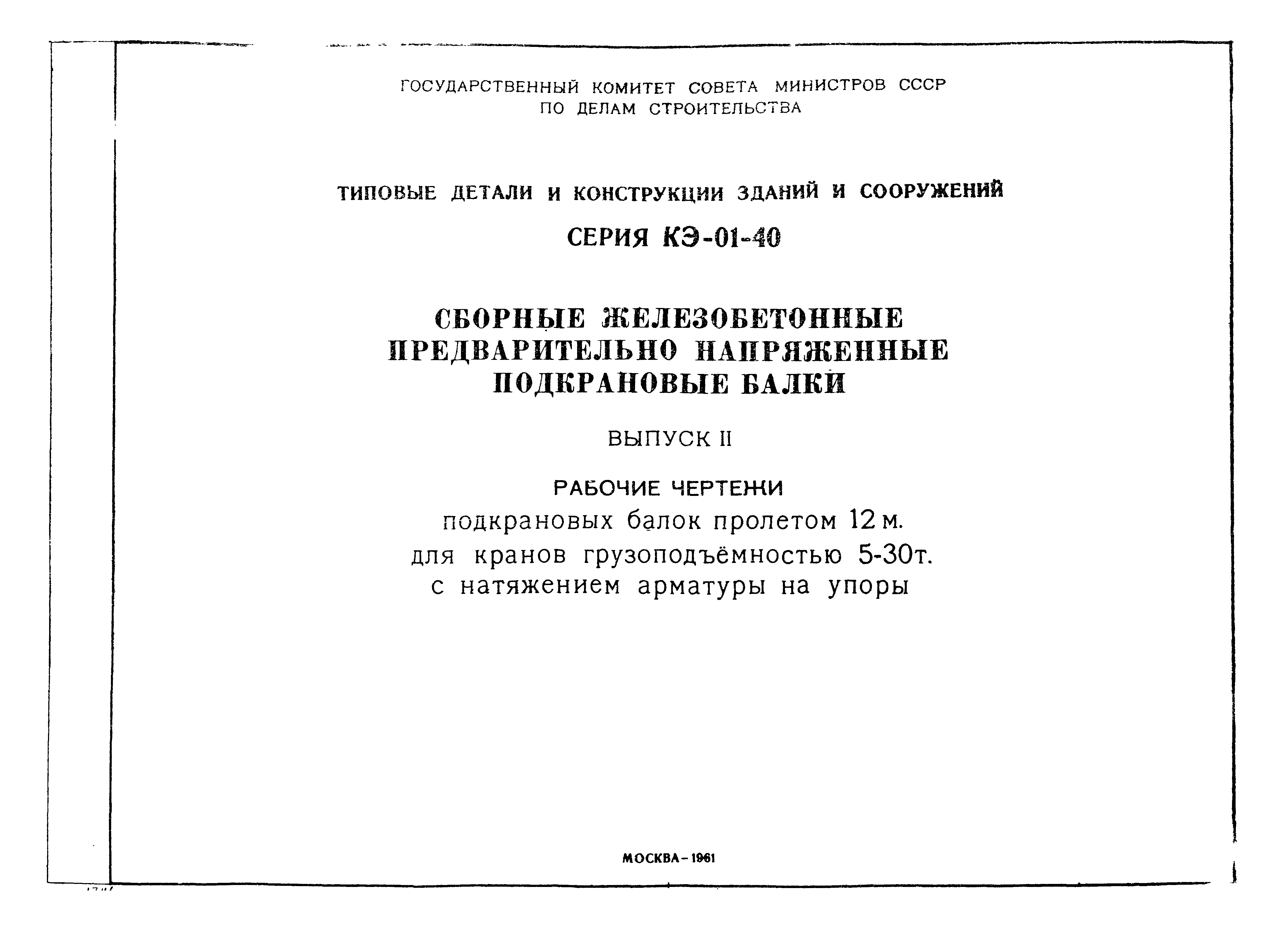

Выпуск II. Рабочие чертежи подкрановых балок пролетом 12 м для кранов грузоподъемностью 5 - 30 тонн с натяжением арматуры на упоры

Обозначение: Серия КЭ-01-40
Обозначение англ: Series КЭ-01-40
Статус:действует
Название рус.:Выпуск II. Рабочие чертежи подкрановых балок пролетом 12 м для кранов грузоподъемностью 5 - 30 тонн с натяжением арматуры на упоры
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017

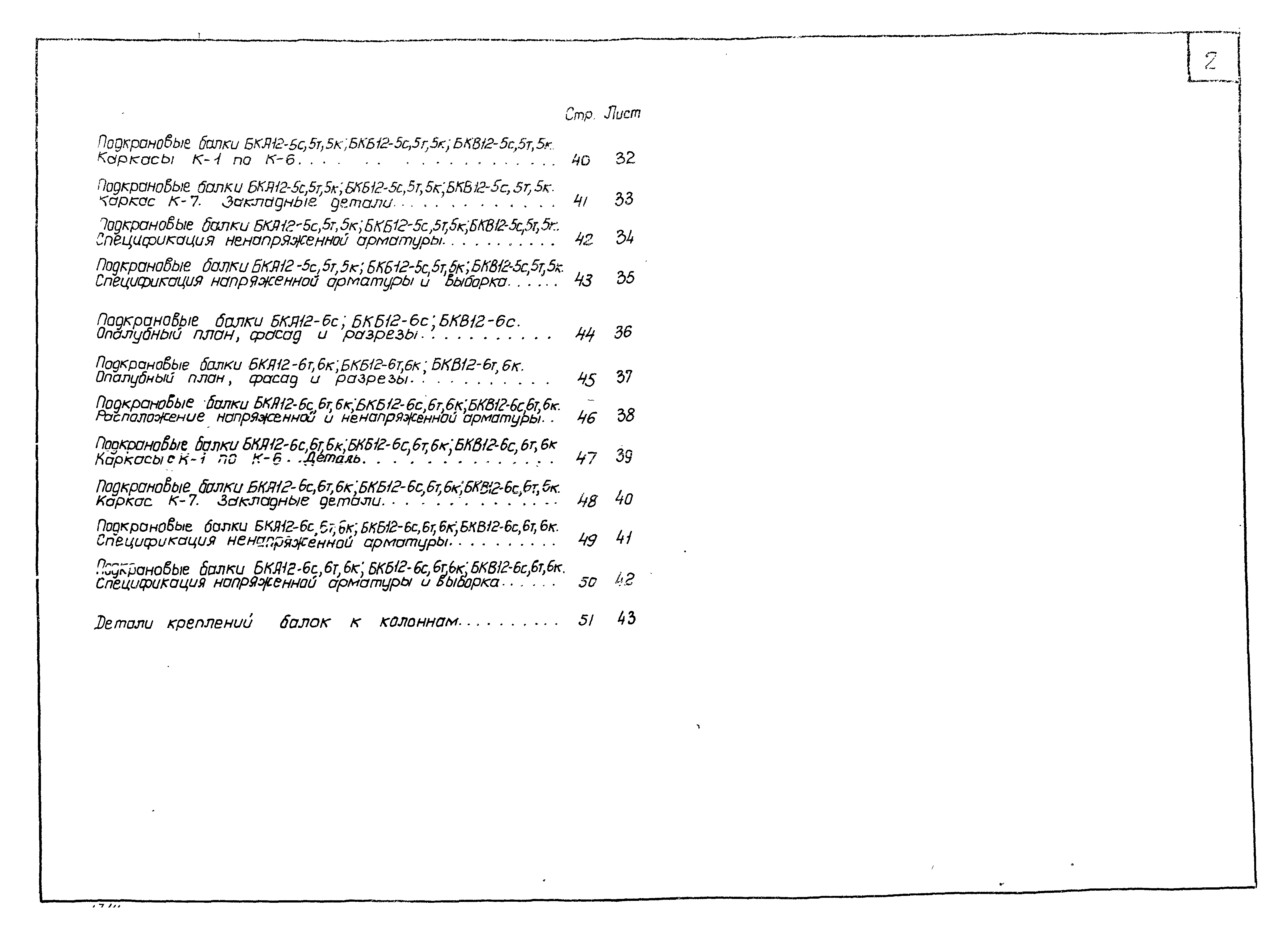

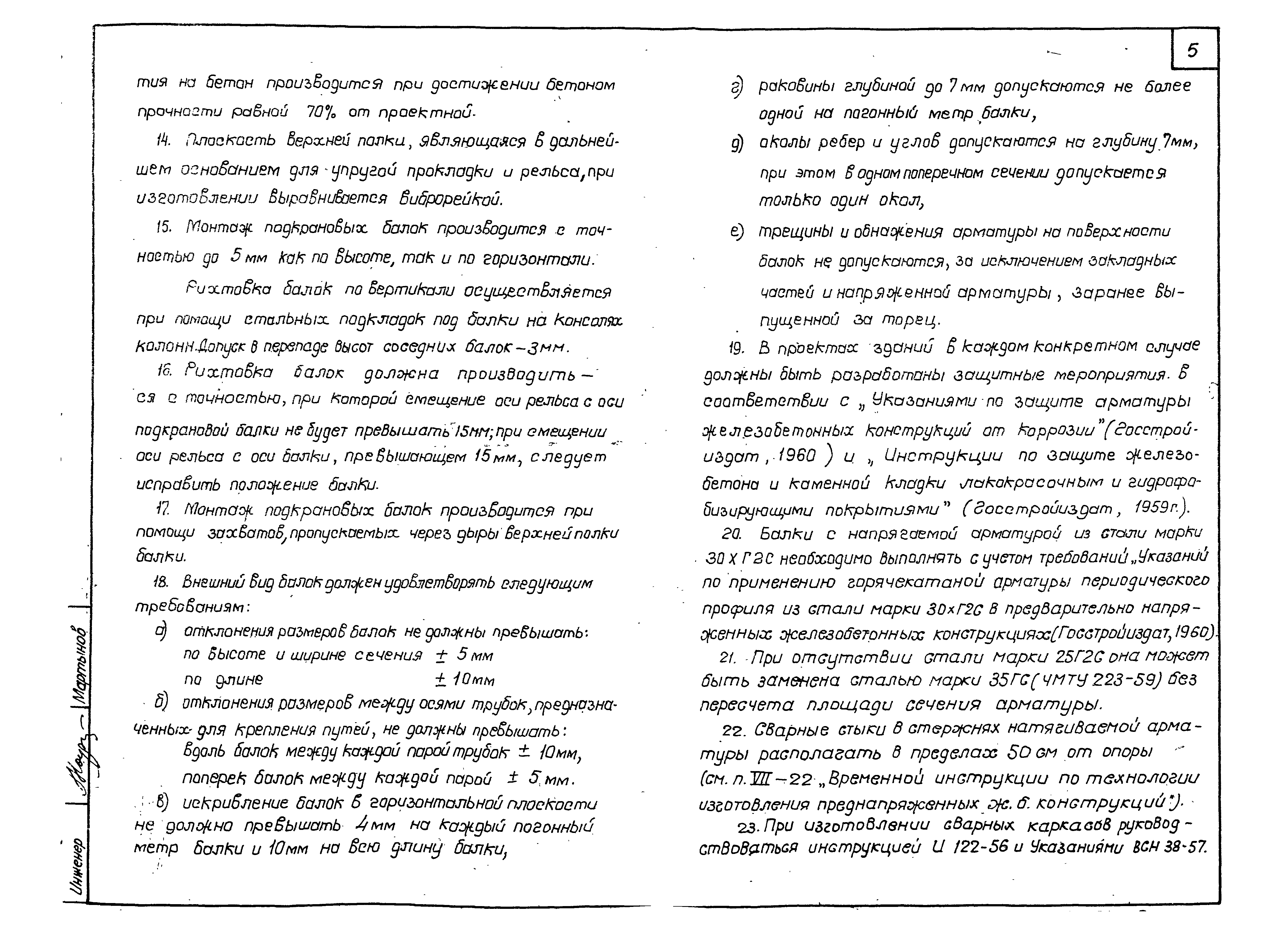

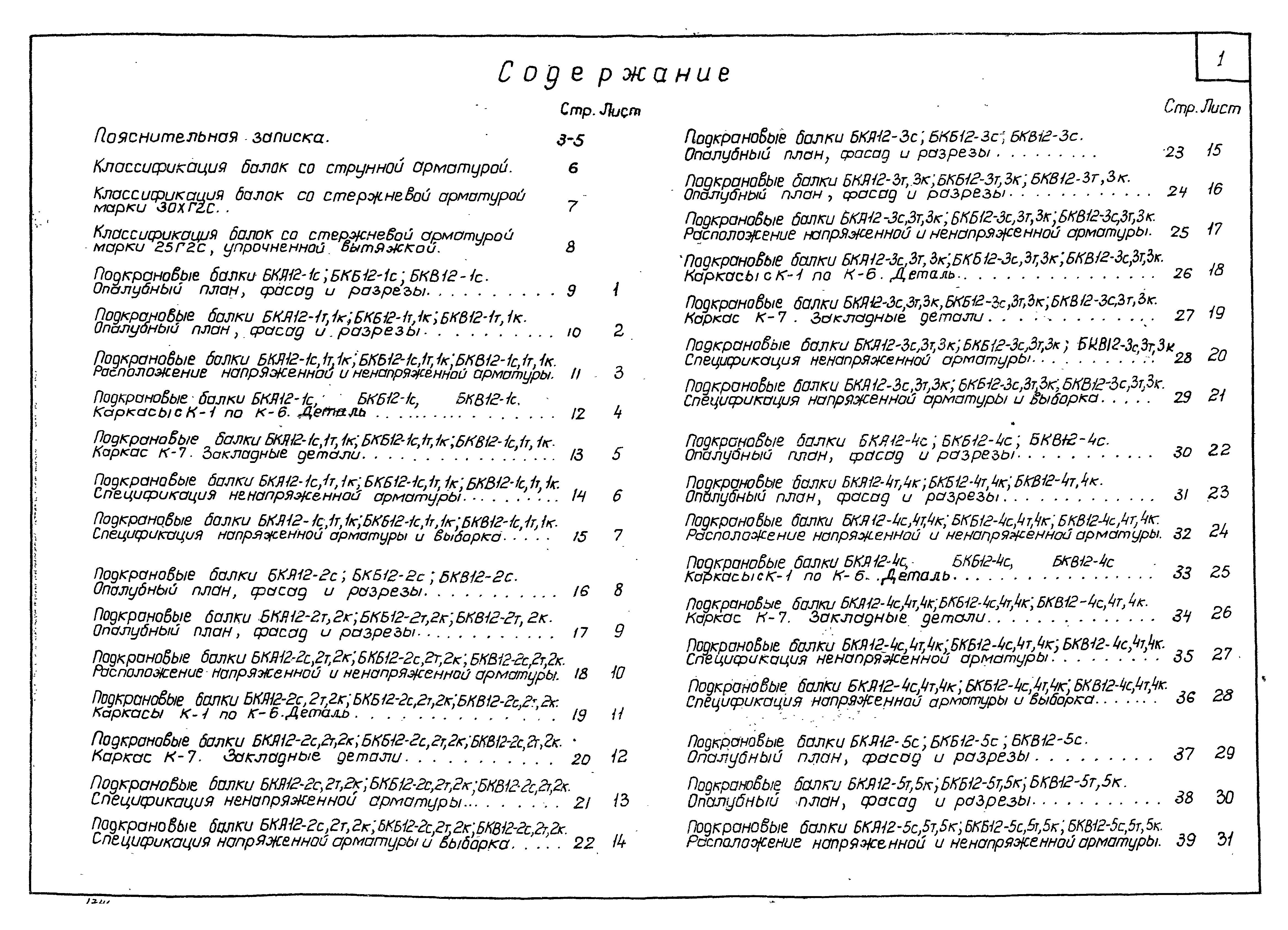

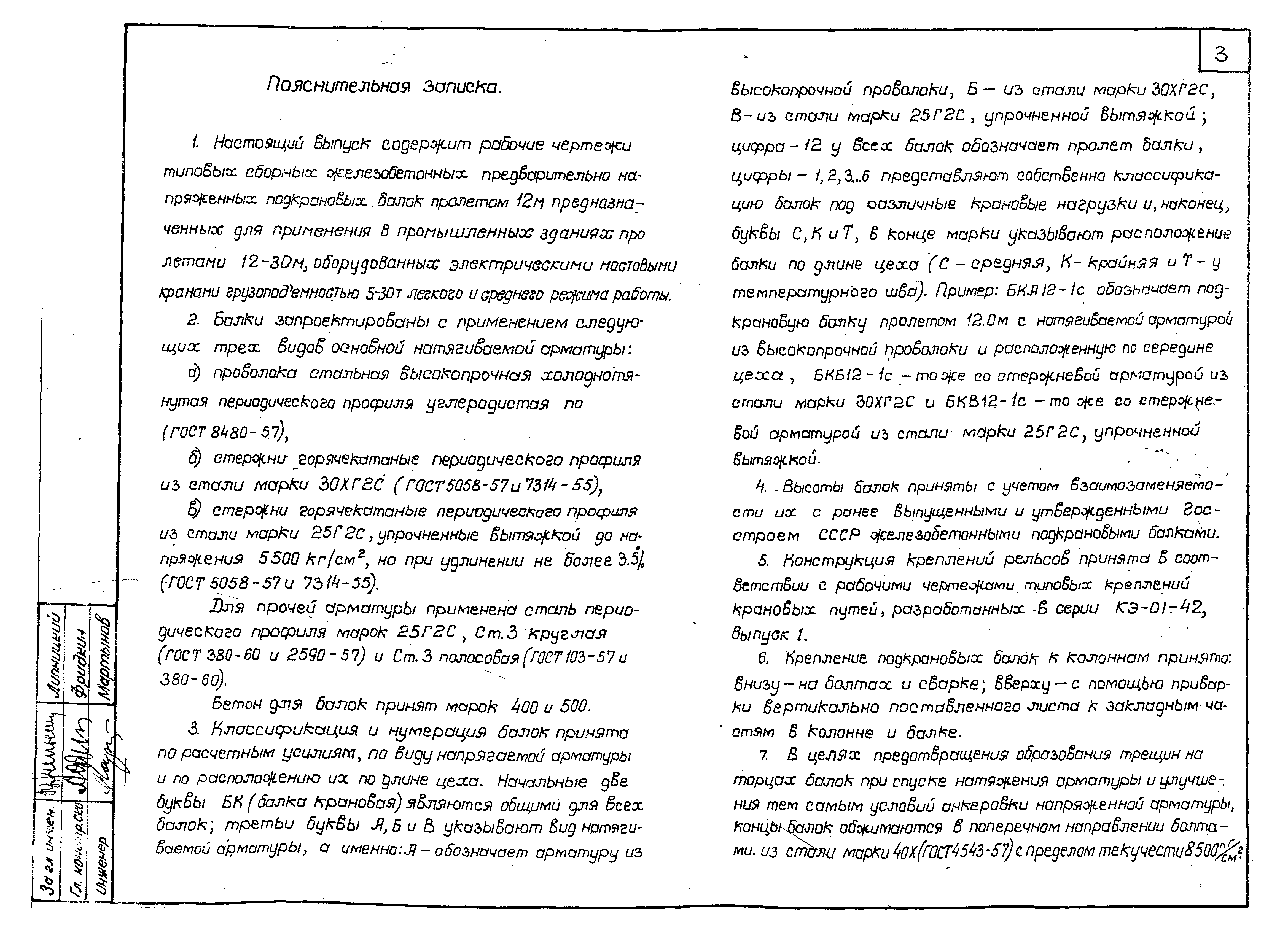

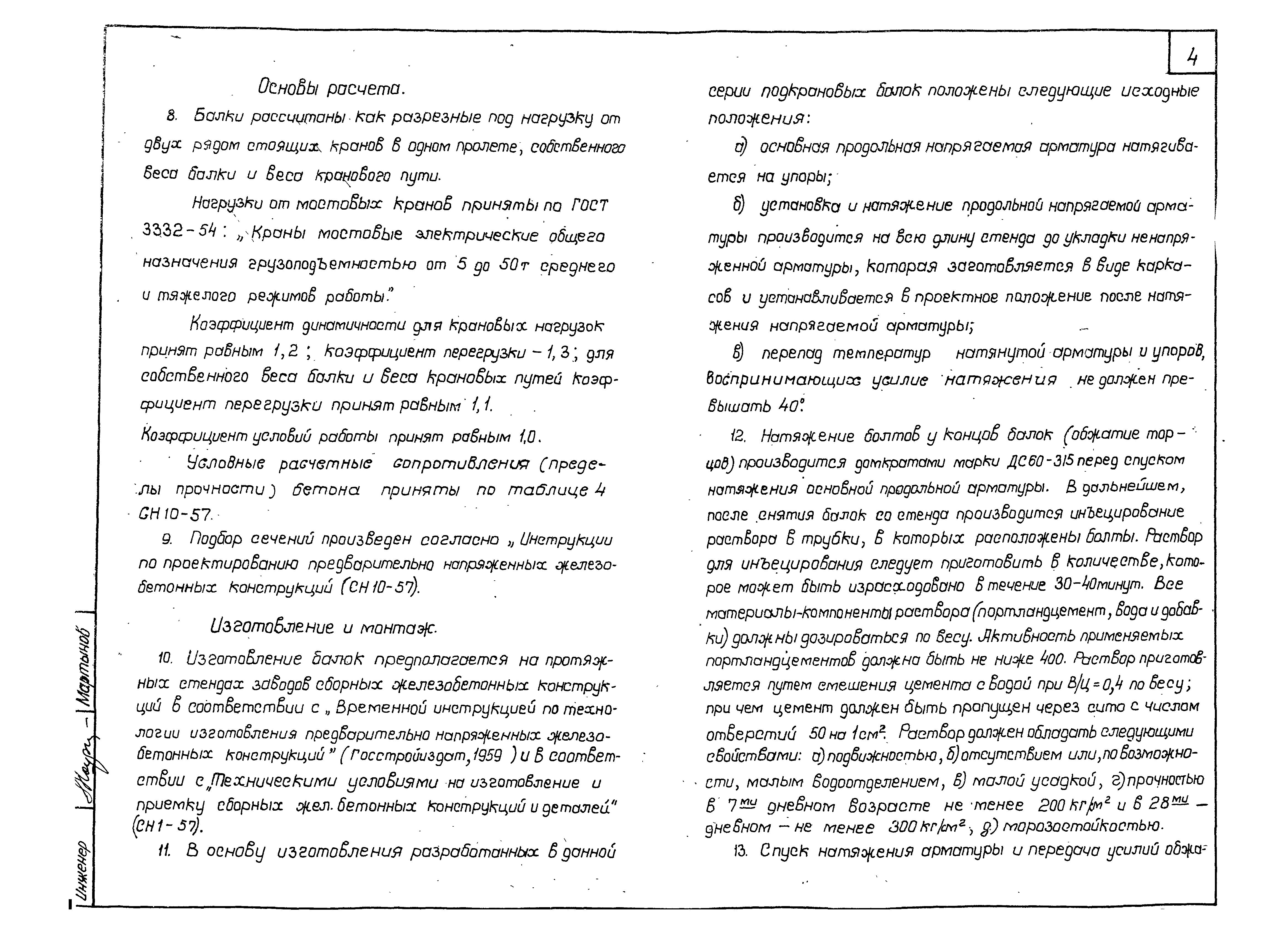

Оглавление:Пояснительная записка
Классификация балок со струнной арматурой

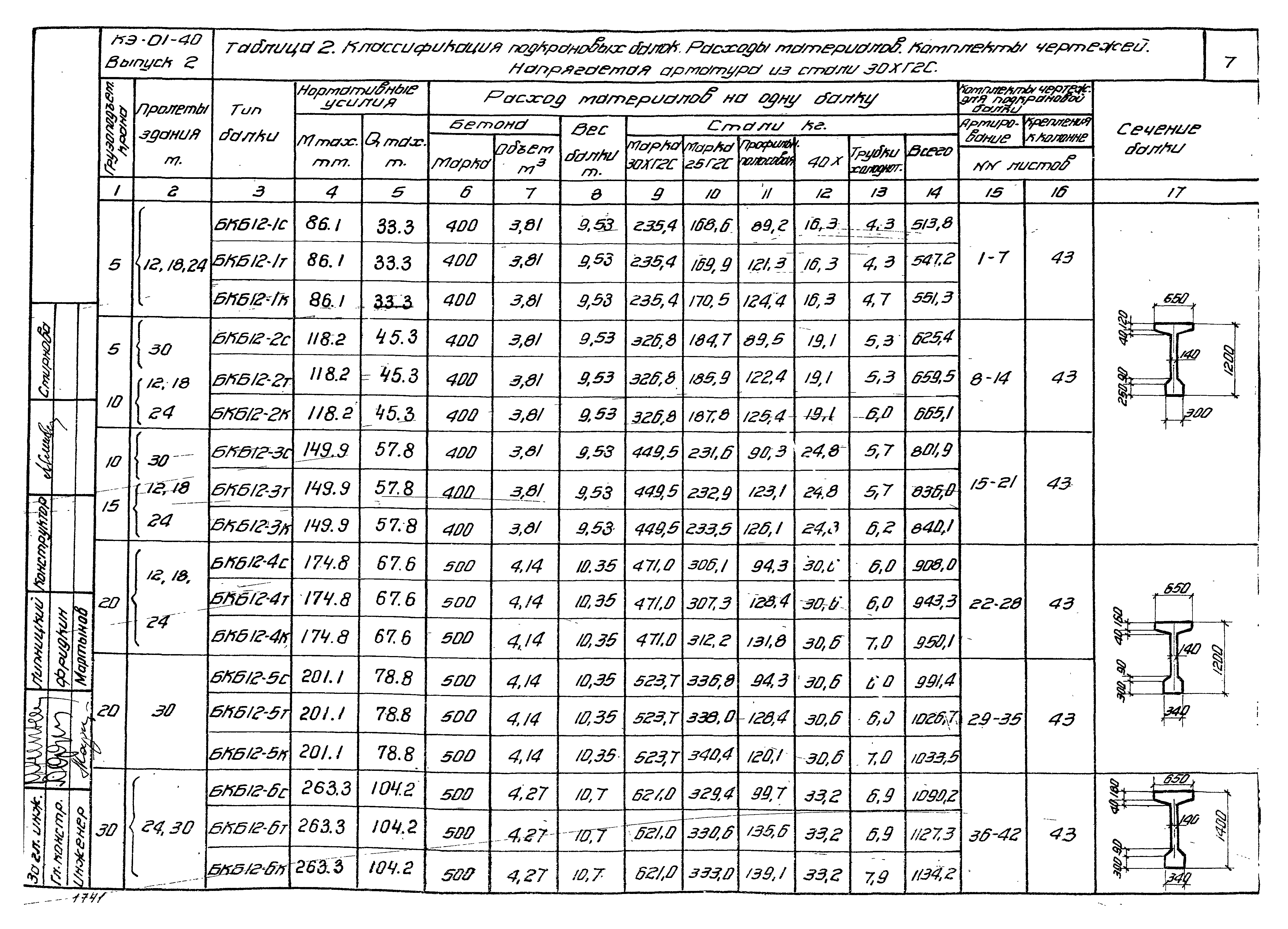

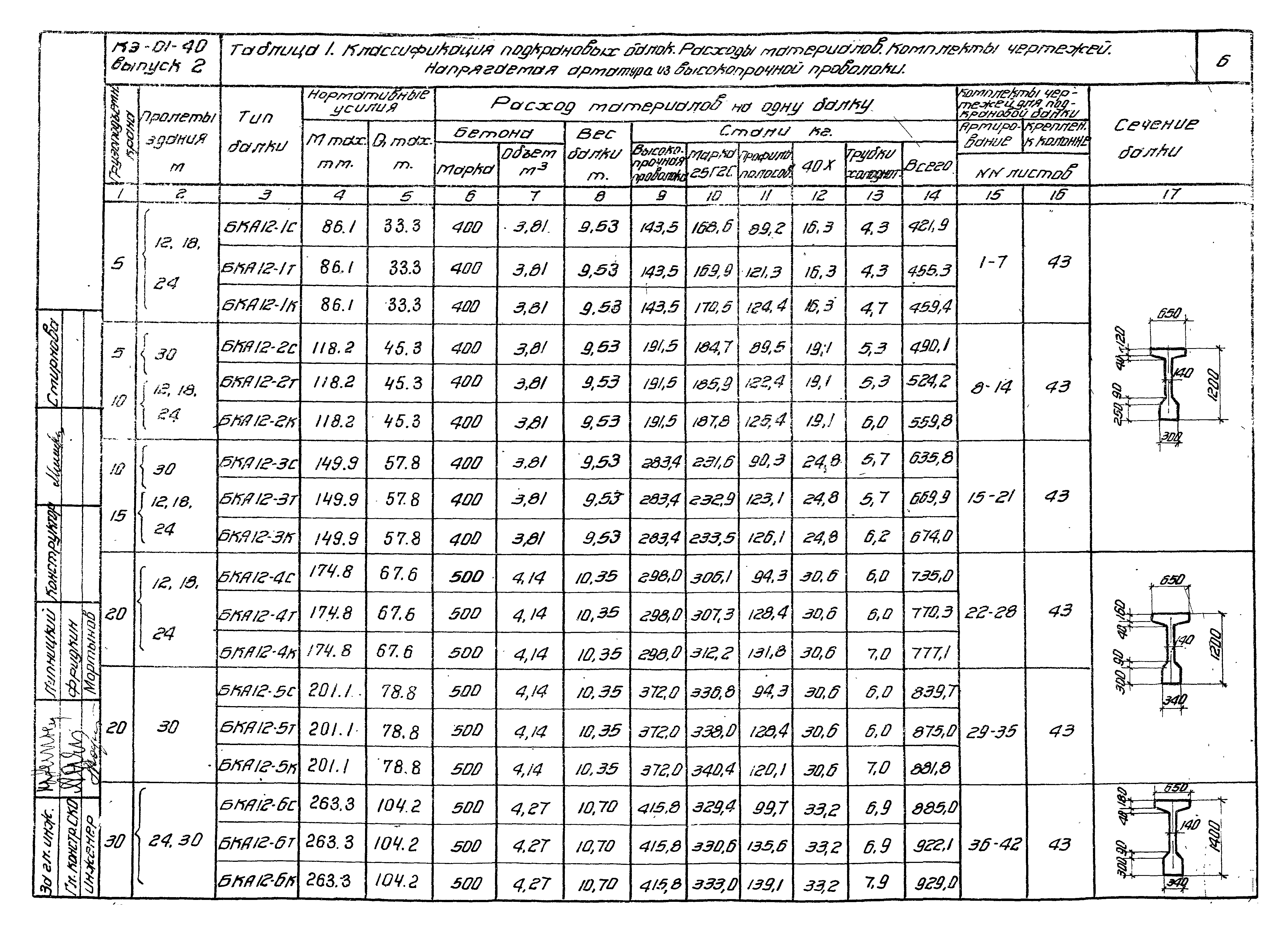

Классификация балок со стержневой арматурой марки 30хГ2С

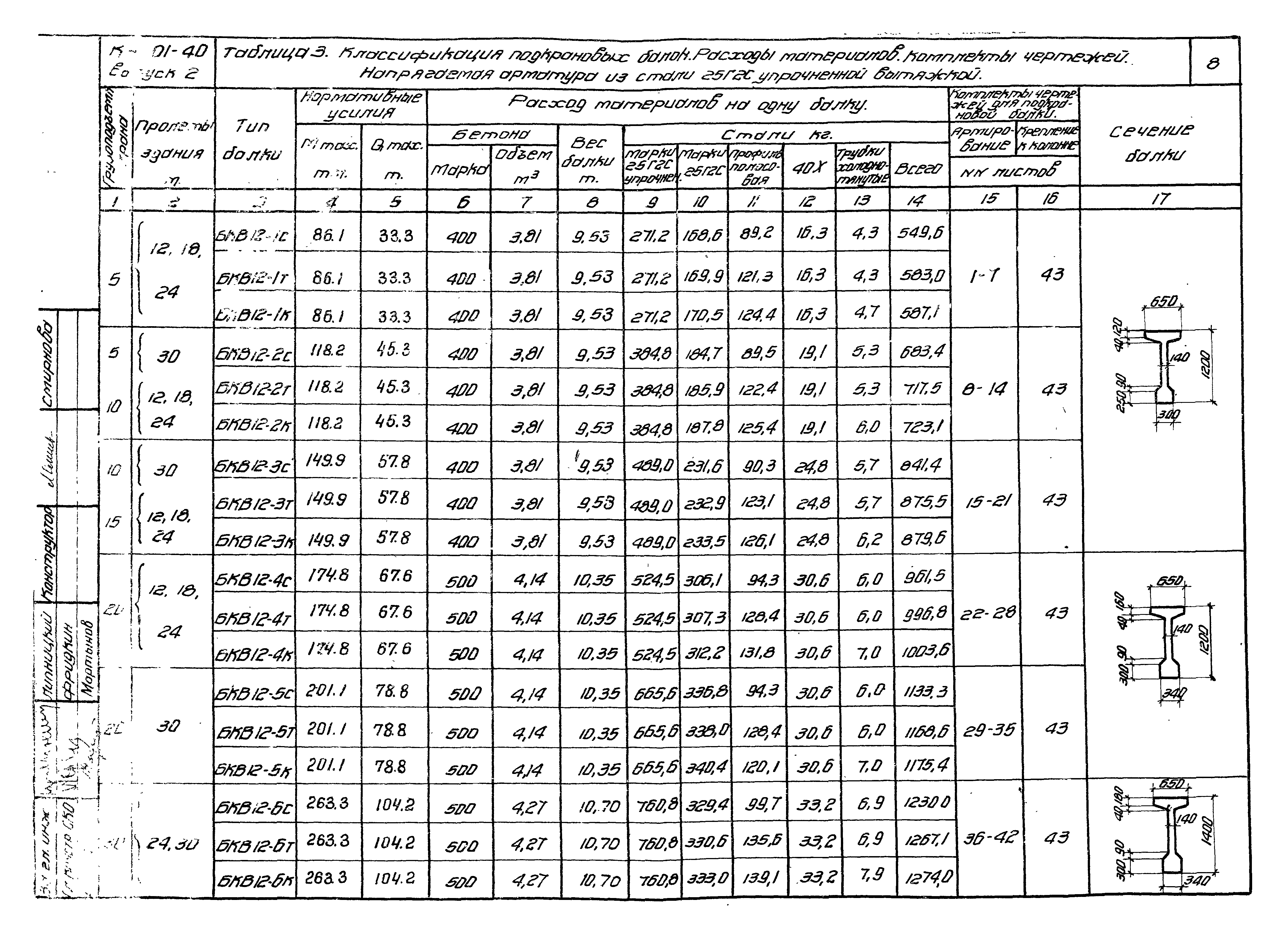

Классификация балок со стержневой арматурой марки 25Г2С, упрочненная вытяжкой

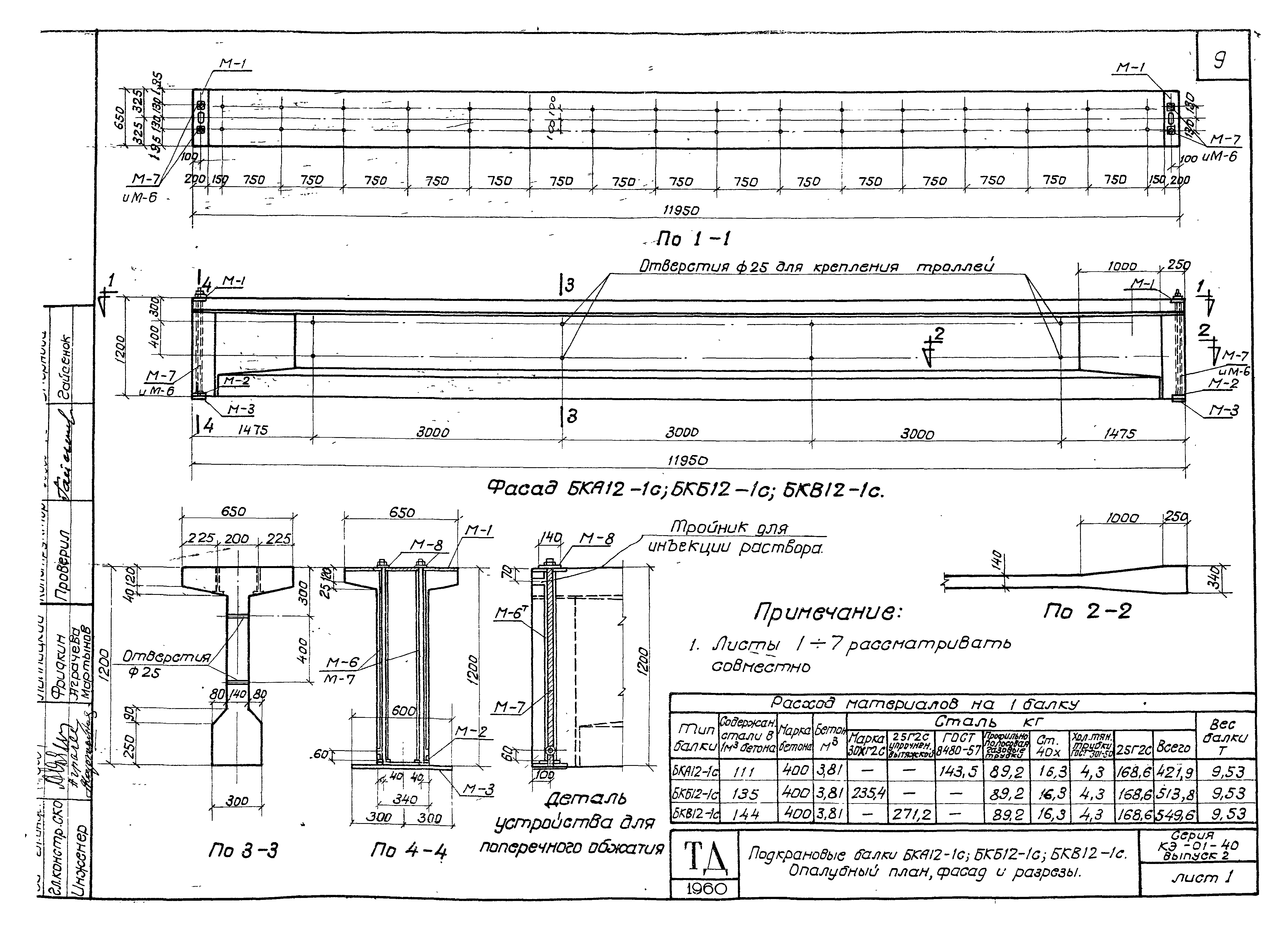

Подкрановые балки БКА12-1с; БКБ12-1с; БКВ12-1с. Опалубный план, фасад и разрезы

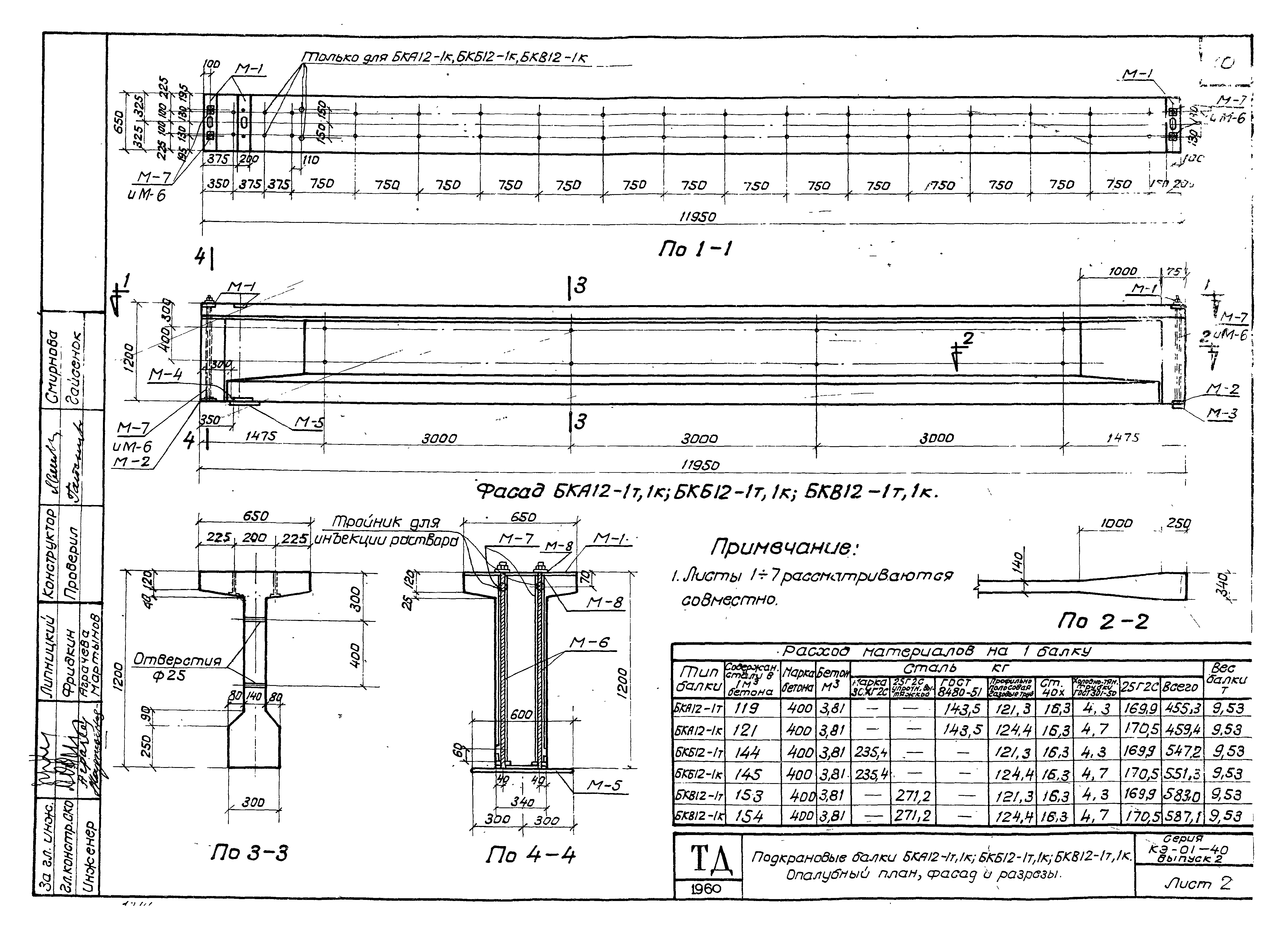

Подкрановые балки БКА12-1т, 1к; БКБ12-1т, 1к; БКВ12-1т, 1к. Опалубный план, фасад и разрезы

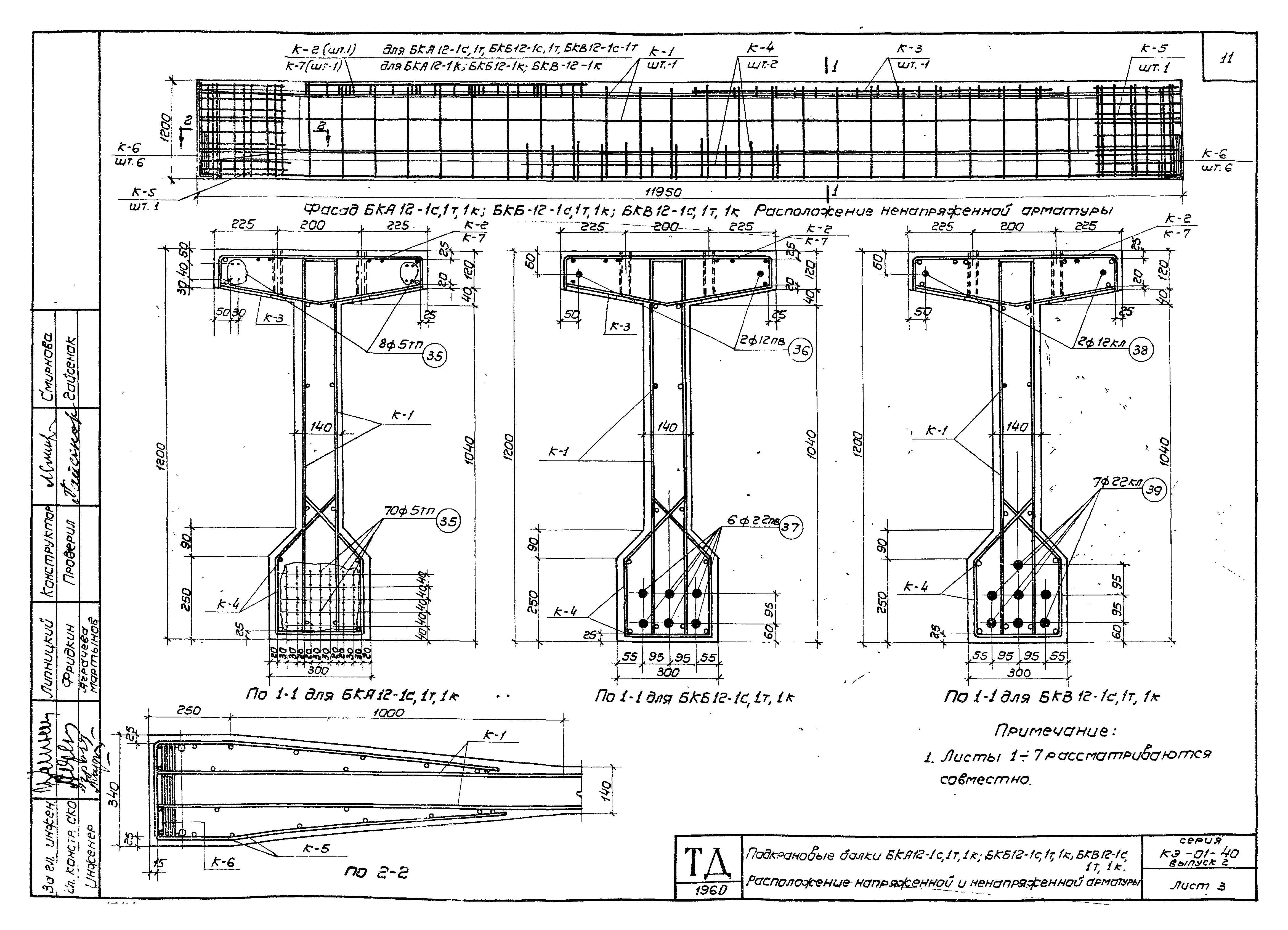

Подкрановые балки БКА12-1с, 1т, 1к; БКБ12-1с, 1т, 1к; БКВ12-1с, 1т, 1к. Расположение напряженной и ненапряженной арматуры

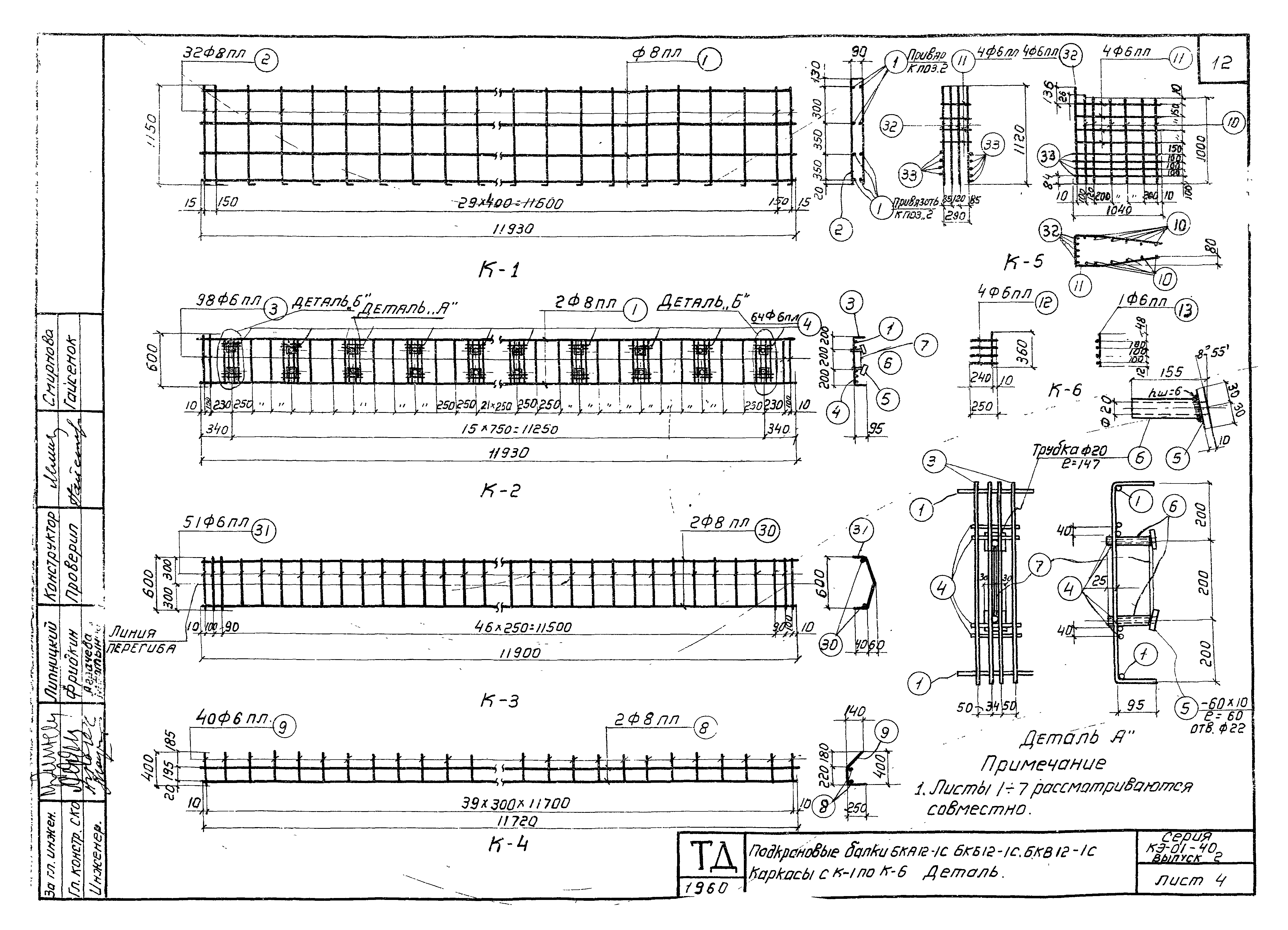

Подкрановые балки БКА12-1с, 1т, 1к; БКБ12-1с, 1т, 1к; БКВ12-1с, 1т, 1к. Каркасы с К-1 по К-6. Деталь

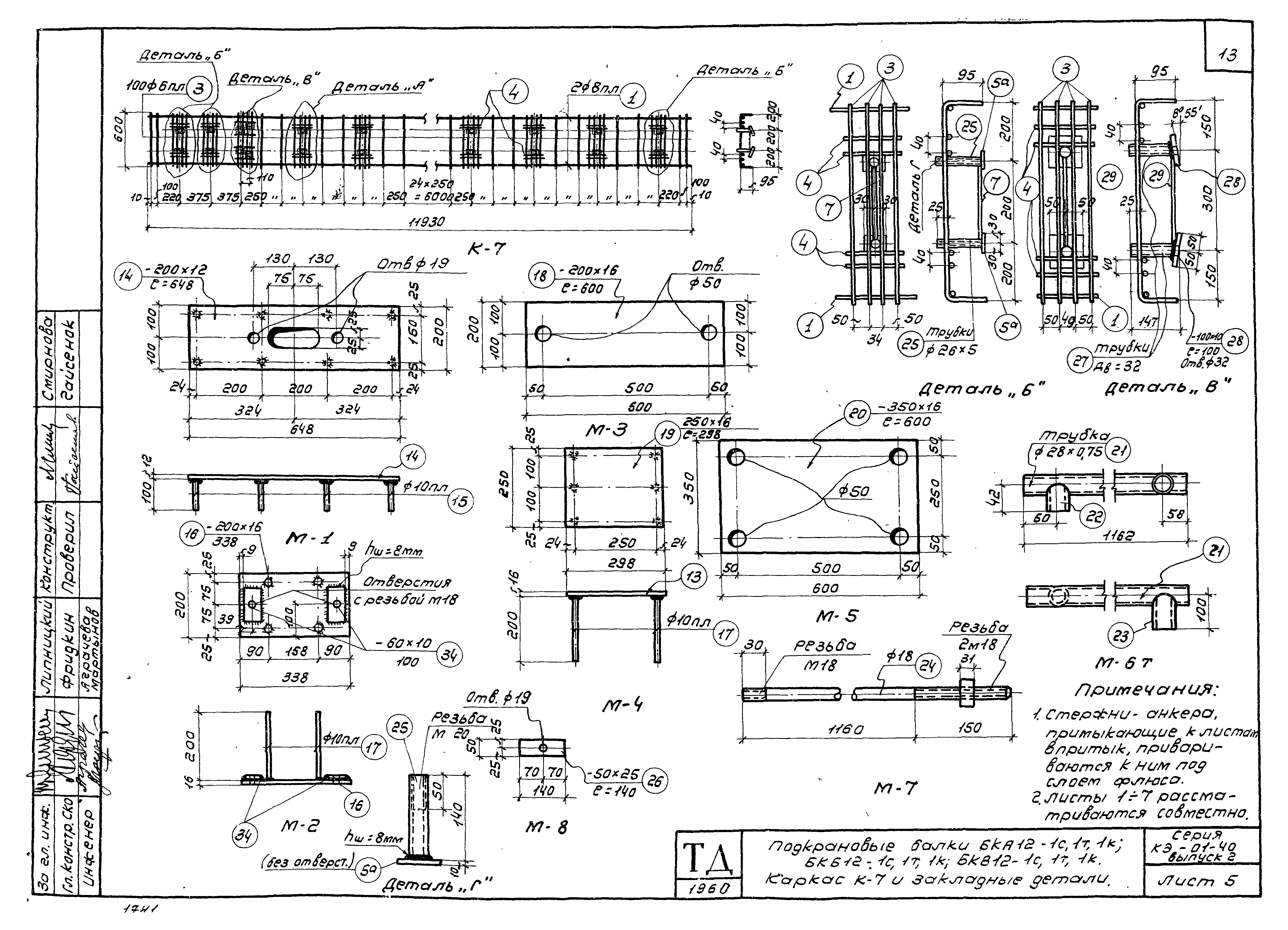

Подкрановые балки БКА12-1с, 1т, 1к; БКБ12-1с, 1т, 1к; БКВ12-1с, 1т, 1к. Каркас К-7. Закладные детали

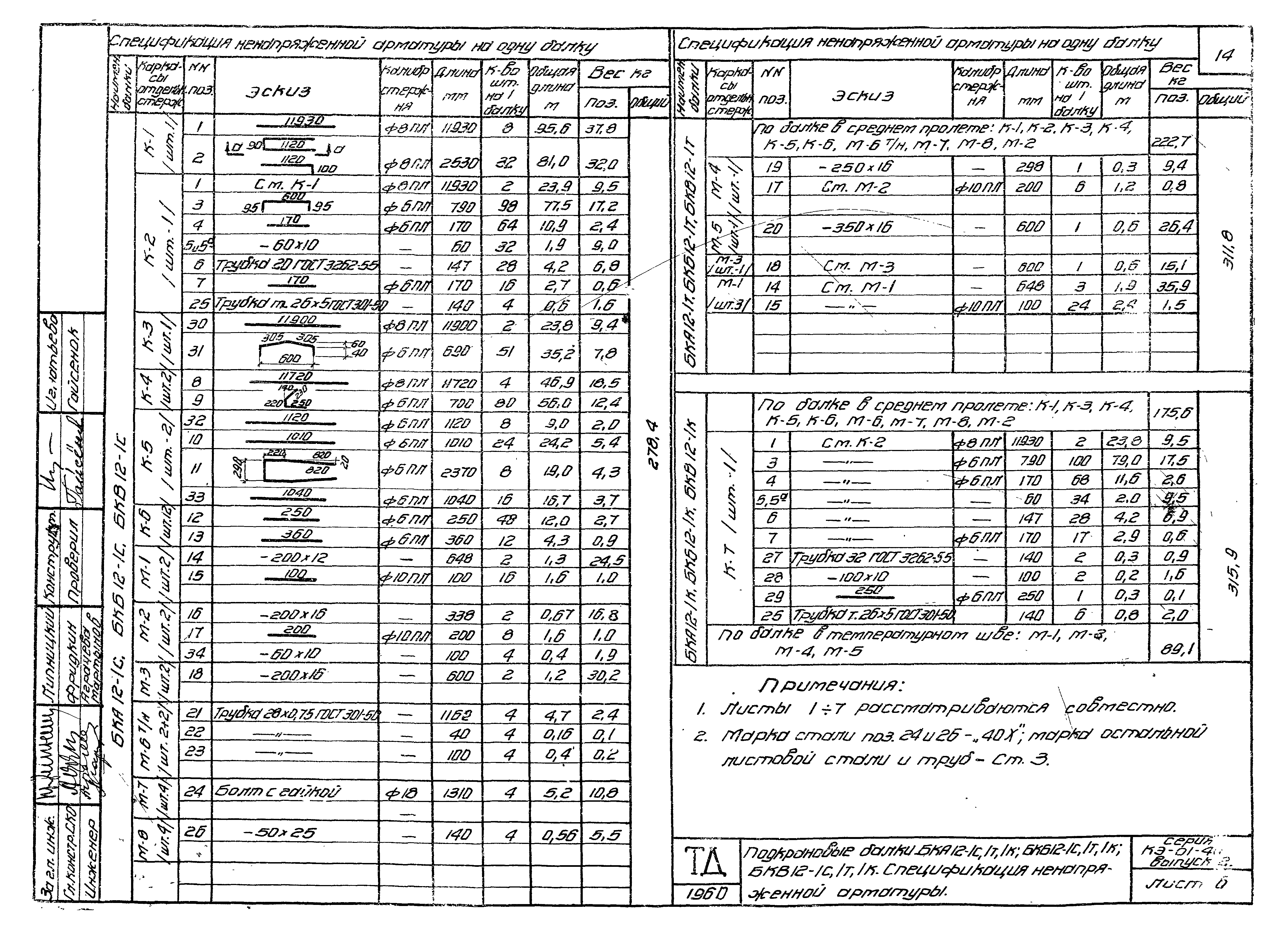

Подкрановые балки БКА12-1с, 1т, 1к; БКБ12-1с, 1т, 1к; БКВ12-1с, 1т, 1к. Спецификация ненапряженной арматуры

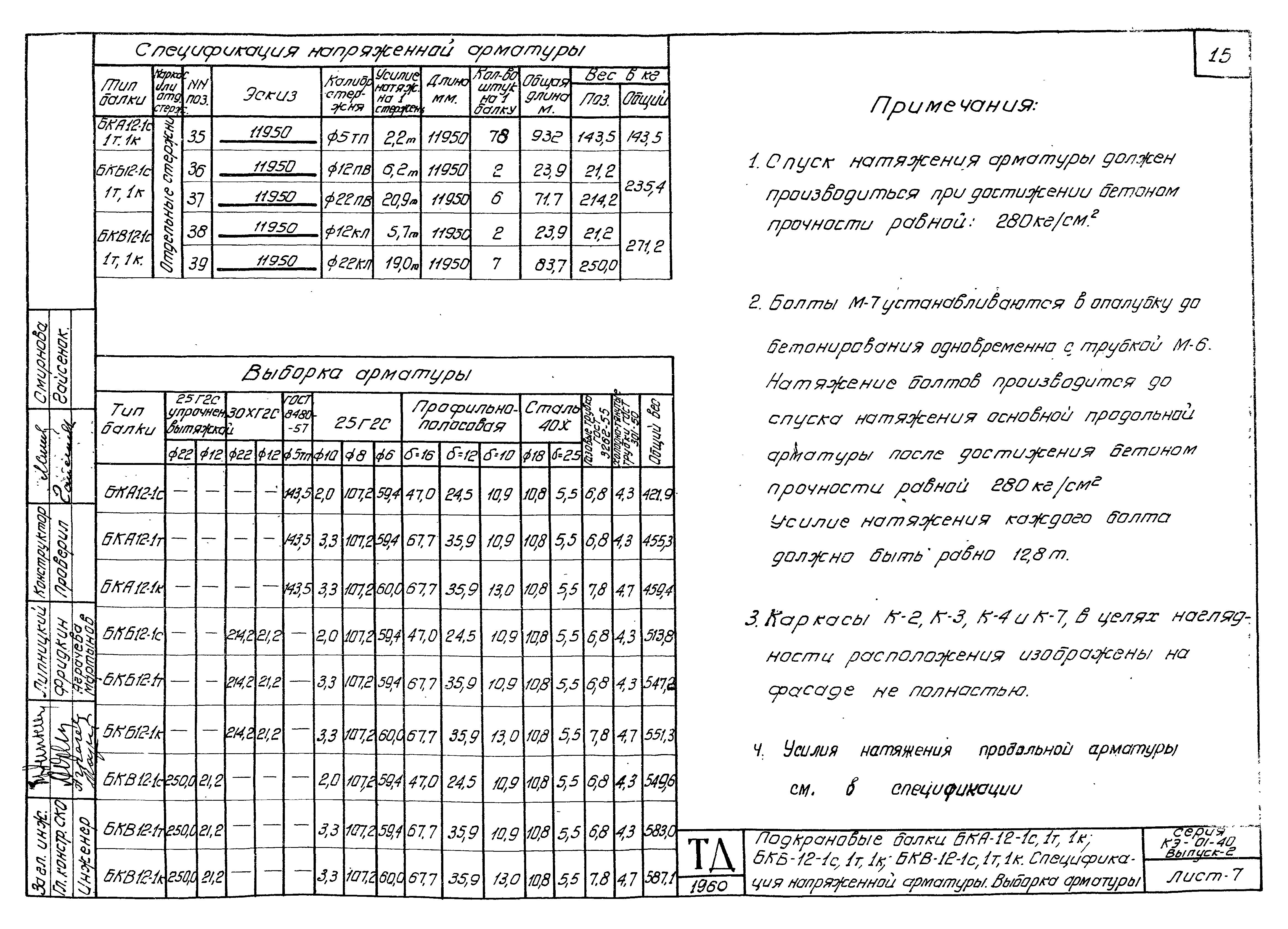

Подкрановые балки БКА12-1с, 1т, 1к; БКБ12-1с, 1т, 1к; БКВ12-1с, 1т, 1к. Спецификация напряженной арматуры и выборка

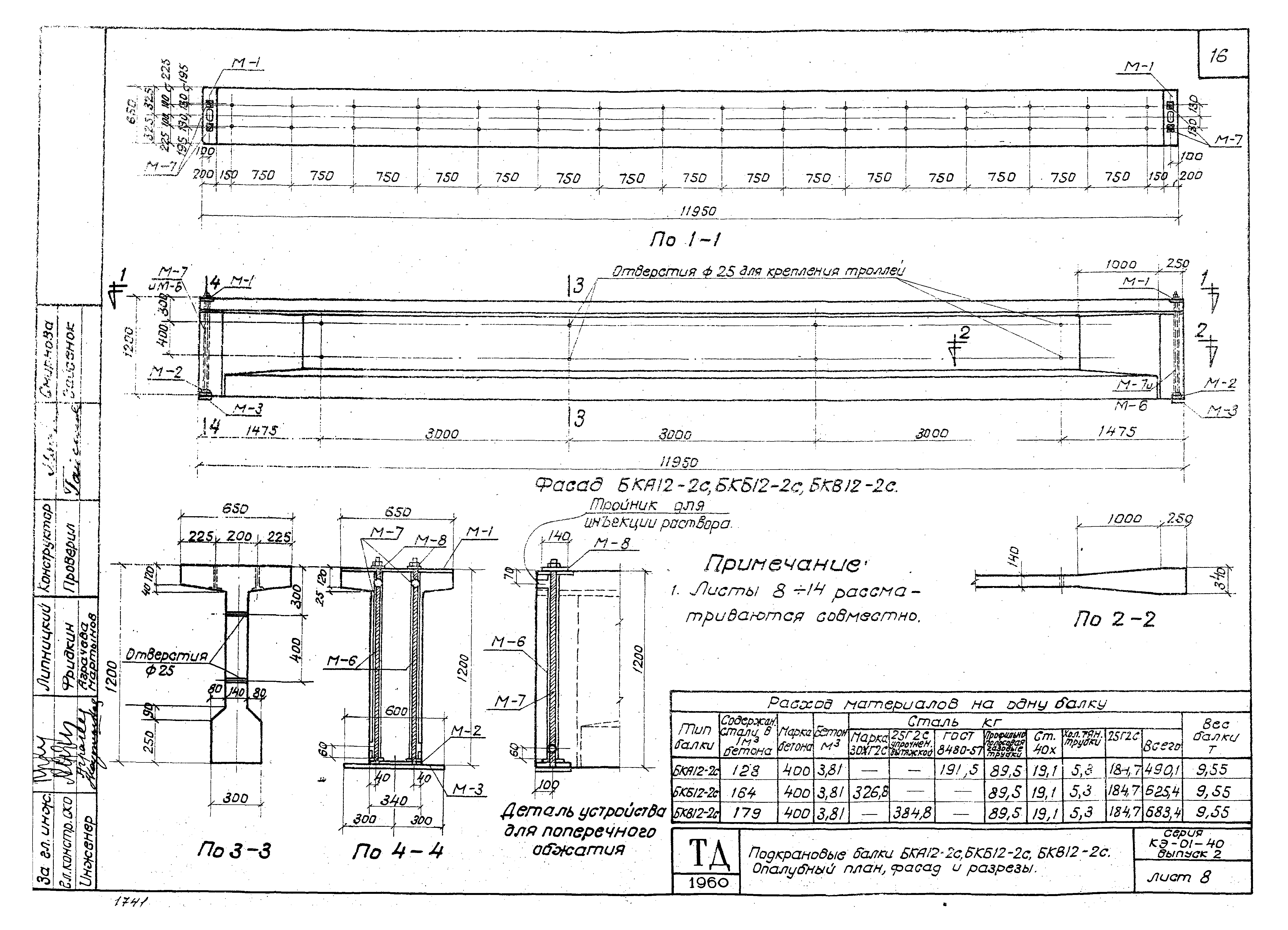

Подкрановые балки БКА12-2с; БКБ12-2с; БКВ12-2с. Опалубный план, фасад и разрезы

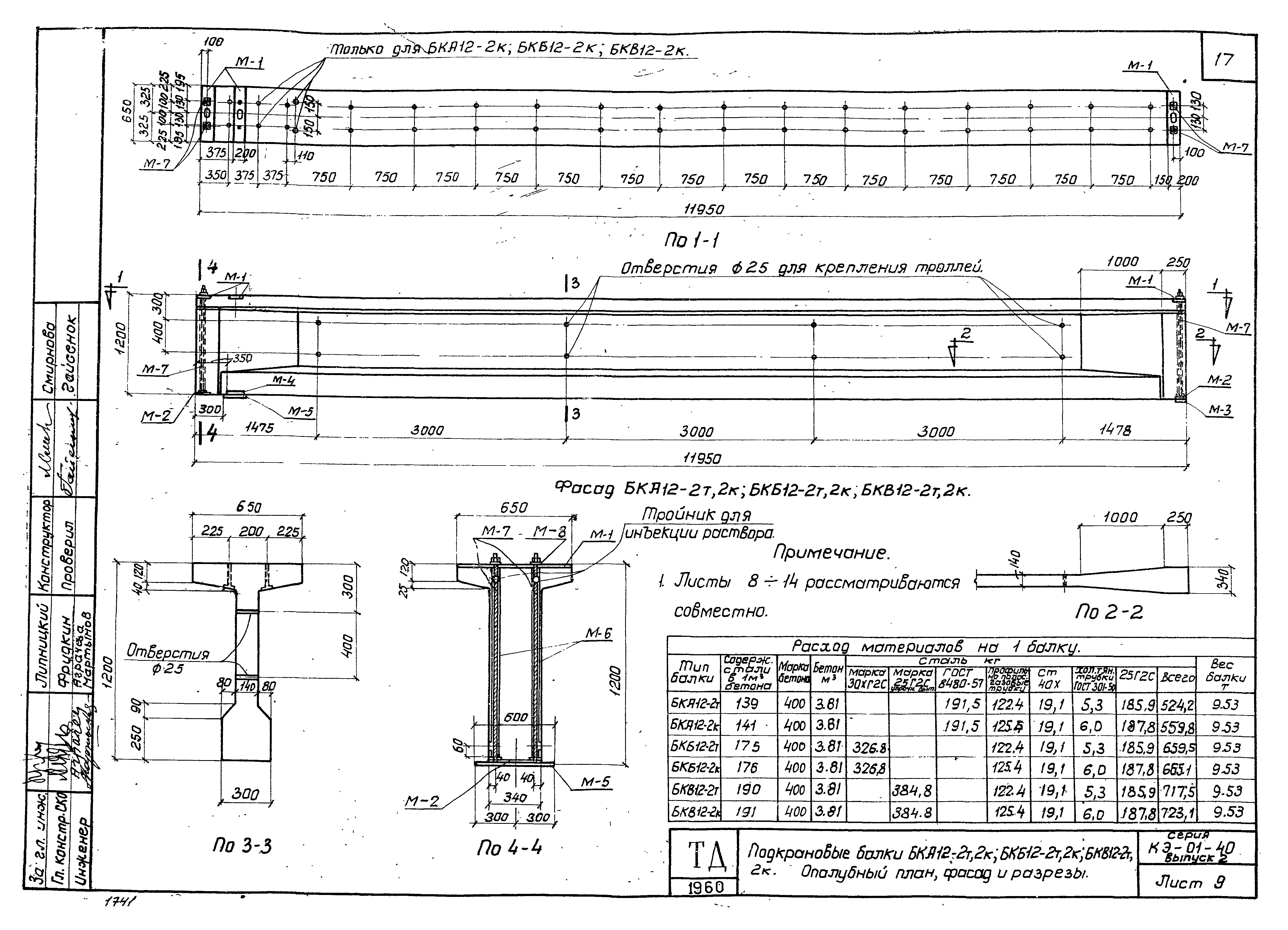

Подкрановые балки БКА12-2т, 2к; БКБ12-2т, 2к; БКВ12-2т, 2к. Опалубный план, фасад и разрезы

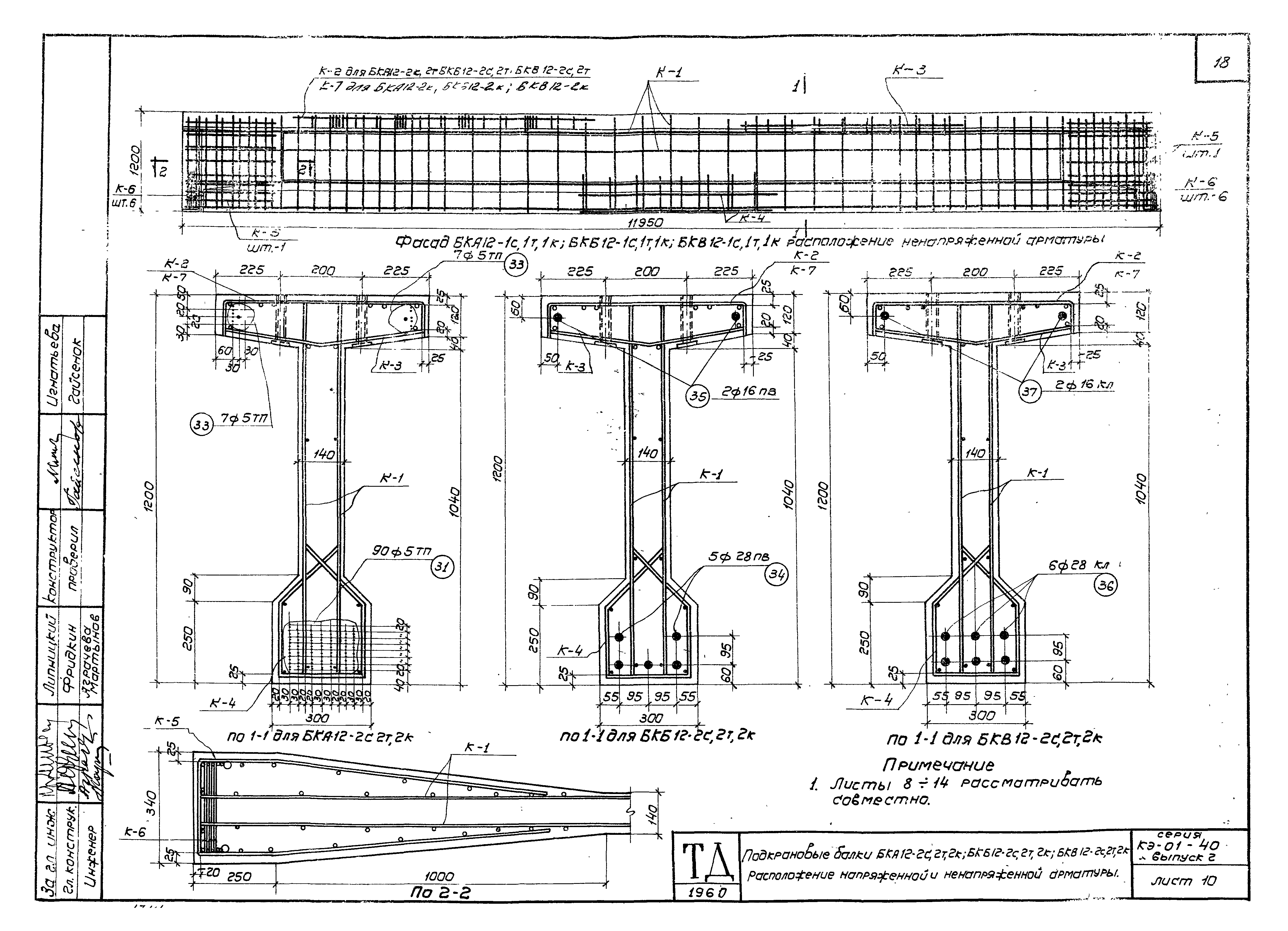

Подкрановые балки БКА12-2с, 2т, 2к; БКБ12-2с, 2т, 2к; БКВ12-2с, 2т, 2к. Расположение напряженной и ненапряженной арматуры

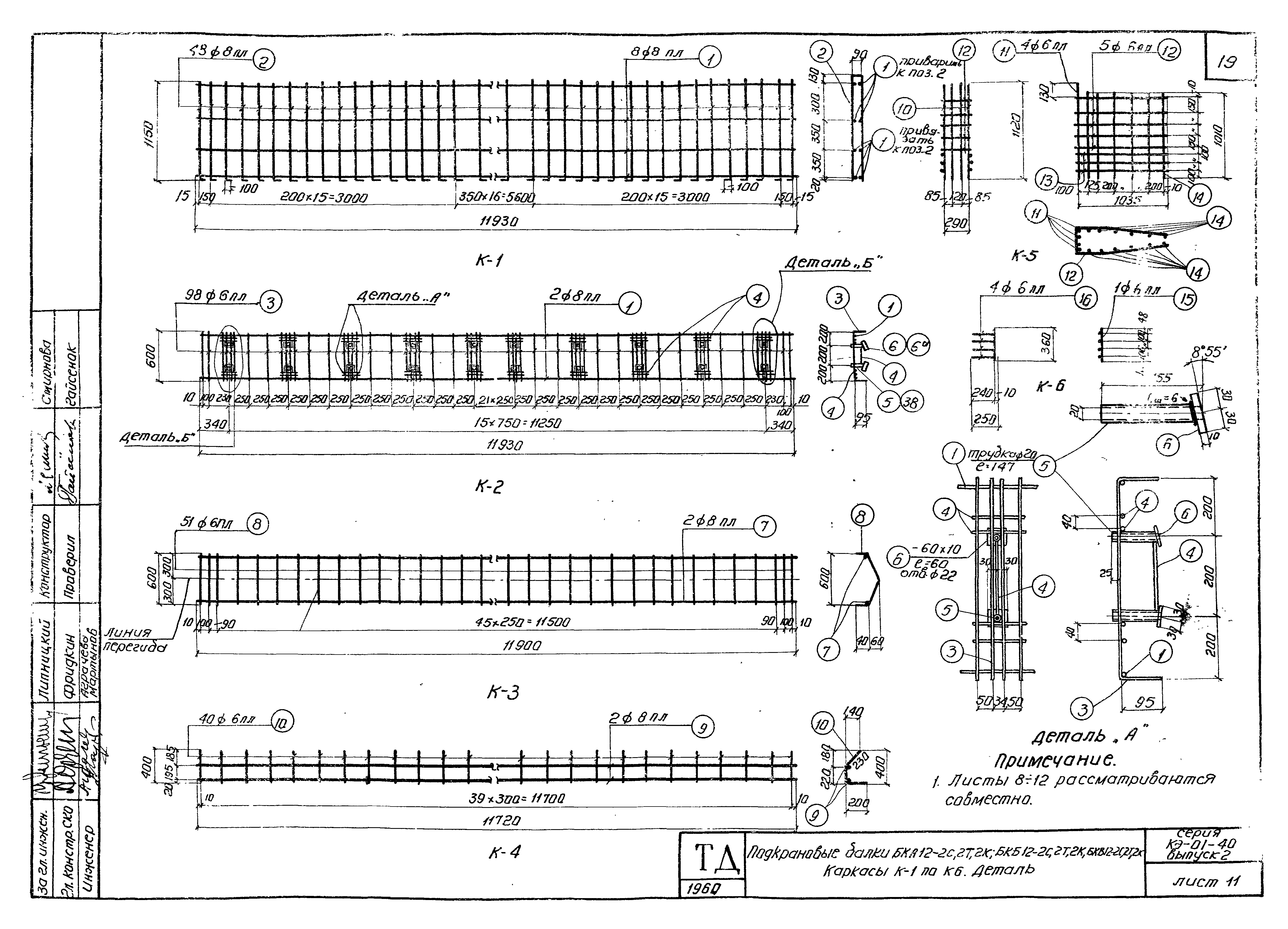

Подкрановые балки БКА12-2с, 2т, 2к; БКБ12-2с, 2т, 2к; БКВ12-2с, 2т, 2к. Каркасы с К-1 по К-6. Деталь

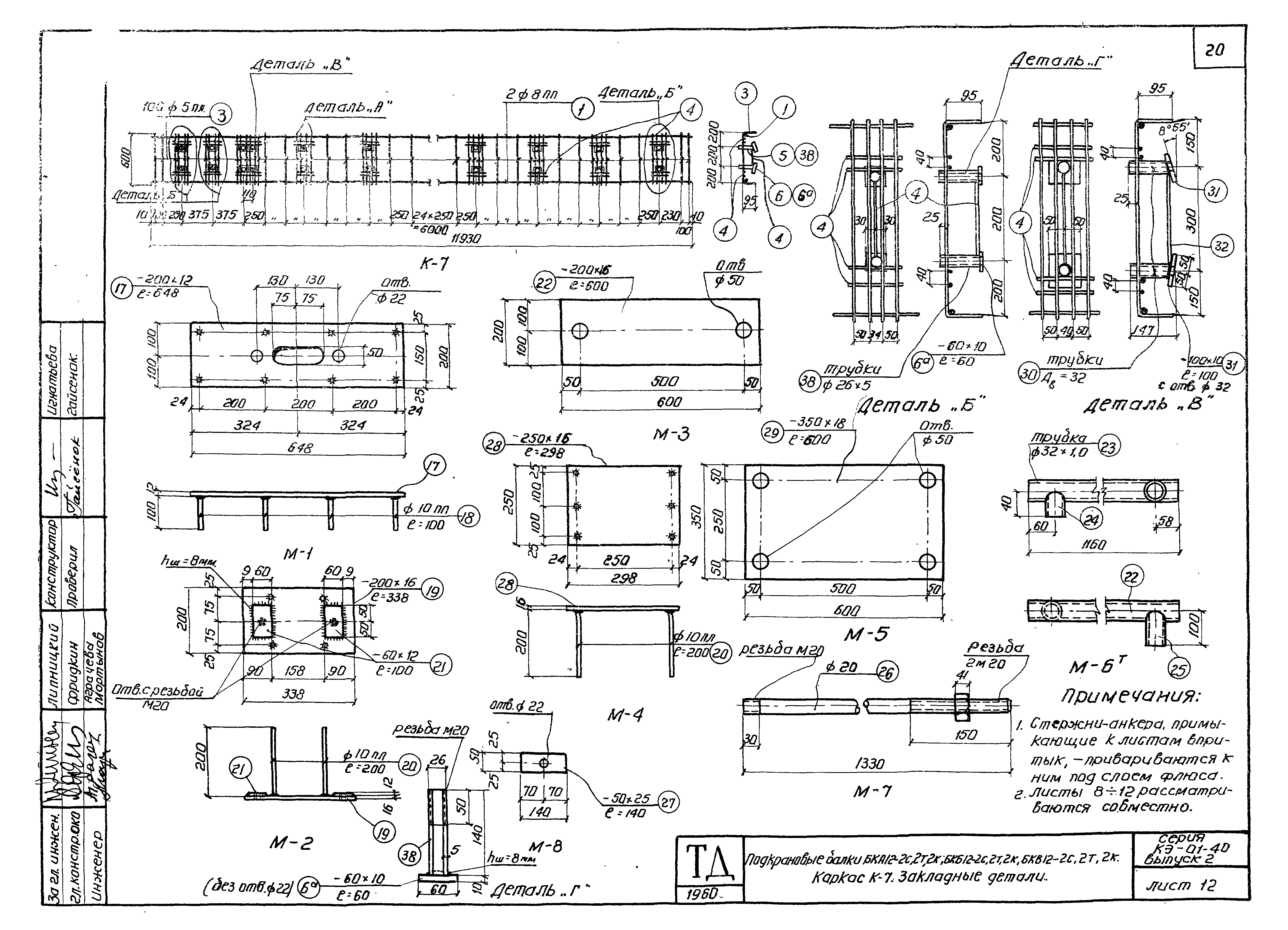

Подкрановые балки БКА12-2с, 2т, 2к; БКБ12-2с, 2т, 2к; БКВ12-2с, 2т, 2к. Каркас К-7. Закладные детали

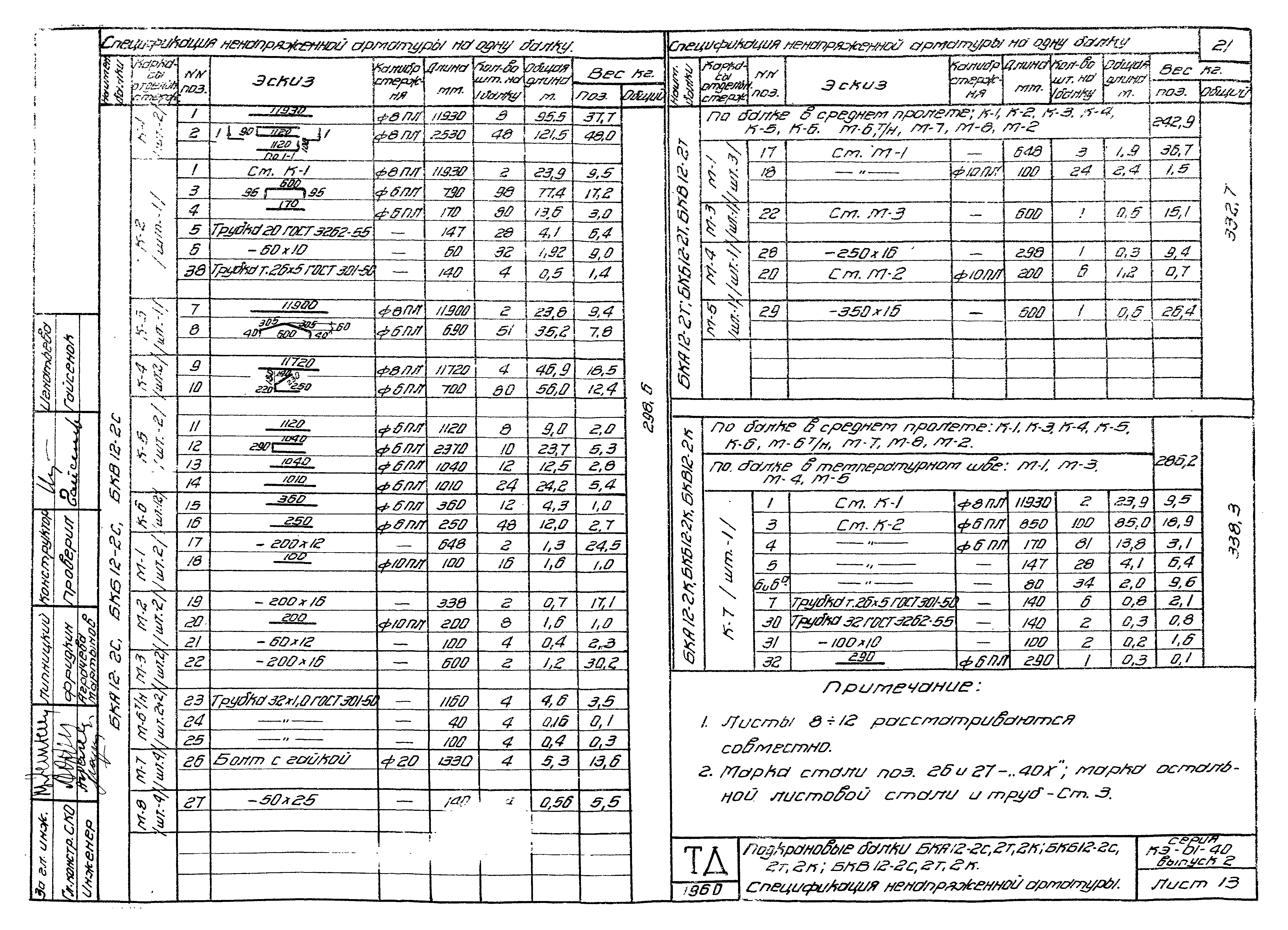

Подкрановые балки БКА12-2с, 2т, 2к; БКБ12-2с, 2т, 2к; БКВ12-2с, 2т, 2к. Спецификация ненапряженной арматуры

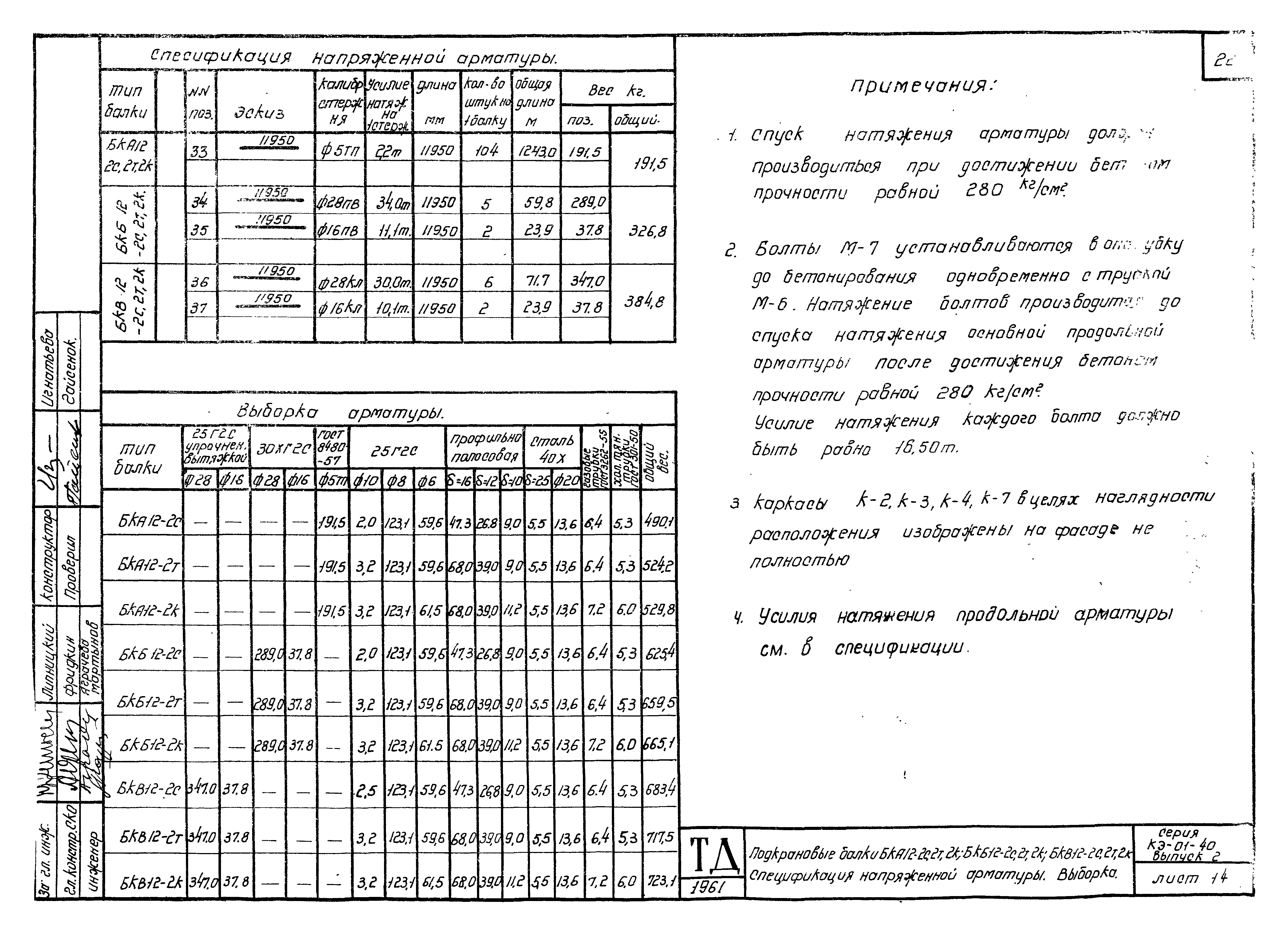

Подкрановые балки БКА12-2с, 2т, 2к; БКБ12-2с, 2т, 2к; БКВ12-2с, 2т, 2к. Спецификация напряженной арматуры и выборка

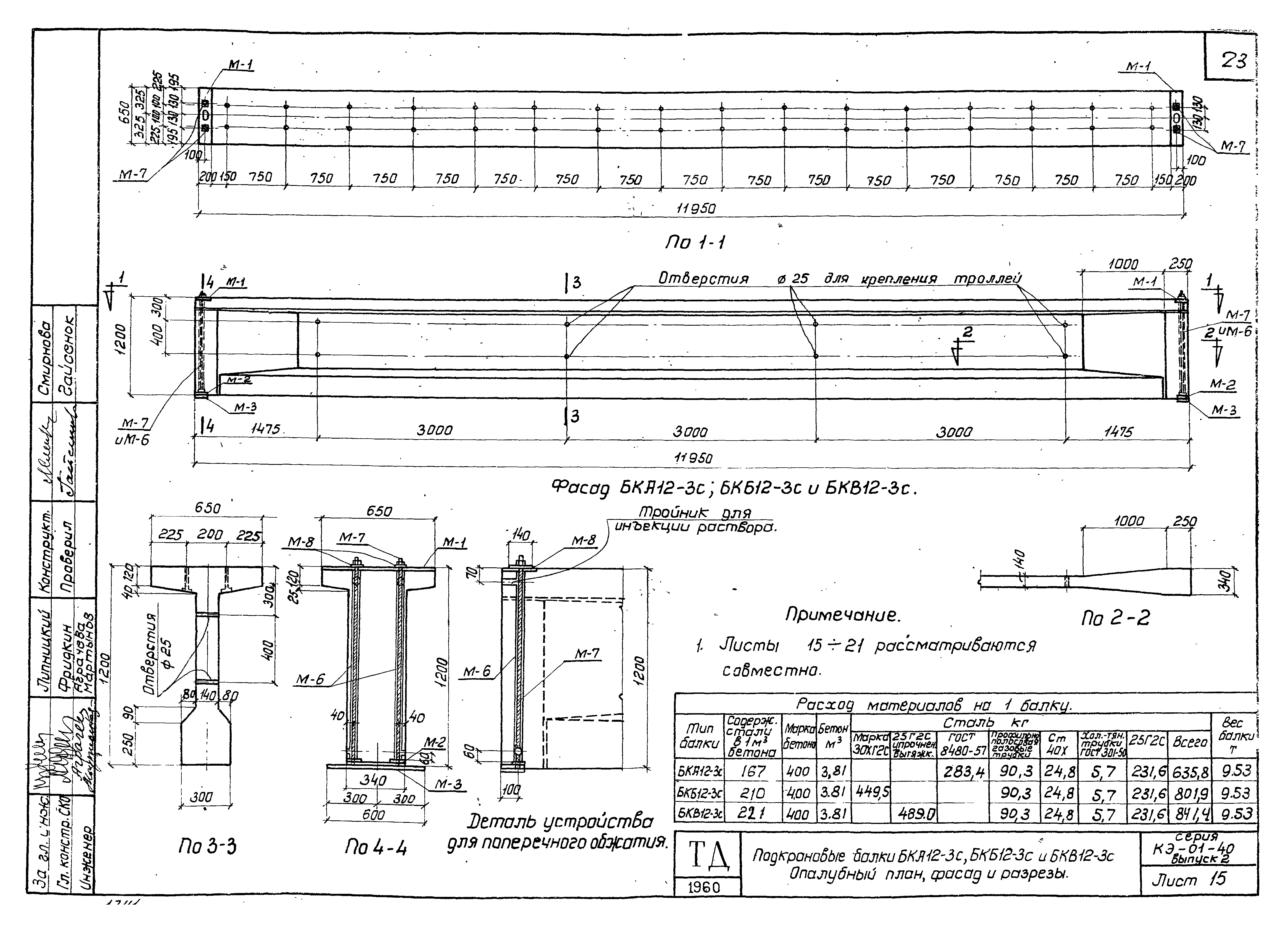

Подкрановые балки БКА12-3с; БКБ12-3с; БКВ12-3с. Опалубный план, фасад и разрезы
Подкрановые балки БКА12-3т, 3к; БКБ12-3т, 3к; БКВ12-3т, 3к. Опалубный план, фасад и разрезы

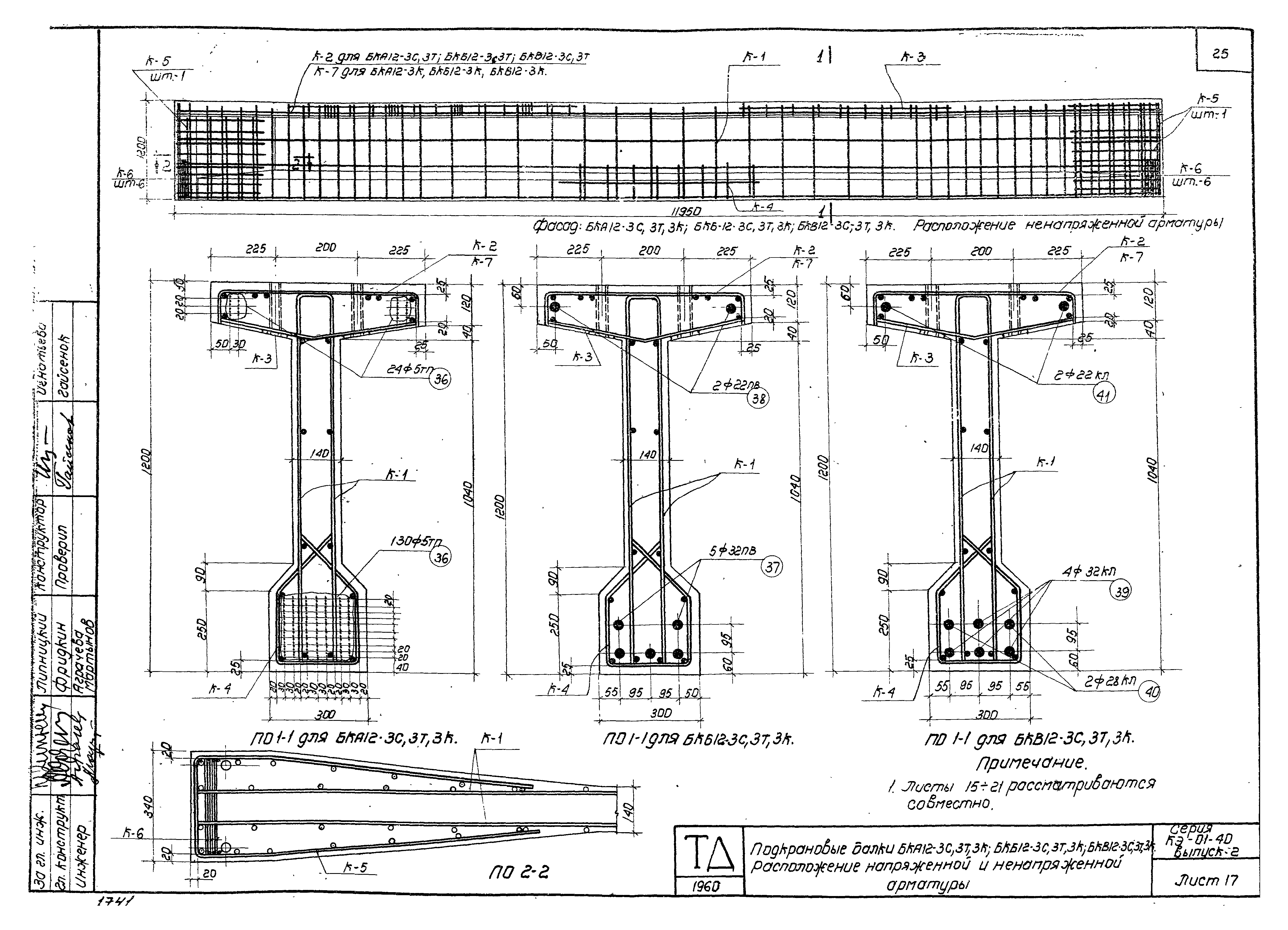

Подкрановые балки БКА12-3с, 3т, 3к; БКБ12-3с, 3т, 3к; БКВ12-3с, 3т, 3к. Расположение напряженной и ненапряженной арматуры

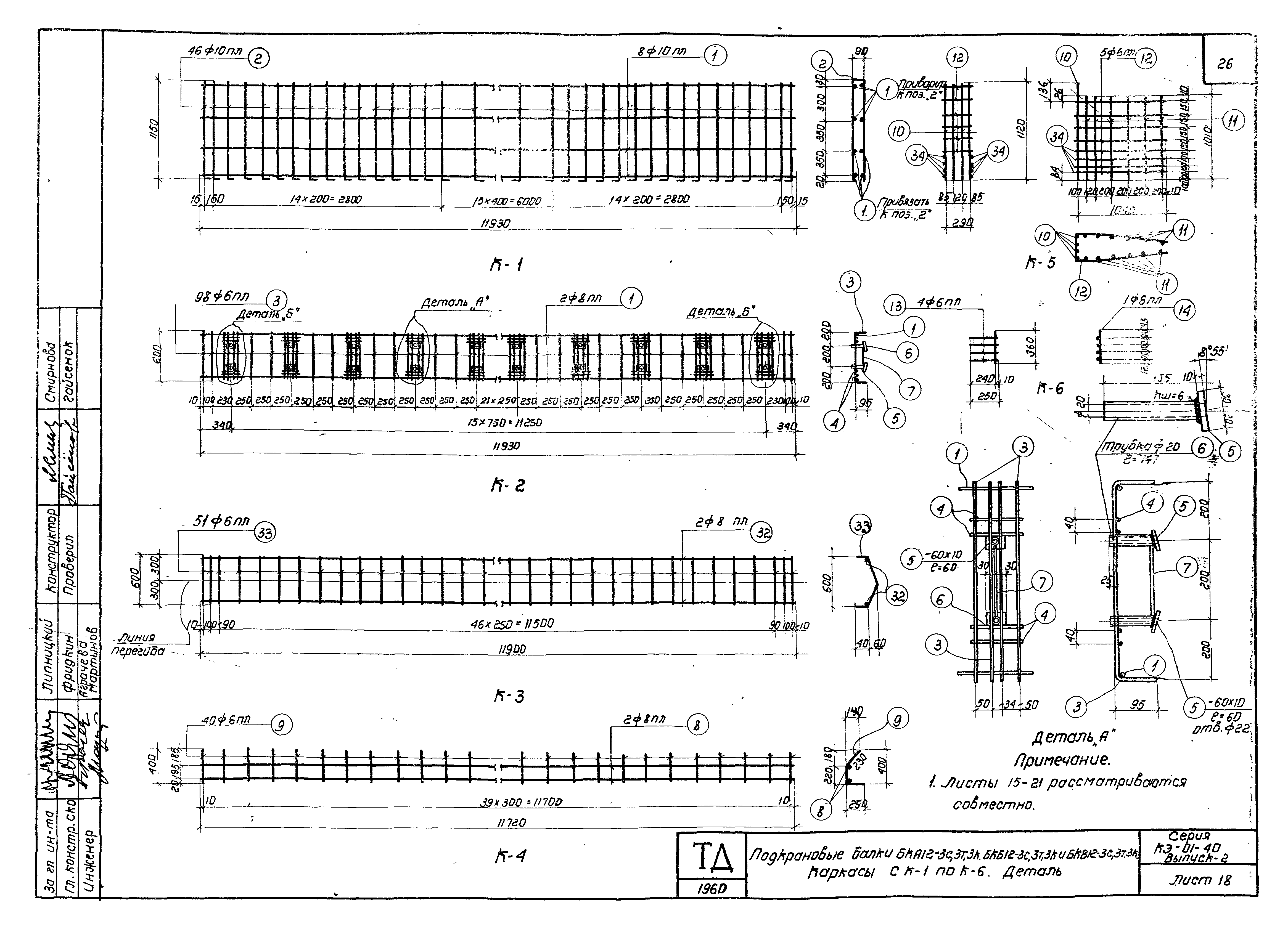

Подкрановые балки БКА12-3с, 3т, 3к; БКБ12-3с, 3т, 3к; БКВ12-3с, 3т, 3к. Каркасы с К-1 по К-6. Деталь

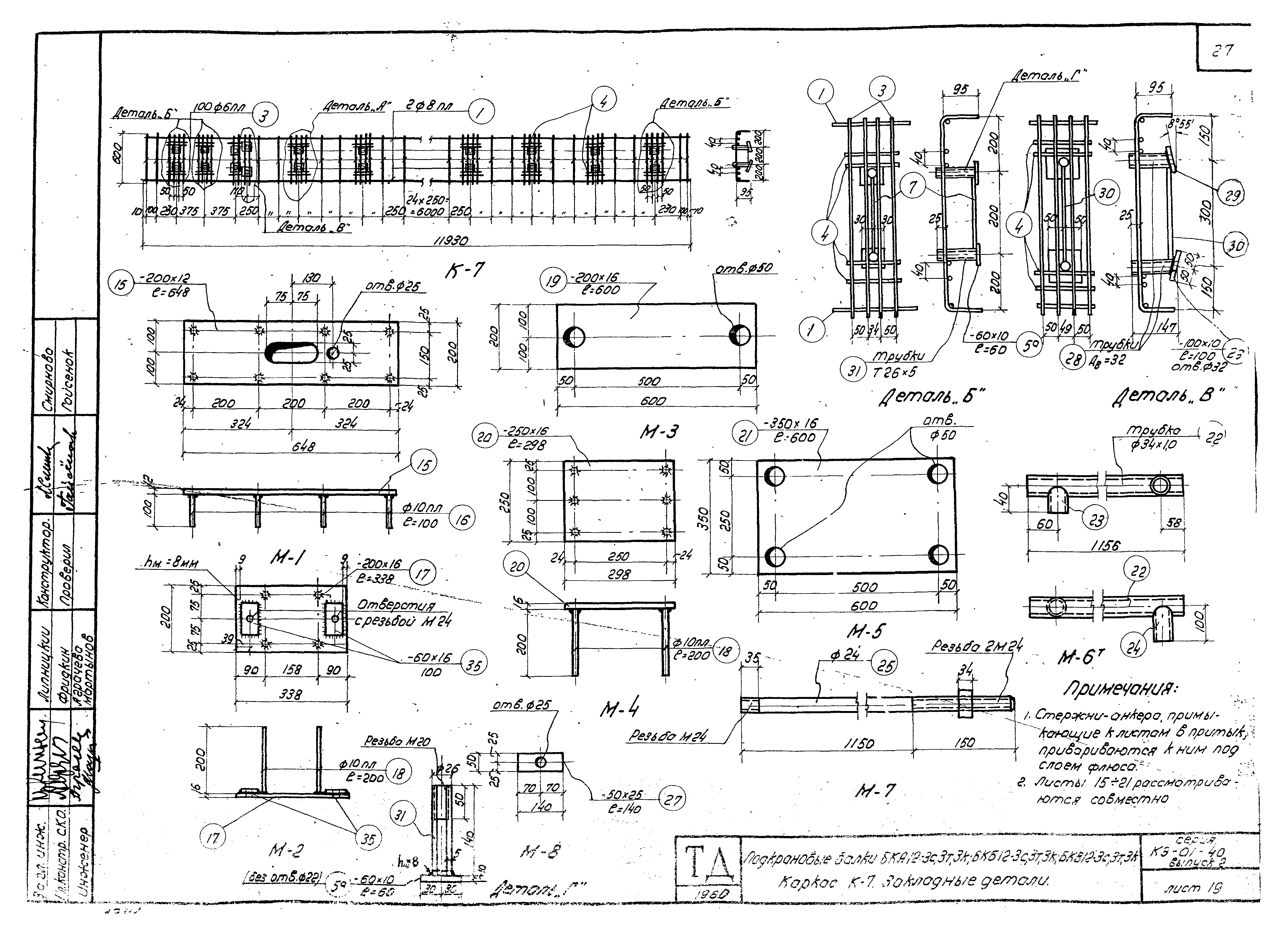

Подкрановые балки БКА12-3с, 3т, 3к; БКБ12-3с, 3т, 3к; БКВ12-3с, 3т, 3к. Каркас К-7. Закладные детали

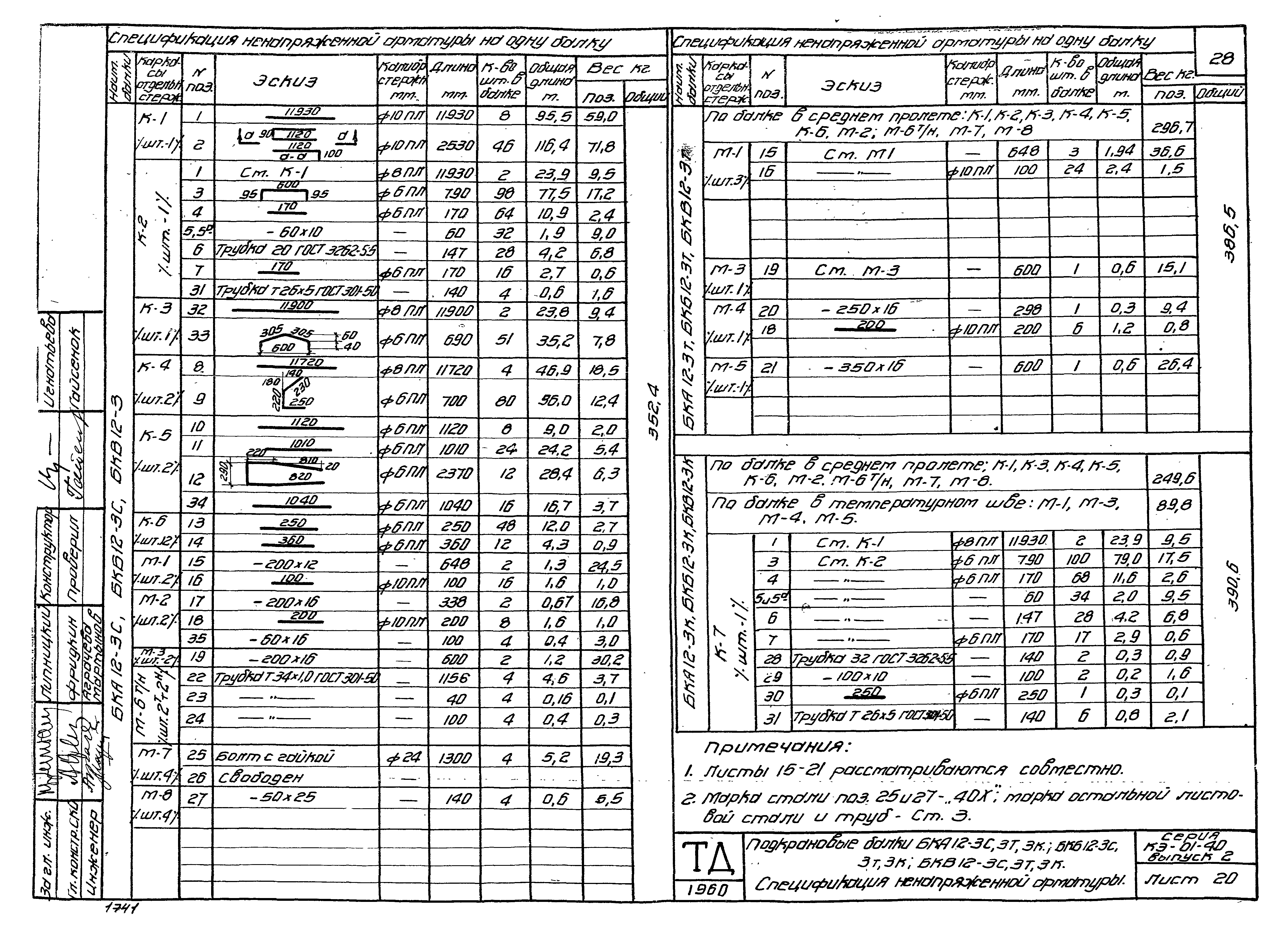

Подкрановые балки БКА12-3с, 3т, 3к; БКБ12-3с, 3т, 3к; БКВ12-3с, 3т, 3к. Спецификация ненапряженной арматуры
Подкрановые балки БКА12-3с, 3т, 3к; БКБ12-3с, 3т, 3к; БКВ12-3с, 3т, 3к. Спецификация напряженной арматуры и выборка

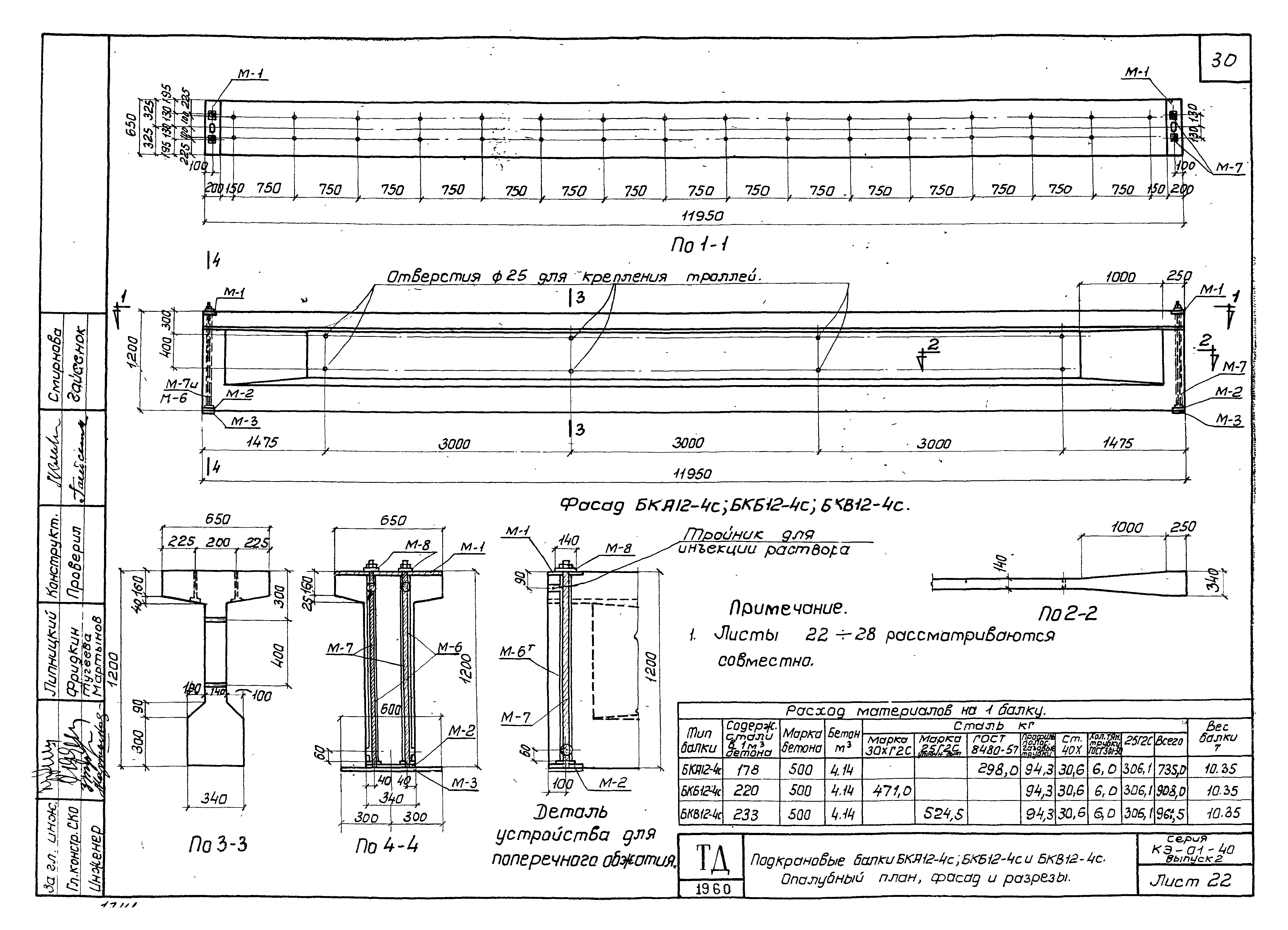

Подкрановые балки БКА12-4с; БКБ12-4с; БКВ12-4с. Опалубный план, фасад и разрезы

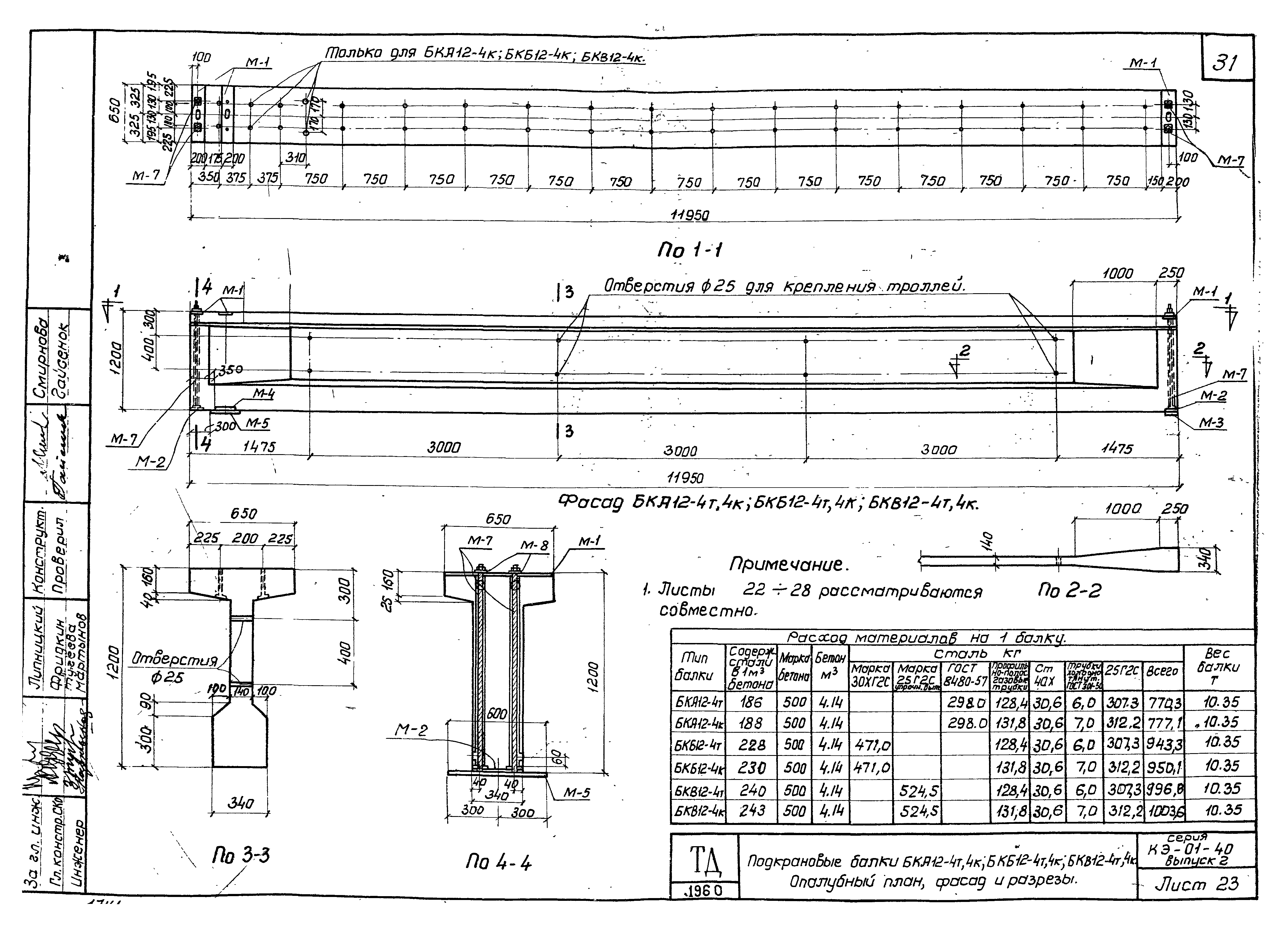

Подкрановые балки БКА12-4т, 4к; БКБ12-4т, 4к; БКВ12-4т, 4к. Опалубный план, фасад и разрезы

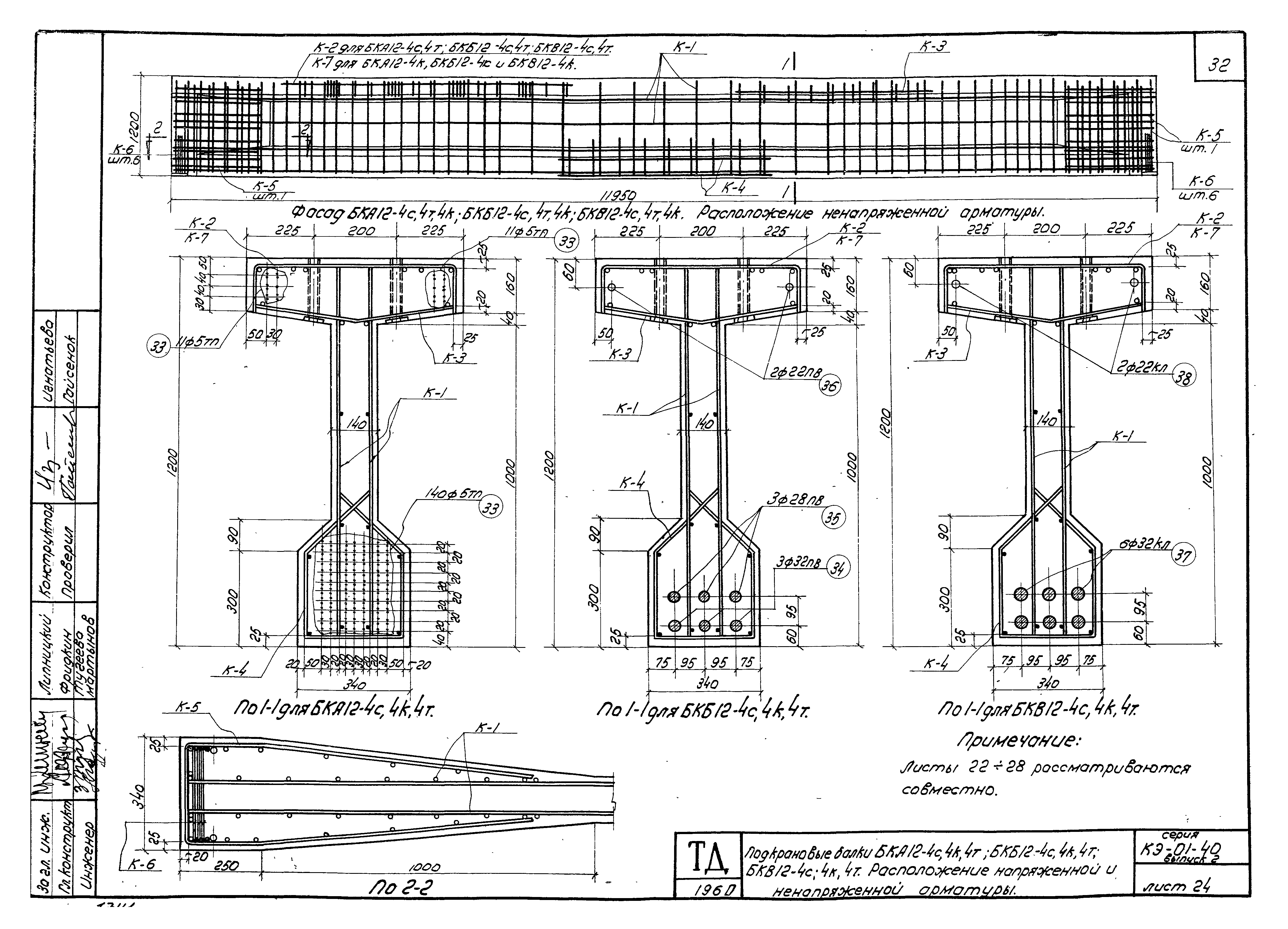

Подкрановые балки БКА12-4с, 4т, 4к; БКБ12-4с, 4т, 4к; БКВ12-4с, 4т, 4к. Расположение напряженной и ненапряженной арматуры
Подкрановые балки БКА12-4с, 4т, 4к; БКБ12-4с, 4т, 4к; БКВ12-4с, 4т, 4к. Каркасы с К-1 по К-6. Деталь

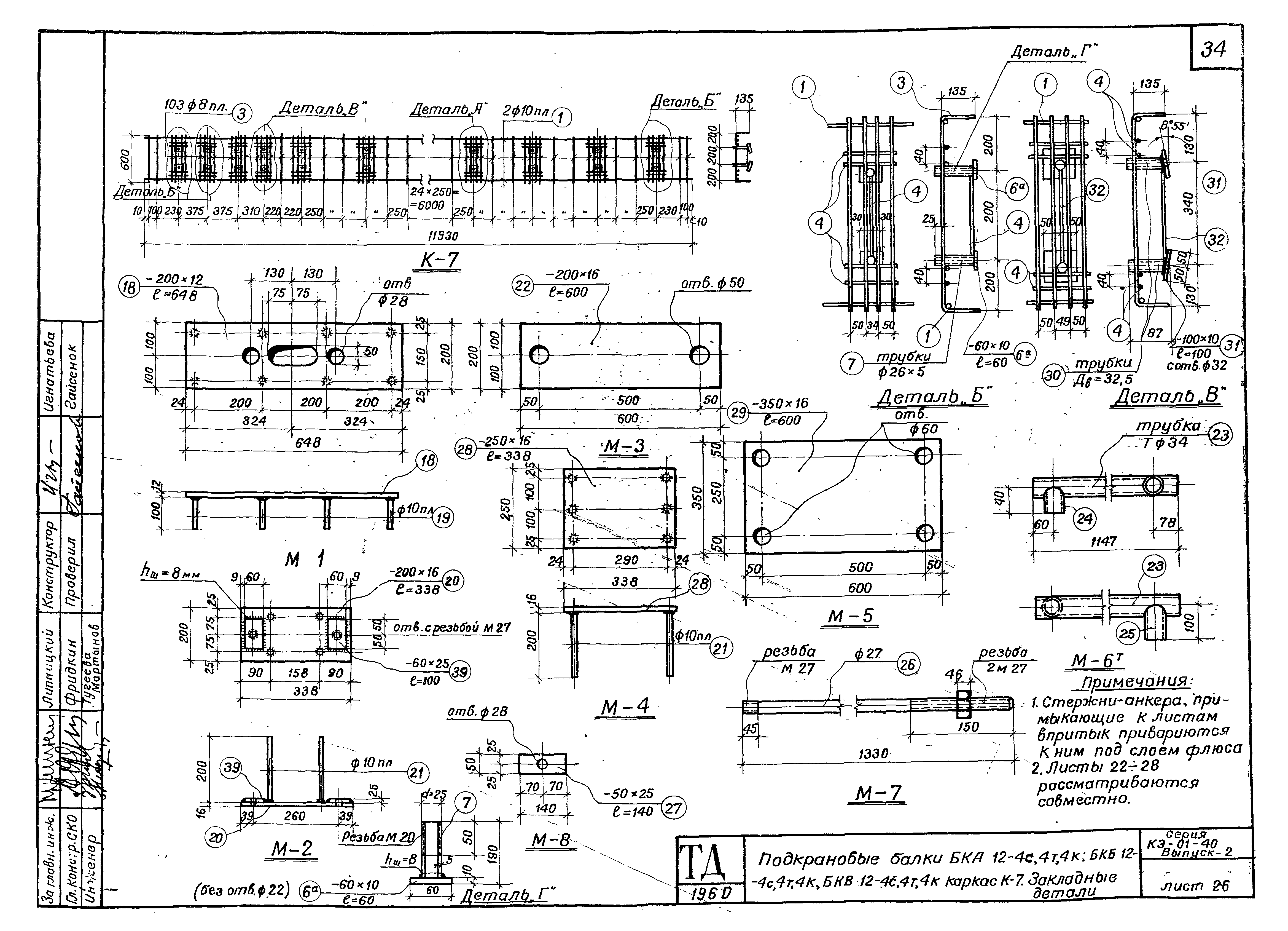

Подкрановые балки БКА12-4с, 4т, 4к; БКБ12-4с, 4т, 4к; БКВ12-4с, 4т, 4к. Каркас К-7. Закладные детали

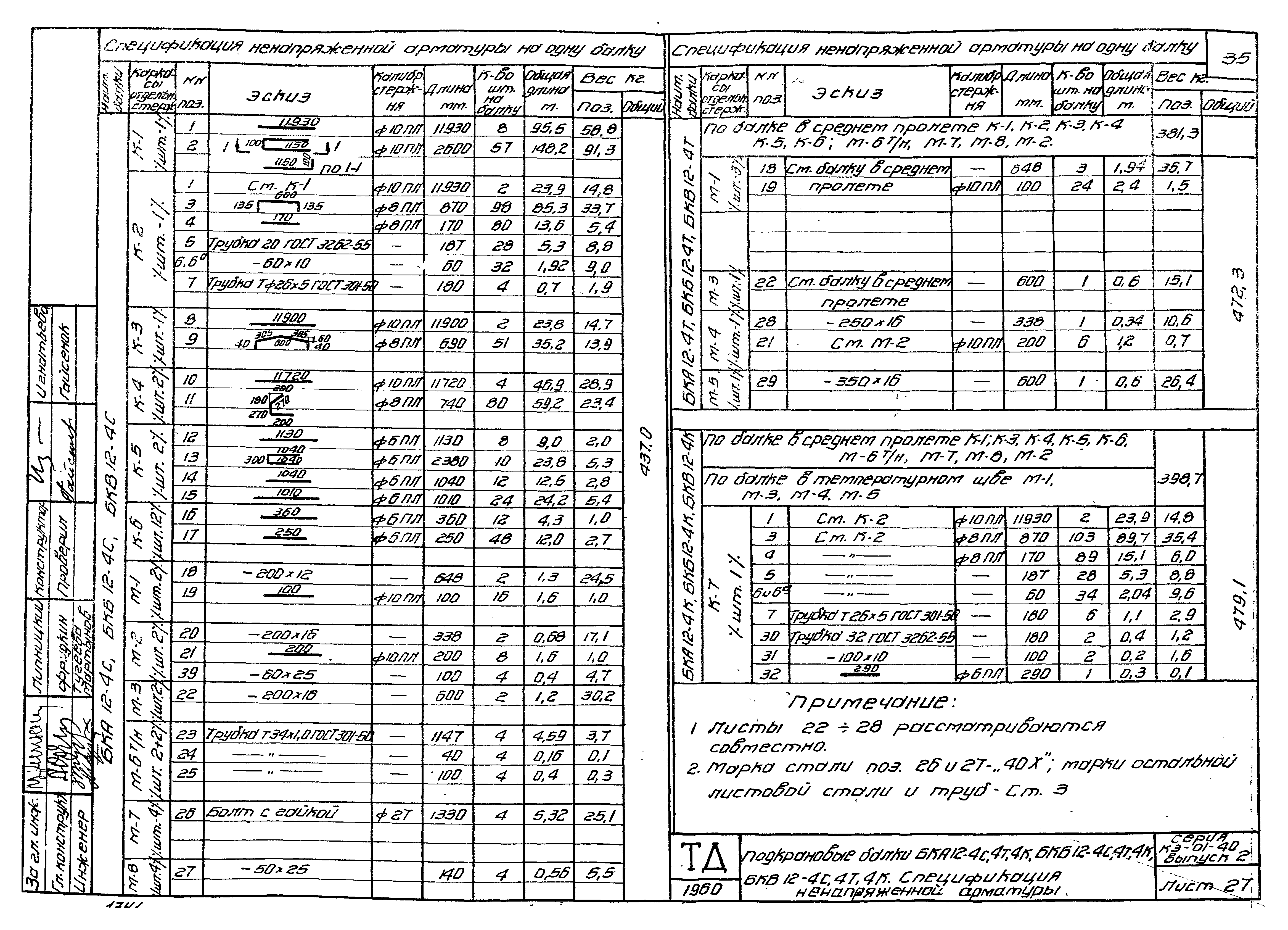

Подкрановые балки БКА12-4с, 4т, 4к; БКБ12-4с, 4т, 4к; БКВ12-4с, 4т, 4к. Спецификация ненапряженной арматуры

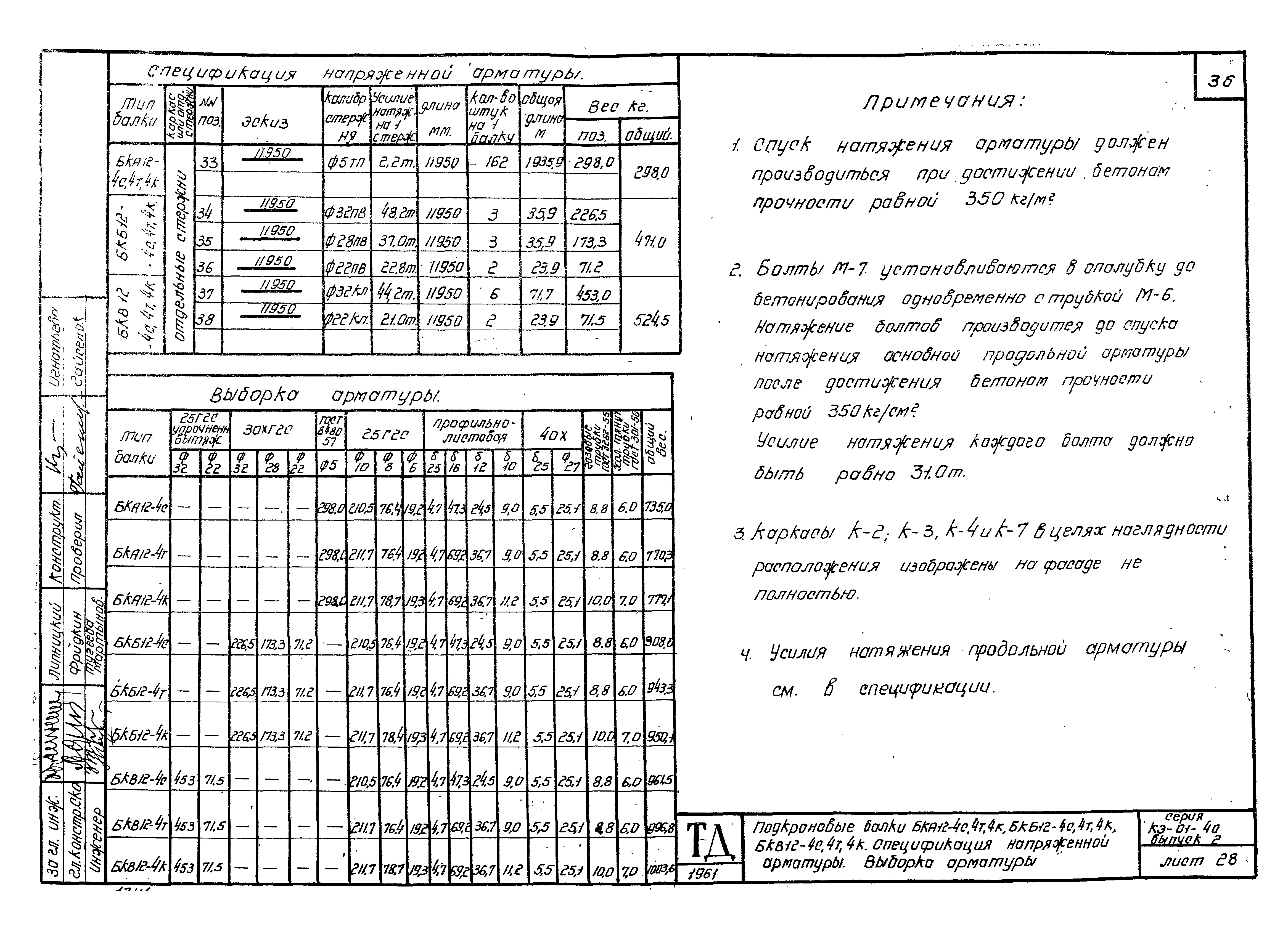

Подкрановые балки БКА12-4с, 4т, 4к; БКБ12-4с, 4т, 4к; БКВ12-4с, 4т, 4к. Спецификация напряженной арматуры и выборка

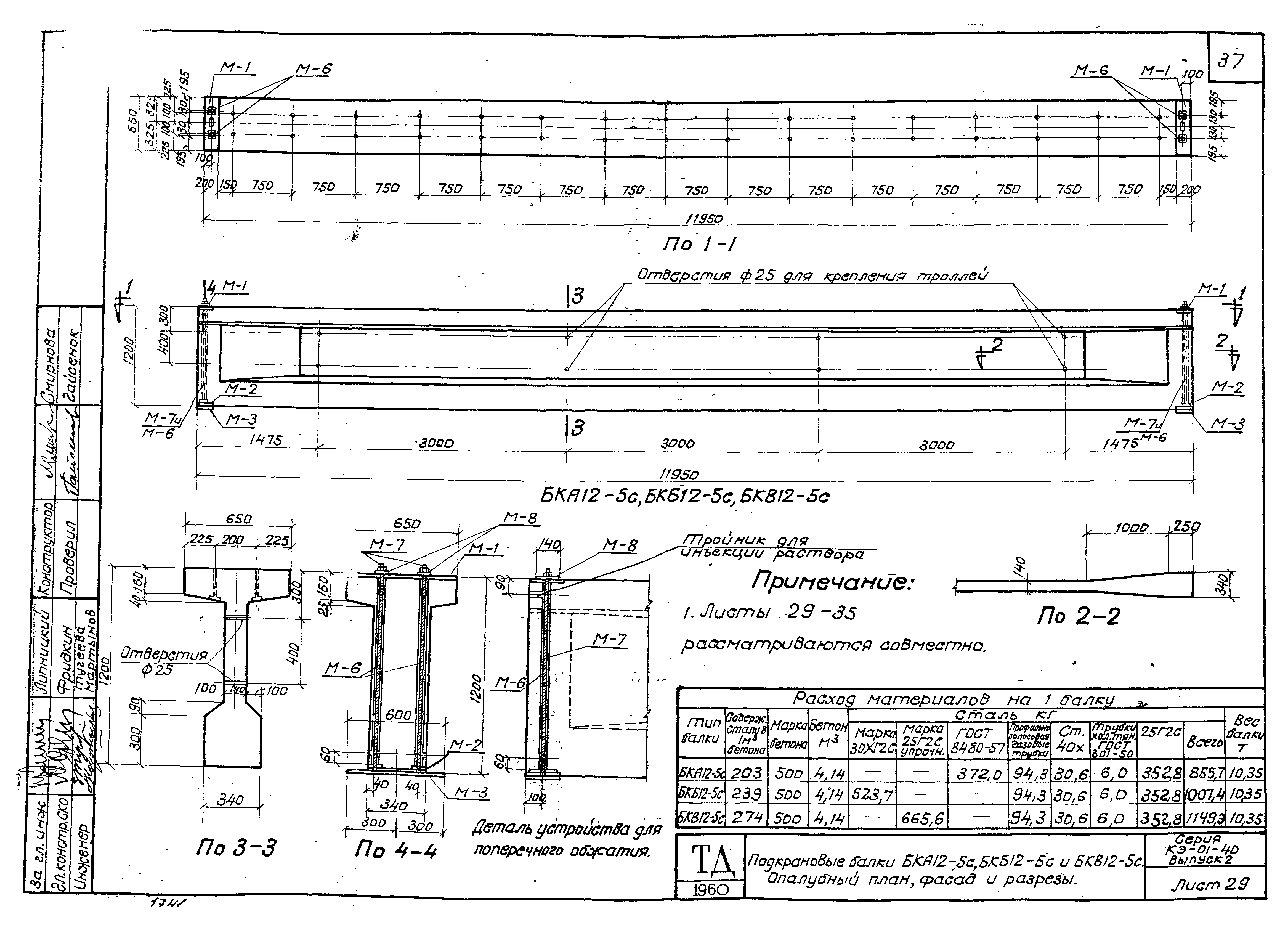

Подкрановые балки БКА12-5с; БКБ12-5с; БКВ12-5с. Опалубный план, фасад и разрезы

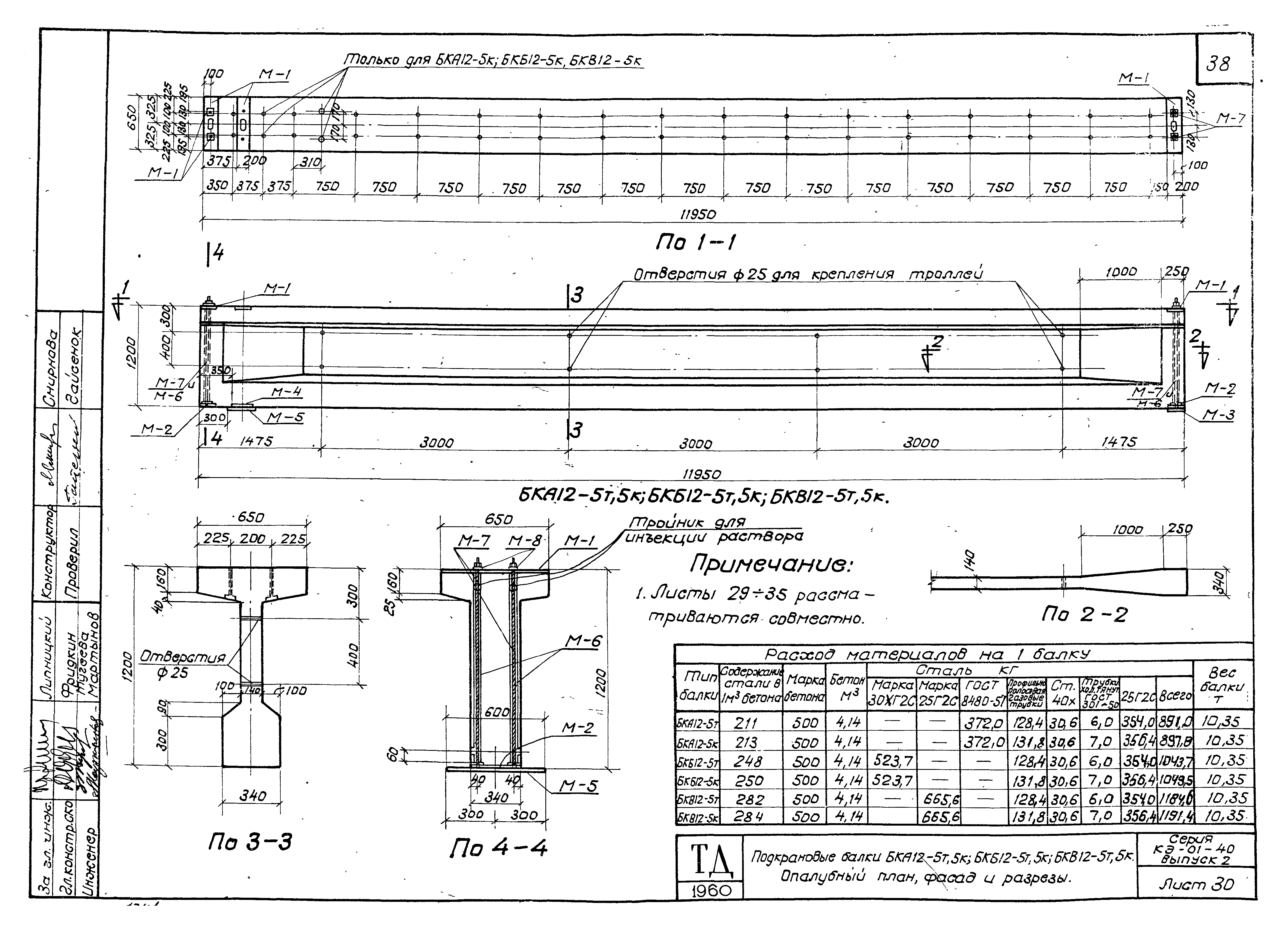

Подкрановые балки БКА12-5т, 5к; БКБ12-5т, 5к; БКВ12-5т, 5к. Опалубный план, фасад и разрезы

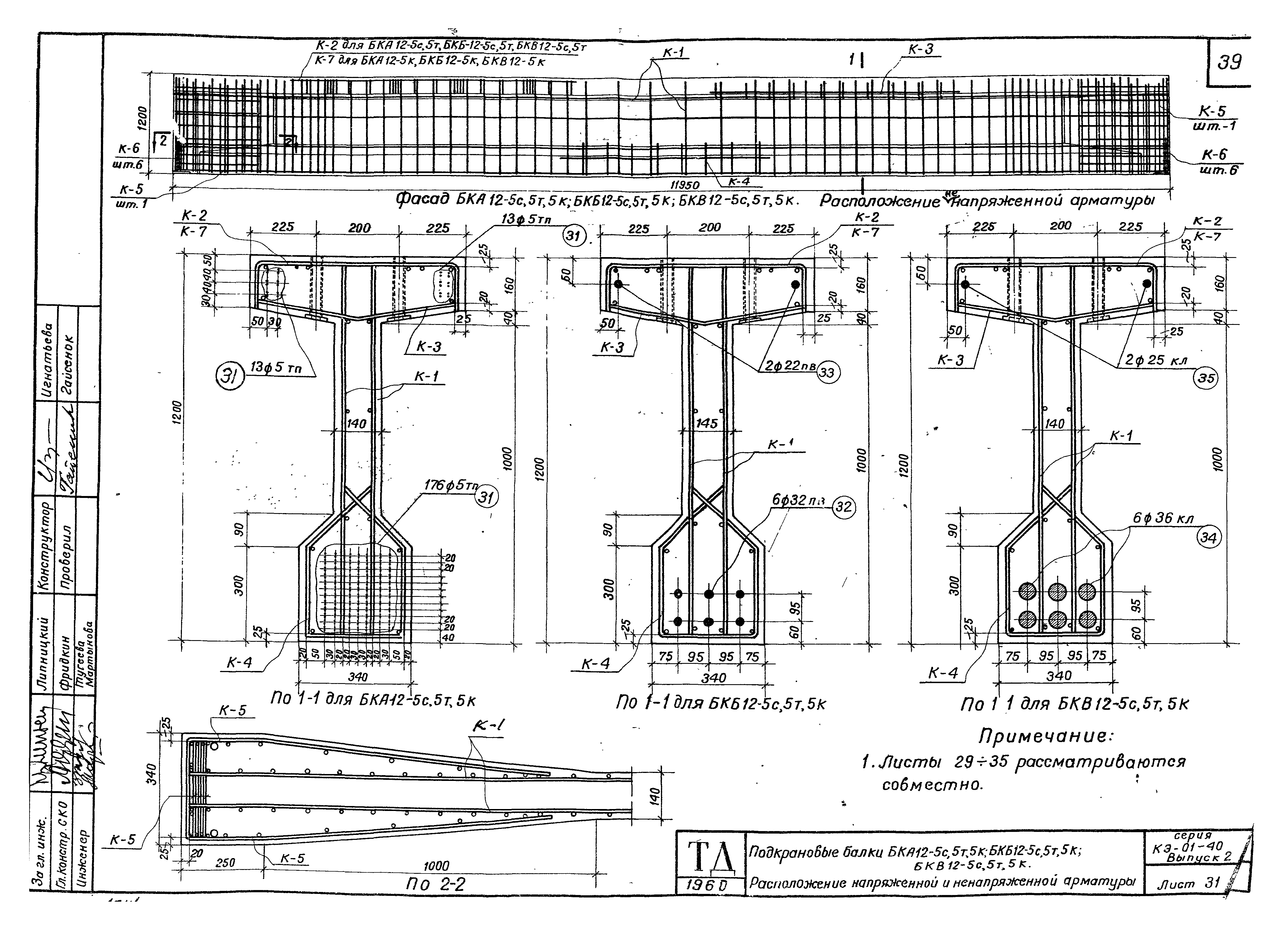

Подкрановые балки БКА12-5с, 5т, 5к; БКБ12-5с, 5т, 5к; БКВ12-5с, 5т, 5к. Расположение напряженной и ненапряженной арматуры

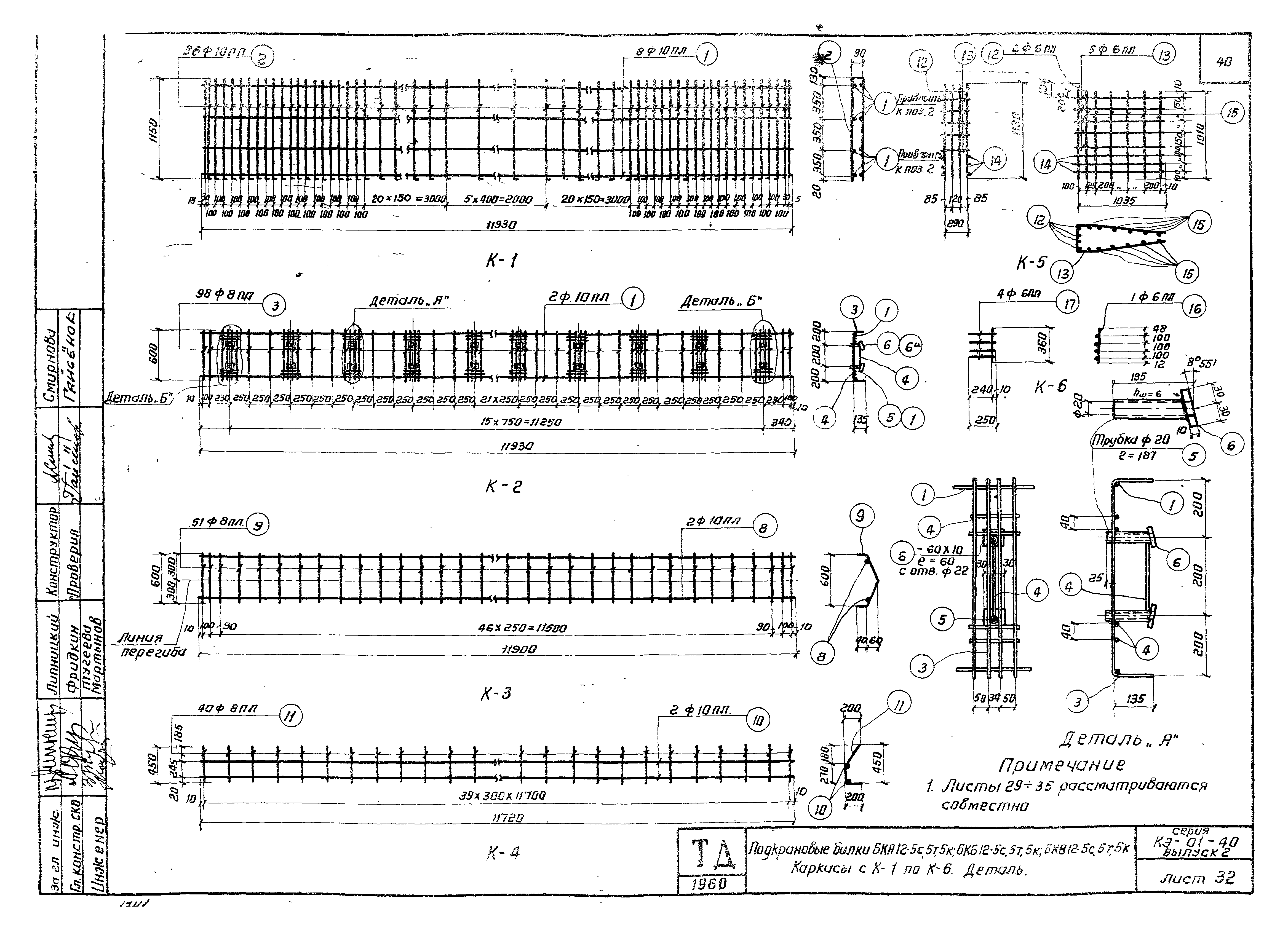

Подкрановые балки БКА12-5с, 5т, 5к; БКБ12-5с, 5т, 5к; БКВ12-5с, 5т, 5к. Каркасы с К-1 по К-6

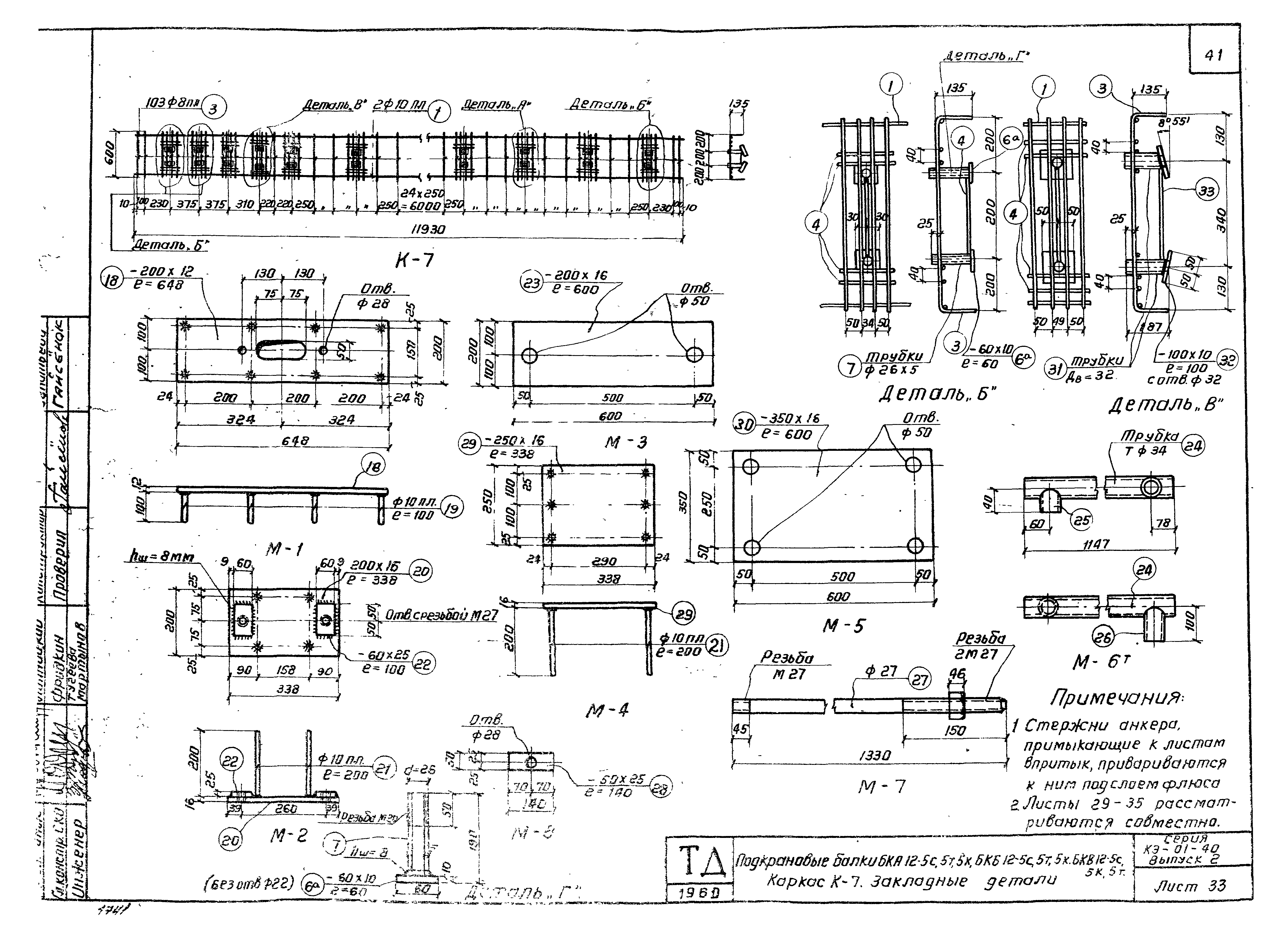

Подкрановые балки БКА12-5с, 5т, 5к; БКБ12-5с, 5т, 5к; БКВ12-5с, 5т, 5к. Каркас К-7. Закладные детали

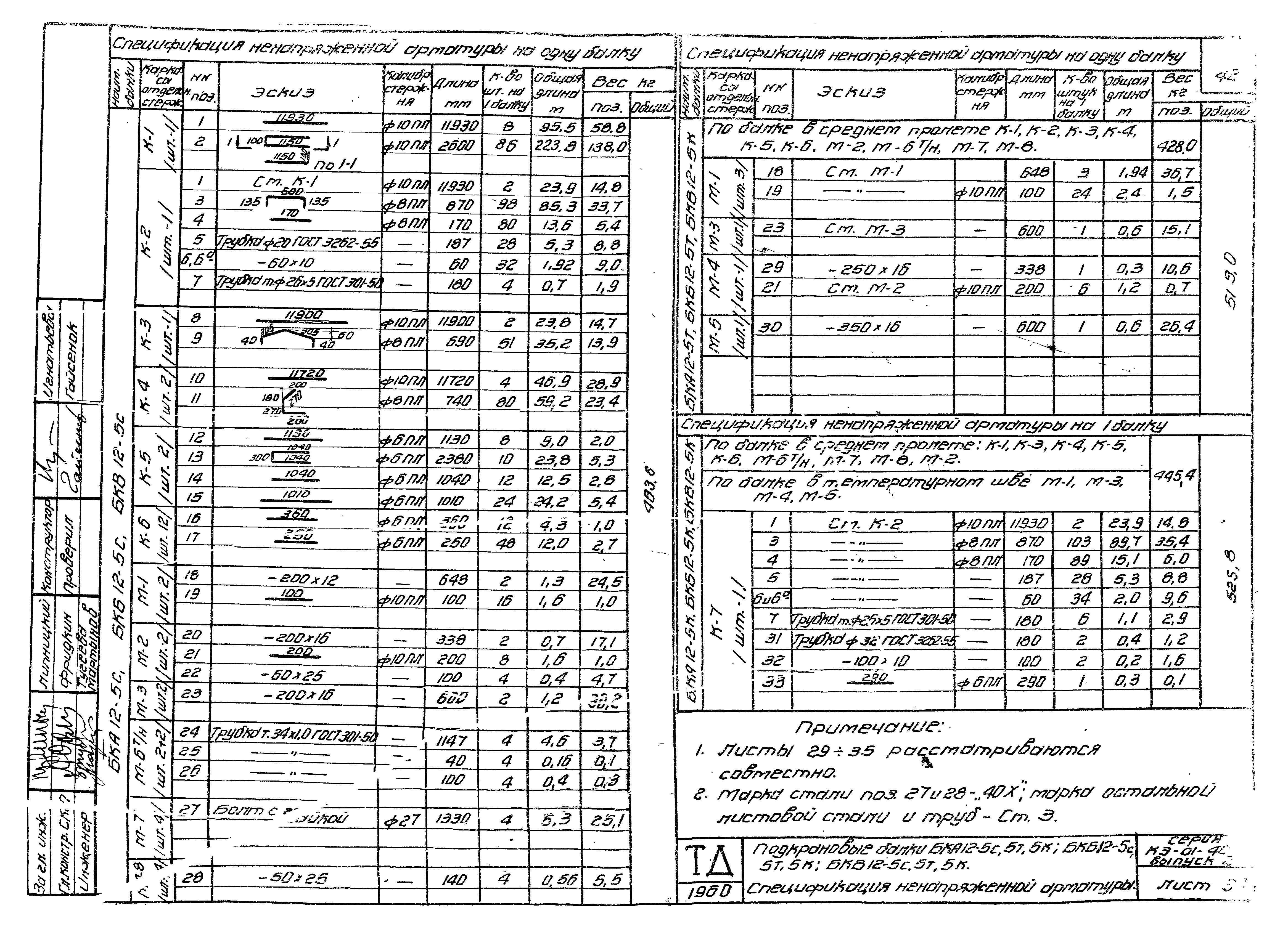

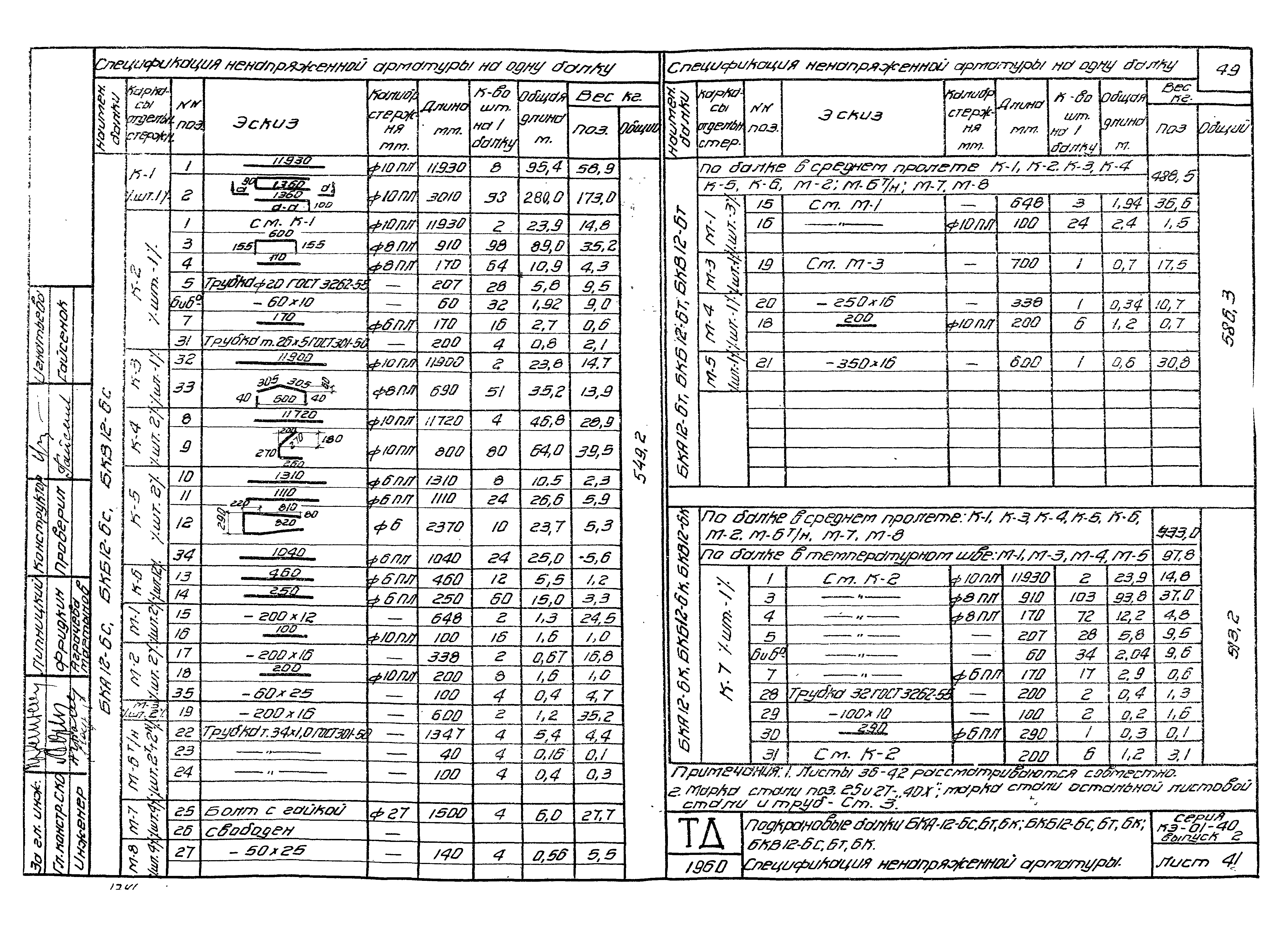

Подкрановые балки БКА12-5с, 5т, 5к; БКБ12-5с, 5т, 5к; БКВ12-5с, 5т, 5к. Спецификация ненапряженной арматуры

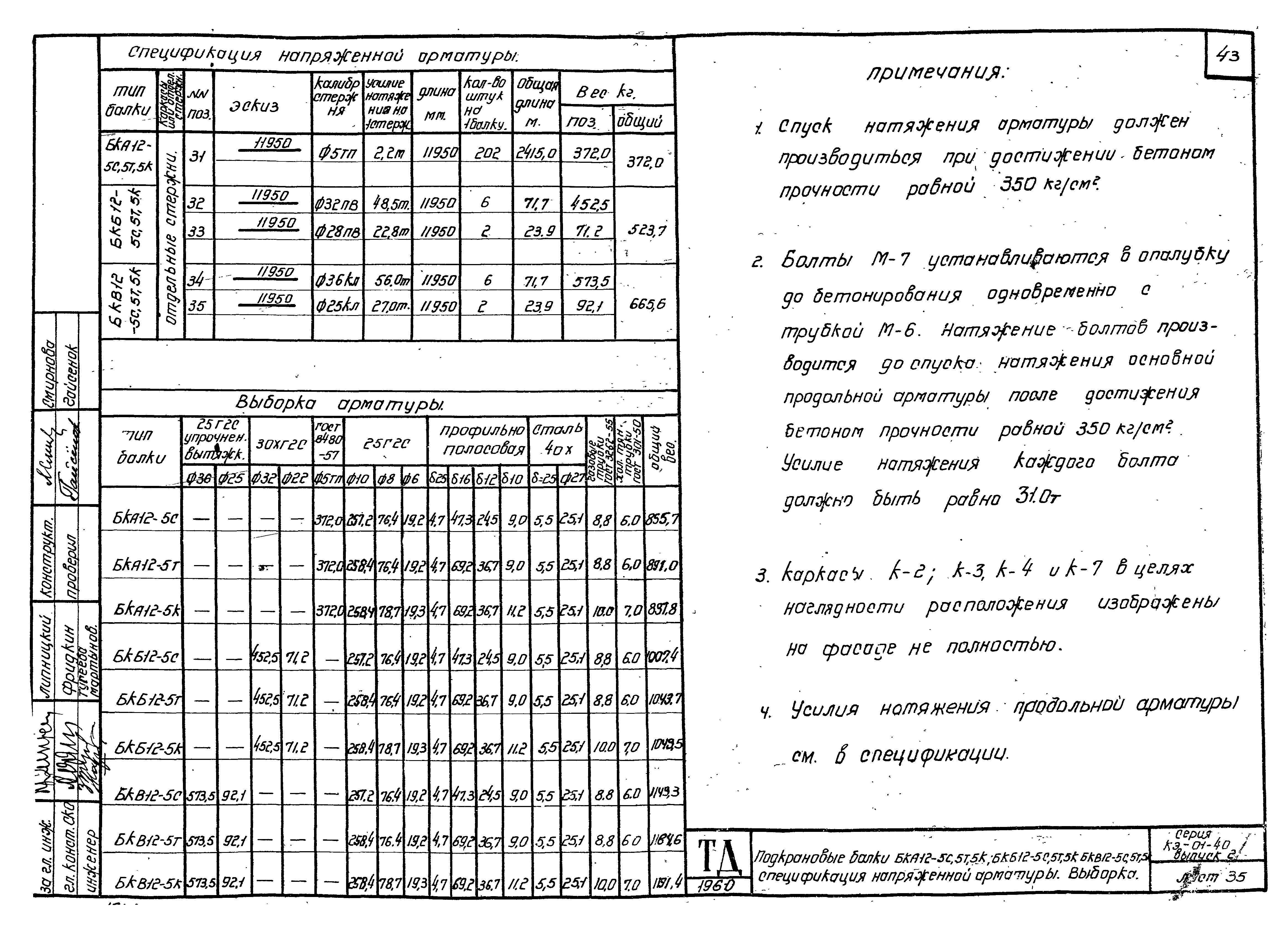

Подкрановые балки БКА12-5с, 5т, 5к; БКБ12-5с, 5т, 5к; БКВ12-5с, 5т, 5к. Спецификация напряженной арматуры и выборка

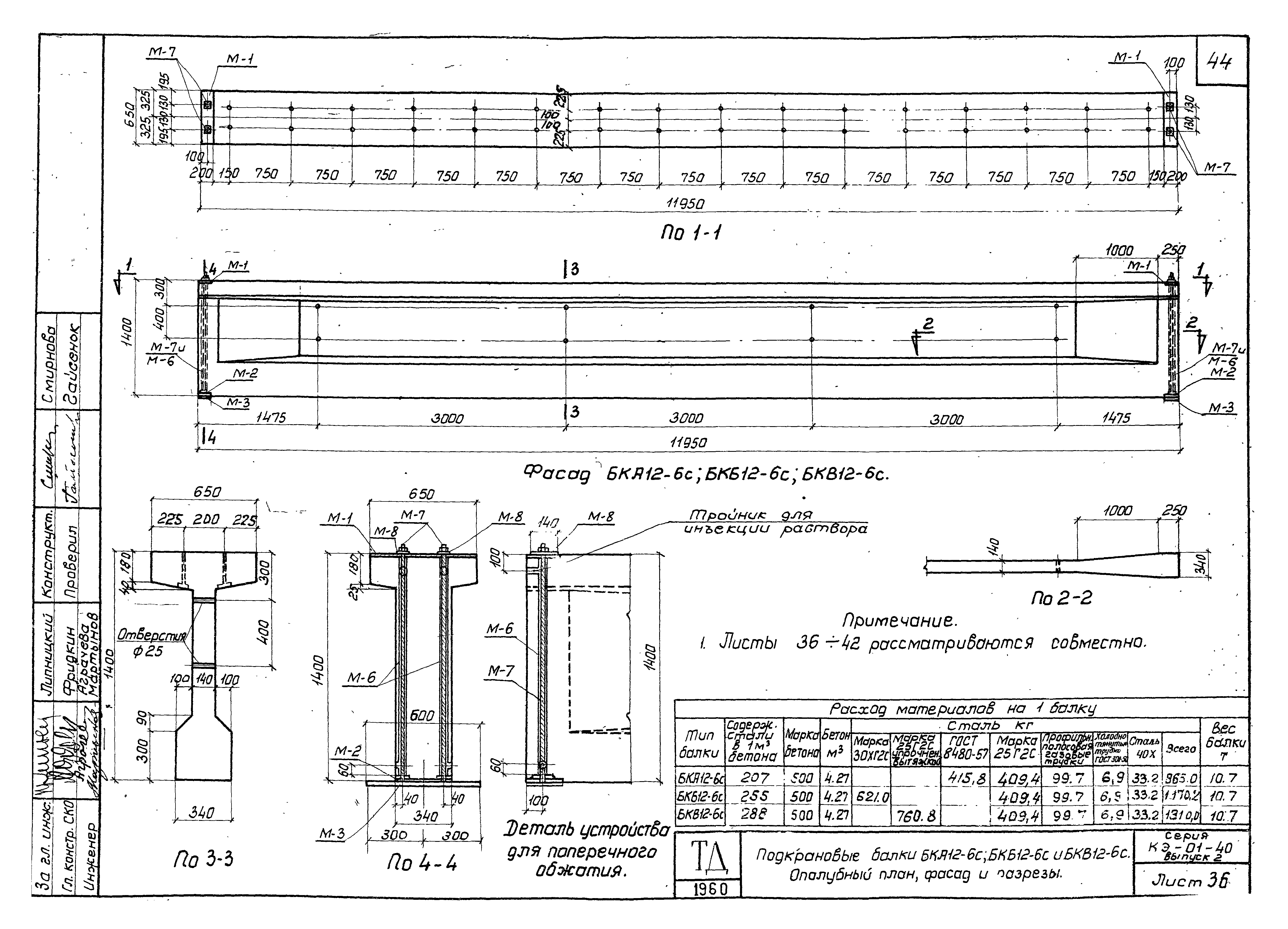

Подкрановые балки БКА12-6с; БКБ12-6с; БКВ12-6с. Опалубный план, фасад и разрезы

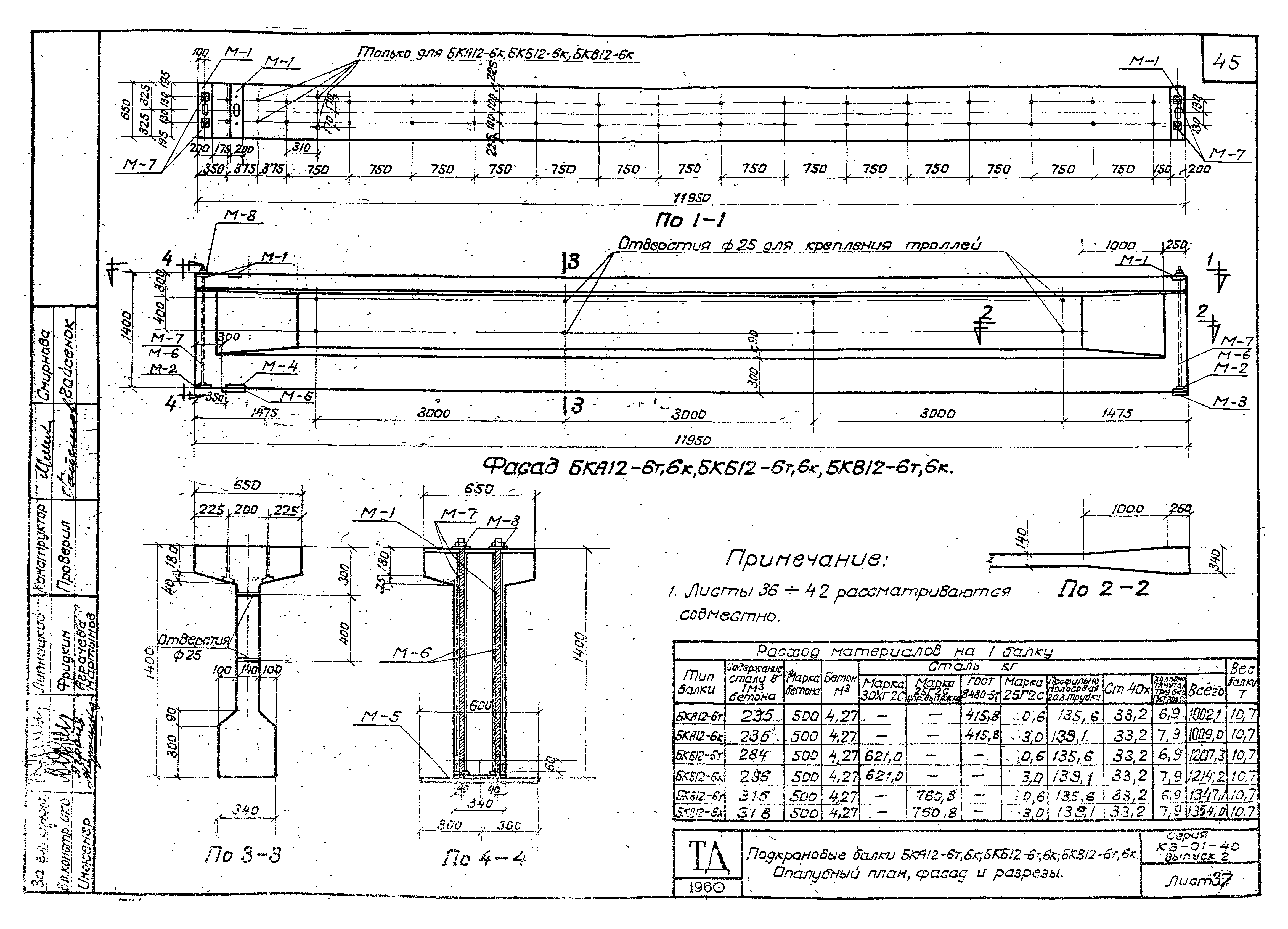

Подкрановые балки БКА12-6т, 6к; БКБ12-6т, 6к; БКВ12-6т, 6к. Опалубный план, фасад и разрезы

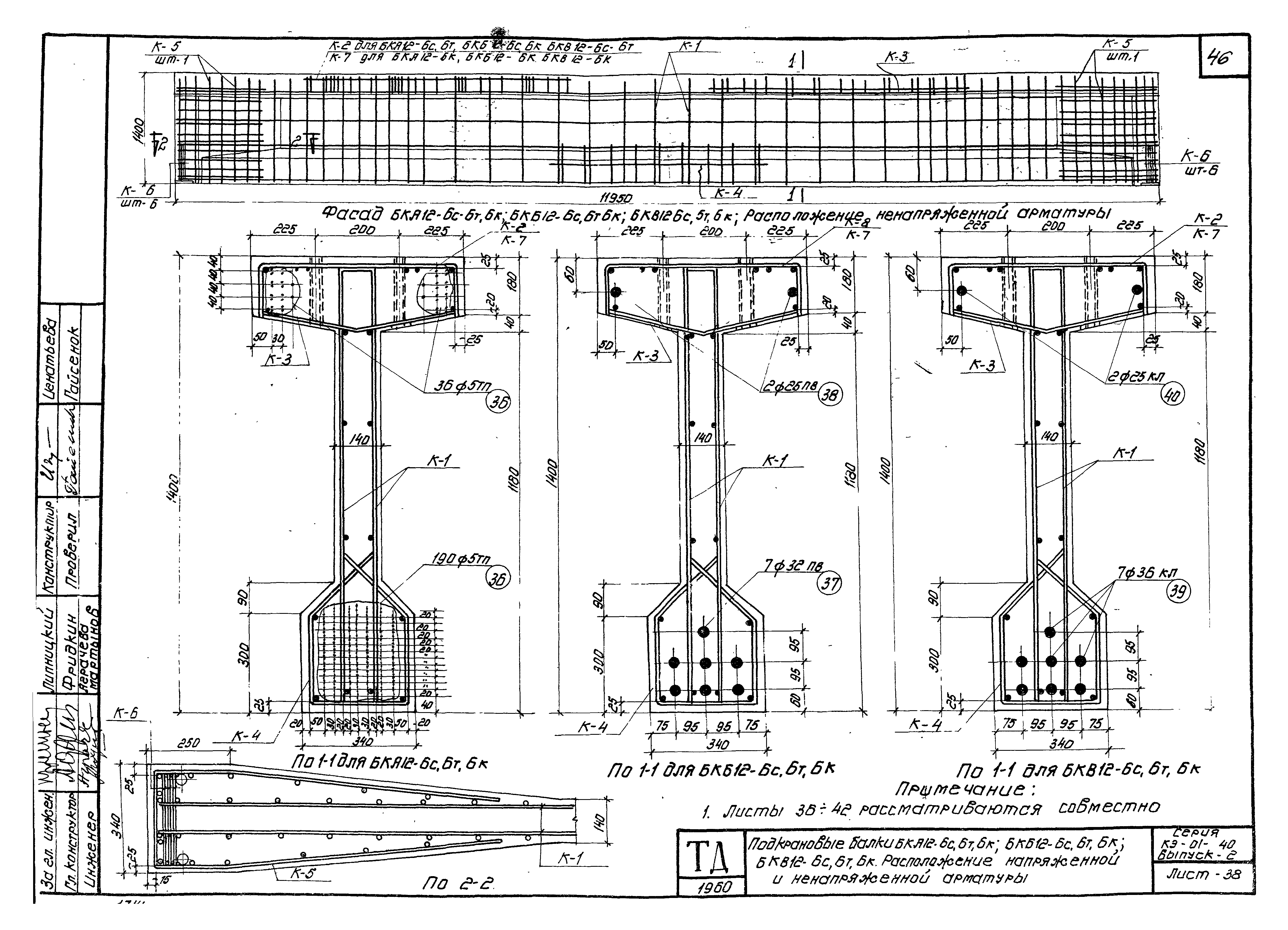

Подкрановые балки БКА12-6с, 6т, 6к; БКБ12-6с, 6т, 6к; БКВ12-6с, 6т, 6к. Расположение напряженной и ненапряженной арматуры

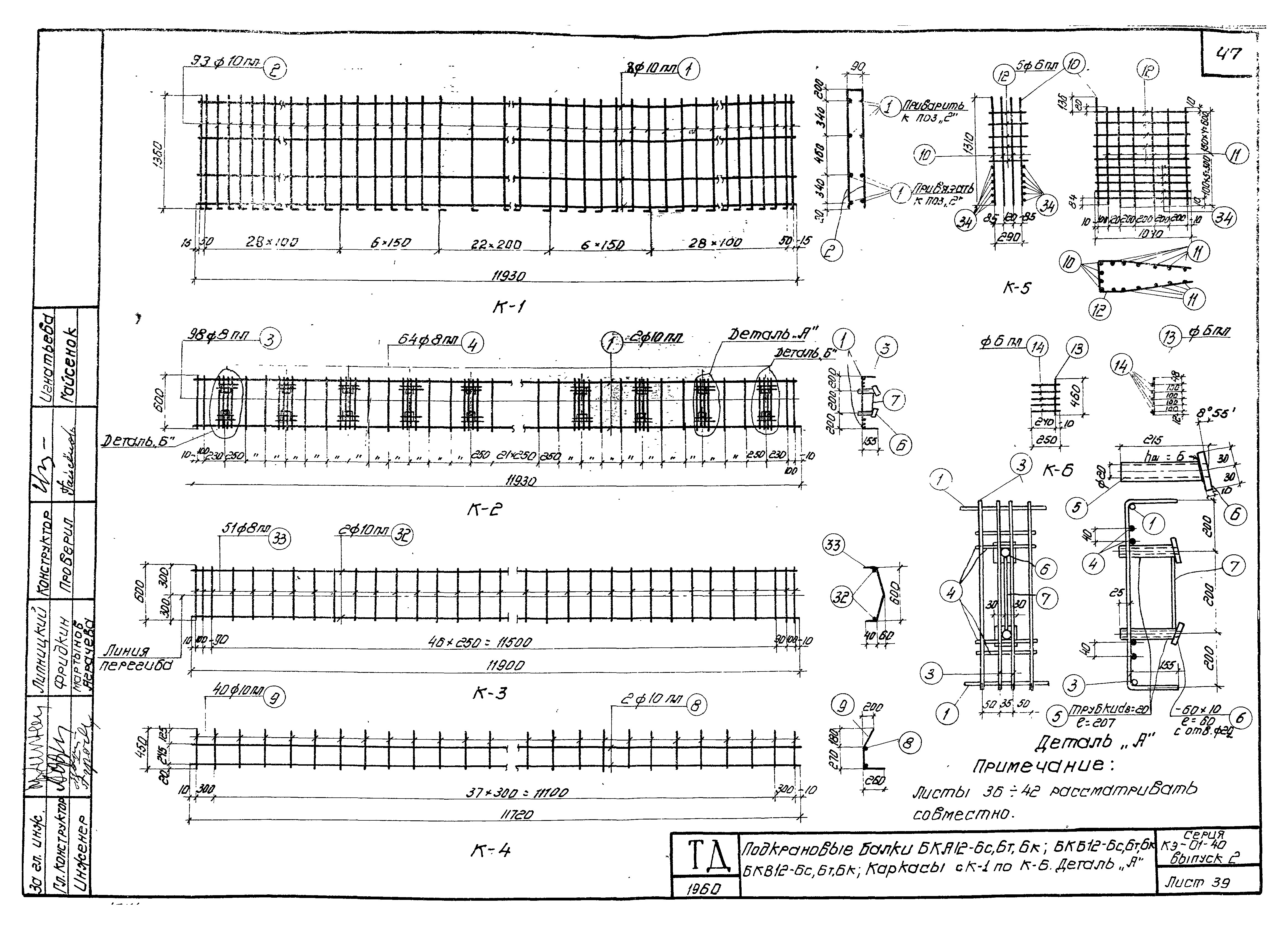

Подкрановые балки БКА12-6с, 6т, 6к; БКБ12-6с, 6т, 6к; БКВ12-6с, 6т, 6к. Каркасы с К-1 по К-6. Деталь
Подкрановые балки БКА12-6с, 6т, 6к; БКБ12-6с, 6т, 6к; БКВ12-6с, 6т, 6к. Каркас К-7. Закладные детали
Подкрановые балки БКА12-6с, 6т, 6к; БКБ12-6с, 6т, 6к; БКВ12-6с, 6т, 6к. Спецификация ненапряженной арматуры

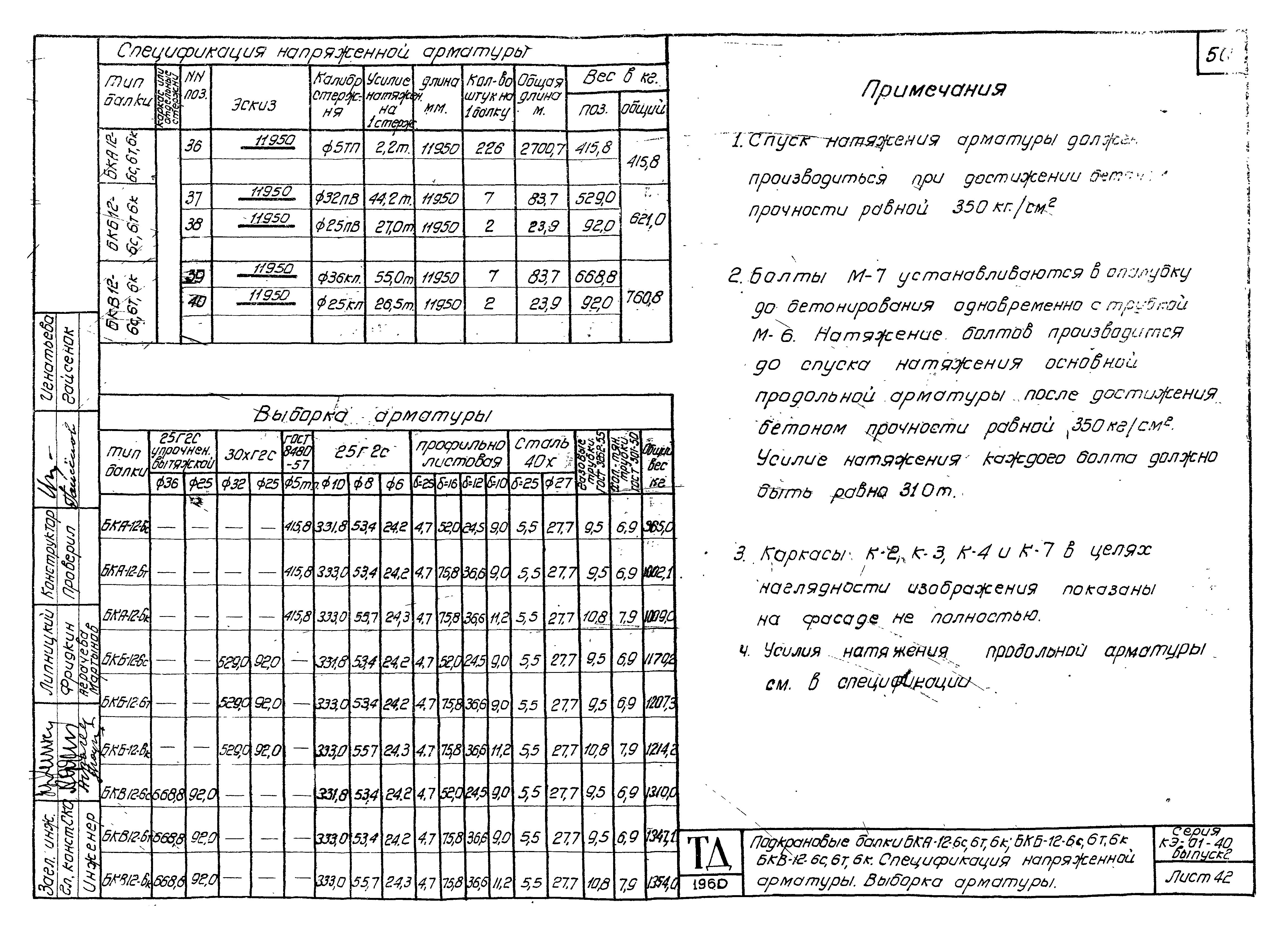

Подкрановые балки БКА12-6с, 6т, 6к; БКБ12-6с, 6т, 6к; БКВ12-6с, 6т, 6к. Спецификация напряженной арматуры и выборка

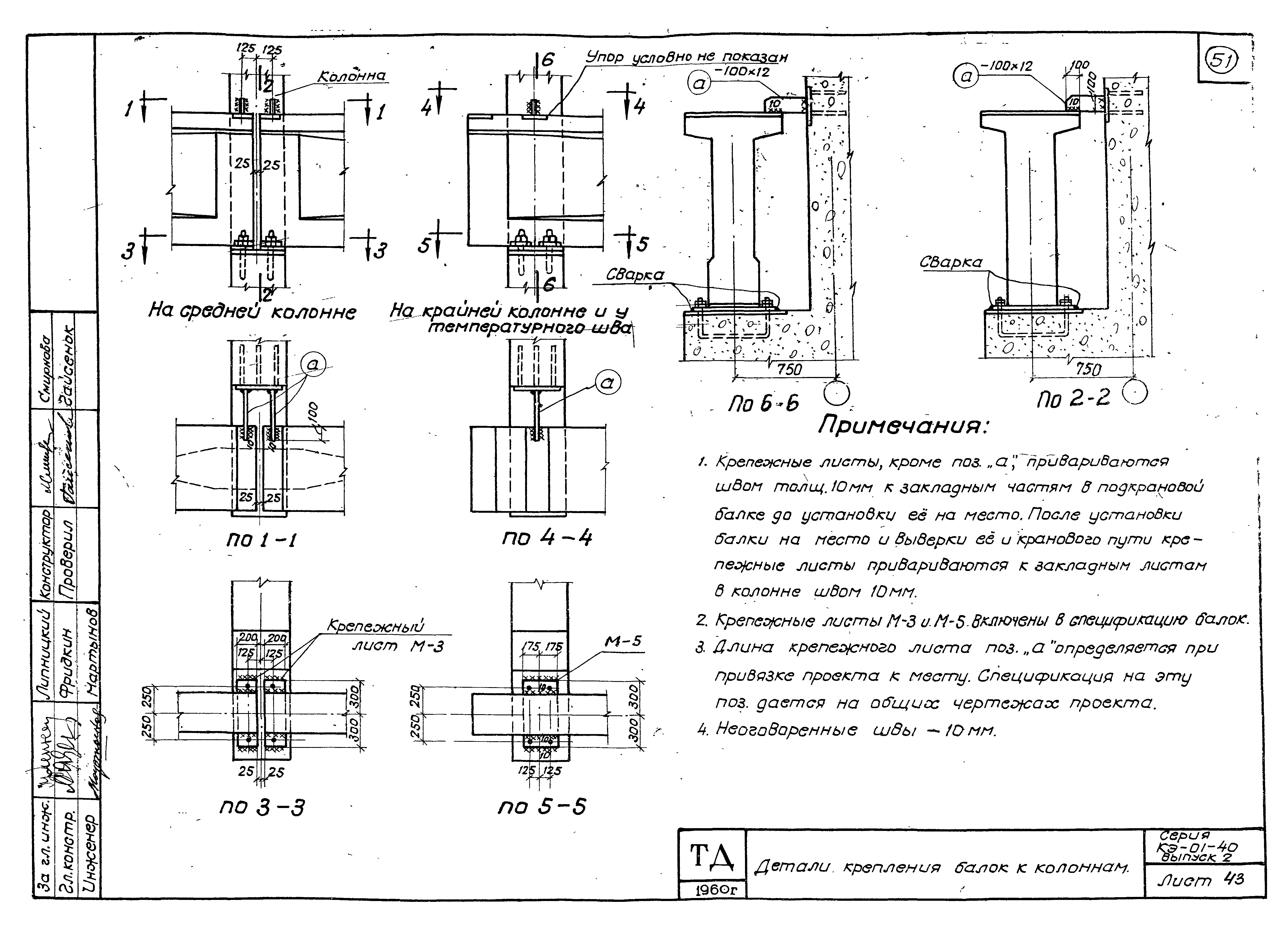

Детали креплений балок к колоннам
Разработан: Ленинградский Промстройпроект
НИИЖБ АСиА СССР
Утверждён:28.04.1961 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 141)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции одноэтажных зданий Балки подкрановых путей подвесного транспорта
