Типовой проект 903-1-158

Альбом VI. Котлоагрегат (топливо - каменные угли)

Обозначение:	Типовой проект 903-1-158
Обозначение англ:	903-1-158
Статус:	заменен
Название рус.:	Альбом VI. Котлоагрегат (топливо - каменные угли)
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.12.1987

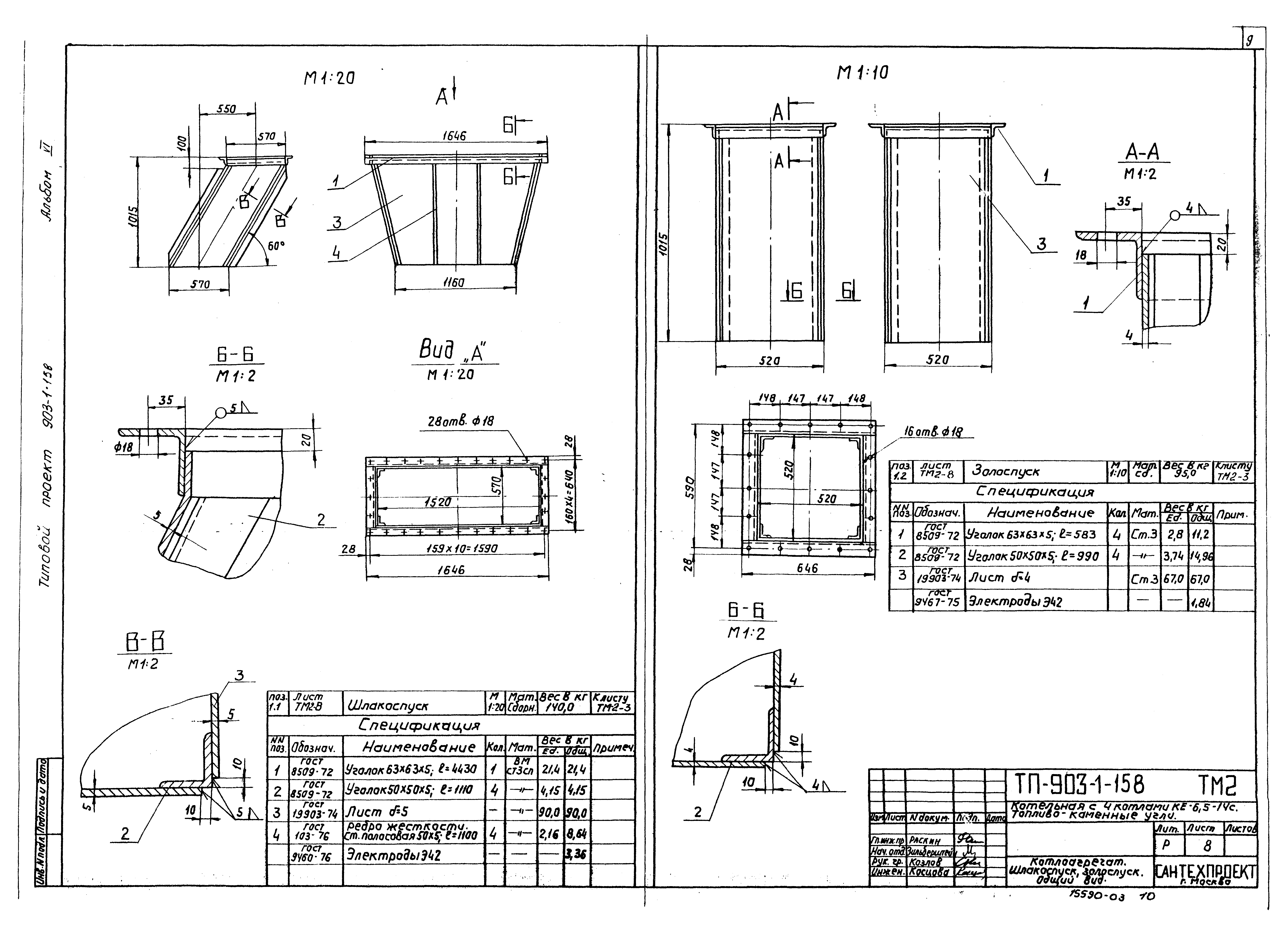

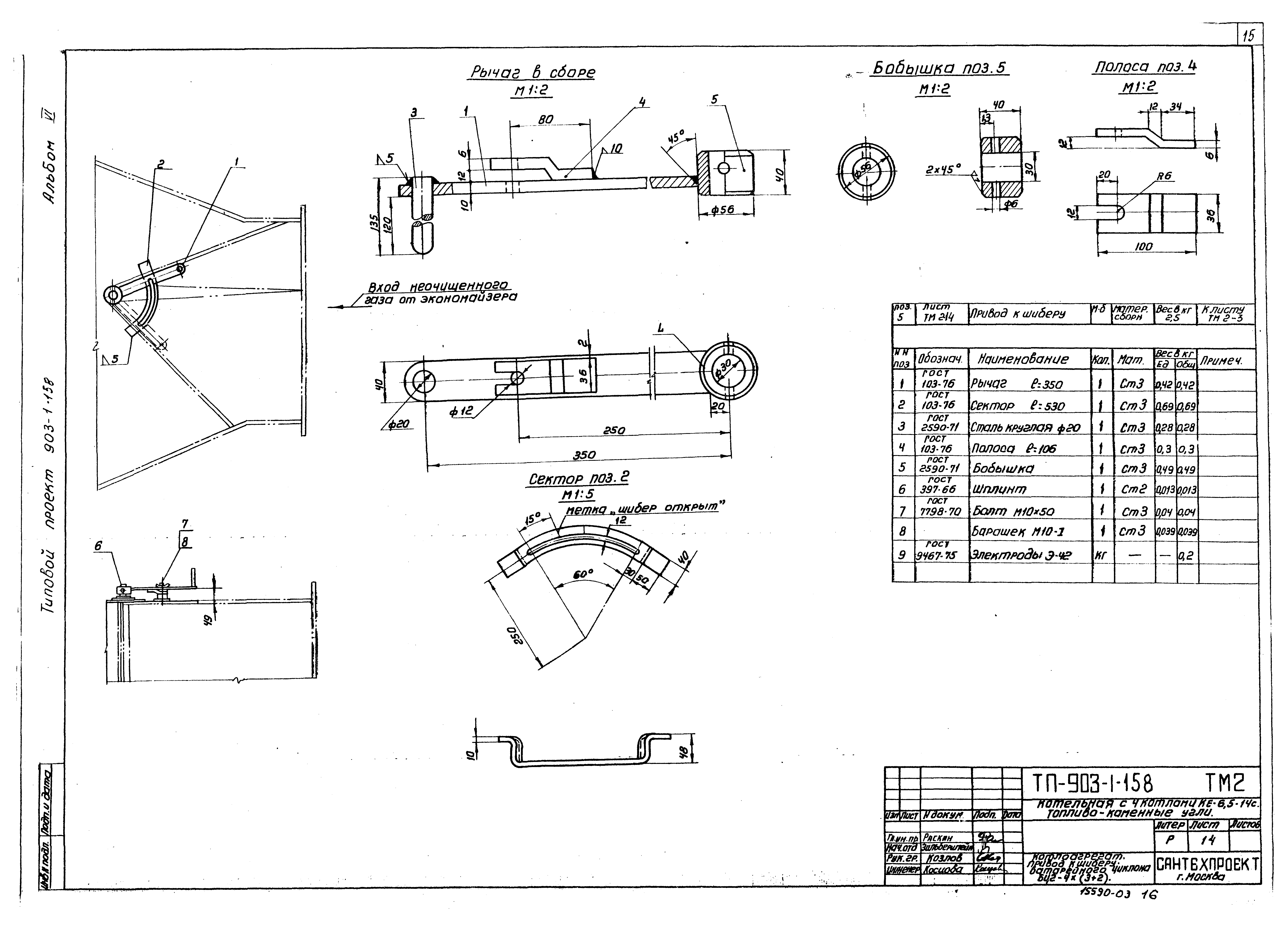

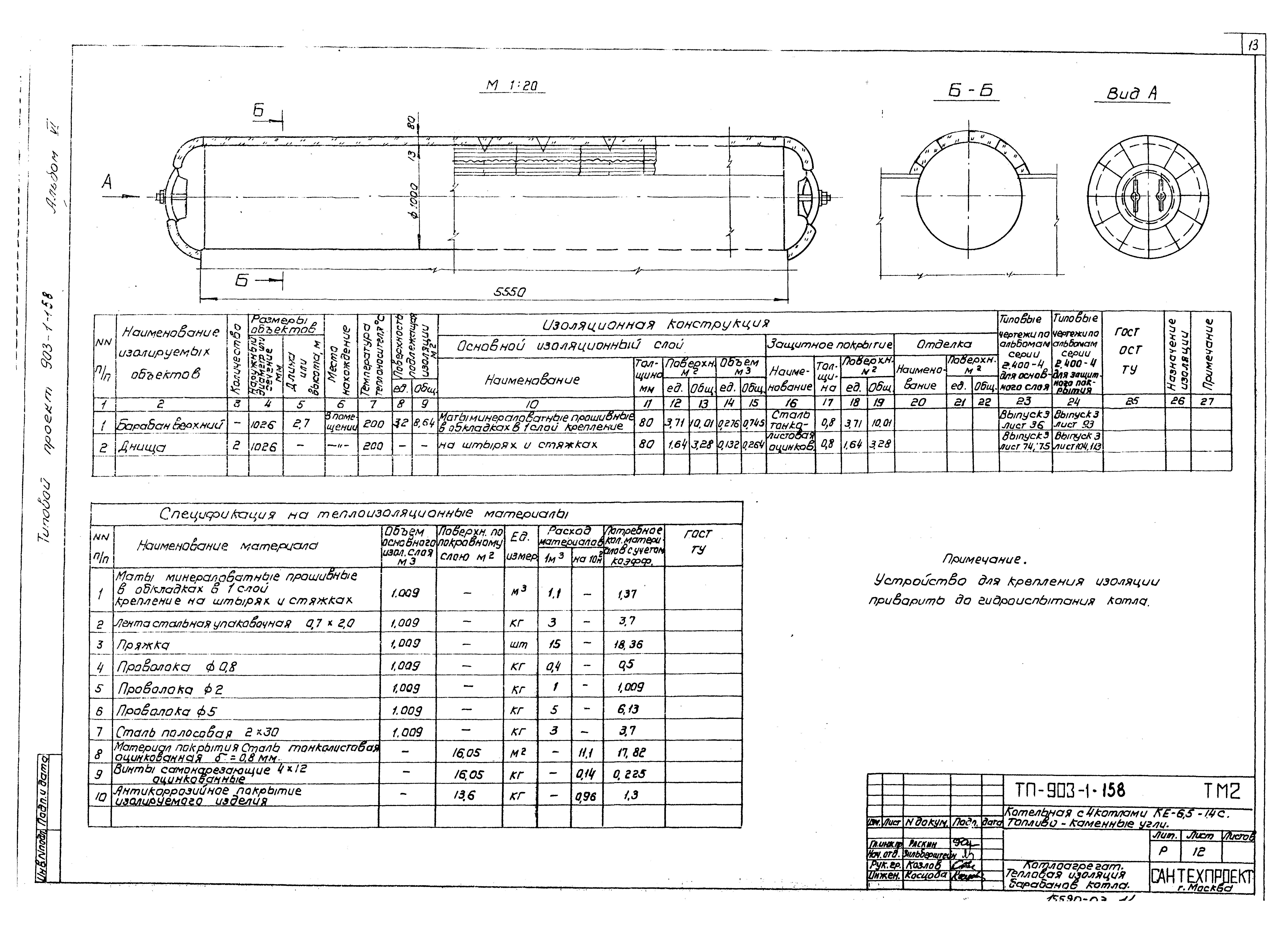

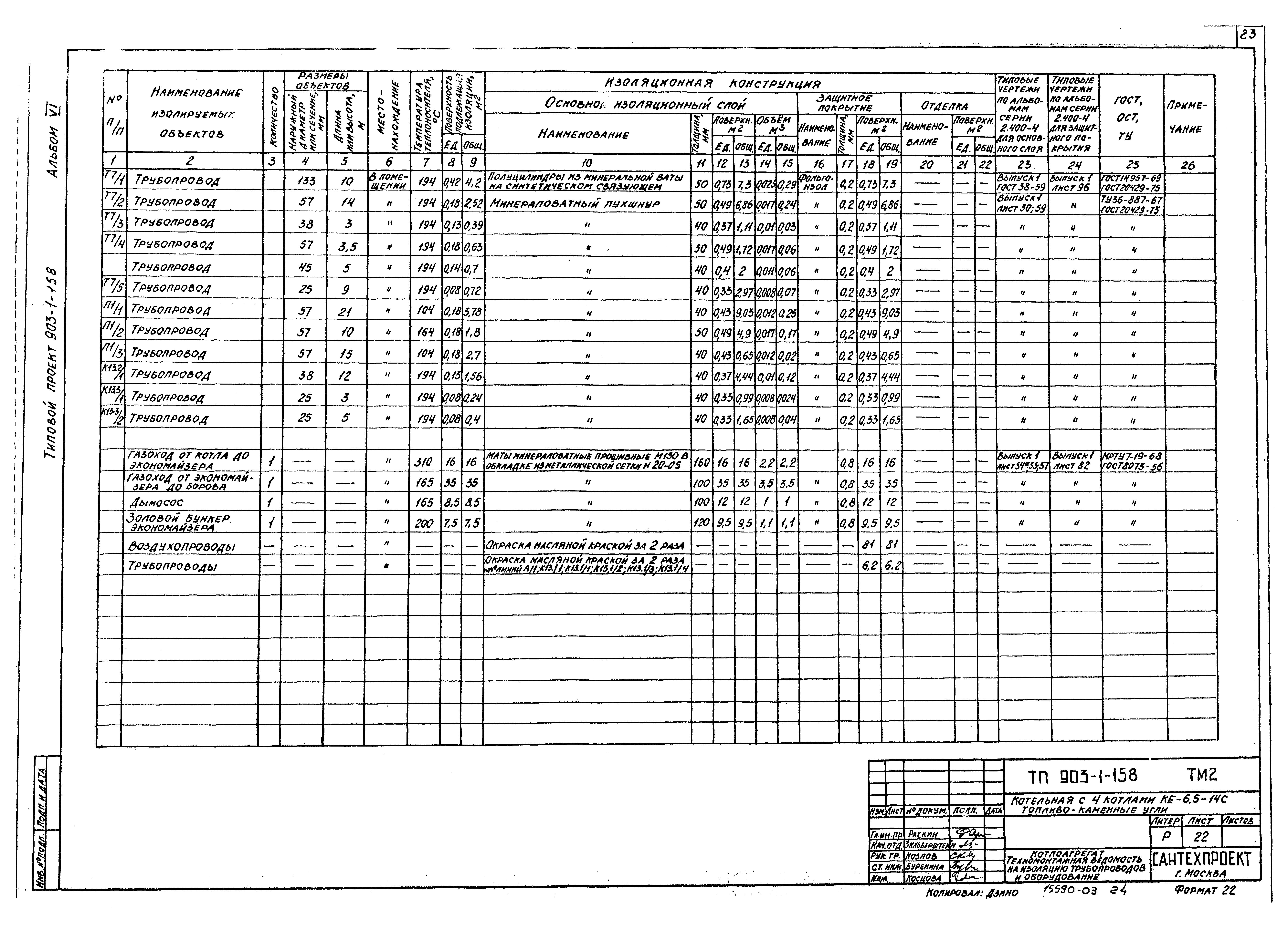

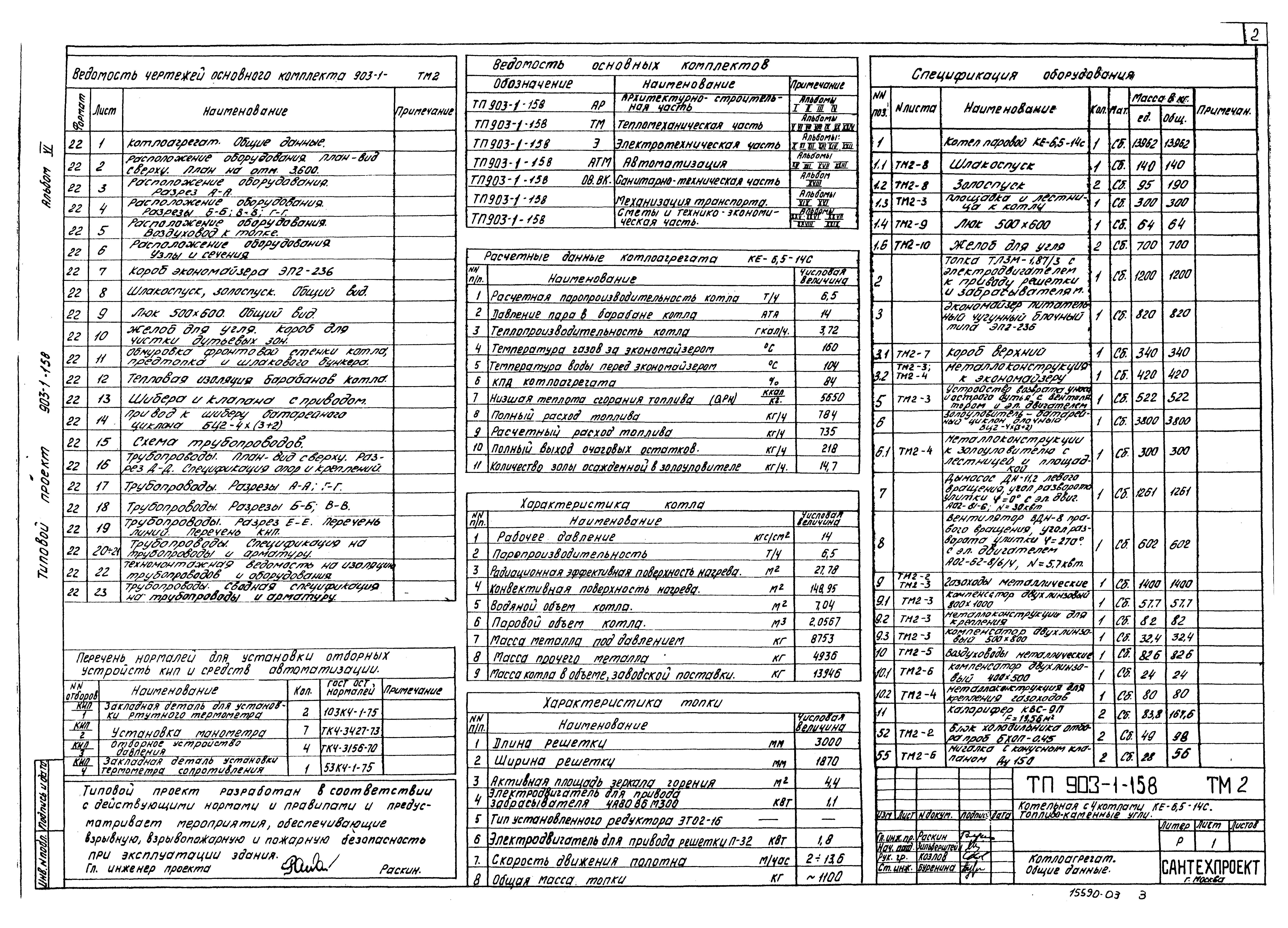

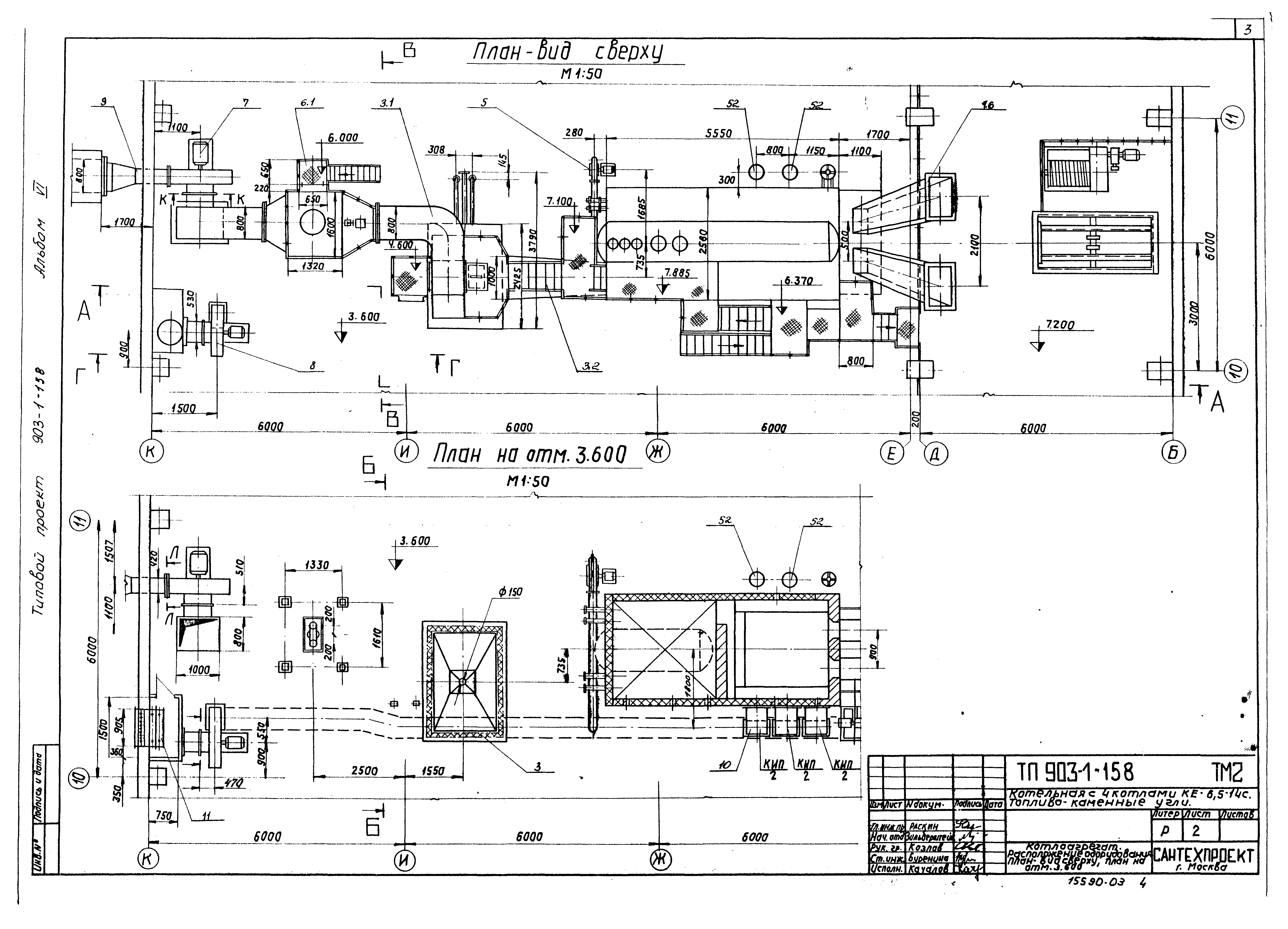

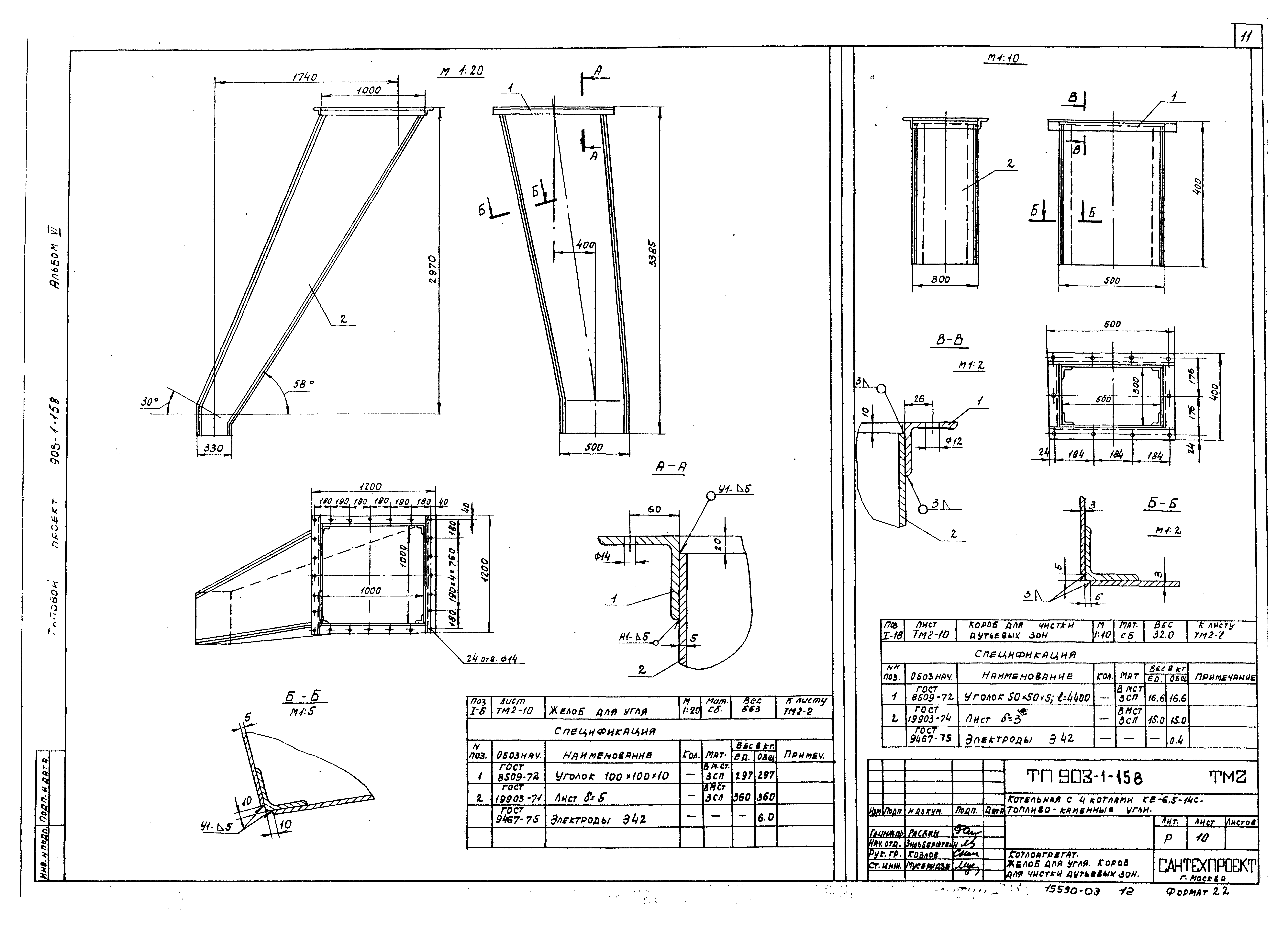

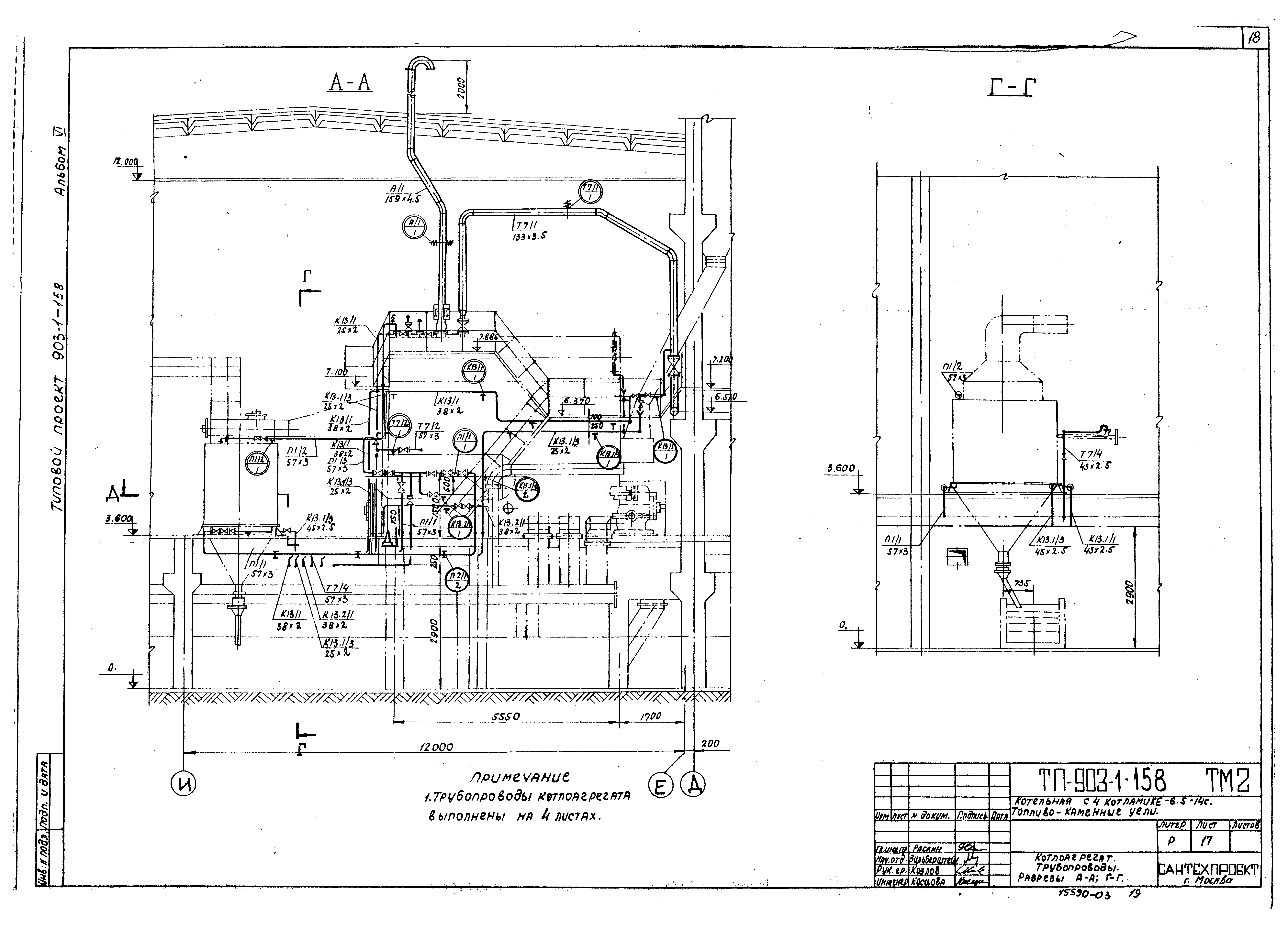

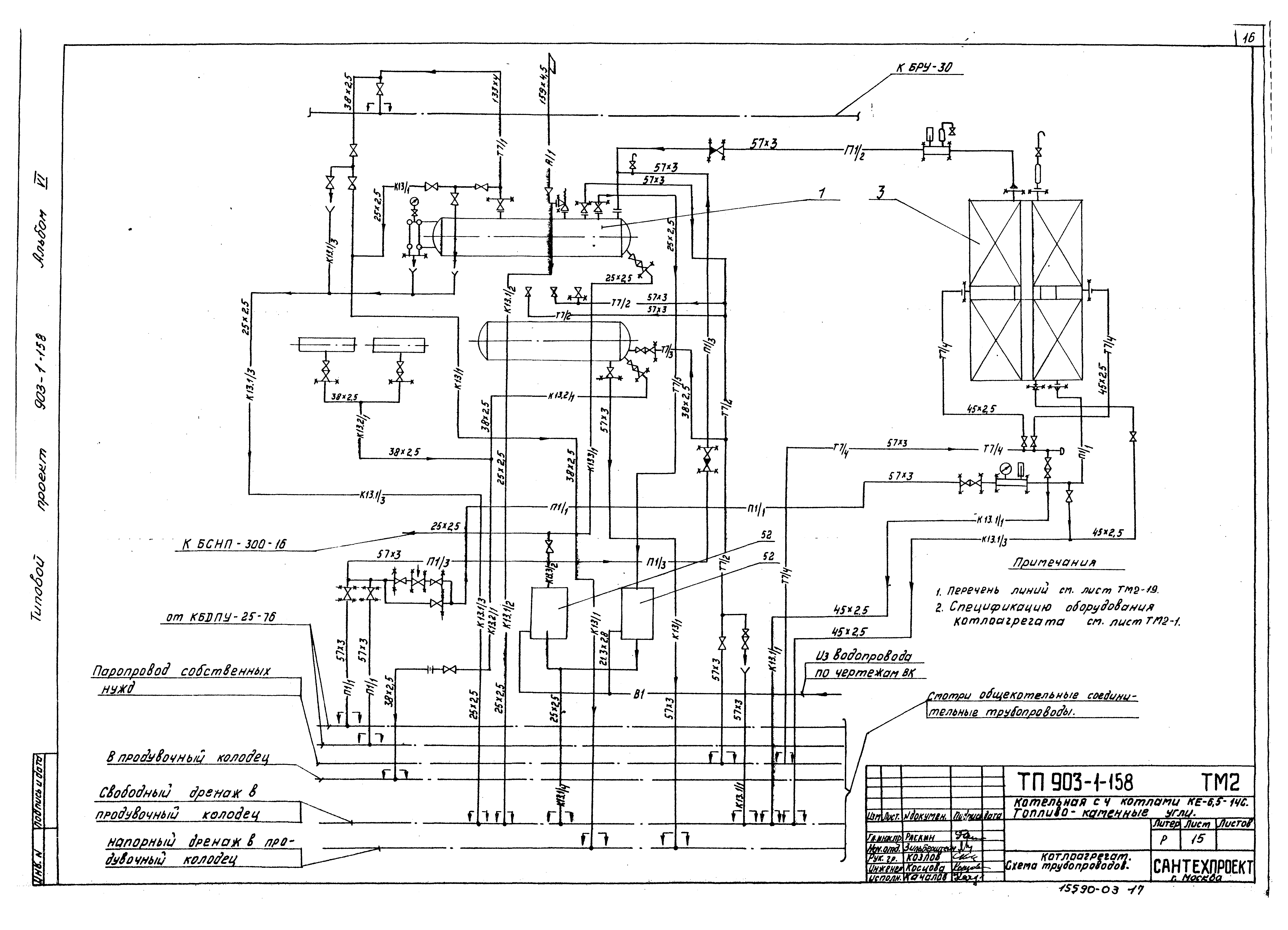

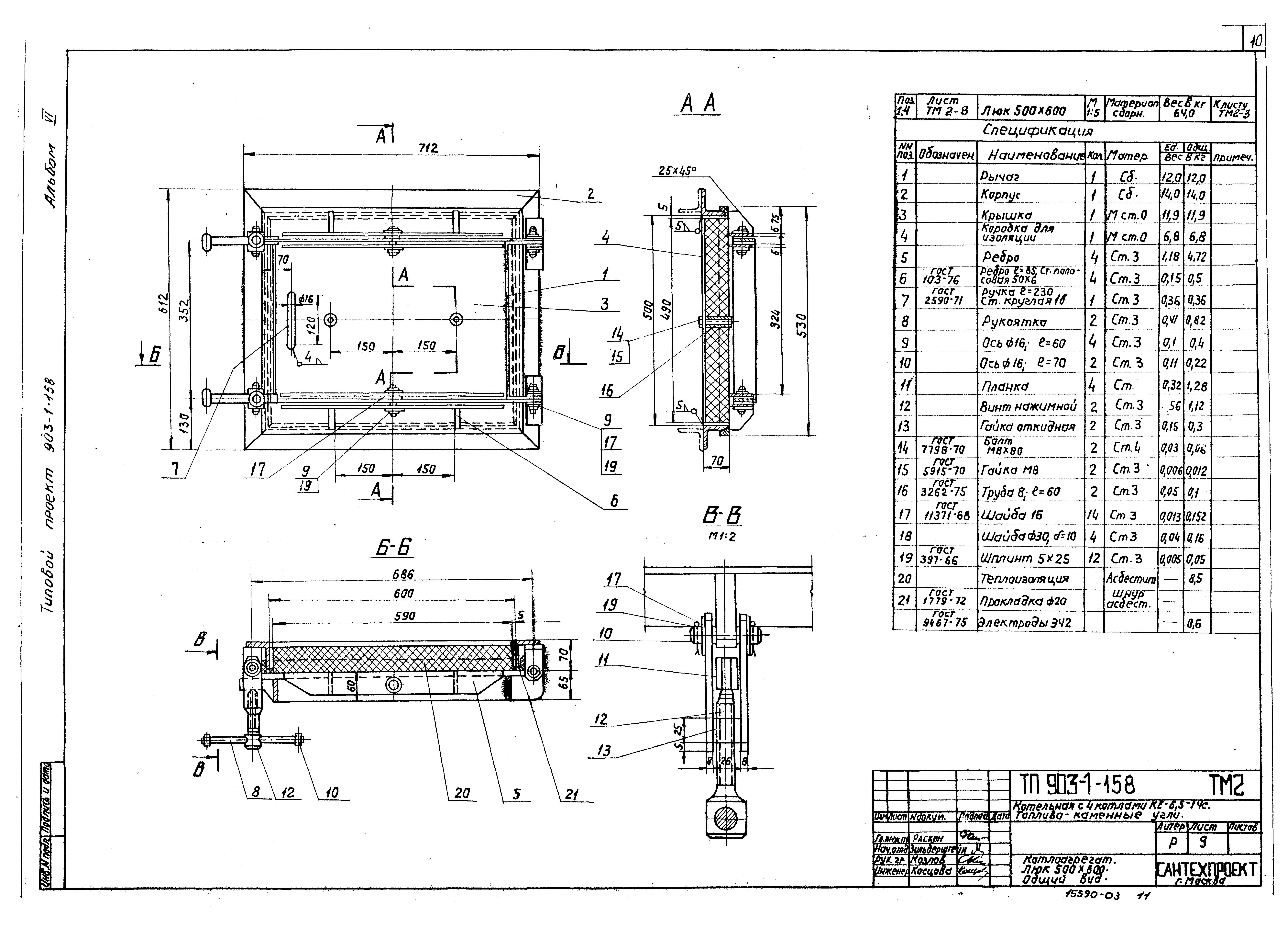

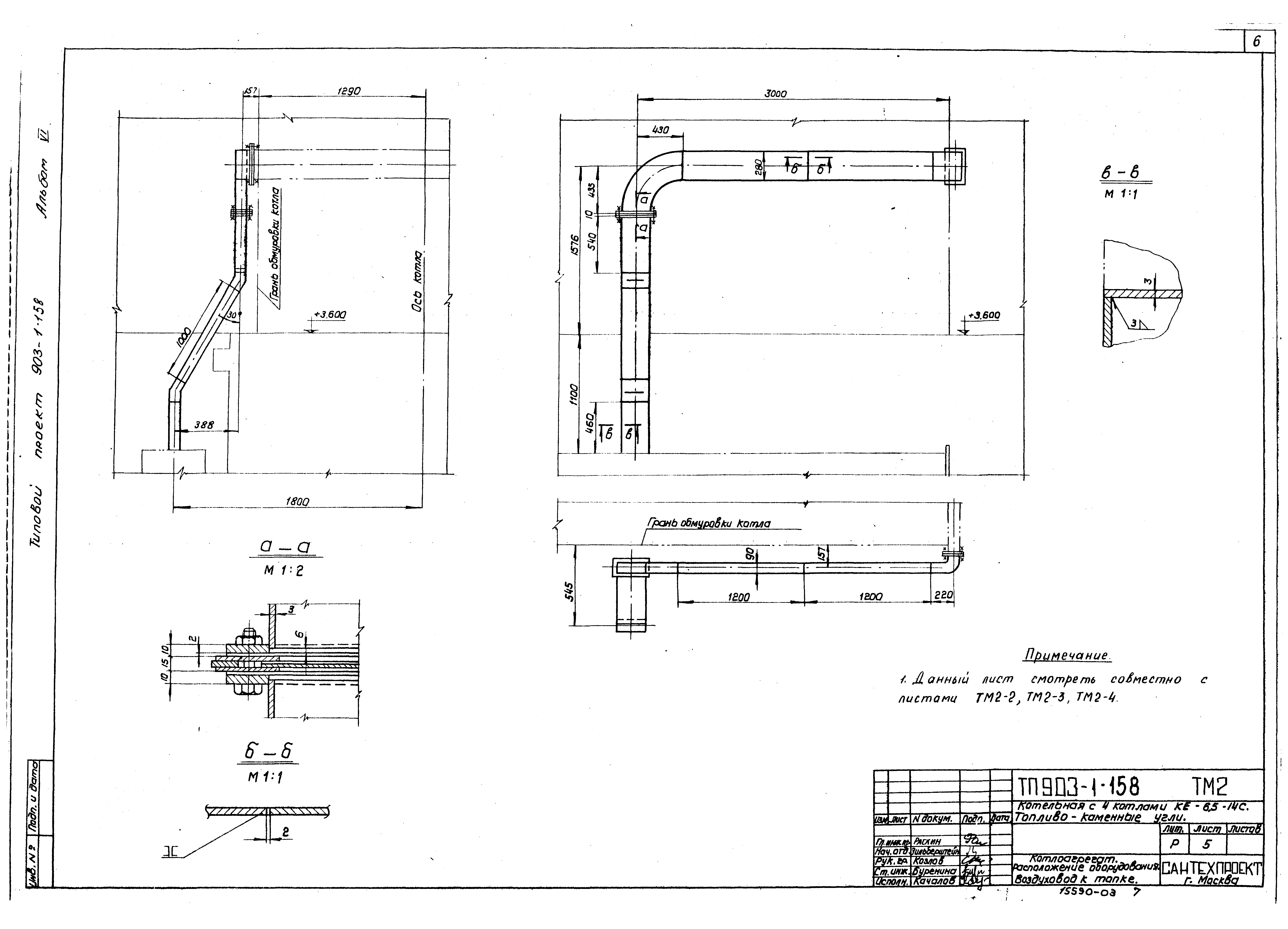

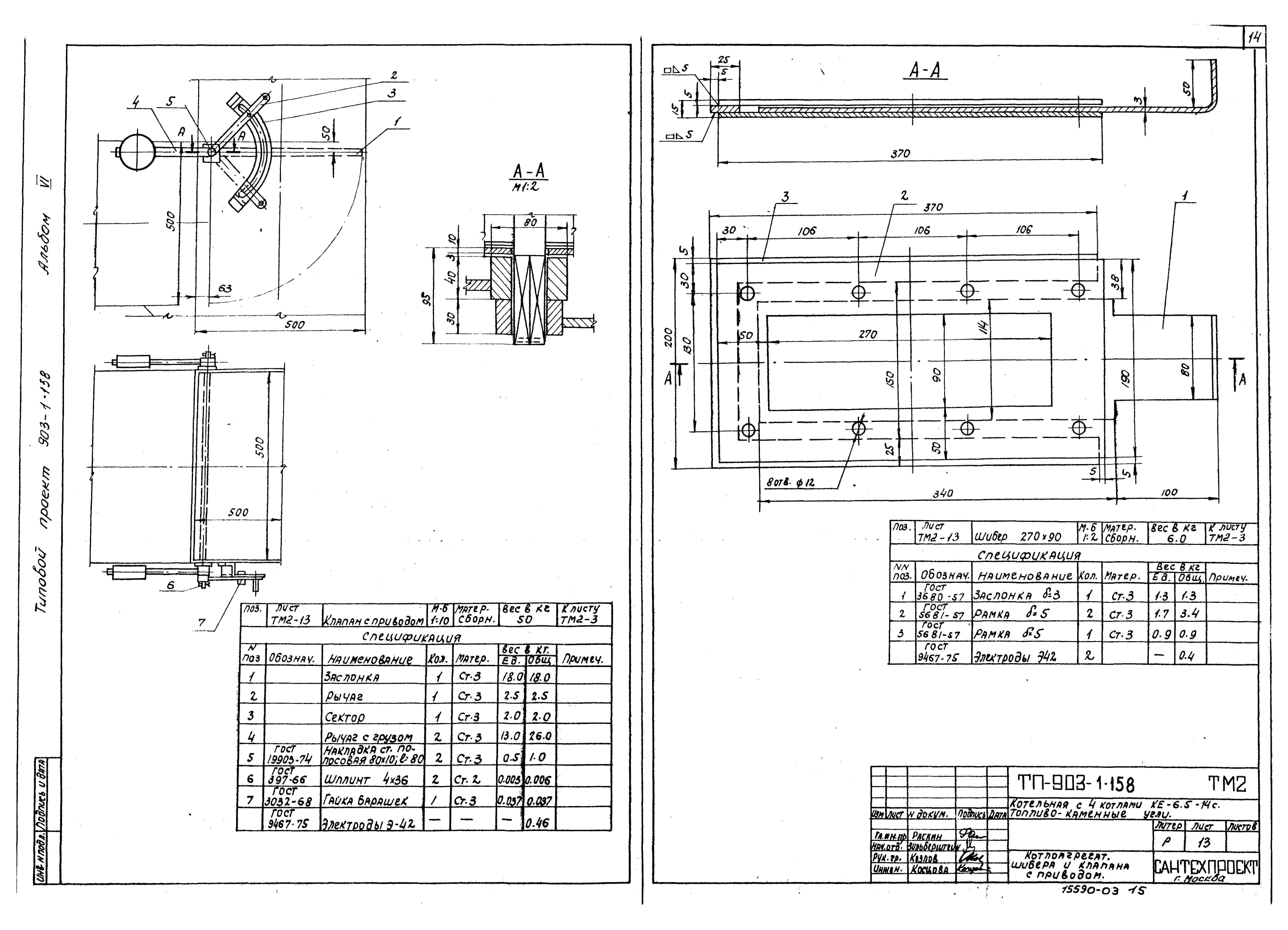

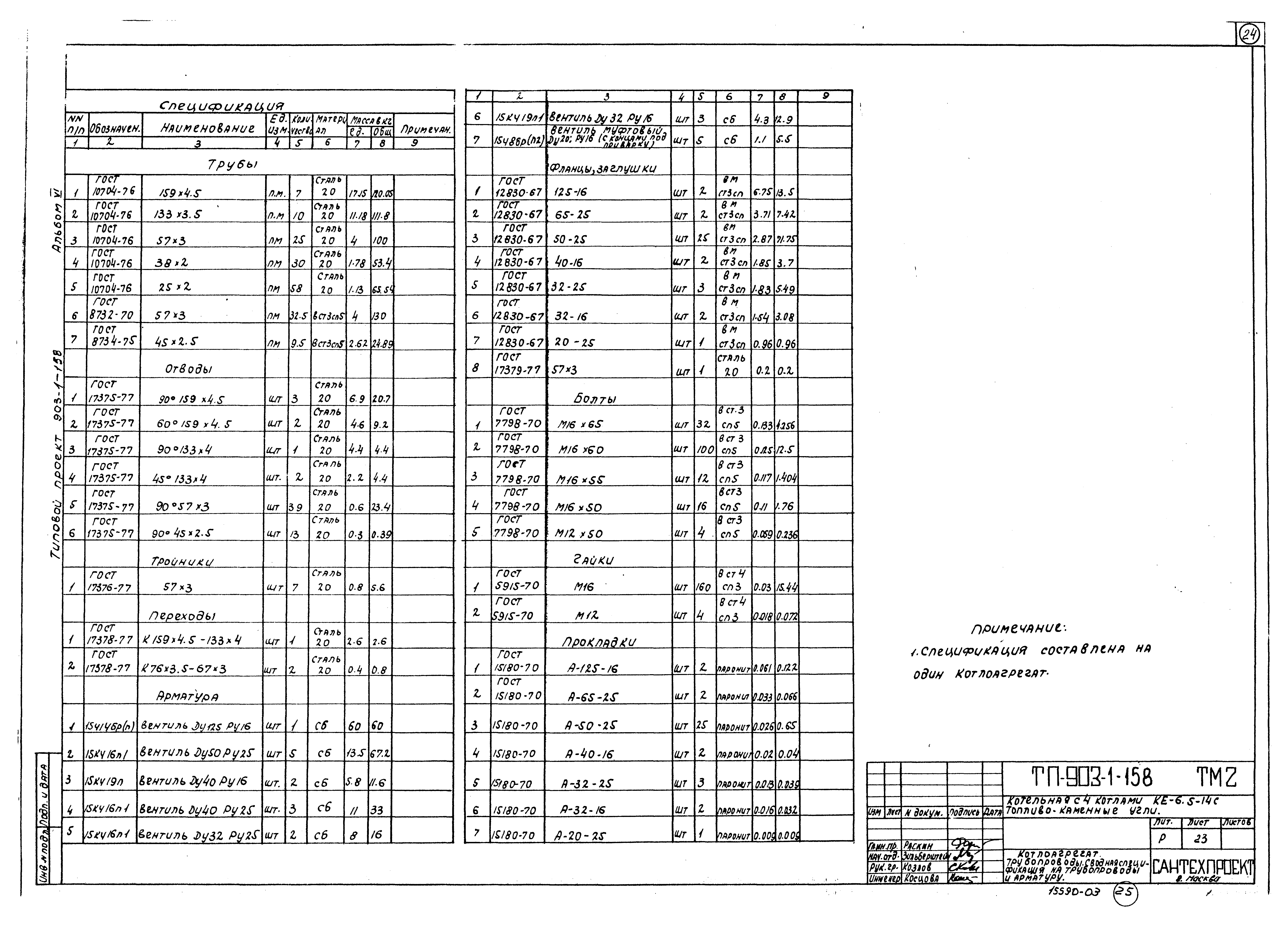

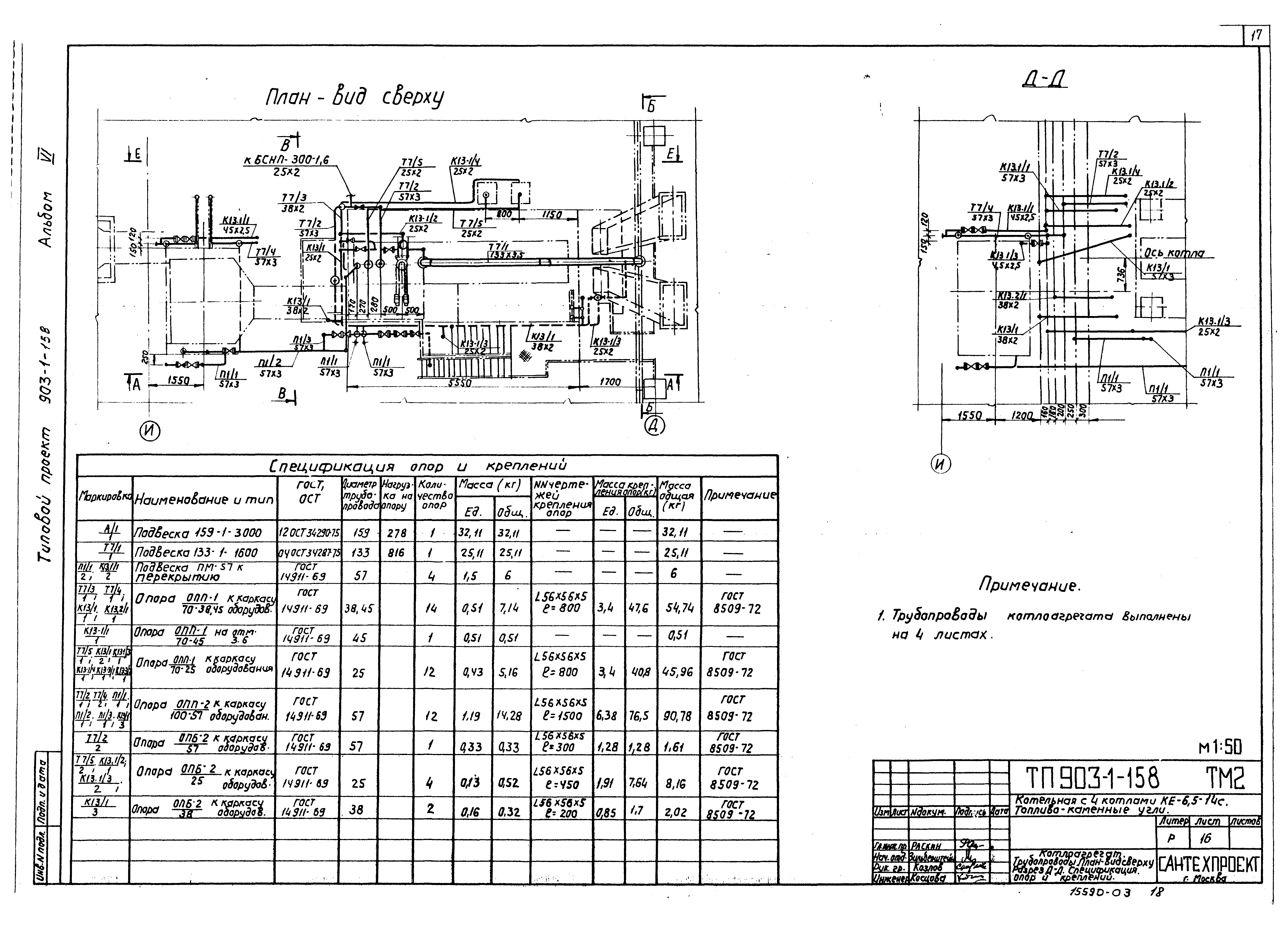

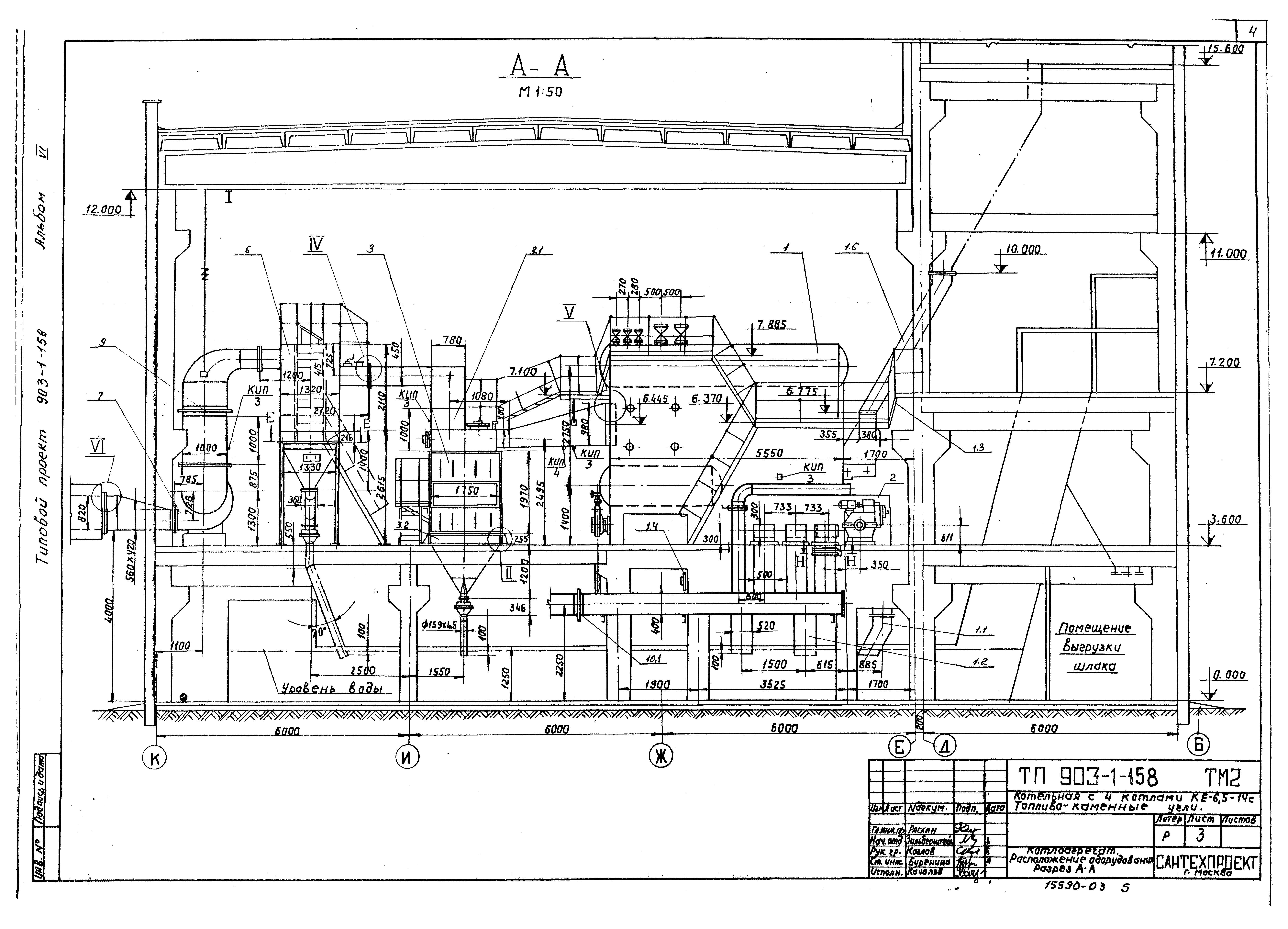

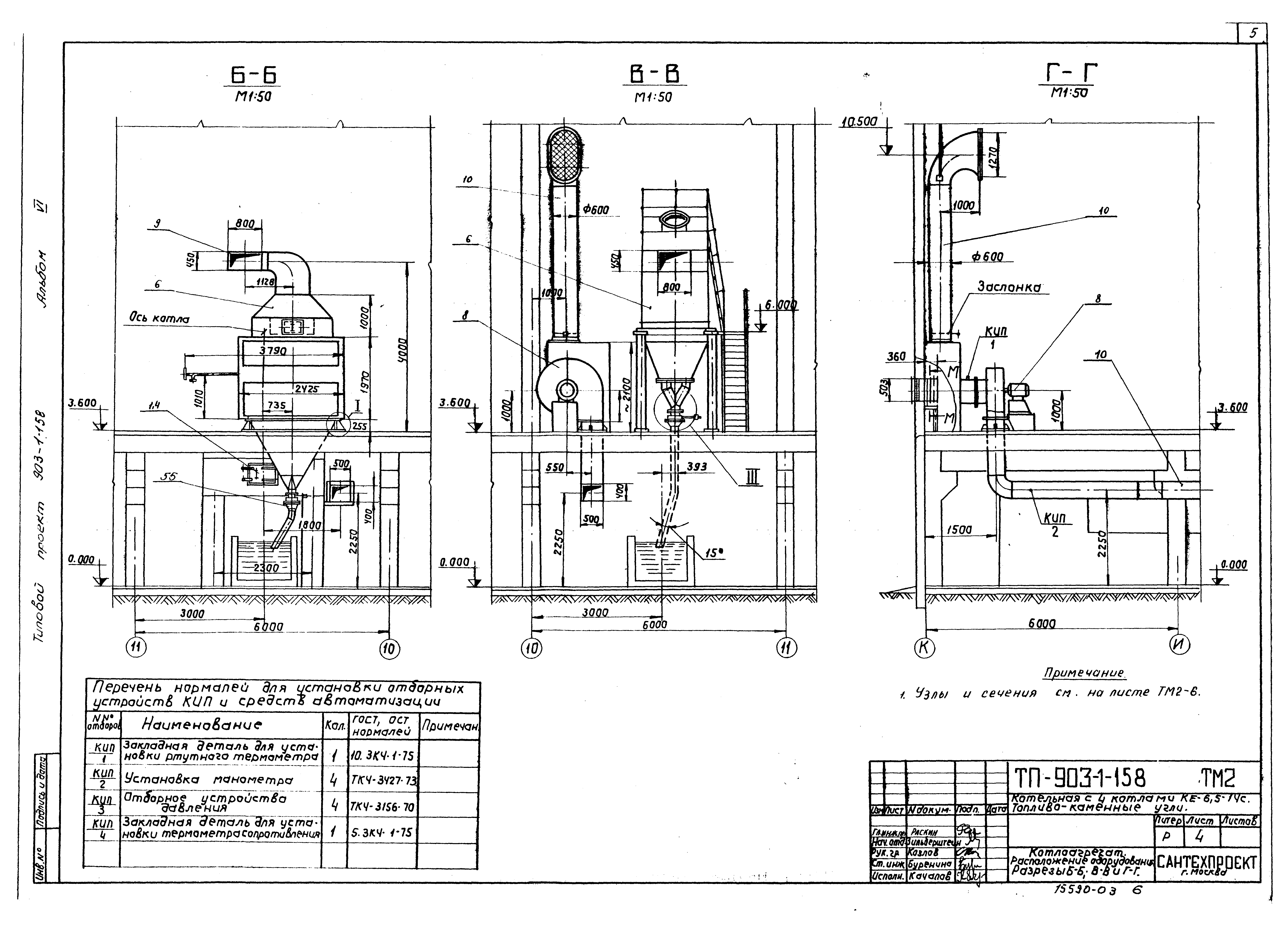

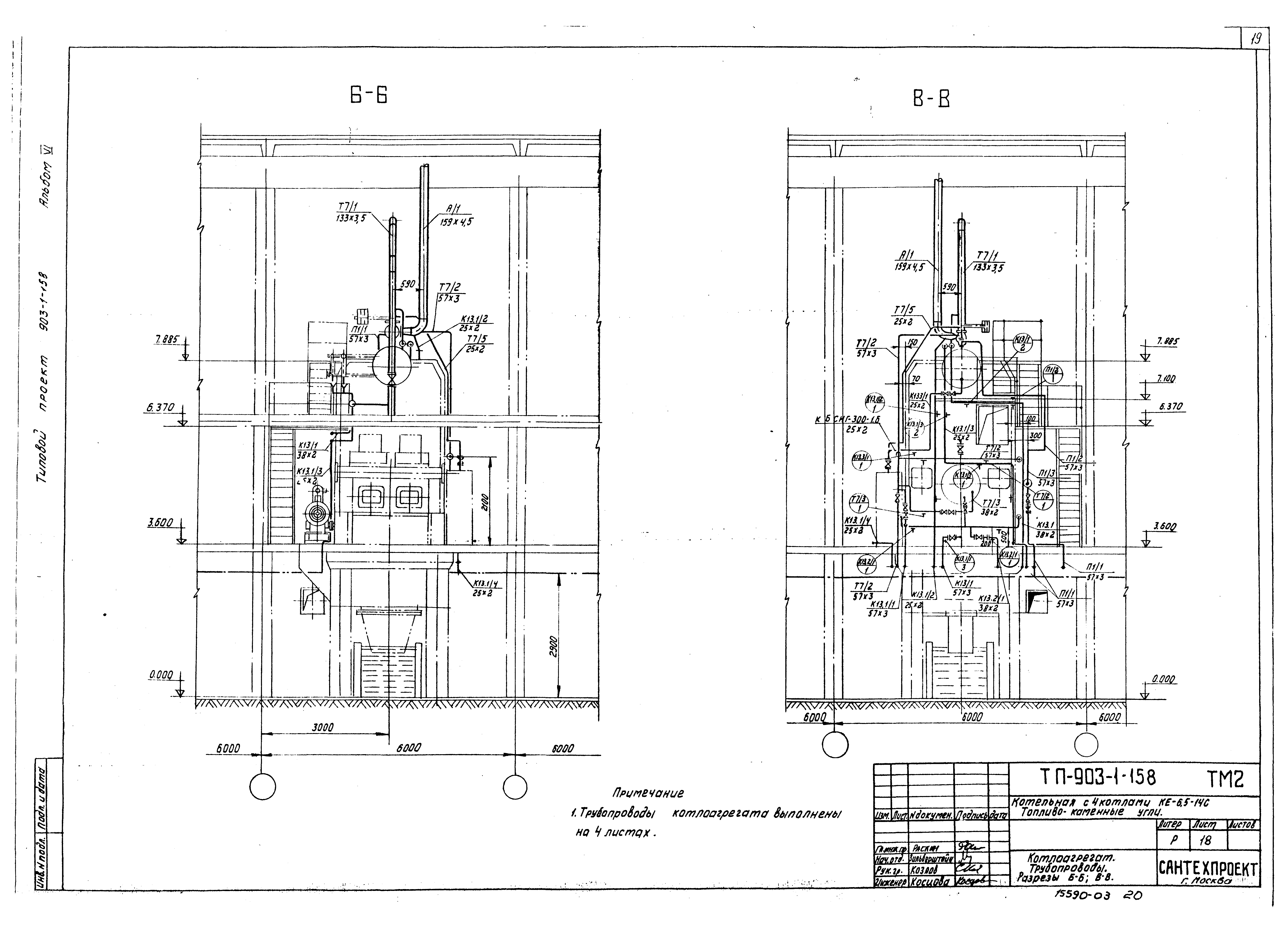

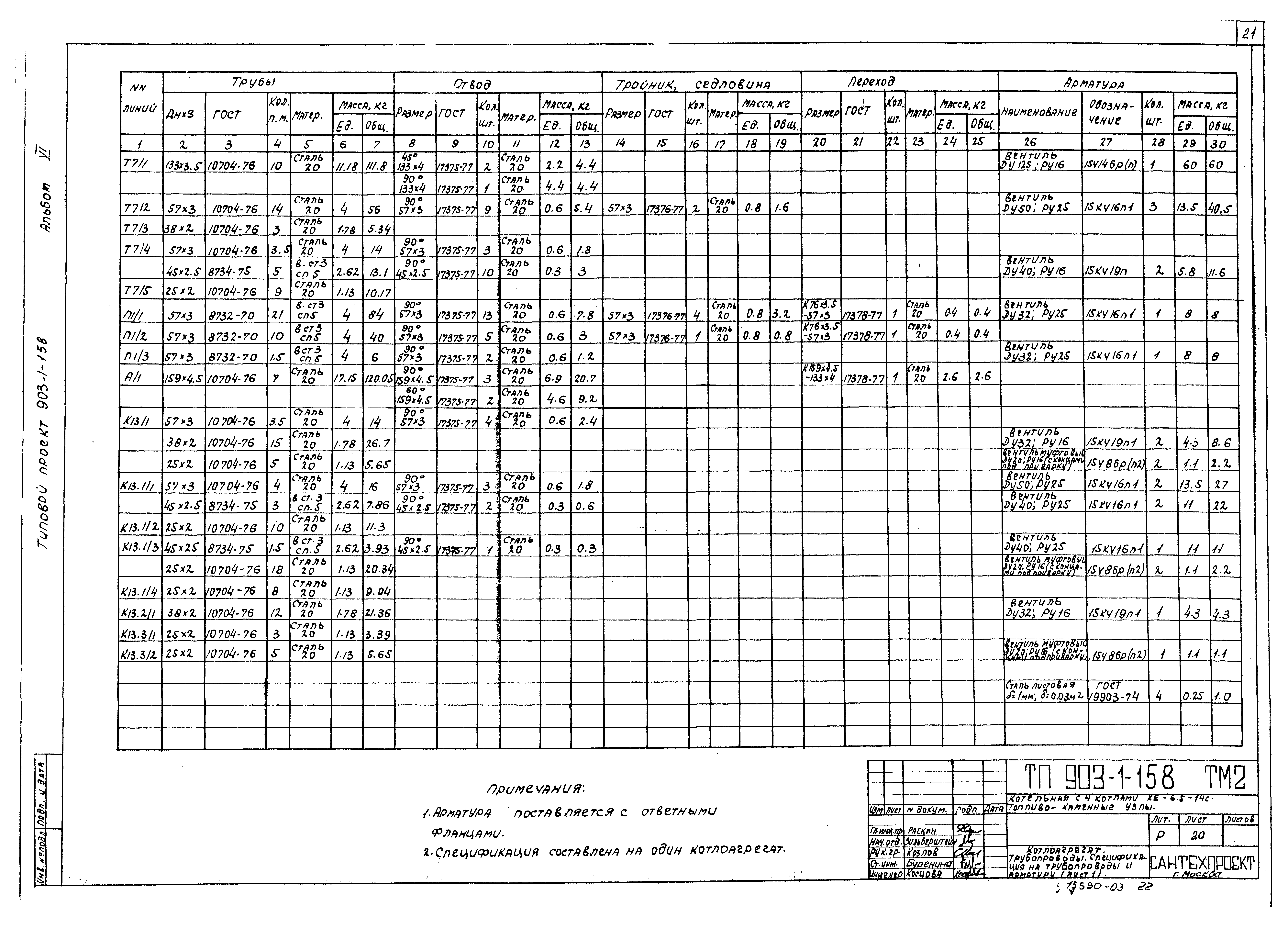

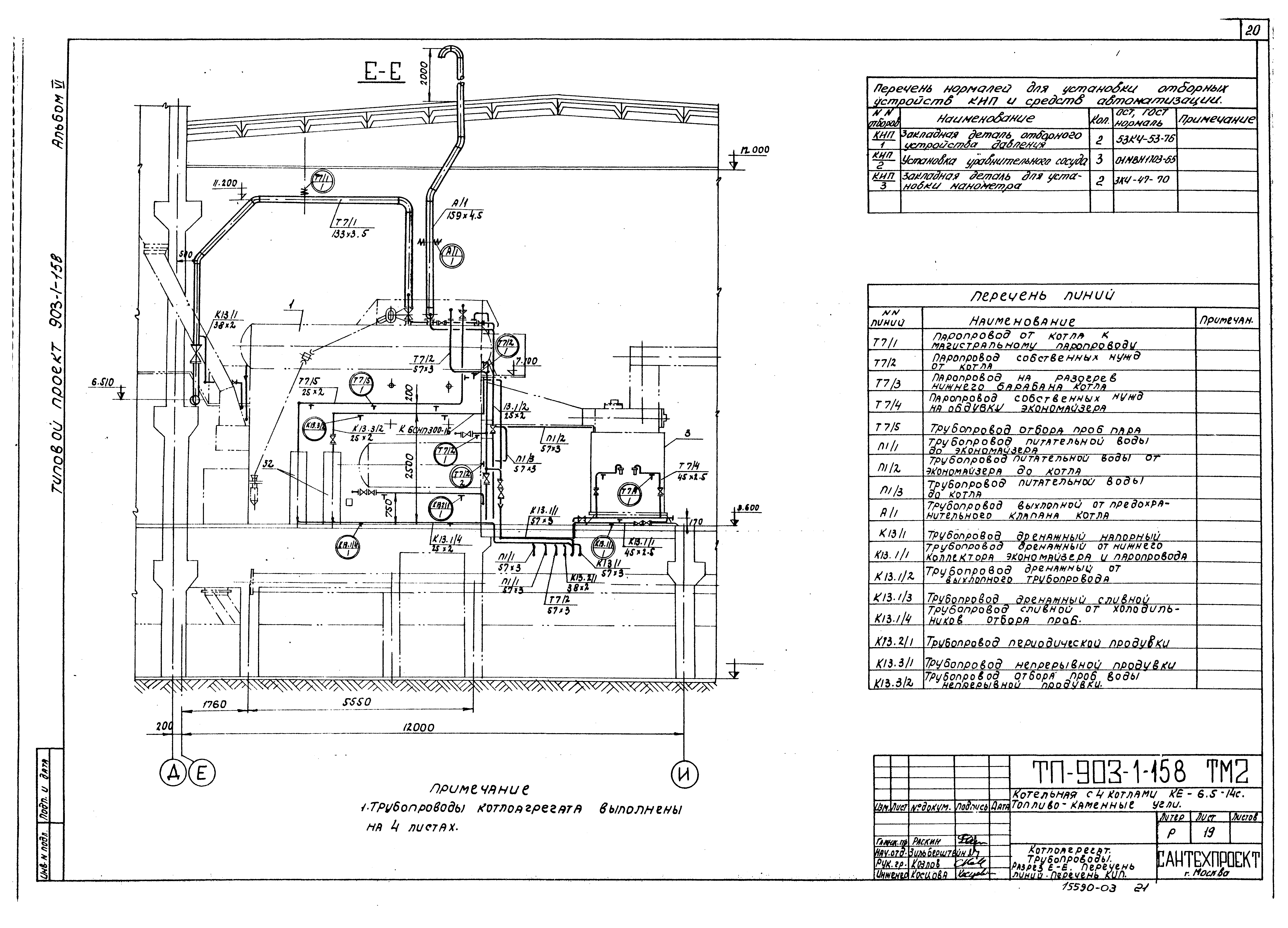

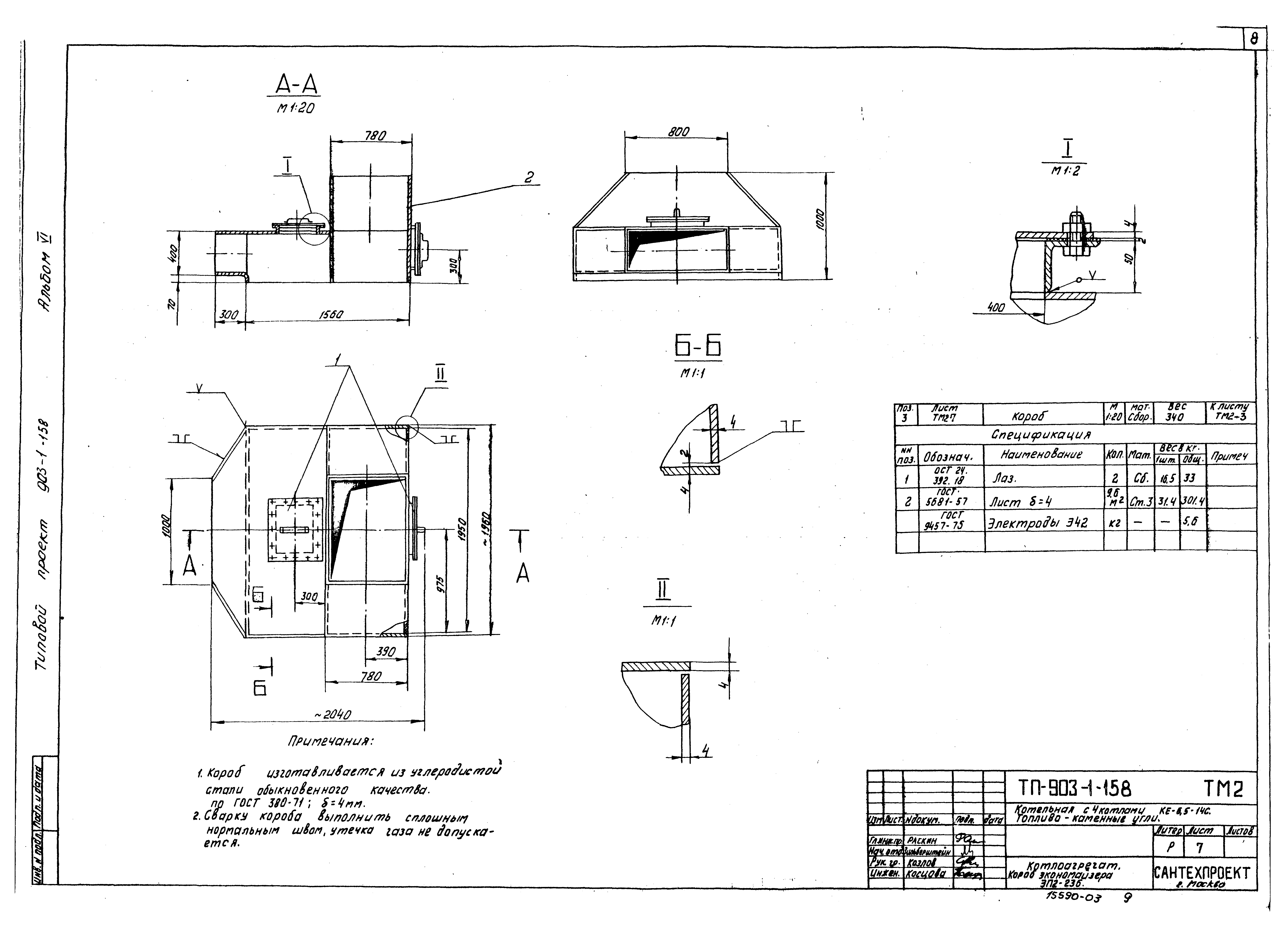

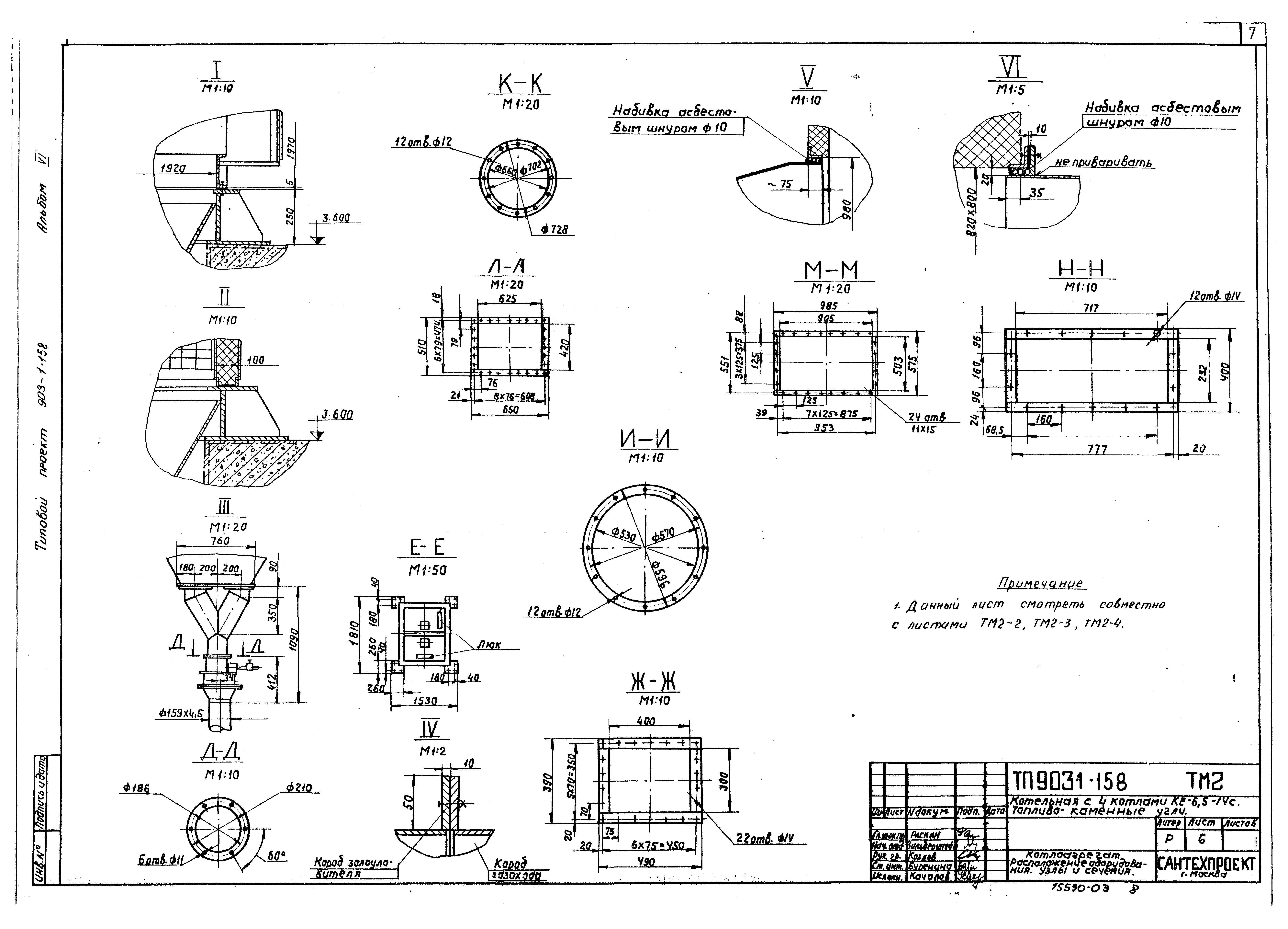

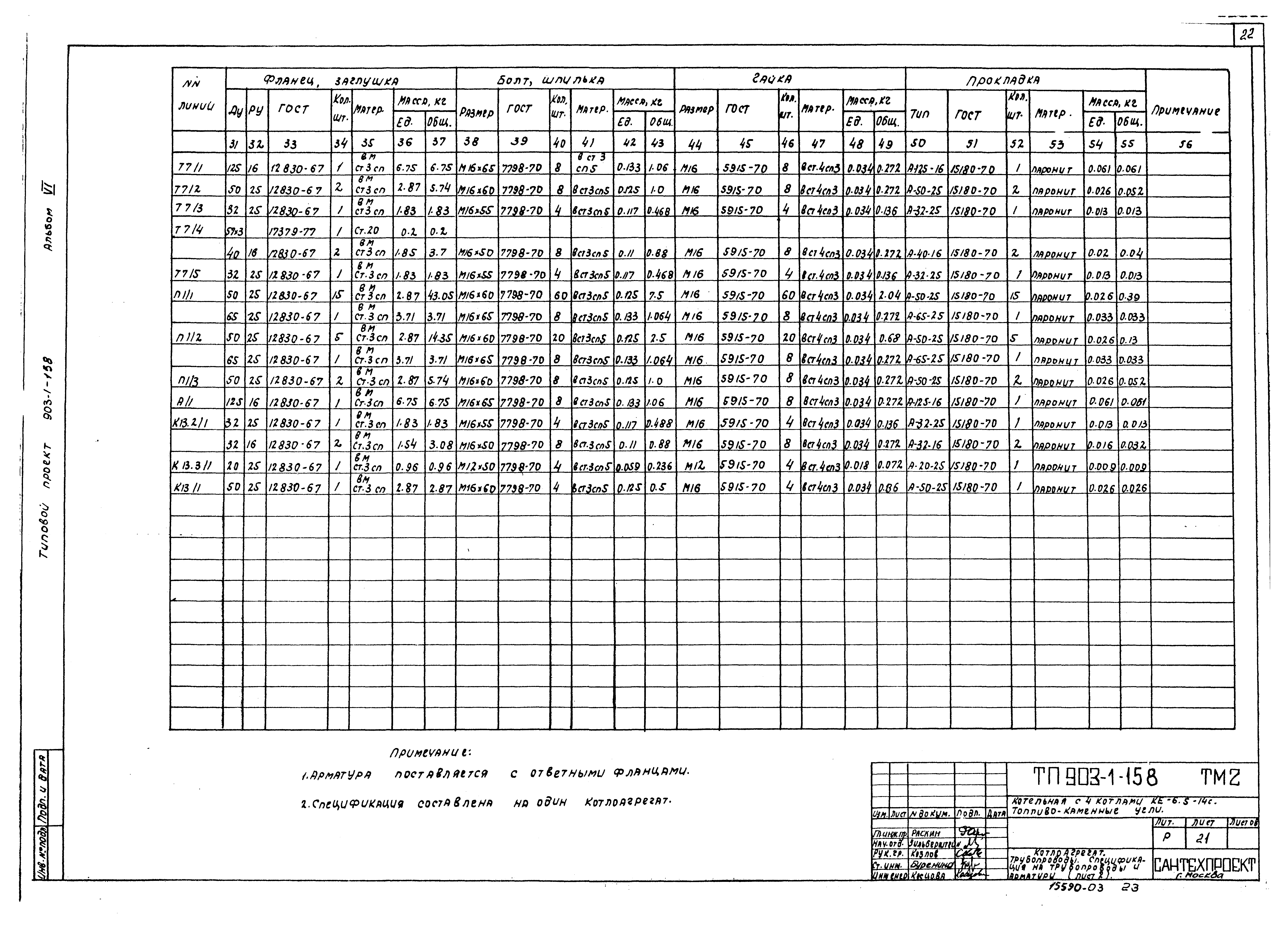

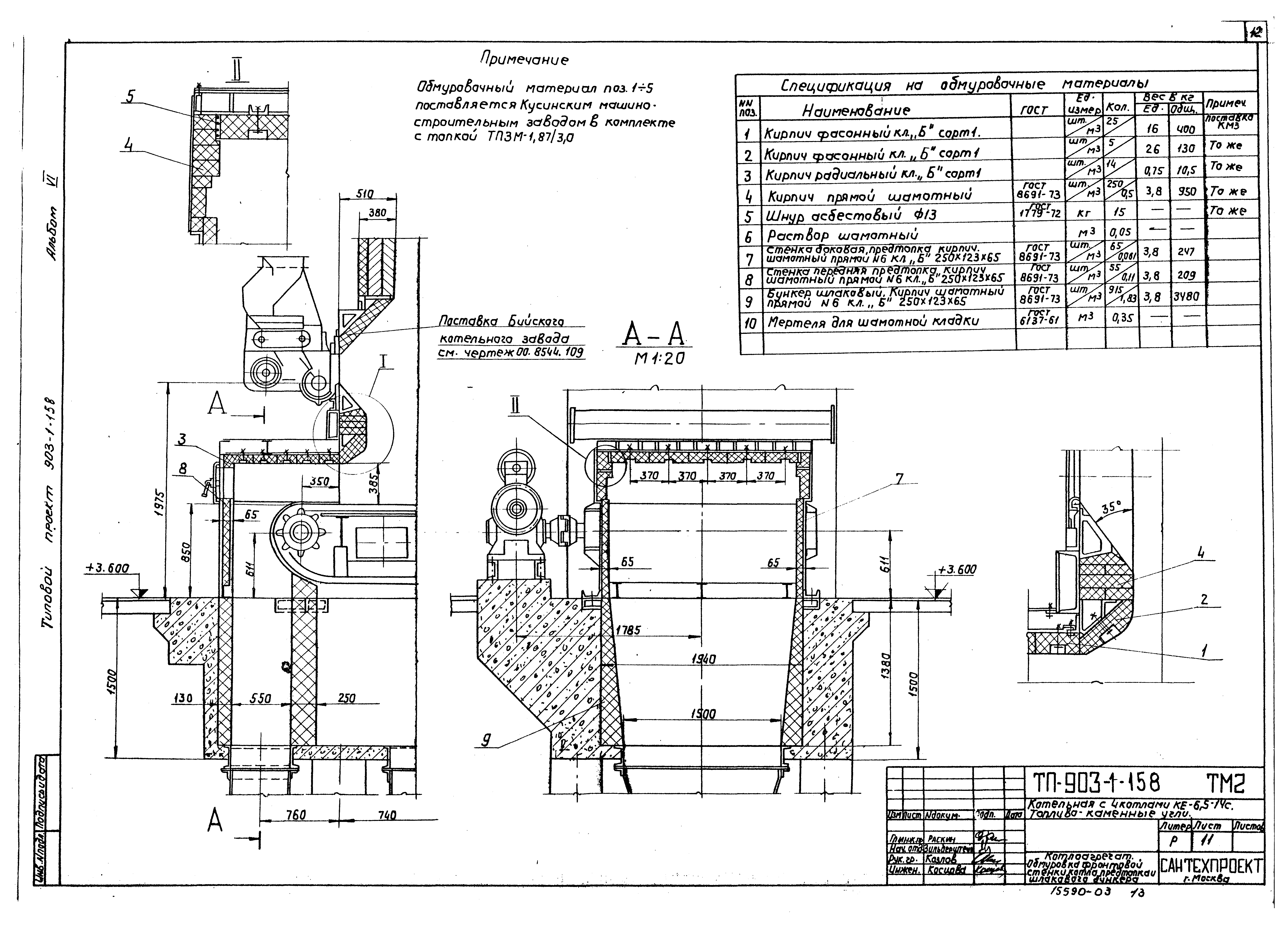

Оглавление:	Котлоагрегат. Общие данные Расположение оборудования. План - вид сверху. План на отм. 3.600 Расположение оборудования. Разрез А-А Расположение оборудования. Разрезы Б-Б, В-В, Г-Г Расположение оборудования. Воздуховод к топке Расположение оборудования. Узлы и сечения Короб экономайзера ЭП2-236 Шлакоспуск, золоспуск. Общий вид Люк 500х600. Общий вид Желоб для угля. Короб для чистки дутьевых зон Обмуровка фронтовой стенки котла, предтопка и шлакового бункера Тепловая изоляция барабанов котла Шибера и клапана с приводом Привод к шиберу батарейного циклона БЦ2-4х(3+2) Схема трубопроводов Трубопроводы. План - вид сверху. Разрез Д-Д. Спецификация опор и креплений Трубопроводы. Разрезы А-А, Г-Г Трубопроводы. Разрезы Б-Б, В-В Трубопроводы. Разрез Е-Е. Перечень линий. Перечень КИП Трубопроводы. Спецификация на трубопроводы и арматуру Техномонтажная ведомость на изоляцию трубопроводов и оборудования Трубопроводы. Сводная спецификация на трубопроводы и арматуру
Разработан:	ГПИ Сантехпроект Госстроя СССР Минтяжмаш СССР Союзпроммеханизация
Утверждён:	23.03.1979 ГПИ Сантехпроект (46)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Теплоснабжение Котельные установки Закрытые системы теплоснабжения Топливо - каменные и бурые угли
Заменяет собой:	Типовой проект 903-1-107
Чем заменён:	Типовой проект 903-1-241.87 «Котельная с 4 котлами КЕ-6,5-14С. Топливо - каменные и бурые угли»
