Скачать Серия ПК-01-28 Выпуск VI. Рабочие чертежи ферм пролетом 18 м с натяжением арматуры нижнего пояса на бетон

Дата актуализации: 10.08.2017

Серия ПК-01-28

Выпуск VI. Рабочие чертежи ферм пролетом 18 м с натяжением арматуры нижнего пояса на бетон

Обозначение: Серия ПК-01-28
Обозначение англ: Series ПК-01-28
Статус:действует
Название рус.:Выпуск VI. Рабочие чертежи ферм пролетом 18 м с натяжением арматуры нижнего пояса на бетон
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Оглавление:Пояснительная записка
Сортамент ферм, нагрузки, технико-экономические показатели, схемы опирания и строповки ферм

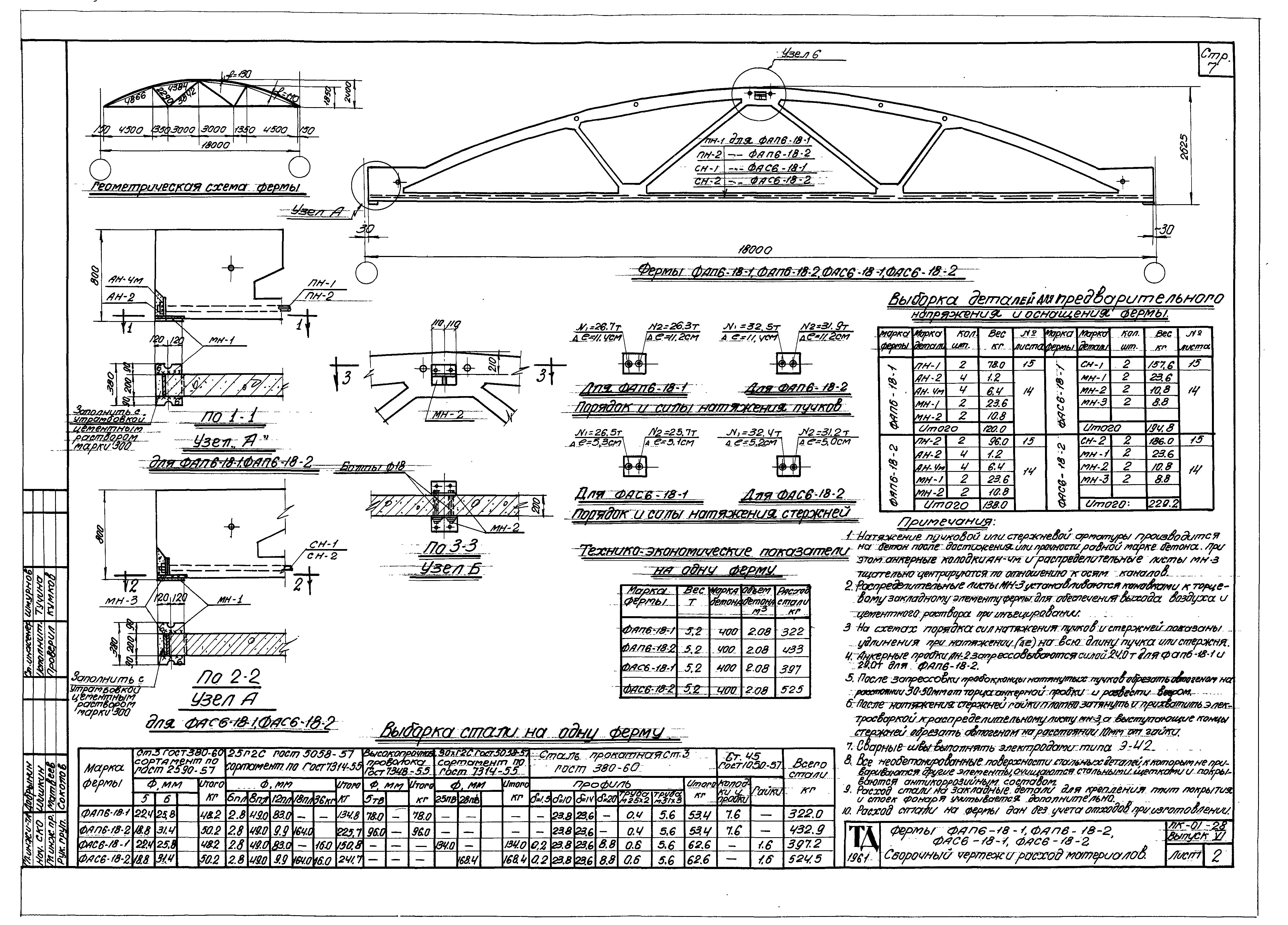

Фермы ФАП6-18-1, ФАП6-18-2, ФАС6-18-1, ФАС6-18-2. Сборочный чертеж и расход материалов

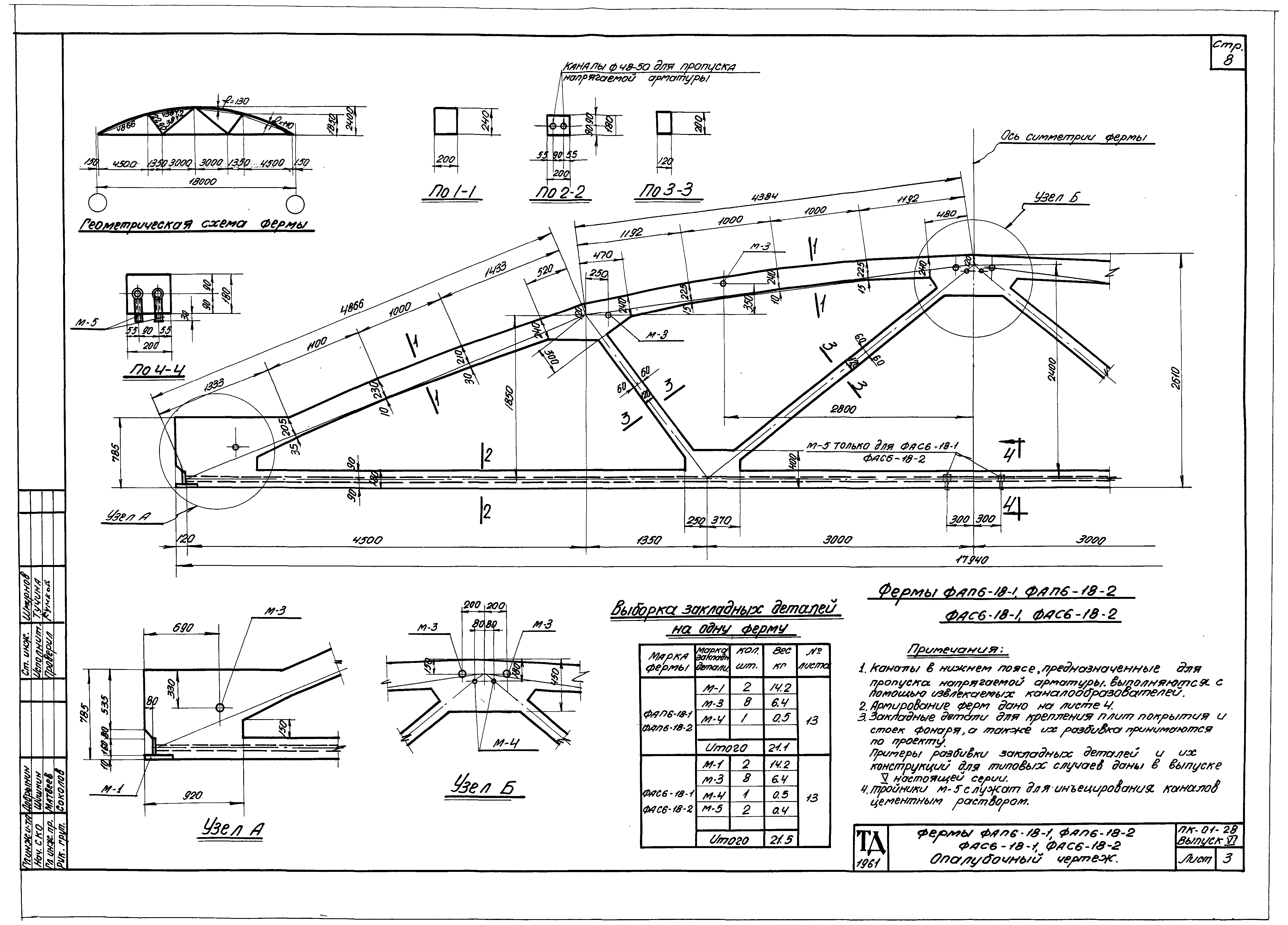

Фермы ФАП6-18-1, ФАП6-18-2, ФАС6-18-1, ФАС6-18-2. Опалубочный чертеж
Фермы ФАП6-18-1, ФАП6-18-2, ФАС6-18-1, ФАС6-18-2. Арматурный чертеж
Арматурные узлы А, Б, В, Г
Фермы ФАП6-18-3, ФАП6-18-4, ФАП6-18-5, ФАС6-18-3, ФАС6-18-4, ФАС6-18-5. Сборочный чертеж и расход материалов

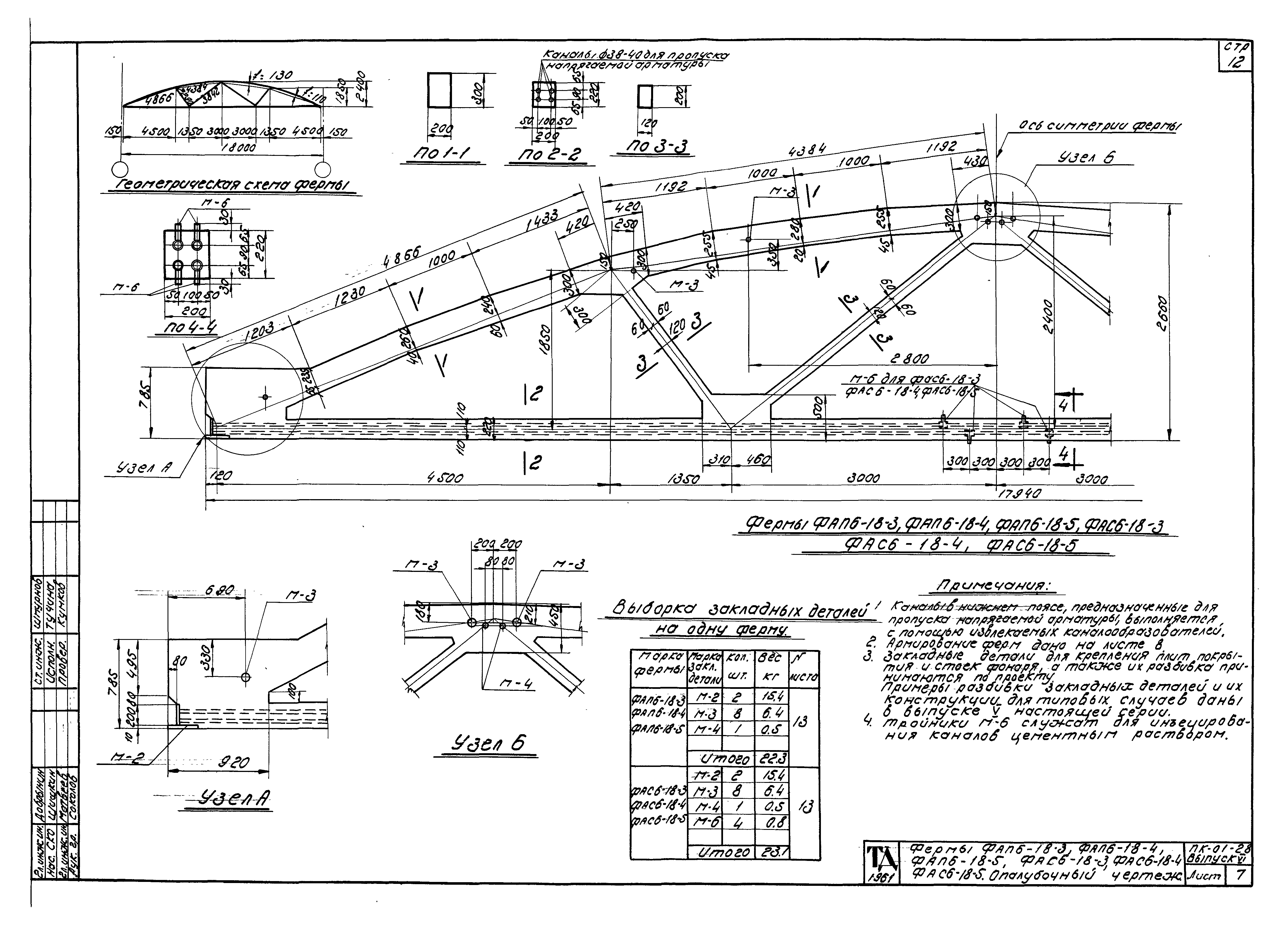

Фермы ФАП6-18-3, ФАП6-18-4, ФАП6-18-5, ФАС6-18-3, ФАС6-18-4, ФАС6-18-5. Опалубочный чертеж

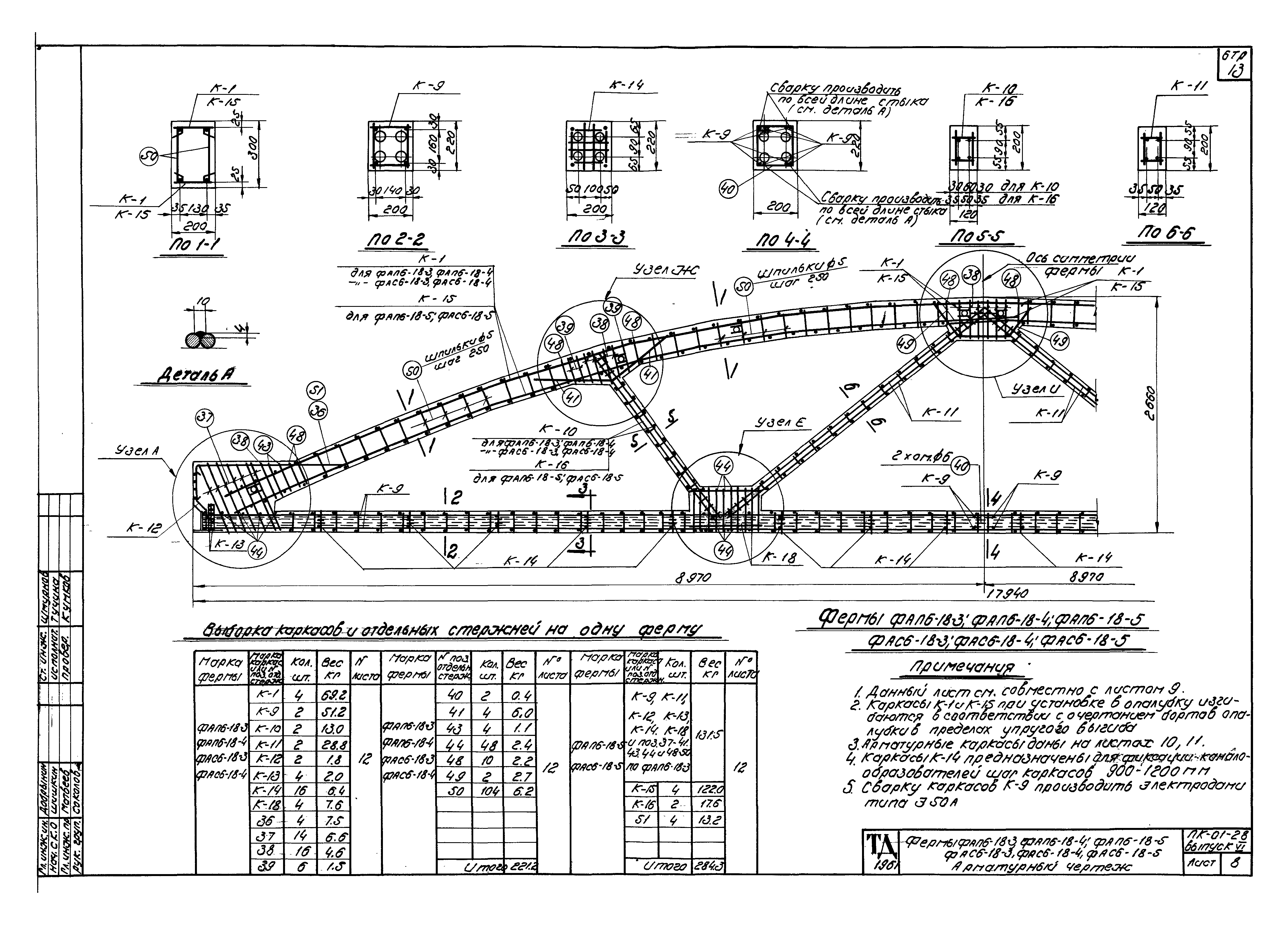

Фермы ФАП6-18-3, ФАП6-18-4, ФАП6-18-5, ФАС6-18-3, ФАС6-18-4, ФАС6-18-5. Арматурный чертеж
Арматурные узлы Д, Е, Ж, И

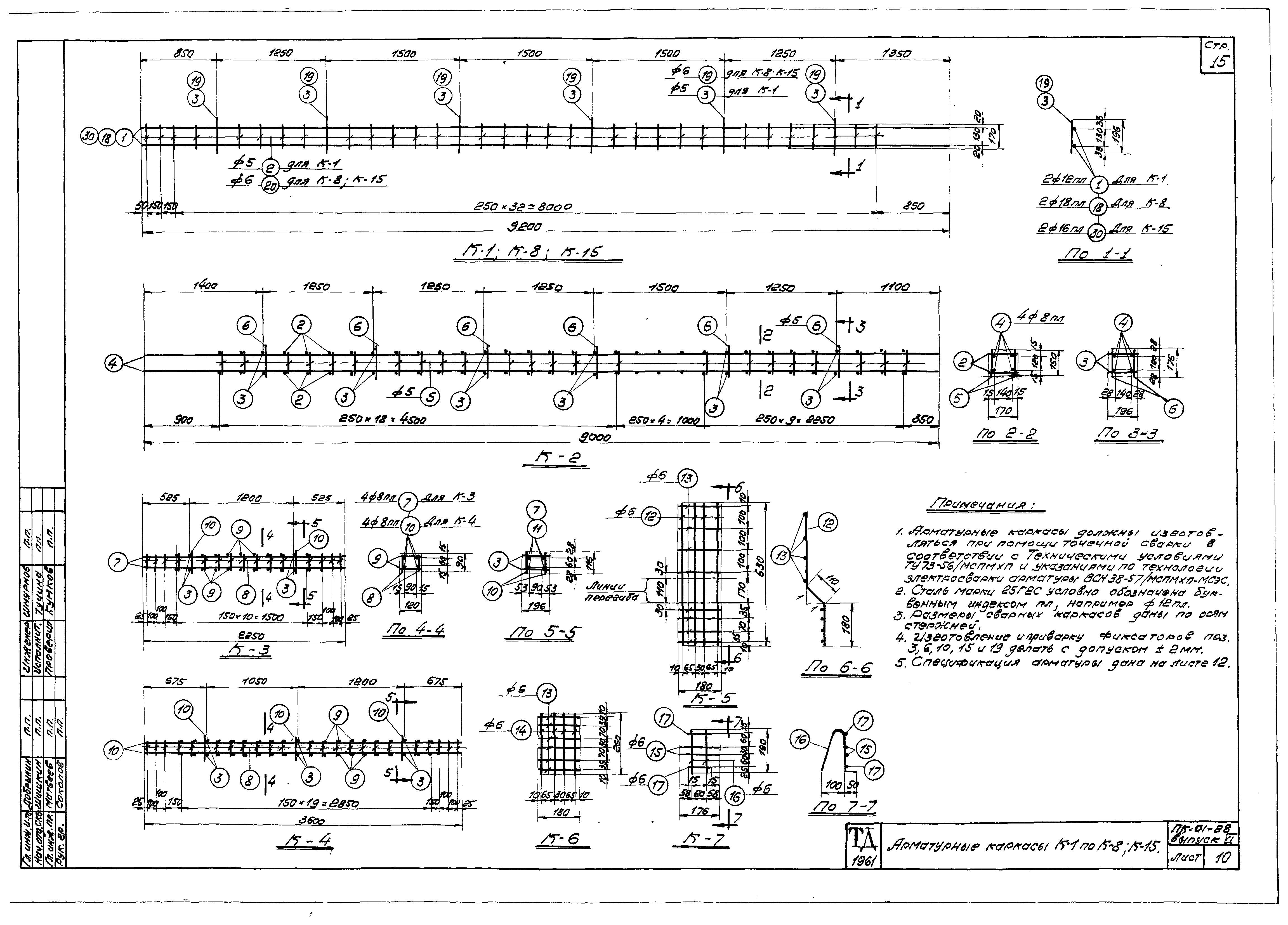

Арматурные каркасы К-1 по К-8, К-15

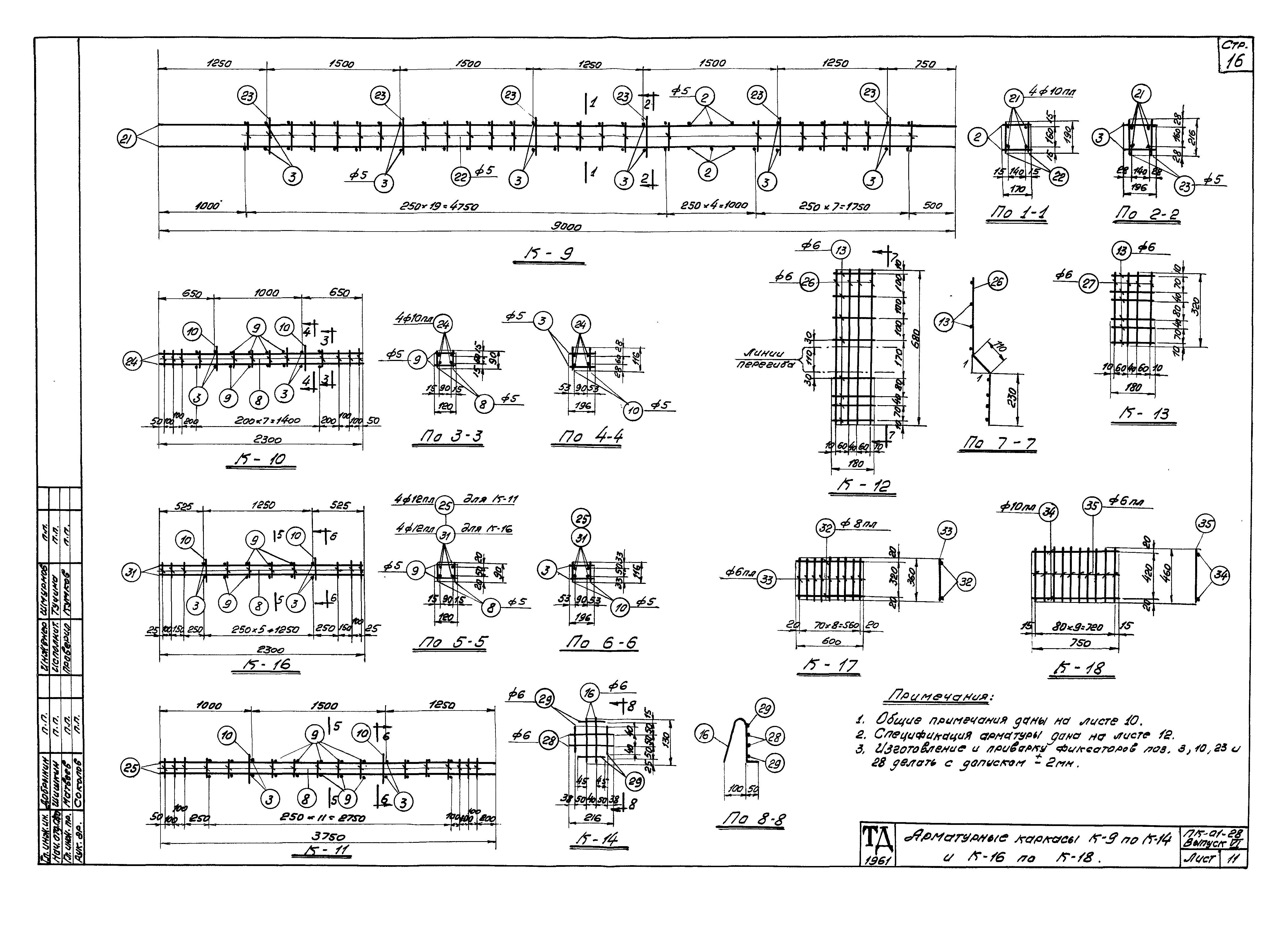

Арматурные каркасы К-9 по К-14 и К-16 по К-18

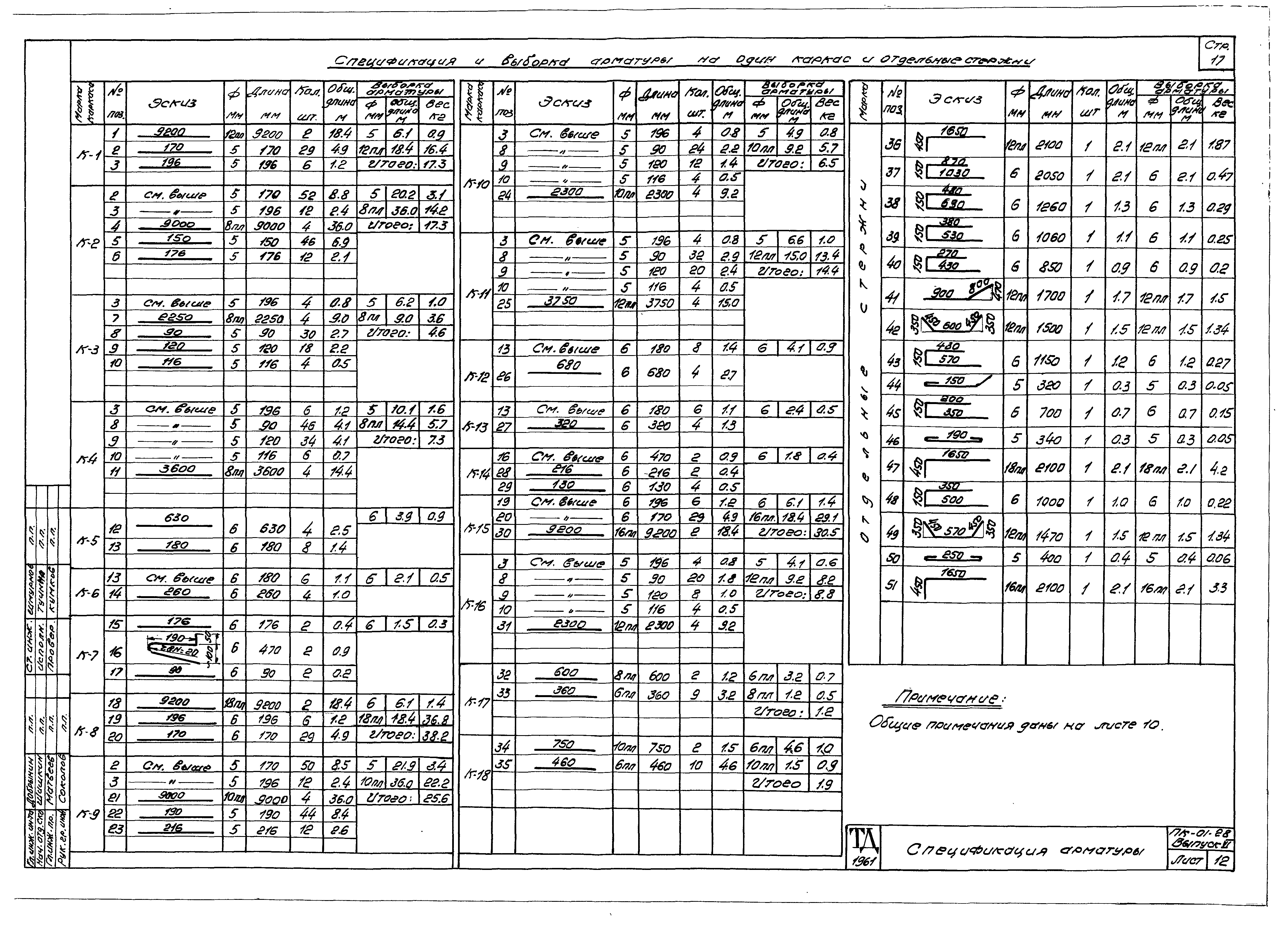

Спецификация арматуры

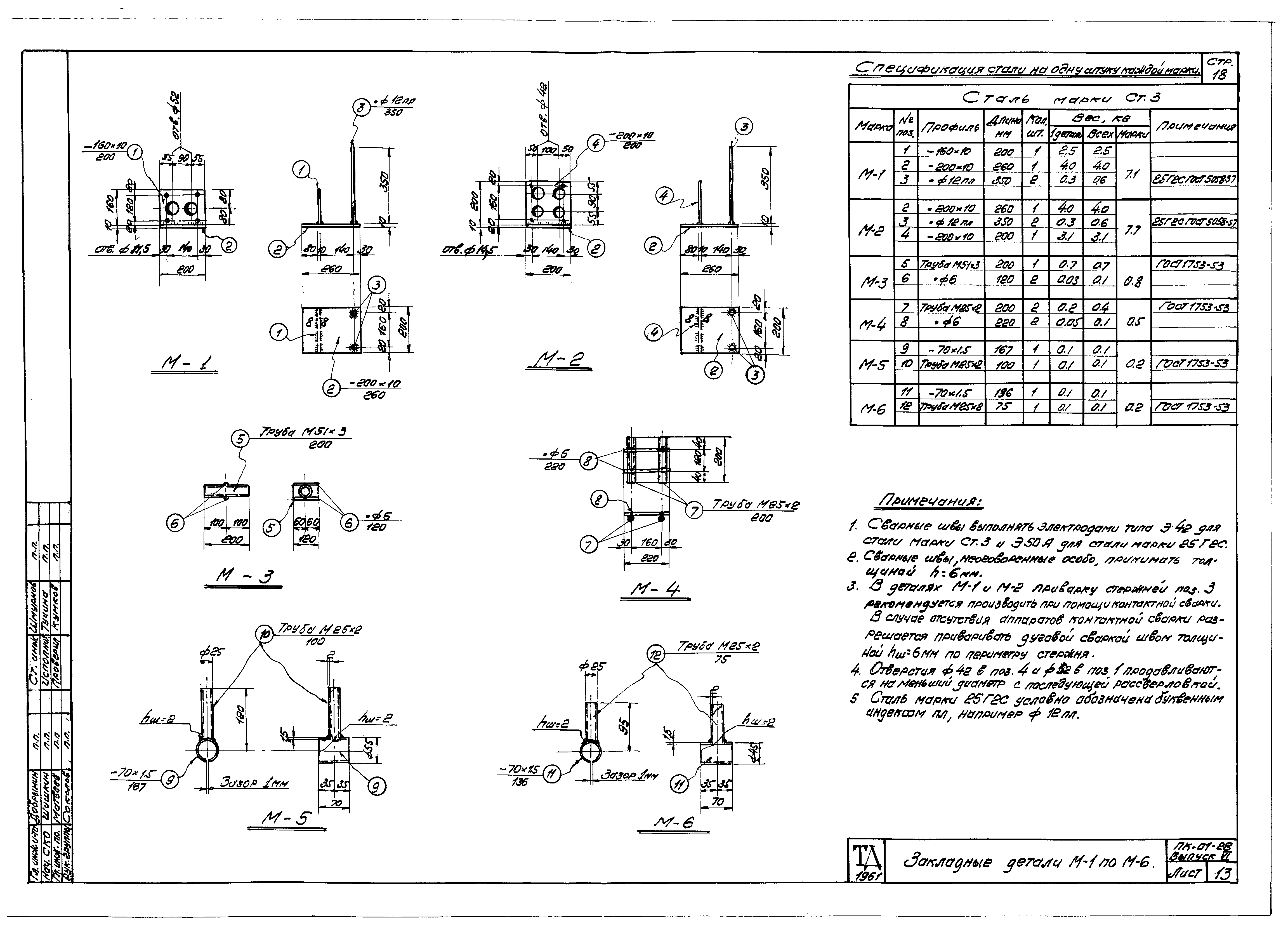

Закладные детали М-1 по М-6
Накладные детали МН-1 по МН-5. Анкерные детали

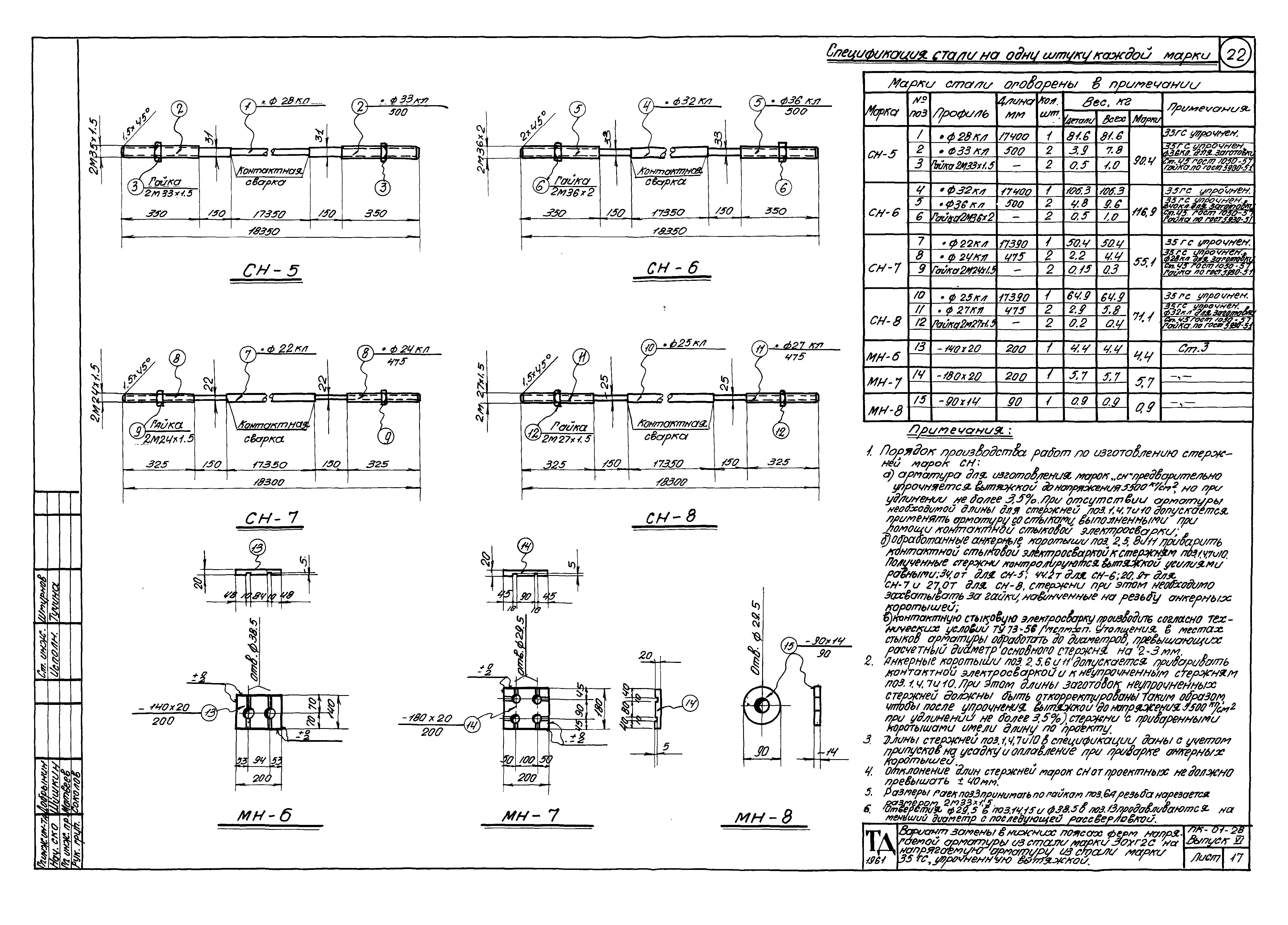

Напрягаемая арматура

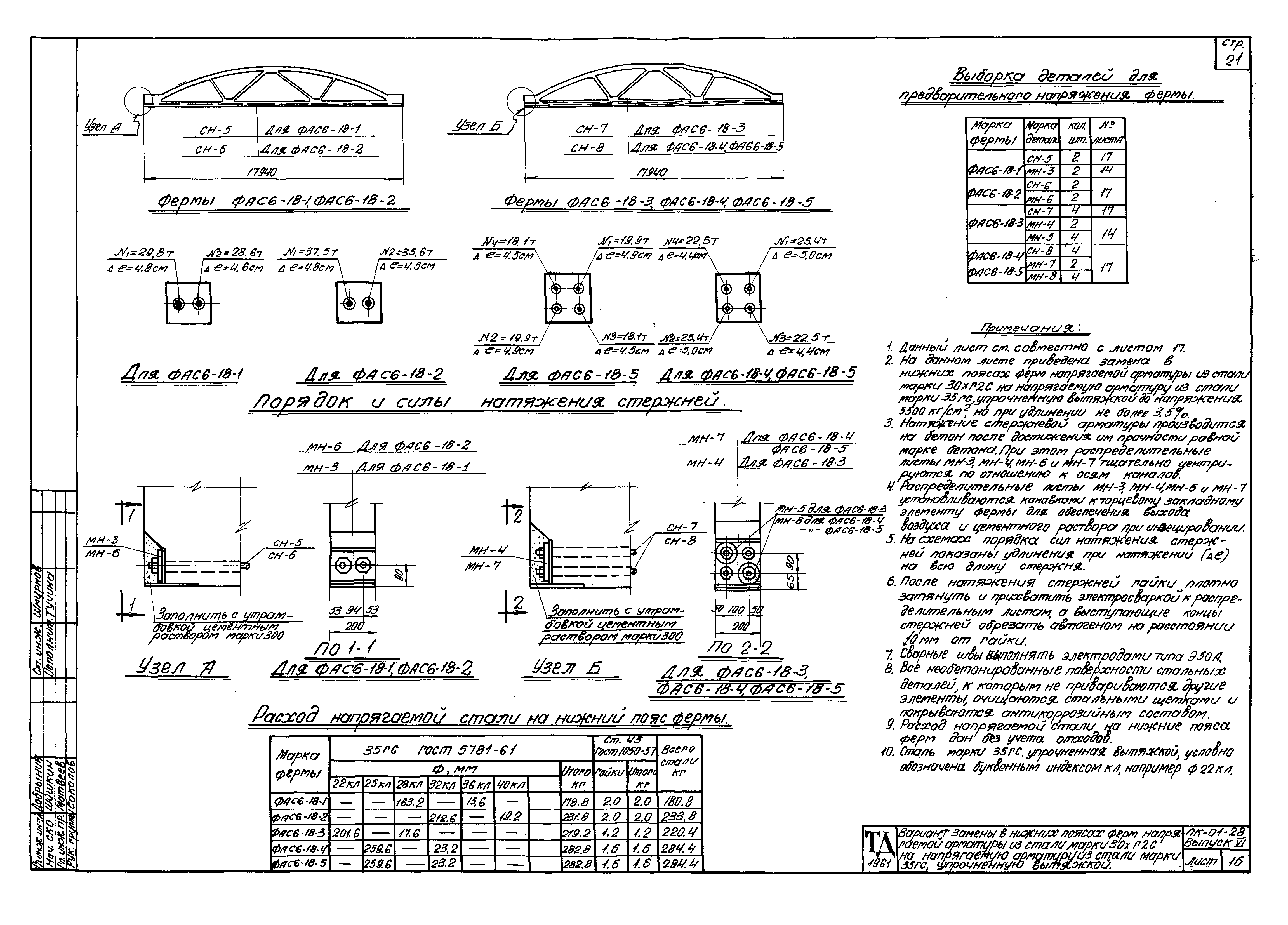

Вариант замены в нижних поясах ферм напрягаемой арматуры из стали марки 30хГ2С на напрягаемую арматуру из стали марки 35ГС, упрочненную вытяжкой
Разработан: Промстройпроект Госстроя СССР
НИИЖБ АСиА СССР
Утверждён:01.01.1961 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy )
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции одноэтажных зданий Стропильные и подстропильные конструкции Фермы Железобетонные
