Скачать Типовой проект Серия 75 Часть 9. Раздел 9-26. Узлы и детали. Общестроительные детали

Дата актуализации: 10.08.2017

Типовой проект Серия 75

Часть 9. Раздел 9-26. Узлы и детали. Общестроительные детали

Обозначение: Типовой проект Серия 75
Обозначение англ: Серия 75
Статус:действует
Название рус.:Часть 9. Раздел 9-26. Узлы и детали. Общестроительные детали
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Оглавление:Содержание альбома

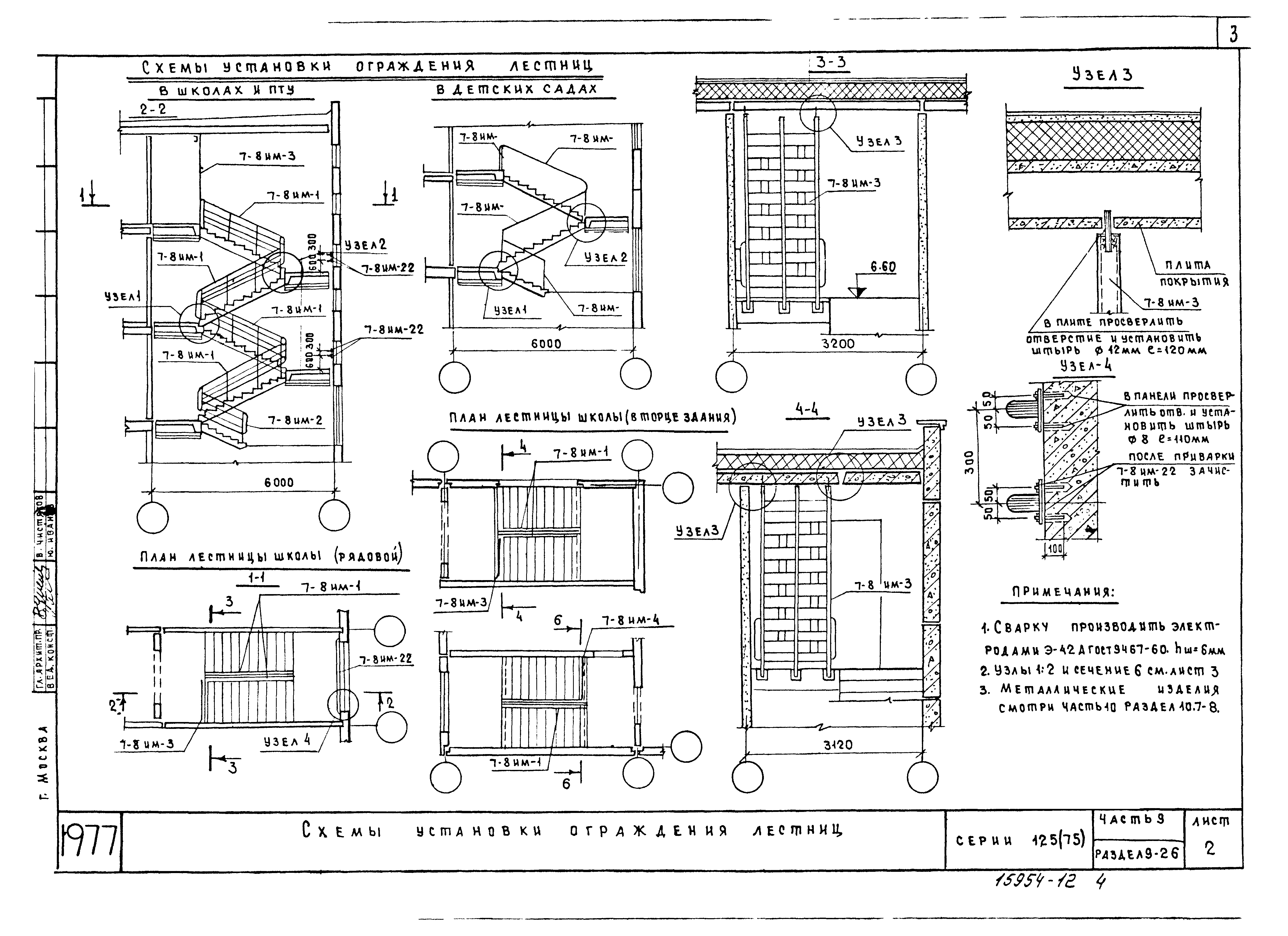

Схемы установки ограждения лестниц

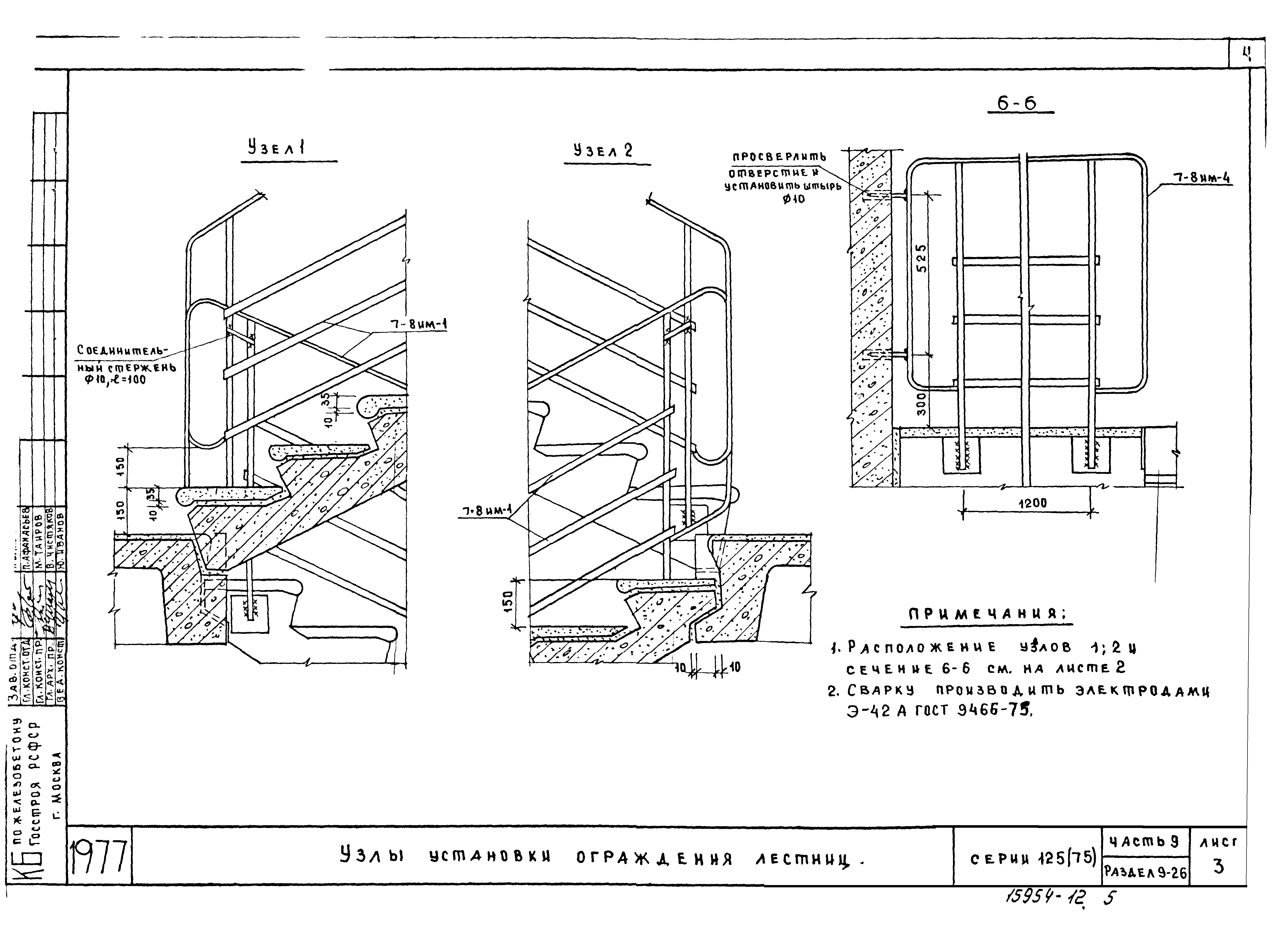

Узлы установки ограждения лестниц

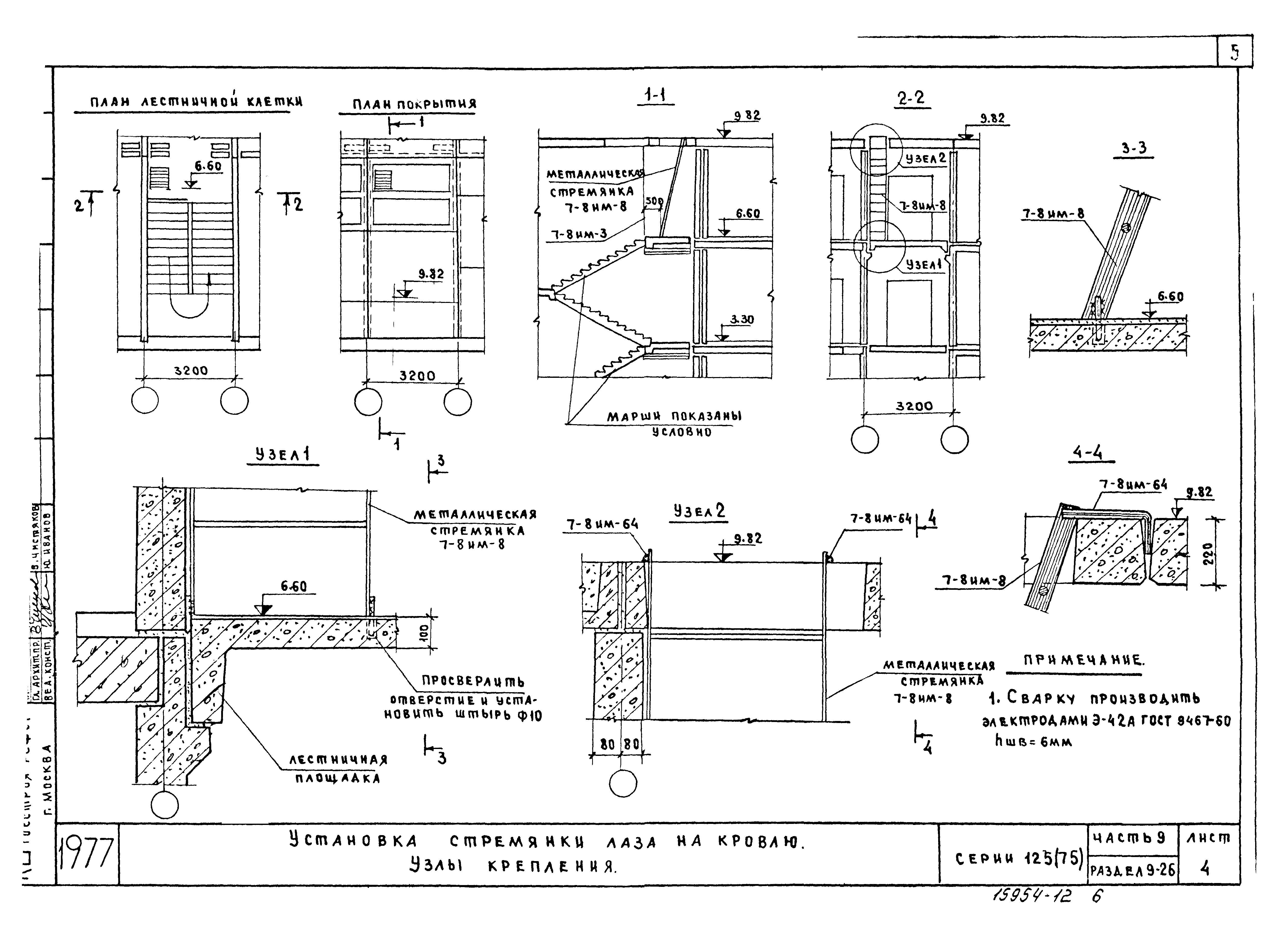

Установка стремянки лаза на кровлю. Узлы крепления

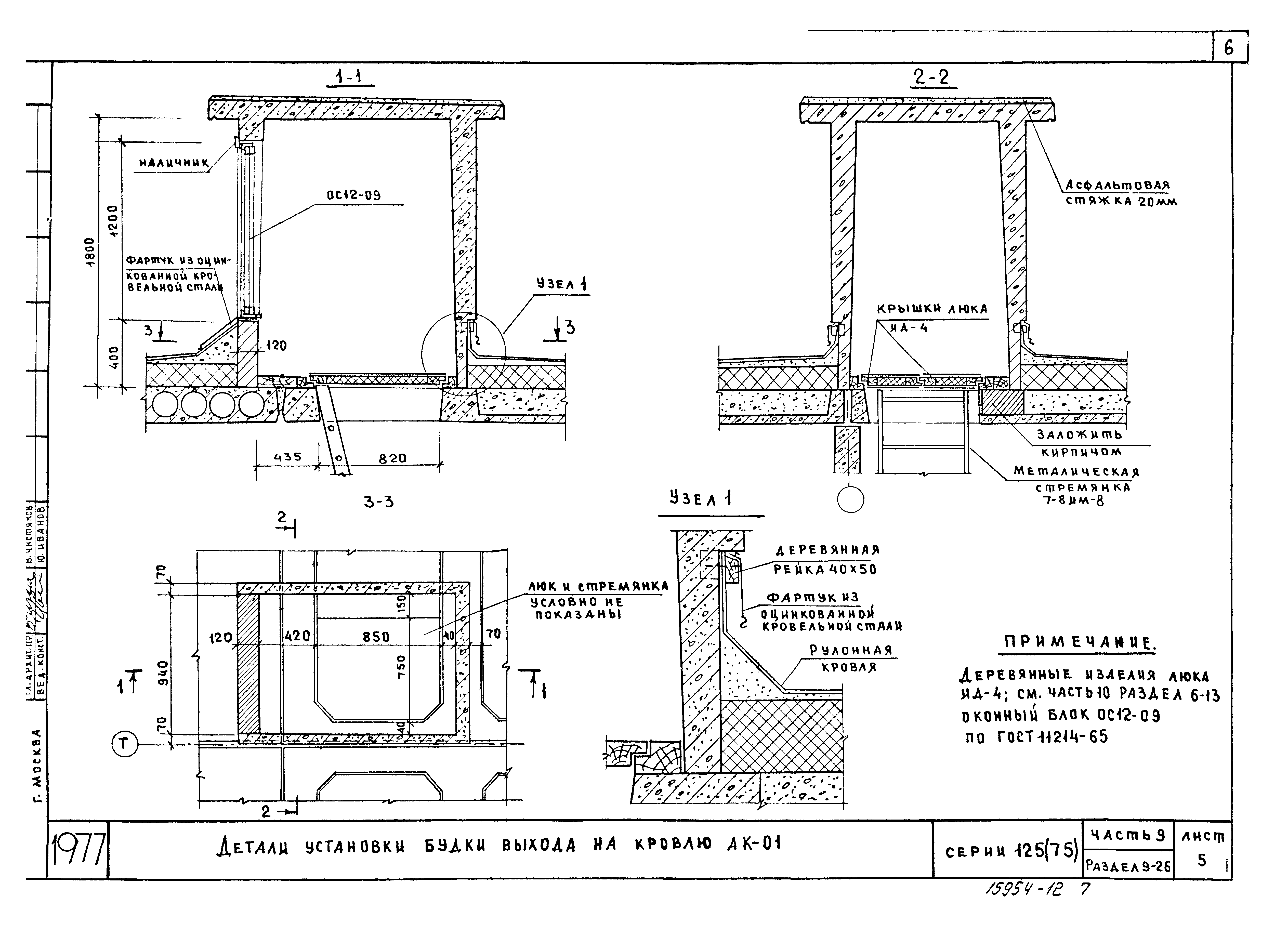

Детали установки будки выхода на кровлю АК-01

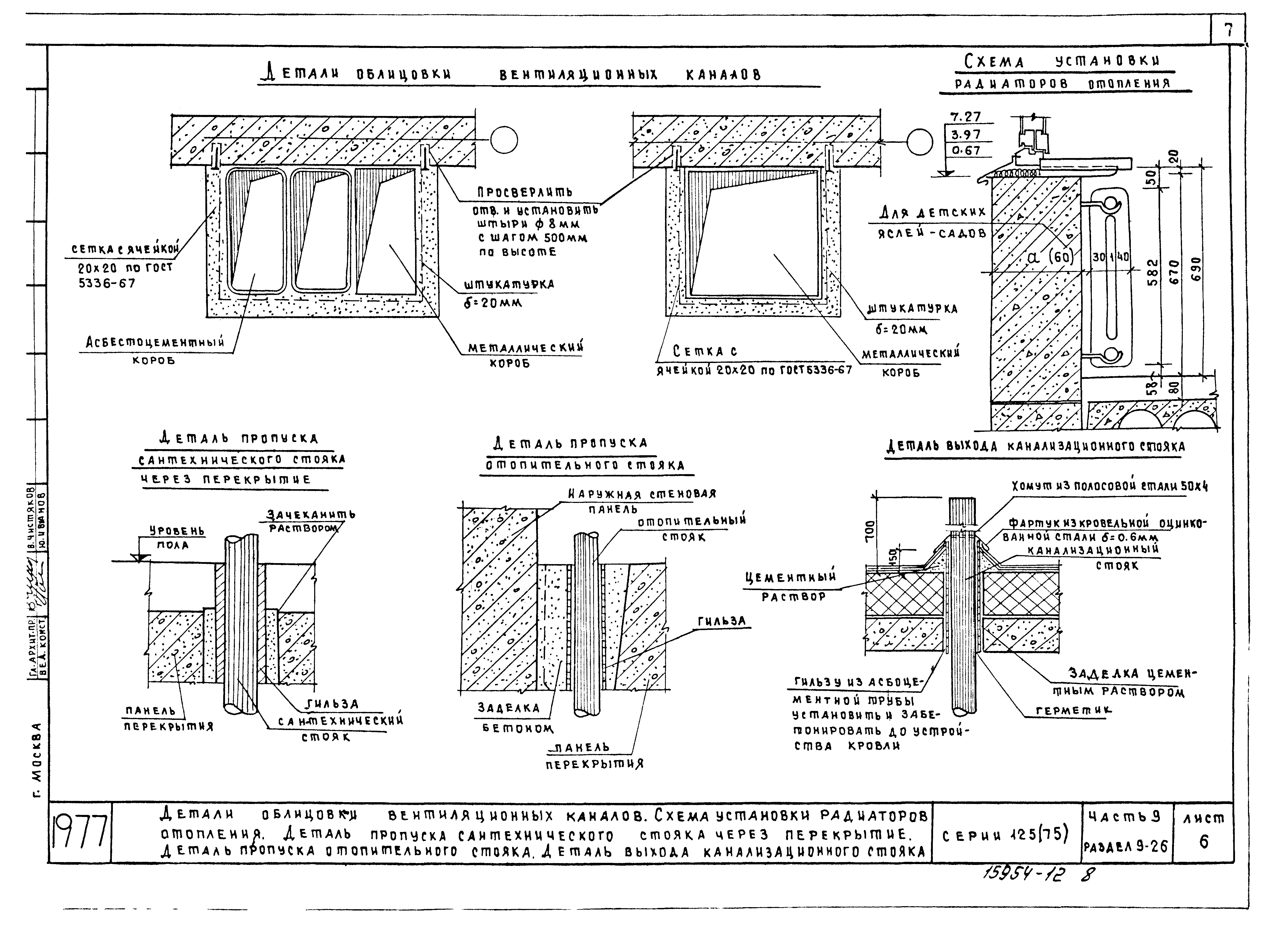

Детали облицовки вентиляционных каналов. Схема установки радиаторов отопления. Деталь пропуска сантехнического стояка через перекрытие. Деталь пропуска отопительного стояка. Деталь выхода канализационного стояка

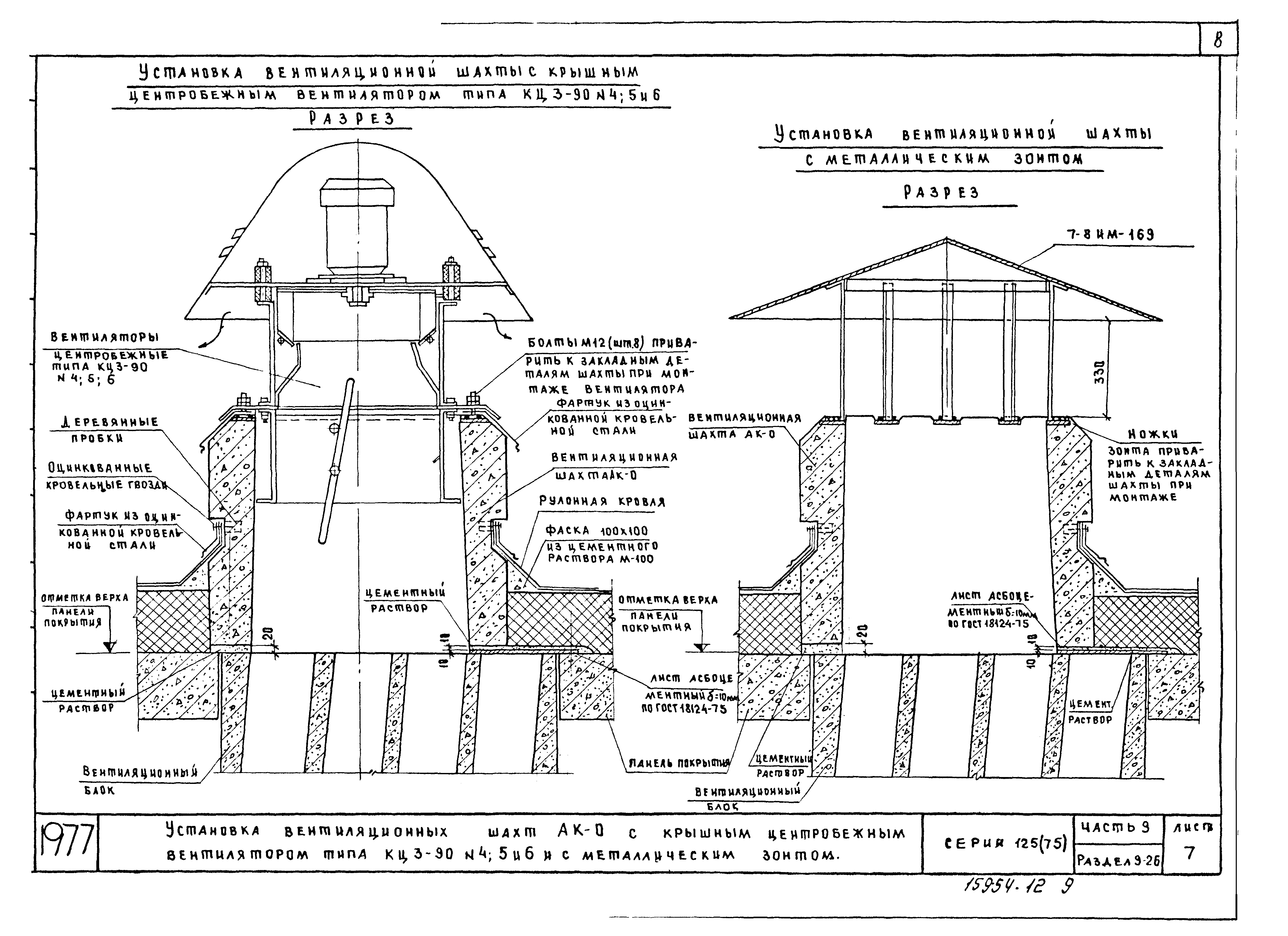

Установка вентиляционных шахт АК-0 с крышным центробежным вентилятором типа КЦ3-90 №4, 5 и 6 и с металлическим зонтом

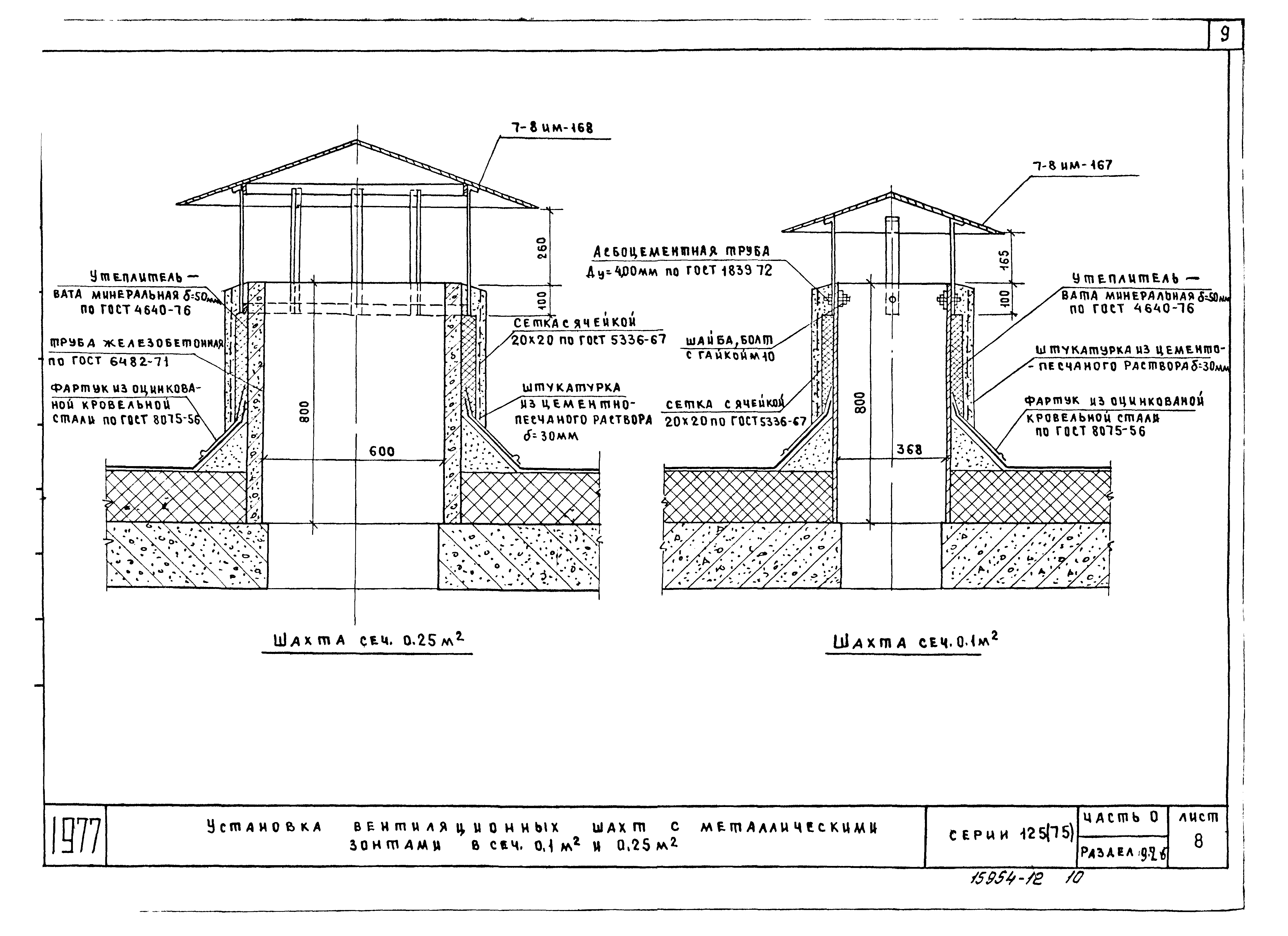

Установка вентиляционных шахт с металлическими зонтами в сечении 0,1 кв. м и 0,25 кв. м

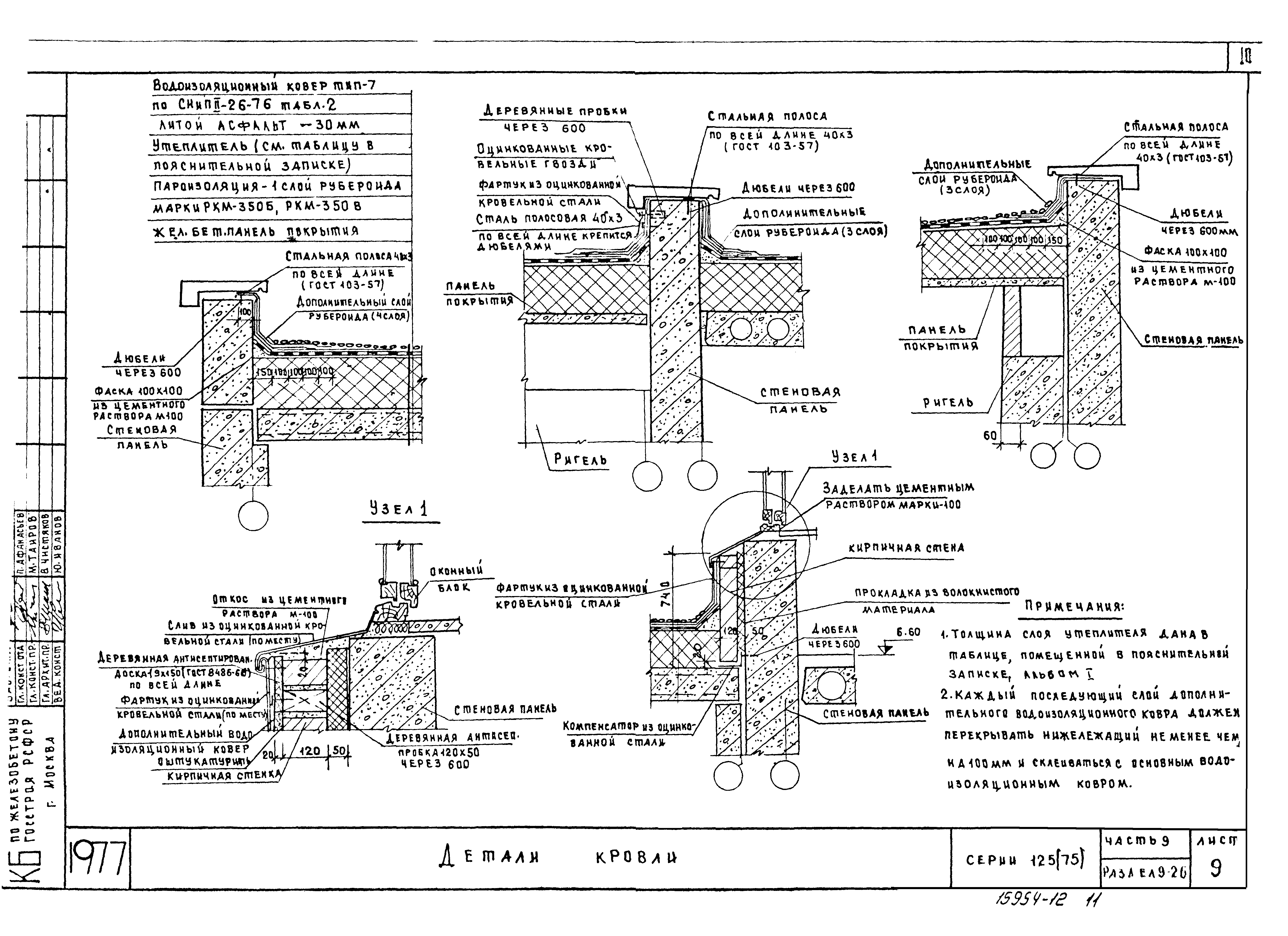

Детали кровли

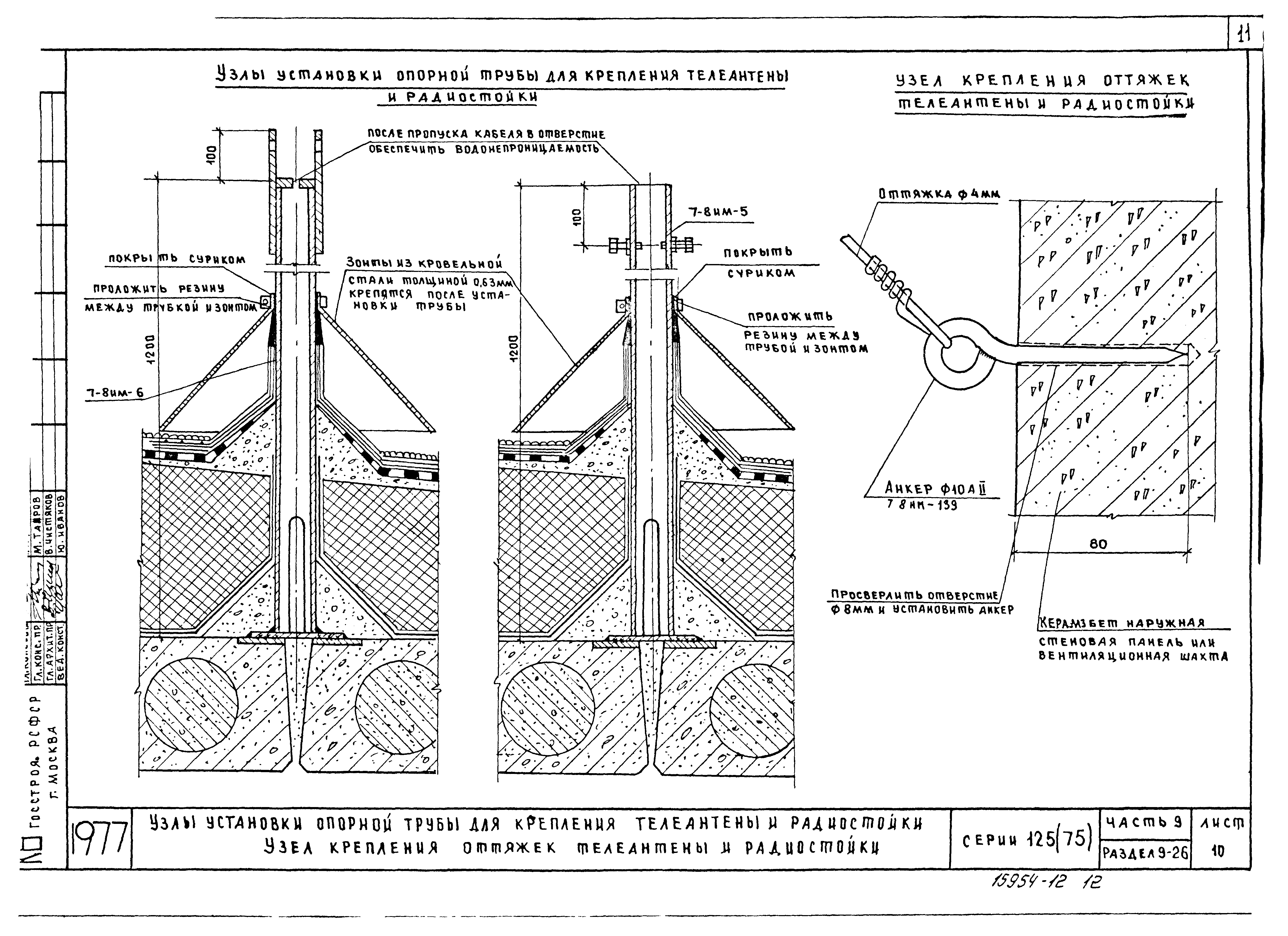

Узлы установки опорной трубы для крепления радиостойки и телеантенны. Узел крепления оттяжек телеантенны и радиостойки

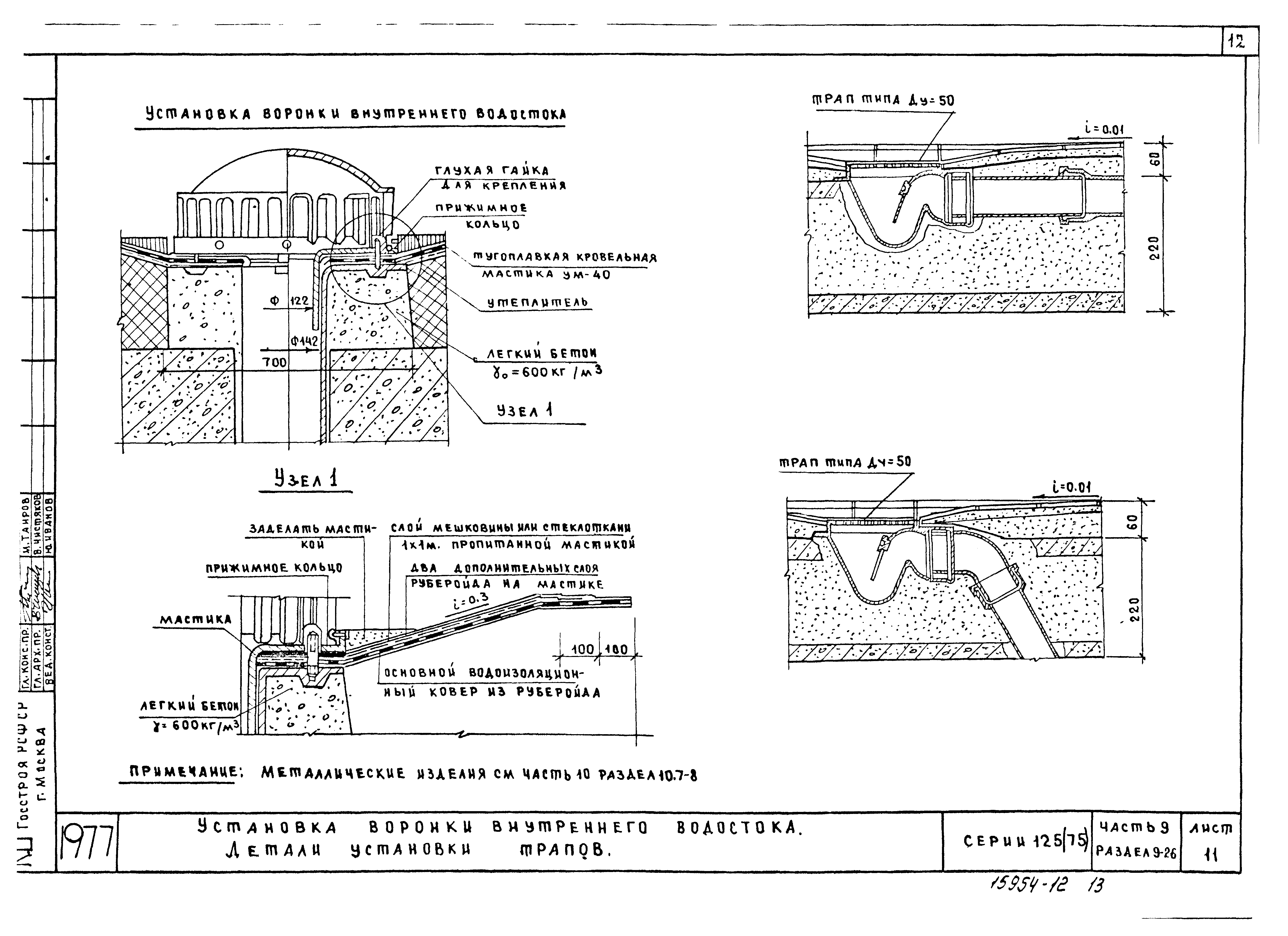

Установка воронки внутреннего водостока. Детали установки трапов

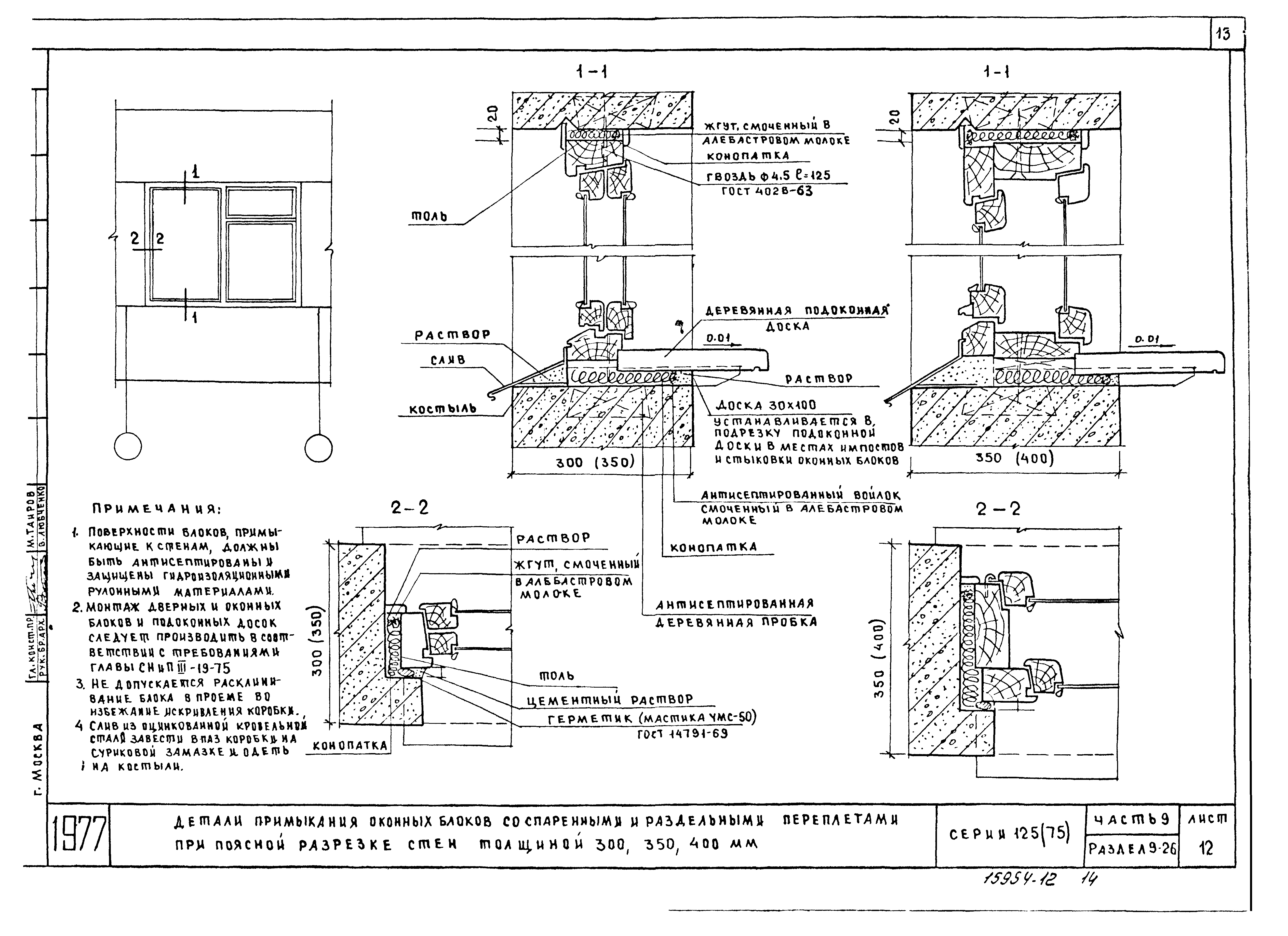

Детали примыкания оконных блоков со спаренными и раздельными переплетами при поясной разделке стен толщиной 300, 350, 400 мм

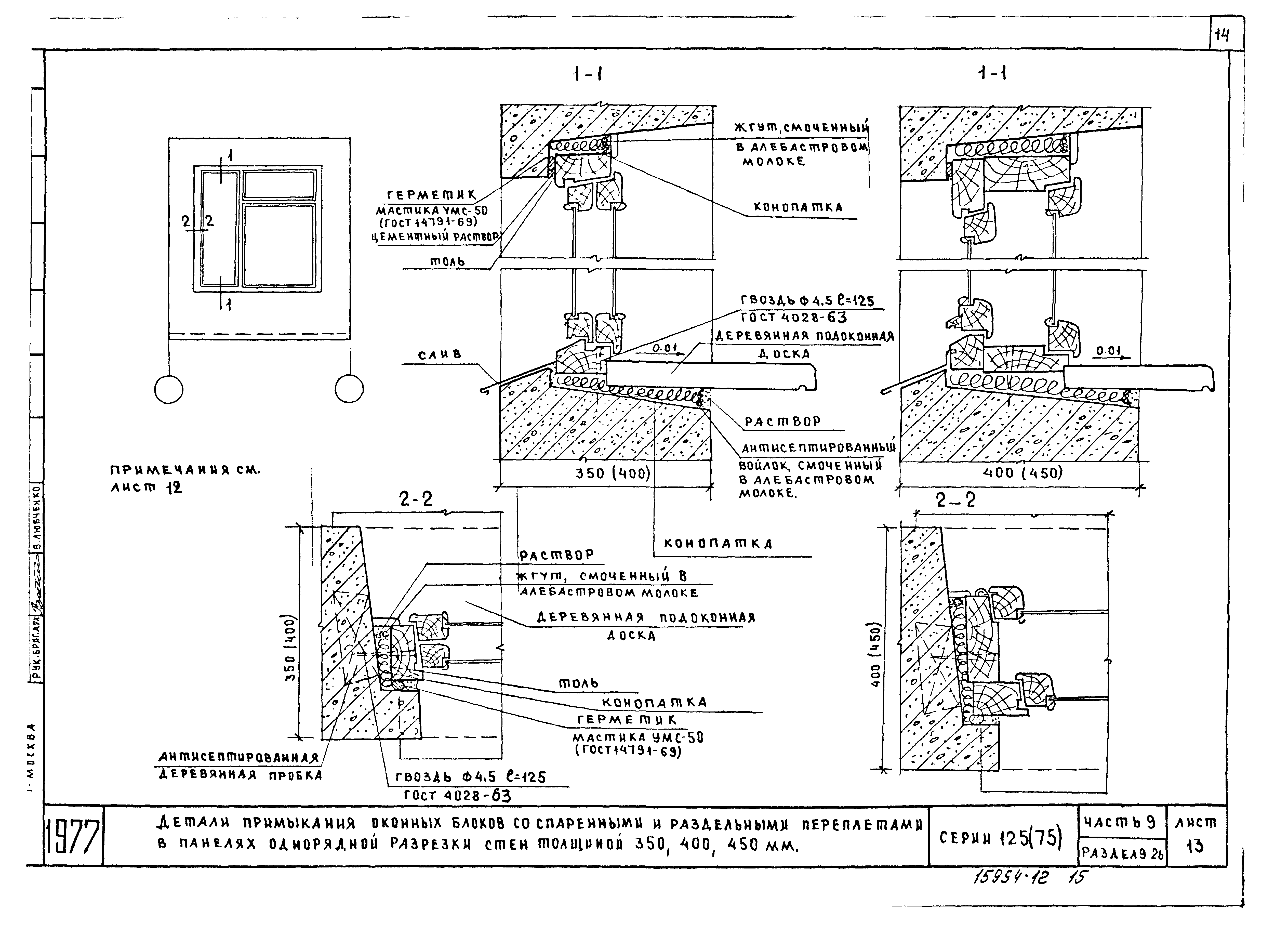

Детали примыкания оконных блоков со спаренными и раздельными переплетами в панелях однорядной разрезки стен толщиной 350, 400, 450 мм

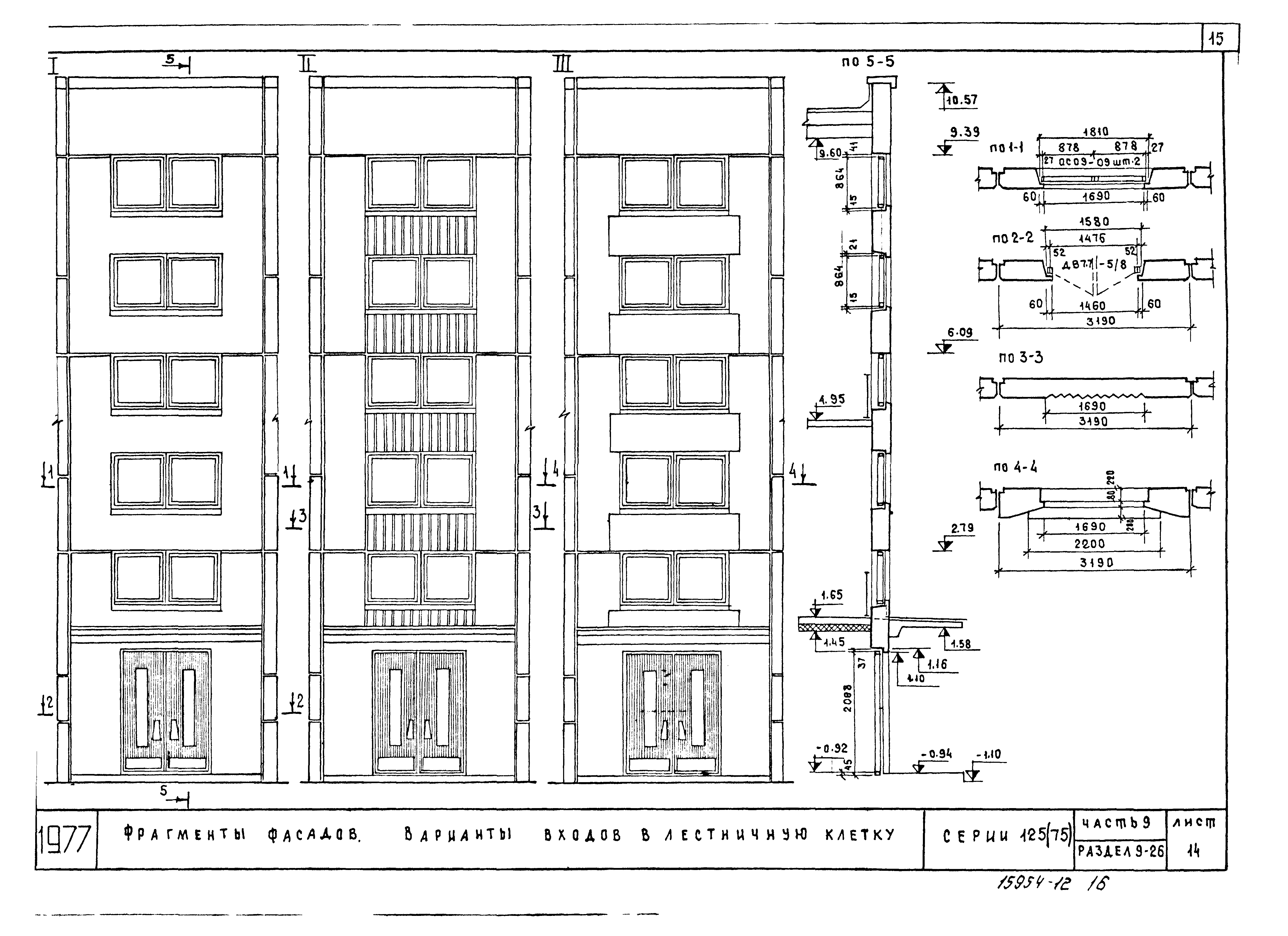

Фрагменты фасадов. Варианты входов в лестничную клетку

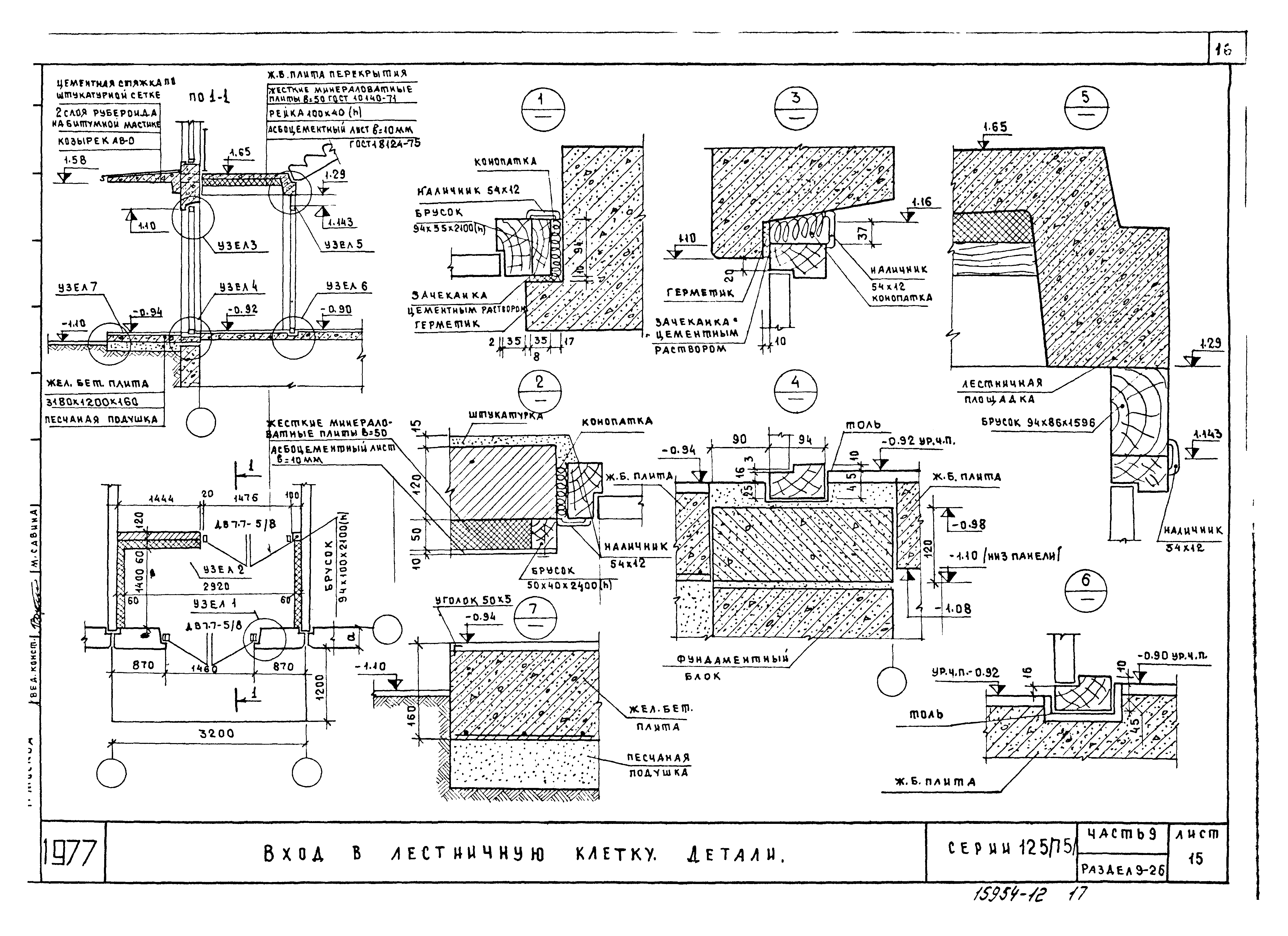

Вход в лестничную клетку. Детали
Детали полов

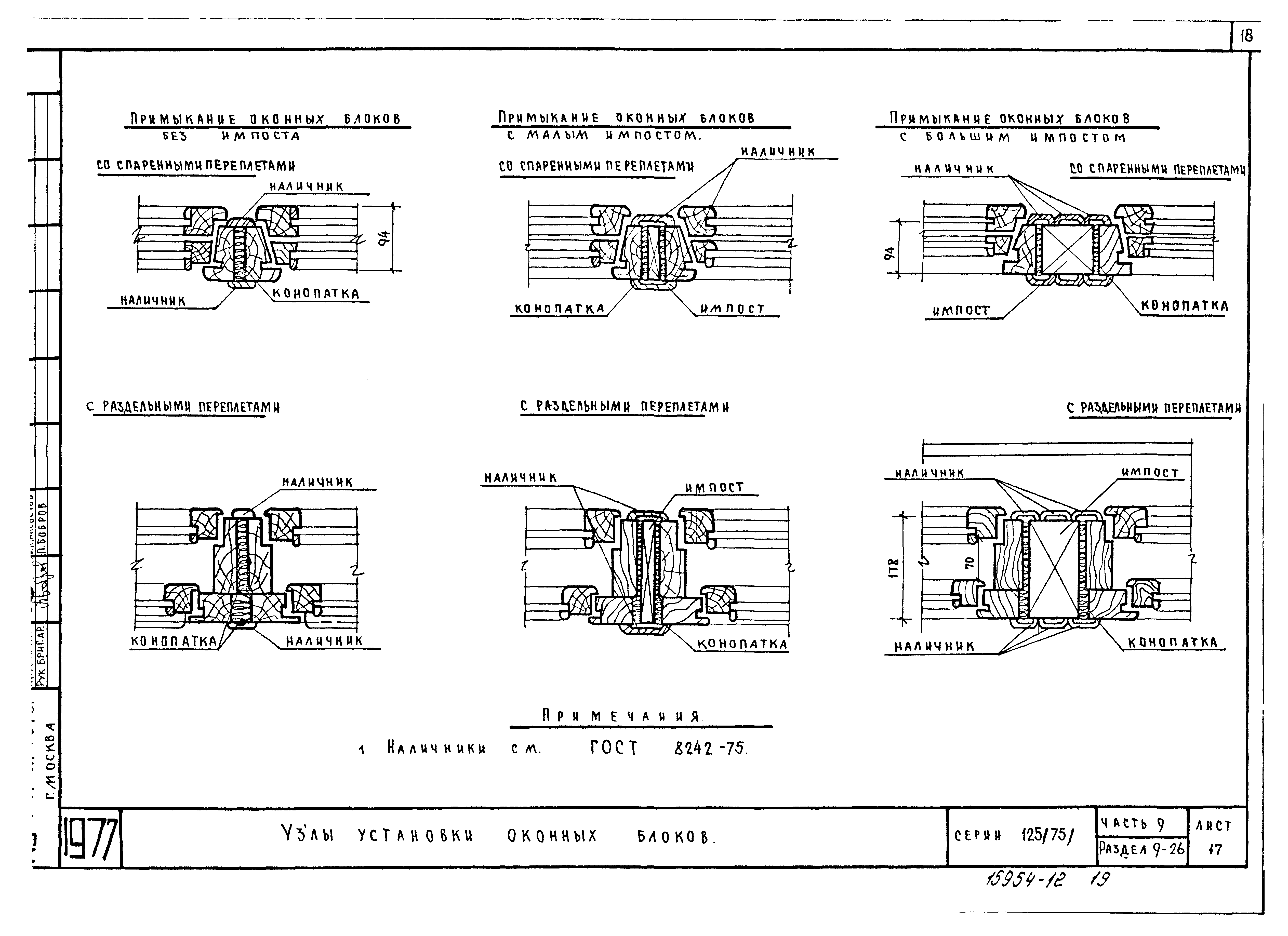

Узлы установки оконных блоков

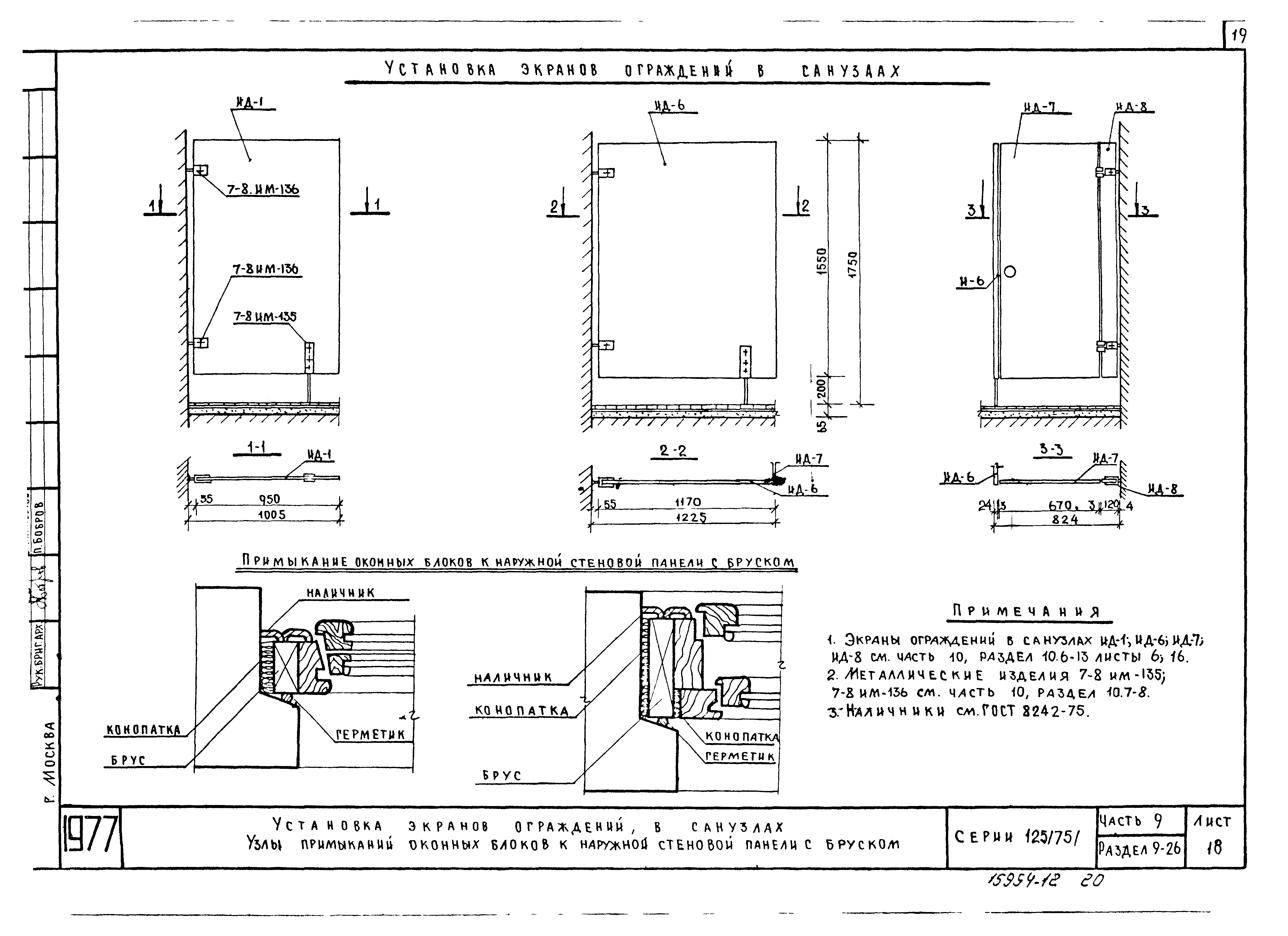

Установка экранов ограждений в санузлах. Узлы примыканий оконных блоков к наружной стеновой панели с бруском

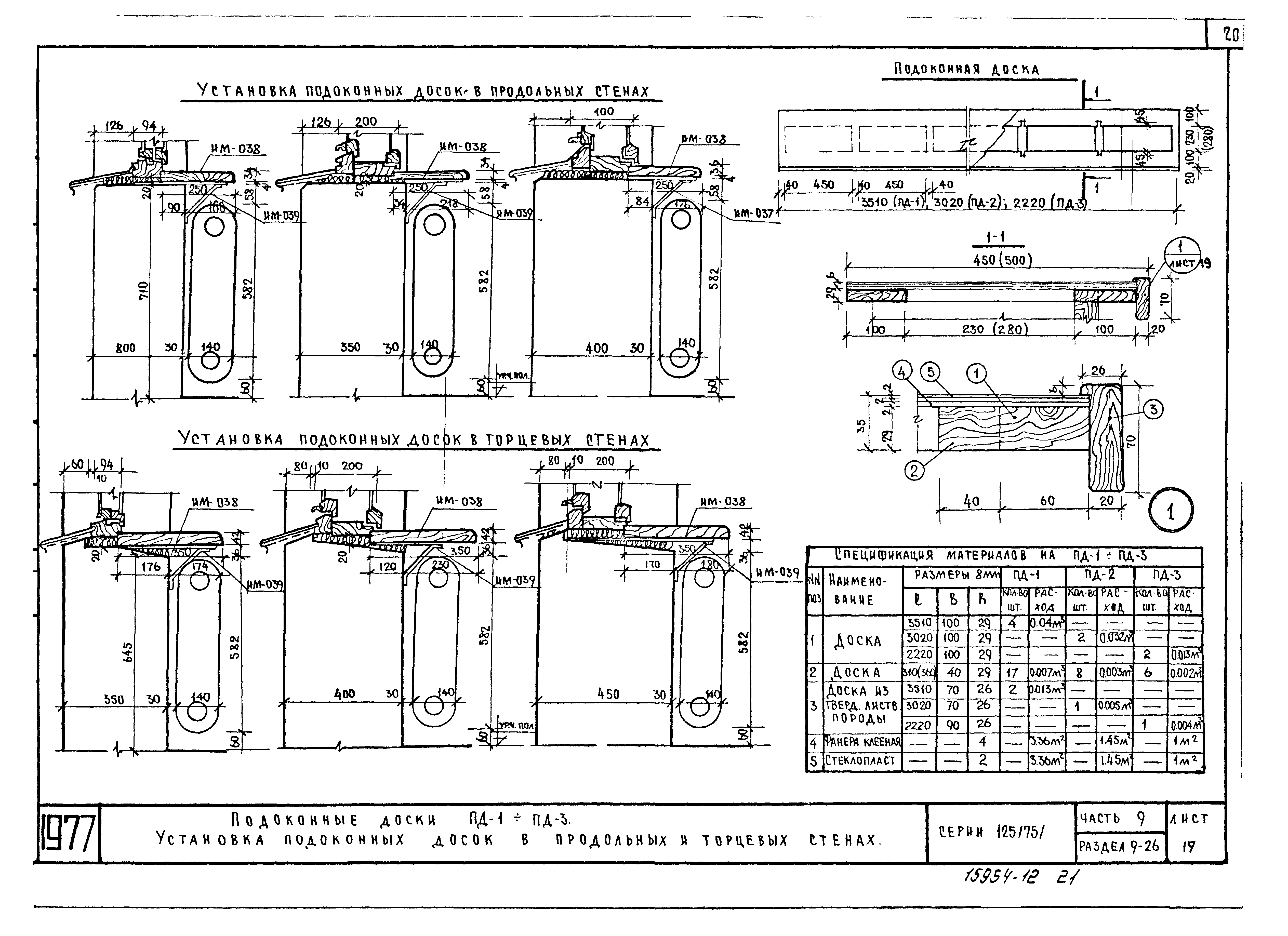

Подоконные доски ПД-1 - ПД-3. Установка подоконных досок в продольных и торцевых стенах

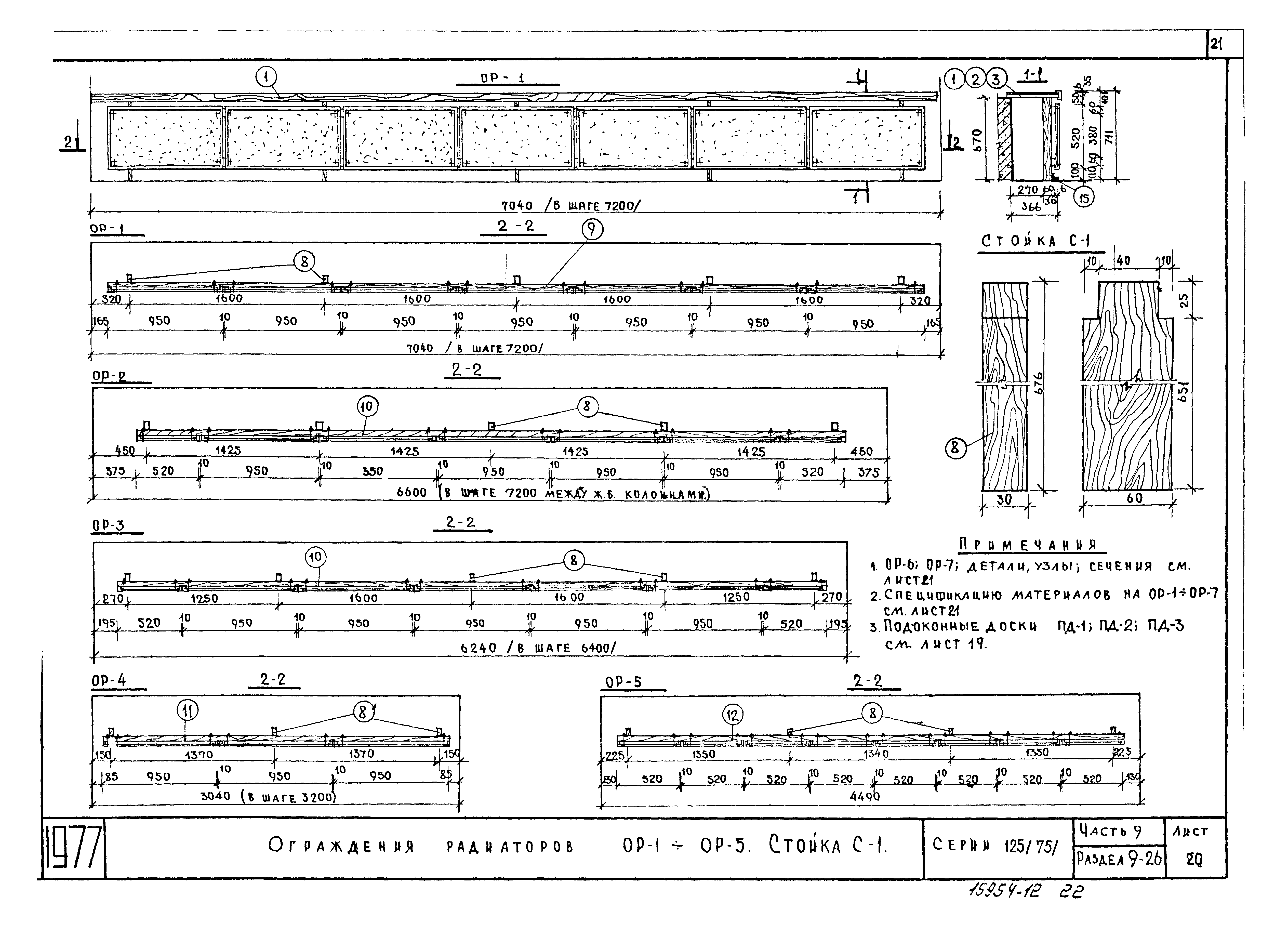

Ограждения радиаторов ОР-1 - ОР-5. Стойка С-1

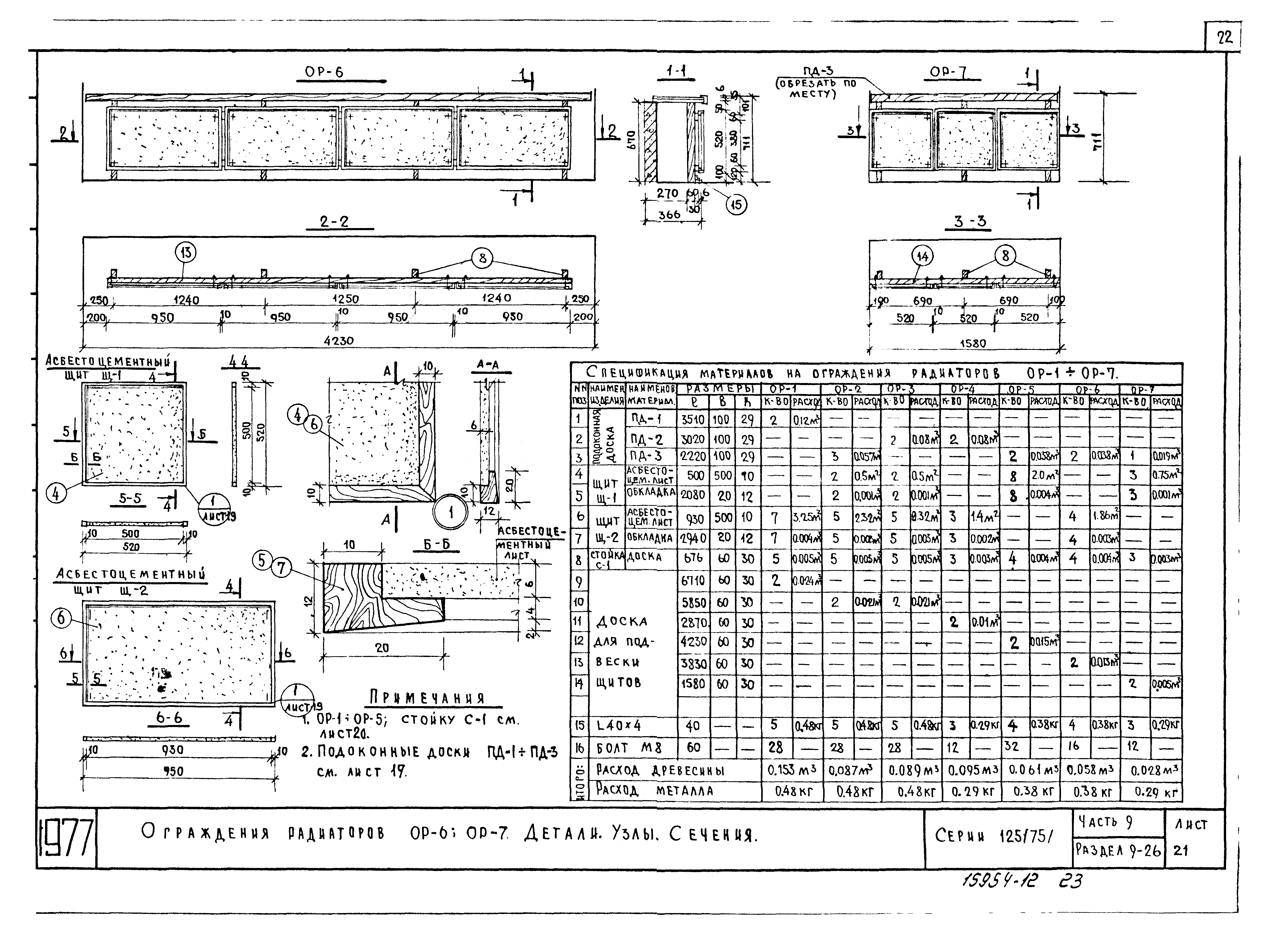

Ограждения радиаторов ОР-6; ОР-7. Детали. Узлы. Сечения

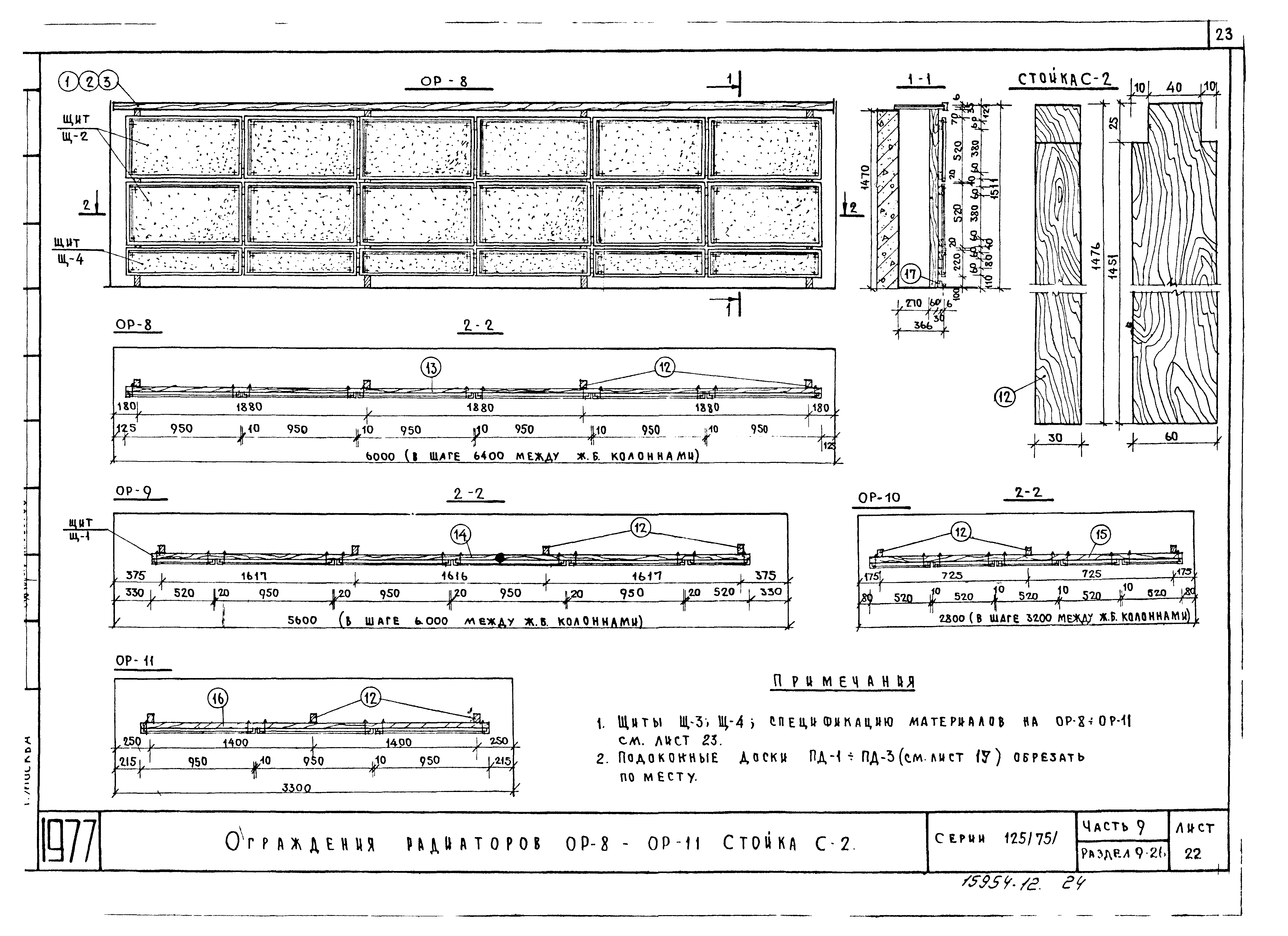

Ограждения радиаторов ОР-8 - ОР-11. Стойка С-2

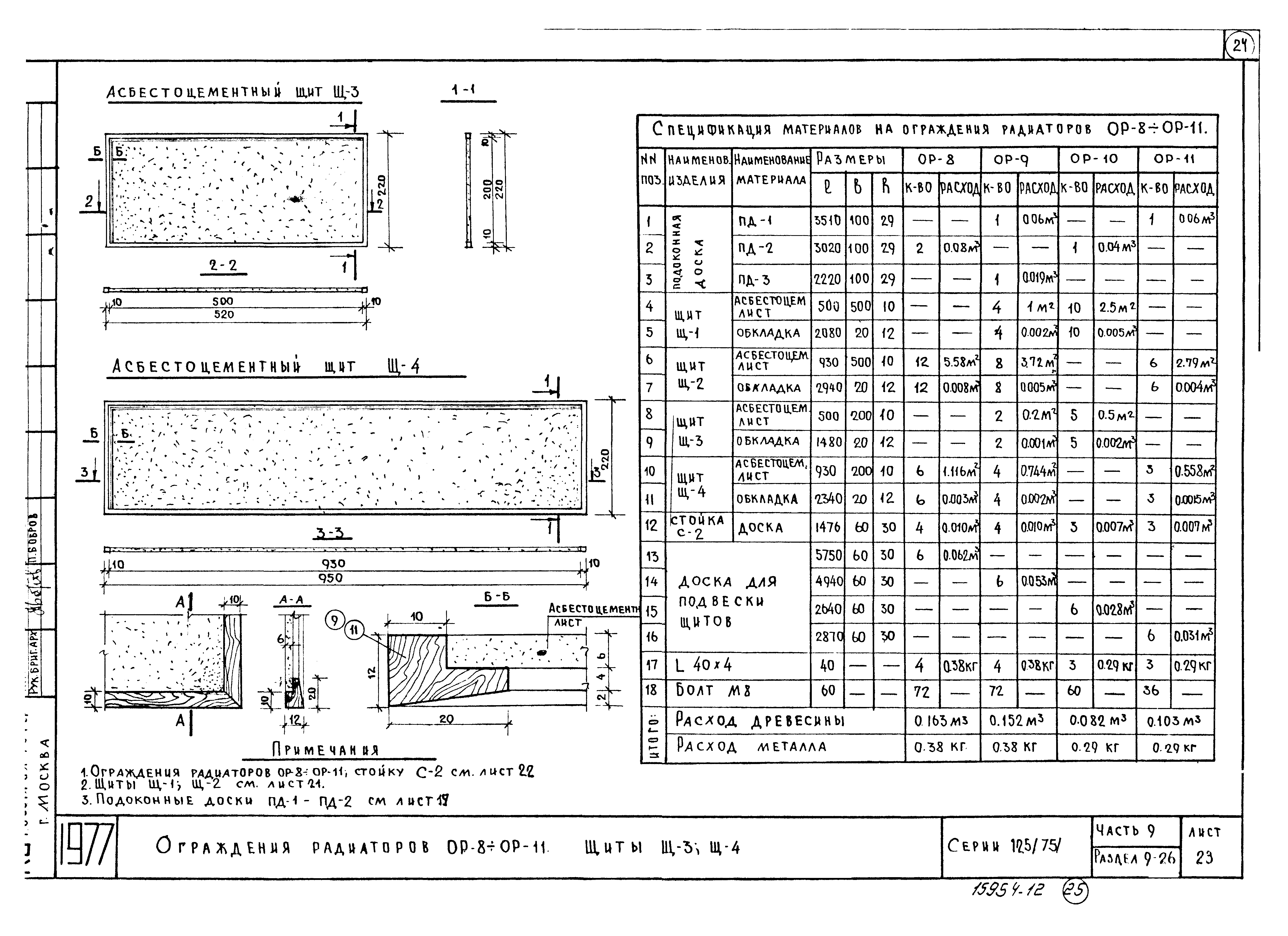

Ограждения радиаторов ОР-8 - ОР-11. Щиты Щ-3, Щ-4
Разработан: КБ по железобетону Госстроя РСФСР
Утверждён:13.04.1979 КБ по железобетону Госстроя РСФСР (56)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Жилые здания для строительства в сельской местности Жилые дома панельные Серия 75 Жилые здания для строительства в городах и поселках городского типа Обычные условия Жилые дома панельные Серия 75
