Скачать Типовые материалы для проектирования 407-03-559.90 Альбом 1. Пояснительная записка. Справочные материалы

Дата актуализации: 10.08.2017

Типовые материалы для проектирования 407-03-559.90

Альбом 1. Пояснительная записка. Справочные материалы

Обозначение: Типовые материалы для проектирования 407-03-559.90
Обозначение англ: 407-03-559.90
Статус:cправочные материалы, мп, тпр
Название рус.:Альбом 1. Пояснительная записка. Справочные материалы
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:13.08.1990

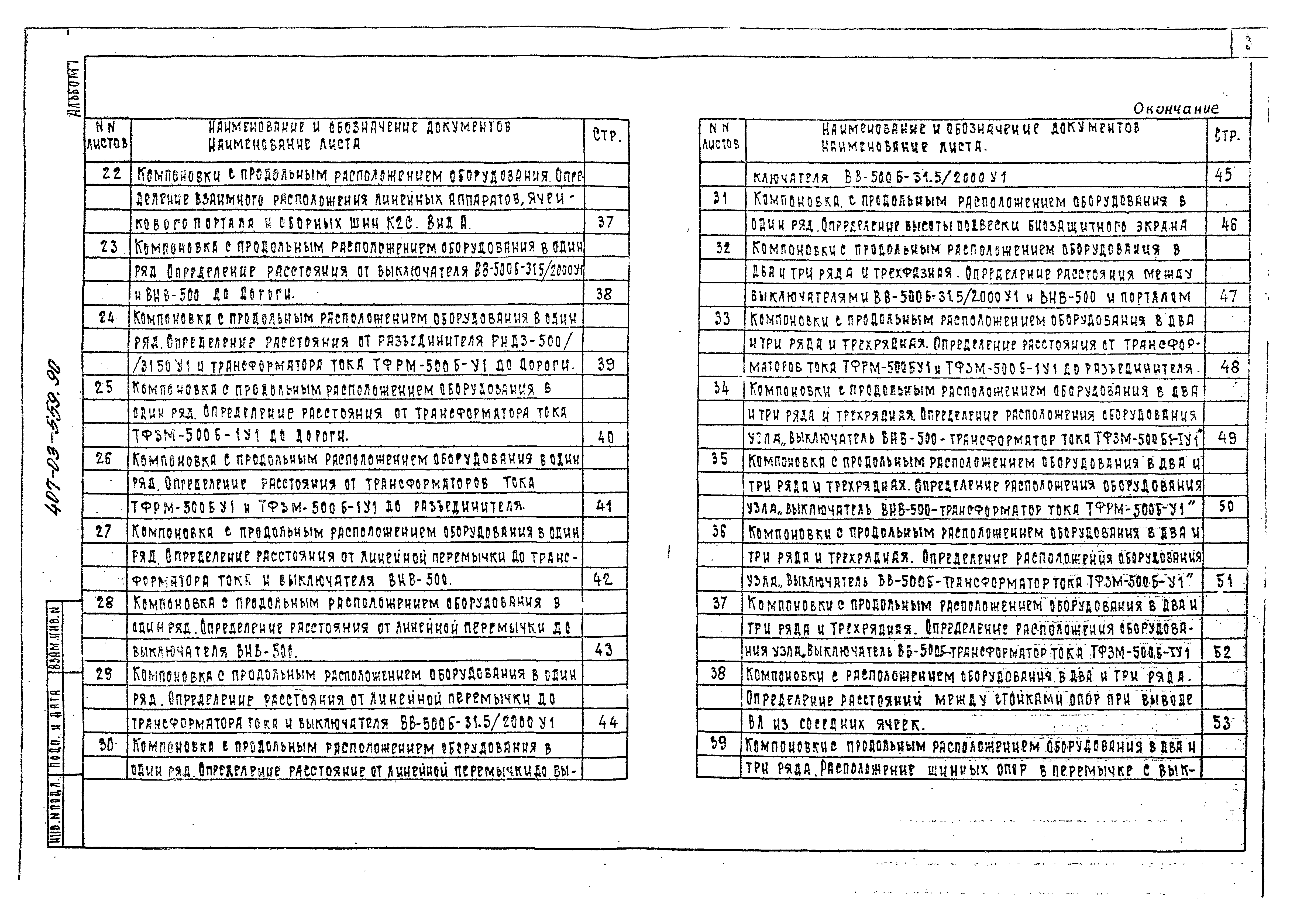

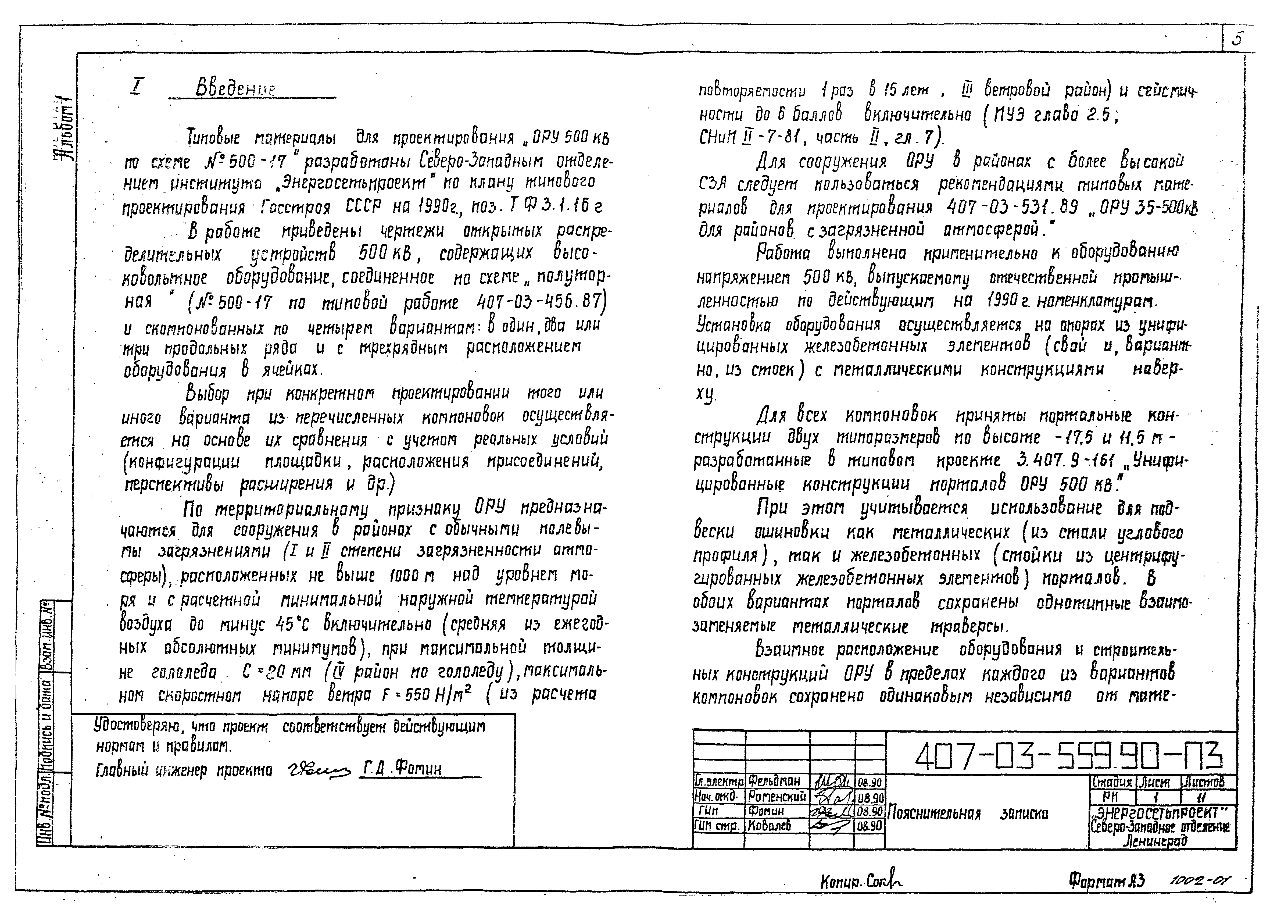

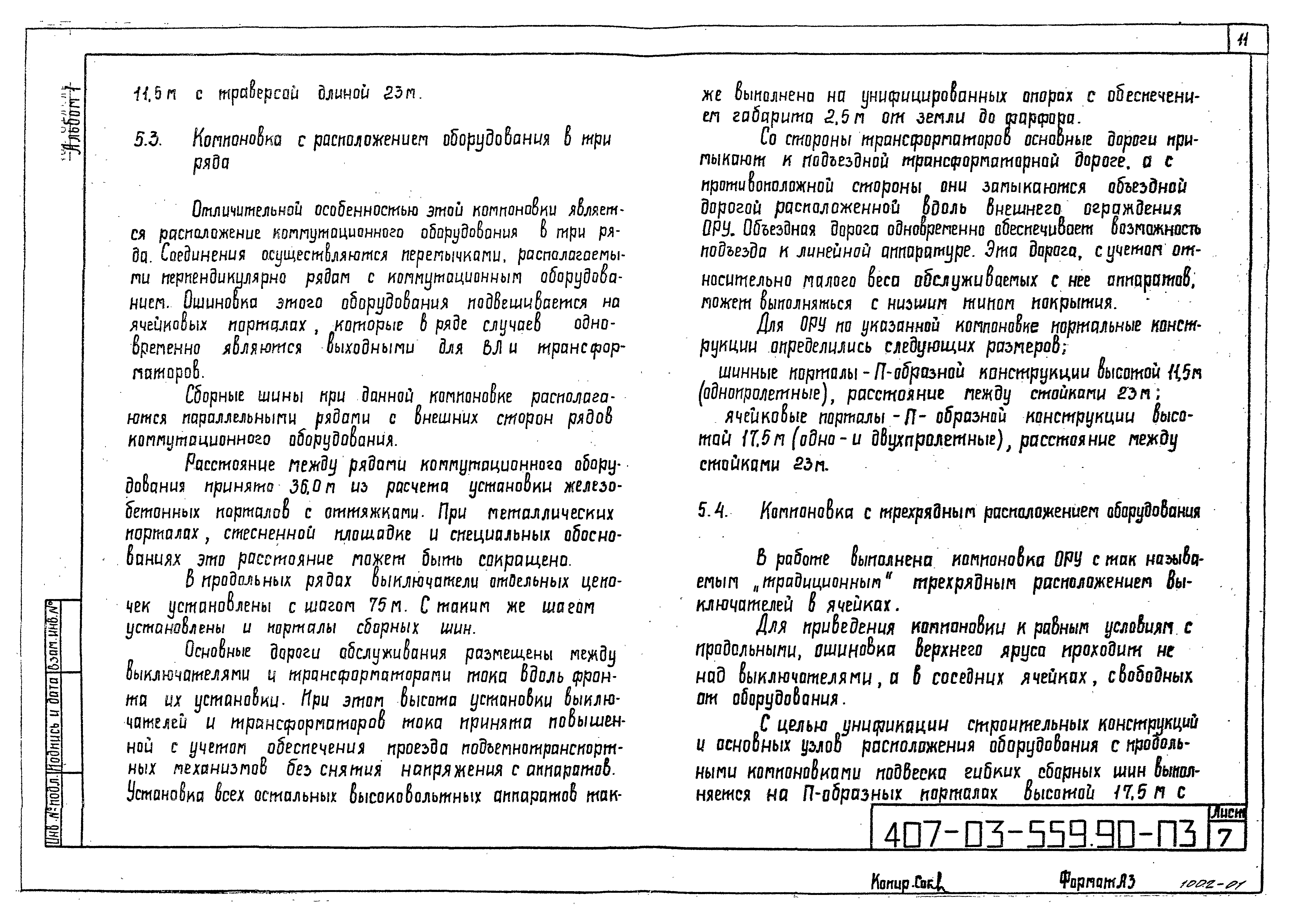

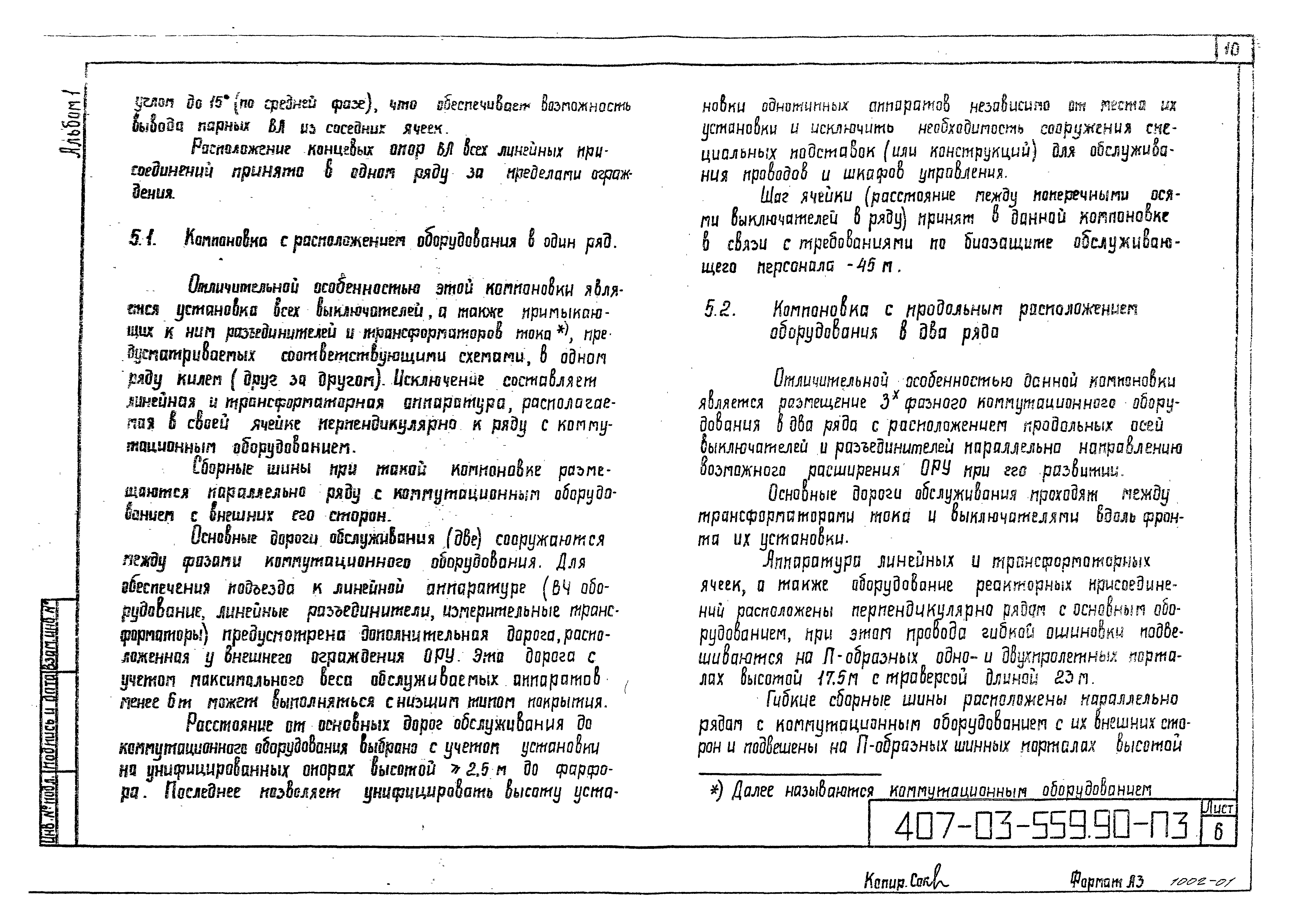

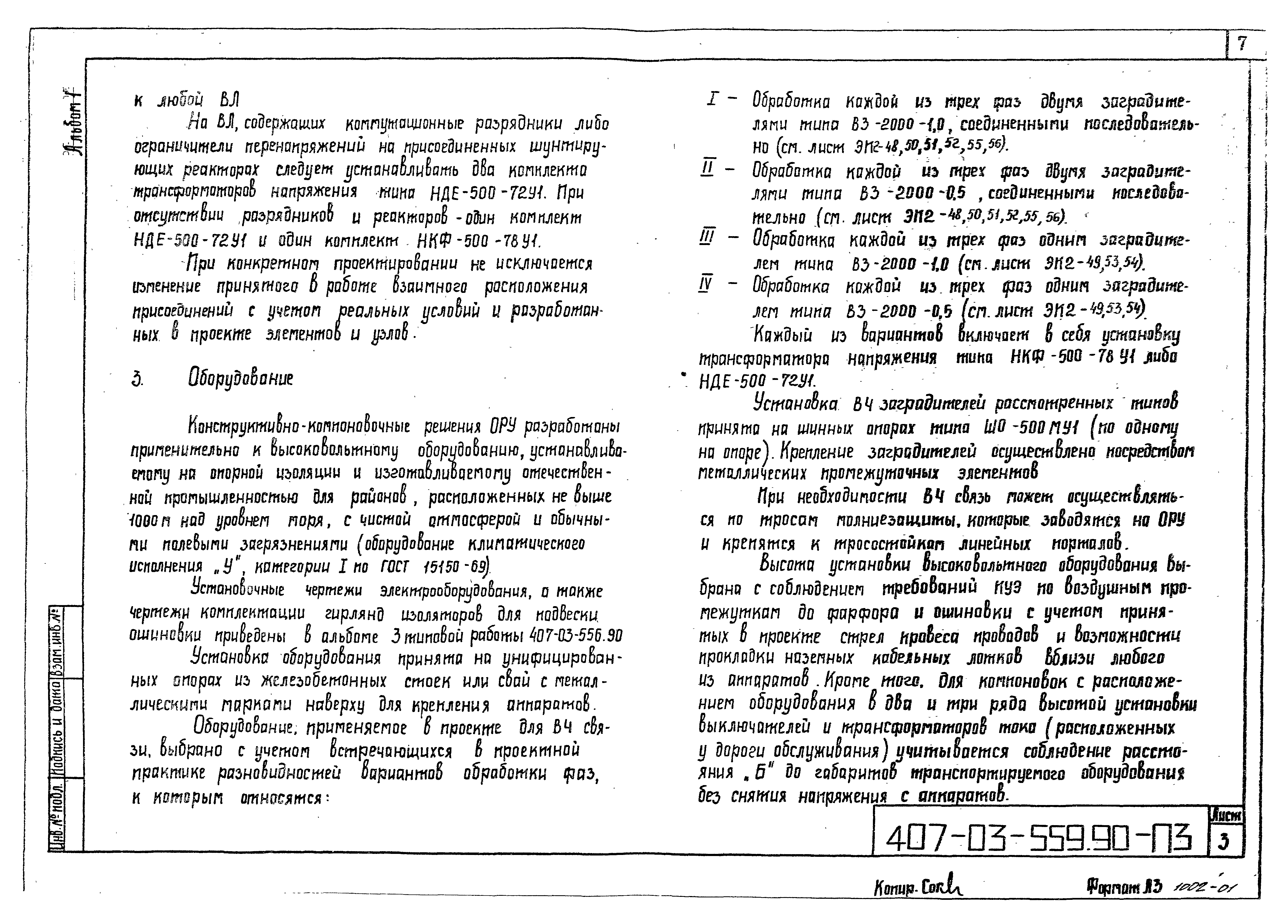

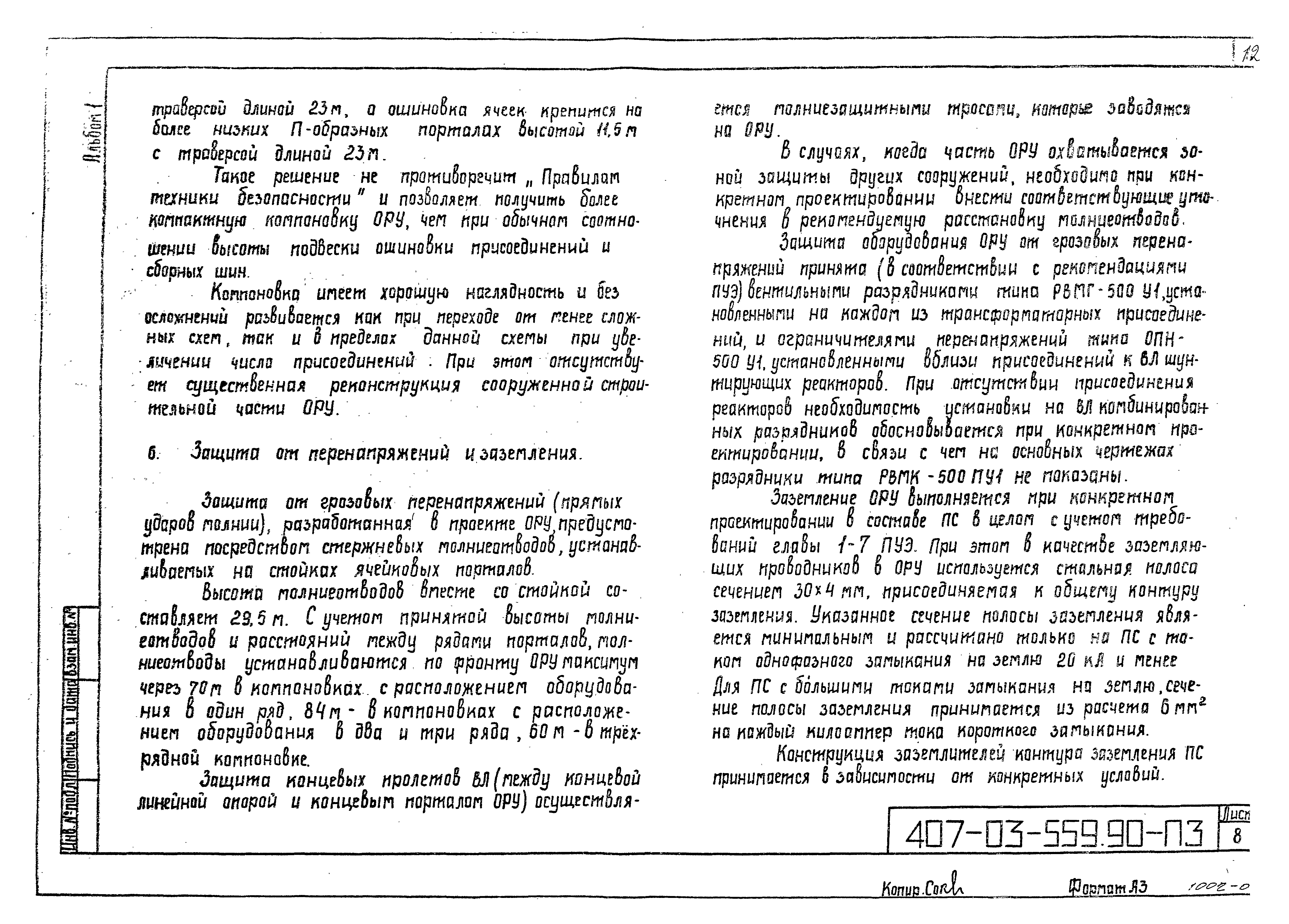

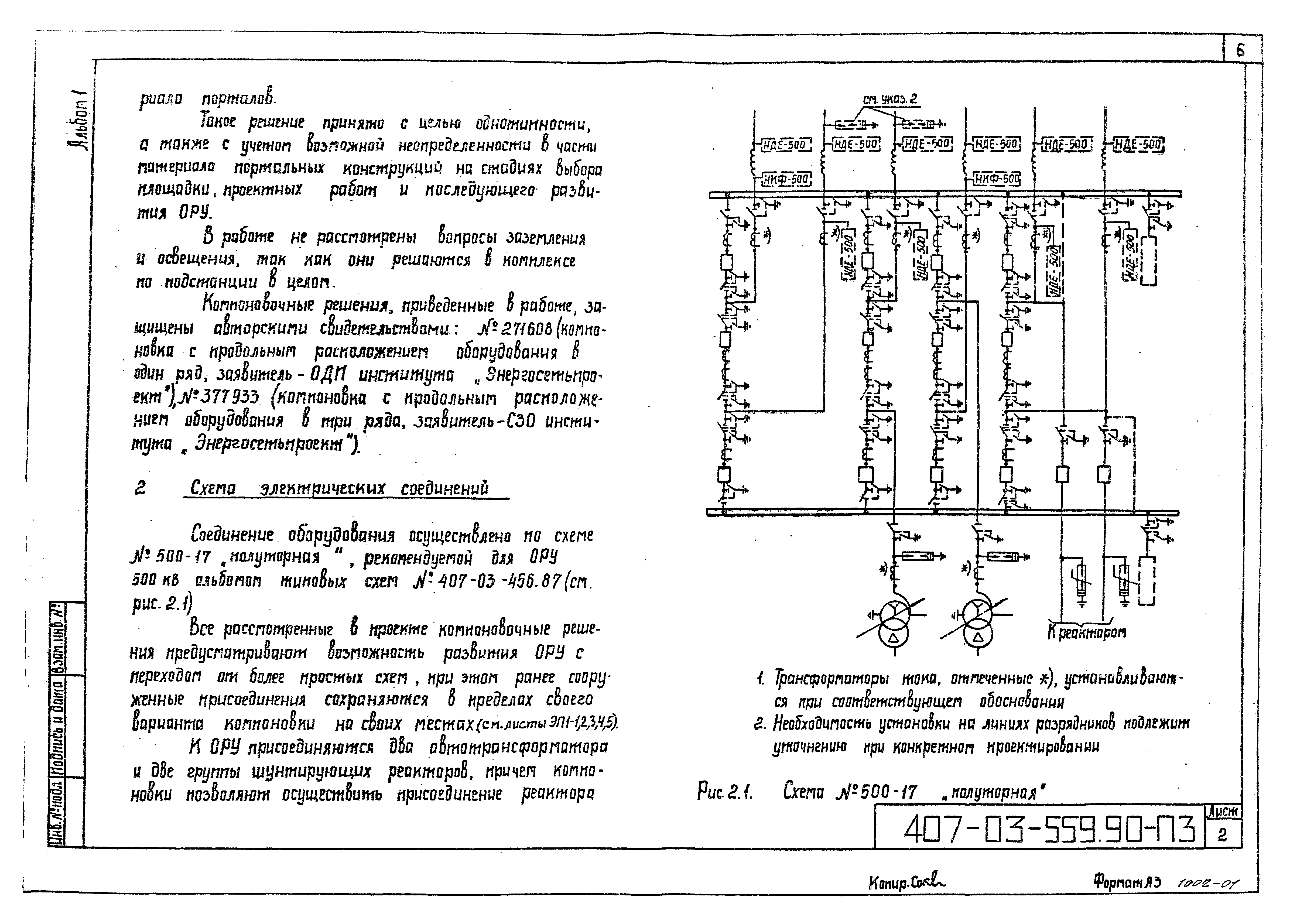

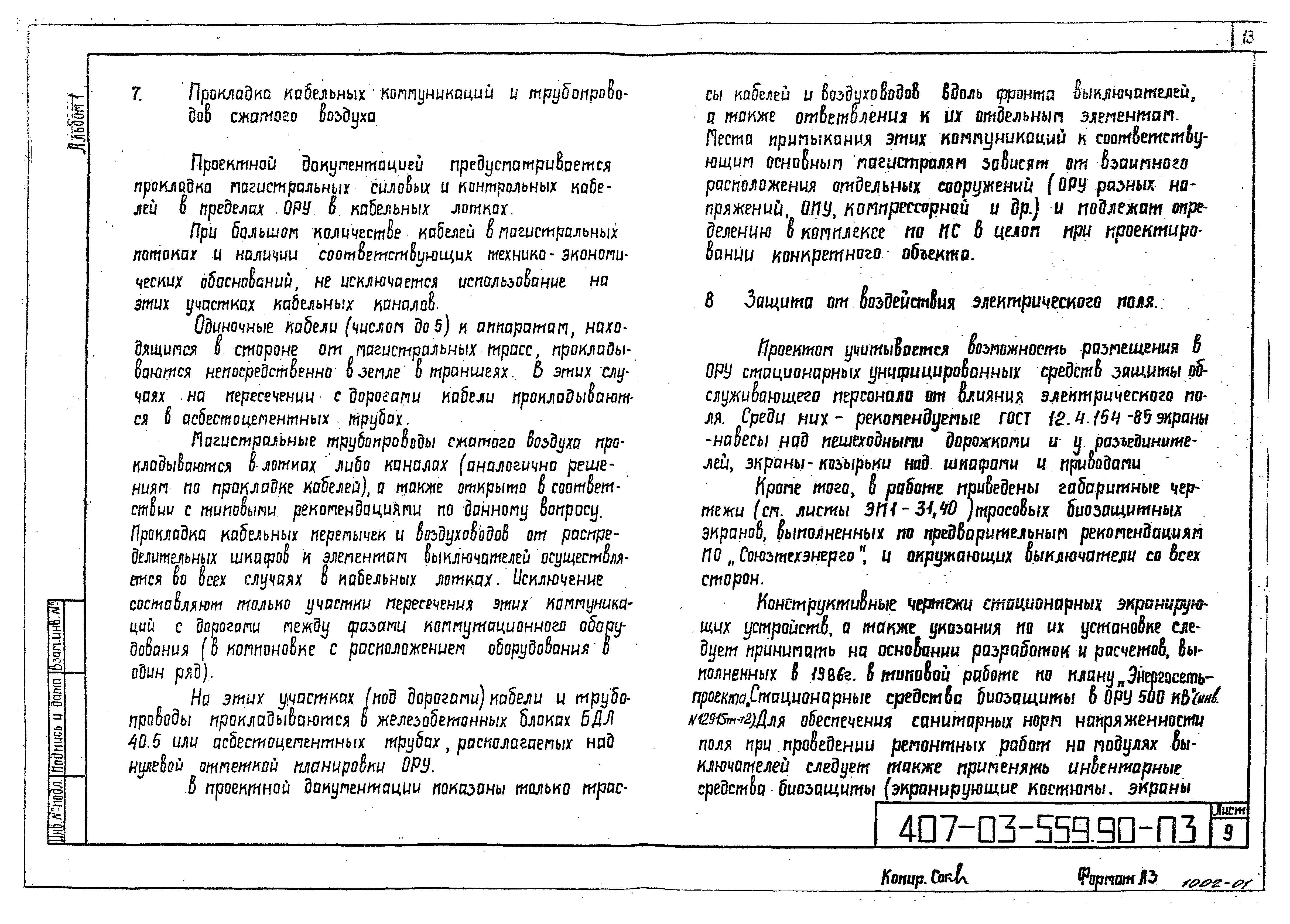

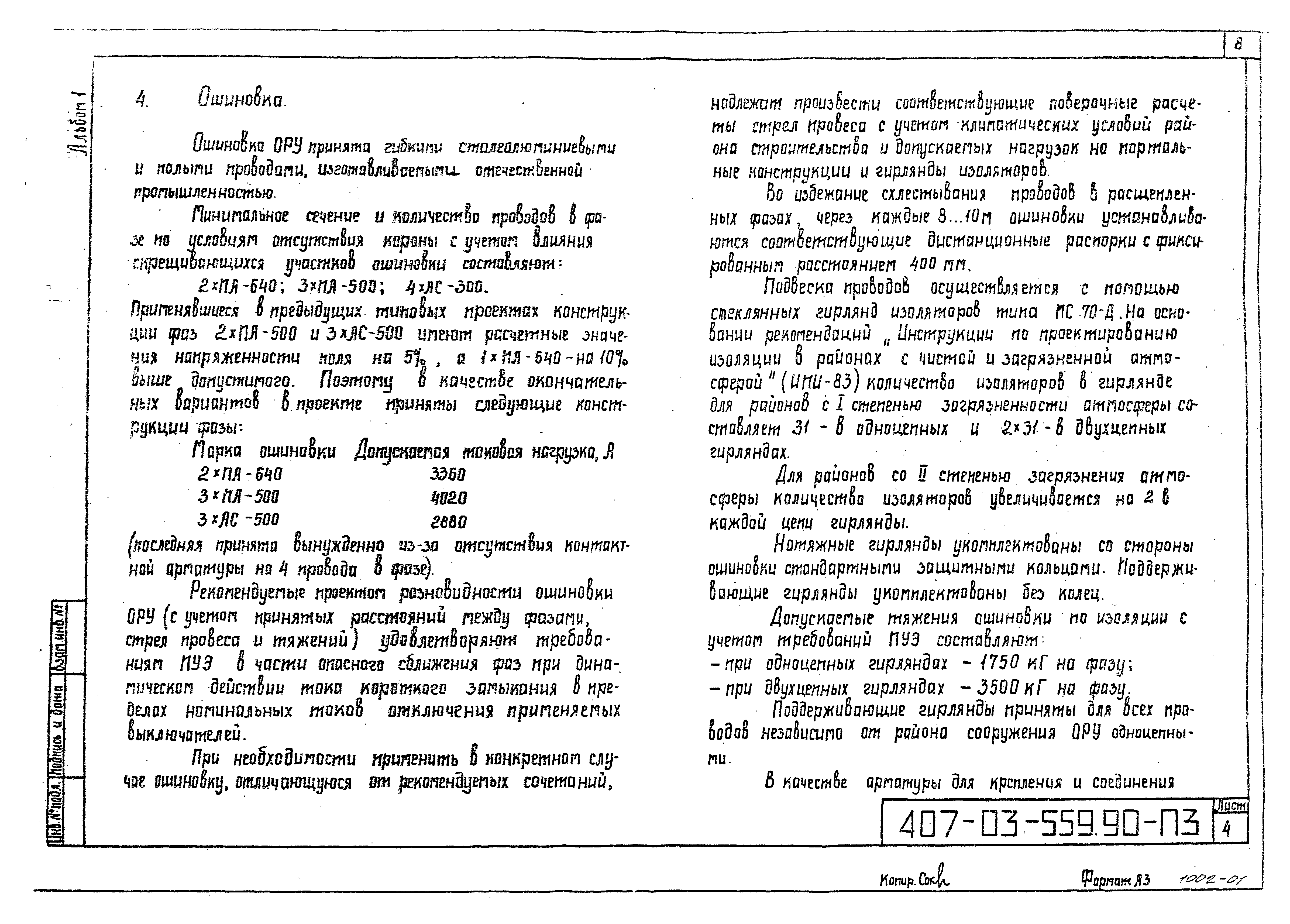

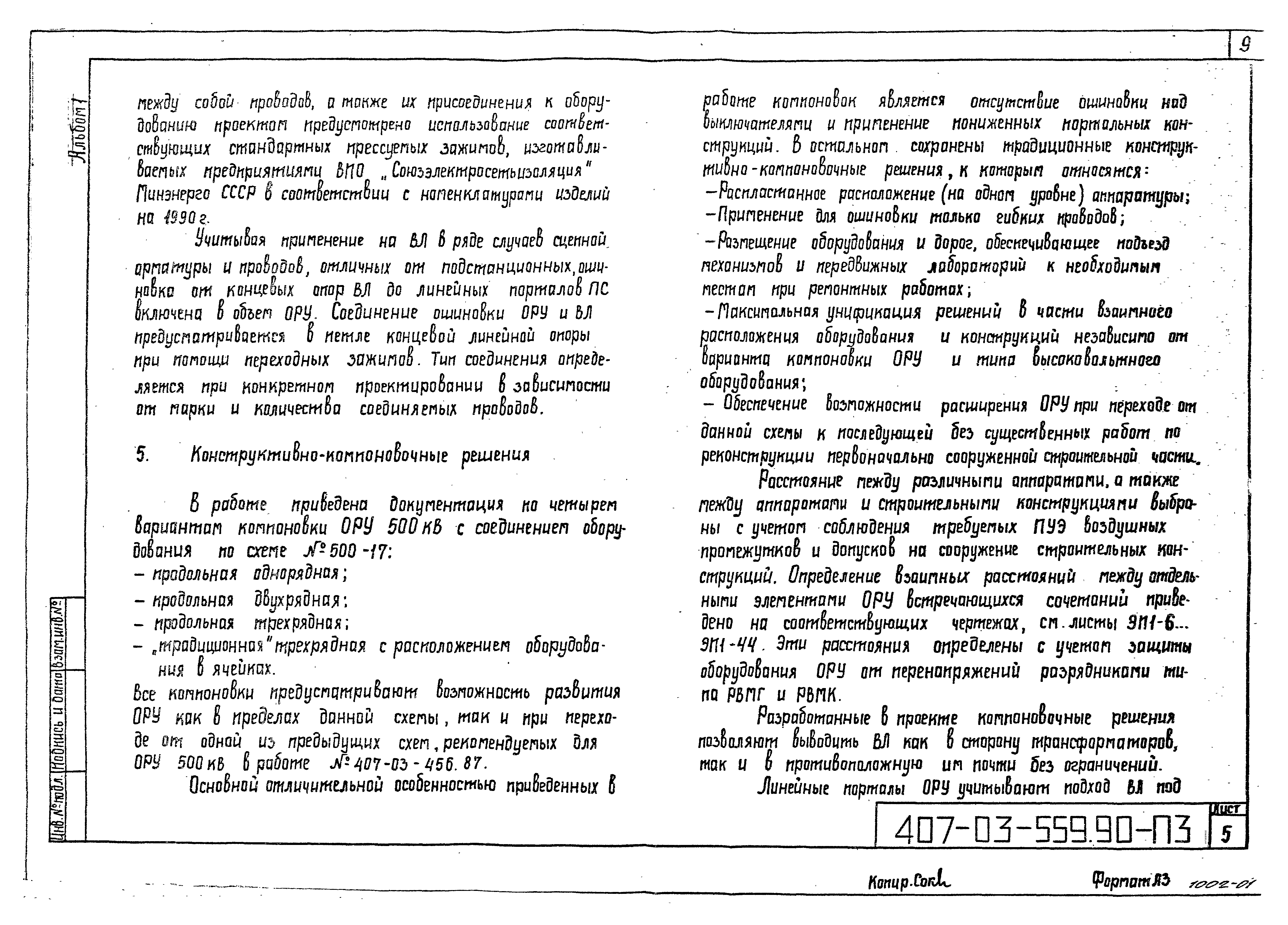

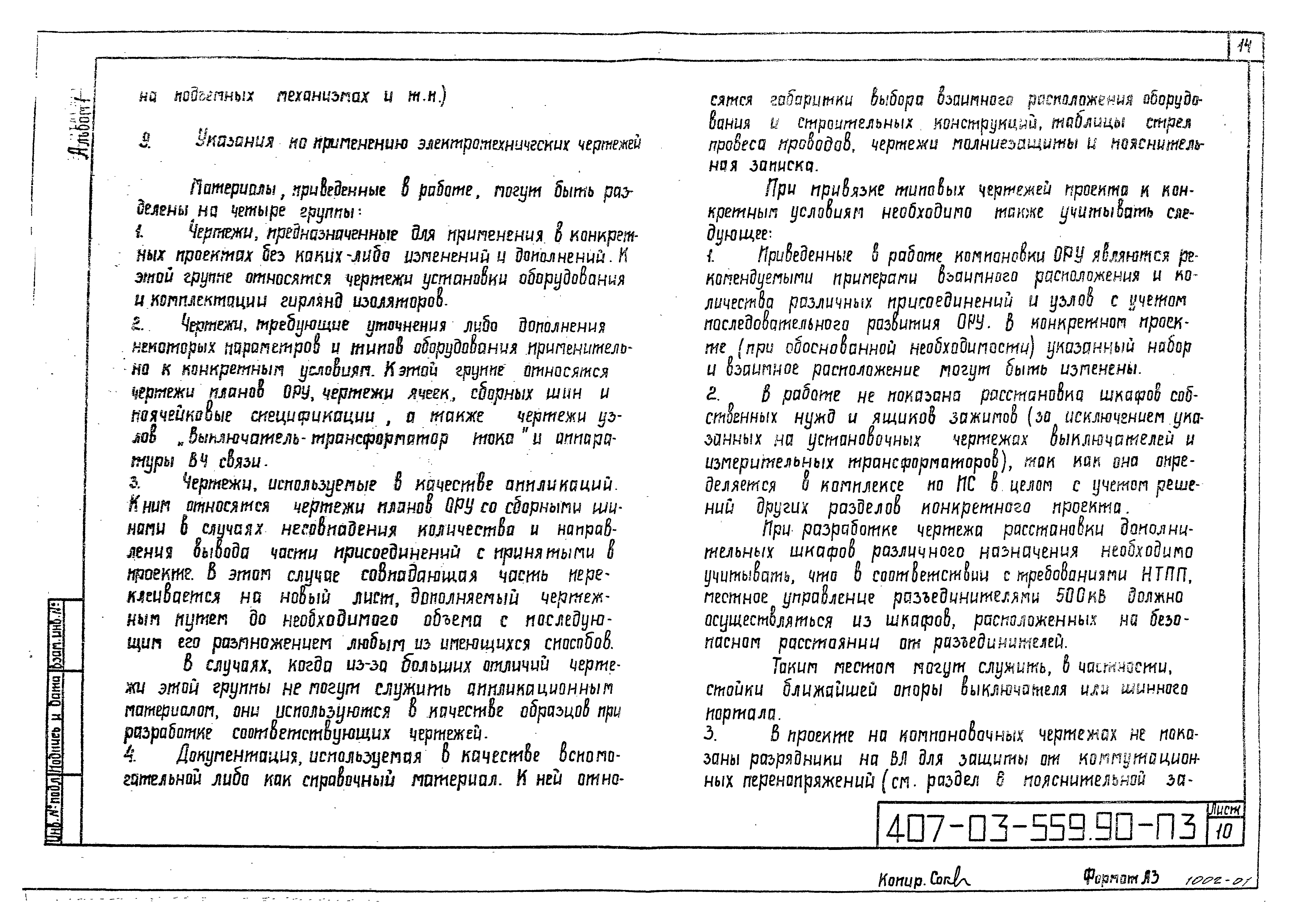

Оглавление:Пояснительная записка

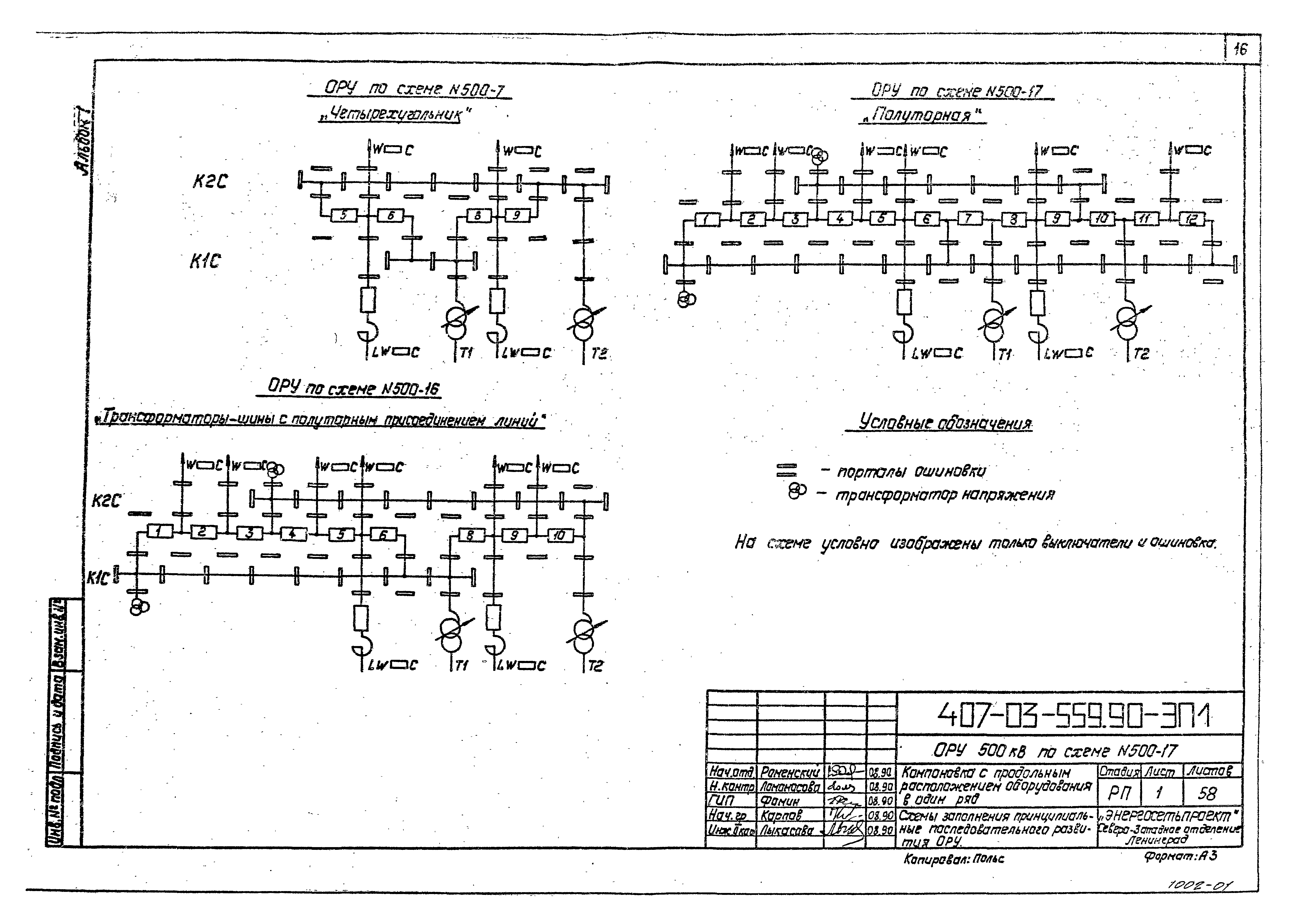

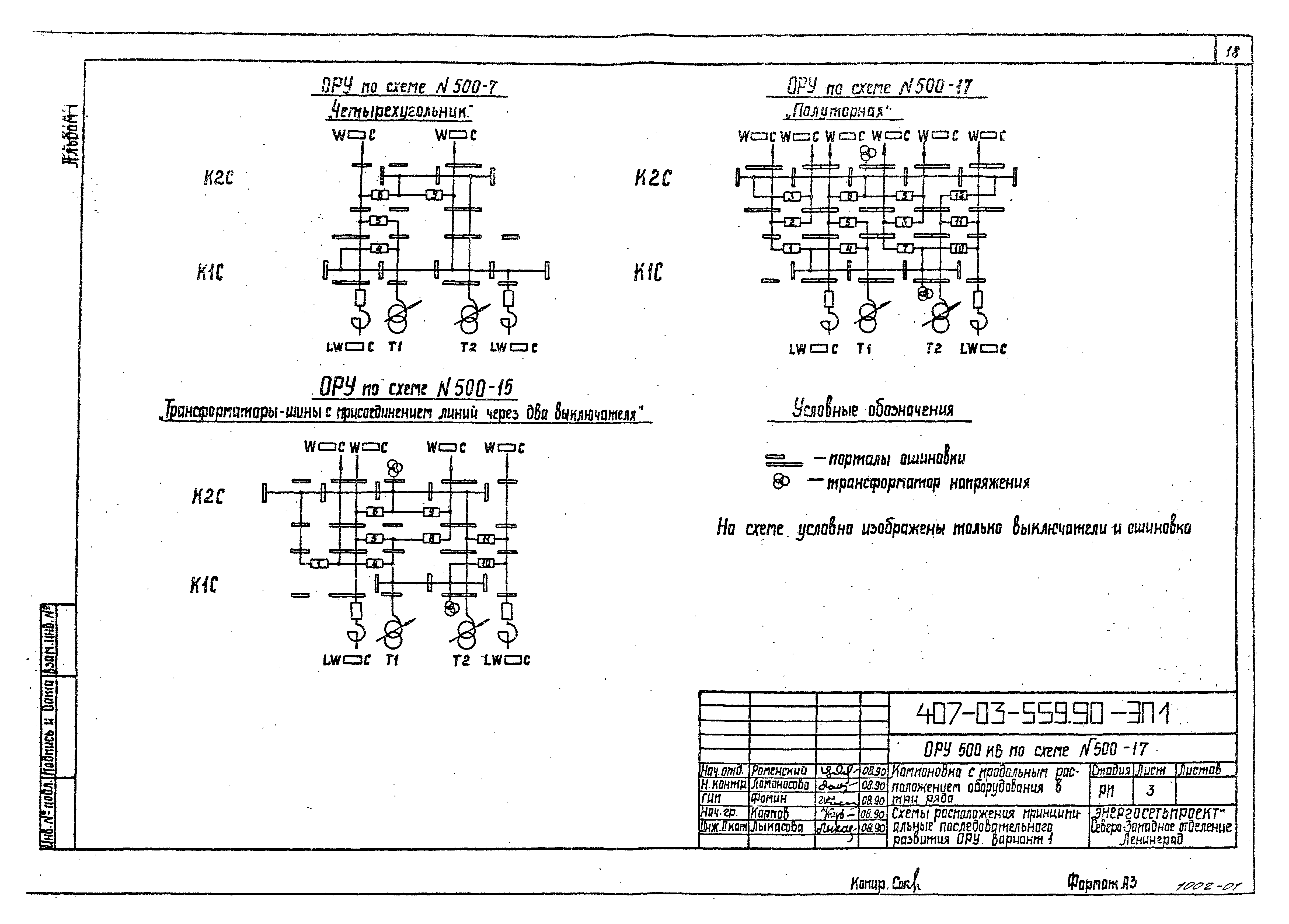

Компоновка с продольным расположением оборудования в один ряд. Схемы заполнения принципиальные последовательного развития ОРУ

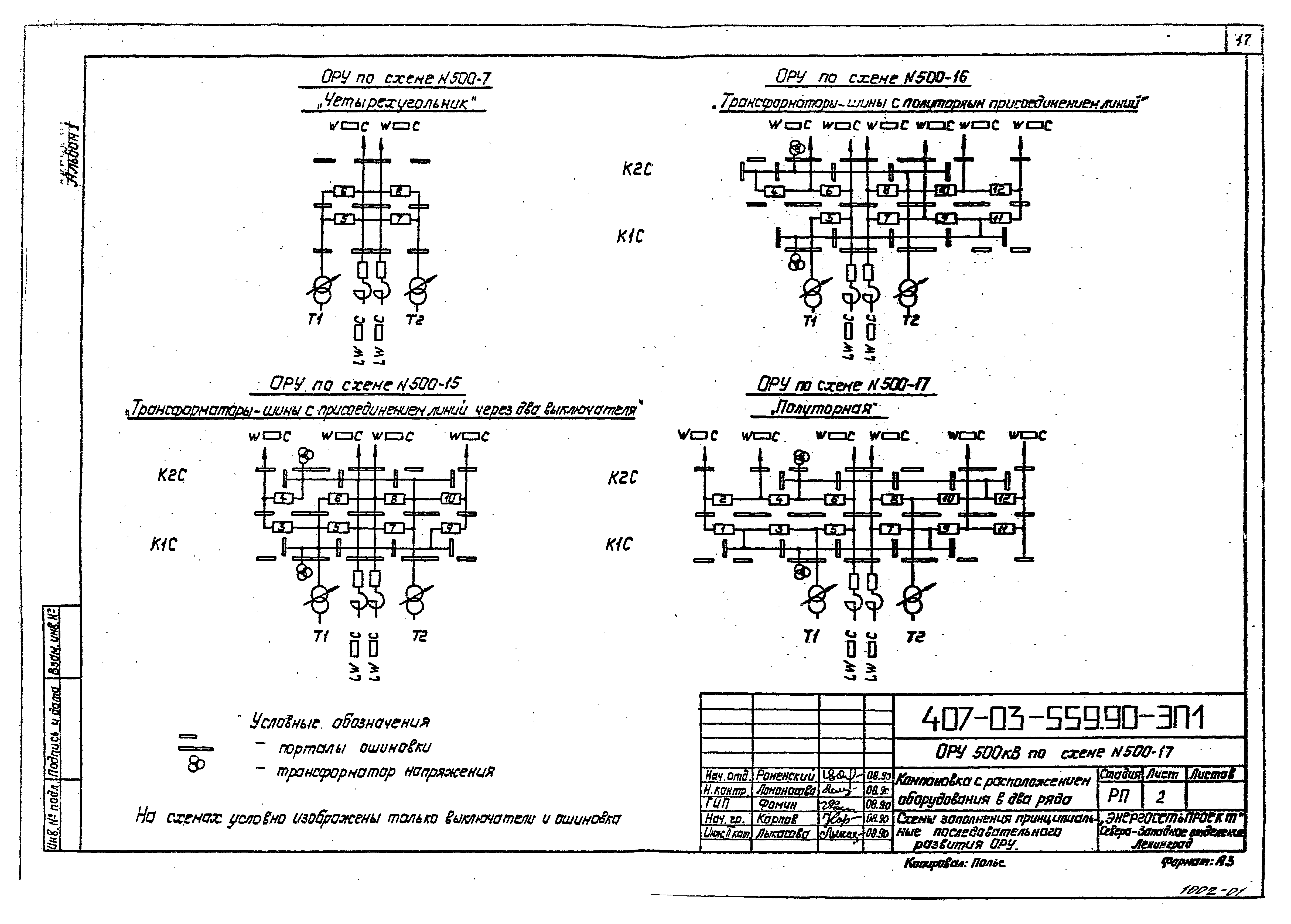

Компоновка с продольным расположением оборудования в два ряда. Схемы заполнения принципиальные последовательного развития ОРУ

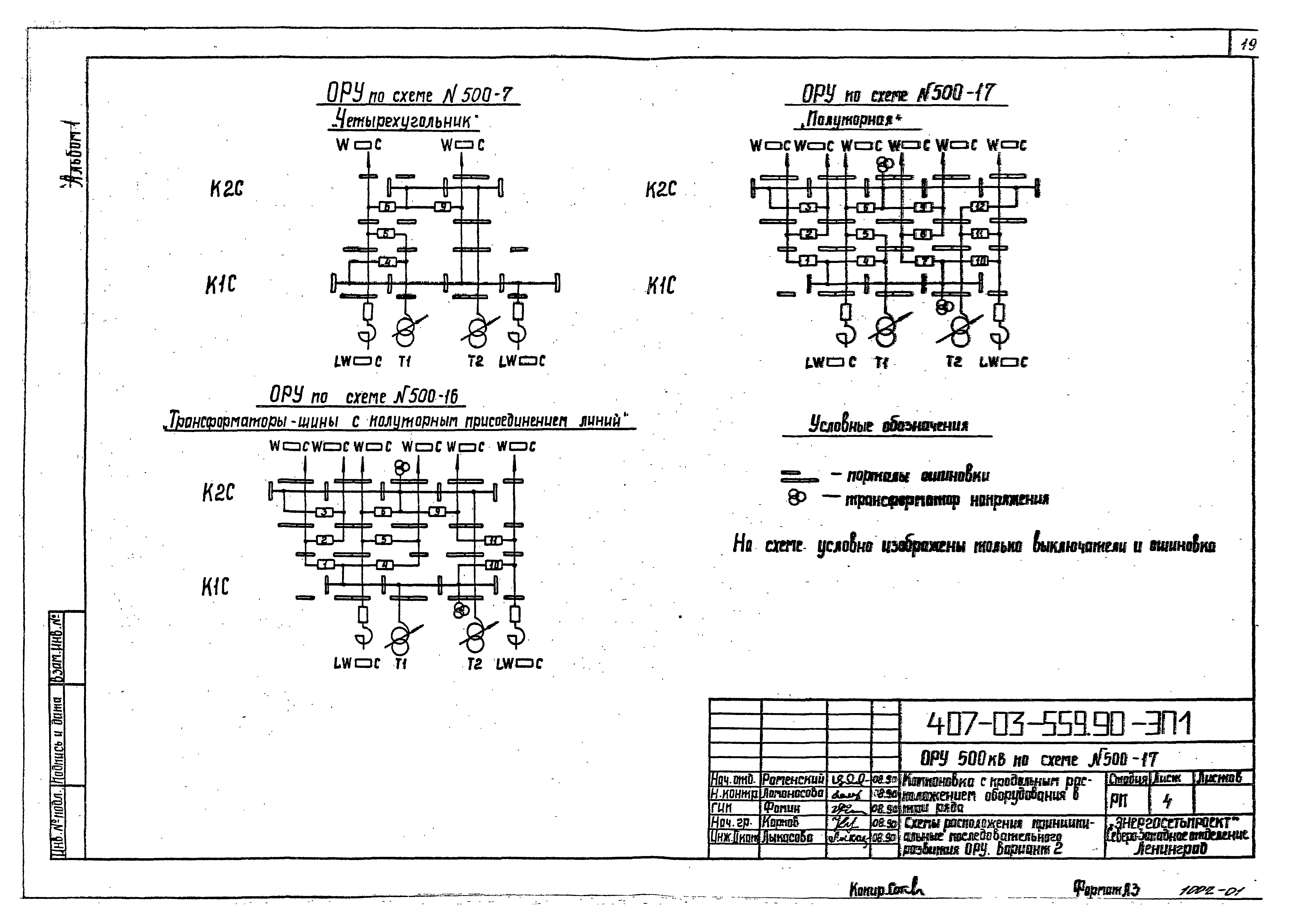

Компоновка с продольным расположением оборудования в три ряда. Схемы заполнения принципиальные последовательного развития ОРУ. Вариант 1
Компоновка с продольным расположением оборудования в три ряда. Схемы заполнения принципиальные последовательного развития ОРУ. Вариант 2

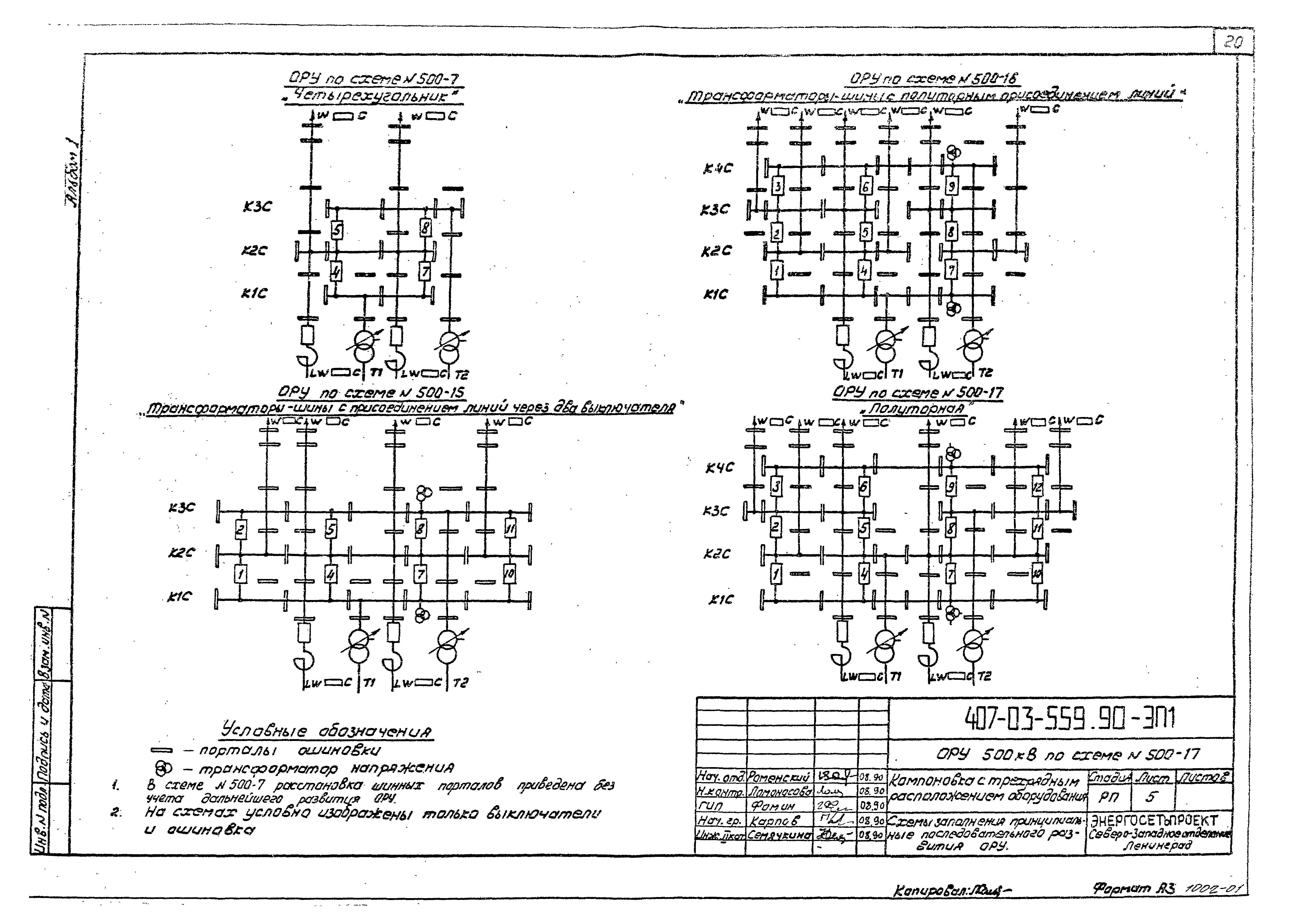

Компоновка с трехрядным расположением оборудования. Схемы заполнения принципиальные последовательного развития ОРУ
Определение высоты порталов

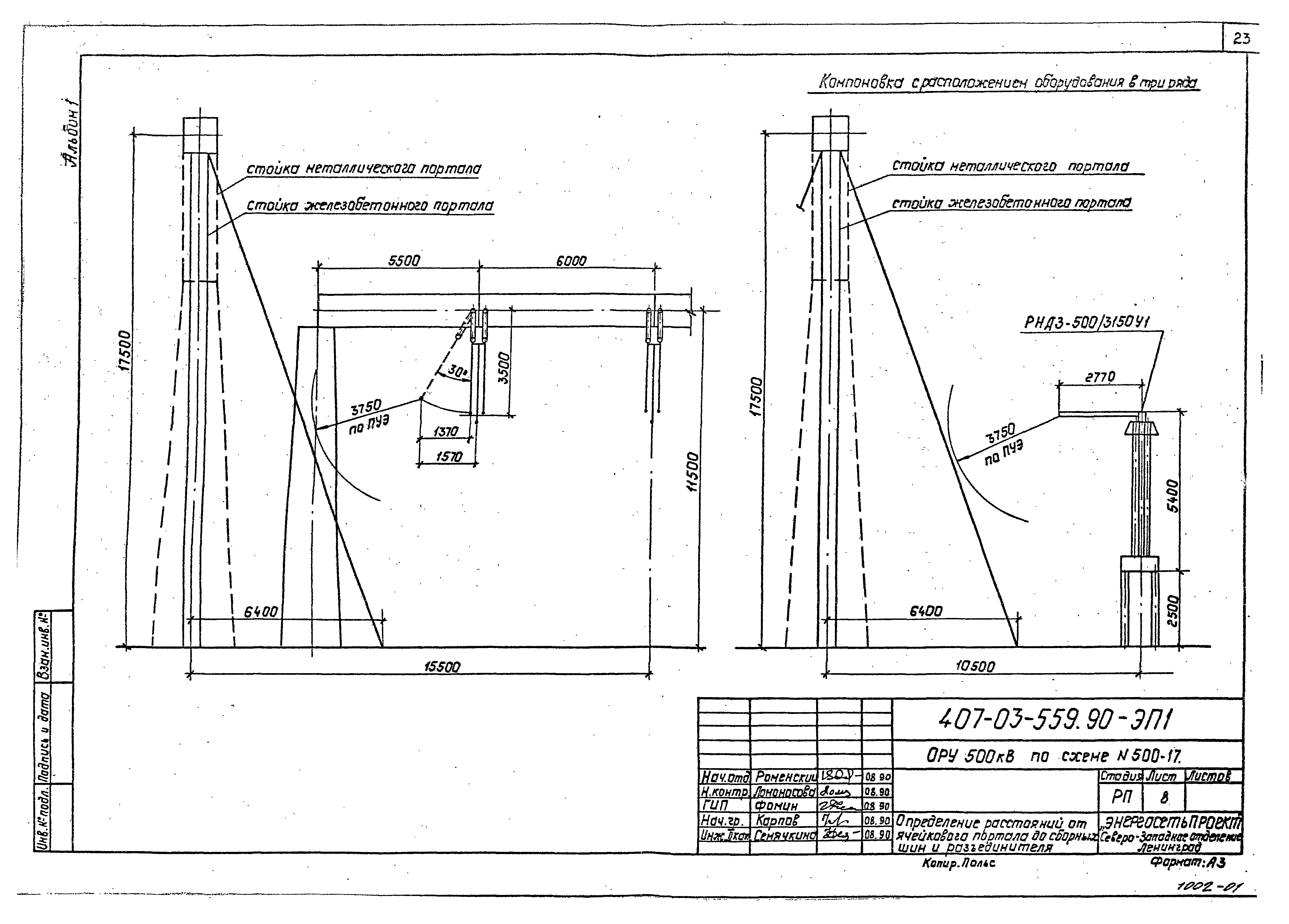

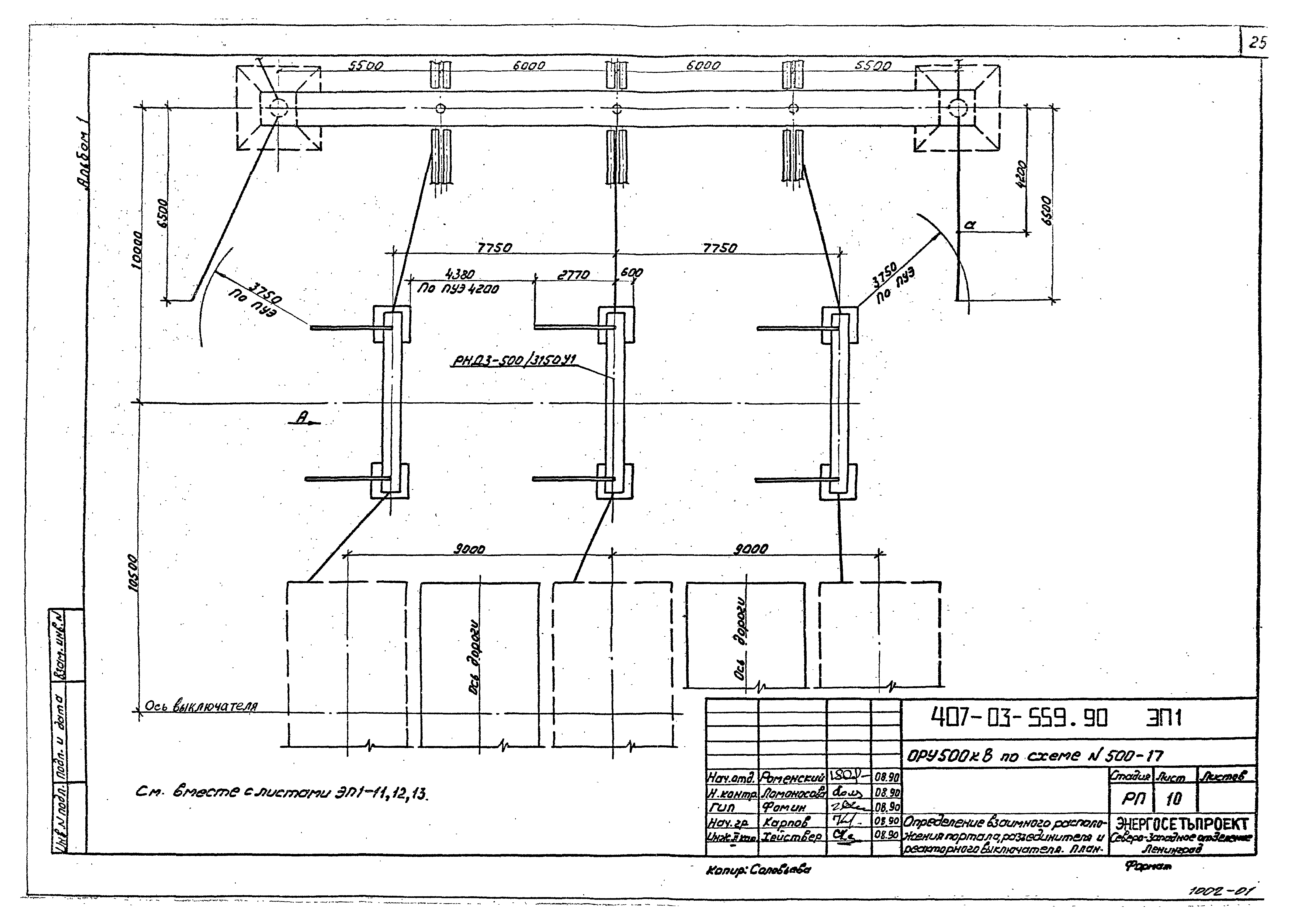

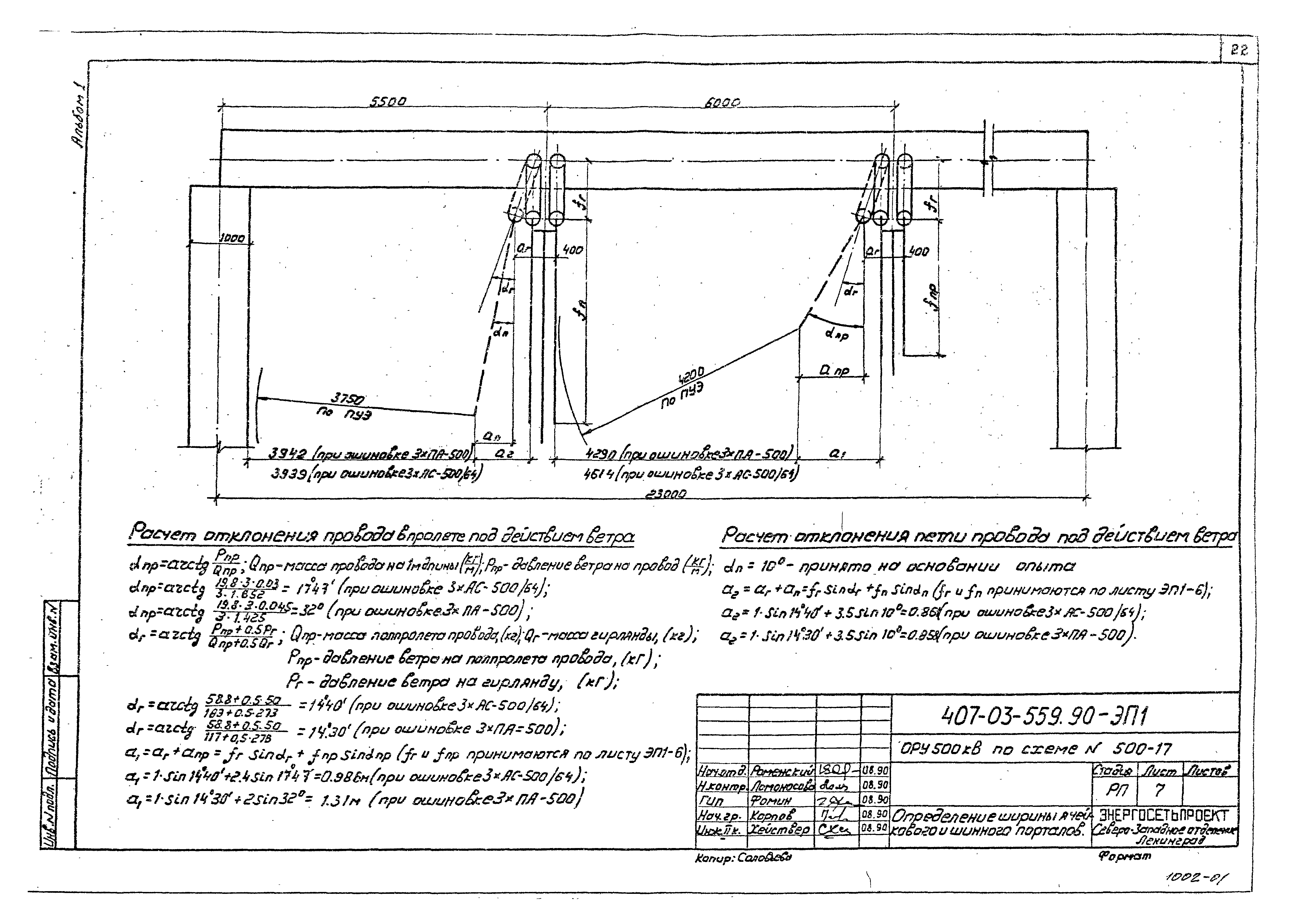

Определение ширины ячейкового и шинного порталов
Определение расстояний от ячейкового портала до сборных шин и разъединителя

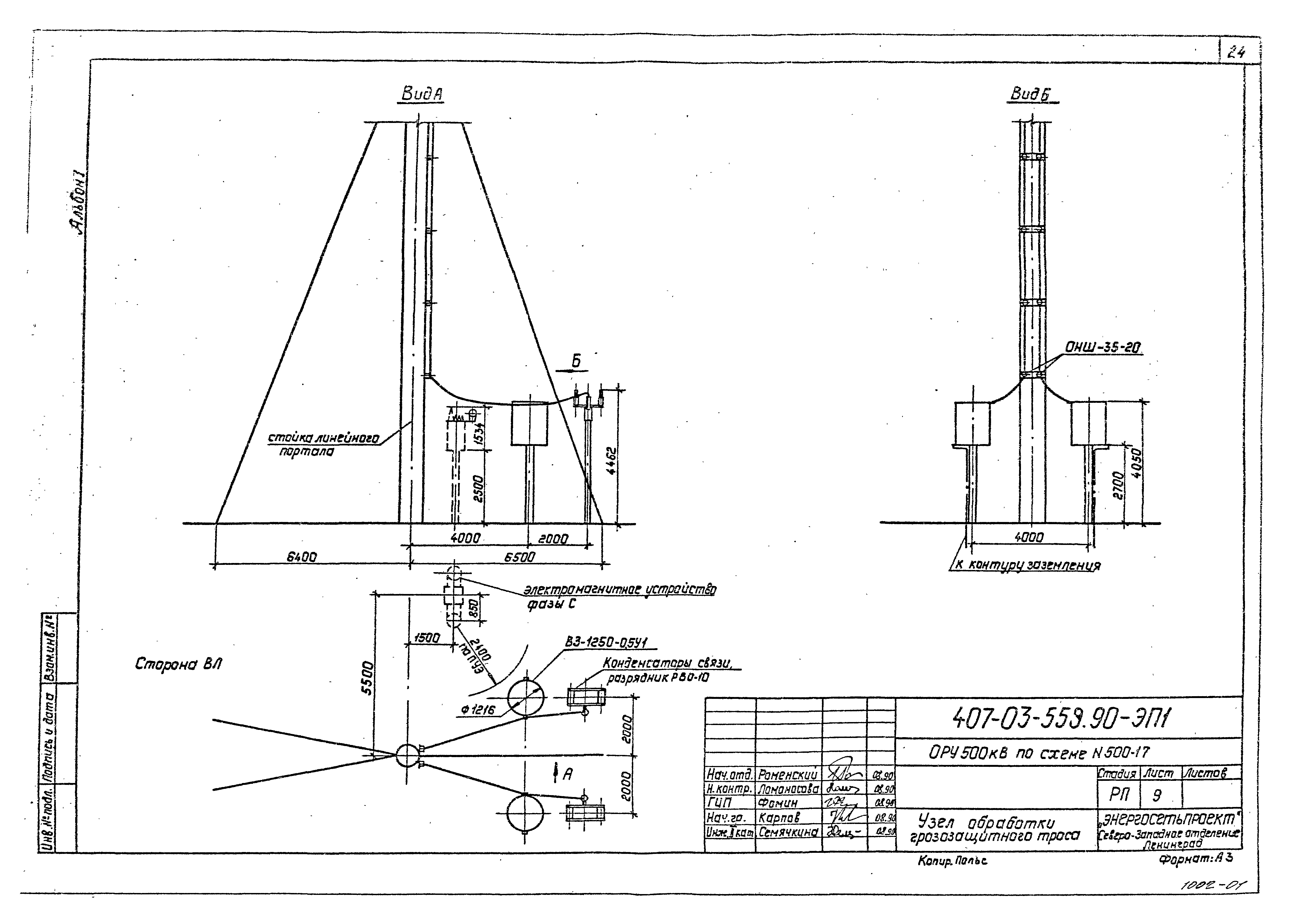

Узел обработки грозозащитного троса
Определение взаимного расположения портала, разъединителя и реакторного выключателя. План

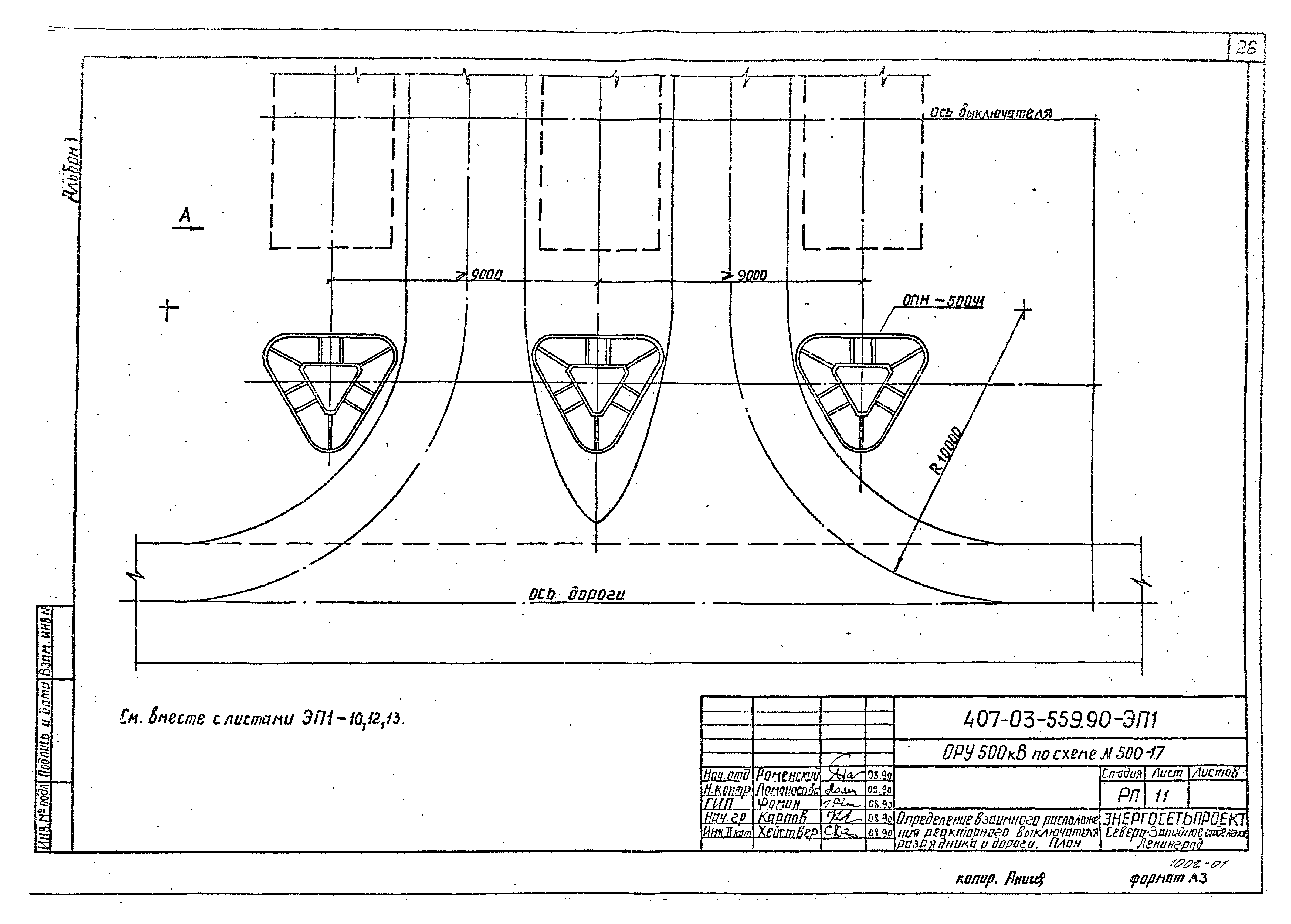

Определение взаимного расположения реакторного выключателя, разрядника и дороги. План

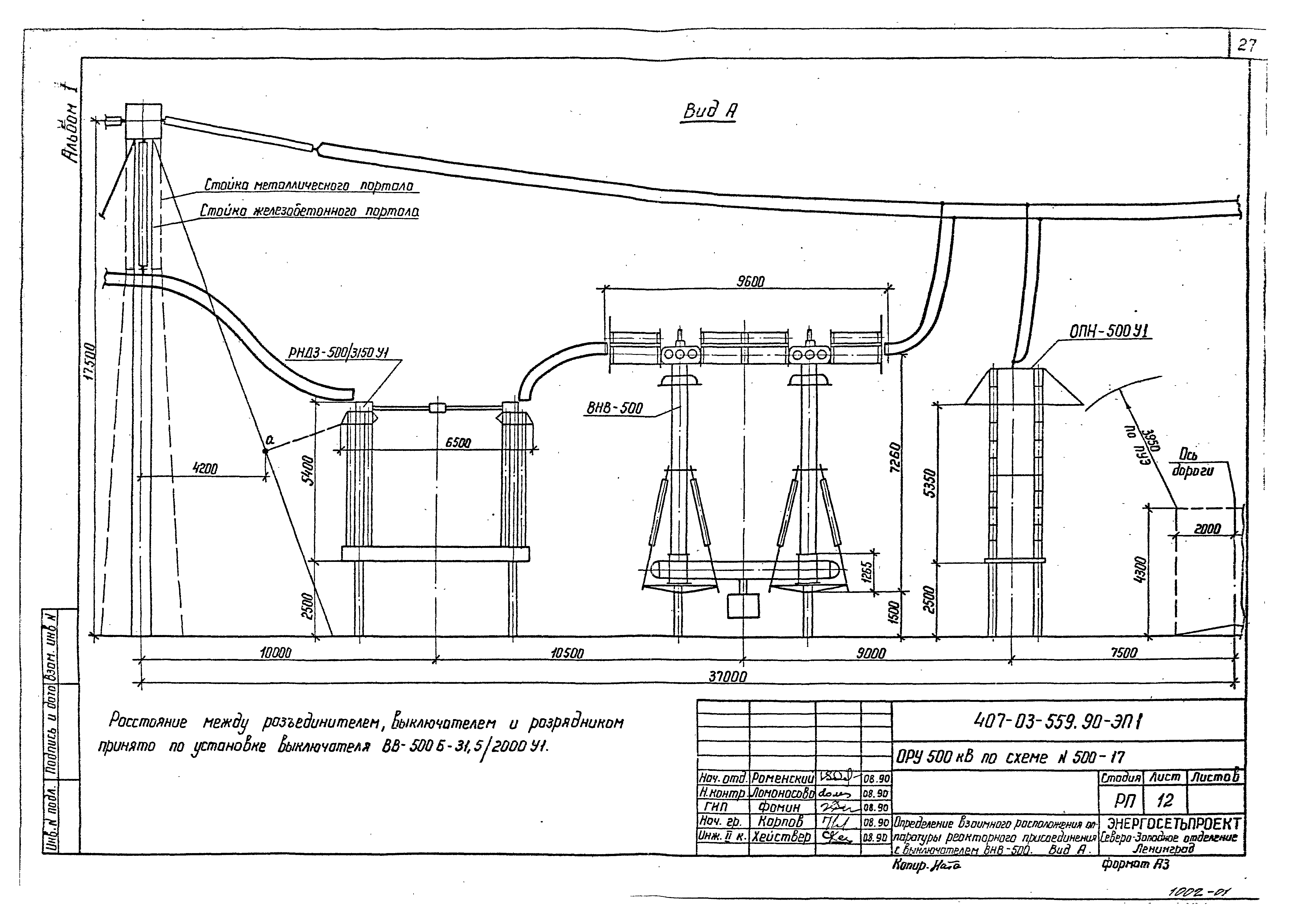

Определение взаимного расположения аппаратуры реакторного присоединения с выключателем ВНВ-500. Вид А

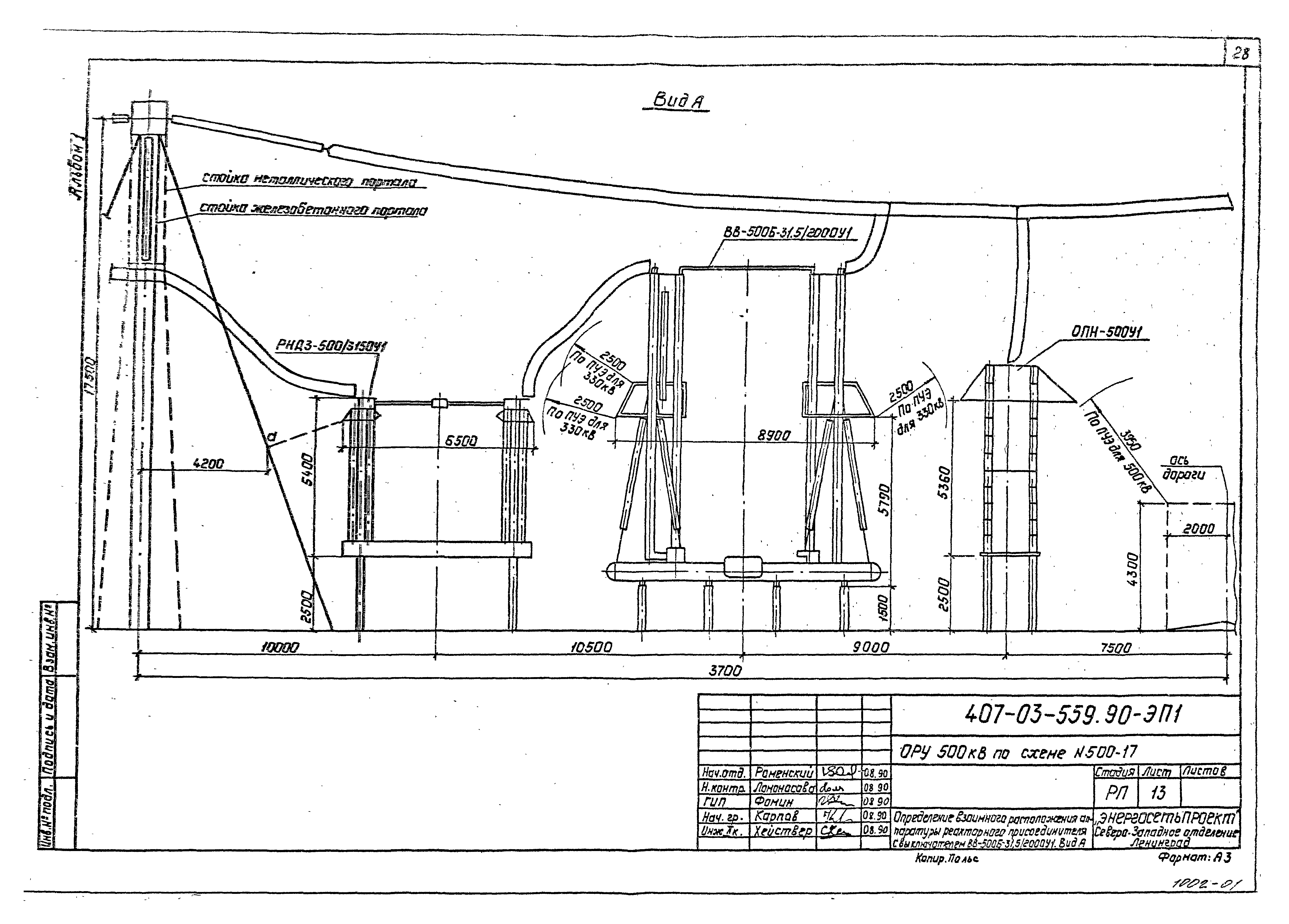

Определение взаимного расположения аппаратуры реакторного присоединения с выключателем ВВ-500Б-31.5/2000У1. Вид А

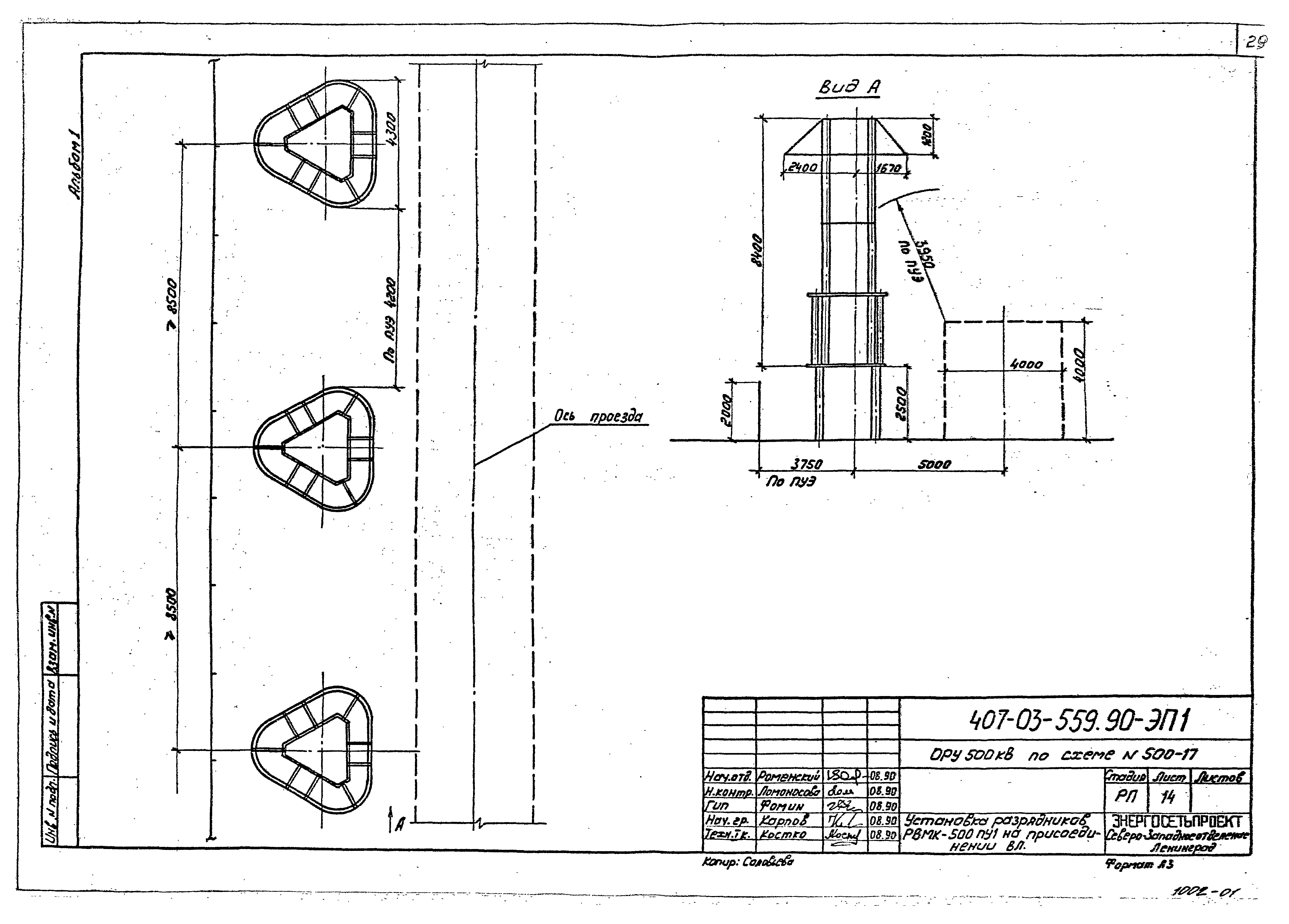

Установка разрядников РВМК-500ПУ1 на присоединении ВЛ

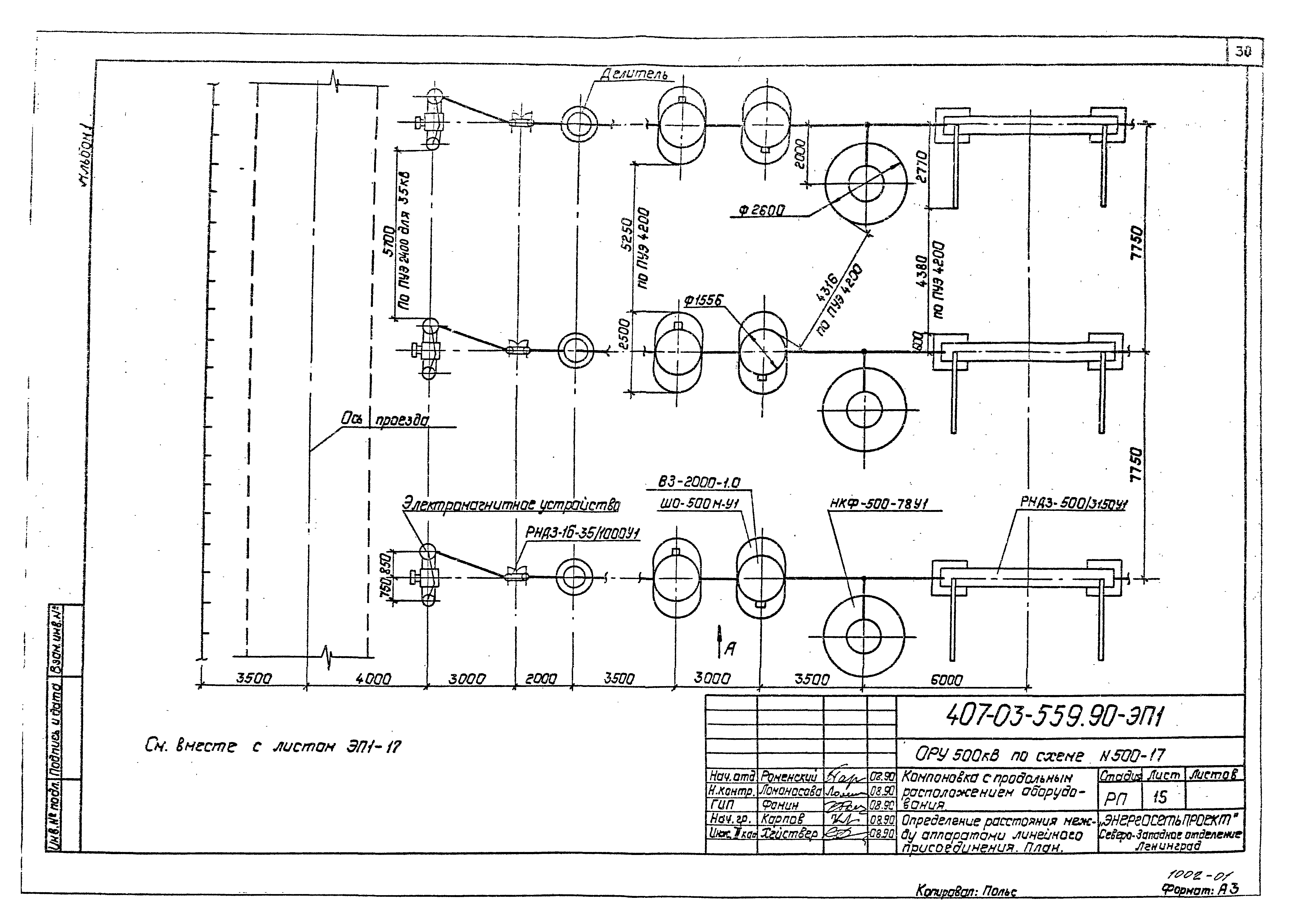

Компоновки с продольным расположением оборудования. Определение расстояния между аппаратами линейного присоединения. План

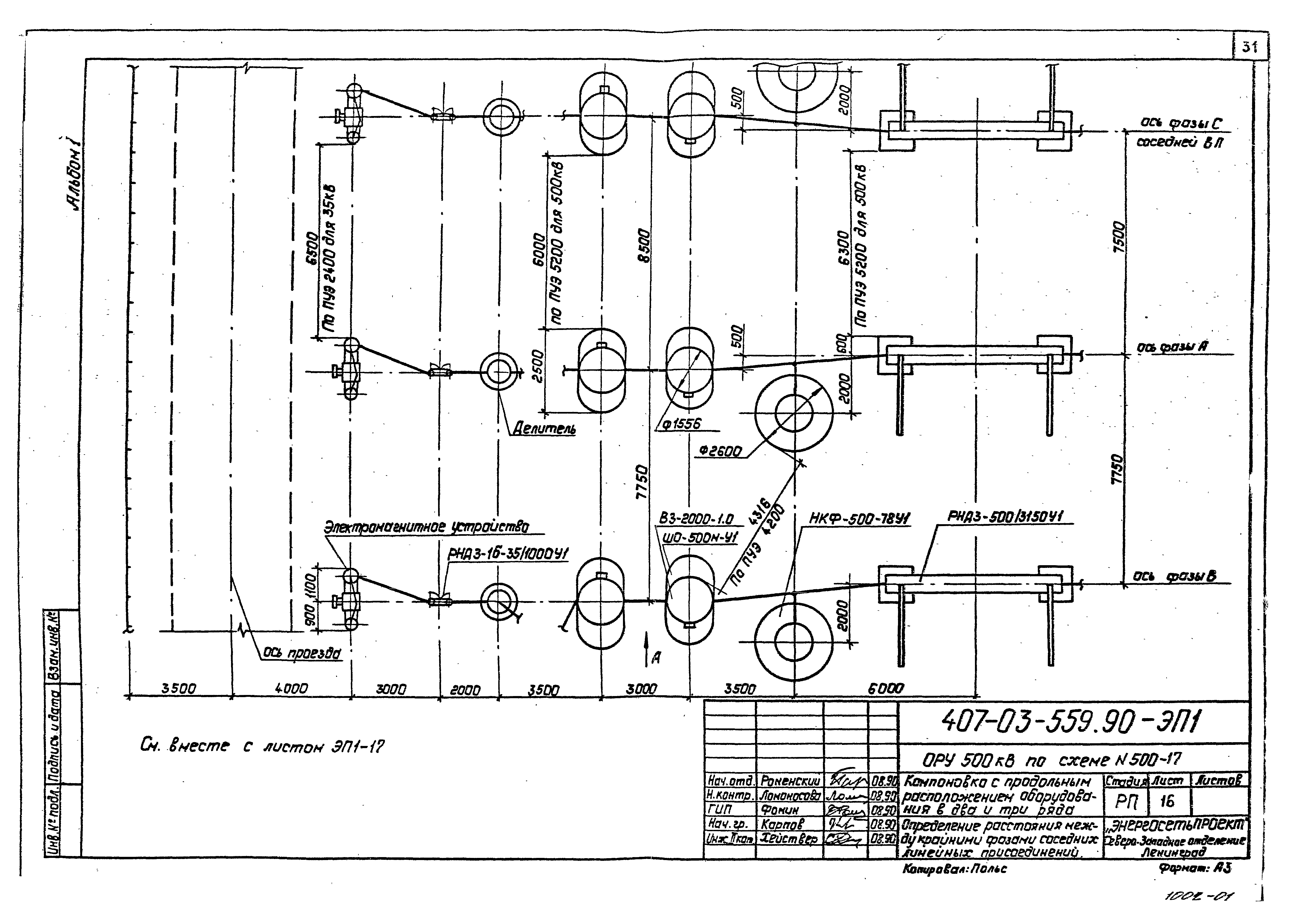

Компоновки с продольным расположением оборудования в два и три ряда. Определение расстояния между крайними фазами линейных присоединений

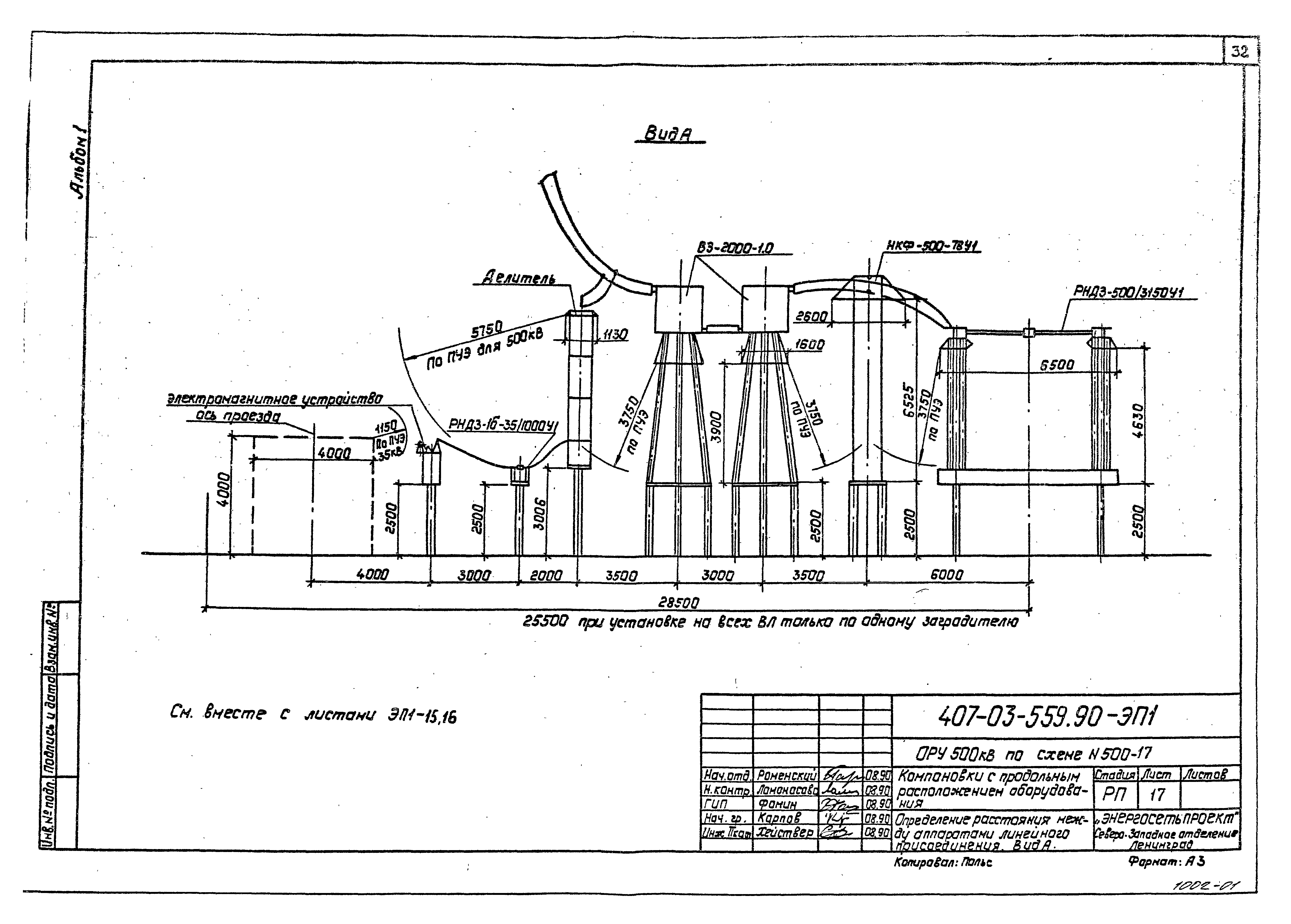

Компоновки с продольным расположением оборудования. Определение расстояния между аппаратами линейного присоединения. Вид А
Компоновки с продольным расположением оборудования. Определение расположения оборудования узла ВЧ связи и трансформатора напряжения НДЕ. План

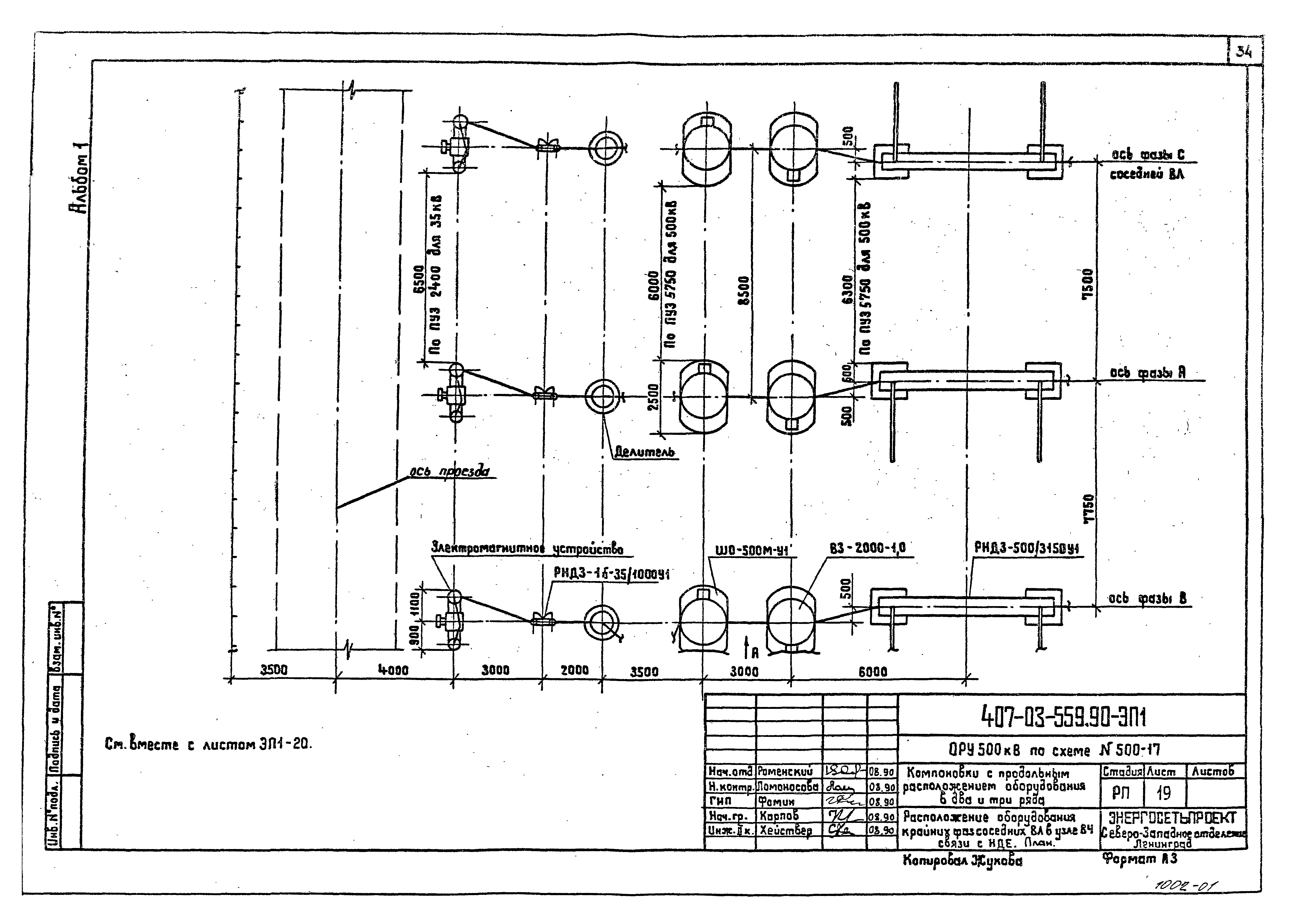

Компоновки с продольным расположением оборудования в два и три ряда. Расположение оборудования крайних фаз соседних ВЛ в узле ВЧ связи с НДЕ. План

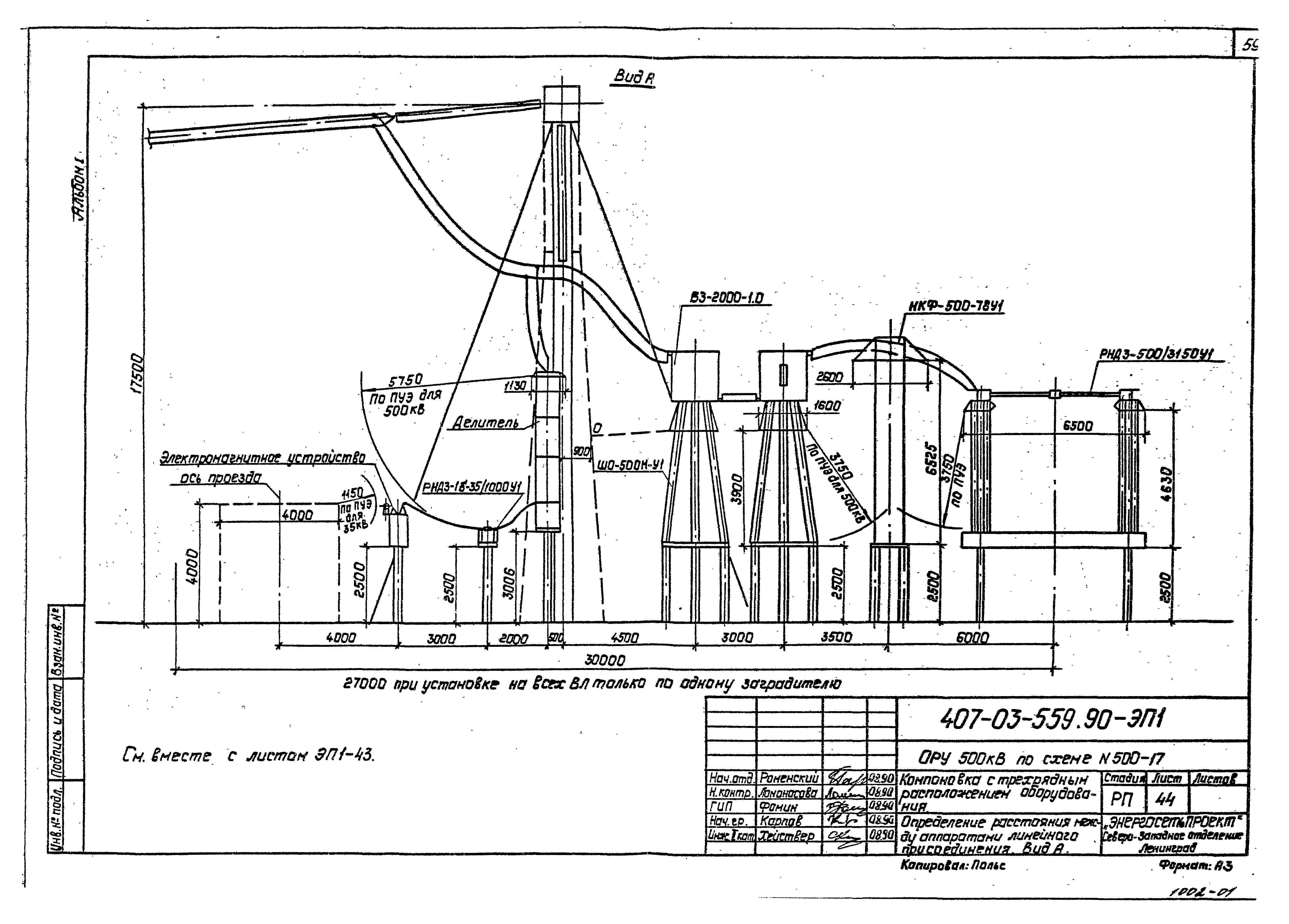

Компоновки с продольным расположением оборудования. Определение расположения оборудования узла ВЧ связи и трансформатора напряжения НДЕ. Вид А

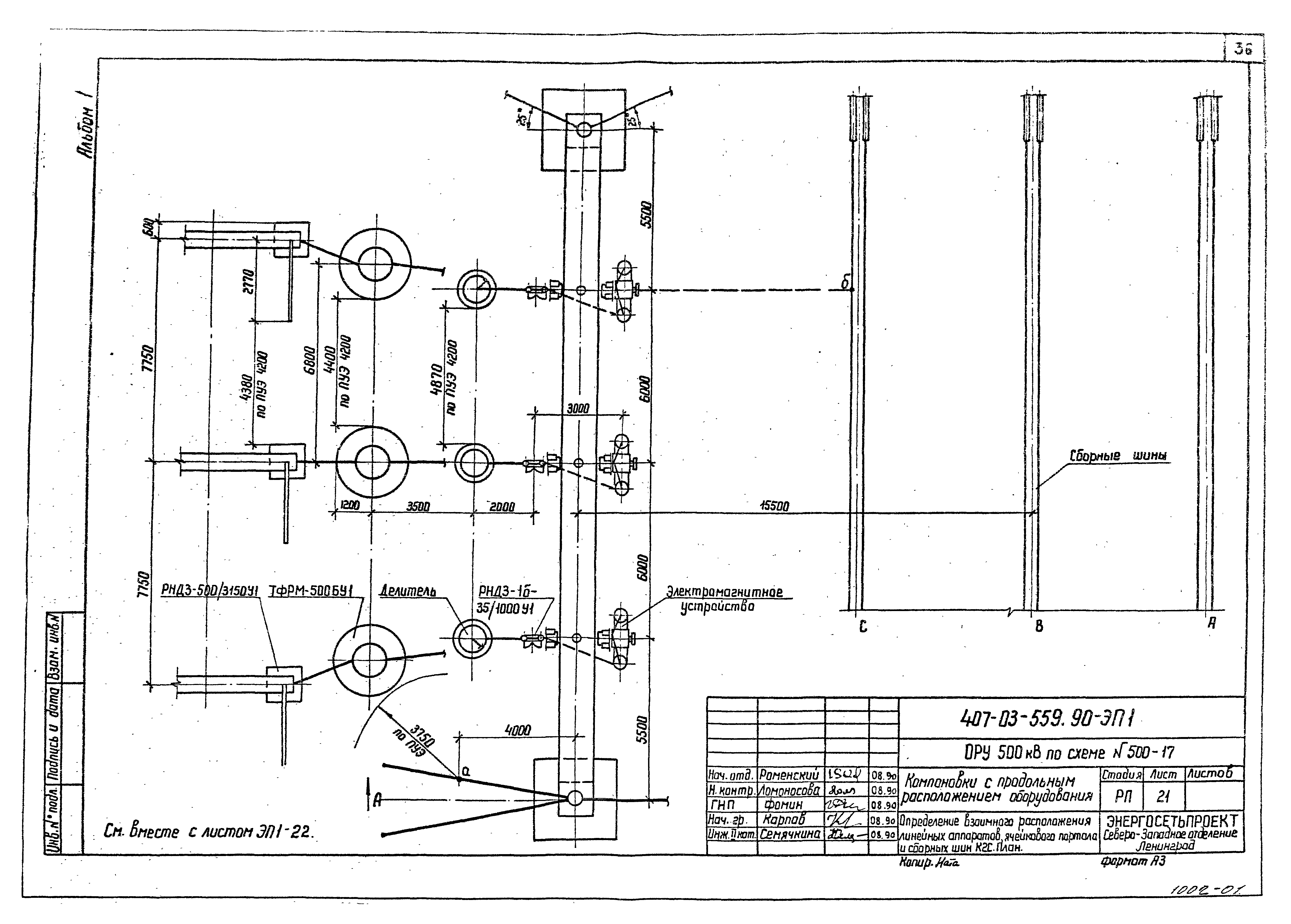

Компоновки с продольным расположением оборудования. Определение взаимного расположения линейных аппаратов, ячейкового портала и сборных шин К2С. План

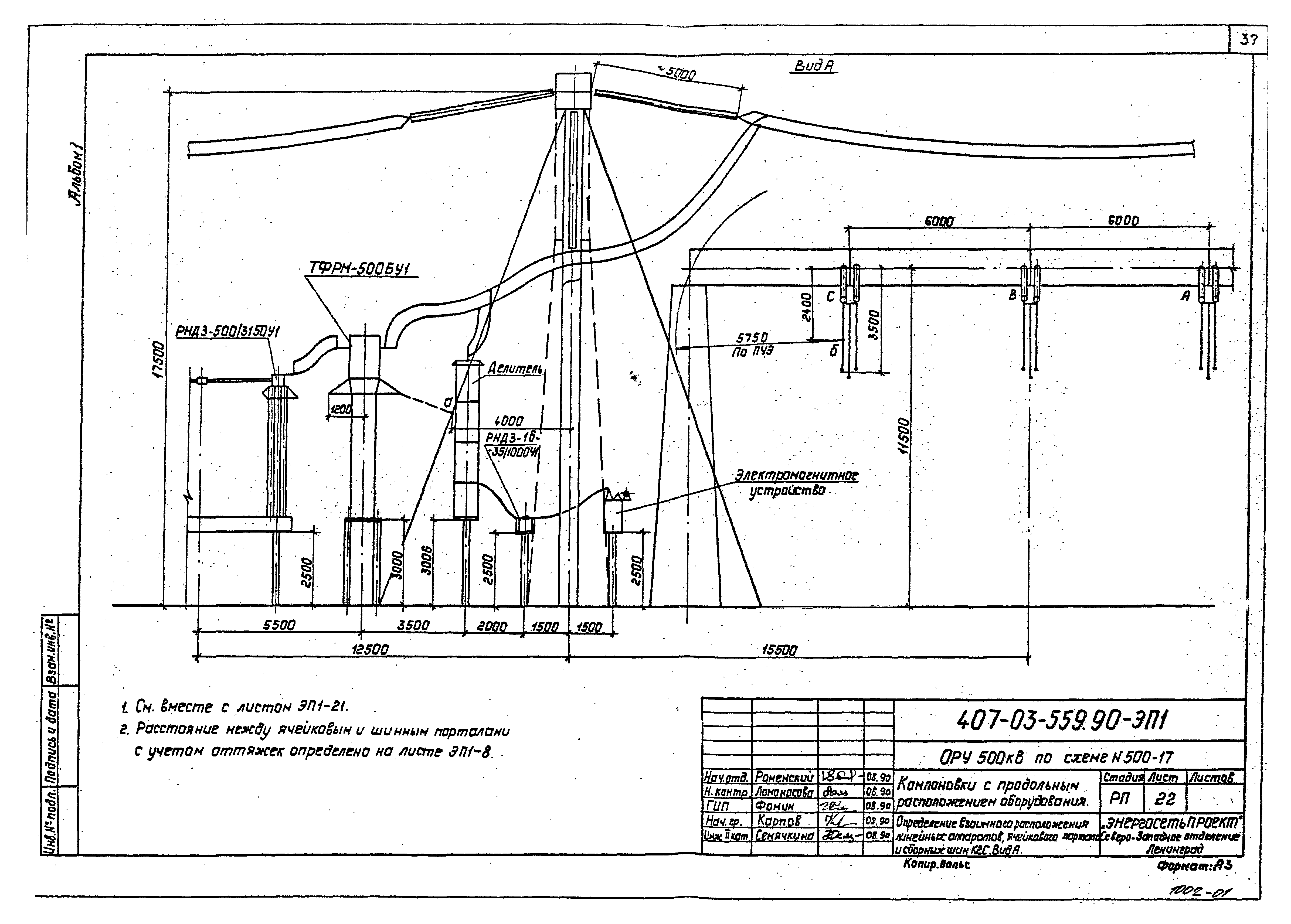

Компоновки с продольным расположением оборудования. Определение взаимного расположения линейных аппаратов, ячейкового портала и сборных шин К2С. Вид А

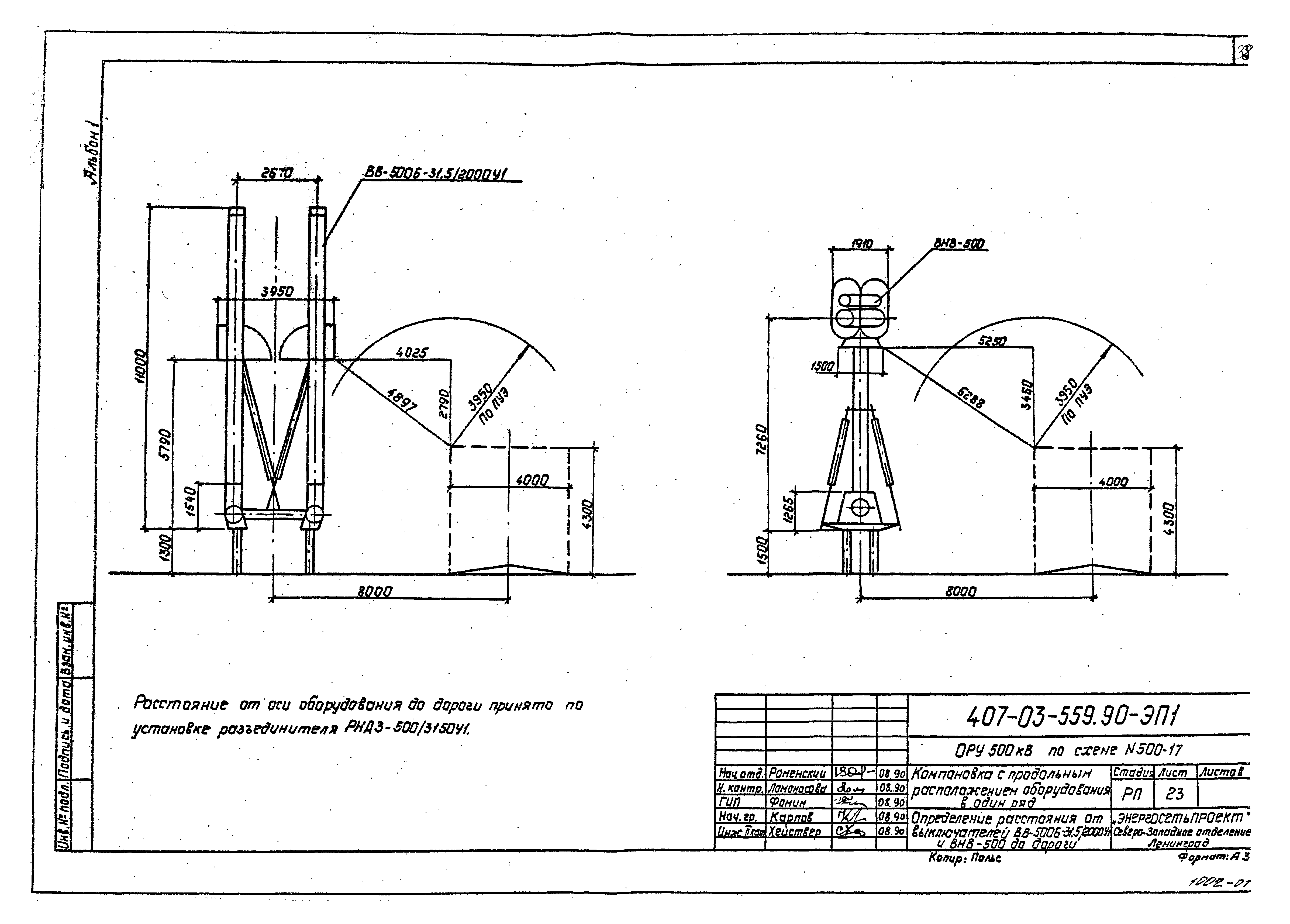

Компоновка с продольным расположением оборудования в один ряд. Определение расстояния от выключателя ВВ-500Б-315/2000У1 и ВНВ-500 до дороги

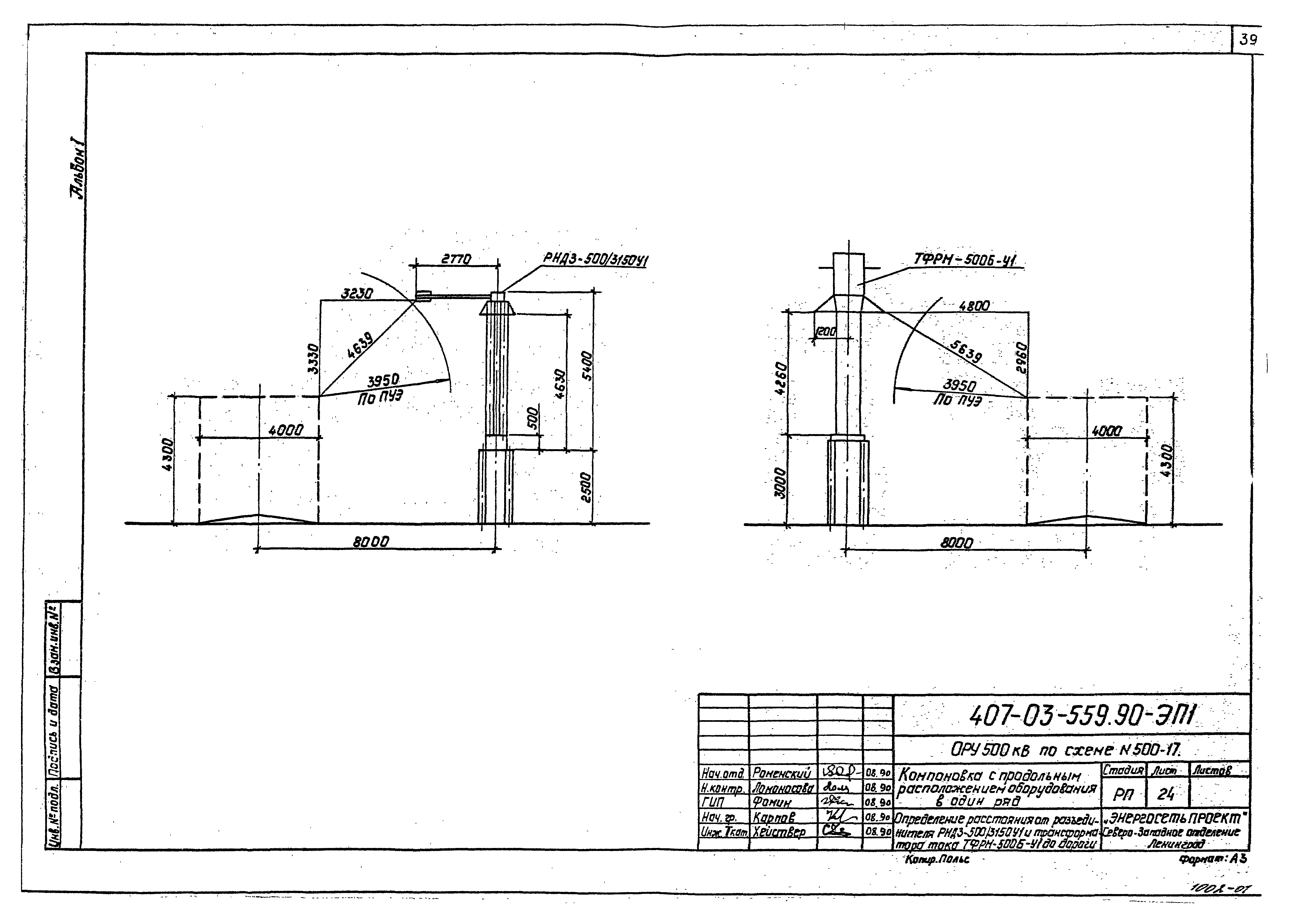

Компоновка с продольным расположением оборудования в один ряд. Определение расстояния от разъединителя РНДЗ-500/3150У1 и трансформатора тока ТФРМ-500Б-У1 до дороги

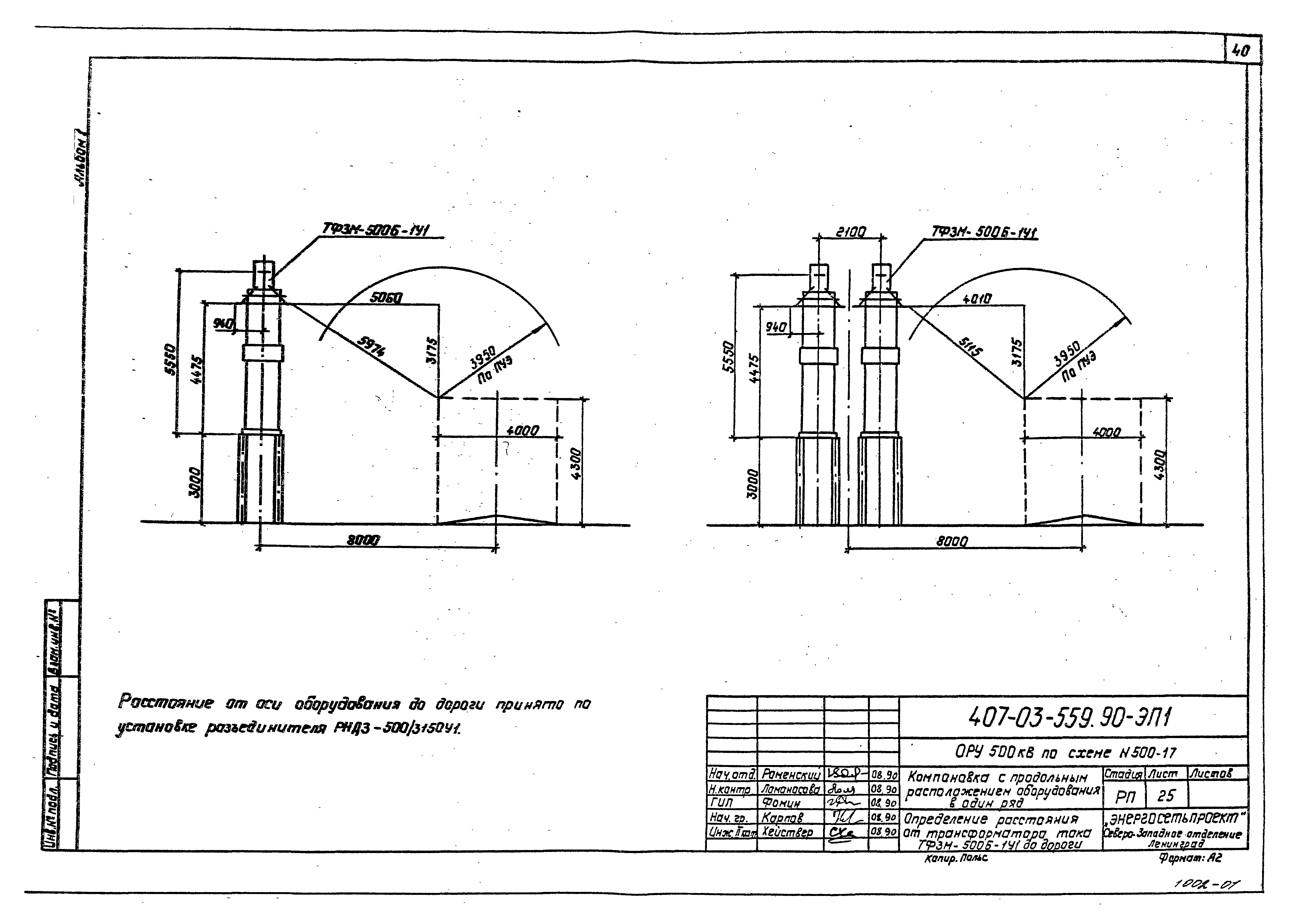

Компоновка с продольным расположением оборудования в один ряд. Определение расстояния от трансформатора тока ТФЗМ-500Б-1У1 до дороги

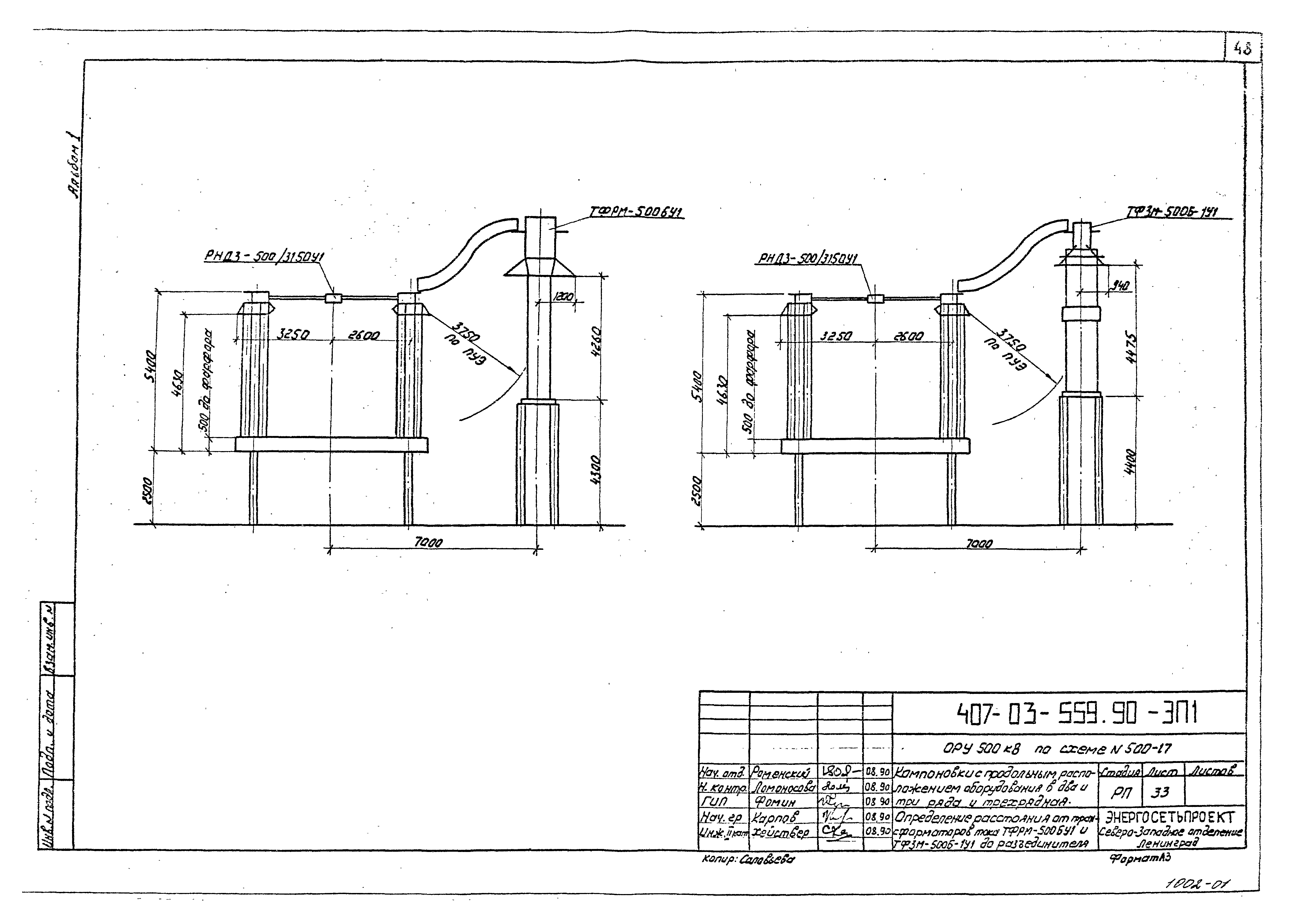

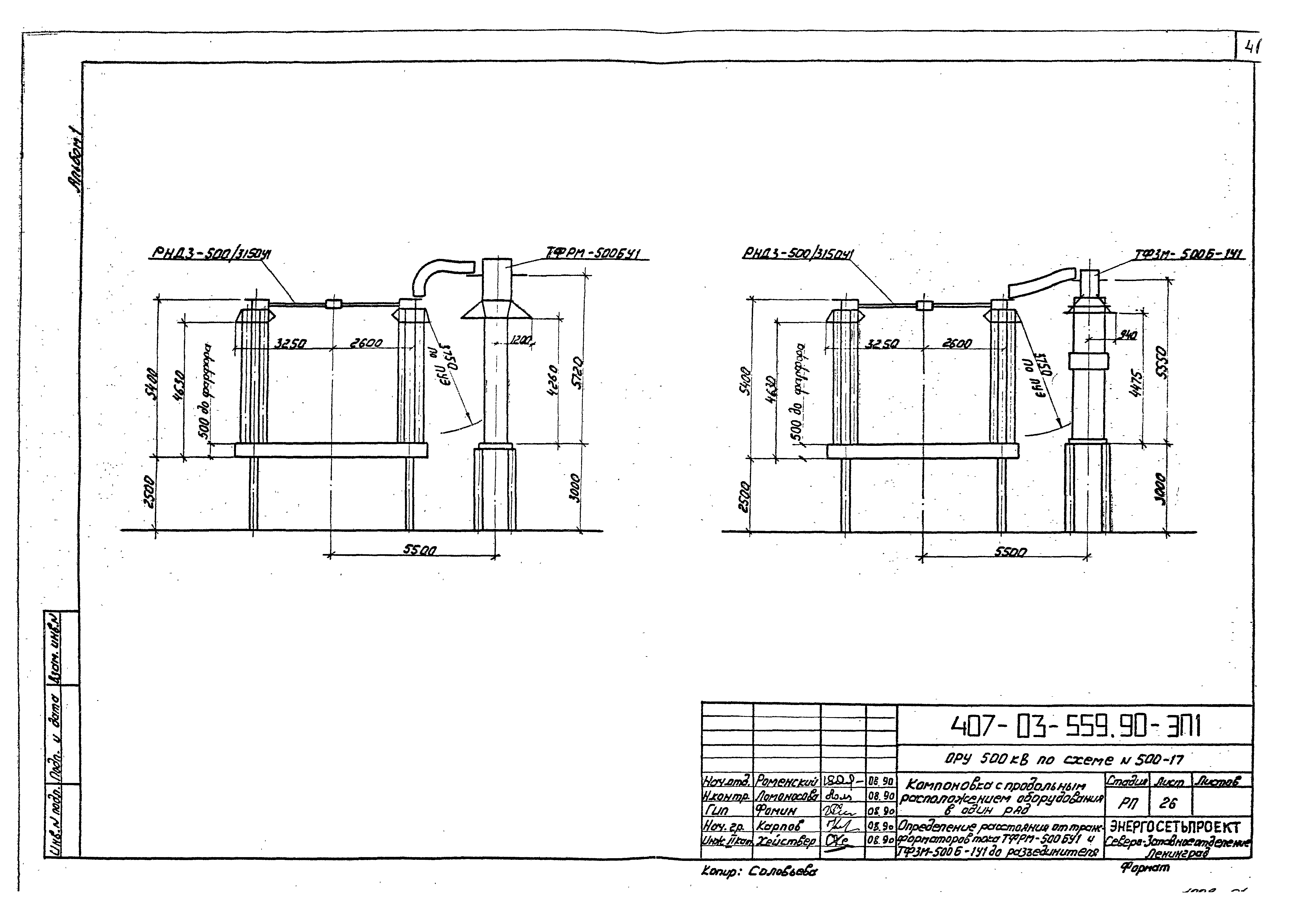

Компоновка с продольным расположением оборудования в один ряд. Определение расстояния от трансформатора тока ТФРМ-500Б-У1 и ТФЗМ-500Б-1У1 до разъединителя

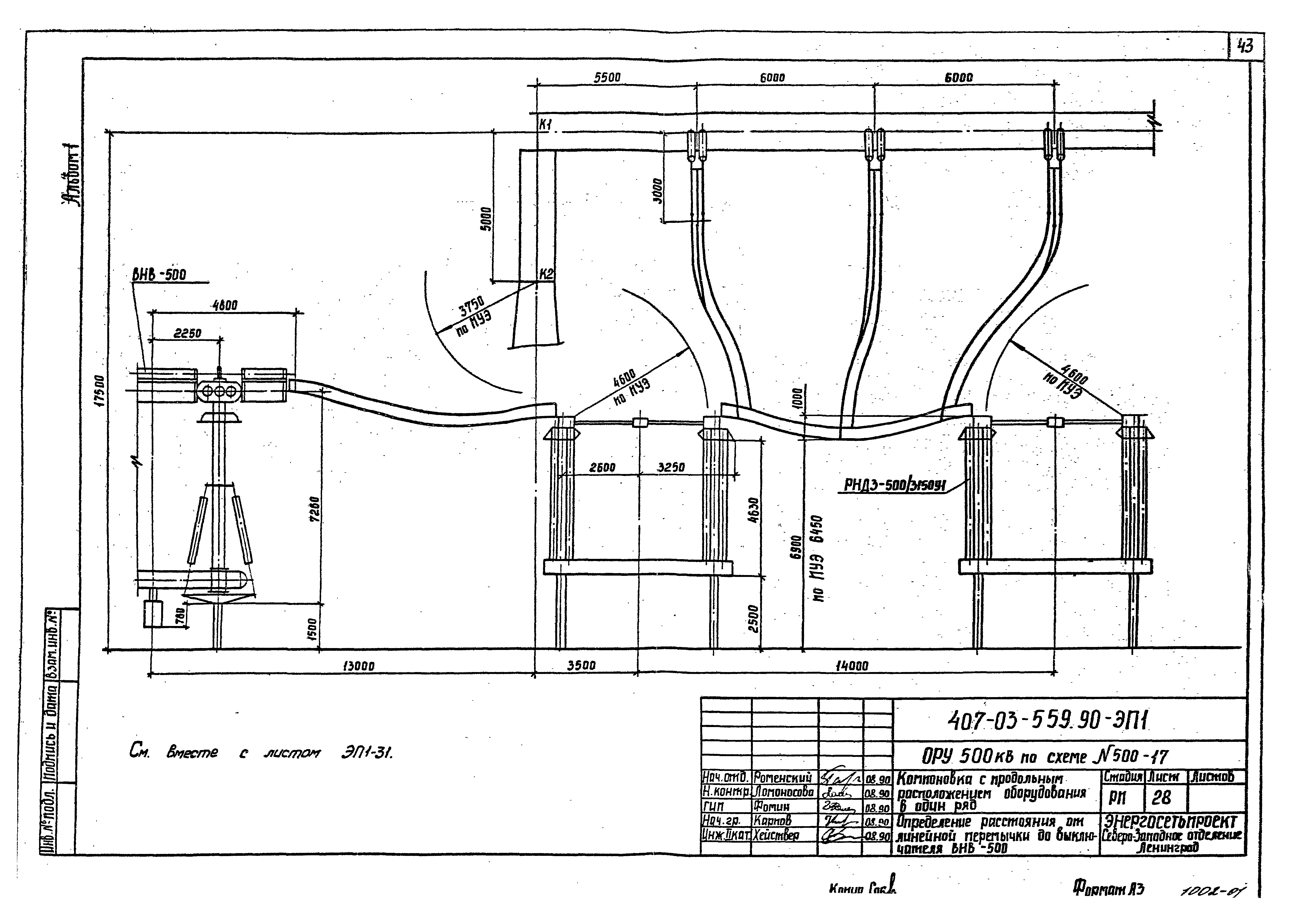

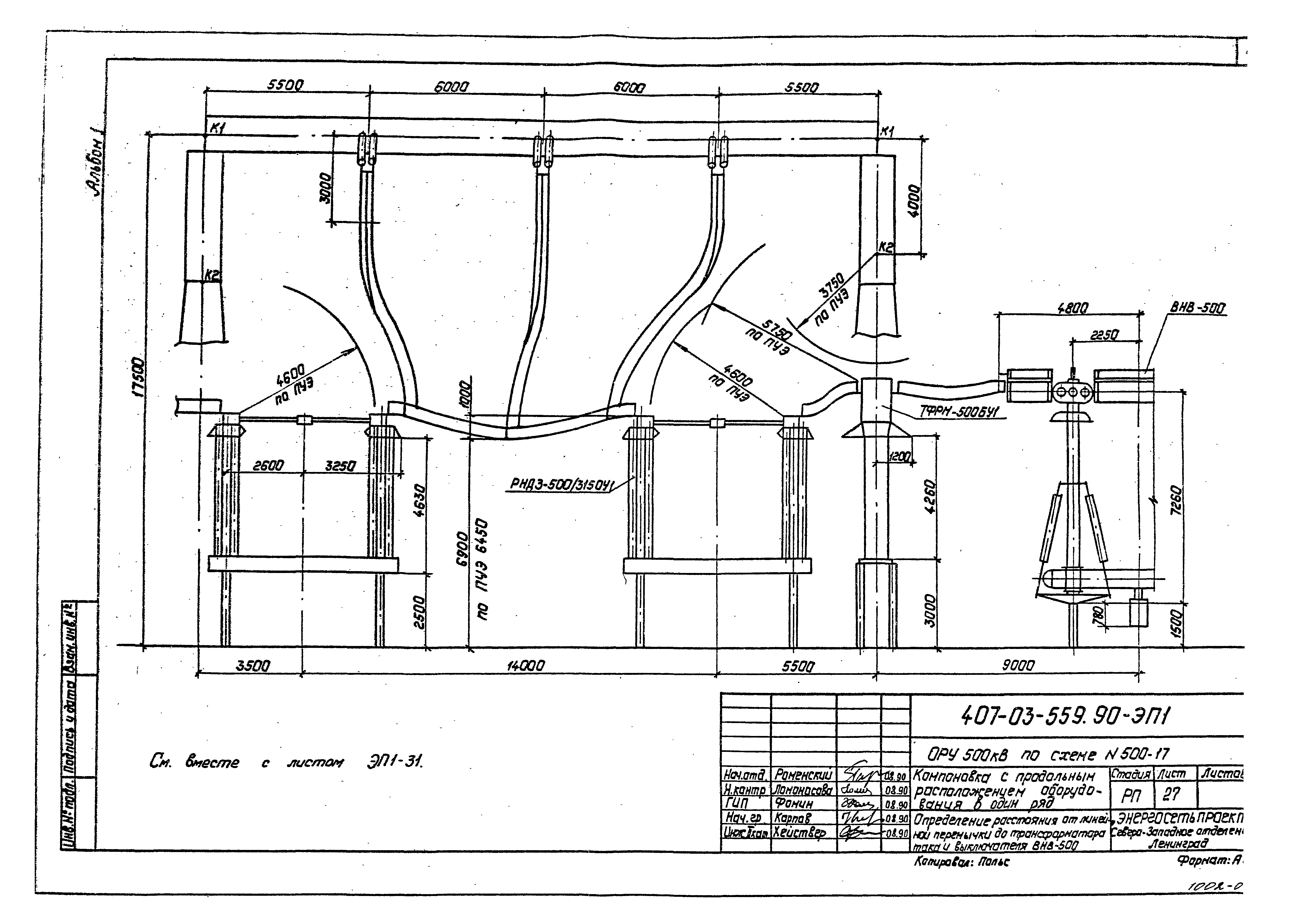

Компоновка с продольным расположением оборудования в один ряд. Определение расстояния от линейной перемычки до трансформатора тока и выключателя ВНВ-500
Компоновка с продольным расположением оборудования в один ряд. Определение расстояния от линейной перемычки до выключателя ВНВ-500

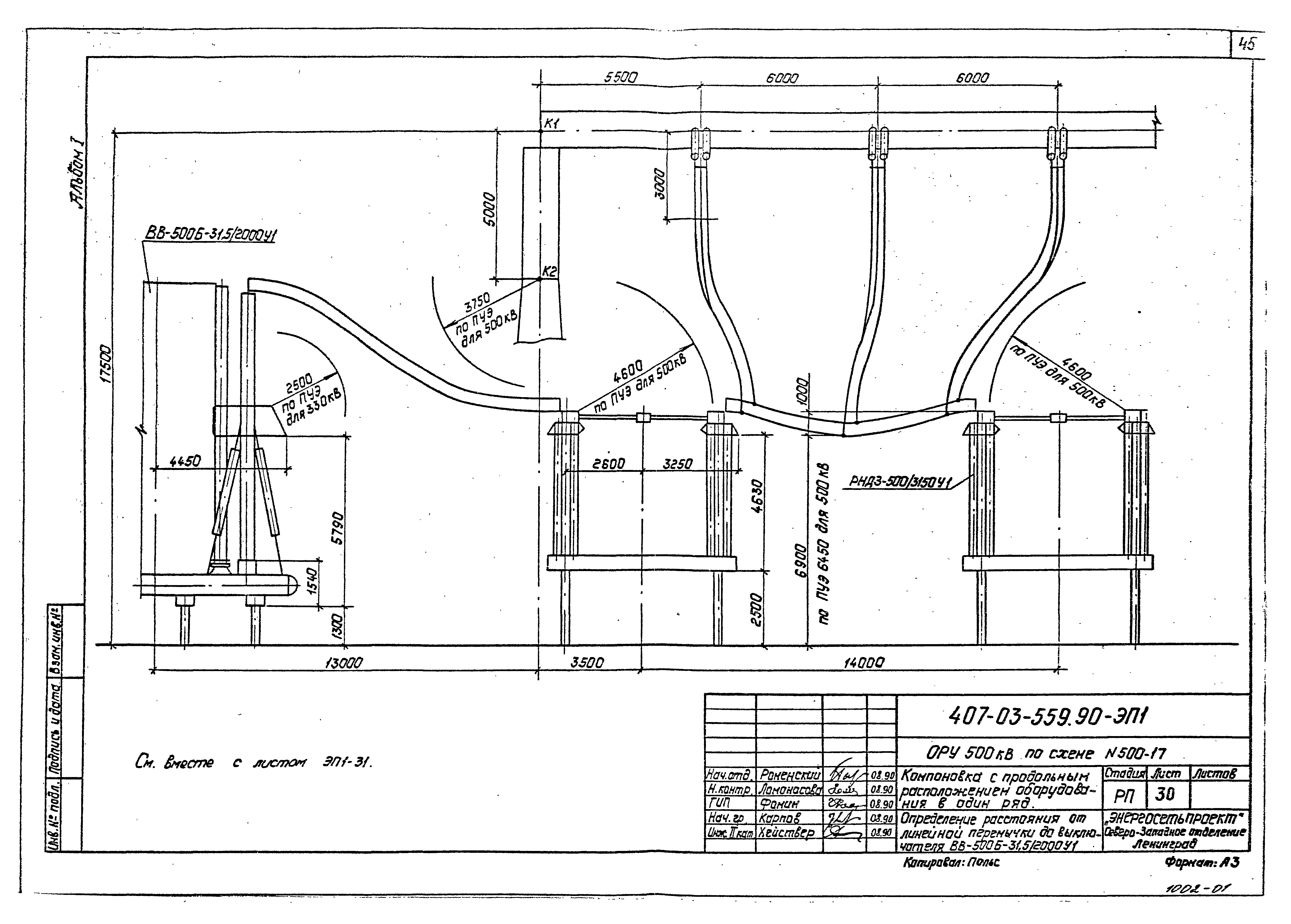

Компоновка с продольным расположением оборудования в один ряд. Определение расстояния от линейной перемычки до трансформатора тока и выключателя ВВ-500Б-31.5/200У1
Компоновка с продольным расположением оборудования в один ряд. Определение расстояния от линейной перемычки до выключателя ВВ-500Б-31.5/2000У1

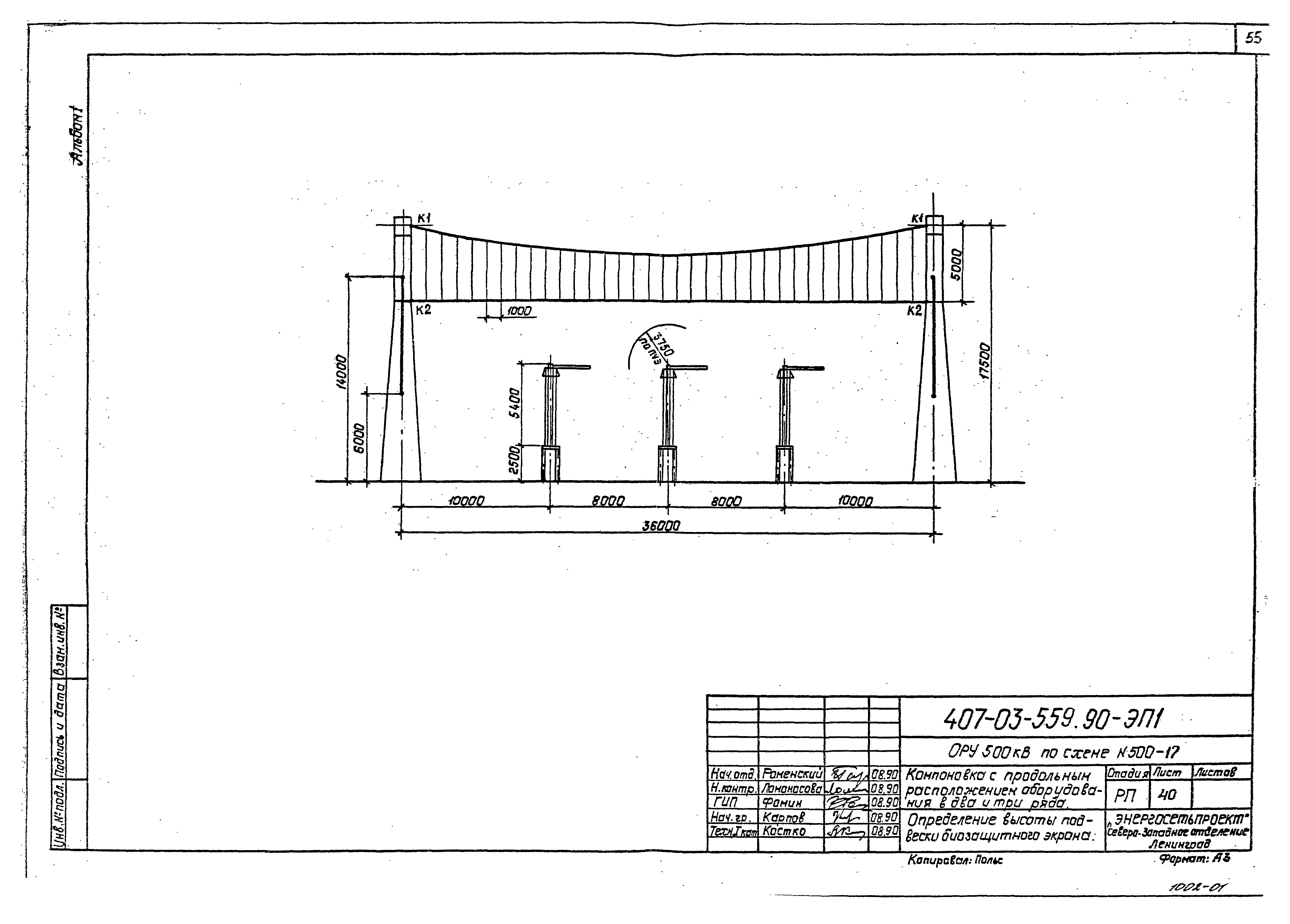

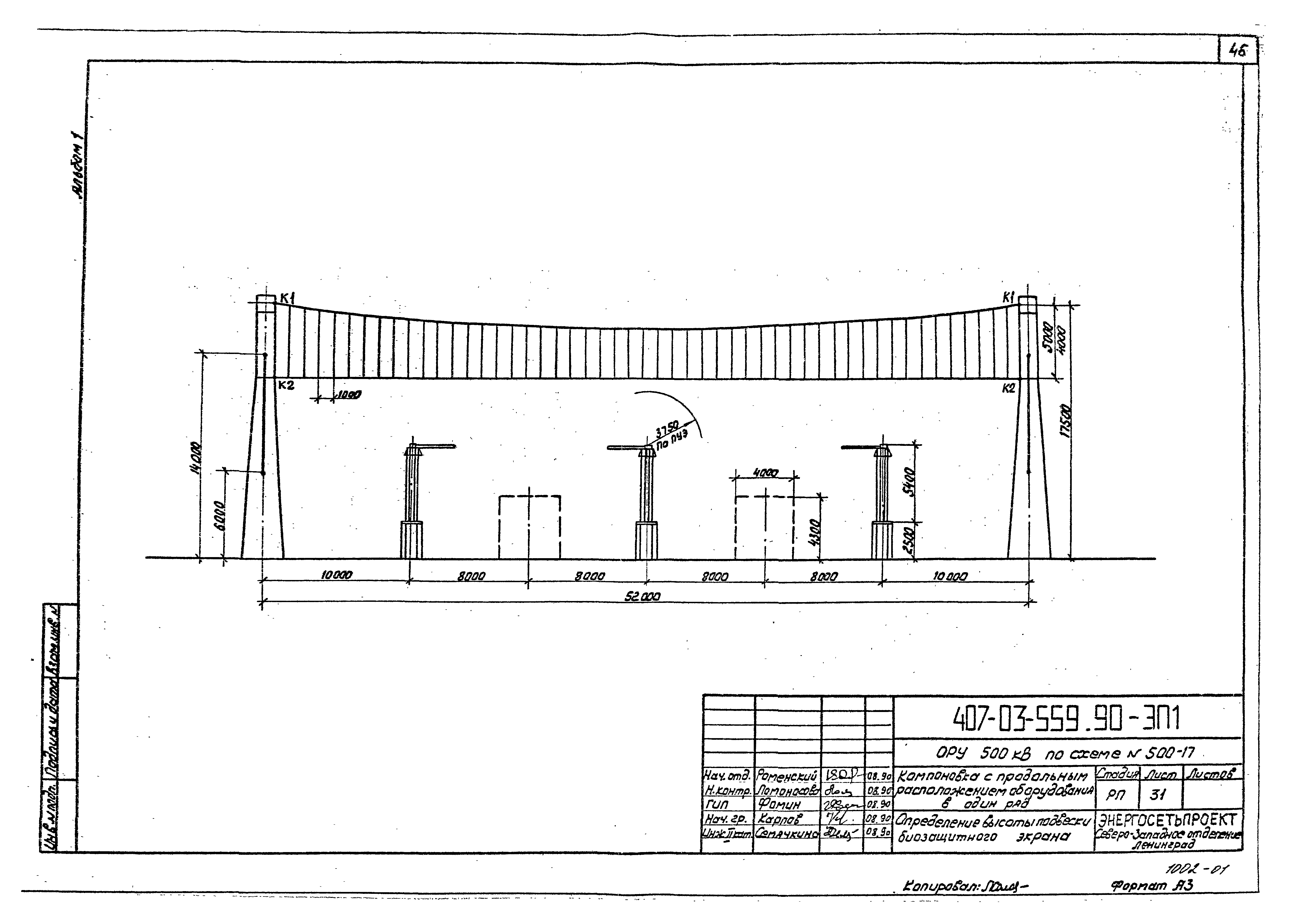

Компоновка с продольным расположением оборудования в один ряд. Определение высоты подвески биозащитного экрана

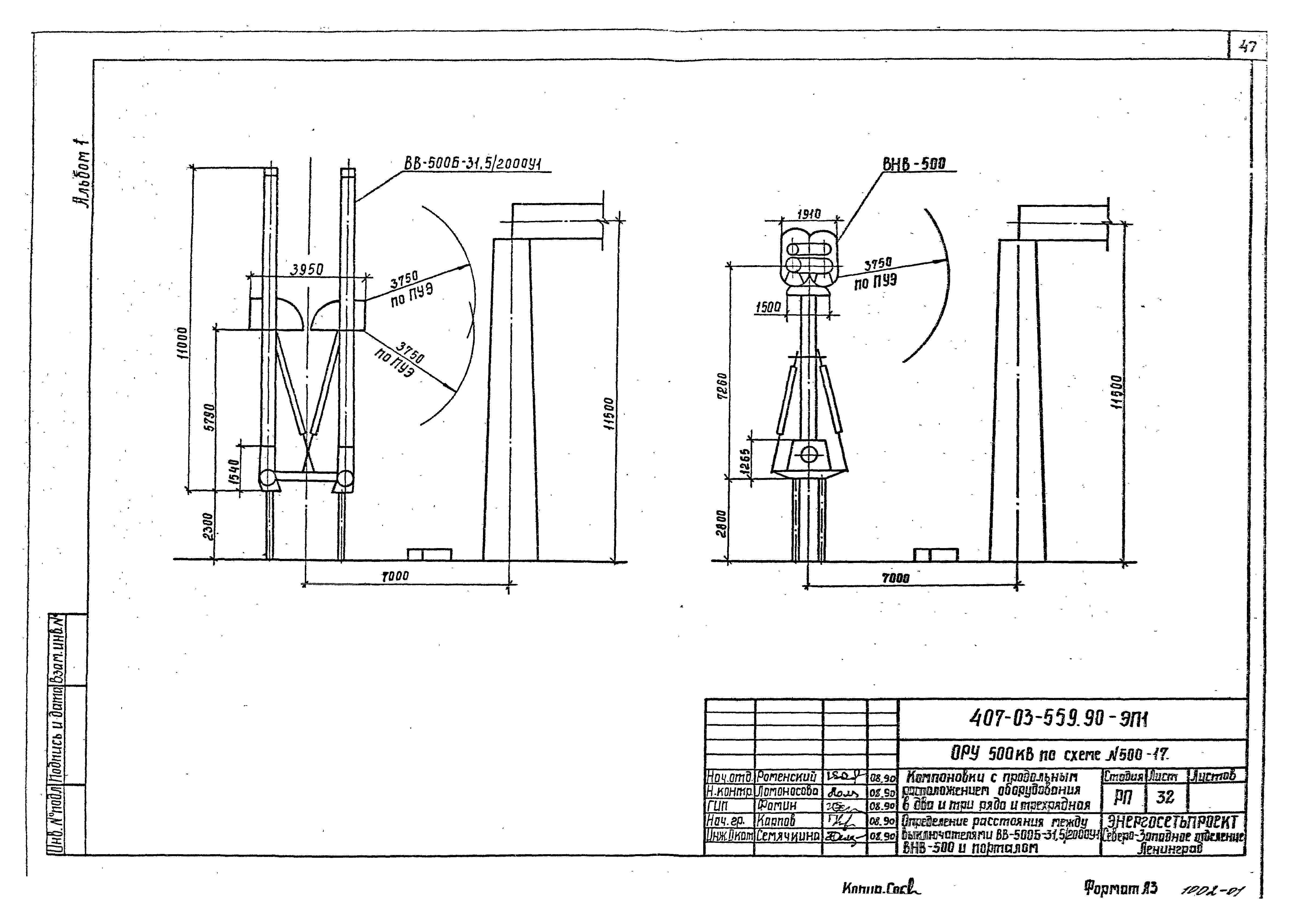

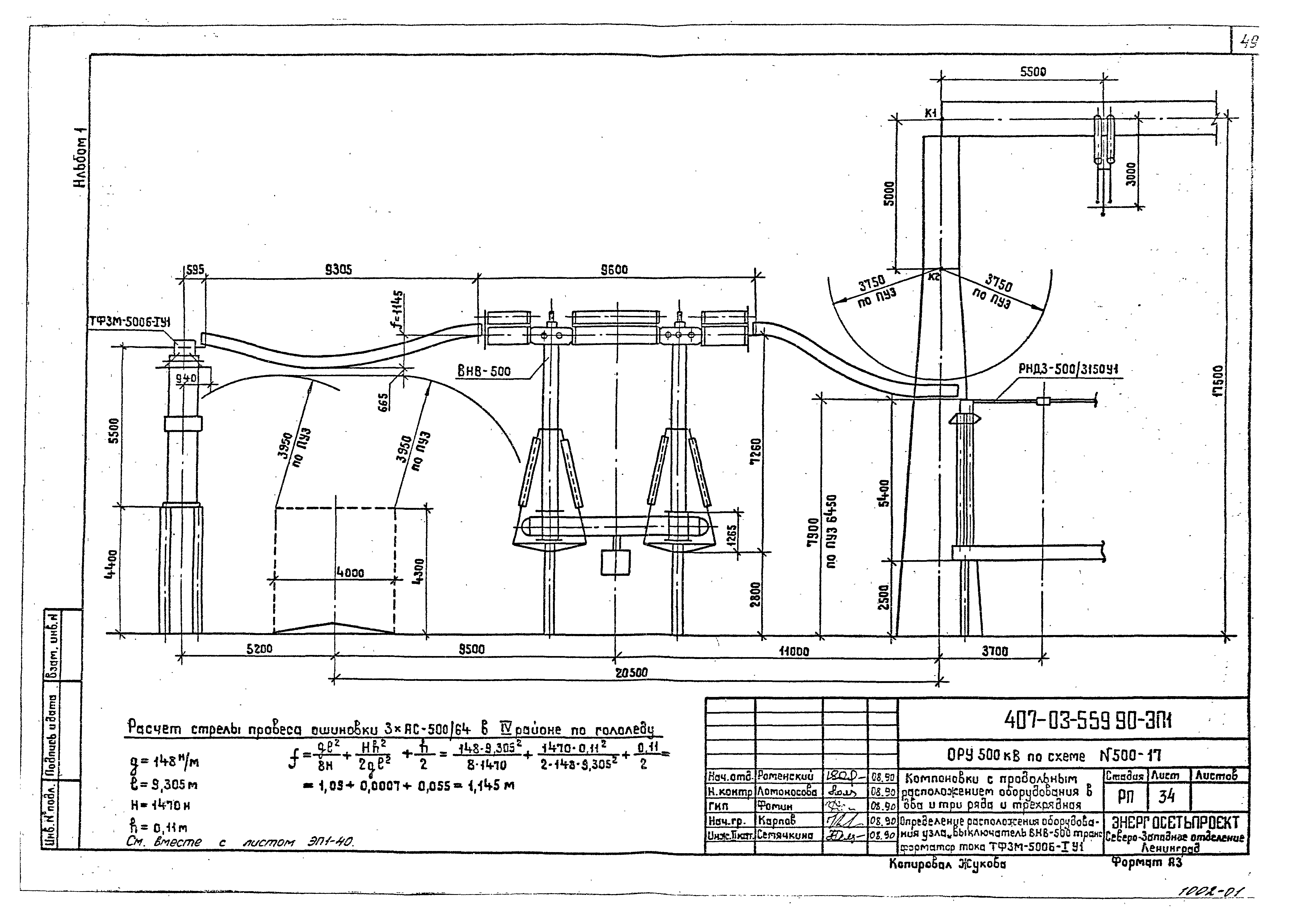

Компоновки с продольным расположением оборудования в два и три ряда и трехфазная. Определение расстояния между выключателями ВВ-500Б-31.5/2000У1 и ВНВ-500 и порталом
Компоновки с продольным расположением оборудования в два и три ряда и трехрядная. Определение расстояния от трансформаторов тока ТФРМ-500Б-У1 и ТФЗМ-500Б-1У1 до разъединителя

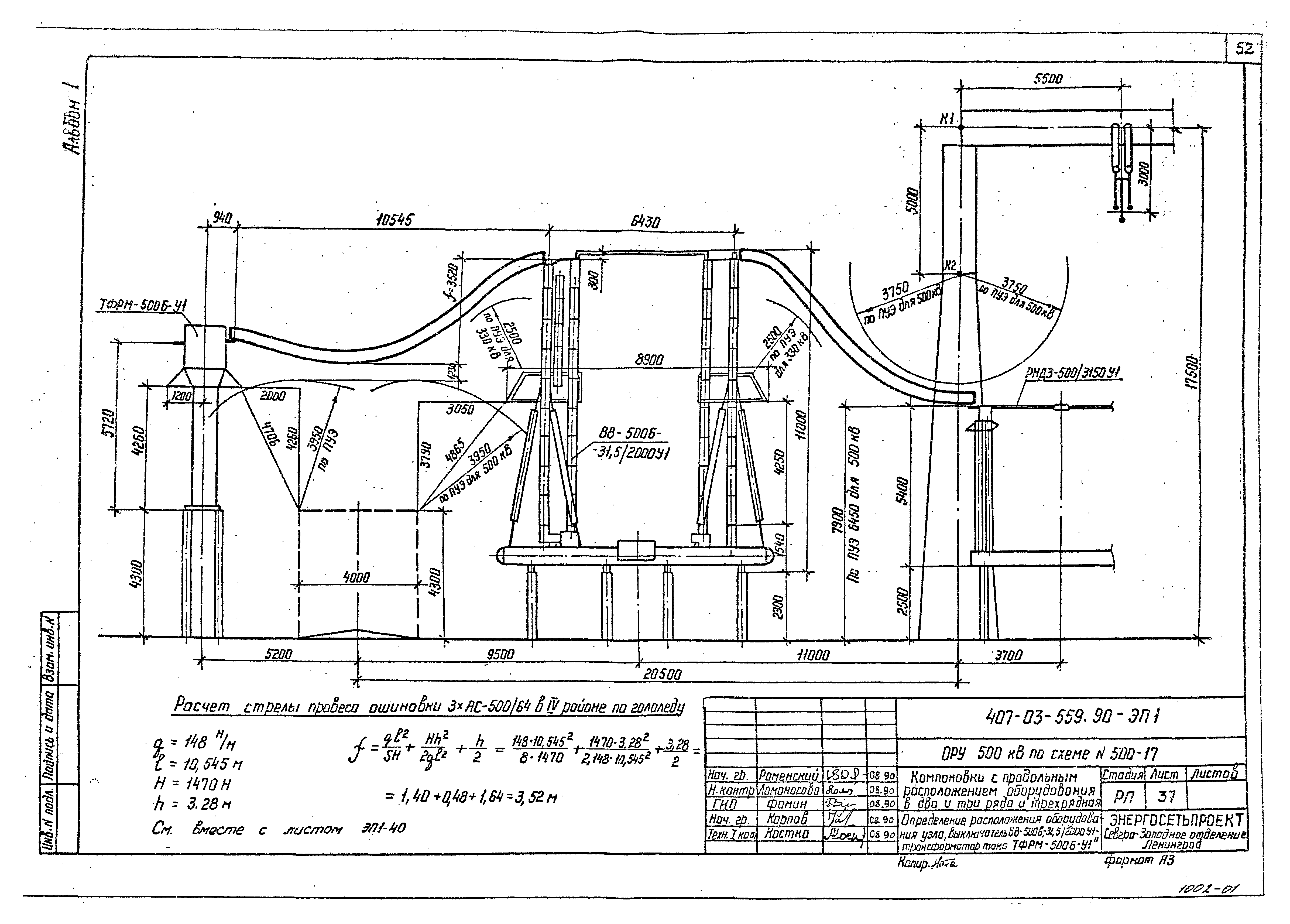

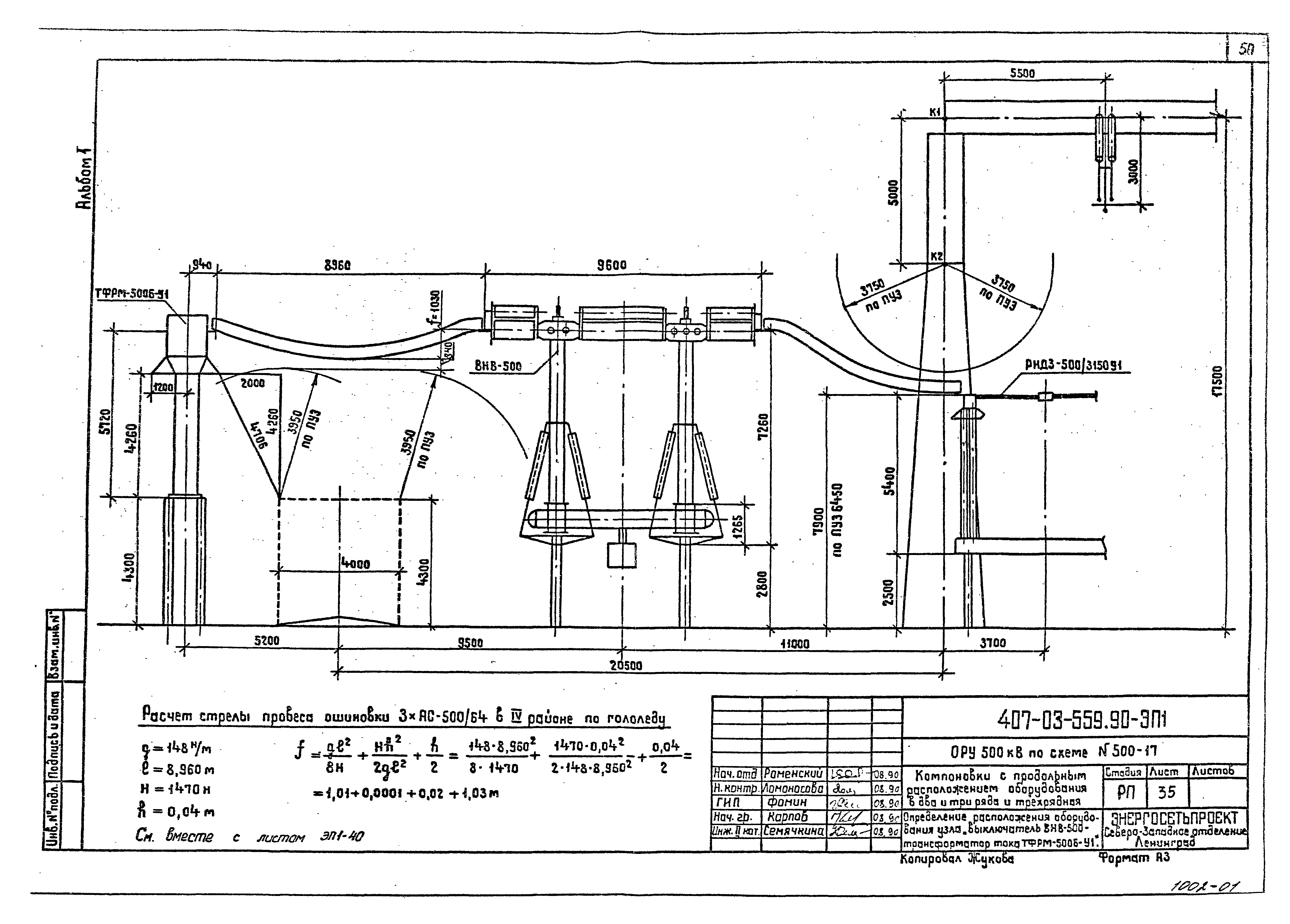

Компоновки с продольным расположением оборудования в два и три ряда и трехрядная. Определение расположения оборудования узла "выключатель ВНВ-500 - трансформатор тока ТФЗМ-500Б1-ТУ1"
Компоновки с продольным расположением оборудования в два и три ряда и трехрядная. Определение расположения оборудования узла "выключатель ВНВ-500 - трансформатор тока ТФРМ-500Б-У1"
Компоновки с продольным расположением оборудования в два и три ряда и трехрядная. Определение расположения оборудования узла "выключатель ВВ-500Б - трансформатор тока ТФЗМ-500Б-У1"
Компоновки с продольным расположением оборудования в два и три ряда и трехрядная. Определение расположения оборудования узла "выключатель ВВ-500Б - трансформатор тока ТФЗМ-500Б-ТУ1"

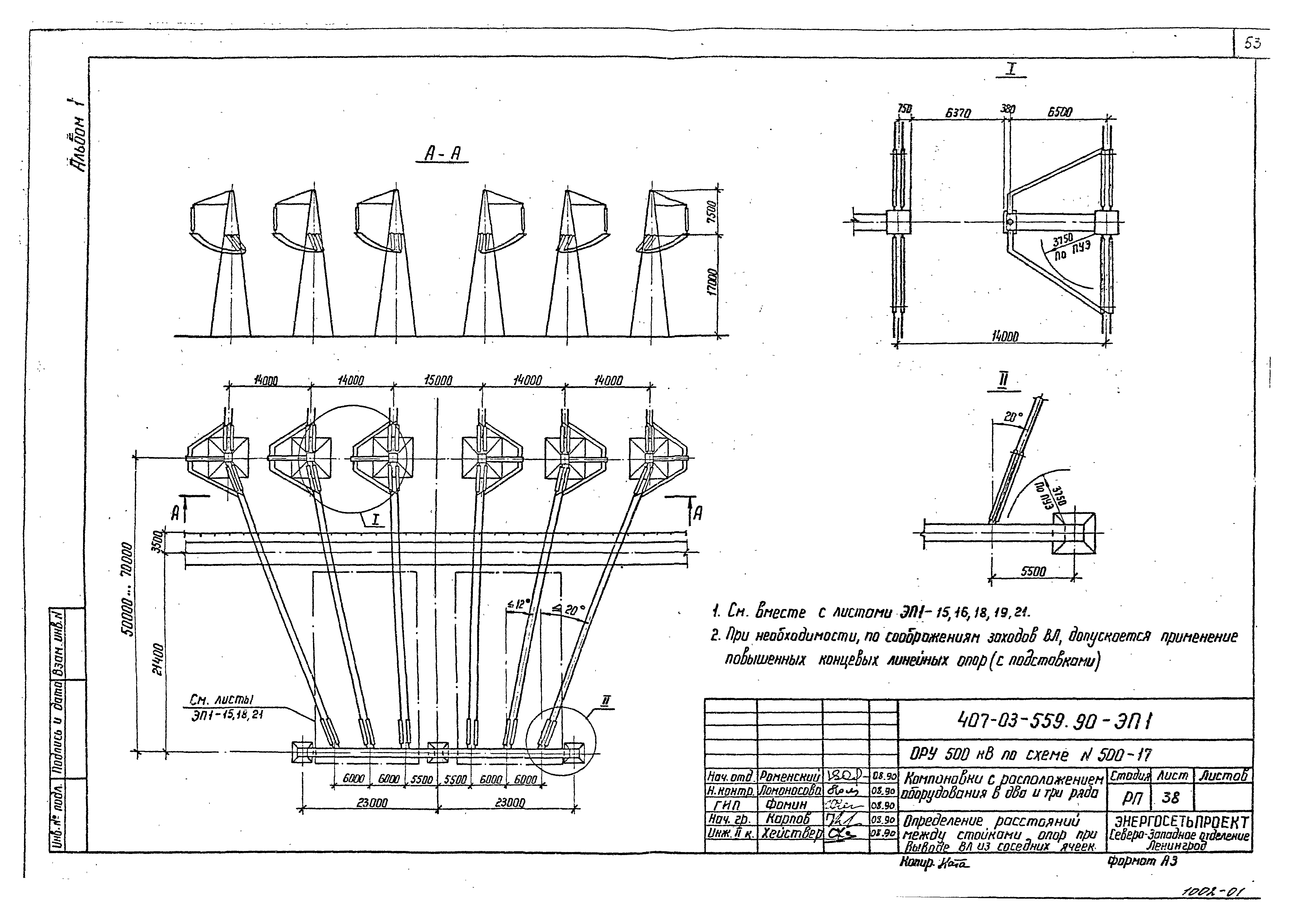

Компоновки с продольным расположением оборудования в два и три ряда. Определение расстояний между стойками опор при выводе ВЛ из соседних ячеек
Компоновки с продольным расположением оборудования в два и три ряда. Расположение шинных опор в перемычке с выключателями
Компоновка с продольным расположением оборудования в два и три ряда. Определение высоты подвеса биозащитного экрана

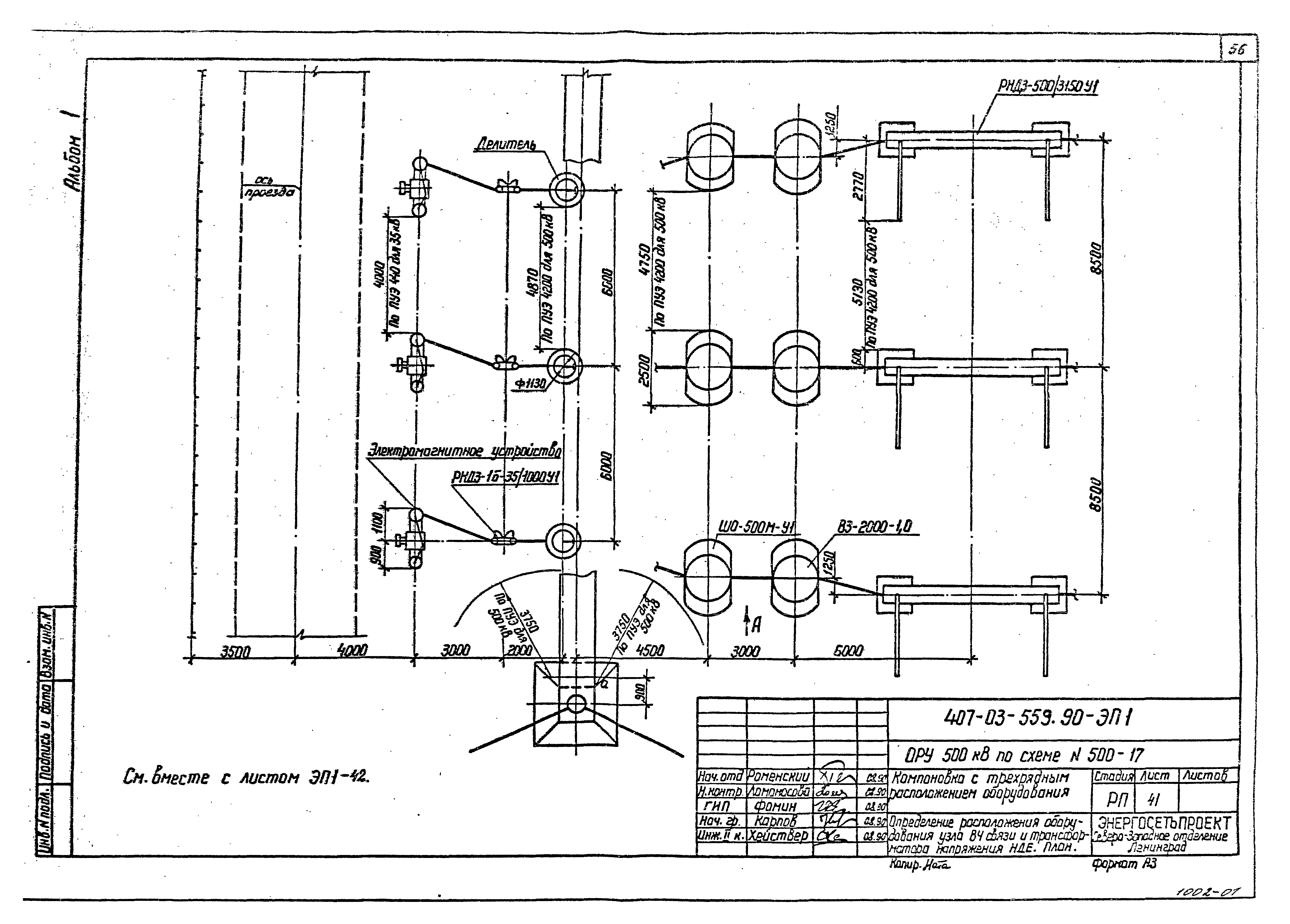

Компоновка с трехрядным расположением оборудования. Определение расположения оборудования узла ВЧ связи и трансформатора напряжения НДЕ. План

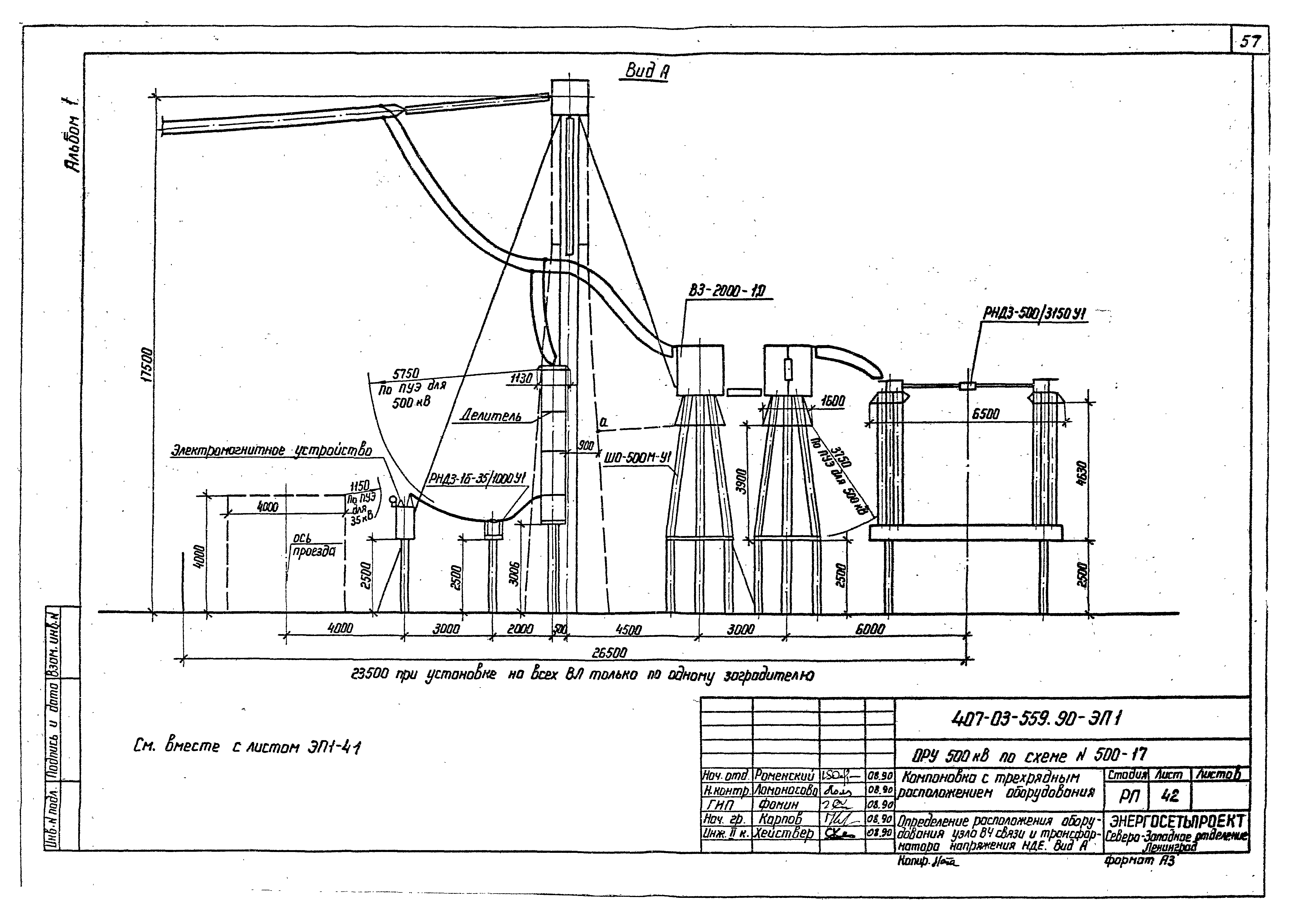

Компоновка с трехрядным расположением оборудования. Определение расположения оборудования узла ВЧ связи и трансформатора напряжения НДЕ. Вид А

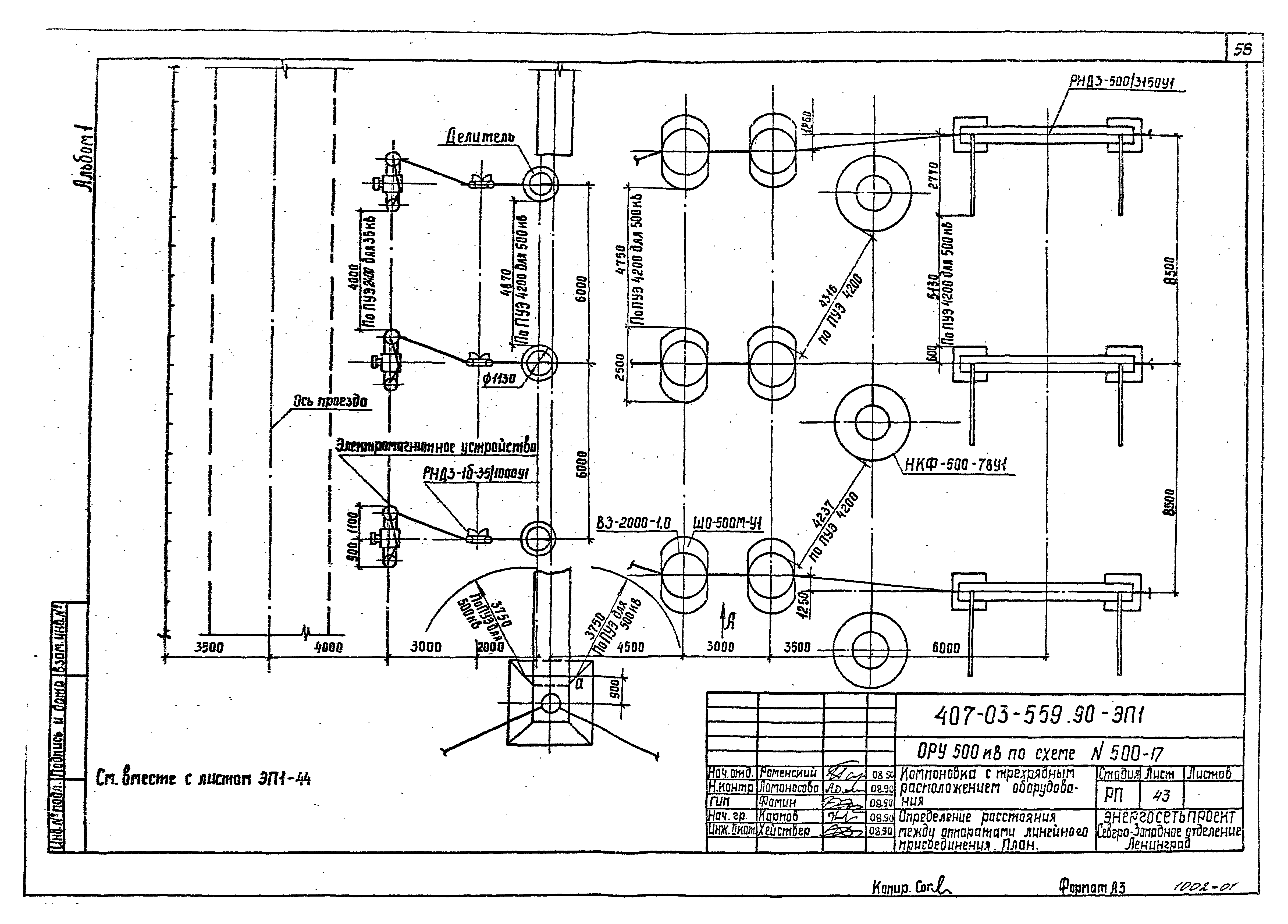

Компоновка с трехрядным расположением оборудования. Определение расстояния между аппаратами линейного присоединения. План
Компоновка с трехрядным расположением оборудования. Определение расстояния между аппаратами линейного присоединения. Вид А

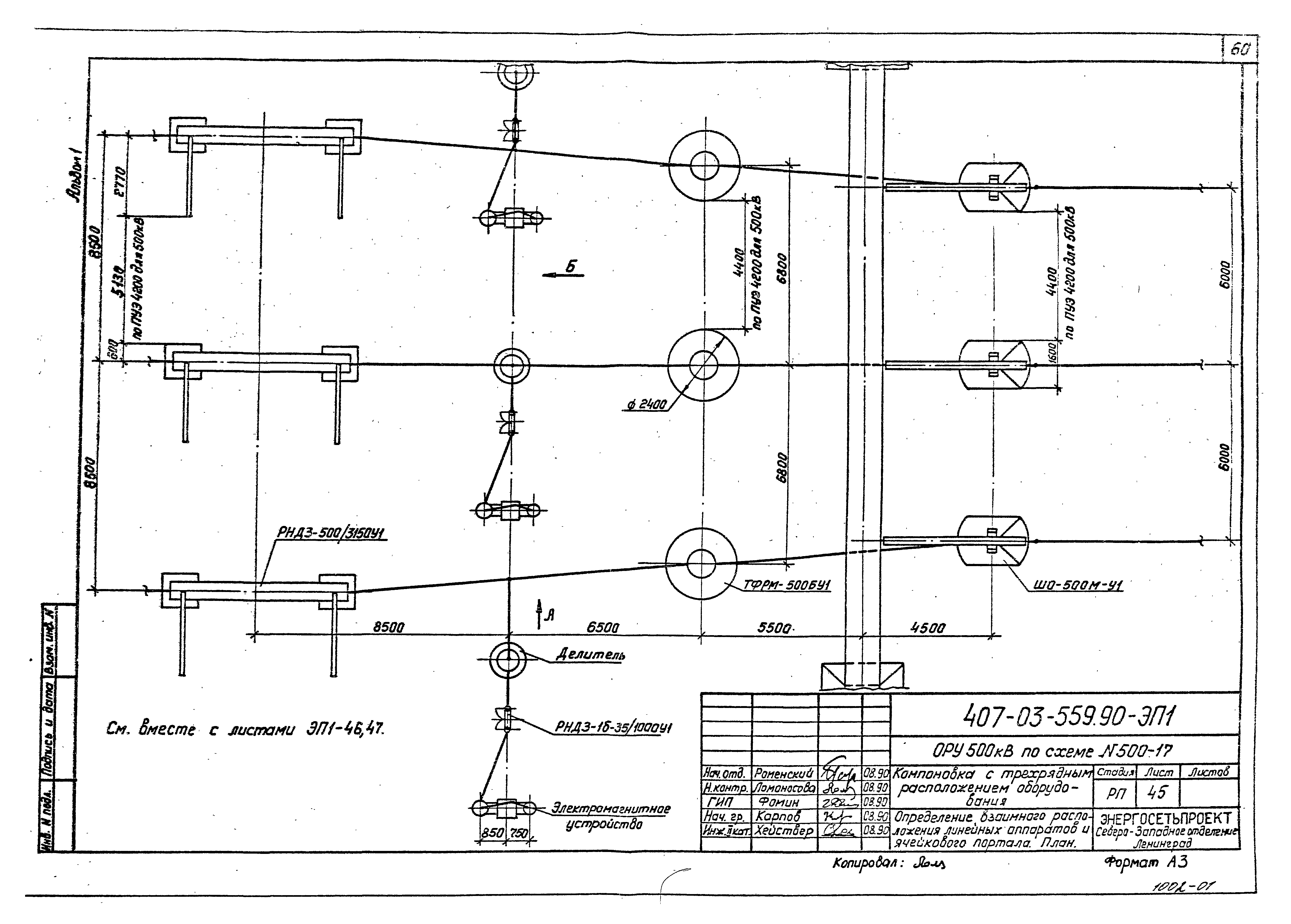

Компоновка с трехрядным расположением оборудования. Определение взаимного расположения линейных аппаратов и ячейкового портала. План

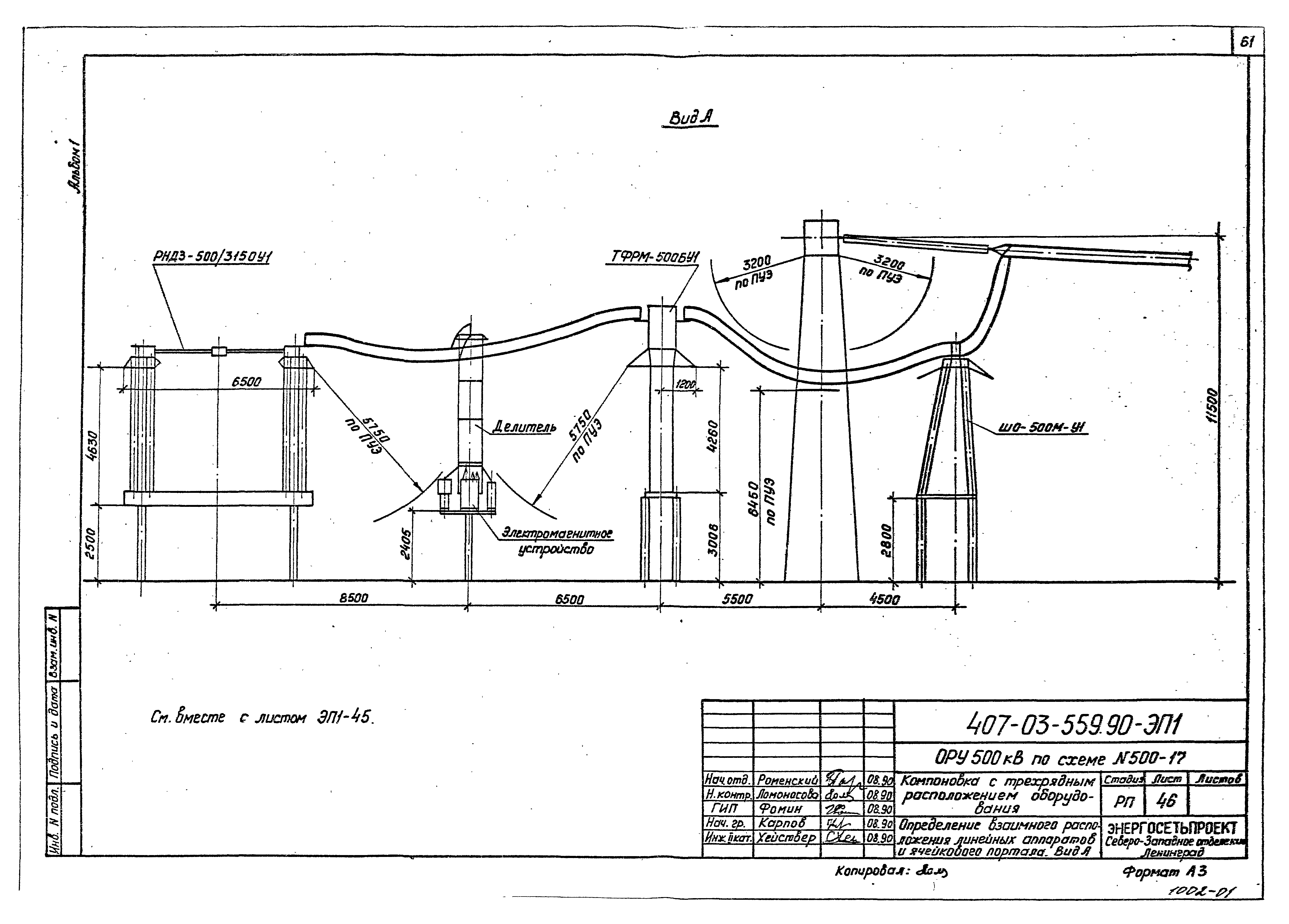

Компоновка с трехрядным расположением оборудования. Определение взаимного расположения линейных аппаратов и ячейкового портала. Вид А

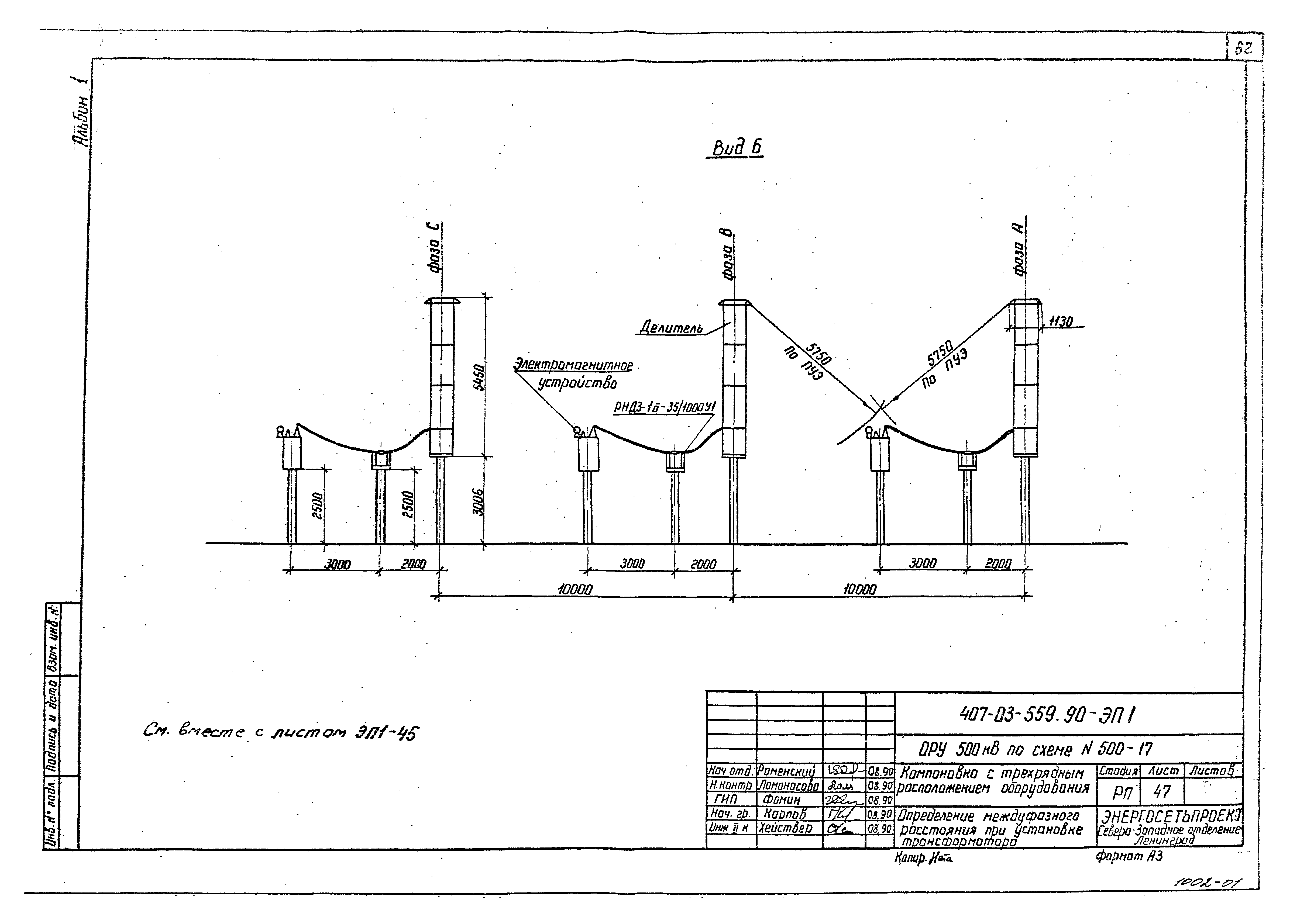

Компоновка с трехрядным расположением оборудования. Определение междуфазного расстояния при установке трансформатора НДЕ. Вид Б

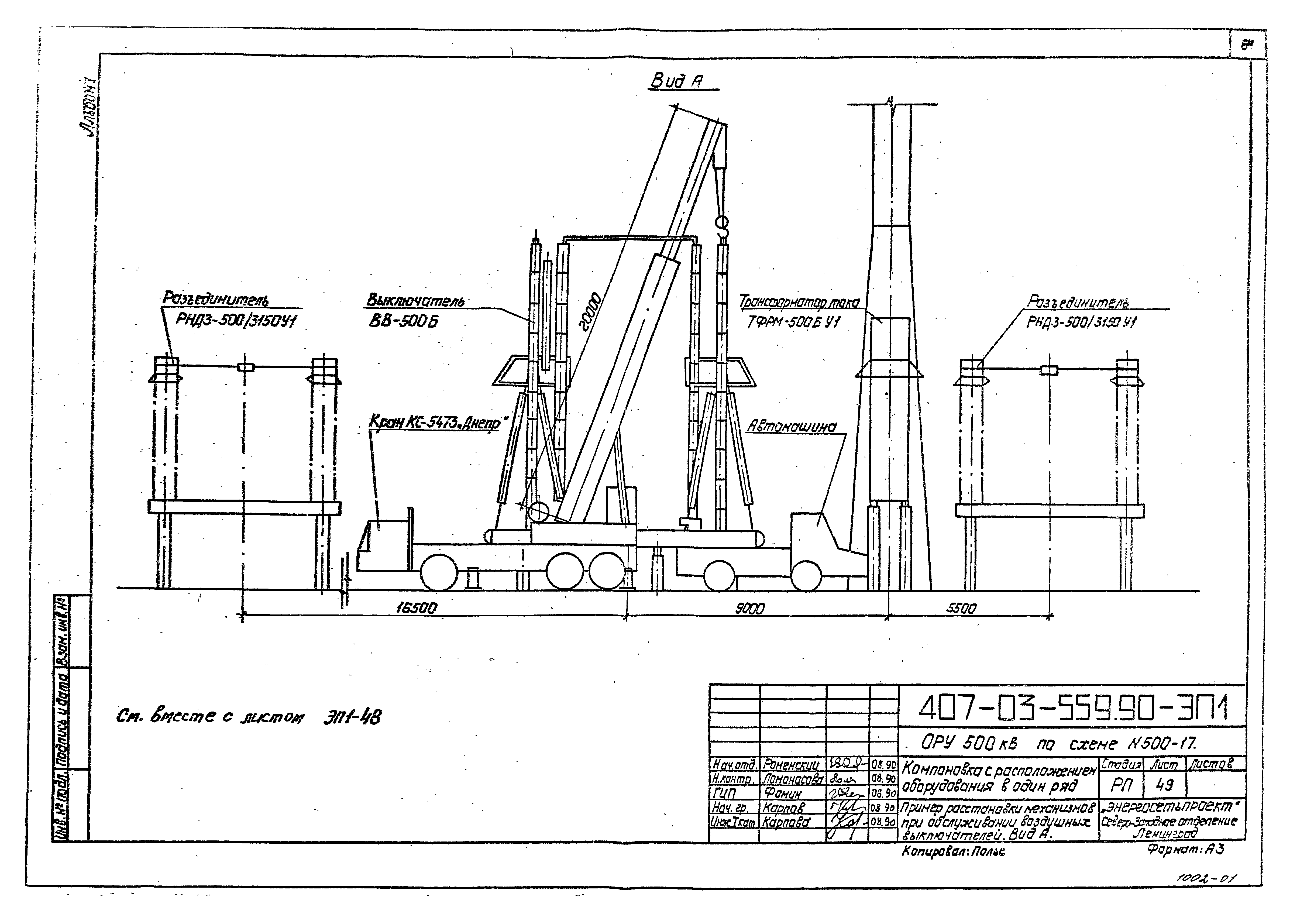

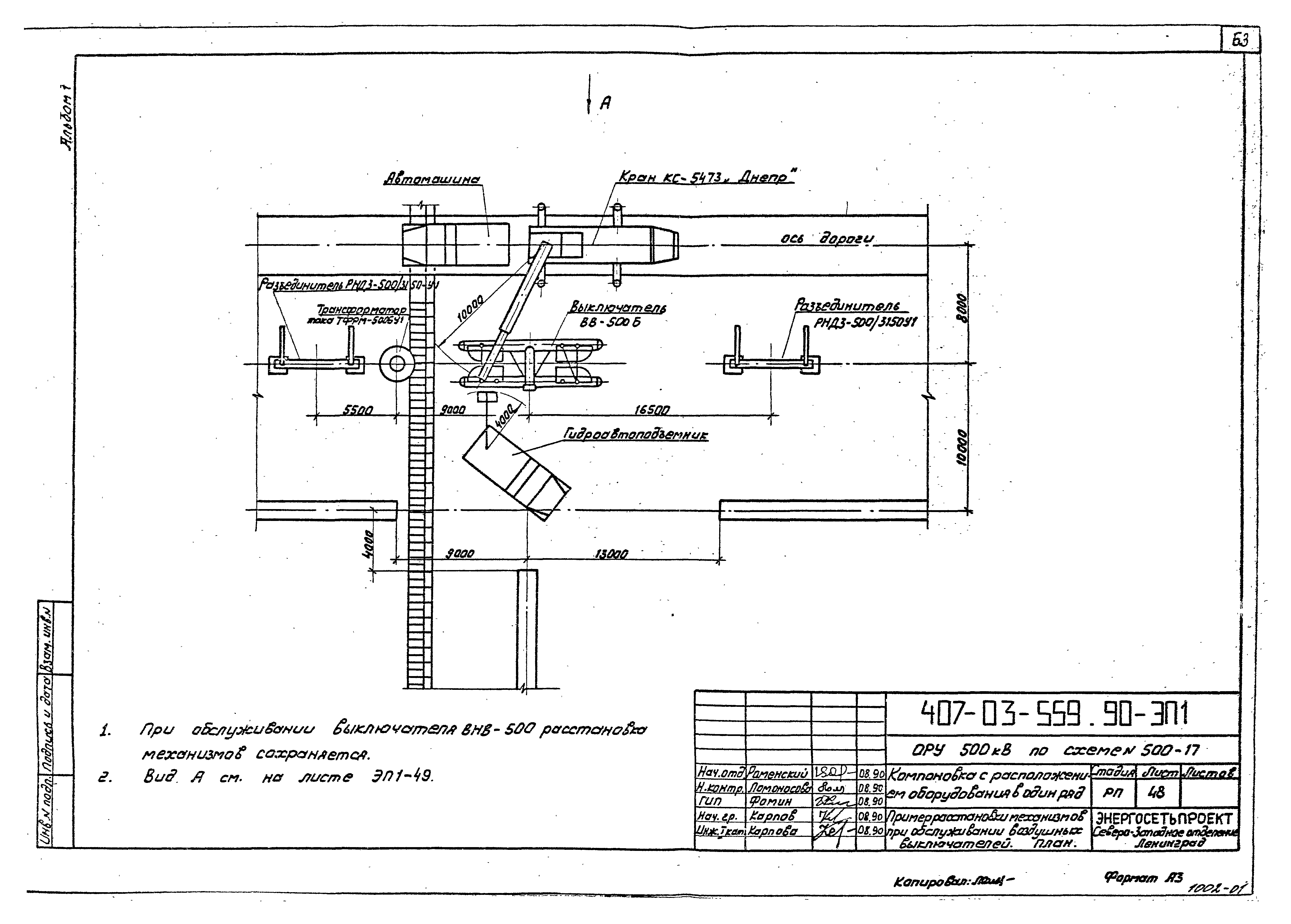

Компоновка с расположением оборудования в один ряд. Пример расстановки механизмов при обслуживании воздушных выключателей. План
Компоновка с расположением оборудования в один ряд. Пример расстановки механизмов при обслуживании воздушных выключателей. Вид А

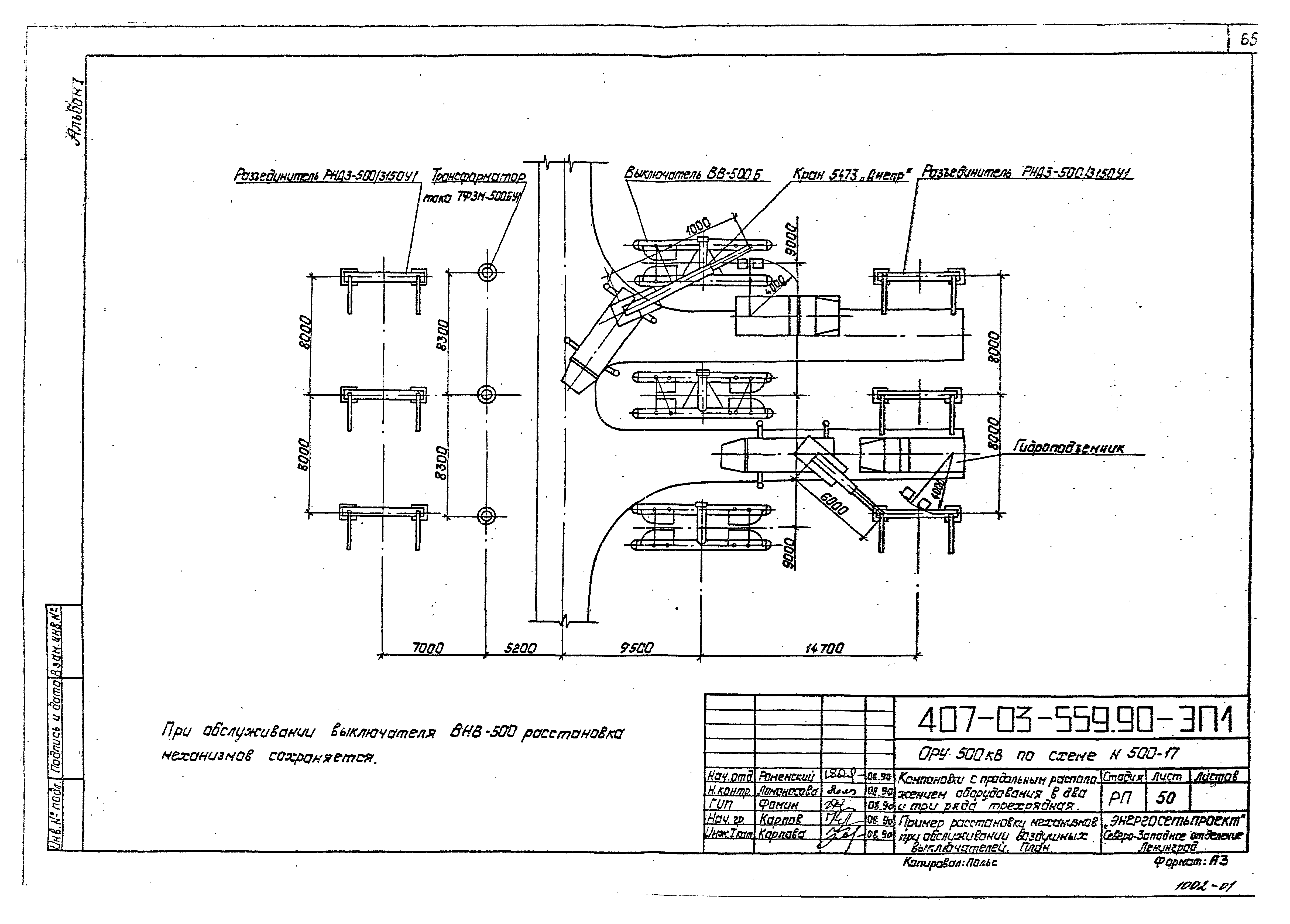

Компоновки с продольным расположением оборудования в два и три ряда и трехрядная. Пример расстановки механизмов при обслуживании воздушных выключателей. План

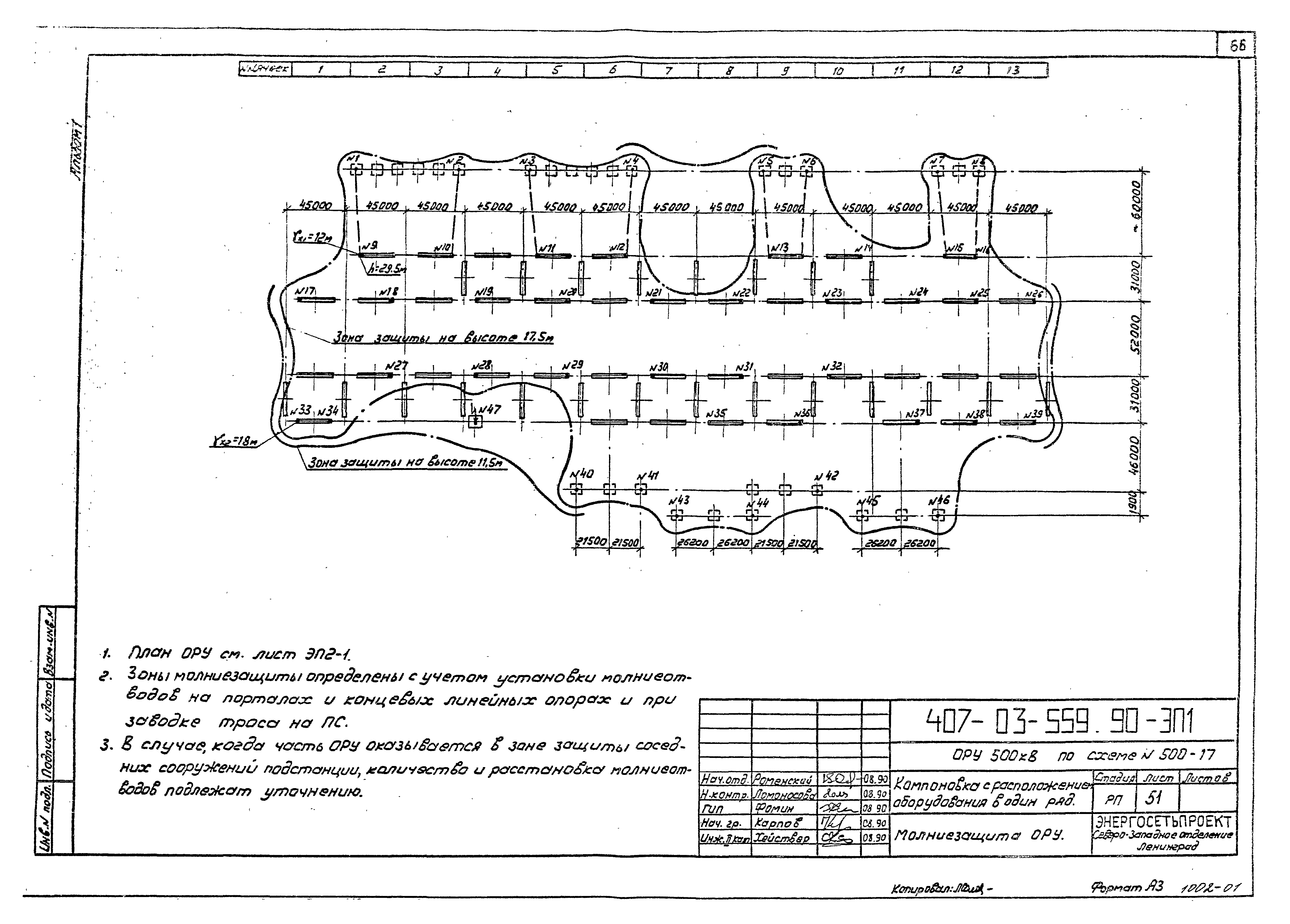

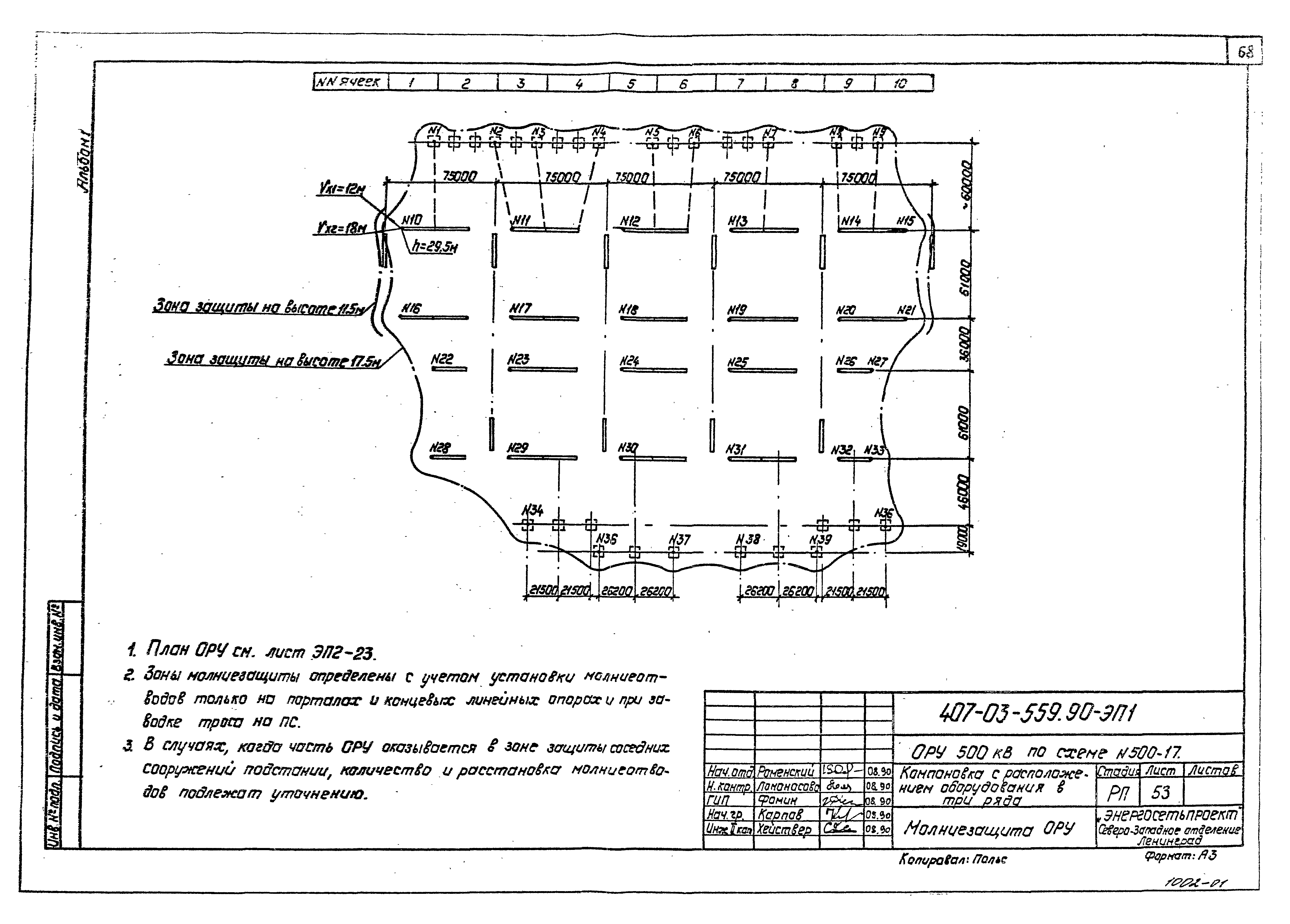

Компоновка с расположением оборудования в один ряд. Молниезащита ОРУ

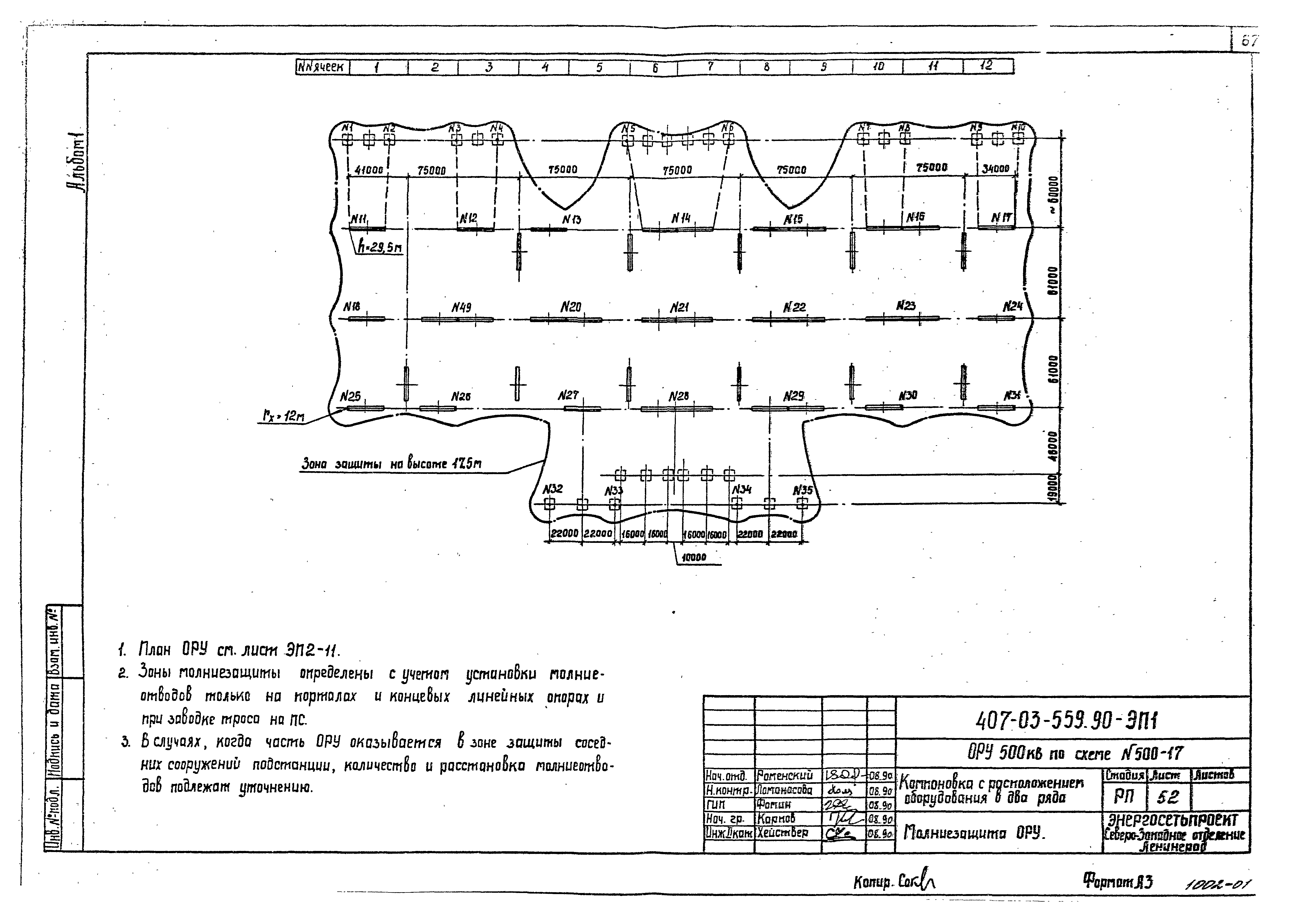

Компоновка с расположением оборудования в два ряда. Молниезащита ОРУ
Компоновка с расположением оборудования в три ряда. Молниезащита ОРУ
Компоновка трехрядным расположением оборудования. Молниезащита ОРУ

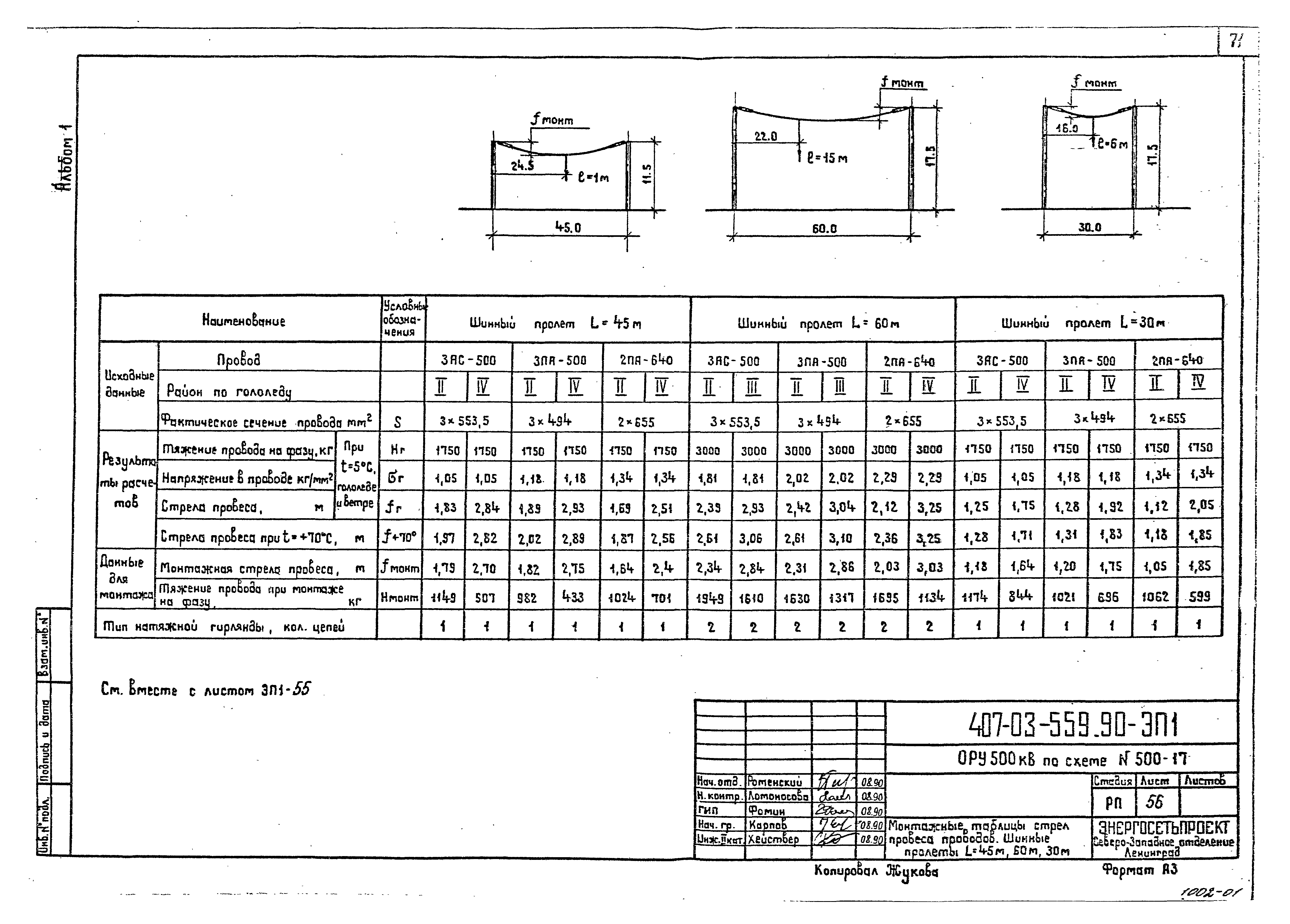

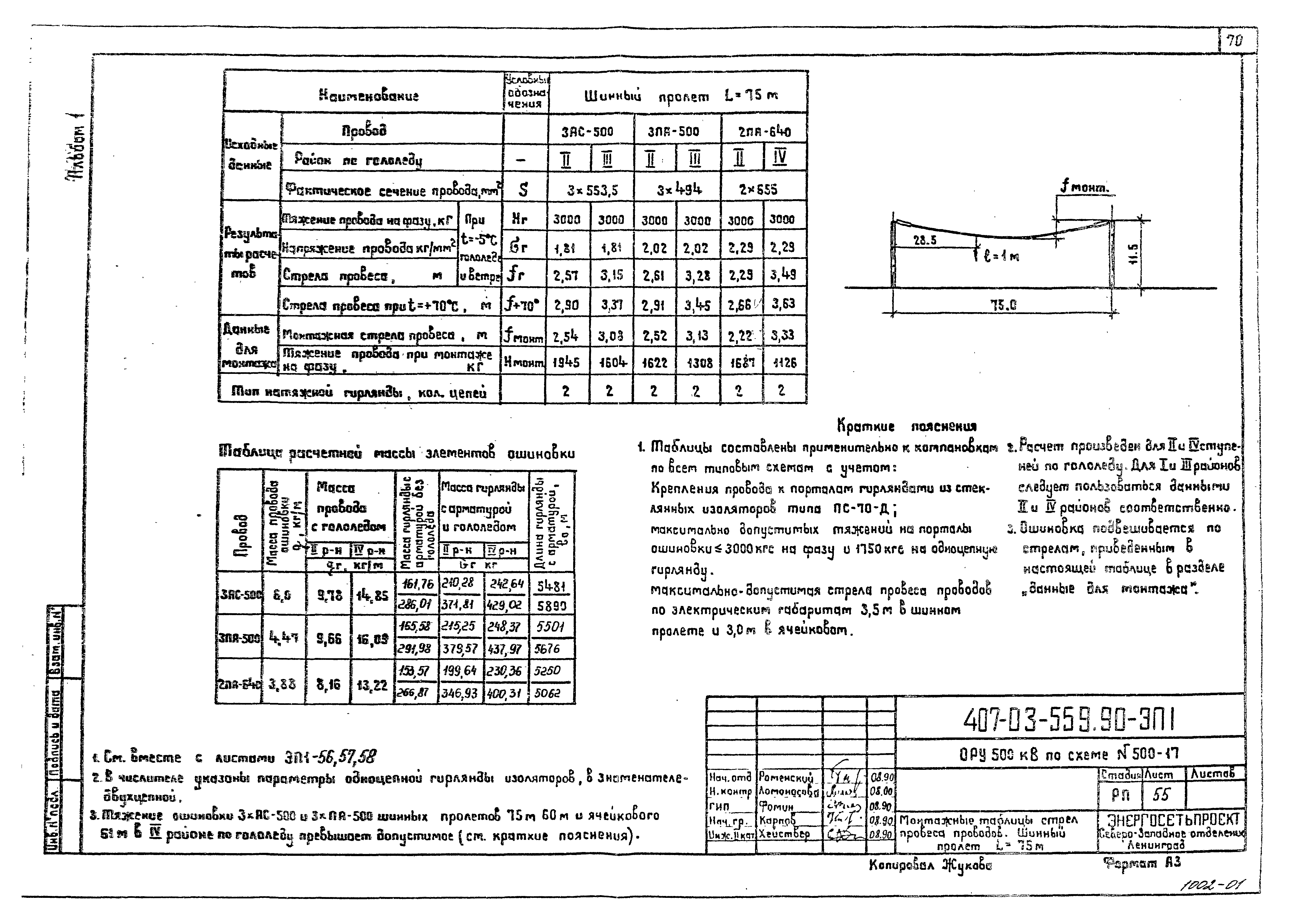

Монтажные таблицы стрел провеса проводов. Шинный пролет L = 75 м
Монтажные таблицы стрел провеса проводов. Шинные пролеты L = 45 м; 60 м; 30 м

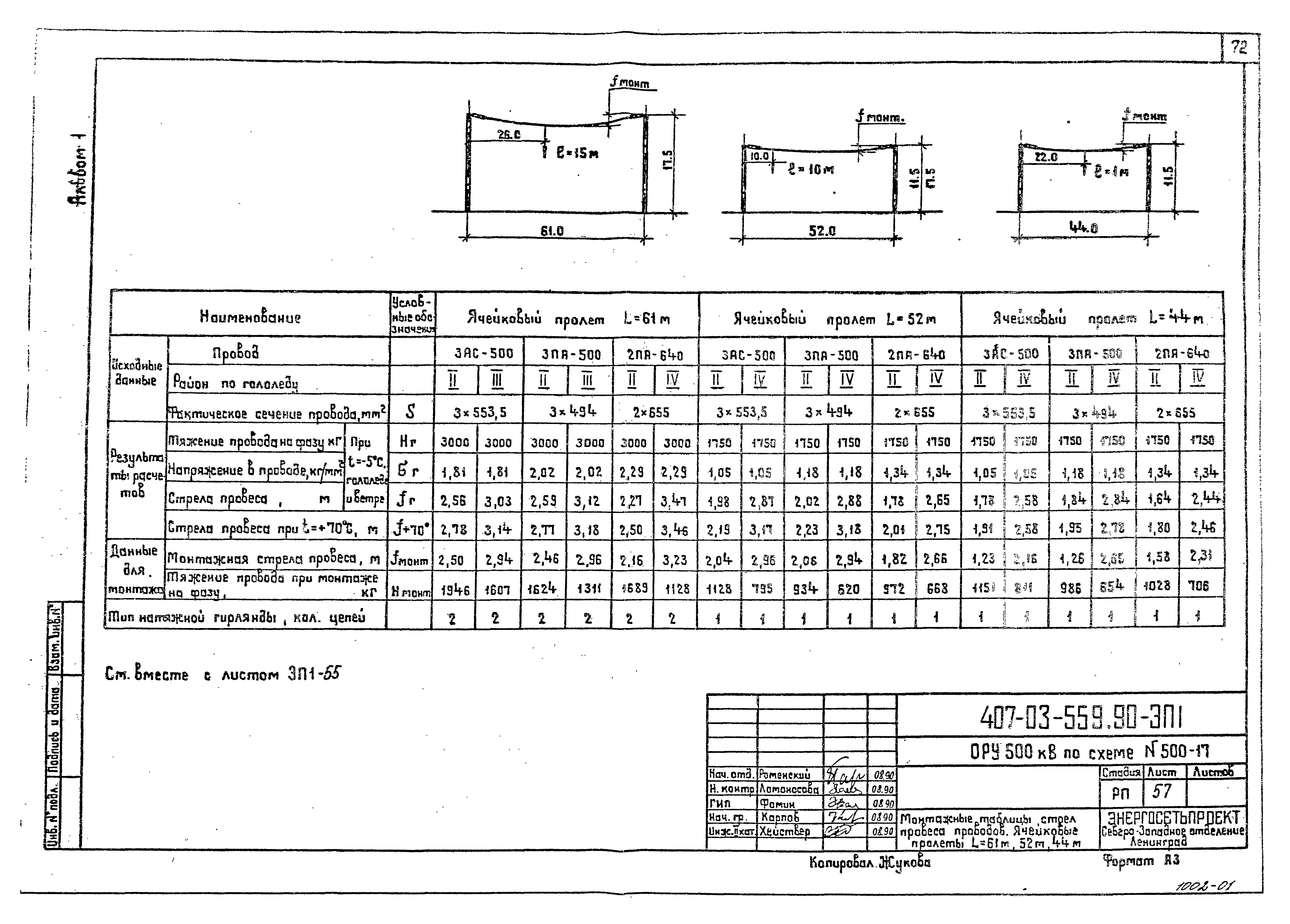

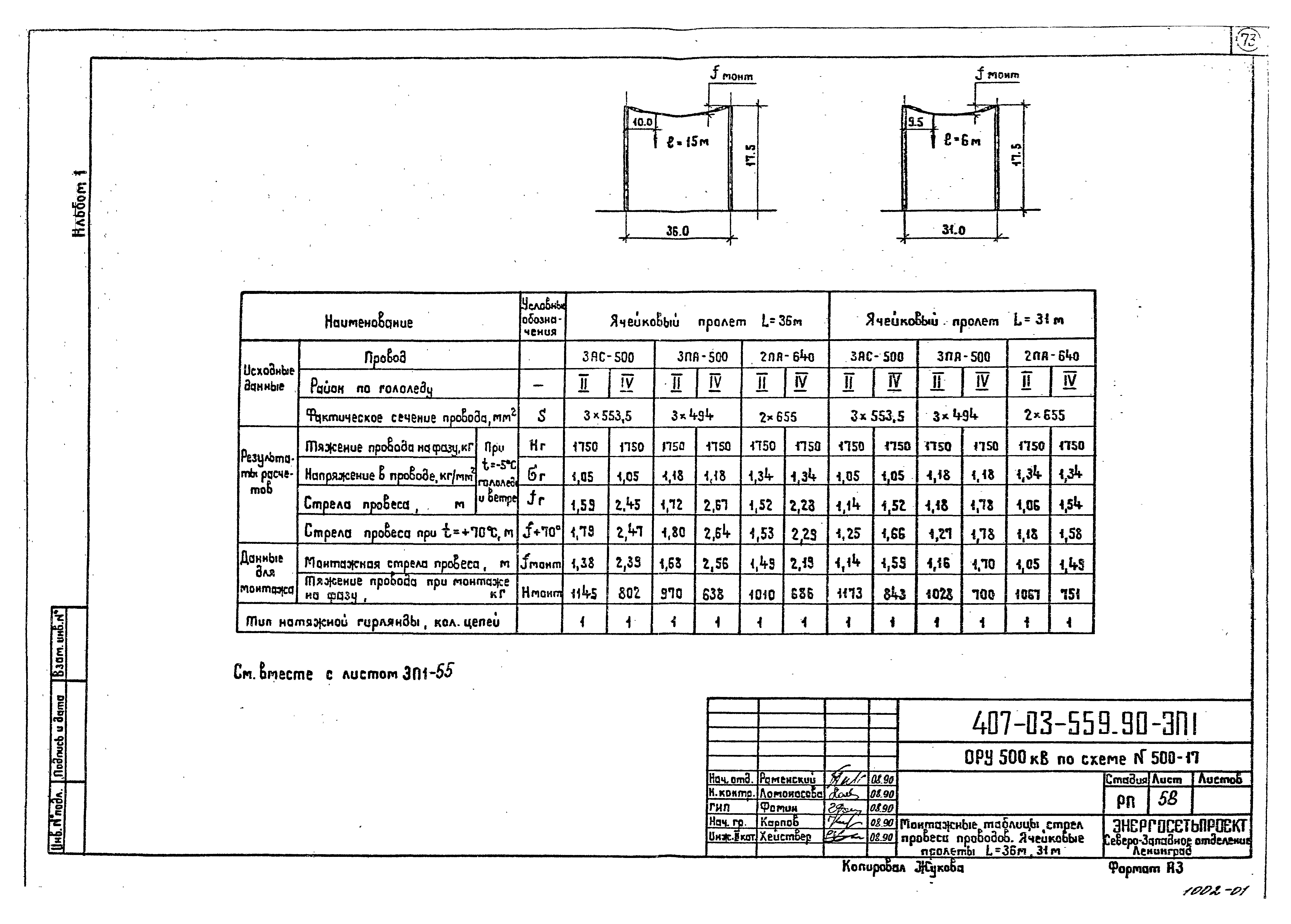

Монтажные таблицы стрел провеса проводов. Ячейковые пролеты L = 61 м; 52 м; 44 м
Монтажные таблицы стрел провеса проводов. Ячейковые пролеты L = 36 м; 31 м
Разработан: Энергосетьпроект
Утверждён:13.08.1990 Минэнерго СССР (USSR Minenergo 46)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Электроэнергетика Устройства и подстанции распределительные
Заменяет собой:
  • Типовой проект 407-03-383.86
