Скачать ОСТ 108.961.02-79 Отливки из углеродистых и легированных сталей для деталей паровых стационарных турбин с гарантированными характеристиками прочности при высоких температурах. Технические условия

Дата актуализации: 10.08.2017

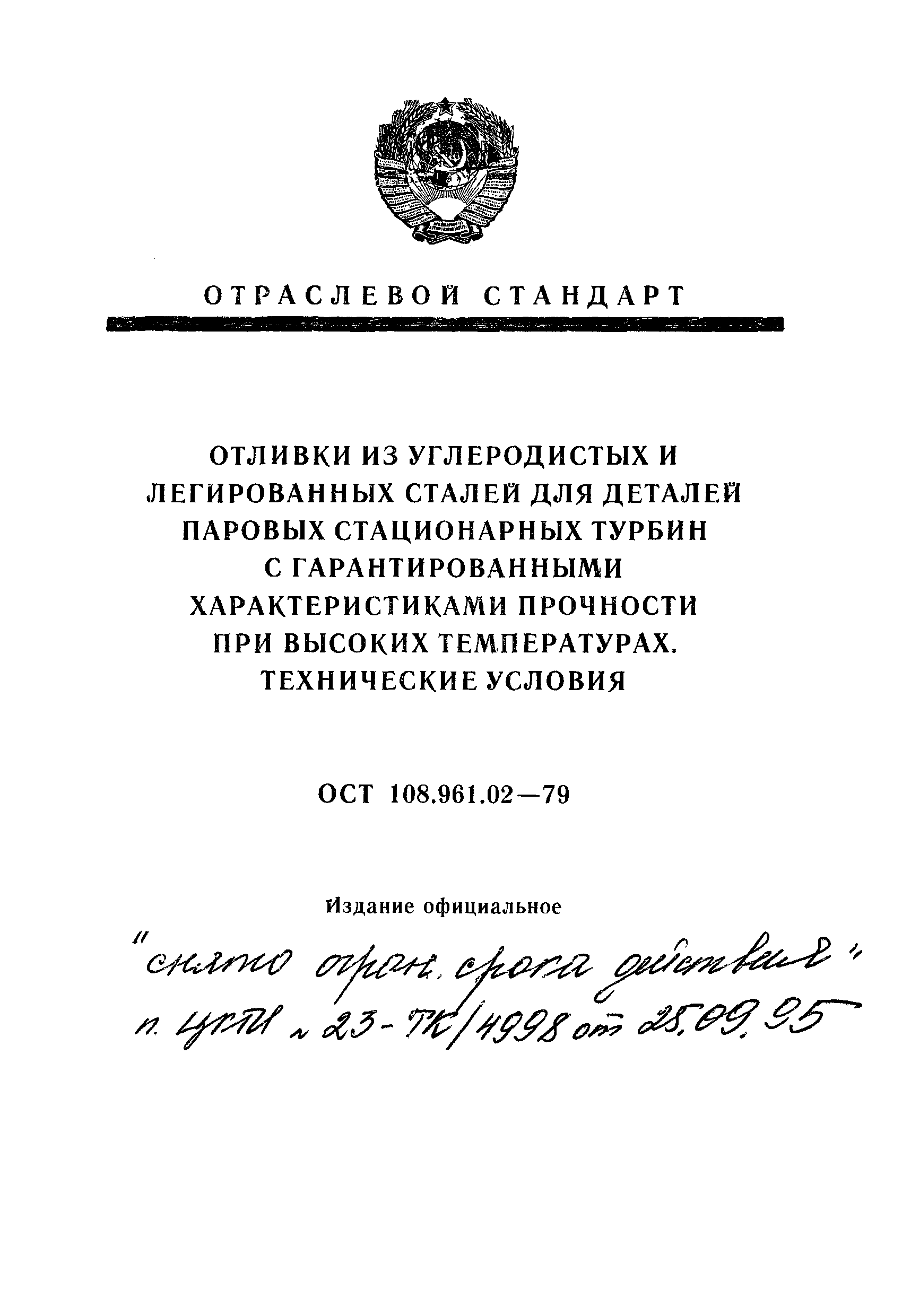

ОСТ 108.961.02-79

Отливки из углеродистых и легированных сталей для деталей паровых стационарных турбин с гарантированными характеристиками прочности при высоких температурах. Технические условия

Обозначение:	ОСТ 108.961.02-79
Обозначение англ:	OST 108.961.02-79
Статус:	не определен законодательством
Название рус.:	Отливки из углеродистых и легированных сталей для деталей паровых стационарных турбин с гарантированными характеристиками прочности при высоких температурах. Технические условия
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	30.06.2003

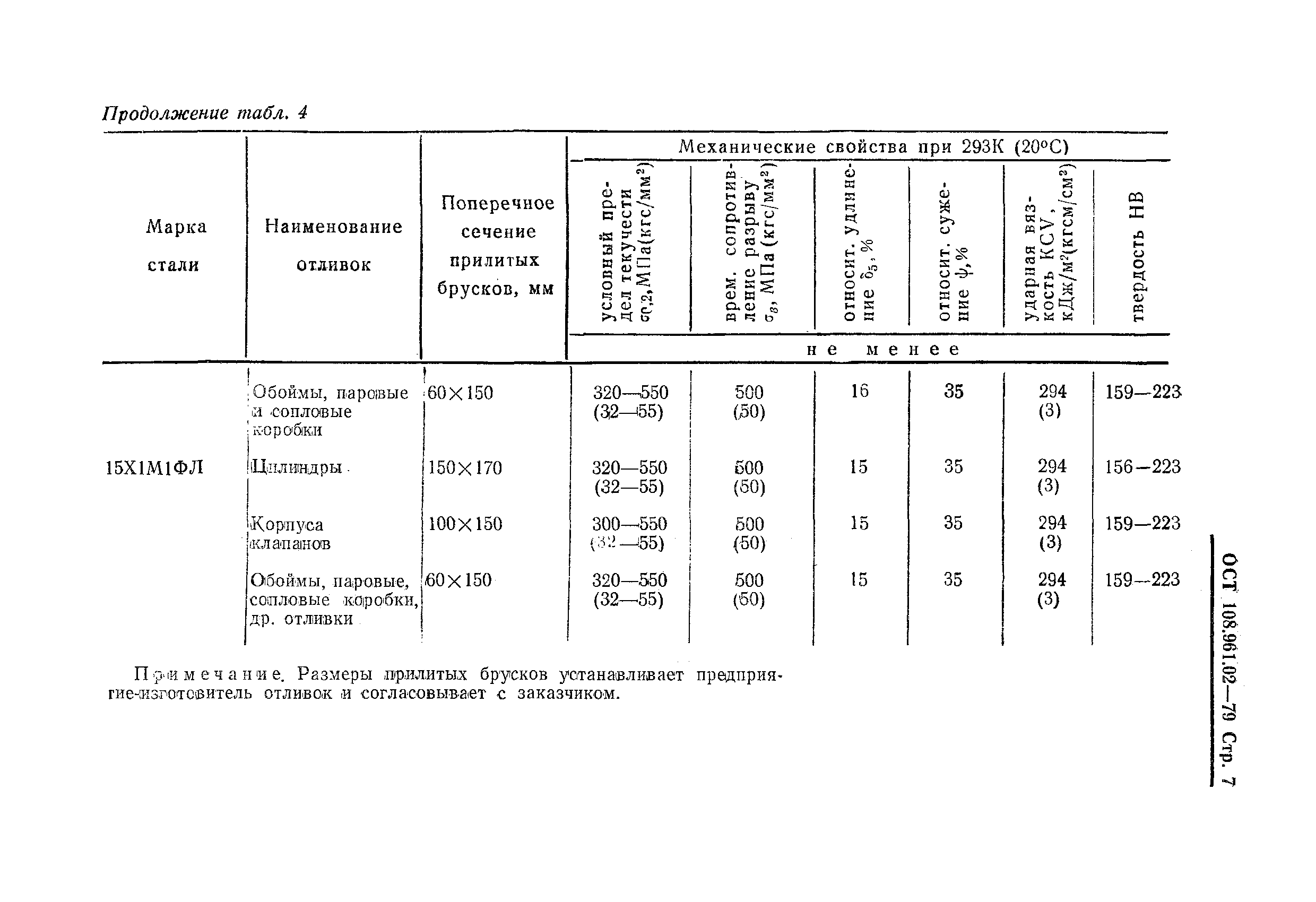

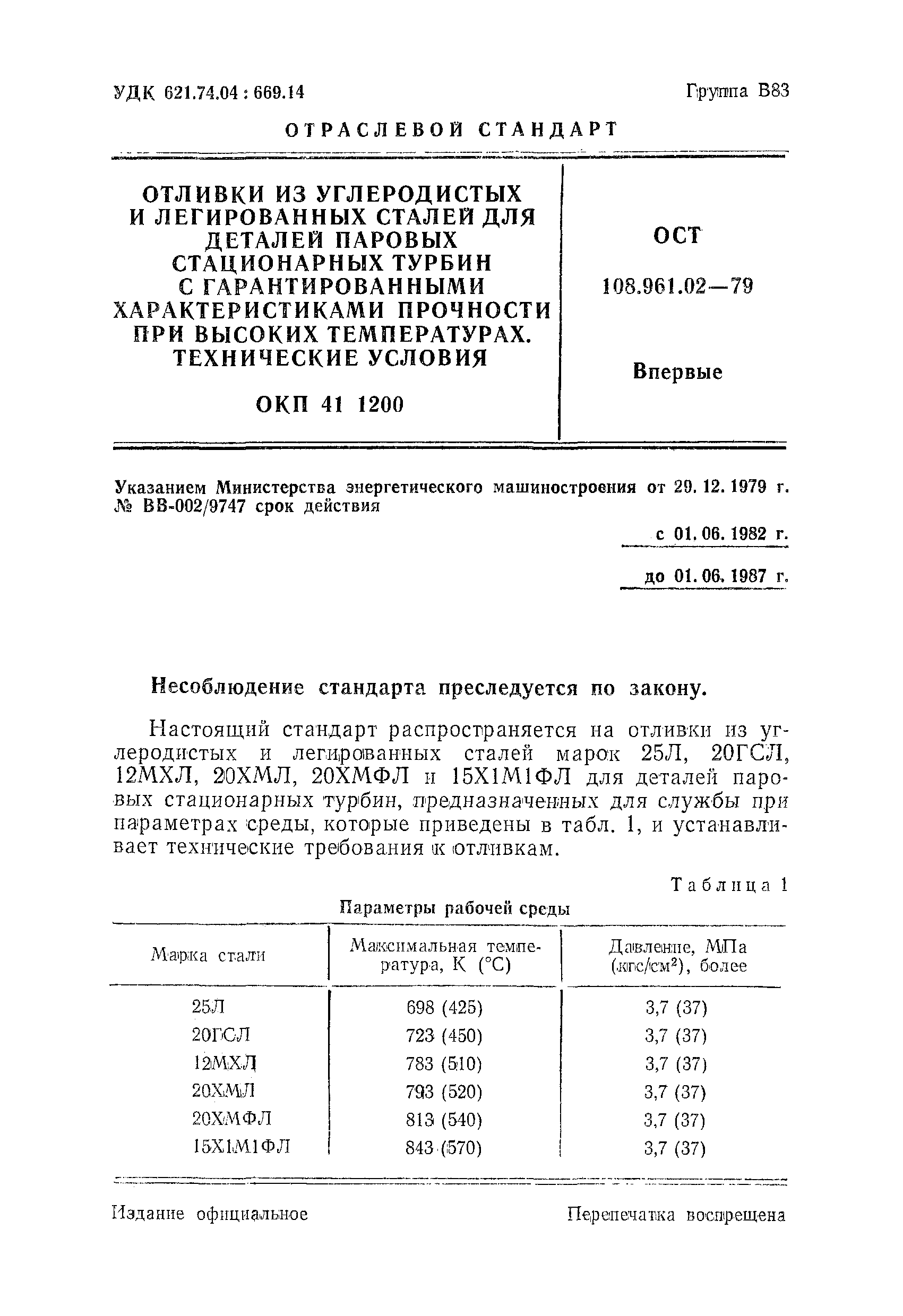

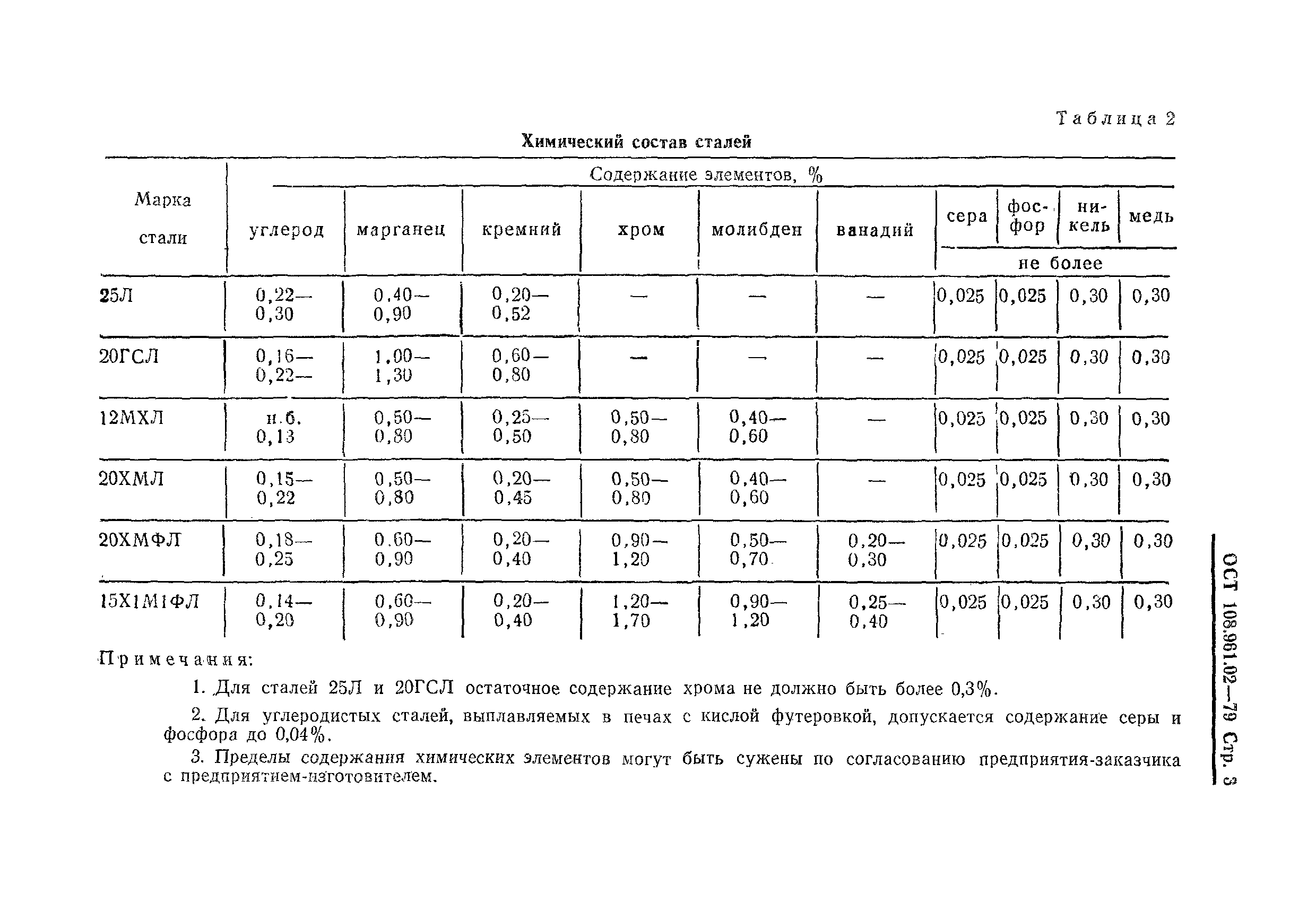

Область применения:	Стандарт распространяется на отливки из углеродистых и легированных сталей марок 25Л, 20ГСЛ, 12МХЛ, 20ХМЛ, 20ХМФЛ и 15Х1М1ФЛ для деталей паровых стационарных турбин, предназначенных для службы при параметрах среды, которые приведены в таблице № 1 "Параметры рабочей среды", и устанавливает технические требования к отливкам.

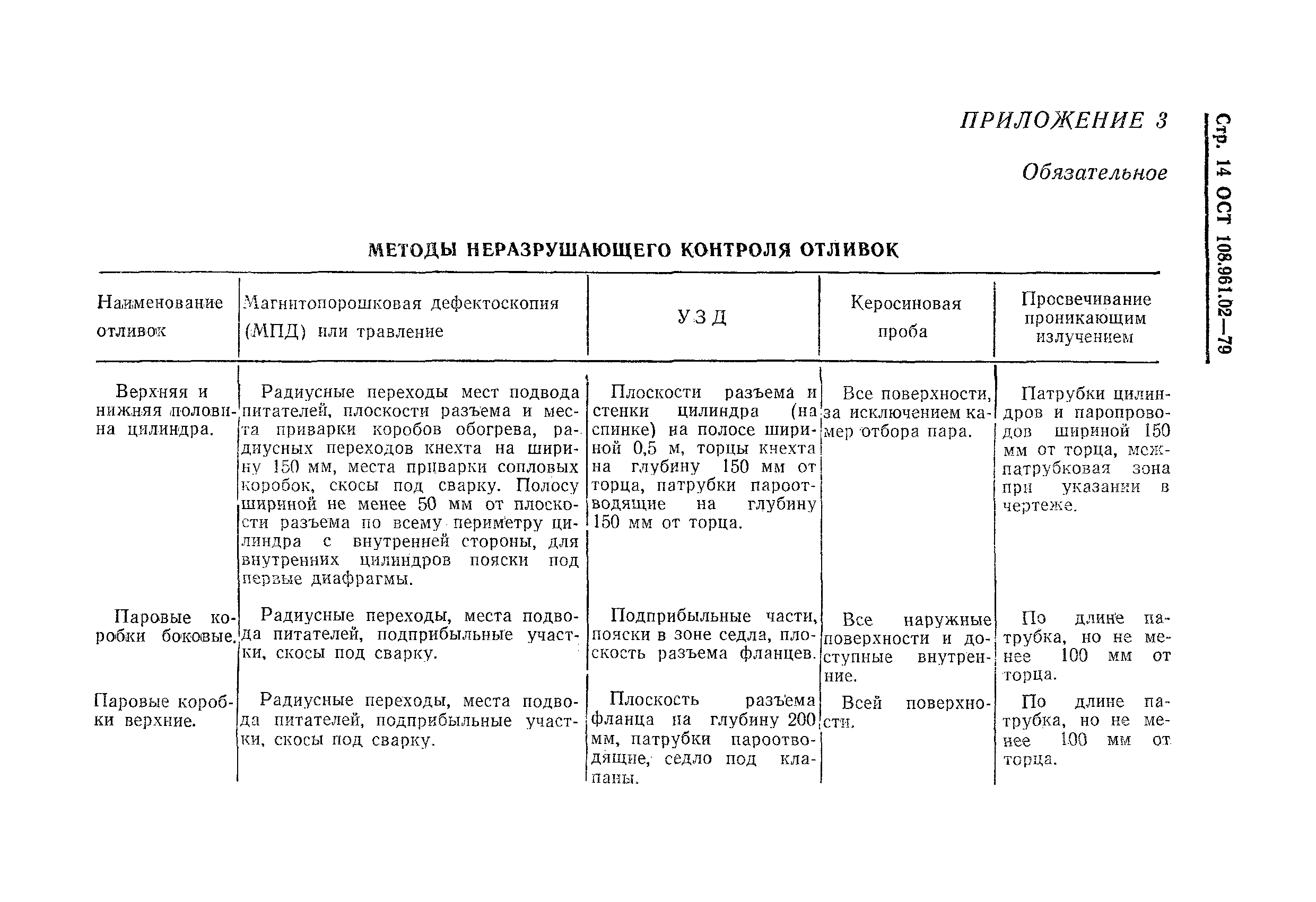

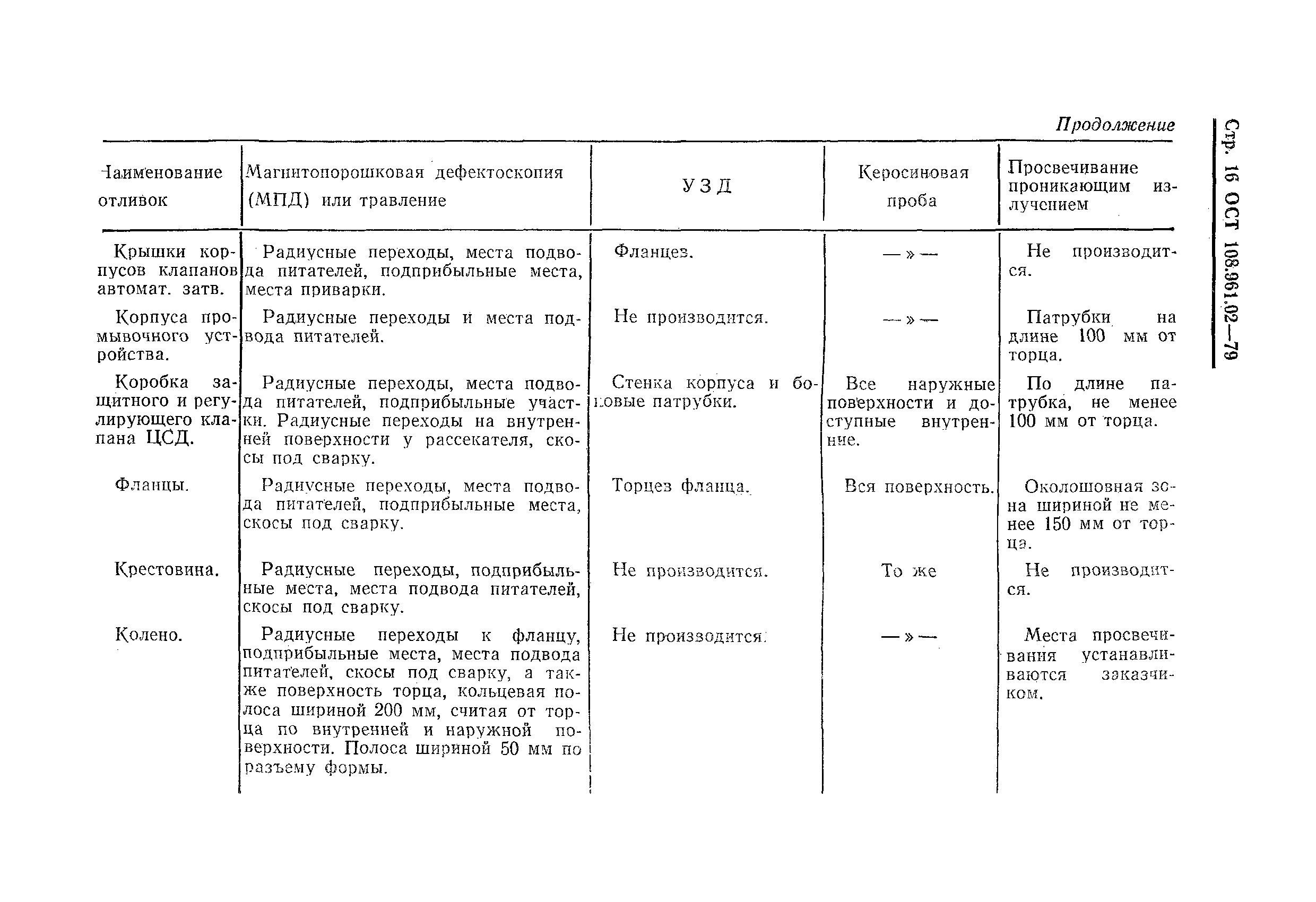

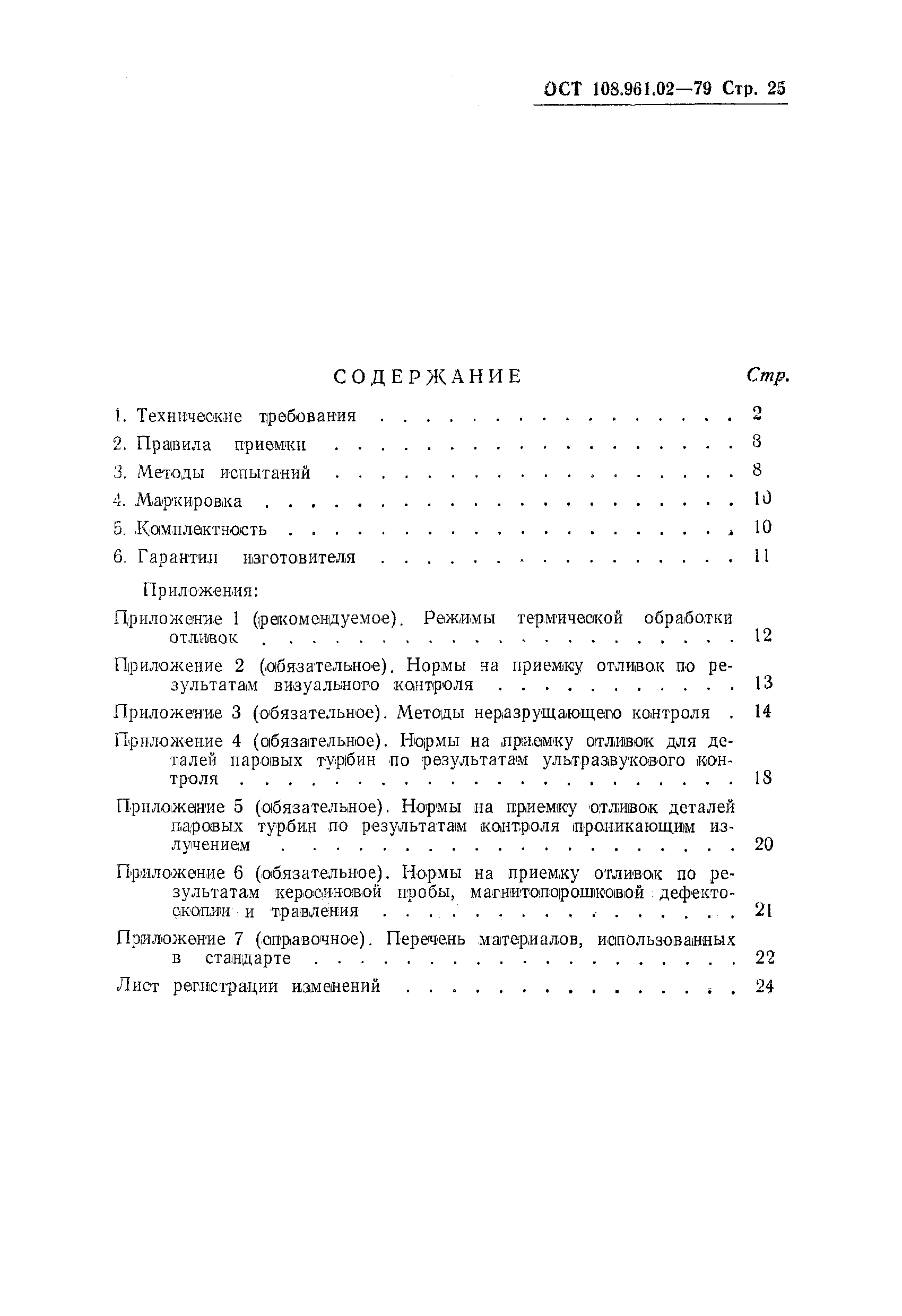

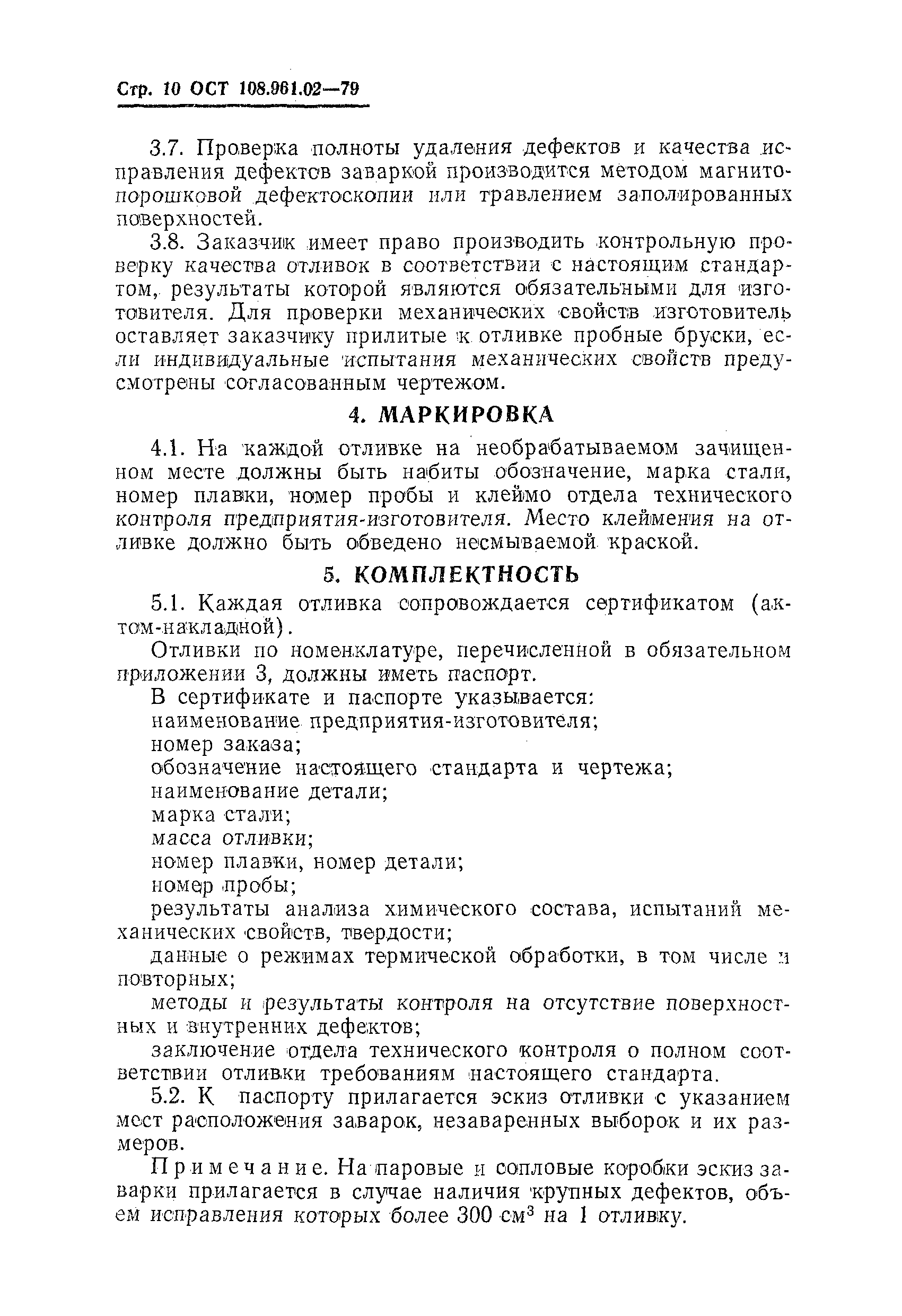

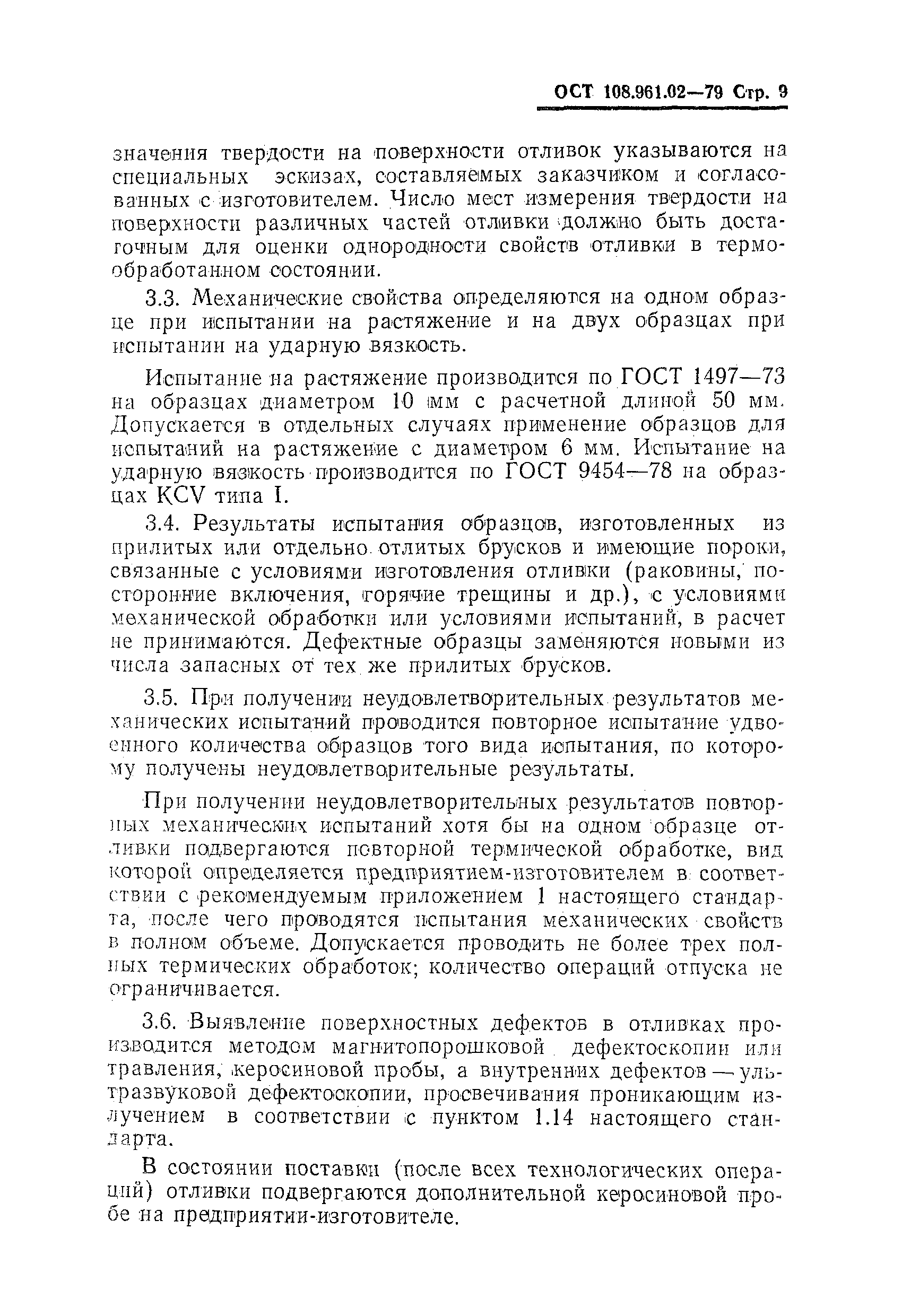

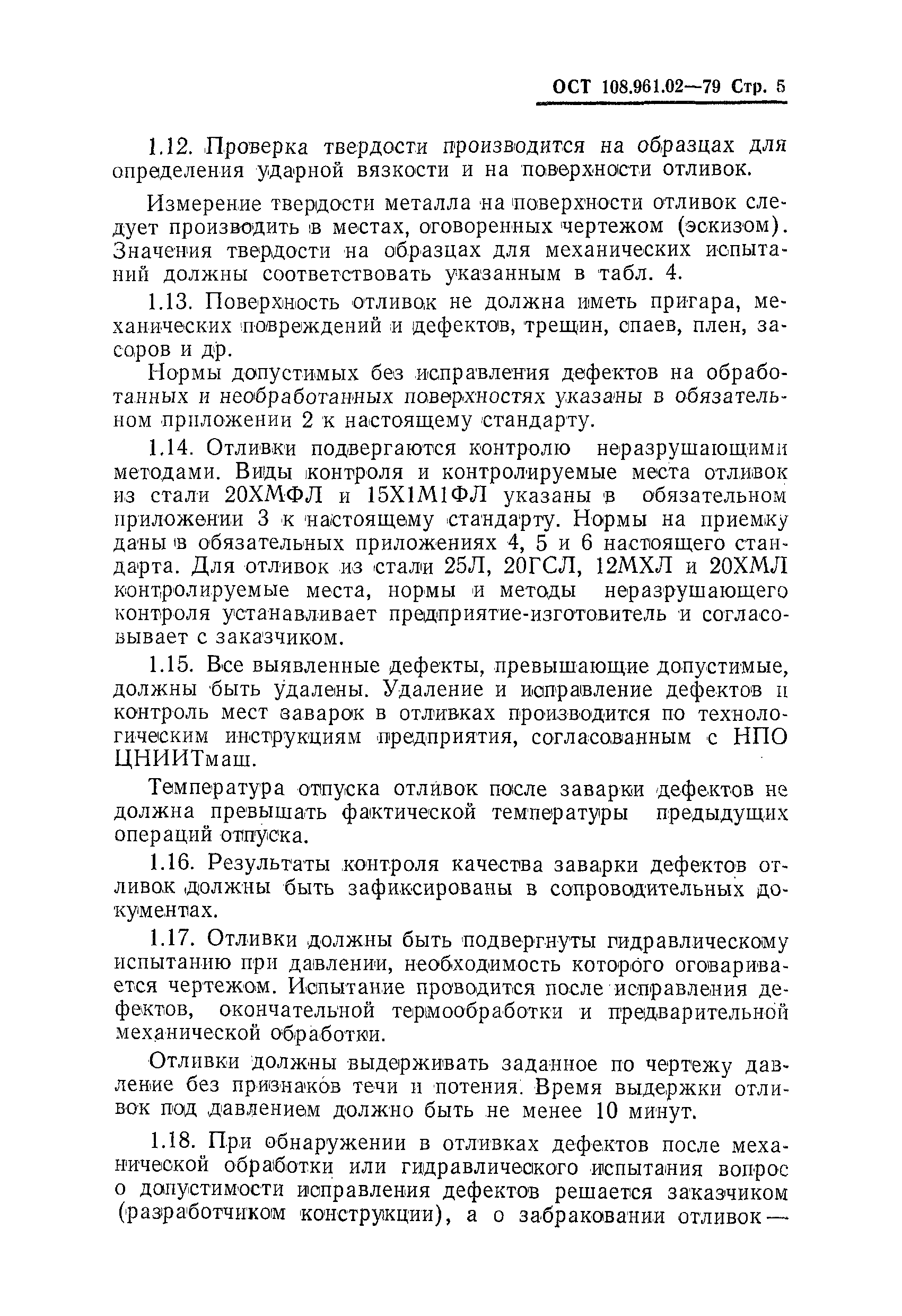

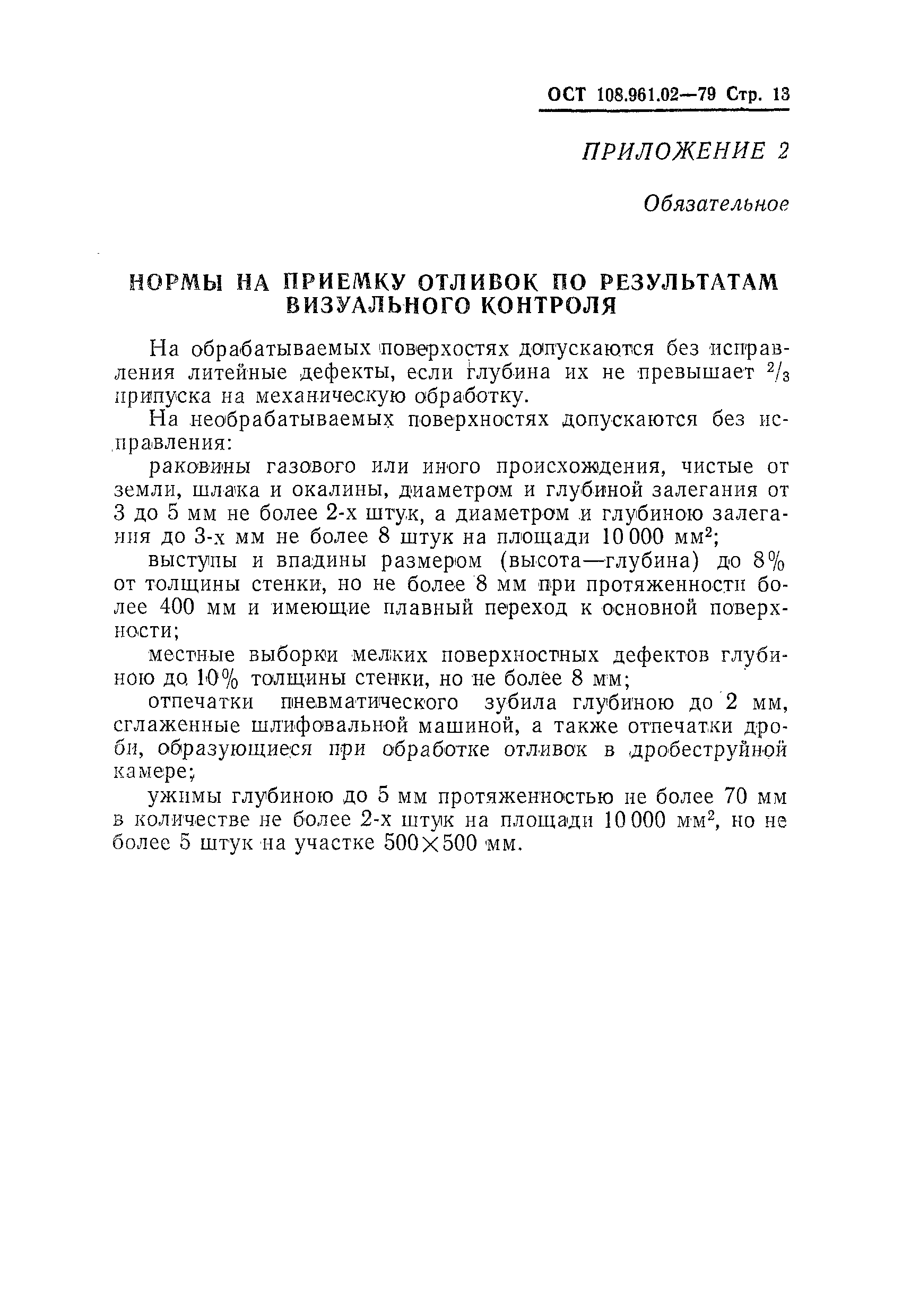

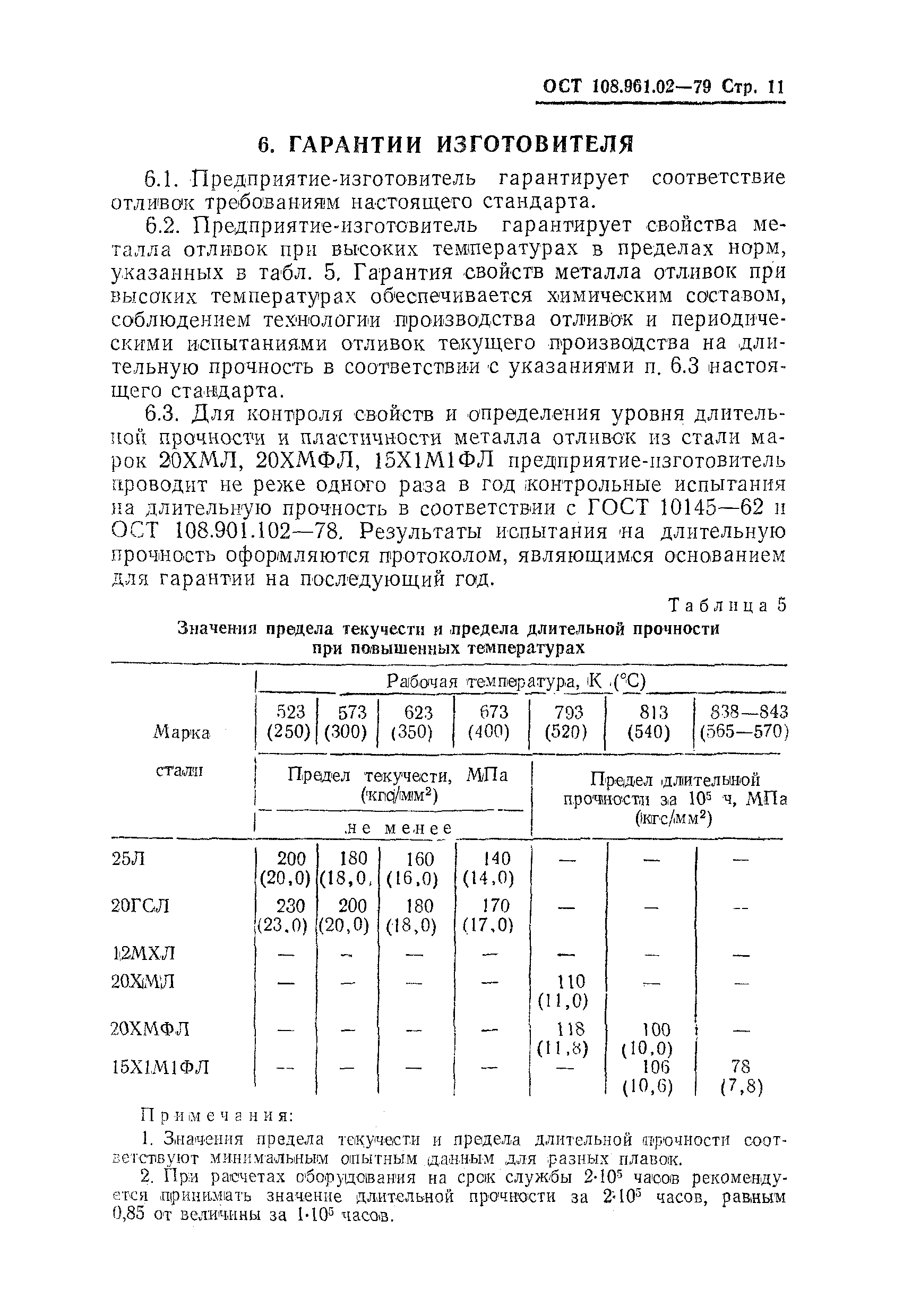

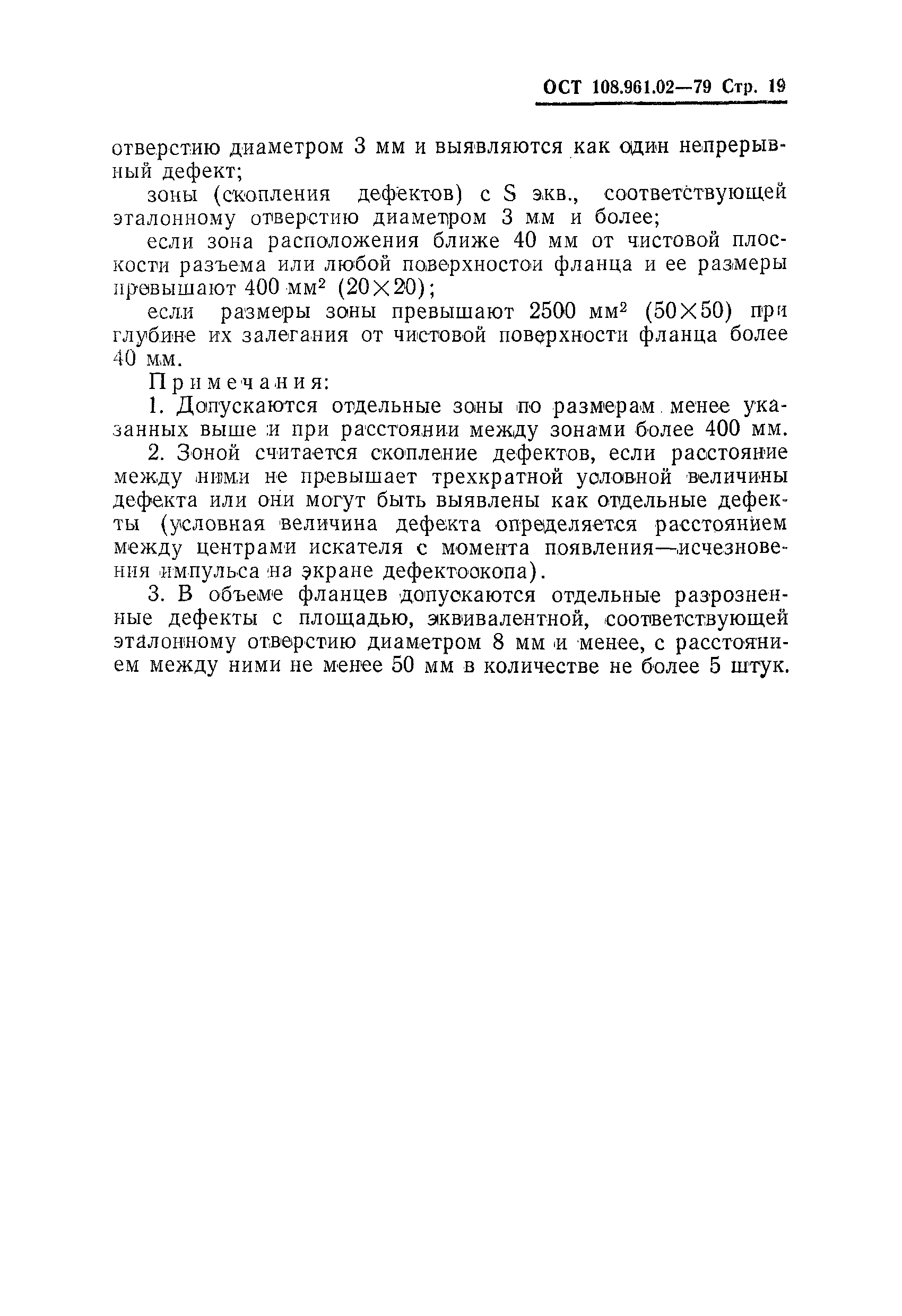

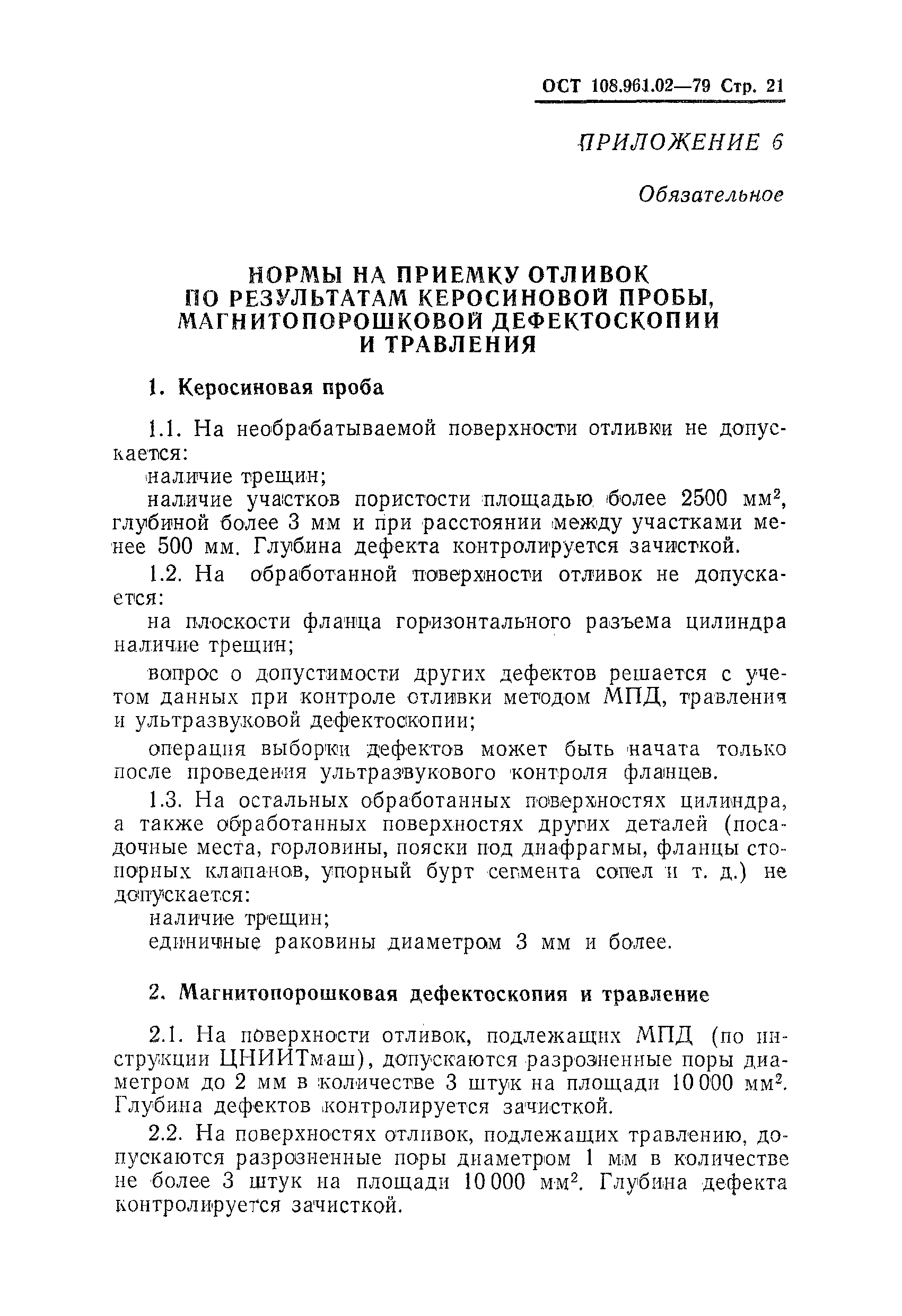

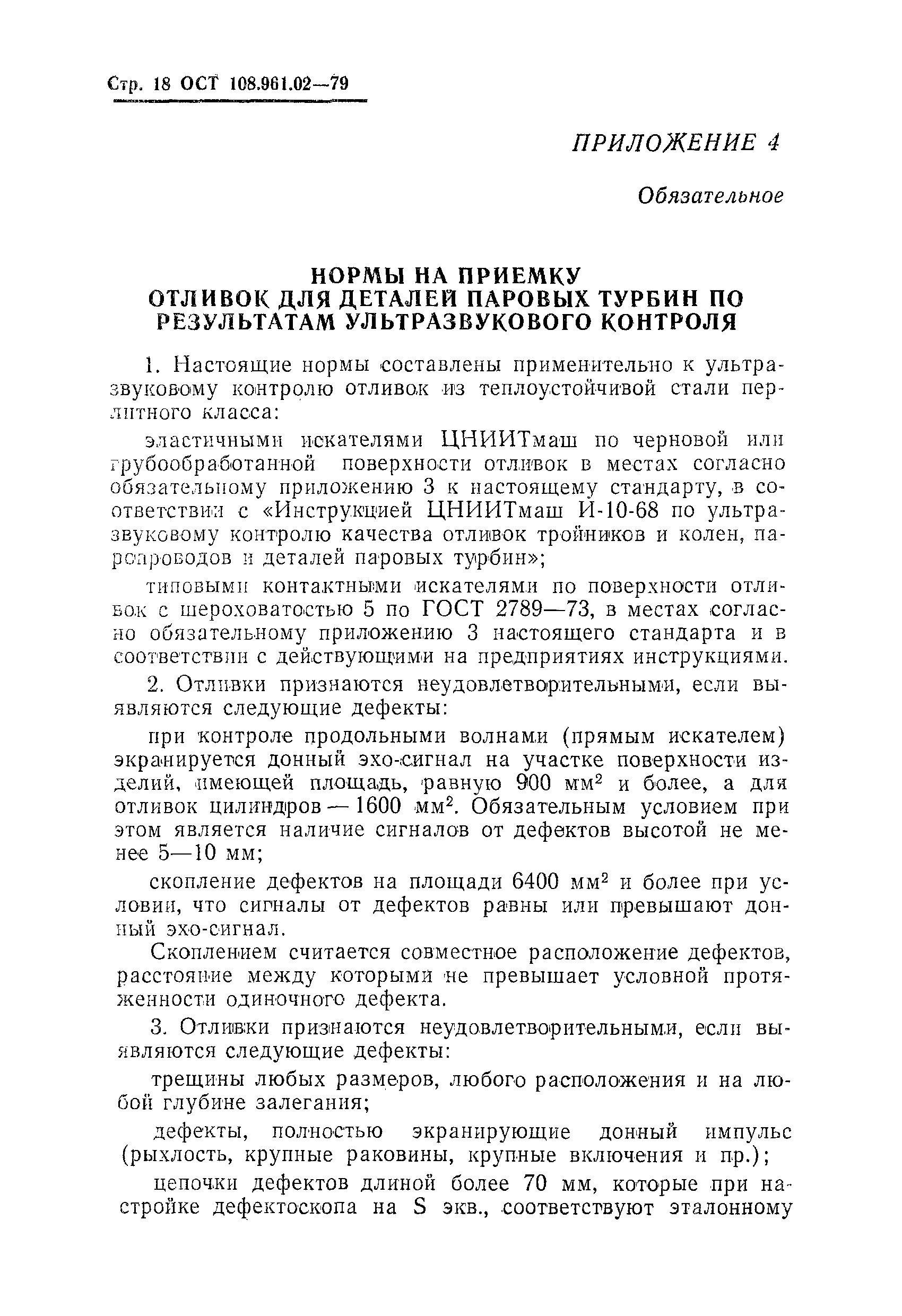

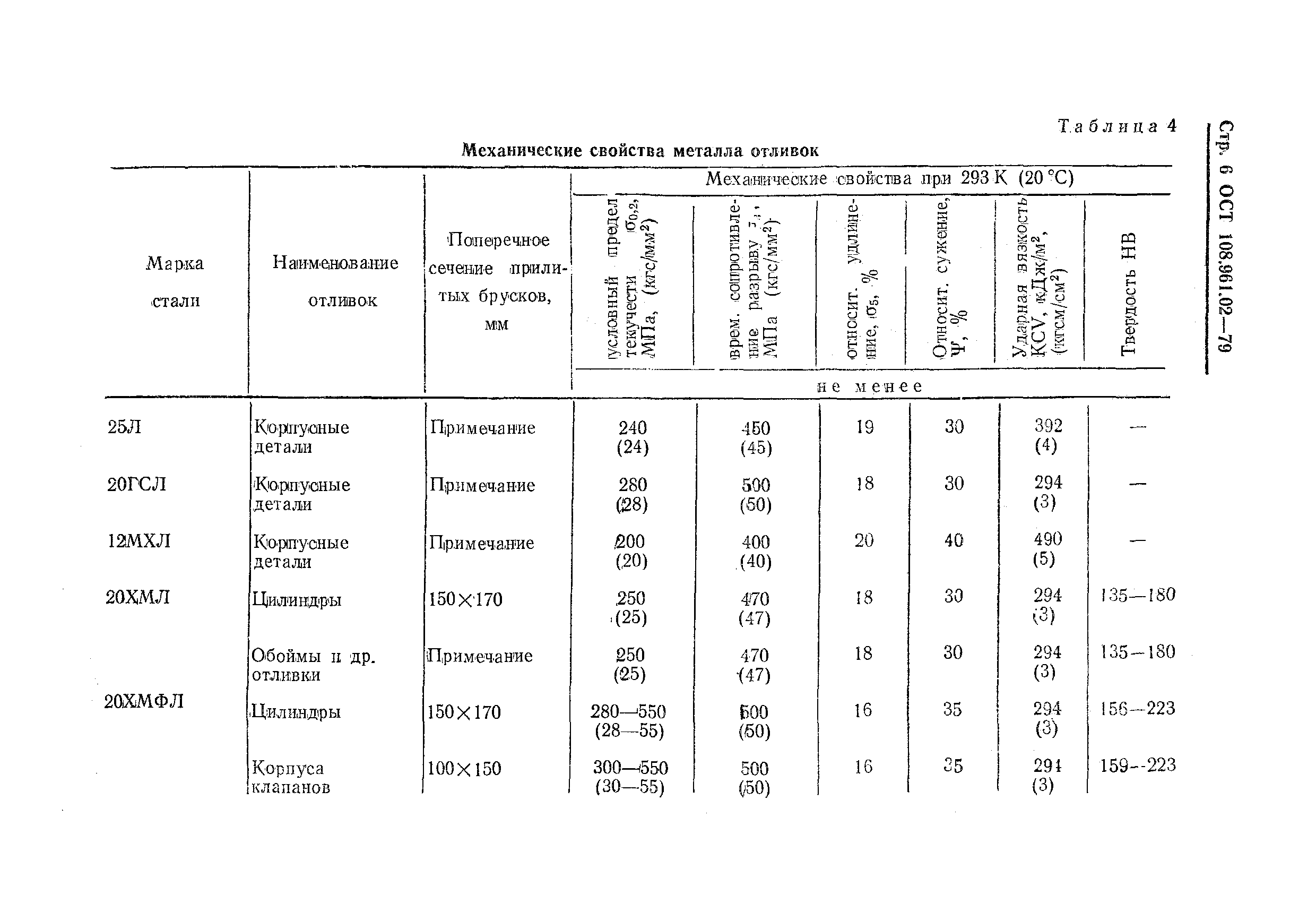

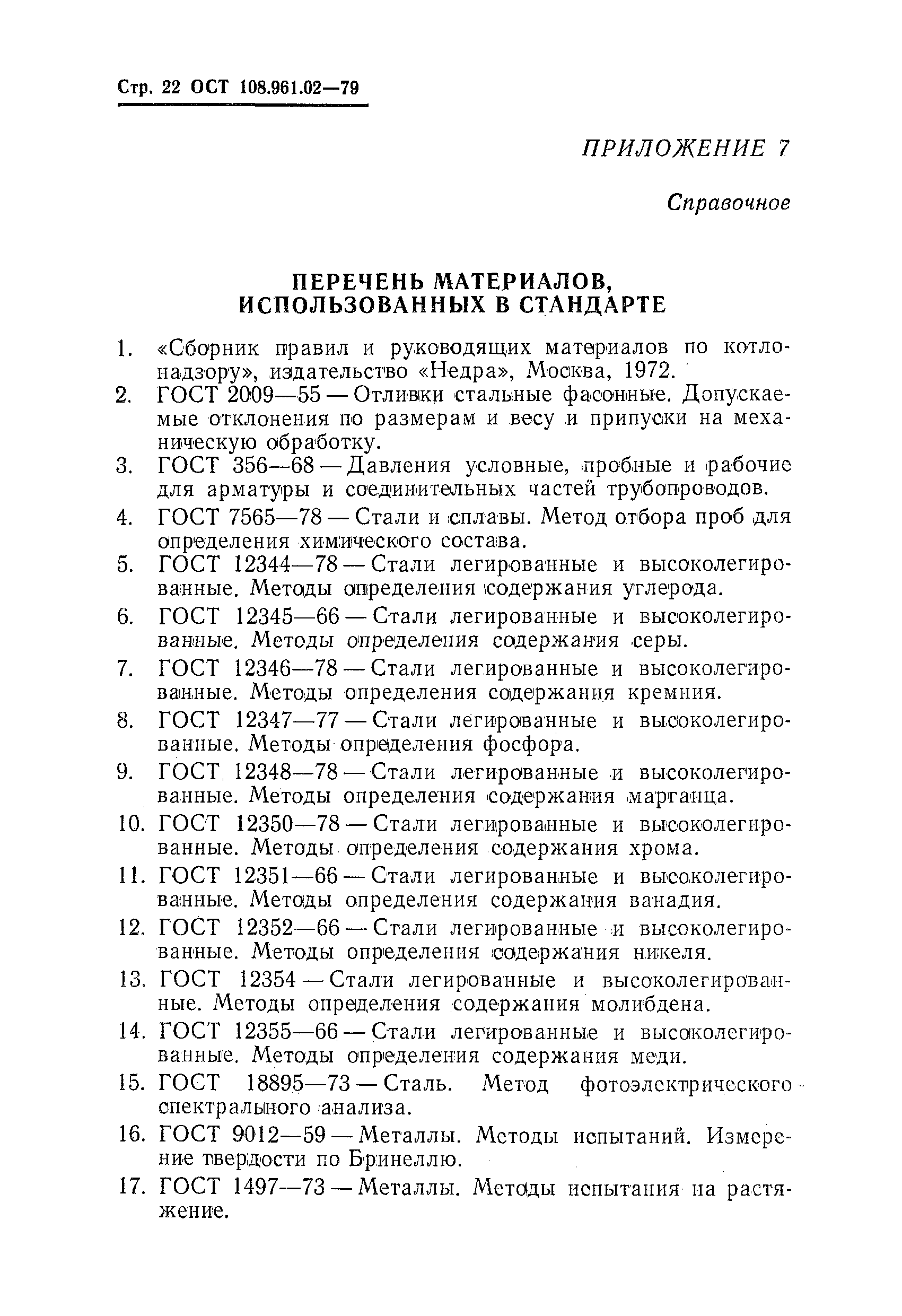

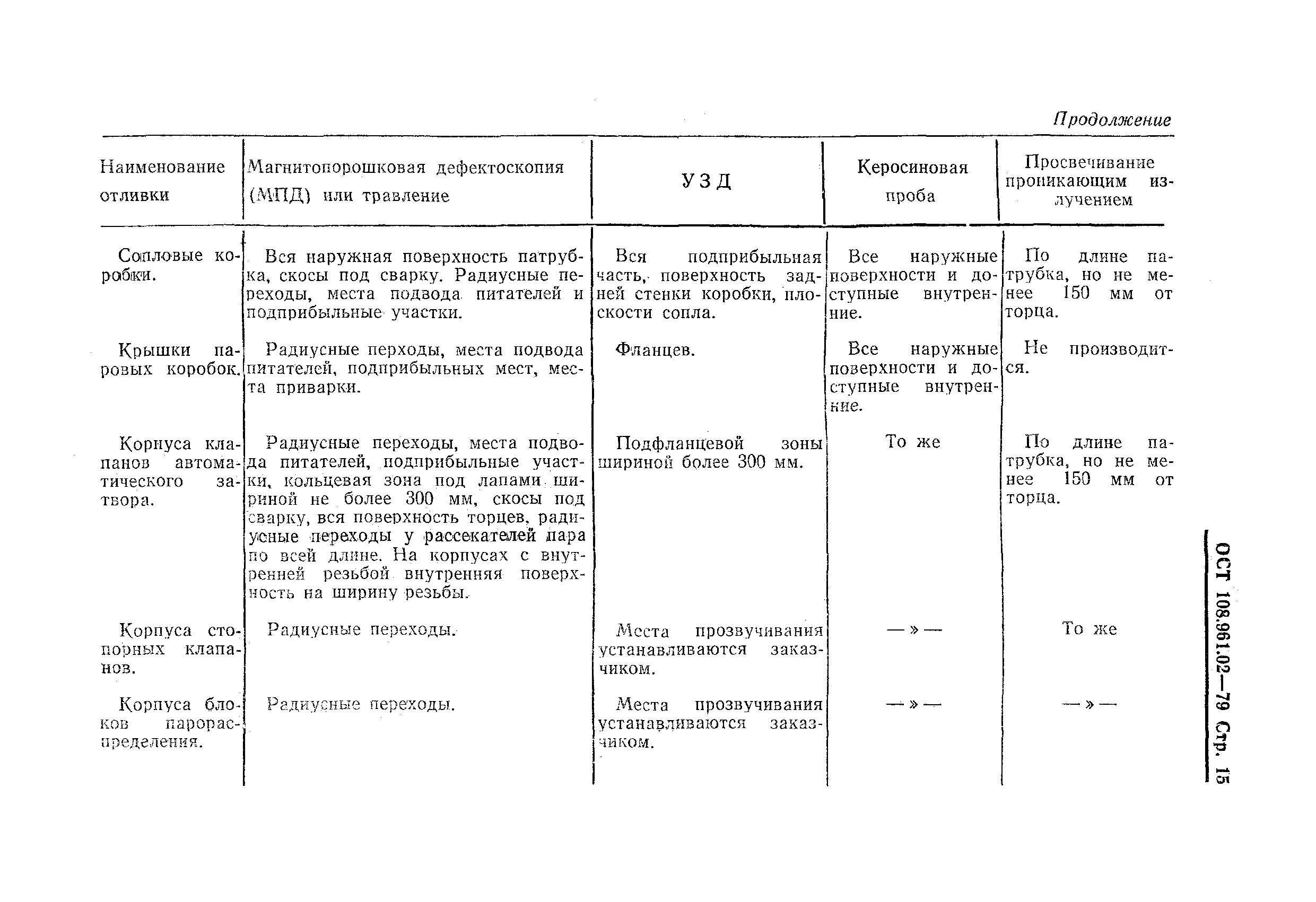

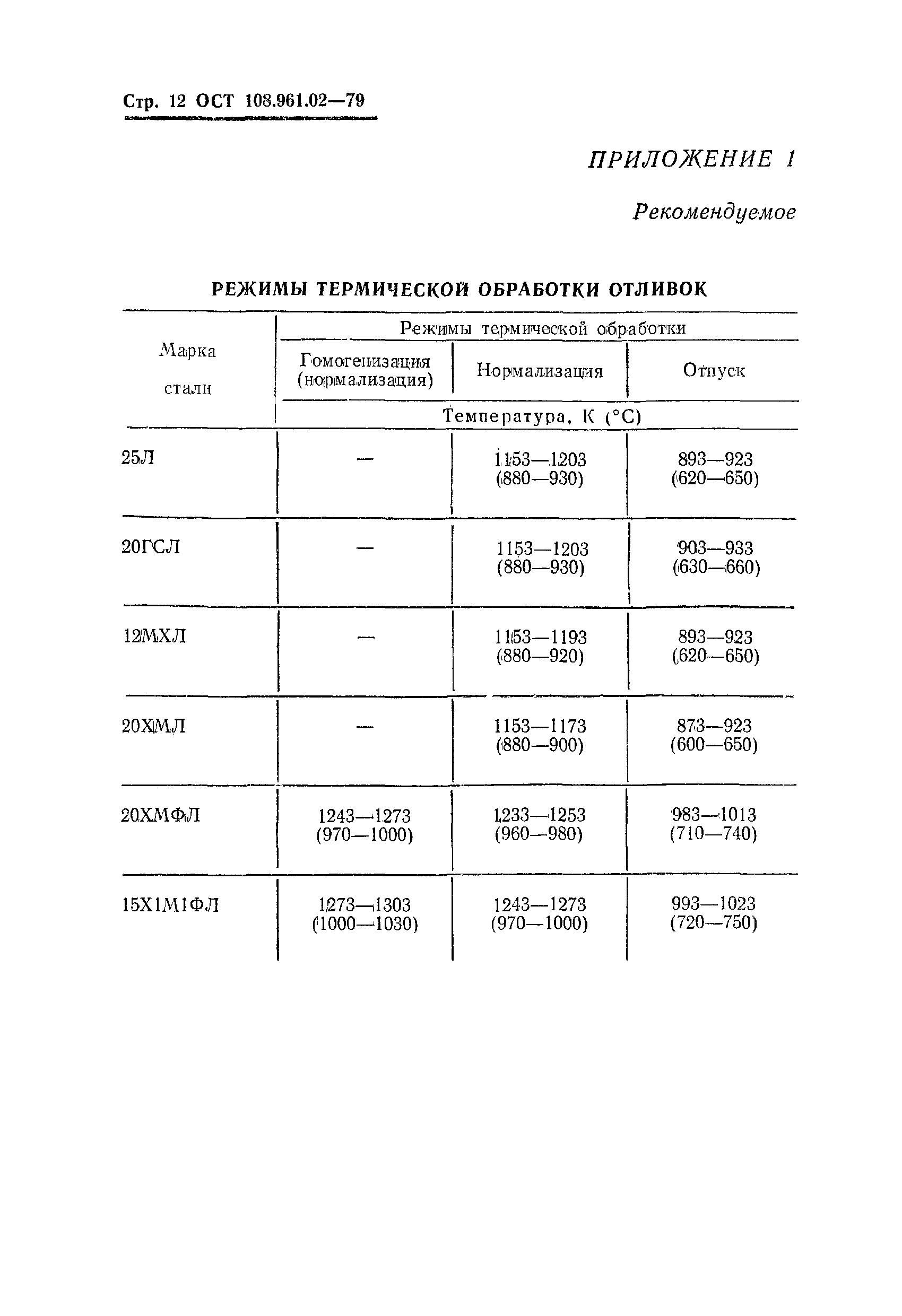

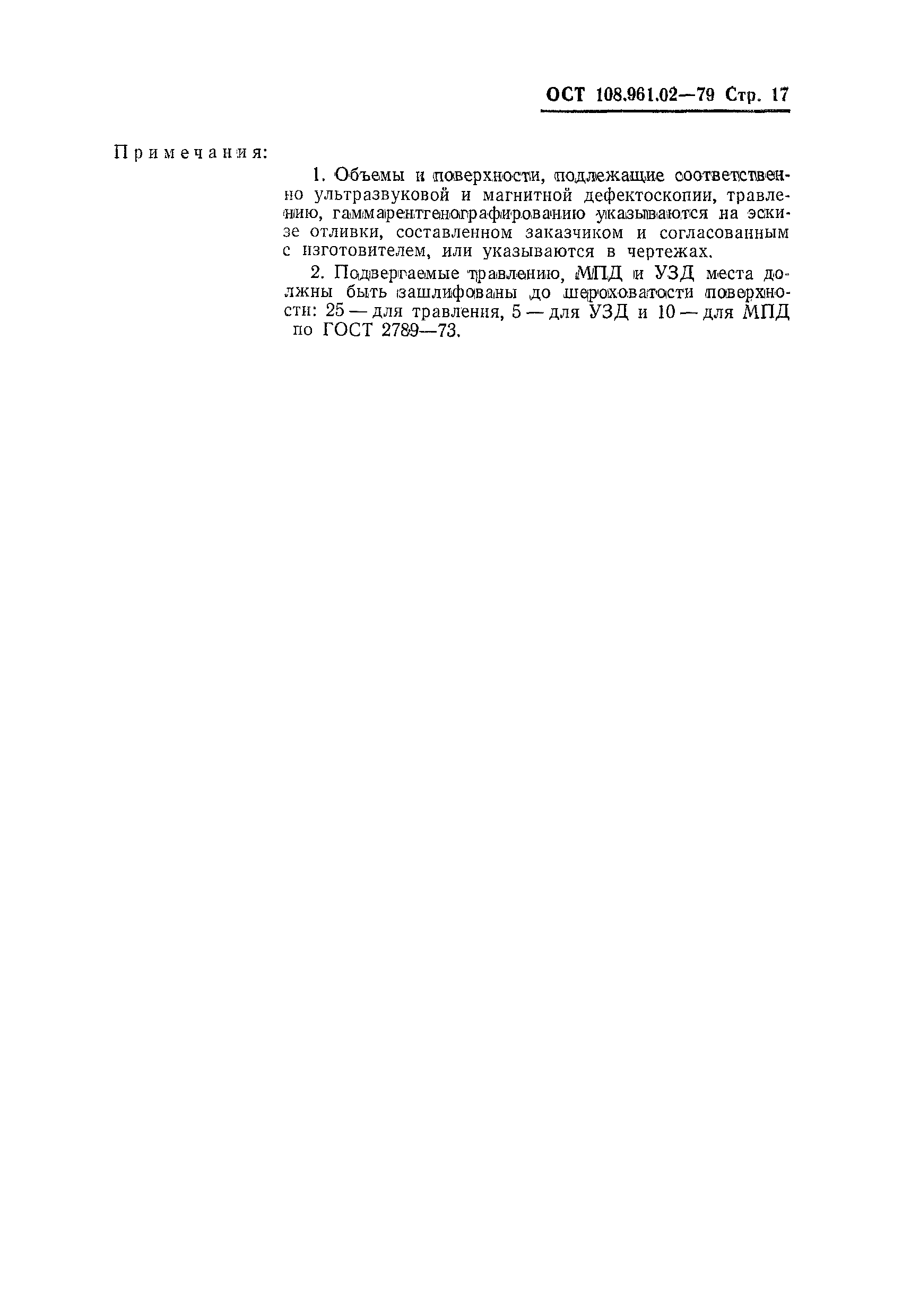

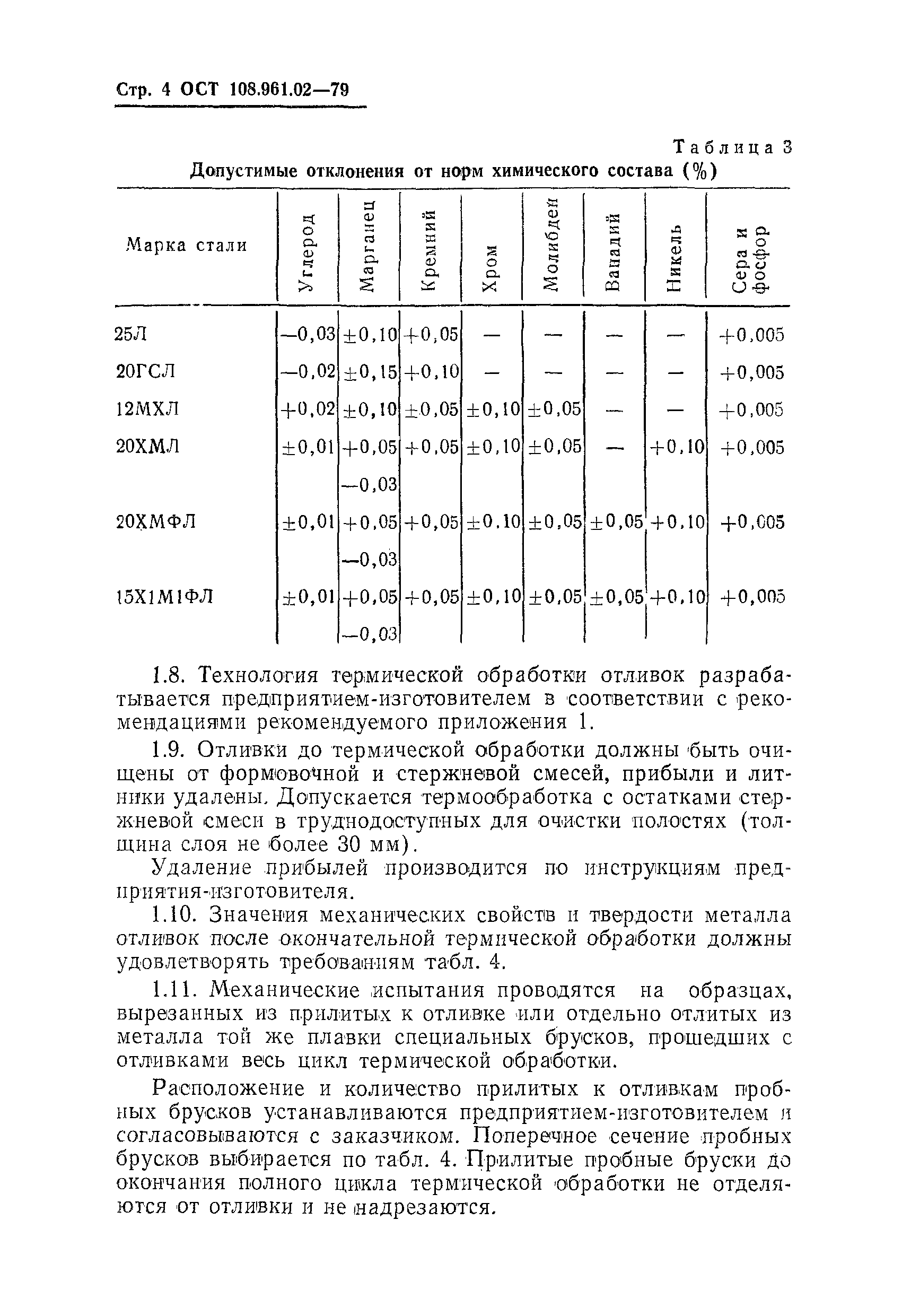

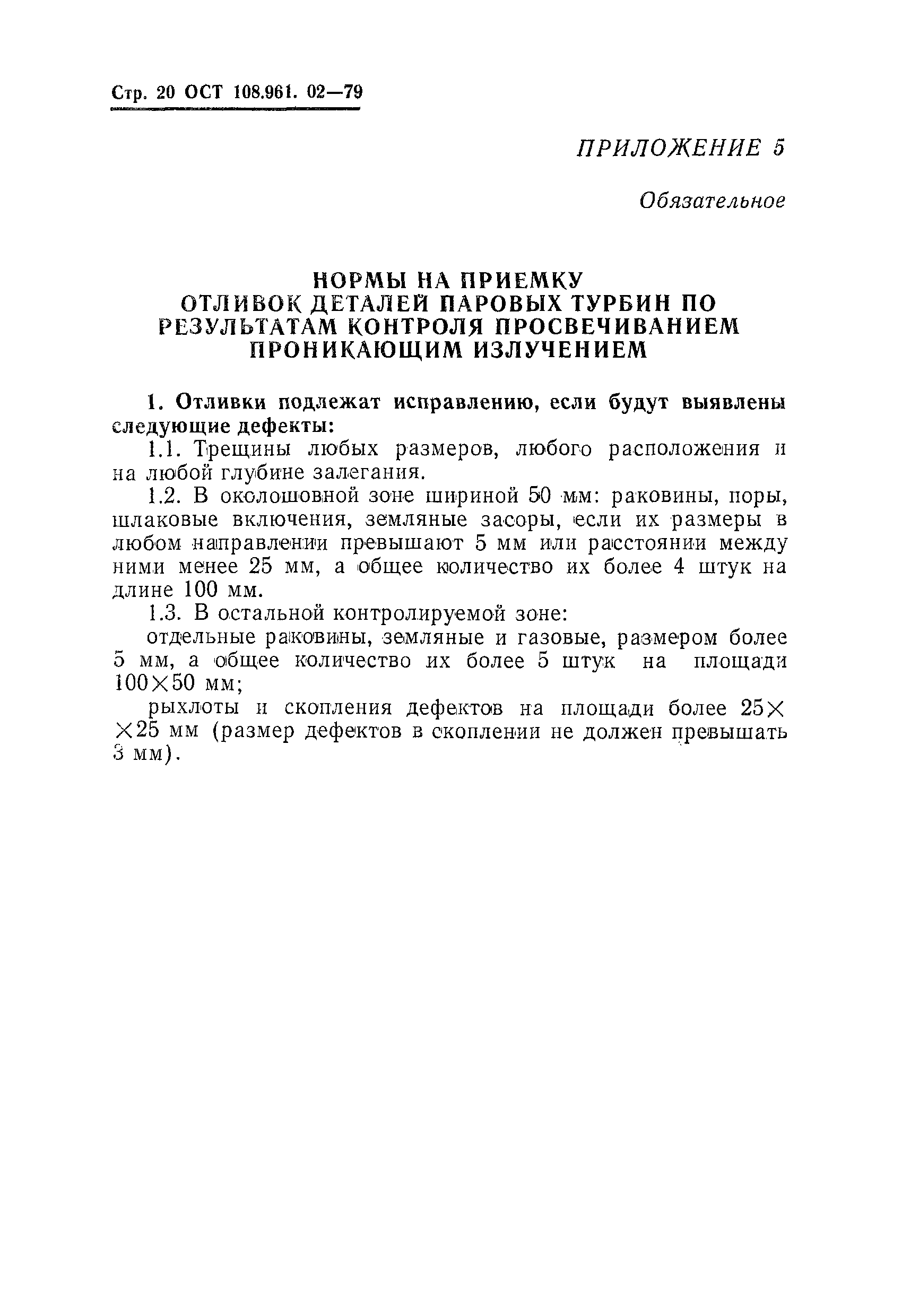

Оглавление:	1 Технические требования 2 Правила приемки 3 Методы испытаний 4 Маркировка 5 Комплектность 6 Гарантии изготовителя Приложение 1 (рекомендуемое). Режимы термической обработки отливок Приложение 2 (обязательное). Нормы на приемку отливок по результатам визуального контроля Приложение 3 (обязательное). Методы неразрушающего контроля Приложение 4 (обязательное). Нормы на приемку отливок для деталей паровых турбин по результатам ультразвукового контроля Приложение 5 (обязательное). Нормы на приемку отливок деталей паровых турбин по результатам контроля проникающим излучением Приложение 6 (обязательное). Нормы на приемку отливок по результатам керосиновой пробы, магнитопорошковой дефектоскопии и травления Приложение 7 (справочное). Перечень материалов, использованных в стандарте
Разработан:	НПО ЦНИИТМАШ НПО ЦКТИ
Утверждён:	29.12.1979 Министерство энергетического машиностроения (Ministry of Energy Machinery Manufacturing ВВ-002/9747)
Расположен в:	Техническая документация Экология ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Электростанции в целом Строительство Стандарты Отраслевые стандарты и технические условия Отраслевые стандарты
Список изменений:	№ 1 от 01.01.1983 № 2 № 3 от 01.01.1987 № 4 от 01.07.1987 № 5 от 01.03.1990 № 6 от 01.06.1992

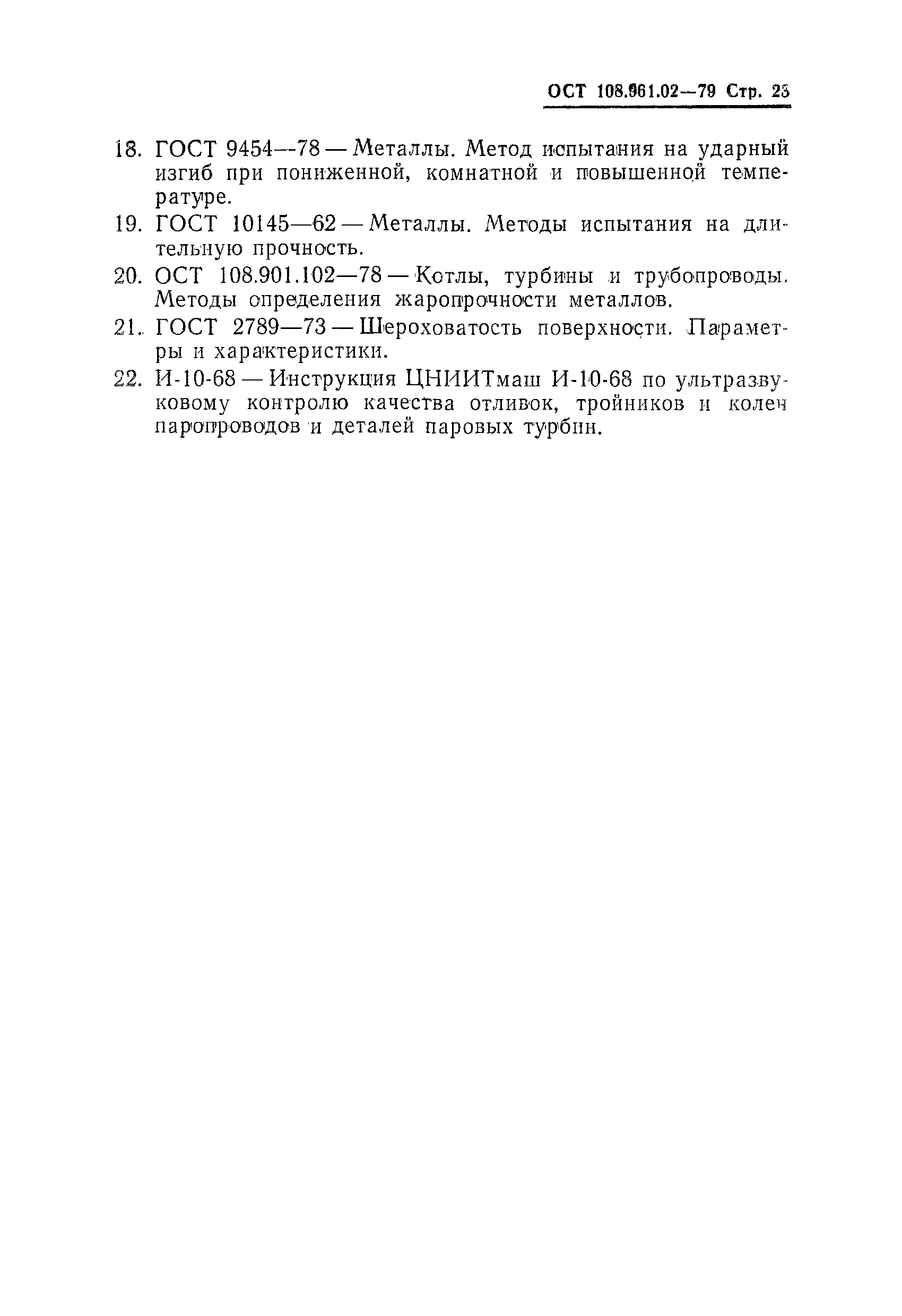

Нормативные ссылки:	ПБ 03-75-94 «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды» ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю» ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 12346-78 «Стали легированные и высоколегированные. Методы определения кремния» ГОСТ 12347-77 «Стали легированные и высоколегированные. Методы определения фосфора» ГОСТ 12348-78 «Стали легированные и высоколегированные. Методы определения марганца» ГОСТ 12350-78 «Стали легированные и высоколегированные. Методы определения хрома» ГОСТ 12351-81 «Стали легированные и высоколегированные. Методы определения ванадия» ГОСТ 12352-81 «Стали легированные и высоколегированные. Методы определения никеля» ГОСТ 12354-81 «Стали легированные и высоколегированные. Методы определения молибдена» ГОСТ 12355-78 «Стали легированные и высоколегированные. Методы определения меди» ГОСТ 18895-81 «Сталь. Метод фотоэлектрического спектрального анализа» ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» ОСТ 108.004.101-80 «Контроль неразрушающий. Люминесцентный, цветной и люминесцентно-цветной методы. Основные положения» ОСТ 108.961.07-83 «Отливки для энергетического оборудования. Методика ультразвукового контроля» ОСТ 108.004.109-80 «Швы сварных соединений энергооборудования АЭС. Методика магнитопорошкового контроля» ПБ 10-573-03 «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды» ОСТ 108.020.127-82 «Изделия энергетического машиностроения. Нормы и правила гидравлических испытаний» ГОСТ 12344-78 «Стали легированные и высоколегированные. Методы определения углерода» ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение» ГОСТ 10145-81 «Металлы. Метод испытания на длительную прочность» ГОСТ 18442-80 «Контроль неразрушающий. Капиллярные методы. Общие требования» ГОСТ 2009-55 «Отливки стальные фасонные. Допускаемые отклонения по размерам и весу и припуски на механическую обработку»

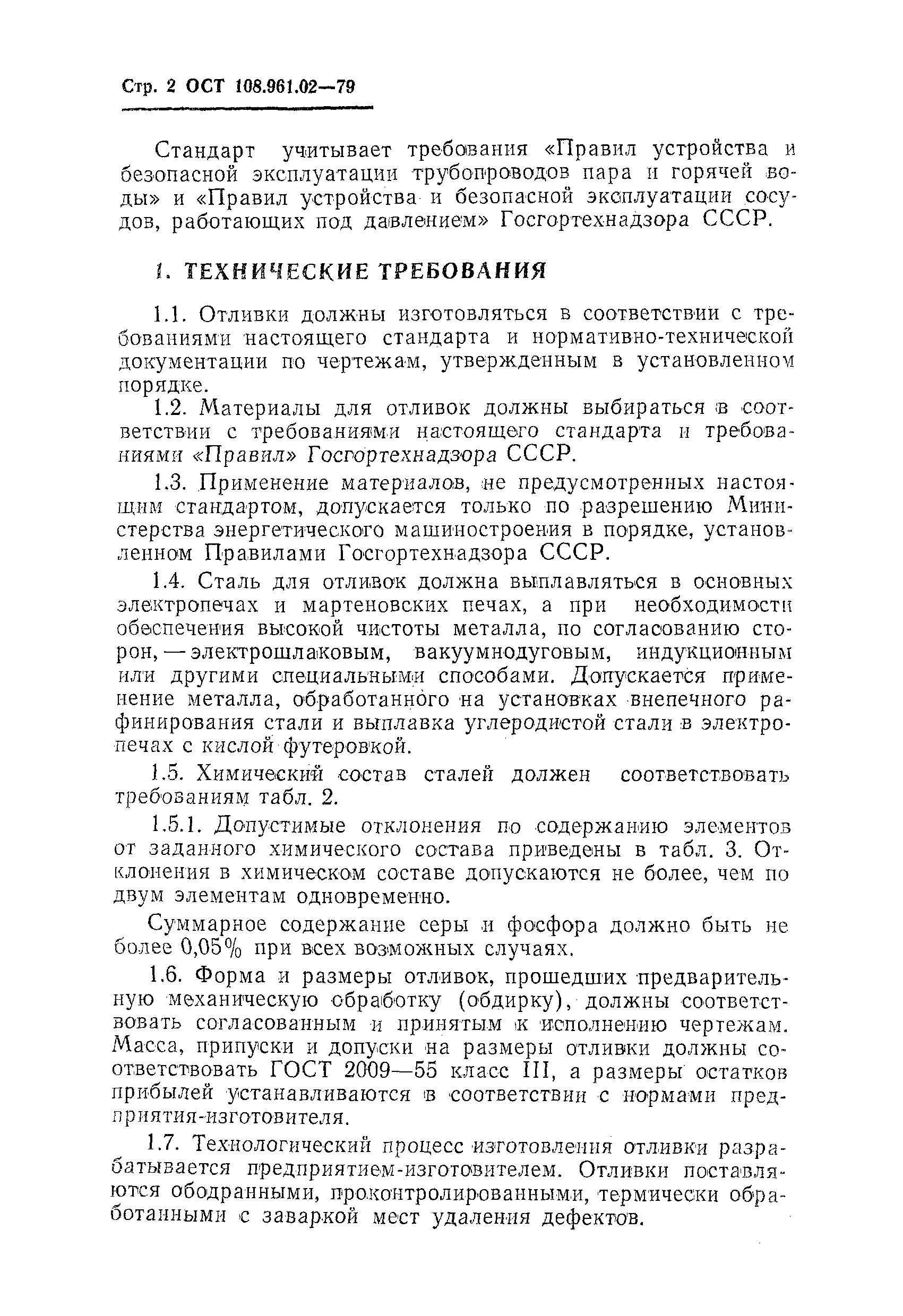

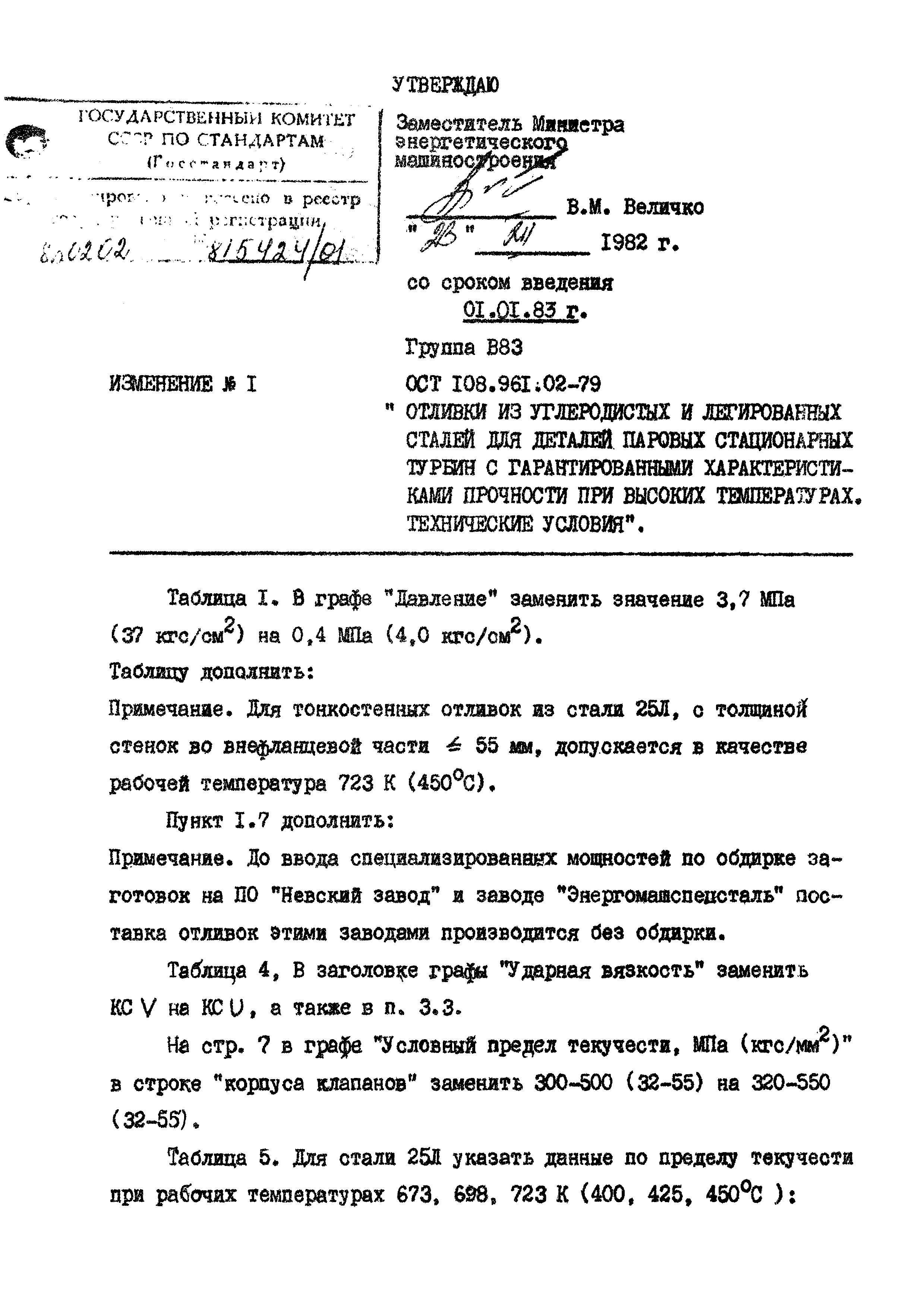

Текстовое изменение № 1 от 01.01.1983

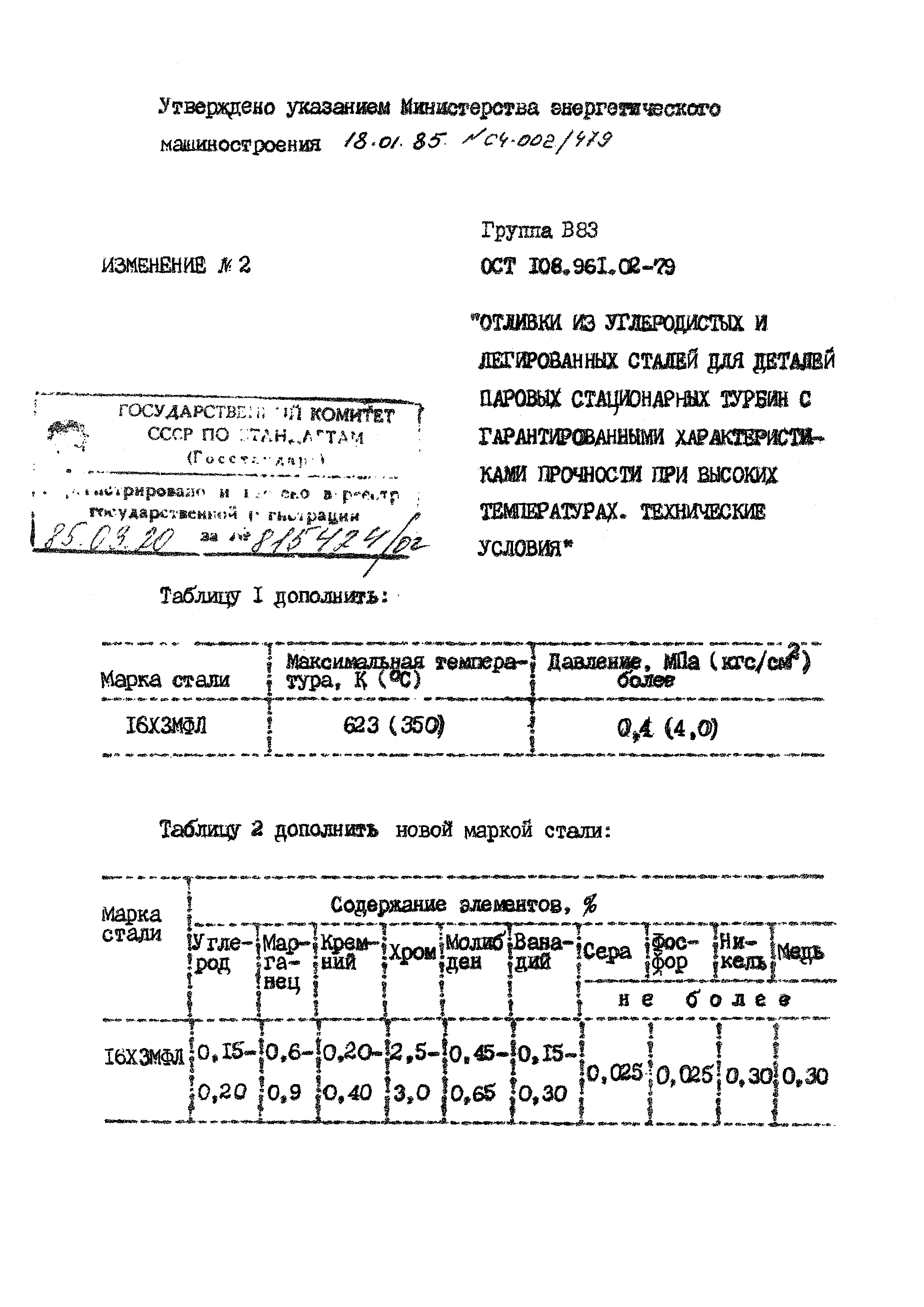

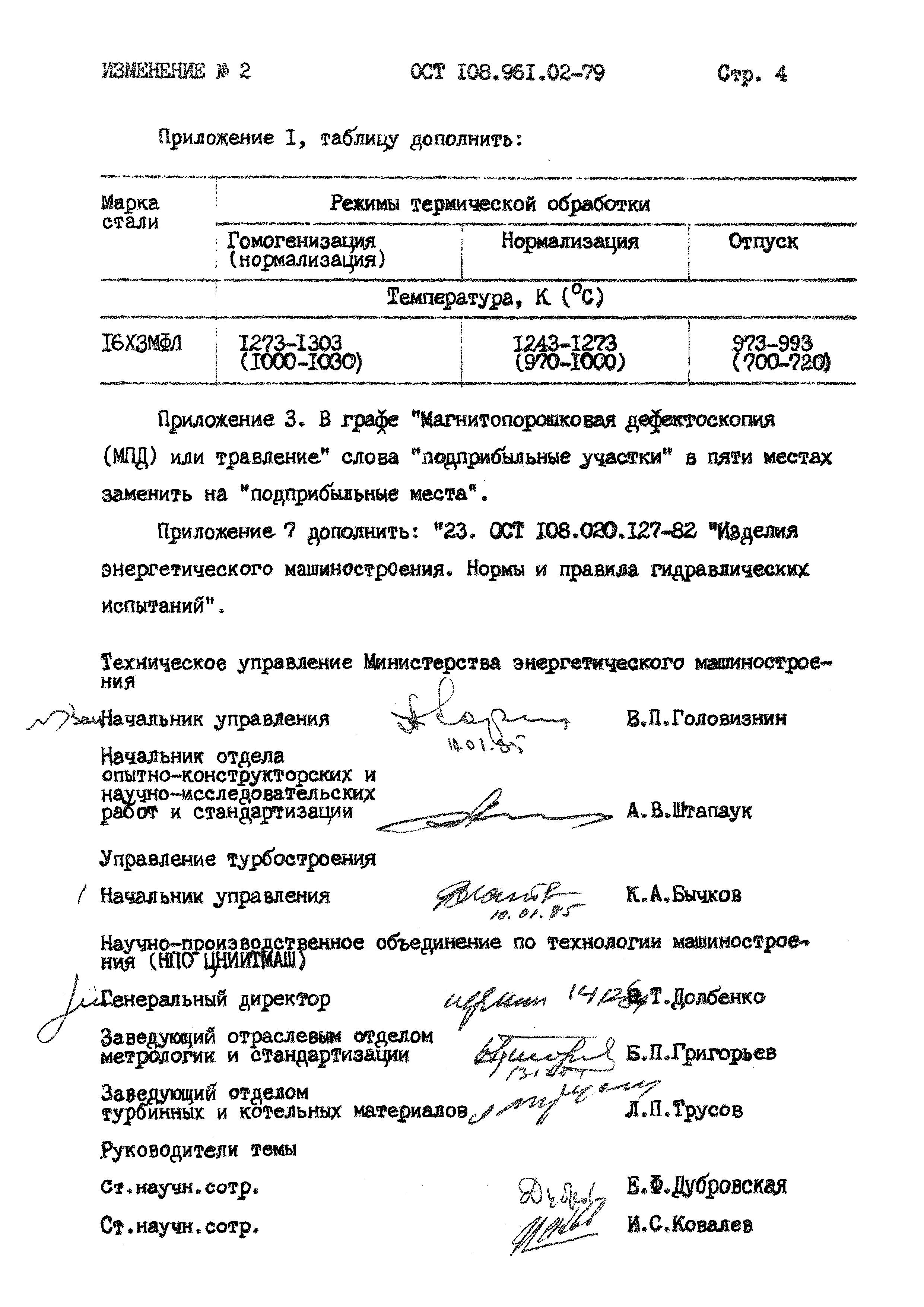

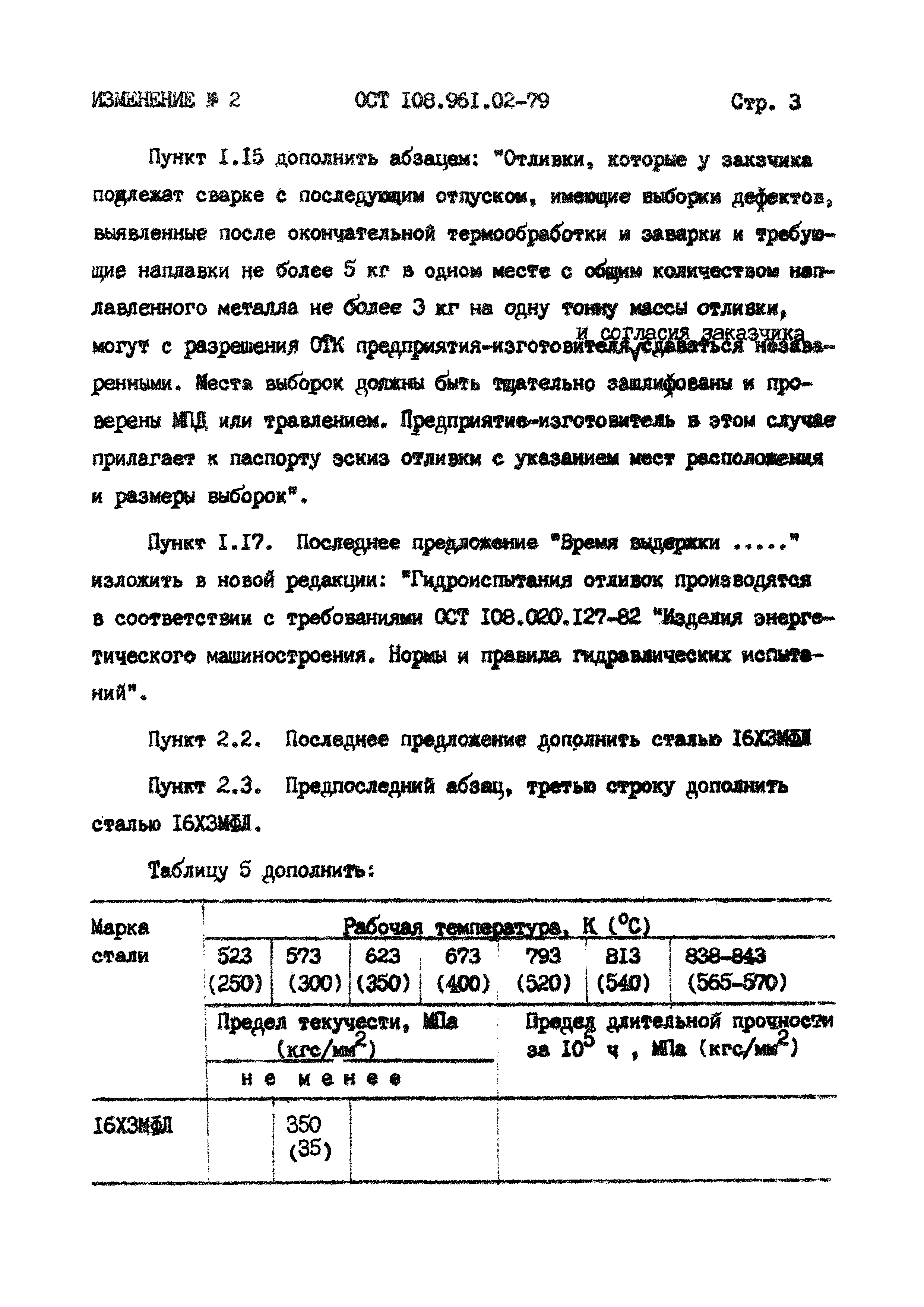

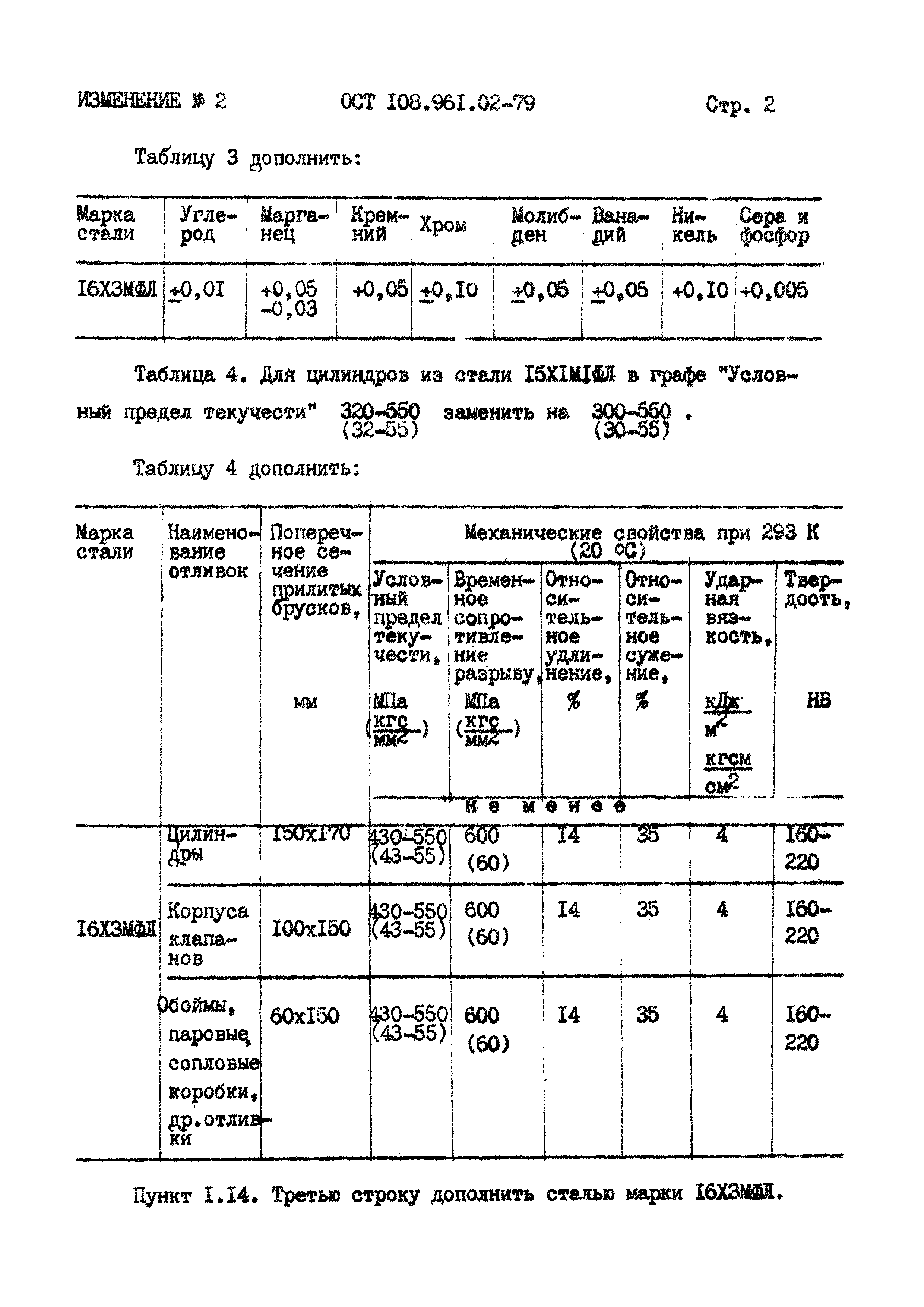

Текстовое изменение № 2

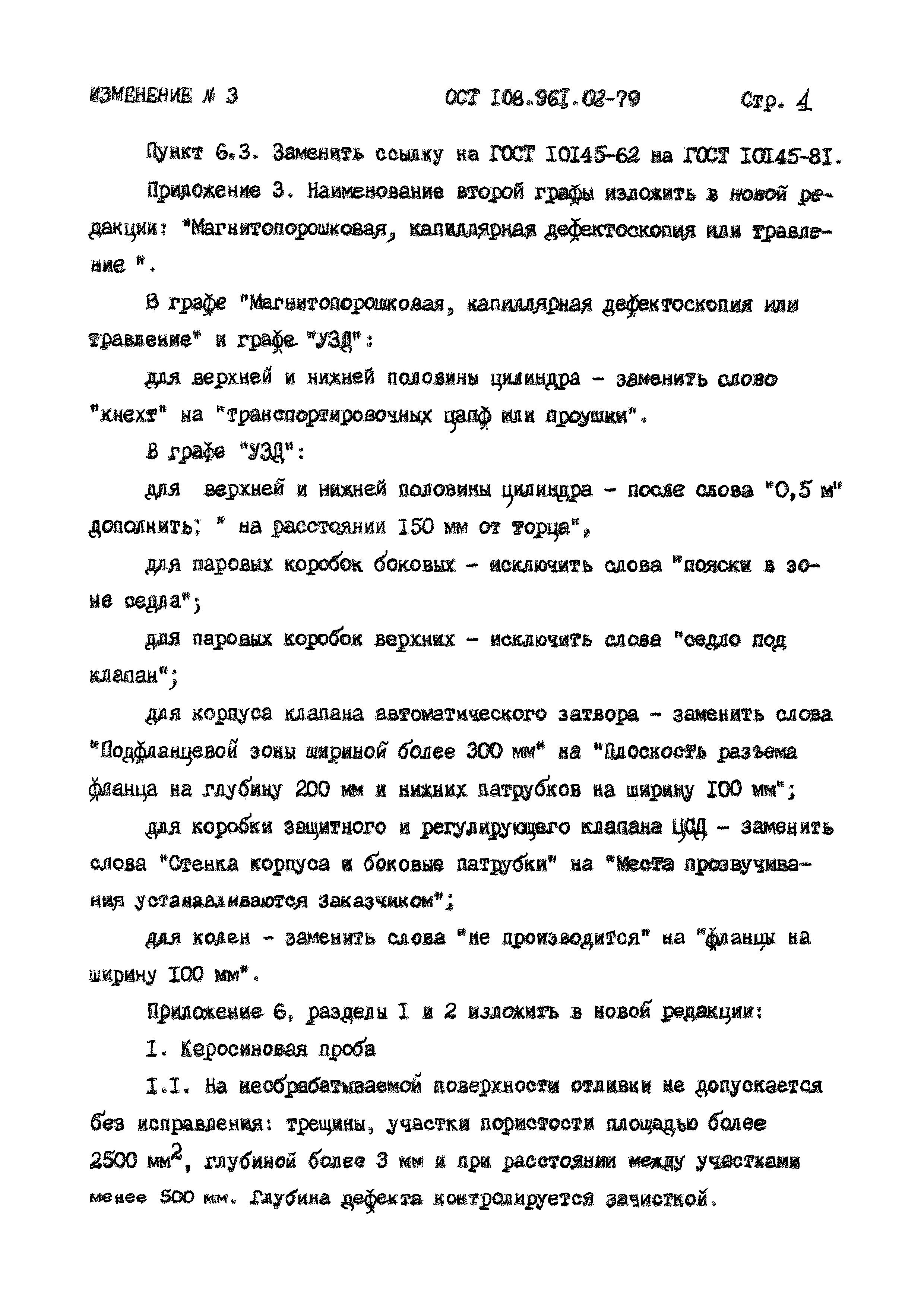

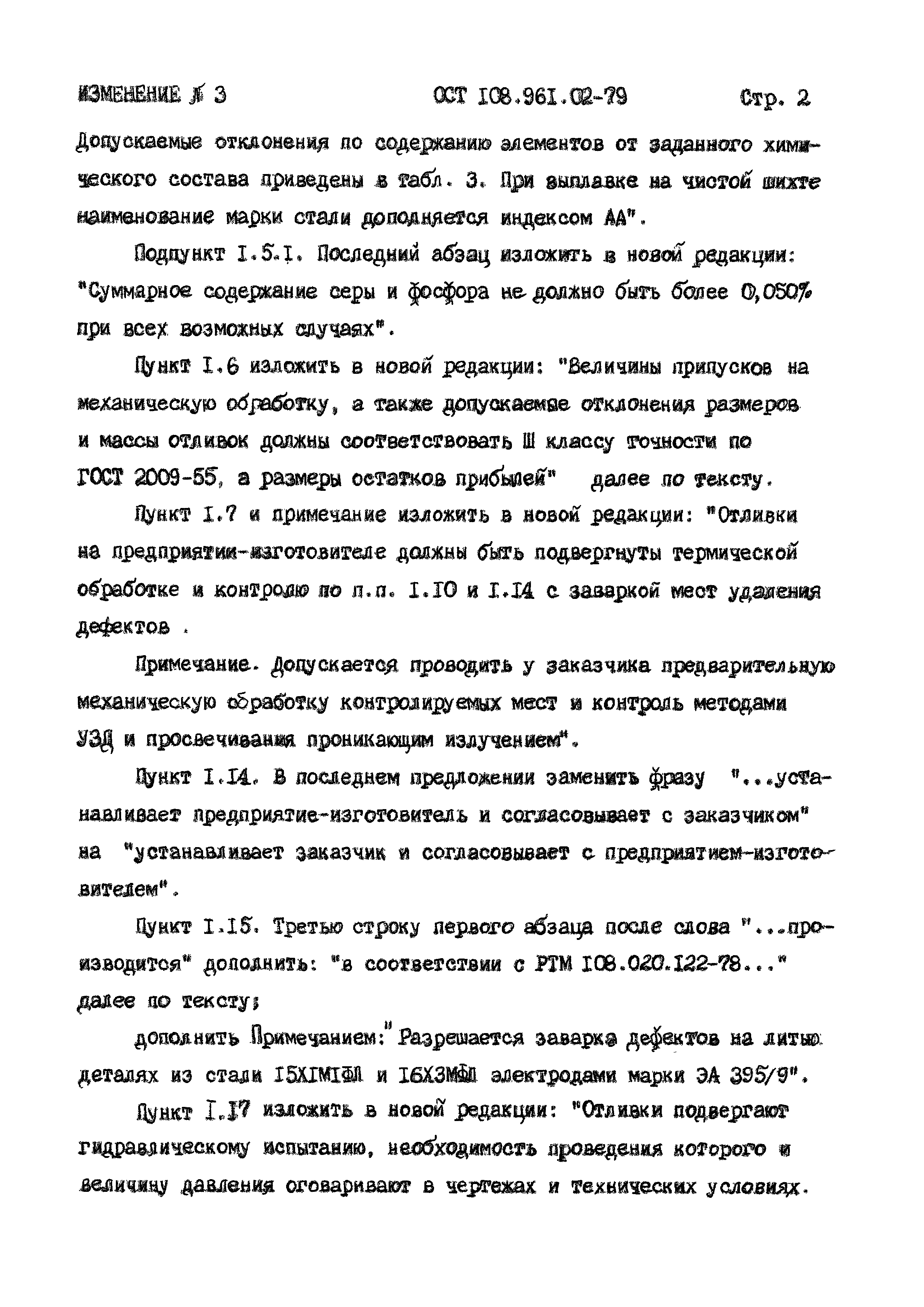

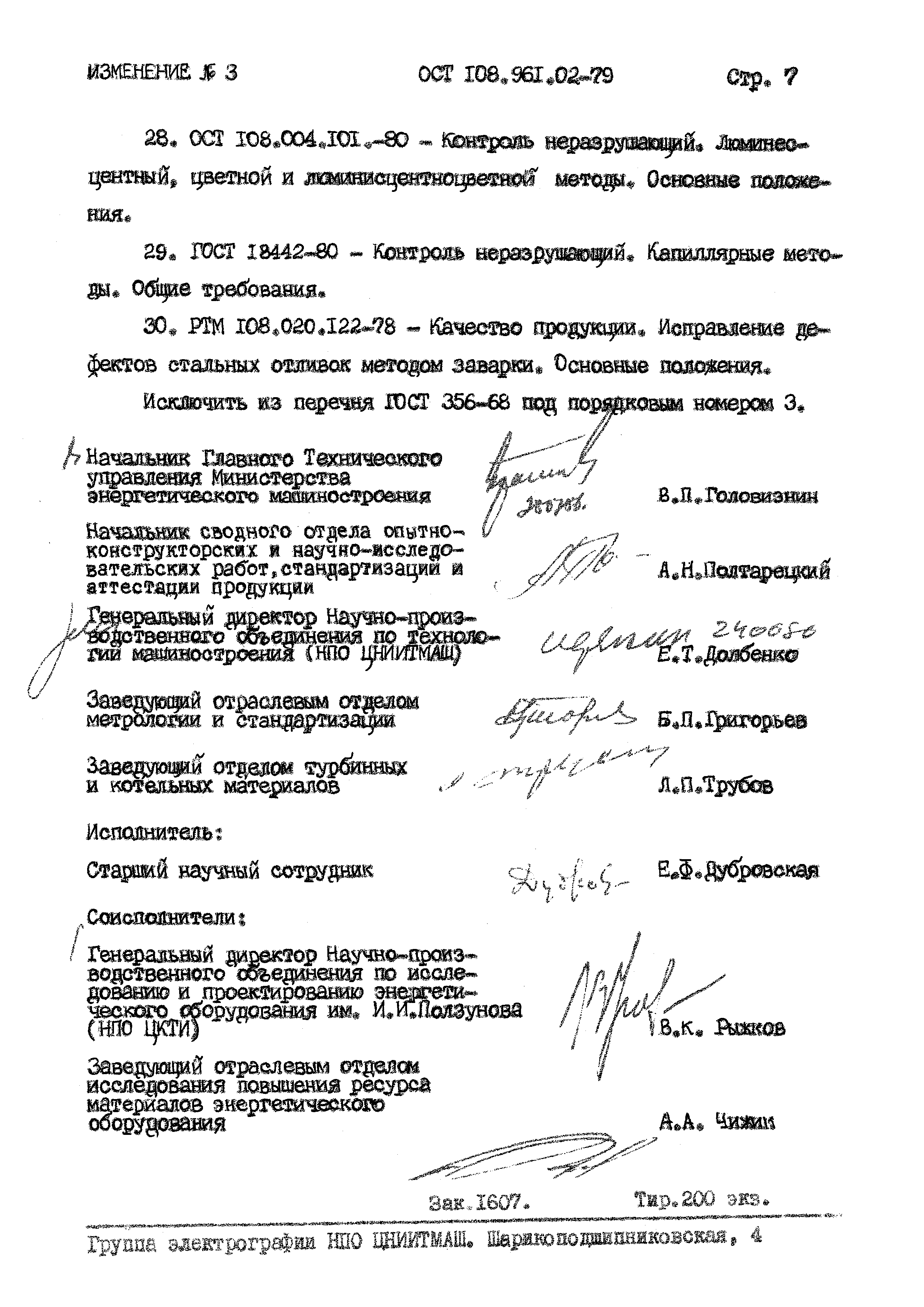

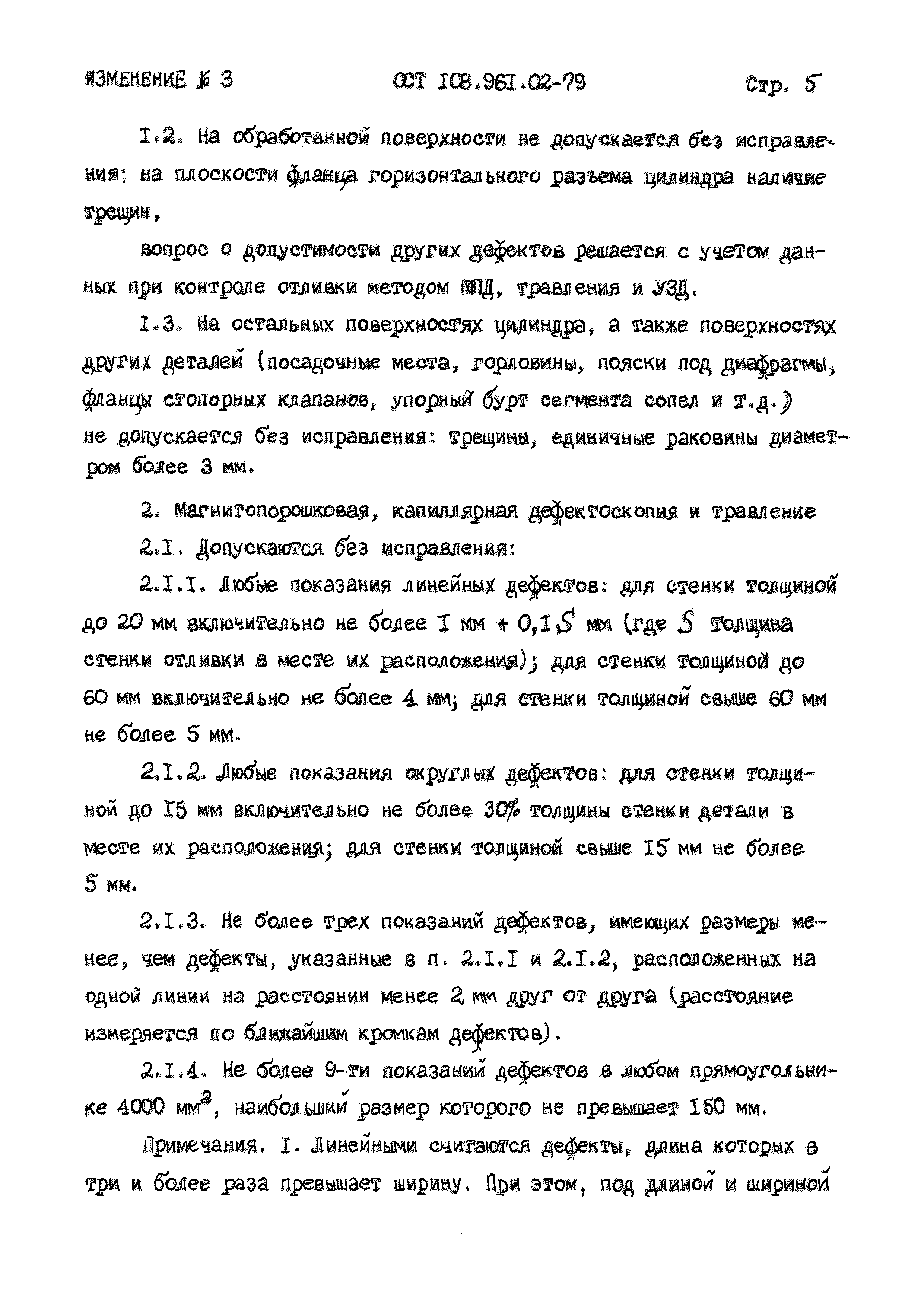

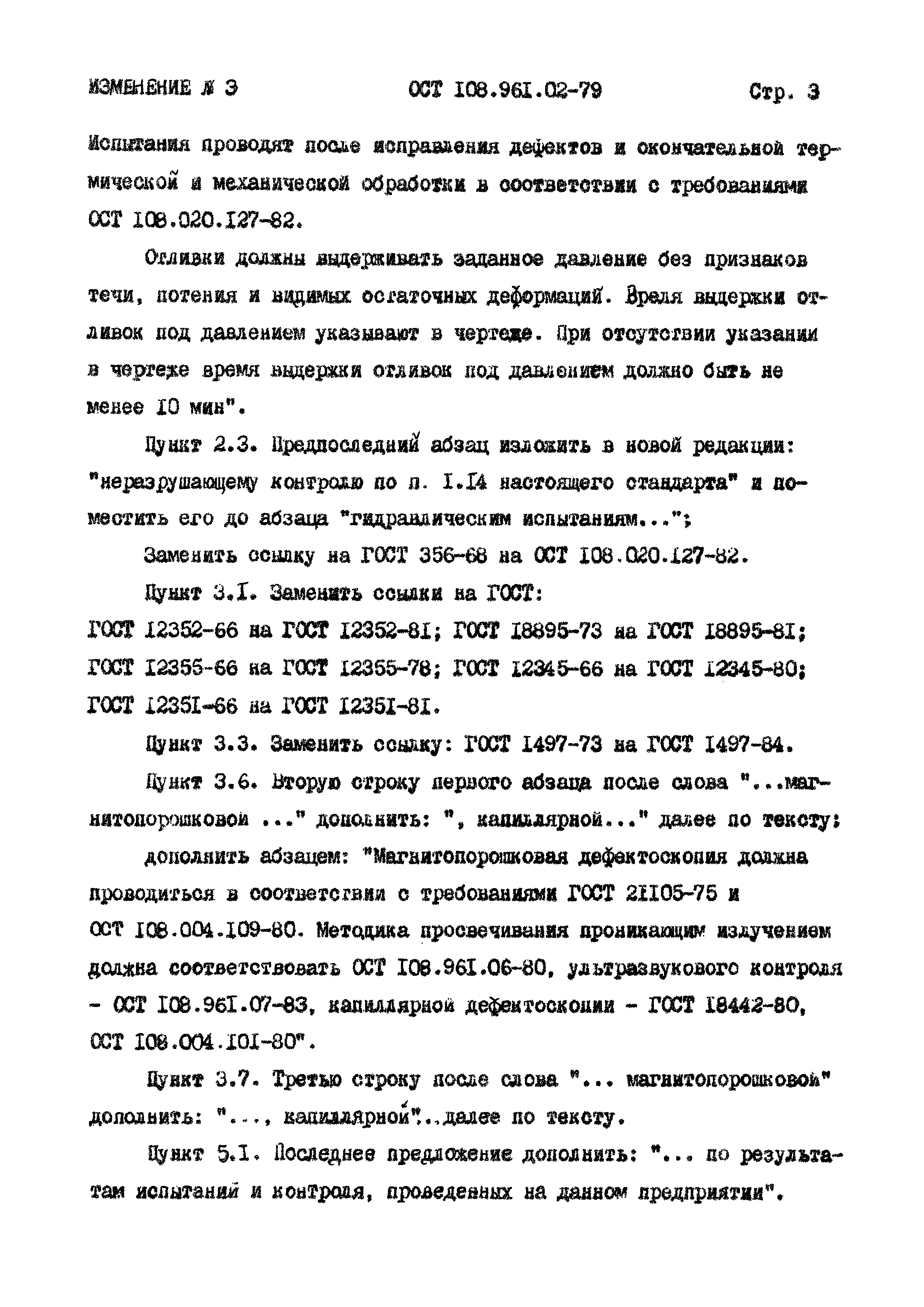

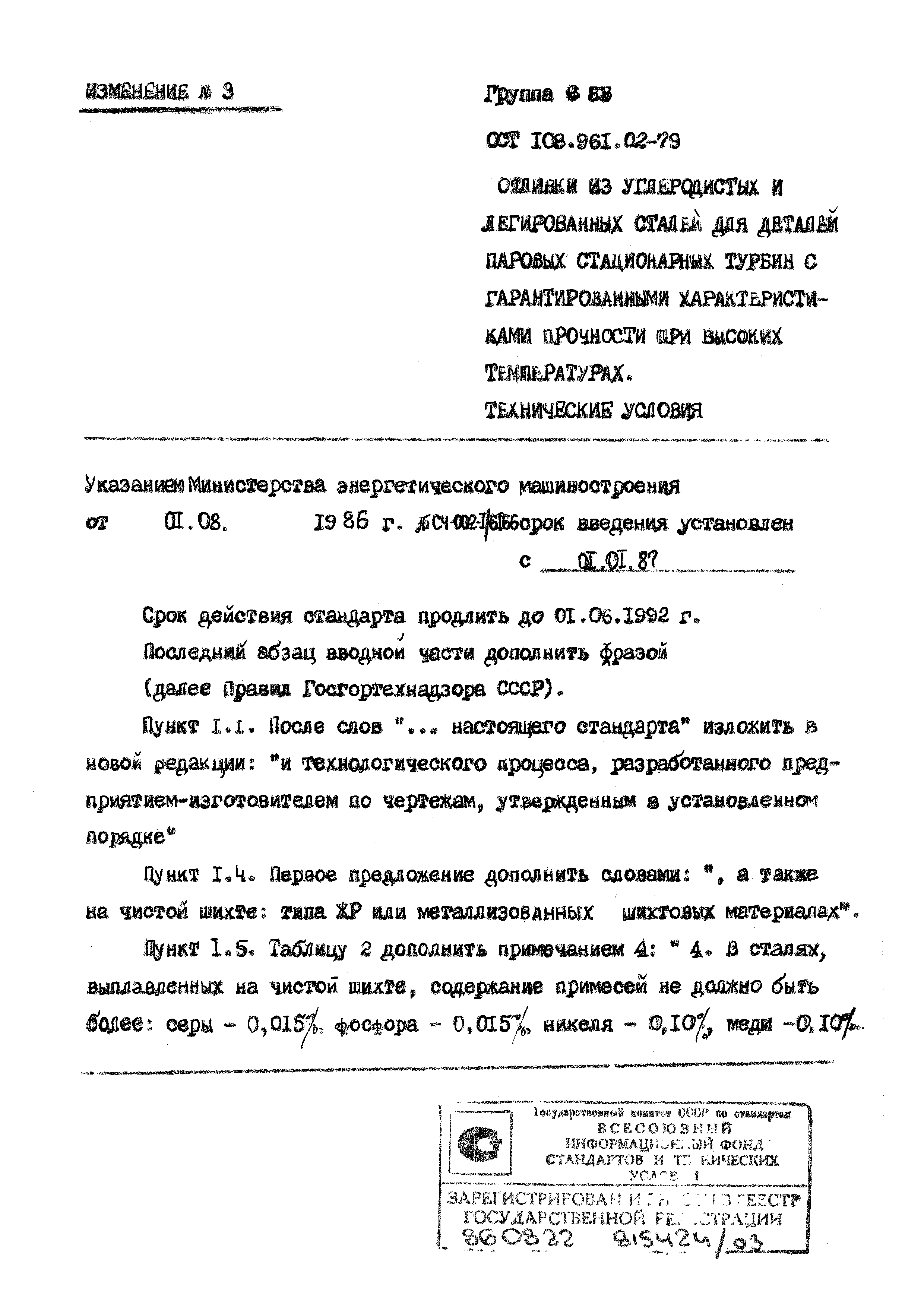

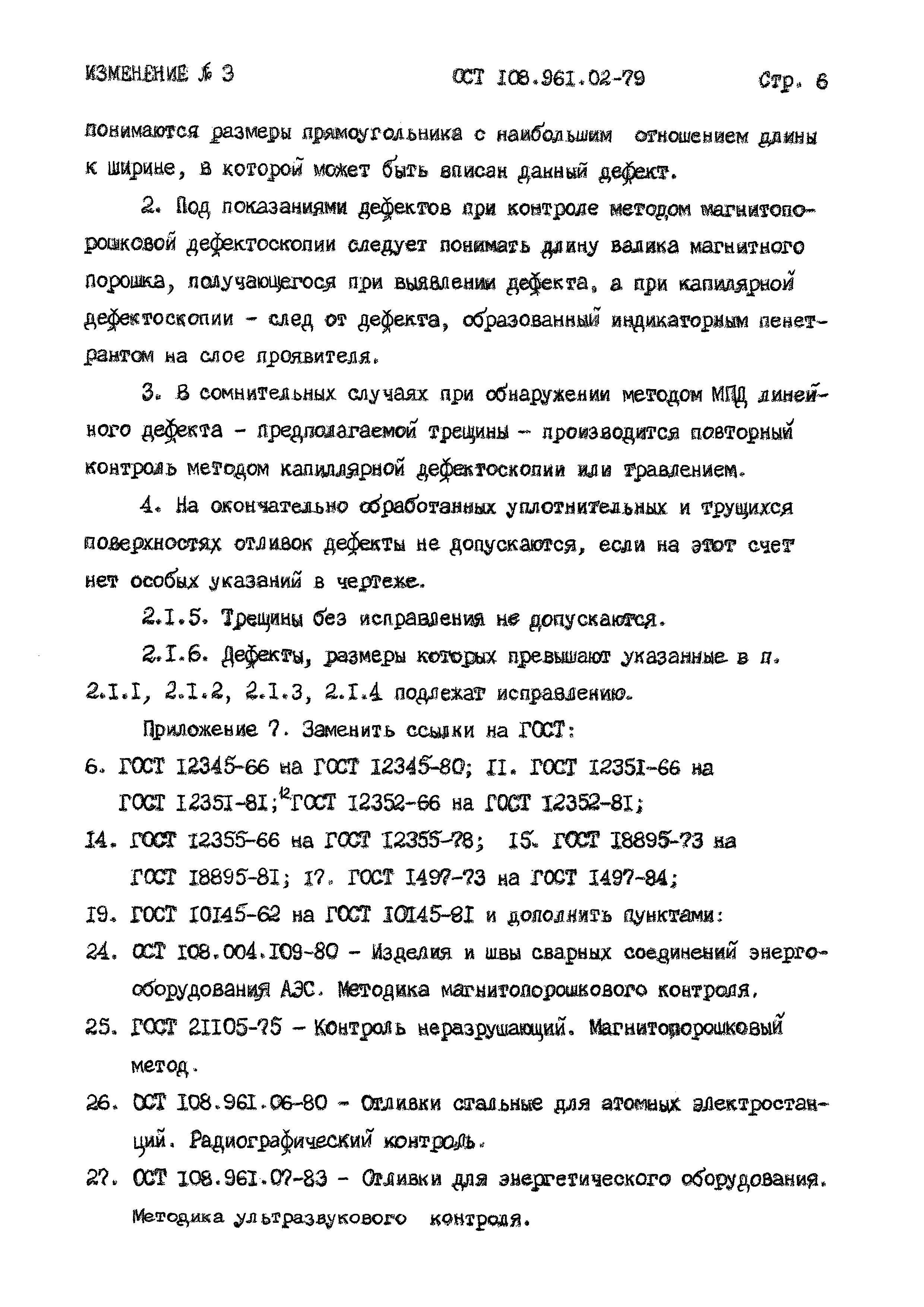

Текстовое изменение № 3 от 01.01.1987

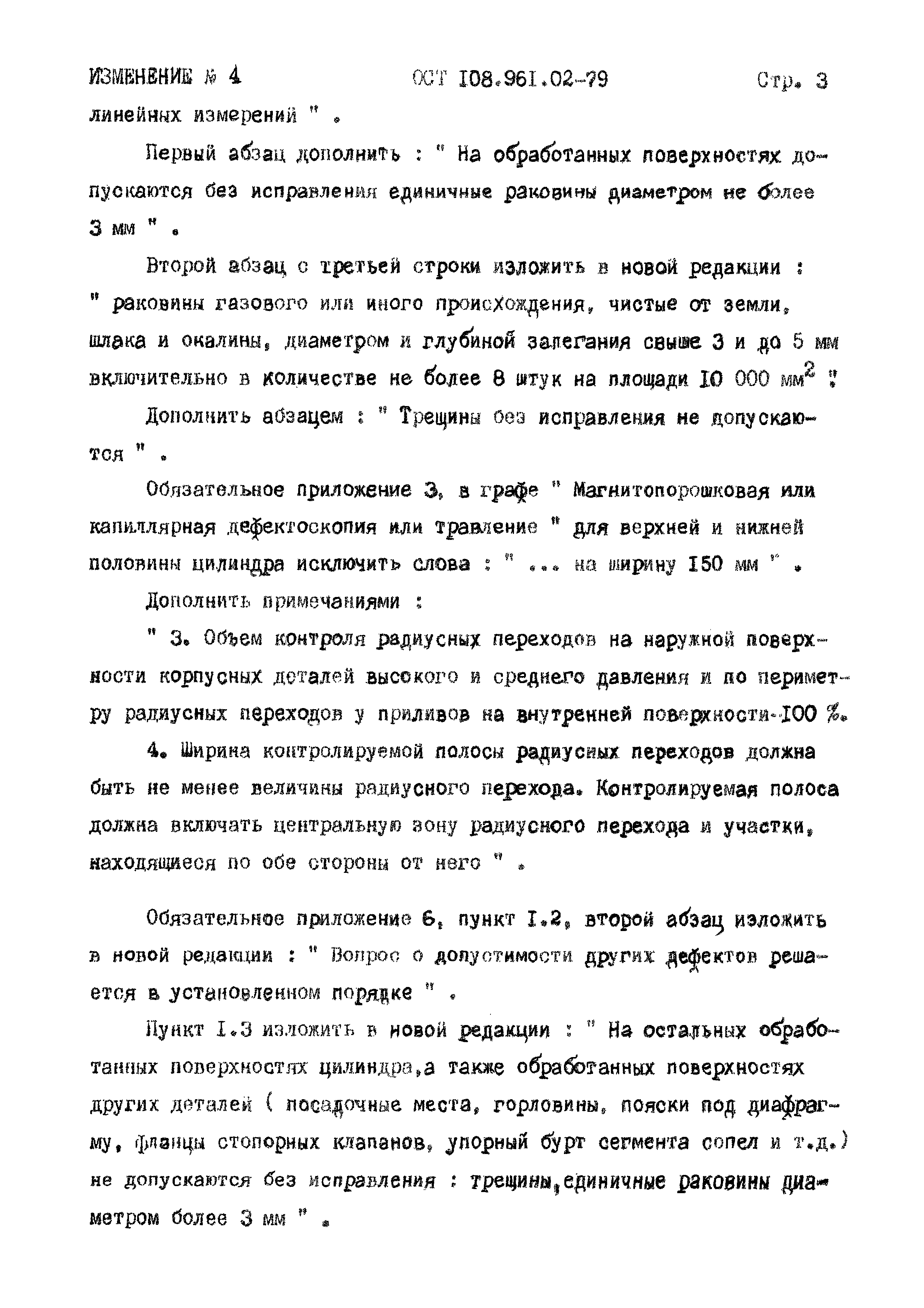

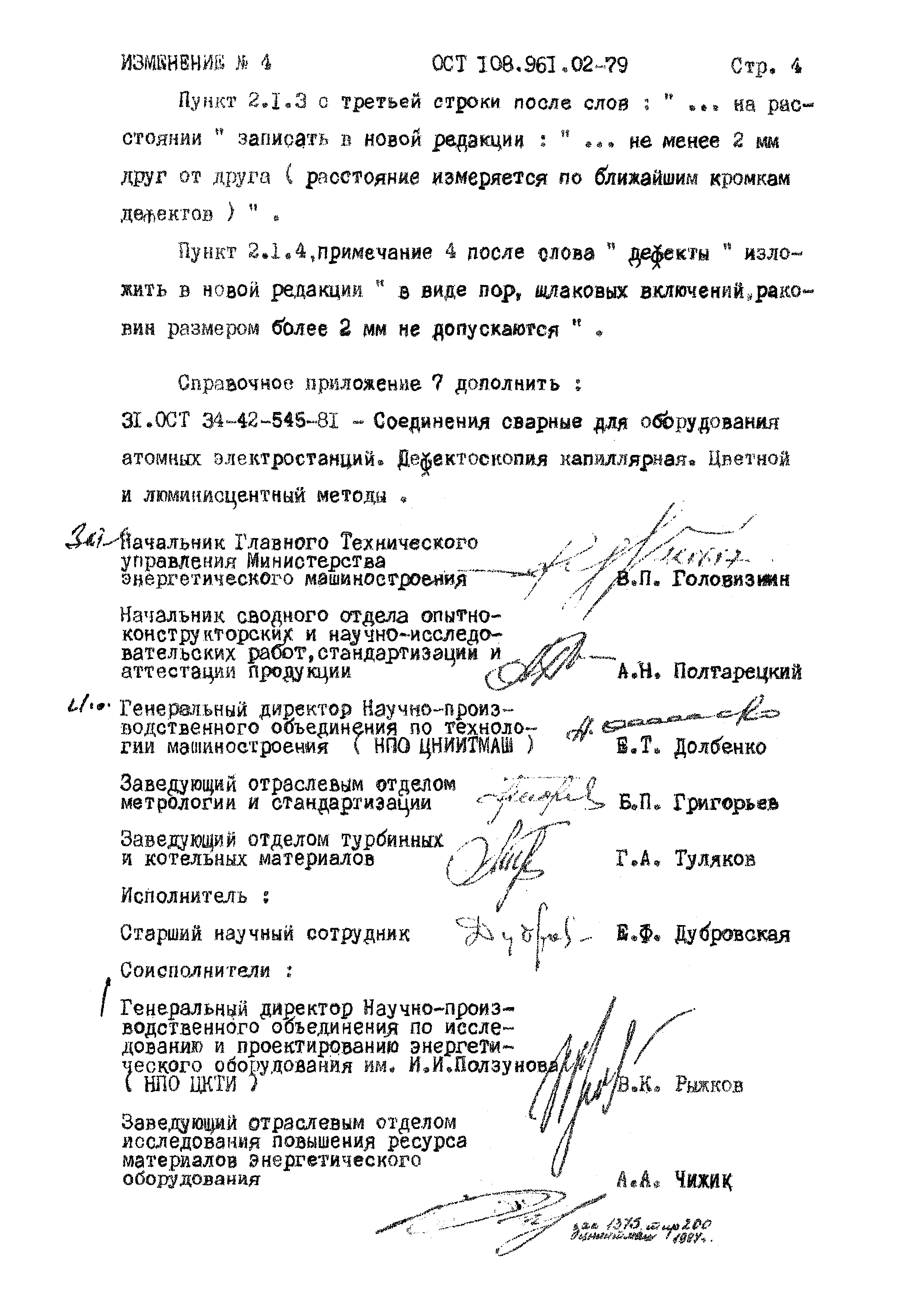

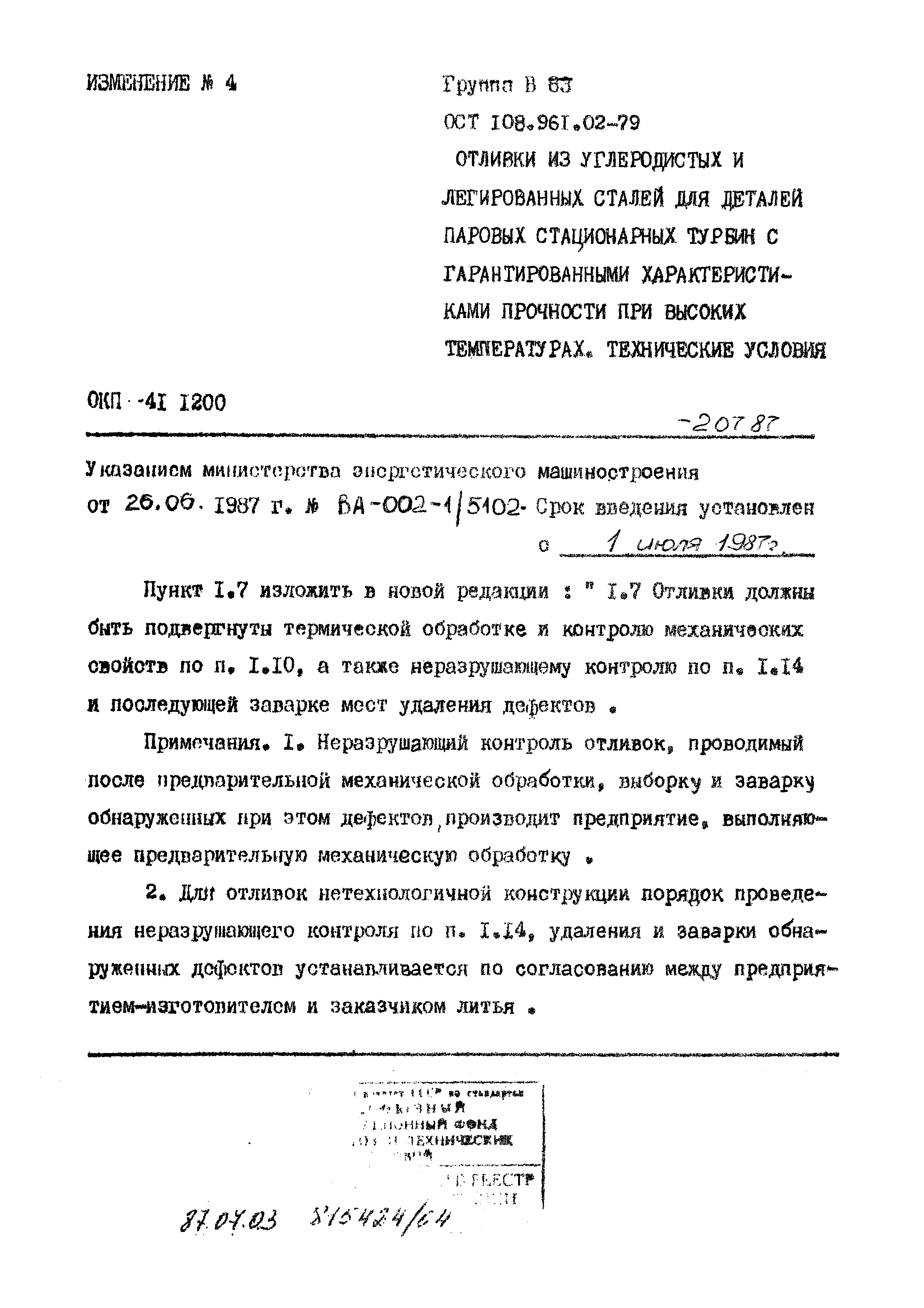

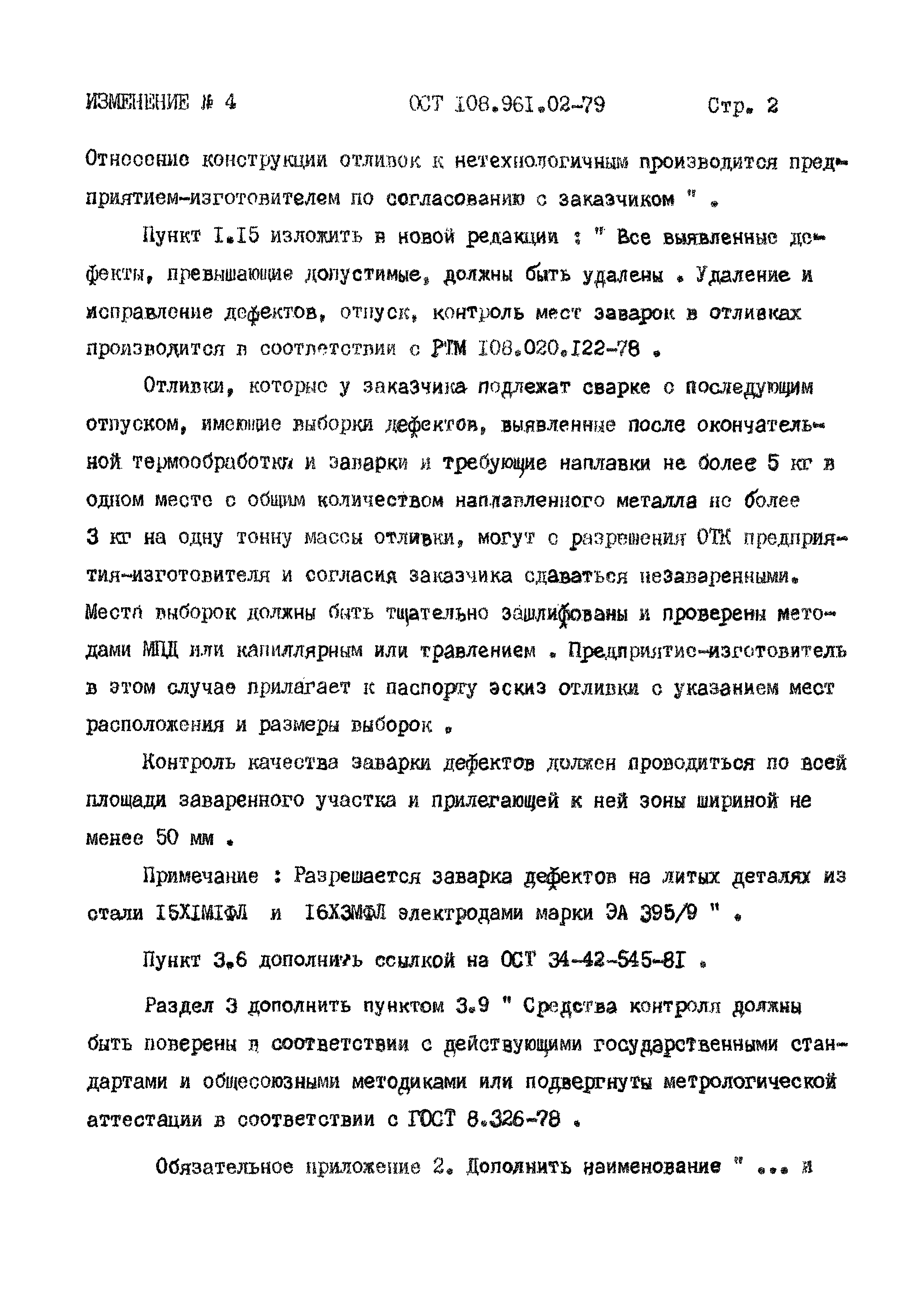

Текстовое изменение № 4 от 01.07.1987

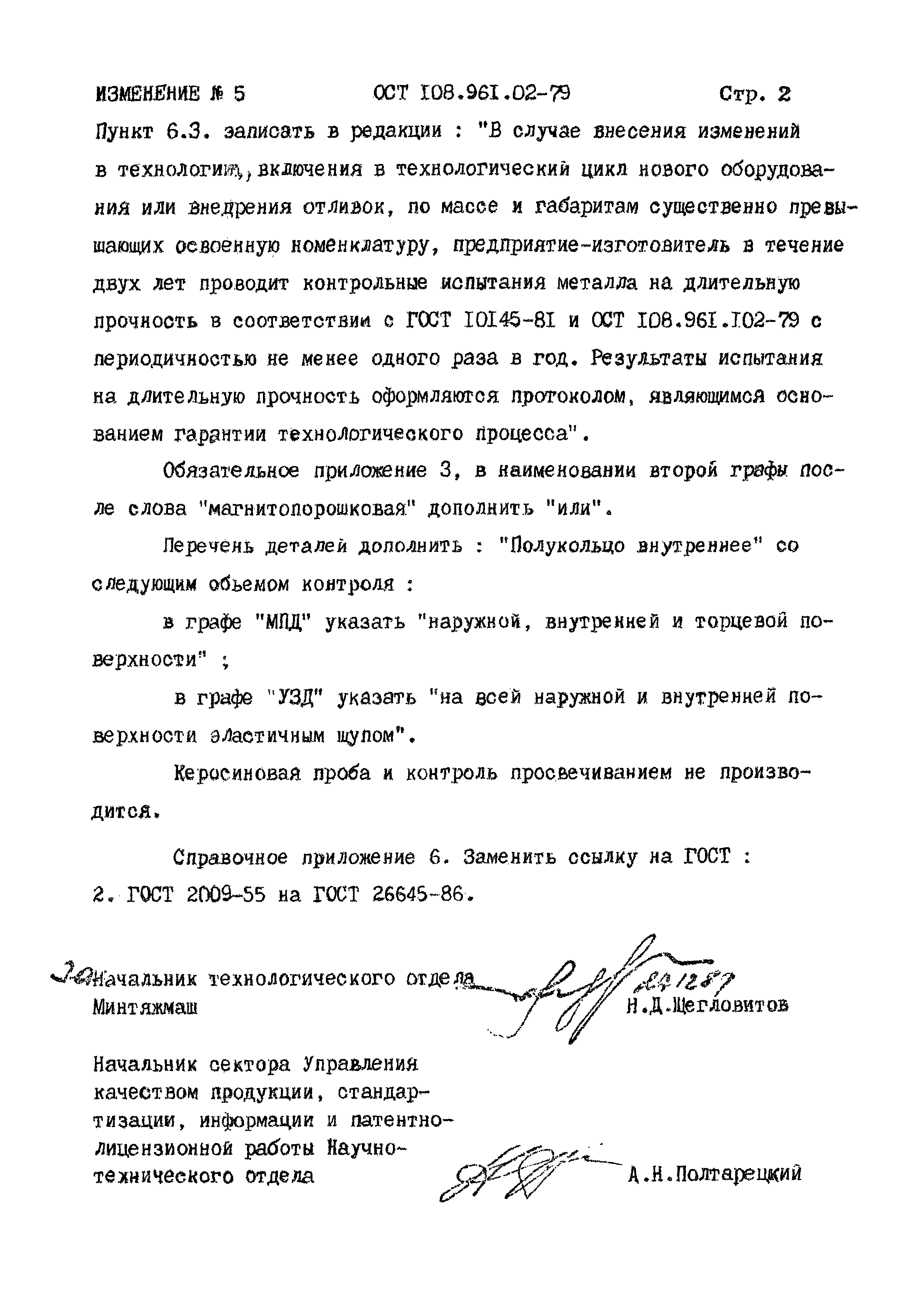

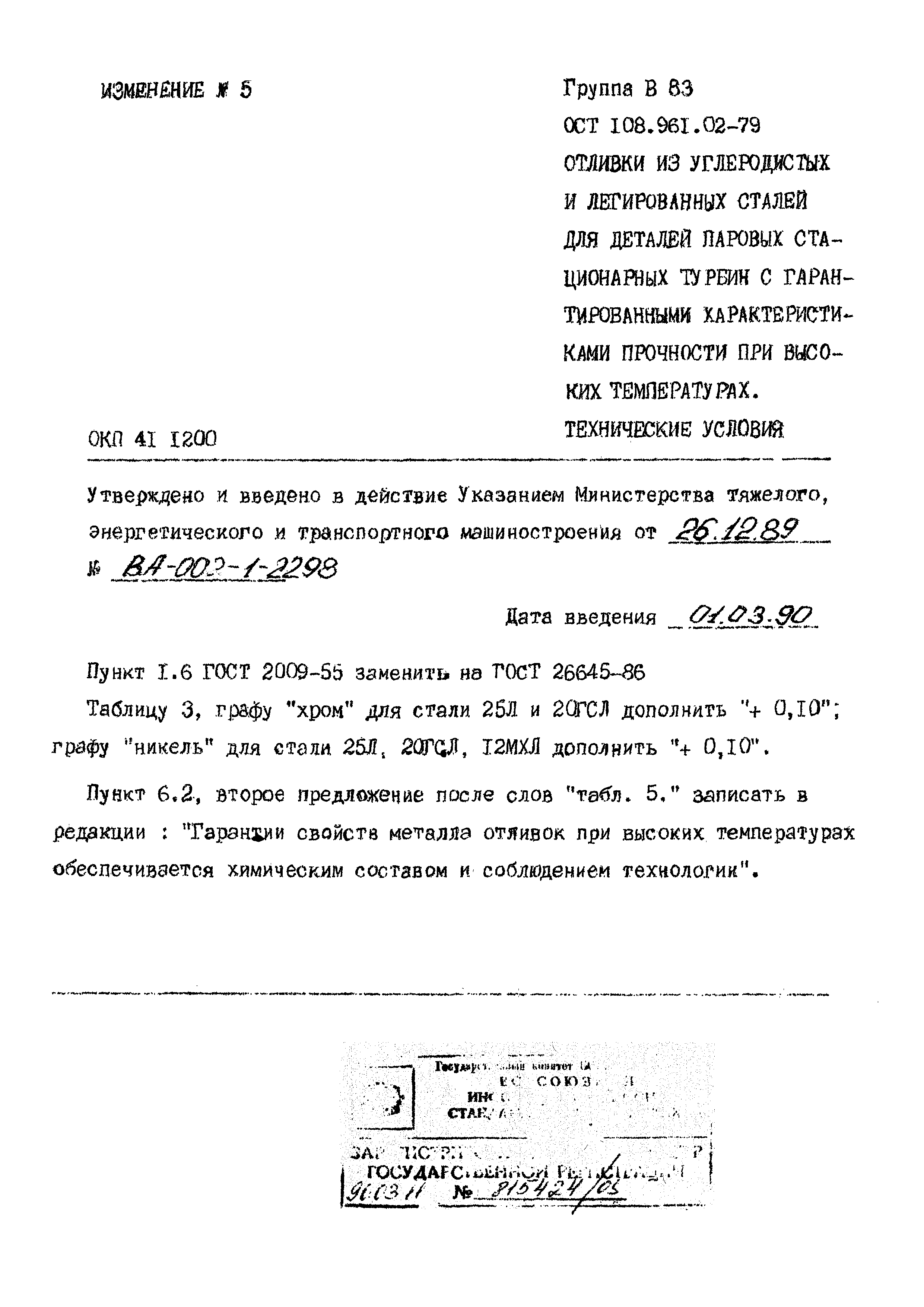

Текстовое изменение № 5 от 01.03.1990

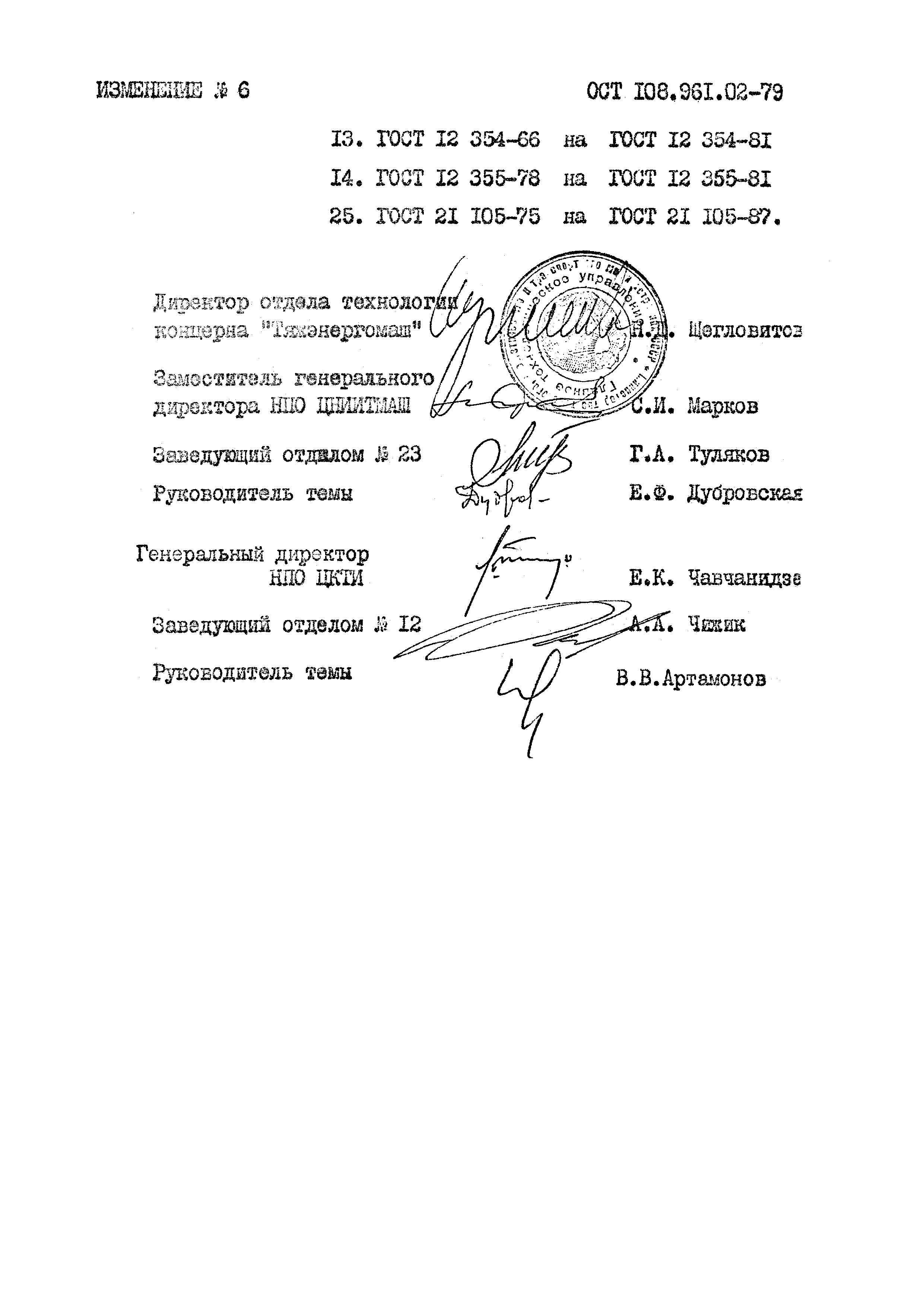

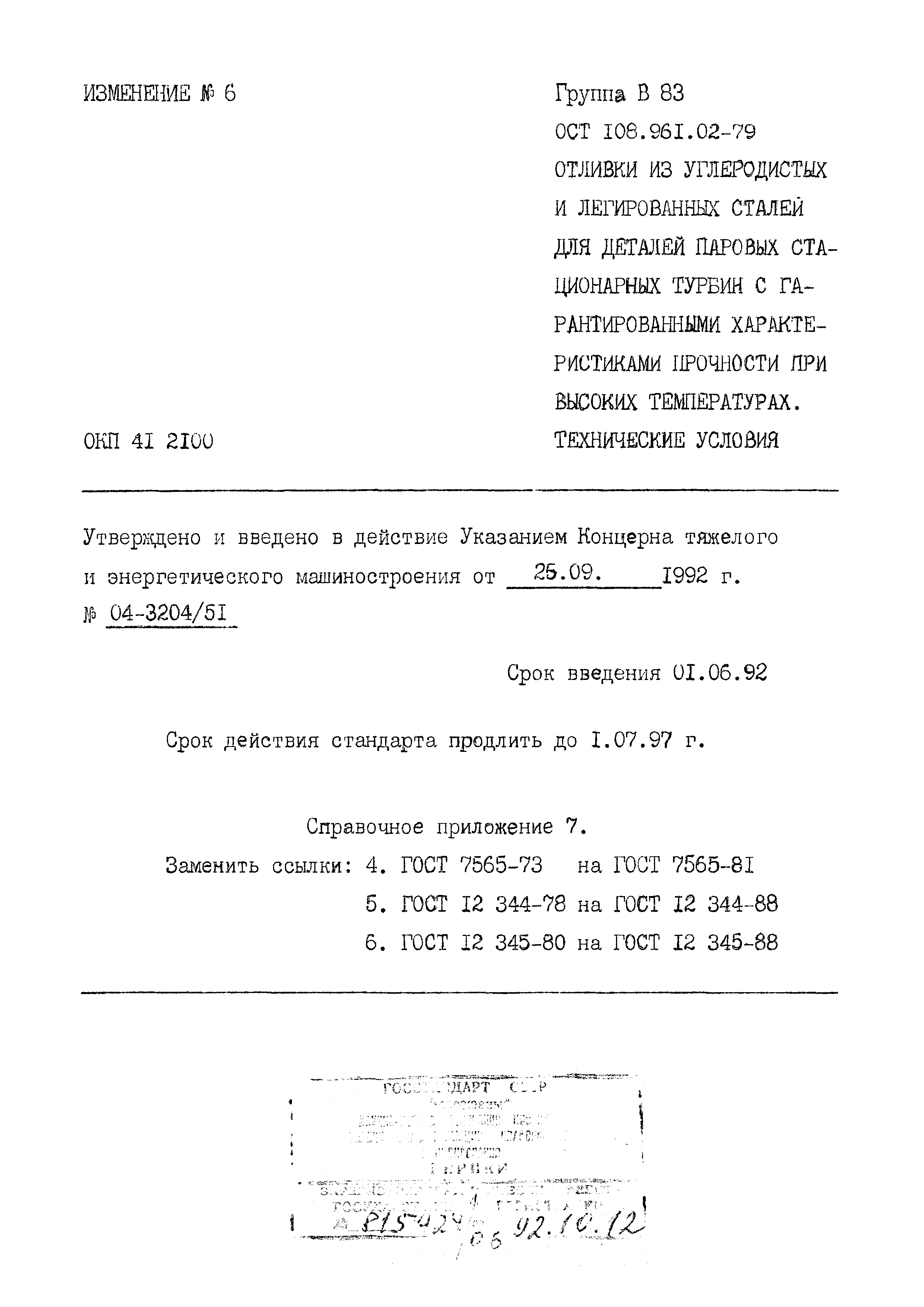

Текстовое изменение № 6 от 01.06.1992
