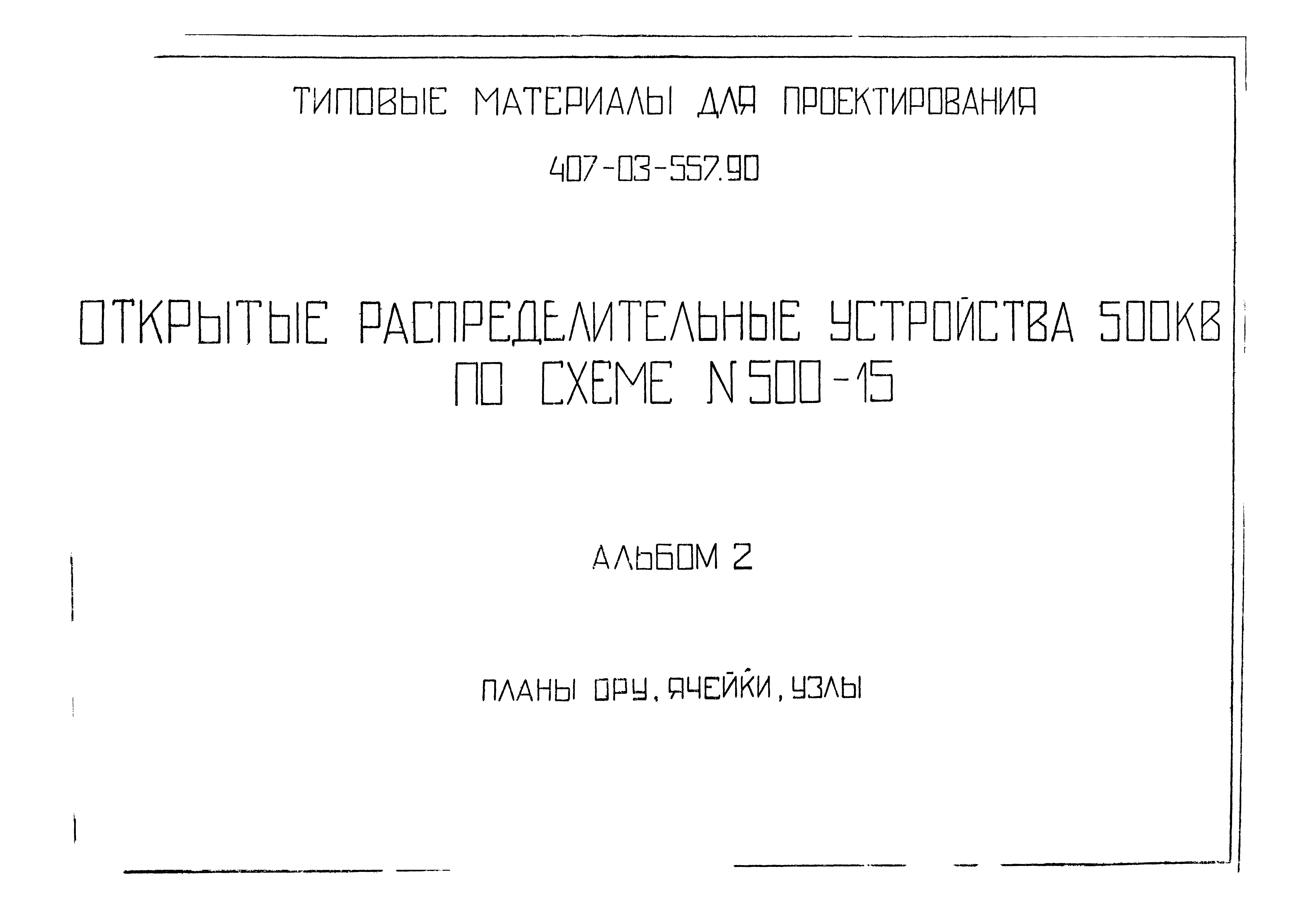

Типовые материалы для проектирования 407-03-557.90

Альбом 2. Планы ОРУ. Ячейки и узлы

Обозначение: Типовые материалы для проектирования 407-03-557.90
Обозначение англ: 407-03-557.90
Статус:cправочные материалы, мп, тпр
Название рус.:Альбом 2. Планы ОРУ. Ячейки и узлы
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:13.08.1990
Оглавление:Компоновка с расположением оборудования в один ряд

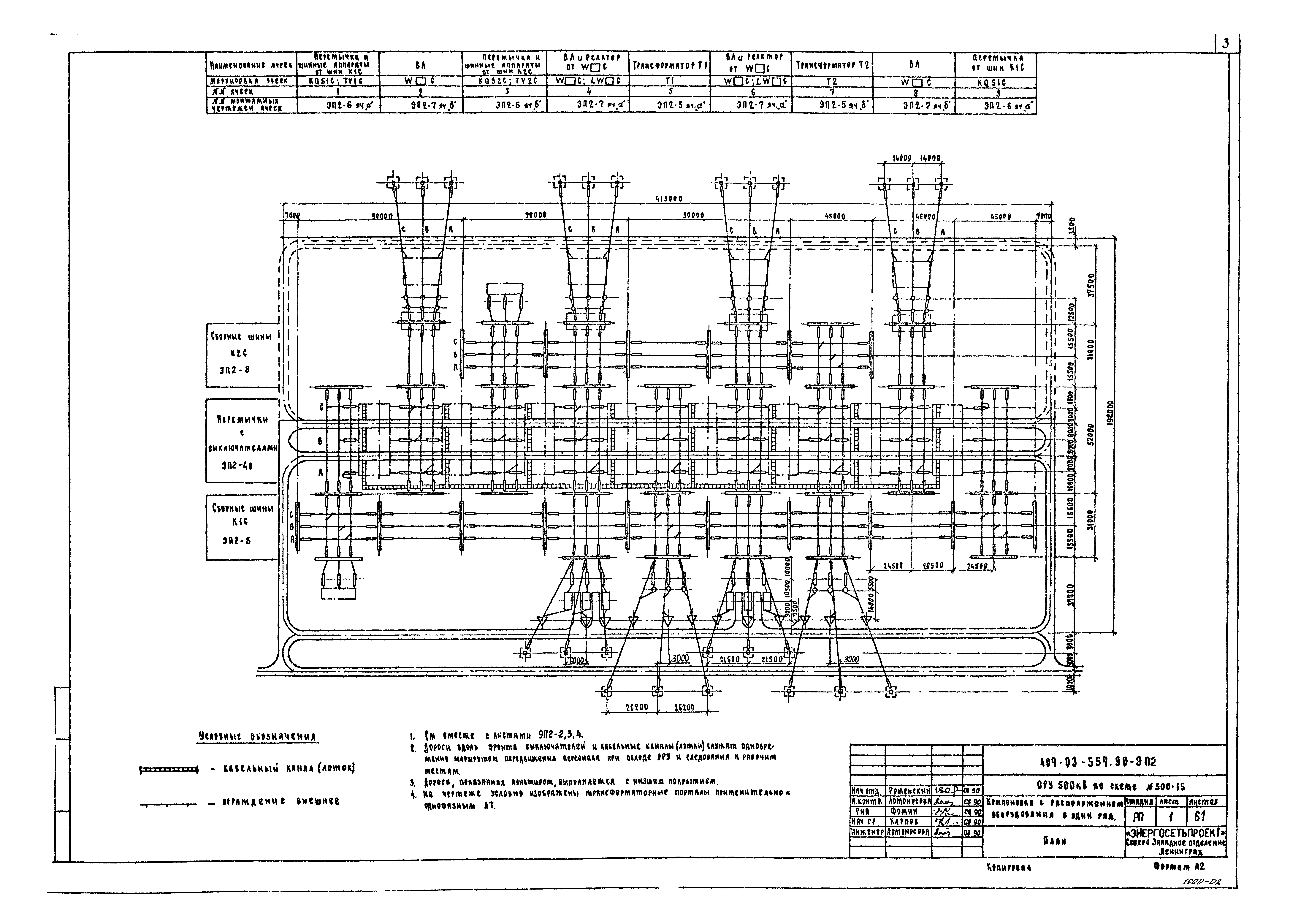

   План

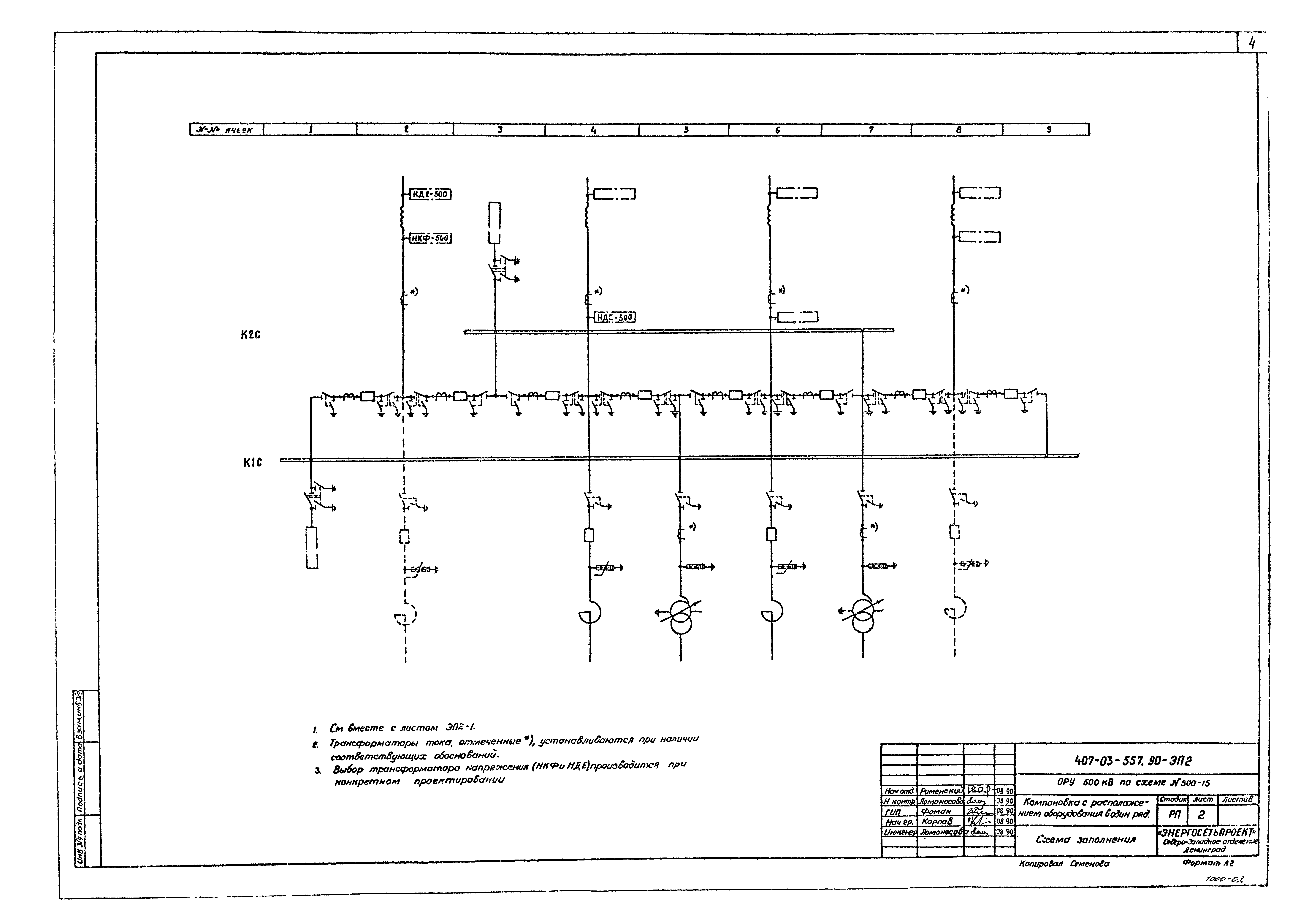

   Схема заполнения

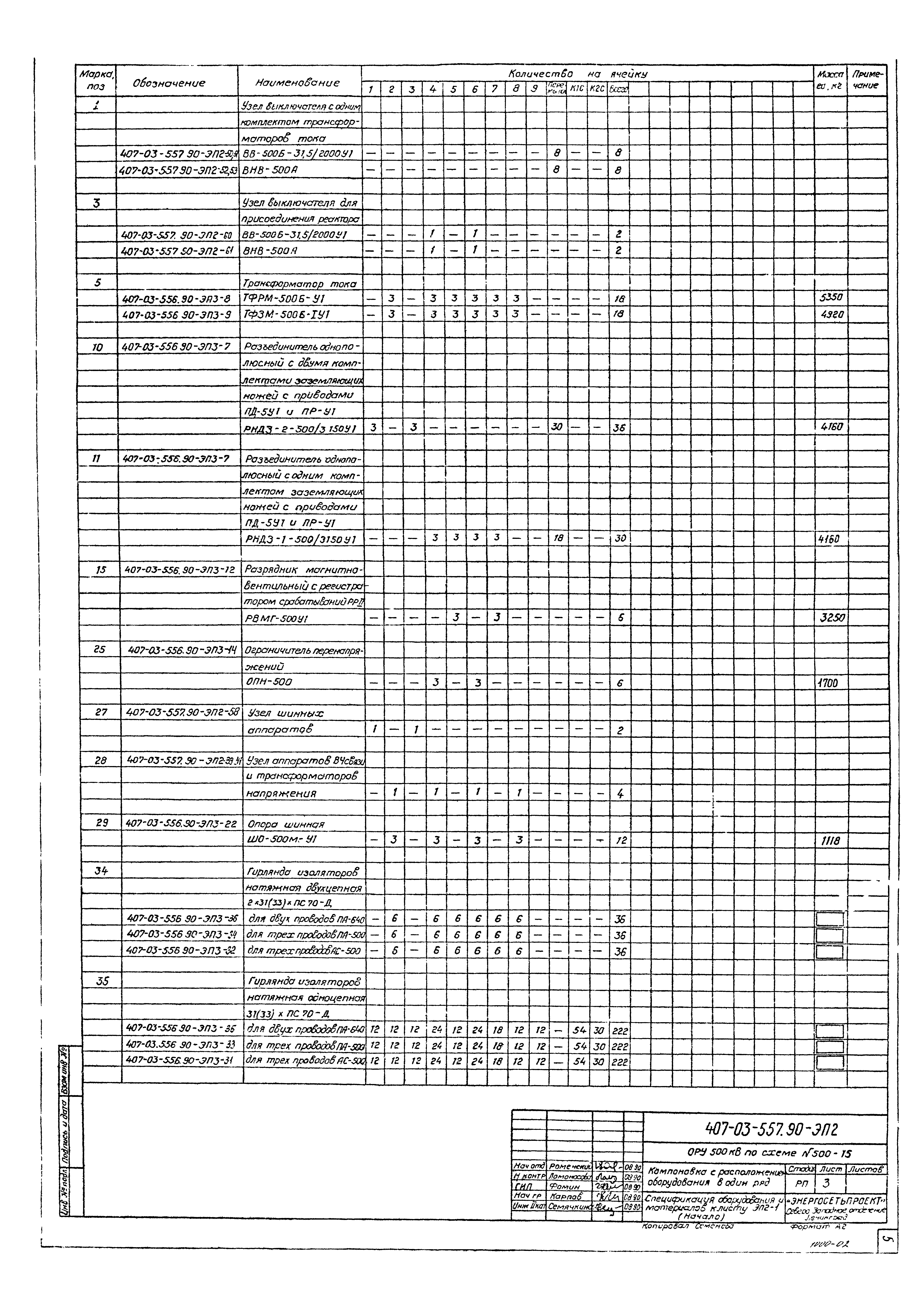

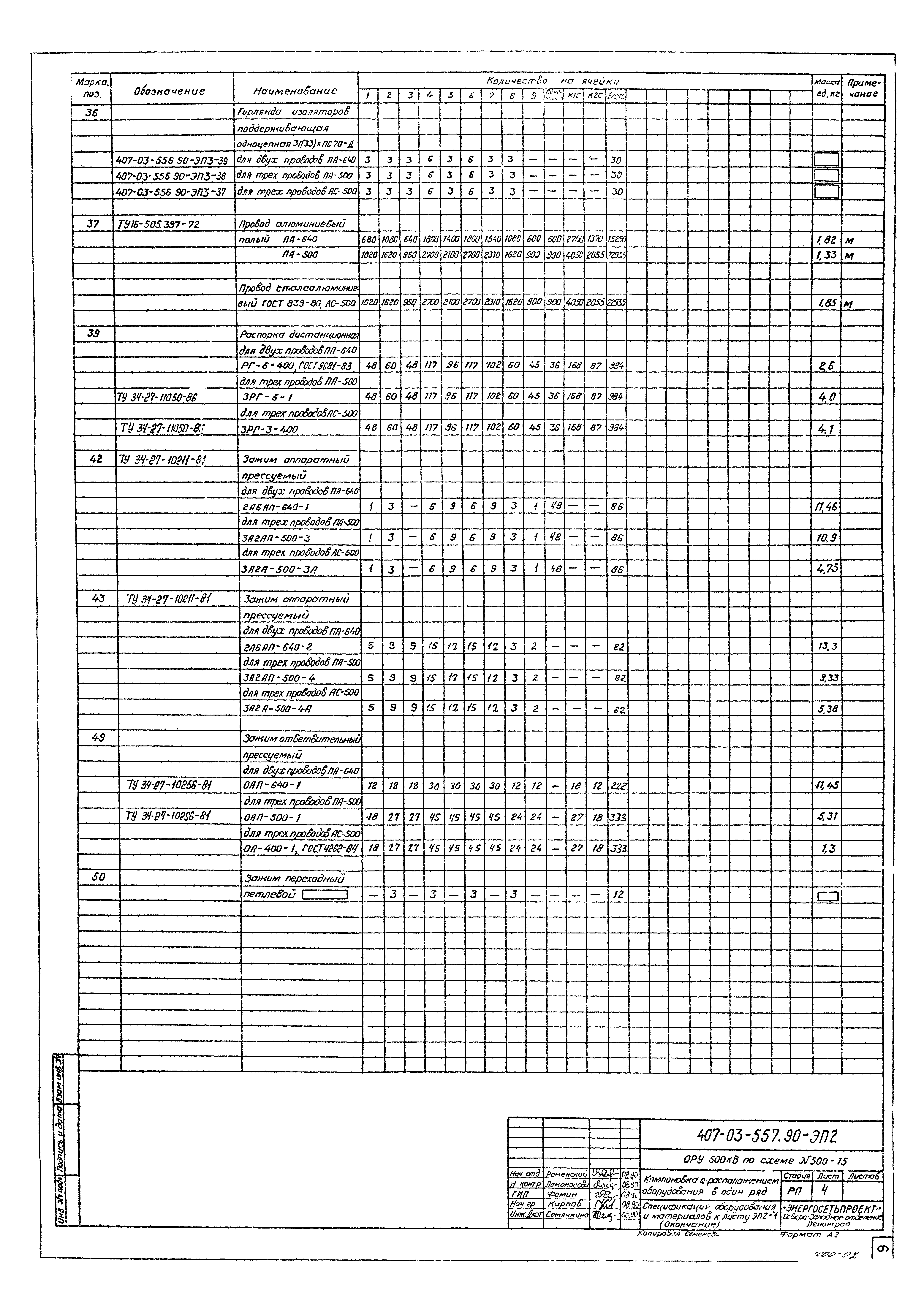

   Спецификация оборудования и материалов к листу ЭП2-1

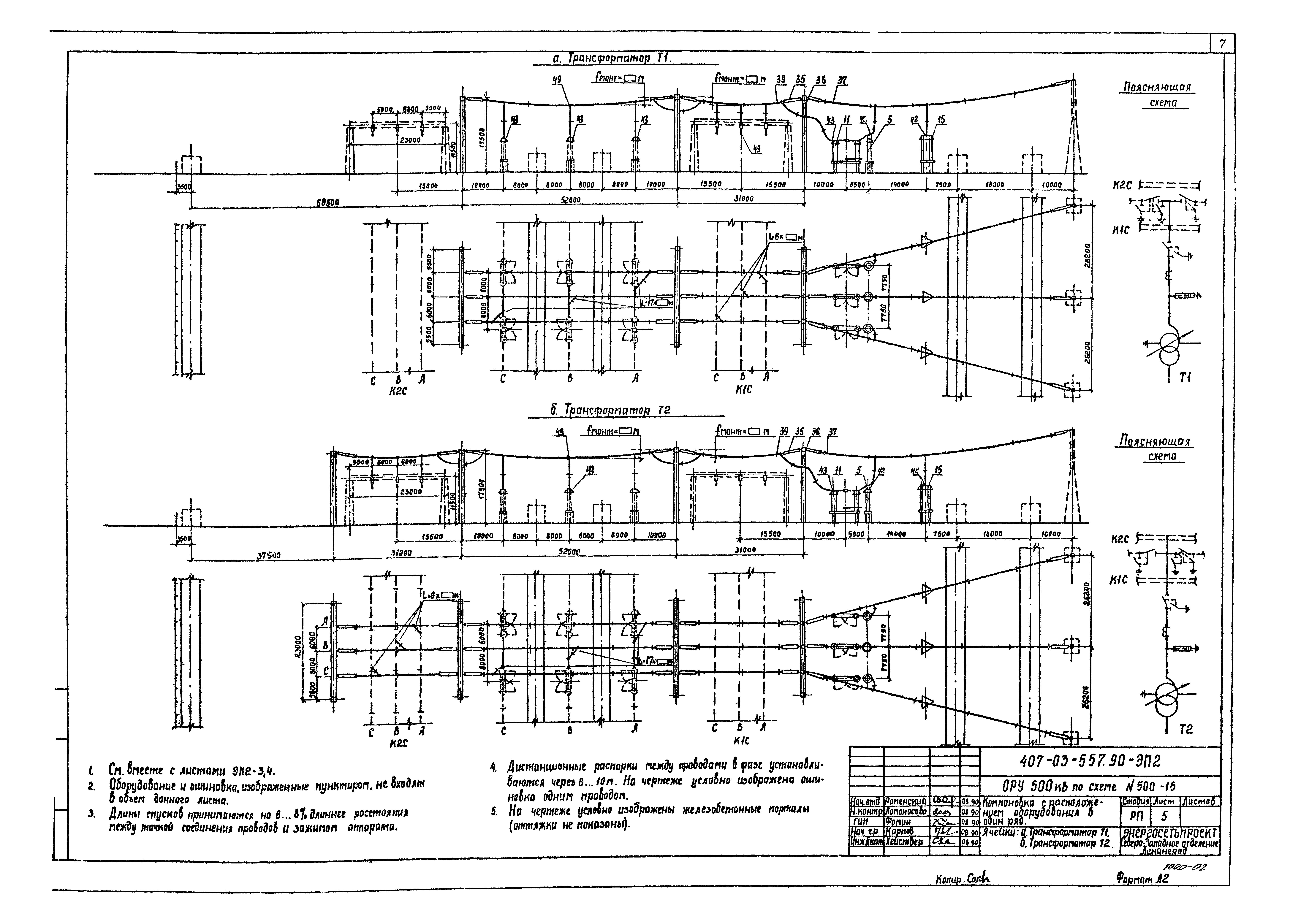

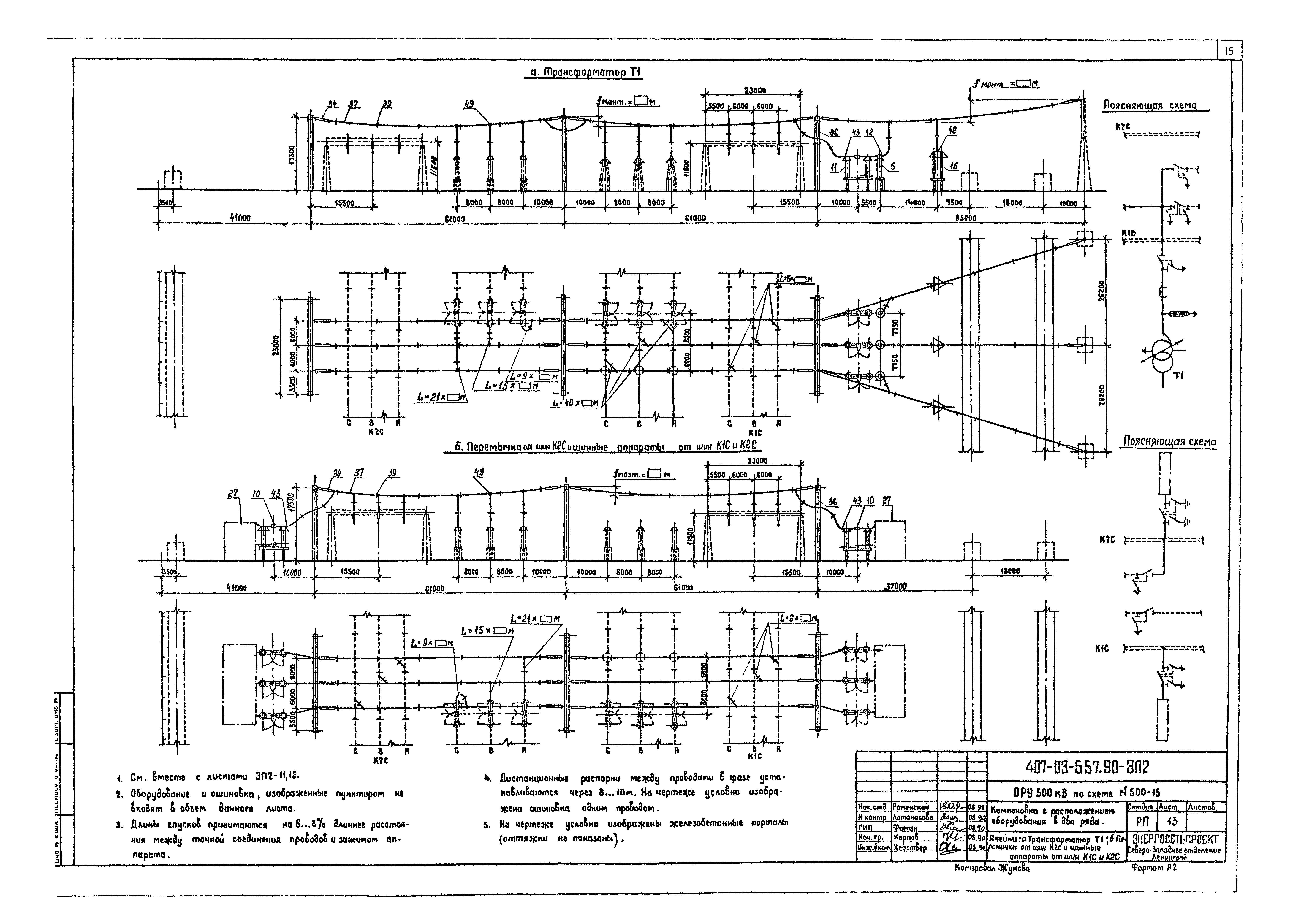

   Ячейки: а. Трансформатор Т1, б. Трансформатор Т2

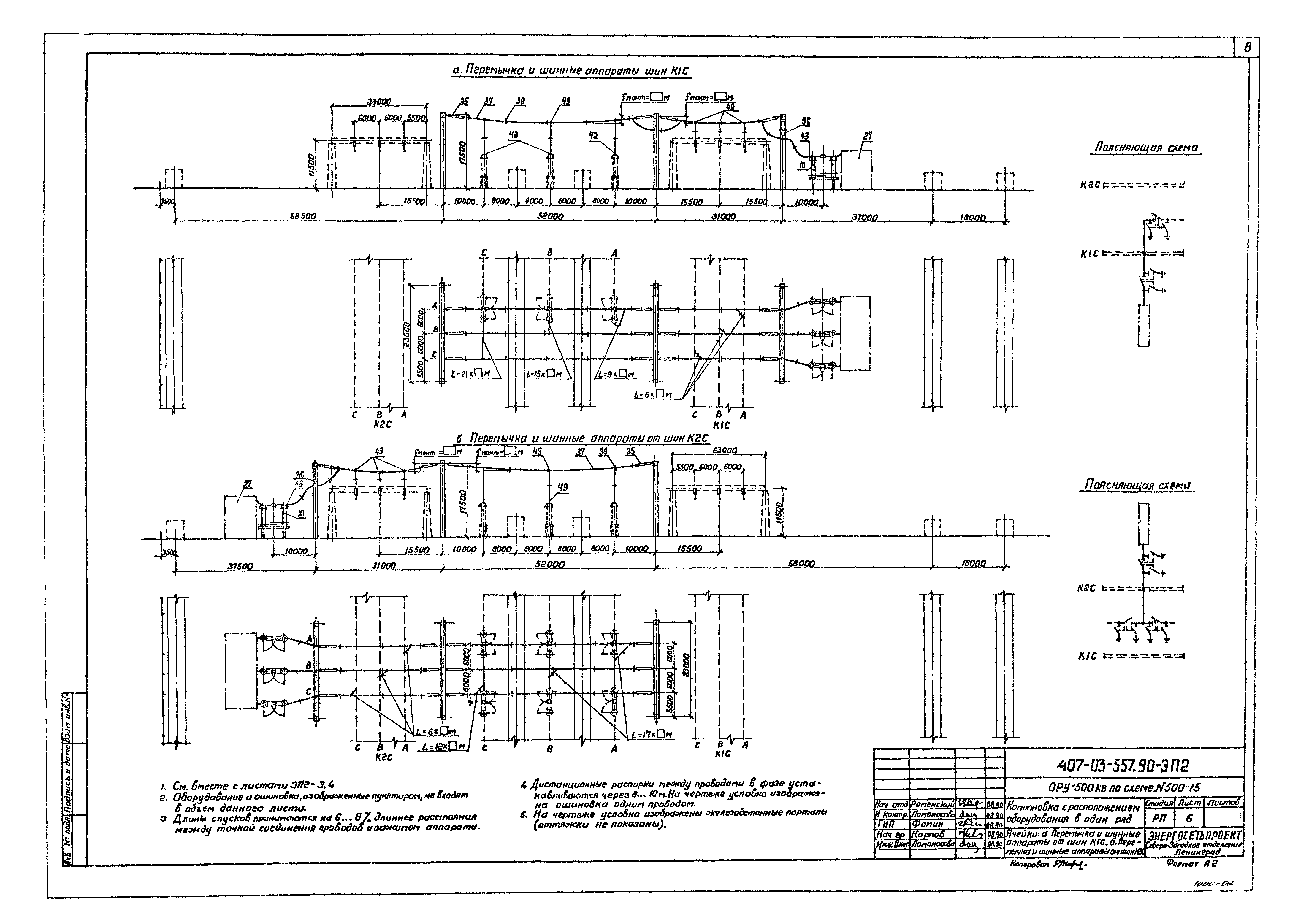

   Ячейки: а. Перемычка и шинные аппараты от шин К1С, б. Перемычка и шинные аппараты от шин К2С

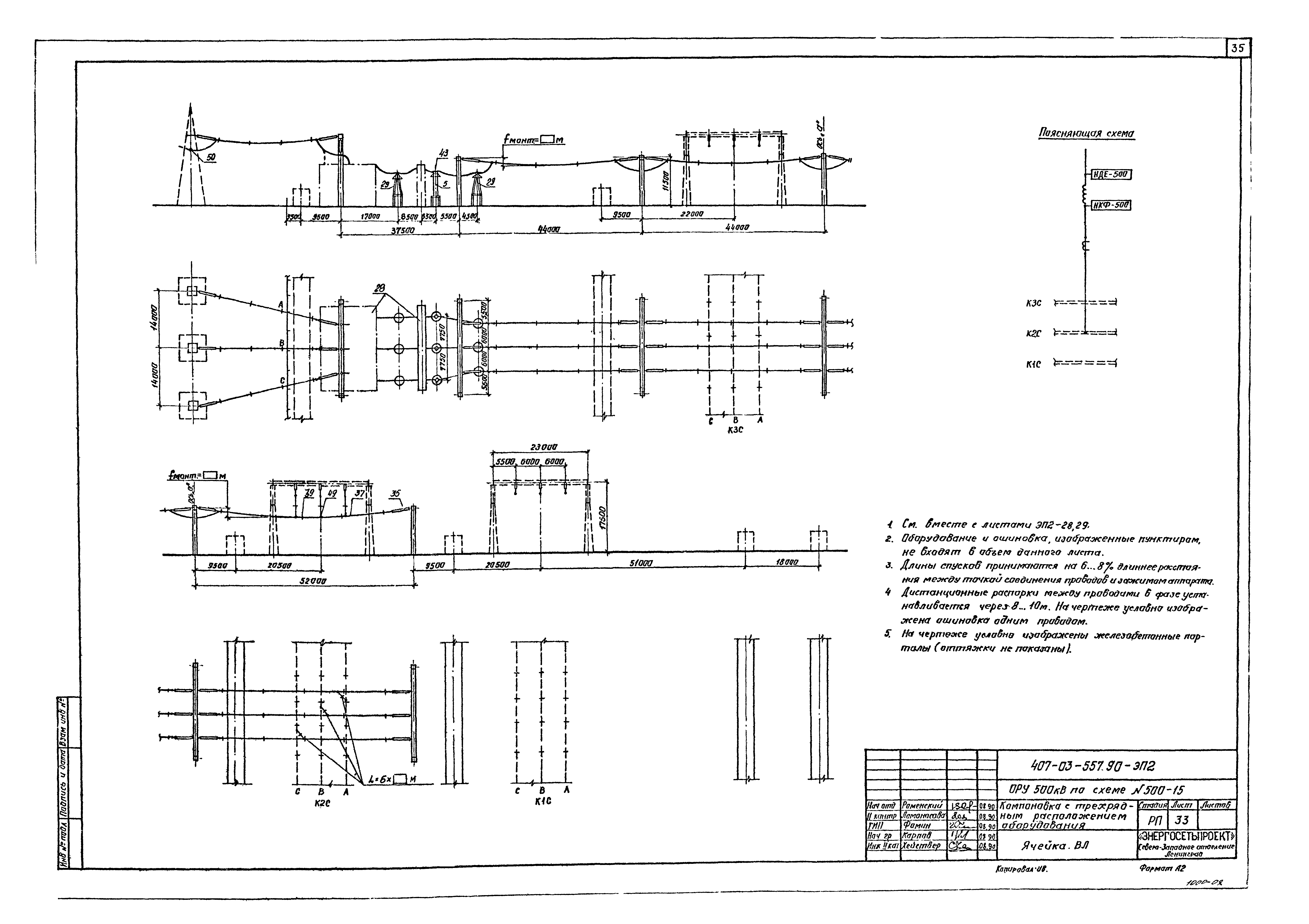

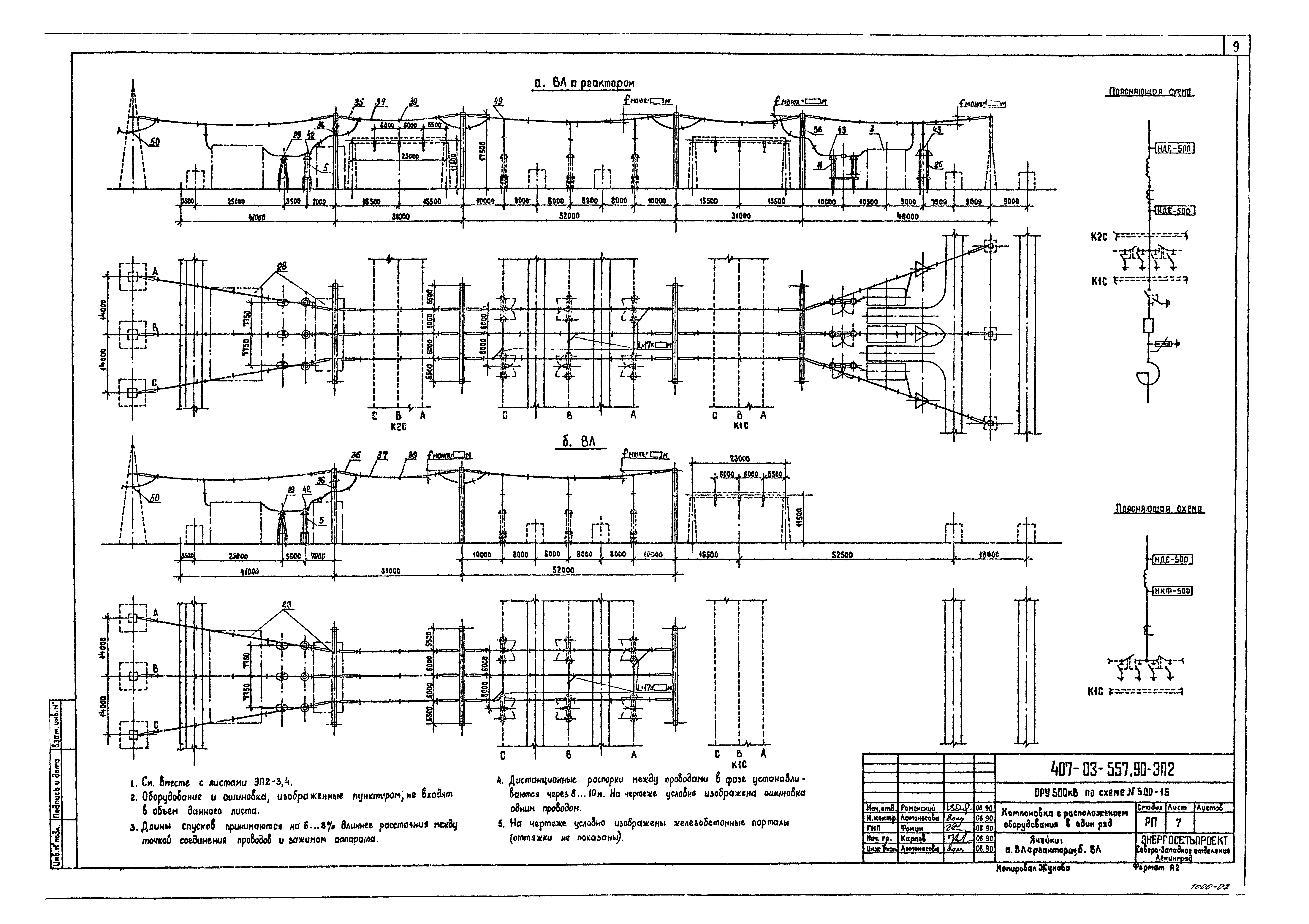

   Ячейки: а. ВЛ с реактором, б. ВЛ

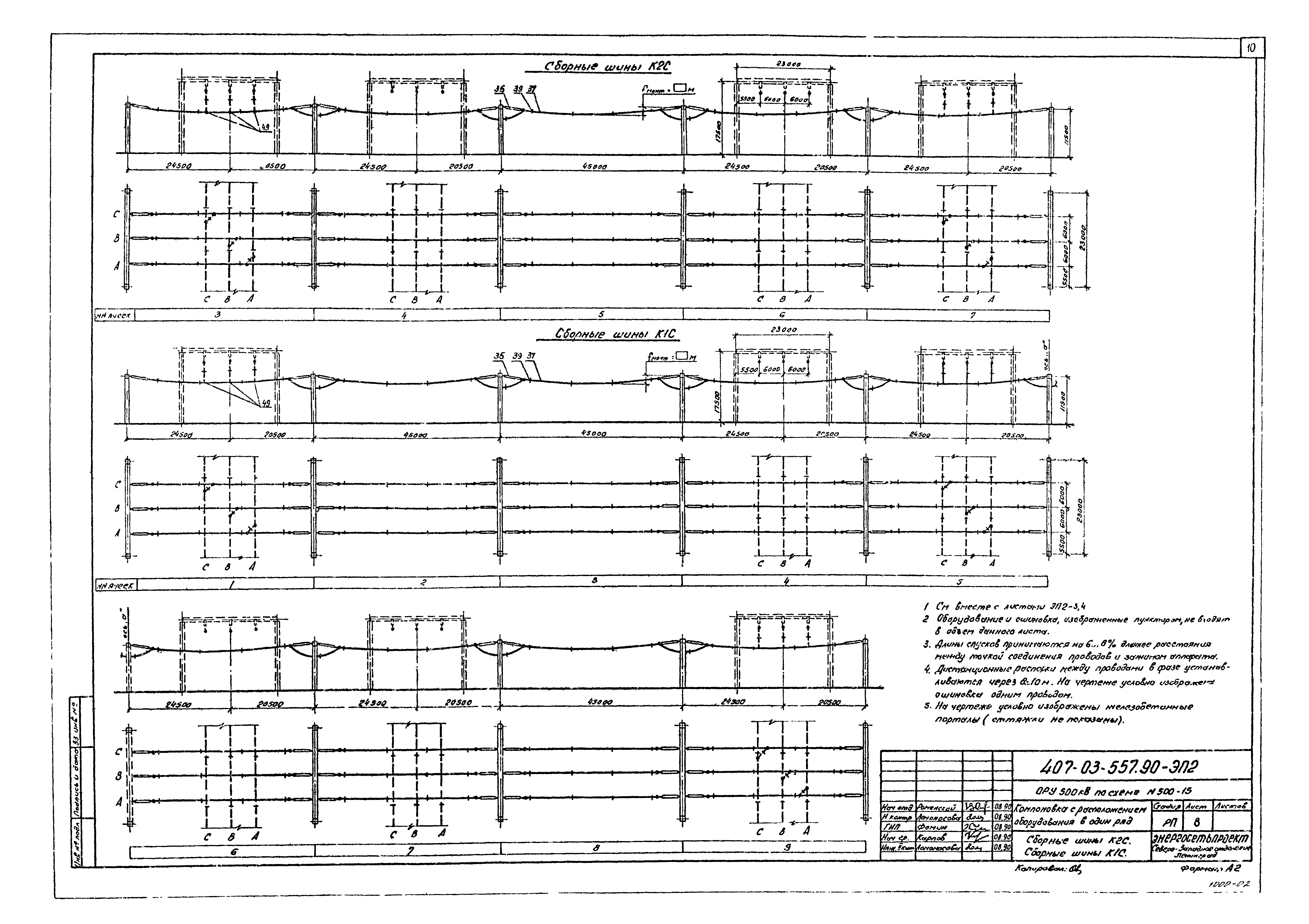

   Сборные шины К2С, Сборные шины К1С
Компоновка с расположением оборудования в два ряда

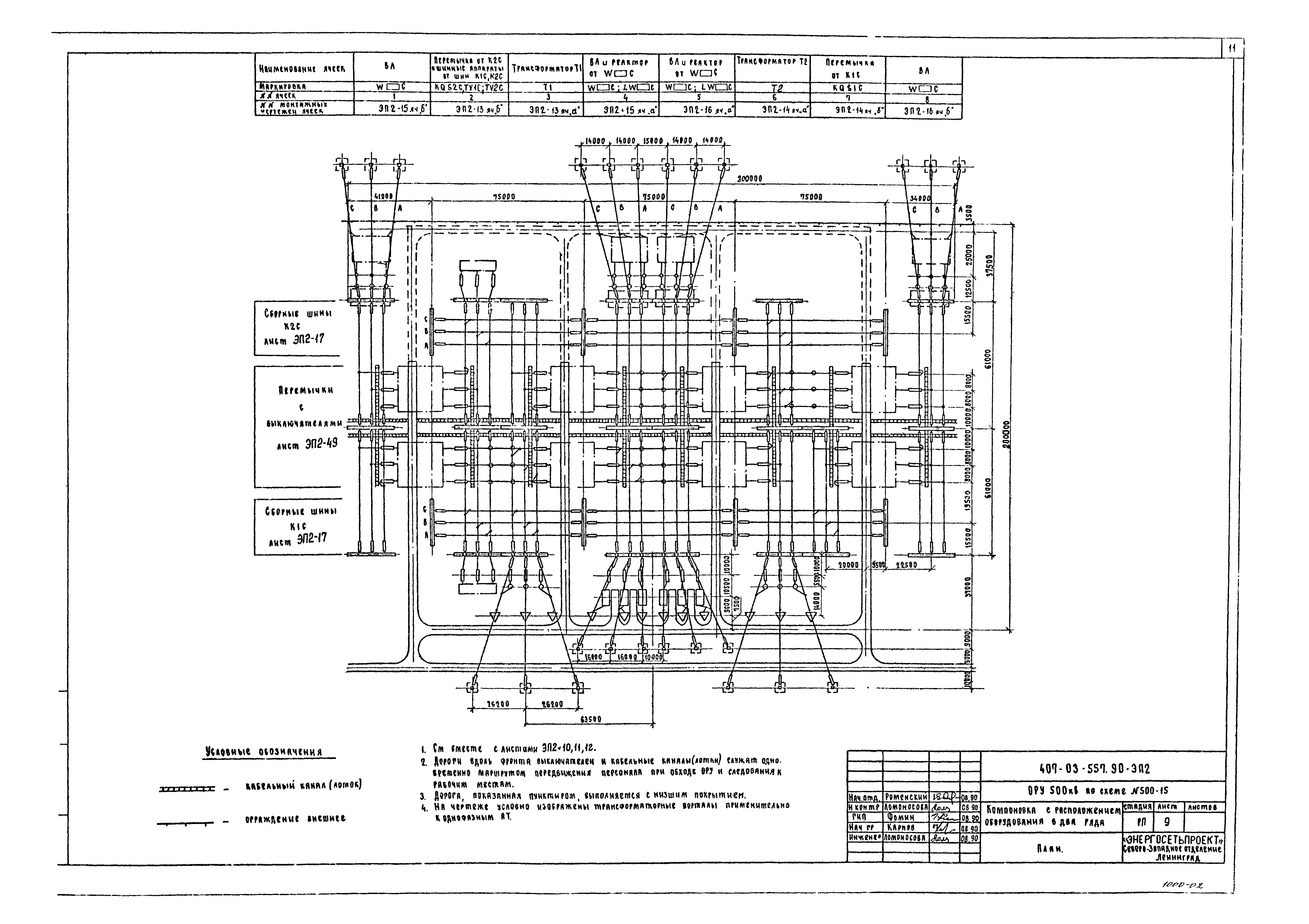

   План

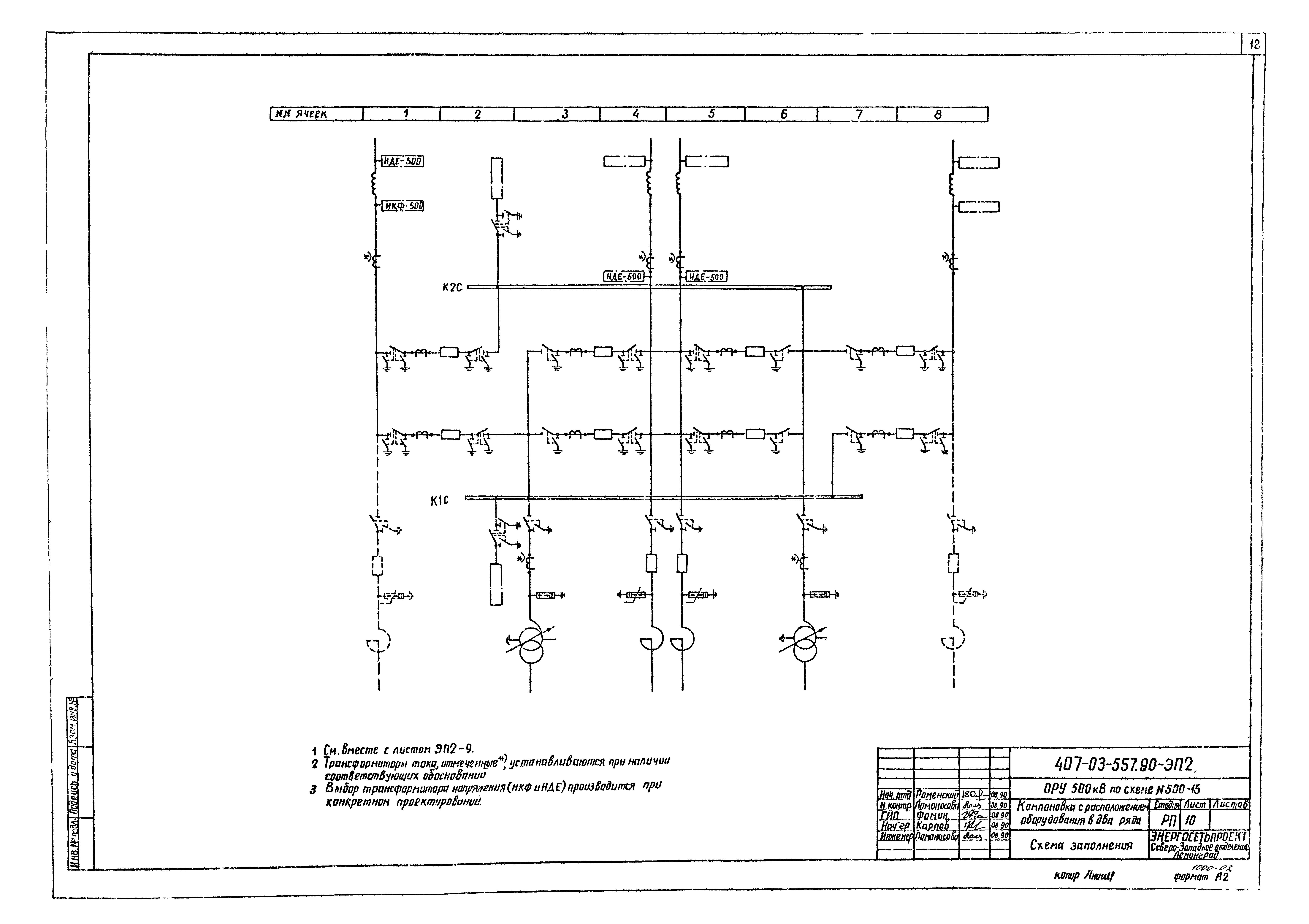

   Схема заполнения

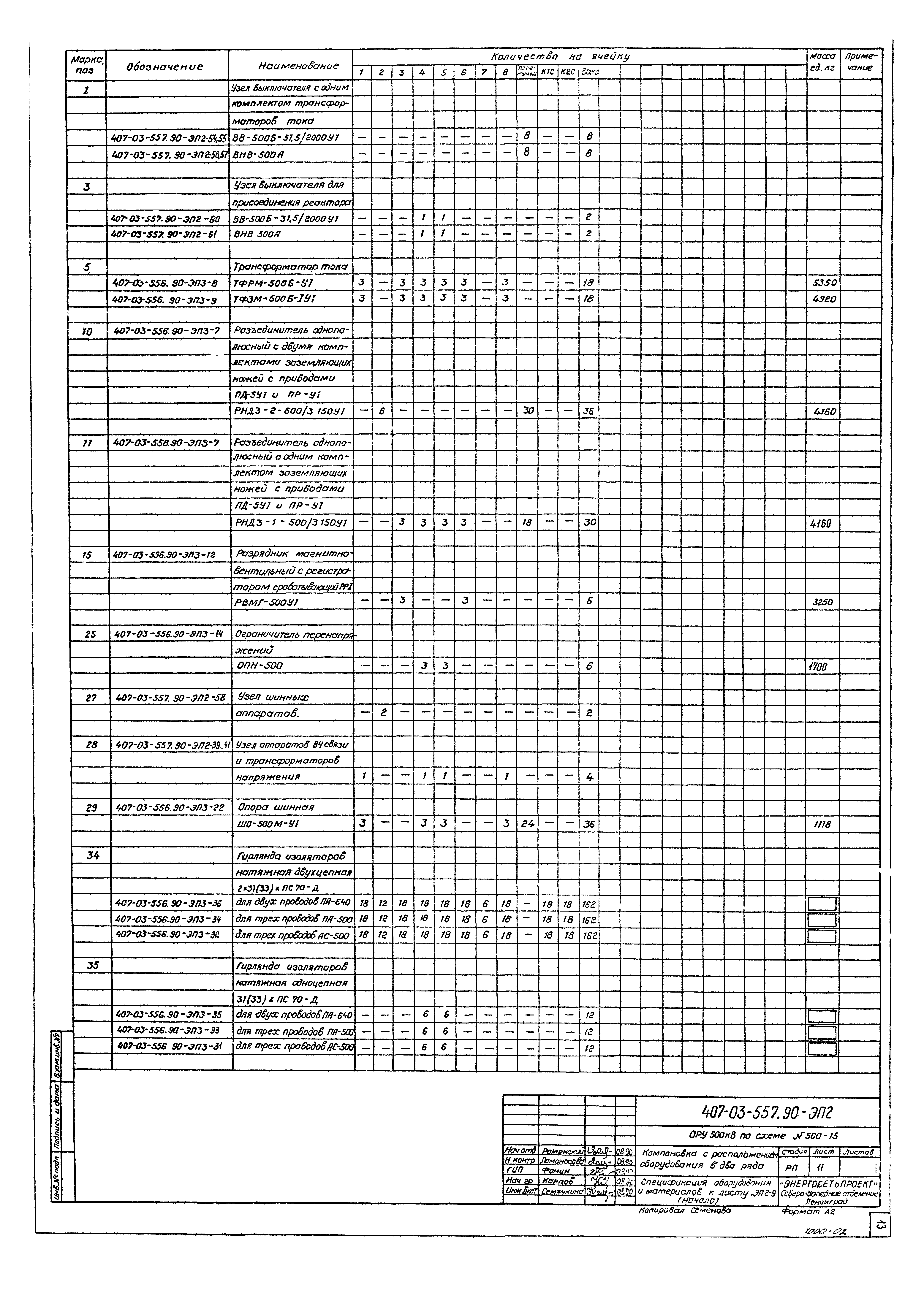

   Спецификация оборудования и материалов к листу ЭП2-9

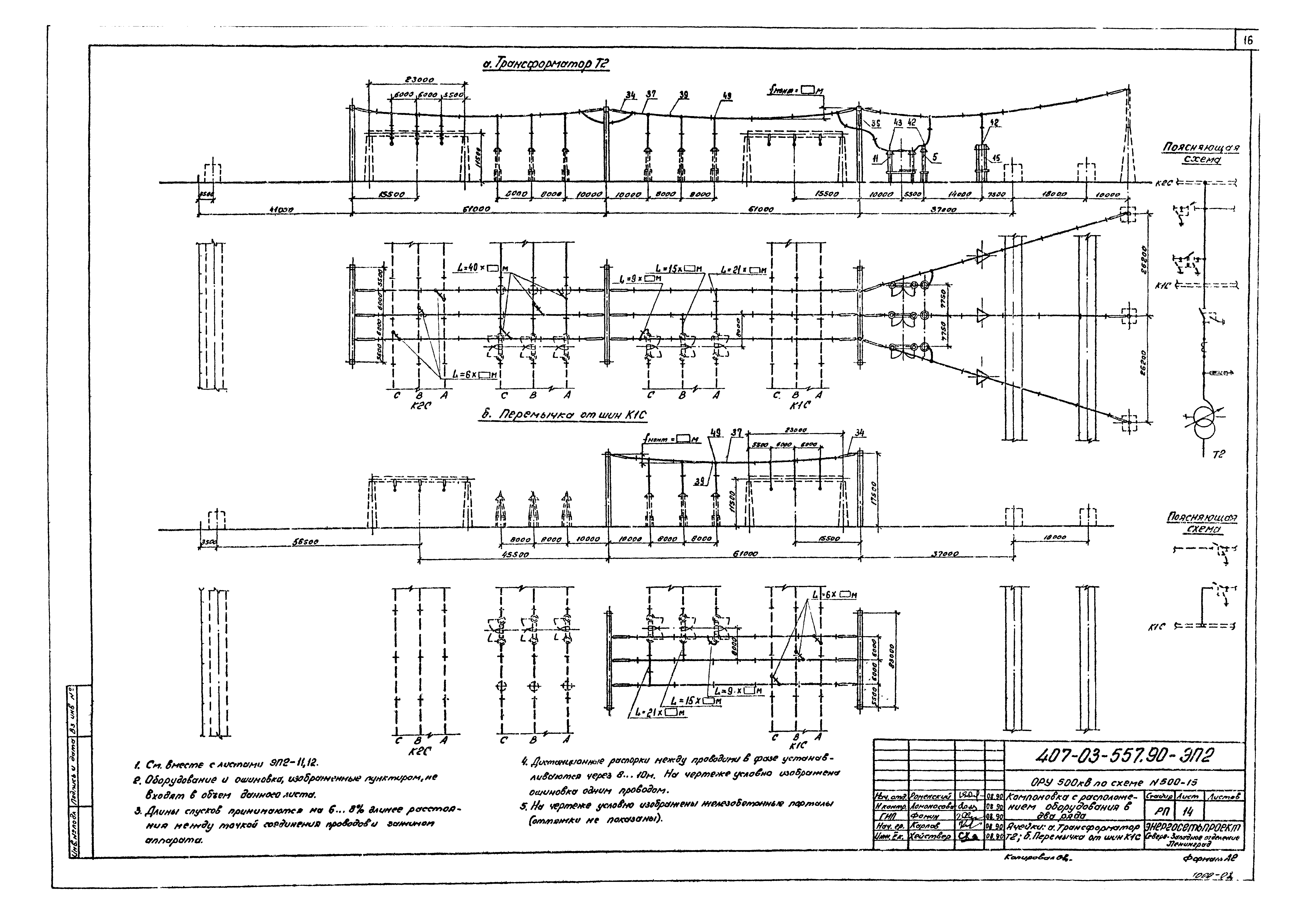

   Ячейки: а. Трансформатор Т1, б. Перемычка от шин К2С и шинные аппараты от шин К1С и К2С

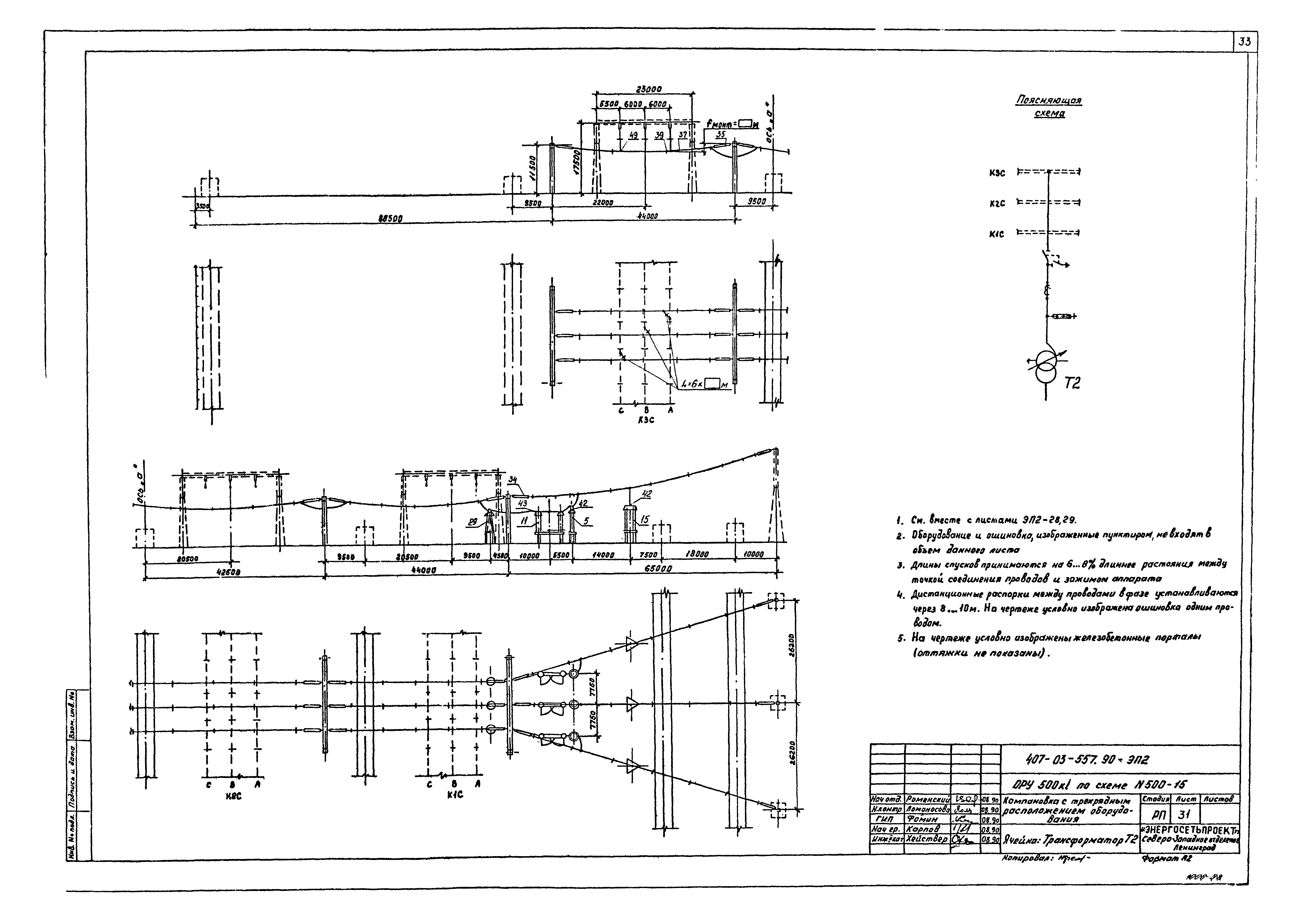

   Ячейки: а. Трансформатор Т2, б. Перемычка от шин К1С

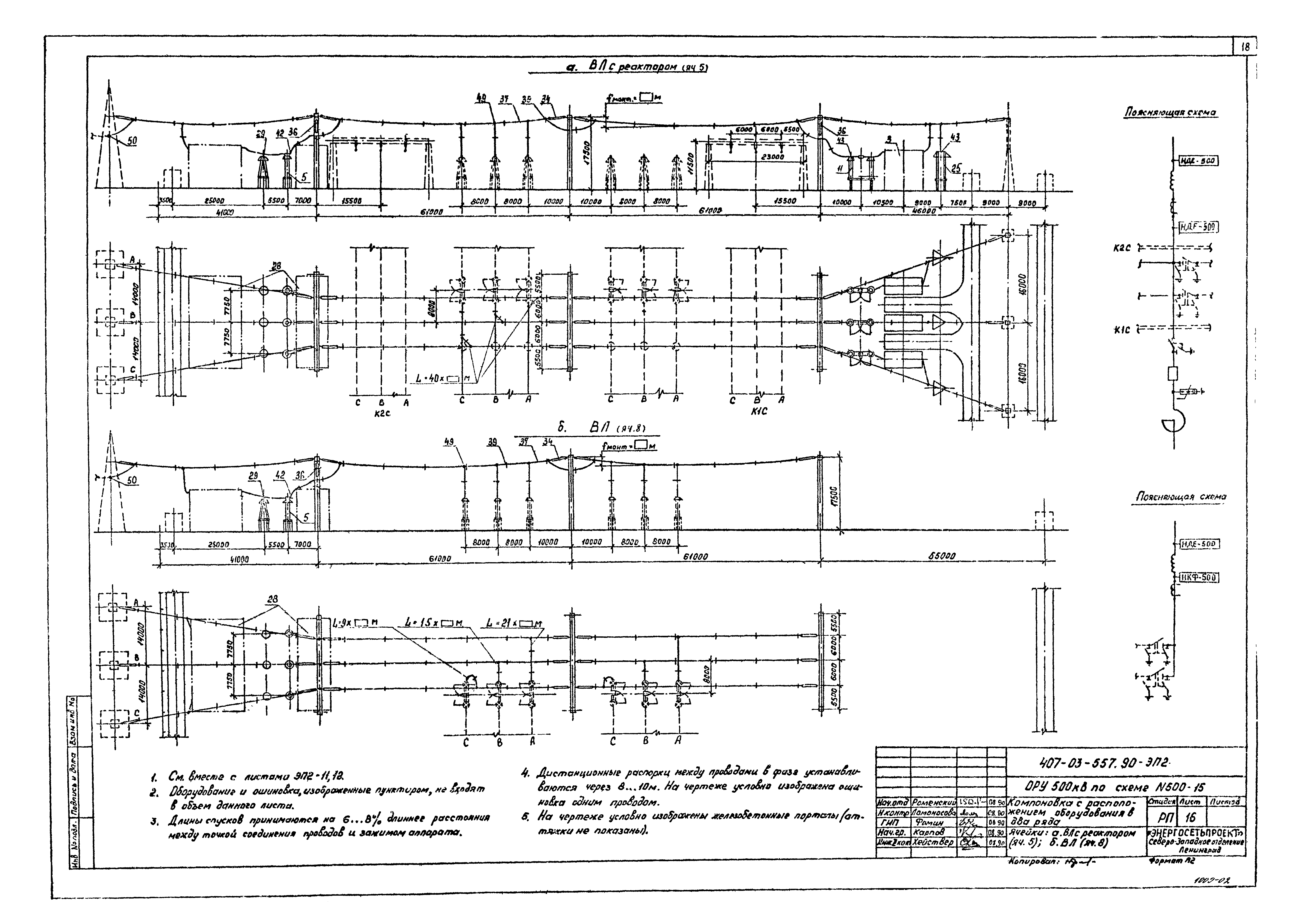

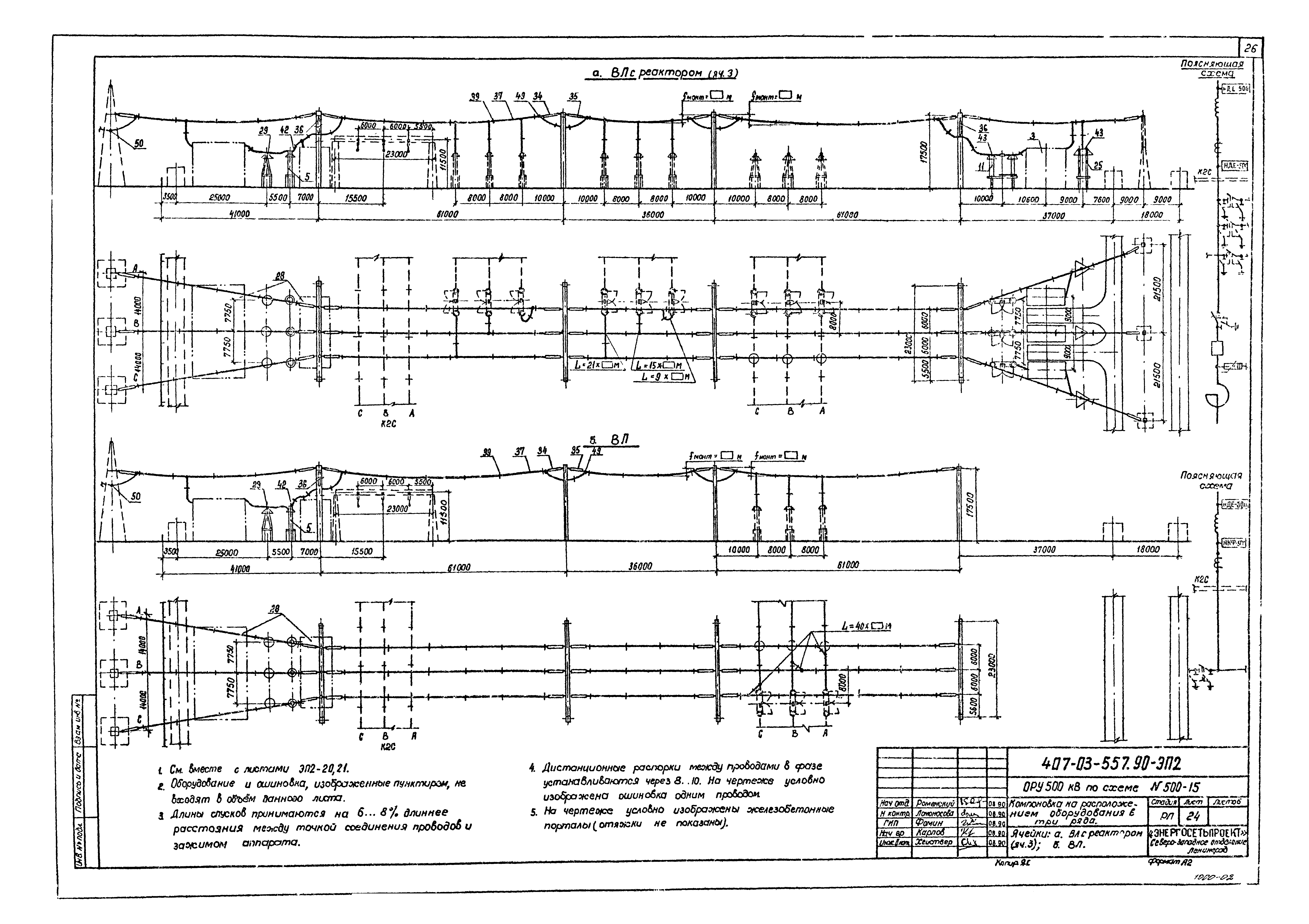

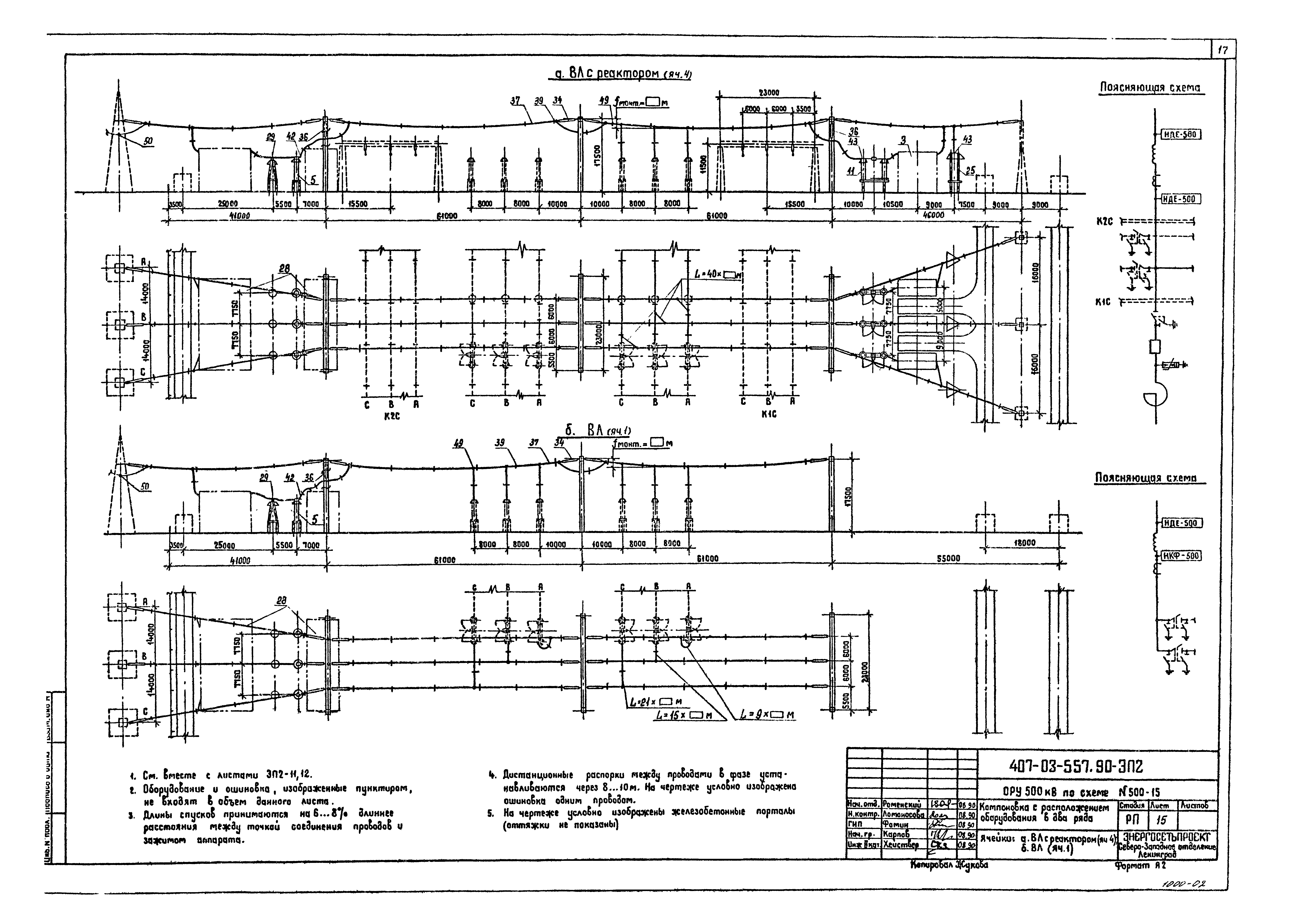

   Ячейки: а. ВЛ с реактором (ячейка 4), б. ВЛ (ячейка 1)
   Ячейки: а. ВЛ с реактором (ячейка 5), б. ВЛ (ячейка 8)

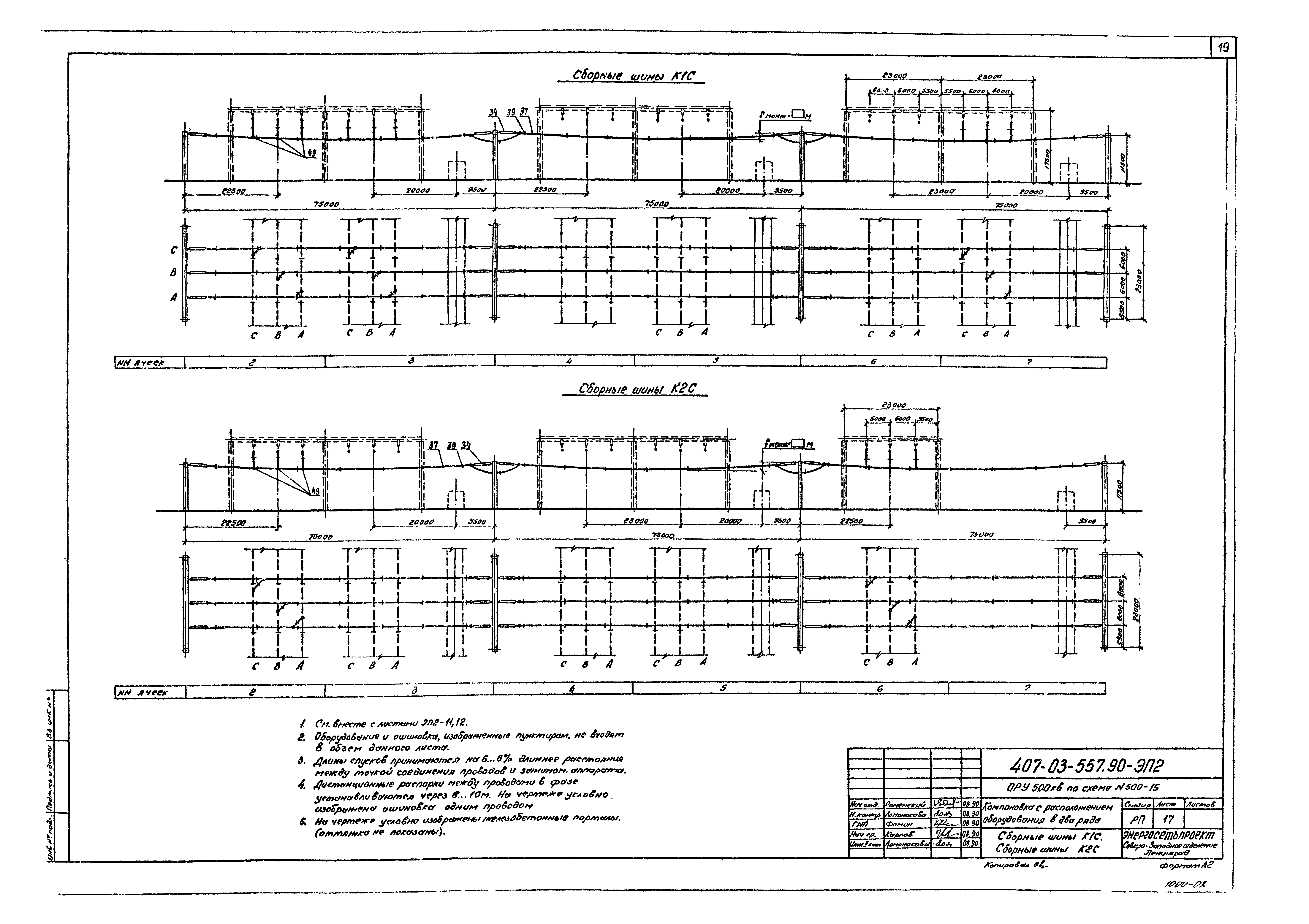

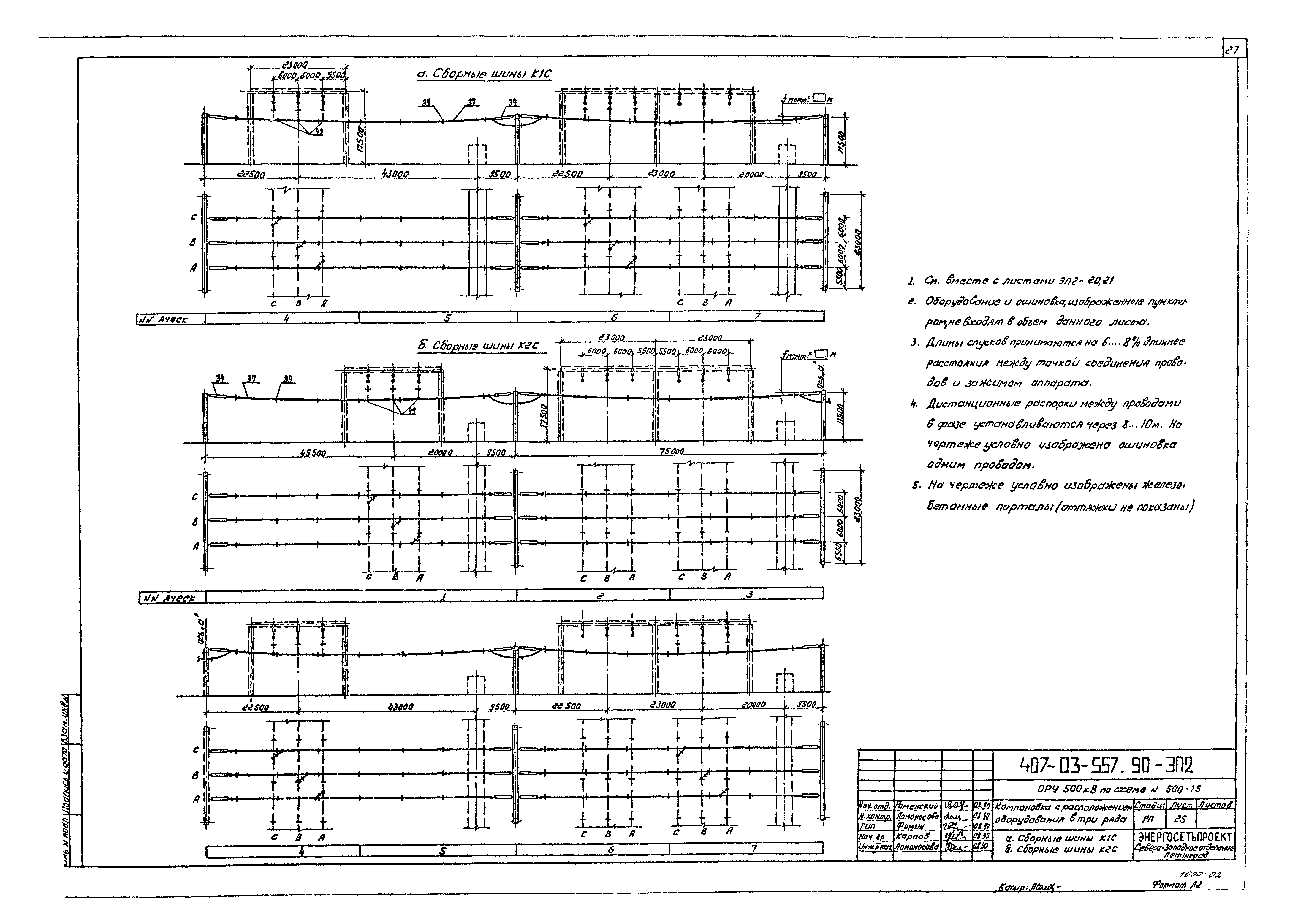

   Сборные шины К1С, Сборные шины К2С
Компоновка с расположением оборудования в три ряда

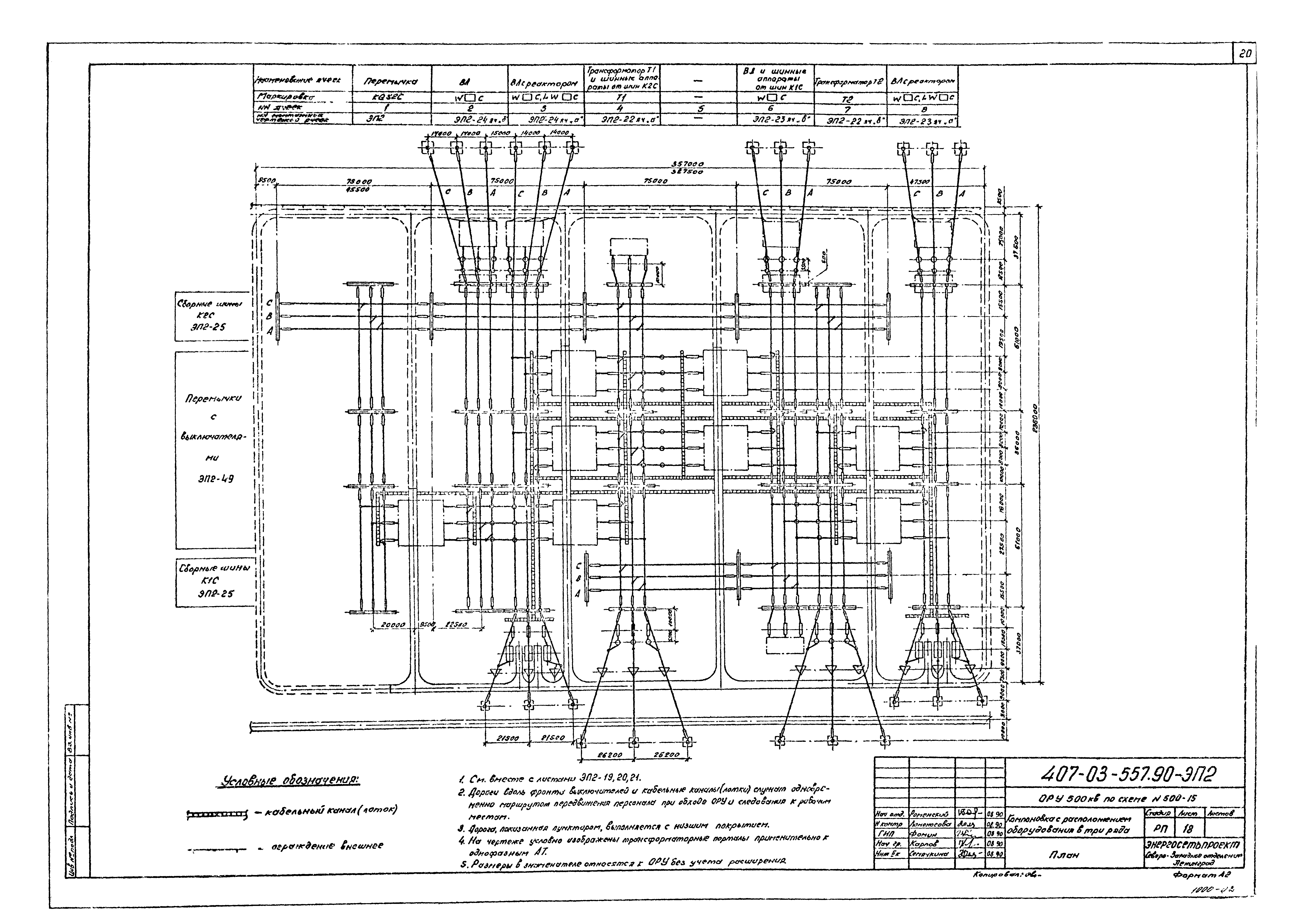

   План

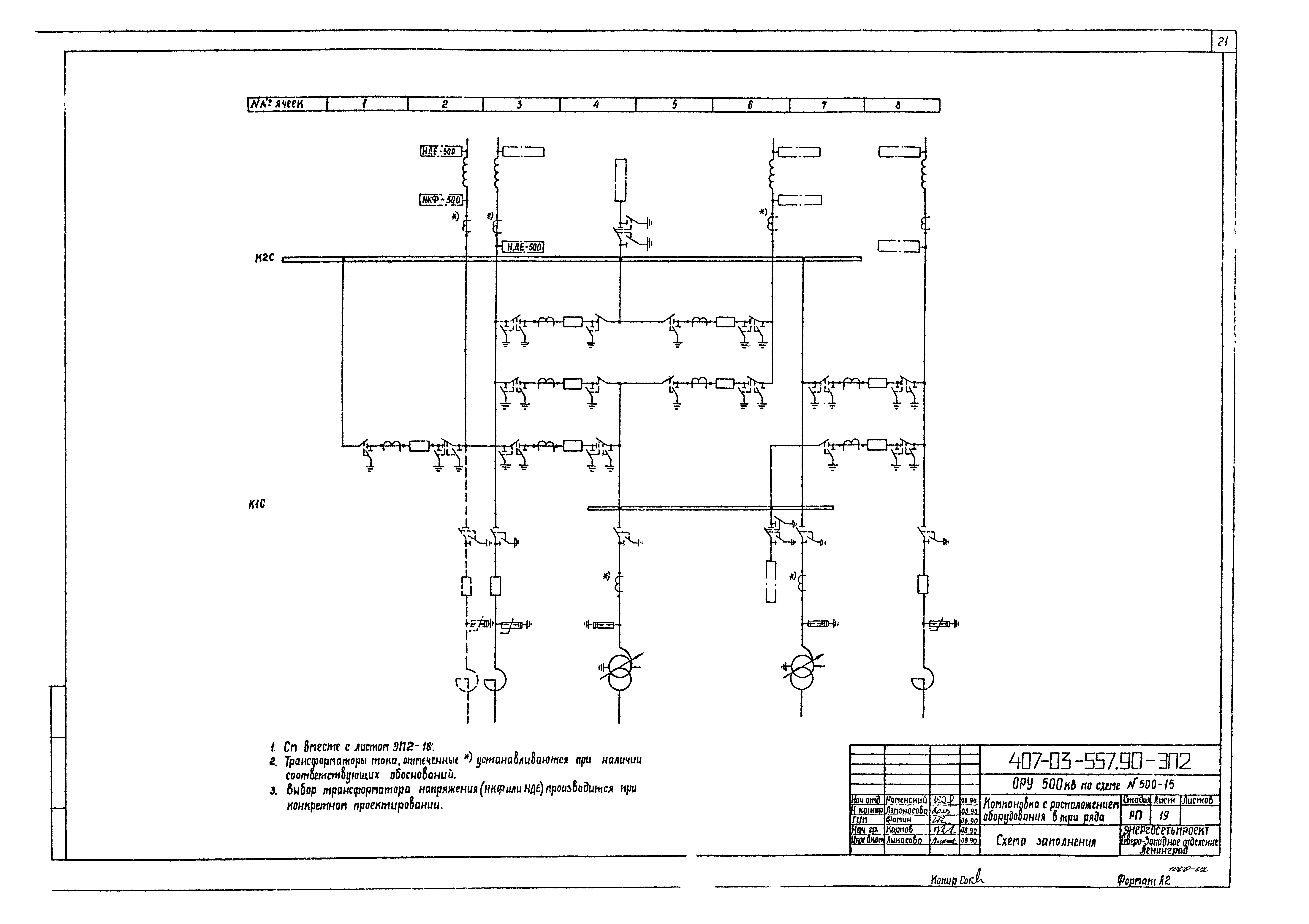

   Схема заполнения
   Спецификация оборудования и материалов к листу ЭП2-18

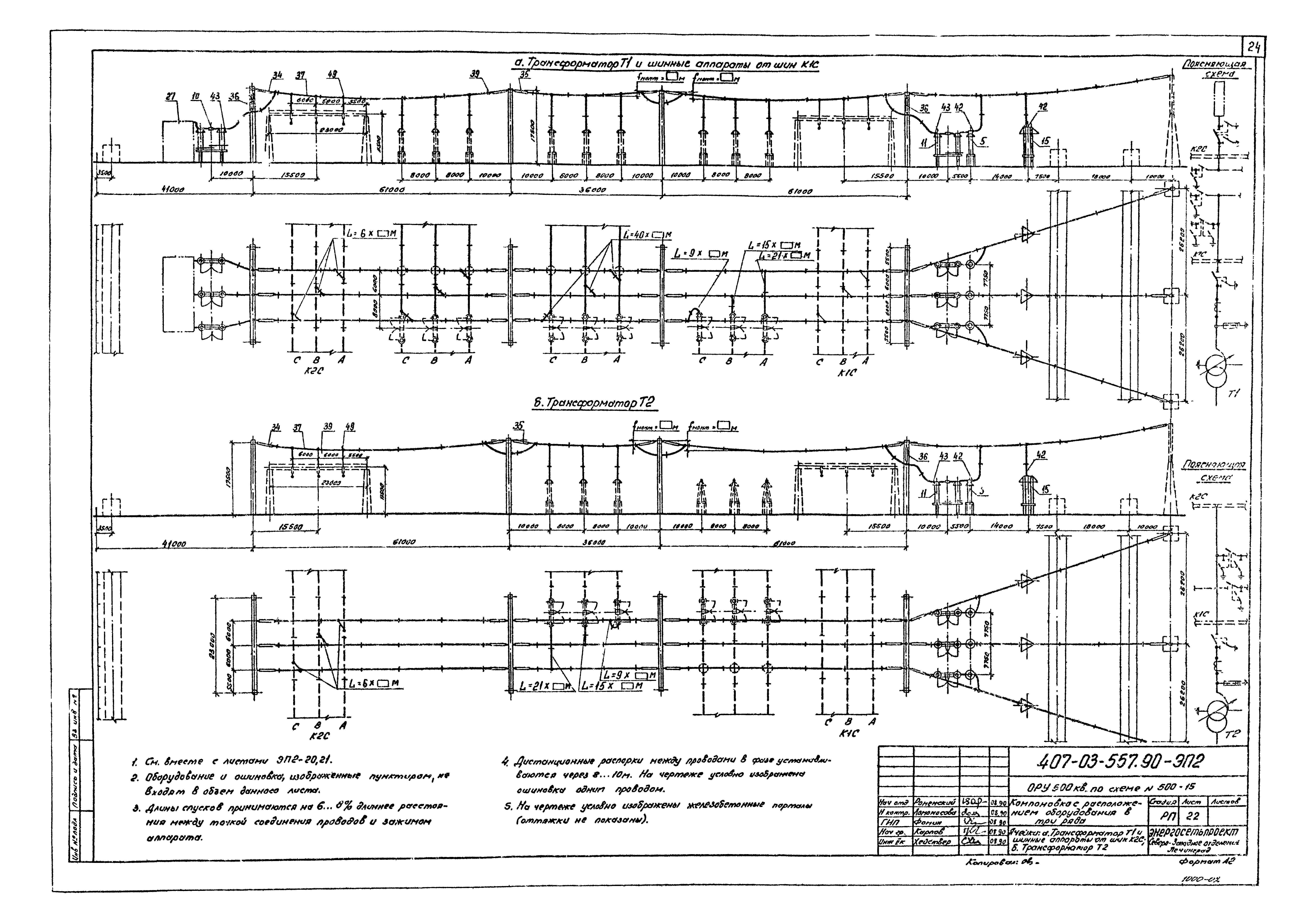

   Ячейки: а. Трансформатор Т1 и шинные аппараты от шин К2С, б. Трансформатор Т2
   Ячейки: а. ВЛ с реактором (ячейка 8), б. ВЛ и шинные аппараты от шин К1С
   Ячейки: а. ВЛ с реактором (ячейка 3), б. ВЛ
   Сборные шины К1С, Сборные шины К2С
Компоновка с трехрядным расположением оборудования

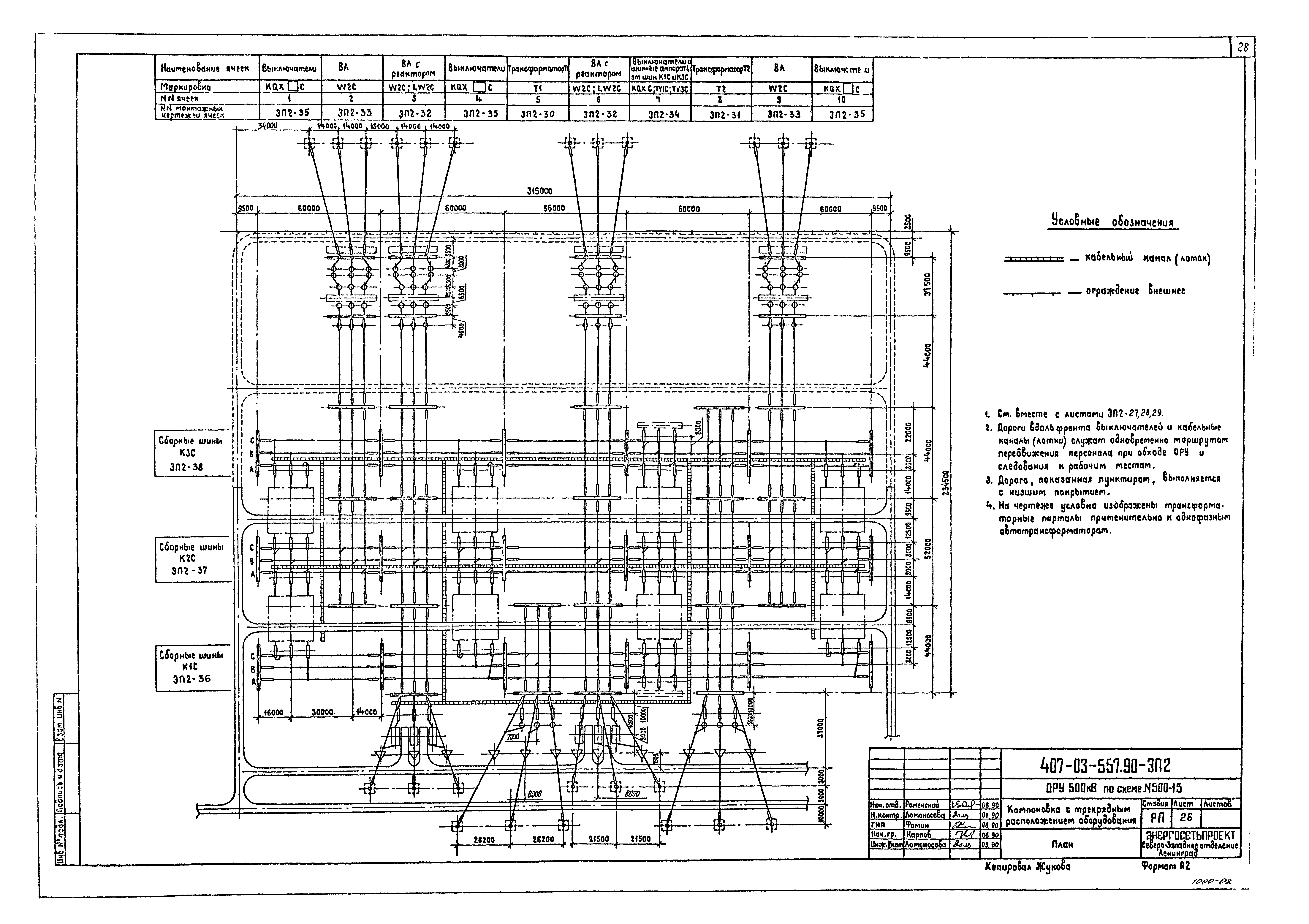

   План

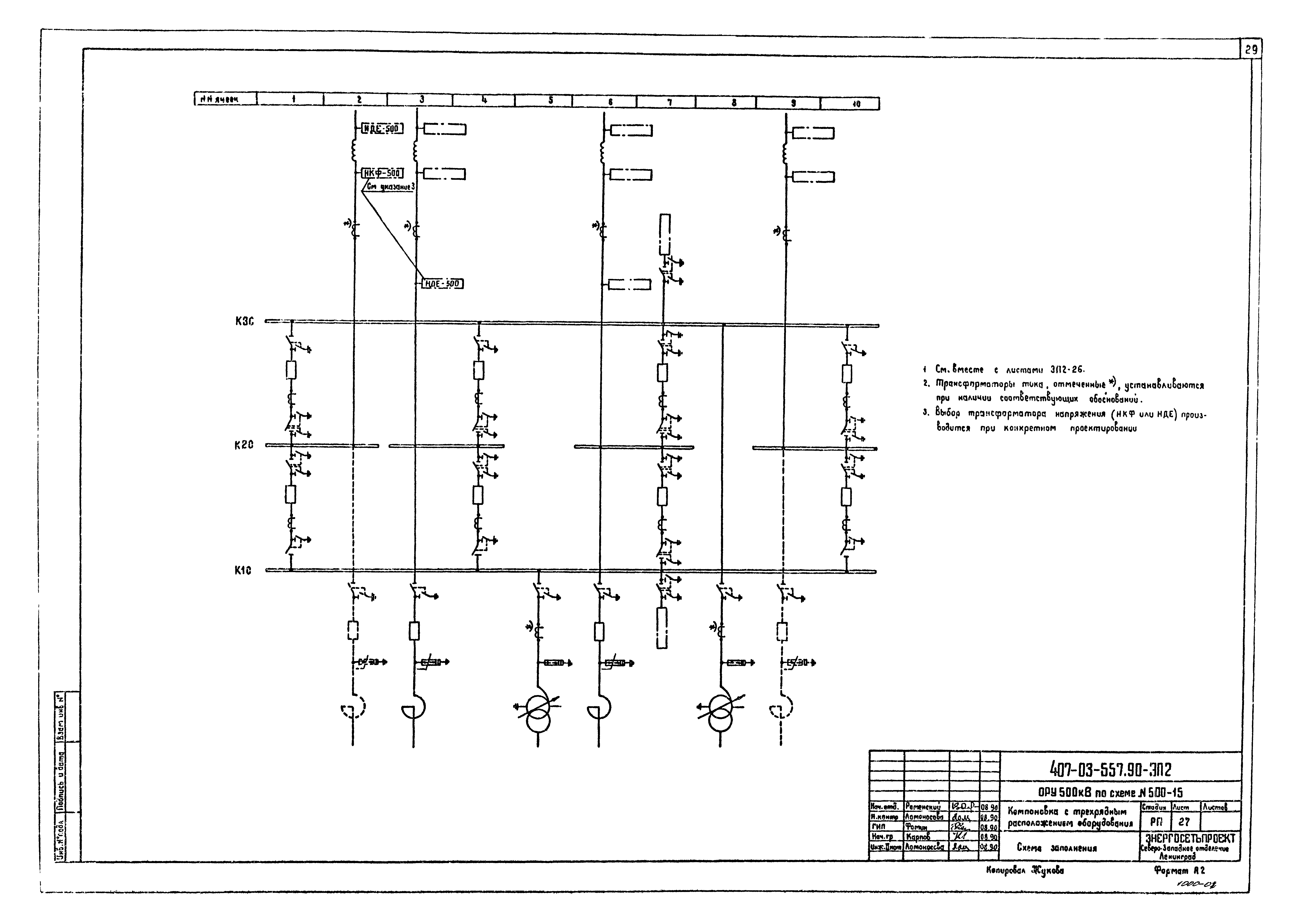

   Схема заполнения

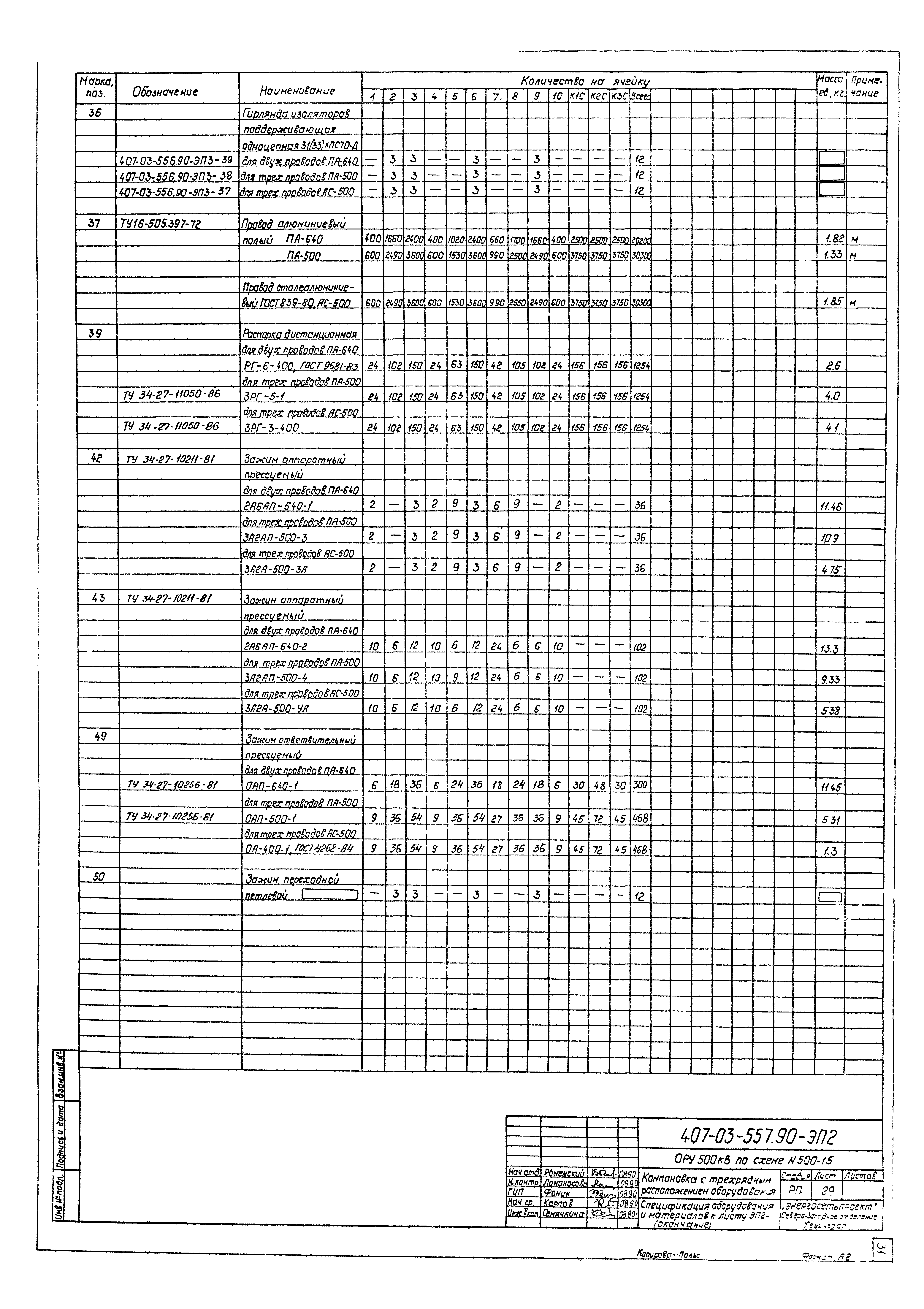

   Спецификация оборудования и материалов к листу ЭП2-26

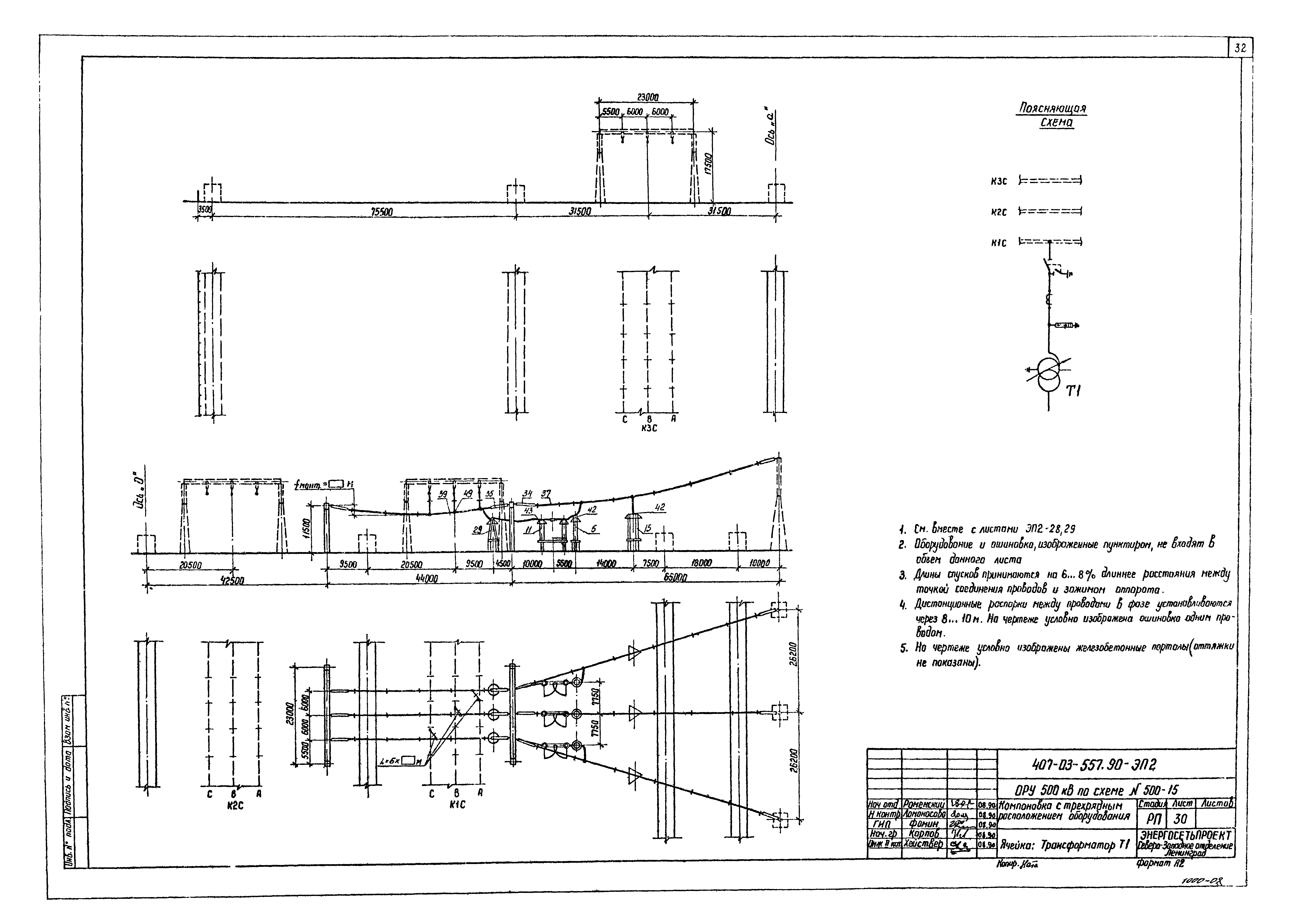

   Ячейка: Трансформатор Т1
   Ячейка: Трансформатор Т2

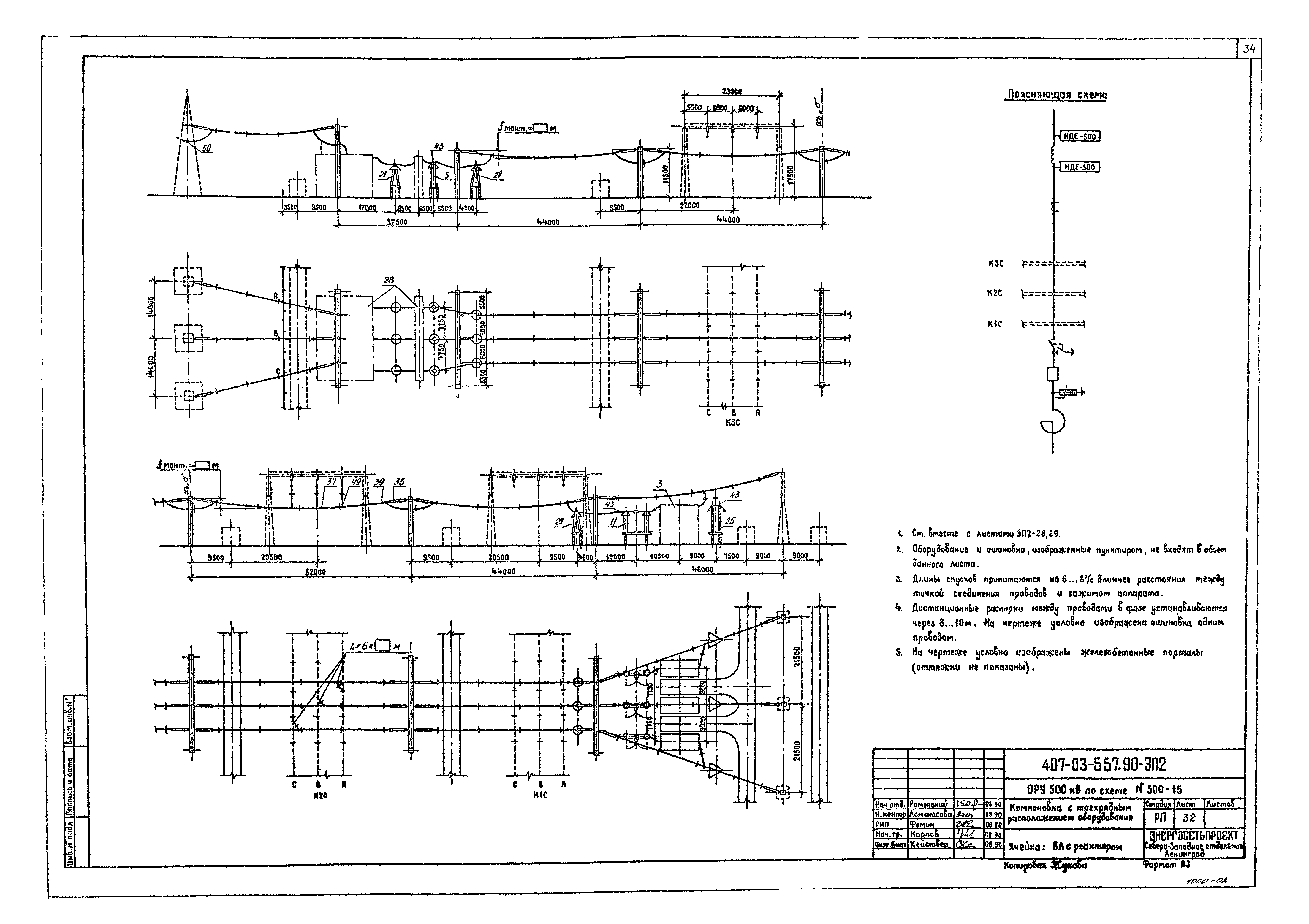

   Ячейка: ВЛ с реактором
   Ячейка: ВЛ

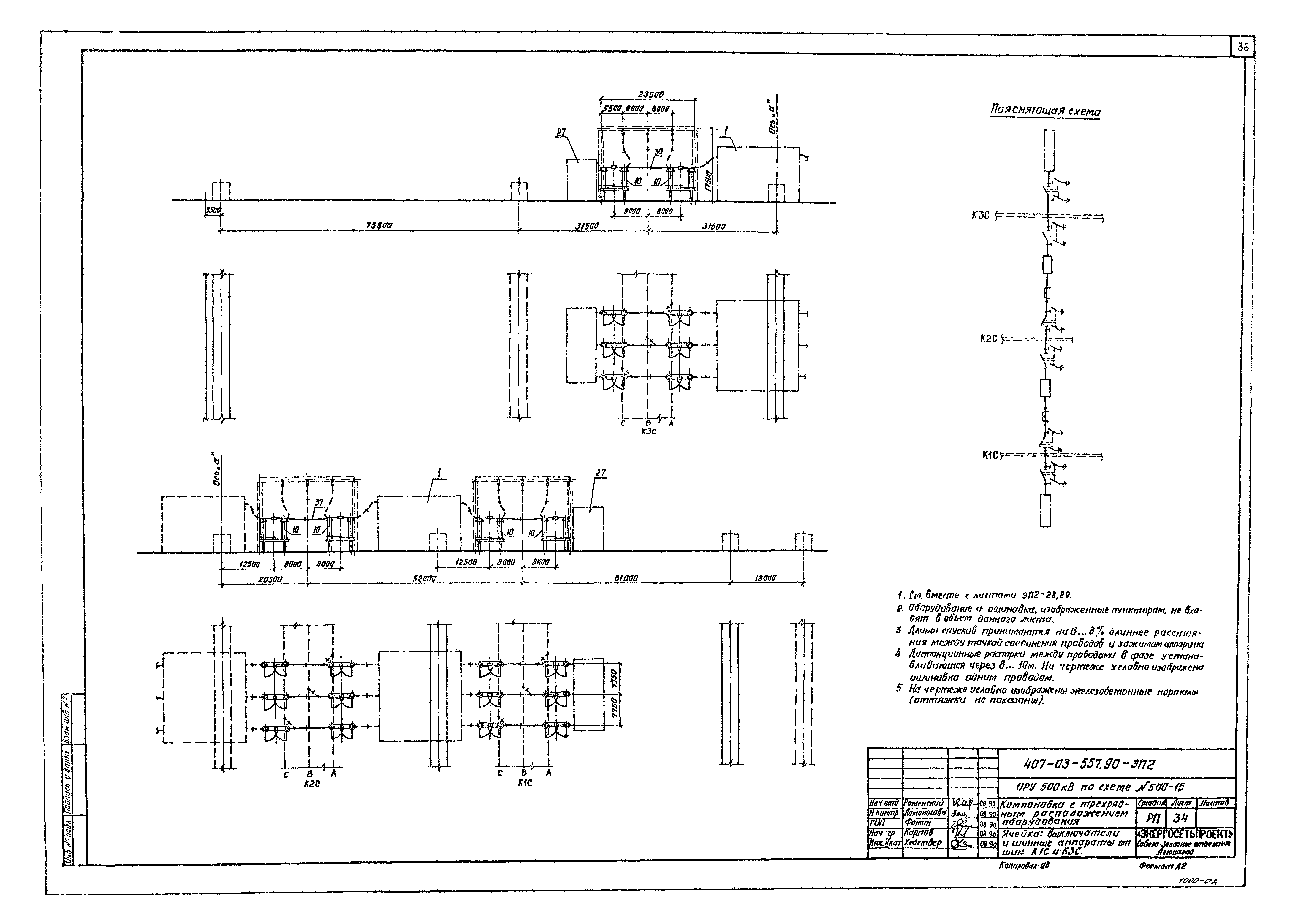

   Ячейка: выключатели и шинные аппараты от шин К1С и К3С

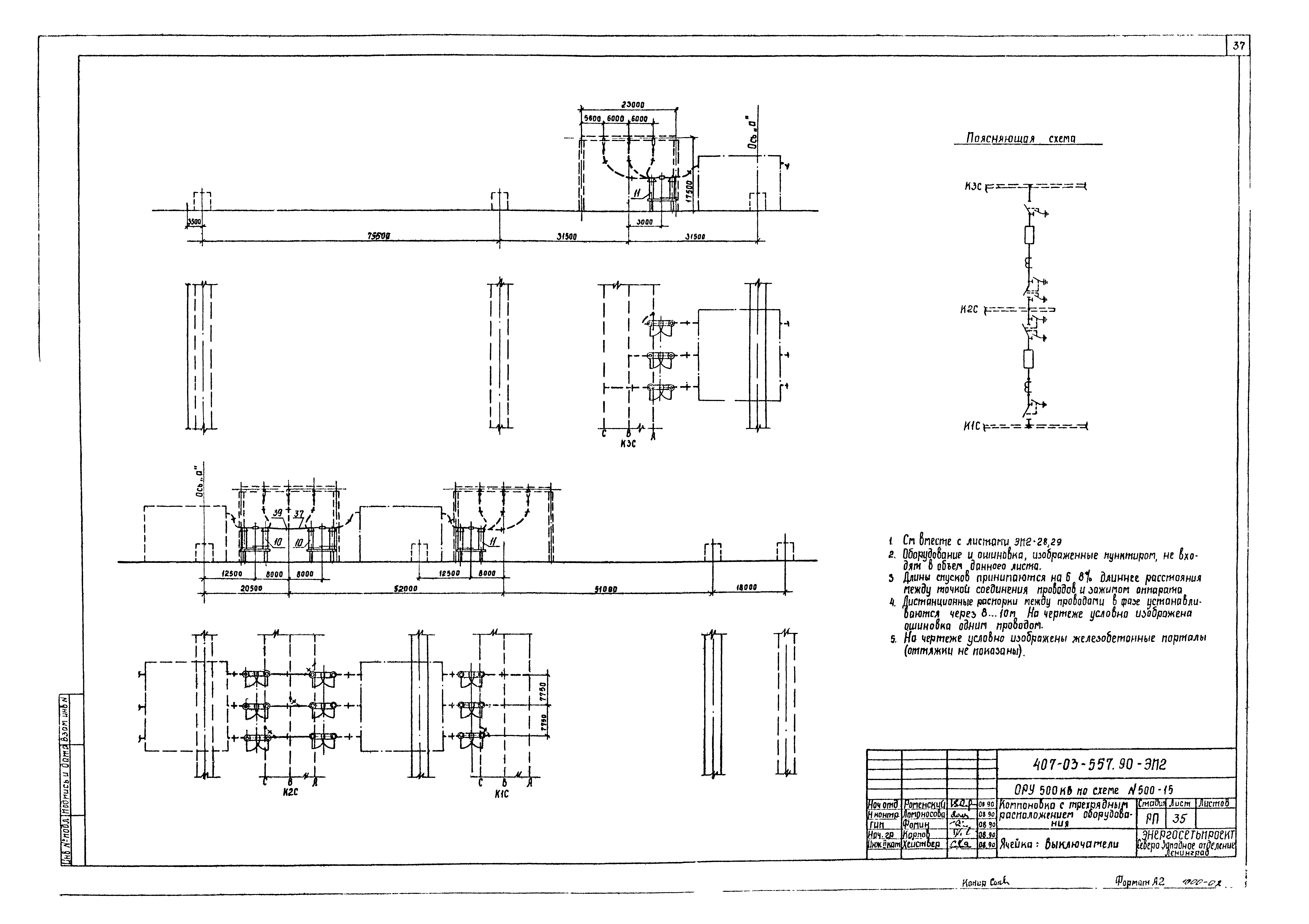

   Ячейка: выключатели

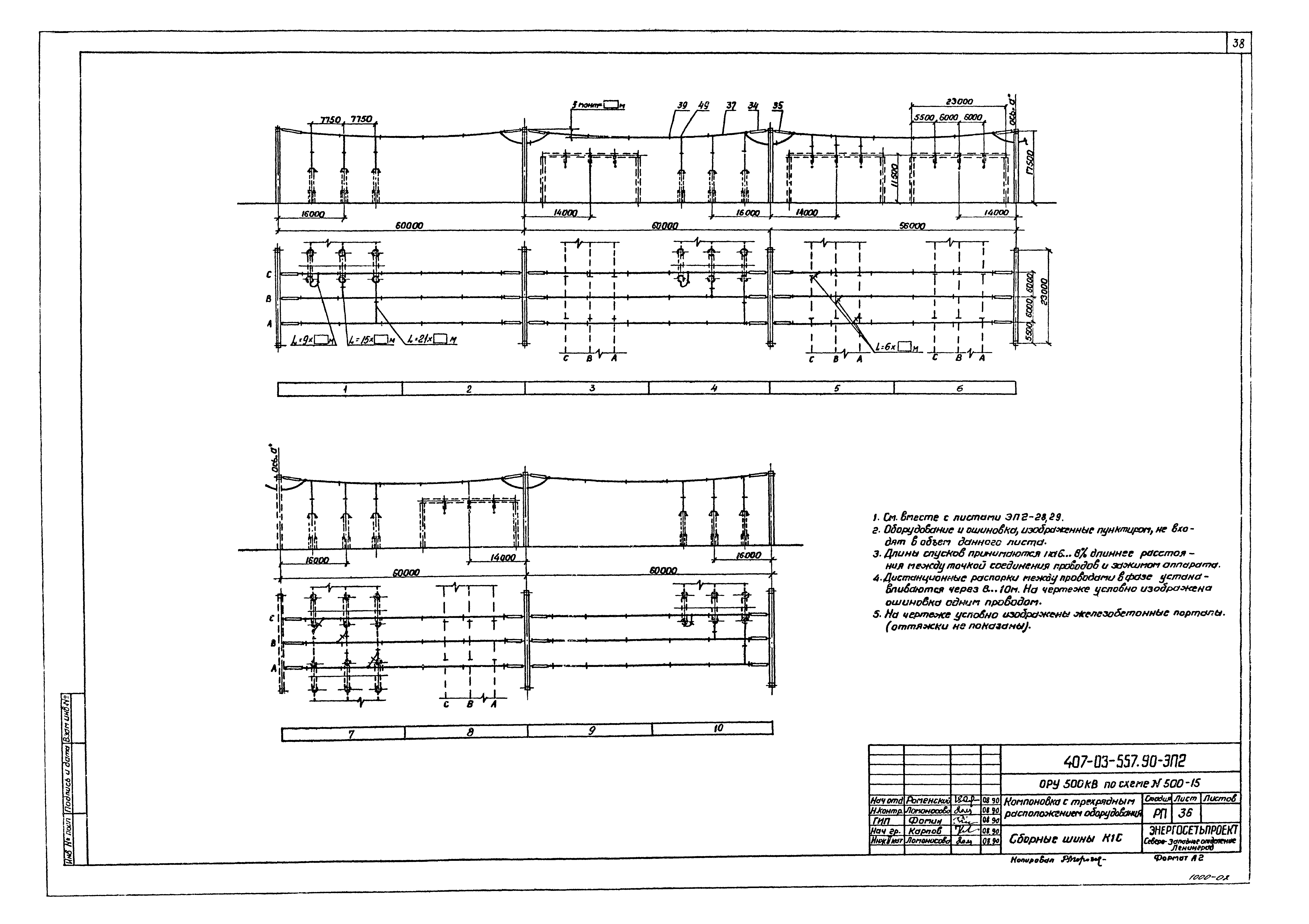

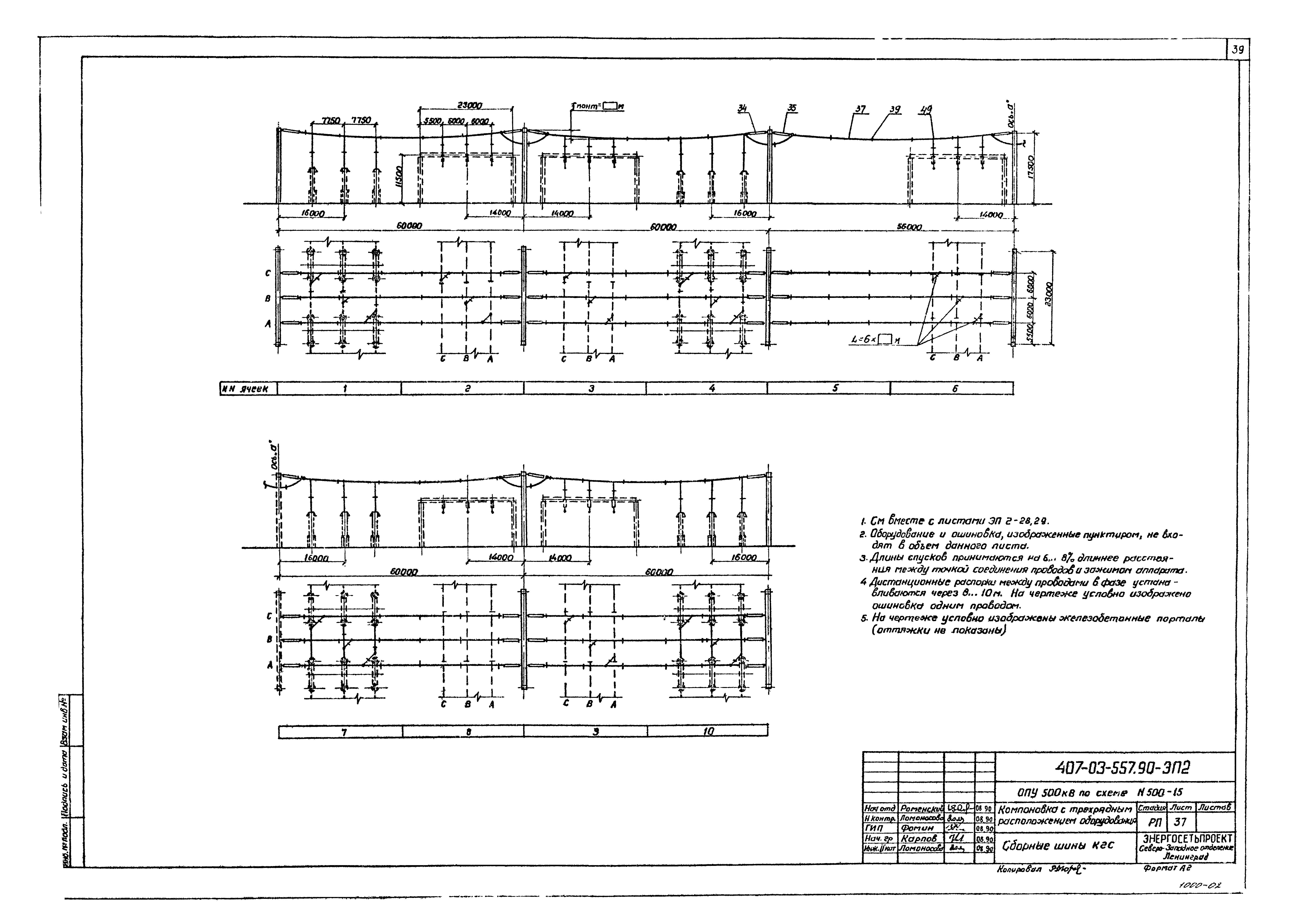

   Сборные шины К1С
   Сборные шины К2С

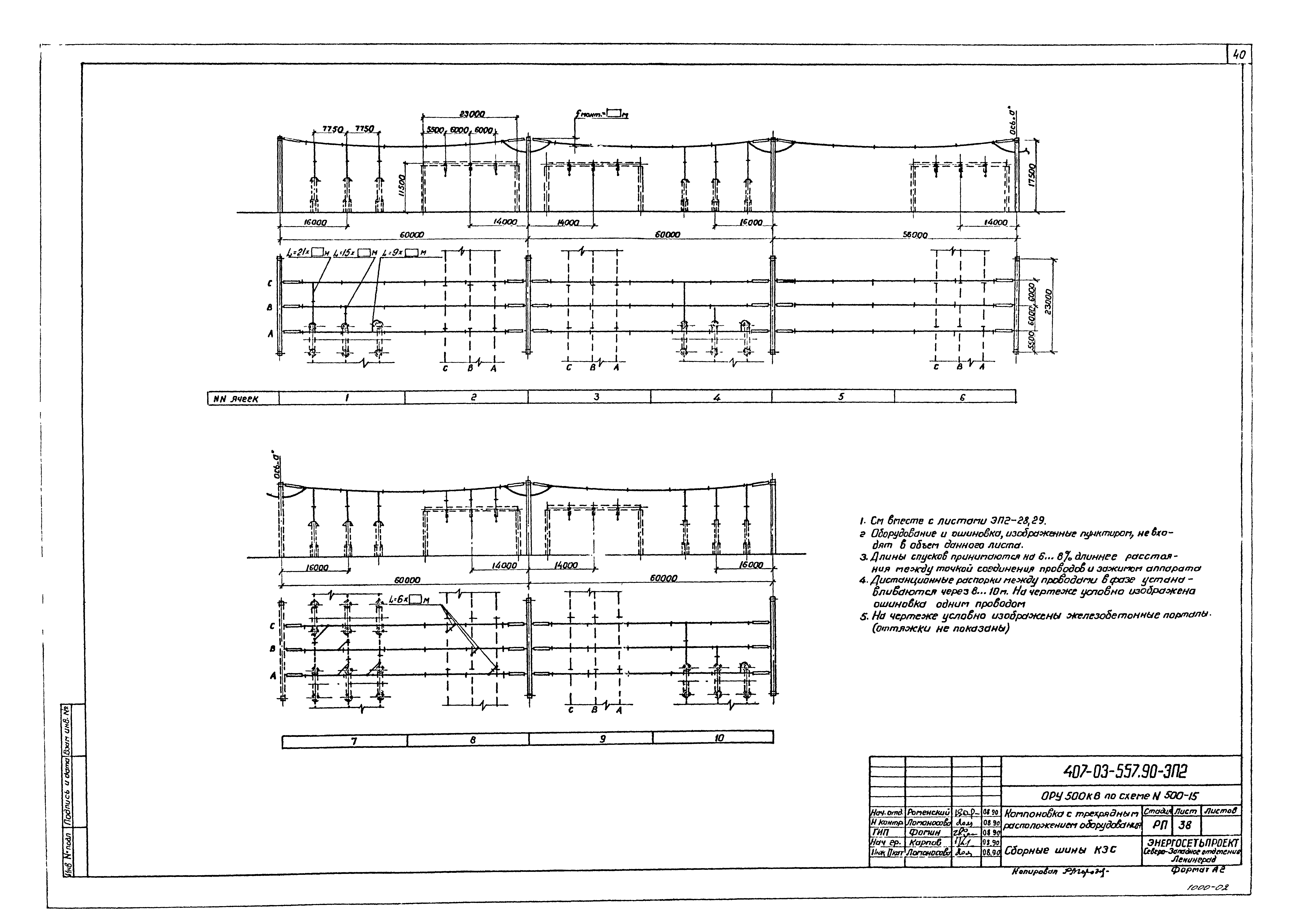

   Сборные шины К3С
Компоновка с продольным расположением оборудования

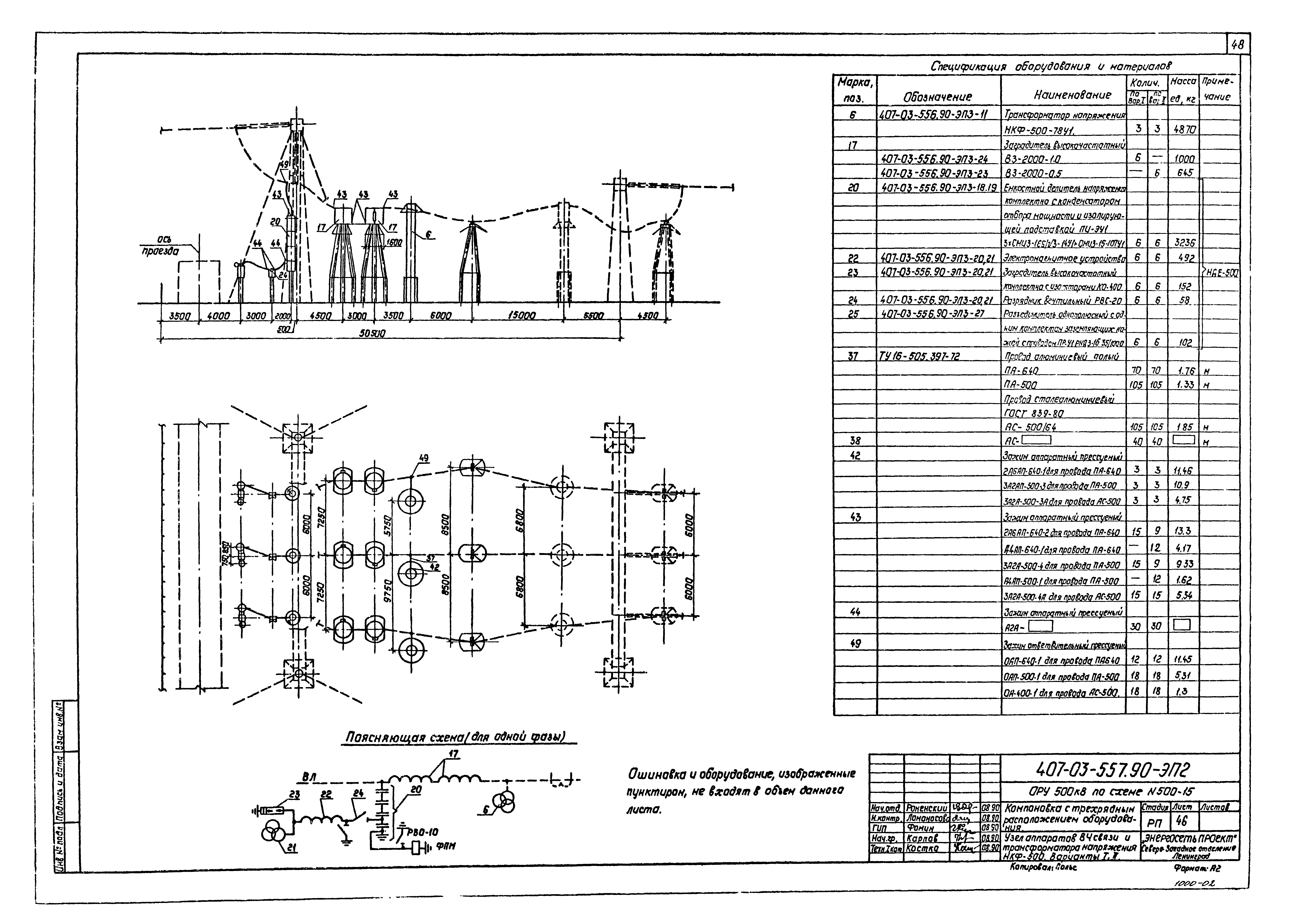

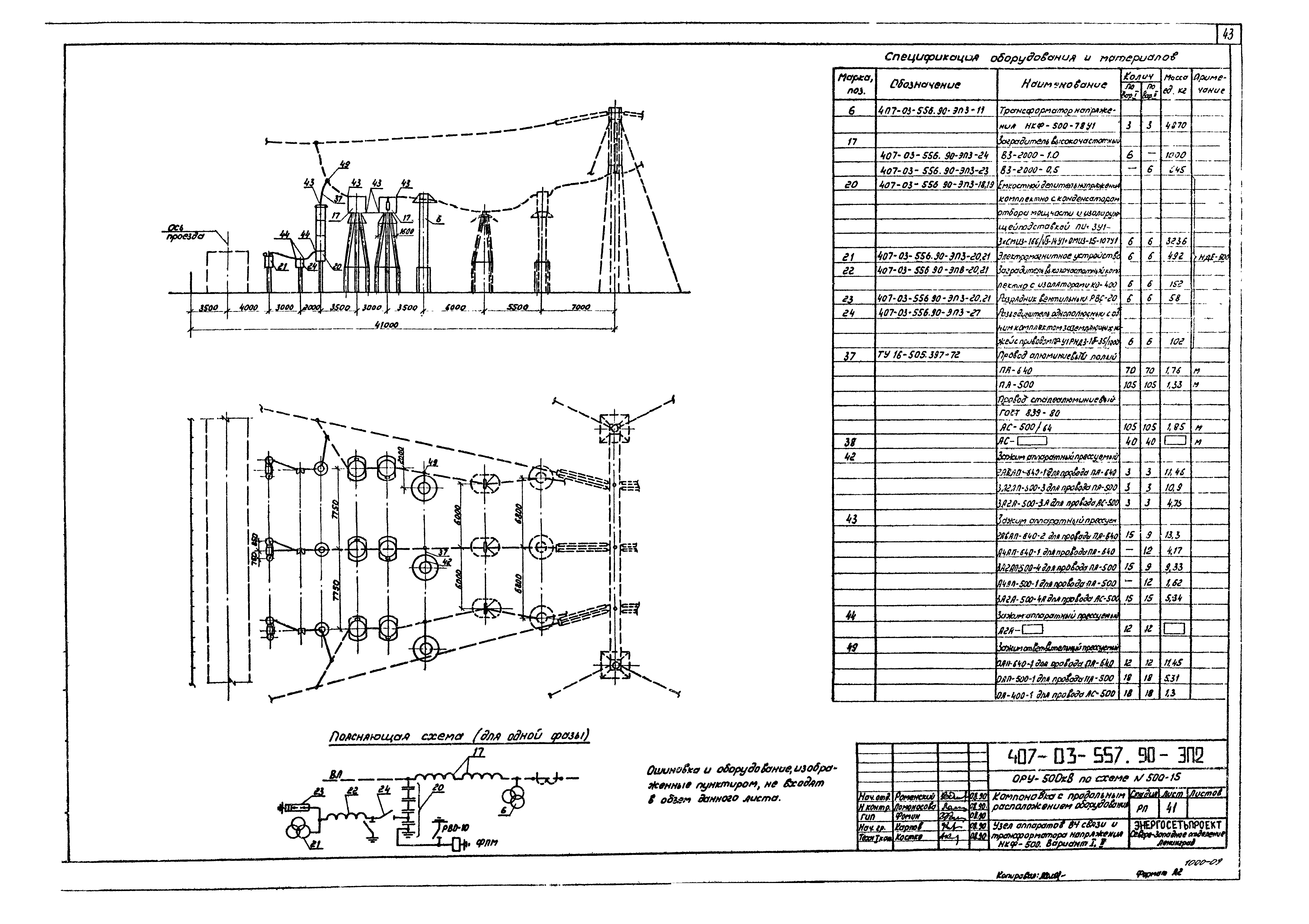

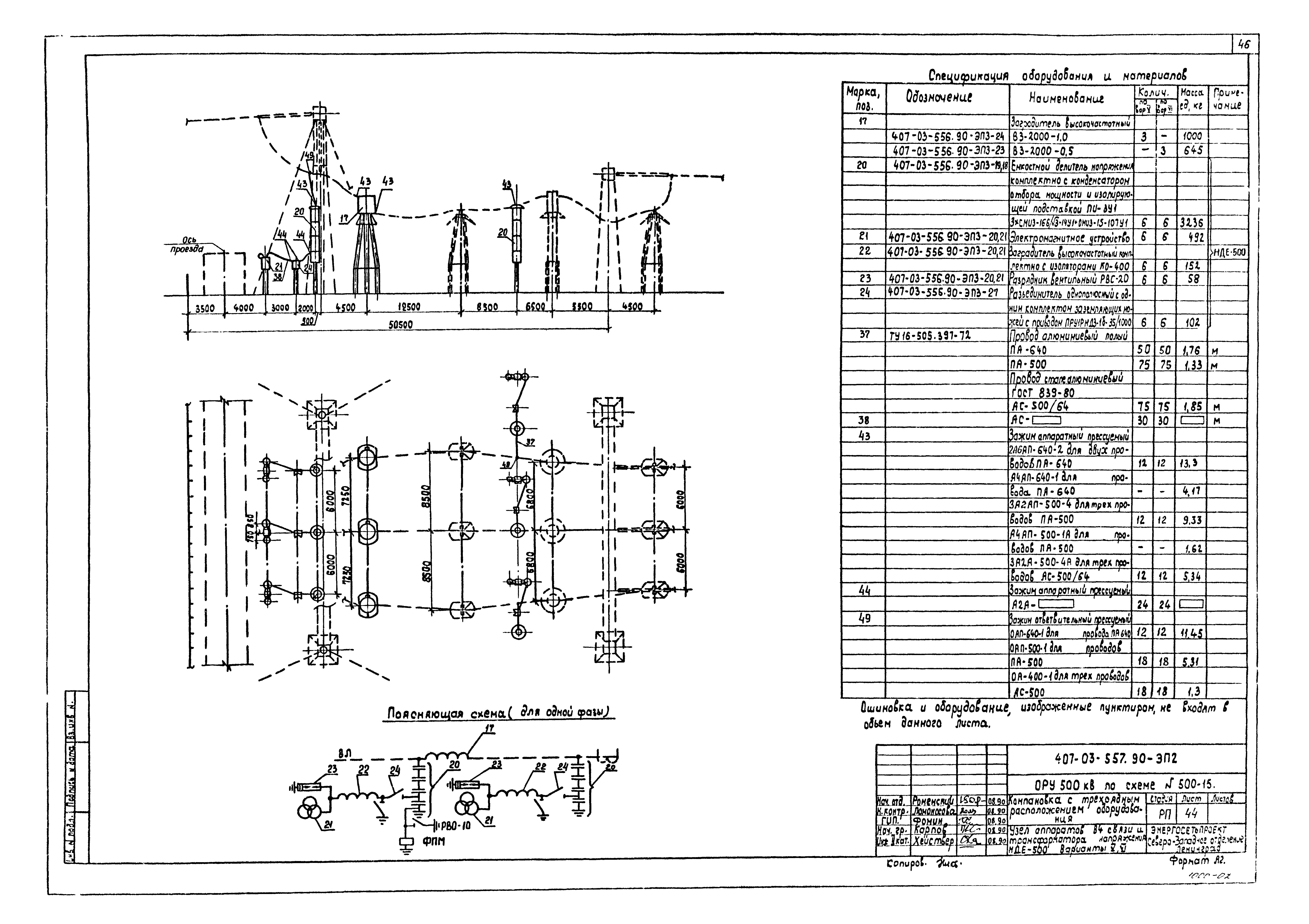

   Узел аппаратов ВЧ связи и трансформатора напряжения НДЕ-500. Варианты I, II
   Узел аппаратов ВЧ связи и трансформатора напряжения НДЕ-500. Варианты III, IV
   Узел аппаратов ВЧ связи и трансформатора напряжения НКФ-500. Варианты I, II
Компоновка с трехрядным расположением оборудования

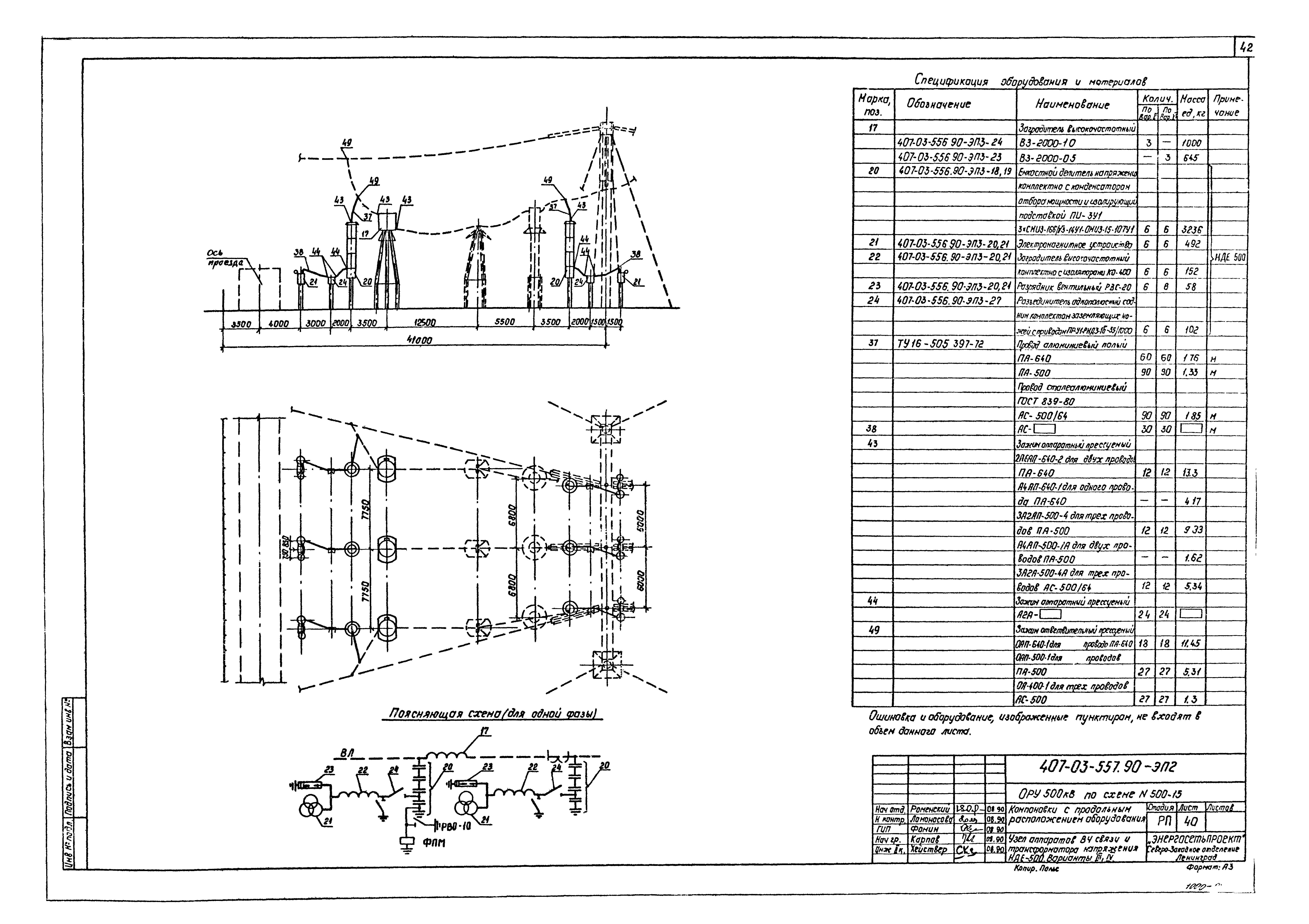

   Узел аппаратов ВЧ связи и трансформатора напряжения НДЕ-500. Варианты I, II
   Узел аппаратов ВЧ связи и трансформатора напряжения НДЕ-500. Варианты III, IV
   Узел аппаратов ВЧ связи и трансформатора напряжения НДЕ-500. Варианты V, VI
   Узел аппаратов ВЧ связи и трансформатора напряжения НДЕ-500. Варианты VII, VIII

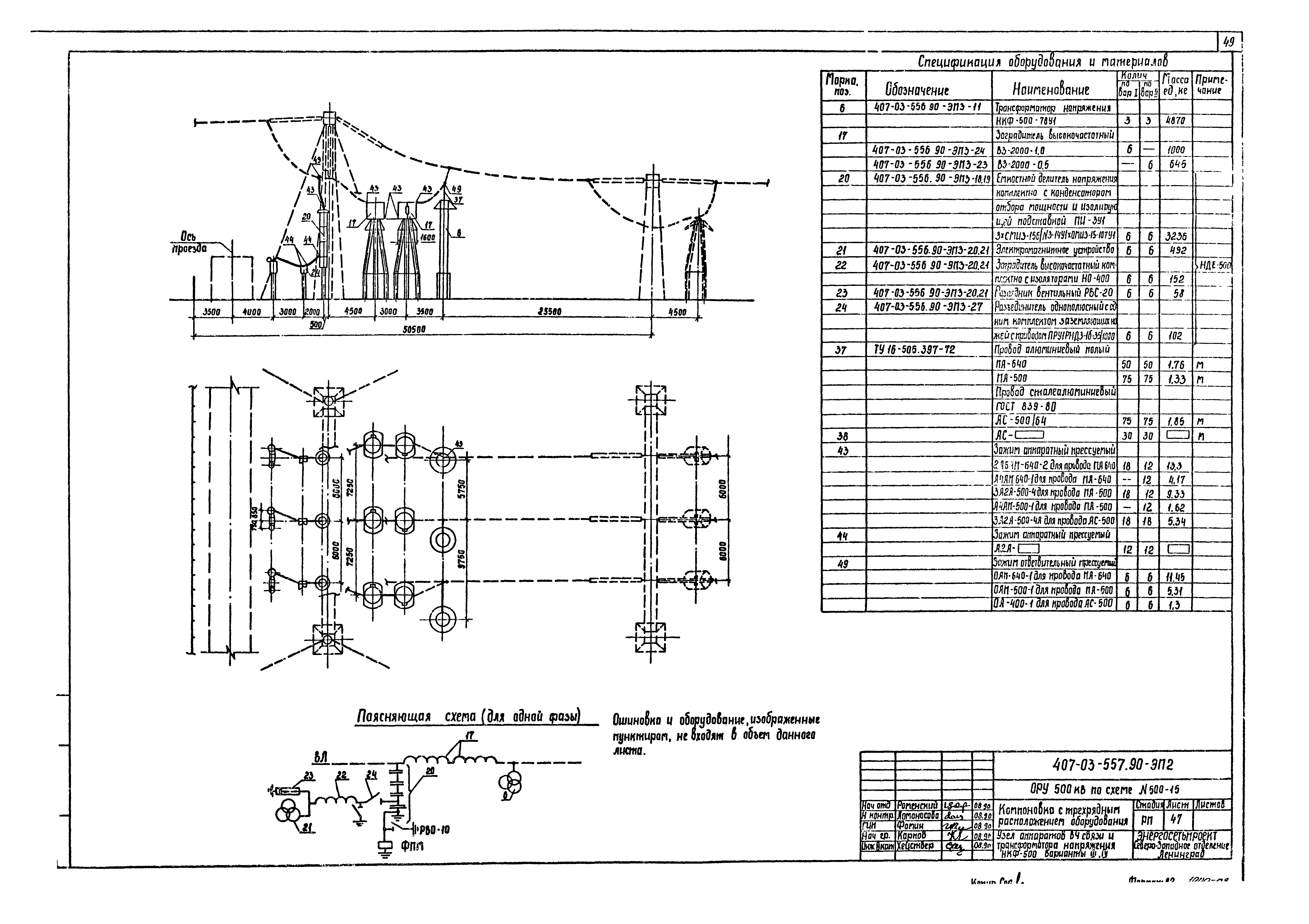

   Узел аппаратов ВЧ связи и трансформатора напряжения НКФ-500. Варианты I, II
   Узел аппаратов ВЧ связи и трансформатора напряжения НКФ-500. Варианты III, IV
Компоновка с расположением оборудования в один ряд
   Перемычка с выключателем
Компоновка с расположением оборудования в два и три ряда и трехрядная

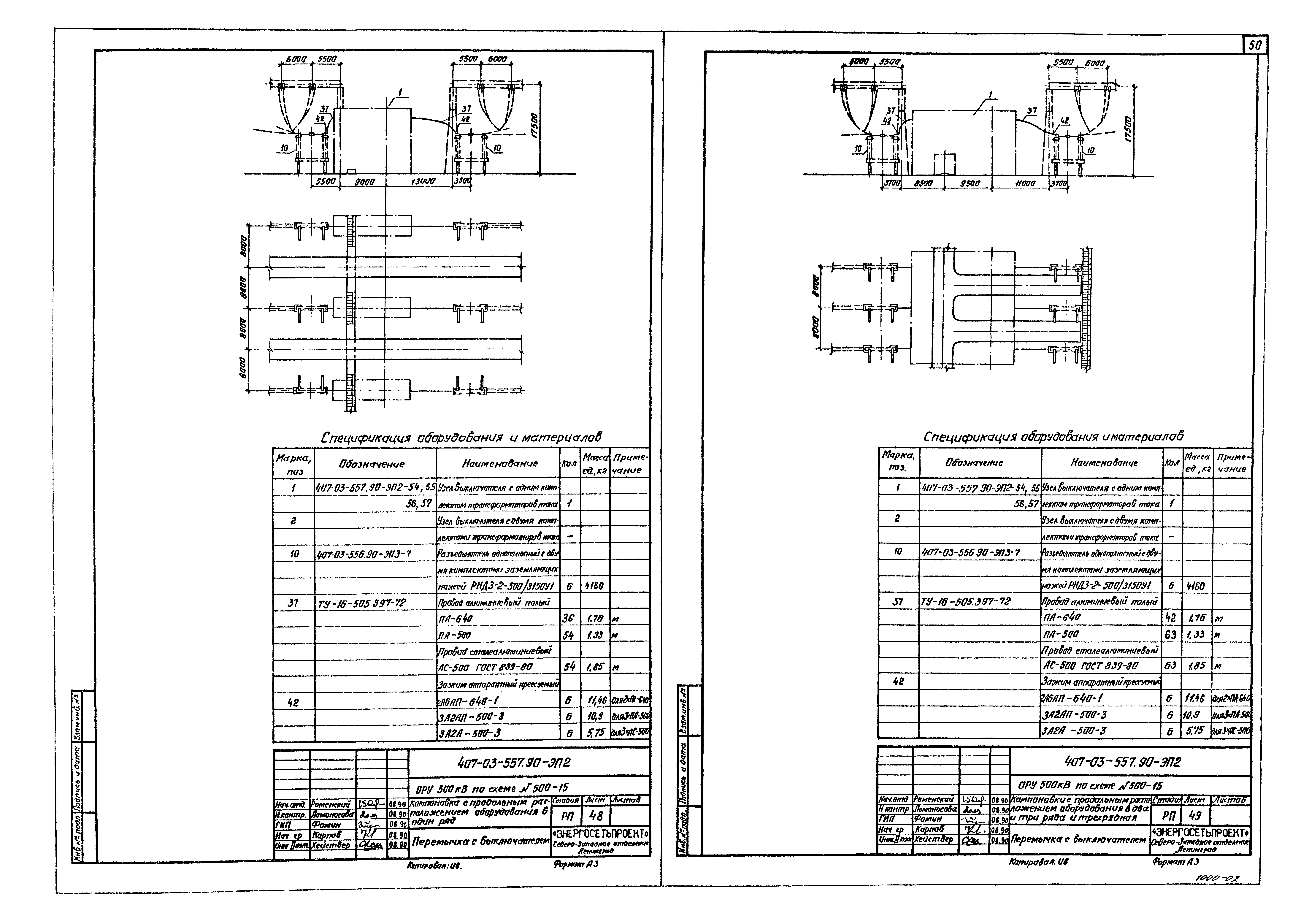

   Перемычка с выключателем
Компоновка с расположением оборудования в один ряд

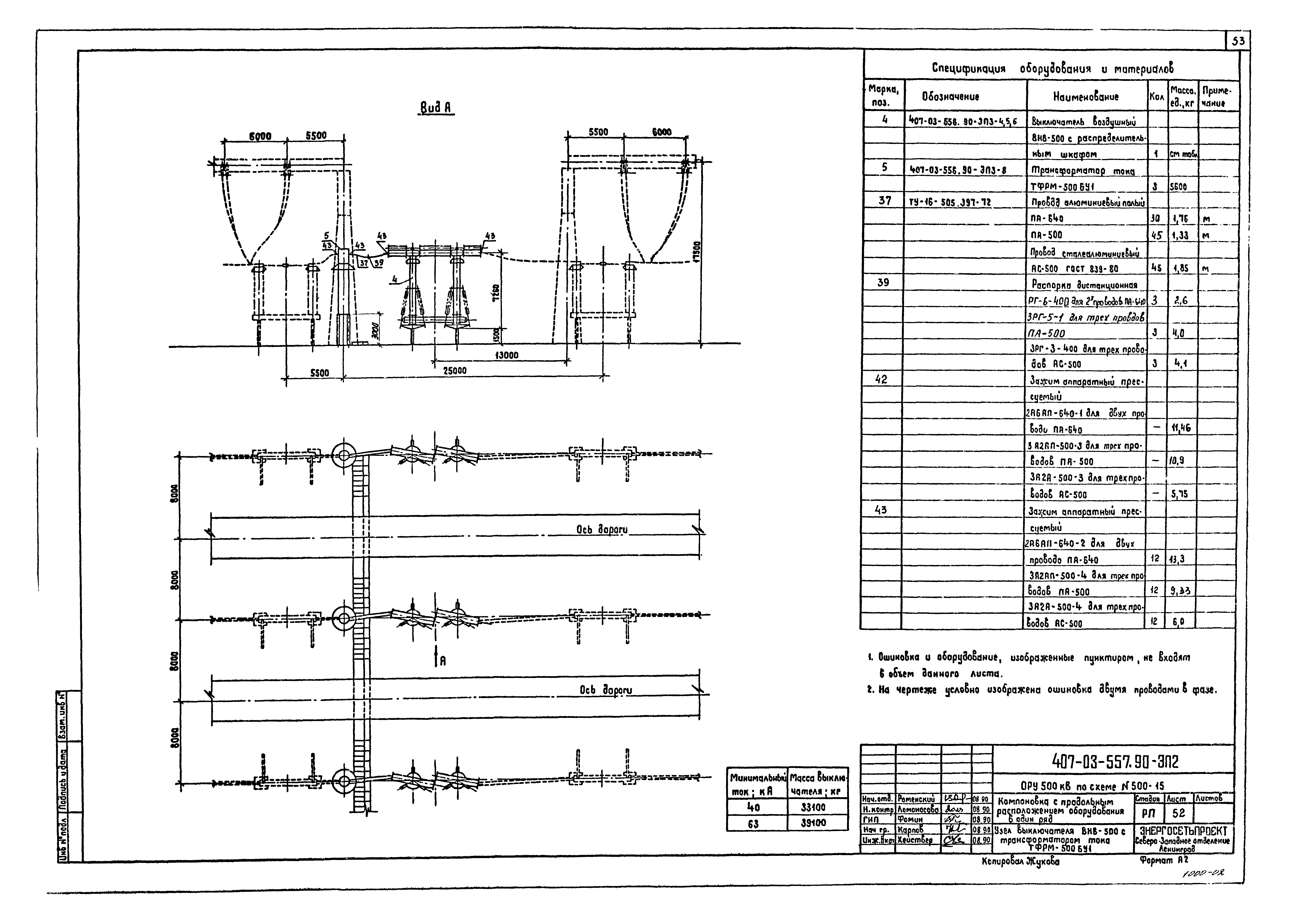

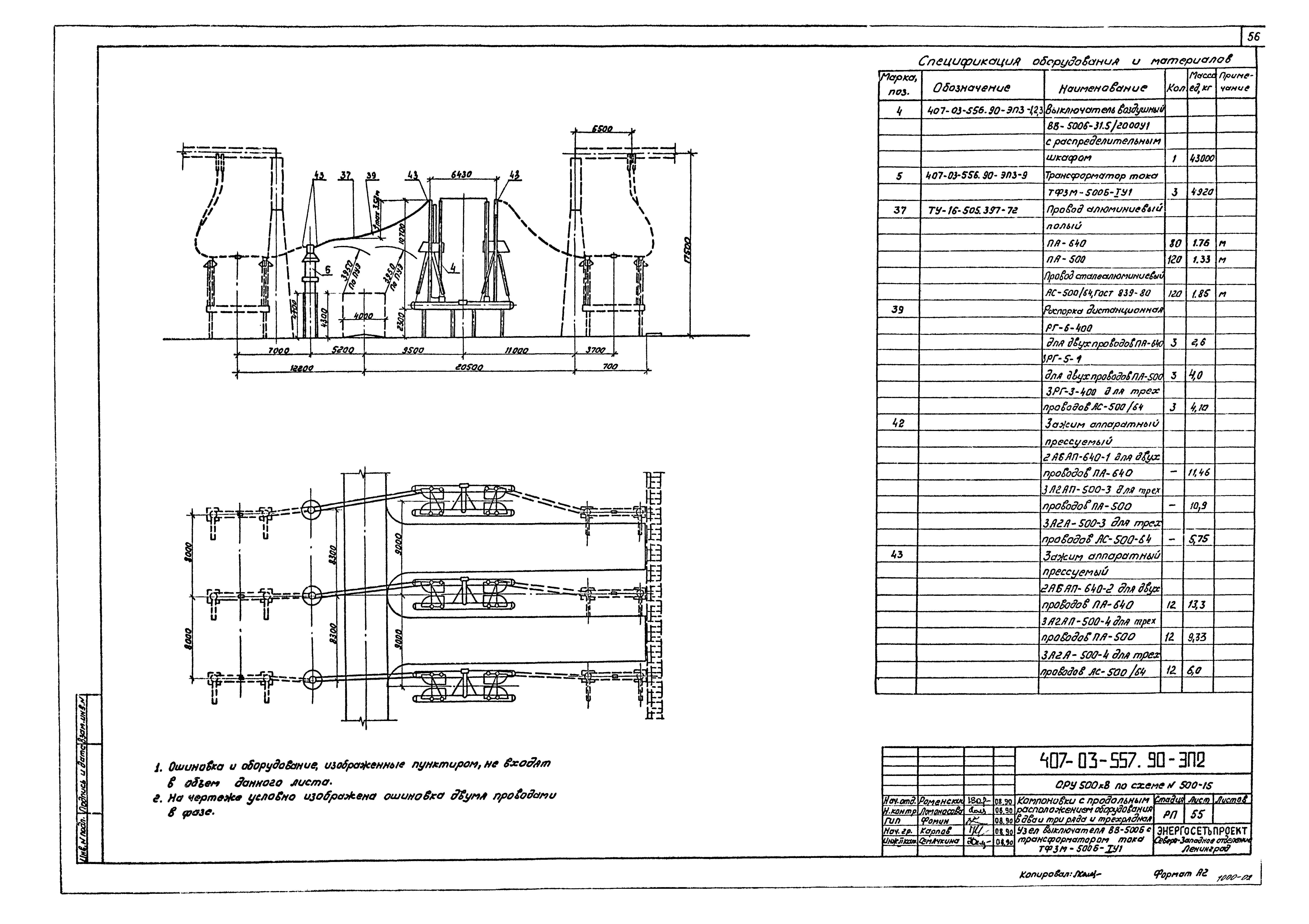

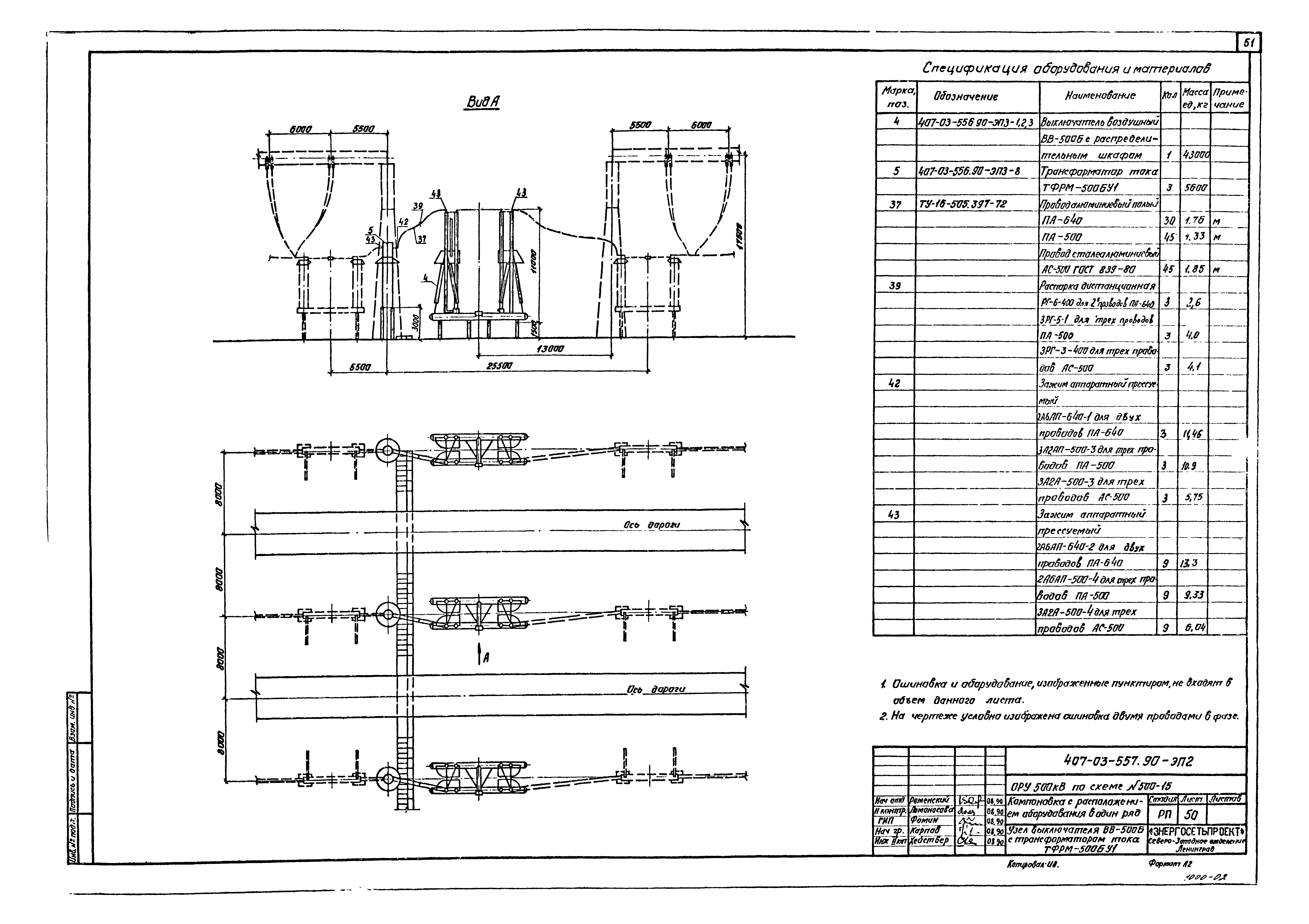

   Узел выключателя ВВ-500Б с трансформатором тока ТФРМ-500БУ1

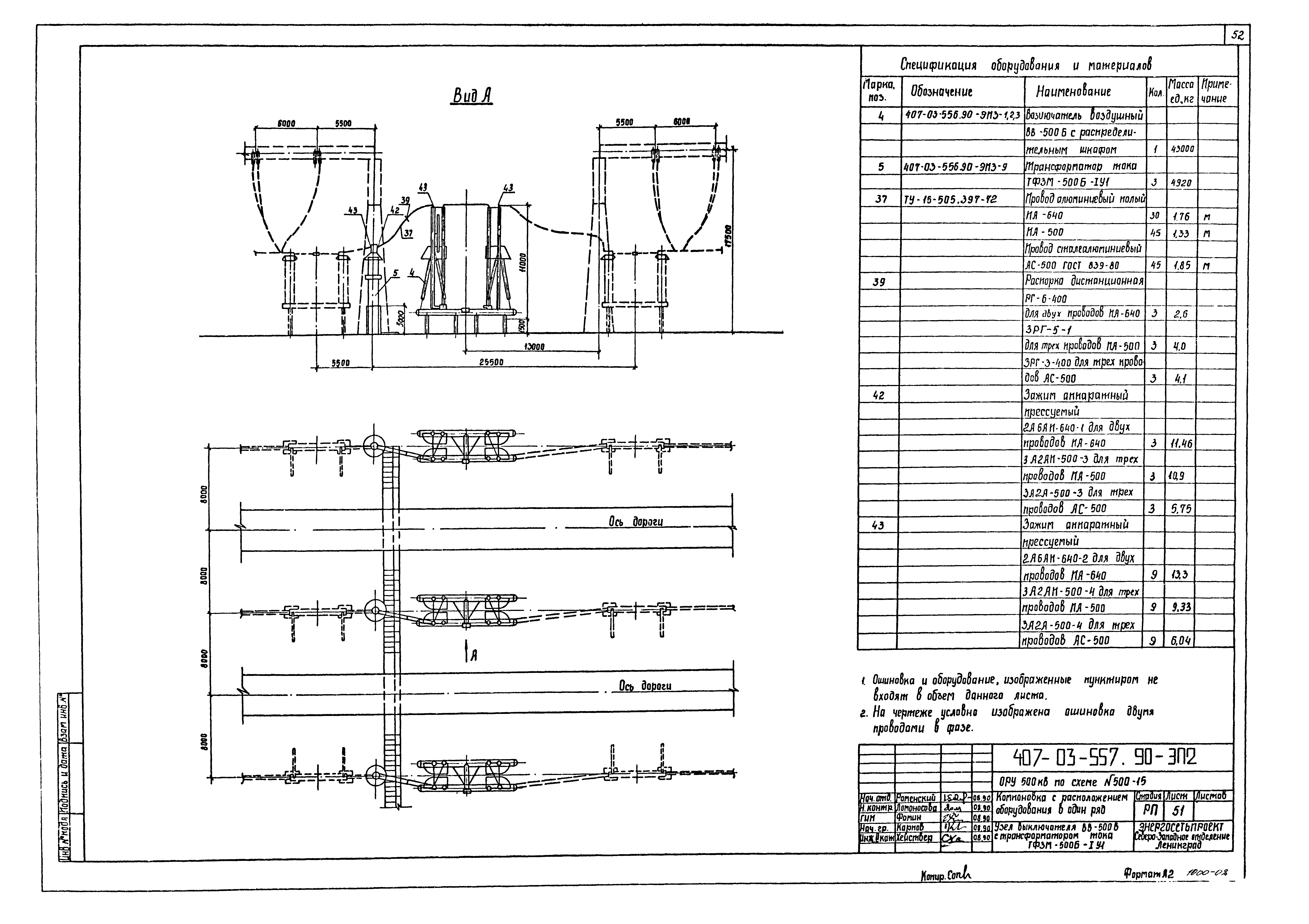

   Узел выключателя ВВ-500Б с трансформатором тока ТФЗМ-500Б-1У1
   Узел выключателя ВНВ-500 с трансформатором тока ТФРМ-500БУ1
   Узел выключателя ВНВ-500 с трансформатором тока ТФЗМ-500Б-1У1
Компоновка с продольным расположением оборудования в два и три ряда и трехрядная
   Узел выключателя ВВ-500Б с трансформатором тока ТФРМ-500БУ1

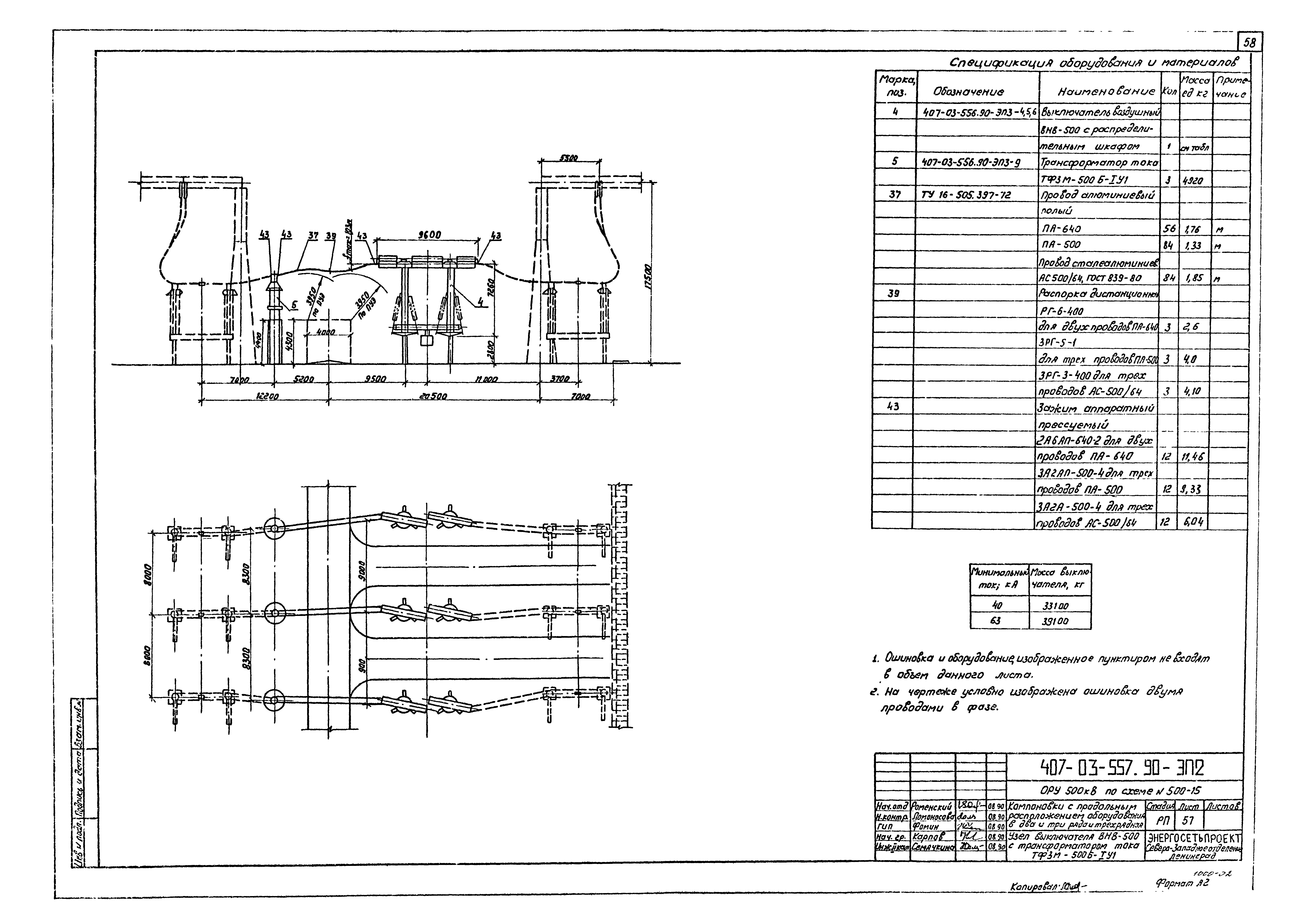

   Узел выключателя ВВ-500Б с трансформатором тока ТФЗМ-500Б-1У1
   Узел выключателя ВНВ-500 с трансформатором тока ТФРМ-500БУ1
   Узел выключателя ВНВ-500 с трансформатором тока ТФЗМ-500Б-1У1
Компоновка с продольным расположением оборудования

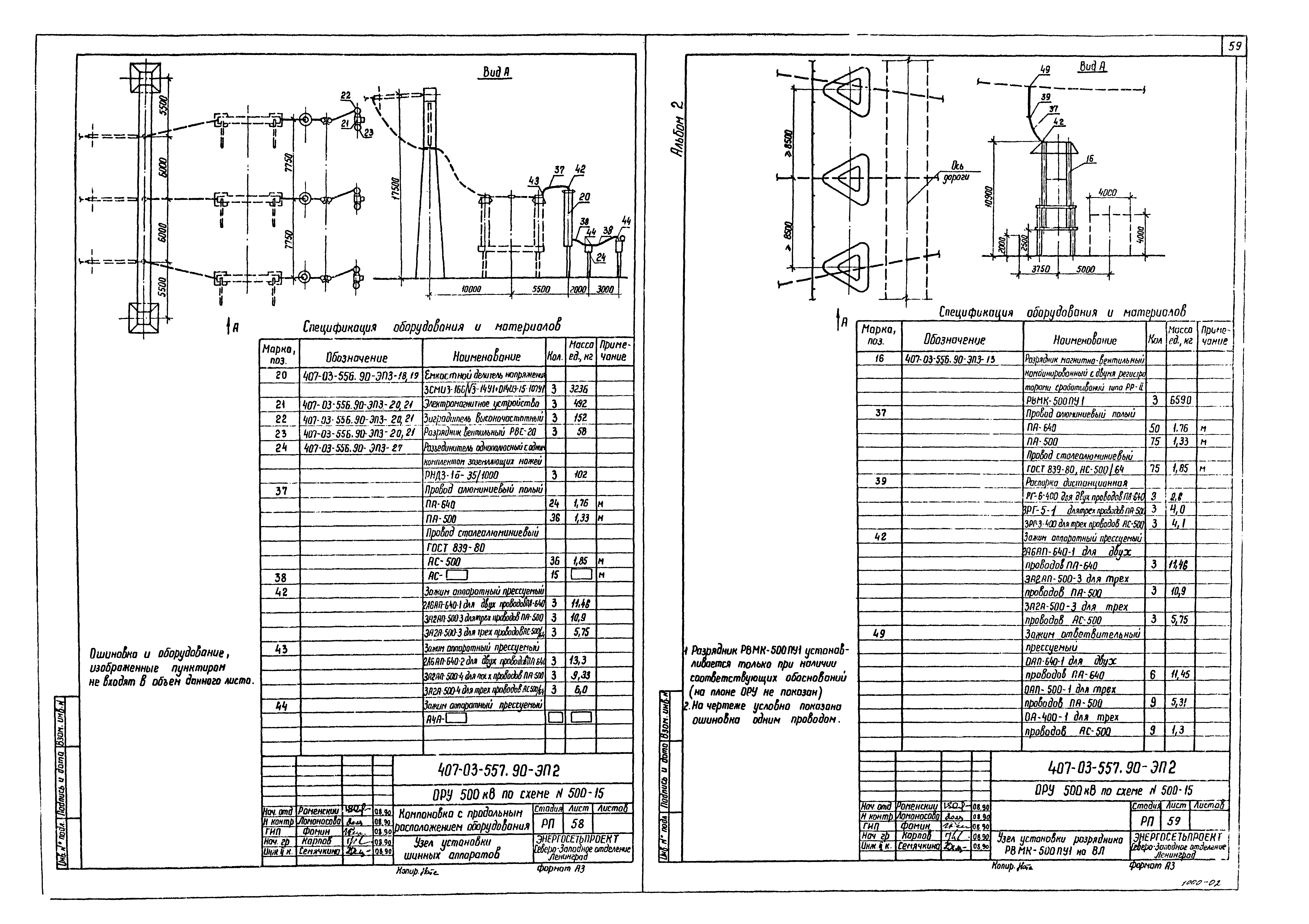

   Узел установки шинных аппаратов
Узел установки разрядника РВМК-500ПУ1 на ВЛ

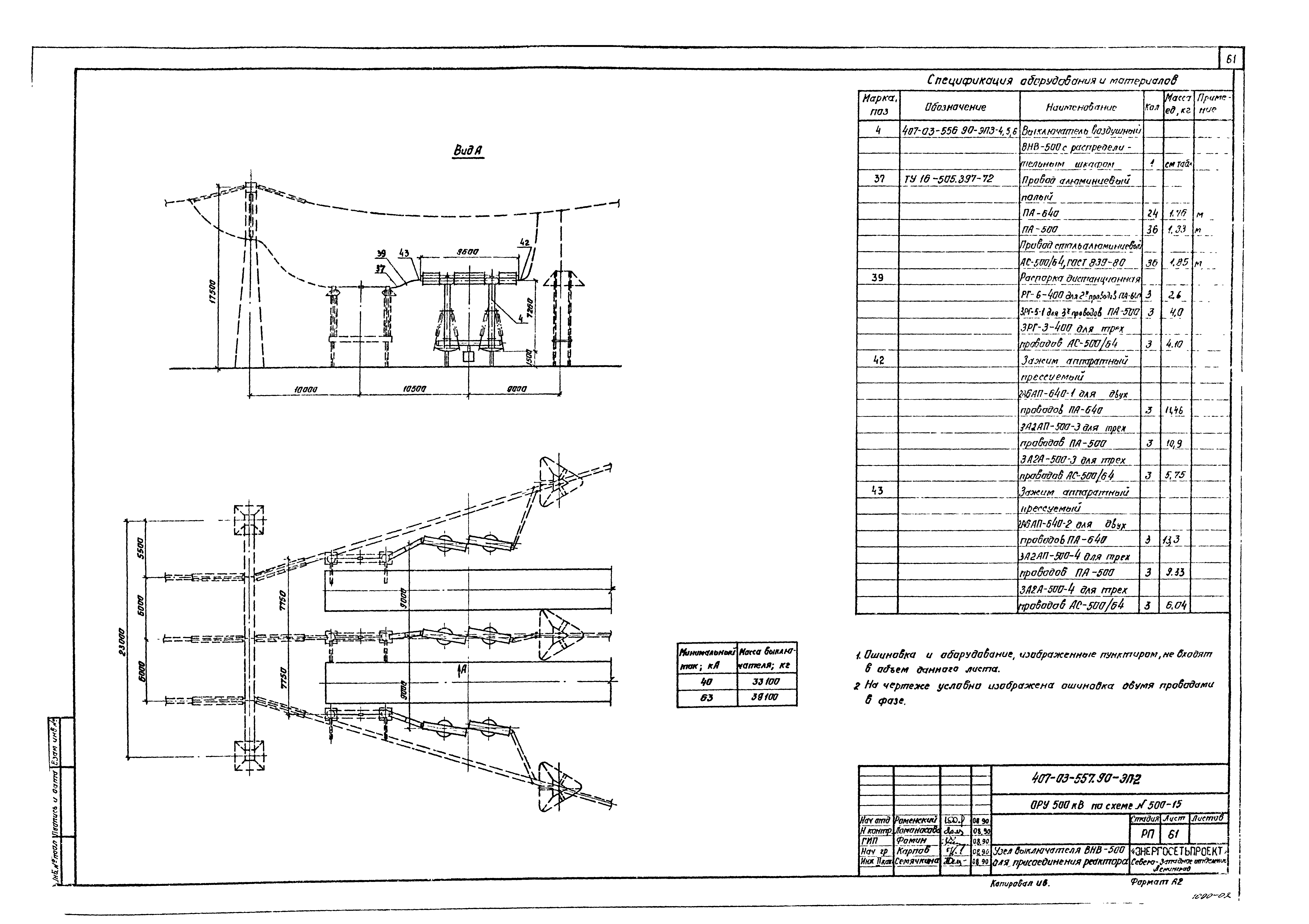

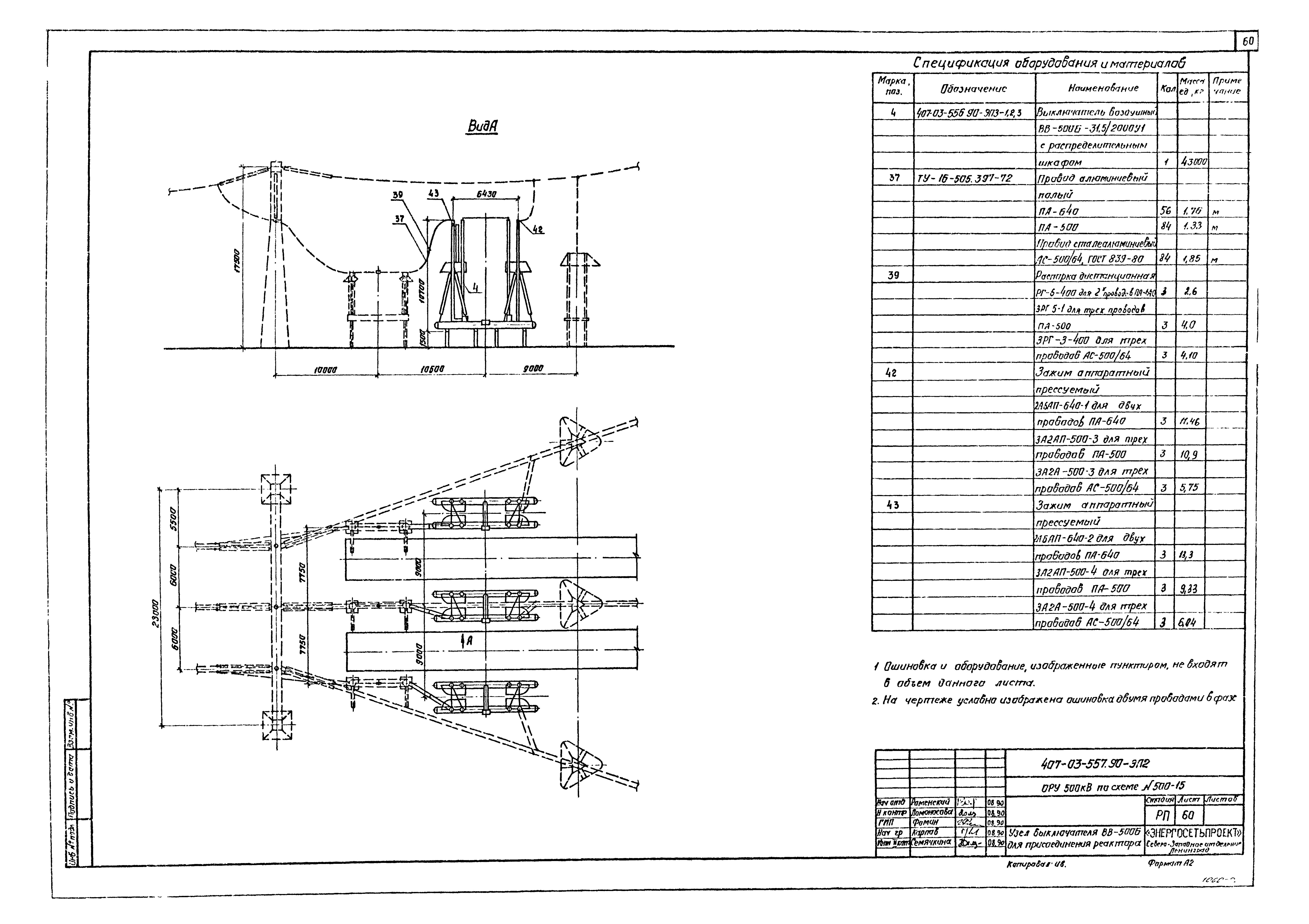

Узел выключателя ВВ-500Б для присоединения реактора
Узел выключателя ВНВ-500 для присоединения реактора

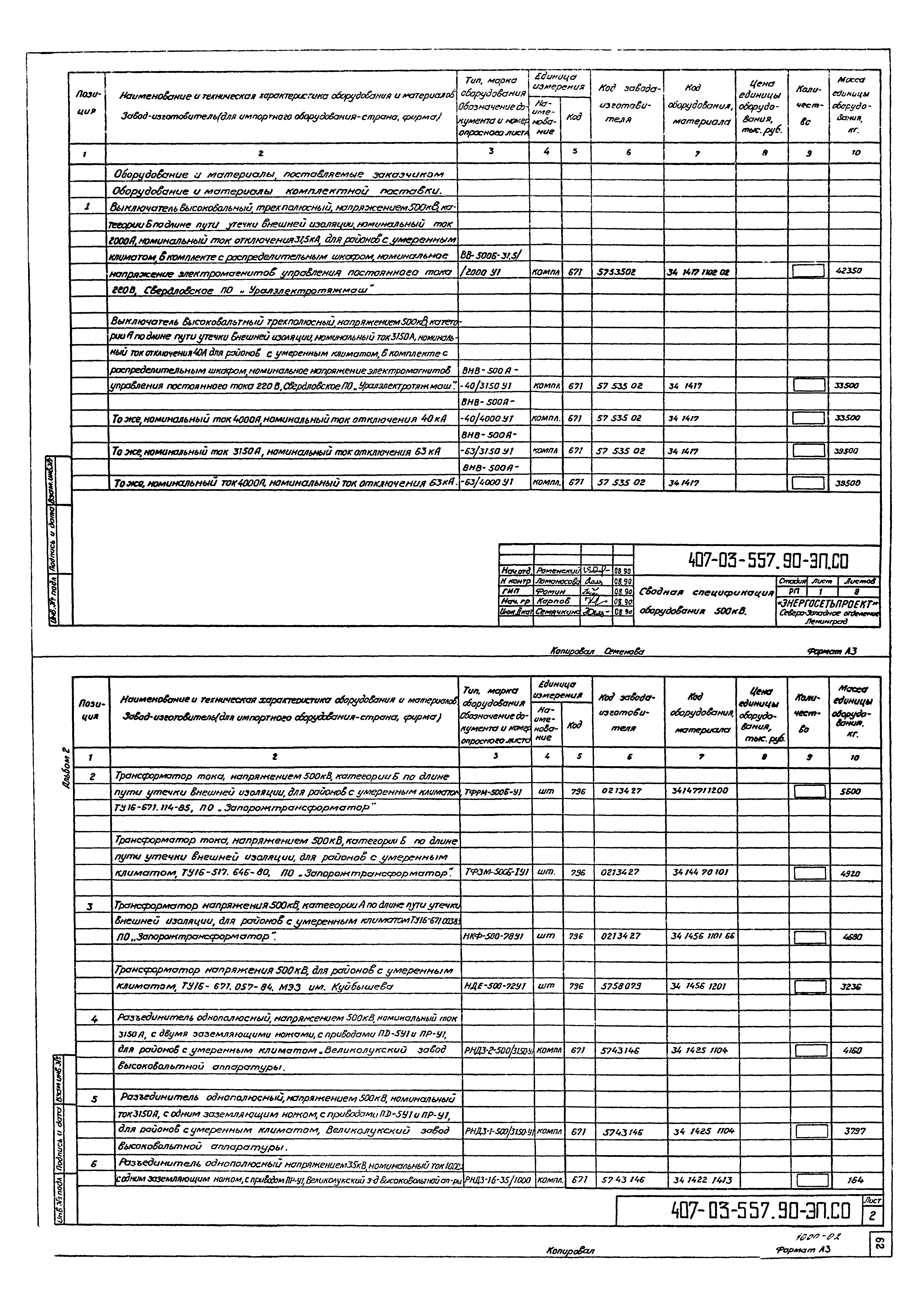

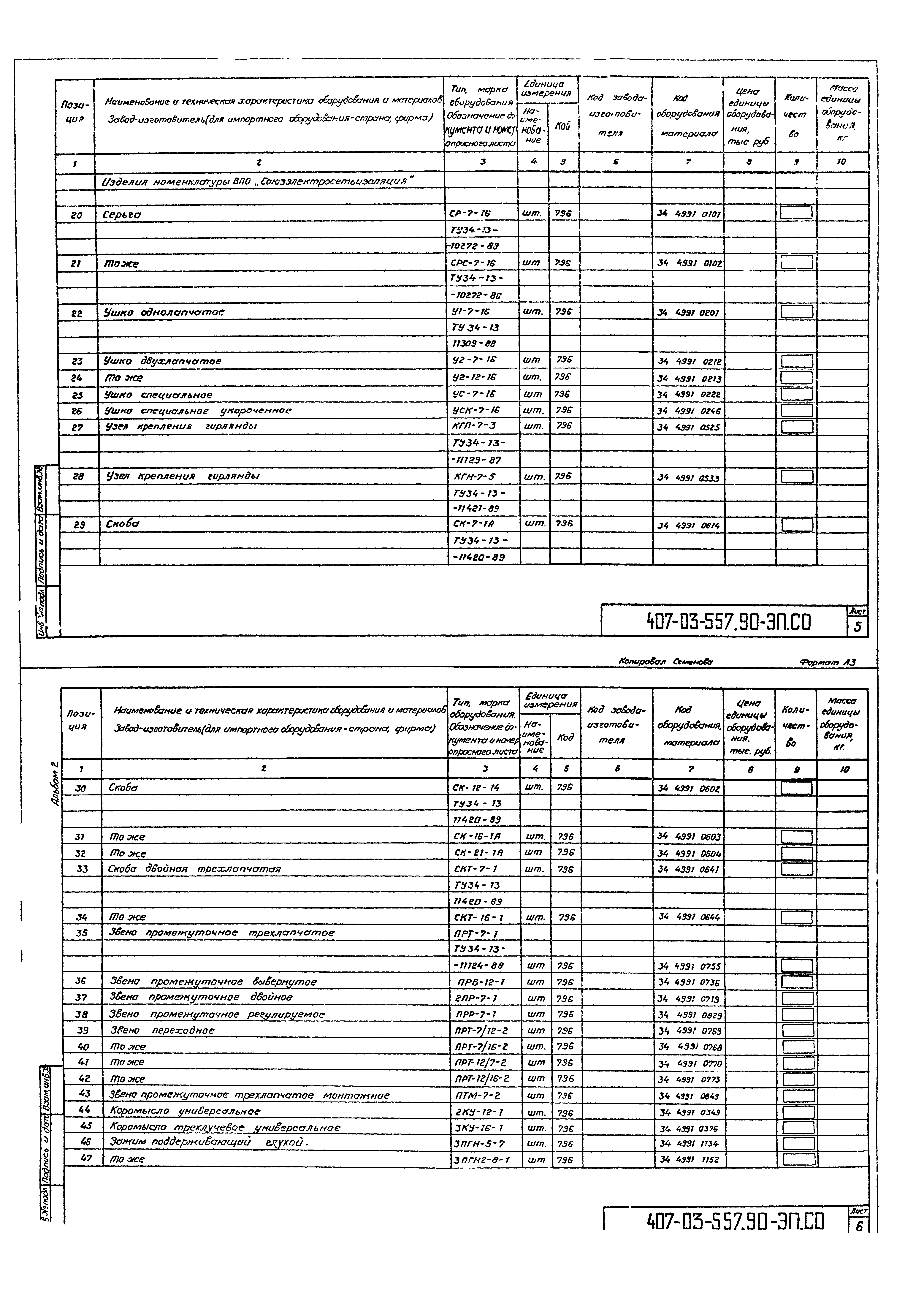

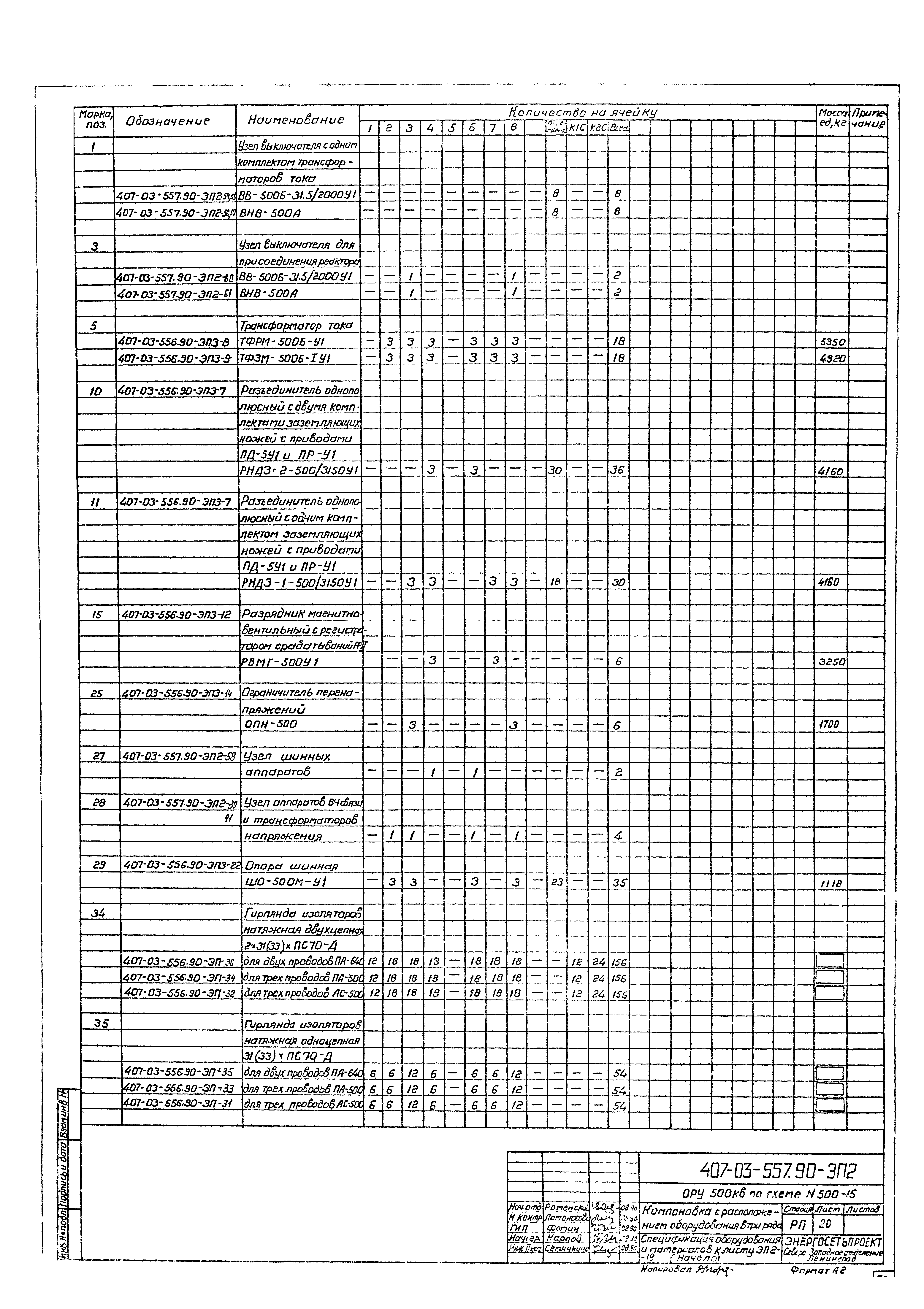

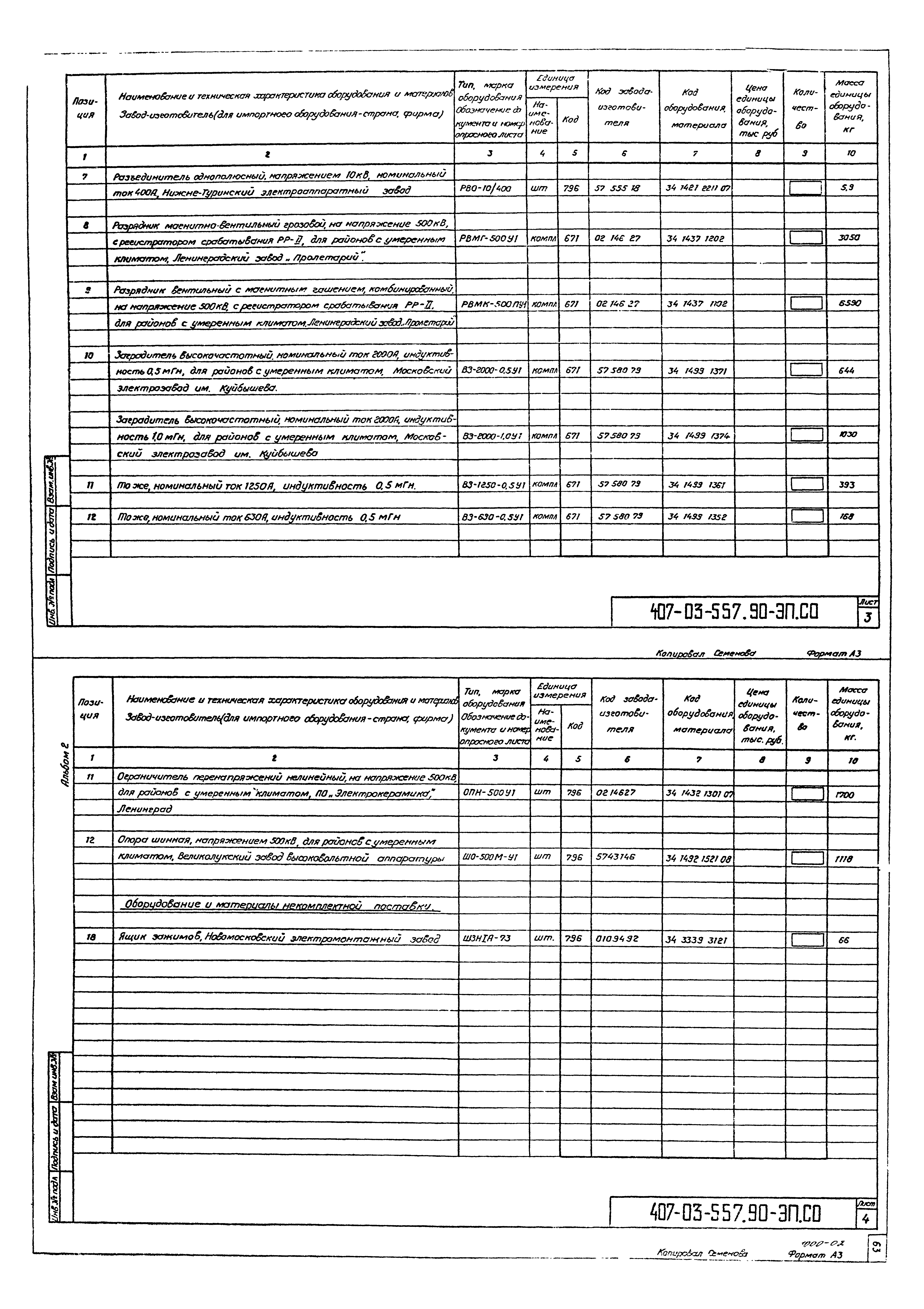

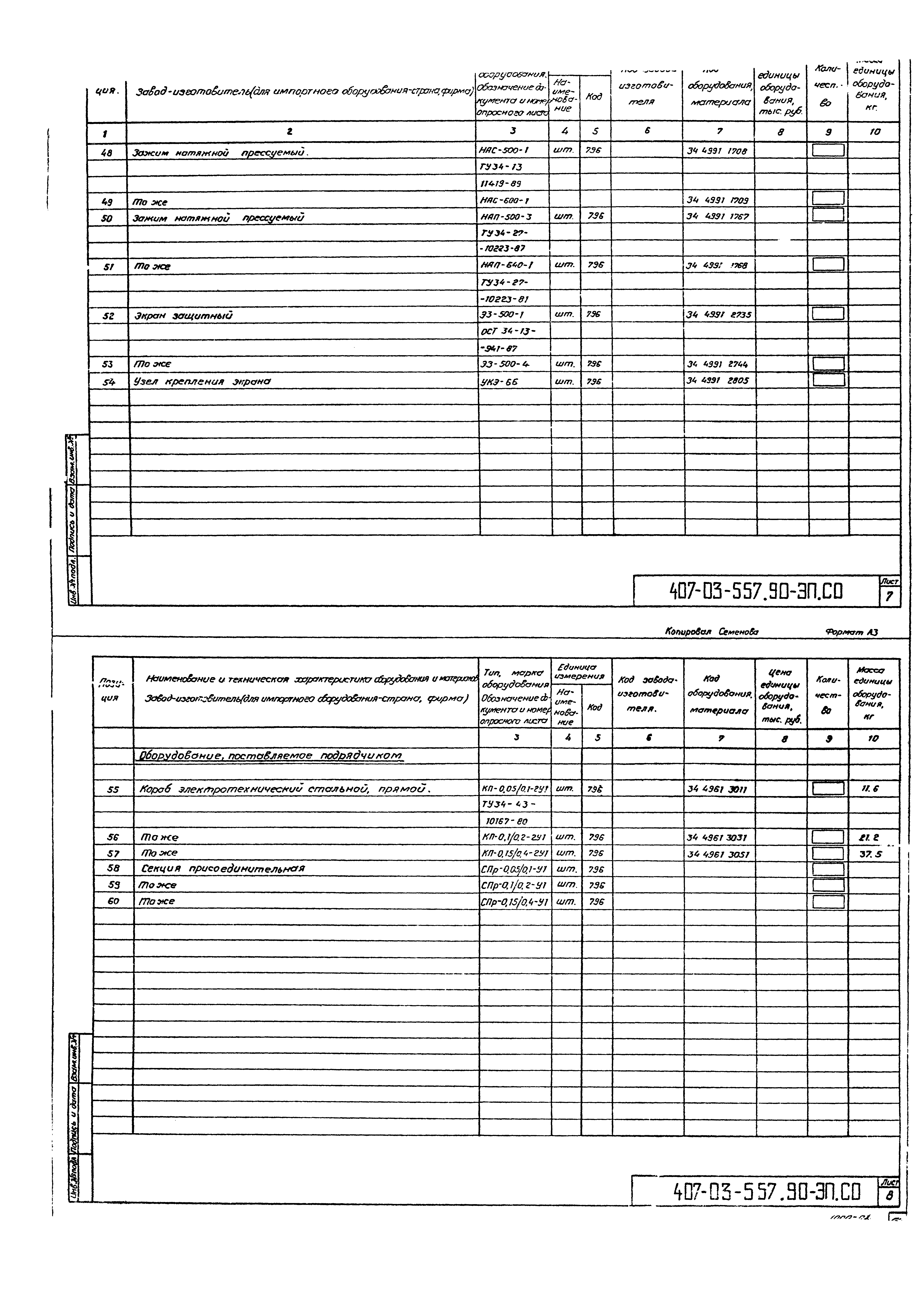

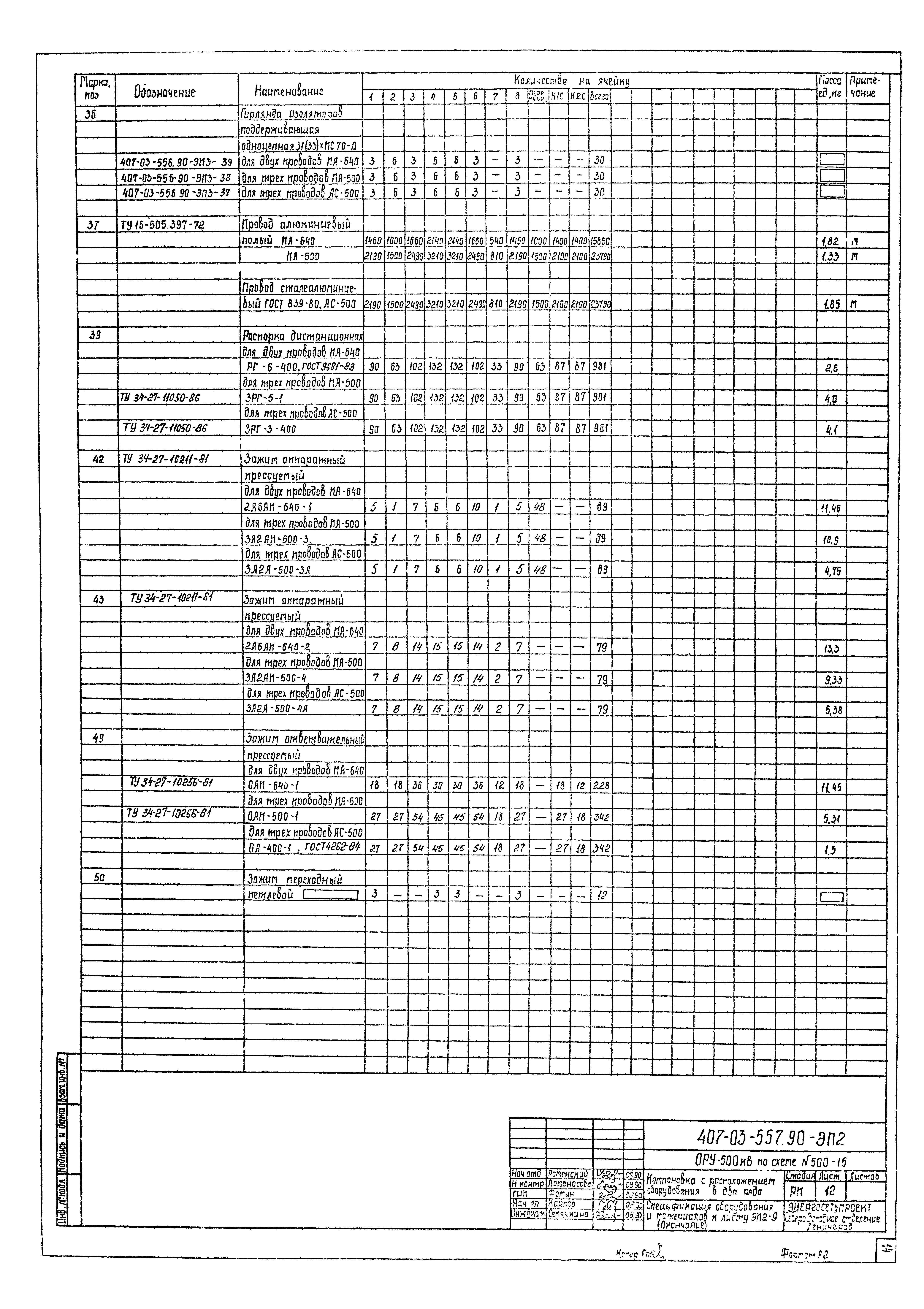

Сводная спецификация оборудования 500 кВ
Разработан: Северо-западное отделение института Энергосетьпроект
Утверждён:13.08.1990 Минэнерго СССР (USSR Minenergo 46)
