Типовые материалы для проектирования 407-03-440.87

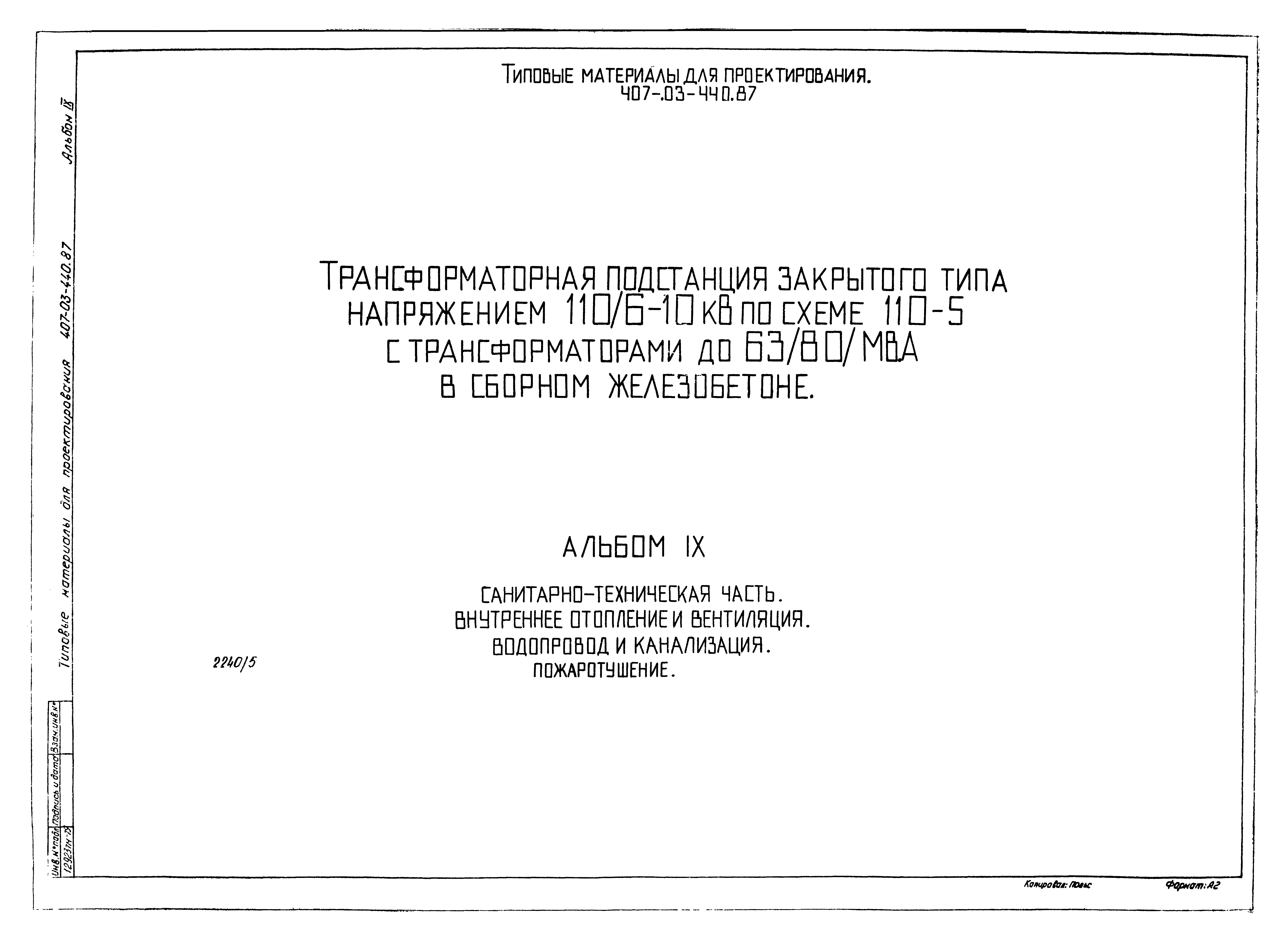

Альбом IX. Санитарно-техническая часть. Внутреннее отопление и вентиляция. Водопровод и канализация. Пожаротушение

Обозначение:	Типовые материалы для проектирования 407-03-440.87
Обозначение англ:	407-03-440.87
Статус:	cправочные материалы, мп, тпр
Название рус.:	Альбом IX. Санитарно-техническая часть. Внутреннее отопление и вентиляция. Водопровод и канализация. Пожаротушение
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	16.03.1987

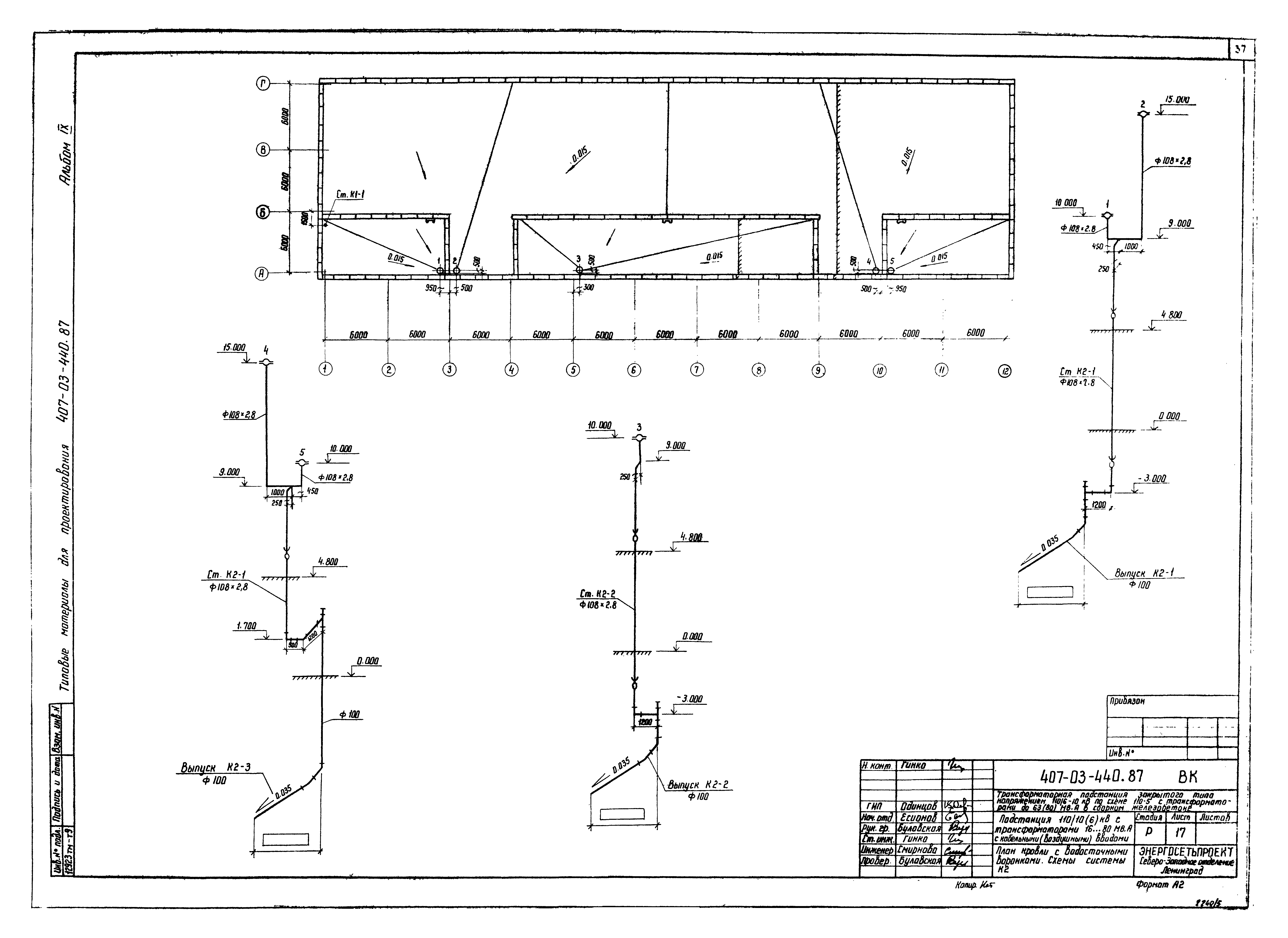

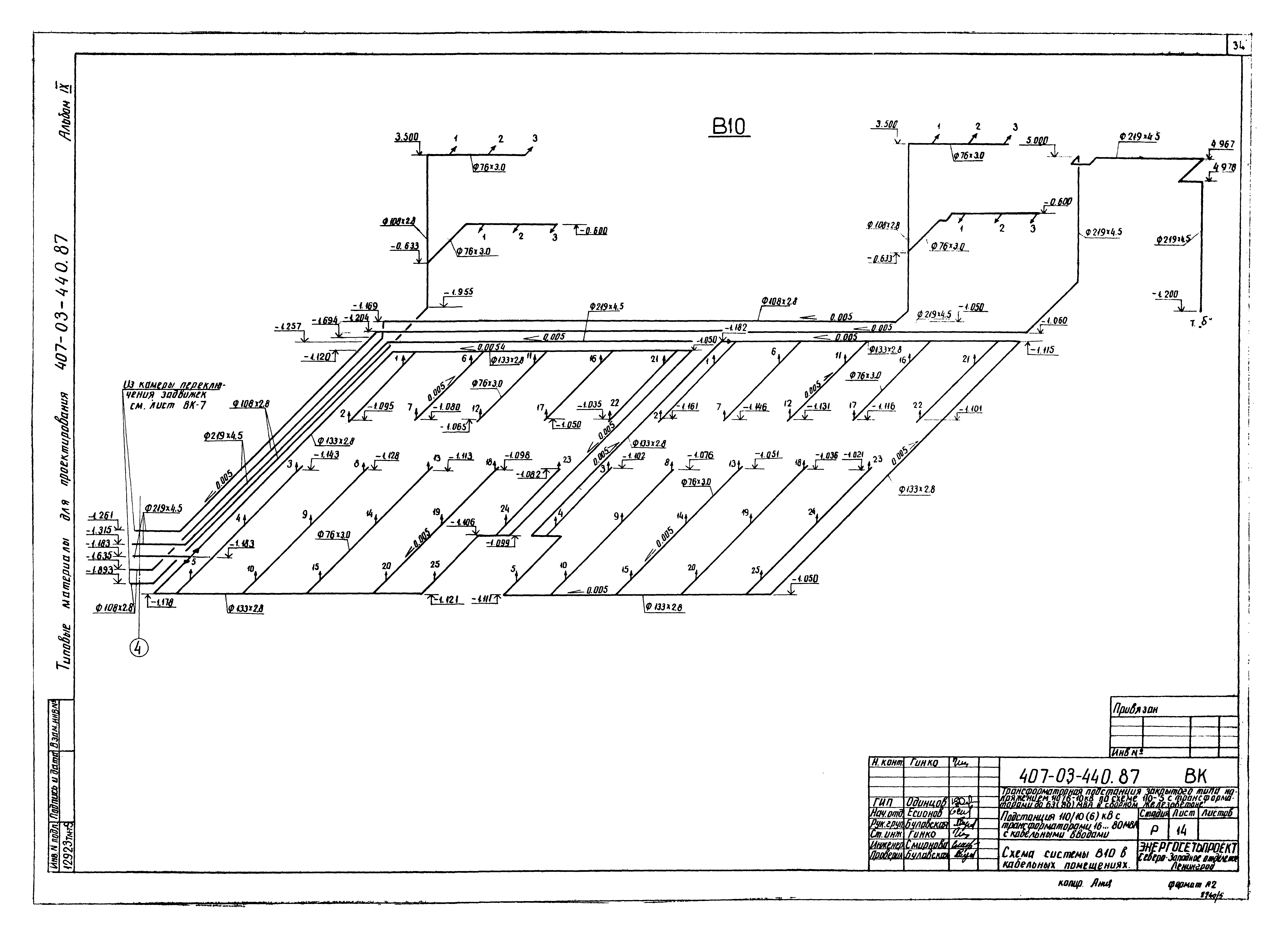

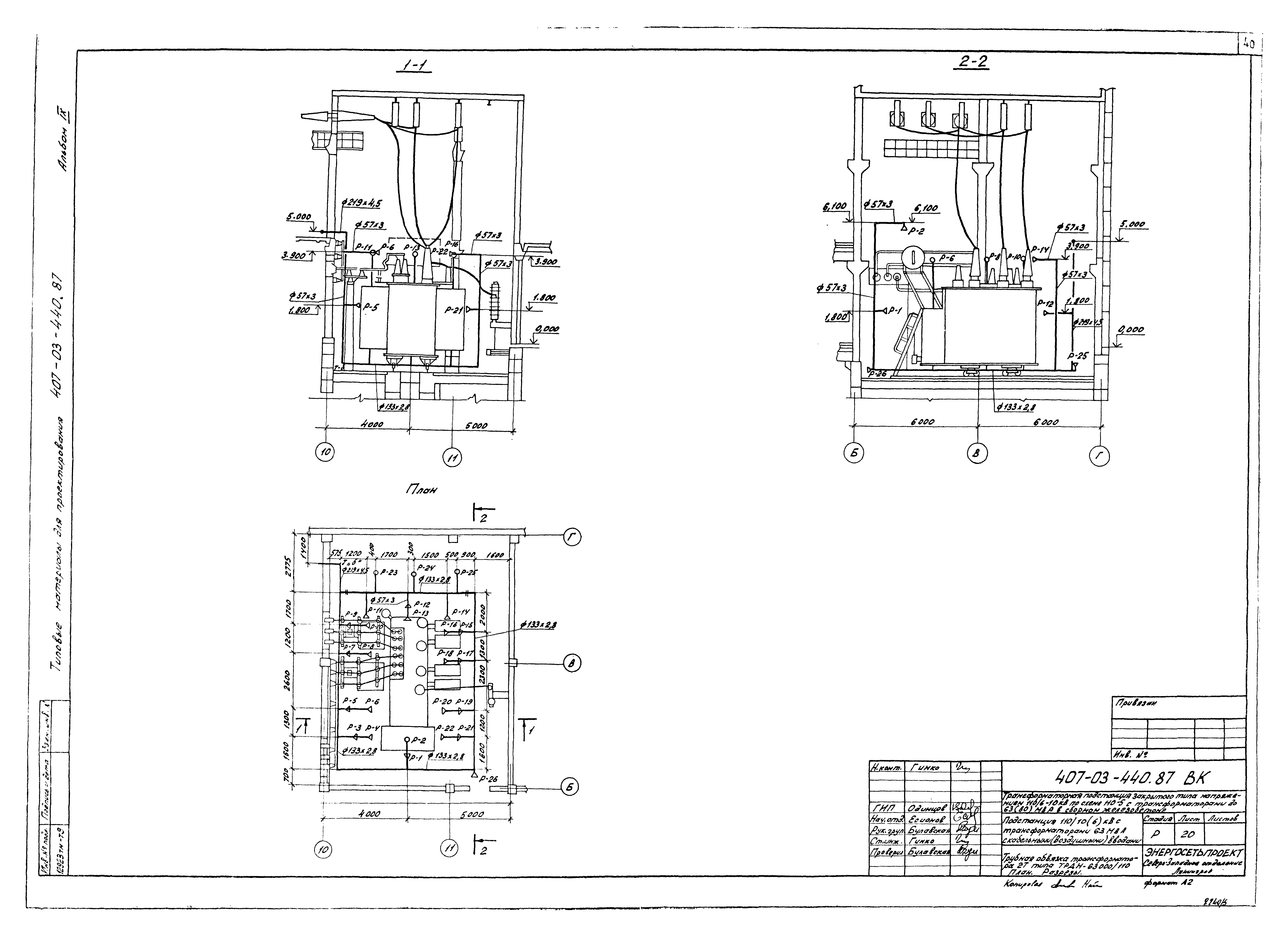

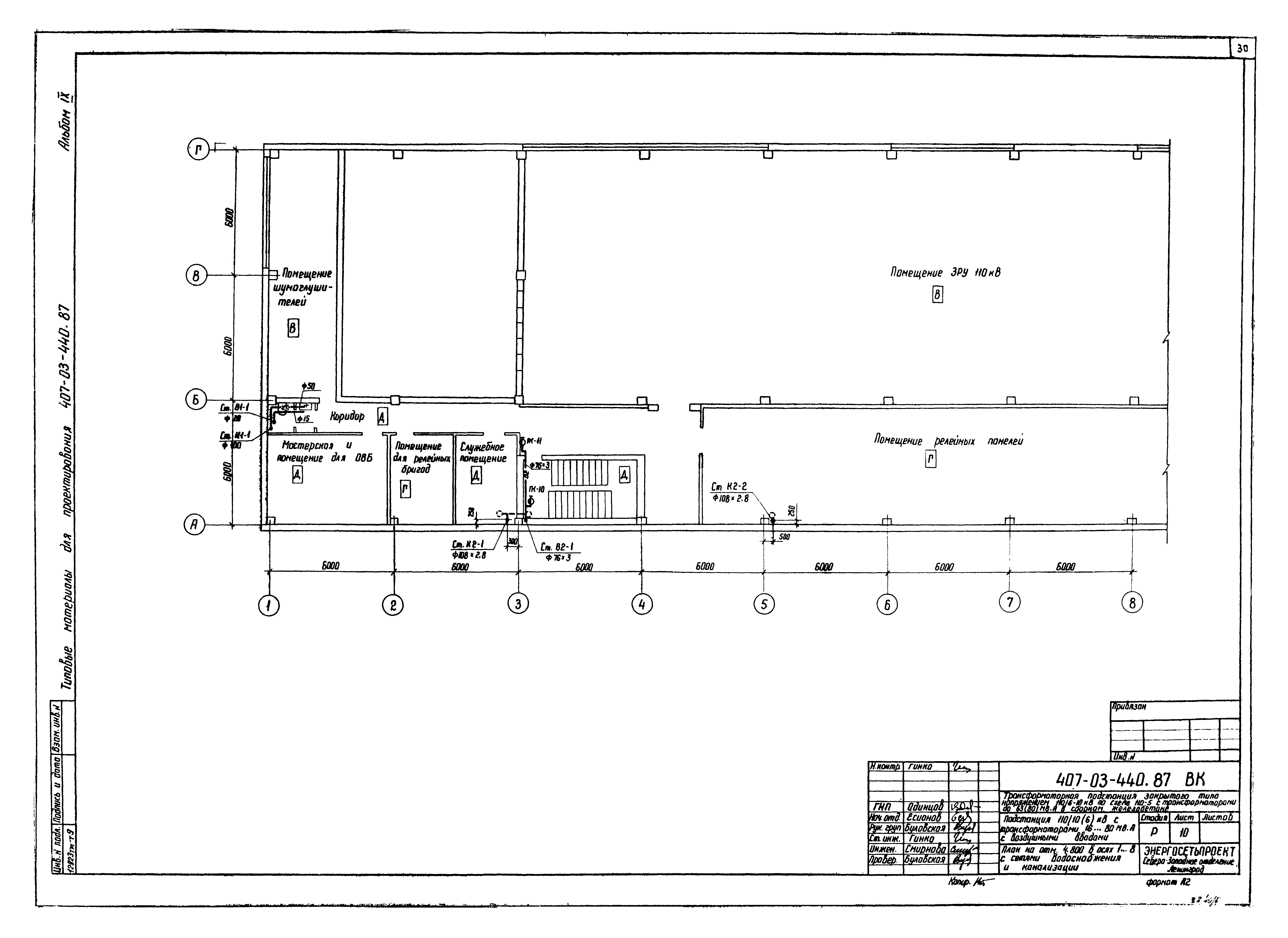

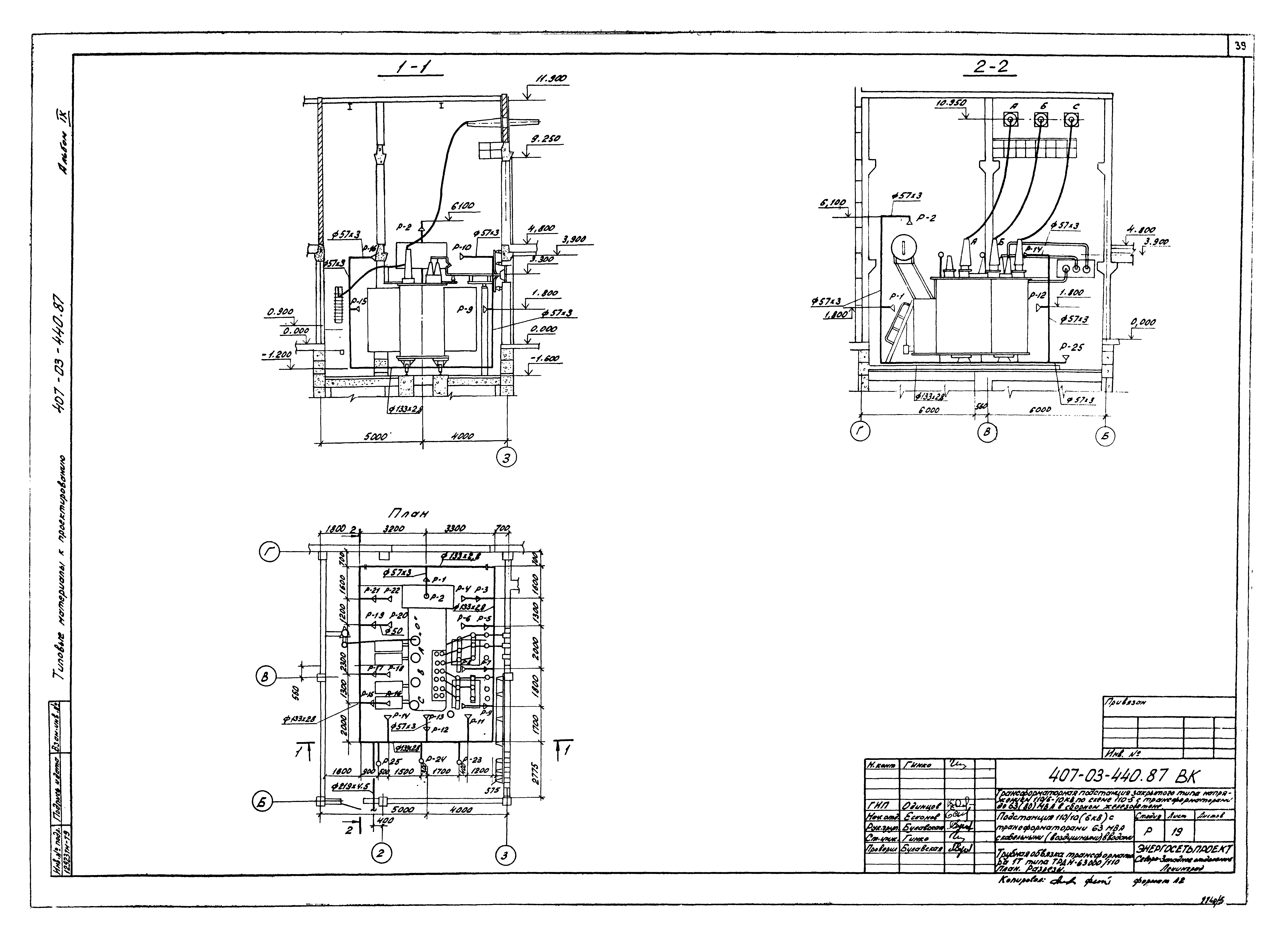

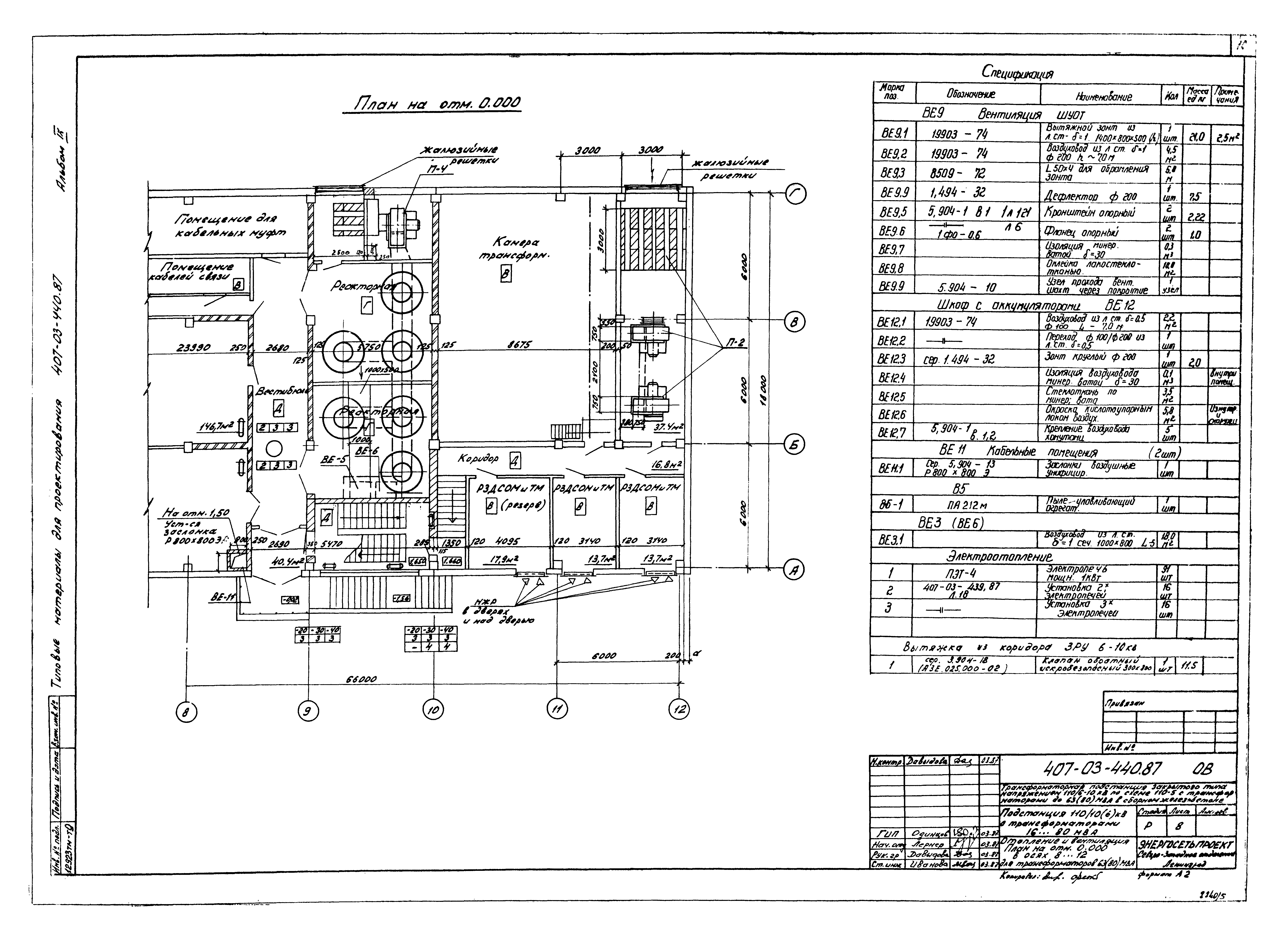

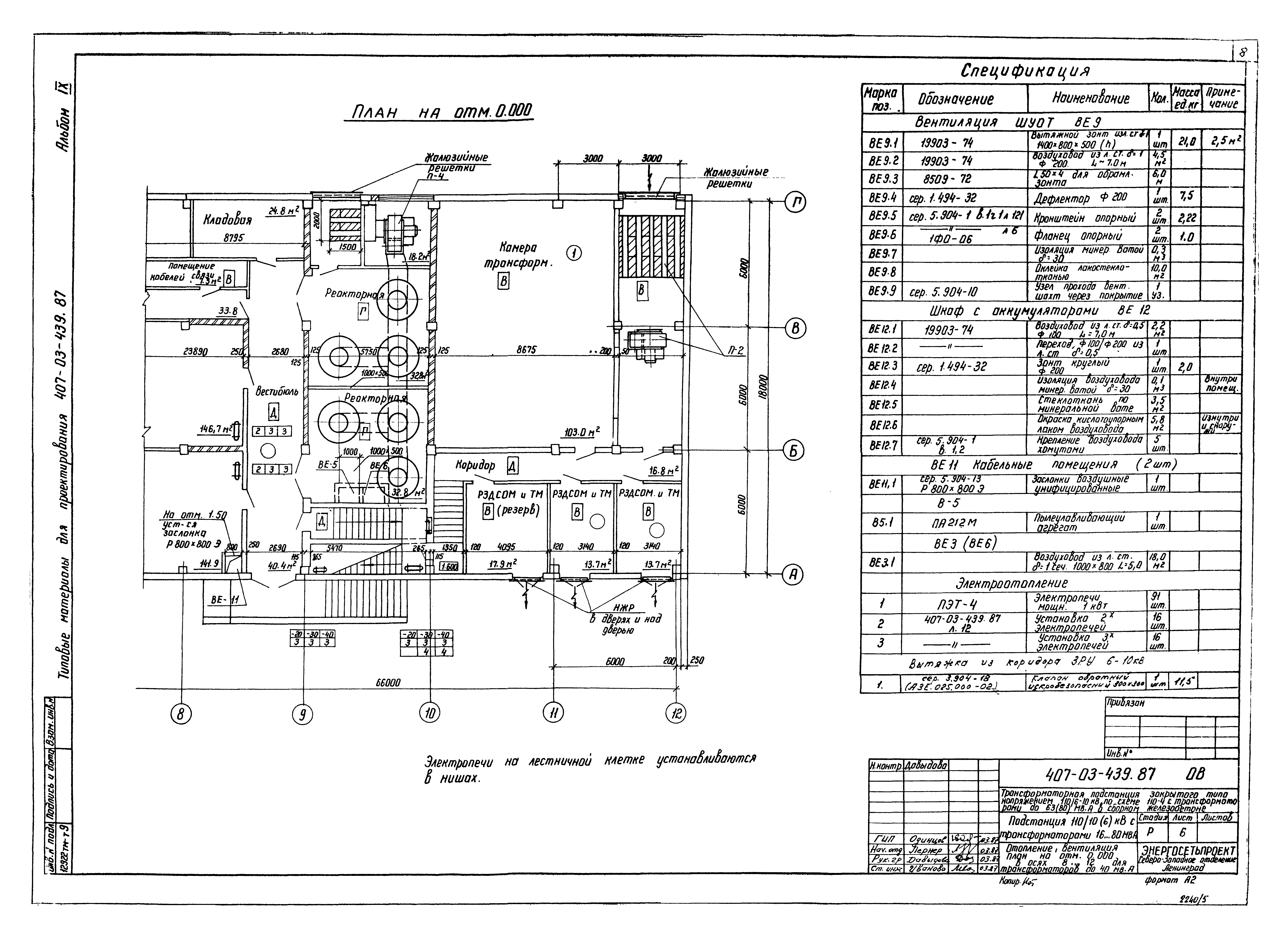

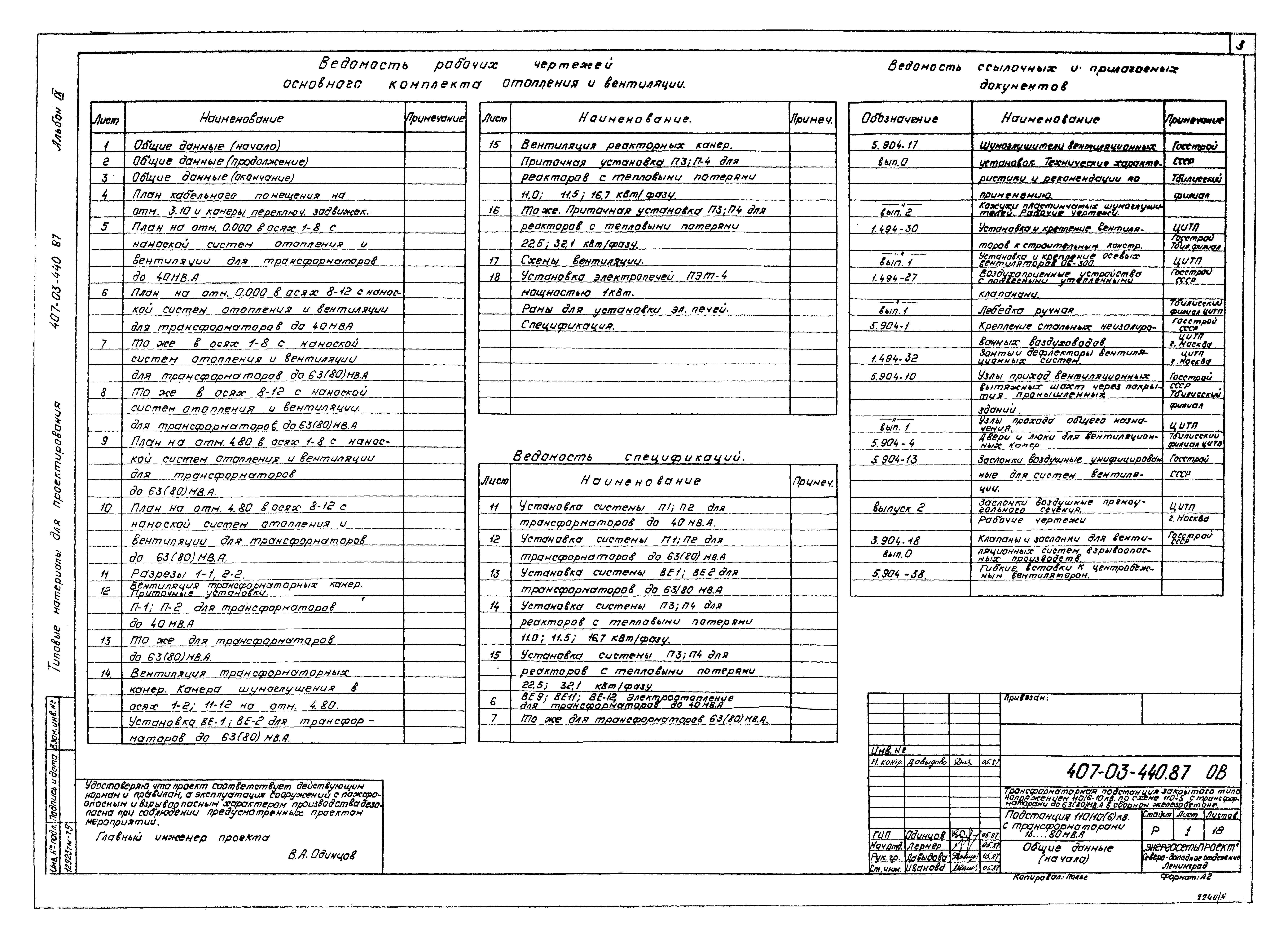

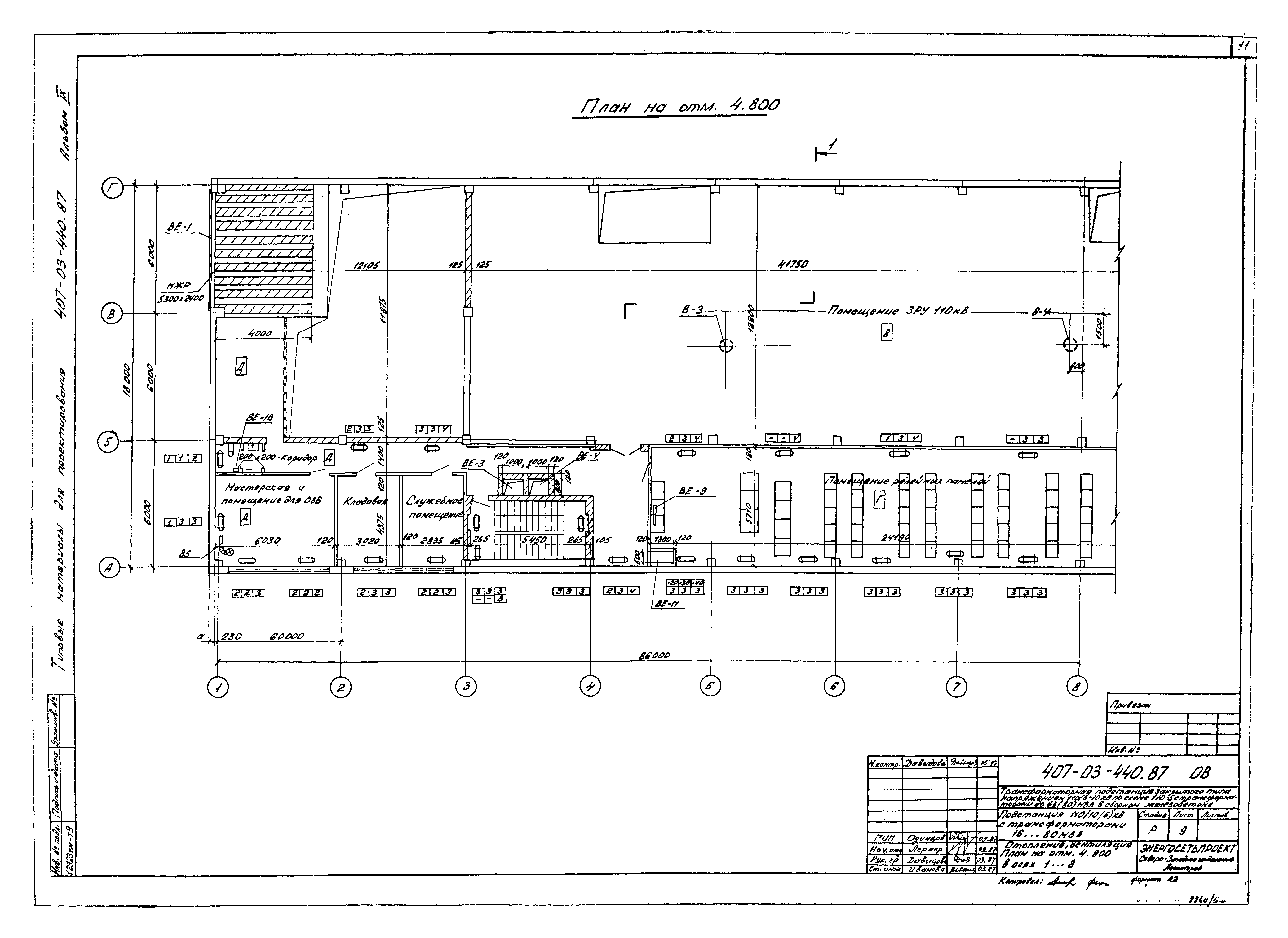

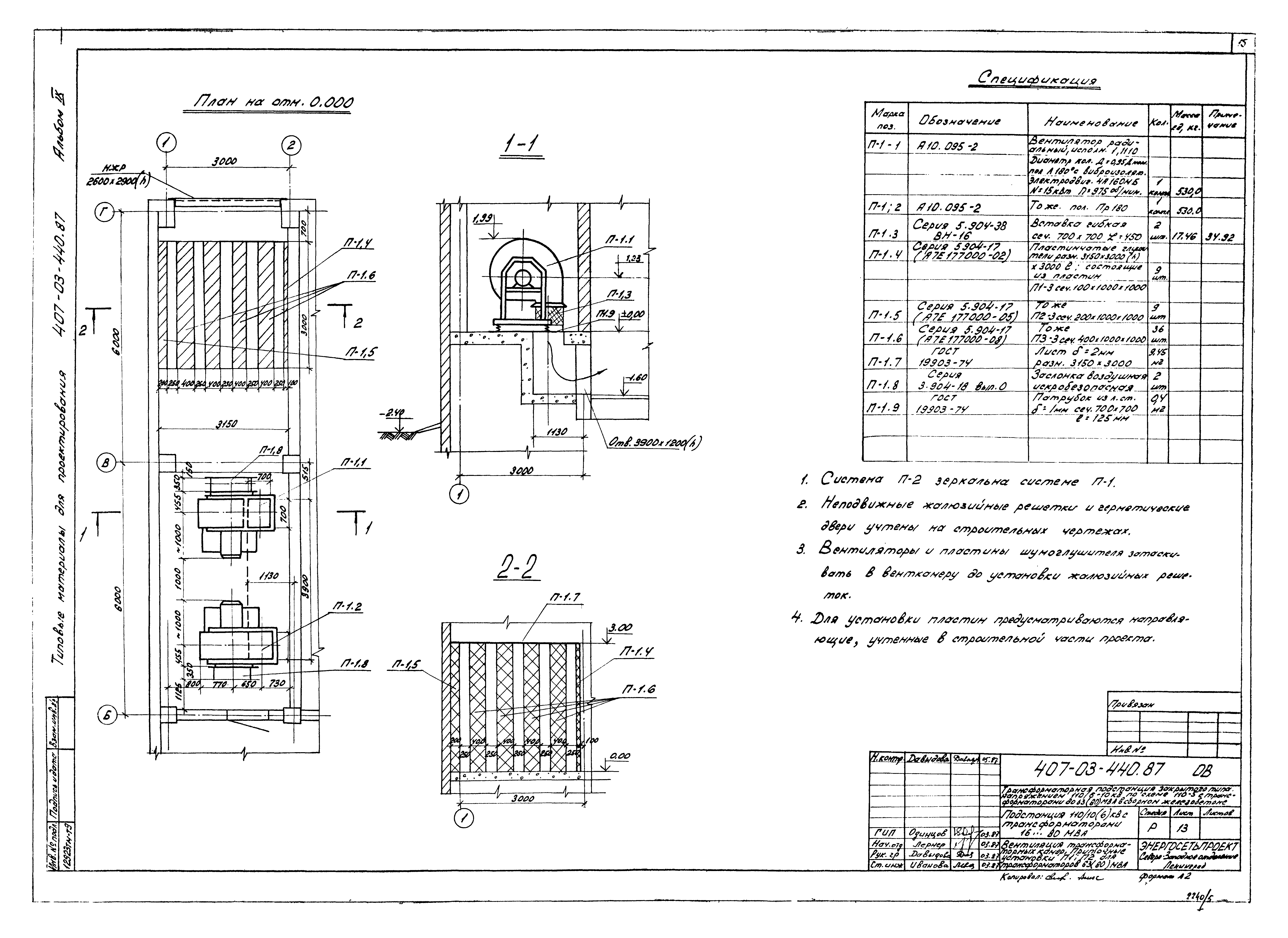

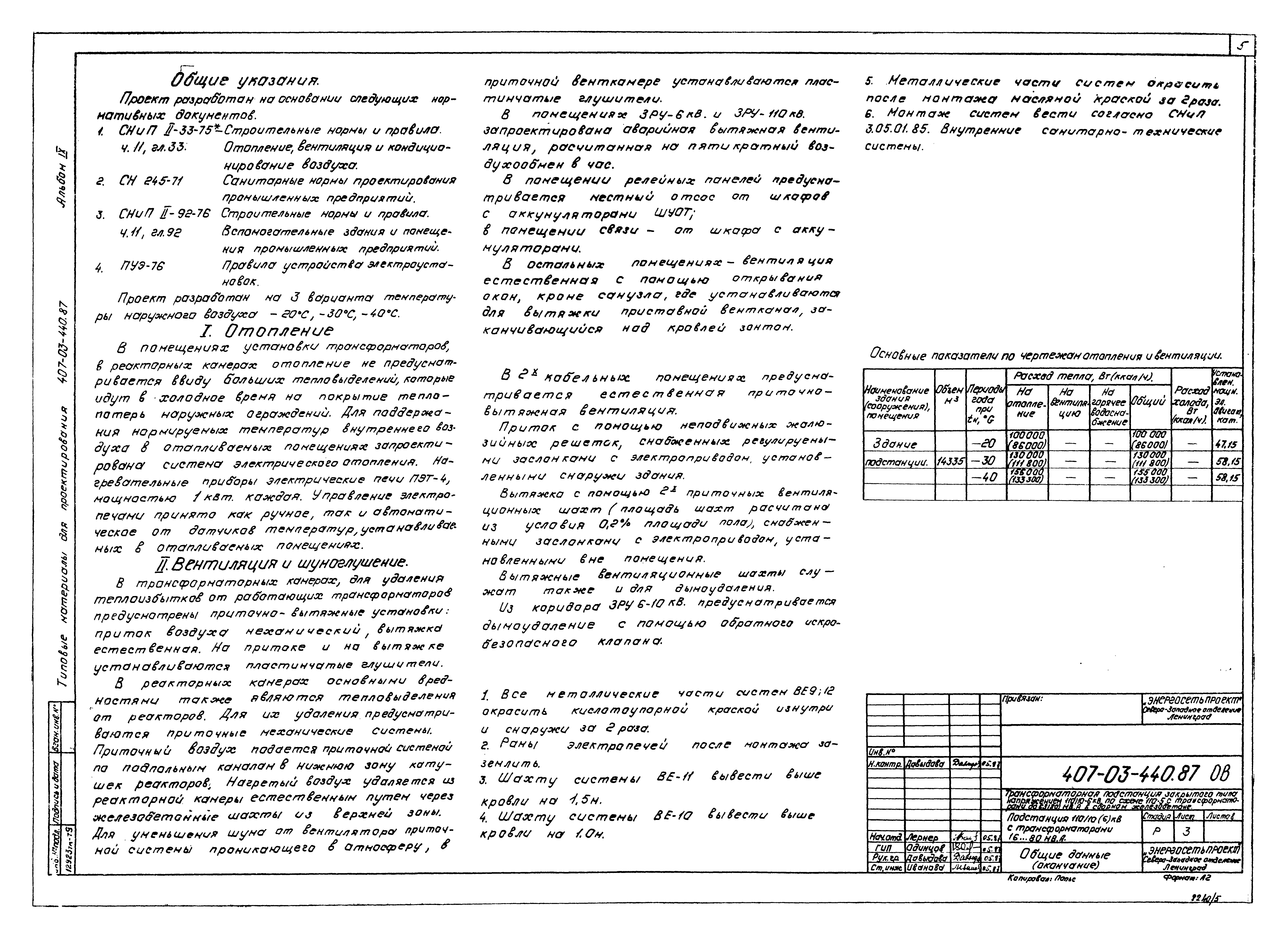

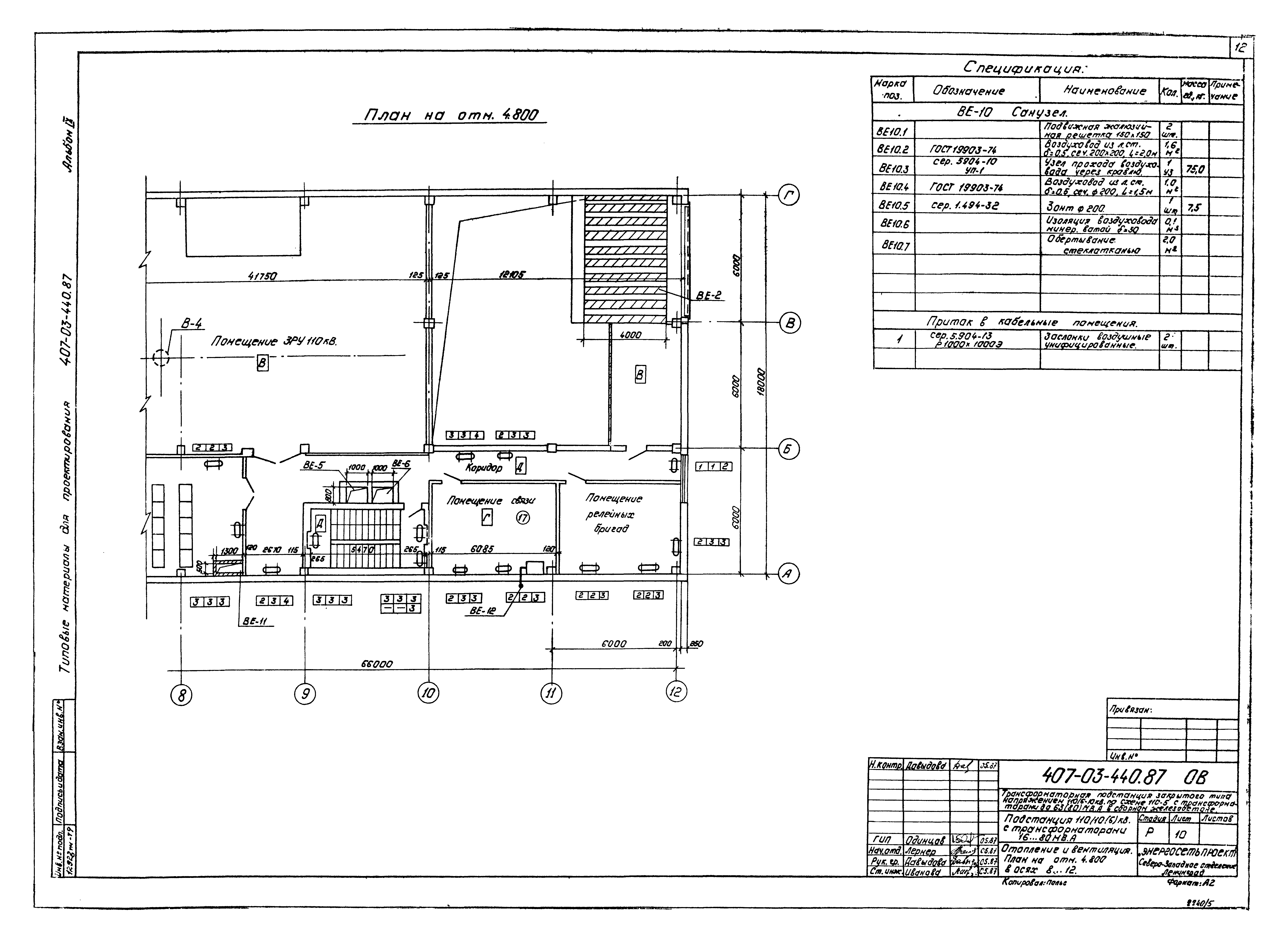

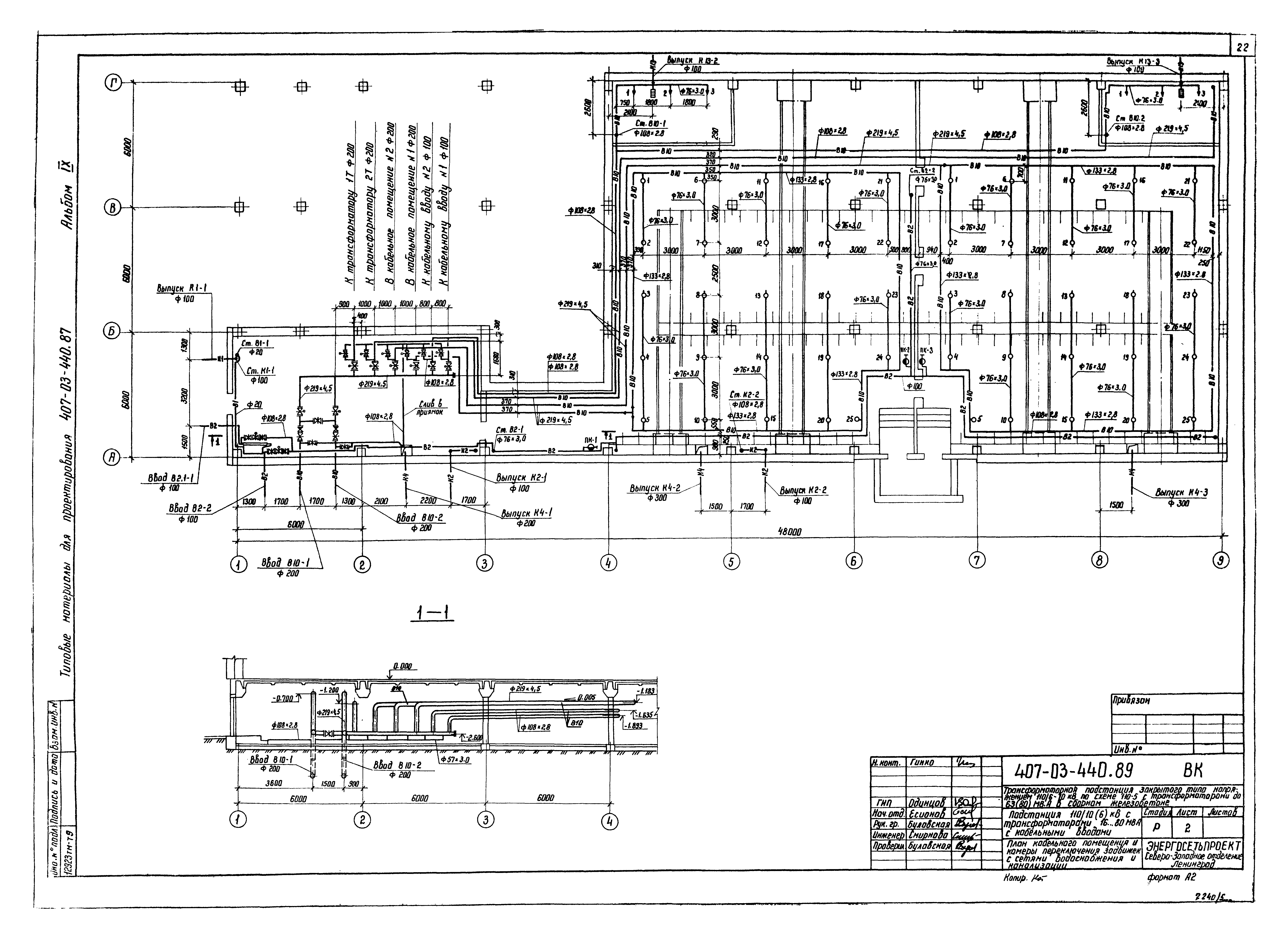

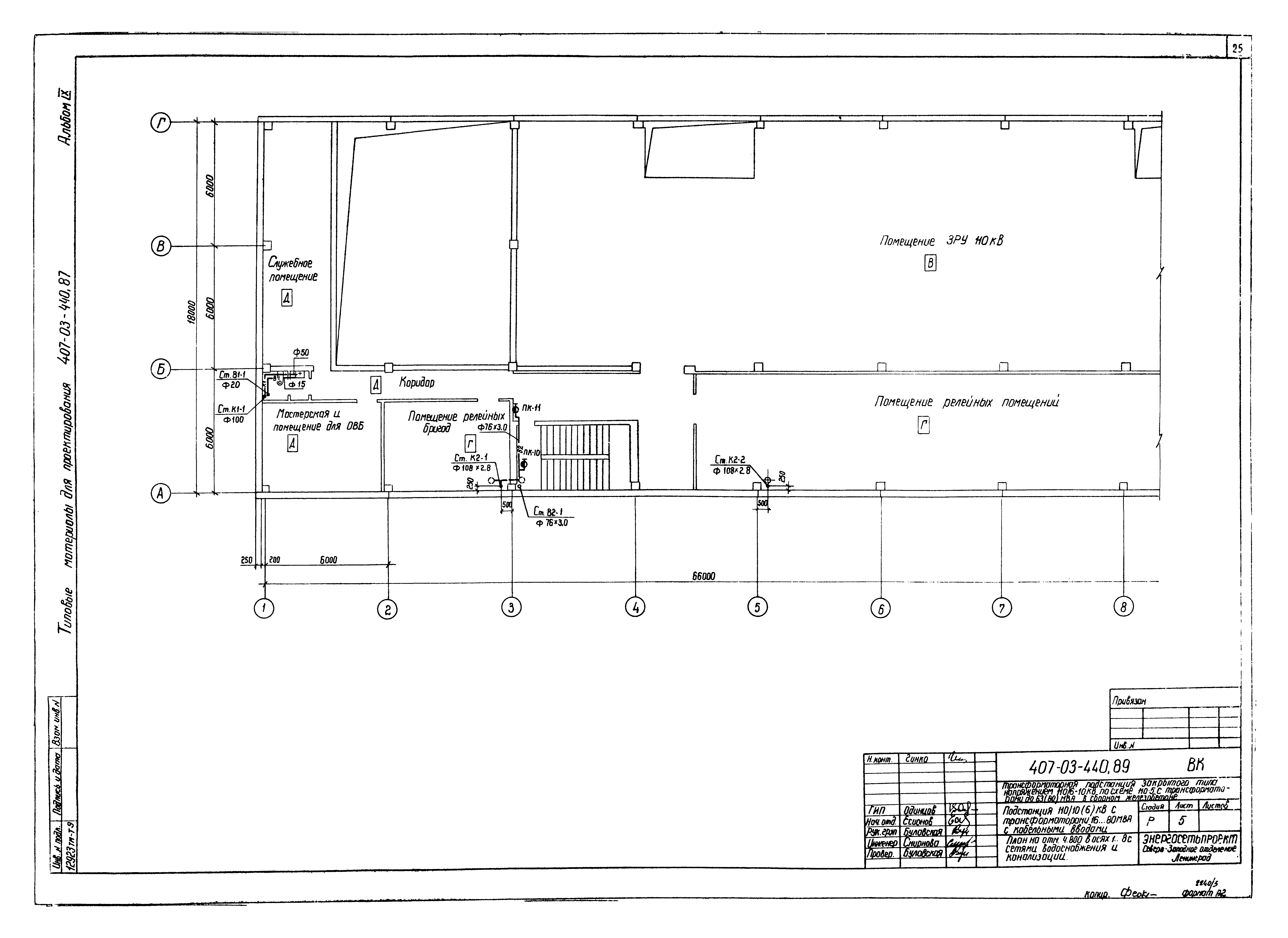

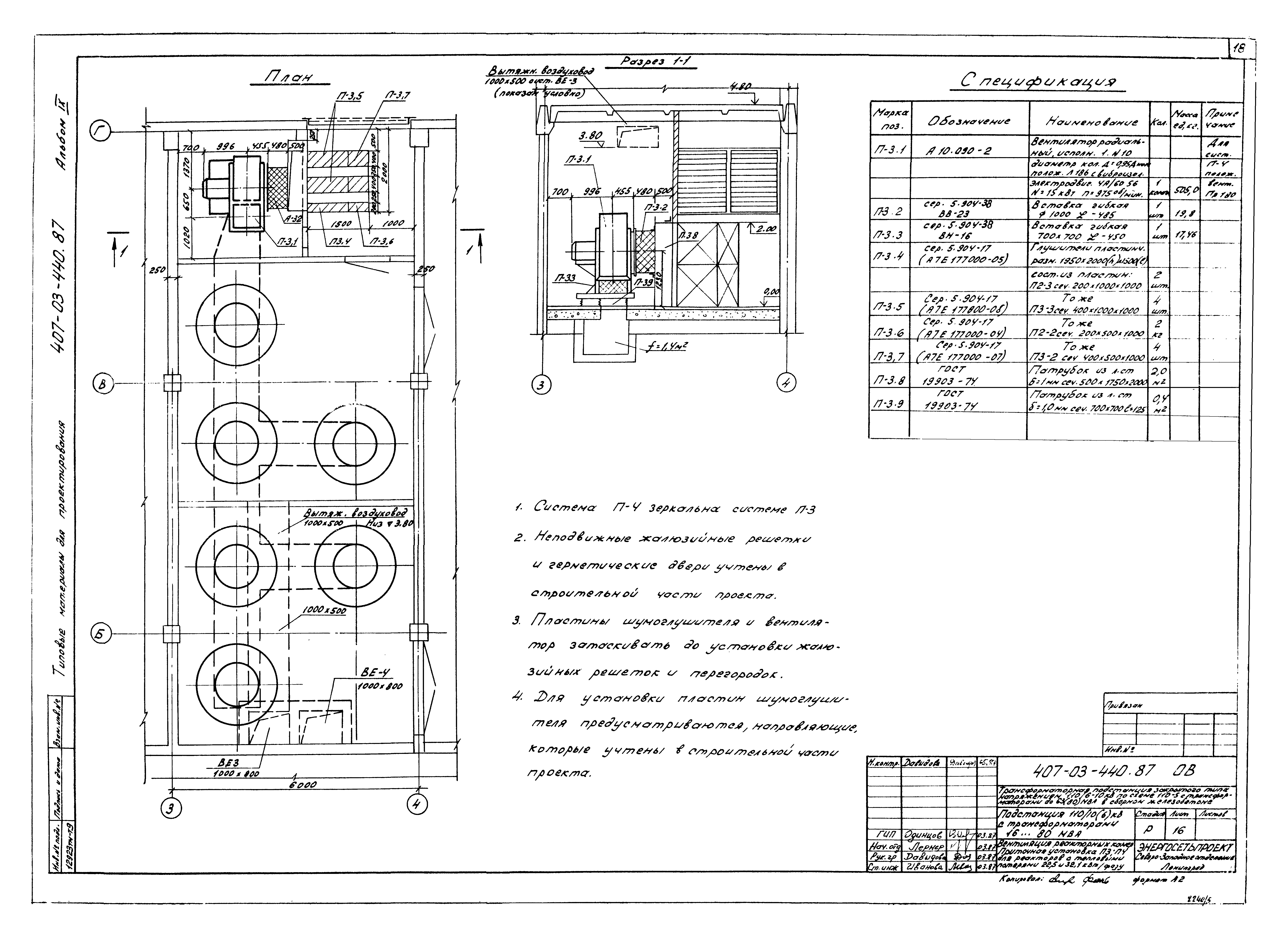

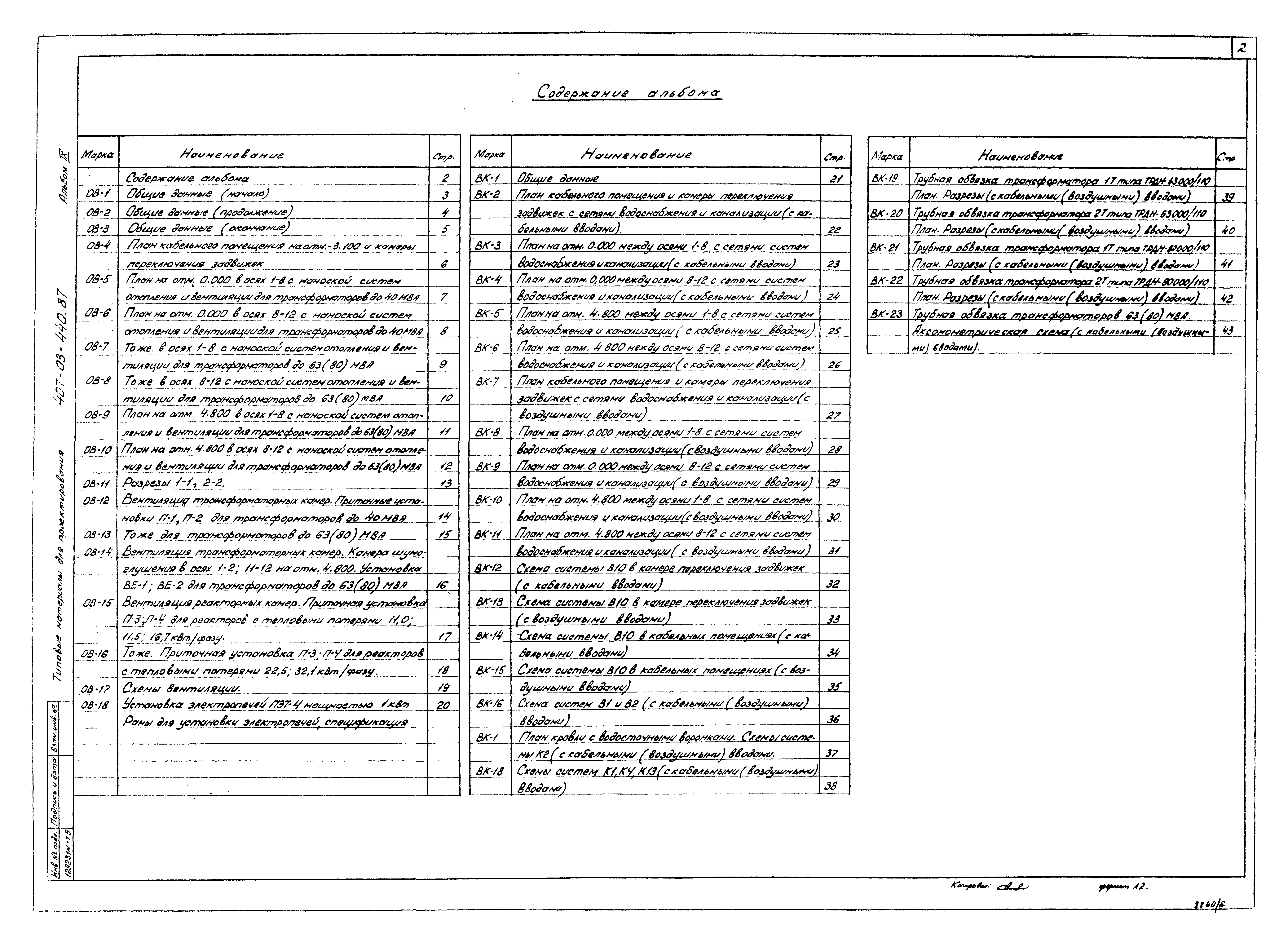

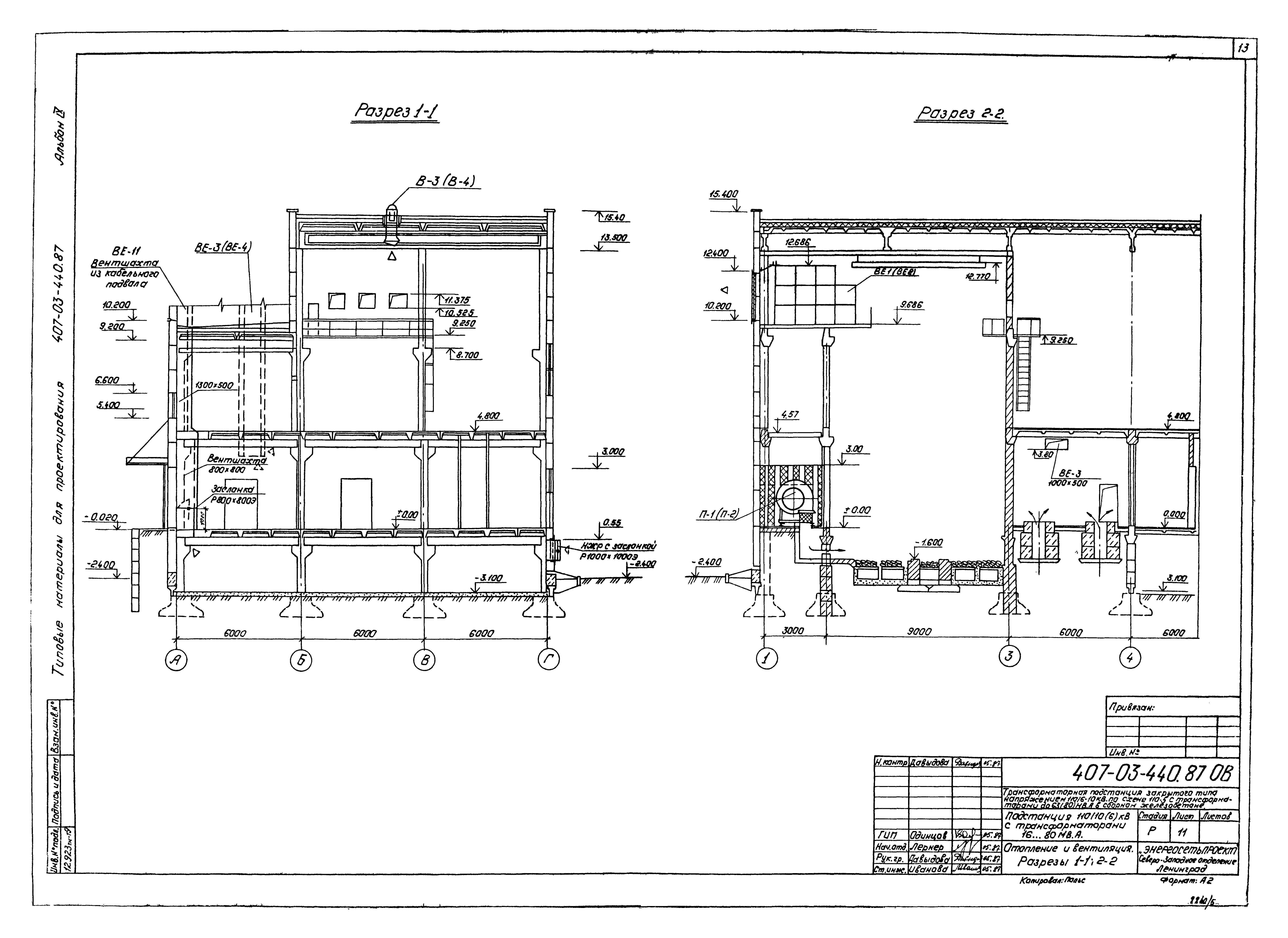

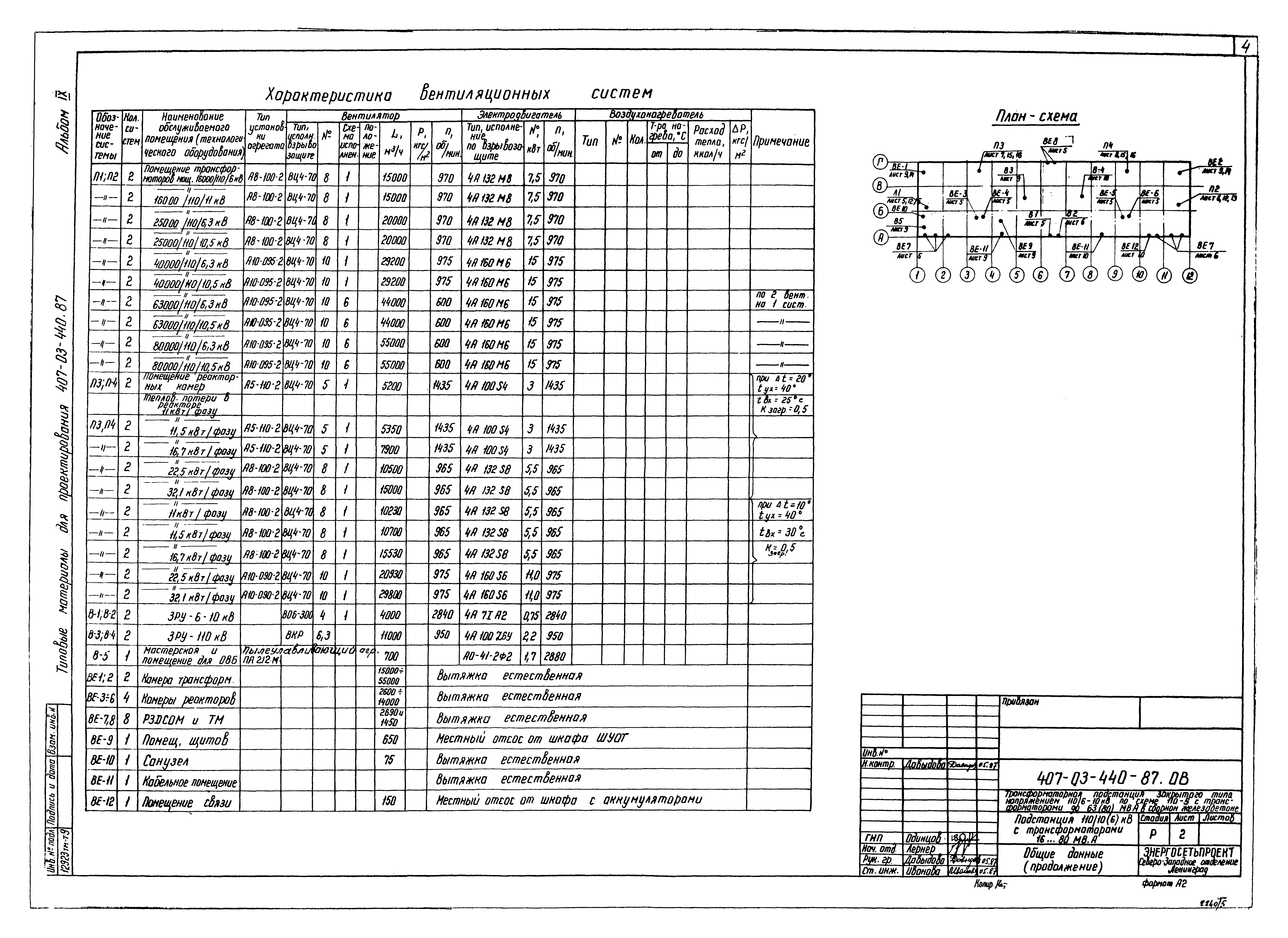

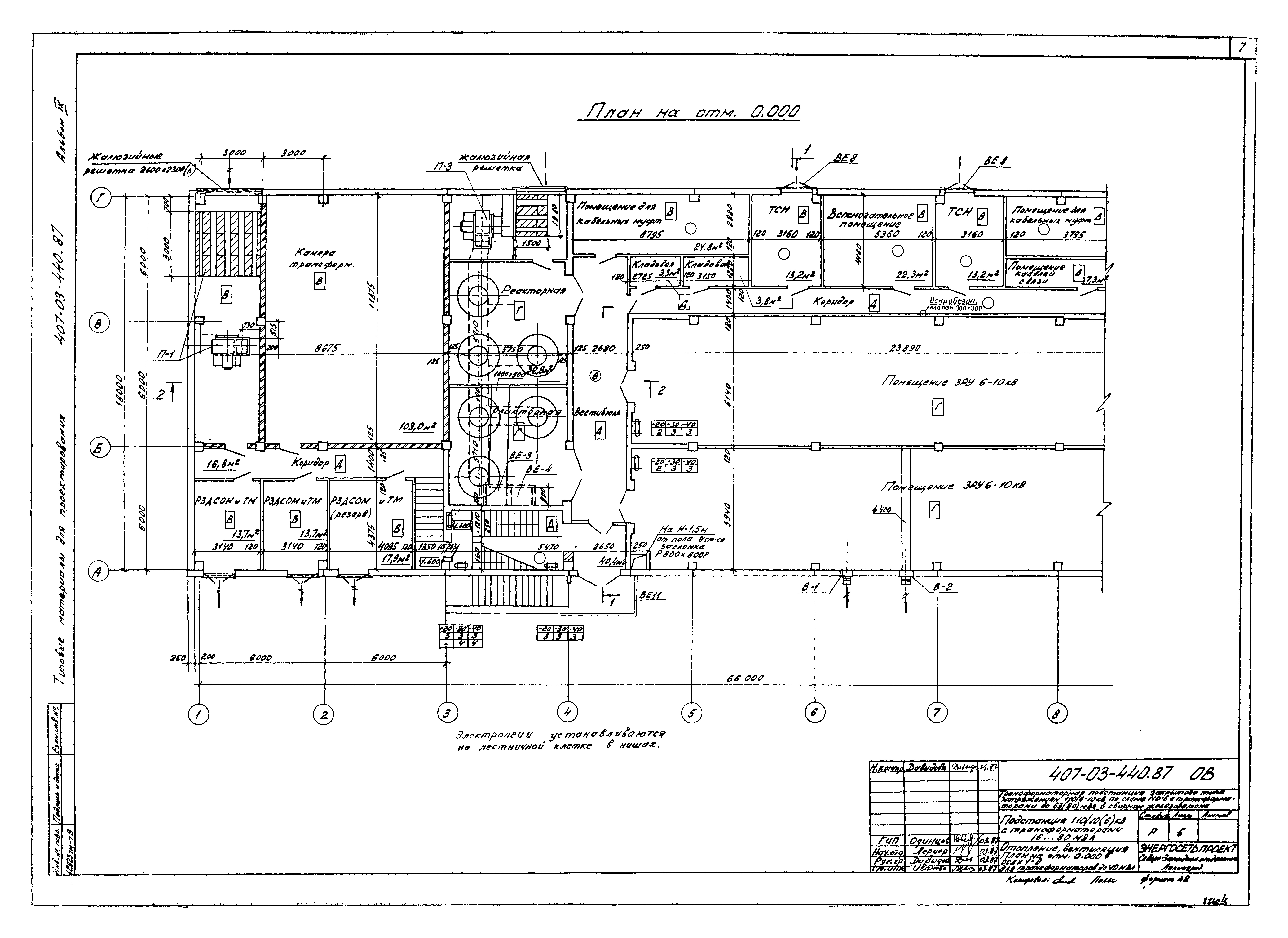

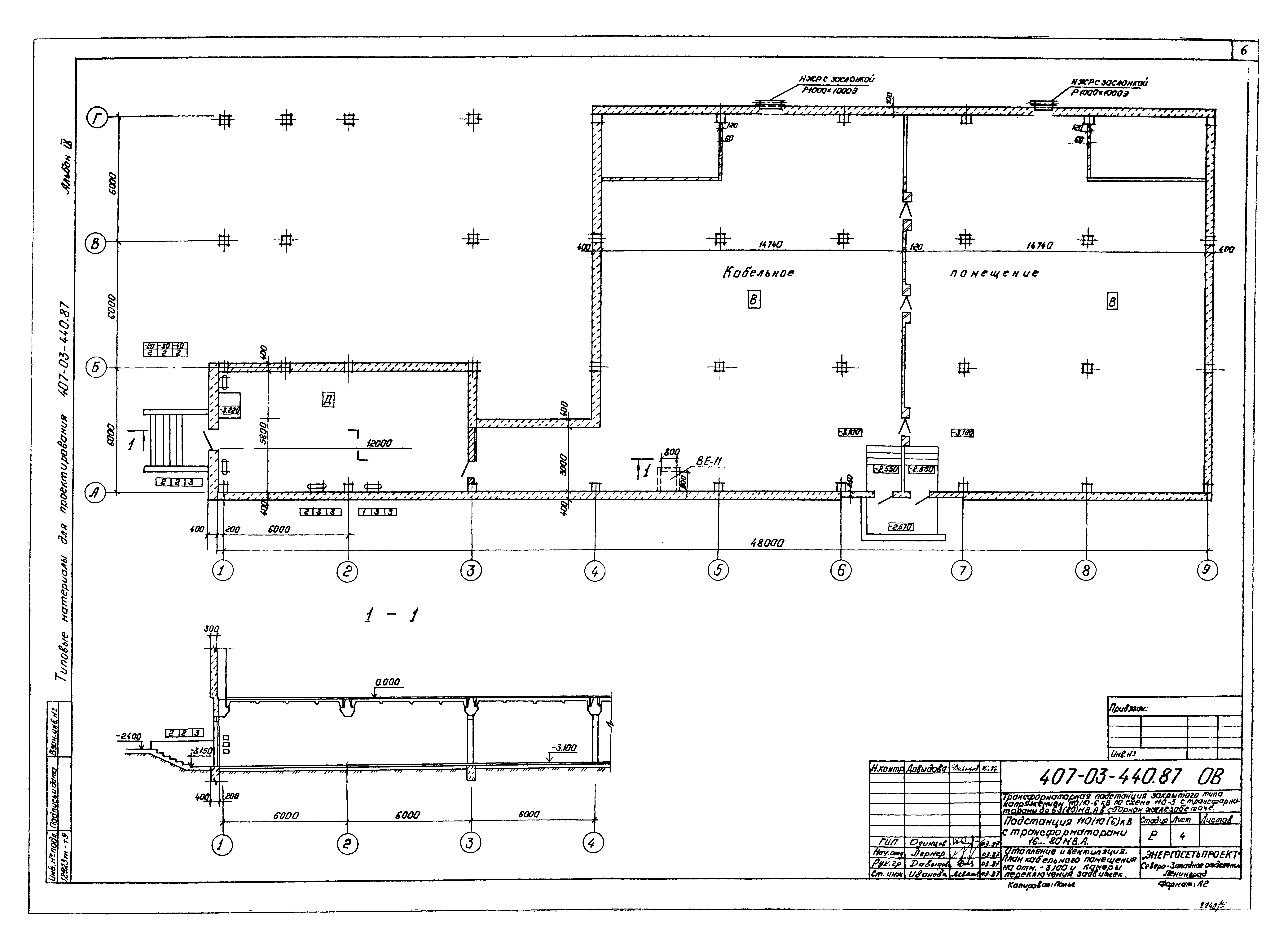

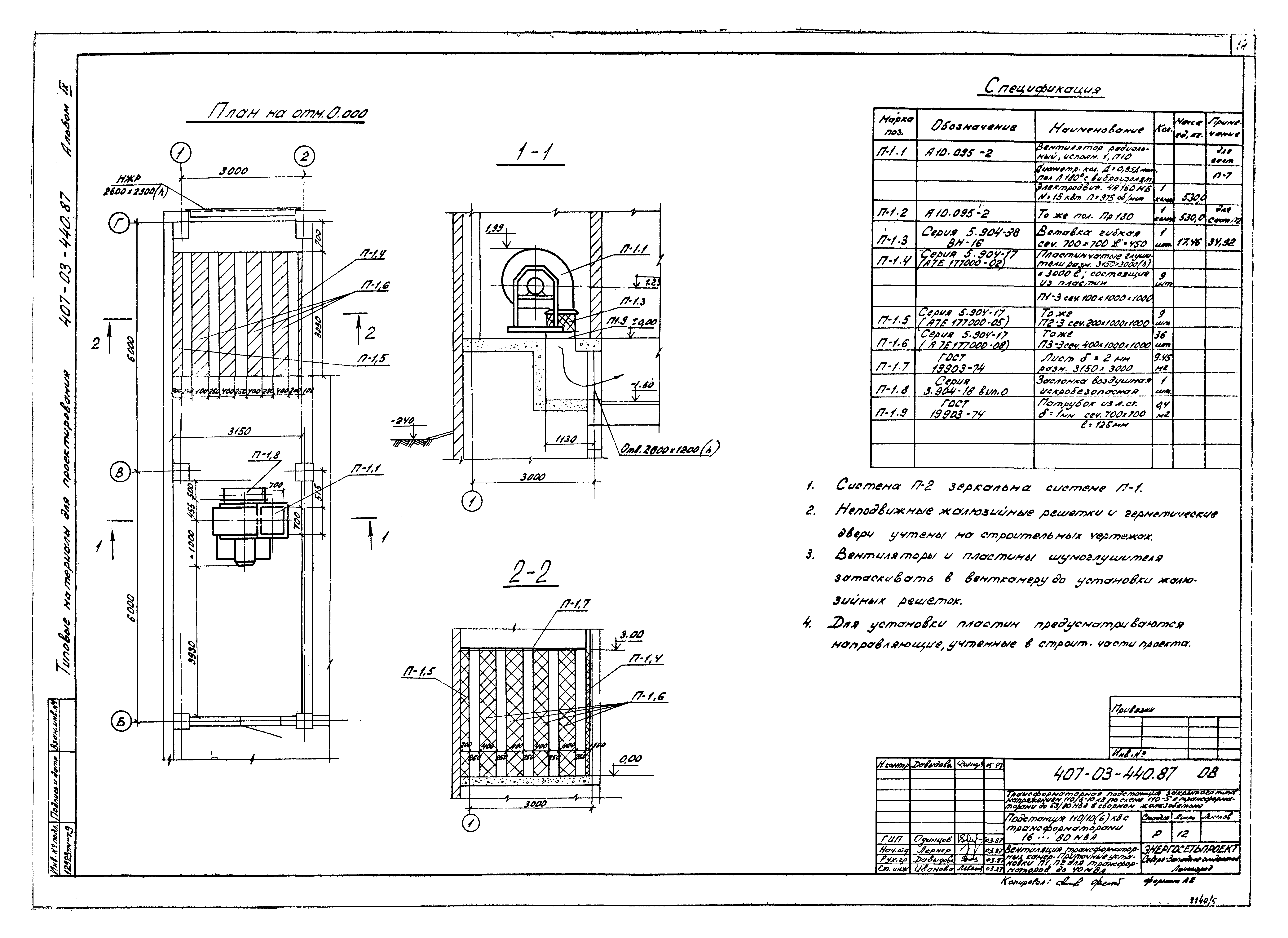

Оглавление:	Содержание альбома Чертежи основного комплекта марки ОВ    Общие данные    План кабельного помещения на отм. - 3.100 м камеры переключения задвижек    План на отм. 0.000 в осях 1 - 8 с наноской систем отопления и вентиляции для трансформаторов до 40 МВА    План на отм. 0.000 в осях 8 - 12 с наноской систем отопления и вентиляции для трансформаторов до 40 МВА    План на отм. 0.000 в осях 1 - 8 с наноской систем отопления и вентиляции для трансформаторов до 63 (80) МВА    План на отм. 0.000 в осях 8 - 12 с наноской систем отопления и вентиляции для трансформаторов до 63 (80) МВА    План на отм. 4.800 в осях 1 - 8 с наноской систем отопления и вентиляции для трансформаторов до 63 (80) МВА    План на отм. 4.800 в осях 8 - 12 с наноской систем отопления и вентиляции для трансформаторов до 63 (80) МВА    Разрезы 1-1, 2-2    Вентиляция трансформаторных камер. Приточные установки П-1, П-2 для трансформаторов до 40 МВА    Вентиляция трансформаторных камер. Приточные установки П-1, П-2 для трансформаторов до 63 (80) МВА    Вентиляция трансформаторных камер. Камера шумоглушения в осях 1 - 2, 11 - 12 на отм. 4.800. Установка ВЕ-1, ВЕ-2 для трансформаторов до 63 (80) МВА    Вентиляция реакторных камер. Приточная установка П-3, П-4 для реакторов с тепловыми потерями 11,0; 11,5; 16,7 кВт/фазу    Вентиляция реакторных камер. Приточная установка П-3, П-4 для реакторов с тепловыми потерями 22,5; 32,1 кВт/фазу    Схемы вентиляции    Установка электропечей ПЭТ-4 мощностью 1 кВт. Рамы для установки электропечей, спецификация Чертежи основного комплекта марки ВК    Общие данные    План кабельного помещения и камеры переключения задвижек с сетями водоснабжения и канализации (с кабельными вводами)    План на отм. 0.000 между осями 1 - 8 с сетями систем водоснабжения и канализации (с кабельными вводами)    План на отм. 0.000 между осями 8 - 12 с сетями систем водоснабжения и канализации (с кабельными вводами)    План на отм. 4.800 между осями 1 - 8 с сетями систем водоснабжения и канализации (с кабельными вводами)    План на отм. 4.800 между осями 8 - 12 с сетями систем водоснабжения и канализации (с кабельными вводами)    План кабельного помещения и камеры переключения задвижек с сетями водоснабжения и канализации (с воздушными вводами)    План на отм. 0.000 между осями 1 - 8 с сетями систем водоснабжения и канализации (с воздушными вводами)    План на отм. 0.000 между осями 8 - 12 с сетями систем водоснабжения и канализации (с воздушными вводами)    План на отм. 4.800 между осями 1 - 8 с сетями систем водоснабжения и канализации (с воздушными вводами)    План на отм. 4.800 между осями 8 - 12 с сетями систем водоснабжения и канализации (с воздушными вводами)    Схема системы В10 в камере переключения задвижек (с кабельными вводами)    Схема системы В10 в камере переключения задвижек (с воздушными вводами)    Схема системы В10 в кабельных помещениях (с кабельными вводами)    Схема системы В10 в кабельных помещениях (с воздушными вводами)    Схема систем В1 и В2 ( с кабельными (воздушными) вводами)    План кровли с водосточными воронками. Схемы системы К2 (с кабельными (воздушными) вводами)    Схемы систем К1, К4, К13 (с кабельными (воздушными) вводами)    Трубная обвязка трансформатора 1Т типа ТРДН-63000/110. План. Разрезы (с кабельными (воздушными) вводами)    Трубная обвязка трансформатора 2Т типа ТРДН-63000/110. План. Разрезы (с кабельными (воздушными) вводами)    Трубная обвязка трансформатора 1Т типа ТРДН-80000/110. План. Разрезы (с кабельными (воздушными) вводами)    Трубная обвязка трансформатора 2Т типа ТРДН-80000/110. План. Разрезы (с кабельными (воздушными) вводами)    Трубная обвязка трансформаторов 63 (80) МВА. Аксонометрическая схема (с кабельными (воздушными) вводами)
Разработан:	Северо-западное отделение института Энергосетьпроект
Утверждён:	16.03.1987 Минэнерго СССР (USSR Minenergo 17)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Электроэнергетика Устройства и подстанции распределительные
