Типовые проектные решения 820-3-062.88

Альбом III. Электрооборудование и автоматизация

Обозначение:	Типовые проектные решения 820-3-062.88
Обозначение англ:	820-3-062.88
Статус:	cправочные материалы, мп, тпр
Название рус.:	Альбом III. Электрооборудование и автоматизация
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.06.1988

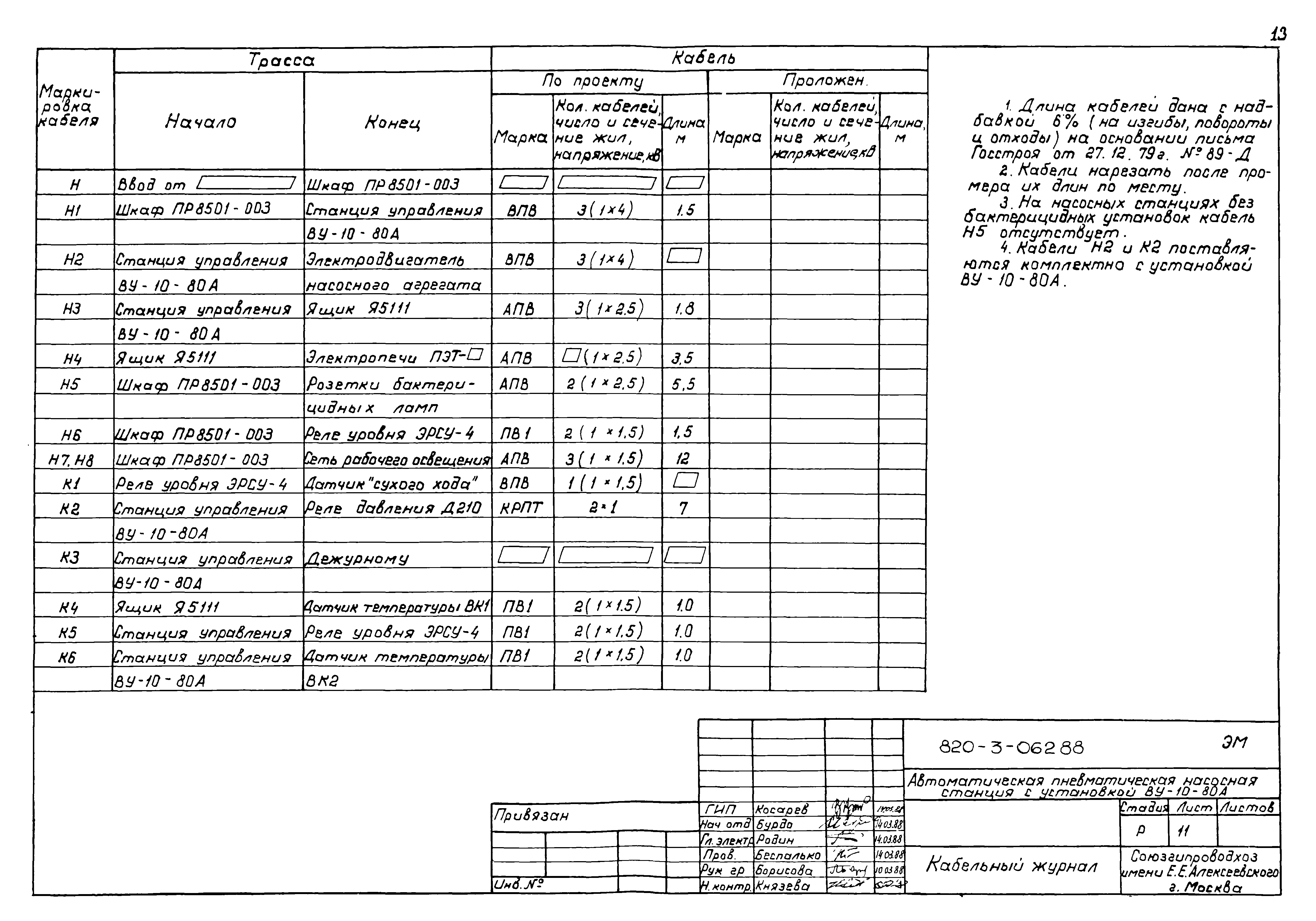

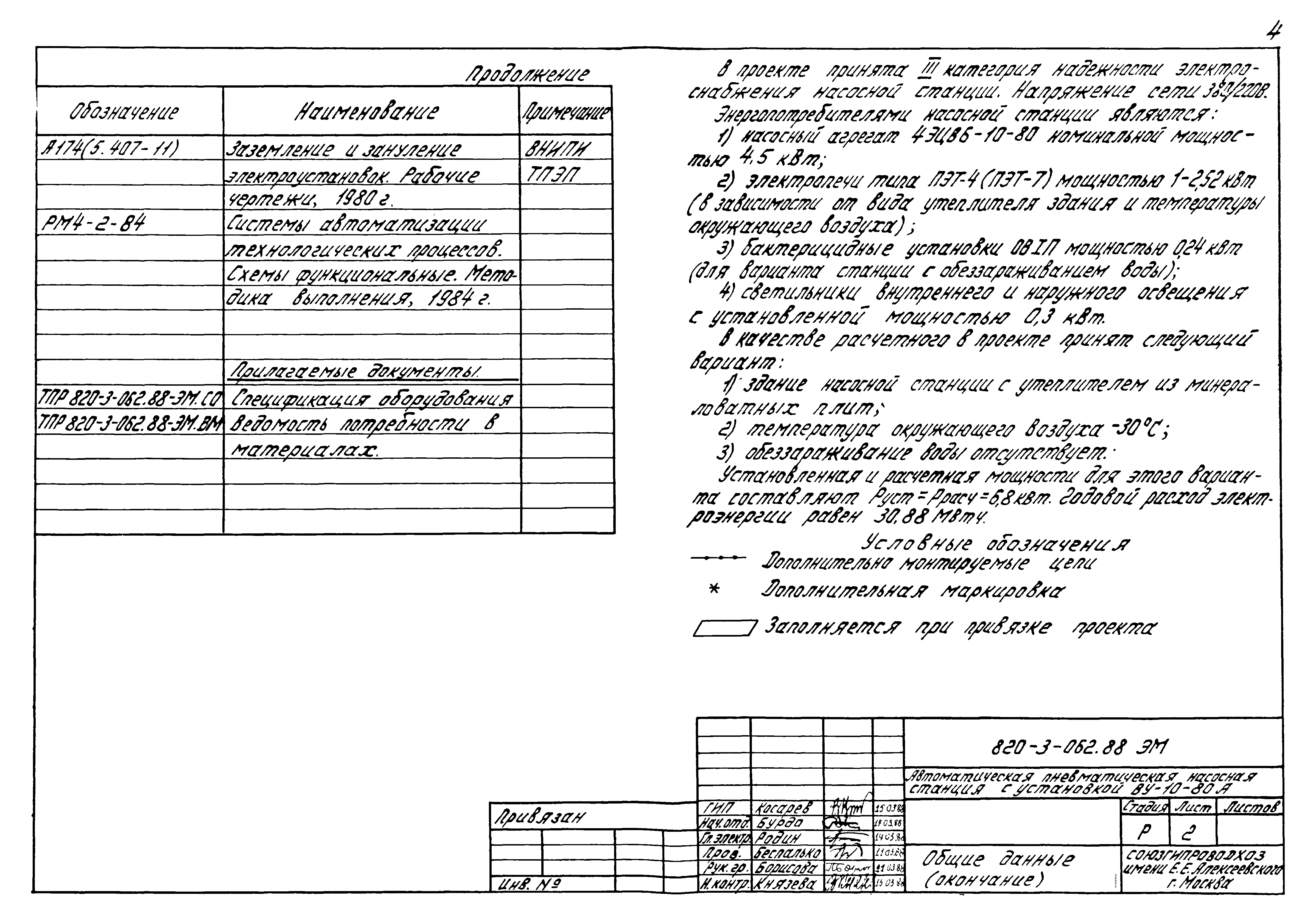

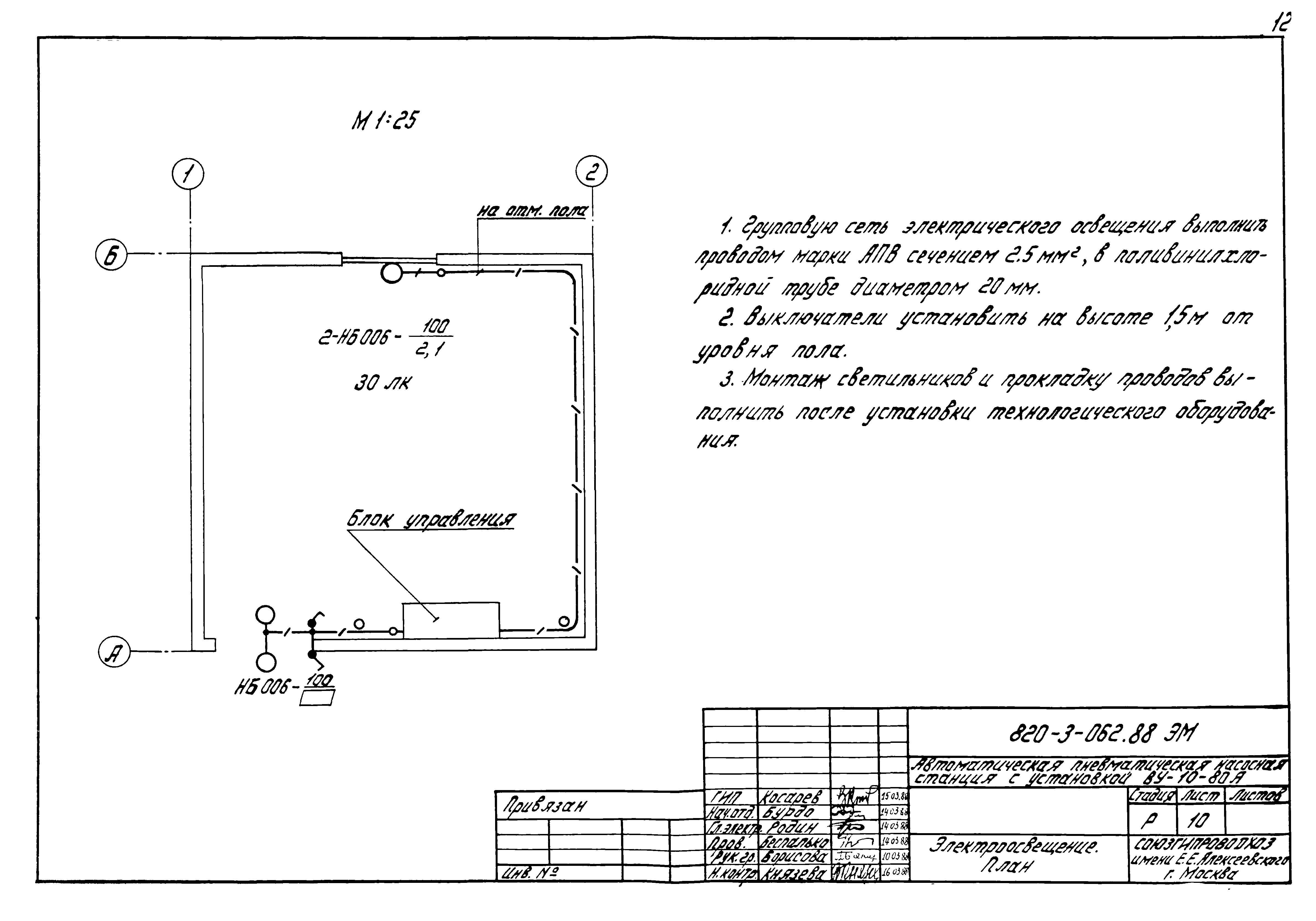

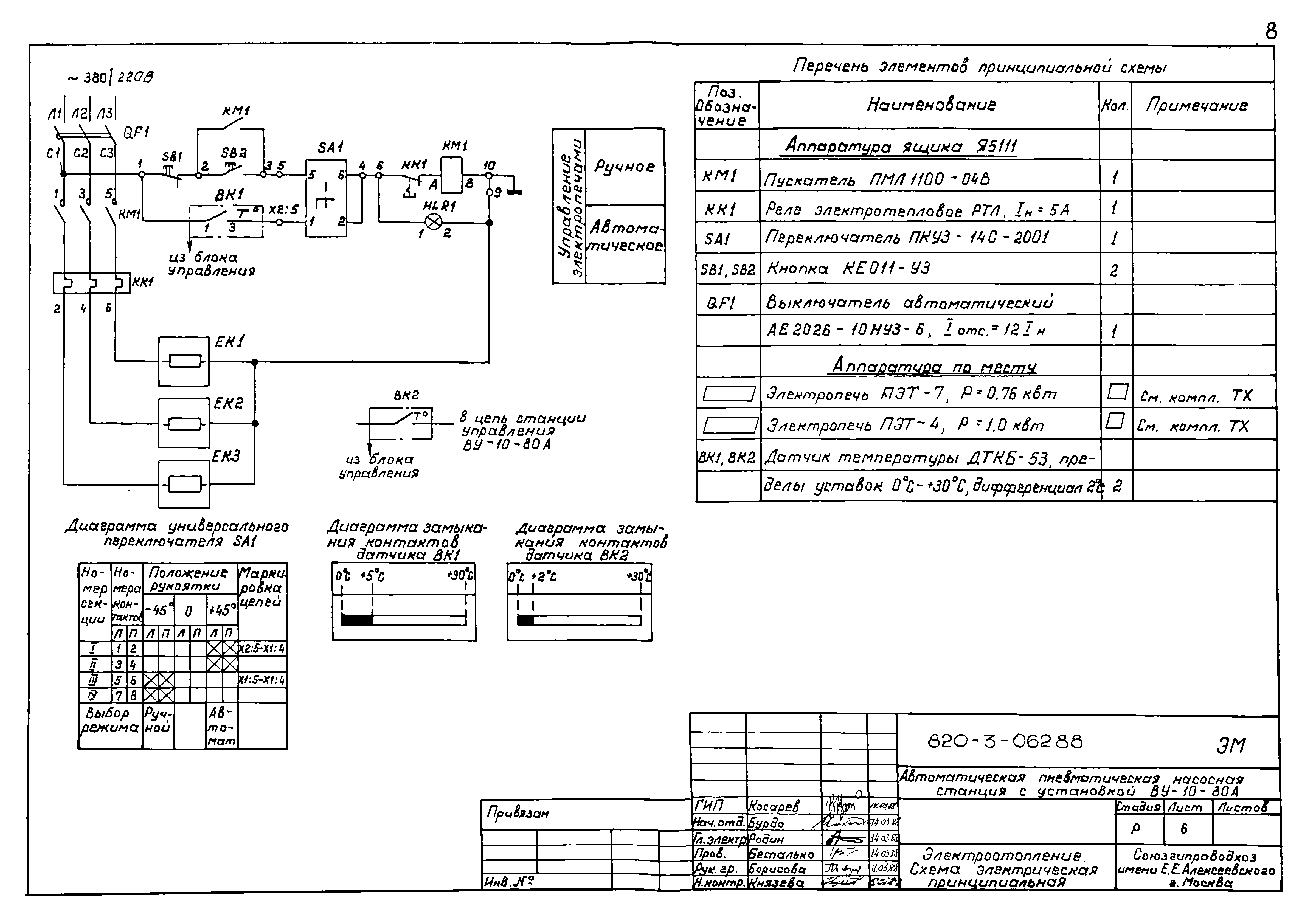

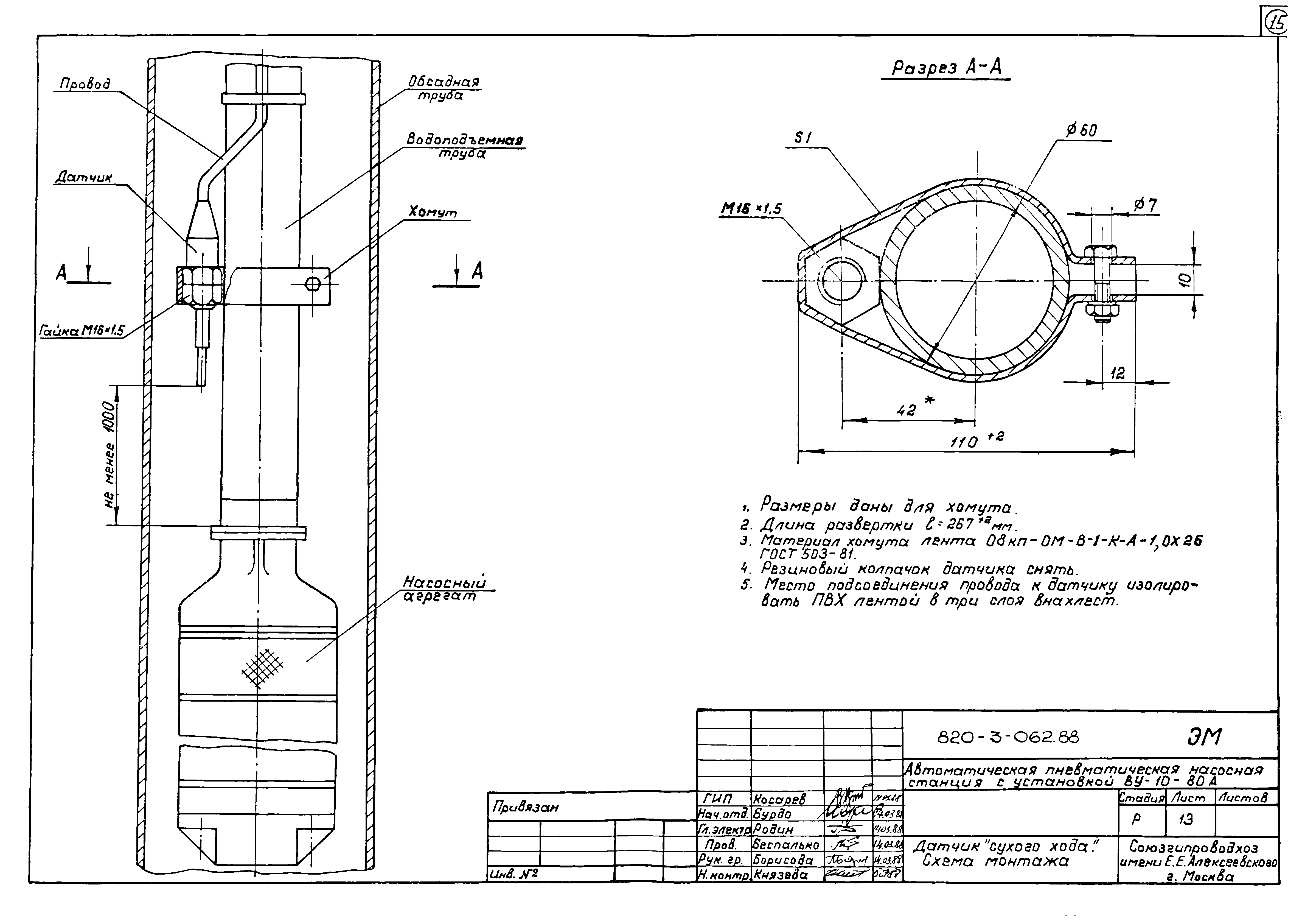

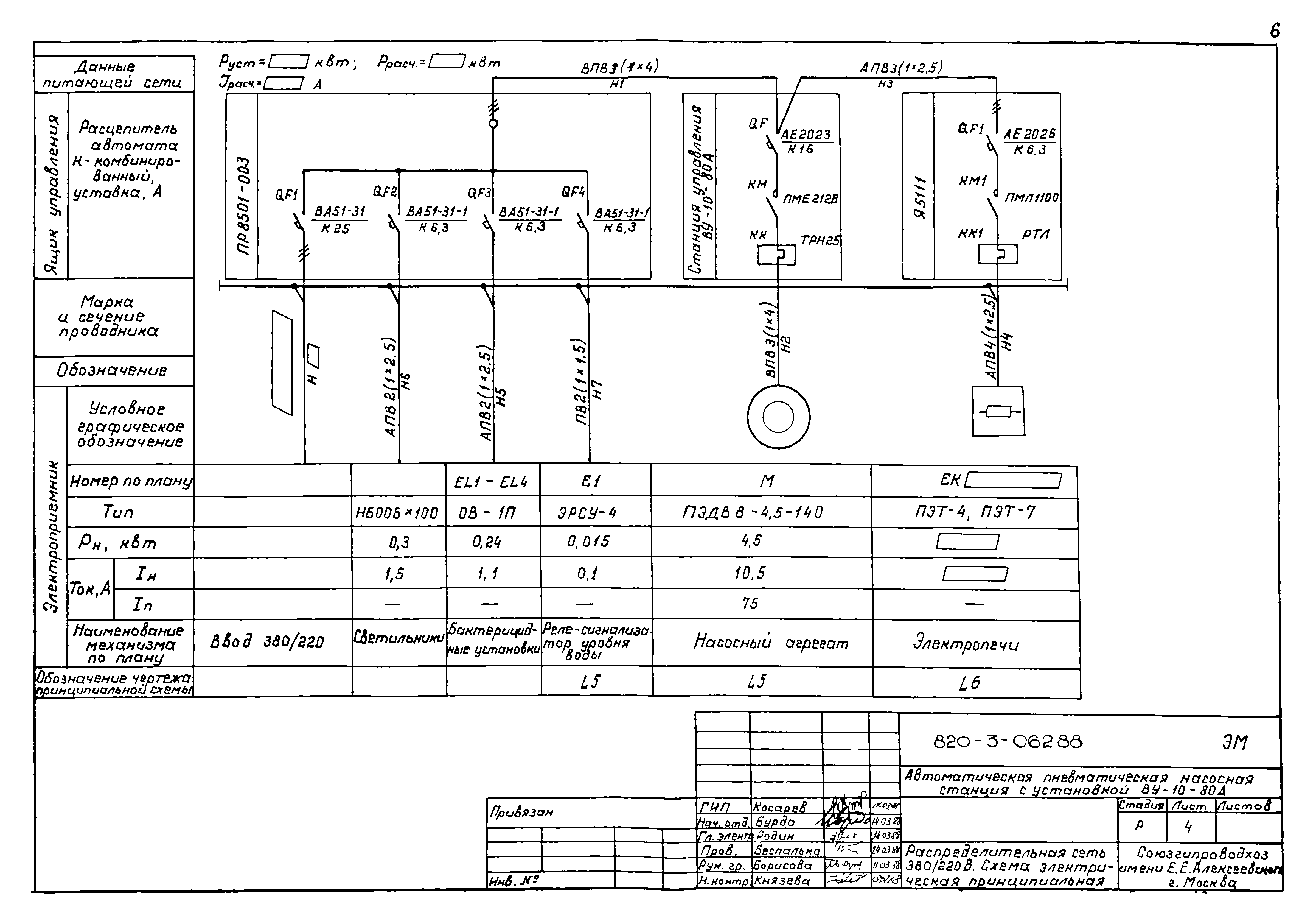

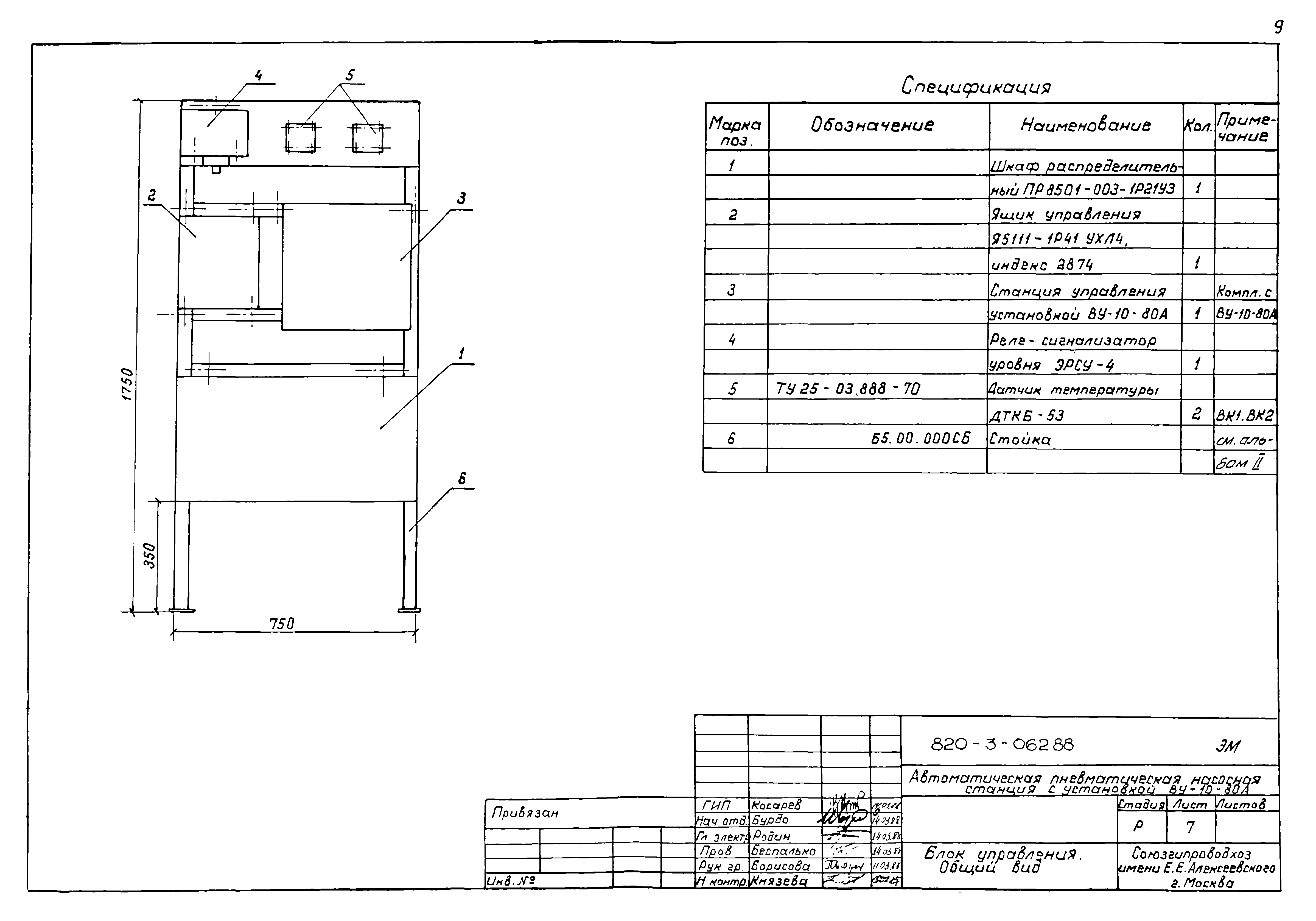

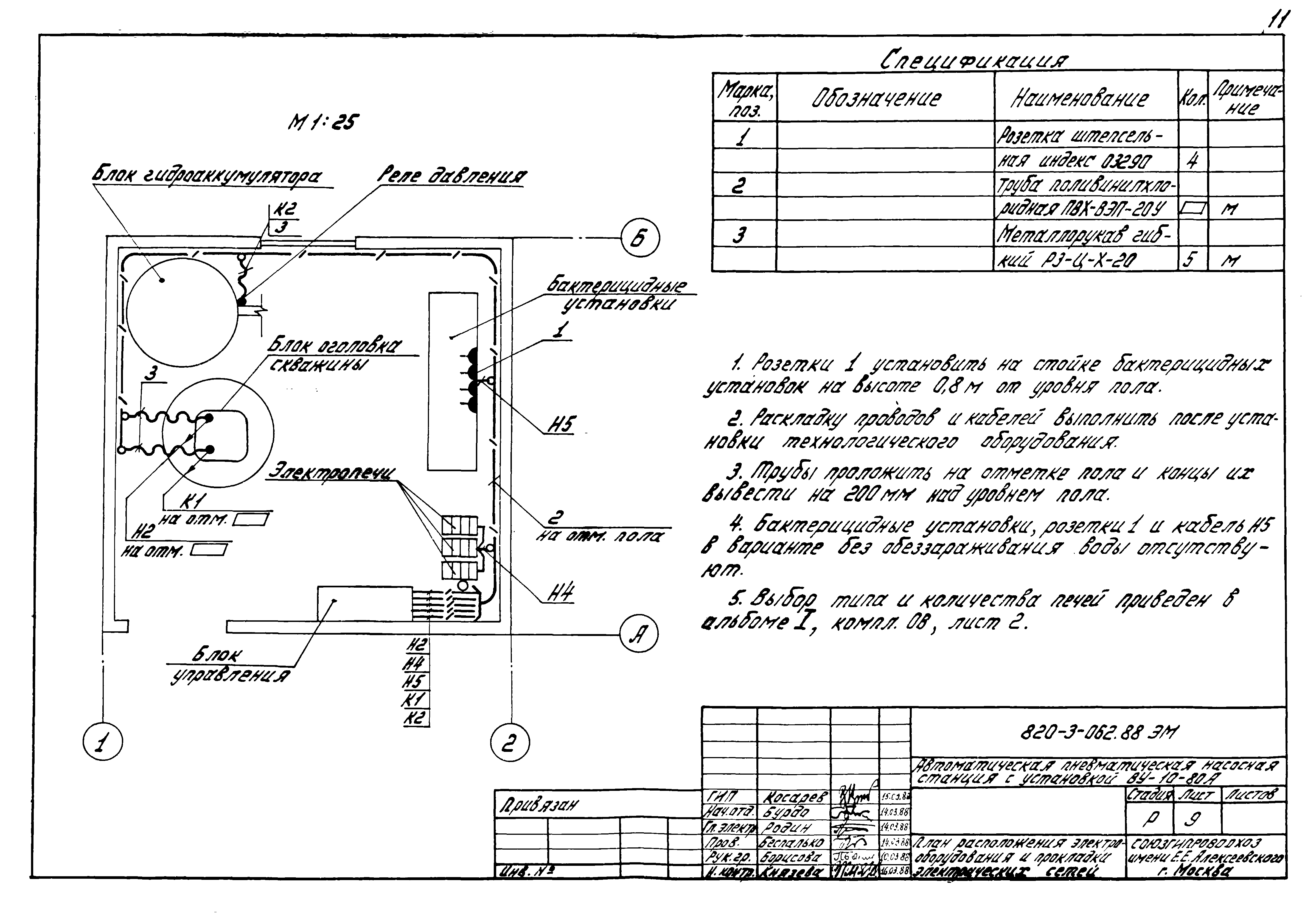

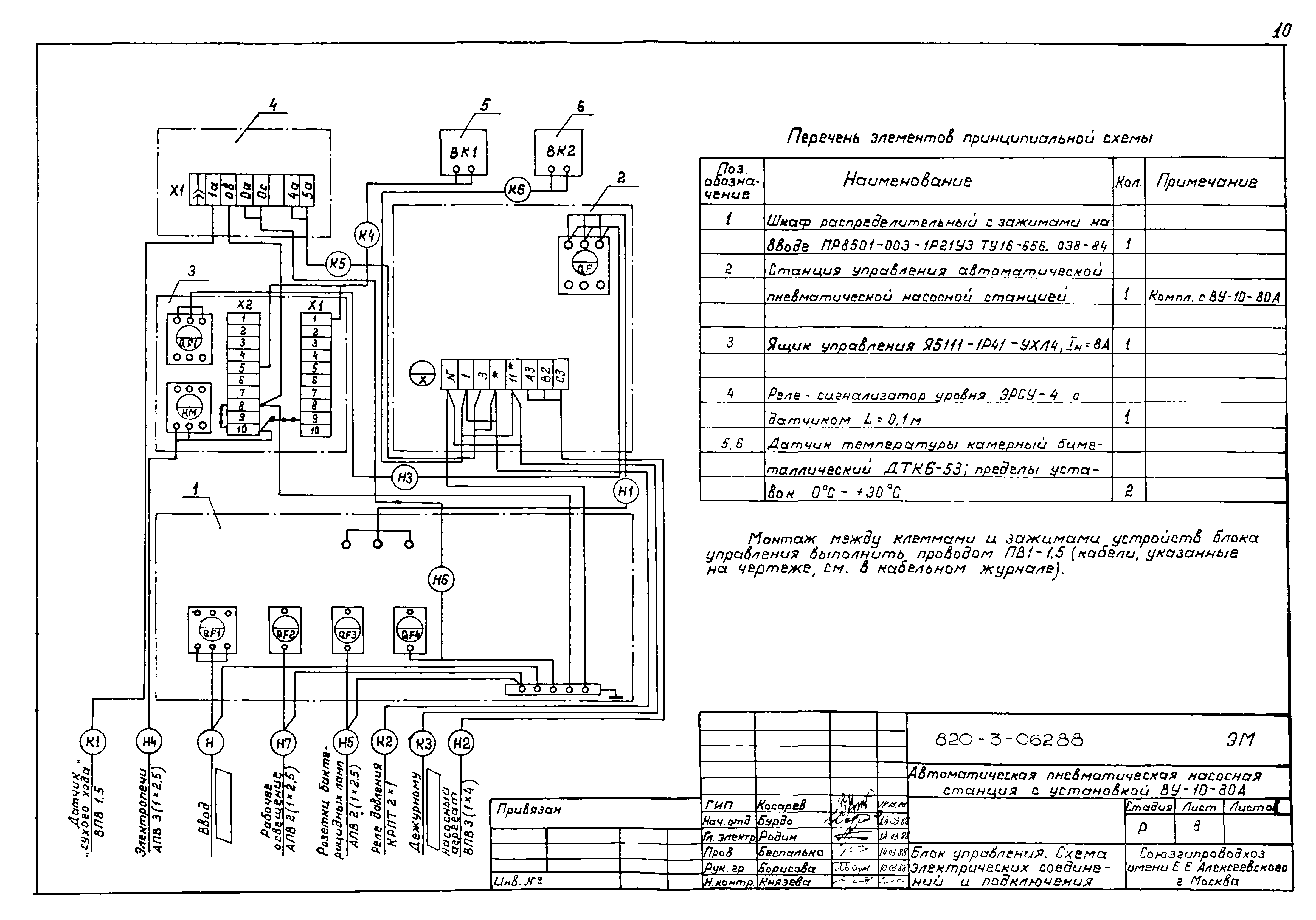

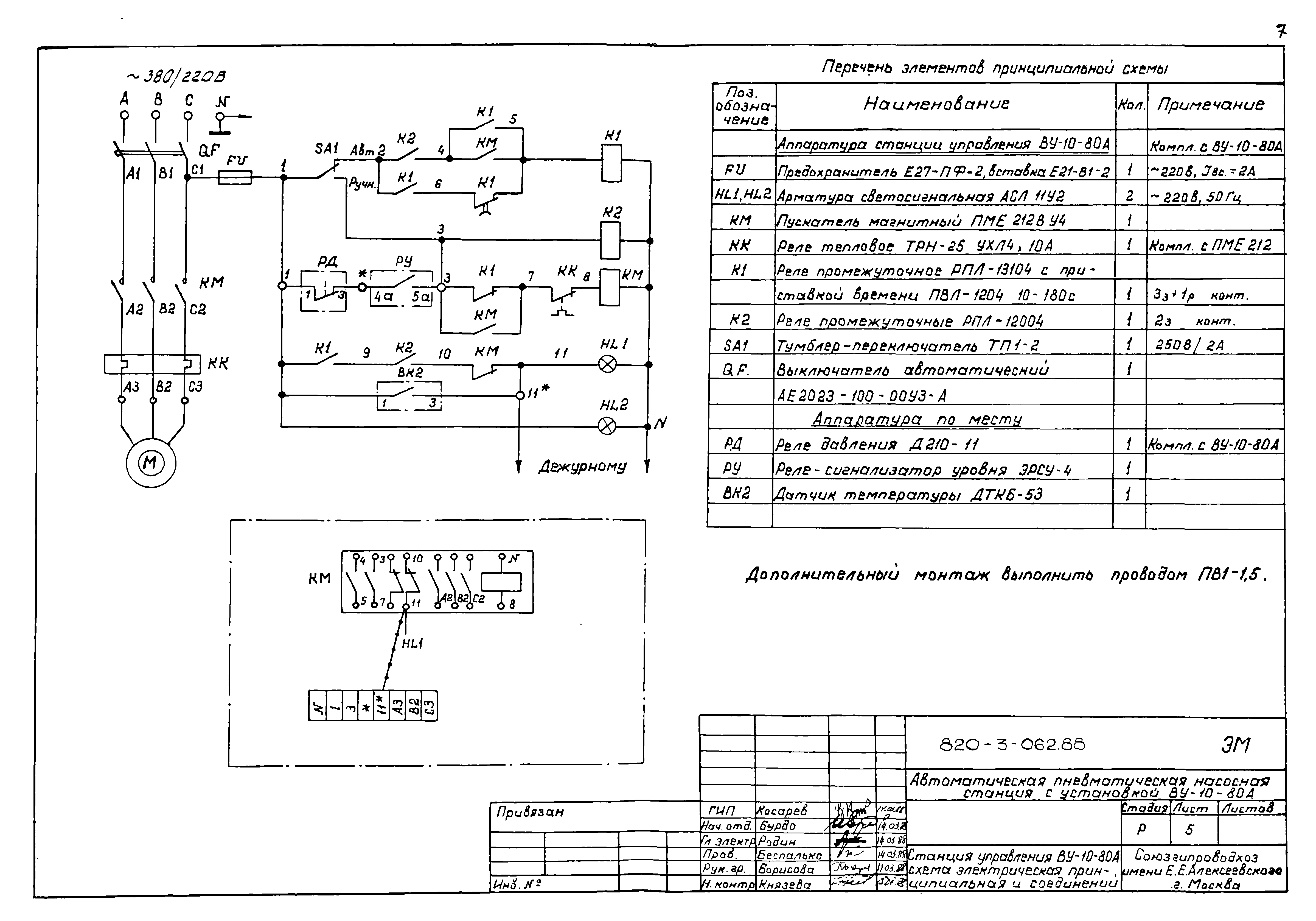

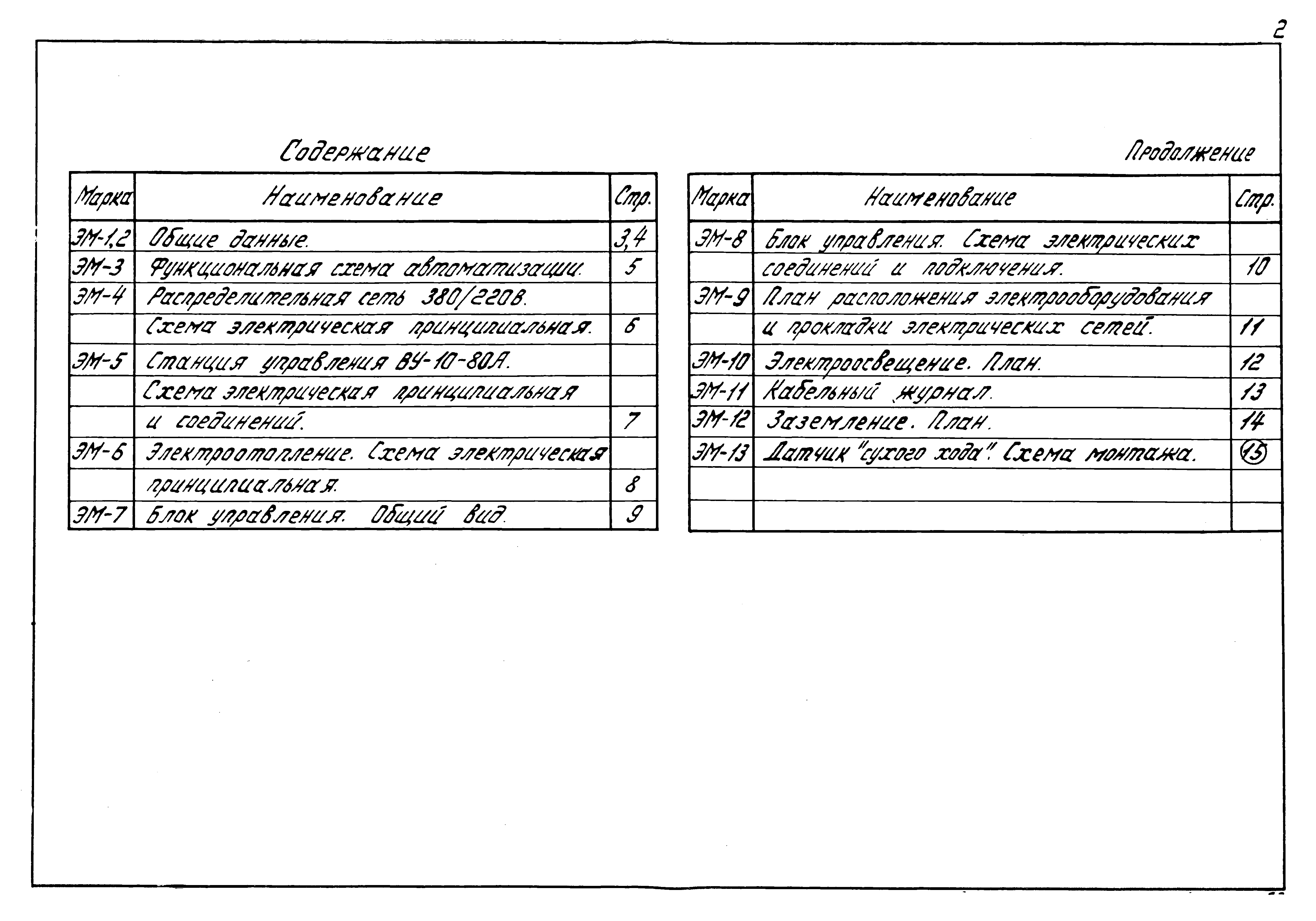

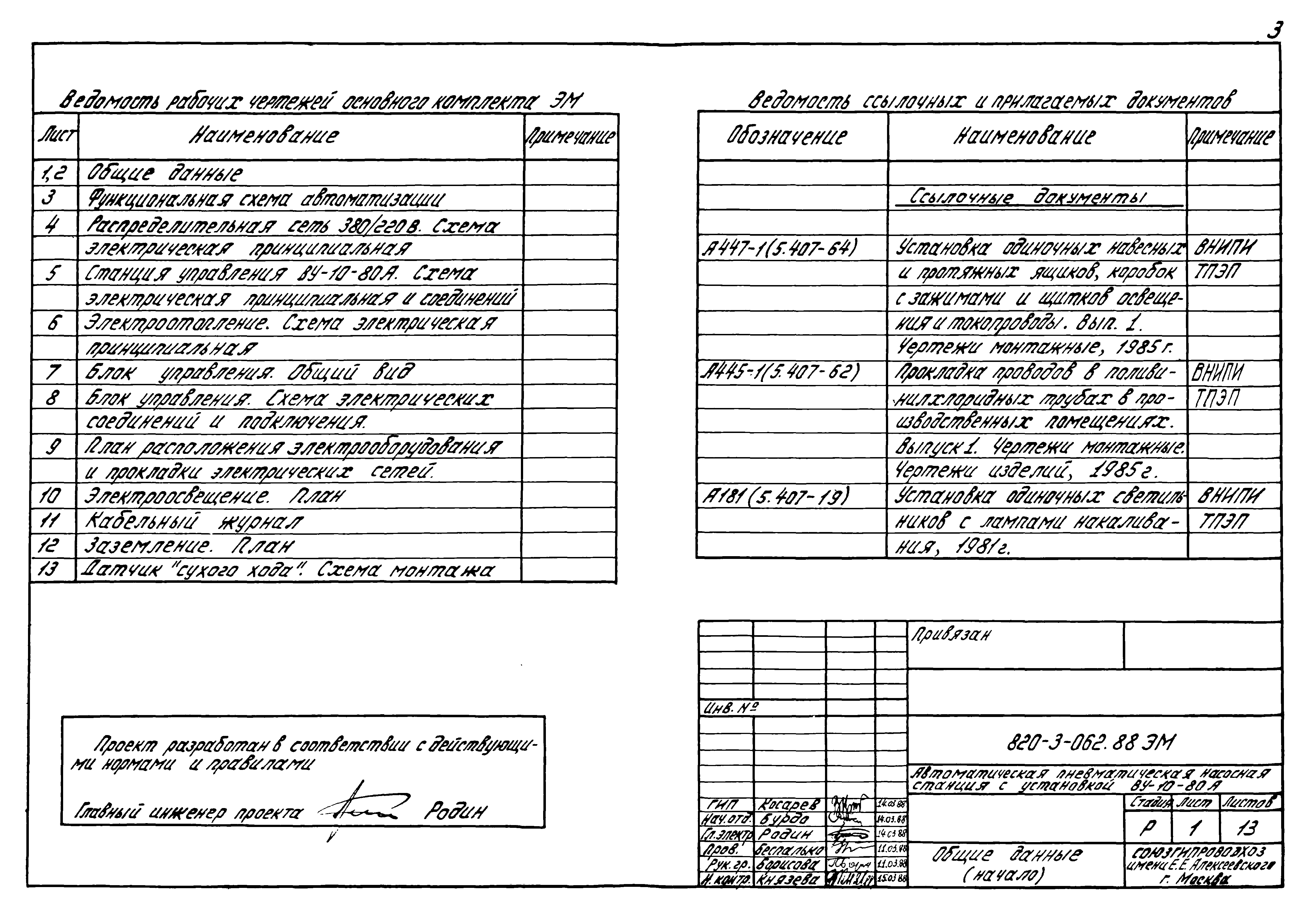

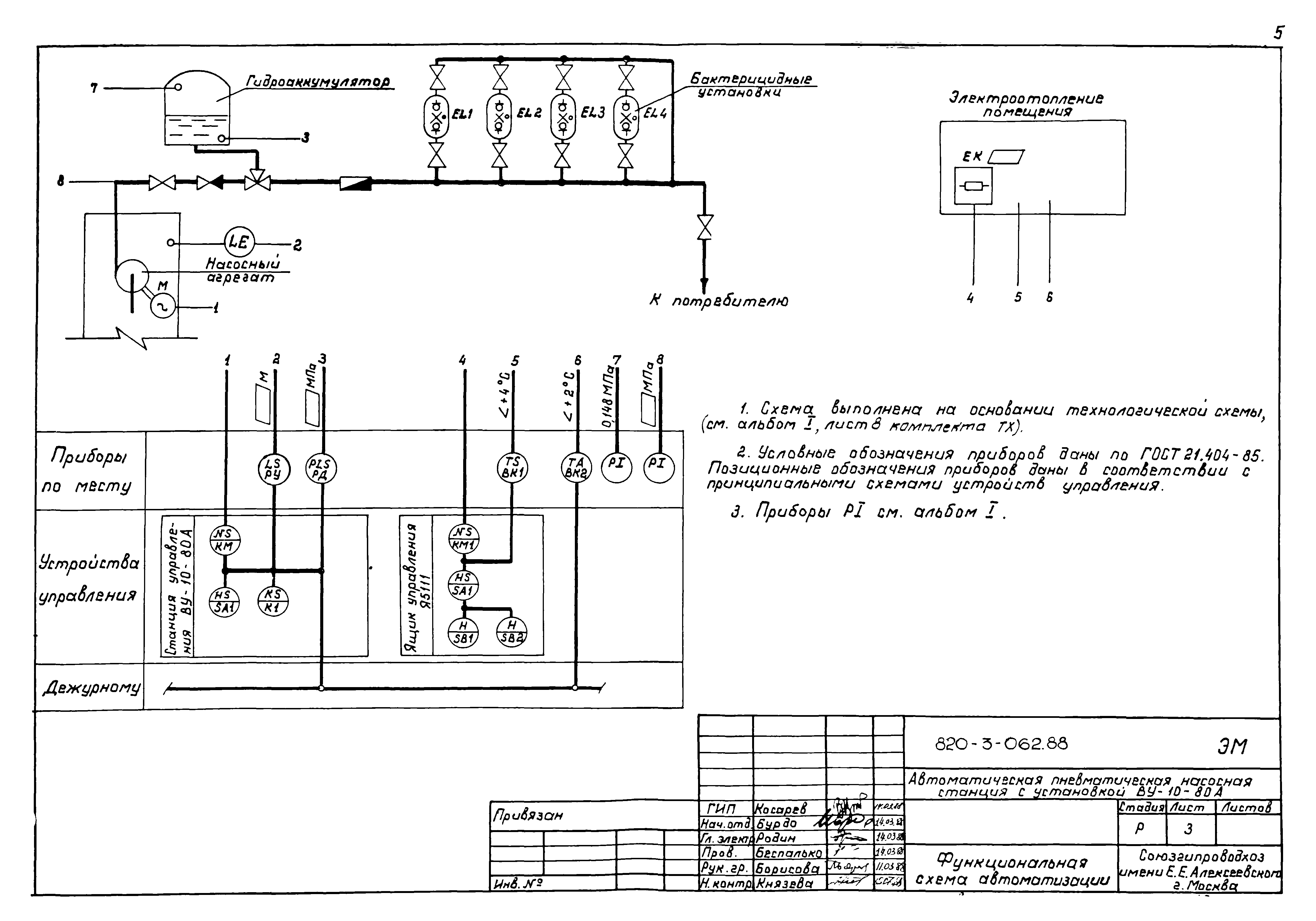

Оглавление:	Общие данные Функциональная схема автоматизации Распределительная сеть 380/220 В. Схема электрическая принципиальная Станция управления ВУ-10-80А. Схема электрическая принципиальная и соединений Электроотопление. Схема электрическая принципиальная Блок управления. Общий вид Блок управления. Схема электрических соединений и подключения План расположения электрооборудования и прокладки электрических сетей Электроосвещение. План Кабельный журнал Заземление. План Датчик "сухого кода". Схема монтажа
Разработан:	Союзгипроводхоз Минводхоза СССР
Утверждён:	01.06.1988 Минводхоз СССР (USSR Minvodkhoz 765)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Водоснабжение Насосные станции Насосные станции водопроводные
