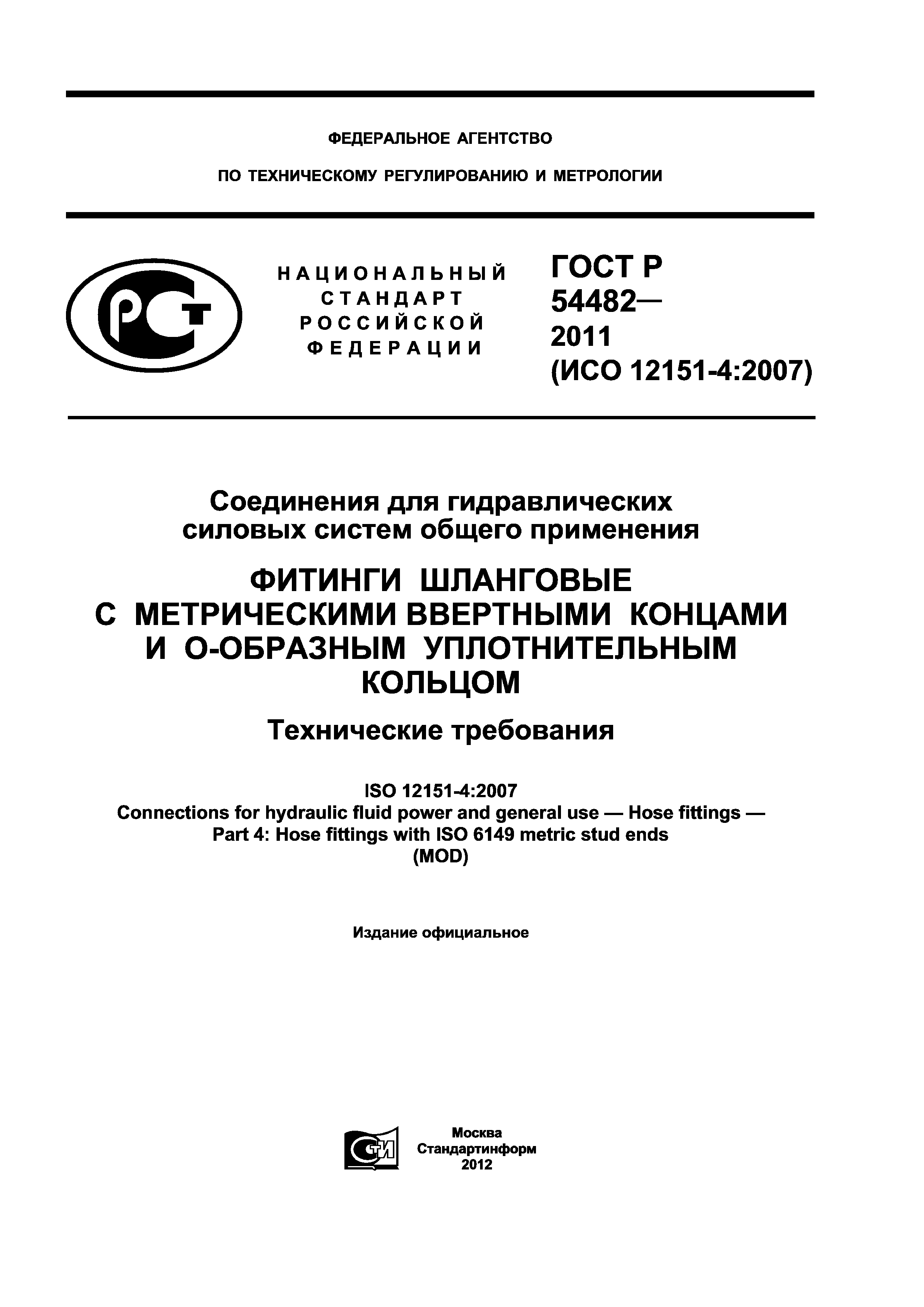

ГОСТ Р 54482-2011

Соединения для гидравлических силовых систем общего применения. Фитинги шланговые с метрическими ввертными концами и О-образным уплотнительным кольцом. Технические требования

Обозначение:	ГОСТ Р 54482-2011
Обозначение англ:	GOST R 54482-2011
Статус:	действует
Название рус.:	Соединения для гидравлических силовых систем общего применения. Фитинги шланговые с метрическими ввертными концами и О-образным уплотнительным кольцом. Технические требования
Название англ.:	Piping connections for hydraulic fluid power and general use. Hose fittings with metric stud ends and O-ring. Specifications
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.03.2012

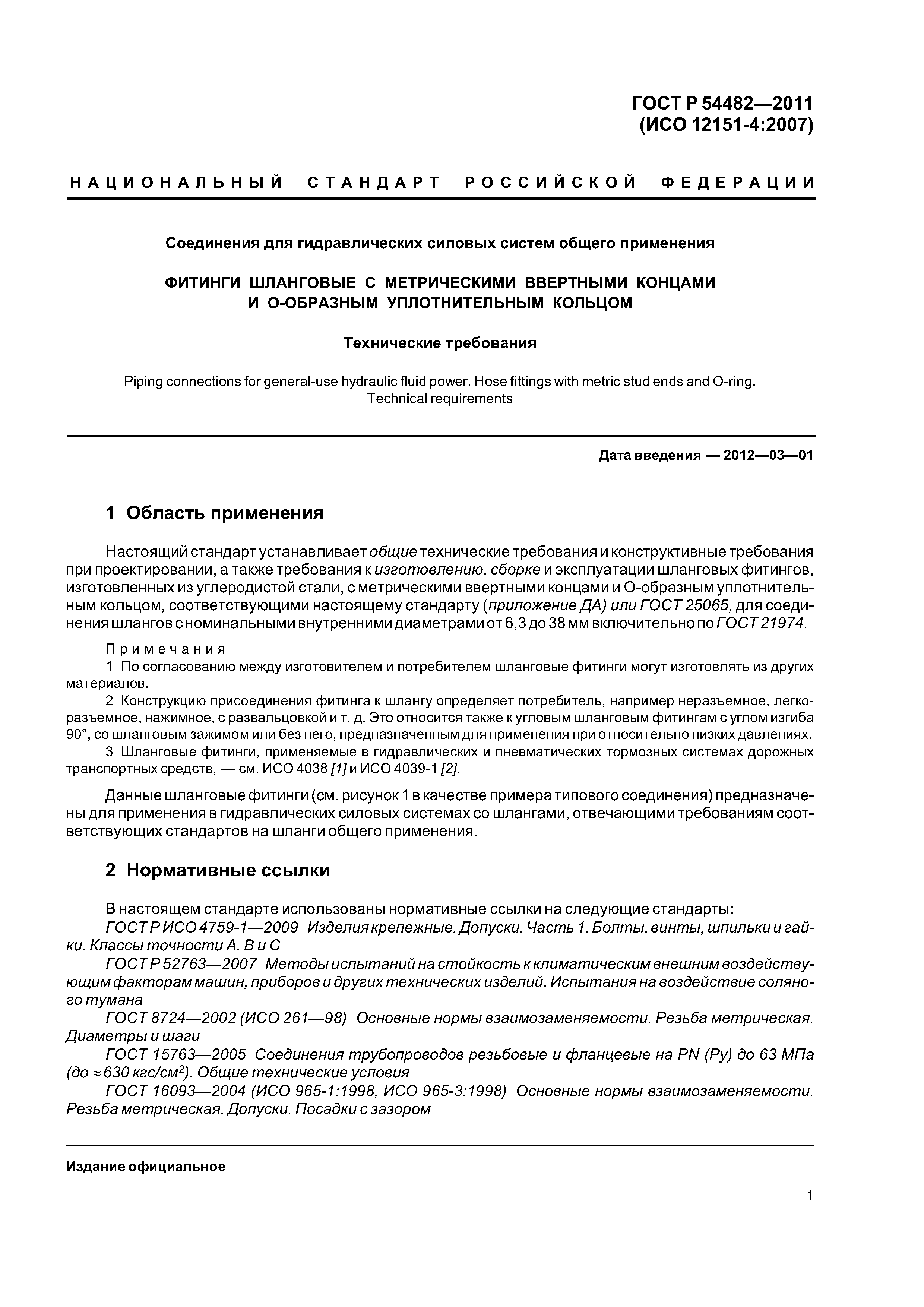

Область применения:	Стандарт устанавливает общие технические требования и конструктивные требования при проектировании, а также требования к изготовлению, сборке и эксплуатации шланговых фитингов, изготовленных из углеродистой стали, с метрическими ввертными концами и О-образным уплотнительным кольцом или ГОСТ 25065, для соединения шлангов с номинальными внутренними диаметрами от 6,3 до 38 мм включительно по ГОСТ 21974.

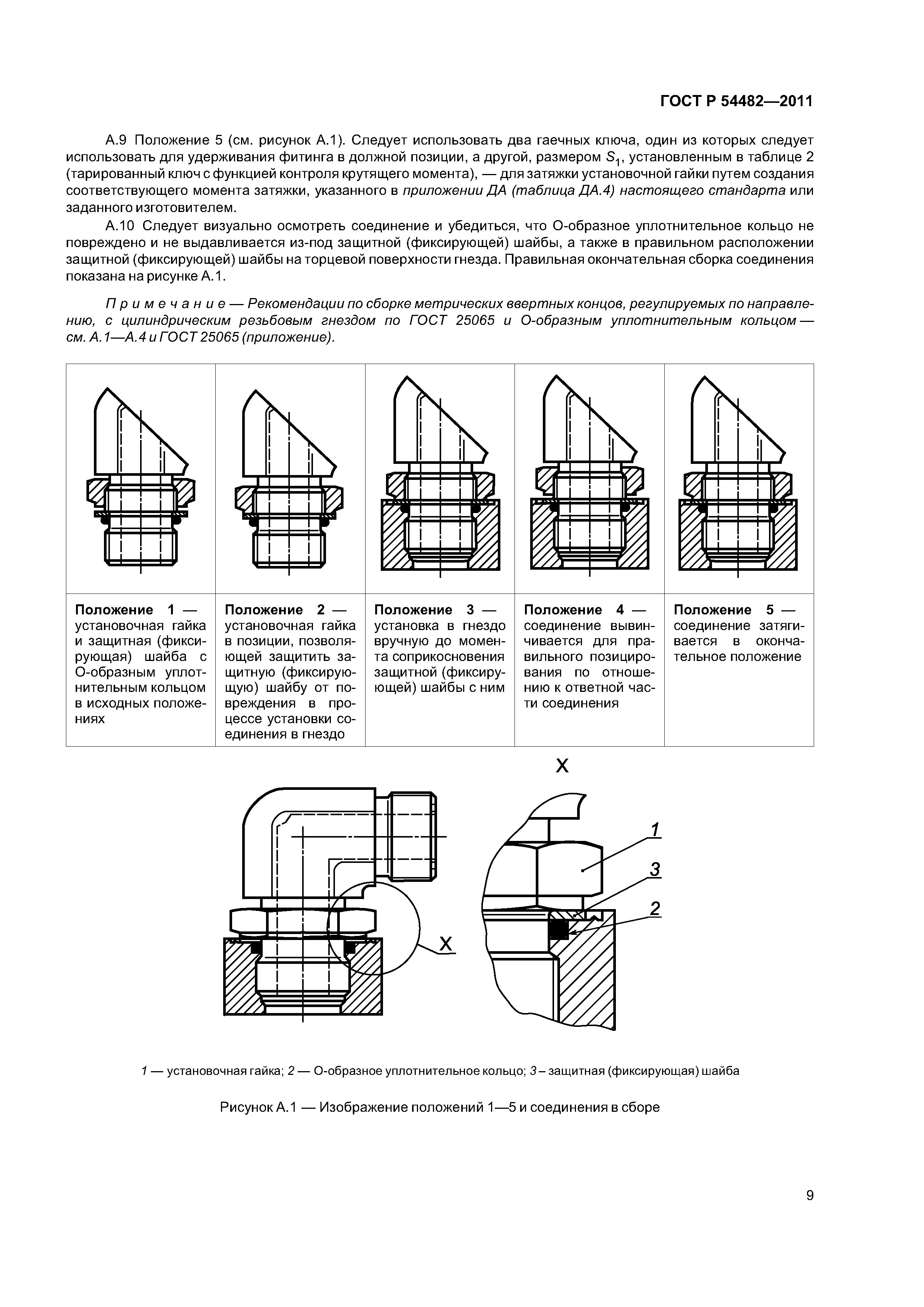

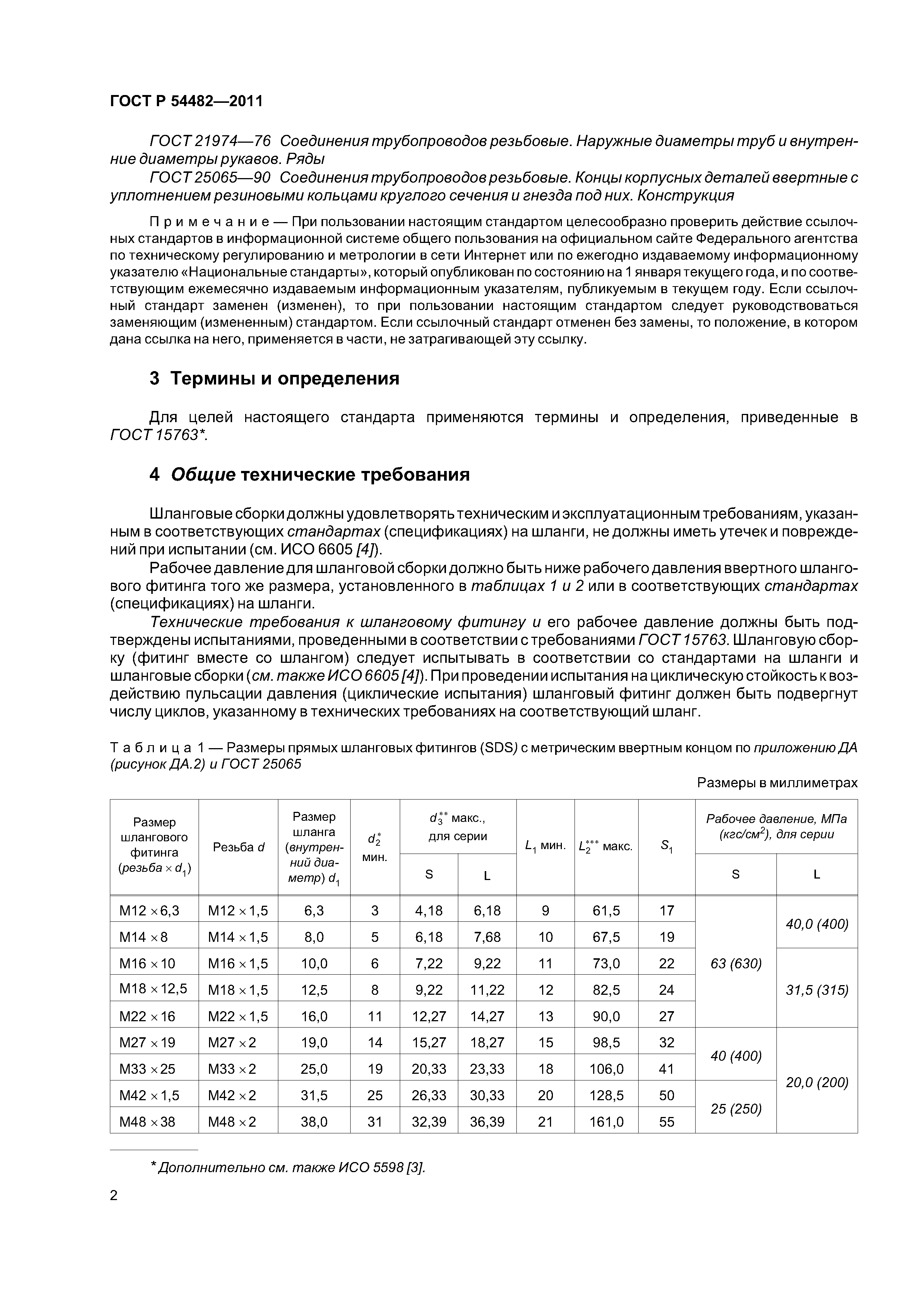

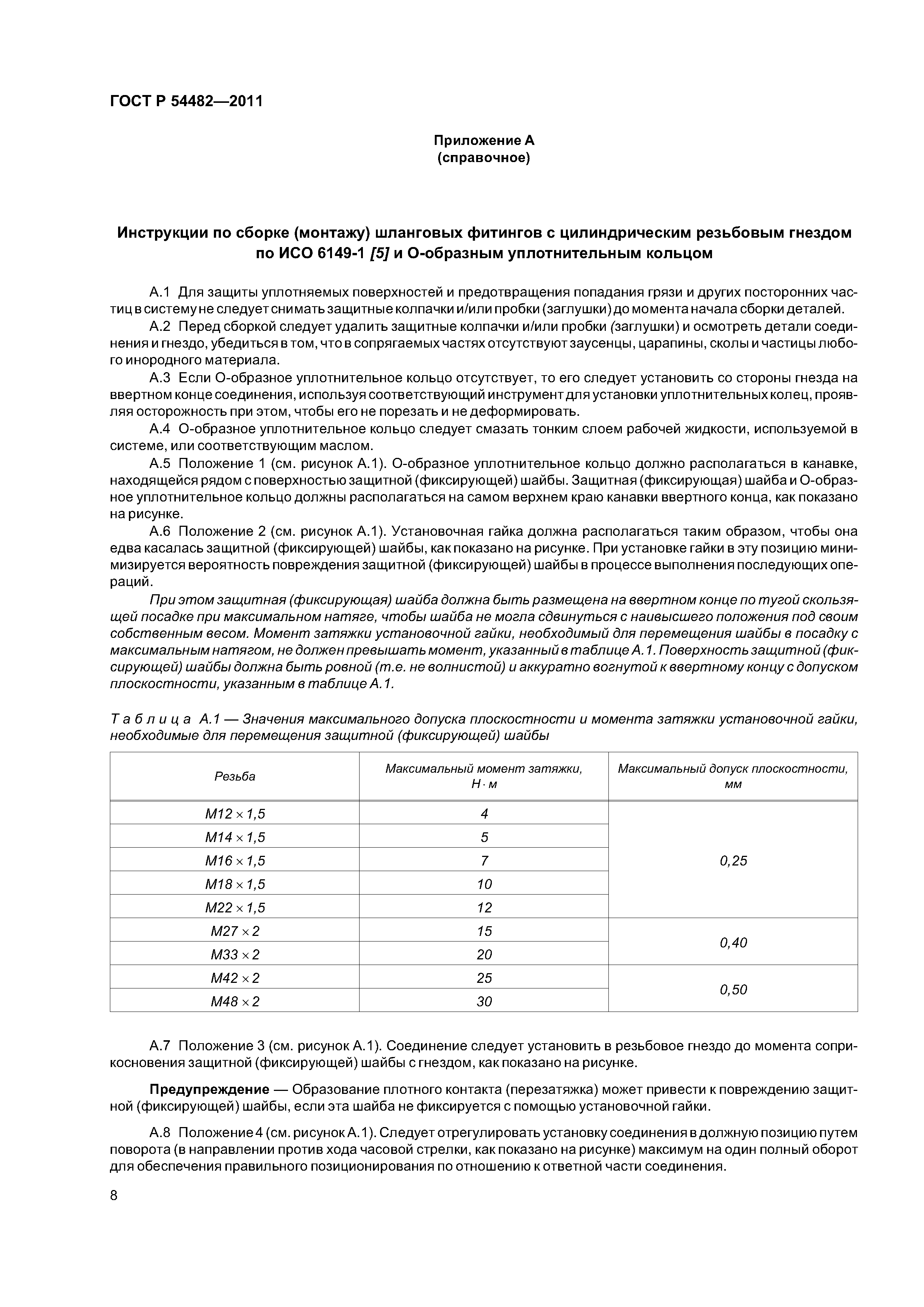

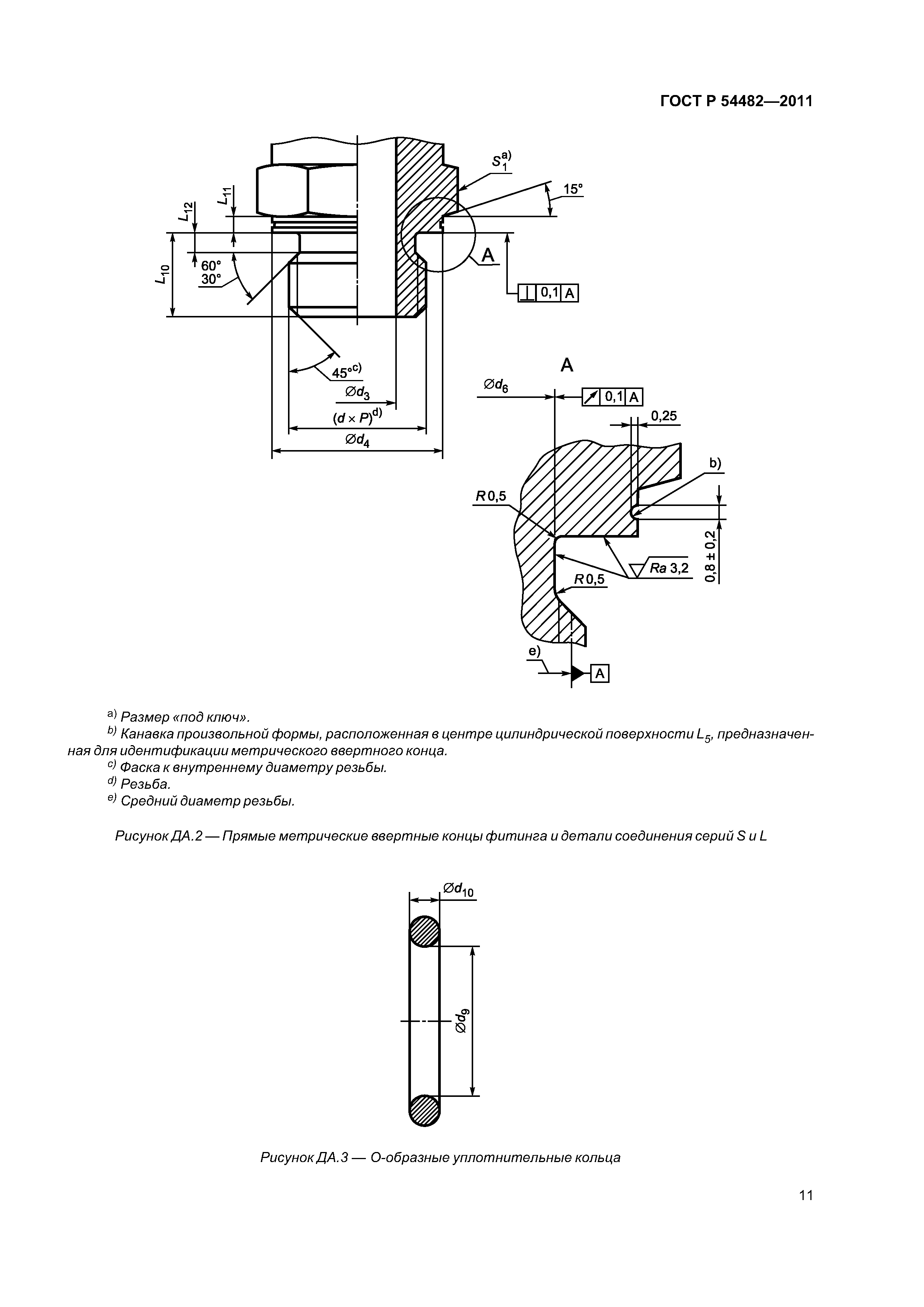

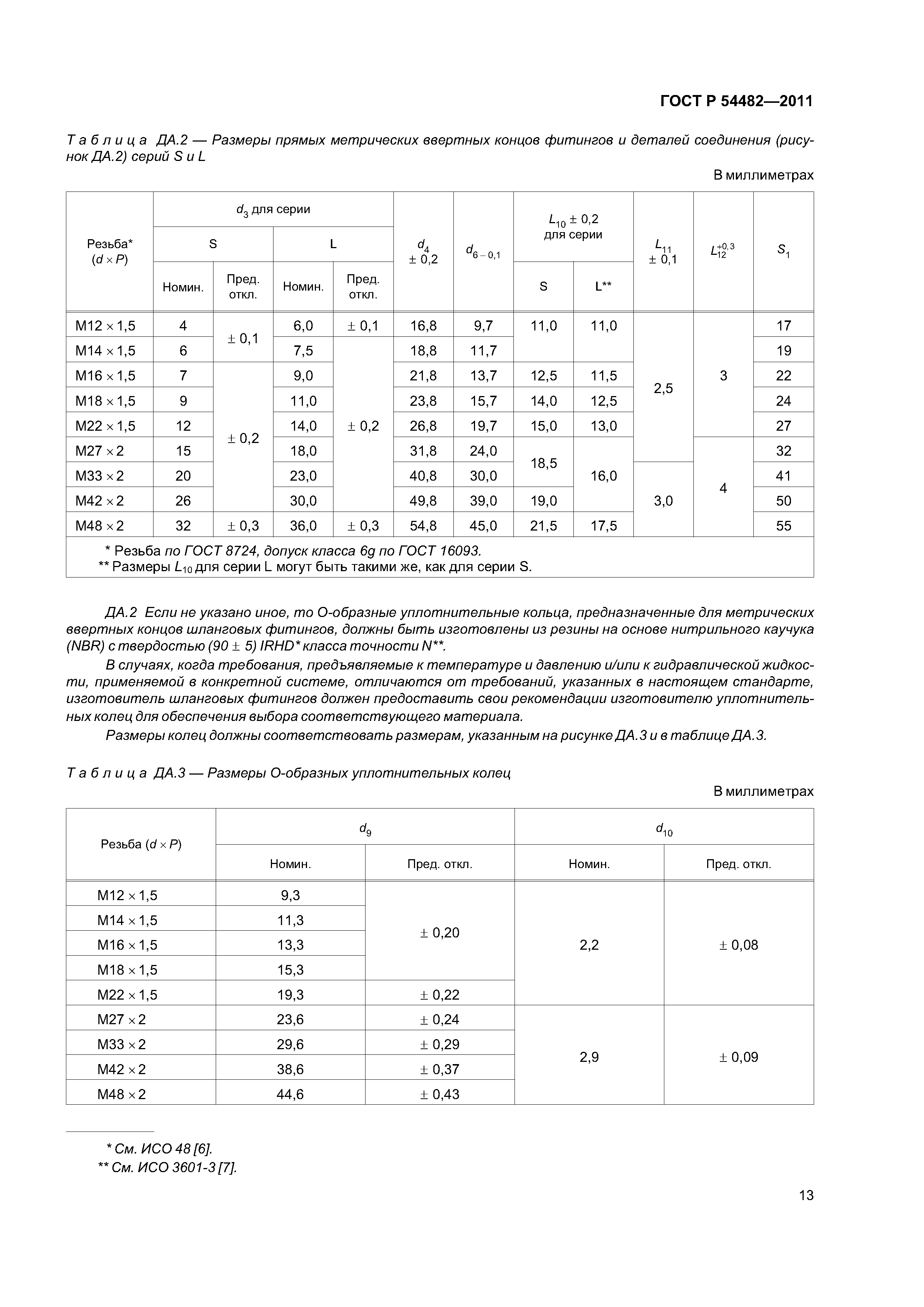

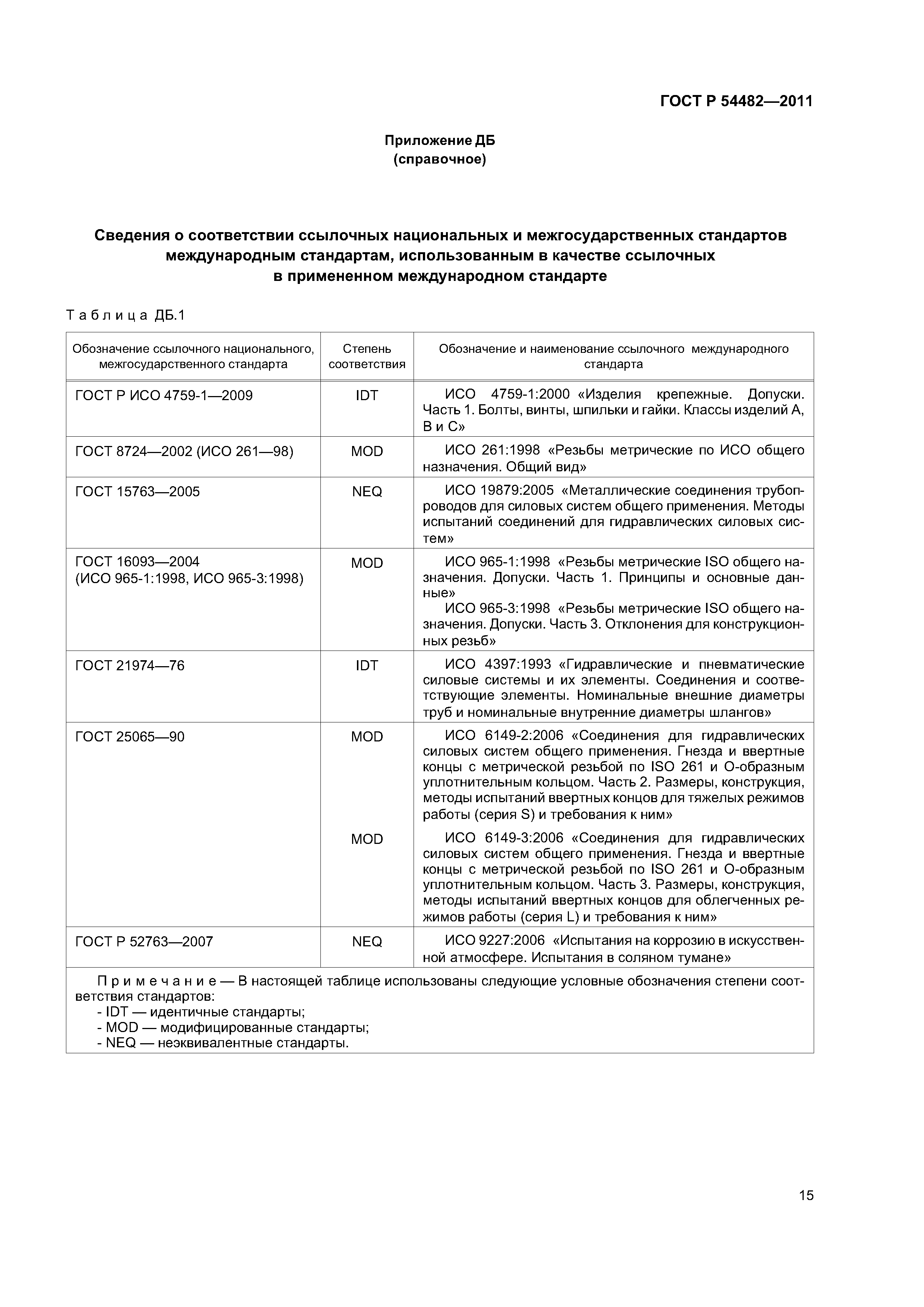

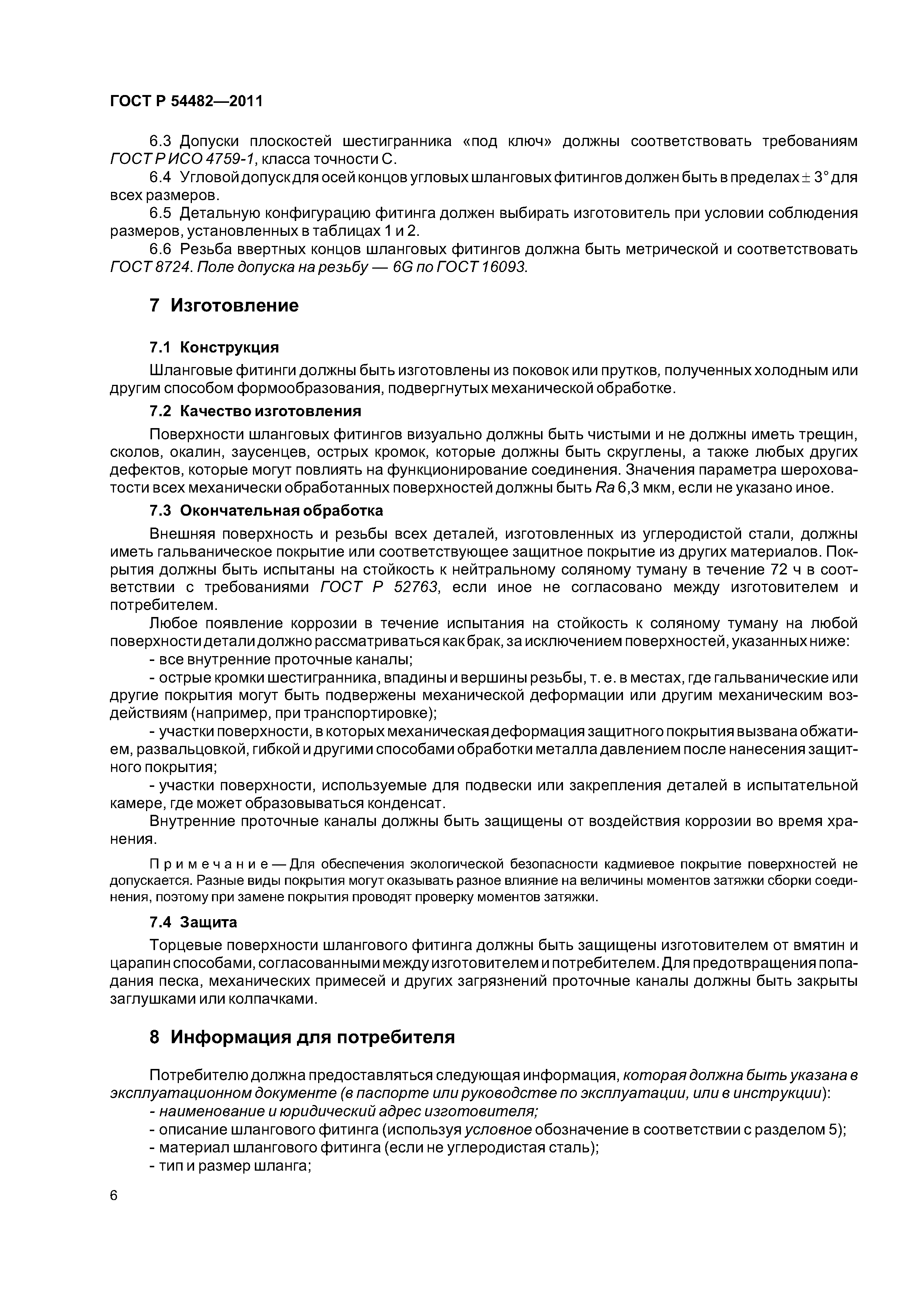

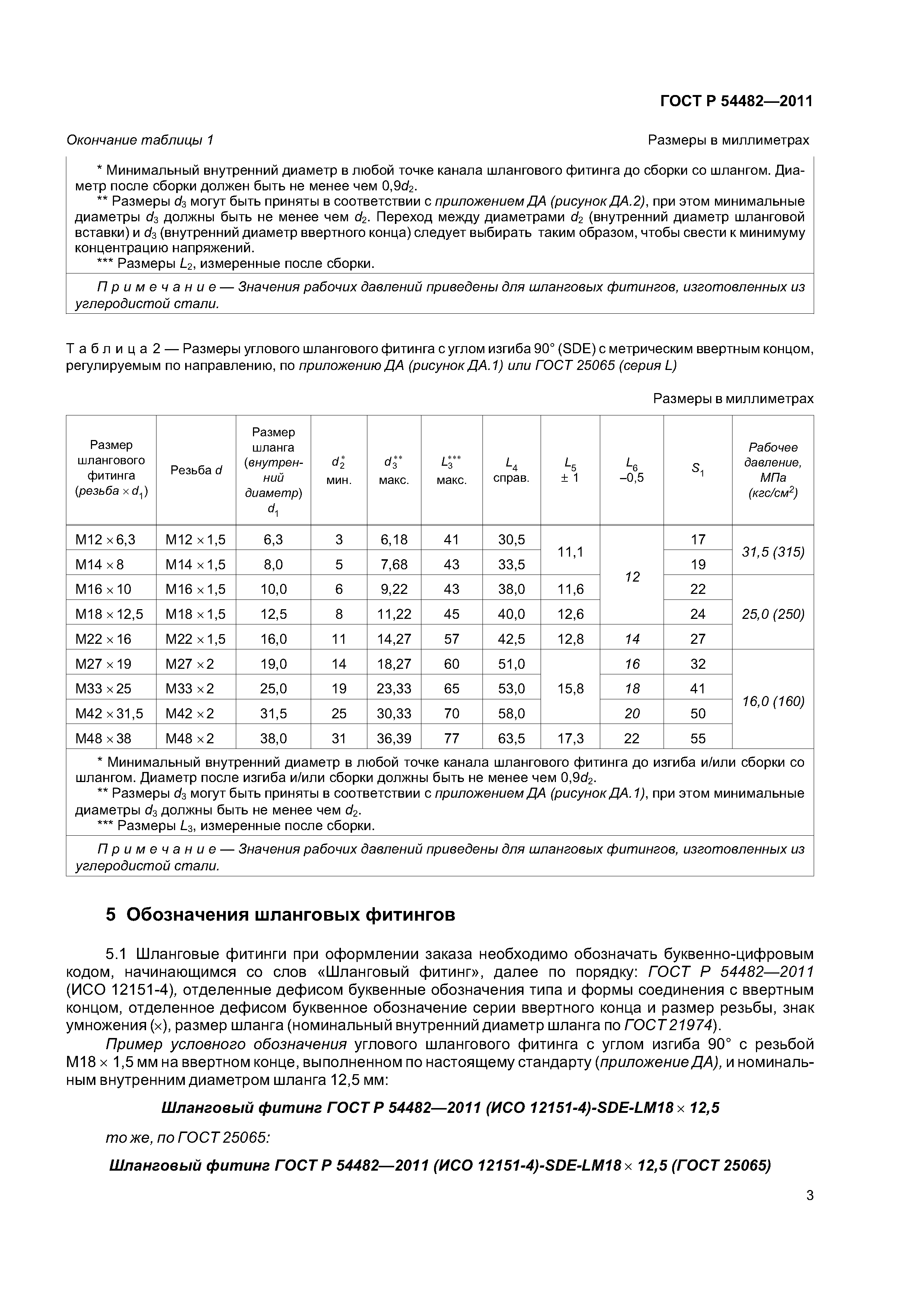

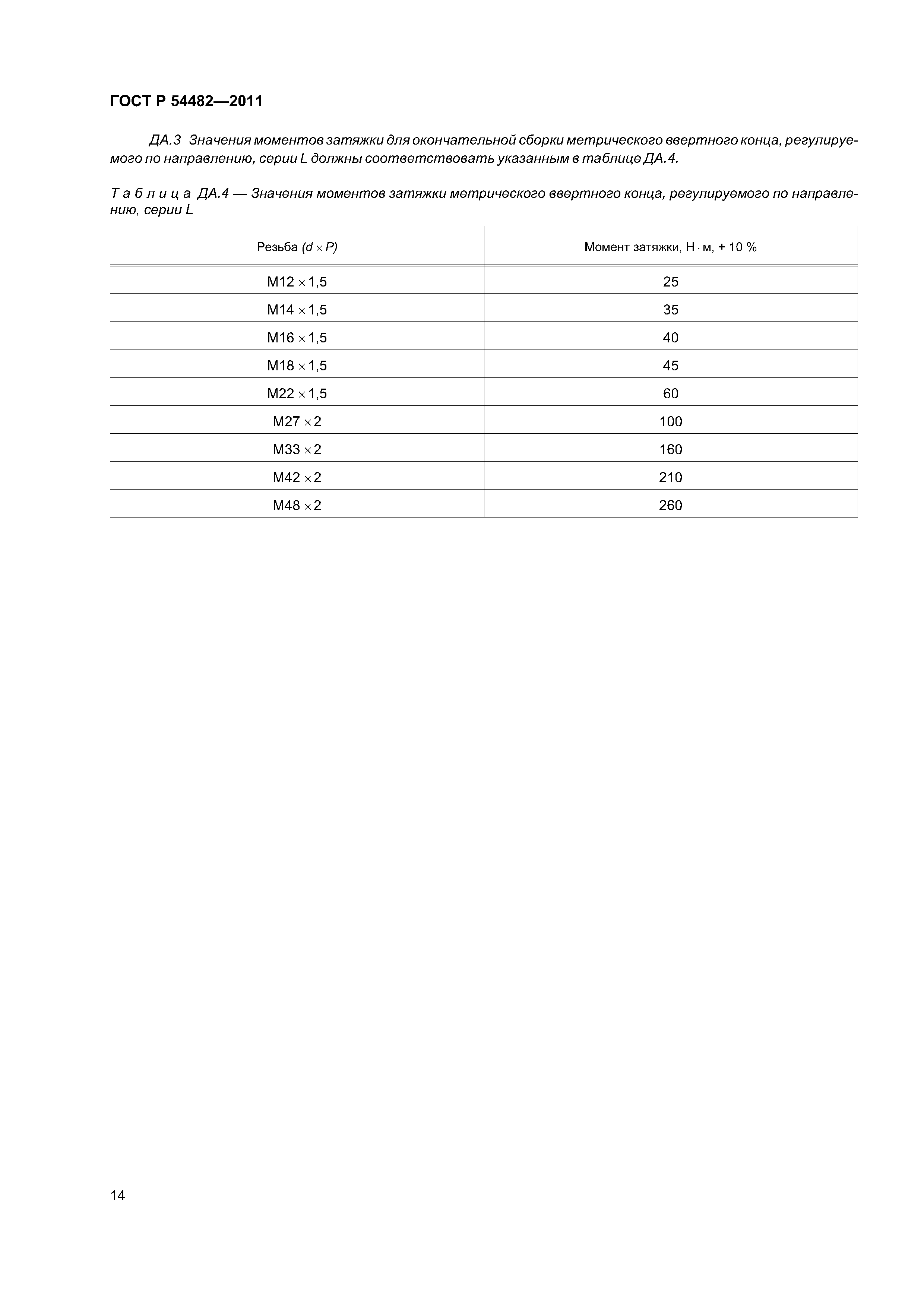

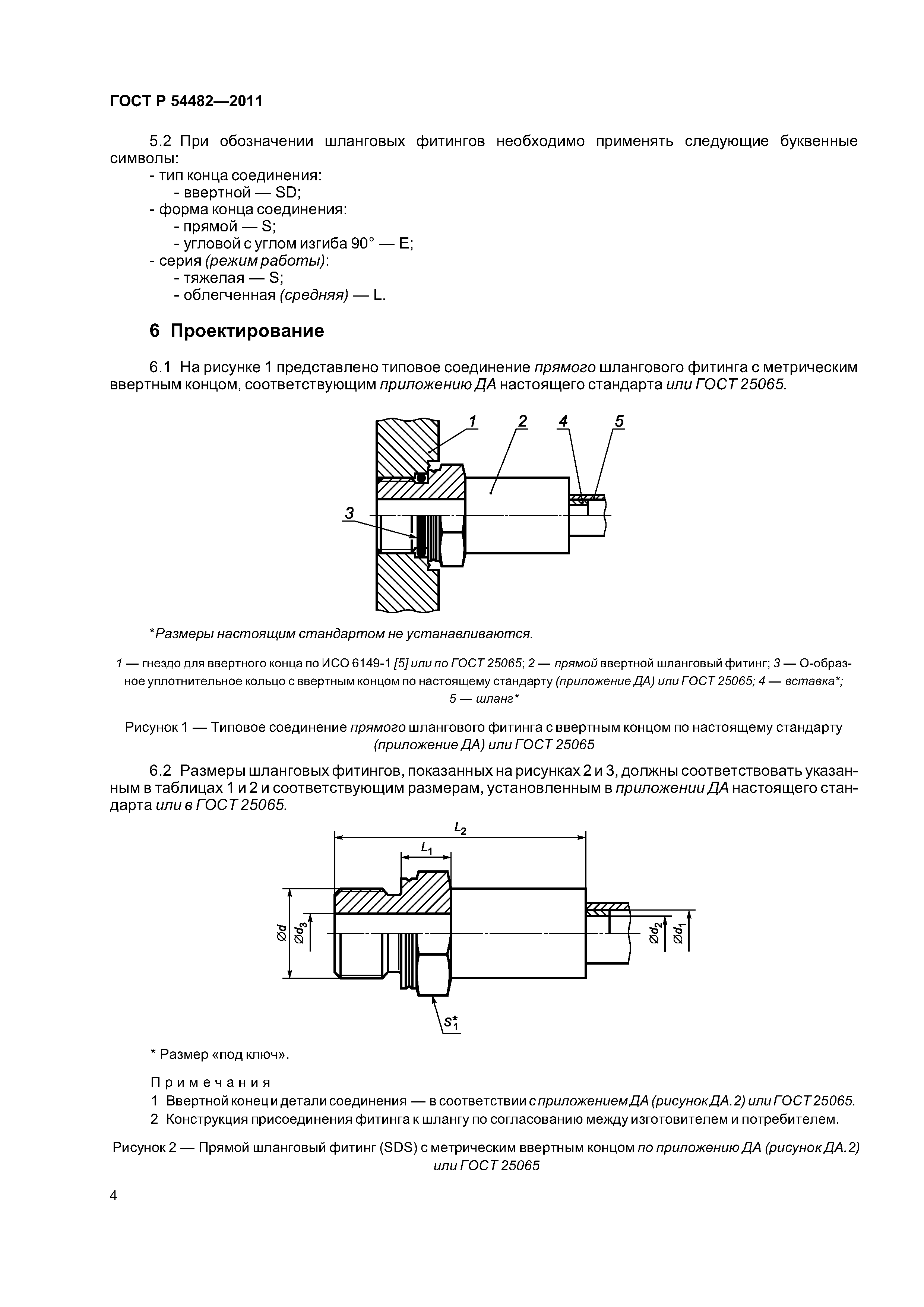

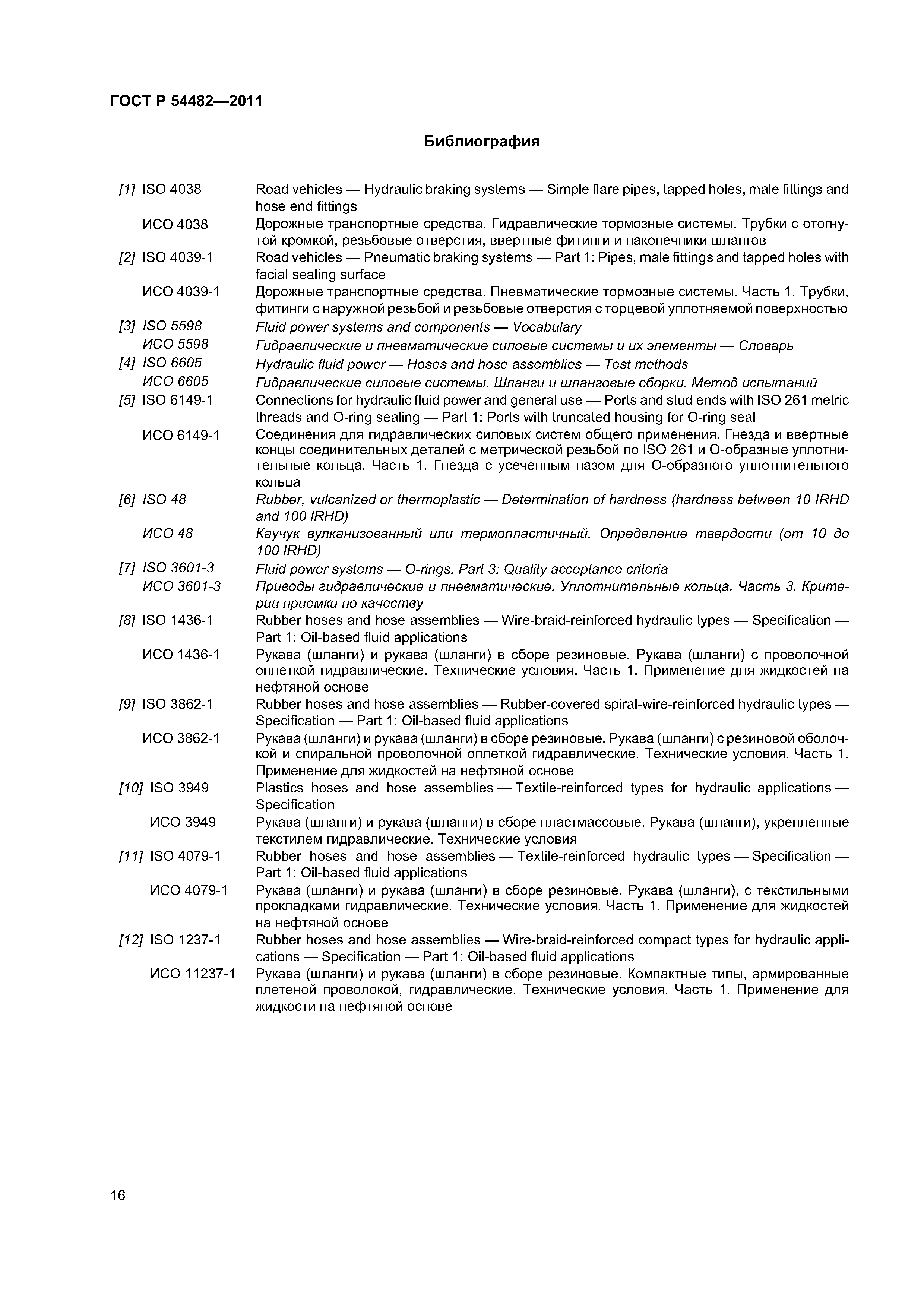

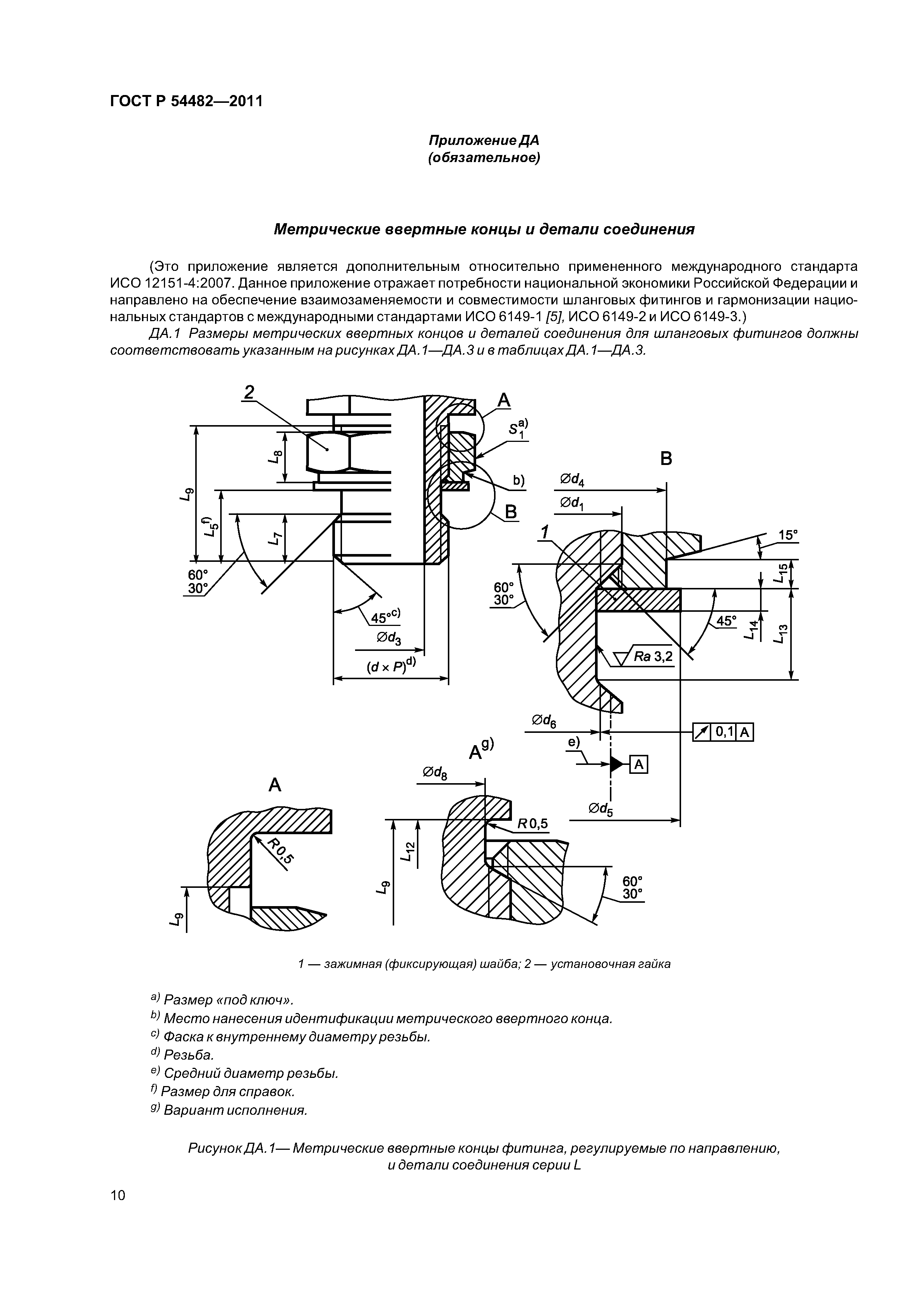

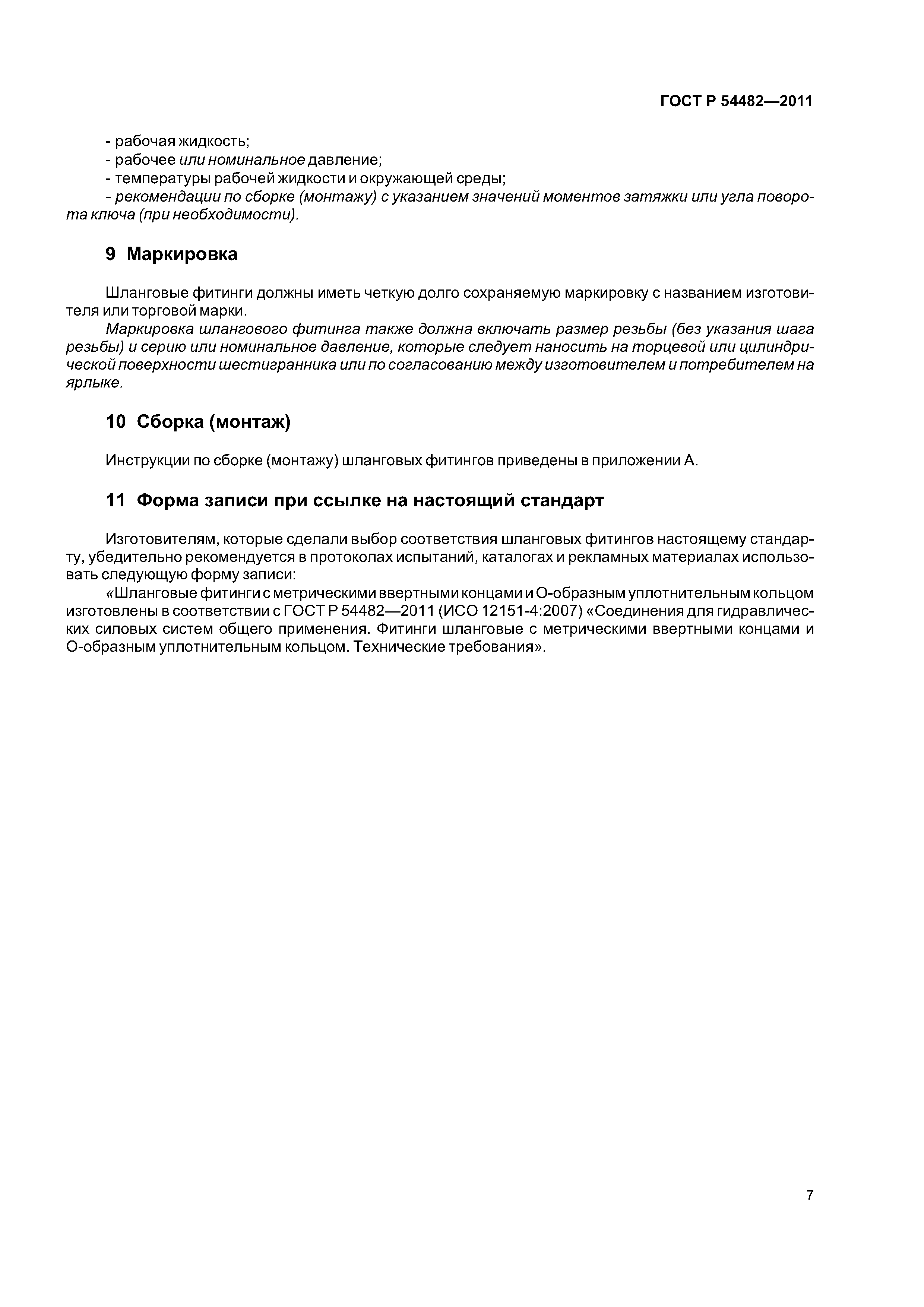

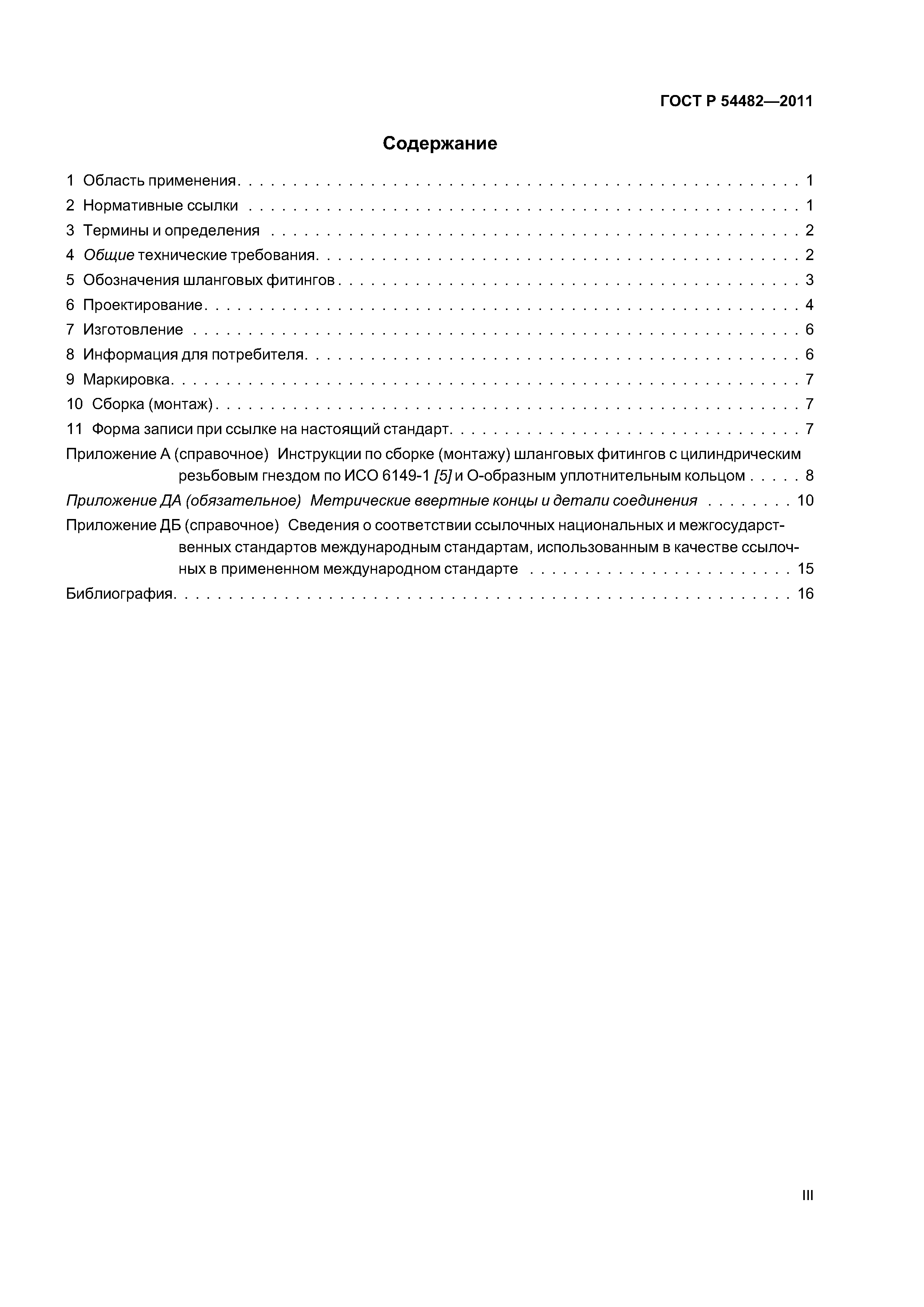

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Общие технические требования 5 Обозначения шланговых фитингов 6 Проектирование 7 Изготовление 8 Информация для потребителя 9 Маркировка 10 Сборка (монтаж) 11 Форма записи при ссылке на настоящий стандарт Приложение А (справочное) Инструкции по сборке (монтажу) шланговых фитингов с цилиндрическим резьбовым гнездом по ИСО 6149-1 [5]и О-образным уплотнительным кольцом Приложение ДА (обязательное) Метрические ввертные концы и детали соединения Приложение ДБ (справочное) Сведения о соответствии ссылочных национальных и межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте Библиография
Разработан:	НП СЦ НАСТХОЛ
Утверждён:	26.10.2011 Федеральное агентство по техническому регулированию и метрологии (501-ст)
Издан:	Стандартинформ (2012 г. )
Расположен в:	Техническая документация Электроэнергия ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Объемные гидроприводы и пневмоприводы Трубопроводы и соединения Трубопроводы и их компоненты Рукава и рукава в сборе Фланцы, муфты и соединения Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Объемные гидроприводы и пневмоприводы Трубопроводы и соединения Трубопроводы и их компоненты Рукава и рукава в сборе Фланцы, муфты и соединения
Нормативные ссылки:	ГОСТ 21974-76 «Соединения трубопроводов резьбовые. Наружные диаметры труб и внутренние диаметры рукавов. Ряды» ГОСТ 25065-90 «Соединения трубопроводов резьбовые. Концы корпусных деталей ввертные с уплотнением резиновыми кольцами круглого сечения и гнезда под них. Конструкция» ГОСТ 8724-2002 «Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги» ГОСТ 16093-2004 «Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором» ГОСТ Р 52763-2007 «Методы испытаний на стойкость к климатическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытания на воздействие соляного тумана» ГОСТ 15763-2005 «Соединения трубопроводов резьбовые и фланцевые на PN (Py) до 63 МПа (до около 630 кгс/см кв.). Общие технические условия» ГОСТ Р ИСО 4759-1-2009 «Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности А, В и С» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» ГОСТ Р 1.5-2004 «Стандартизация в Российской Федерации. Стандарты национальные Российской Федерации. Правила построения, изложения, оформления и обозначения» ГОСТ Р 1.7-2008 «Стандартизация в Российской Федерации. Стандарты национальные Российской Федерации. Правила оформления и обозначения при разработке на основе применения международных стандартов» ГОСТ 18829-73 «Кольца резиновые уплотнительные круглого сечения для гидравлических и пневматических устройств. Технические условия» ГОСТ 9833-73 «Кольца резиновые уплотнительные круглого сечения для гидравлических и пневматических устройств. Конструкция и размеры» Федеральный закон 184-ФЗ «О техническом регулировании»
