Серия 0-221-84

Выпуск 4. Технические решения и рабочие чертежи для экспериментального строительства

Обозначение: Серия 0-221-84
Обозначение англ: Series 0-221-84
Статус:не действует
Название рус.:Выпуск 4. Технические решения и рабочие чертежи для экспериментального строительства
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017

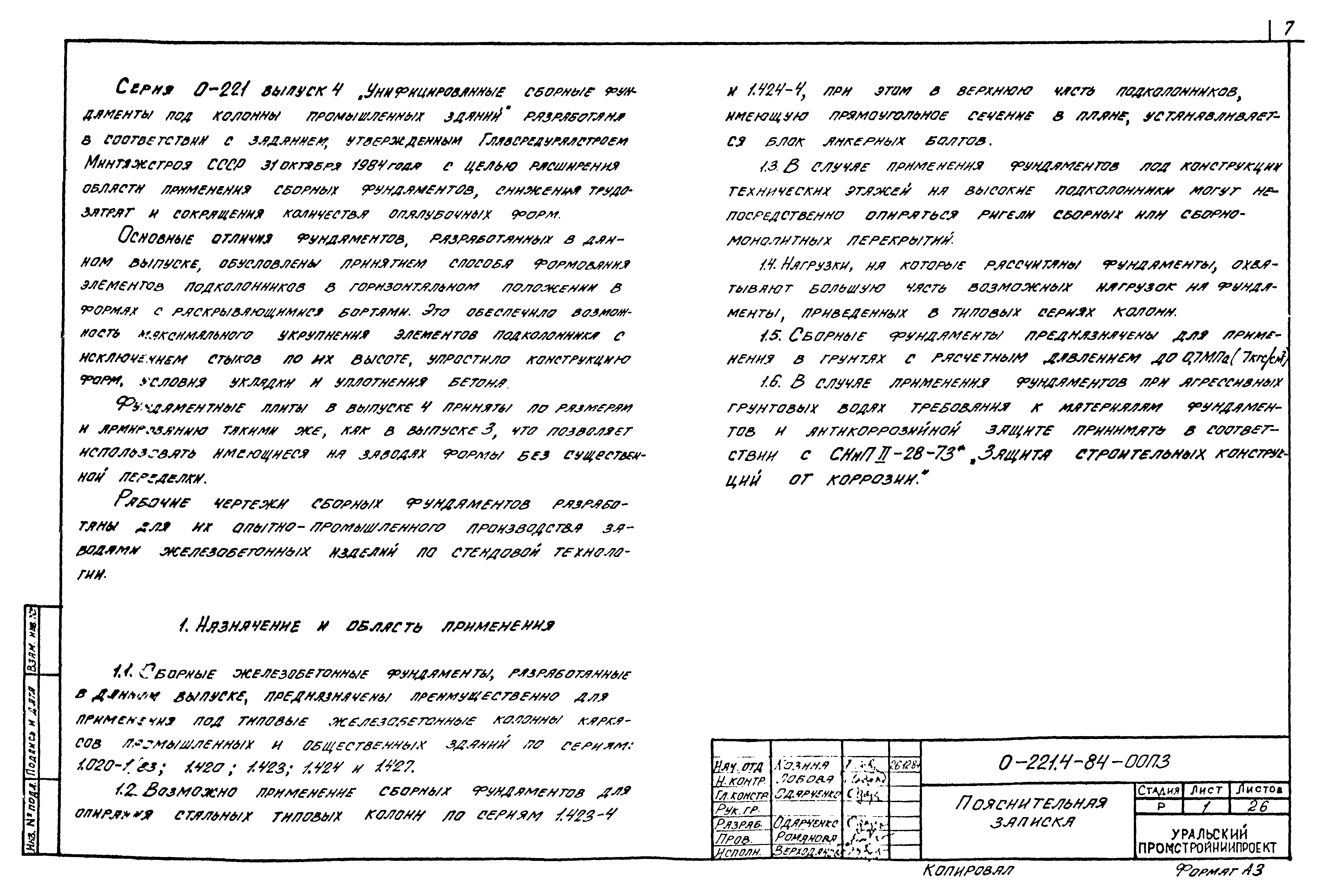

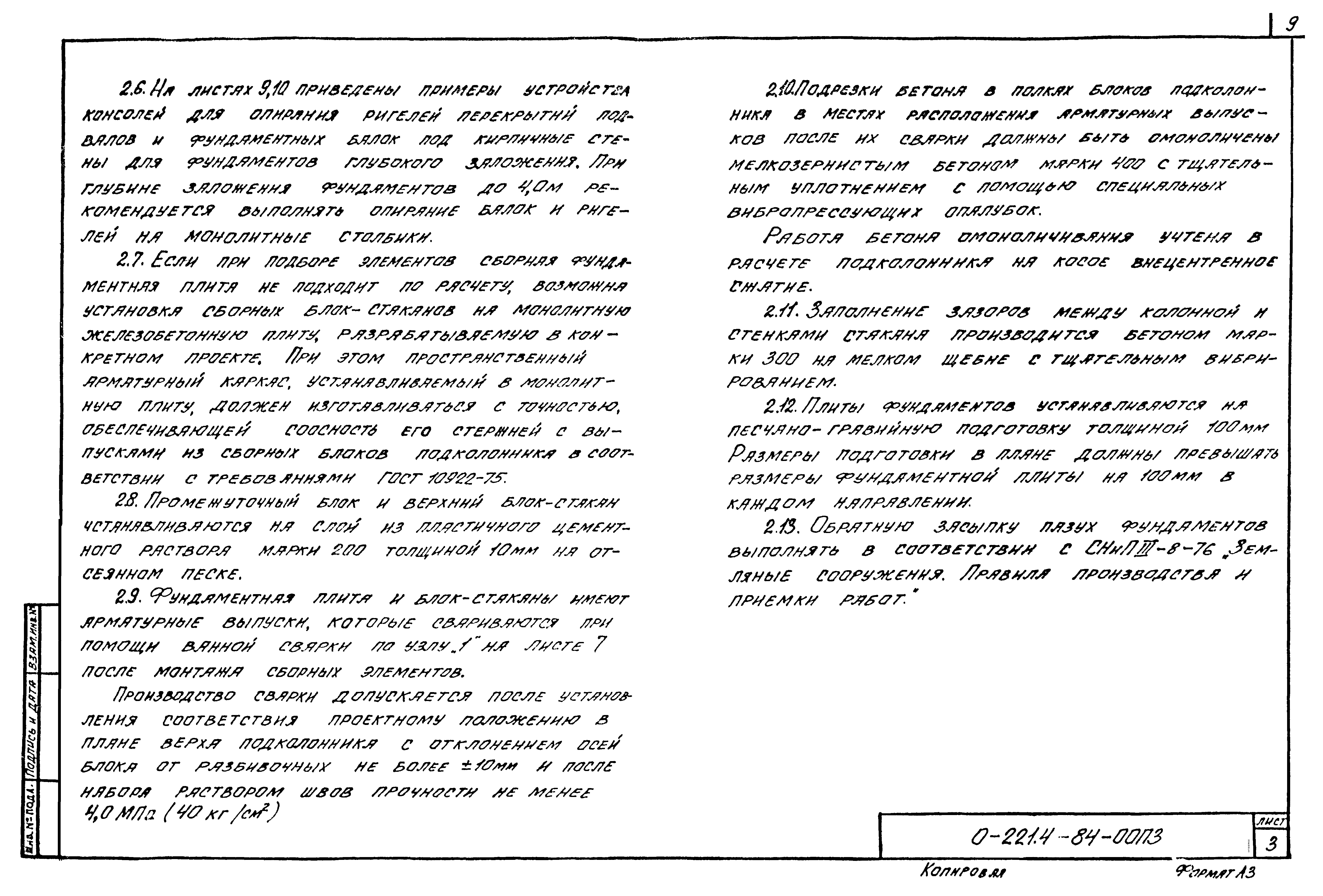

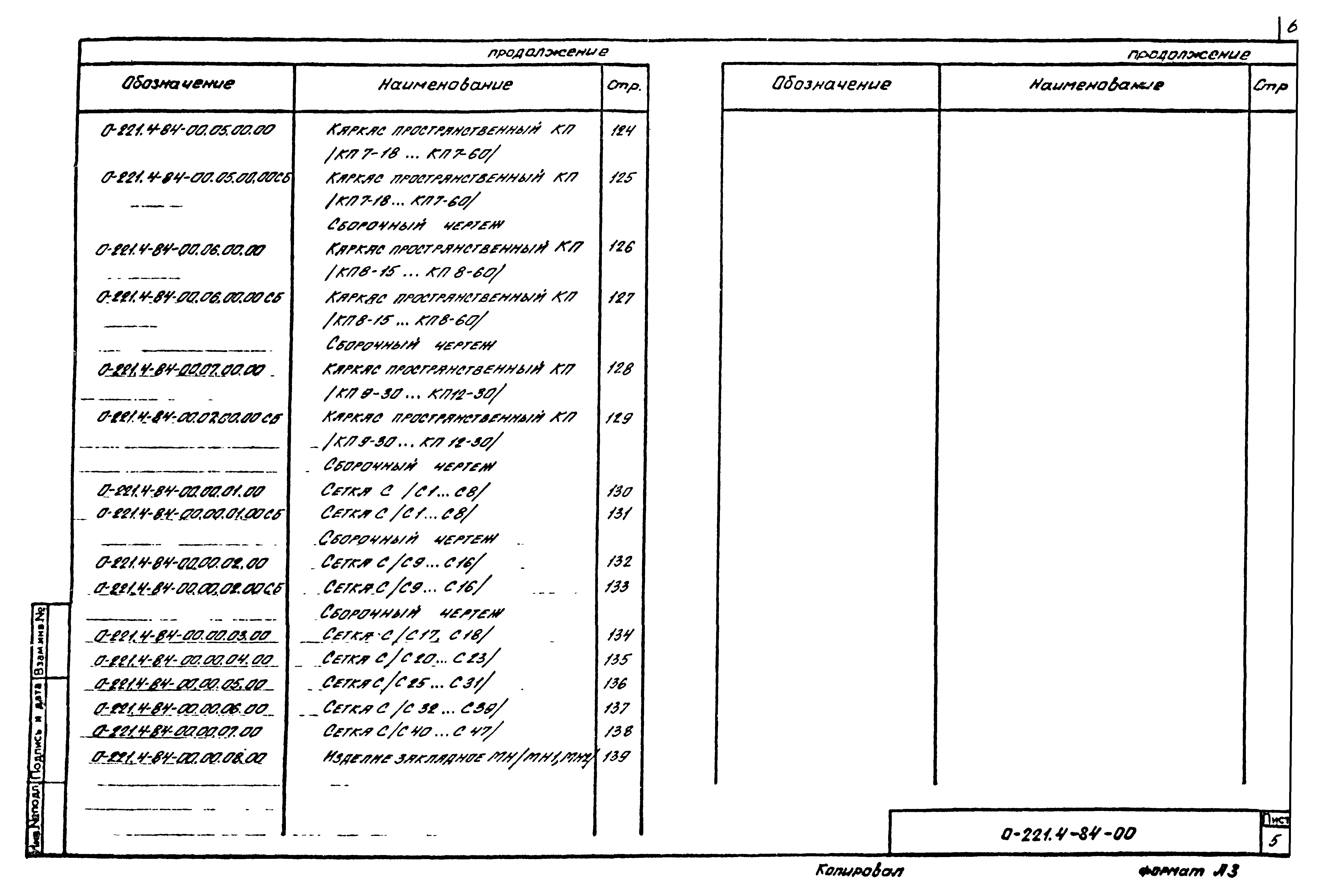

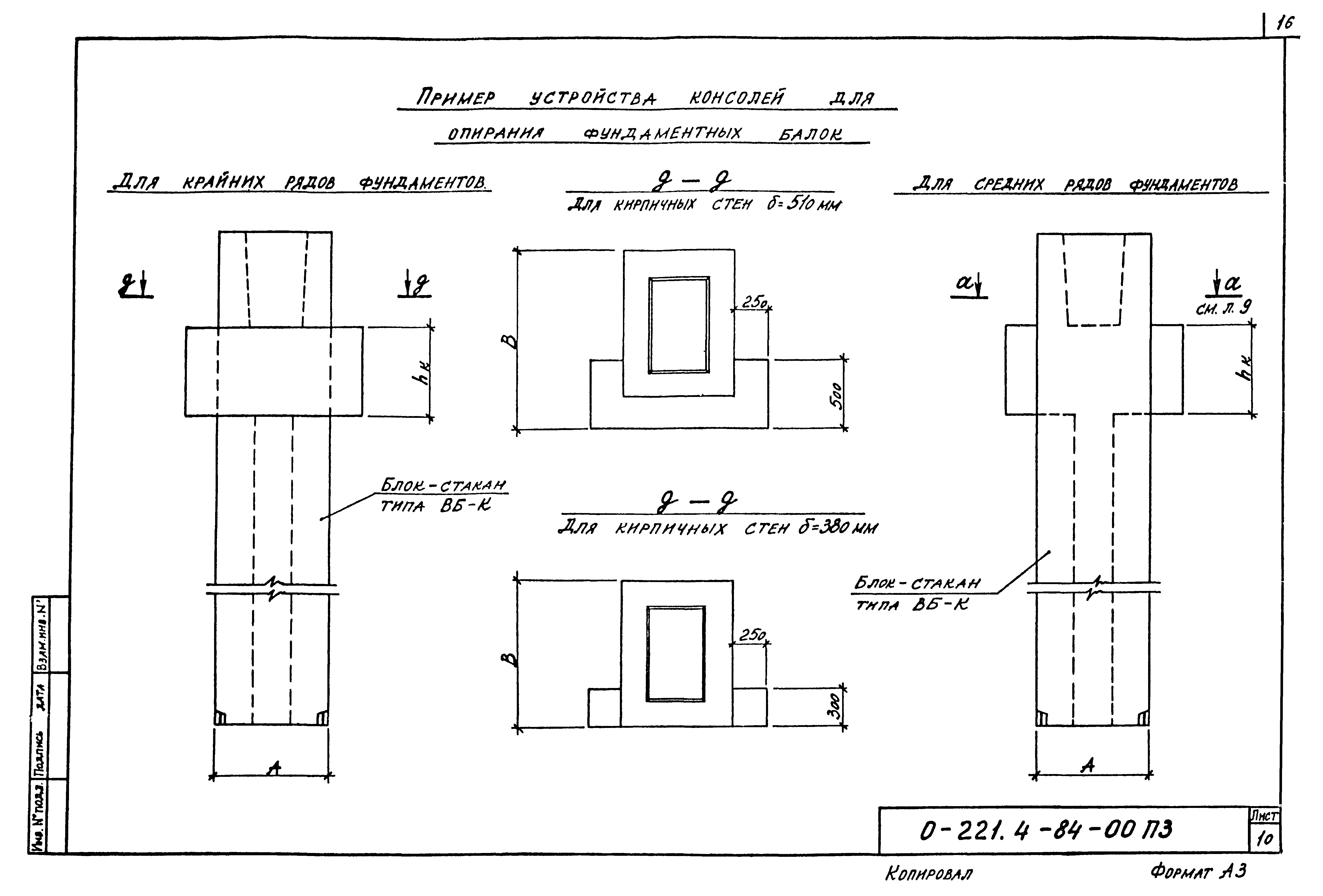

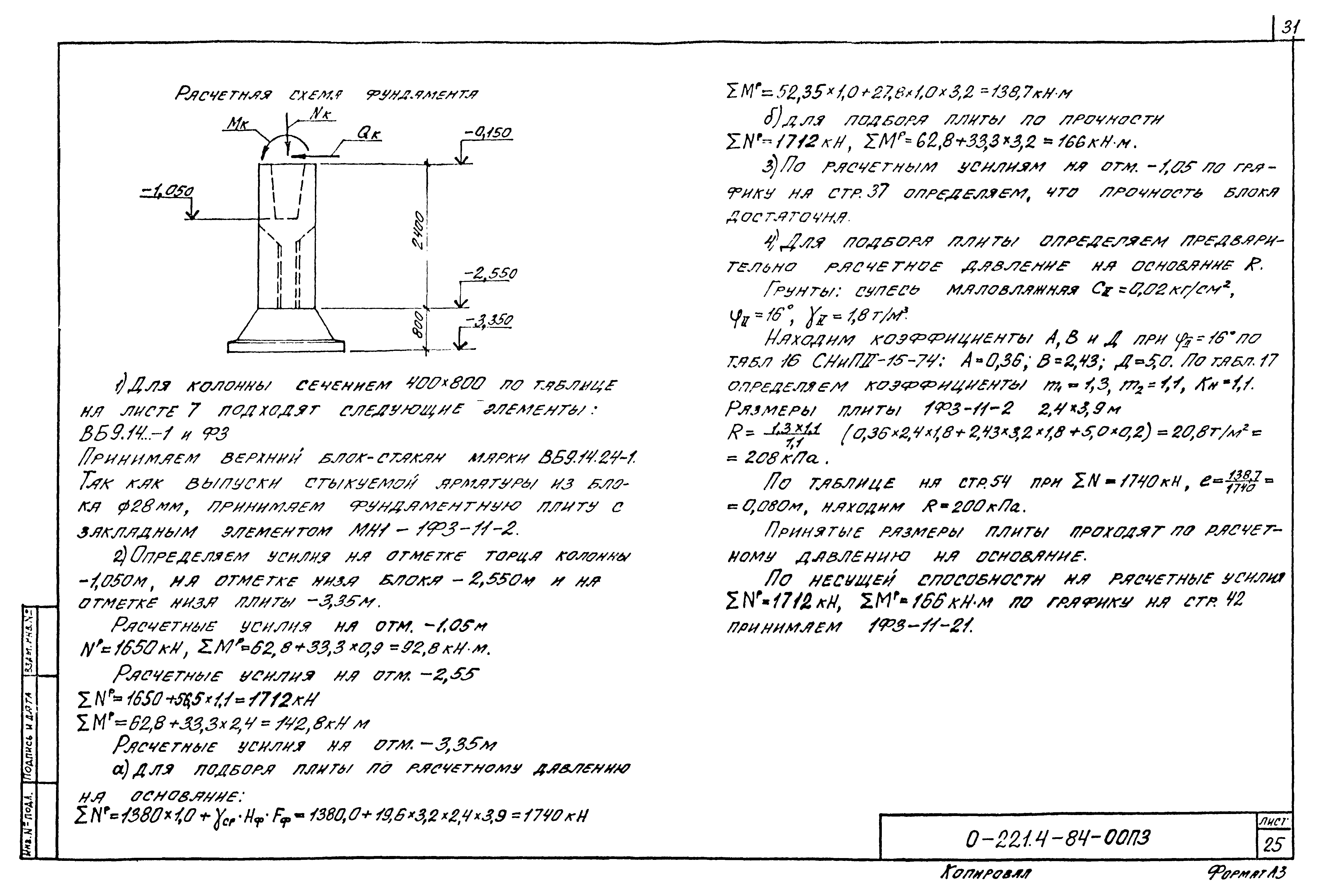

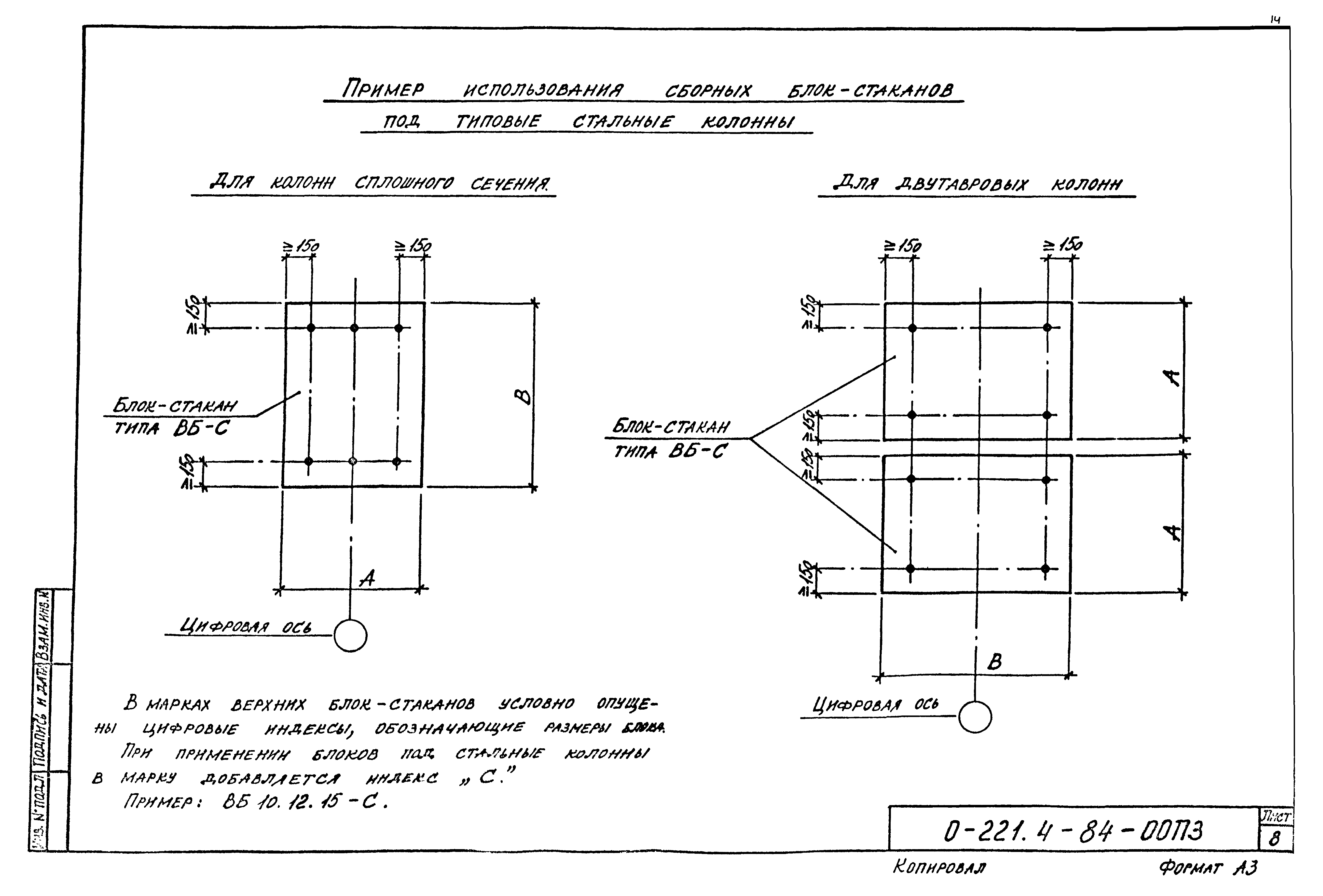

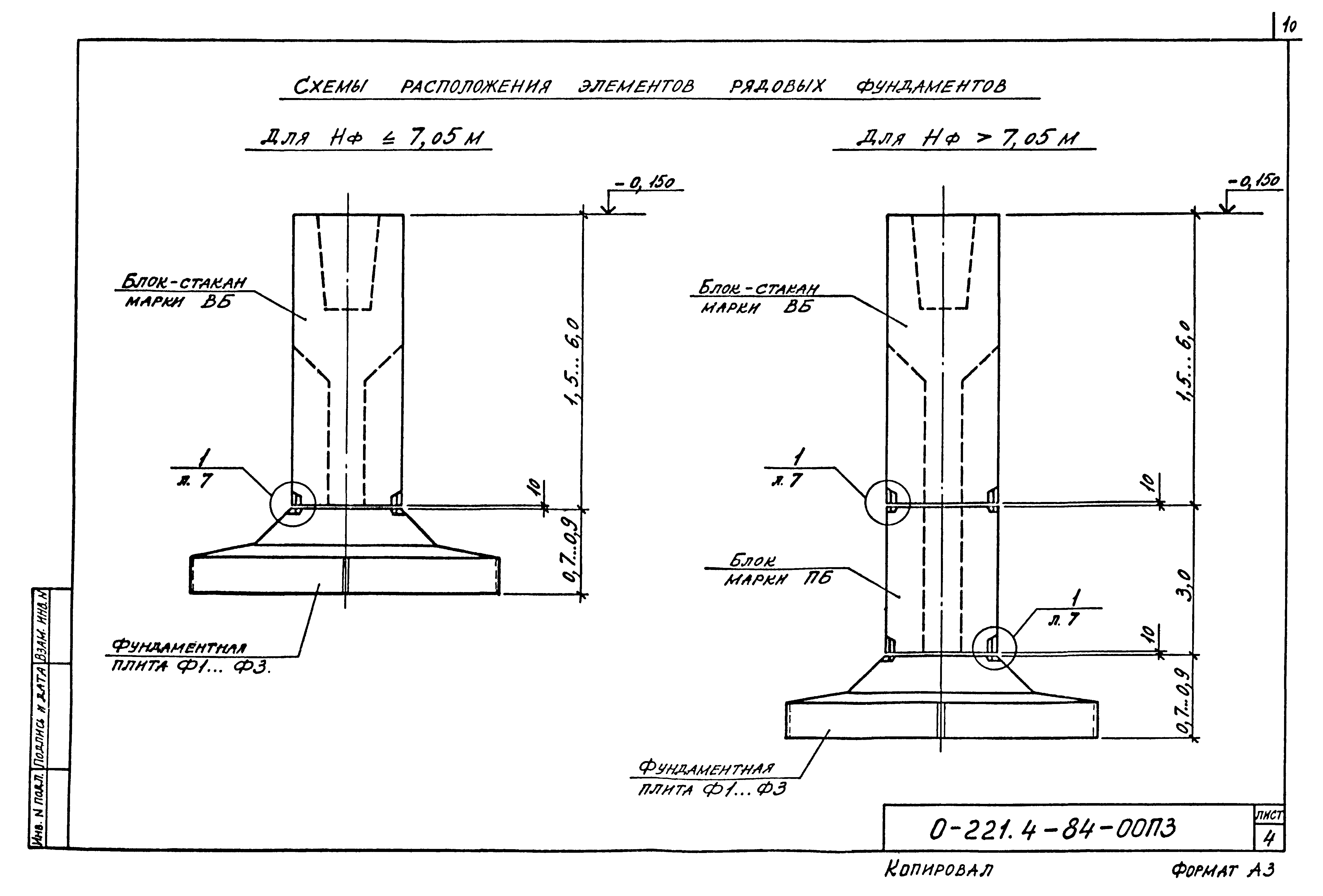

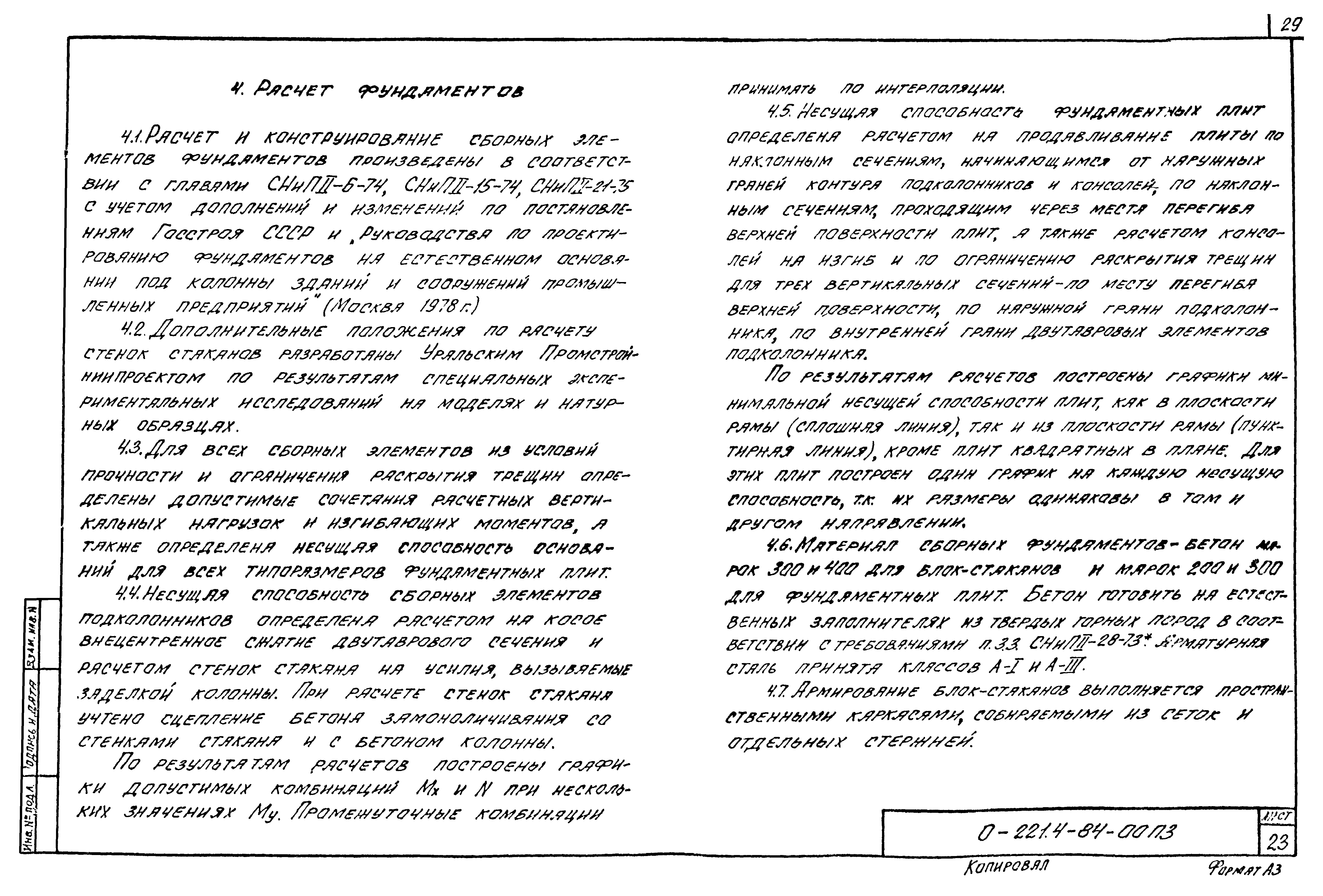

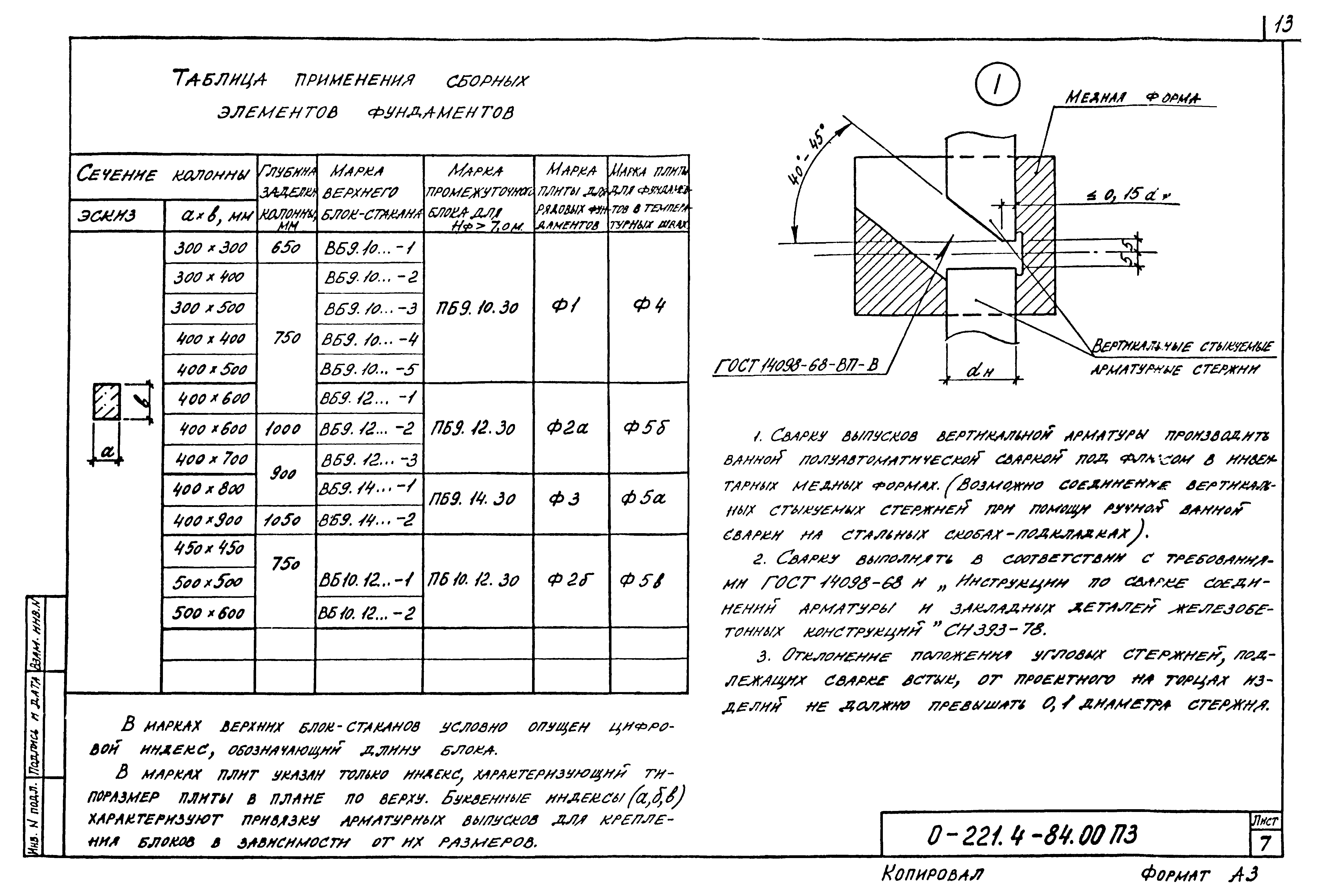

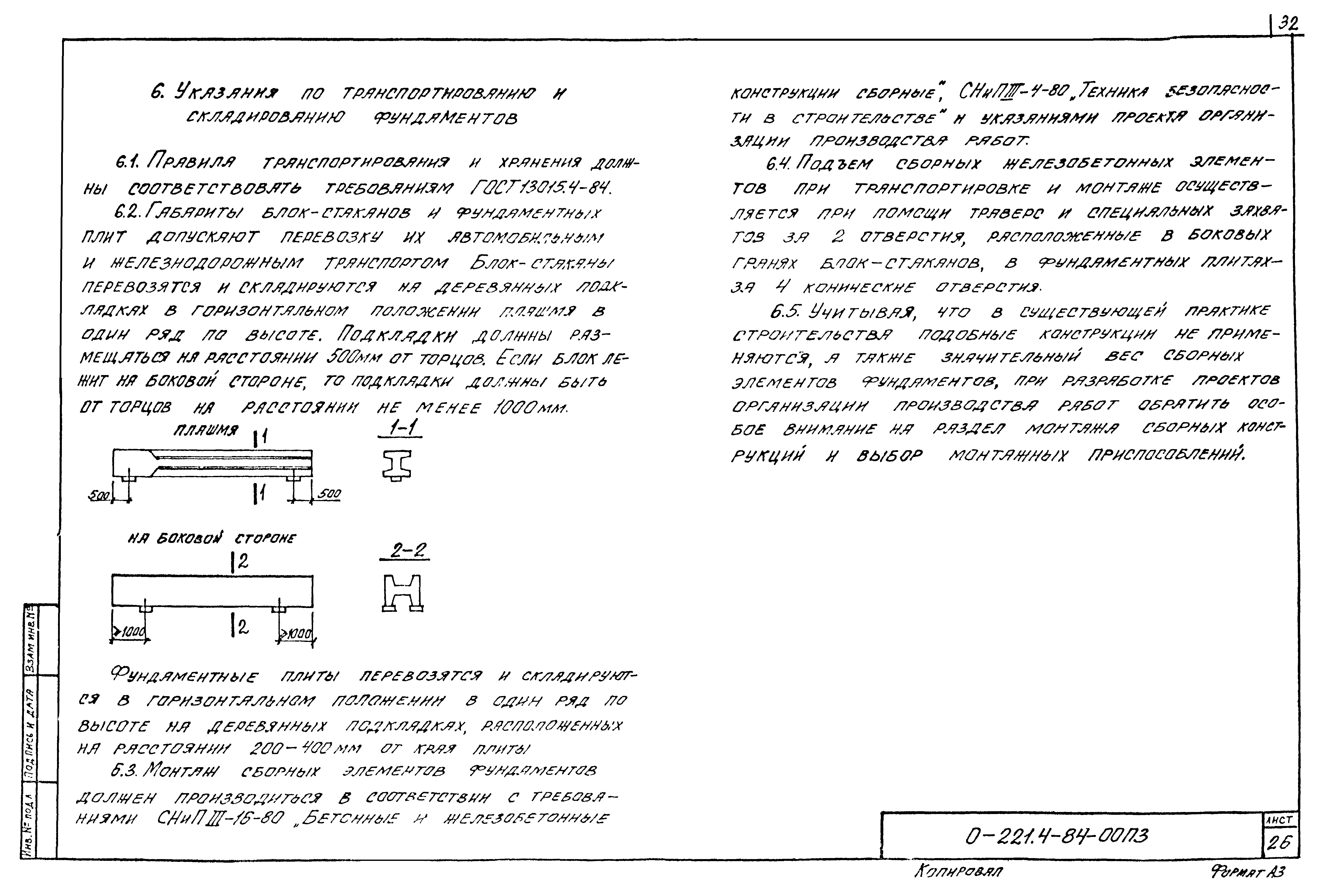

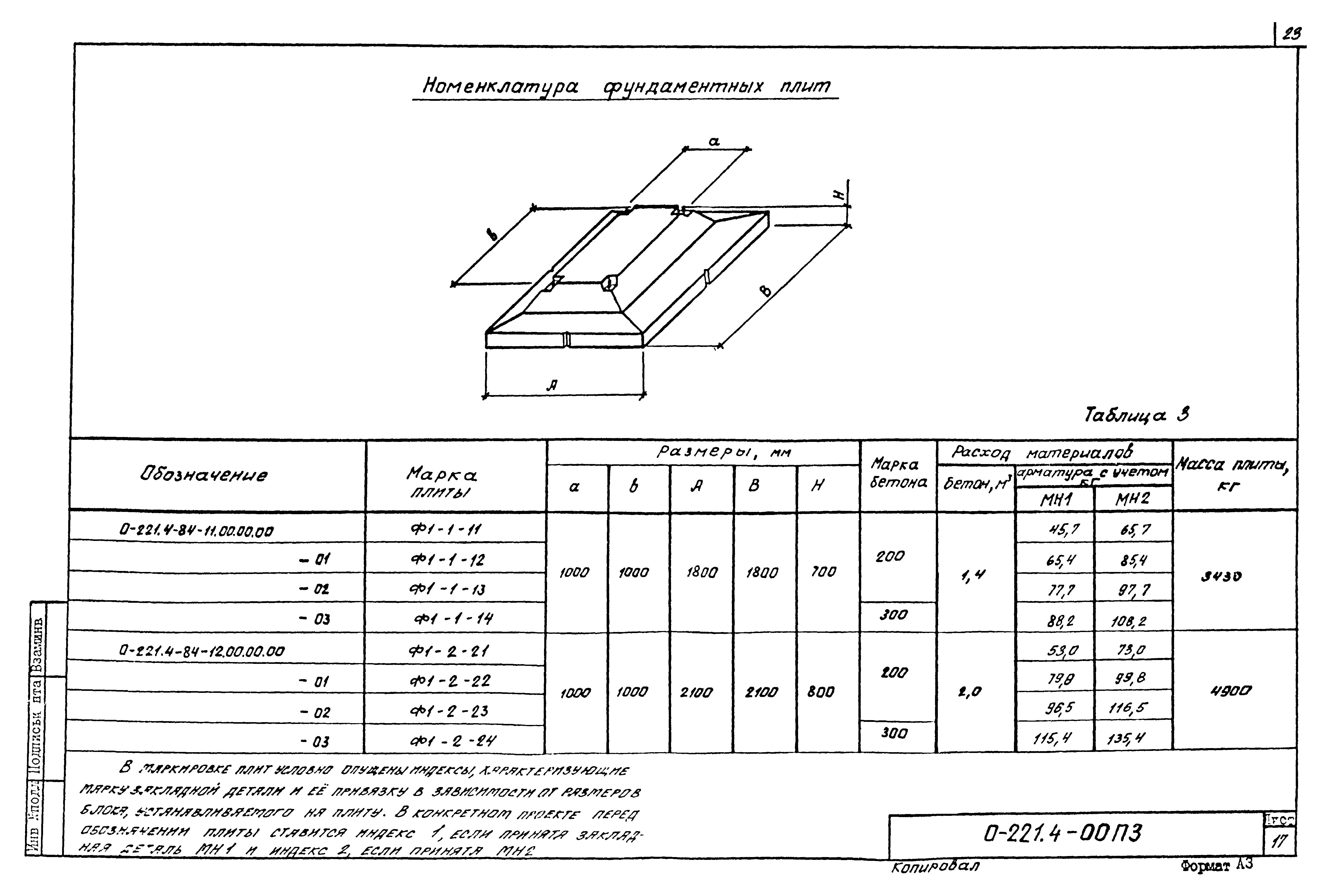

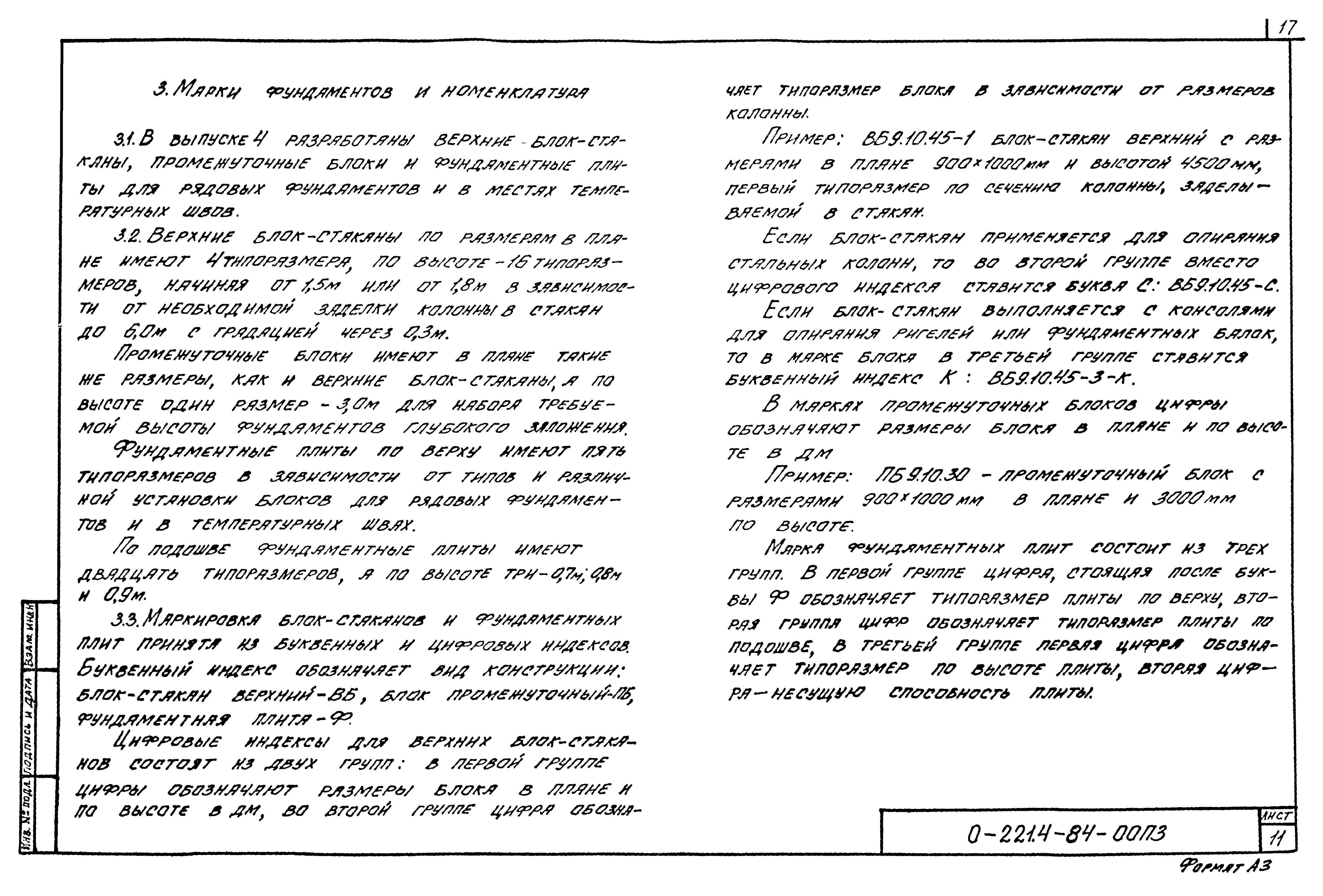

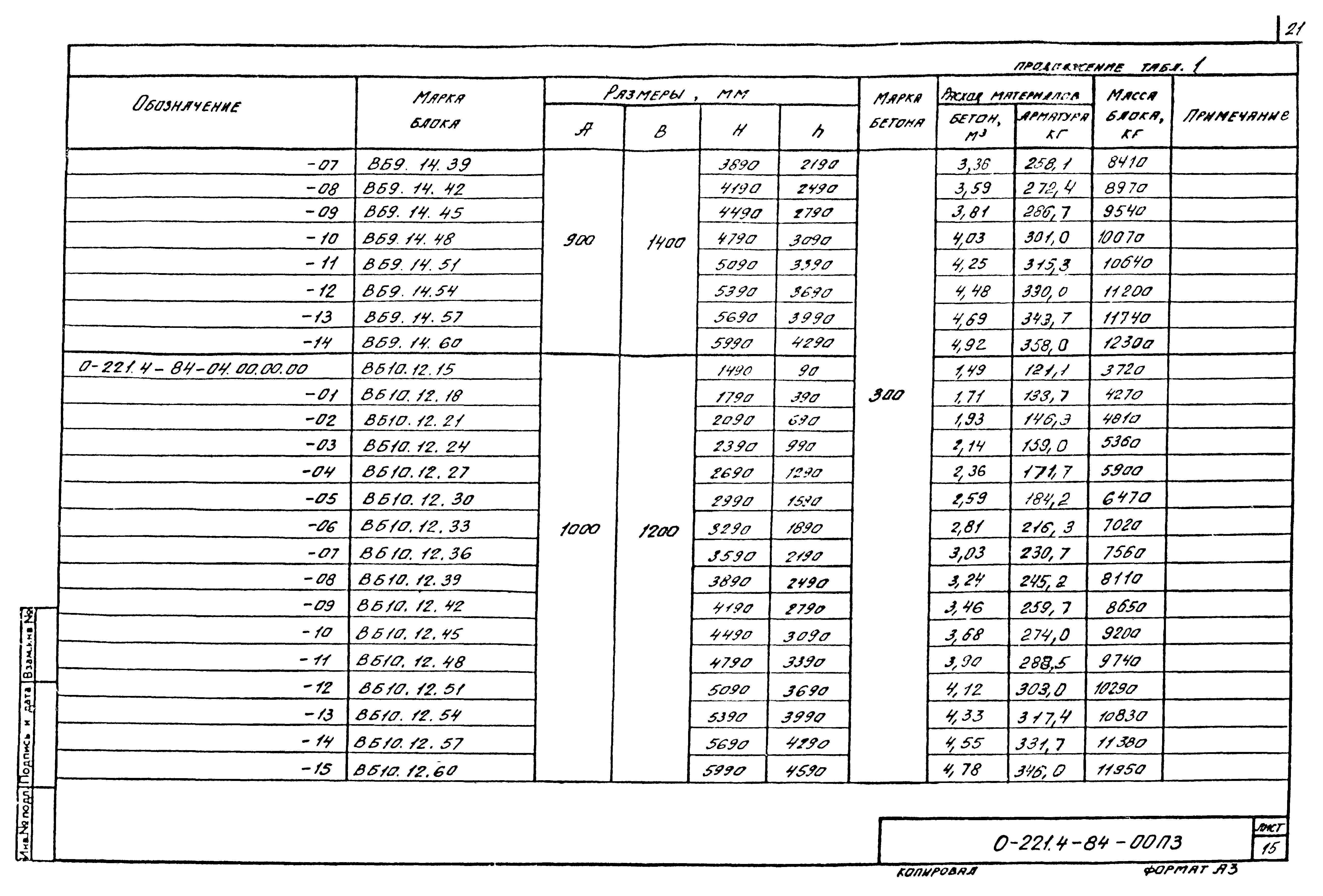

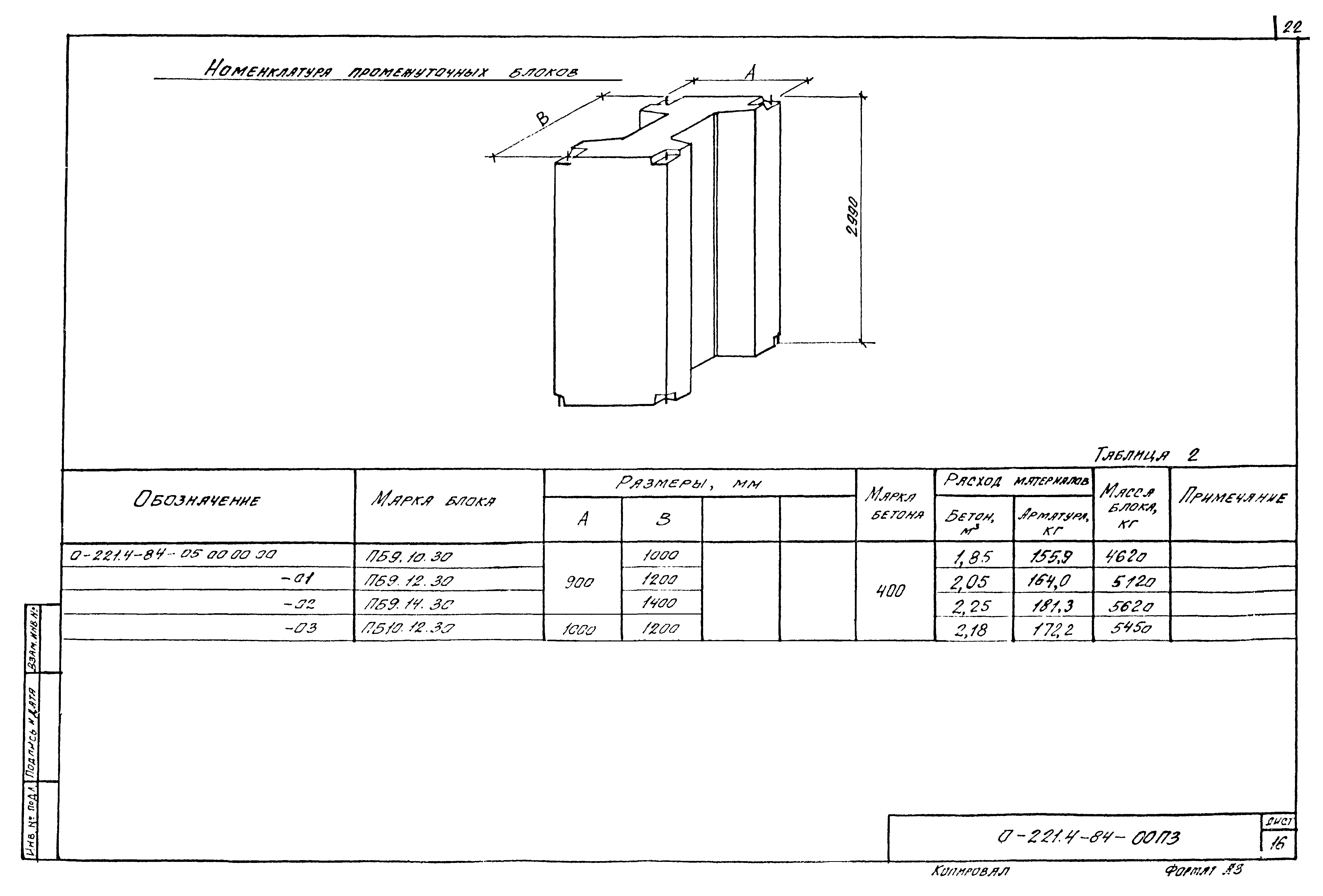

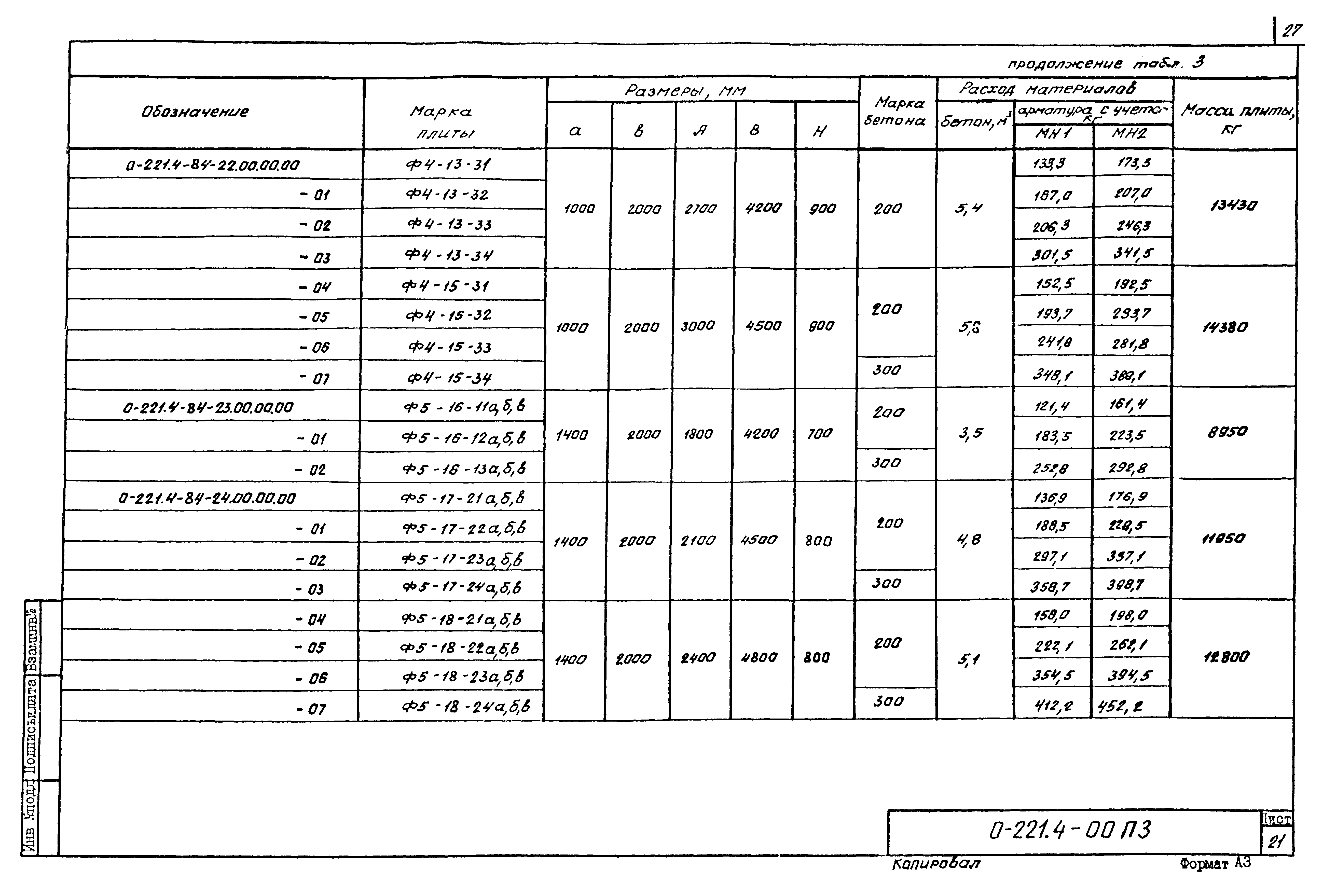

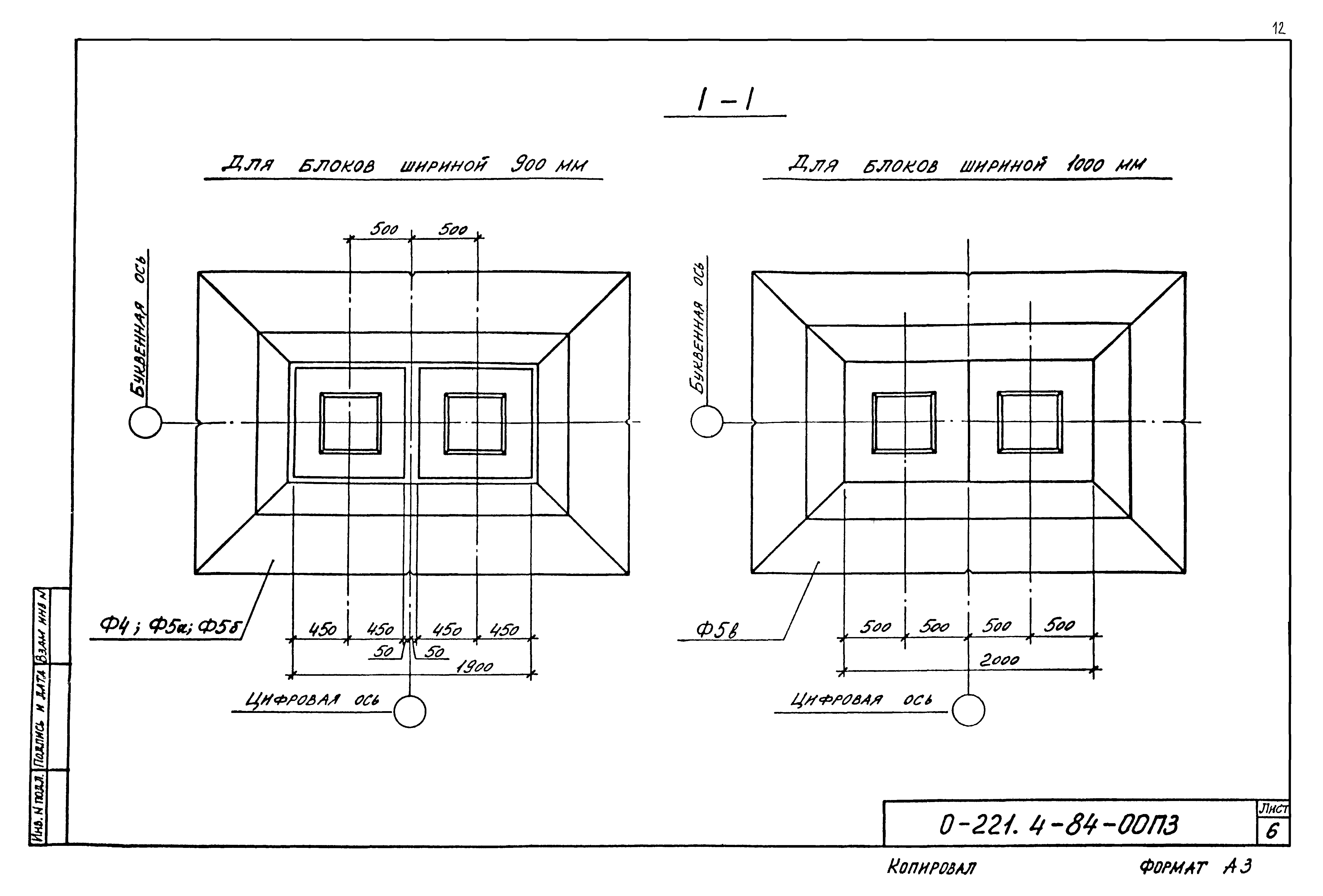

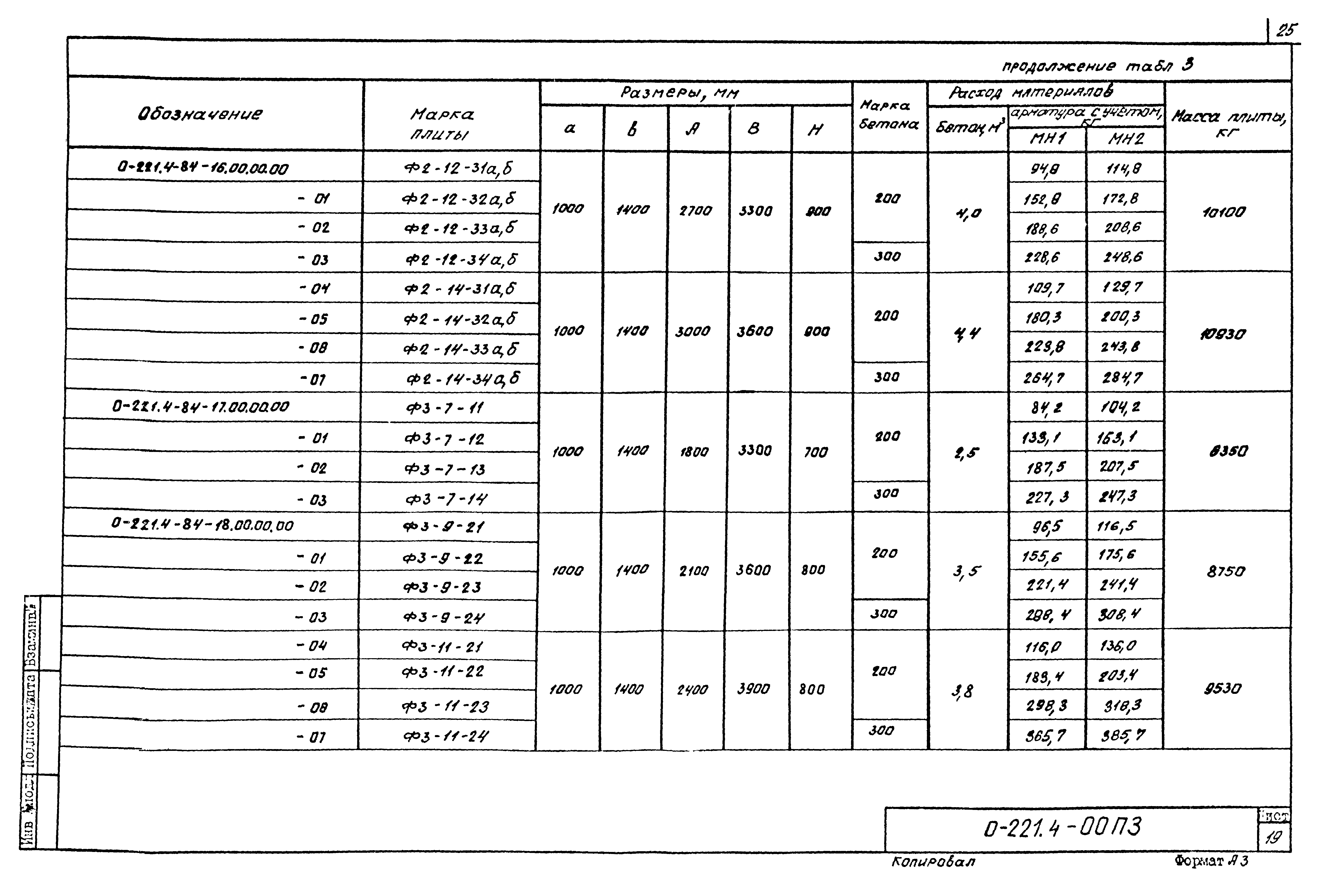

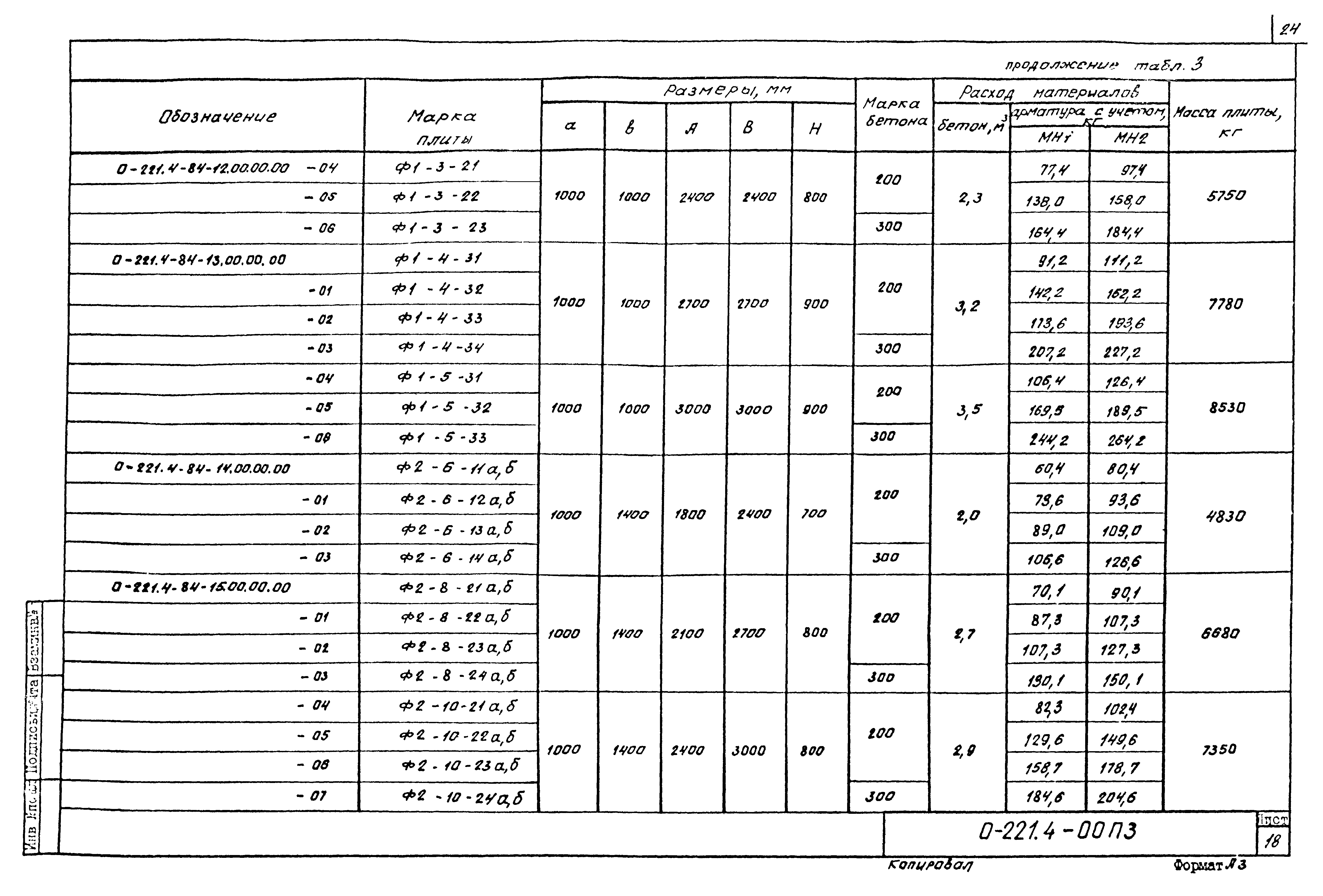

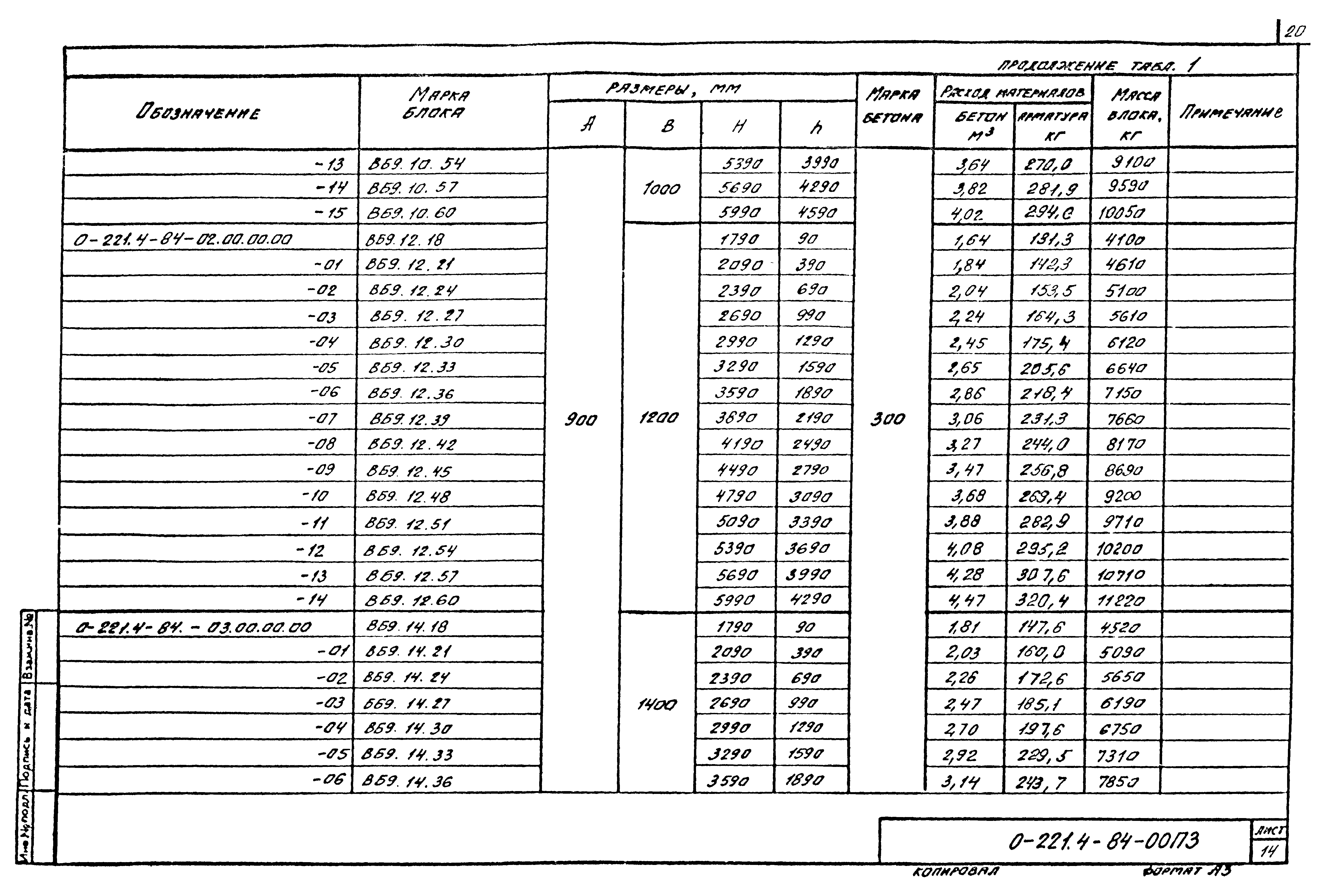

Оглавление:0-221.4-84-00ПЗ Пояснительная записка

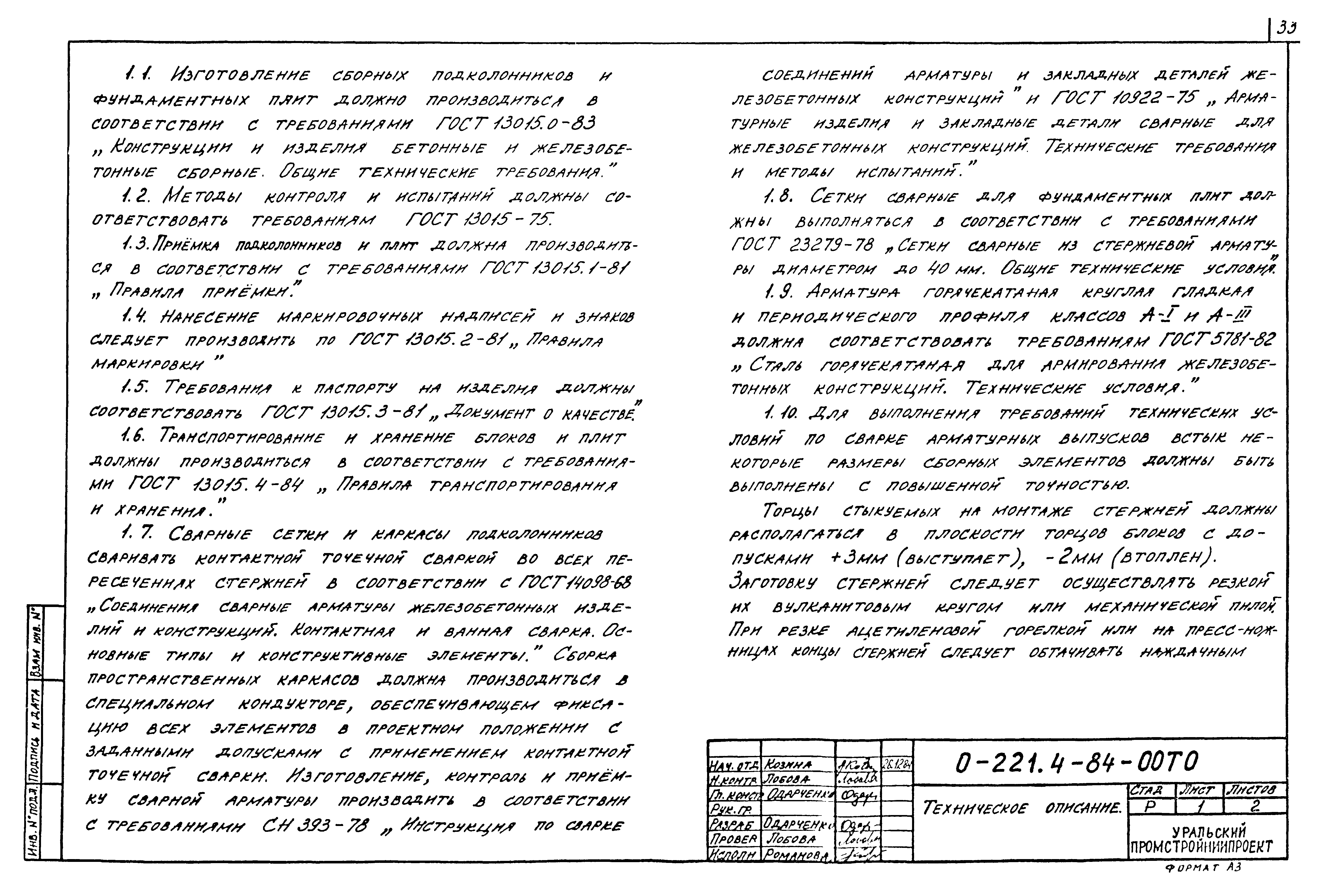

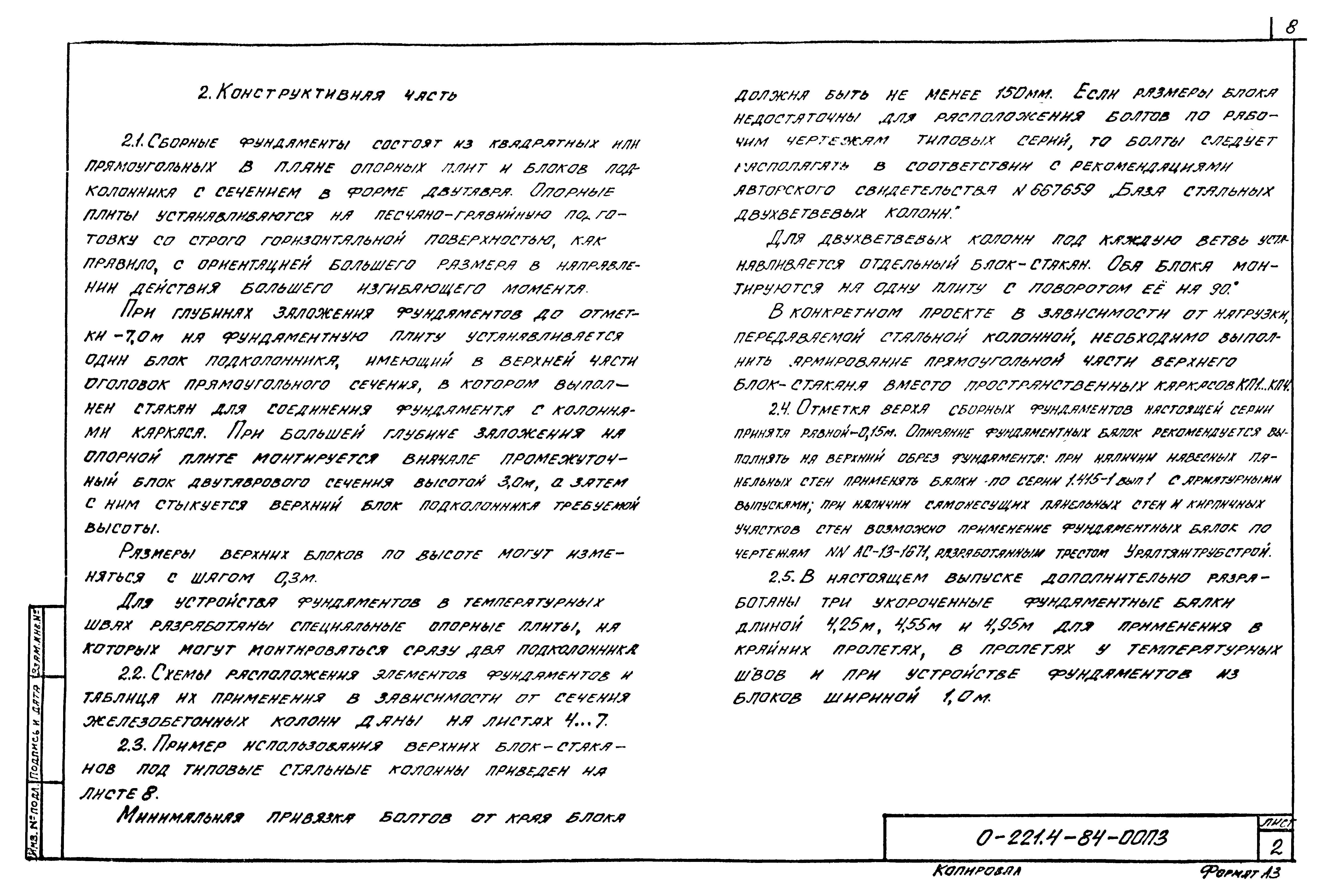

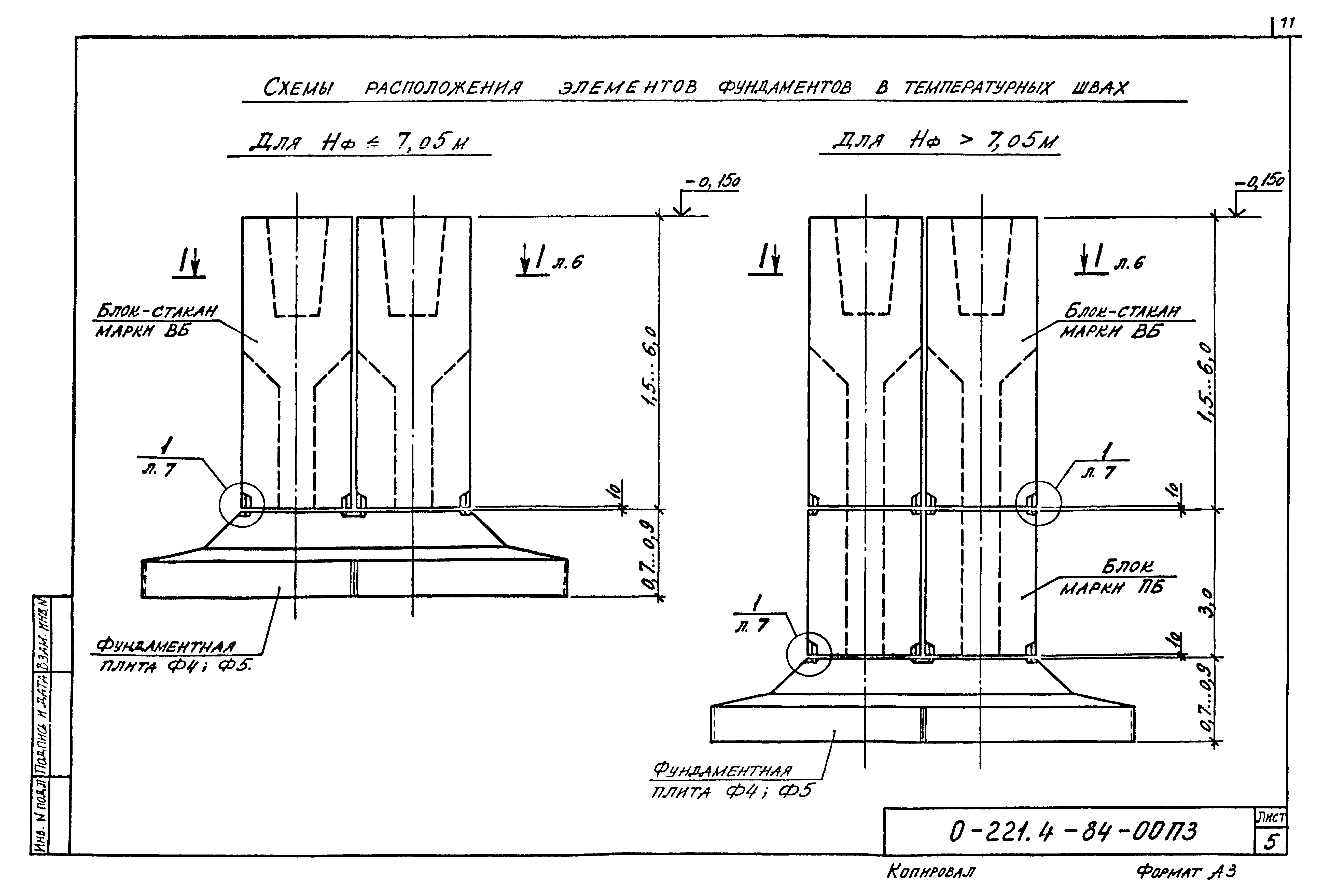

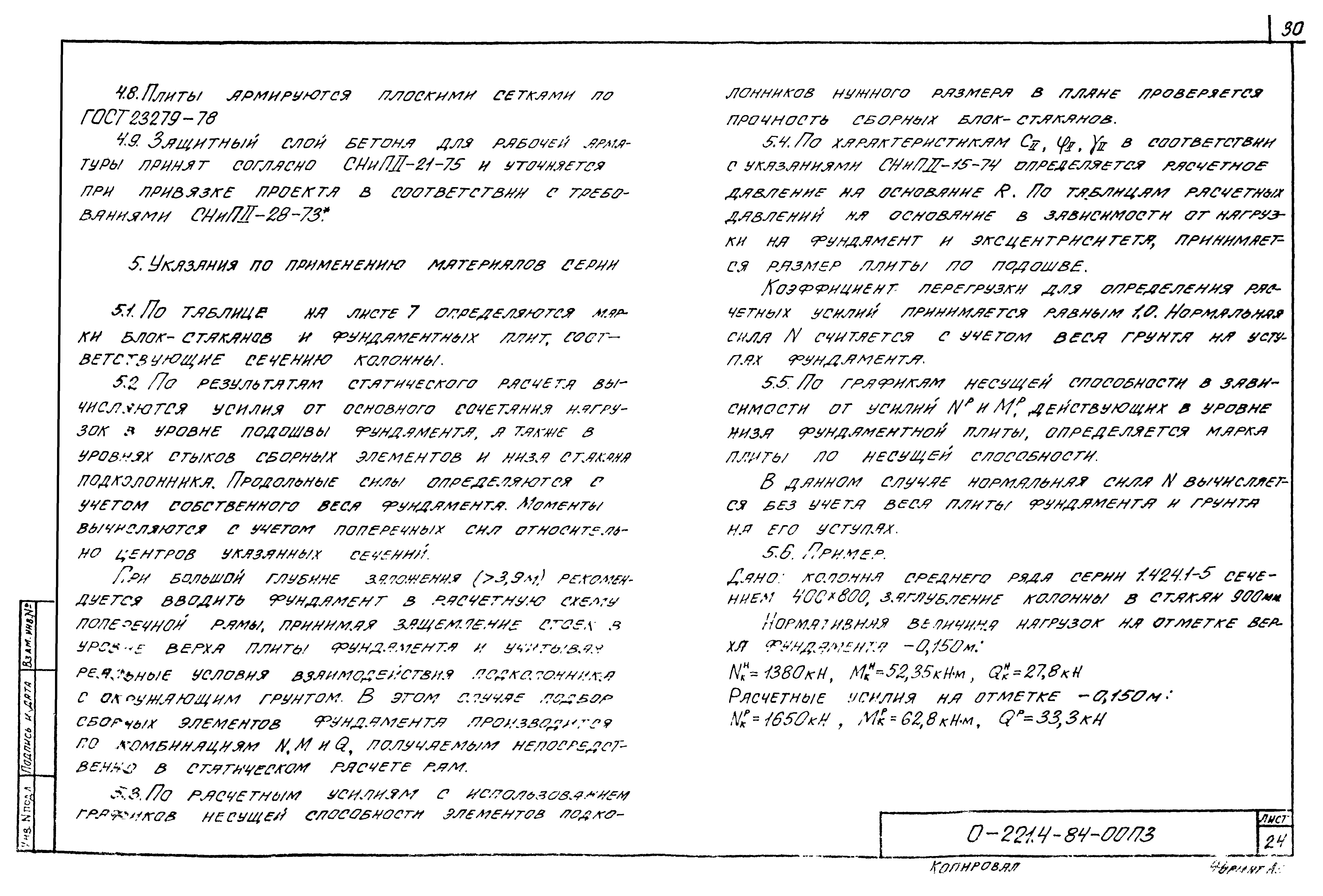

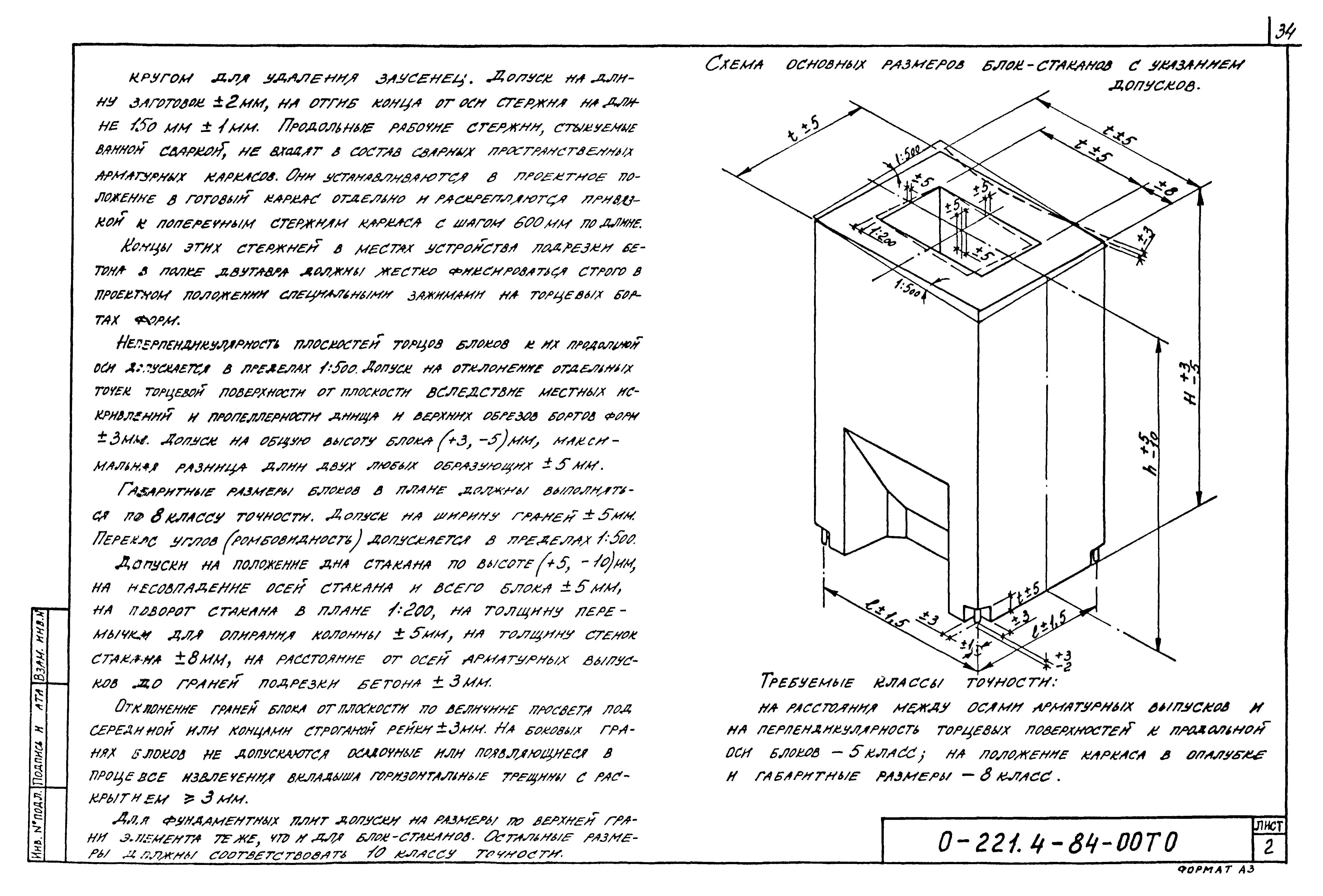

0-221.4-84-00ТО Техническое описание

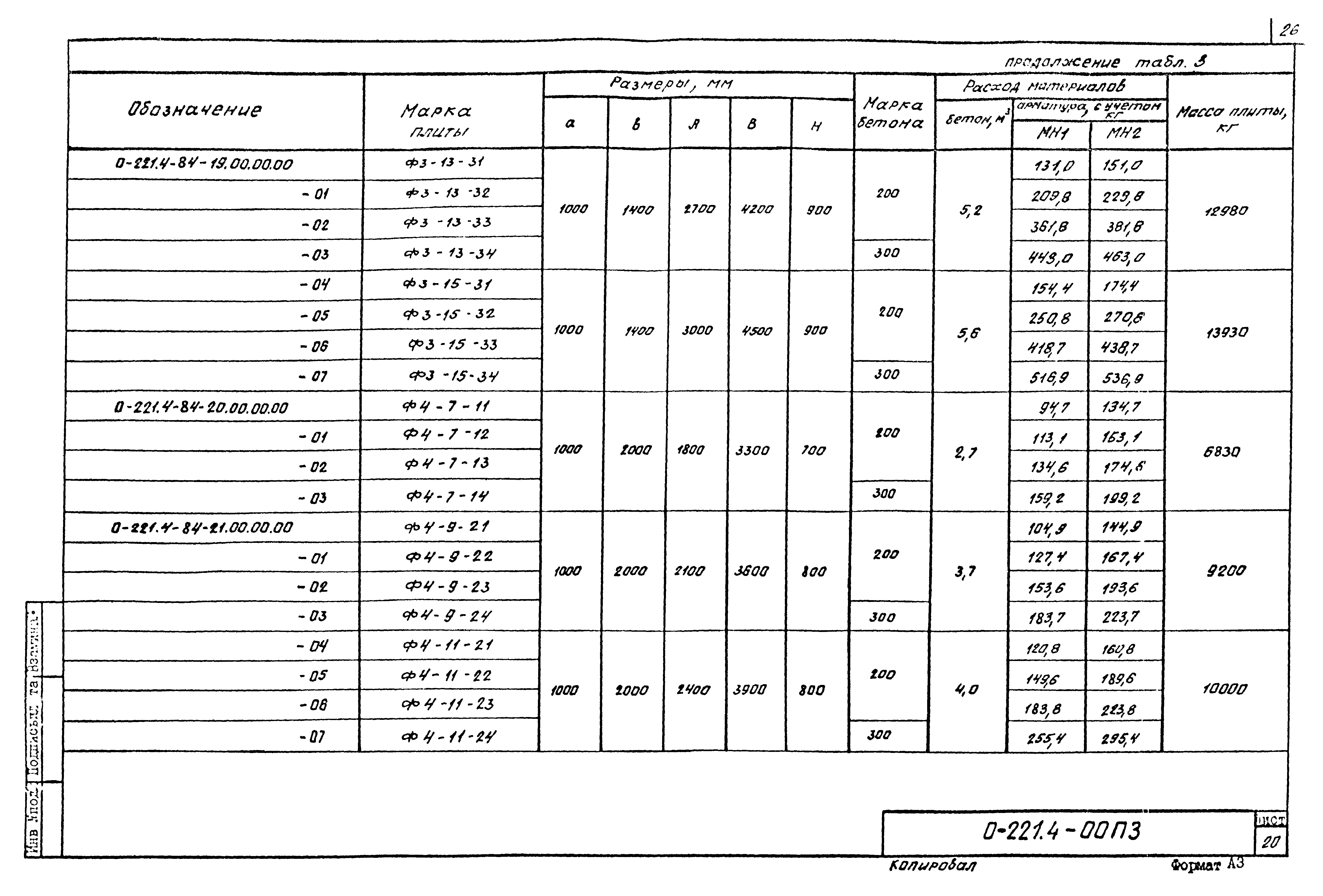

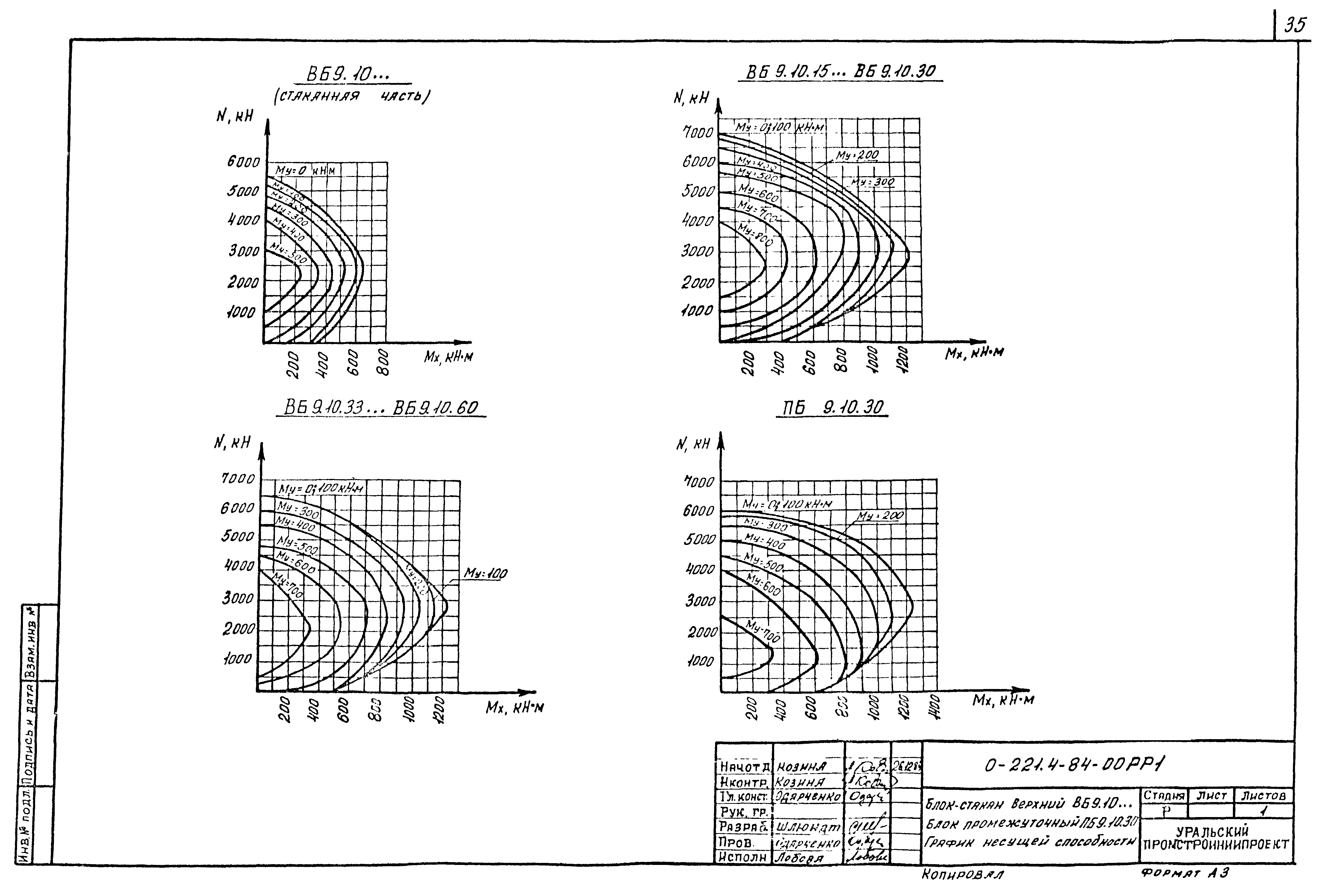

0-221.4-84-00РР1 Блок-стакан верхний ВБ9.10… блок промежуточный ПБ9.10.30. График несущей способности

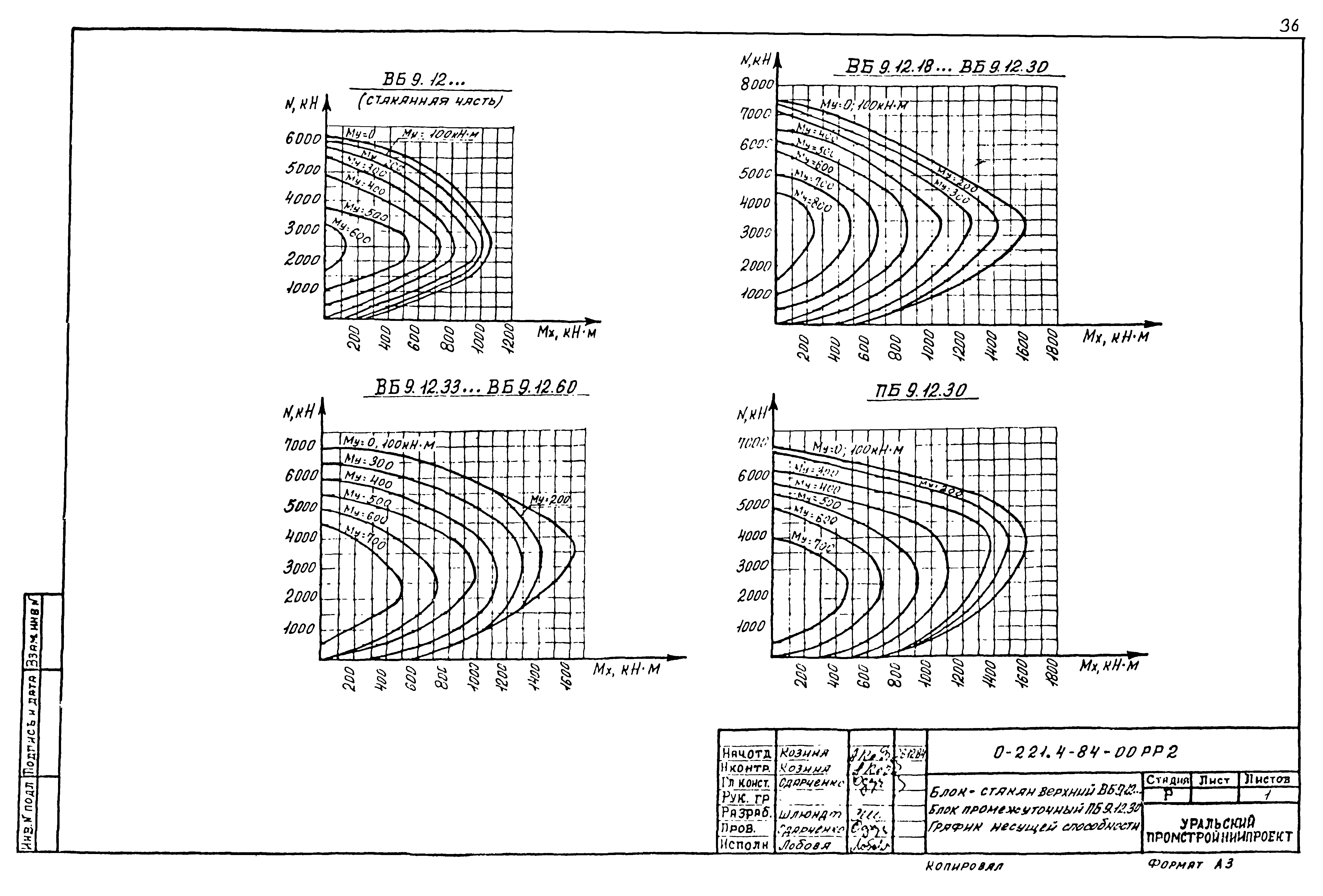

0-221.4-84-00РР2 Блок-стакан верхний ВБ9.12… блок промежуточный ПБ9.12.30. График несущей способности

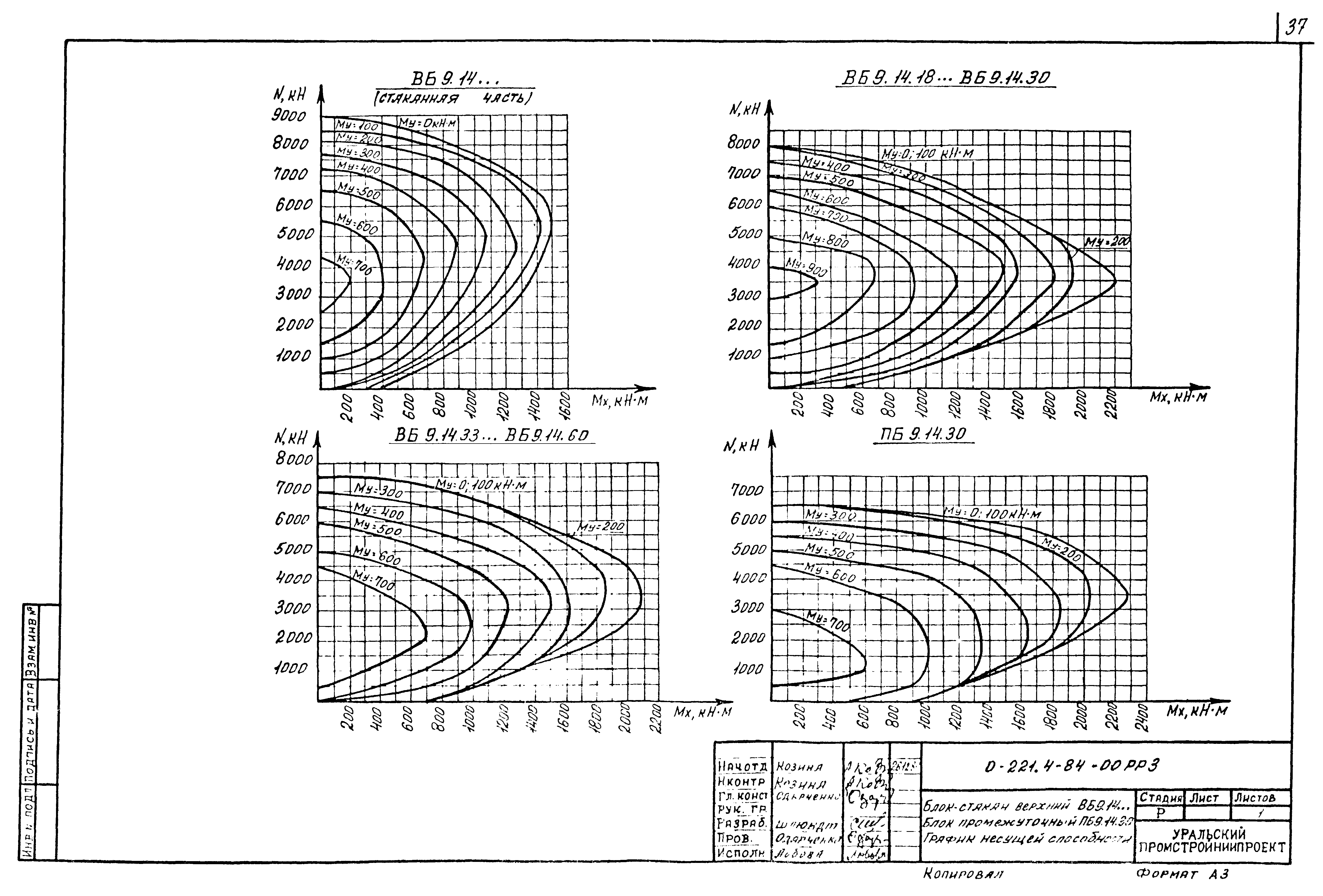

0-221.4-84-00РР3 Блок-стакан верхний ВБ9.14… блок промежуточный ПБ9.14.30. График несущей способности

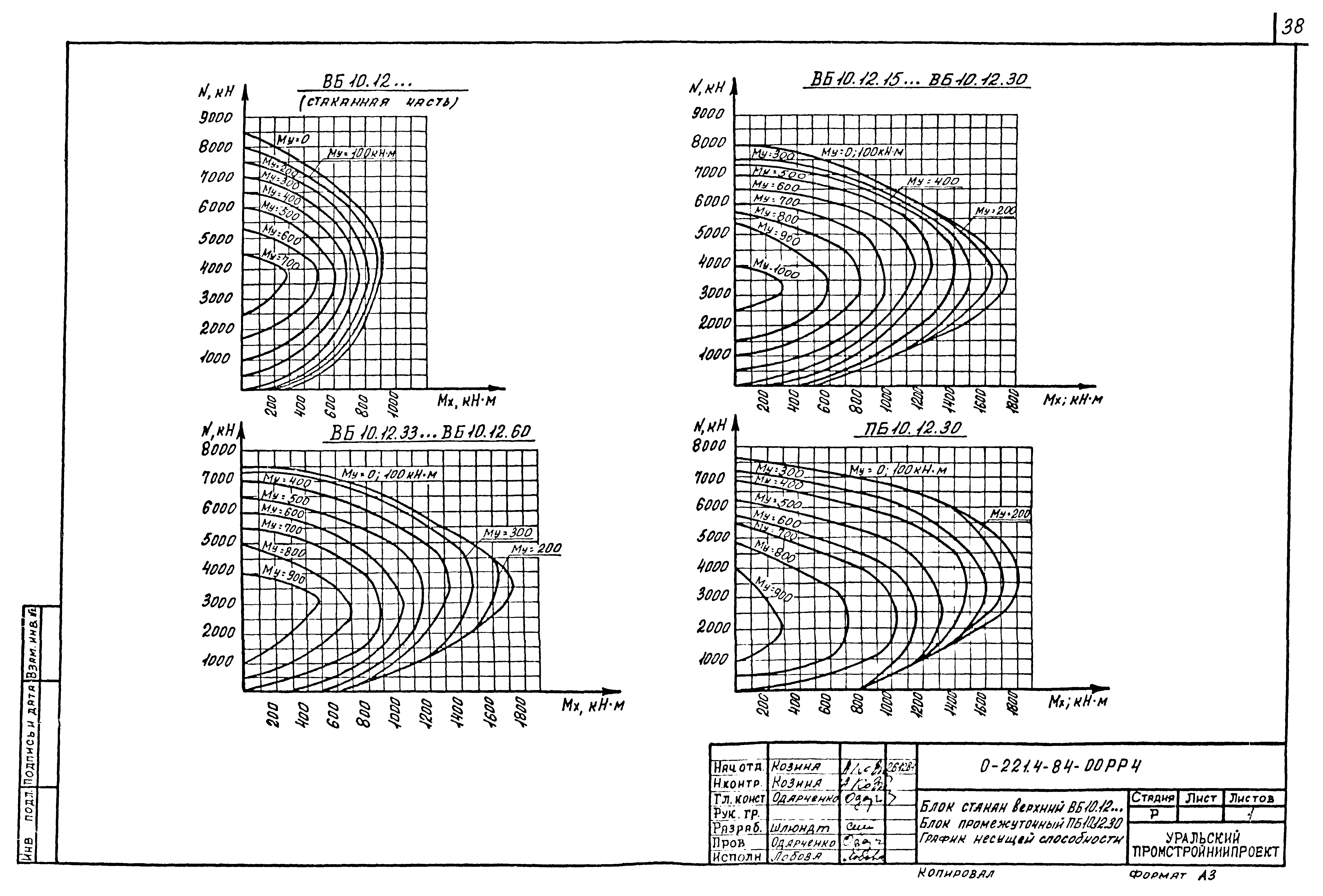

0-221.4-84-00РР4 Блок-стакан верхний ВБ10.12… блок промежуточный ПБ10.12.30. График несущей способности

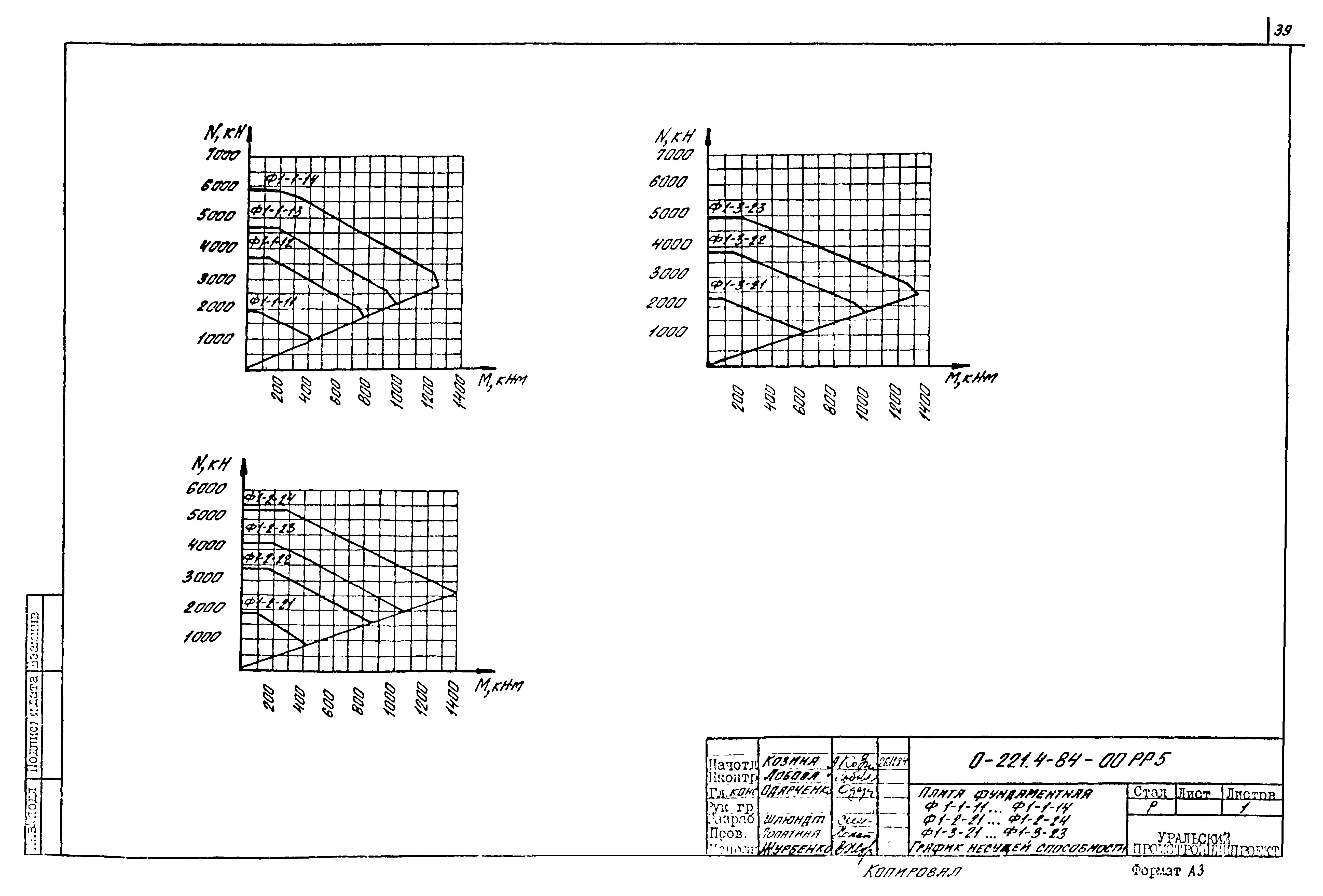

0-221.4-84-00РР5 Плита фундаментная Ф1-1-11…Ф1-1-14, Ф1-2-21…Ф1-2-24, Ф1-3-21…Ф1-3-24. График несущей способности

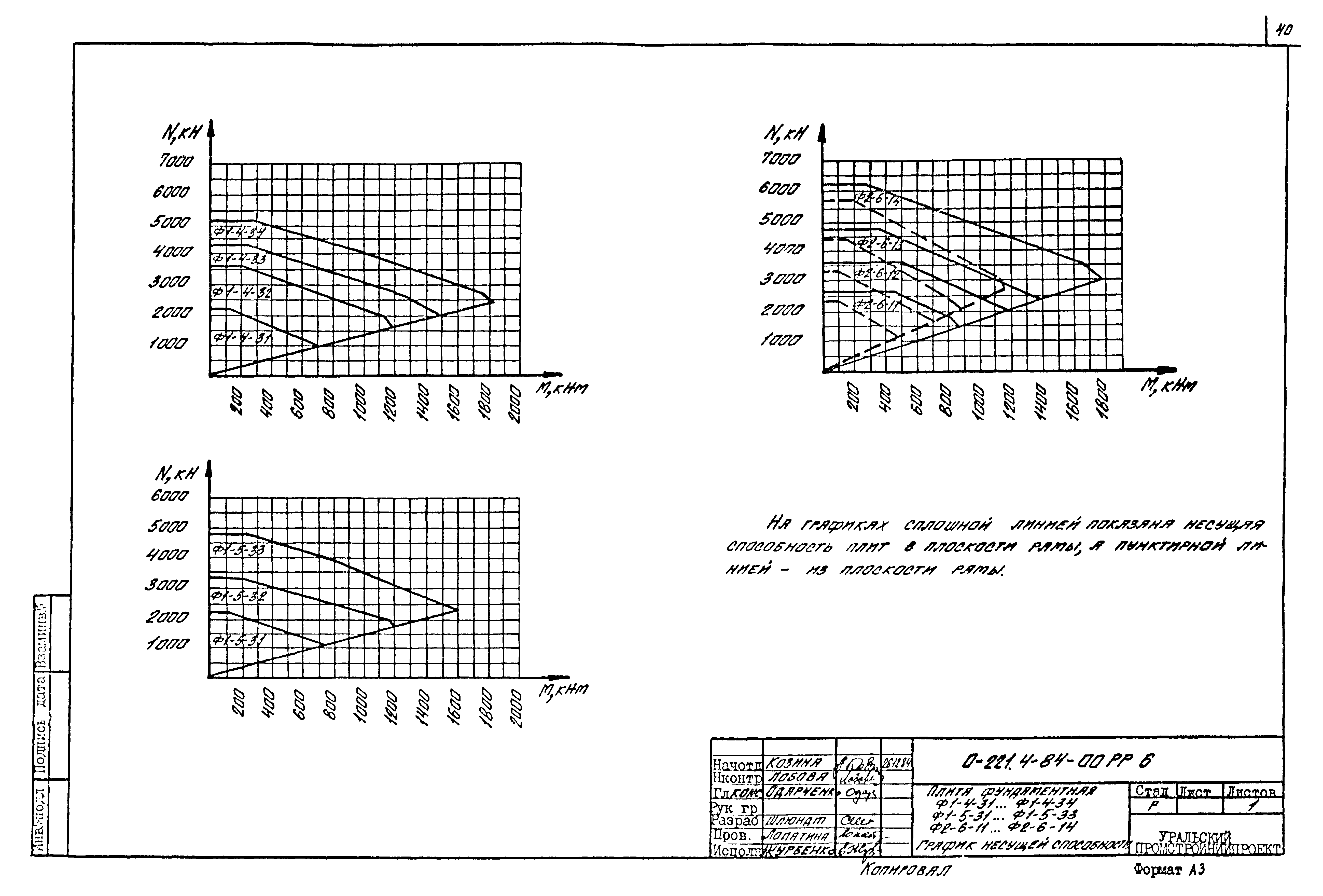

0-221.4-84-00РР6 Плита фундаментная Ф1-4-31…Ф1-3-34, Ф1-5-31…Ф1-5-33, Ф2-6-11…Ф2-6-14. График несущей способности
0-221.4-84-00РР7 Плита фундаментная Ф2-8-21…Ф2-8-24, Ф2-10-21…Ф2-10-24, Ф2-12-31…Ф2-12-34, Ф2-14-31…Ф2-14-34. График несущей способности

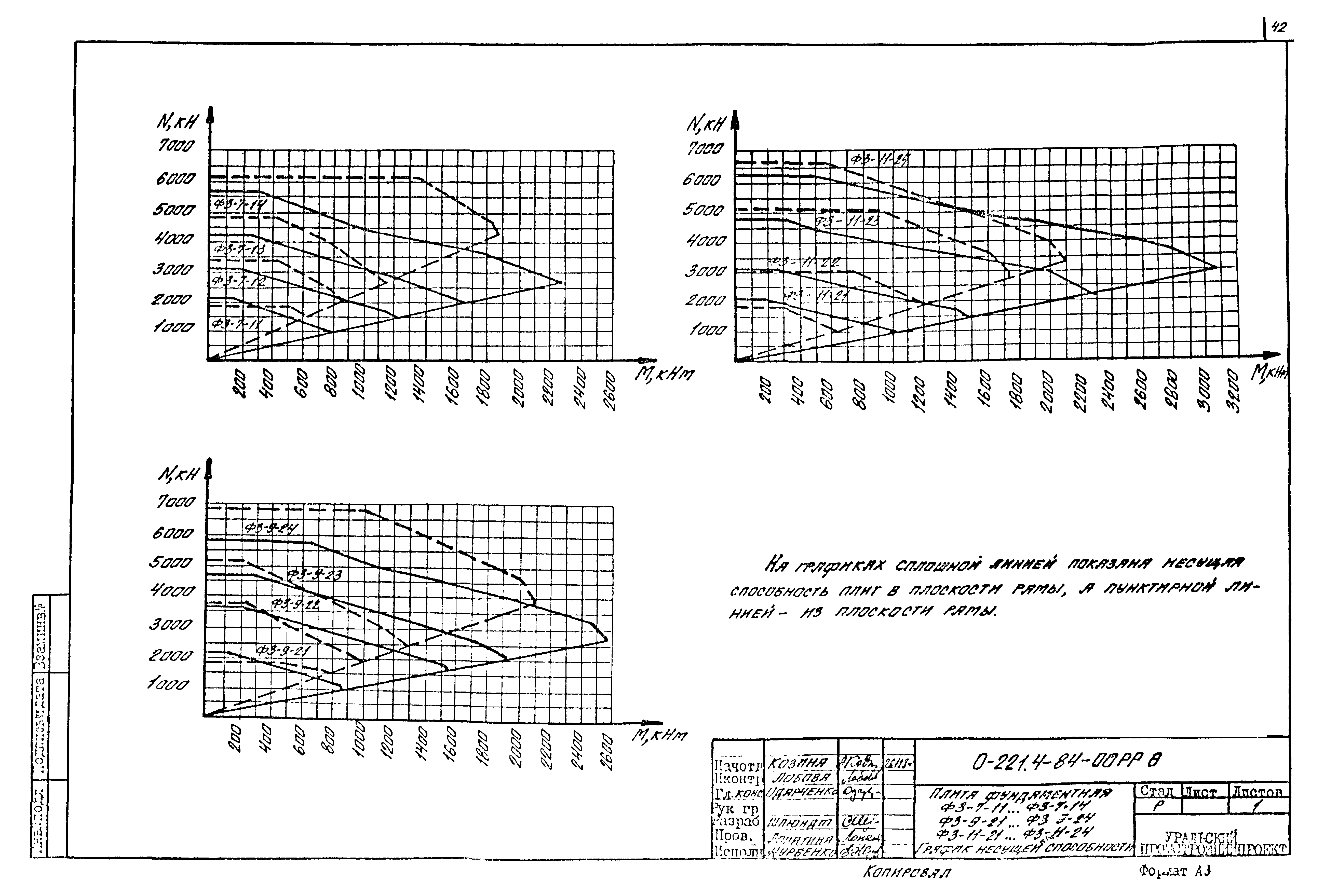

0-221.4-84-00РР8 Плита фундаментная Ф3-7-11…Ф3-7-14, Ф3-9-21…Ф3-9-24, Ф3-11-21…Ф3-11-24. График несущей способности
0-221.4-84-00РР9 Плита фундаментная Ф3-13-21…Ф3-13-24, Ф3-15-31…Ф3-15-34. График несущей способности

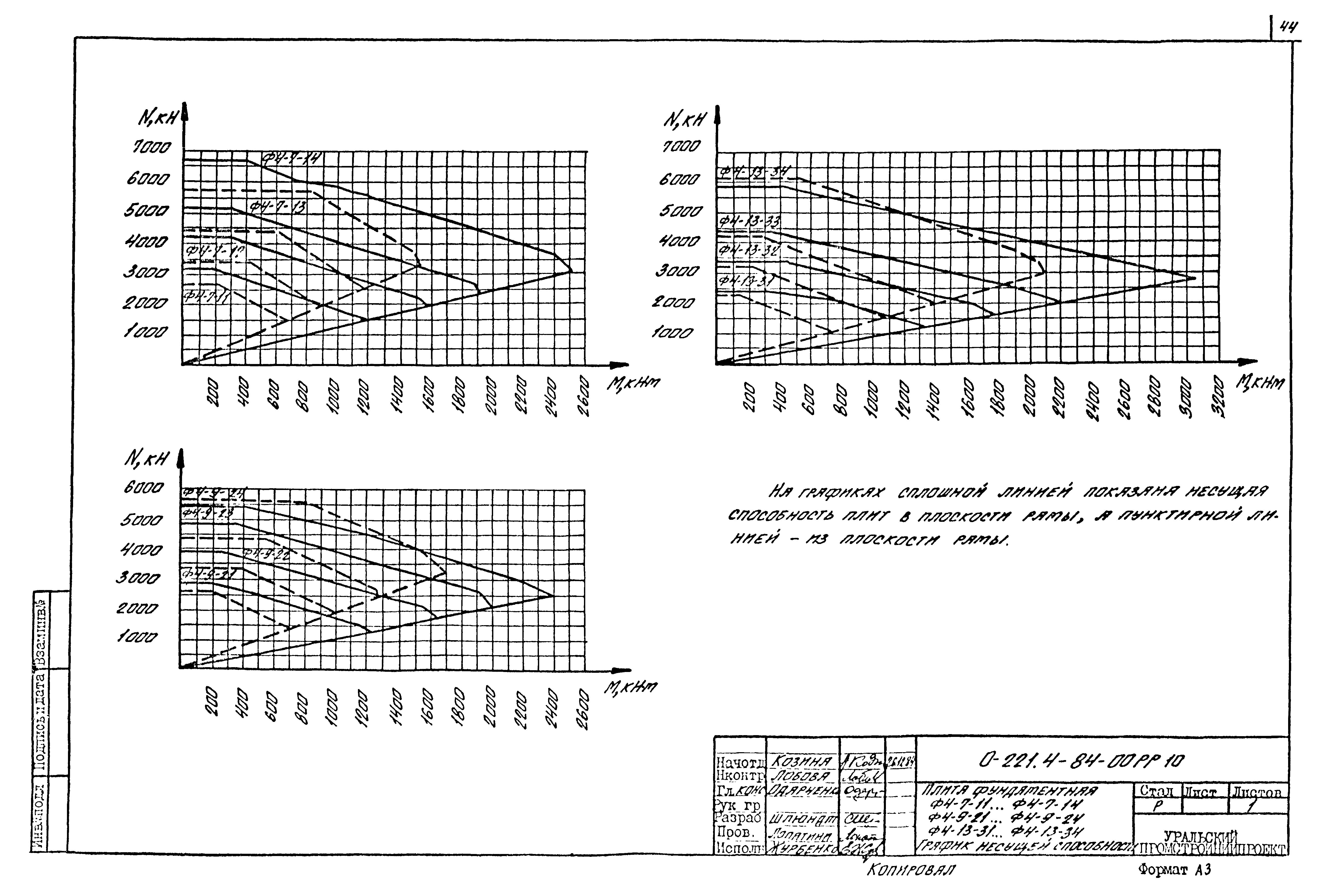

0-221.4-84-00РР10 Плита фундаментная Ф4-7-11…Ф4-7-14, Ф4-9-21…Ф4-9-24, Ф4-13-31…Ф4-13-34. График несущей способности

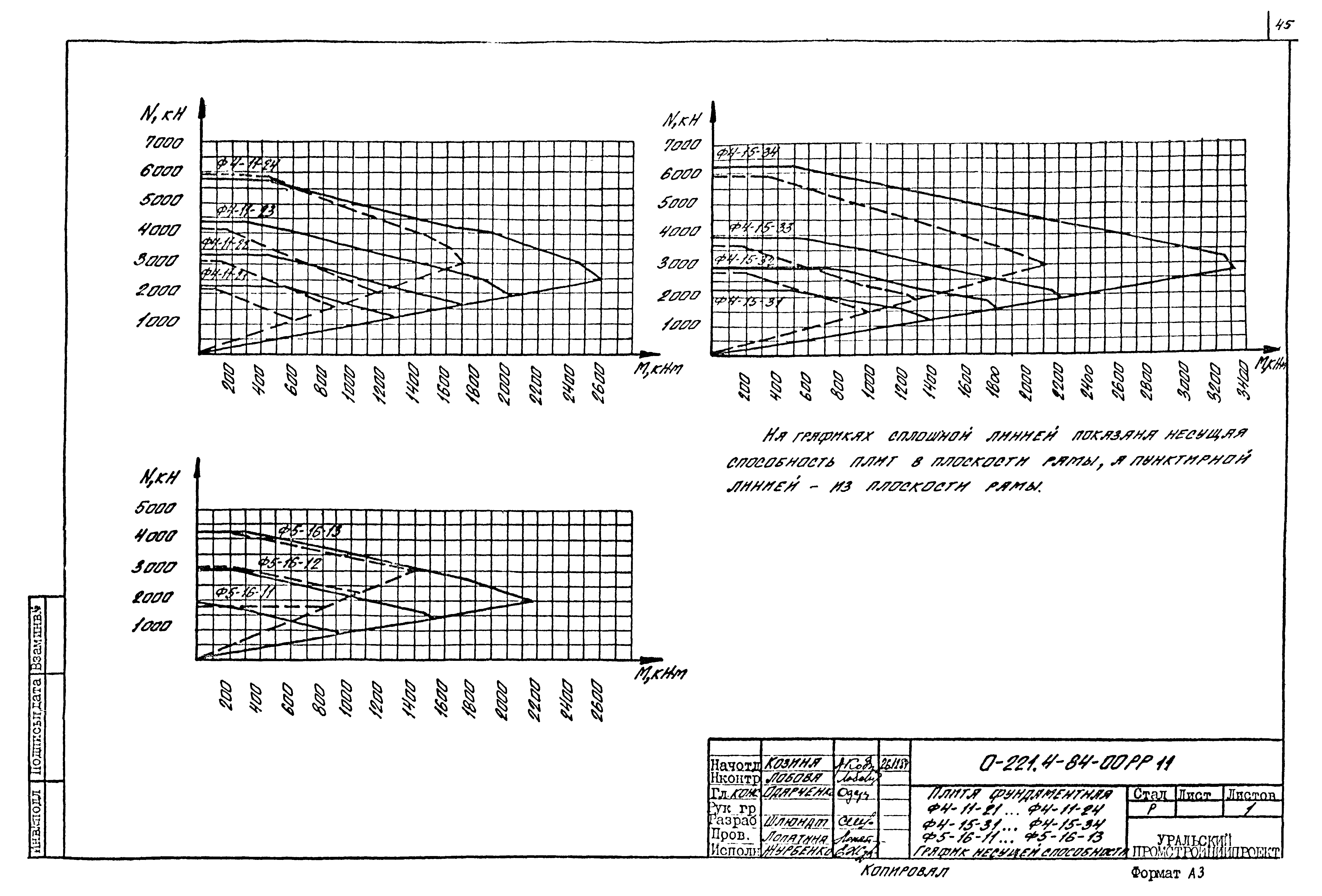

0-221.4-84-00РР11 Плита фундаментная Ф4-11-21…Ф4-11-24, Ф4-15-31…Ф4-15-34, Ф5-16-11…Ф5-16-13. График несущей способности

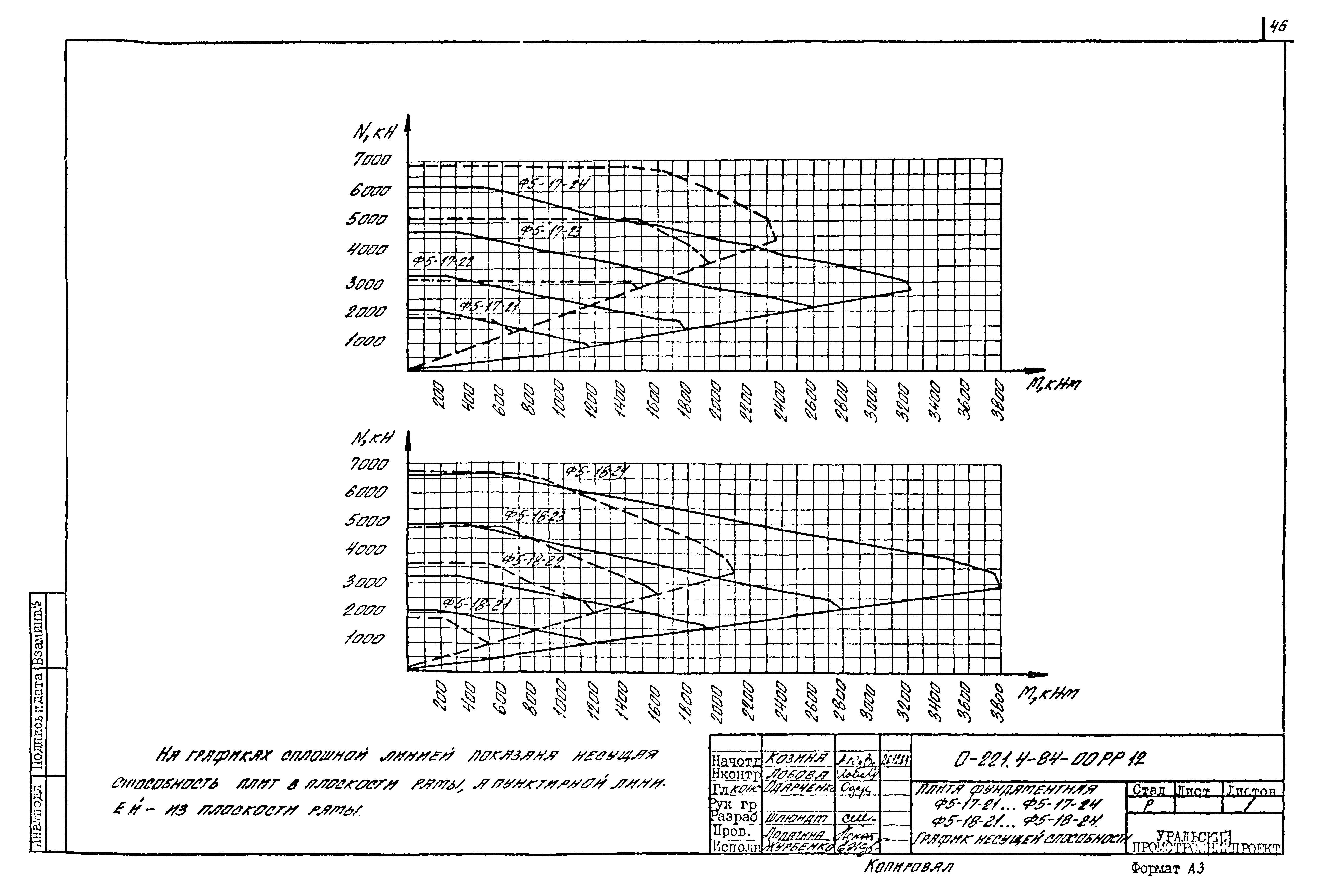

0-221.4-84-00РР12 Плита фундаментная Ф5-17-21…Ф5-17-24, Ф5-18-31…Ф5-18-34. График несущей способности

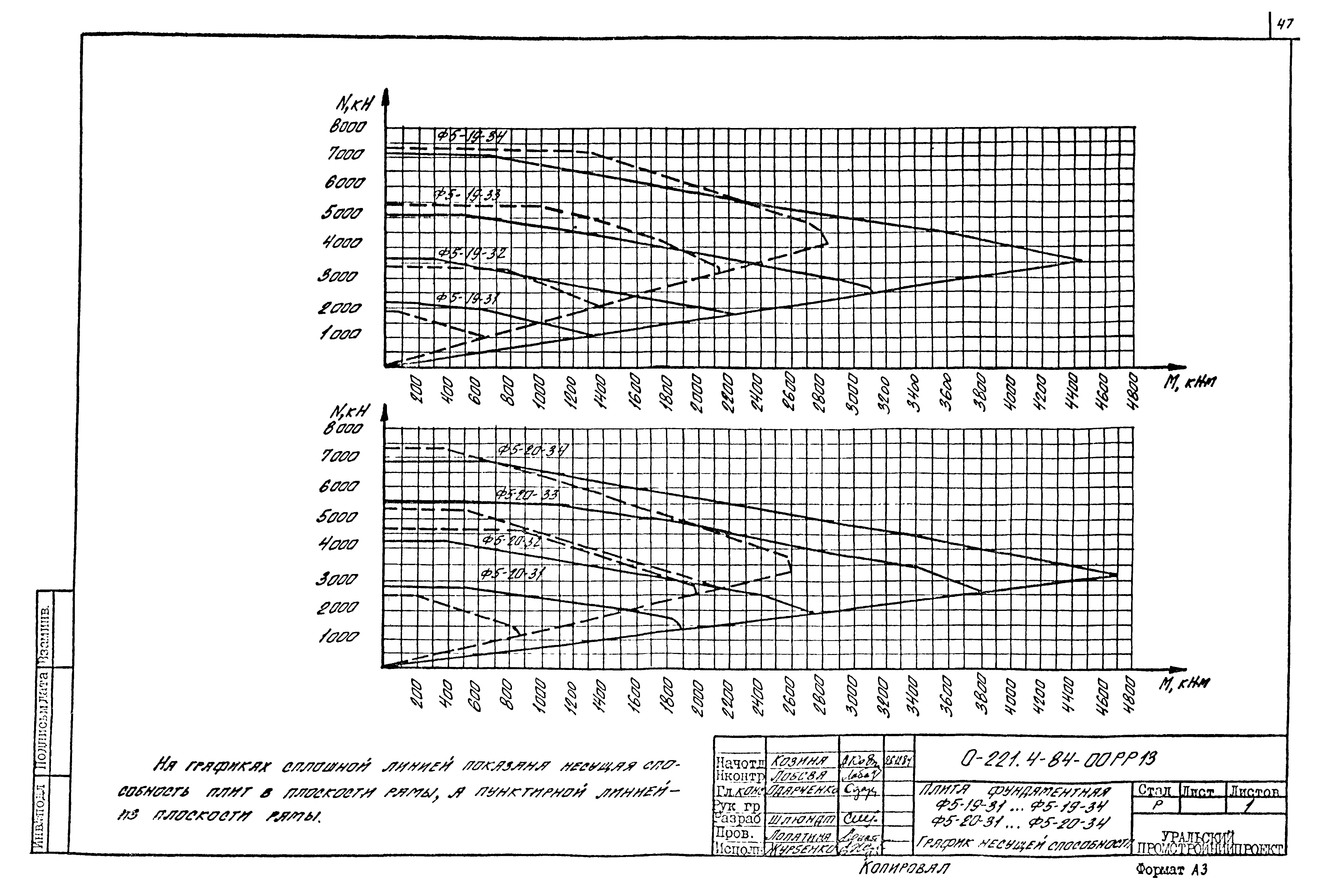

0-221.4-84-00РР13 Плита фундаментная Ф5-19-31…Ф5-19-34, Ф5-20-31…Ф5-20-34. График несущей способности

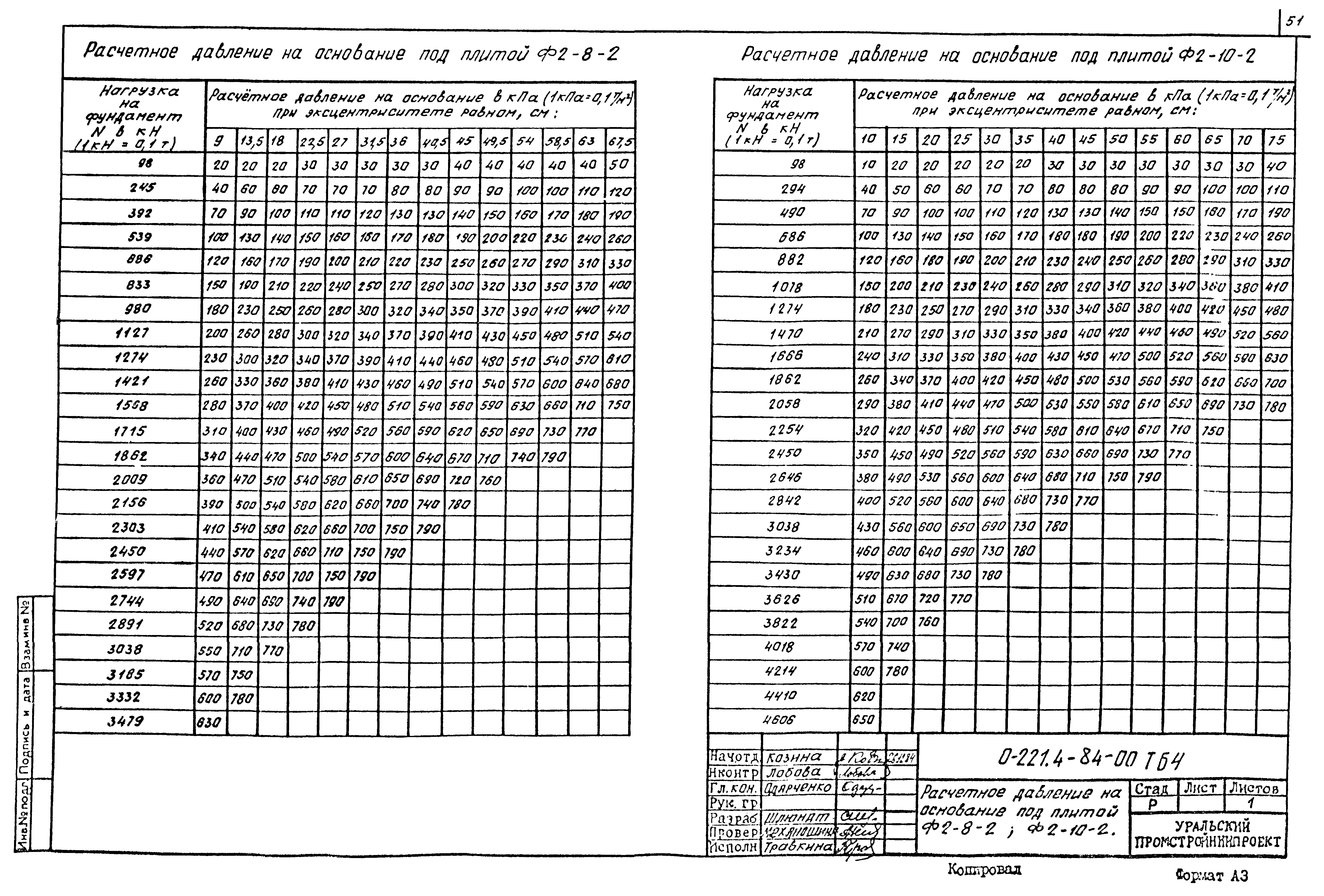

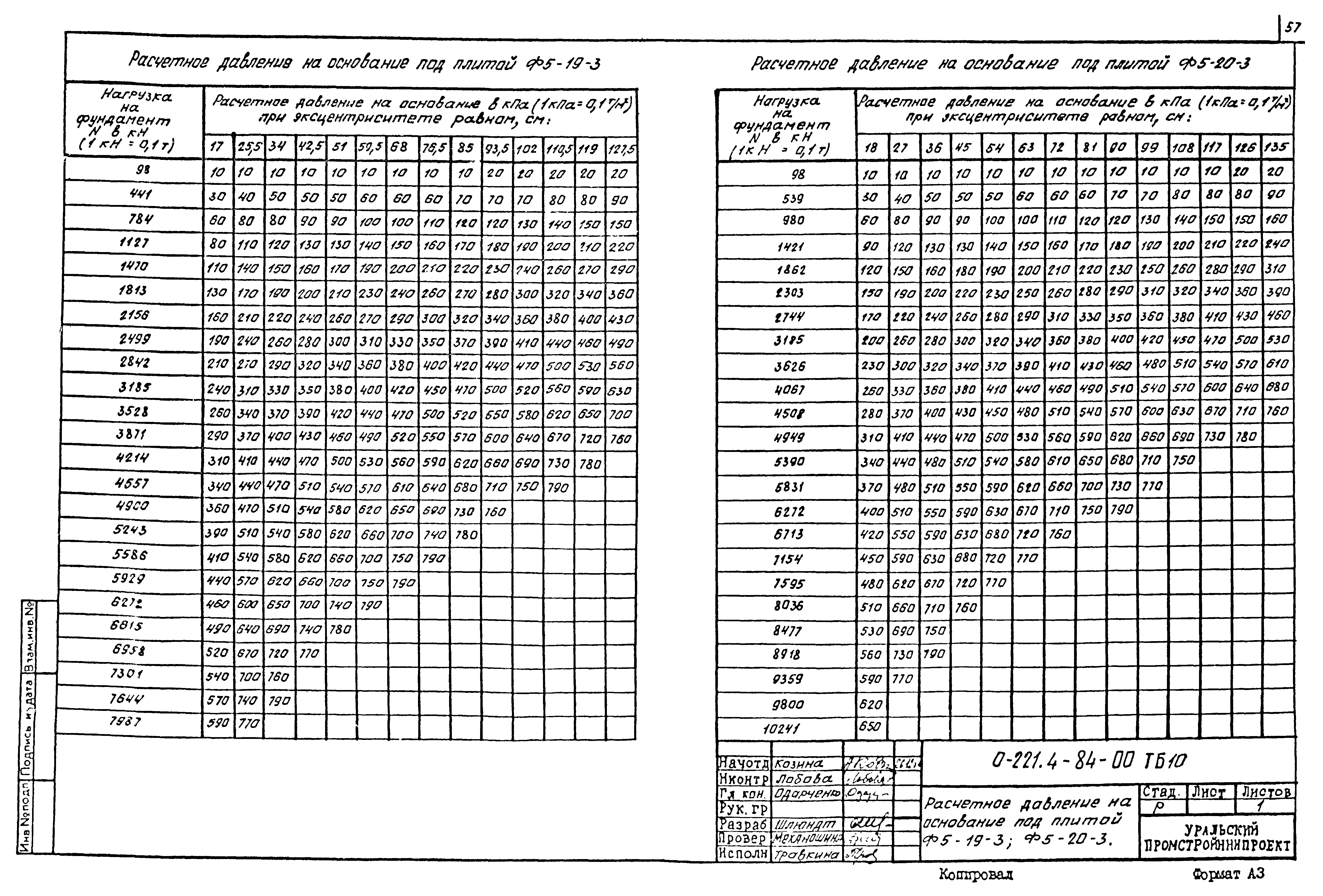

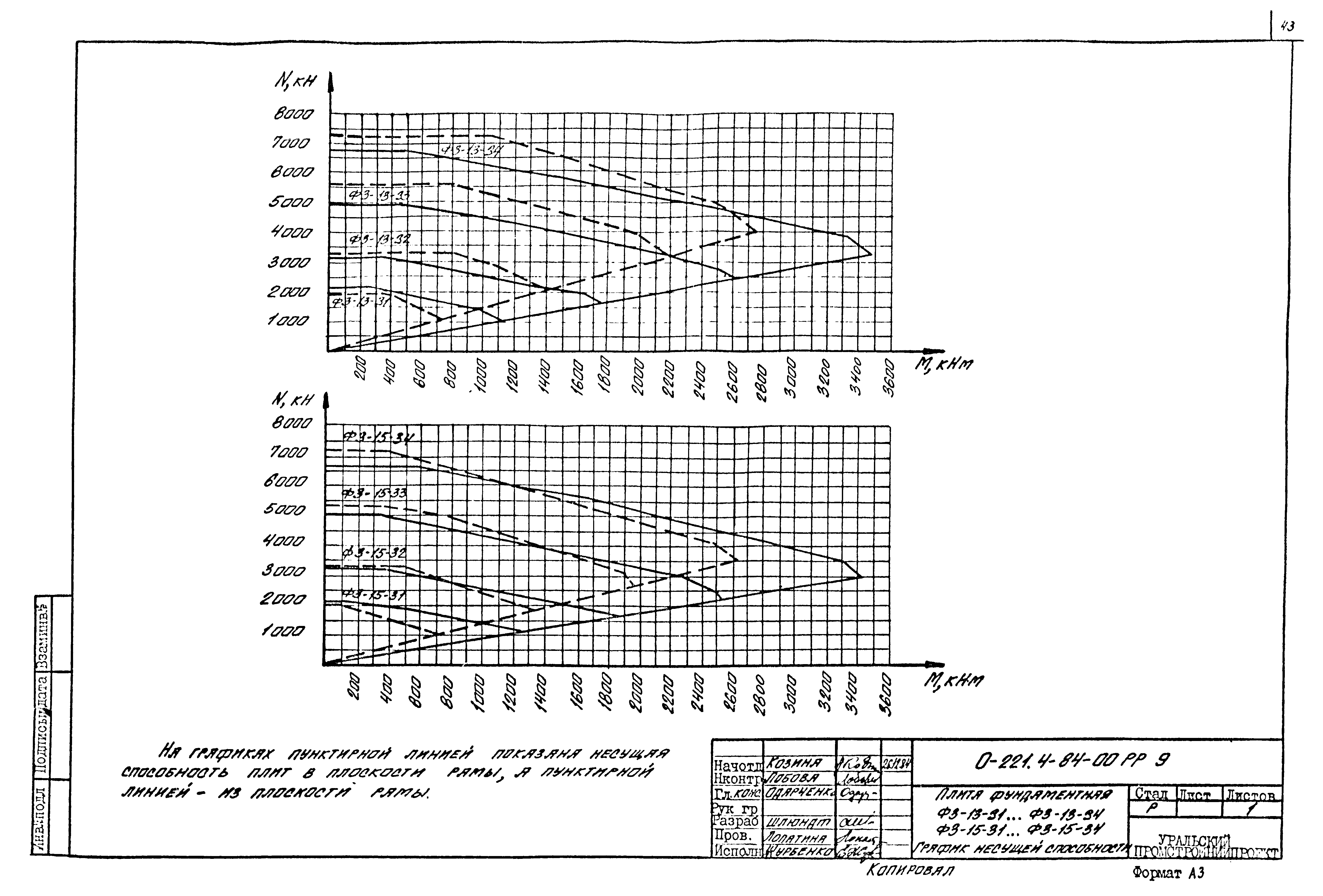

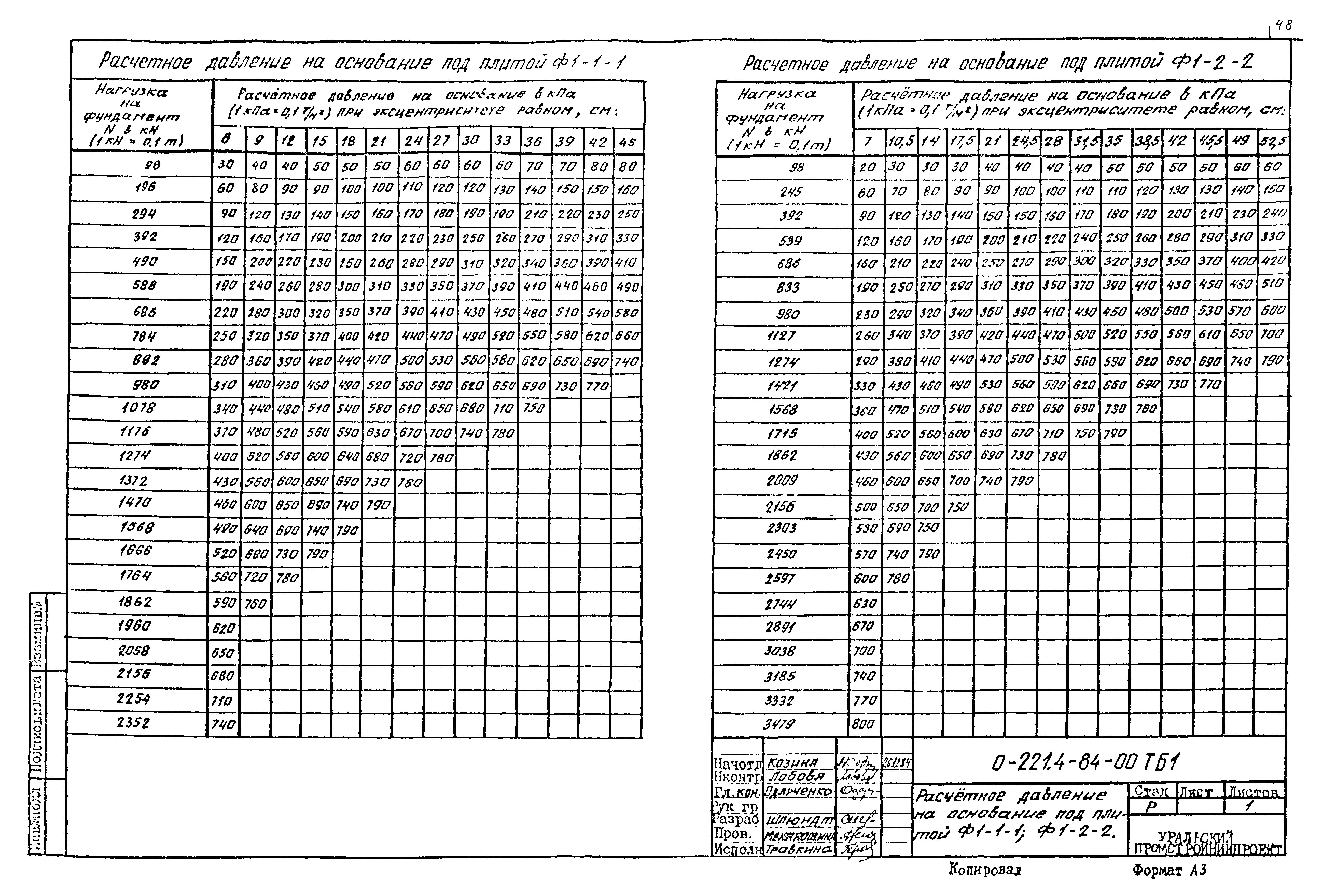

0-221.4-84-00ТБ1 Расчетное давление на основание под плитой Ф1-1-1, Ф1-2-2

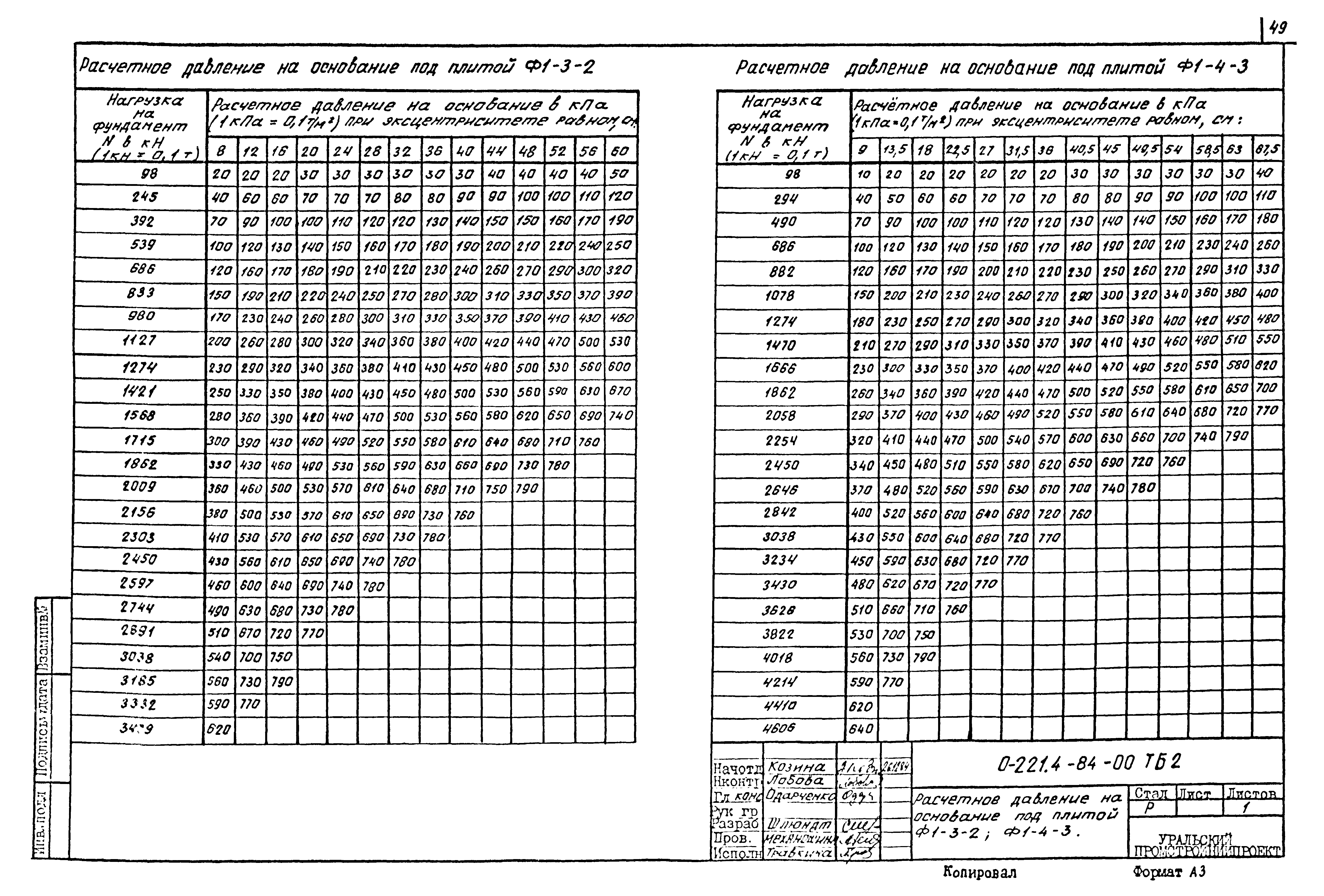

0-221.4-84-00ТБ2 Расчетное давление на основание под плитой Ф1-3-2, Ф1-4-3

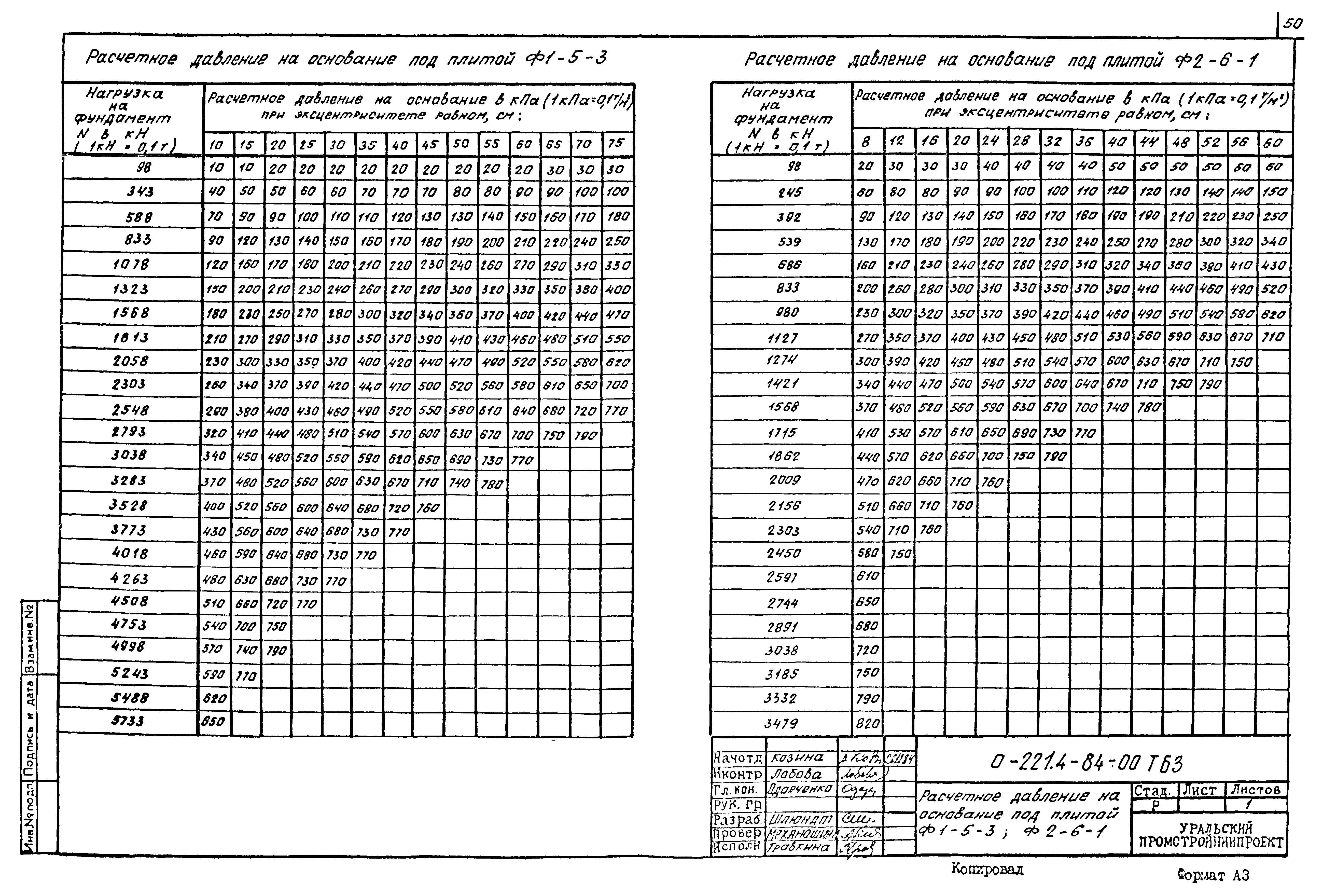

0-221.4-84-00ТБ3 Расчетное давление на основание под плитой Ф1-5-3, Ф2-6-1
0-221.4-84-00ТБ4 Расчетное давление на основание под плитой Ф2-8-2, Ф2-10-2

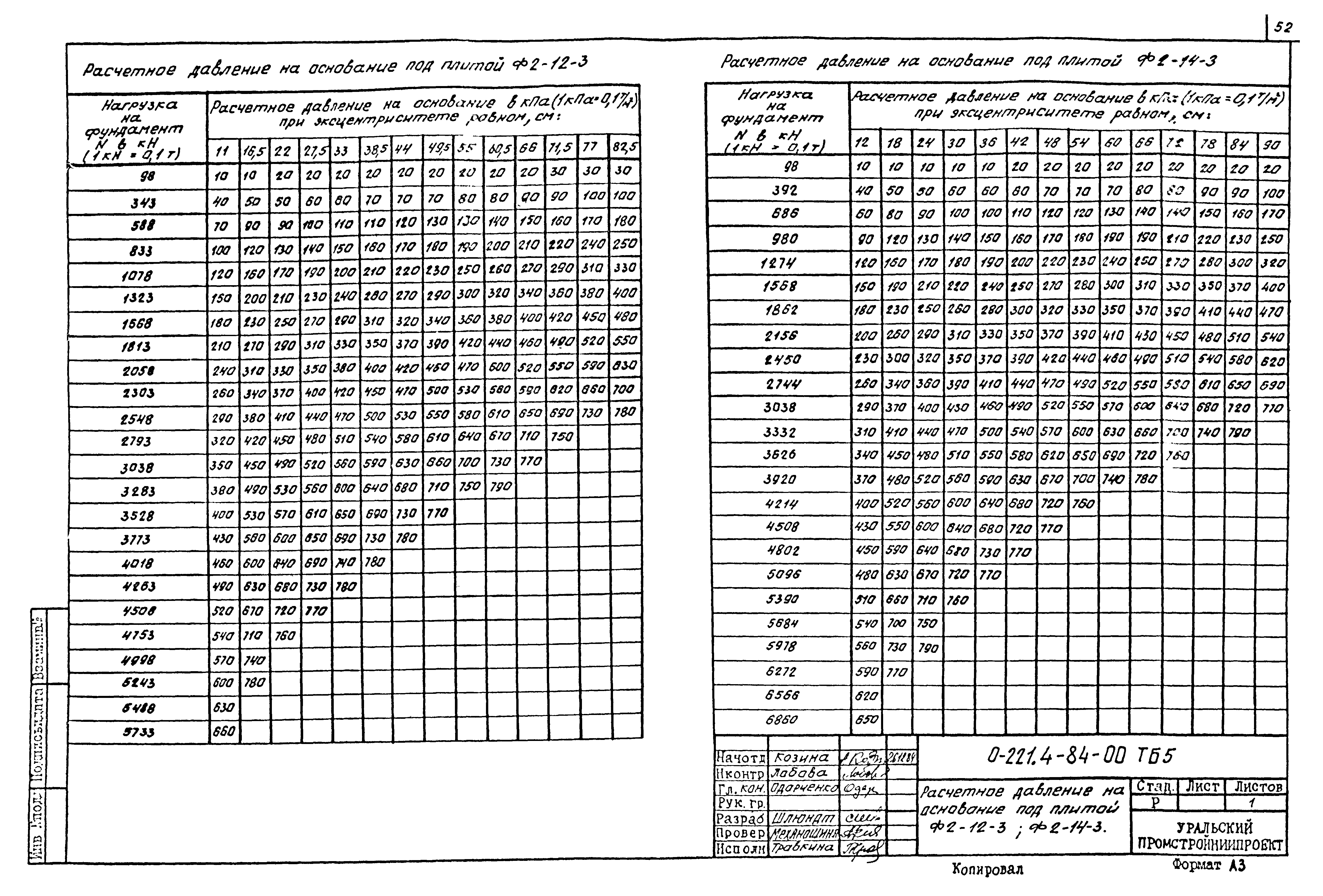

0-221.4-84-00ТБ5 Расчетное давление на основание под плитой Ф2-12-3, Ф2-14-3

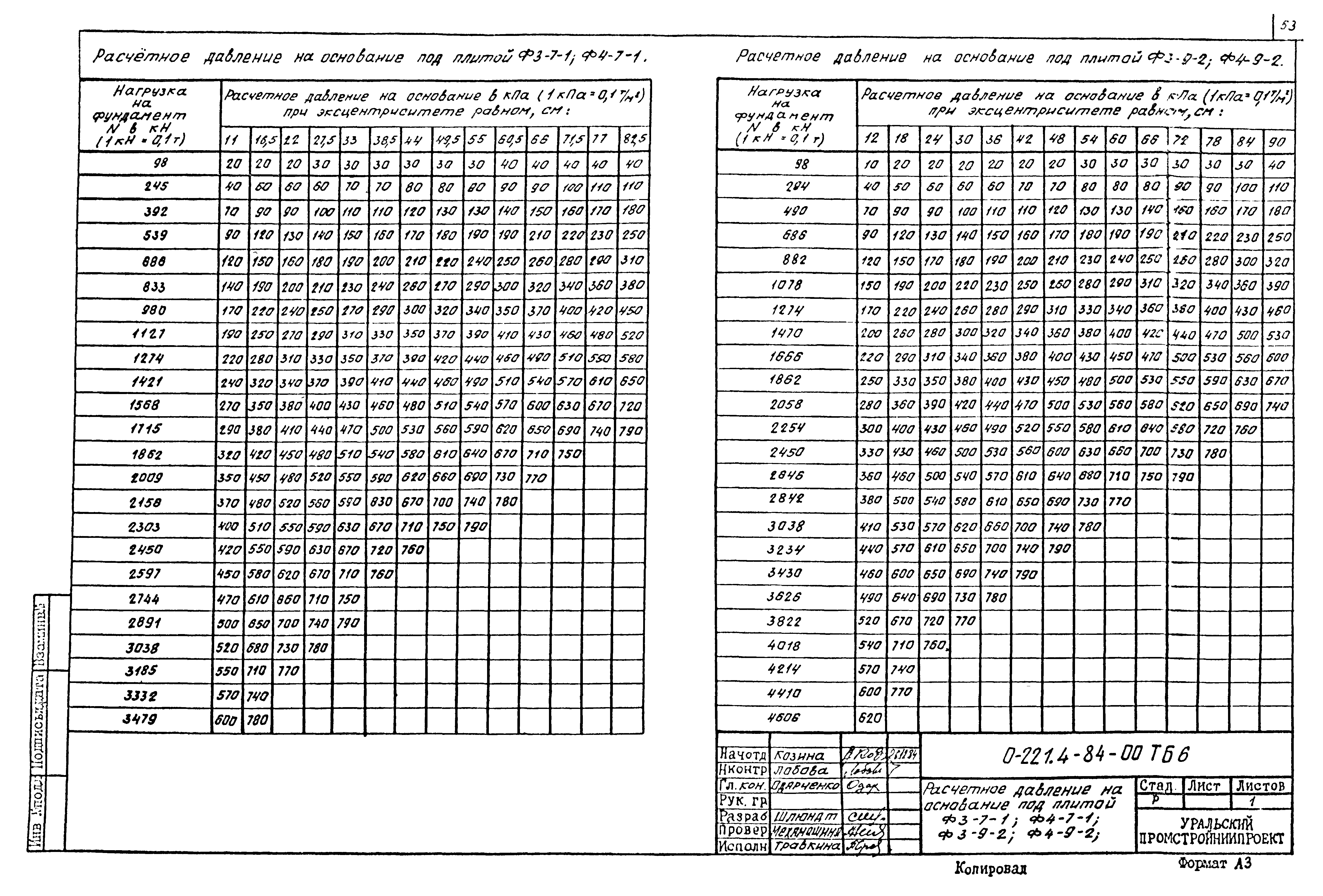

0-221.4-84-00ТБ6 Расчетное давление на основание под плитой Ф3-7-1, Ф4-7-1, Ф3-9-2, Ф4-9-2

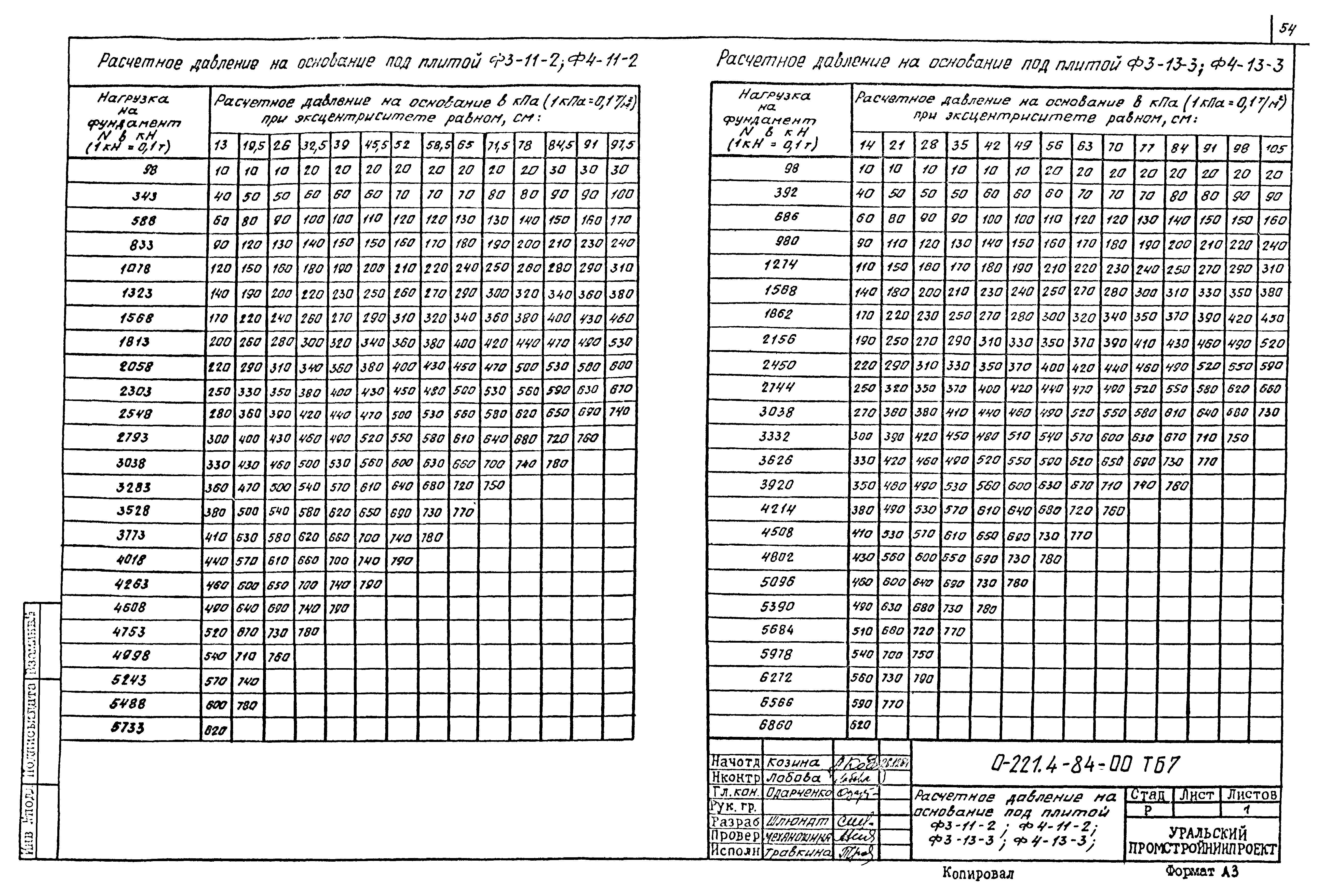

0-221.4-84-00ТБ7 Расчетное давление на основание под плитой Ф3-11-2, Ф4-11-2, Ф3-13-3, Ф4-13-3

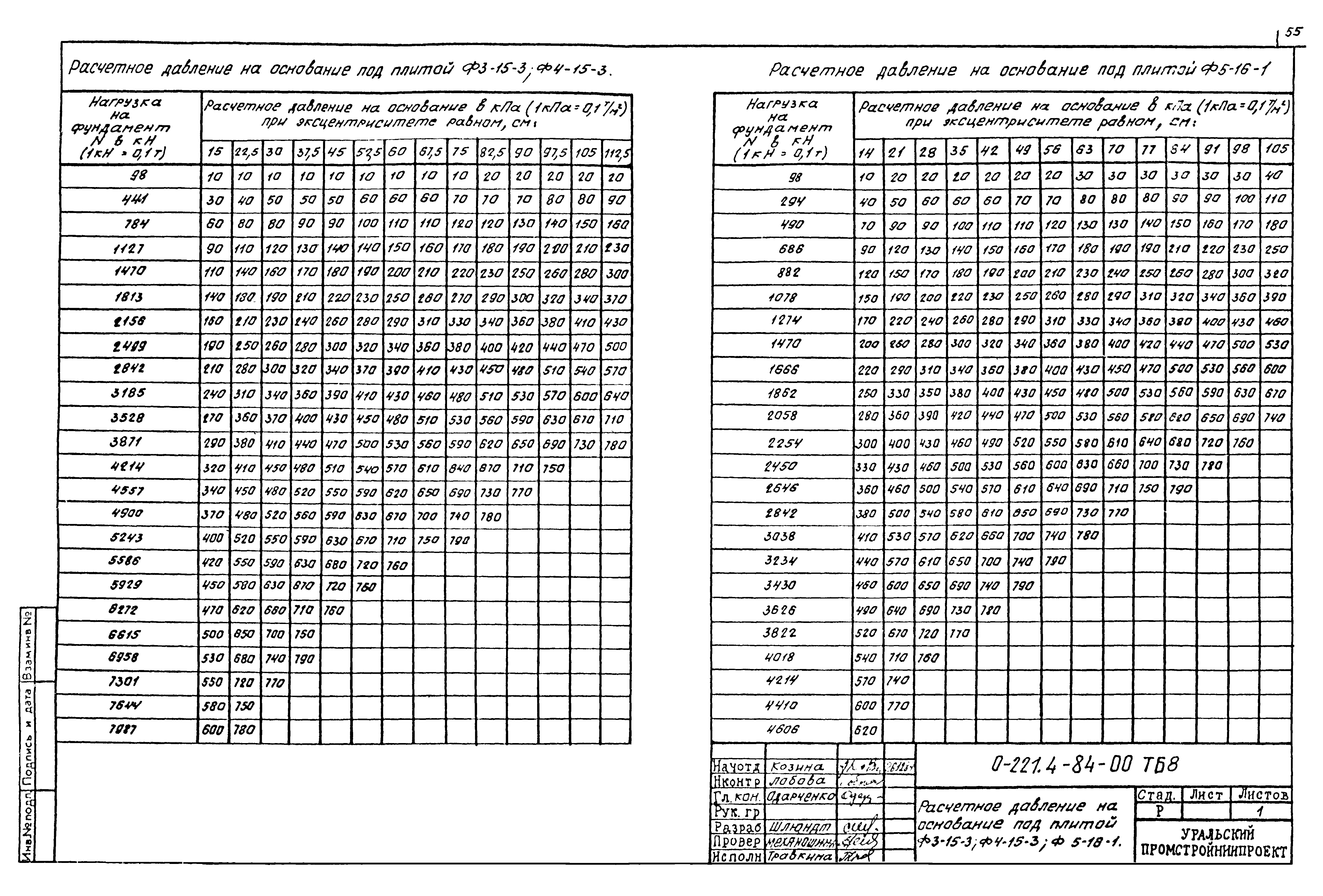

0-221.4-84-00ТБ8 Расчетное давление на основание под плитой Ф3-15-3, Ф4-15-3, Ф5-16-1
0-221.4-84-00ТБ9 Расчетное давление на основание под плитой Ф5-17-2, Ф5-18-2
0-221.4-84-00ТБ10 Расчетное давление на основание под плитой Ф5-19-3, Ф5-20-3

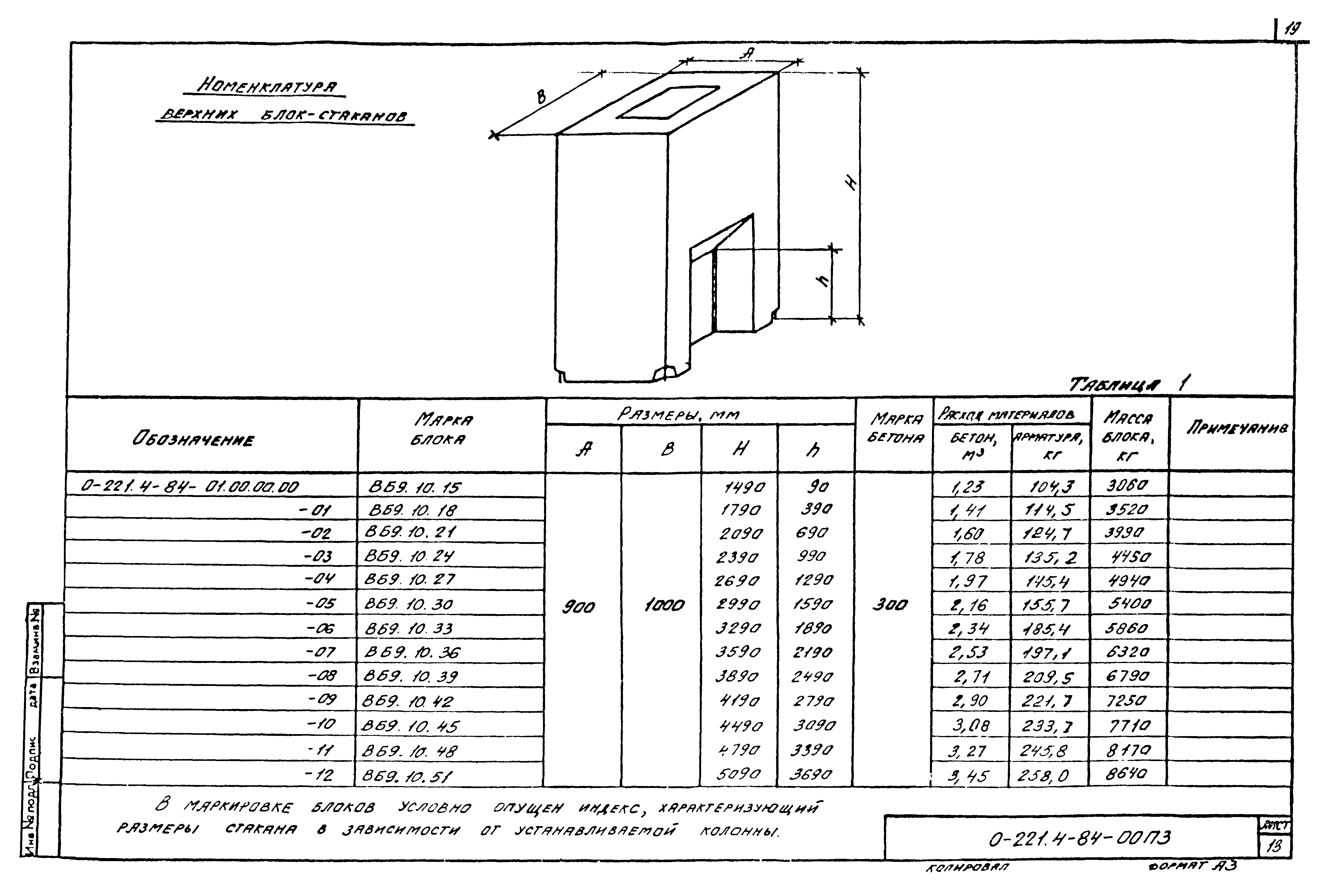

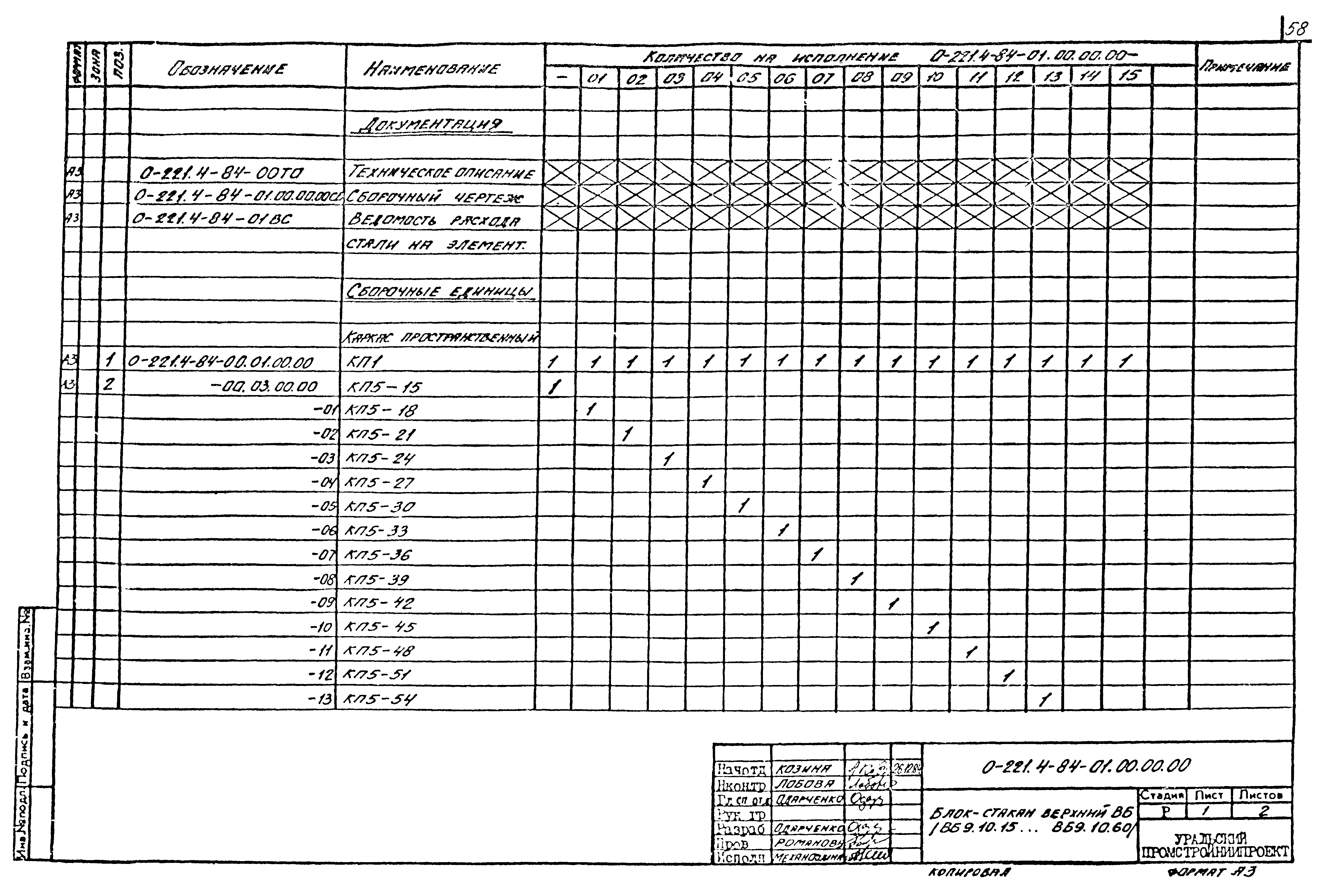

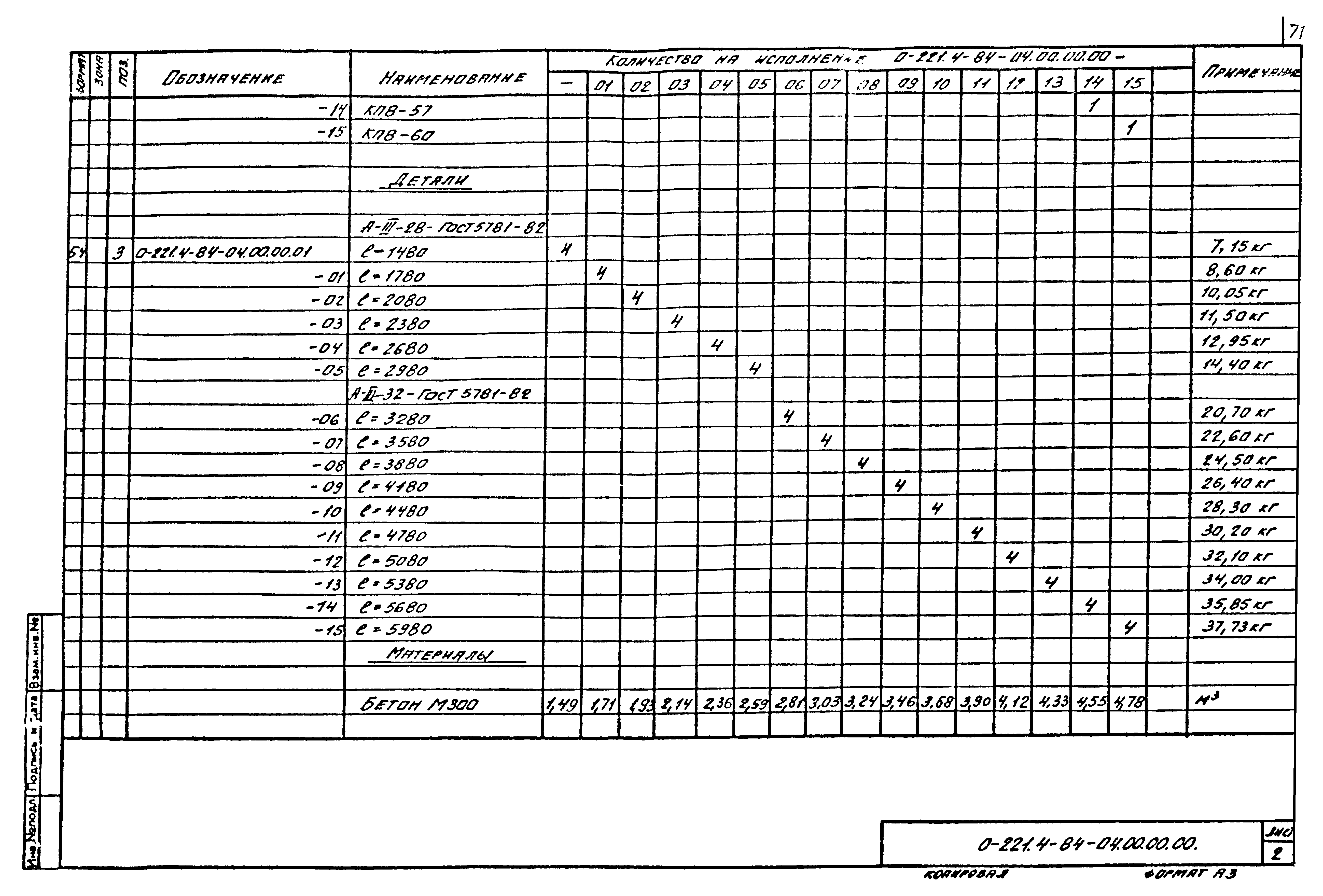

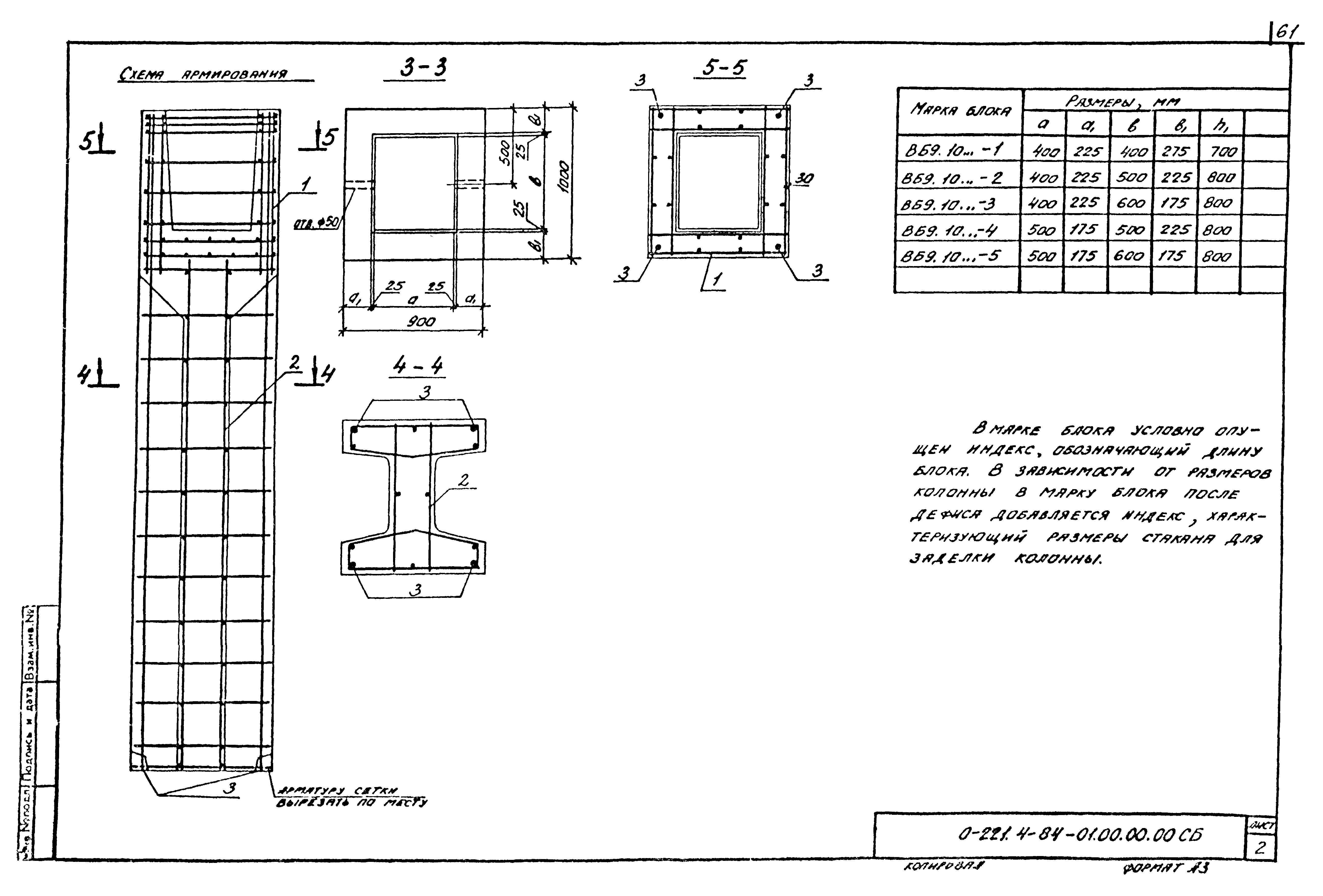

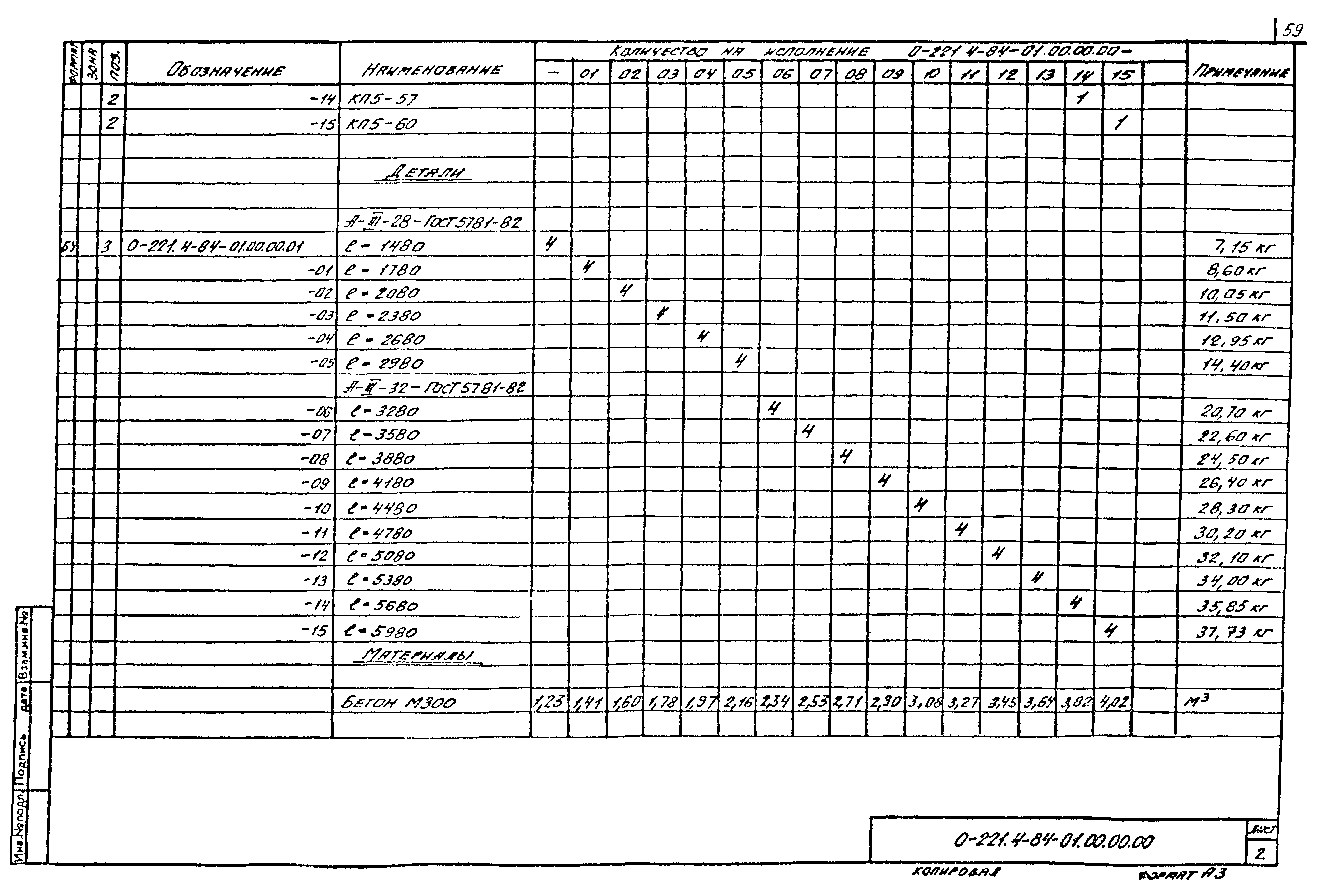

0-221.4-84-01.00.00.00 Блок-стакан верхний ВБ (ВБ9.10.15…ВБ9.10.60)

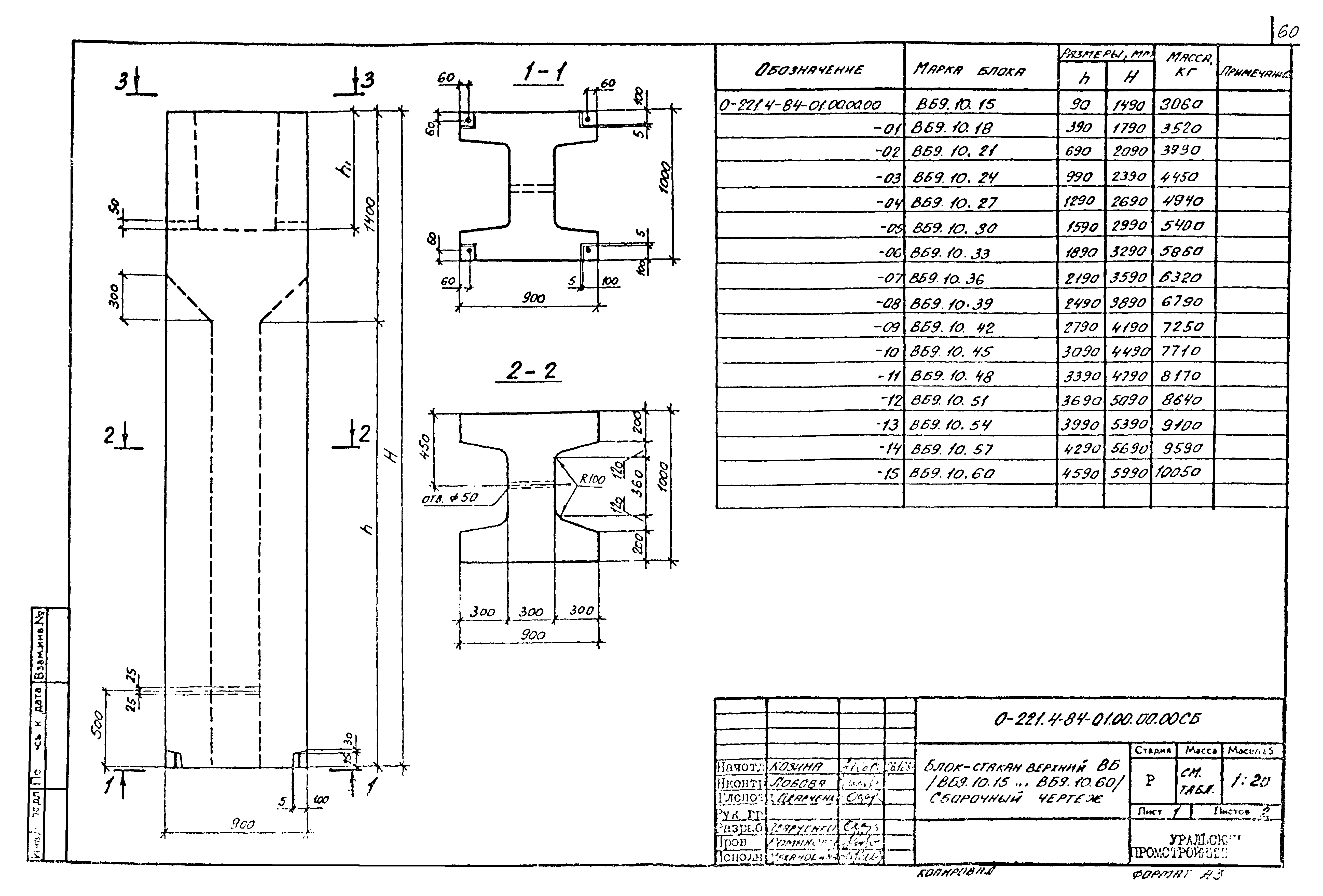

0-221.4-84-01.00.00.00СБ Блок-стакан верхний ВБ (ВБ9.10.15…ВБ9.10.60). Сборочный чертеж

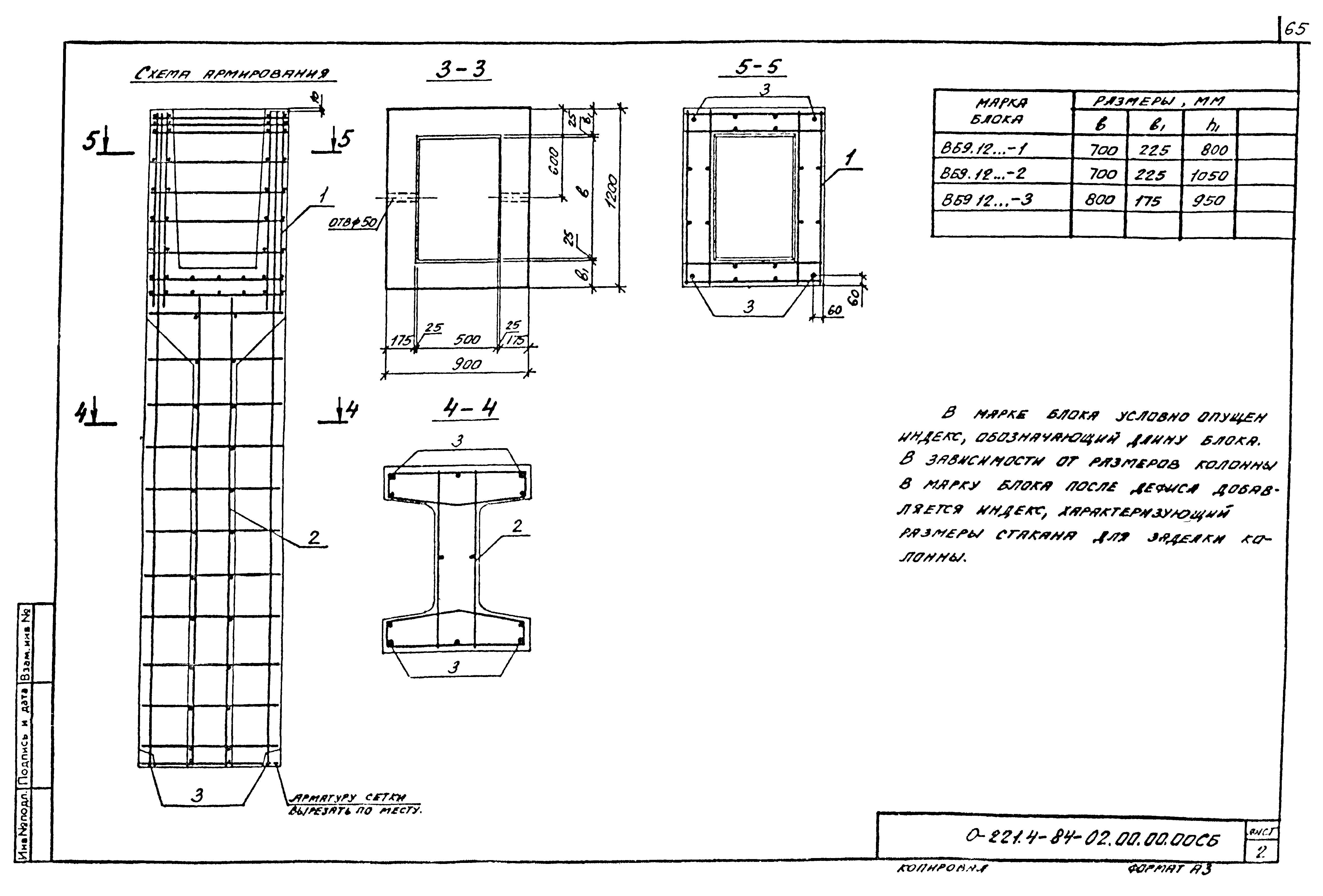

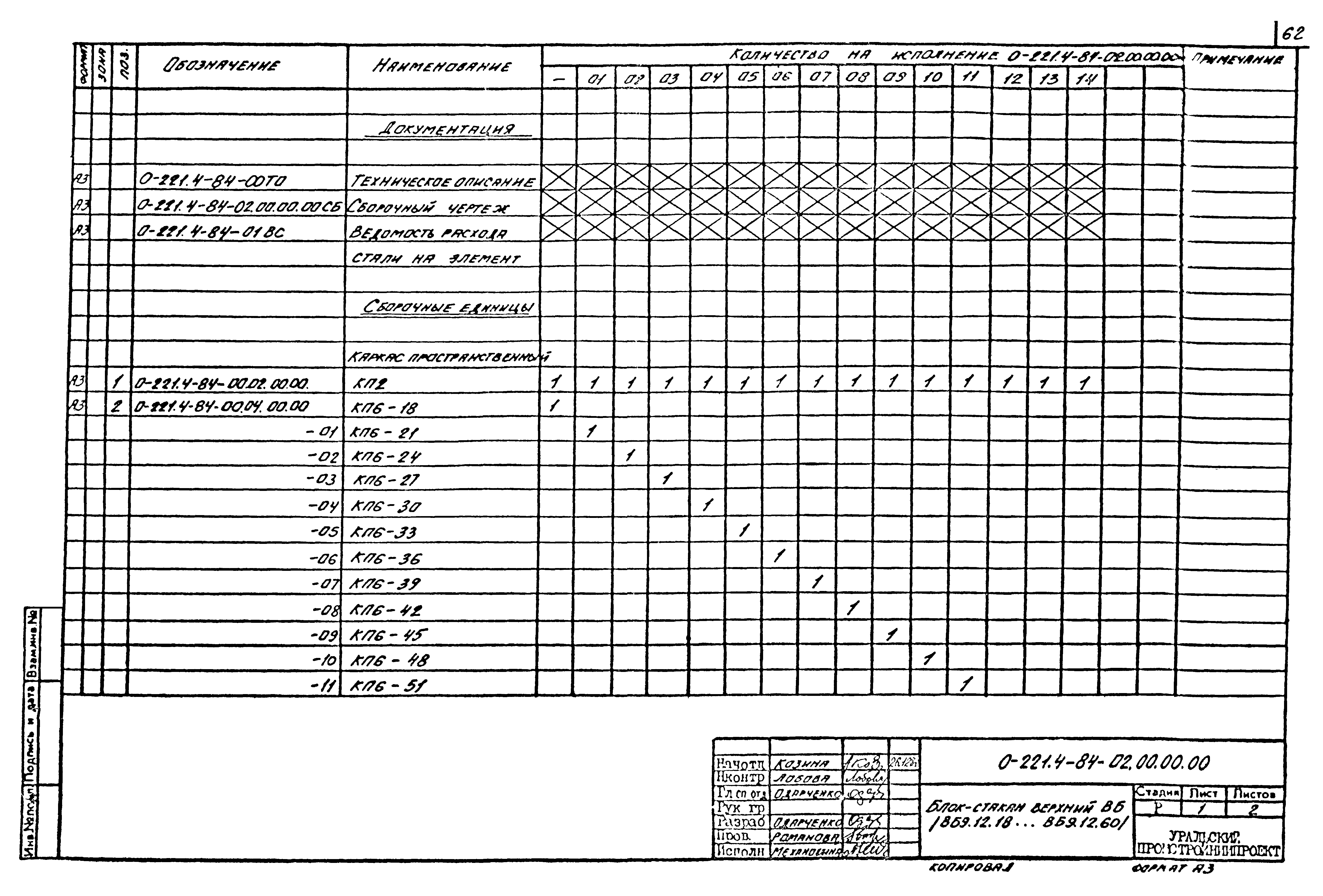

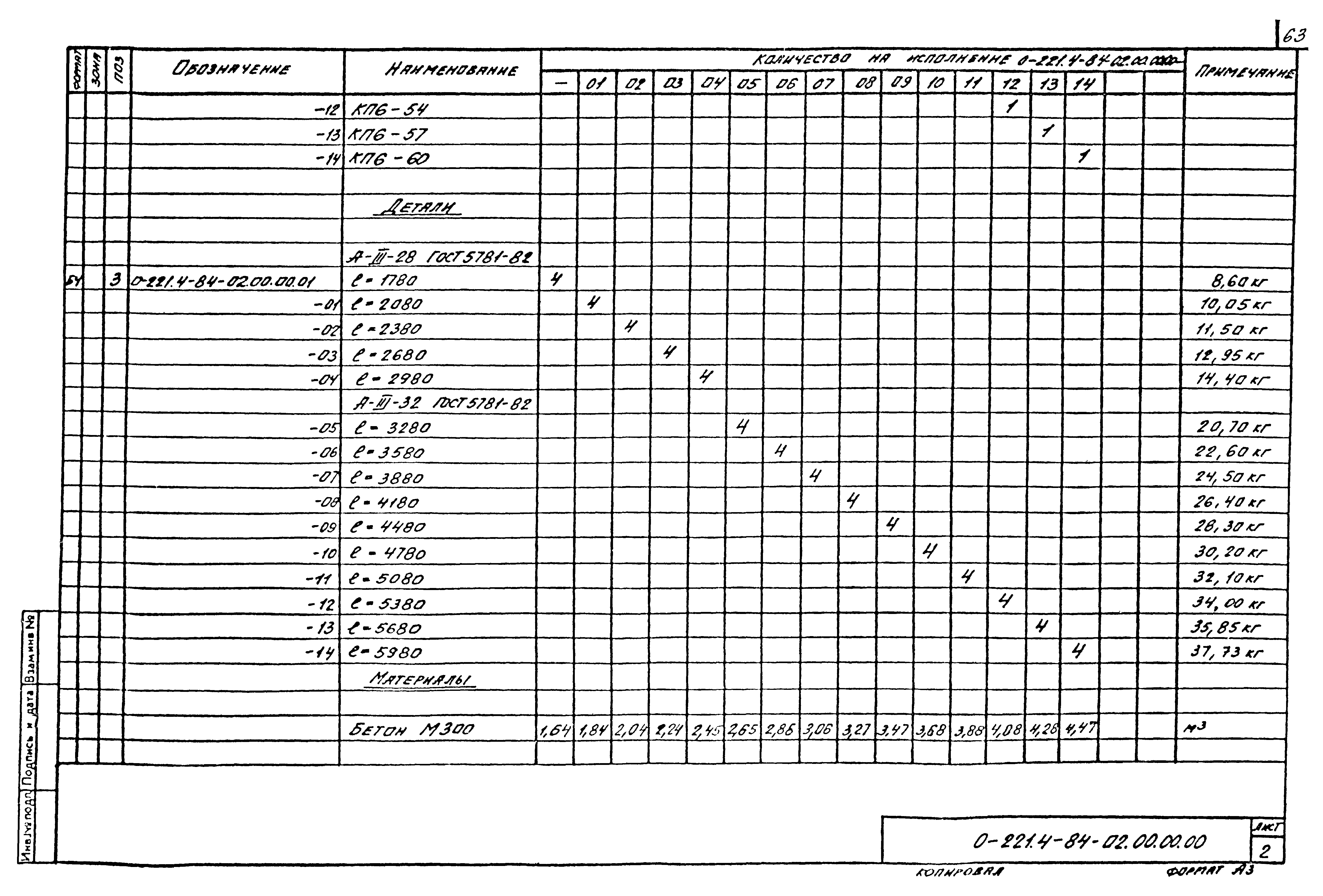

0-221.4-84-02.00.00.00 Блок-стакан верхний ВБ (ВБ9.12.18…ВБ9.12.60)
0-221.4-84-02.00.00.00СБ Блок-стакан верхний ВБ (ВБ9.12.18…ВБ9.12.60). Сборочный чертеж

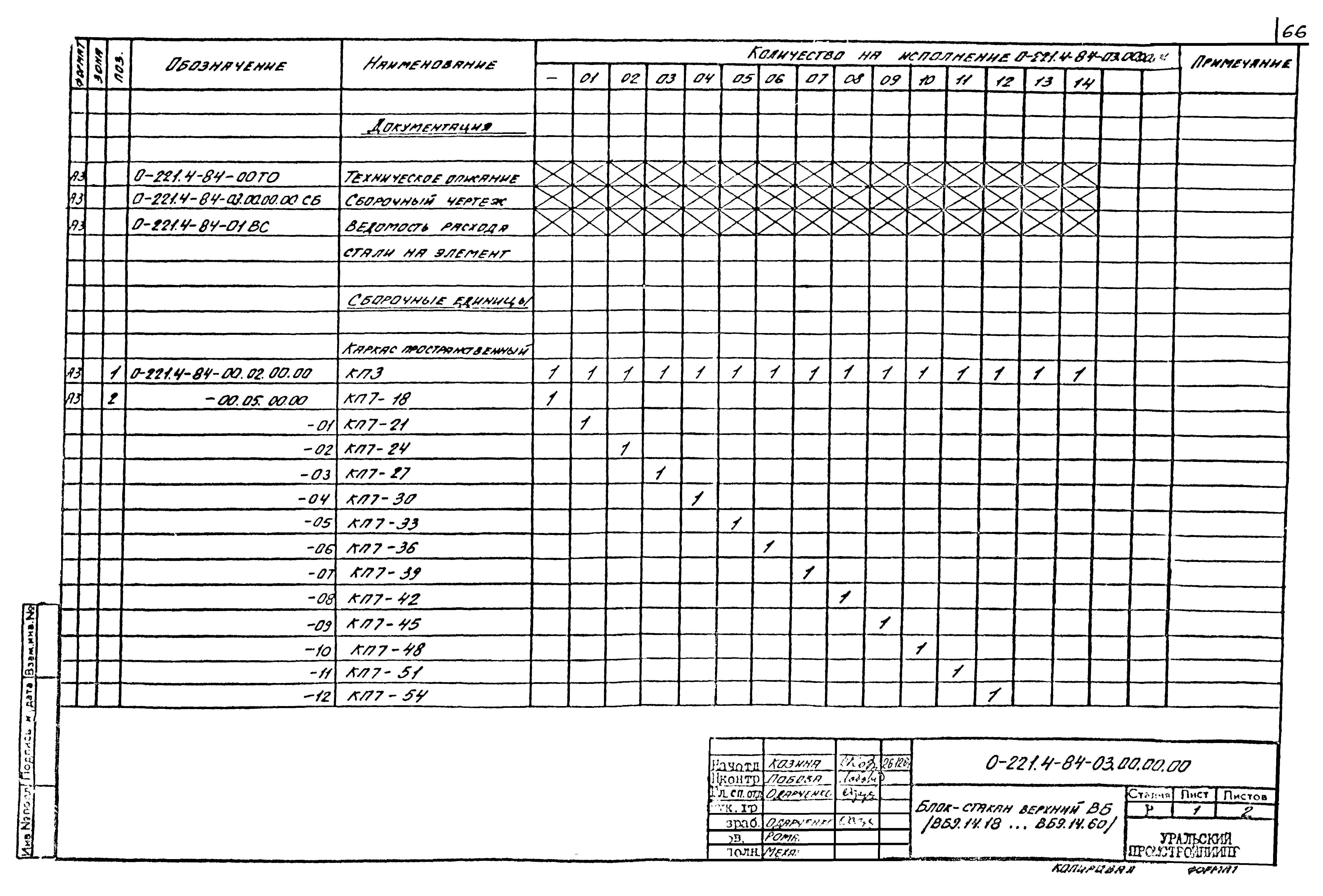

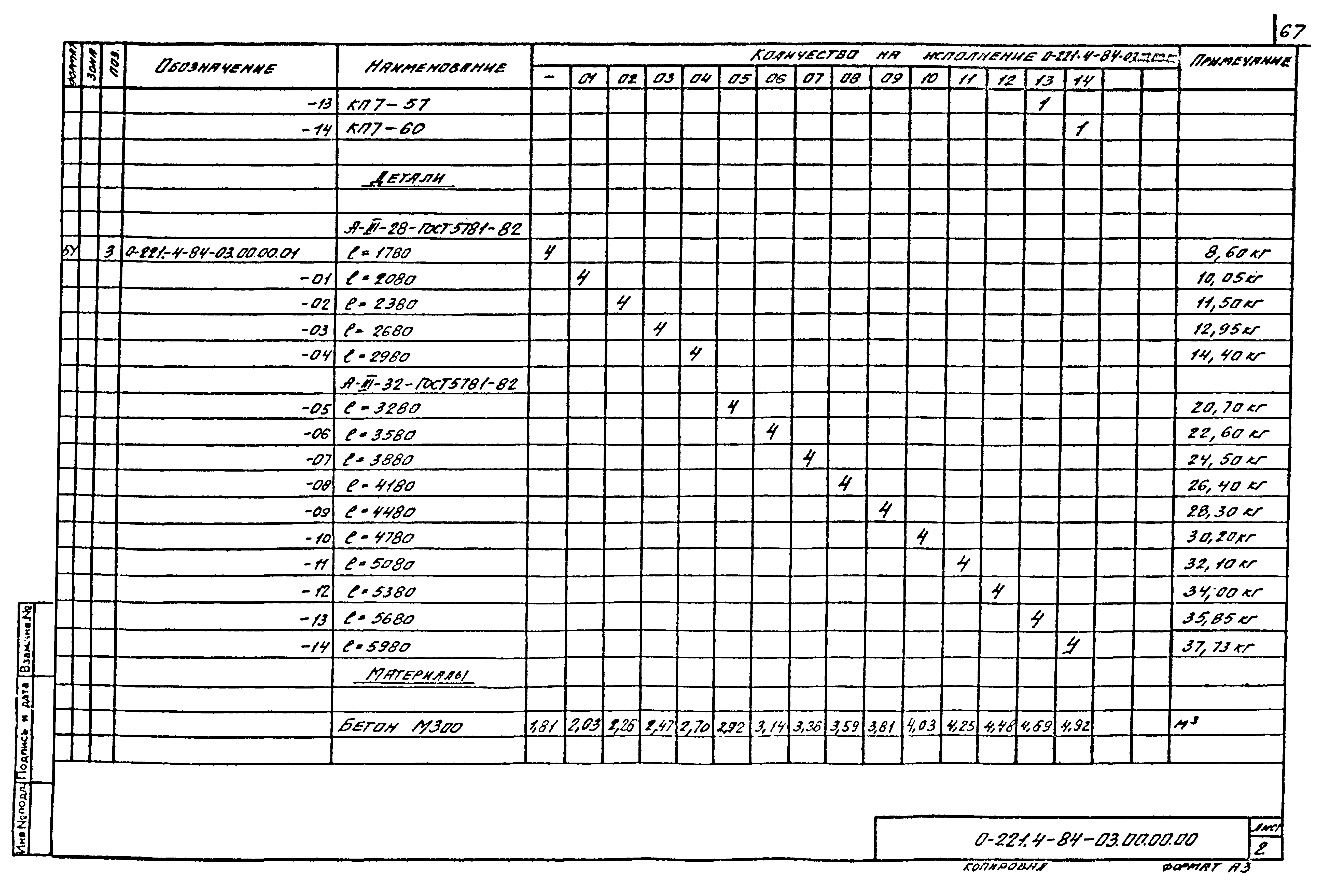

0-221.4-84-03.00.00.00 Блок-стакан верхний ВБ (ВБ9.14.18…ВБ9.14.60)

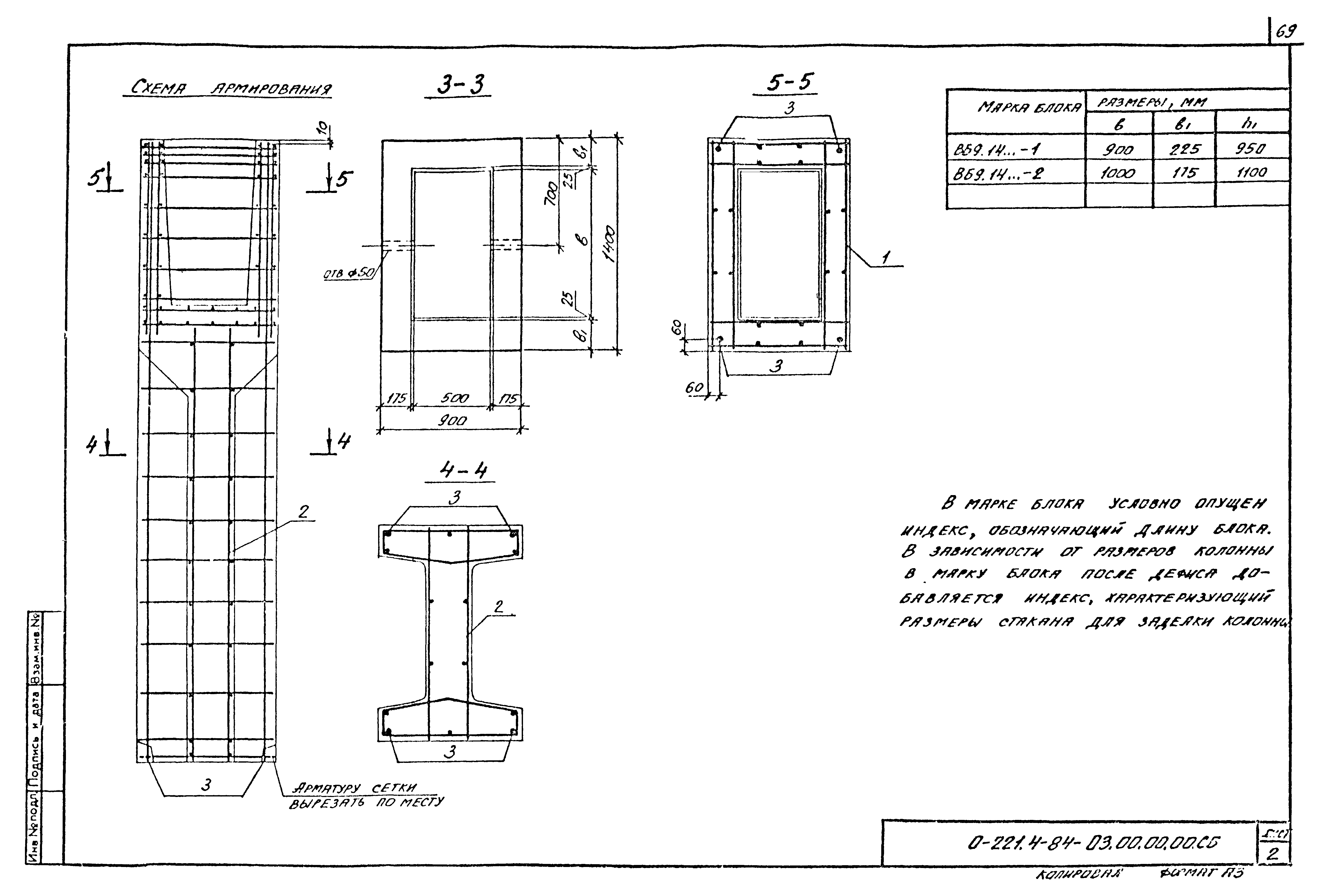

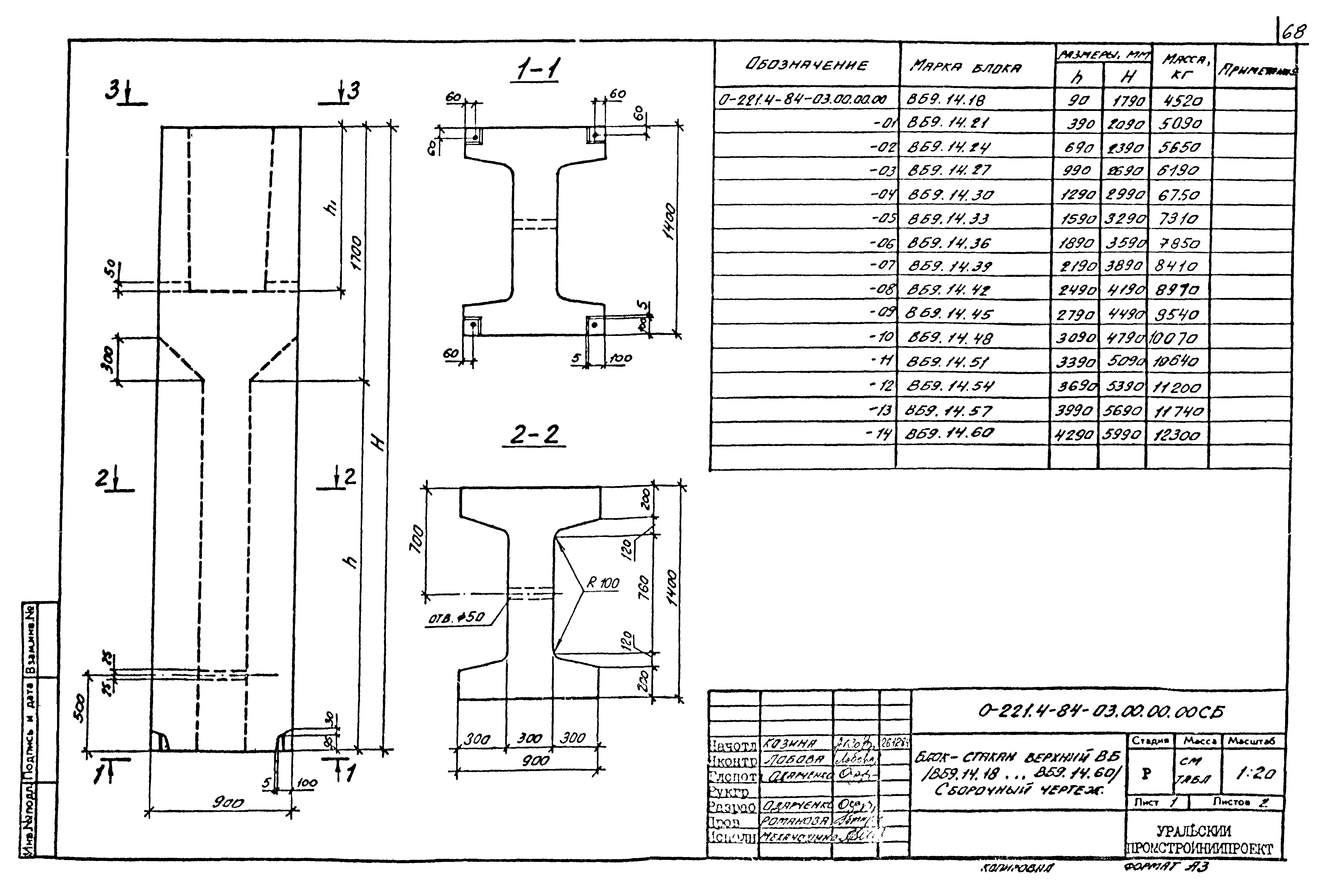

0-221.4-84-03.00.00.00СБ Блок-стакан верхний ВБ (ВБ9.14.18…ВБ9.14.60). Сборочный чертеж

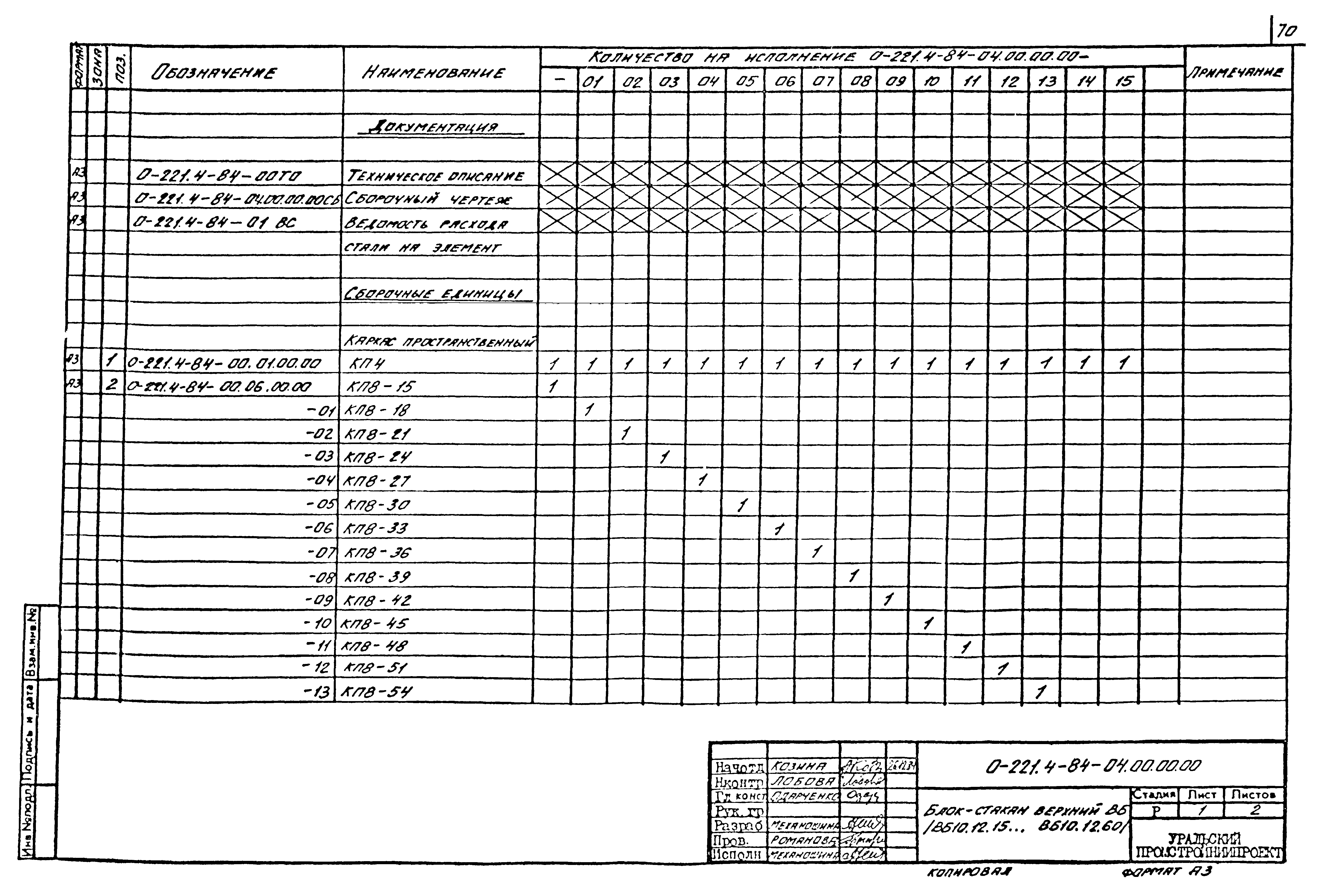

0-221.4-84-04.00.00.00 Блок-стакан верхний ВБ (ВБ10.12.15…ВБ10.12.60)

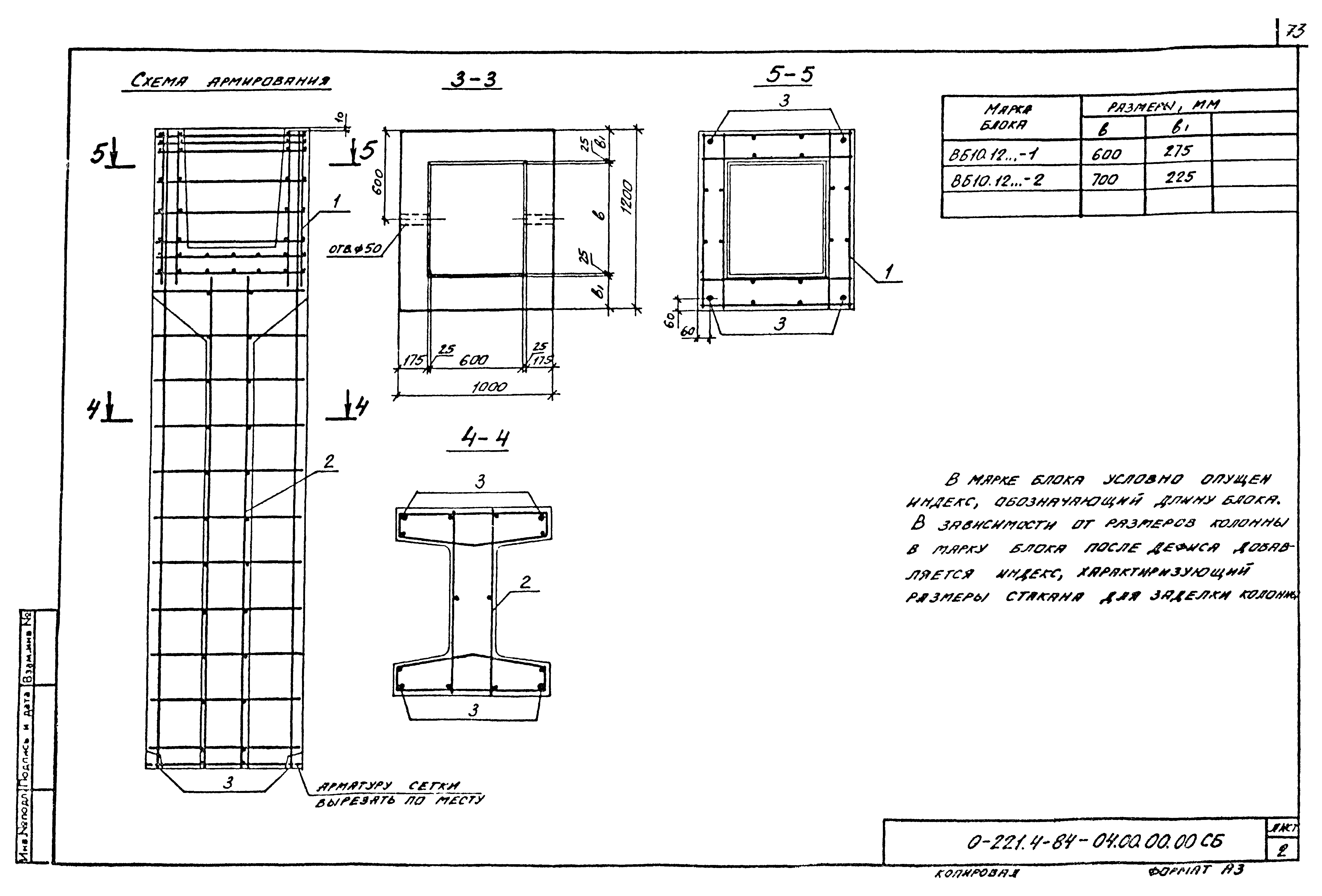

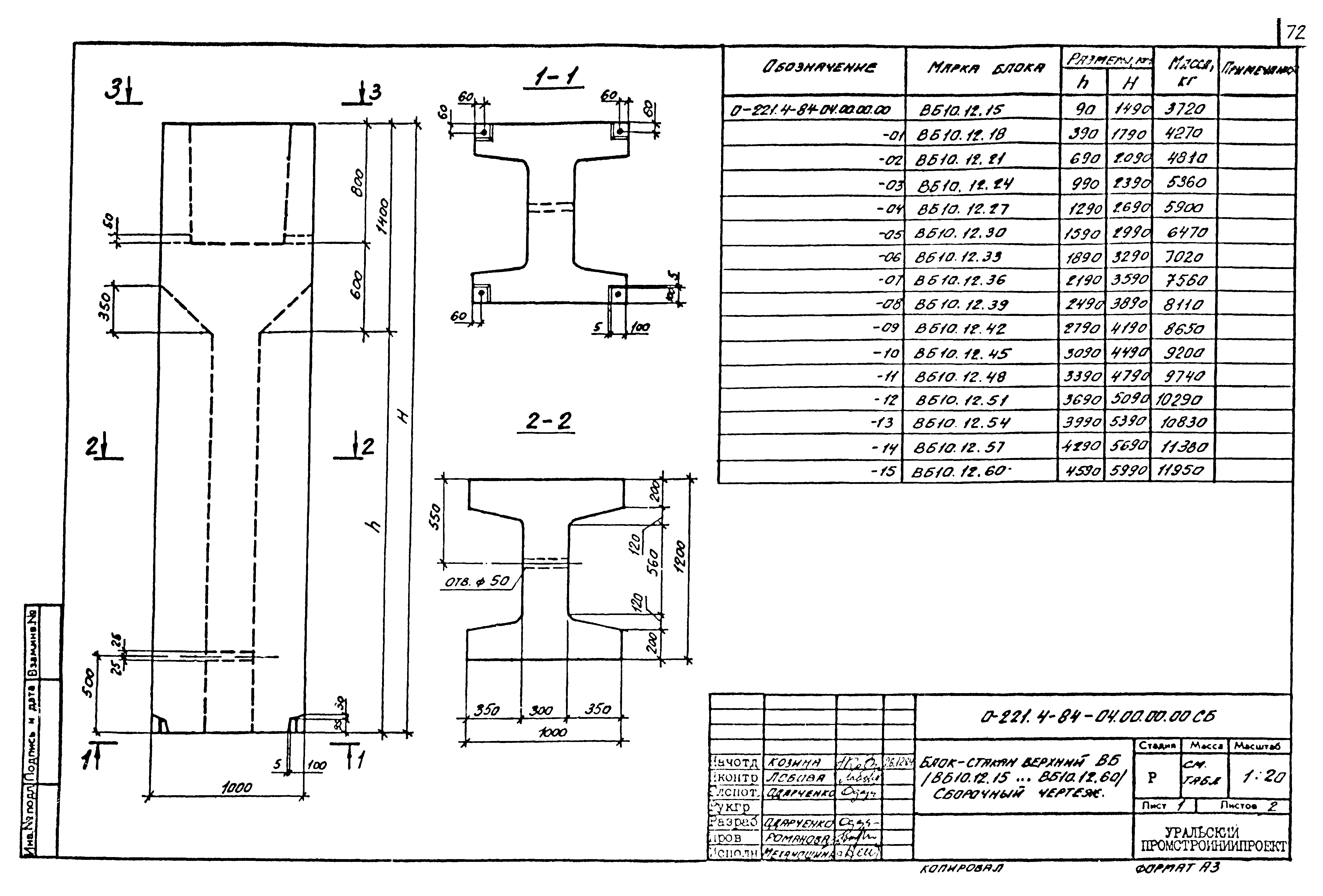

0-221.4-84-04.00.00.00СБ Блок-стакан верхний ВБ (ВБ10.12.15…ВБ10.12.60). Сборочный чертеж

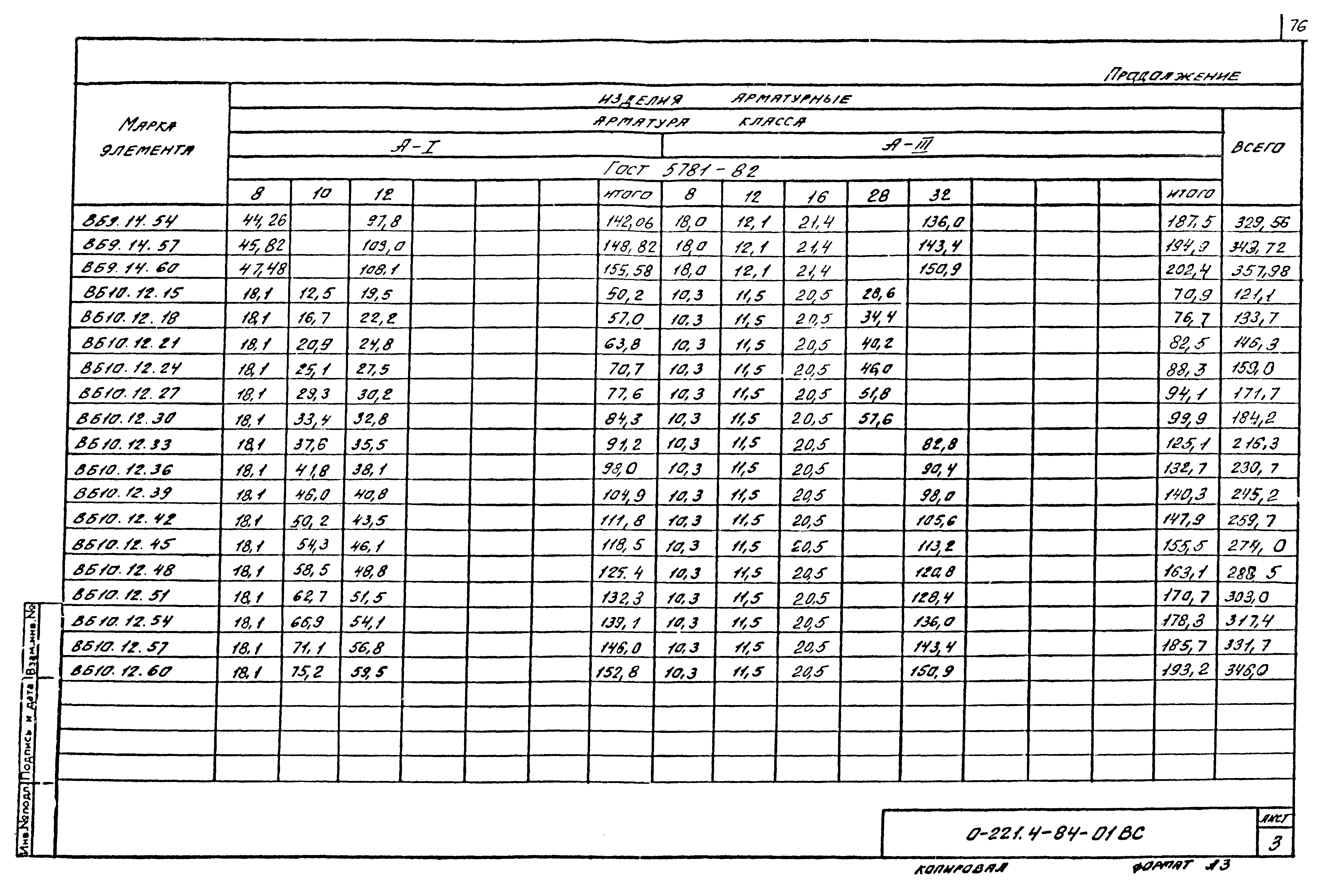

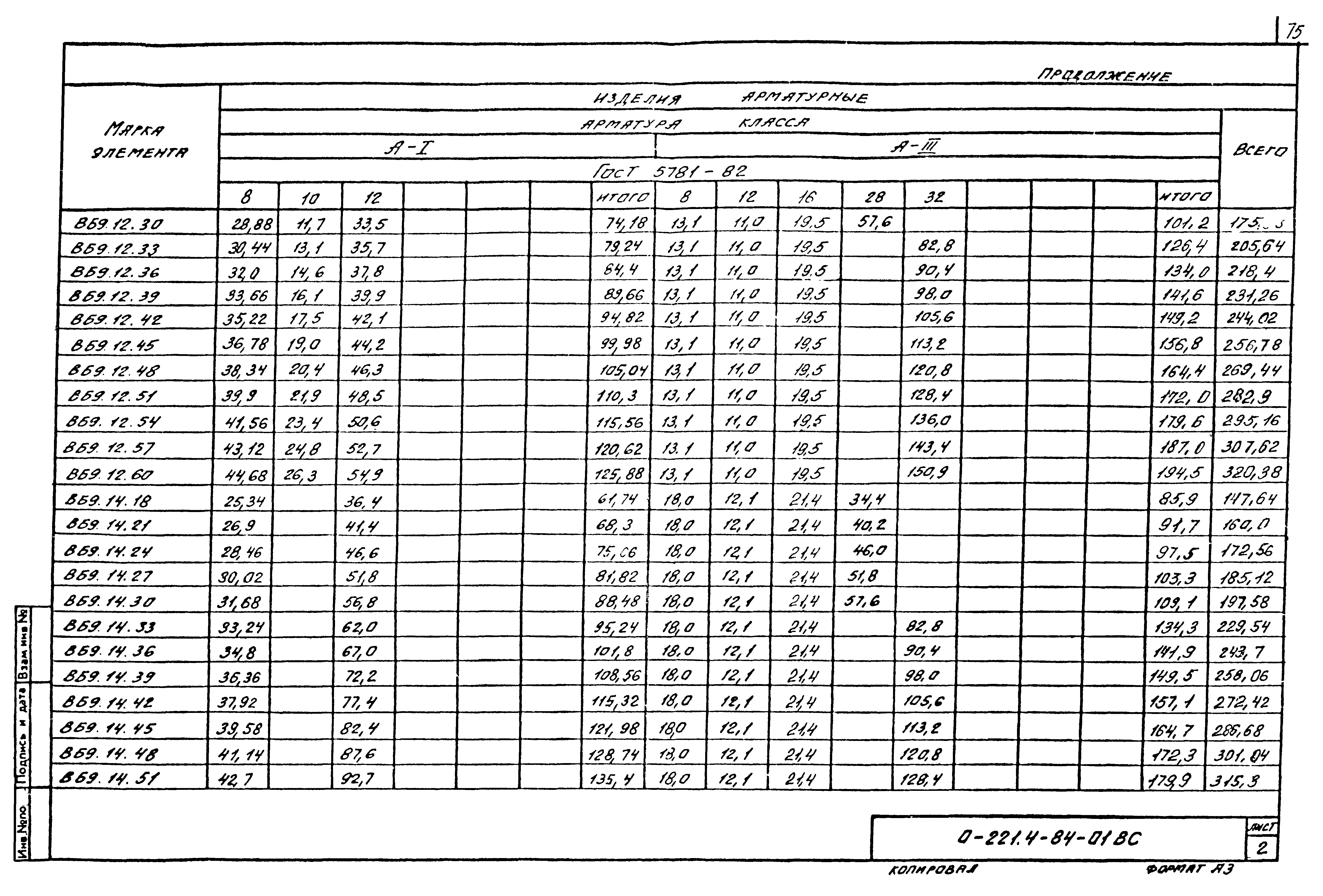

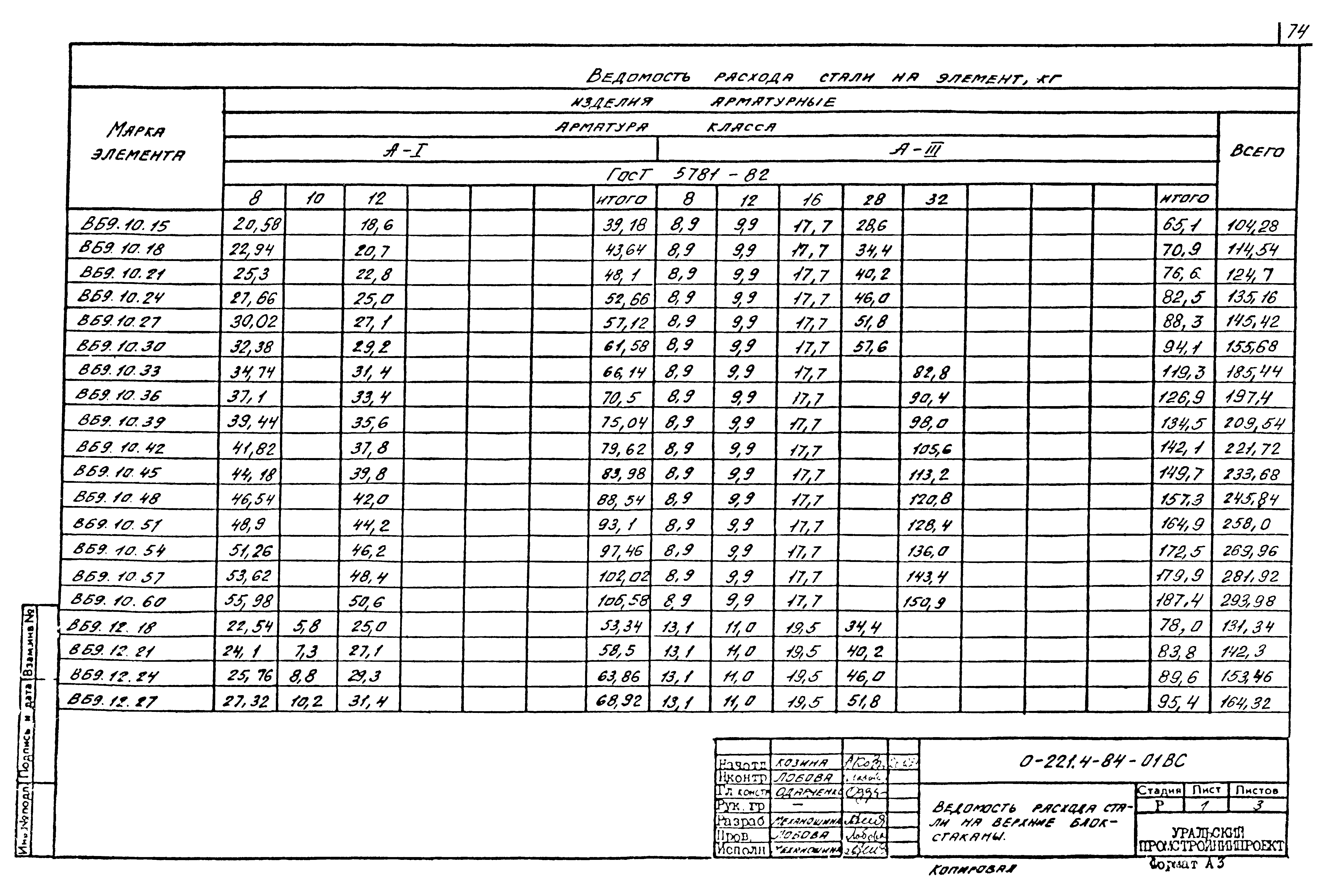

0-221.4-84-01ВС Ведомость расхода стали на верхние блок-стаканы
0-221.4-84-05.00.00.00 Блок промежуточный ПБ (ПБ9.10.30; ПБ9.12.30; ПБ9.14.30; ПБ10.12.30)

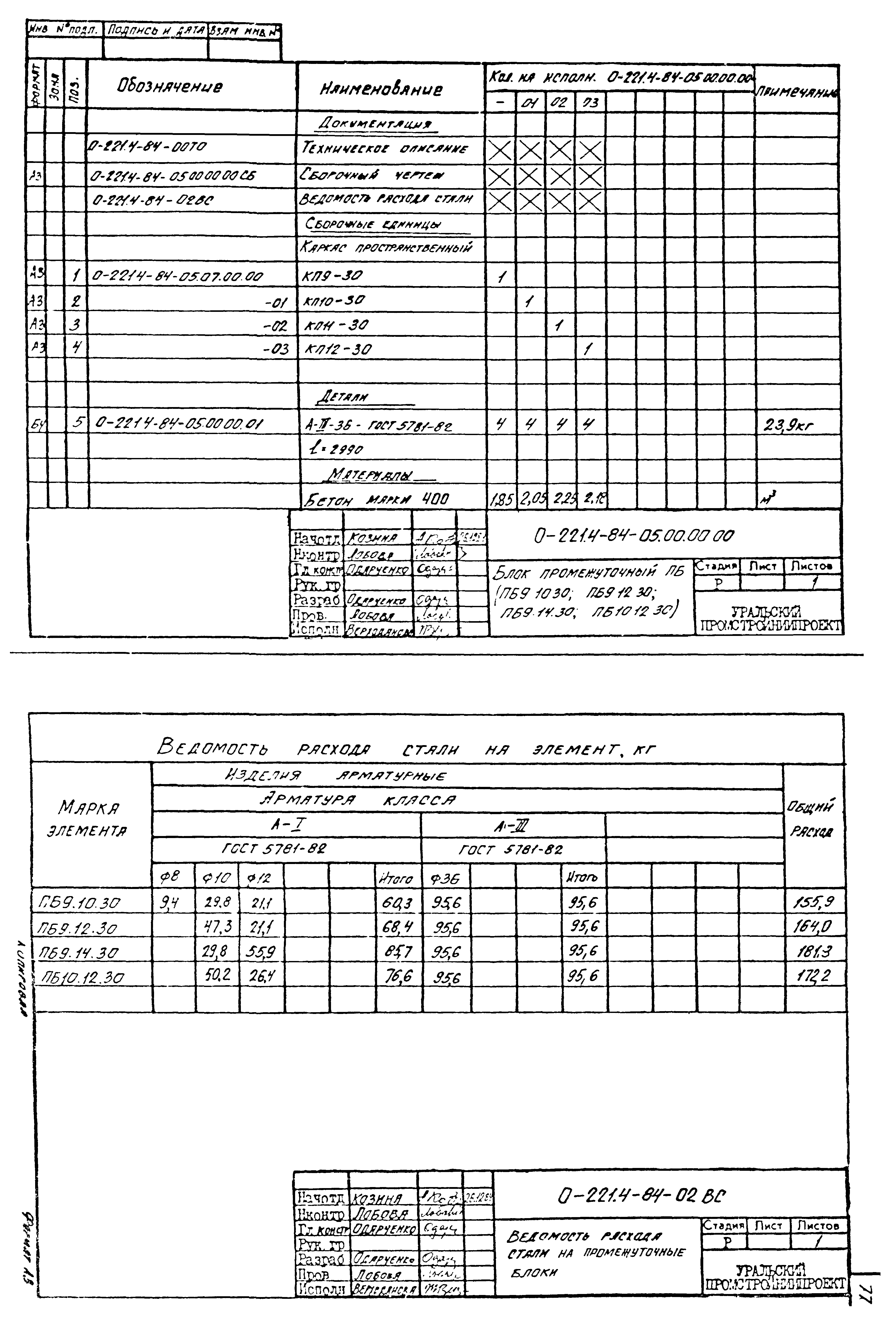

0-221.4-84-02ВС Ведомость расхода стали на промежуточные блоки

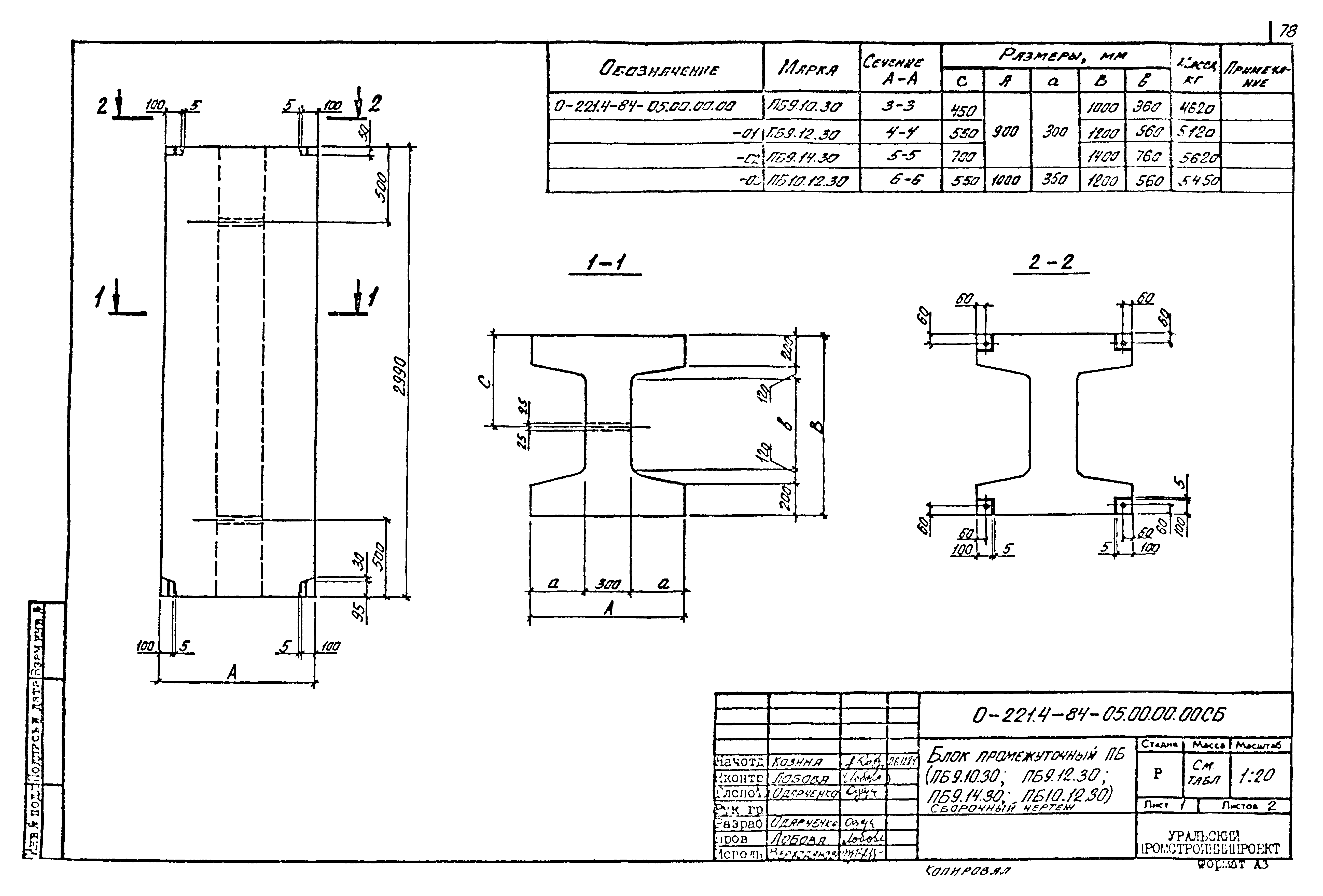

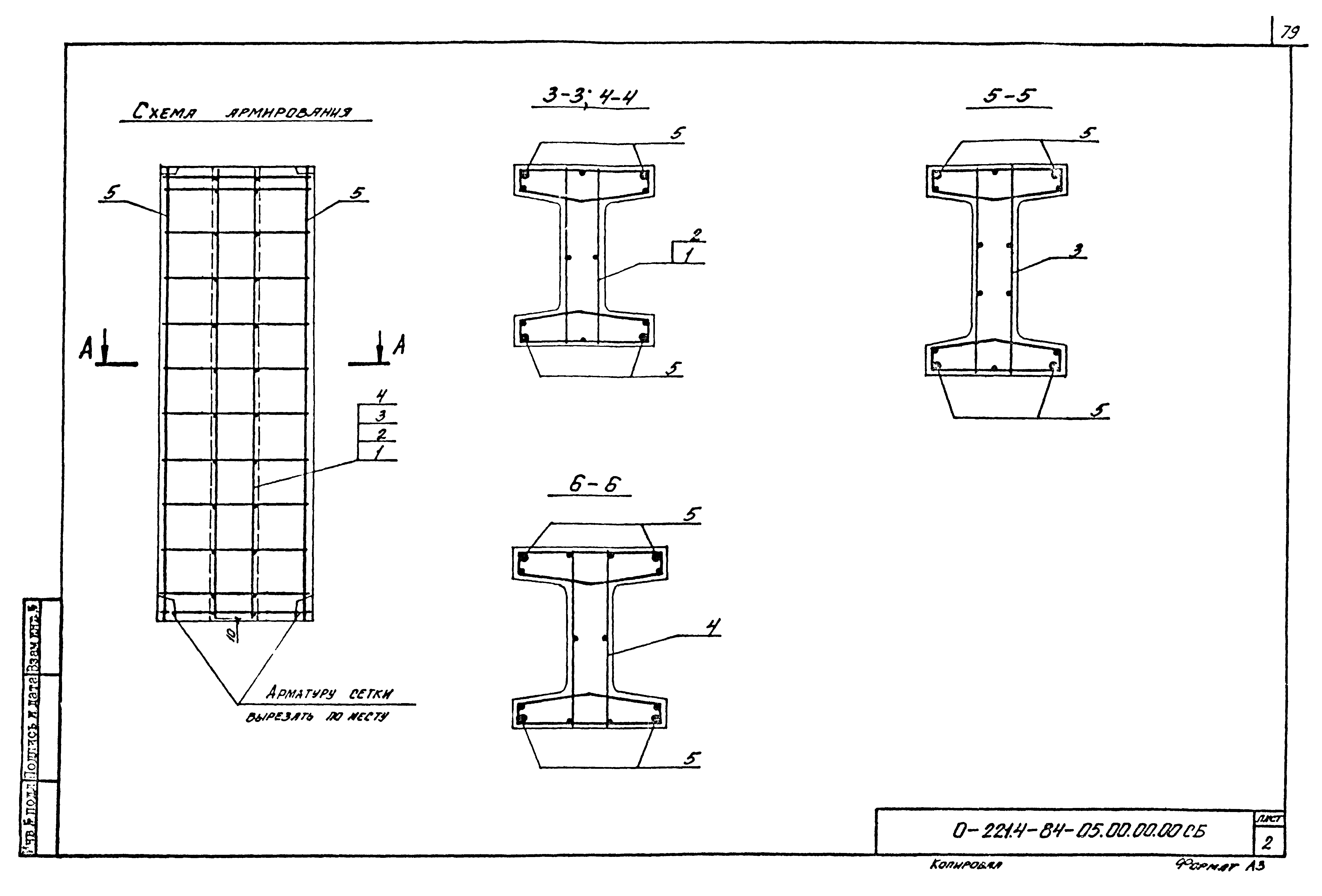

0-221.4-84-05.00.00.00СБ Блок промежуточный ПБ (ПБ9.10.30; ПБ9.12.30; ПБ9.14.30; ПБ10.12.30). Сборочный чертеж

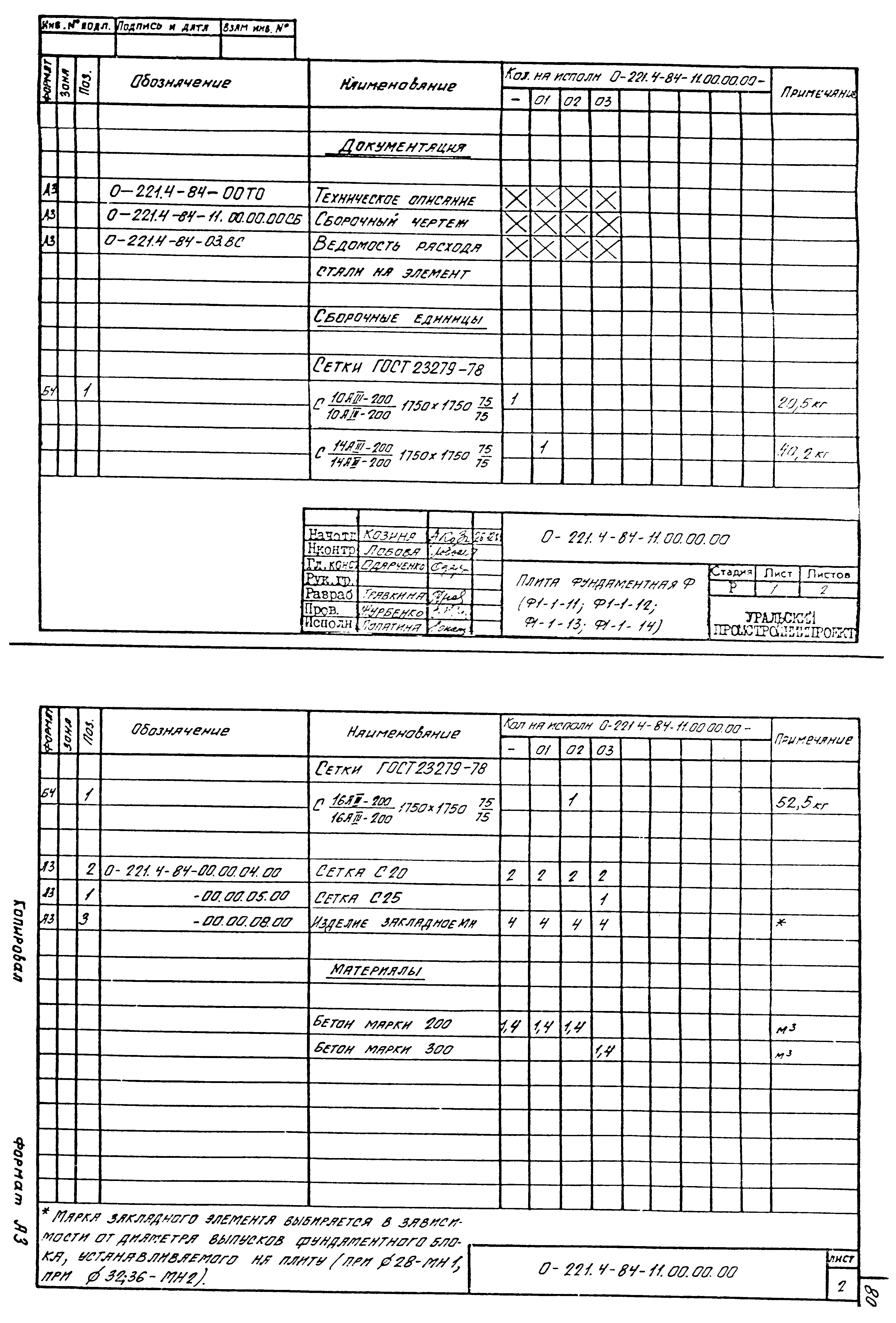

0-221.4-84-11.00.00.00 Плита фундаментная Ф (Ф1-1-11; Ф1-1-12; Ф1-1-13; Ф1-1-14)

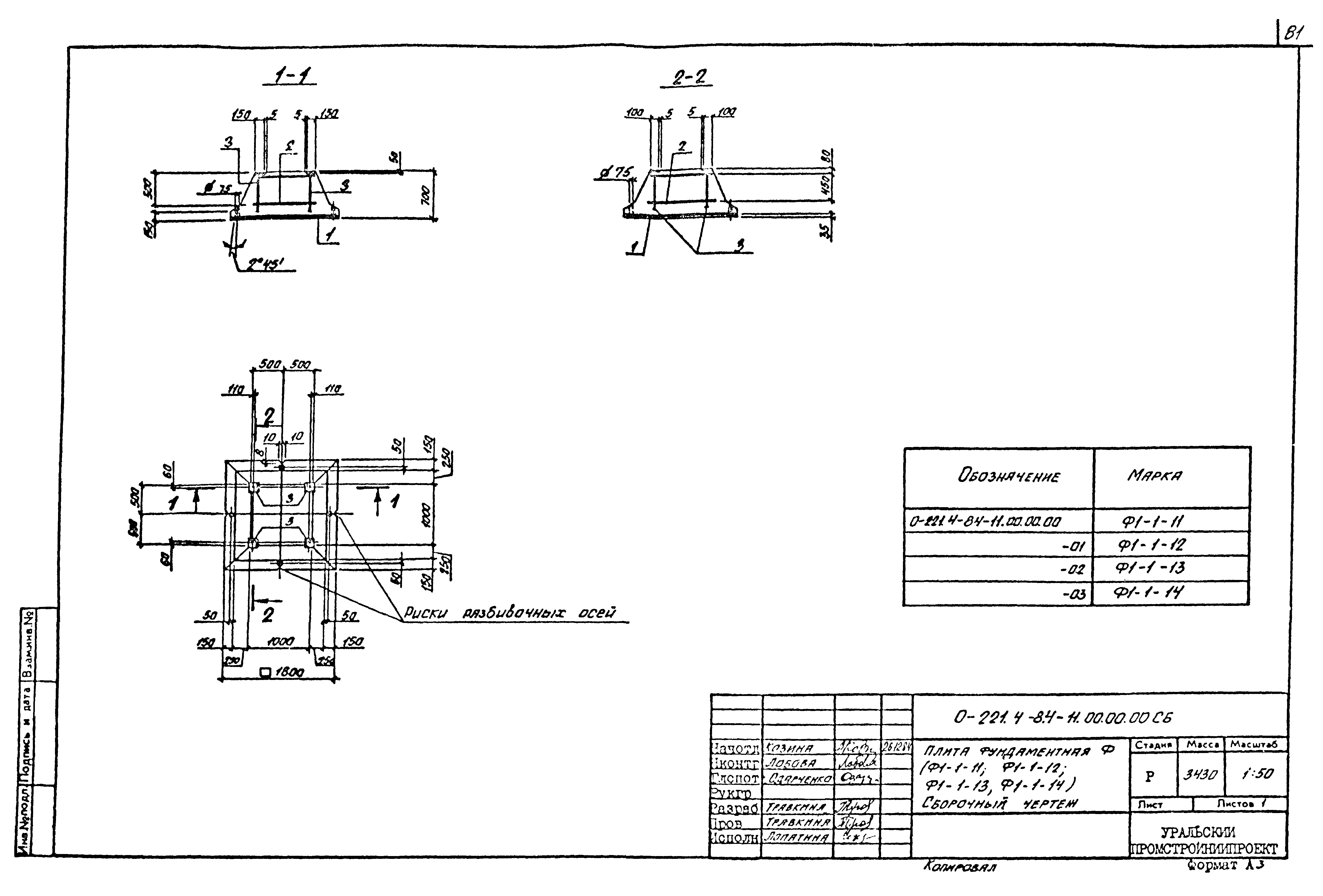

0-221.4-84-11.00.00.00СБ Плита фундаментная Ф (Ф1-1-11; Ф1-1-12; Ф1-1-13; Ф1-1-14). Сборочный чертеж
0-221.4-84-12.00.00.00 Плита фундаментная Ф (Ф1-2-21; Ф1-2-22; Ф1-2-23; Ф1-2-24; Ф1-3-21; Ф1-3-22; Ф1-3-23)

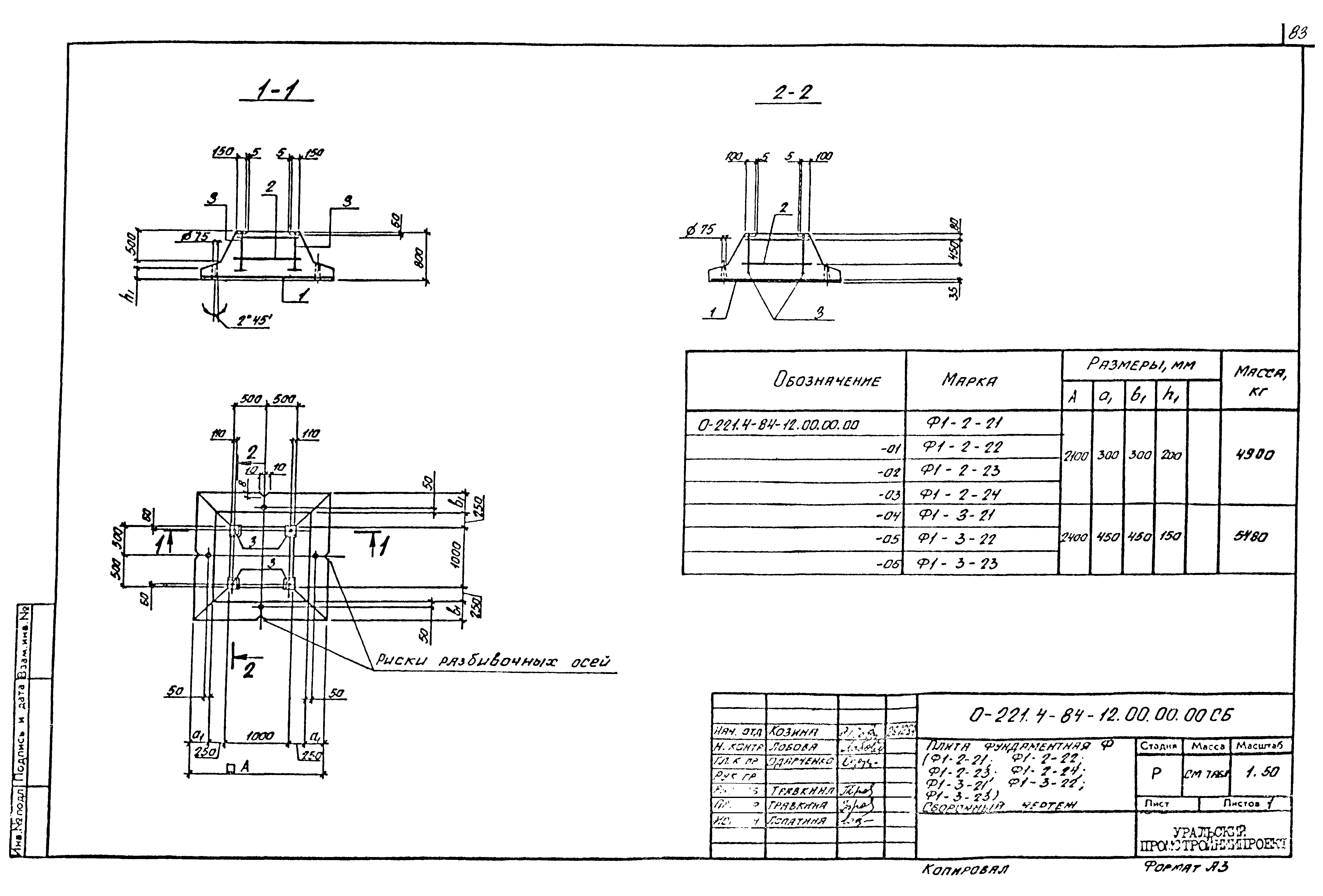

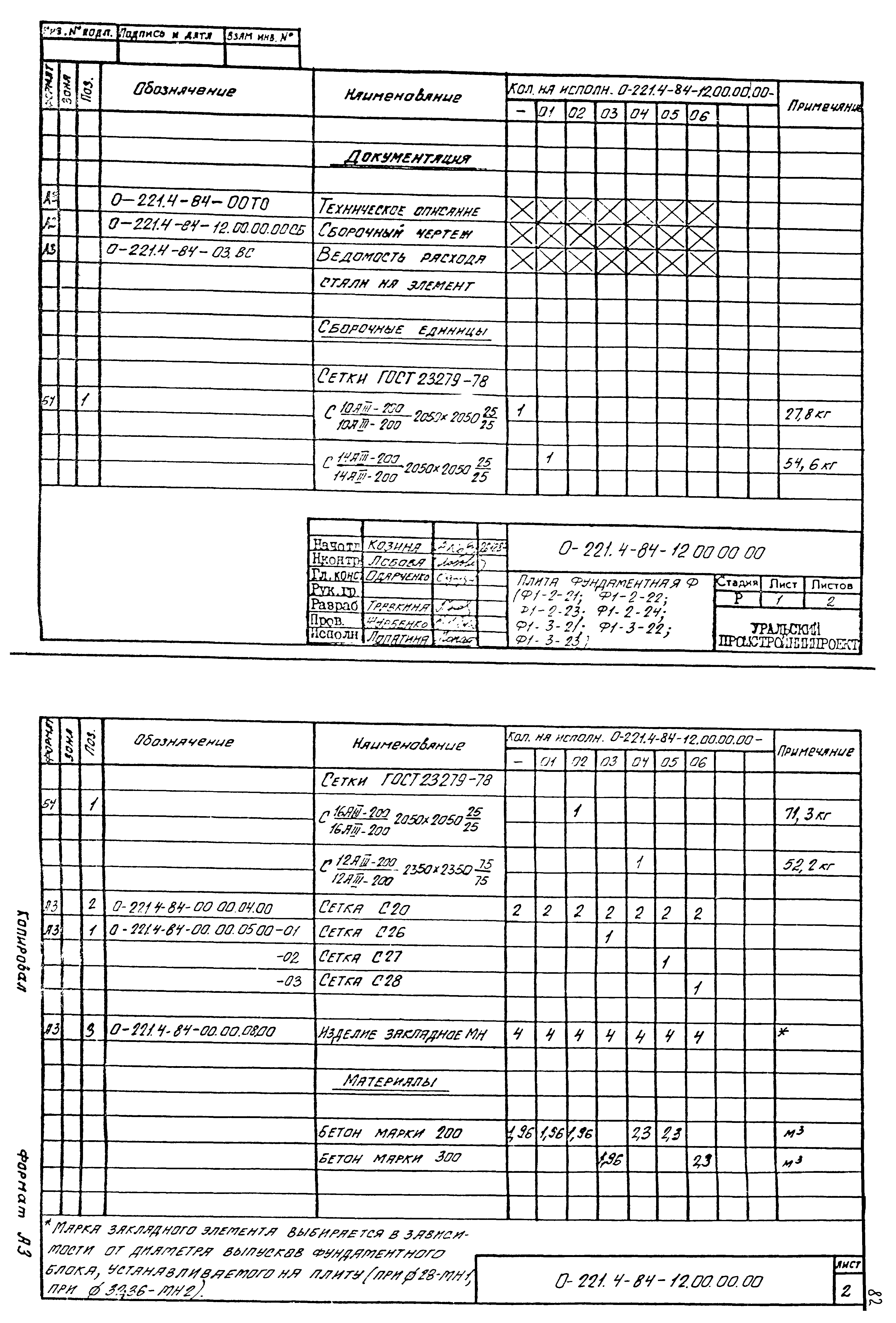

0-221.4-84-12.00.00.00СБ Плита фундаментная Ф (Ф1-2-21; Ф1-2-22; Ф1-2-23; Ф1-2-24; Ф1-3-21; Ф1-3-22; Ф1-3-23). Сборочный чертеж

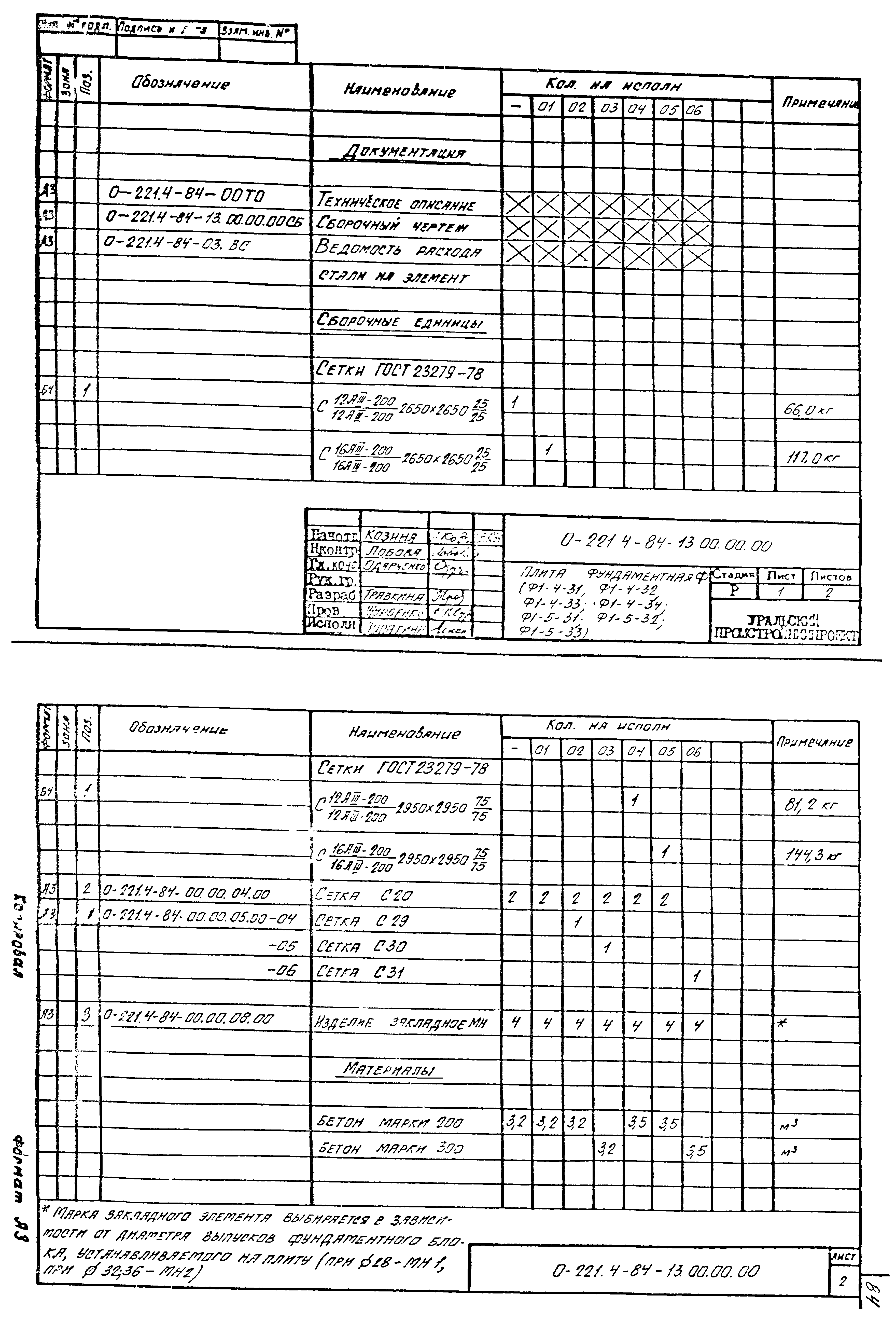

0-221.4-84-13.00.00.00 Плита фундаментная Ф (Ф1-4-31; Ф1-4-32; Ф1-4-33; Ф1-4-34; Ф1-5-31; Ф1-5-32; Ф1-5-33)

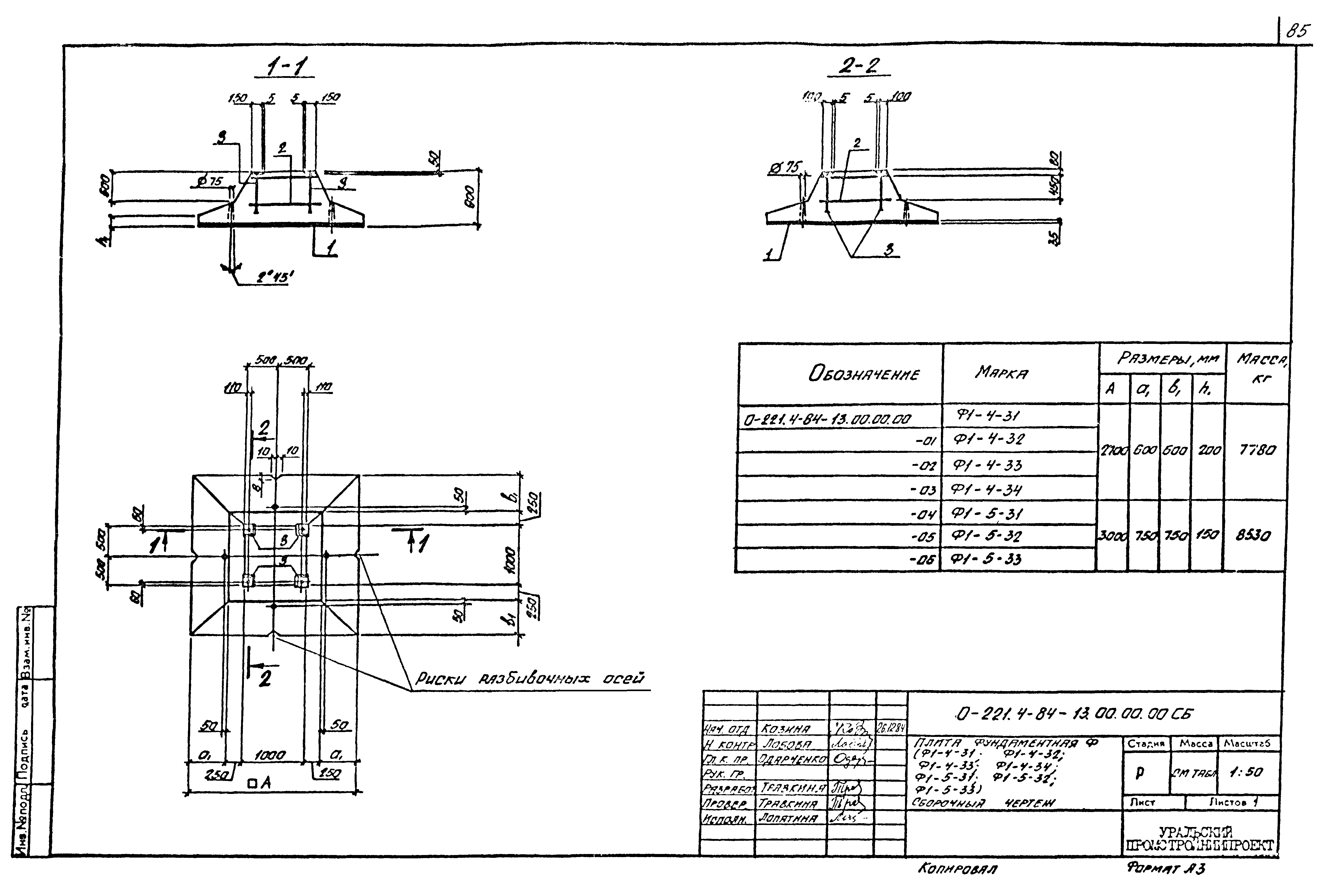

0-221.4-84-13.00.00.00СБ Плита фундаментная Ф (Ф1-4-31; Ф1-4-32; Ф1-4-33; Ф1-4-34; Ф1-5-31; Ф1-5-32; Ф1-5-33). Сборочный чертеж

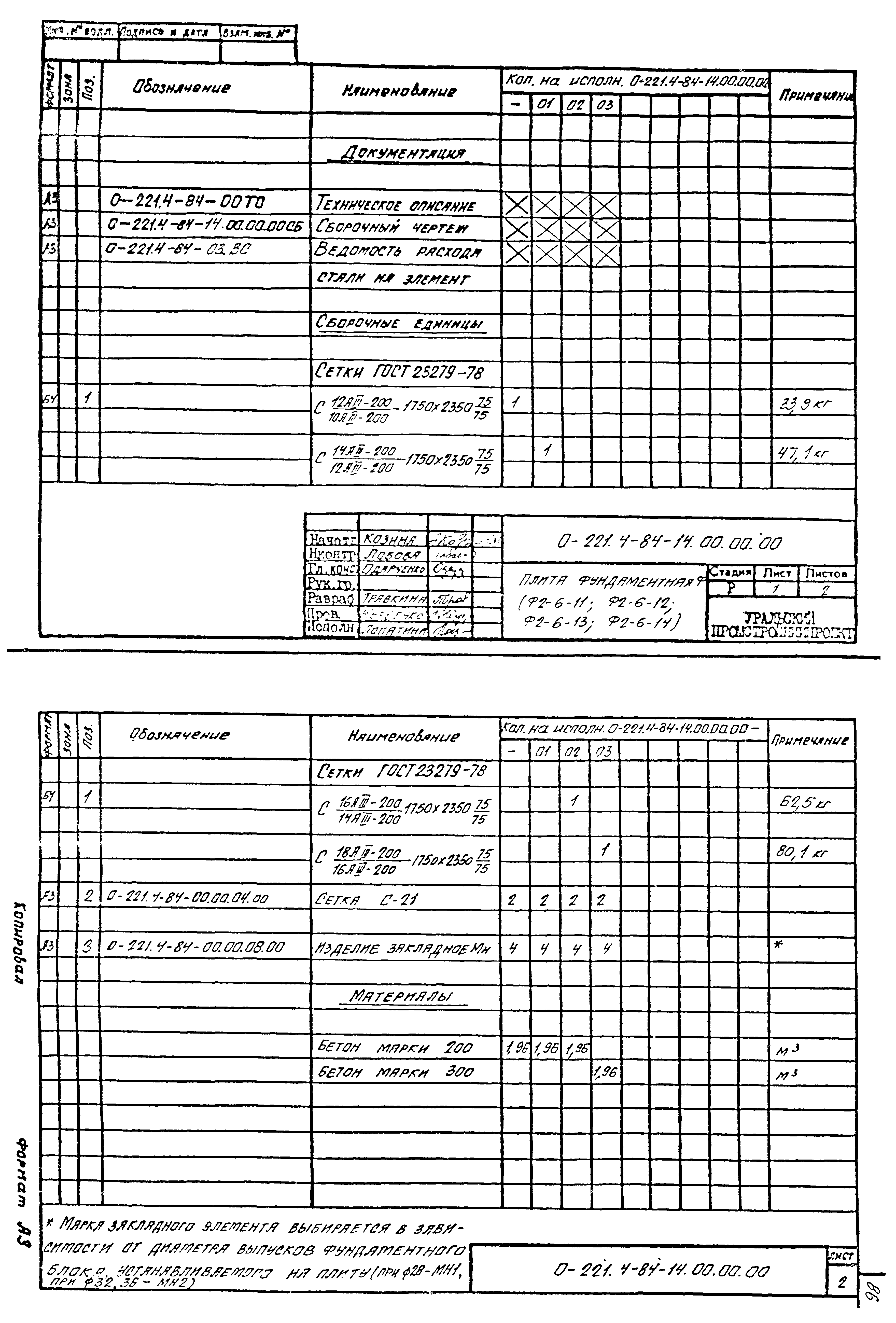

0-221.4-84-14.00.00.00 Плита фундаментная Ф (Ф2-6-11; Ф2-6-12; Ф2-6-13; Ф2-6-14)

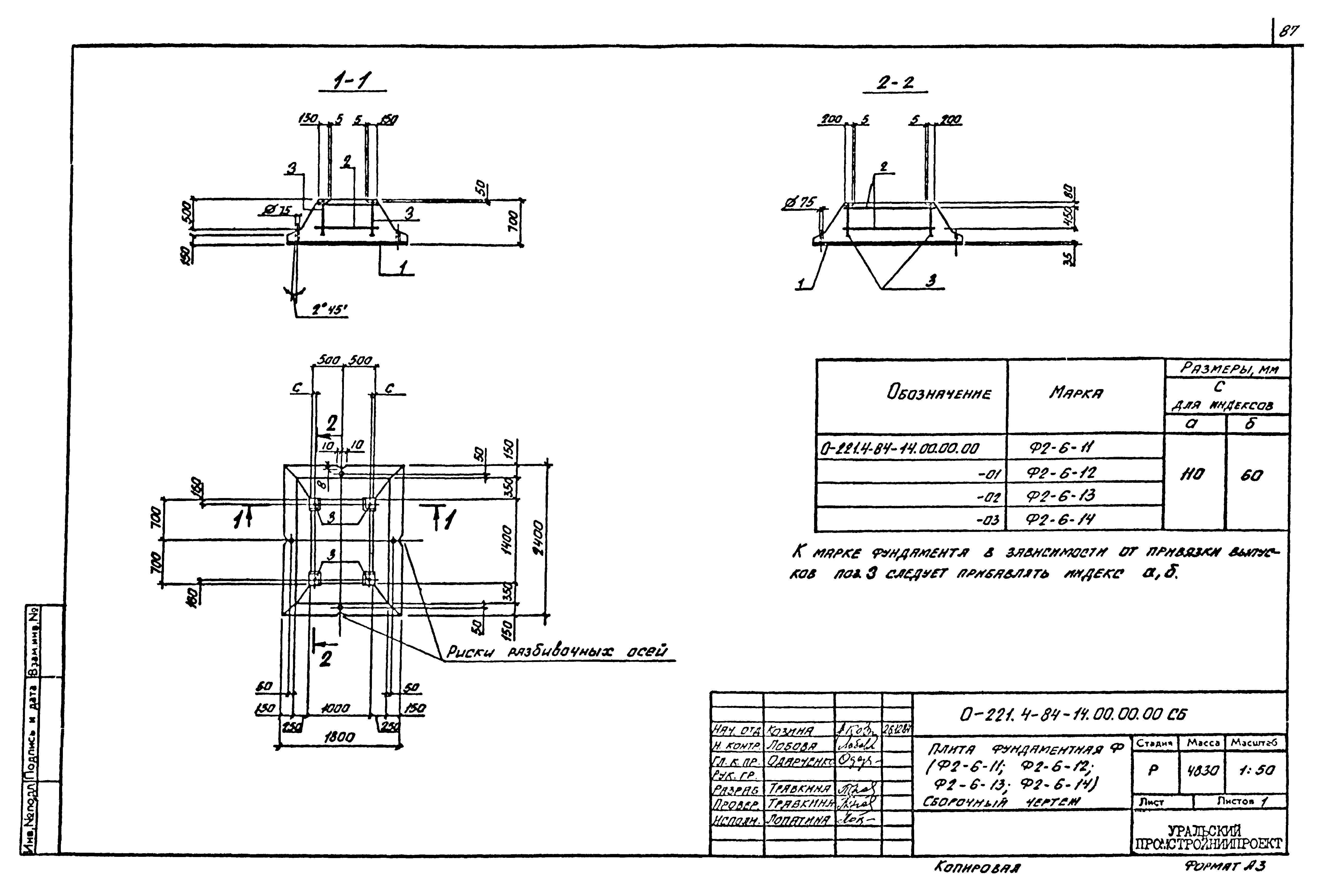

0-221.4-84-14.00.00.00СБ Плита фундаментная Ф (Ф2-6-11; Ф2-6-12; Ф2-6-13; Ф2-6-14). Сборочный чертеж

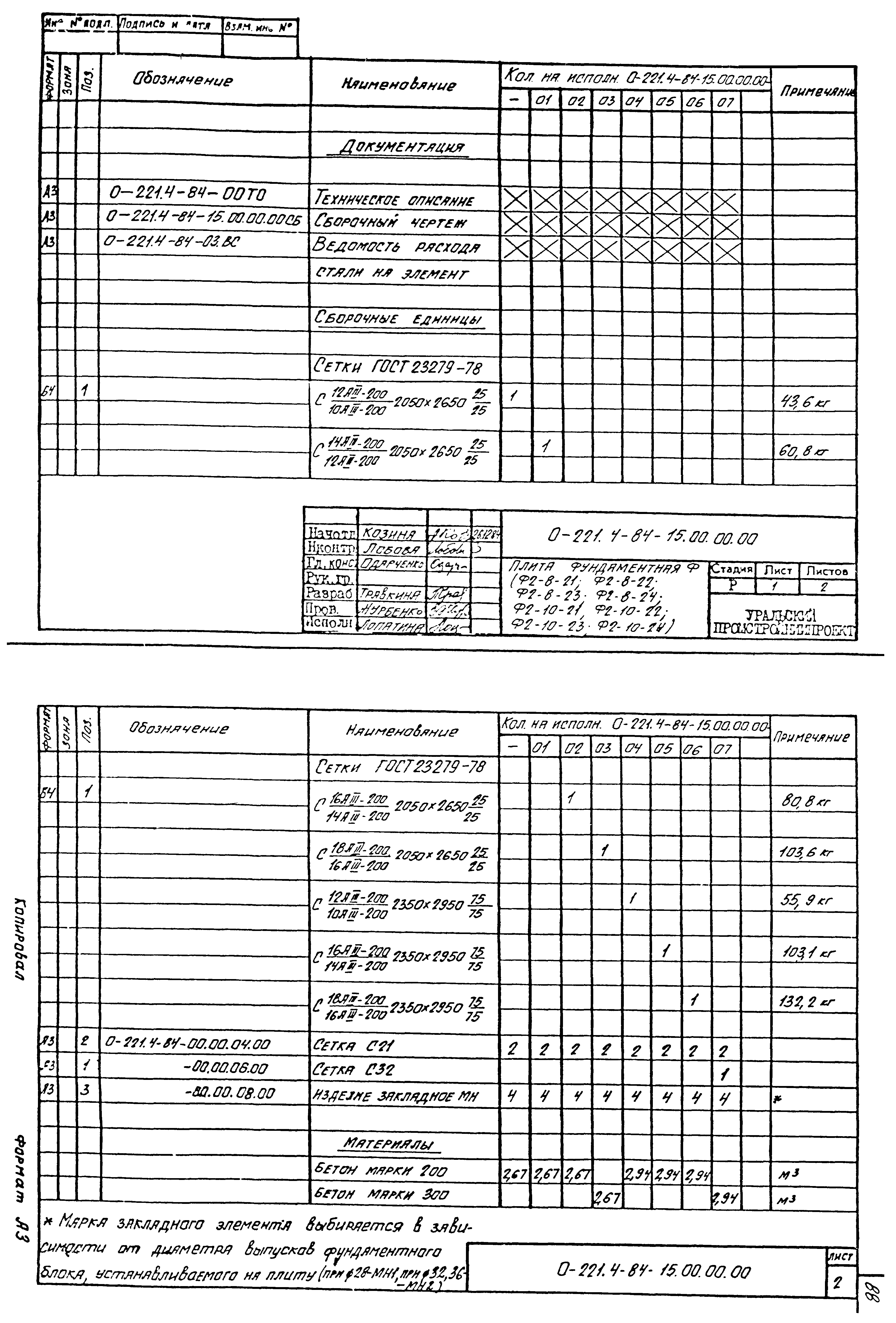

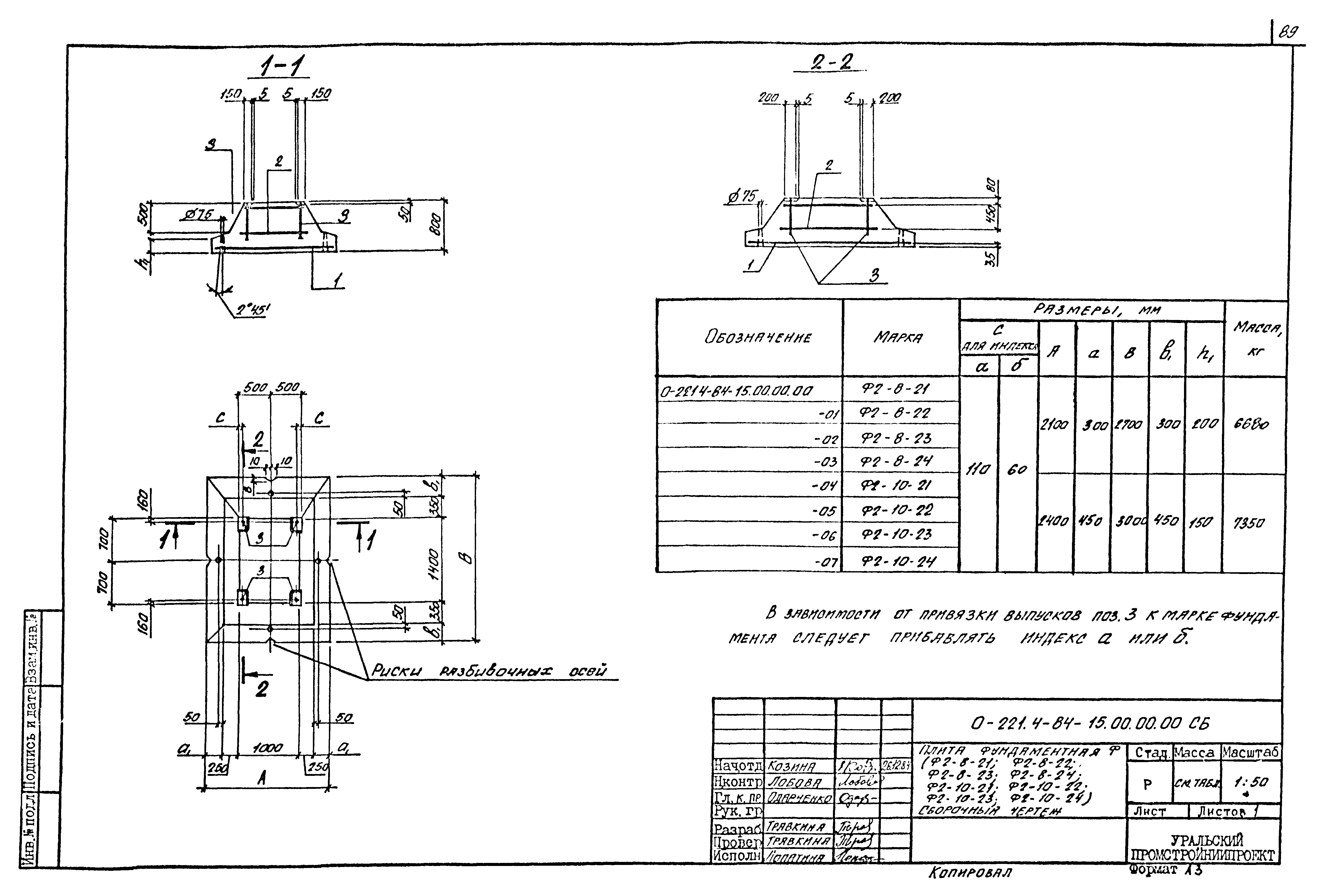

0-221.4-84-15.00.00.00 Плита фундаментная Ф (Ф2-8-21; Ф2-8-22; Ф2-8-23; Ф2-8-24; Ф2-10-21; Ф2-10-22; Ф2-10-23; Ф2-10-24)
0-221.4-84-15.00.00.00СБ Плита фундаментная Ф (Ф2-8-21; Ф2-8-22; Ф2-8-23; Ф2-8-24; Ф2-10-21; Ф2-10-22; Ф2-10-23; Ф2-10-24). Сборочный чертеж

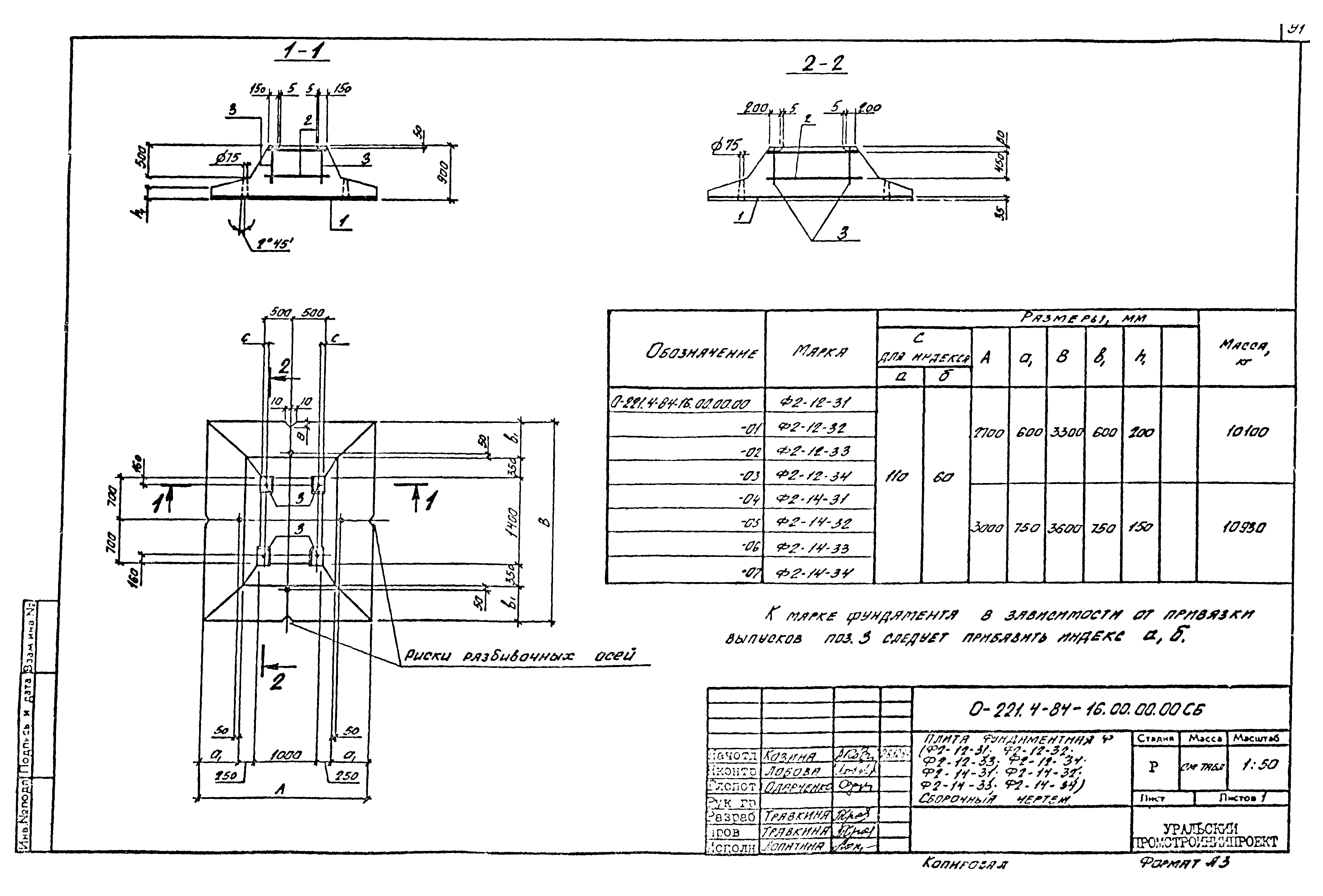

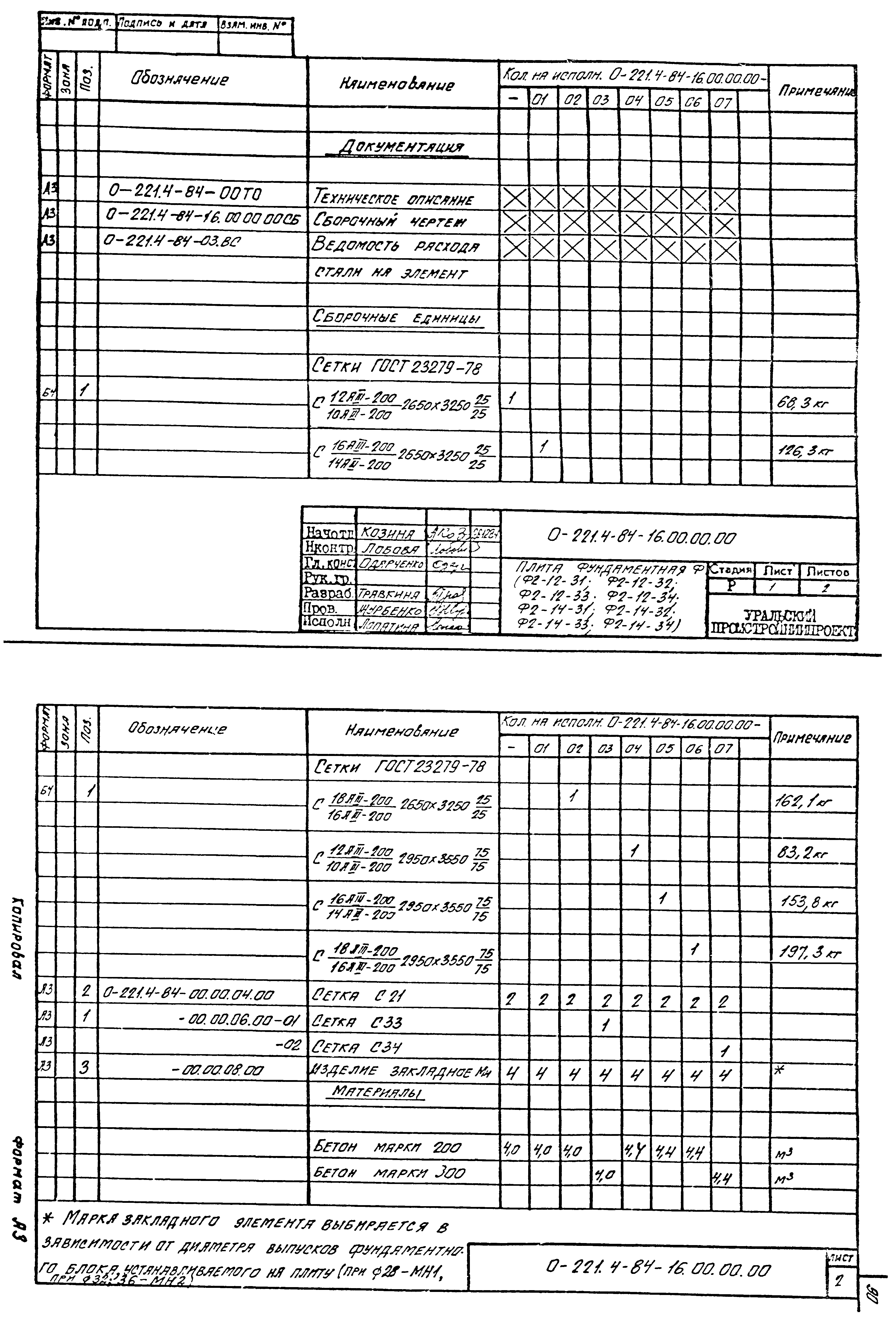

0-221.4-84-16.00.00.00 Плита фундаментная Ф (Ф2-12-31; Ф2-12-32; Ф2-12-33; Ф2-12-34; Ф2-14-31; Ф2-14-32; Ф2-14-33; Ф2-14-34)
0-221.4-84-16.00.00.00СБ Плита фундаментная Ф (Ф2-12-31; Ф2-12-32; Ф2-12-33; Ф2-12-34; Ф2-14-31; Ф2-14-32; Ф2-14-33; Ф2-14-34). Сборочный чертеж

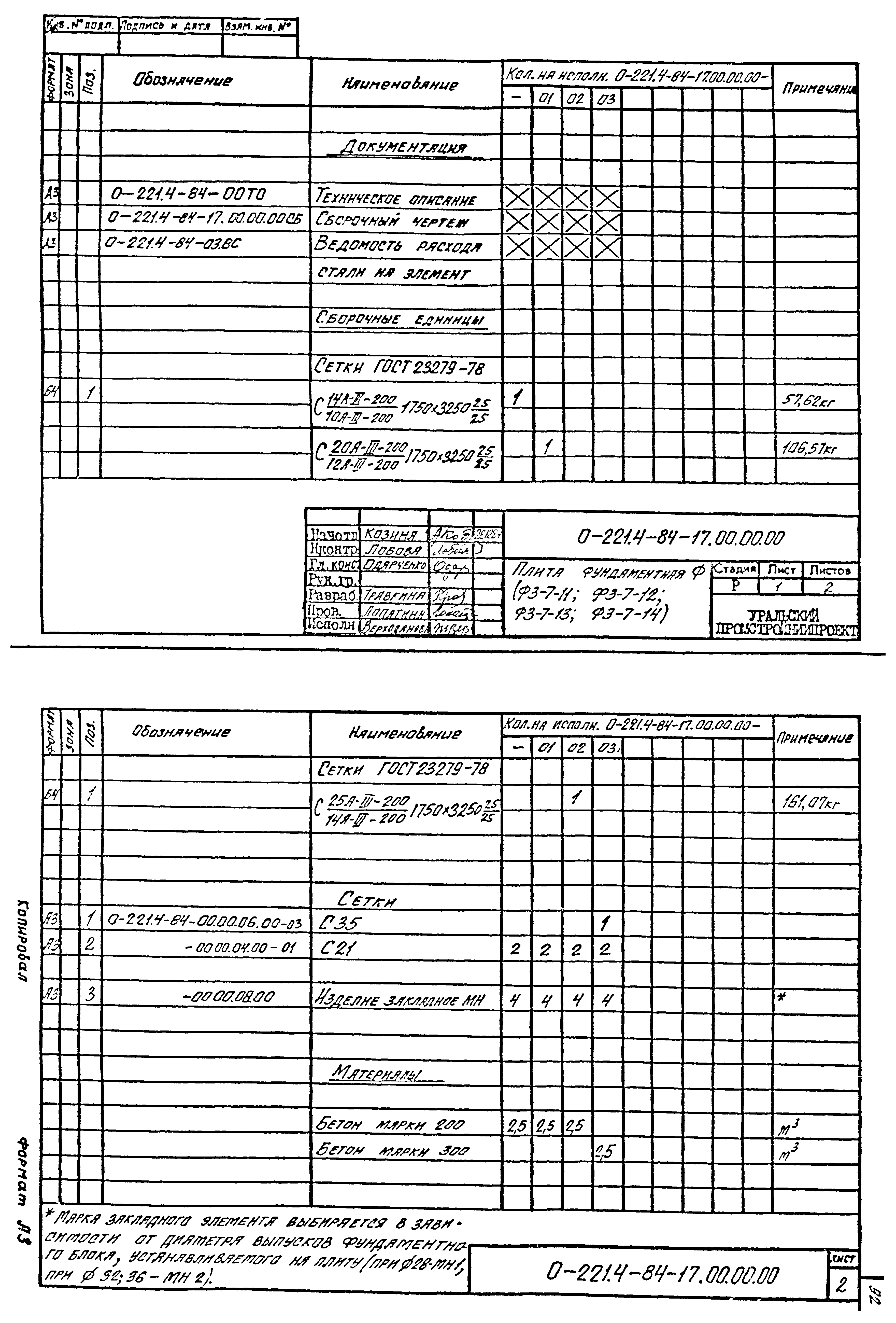

0-221.4-84-17.00.00.00 Плита фундаментная Ф (Ф3-7-11; Ф3-7-12; Ф3-7-13; Ф3-7-14)

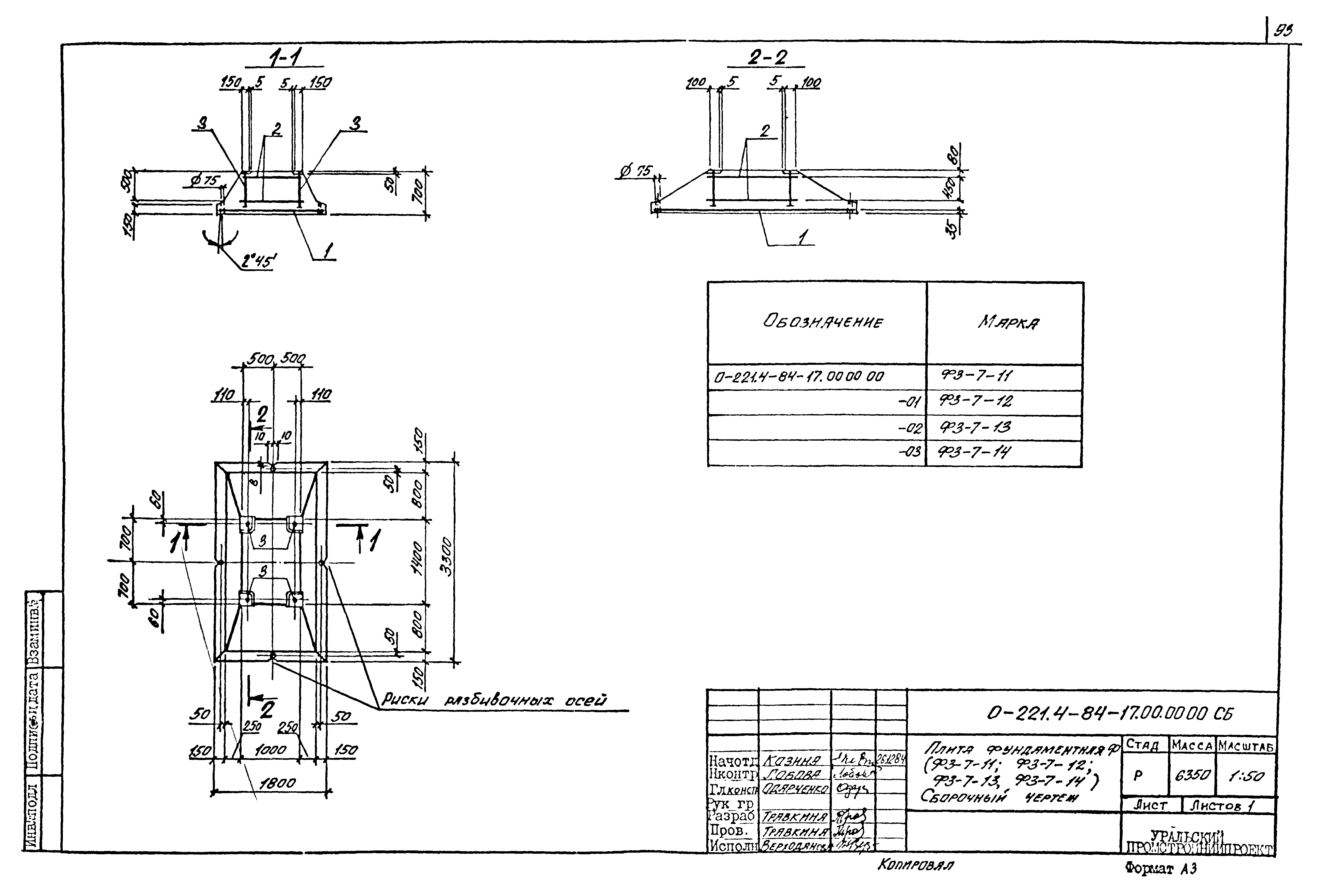

0-221.4-84-17.00.00.00СБ Плита фундаментная Ф (Ф3-7-11; Ф3-7-12; Ф3-7-13; Ф3-7-14). Сборочный чертеж

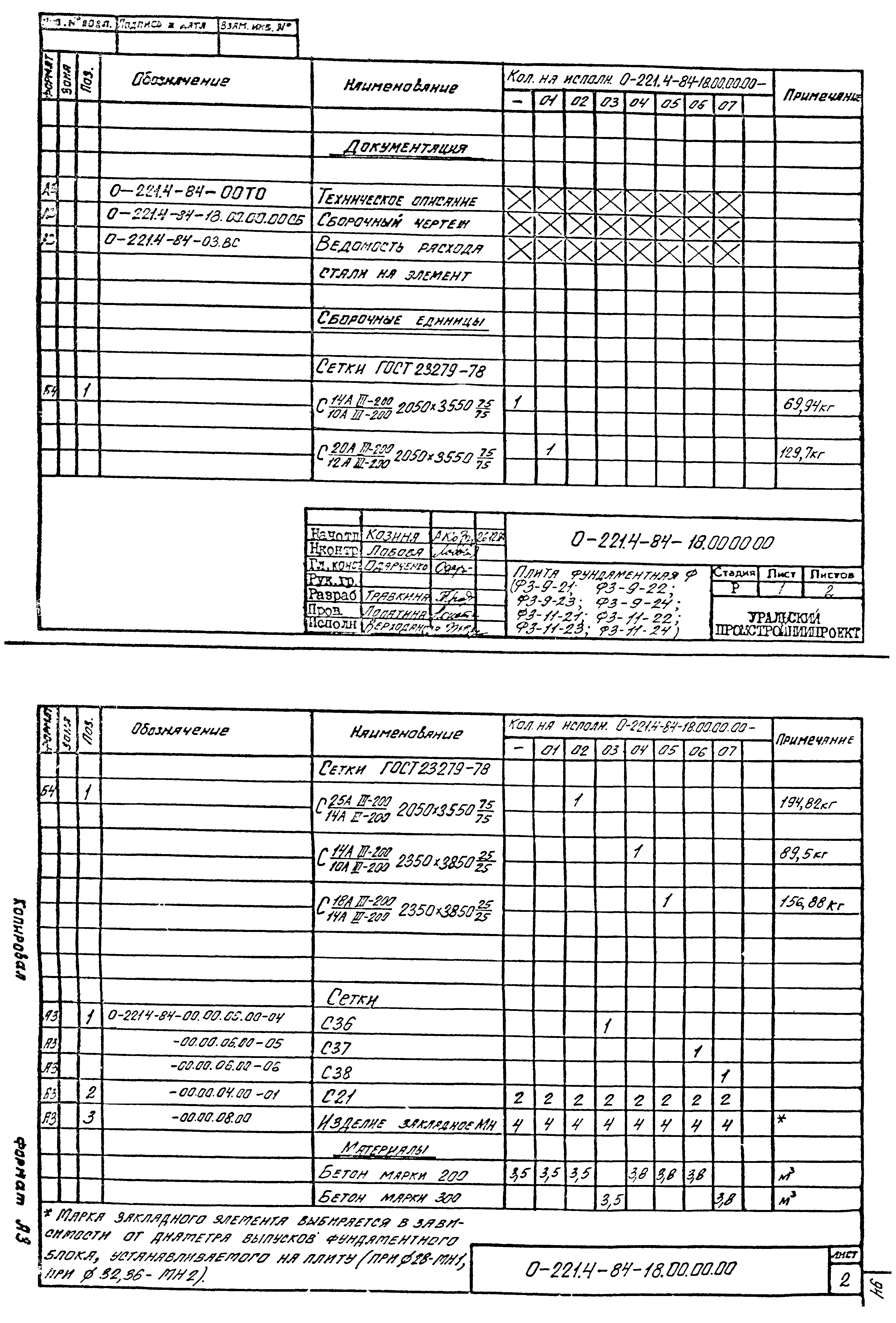

0-221.4-84-18.00.00.00 Плита фундаментная Ф (Ф3-9-21; Ф3-9-22; Ф3-9-23; Ф3-9-24; Ф3-11-21; Ф3-11-22; Ф3-11-23; Ф3-11-24)

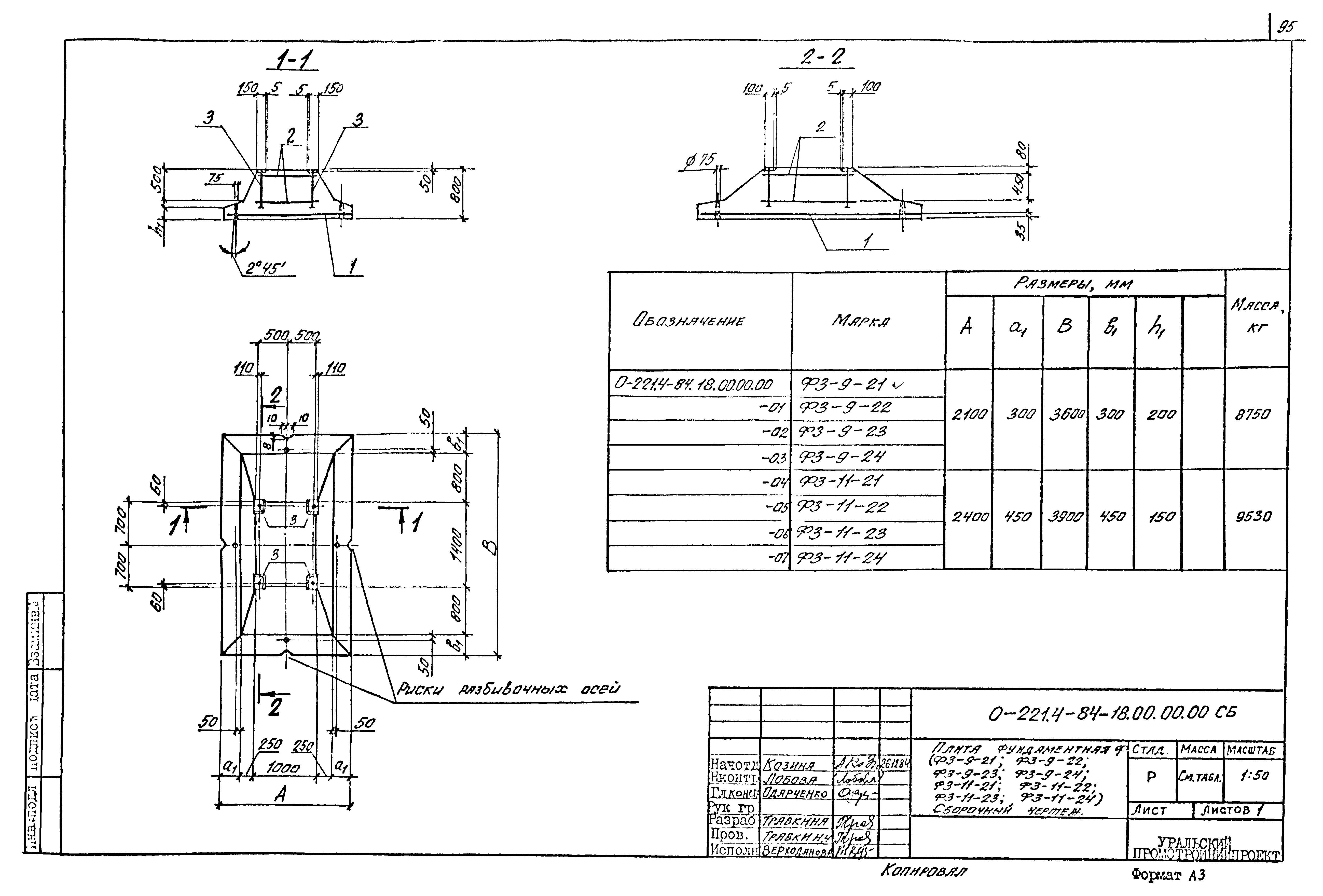

0-221.4-84-18.00.00.00СБ Плита фундаментная Ф (Ф3-9-21; Ф3-9-22; Ф3-9-23; Ф3-9-24; Ф3-11-21; Ф3-11-22; Ф3-11-23; Ф3-11-24). Сборочный чертеж

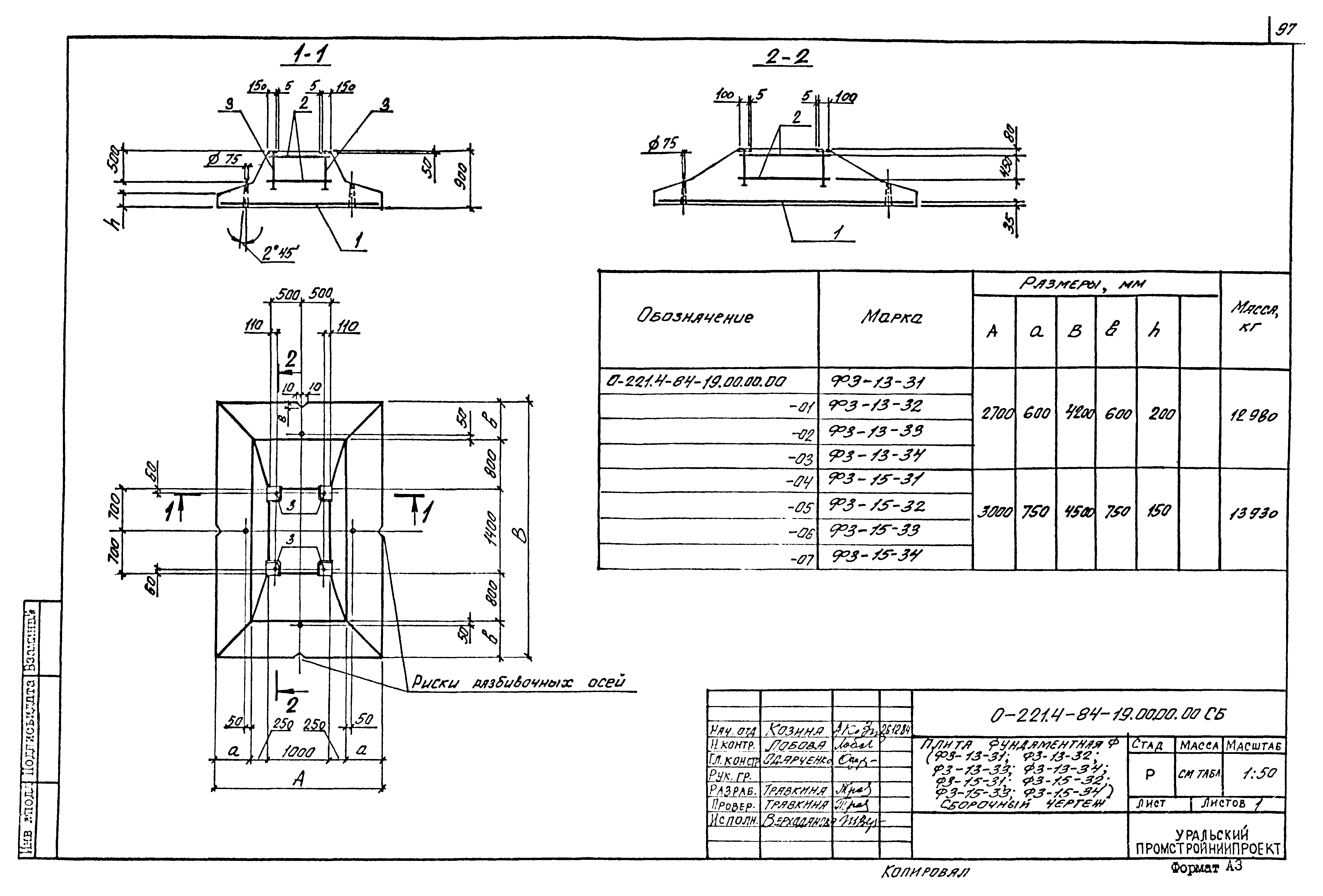

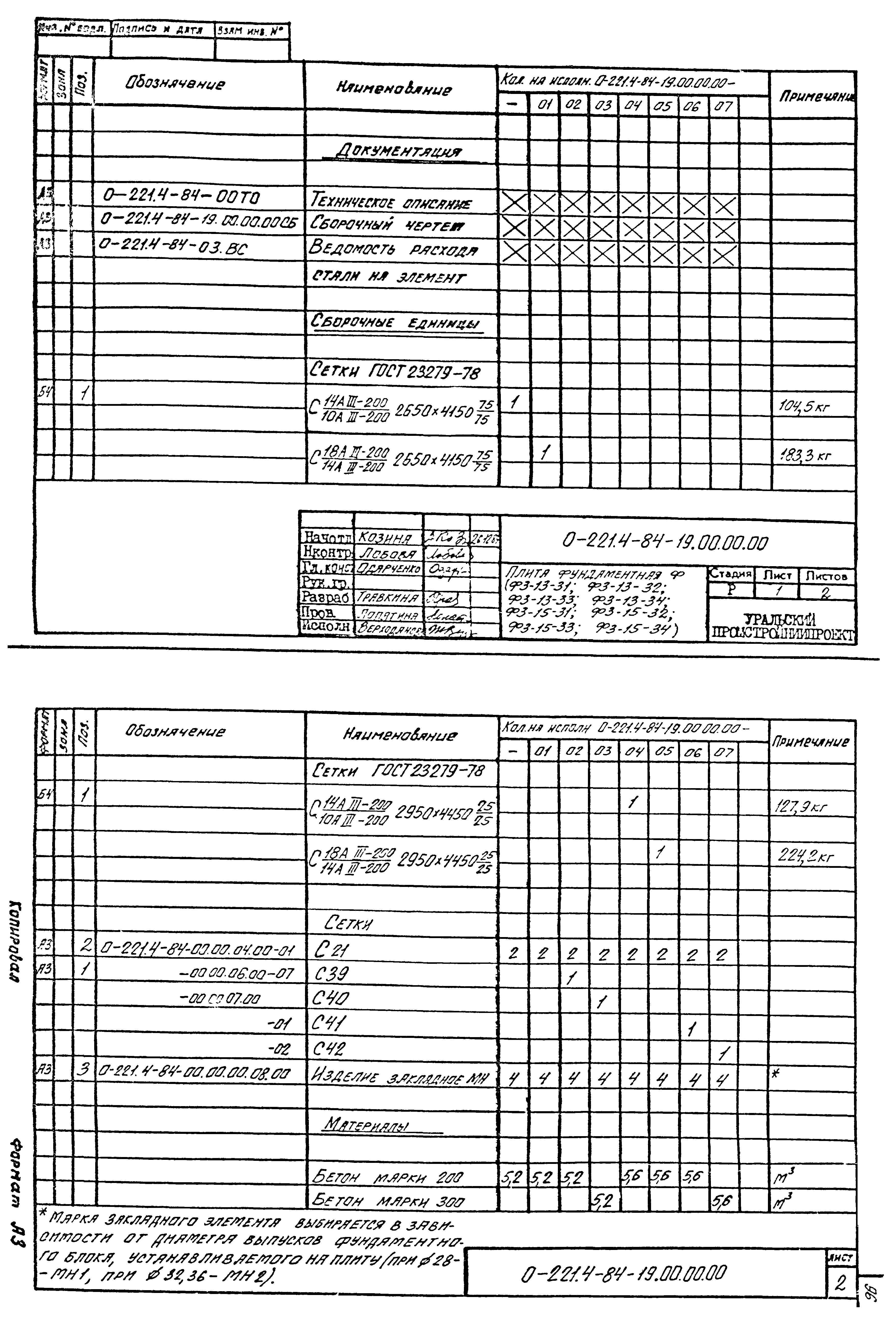

0-221.4-84-19.00.00.00 Плита фундаментная Ф (Ф3-13-31; Ф3-13-32; Ф3-13-33; Ф3-13-34; Ф3-15-31; Ф3-51-32; Ф3-15-33; Ф3-15-34)
0-221.4-84-19.00.00.00СБ Плита фундаментная Ф (Ф3-13-31; Ф3-13-32; Ф3-13-33; Ф3-13-34; Ф3-15-31; Ф3-51-32; Ф3-15-33; Ф3-15-34). Сборочный чертеж

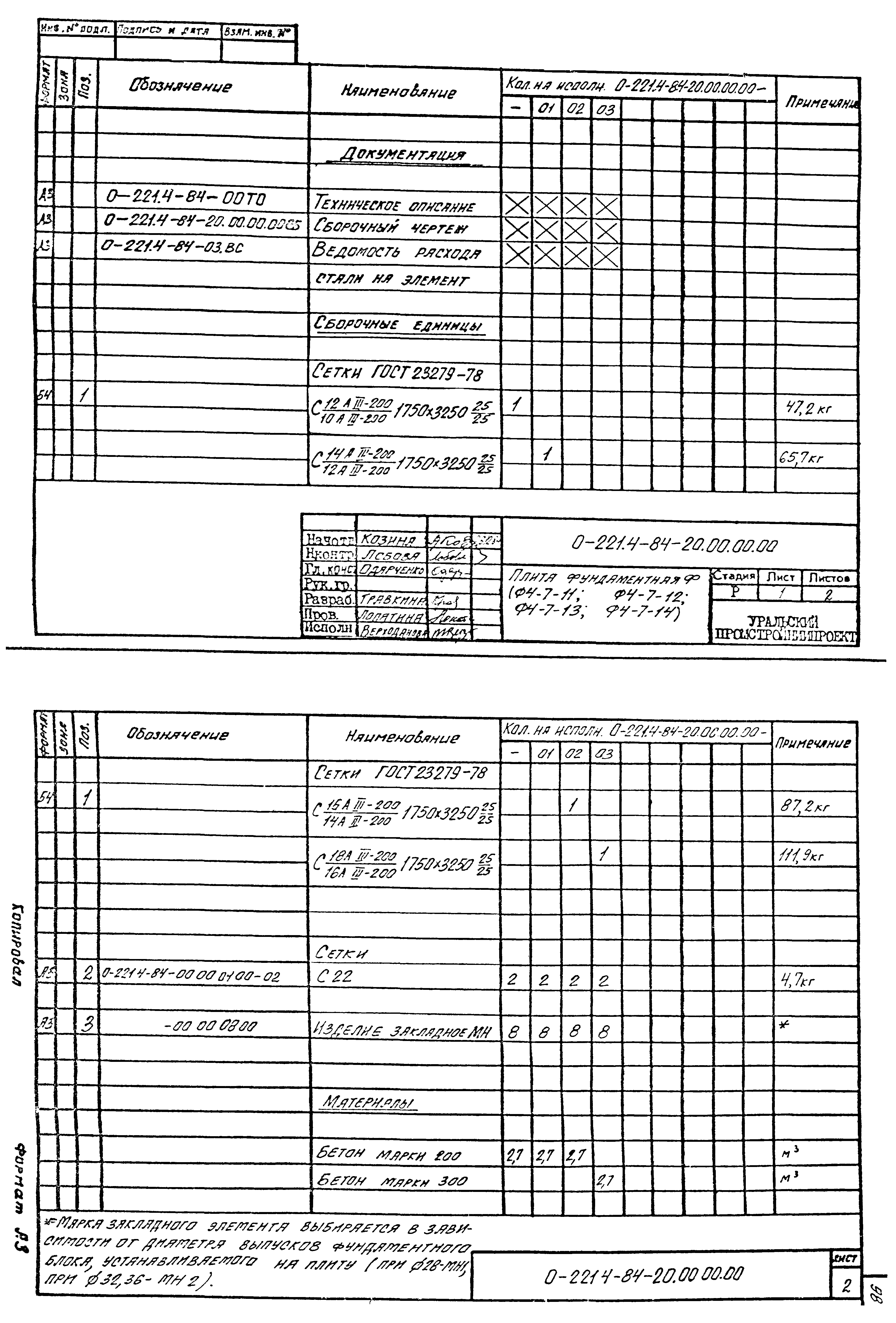

0-221.4-84-20.00.00.00 Плита фундаментная Ф (Ф4-7-11; Ф4-7-12; Ф4-7-13; Ф4-7-14)

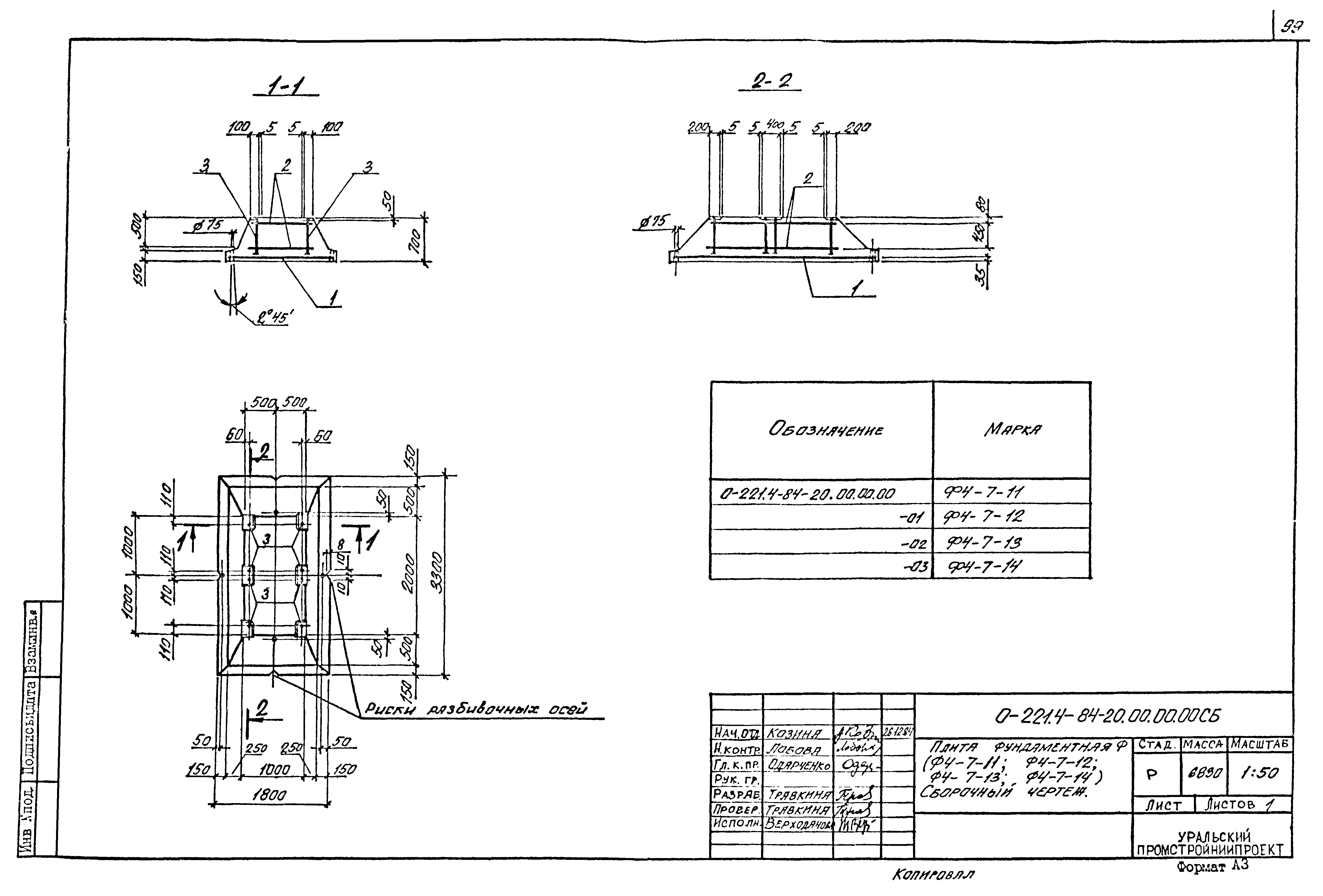

0-221.4-84-20.00.00.00СБ Плита фундаментная Ф (Ф4-7-11; Ф4-7-12; Ф4-7-13; Ф4-7-14). Сборочный чертеж

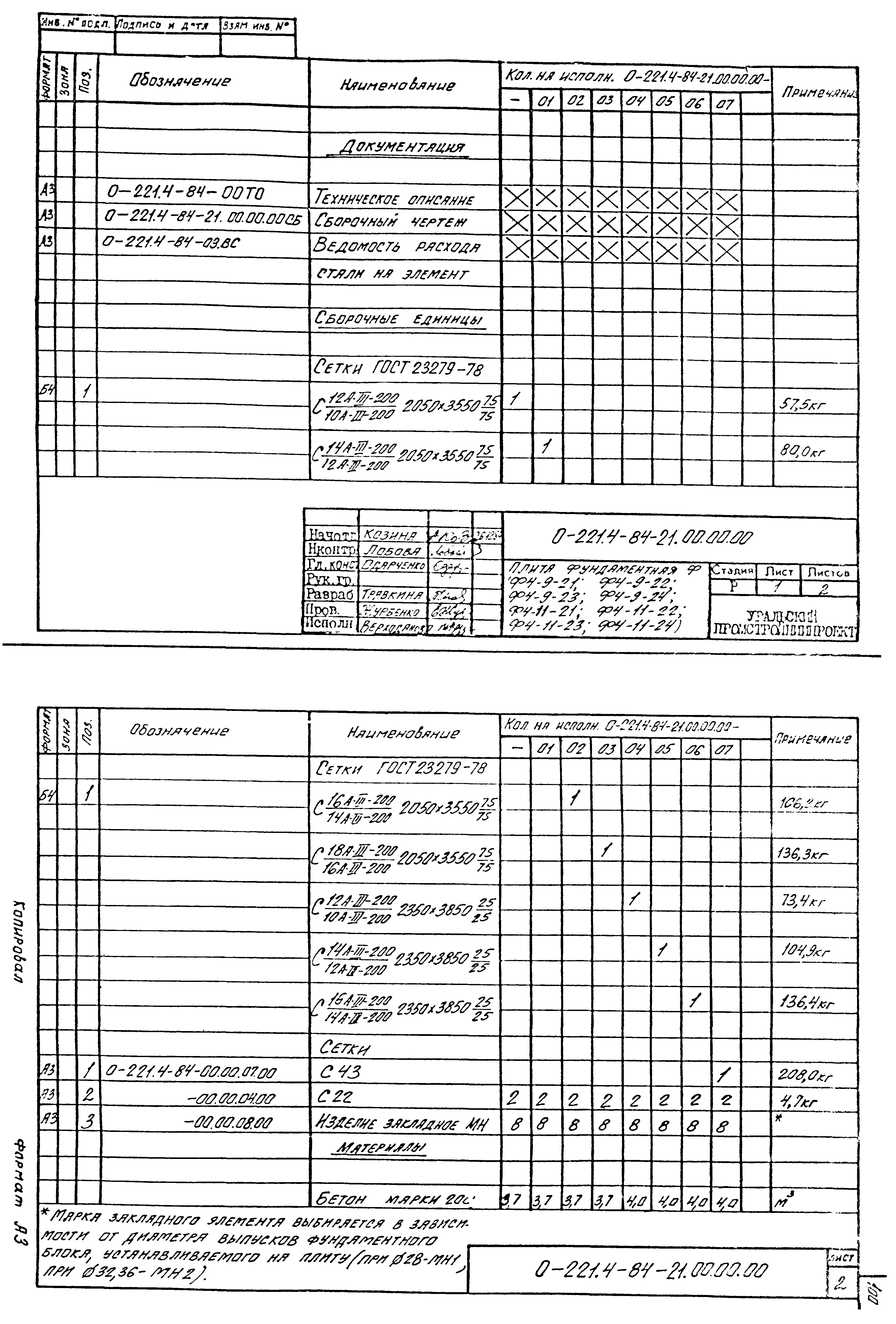

0-221.4-84-21.00.00.00 Плита фундаментная Ф (Ф4-9-21; Ф4-9-22; Ф4-9-23; Ф4-9-24; Ф4-11-21; Ф4-11-22; Ф4-11-23; Ф4-11-24)
0-221.4-84-21.00.00.00СБ Плита фундаментная Ф (Ф4-9-21; Ф4-9-22; Ф4-9-23; Ф4-9-24; Ф4-11-21; Ф4-11-22; Ф4-11-23; Ф4-11-24). Сборочный чертеж

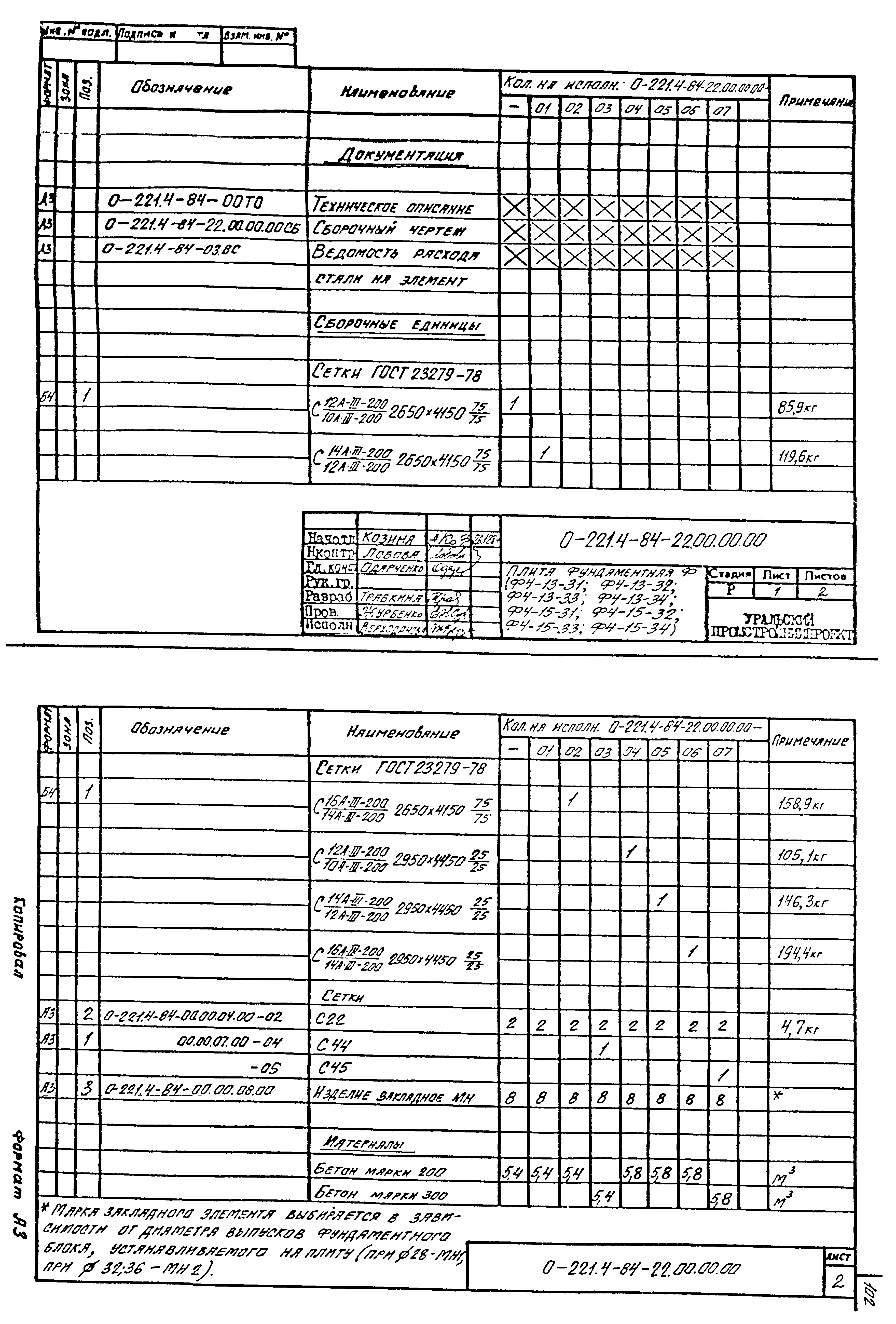

0-221.4-84-22.00.00.00 Плита фундаментная Ф (Ф4-13-31; Ф4-13-32; Ф4-13-33; Ф4-13-34; Ф4-15-31; Ф4-51-32; Ф4-15-33; Ф4-15-34)

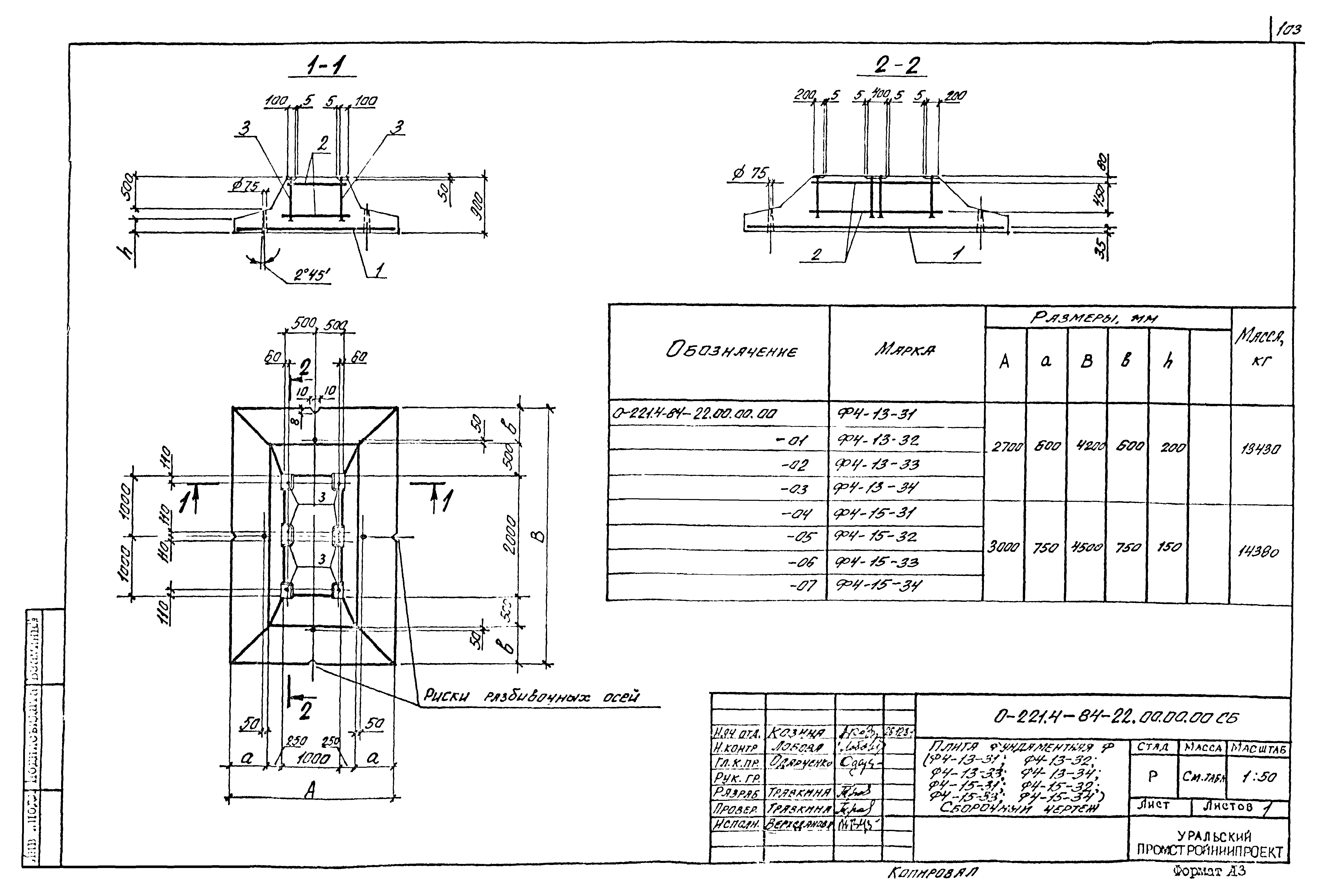

0-221.4-84-22.00.00.00СБ Плита фундаментная Ф (Ф4-13-31; Ф4-13-32; Ф4-13-33; Ф4-13-34; Ф4-15-31; Ф4-51-32; Ф4-15-33; Ф4-15-34). Сборочный чертеж

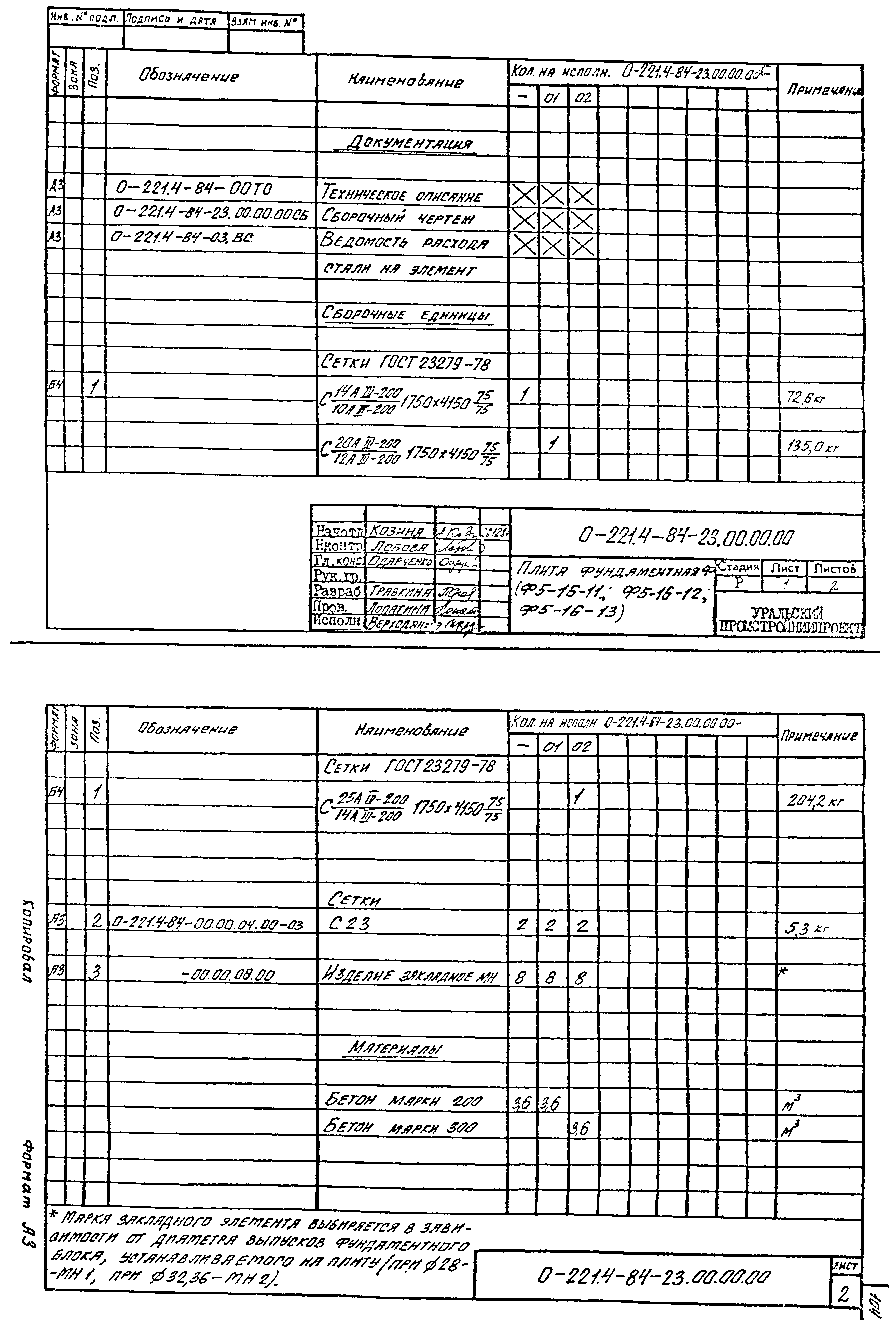

0-221.4-84-23.00.00.00 Плита фундаментная Ф (Ф5-16-11; Ф5-16-12; Ф5-16-13)

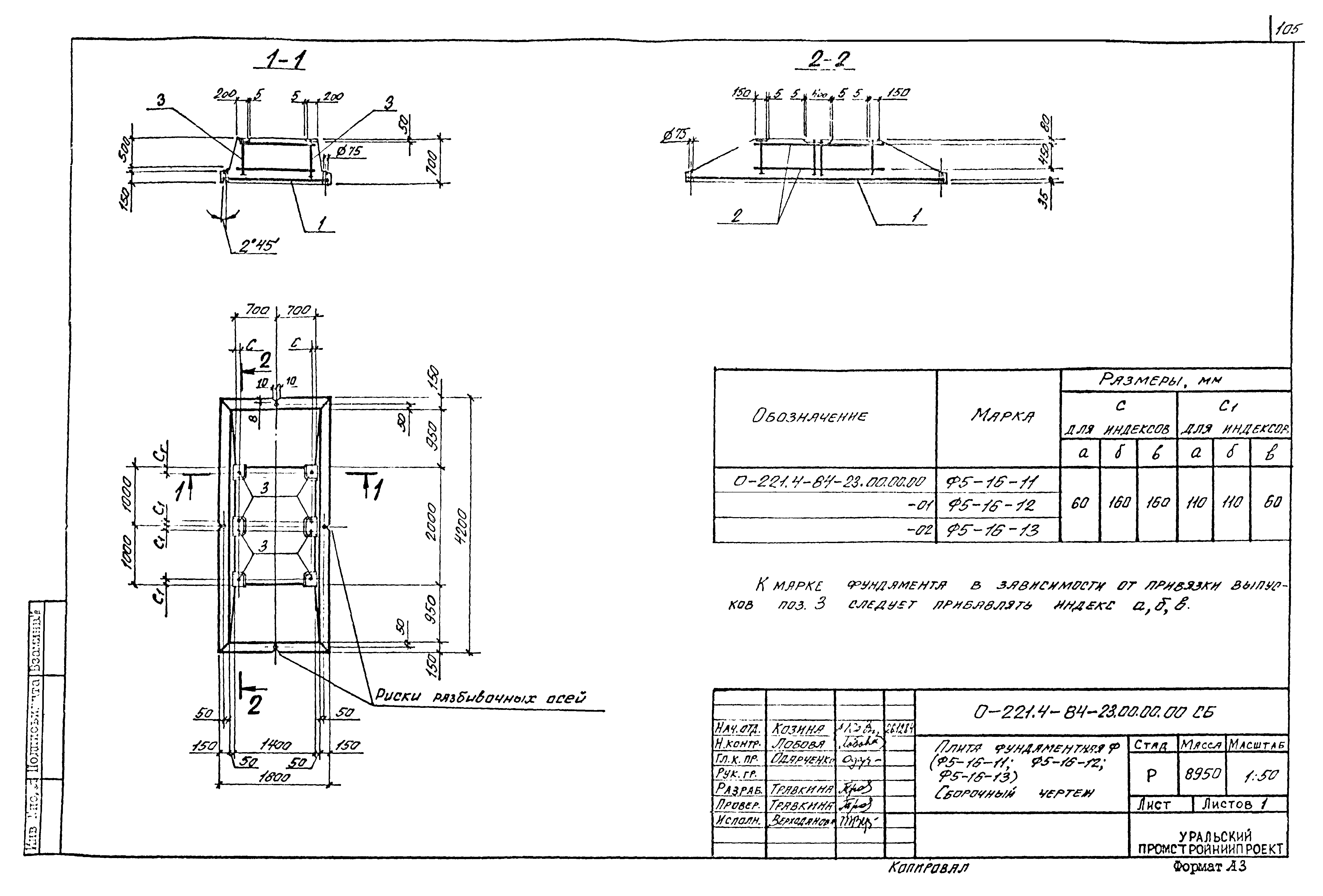

0-221.4-84-23.00.00.00СБ Плита фундаментная Ф (Ф5-16-11; Ф5-16-12; Ф5-16-13). Сборочный чертеж

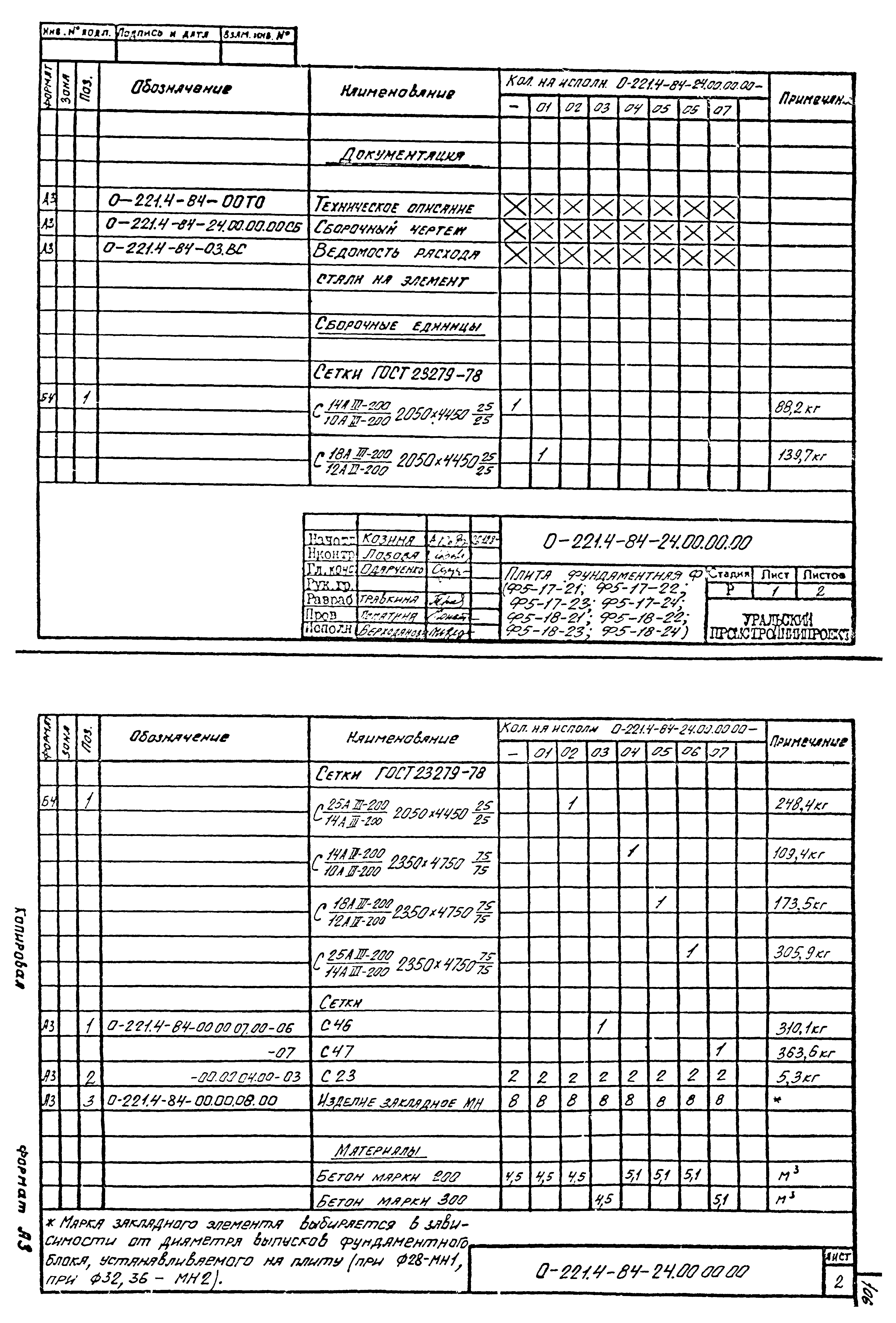

0-221.4-84-24.00.00.00 Плита фундаментная Ф (Ф5-17-21; Ф5-17-22; Ф5-17-23; Ф5-17-24; Ф5-18-21; Ф5-18-22; Ф5-18-23; Ф5-18-24)

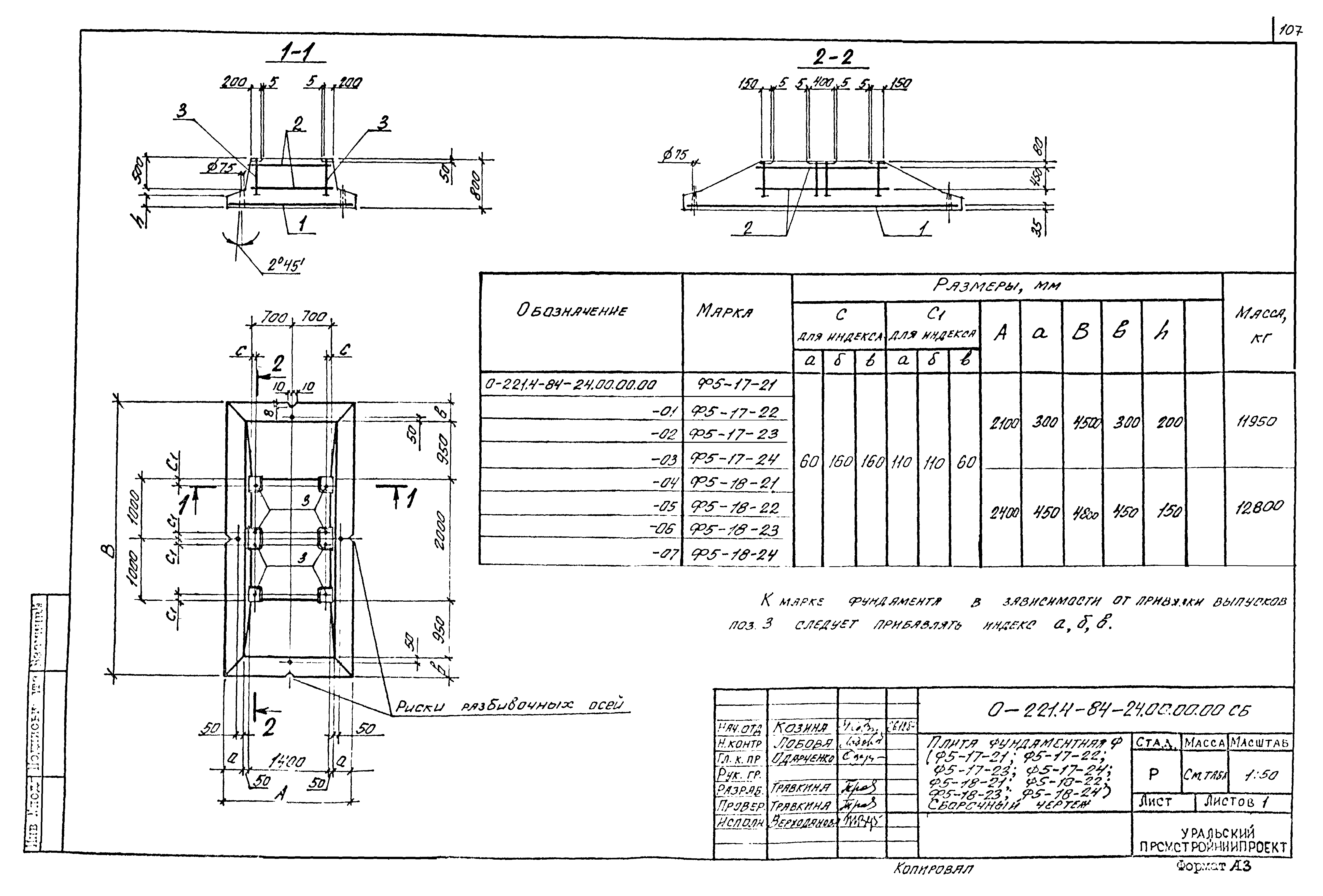

0-221.4-84-24.00.00.00СБ Плита фундаментная Ф (Ф5-17-21; Ф5-17-22; Ф5-17-23; Ф5-17-24; Ф5-18-21; Ф5-18-22; Ф5-18-23; Ф5-18-24). Сборочный чертеж

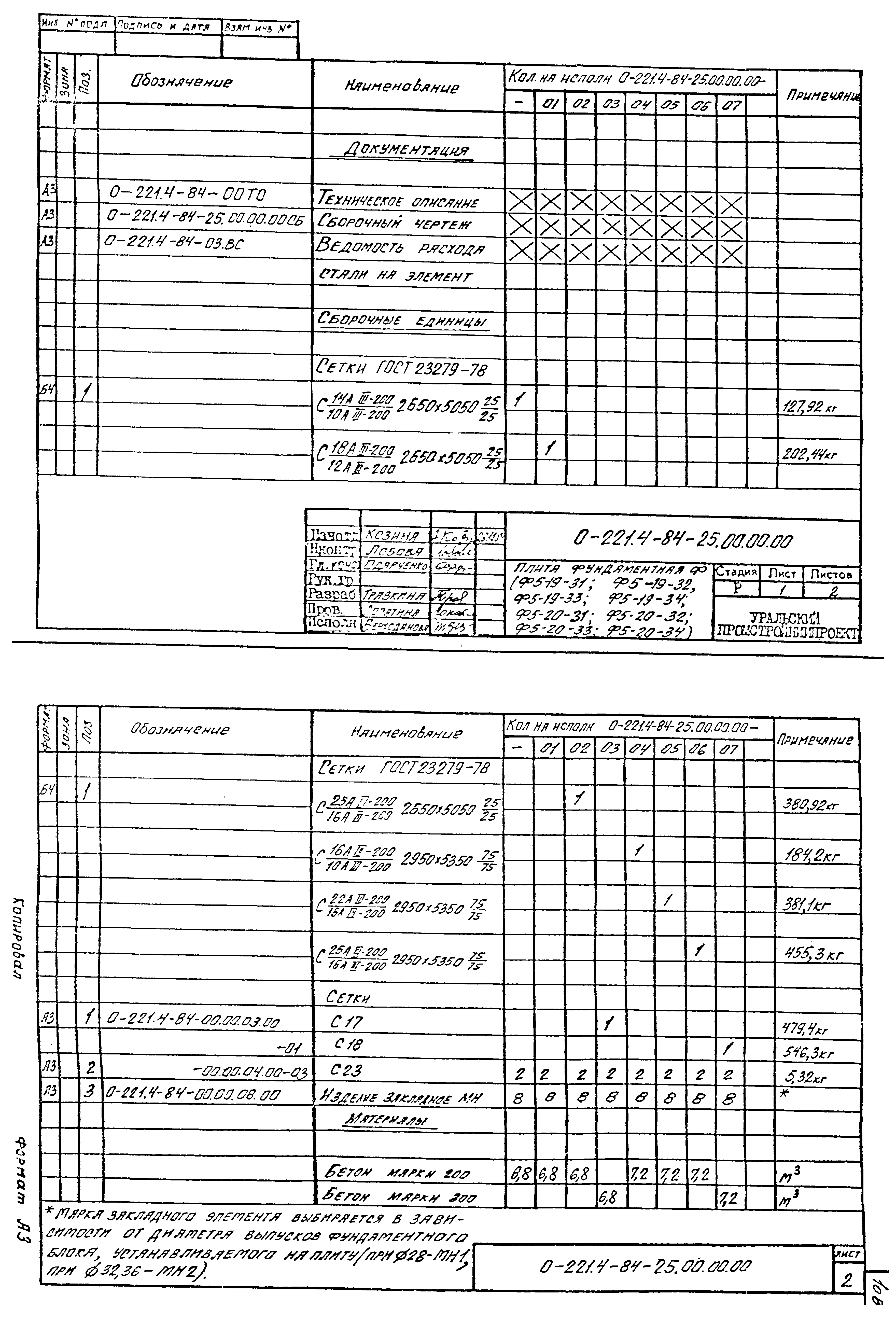

0-221.4-84-25.00.00.00 Плита фундаментная Ф (Ф5-19-31; Ф5-19-32; Ф5-19-33; Ф5-19-34; Ф5-20-31; Ф5-20-32; Ф5-20-33; Ф5-20-34)

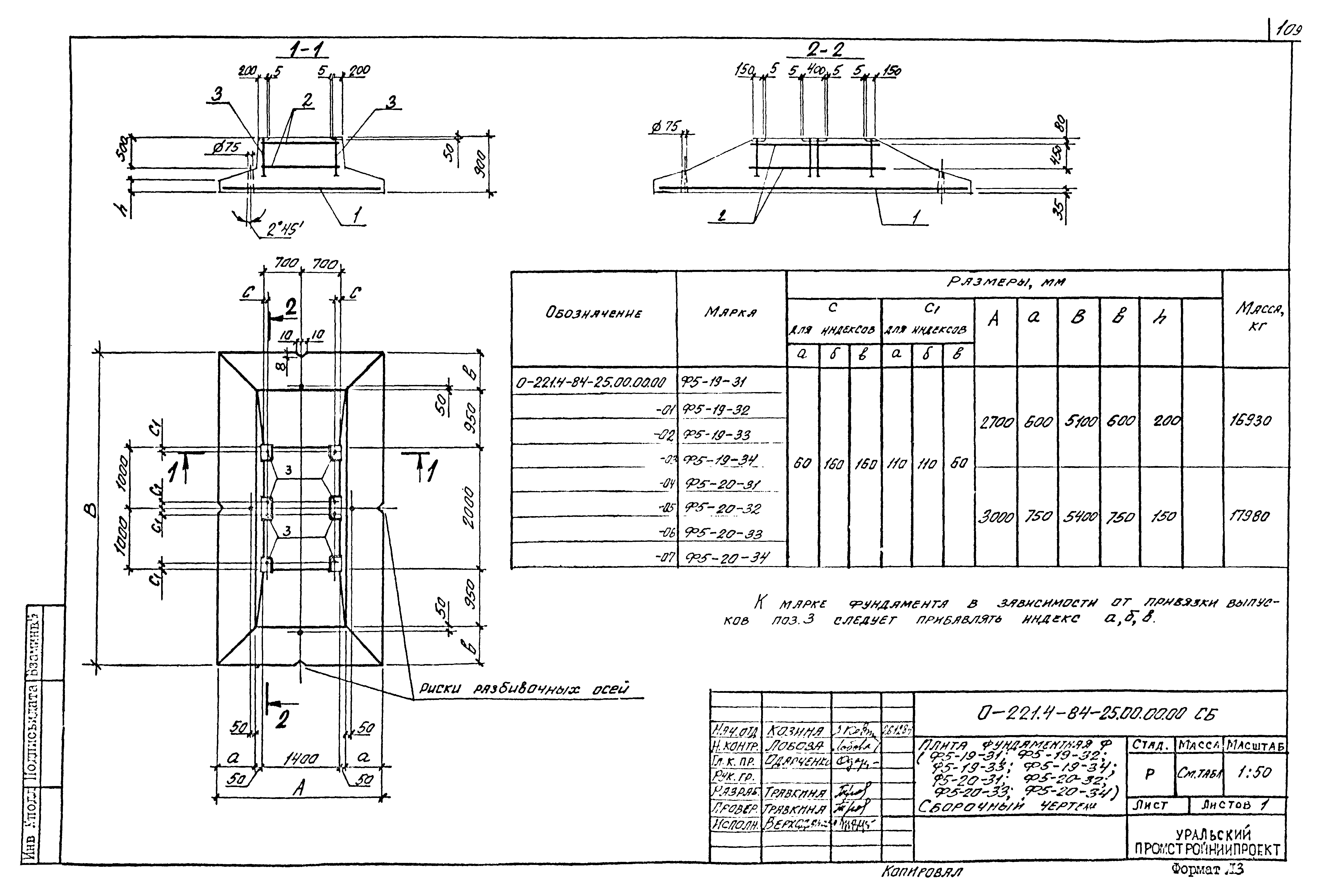

0-221.4-84-25.00.00.00СБ Плита фундаментная Ф (Ф5-19-31; Ф5-19-32; Ф5-19-33; Ф5-19-34; Ф5-20-31; Ф5-20-32; Ф5-20-33; Ф5-20-34). Сборочный чертеж

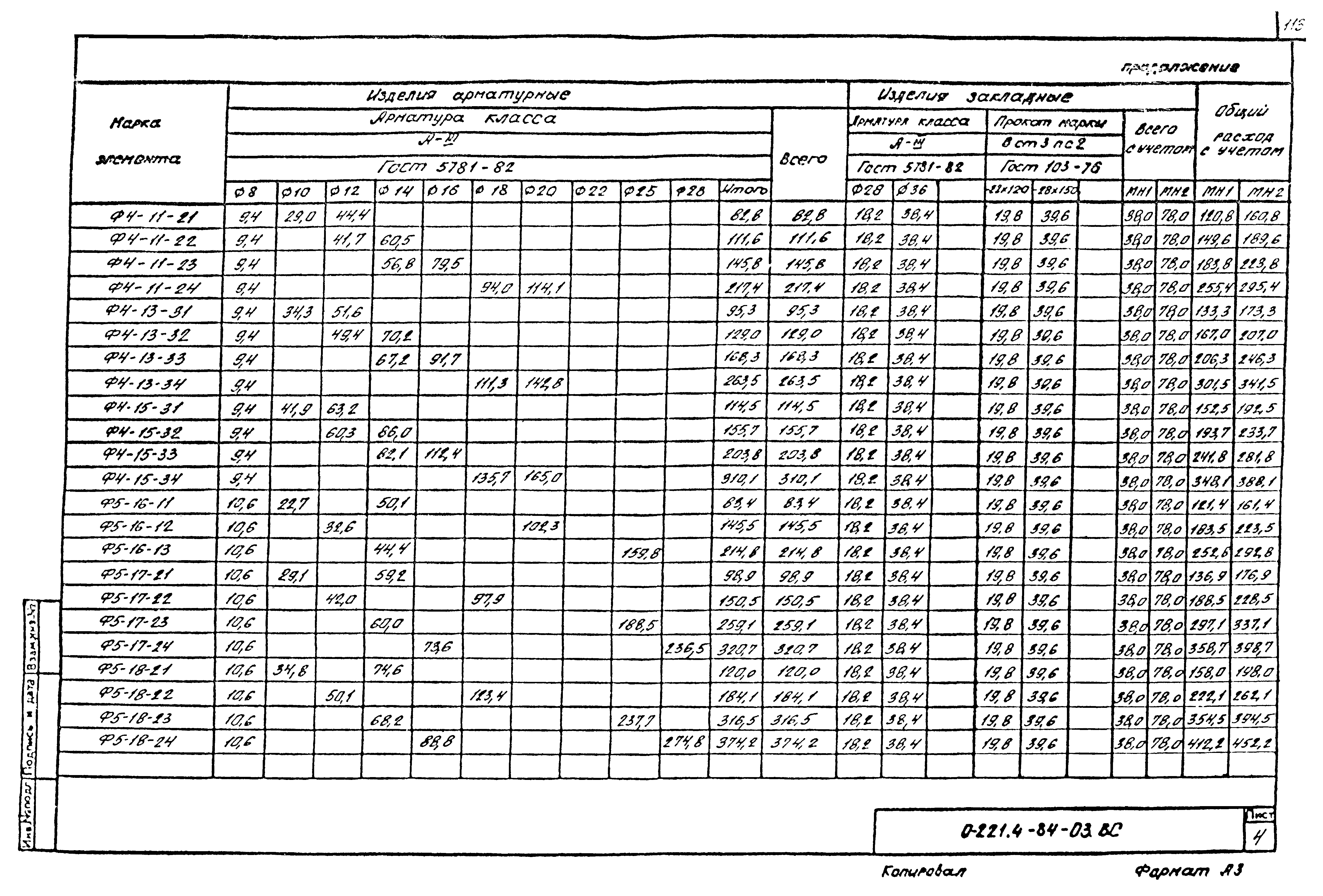

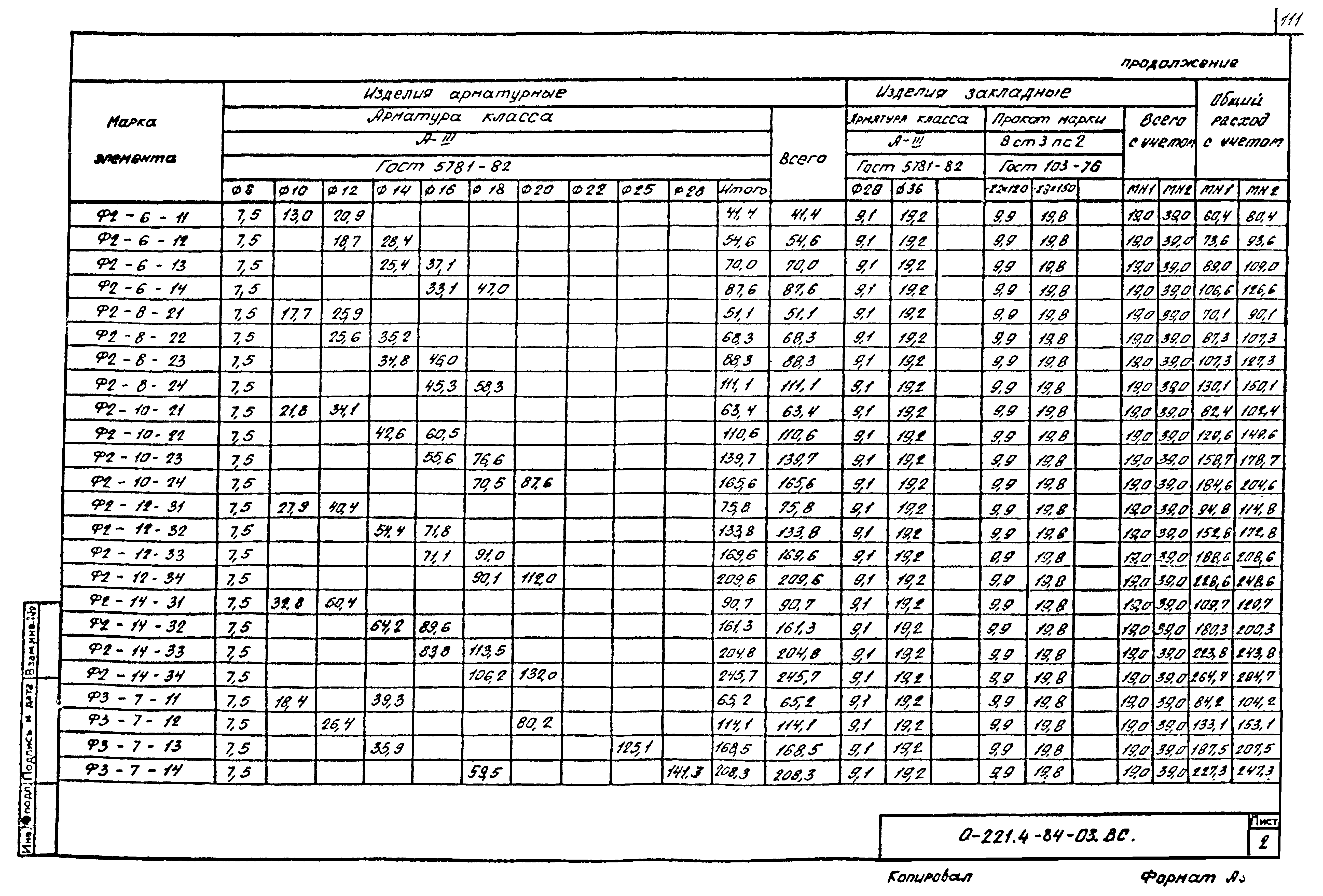

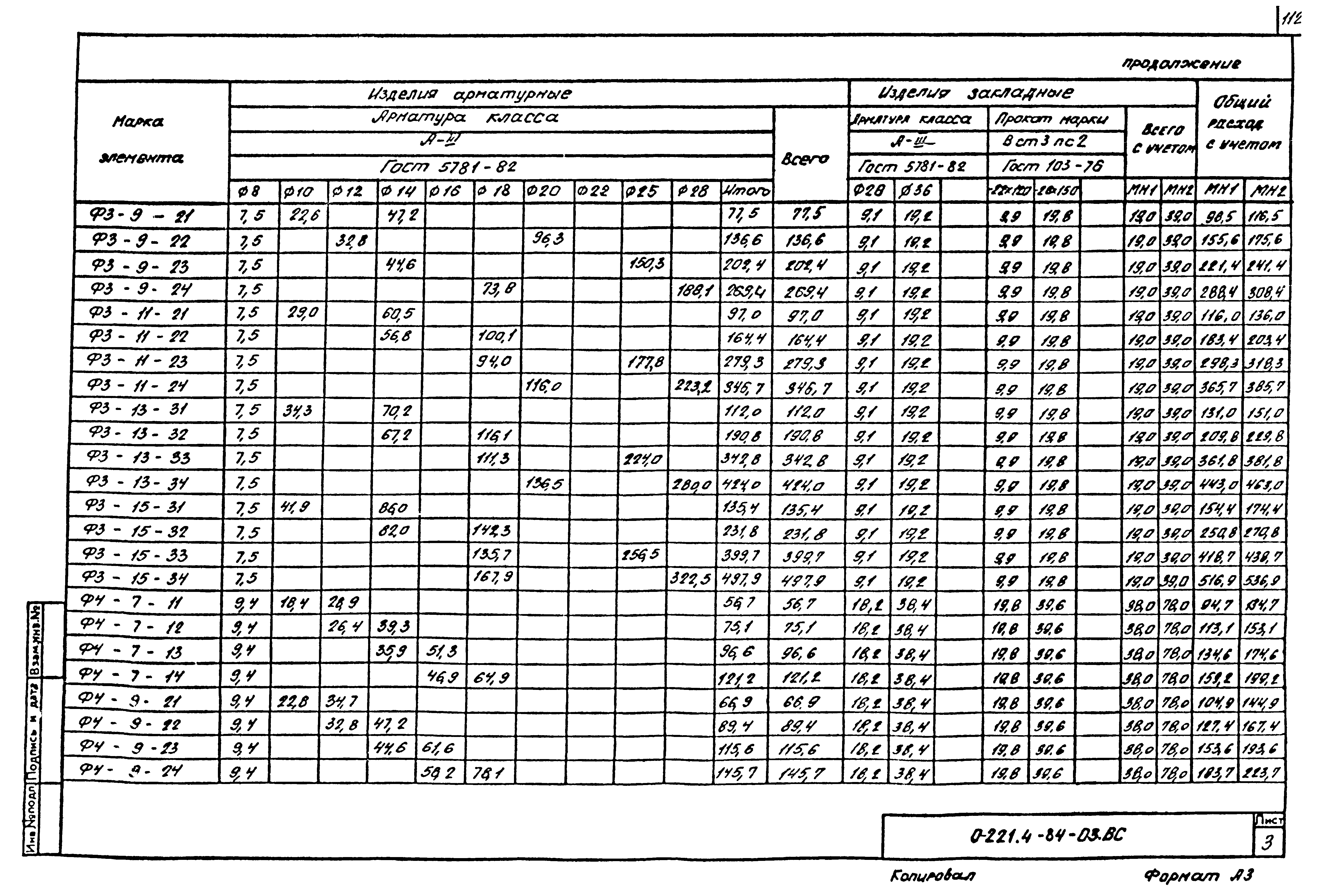

0-221.4-84-03ВС Ведомость расхода стали на фундаментные плиты

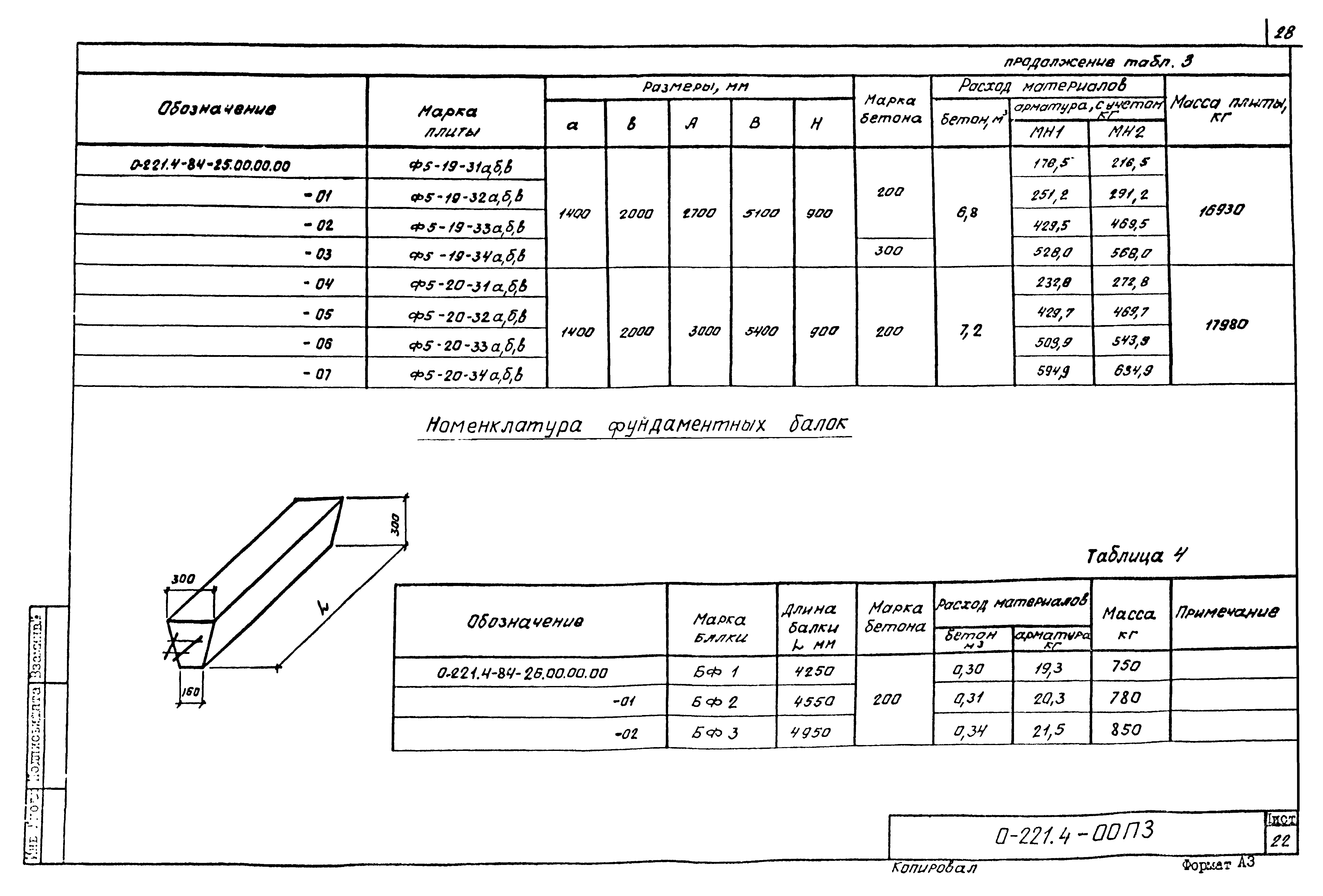

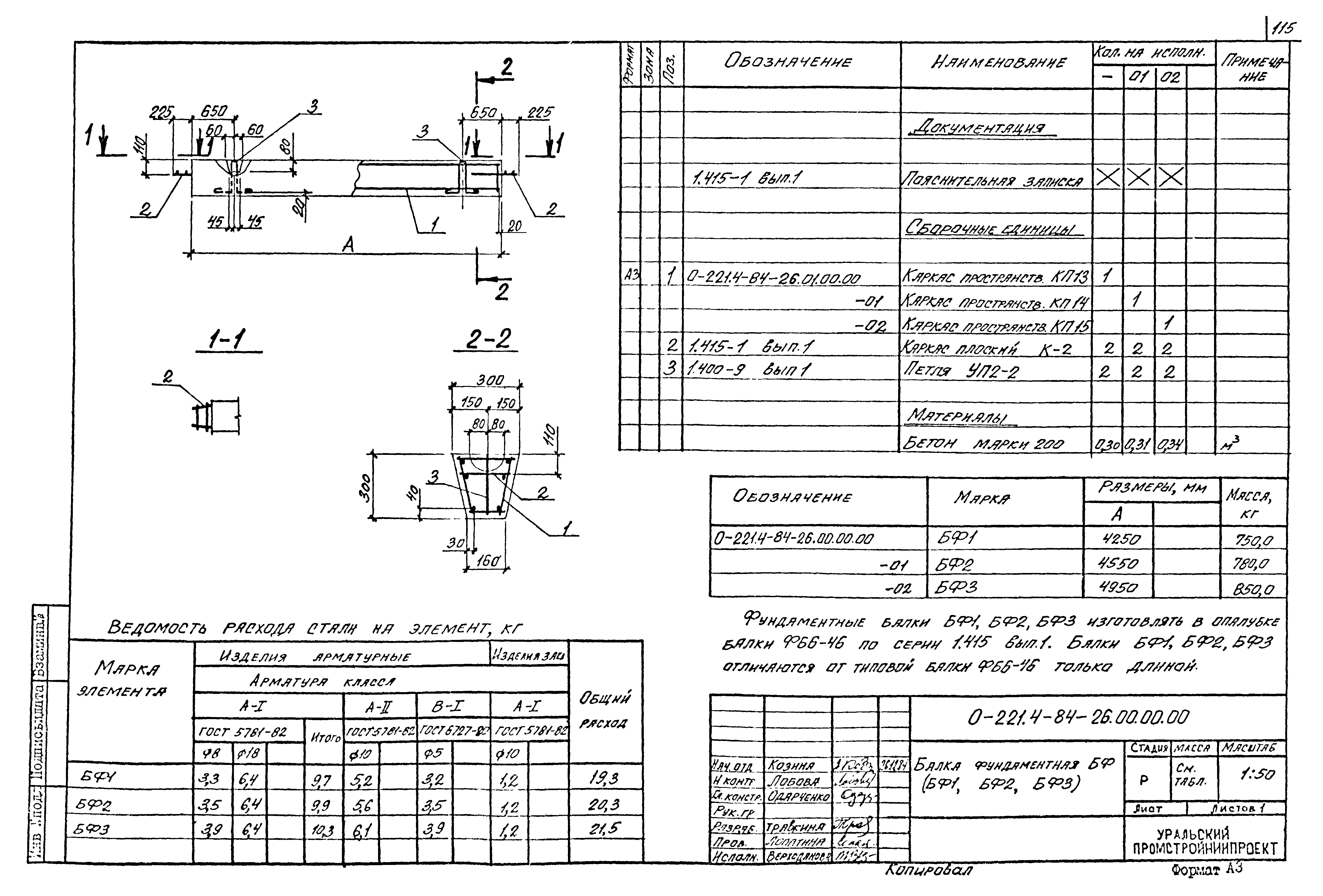

0-221.4-84-26.00.00.00 Балка фундаментная БФ (БФ1, БФ2, БФ3)

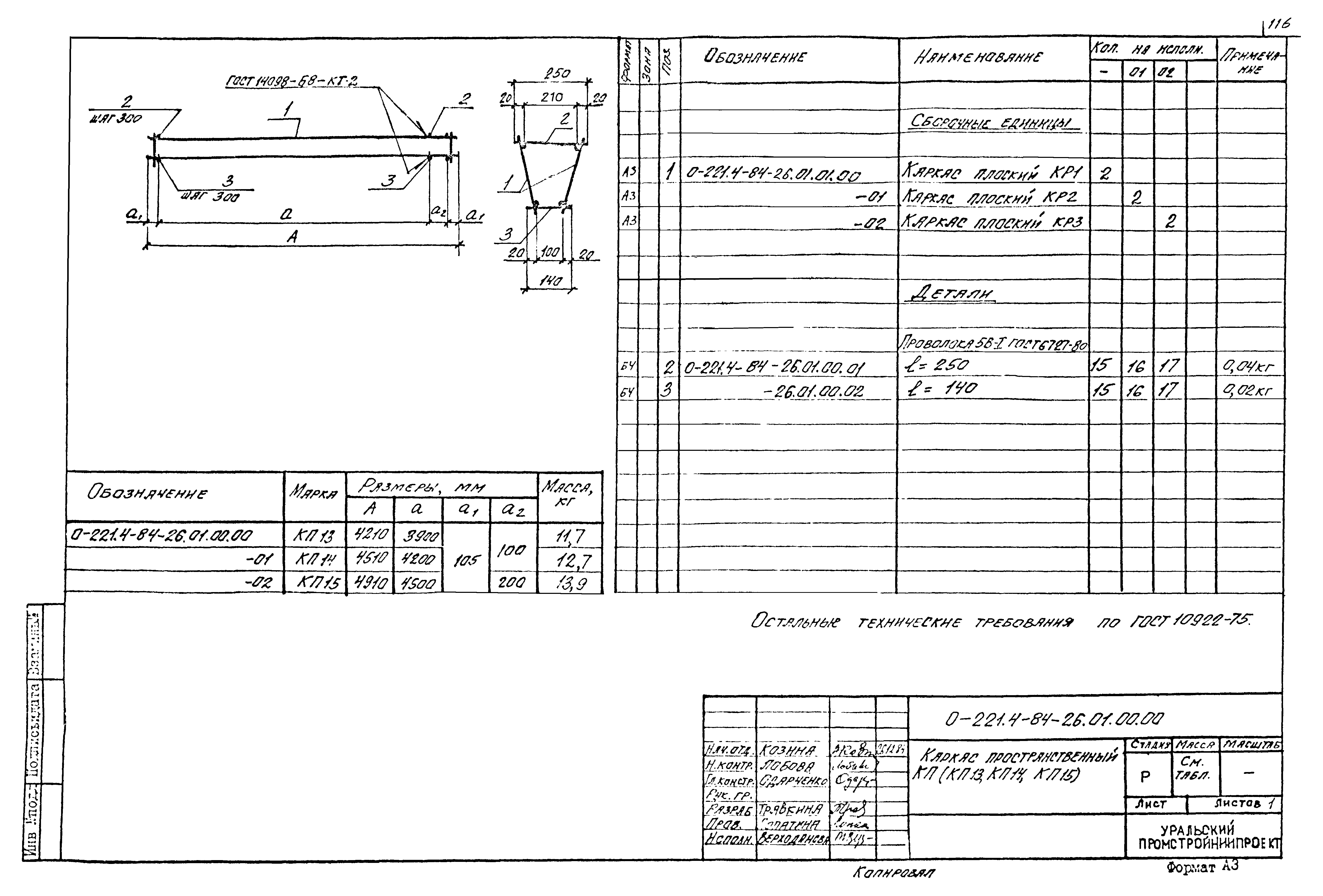

0-221.4-84-26.01.00.00 Каркас пространственный КП (КП13, КП14, КП15)
0-221.4-84-26.01.01.00 Каркас плоский КР (КР1, КР2, КР3)

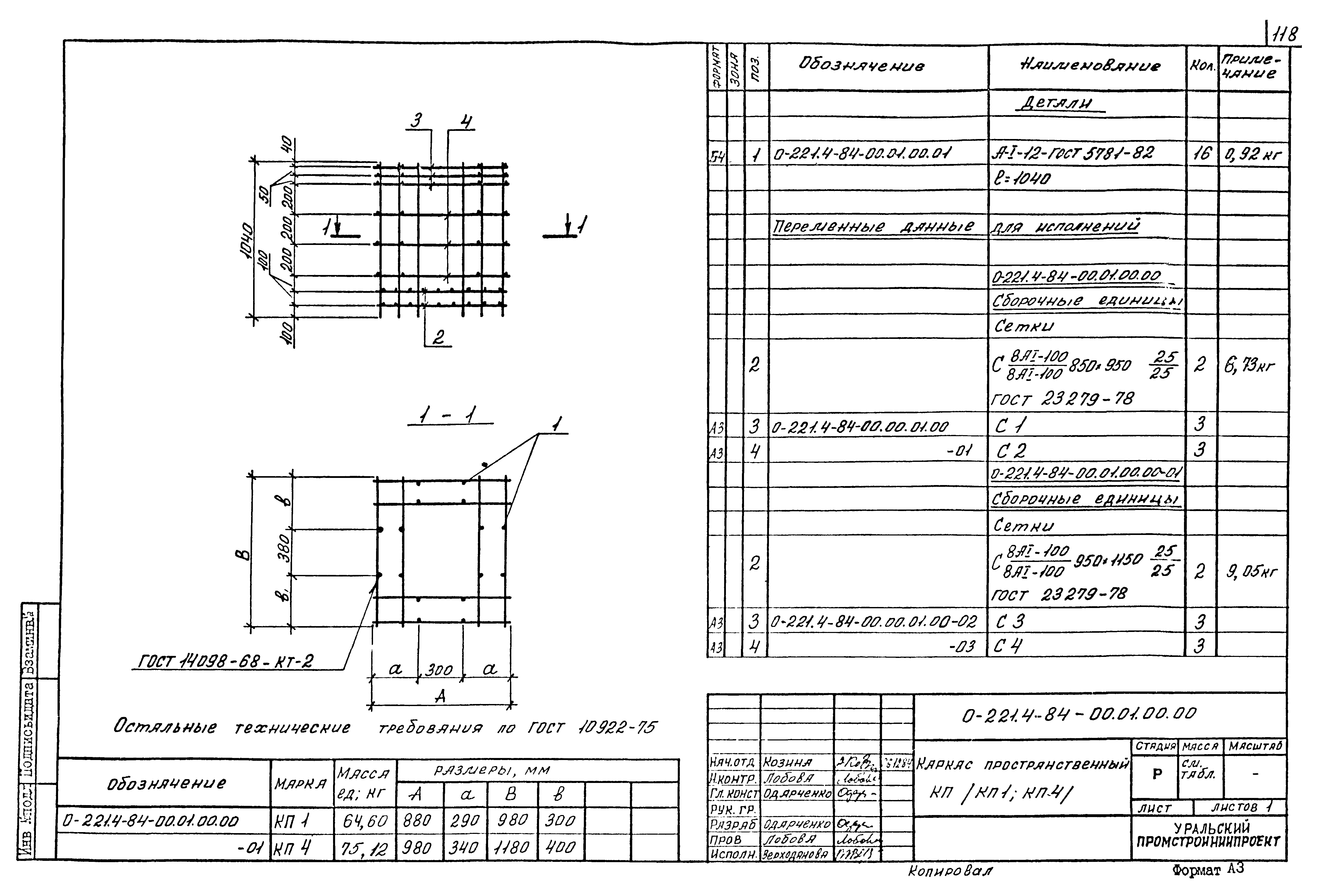

0-221.4-84-00.01.00.00 Каркас пространственный КП (КП1, КП4)
0-221.4-84-00.02.00.00 Каркас пространственный КП (КП2, КП3)

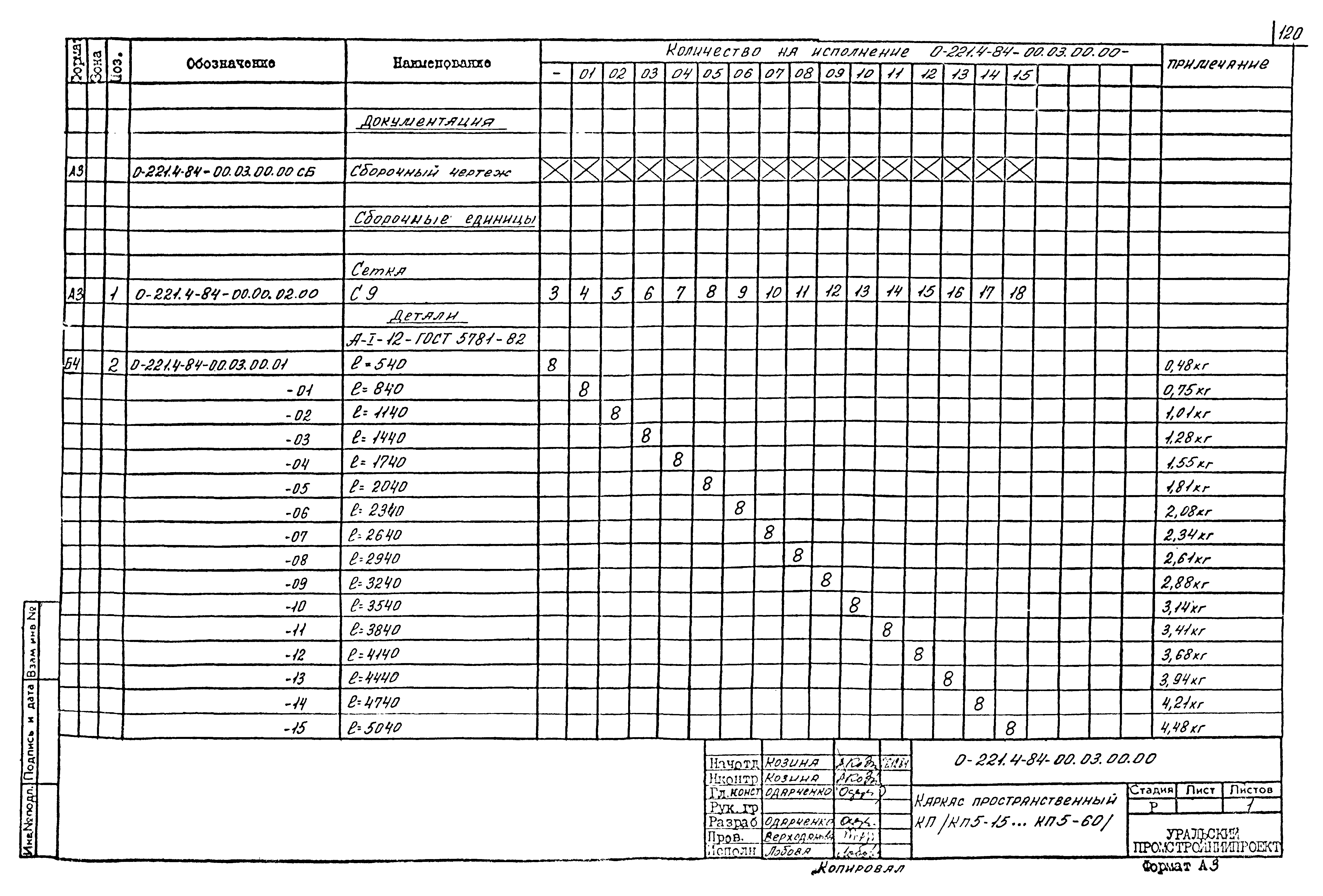

0-221.4-84-00.03.00.00 Каркас пространственный КП (КП5-15…КП5-60)

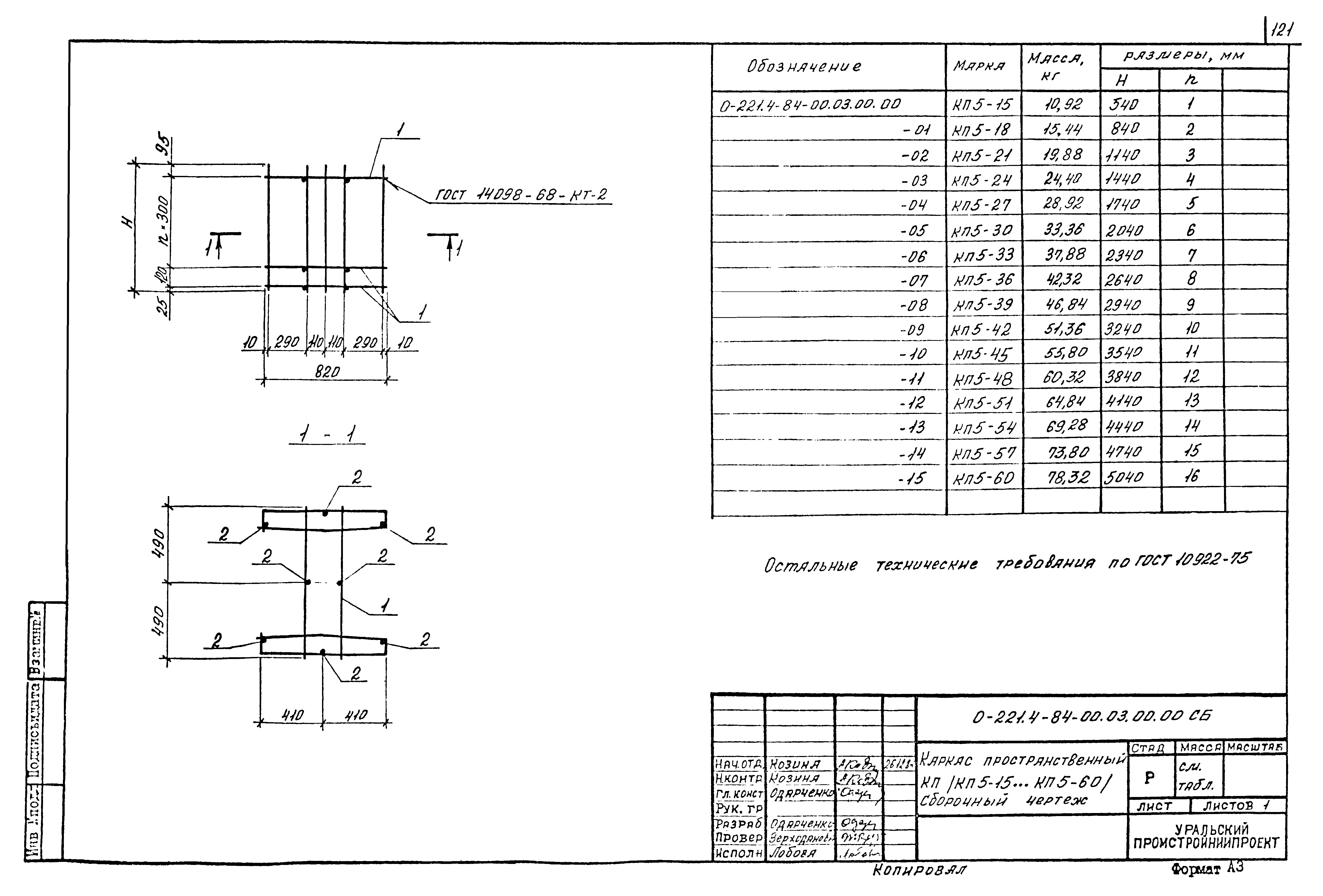

0-221.4-84-00.03.00.00СБ Каркас пространственный КП (КП5-15...КП5-60). Сборочный чертеж
0-221.4-84-00.04.00.00 Каркас пространственный КП (КП6-18…КП6-60)

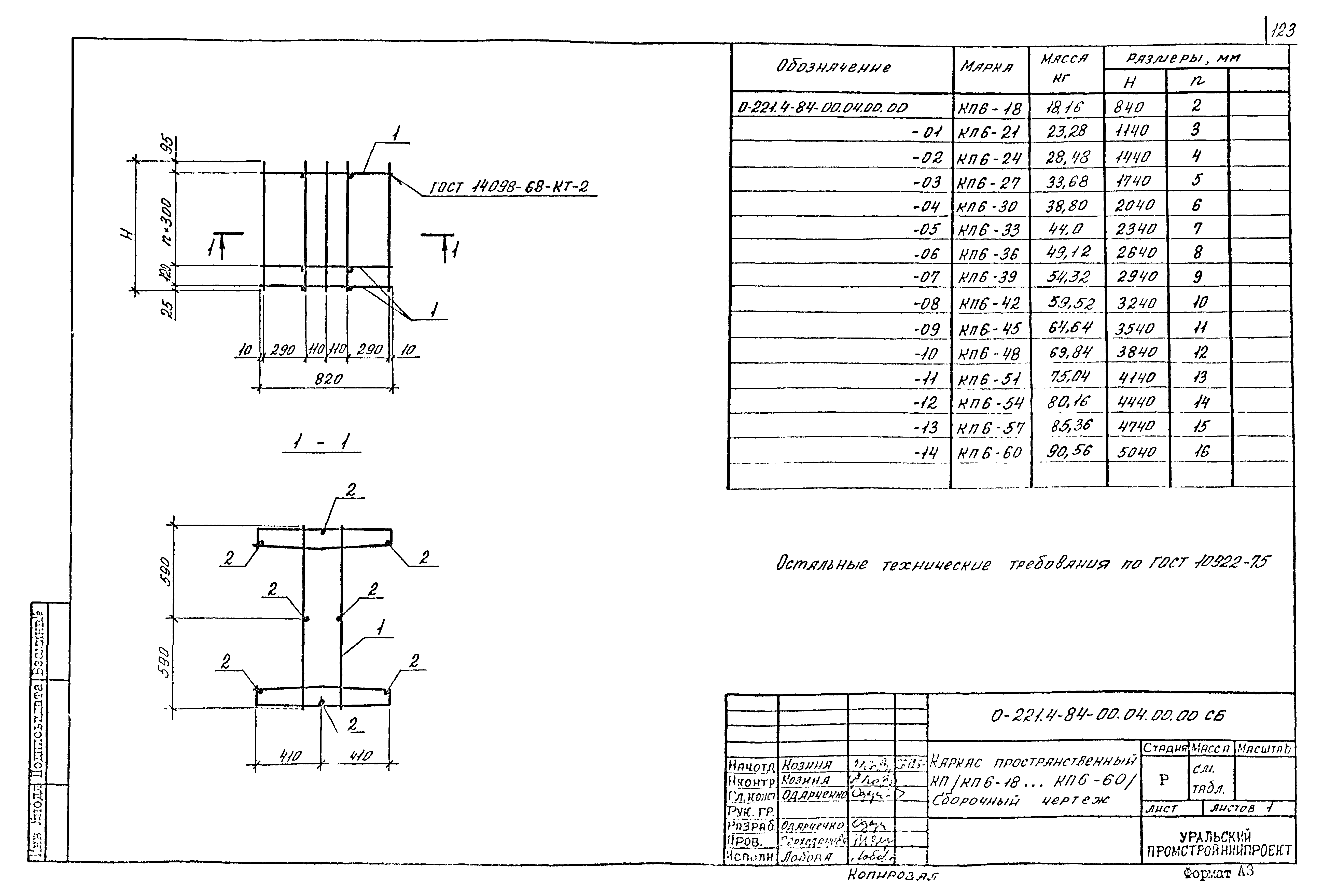

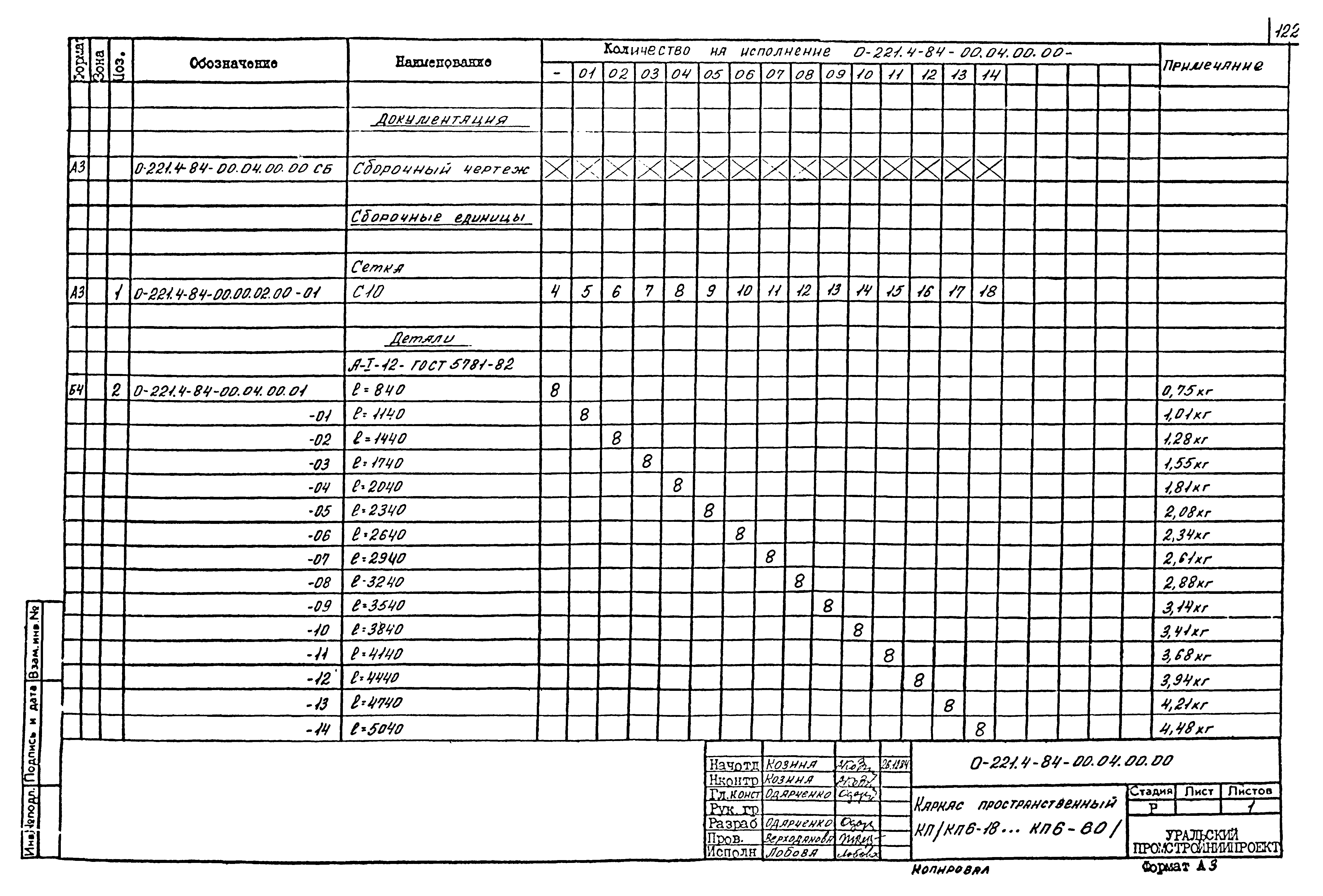

0-221.4-84-00.04.00.00СБ Каркас пространственный КП (КП6-18…КП6-60). Сборочный чертеж

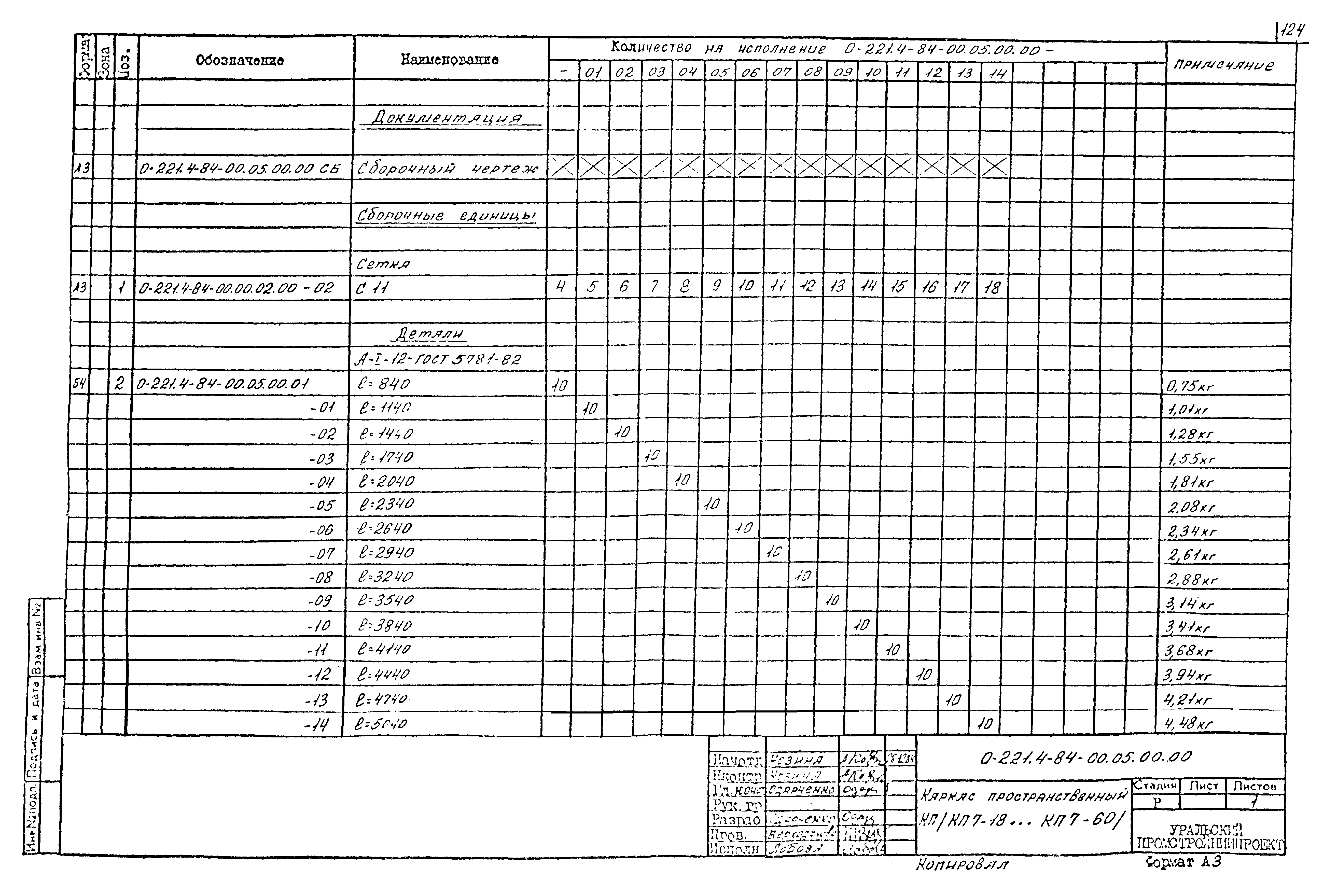

0-221.4-84-00.05.00.00 Каркас пространственный КП (КП7-18…КП7-60)

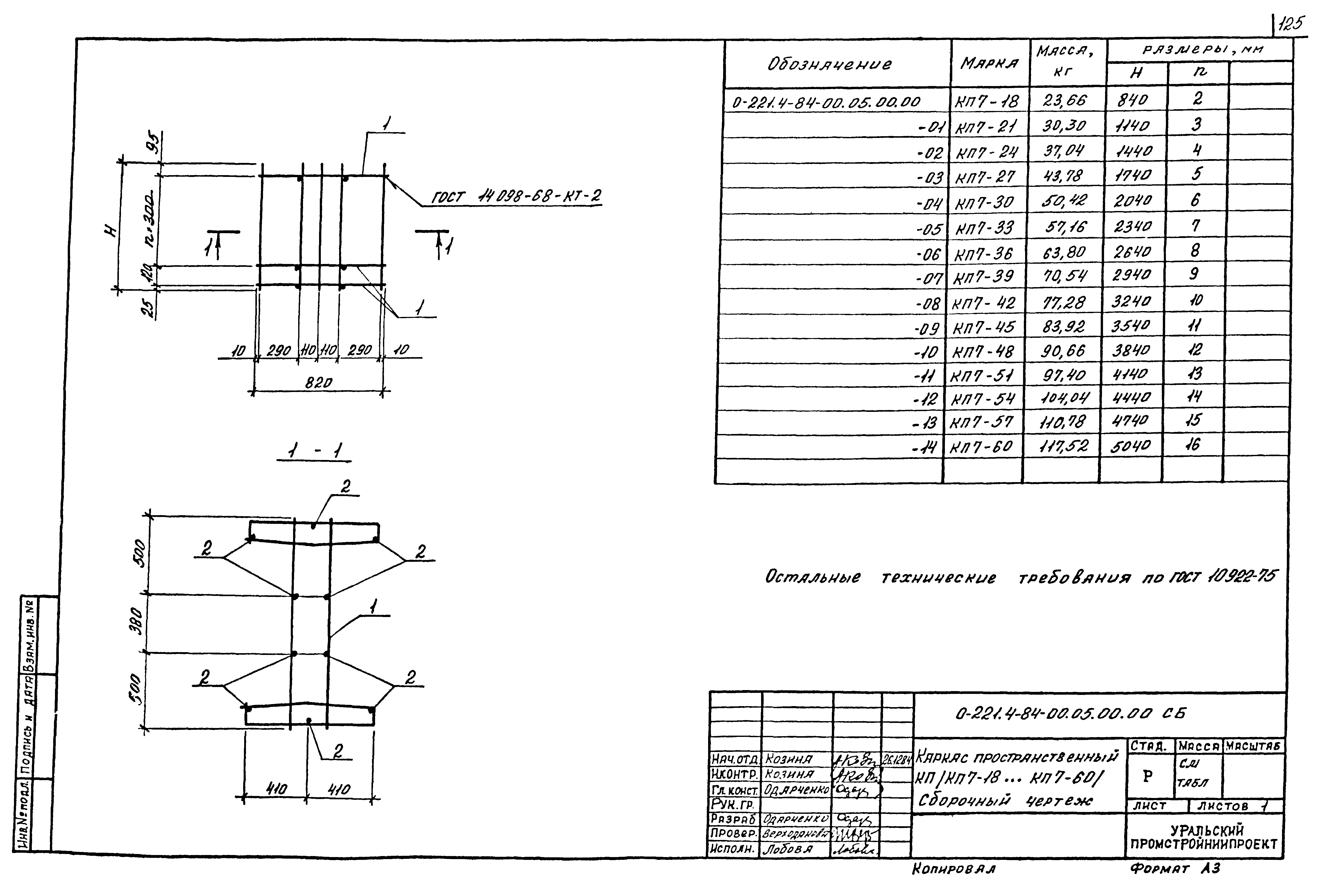

0-221.4-84-00.05.00.00СБ Каркас пространственный КП (КП7-18…КП7-60). Сборочный чертеж

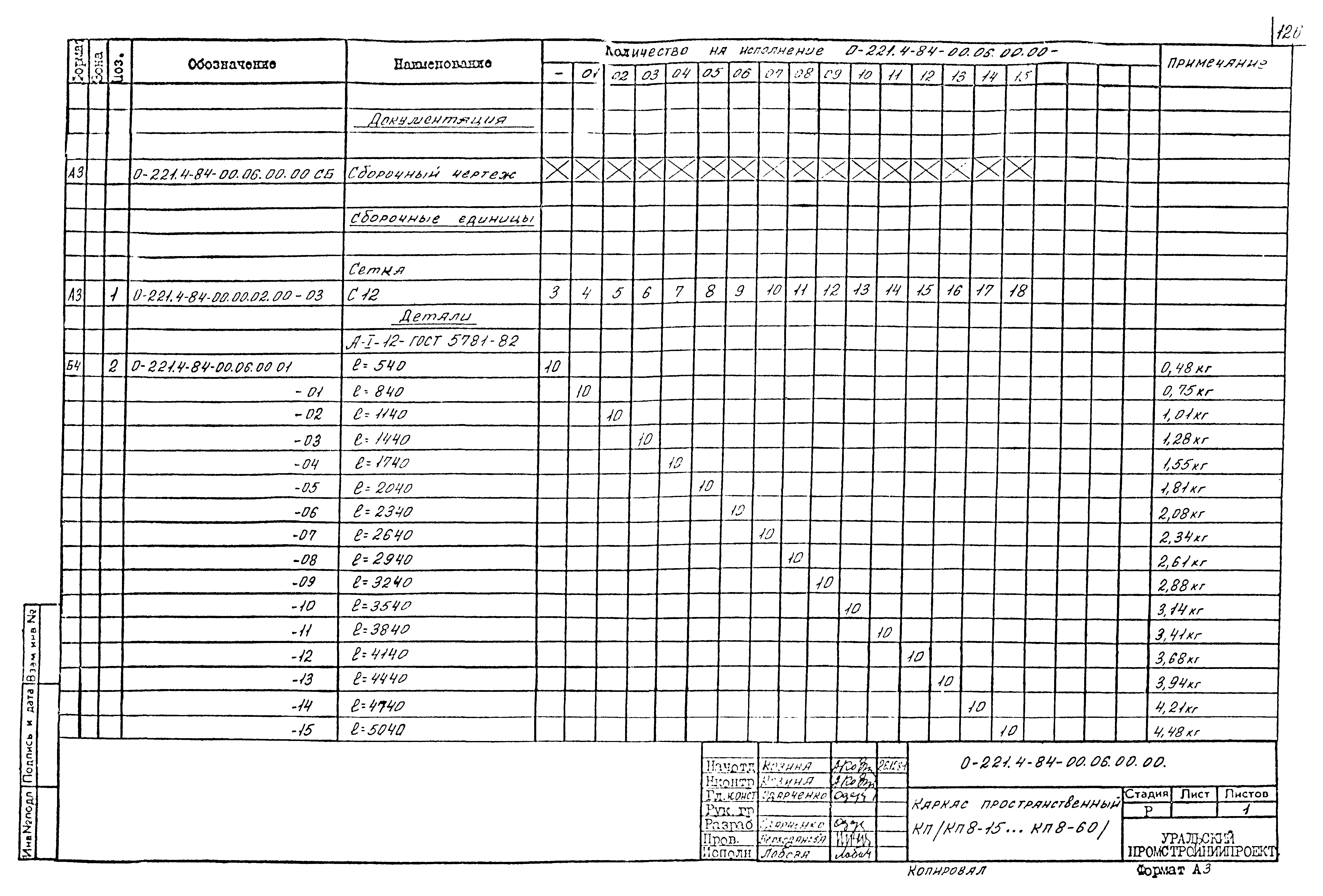

0-221.4-84-00.06.00.00 Каркас пространственный КП (КП8-15…КП8-60)

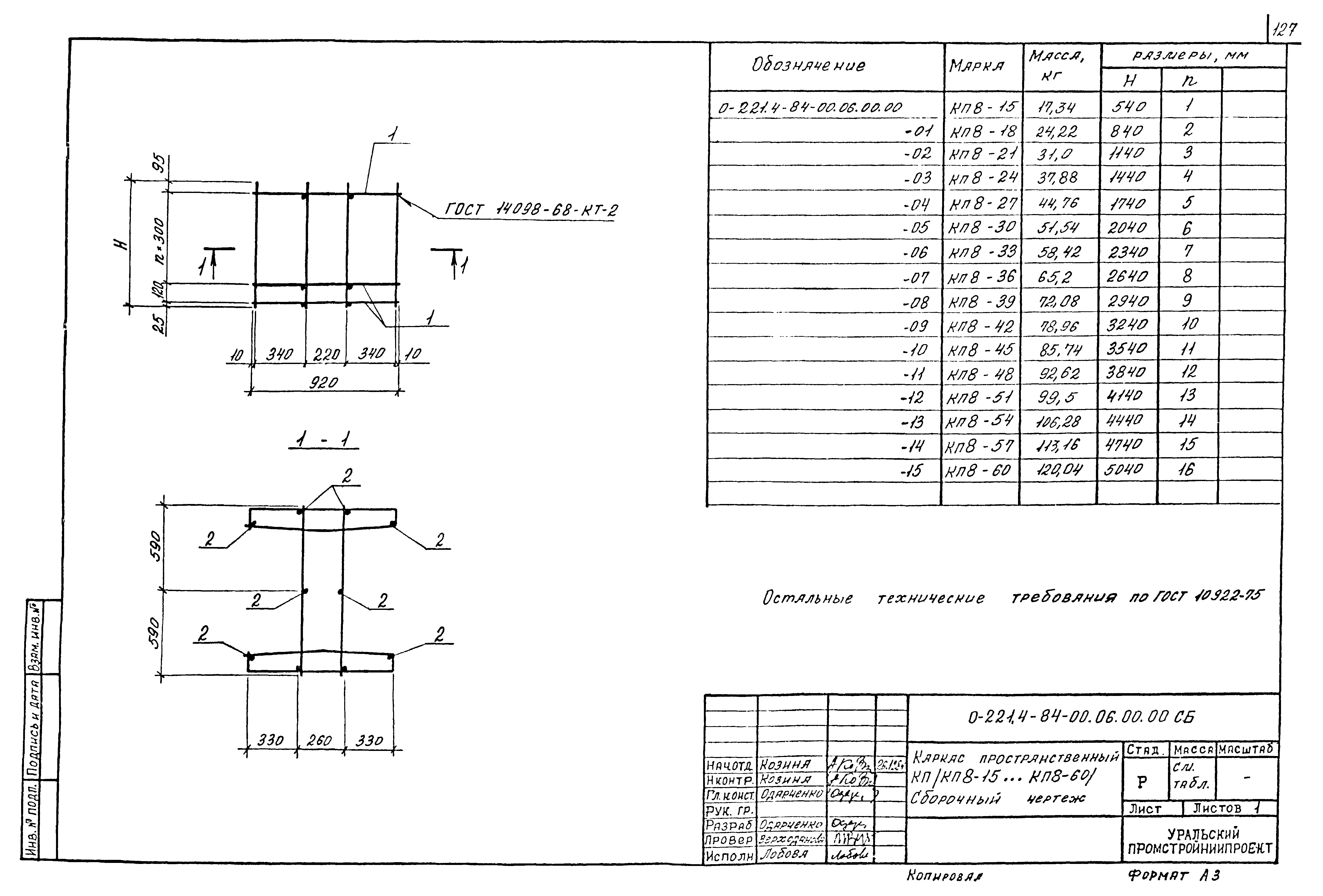

0-221.4-84-00.06.00.00СБ Каркас пространственный КП (КП8-15…КП8-60). Сборочный чертеж

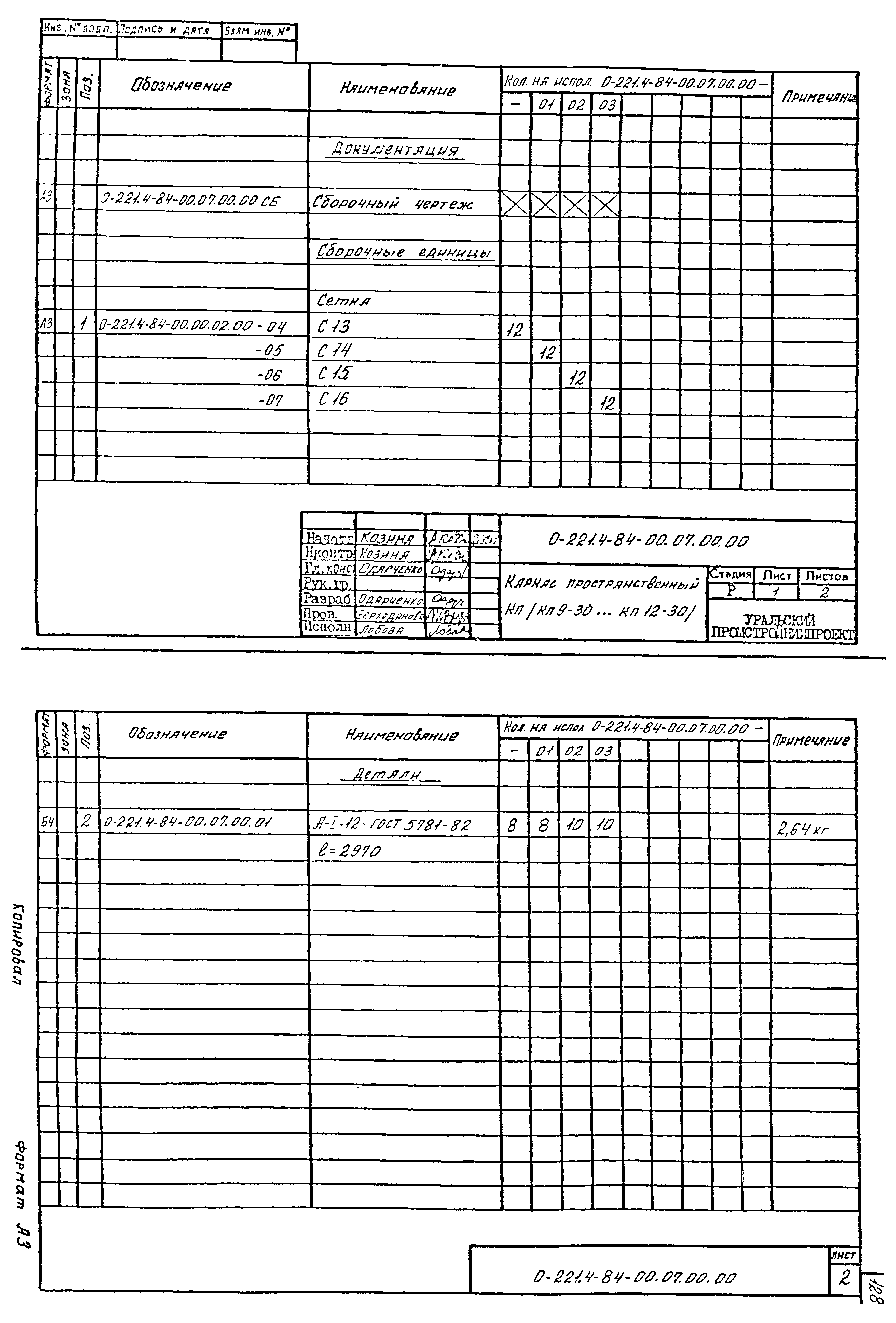

0-221.4-84-00.07.00.00 Каркас пространственный КП (КП9-30…КП12-30)

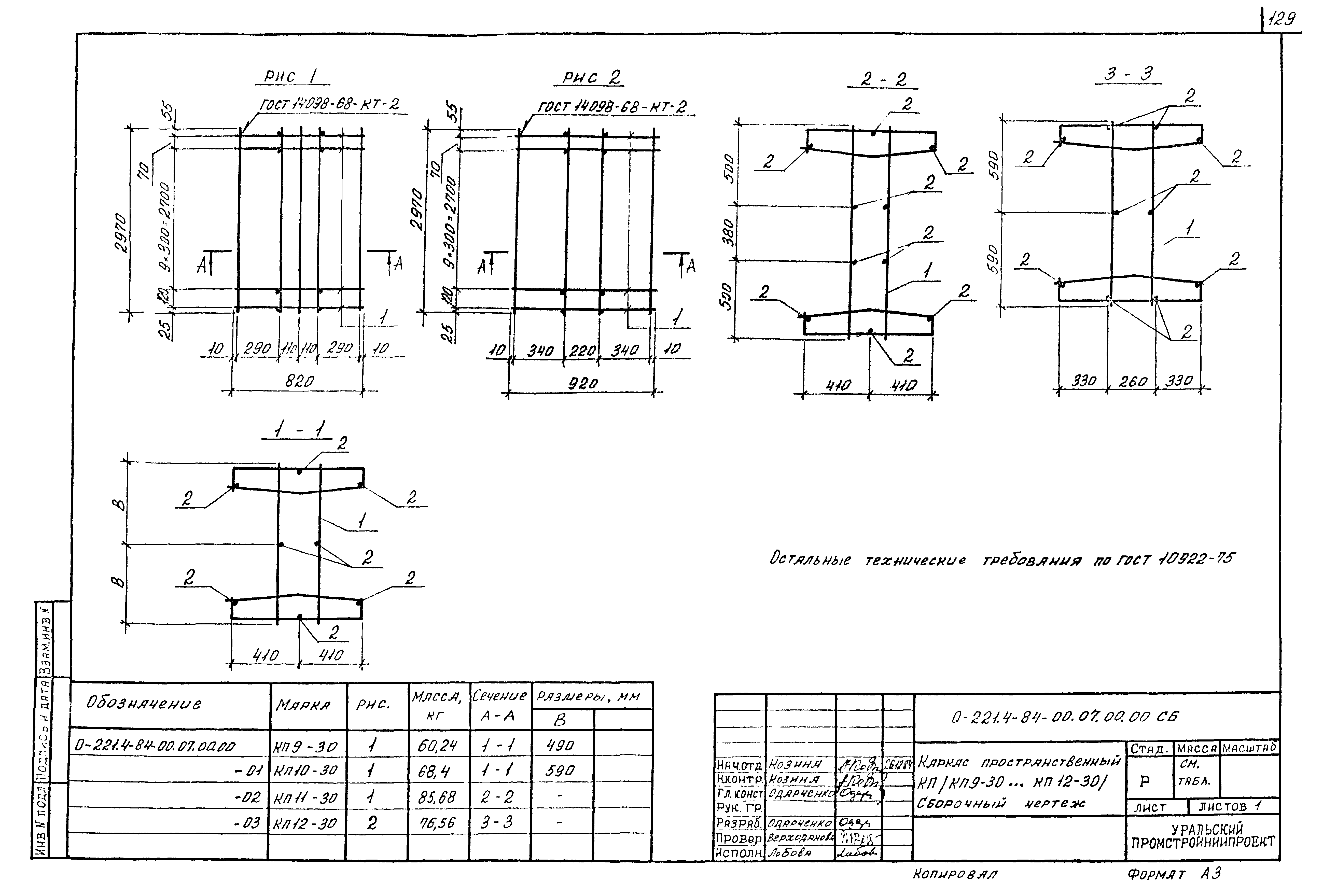

0-221.4-84-00.07.00.00СБ Каркас пространственный КП (КП9-30…КП12-30). Сборочный чертеж

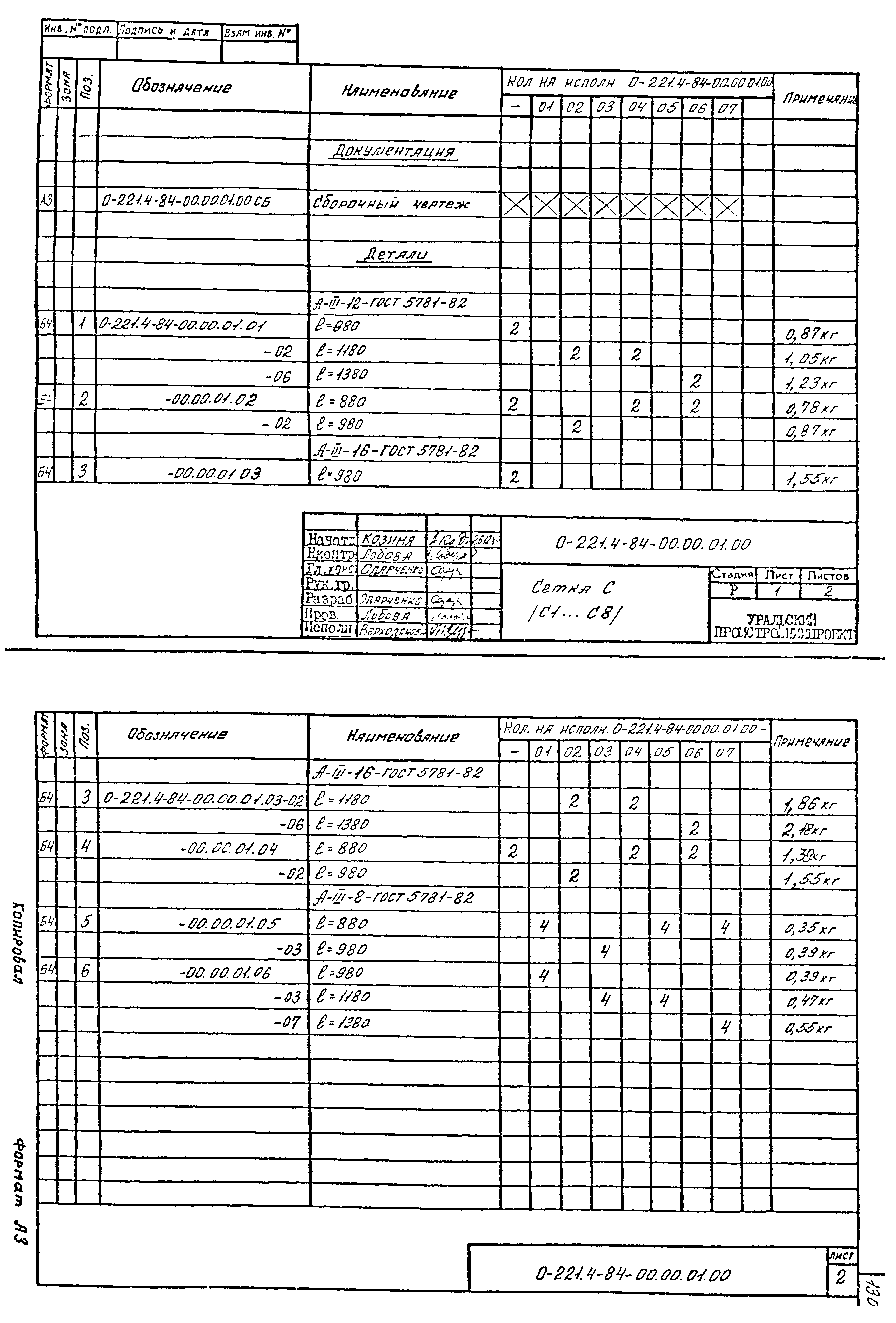

0-221.4-84-00.00.01.00 Сетка С (С1…С8)

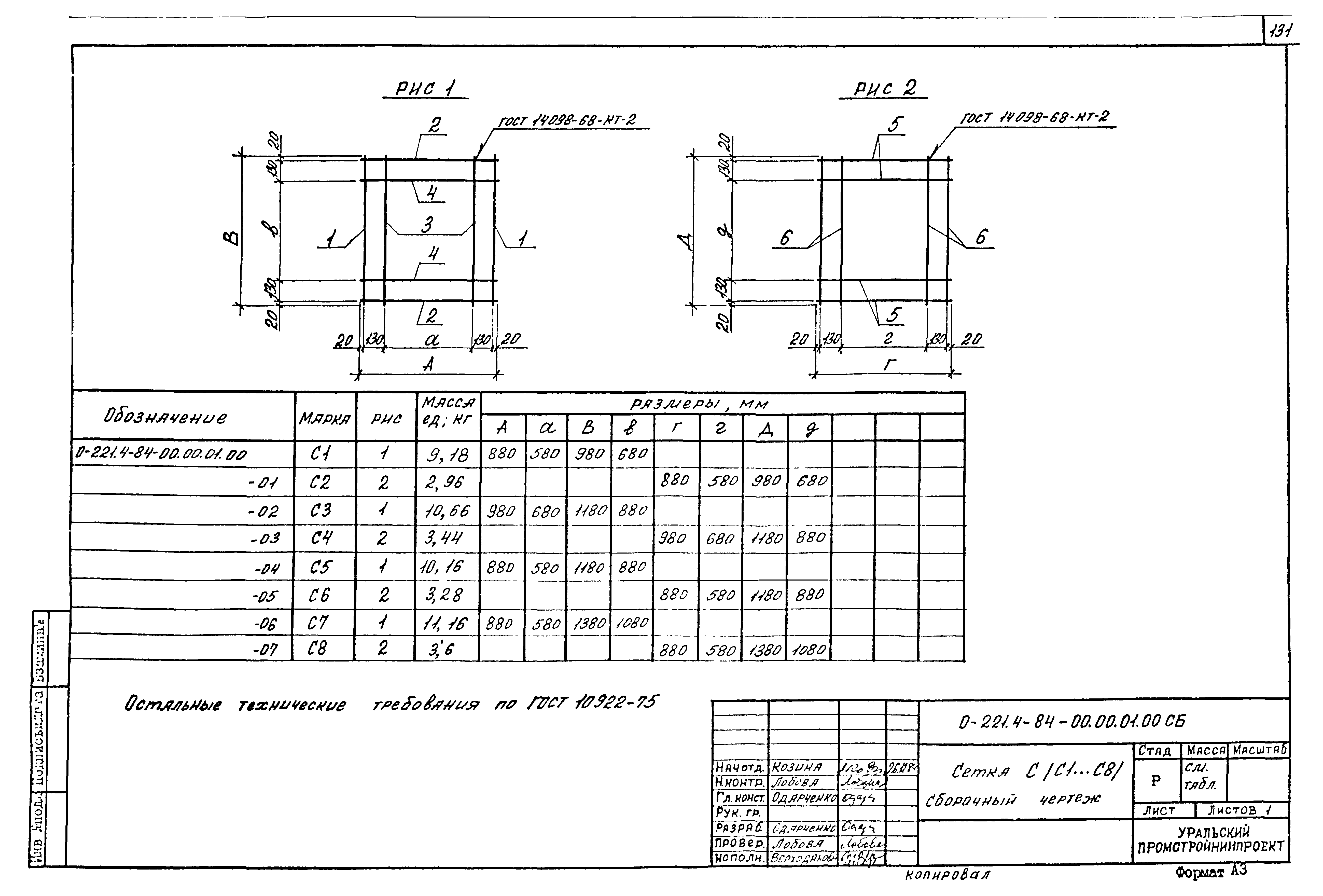

0-221.4-84-00.00.01.00СБ Сетка С (С1…С8). Сборочный чертеж
0-221.4-84-00.00.02.00 Сетка С (С9…С16)

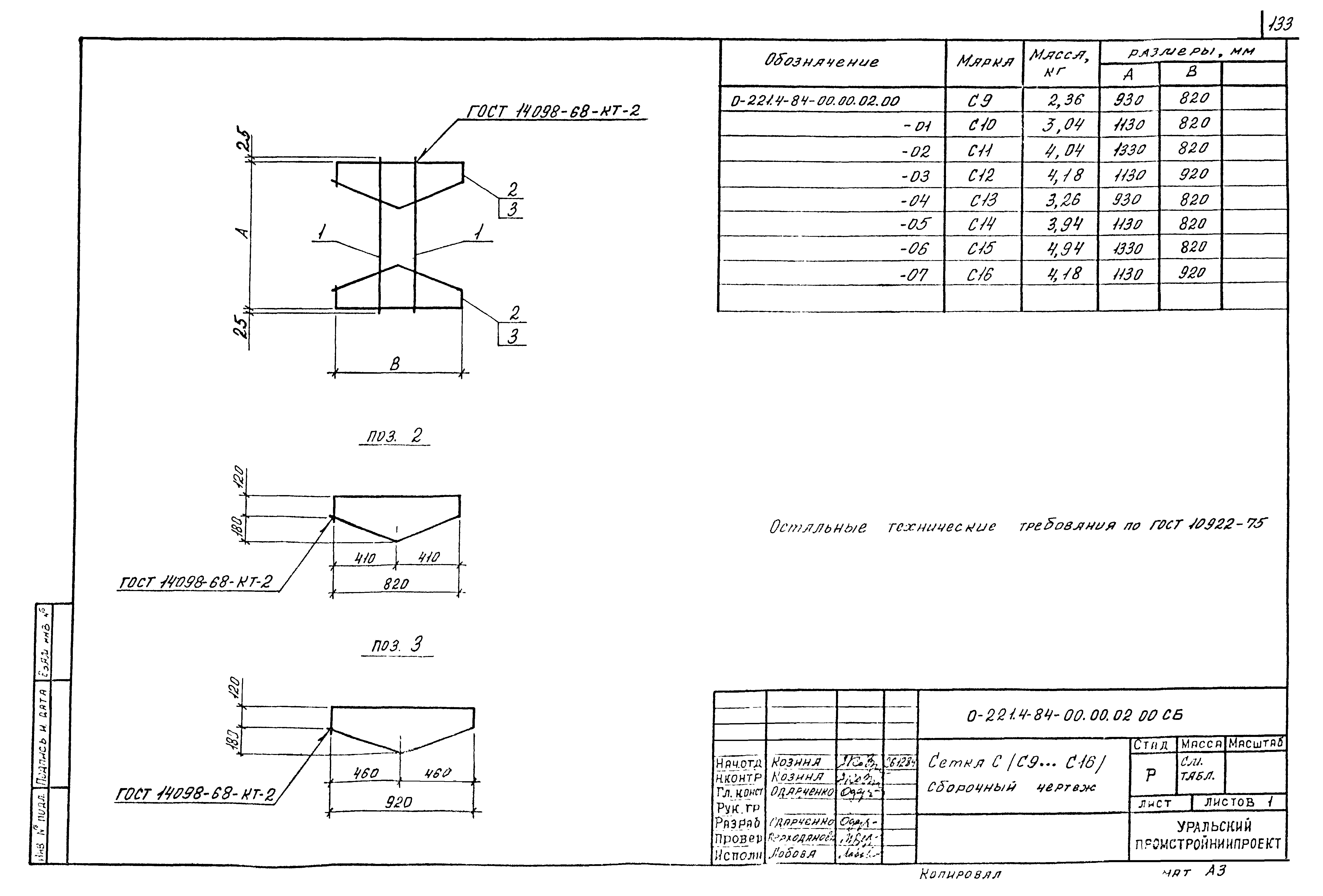

0-221.4-84-00.00.02.00СБ Сетка С (С9…С16). Сборочный чертеж

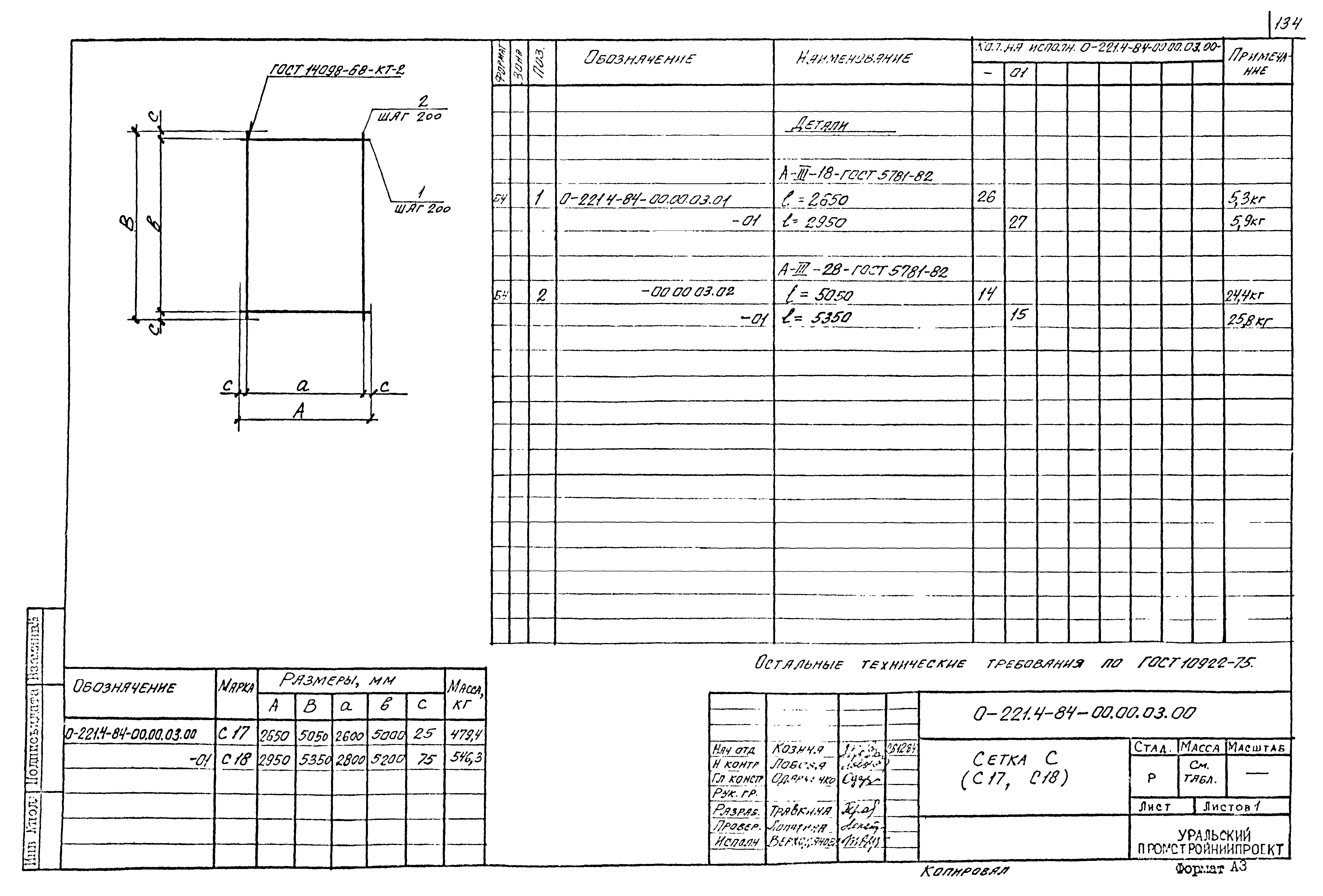

0-221.4-84-00.00.03.00 Сетка С (С17, С18)

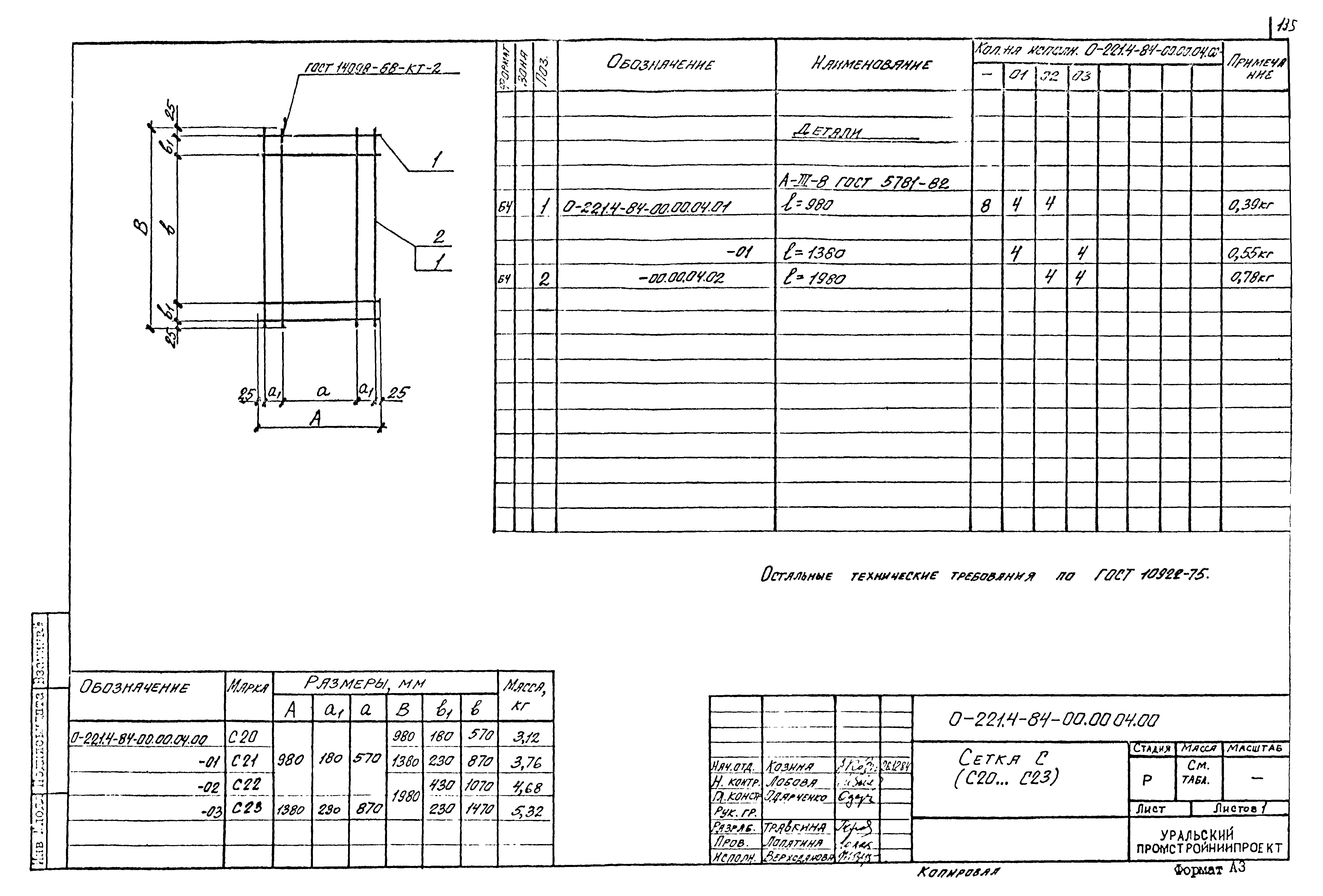

0-221.4-84-00.00.04.00 Сетка С (С20…С23)

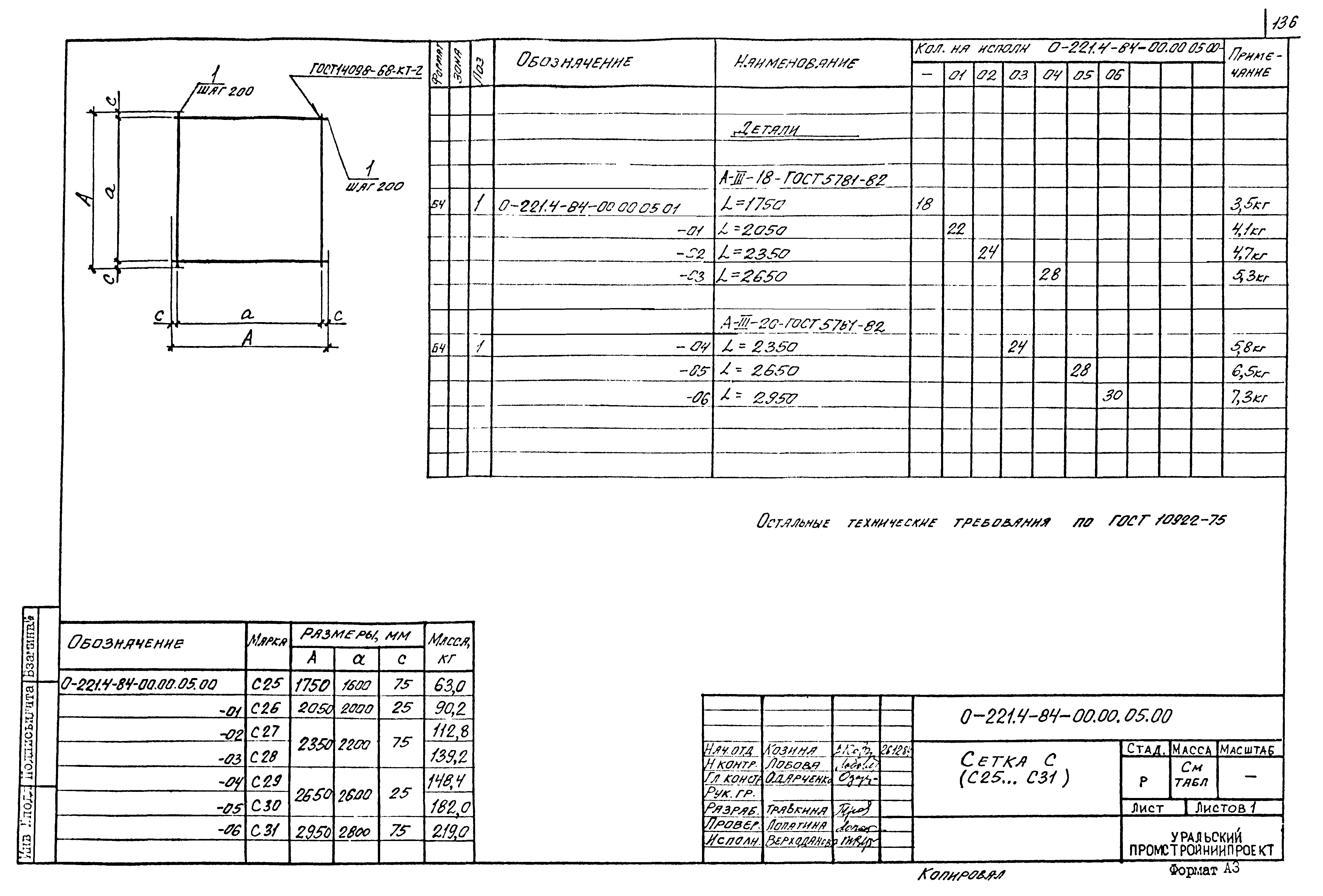

0-221.4-84-00.00.05.00 Сетка С (С25…С31)

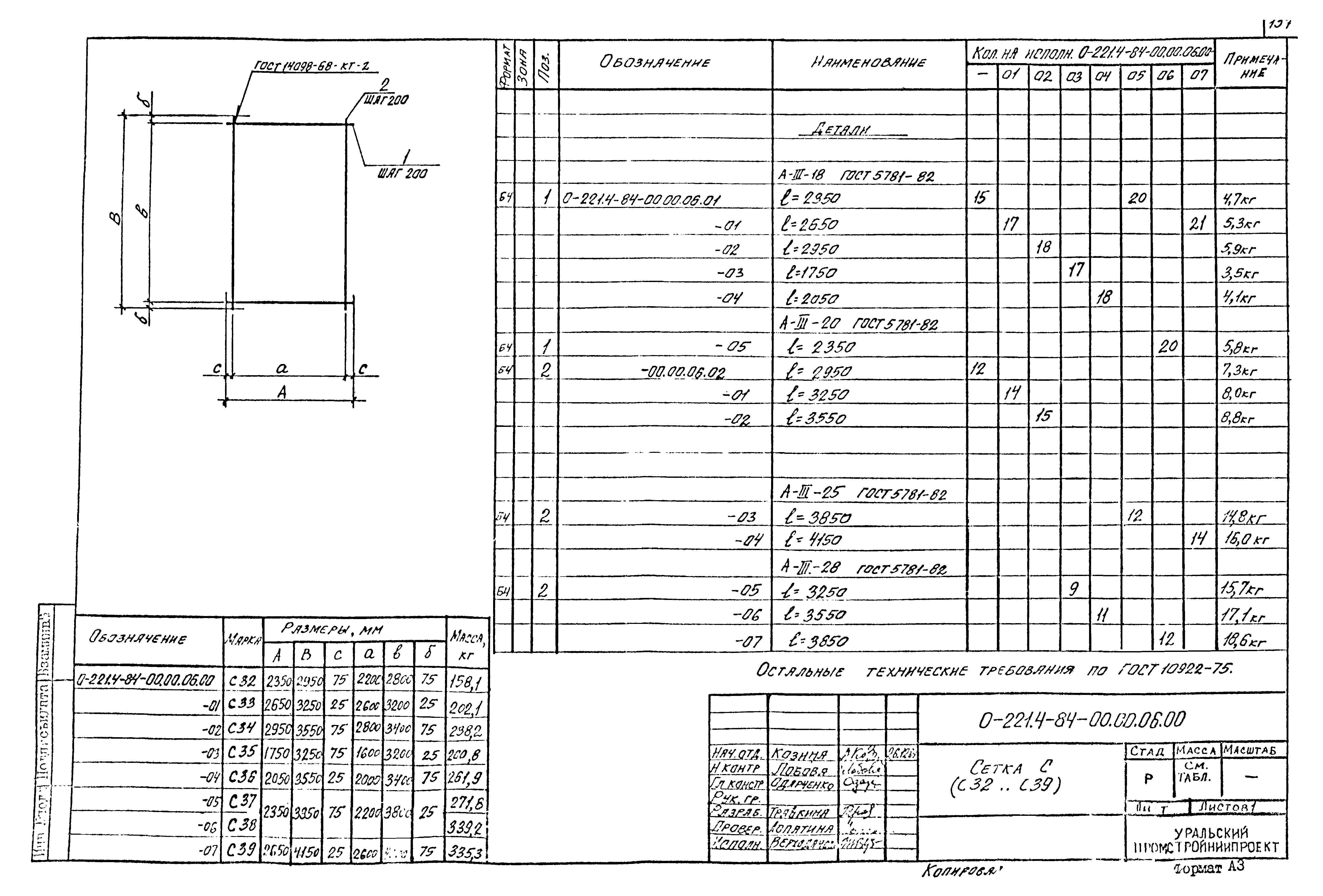

0-221.4-84-00.00.06.00 Сетка С (С32…С39)

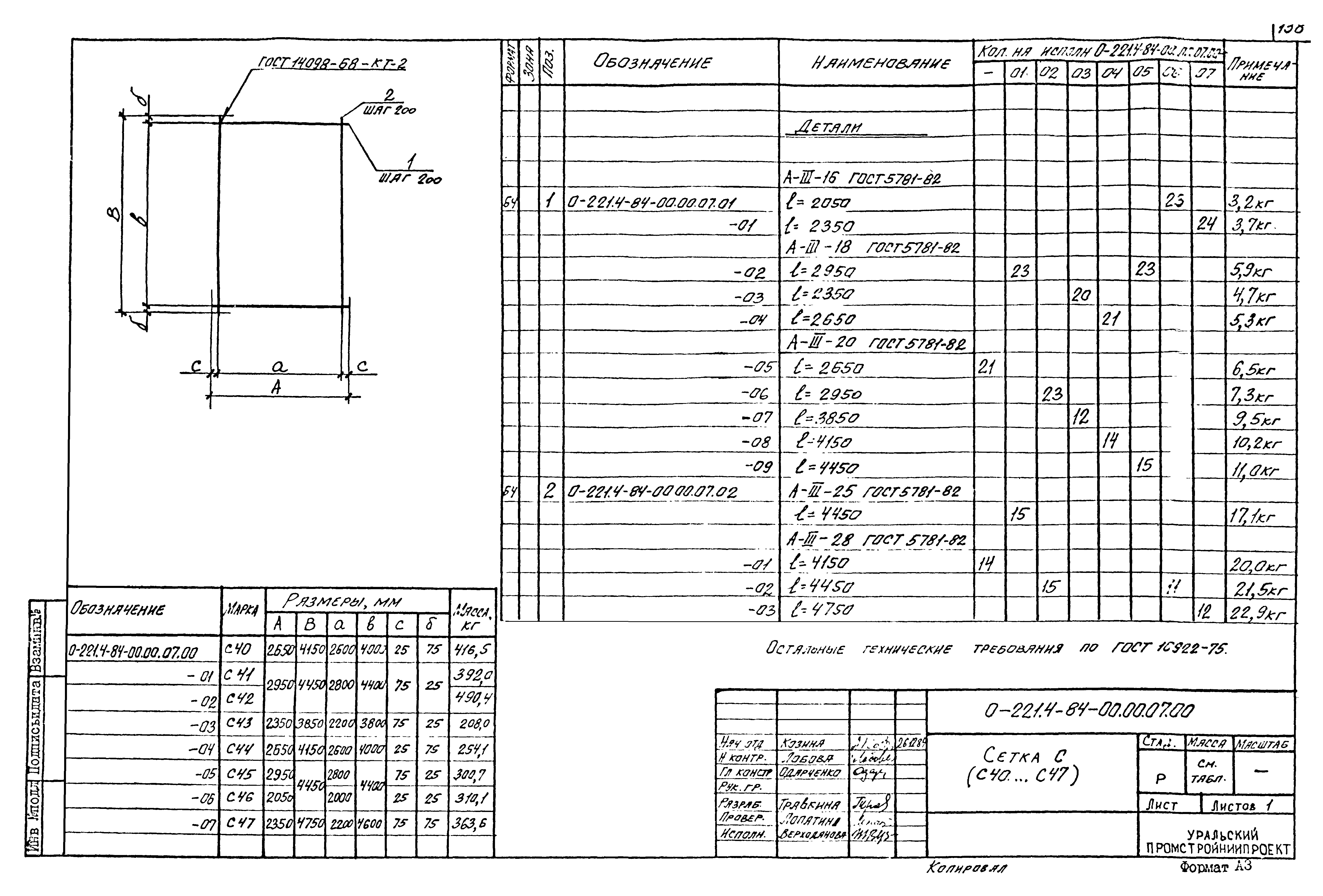

0-221.4-84-00.00.07.00 Сетка С (С40…С47)

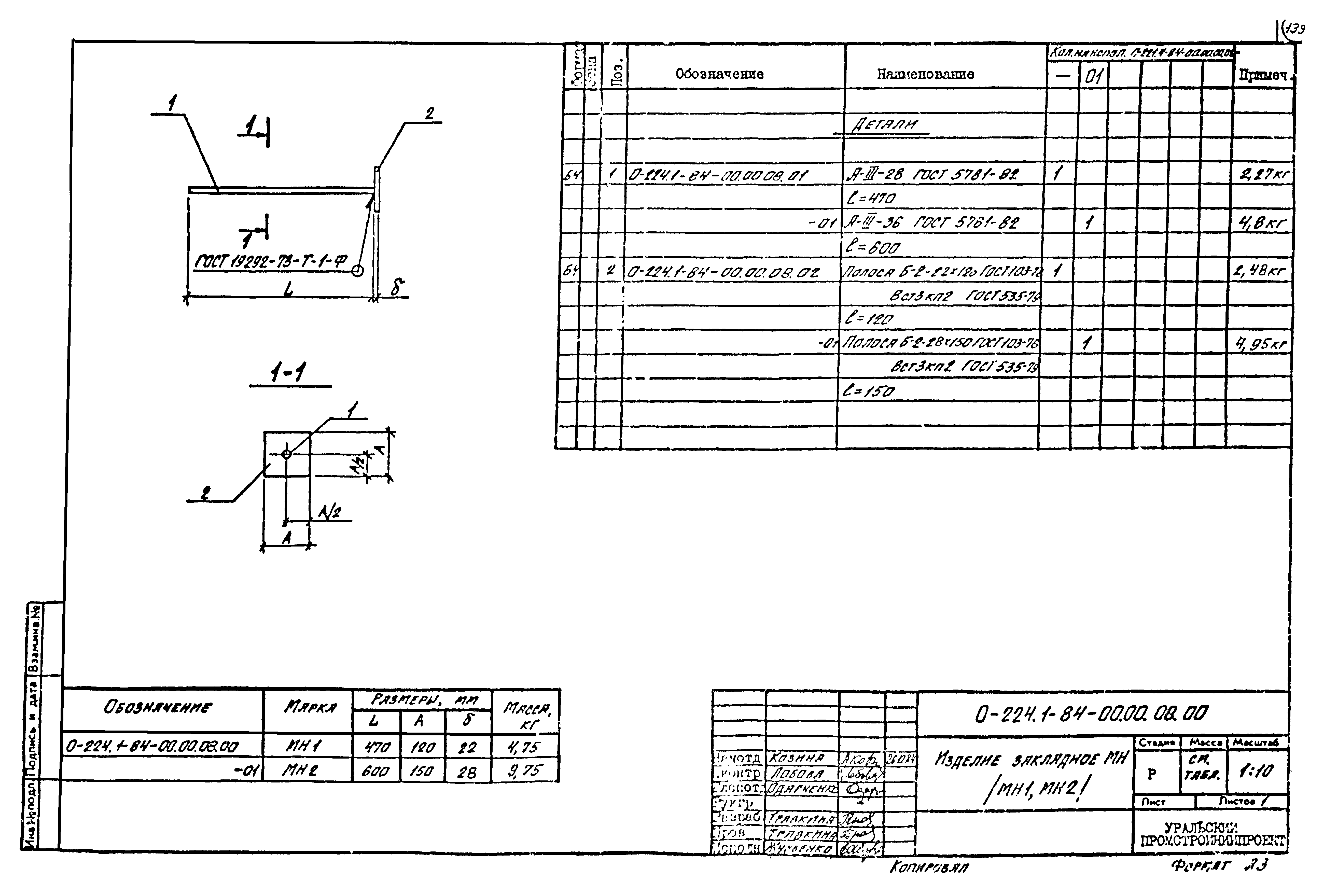

0-221.4-84-00.00.08.00 Изделие закладное МН (МН1, МН2)
Разработан: Уральский ПромстройНИИпроект
Утверждён:01.01.1984 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy )
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Разработанные другими министерствами, ведомствами и организациями
