Скачать Типовой проект ОТП.С.03.61.01-93 Комплексная трансформаторная подстанция напряжением 10/0,4 кВ мощностью от 250 до 400 кВА проходного типа (Курганский ЭМЗ)

Дата актуализации: 10.08.2017

Типовой проект ОТП.С.03.61.01-93

Комплексная трансформаторная подстанция напряжением 10/0,4 кВ мощностью от 250 до 400 кВА проходного типа (Курганский ЭМЗ)

Обозначение: Типовой проект ОТП.С.03.61.01-93
Обозначение англ: ОТП.С.03.61.01-93
Статус:не определен законодательством
Название рус.:Комплексная трансформаторная подстанция напряжением 10/0,4 кВ мощностью от 250 до 400 кВА проходного типа (Курганский ЭМЗ)
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.01.1993

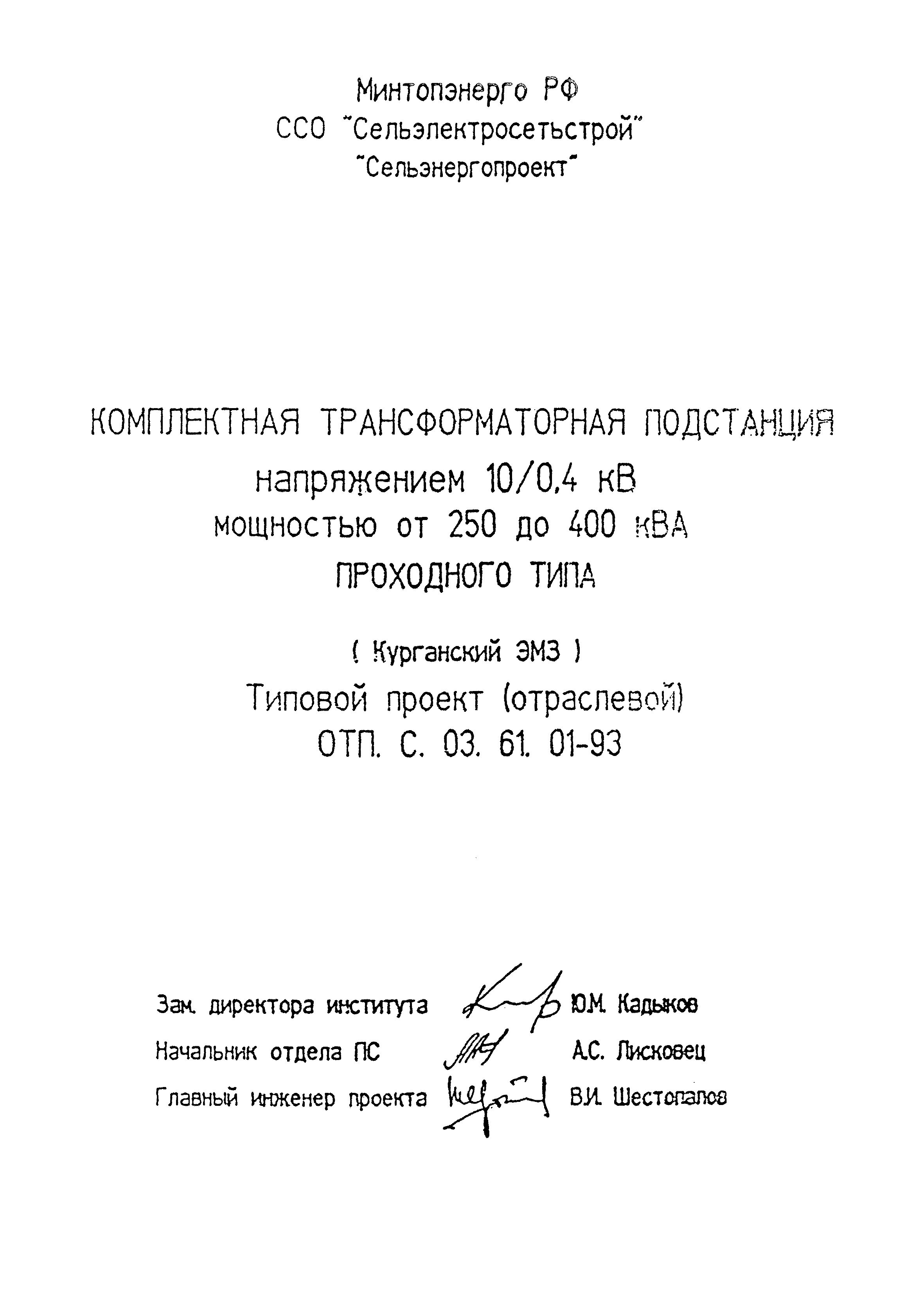

Оглавление:Титульный лист
Содержание

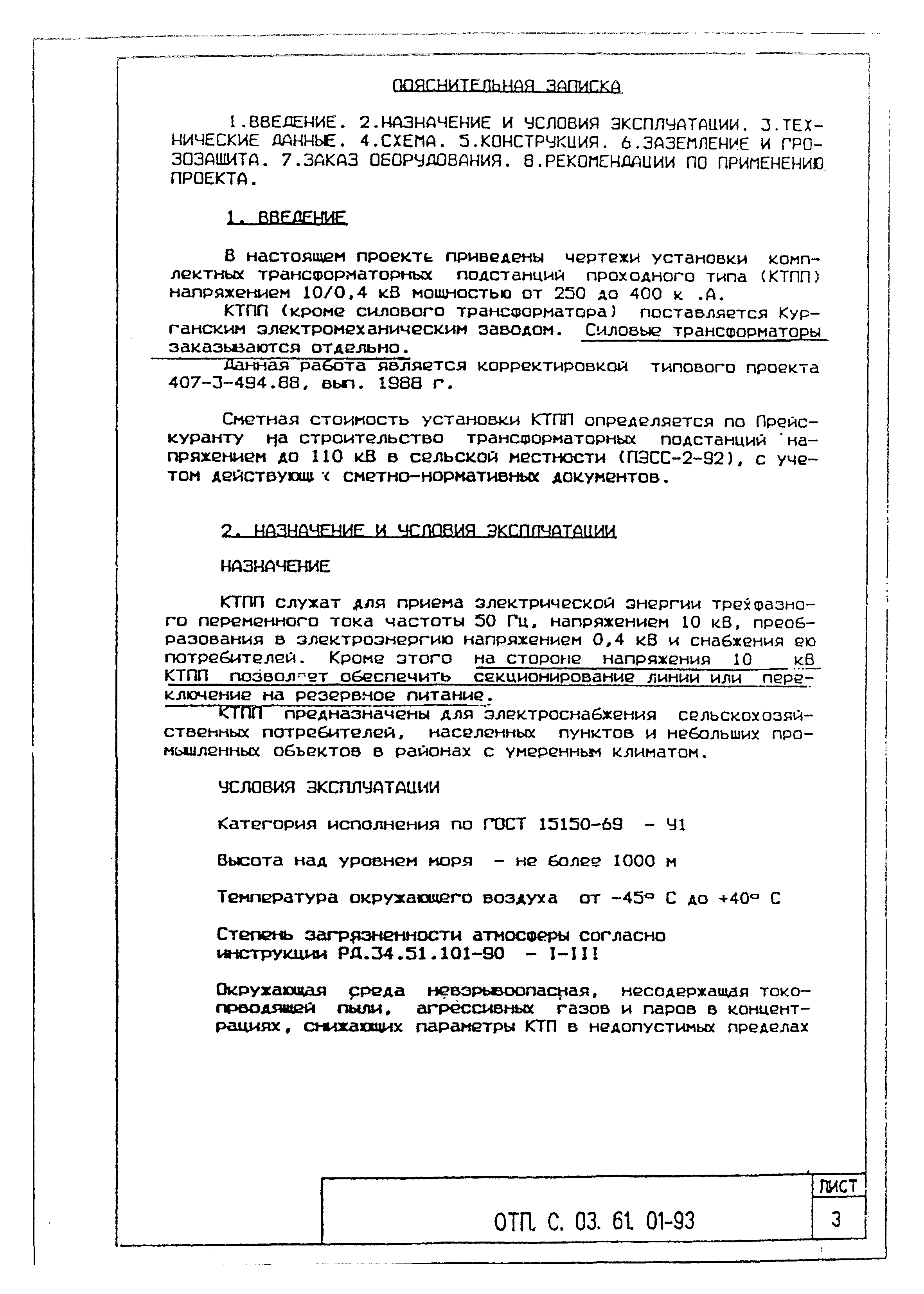

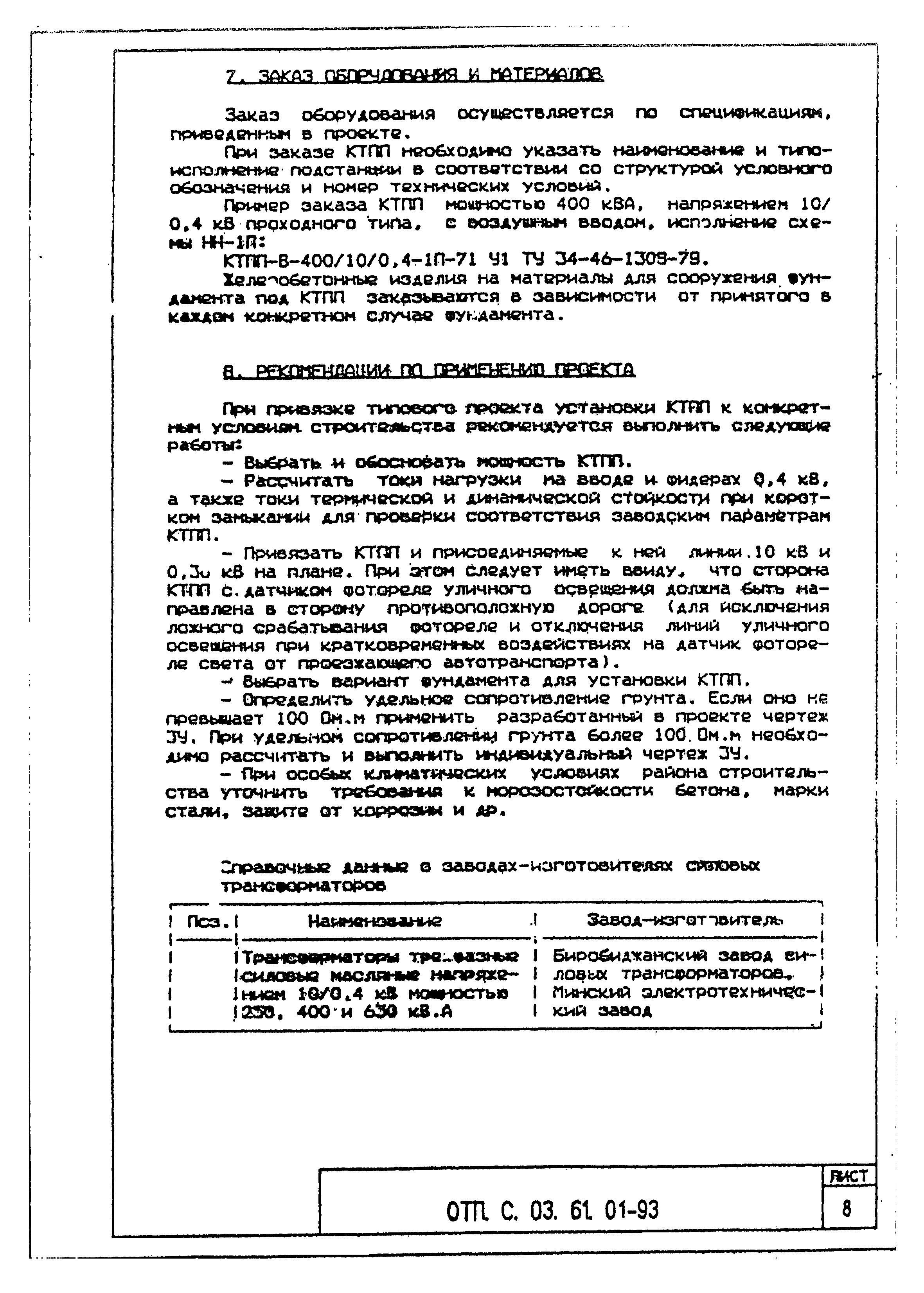

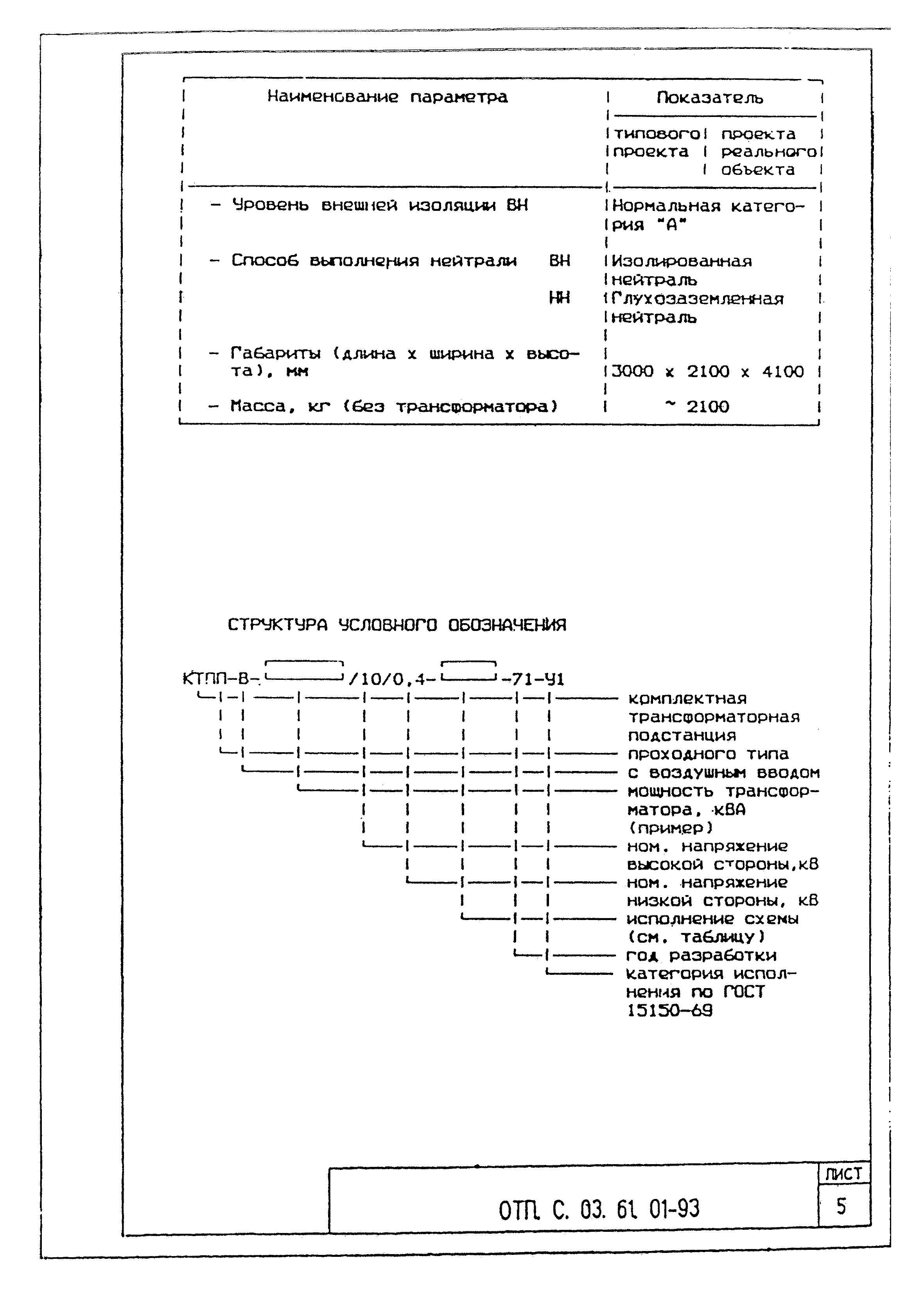

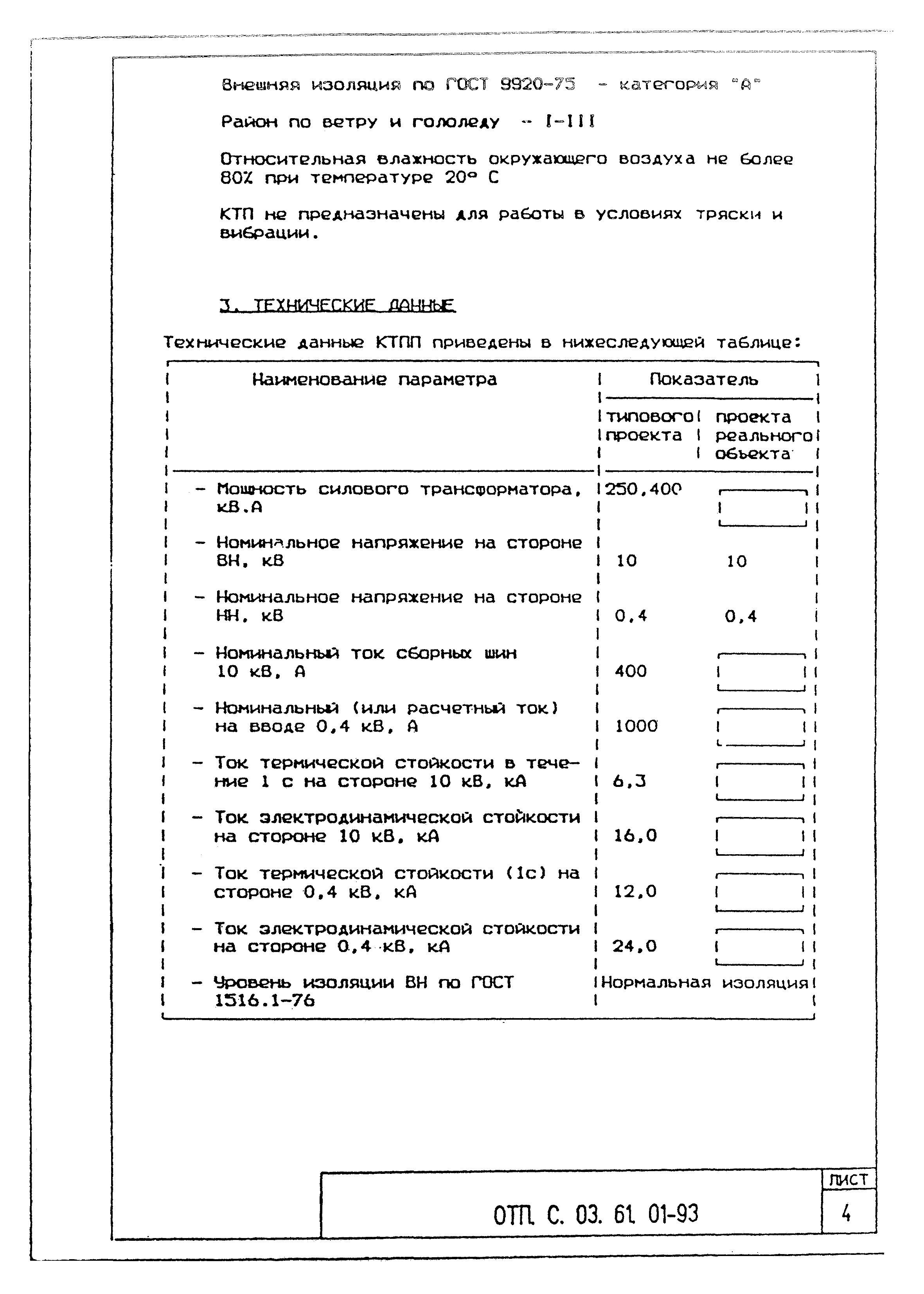

Пояснительная записка

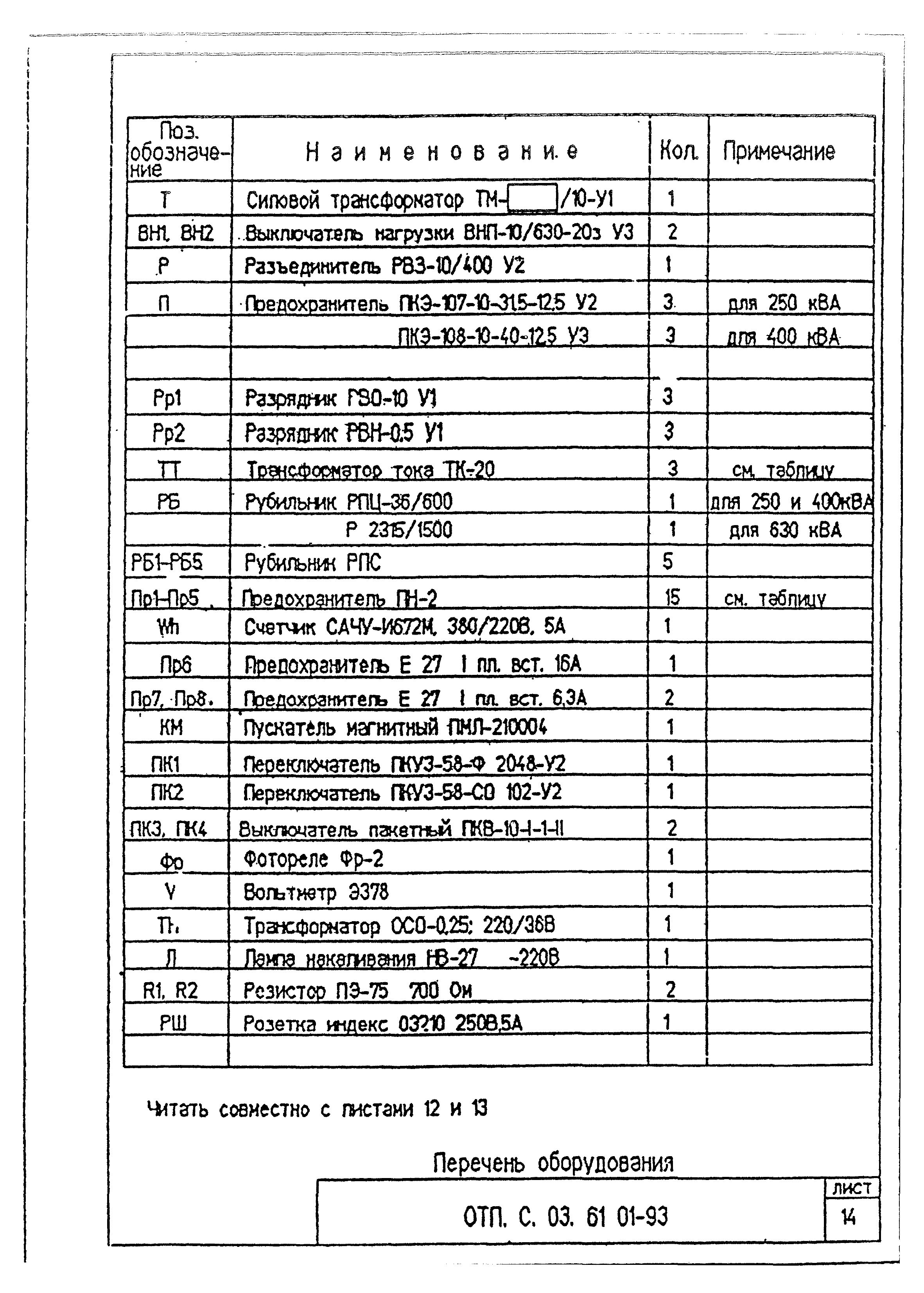

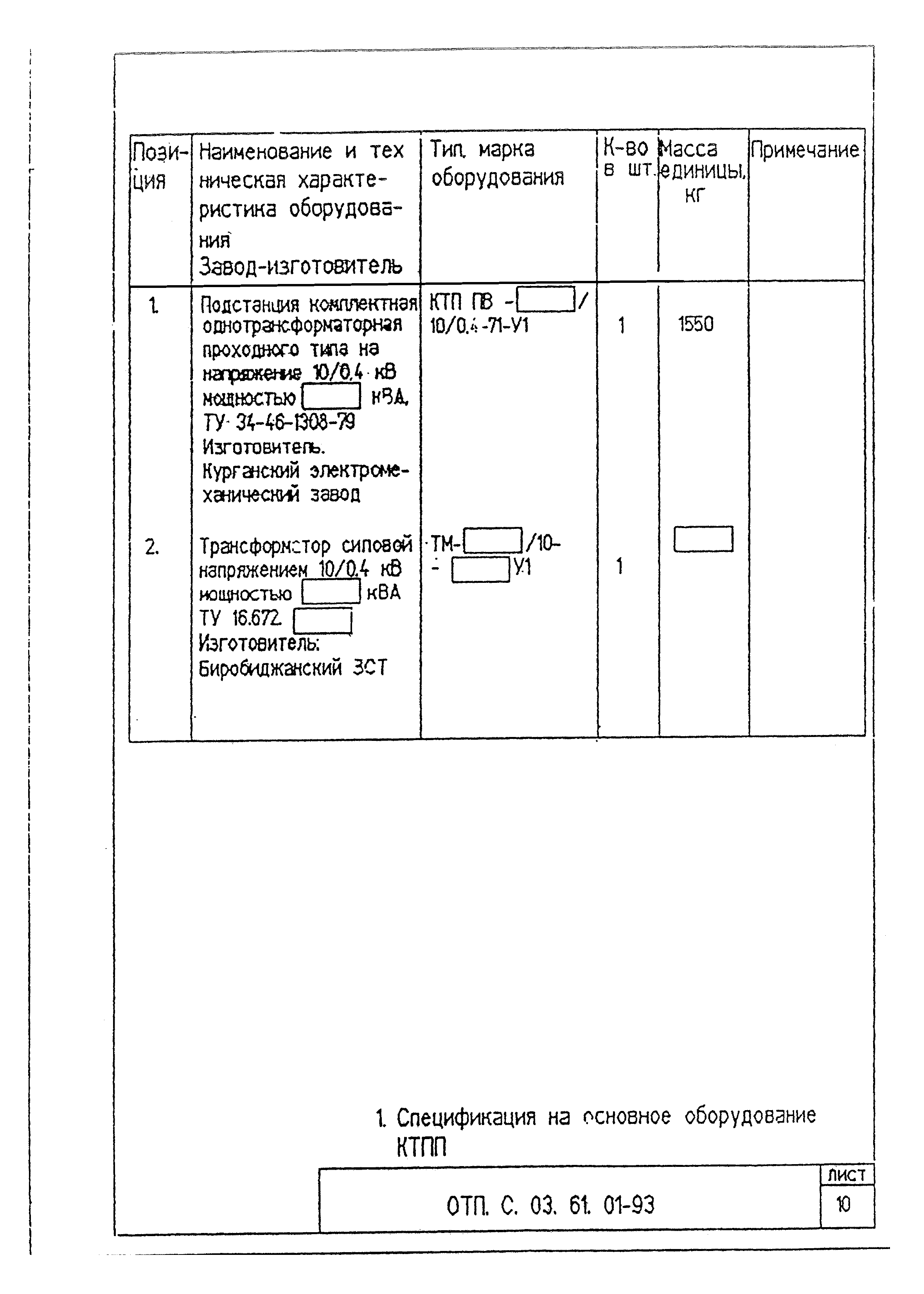

Спецификации
Чертежи
   Схема главных цепей КТПП

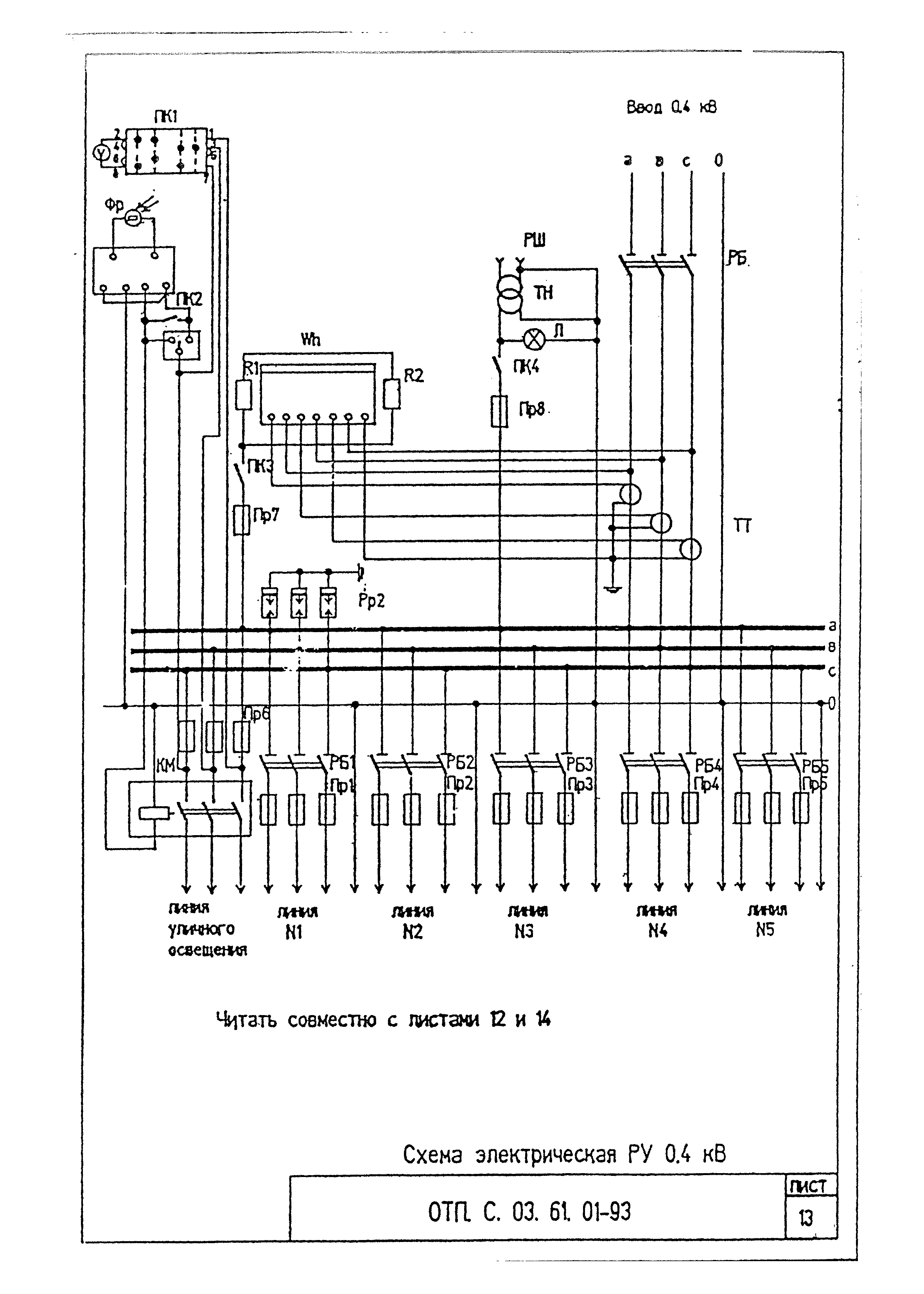

   Схема электрическая РУ 0,4 кВ

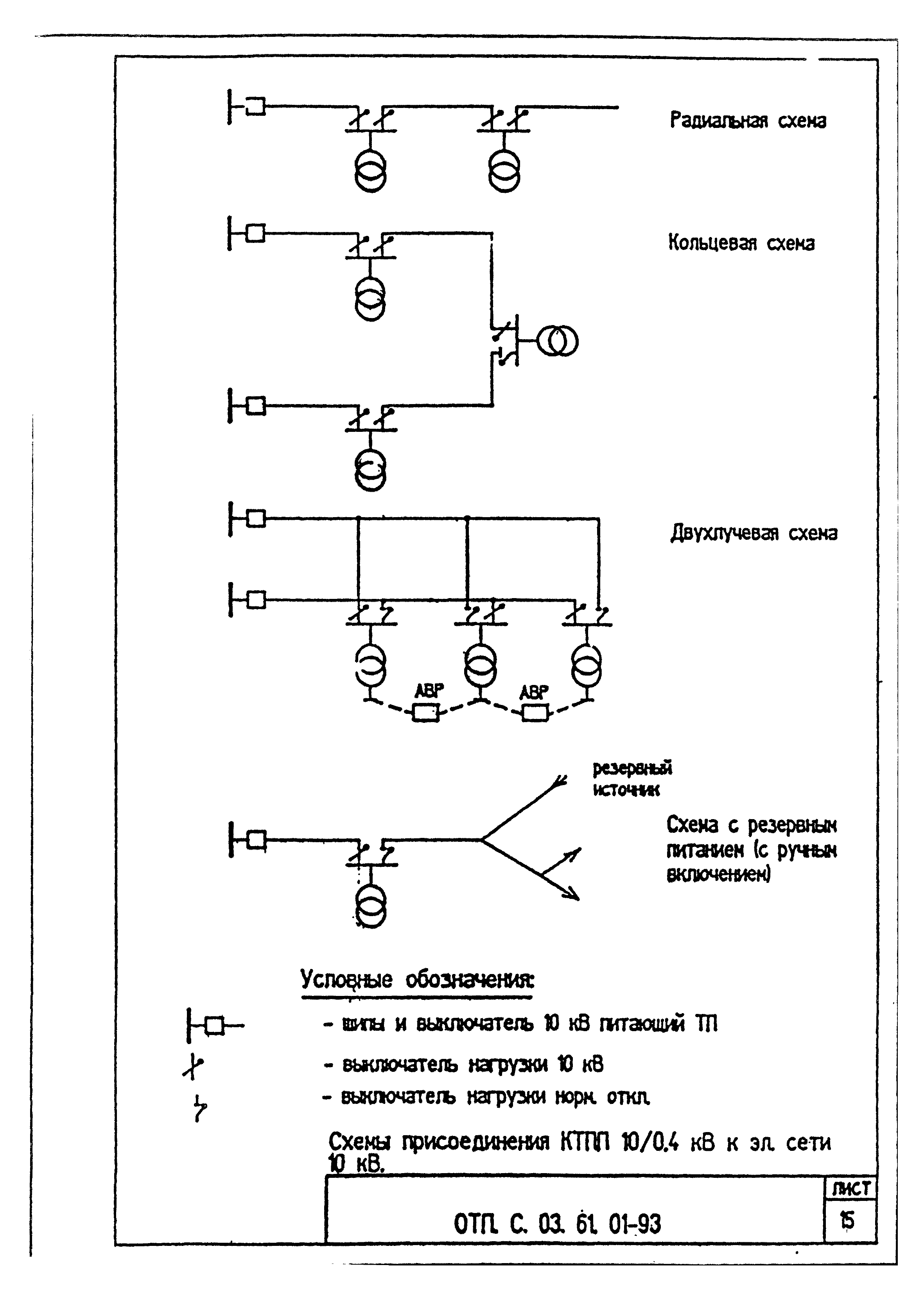

   Схема присоединения КТПП 10/0,4 кВ к эл. сети 10 кВ

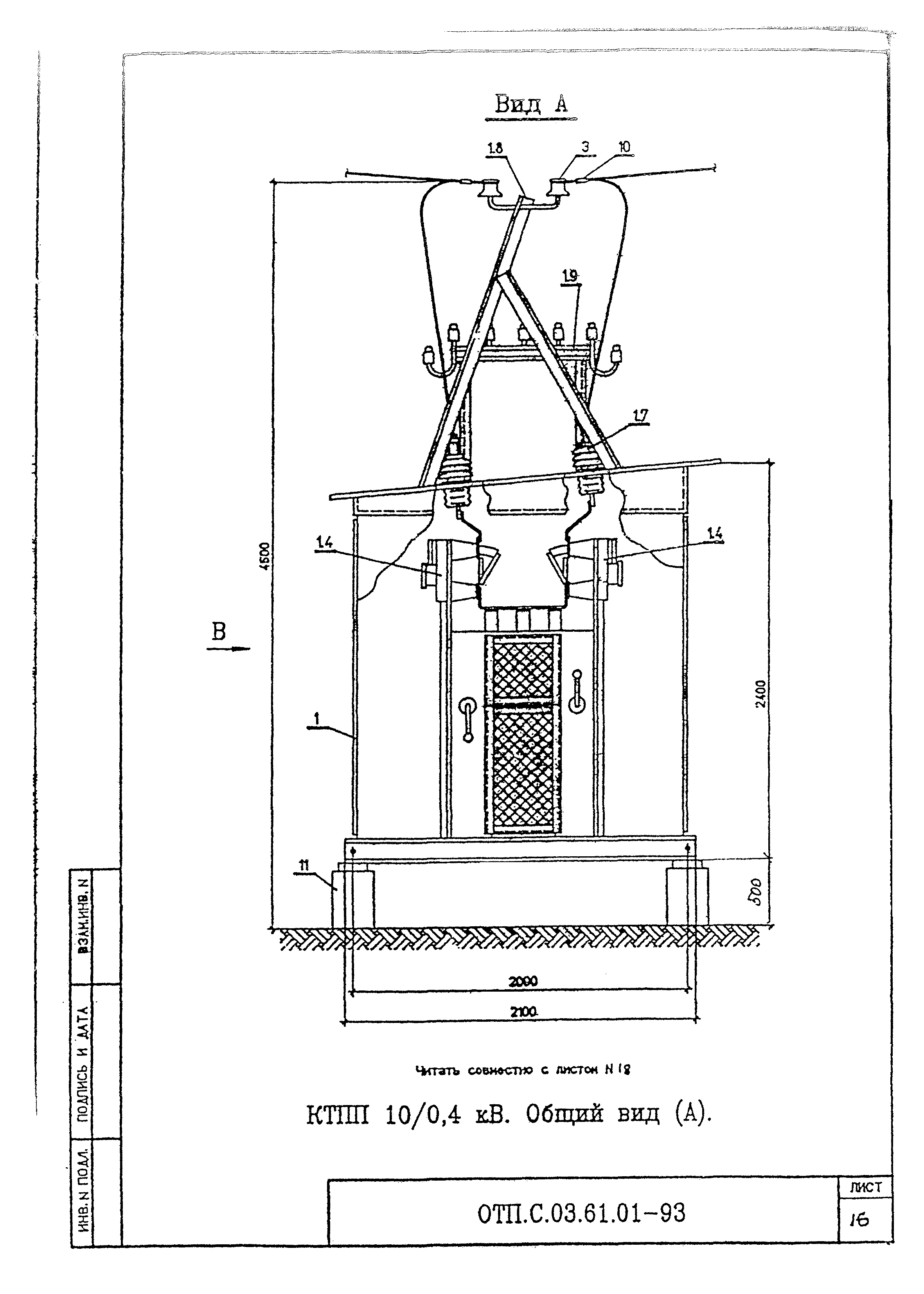

   Общий вид КТПП (вид "А")

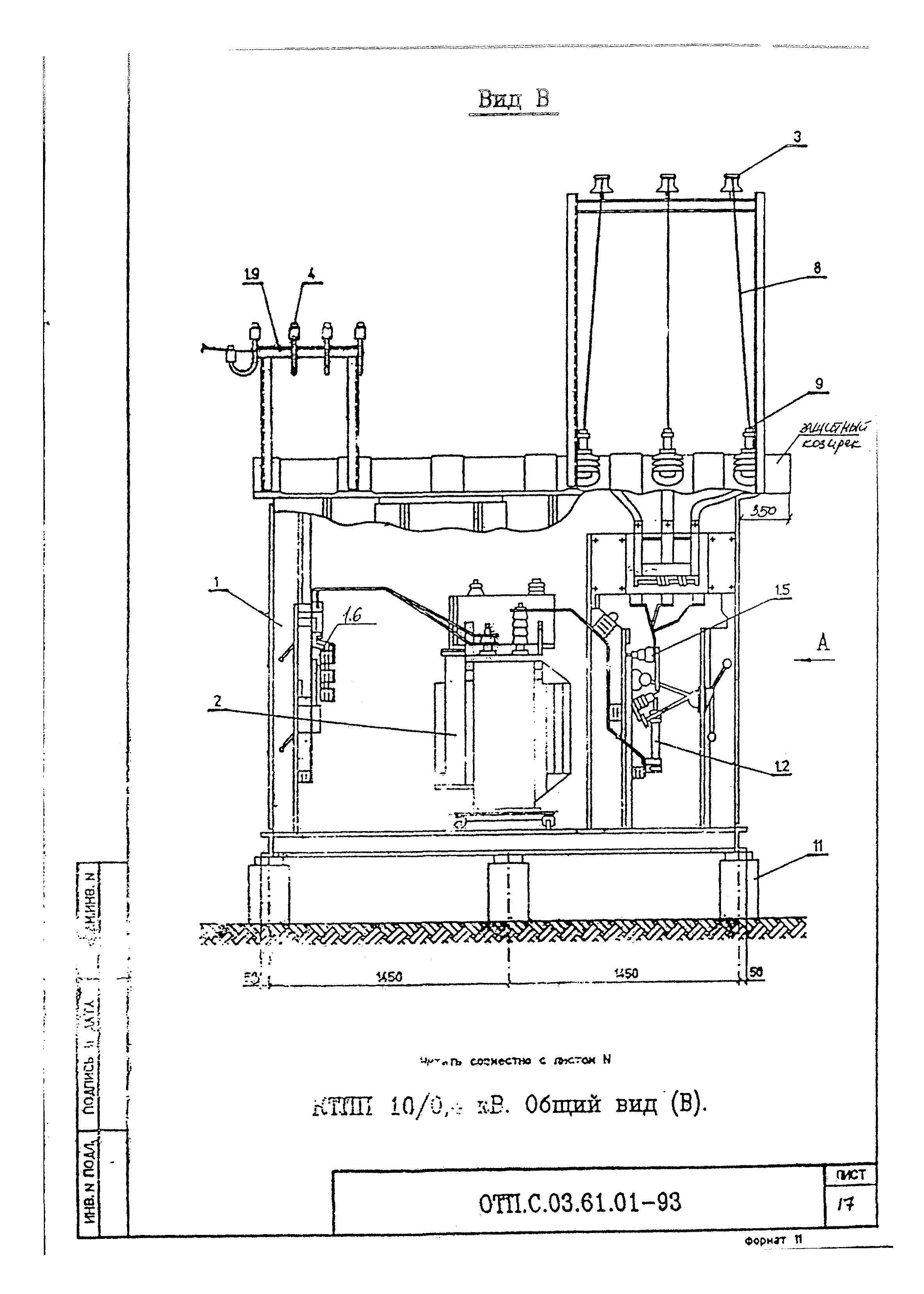

   Общий вид КТПП (вид "В")

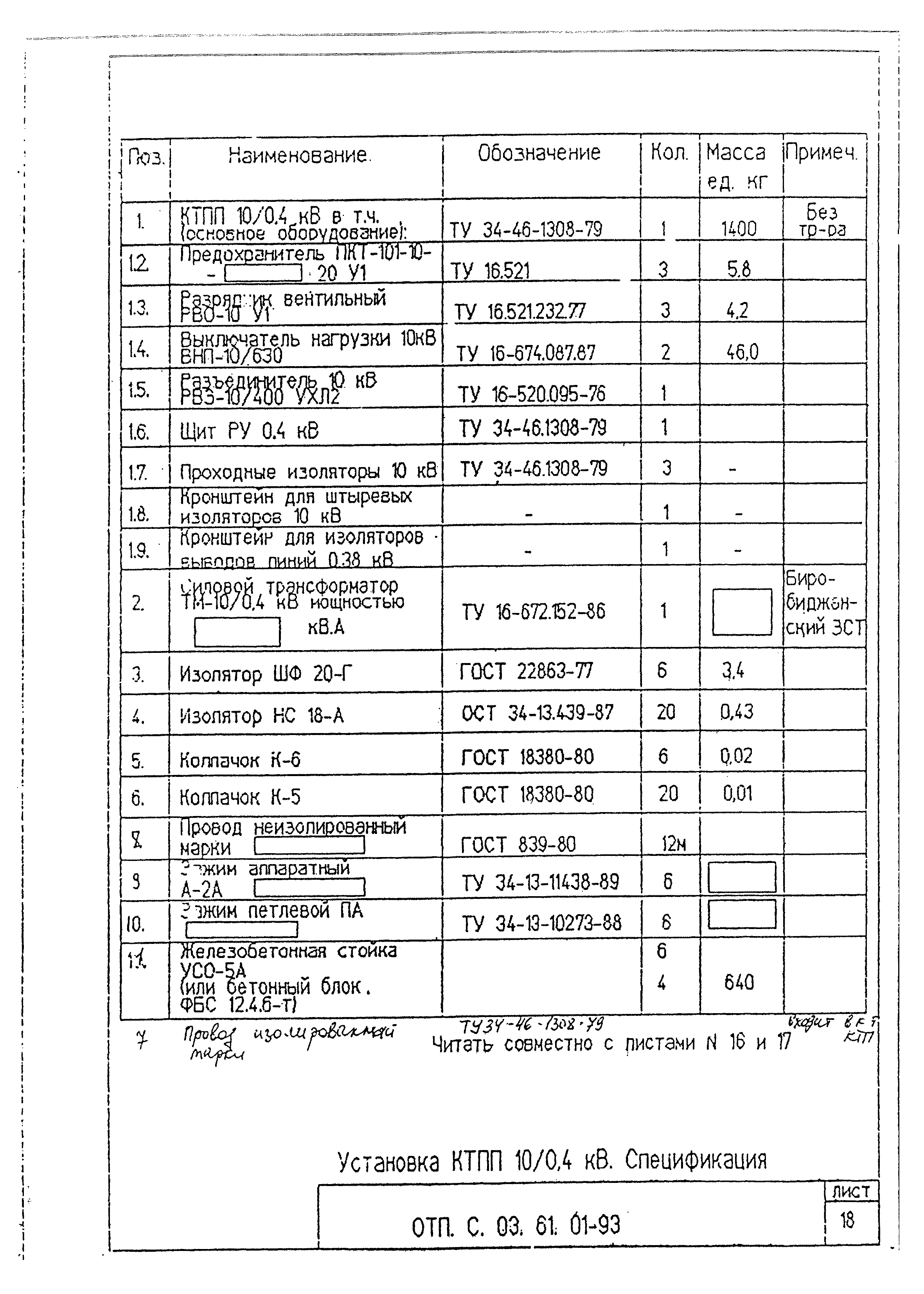

   Установка КТПП 10/0,4 кВ. Спецификация

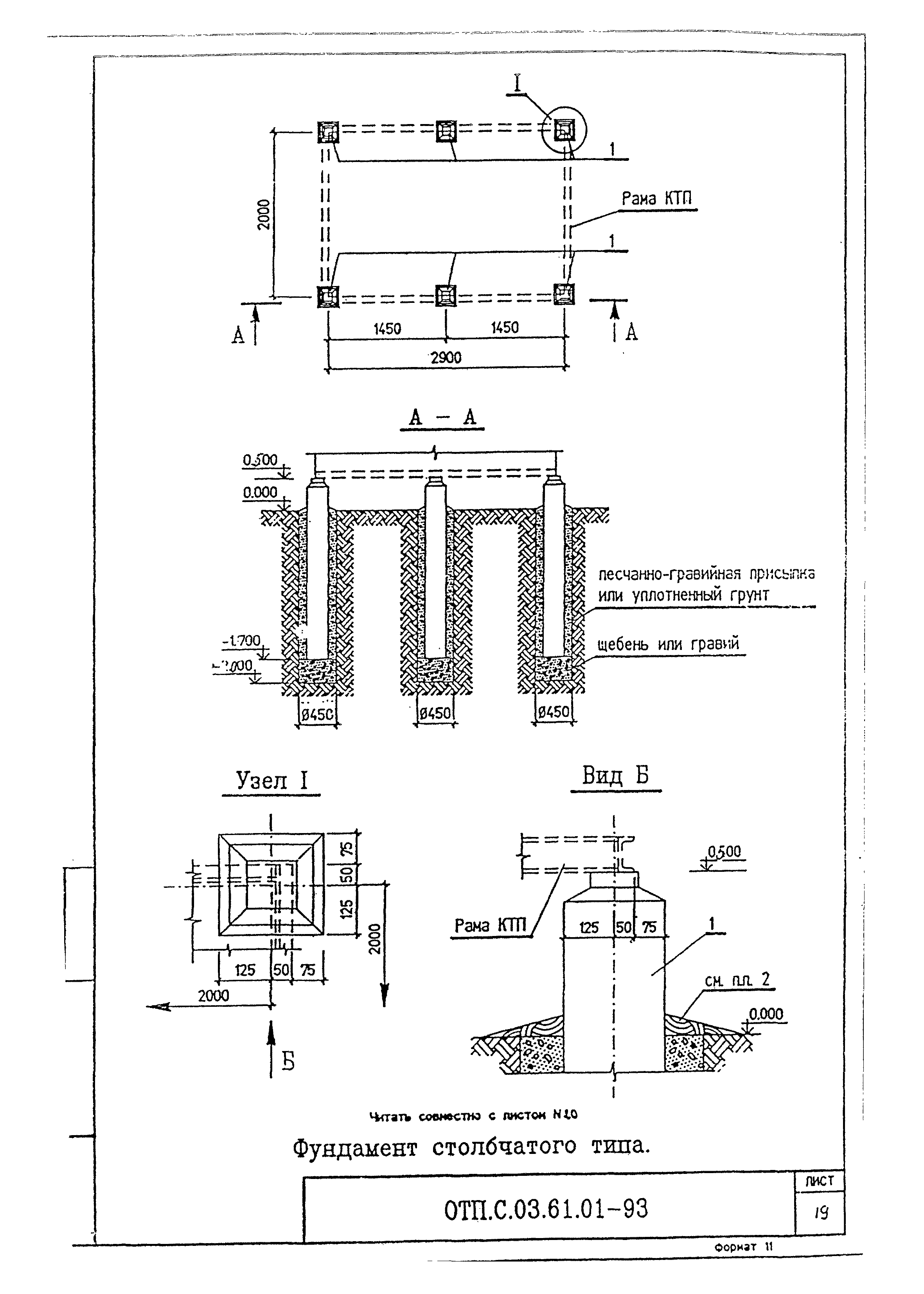

   Фундамент столбчатый заглубленный

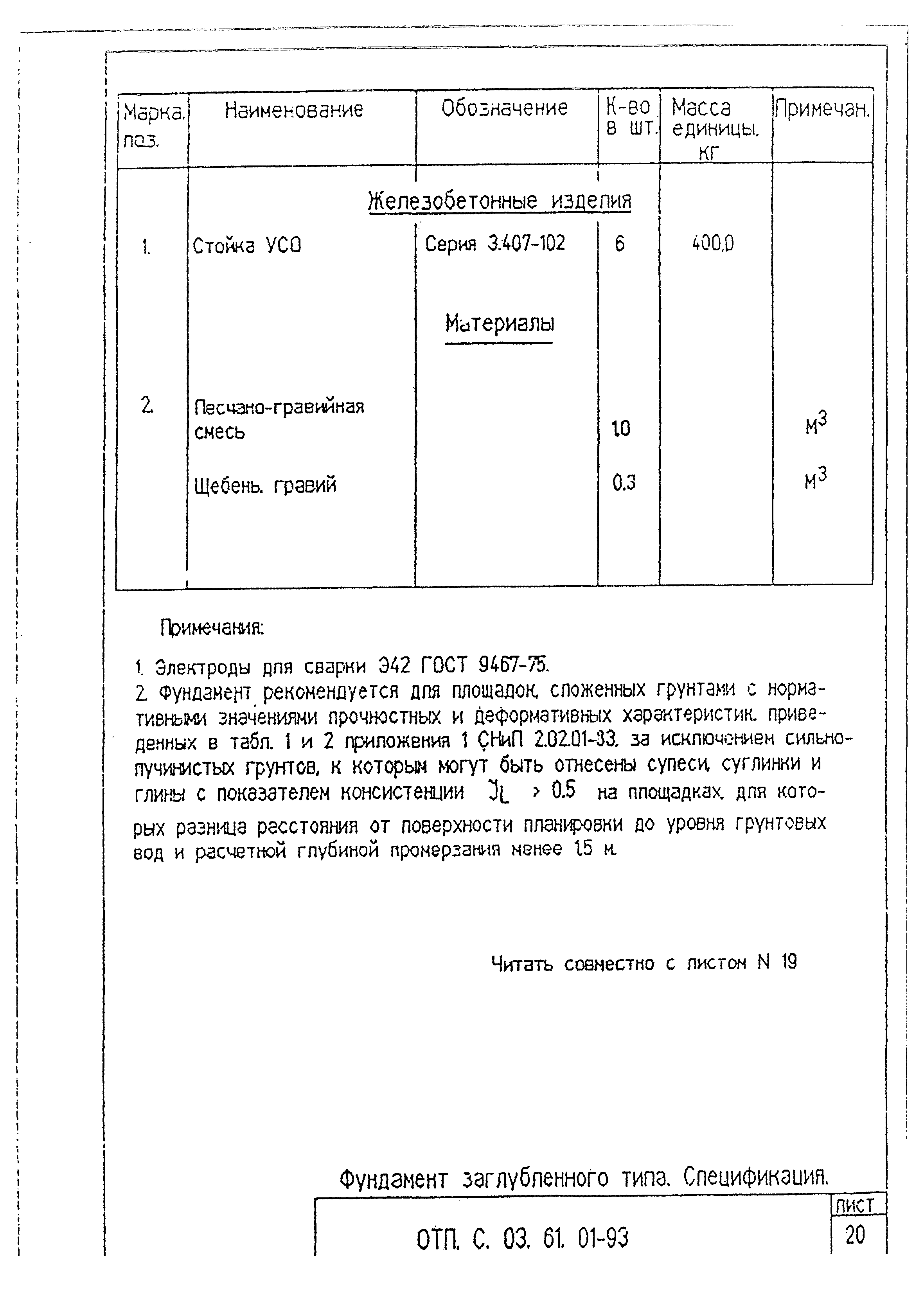

   Фундамент заглубленного типа. Спецификация

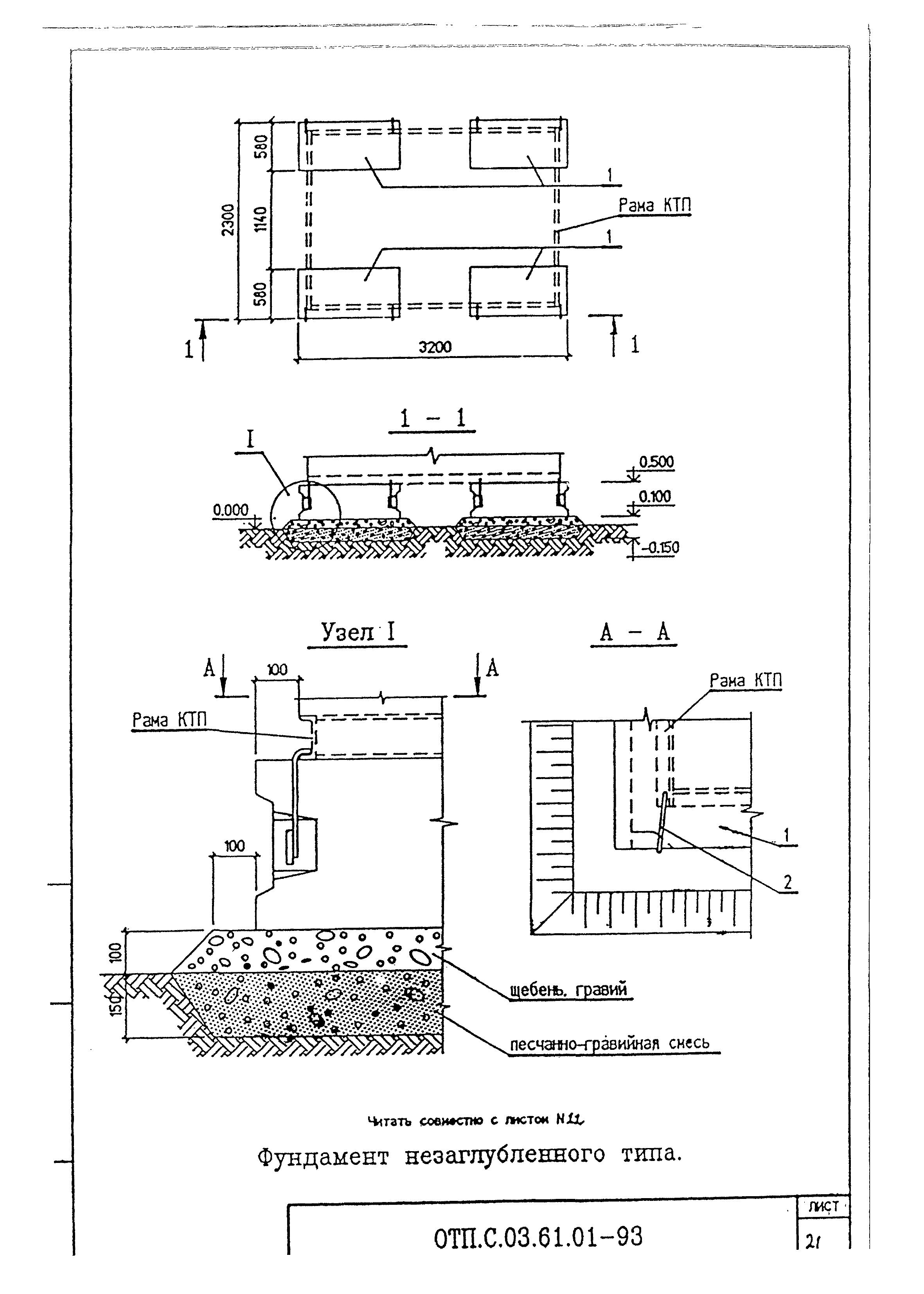

   Фундамент незаглубленный
   Фундамент незаглубленного типа. Спецификация

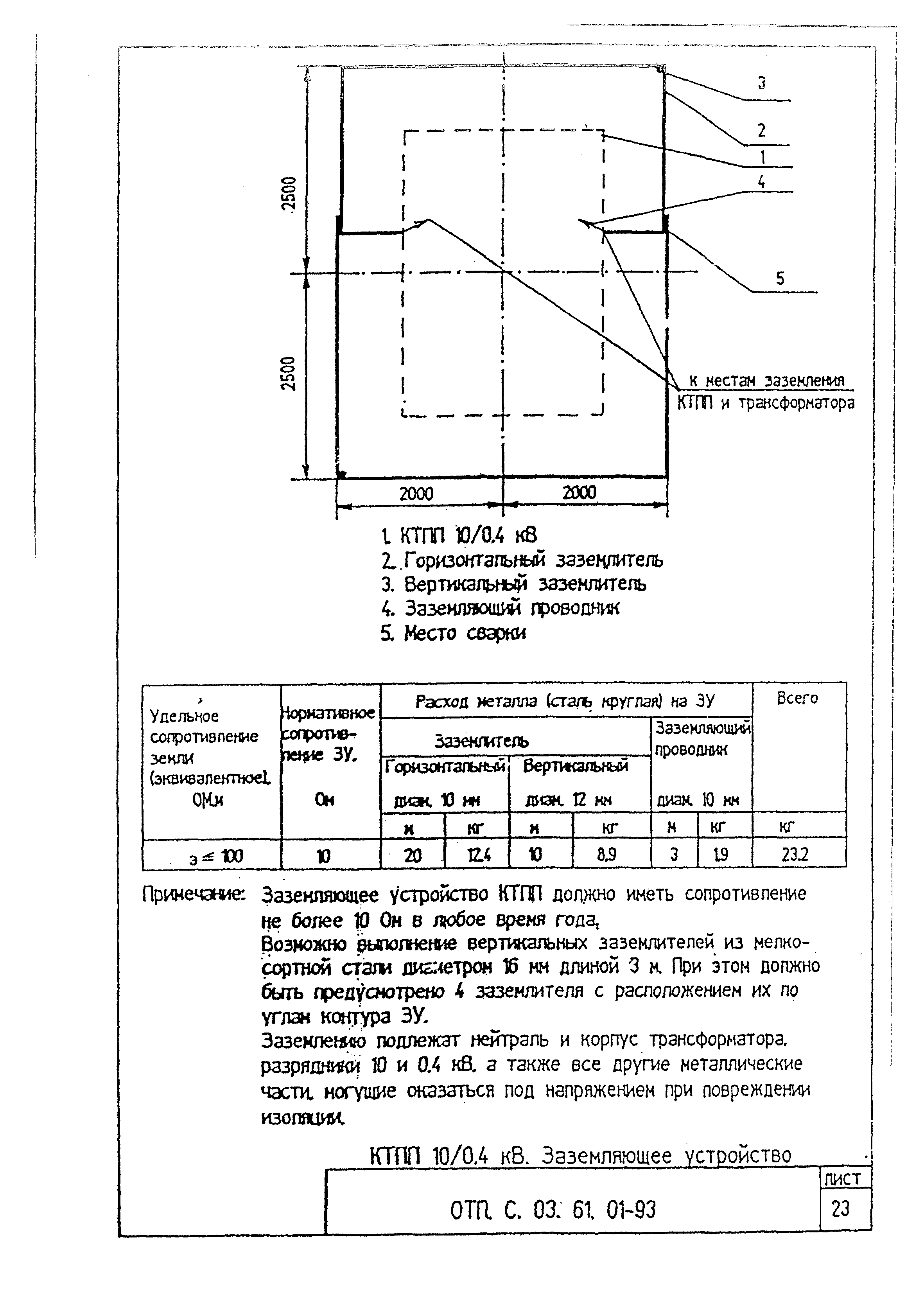

   Заземляющее устройство

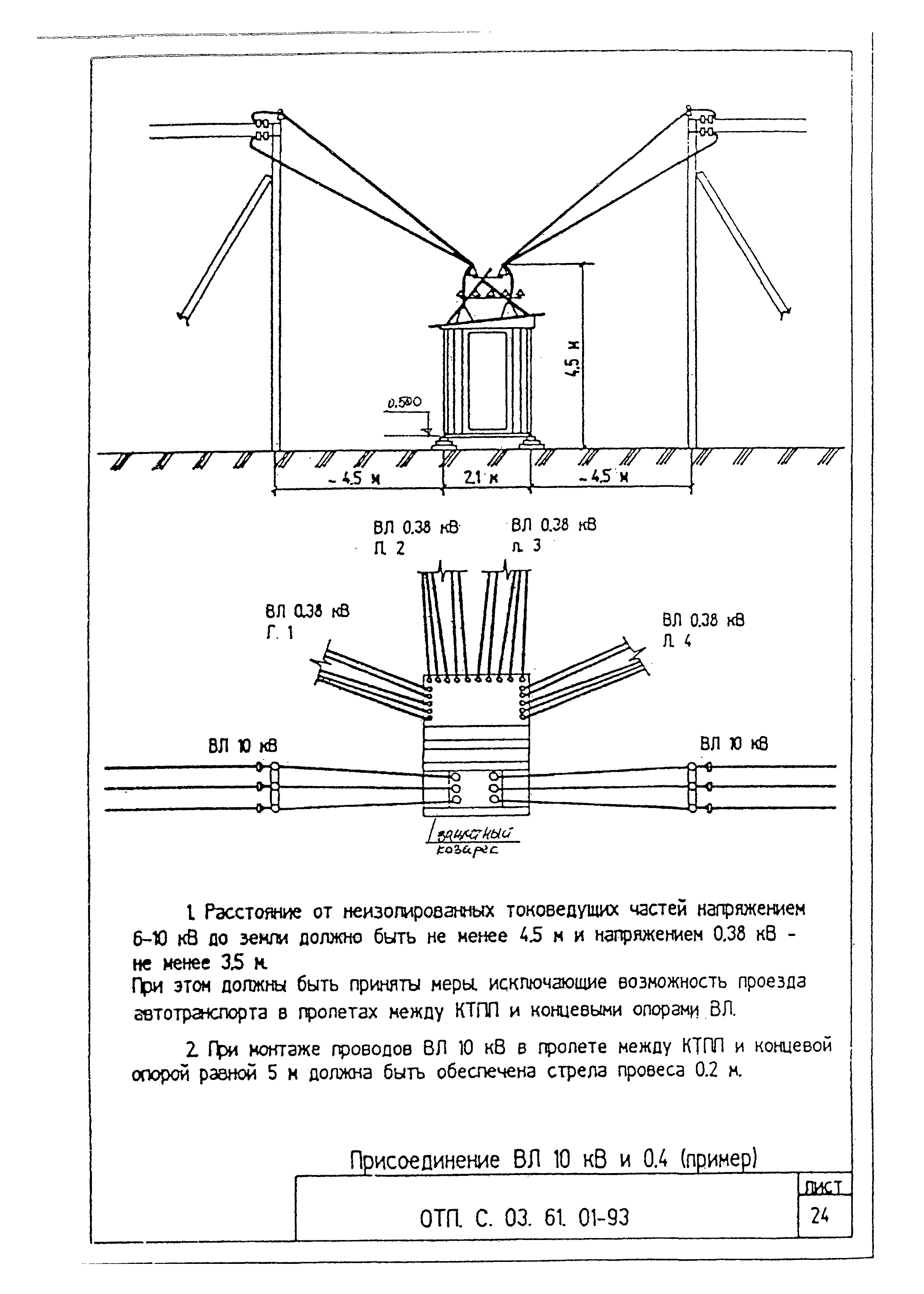

   Присоединение ВЛ 10 кВ и 0,4 кВ (пример)

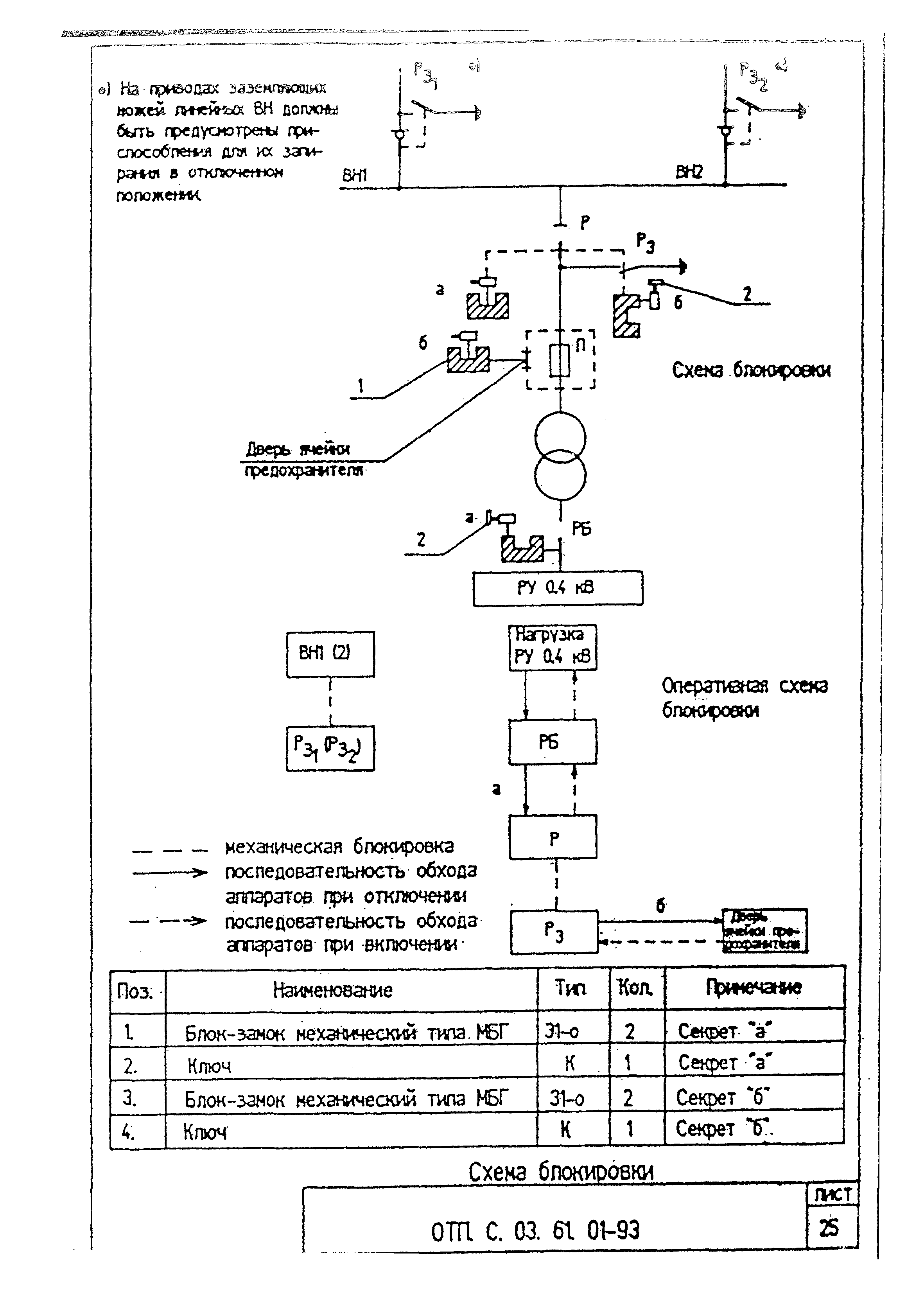

   Схема блокировки
Разработан: Сельэнергопроект
Утверждён:01.01.1993 Сельэнергопроект
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Разработанные другими министерствами, ведомствами и организациями
