Серия ОВ-02-119/65

Установка и крепление осевых вентиляторов к строительным конструкциям. Рабочие чертежи

Обозначение:	Серия ОВ-02-119/65
Обозначение англ:	Series ОВ-02-119/65
Статус:	не действует
Название рус.:	Установка и крепление осевых вентиляторов к строительным конструкциям. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата окончания срока действия:	01.11.1977

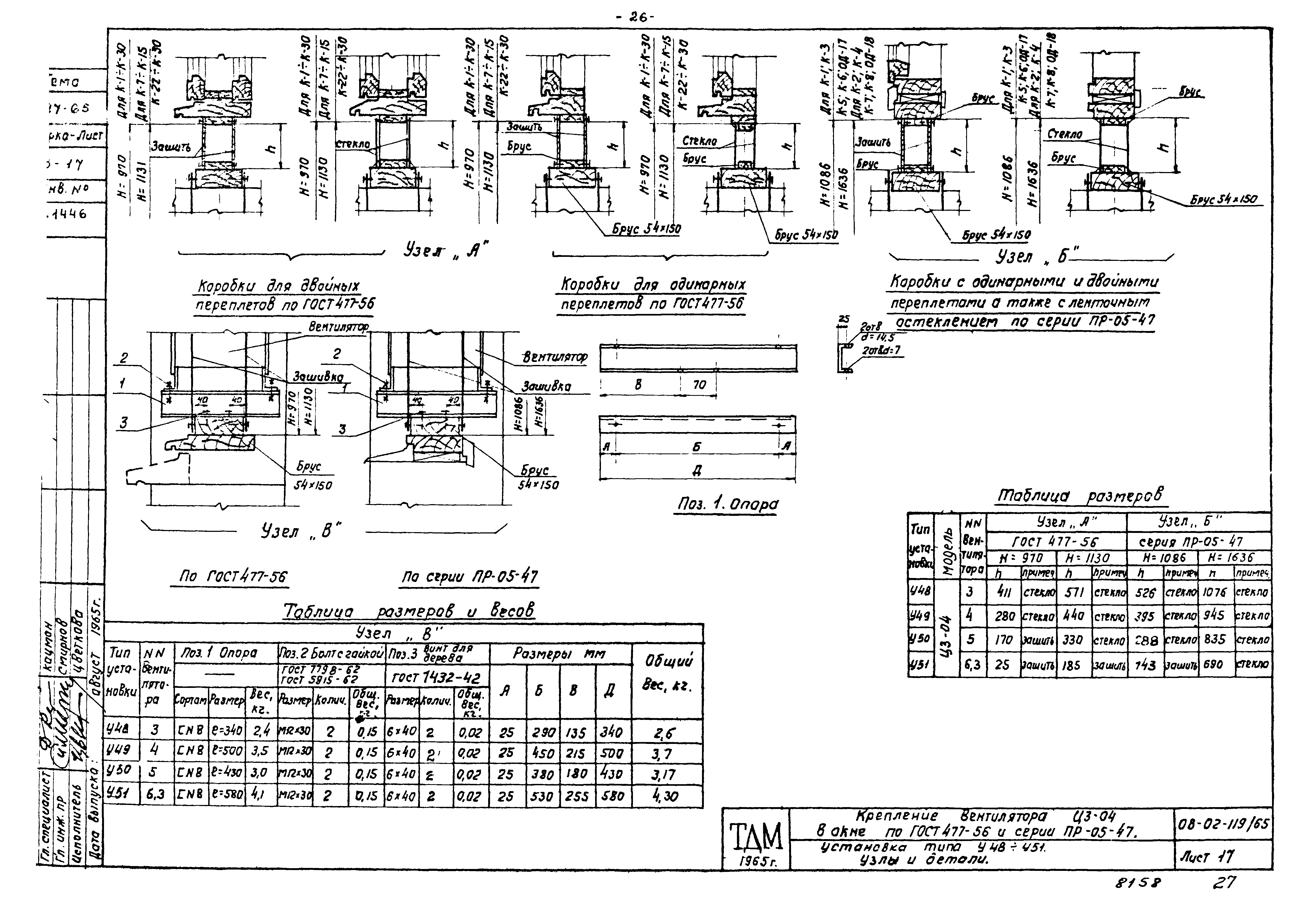

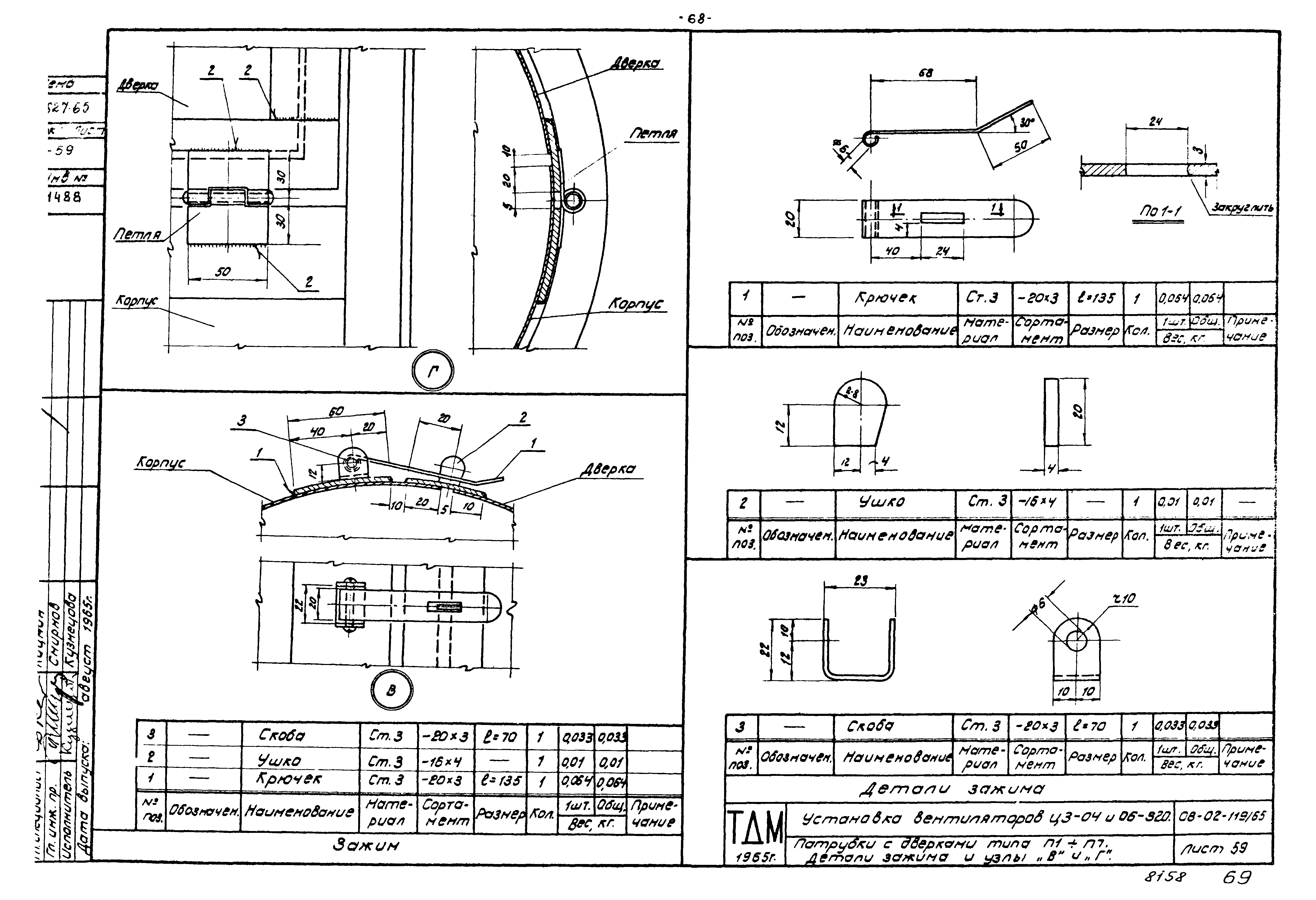

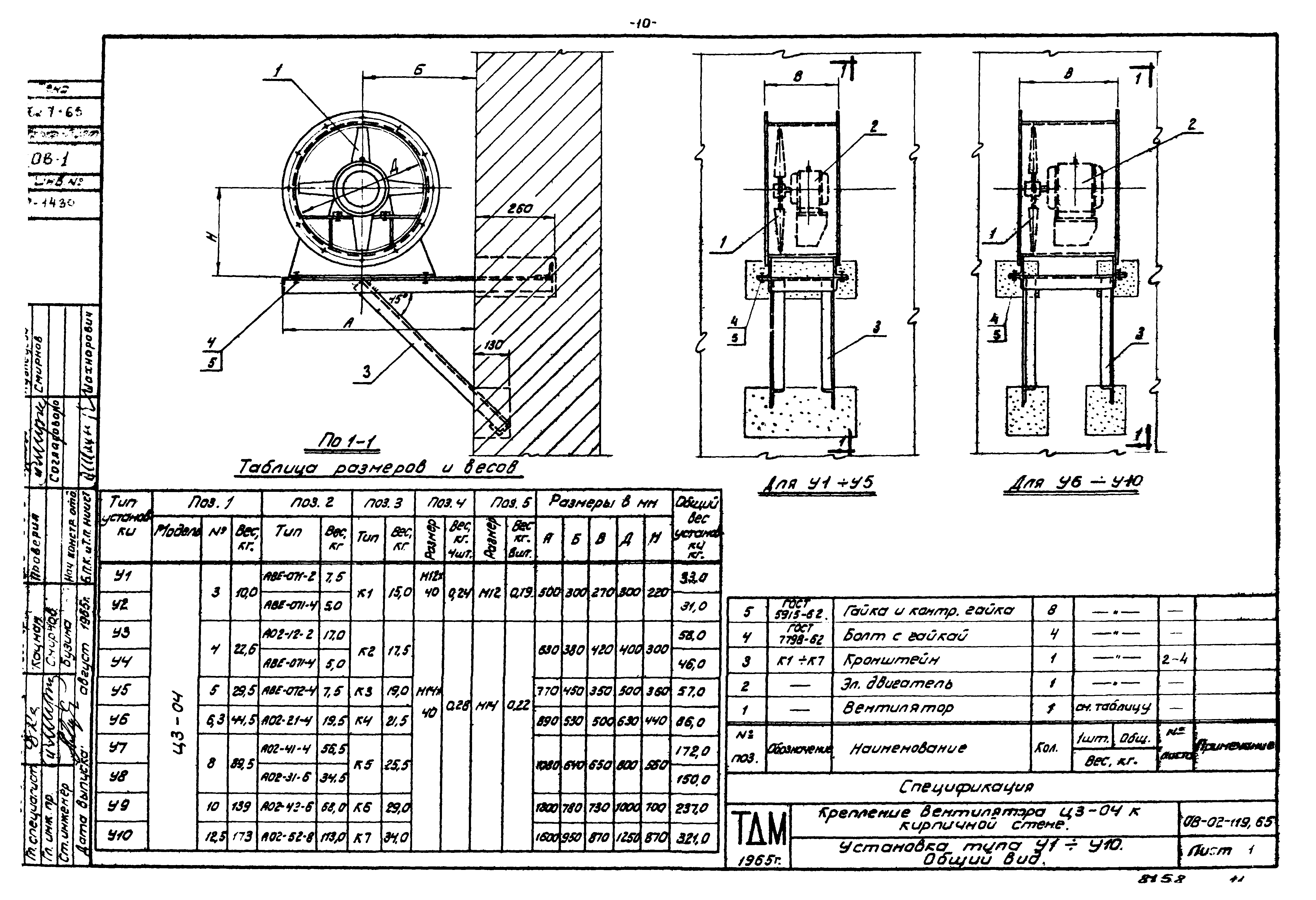

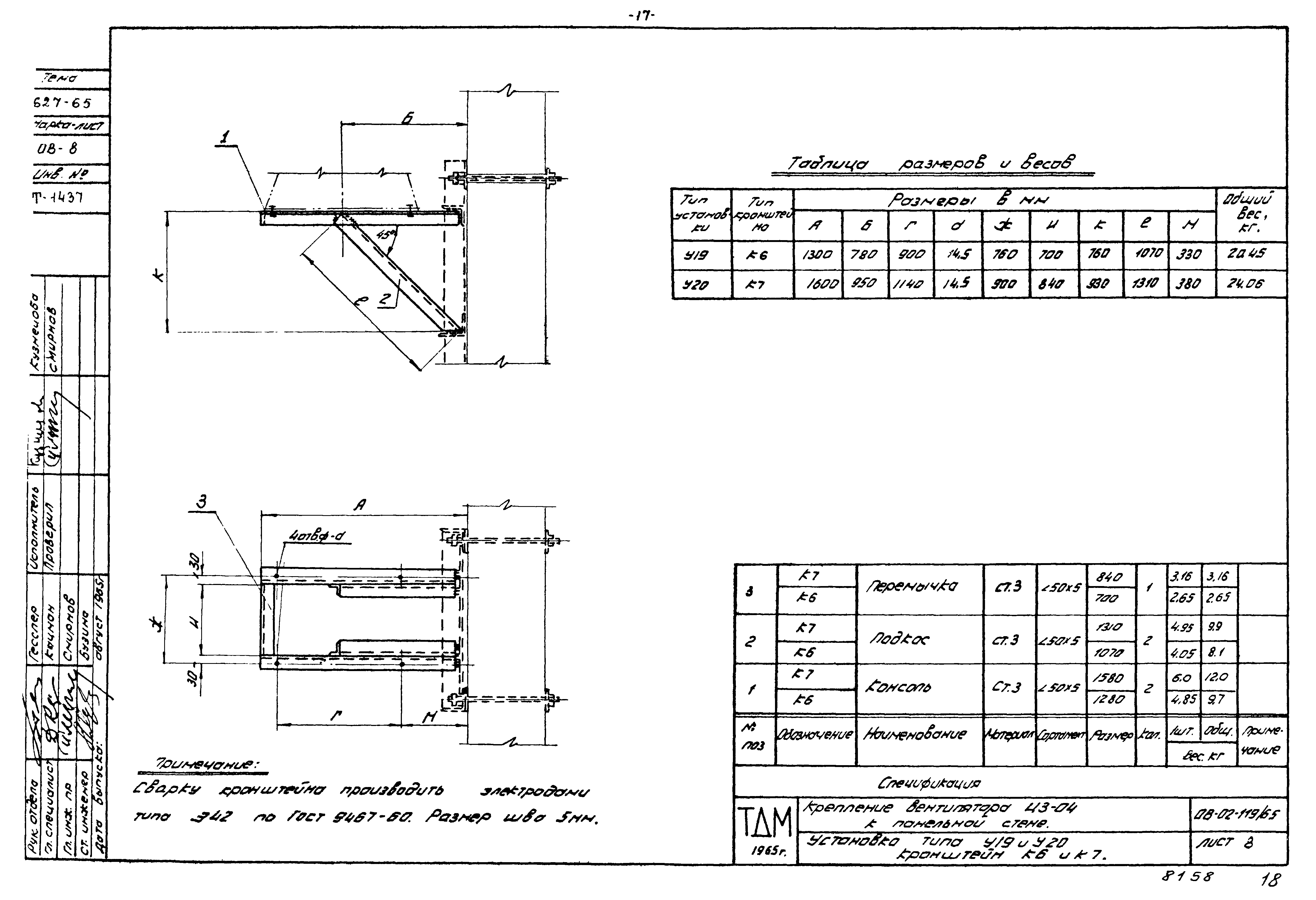

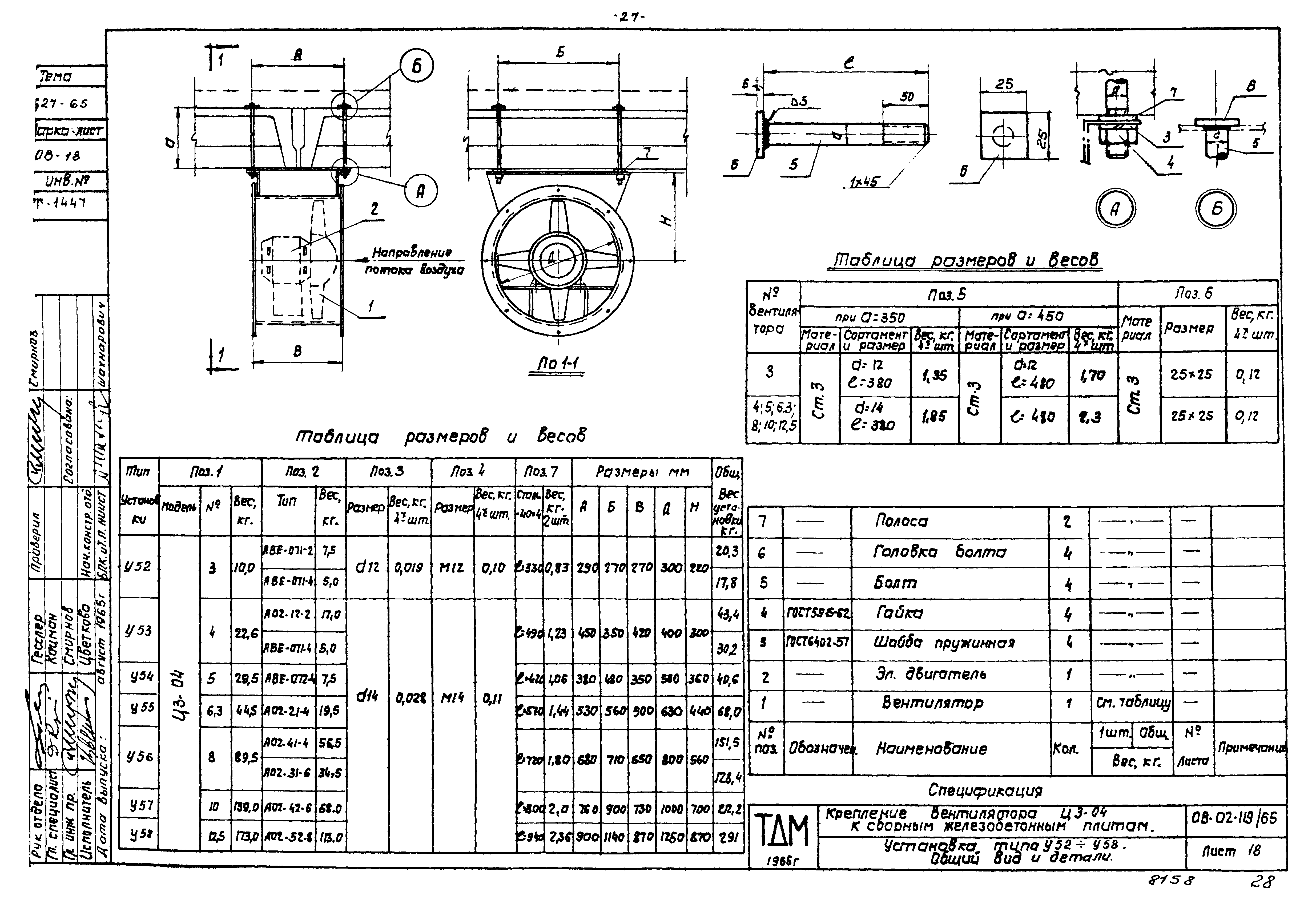

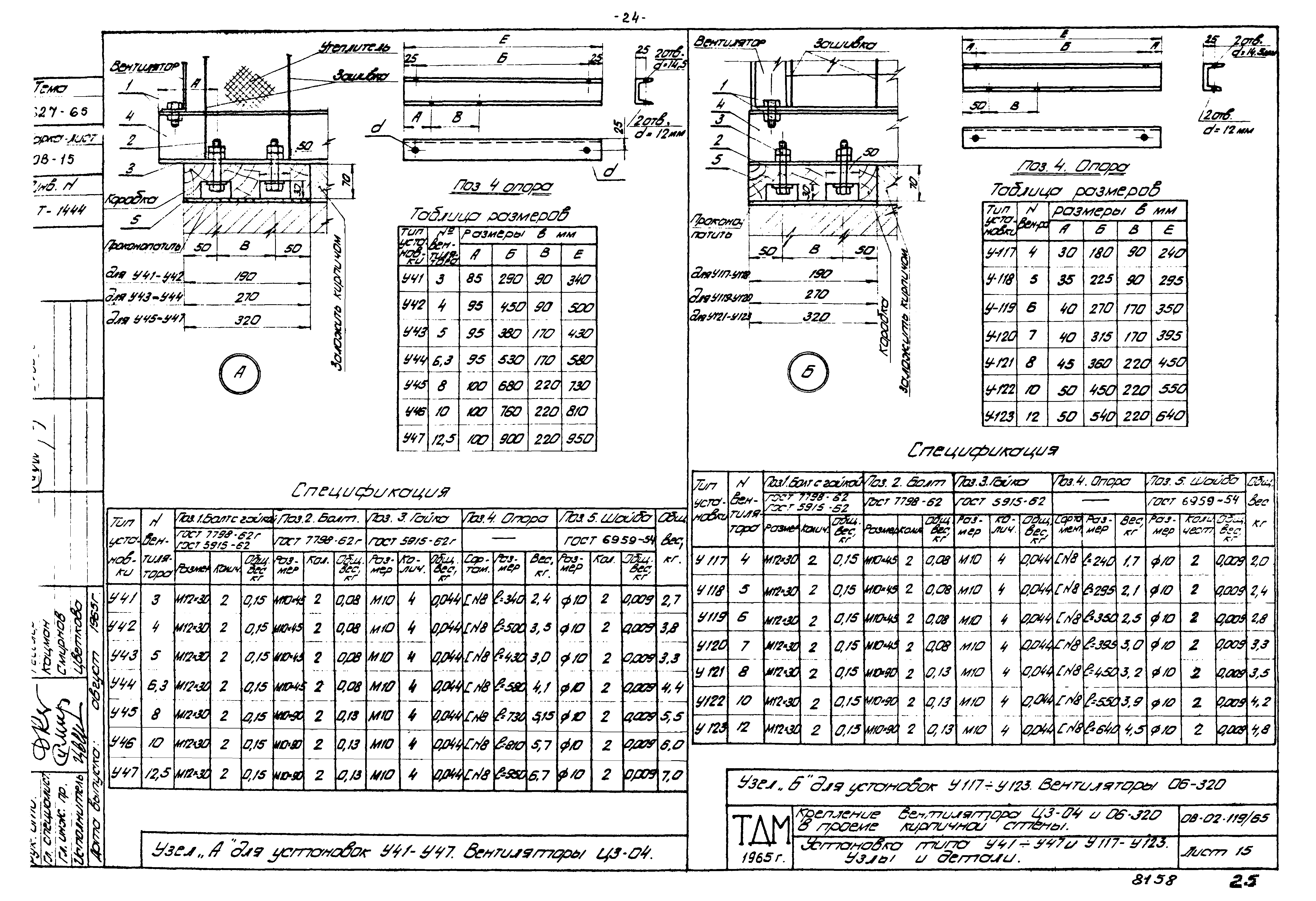

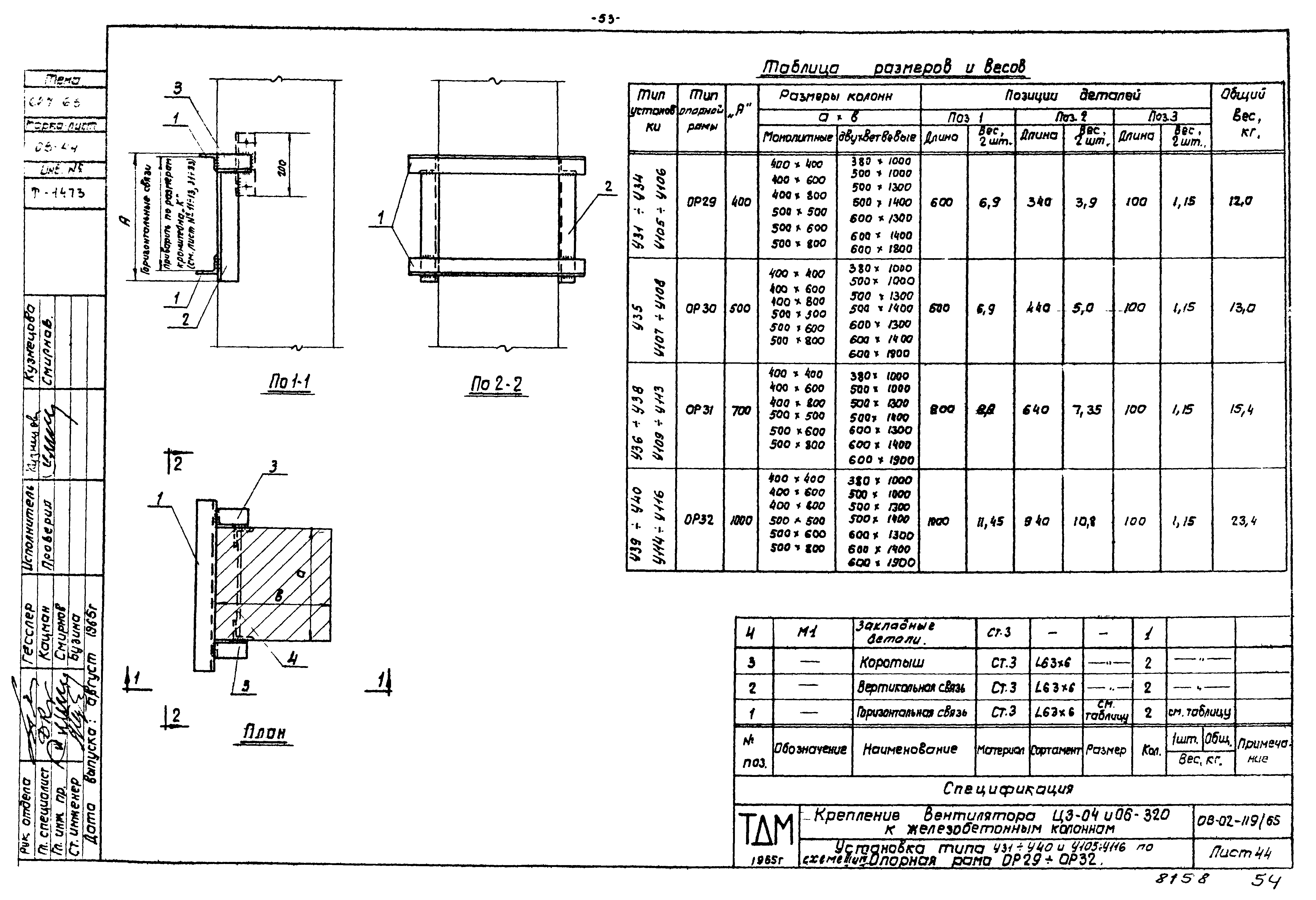

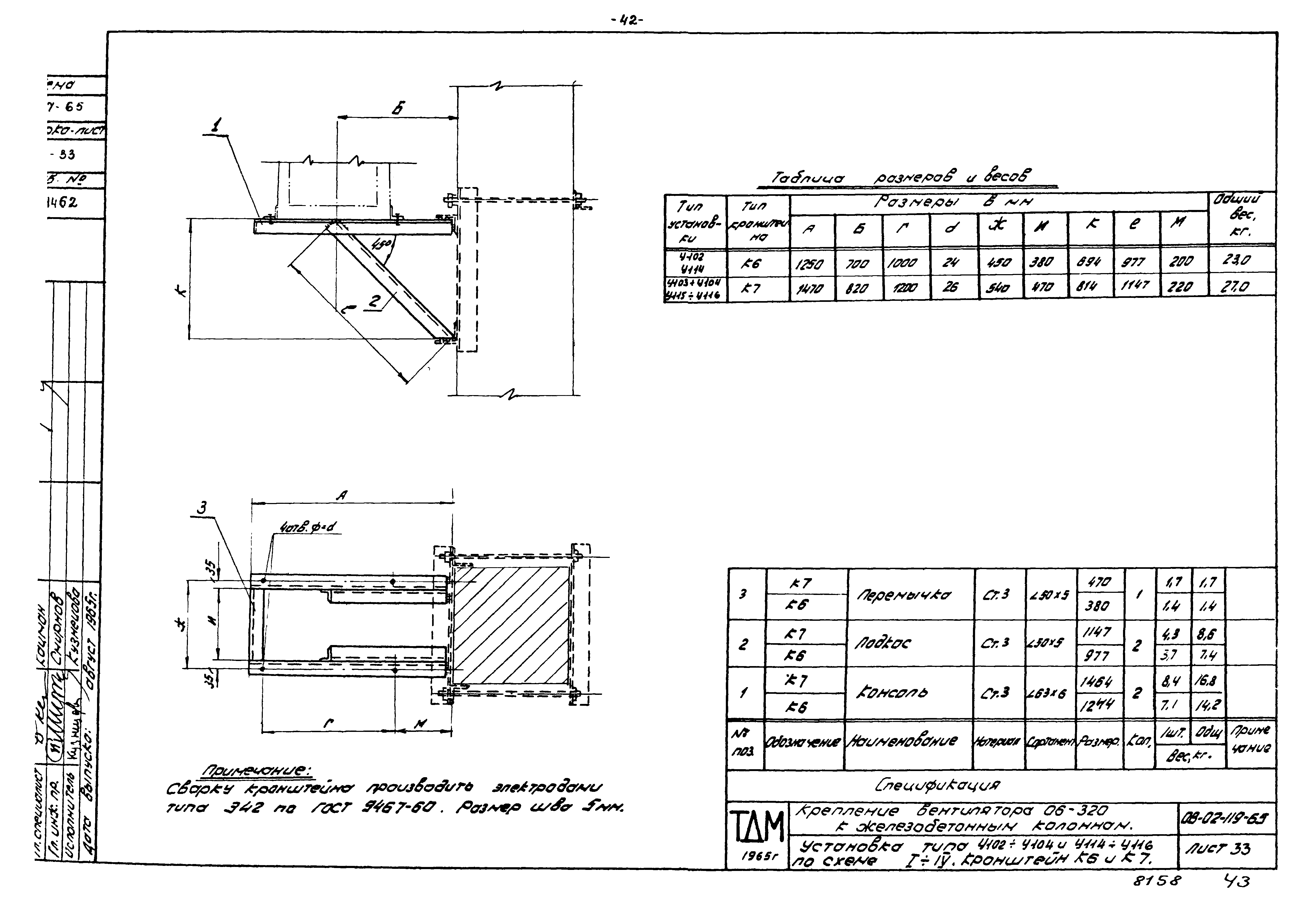

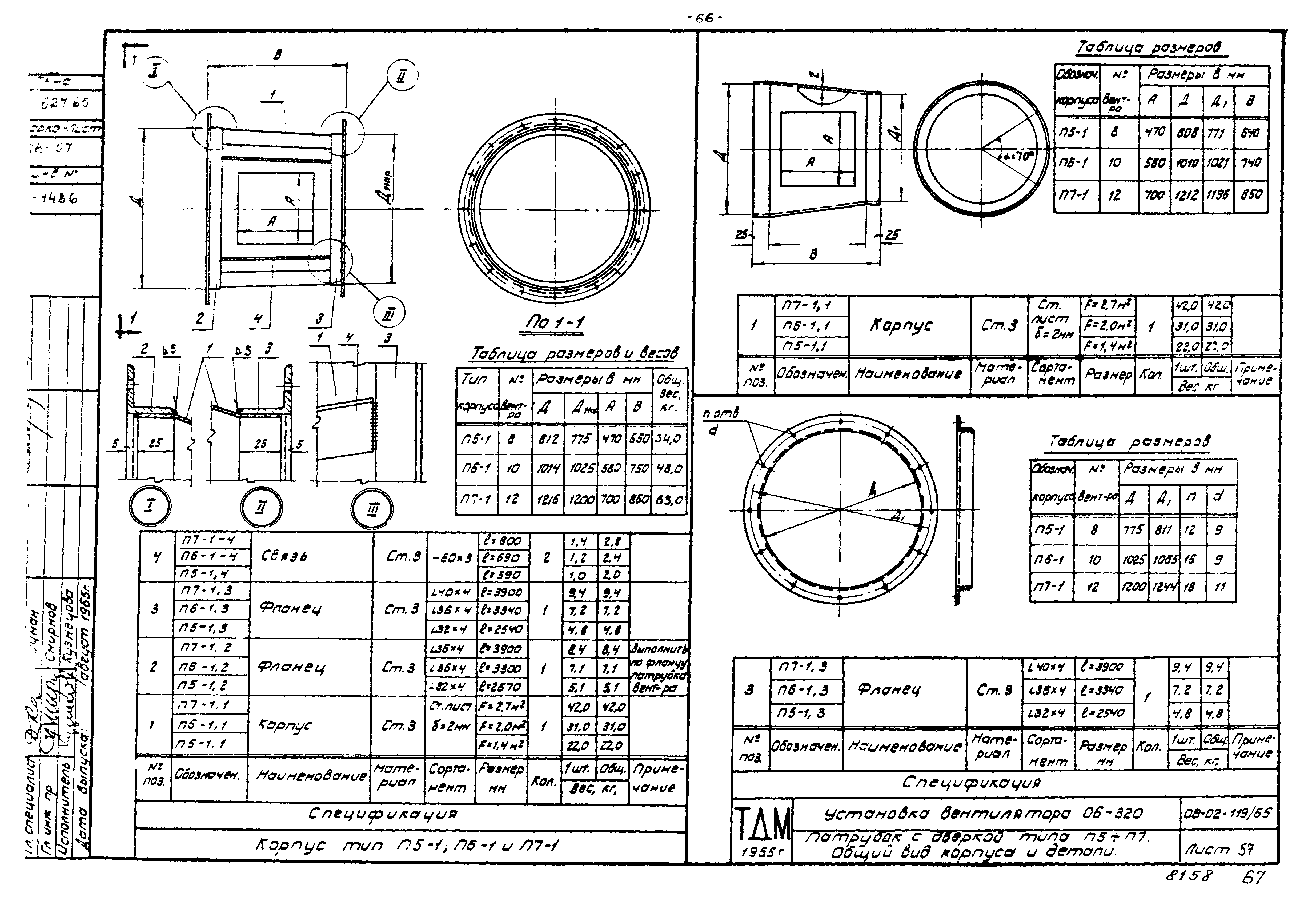

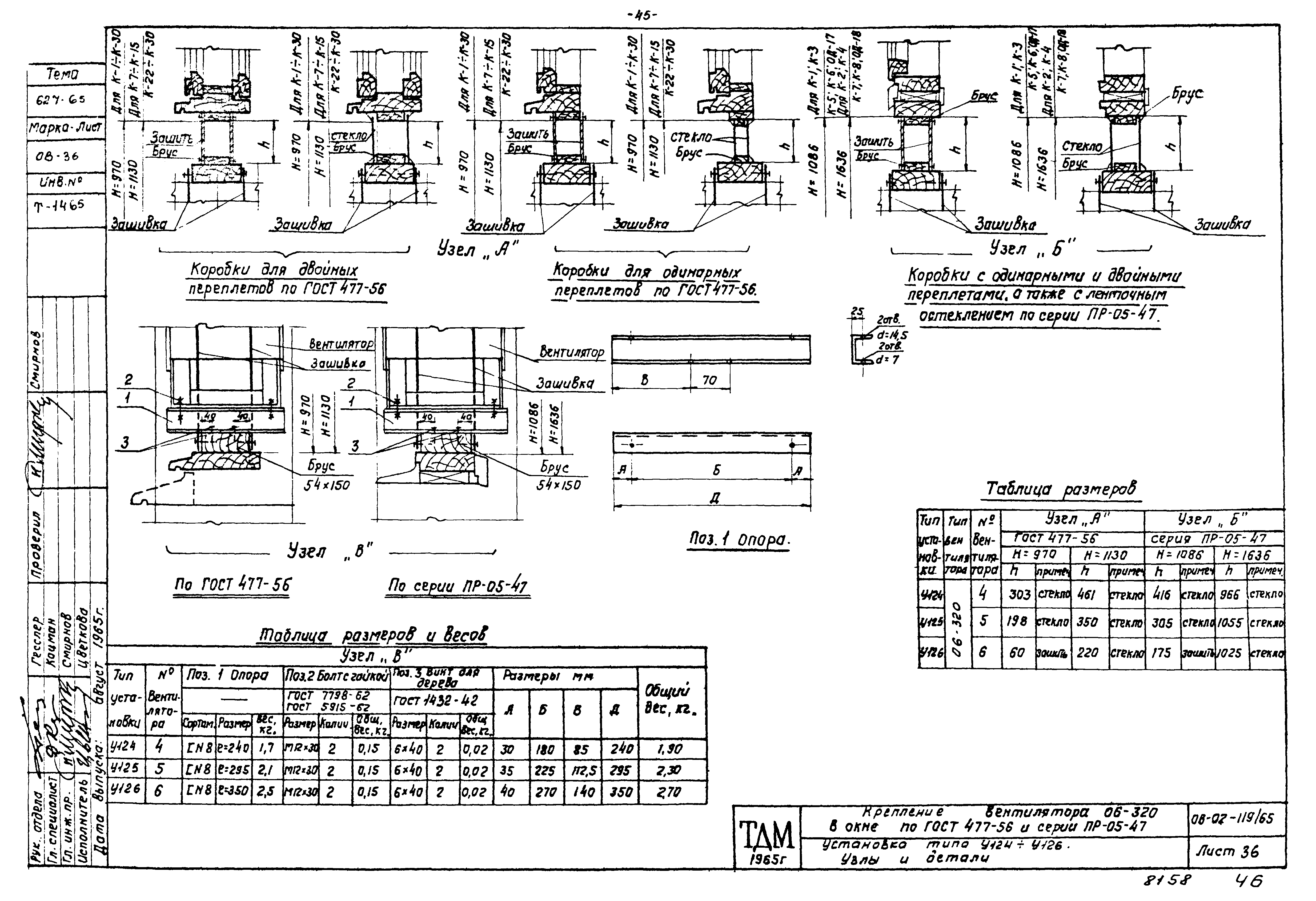

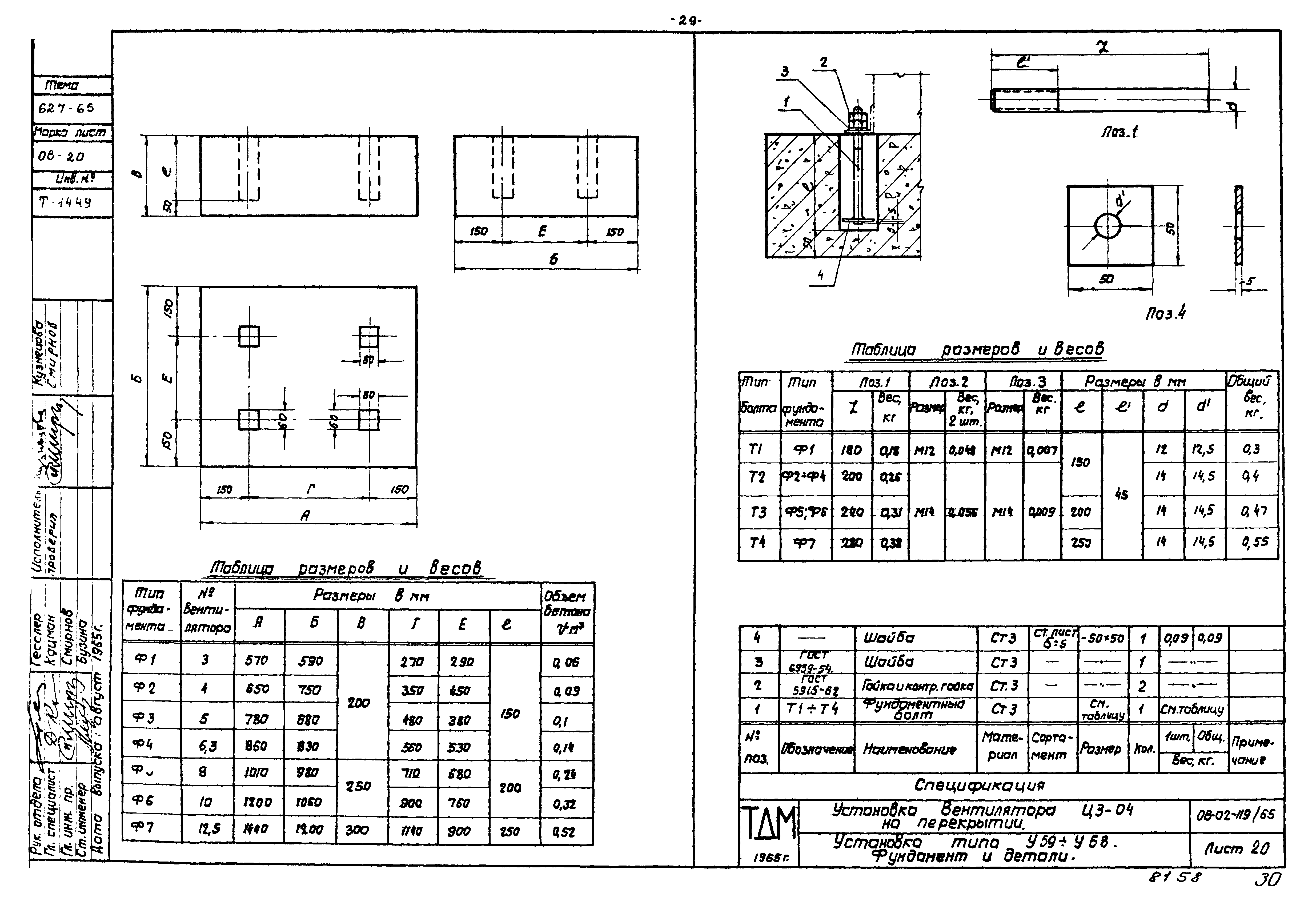

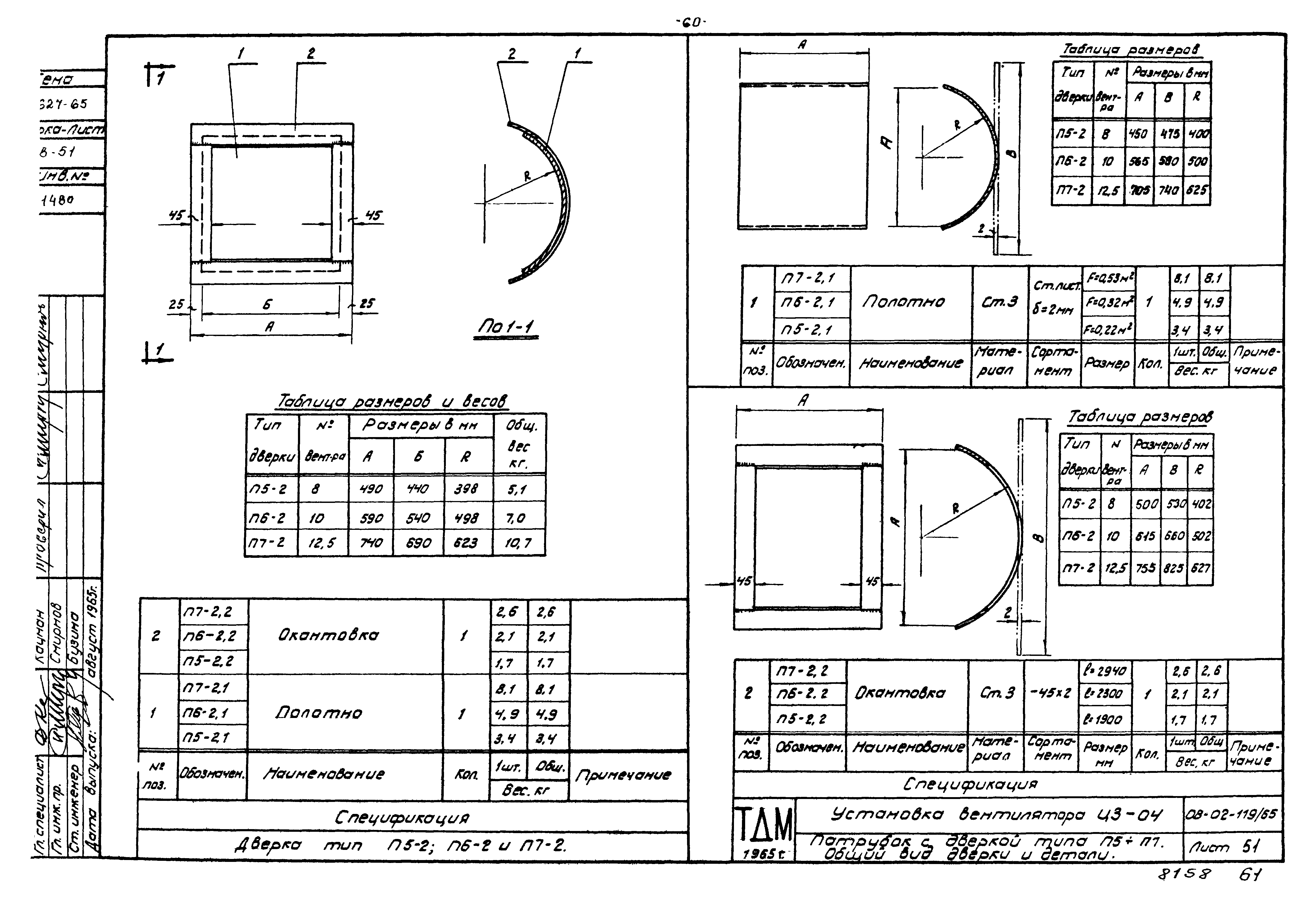

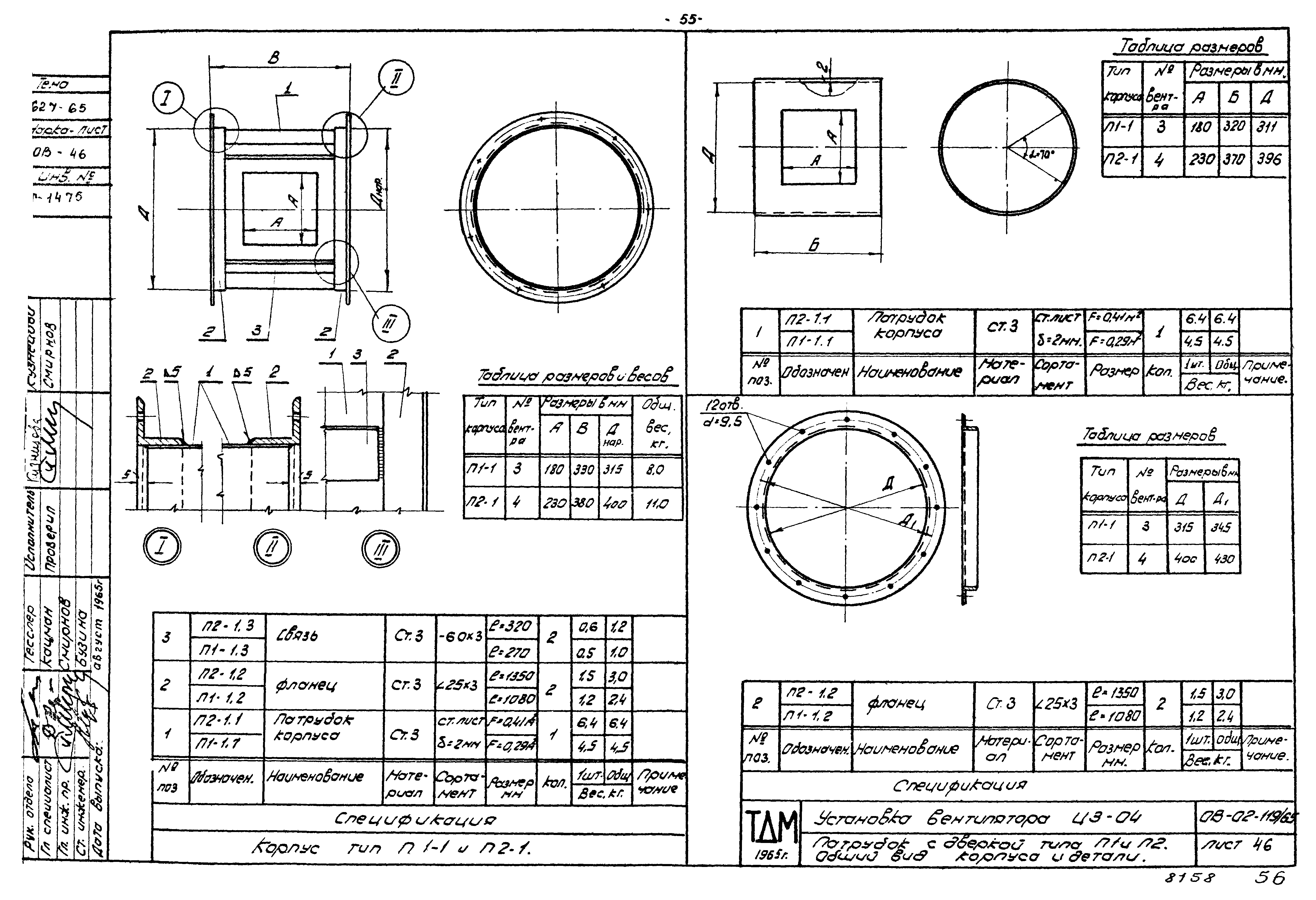

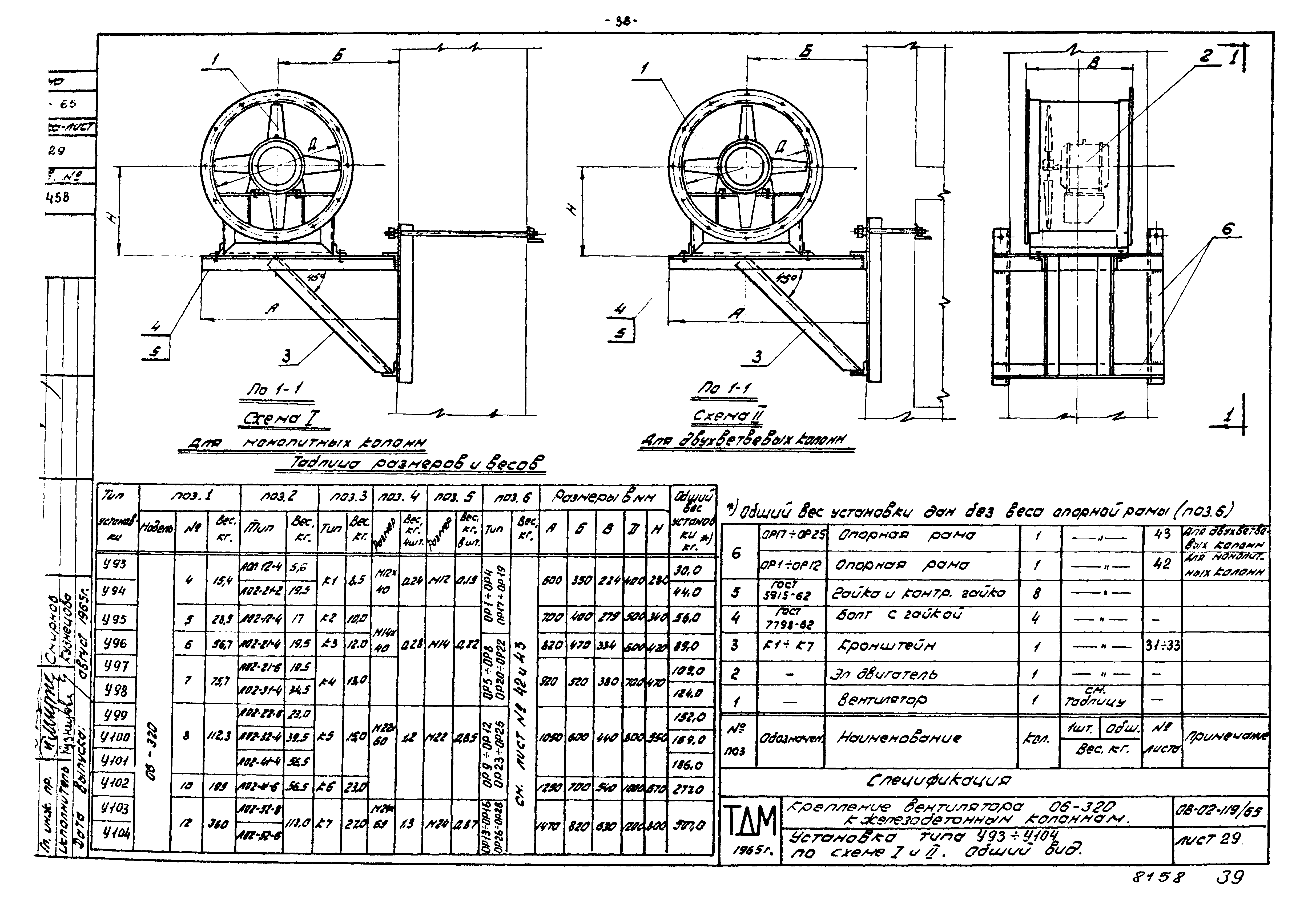

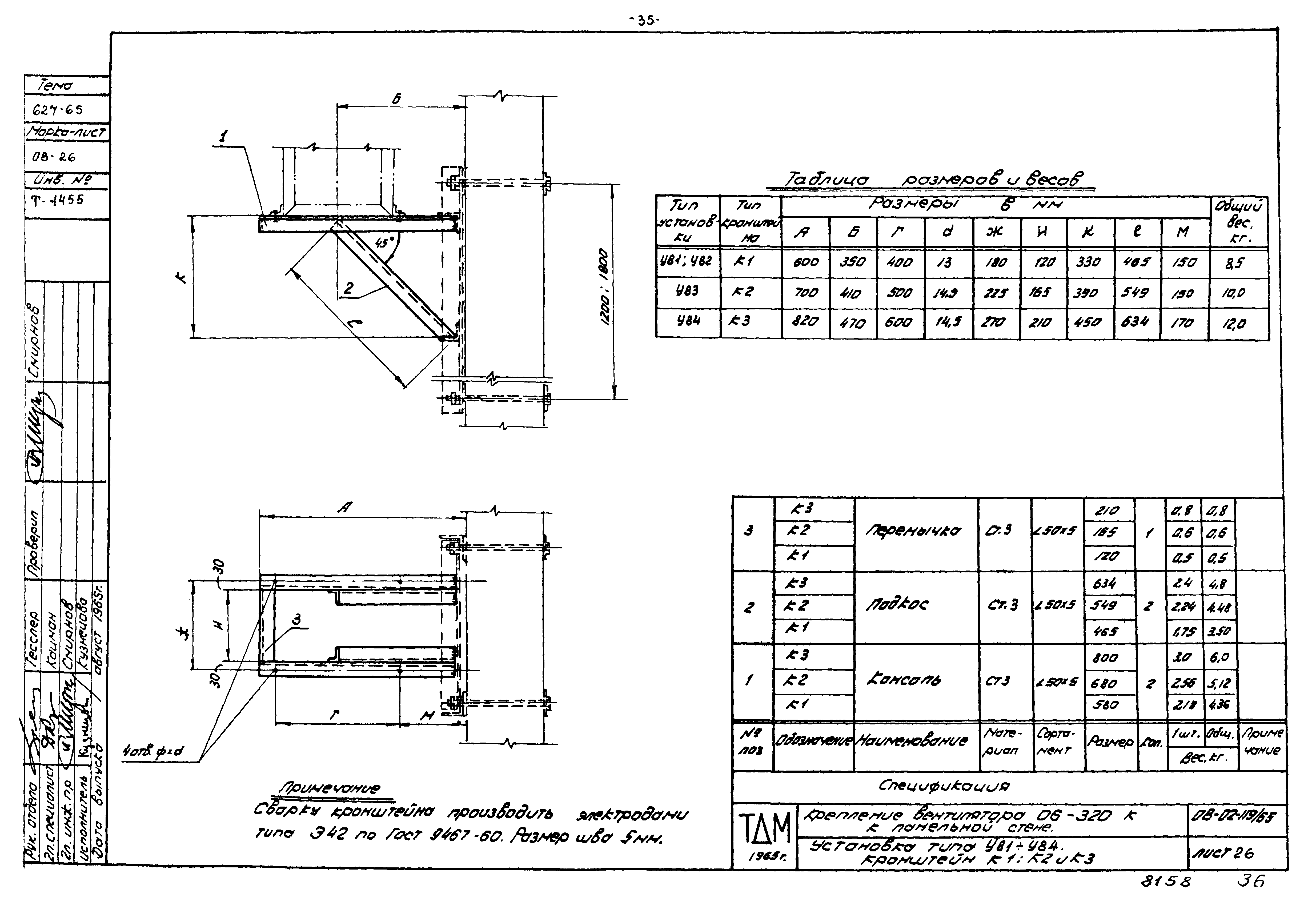

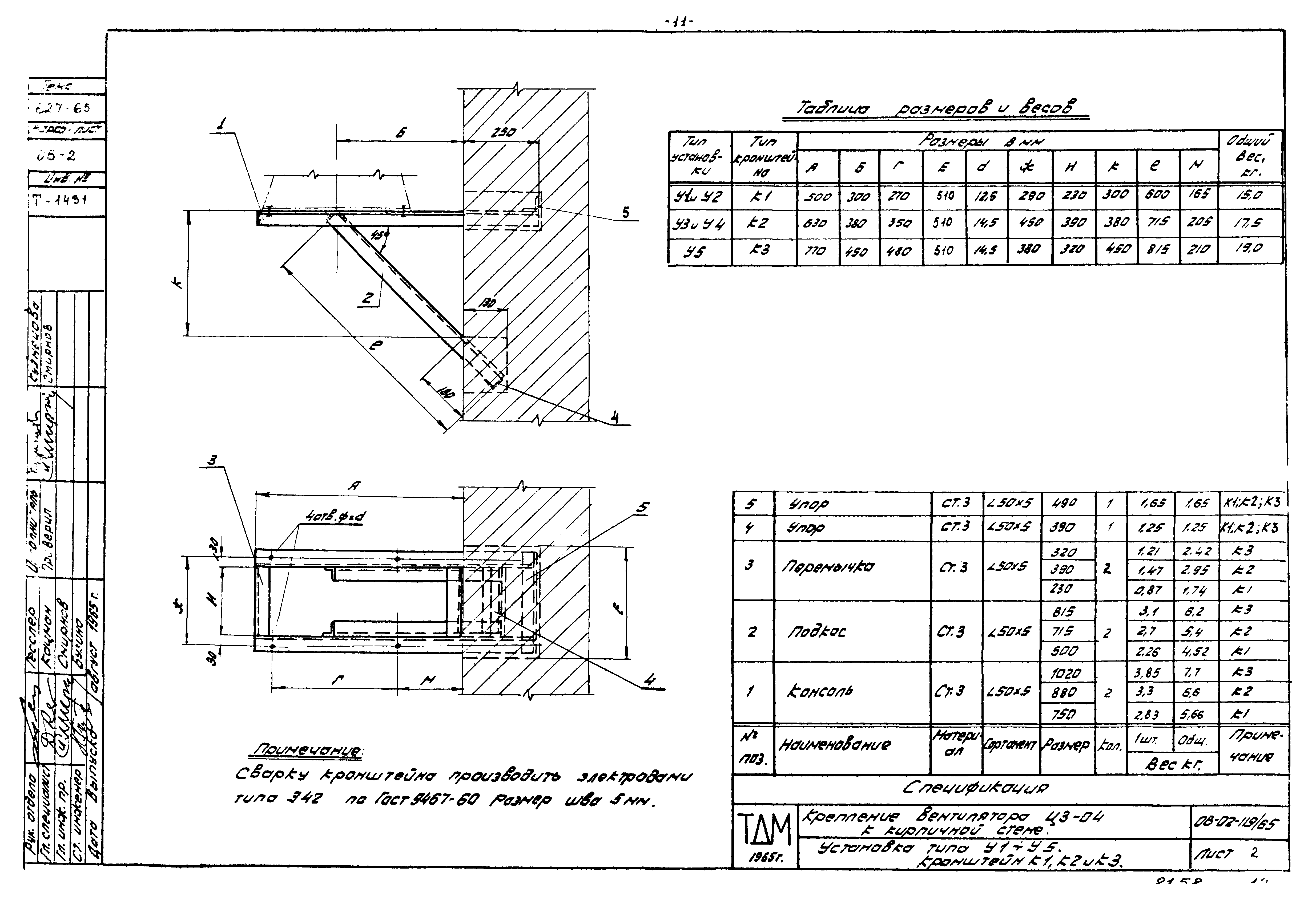

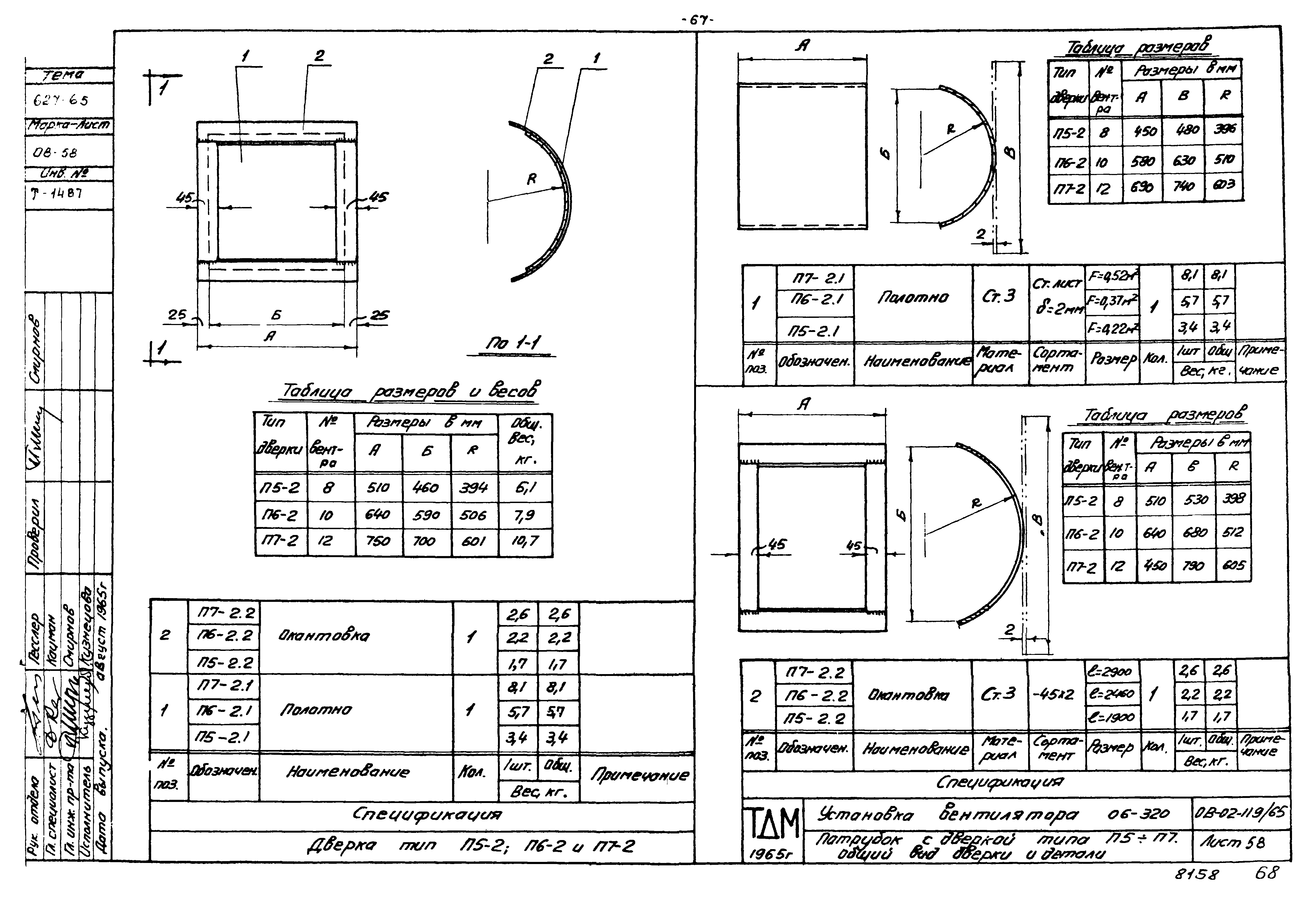

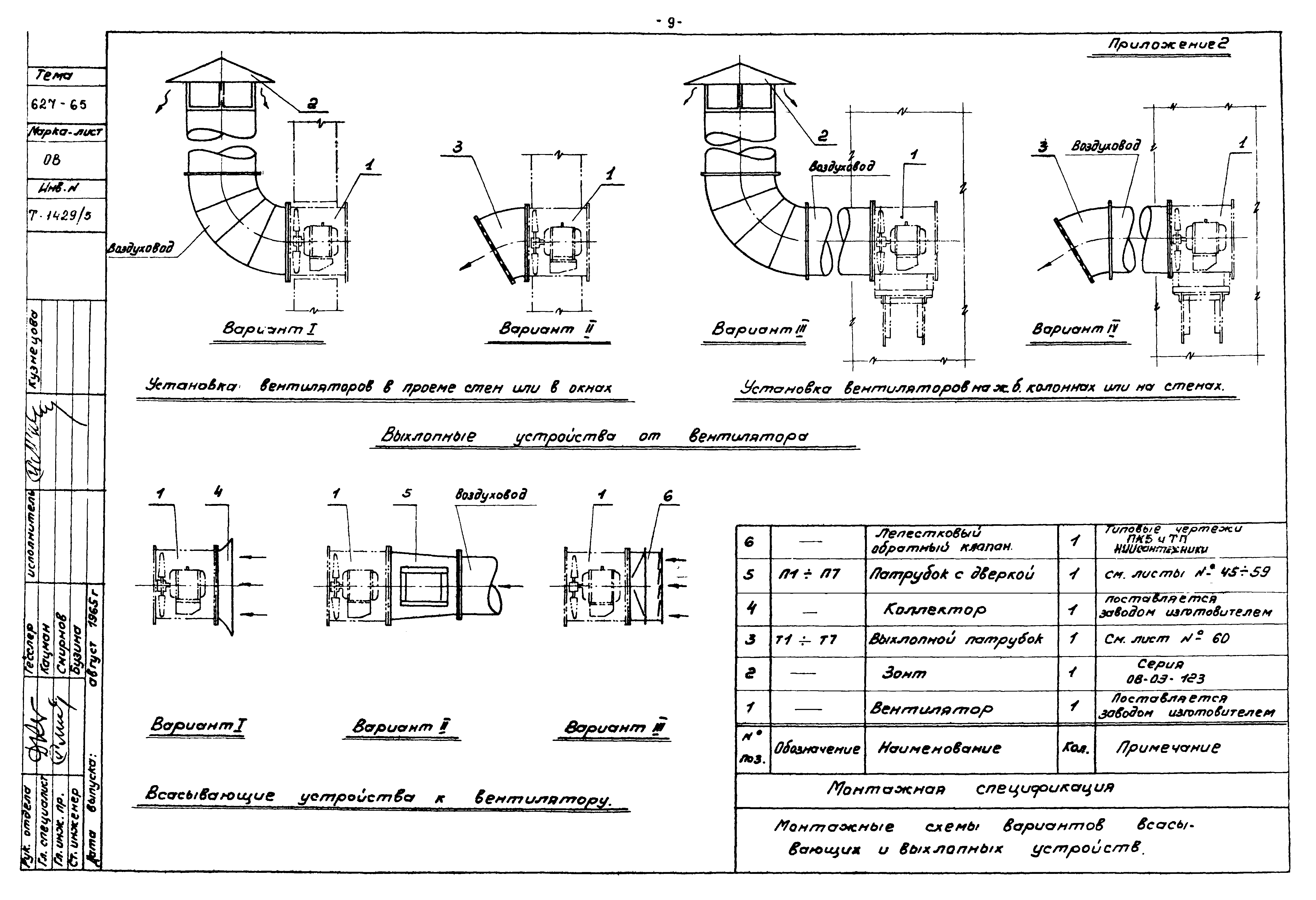

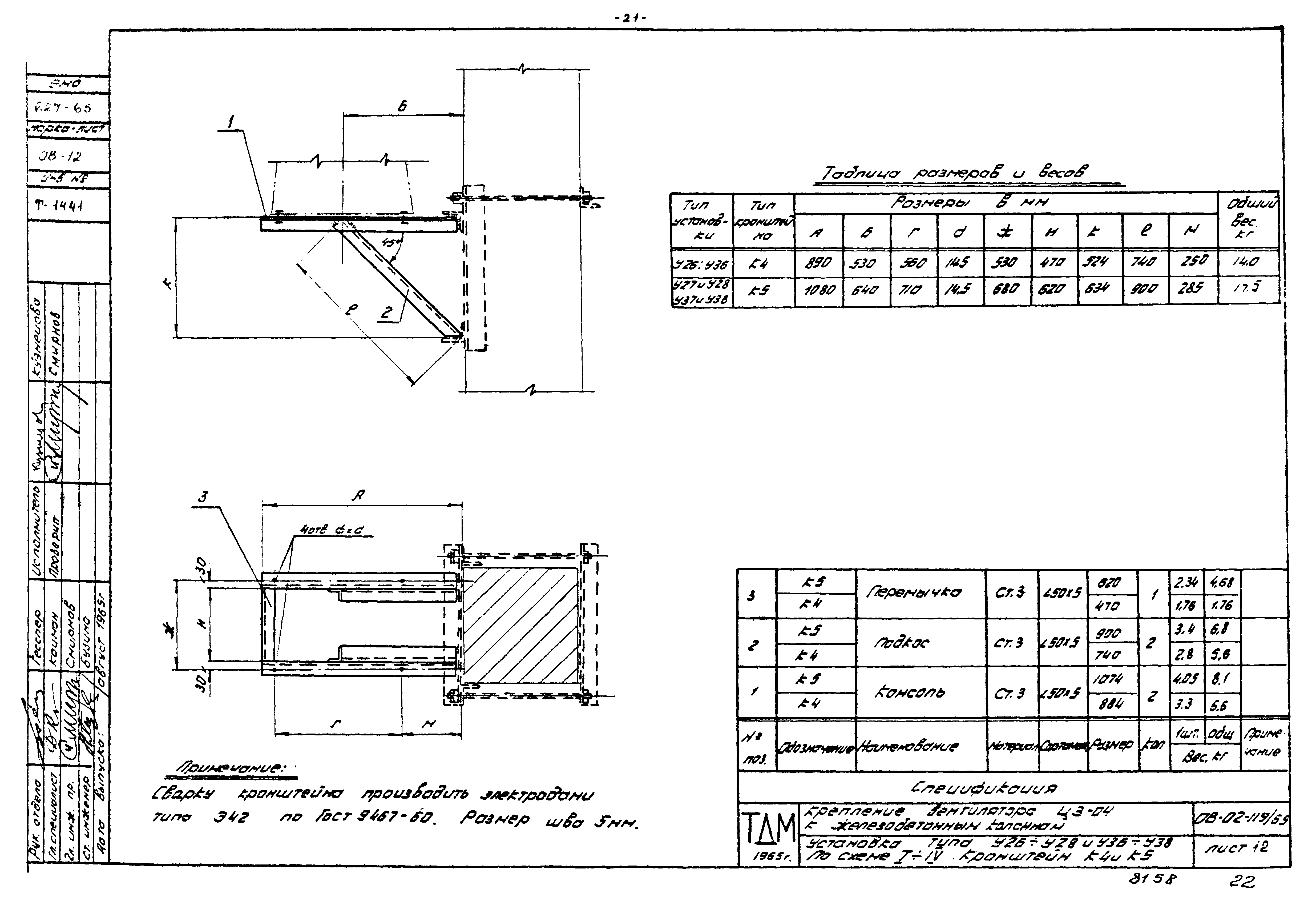

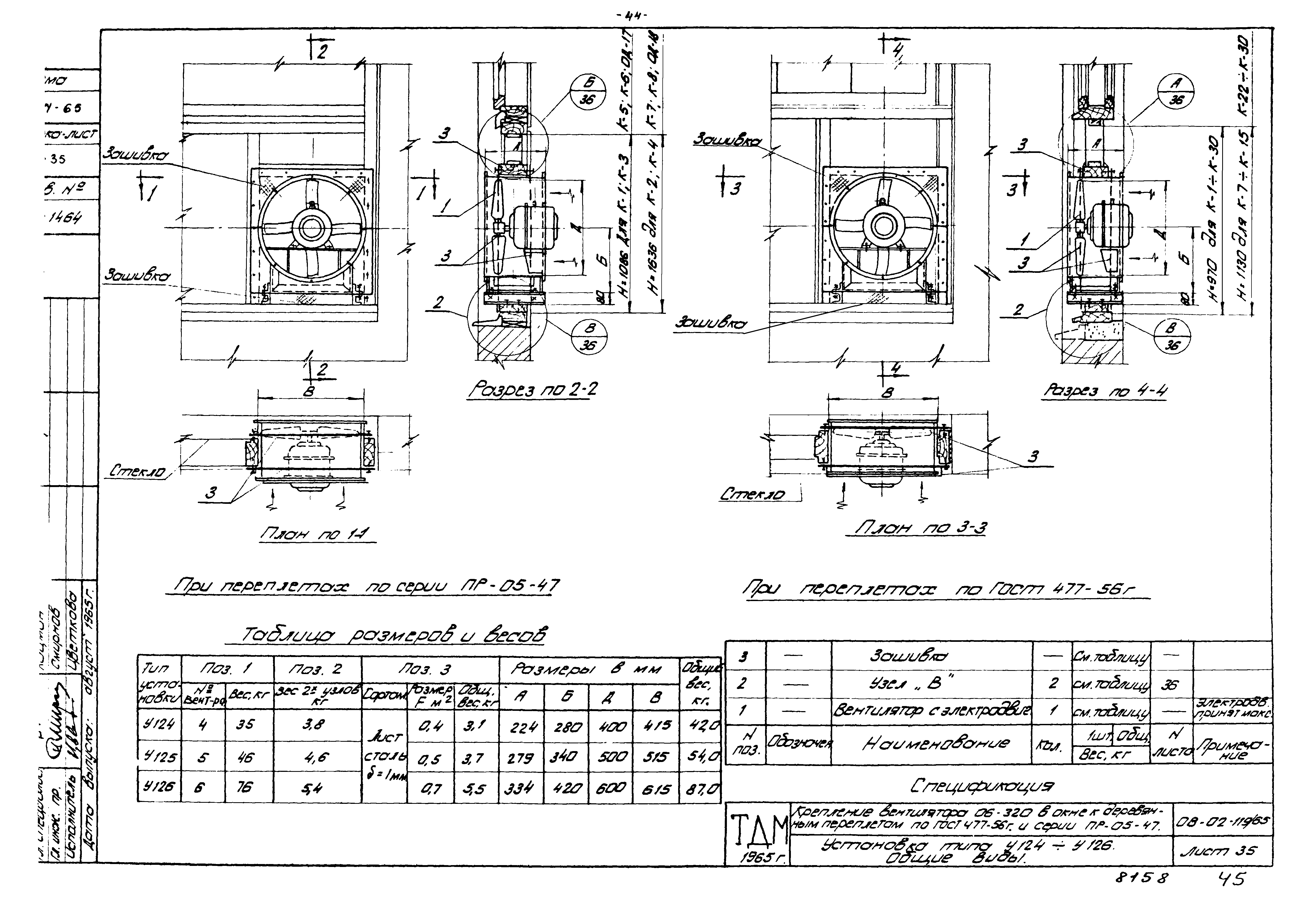

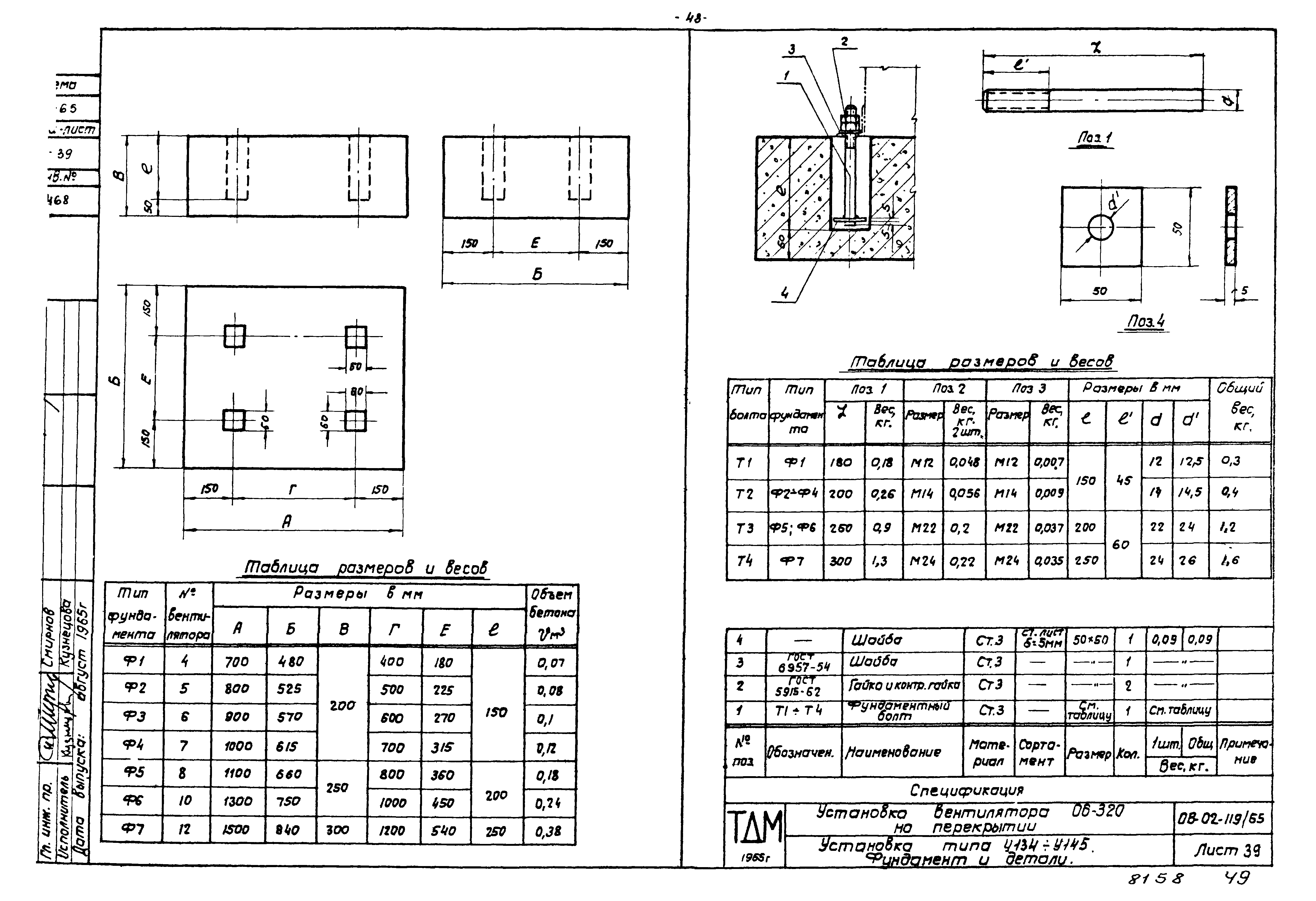

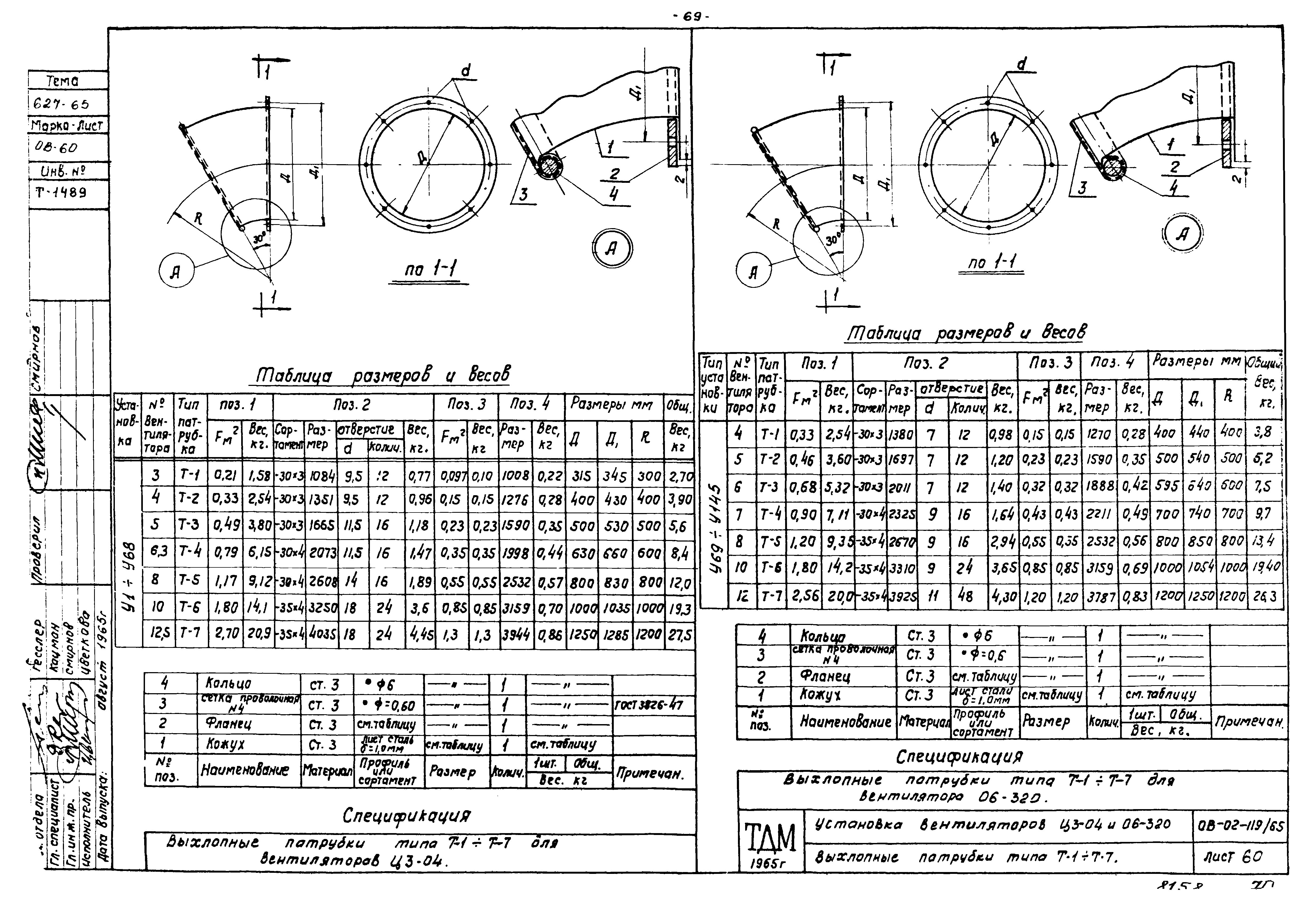

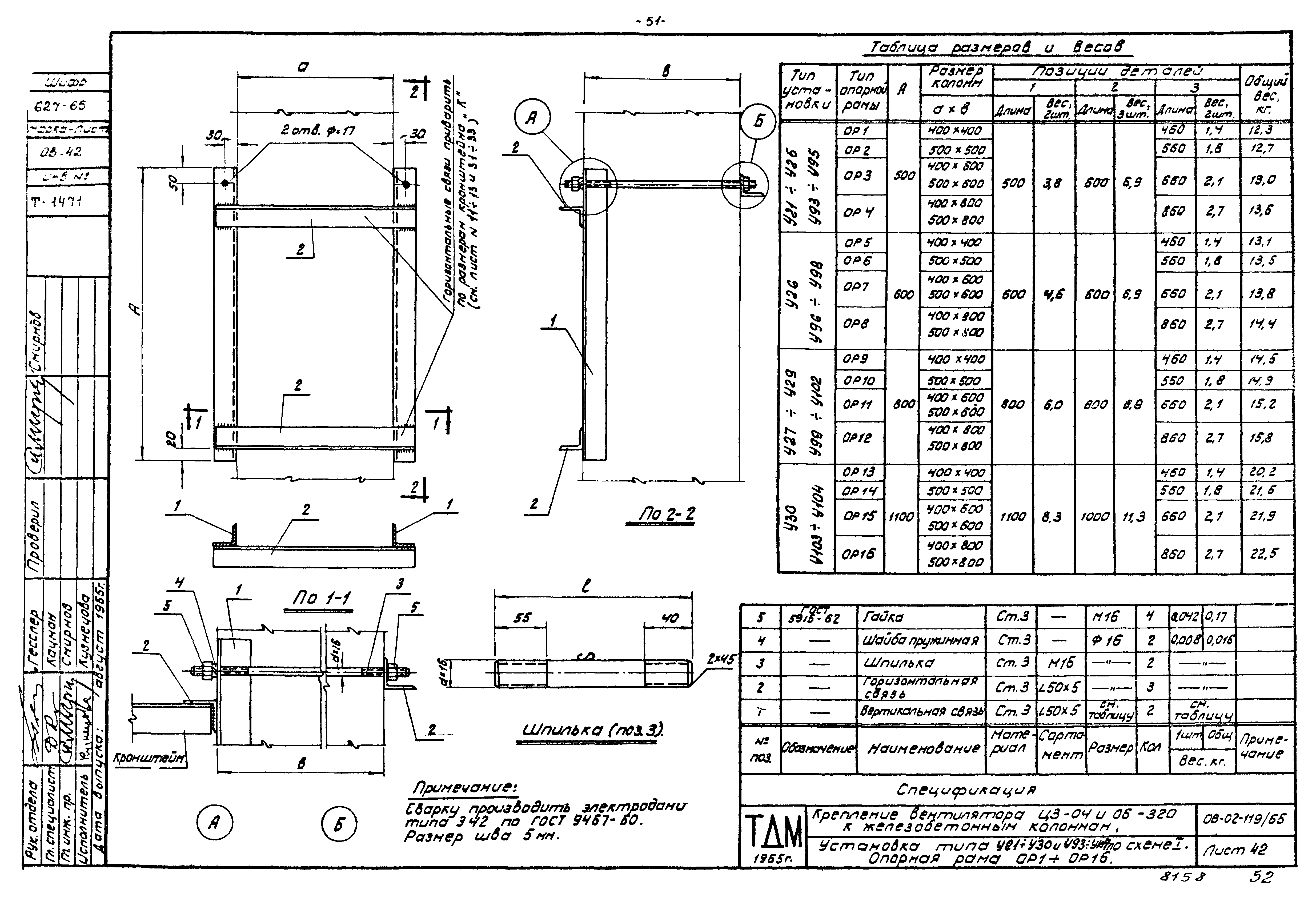

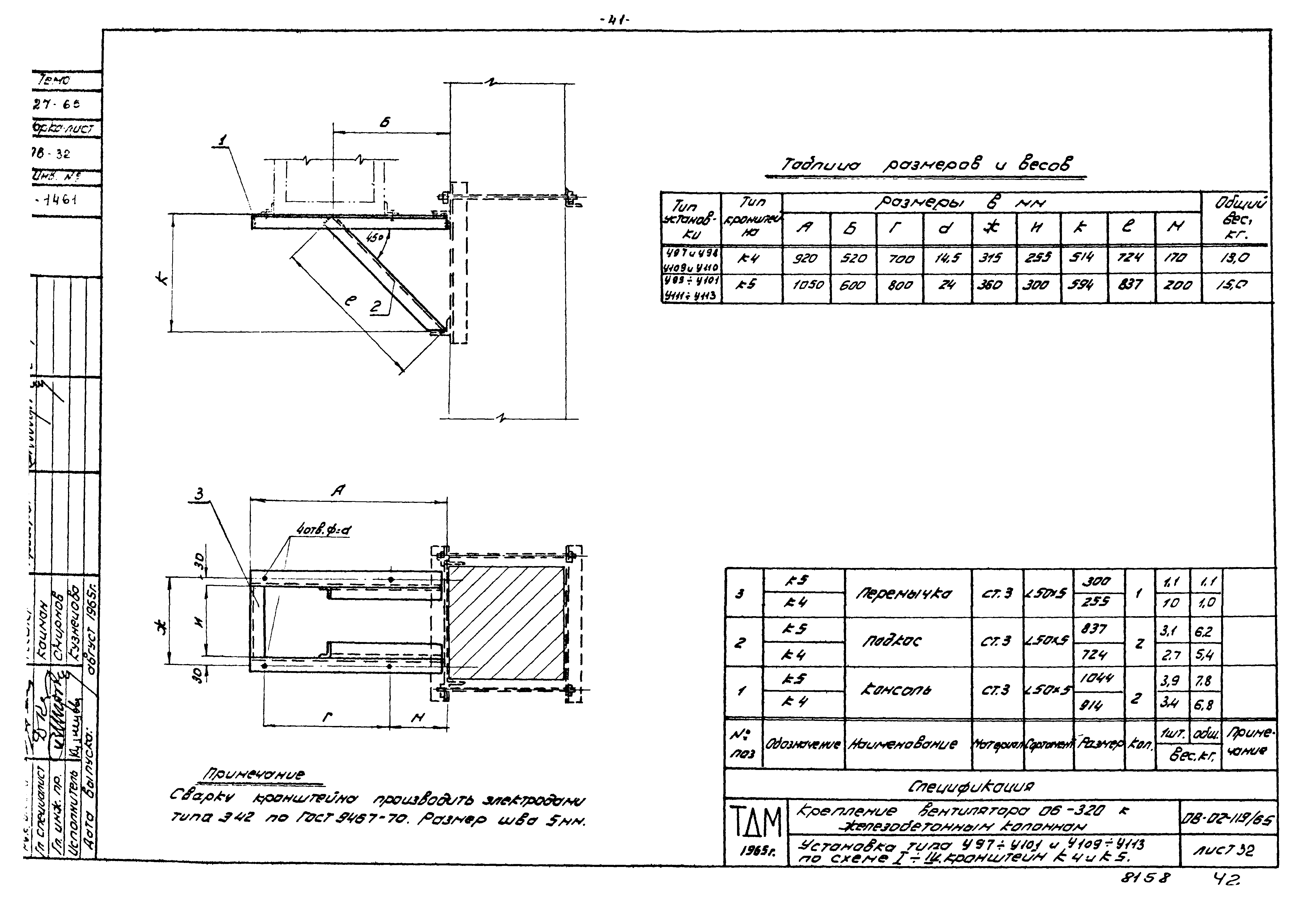

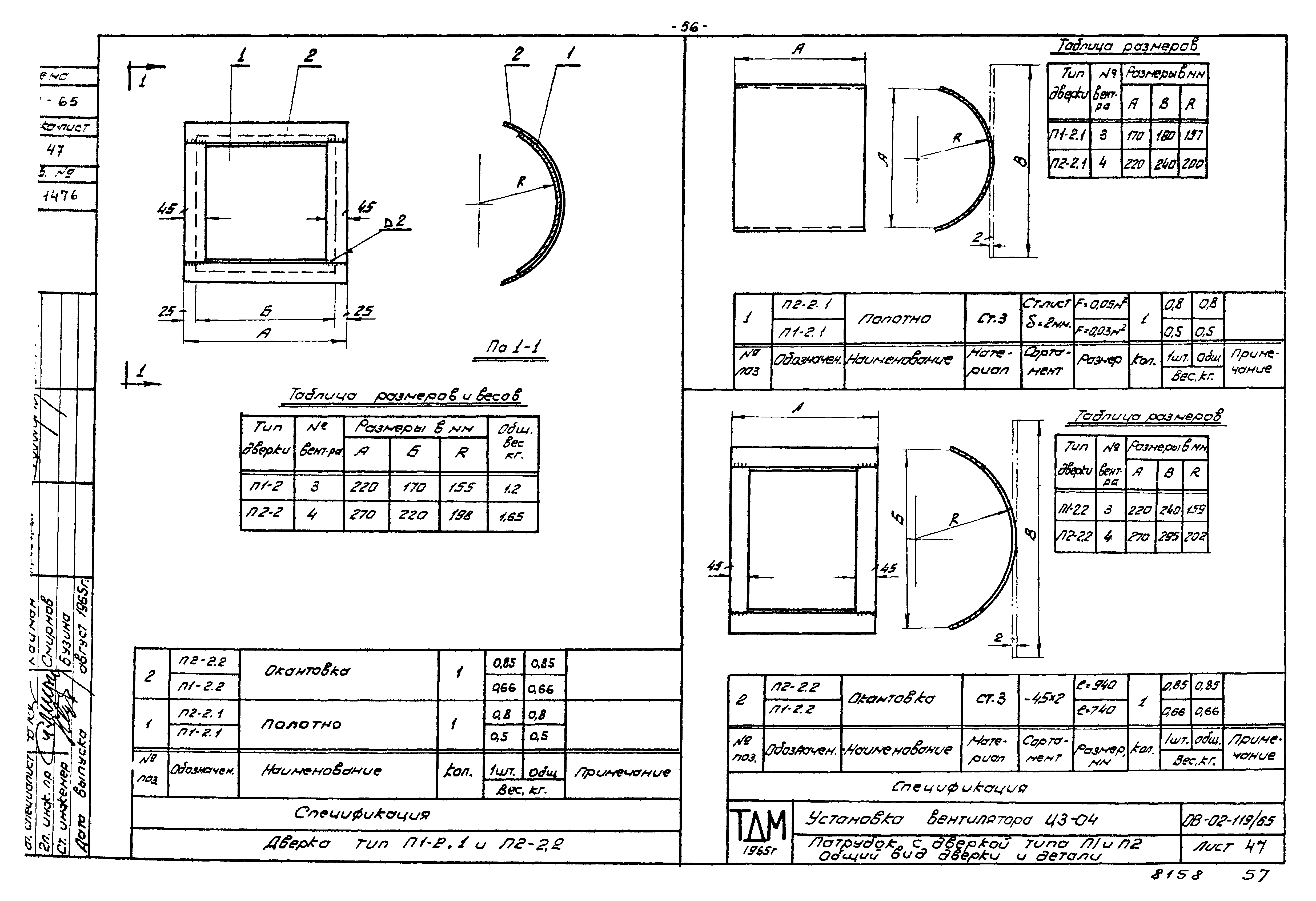

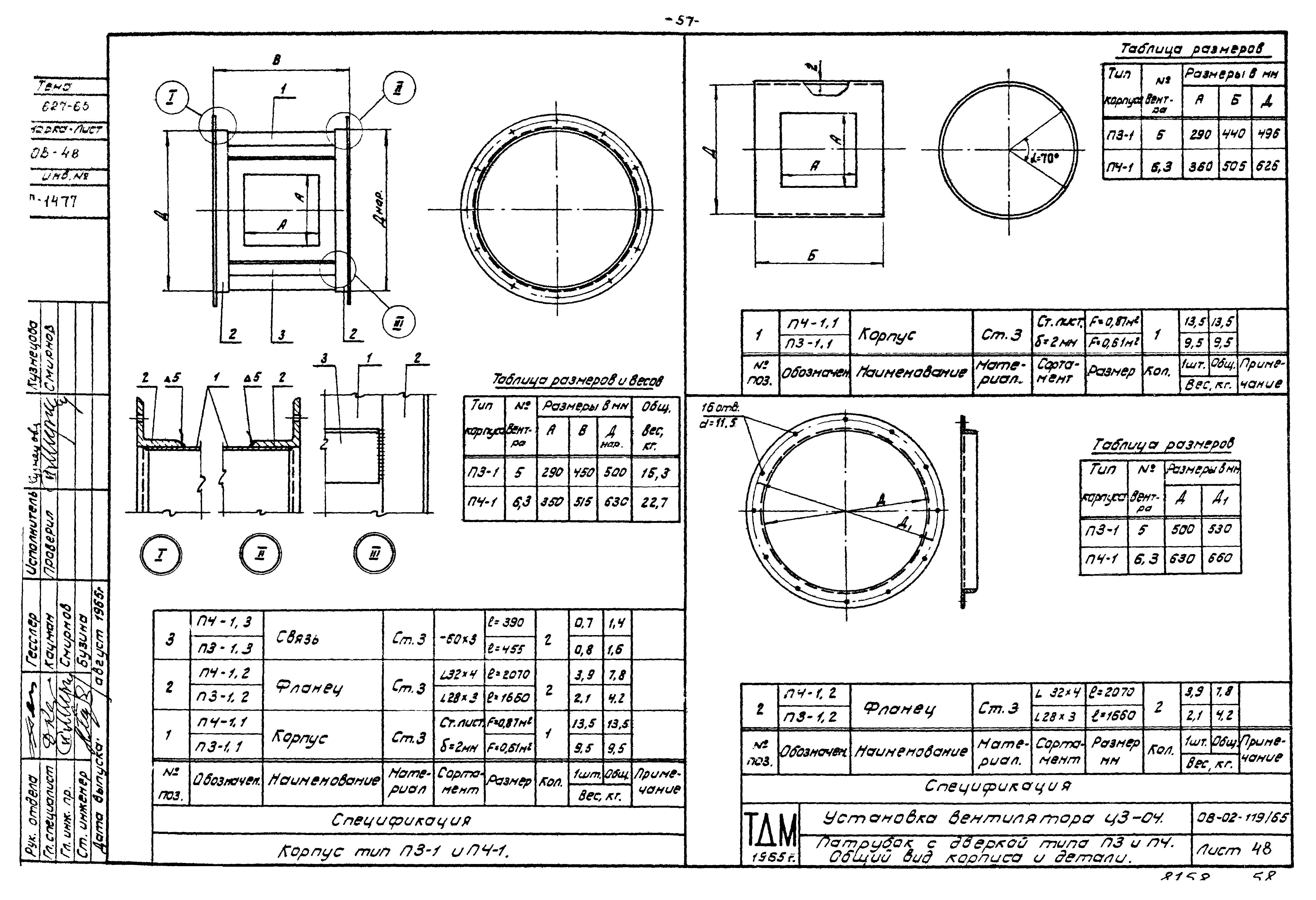

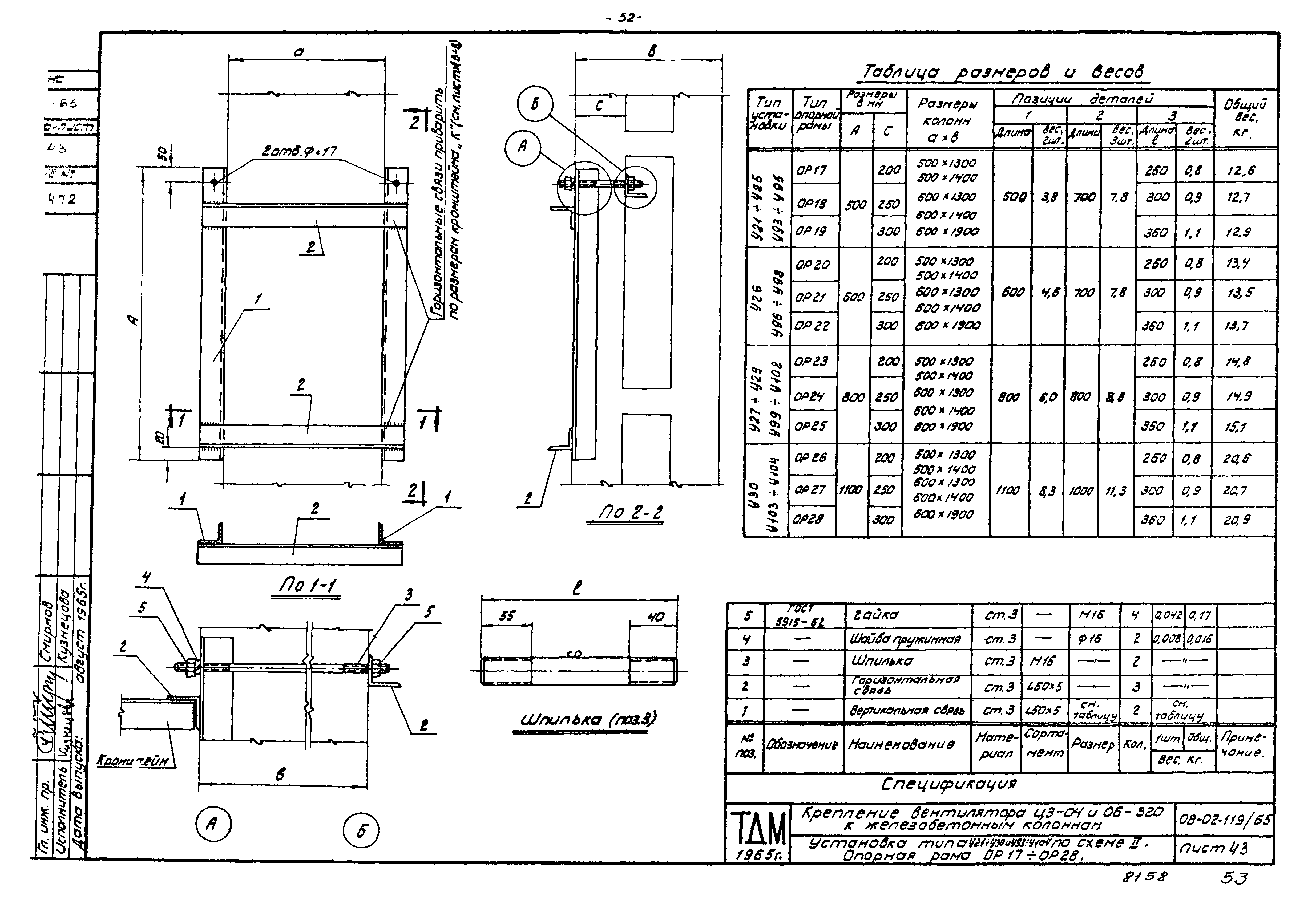

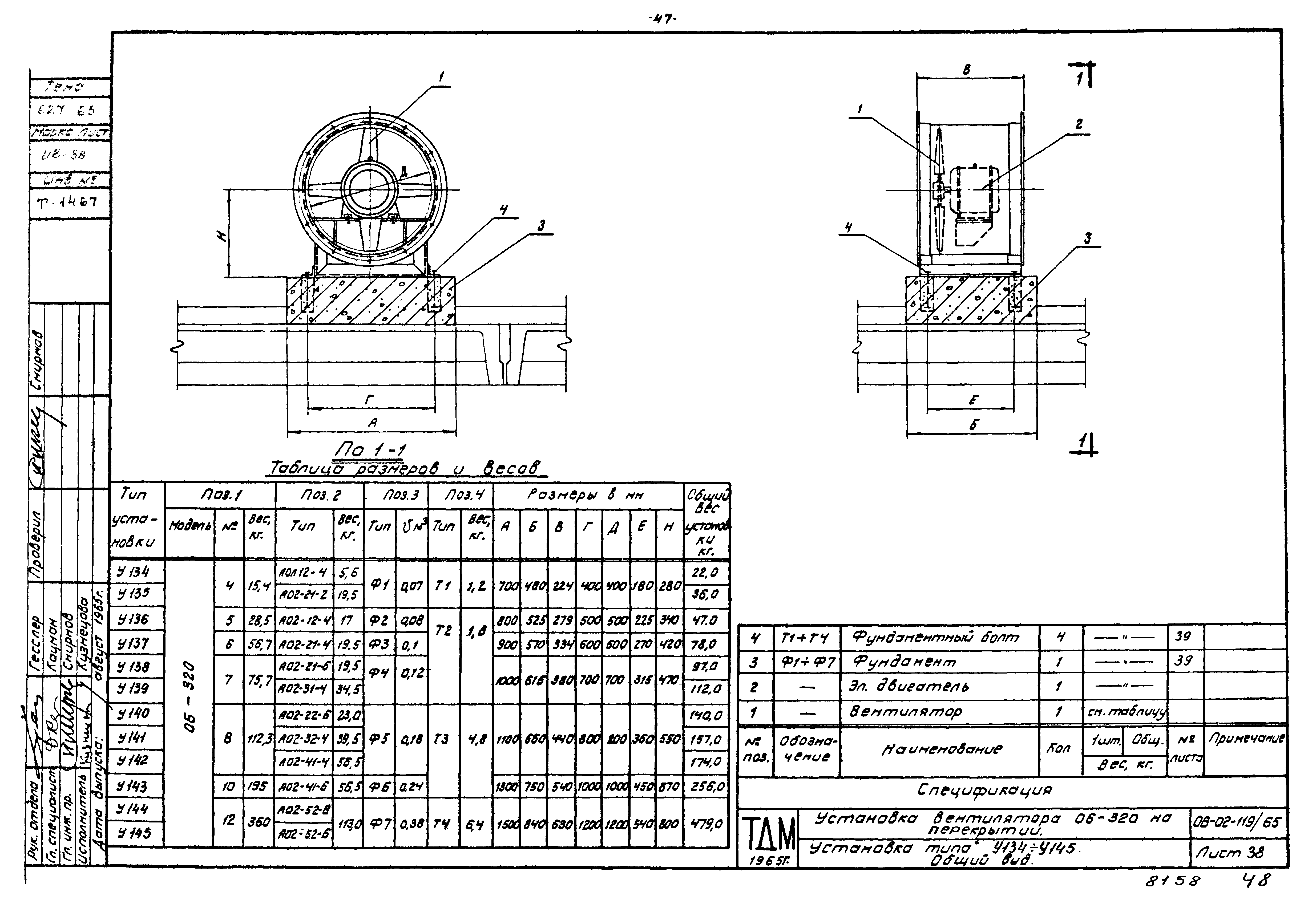

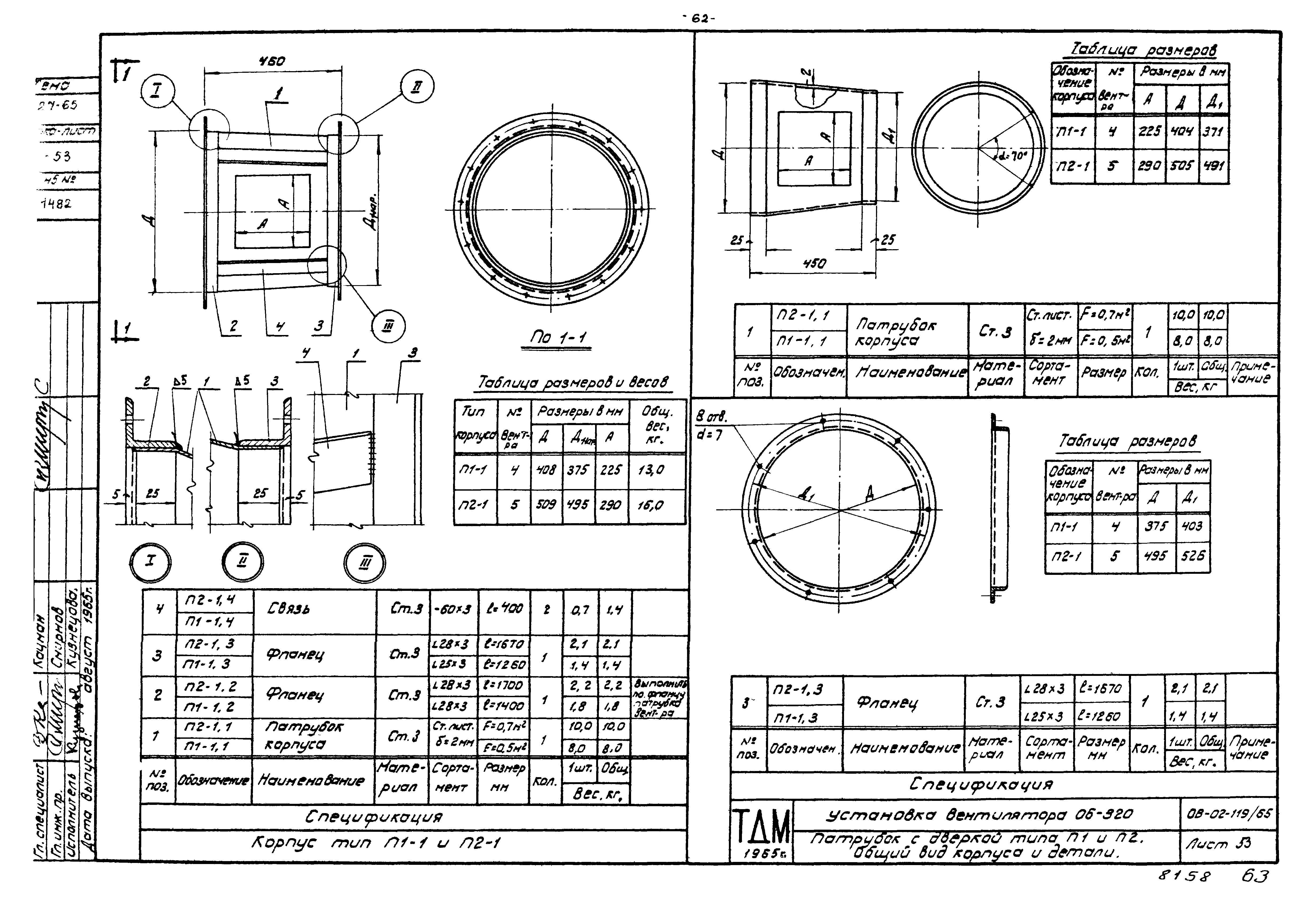

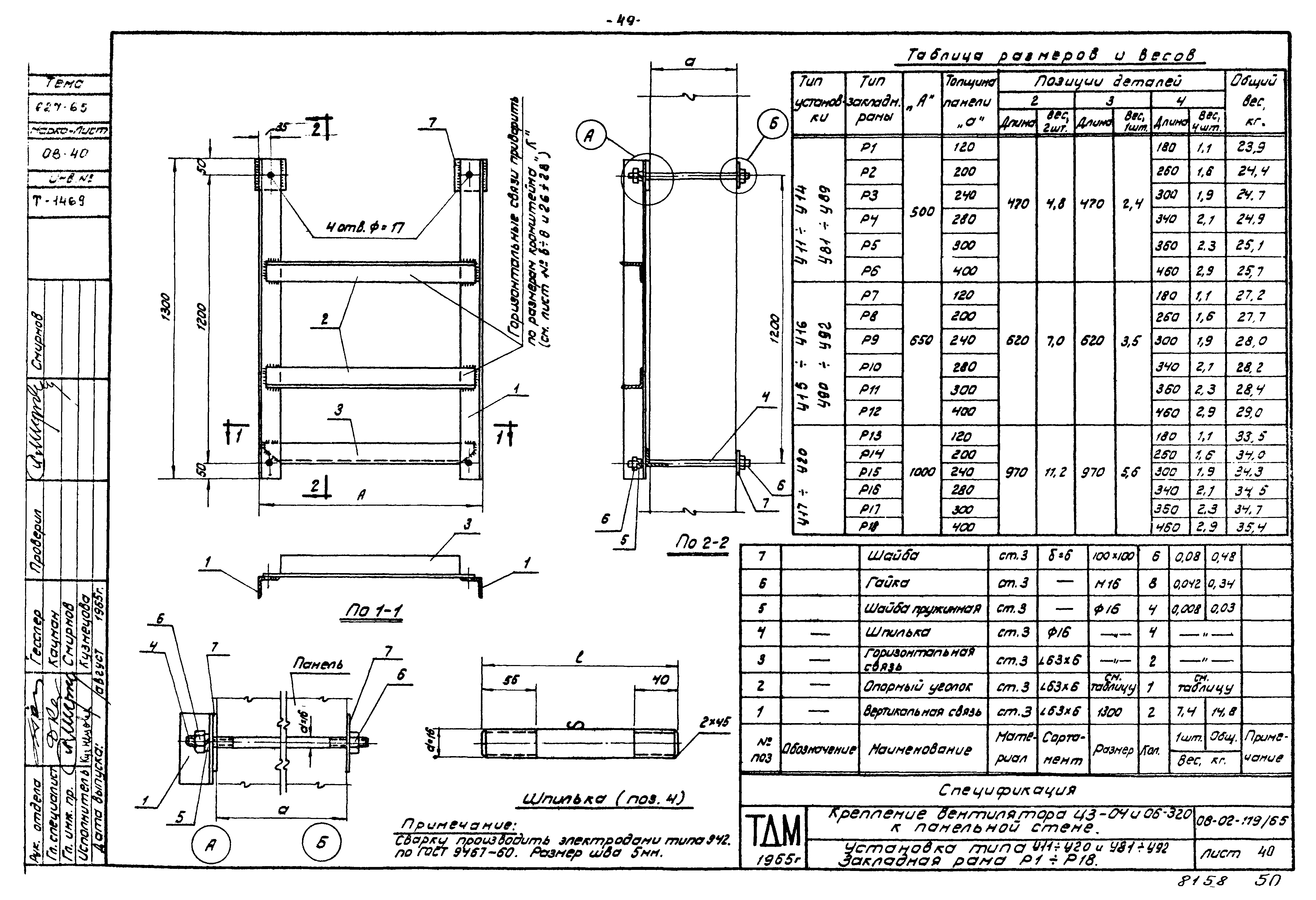

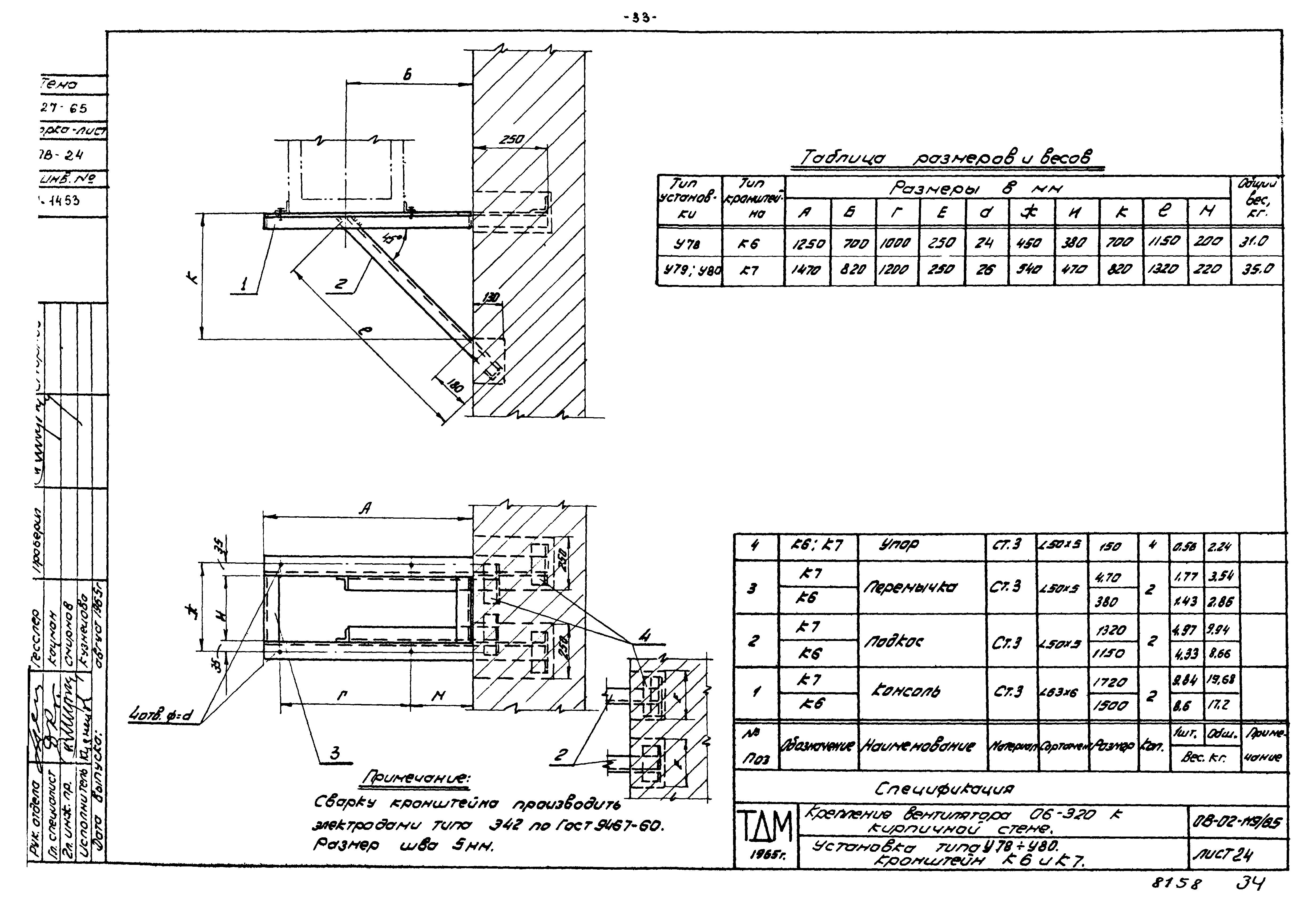

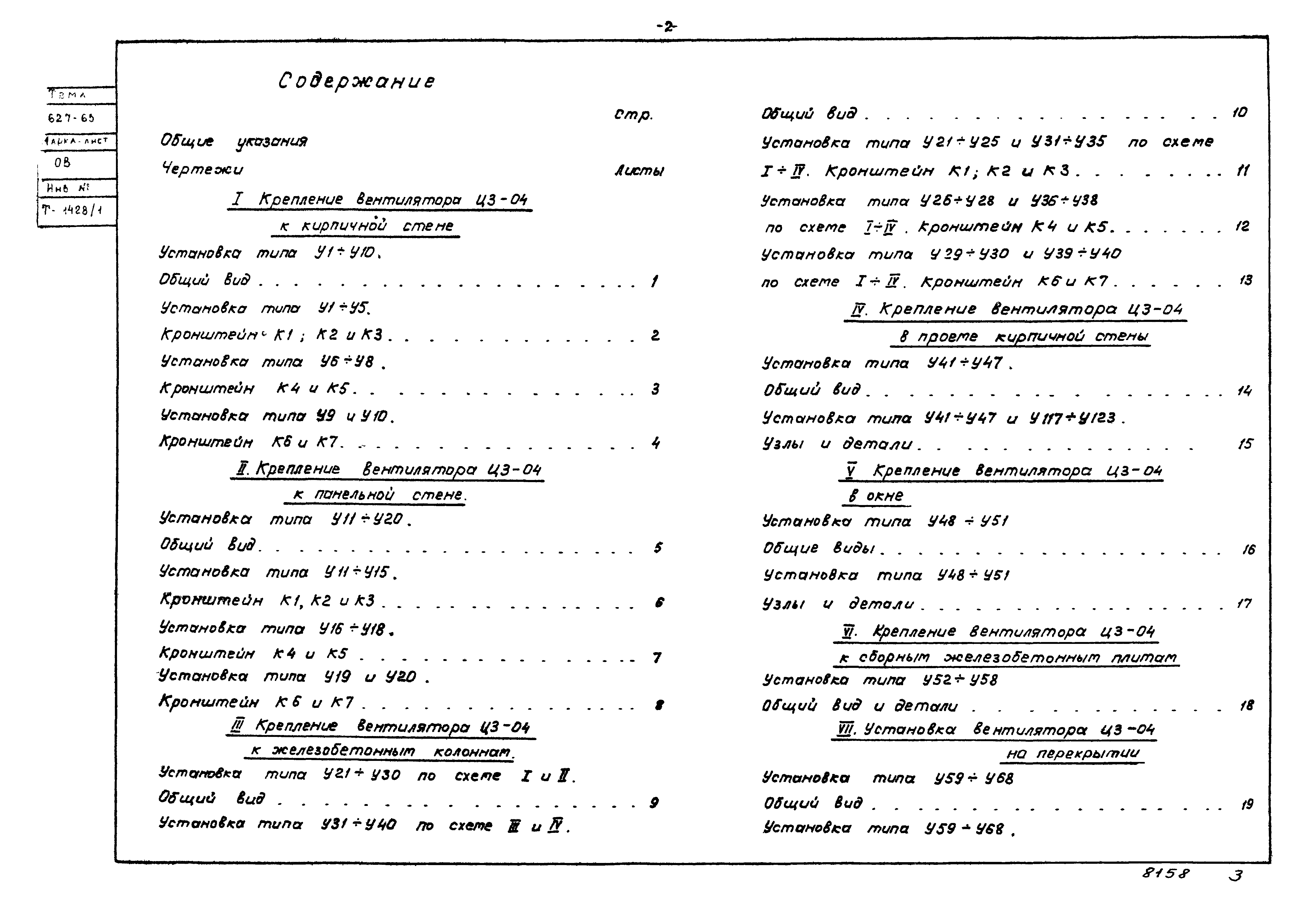

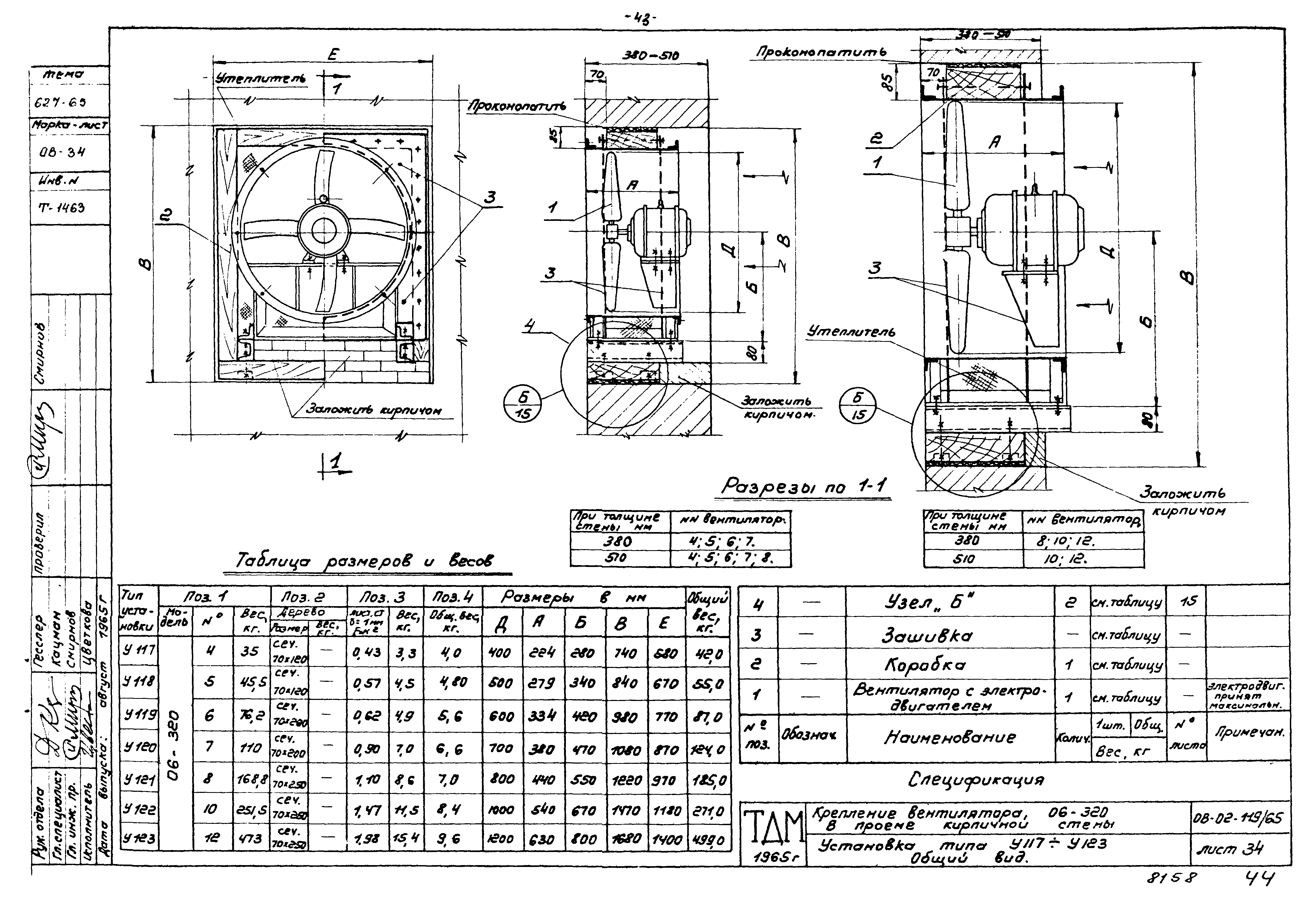

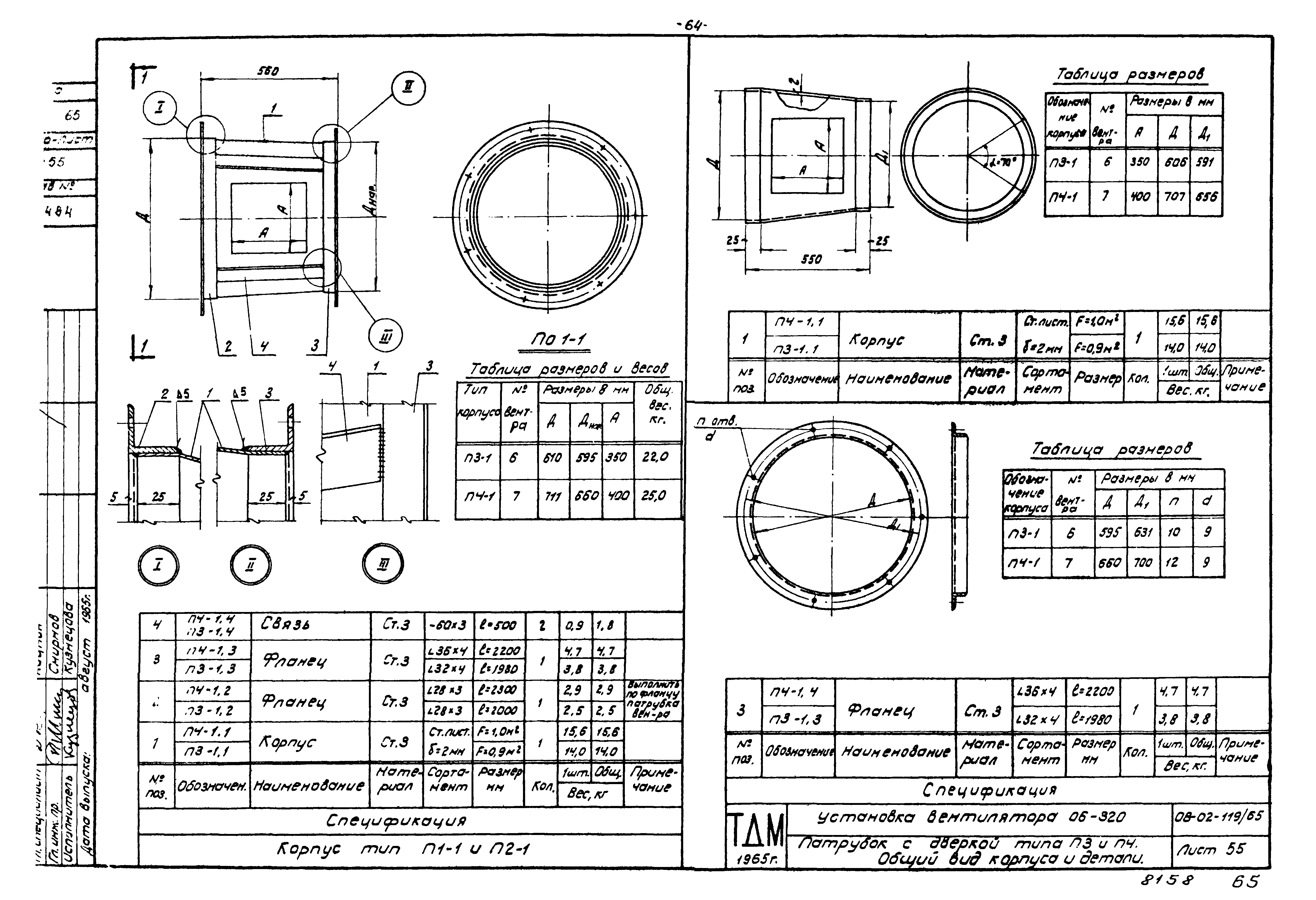

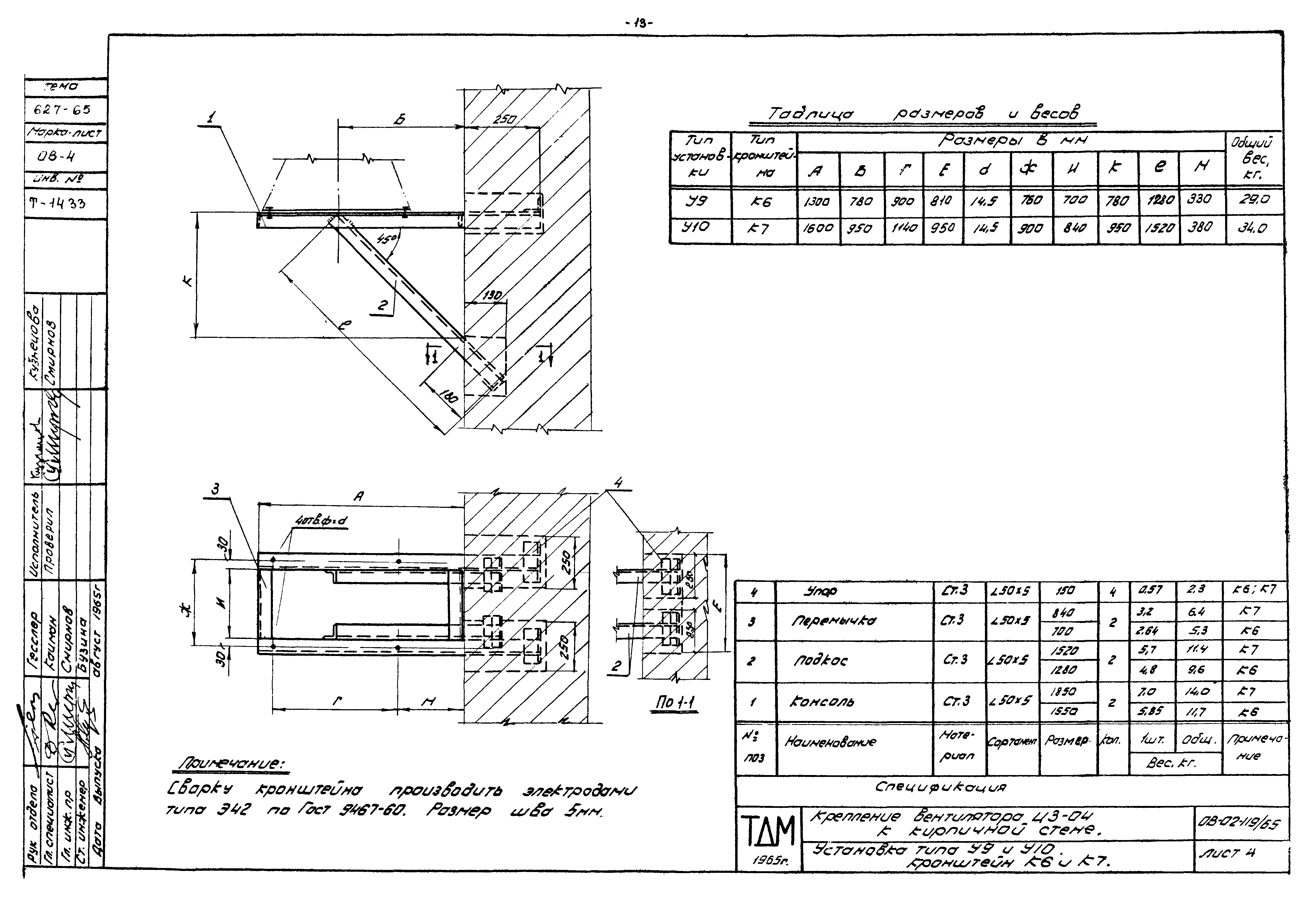

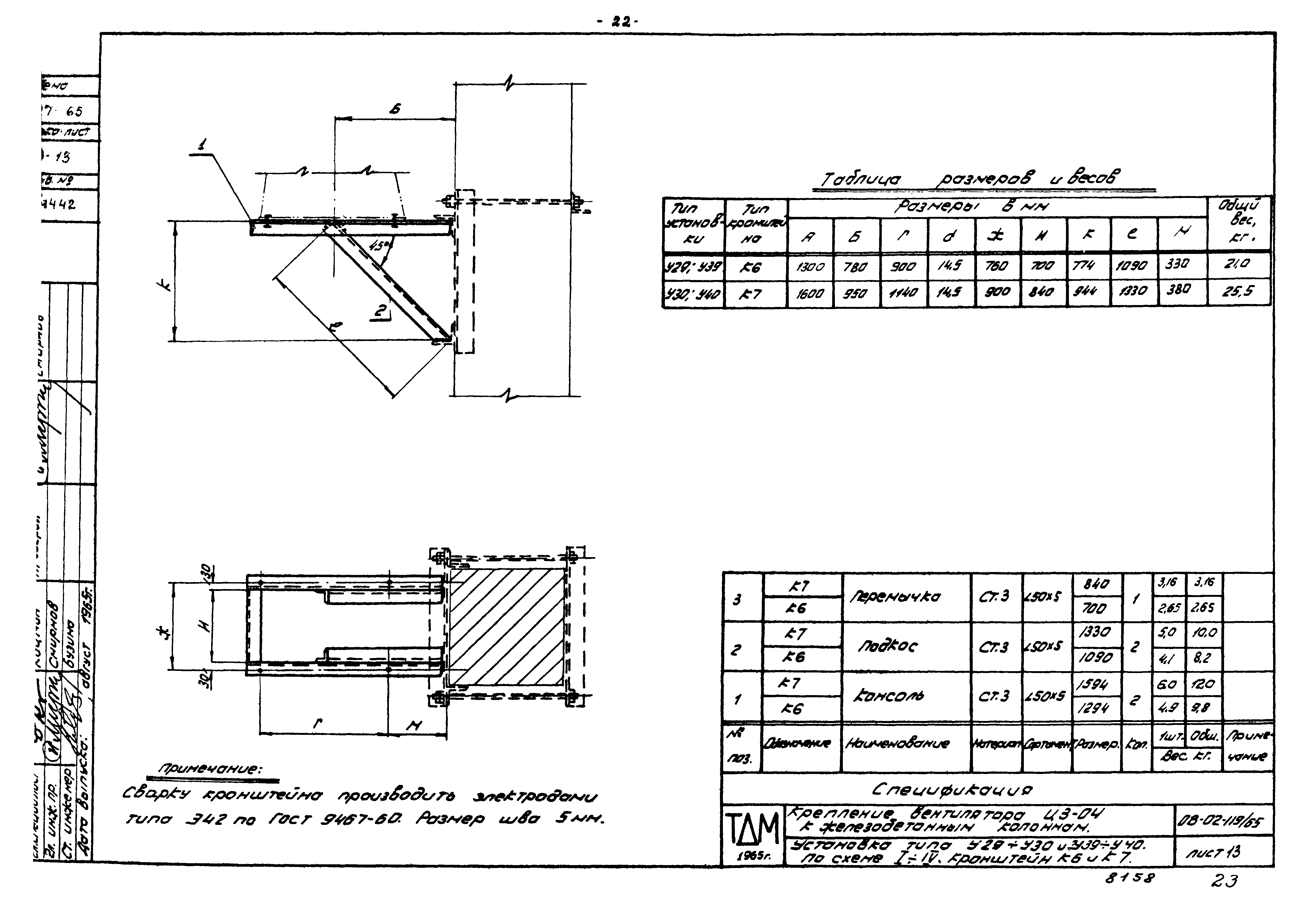

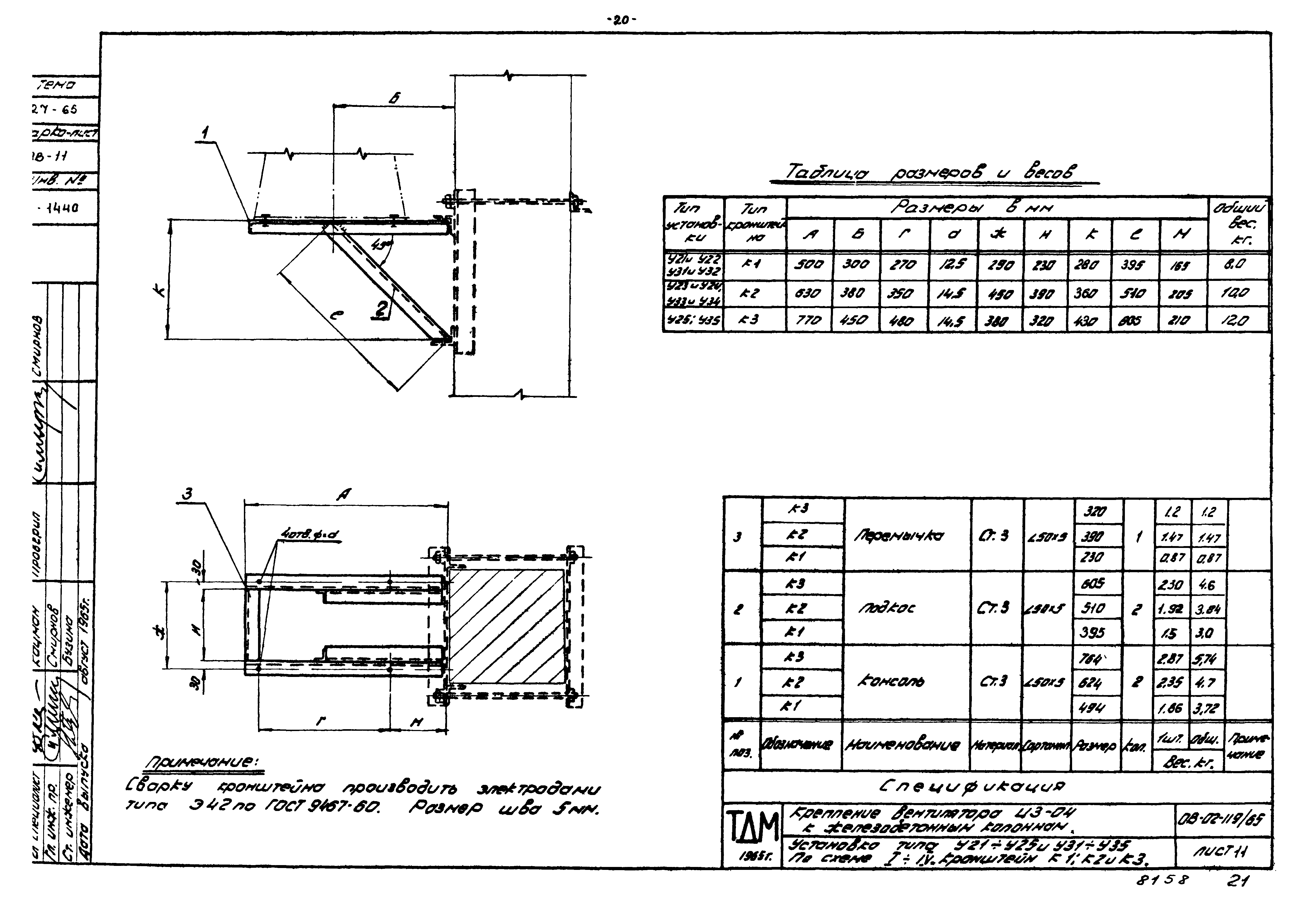

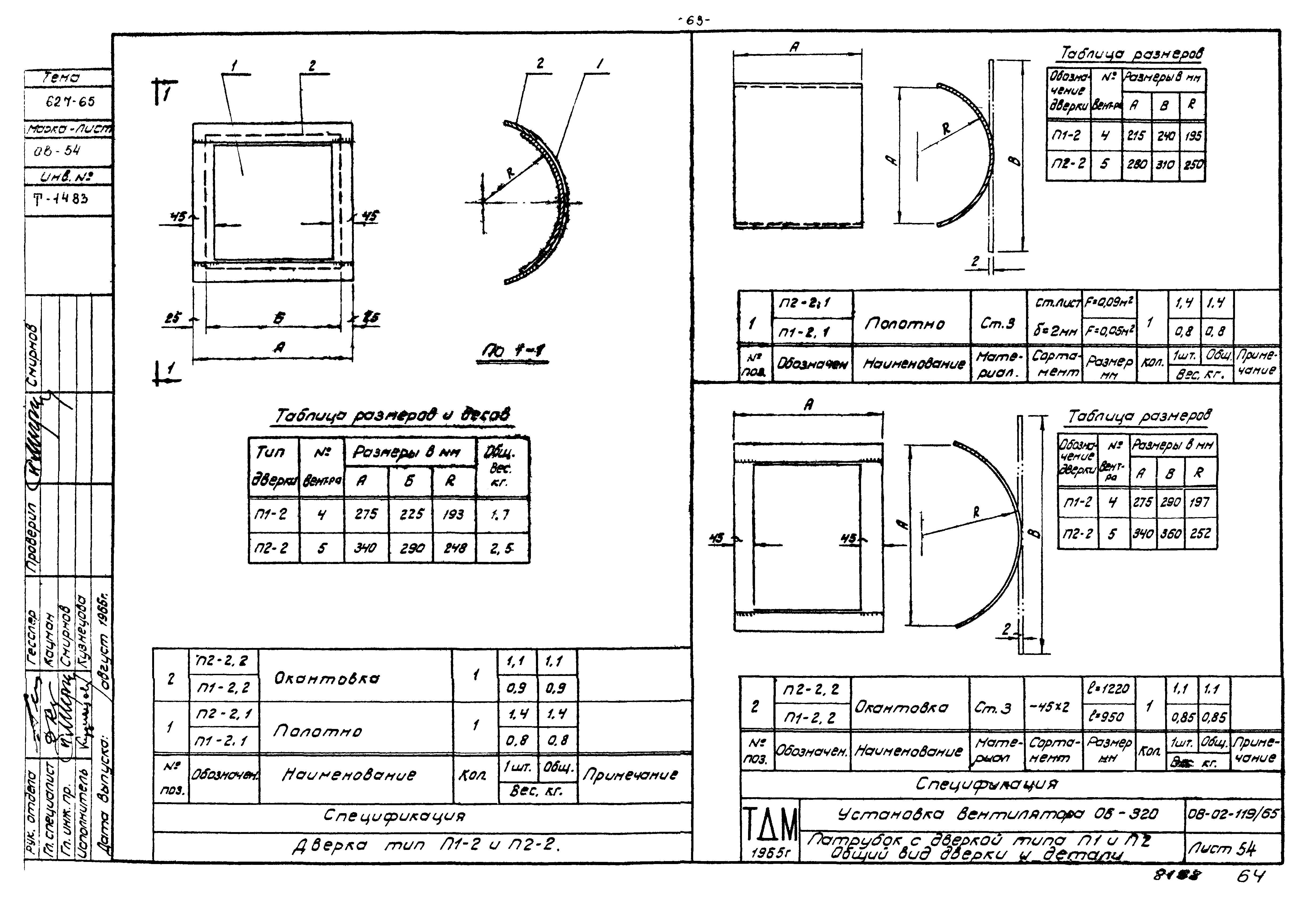

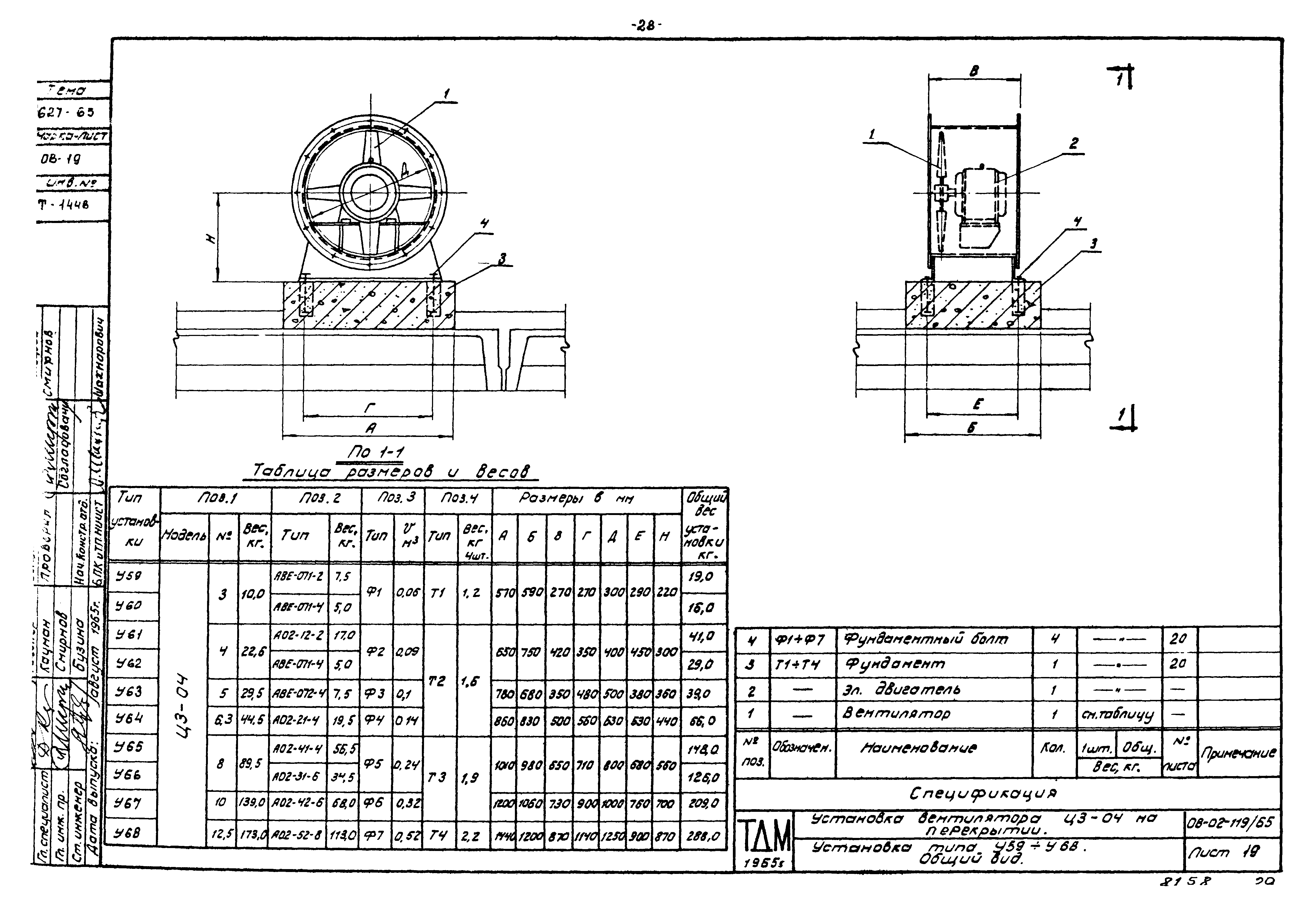

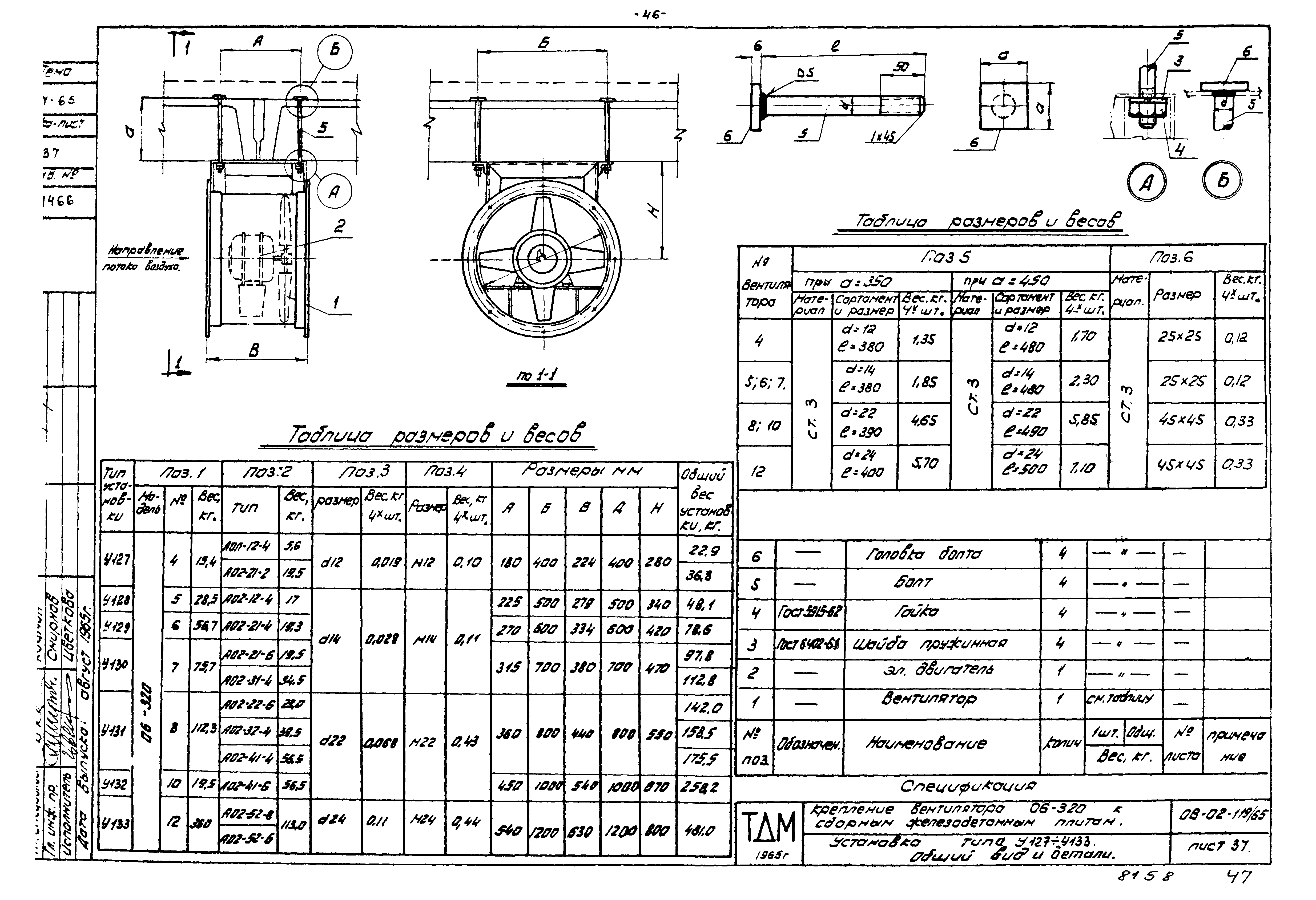

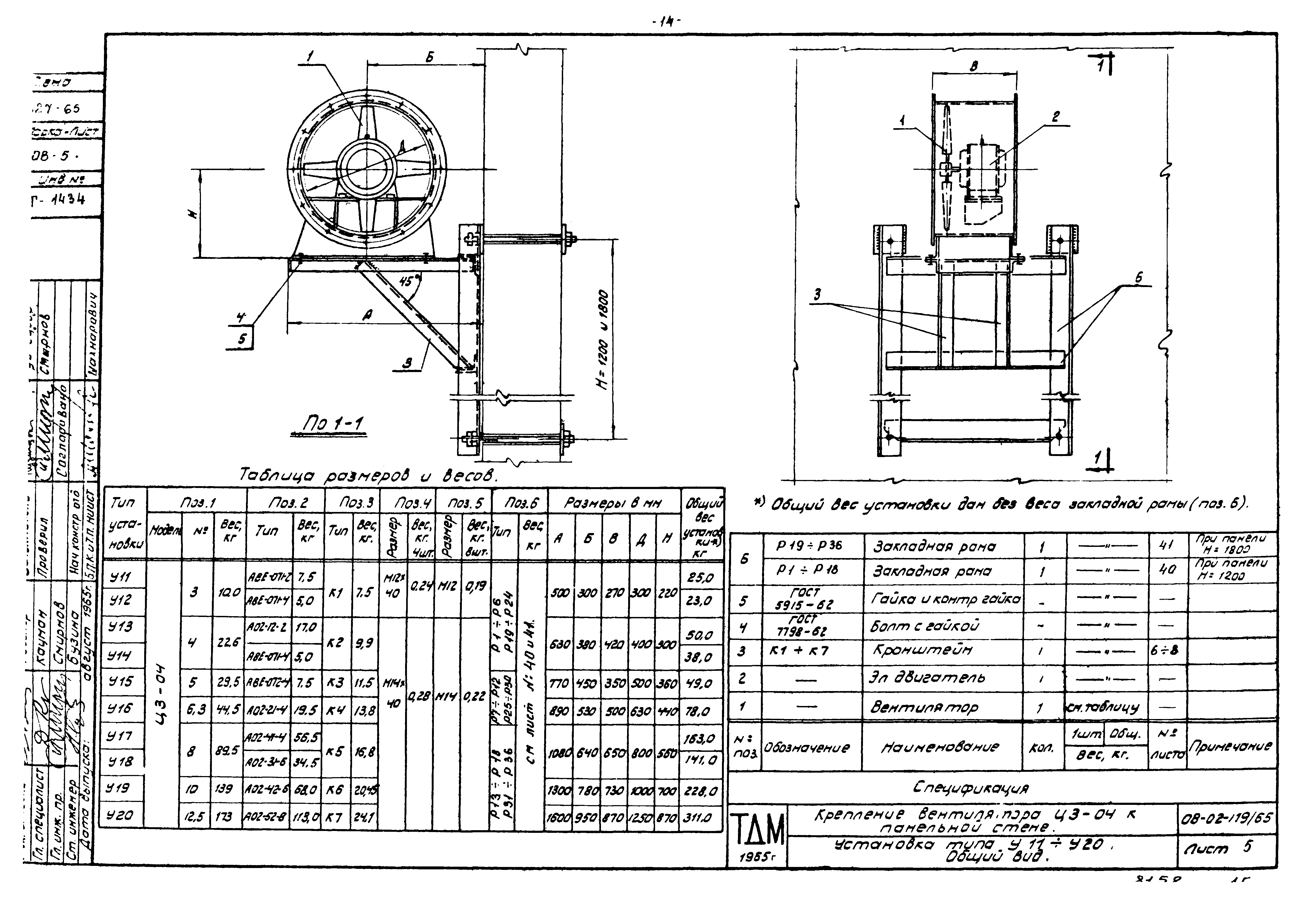

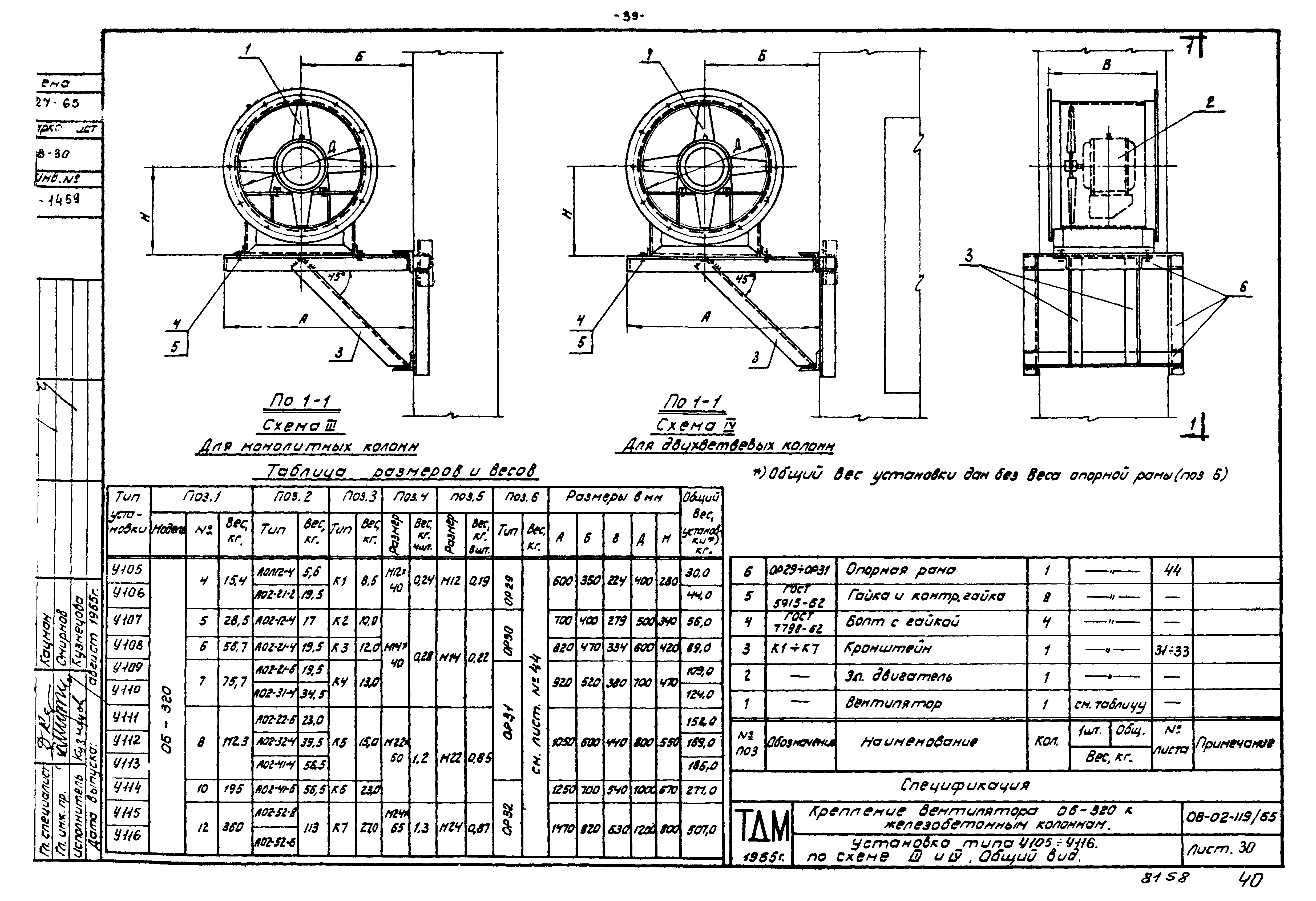

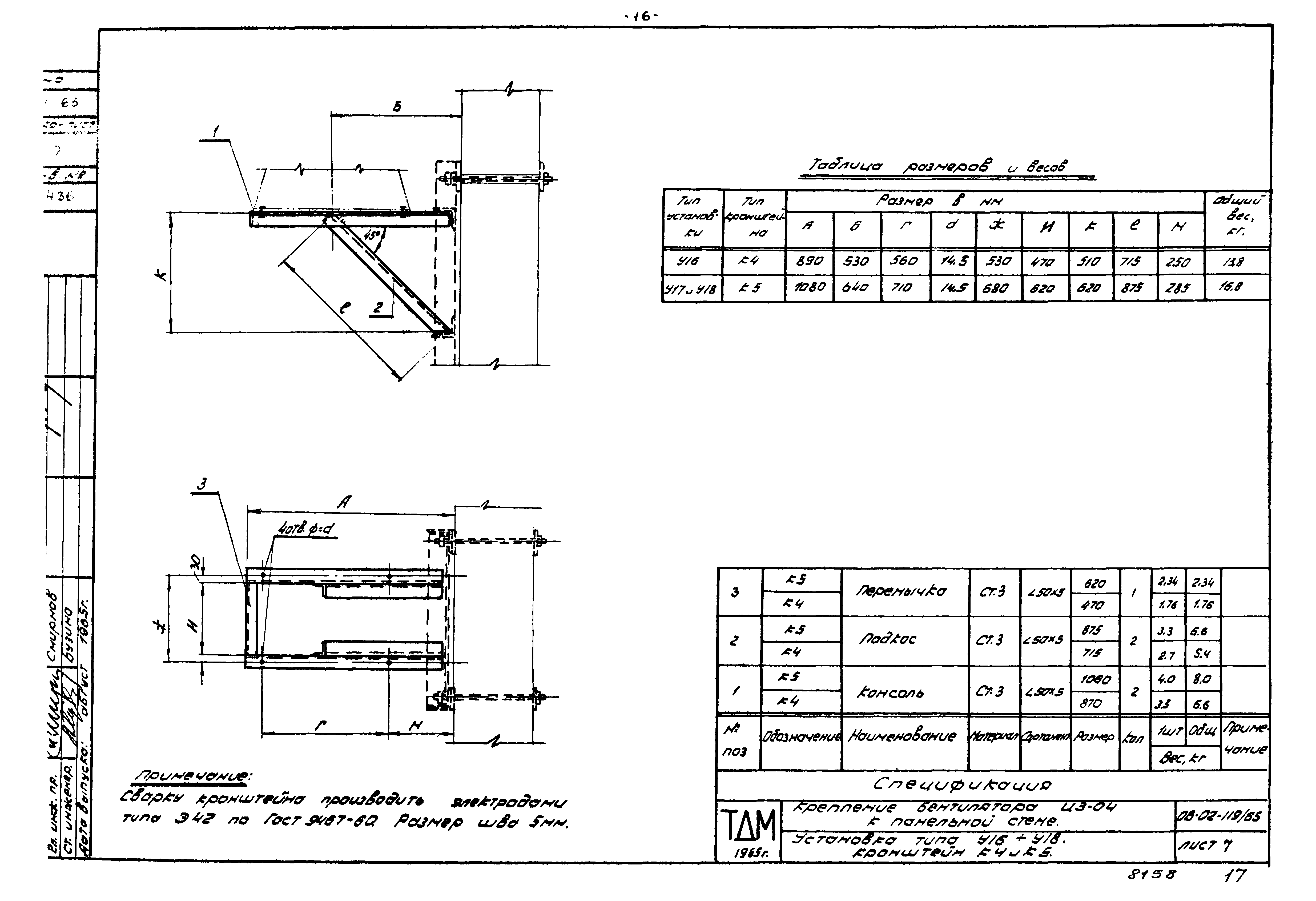

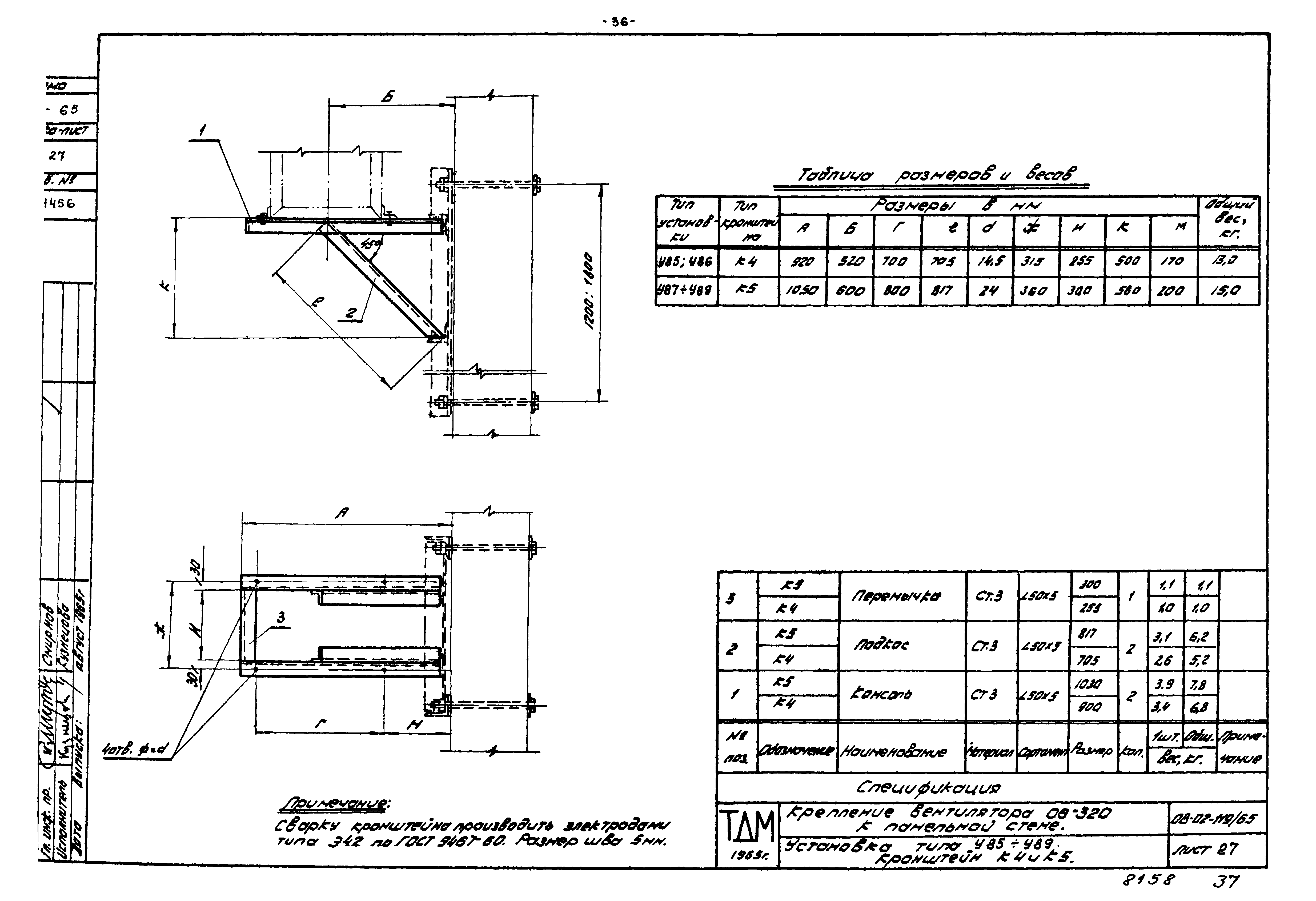

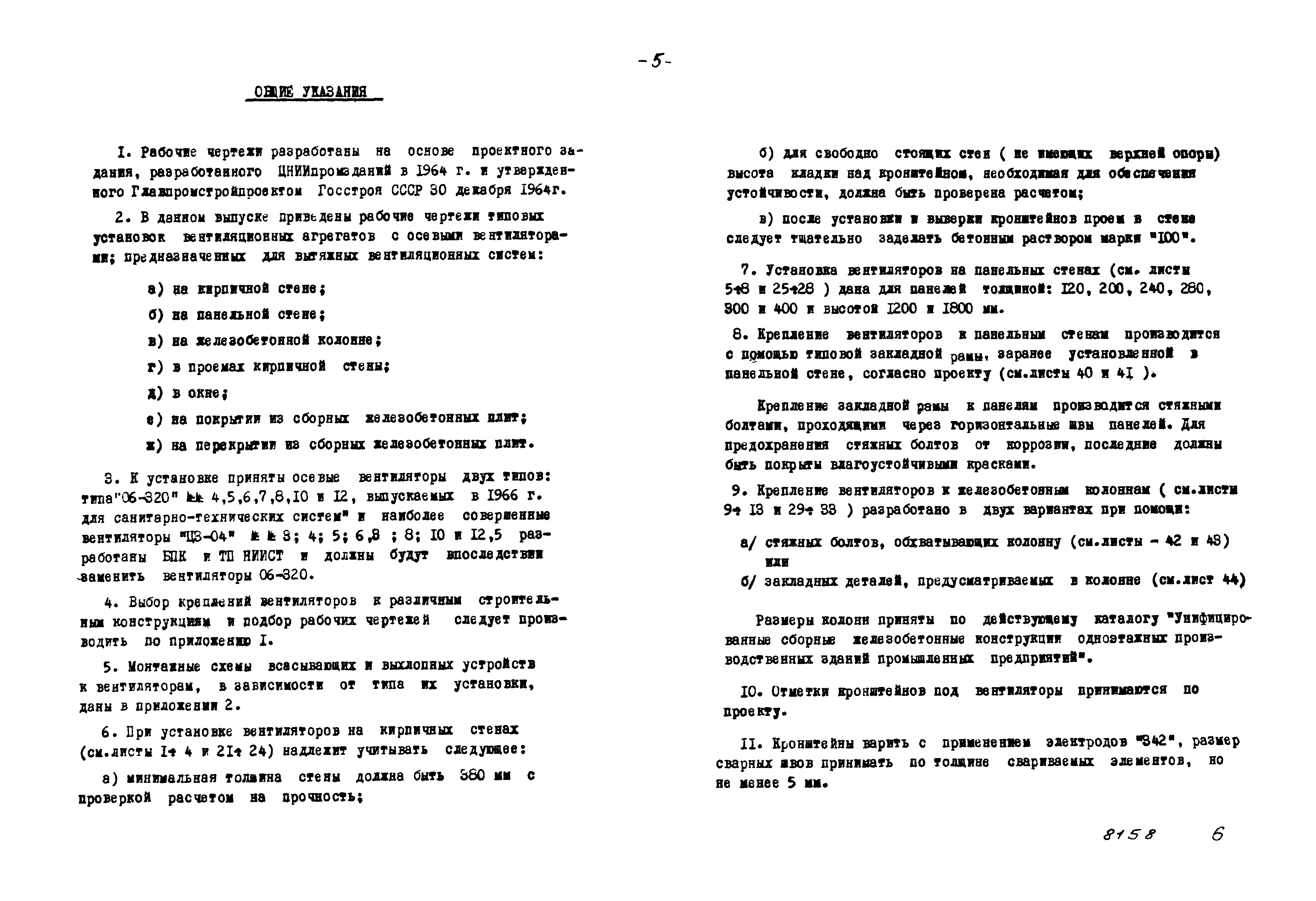

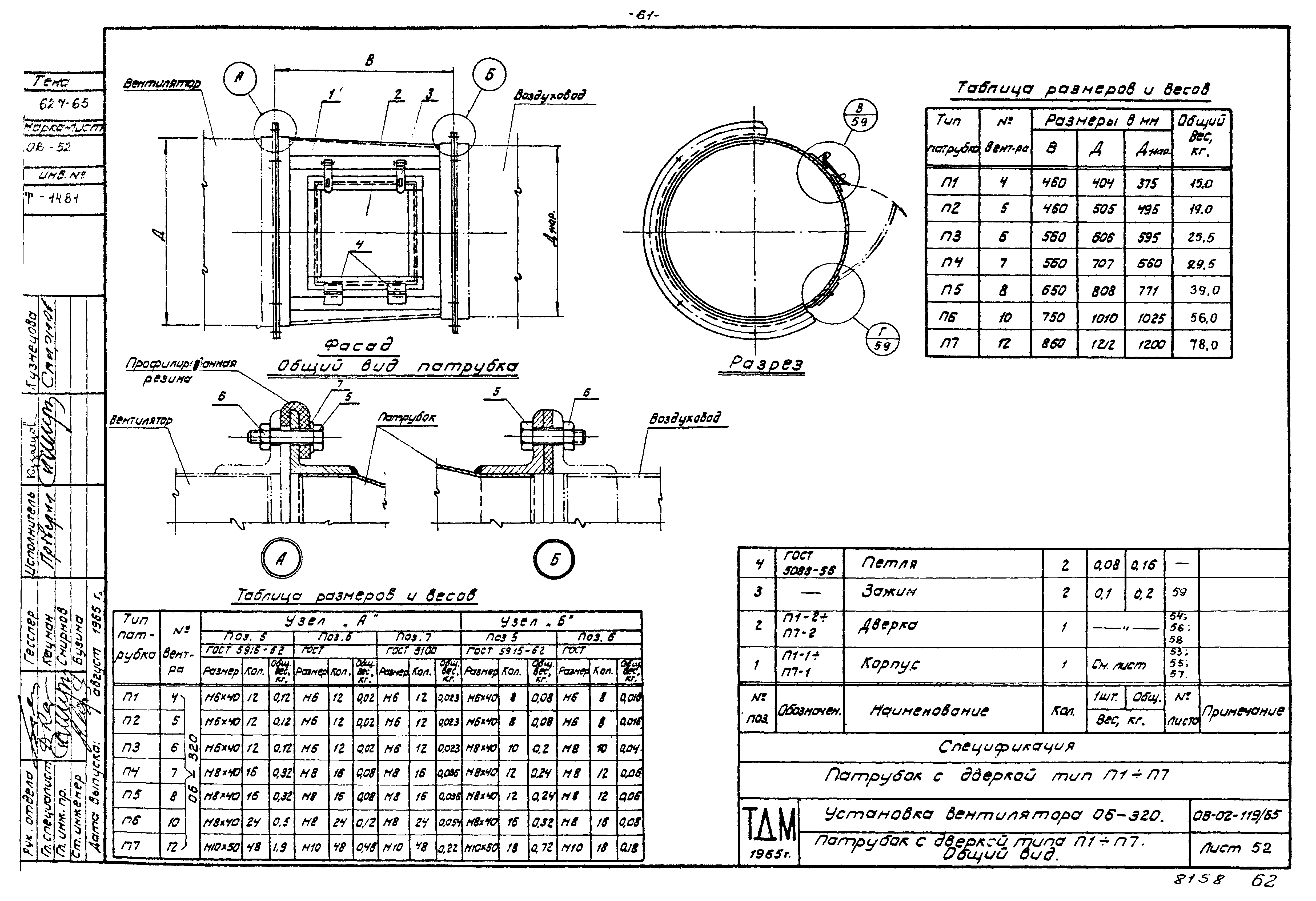

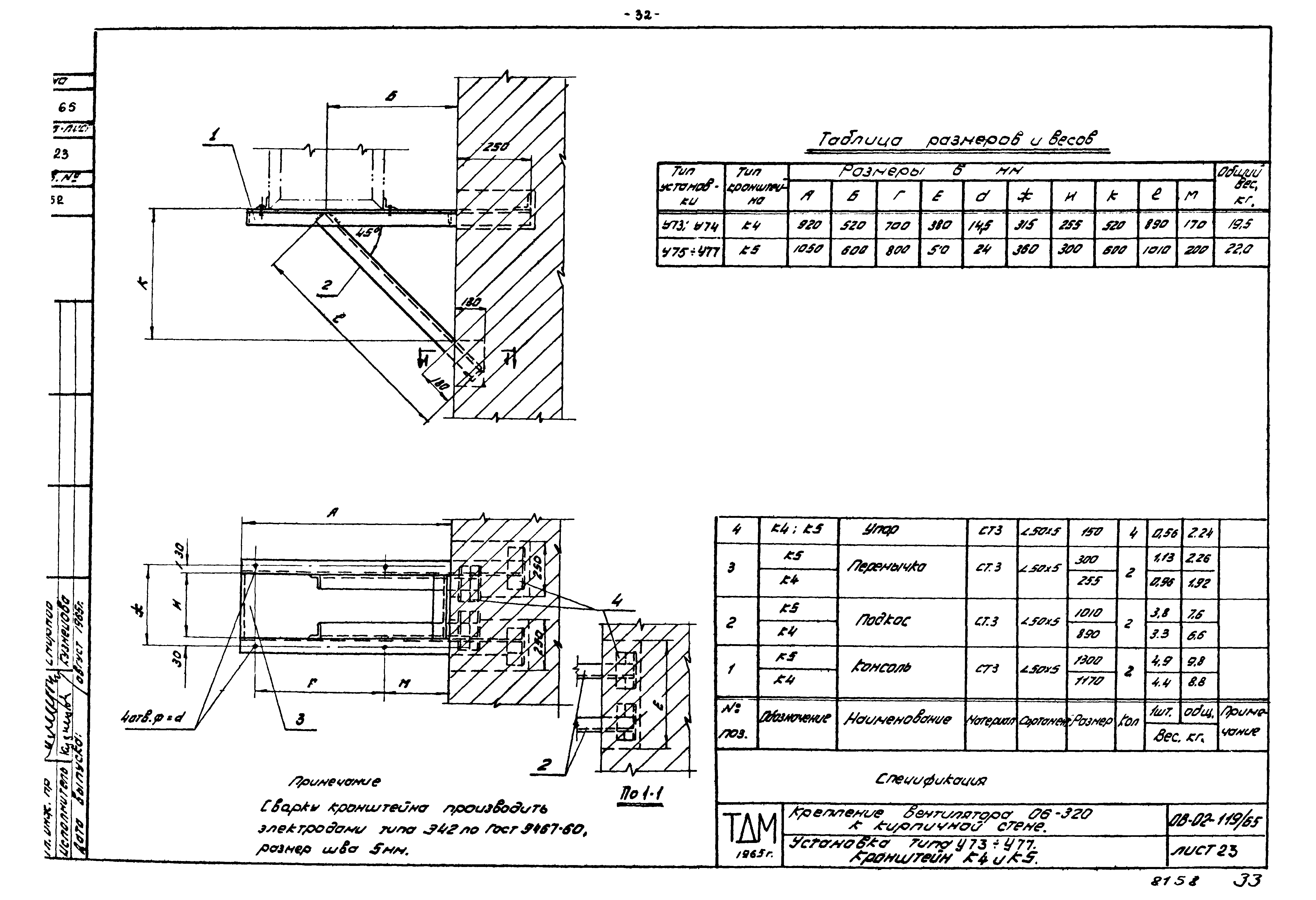

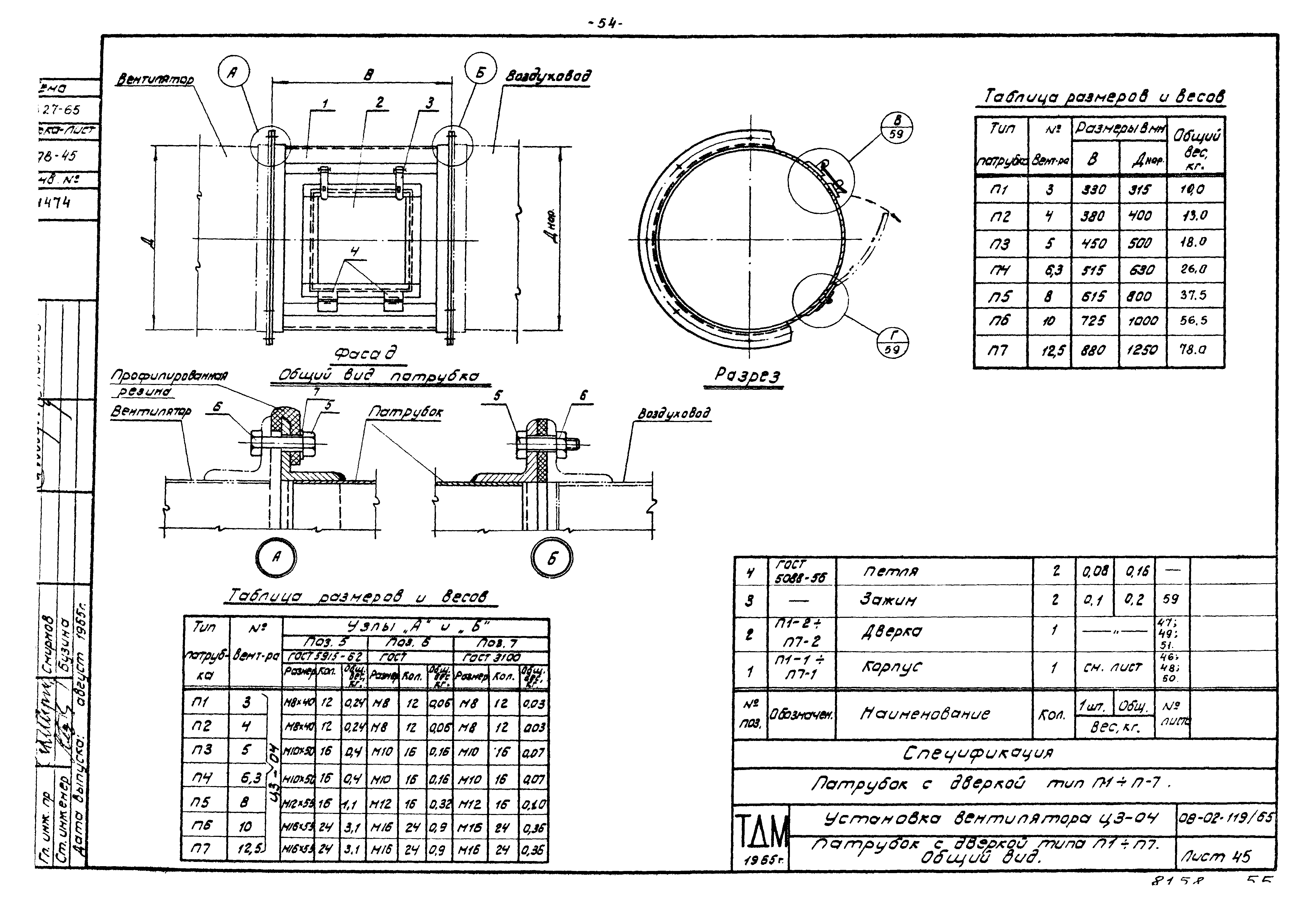

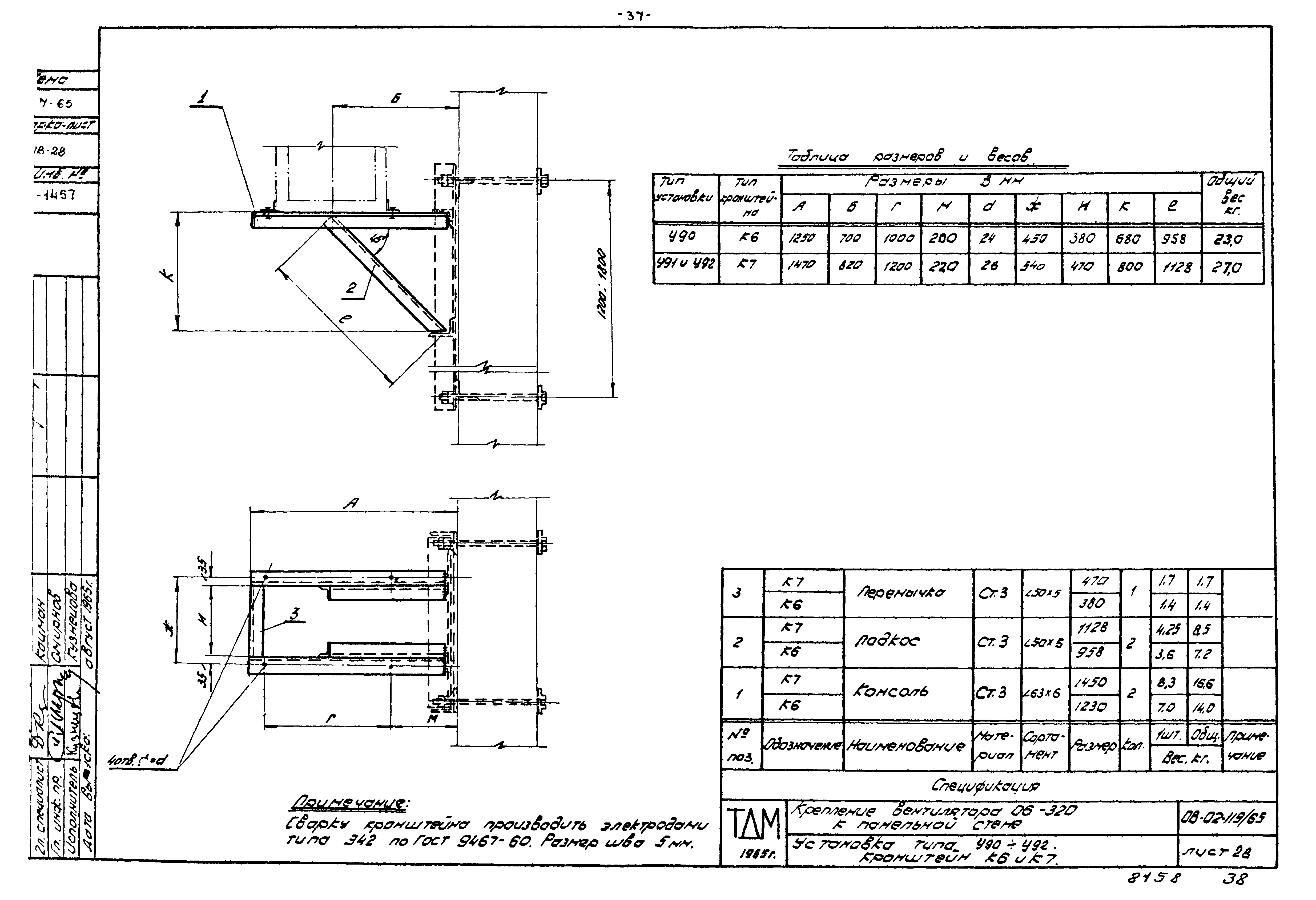

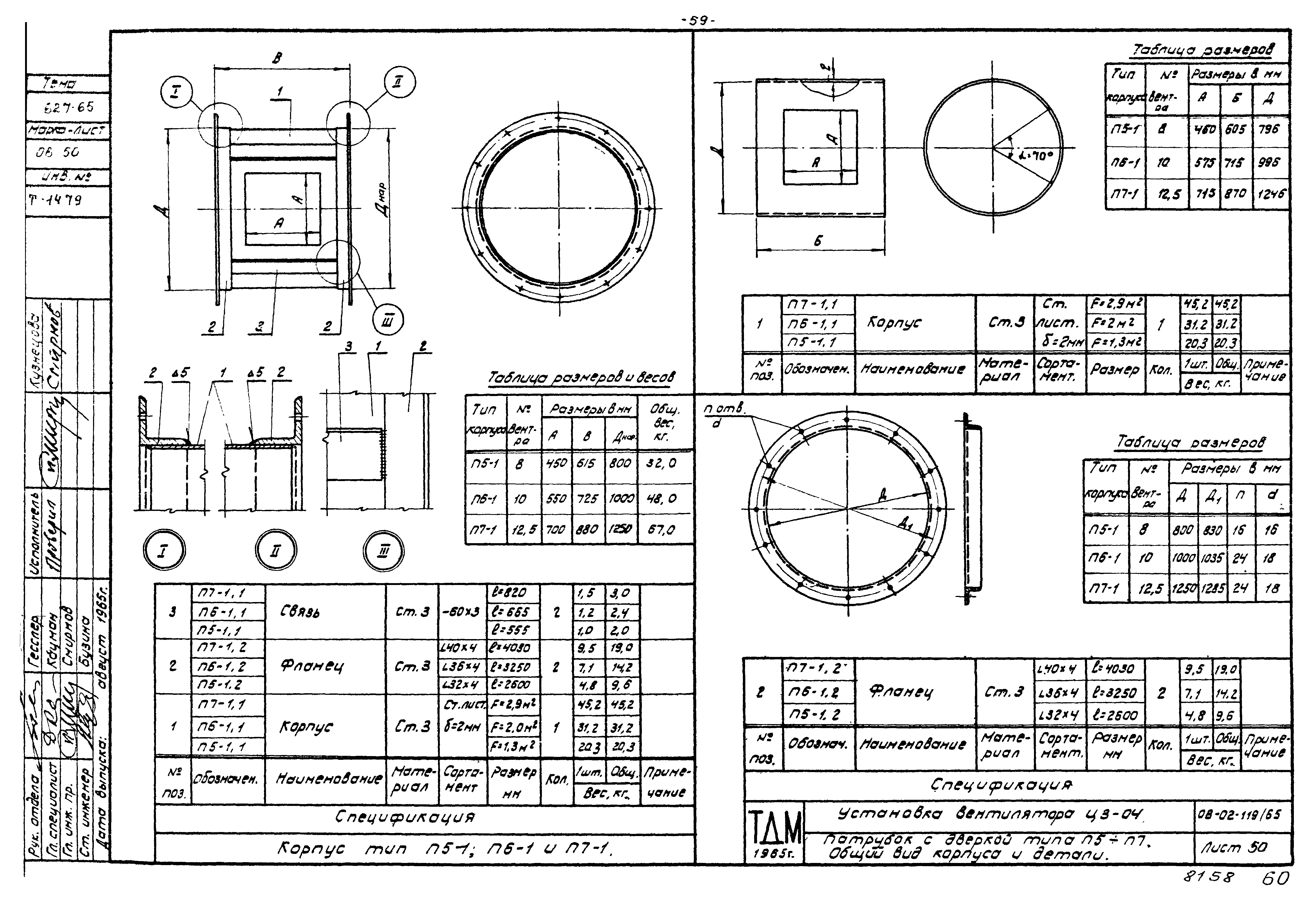

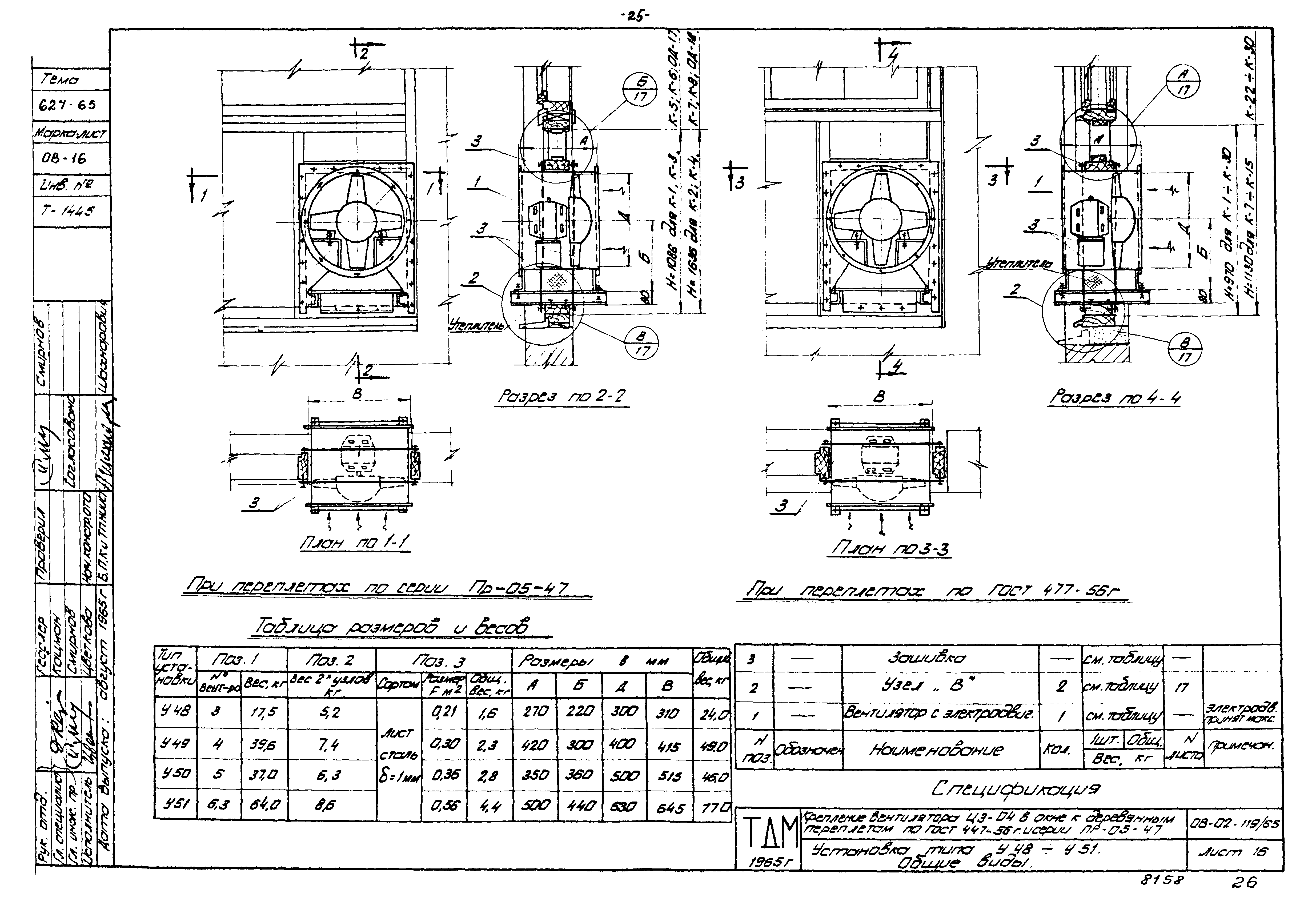

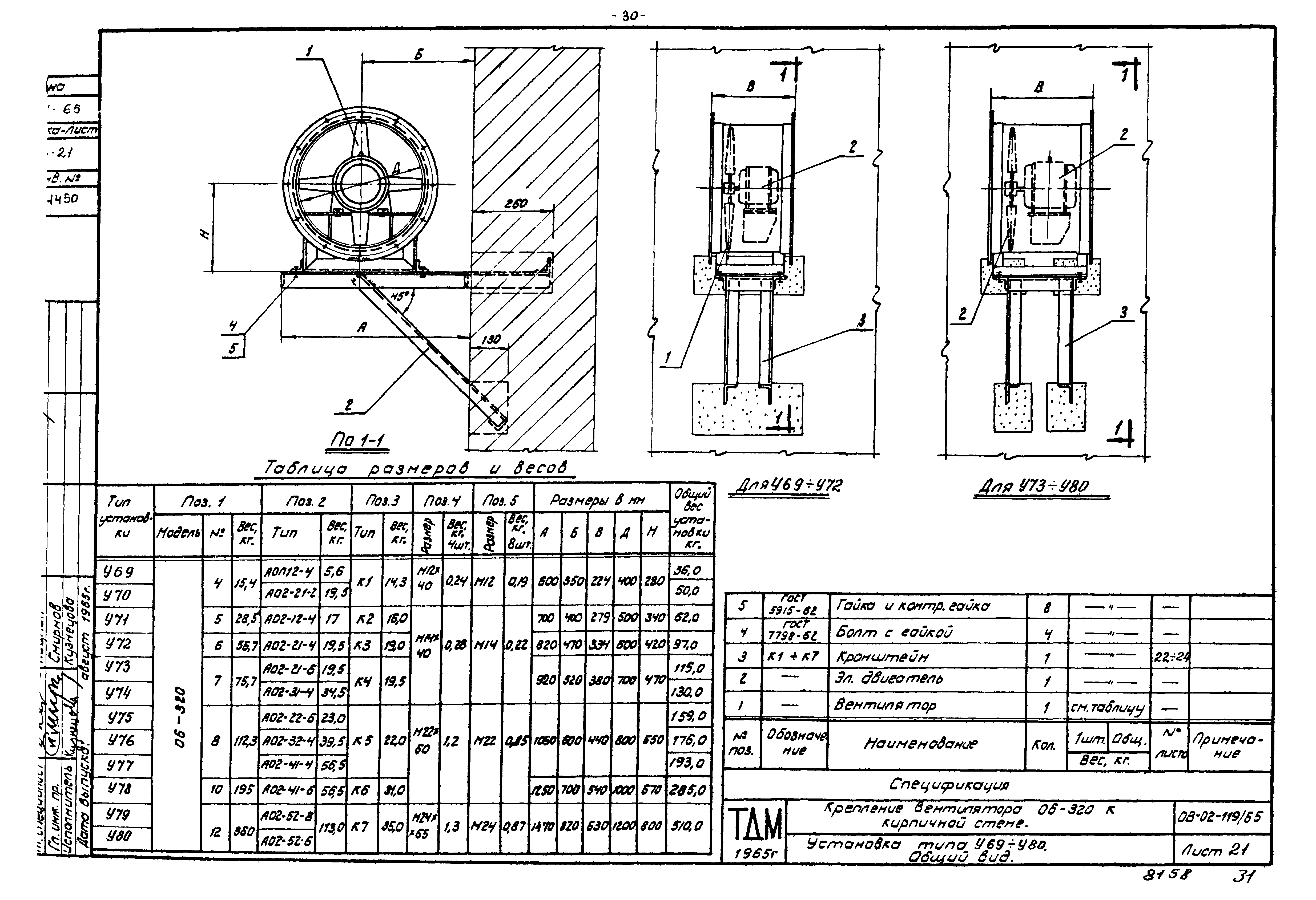

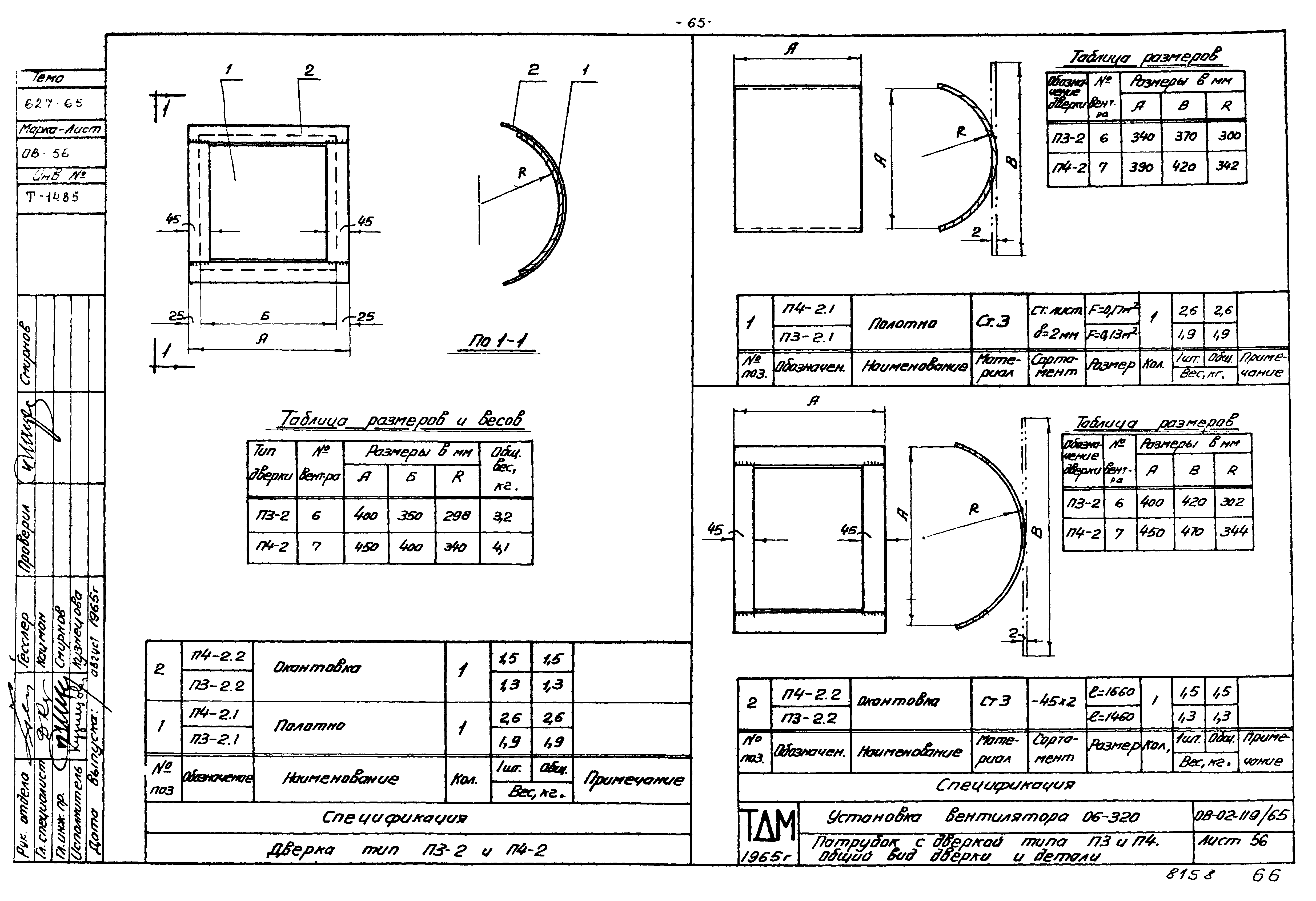

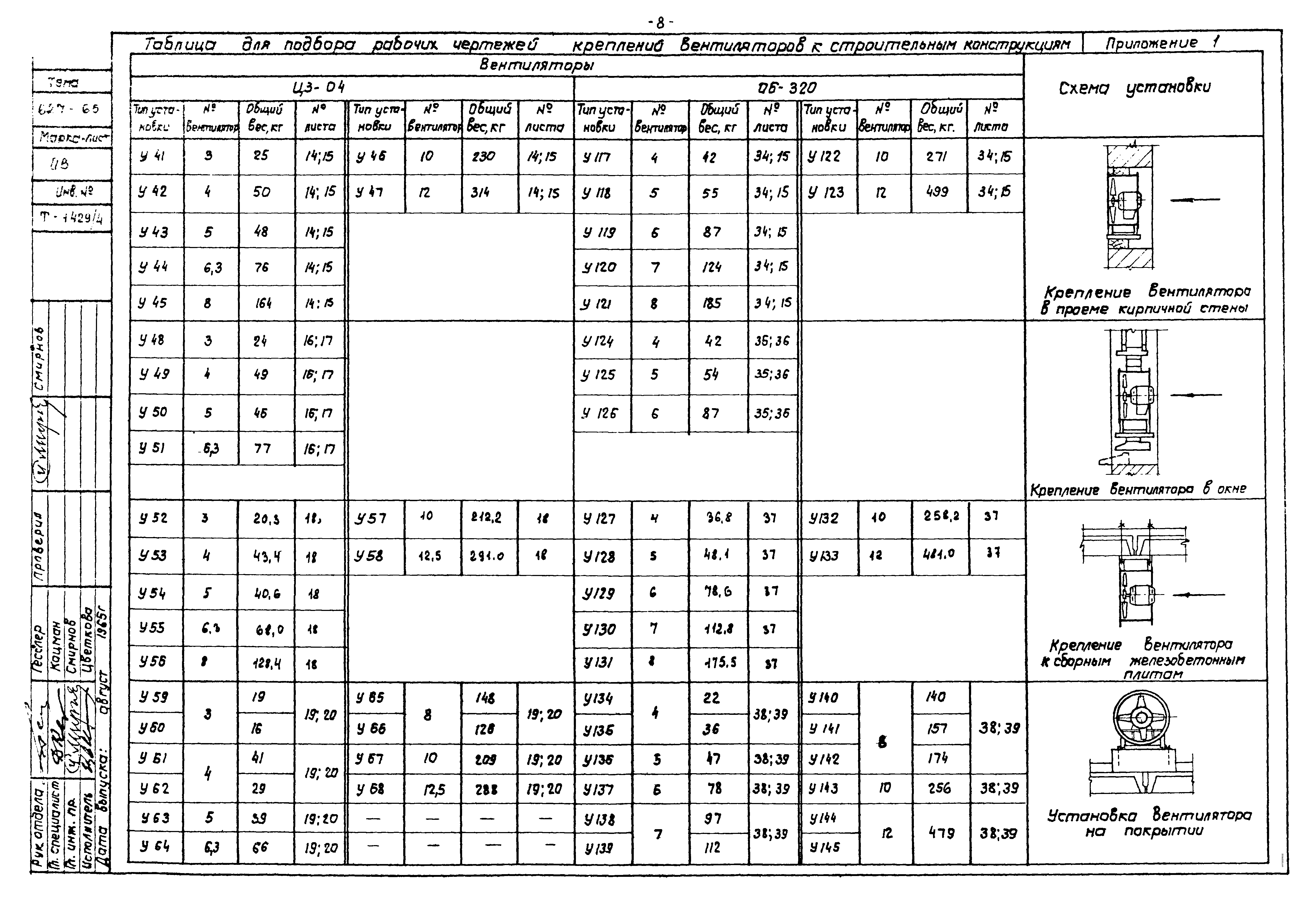

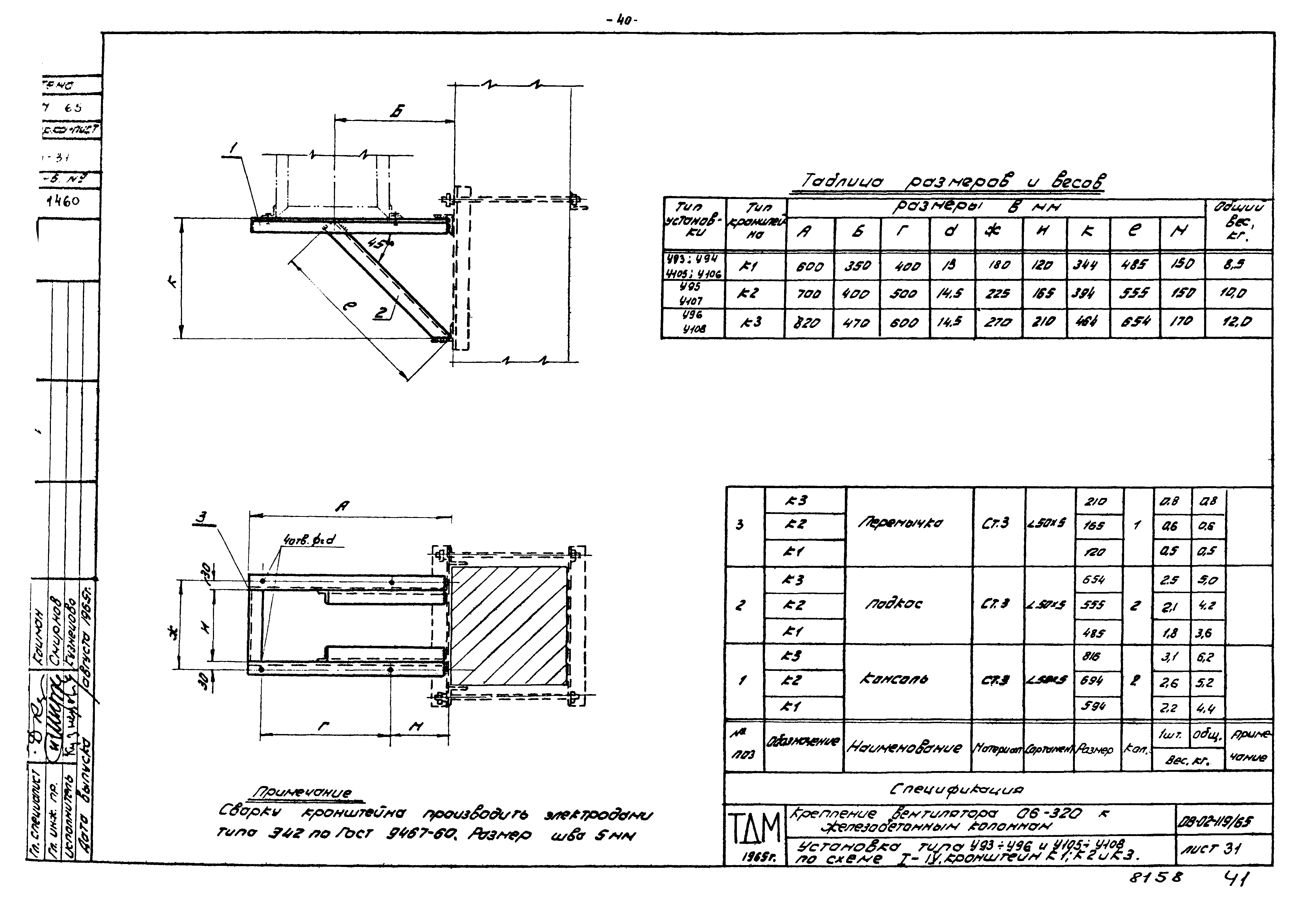

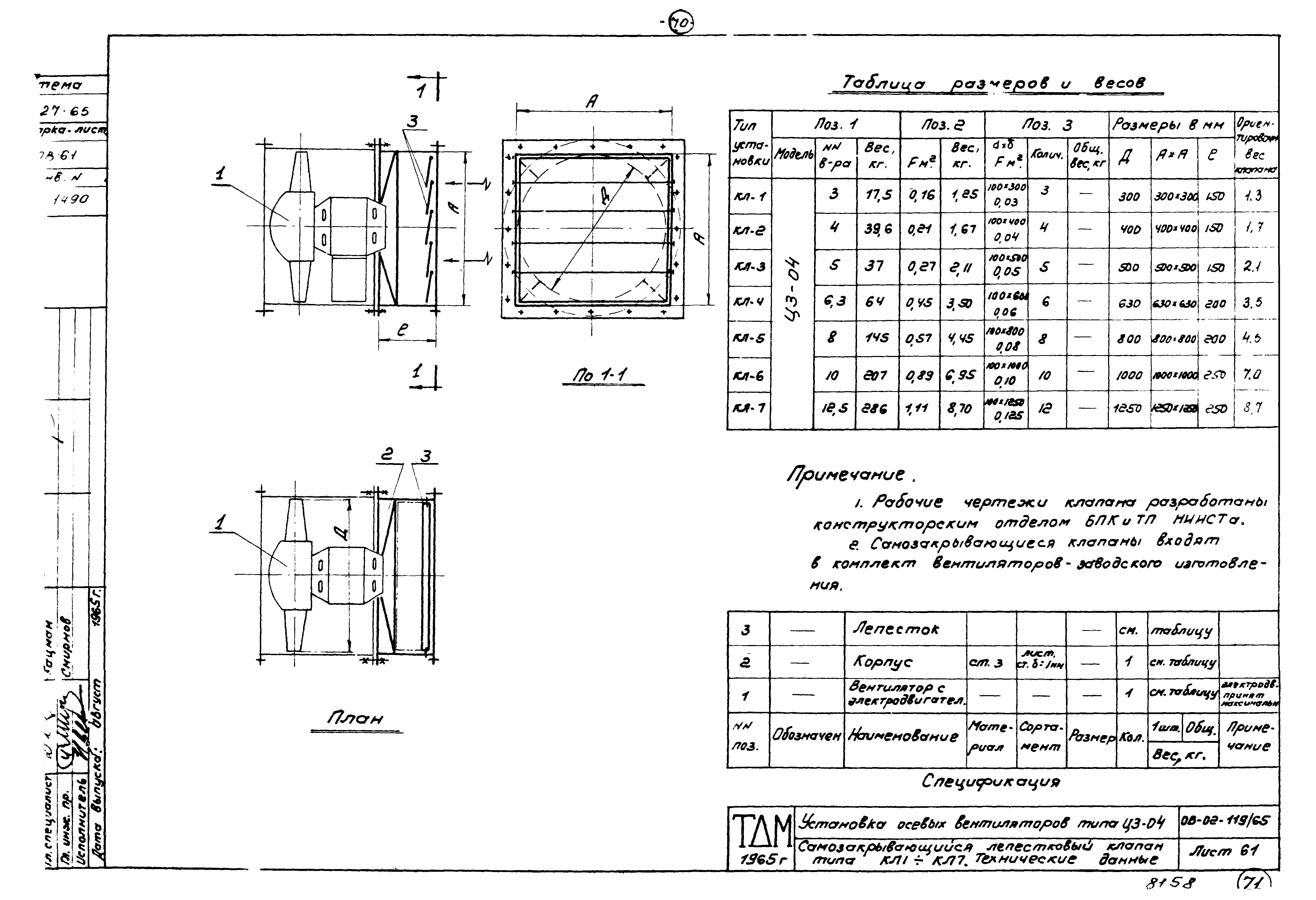

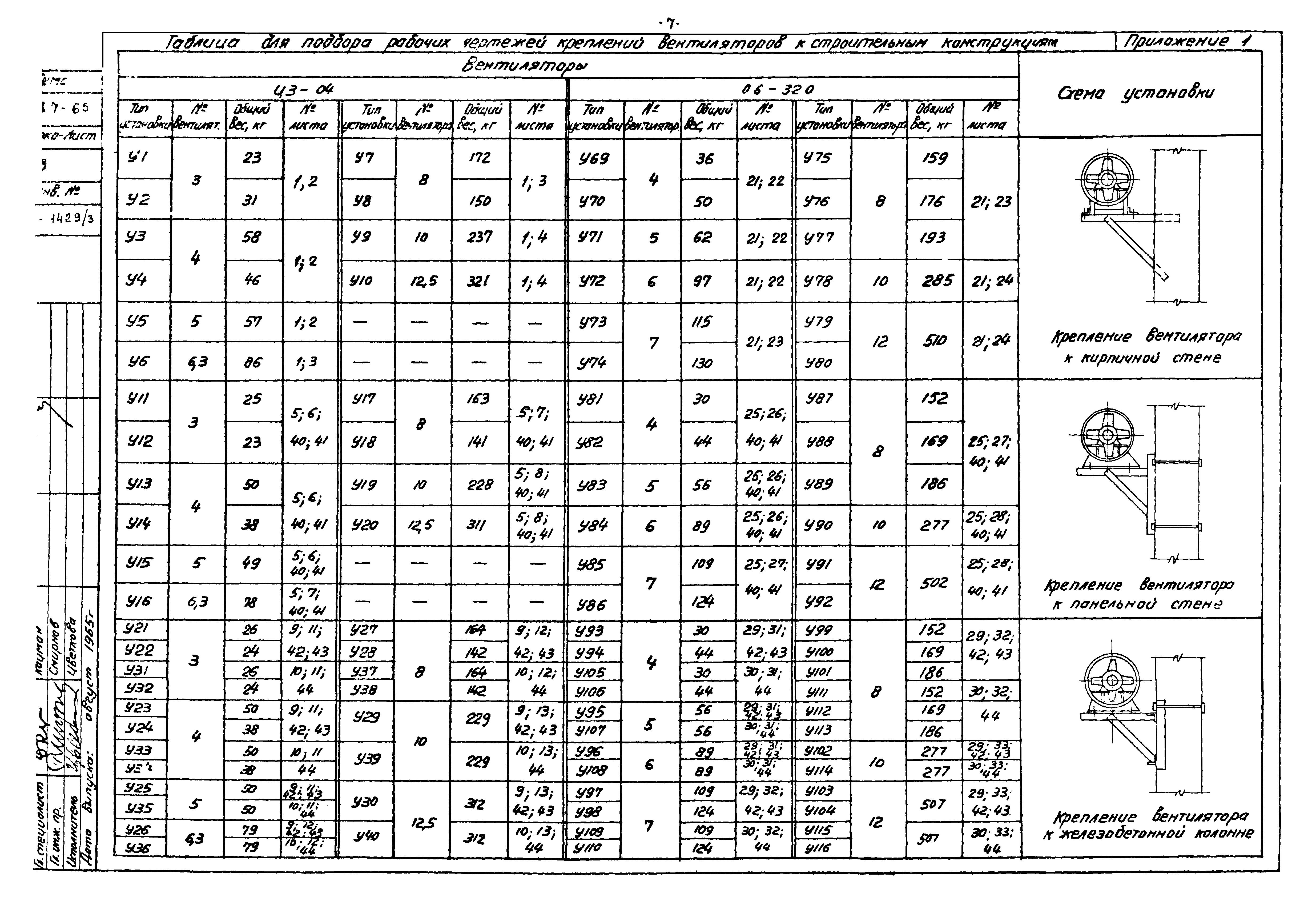

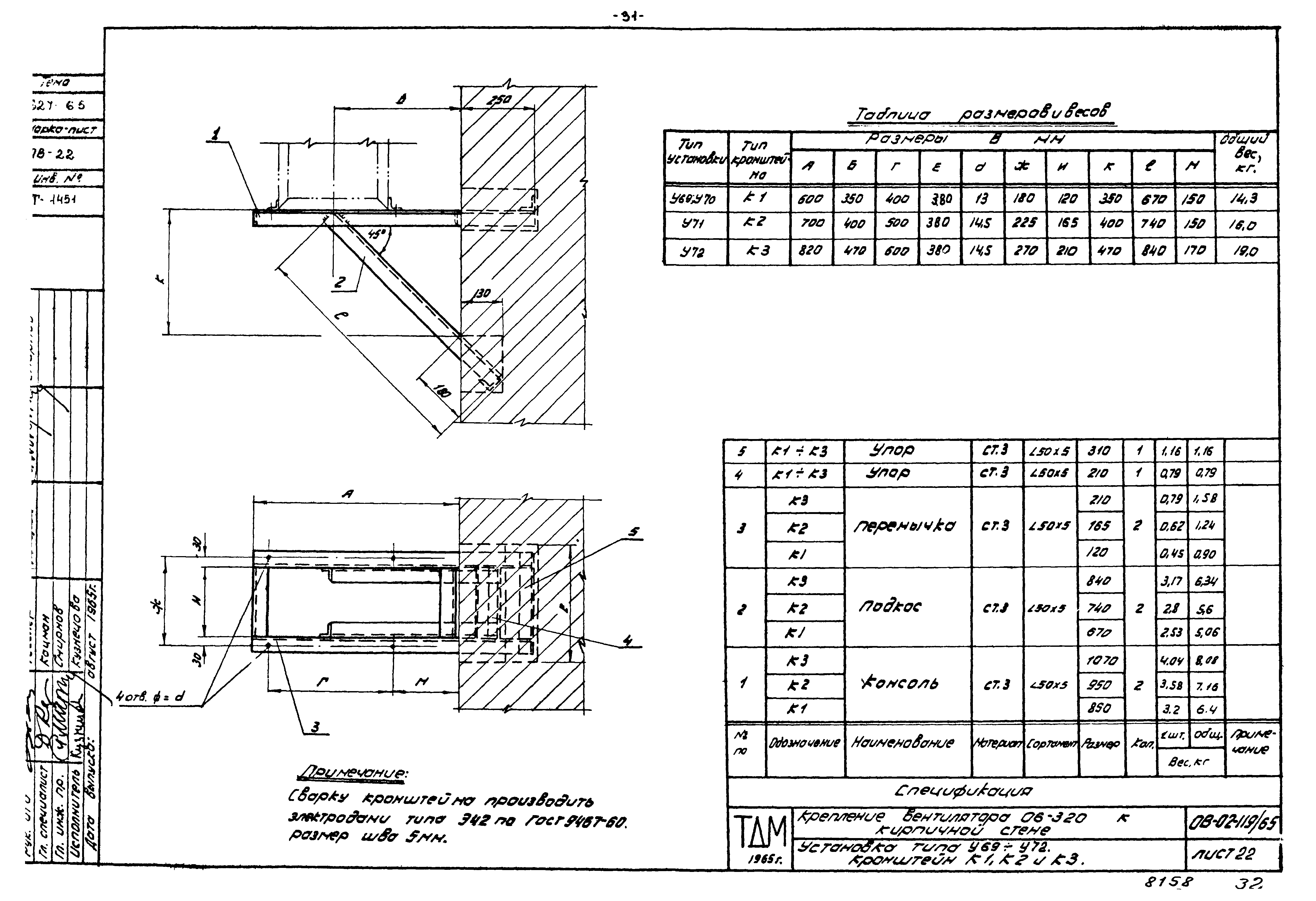

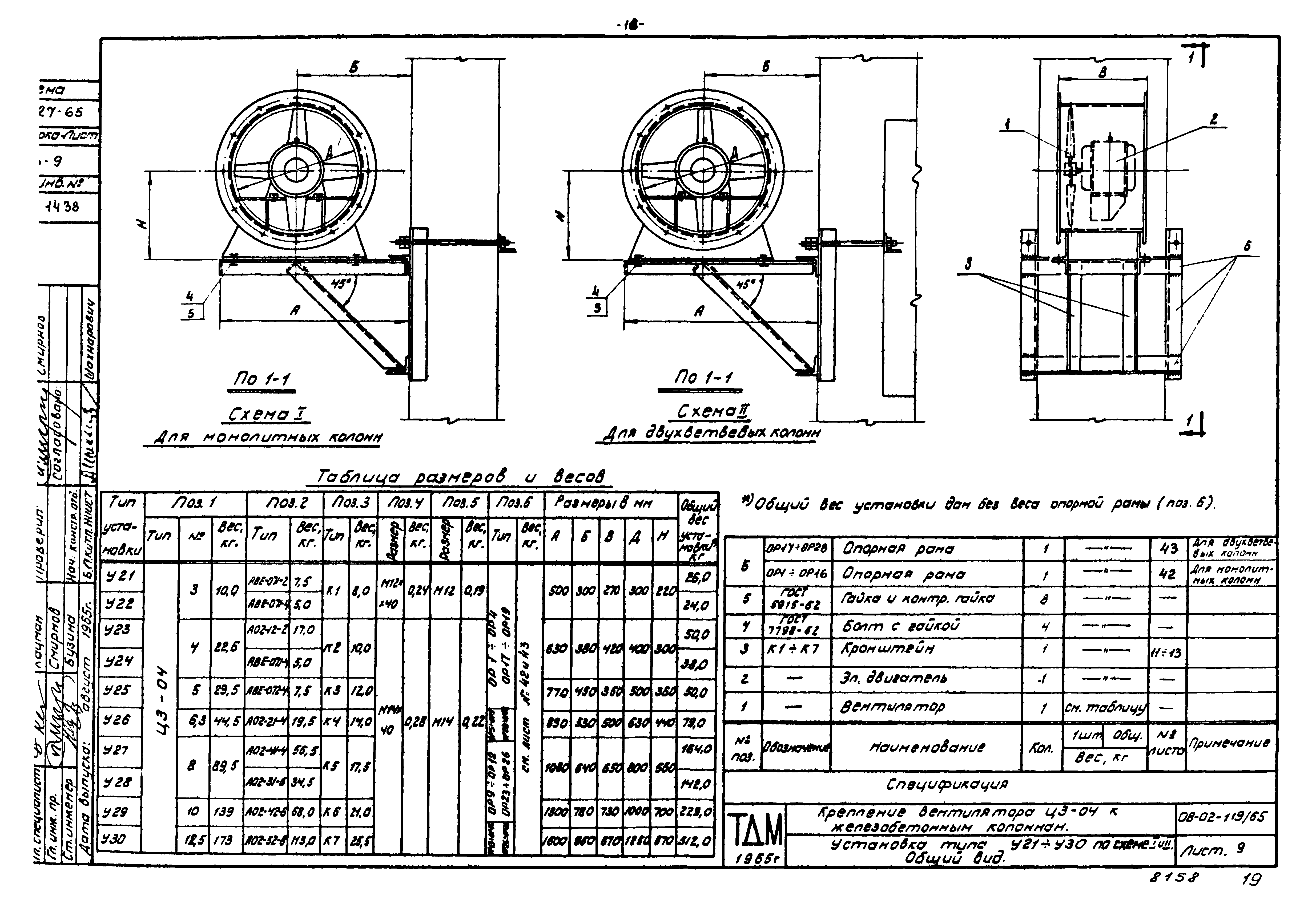

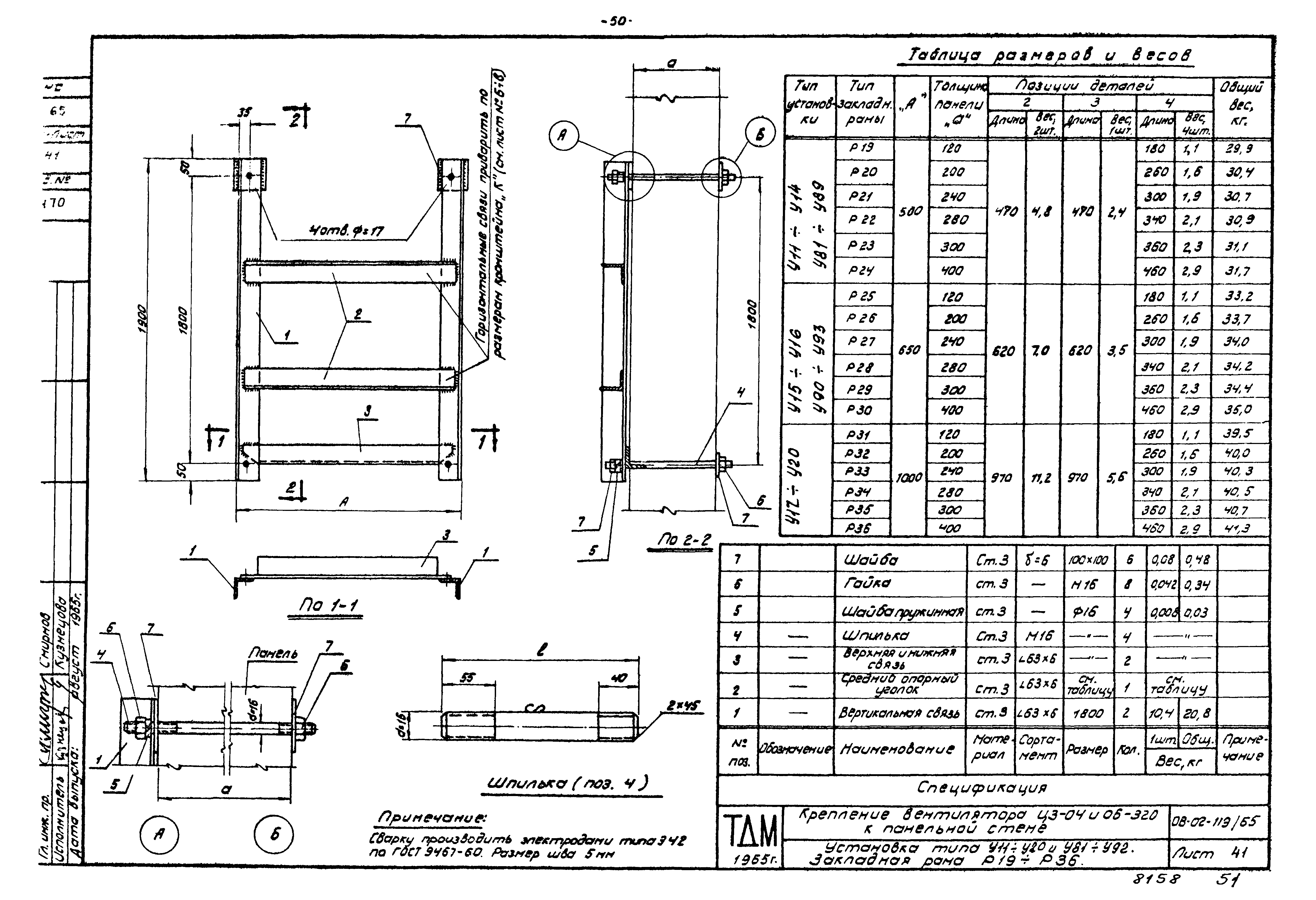

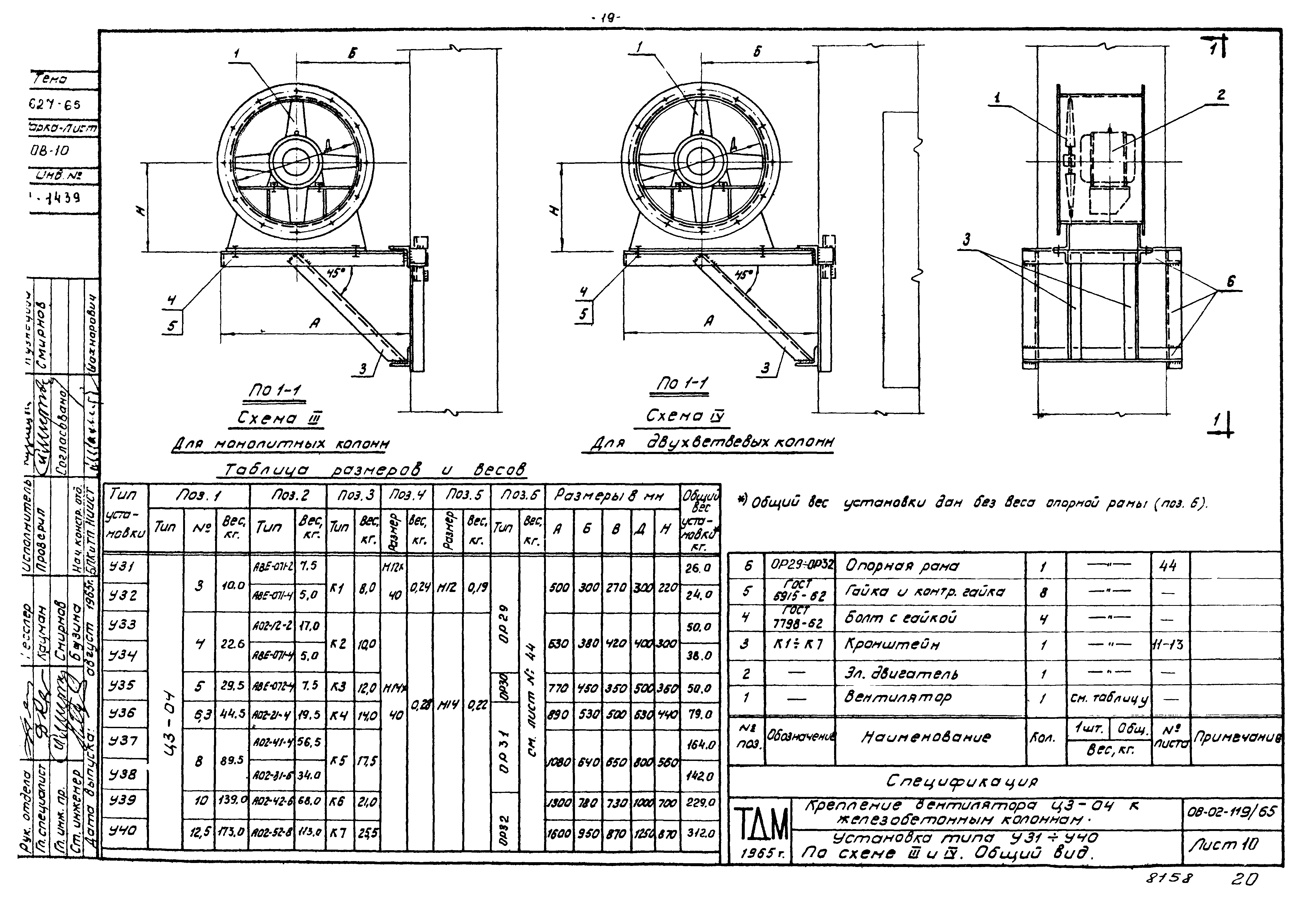

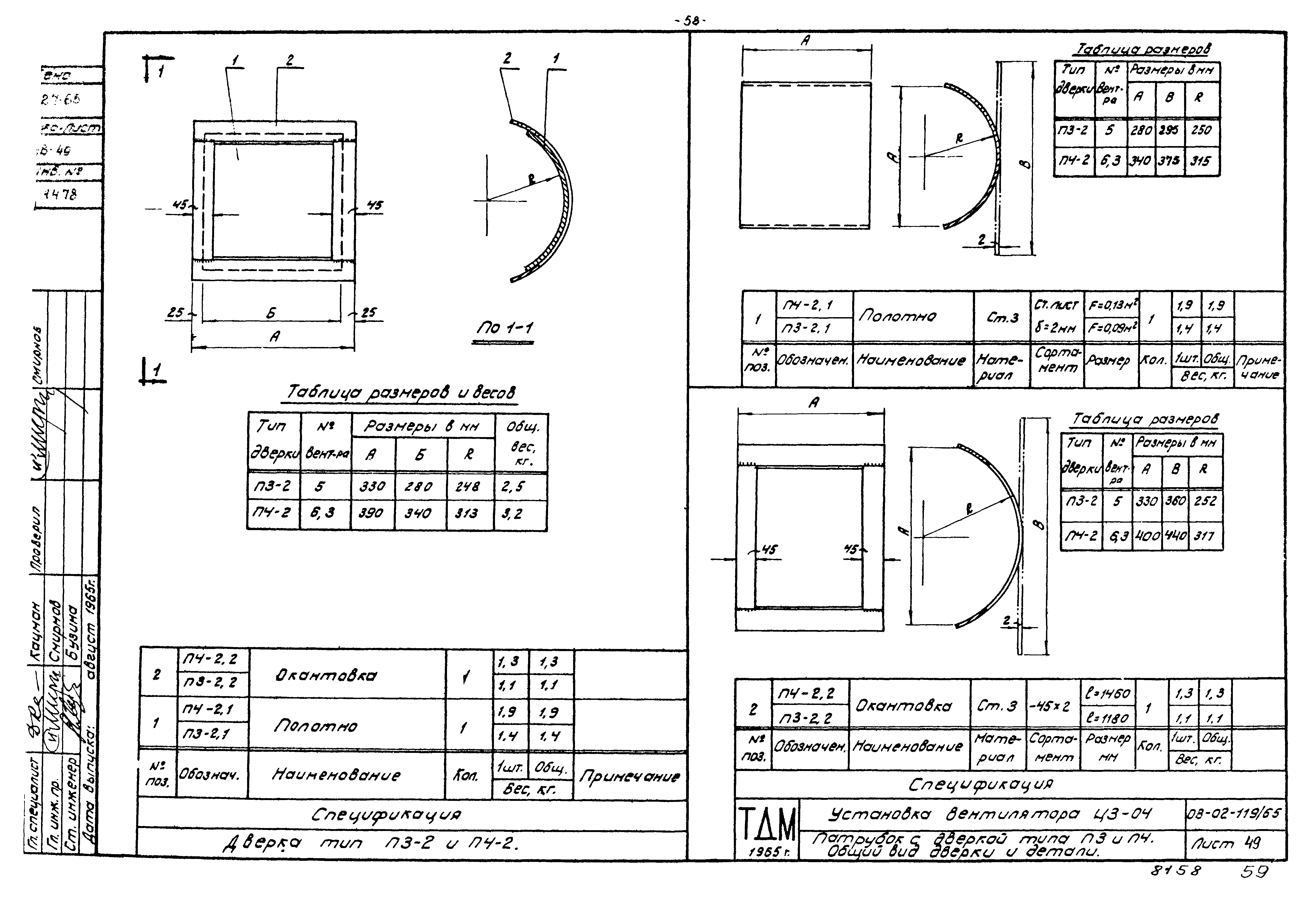

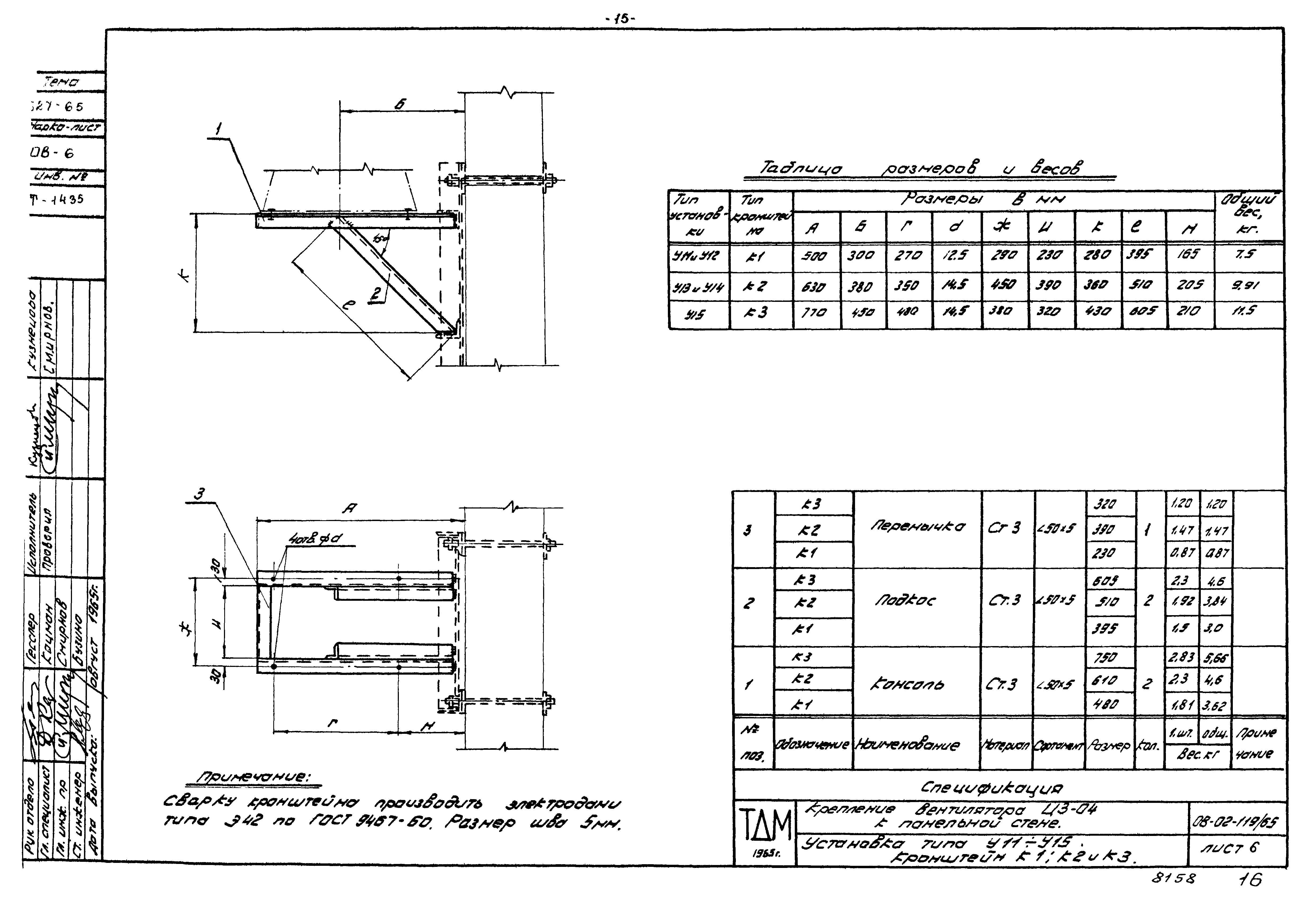

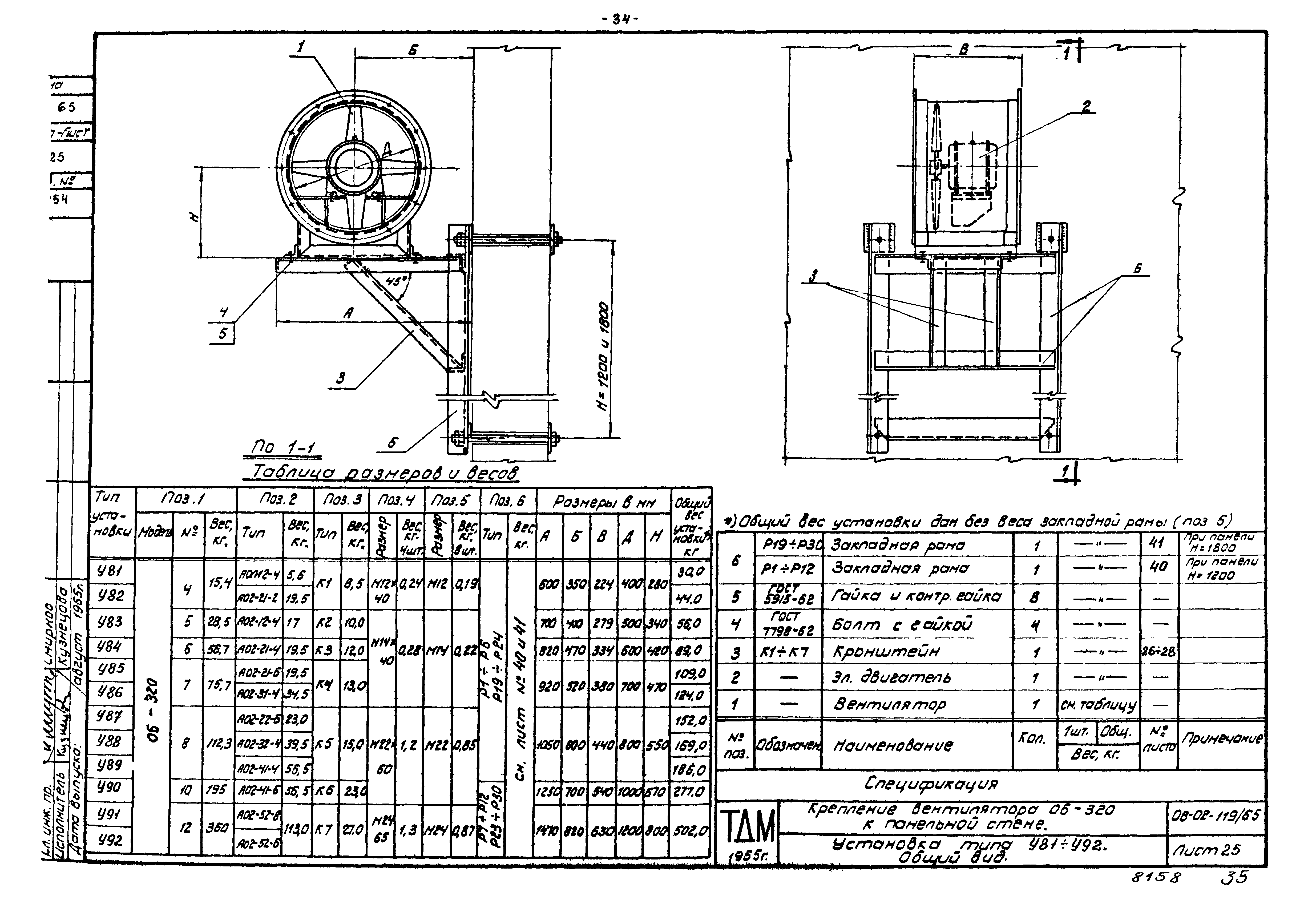

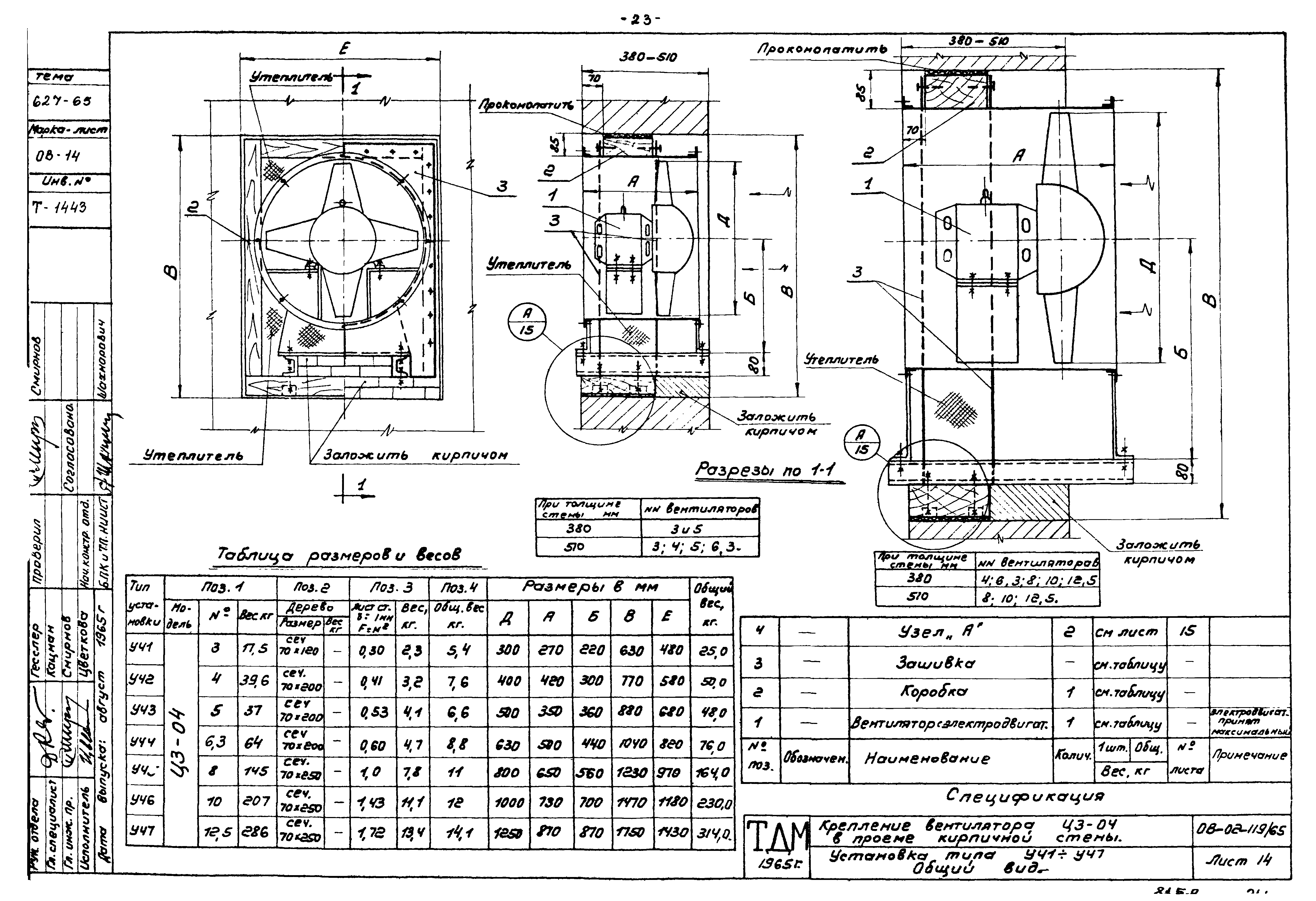

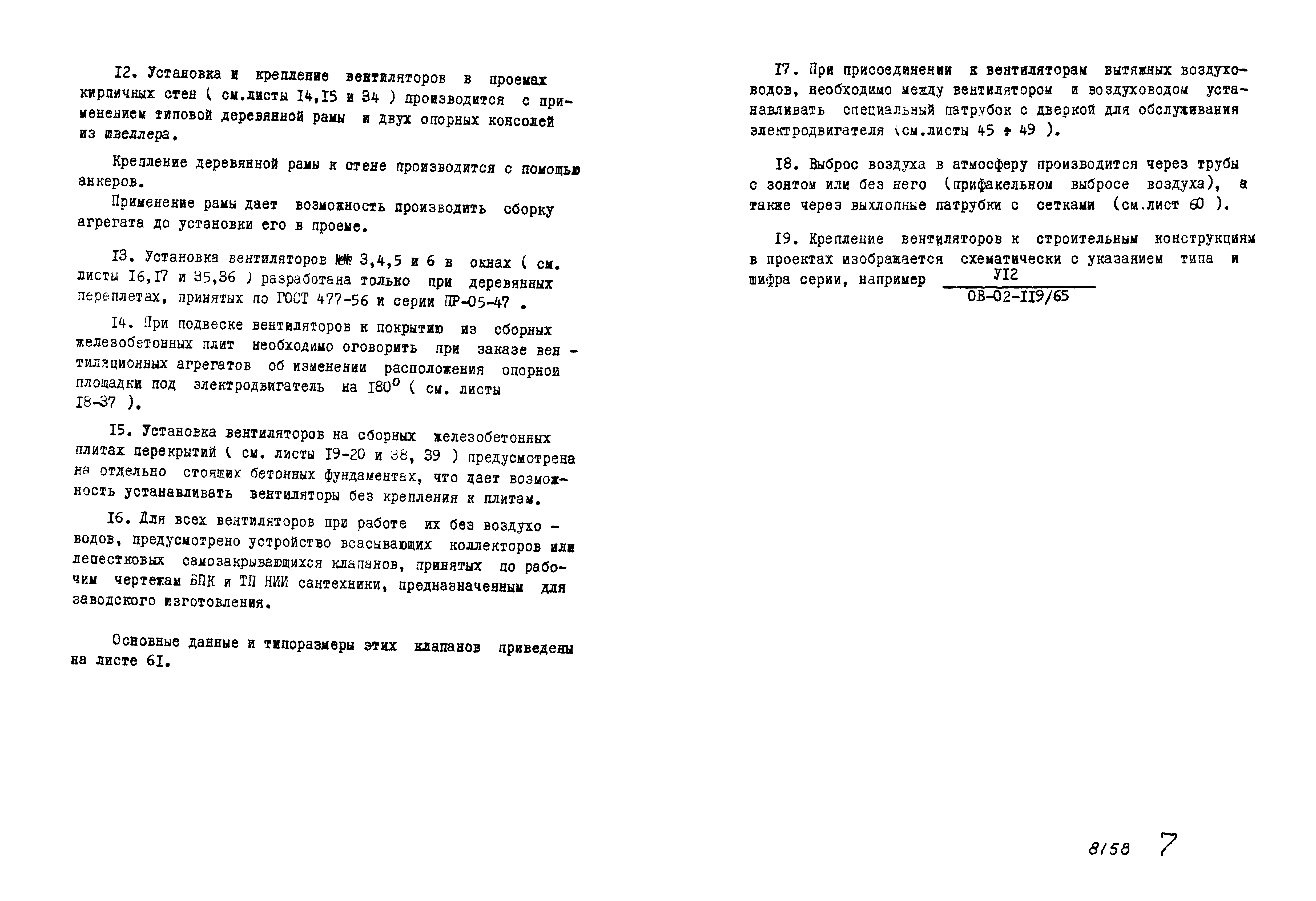

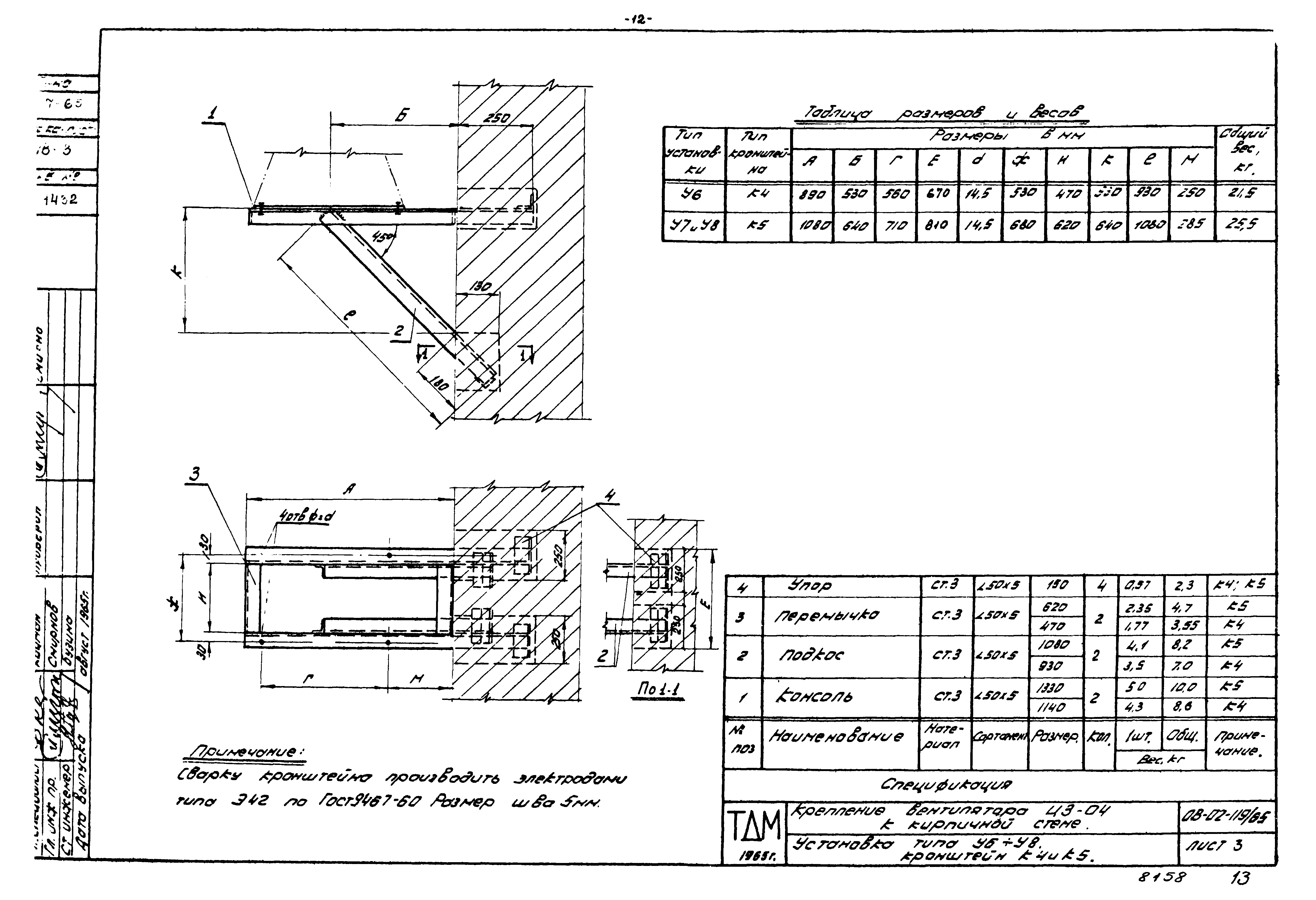

Оглавление:	Общие указания I. Крепление вентилятора Ц3-04 к кирпичной стене    Установка типа У1 - У10. Общий вид    Установка типа У1 - У5. Кронштейн К1, К2 и К3    Установка типа У6 - У8. Кронштейн К4 и К5    Установка типа У9 и У10. Кронштейн К6 и К7 II. Крепление вентилятора Ц3-04 к панельной стене    Установка типа У11 - У20. Общий вид    Установка типа У11 - У15. Кронштейн К1, К2 и К3    Установка типа У16 - У18. Кронштейн К4 и К5    Установка типа У19 и У20. Кронштейн К6 и К7 III. Крепление вентилятора Ц3-04 к железобетонным колоннам    Установка типа У21 - У30 по схеме I и II. Общий вид    Установка типа У31 - У40 по схеме III и IV. Общий вид    Установка типа У21 - У25 и У31 - У35 по схеме I - IV. Кронштейн К1, К2 и К3    Установка типа У26 - У28 и У36 - У38 по схеме I - IV. Кронштейн К4 и К5    Установка типа У29 - У30 и У39 - У40 по схеме I - IV. Кронштейн К6 и К7 IV. Крепление вентилятора Ц3-04 в проеме кирпичной стены    Установка типа У41 - У47. Общий вид    Установка типа У41 - У47 и У117 - У123. Узлы и детали V. Крепление вентилятора Ц3-04 в окне    Установка типа У48 - У51. Общие виды    Установка типа У48 - У51. Узлы и детали VI. Крепление вентилятора Ц3-04 к сборным железобетонным плитам    Установка типа У52 - У58. Общий вид и детали VII. Установка вентилятора Ц3-04 на перекрытии    Установка типа У59 - У68. Общий вид    Установка типа У59 - У68. Фундамент и детали VIII. Крепление вентилятора 06-320 к кирпичной стене    Установка типа У69 - У80. Общий вид    Установка типа У69 - У72. Кронштейн К1, К2 и К3    Установка типа У73 - У77. Кронштейн К4 и К5    Установка типа У78 - У80. Кронштейн К6 и К7 IX. Крепление вентилятора 06-320 к панельной стене    Установка типа У81 - У92. Общий вид    Установка типа У81 - У84. Кронштейн К1, К2 и К3    Установка типа У85 - У89. Кронштейн К4 и К5    Установка типа У90 - У92. Кронштейн К6 и К7 X. Крепление вентилятора 06-320 к железобетонным колоннам    Установка типа У93 - У104 по схеме I и II. Общий вид    Установка типа У105 - У116 по схеме III и IV. Общий вид    Установка типа У93 - У96 и У105 - У108 по схеме I - IV. Кронштейн К1, К2 и К3    Установка типа У97 - У101 и У109 - У113 по схеме I - IV. Кронштейн К4 и К5    Установка типа У102 - У104 и У114 - У116 по схеме I - IV. Кронштейн К6 и К7 XI. Крепление вентилятора 06-320 в проеме кирпичной стены    Установка типа У117 - У123. Общий вид XII. Крепление вентилятора 06-320 в окне по ГОСТ 447-56 и серии ПР-05-47    Установка типа У124 - У126. Общие виды    Установка типа У124 - У126. Узлы и детали XIII. Крепление вентилятора 06-320 к сборным железобетонным плитам    Установка типа У127 - У133. Общий вид и детали XIV. Установка вентилятора 06-320 на перекрытии    Установка типа У134 - У145. Общий вид    Установка типа У134 - У145. Фундамент и детали Крепление вентилятора Ц3-04 и 06-320 к панельной стене    Установка типа У11 - У20 и У81 - У-92. Закладная рама Р1 - Р18    Установка типа У11 - У20 и У81 - У-92. Закладная рама Р19 - Р36 Крепление вентилятора Ц3-04 и 06-320 к железобетонным колоннам    Установка типа У21 - У30 и У93 - У-104 по схеме I. Опорная рама ОР1 - ОР16    Установка типа У21 - У30 и У93 - У-104 по схеме II. Опорная рама ОР17 - ОР28    Установка типа У31 - У40 и У105 - У-116 по схеме III и IV. Опорная рама ОР29 - ОР32 Установка вентилятора Ц3-04    Патрубок с дверкой типа П1 - П7. Общий вид    Патрубок с дверкой типа П1 и П2. Общий вид корпуса и детали    Патрубок с дверкой типа П1 и П2. Общий вид дверки и детали    Патрубок с дверкой типа П3 и П4. Общий вид корпуса и детали    Патрубок с дверкой типа П3 и П4. Общий вид дверки и детали    Патрубок с дверкой типа П5 - П7. Общий вид корпуса и детали    Патрубок с дверкой типа П5 - П7. Общий вид дверки и детали Установка вентилятора 06-320    Патрубок с дверкой типа П1 - П7. Общий вид    Патрубок с дверкой типа П1 и П2. Общий вид корпуса и детали    Патрубок с дверкой типа П1 и П2. Общий вид дверки и детали    Патрубок с дверкой типа П3 и П4. Общий вид корпуса и детали    Патрубок с дверкой типа П3 и П4. Общий вид дверки и детали    Патрубок с дверкой типа П5 - П7. Общий вид корпуса и детали    Патрубок с дверкой типа П5 - П7. Общий вид дверки и детали Установка вентиляторов Ц3-04 и 06-320    Патрубки с дверками типа П5 - П7. Детали зажима и узлы "В" и "Г"    Выхлопные патрубки типа Т1 - Т7    Самозакрывающийся лепестковый клапан типа КЛ1 - КЛ7. Технические данные
Разработан:	ЦНИИпромзданий
Утверждён:	07.09.1965 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 55)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Разные конструктивные элементы, изделия и узлы
Чем заменён:	Серия 1.494-30 «Выпуск 1. Установка и крепление осевых вентиляторов 06-300. Рабочие чертежи»
