Скачать Серия ОВ-02-23 Вытяжные камеры в сборных конструкциях с виброизолирующими устройствами для вентиляционных агрегатов

Дата актуализации: 10.08.2017

Серия ОВ-02-23

Вытяжные камеры в сборных конструкциях с виброизолирующими устройствами для вентиляционных агрегатов

Обозначение:	Серия ОВ-02-23
Обозначение англ:	Series ОВ-02-23
Статус:	не действует
Название рус.:	Вытяжные камеры в сборных конструкциях с виброизолирующими устройствами для вентиляционных агрегатов
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

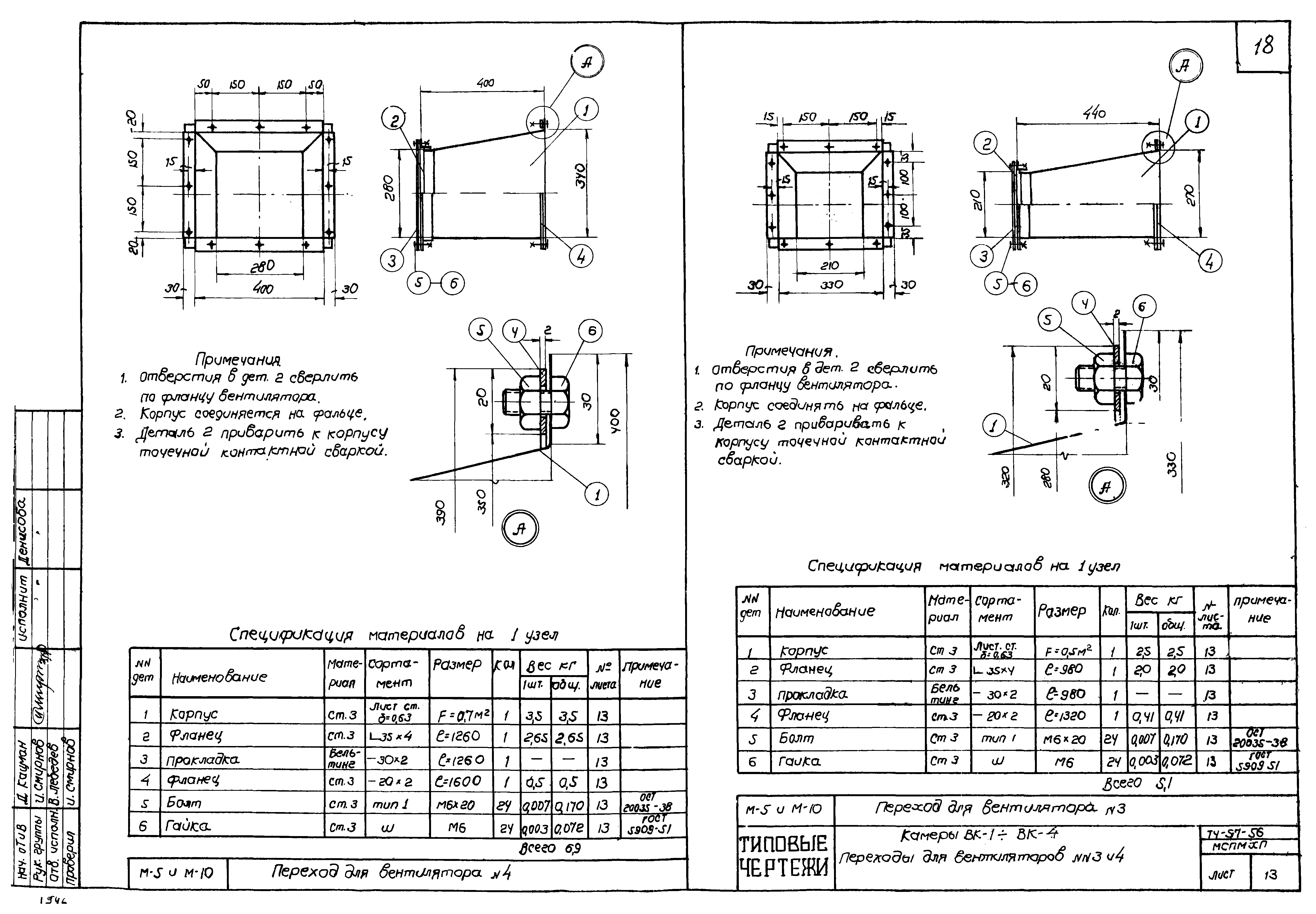

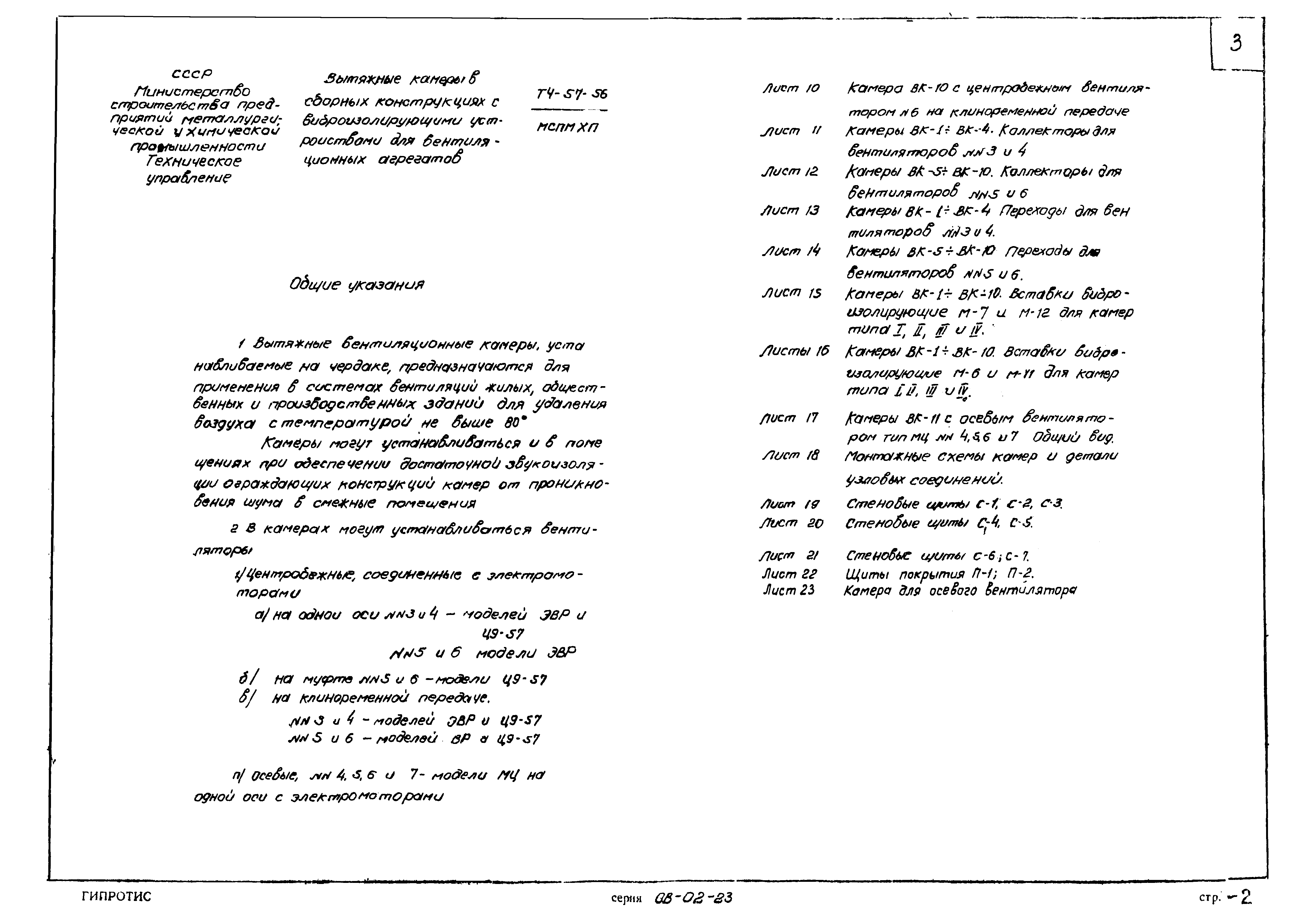

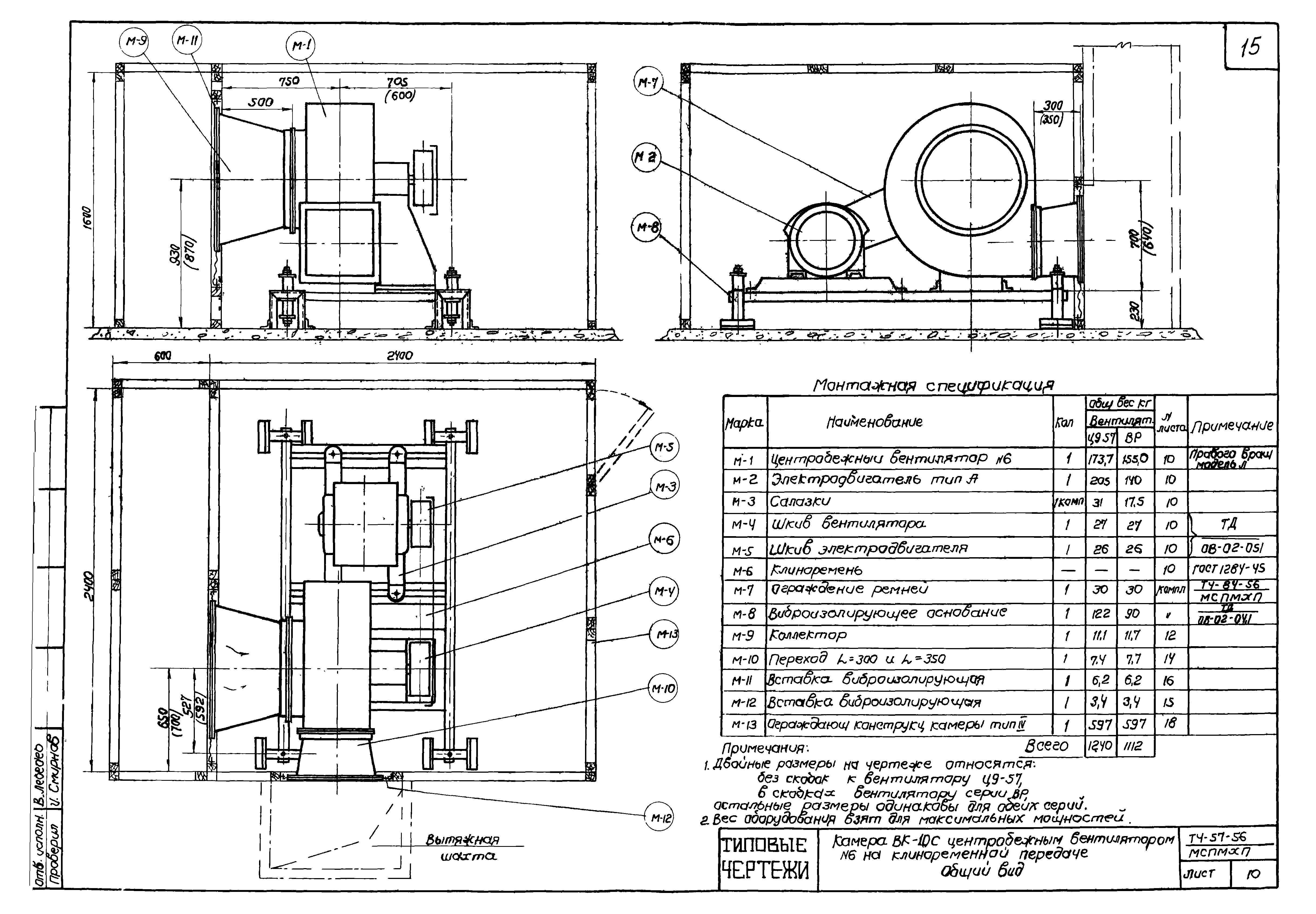

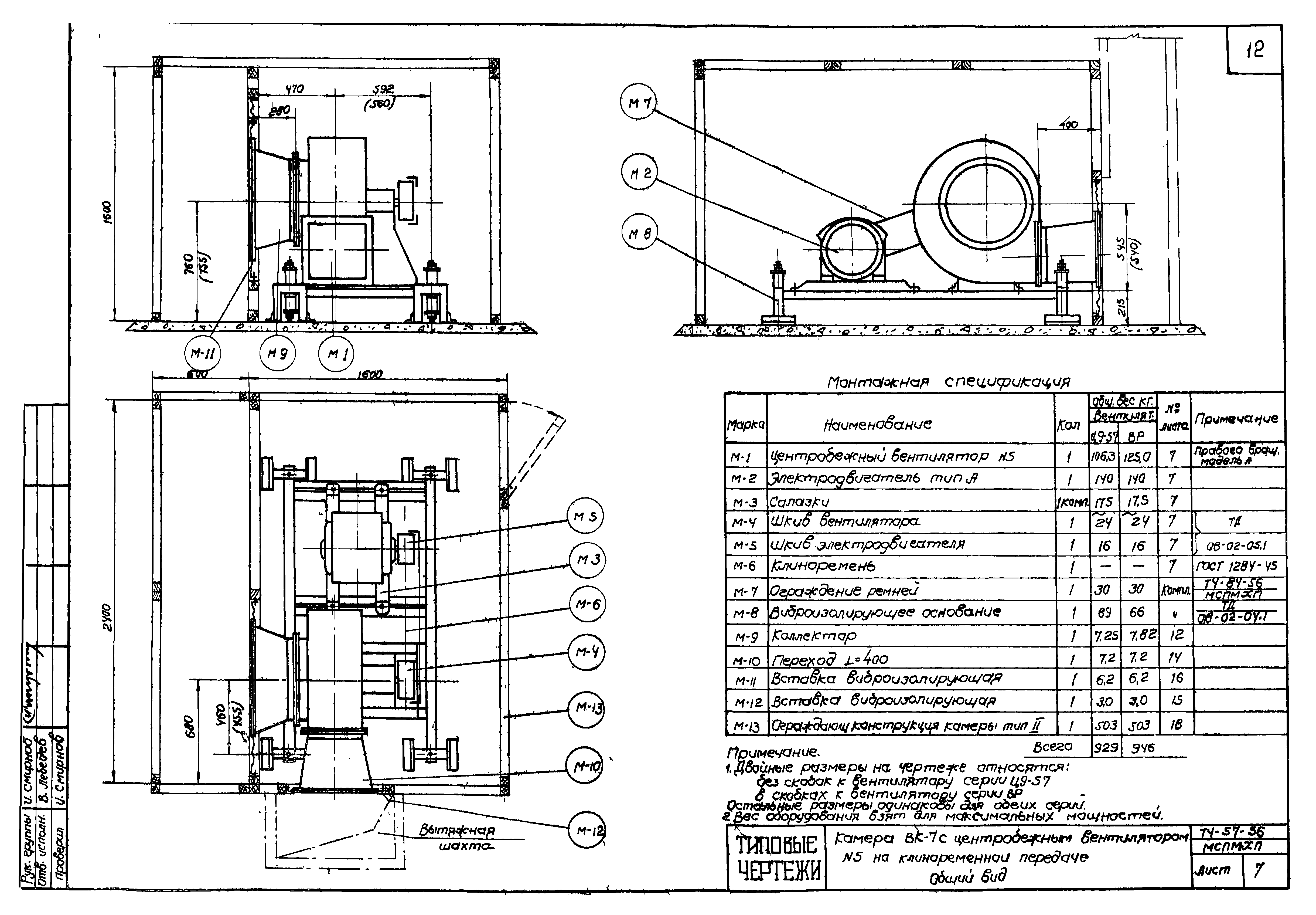

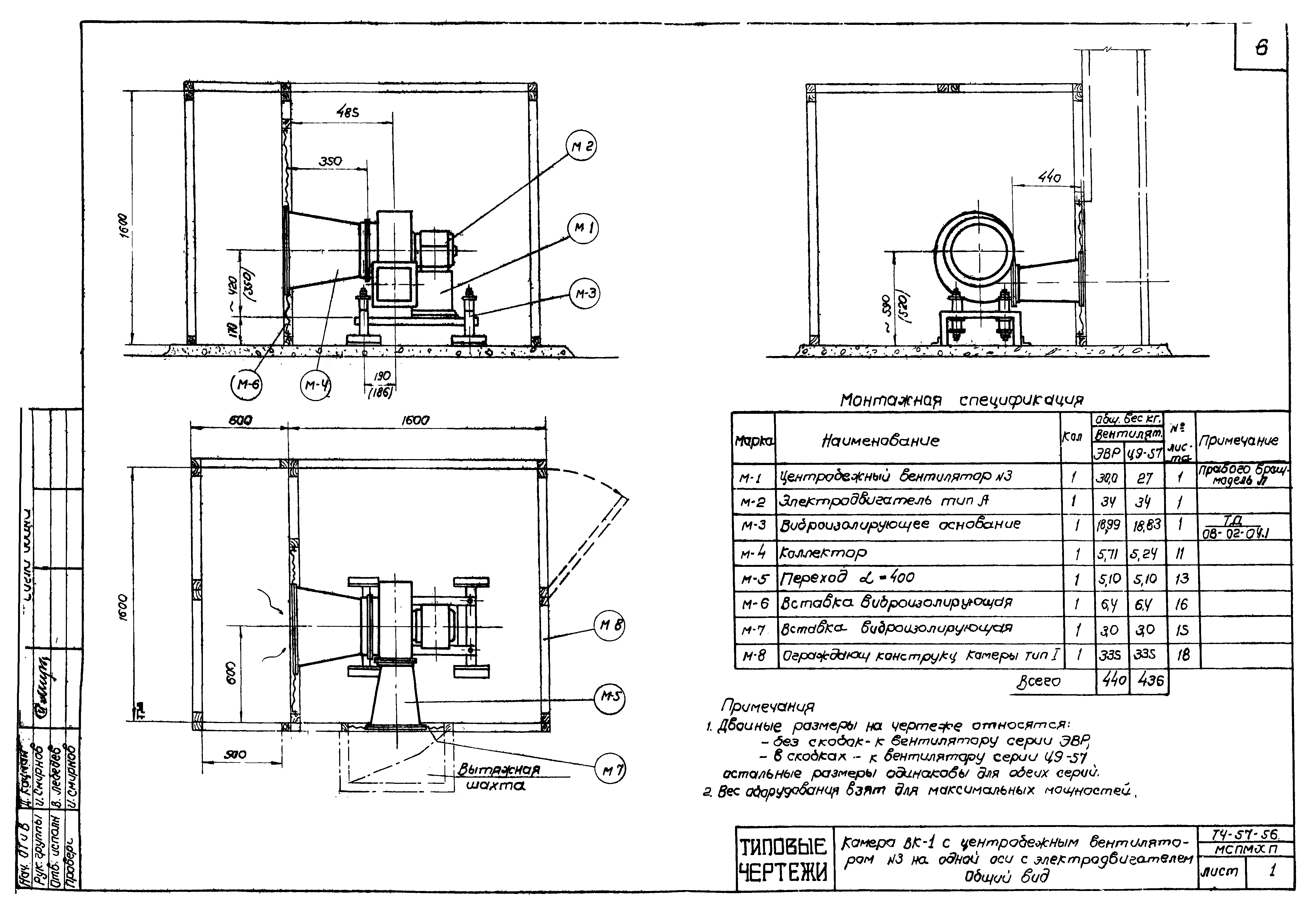

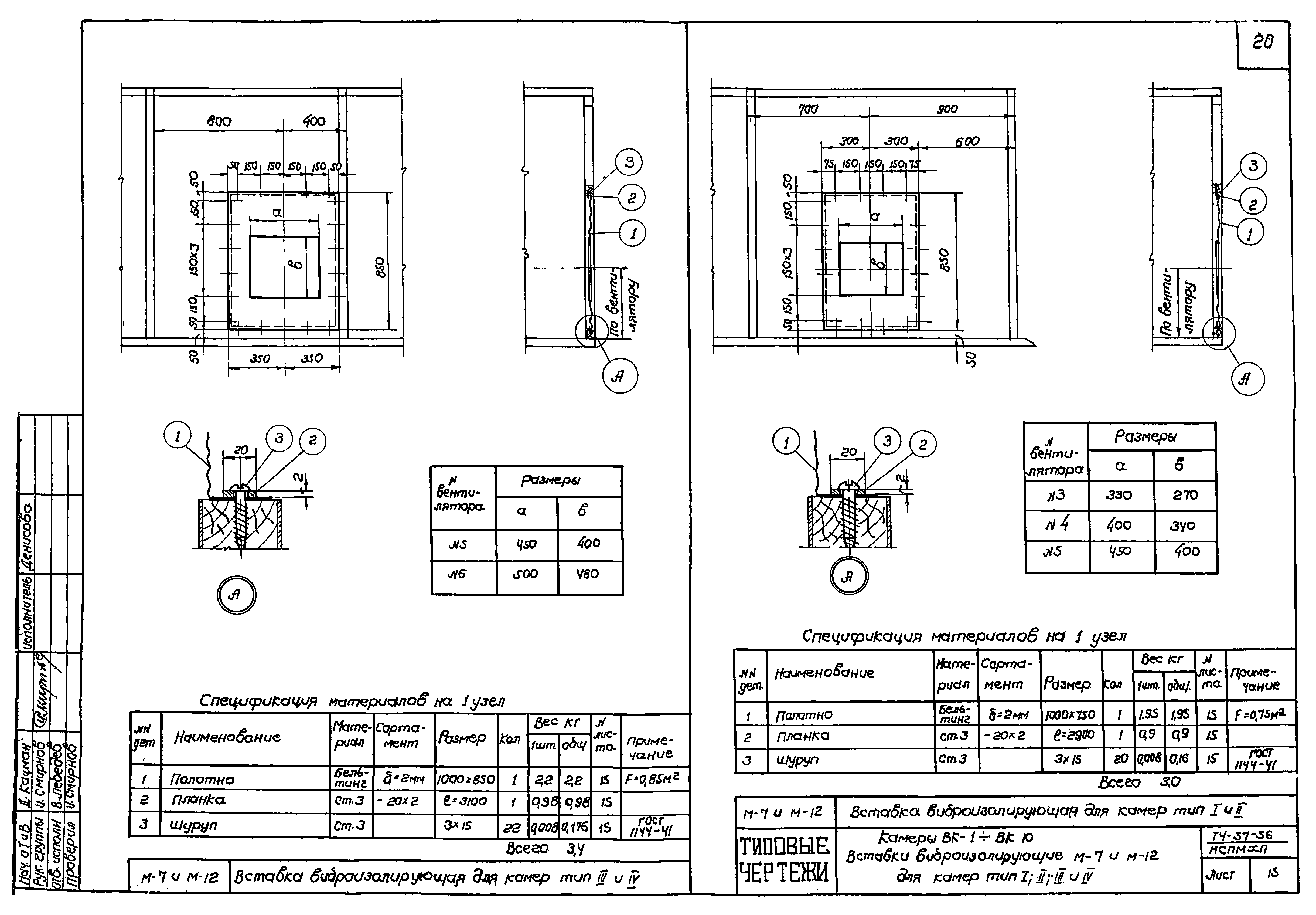

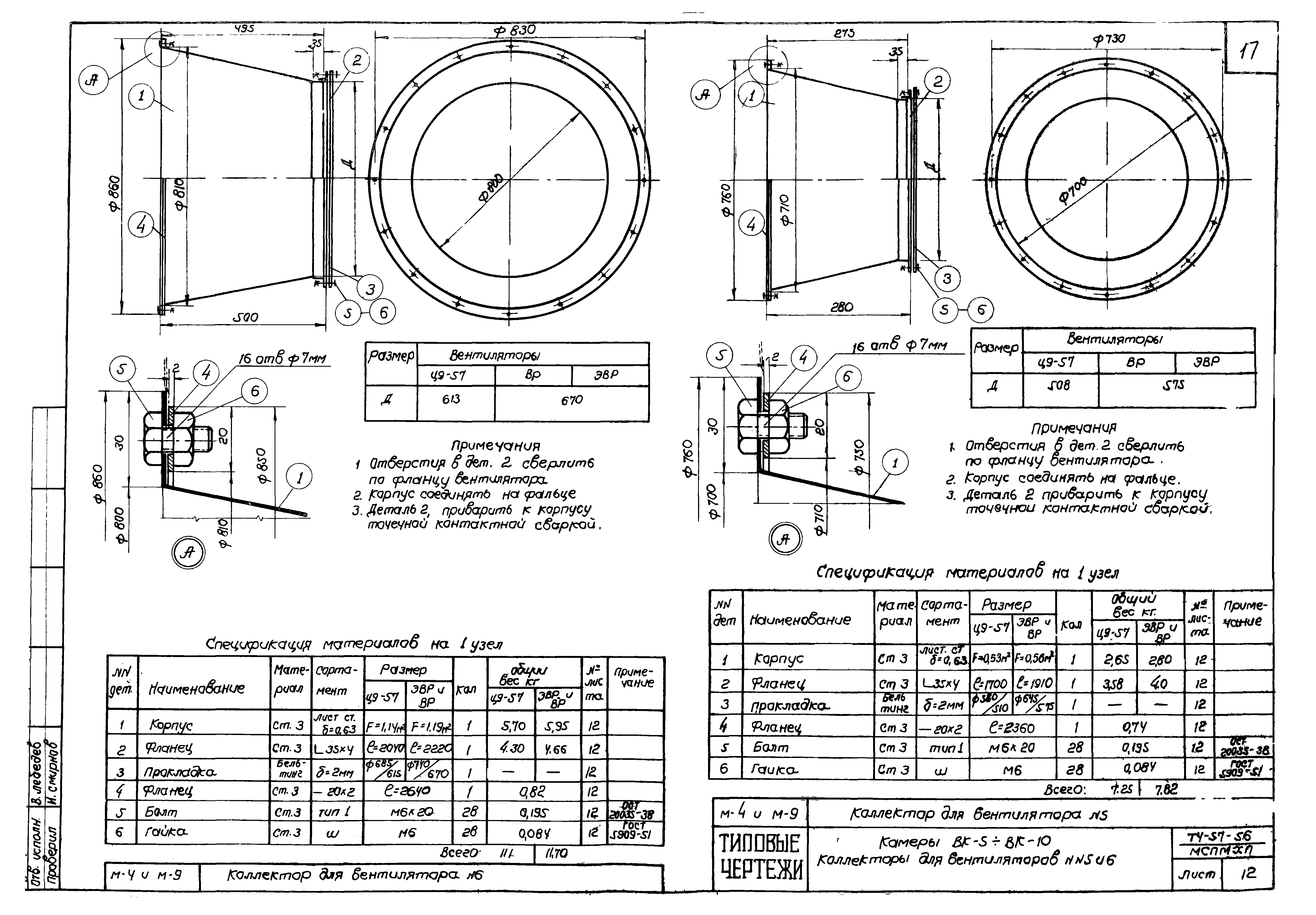

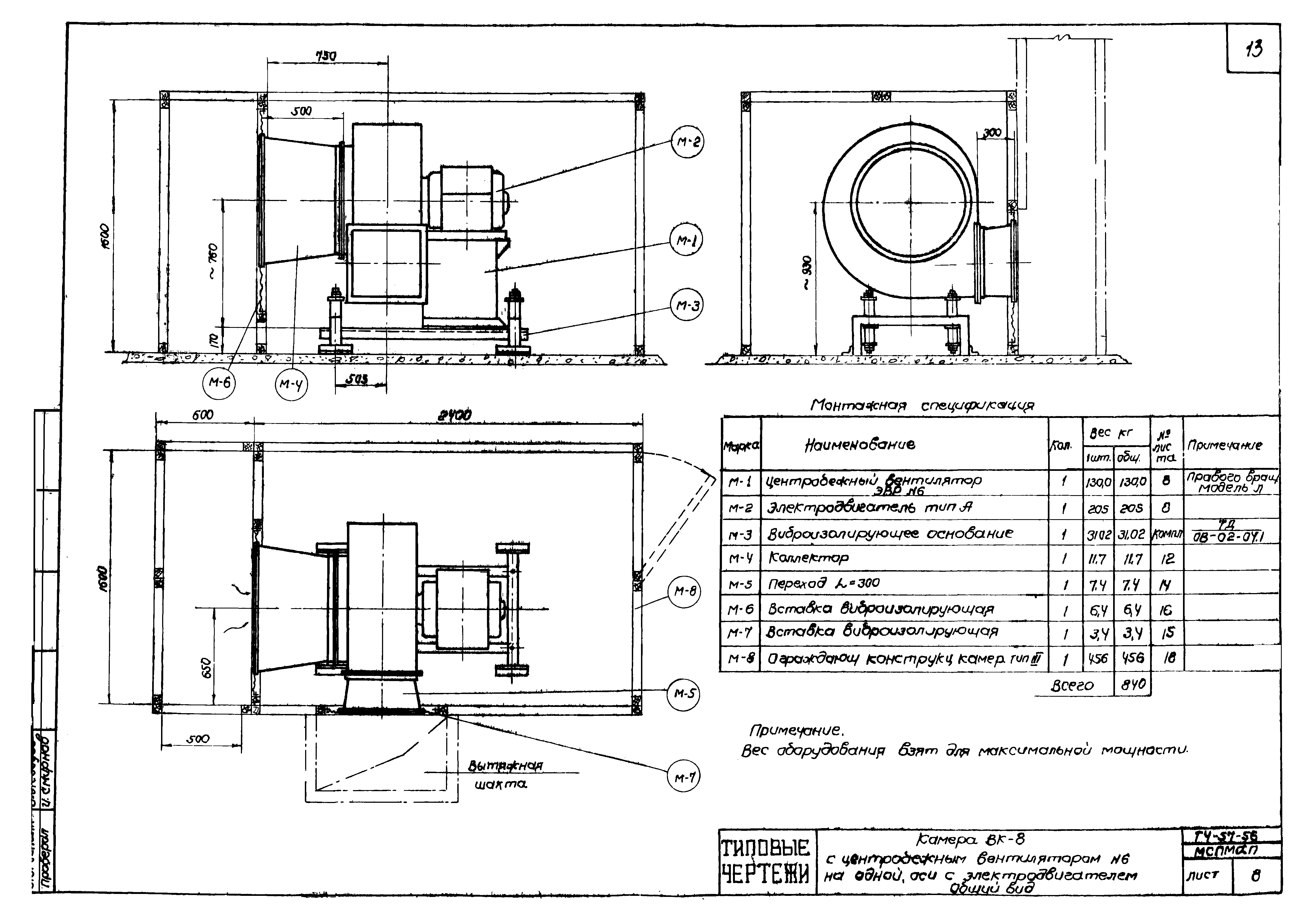

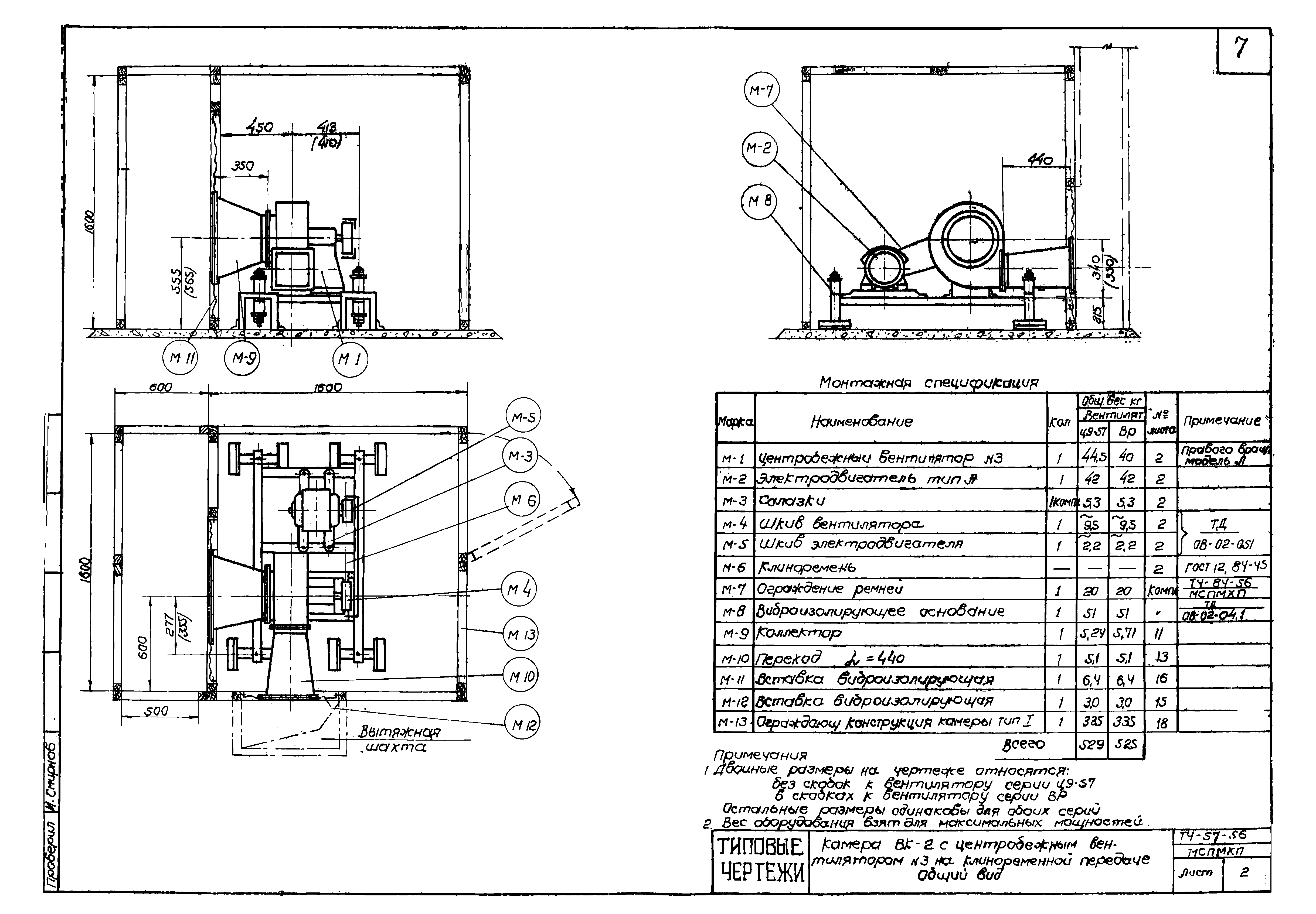

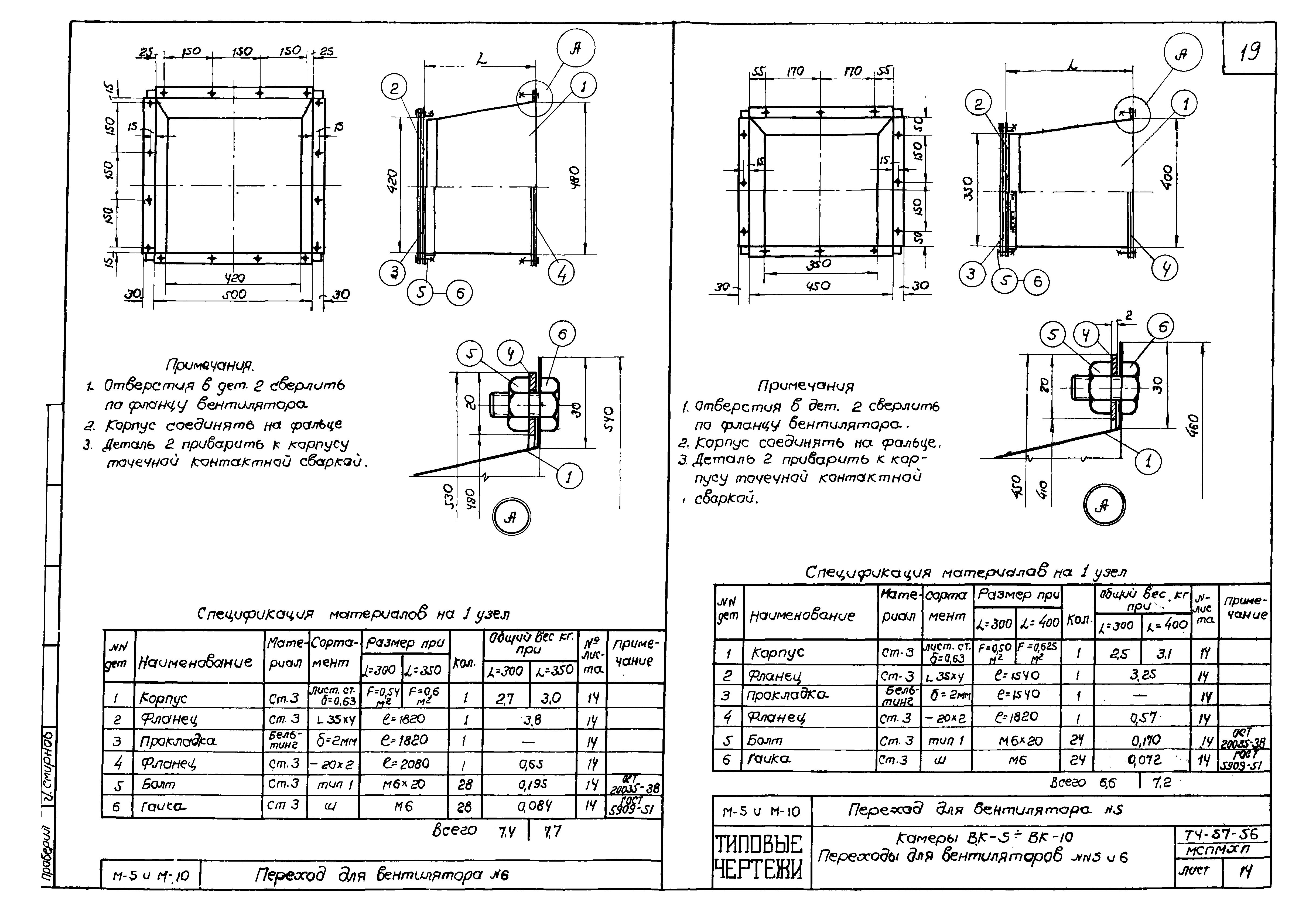

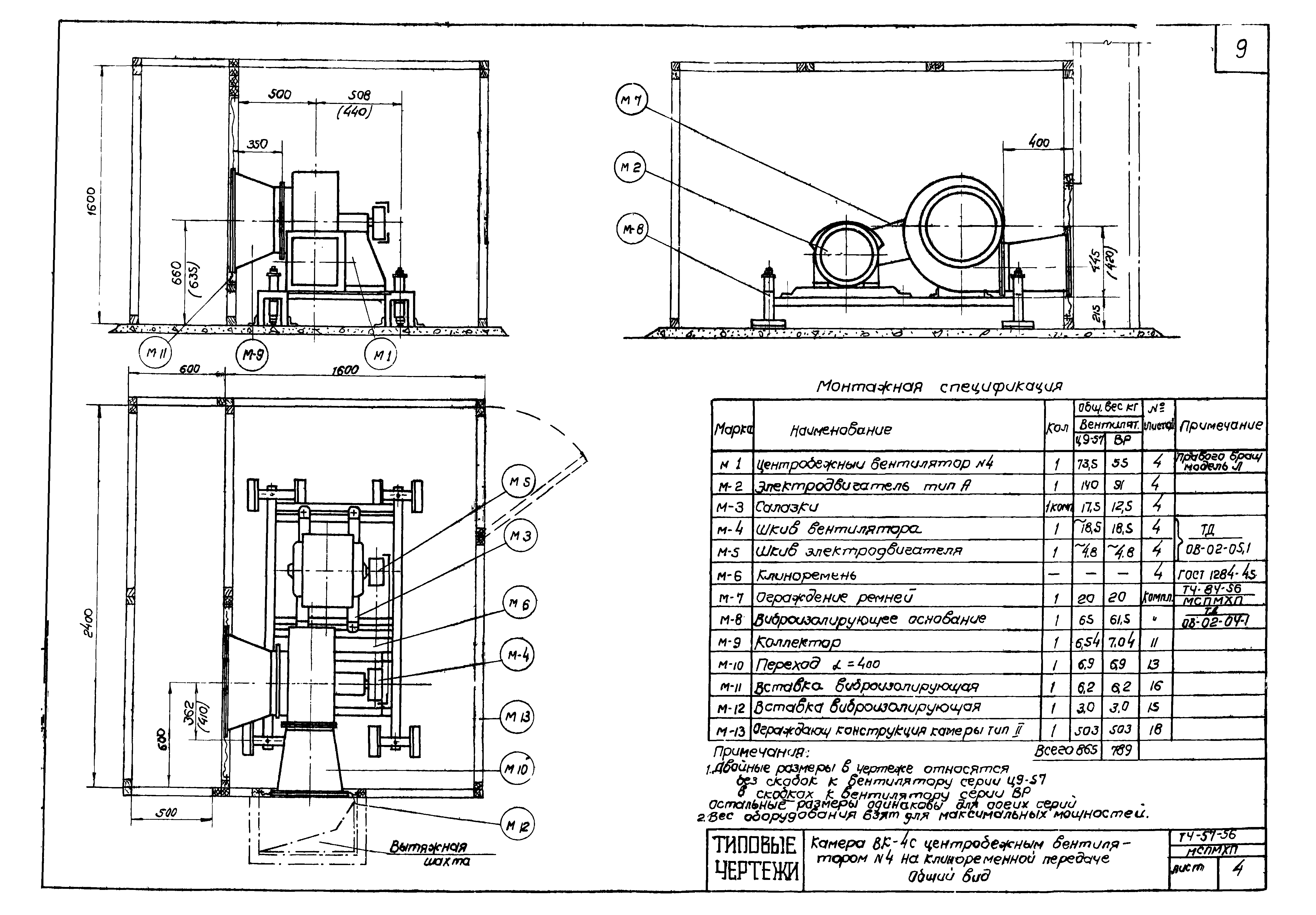

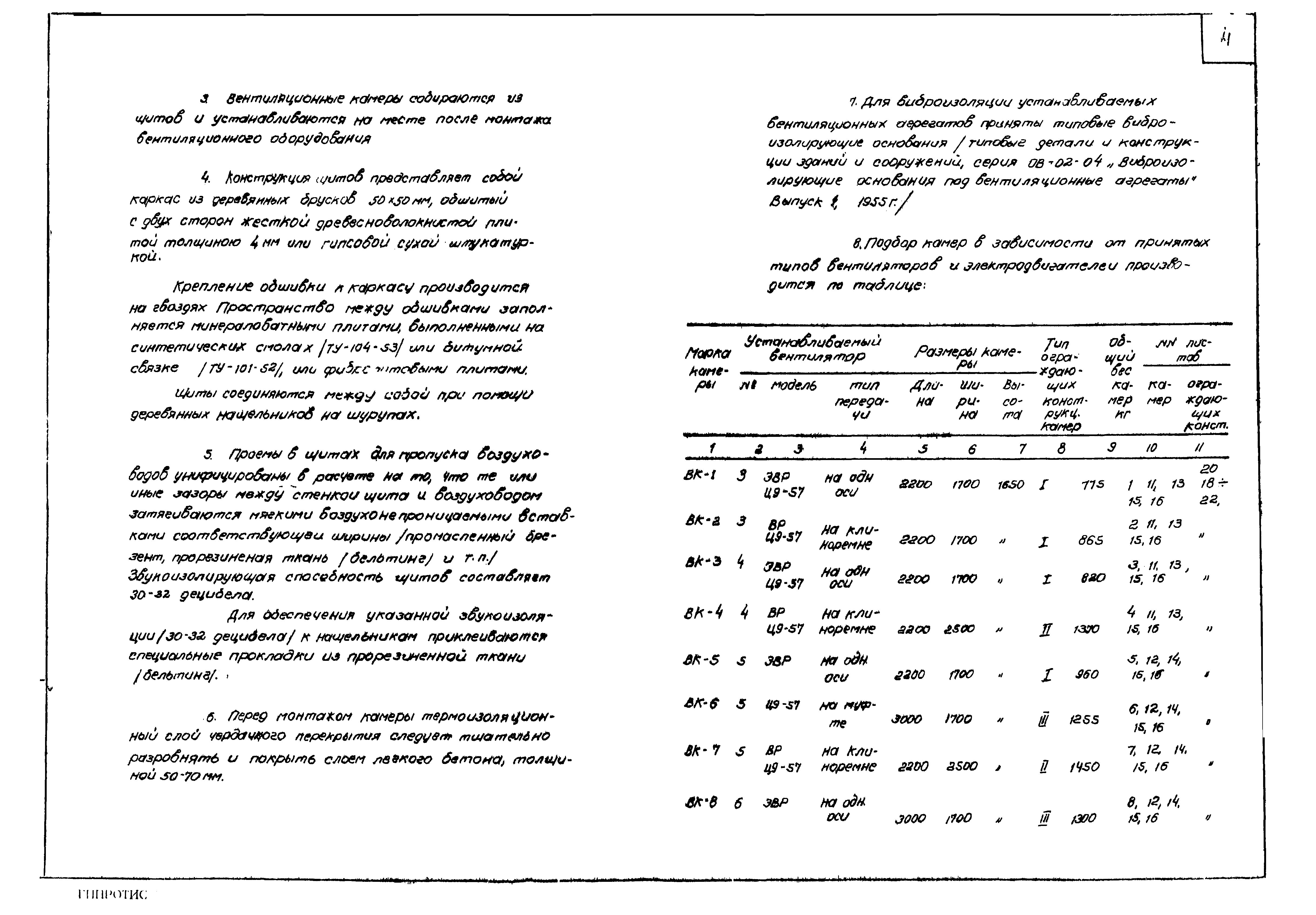

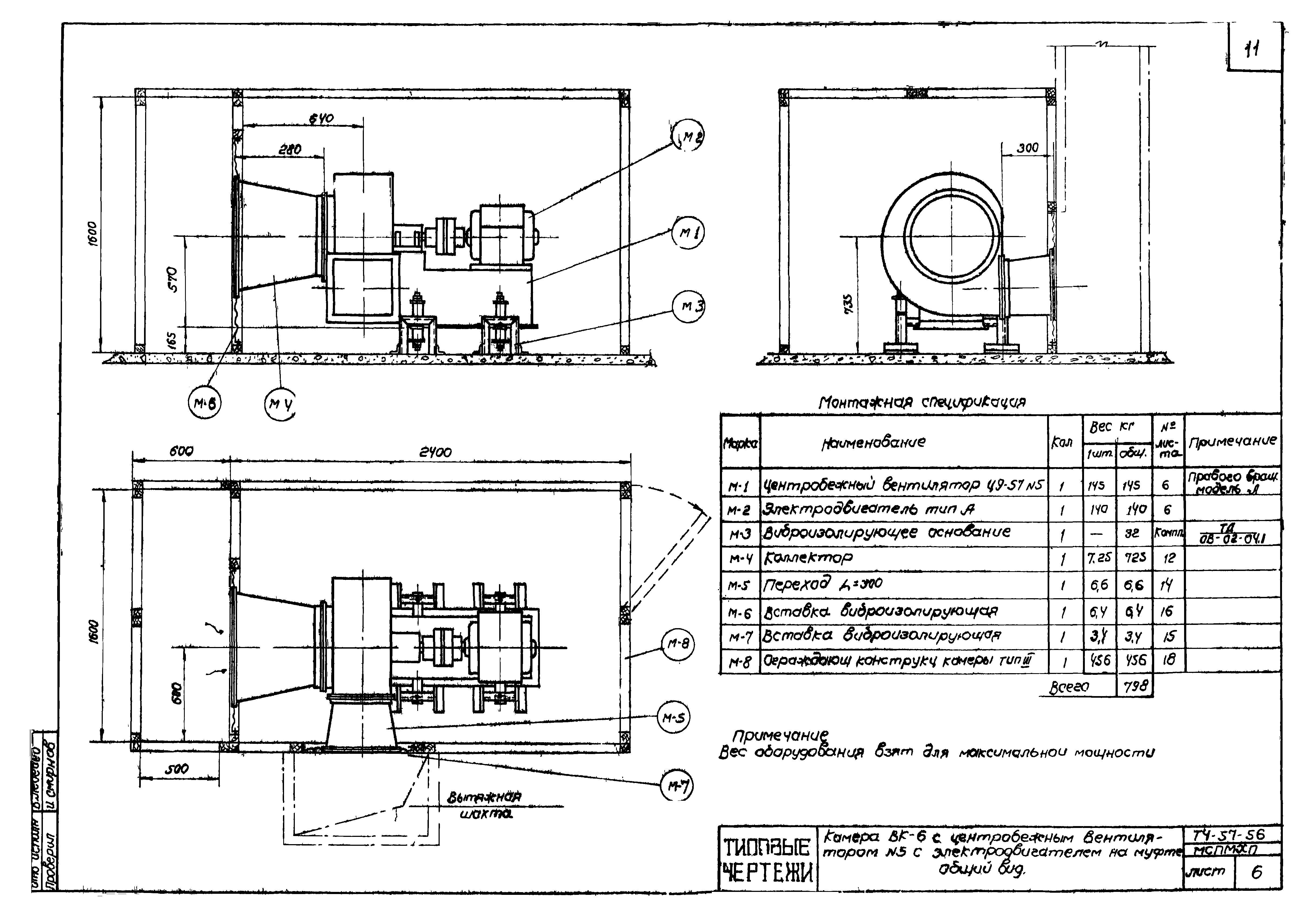

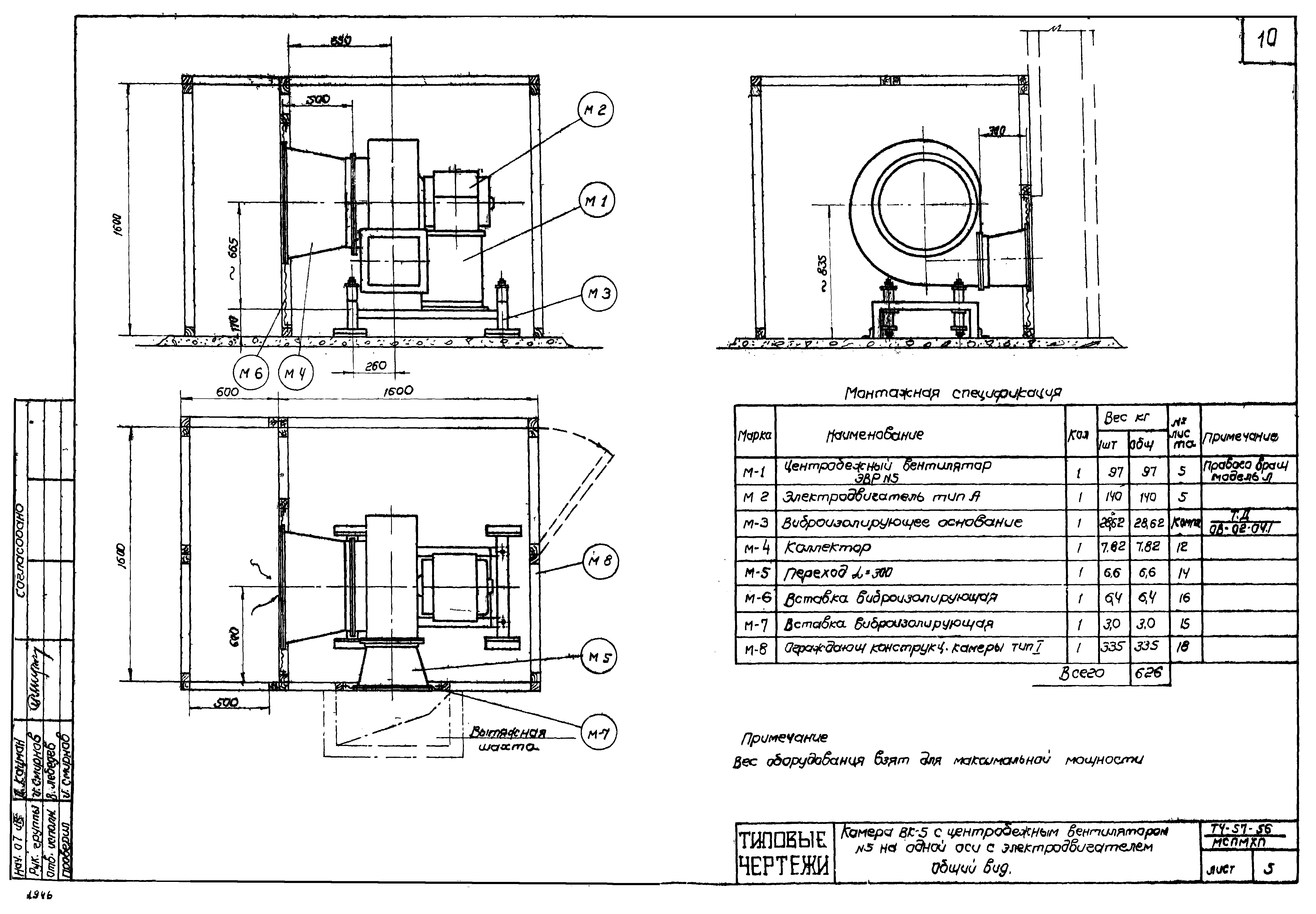

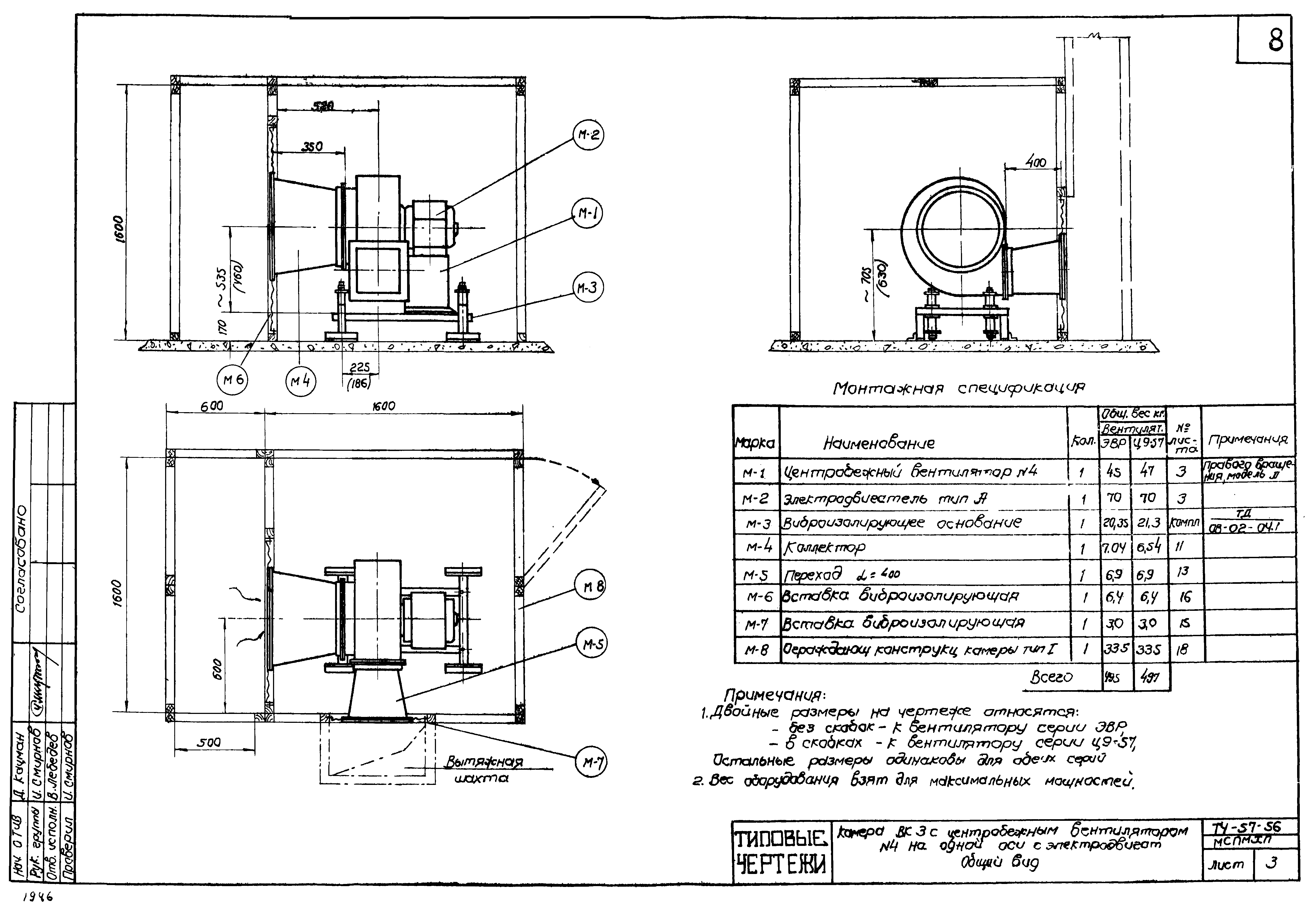

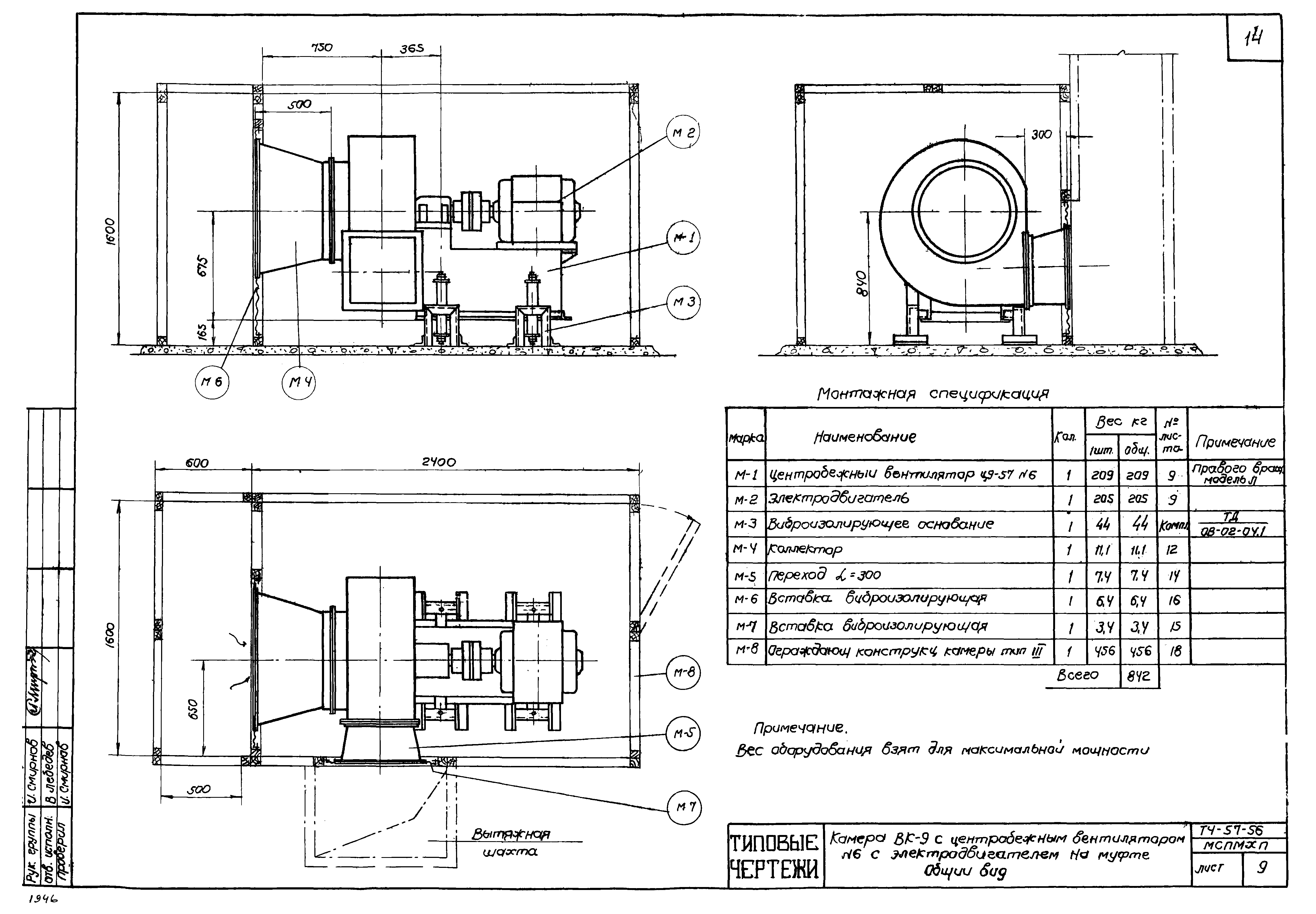

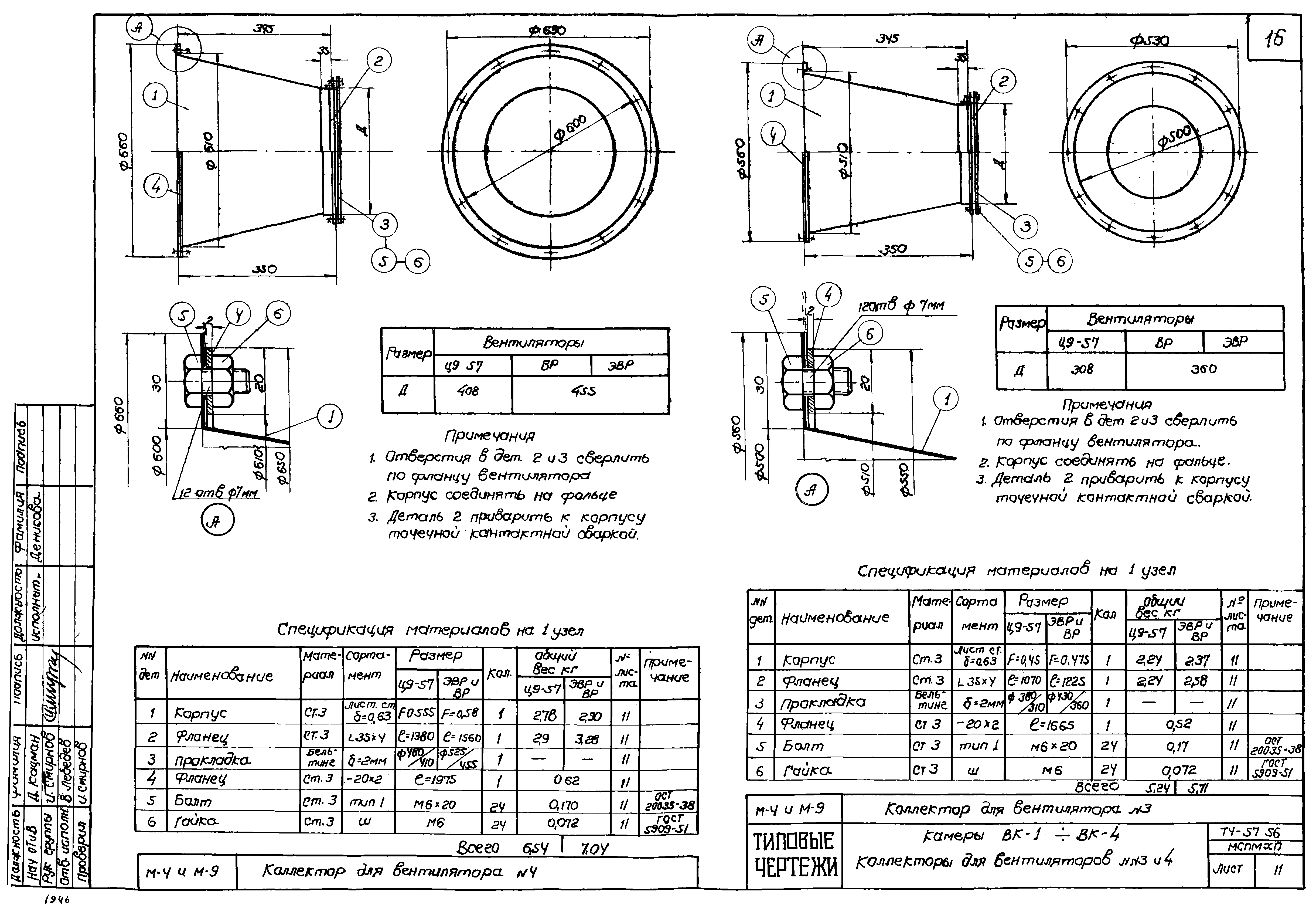

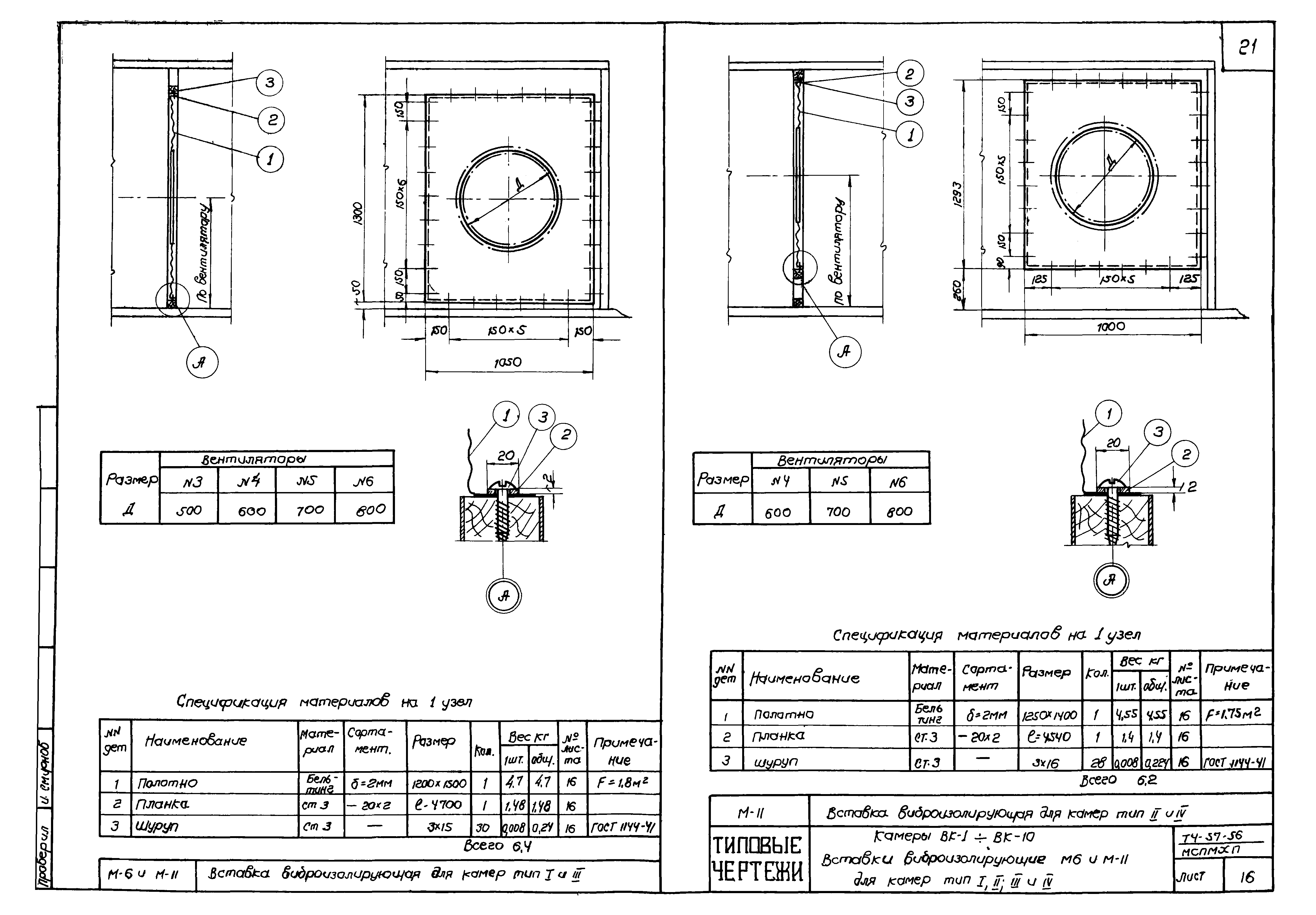

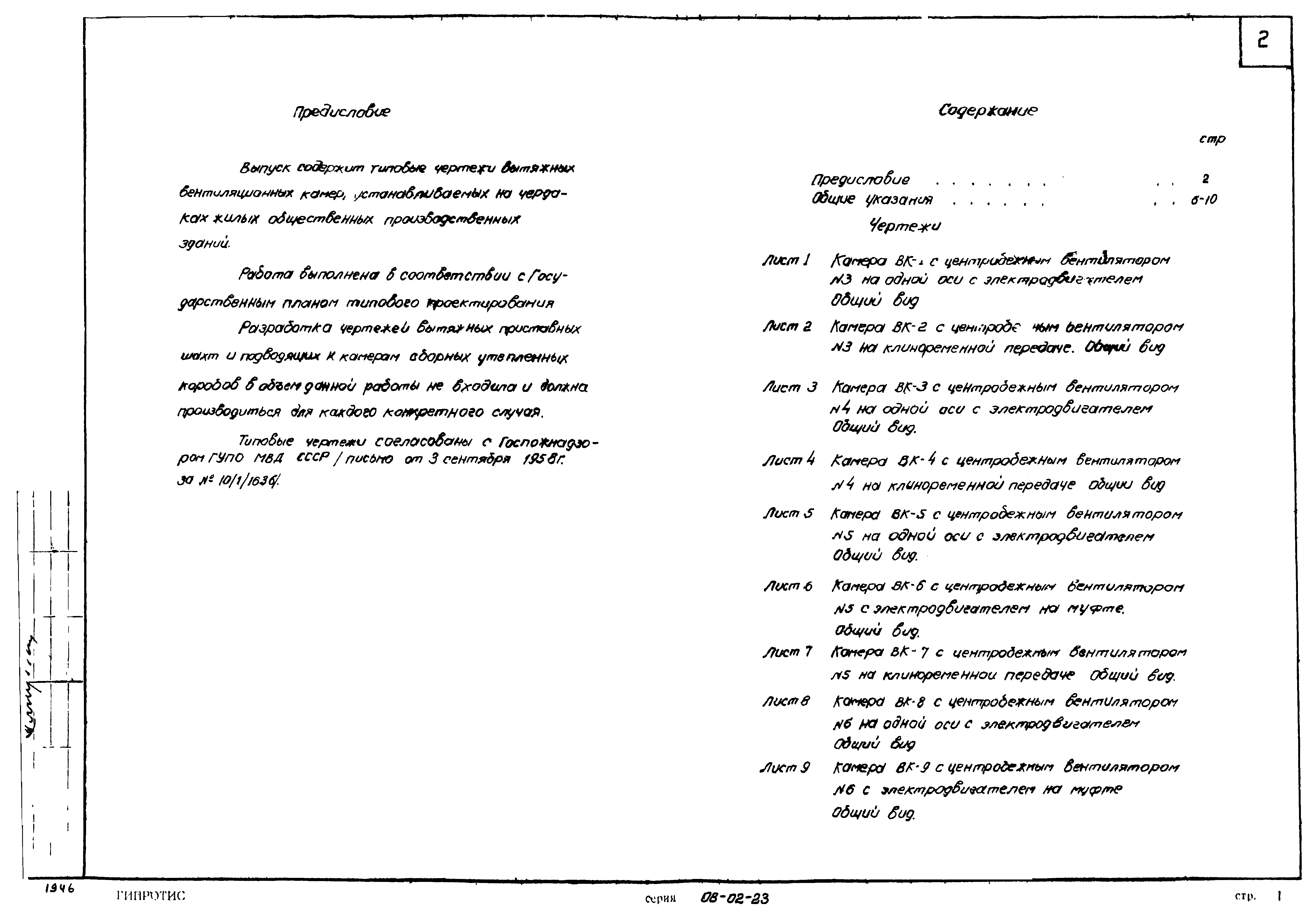

Оглавление:	Предисловие Общие указания Камера ВК-1 с центробежным вентилятором №3 на одной оси с электродвигателем. Общий вид Камера ВК-2 с центробежным вентилятором №3 на клиноременной передаче. Общий вид Камера ВК-3 с центробежным вентилятором №4 на одной оси с электродвигателем. Общий вид Камера ВК-4 с центробежным вентилятором №4 на клиноременной передаче. Общий вид Камера ВК-5 с центробежным вентилятором №5 на одной оси с электродвигателем. Общий вид Камера ВК-6 с центробежным вентилятором №5 с электродвигателем на муфте. Общий вид Камера ВК-7 с центробежным вентилятором №5 на клиноременной передаче. Общий вид Камера ВК-8 с центробежным вентилятором №6 на одной оси с электродвигателем. Общий вид Камера ВК-9 с центробежным вентилятором №6 с электродвигателем на муфте. Общий вид Камера ВК-10 с центробежным вентилятором №6 на клиноременной передаче. Общий вид Камеры ВК-1 - ВК-4. Коллекторы для вентиляторов №№3 и 4 Камеры ВК-5 - ВК-10. Коллекторы для вентиляторов №№5 и 6 Камеры ВК-1 - ВК-4. Переходы для вентиляторов №№3 и 4 Камеры ВК-5 - ВК-10. Переходы для вентиляторов №№5 и 6 Камеры ВК-1 - ВК-10. Вставки виброизолирующие М-7 и М-12 для камер типа I, II, III и IV Камеры ВК-1 - ВК-10. Вставки виброизолирующие М-6 и М-11 для камер типа I, II, III и IV Камеры ВК-11 с осевым вентилятором тип МЦ №№4, 5, 6 и 7. общий вид Монтажные схемы камер и детали узловых соединений Стеновые щиты С-1, С-2, С-3 Стеновые щиты С-4, С-5 Стеновые щиты С-6, С-7 Щиты покрытия П-1, П-2 Камера для осевого вентилятора
Разработан:	Гипротис
Утверждён:	20.11.1956 Министерство строительства предприятий металлургической и химической промышленности
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Инженерное оборудование Инженерное оборудование; изделия и узлы инженерного оборудования зданий и сооружений Воздухоснабжение, вентиляция и кондиционирование Приточные камеры и установки, завесы
