Серия ПК-01-84

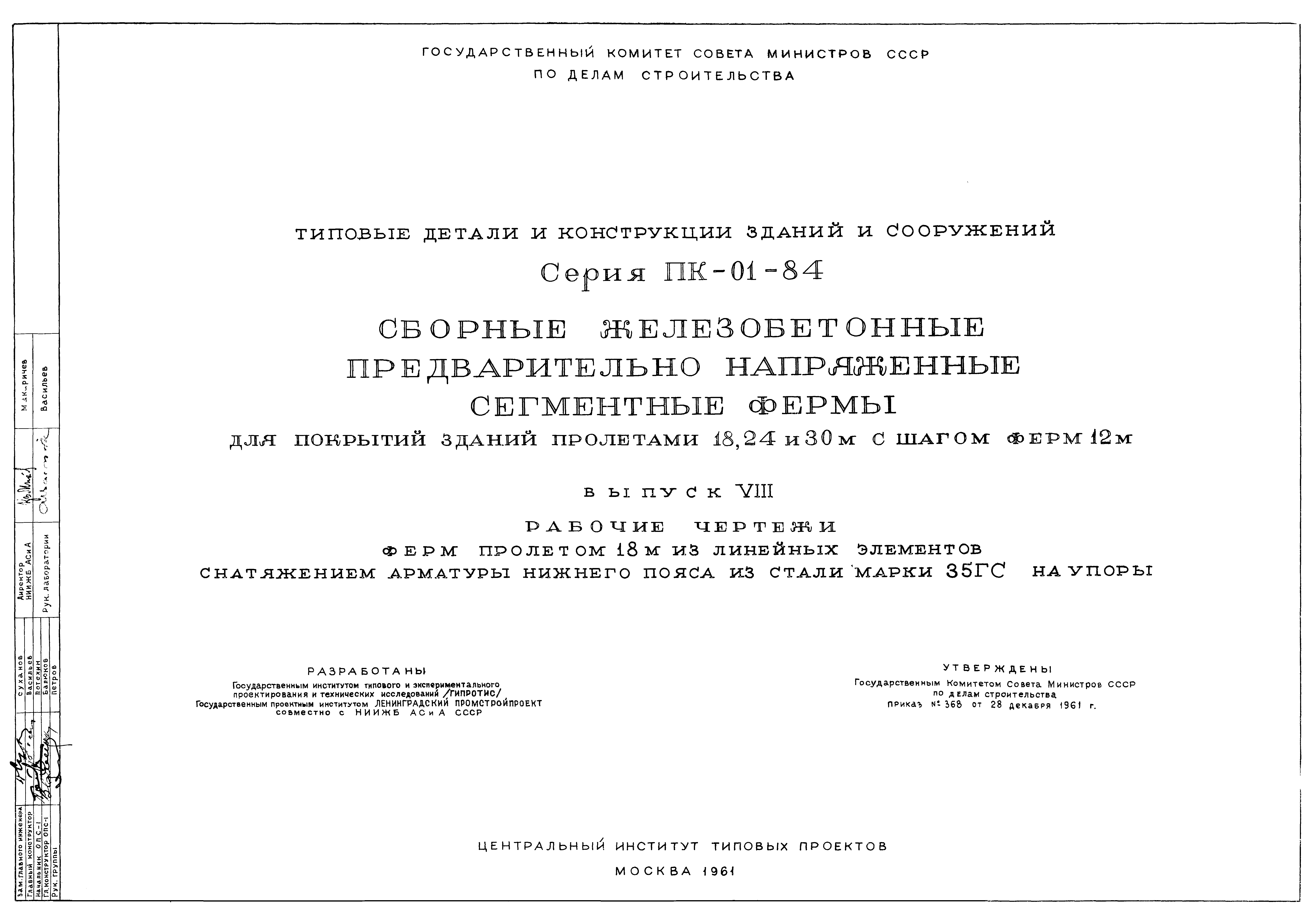

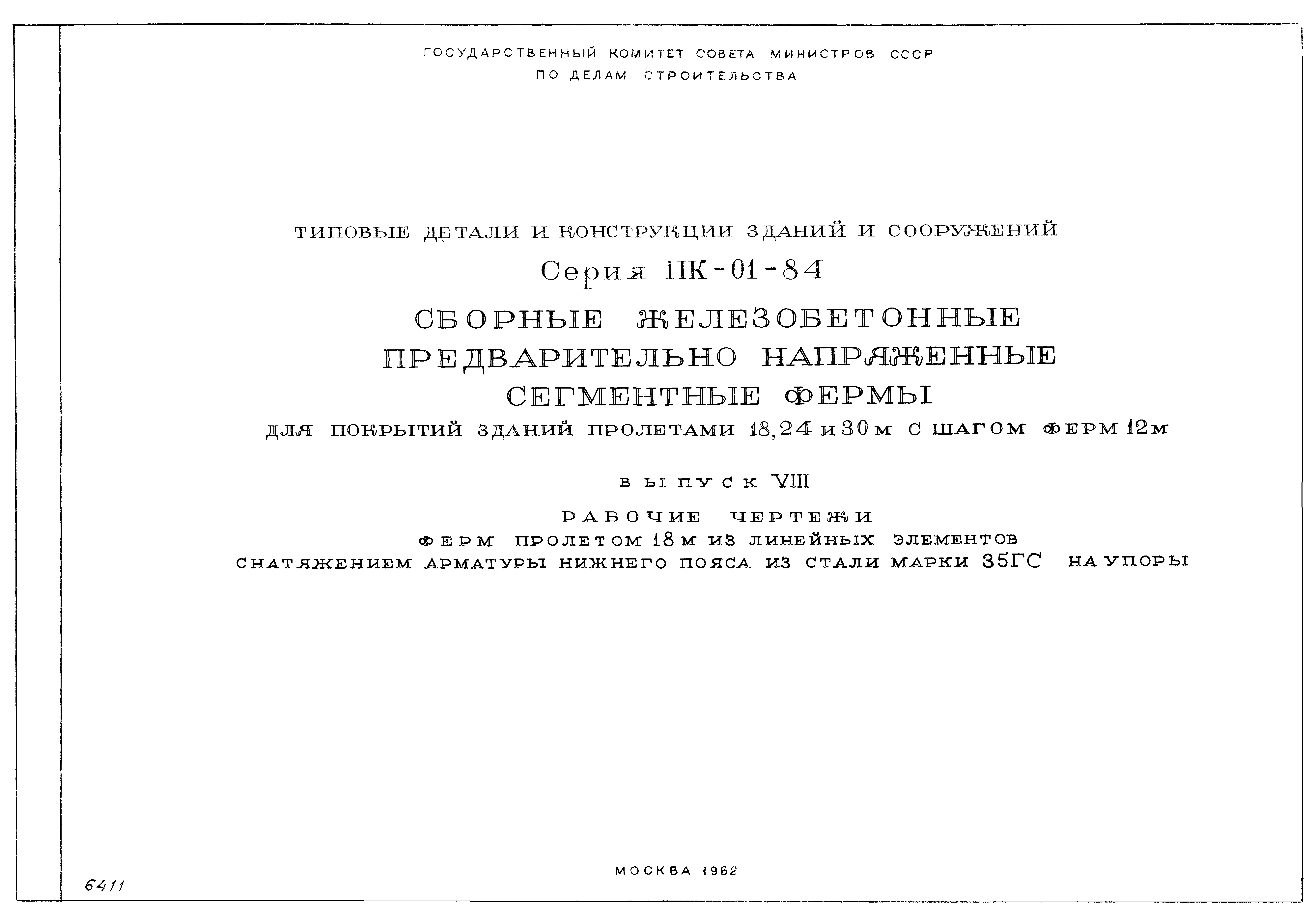

Выпуск VIII. Рабочие чертежи ферм пролетом 18 м из линейных элементов с натяжением арматуры нижнего пояса из стали марки 35ГС на упоры

Обозначение:	Серия ПК-01-84
Обозначение англ:	Series ПК-01-84
Статус:	не действует
Название рус.:	Выпуск VIII. Рабочие чертежи ферм пролетом 18 м из линейных элементов с натяжением арматуры нижнего пояса из стали марки 35ГС на упоры
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

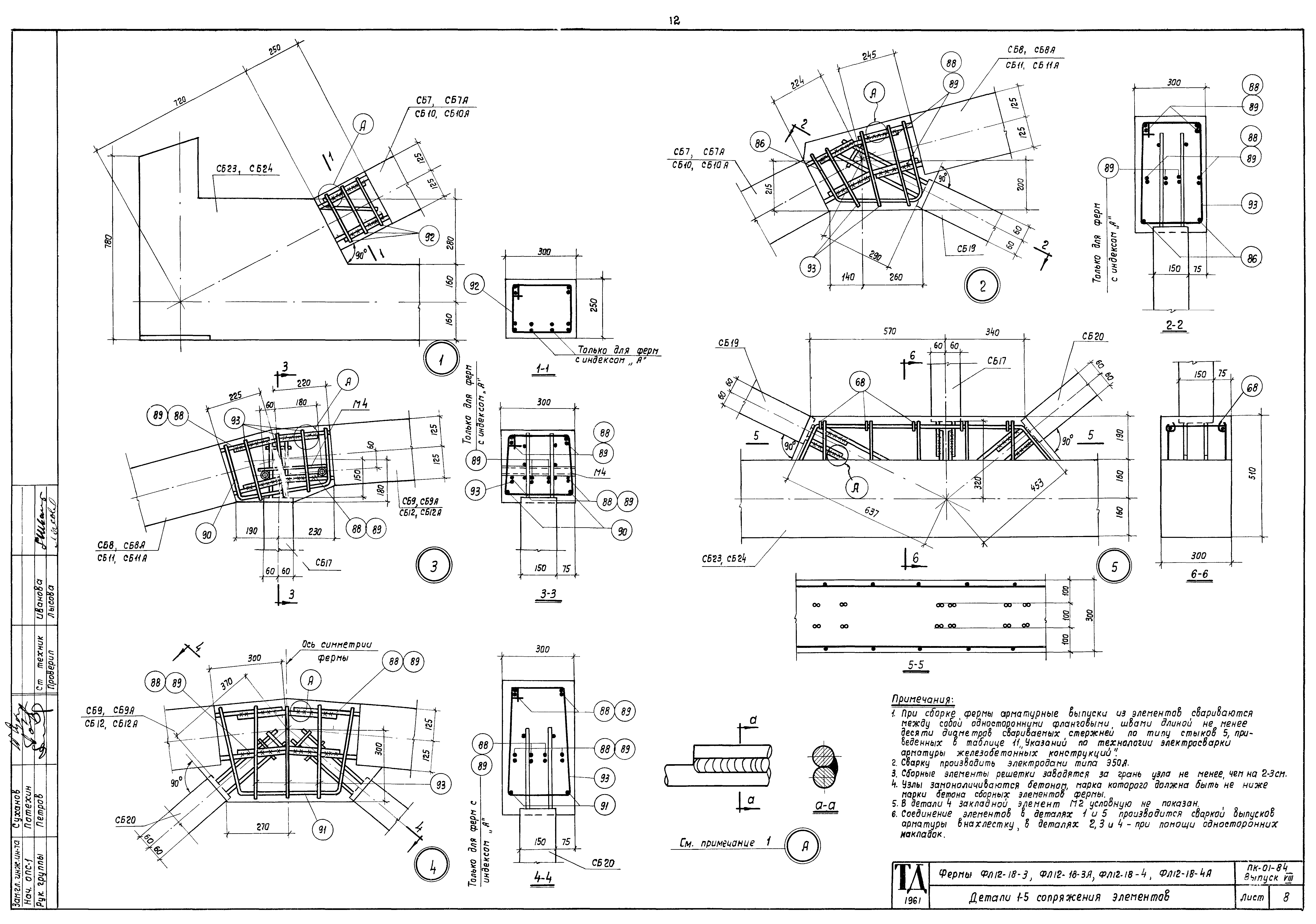

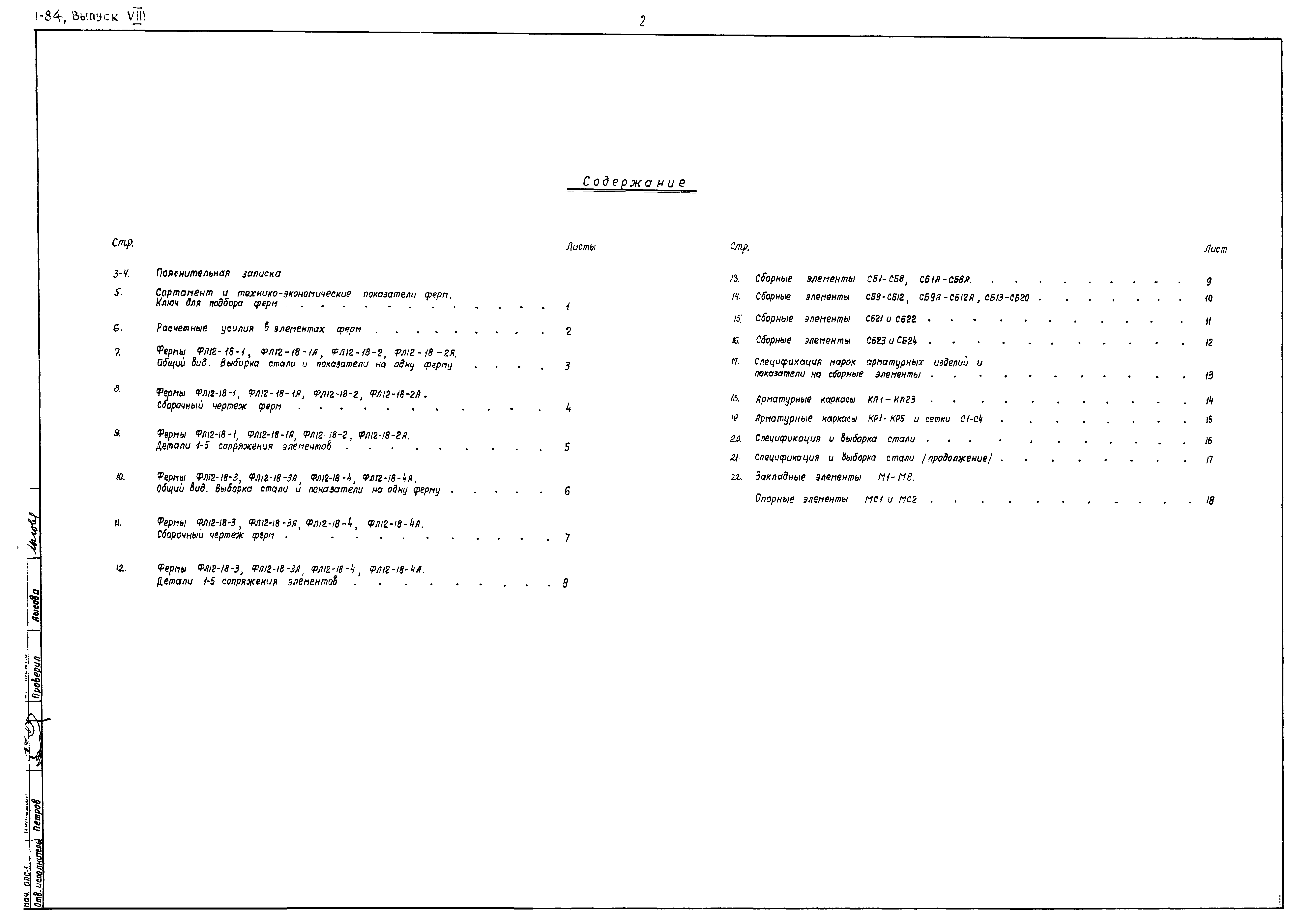

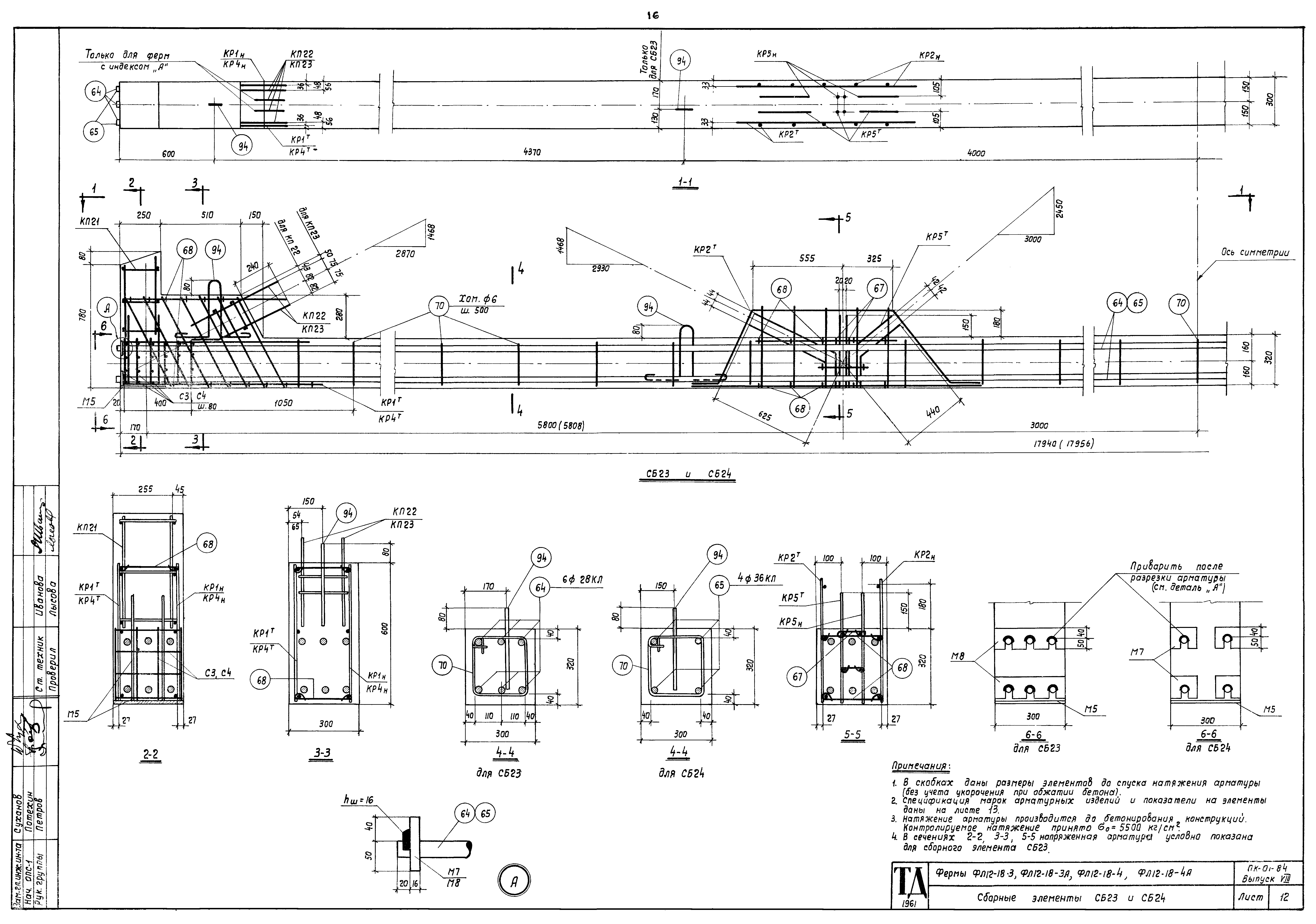

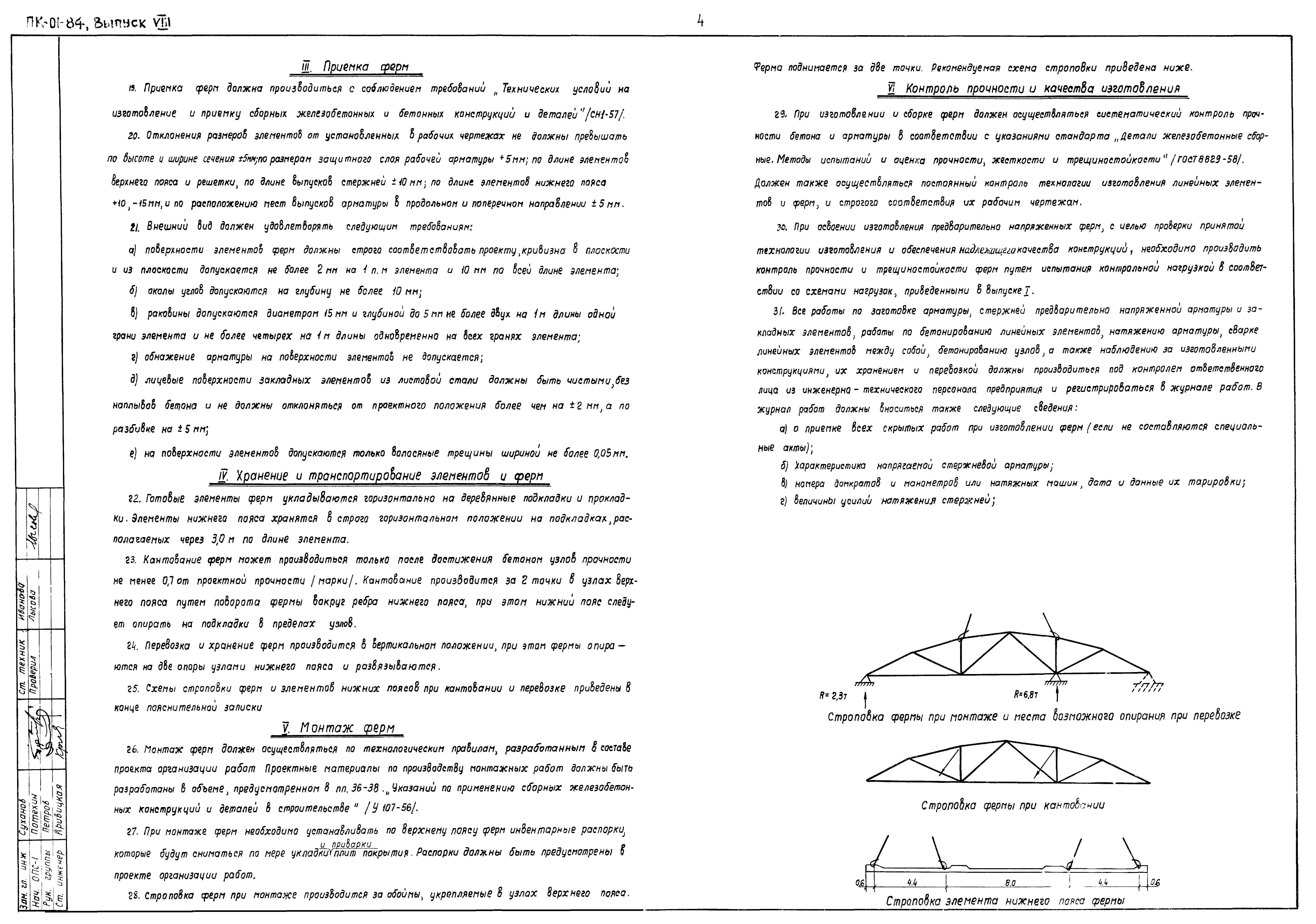

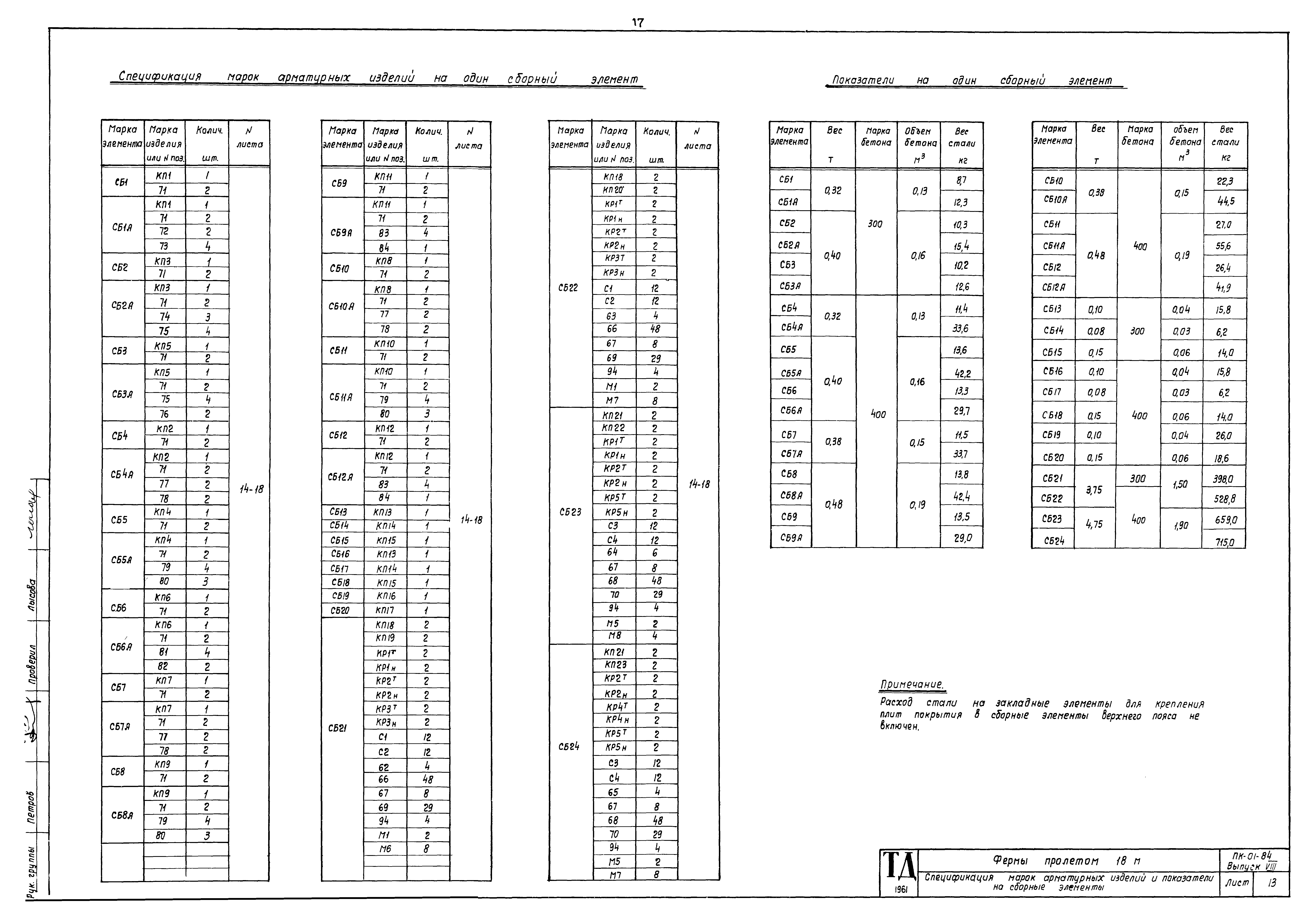

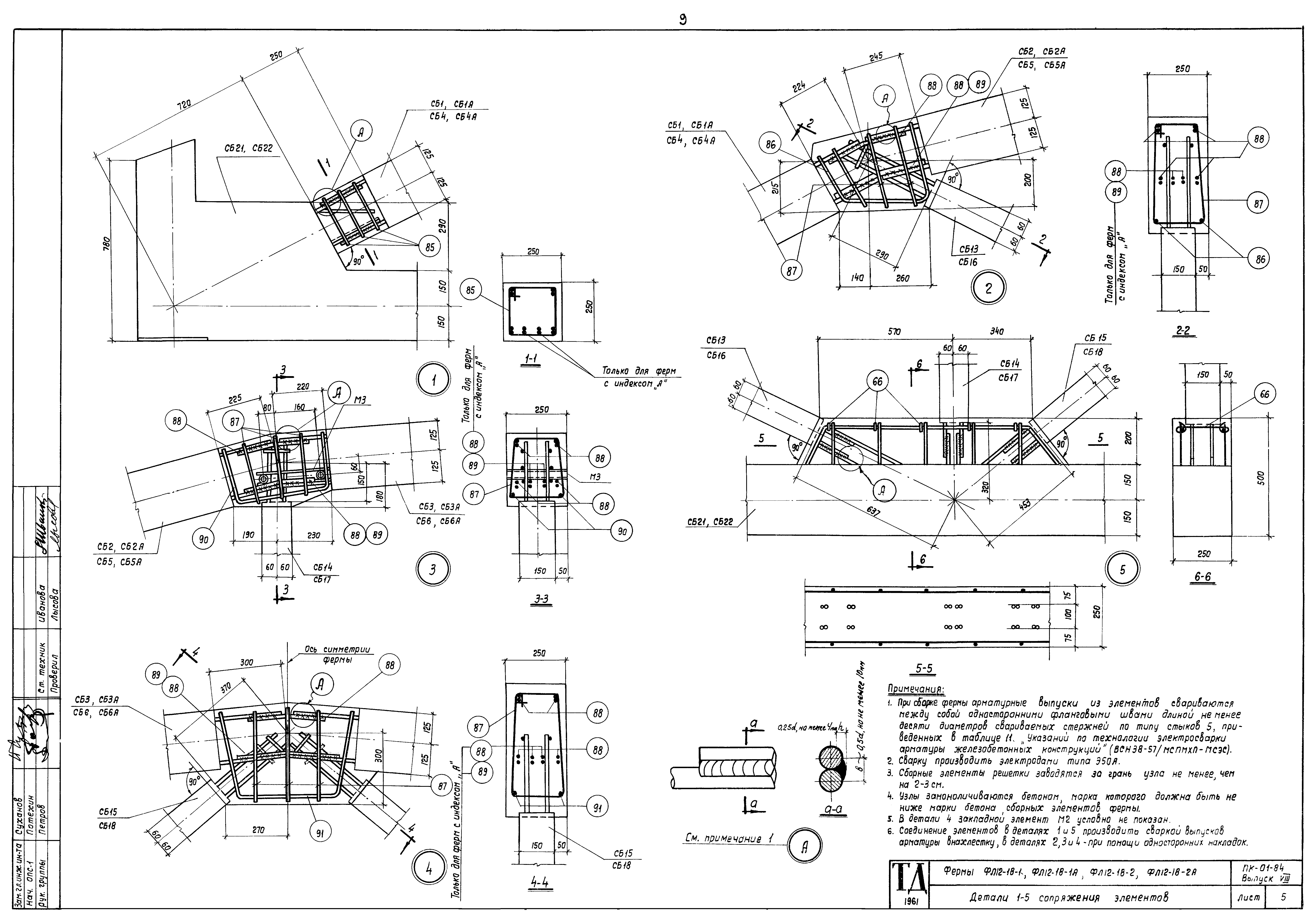

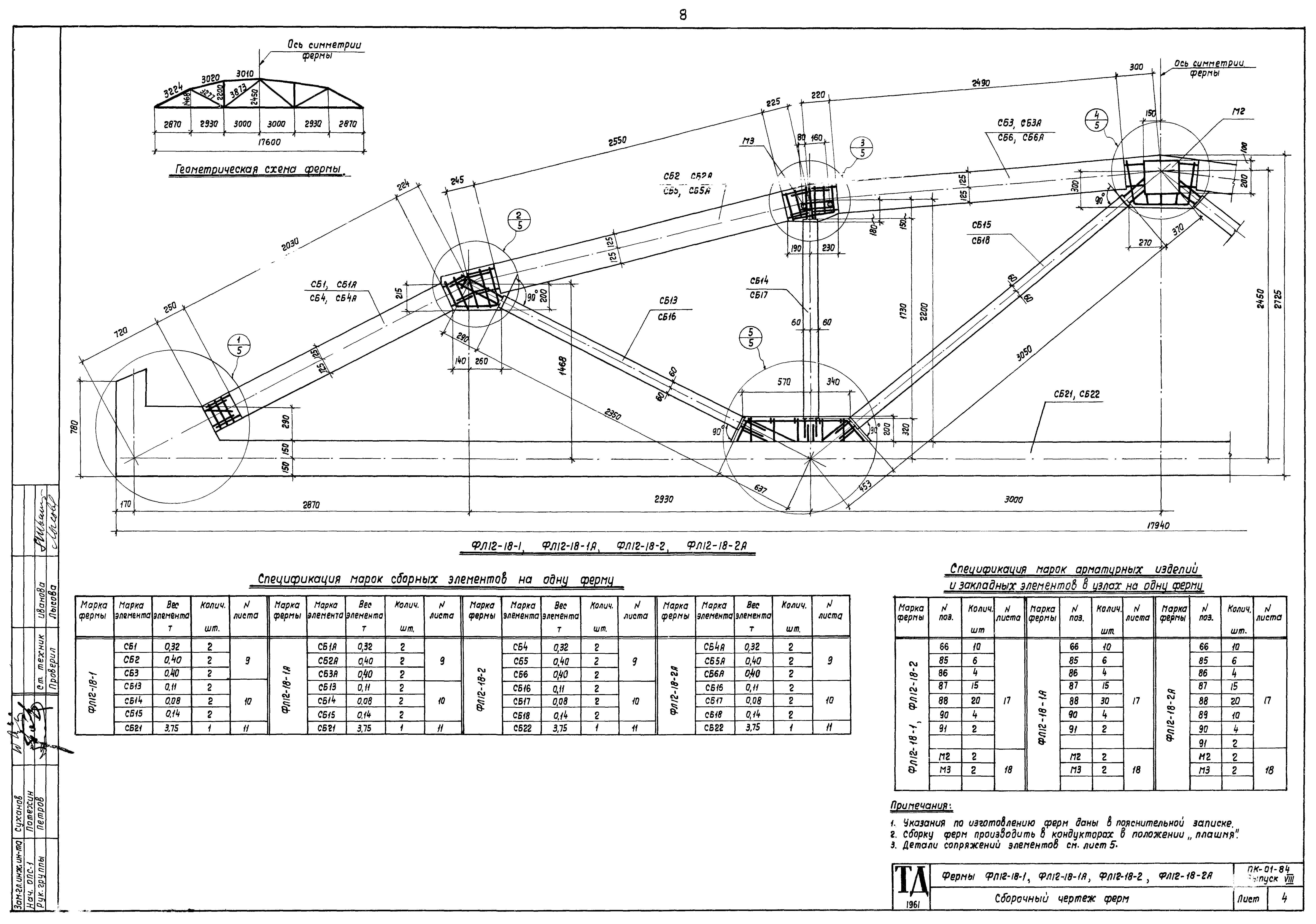

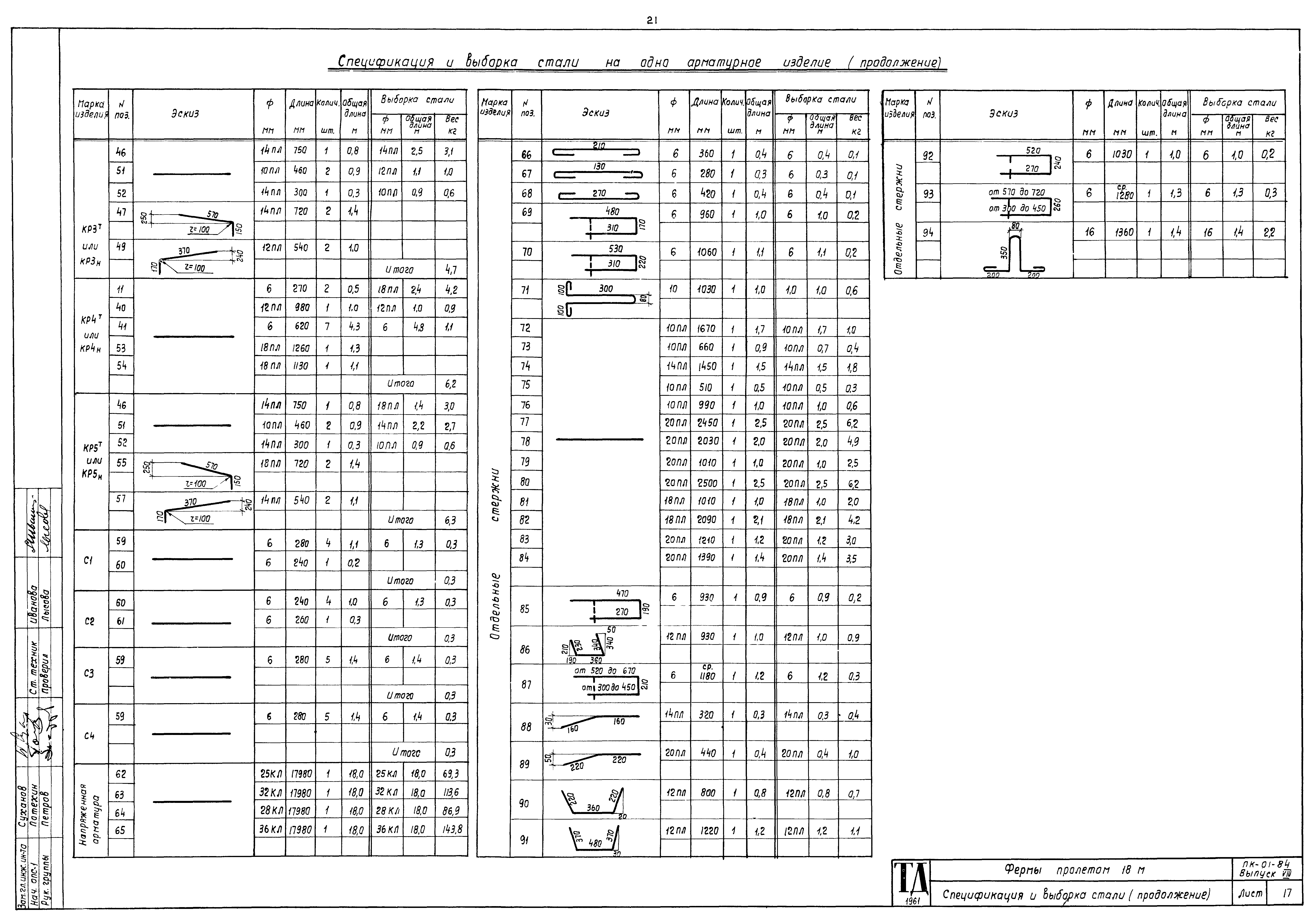

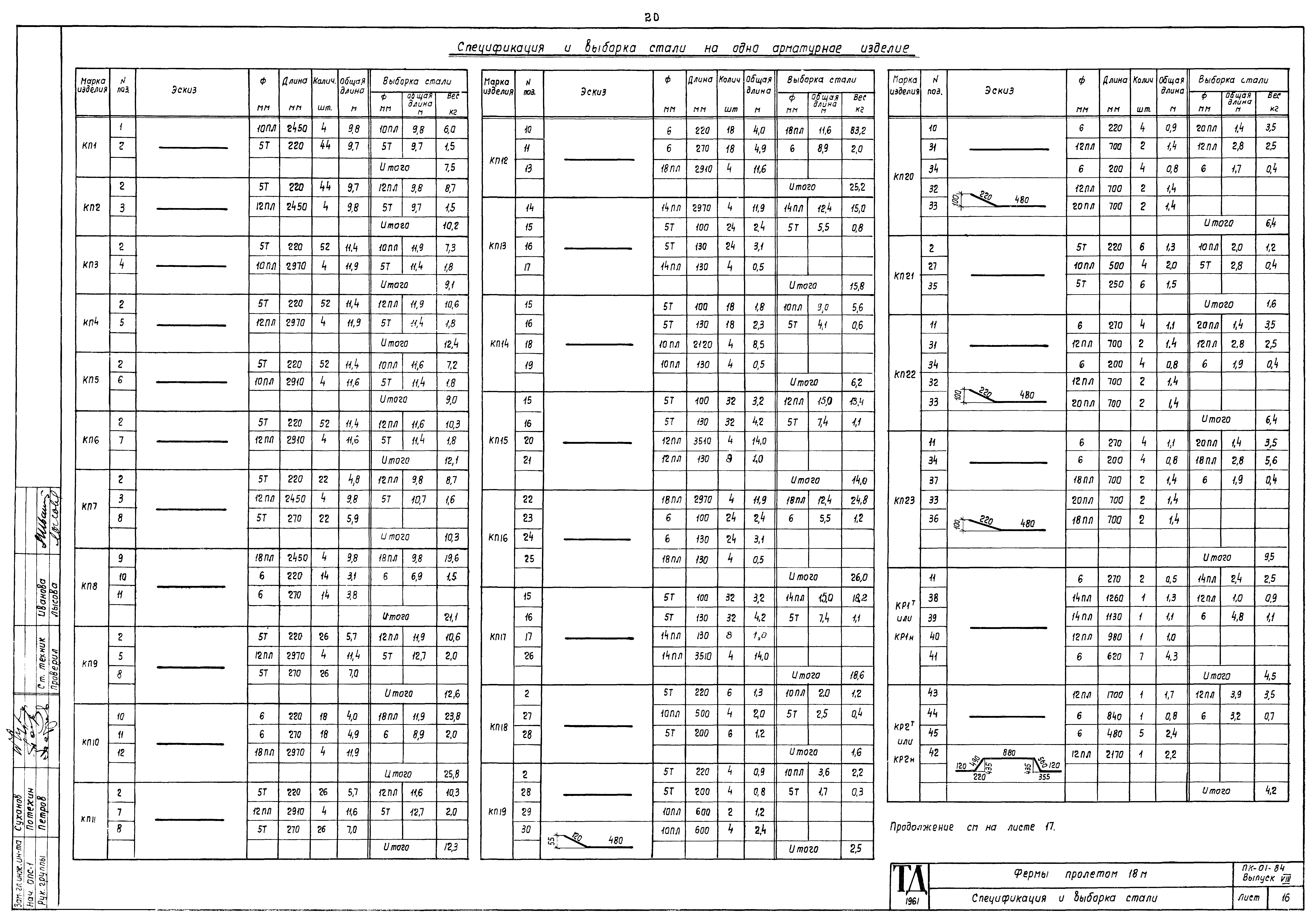

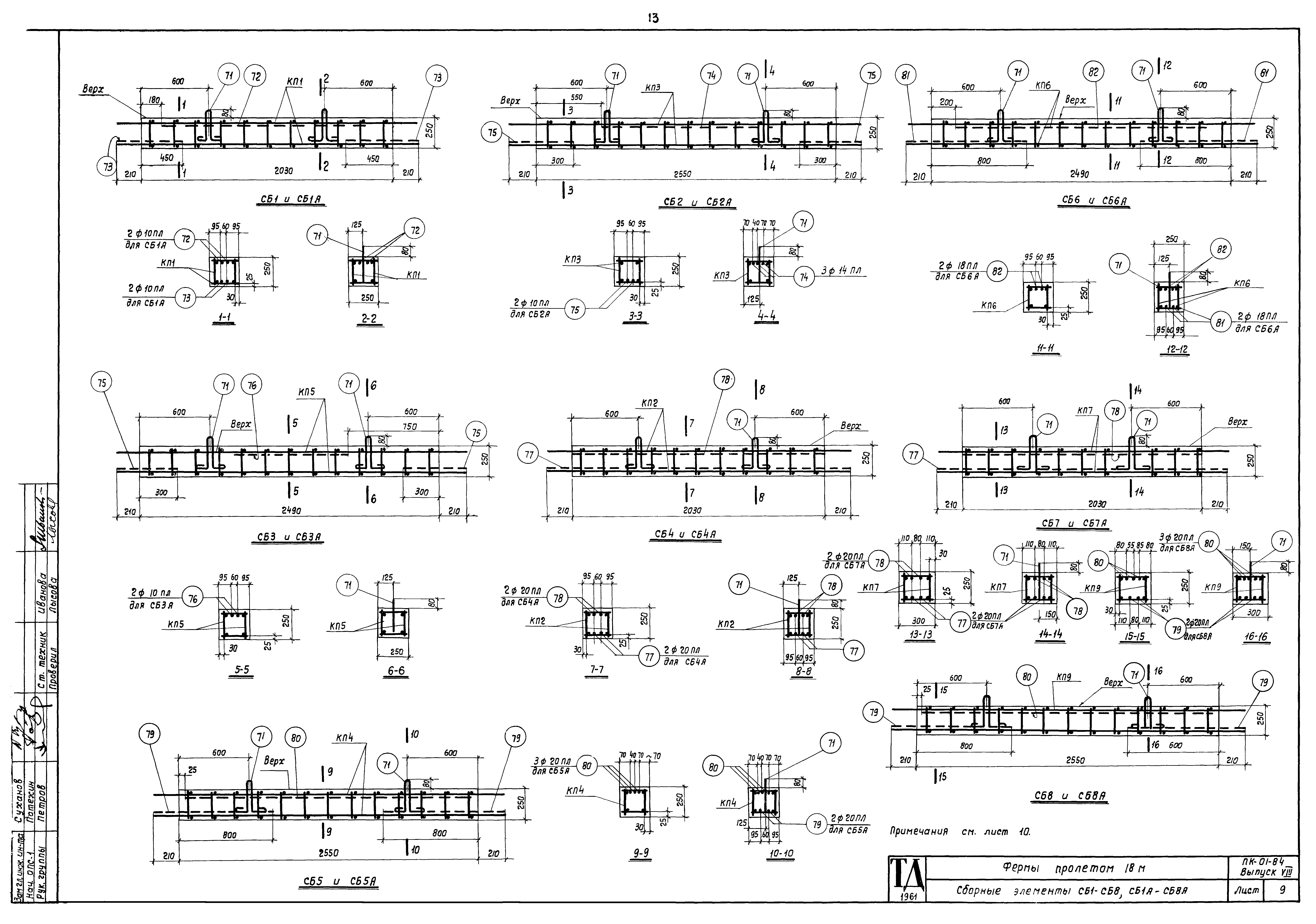

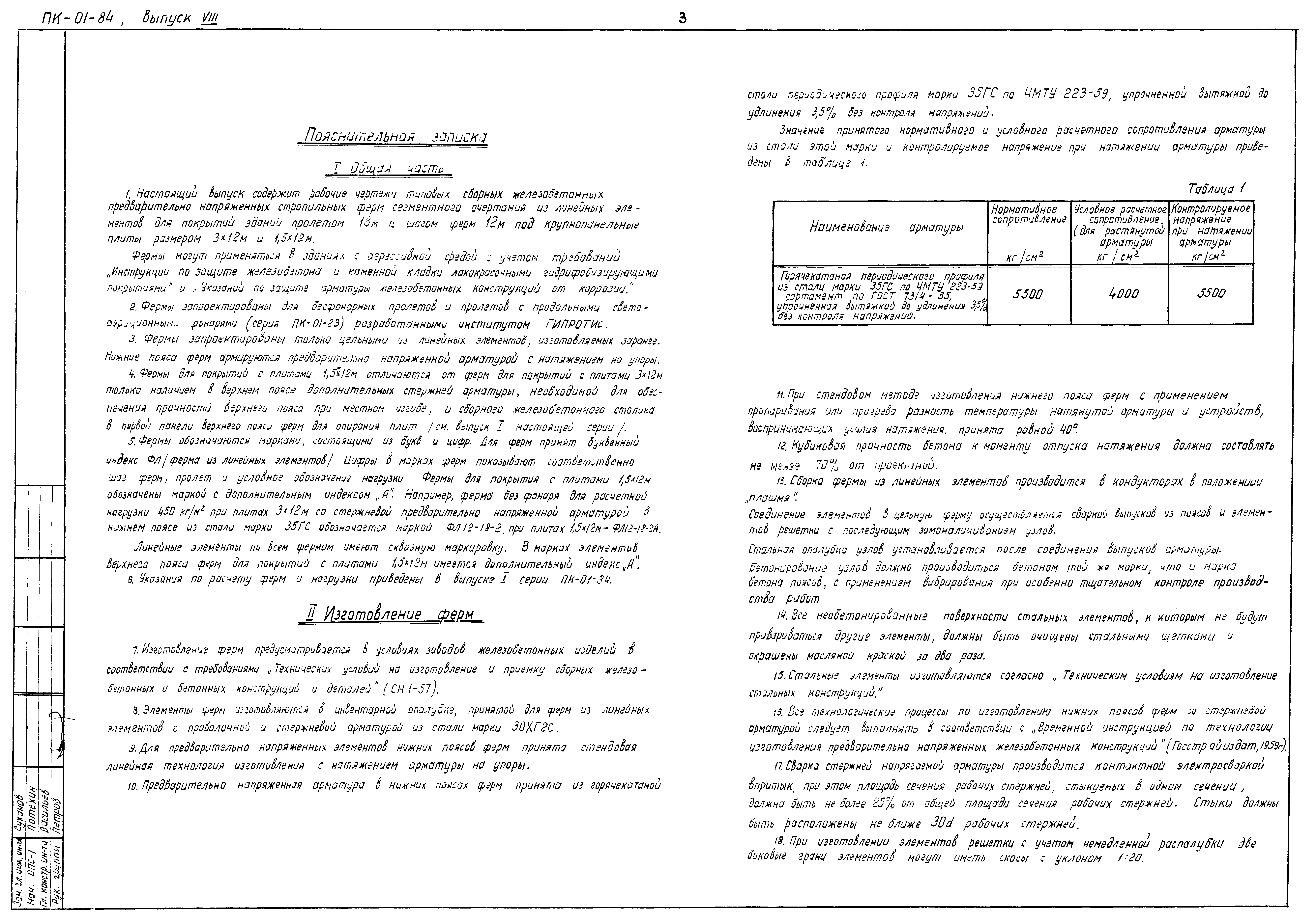

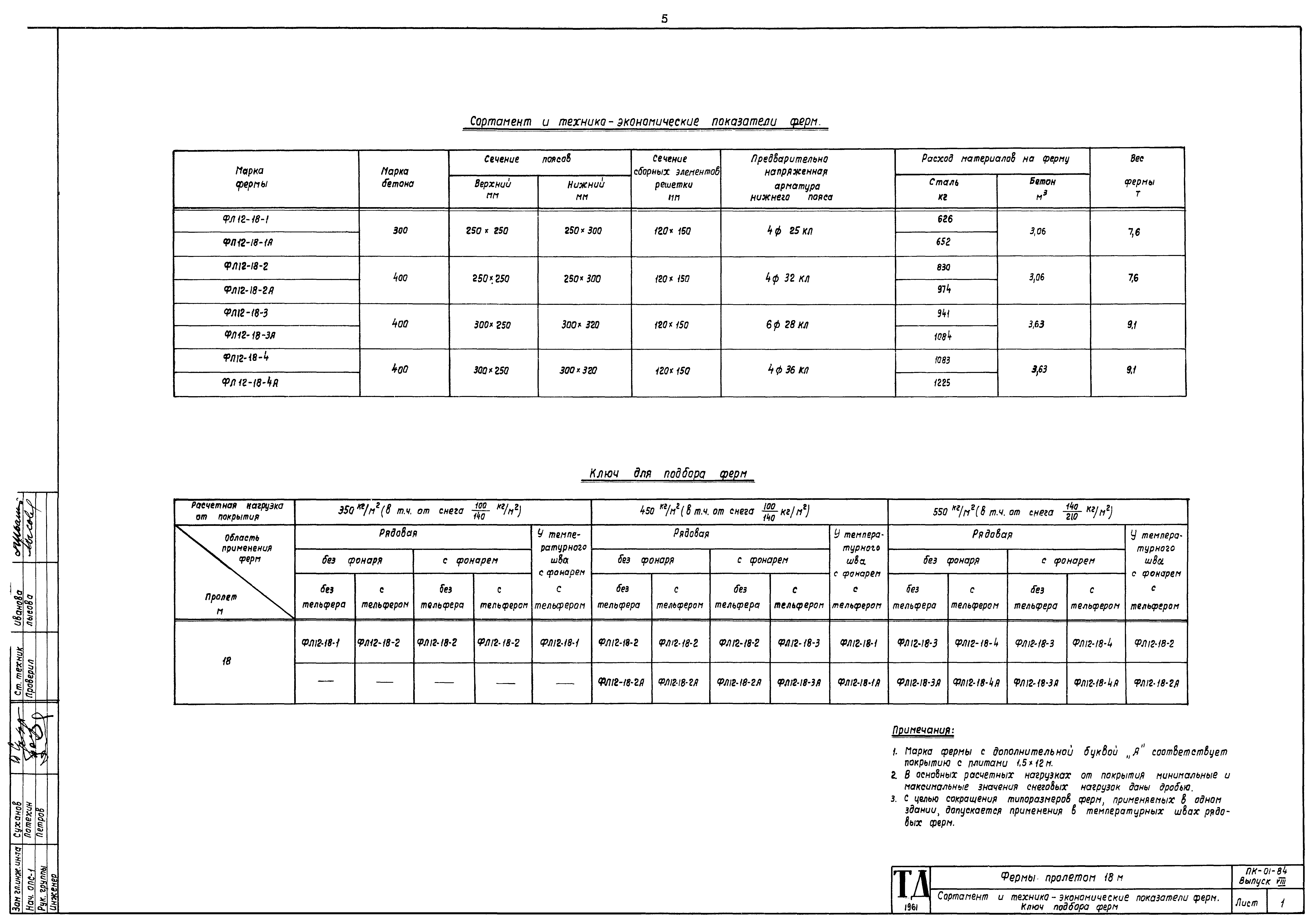

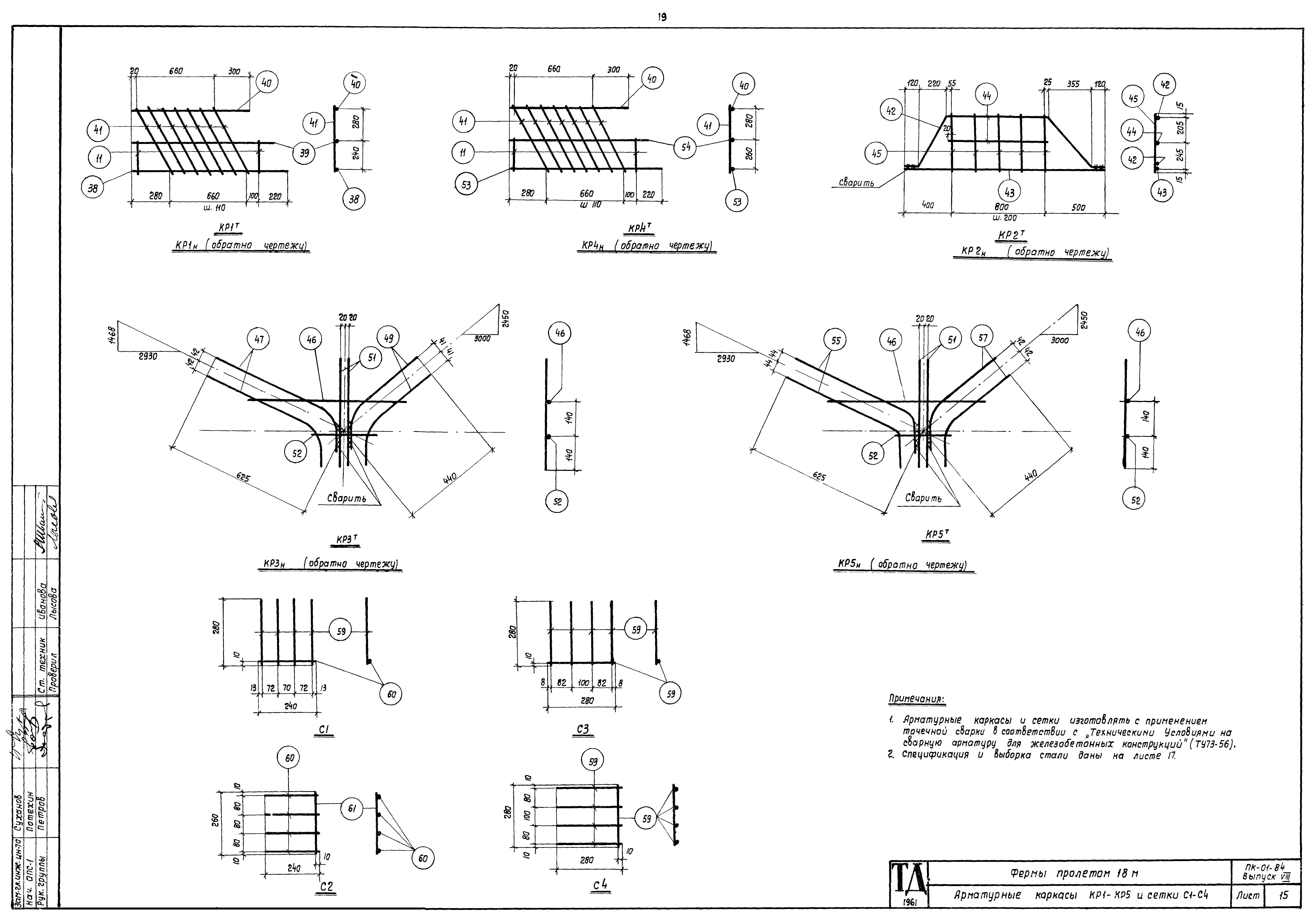

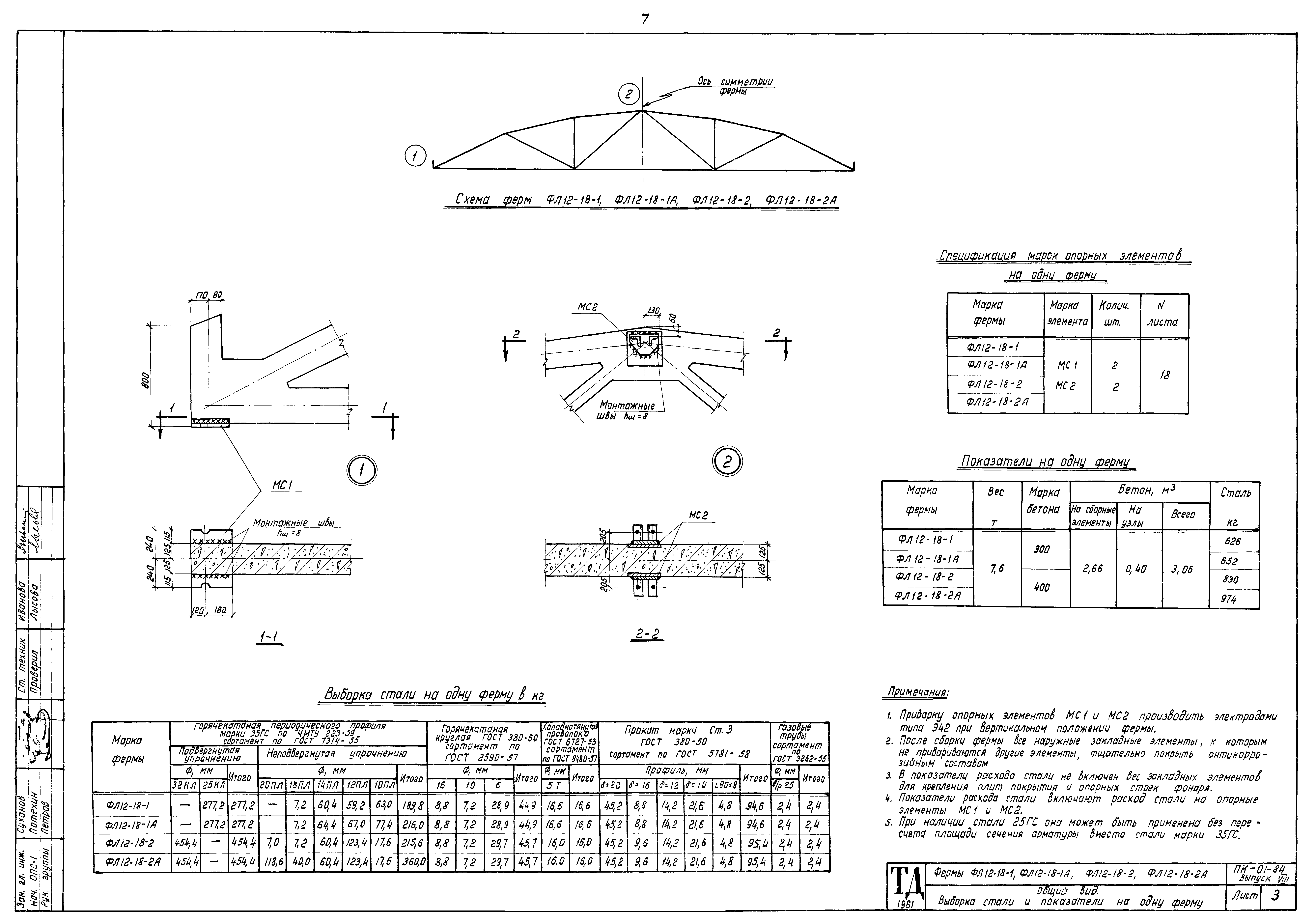

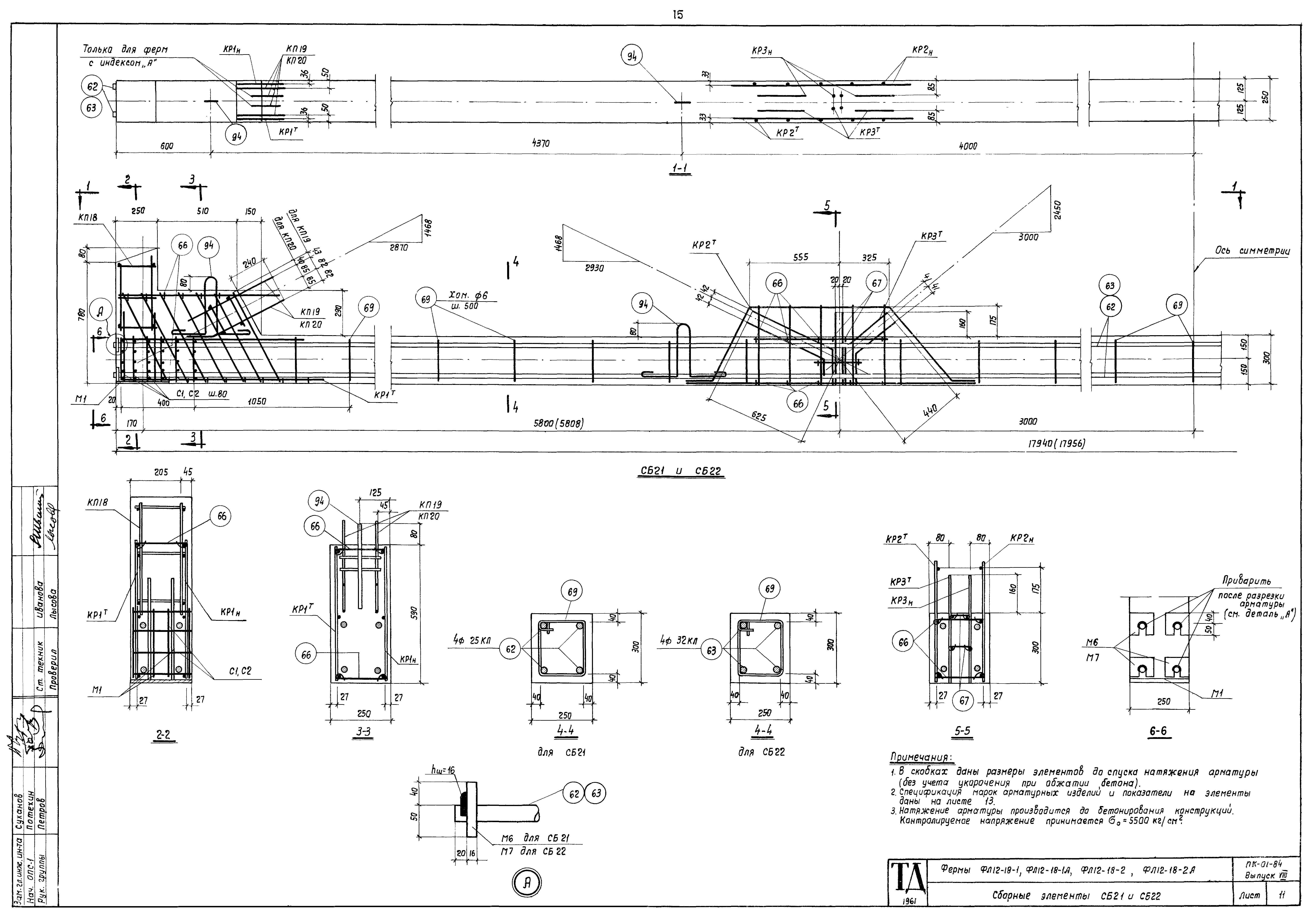

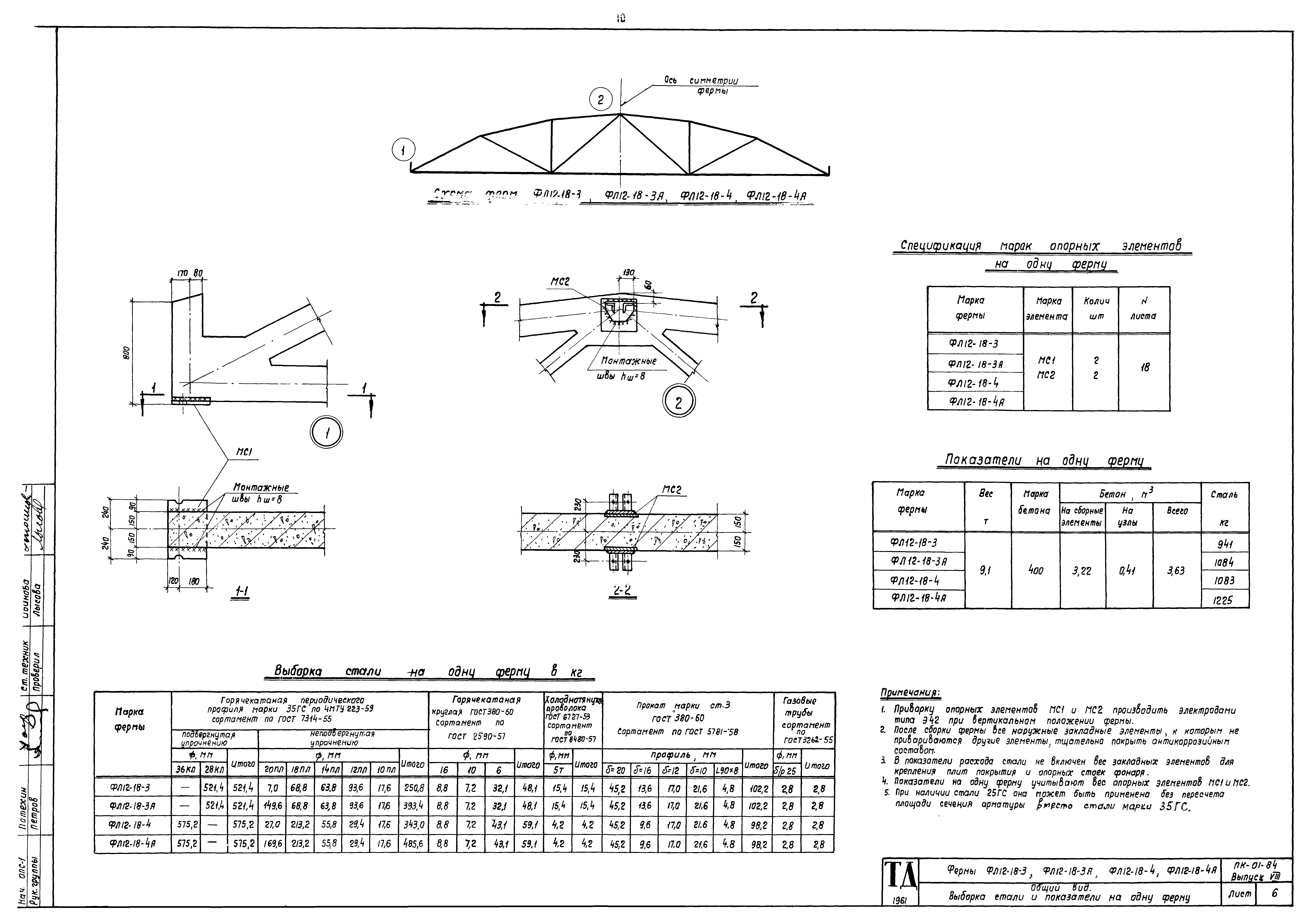

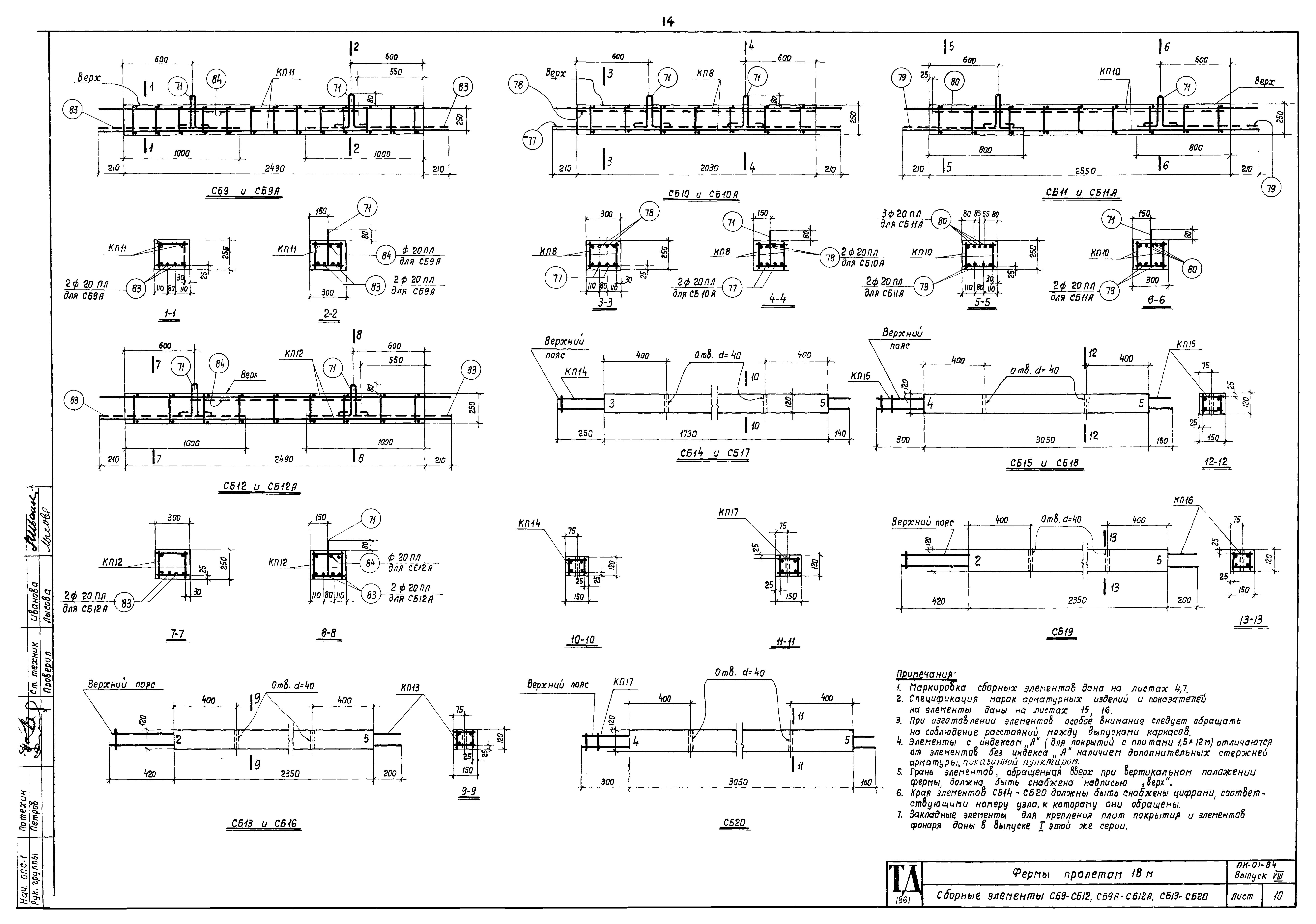

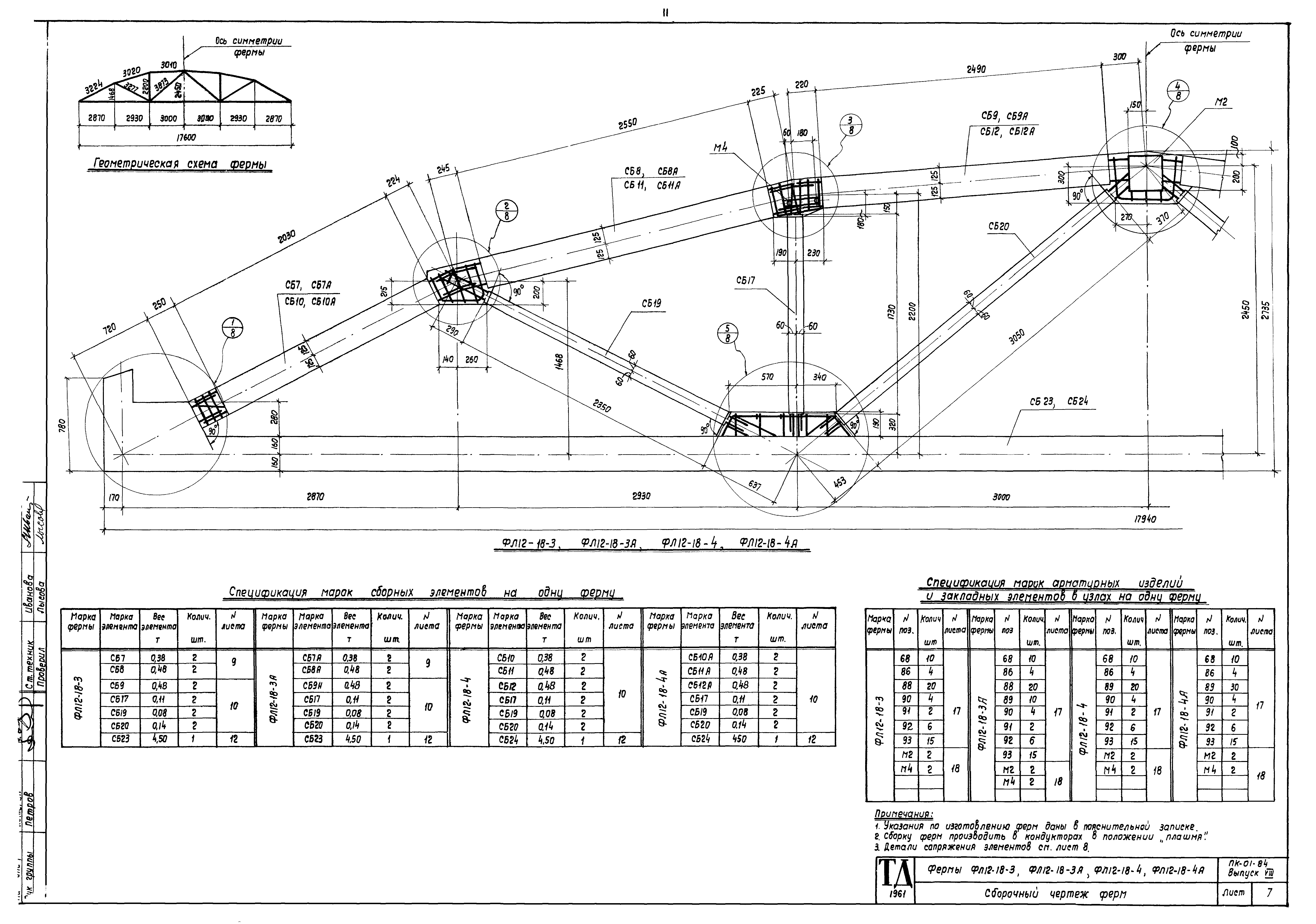

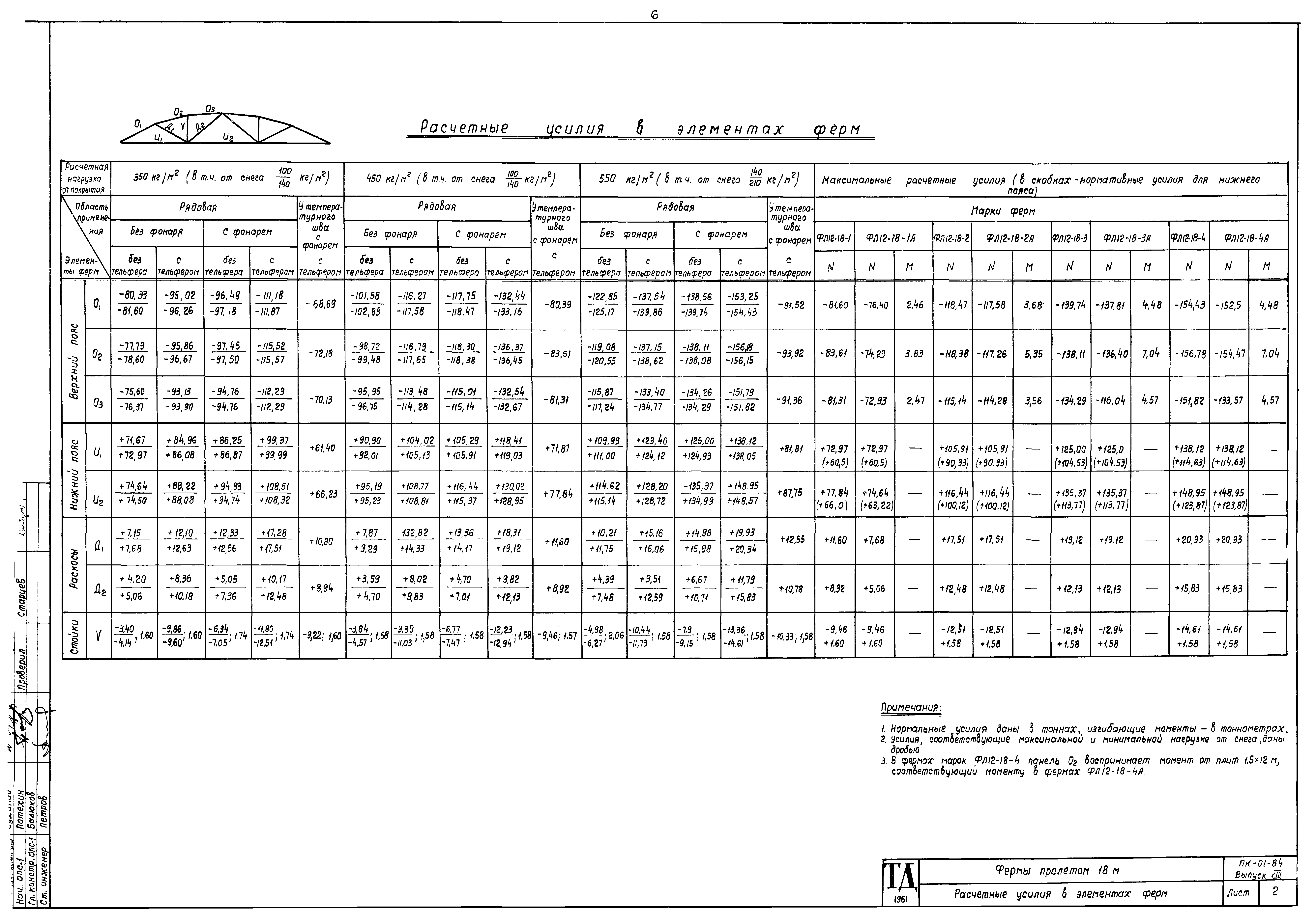

Оглавление:	Пояснительная записка Сортамент и технико-экономические показатели ферм. Ключ для подбора ферм Расчетные усилия в элементах ферм Фермы ФЛ12-18-1, ФЛ12-18-1А, ФЛ12-18-2, ФЛ12-18-2А. Общий вид. Выборка стали и показатели на одну ферму Фермы ФЛ12-18-1, ФЛ12-18-1А, ФЛ12-18-2, ФЛ12-18-2А. Сборочный чертеж ферм Фермы ФЛ12-18-1, ФЛ12-18-1А, ФЛ12-18-2, ФЛ12-18-2А. Детали 1 - 5 сопряжения элементов Фермы ФЛ12-18-3, ФЛ12-18-3А, ФЛ12-18-4, ФЛ12-18-4А. Общий вид. Выборка стали и показатели на одну ферму Фермы ФЛ12-18-3, ФЛ12-18-3А, ФЛ12-18-4, ФЛ12-18-4А. Сборочный чертеж ферм Фермы ФЛ12-18-3, ФЛ12-18-3А, ФЛ12-18-4, ФЛ12-18-4А. Детали 1 - 5 сопряжения элементов Сборные элементы СБ1 - СБ8, СБ1А - СБ8А Сборные элементы СБ9 - СБ12, СБ9А - СБ12А, СБ13 - СБ20 Сборные элементы СБ21 и СБ22 Сборные элементы СБ23 и СБ24 Спецификация марок арматурных изделий и показатели на сборные элементы Арматурные каркасы КП1 - КП23 Арматурные каркасы КР1 - КР5 и сетки С1 - С4 Спецификация и выборка стали Закладные элементы М1 - М8. Опорные элементы МС1 и МС2
Разработан:	Ленинградский Промстройпроект Гипротис НИИЖБ АСиА СССР
Утверждён:	28.12.1961 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 368)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции одноэтажных зданий Стропильные и подстропильные конструкции Фермы Железобетонные
