Серия ОВ-02-123

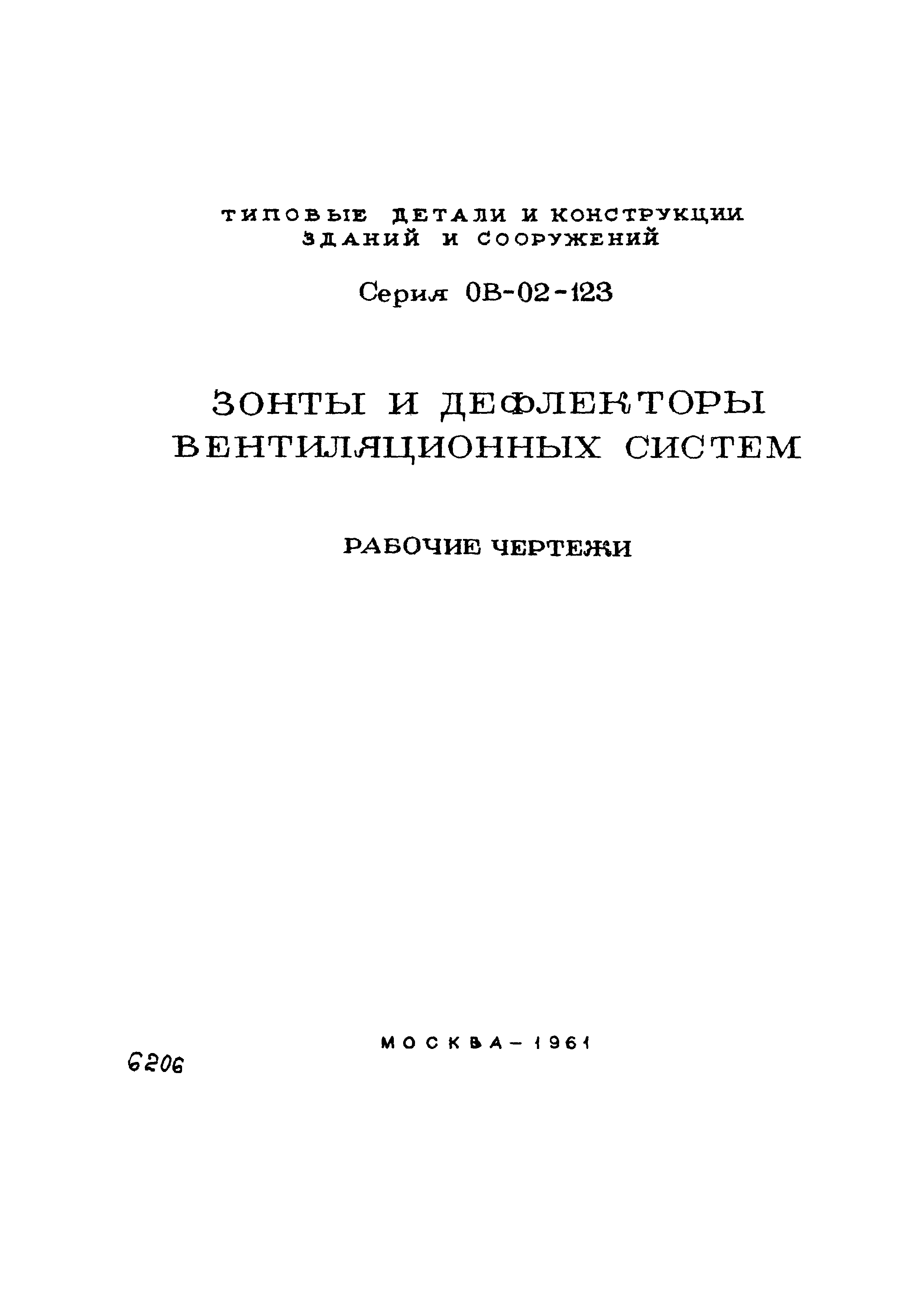

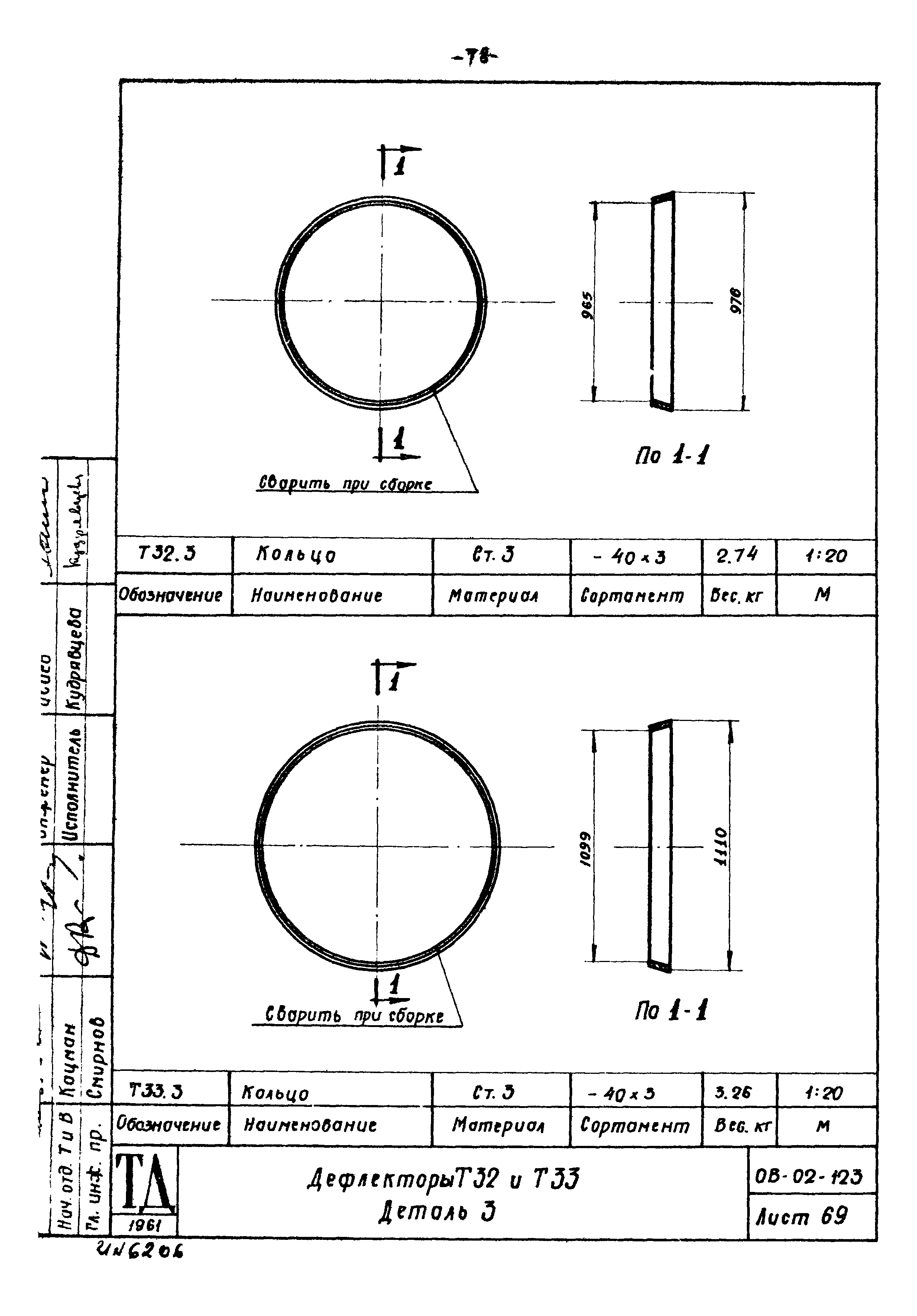

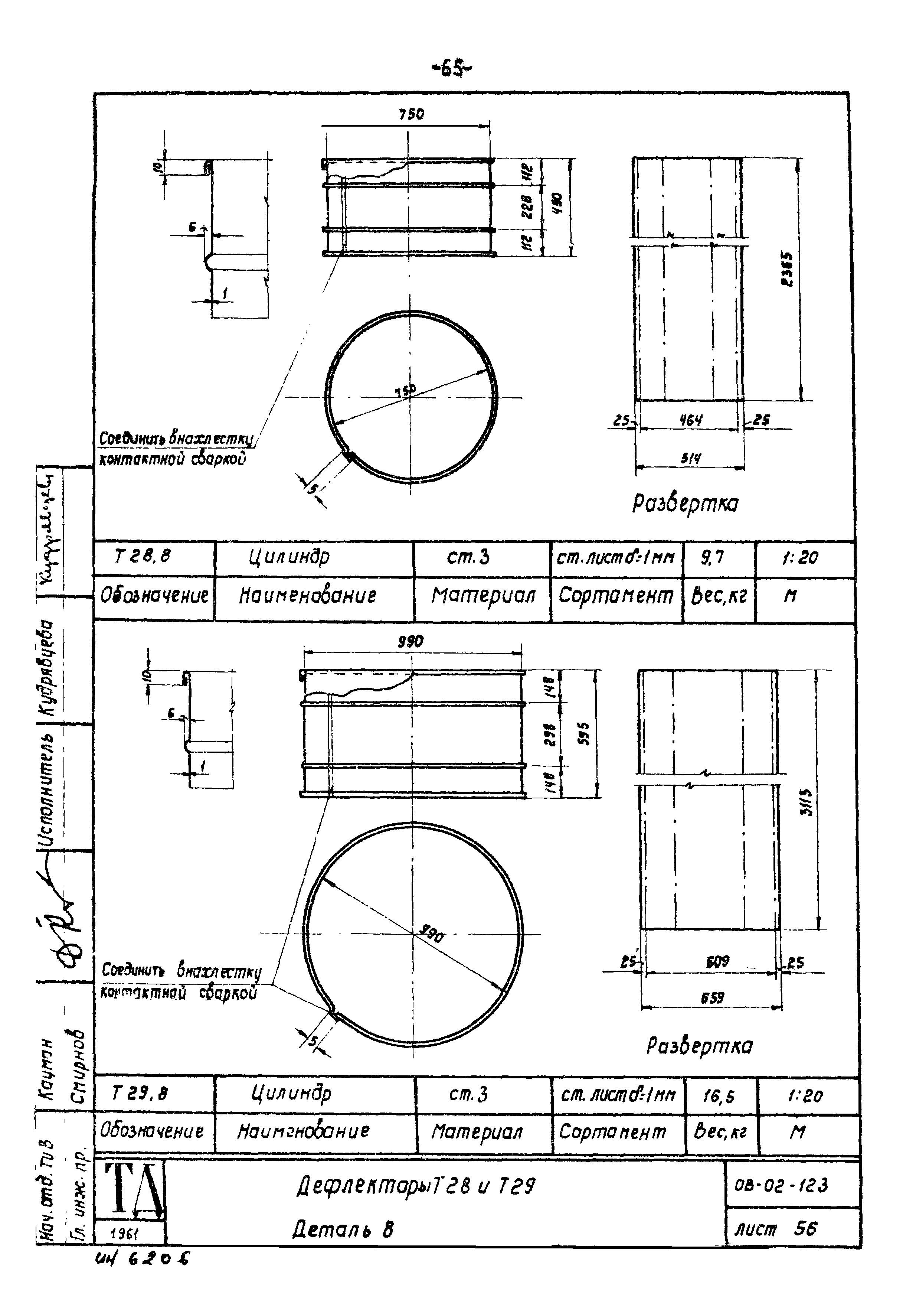

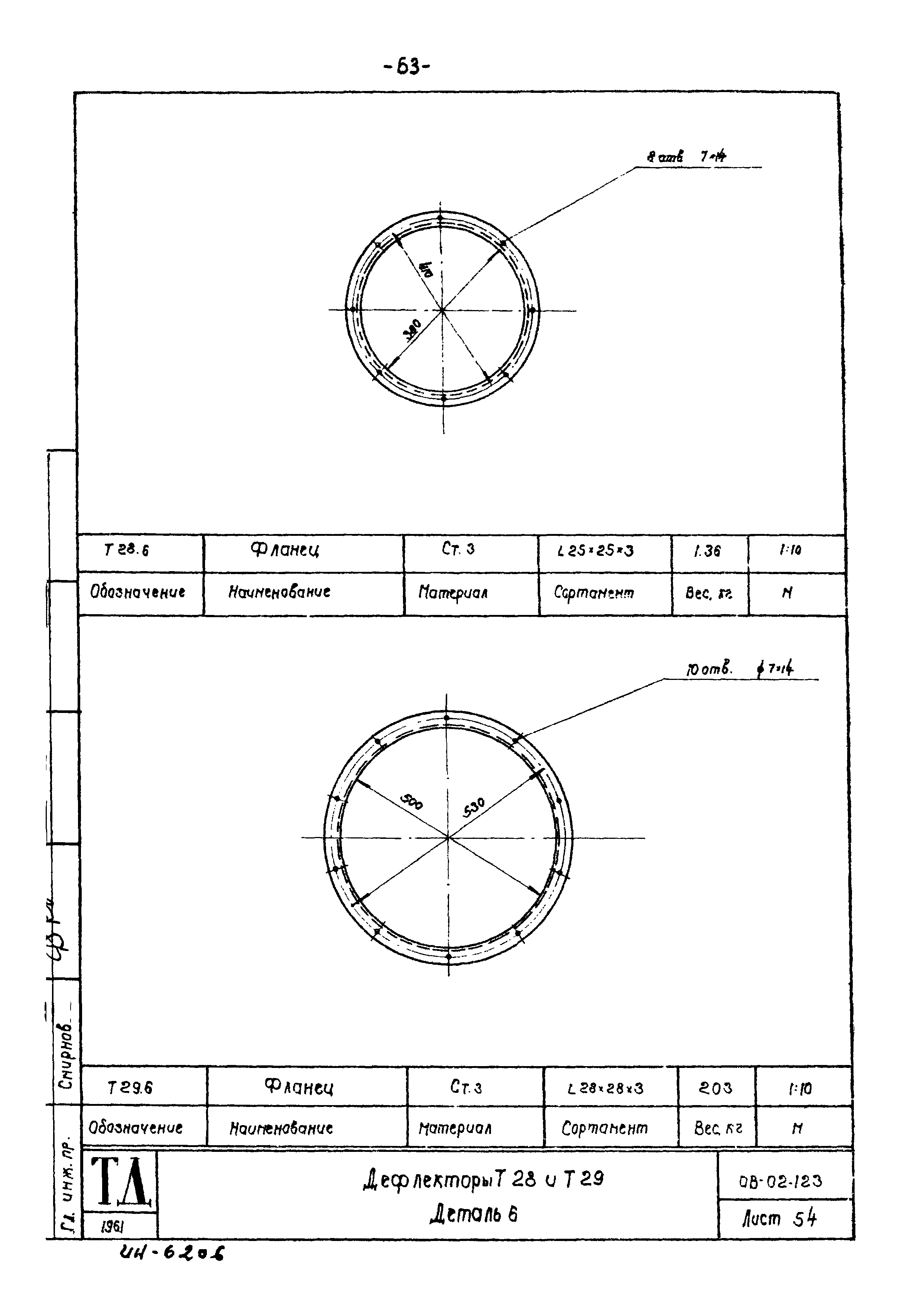

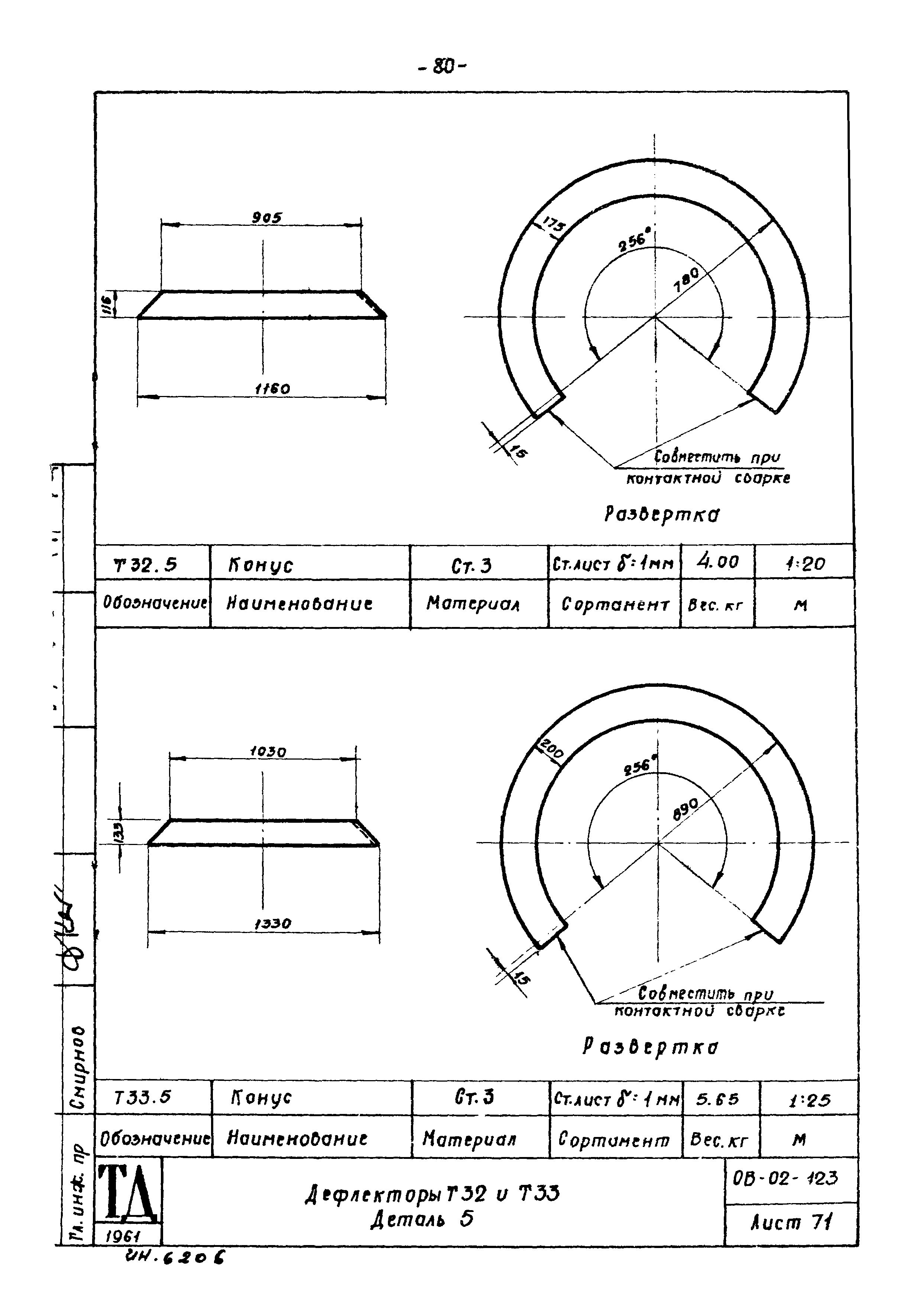

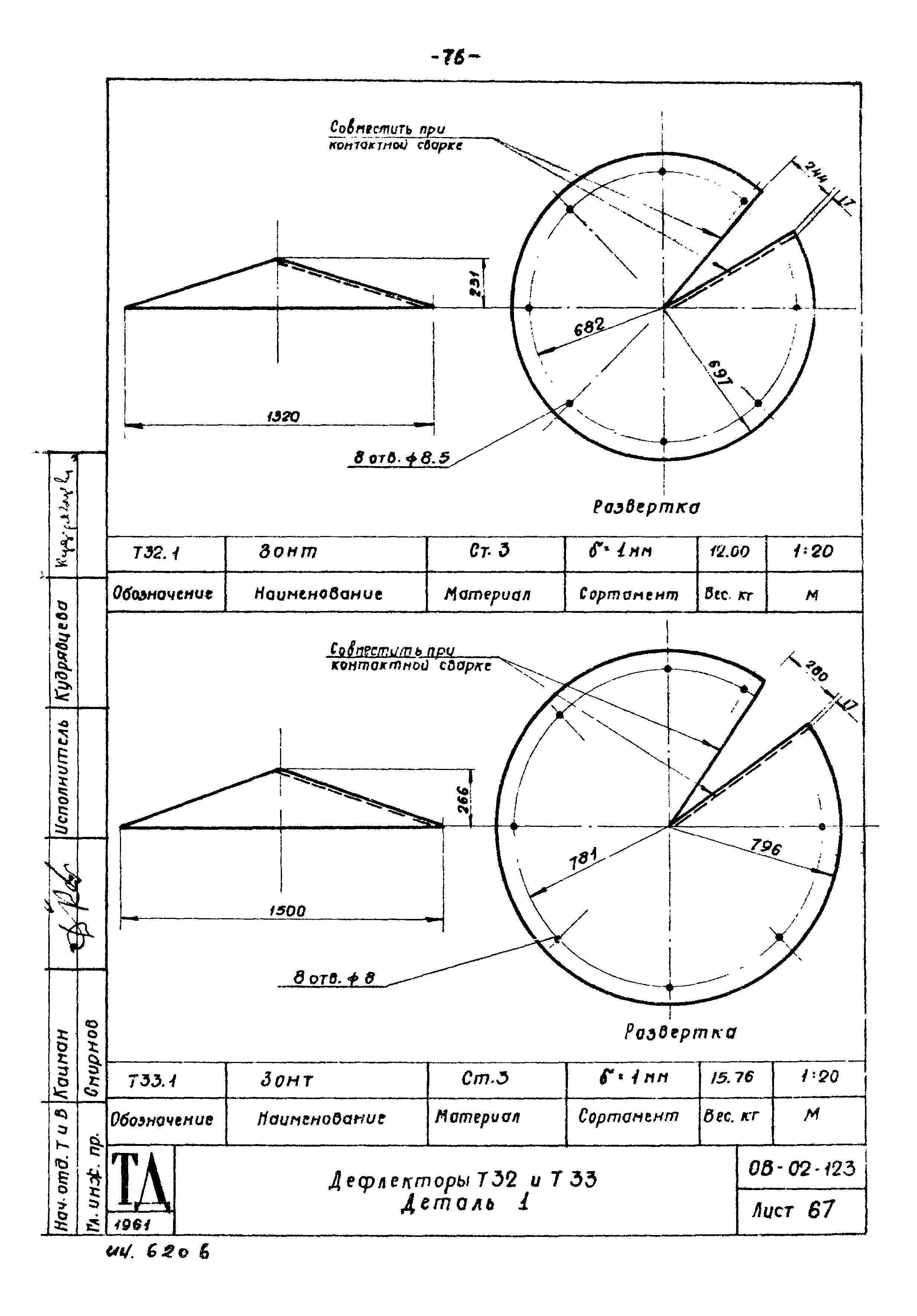

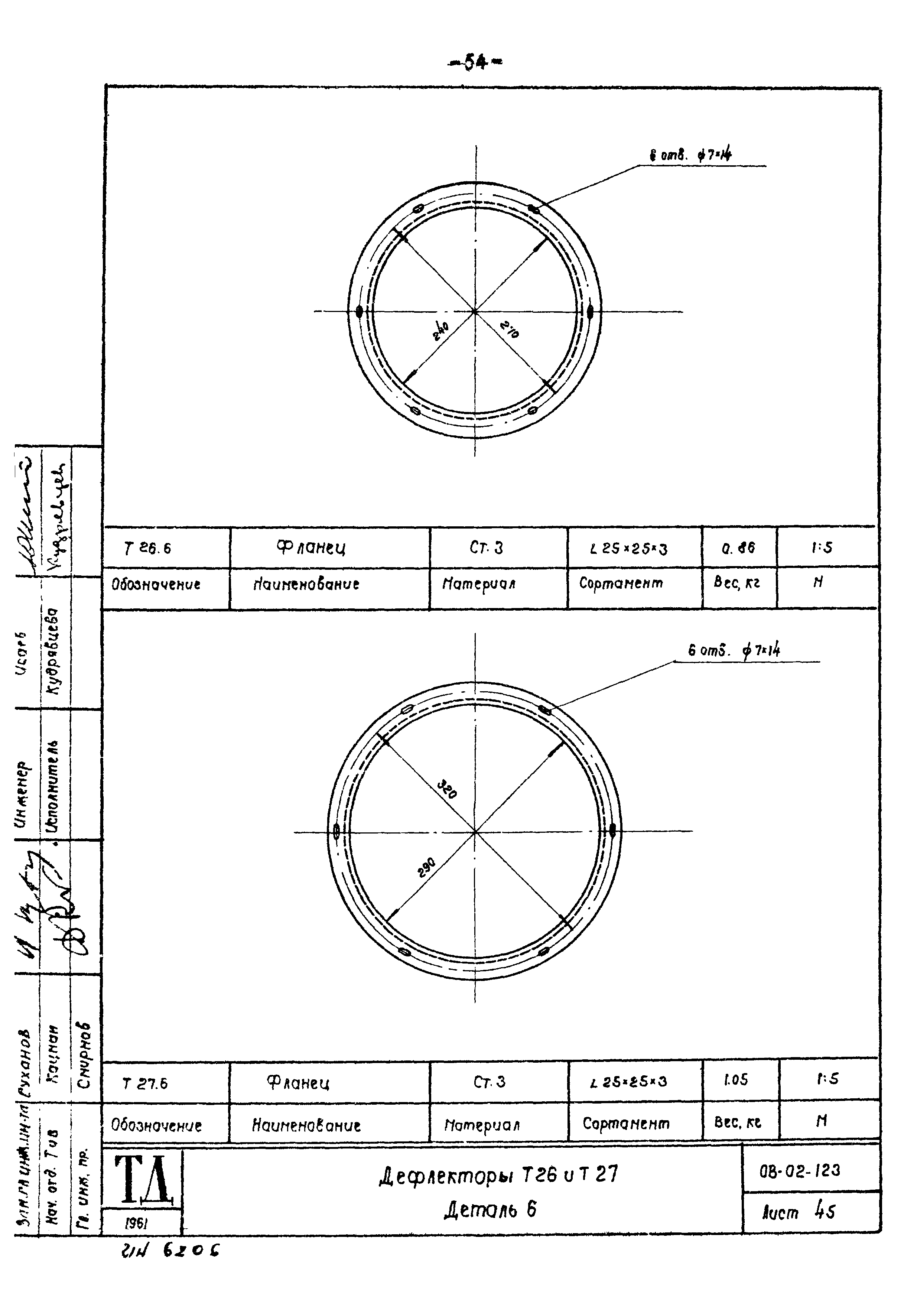

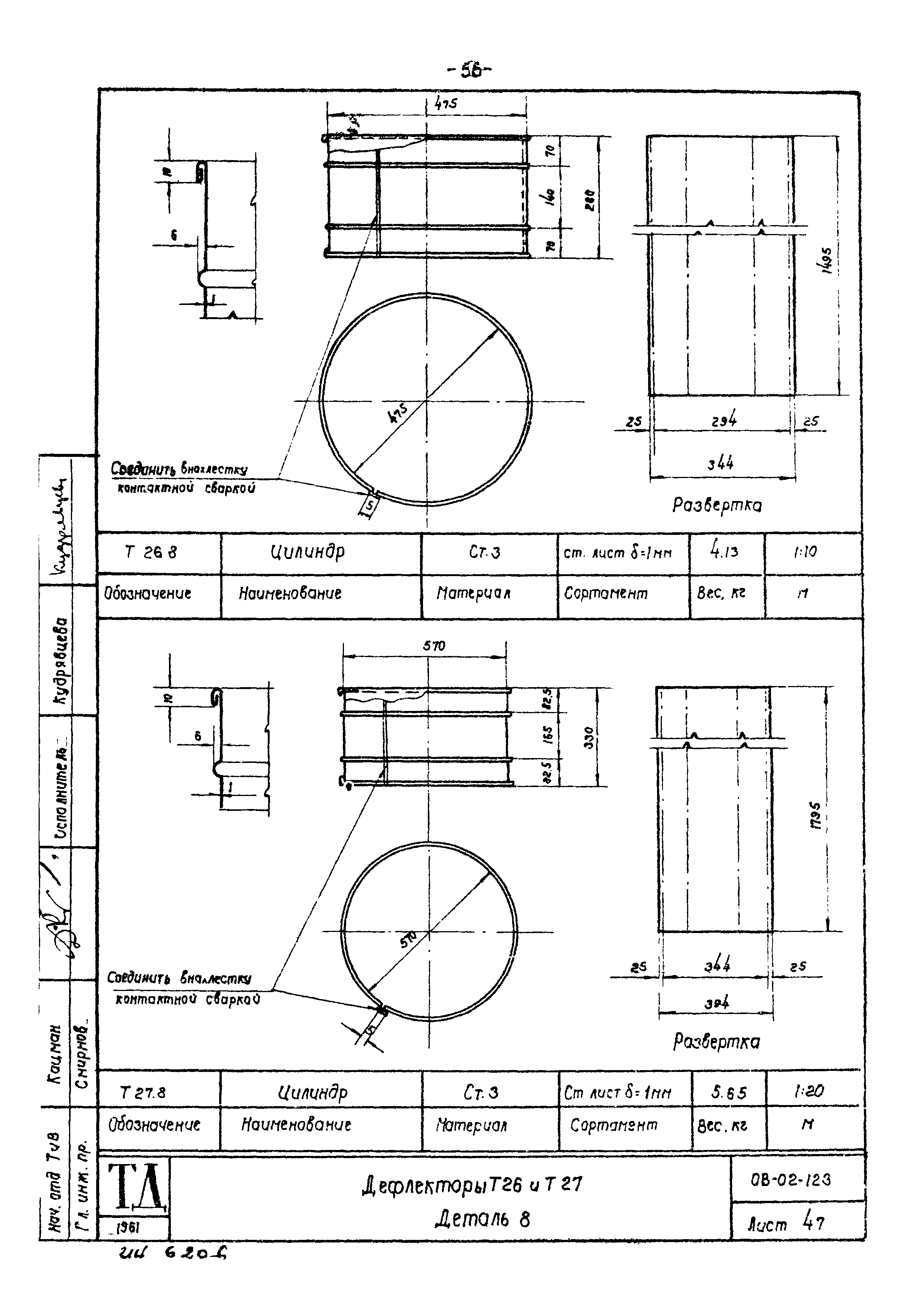

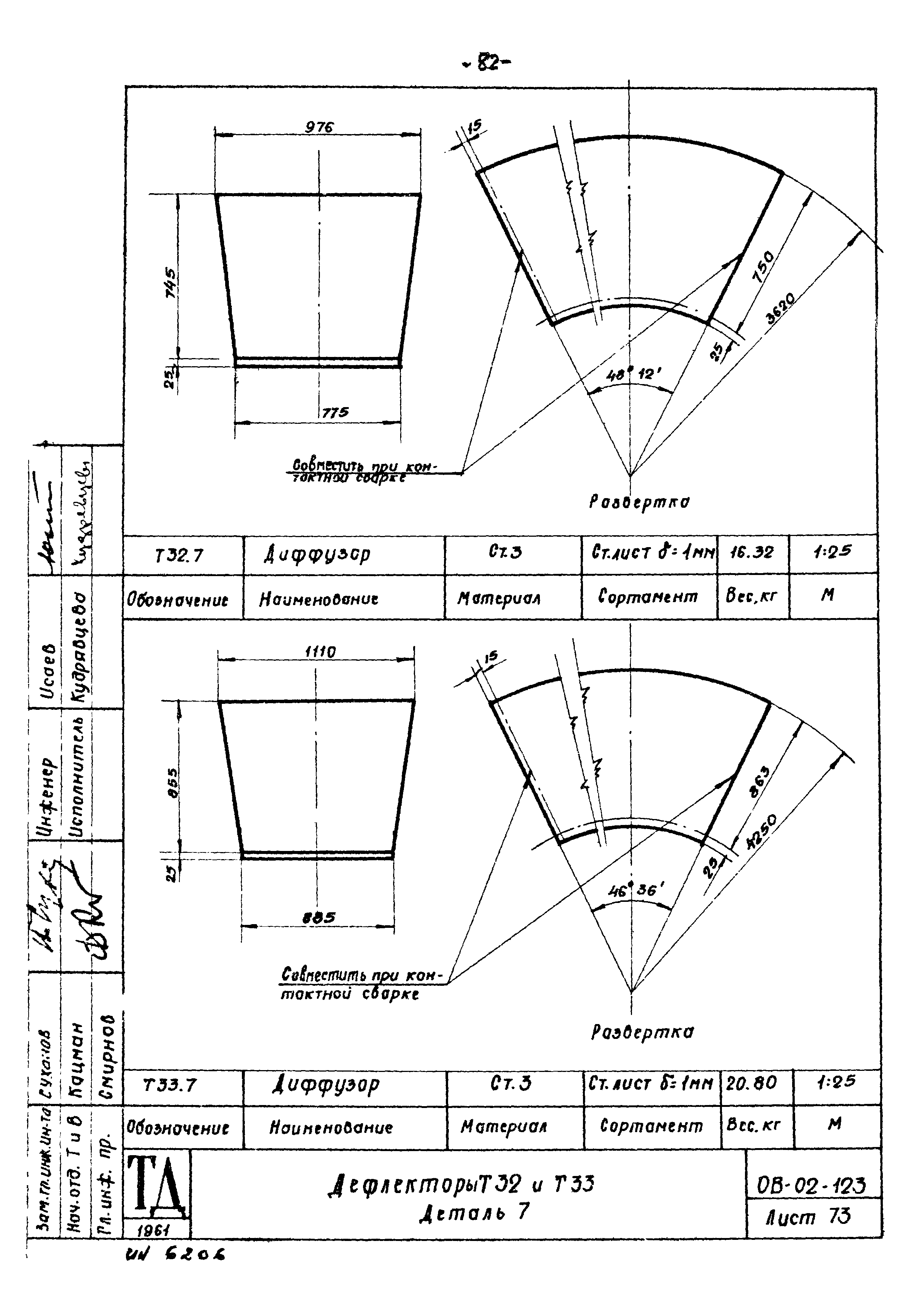

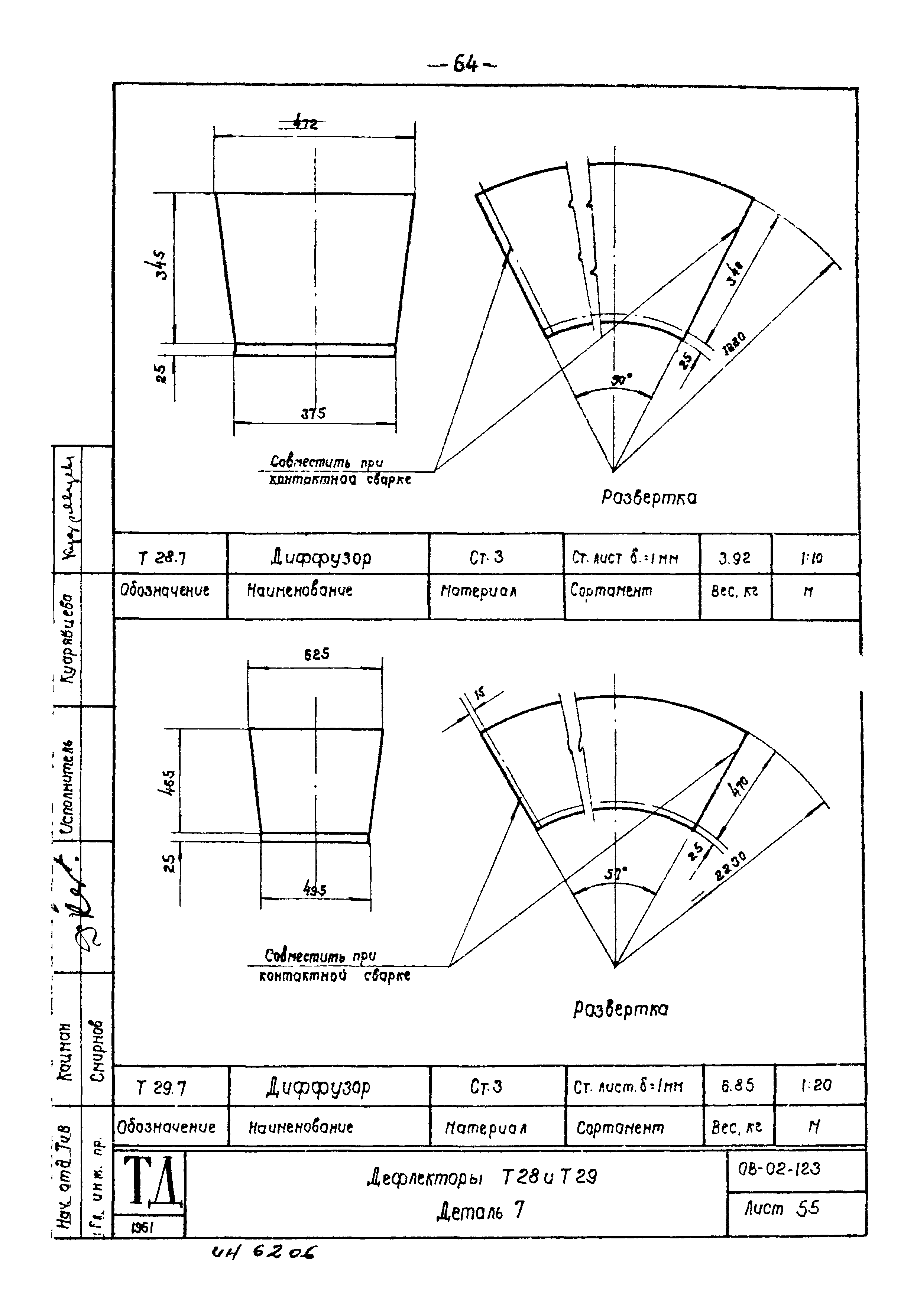

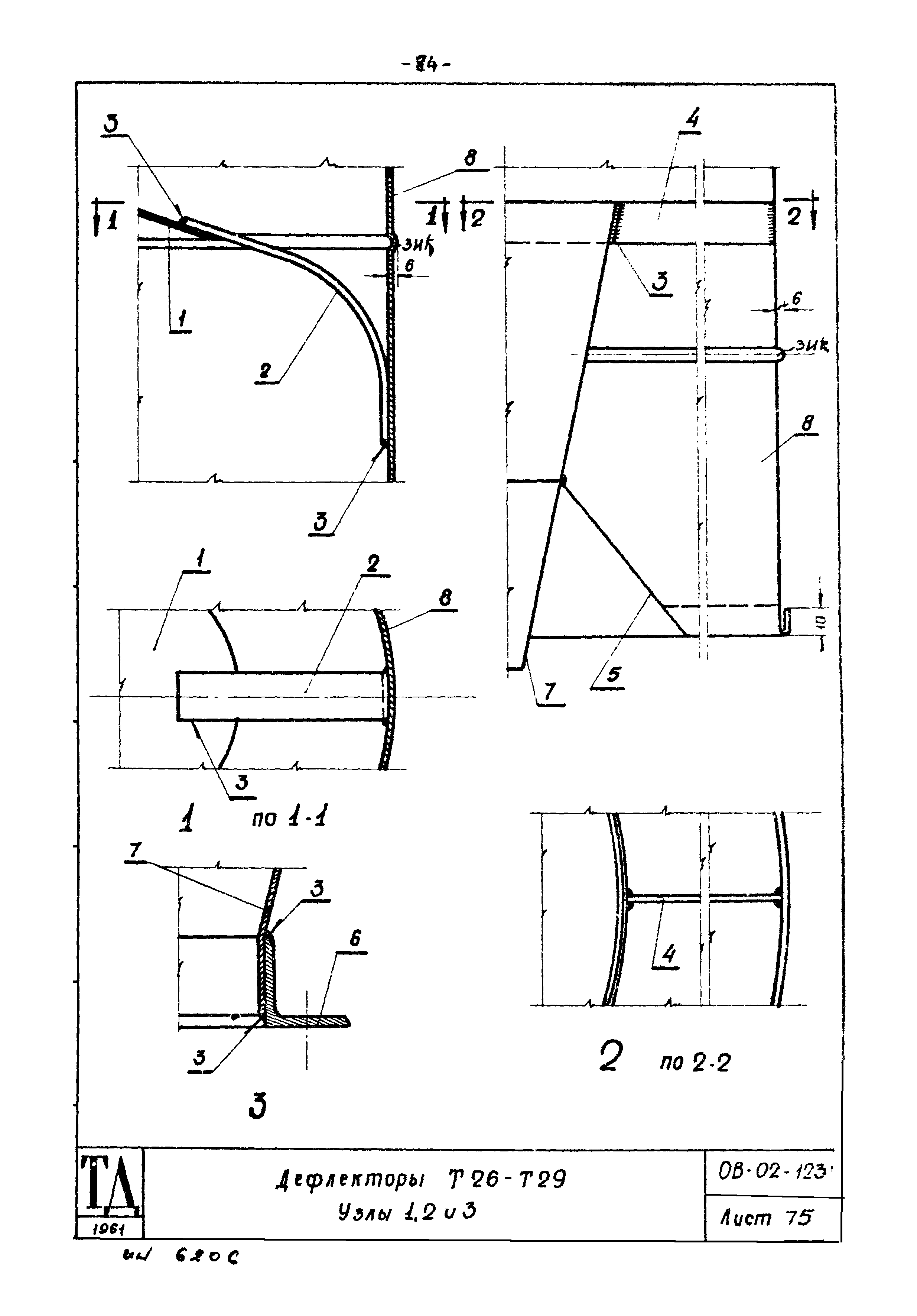

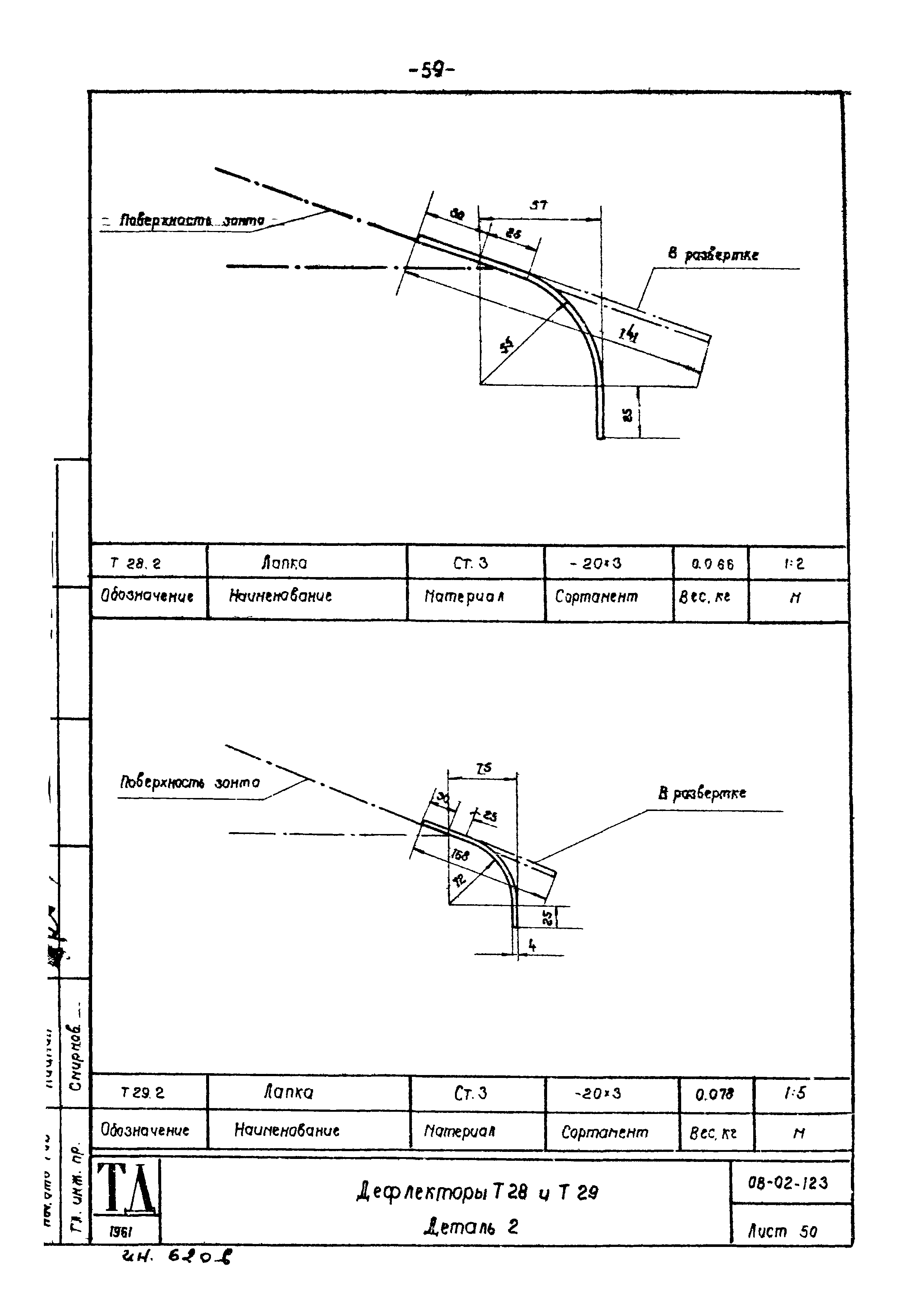

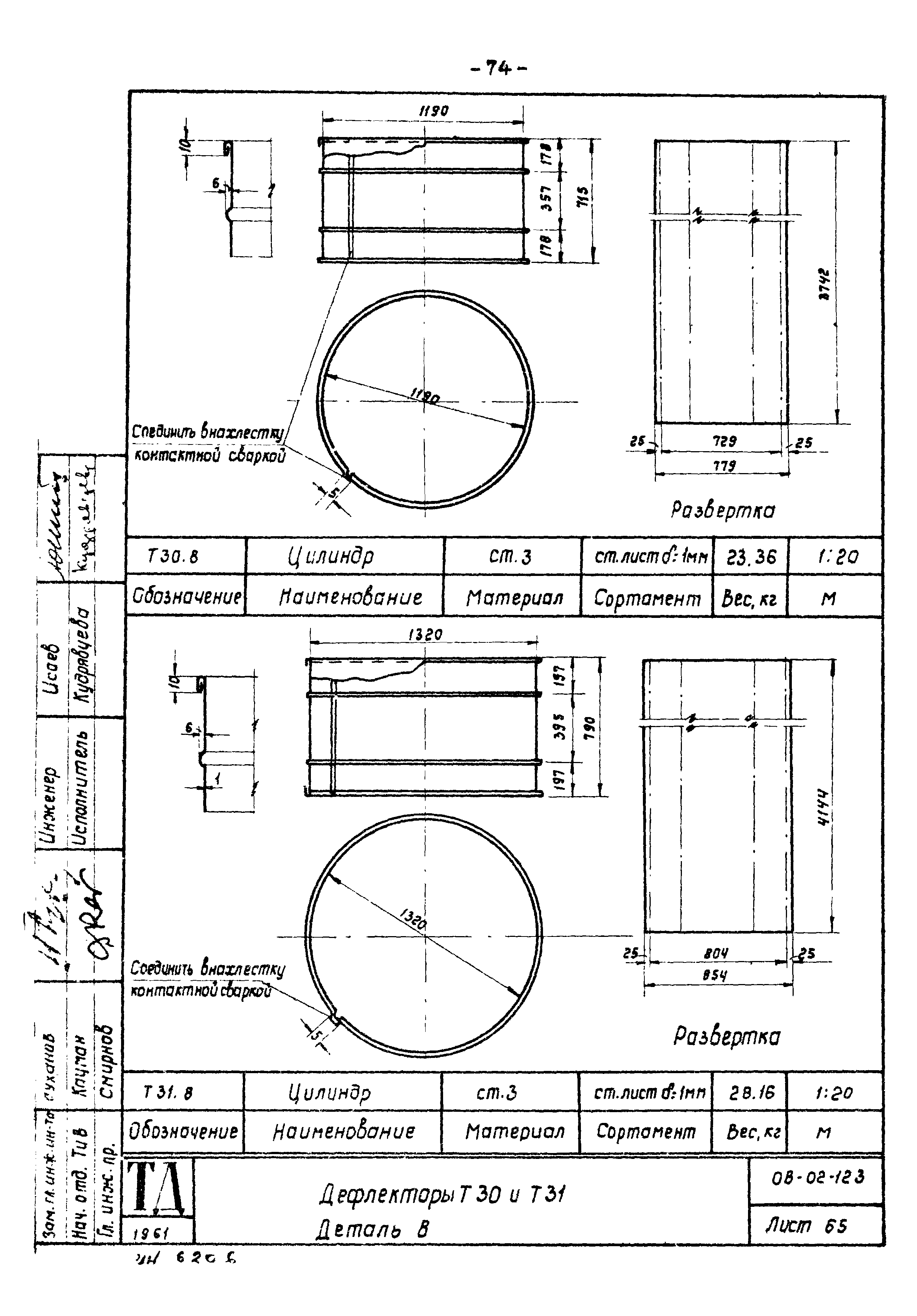

Зонты и дефлекторы вентиляционных систем. Рабочие чертежи

Обозначение:	Серия ОВ-02-123
Обозначение англ:	Series ОВ-02-123
Статус:	действует
Название рус.:	Зонты и дефлекторы вентиляционных систем. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

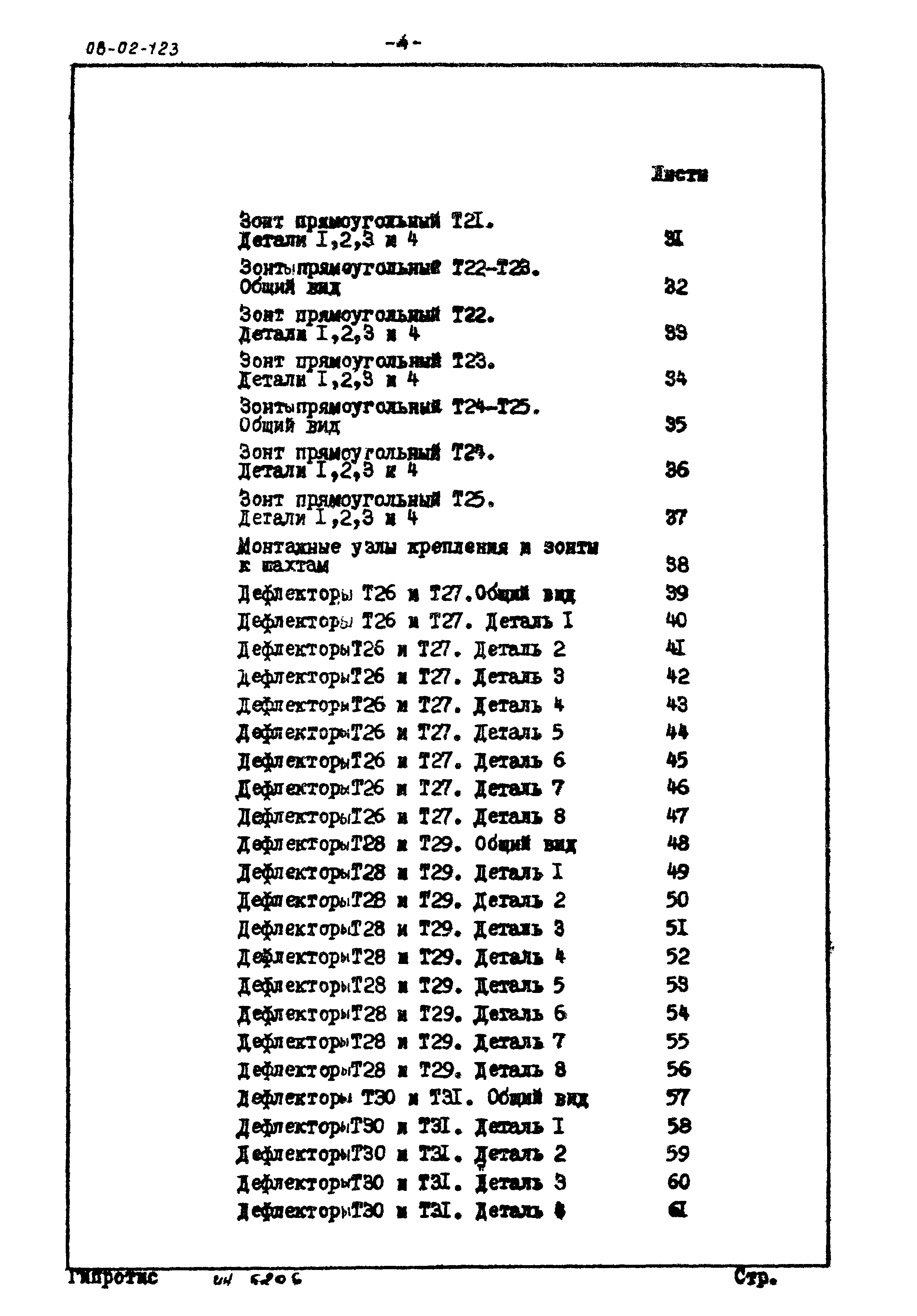

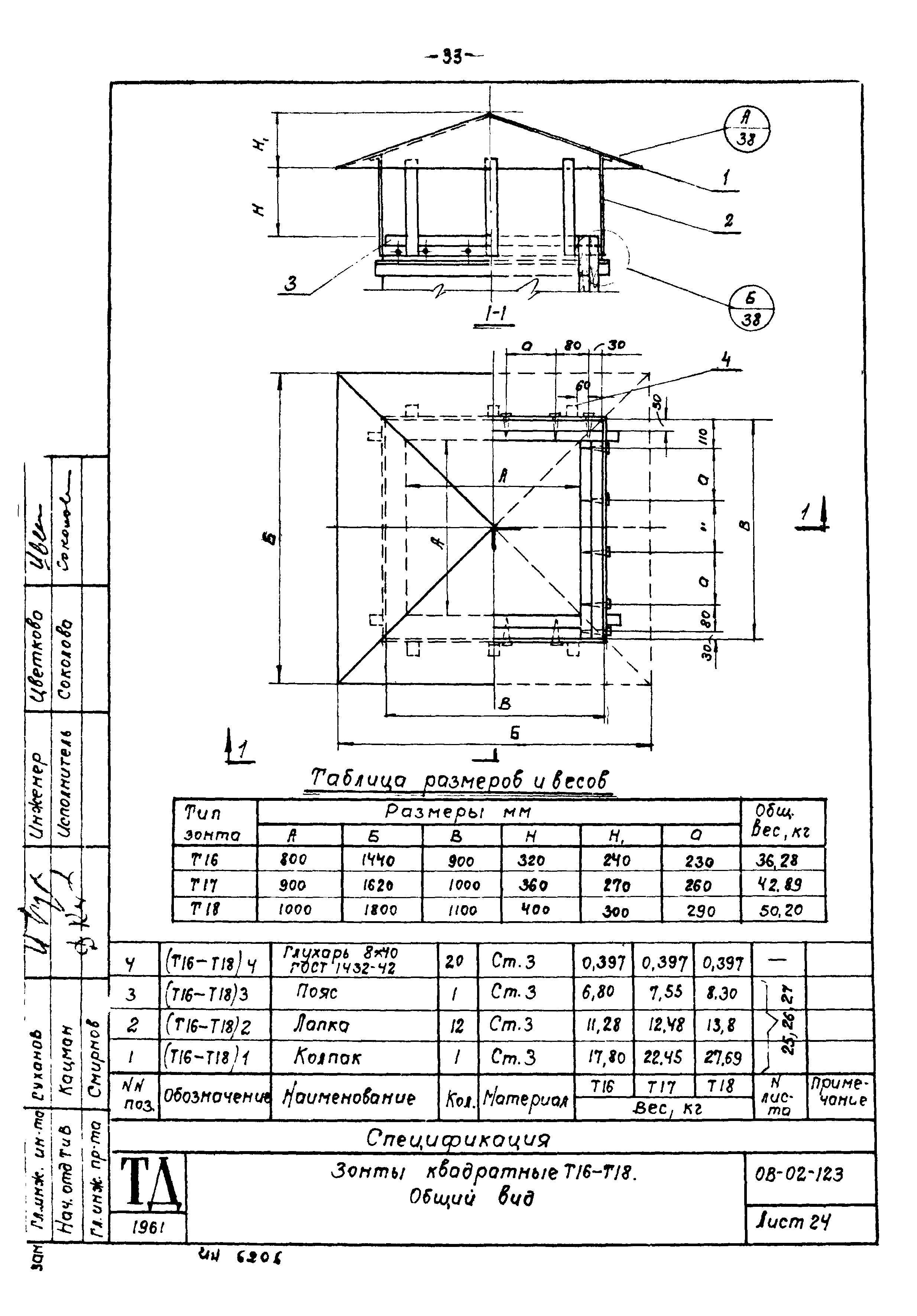

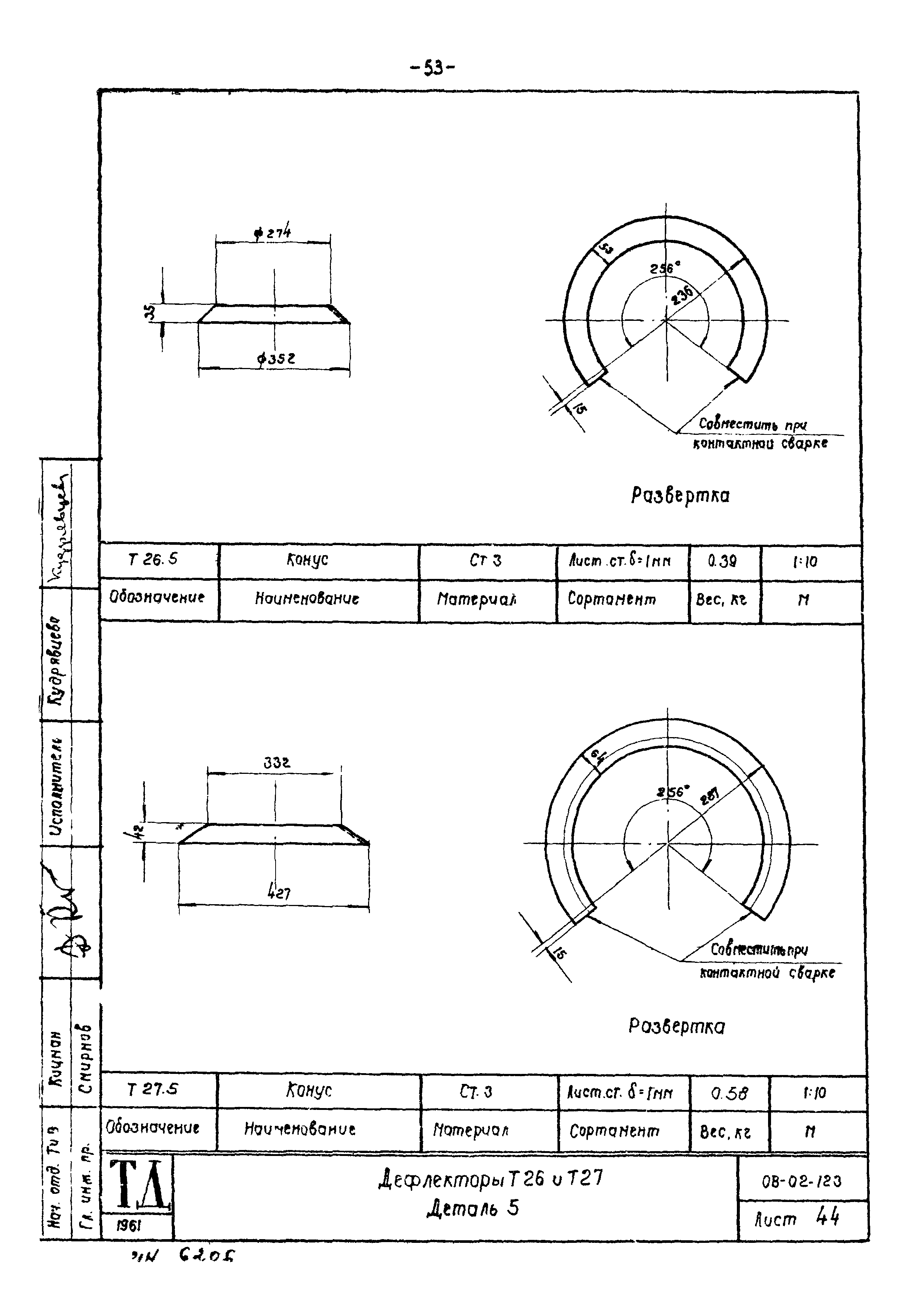

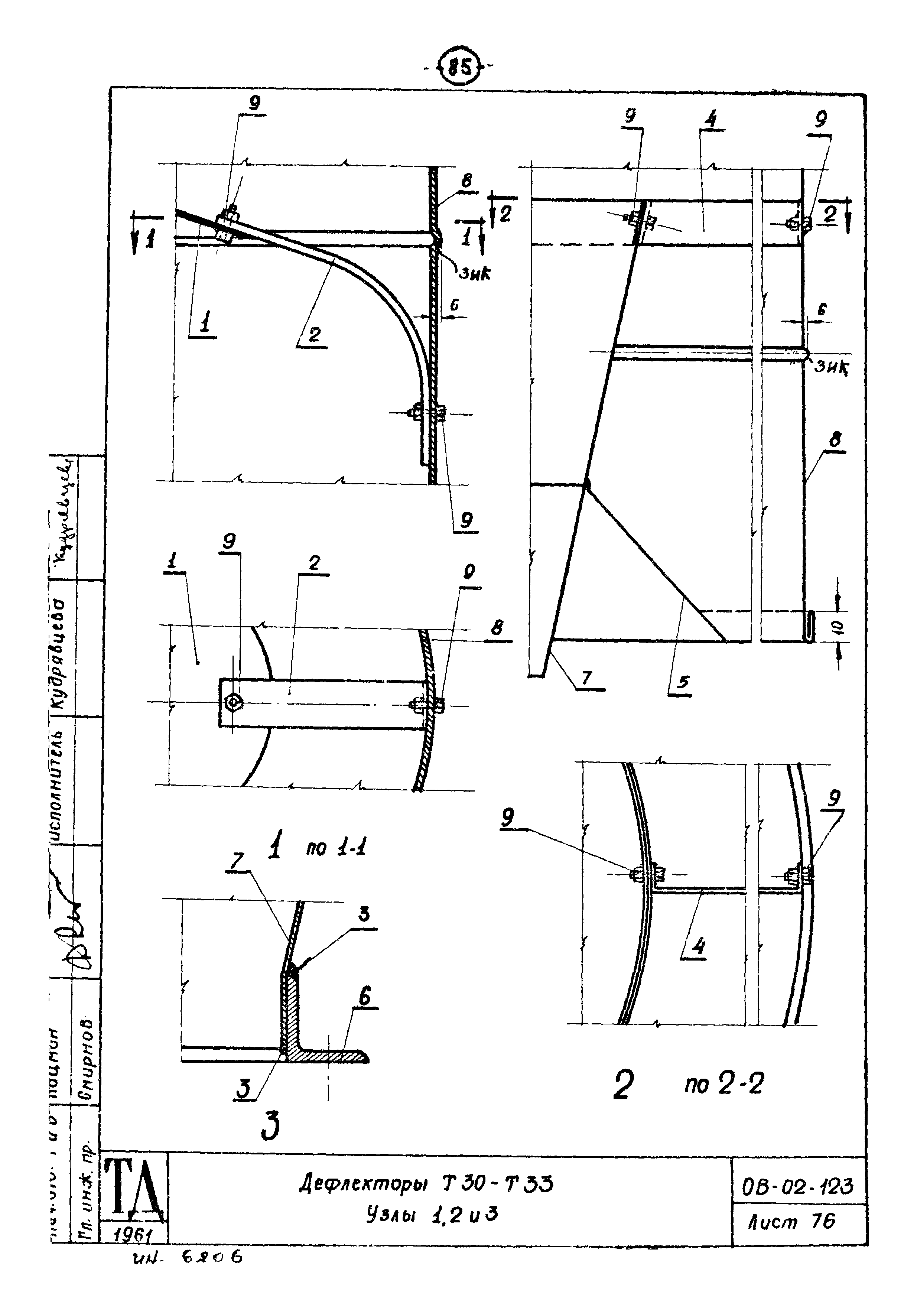

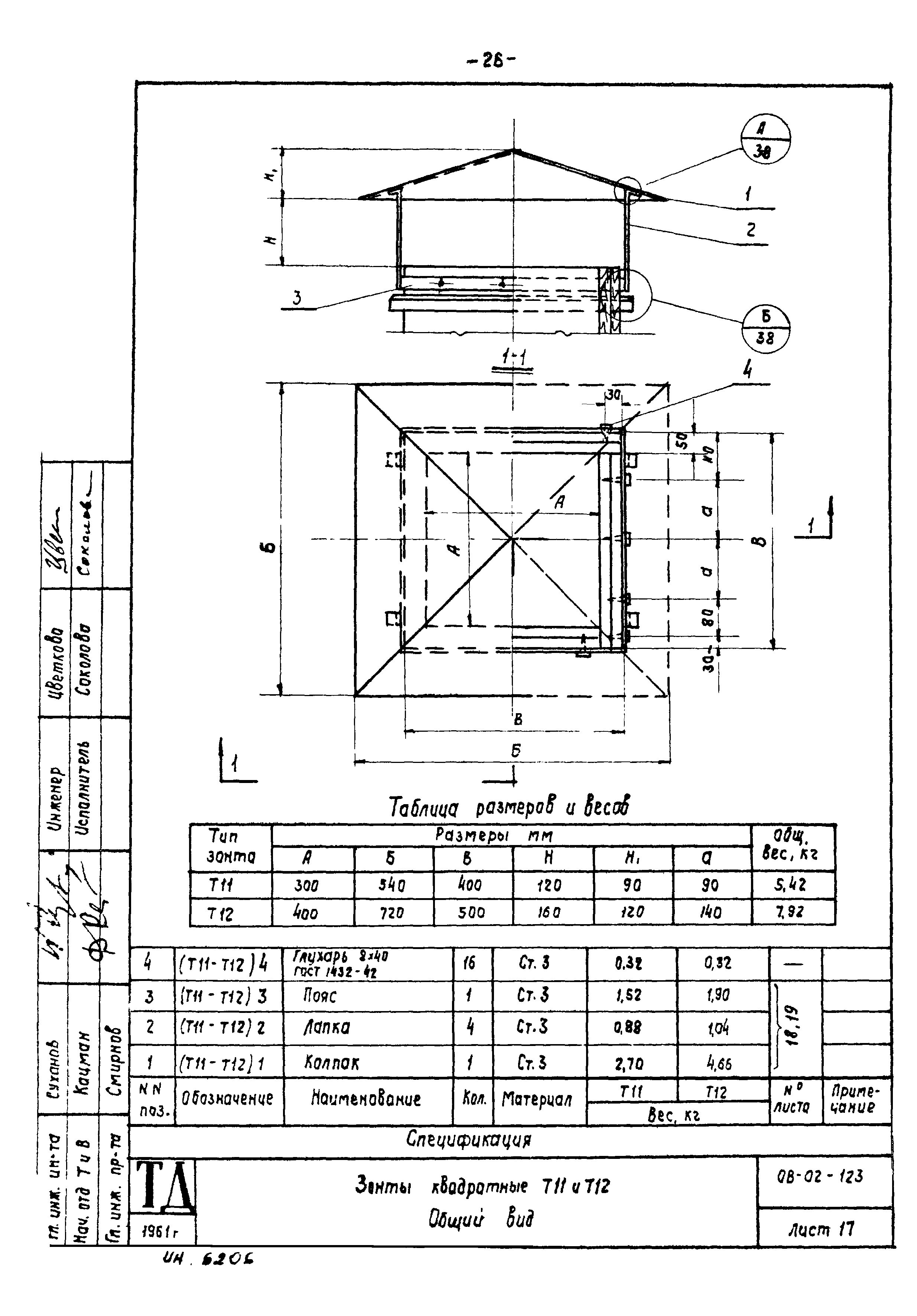

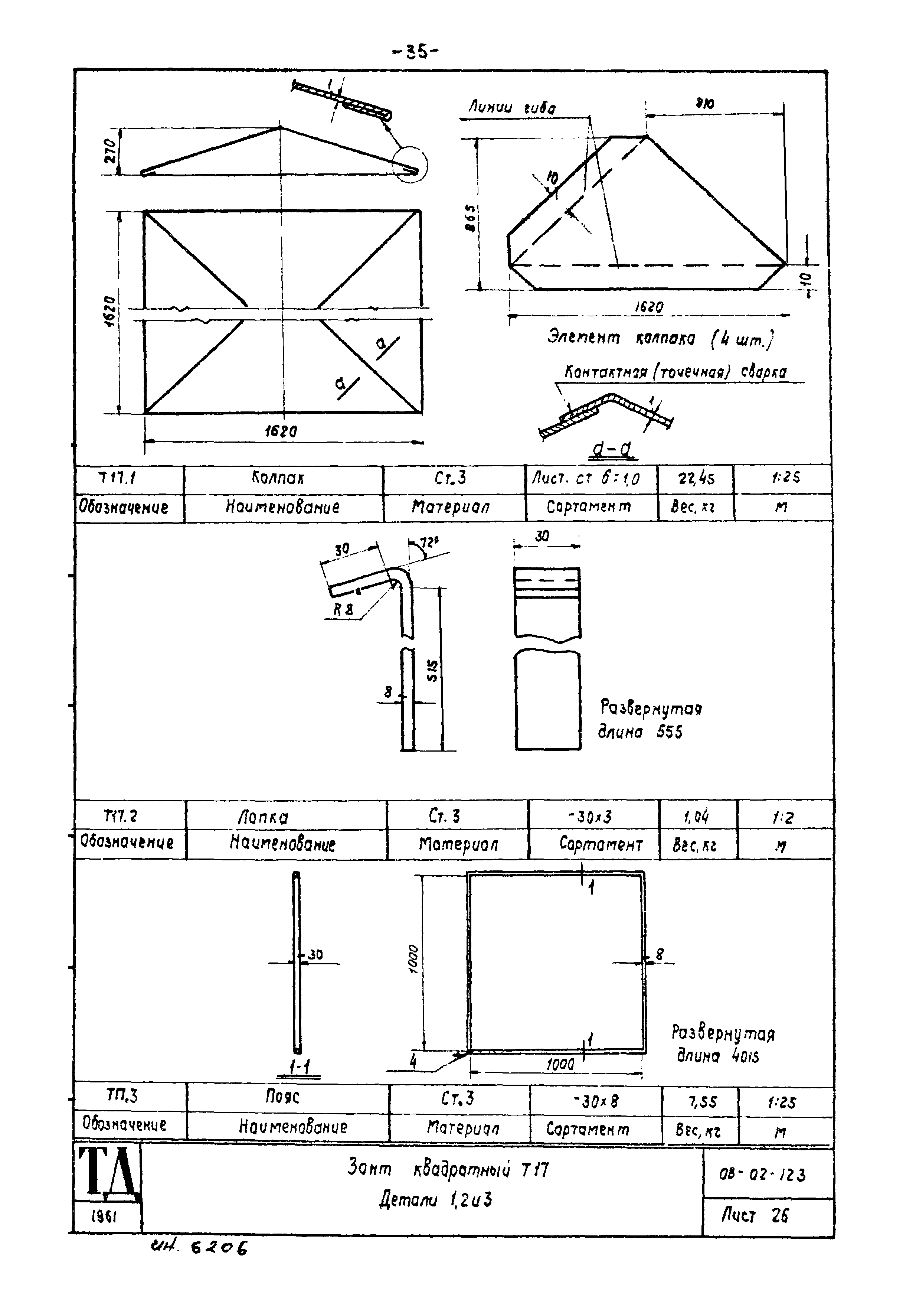

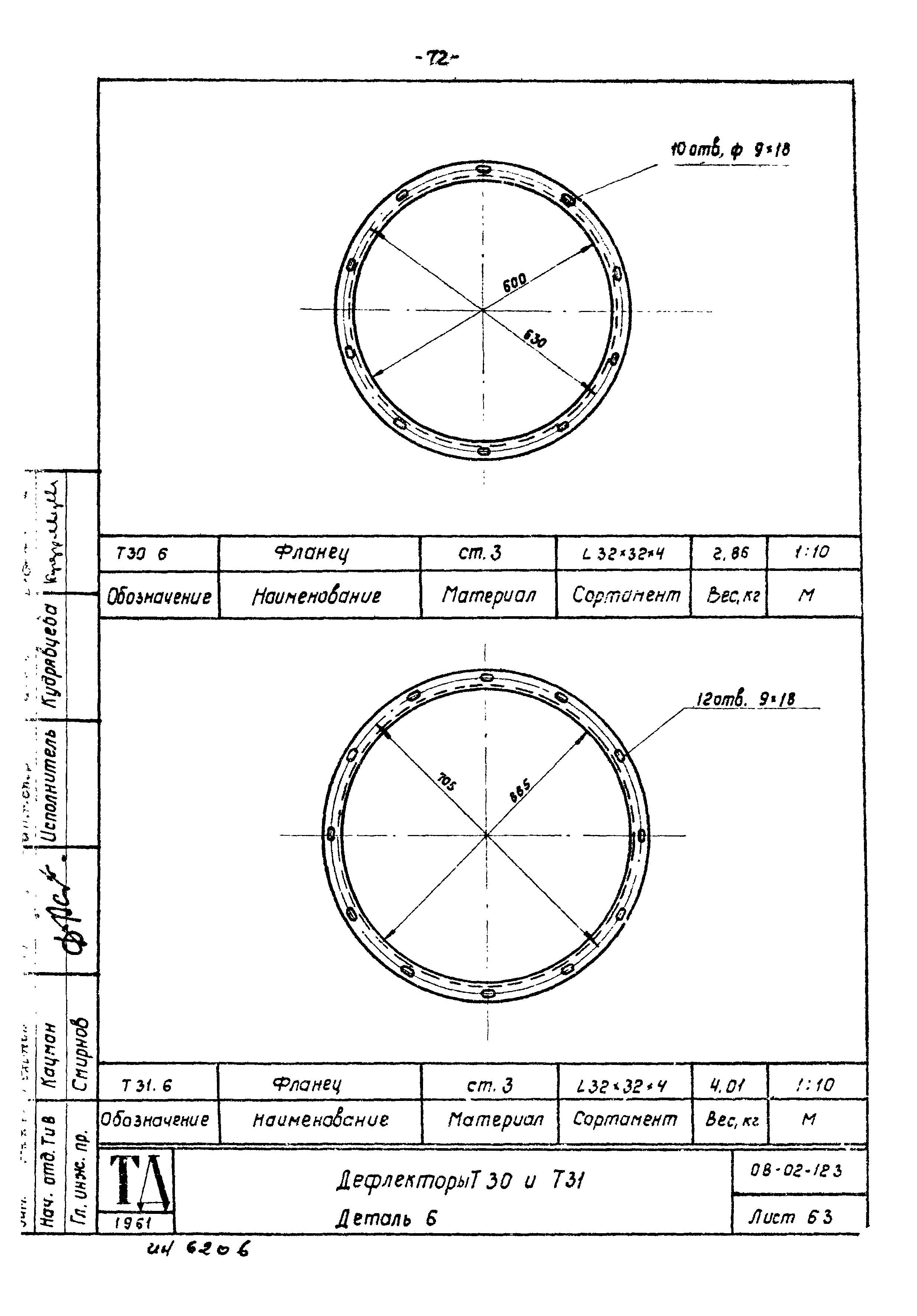

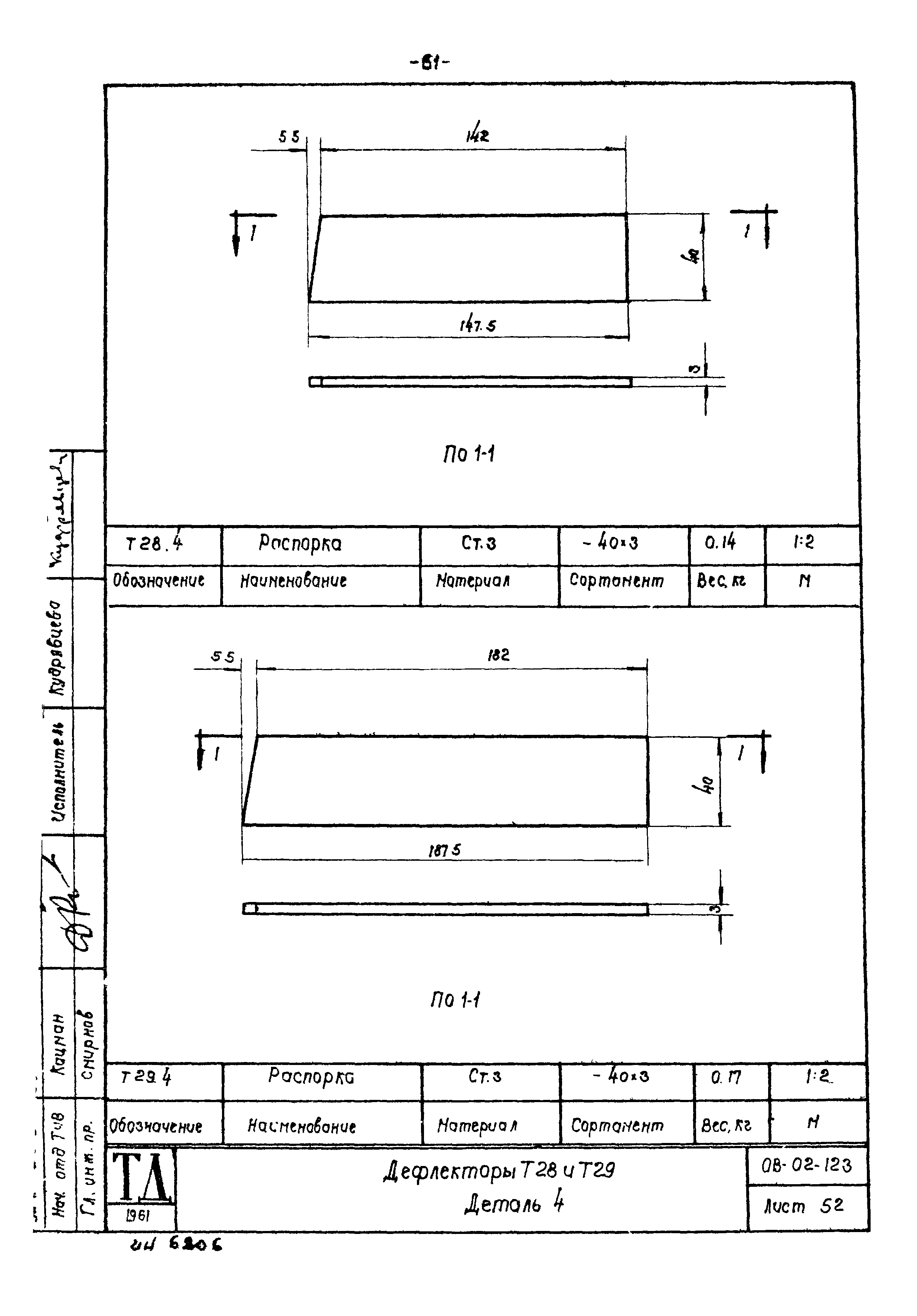

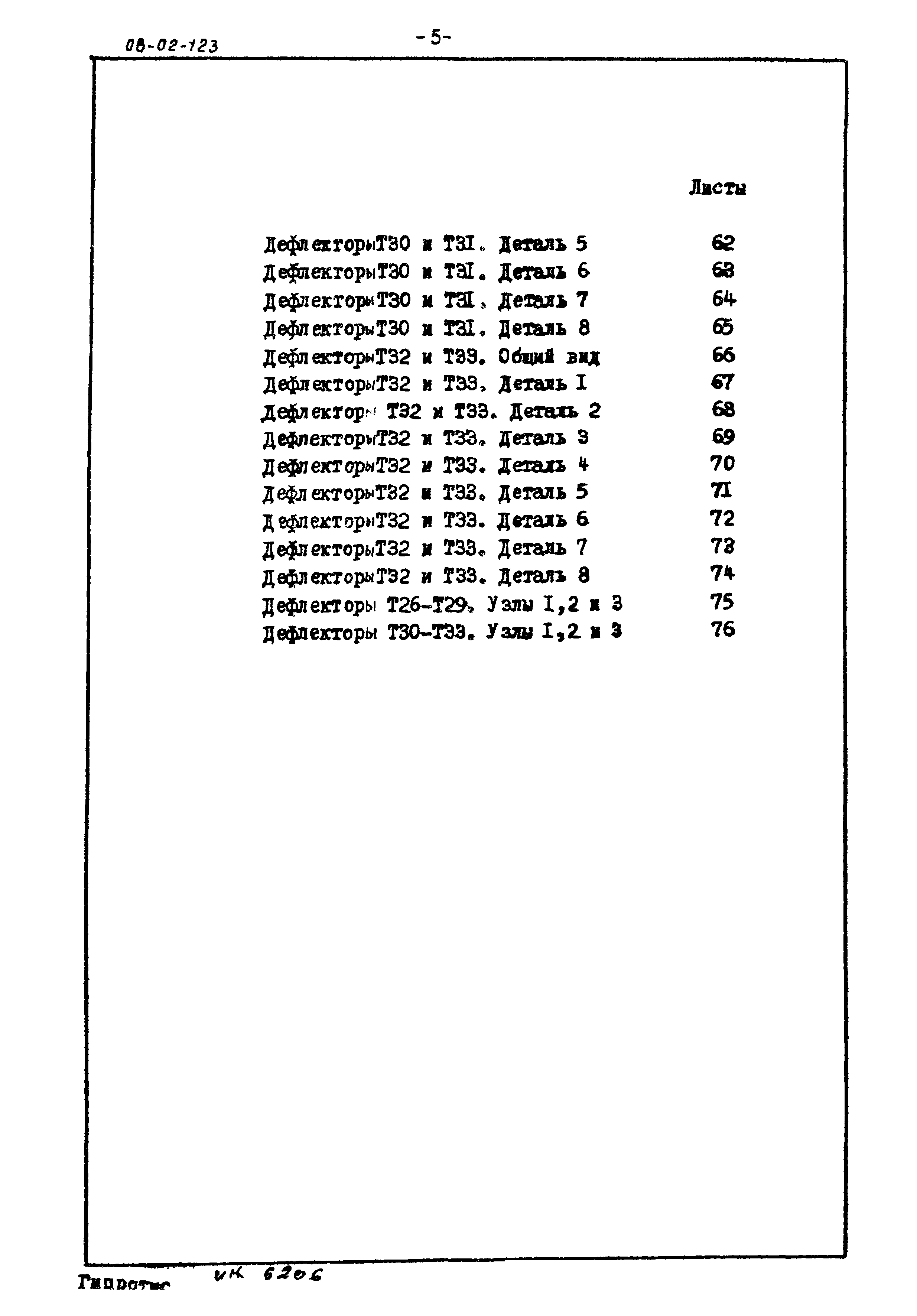

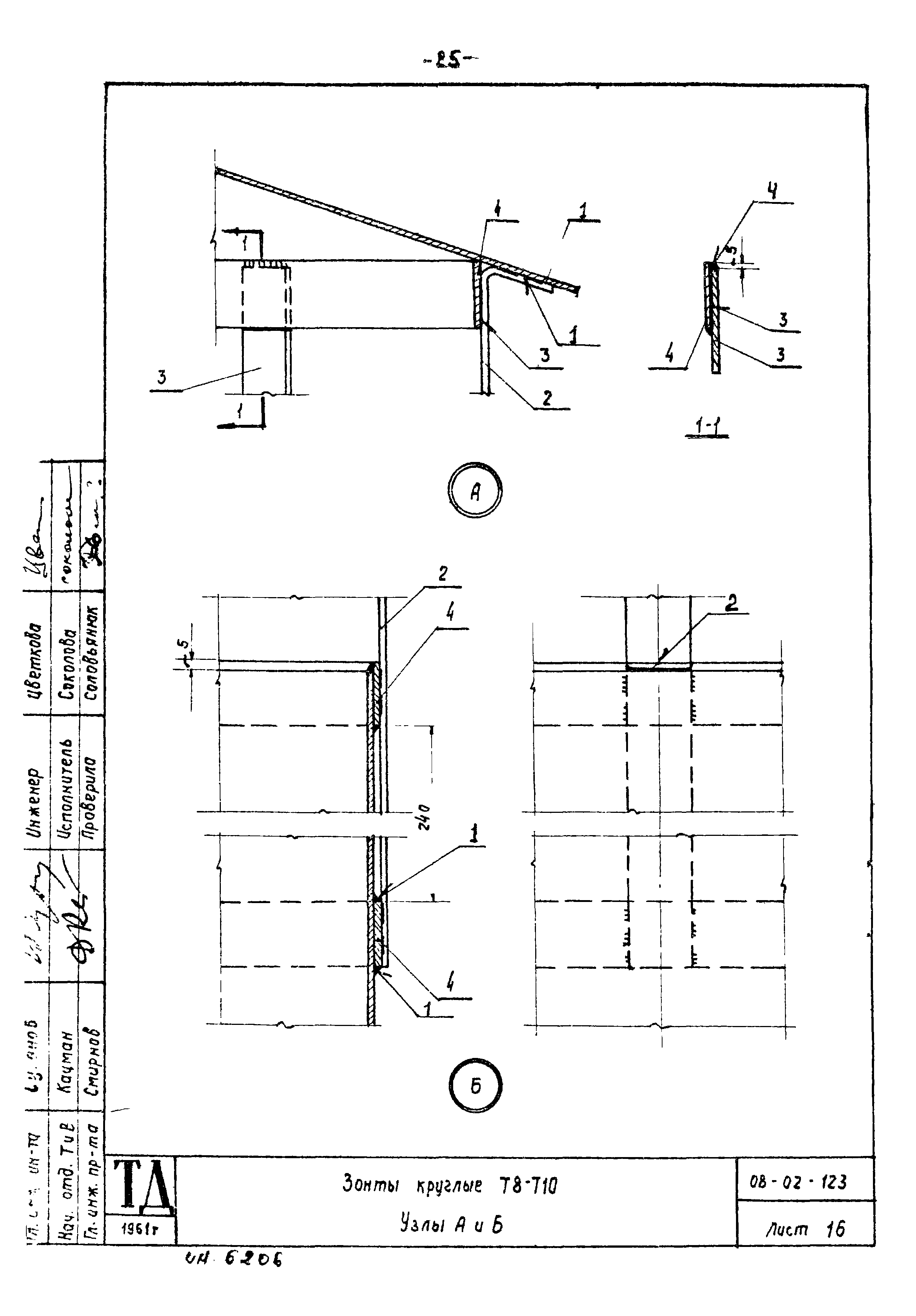

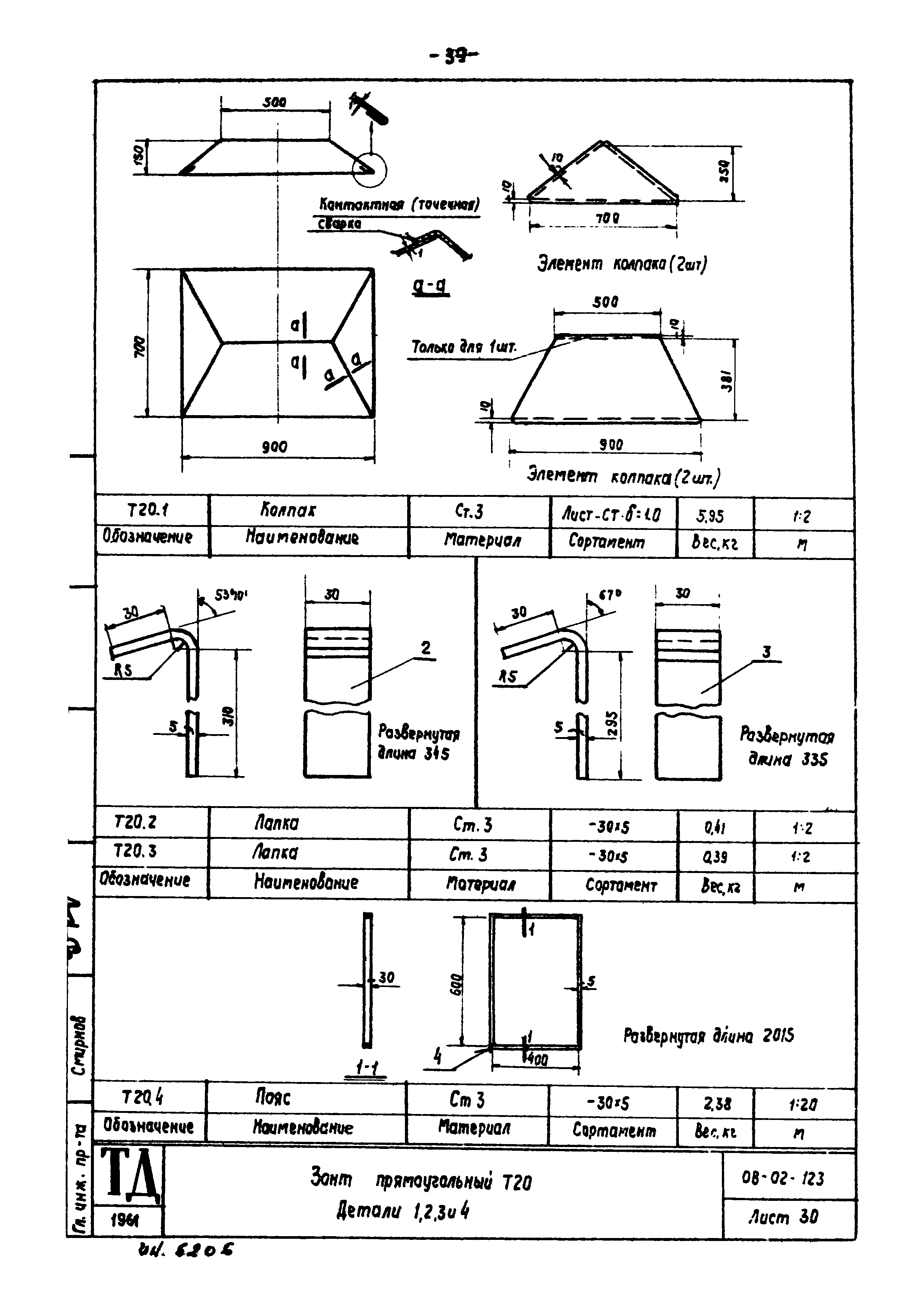

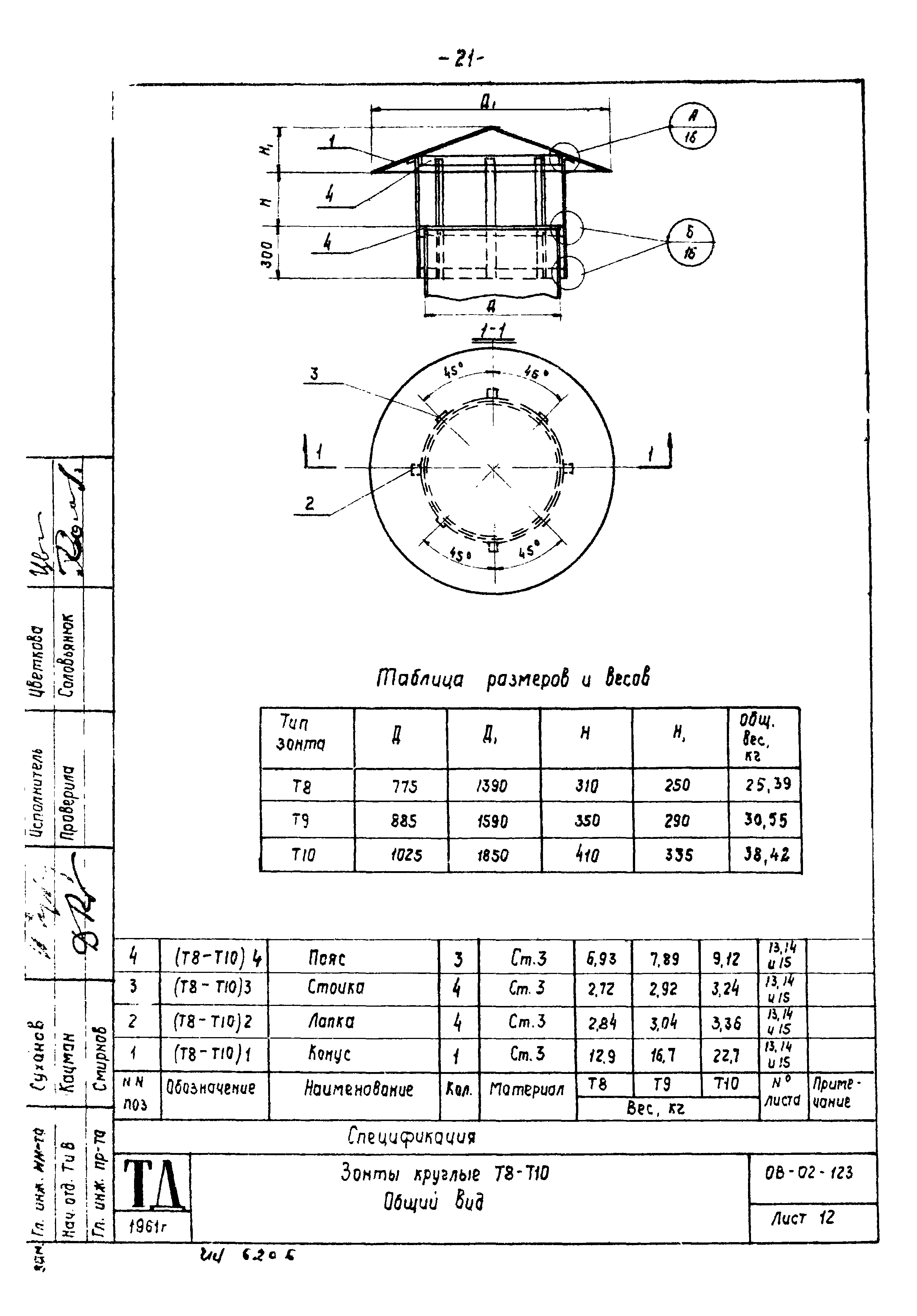

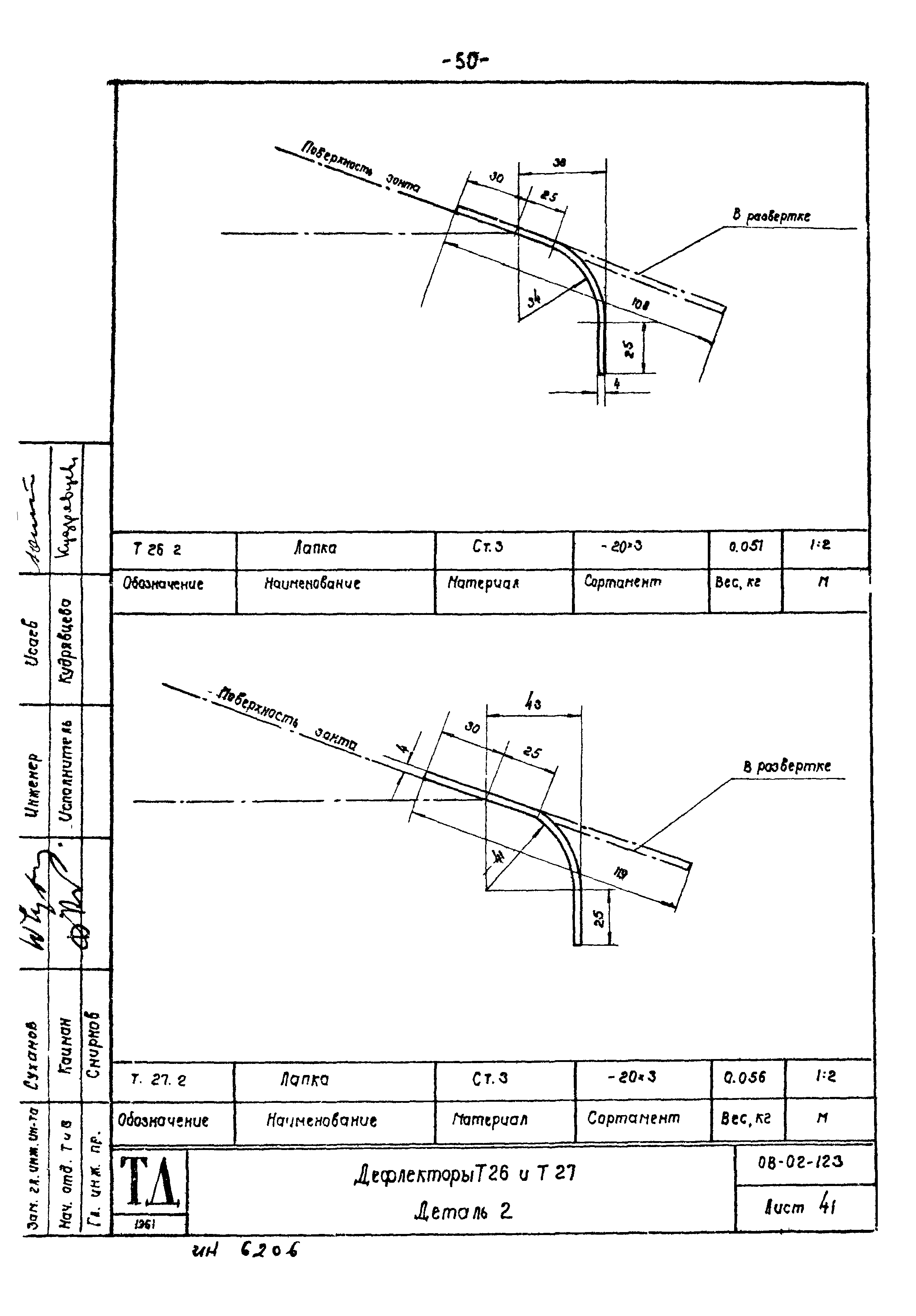

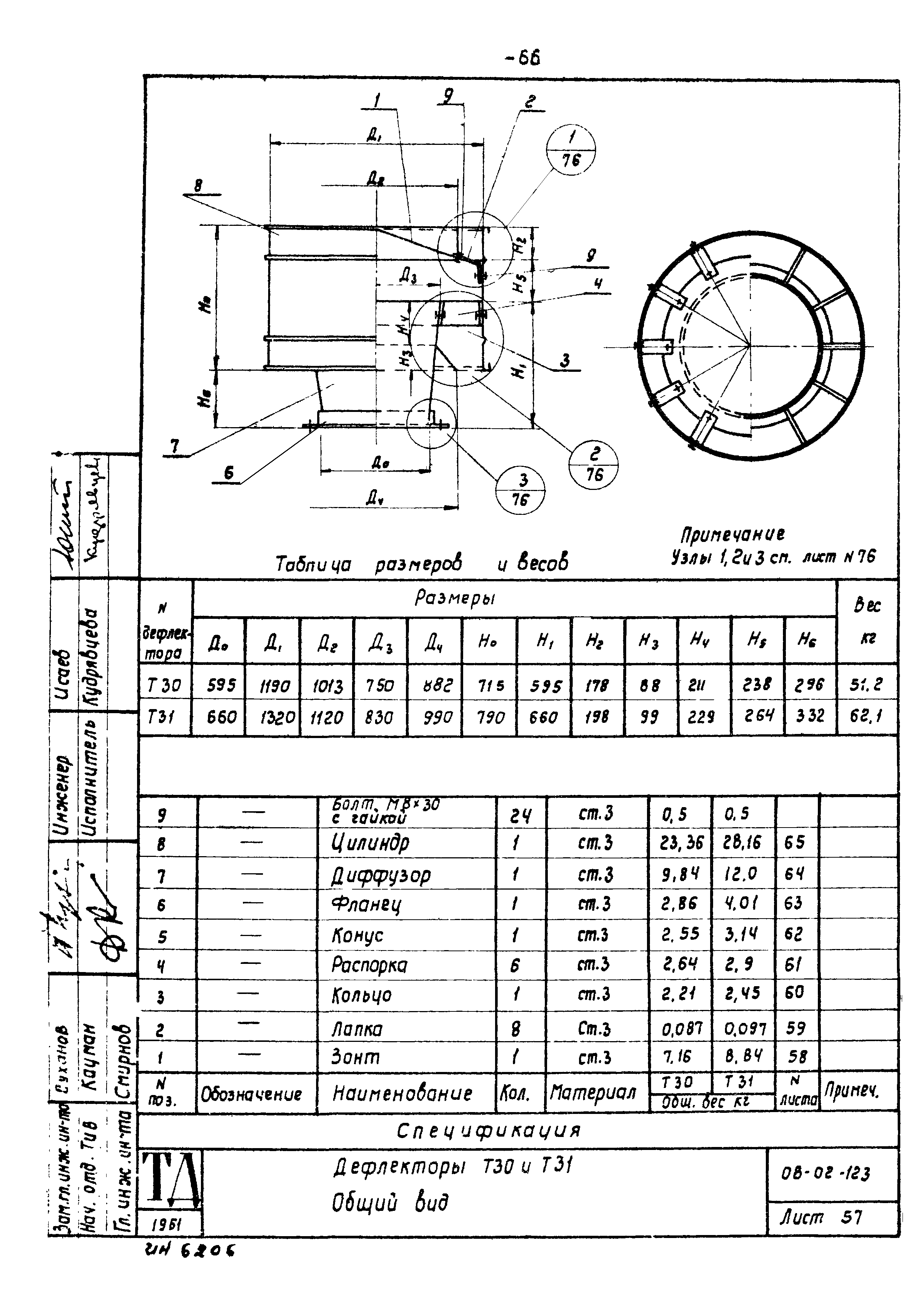

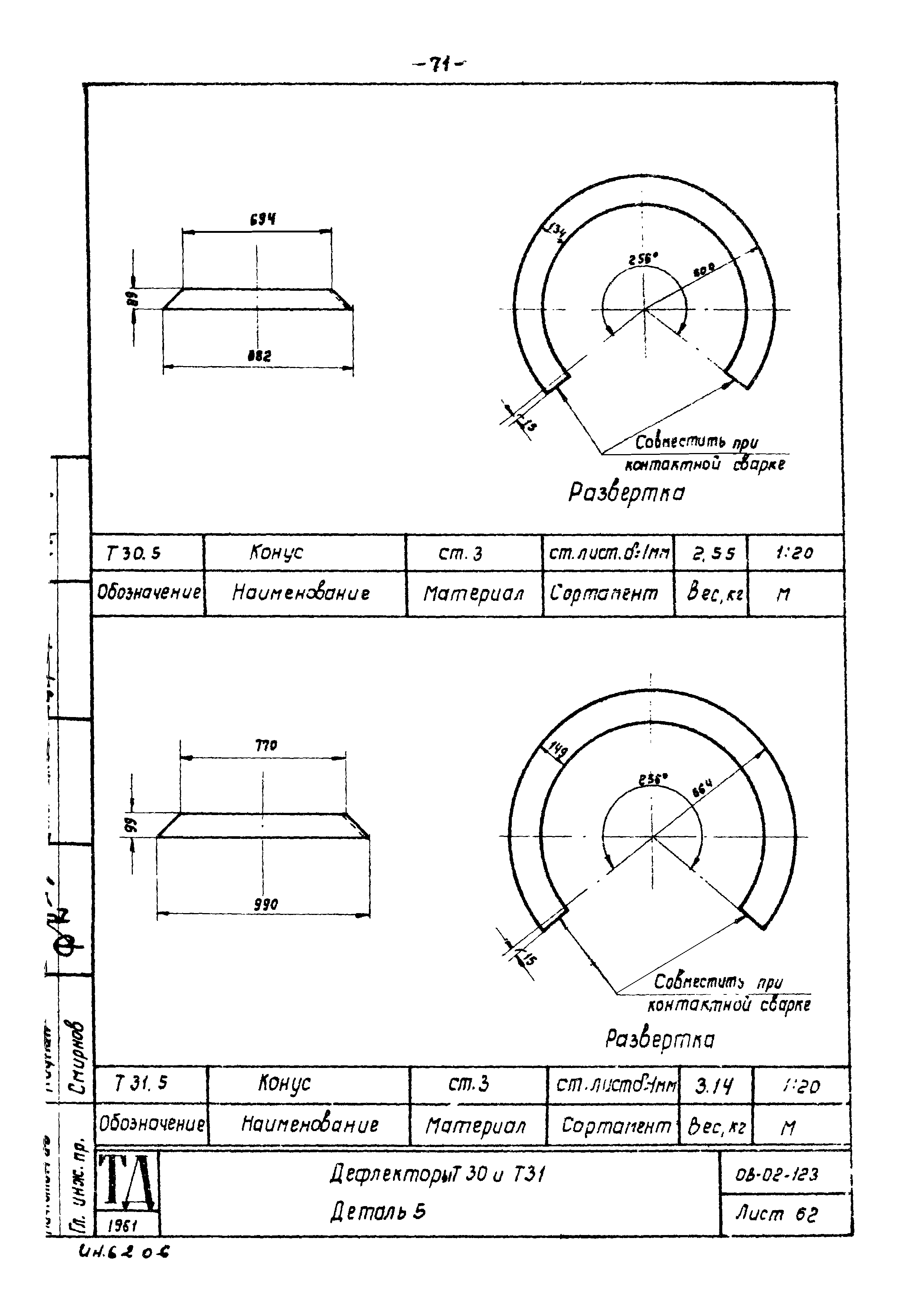

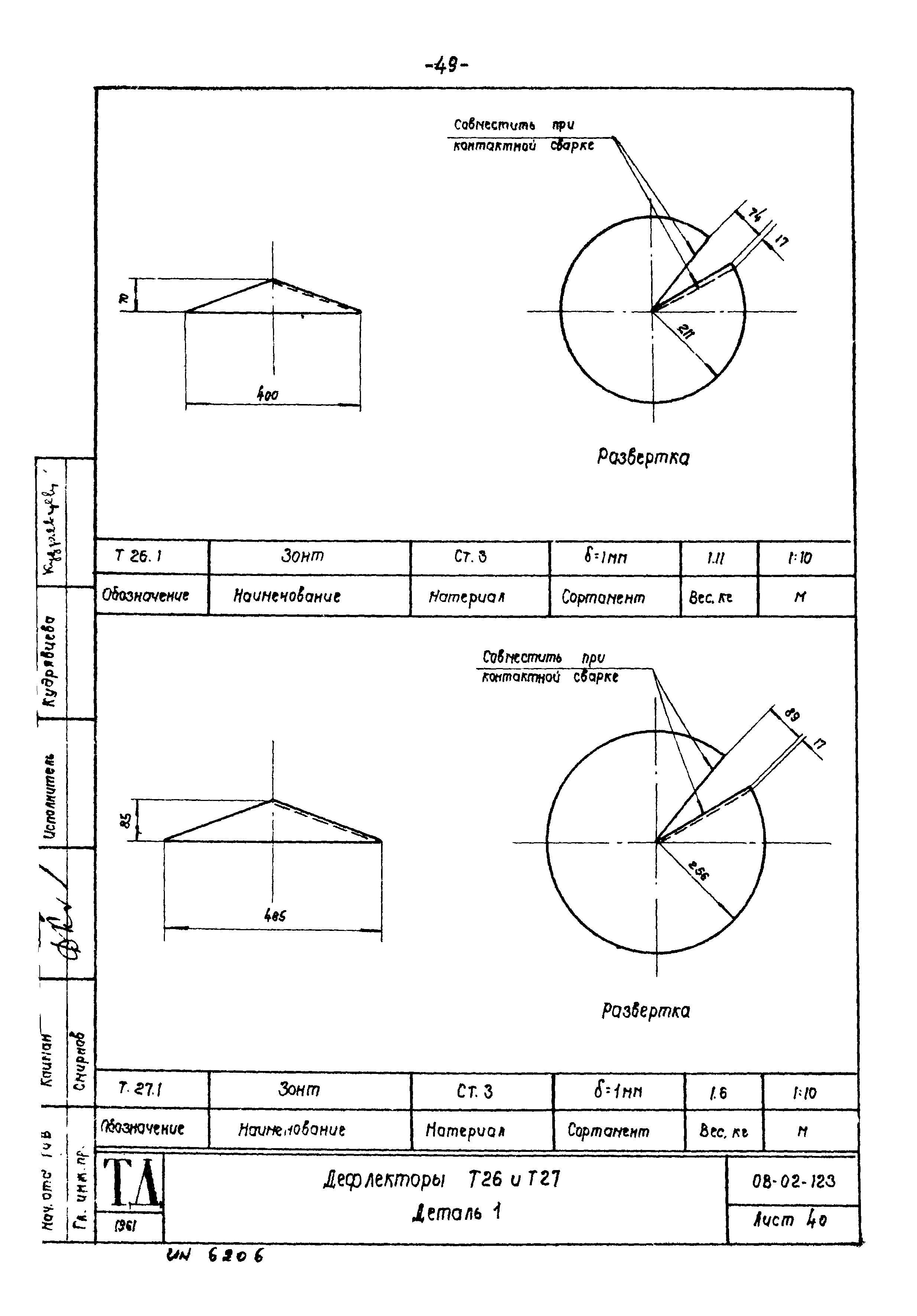

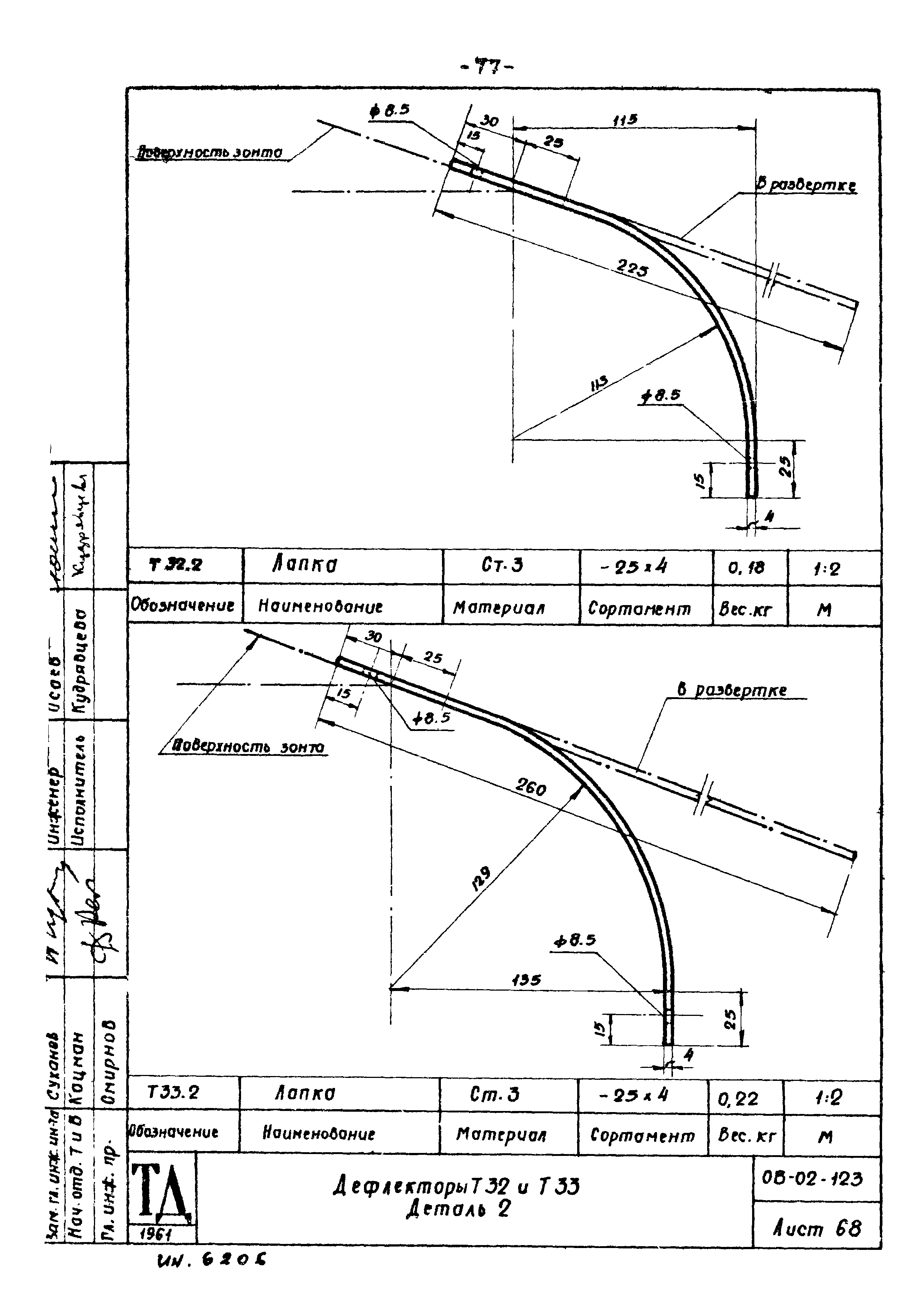

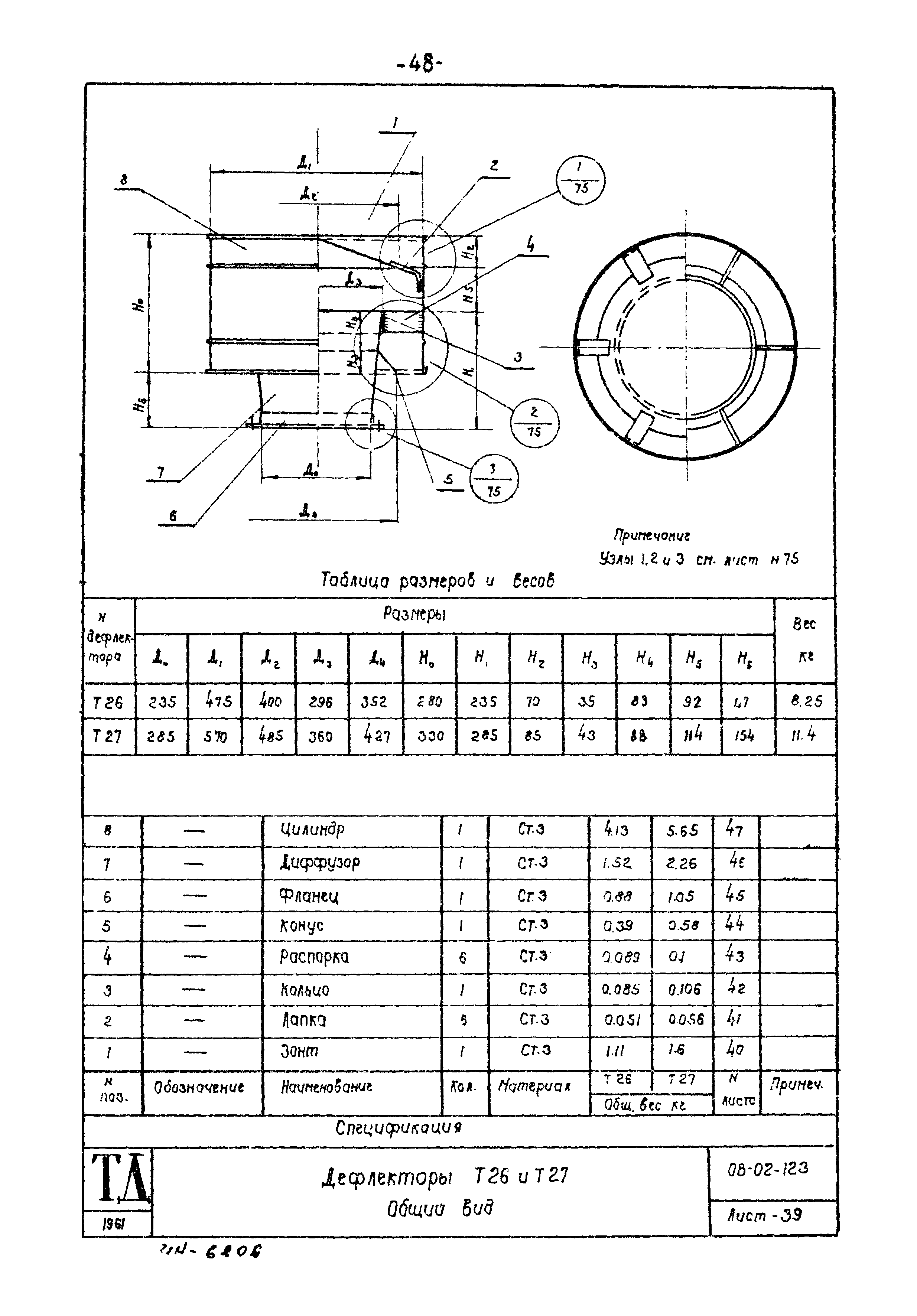

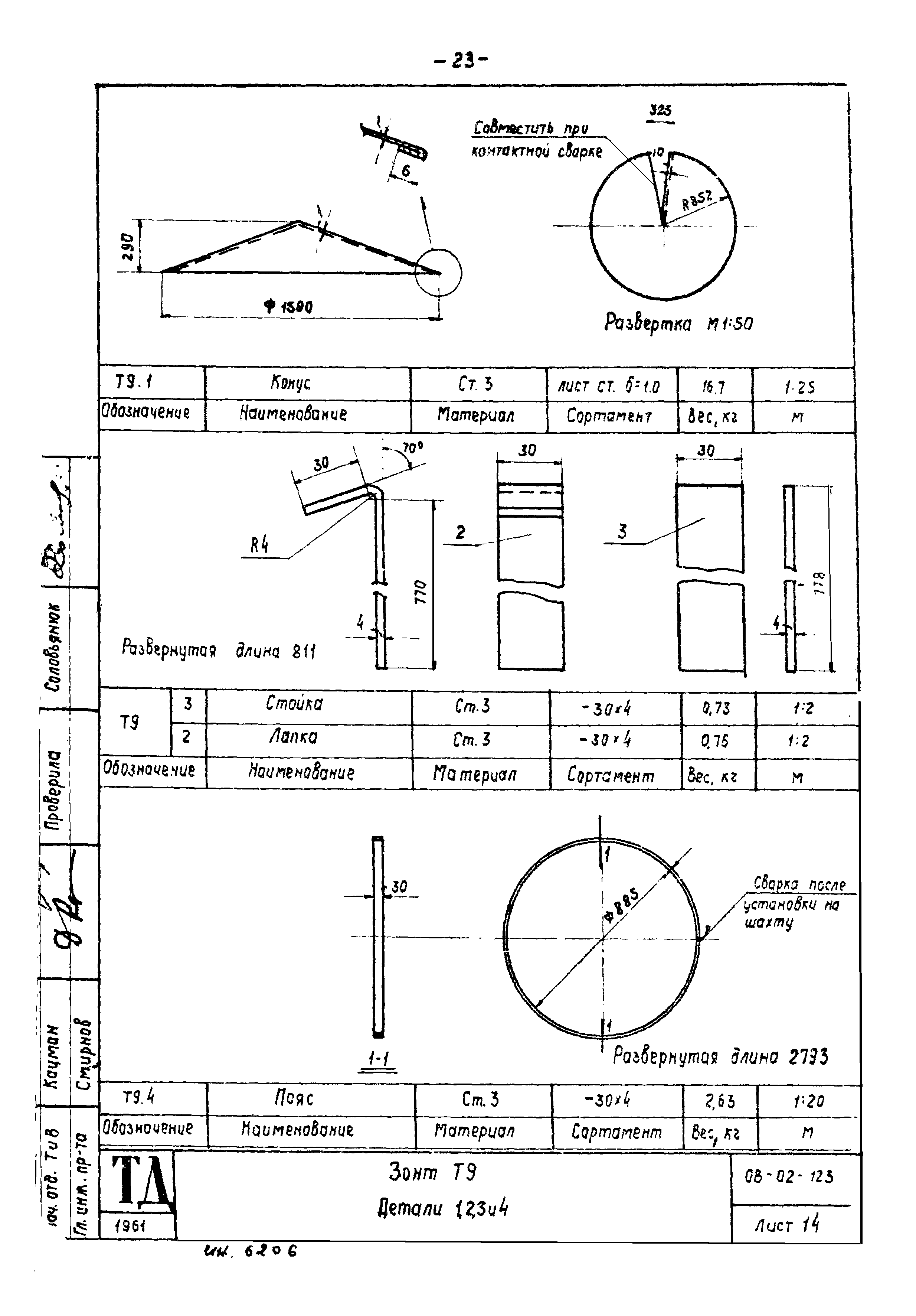

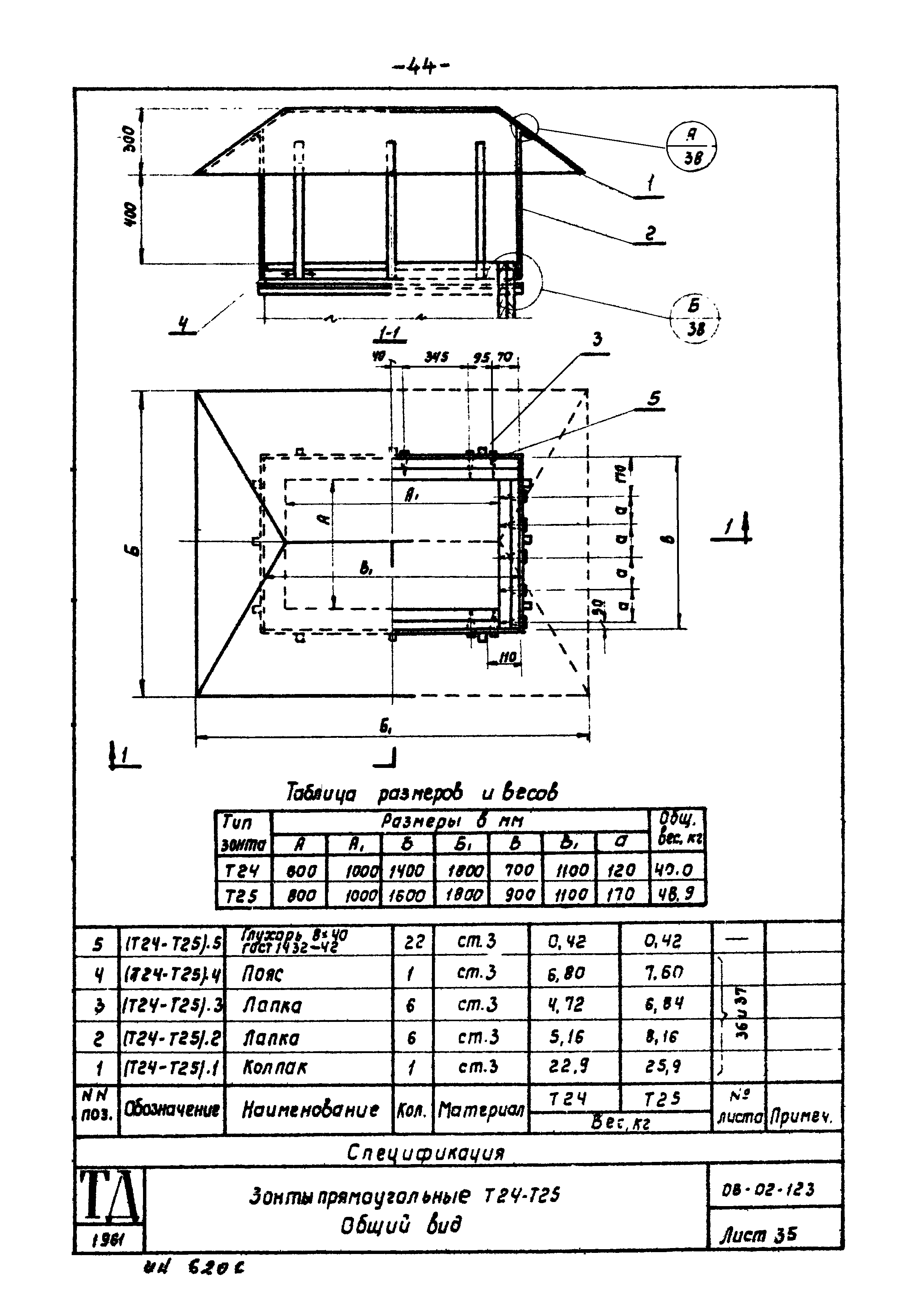

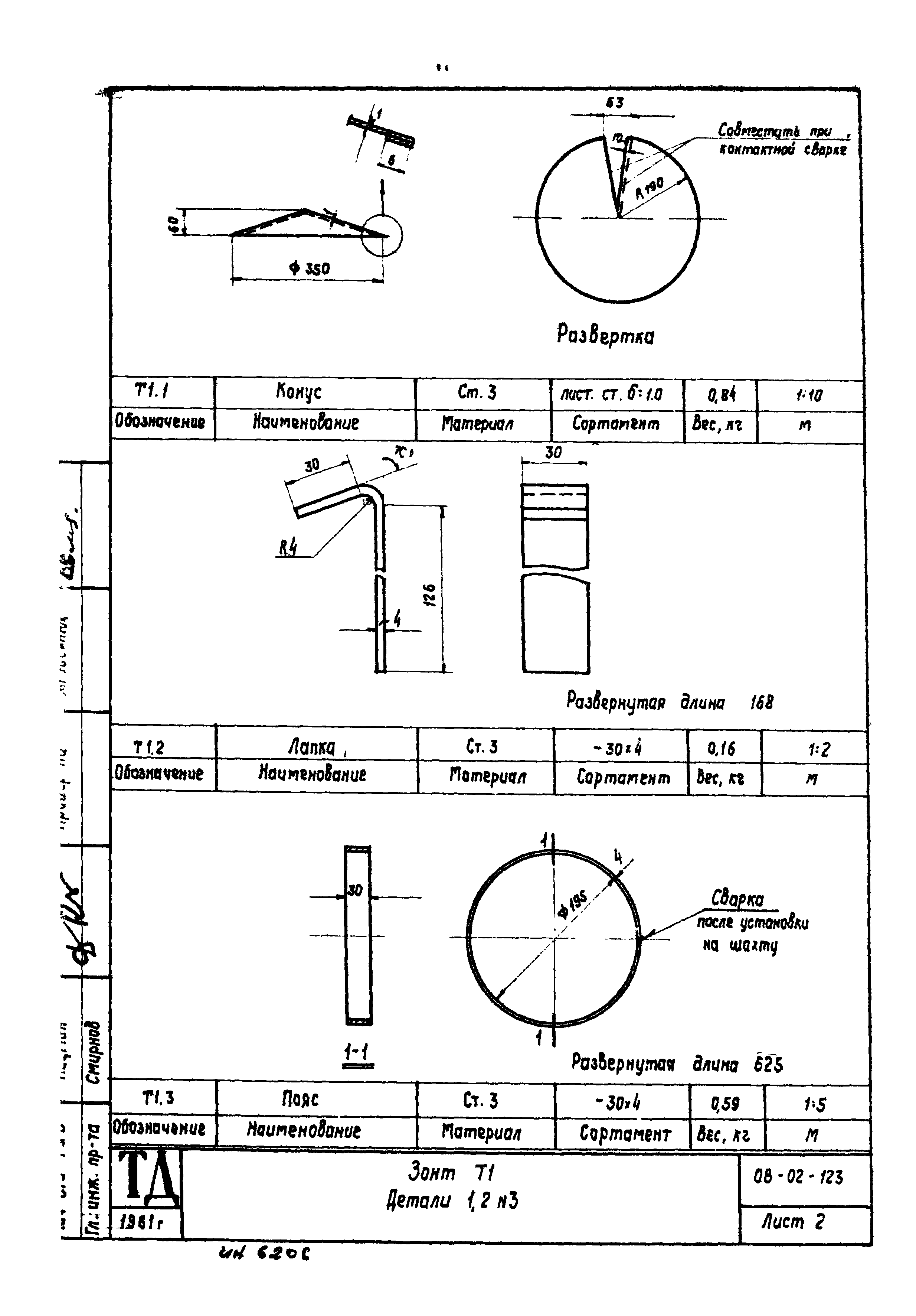

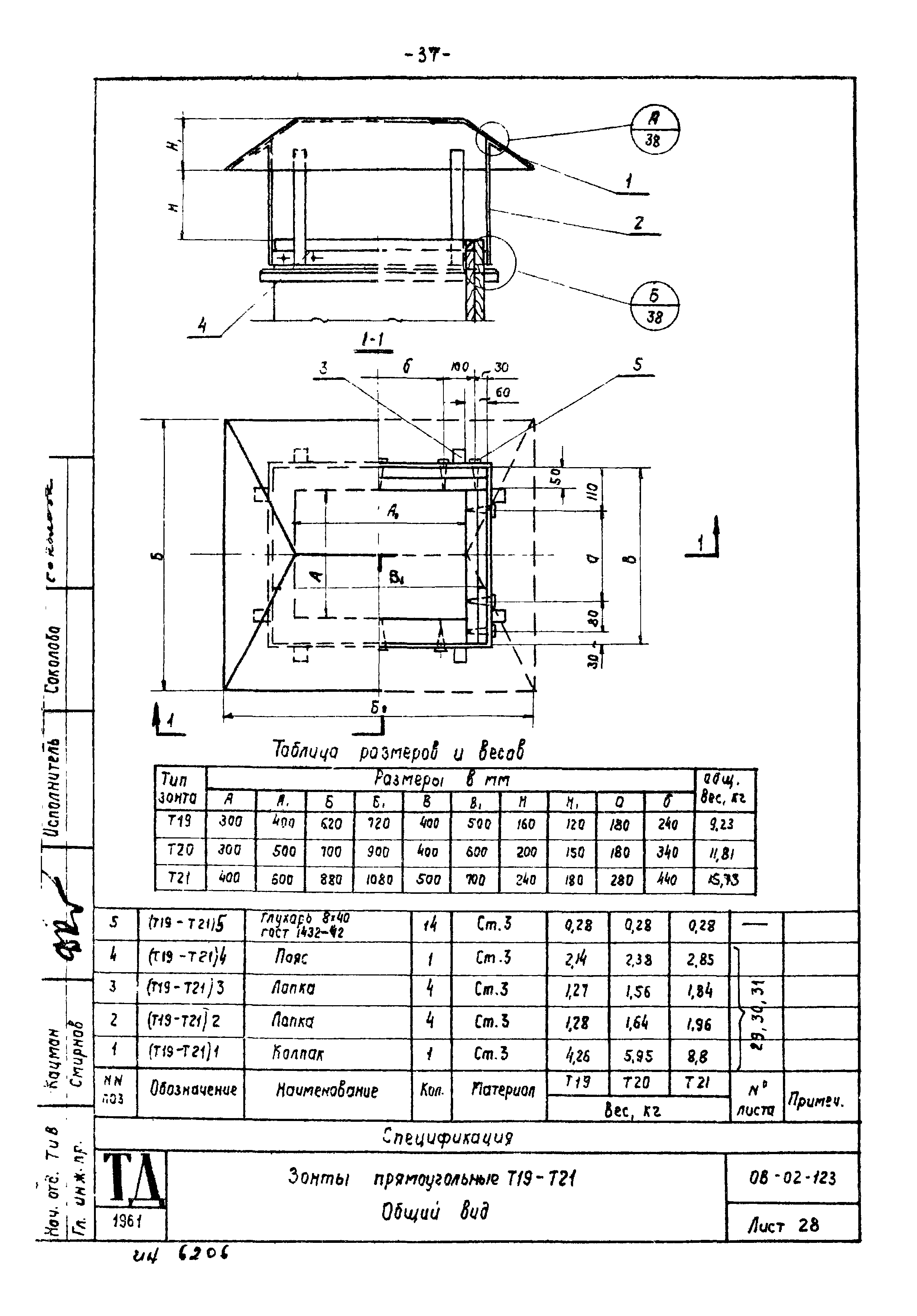

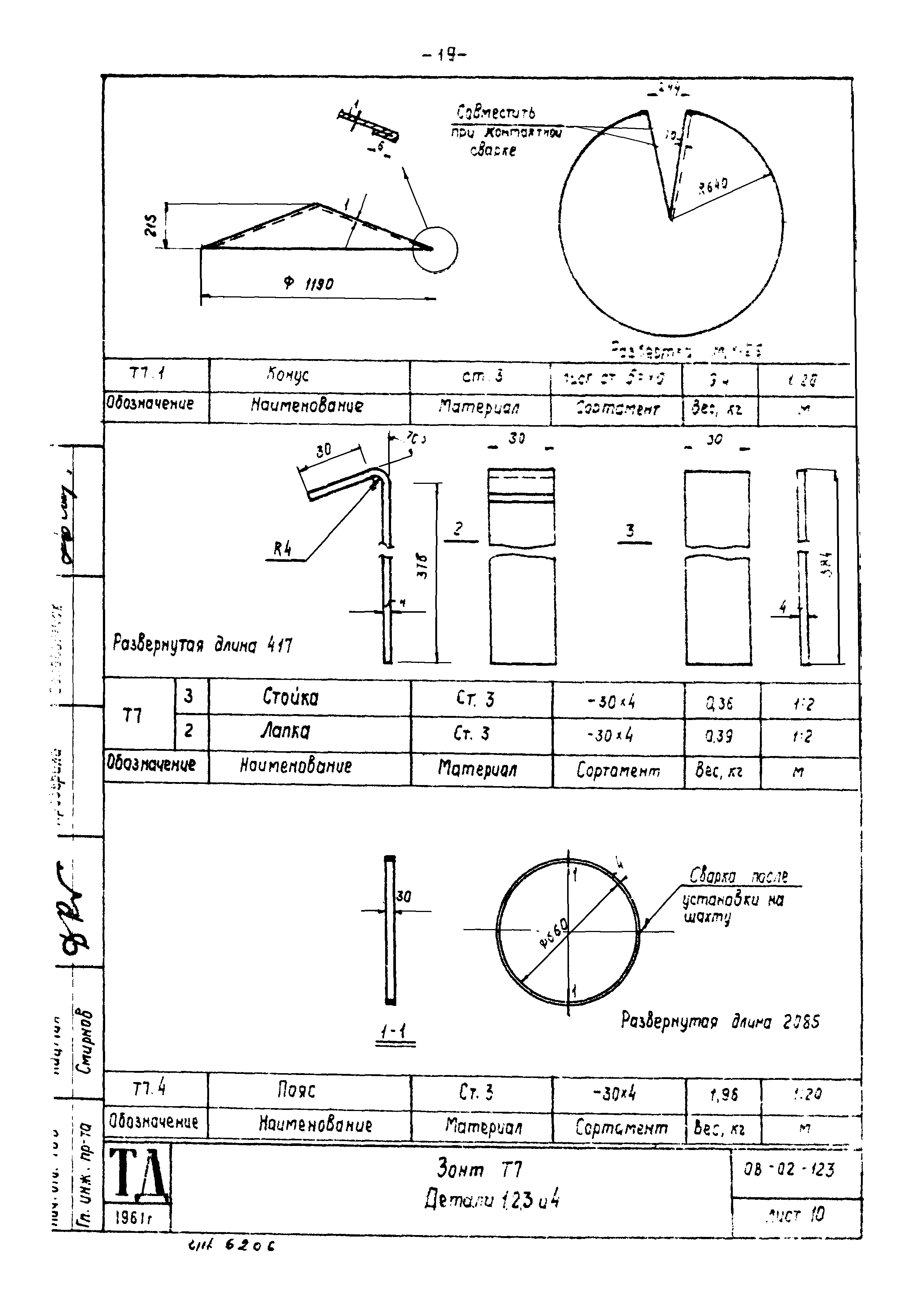

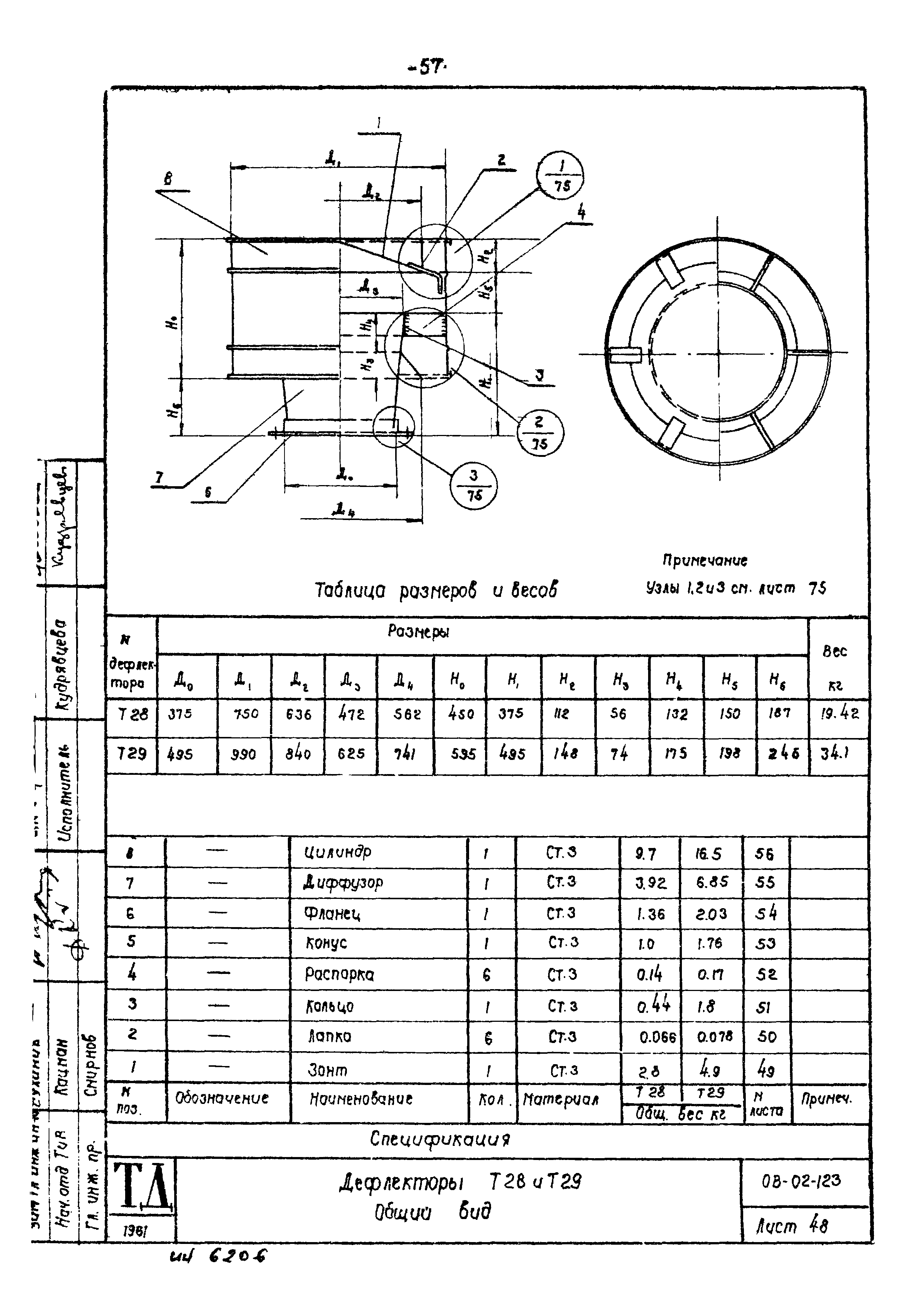

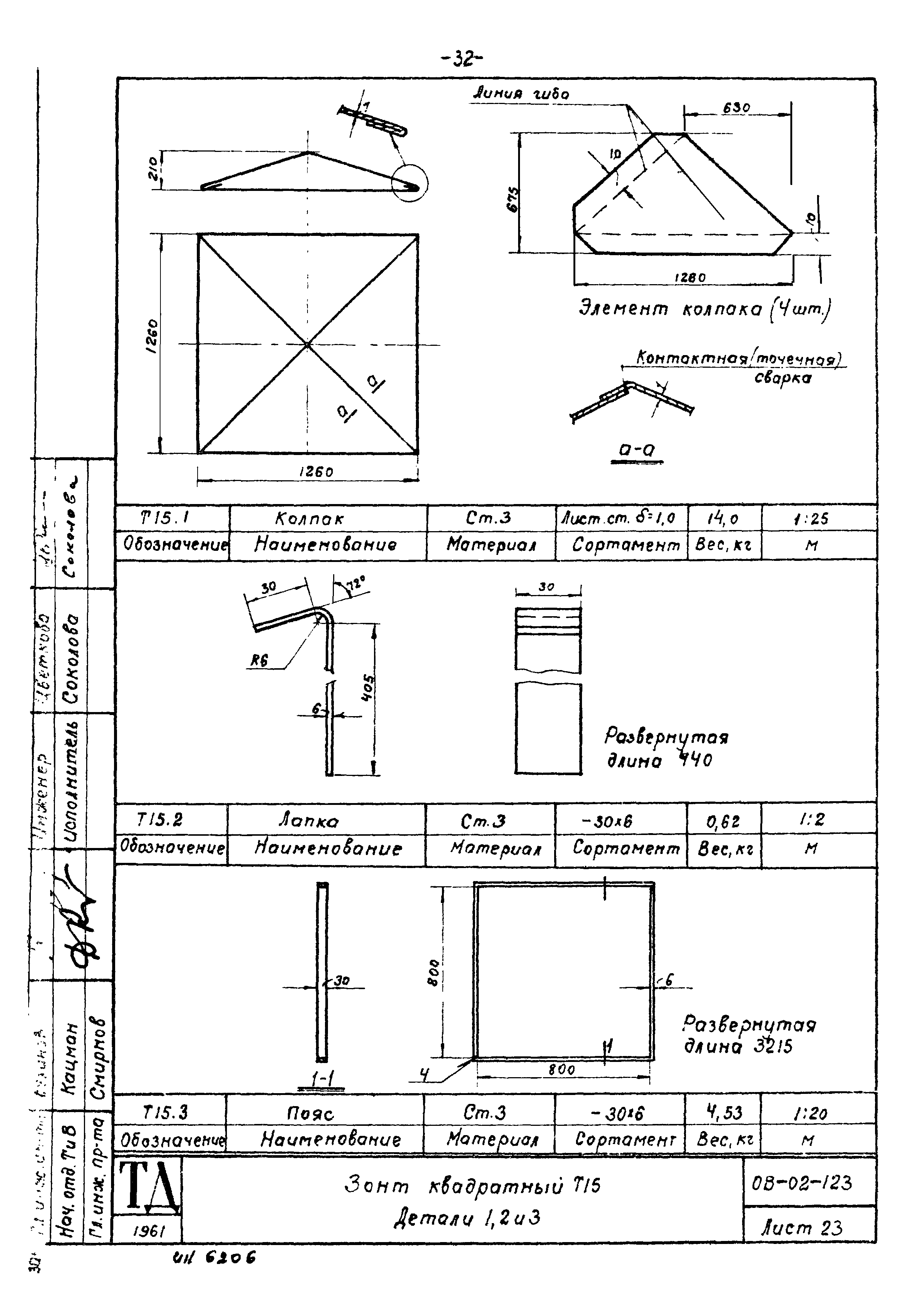

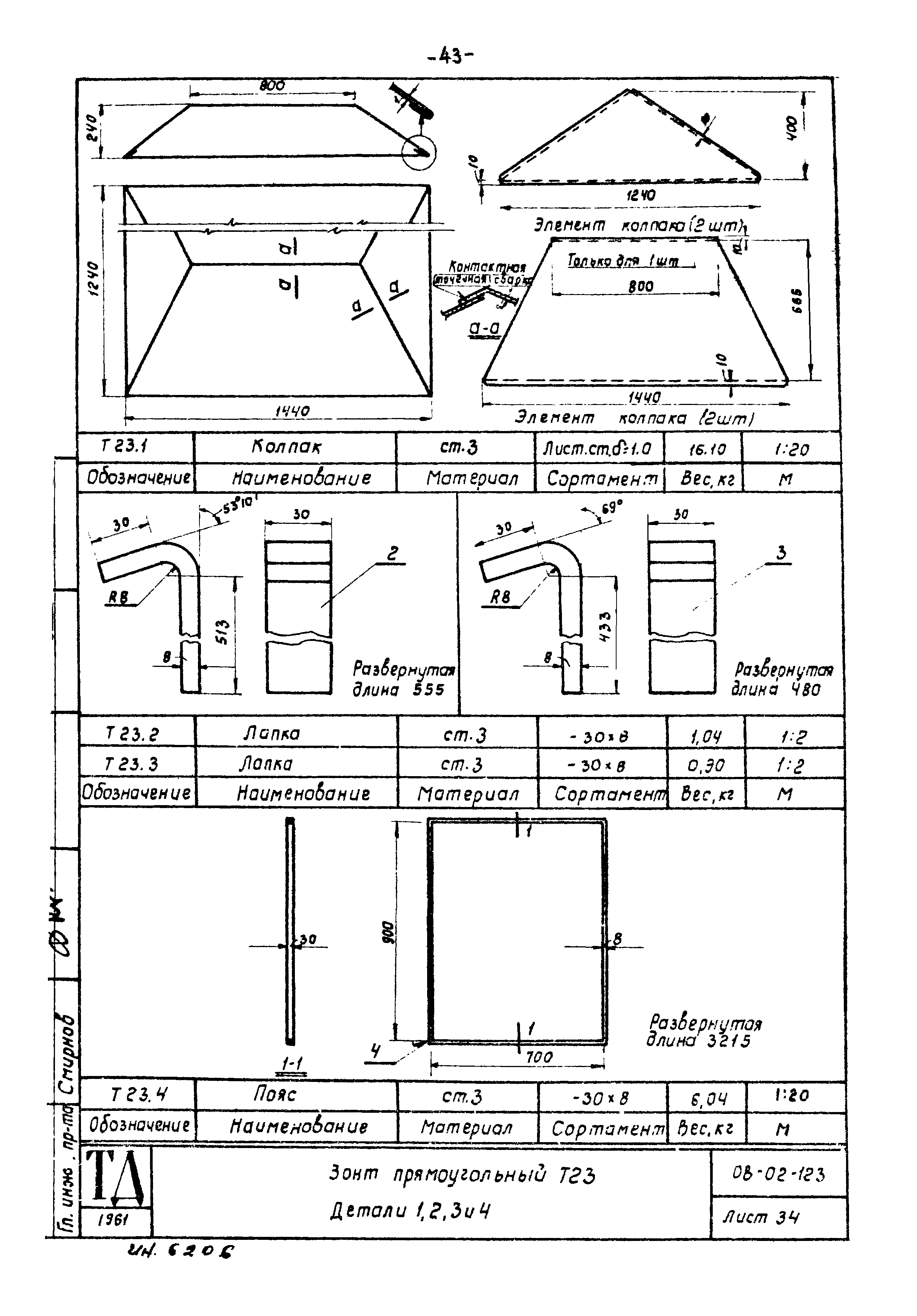

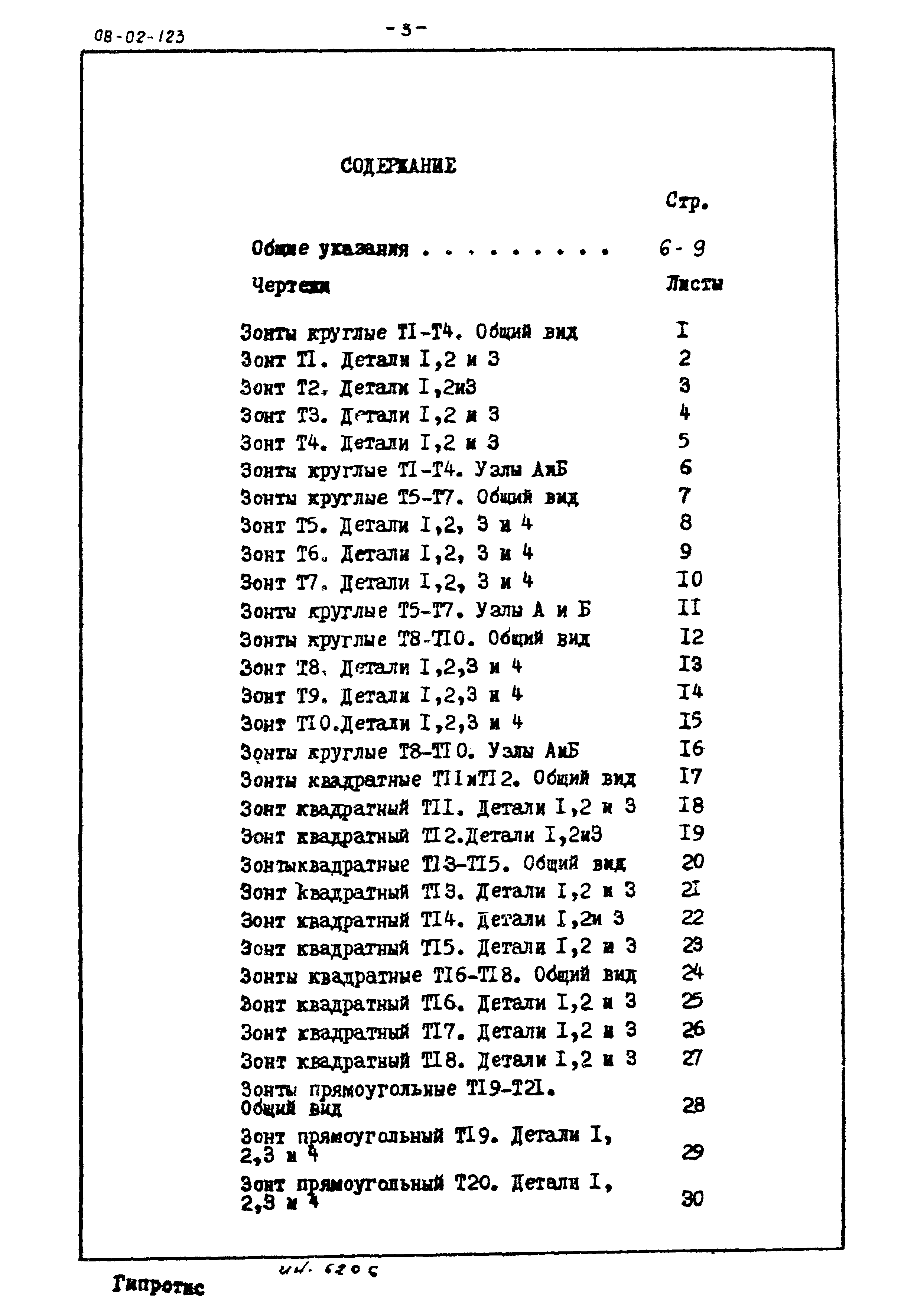

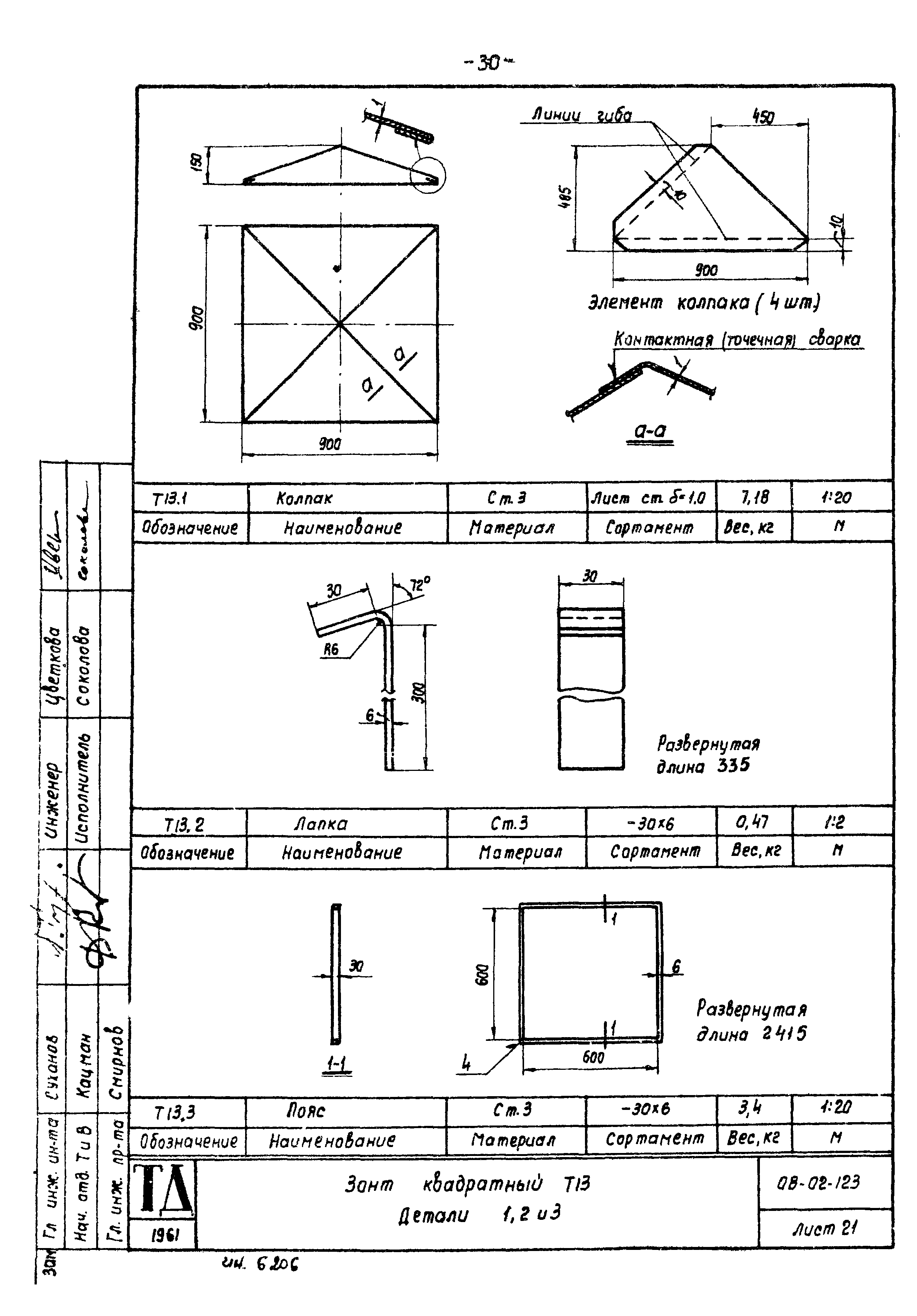

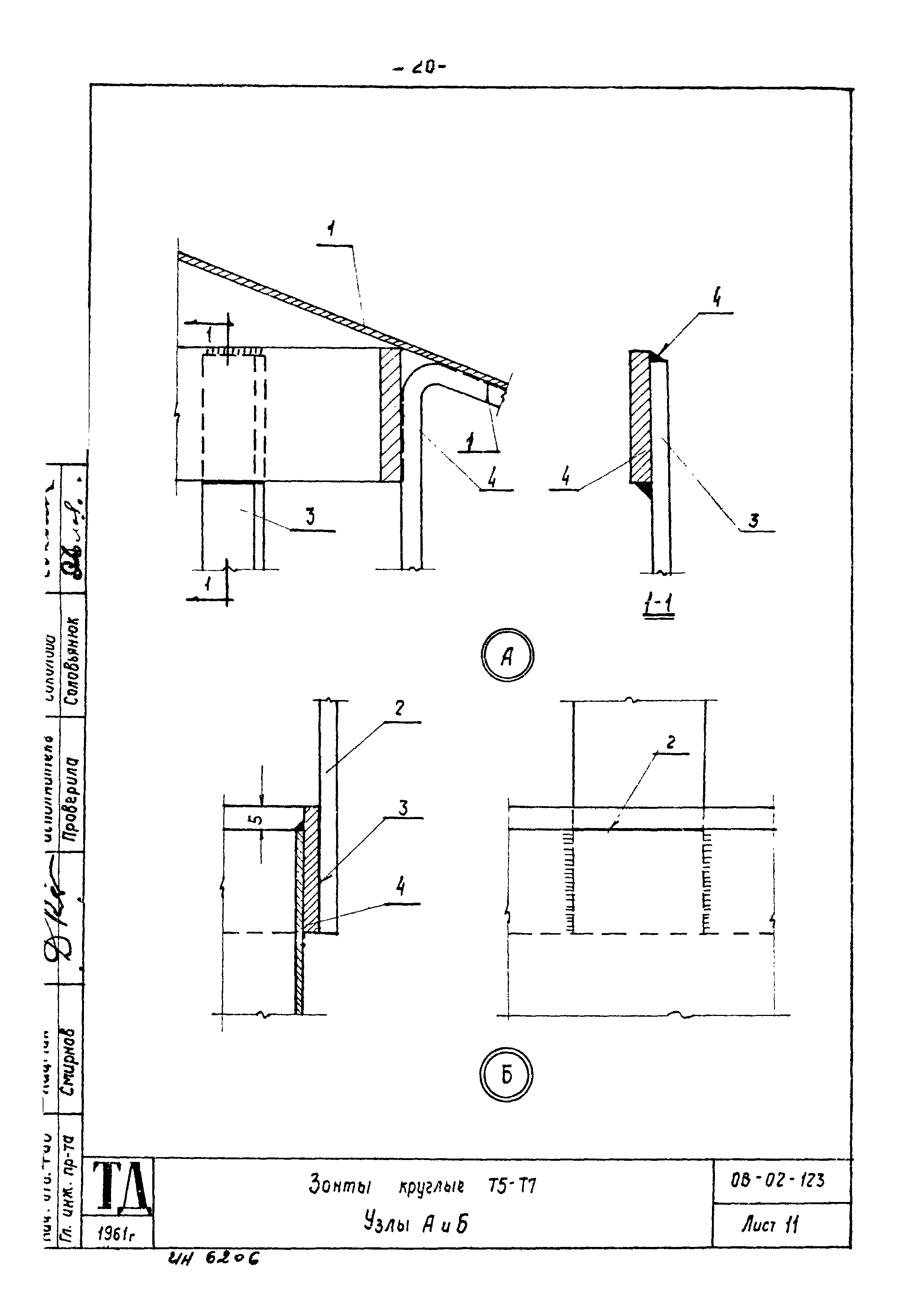

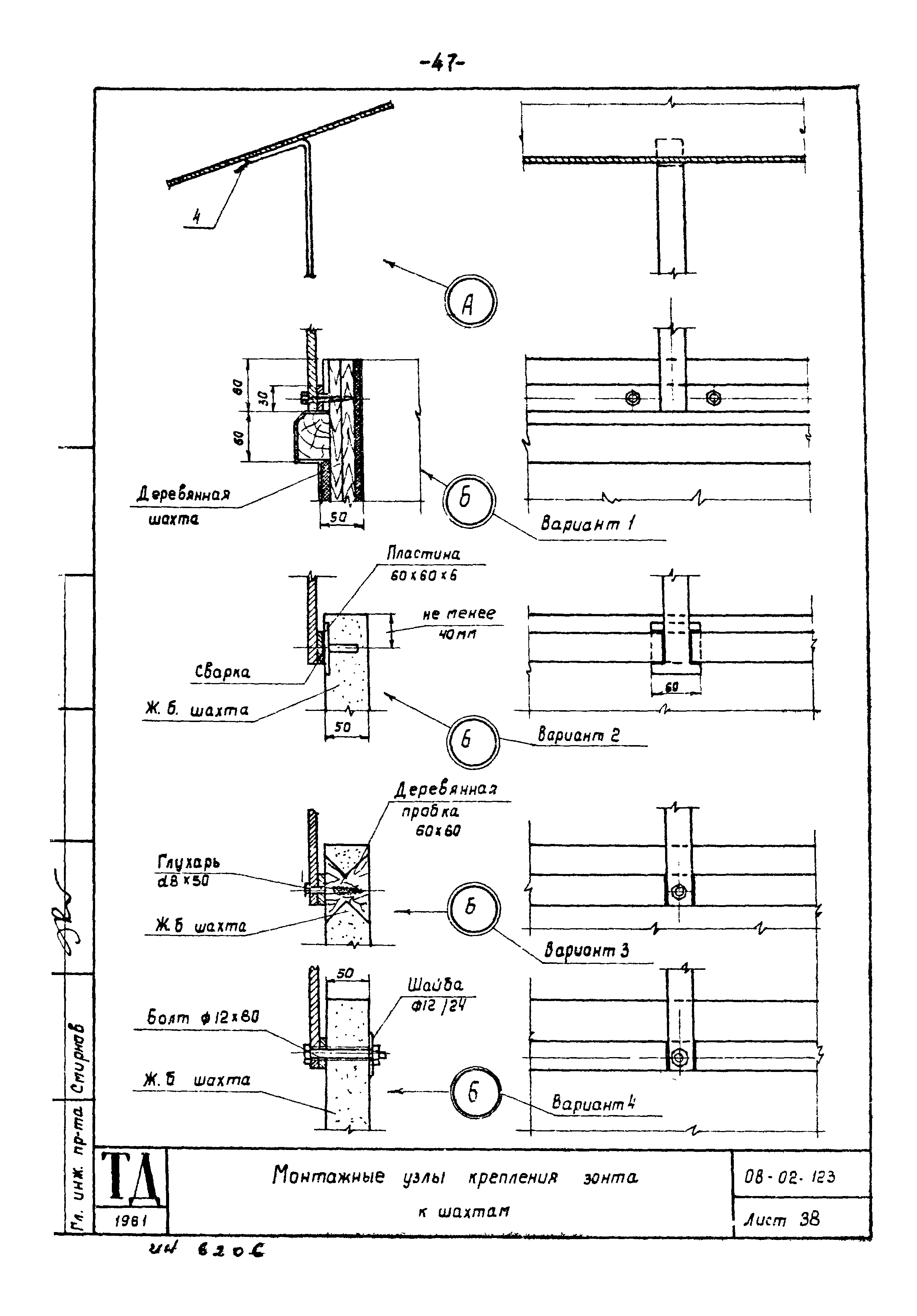

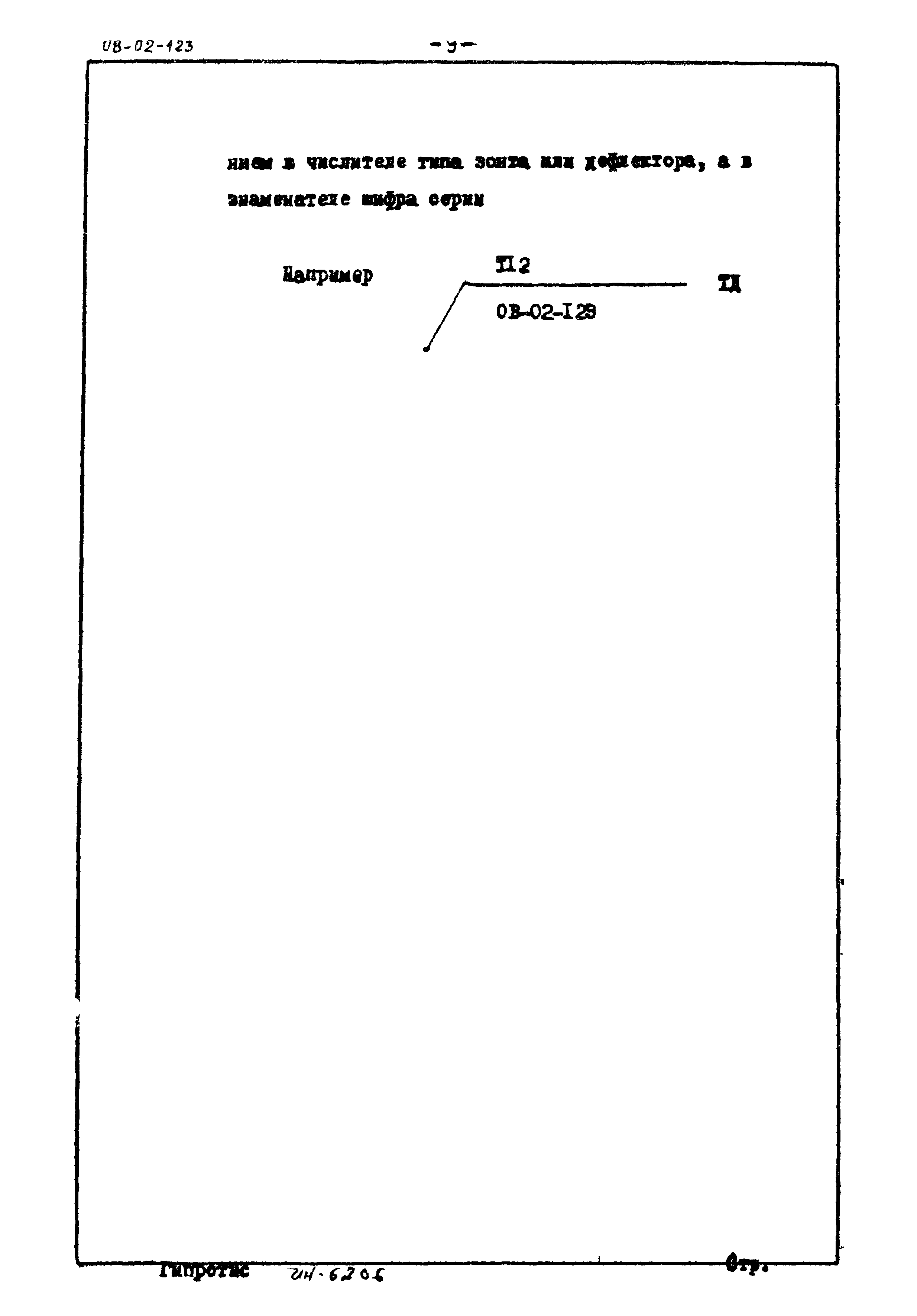

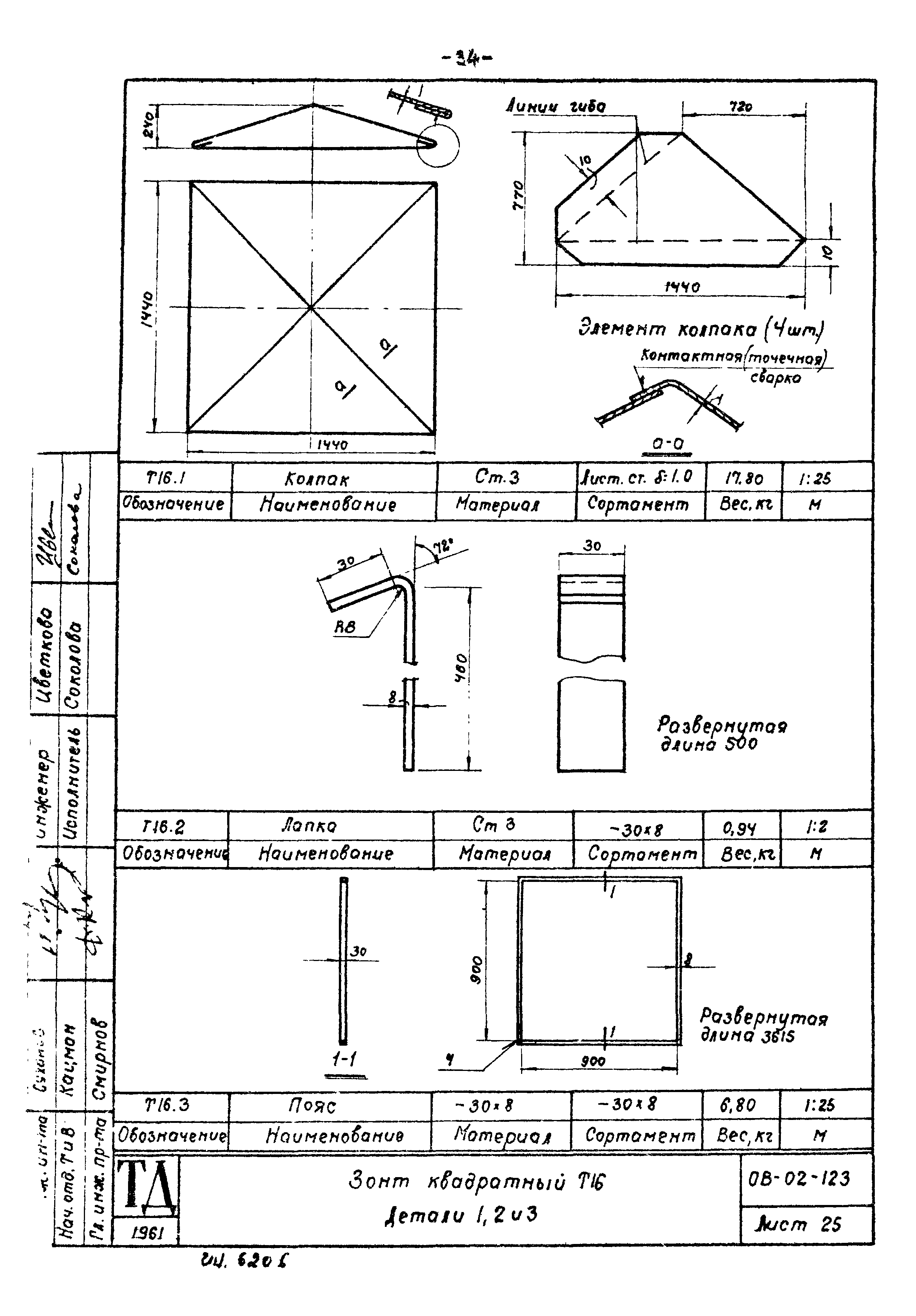

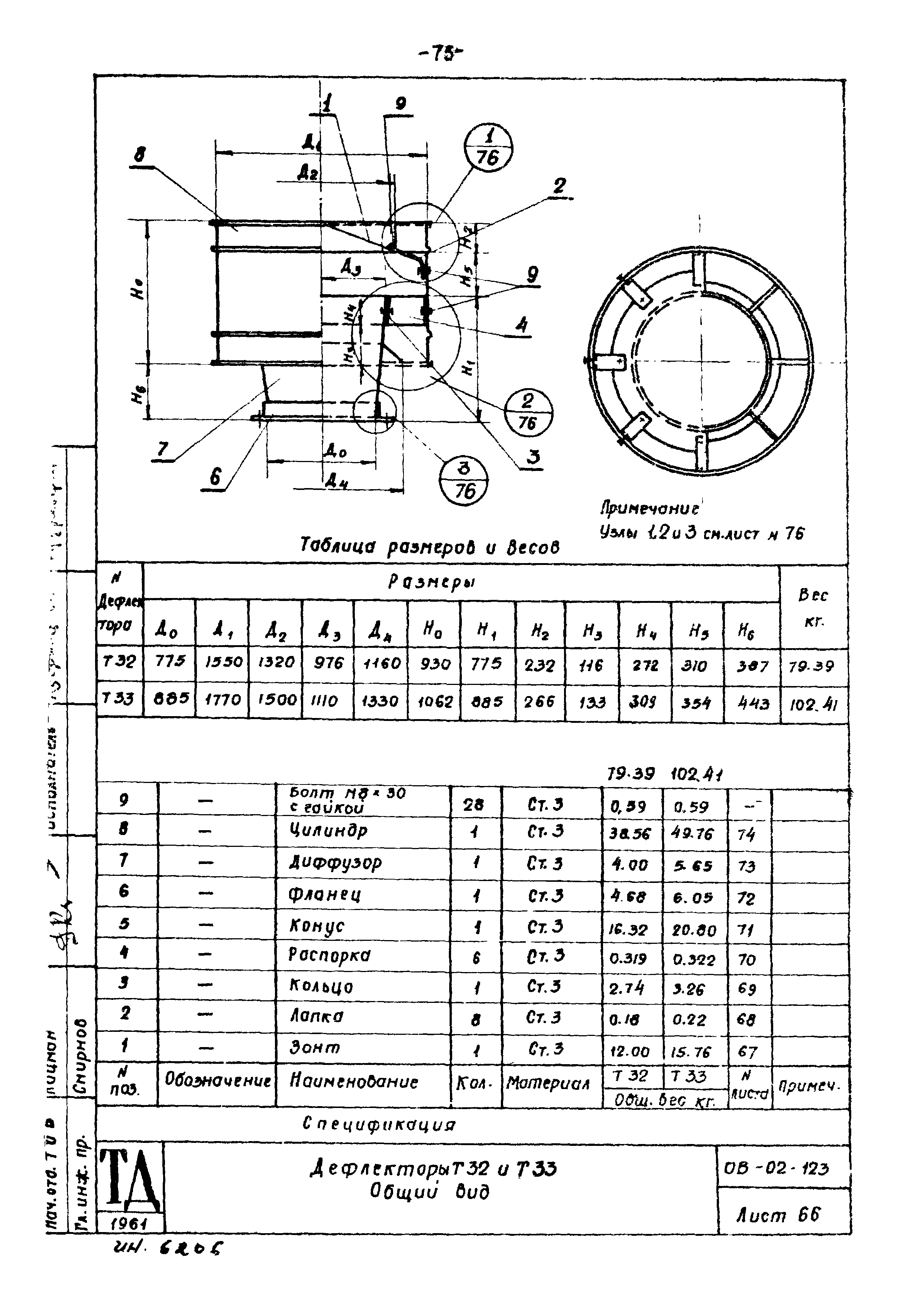

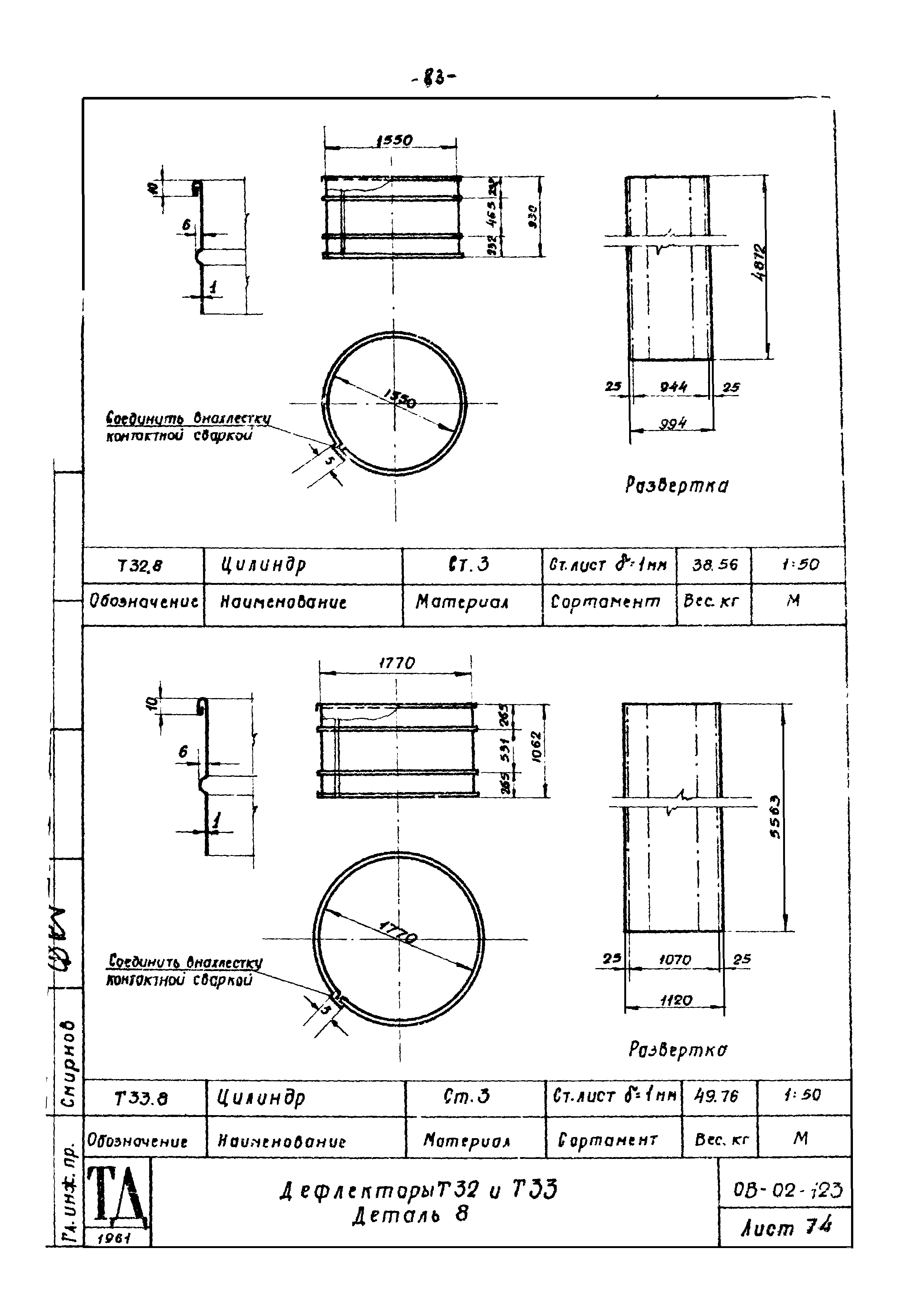

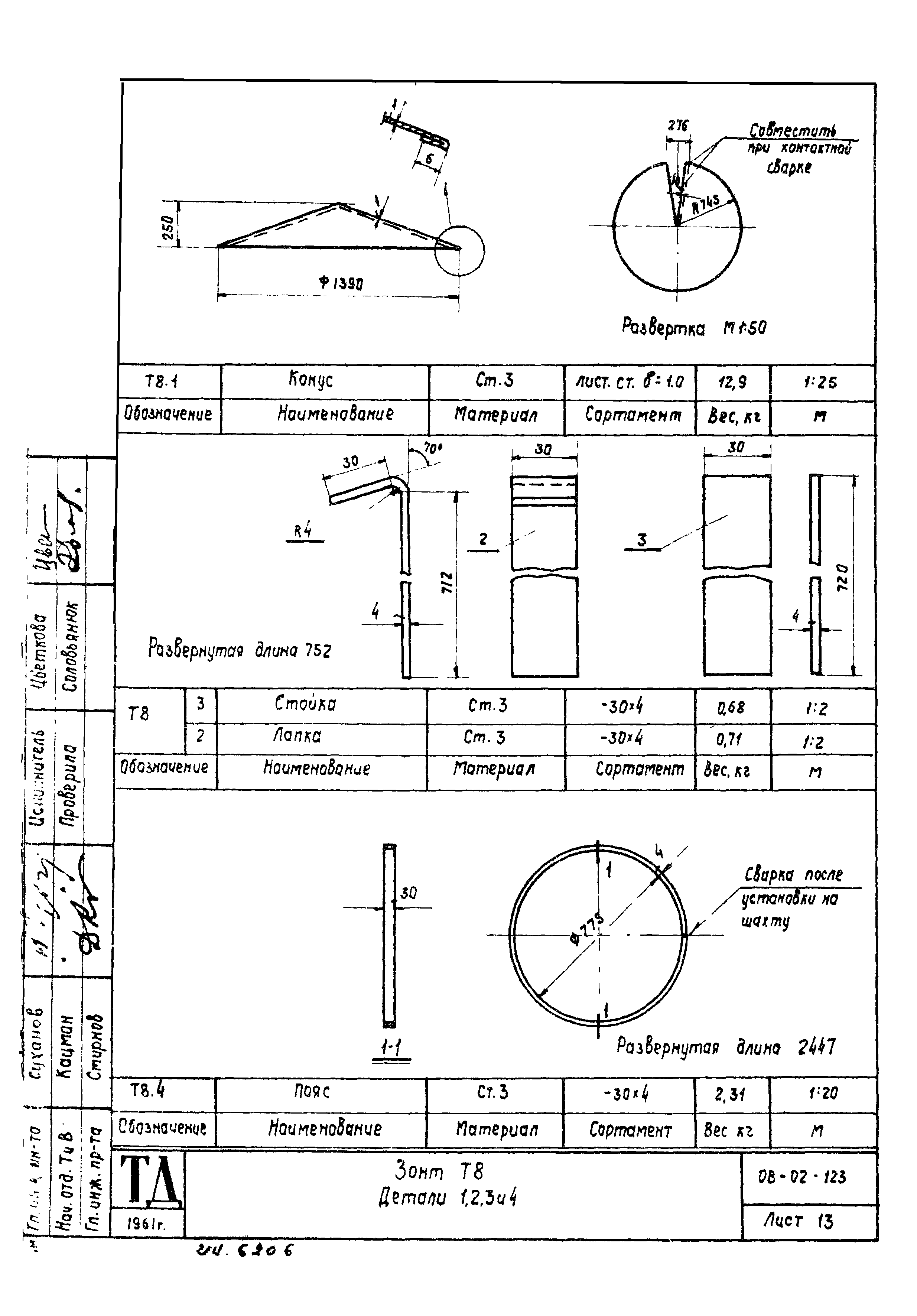

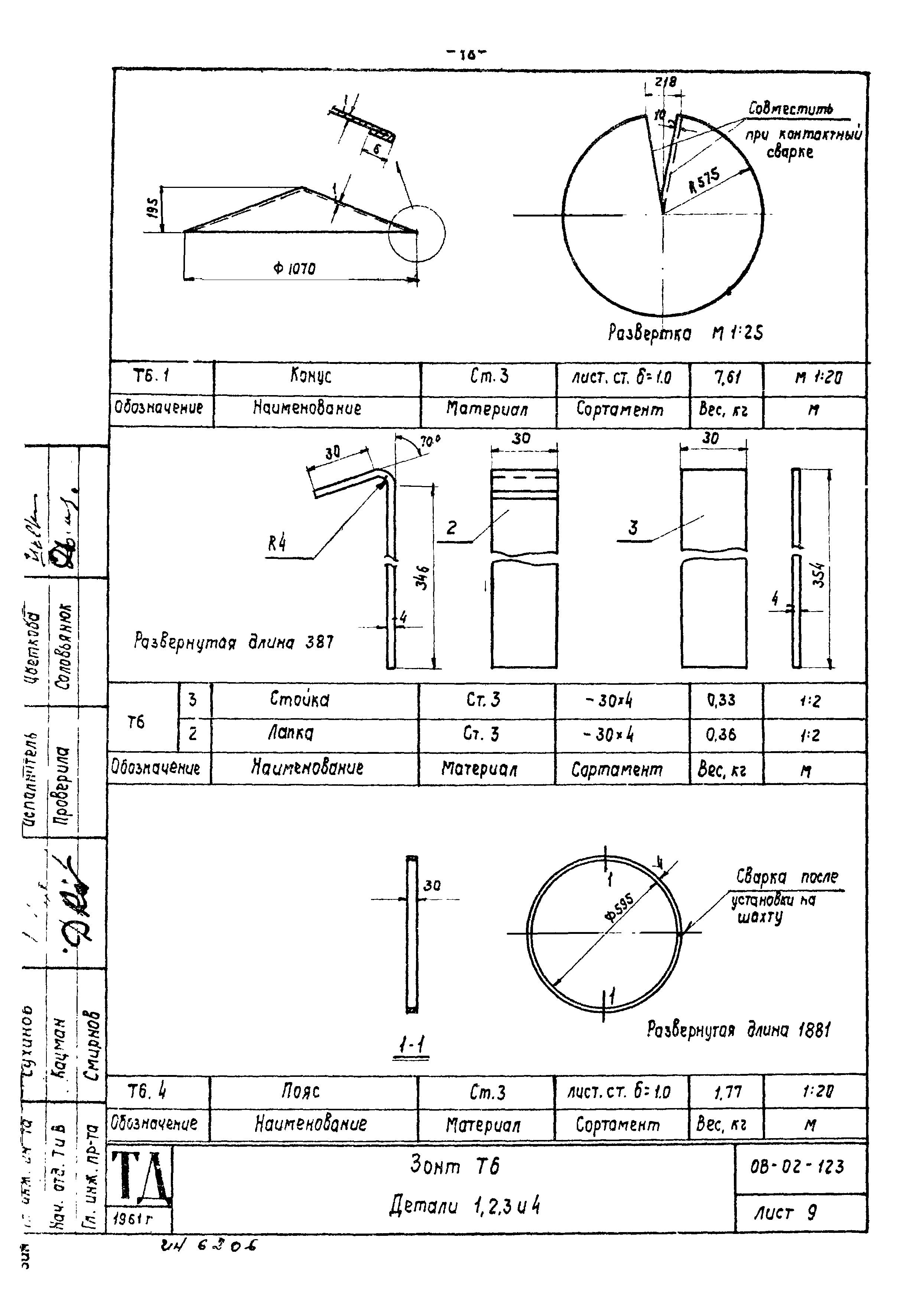

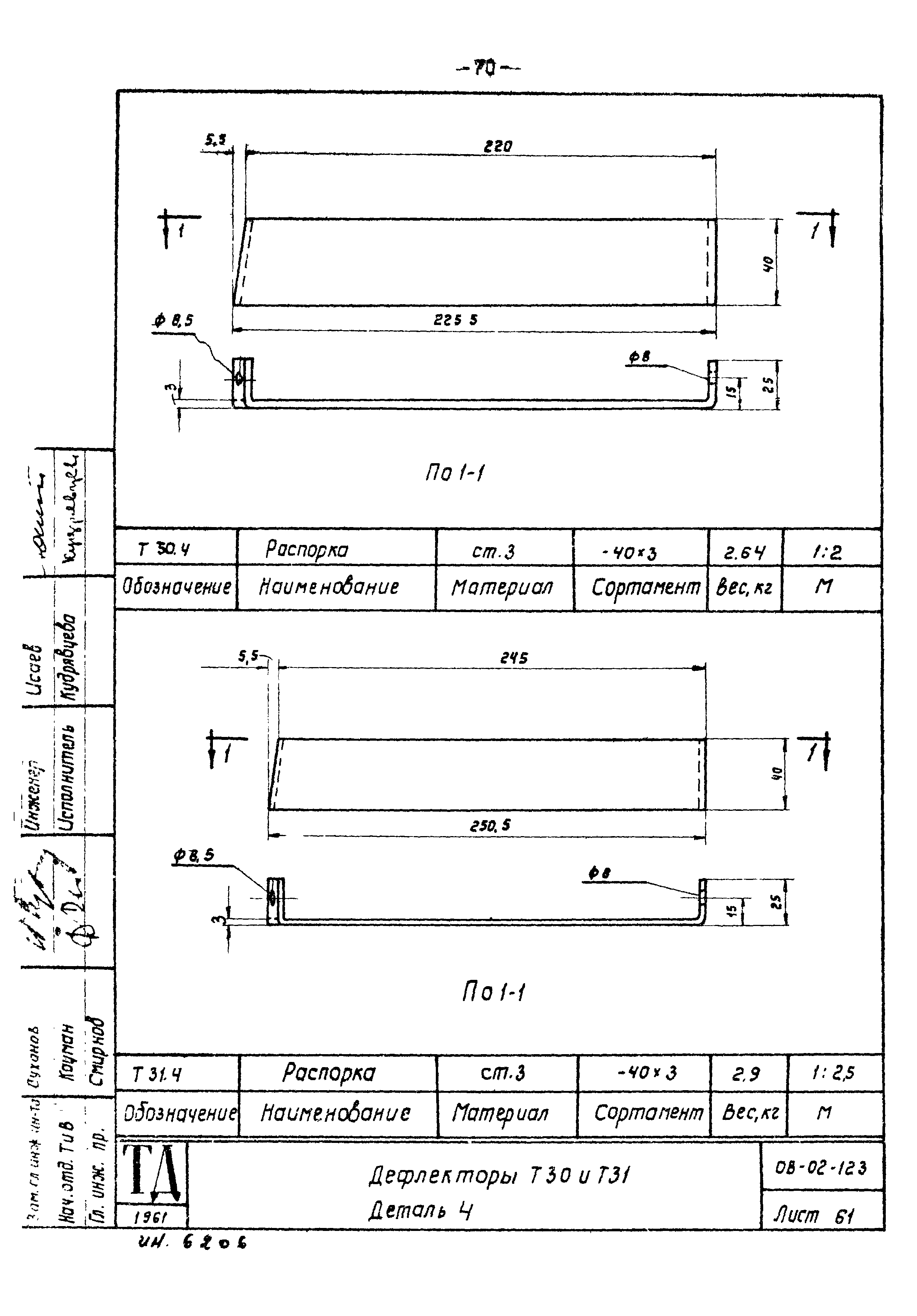

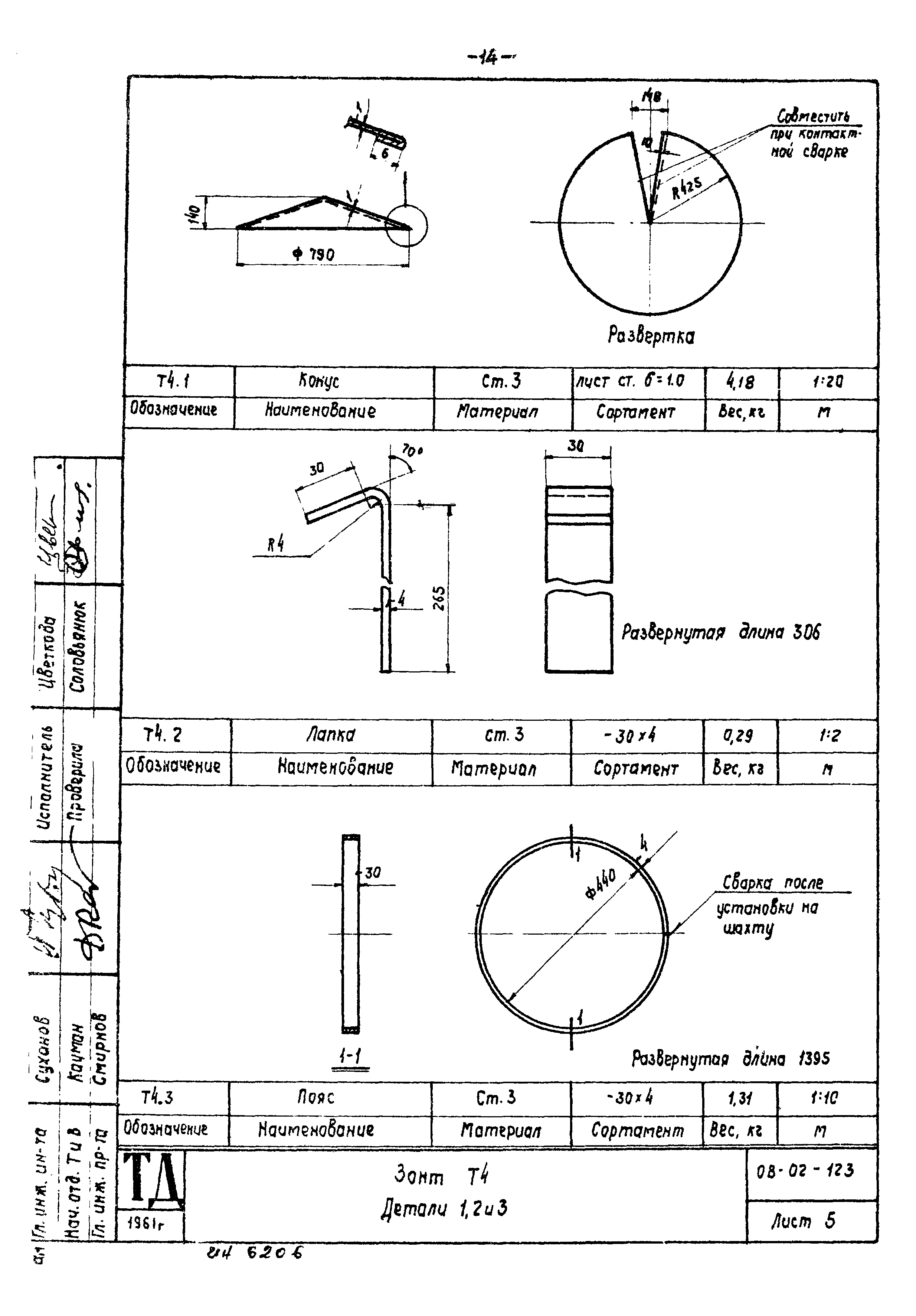

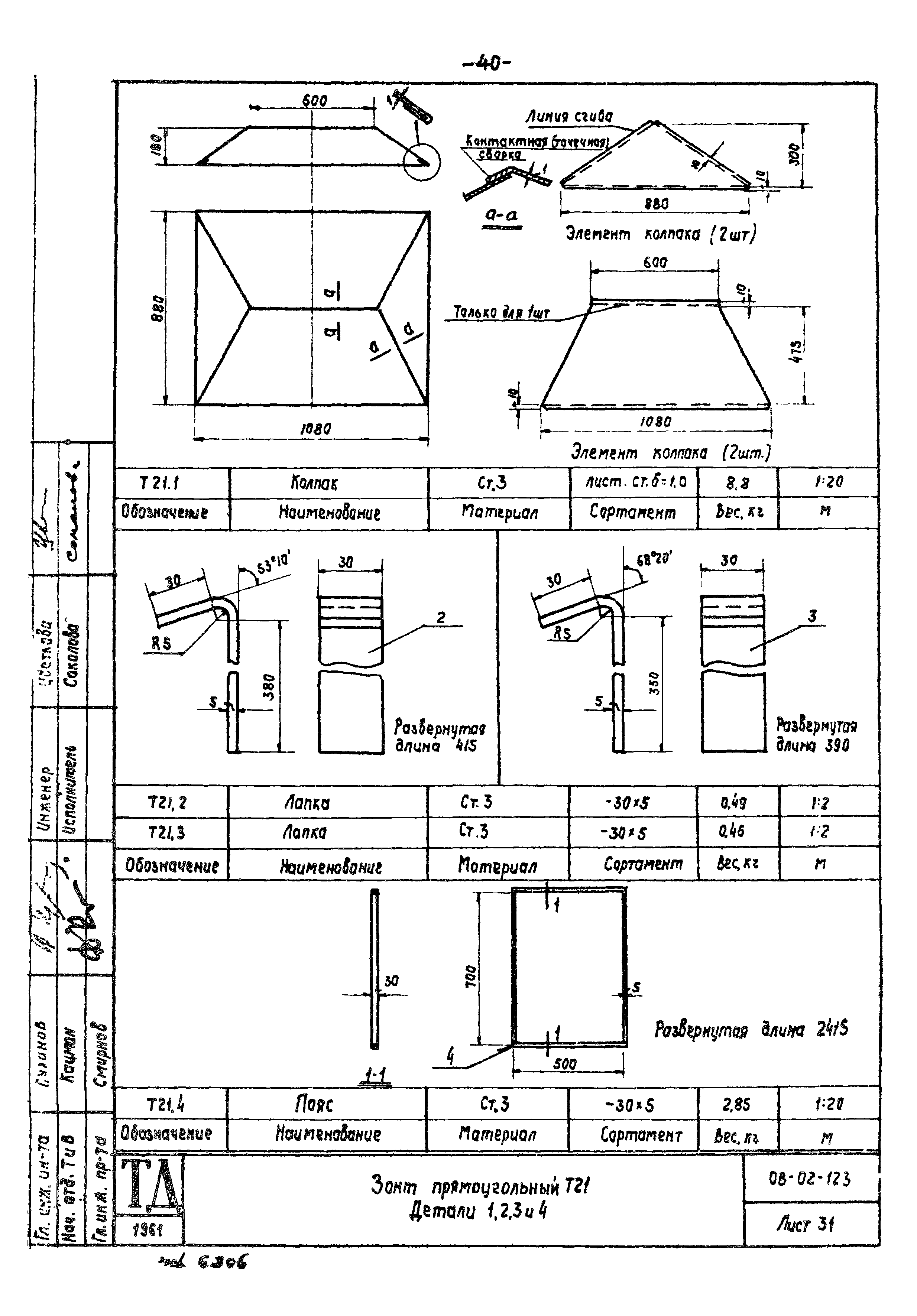

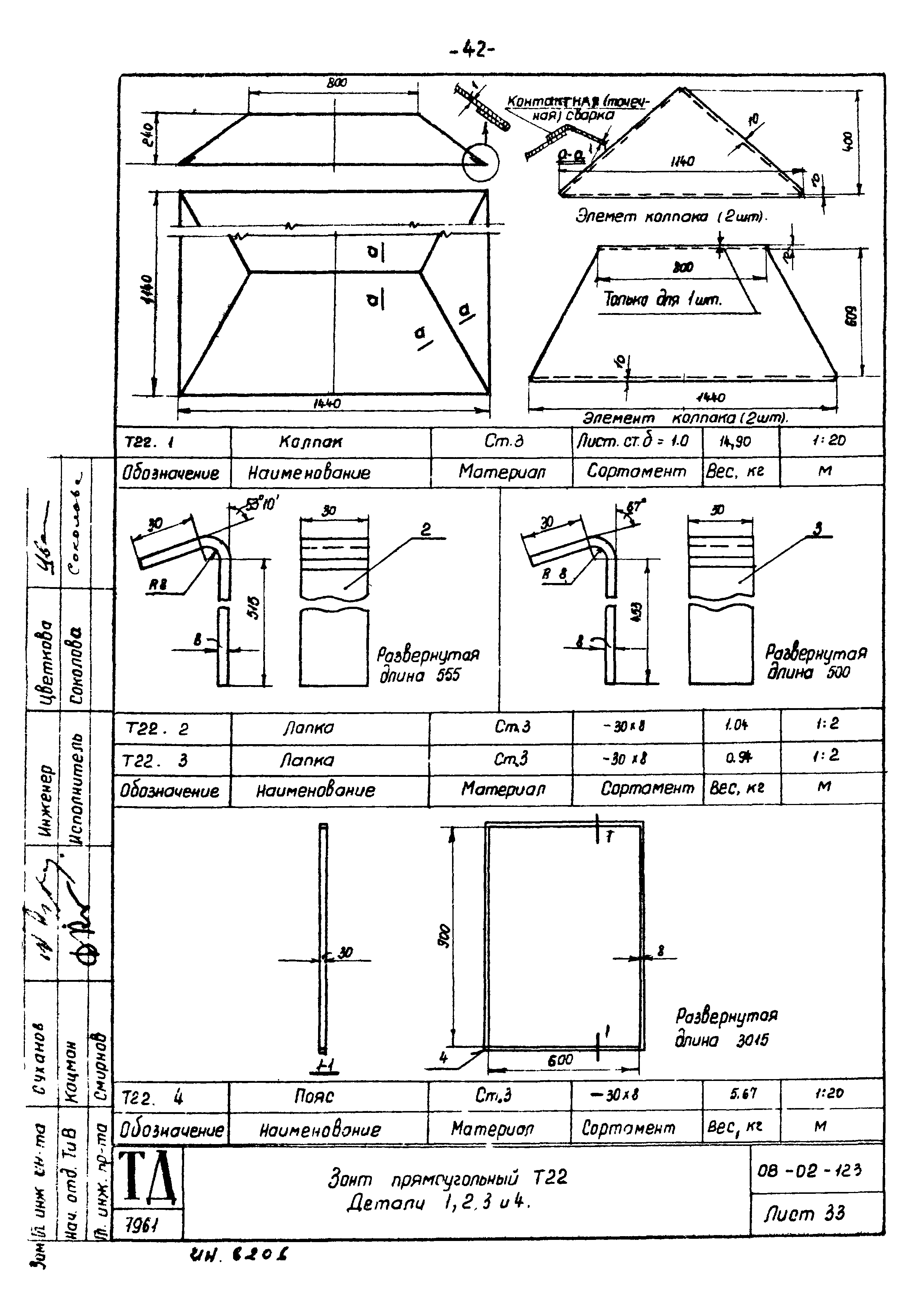

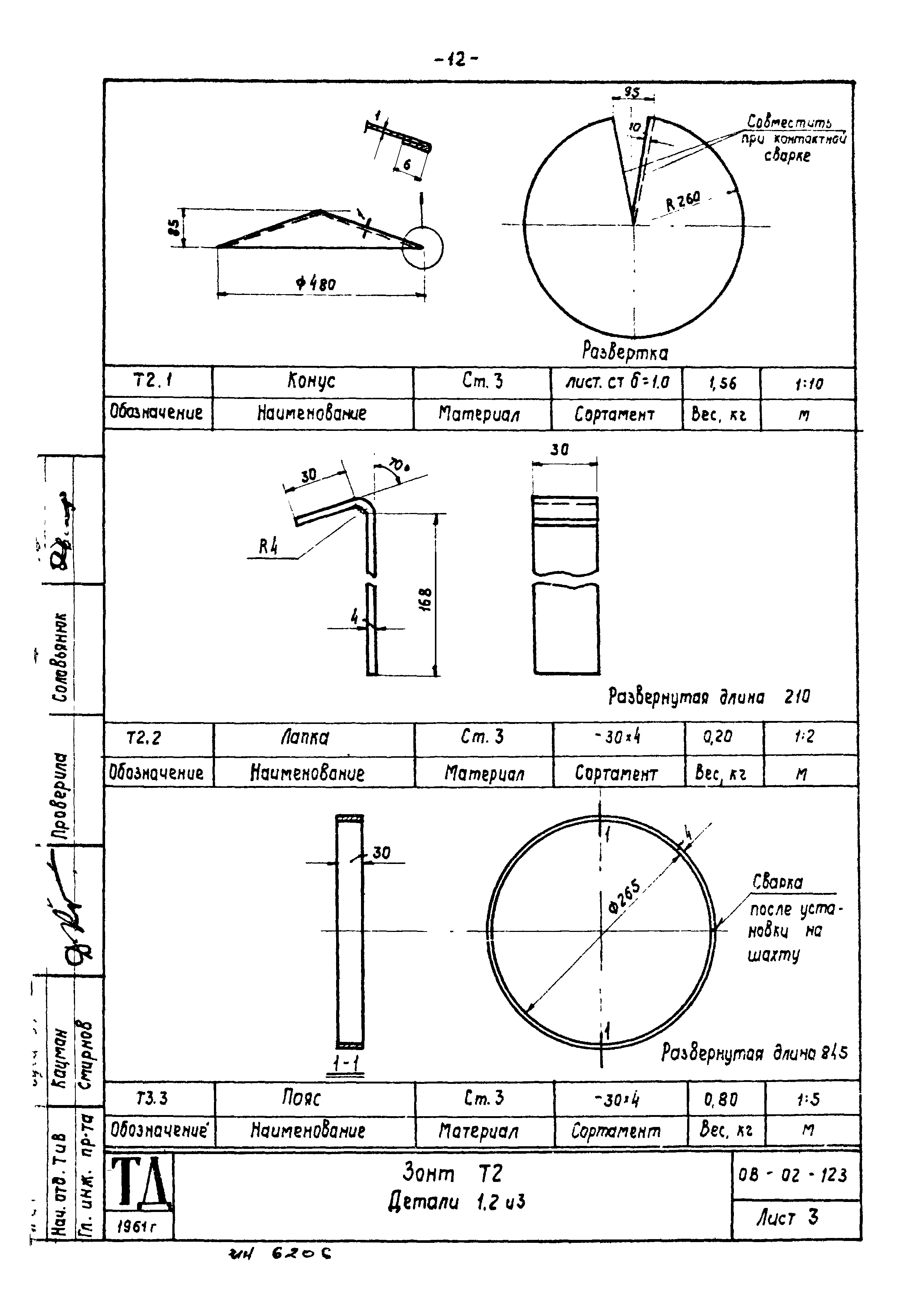

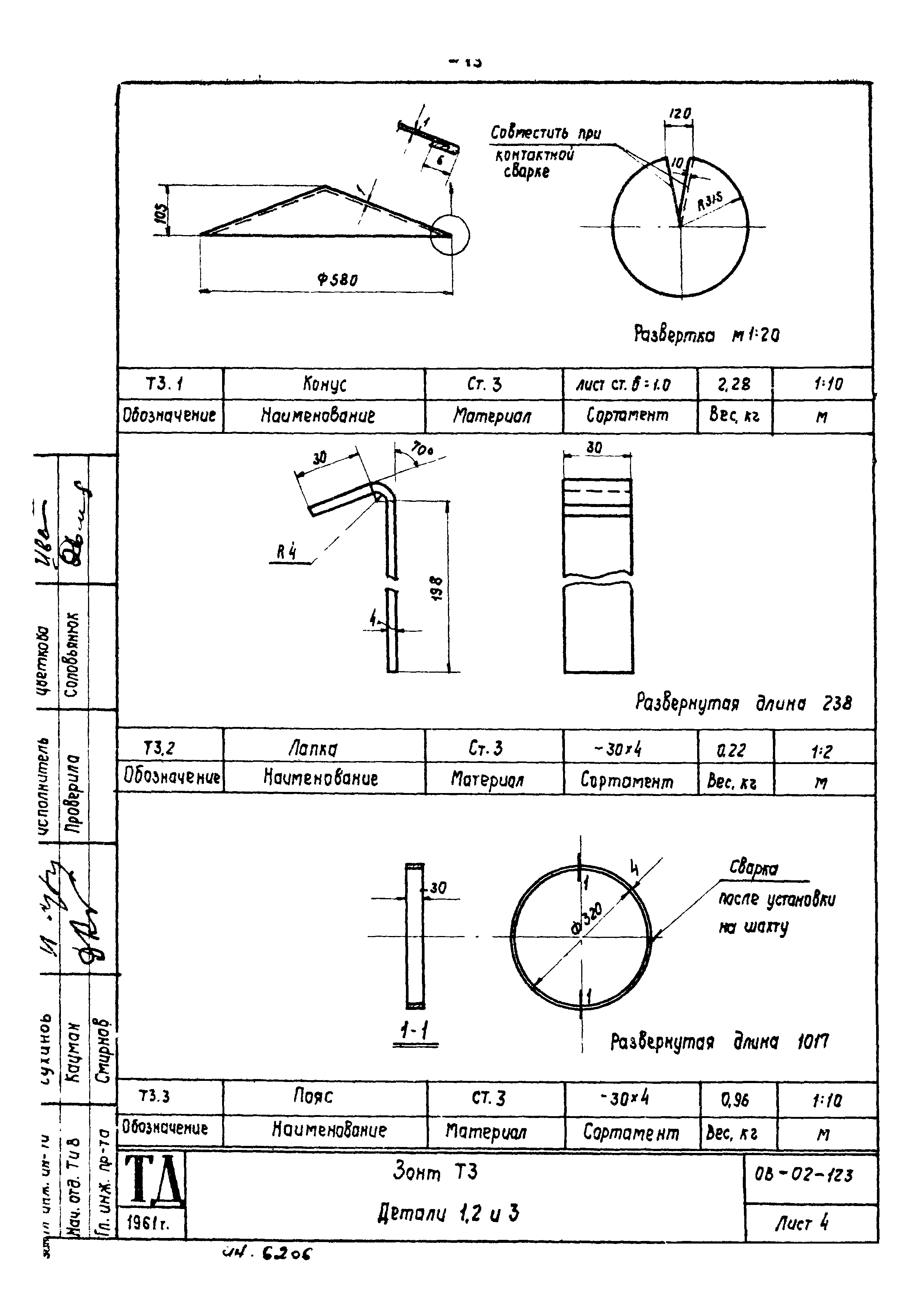

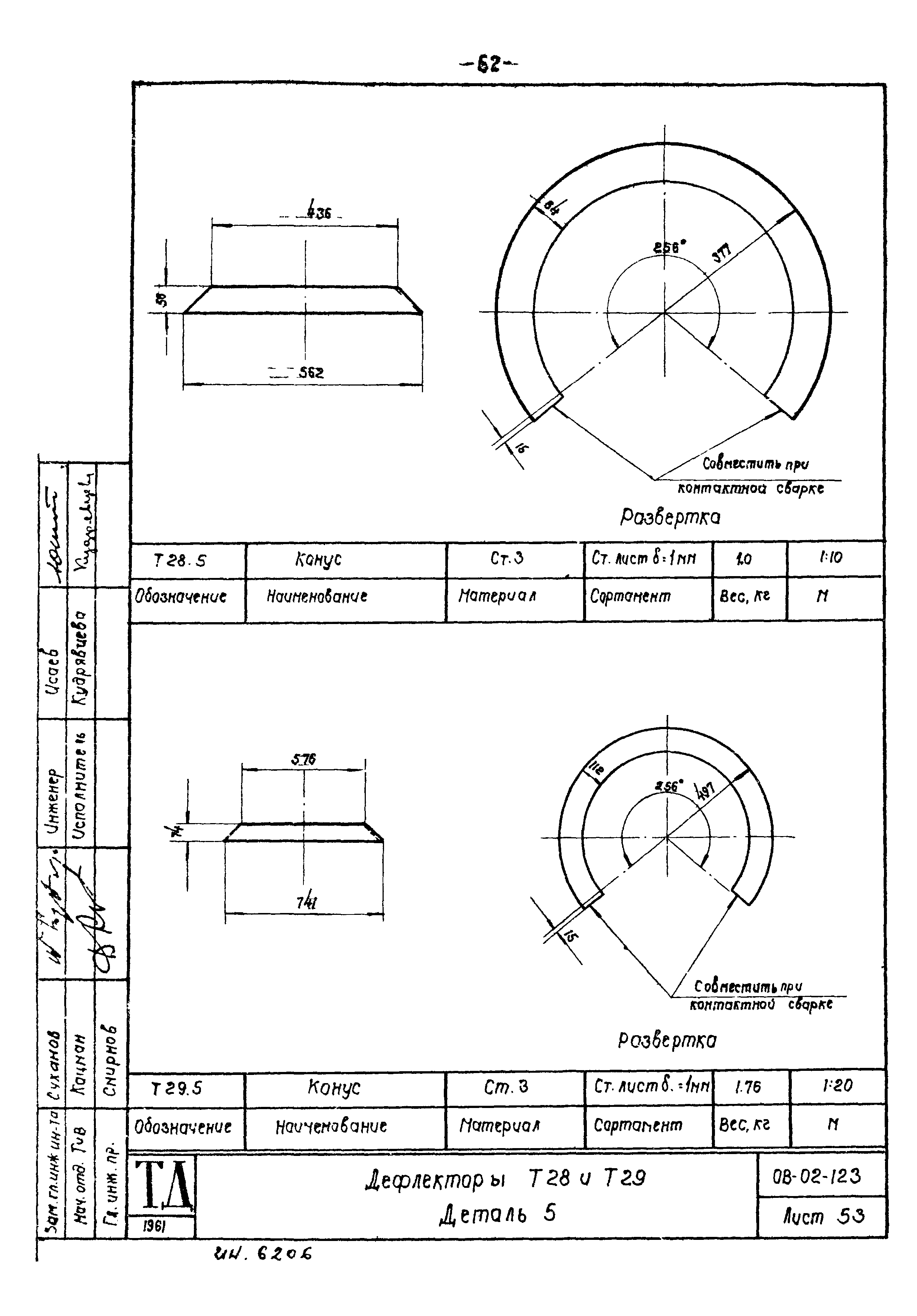

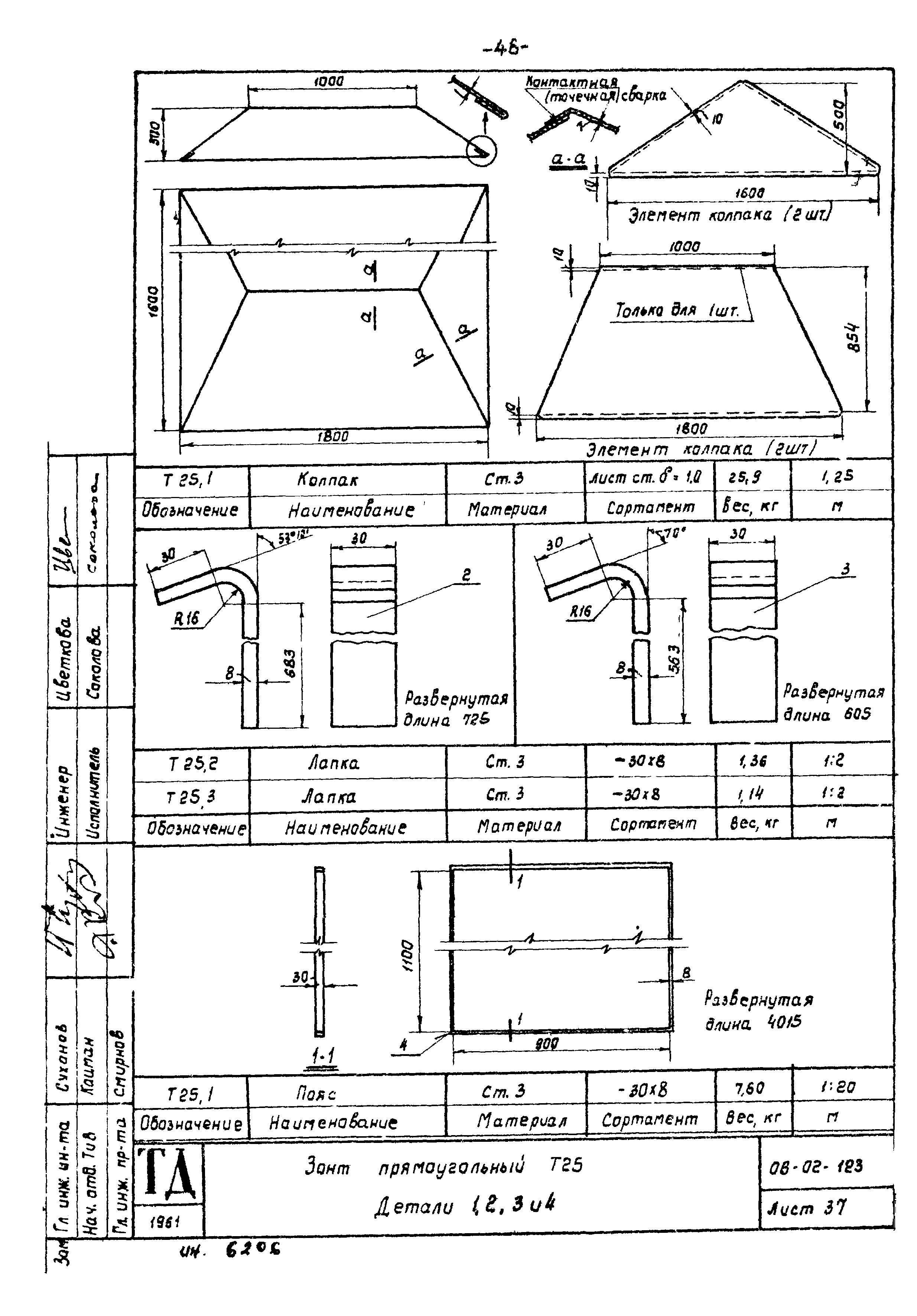

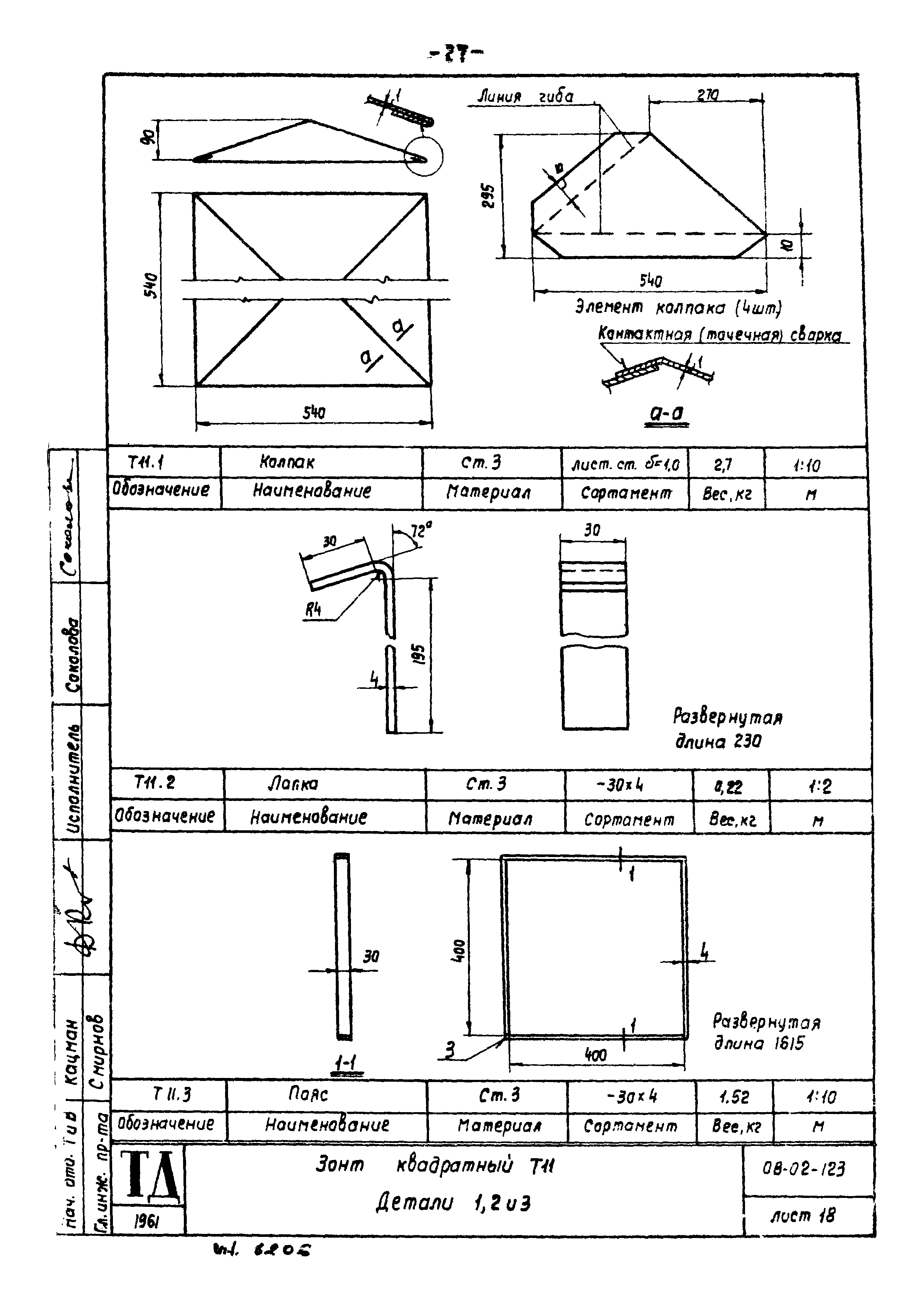

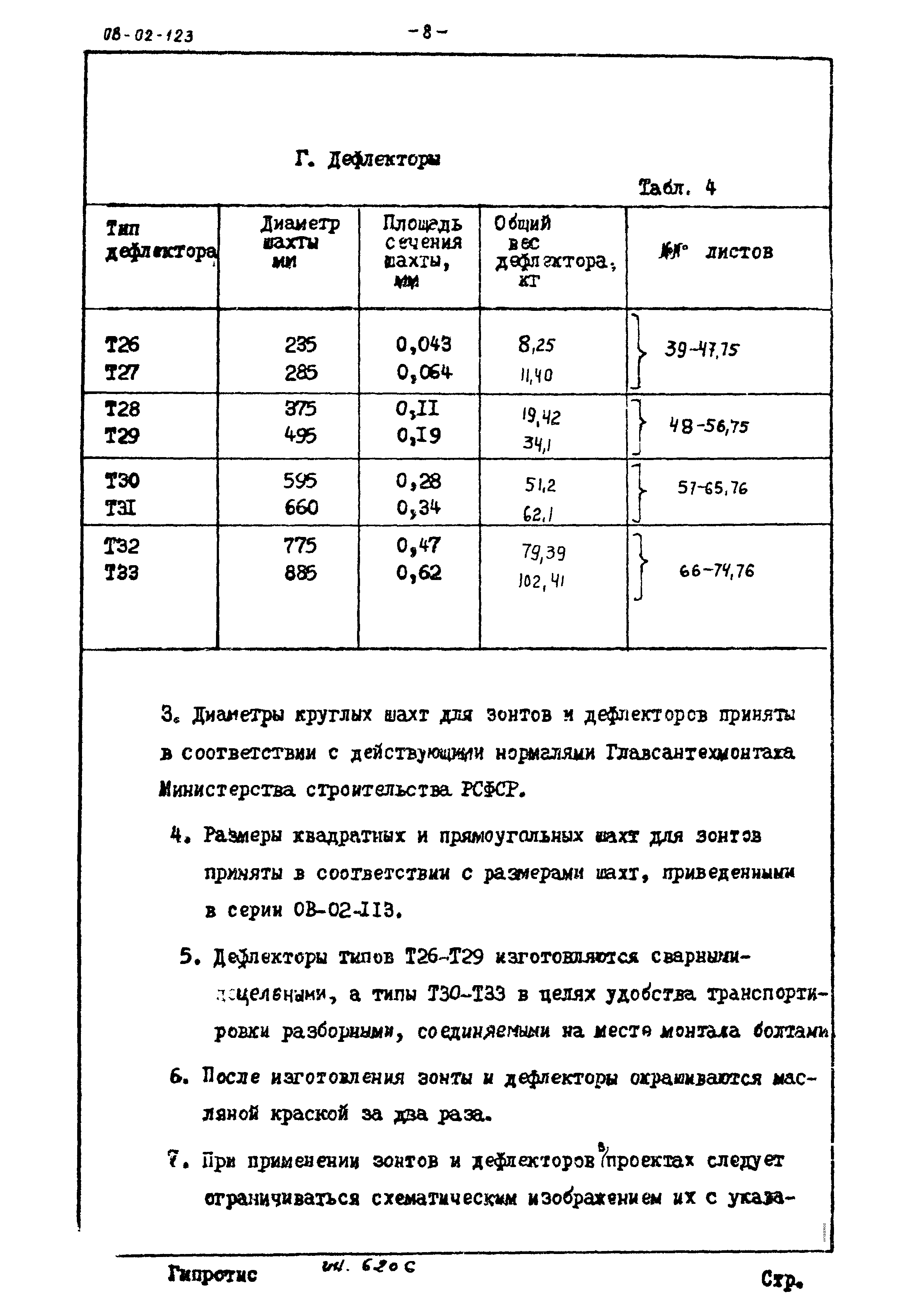

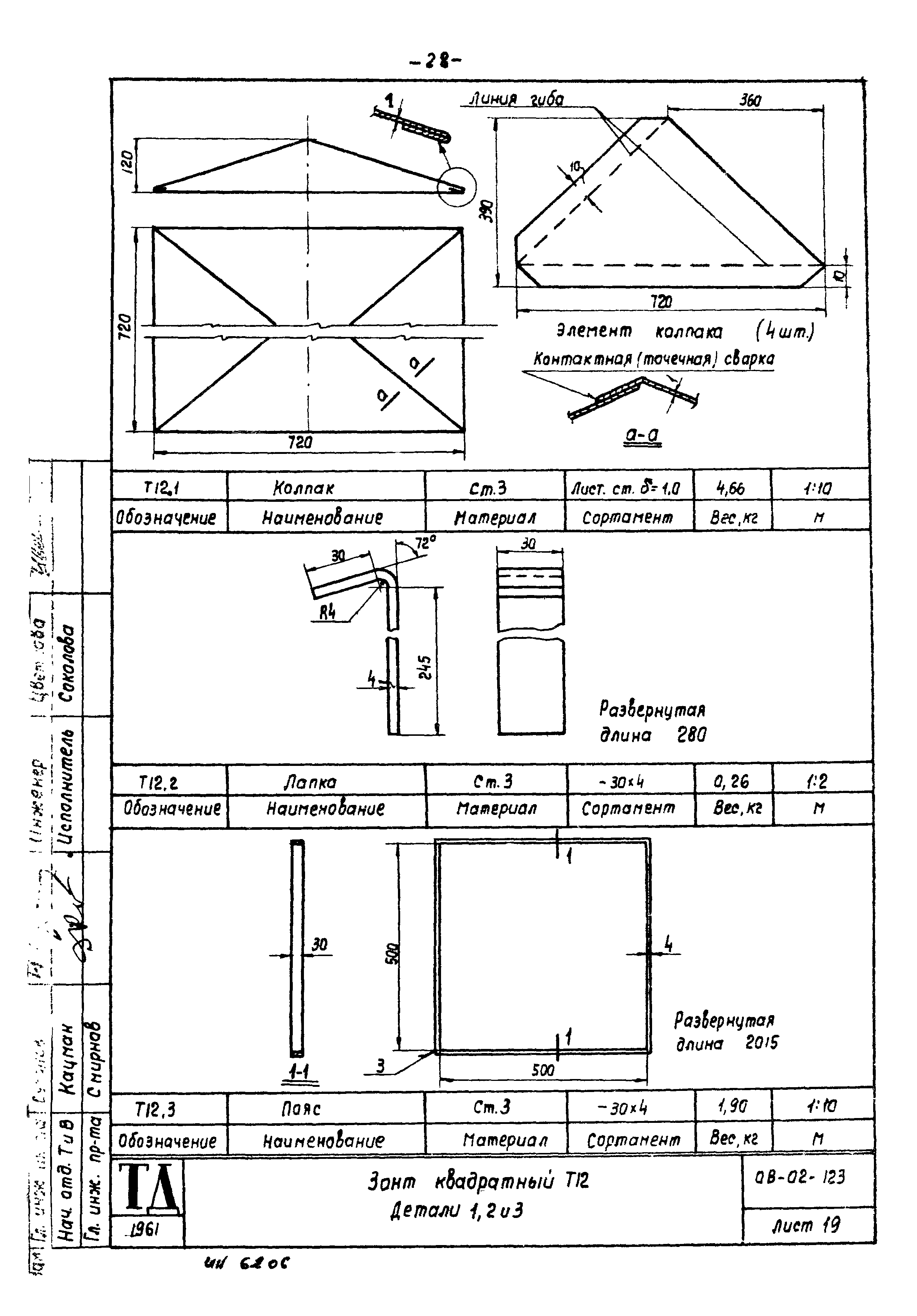

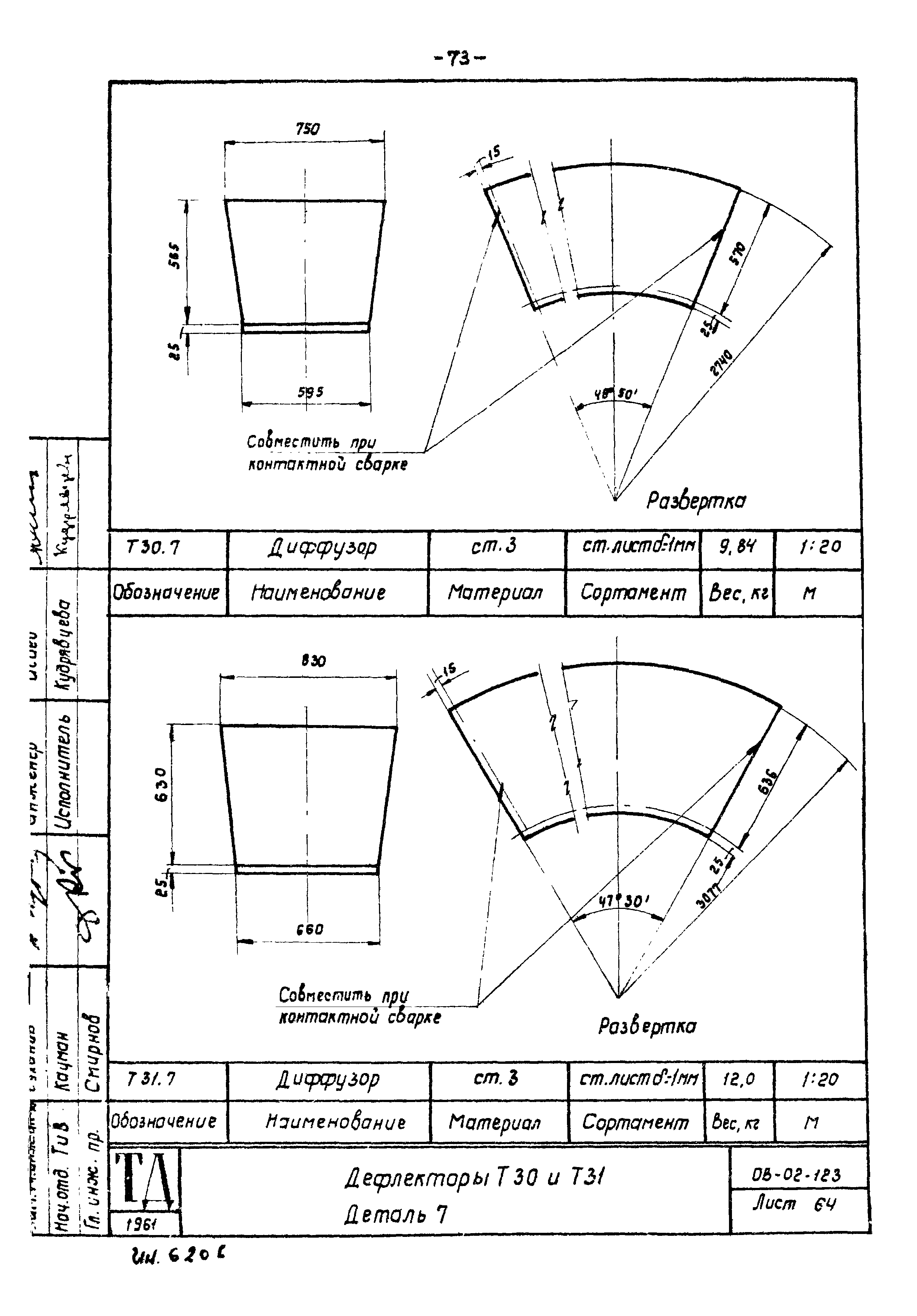

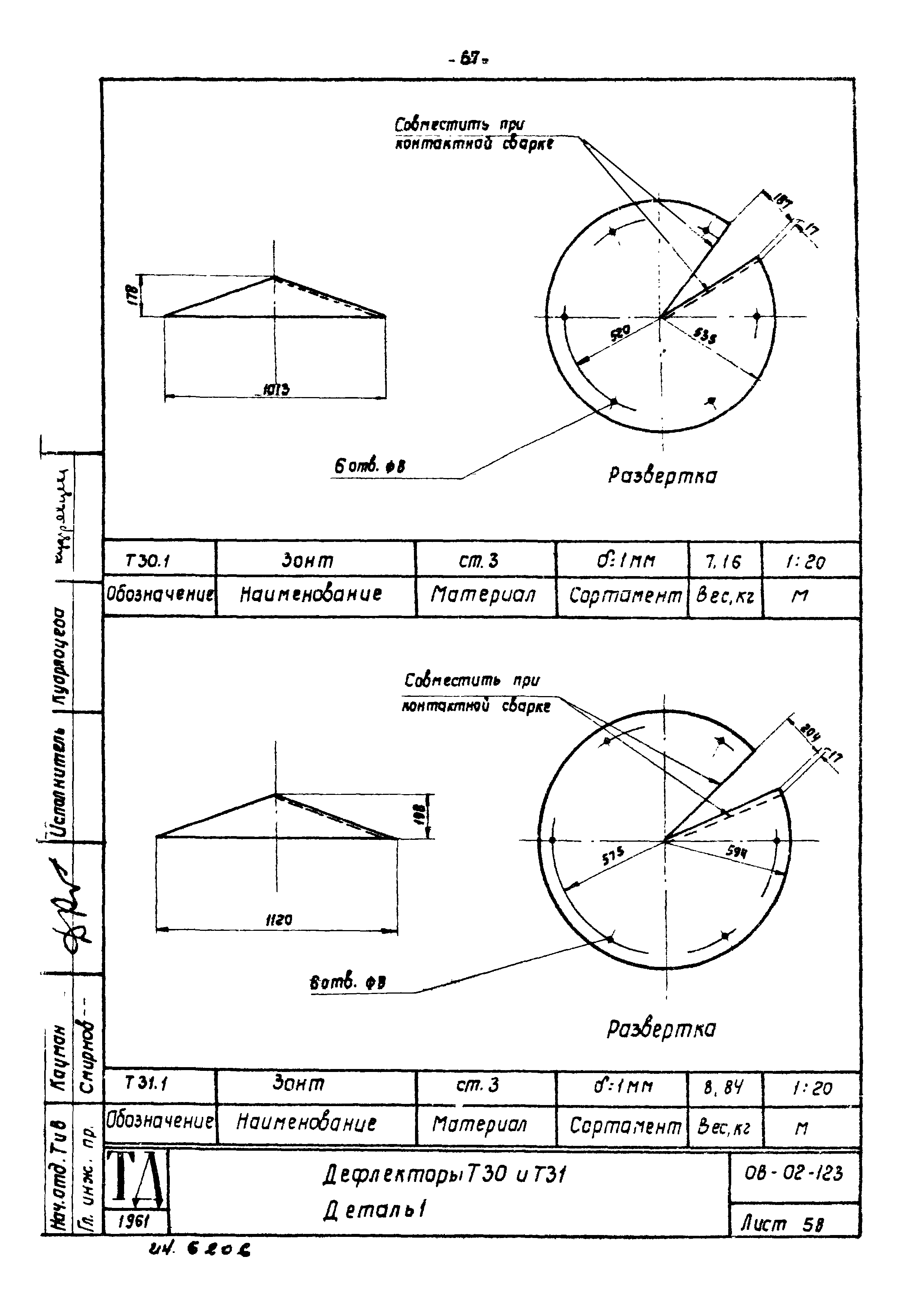

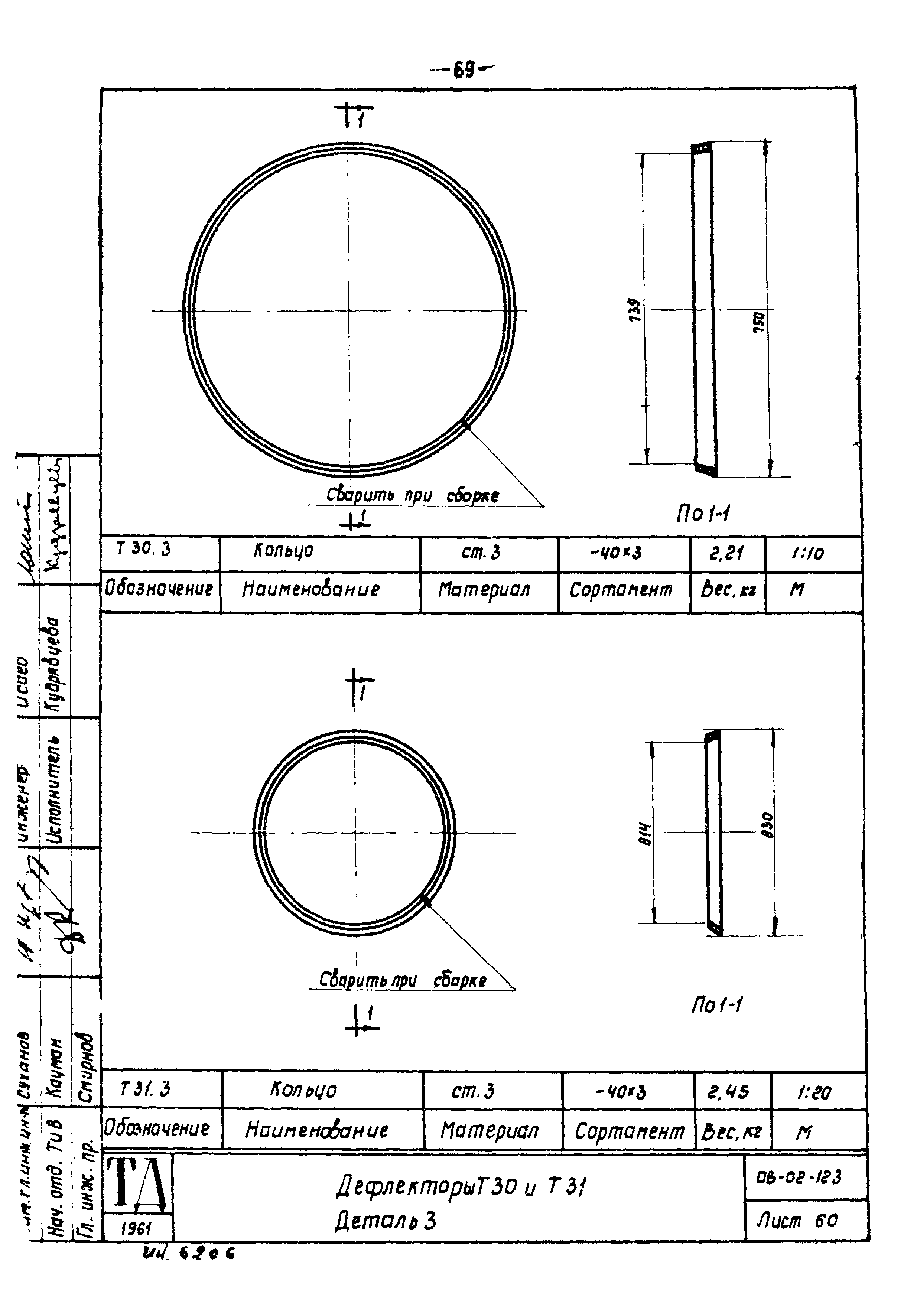

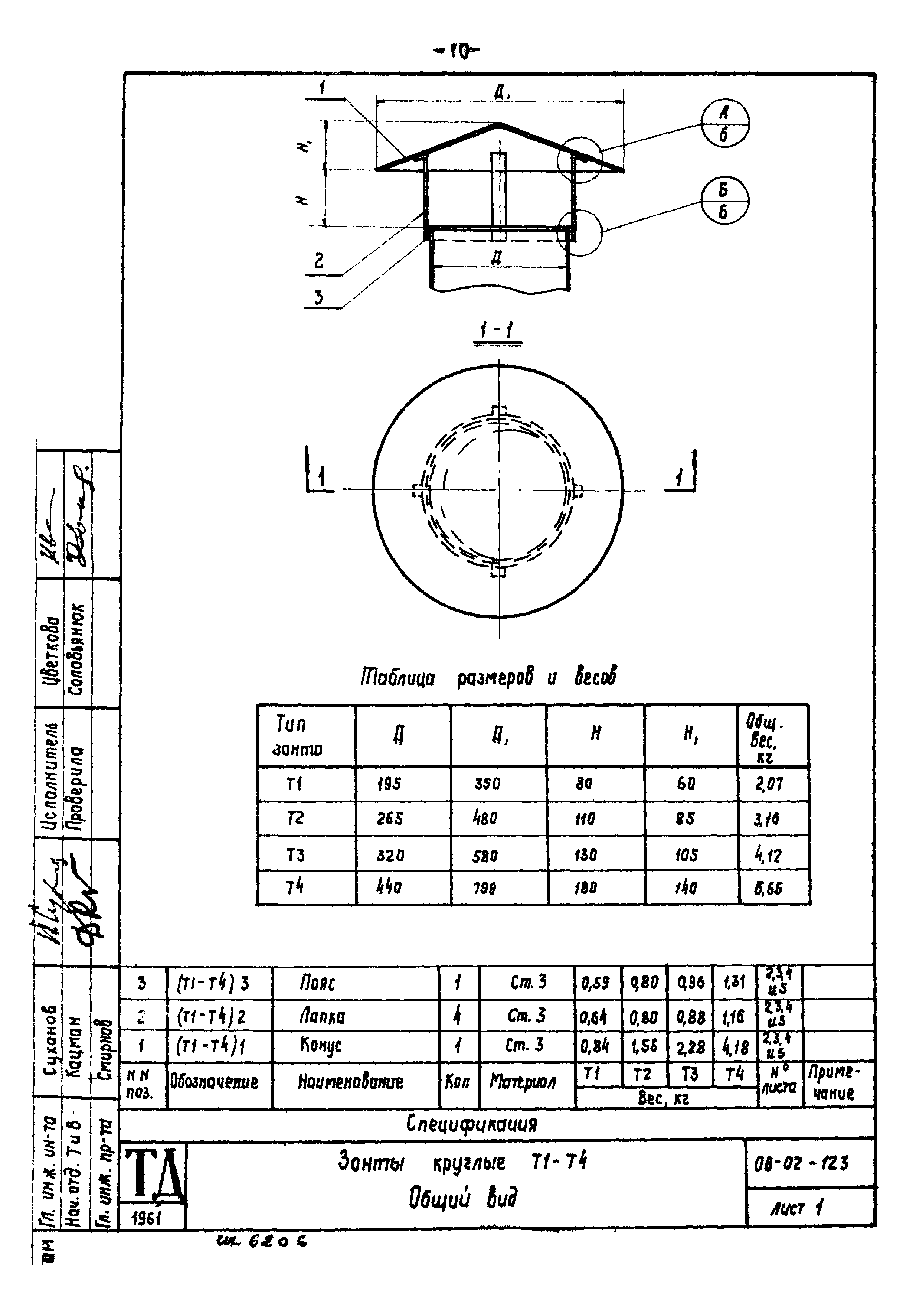

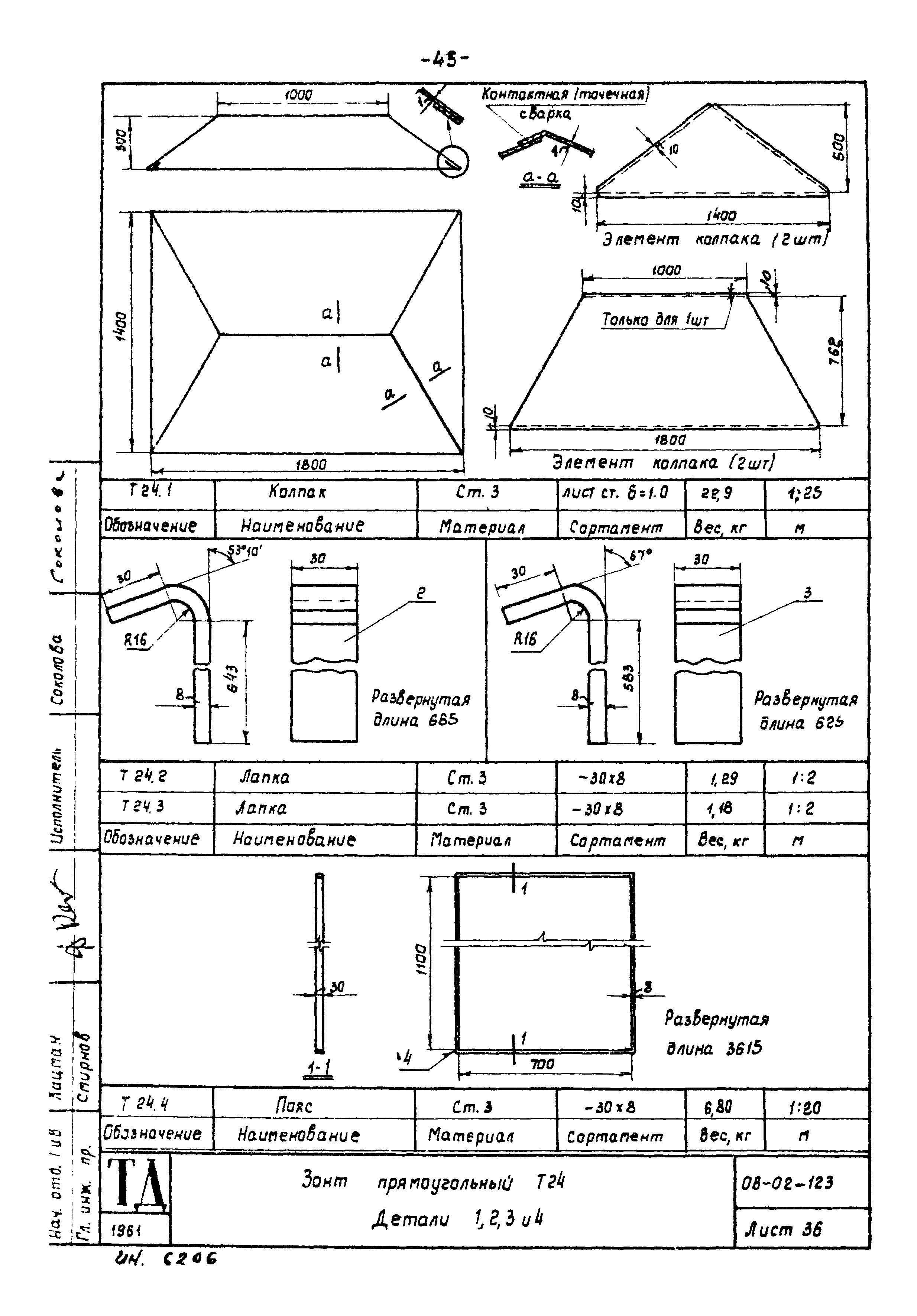

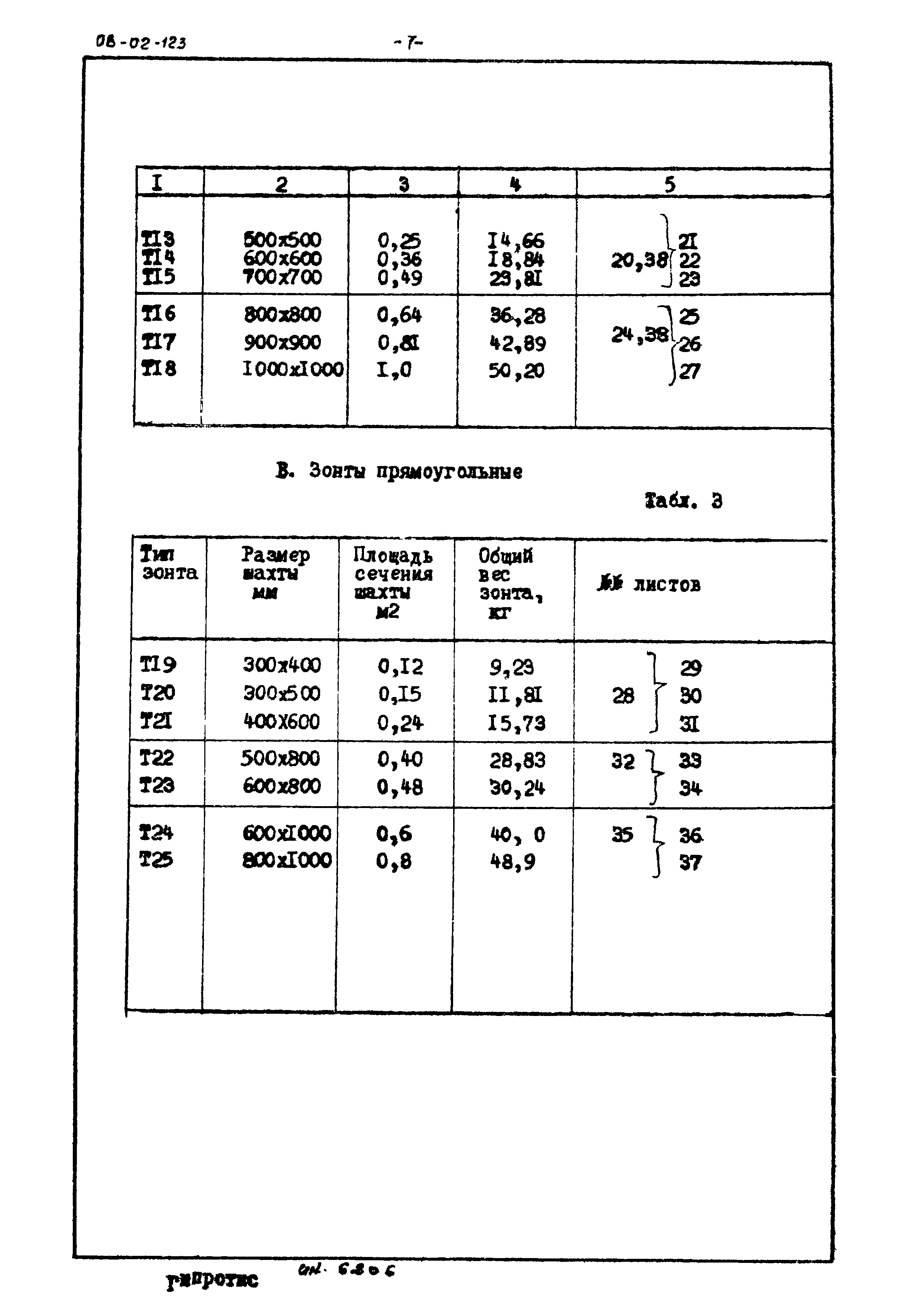

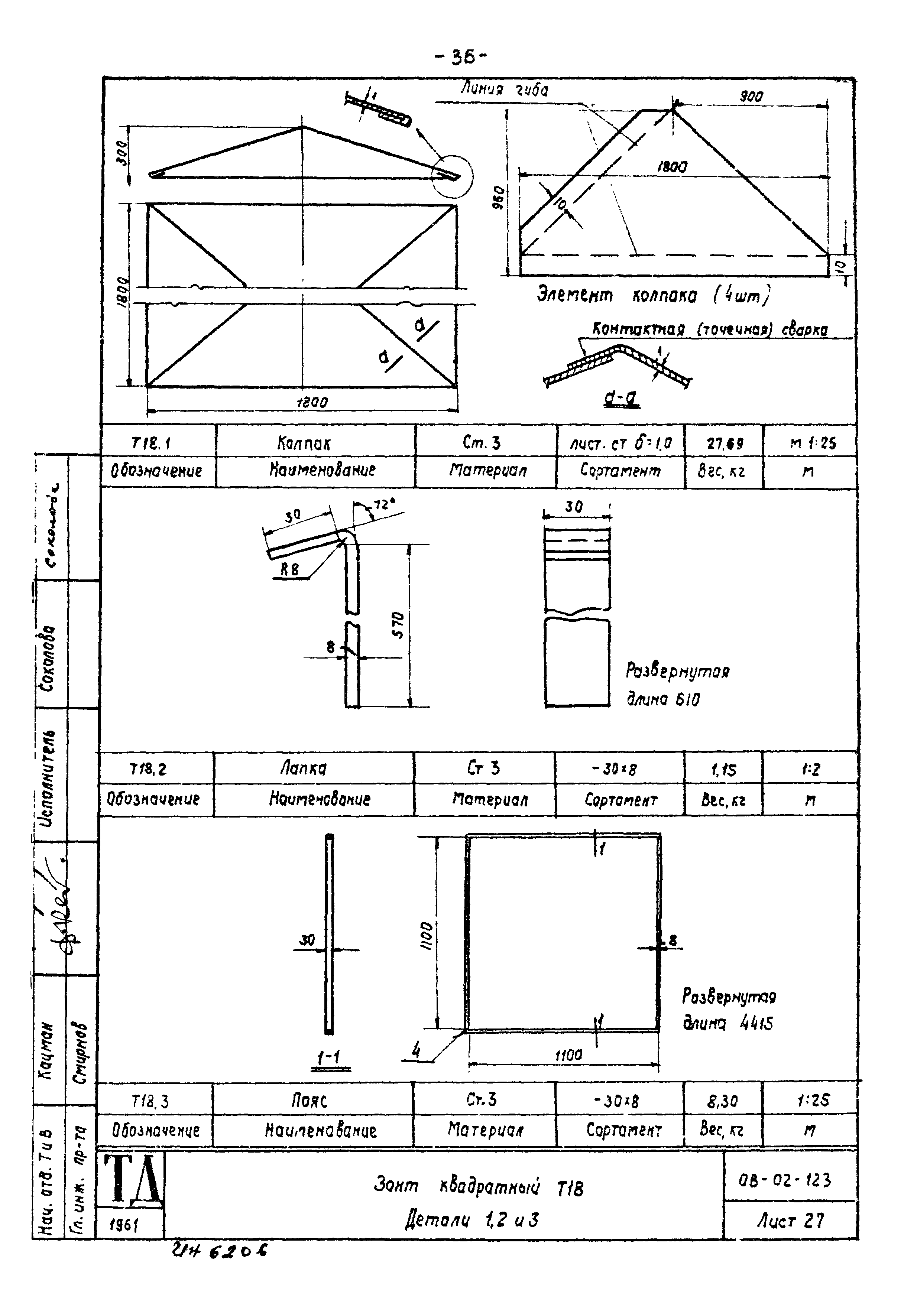

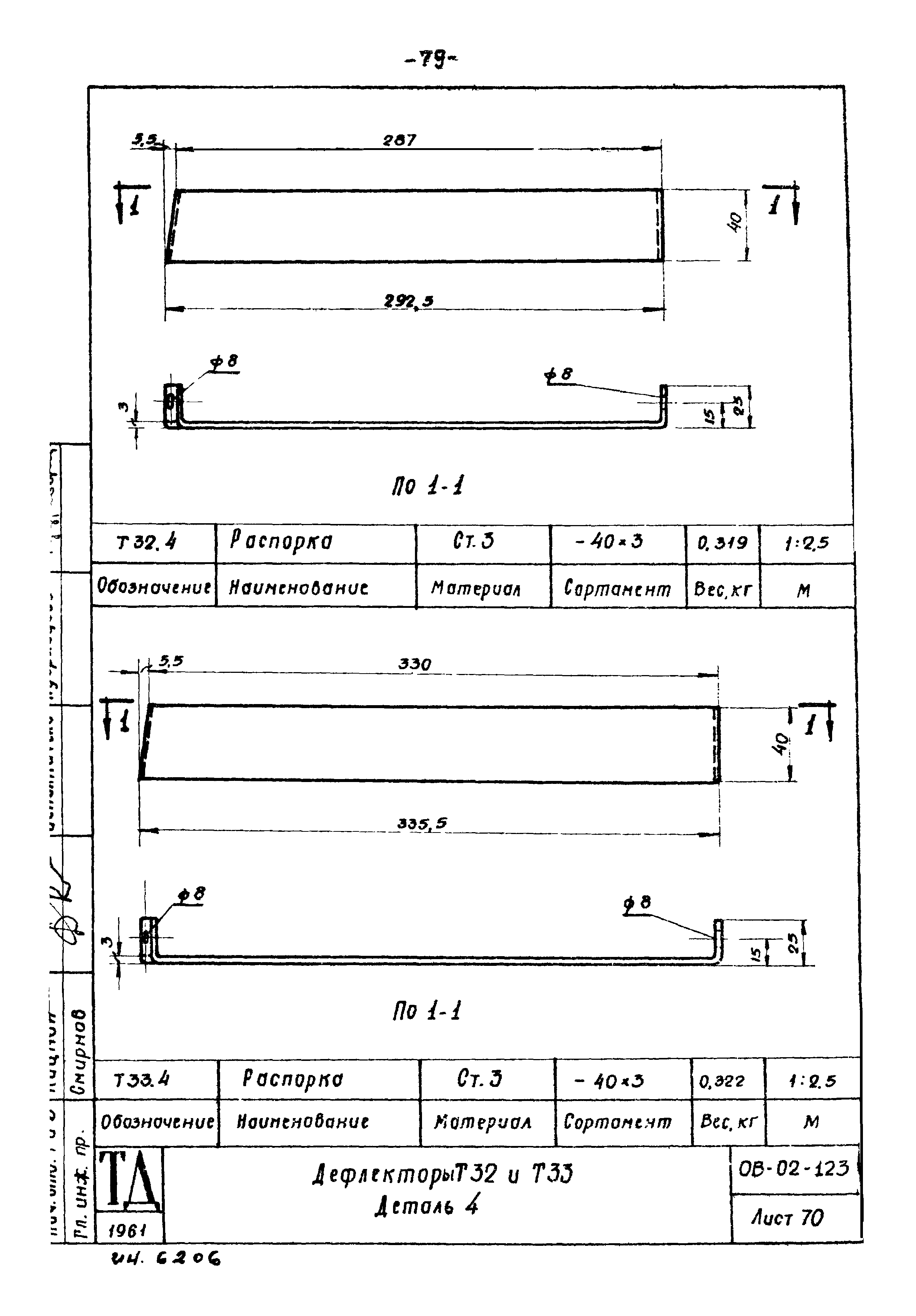

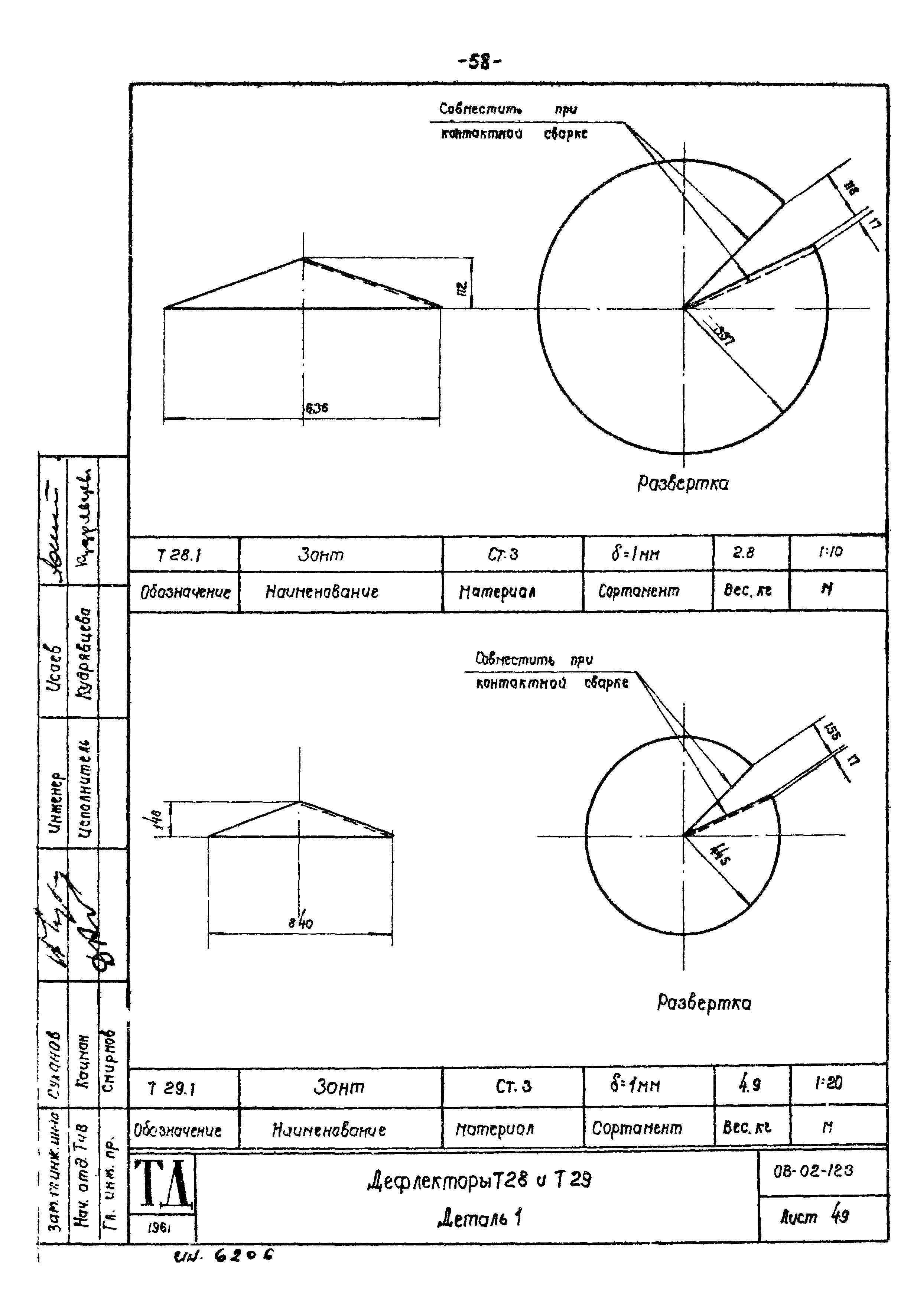

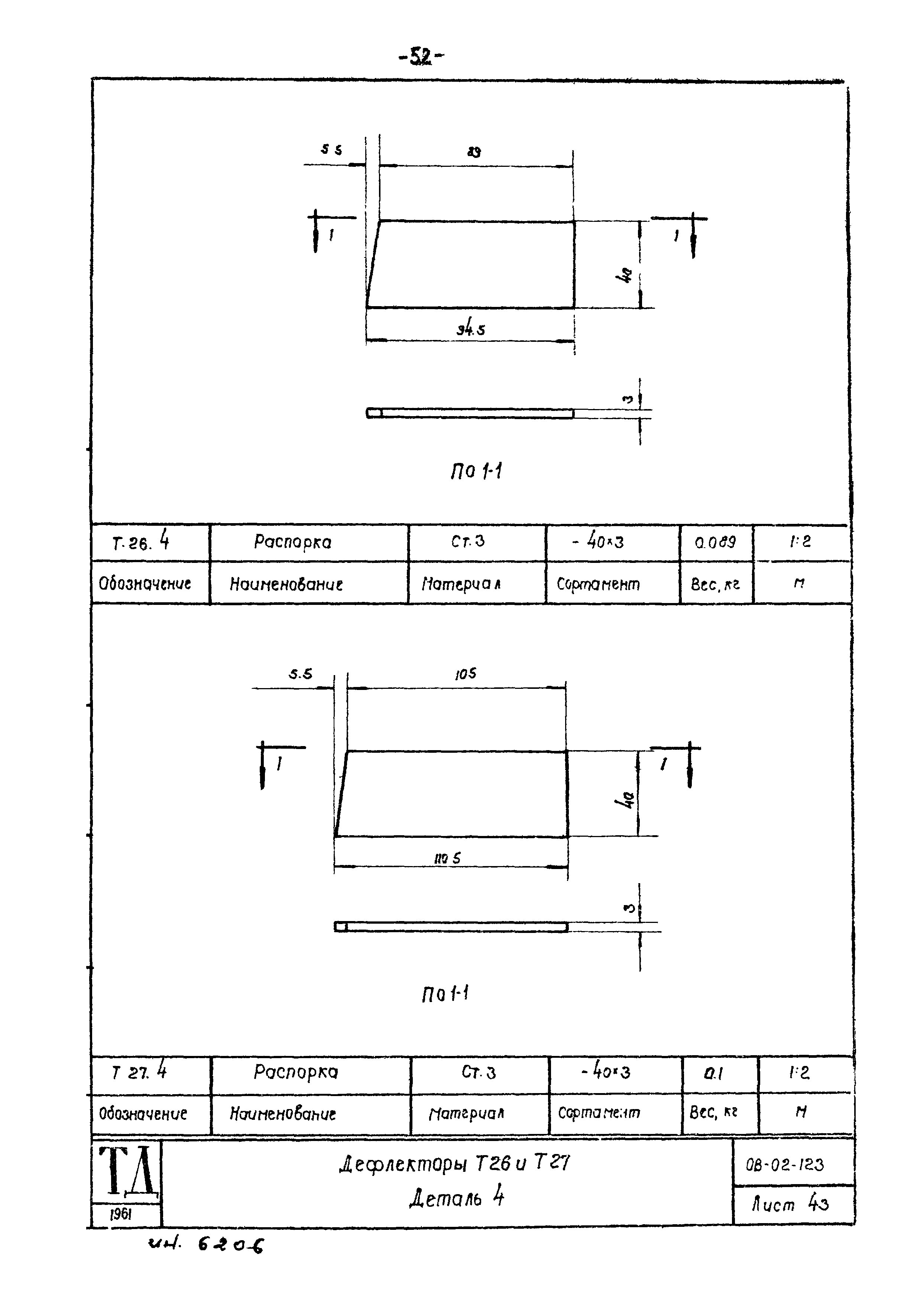

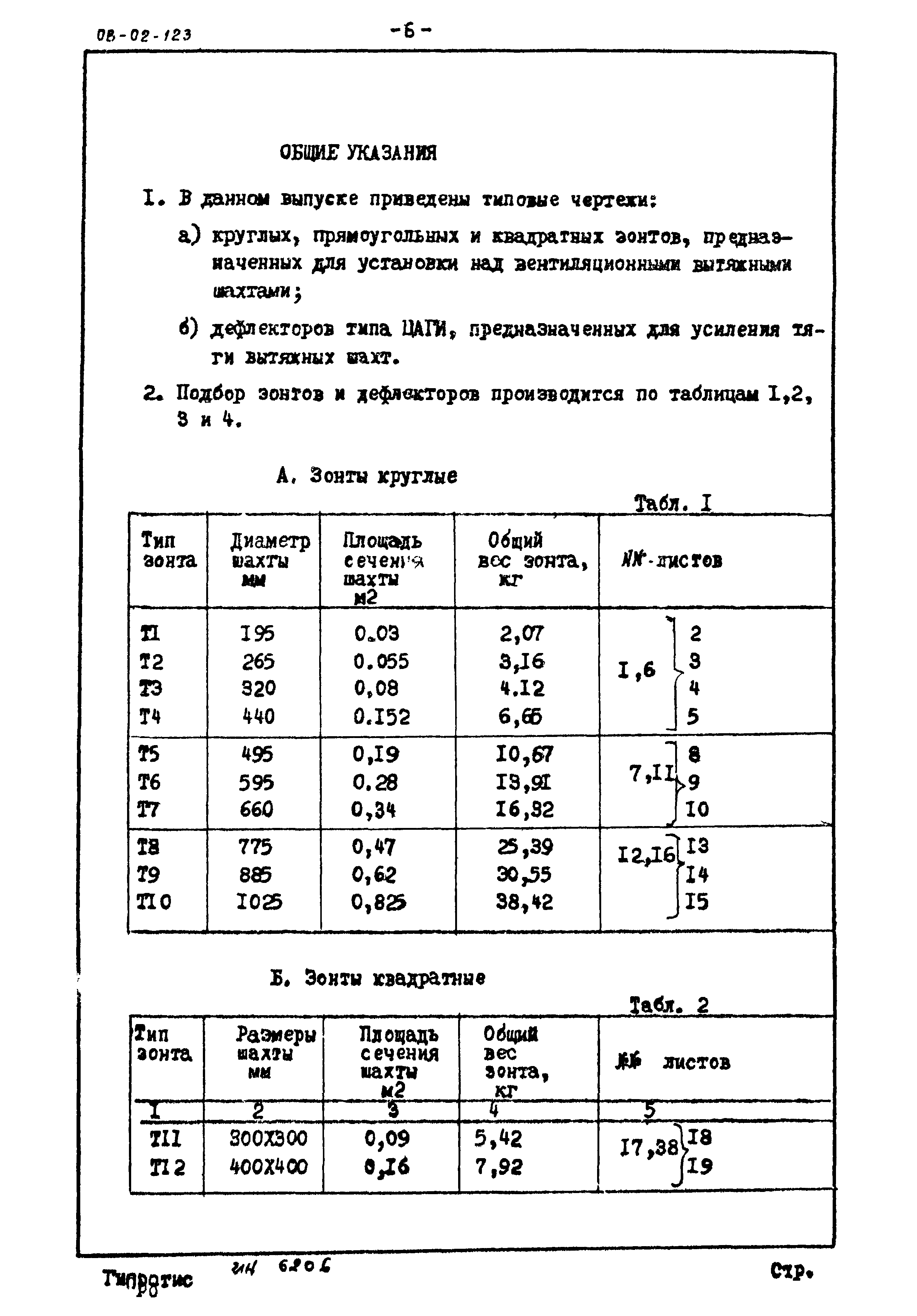

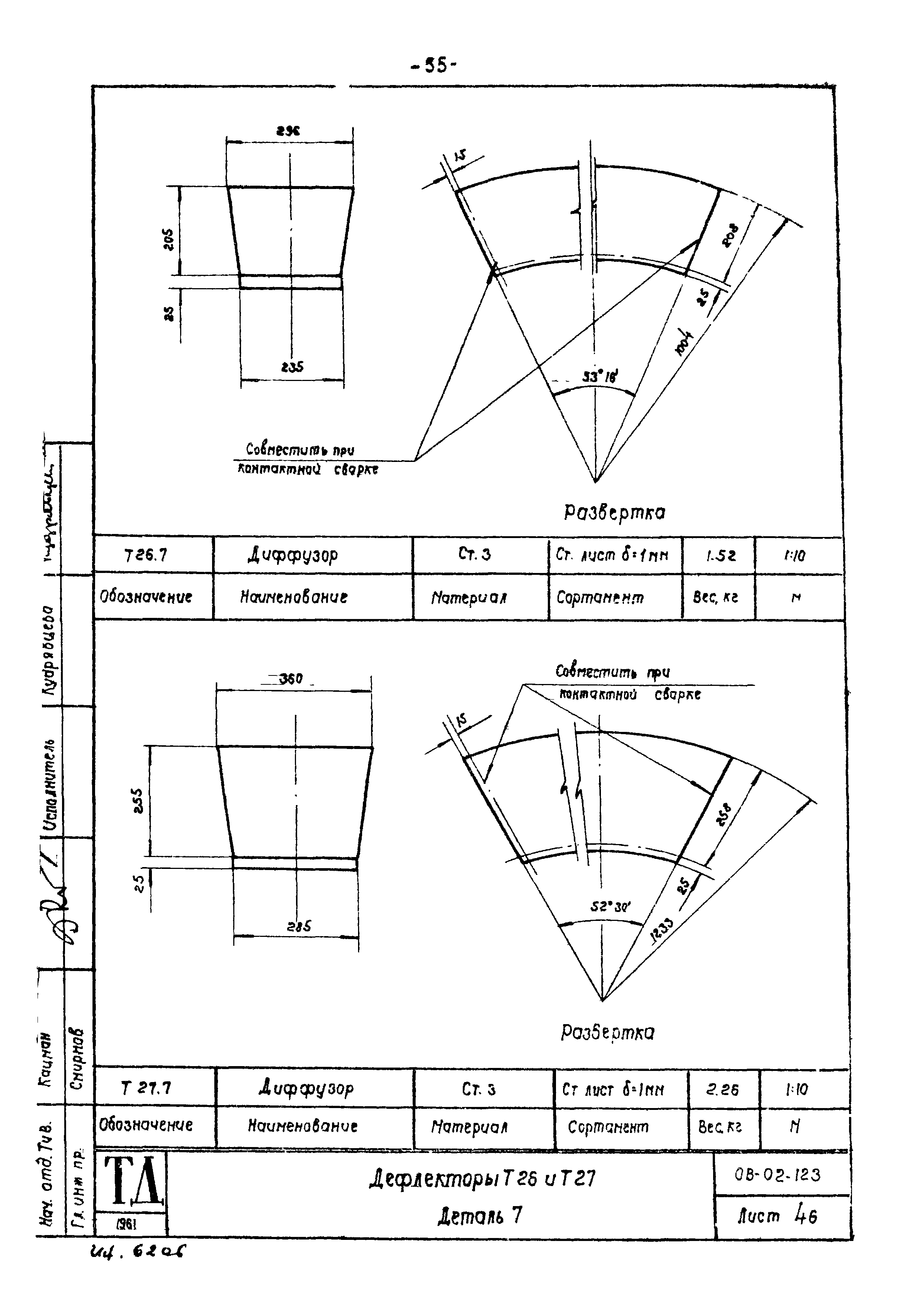

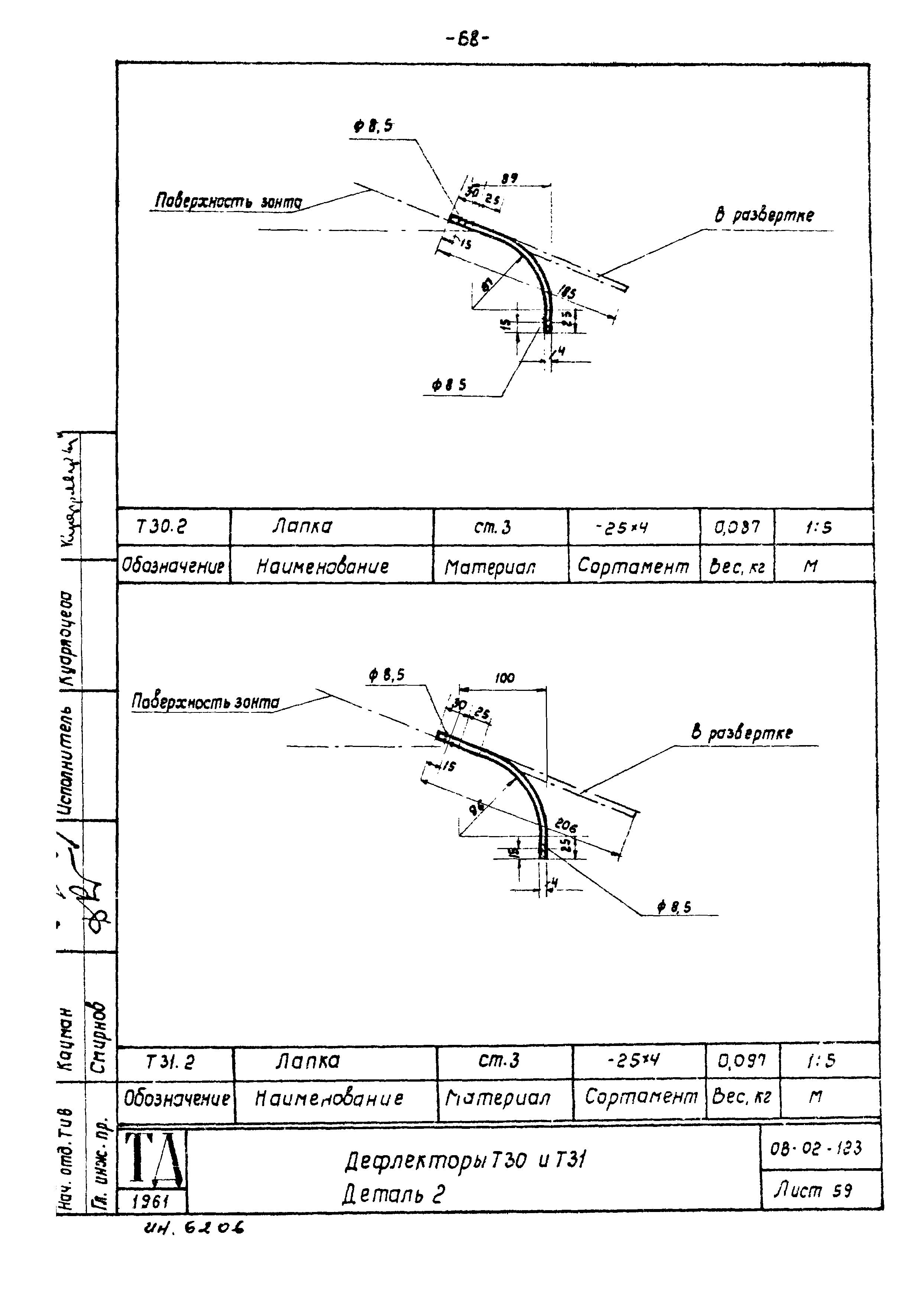

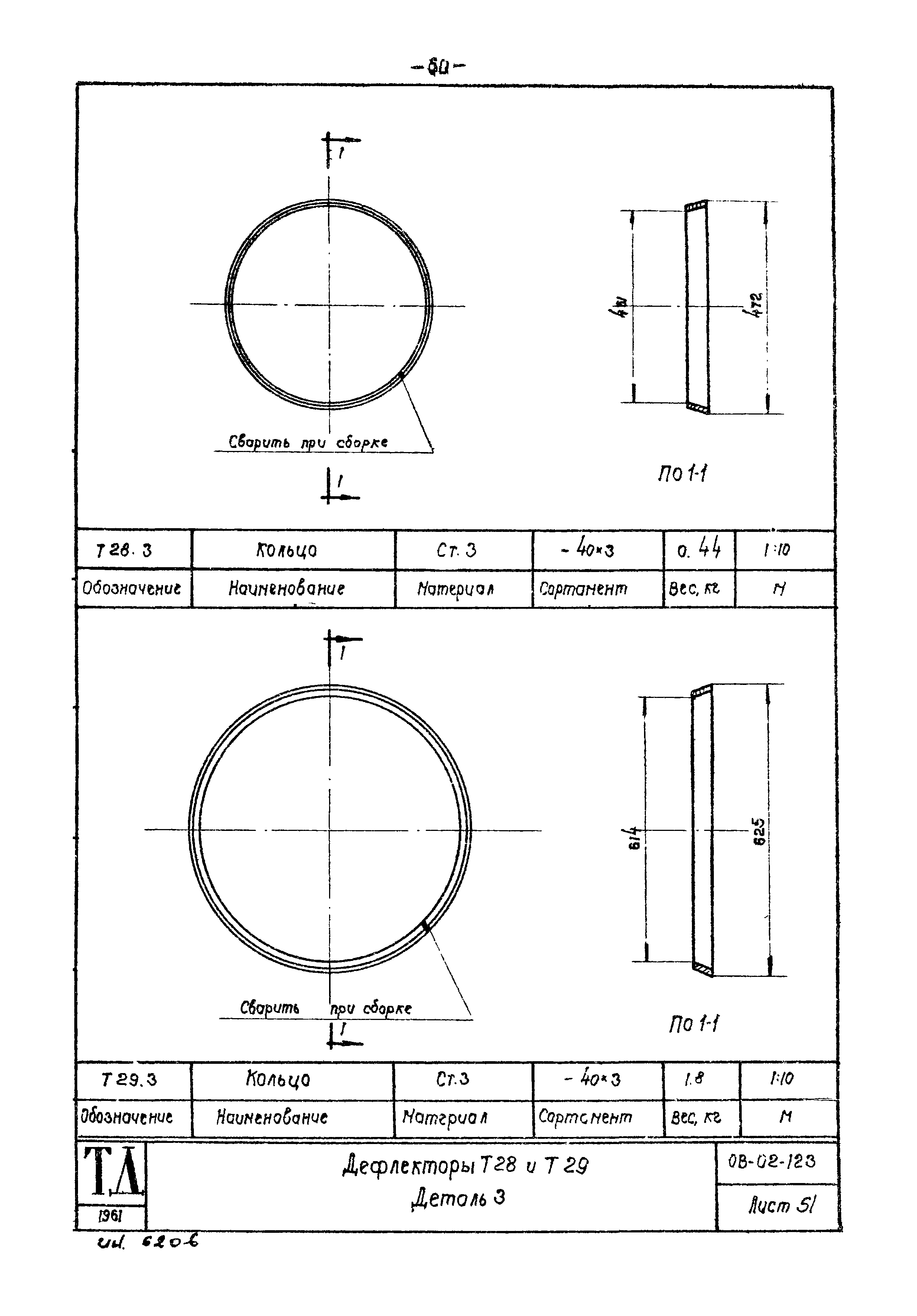

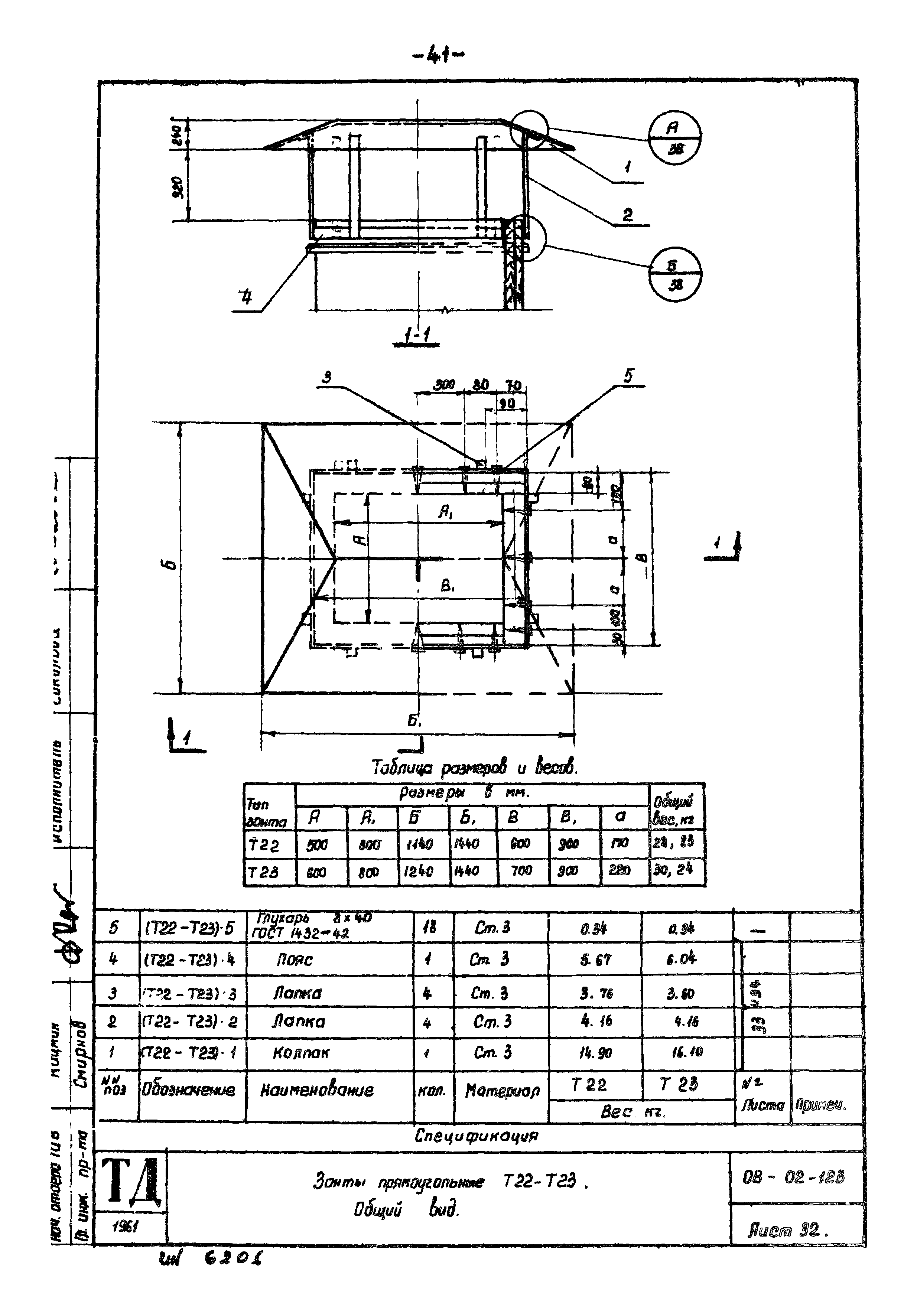

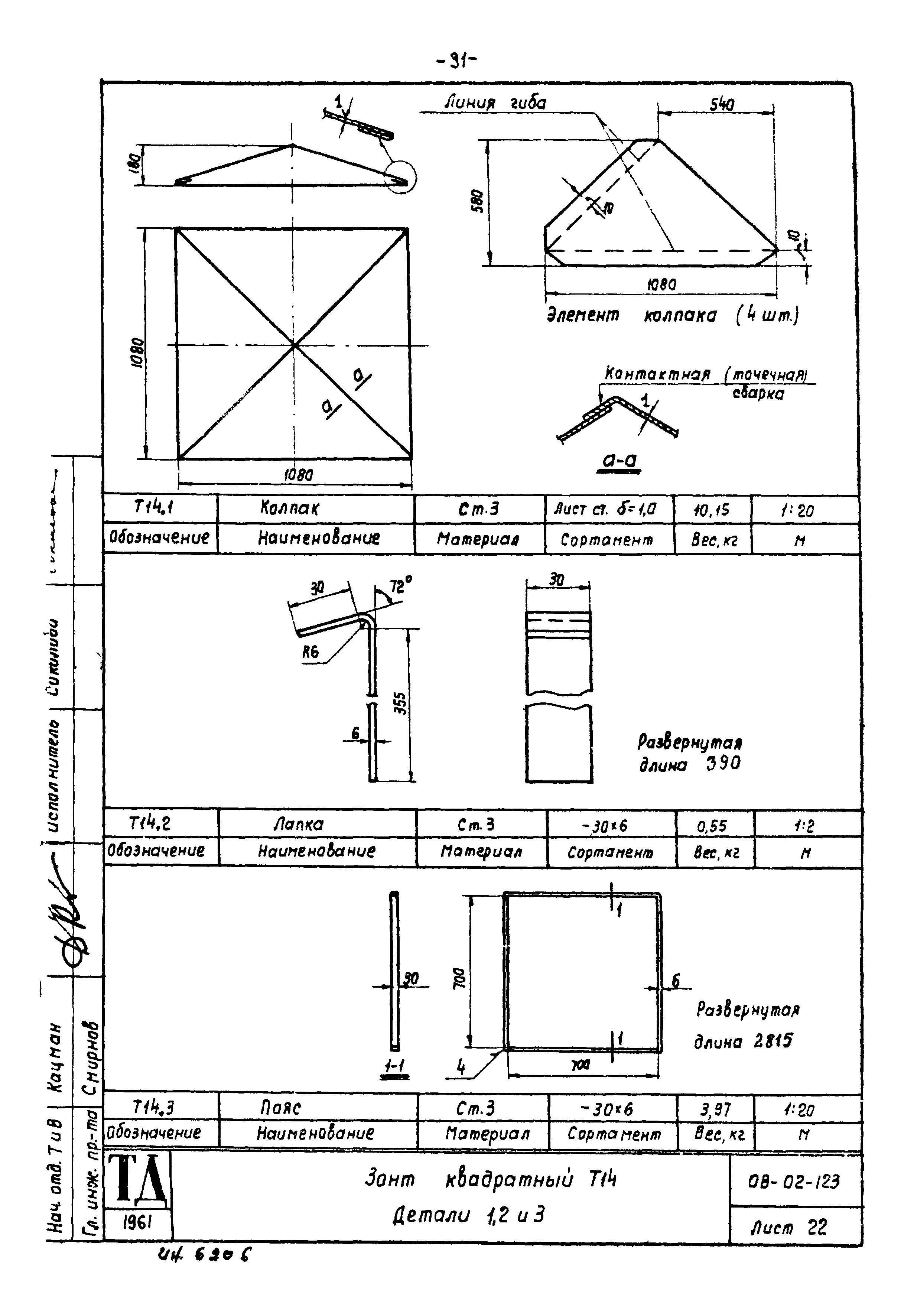

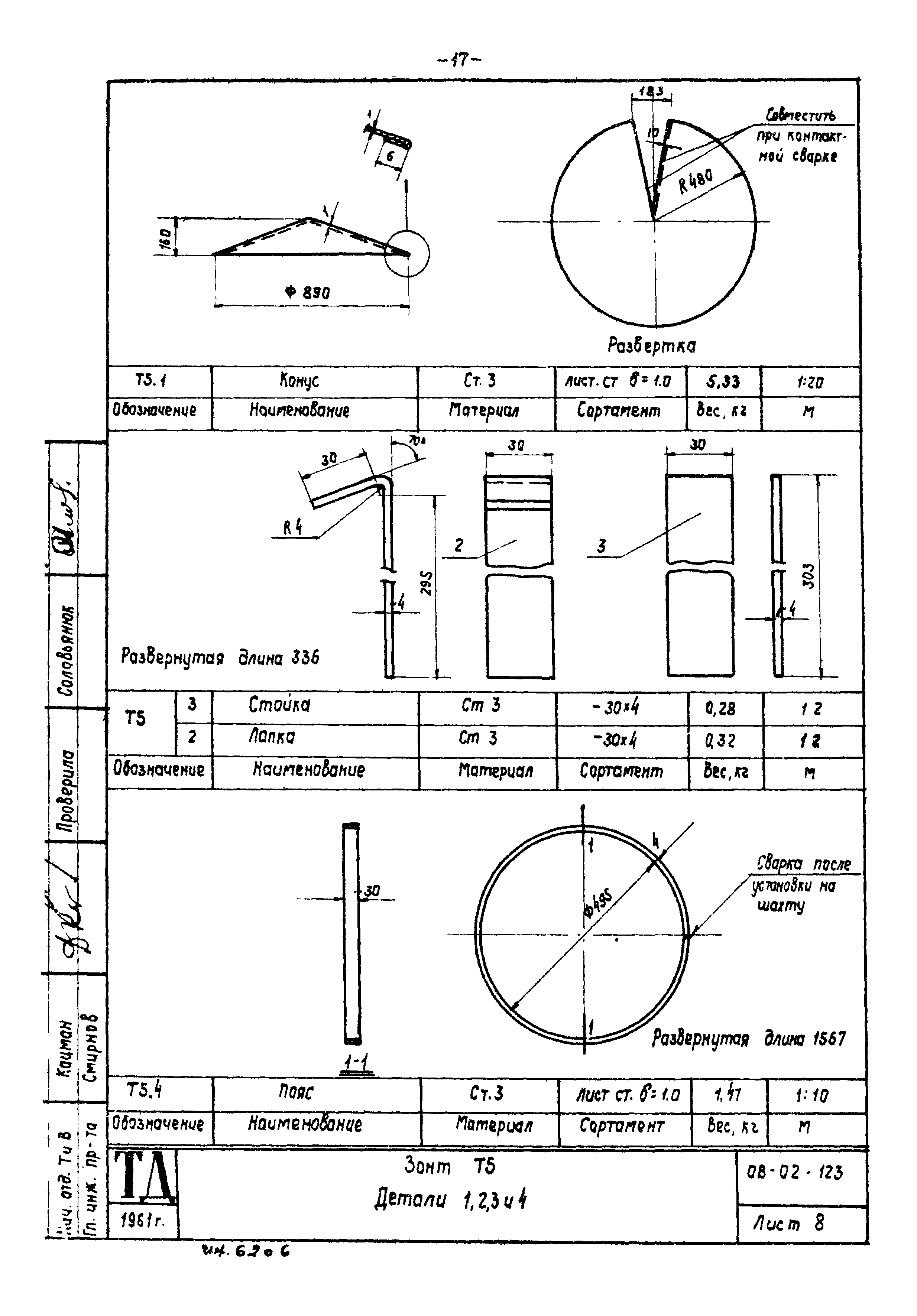

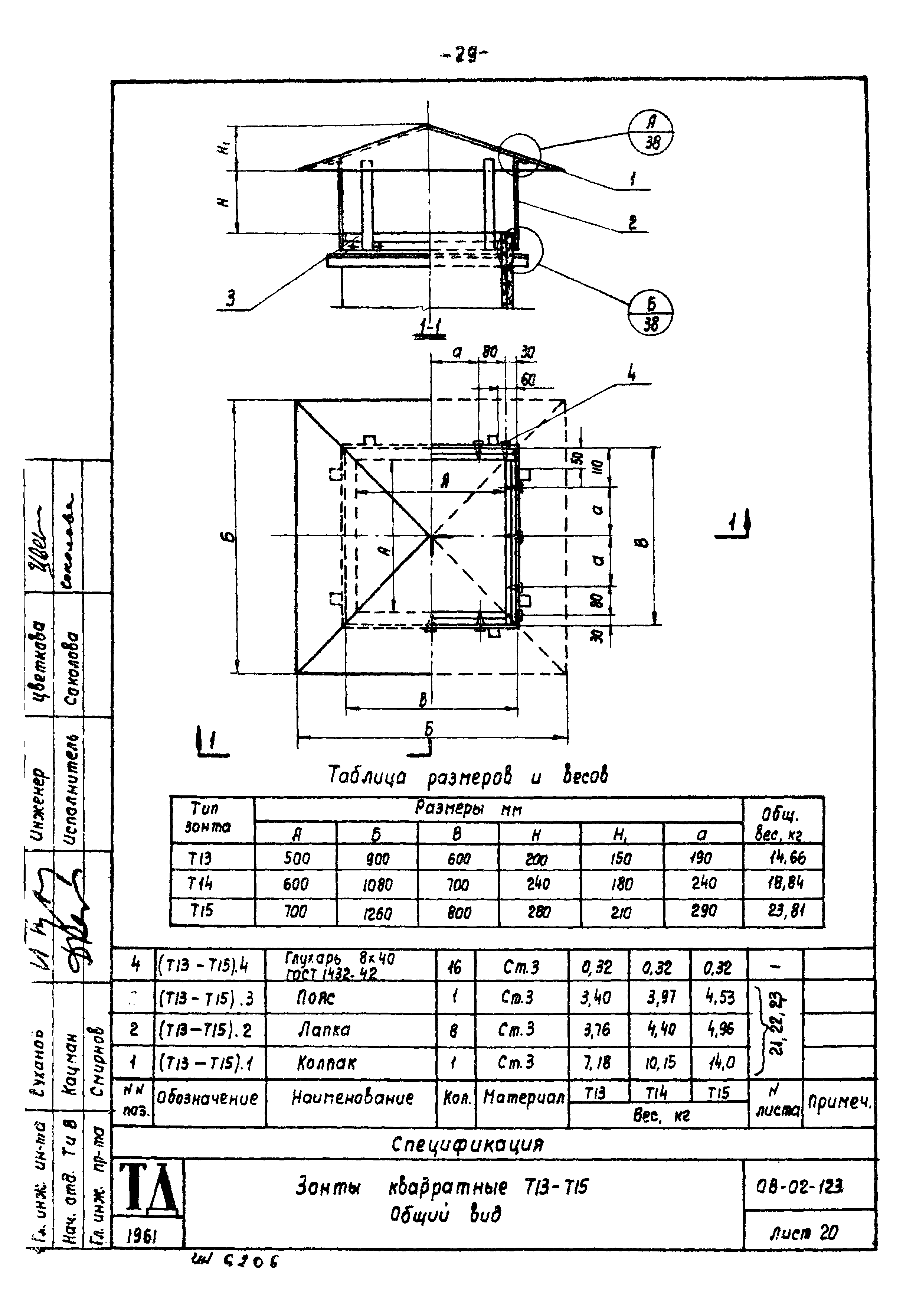

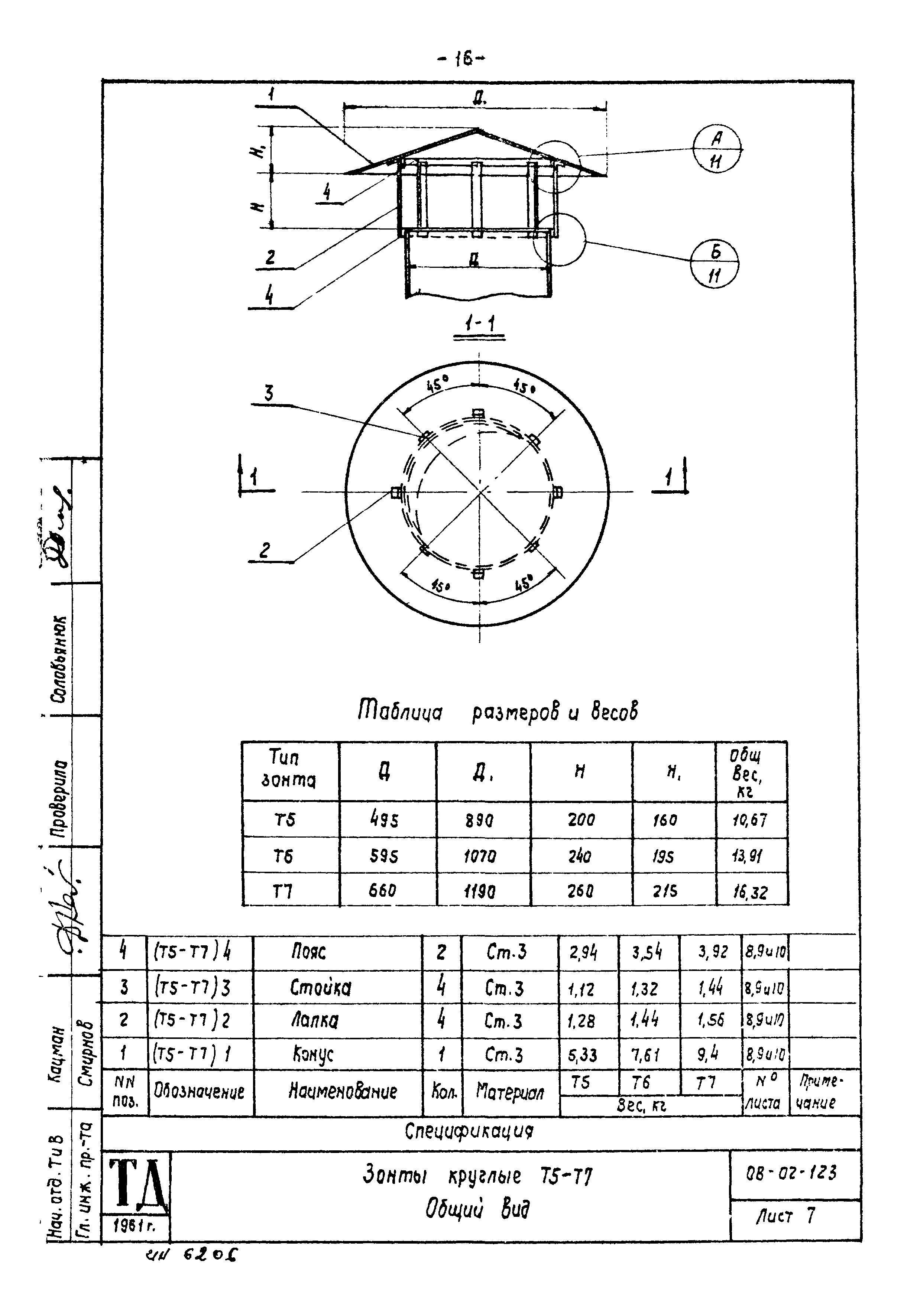

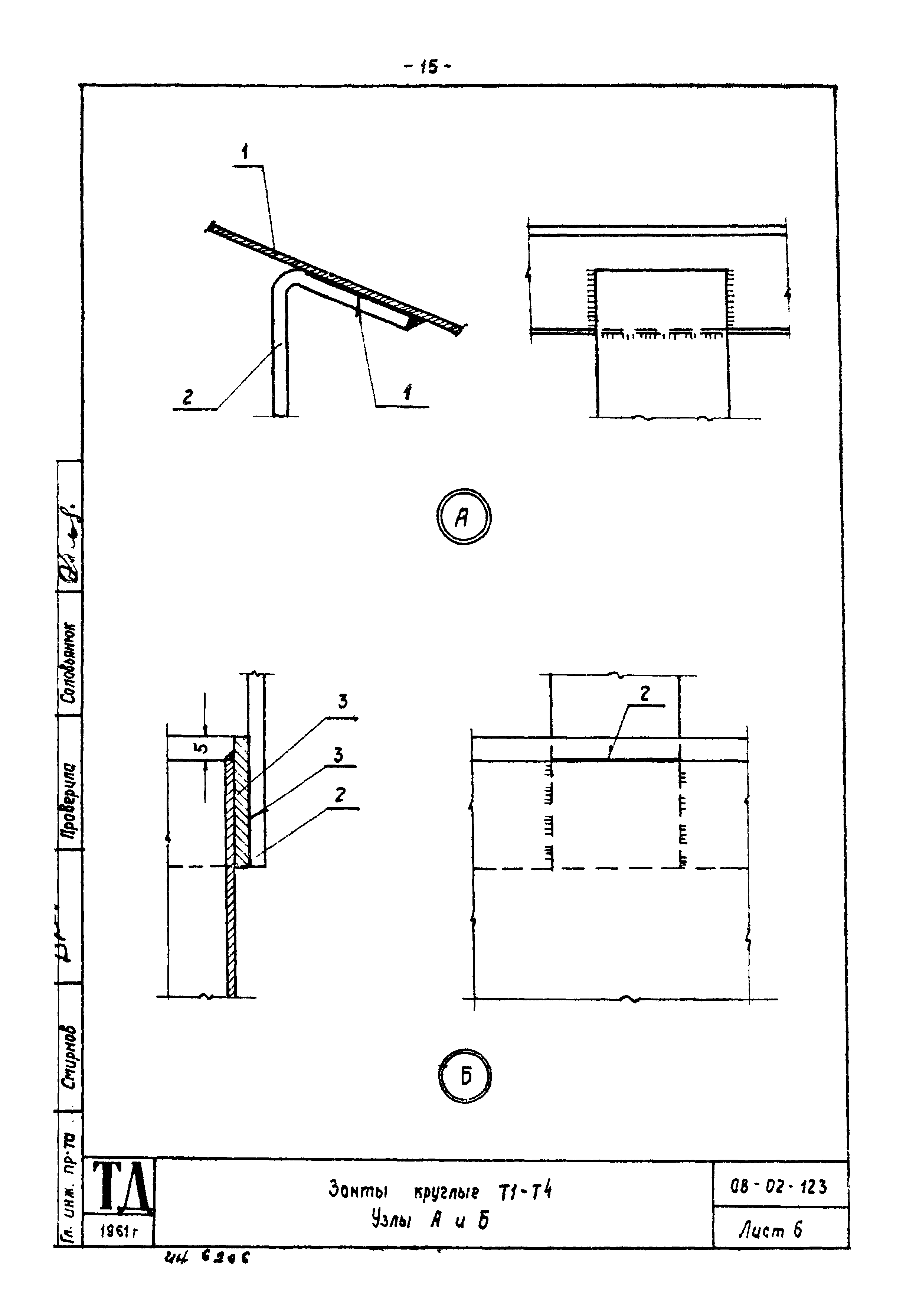

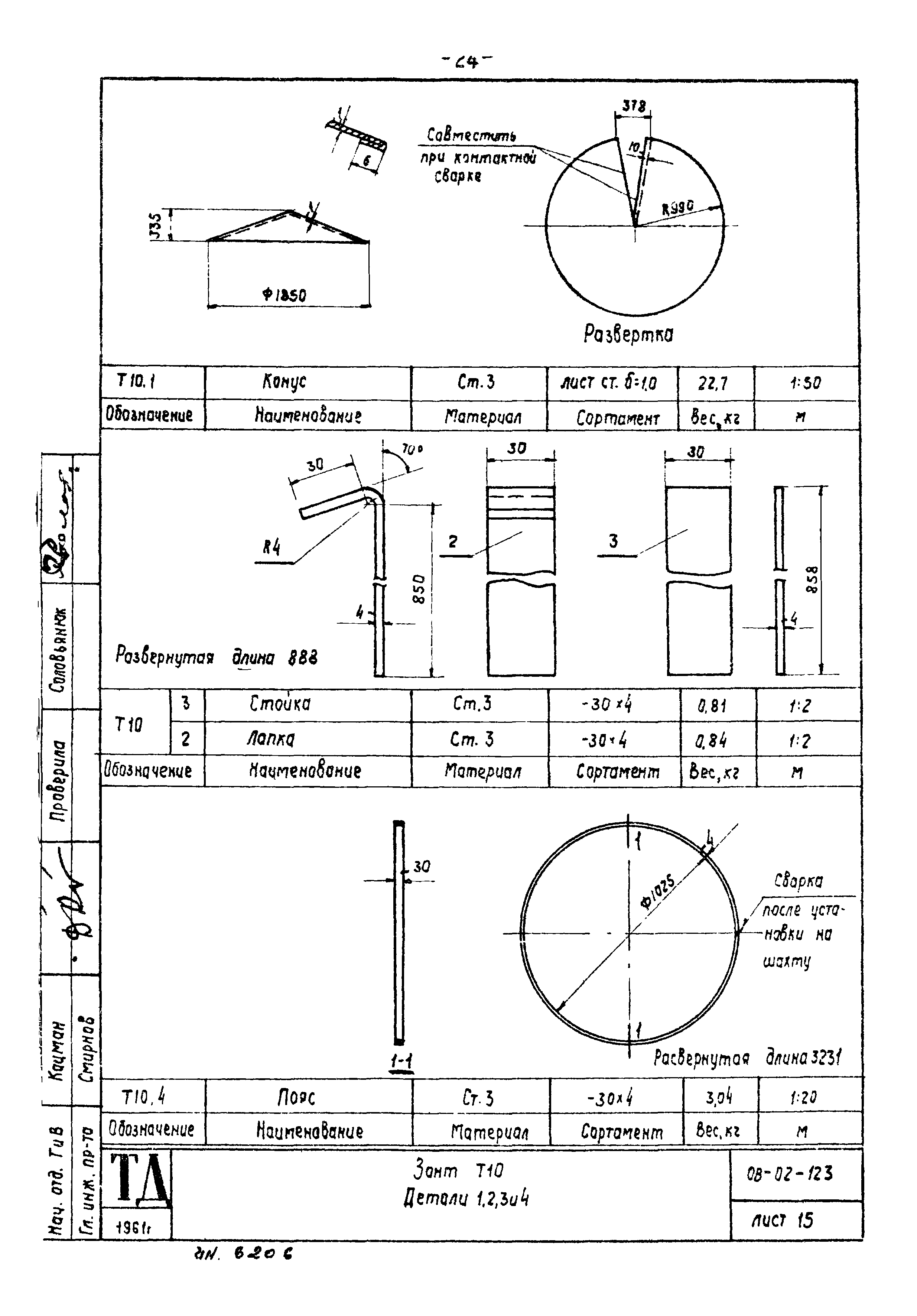

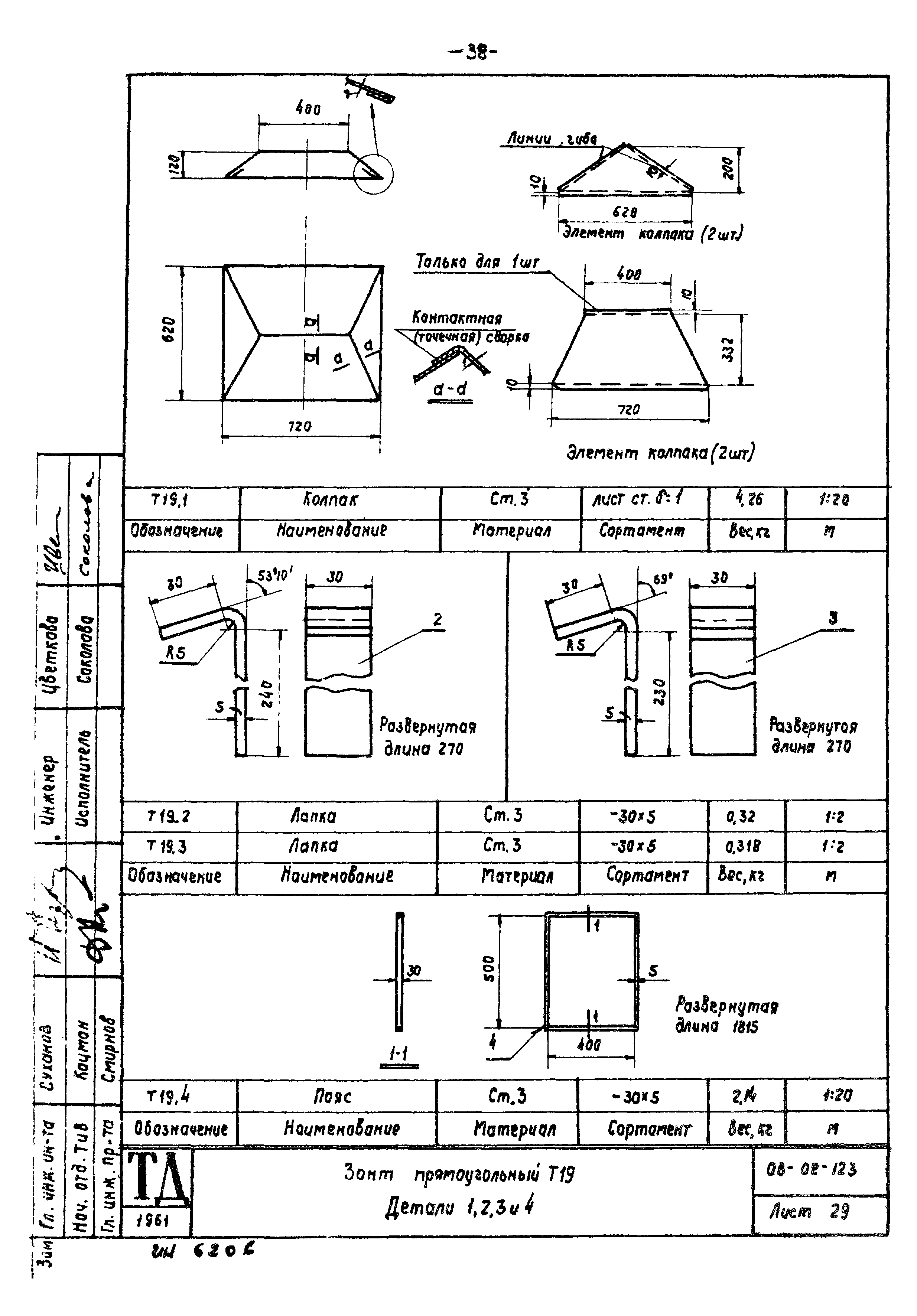

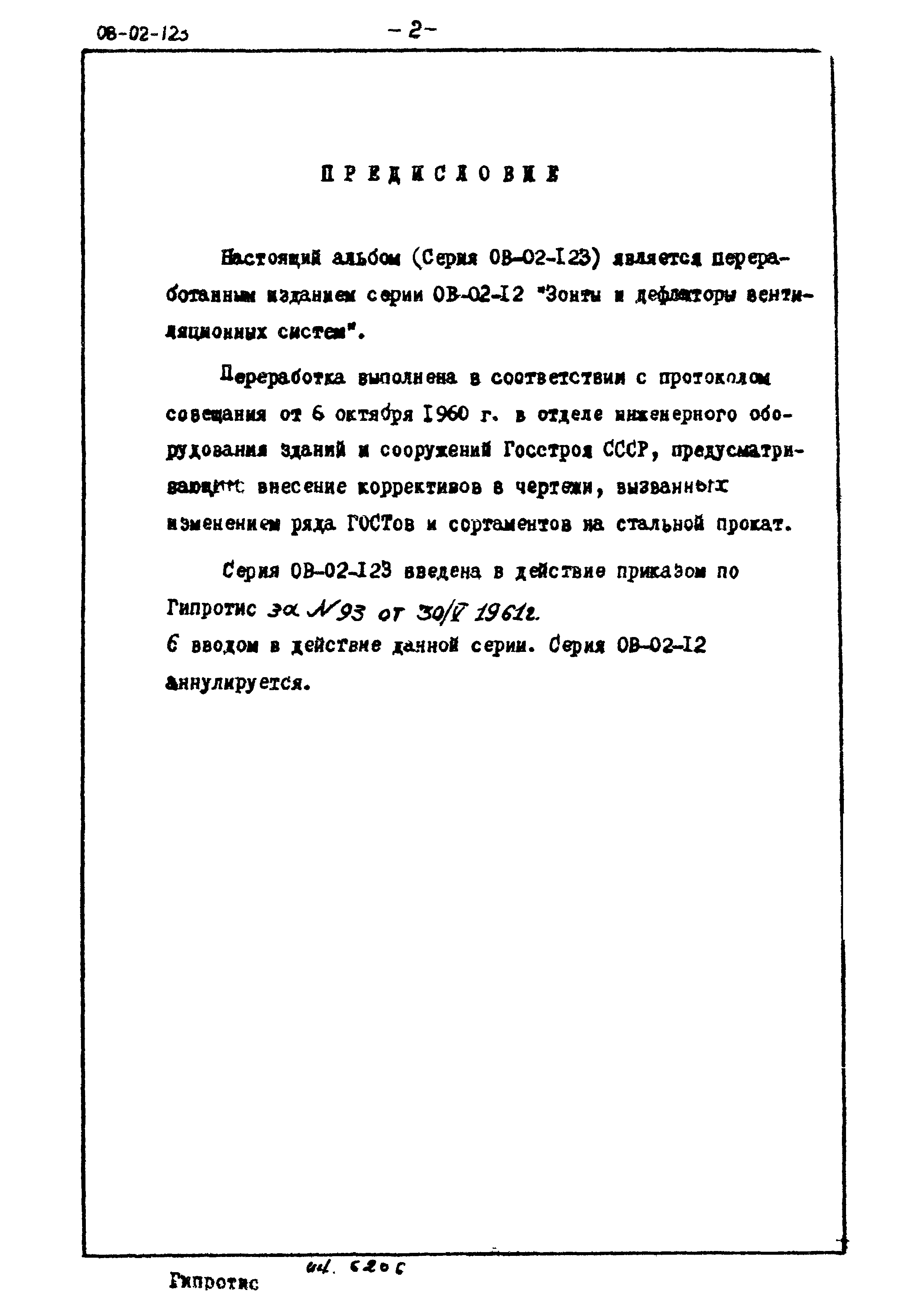

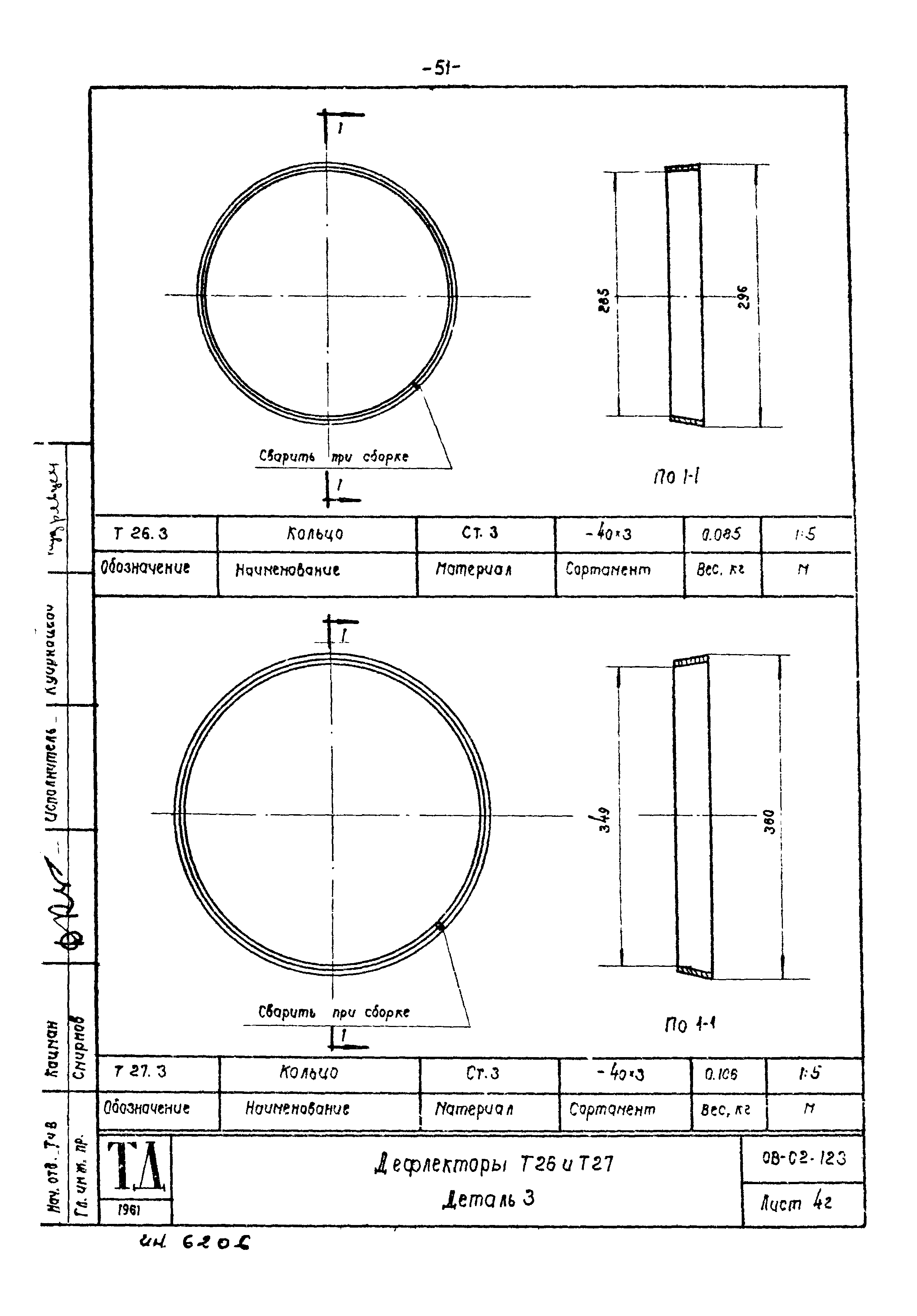

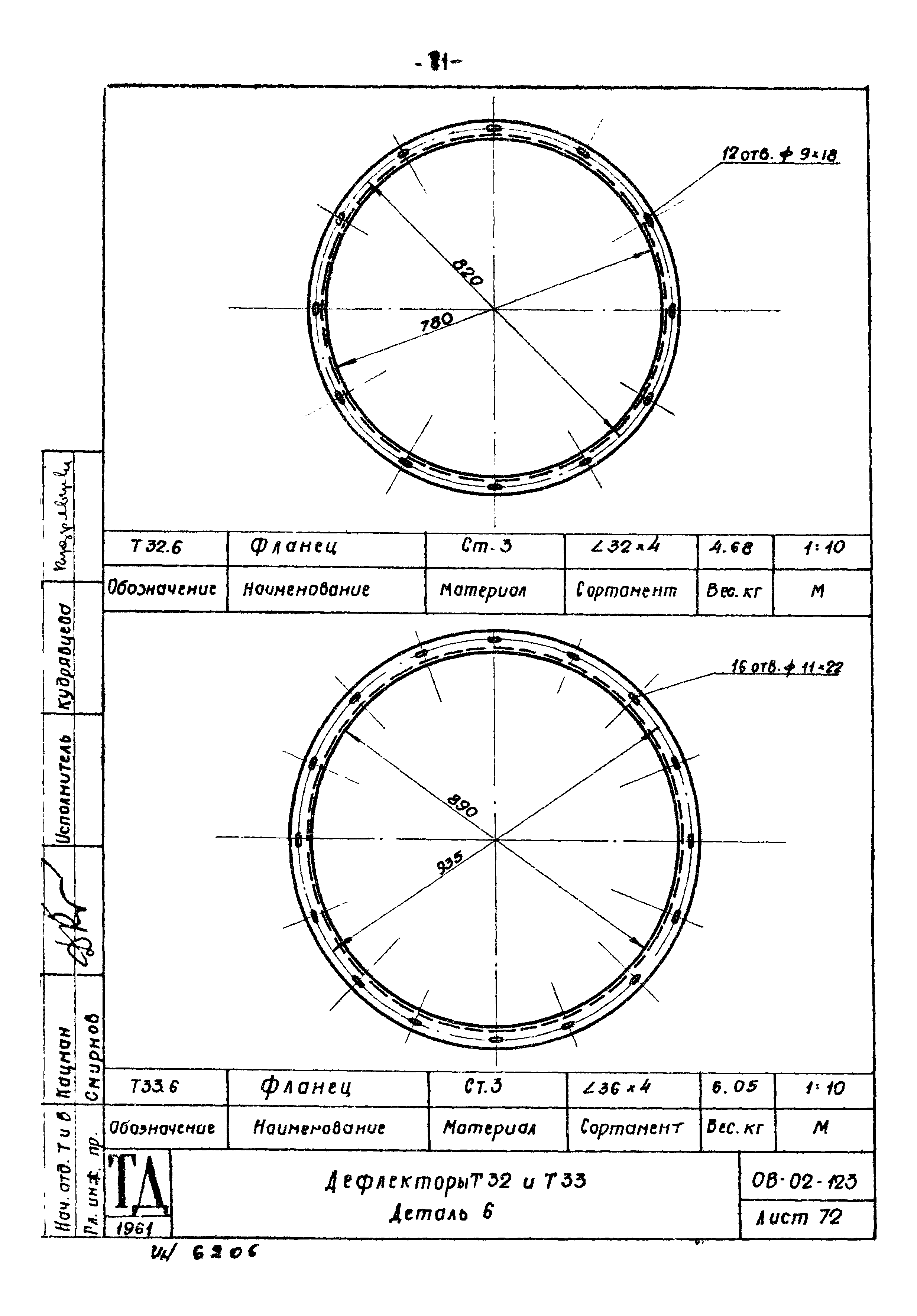

Оглавление:	Общие указания Зонты круглые Т1 - Т4. Общий вид Зонт Т1. Детали 1, 2 и 3 Зонт Т2. Детали 1, 2 и 3 Зонт Т3. Детали 1, 2 и 3 Зонт Т4. Детали 1, 2 и 3 Зонты круглые Т1 - Т4. Узлы А и Б Зонты круглые Т5 - Т7. Общий вид Зонт Т5. Детали 1, 2, 3 и 4 Зонт Т6. Детали 1, 2, 3 и 4 Зонт Т7. Детали 1, 2, 3 и 4 Зонты круглые Т5 - Т7. Узлы А и Б Зонты круглые Т8 - Т10. Общий вид Зонт Т8. Детали 1, 2, 3 и 4 Зонт Т9. Детали 1, 2, 3 и 4 Зонт Т10. Детали 1, 2, 3 и 4 Зонты круглые Т8 - Т10. Узлы А и Б Зонты квадратные Т11 и Т12. Общий вид Зонт квадратный Т11. Детали 1, 2 и 3 Зонт квадратный Т12. Детали 1, 2 и 3 Зонты квадратные Т13 - Т15. Общий вид Зонт квадратный Т13. Детали 1, 2 и 3 Зонт квадратный Т14. Детали 1, 2 и 3 Зонт квадратный Т15. Детали 1, 2 и 3 Зонты квадратные Т16 - Т18. Общий вид Зонт квадратный Т16. Детали 1, 2 и 3 Зонт квадратный Т17. Детали 1, 2 и 3 Зонт квадратный Т18. Детали 1, 2 и 3 Зонты прямоугольные Т19 - Т21. Общий вид Зонт прямоугольный Т19. Детали 1, 2, 3 и 4 Зонт прямоугольный Т20. Детали 1, 2, 3 и 4 Зонт прямоугольный Т21. Детали 1, 2, 3 и 4 Зонты прямоугольные Т22 - Т23. Общий вид Зонт прямоугольный Т22. Детали 1, 2, 3 и 4 Зонт прямоугольный Т23. Детали 1, 2, 3 и 4 Зонты прямоугольные Т24 - Т25. Общий вид Зонт прямоугольный Т24. Детали 1, 2, 3 и 4 Зонт прямоугольный Т25. Детали 1, 2, 3 и 4 Монтажные узлы крепления и зонты к шахтам Дефлекторы Т26 и Т27. Общий вид Дефлекторы Т26 и Т27. Деталь 1 Дефлекторы Т26 и Т27. Деталь 2 Дефлекторы Т26 и Т27. Деталь 3 Дефлекторы Т26 и Т27. Деталь 4 Дефлекторы Т26 и Т27. Деталь 5 Дефлекторы Т26 и Т27. Деталь 6 Дефлекторы Т26 и Т27. Деталь 7 Дефлекторы Т26 и Т27. Деталь 8 Дефлекторы Т28 и Т29. Общий вид Дефлекторы Т28 и Т29. Деталь 1 Дефлекторы Т28 и Т29. Деталь 2 Дефлекторы Т28 и Т29. Деталь 3 Дефлекторы Т28 и Т29. Деталь 4 Дефлекторы Т28 и Т29. Деталь 5 Дефлекторы Т28 и Т29. Деталь 6 Дефлекторы Т28 и Т29. Деталь 7 Дефлекторы Т28 и Т29. Деталь 8 Дефлекторы Т30 и Т31. Общий вид Дефлекторы Т30 и Т31. Деталь 1 Дефлекторы Т30 и Т31. Деталь 2 Дефлекторы Т30 и Т31. Деталь 3 Дефлекторы Т30 и Т31. Деталь 4 Дефлекторы Т30 и Т31. Деталь 5 Дефлекторы Т30 и Т31. Деталь 6 Дефлекторы Т30 и Т31. Деталь 7 Дефлекторы Т30 и Т31. Деталь 8 Дефлекторы Т32 и Т33. Общий вид Дефлекторы Т32 и Т33. Деталь 1 Дефлекторы Т32 и Т33. Деталь 2 Дефлекторы Т32 и Т33. Деталь 3 Дефлекторы Т32 и Т33. Деталь 4 Дефлекторы Т32 и Т33. Деталь 5 Дефлекторы Т32 и Т33. Деталь 6 Дефлекторы Т32 и Т33. Деталь 7 Дефлекторы Т32 и Т33. Деталь 8 Дефлекторы Т26 - Т29. Узлы 1, 2 и 3 Дефлекторы Т30 - Т33. Узлы 1, 2 и 3
Разработан:	Гипротис
Утверждён:	29.05.1961 Гипротис (93)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Инженерное оборудование Инженерное оборудование; изделия и узлы инженерного оборудования зданий и сооружений Воздухоснабжение, вентиляция и кондиционирование Циклоны, дефлекторы, шахты
