Типовой проект 271-13-85

Альбом I. Архитектурно-строительные чертежи. Санитарно-технические чертежи. Электротехнические чертежи

Обозначение: Типовой проект 271-13-85
Обозначение англ: 271-13-85
Статус:действует
Название рус.:Альбом I. Архитектурно-строительные чертежи. Санитарно-технические чертежи. Электротехнические чертежи
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Оглавление:Обложка

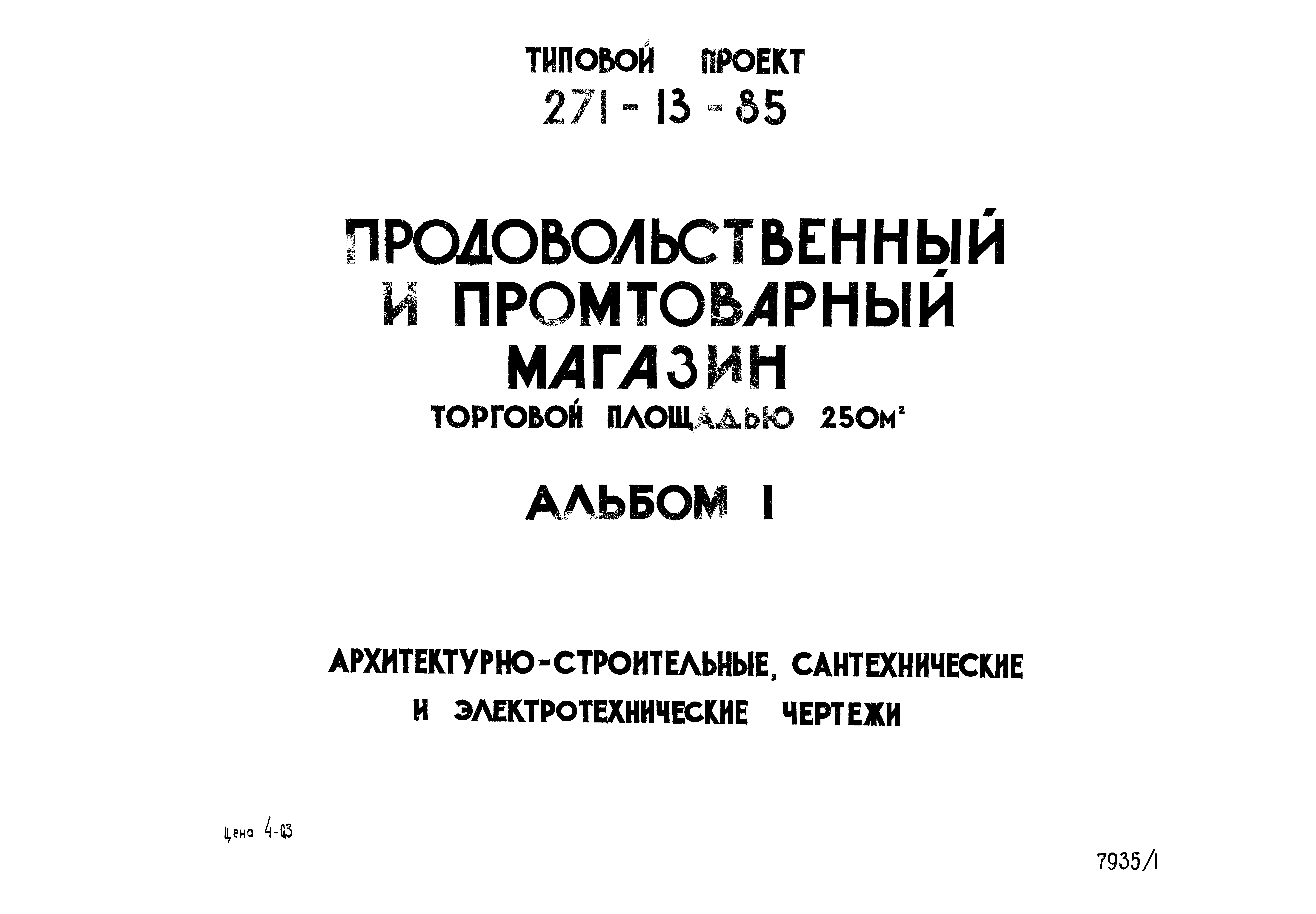

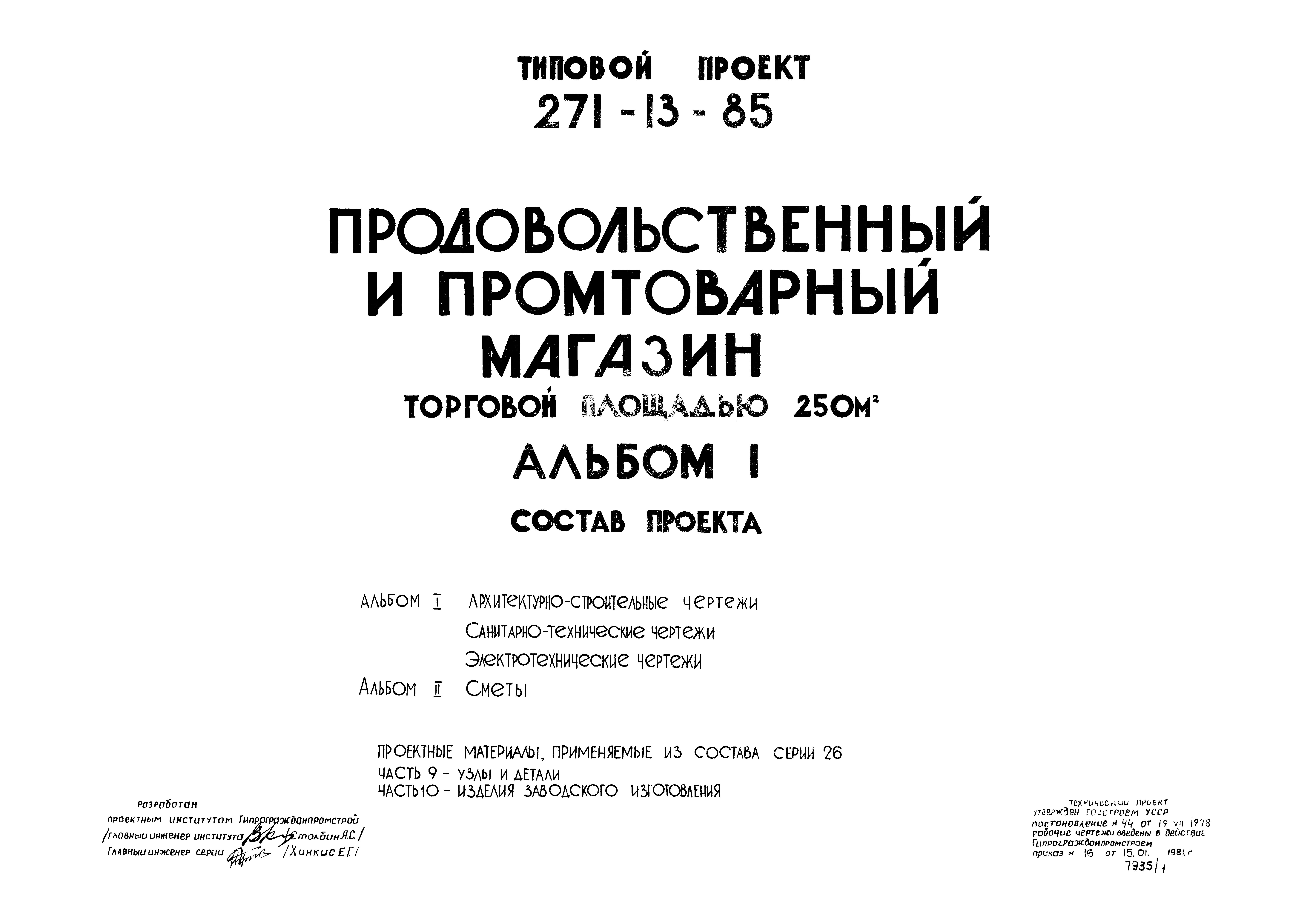

Титульный лист
Чертежи основного комплекта марки АС

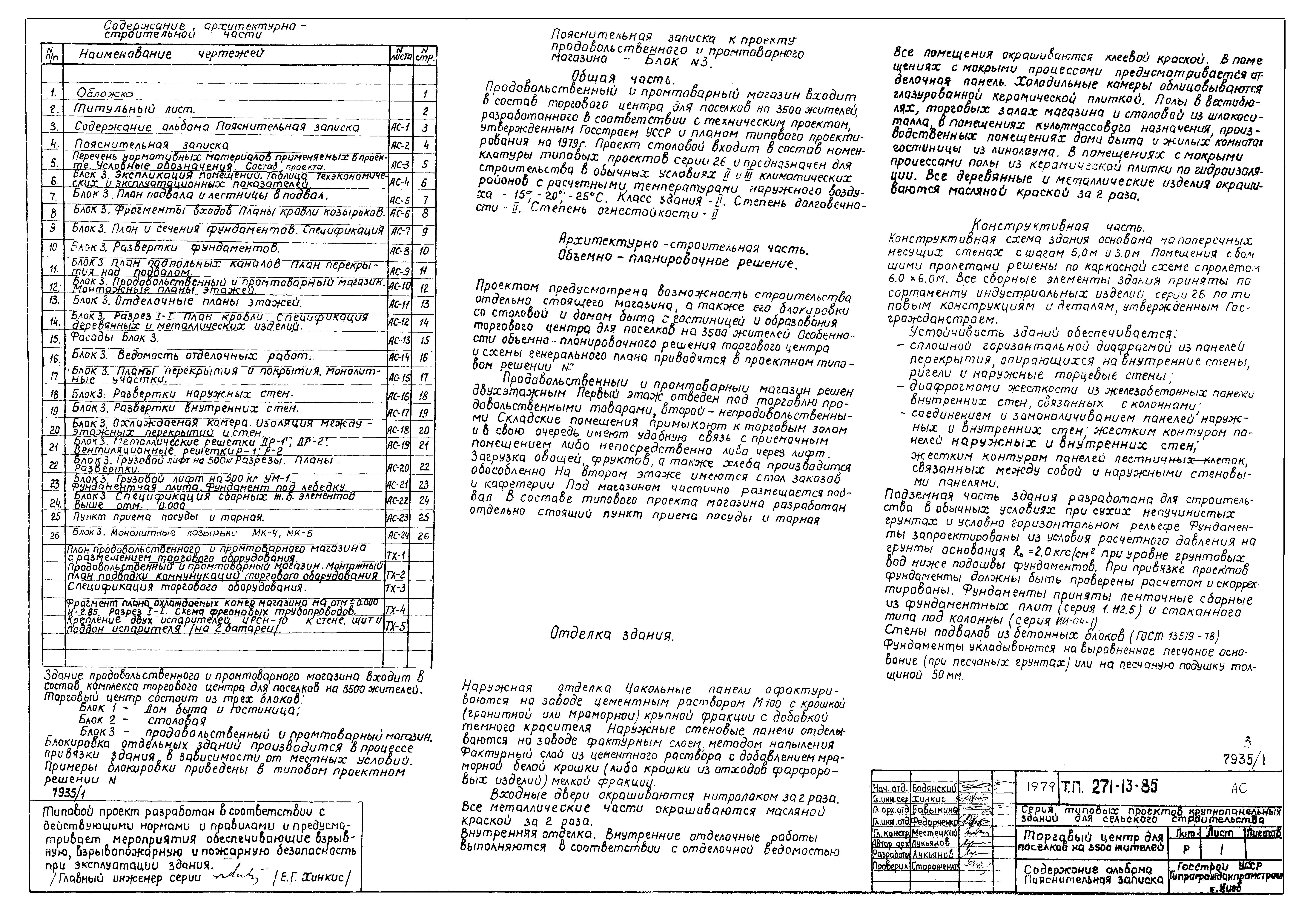

   Содержание альбома. Пояснительная записка

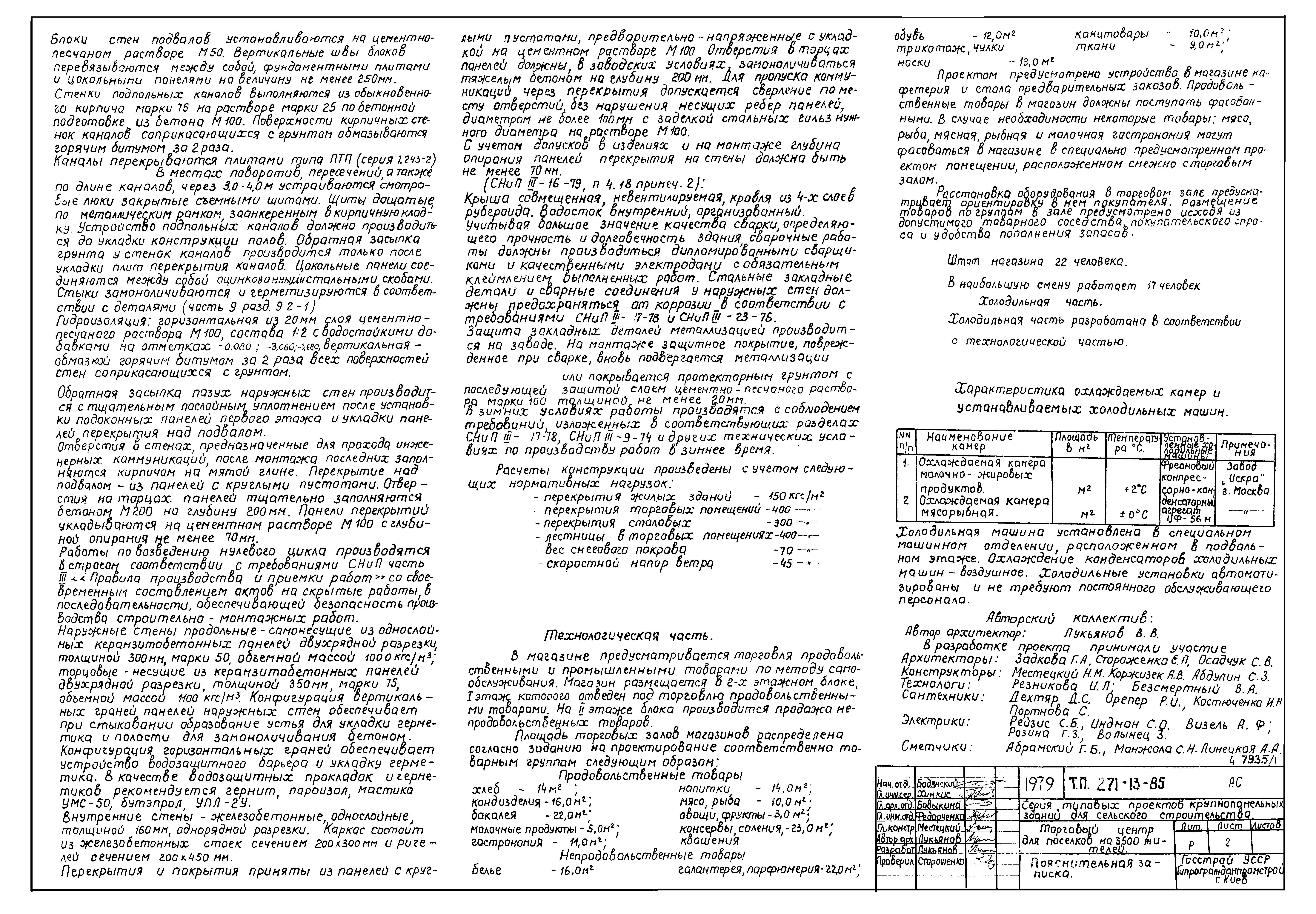

   Пояснительная записка

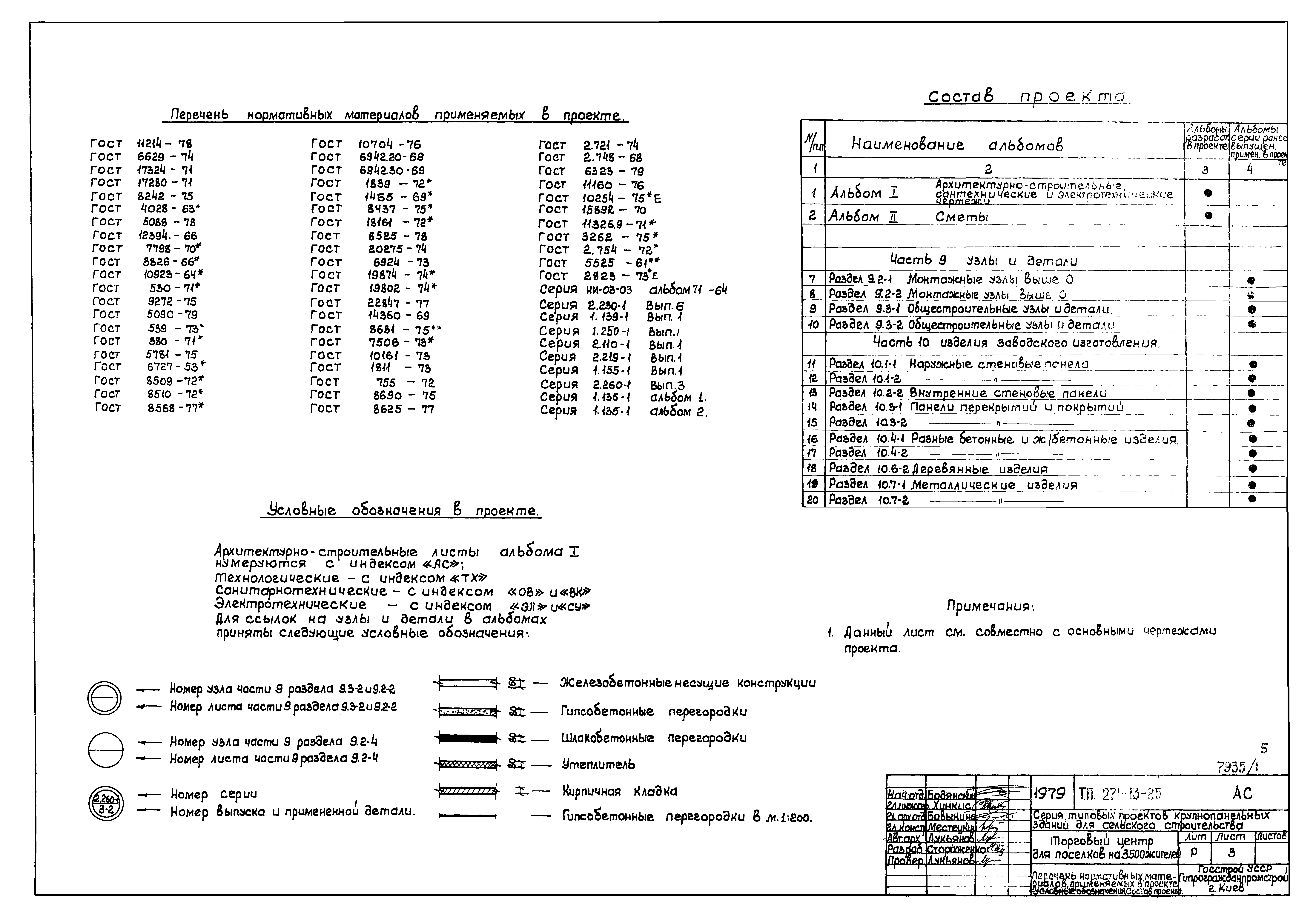

   Перечень нормативных материалов, применяемых в проекте. Условные обозначения. Состав проекта

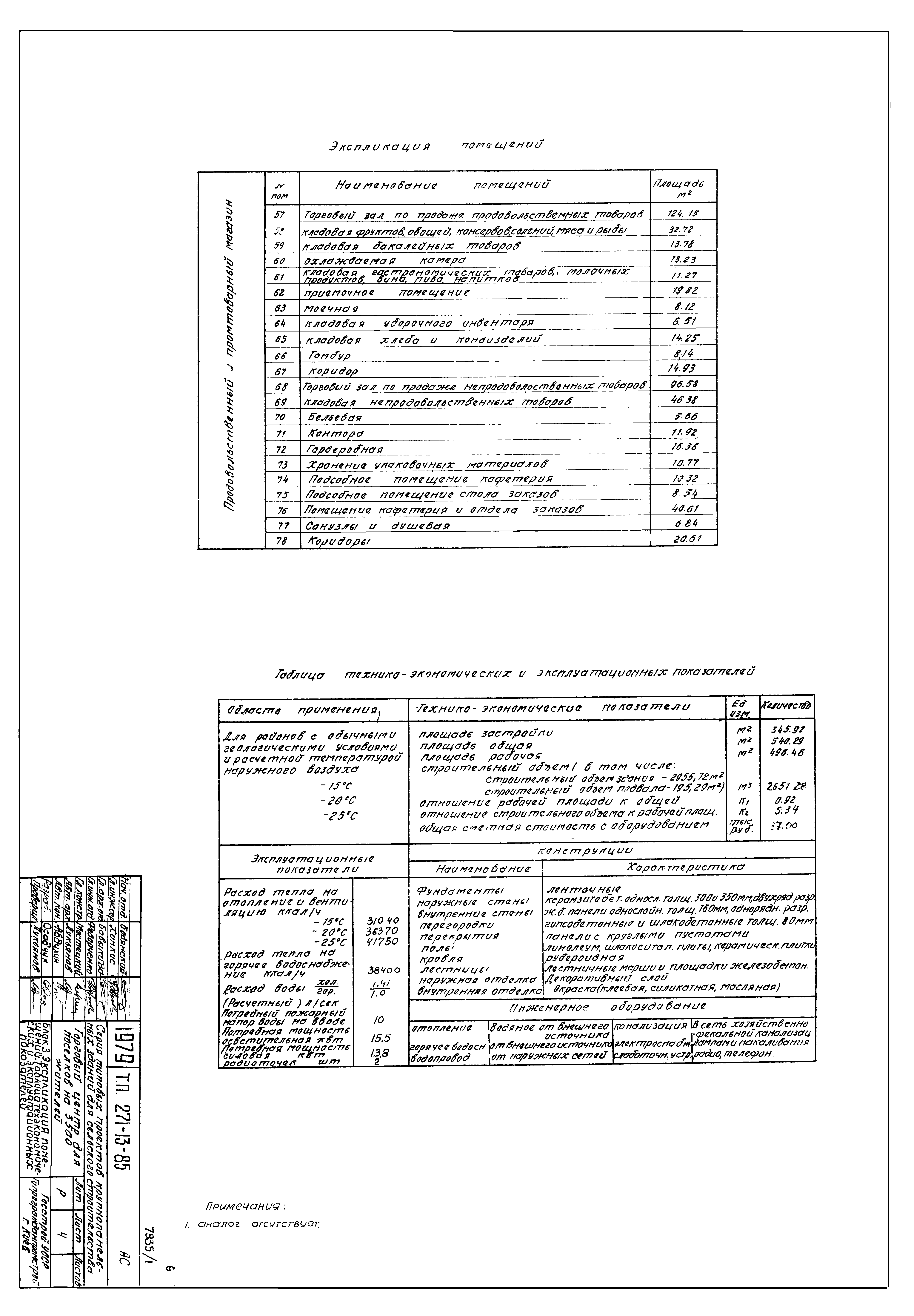

   Блок 3. Экспликация помещений. Таблица технико-экономических и эксплуатационных показателей

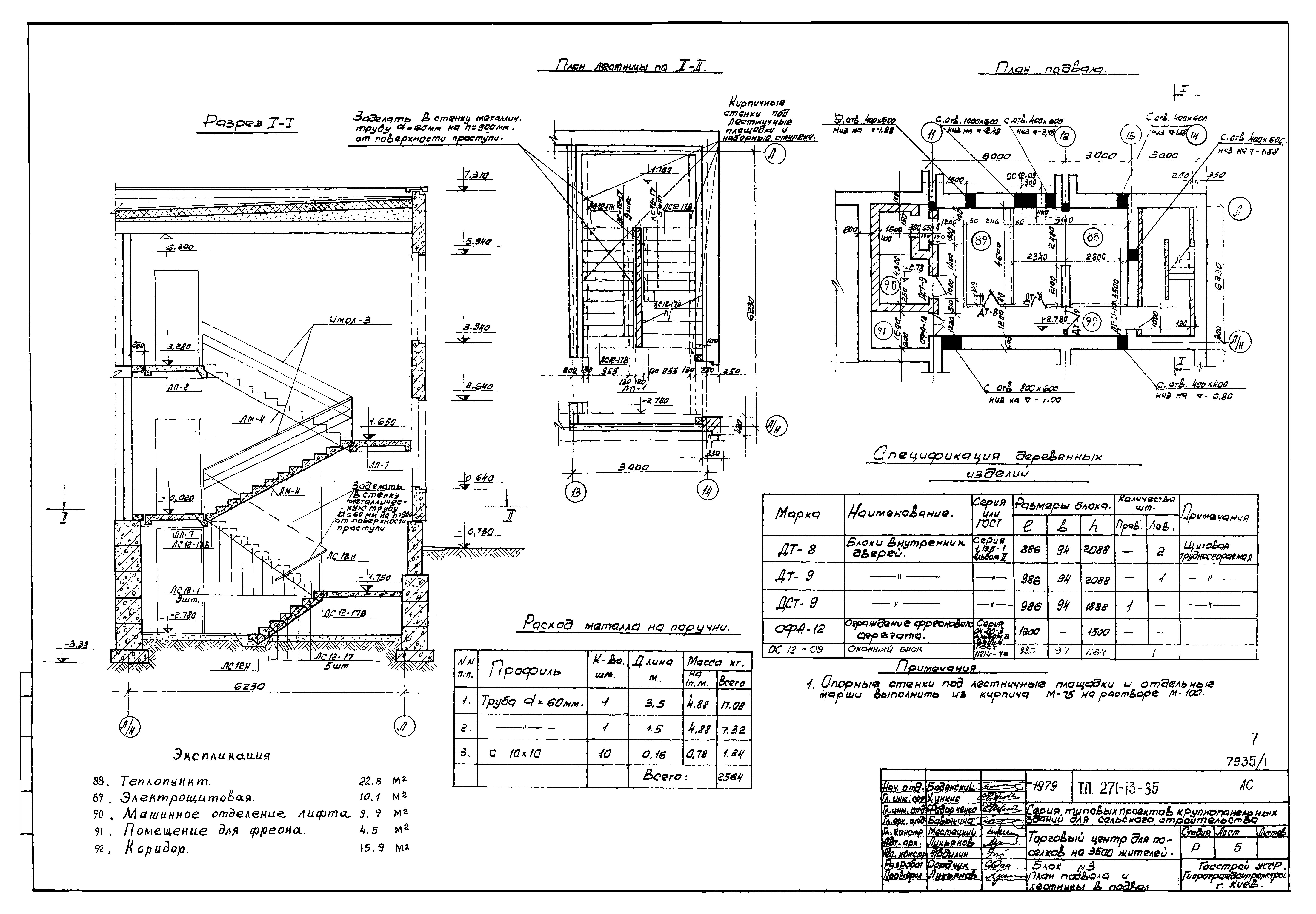

   Блок 3. План подвала и лестницы в подвал

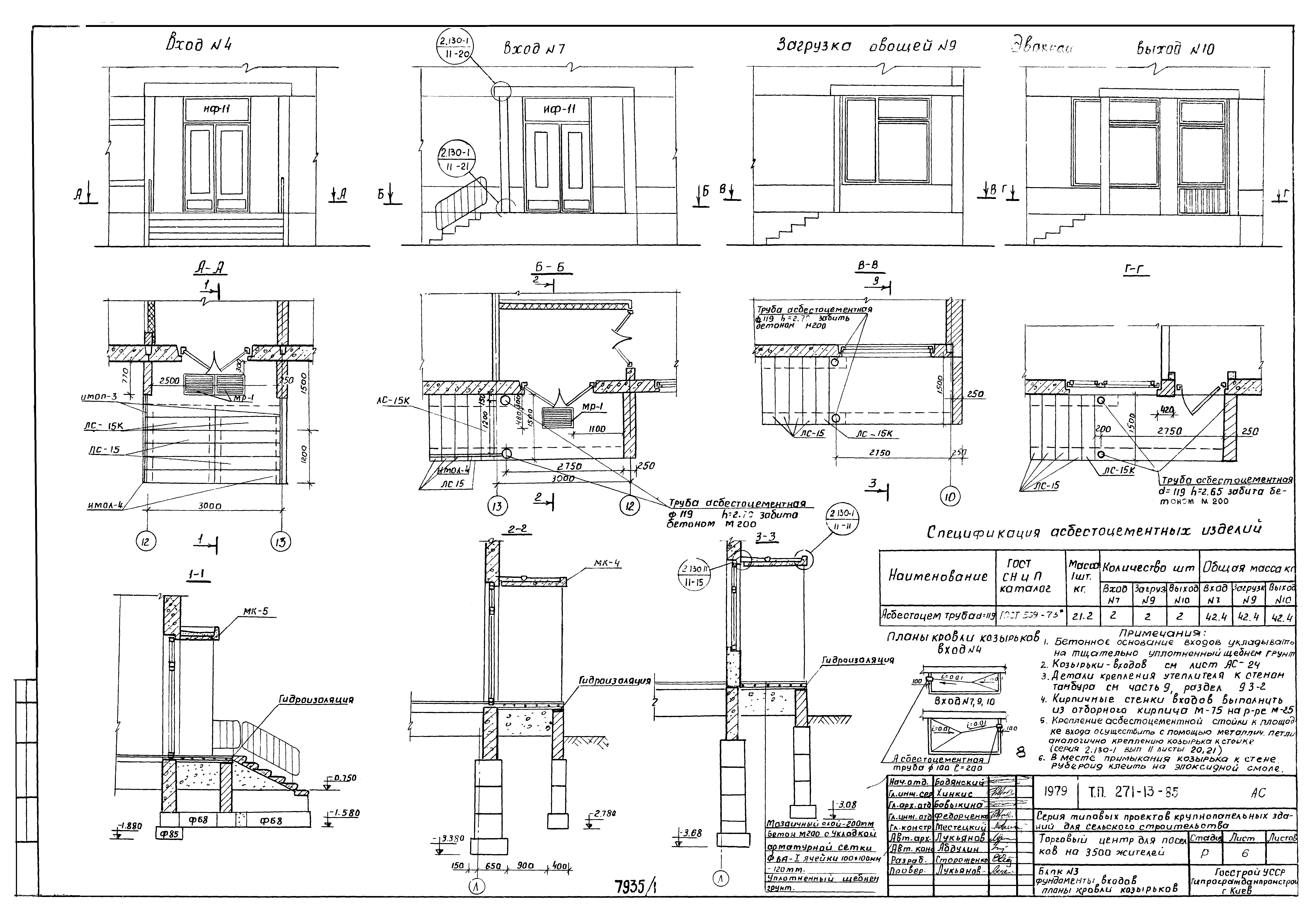

   Блок 3. Фрагменты входов. Планы кровли, козырьков

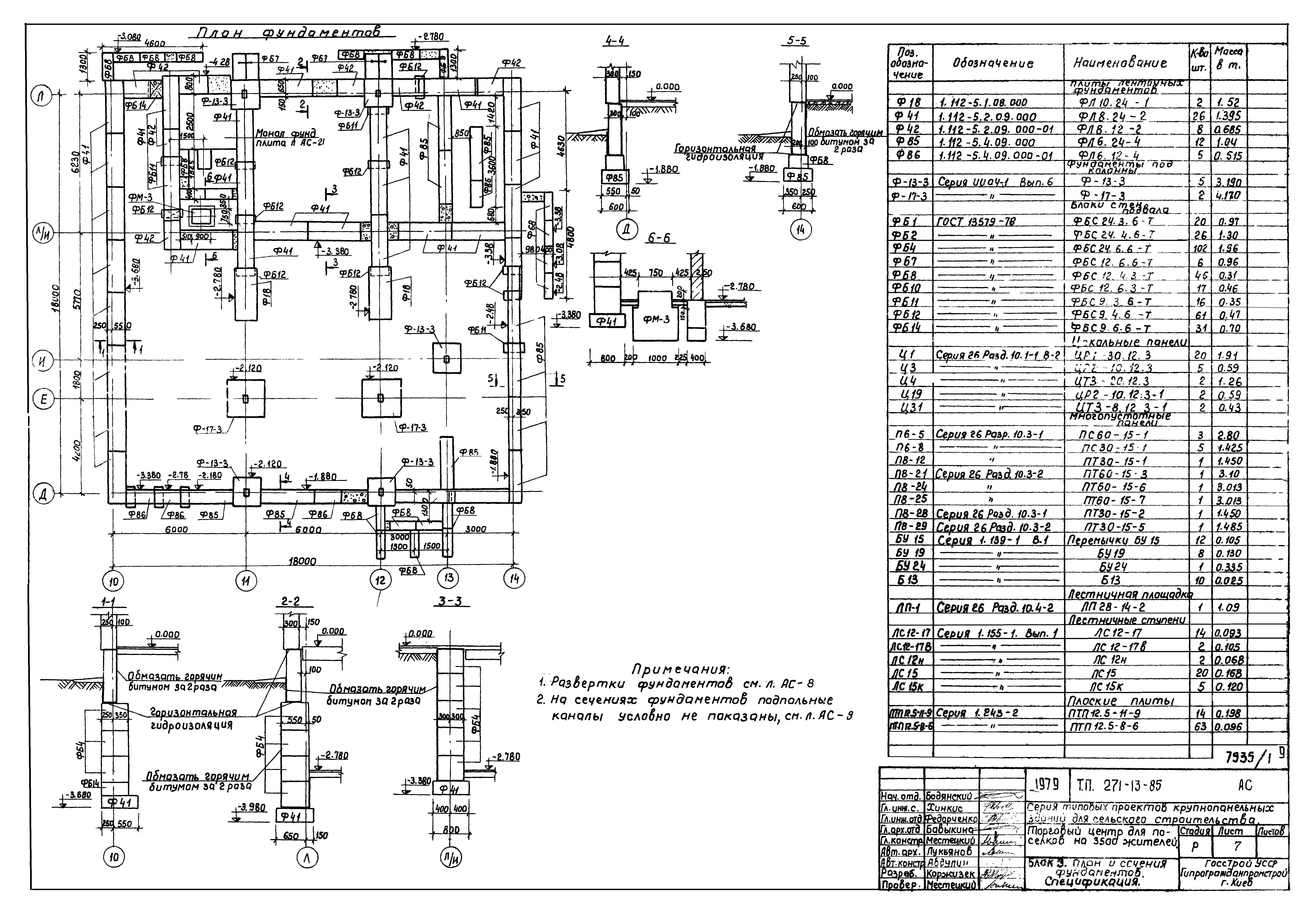

   Блок 3. План и сечения фундаментов. Спецификация

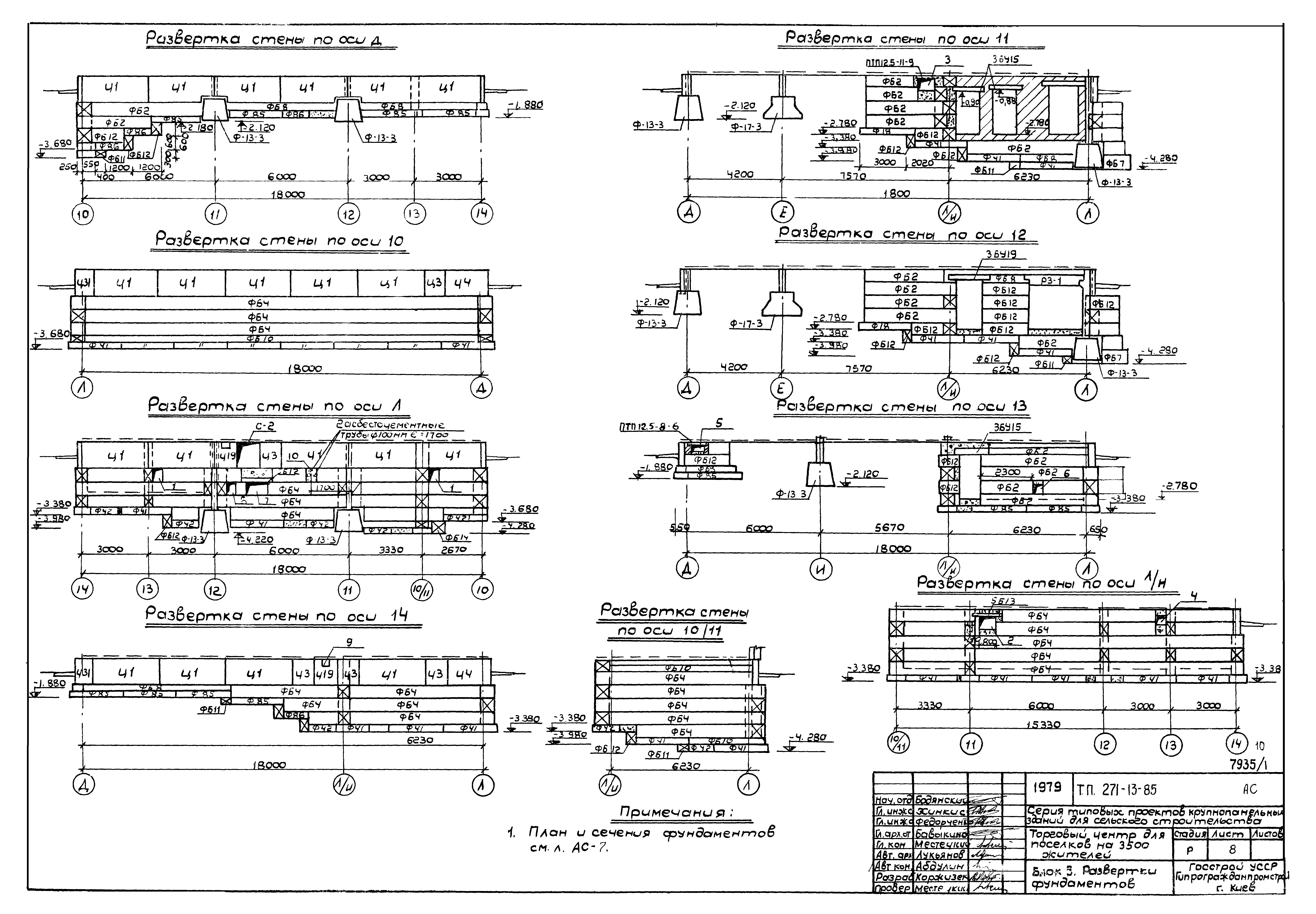

   Блок 3. Развертки фундаментов

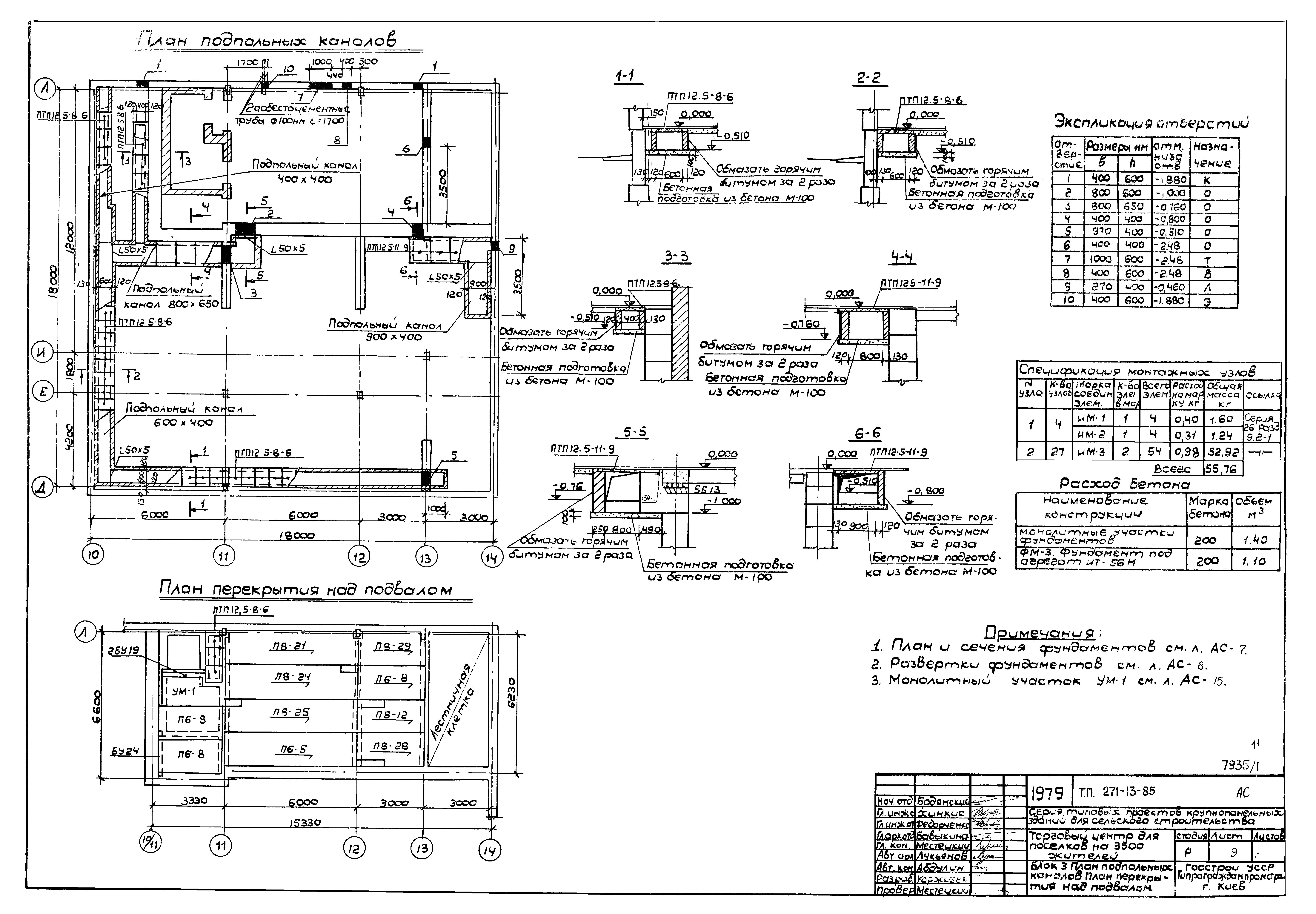

   Блок 3. План подпольных каналов. План перекрытия над подвалом

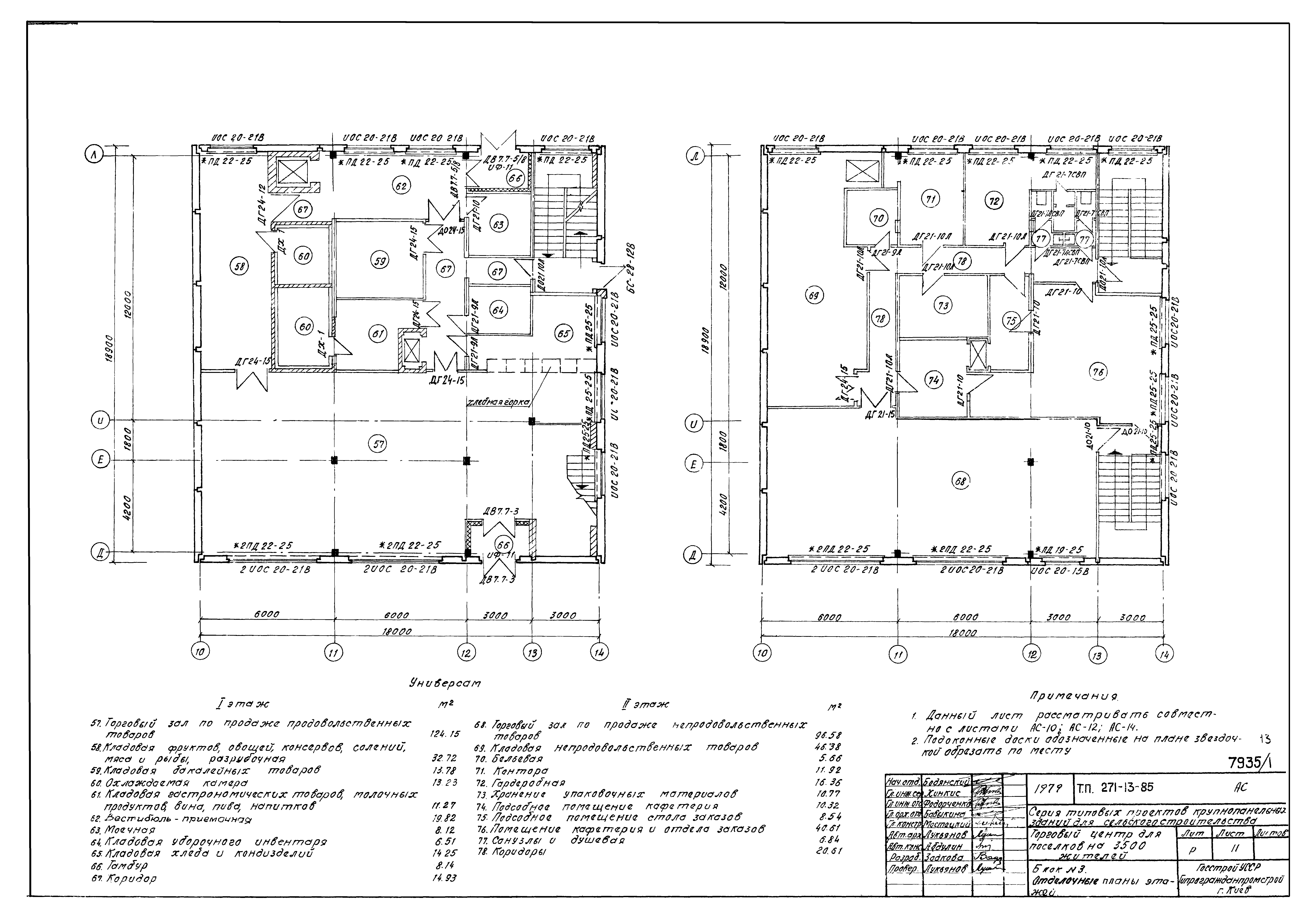

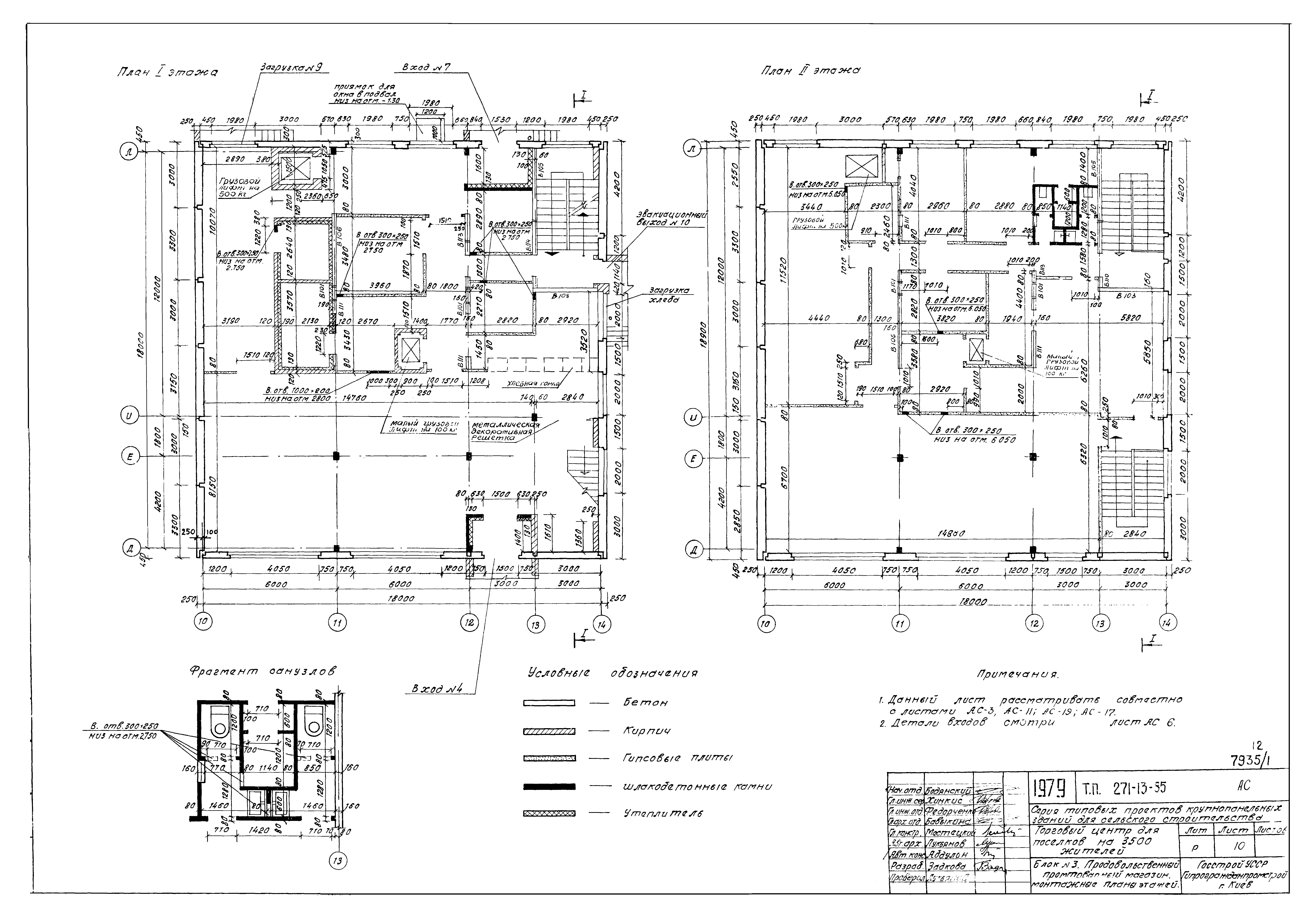

   Блок 3. Продовольственный и промтоварный магазин. Монтажные планы этажей
   Блок 3. Отделочные планы этажей

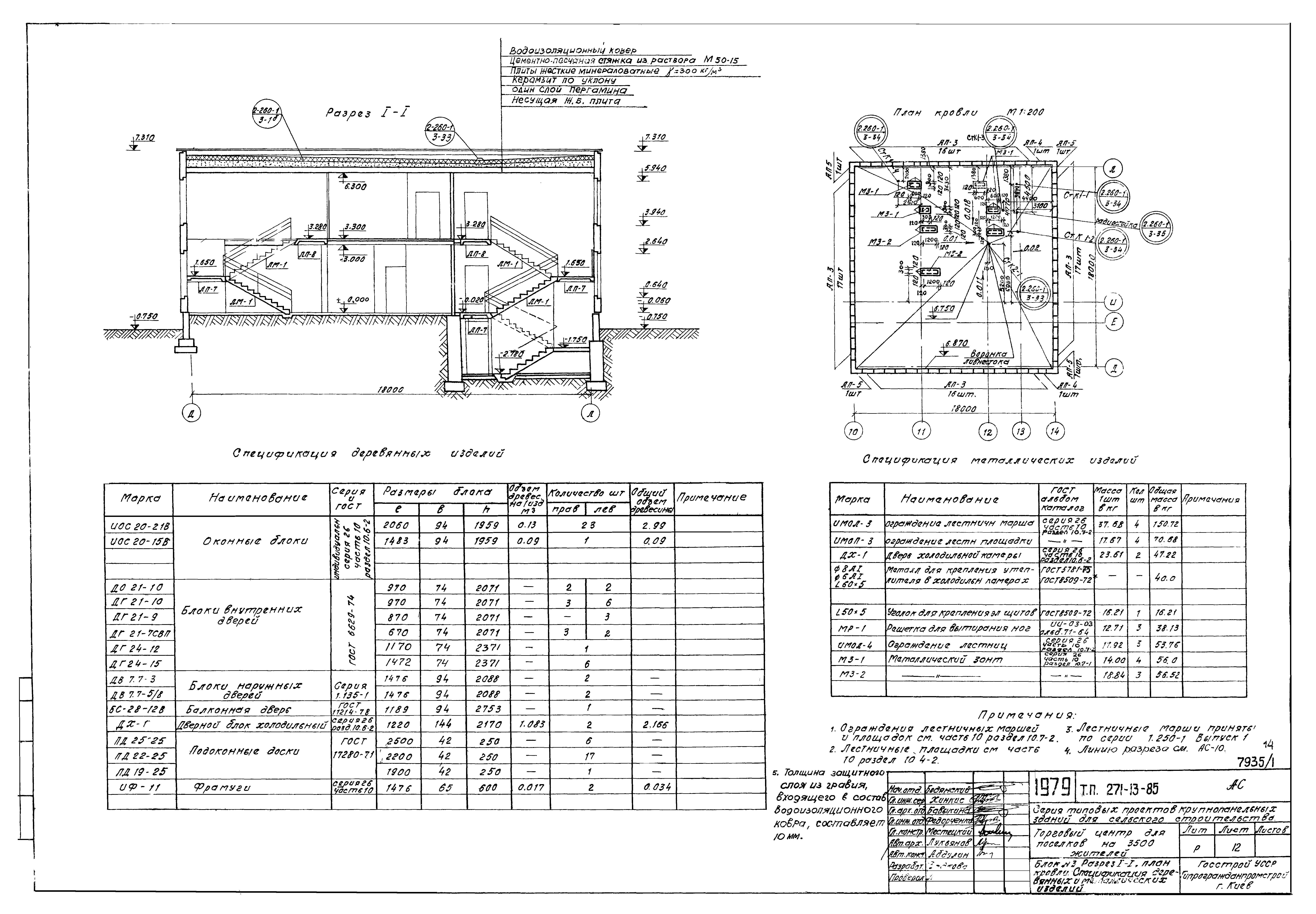

   Блок 3. Разрез I-I. План кровли. Спецификация деревянных и металлических изделий
   Фасады. Блок 3

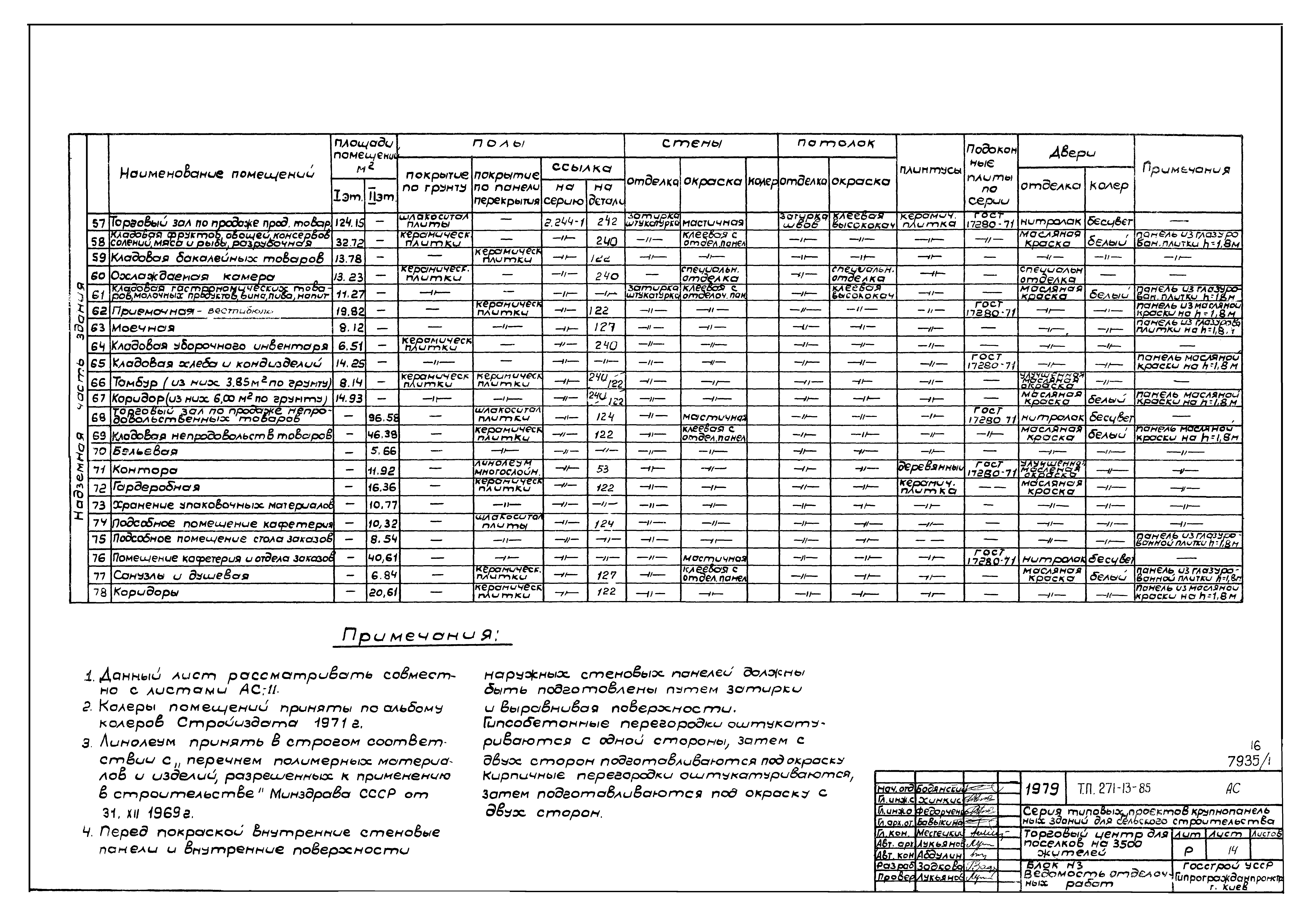

   Блок 3. Ведомость отделочных работ

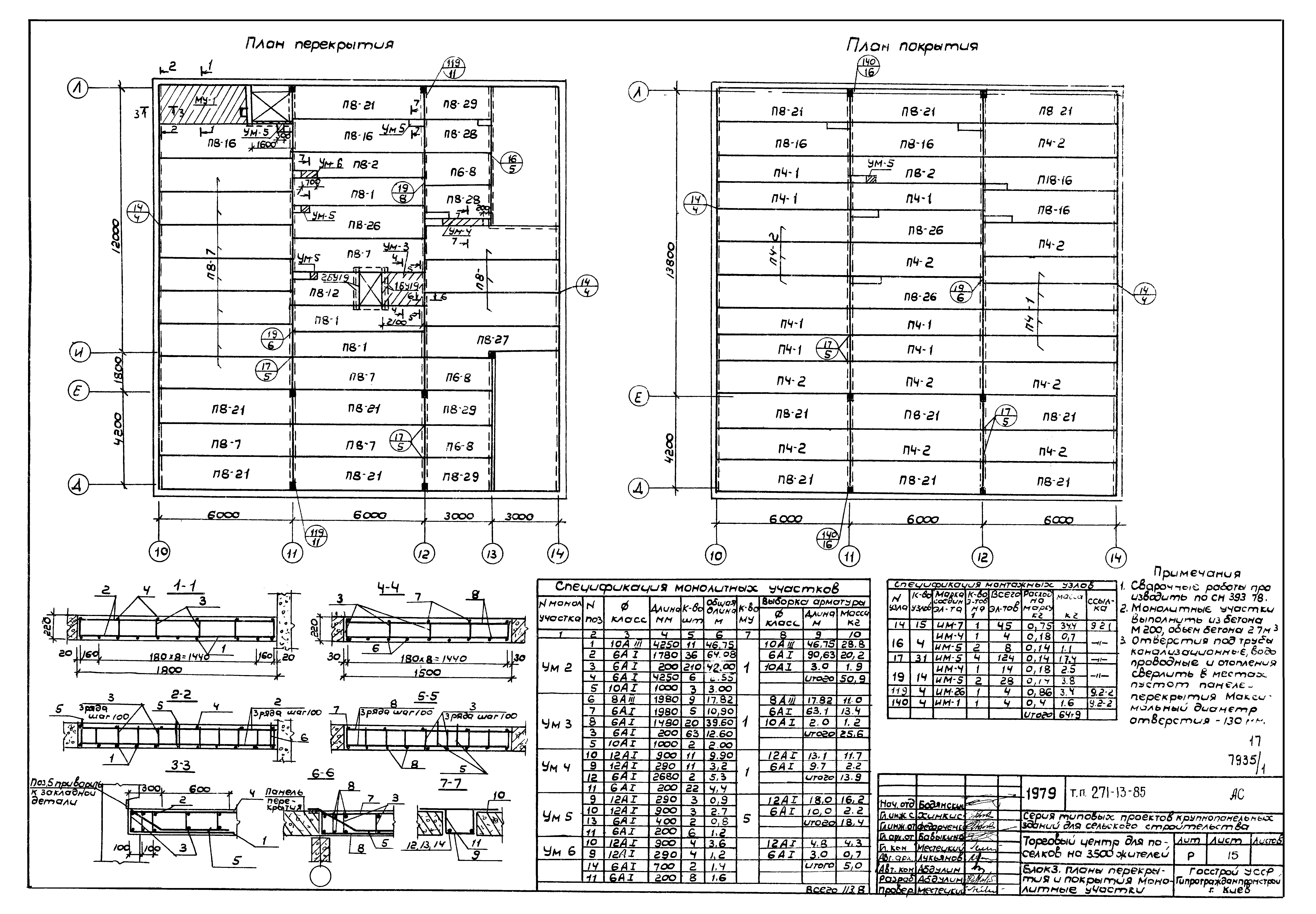

   Блок 3. Планы перекрытия и покрытия. Монолитные участки

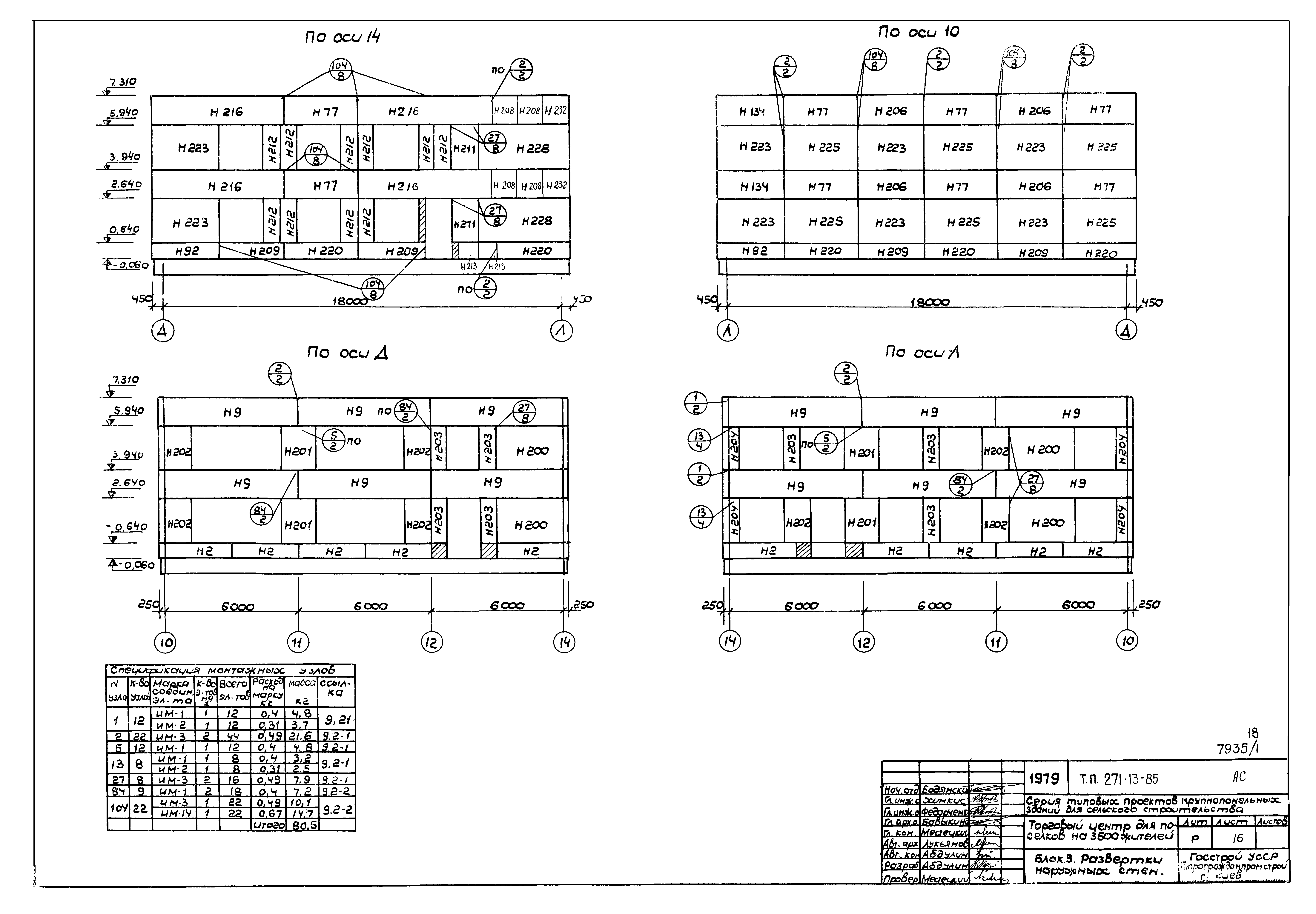

   Блок 3. Развертки наружных стен

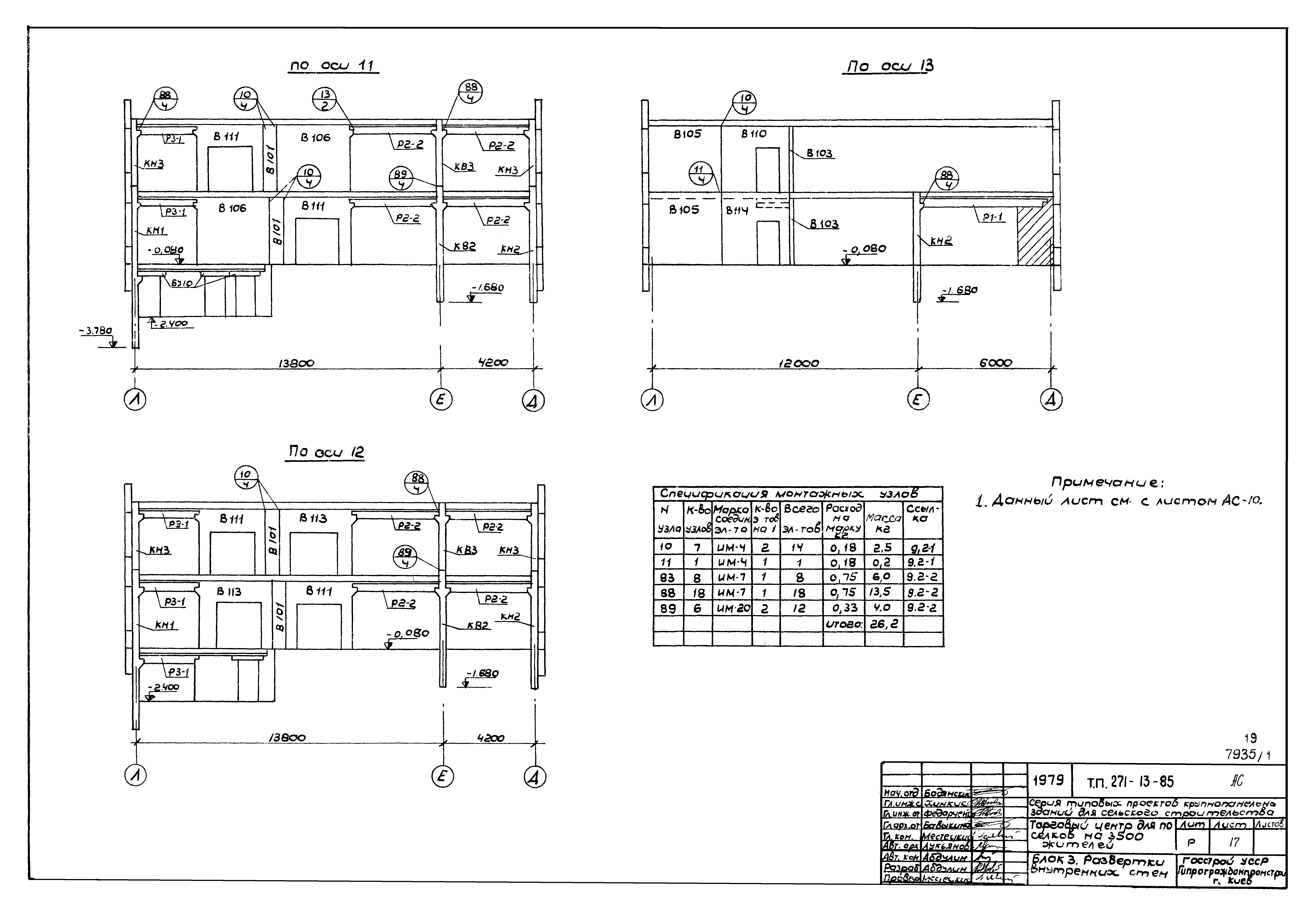

   Блок 3. Развертки внутренних стен

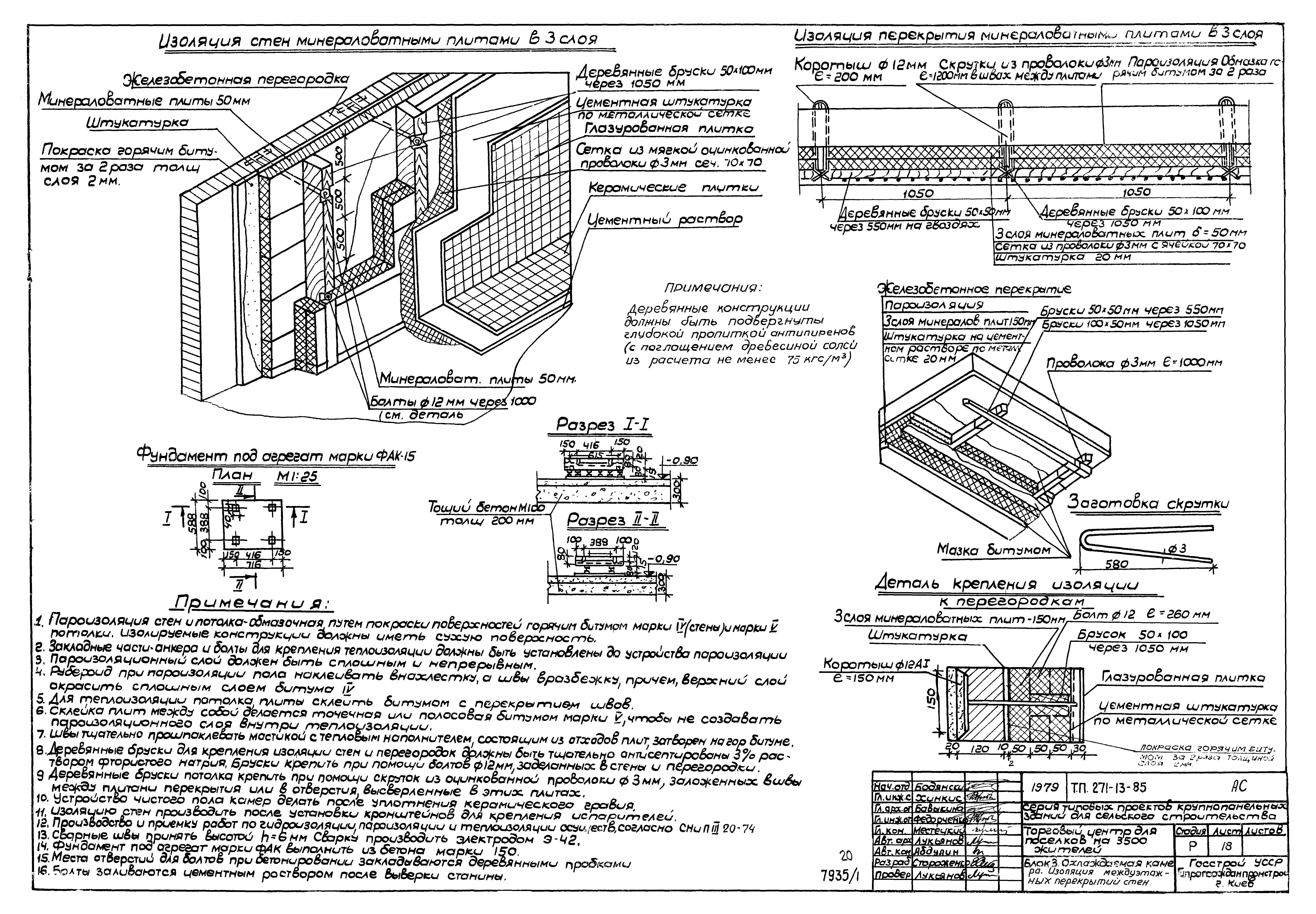

   Блок 3. Охлаждаемая камера. Изоляция междуэтажных перекрытий и стен

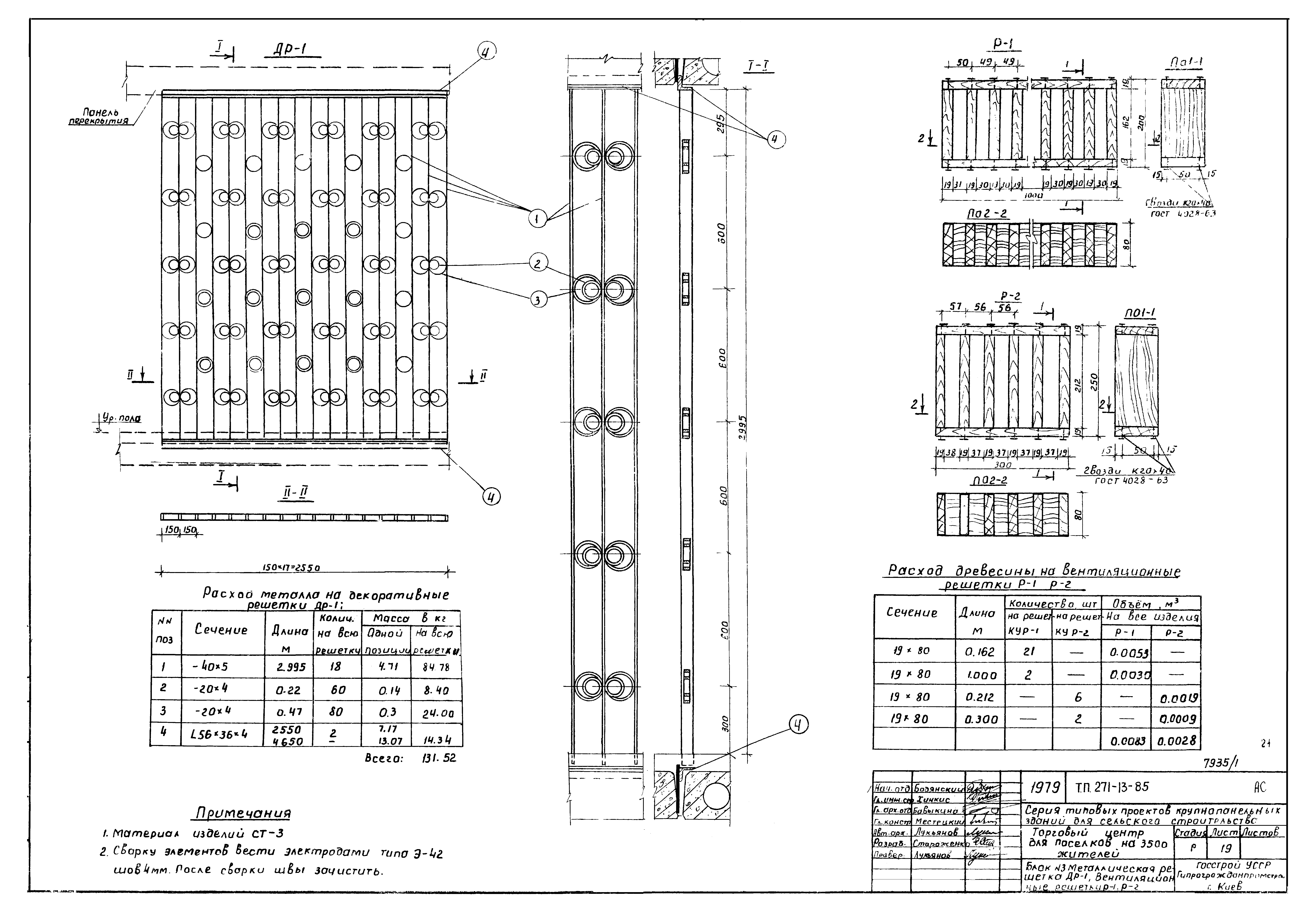

   Блок 3. Металлические решетки ДР-1, ДР-2. Вентиляционные решетки Р-1, Р-2

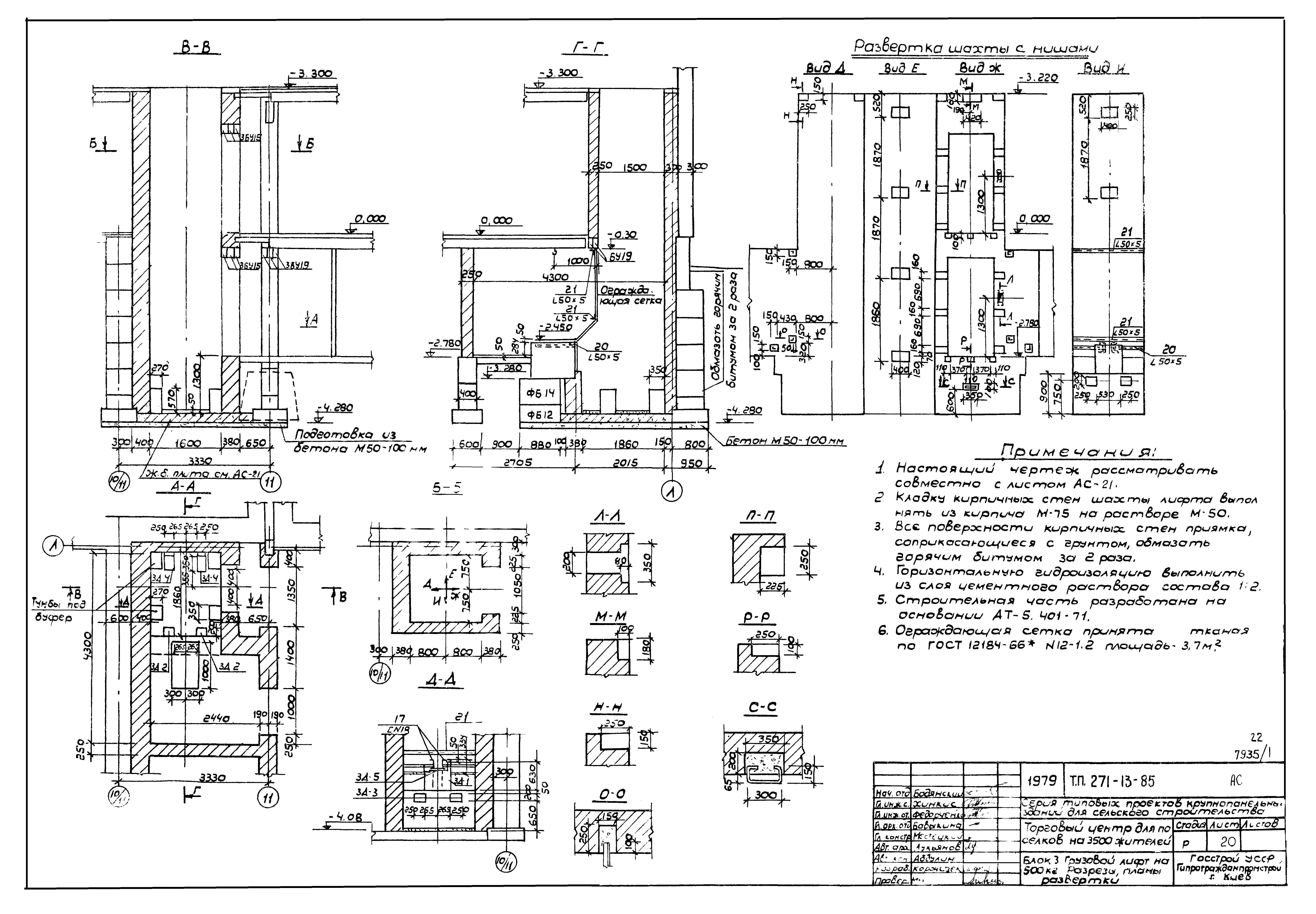

   Блок 3. Грузовой лифт на 500 кг. Разрезы. Планы. Развертки

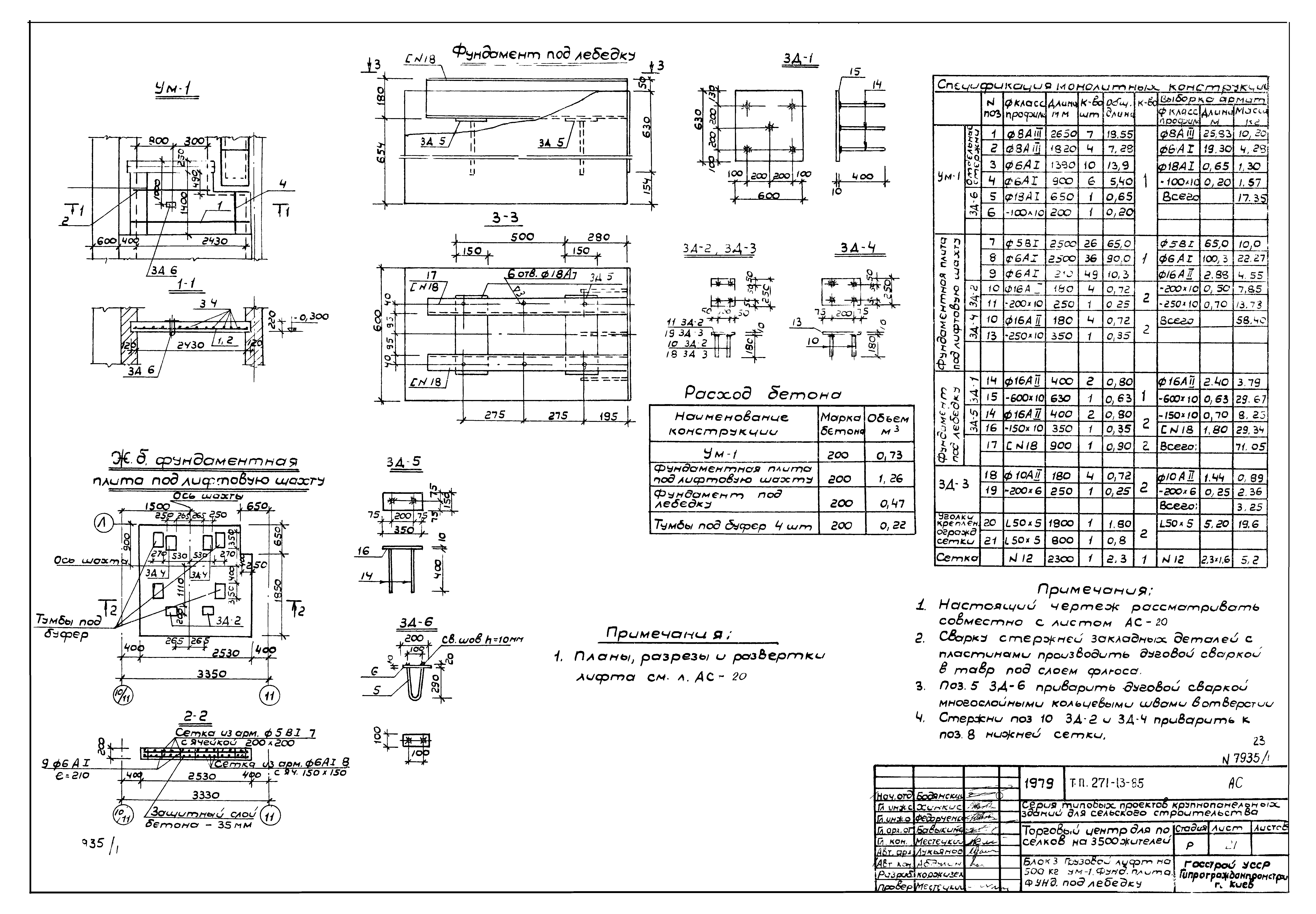

   Блок 3. Грузовой лифт на 500 кг. УМ-1. Фундаментная плита. Фундамент под лебедку

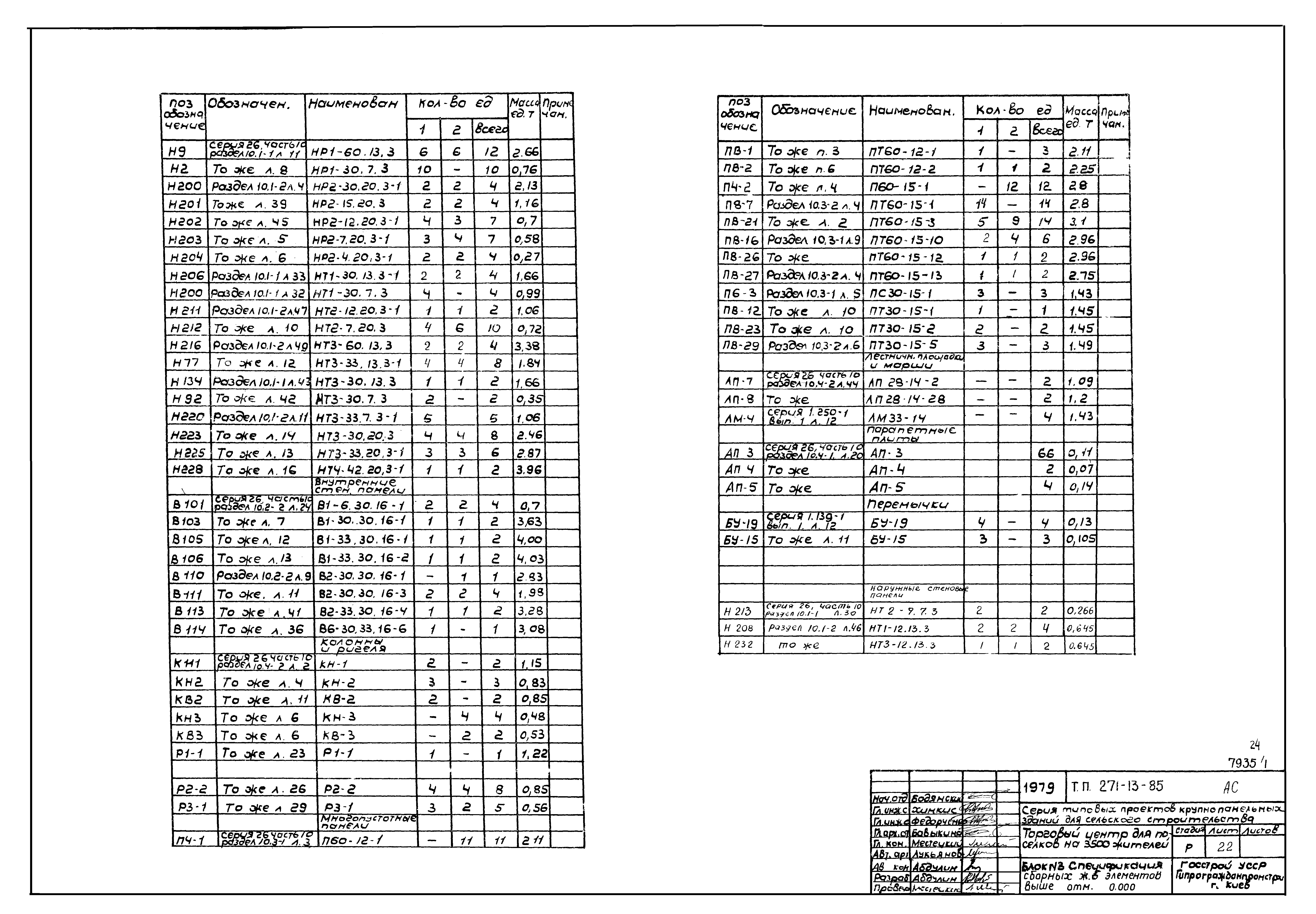

   Блок 3. Спецификация сборных ж/б элементов выше отм. 0.000

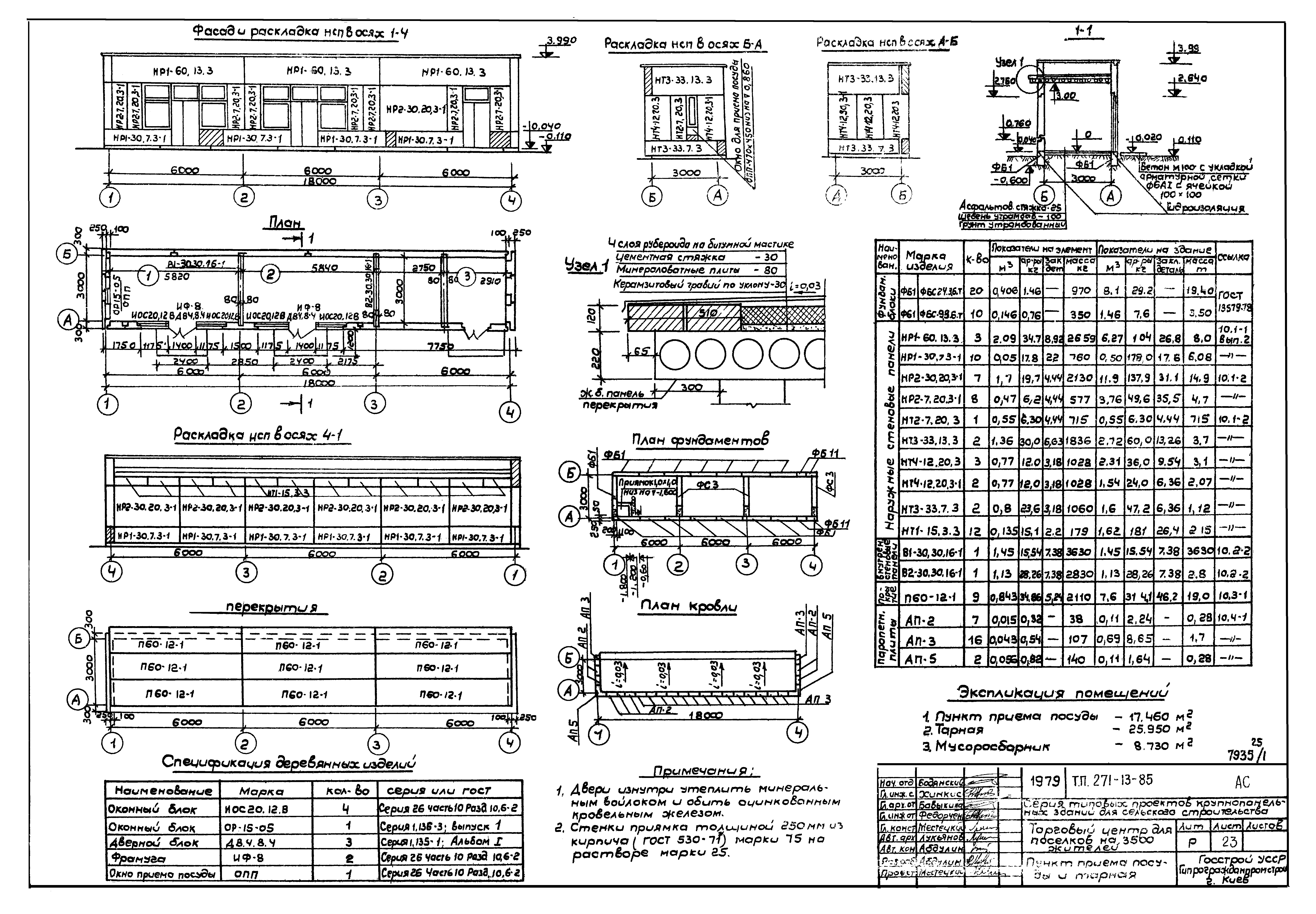

   Пункт приема посуды и тарная

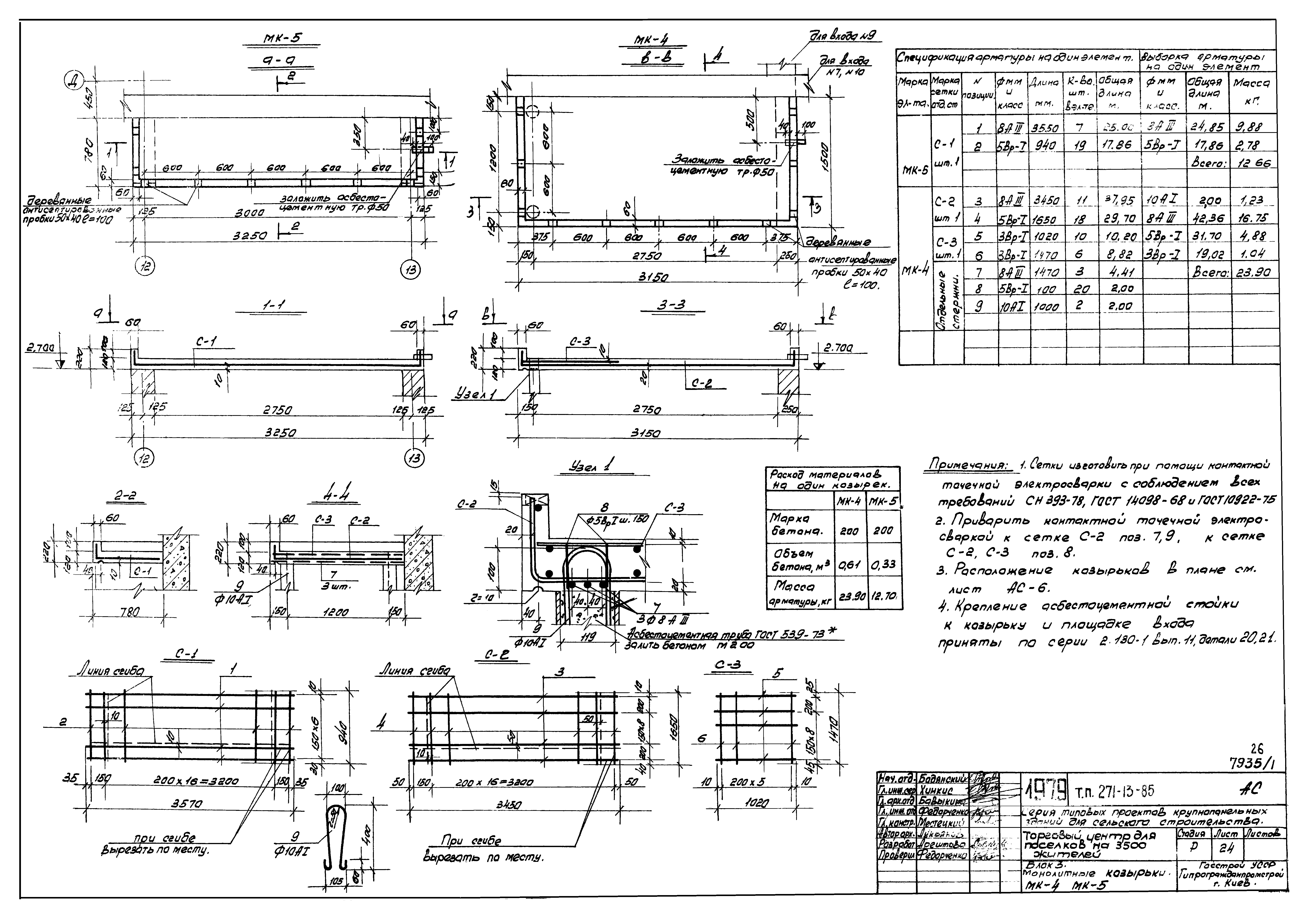

   Блок 3. Монолитные козырьки МК-4, МК-5

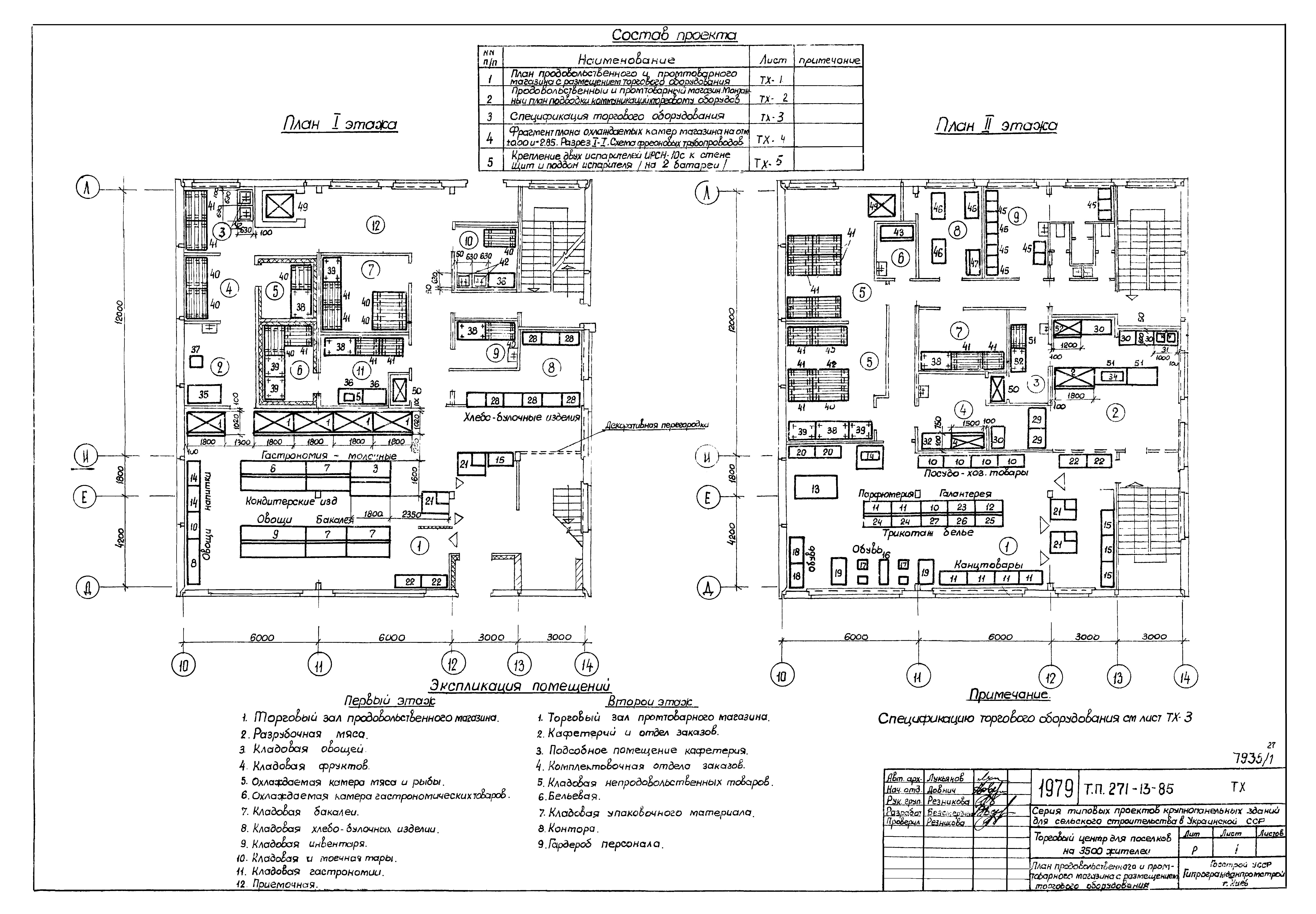

   План продовольственного и промтоварного магазина с размещением торгового оборудования

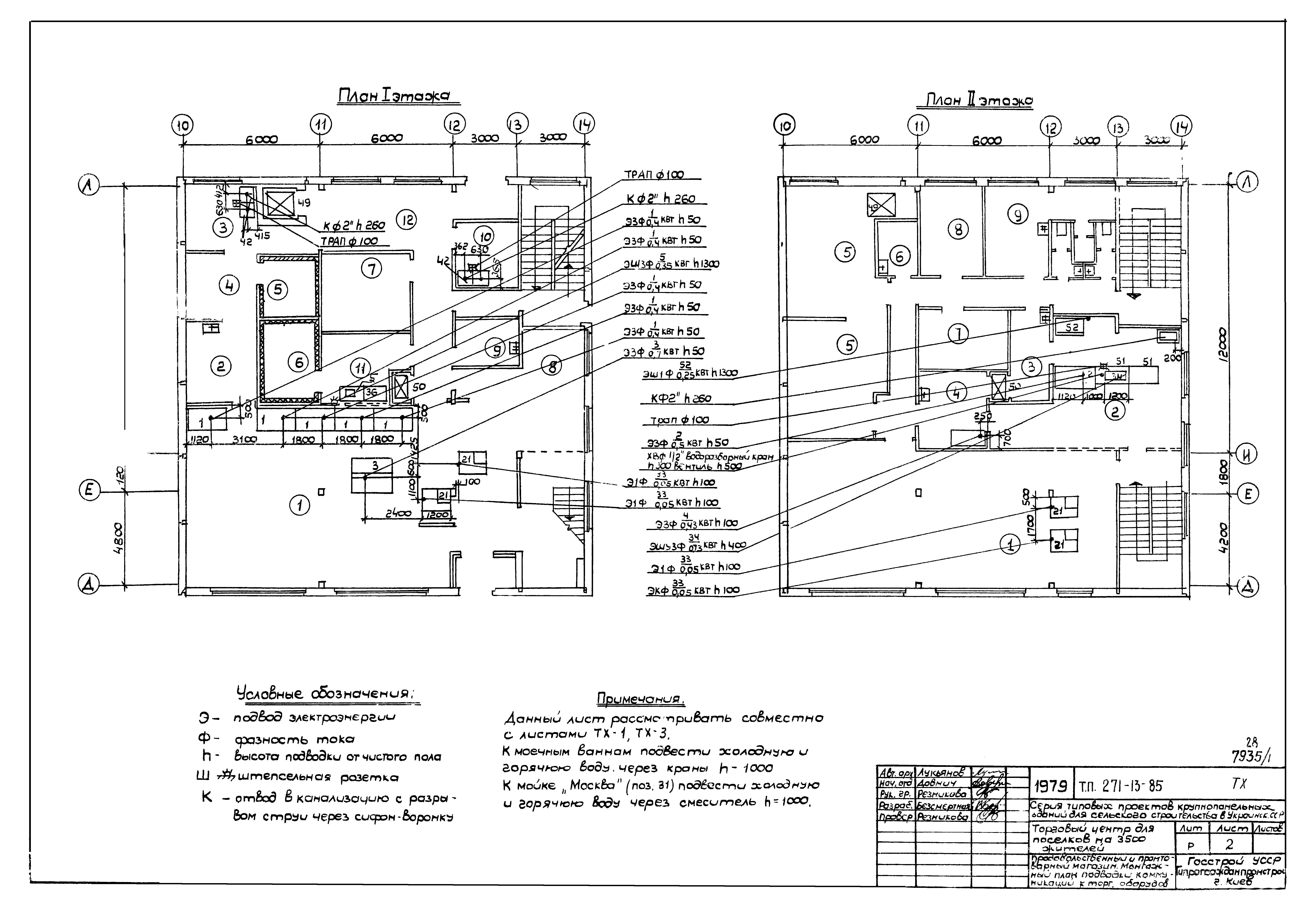

   Продовольственный и промтоварный магазин. Монтажный план подводки коммуникаций торгового оборудования

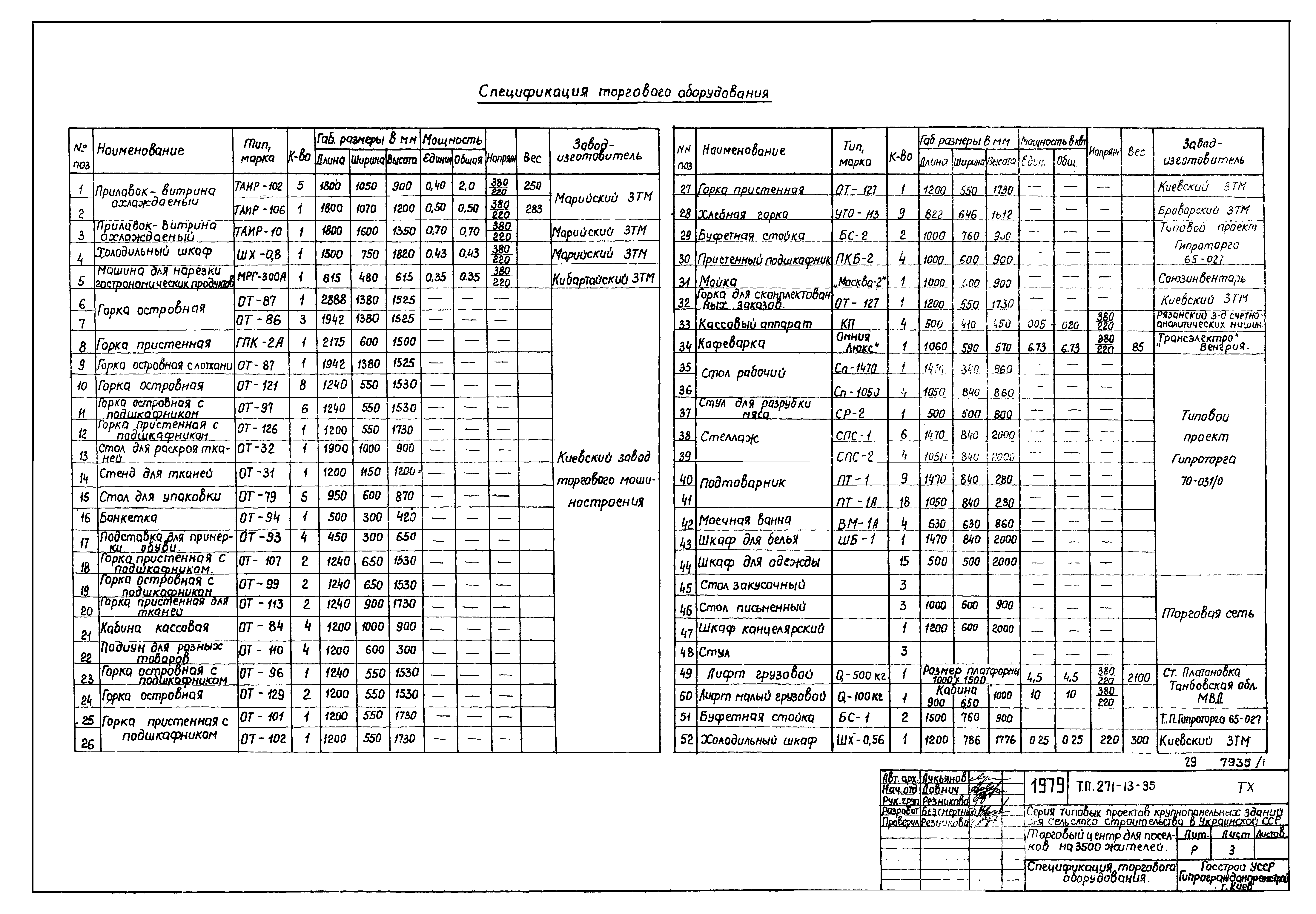

   Спецификация торгового оборудования

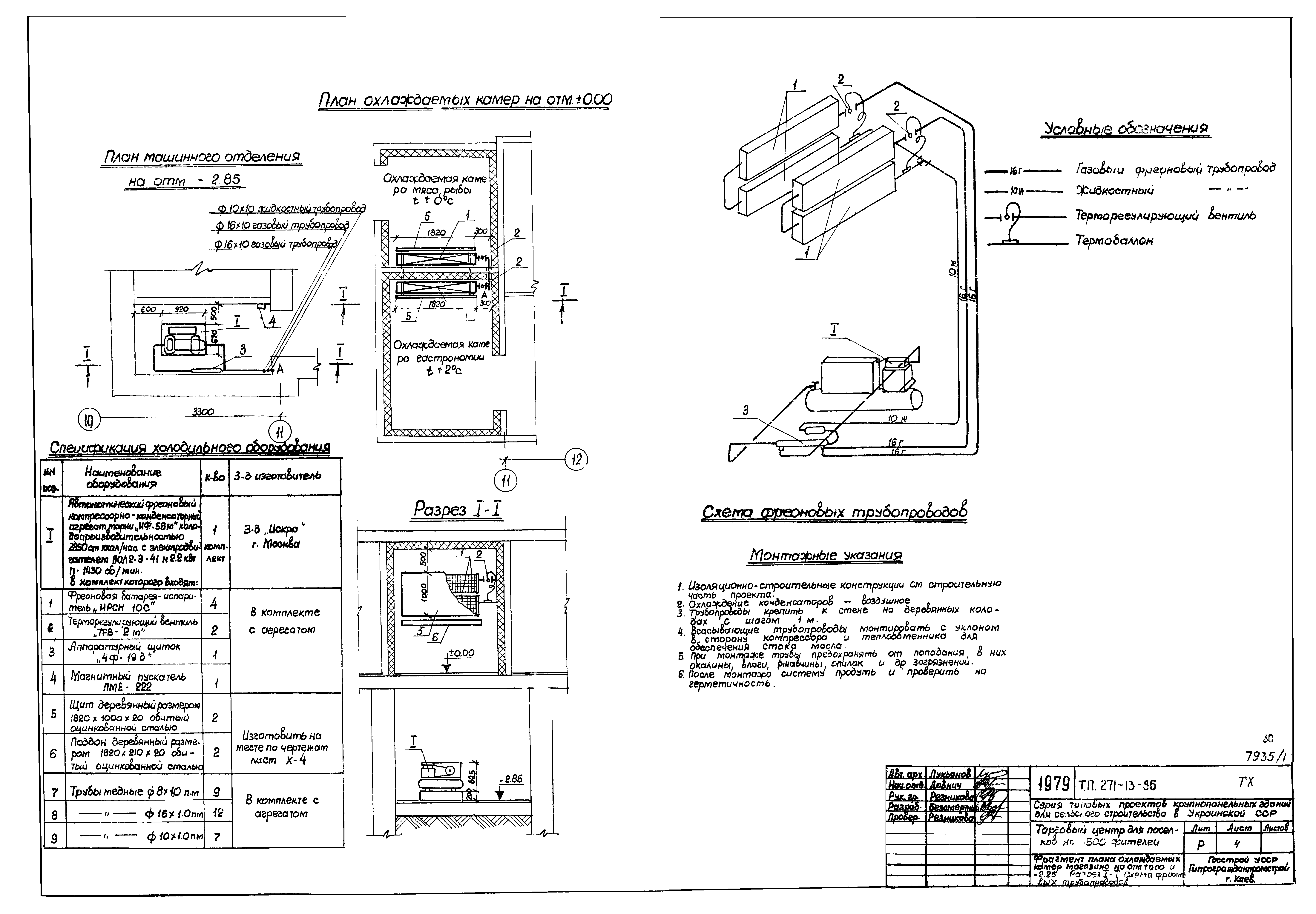

   Фрагмент плана охлаждаемых камер магазина на отм. 0.000 и 2.85. Разрез I-I. Схема фрионовых трубопроводов

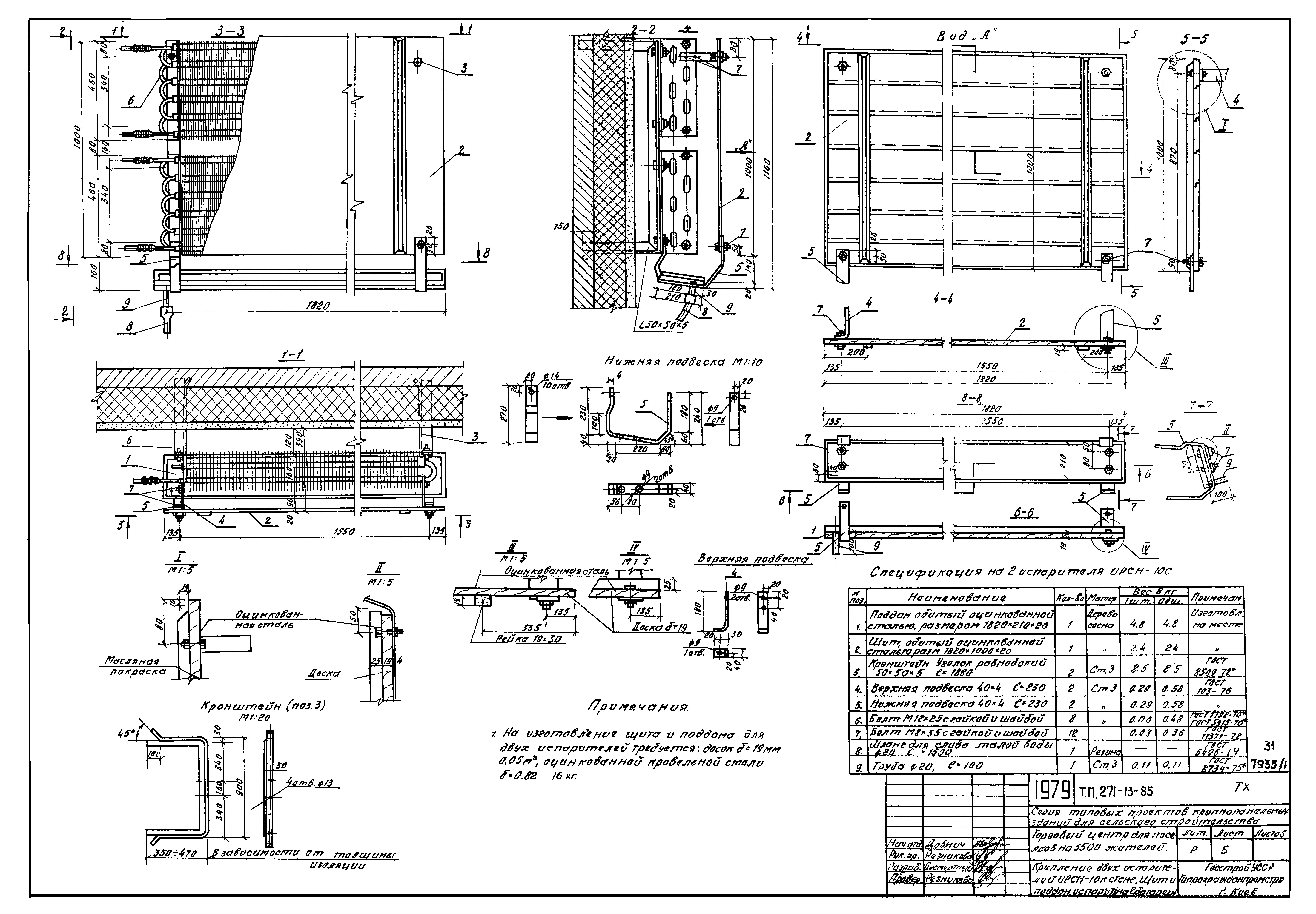

   Крепление двух испарителей ИРСН-10 к стене. Щит и поддон испарителя (на 2 батареи)
Чертежи основного комплекта марки ОВ

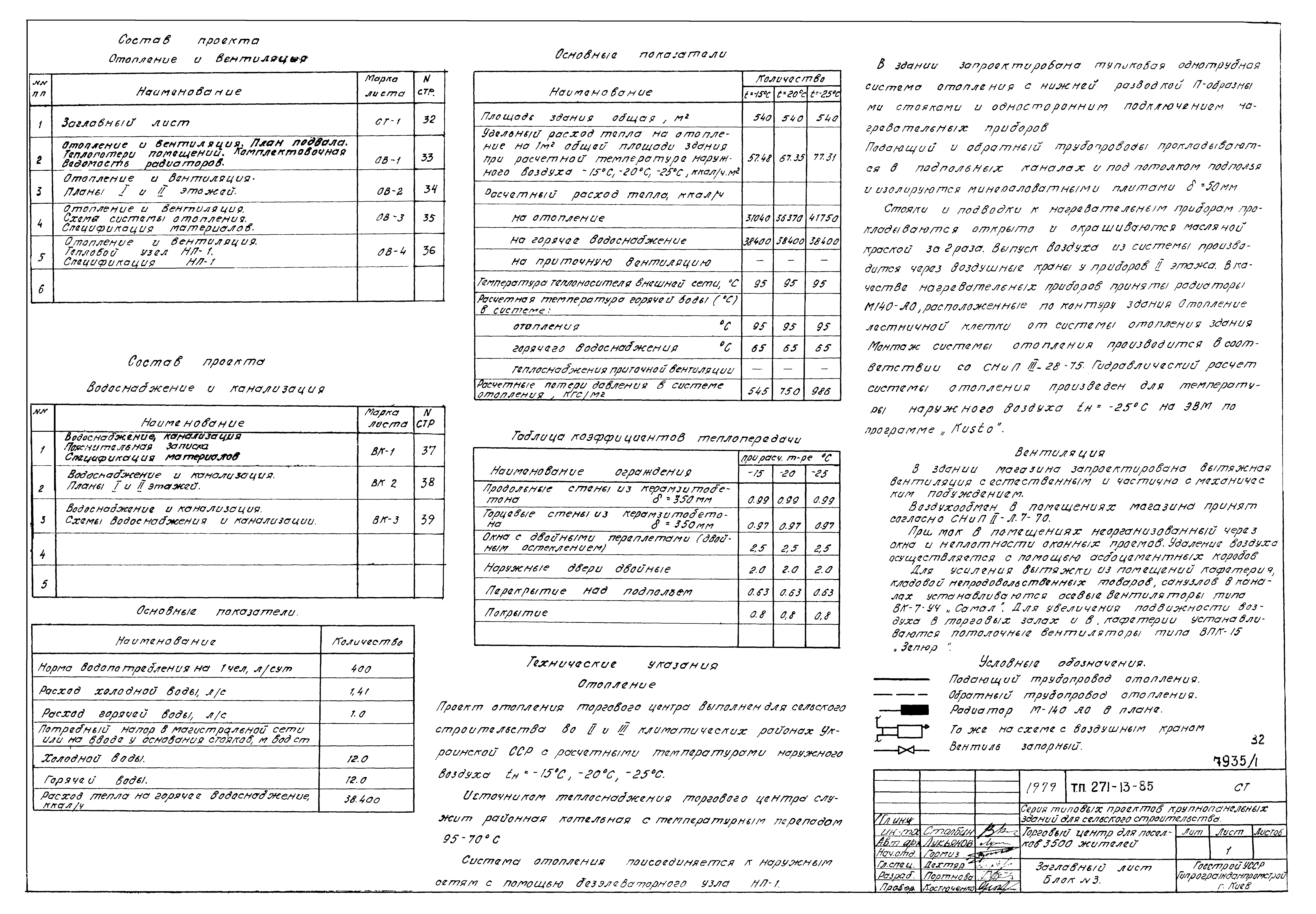

   Заглавный лист

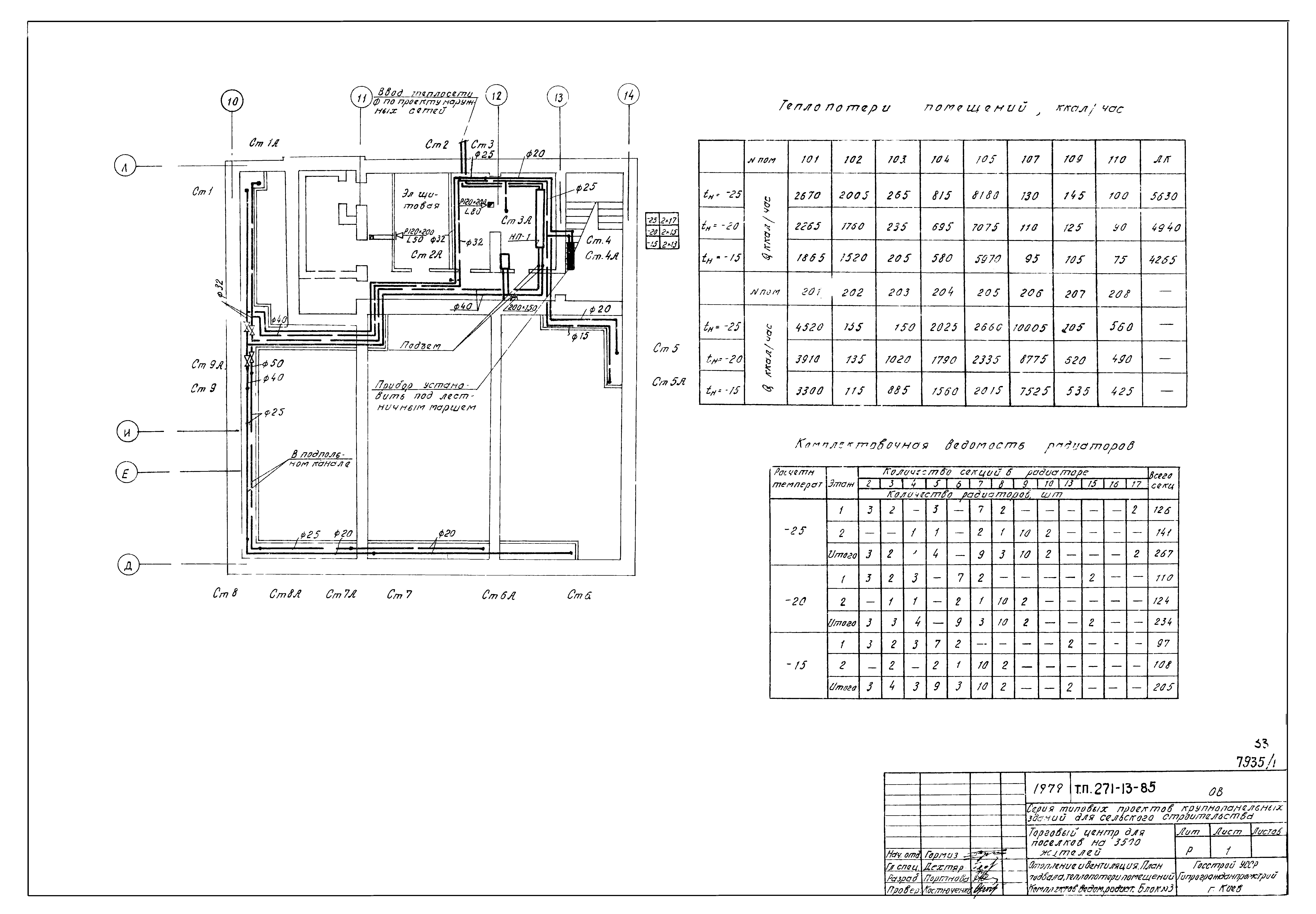

   Отопление и вентиляция. План подвала. Теплопотери помещений. Комплектовочная ведомость радиаторов

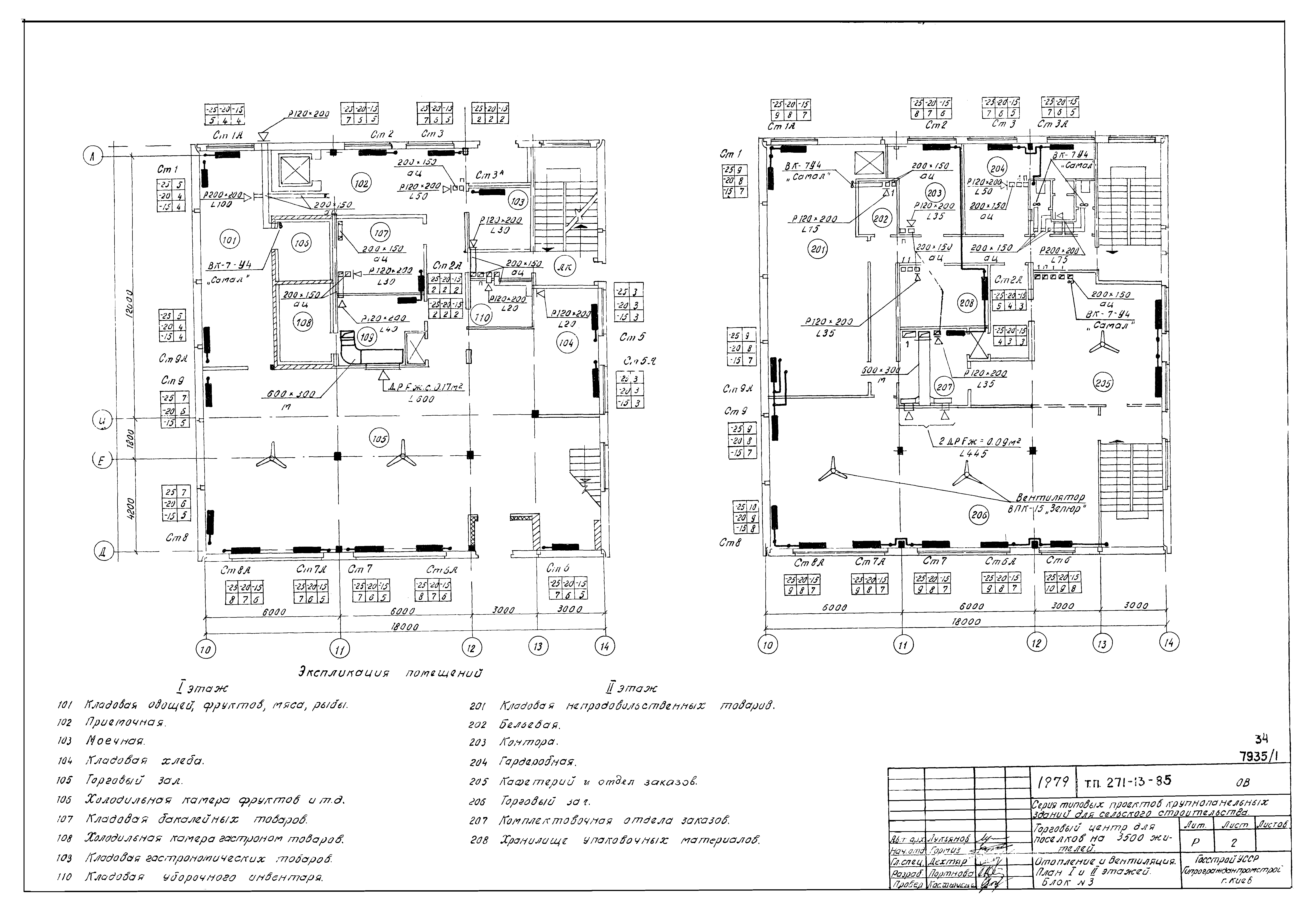

   Отопление и вентиляция. Планы I и II этажей

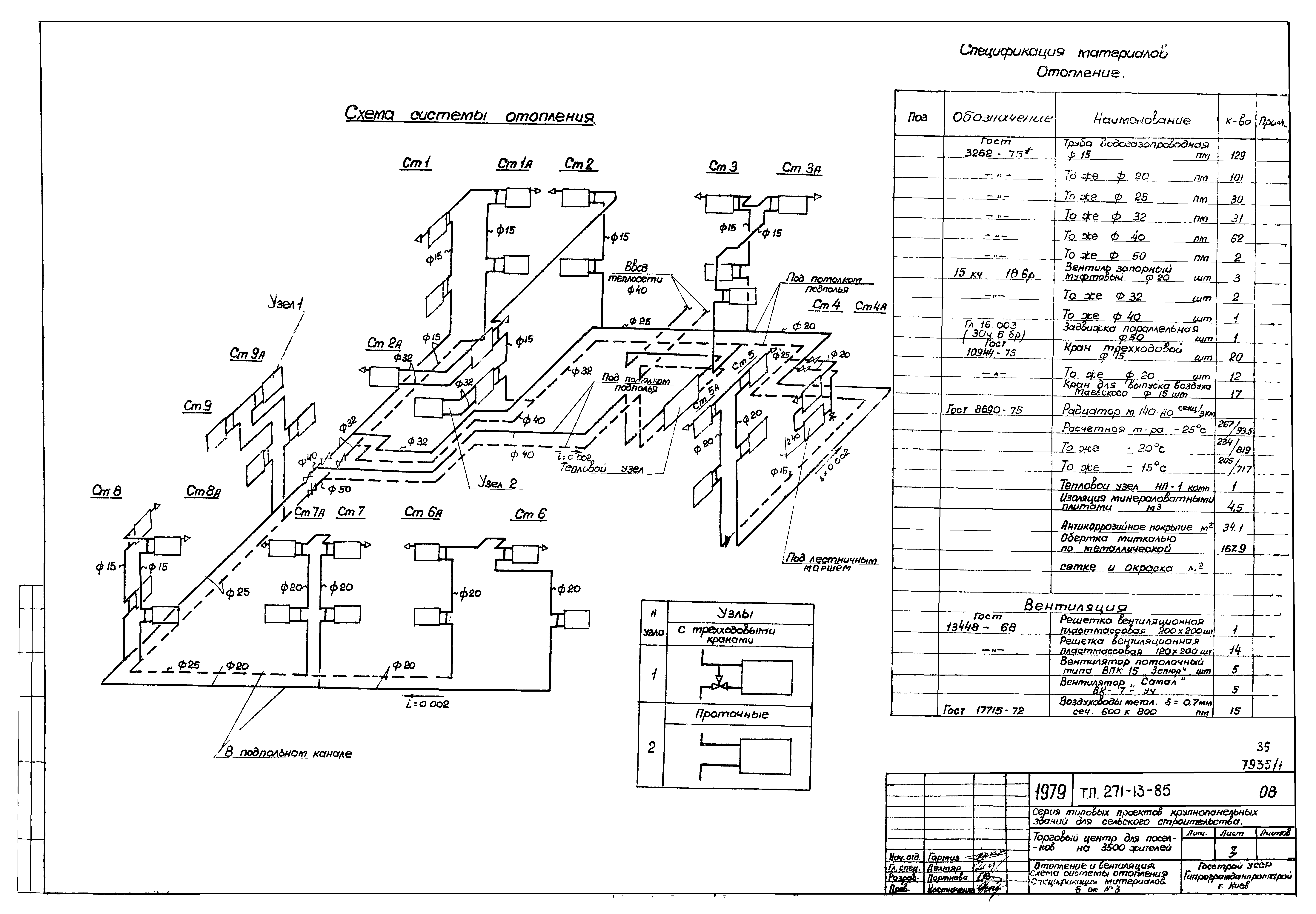

   Отопление и вентиляция. Схема системы отопления. Спецификация материалов

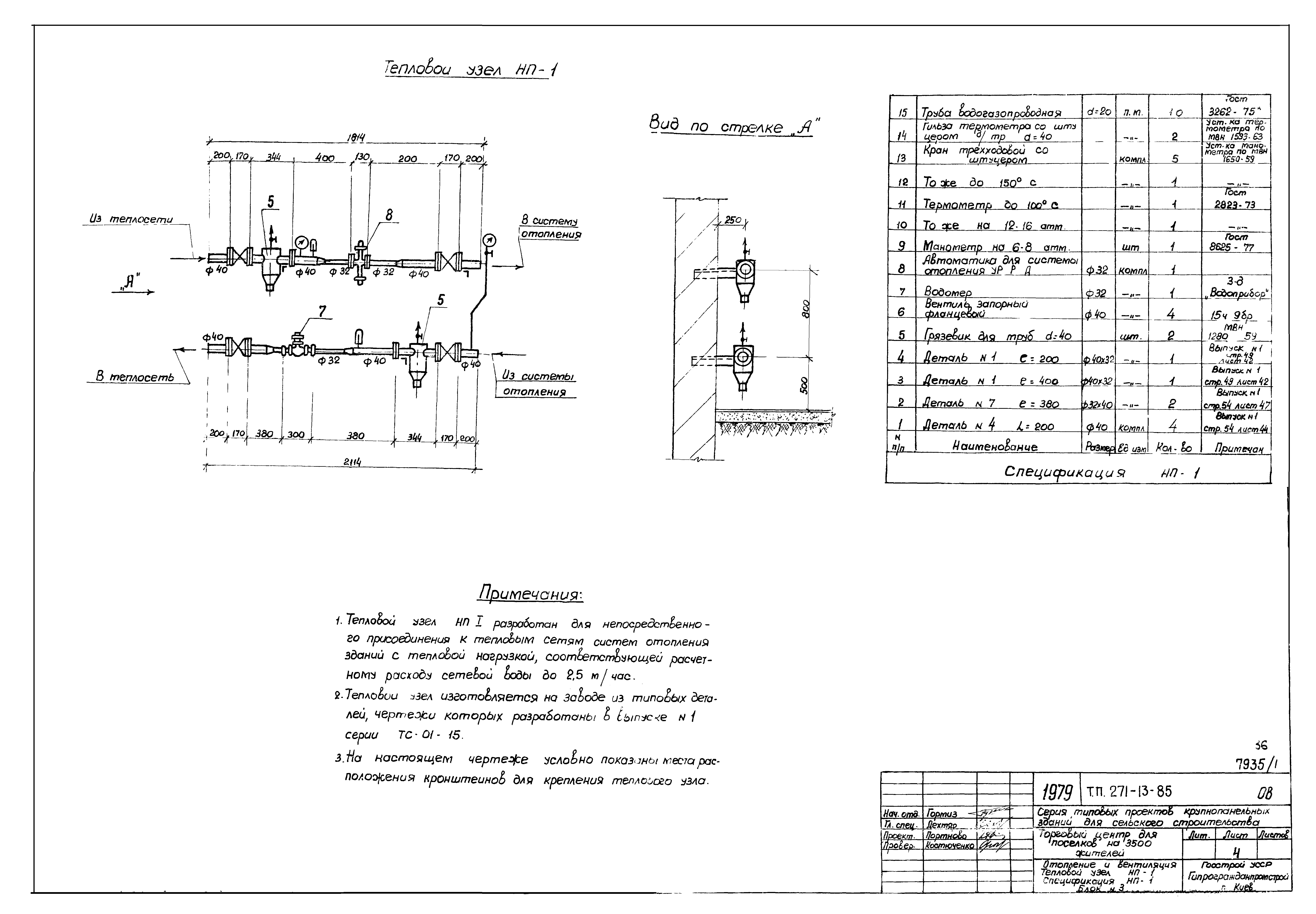

   Отопление и вентиляция. Тепловой узел НП-1. Спецификация НП-1
Чертежи основного комплекта марки ВК

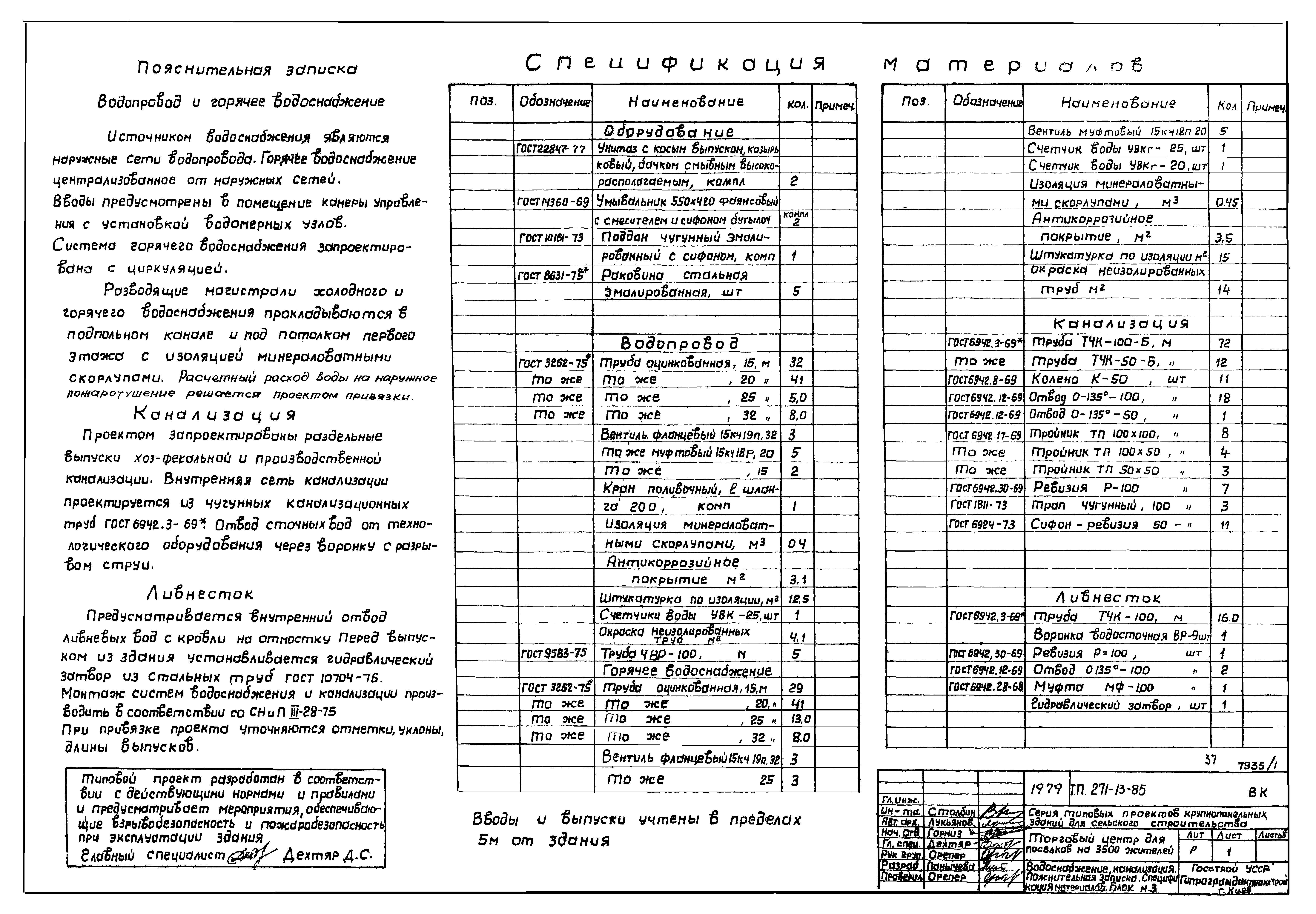

   Водоснабжение и канализация. Пояснительная записка. Спецификация материалов

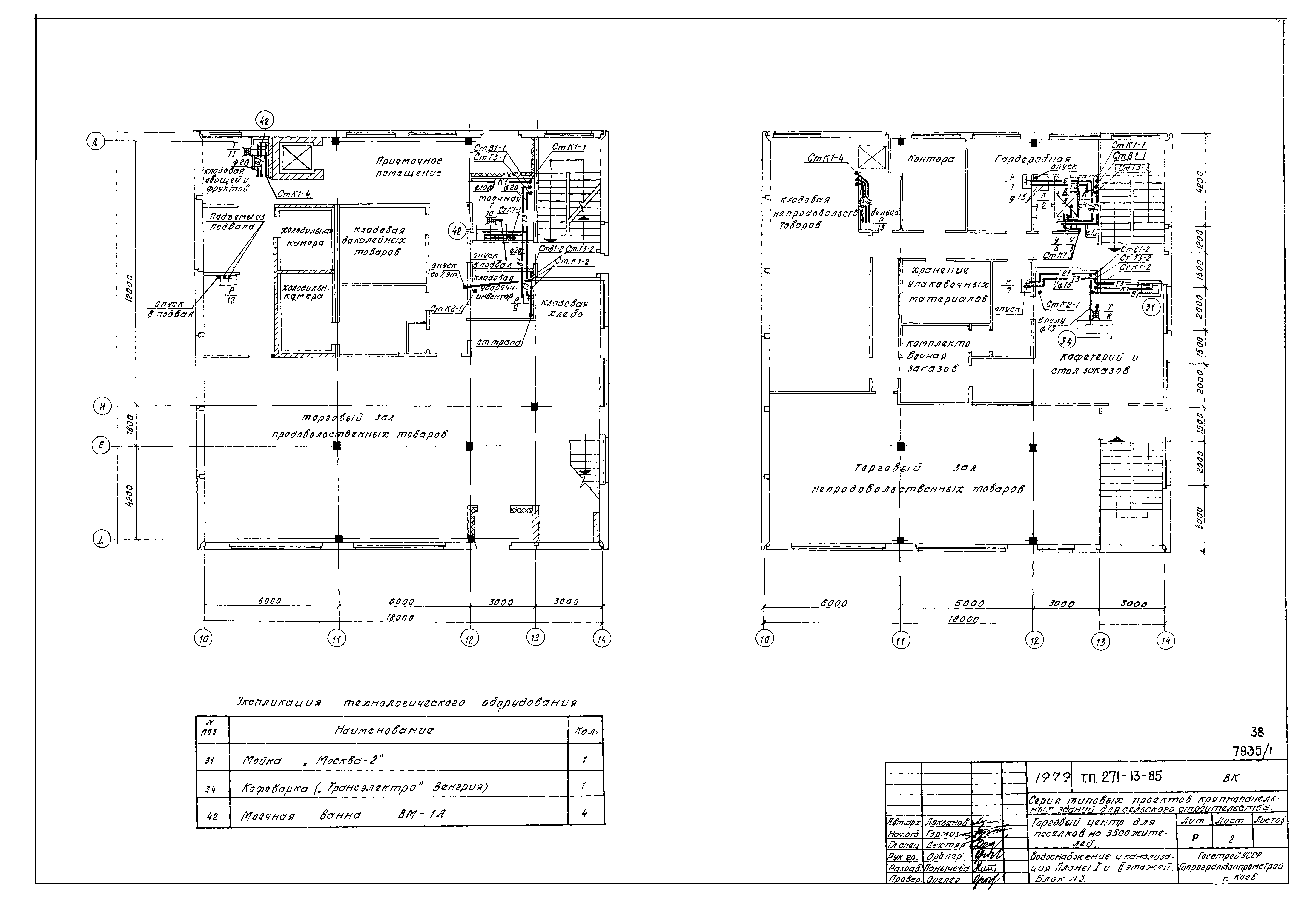

   Водоснабжение и канализация. Планы I и II этажей

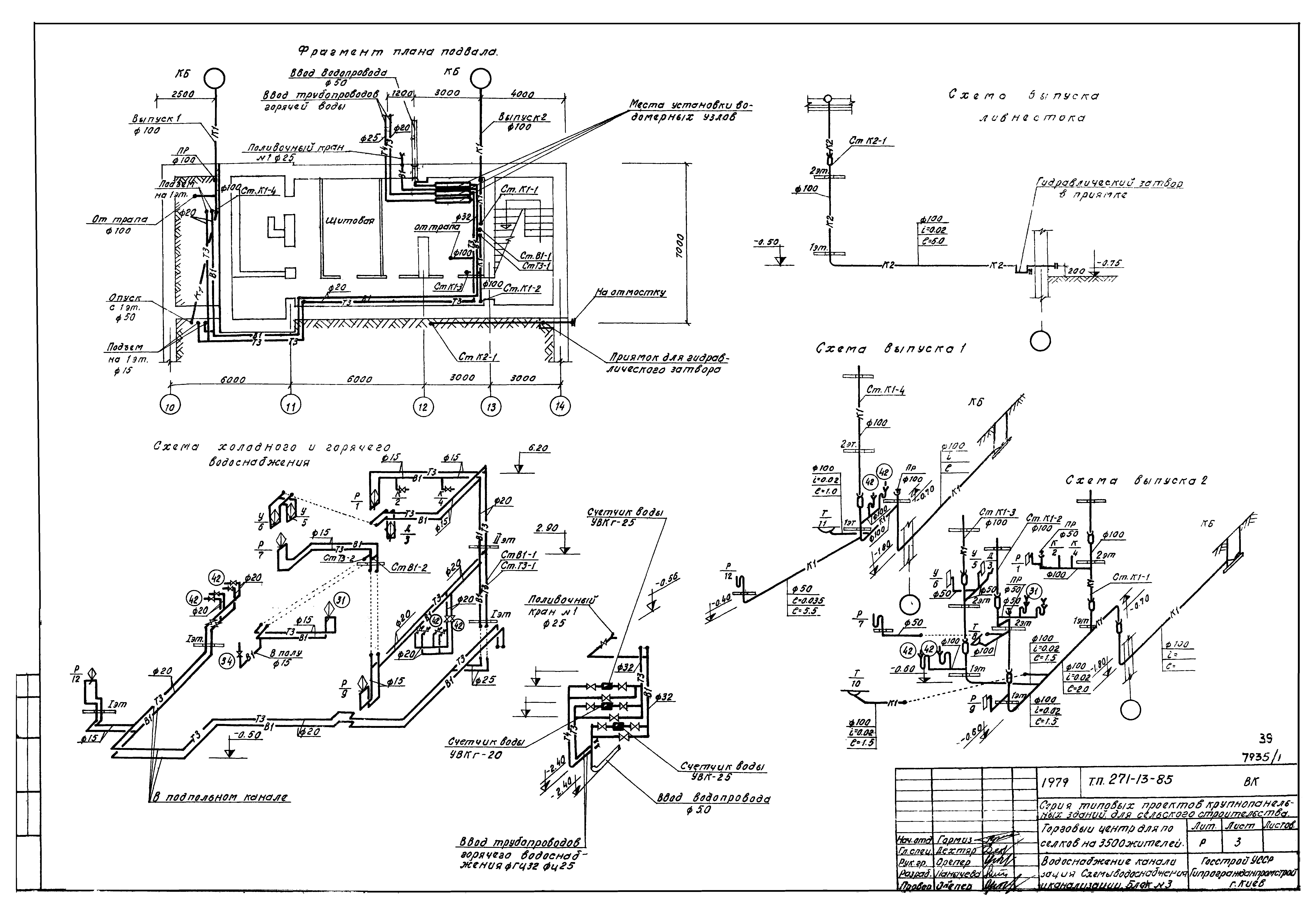

   Водоснабжение и канализация. Схемы водоснабжения и канализации
Чертежи основного комплекта марки ЭЛ

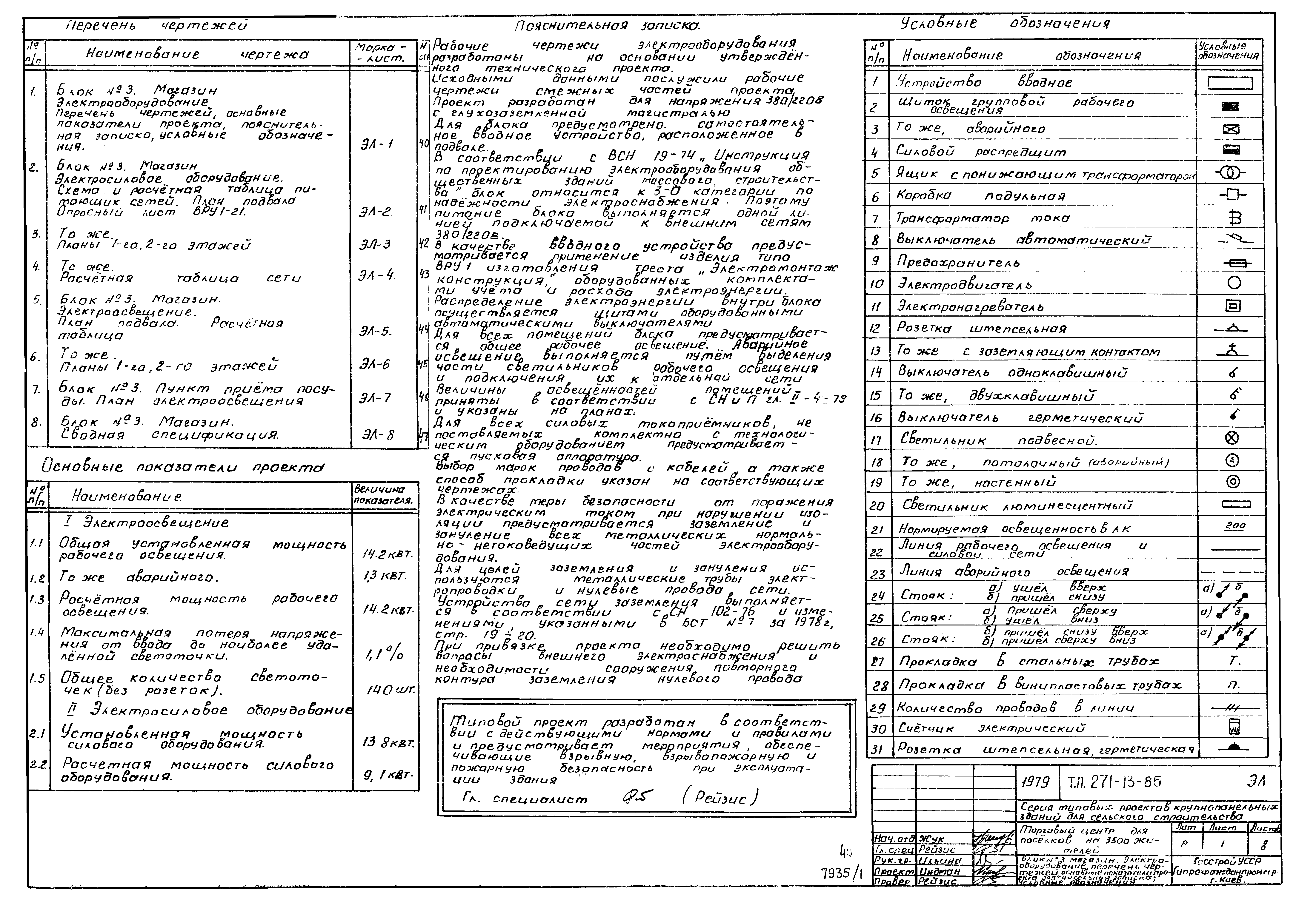

   Блок №3. Магазин. Электрооборудование. Перечень чертежей, основные показатели проекта, пояснительная записка, условные обозначения

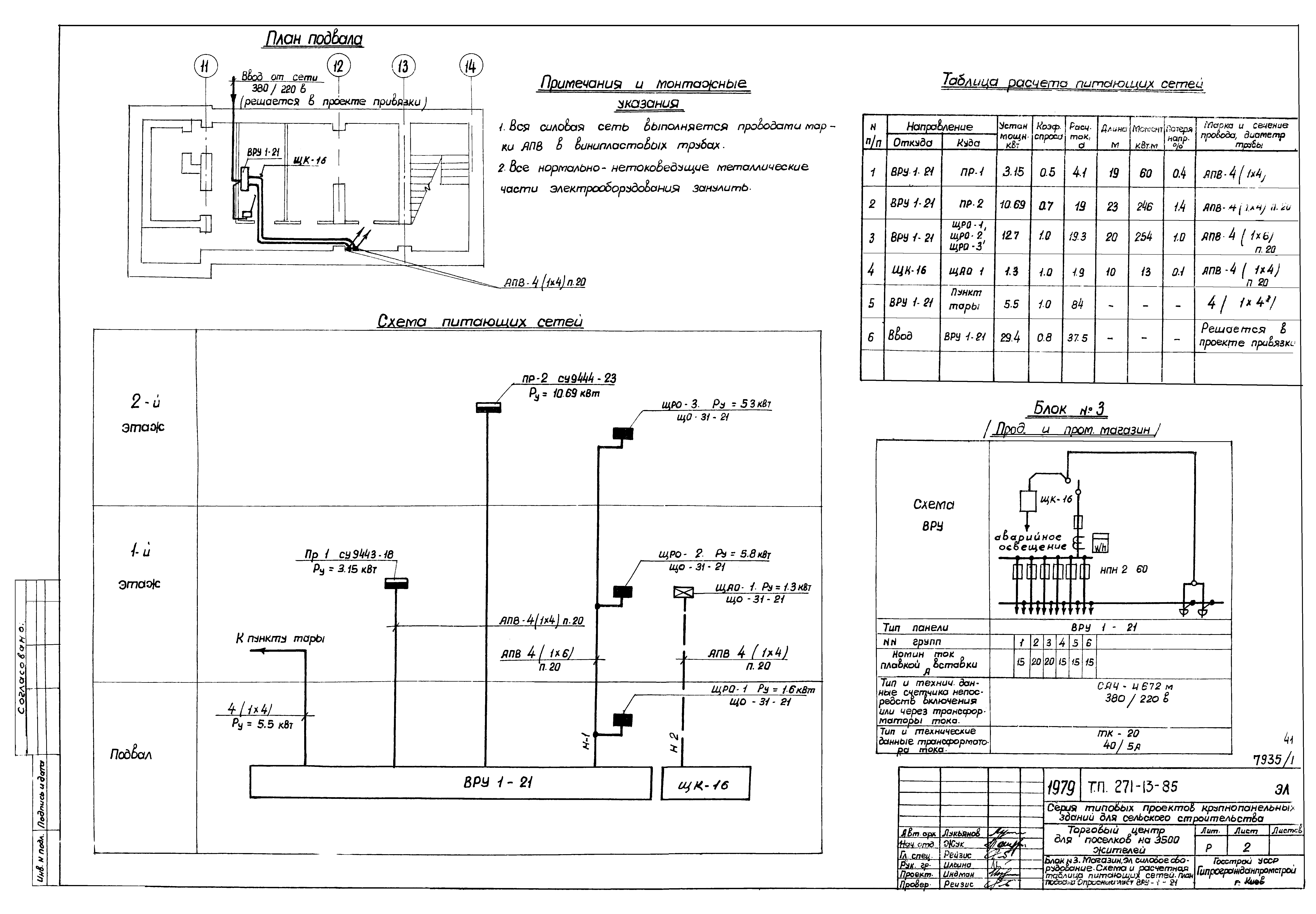

   Блок №3. Магазин. Электросиловое оборудование. Схема и расчетная таблица питающих сетей. План подвала. Опросный лист ВРУ1-21

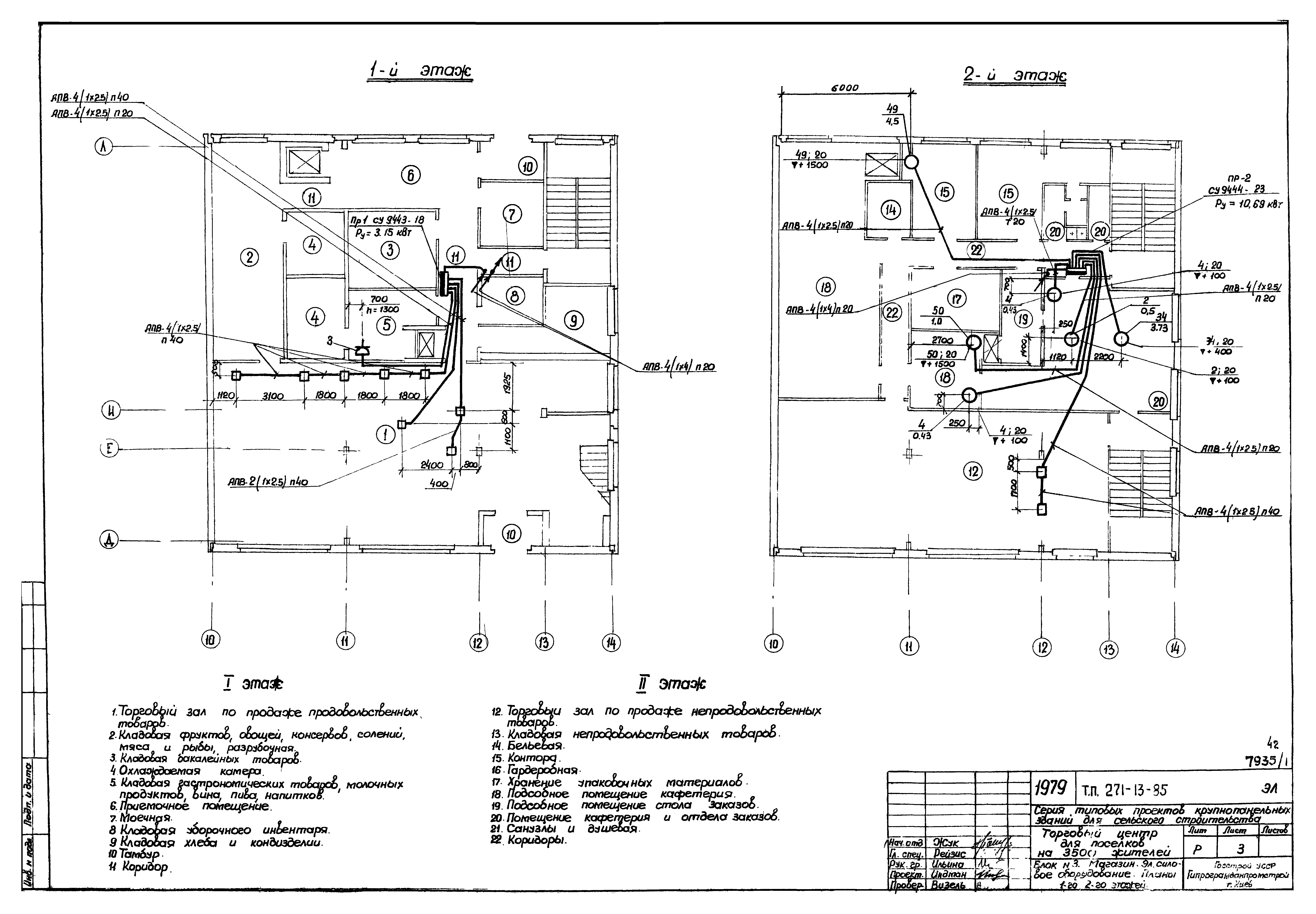

   Блок №3. Магазин. Электросиловое оборудование. Планы 1-го, 2-го этажей

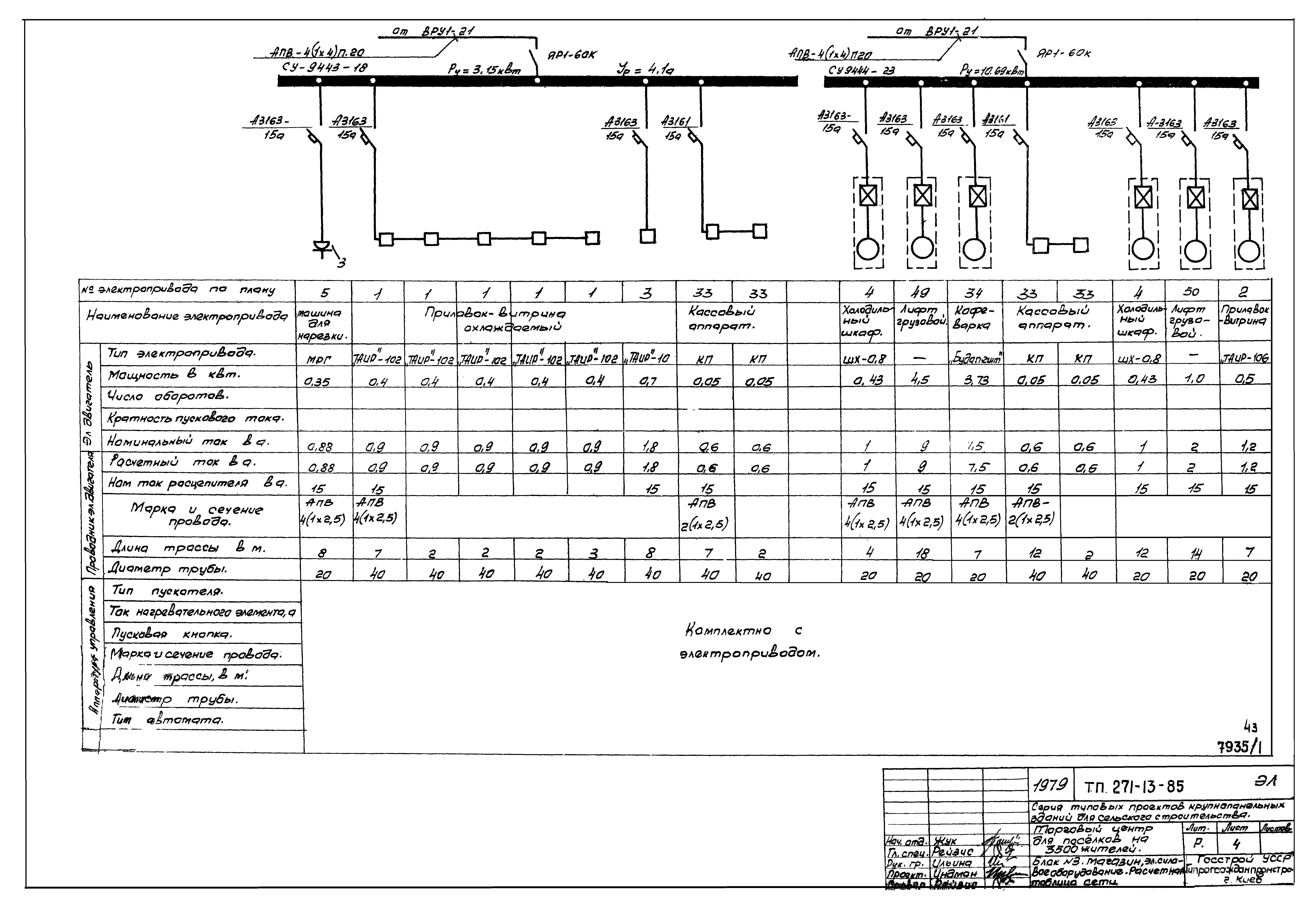

   Блок №3. Магазин. Электросиловое оборудование. Расчетная таблица сети

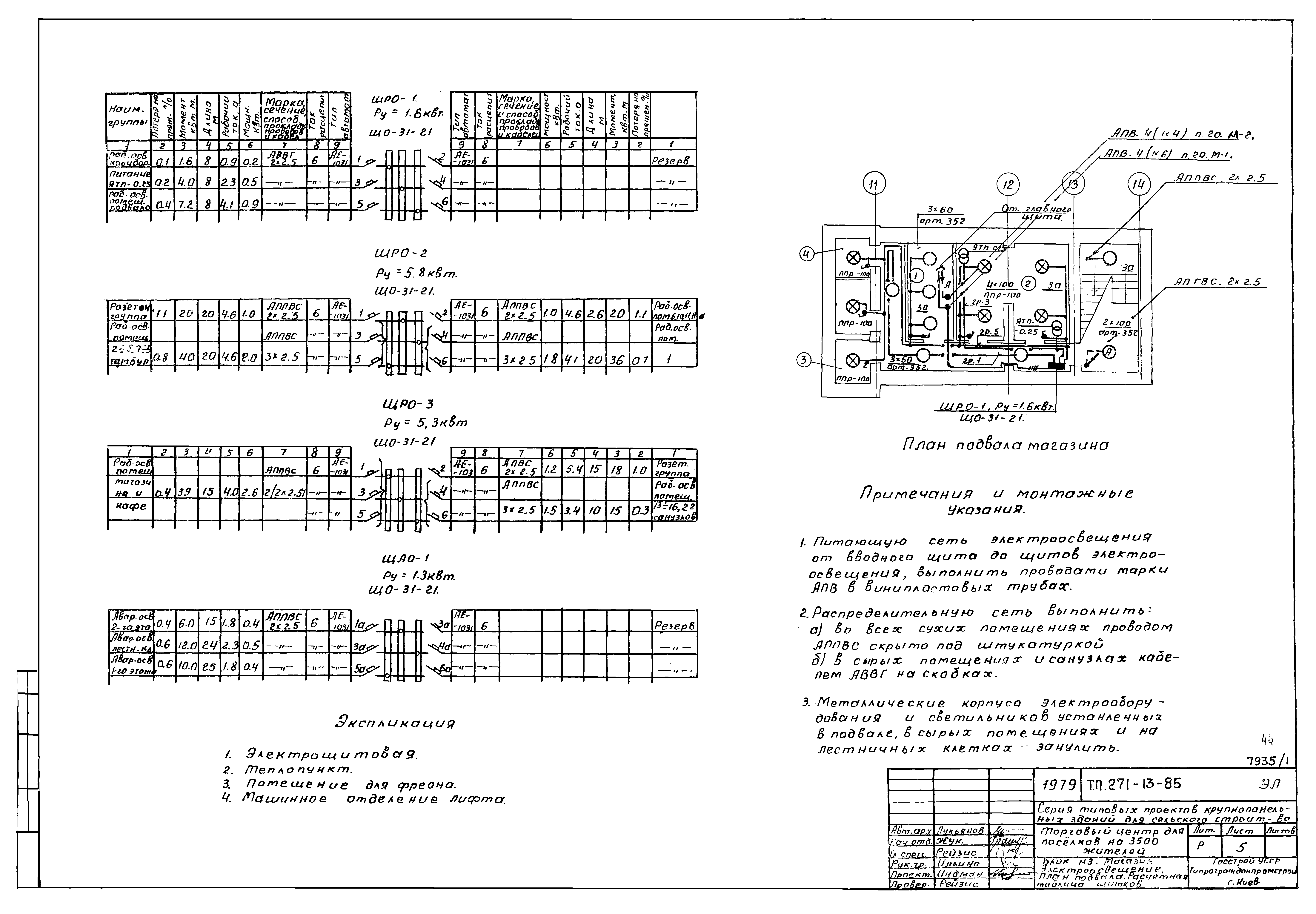

   Блок №3. Магазин. Электроосвещение. План подвала. Расчетная таблица

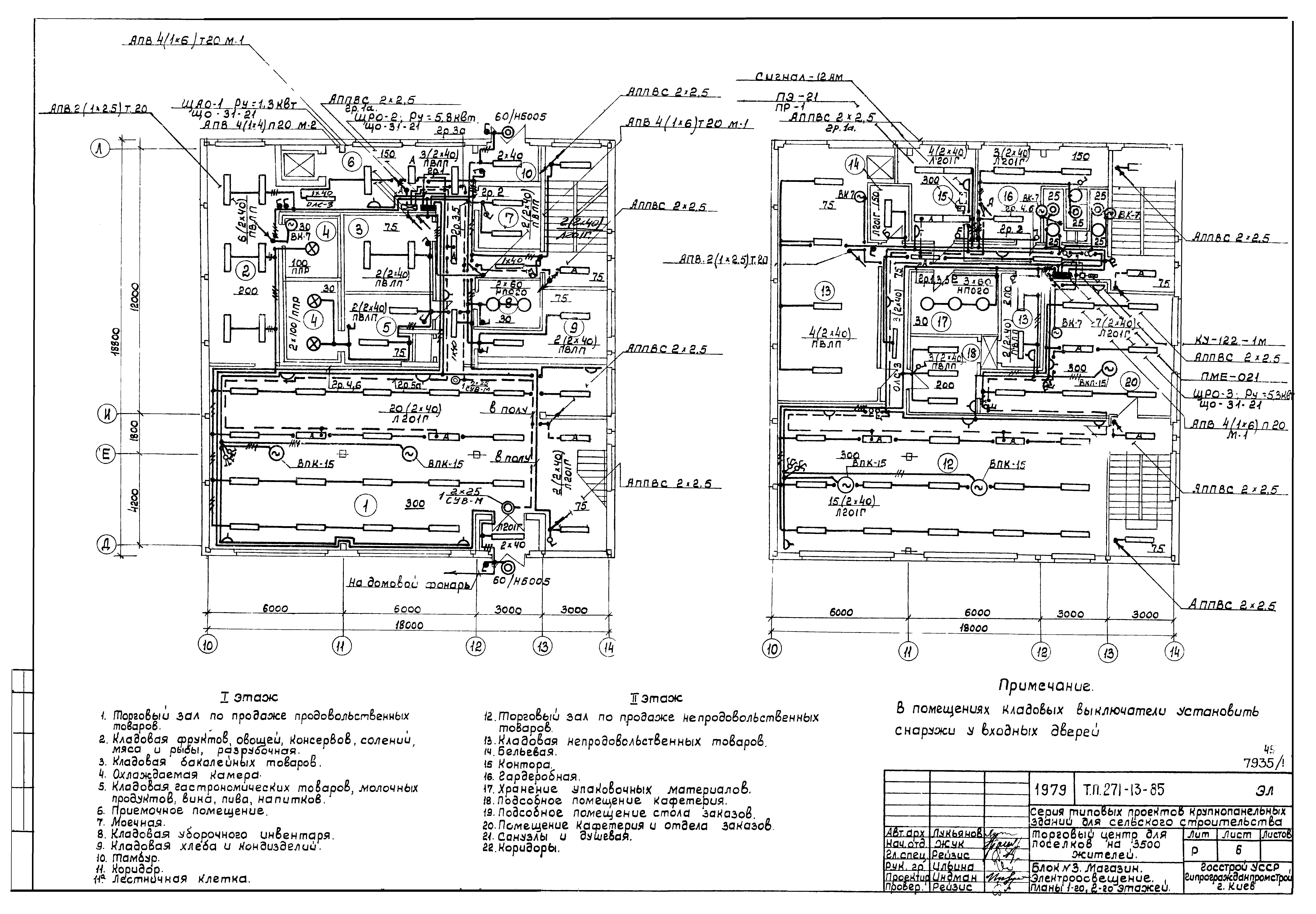

   Блок №3. Магазин. Электроосвещение. Планы 1-го, 2-го этажей

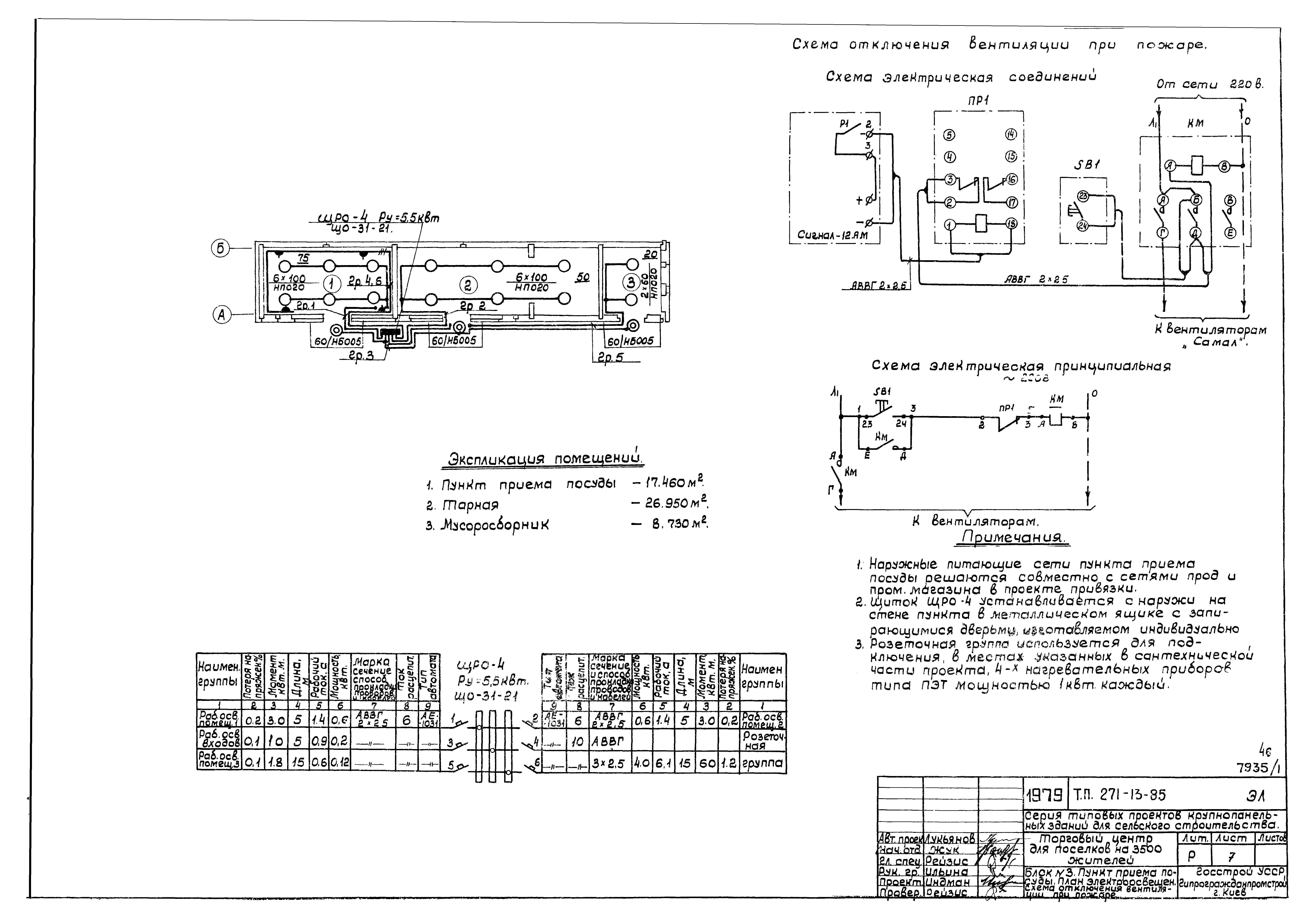

   Блок №3. Пункт приема посуды. План электроосвещения

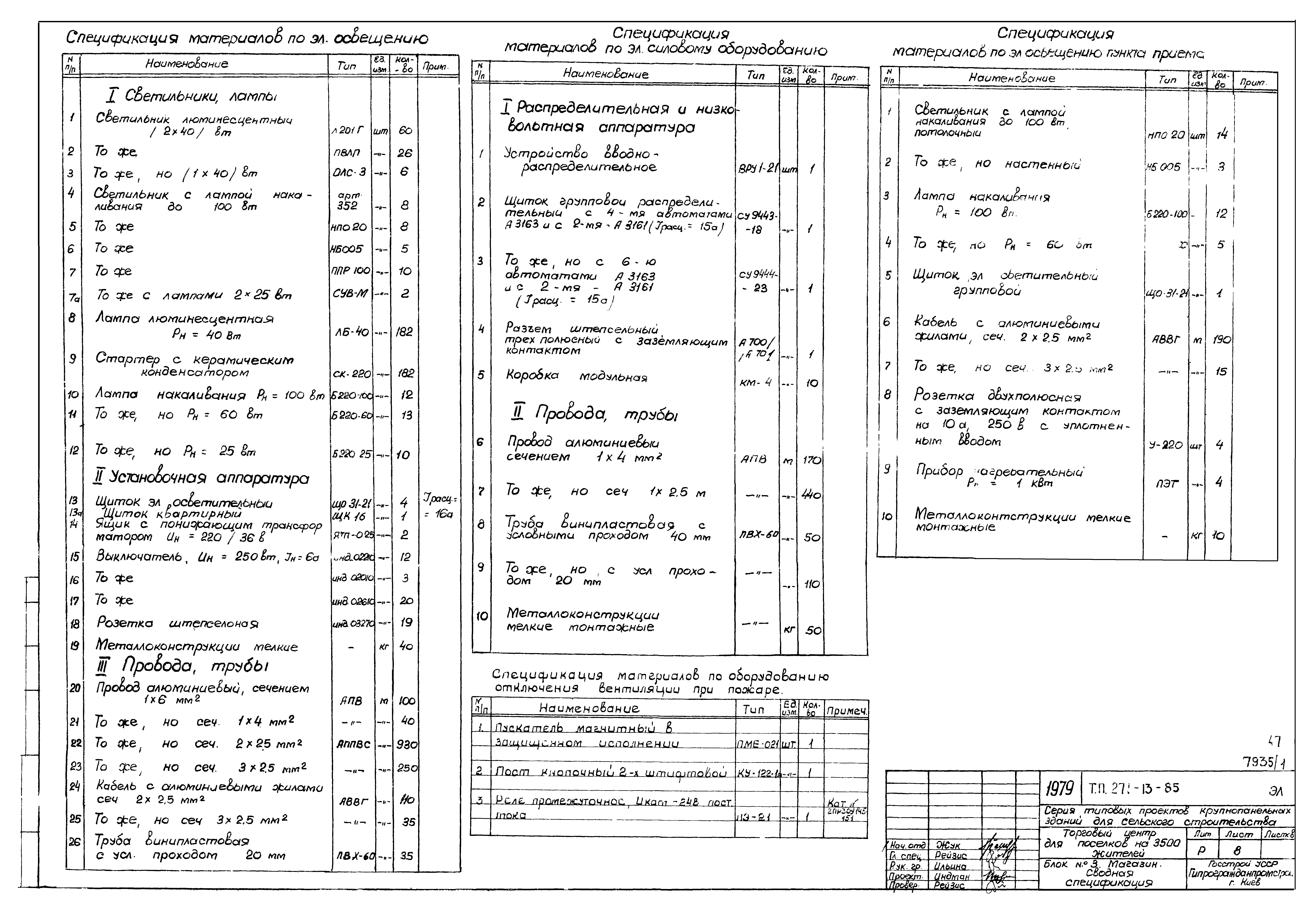

   Блок №3. Магазин. Сводная спецификация
Чертежи основного комплекта марки СУ

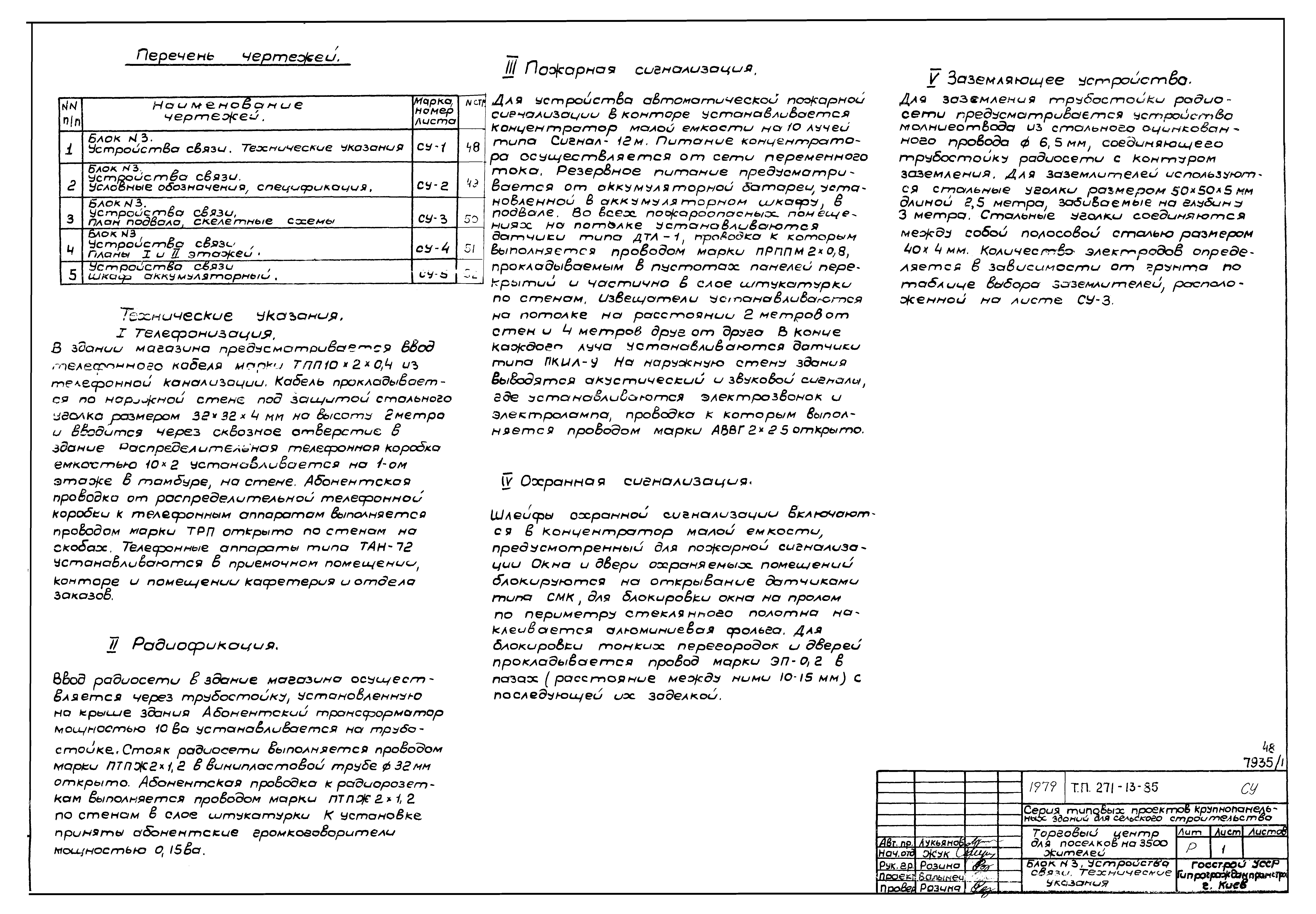

   Блок №3. Устройства связи. Технические указания

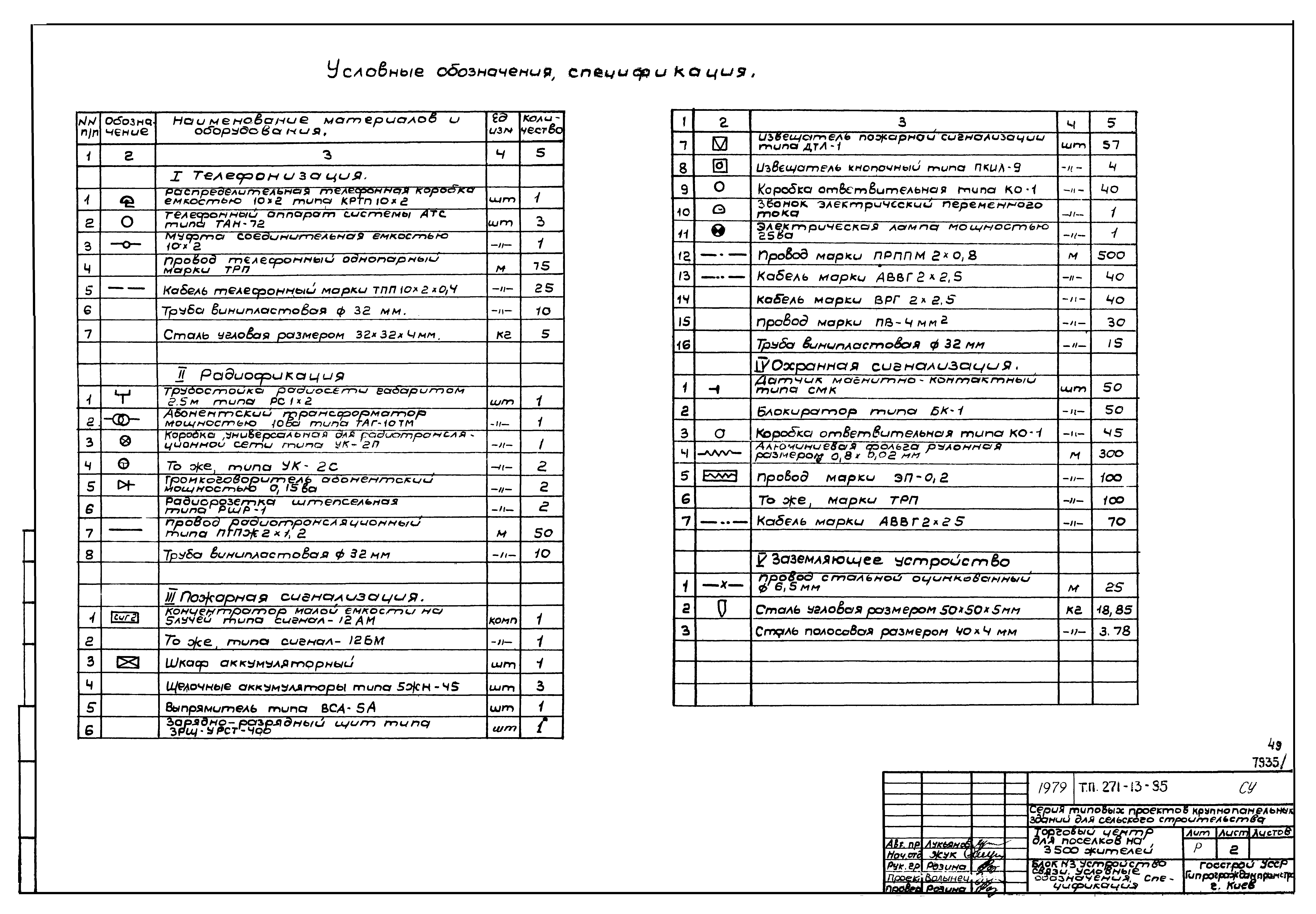

   Блок №3. Устройства связи. Условные обозначения, спецификация

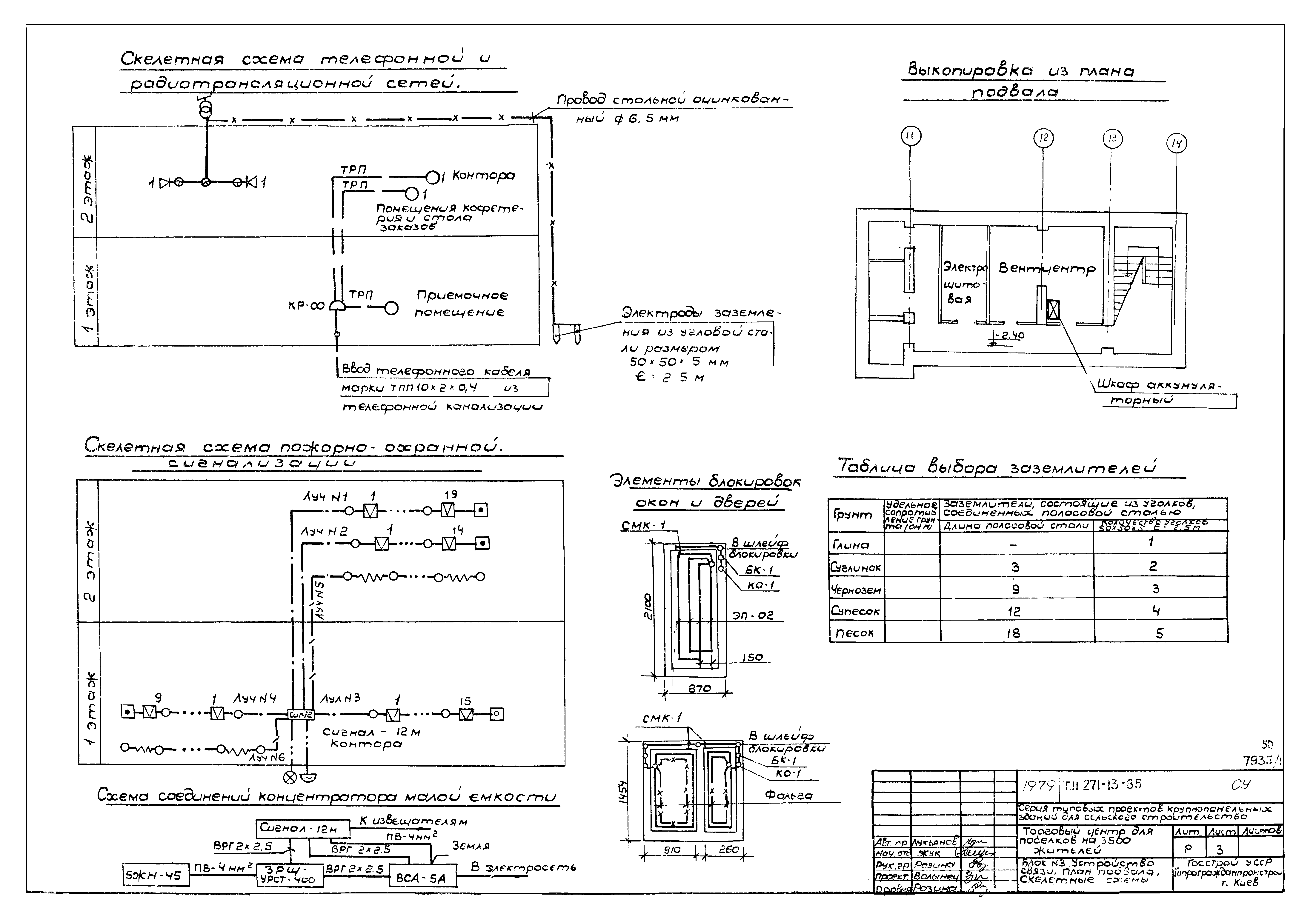

   Блок №3. Устройства связи. План подвала, скелетные схемы

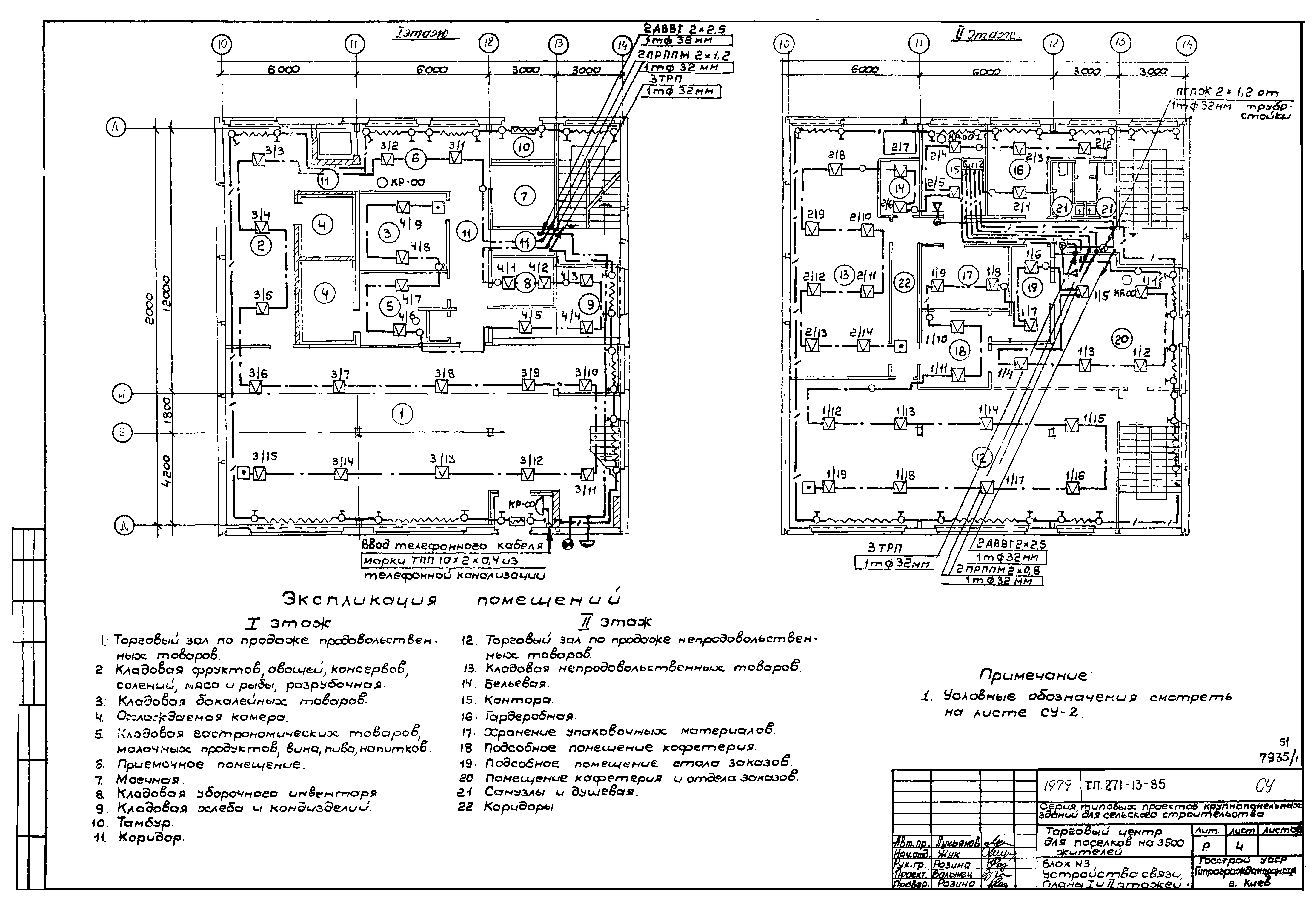

   Блок №3. Устройства связи. Планы I и II этажей

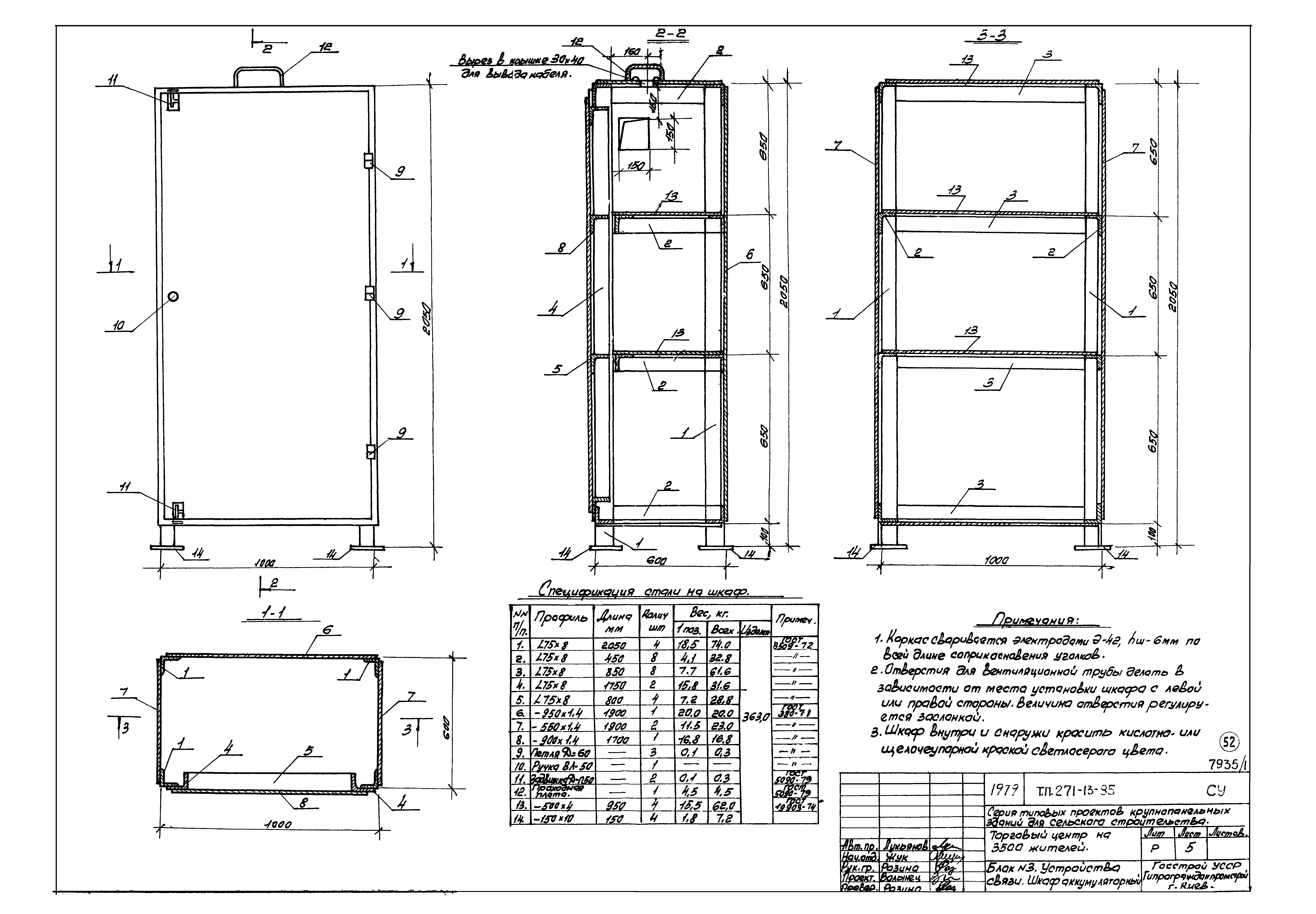

   Устройства связи. Шкаф аккумуляторный
Разработан: Гипрогражданпромстрой Госстроя УССР
Утверждён:19.07.1978 Госстрой УССР (UkrSSR Gosstroy 44)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Общественные здания в городах и поселках городского типа Предприятия торговли и общественного питания. Общественные центры Предприятия торговли Магазины смешанной торговли
