Серия 2.860-4

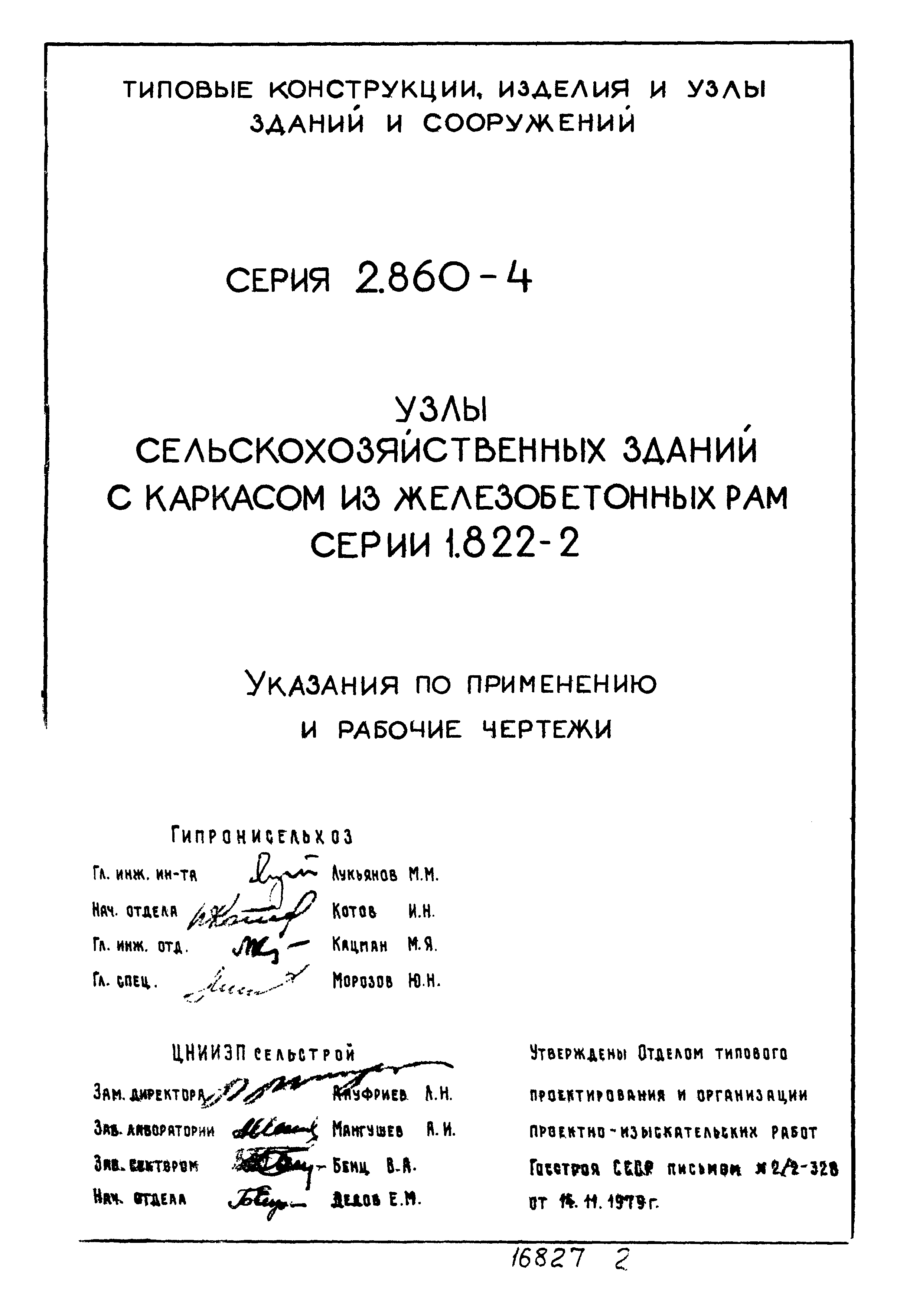

Узлы сельскохозяйственных зданий с каркасом из железобетонных рам серии 1.822-2. Указания по применению и рабочие чертежи

Обозначение:	Серия 2.860-4
Обозначение англ:	Series 2.860-4
Статус:	не действует
Название рус.:	Узлы сельскохозяйственных зданий с каркасом из железобетонных рам серии 1.822-2. Указания по применению и рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата окончания срока действия:	01.01.1993

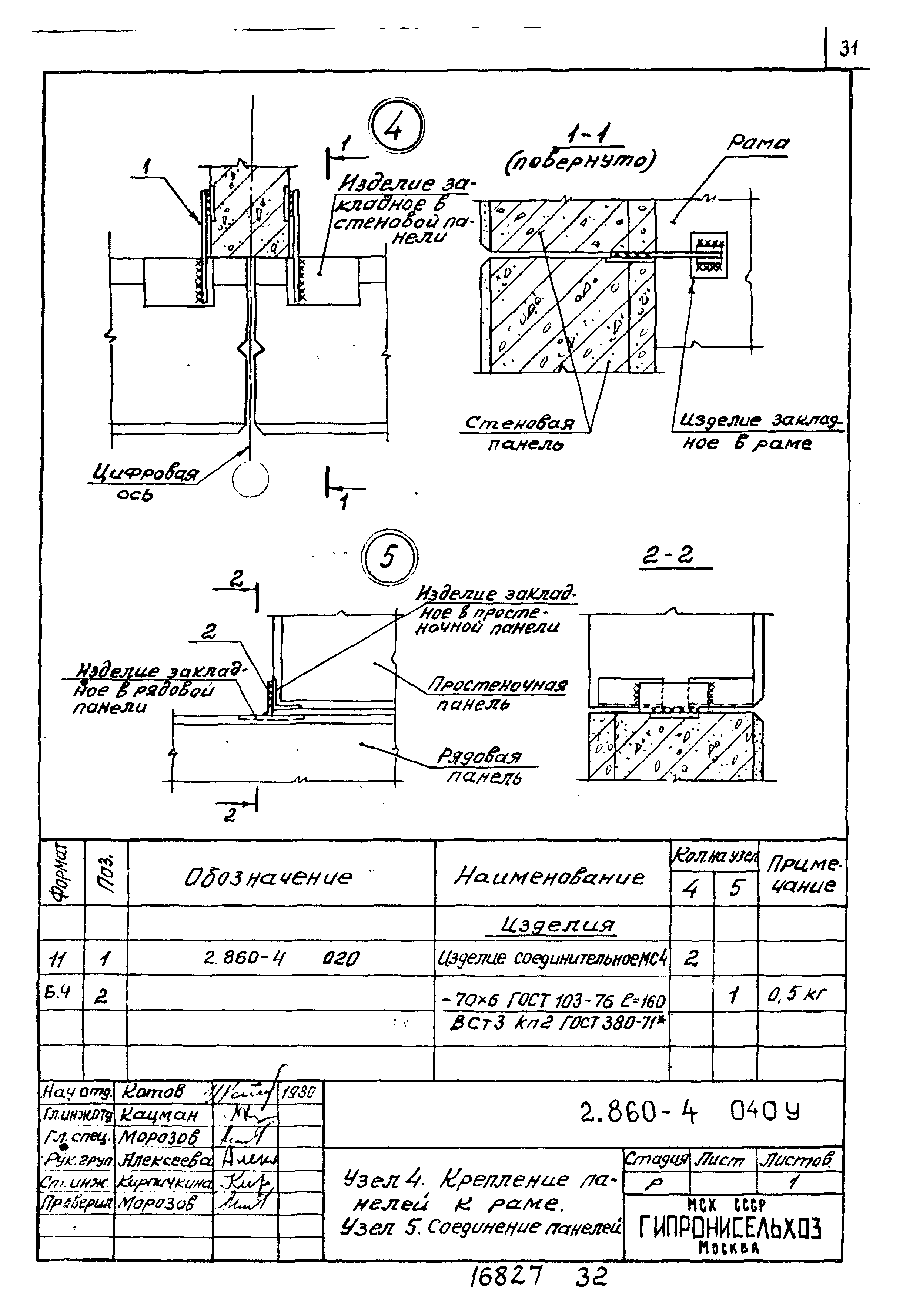

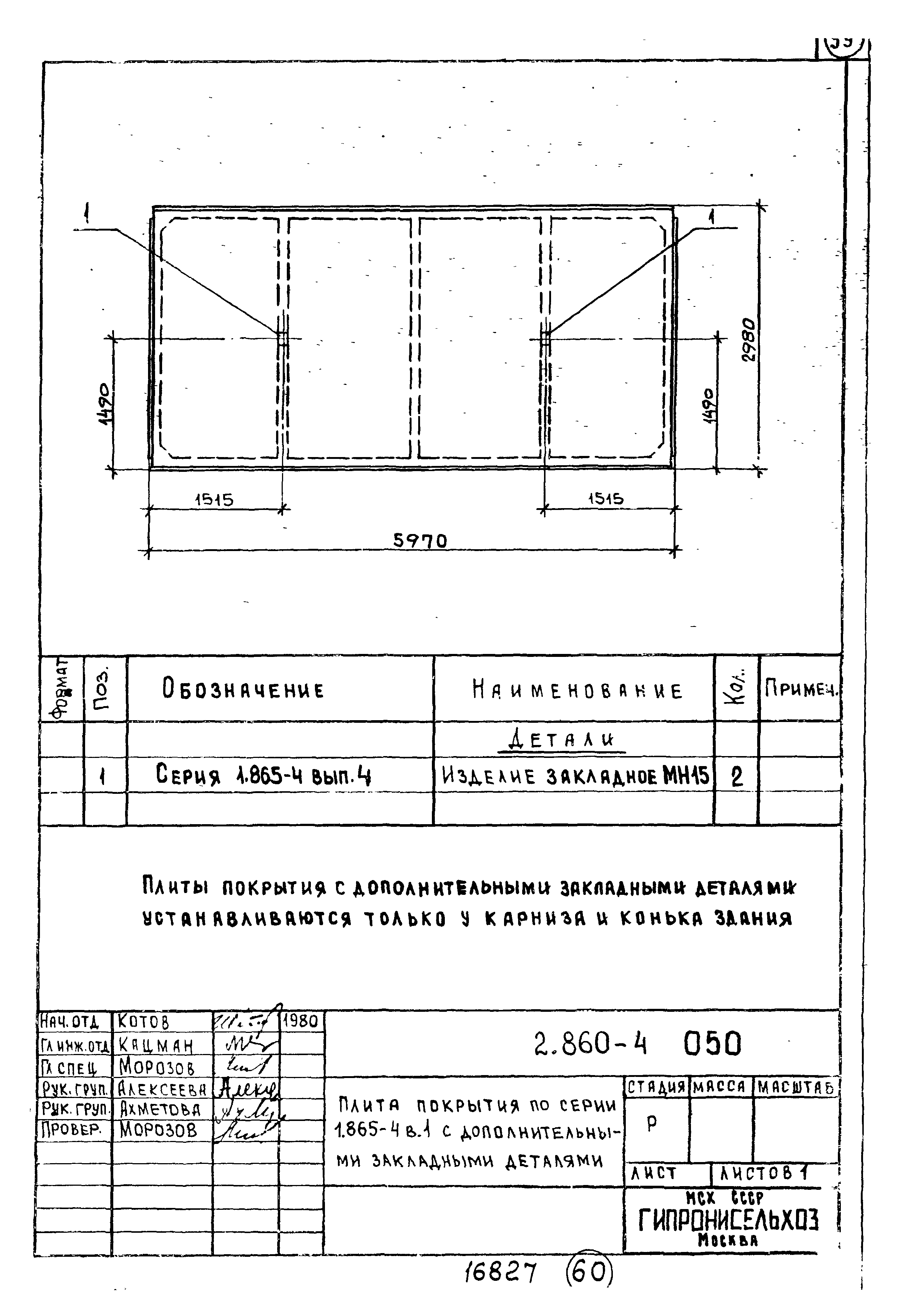

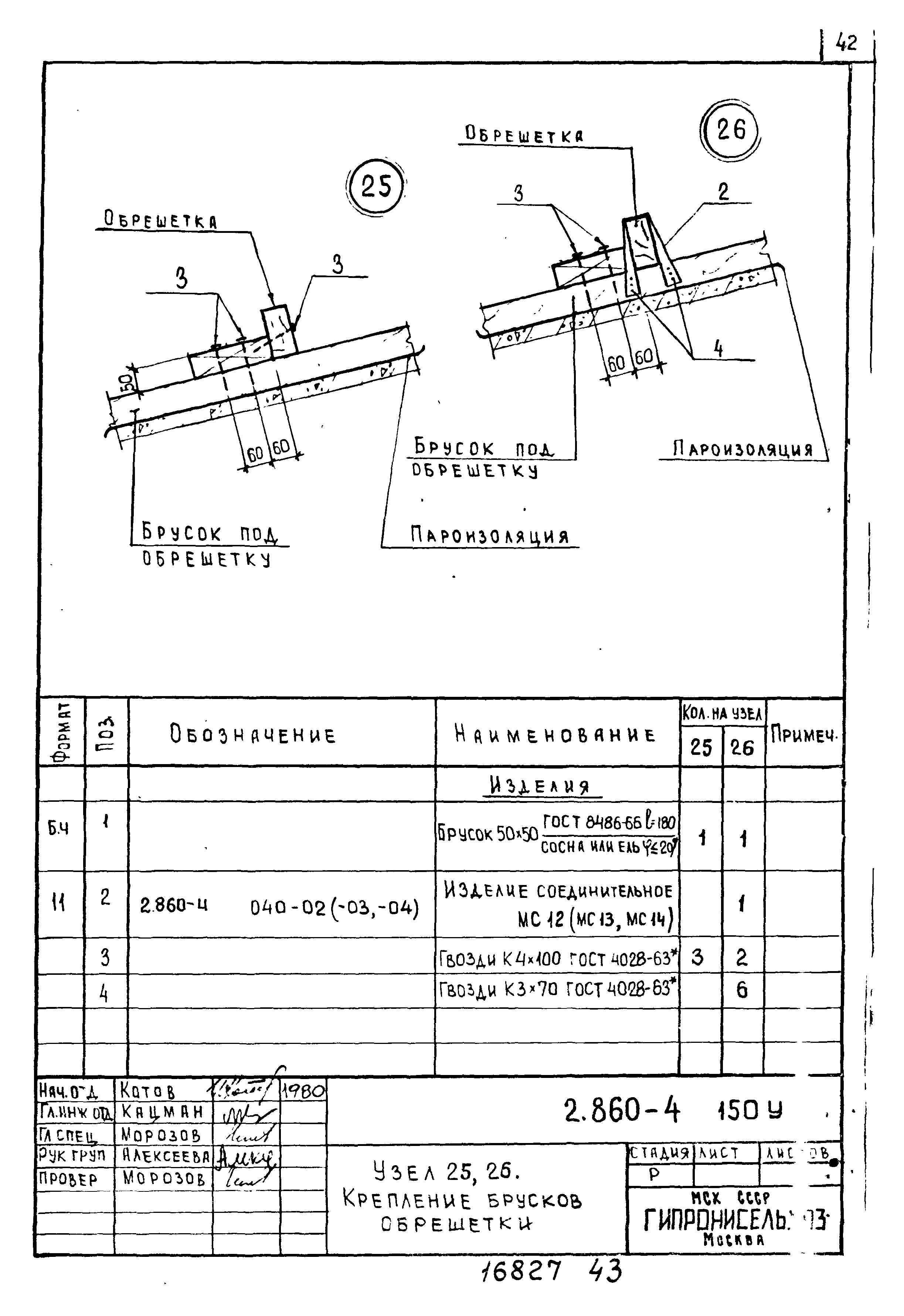

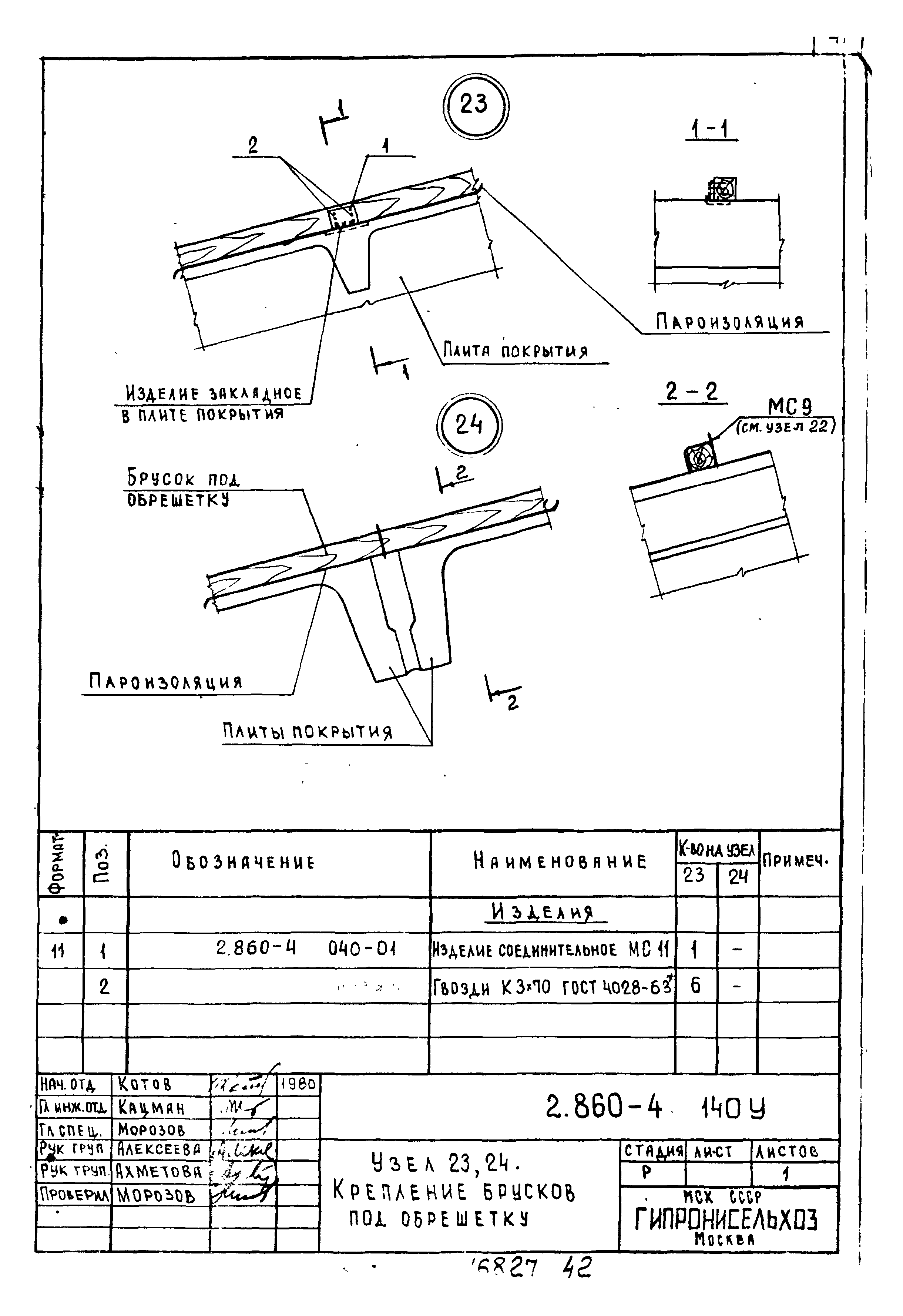

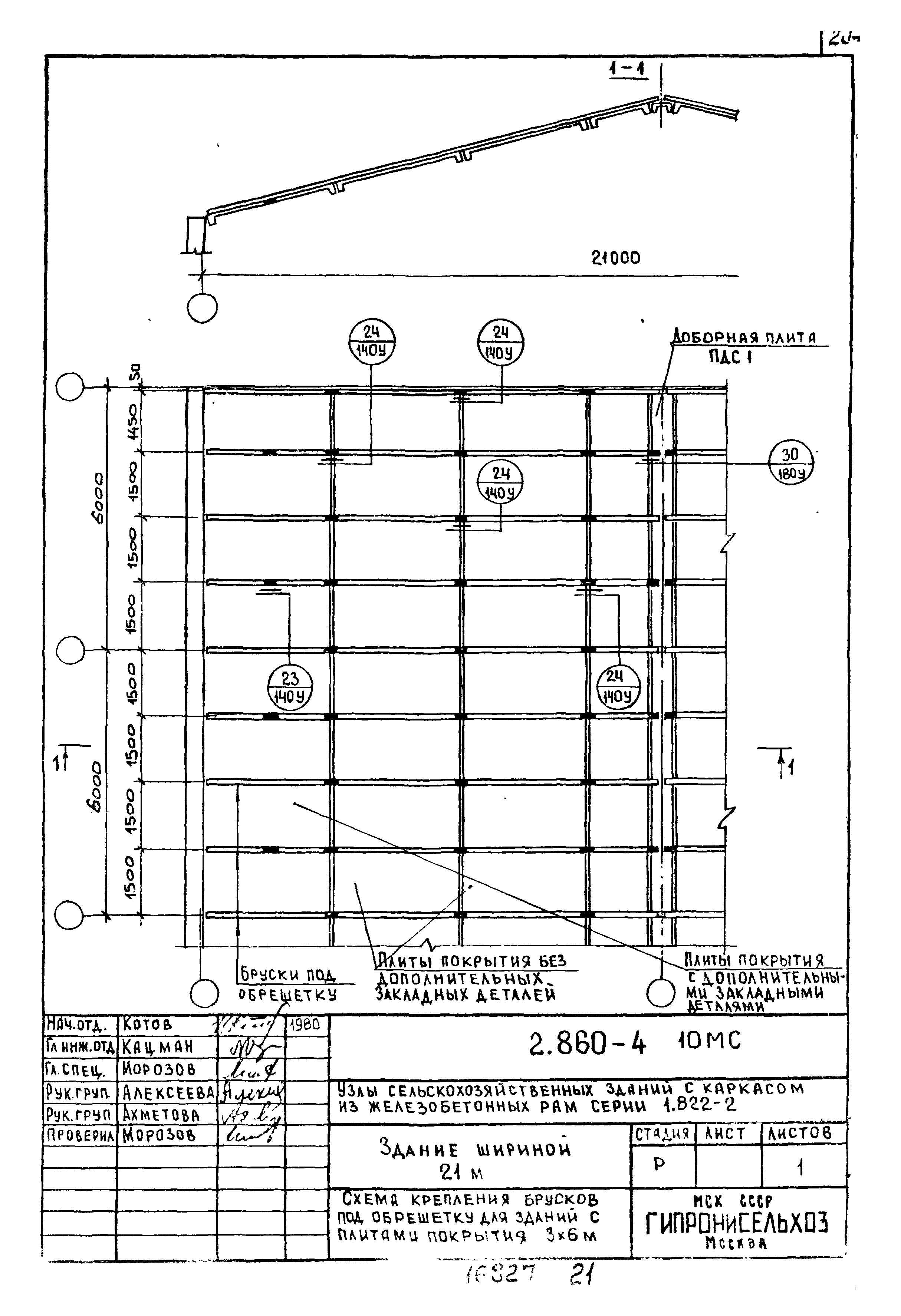

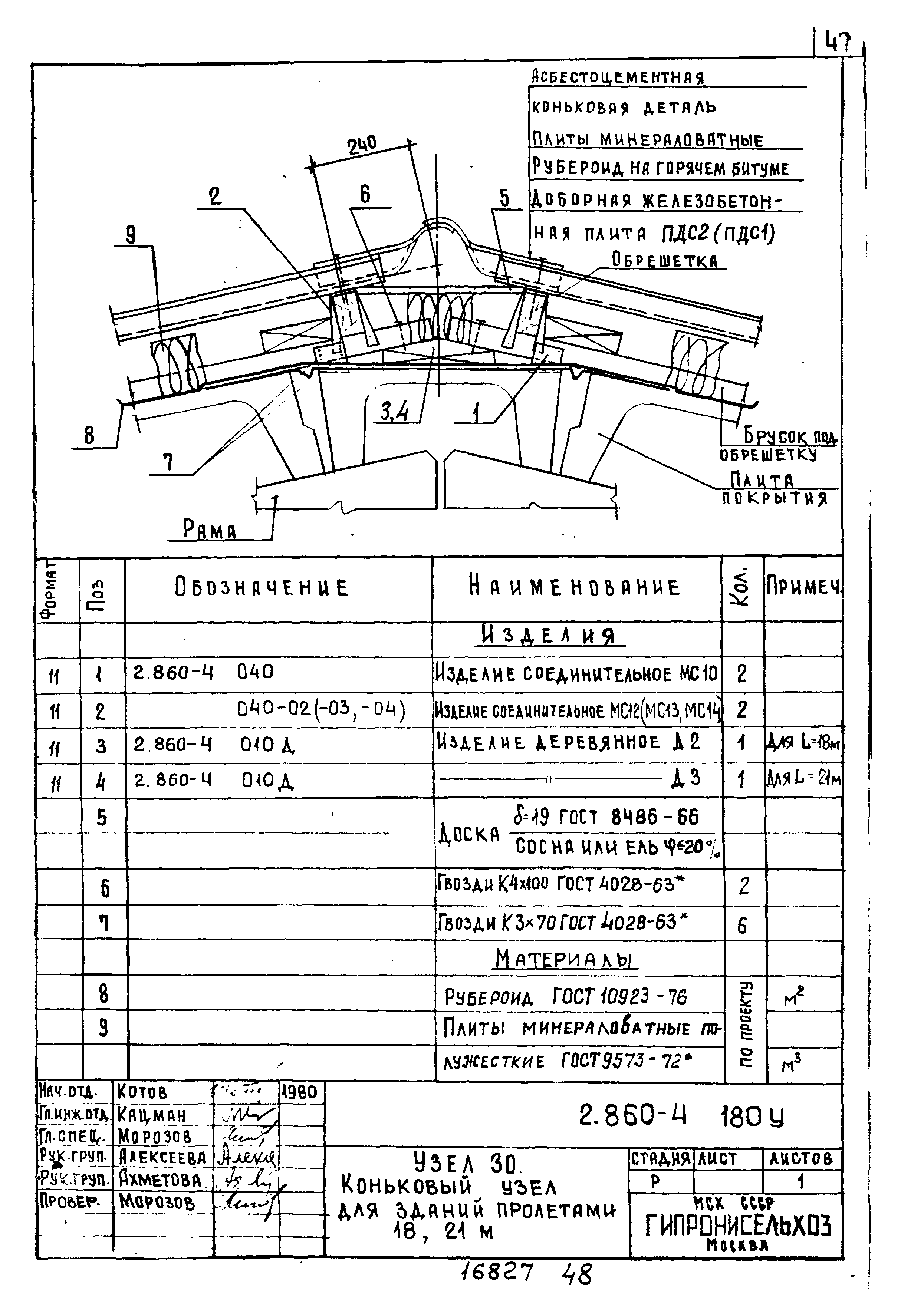

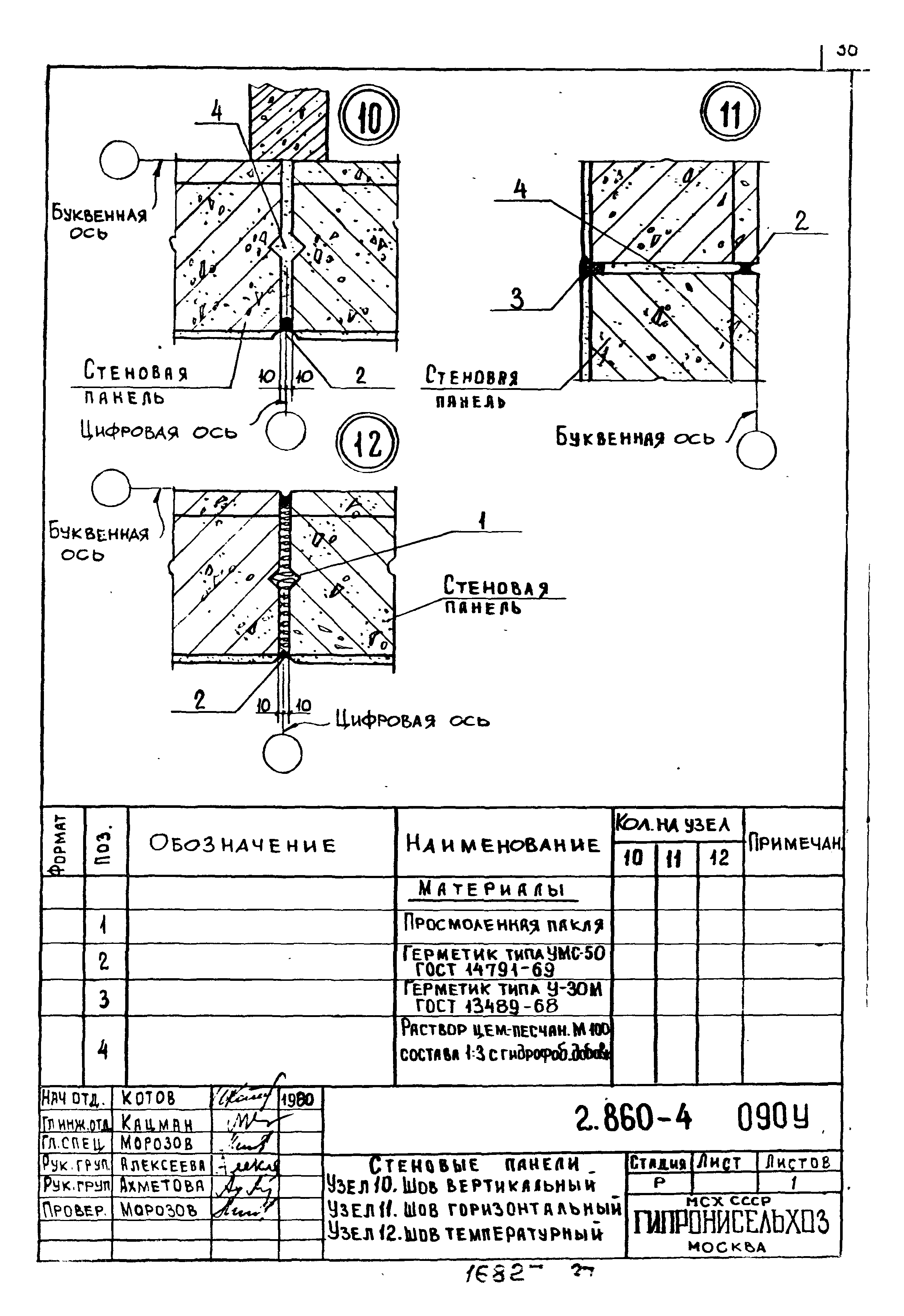

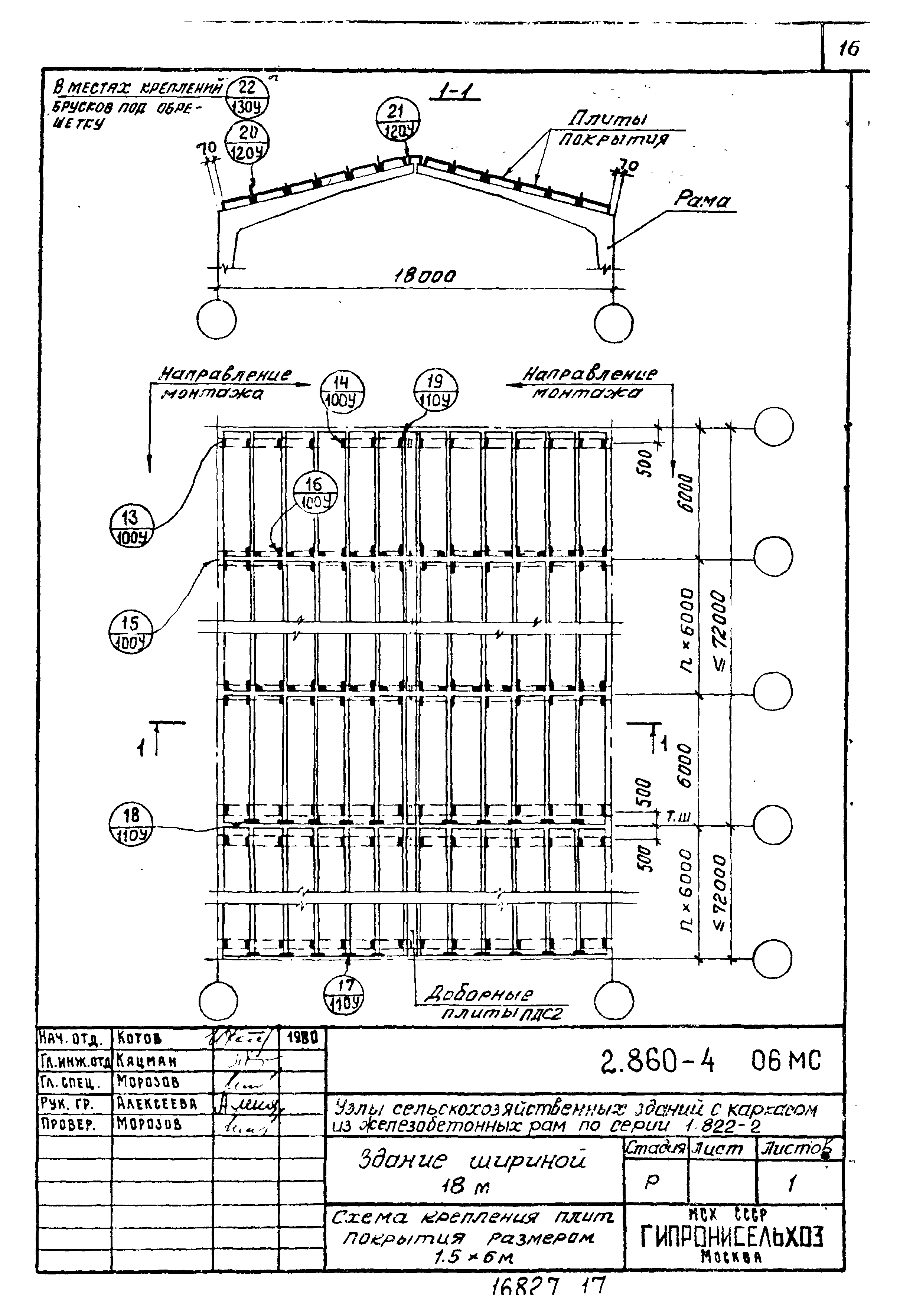

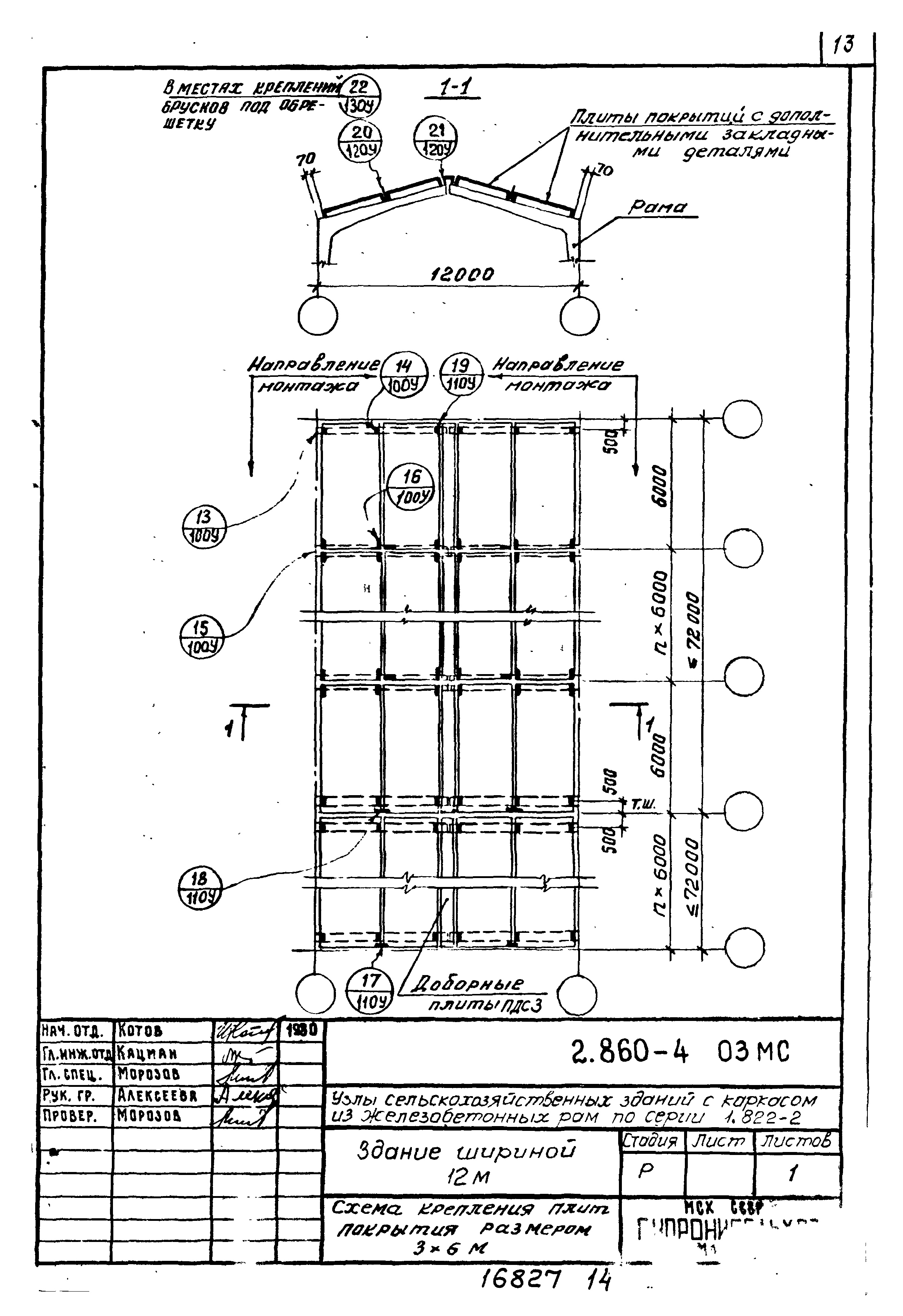

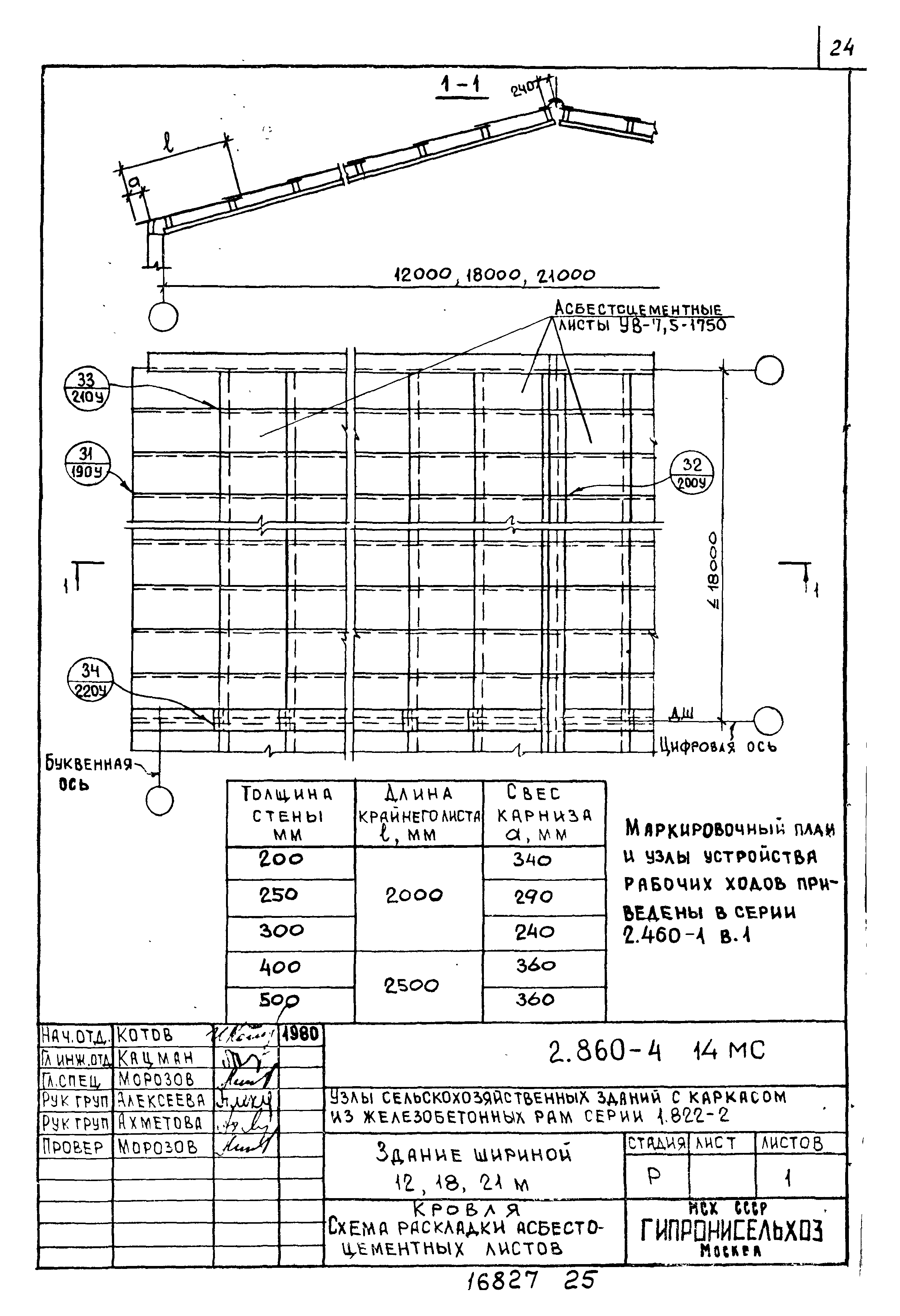

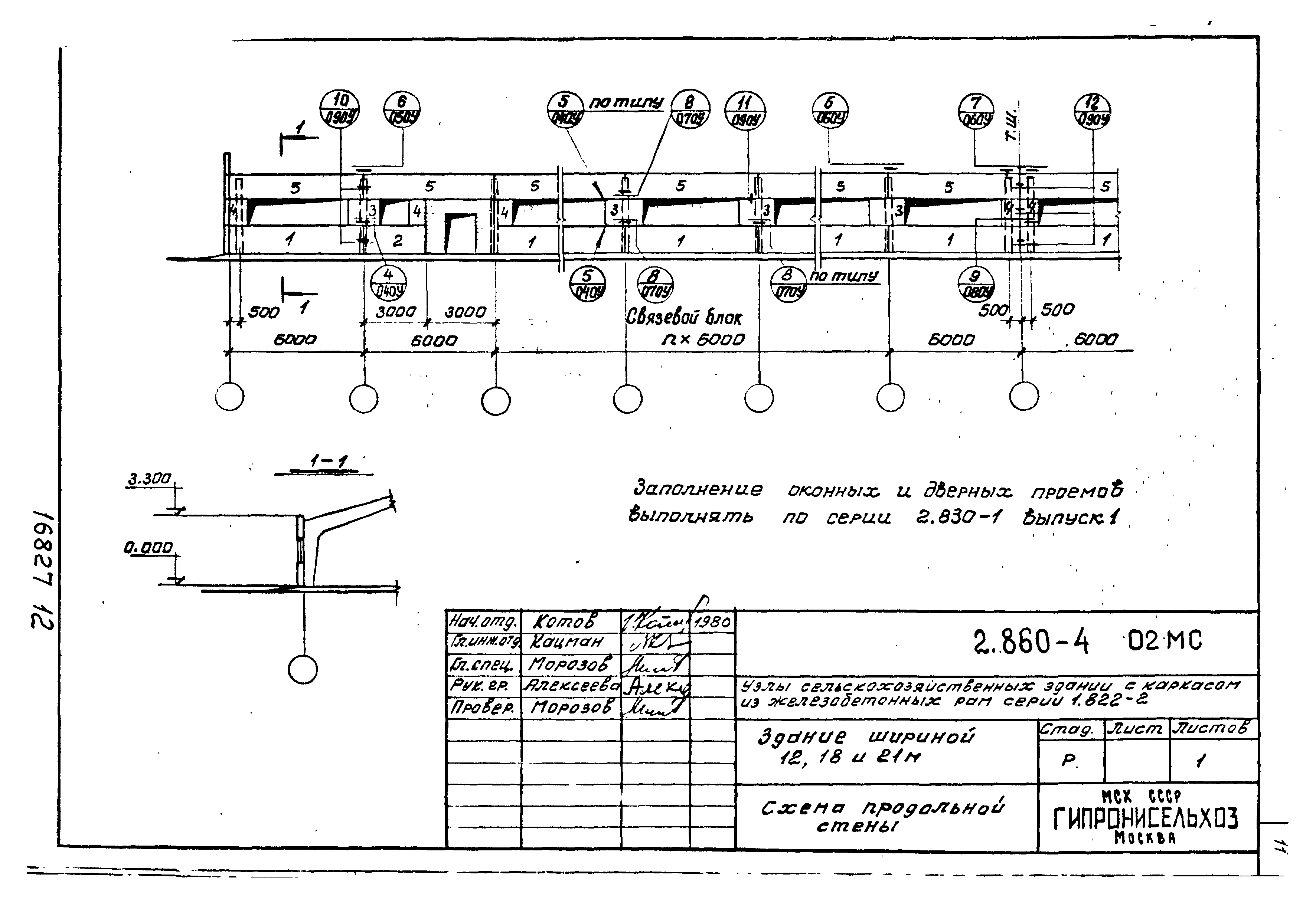

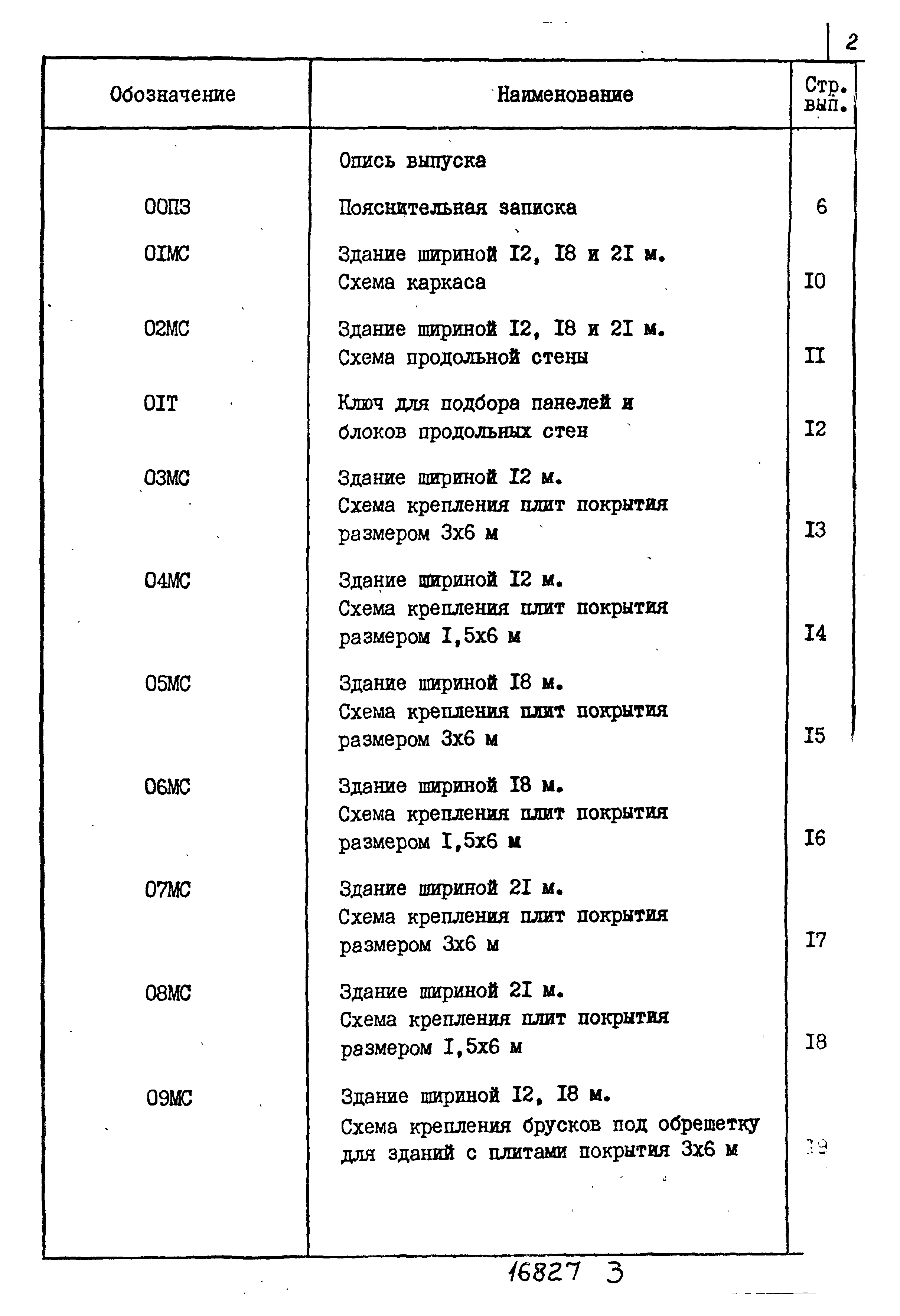

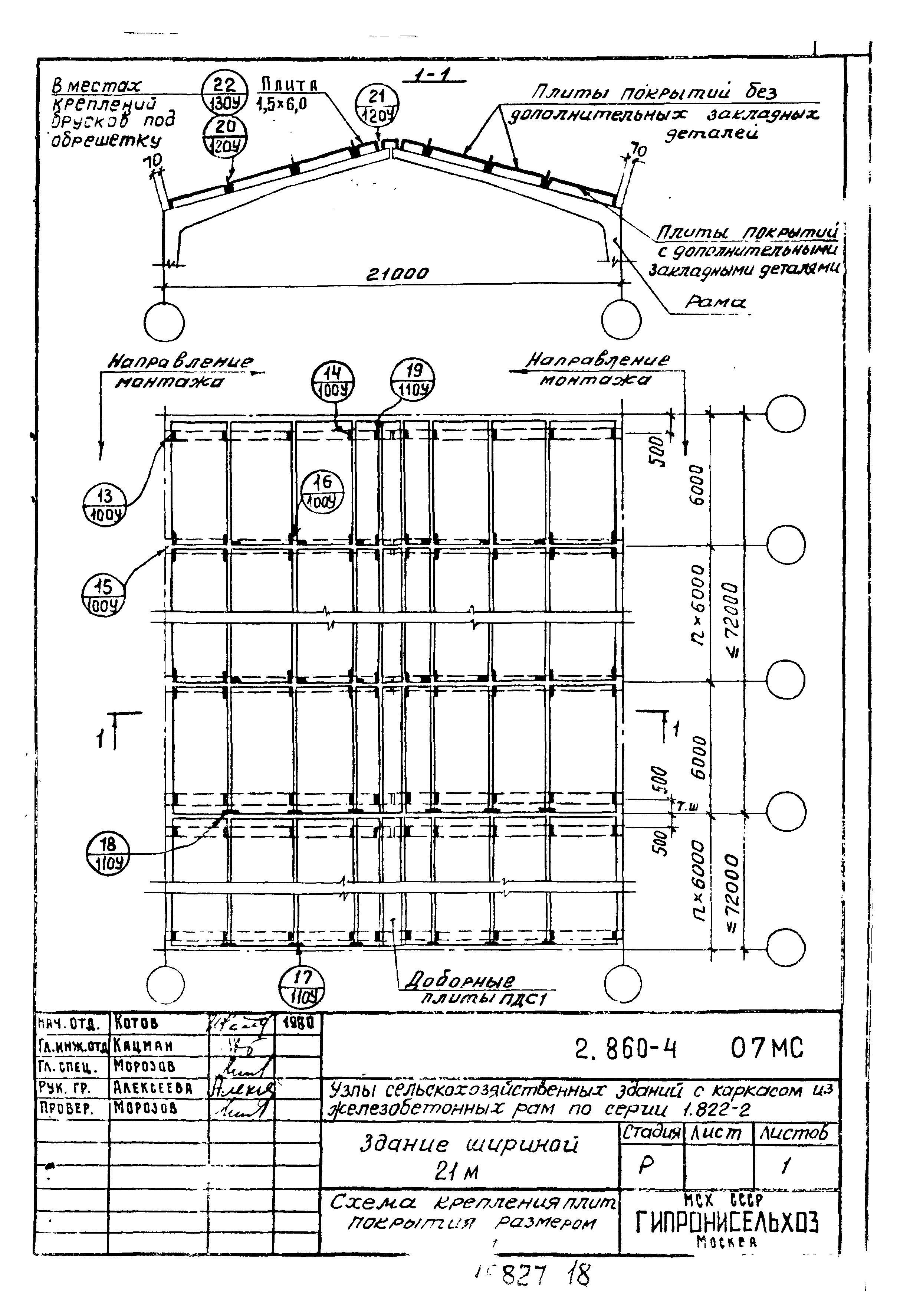

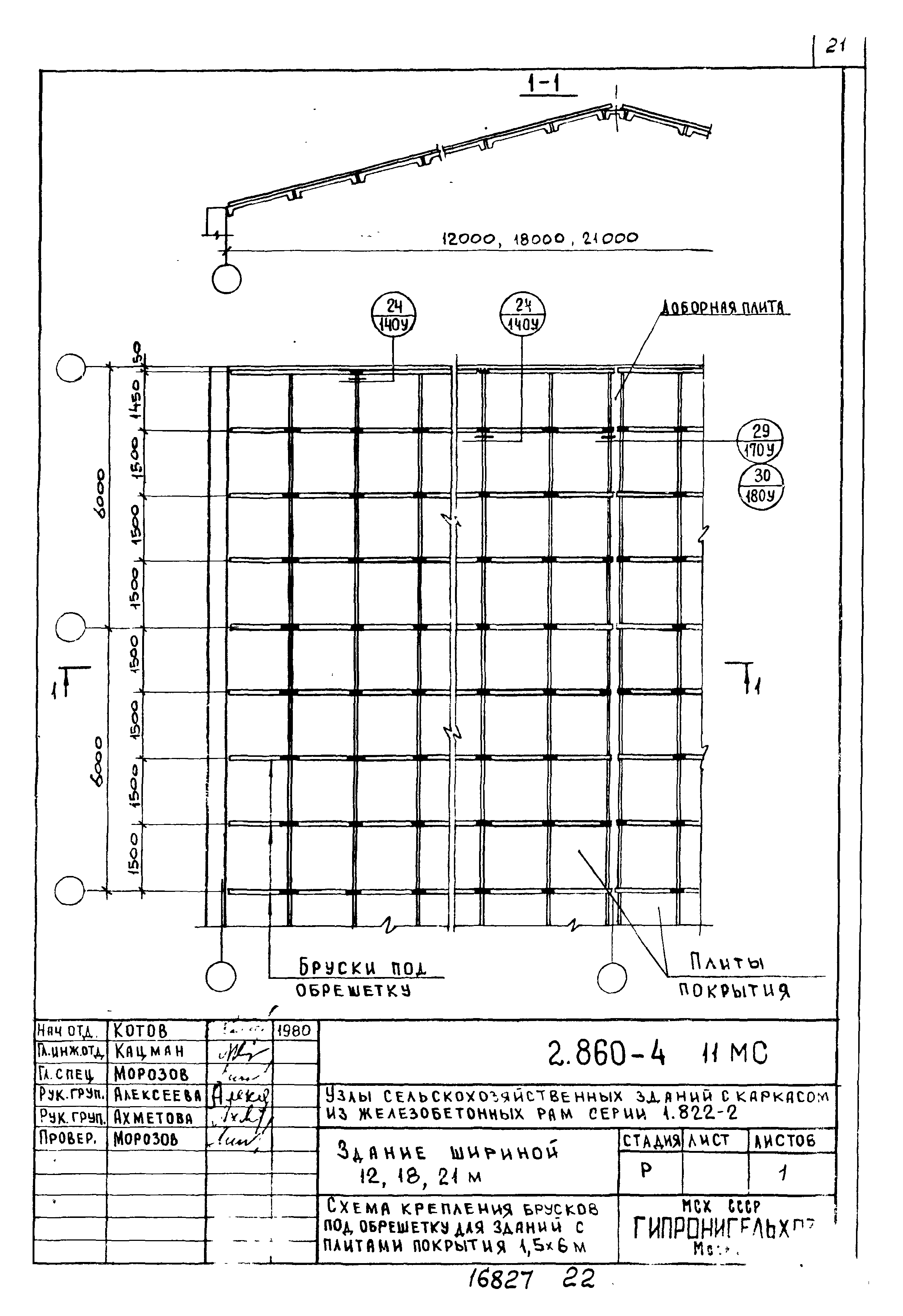

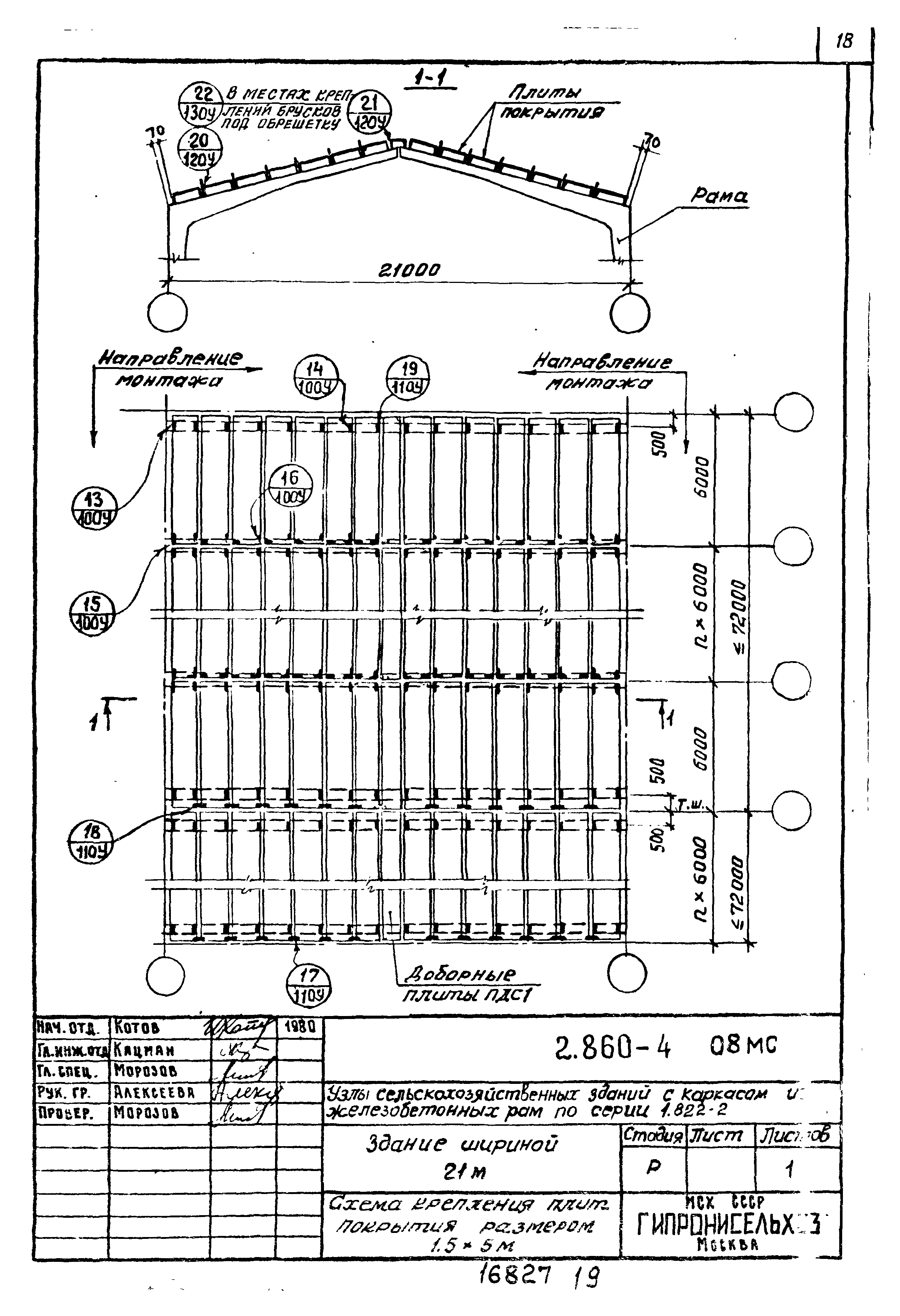

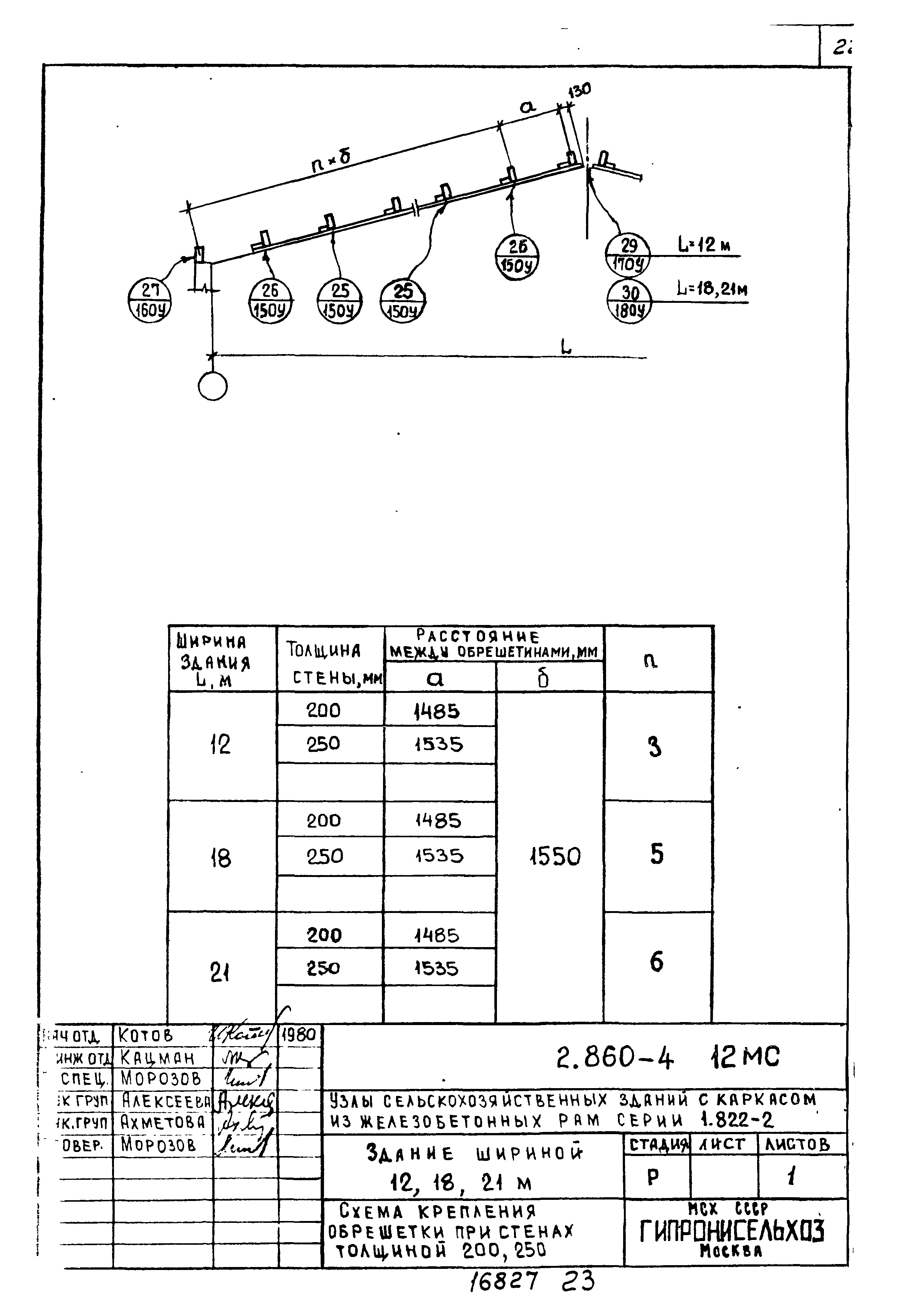

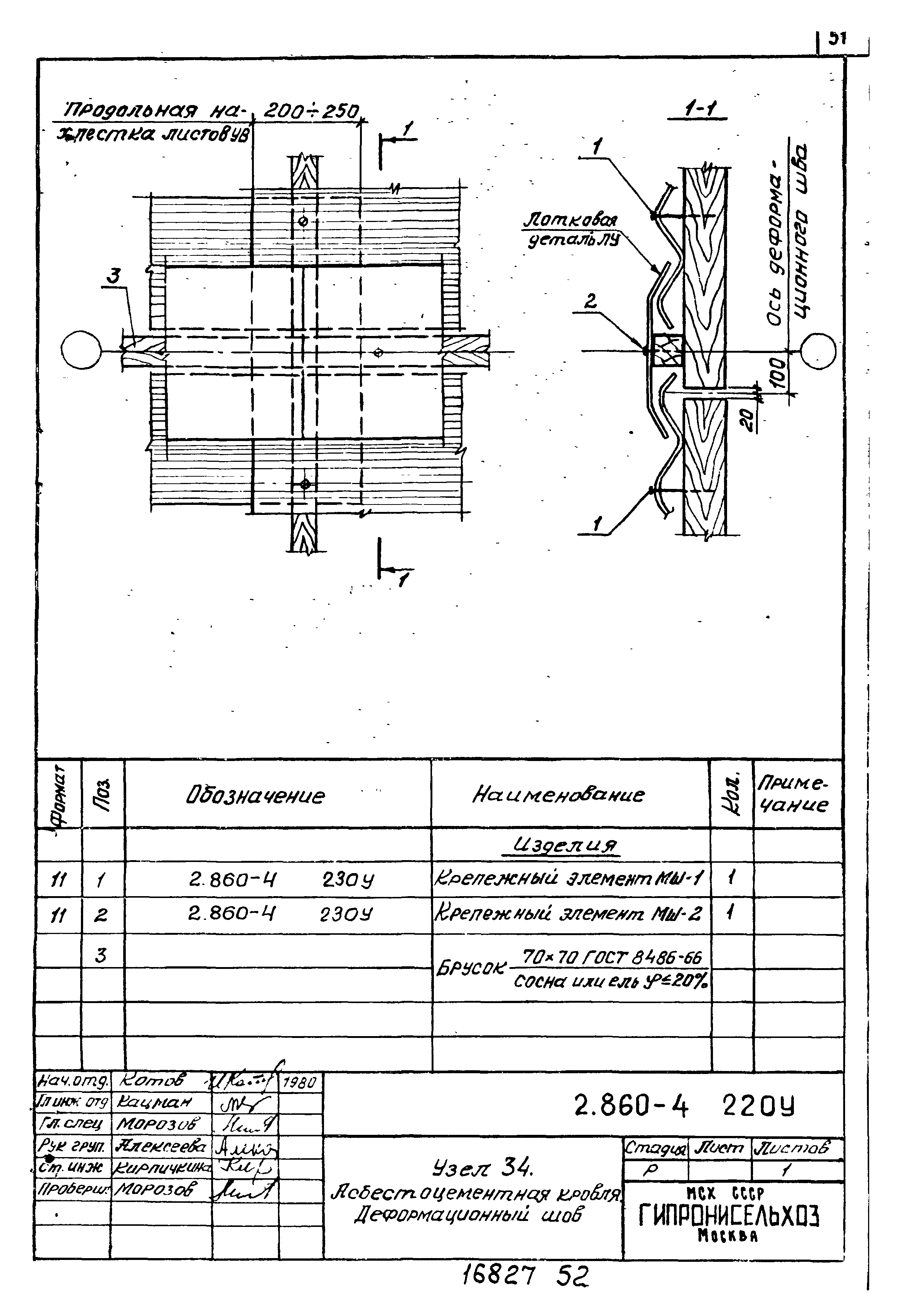

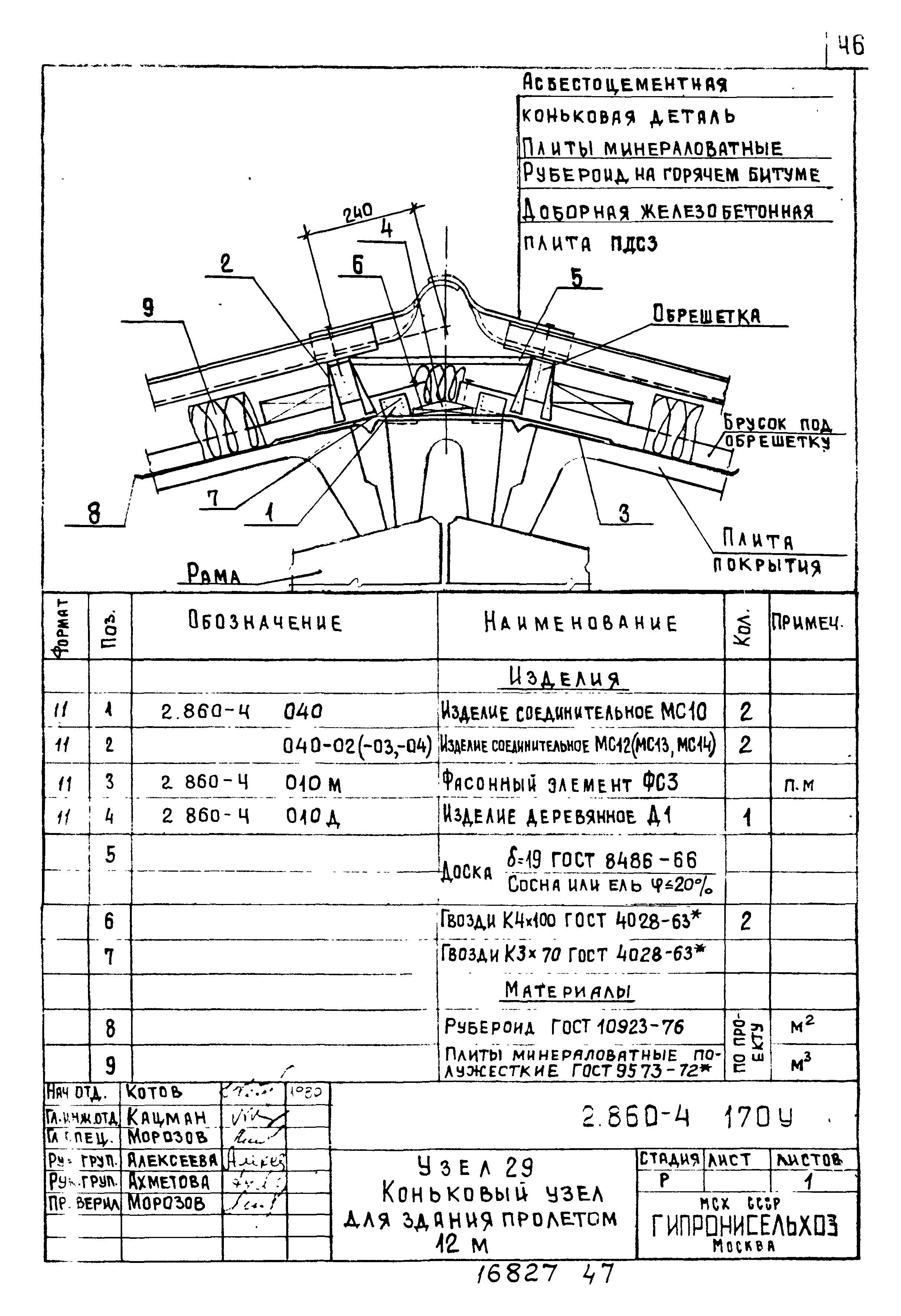

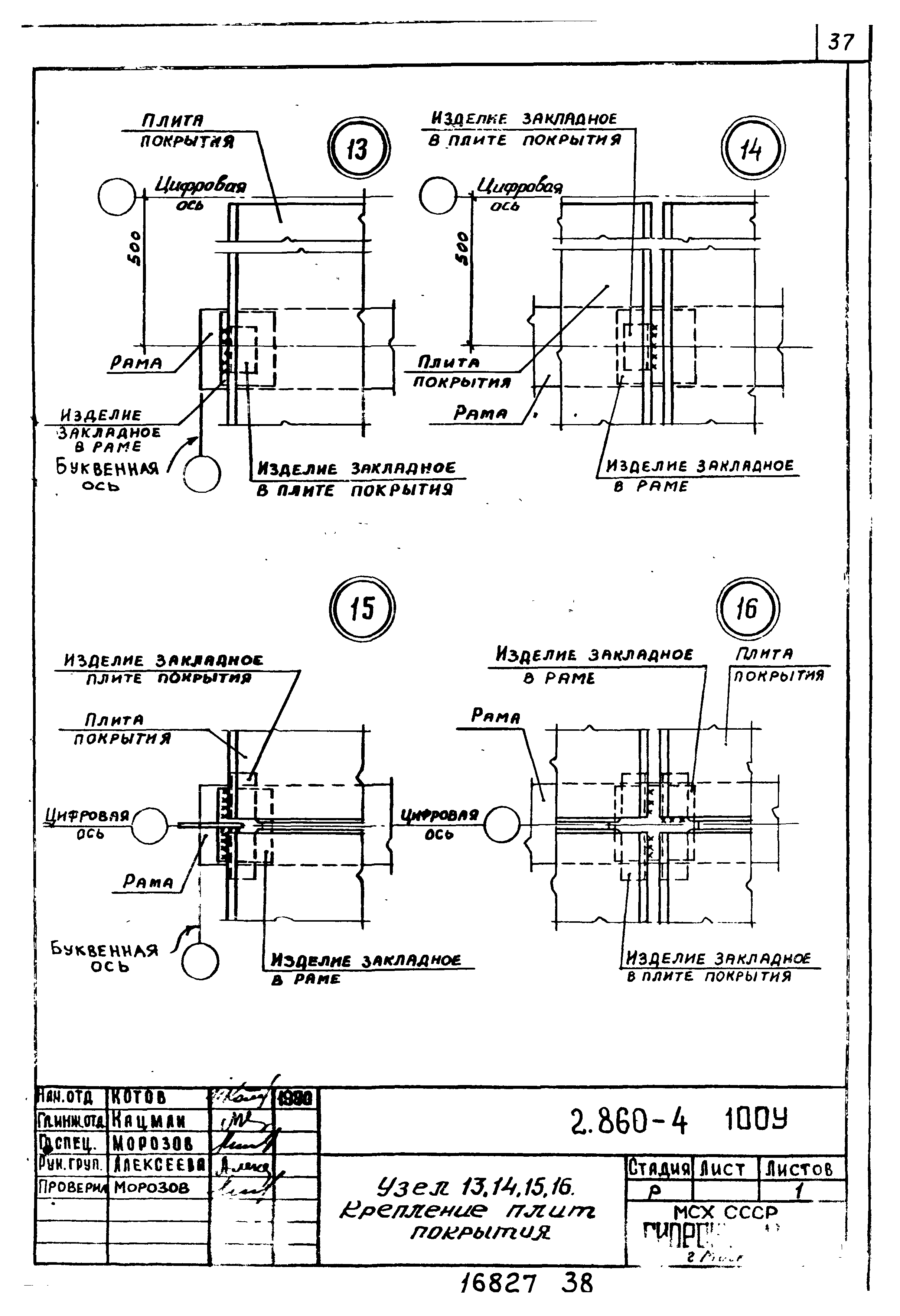

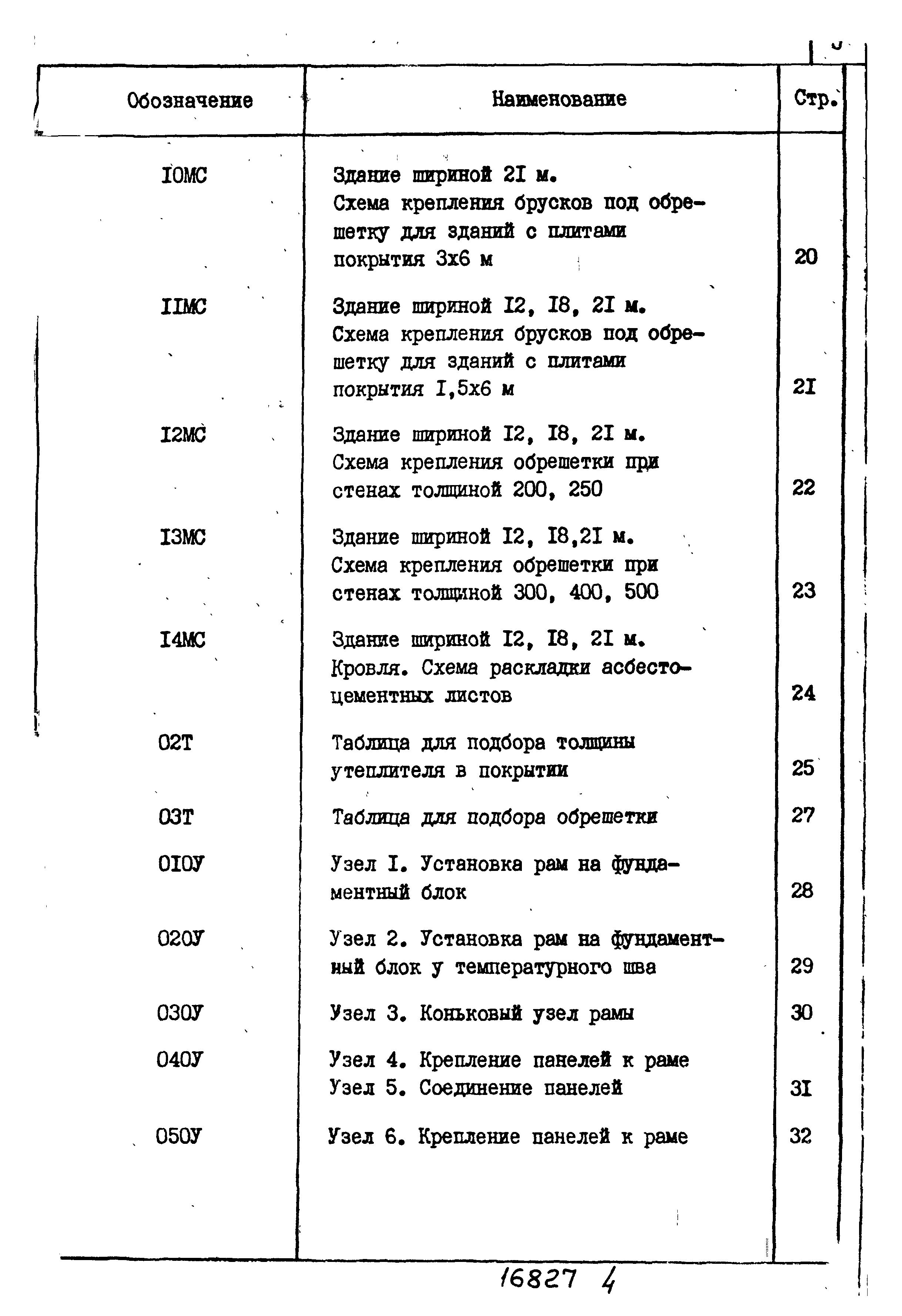

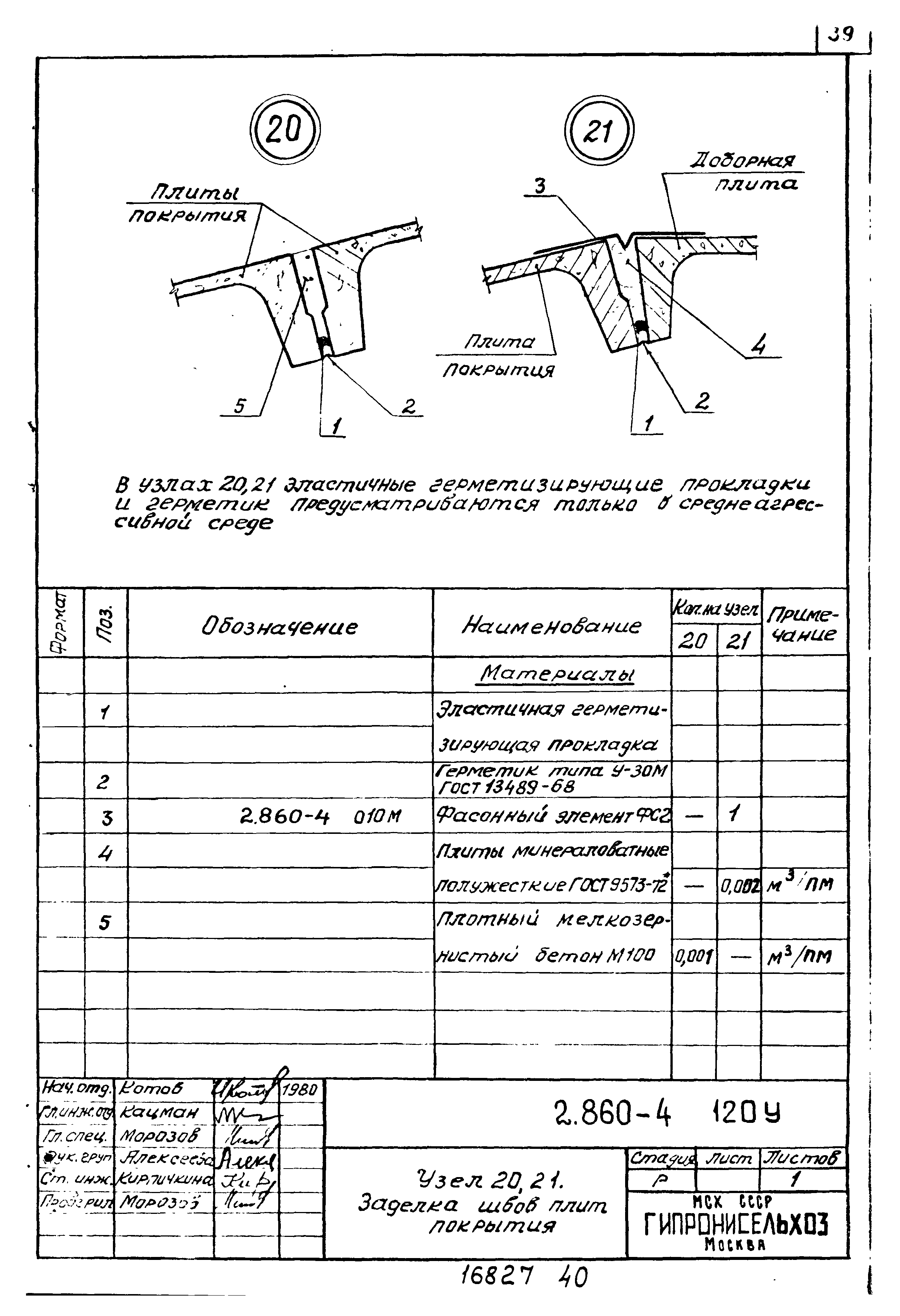

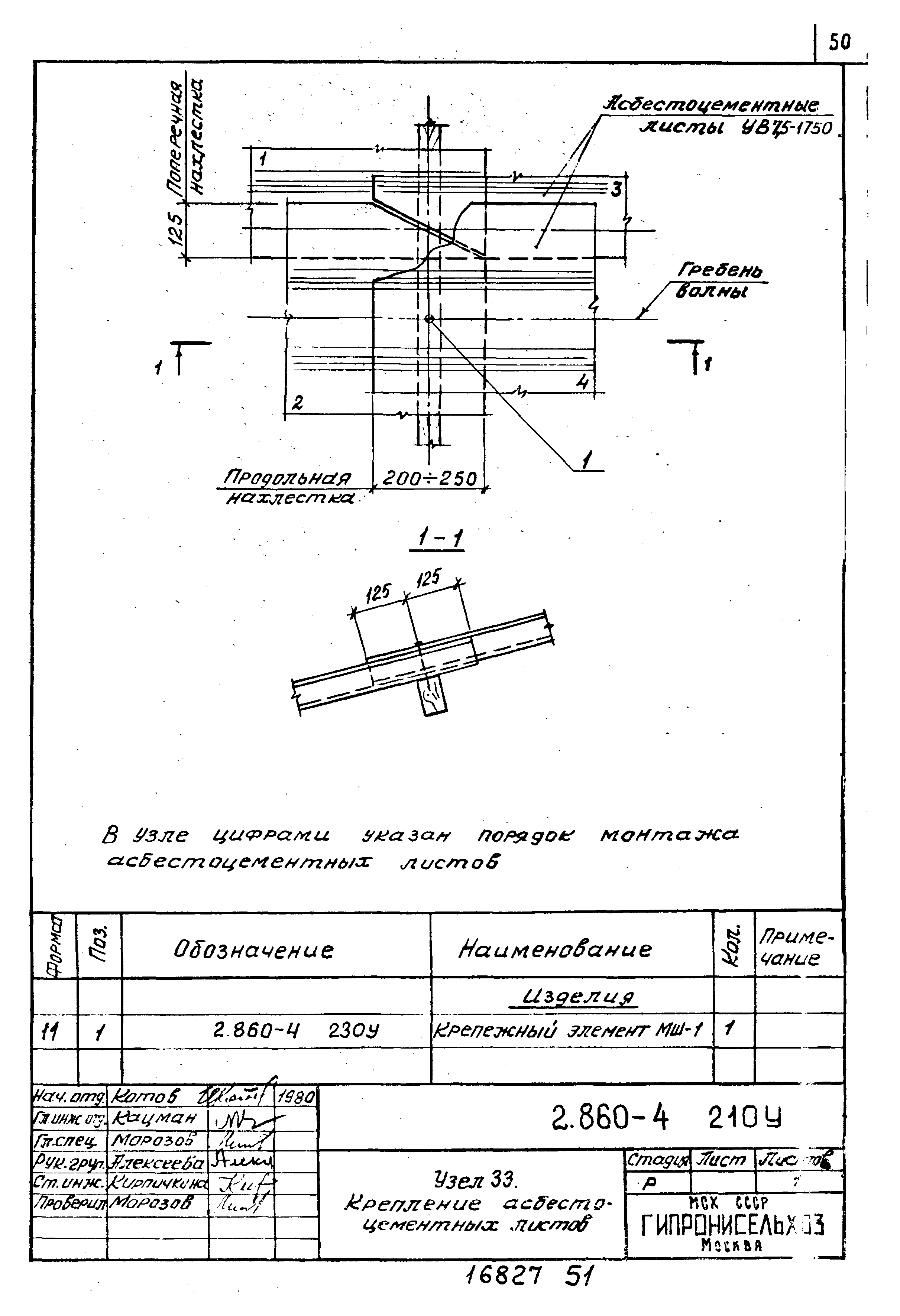

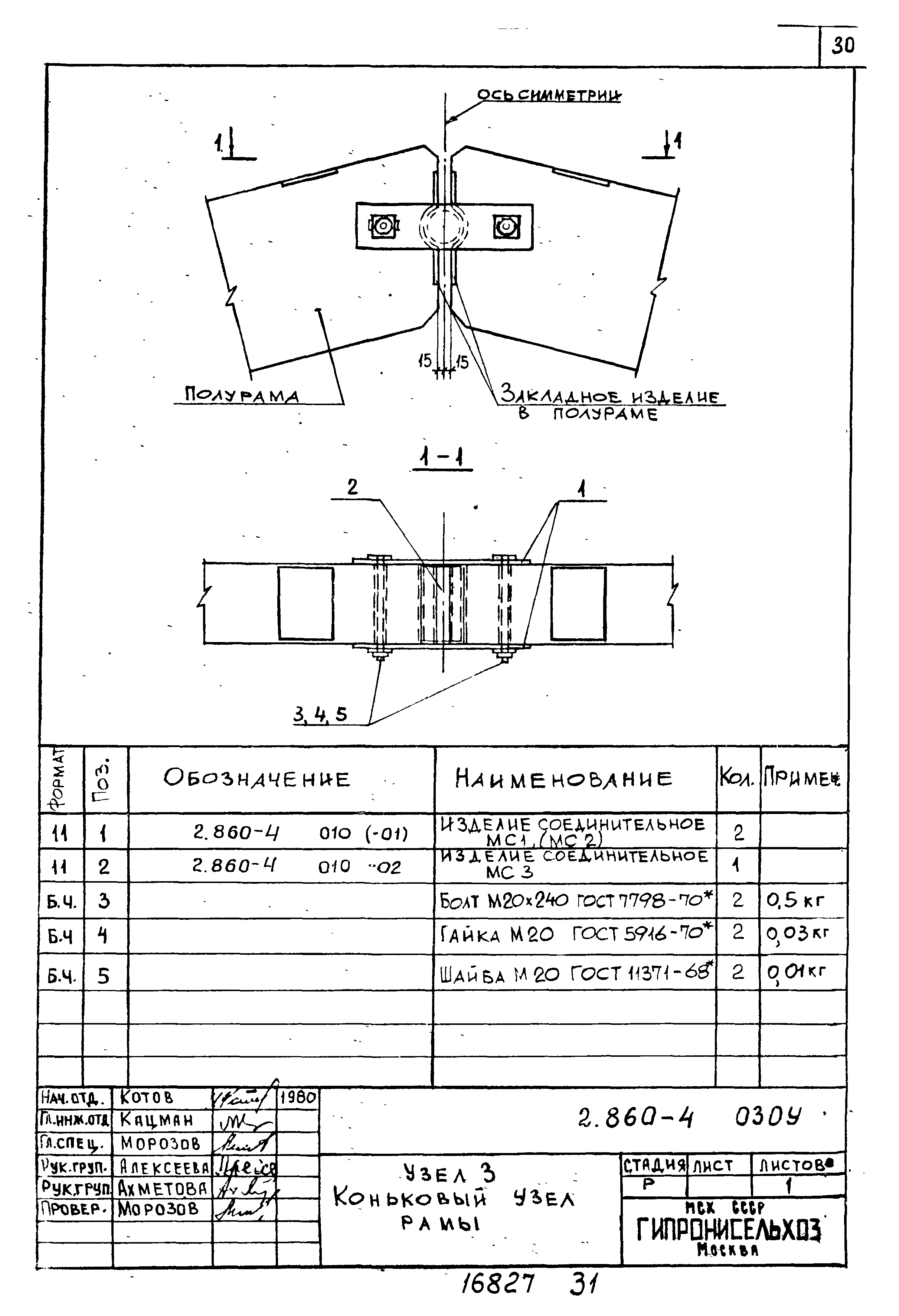

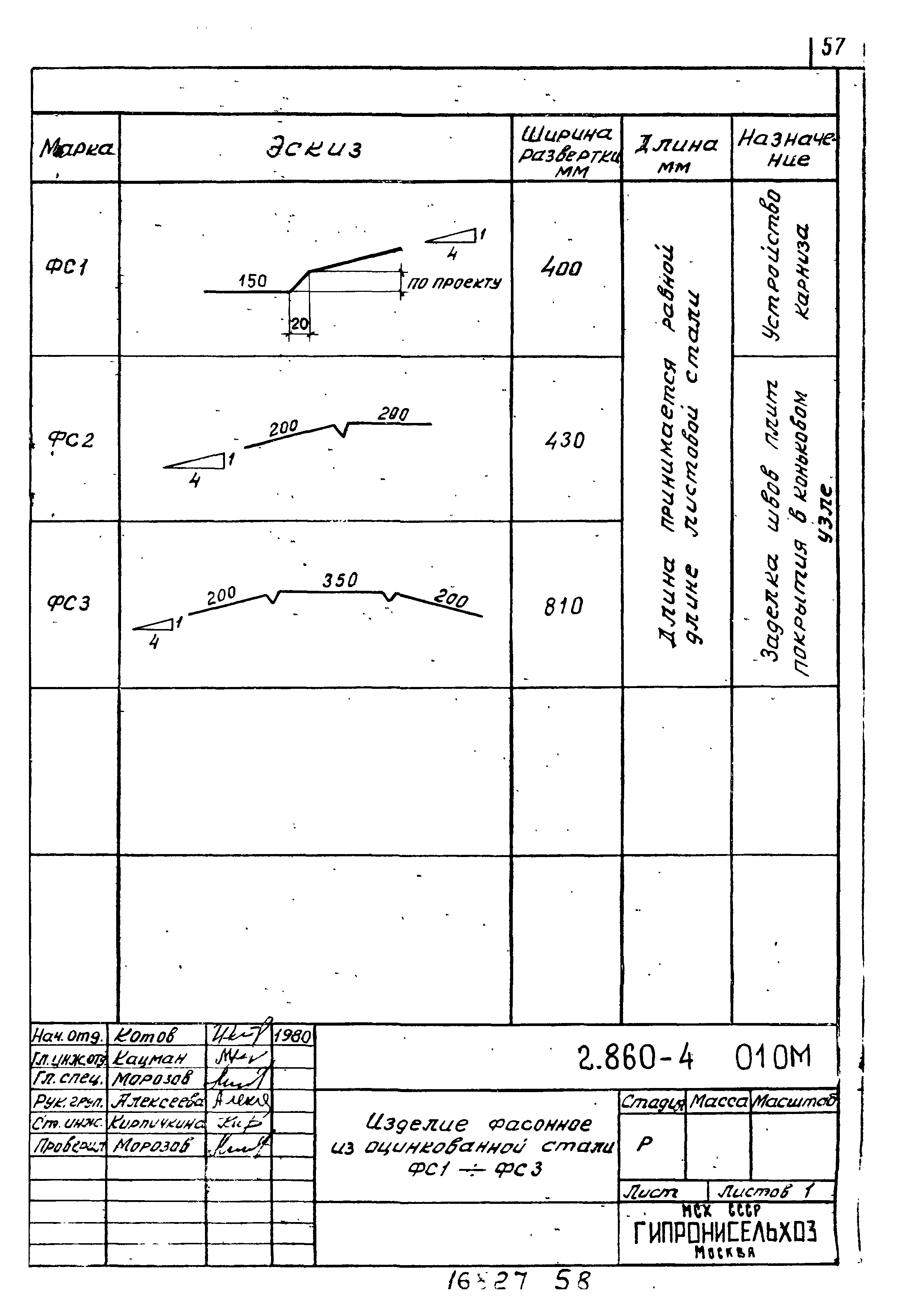

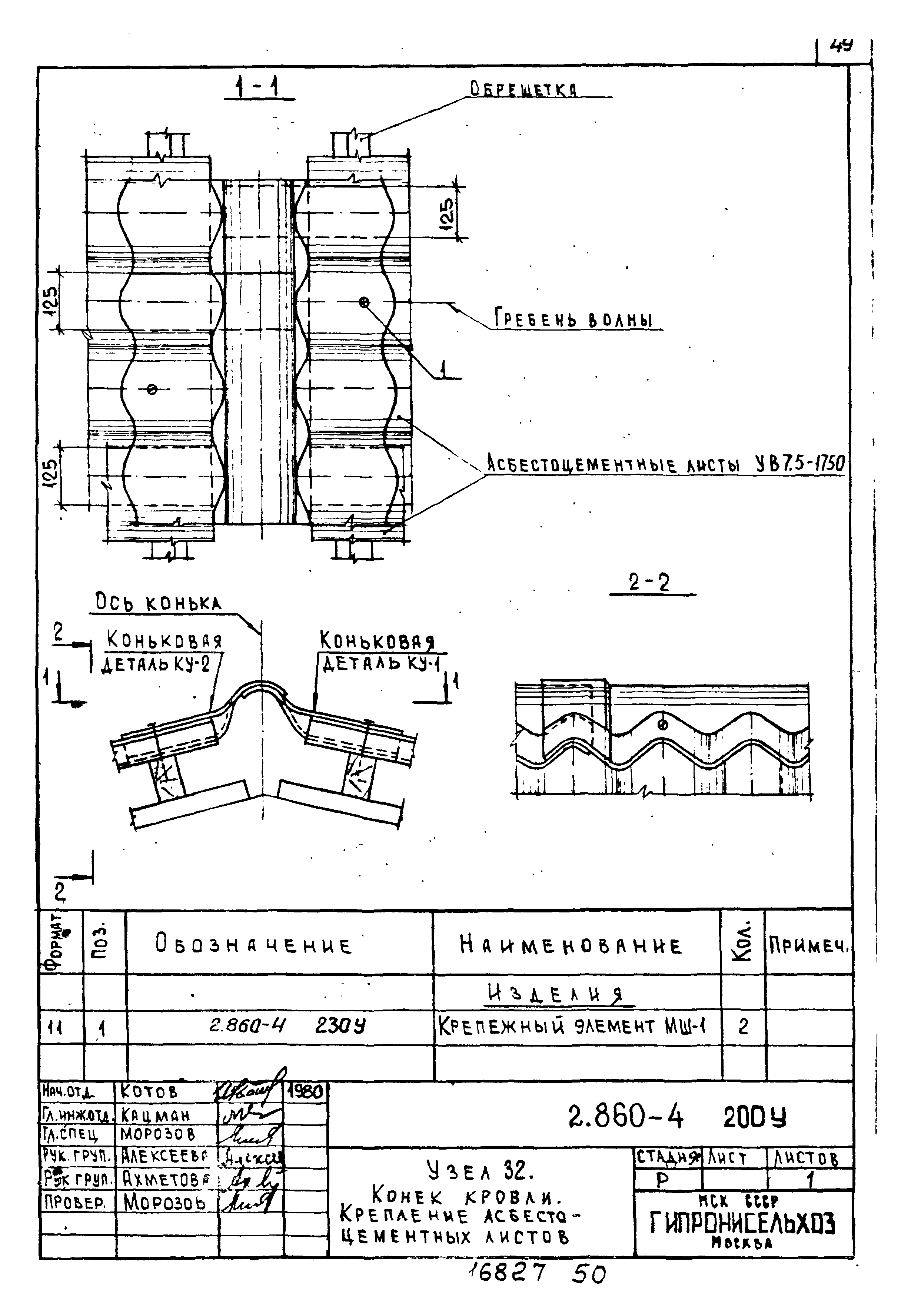

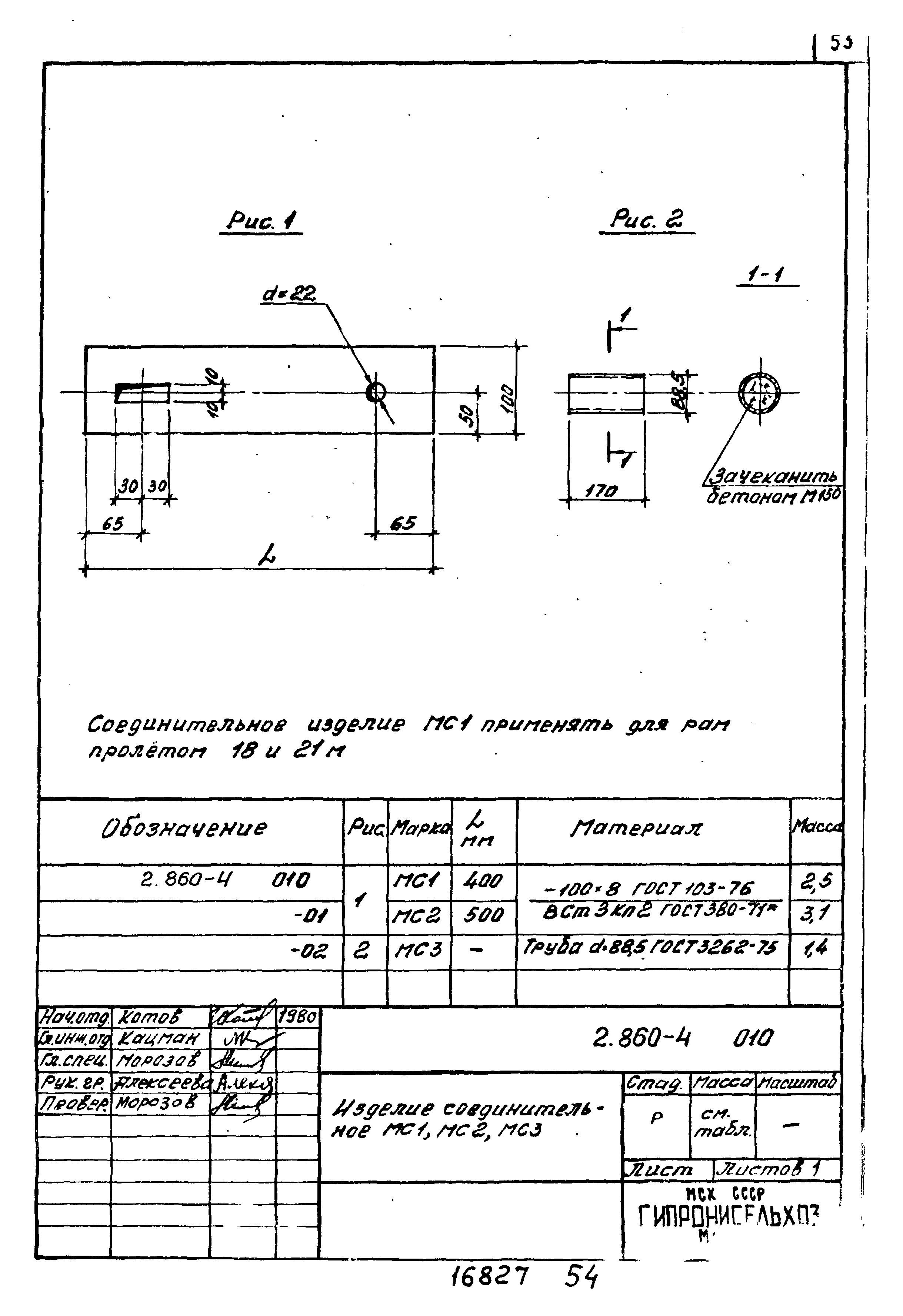

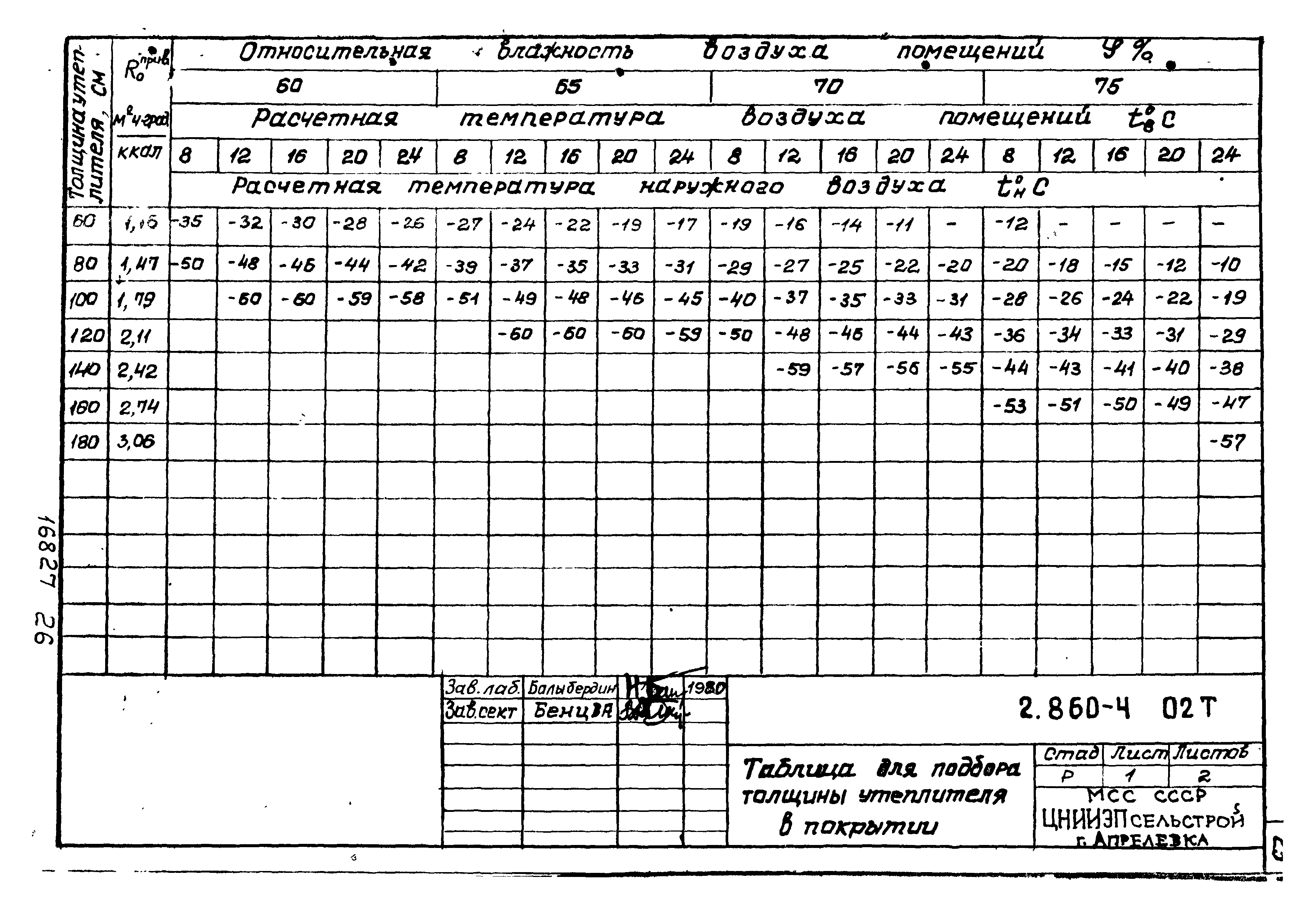

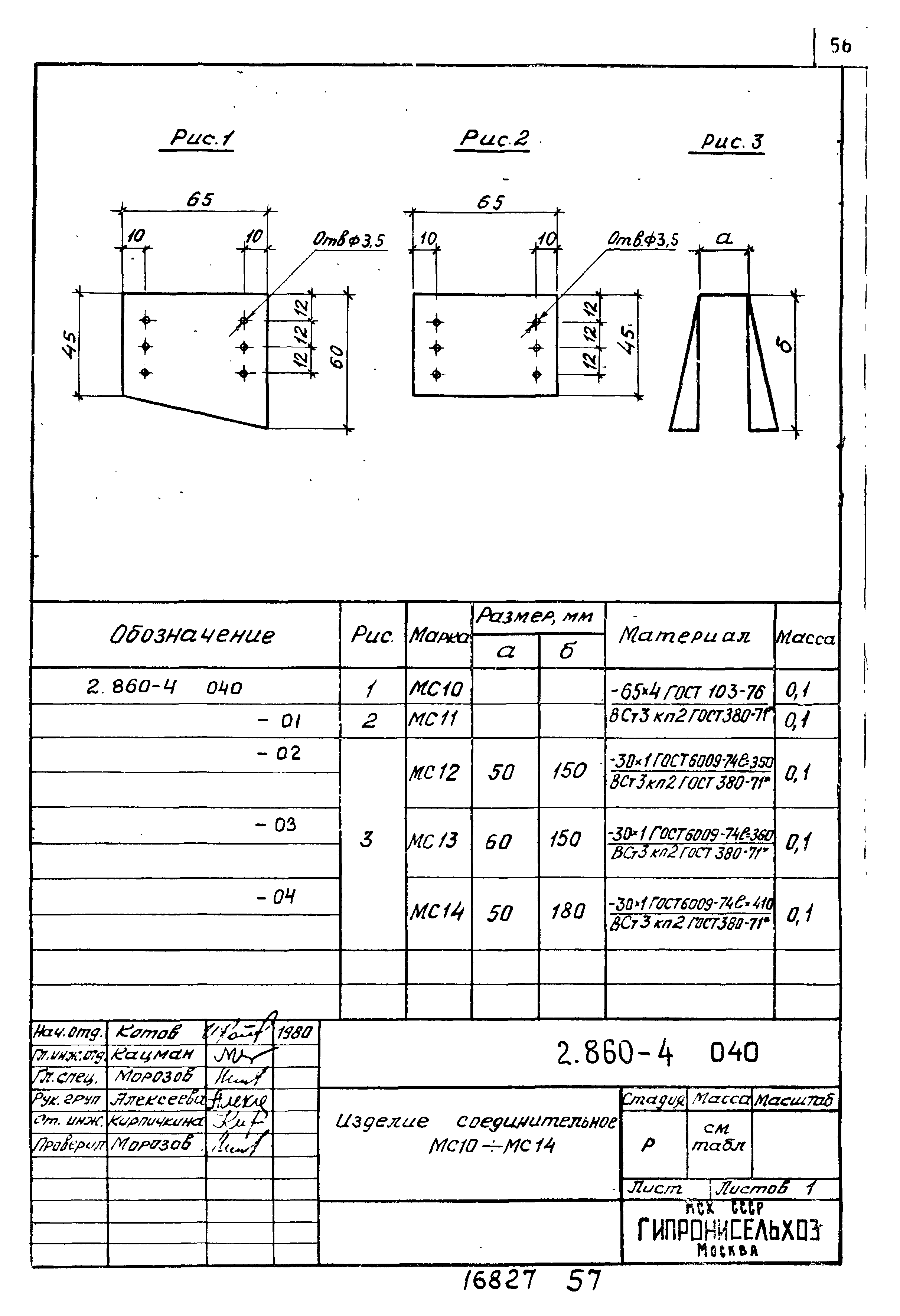

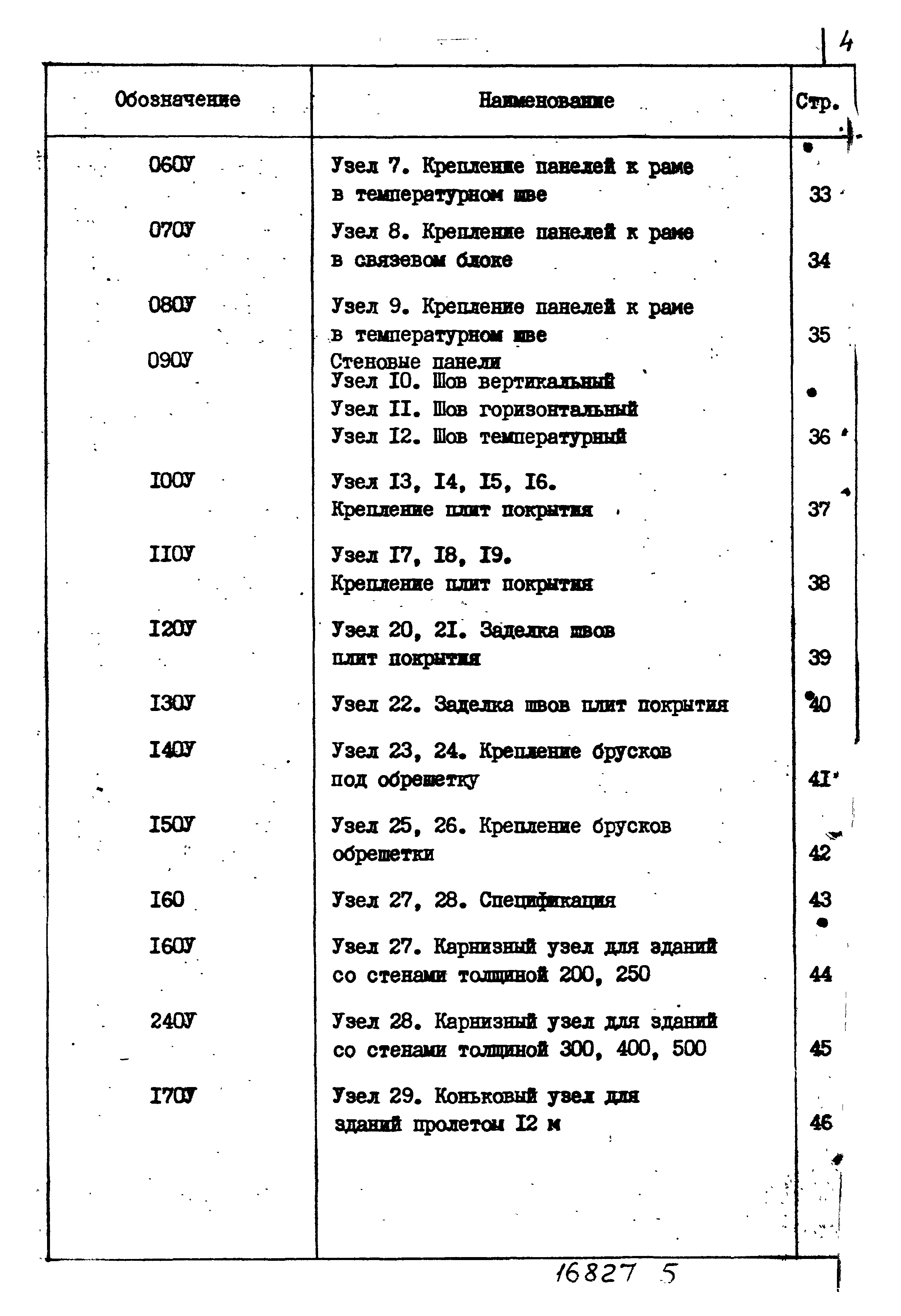

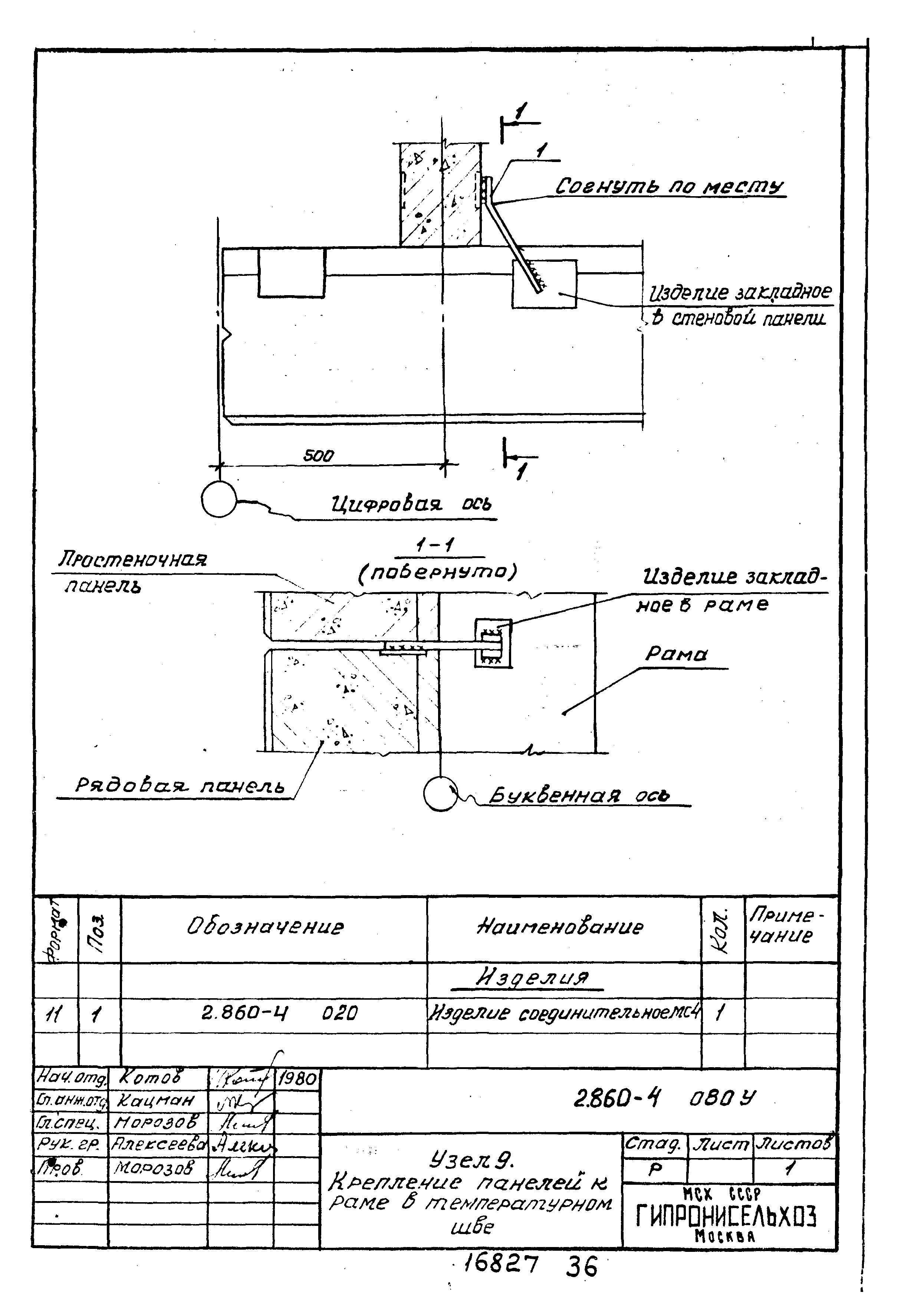

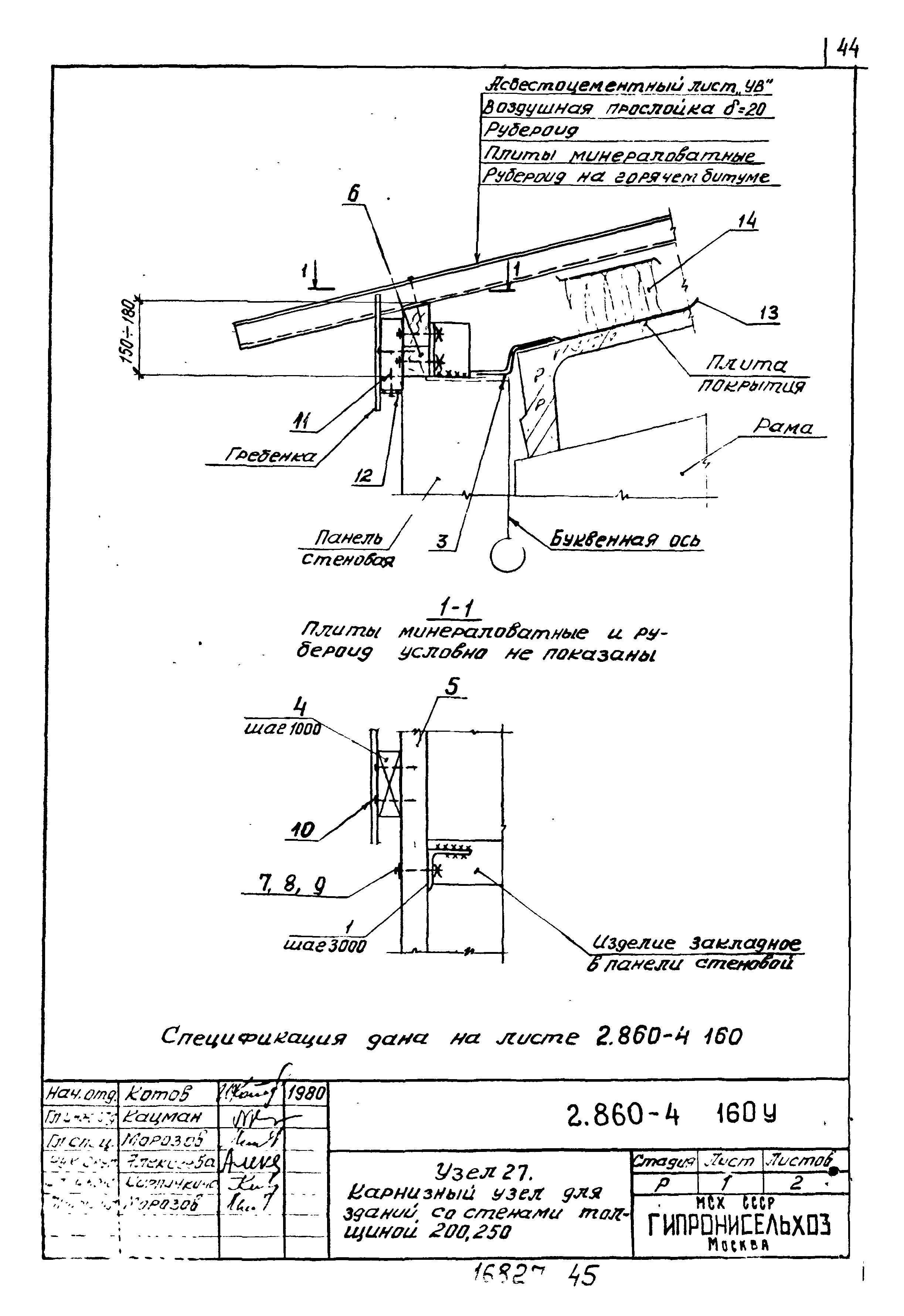

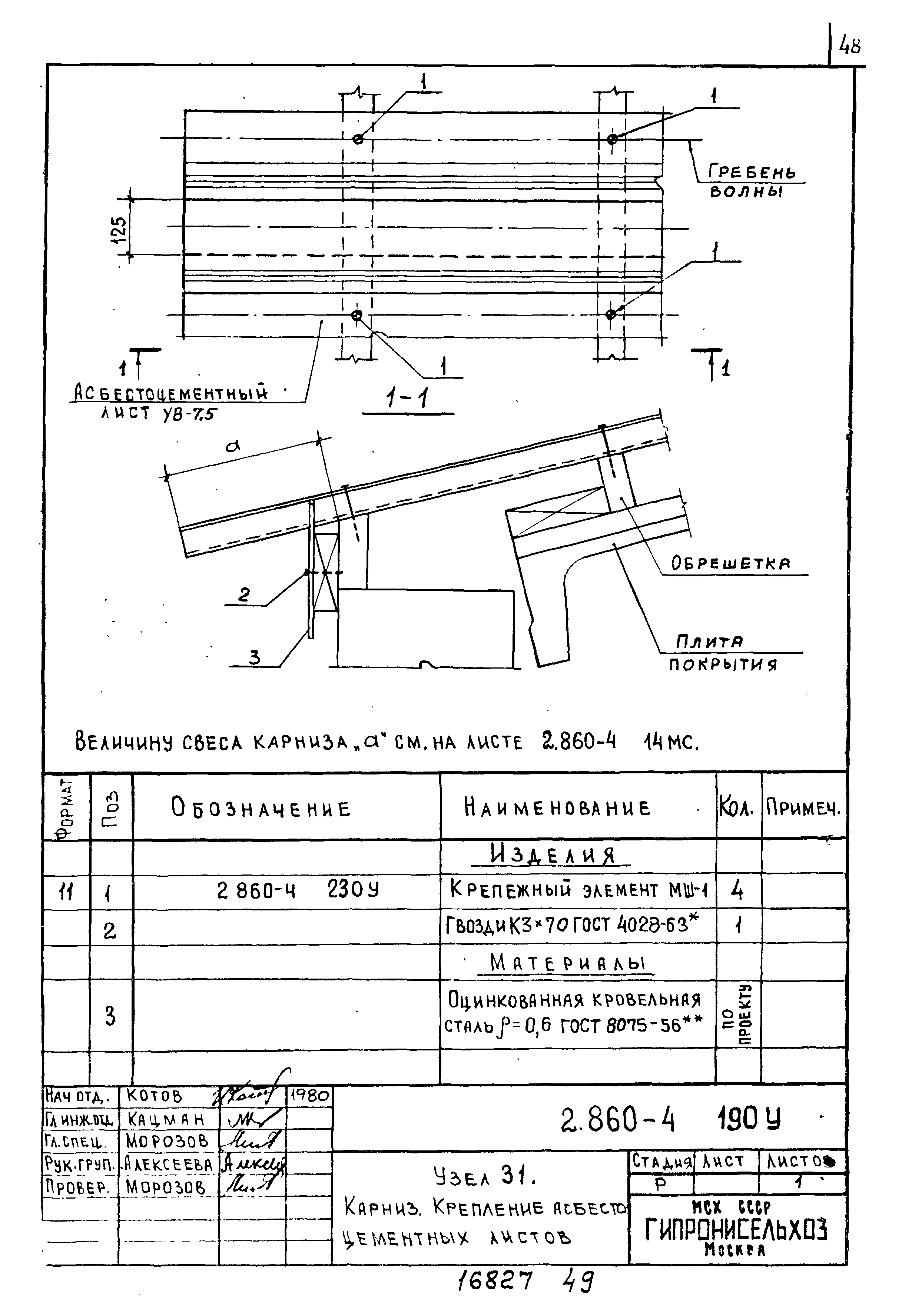

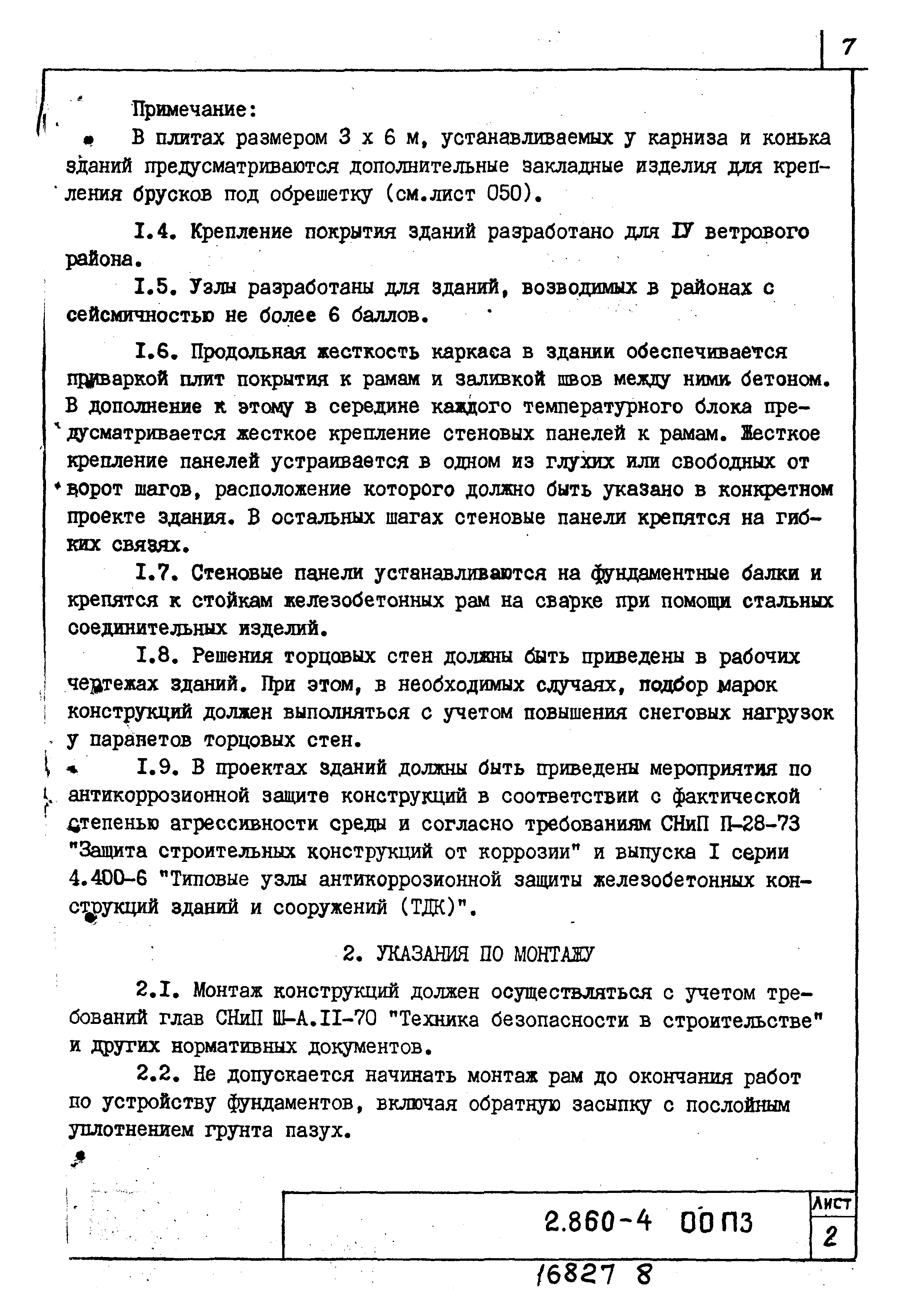

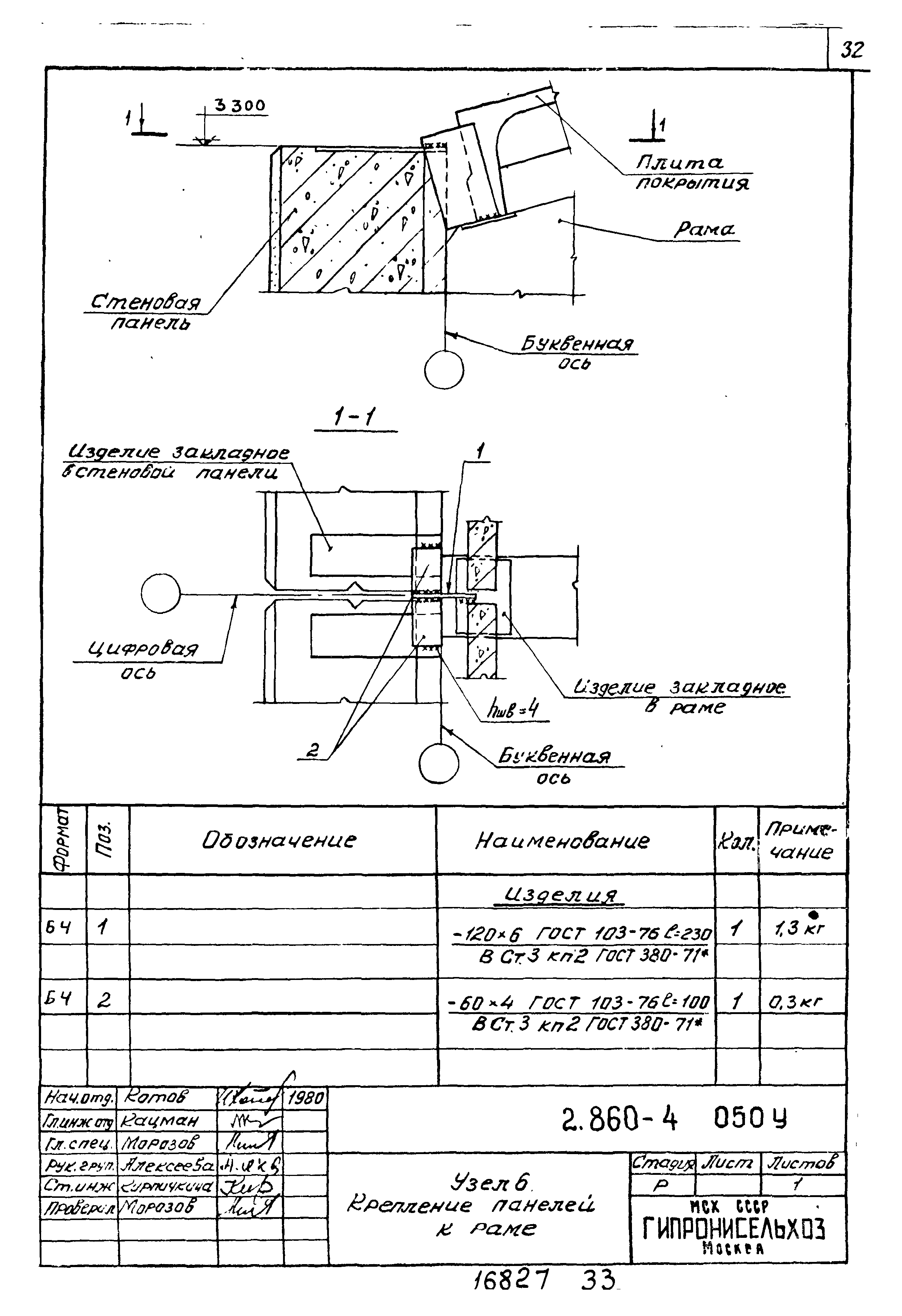

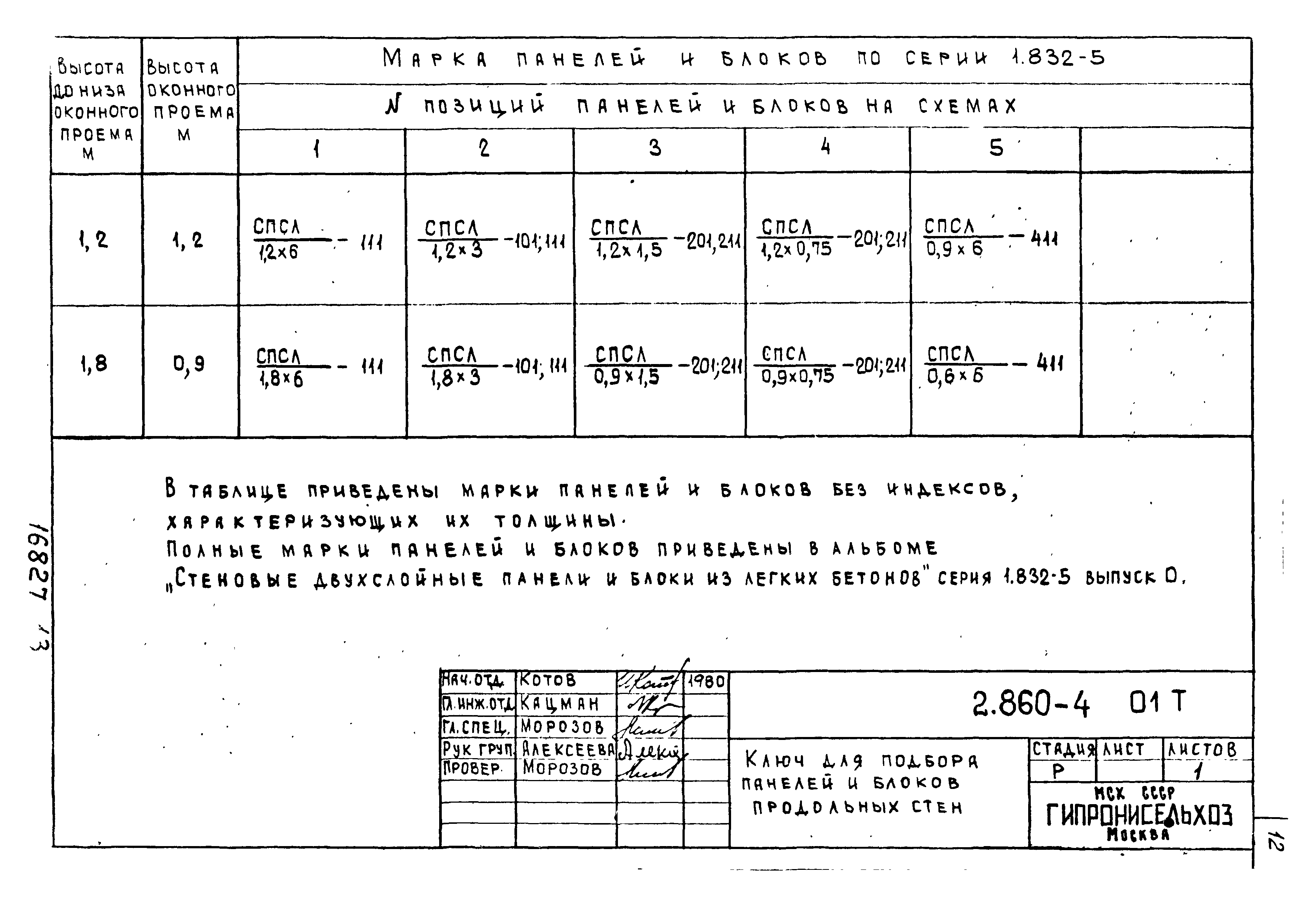

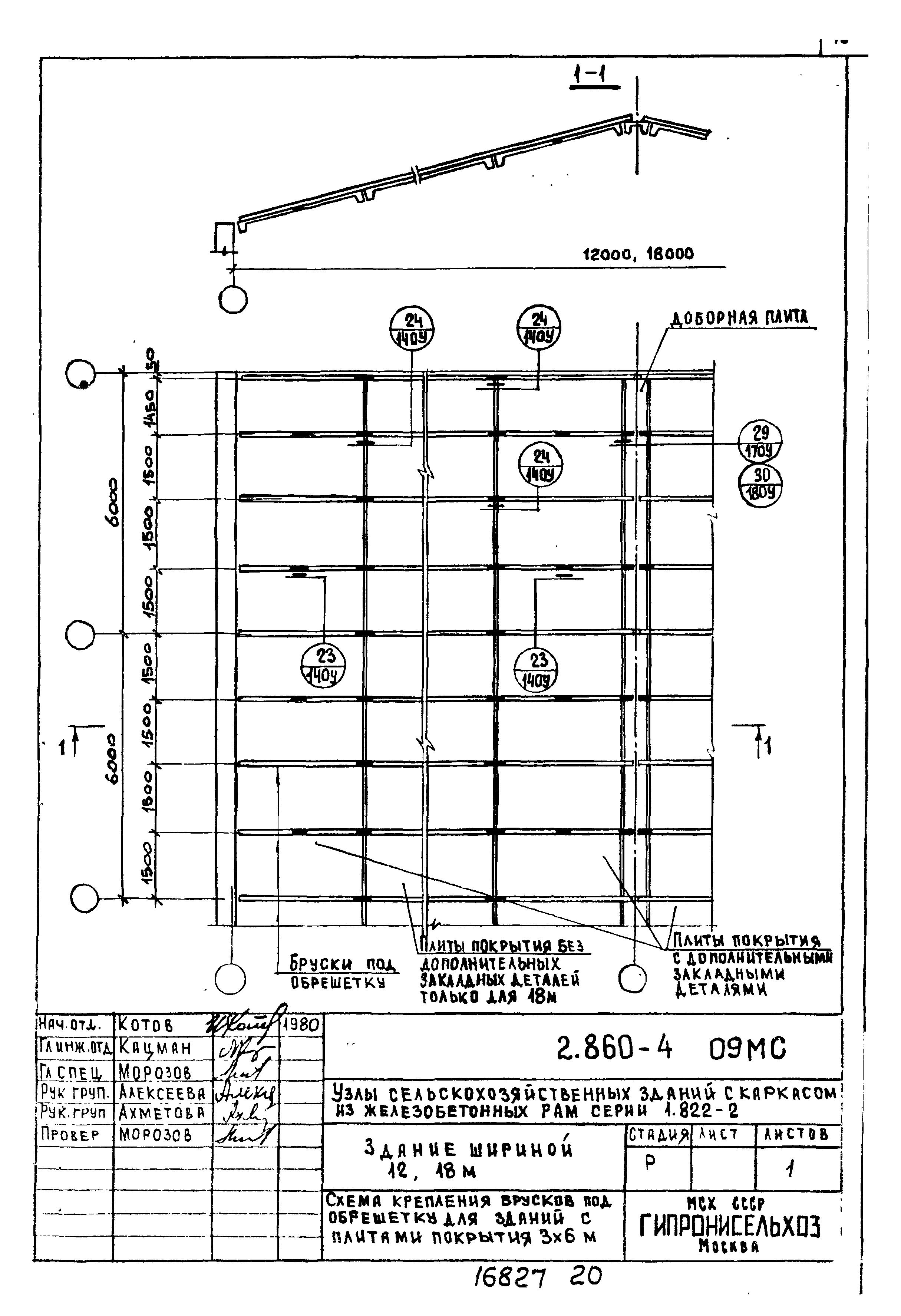

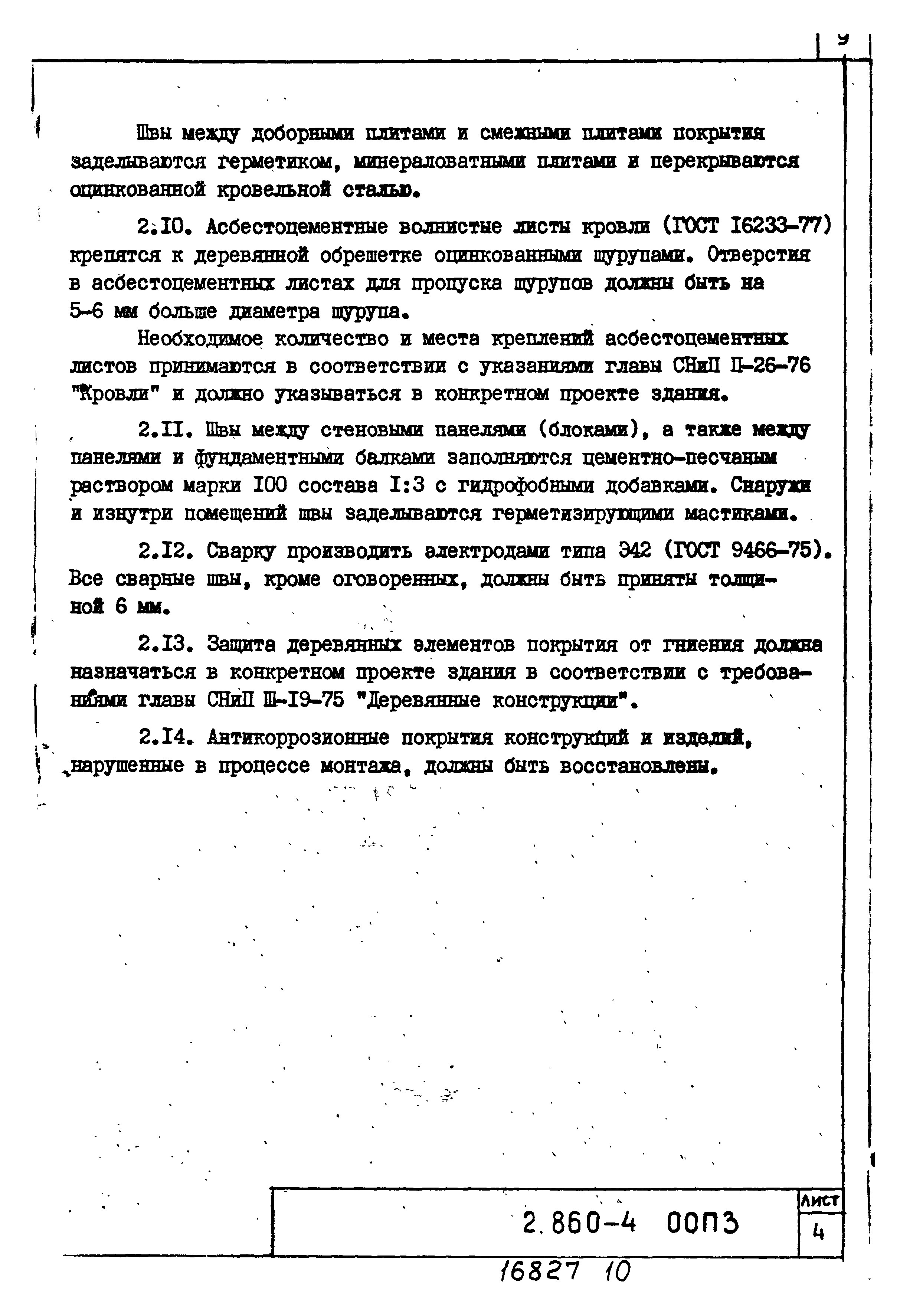

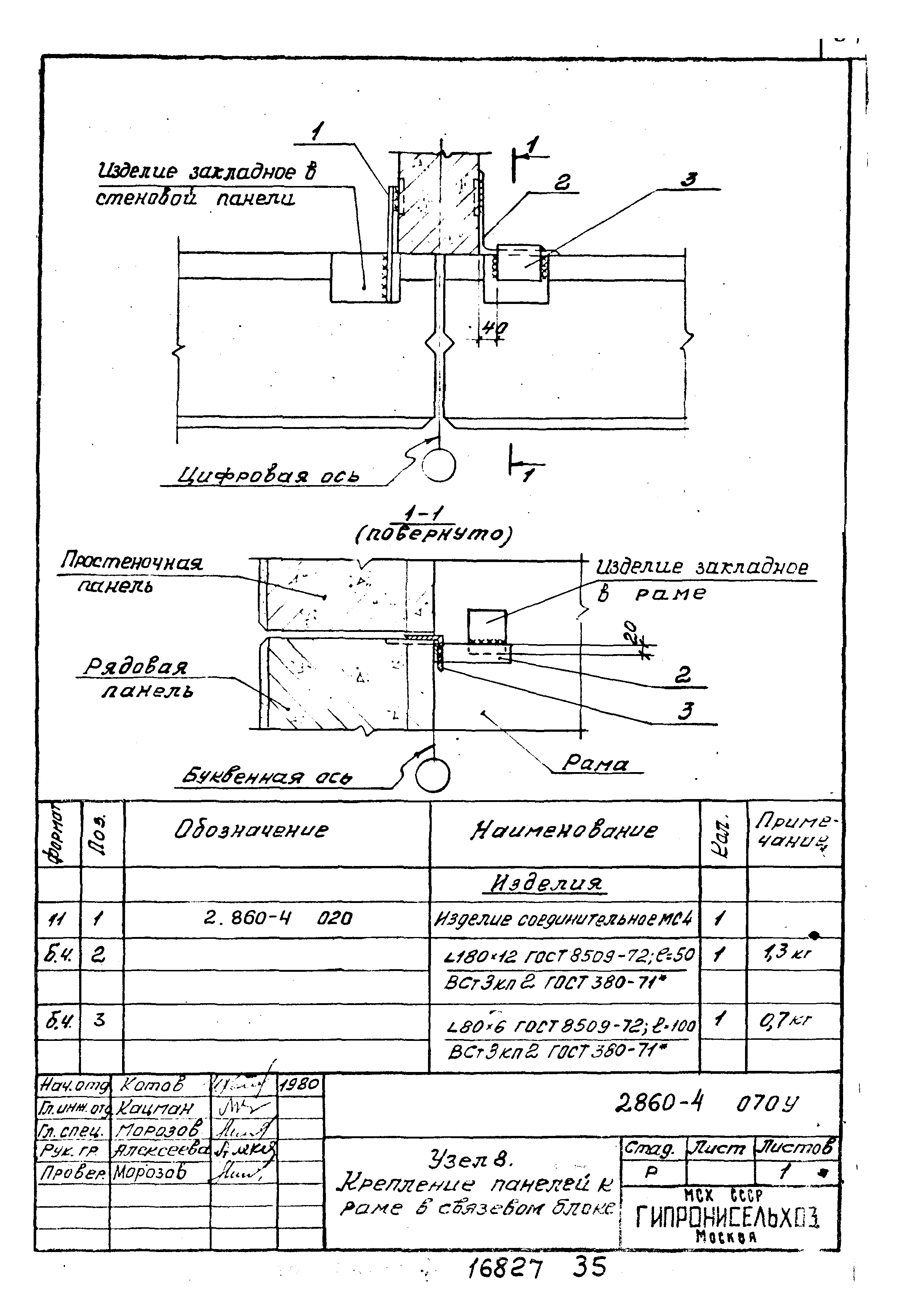

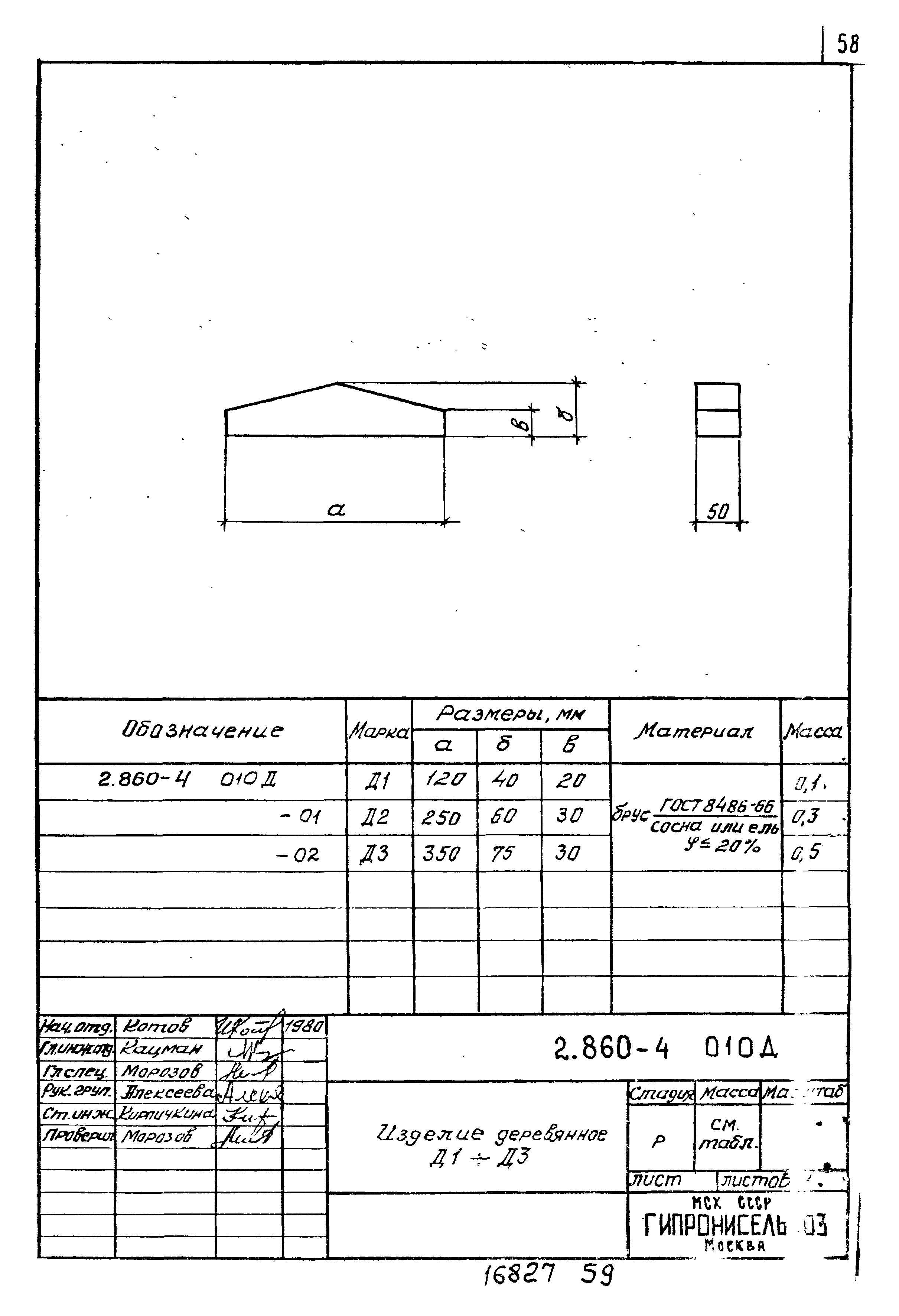

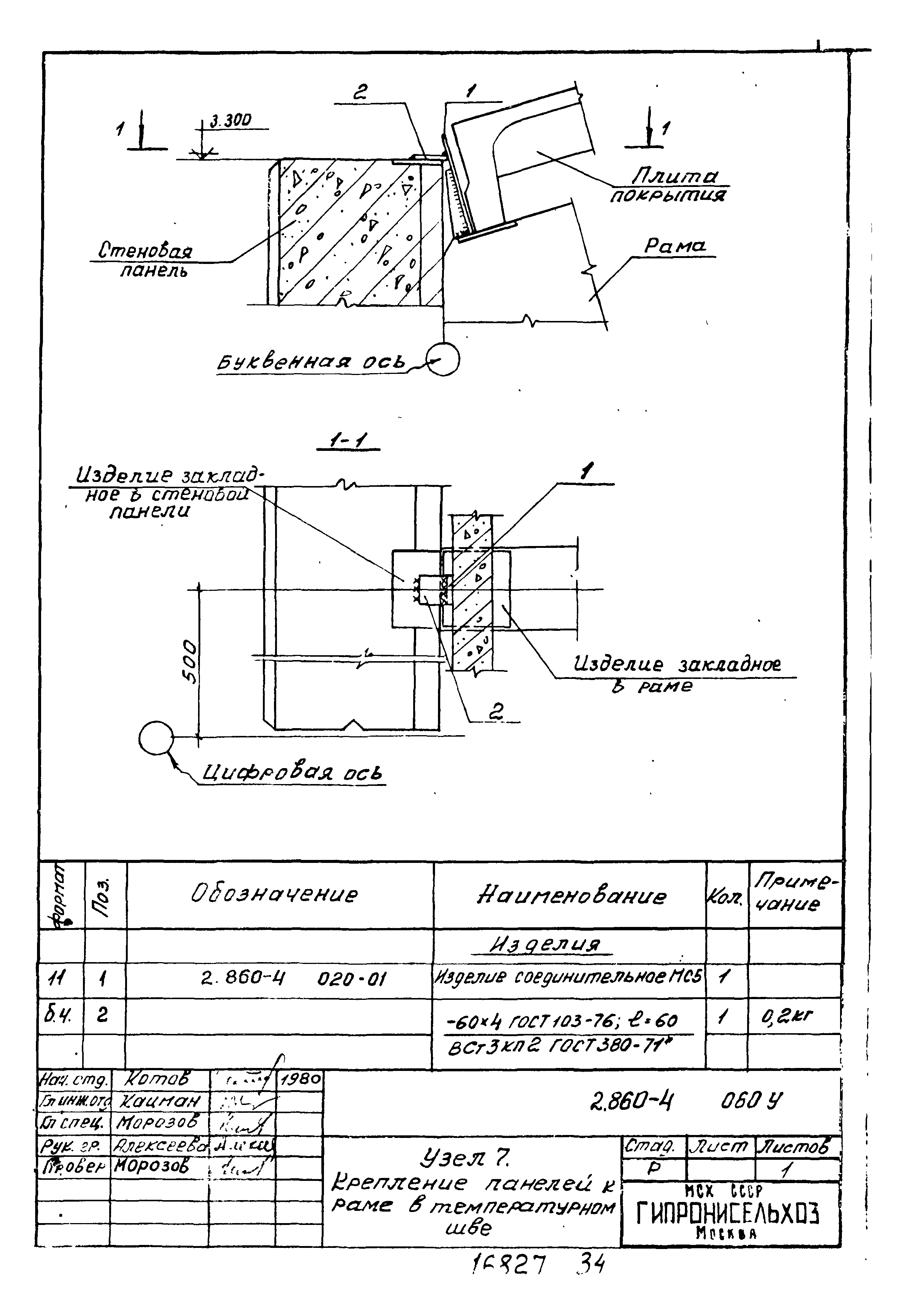

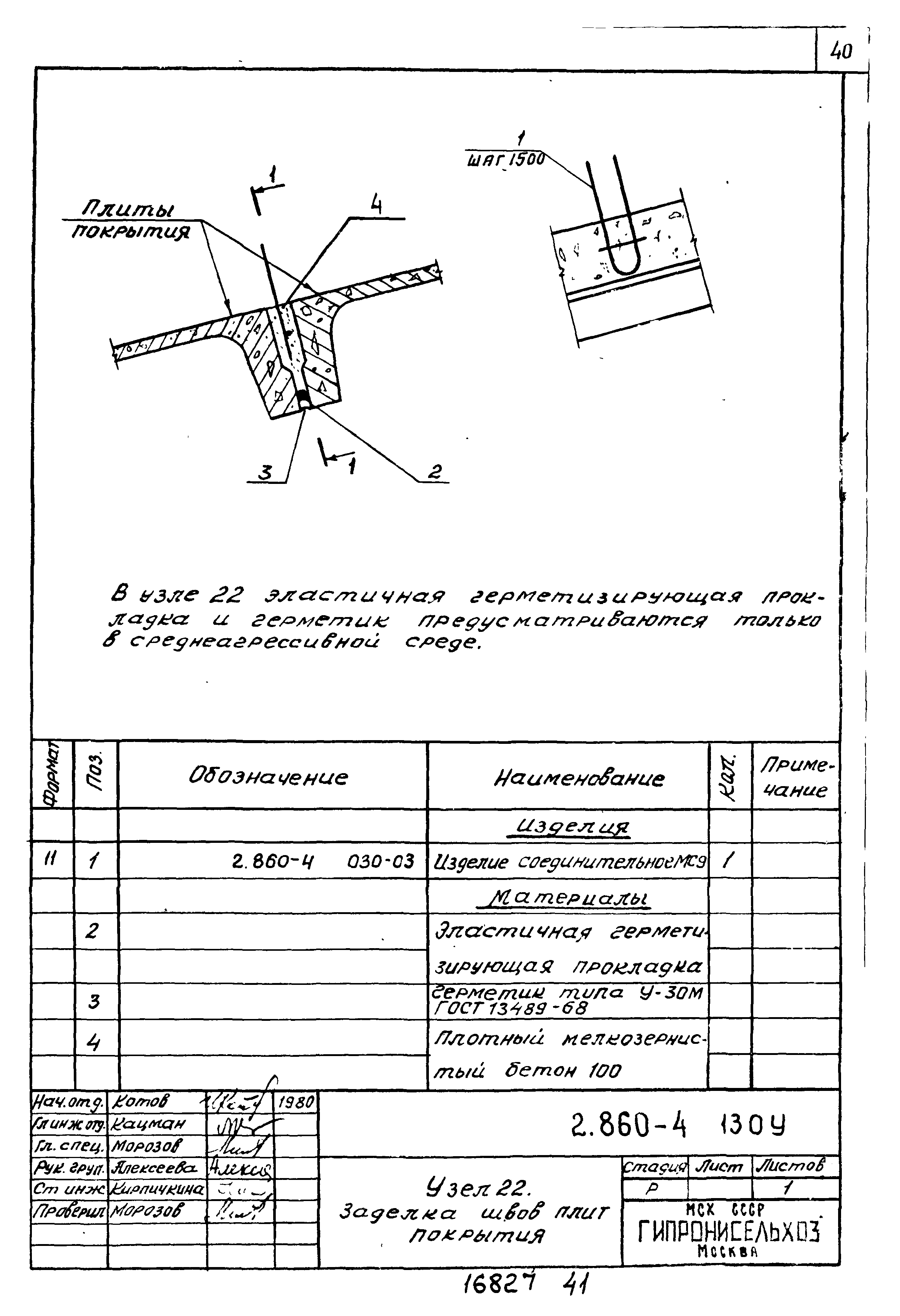

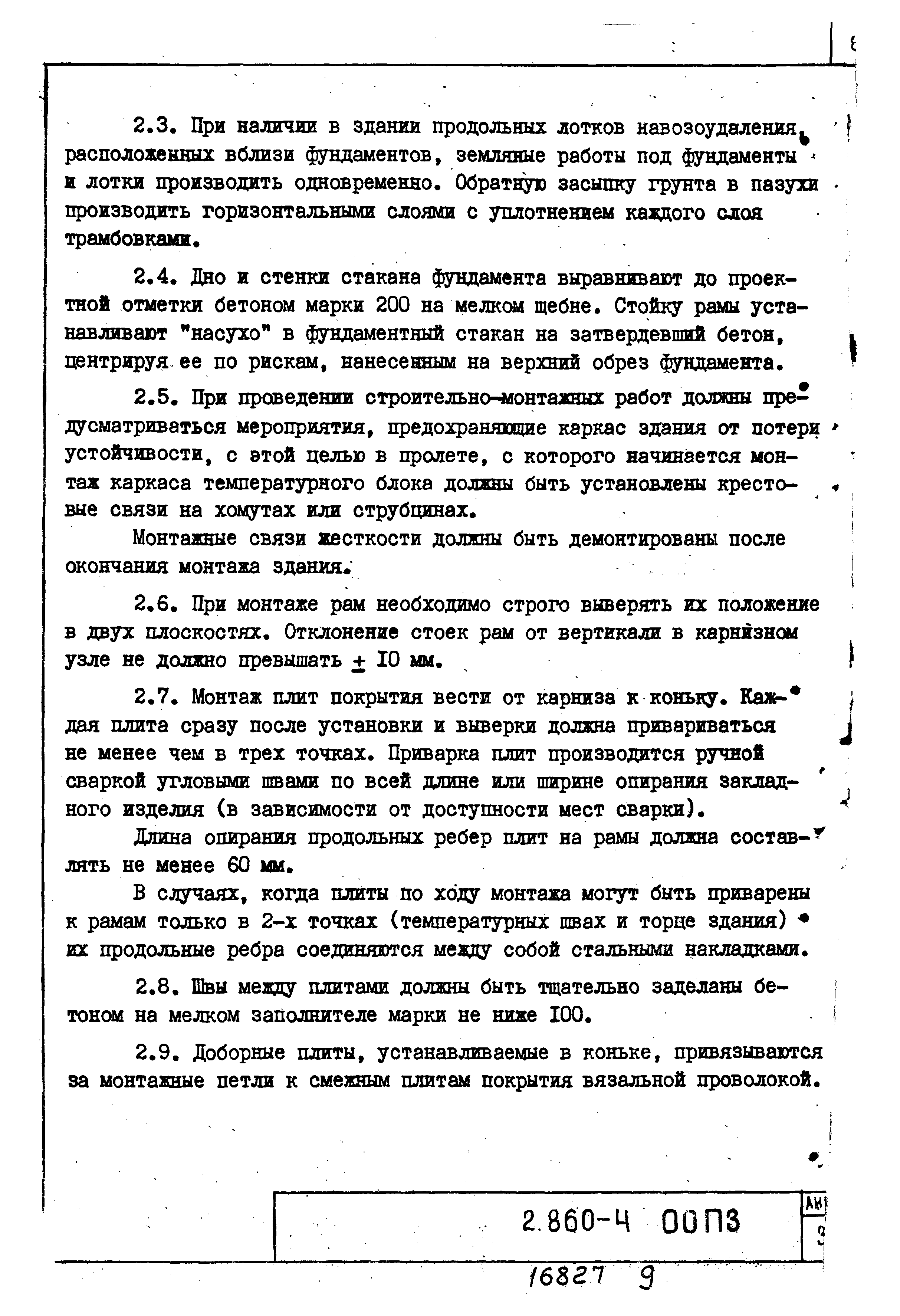

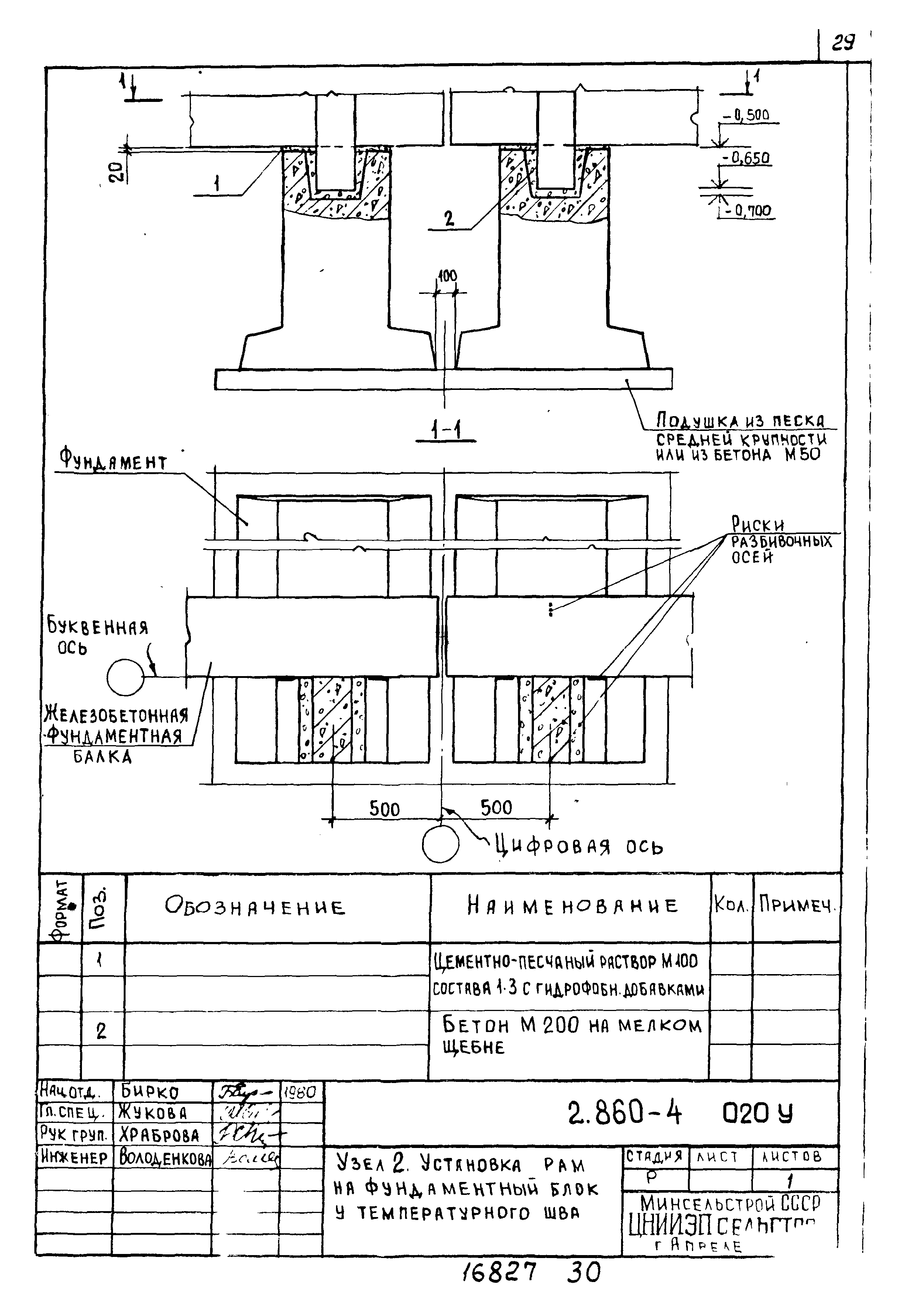

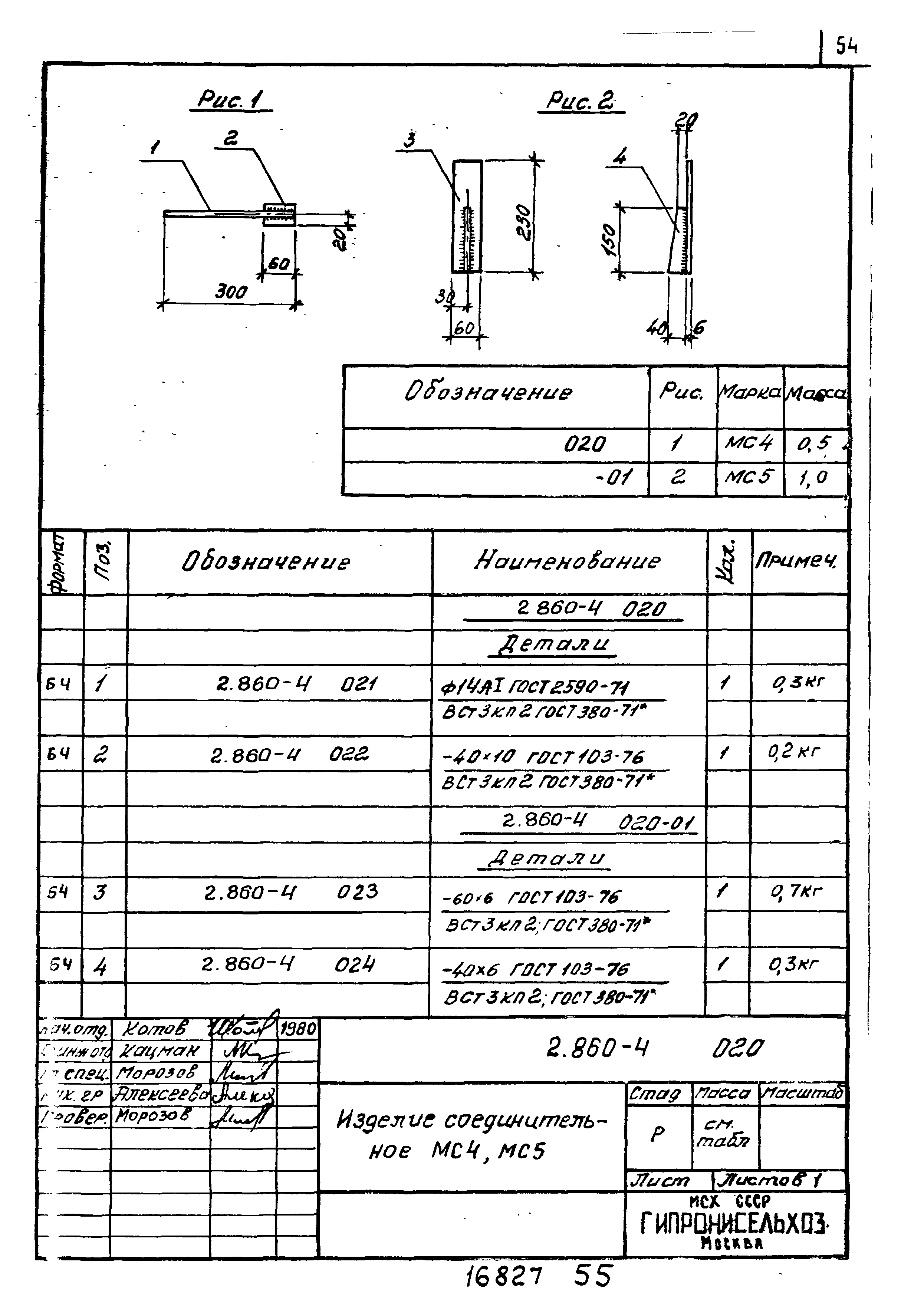

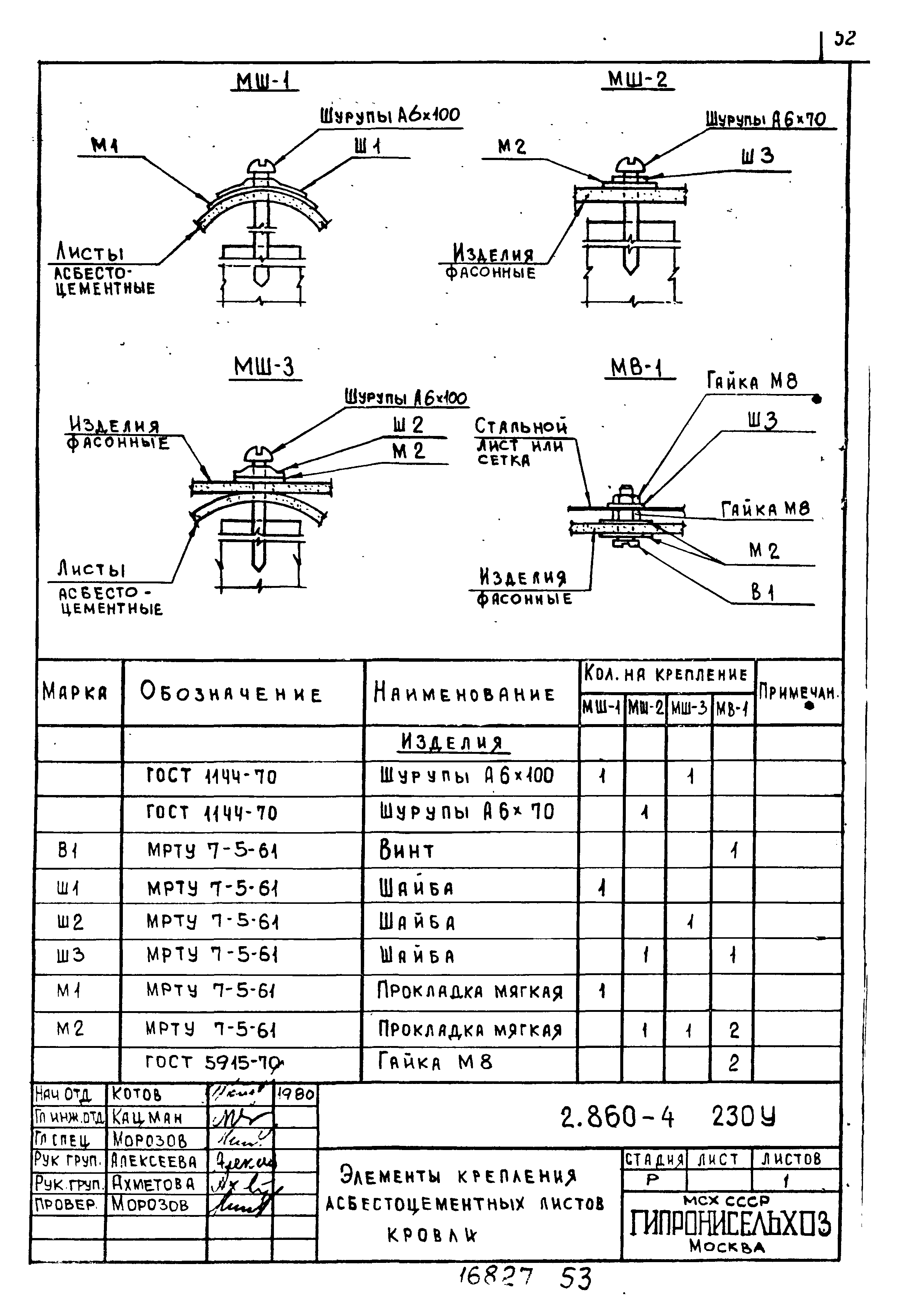

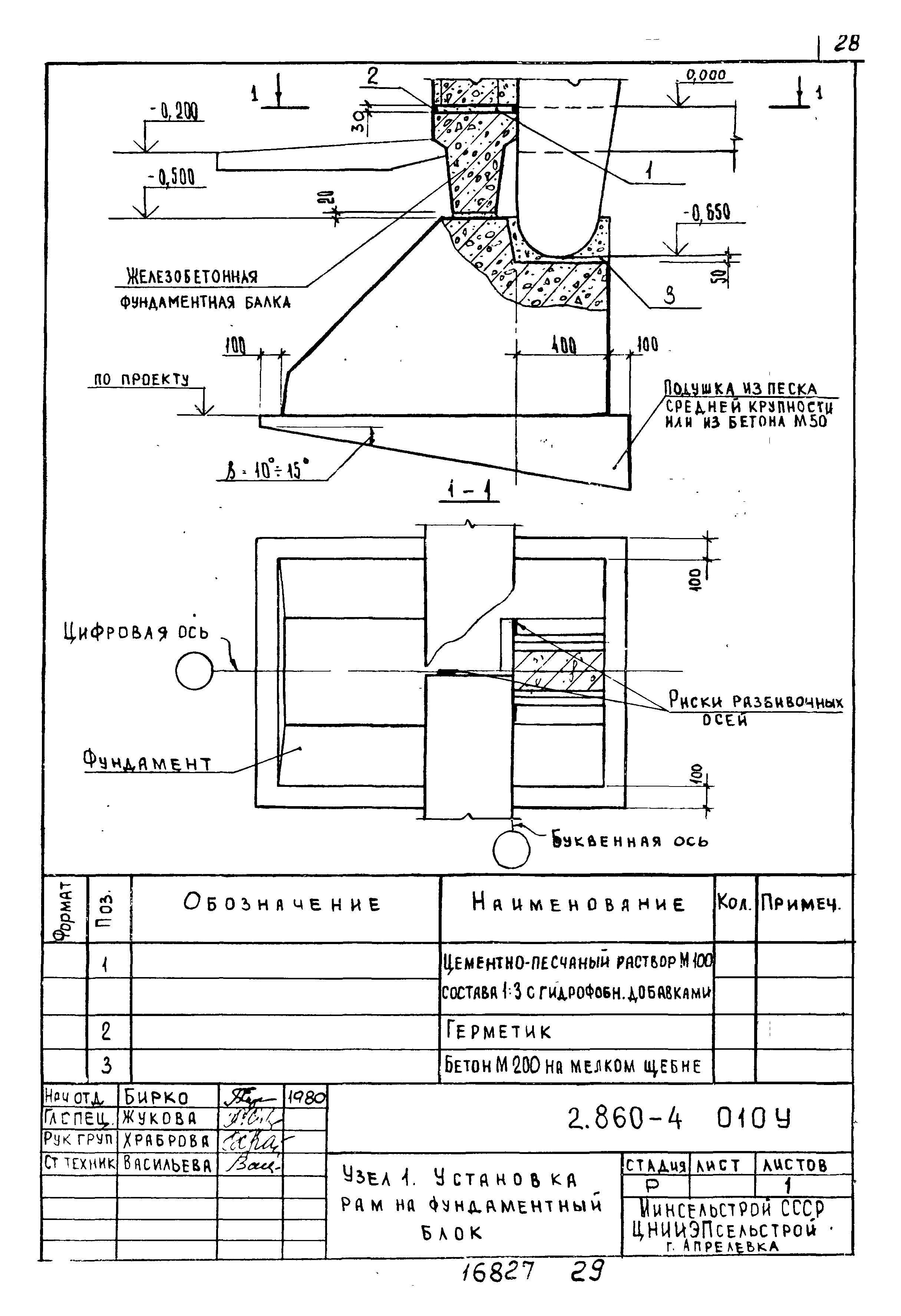

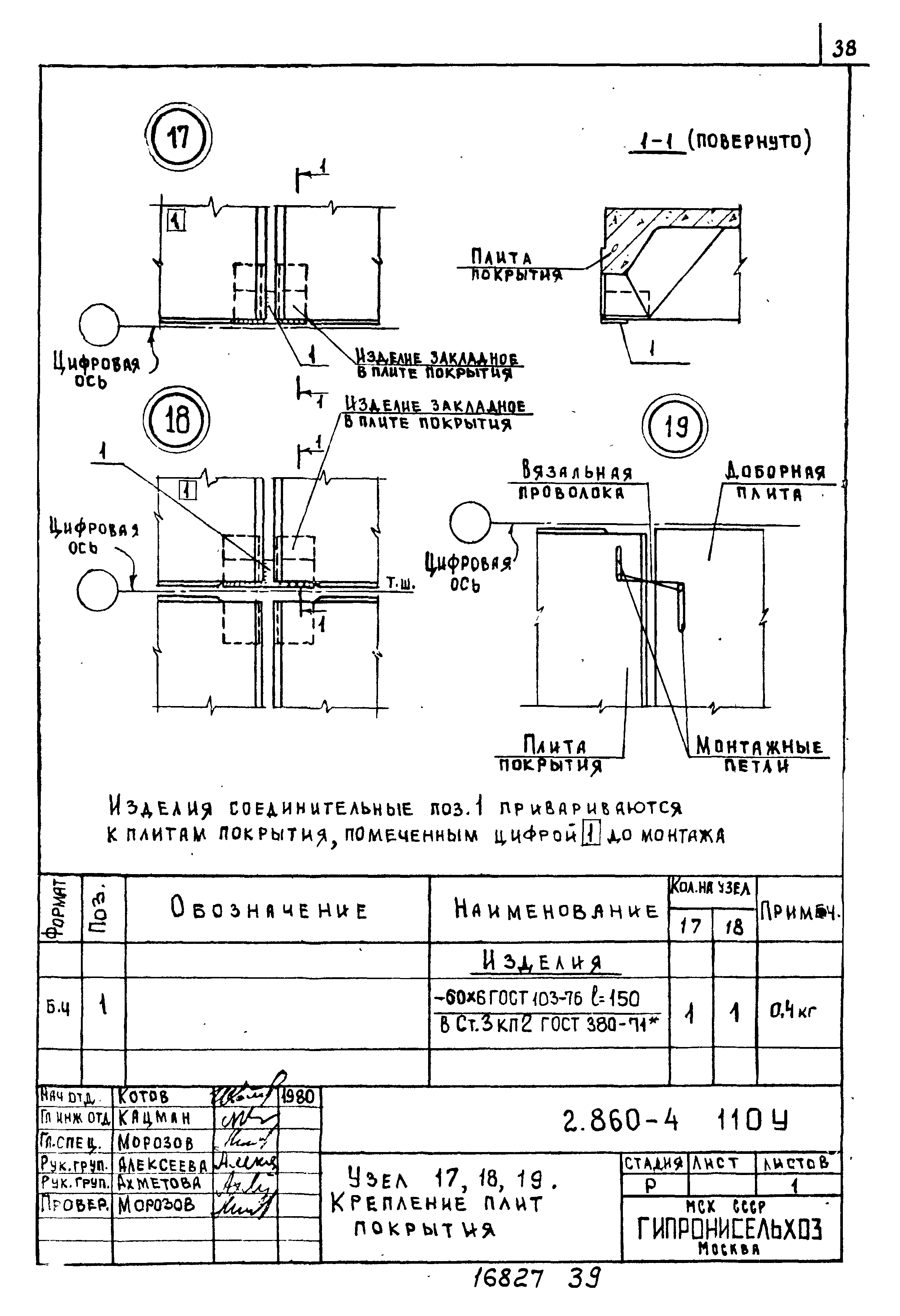

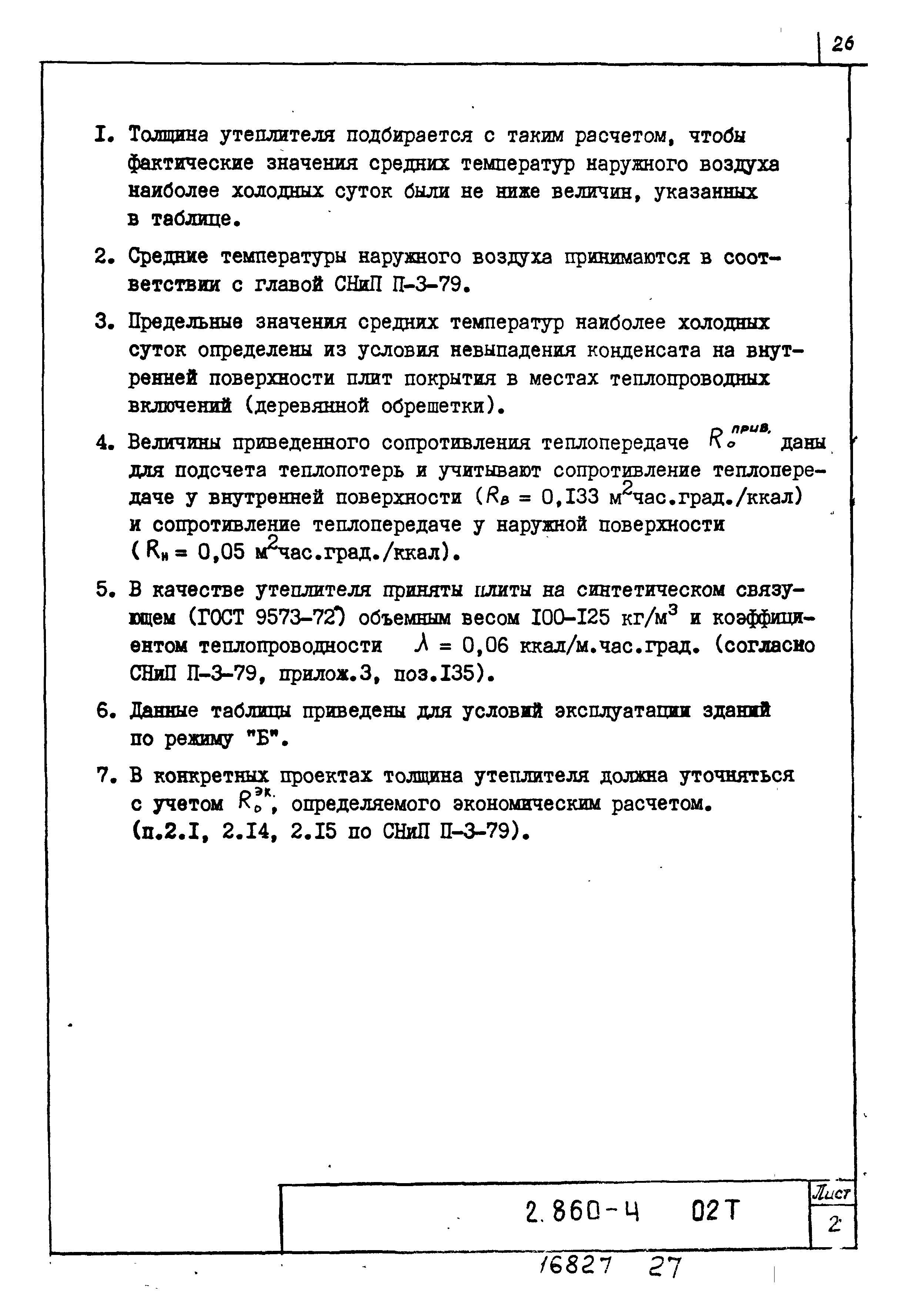

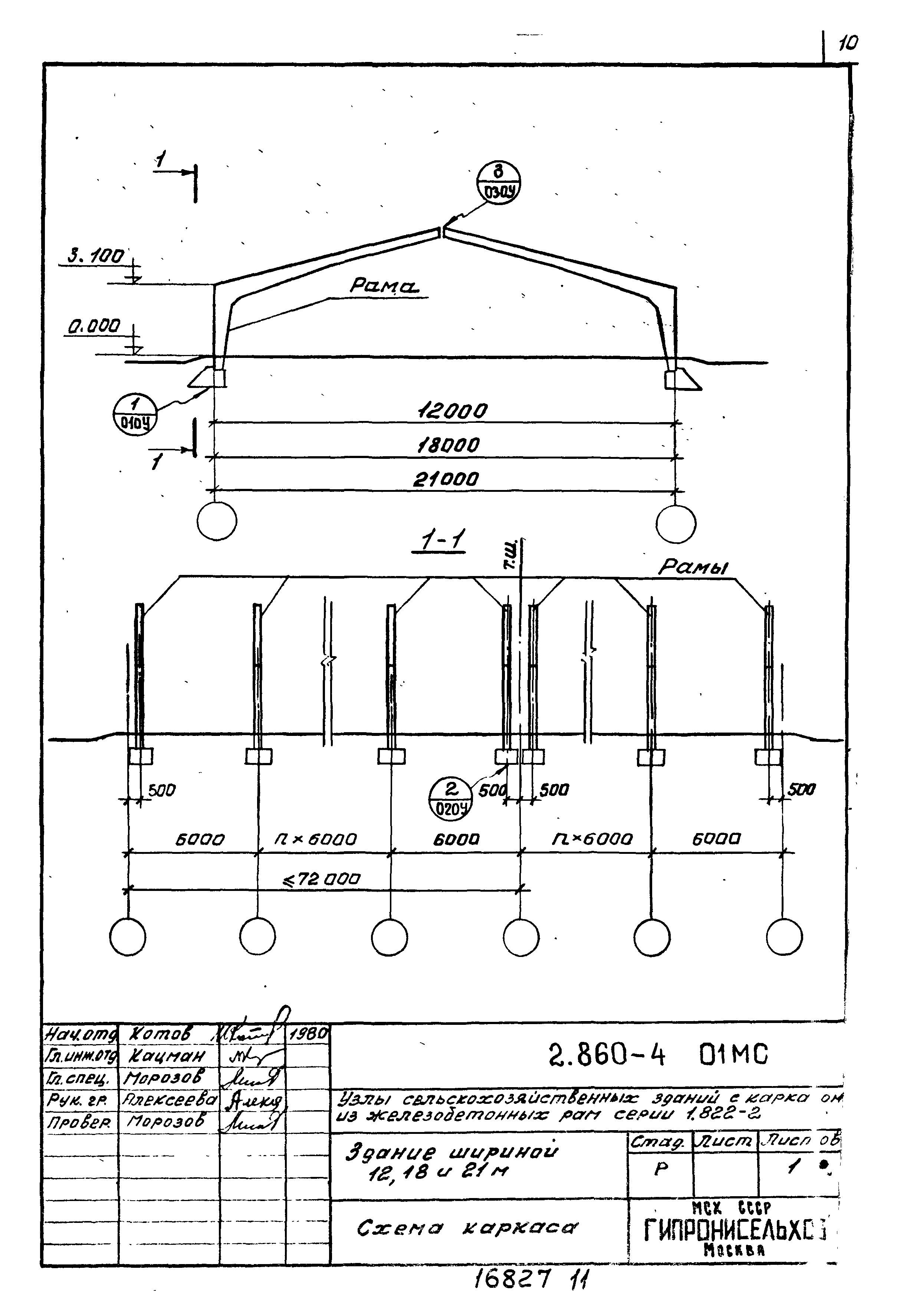

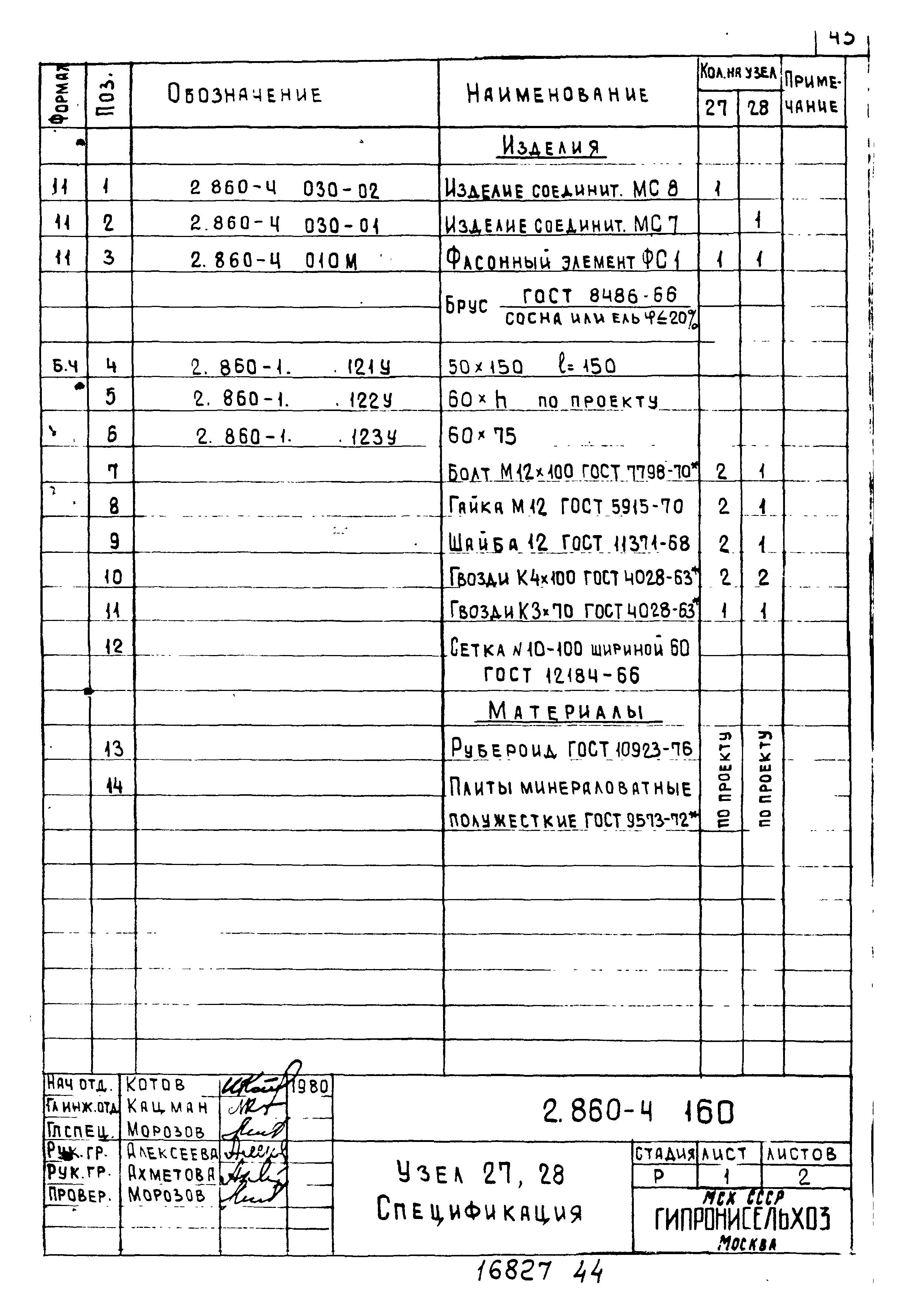

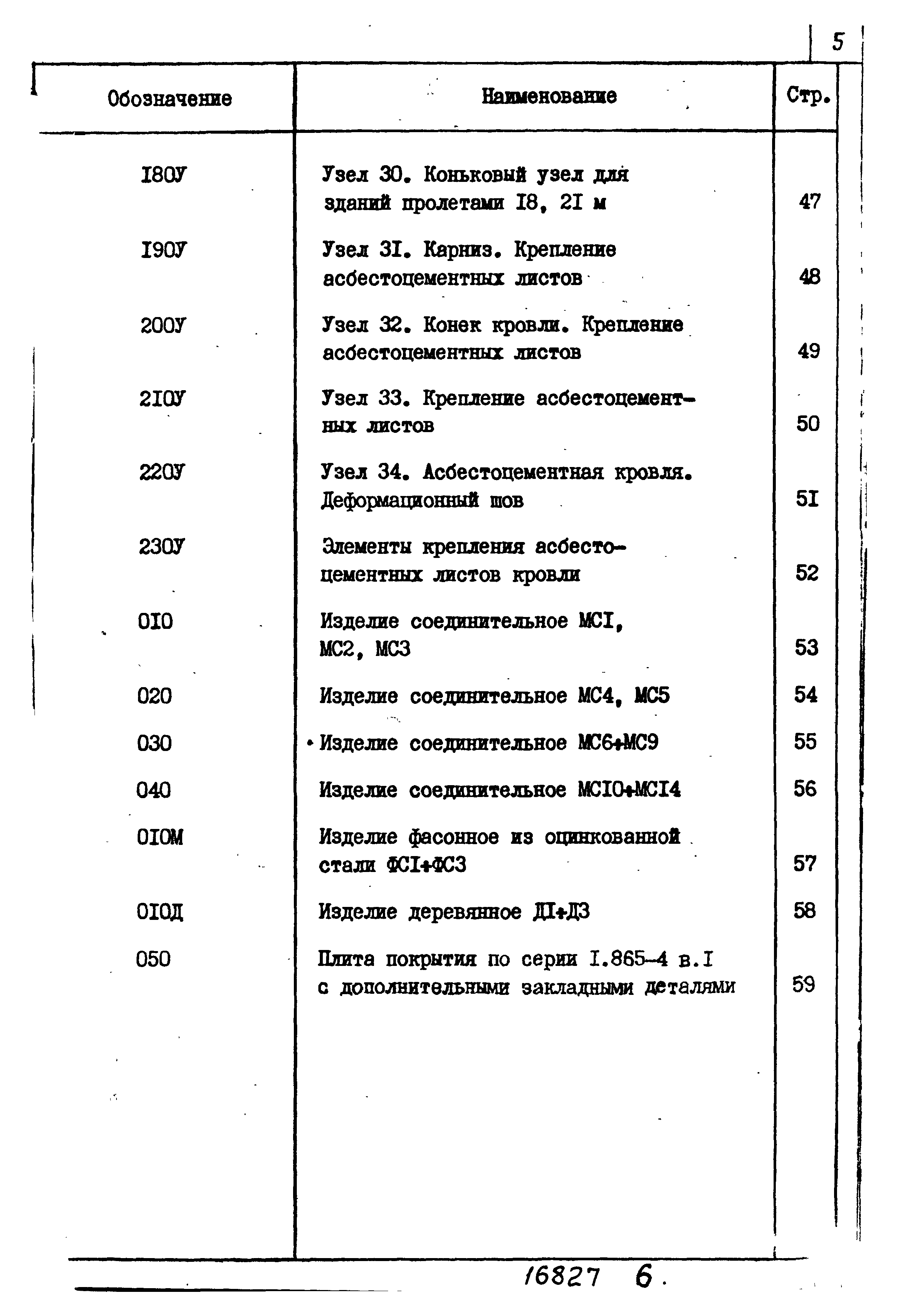

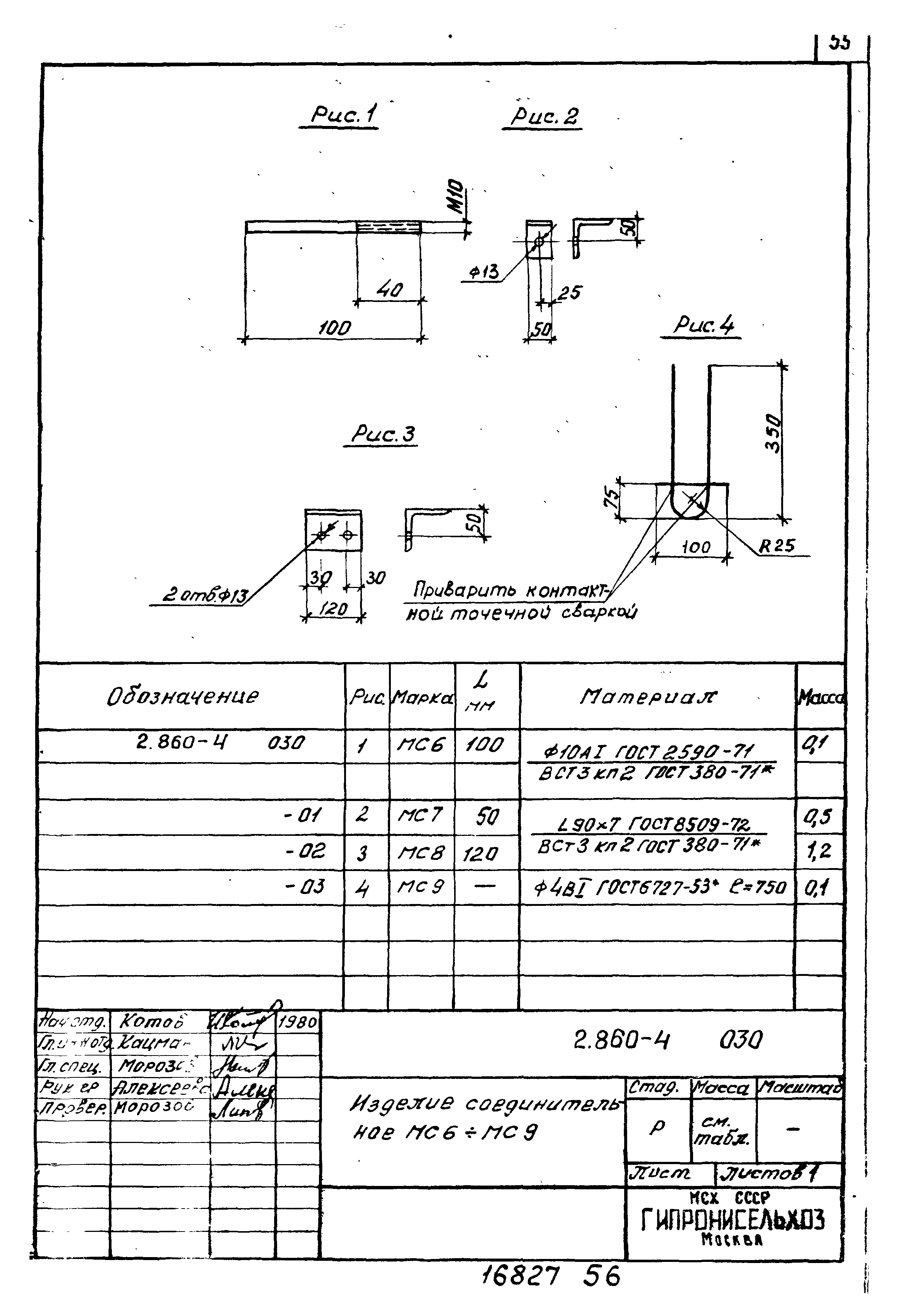

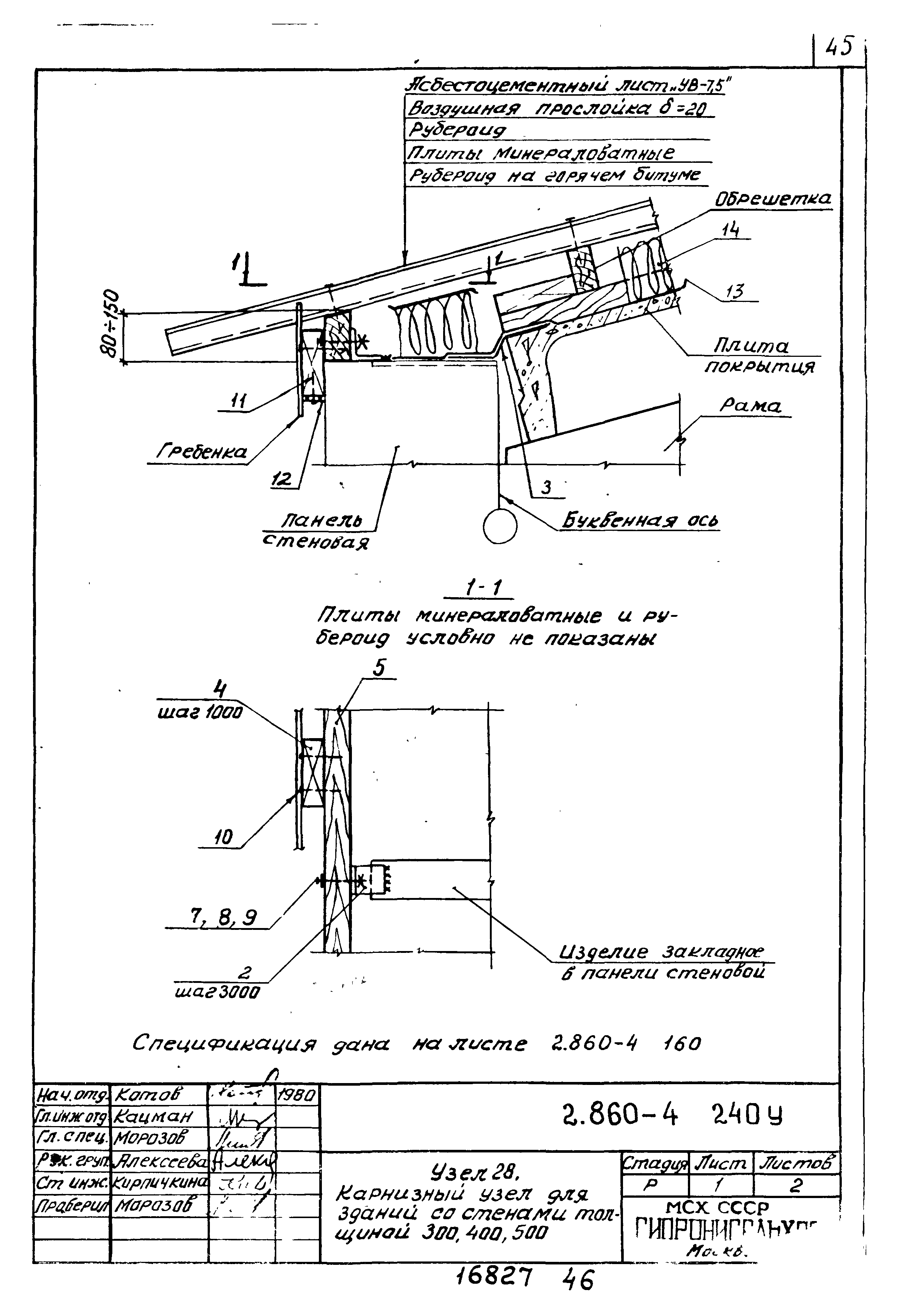

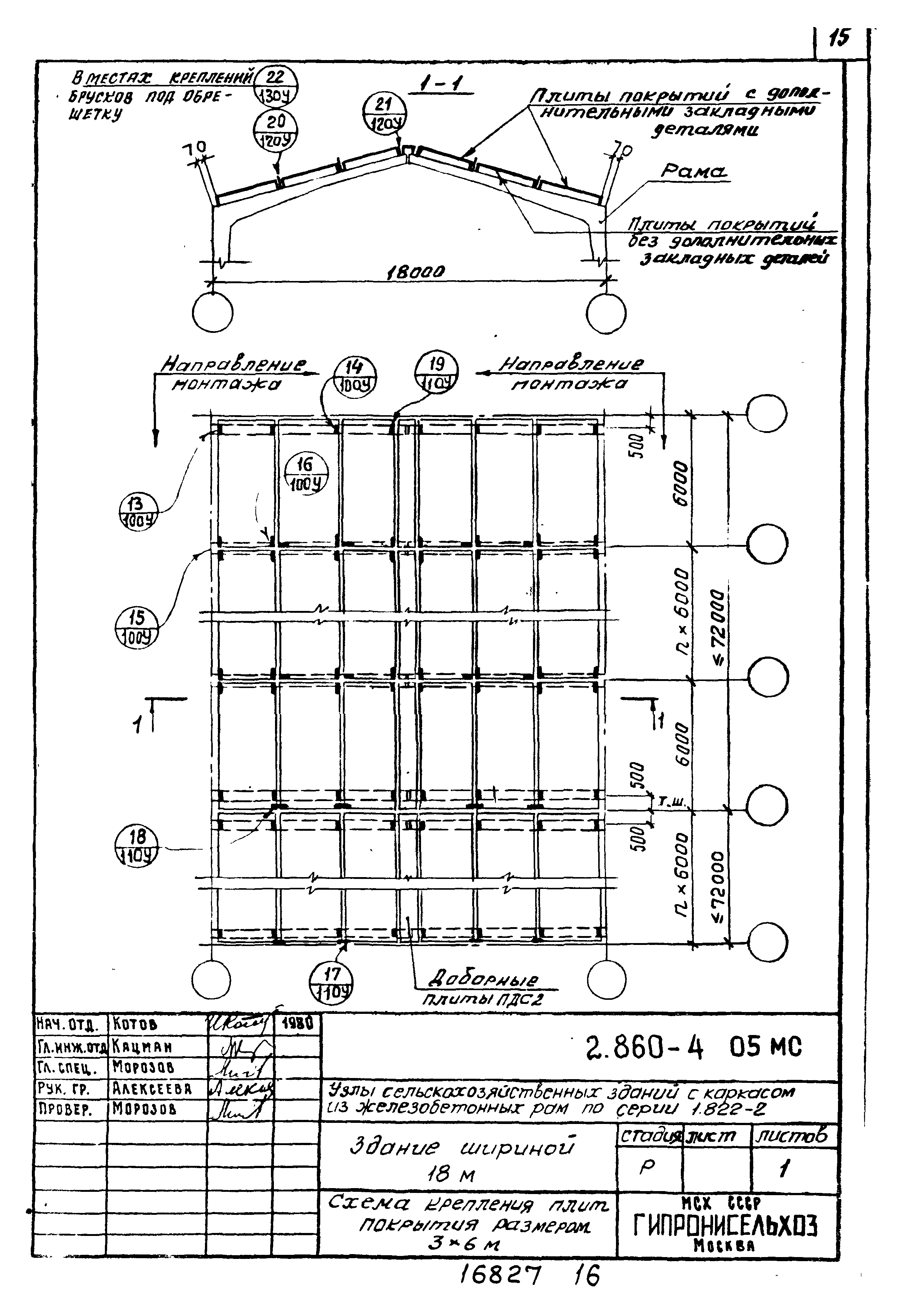

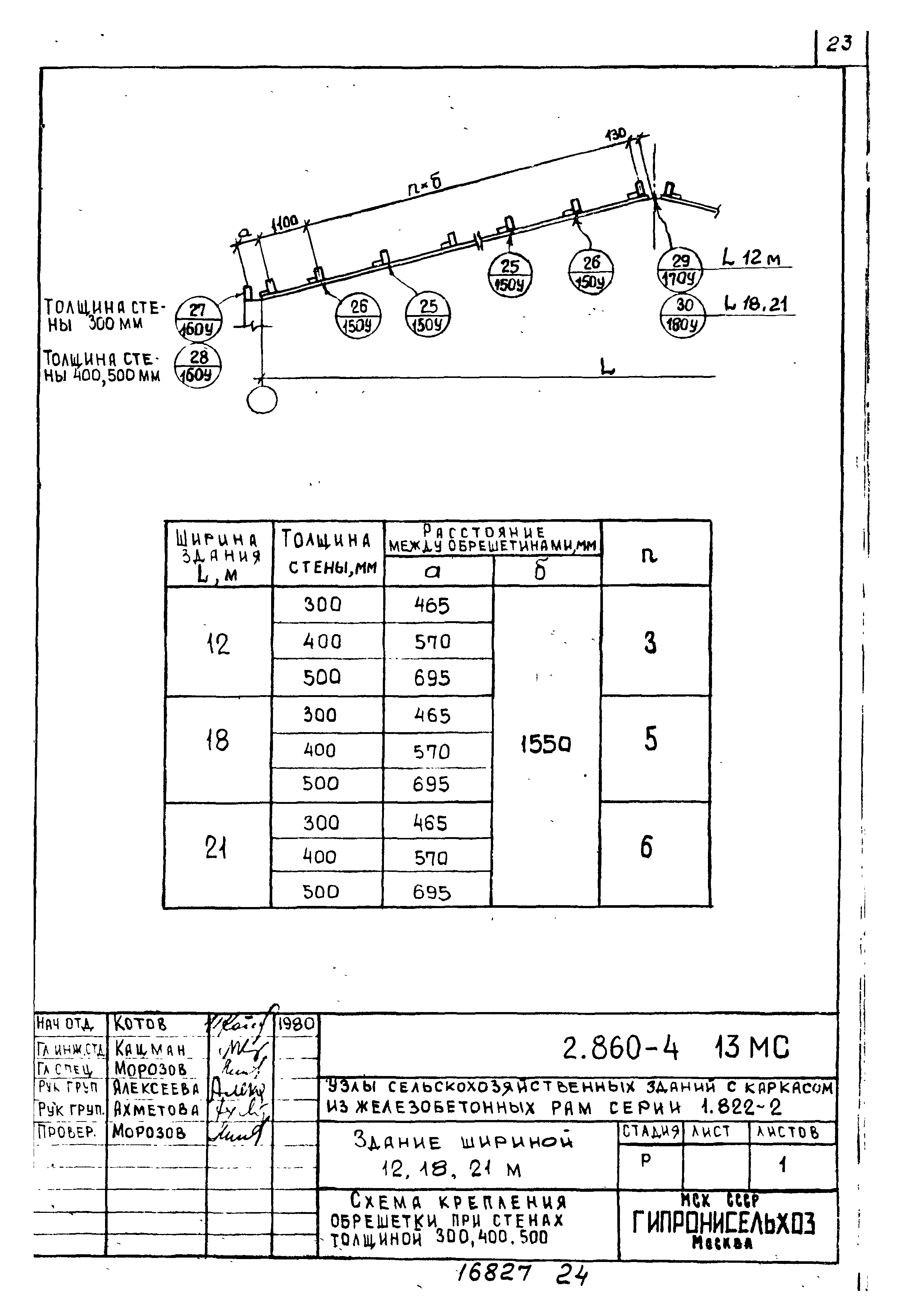

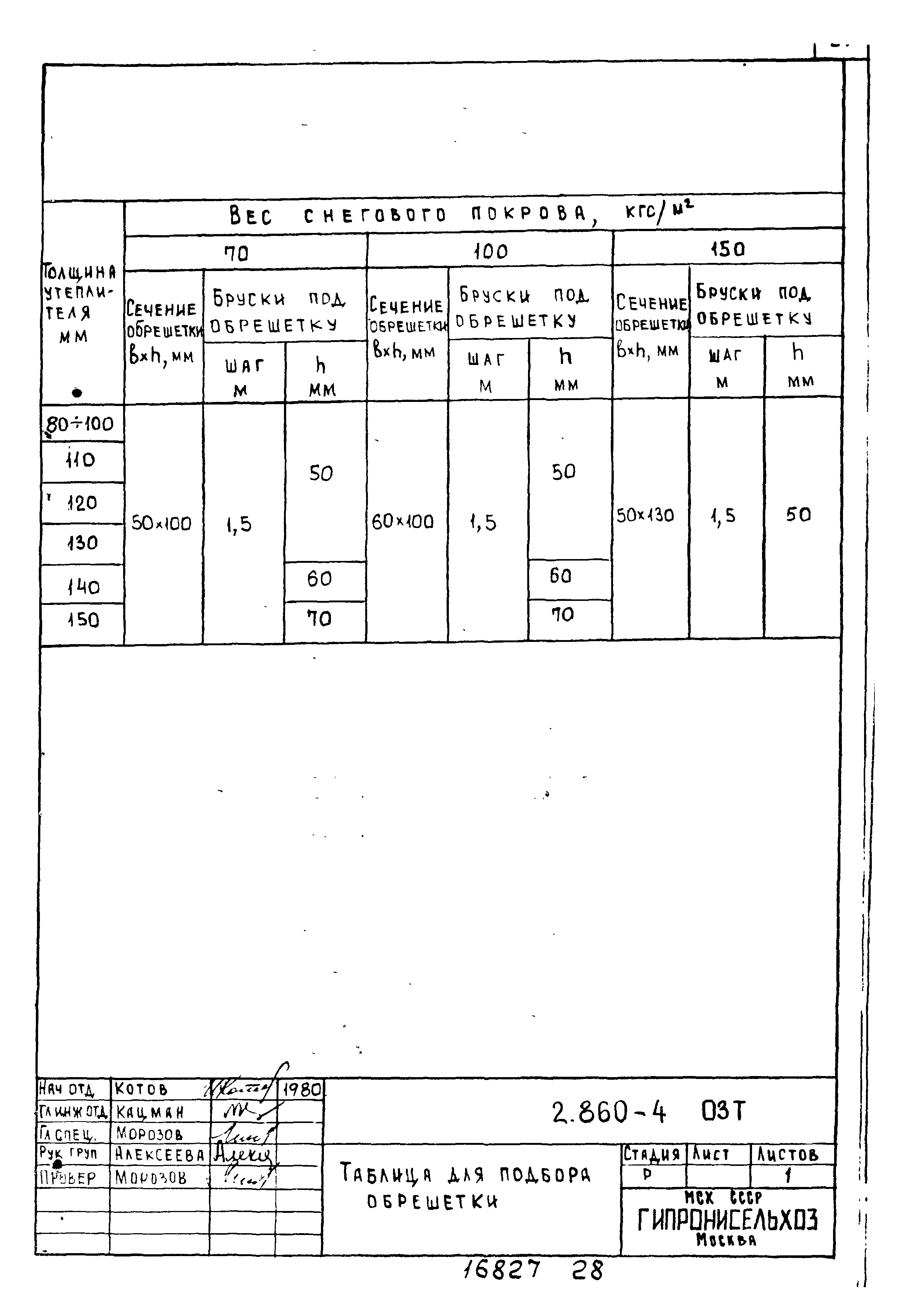

Оглавление:	Опись выпуска ООПЗ Пояснительная записка 01МС Здание шириной 12, 18 и 21 м. Схема каркаса 02МС Здание шириной 12, 18 и 21 м. Схема продольной стены 01Т Ключ для подбора панелей и блоков продольных стен 03МС Здание шириной 12 м. Схема крепления плит покрытия размером 3х6 м 04МС Здание шириной 12 м. Схема крепления плит покрытия размером 1,5х6 м 05МС Здание шириной 18 м. Схема крепления плит покрытия размером 3х6 м 06МС Здание шириной 18 м. Схема крепления плит покрытия размером 1,5х6 м 07МС Здание шириной 21 м. Схема крепления плит покрытия размером 3х6 м 08МС Здание шириной 21 м. Схема крепления плит покрытия размером 1,5х6 м 09МС Здание шириной 12, 18 м. Схема крепления брусков под обрешетку для зданий с плитами покрытия 3х6 м 10МС Здание шириной 21 м. Схема крепления брусков под обрешетку для зданий с плитами покрытия 3х6 м 11МС Здание шириной 12, 18, 21 м. Схема крепления брусков под обрешетку для зданий с плитами покрытия 1,5х6 м 12МС Здание шириной 12, 18, 21 м. Схема крепления обрешетки при стенах толщиной 200, 250 13МС Здание шириной 12, 18, 21 м. Схема крепления обрешетки при стенах толщиной 300, 400, 500 14МС Здание шириной 12, 18, 21 м. Кровля. Схема раскладки асбестоцементных листов 02Т Таблица для подбора толщины утеплителя в покрытии 03Т Таблица для подбора обрешетки 010У Узел 1. Установка рам на фундаментный блок 020У Узел 2. Установка рам на фундаментный блок у температурного шва 030У Узел 3. Коньковый узел рамы 040У Узел 4. Крепление панелей к раме. Узел 5. Соединение панелей 050У Узел 6. Крепление панелей к раме 060У Узел 7. Крепление панелей к раме в температурном шве 070У Узел 8. Крепление панелей к раме в связевом блоке 080У Узел 9. Крепление панелей к раме в температурном шве 090У Стеновые панели. Узел 10. Шов вертикальный. Узел 11. Шов горизонтальный. Узел 12. Шов температурный 100У Узел 13, 14, 15, 16. Крепление плит покрытия 110У Узел 17, 18, 19. Крепление плит покрытия 120У Узел 20, 21. Заделка швов плит покрытия 130У Узел 22. Заделка швов плит покрытия 140У Узел 23, 24. Крепление брусков под обрешетку 150У Узел 25, 26. Крепление брусков под обрешетку 160 Узел 27, 28. Спецификация 160У Узел 27. Карнизный узел для зданий со стенами толщиной 200, 250 240У Узел 28. Карнизный узел для зданий со стенами толщиной 300, 400, 500 170У Узел 29. Коньковый узел для зданий пролетом 12 м 180У Узел 30. Коньковый узел для зданий пролетами 18, 21 м 190У Узел 31. Карниз. Крепление асбестоцементных листов 200У Узел 32. Конек кровли. Крепление асбестоцементных листов 210У Узел 33. Крепление асбестоцементных листов 220У Узел 34. Асбестоцементная кровля. Деформационный шов 230У Элементы крепления асбестоцементных листов кровли 010 Изделие соединительное МС1, МС2, МС3 020 Изделие соединительное МС4, МС5 030 Изделие соединительное МС6 - МС9 040 Изделие соединительное МС10 - МС14 010М Изделие фасонное из оцинкованной стали ФС1 - ФС3 010Д Изделие деревянное Д1 - Д3 050 Плита покрытия по серии 1.865-4 выпуск 1 с дополнительными закладными деталями
Разработан:	ЦНИИЭПсельстрой ГипроНИсельхоз (Институт Гипронисельхоз )
Утверждён:	14.11.1979 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 2/2-328)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции одноэтажных зданий Узлы и детали сопряжения железобетонных и стальных конструкций
Чем заменён:	Серия 2.860-7 «Выпуск 3. Рамы пролетом 12, 18, 21 и 24 м для сельскохозяйственных зданий. Материалы для проектирования и рабочие чертежи»
