Скачать Шифр А614А Линии электроосвещения с люминесцентными лампами во взрывоопасных помещениях в трубах

Дата актуализации: 10.08.2017

Шифр А614А

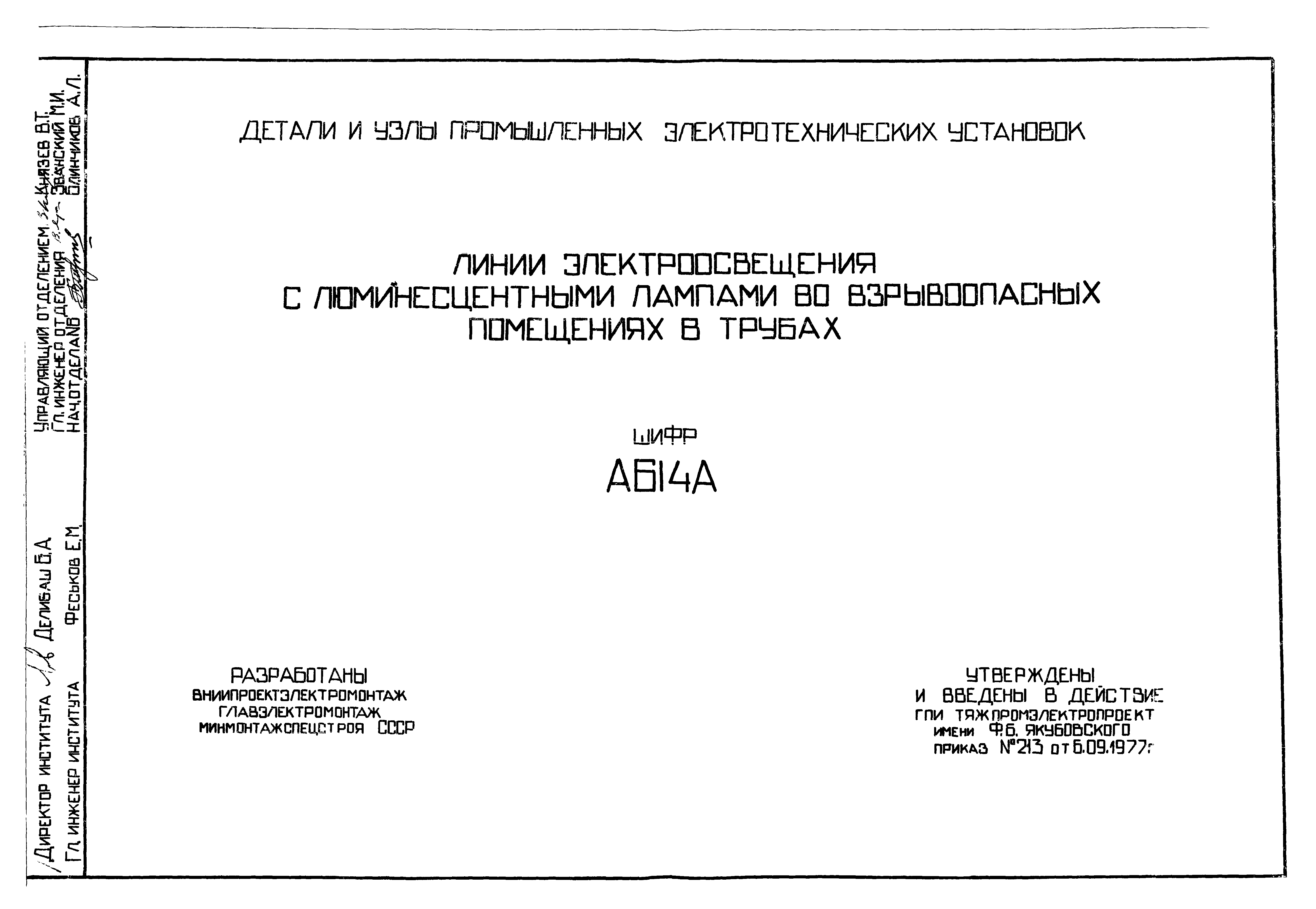

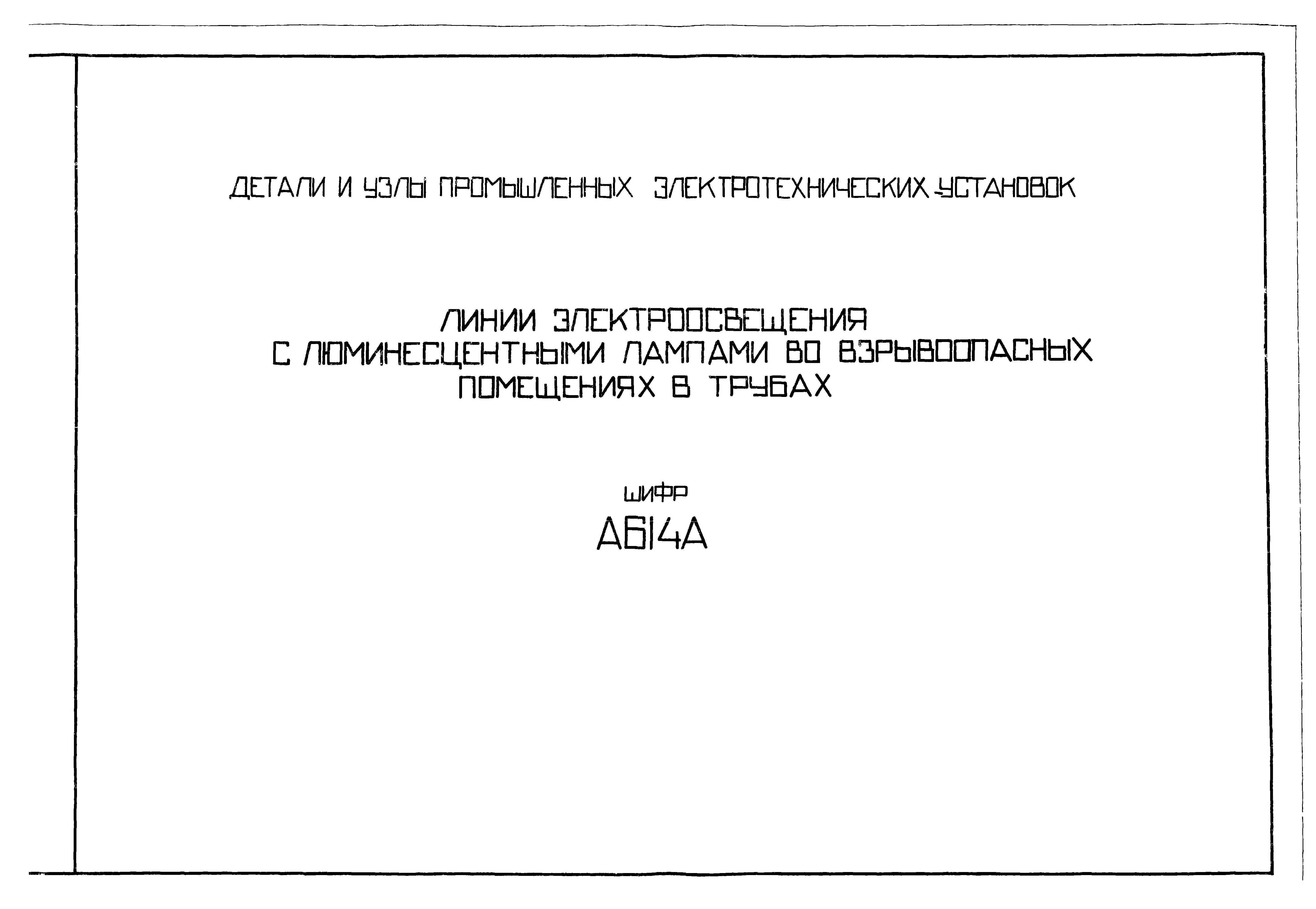

Линии электроосвещения с люминесцентными лампами во взрывоопасных помещениях в трубах

Обозначение: Шифр А614А
Обозначение англ: А614А
Статус:действует
Название рус.:Линии электроосвещения с люминесцентными лампами во взрывоопасных помещениях в трубах
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:06.09.1977

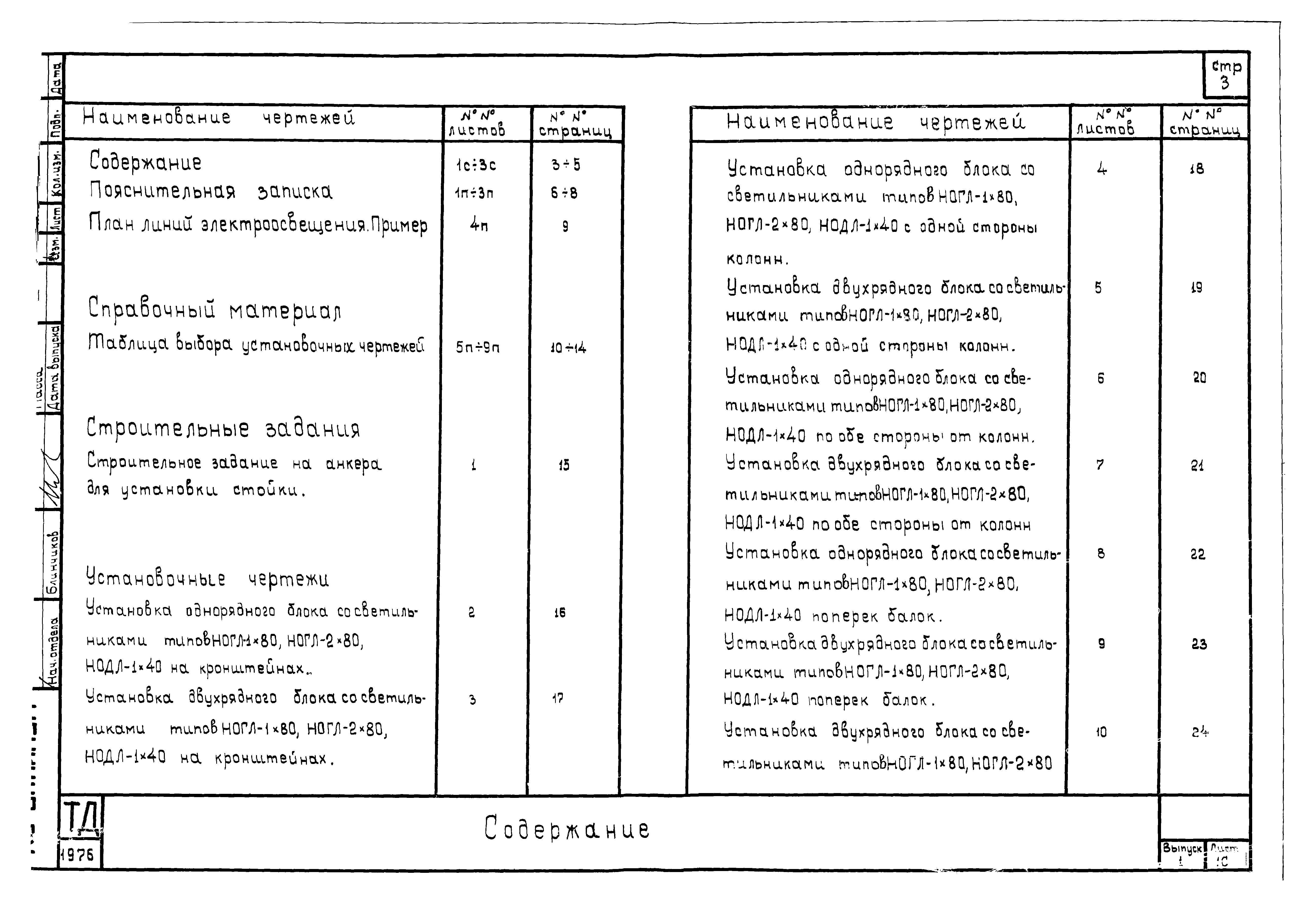

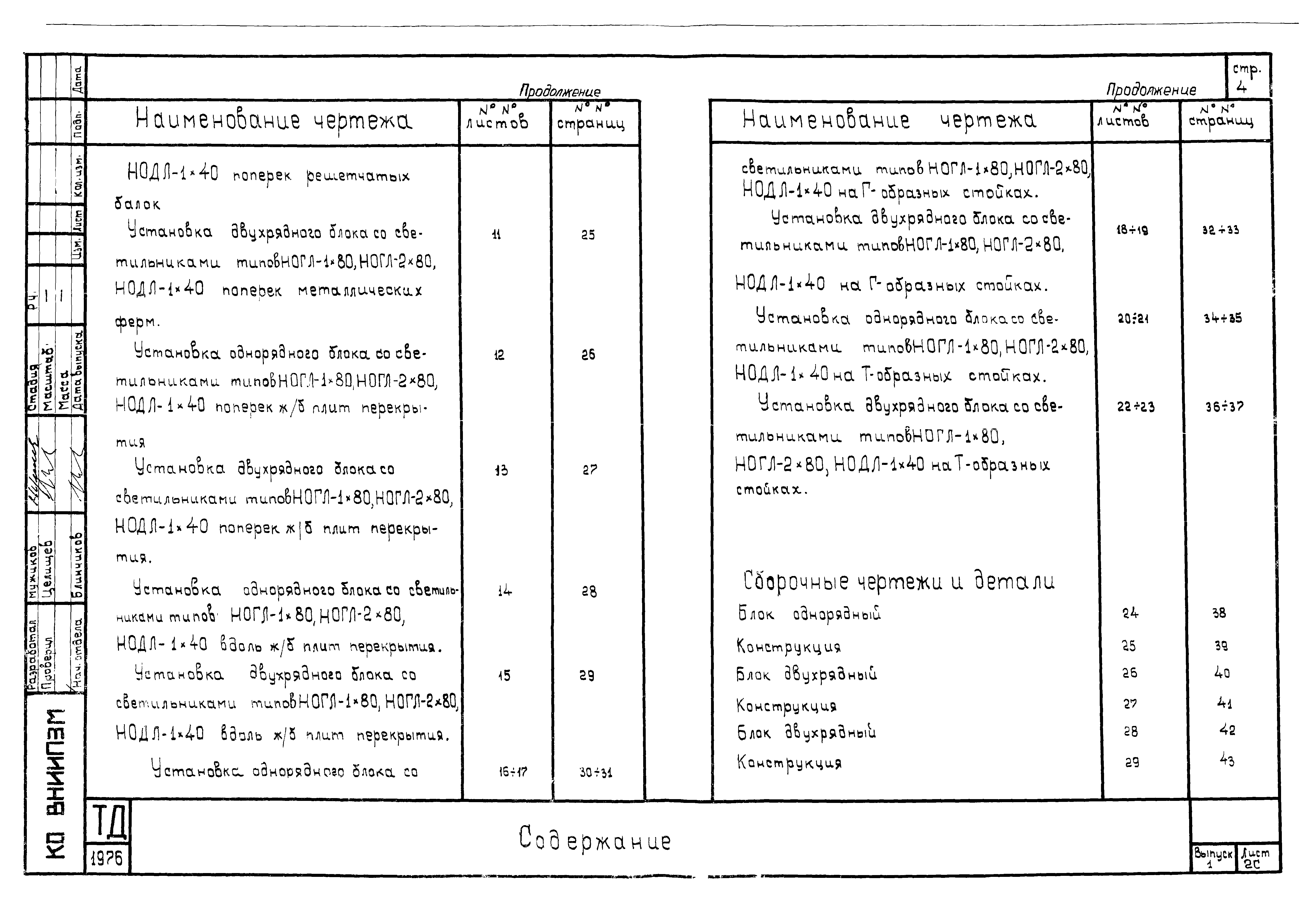

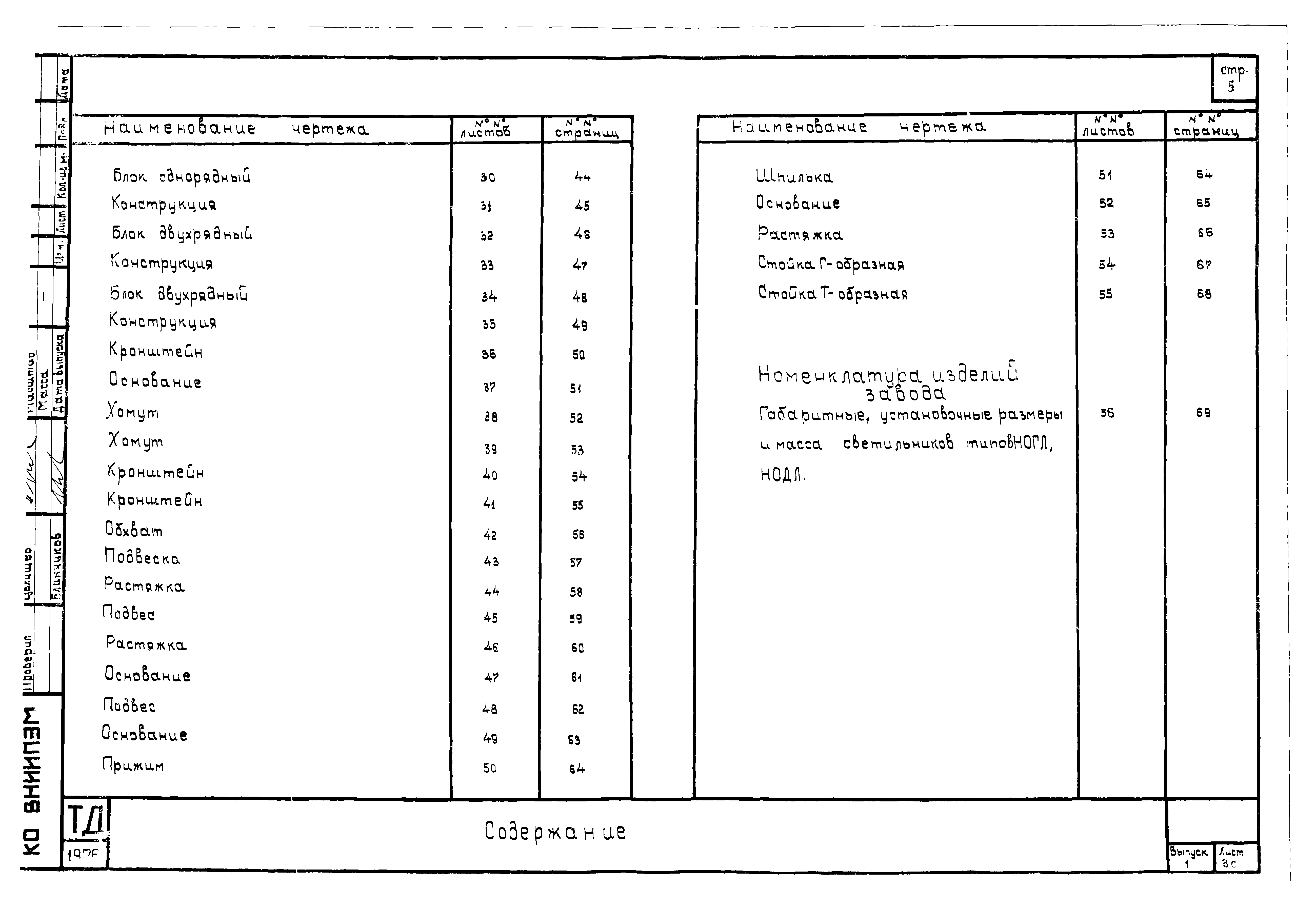

Оглавление:Содержание

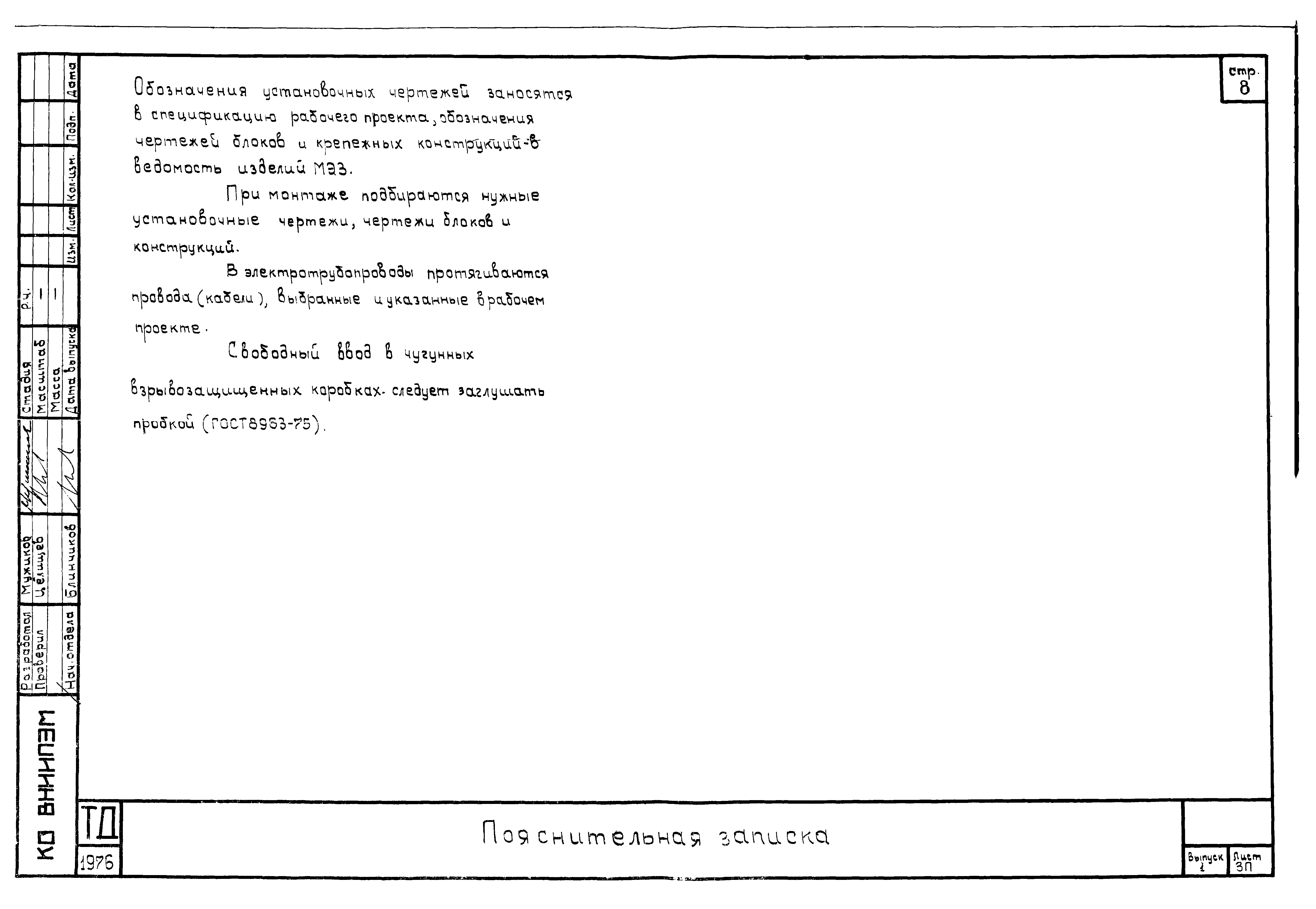

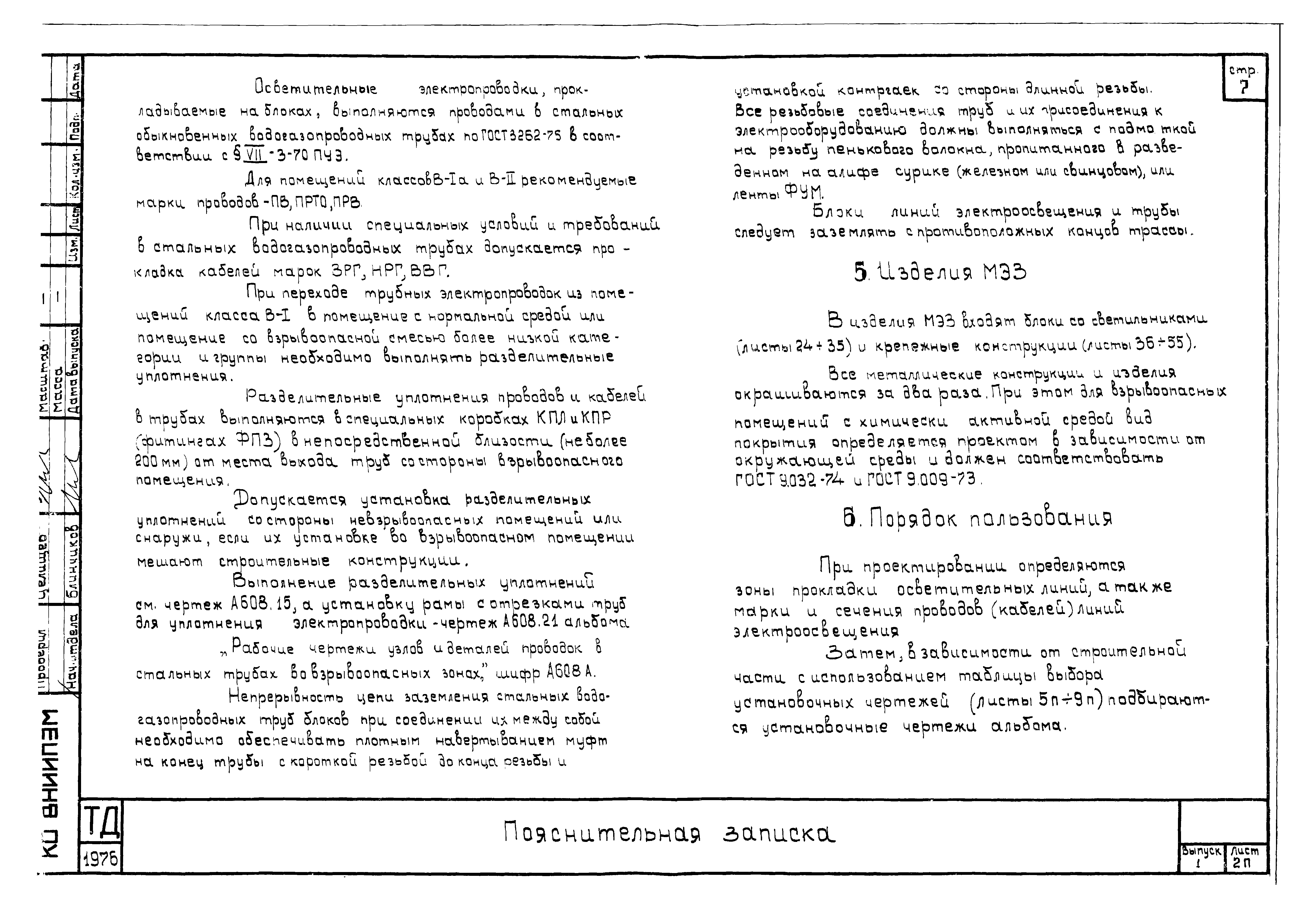

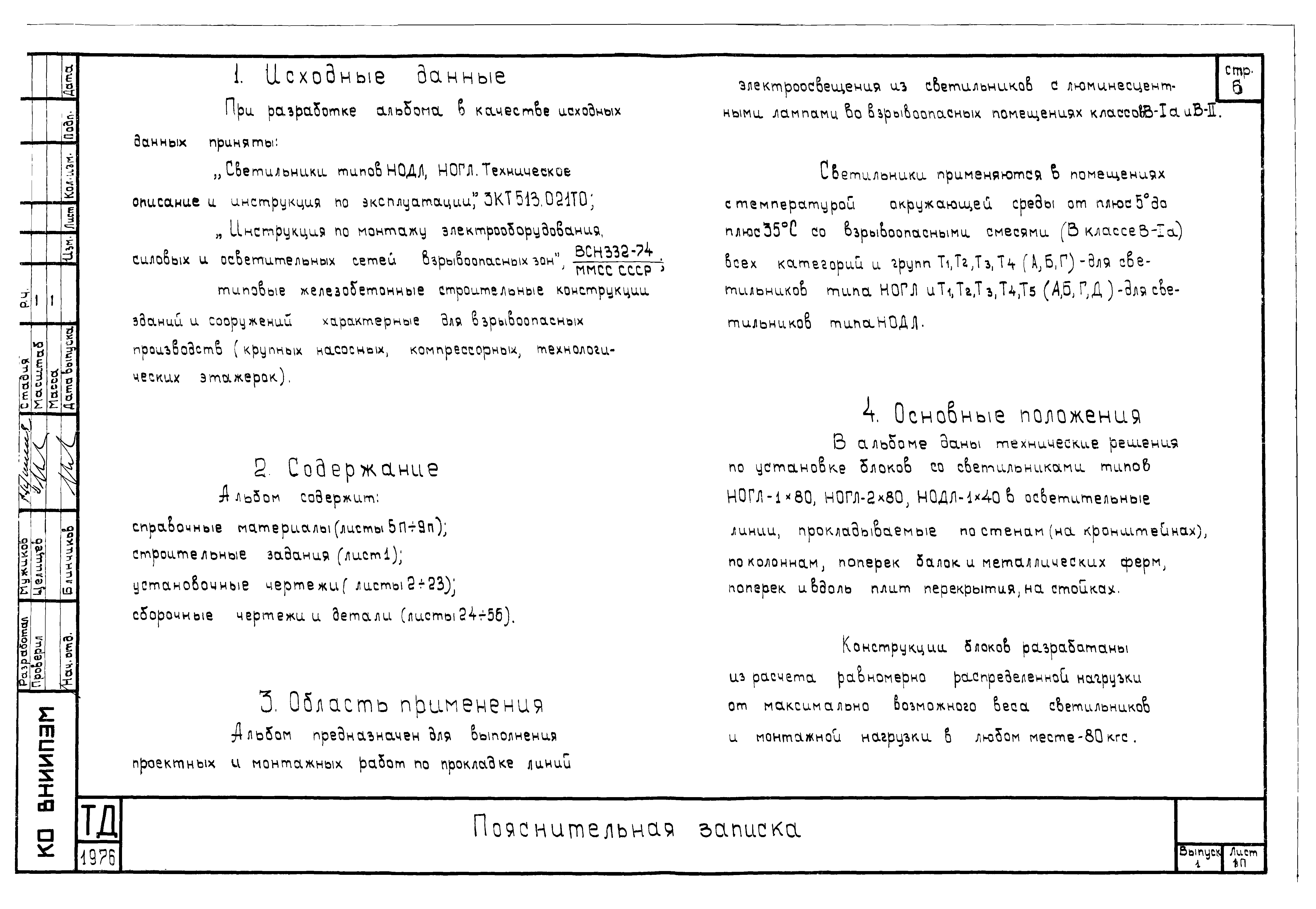

Пояснительная записка

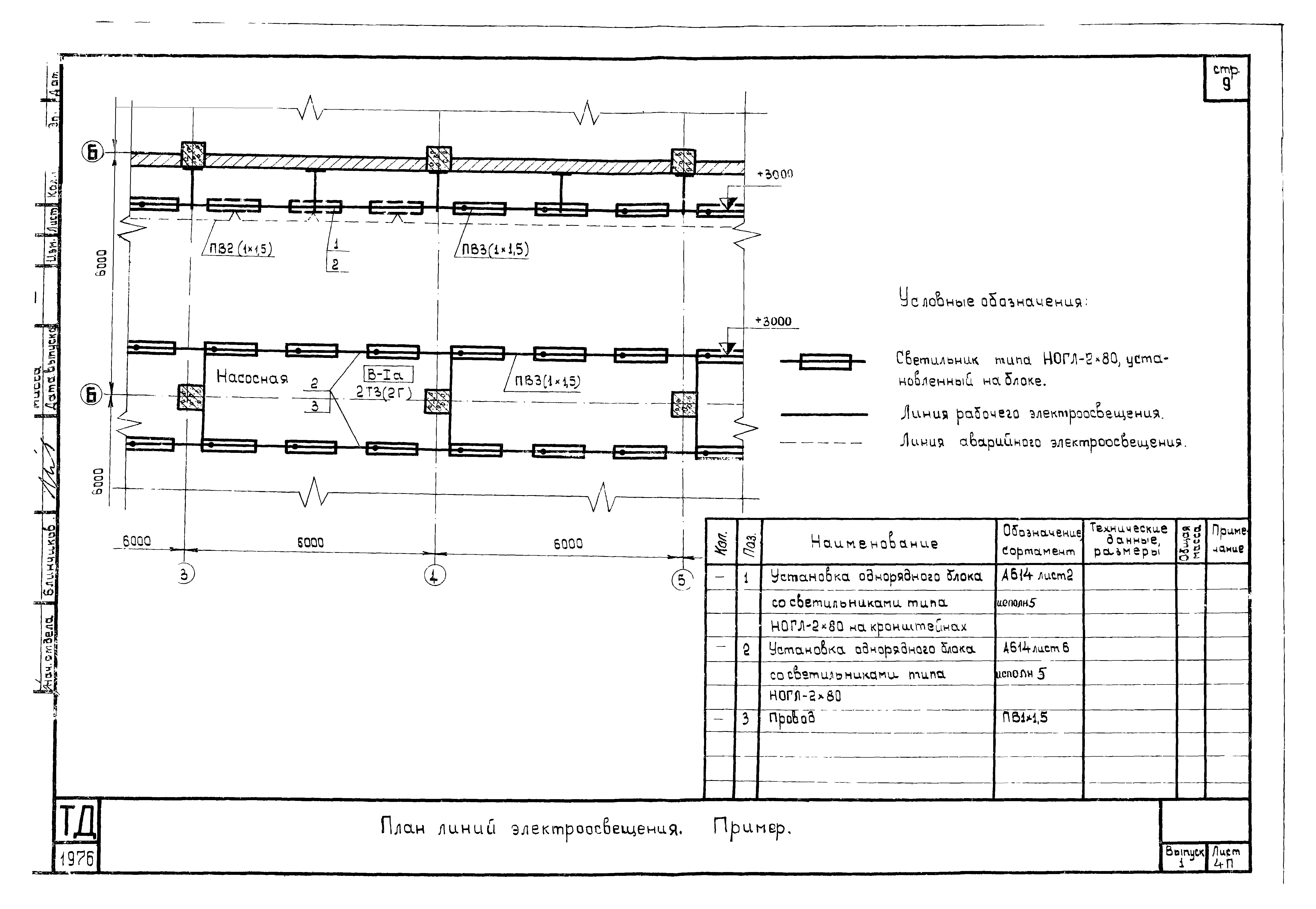

План линий электроосвещения. Пример
Справочный материал

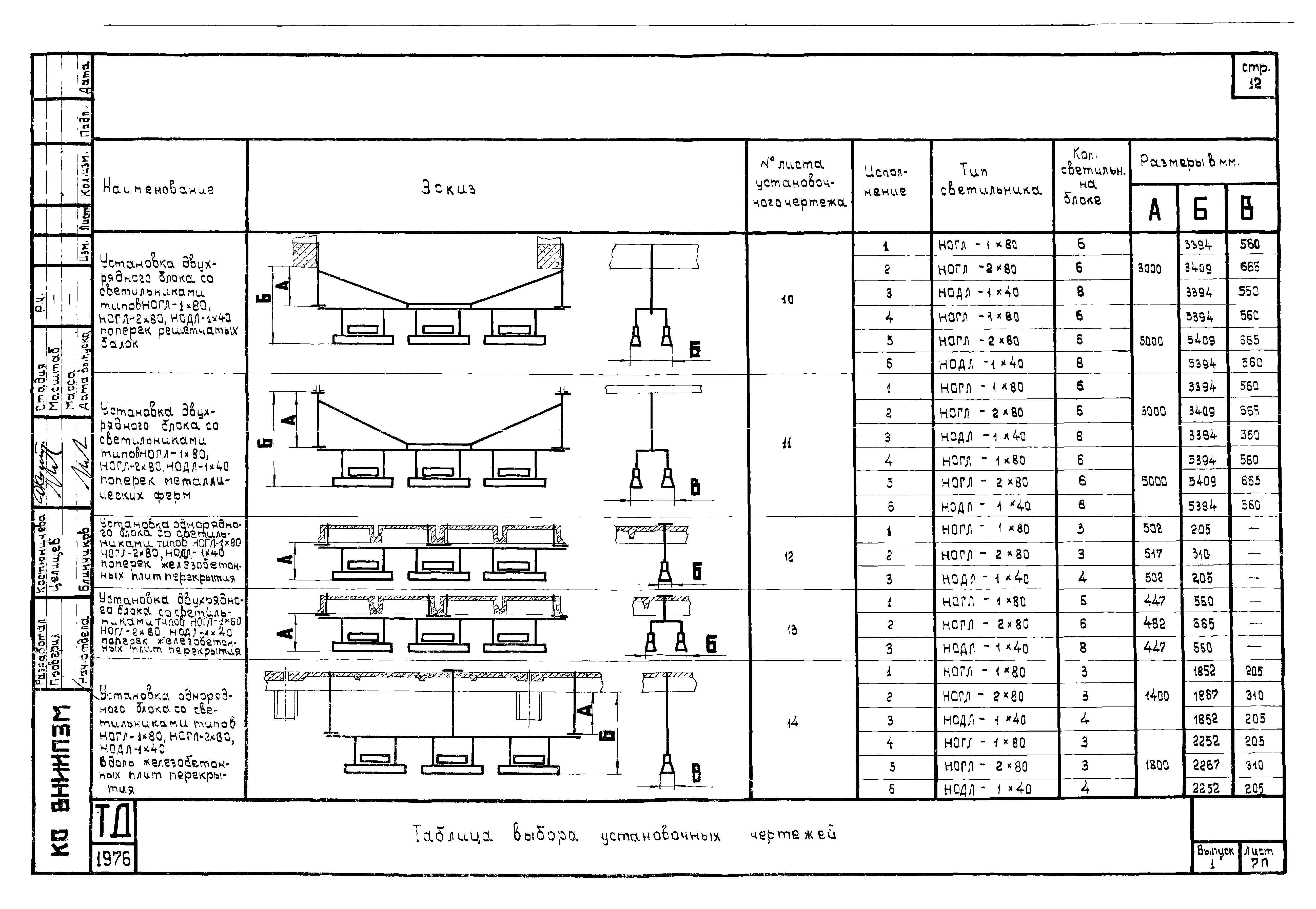

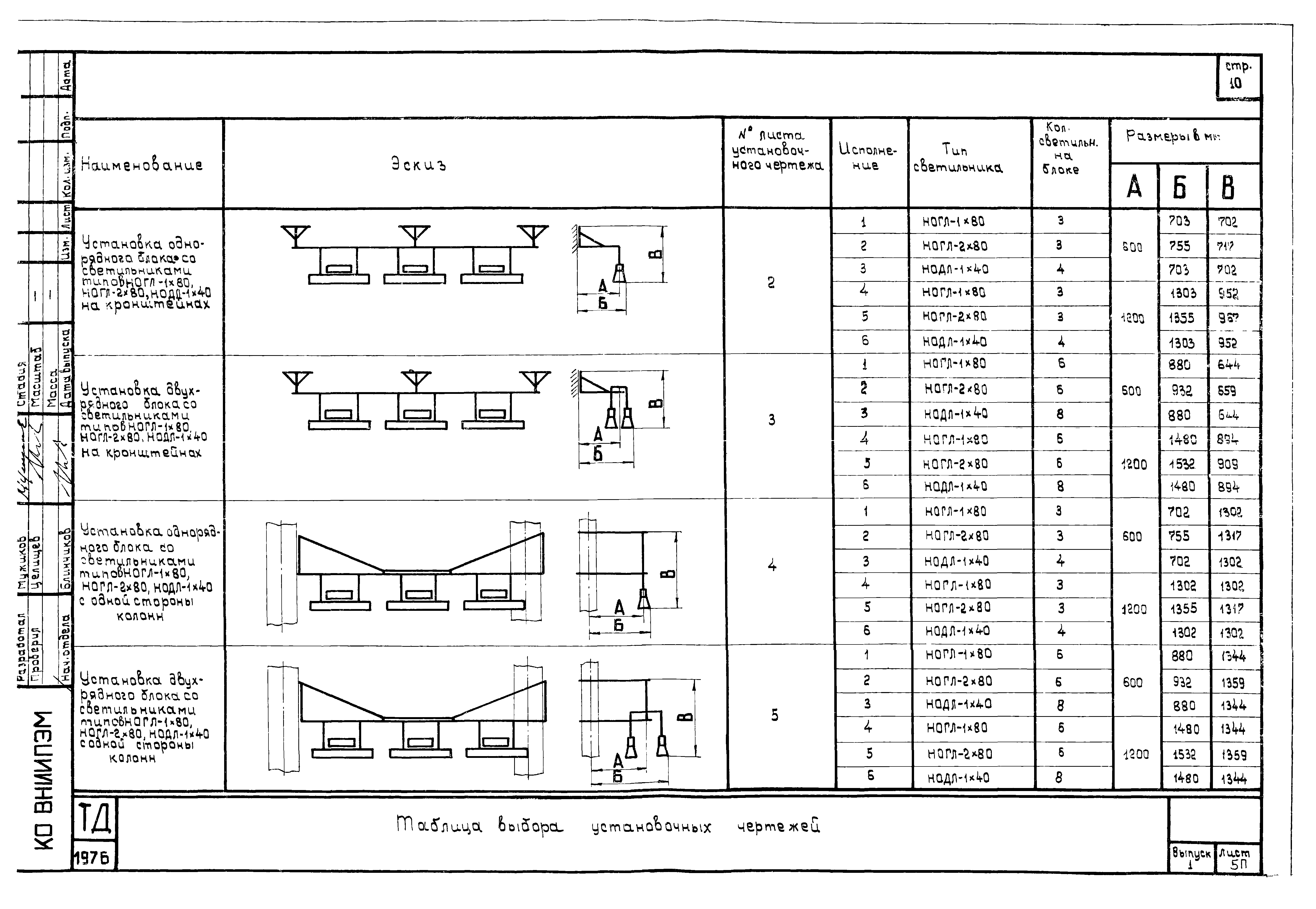

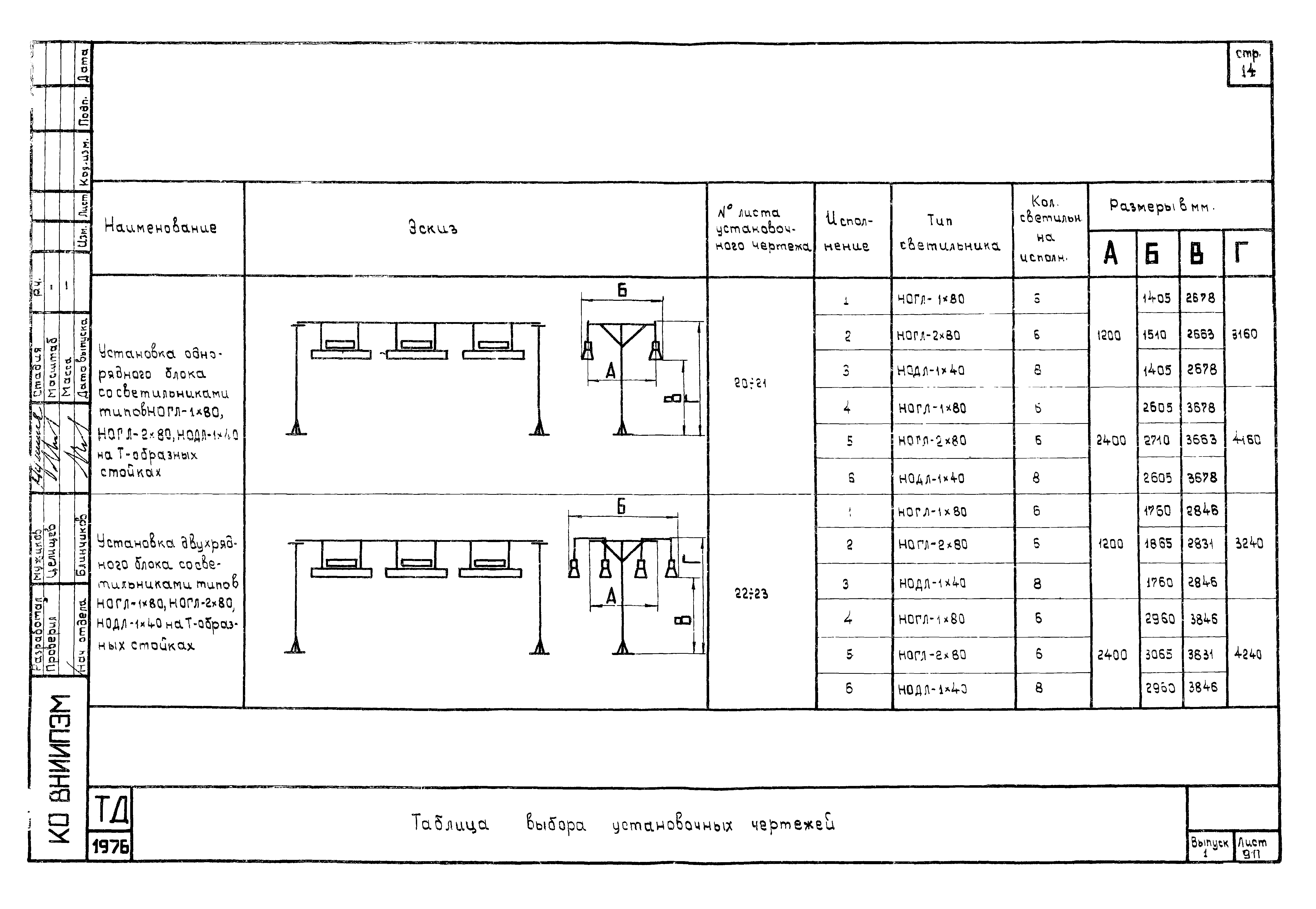

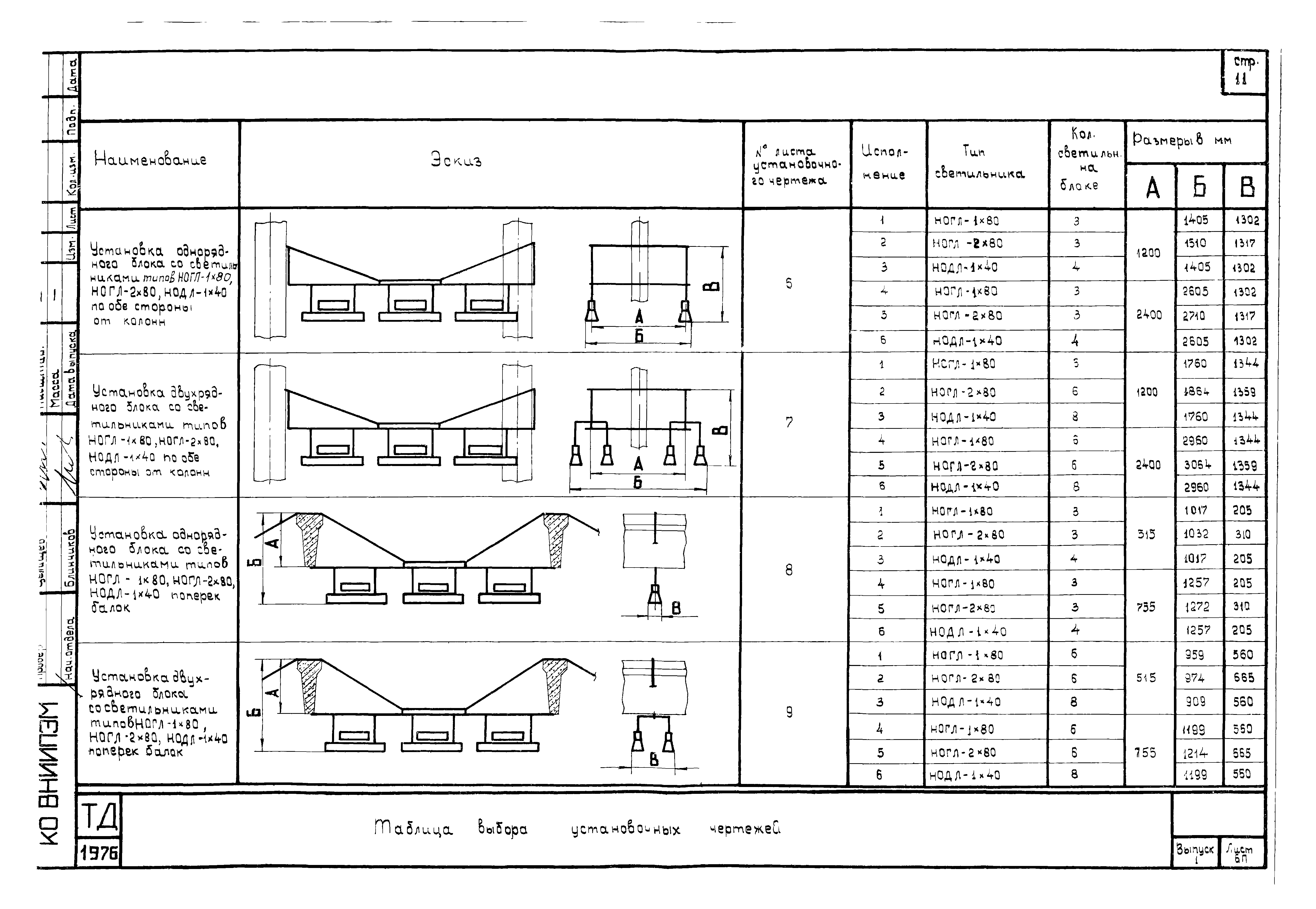

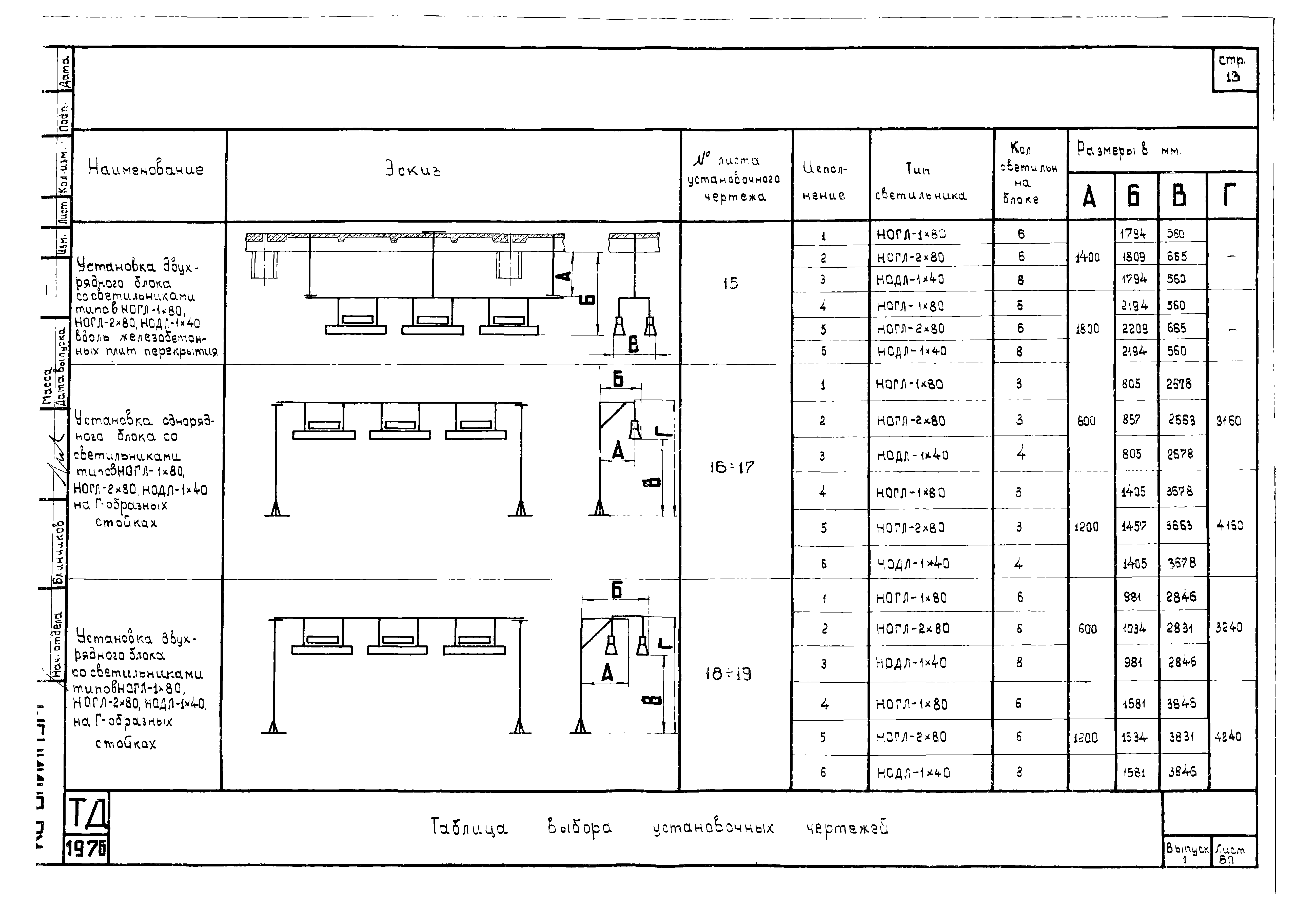

   Таблица выбора установочных чертежей
Строительные задания

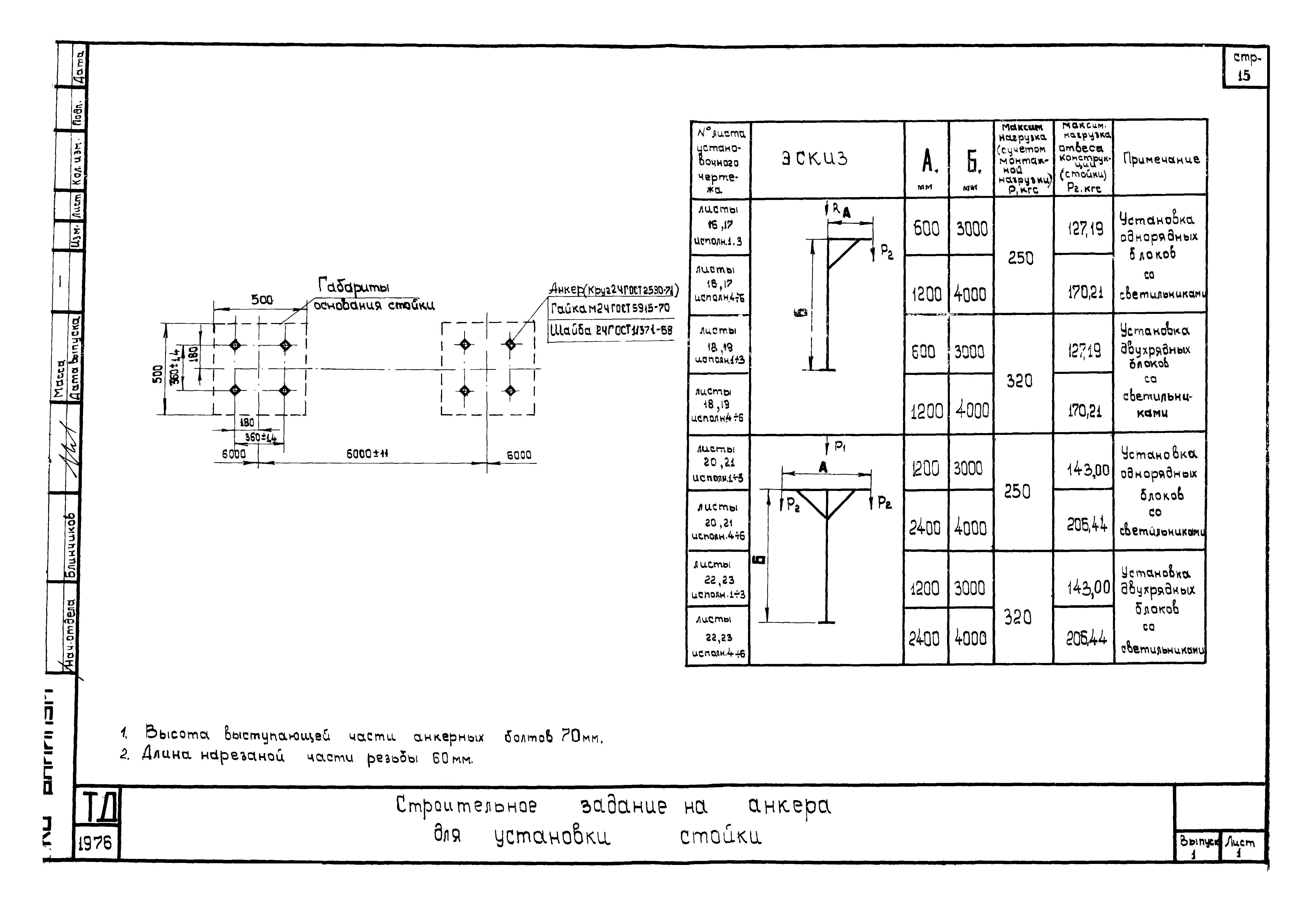

   Строительные задания на анкера для установки стойки
Установочные чертежи

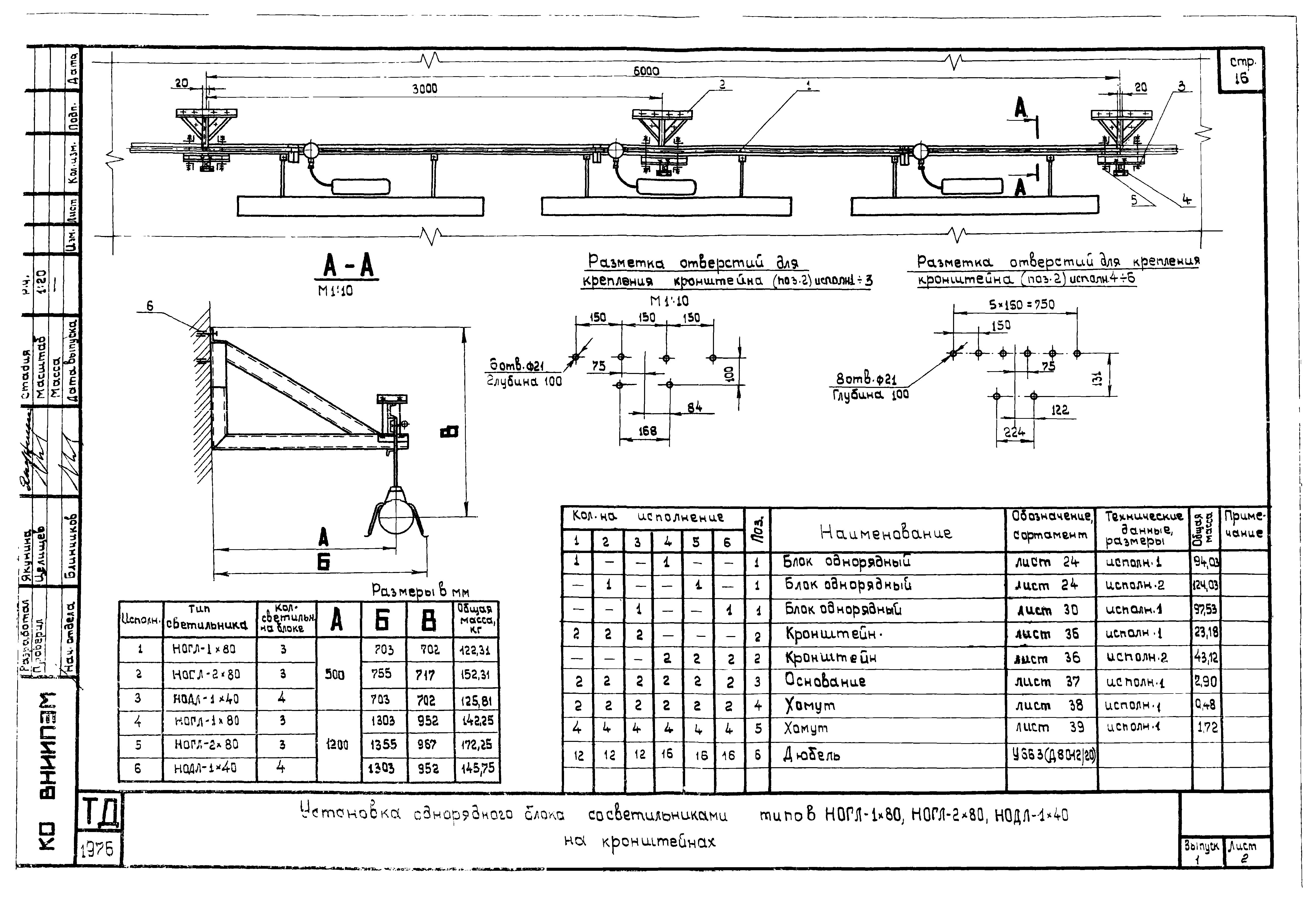

   Установка однорядного блока со светильниками типов НОГЛ-1х80, НОГЛ-2х80, НОДЛ-1х40 на кронштейнах

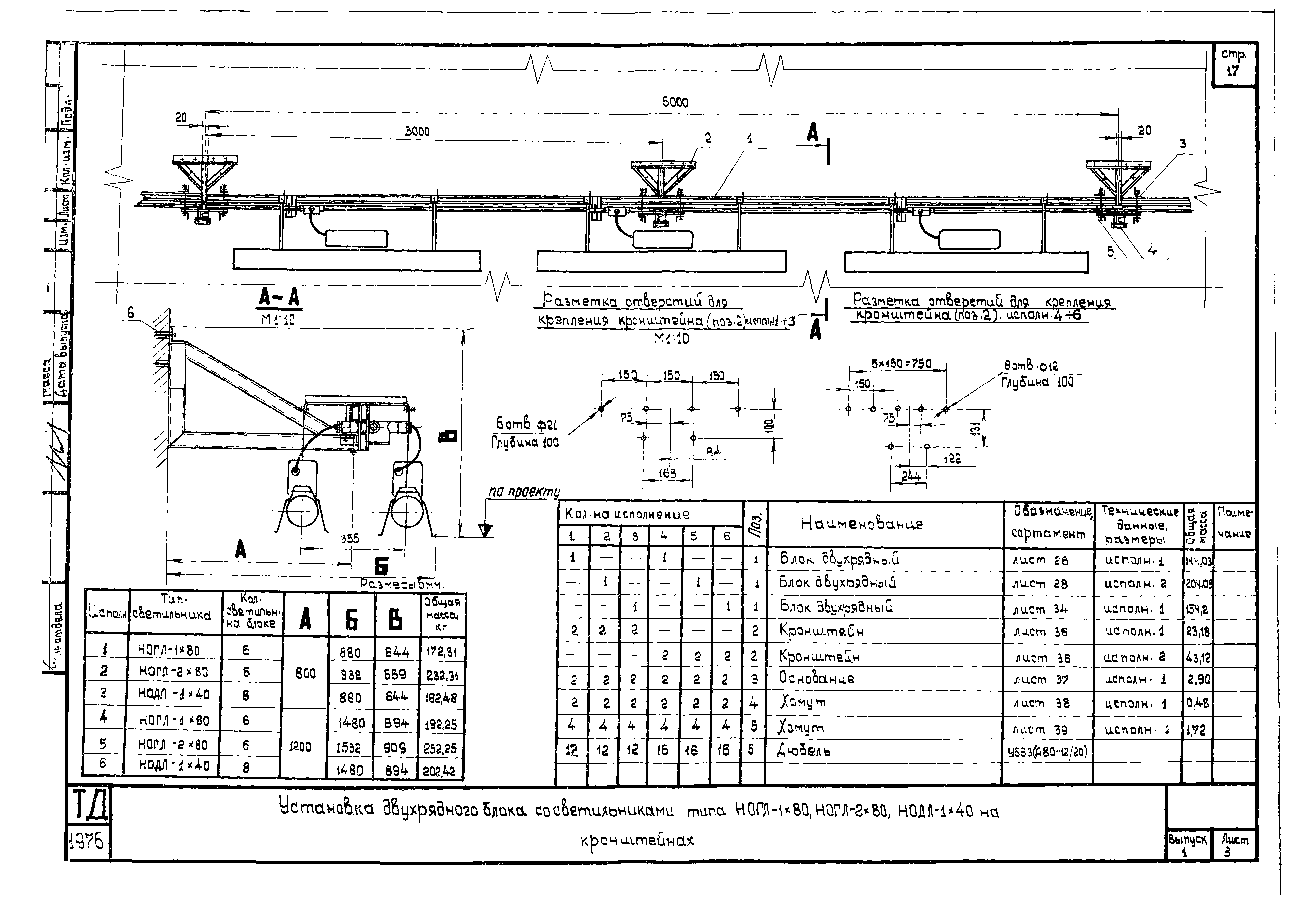

   Установка двухрядного блока со светильниками типов НОГЛ-1х80, НОГЛ-2х80, НОДЛ-1х40 на кронштейнах

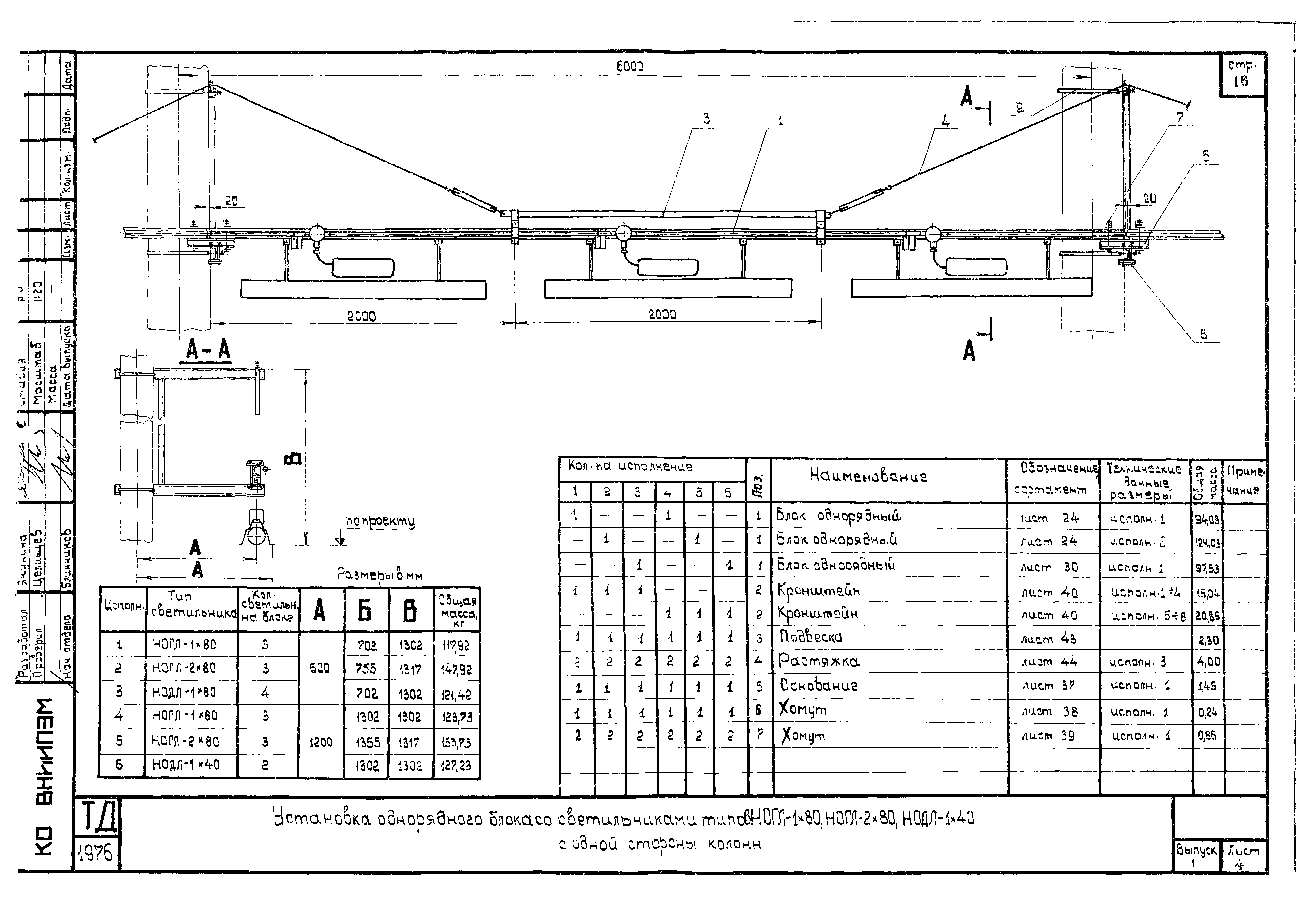

   Установка однорядного блока со светильниками типов НОГЛ-1х80, НОГЛ-2х80, НОДЛ-1х40 с одной стороны колонн

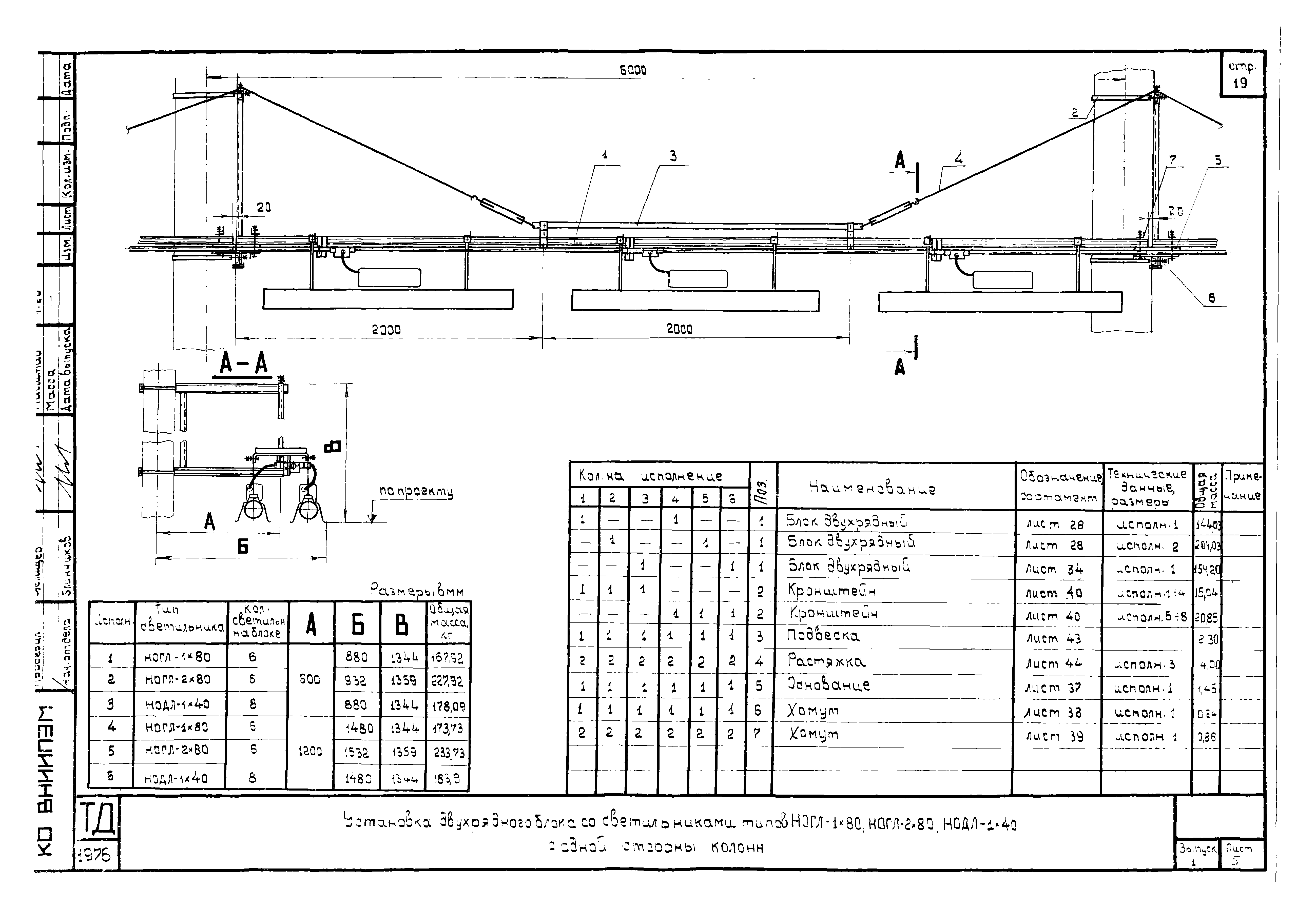

   Установка двухрядного блока со светильниками типов НОГЛ-1х80, НОГЛ-2х80, НОДЛ-1х40 с одной стороны колонн

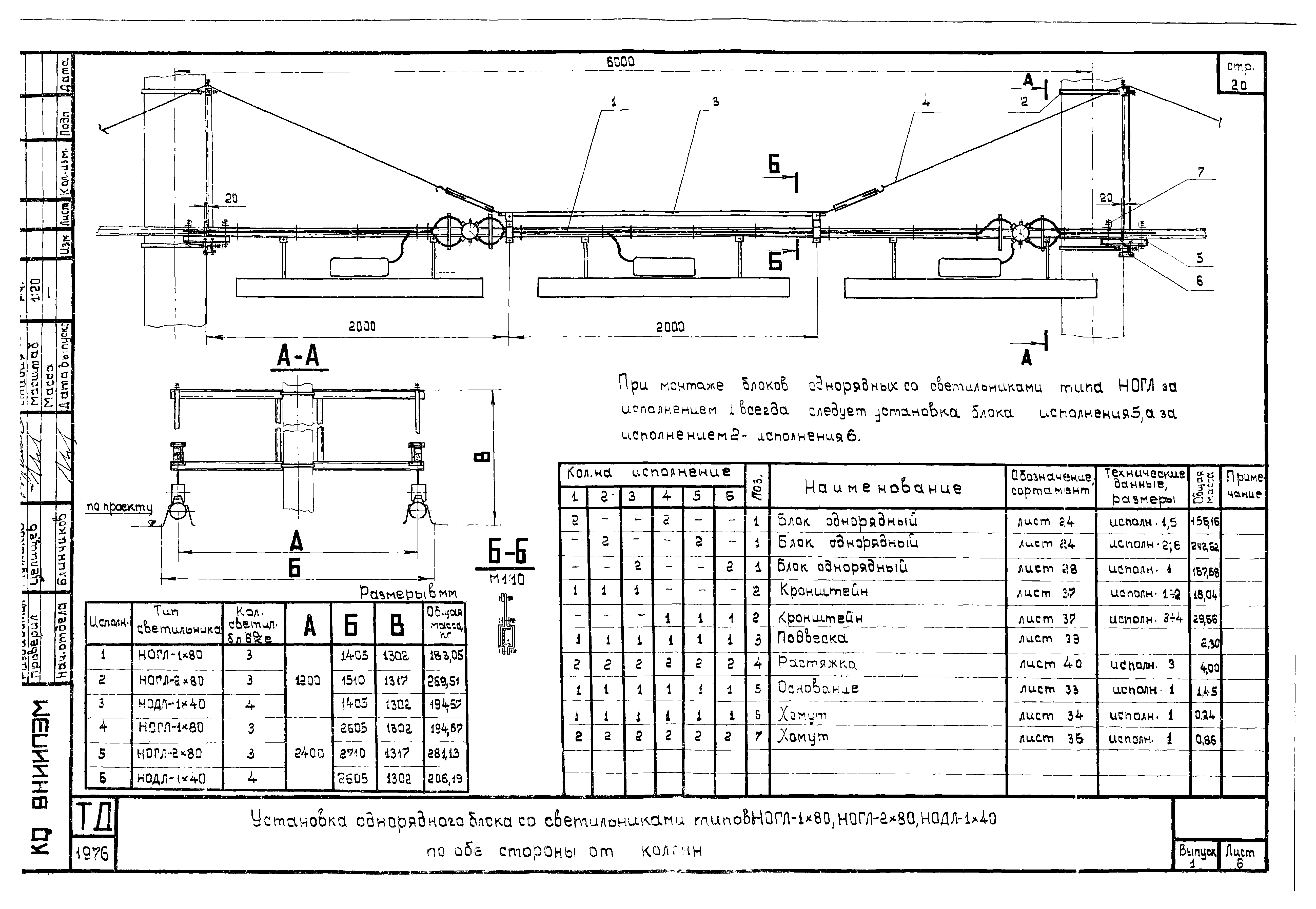

   Установка однорядного блока со светильниками типов НОГЛ-1х80, НОГЛ-2х80, НОДЛ-1х40 по обе стороны от колонн

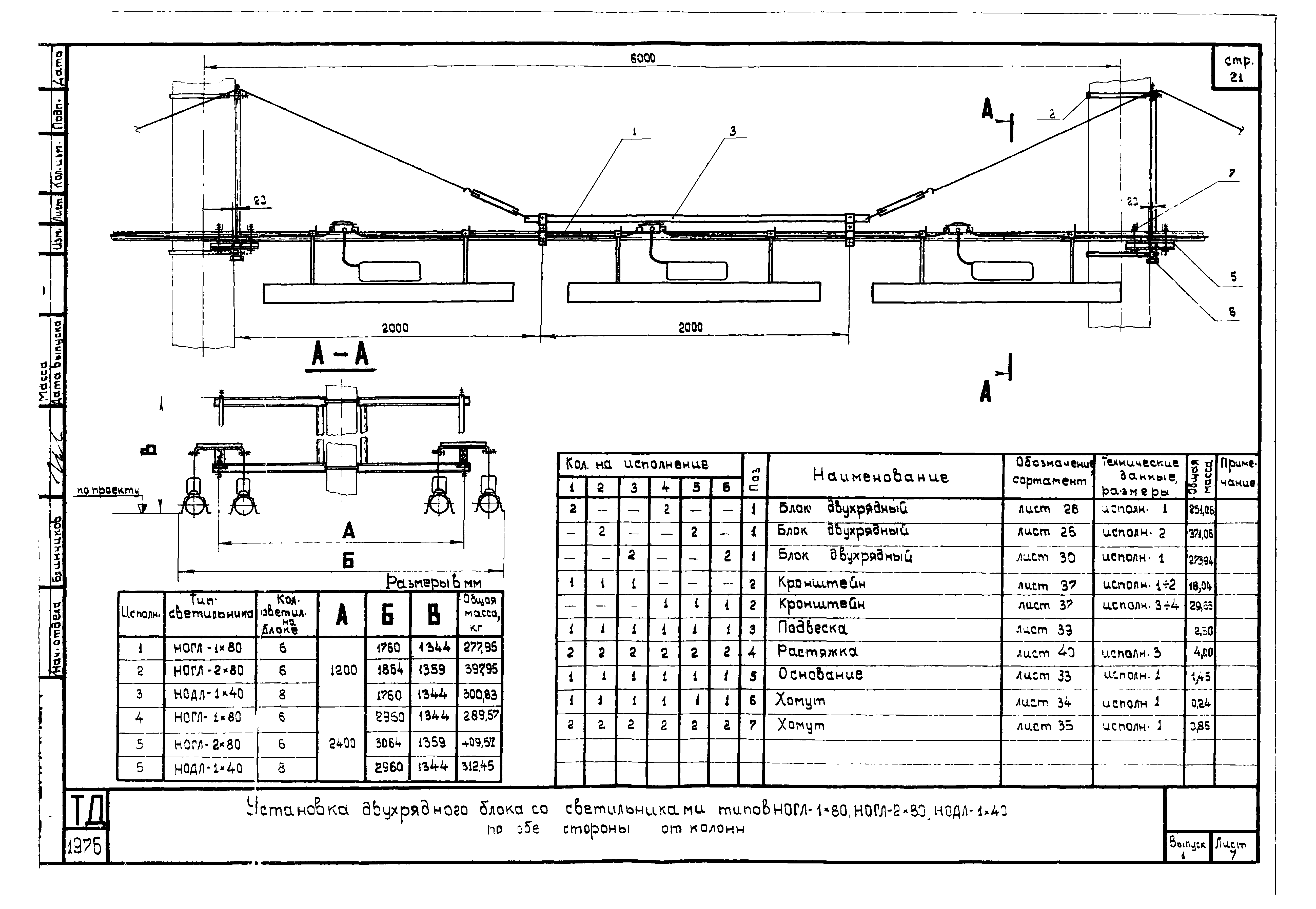

   Установка двухрядного блока со светильниками типов НОГЛ-1х80, НОГЛ-2х80, НОДЛ-1х40 по обе стороны от колонн

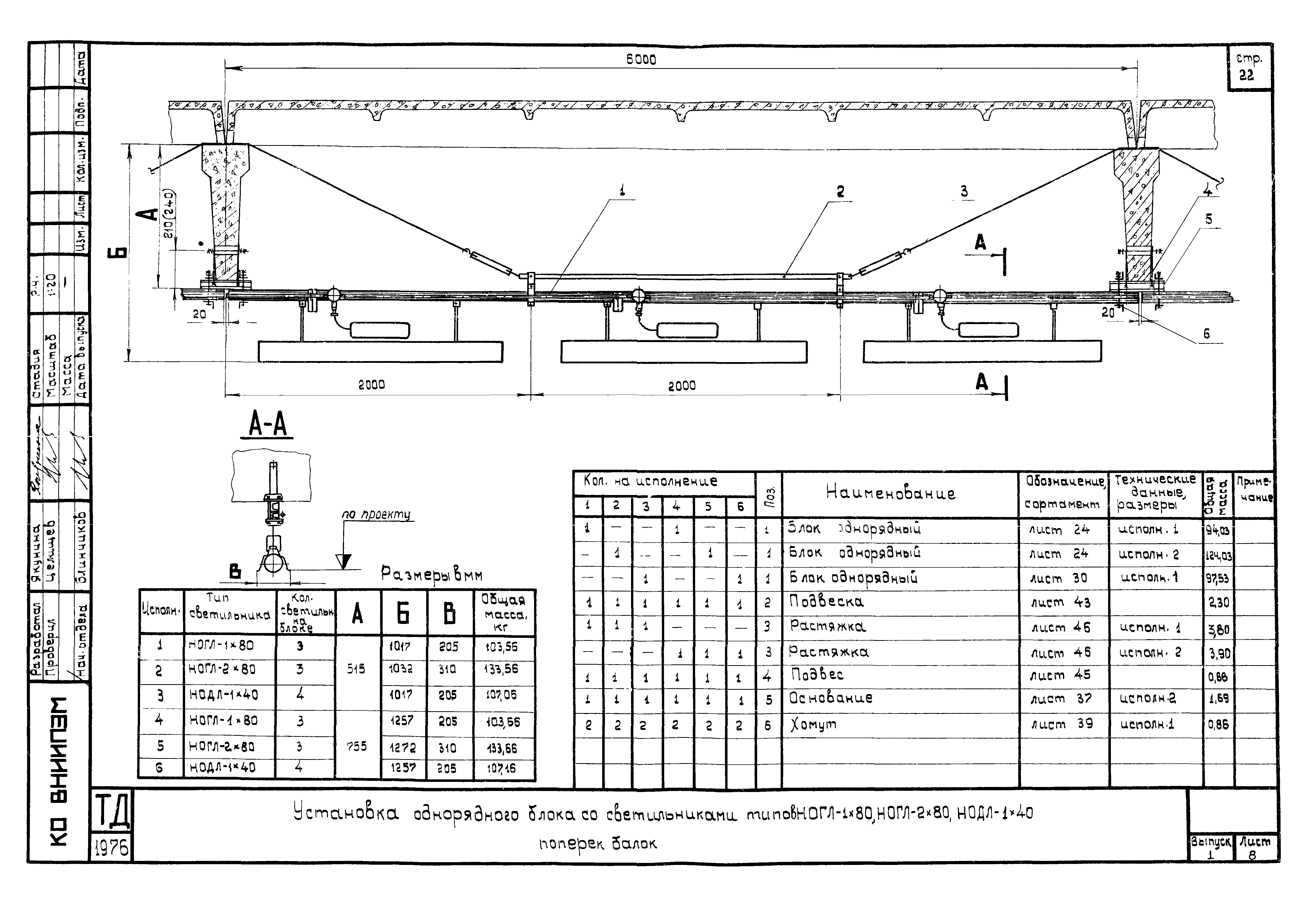

   Установка однорядного блока со светильниками типов НОГЛ-1х80, НОГЛ-2х80, НОДЛ-1х40 поперек балок

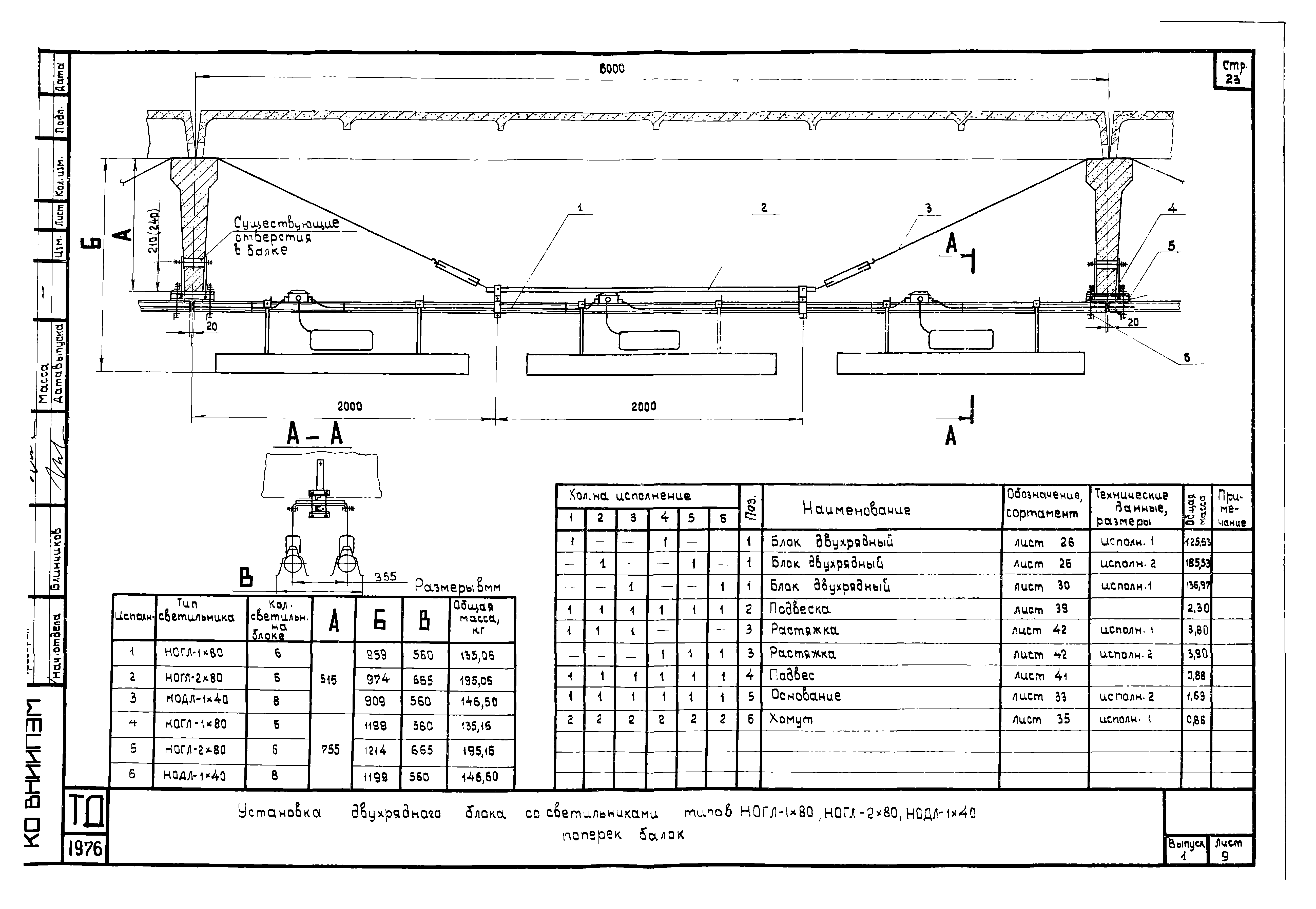

   Установка двухрядного блока со светильниками типов НОГЛ-1х80, НОГЛ-2х80, НОДЛ-1х40 поперек балок

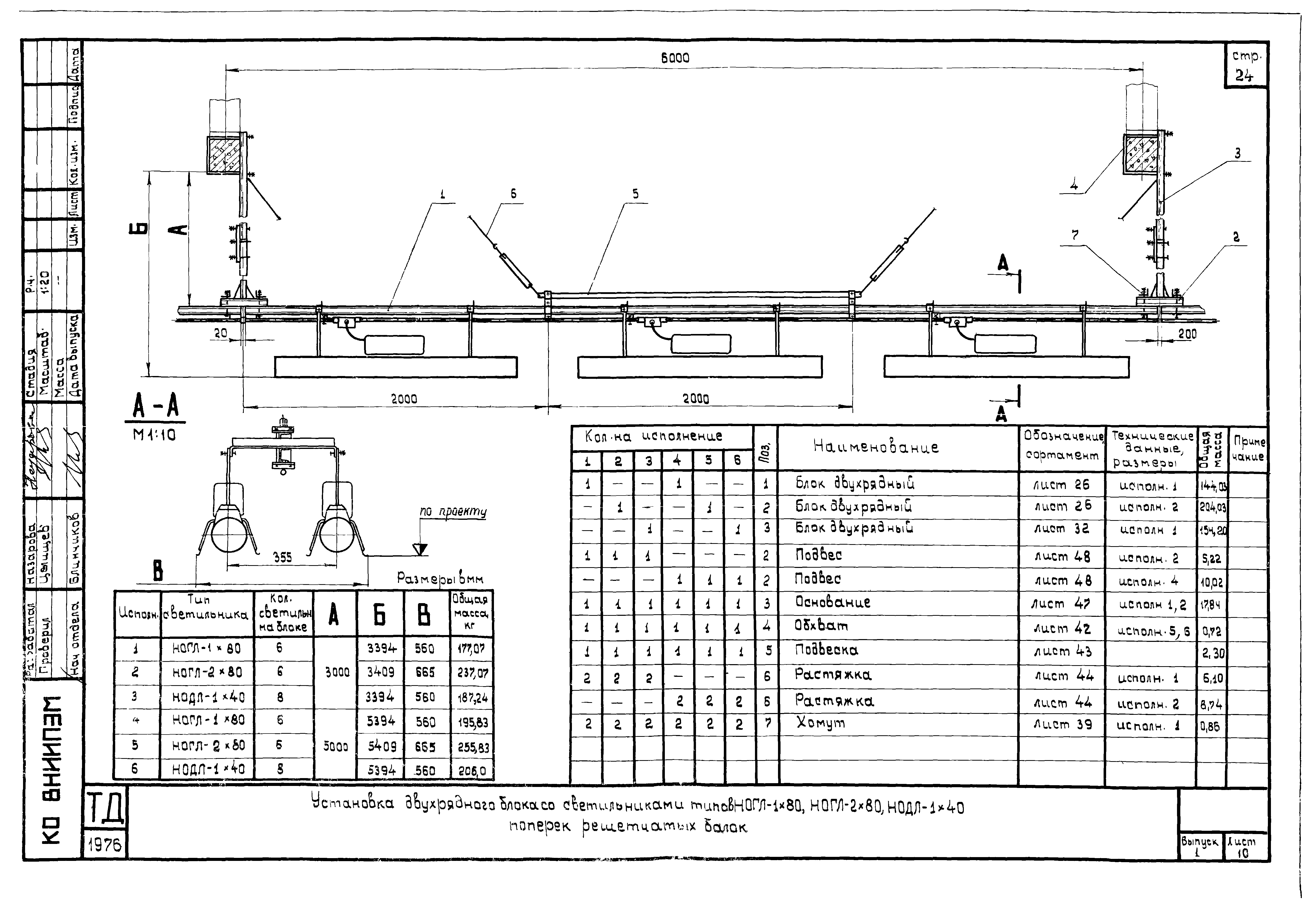

   Установка двухрядного блока со светильниками типов НОГЛ-1х80, НОГЛ-2х80, НОДЛ-1х40 поперек решетчатых балок

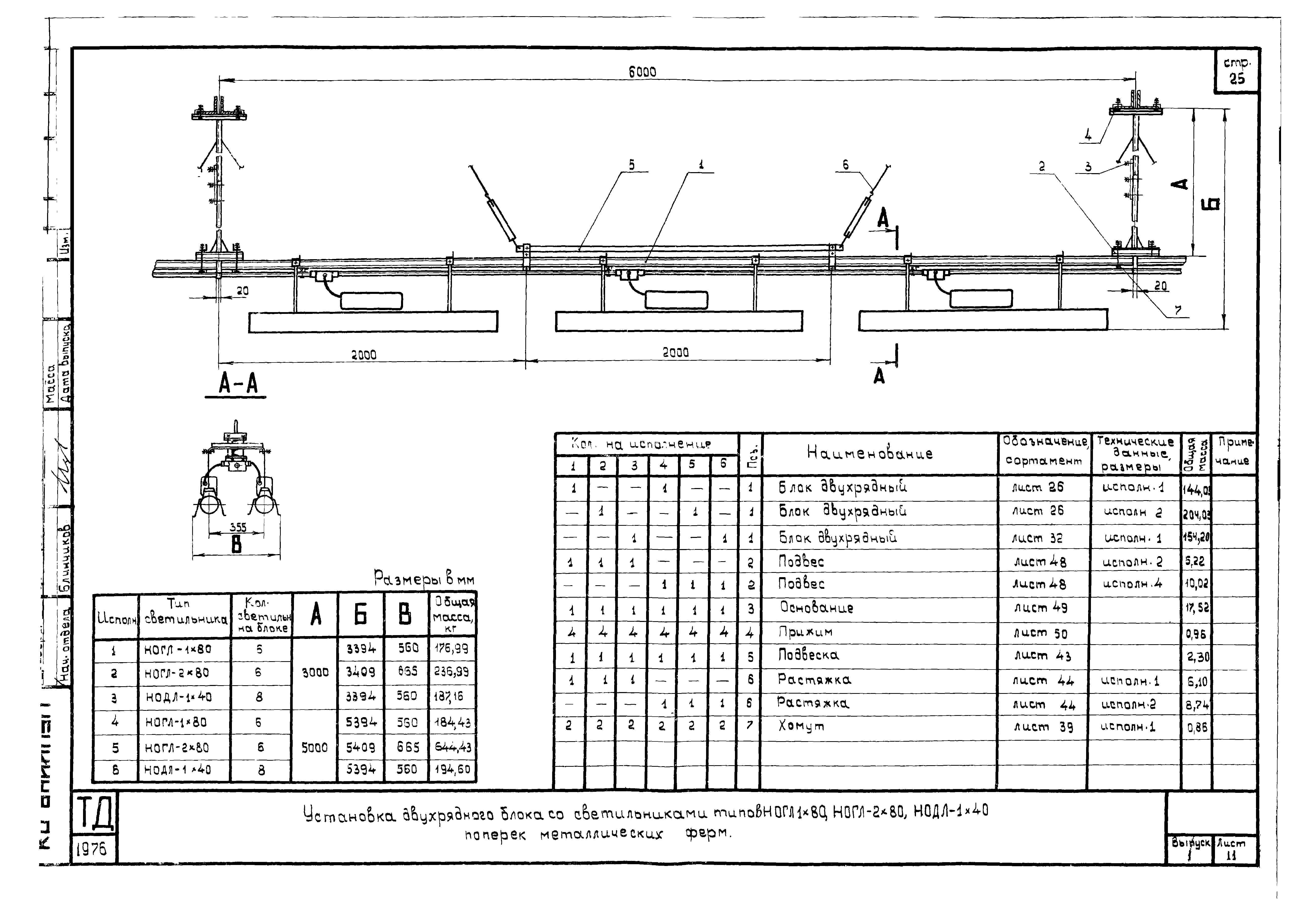

   Установка двухрядного блока со светильниками типов НОГЛ-1х80, НОГЛ-2х80, НОДЛ-1х40 поперек металлических ферм

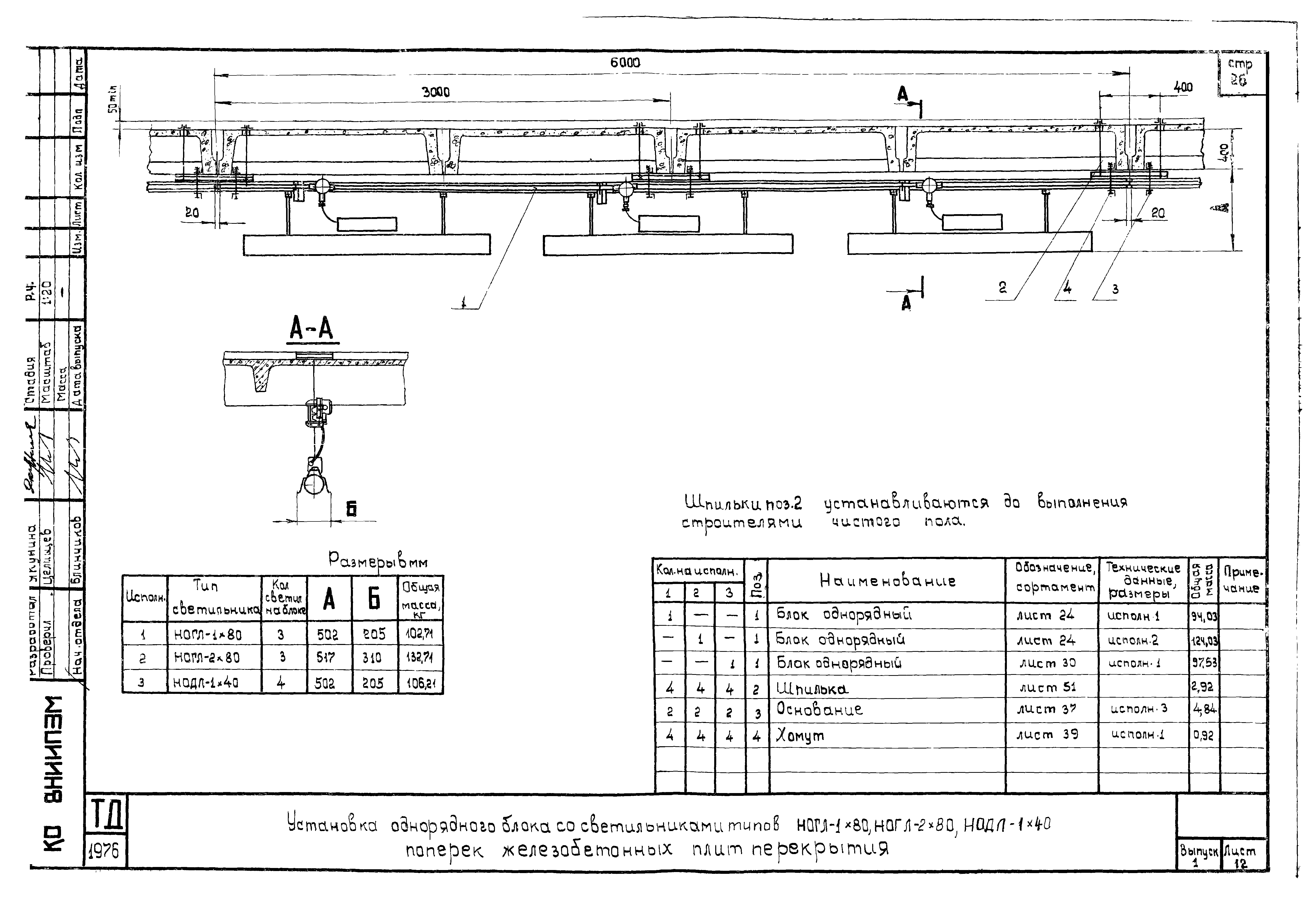

   Установка однорядного блока со светильниками типов НОГЛ-1х80, НОГЛ-2х80, НОДЛ-1х40 поперек железобетонных плит перекрытия

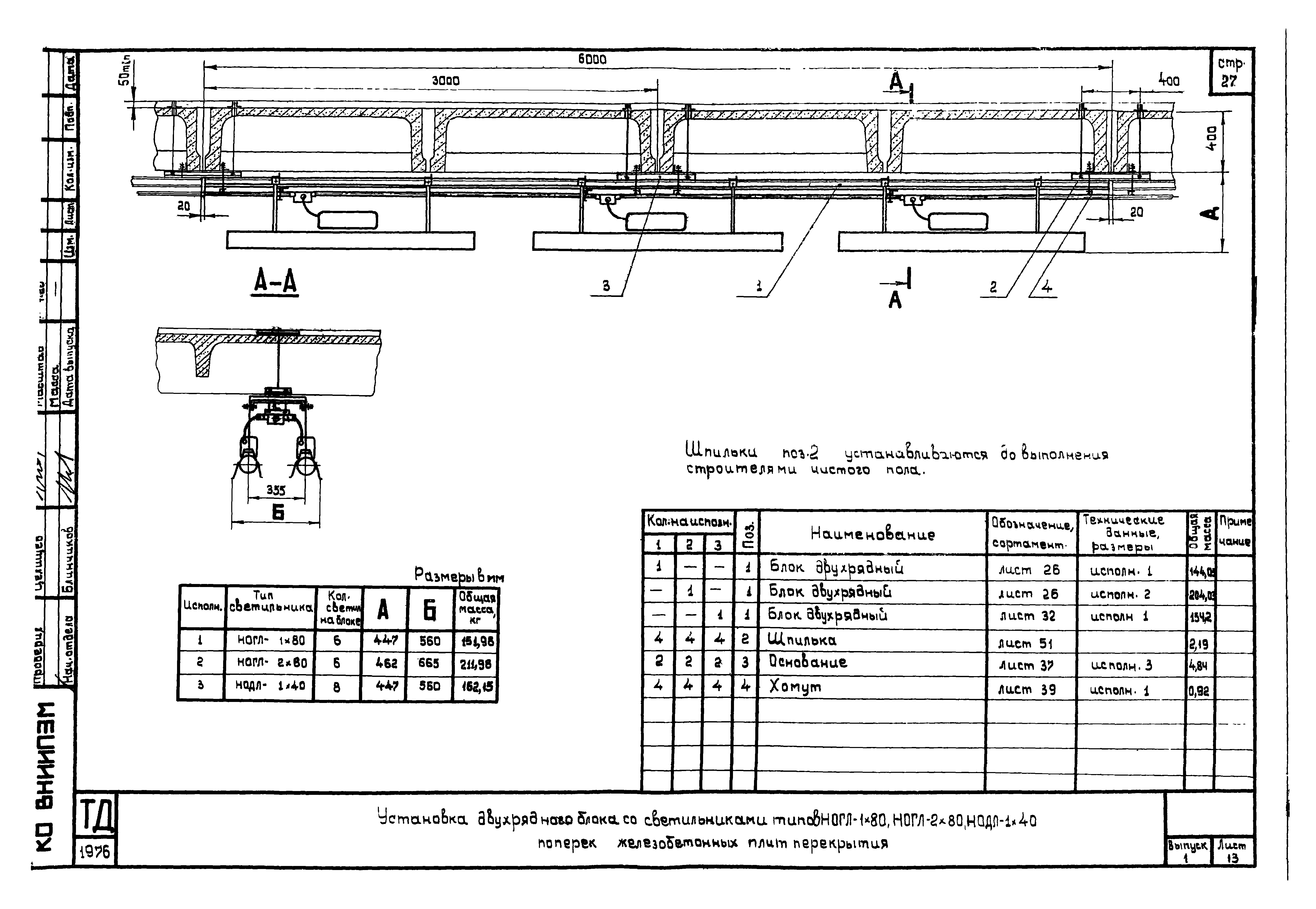

   Установка двухрядного блока со светильниками типов НОГЛ-1х80, НОГЛ-2х80, НОДЛ-1х40 поперек железобетонных плит перекрытия

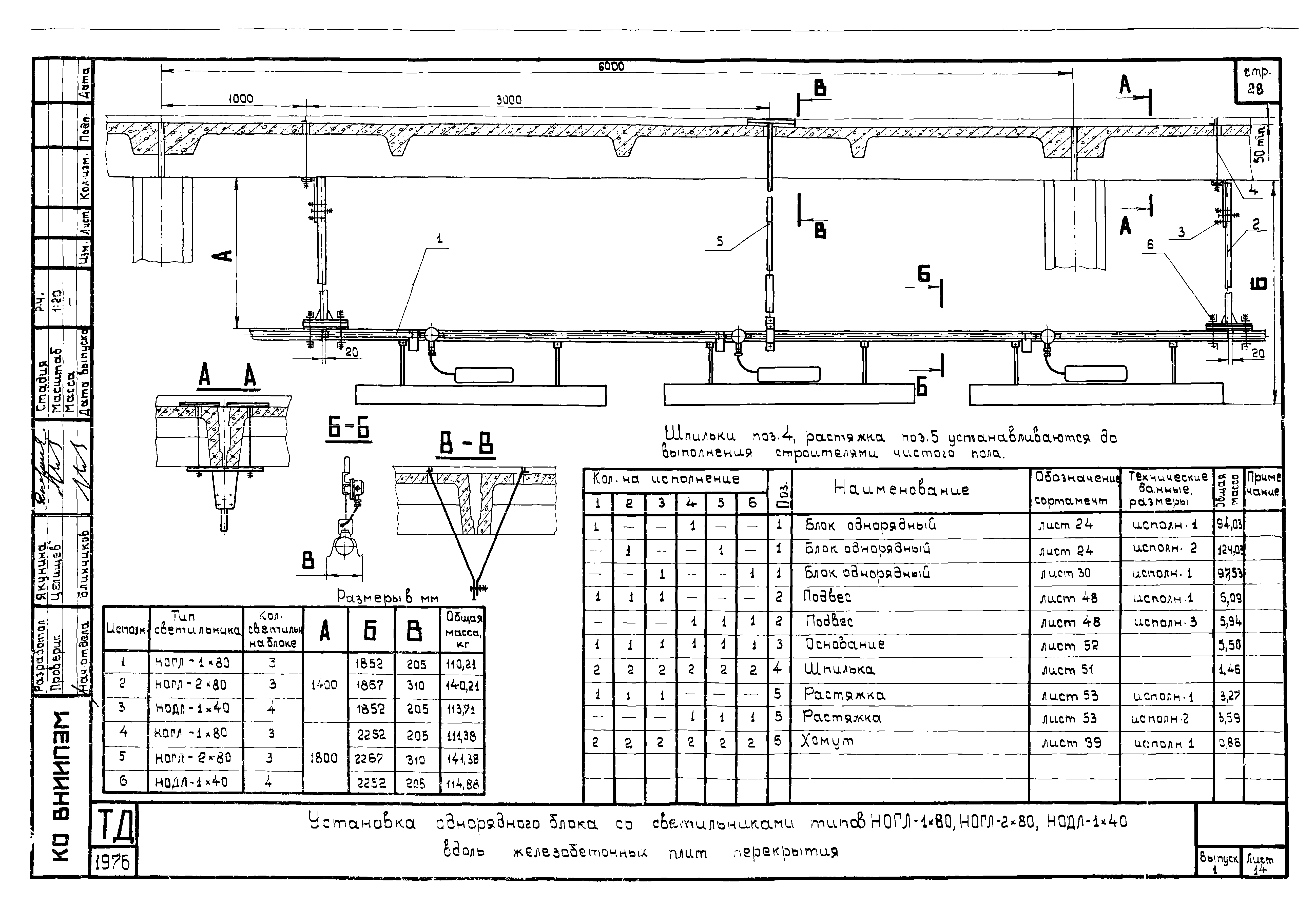

   Установка однорядного блока со светильниками типов НОГЛ-1х80, НОГЛ-2х80, НОДЛ-1х40 вдоль железобетонных плит перекрытия

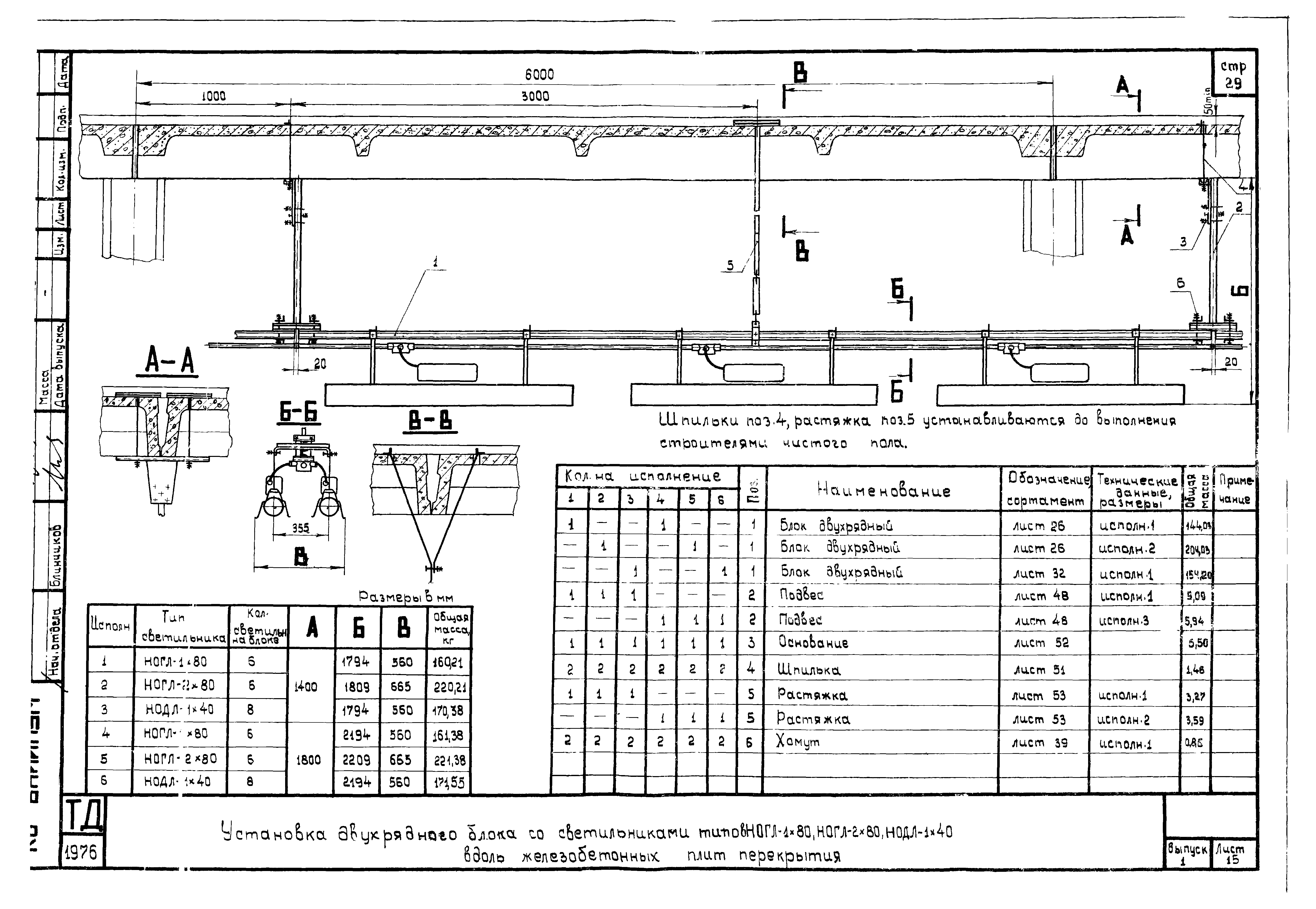

   Установка двухрядного блока со светильниками типов НОГЛ-1х80, НОГЛ-2х80, НОДЛ-1х40 вдоль железобетонных плит перекрытия

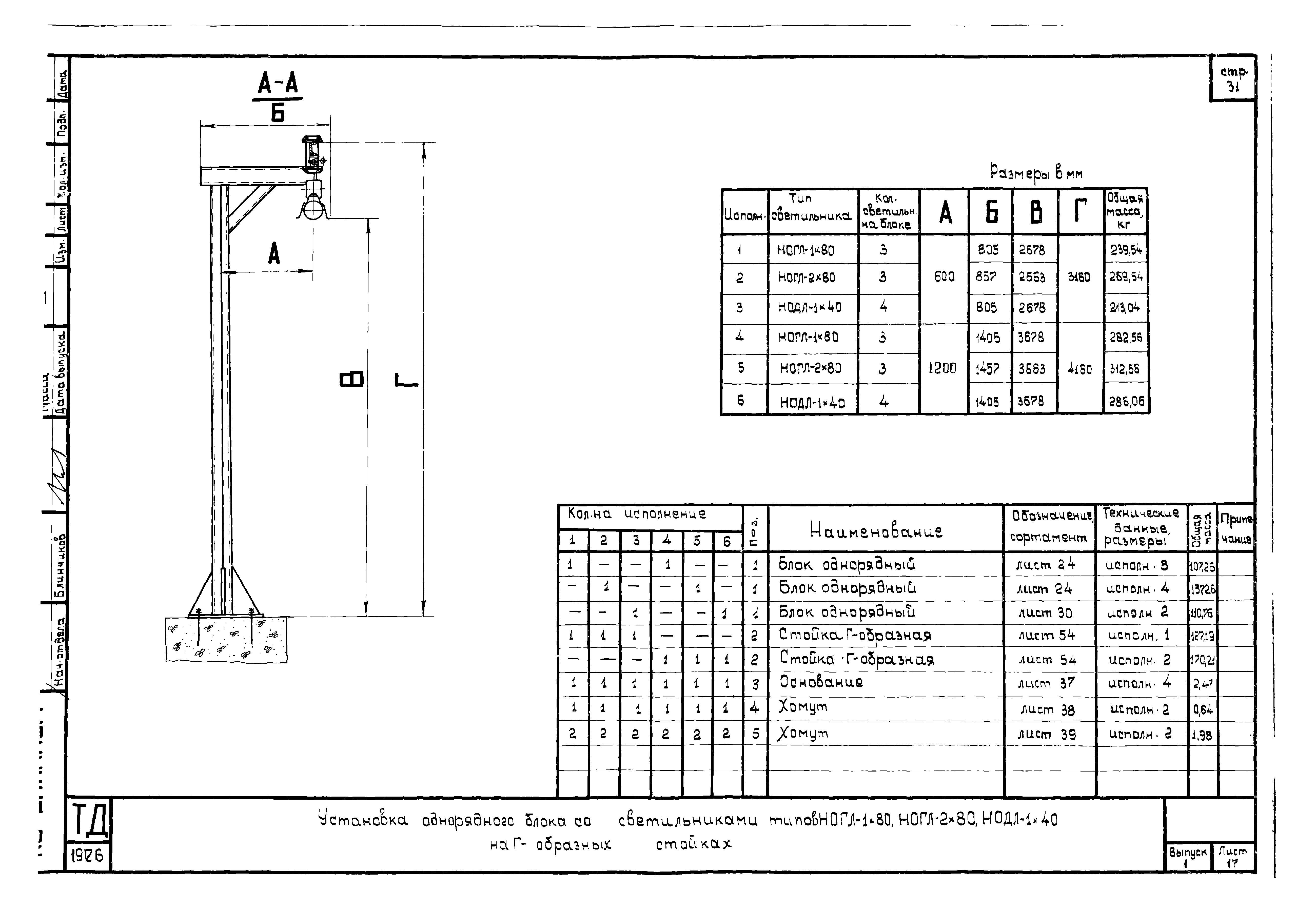

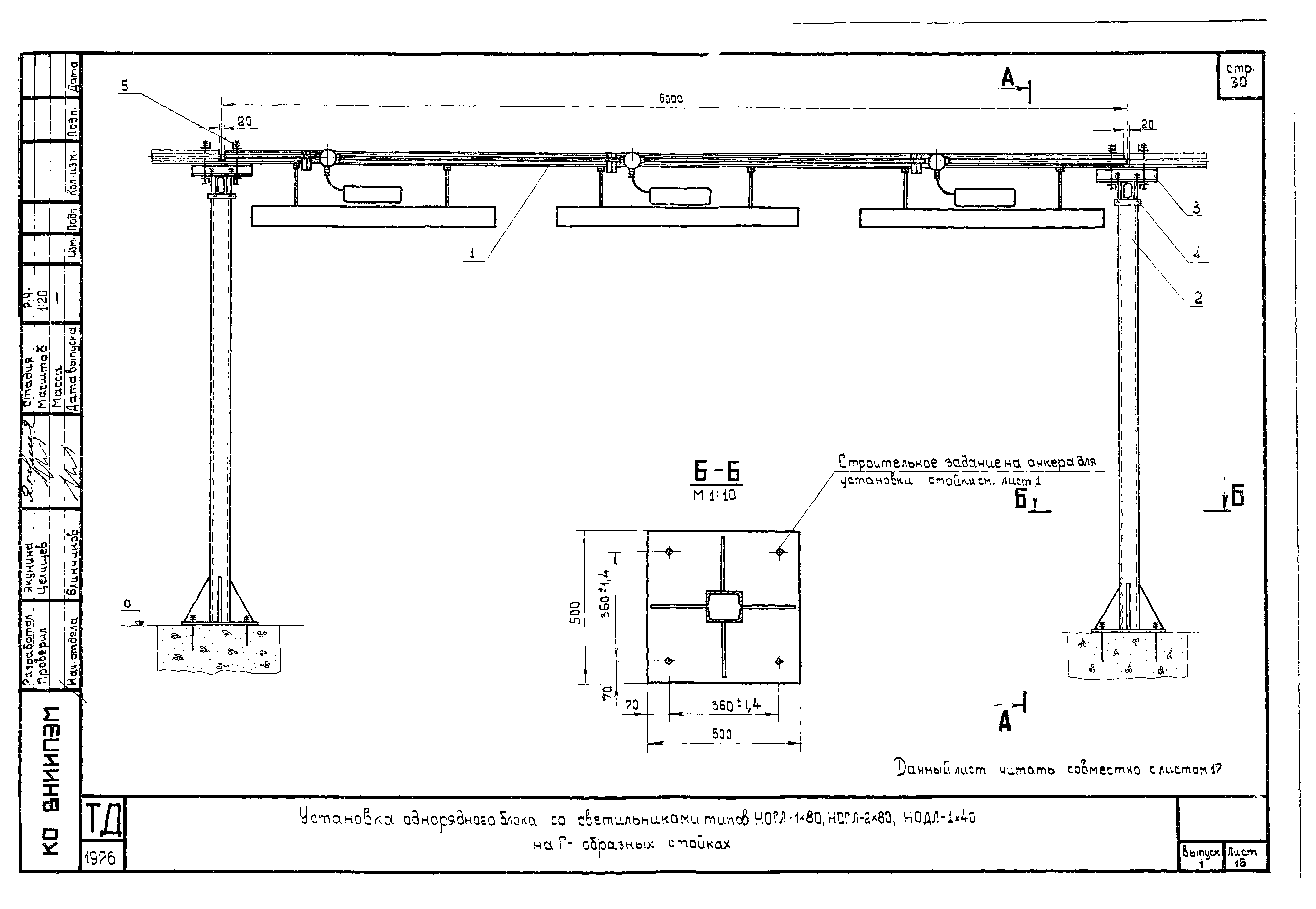

   Установка однорядного блока со светильниками типов НОГЛ-1х80, НОГЛ-2х80, НОДЛ-1х40 на Г-образных стойках

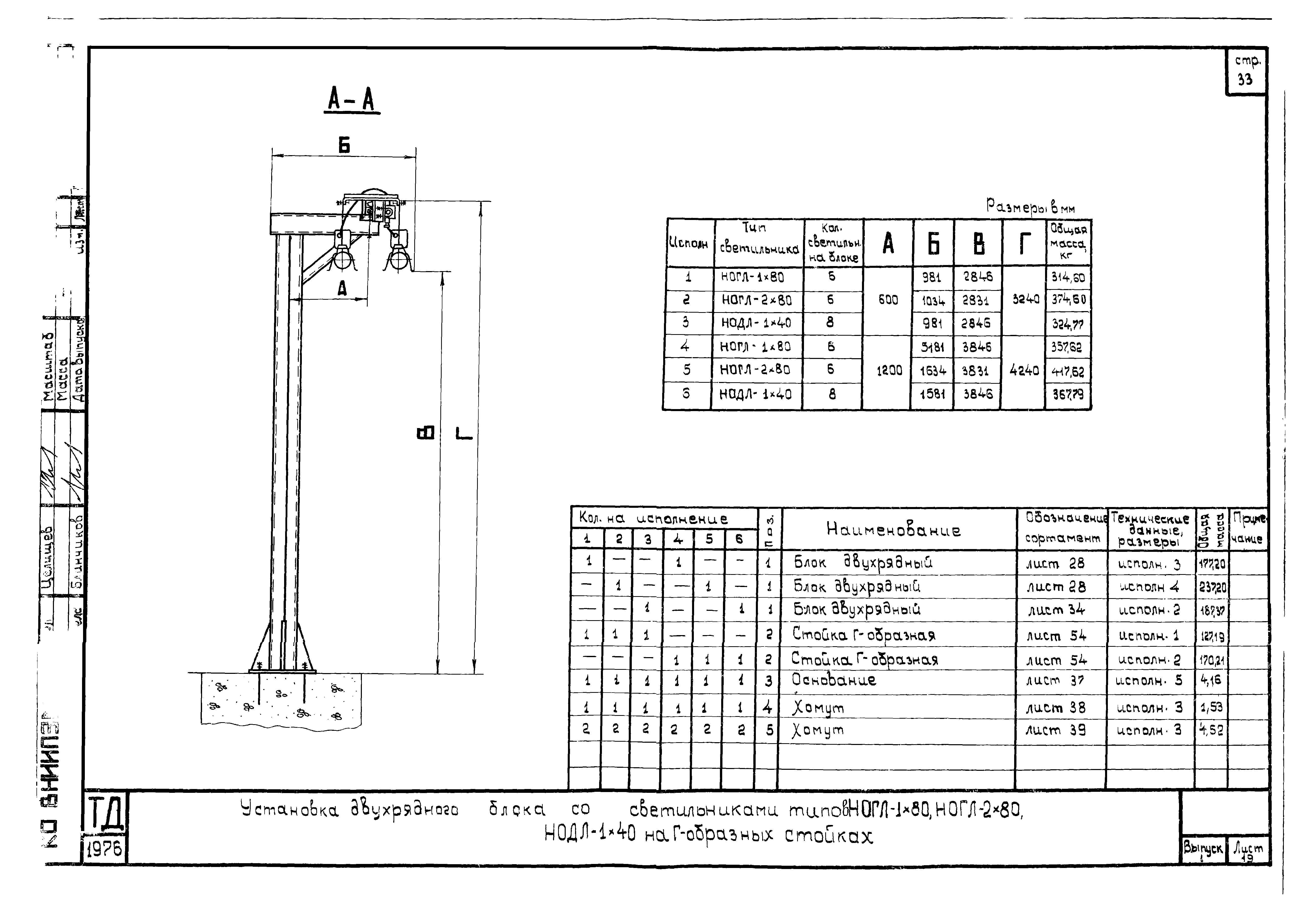

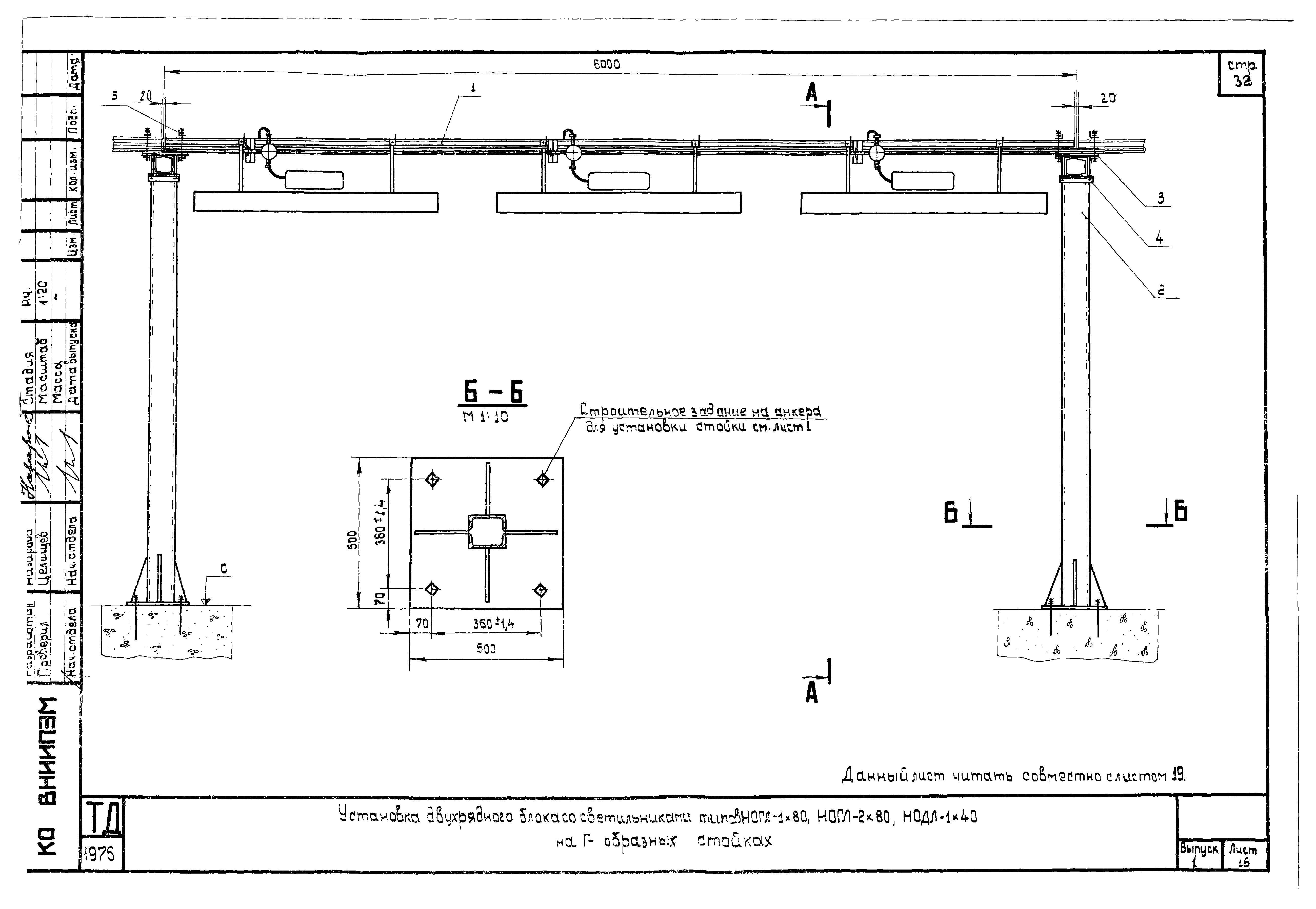

   Установка двухрядного блока со светильниками типов НОГЛ-1х80, НОГЛ-2х80, НОДЛ-1х40 на Г-образных стойках

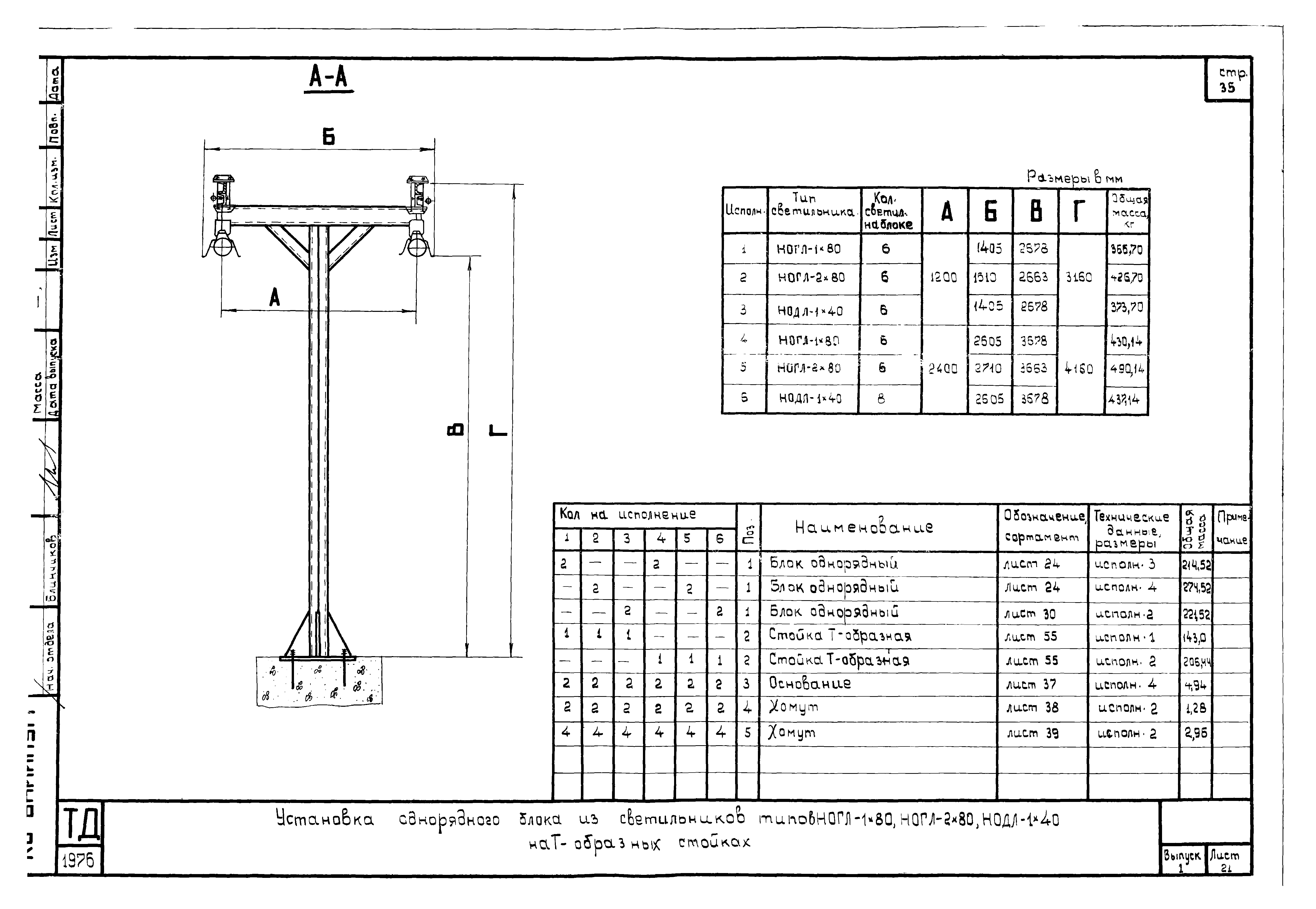

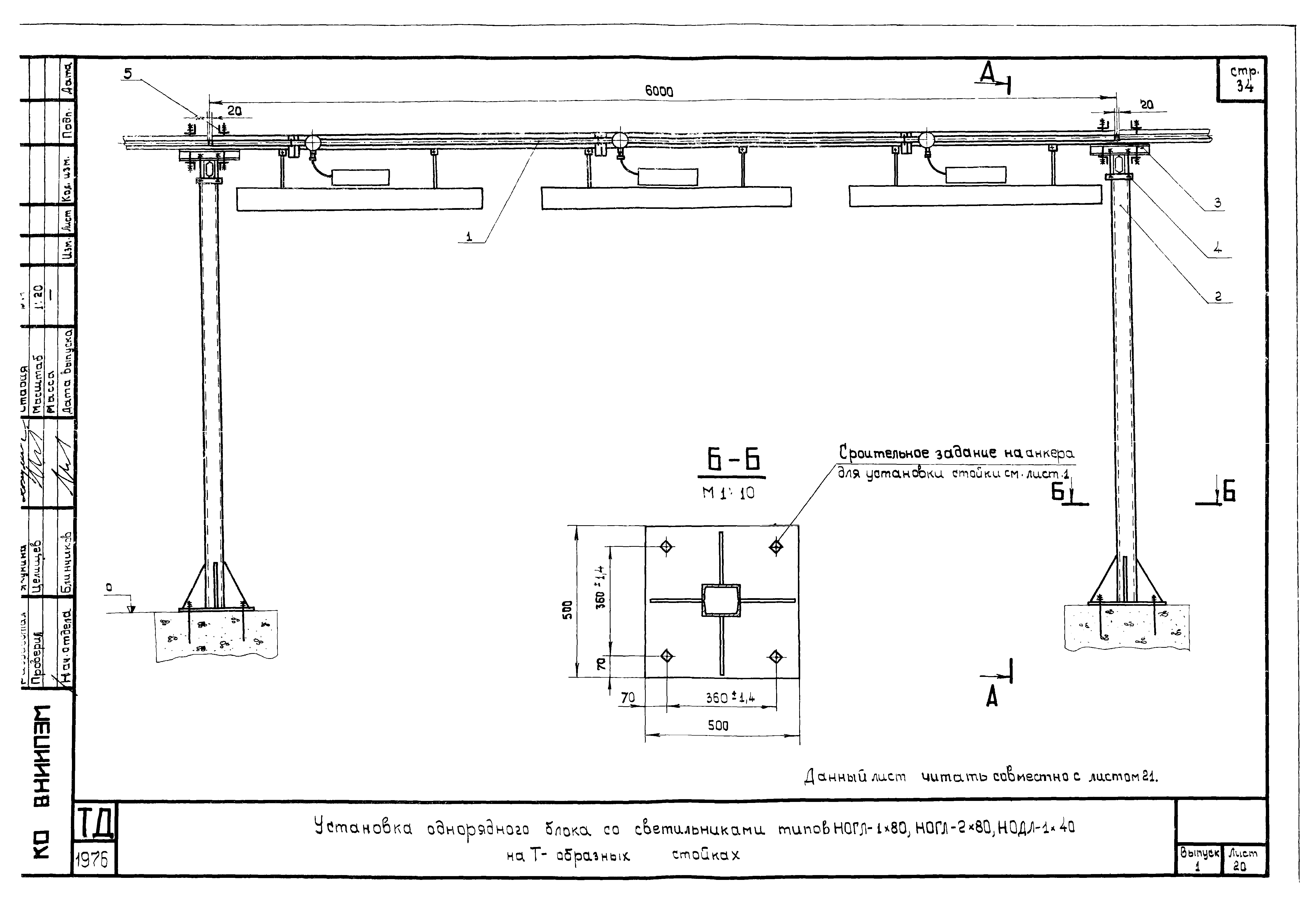

   Установка однорядного блока со светильниками типов НОГЛ-1х80, НОГЛ-2х80, НОДЛ-1х40 на Т-образных стойках

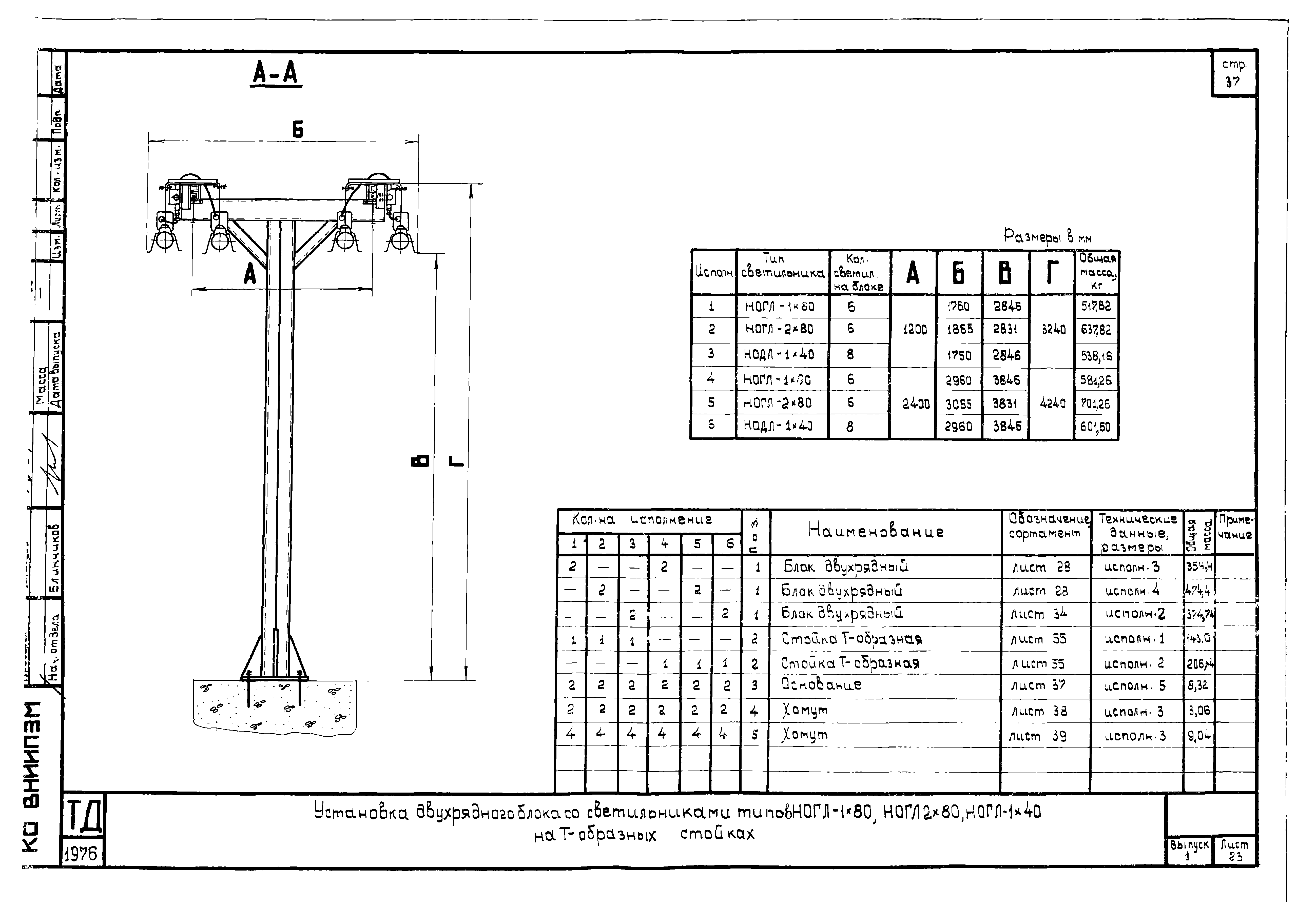

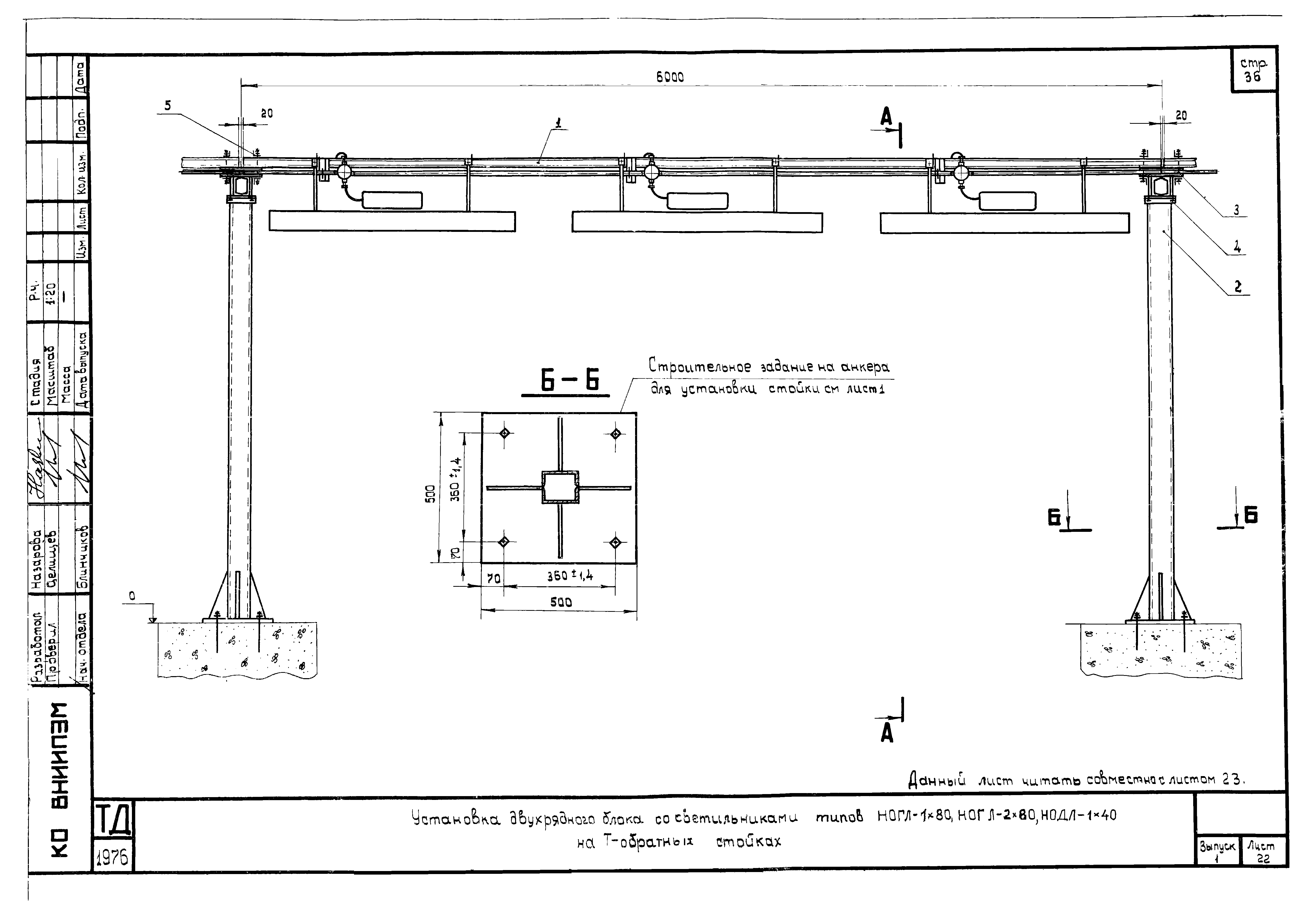

   Установка двухрядного блока со светильниками типов НОГЛ-1х80, НОГЛ-2х80, НОДЛ-1х40 на Т-образных стойках
Сборочные чертежи и детали

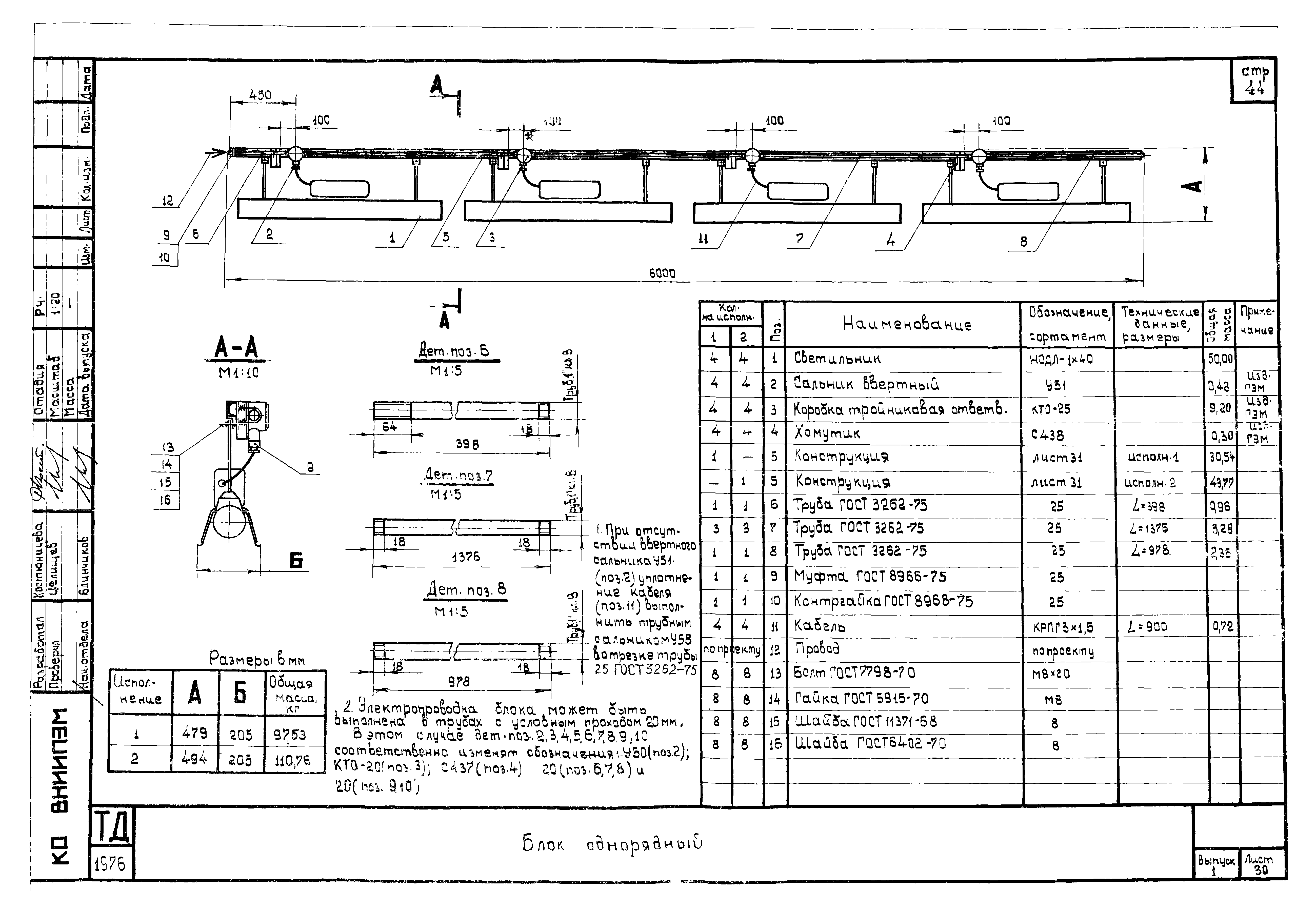

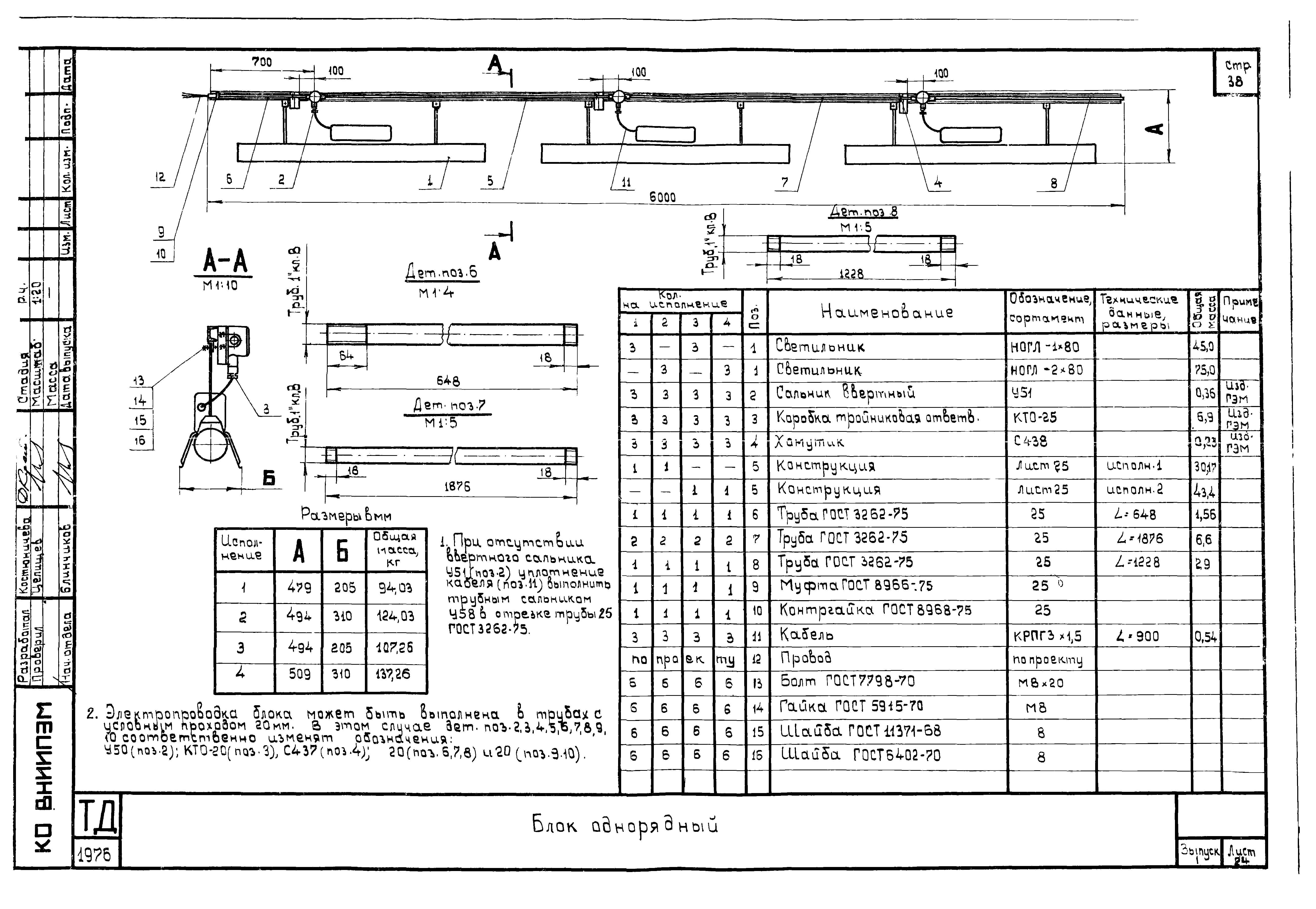

   Блок однорядный

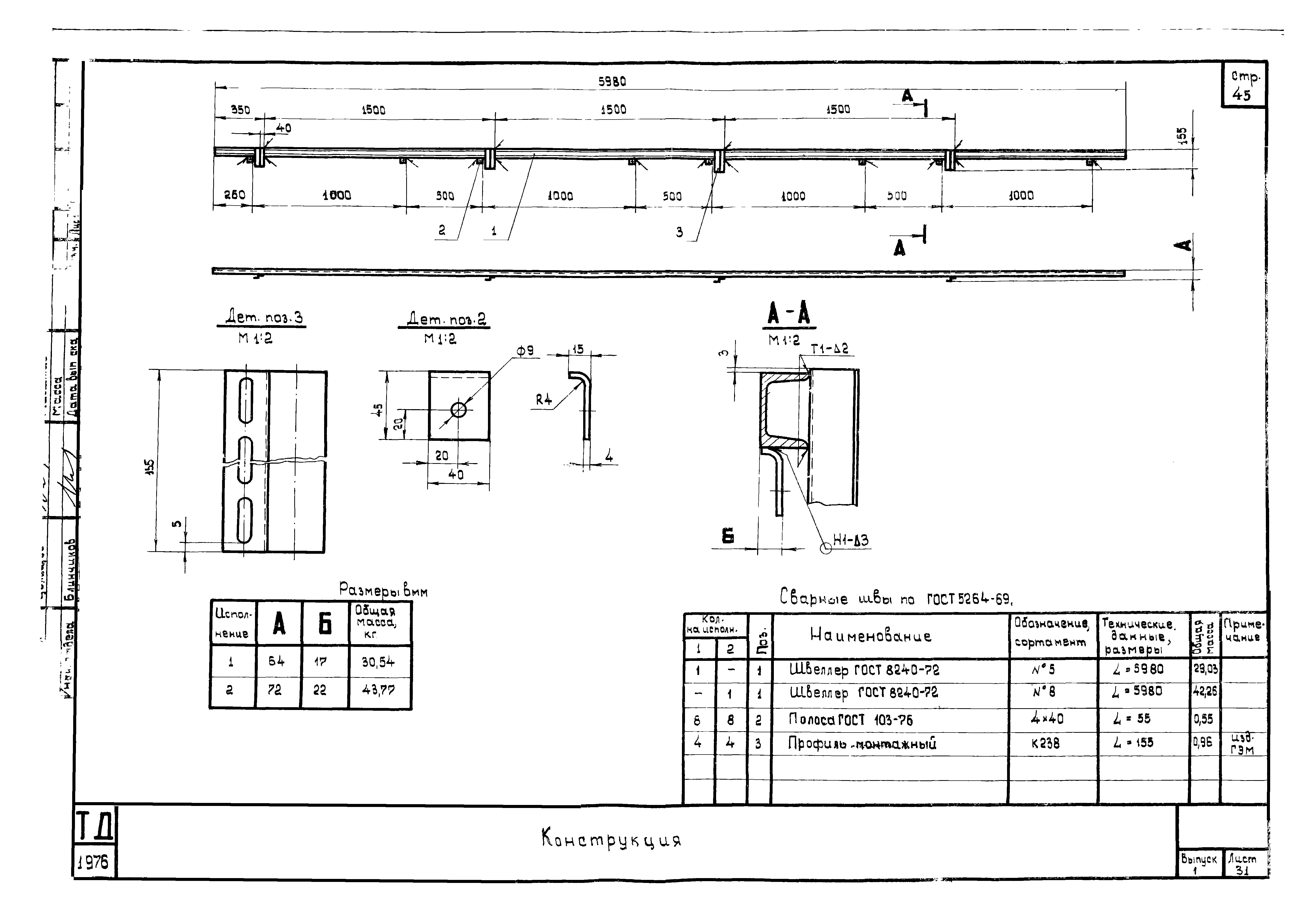

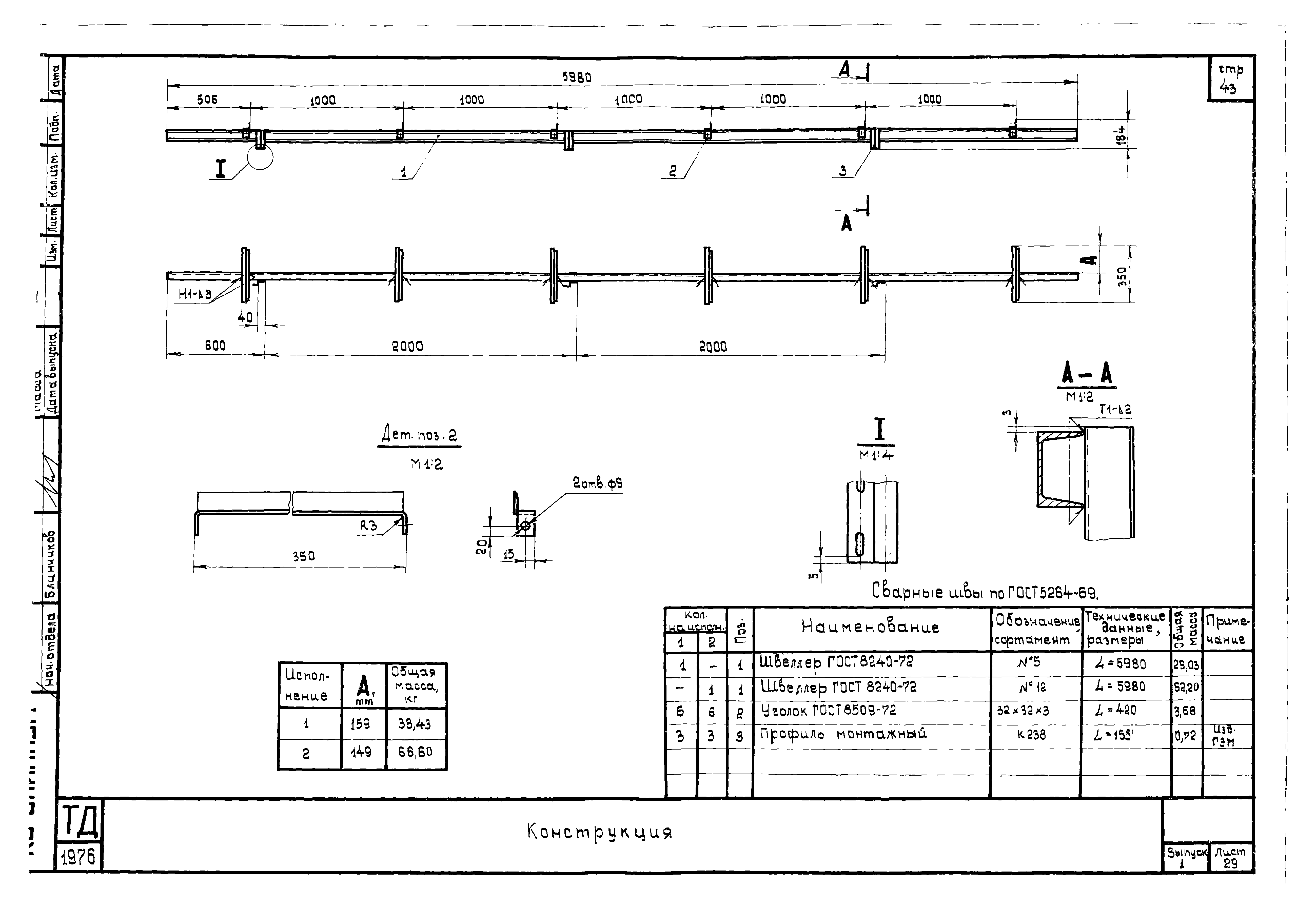

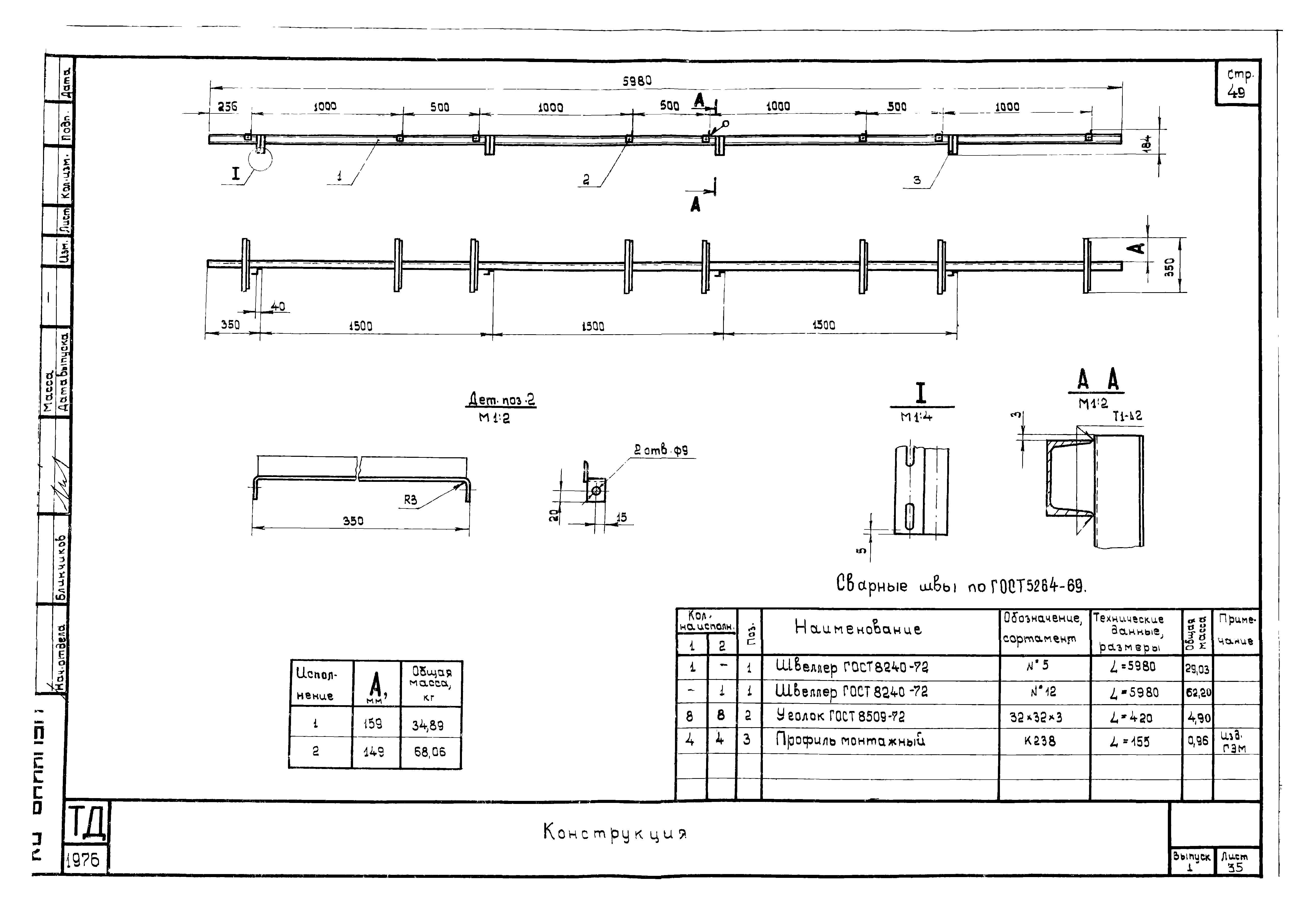

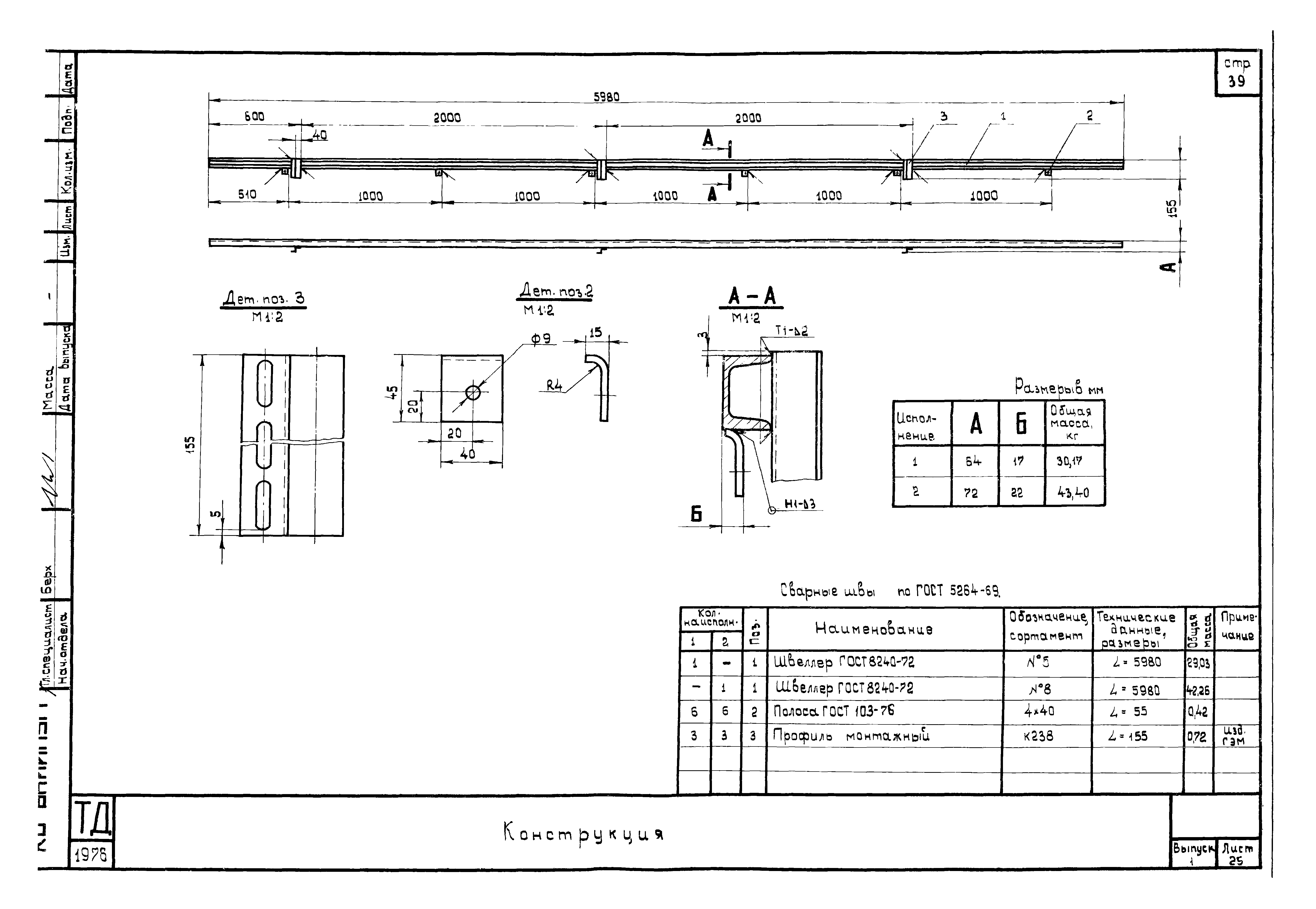

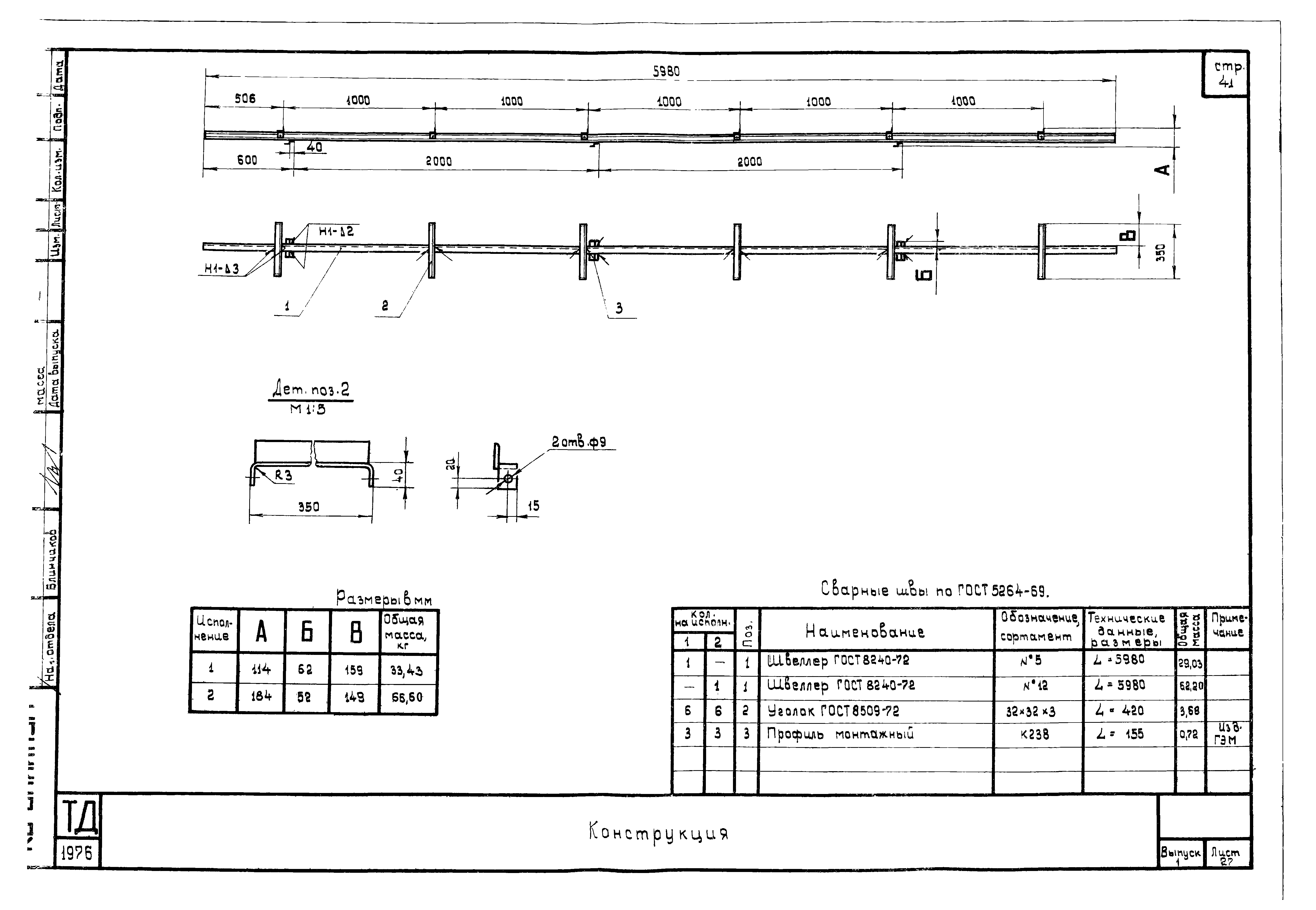

   Конструкция

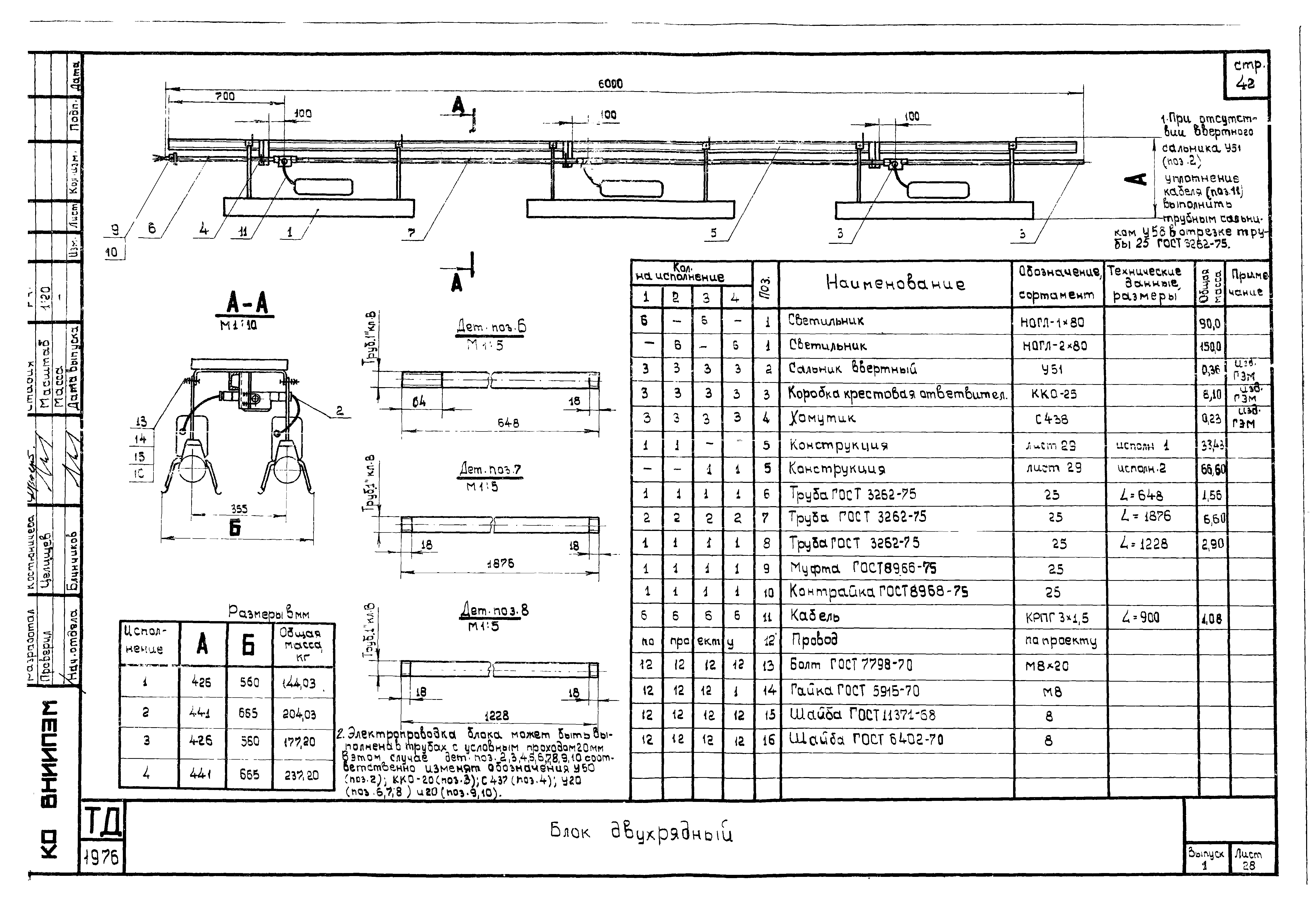

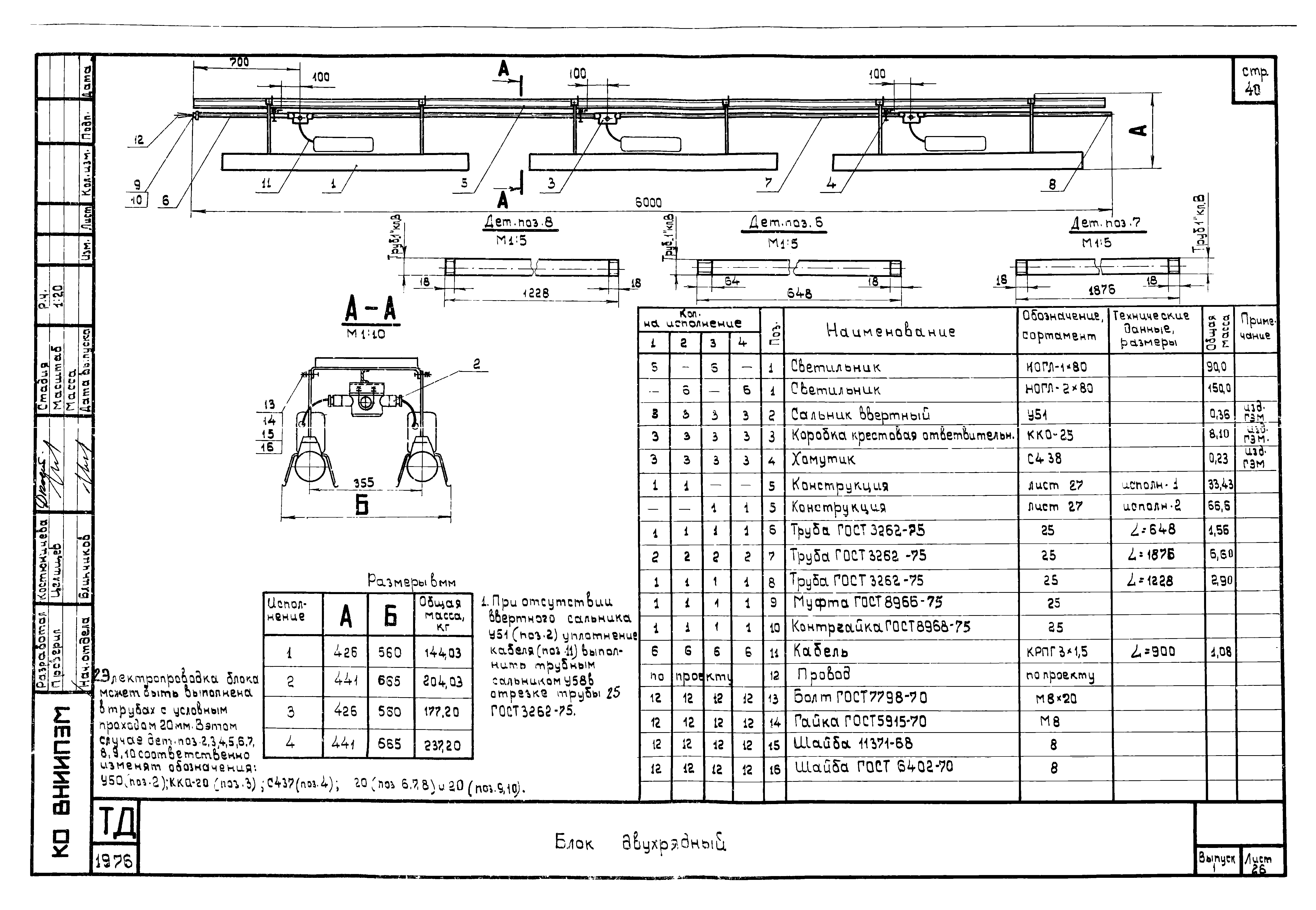

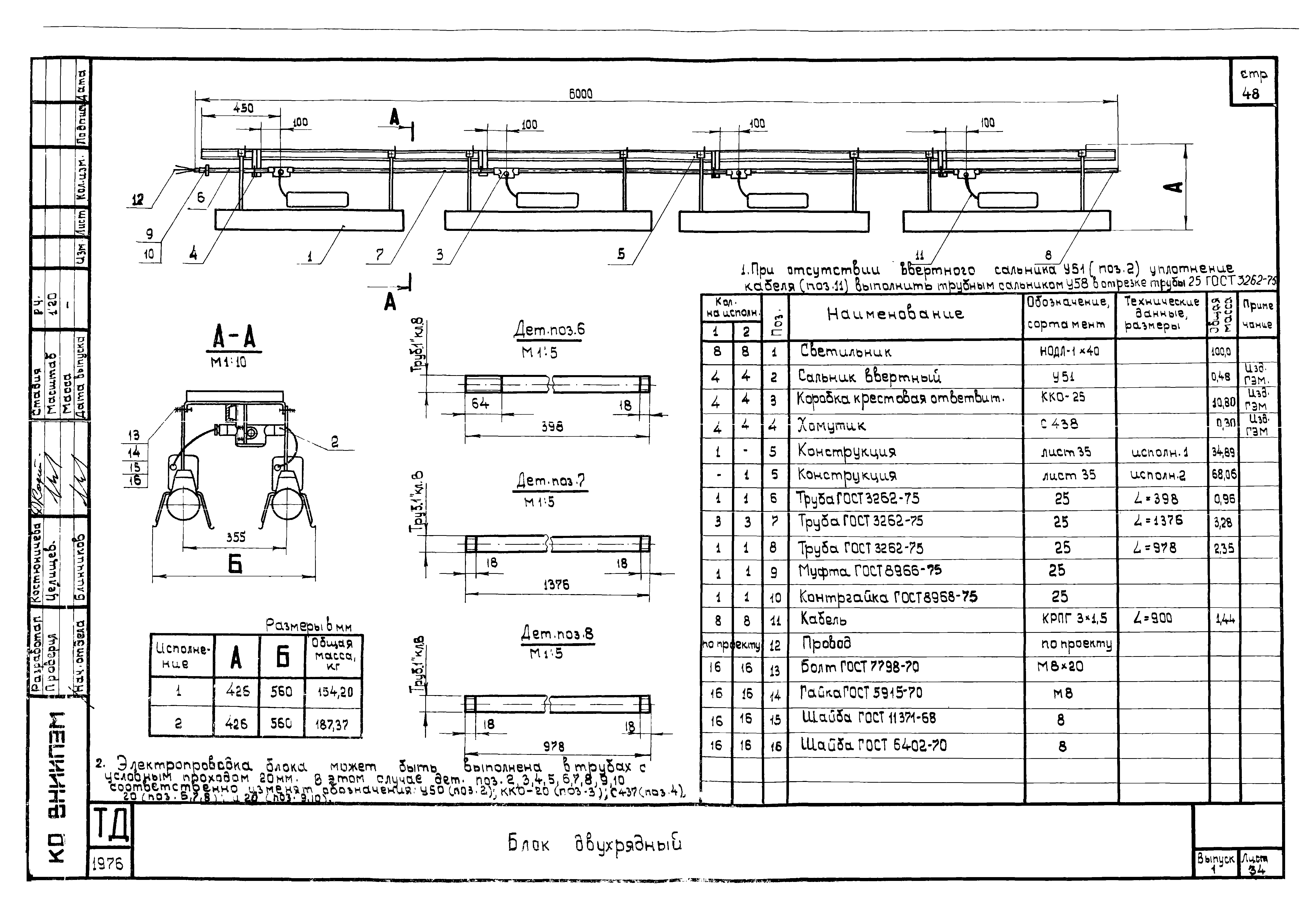

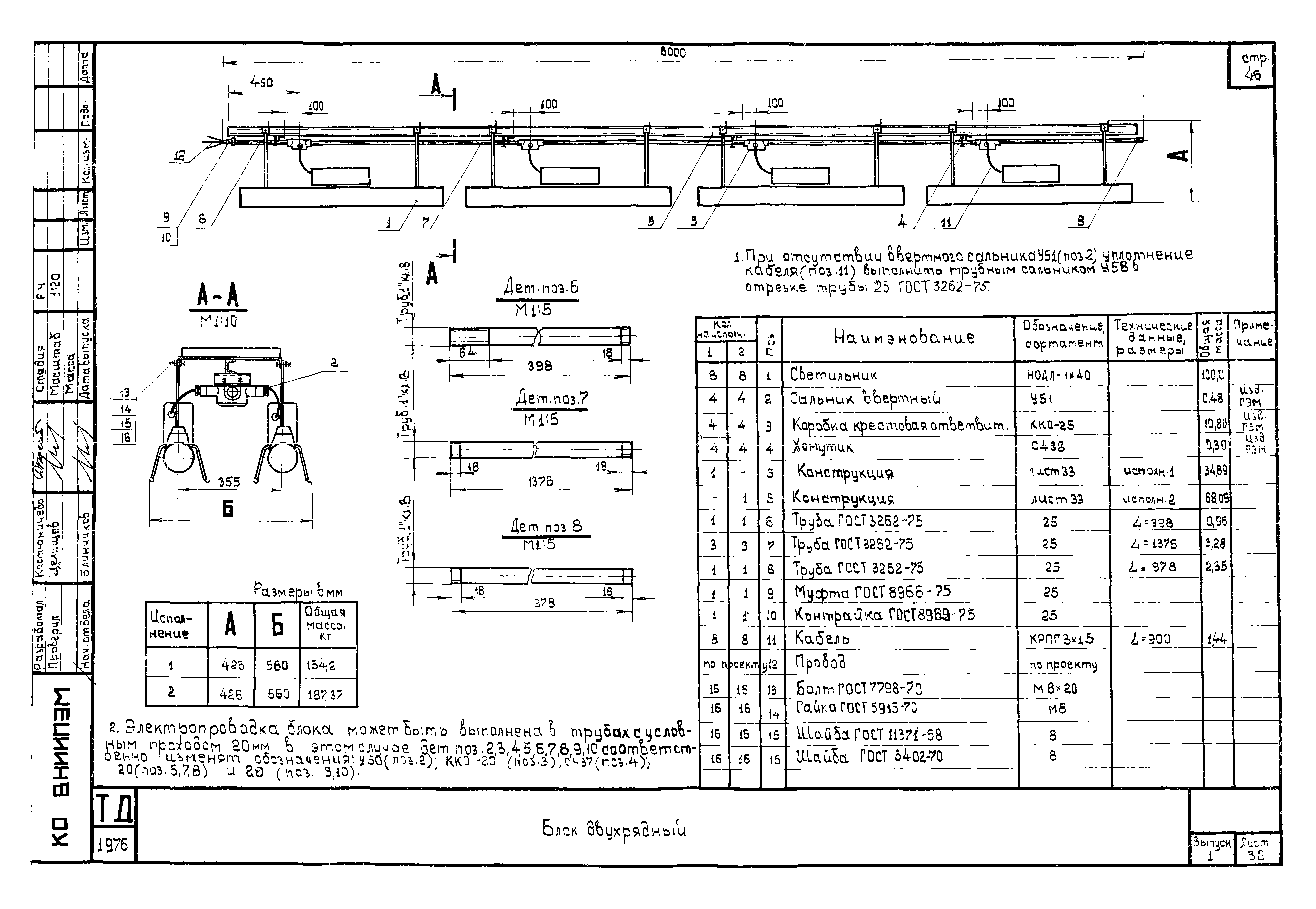

   Блок двухрядный

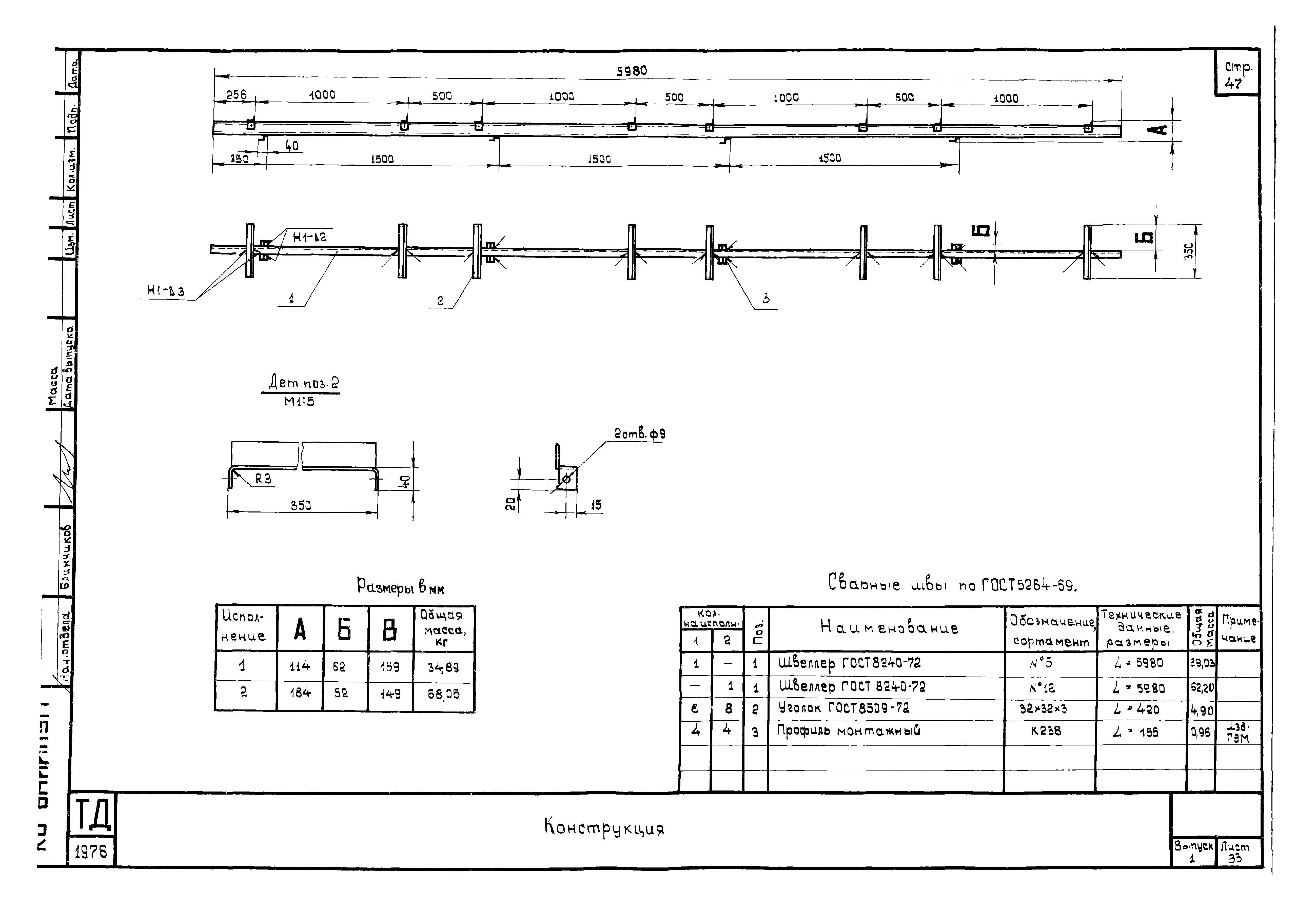

   Конструкция
   Блок двухрядный
   Конструкция
   Блок однорядный
   Конструкция
   Блок двухрядный
   Конструкция
   Блок двухрядный
   Конструкция

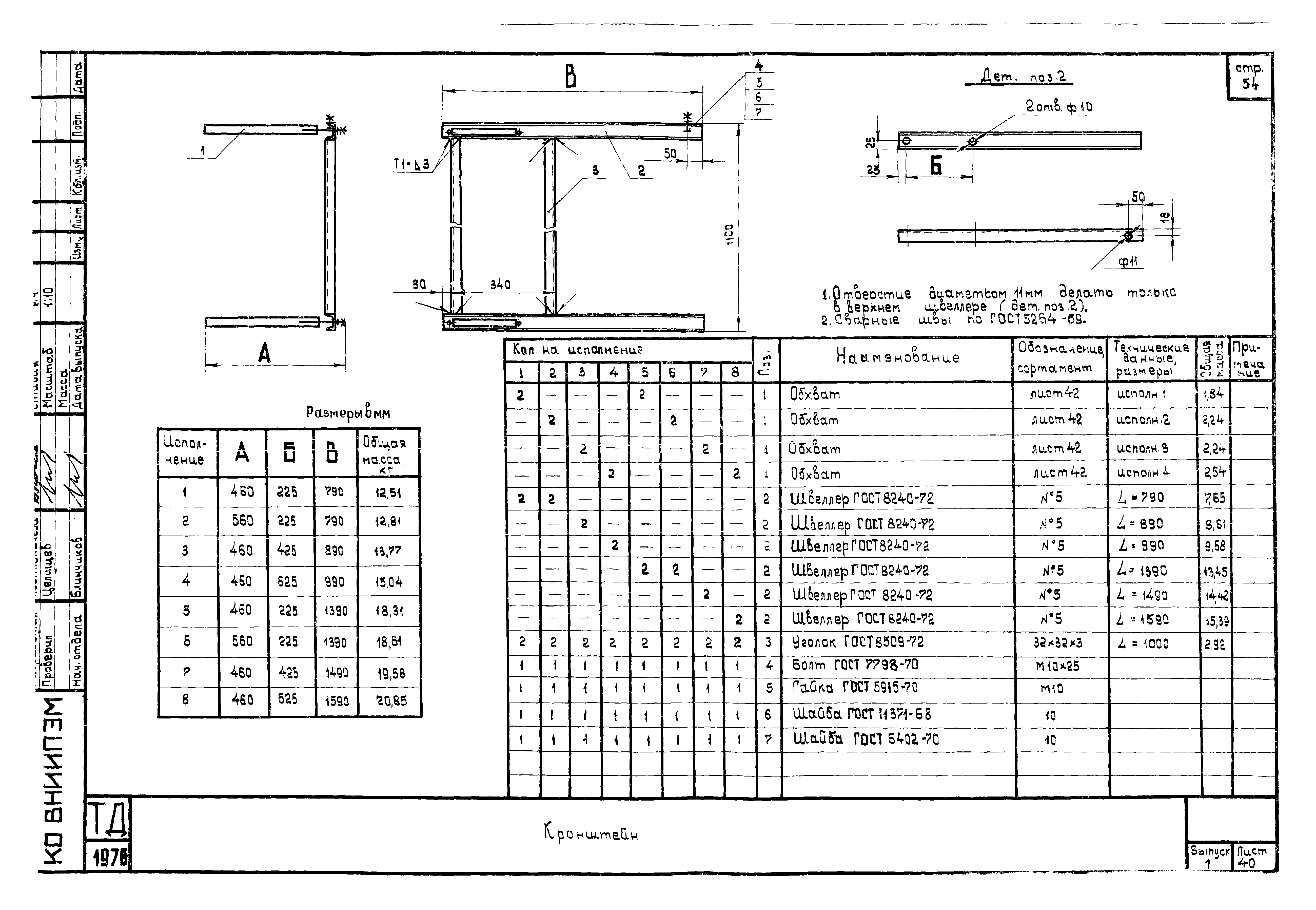

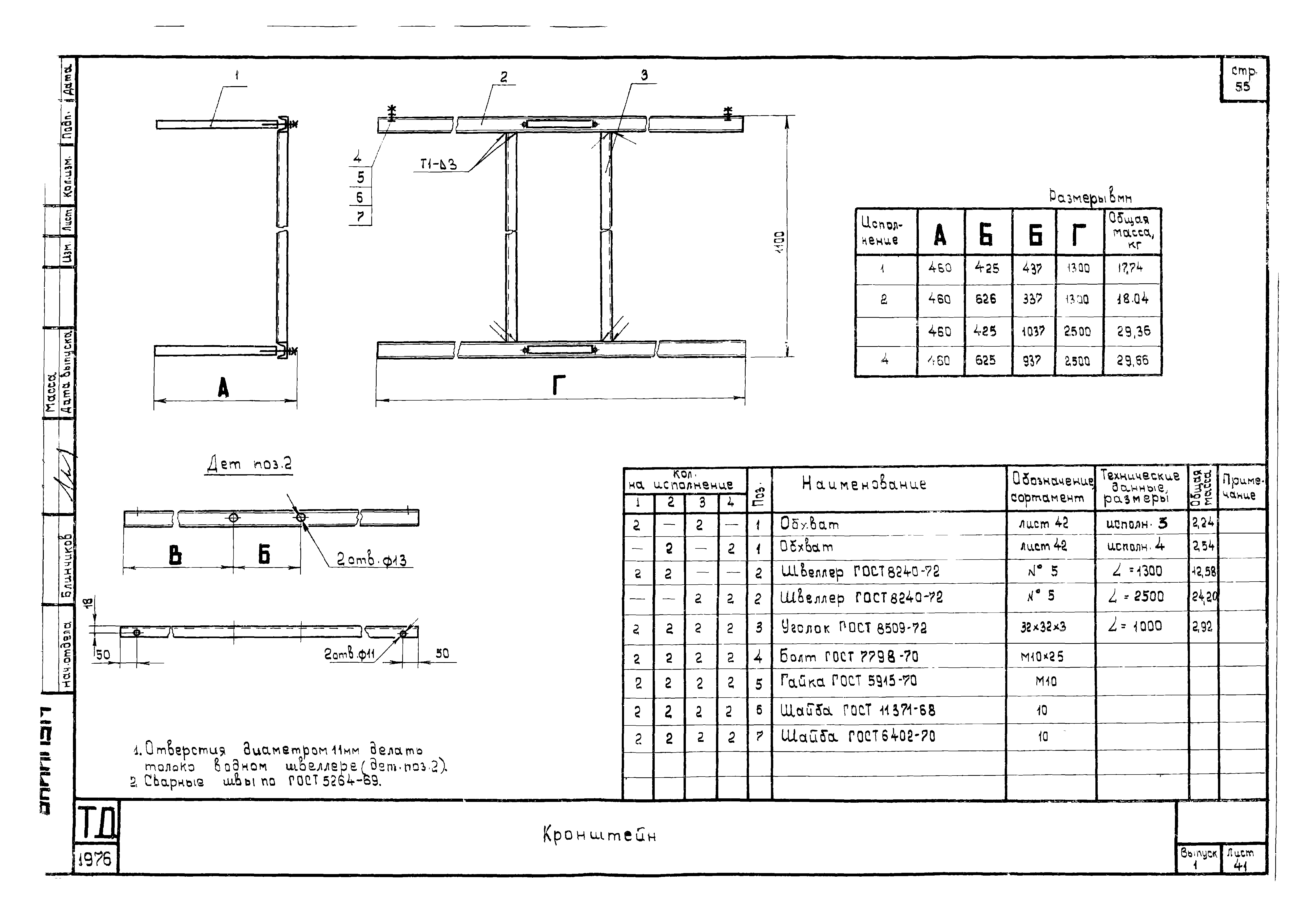

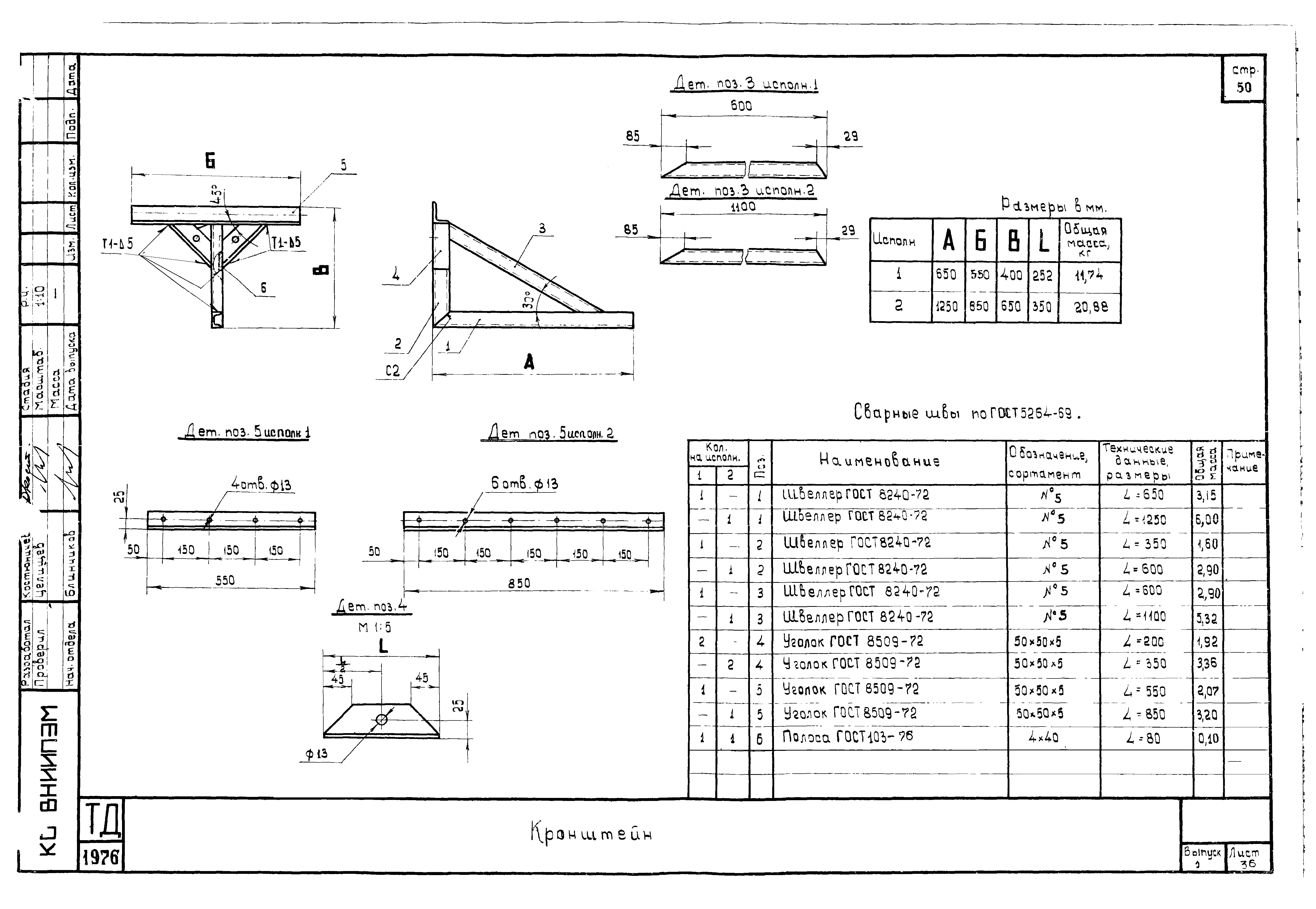

   Кронштейн

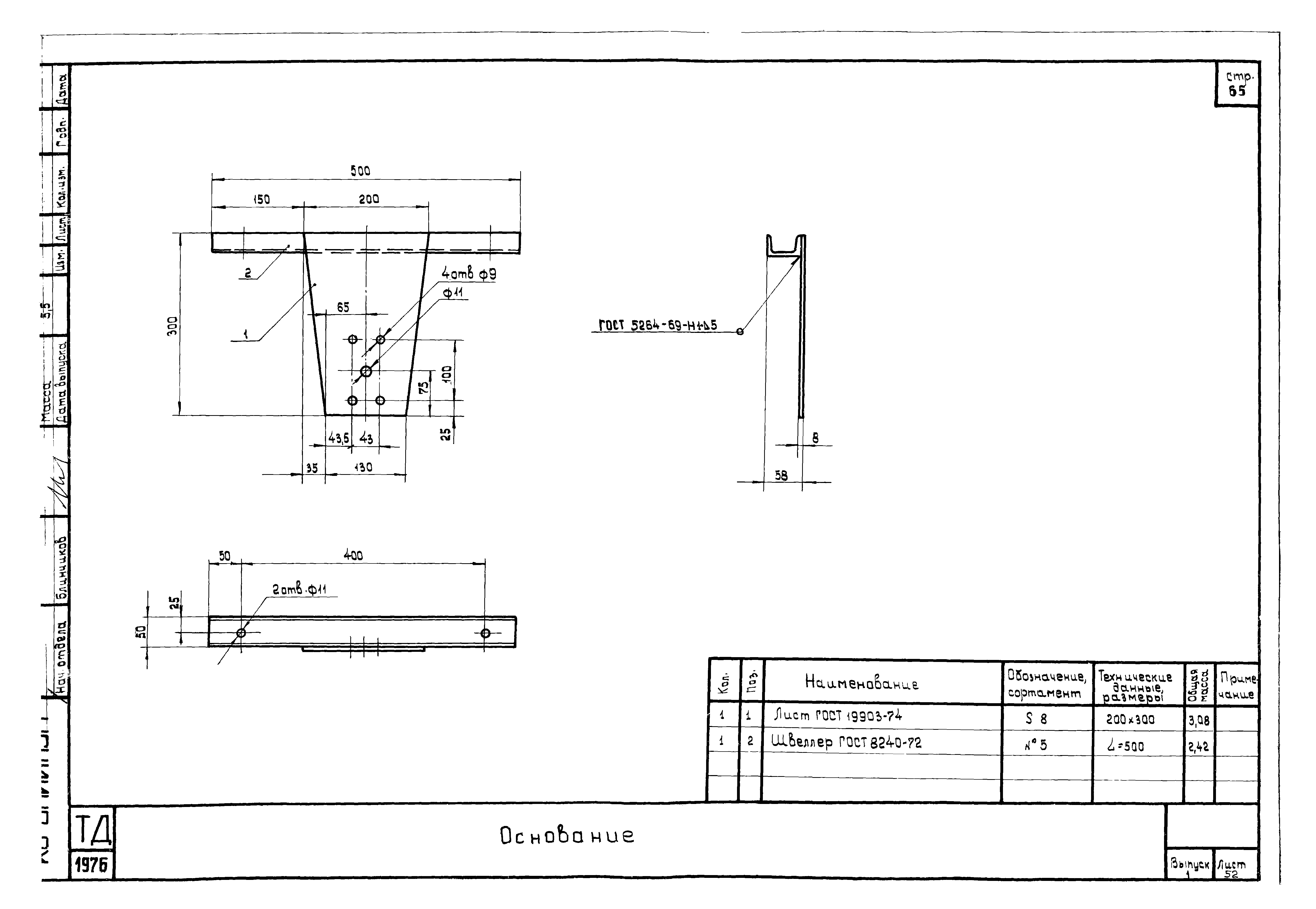

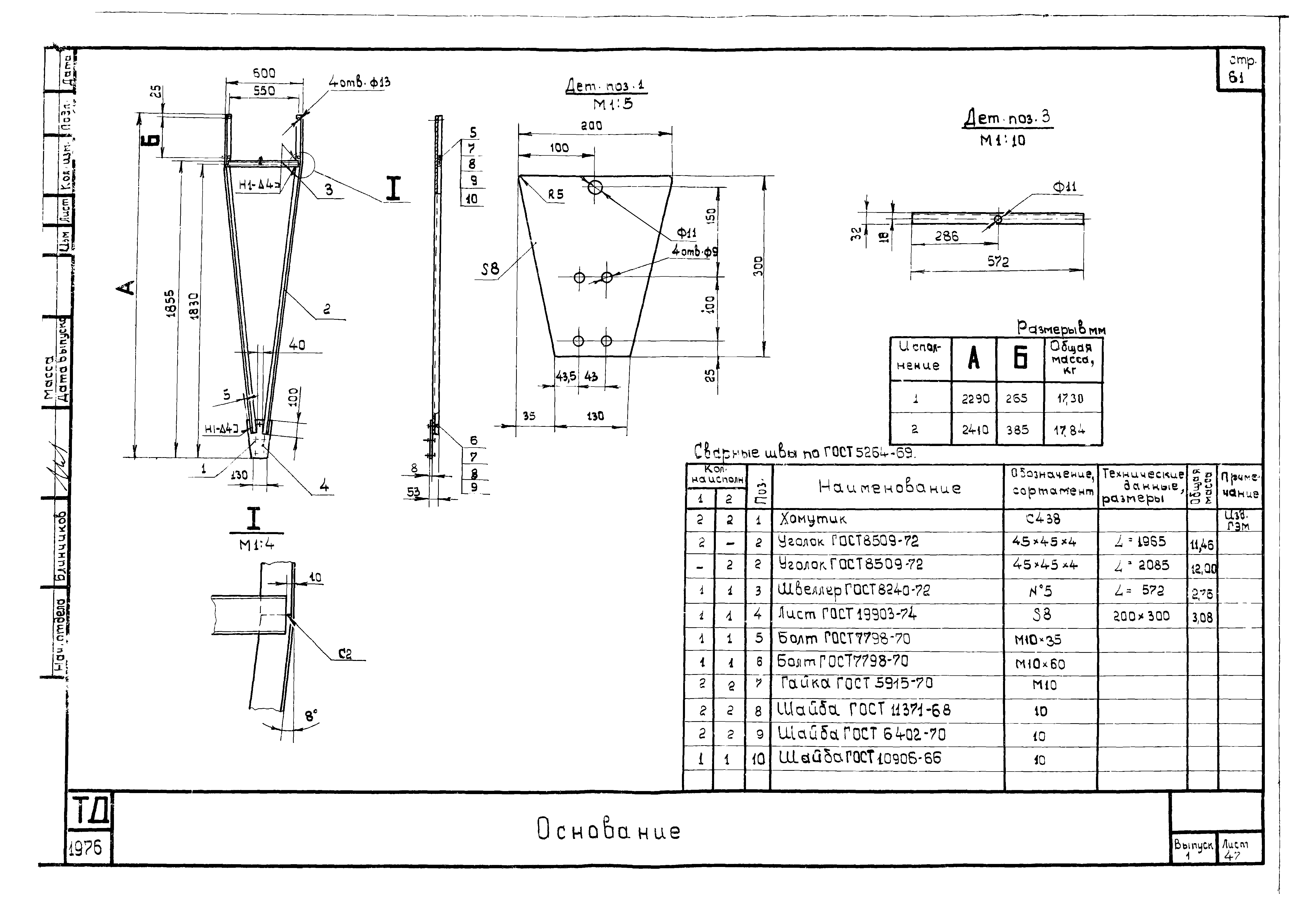

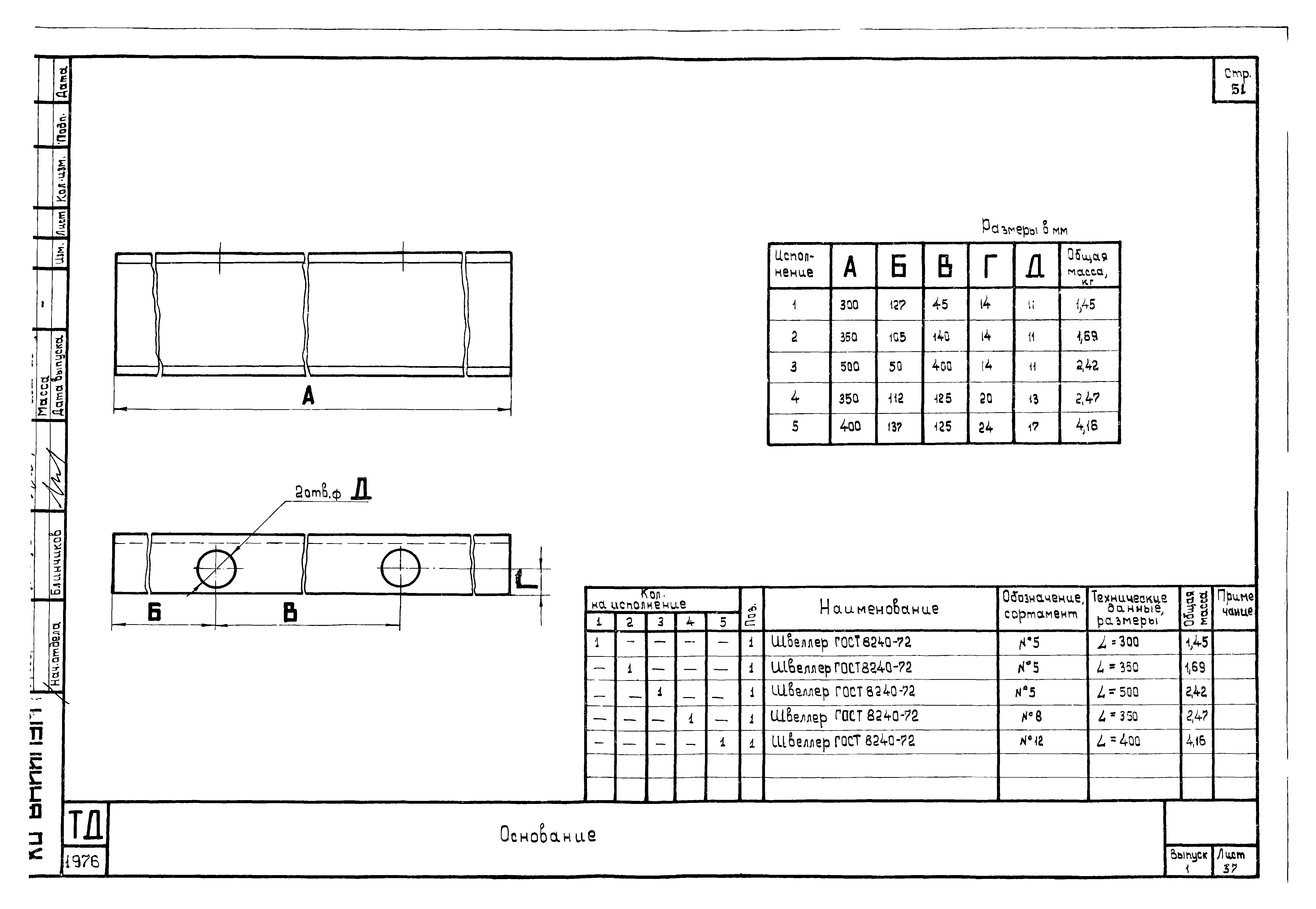

   Основание

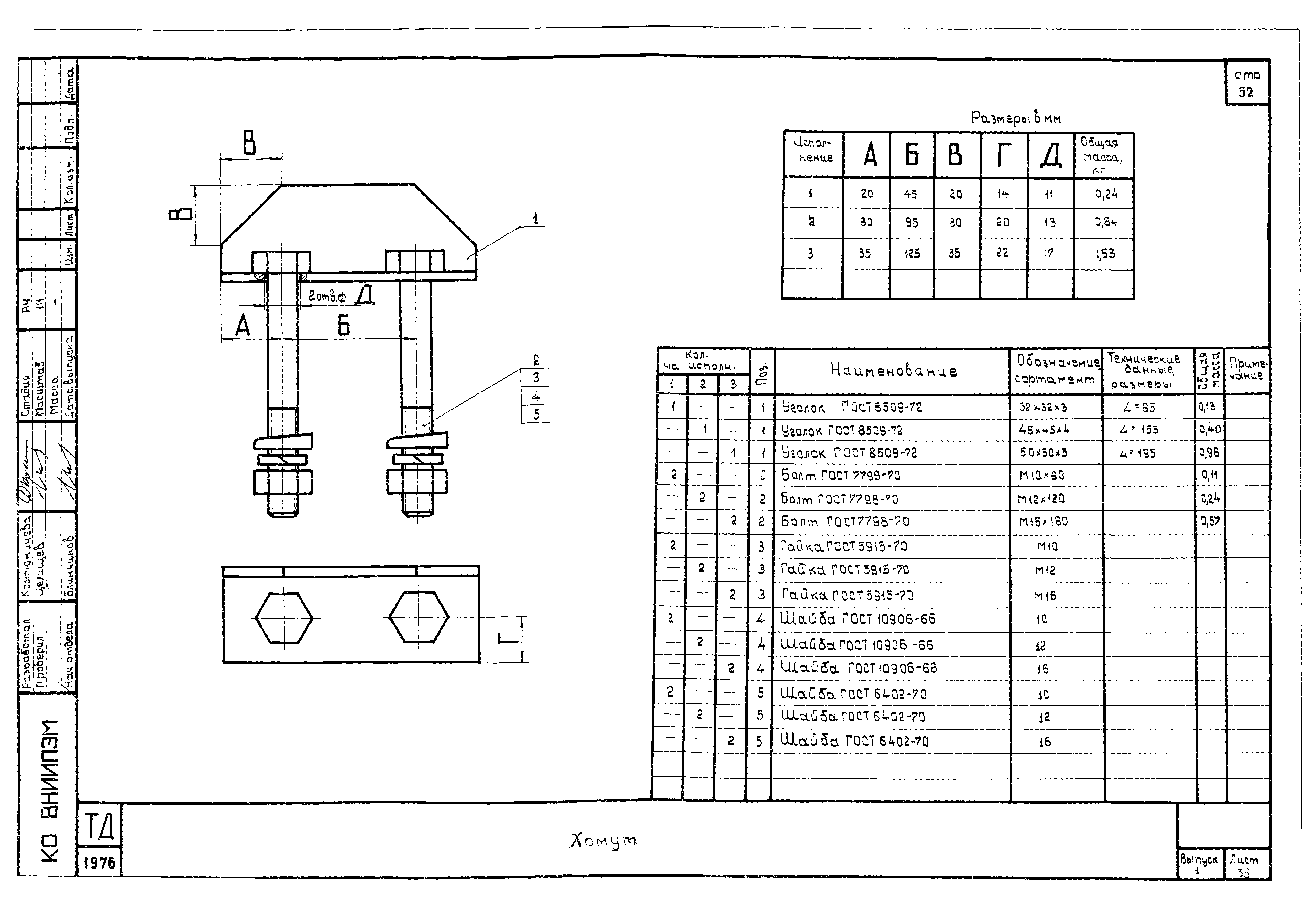

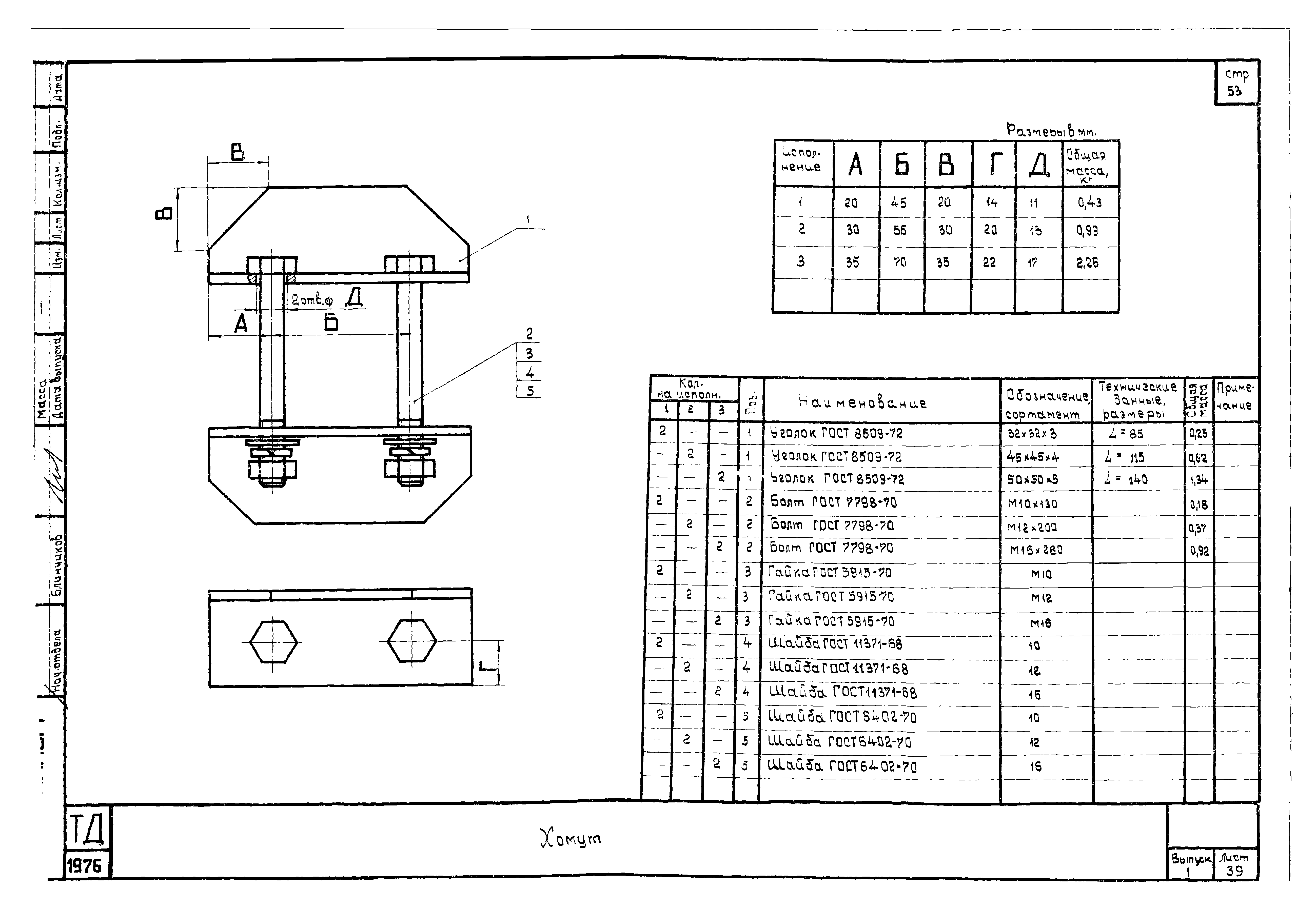

   Хомут
   Кронштейн

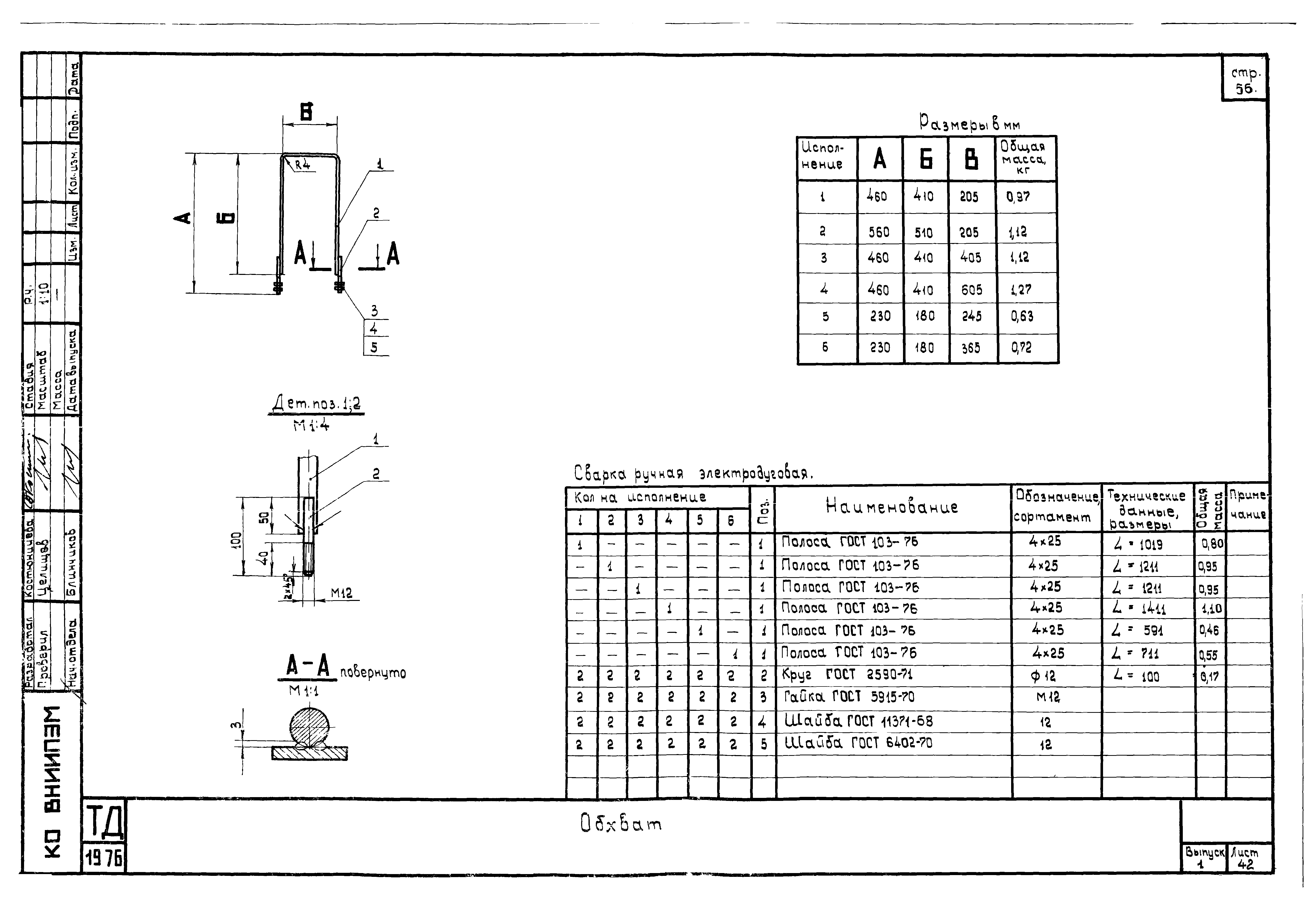

   Обхват

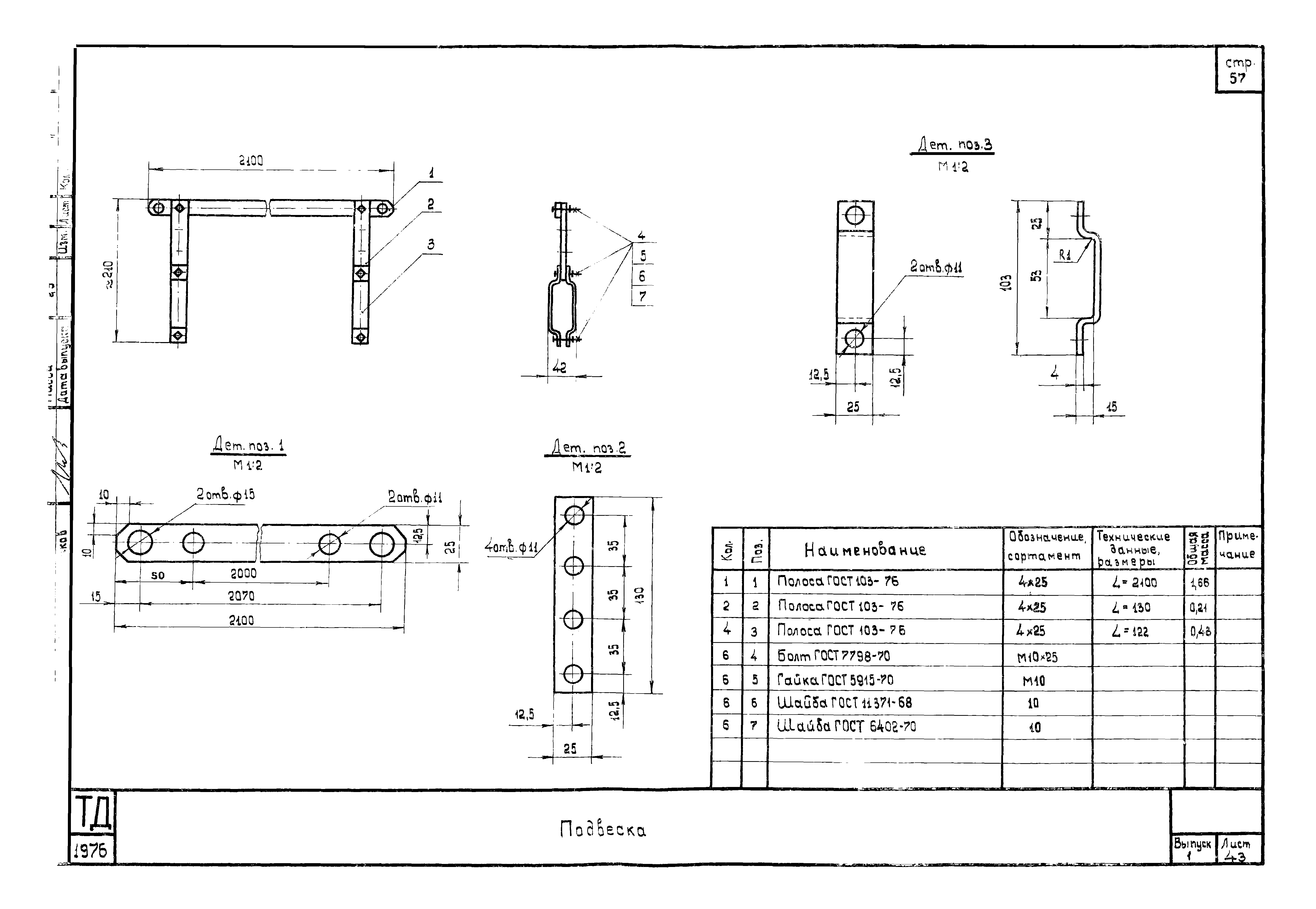

   Подвеска

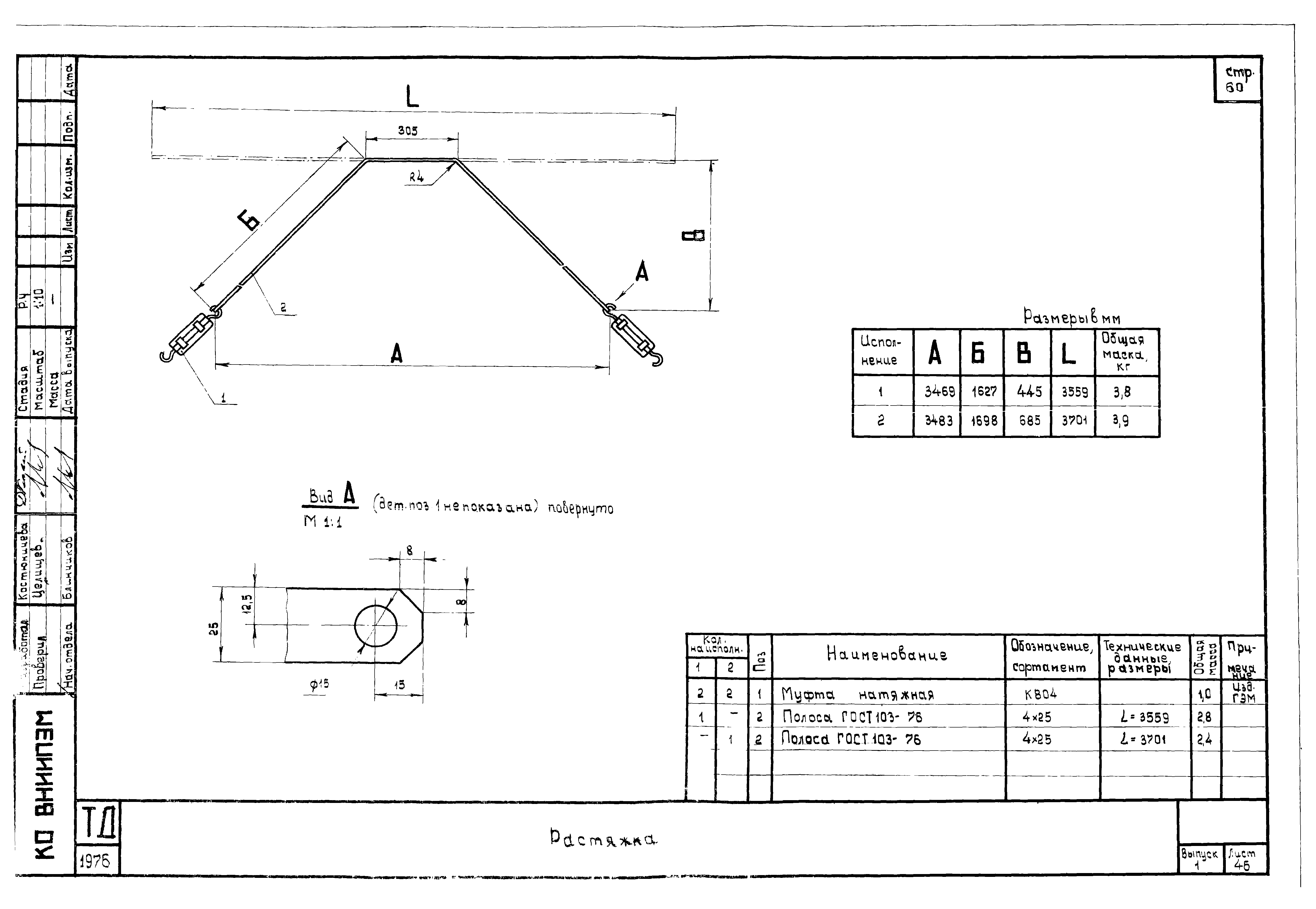

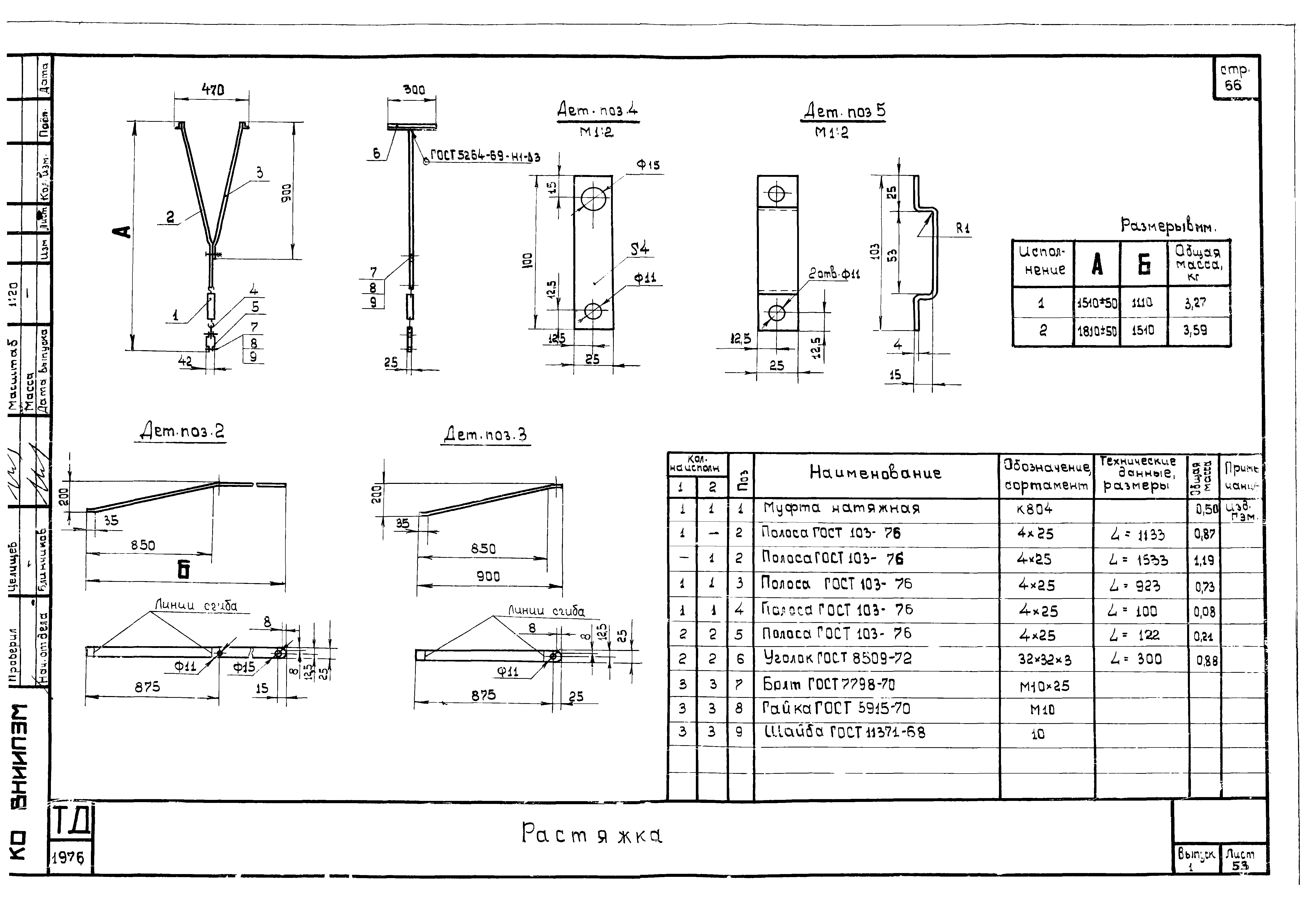

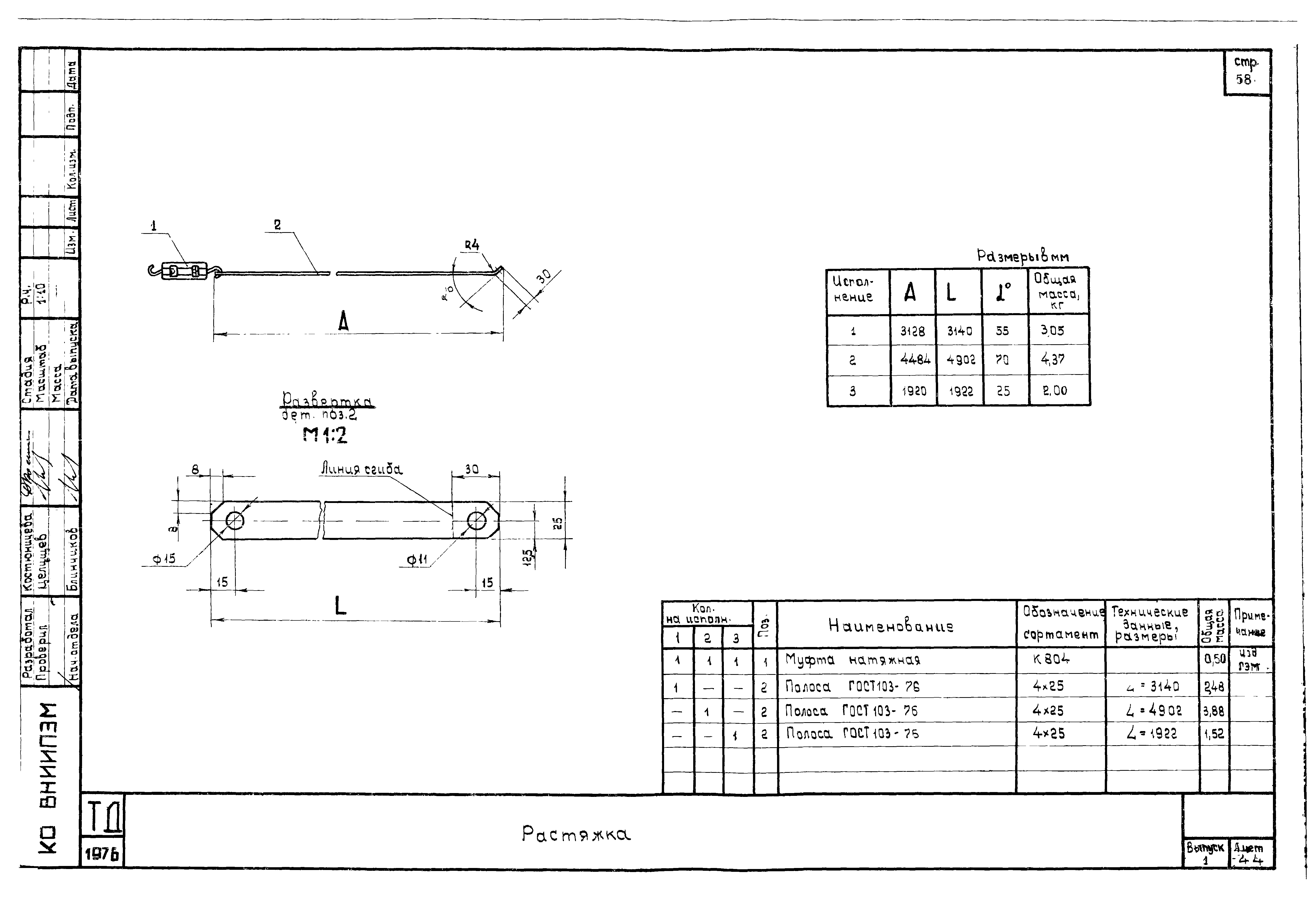

   Растяжка

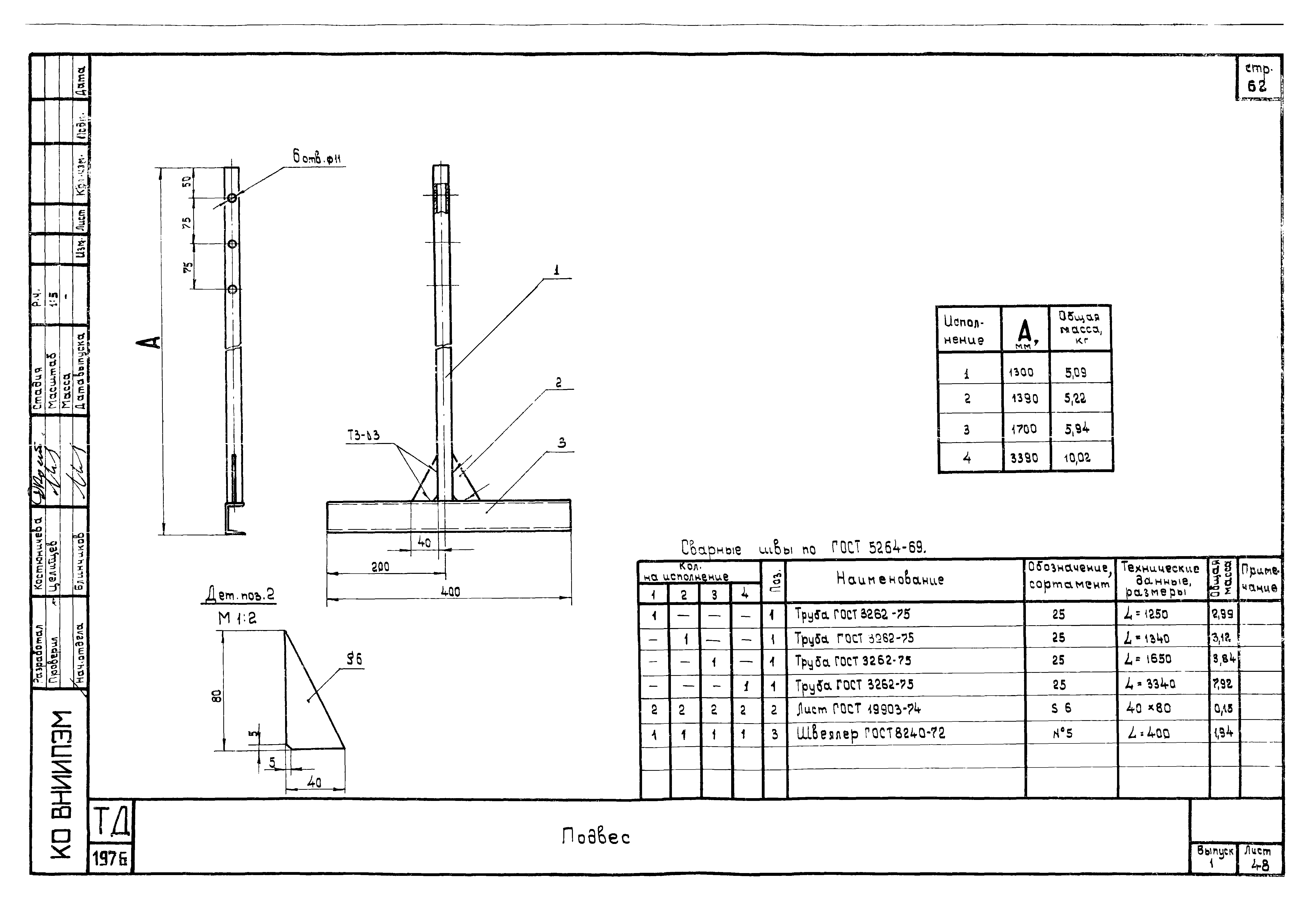

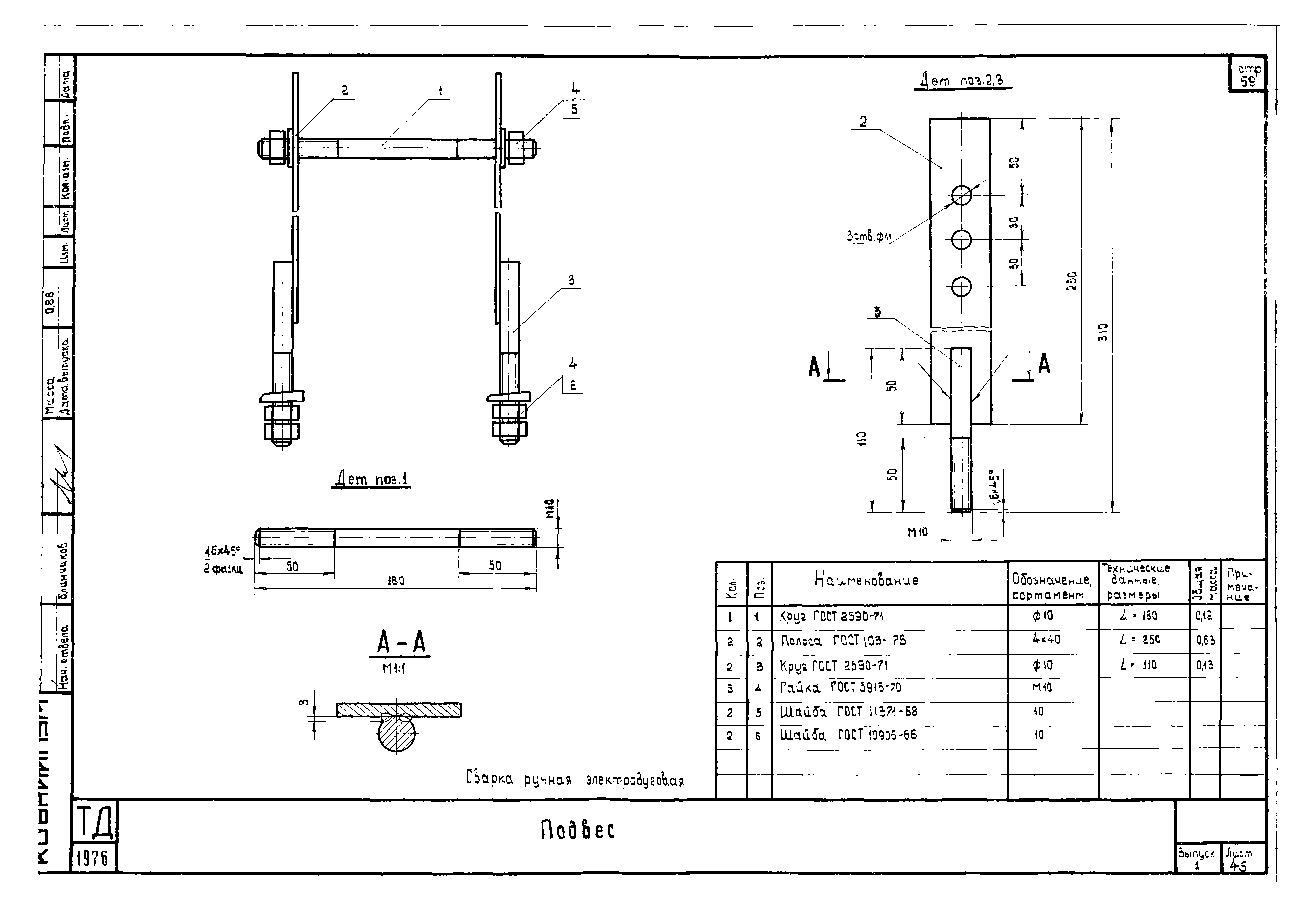

   Подвес
   Растяжка

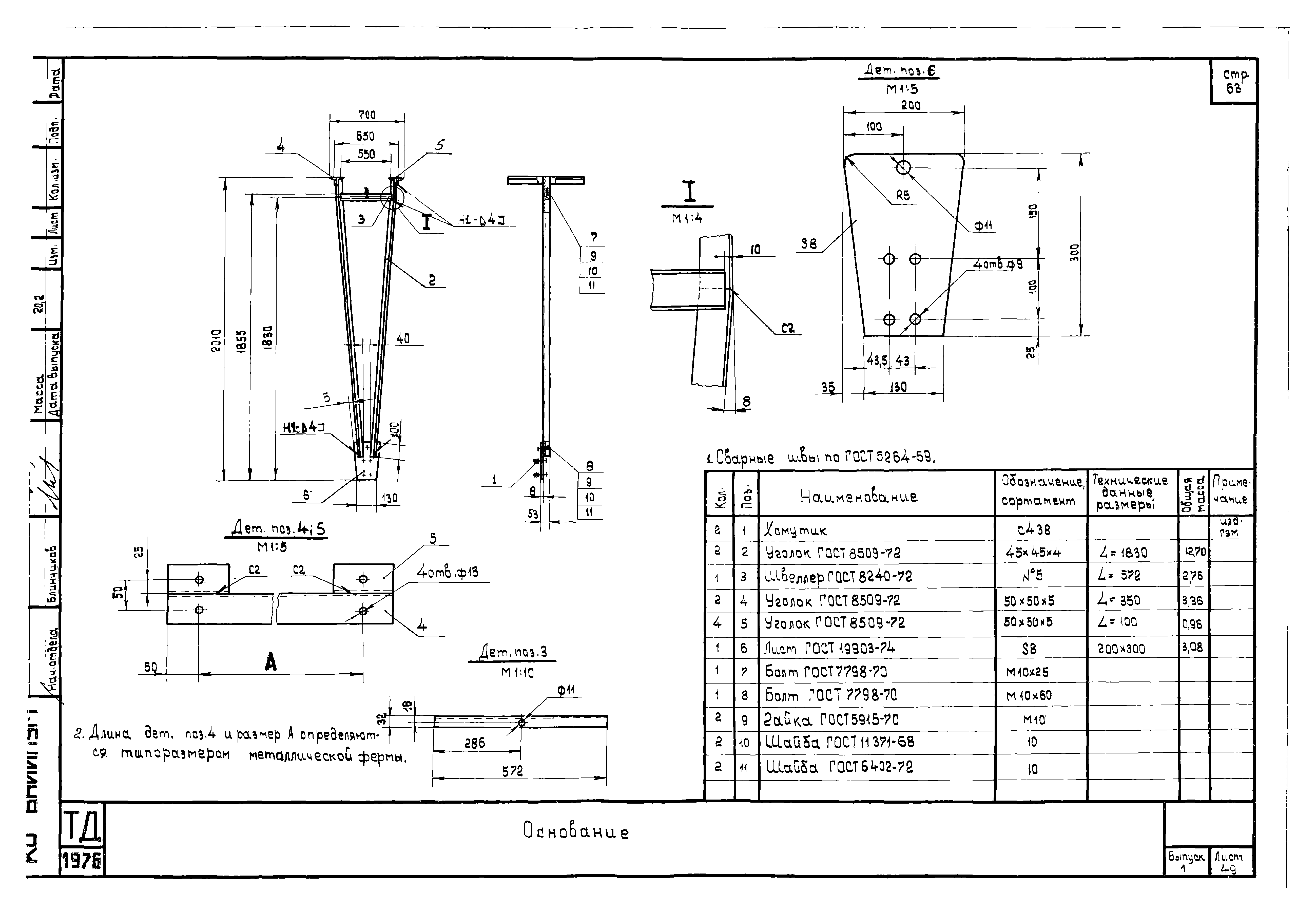

   Основание
   Подвес
   Основание

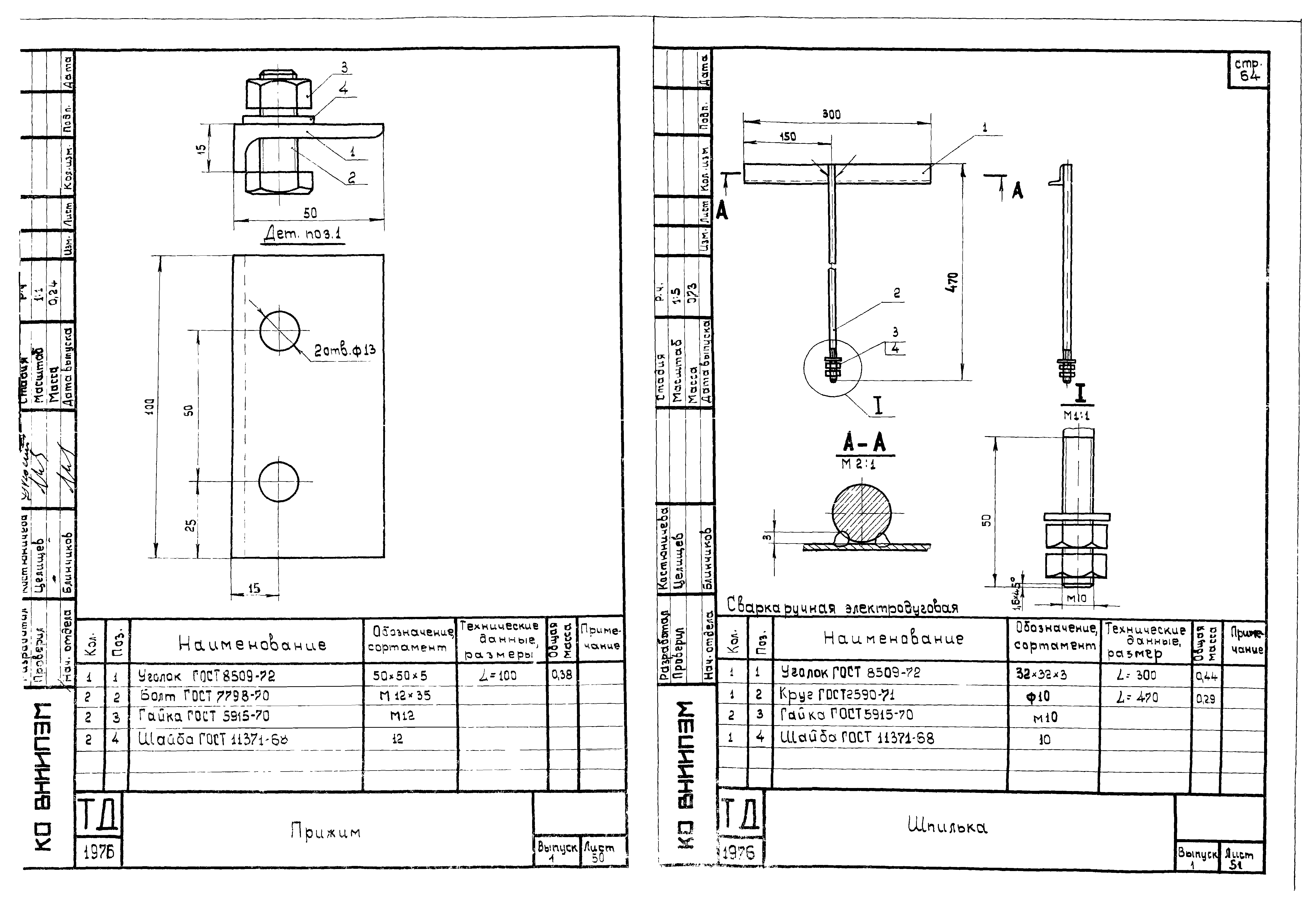

   Прижим
   Шпилька
   Основание
   Растяжка

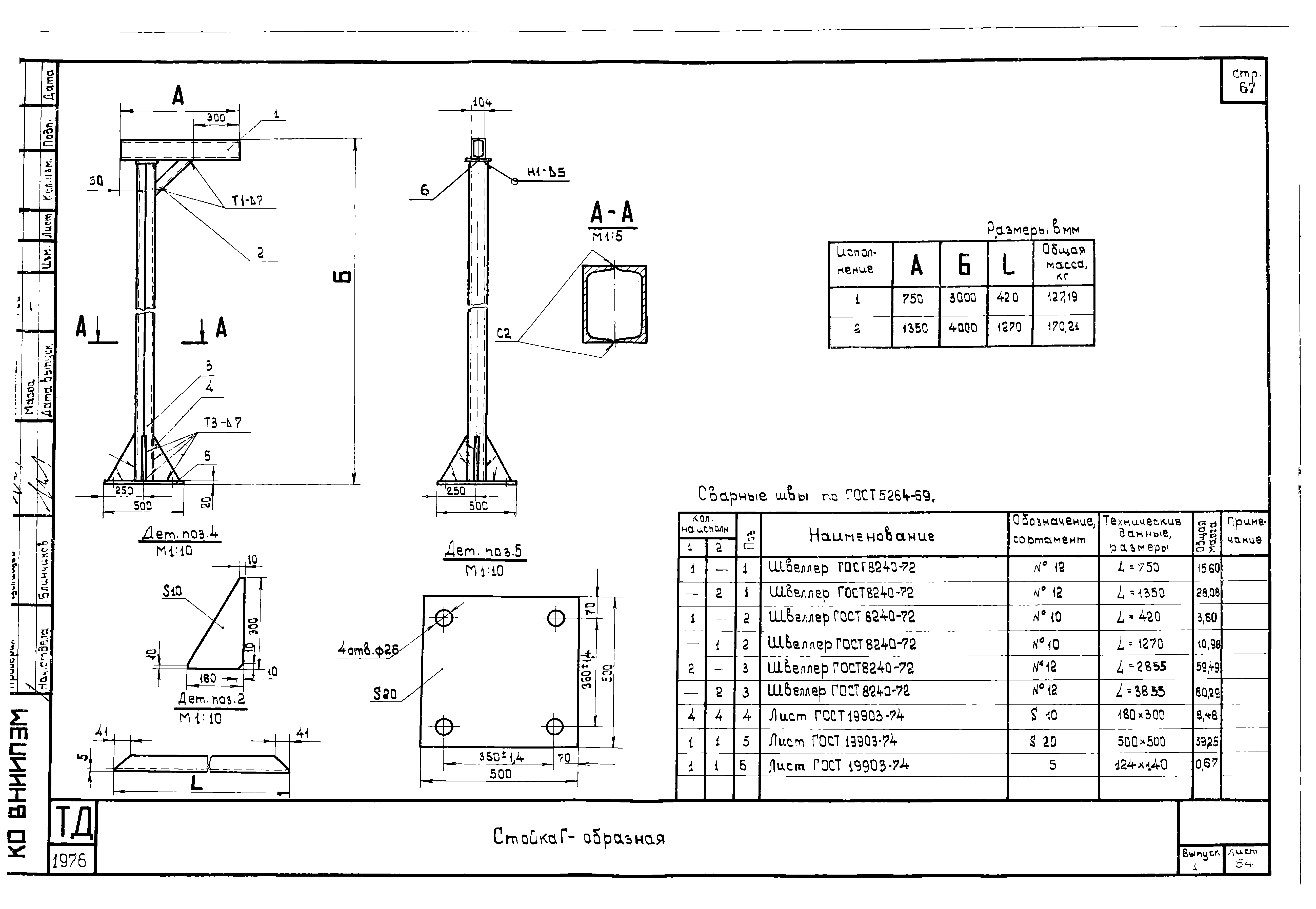

   Стойка Г-образная

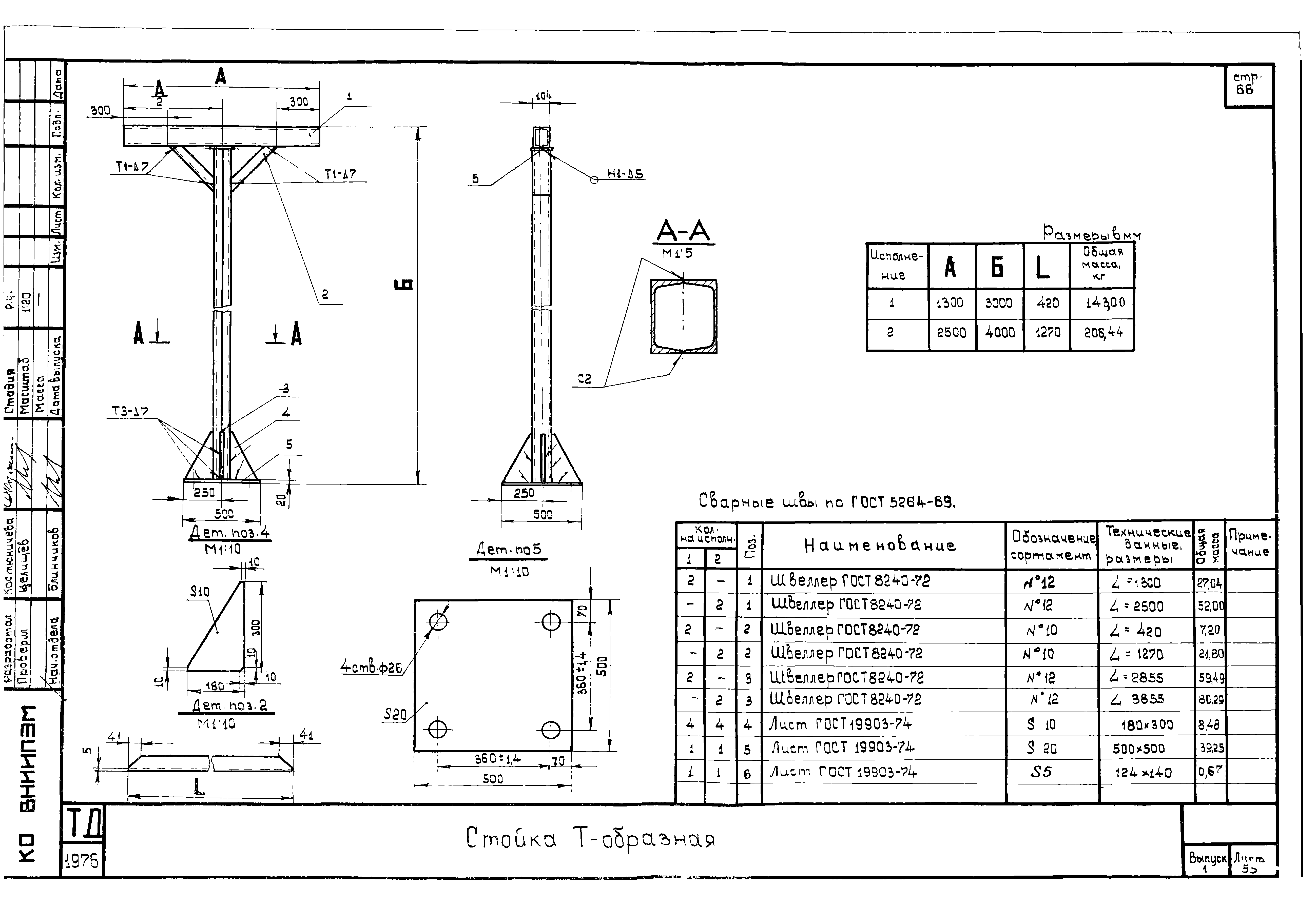

   Стойка Т-образная
Номенклатура изделий завода

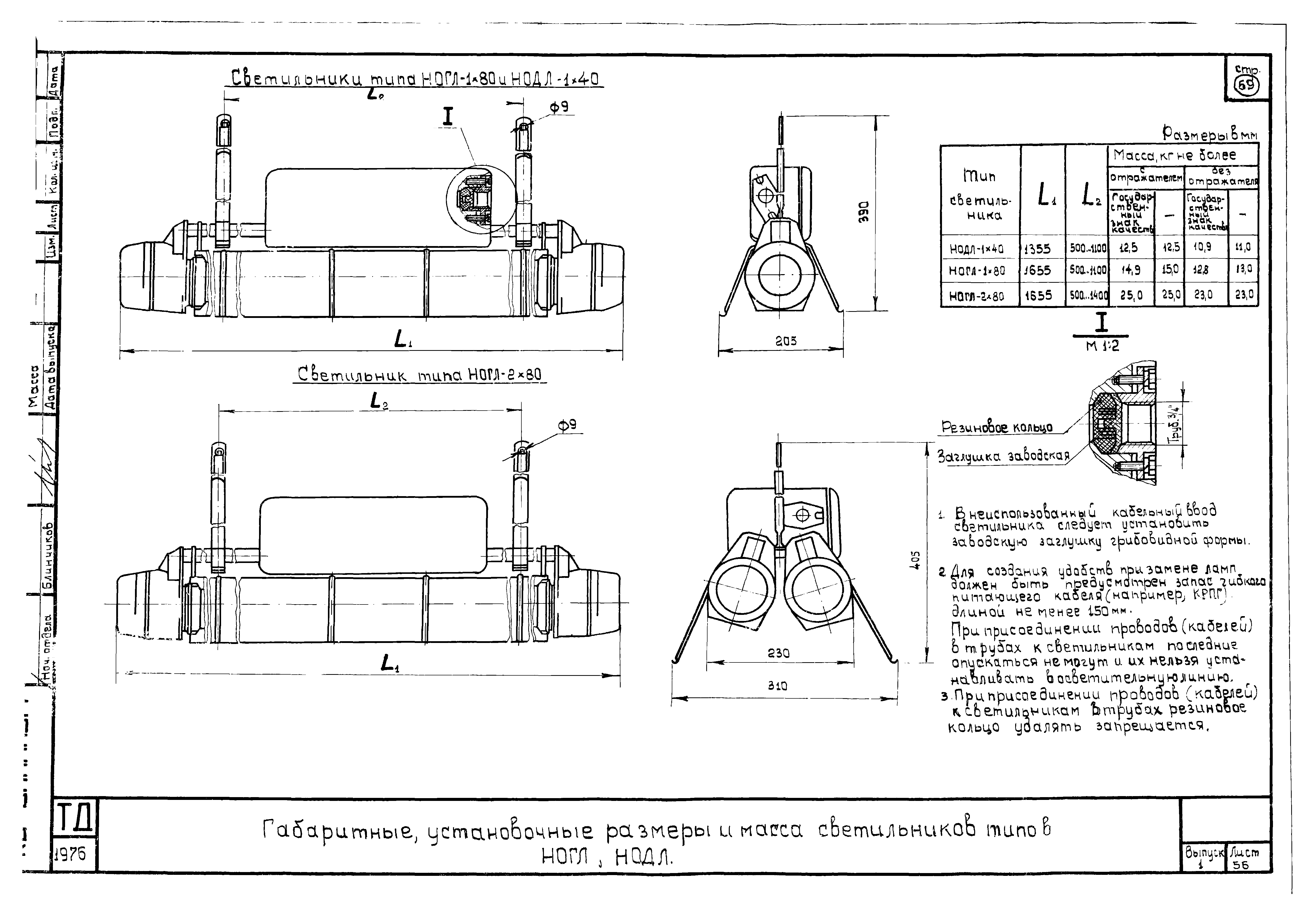

   Габаритные, установочные размеры и масса светильников типов НОГЛ, НОДЛ
Разработан: ВНИИПроектэлектромонтаж
Утверждён:06.09.1977 Тяжпромэлектропроект им. Ф.Б.Якубовского (213)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Разработанные другими министерствами, ведомствами и организациями
