Скачать Типовой проект 407-3-348.84 Альбом I. Электротехническая и архитектурно-строительная части

Дата актуализации: 10.08.2017

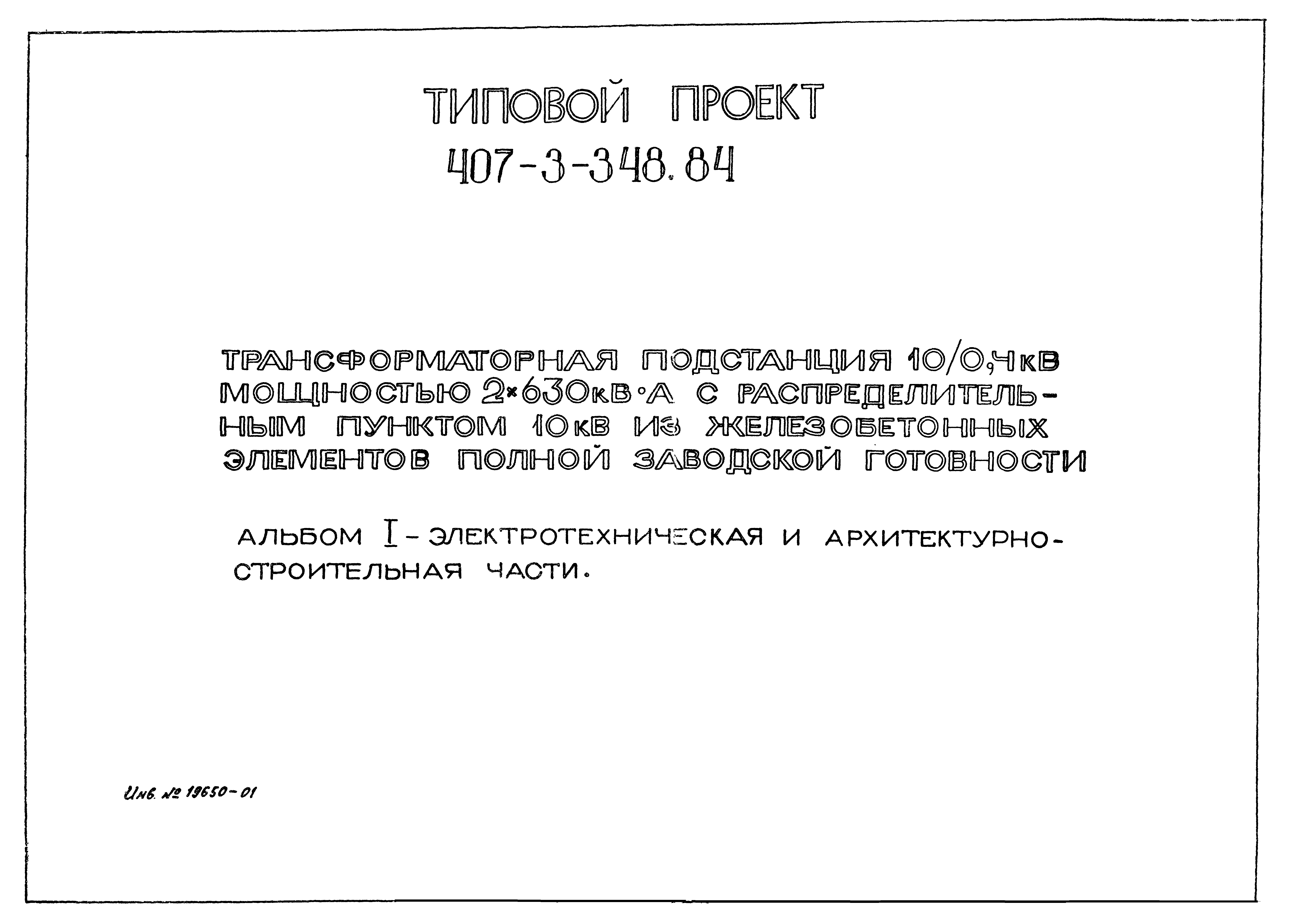

Типовой проект 407-3-348.84

Альбом I. Электротехническая и архитектурно-строительная части

Обозначение:	Типовой проект 407-3-348.84
Обозначение англ:	407-3-348.84
Статус:	не определен законодательством
Название рус.:	Альбом I. Электротехническая и архитектурно-строительная части
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	15.12.1983

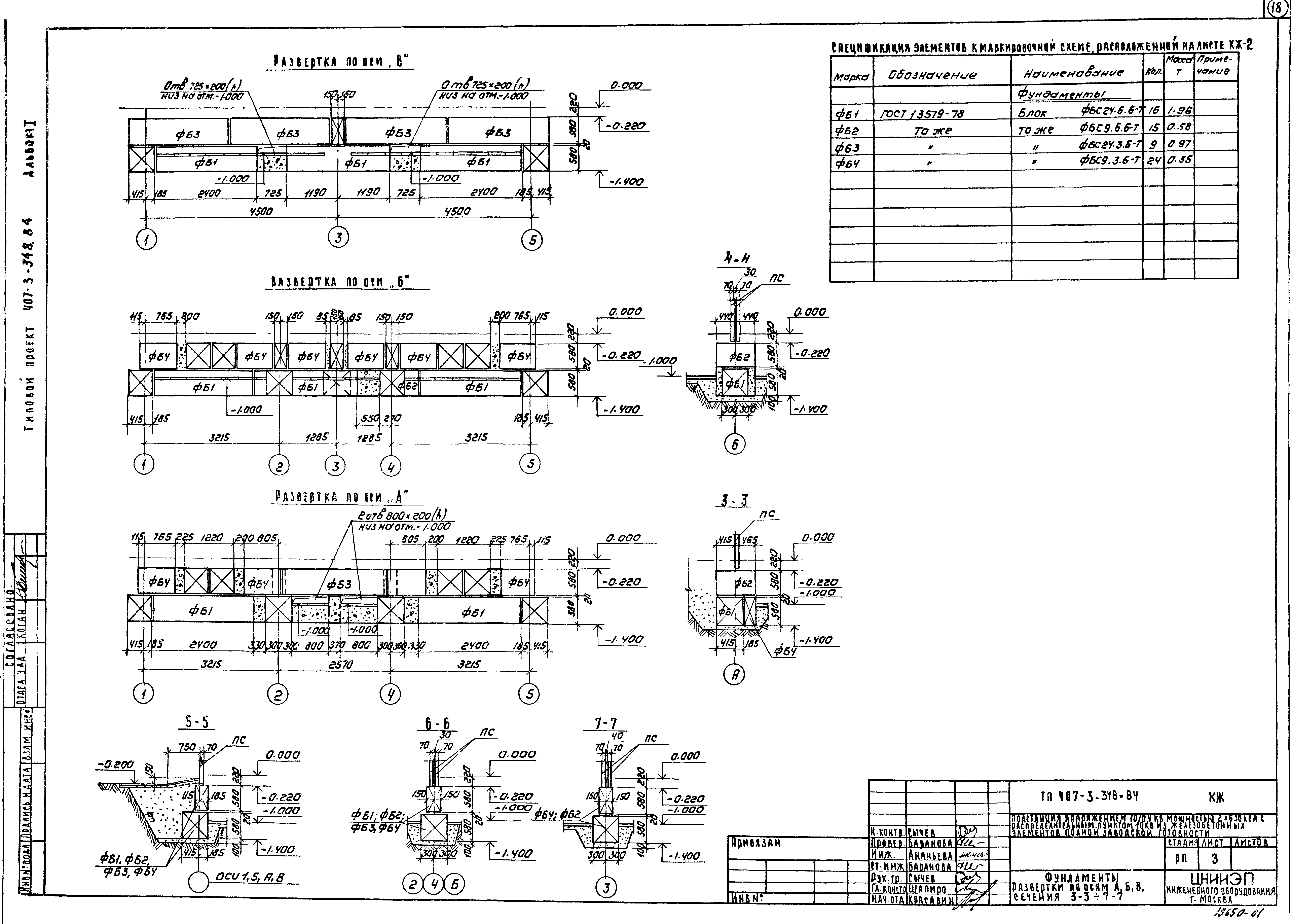

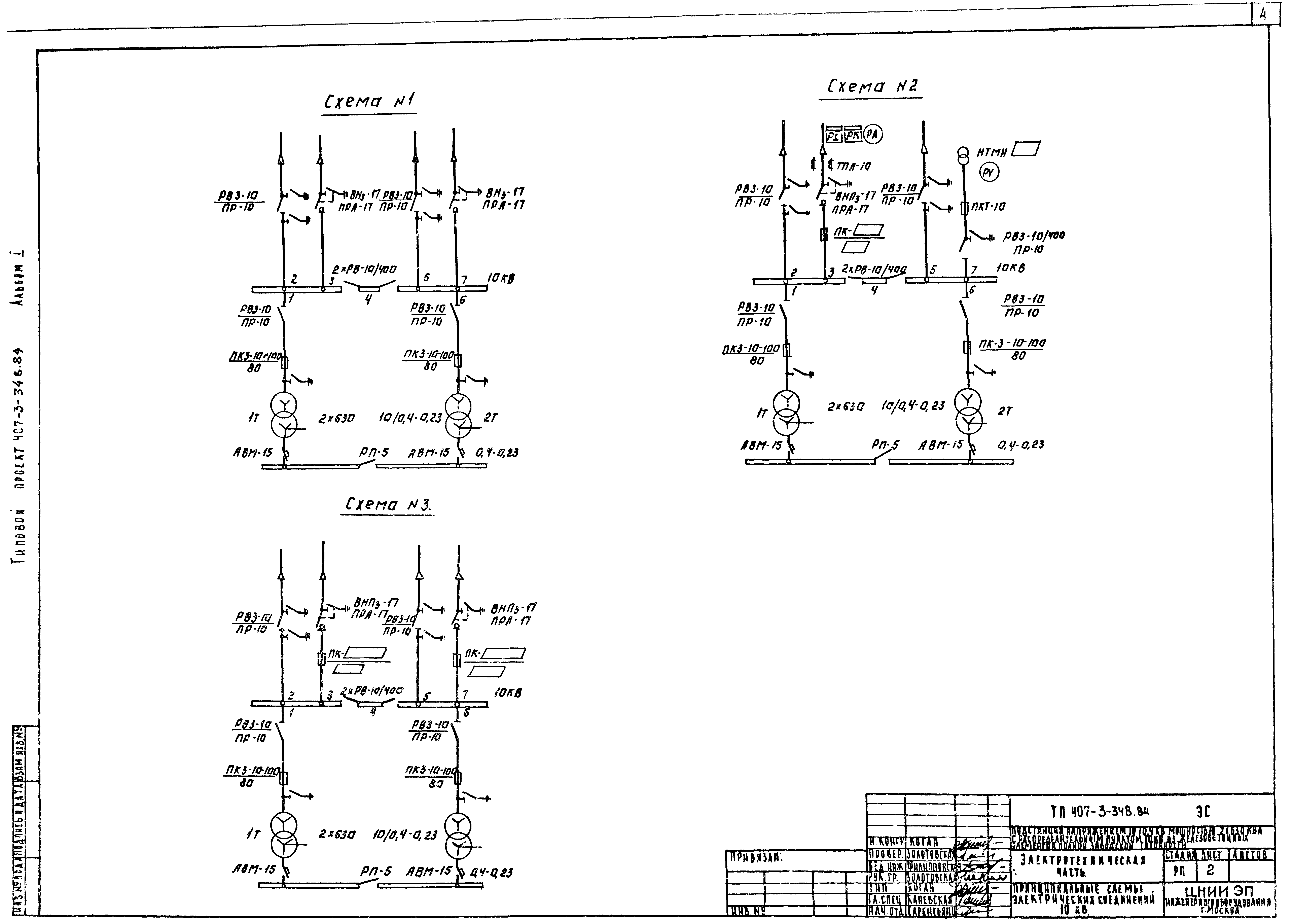

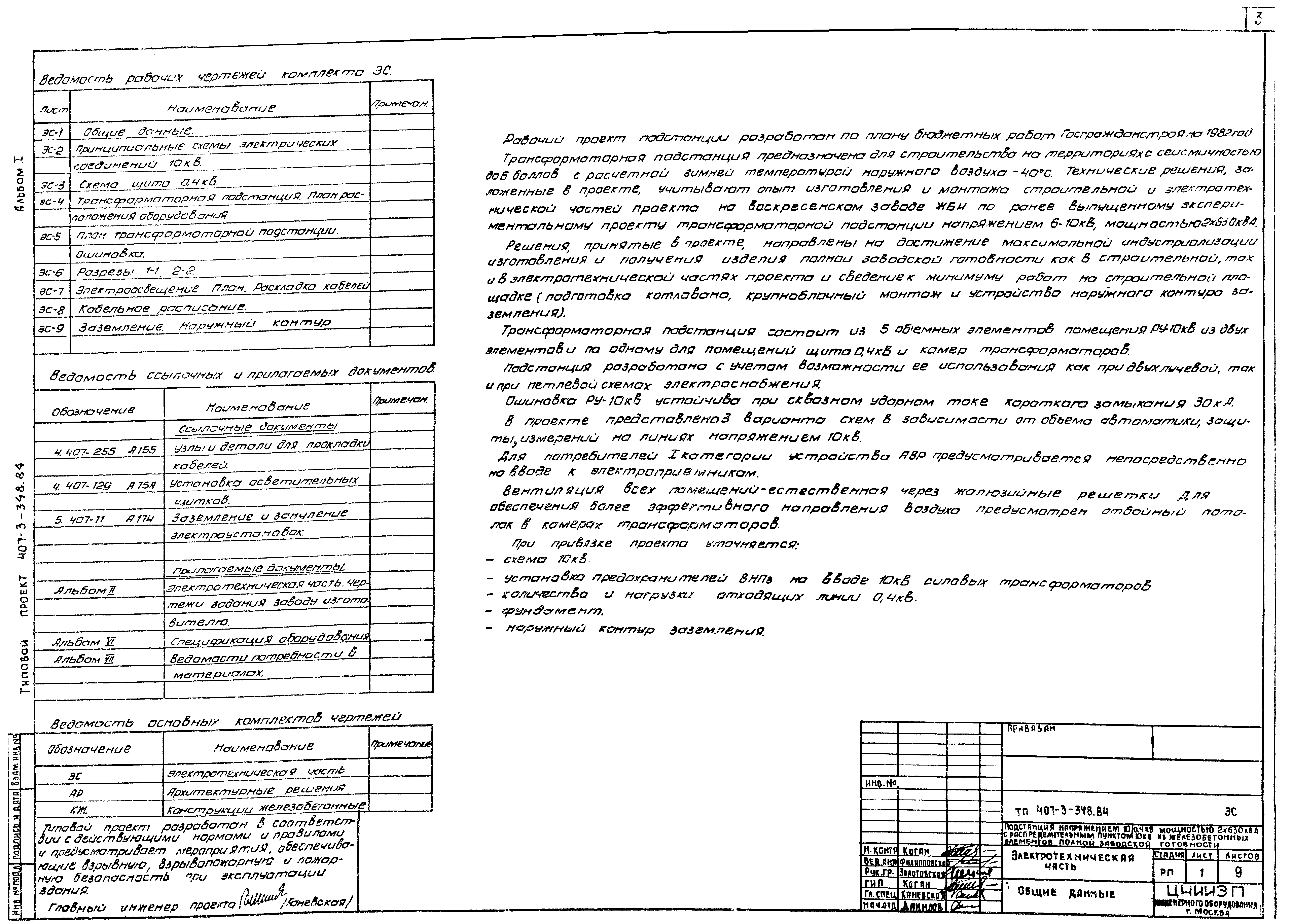

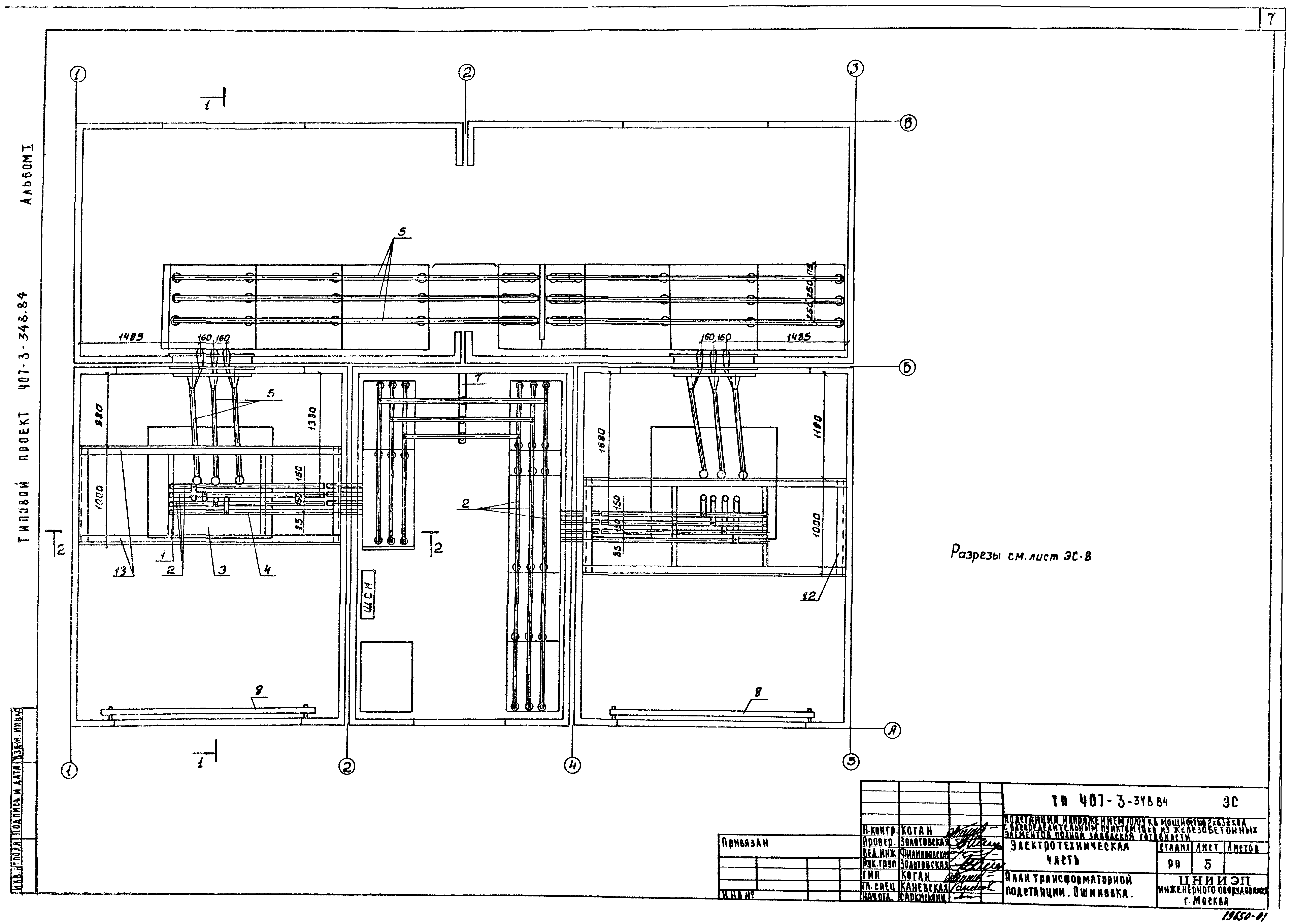

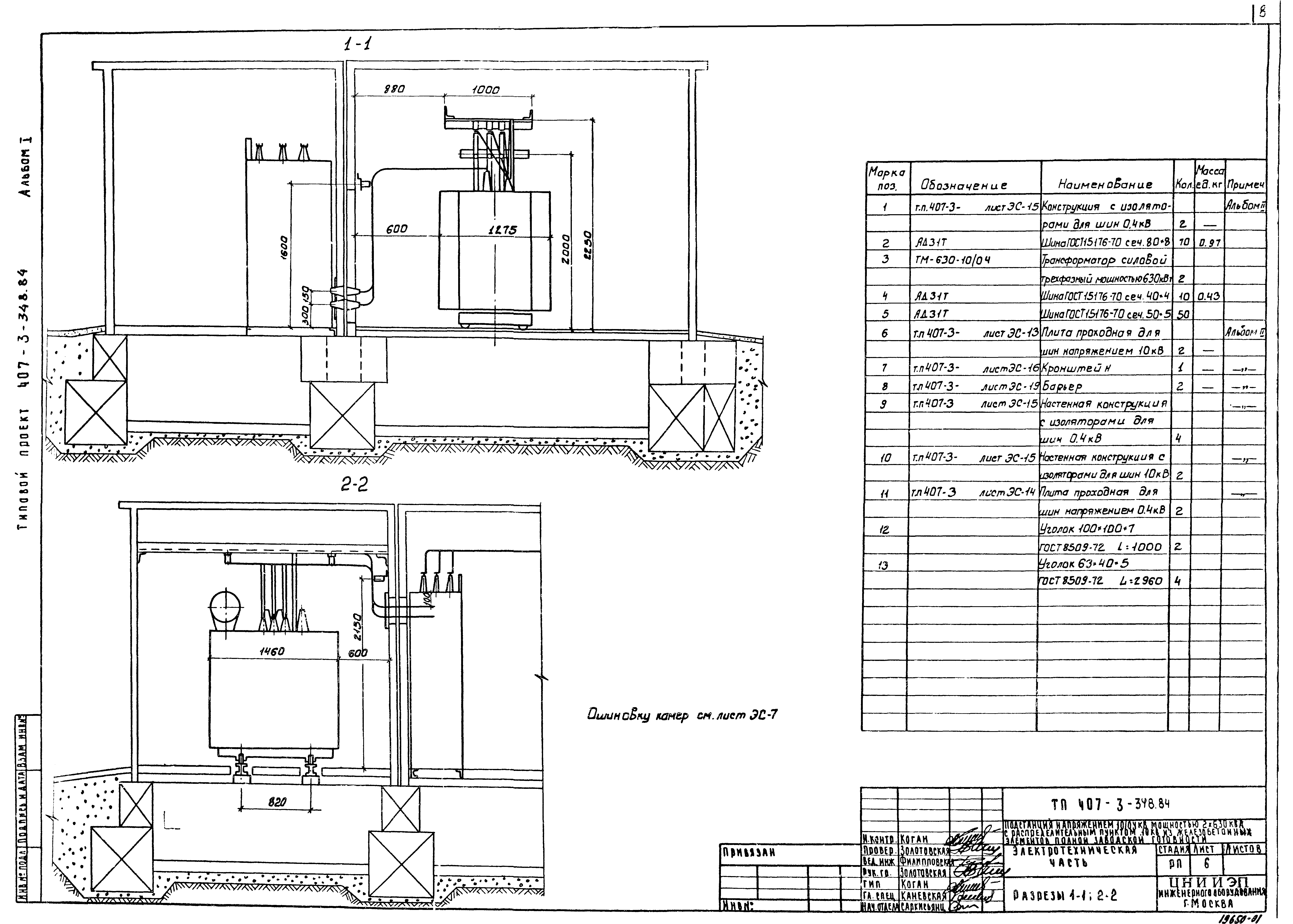

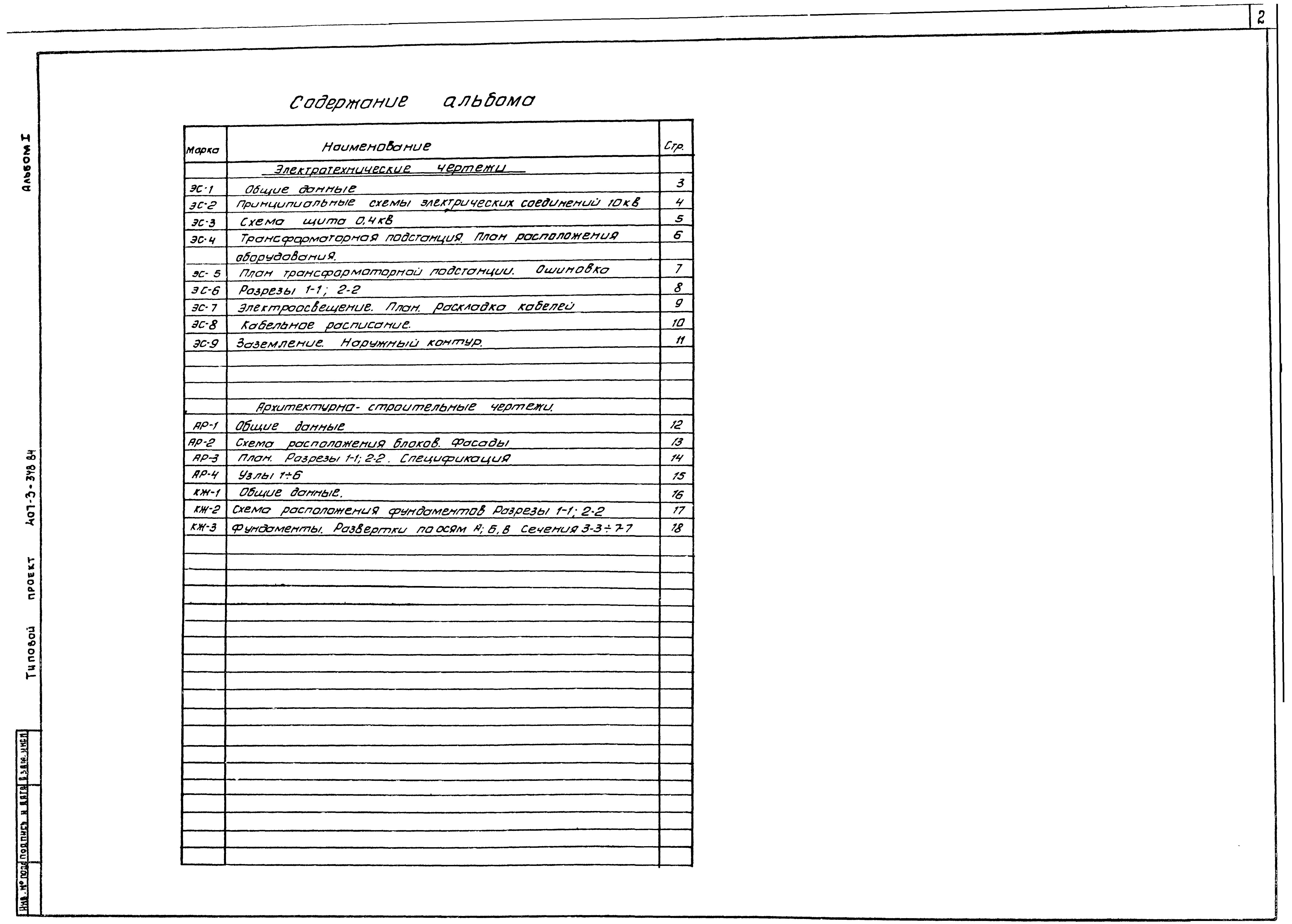

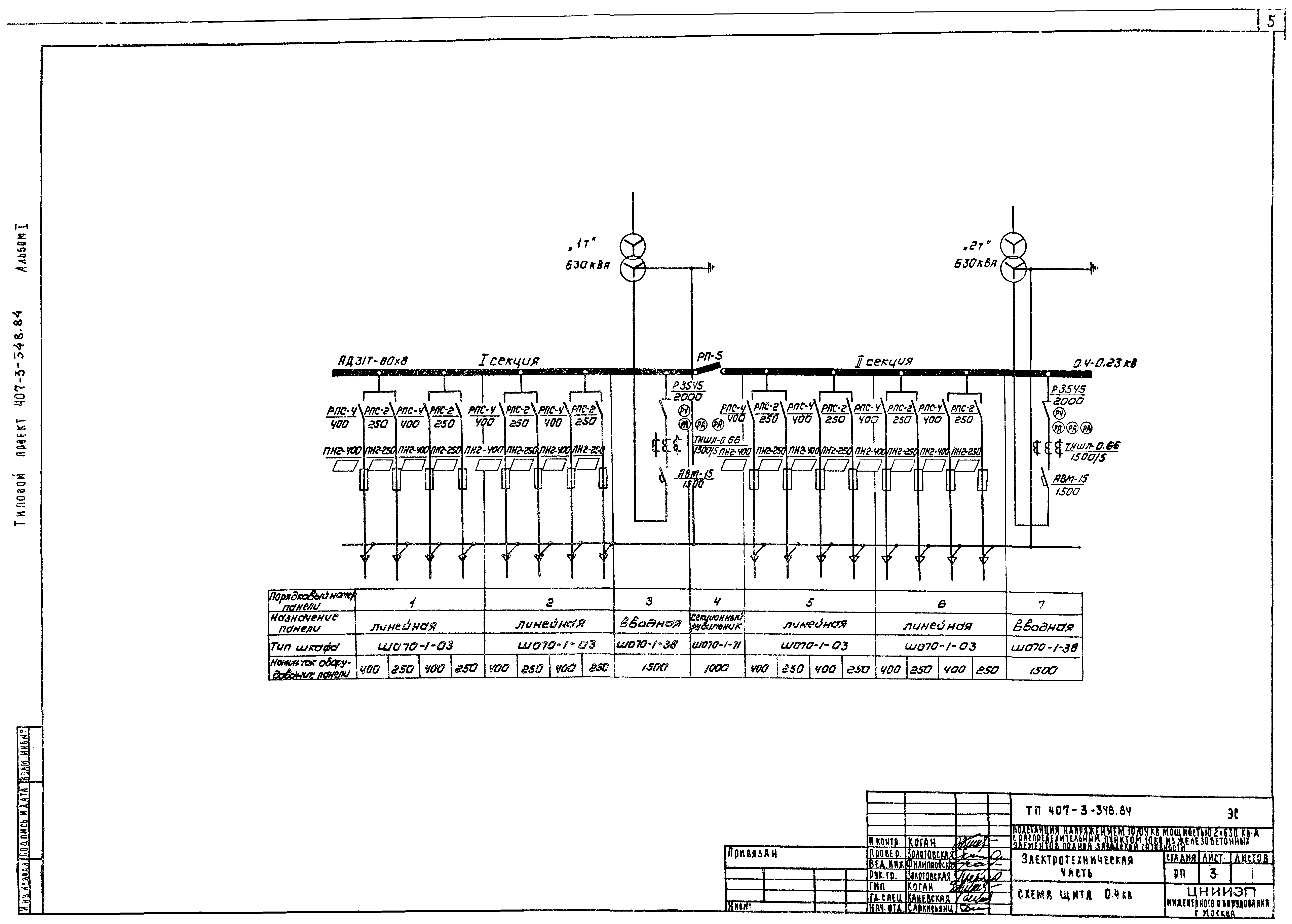

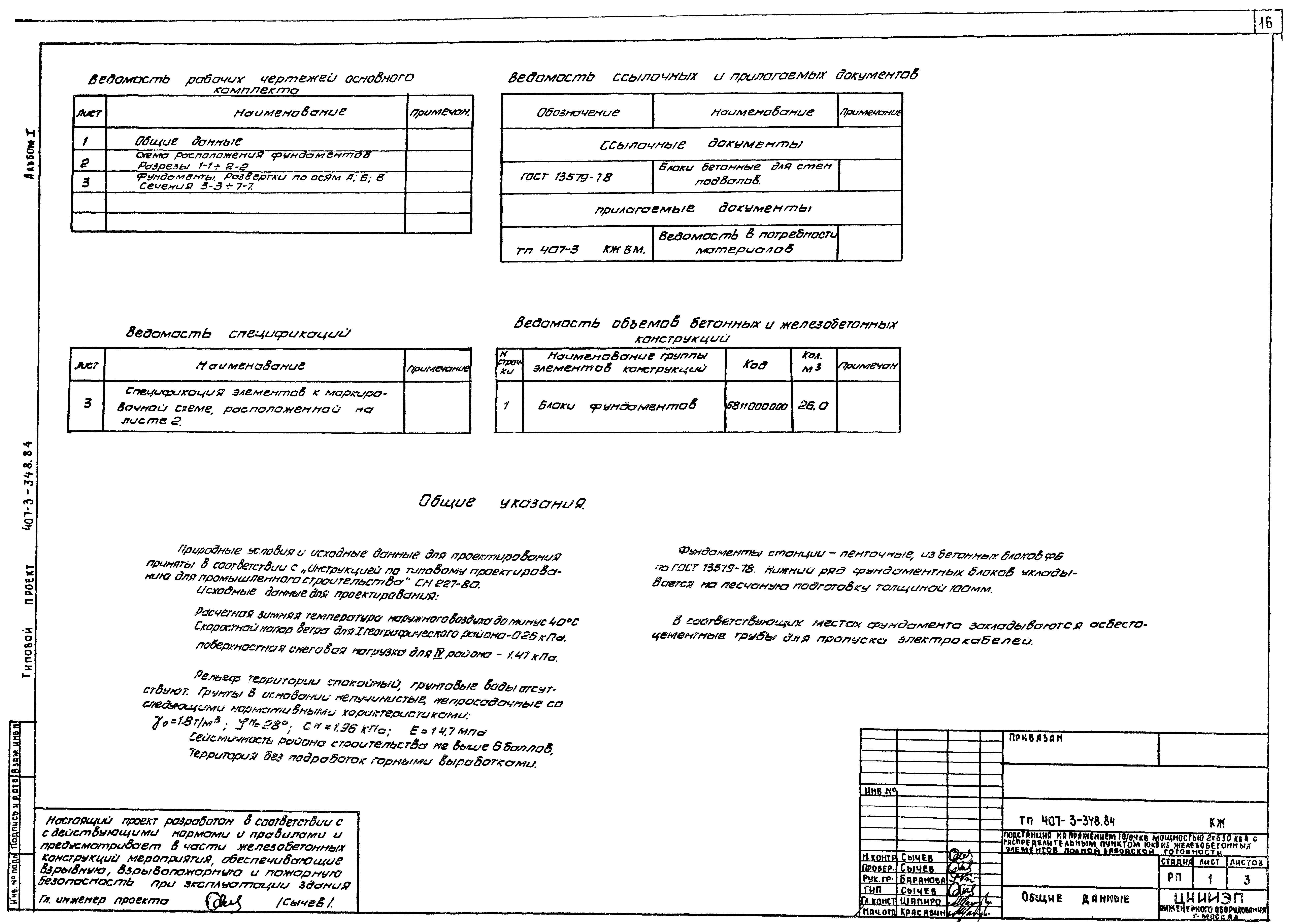

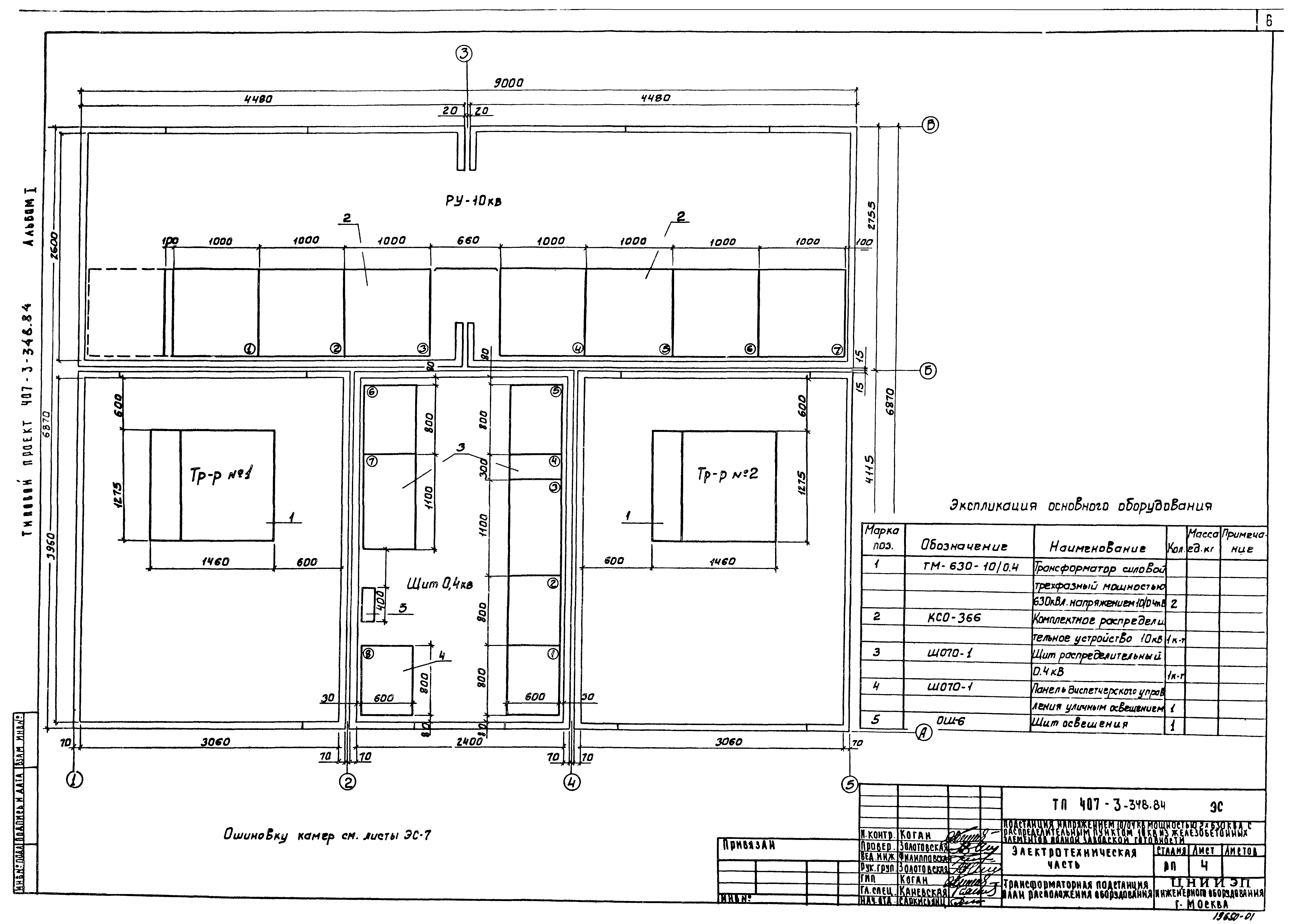

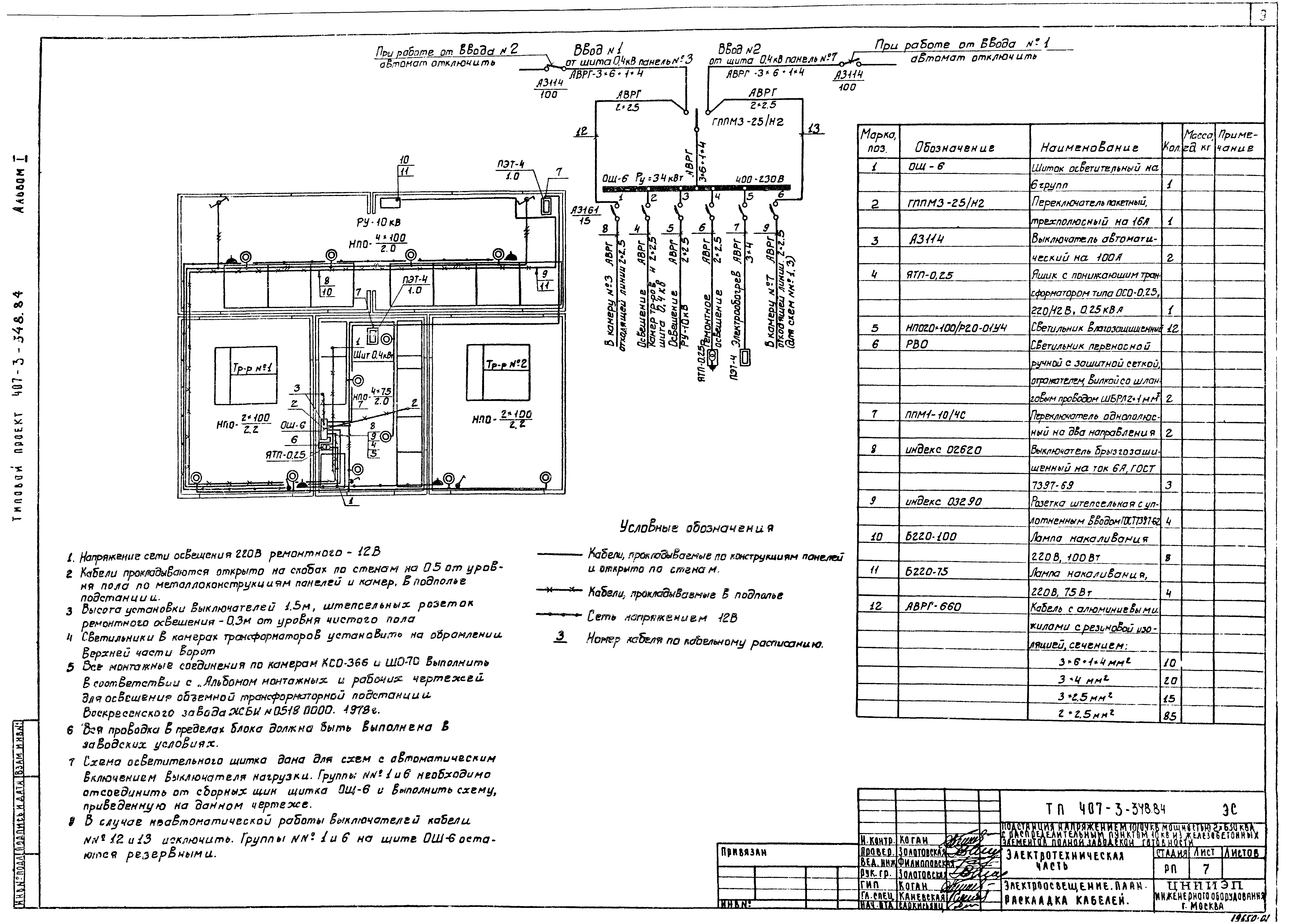

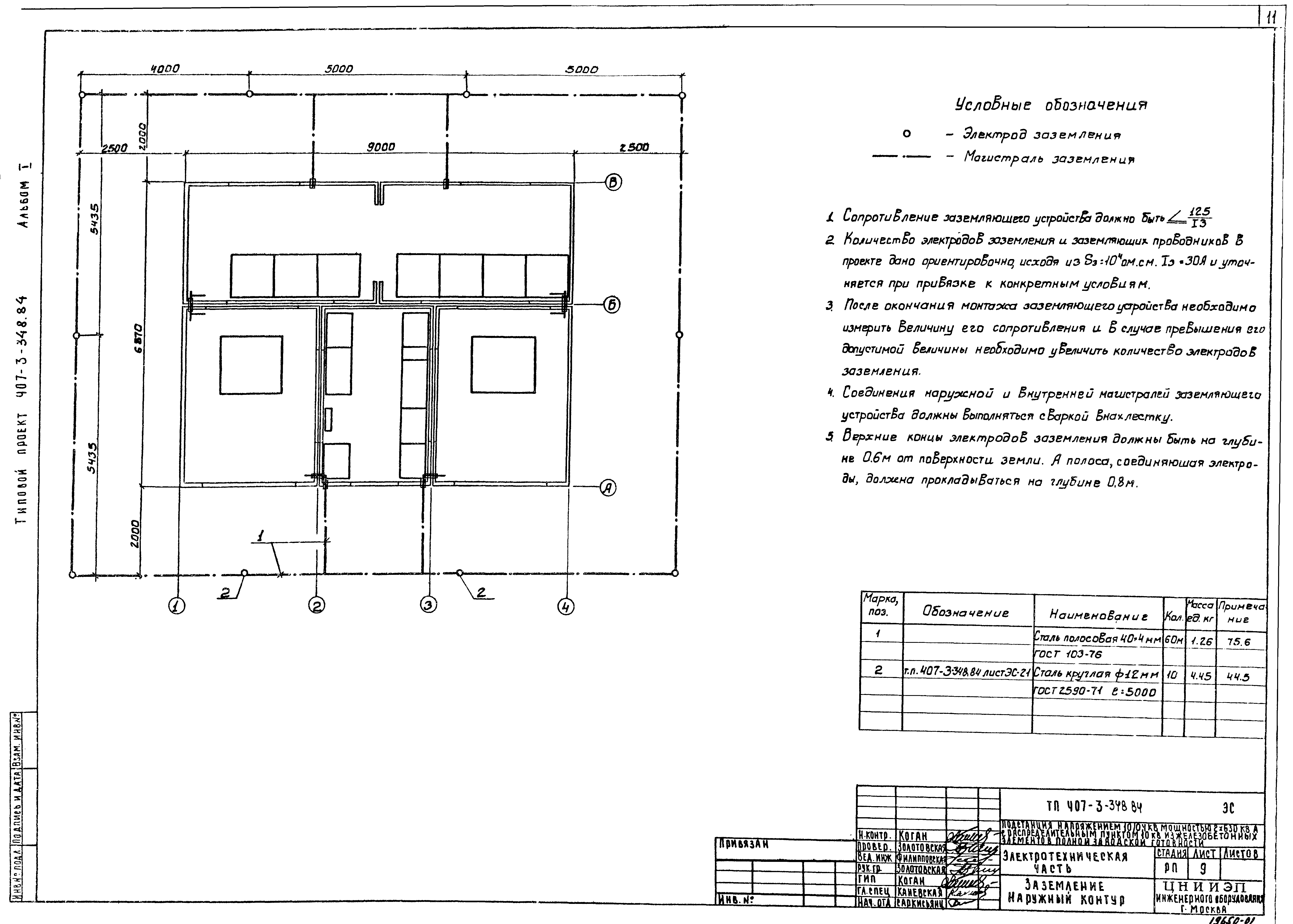

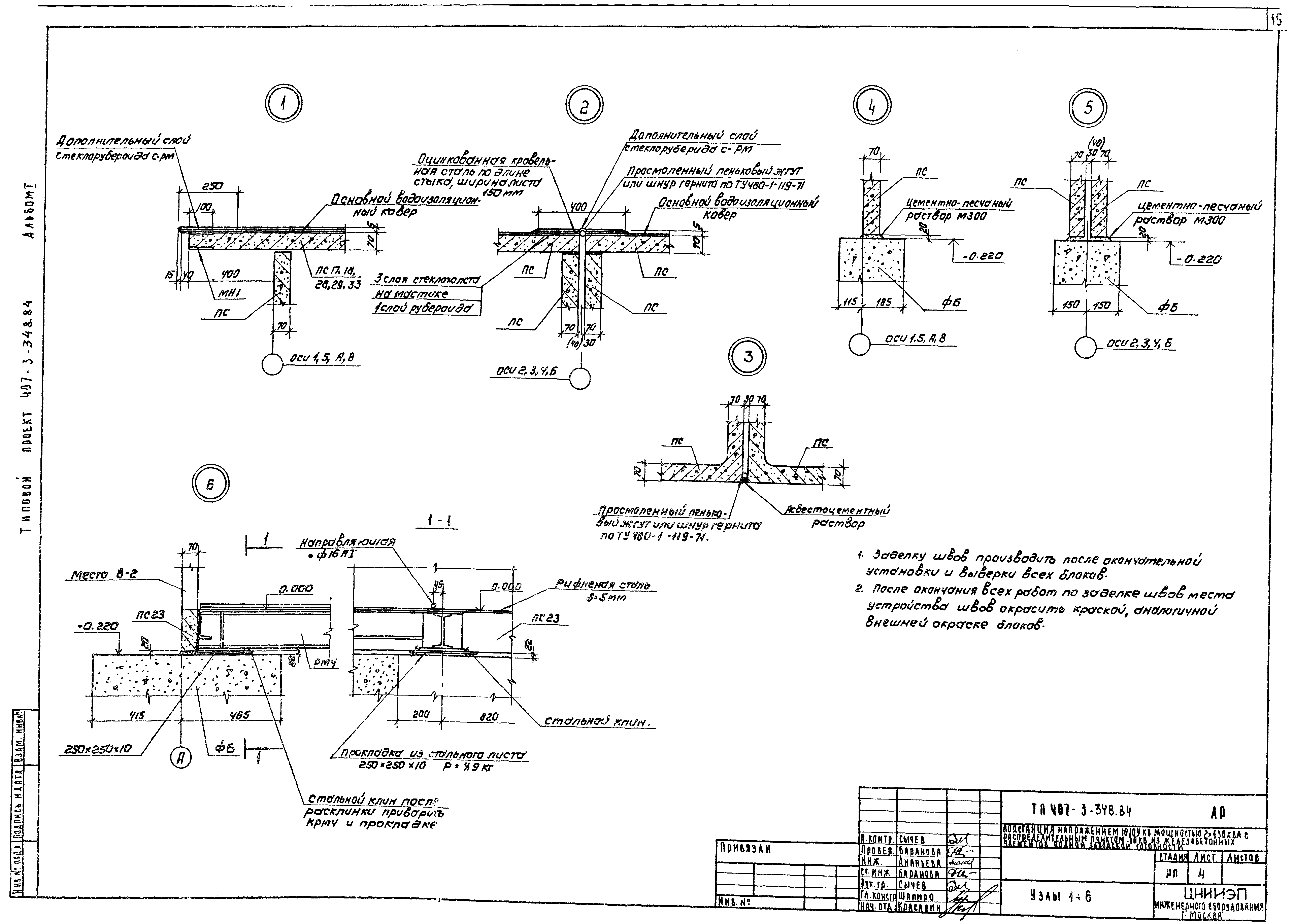

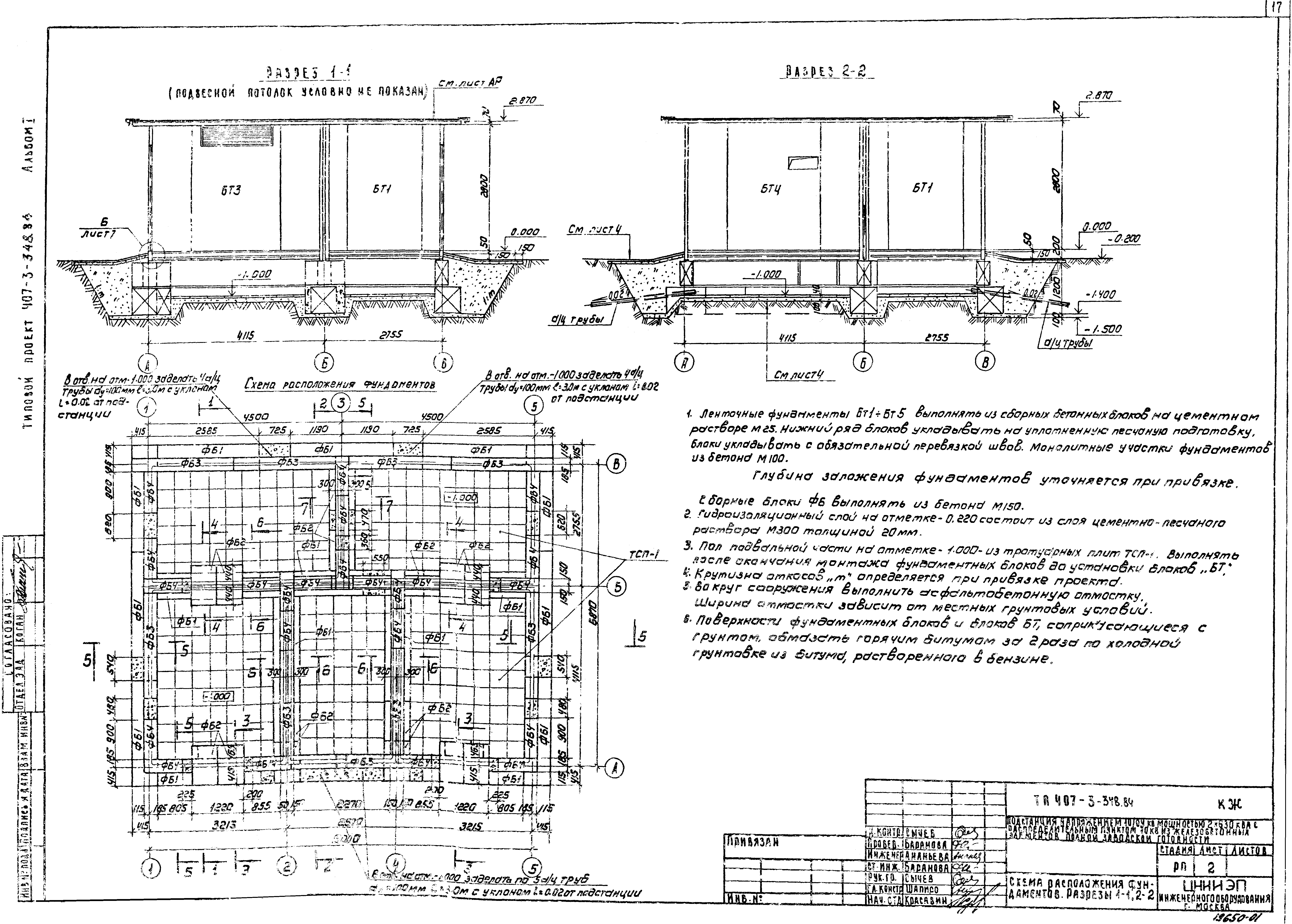

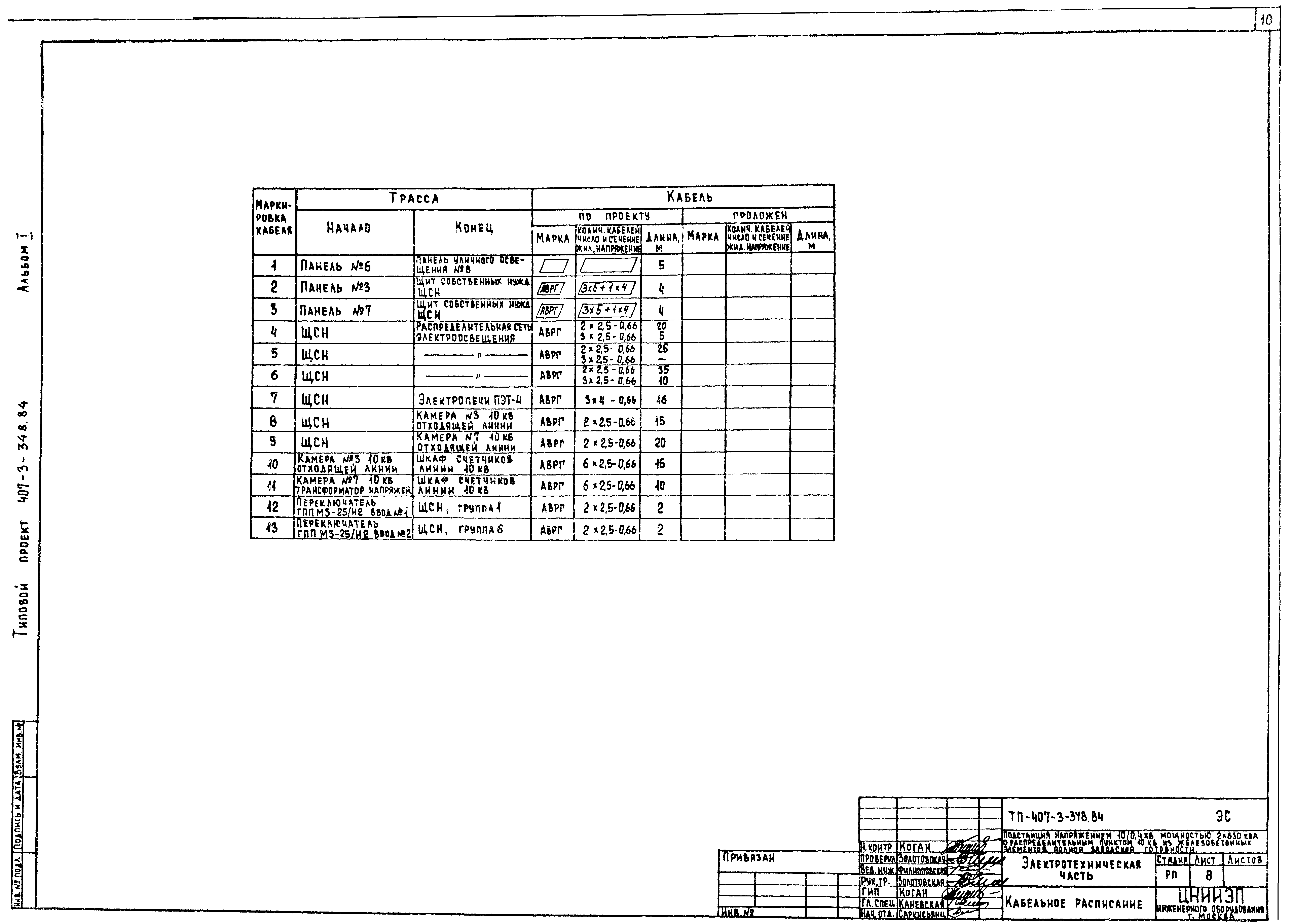

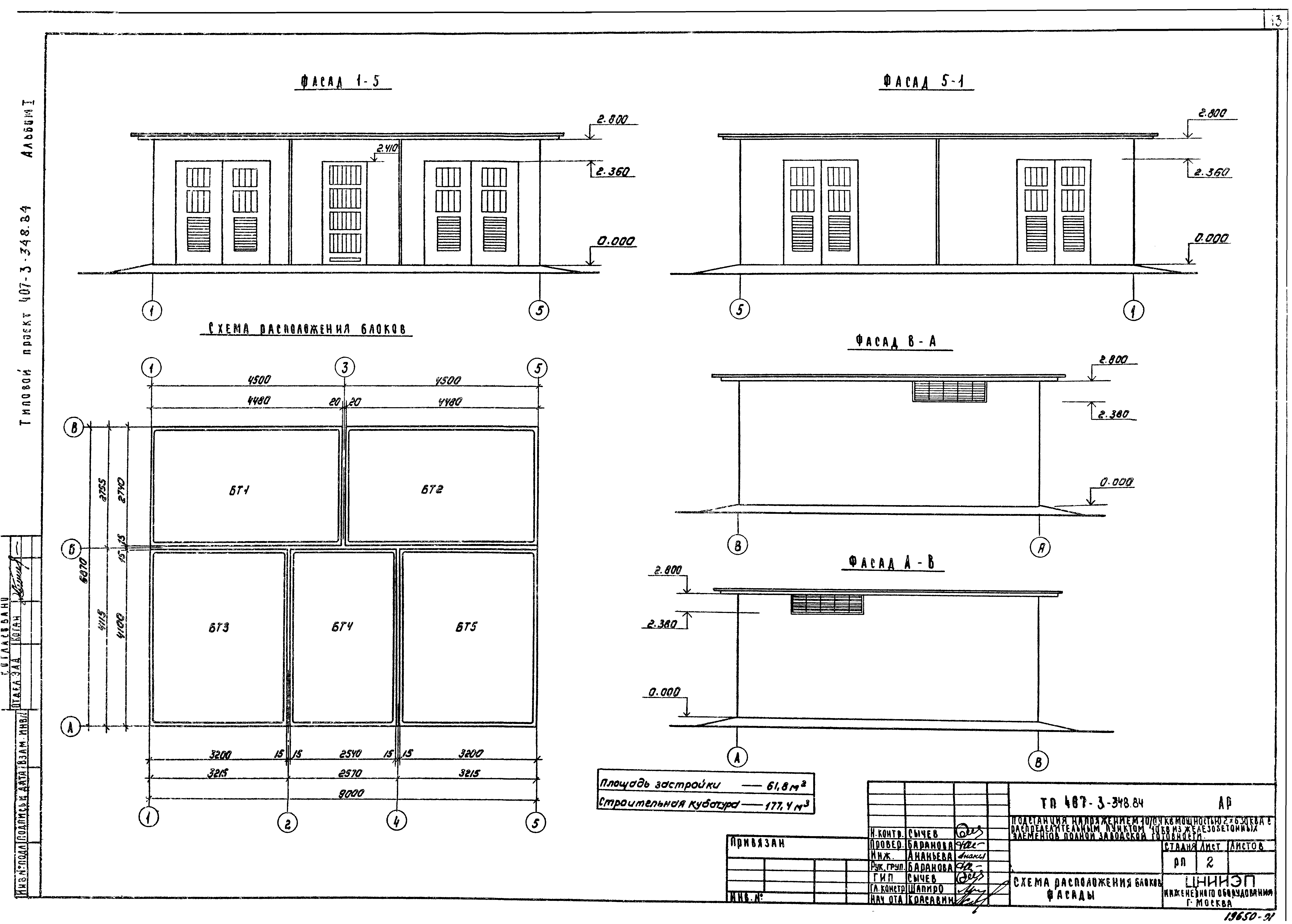

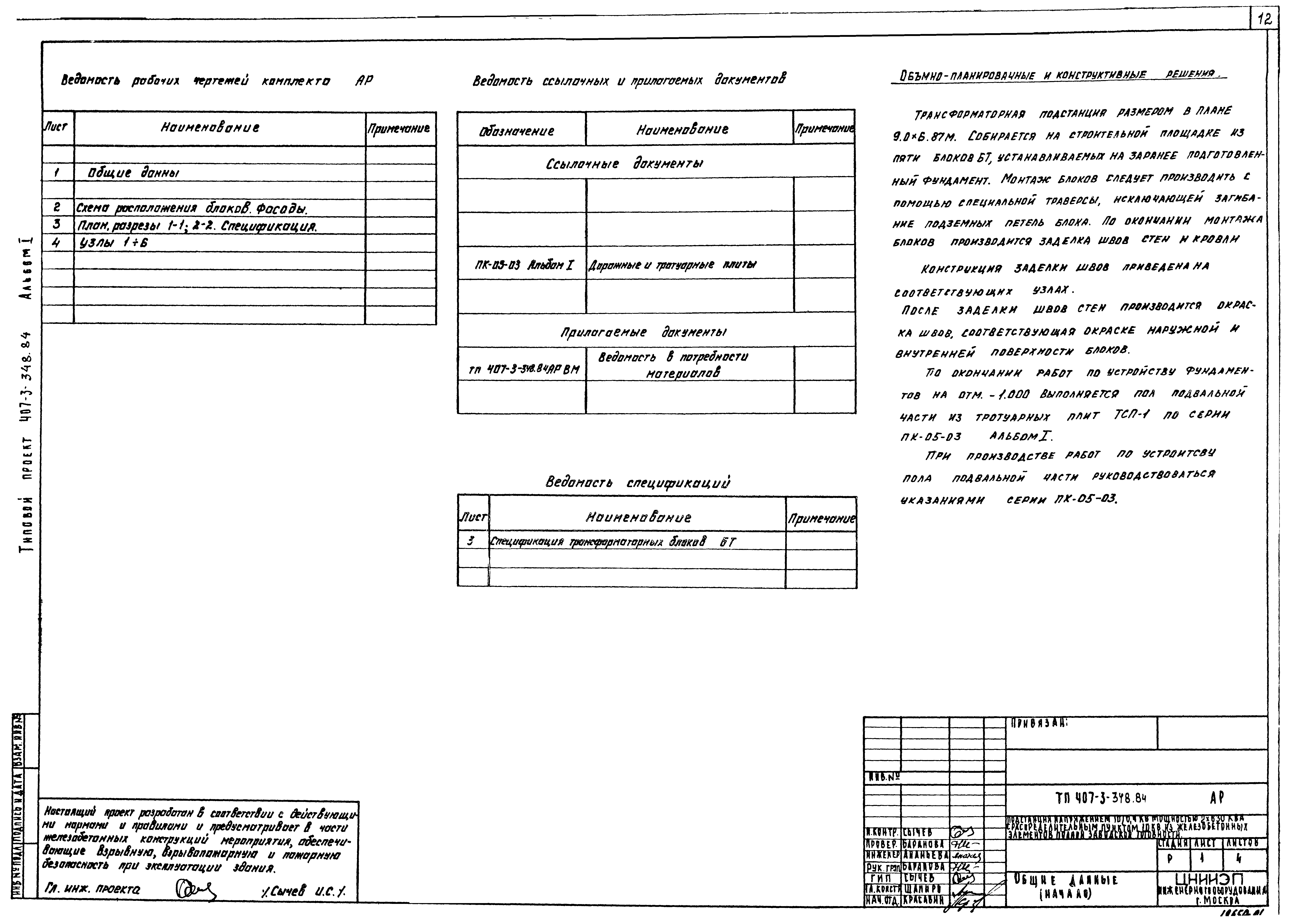

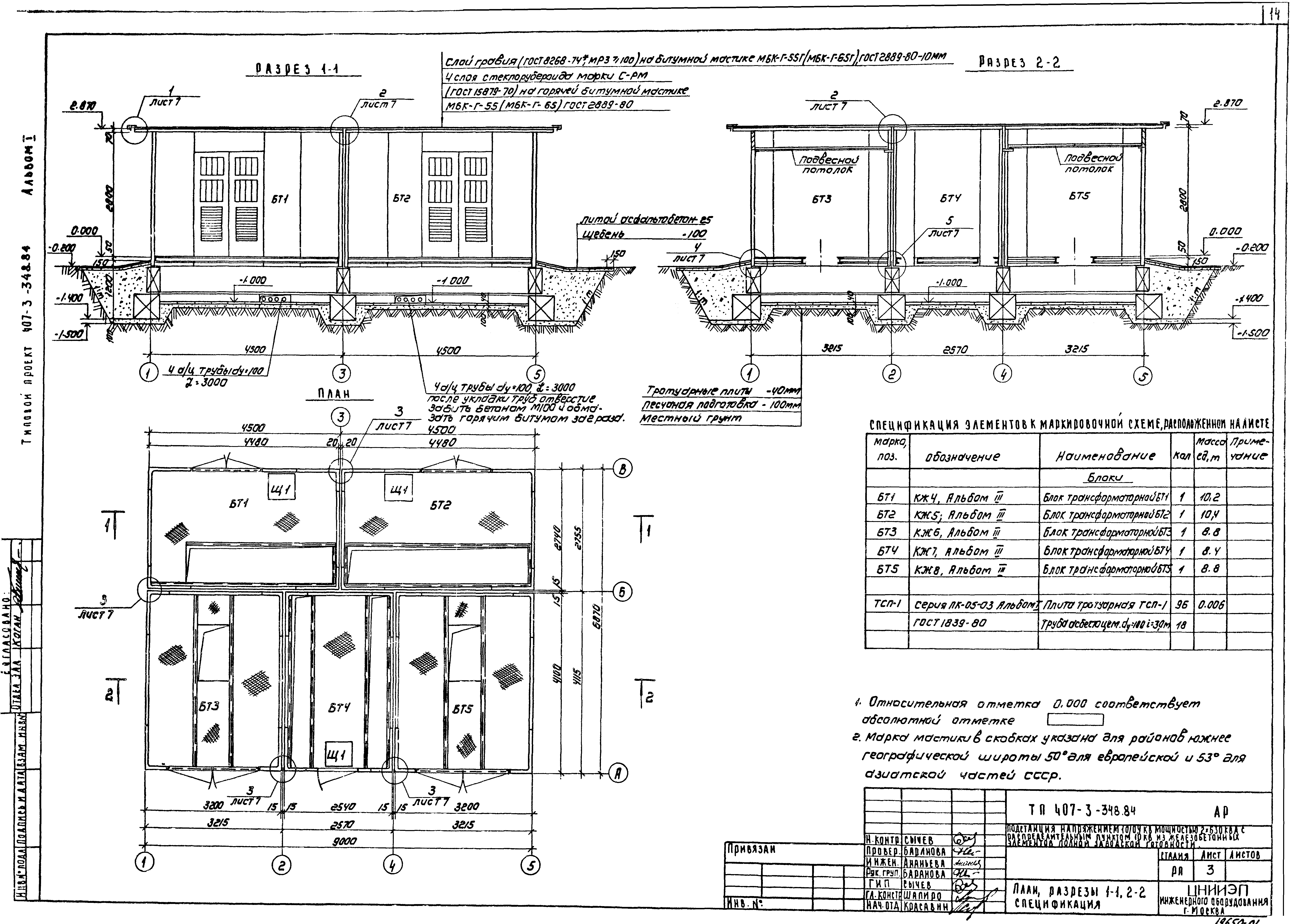

Оглавление:	Электротехнические чертежи    ЭС-1 Общие данные    ЭС-2 Принципиальные схемы электрических соединений 10 кВ    ЭС-3 Схема щита 0,4 кВ    ЭС-4 Трансформаторная подстанция. План расположения оборудования    ЭС-5 План трансформаторной подстанции. Ошиновка    ЭС-6 Разрезы 1-1; 2-2    ЭС-7 Электроосвещение. План. Раскладка кабелей    ЭС-8 кабельное расписание    ЭС-9 Заземление. Наружный контур Архитектурно-строительные чертежи    АР-1 Общие данные    АР-2 Схема расположения блоков. Фасады    АР-3 План. Разрезы 1-1; 2-2. Спецификация    АР-4. Узлы 1 - 6    КЖ-1 Общие данные    КЖ-2 Схема расположения фундаментов. Разрезы 1-1; 2-2    КЖ-3 Фундаменты. Развертки по осям А; Б; В. Сечения 3-3 - 7-7
Разработан:	ЦНИИЭП иженерного оборудования
Утверждён:	10.05.1983 Госгражданстрой (Gosgrazhdanstroy 138)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Электроэнергетика Устройства и подстанции распределительные
