Скачать Серия 7.401-2 Выпуск 4. Узлы крепления трубопроводов Ду250. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 7.401-2

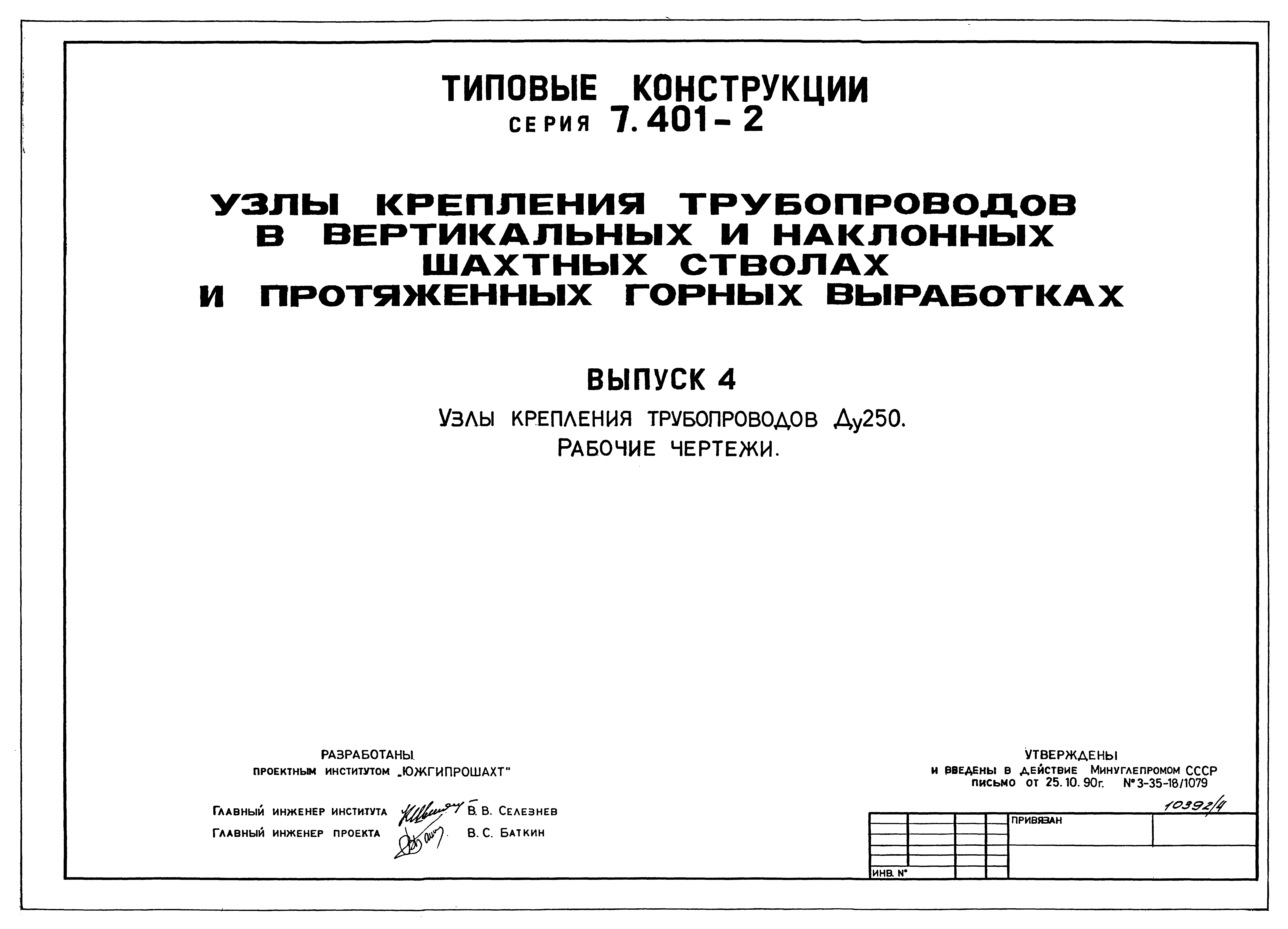

Выпуск 4. Узлы крепления трубопроводов Ду250. Рабочие чертежи

Обозначение:	Серия 7.401-2
Обозначение англ:	Series 7.401-2
Статус:	не определен законодательством
Название рус.:	Выпуск 4. Узлы крепления трубопроводов Ду250. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	25.10.1990

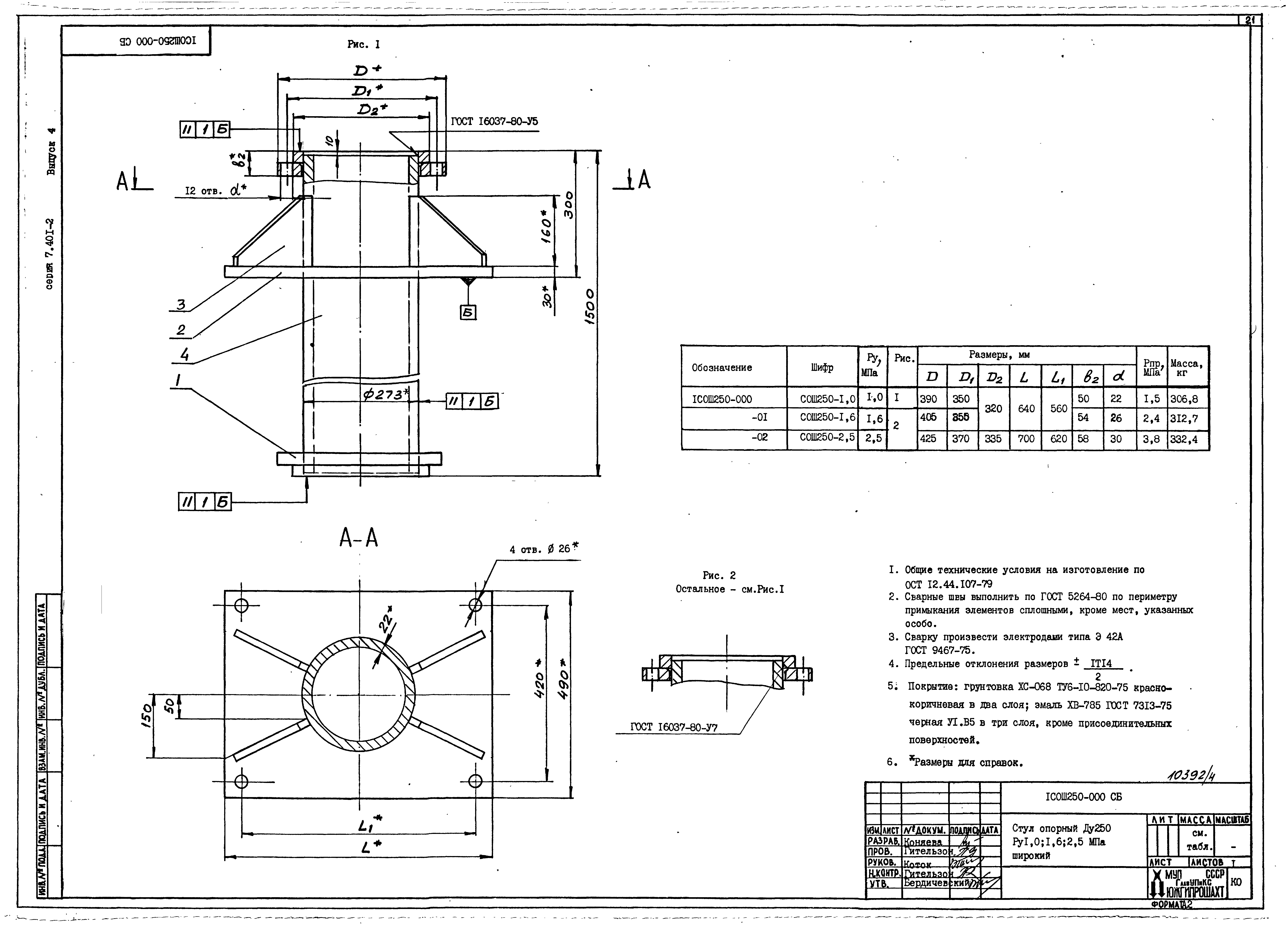

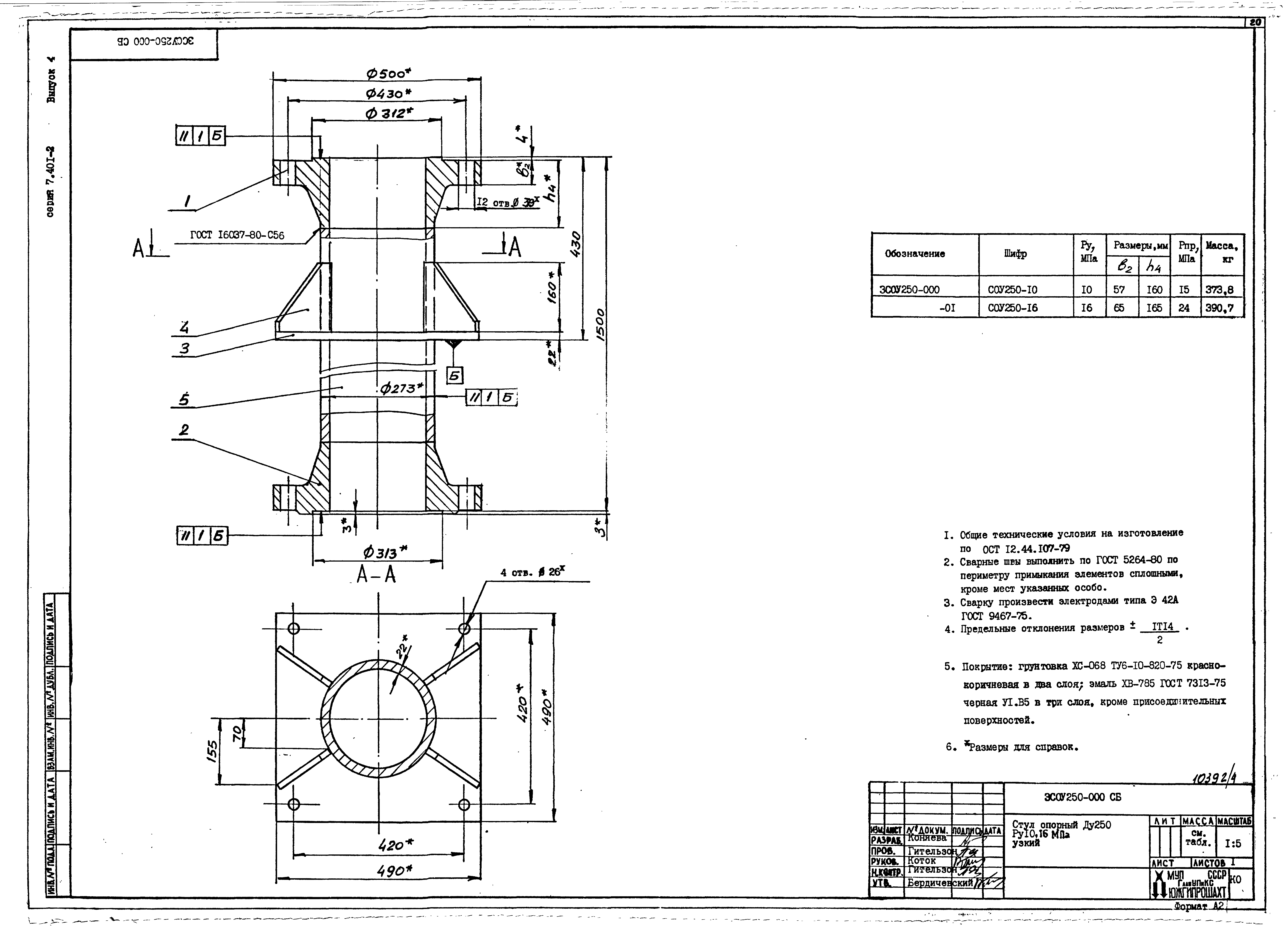

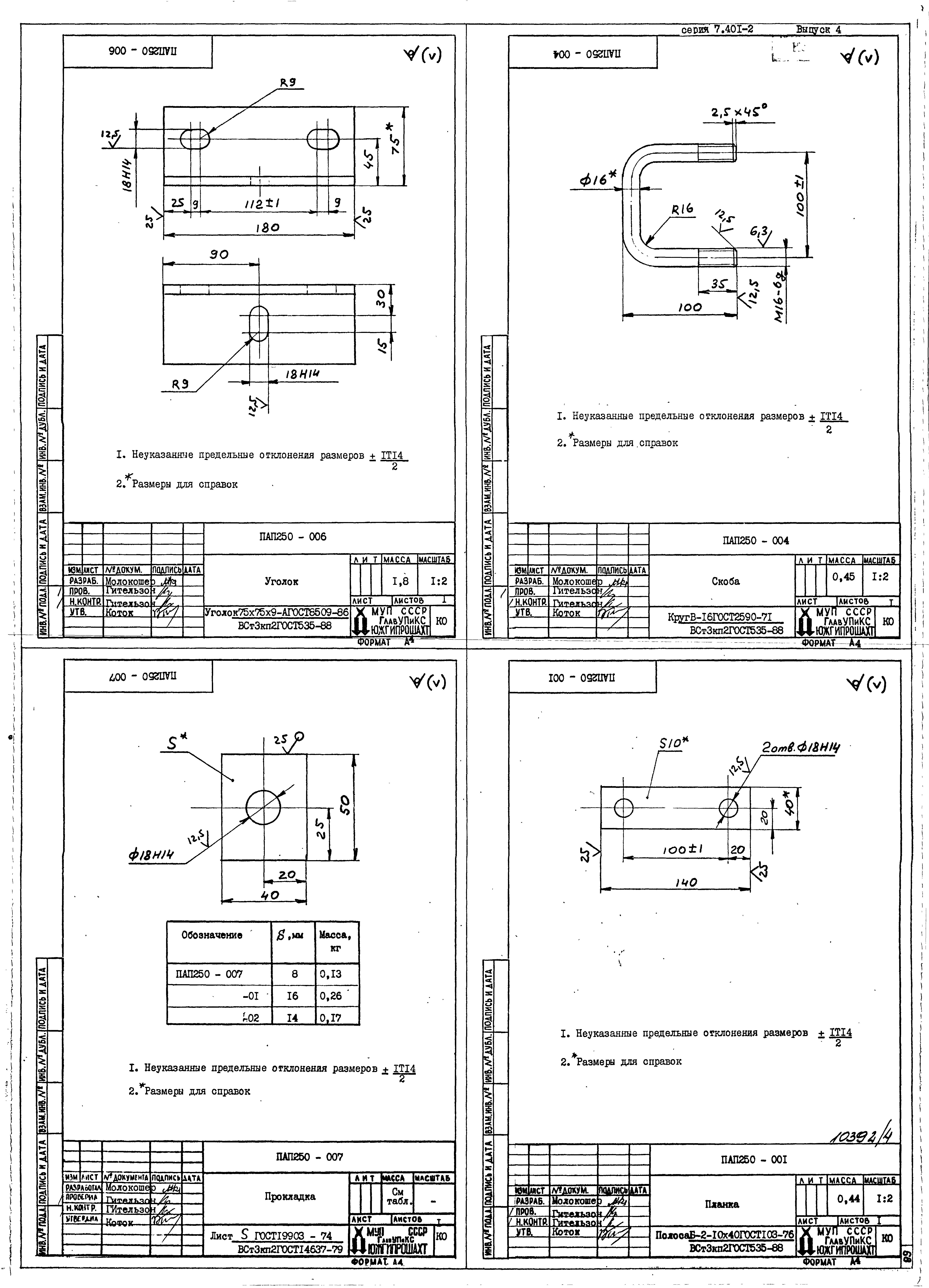

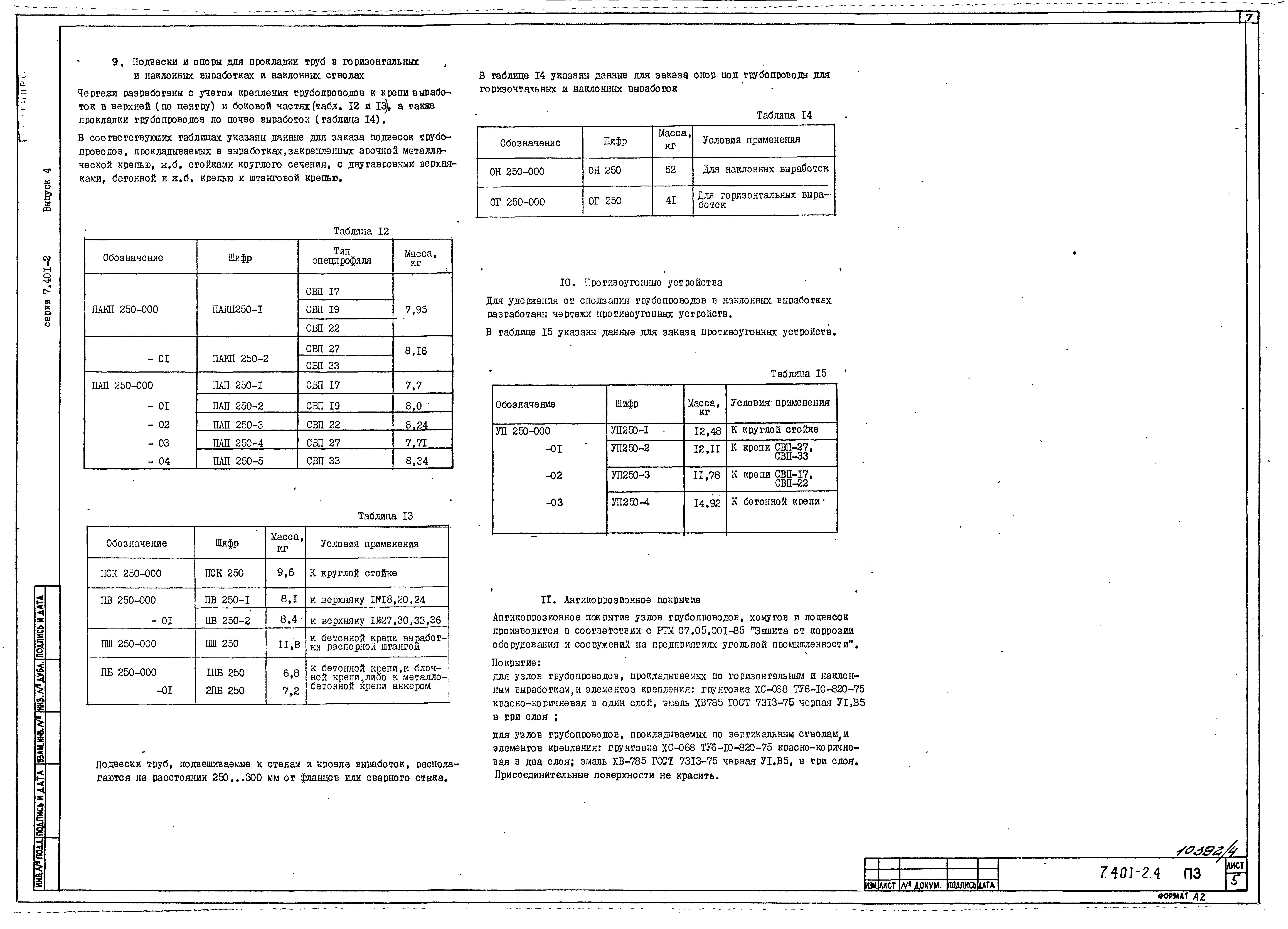

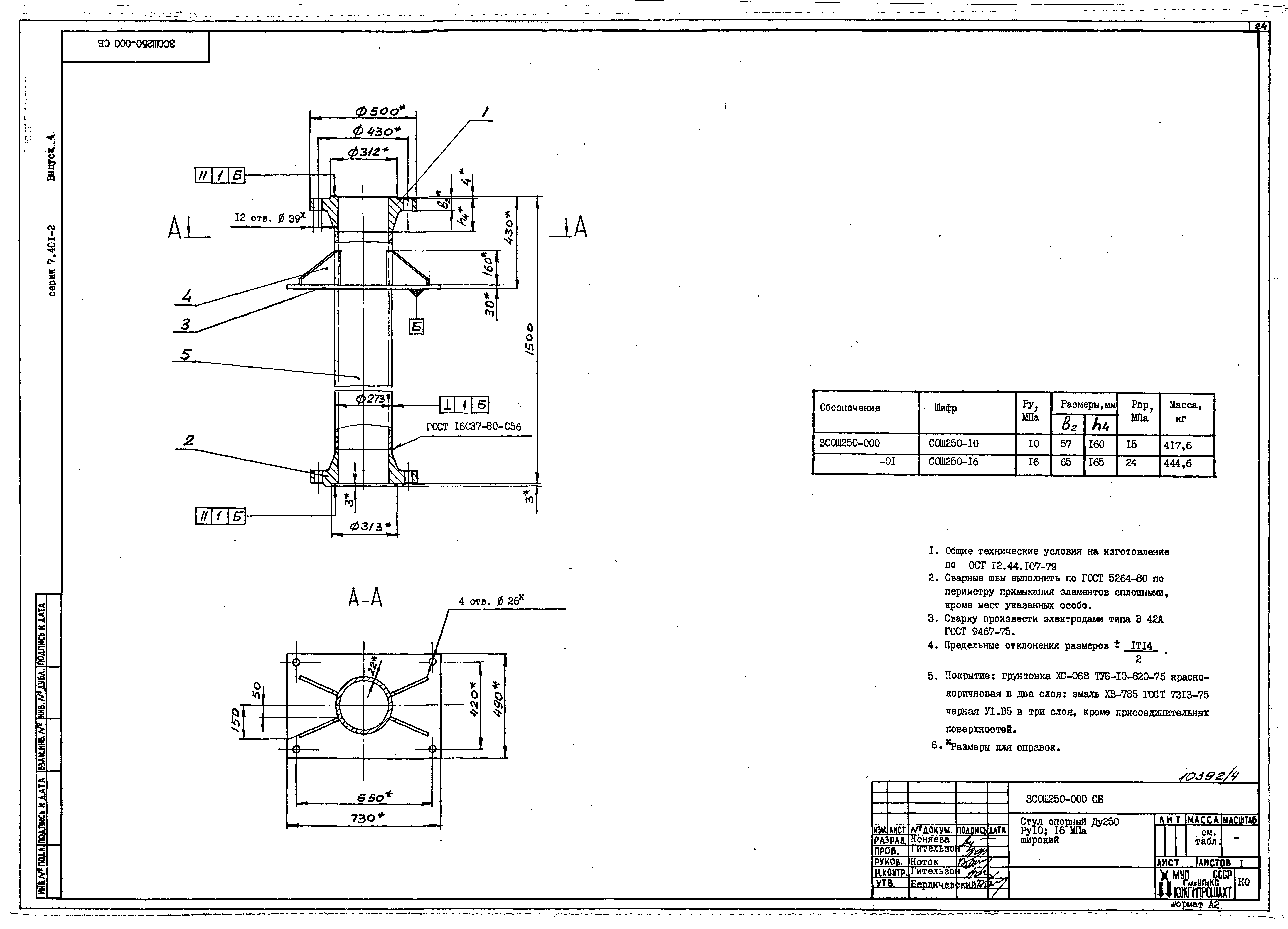

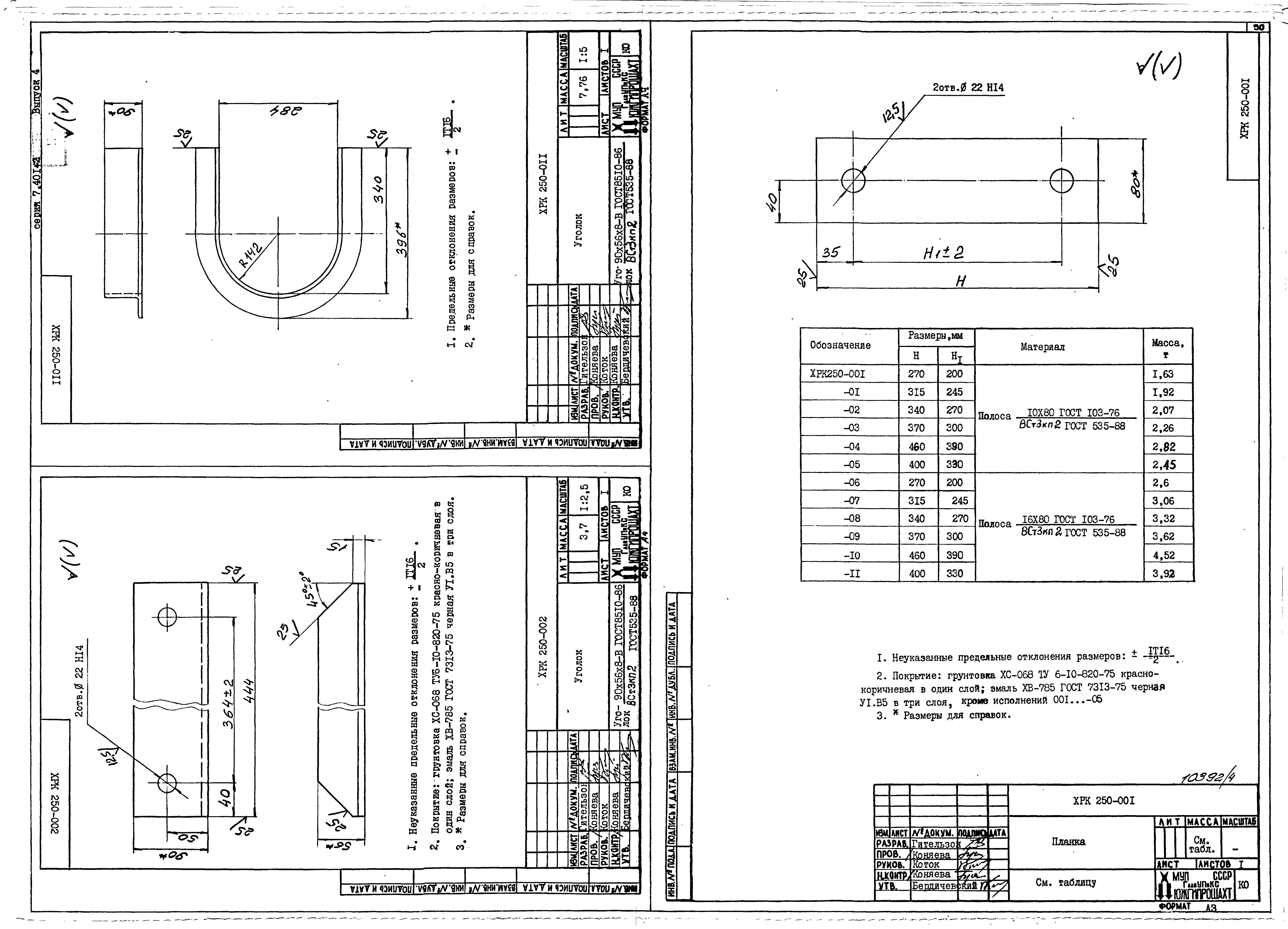

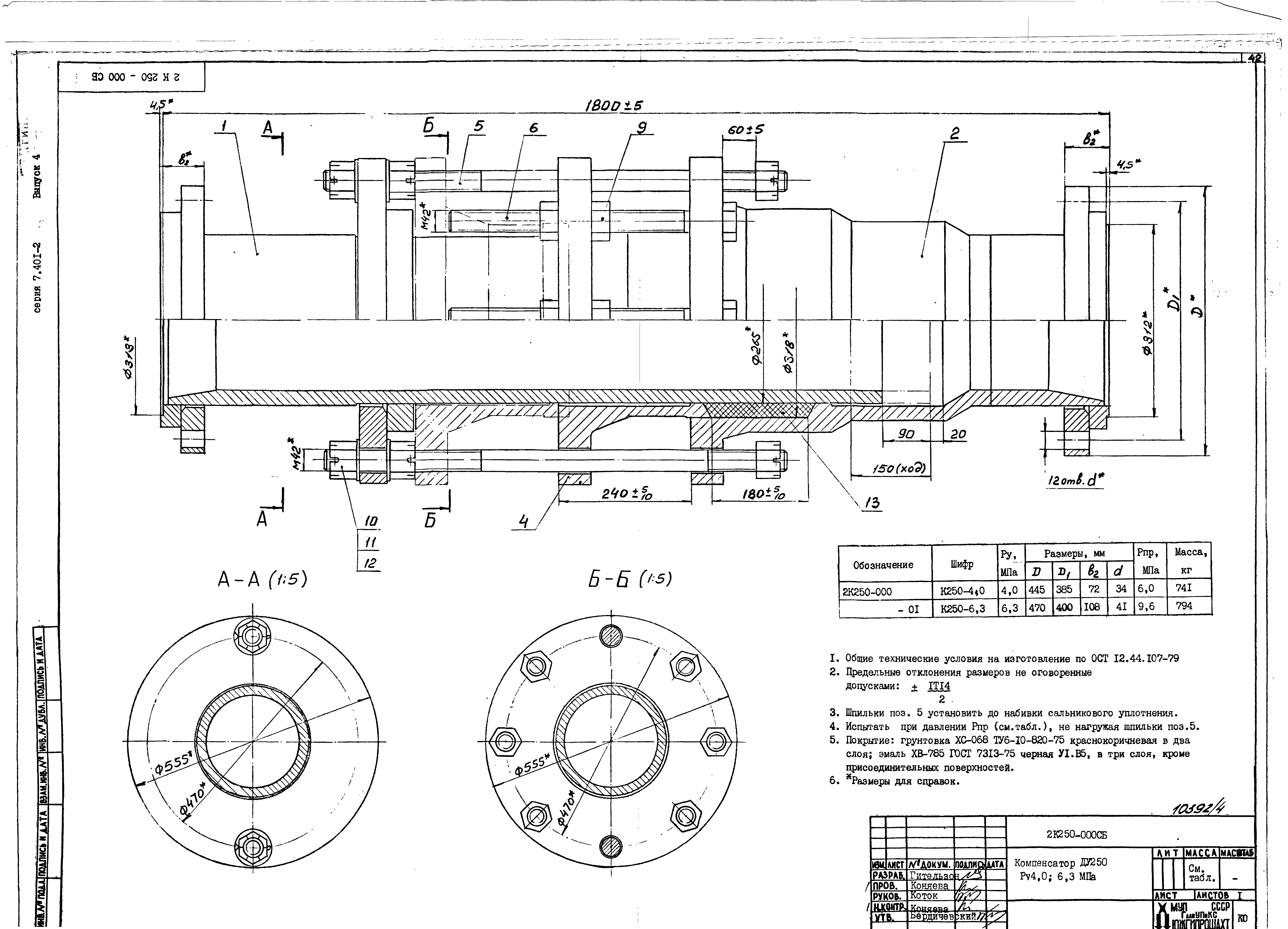

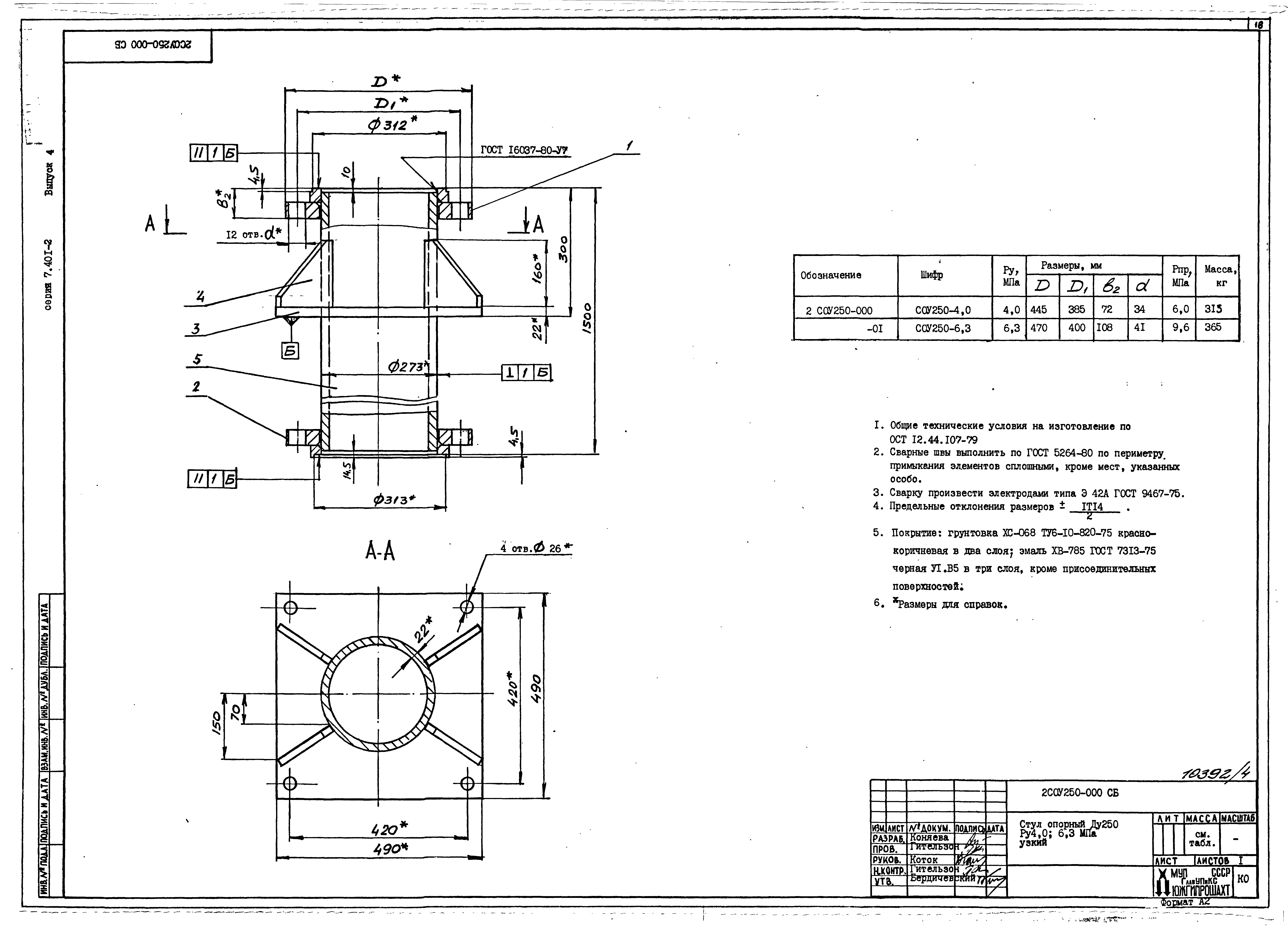

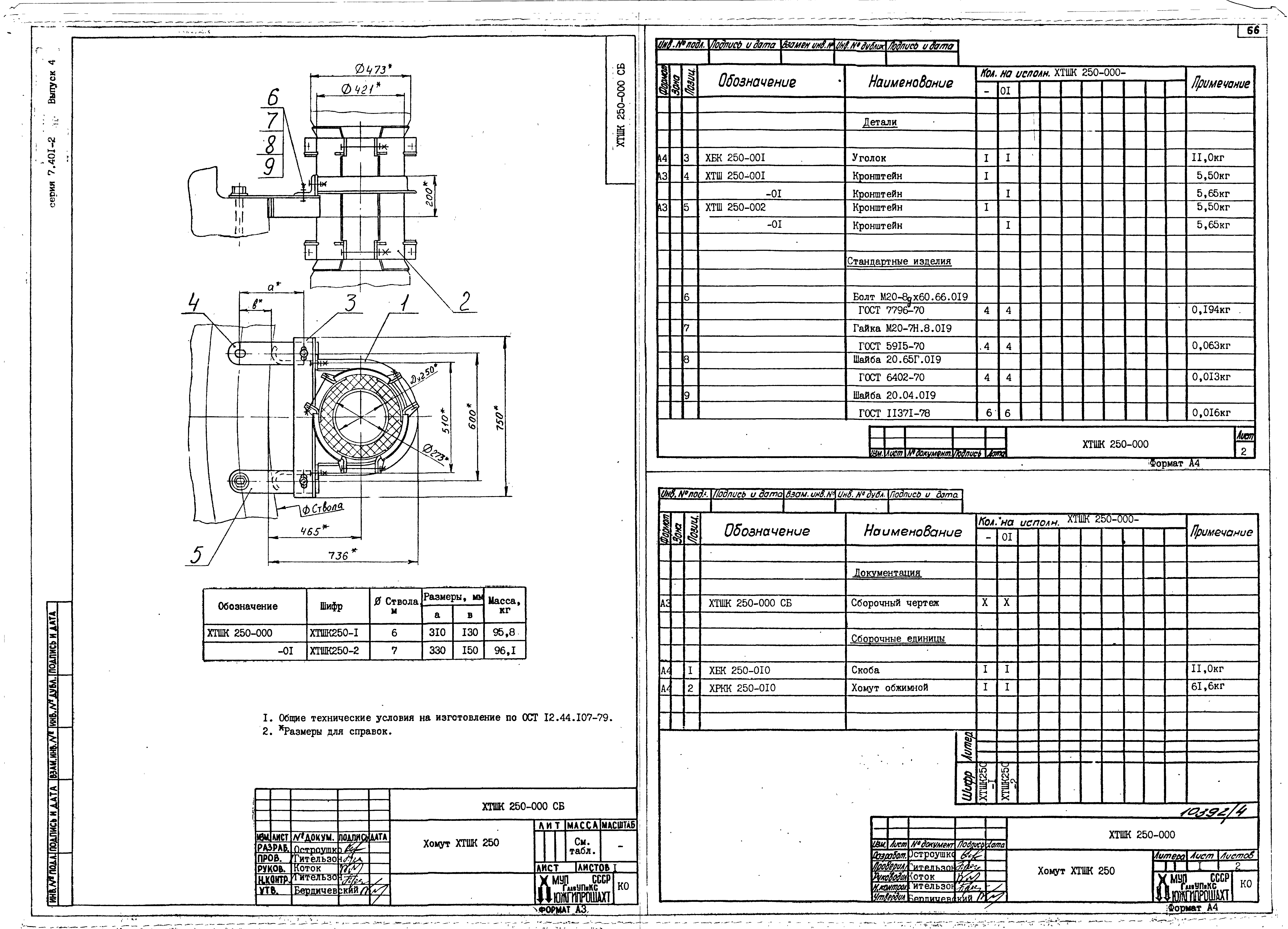

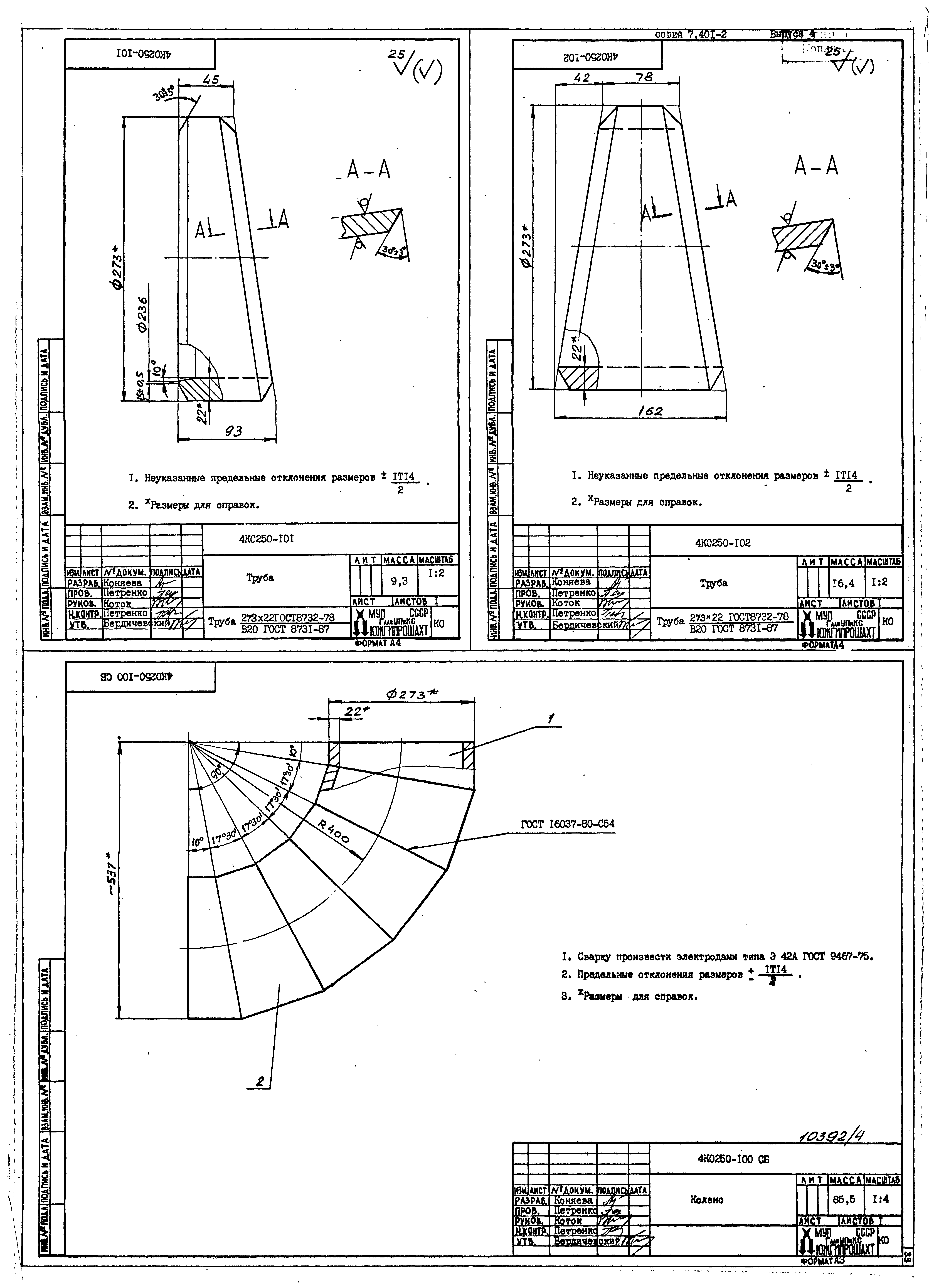

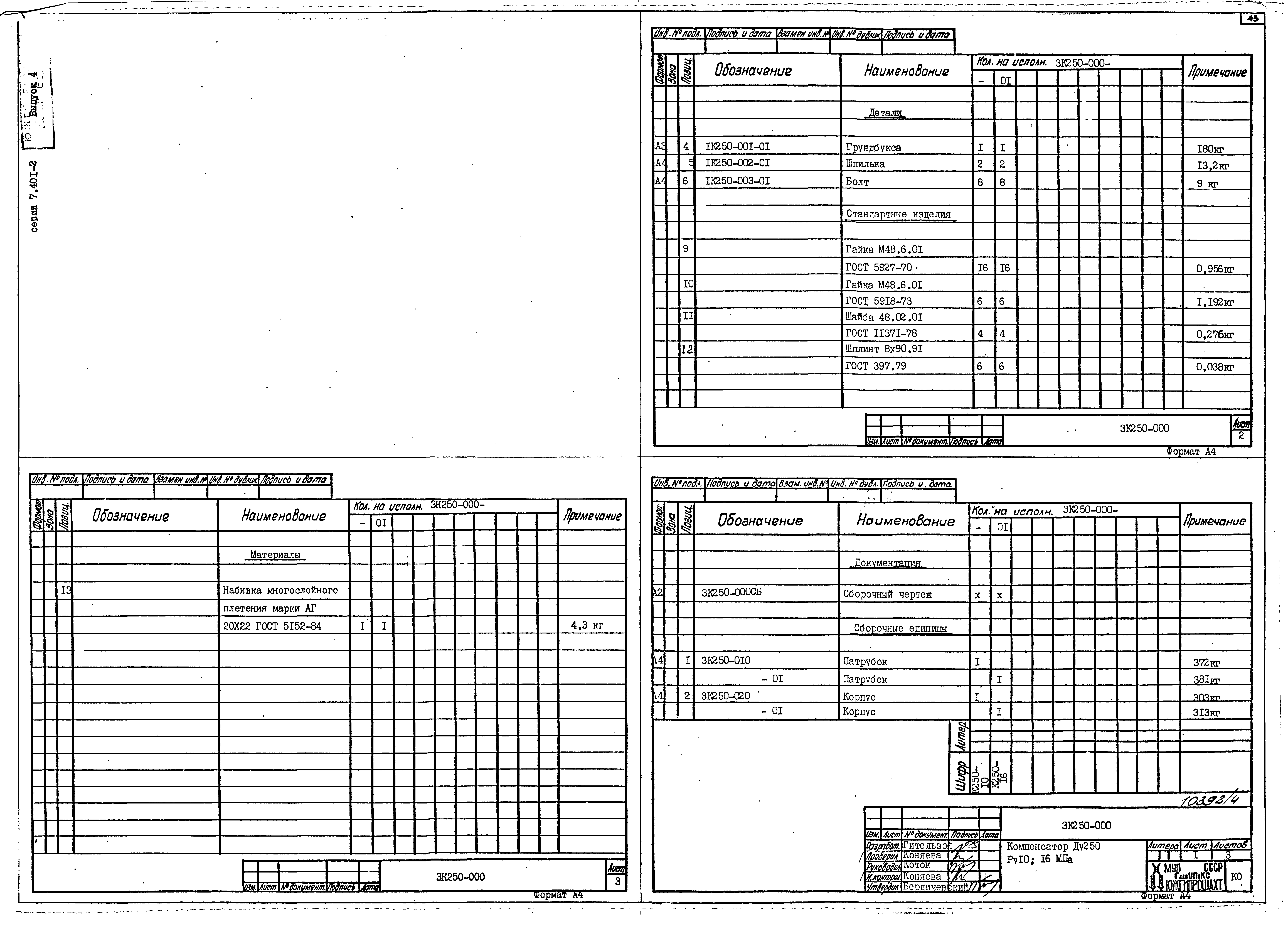

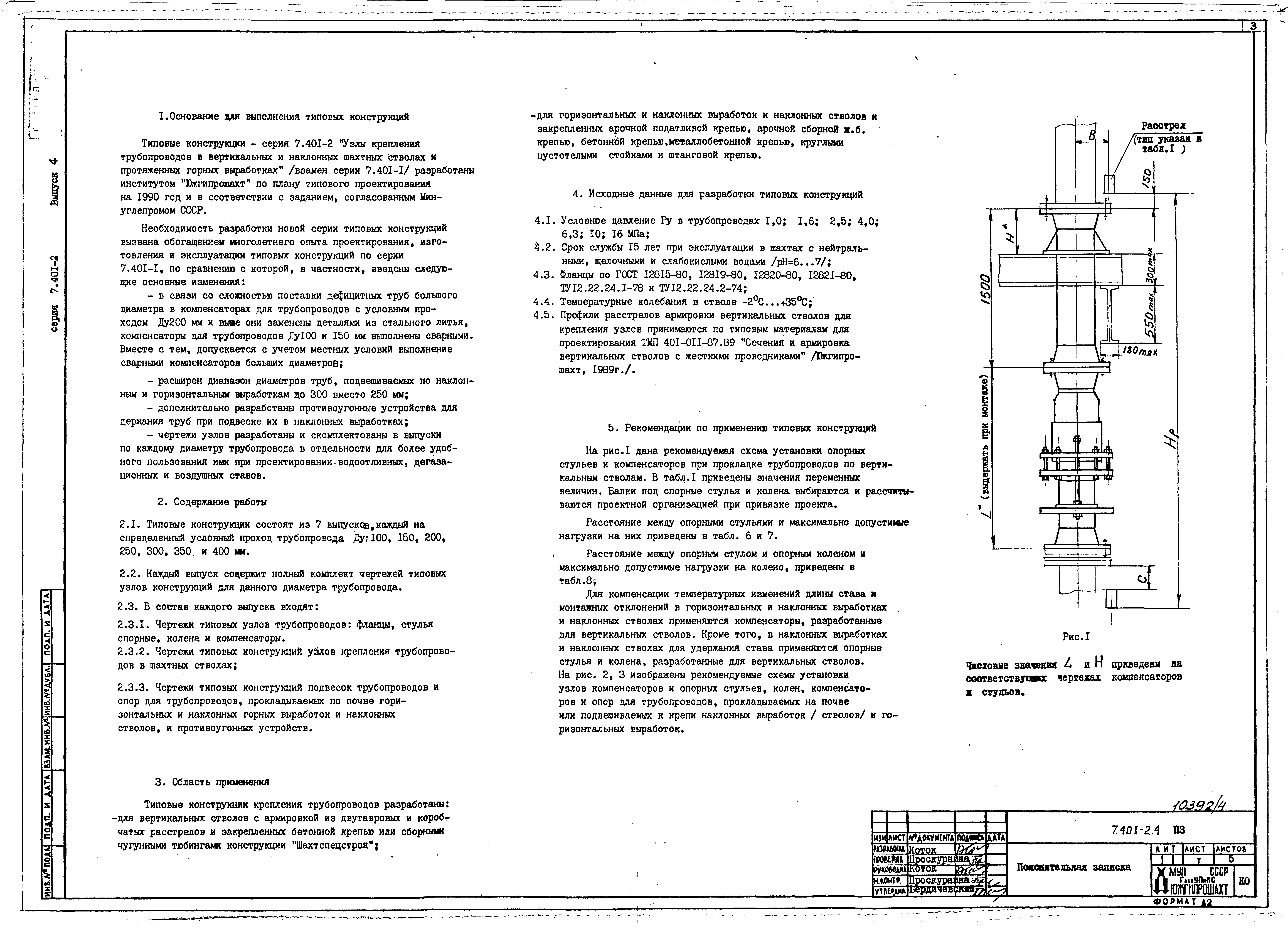

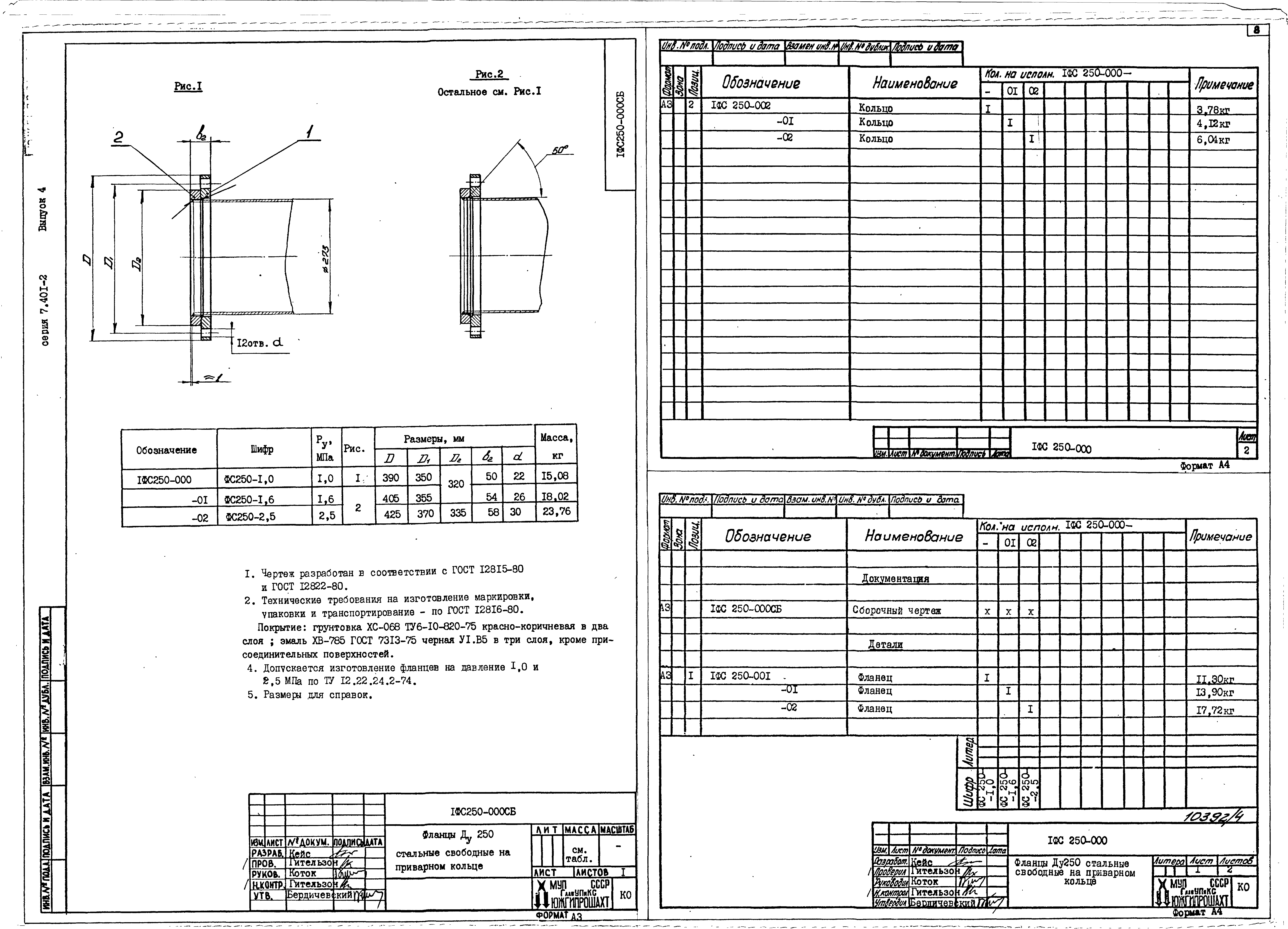

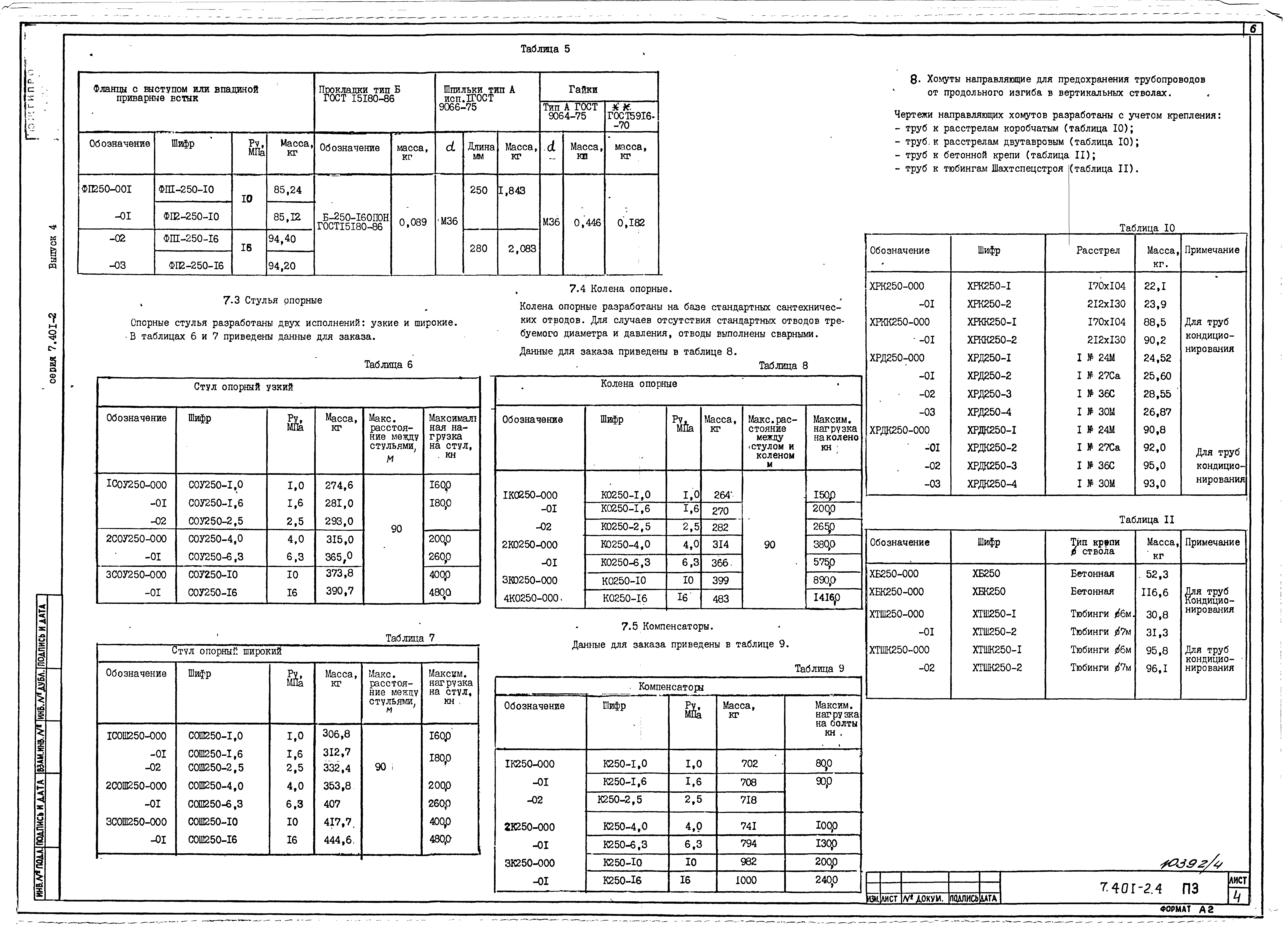

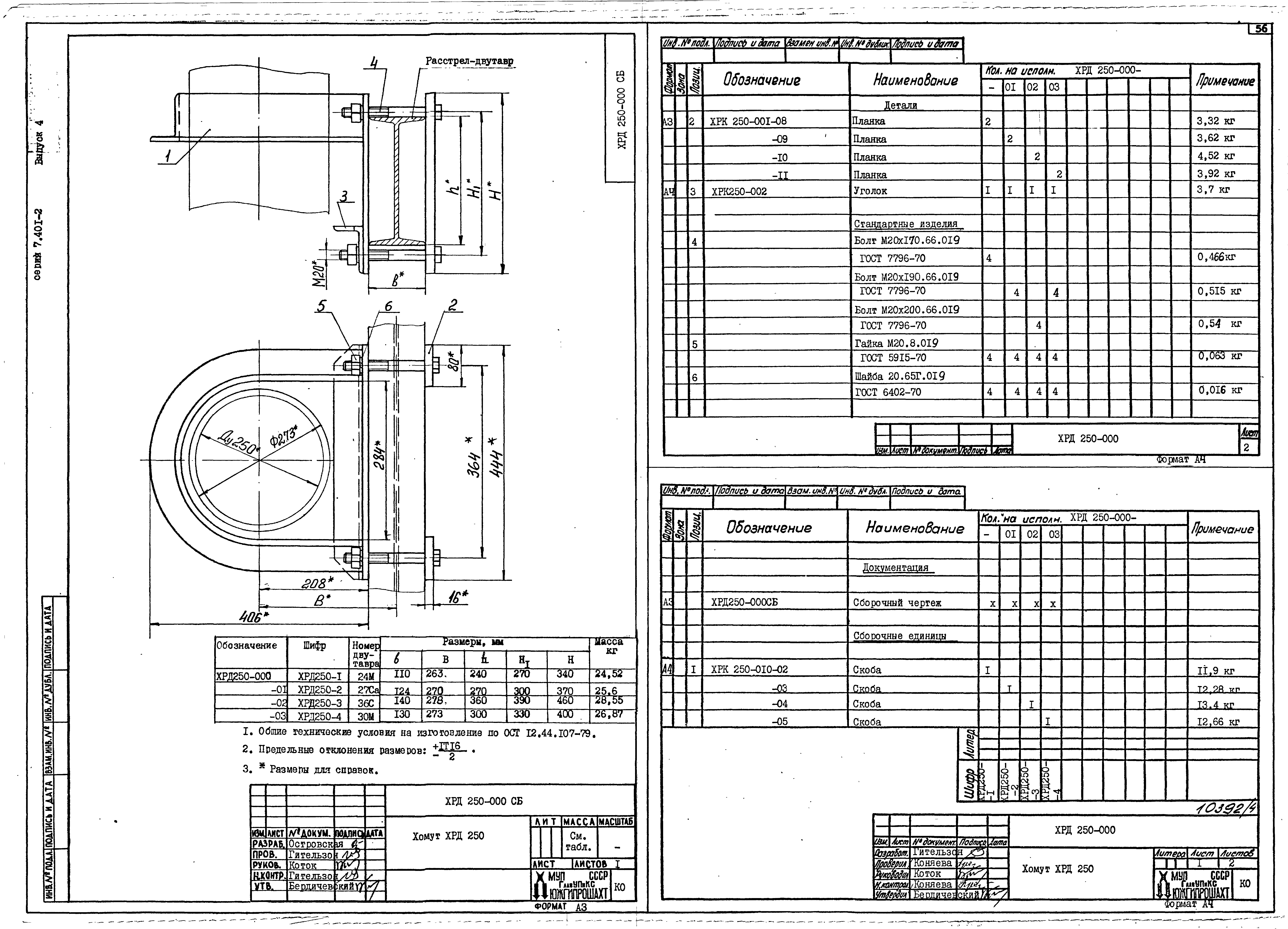

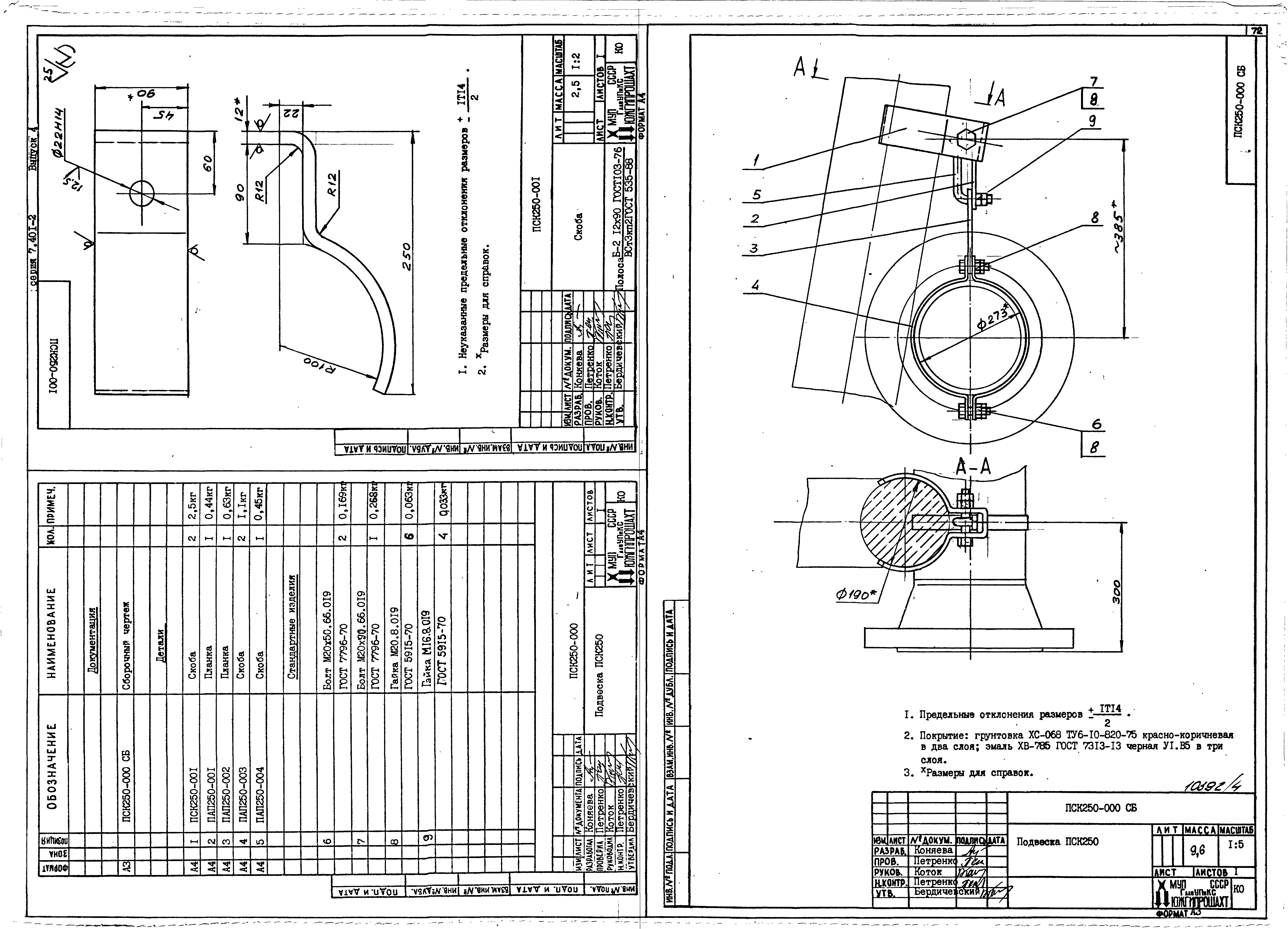

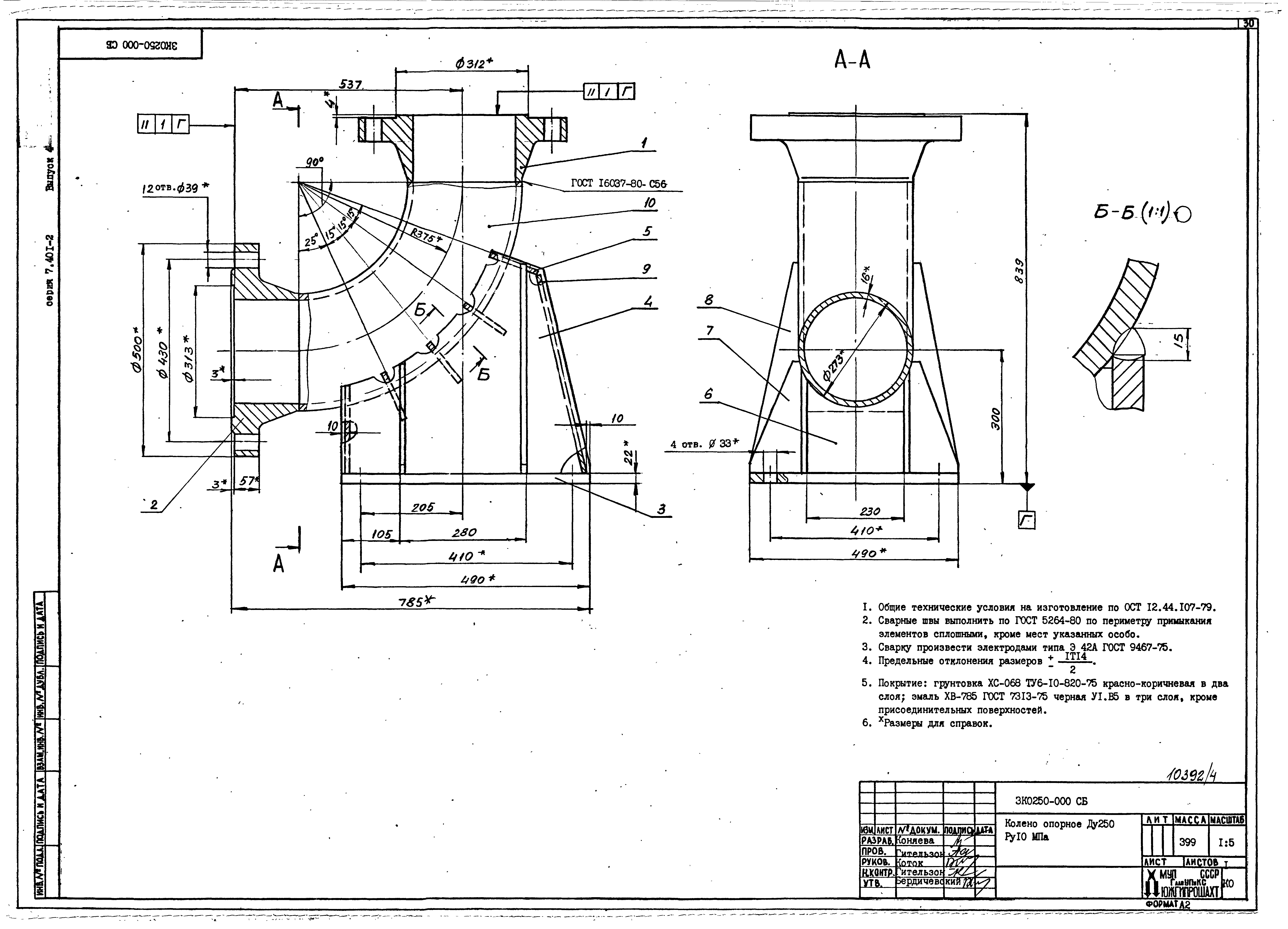

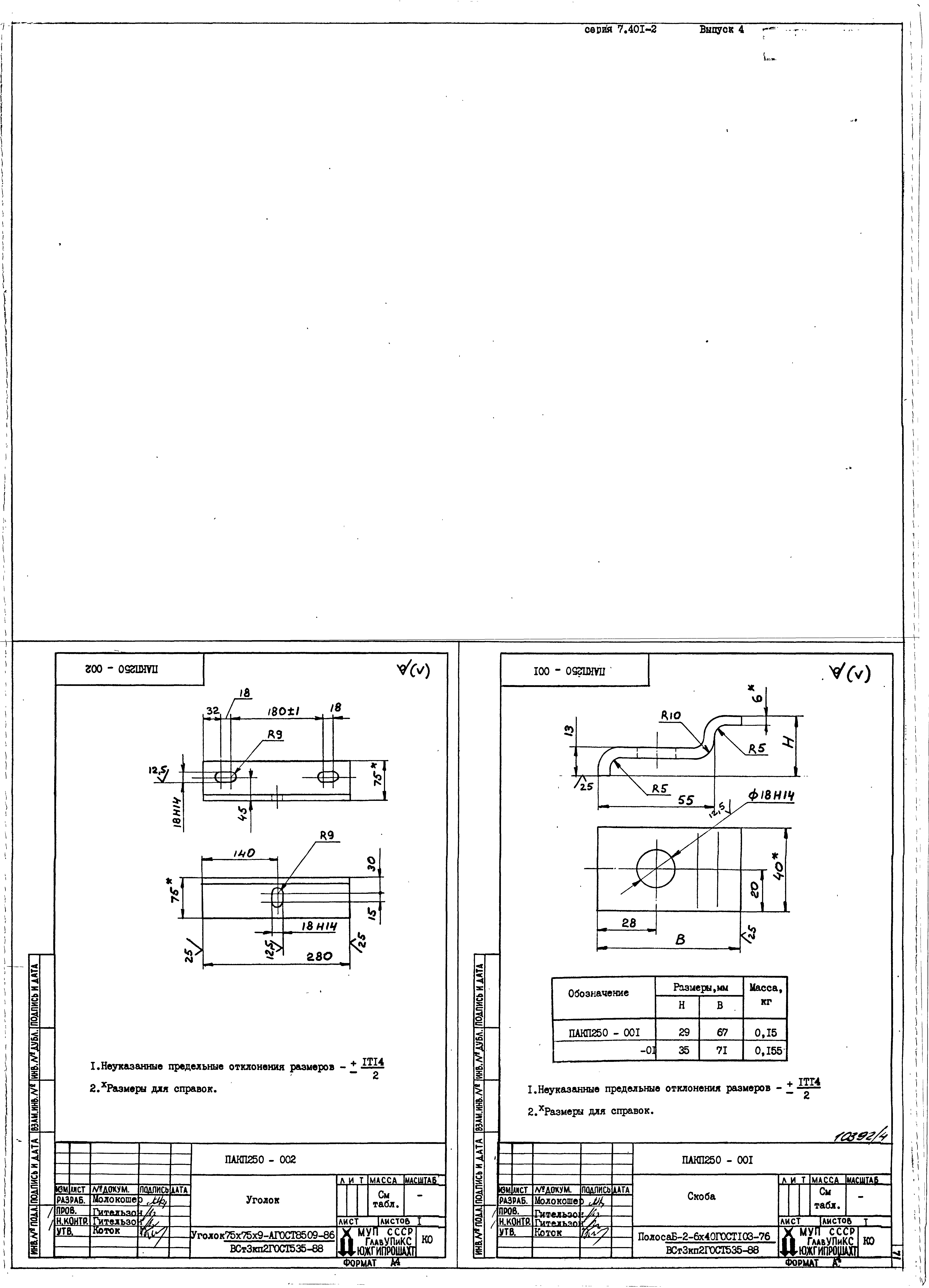

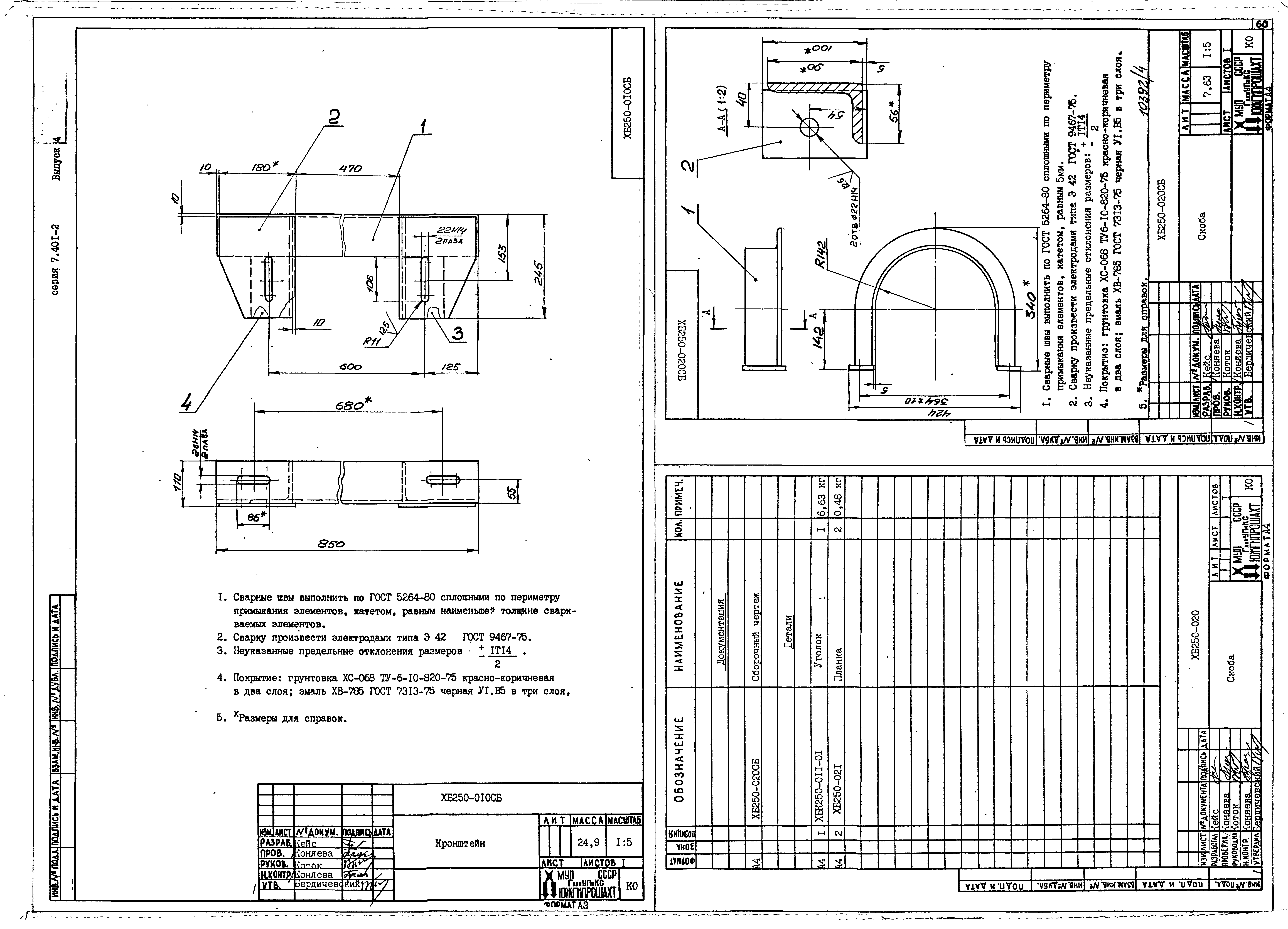

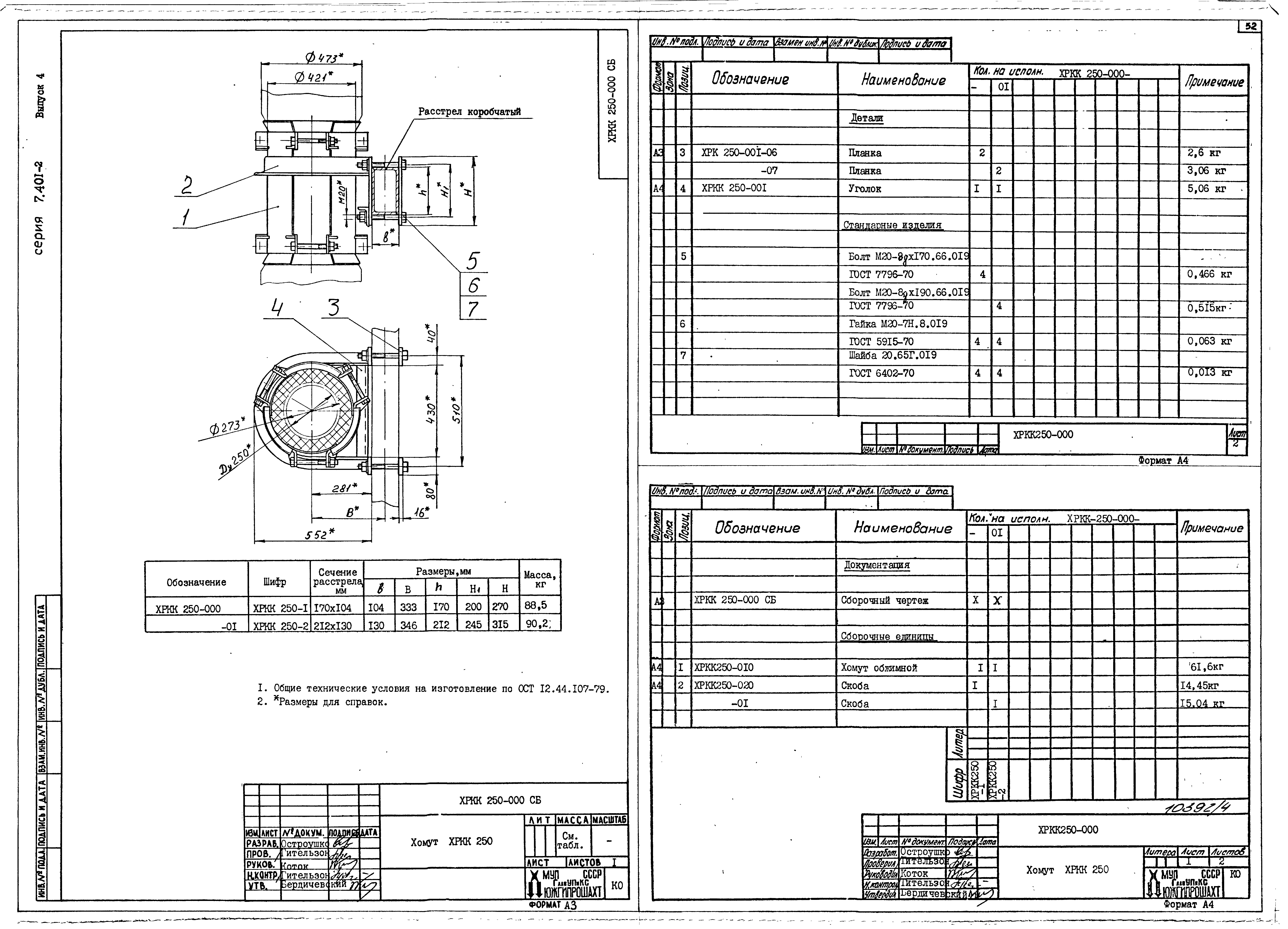

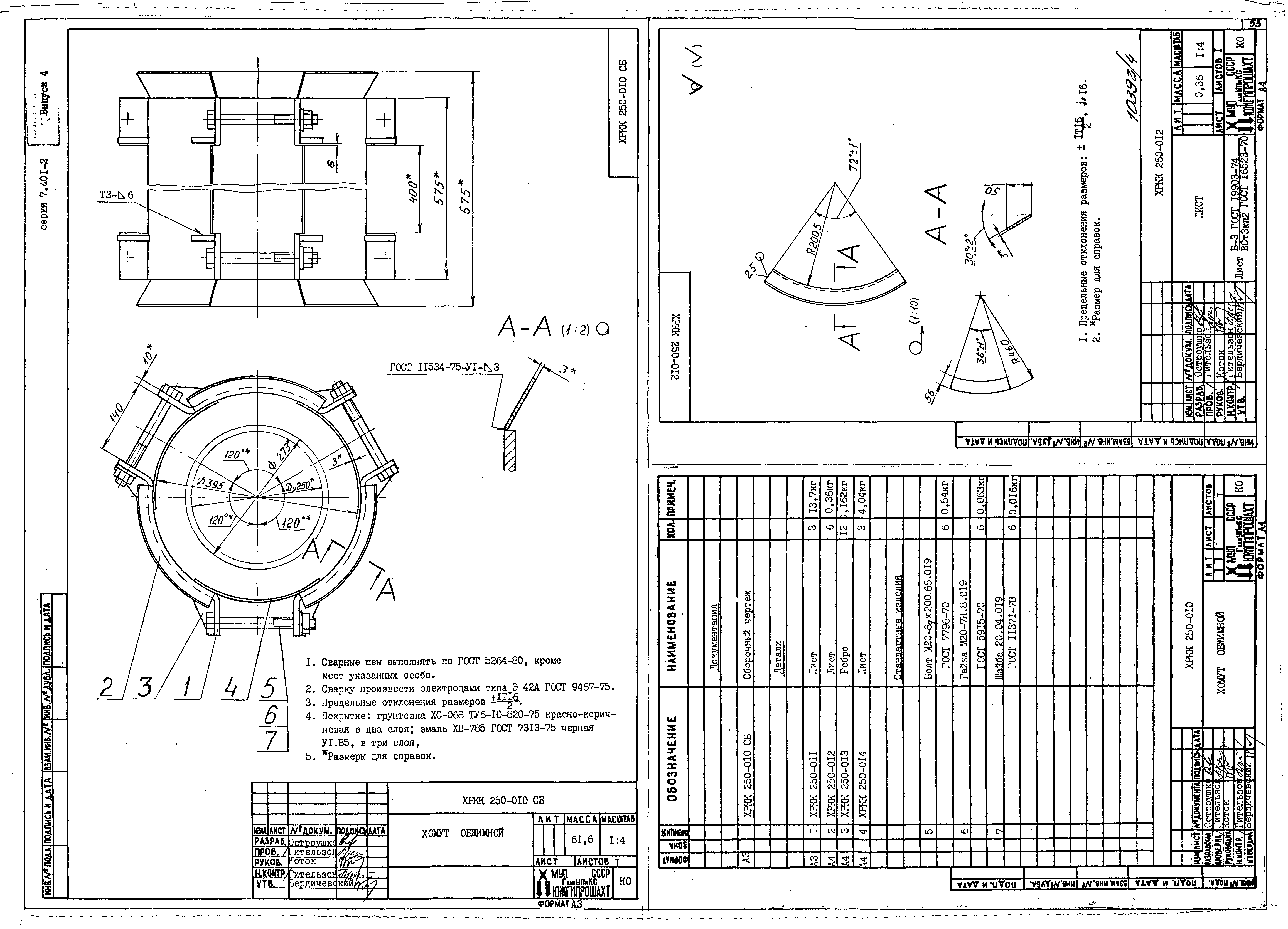

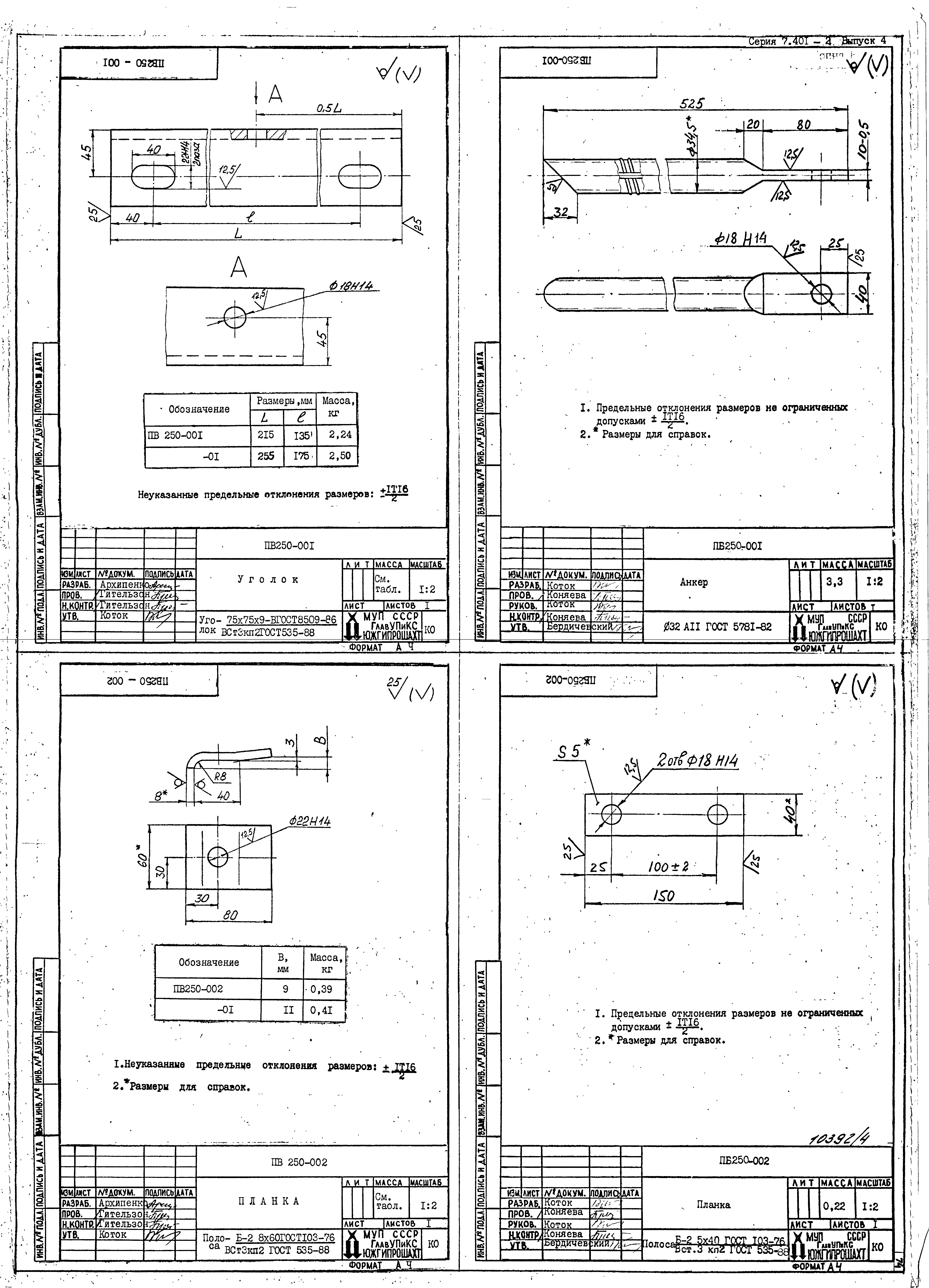

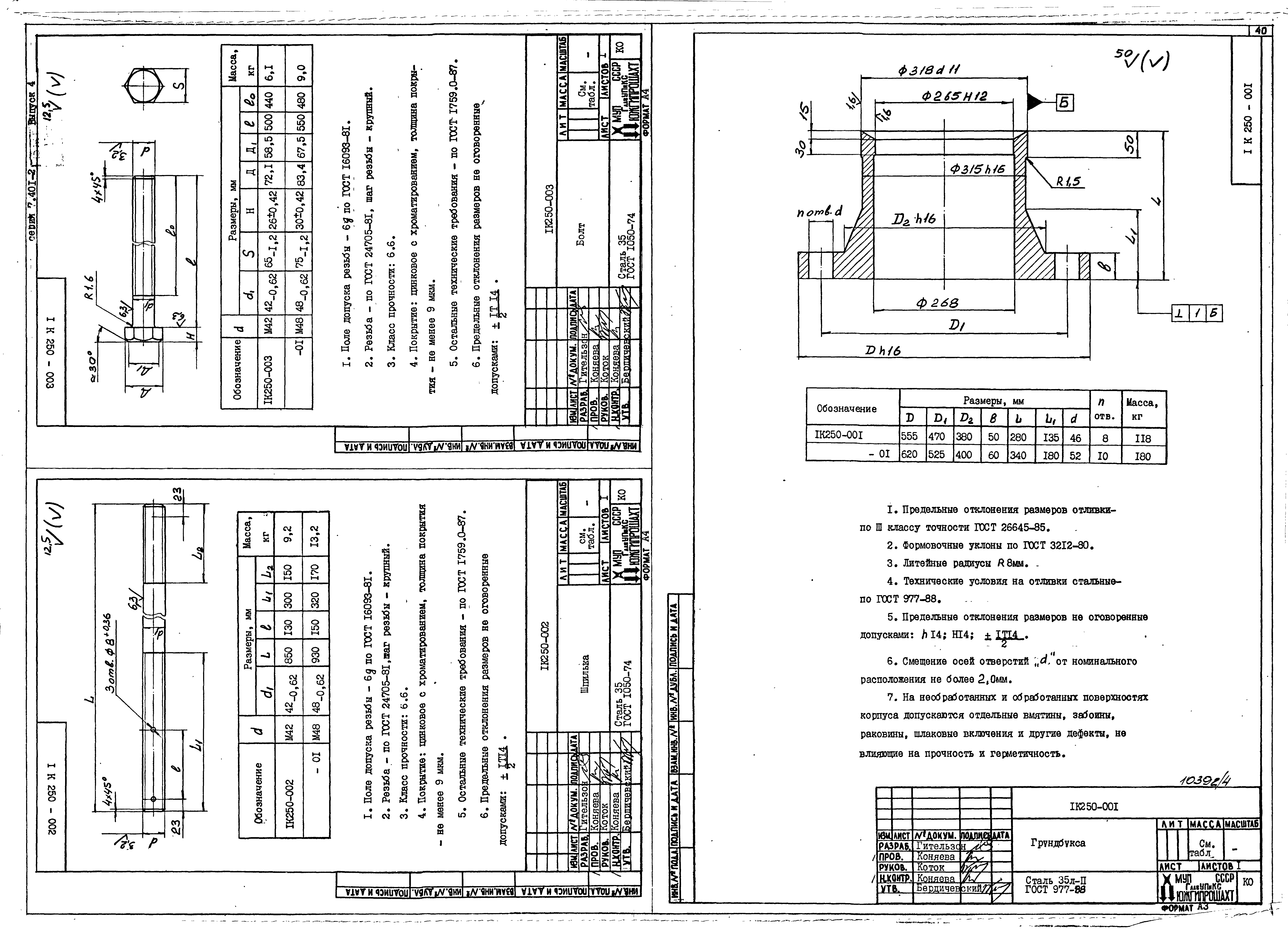

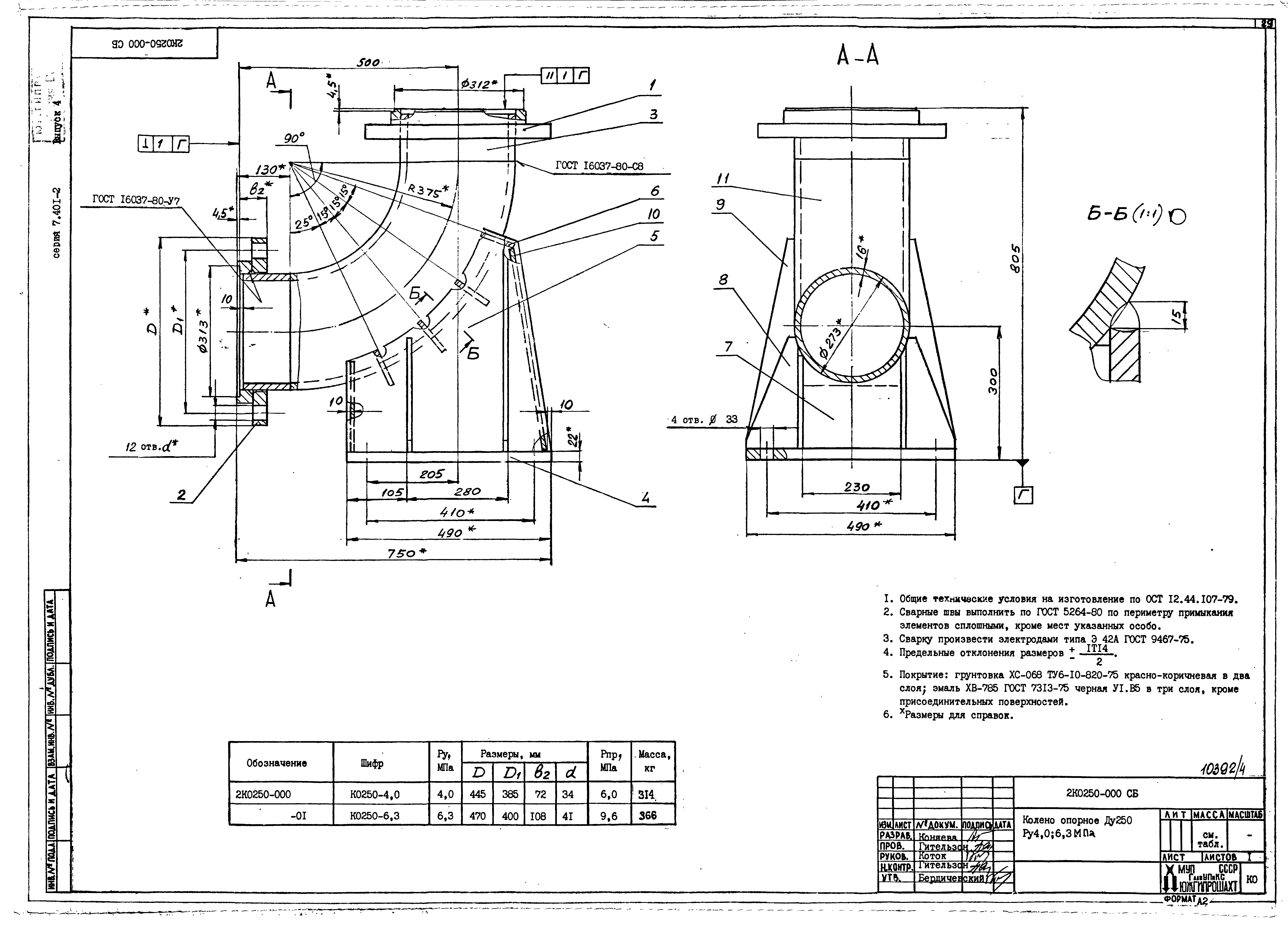

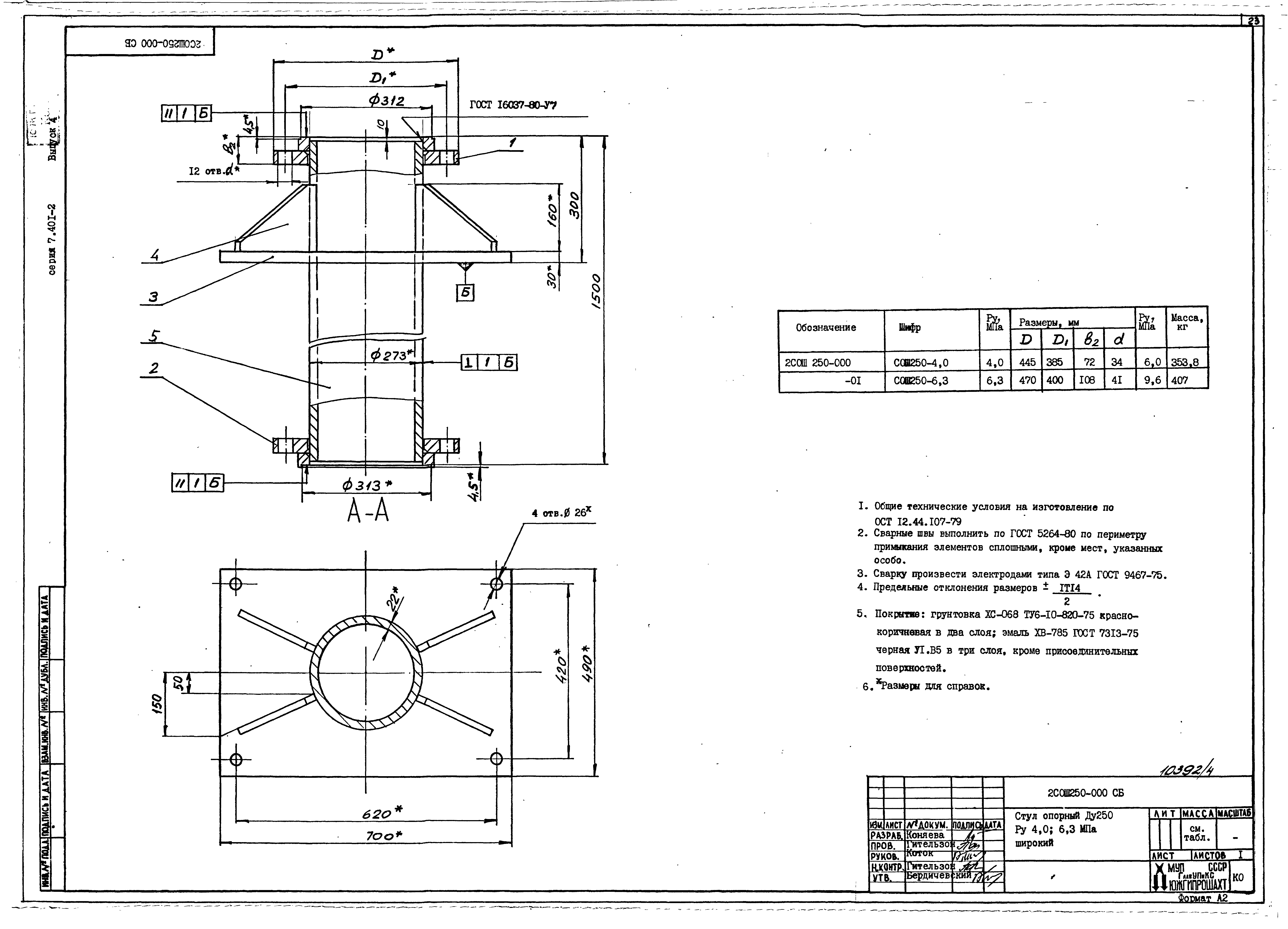

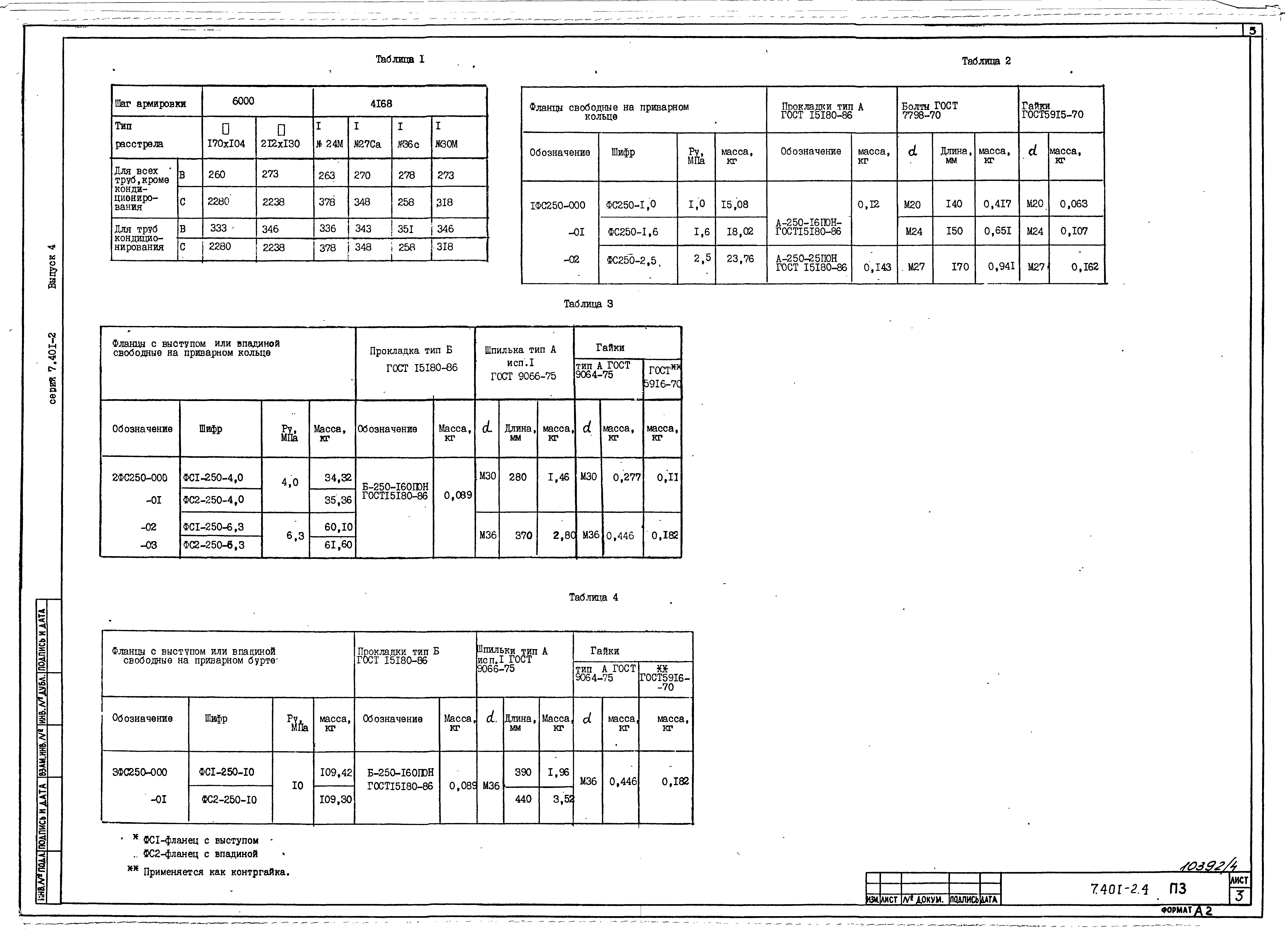

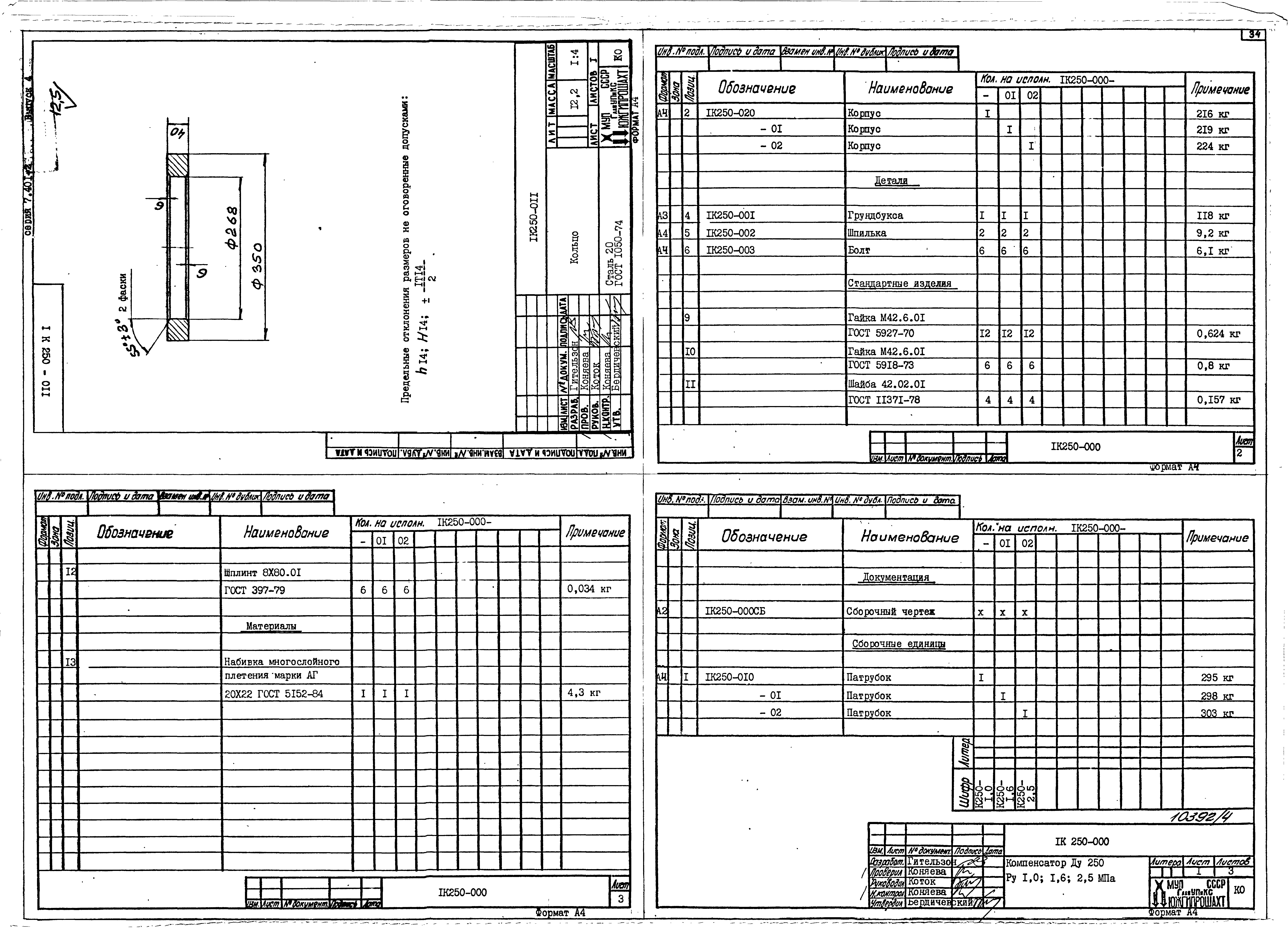

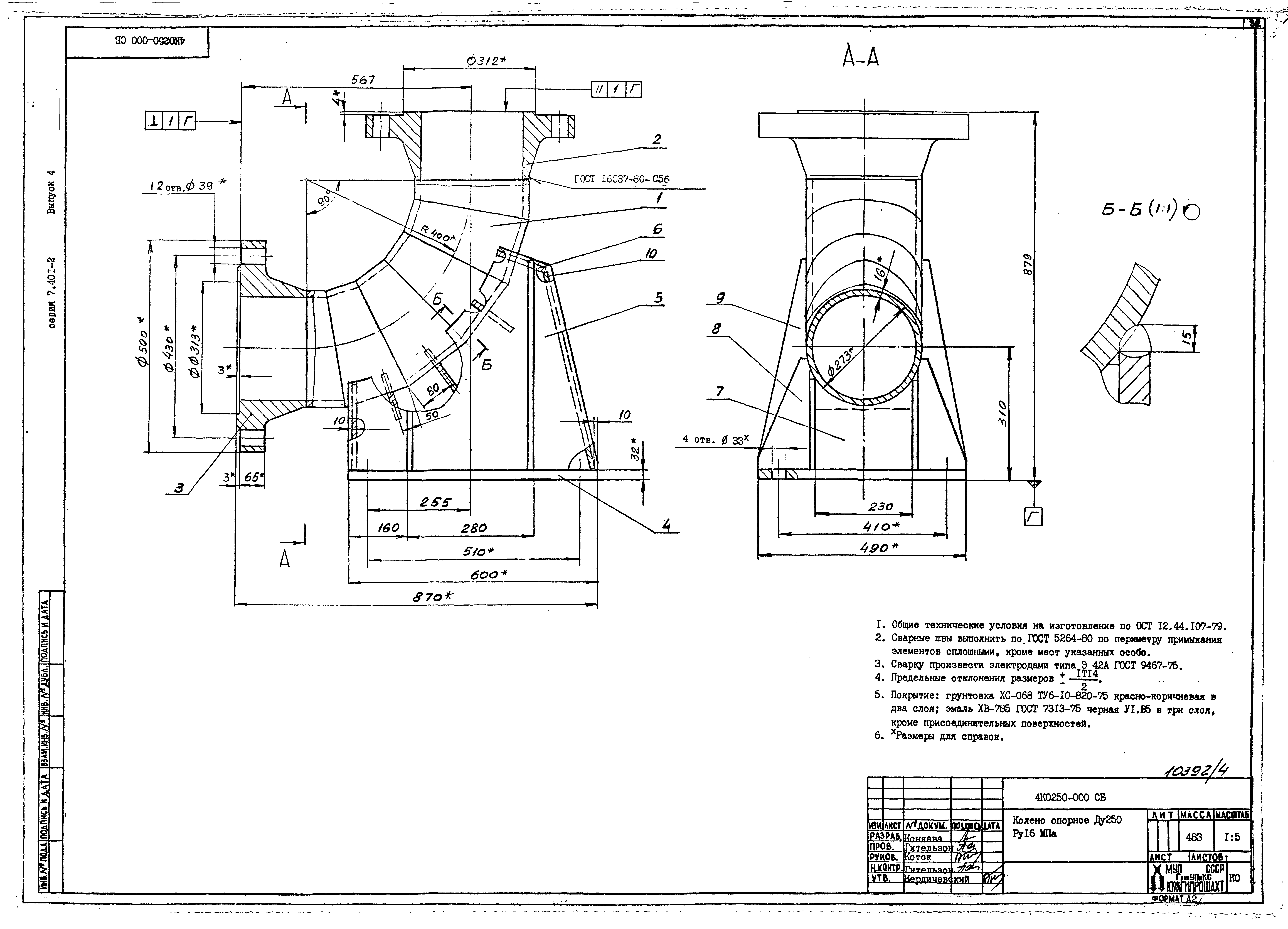

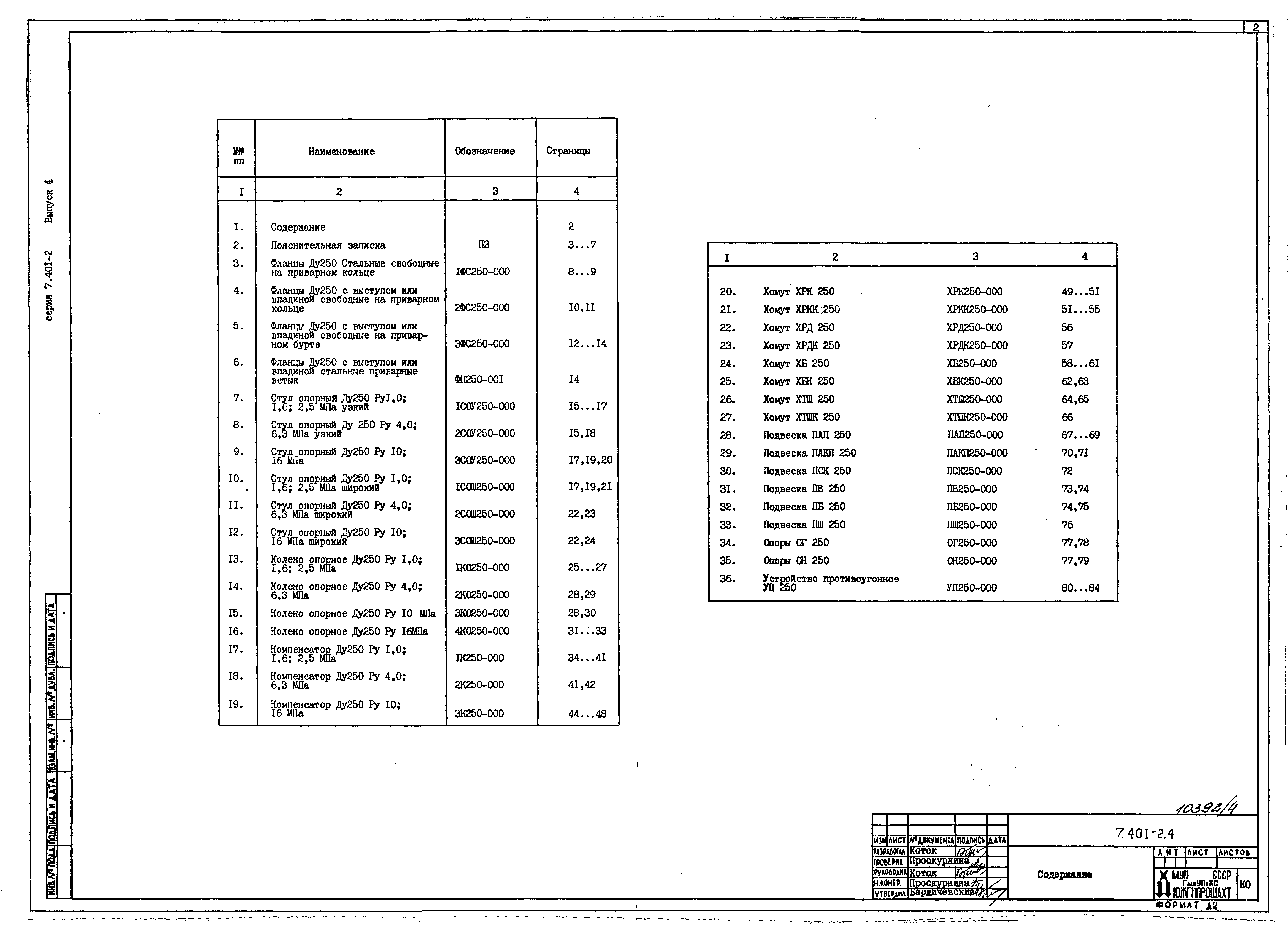

Оглавление:	Содержание ПЗ Пояснительная записка 1ФС250-000 Фланцы Ду250 стальные свободные на приварном кольце 2ФС250-000 Фланцы Ду250 с выступом или впадиной свободные на приварном кольце 3ФС250-000 Фланцы Ду250 с выступом или впадиной свободные на приварном бурте ФП250-001 Фланцы Ду250 с выступом или впадиной стальные приварные встык 1СОУ250-000 Стул опорный Ду250 Ру 1,0; 1,6; 2,5 МПа узкий 2СОУ250-000 Стул опорный Ду250 Ру 4,0; 6,3 МПа узкий 3СОУ250-000 Стул опорный Ду250 Ру 10; 16 МПа узкий 1СОШ250-000 Стул опорный Ду250 Ру 1,0; 1,6; 2,5 МПа широкий 2СОШ250-000 Стул опорный Ду250 Ру 4,0; 6,3 МПа широкий 3СОШ250-000 Стул опорный Ду250 Ру 10; 16 МПа широкий 1КО250-000 Колено опорное Ду250 Ру 1,0; 1,6; 2,5 МПа 2КО250-000 Колено опорное Ду250 Ру 4,0; 6,3 МПа 3КО250-000 Колено опорное Ду250 Ру 10 МПа 4КО250-000 Колено опорное Ду250 Ру 16 МПа 1К250-000 Компенсатор Ду250 Ру 1,0; 1,6; 2,5 МПа 2К250-000 Компенсатор Ду250 Ру 4,0; 6,3 МПа 3К250-000 Компенсатор Ду250 Ру 10; 16 МПа ХРК250-000 Хомут ХРК 250 ХРКК250-000 Хомут ХРКК 250 ХРД250-000 Хомут ХРД 250 ХРДК250-000 Хомут ХРДК 250 ХБ250-000 Хомут ХБ 250 ХБК250-000 Хомут ХБК 250 ХТШ250-000 Хомут ХТШ 250 ХТШК250-000 Хомут ХТШК 250 ПАП250-000 Подвеска ПАП 250 ПАКП250-000 Подвеска ПАКП 250 ПСК250-000 Подвеска ПСК 250 ПВ250-000 Подвеска ПВ 250 ПБ250-000 Подвеска ПБ 250 ПШ250-000 Подвеска ПШ 250 ОГ250-000 Опоры ОГ 250 ОН250-000 Опоры ОН 250 УП250-000 Устройство противоугонное УП 250
Разработан:	Южгипрошахт Минуглепрома СССР
Утверждён:	25.10.1990 Минуглепром СССР (USSR Minugleprom 3-35-18/1079)
Издан:	Госстрой СССР (1991 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Инженерное оборудование Инженерное оборудование; изделия и узлы инженерного оборудования зданий и сооружений Прочее оборудование
Заменяет собой:	Серия 7.401-1
