Скачать Типовой проект 704-1-180.85 Альбом III. Оборудование резервуара с понтоном для нефти и нефтепродуктов

Дата актуализации: 10.08.2017

Типовой проект 704-1-180.85

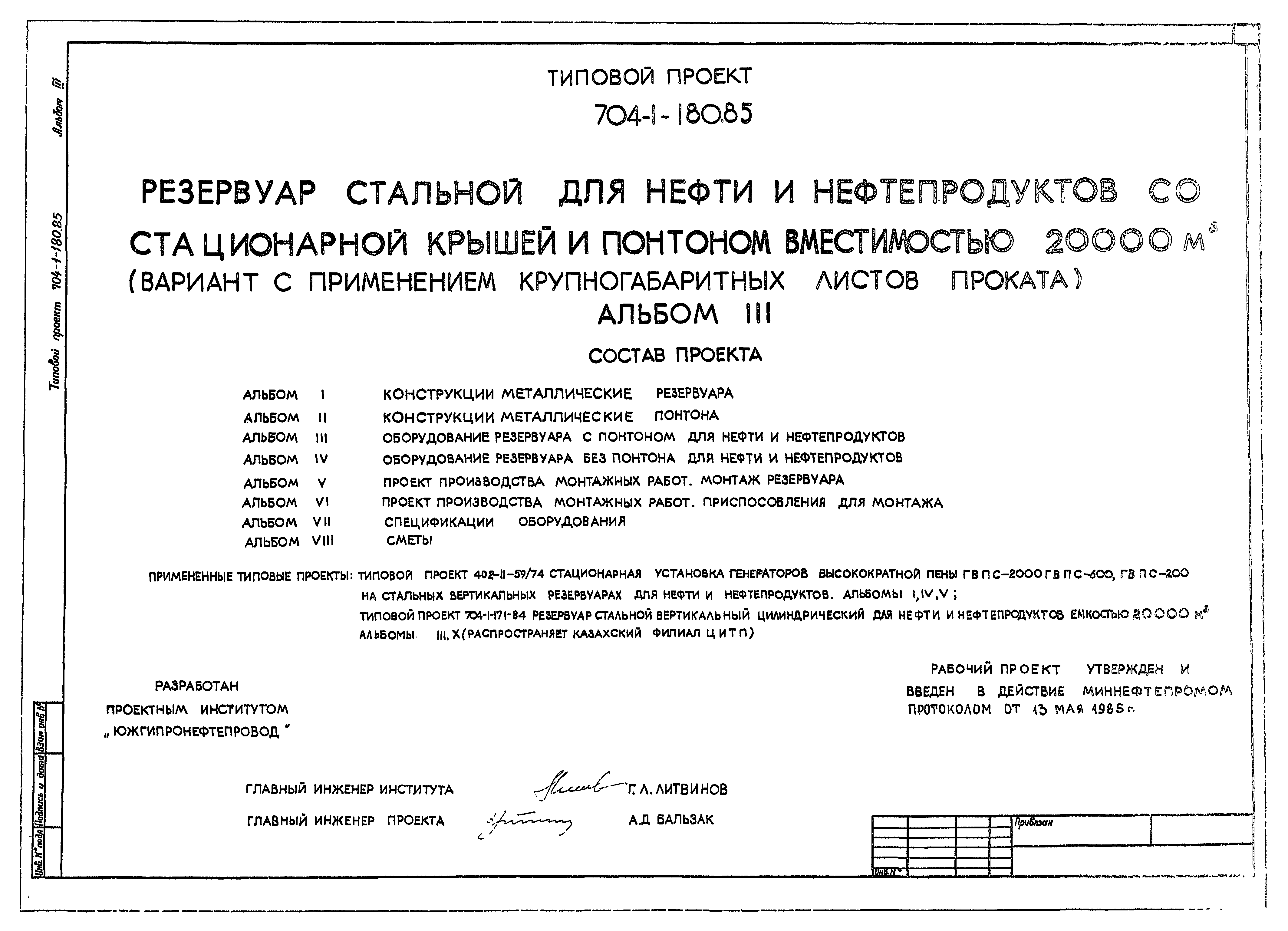

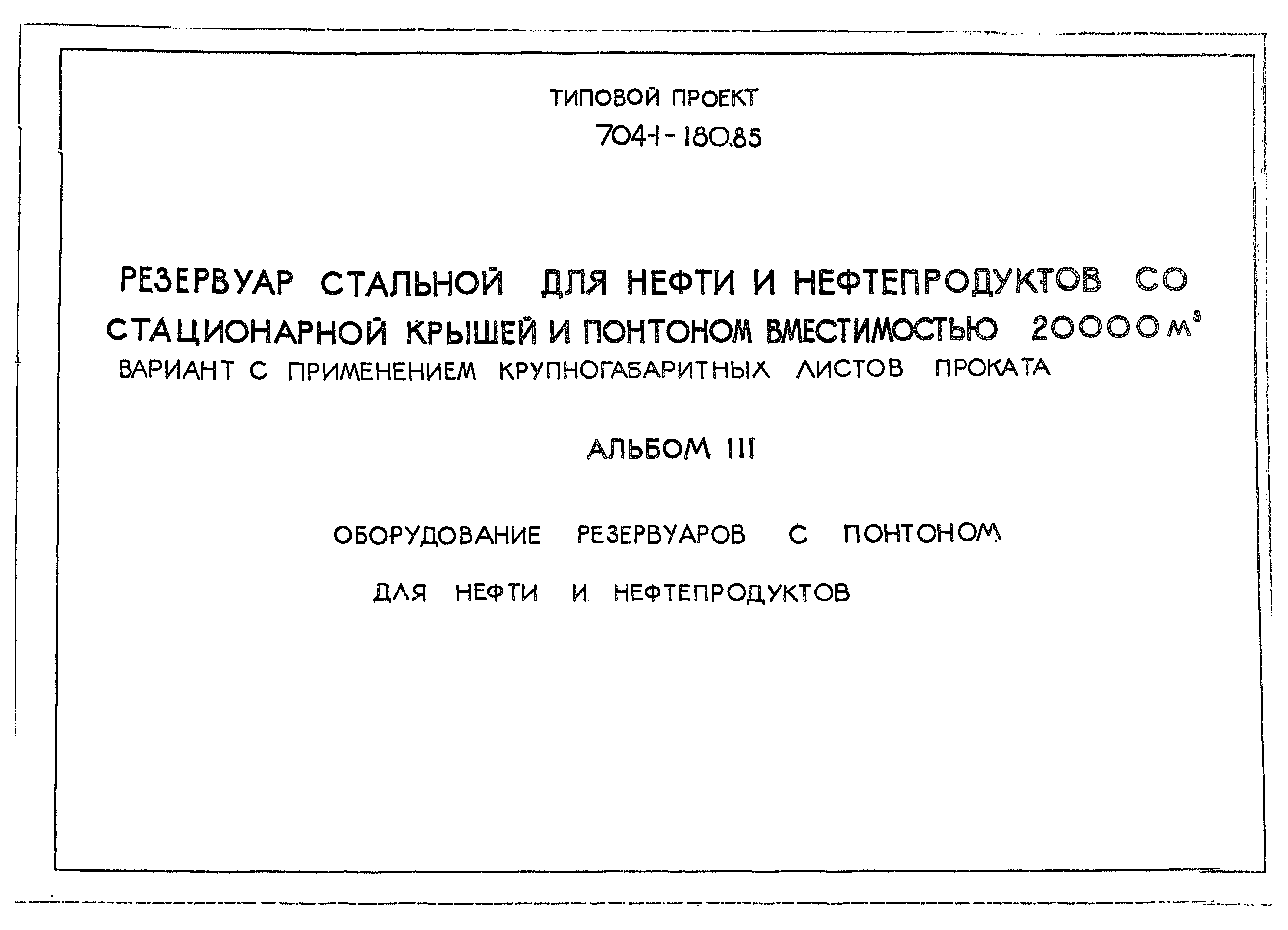

Альбом III. Оборудование резервуара с понтоном для нефти и нефтепродуктов

Обозначение: Типовой проект 704-1-180.85
Обозначение англ: 704-1-180.85
Статус:не определен законодательством
Название рус.:Альбом III. Оборудование резервуара с понтоном для нефти и нефтепродуктов
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:13.05.1985

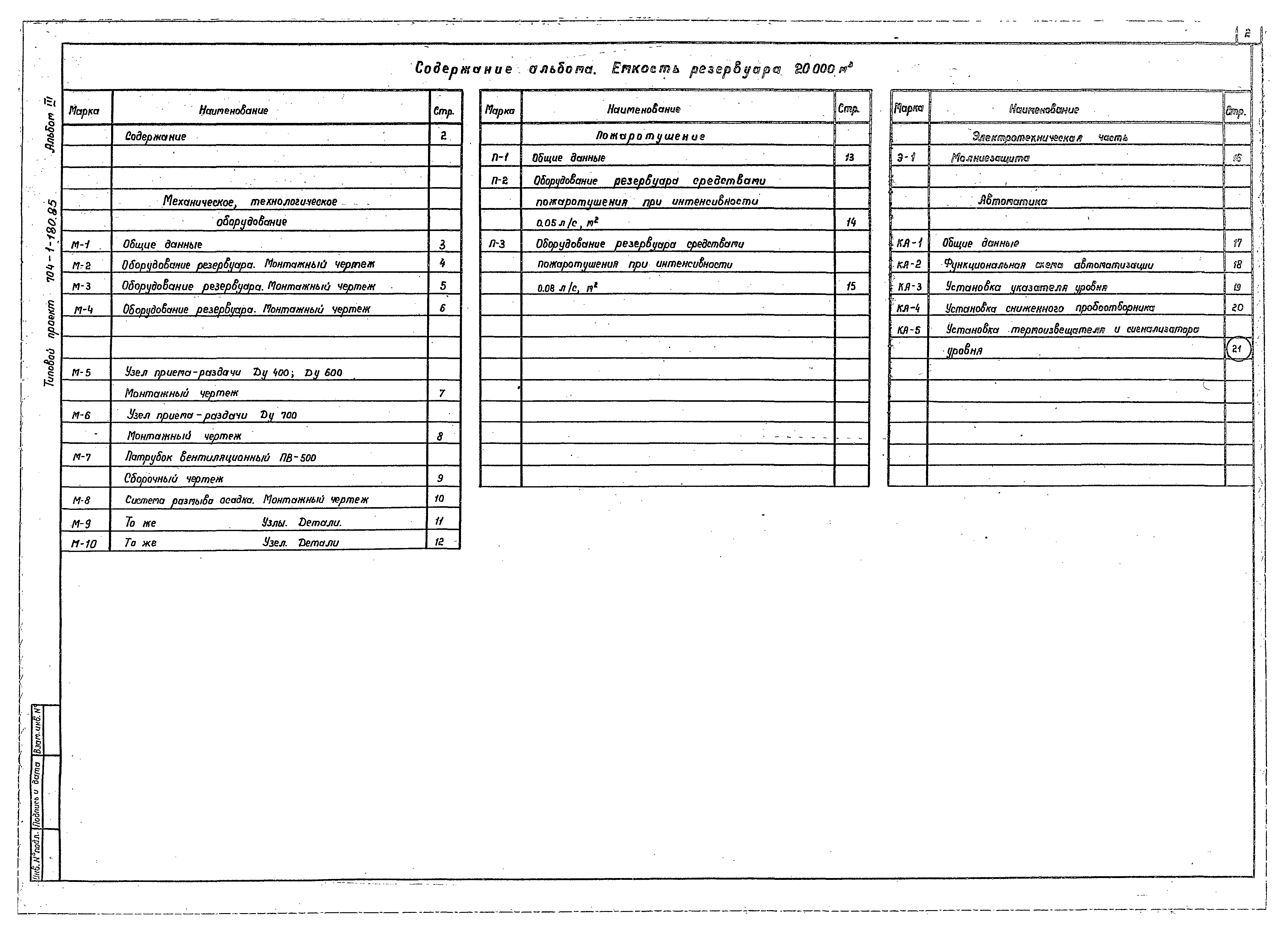

Оглавление:Содержание
Механическое, технологическое оборудование

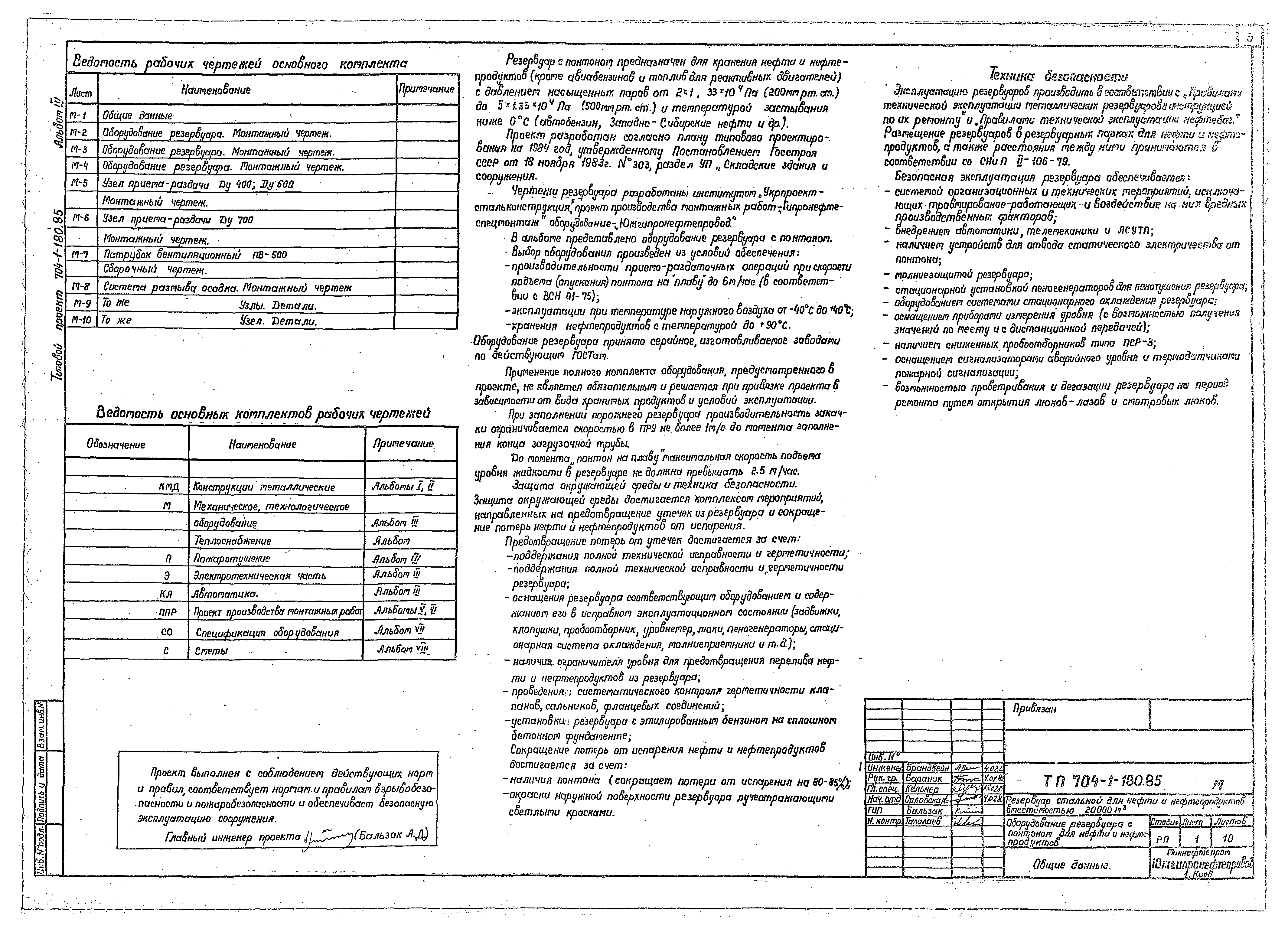

   Общие данные

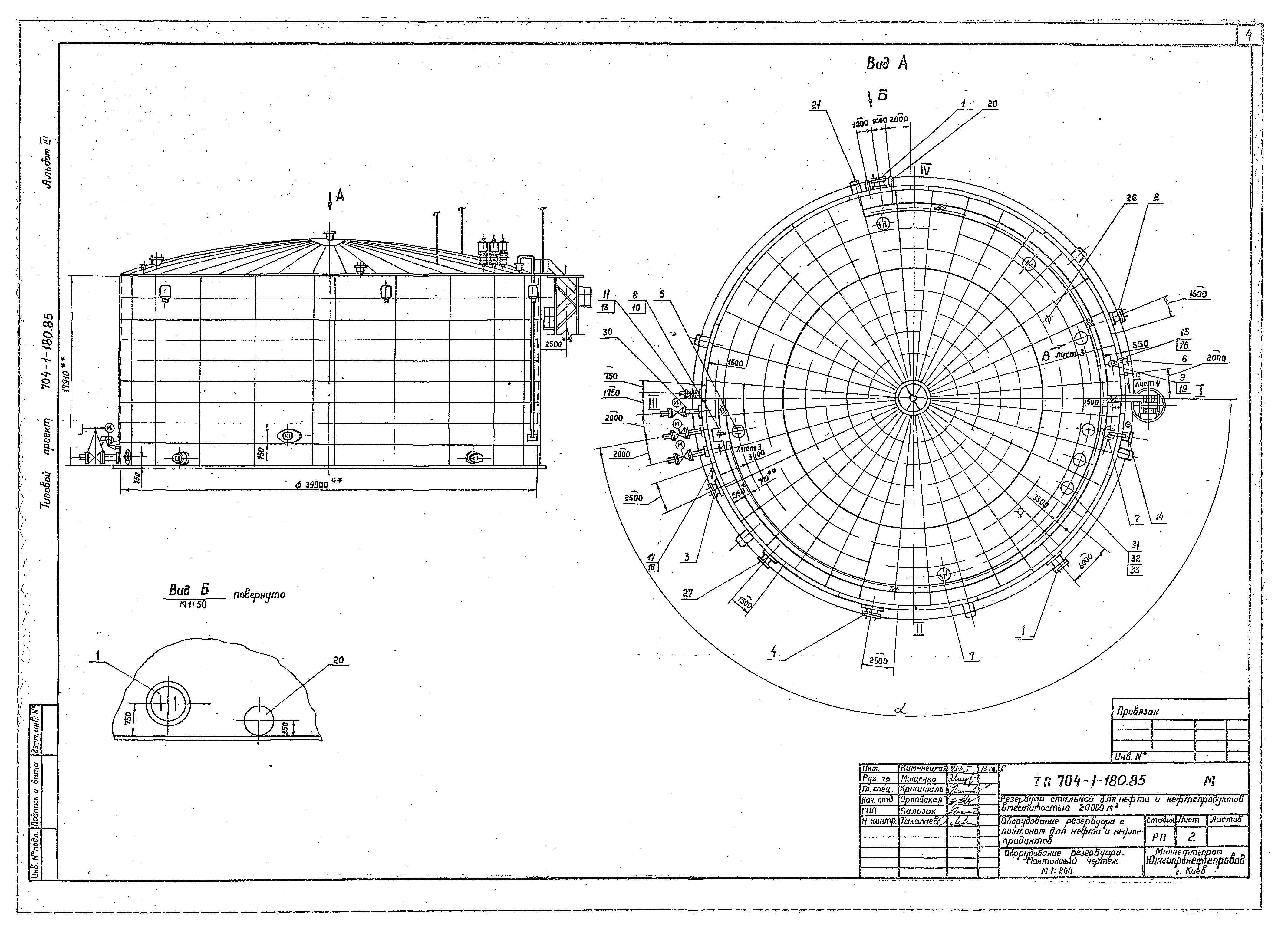

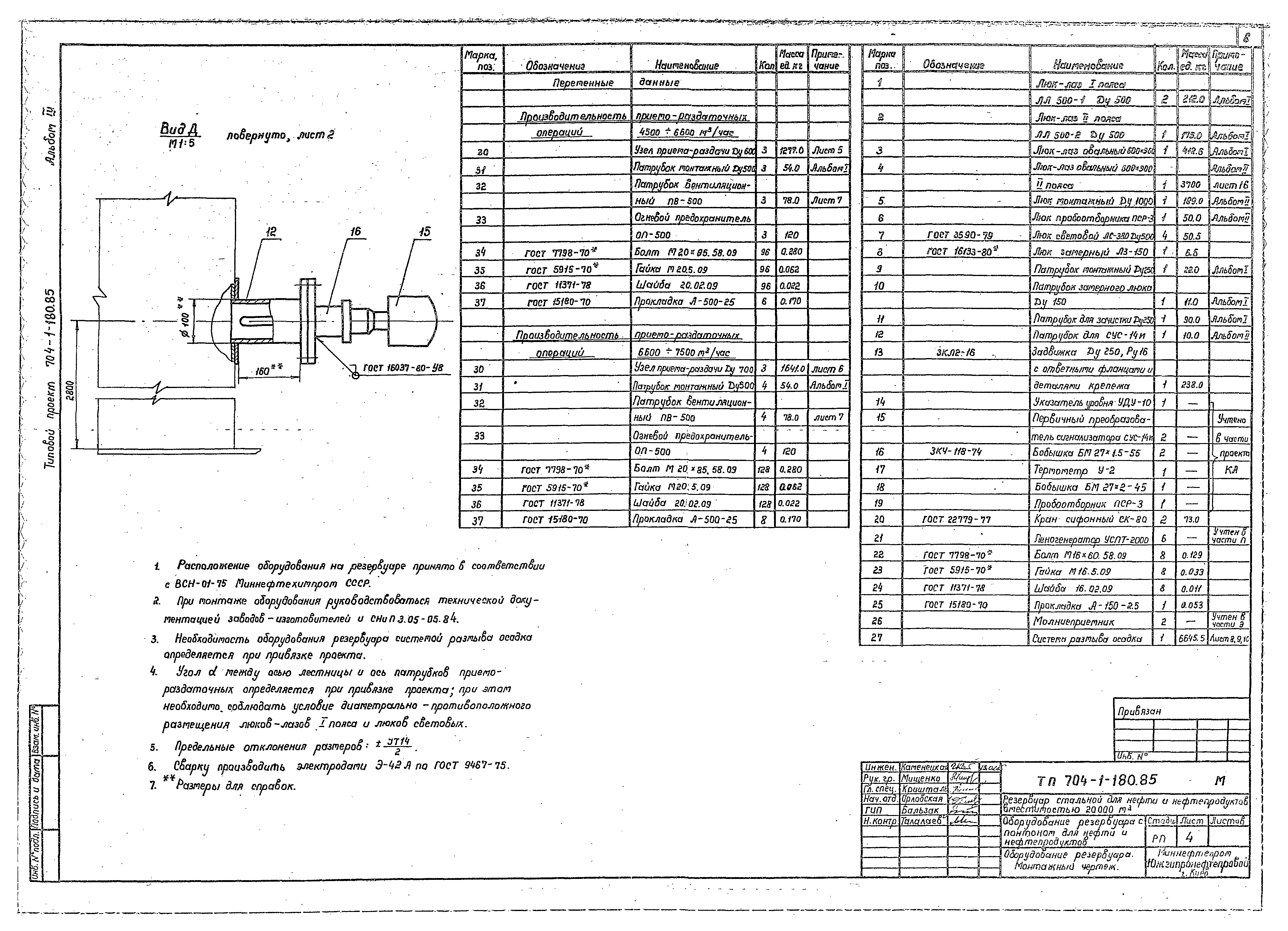

   Оборудование резервуара. Монтажный чертеж

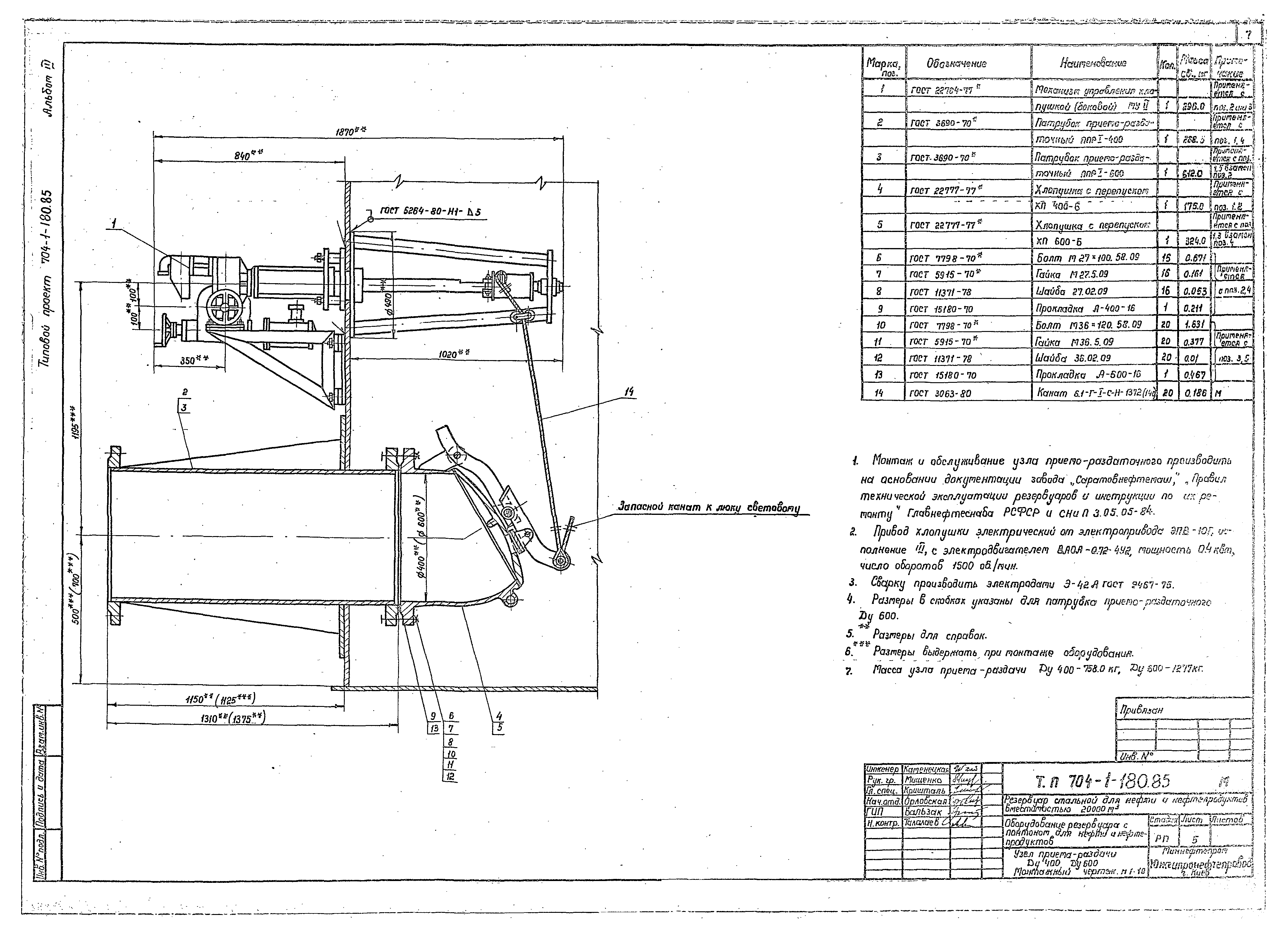

   Узел приема-раздачи Ду400; Ду600. Монтажный чертеж

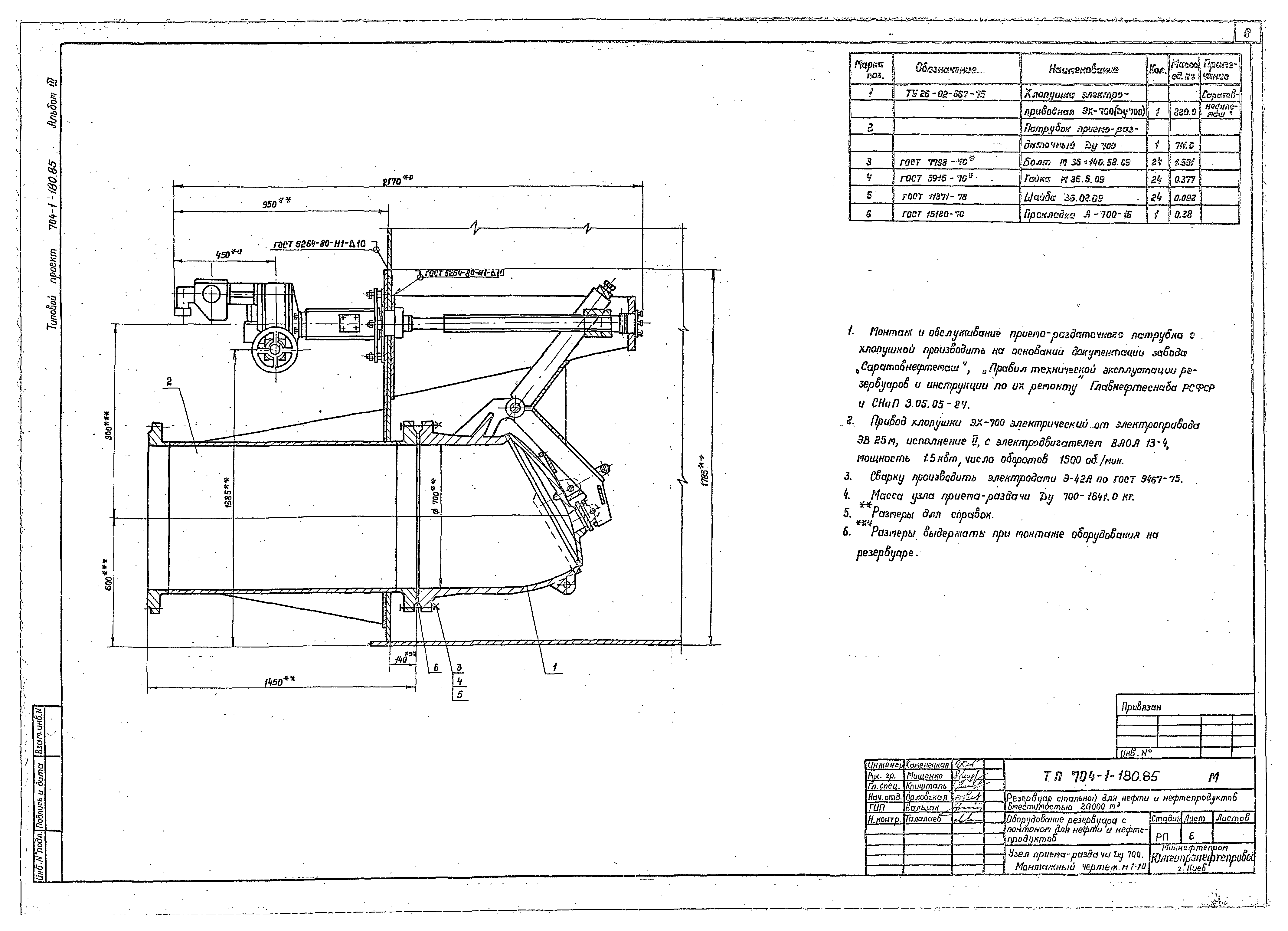

   Узел приема-раздачи Ду700. Монтажный чертеж

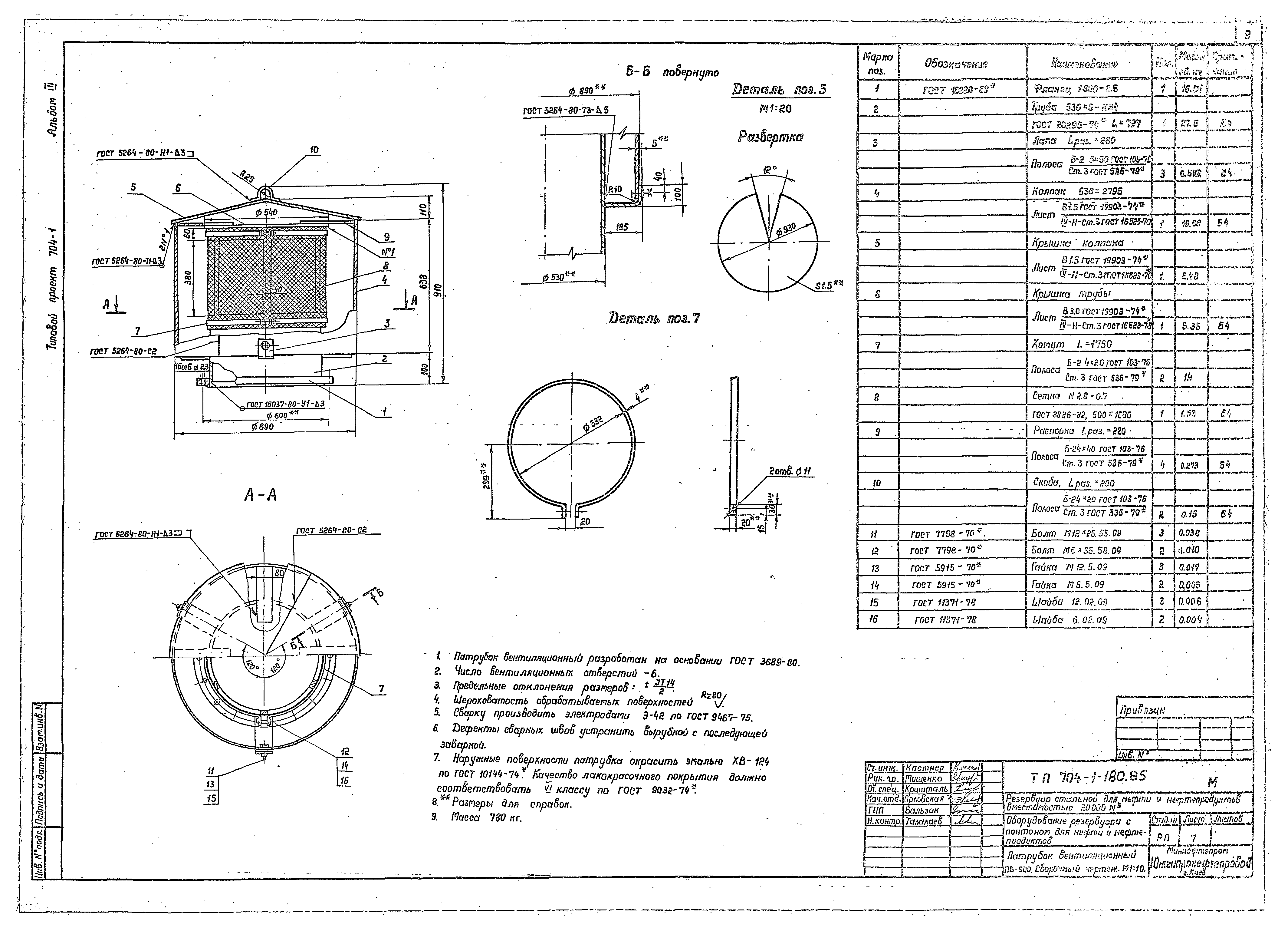

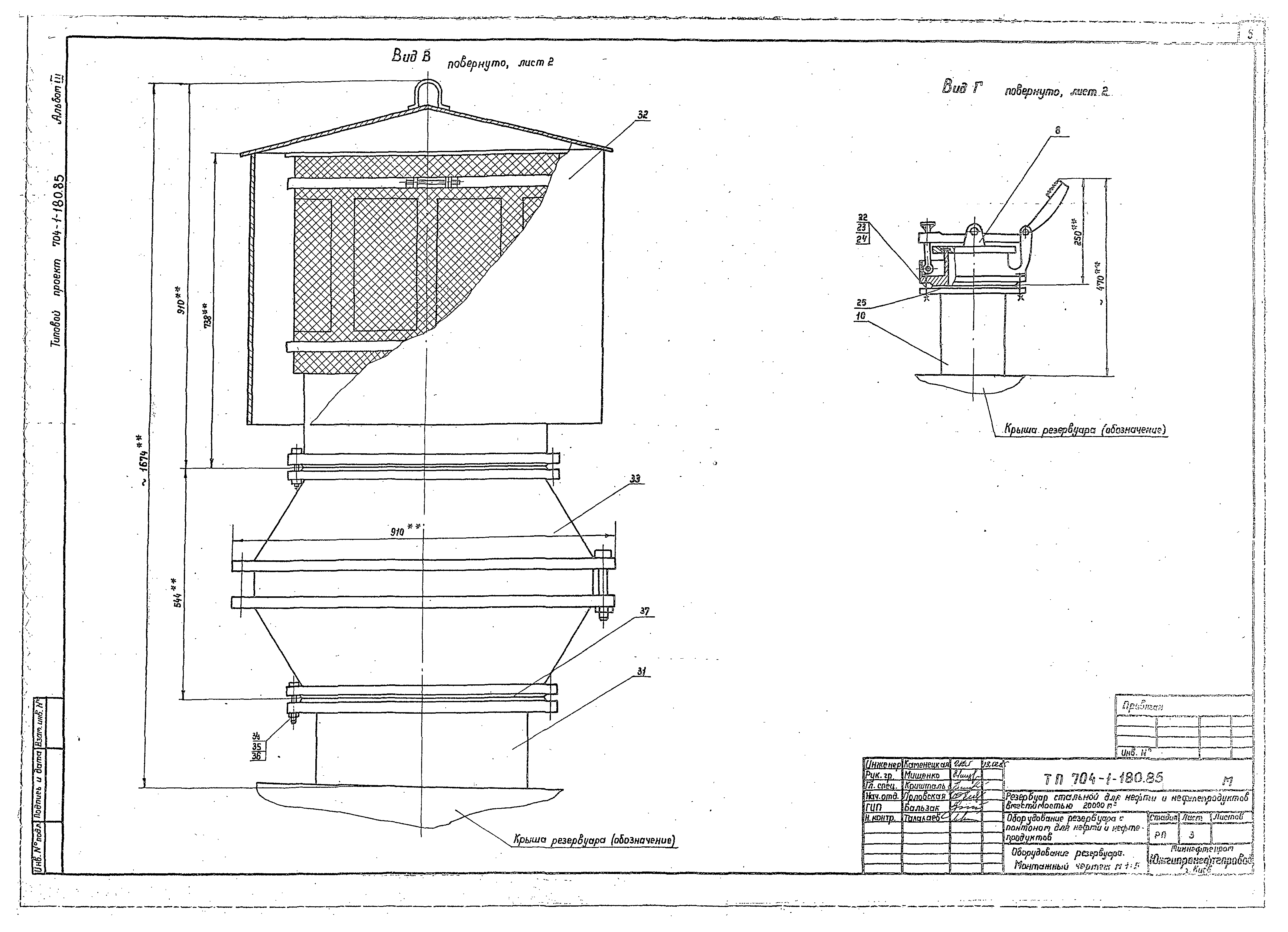

   Патрубок вентиляционный ПВ-500. Сборочный чертеж

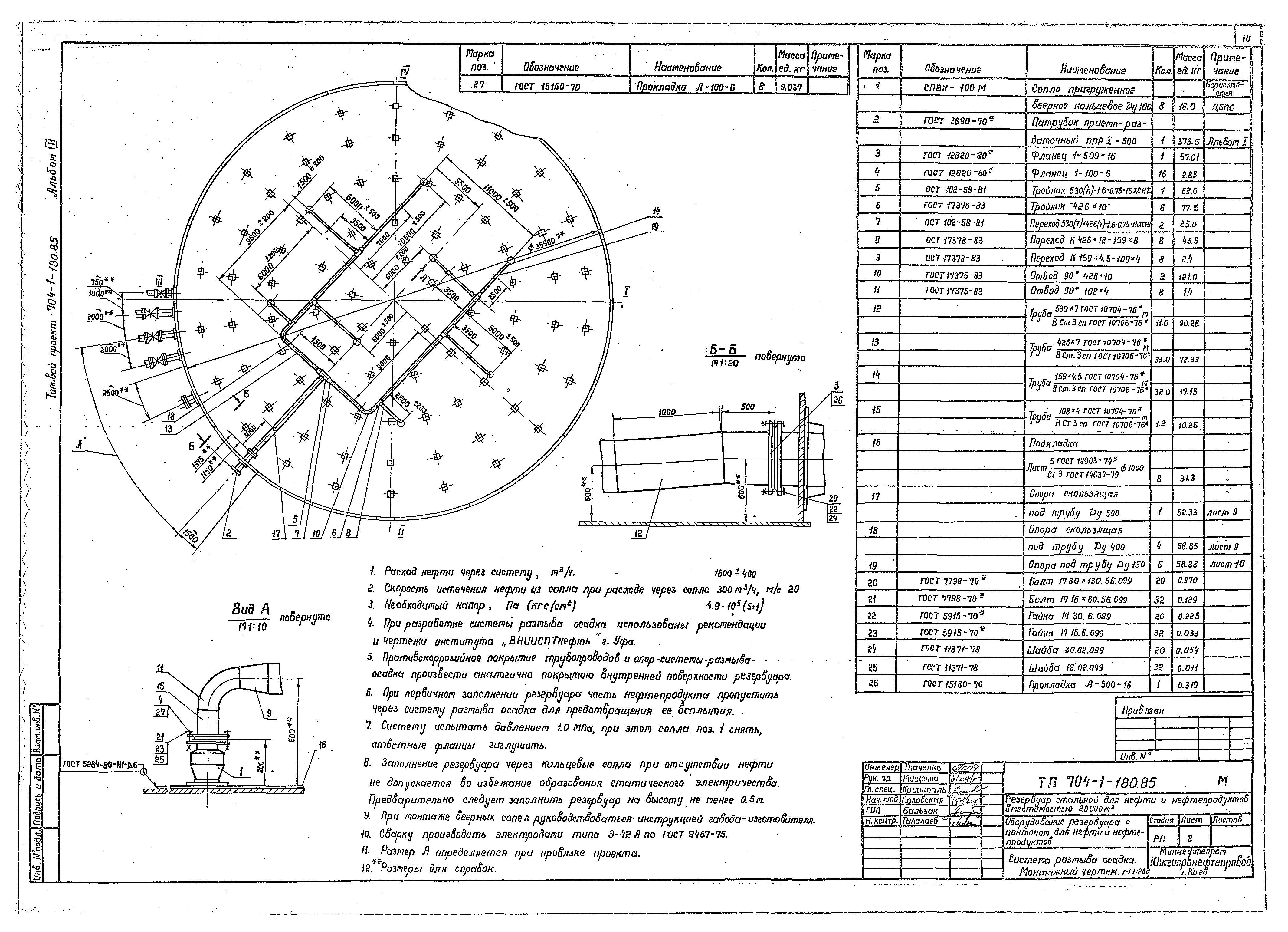

   Система размыва осадка. Монтажный чертеж

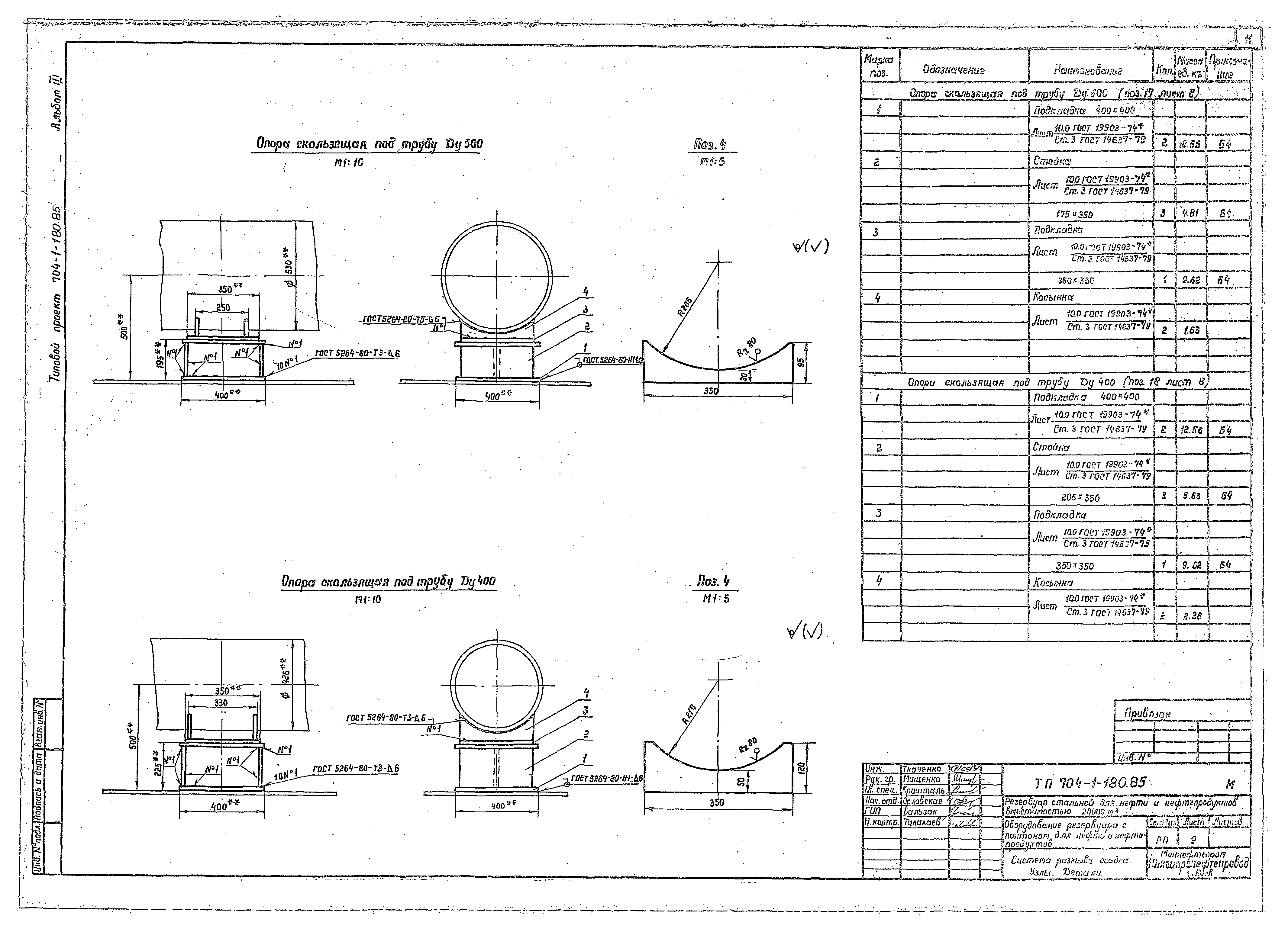

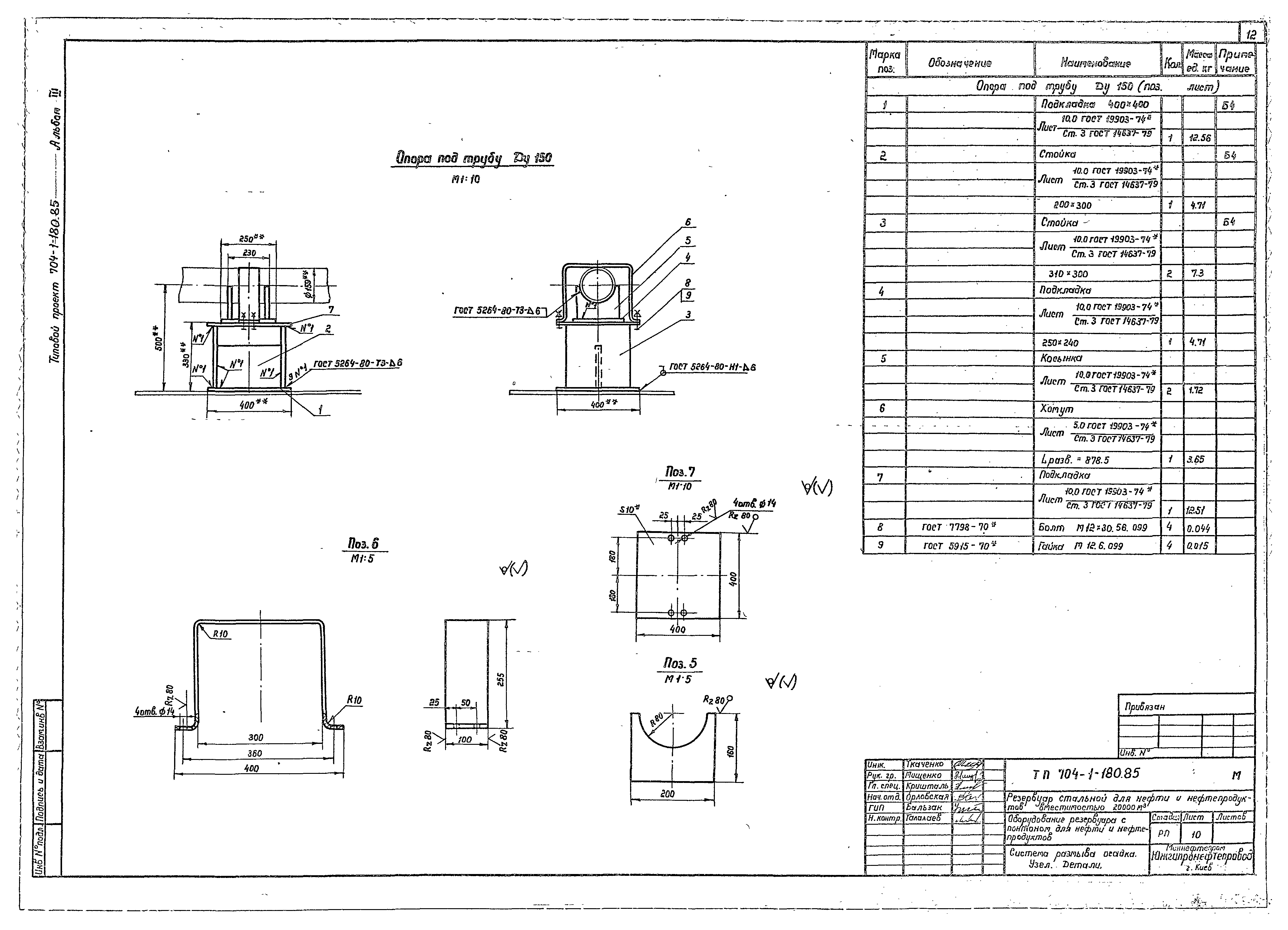

   Система размыва осадка. Узлы. Детали
Пожаротушение

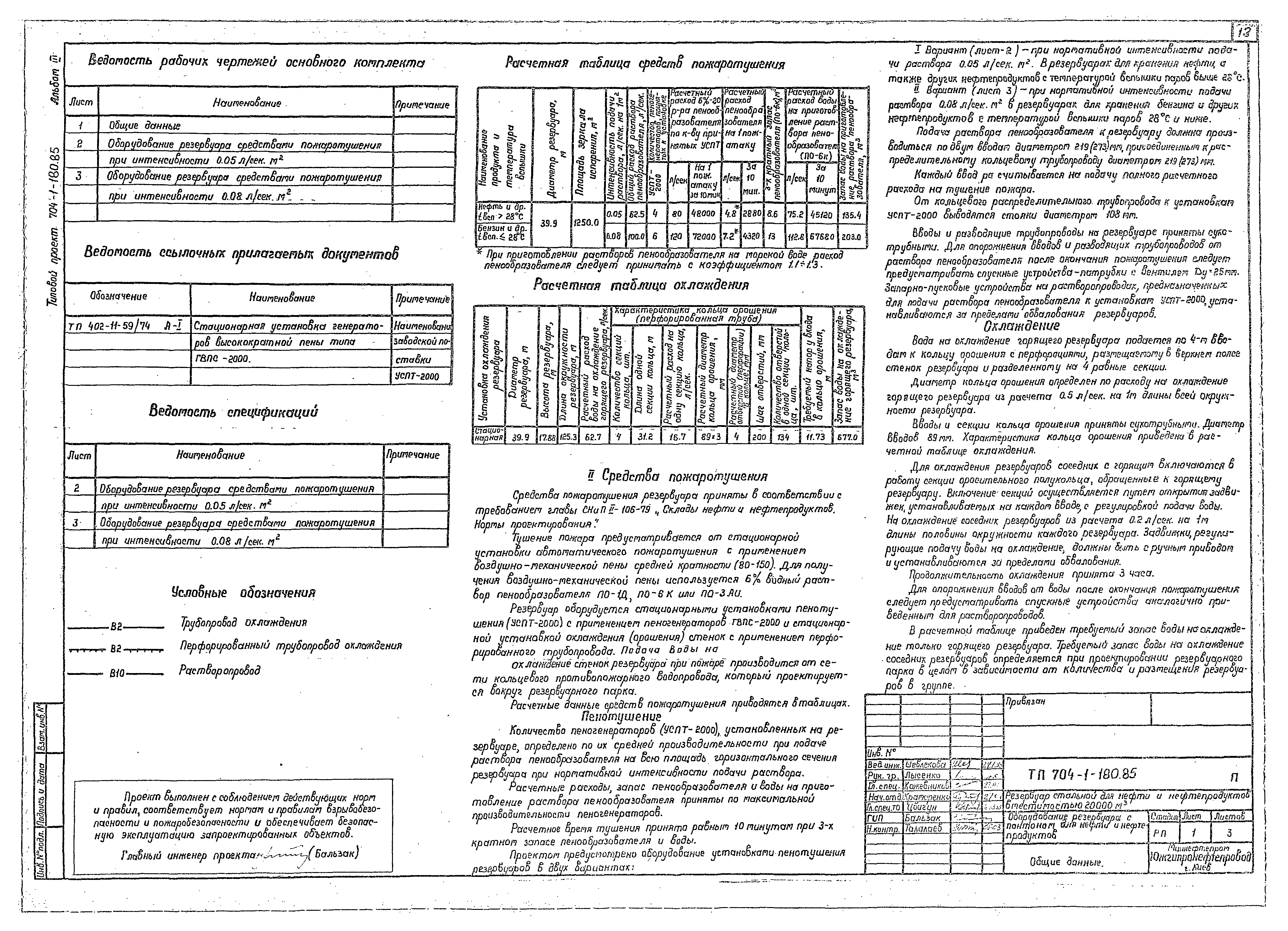

   Общие данные

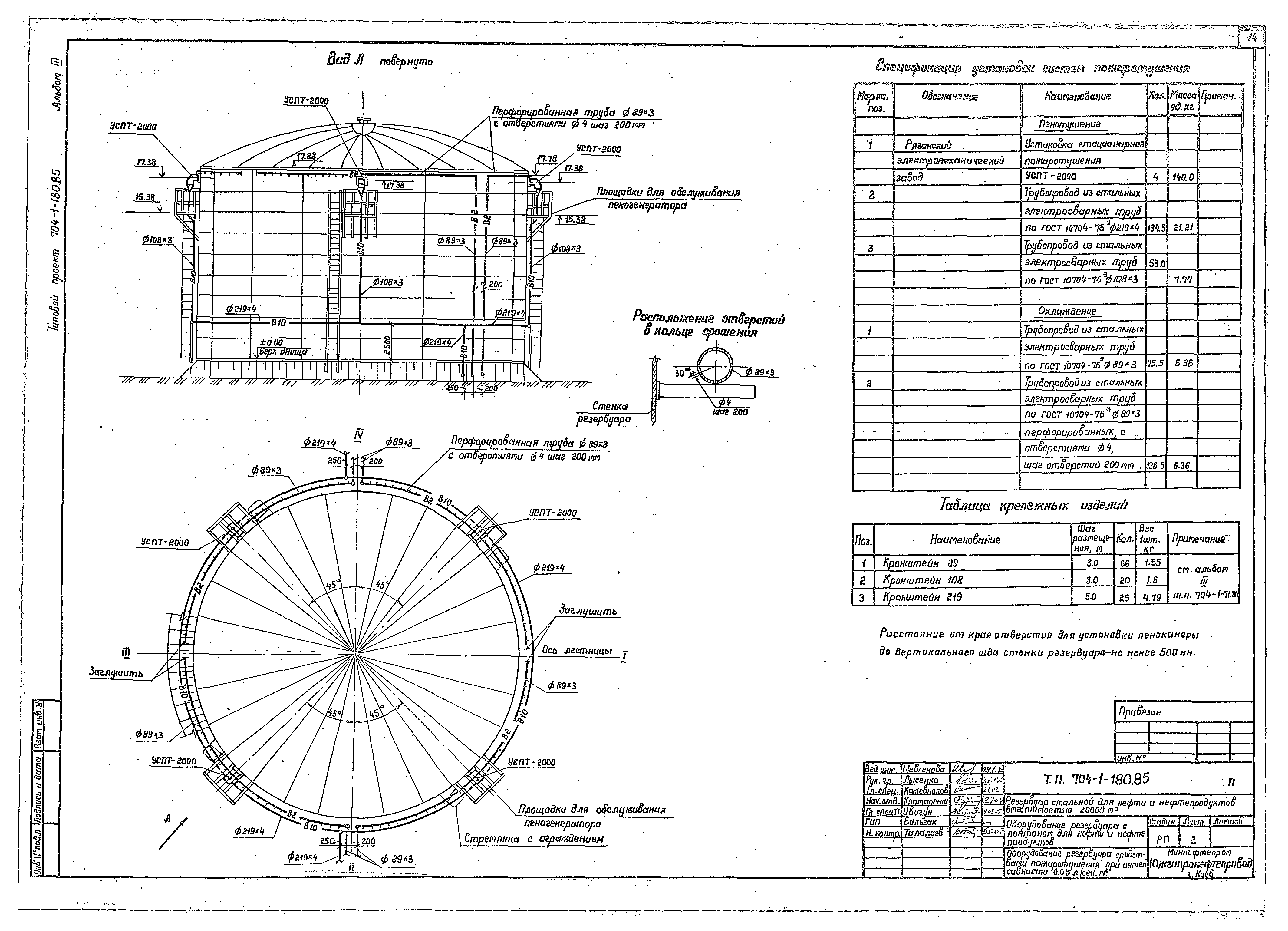

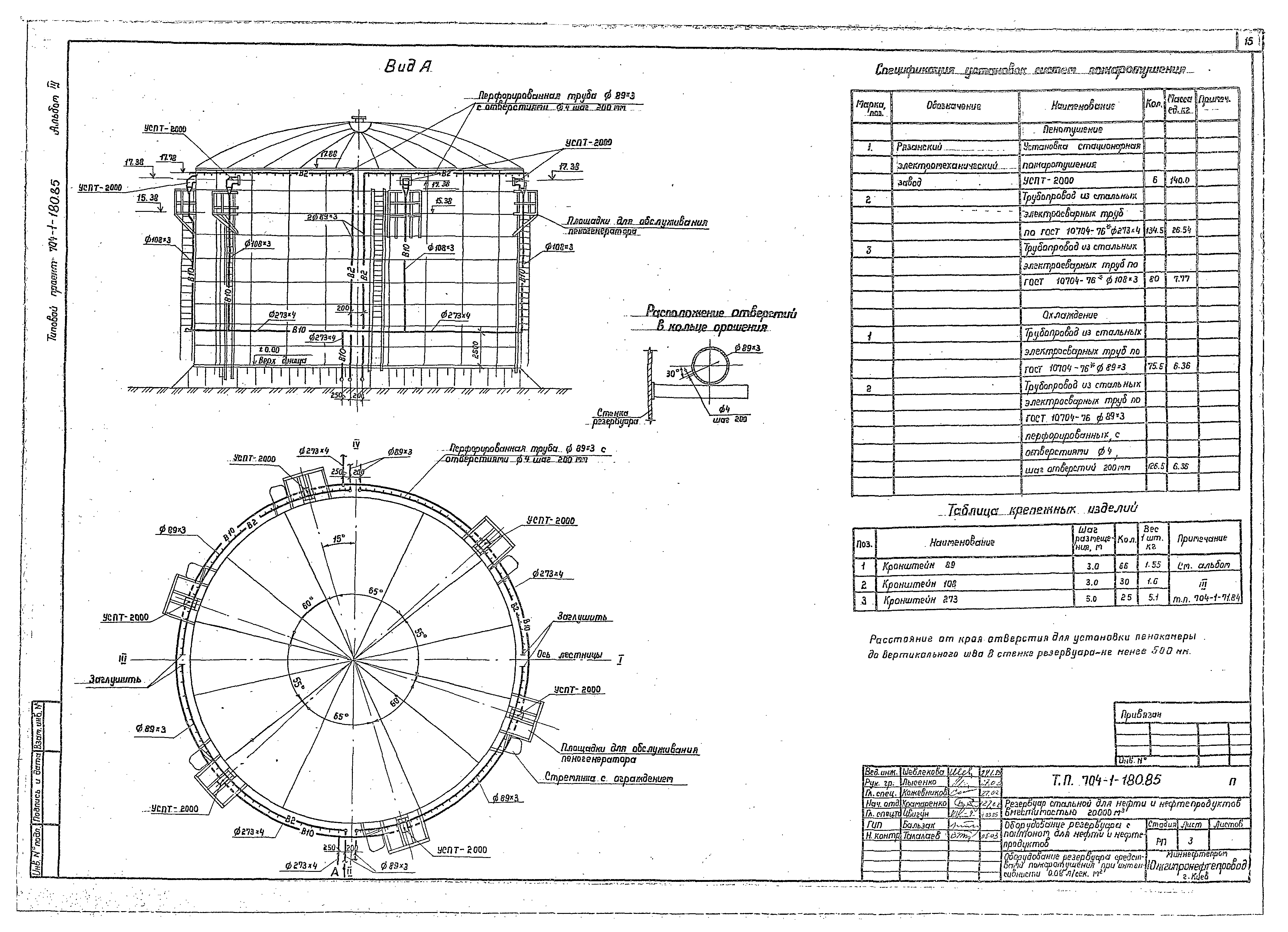

   Оборудование резервуара средствами пожаротушения при интенсивности 0,05 л/с, кв. м
   Оборудование резервуара средствами пожаротушения при интенсивности 0,08 л/с, кв. м
Электротехническая часть

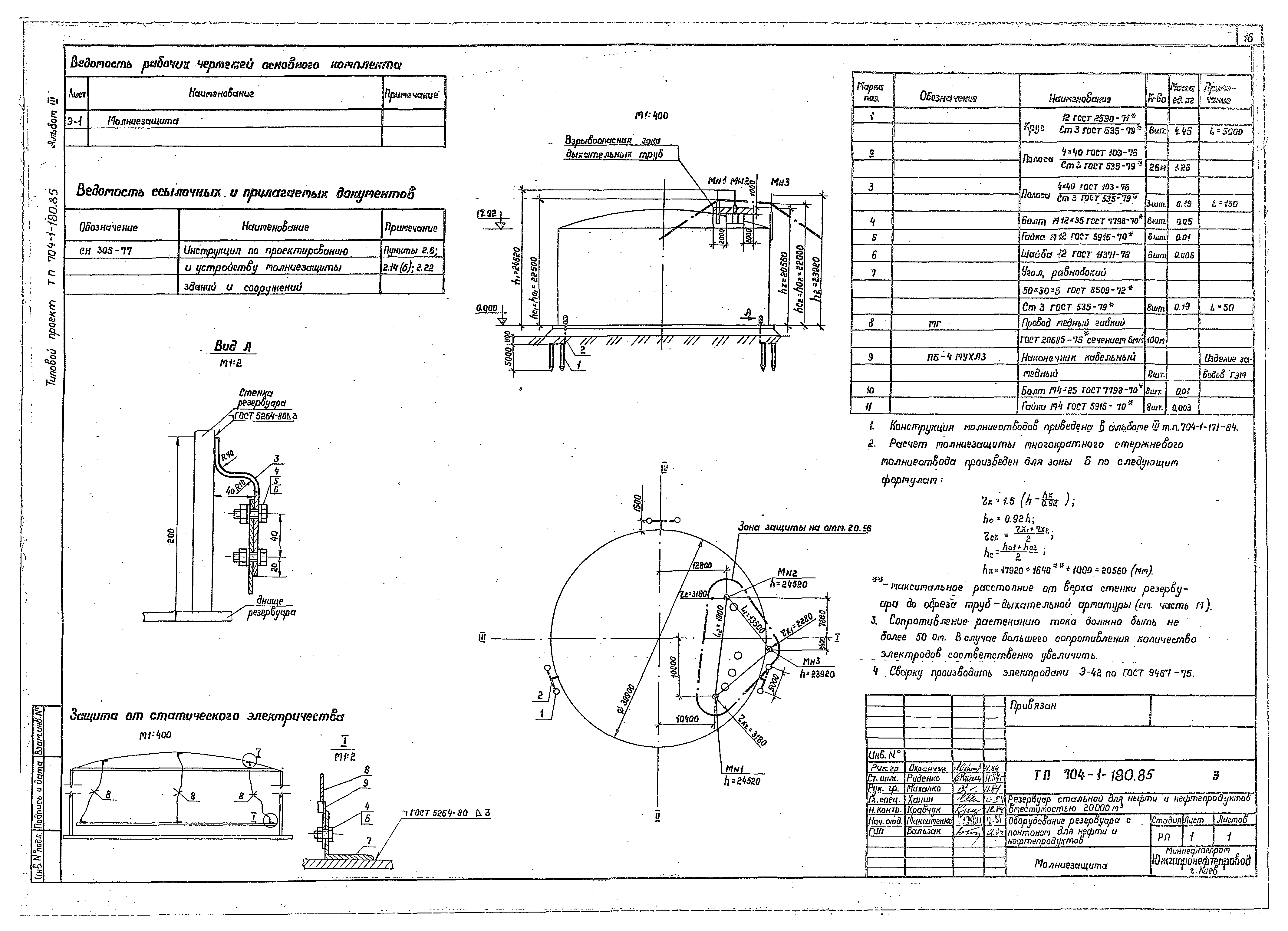

   Молниезащита
Автоматика

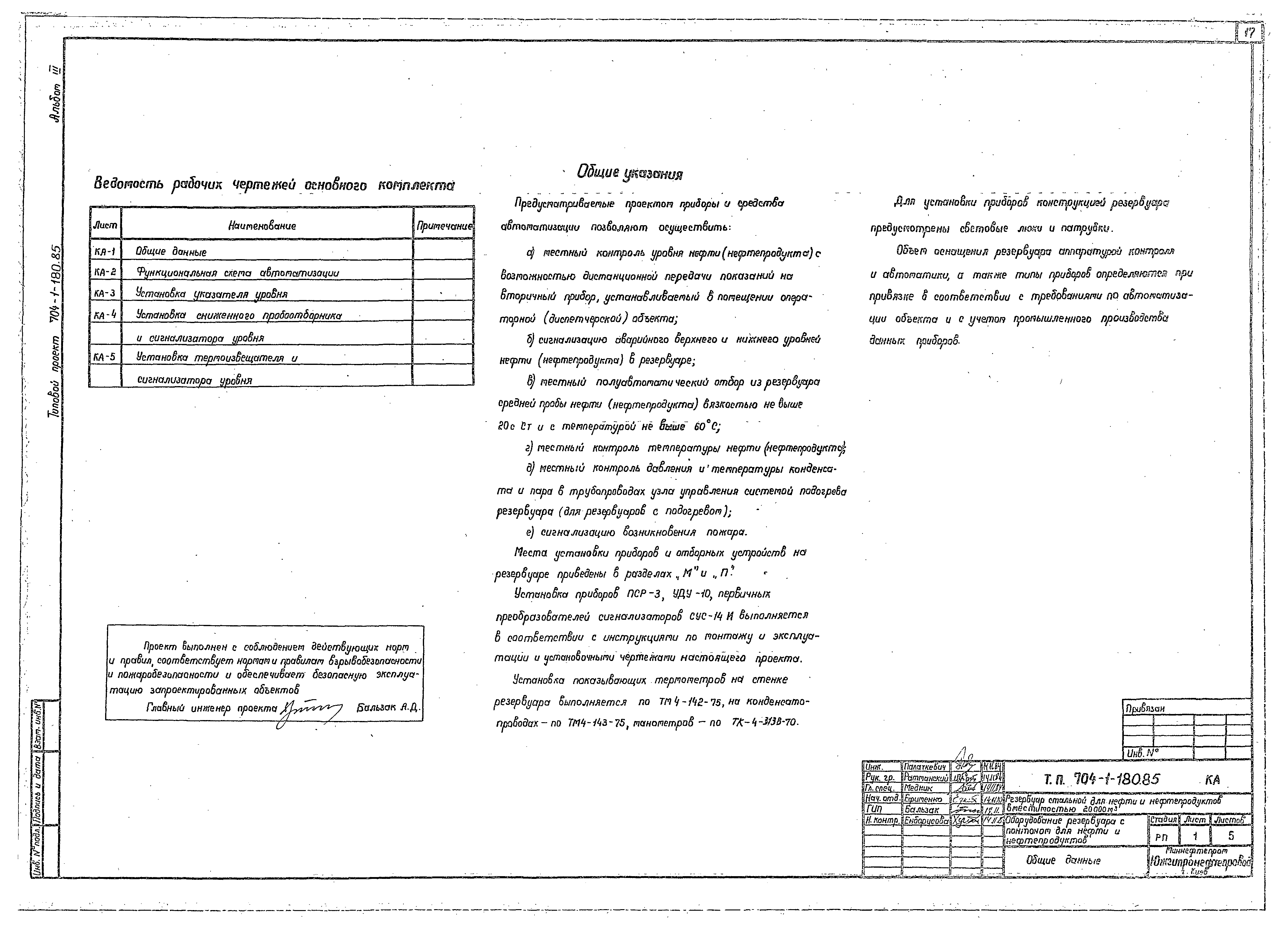

   Общие данные

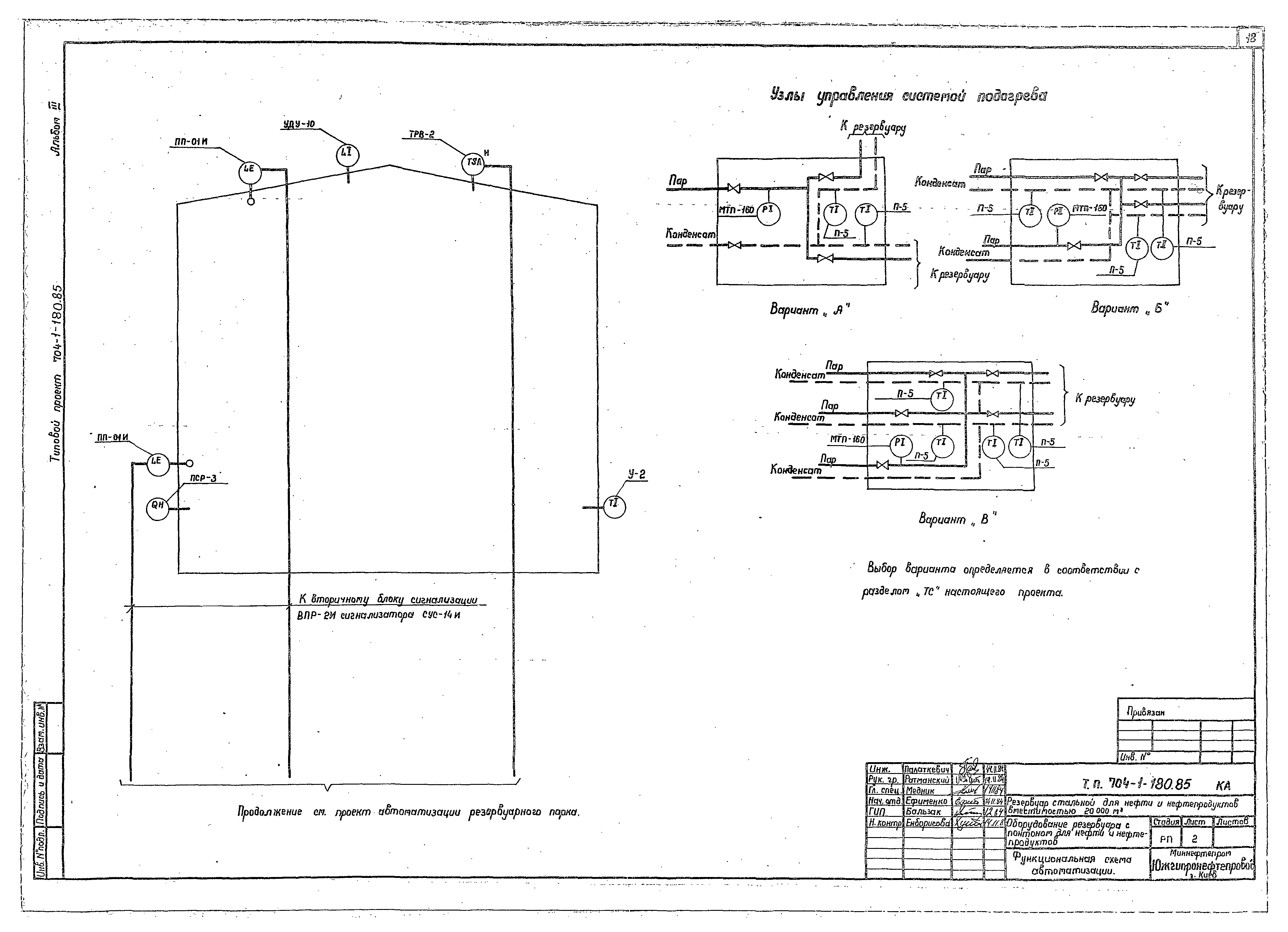

   Функциональная схема автоматизации

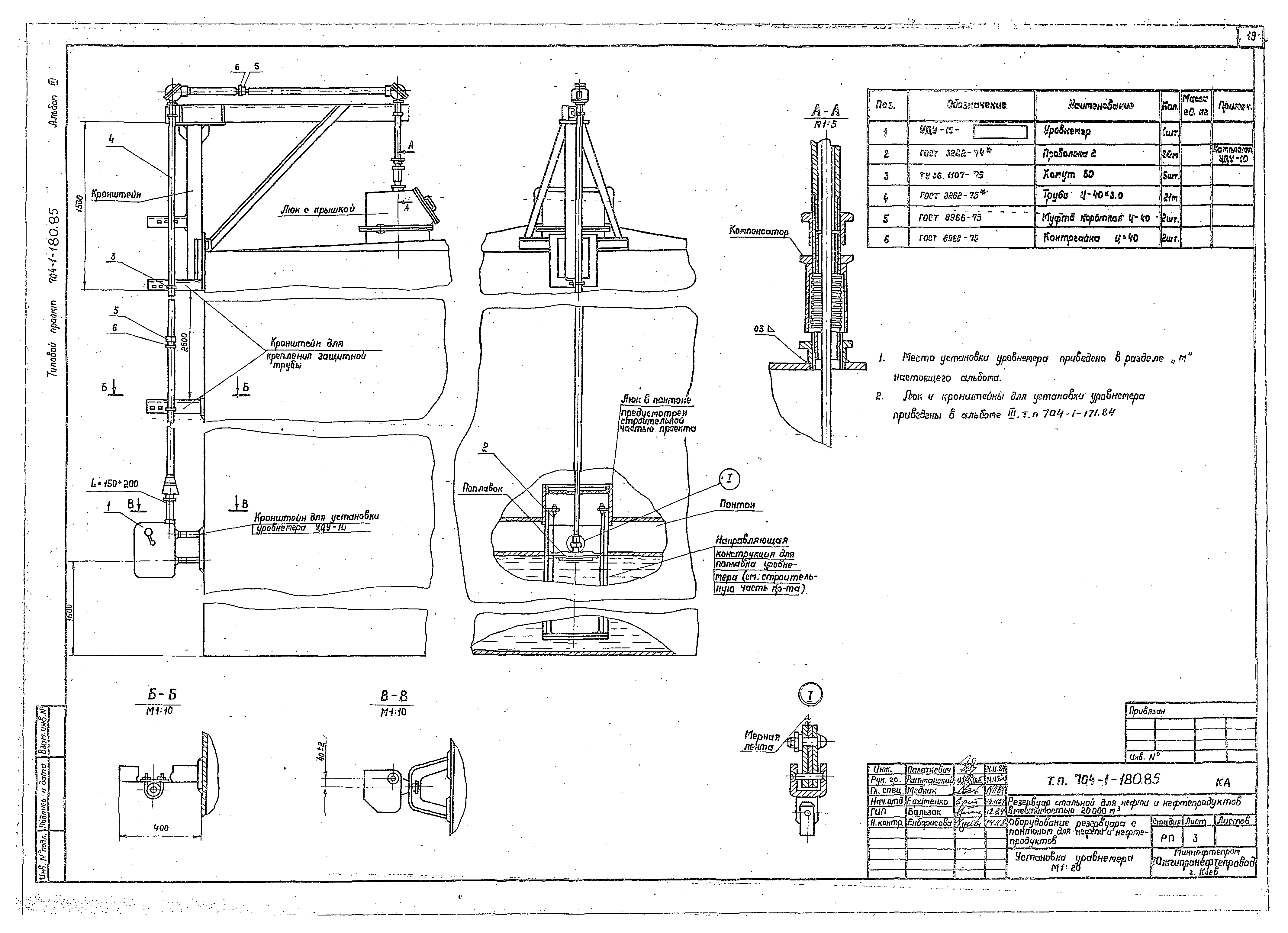

   Установка указателя уровня

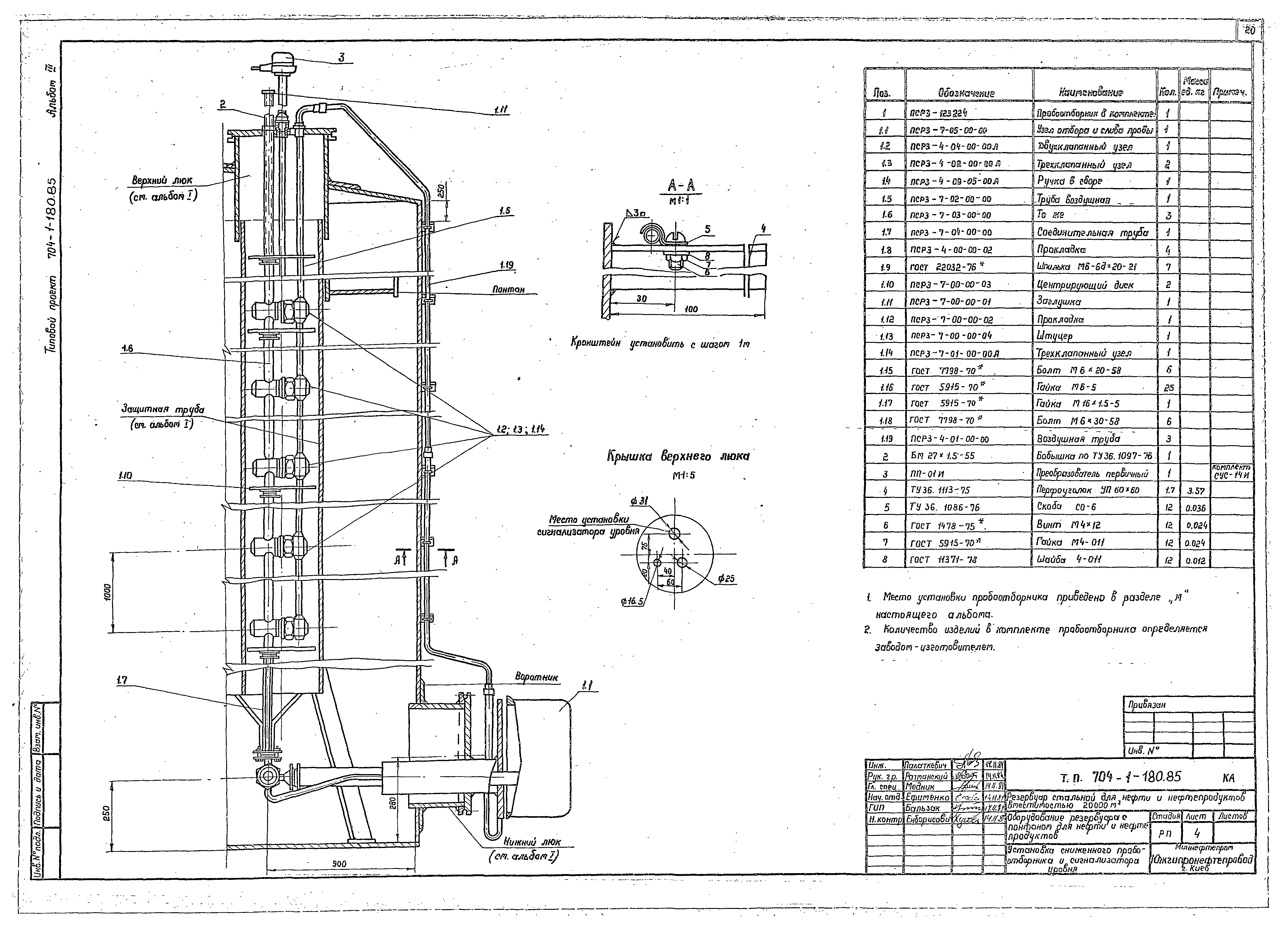

   Установка сниженного пробоотборника

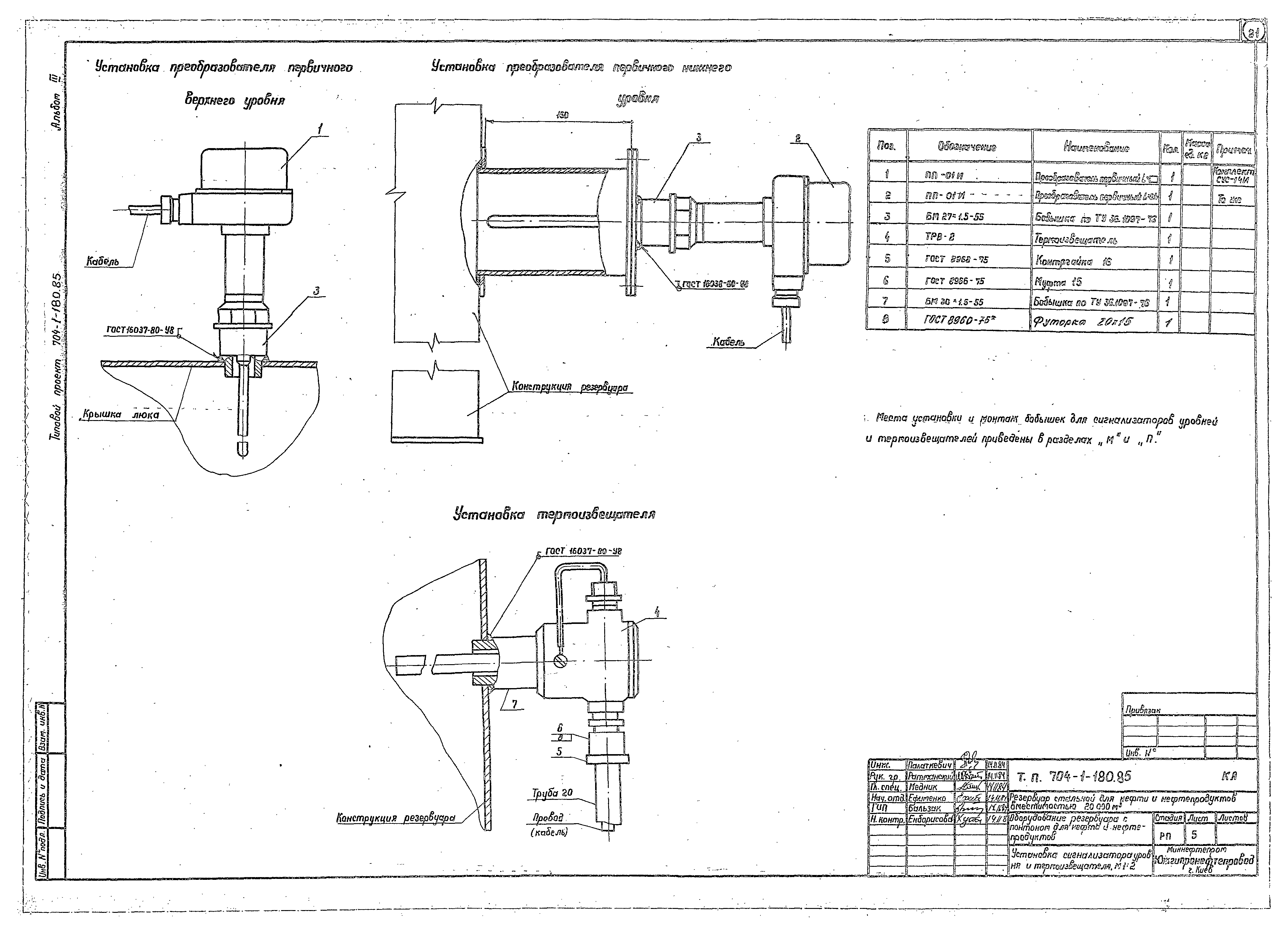

   Установка термоизвещателя и сигнализатора уровня
Разработан: Южгипронефтепровод Миннефтепрома СССР
Утверждён:13.05.1985 Миннефтепром (Minnefteprom )
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения складские Резервуары и склады для нефти и нефтепродуктов Резервуары стальные для нефти и нефтепродуктов
