Скачать ГОСТ Р МЭК 61191-1-2010 Печатные узлы. Часть 1. Поверхностный монтаж и связанные с ним технологии. Общие технические требования

Дата актуализации: 10.08.2017

ГОСТ Р МЭК 61191-1-2010

Печатные узлы. Часть 1. Поверхностный монтаж и связанные с ним технологии. Общие технические требования

Обозначение: ГОСТ Р МЭК 61191-1-2010
Обозначение англ: GOST R IEC 61191-1-2010
Статус:действует
Название рус.:Печатные узлы. Часть 1. Поверхностный монтаж и связанные с ним технологии. Общие технические требования
Название англ.:Printed boards assemblies. Part 1. General specification. Requirements for soldered electrical and electronic assemblies using surface mount and related assembly technologies
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.07.2011

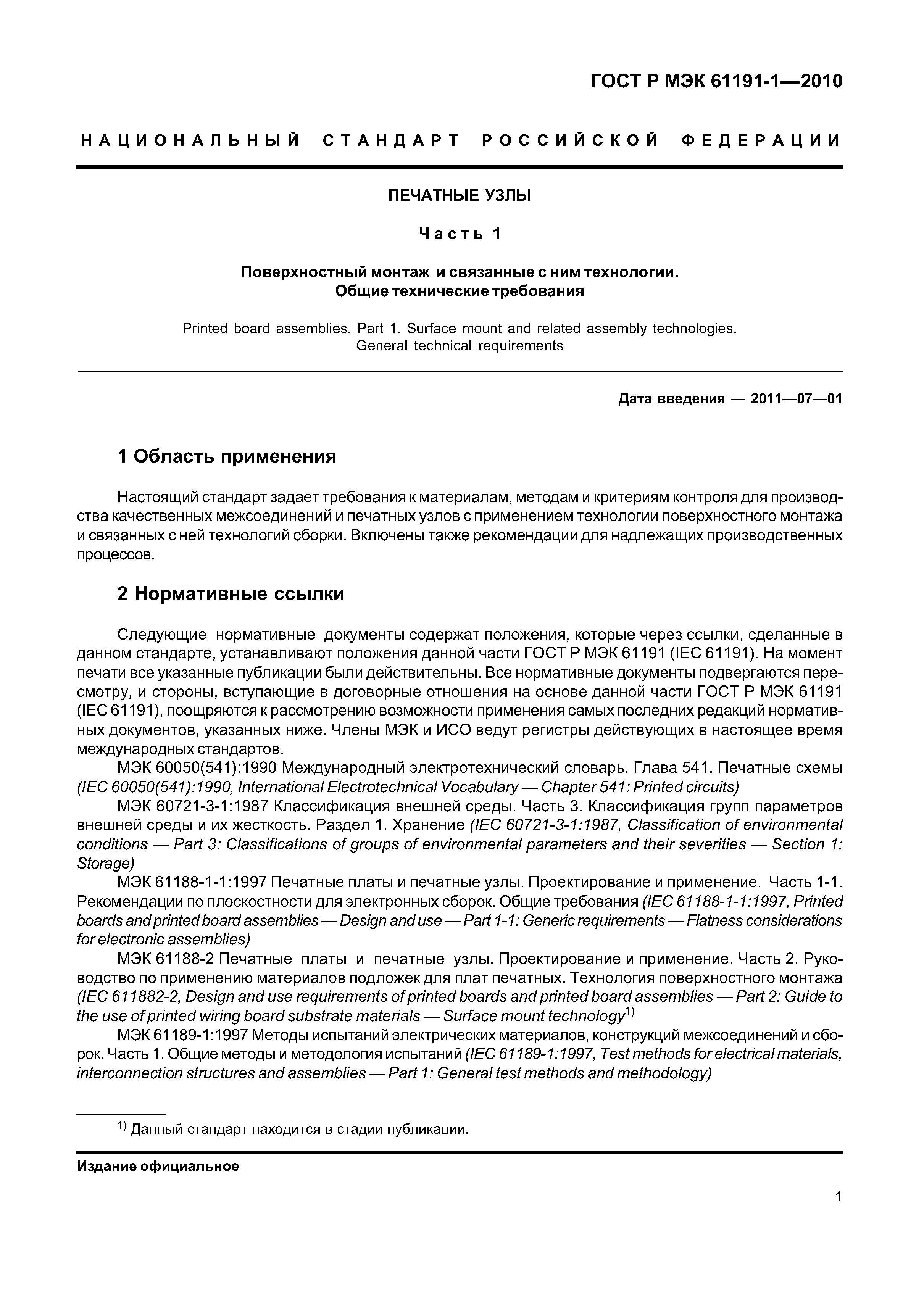

Область применения:Этот документ задает требования к материалам, методам и критериям контроля для производства качественных межсоединений и печатных узлов с применением технологии поверхностного монтажа и связанных с ней технологий сборки. Включены также рекомендации для надлежащих производственных процессов.

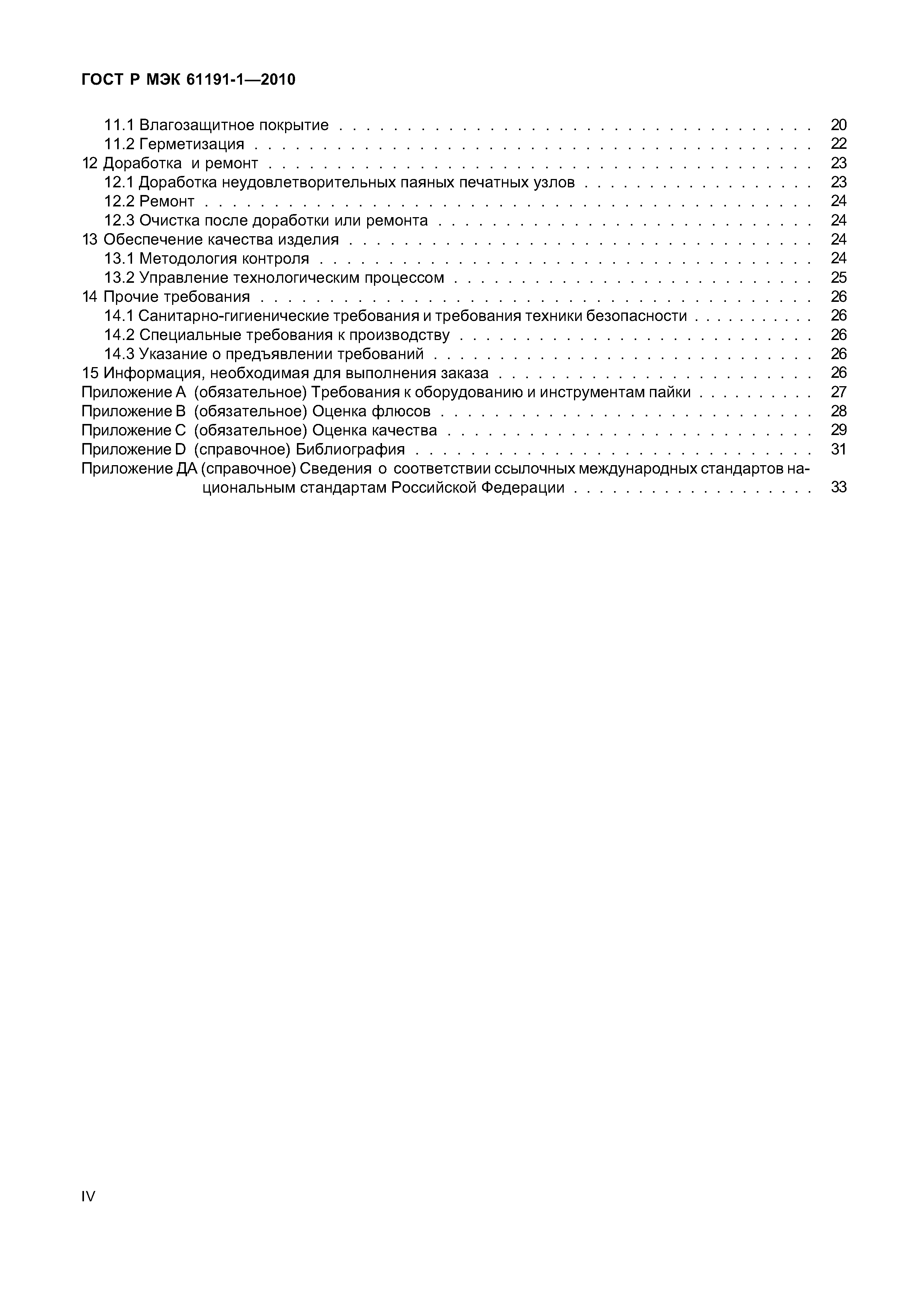

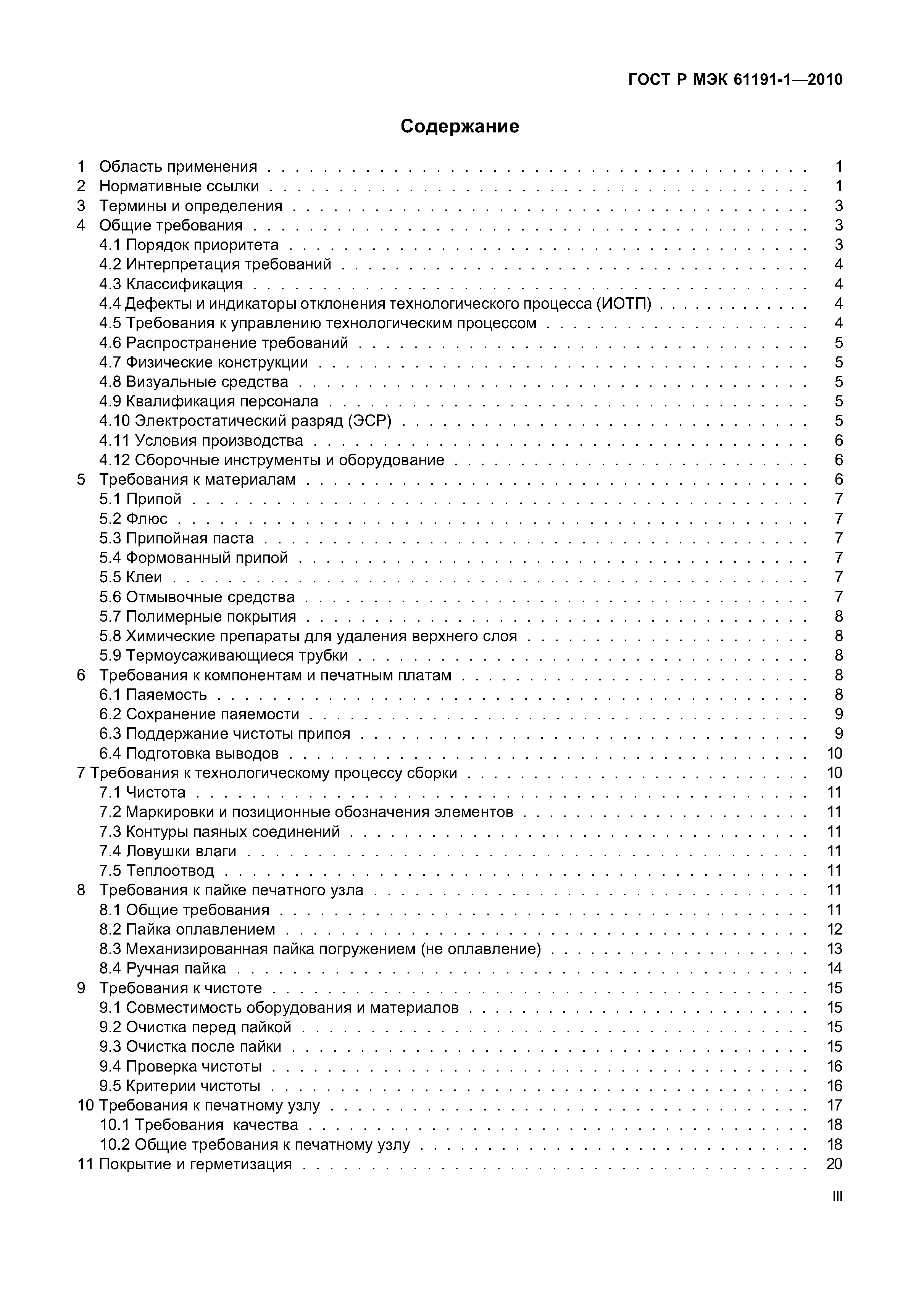

Оглавление:1 Область применения
2 Нормативные ссылки

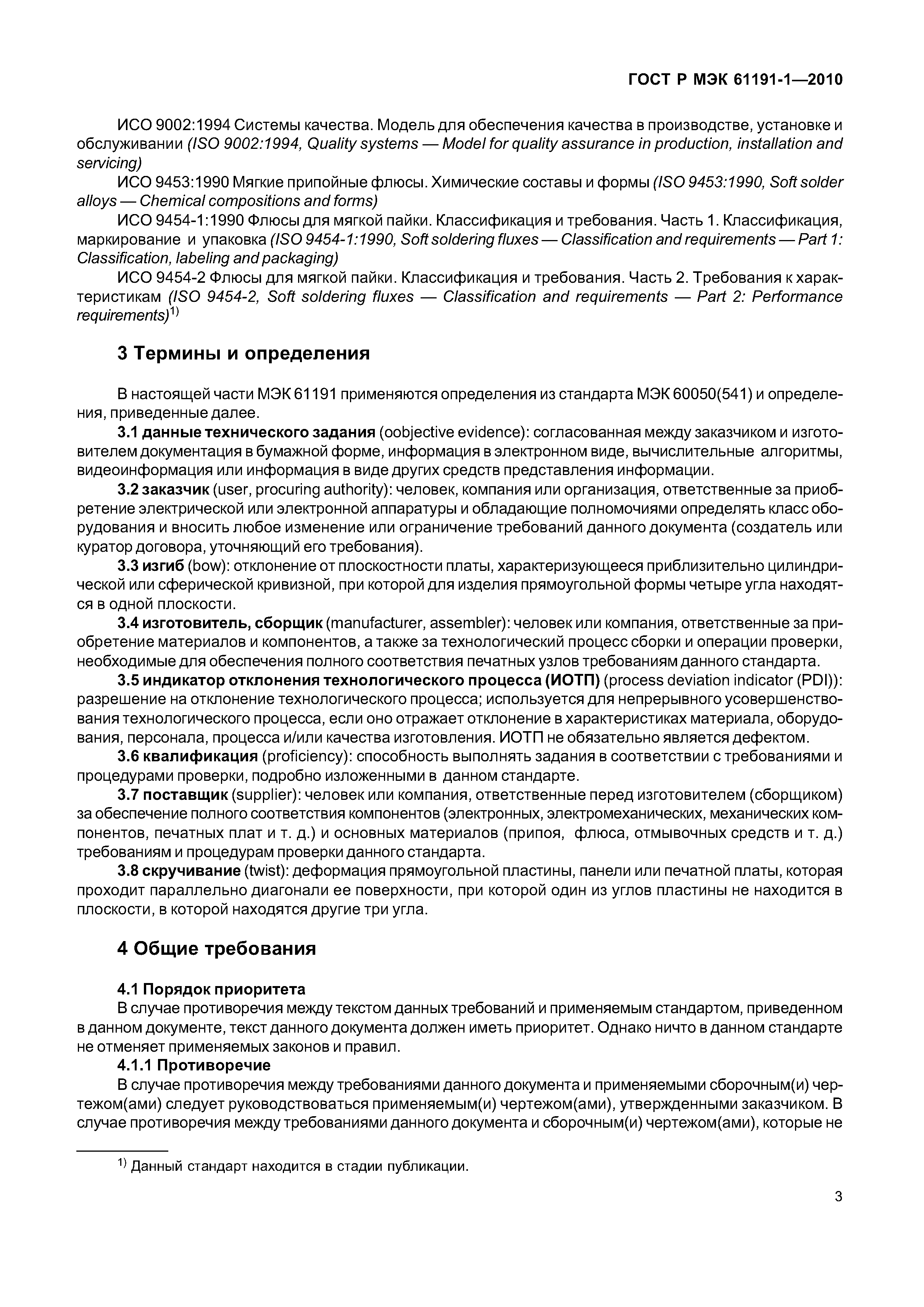

3 Термины и определения
4 Общие требования
   4.1 Порядок приоритета

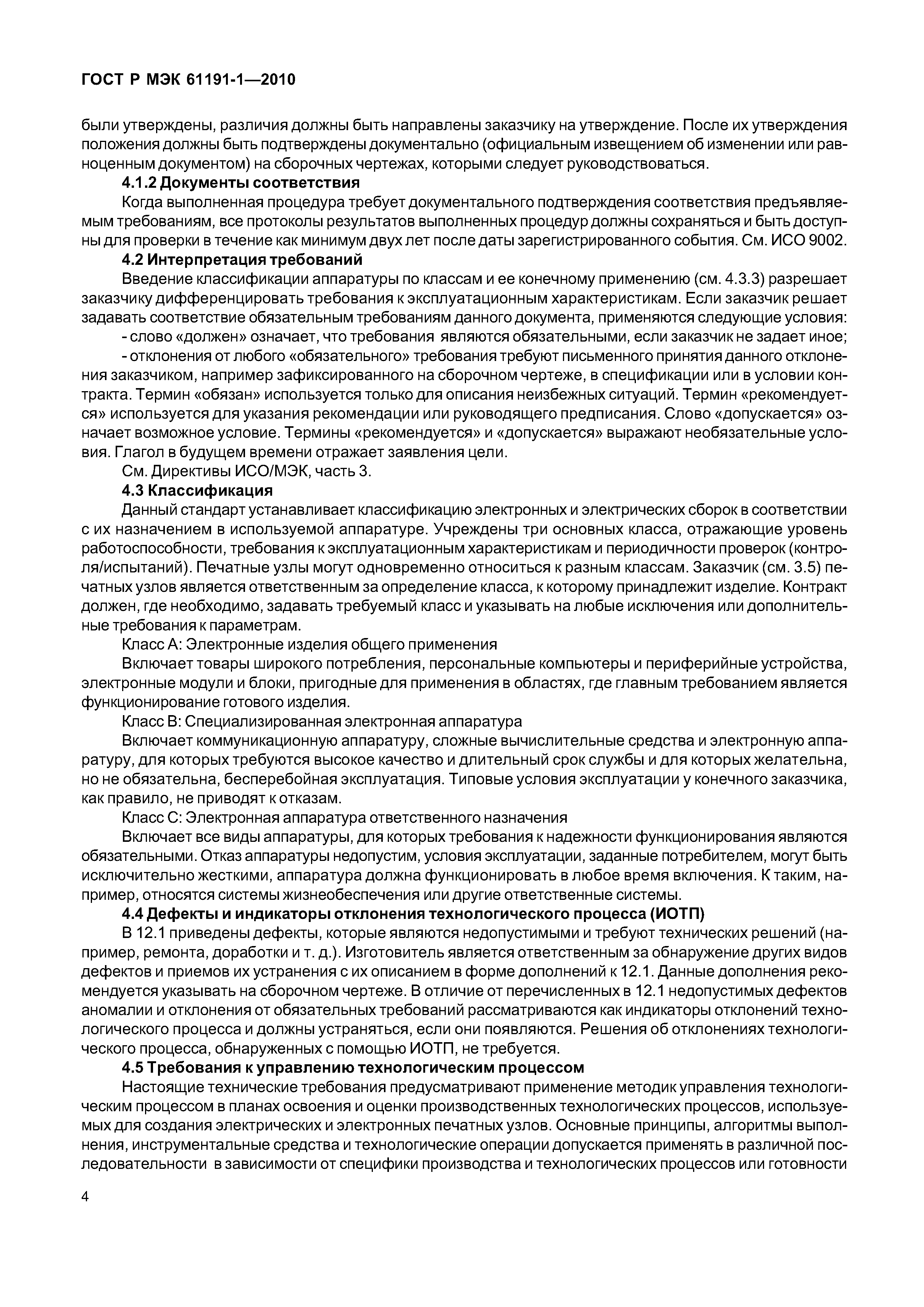

   4.2 Интерпретация требований
   4.3 Классификация
   4.4 дефекты и индикаторы отклонения технологического процесса (ИОТП)
   4.5 Требования к управлению технологическим процессом

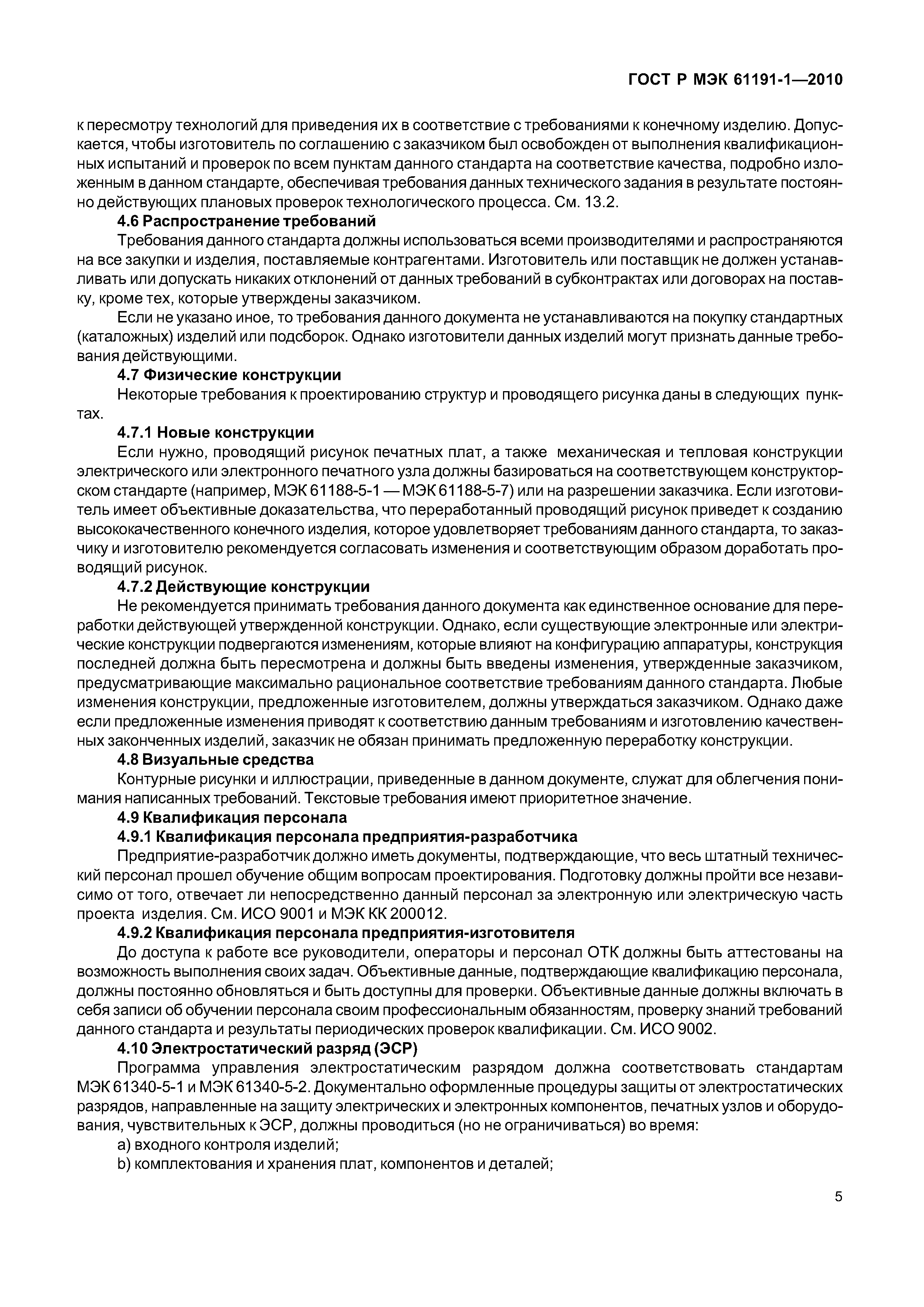

   4.6 Распространение требований
   4.7 Физические конструкции
   4.8 Визуальные средства
   4.9 Квалификация персонала
   4.10 Электростатический разряд (ЭСР)

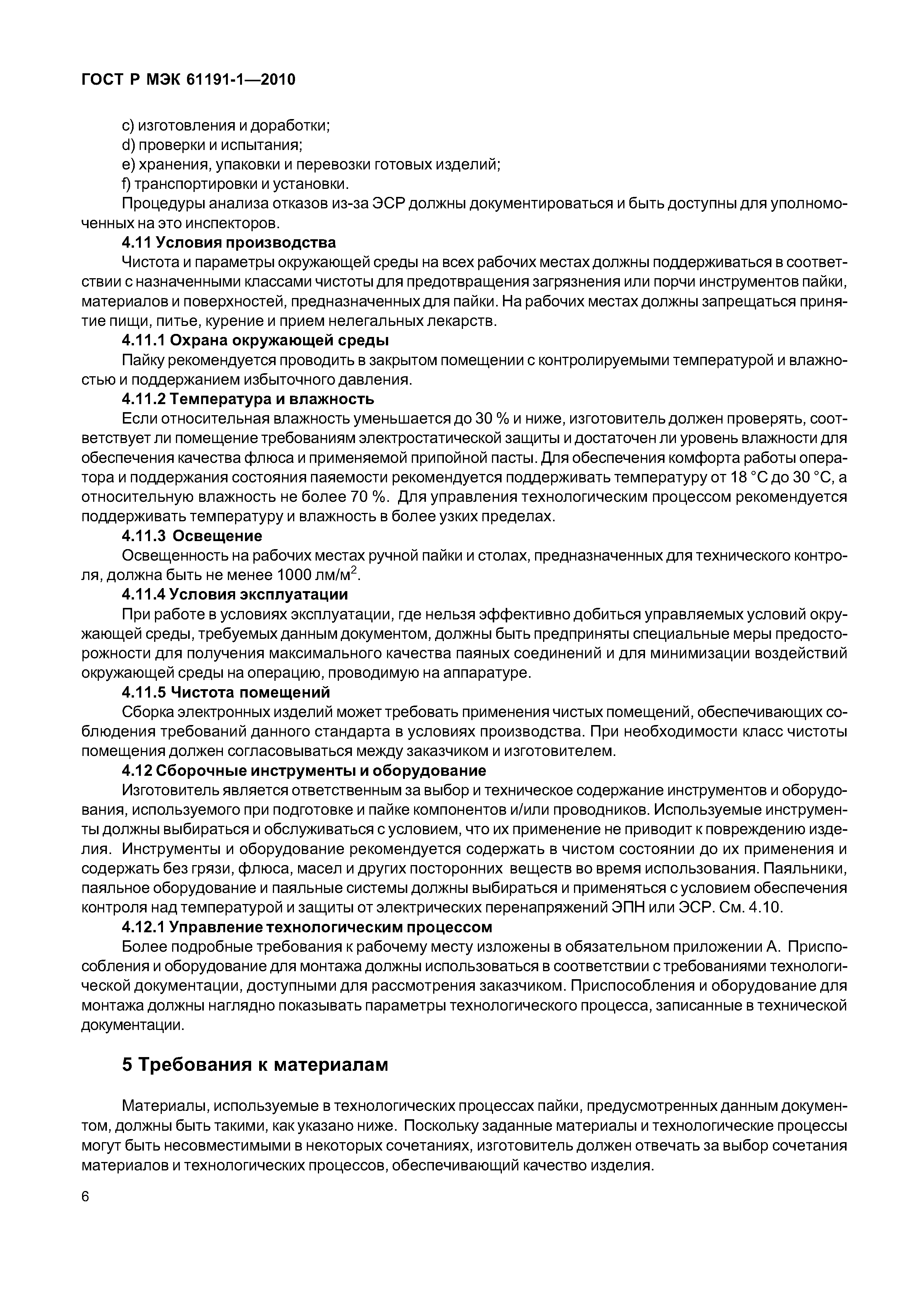

   4.11 Условия производства
   4.12 Сборочные инструменты и оборудование
5 Требования к материалам

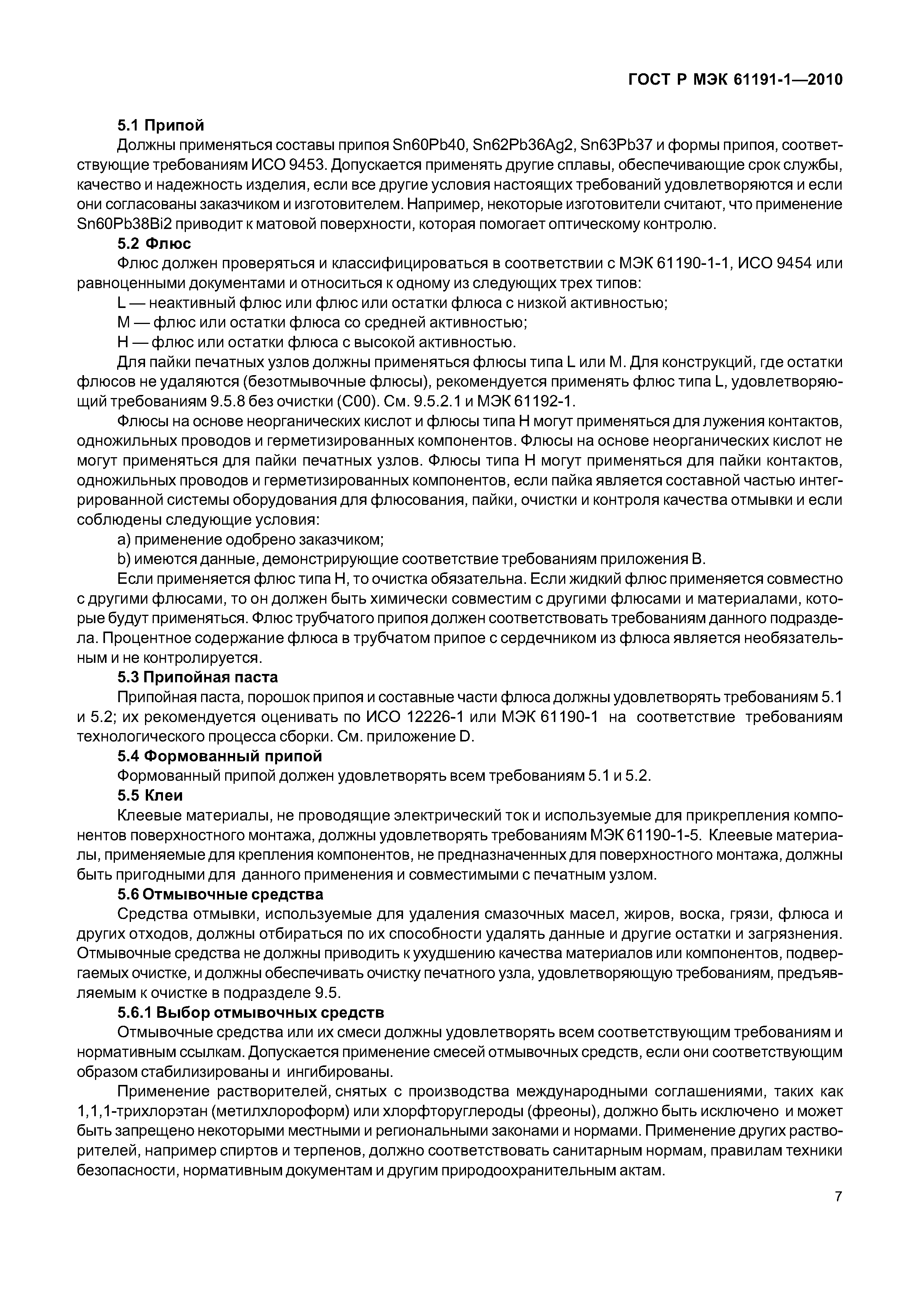

   5.1 Припой
   5.2 Флюс
   5.3 Припойная паста
   5.4 Формованный припой
   5.5 Клеи
   5.6 Отмывочные средства

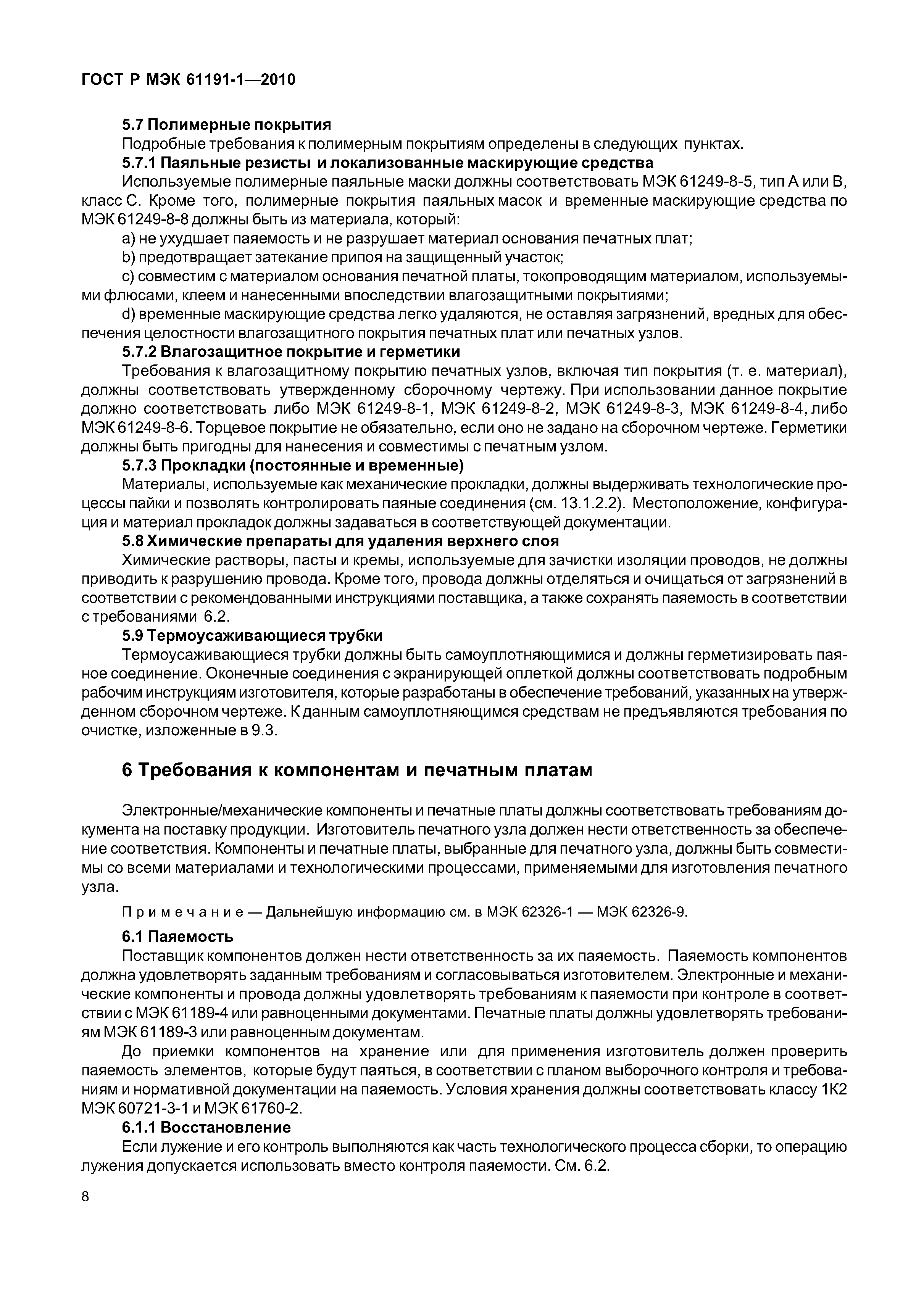

   5.7 Полимерные покрытия
   5.8 Химические препараты для удаления верхнего слоя
   5.9 Термоусаживающиеся трубки
6 Требования к компонентам и печатным платам
   6.1 Паяемость

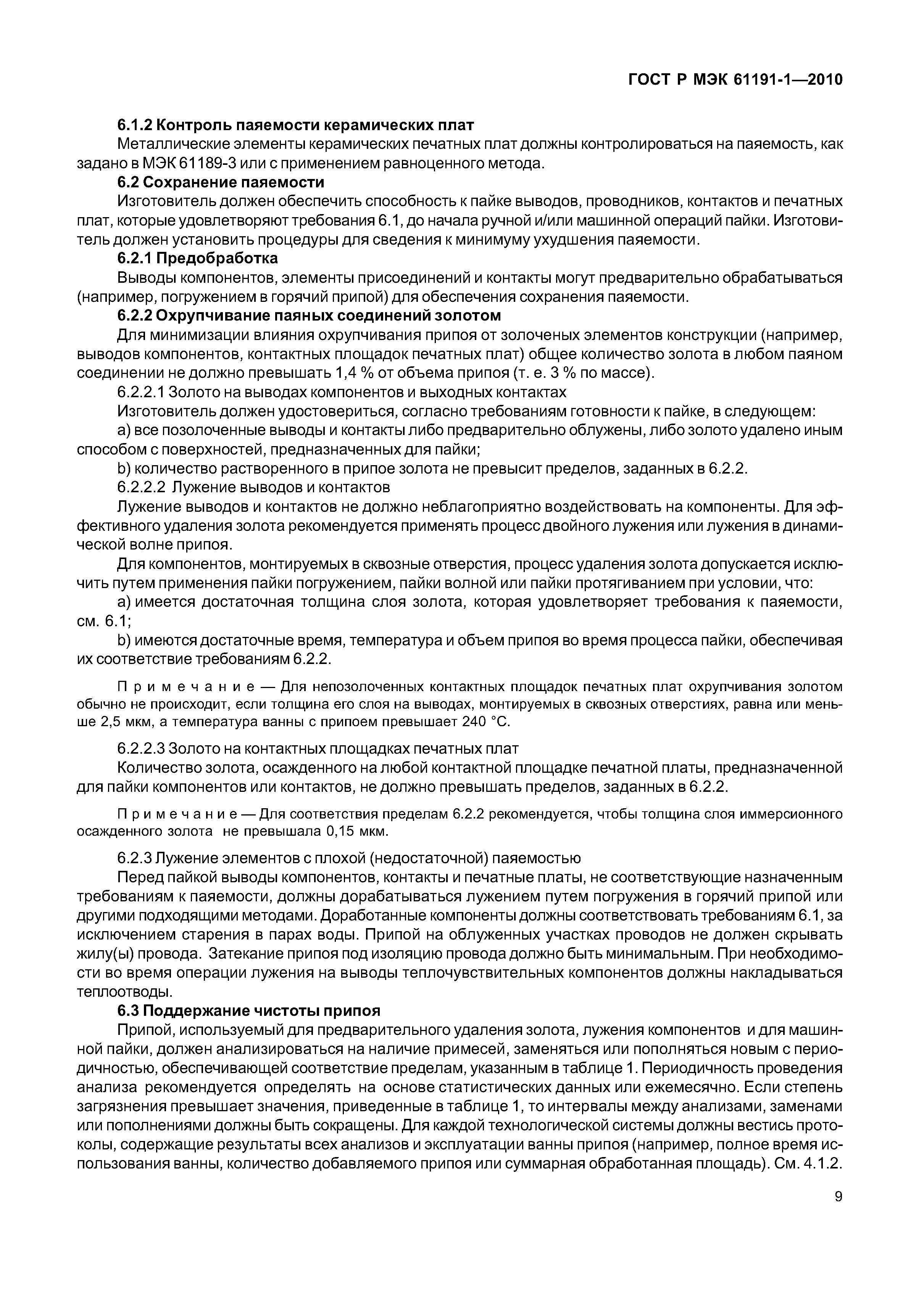

   6.2 Сохранение паяемости
   6.3 Поддержание чистоты припоя

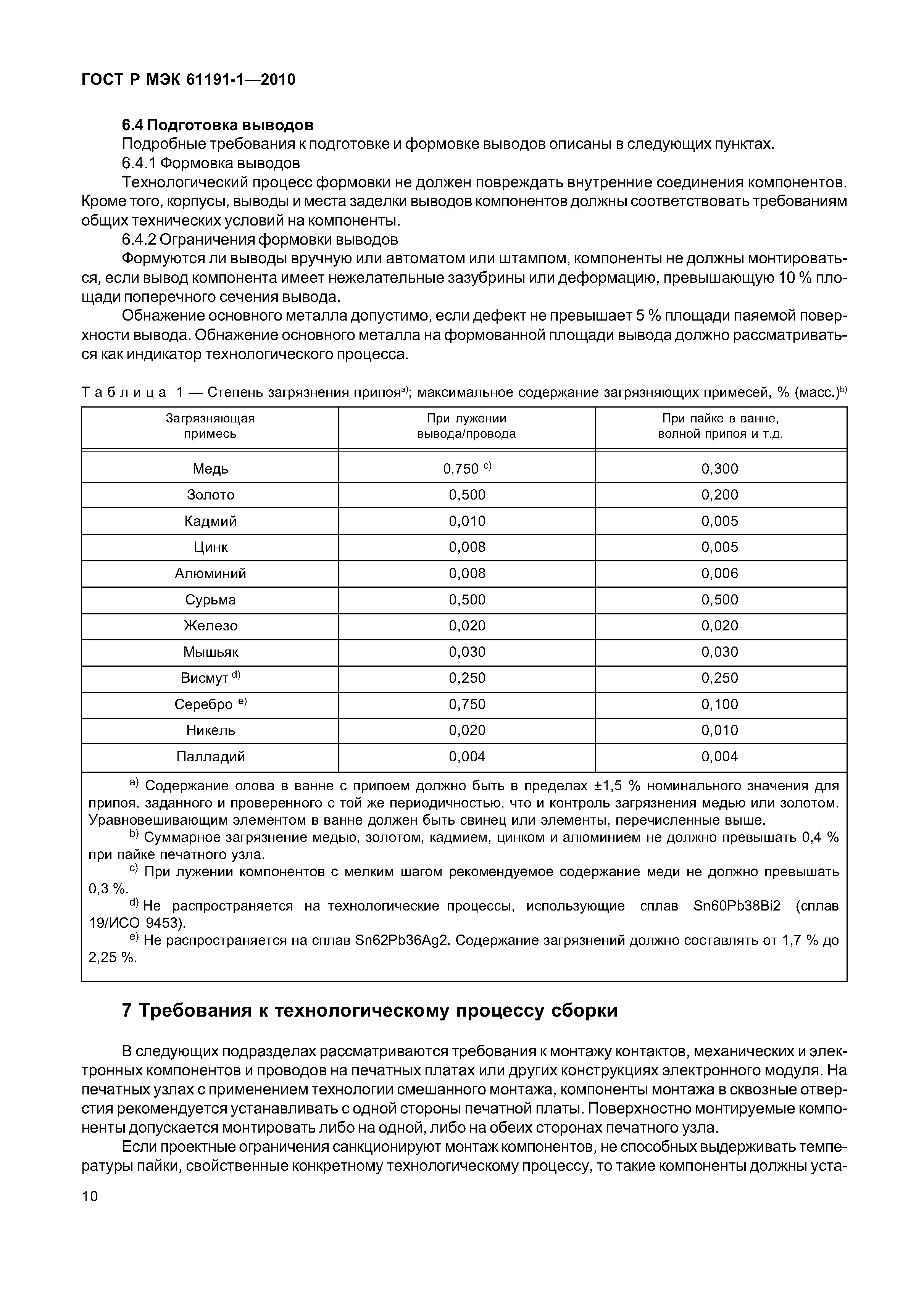

   6.4 Подготовка выводов
7 Требования к технологическому процессу сборки

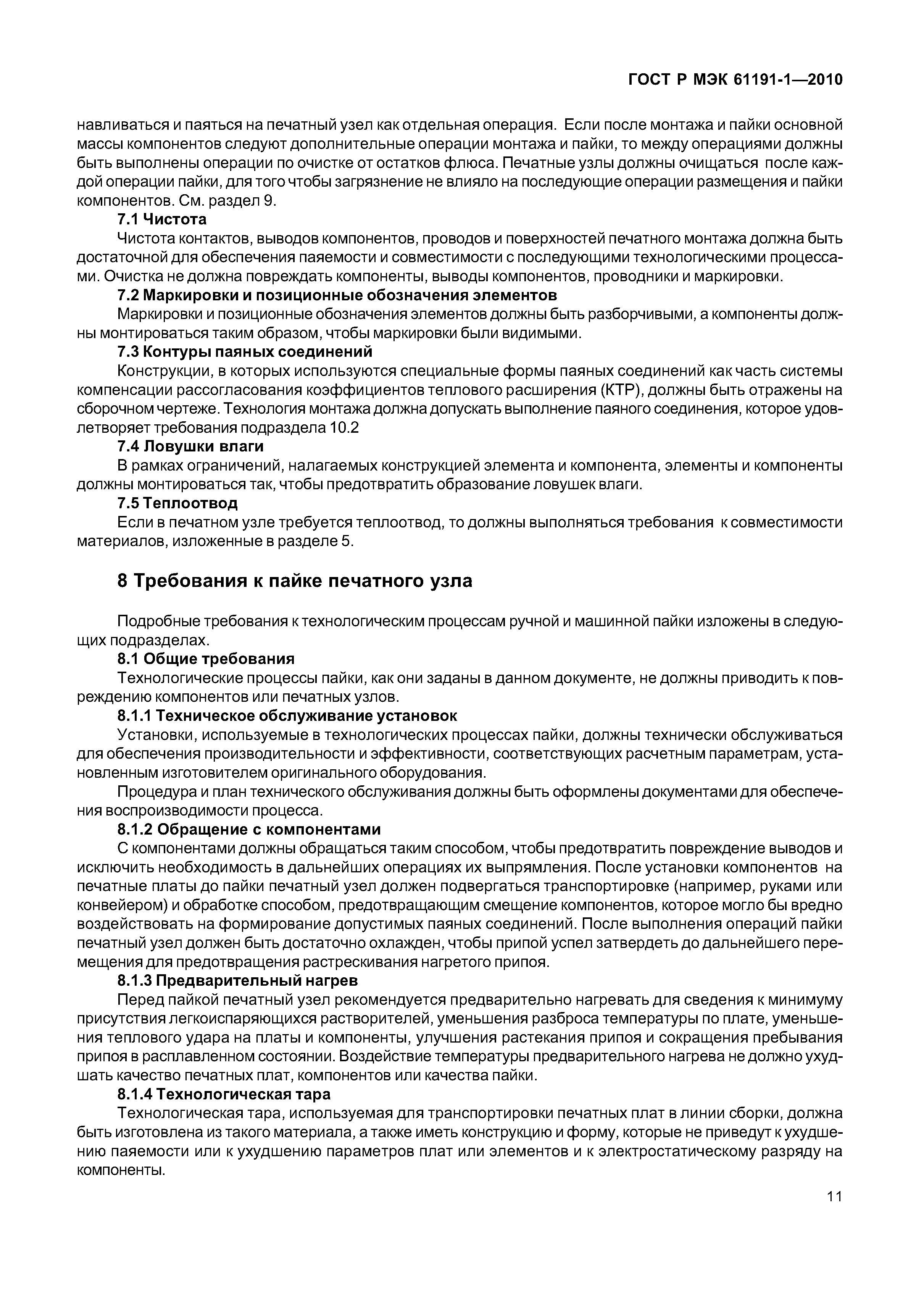

   7.1 Чистота
   7.2 Маркировки и позиционные обозначения элементов
   7.3 Контуры паяных соединений
   7.4 Ловушки влаги
   7.5 Теплоотвод
8 Требования к пайке печатного узла
   8.1 Общие требования

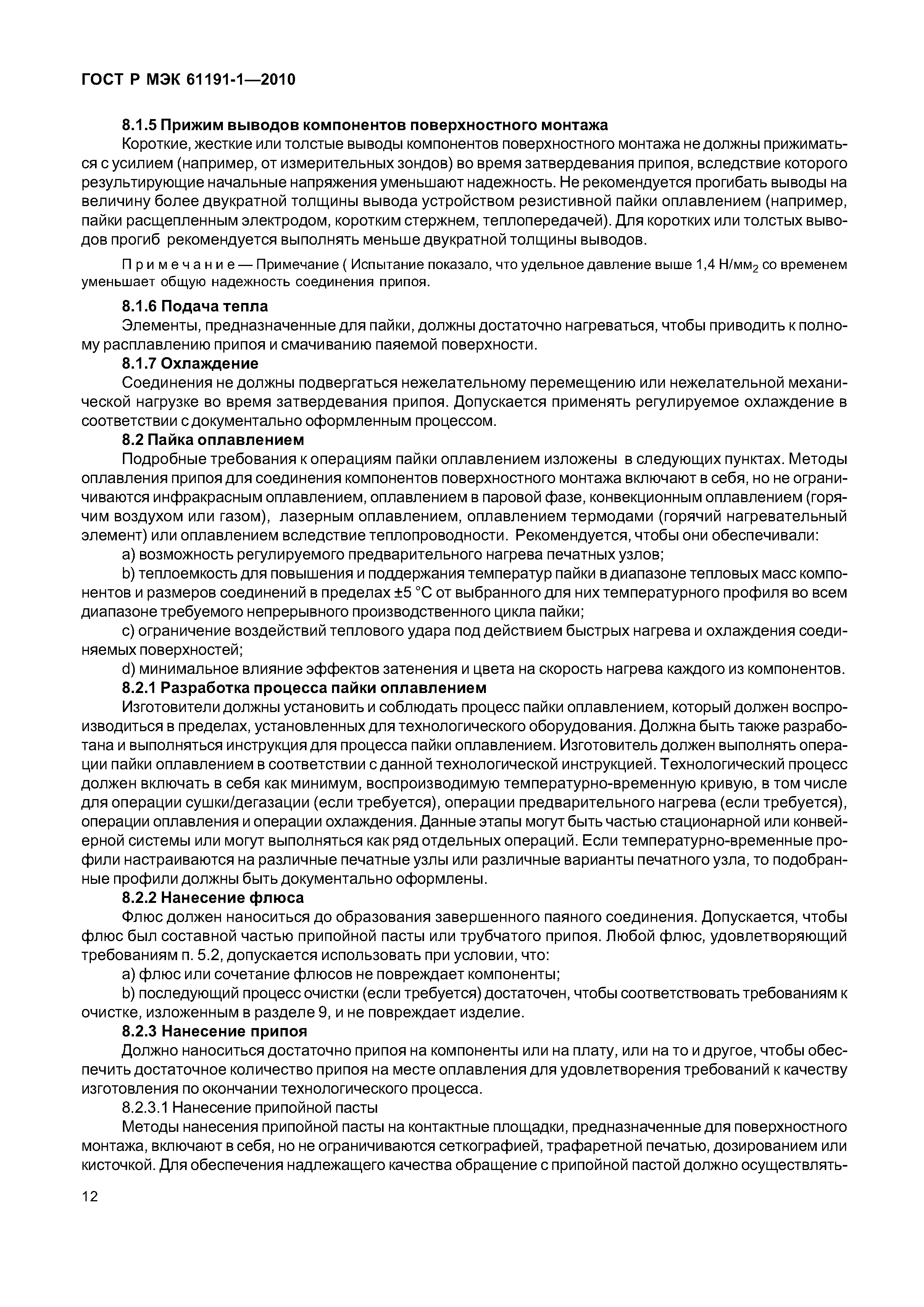

   8.2 Пайка оплавлением

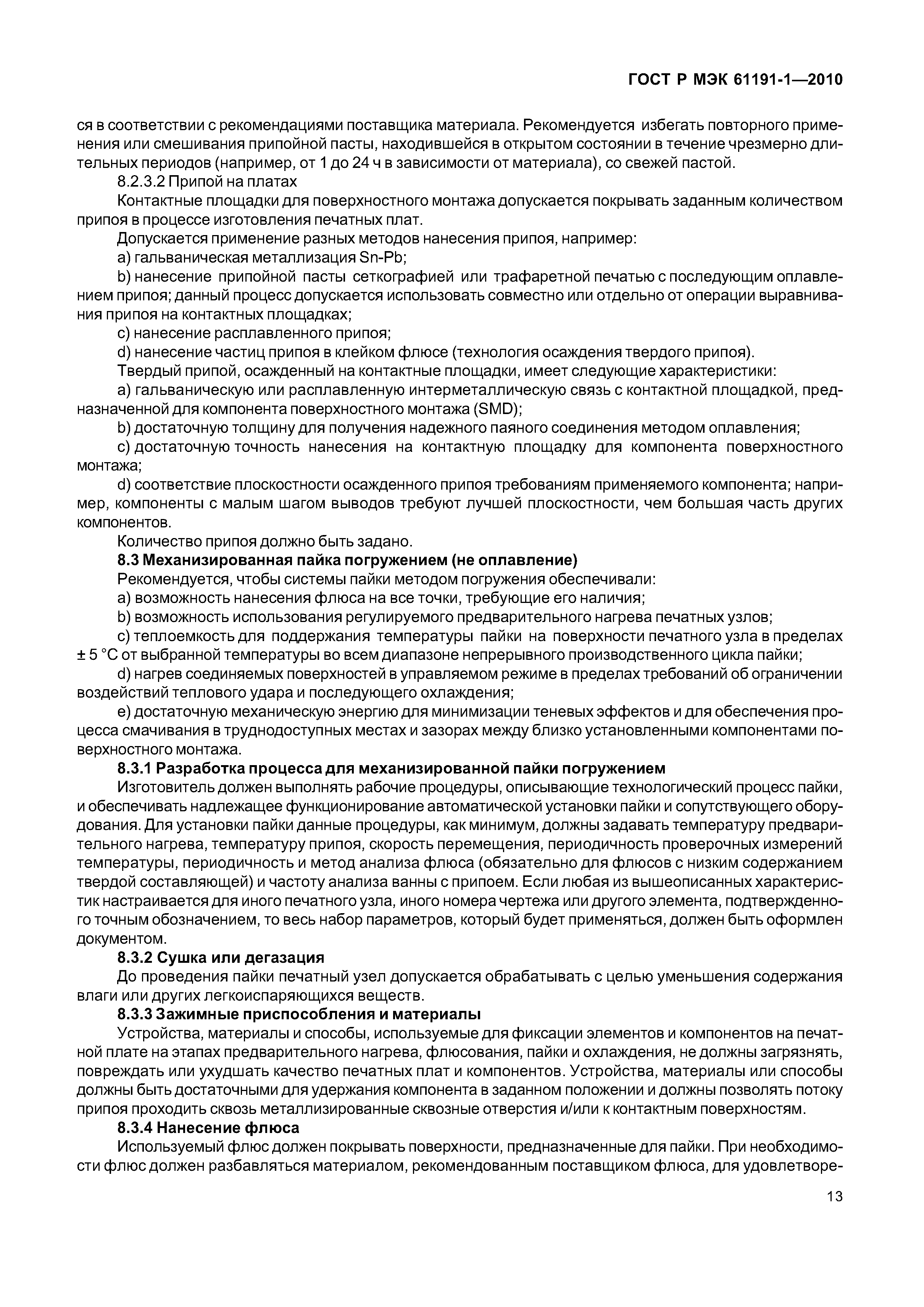

   8.3 Механизированная пайка погружением (не оплавление) . .

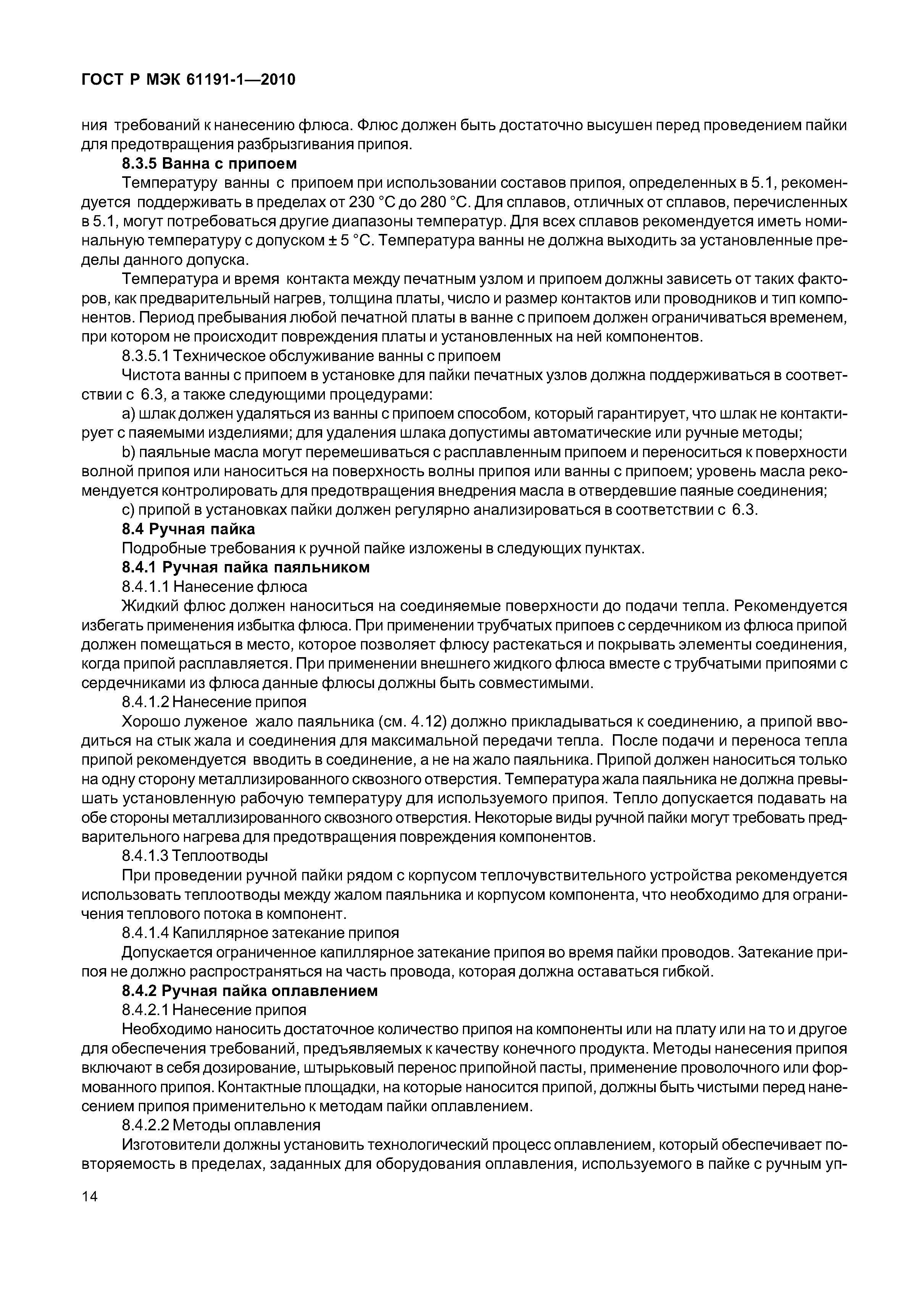

   8.4 Ручная пайка

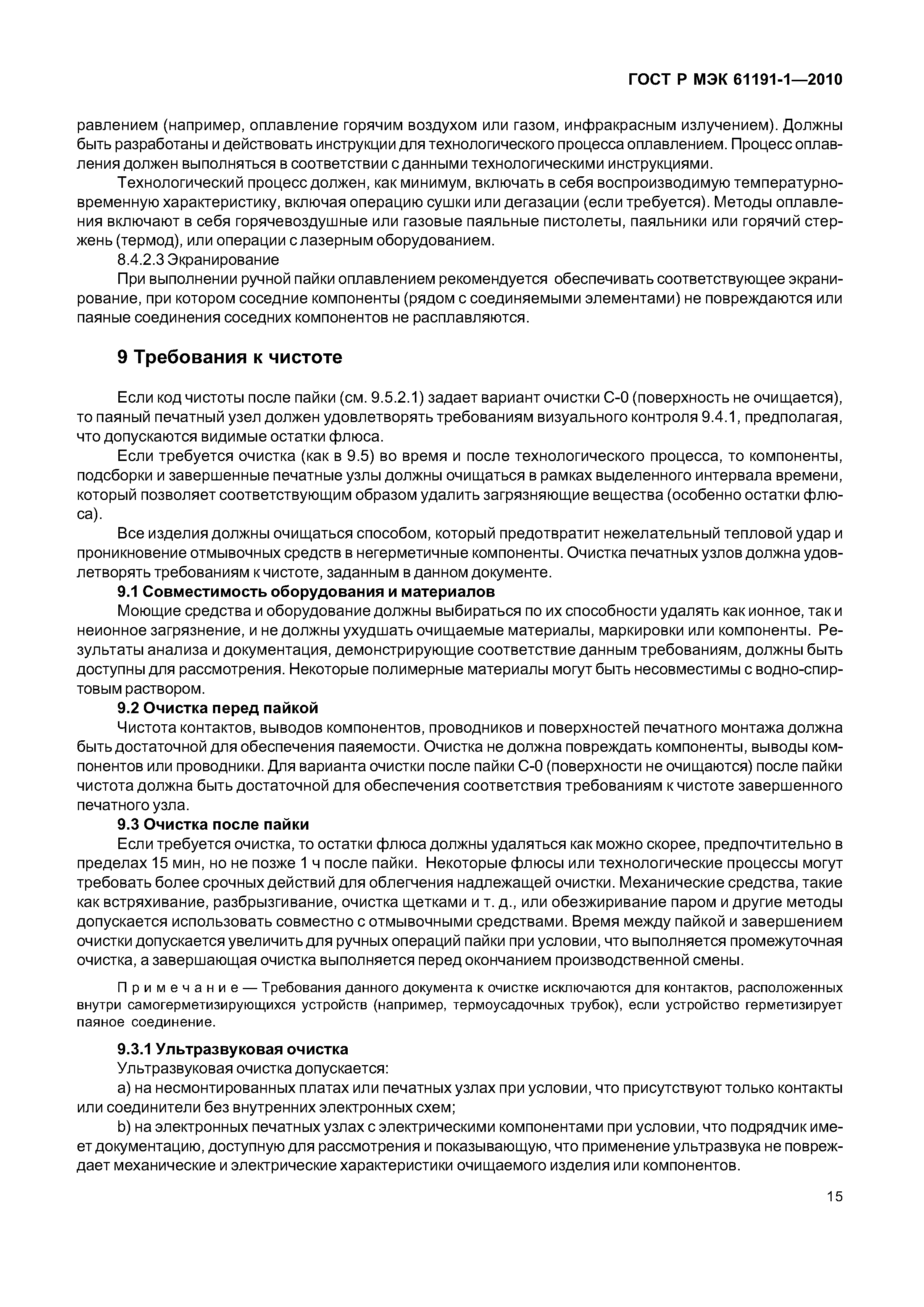

9 Требования к чистоте
   9.1 Совместимость оборудования и материалов
   9.2 Очистка перед пайкой
   9.3 Очистка после пайки

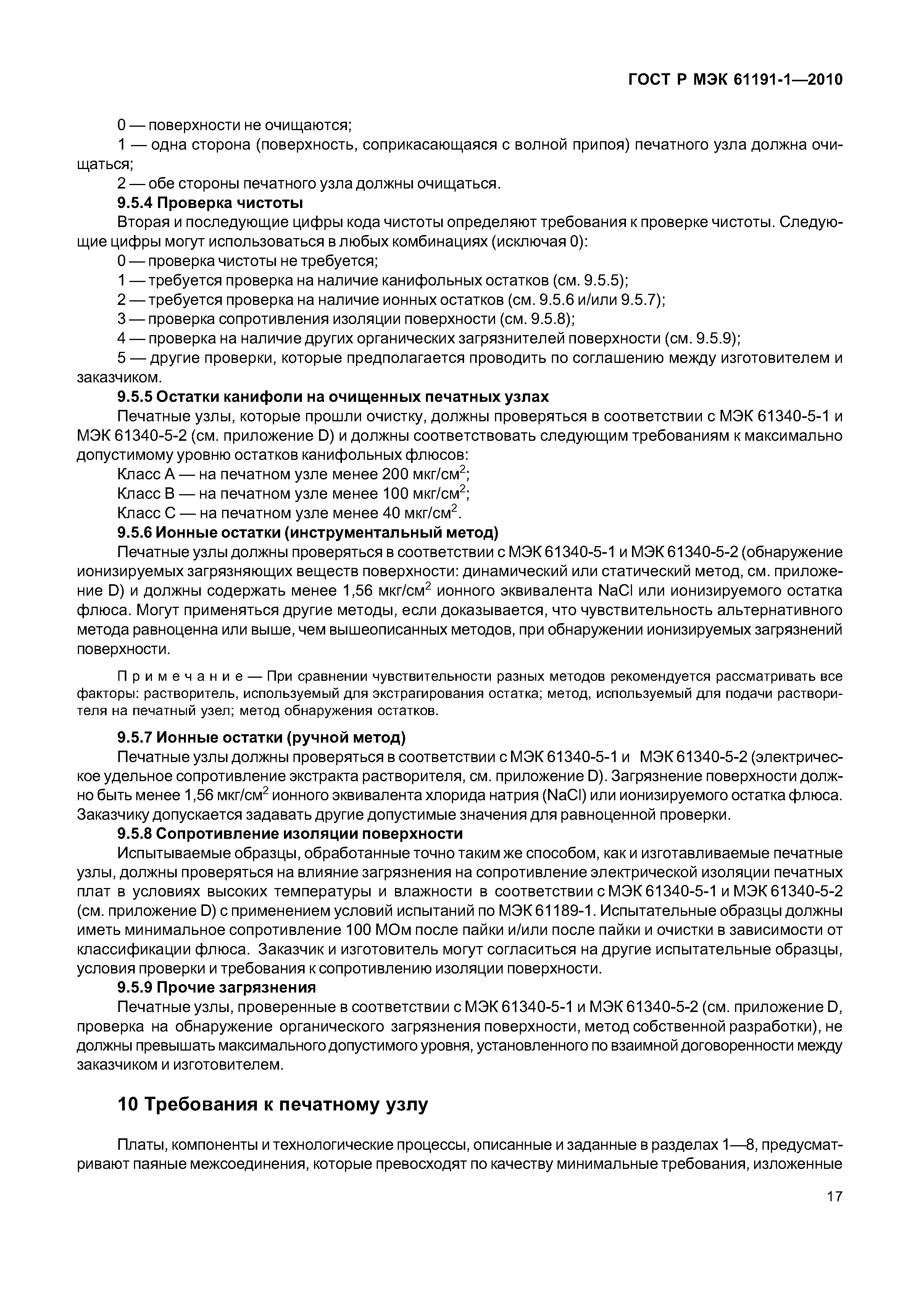

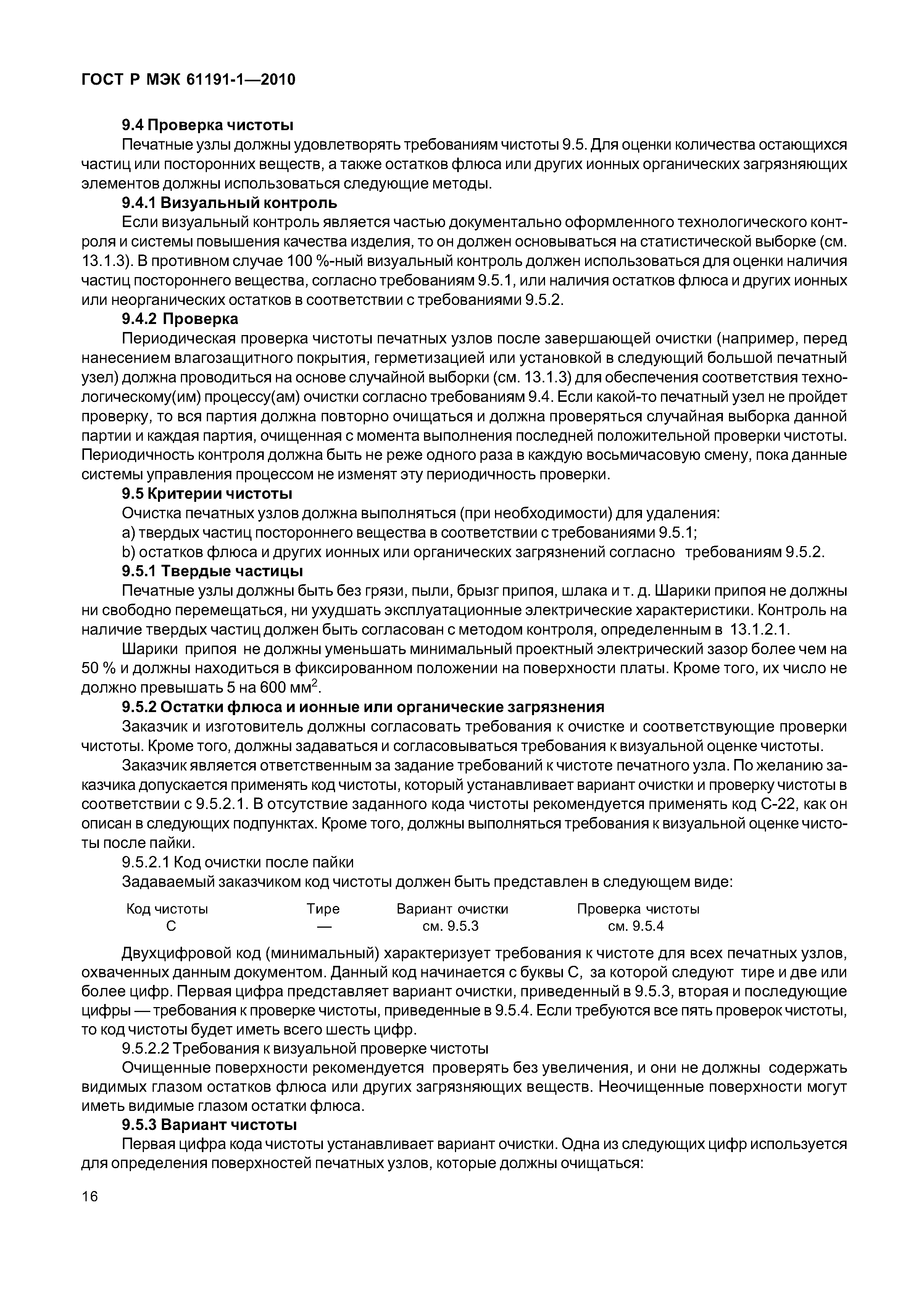

   9.4 Проверка чистоты
   9.5 Критерии чистоты

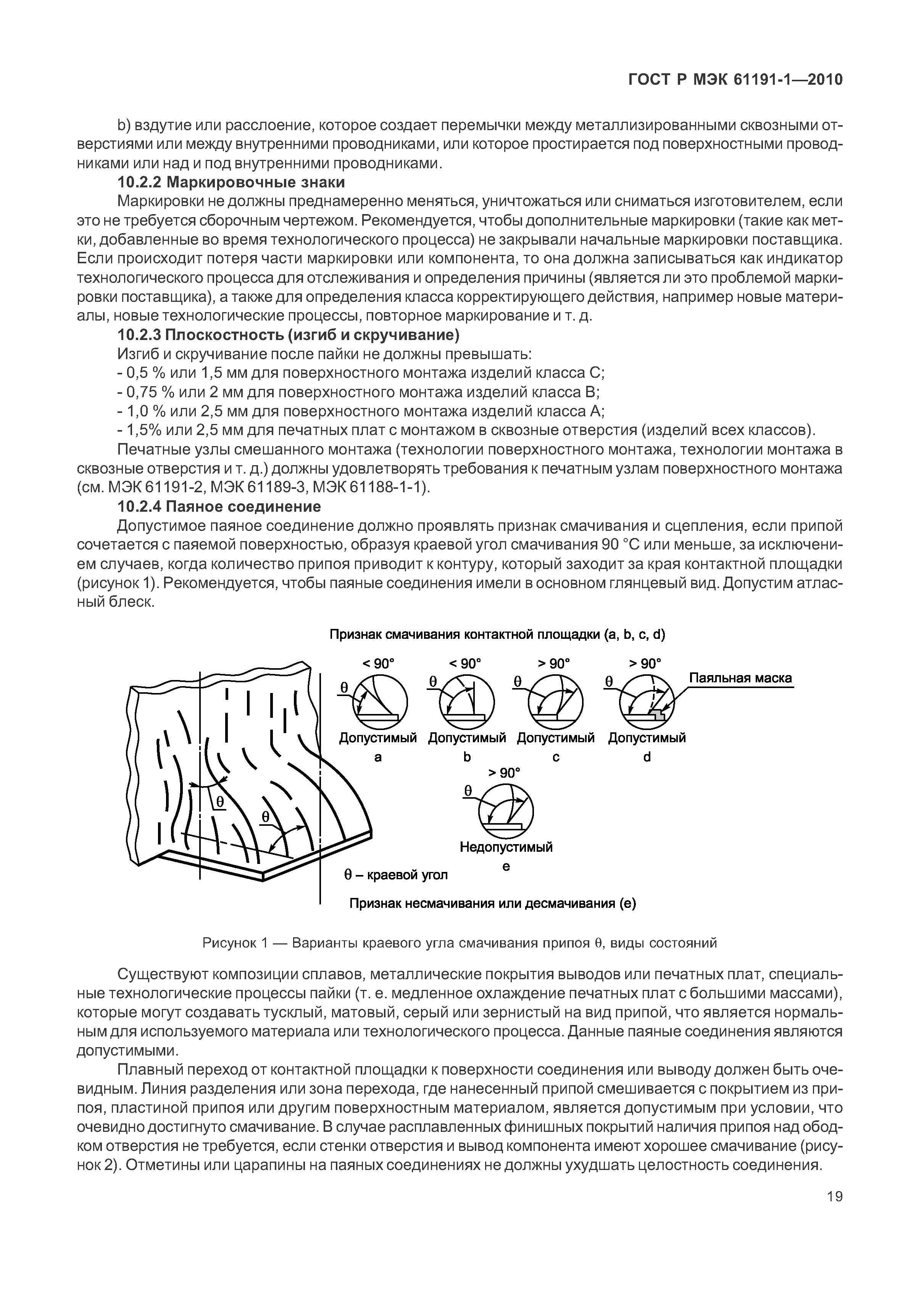

10 Требования к печатному узлу

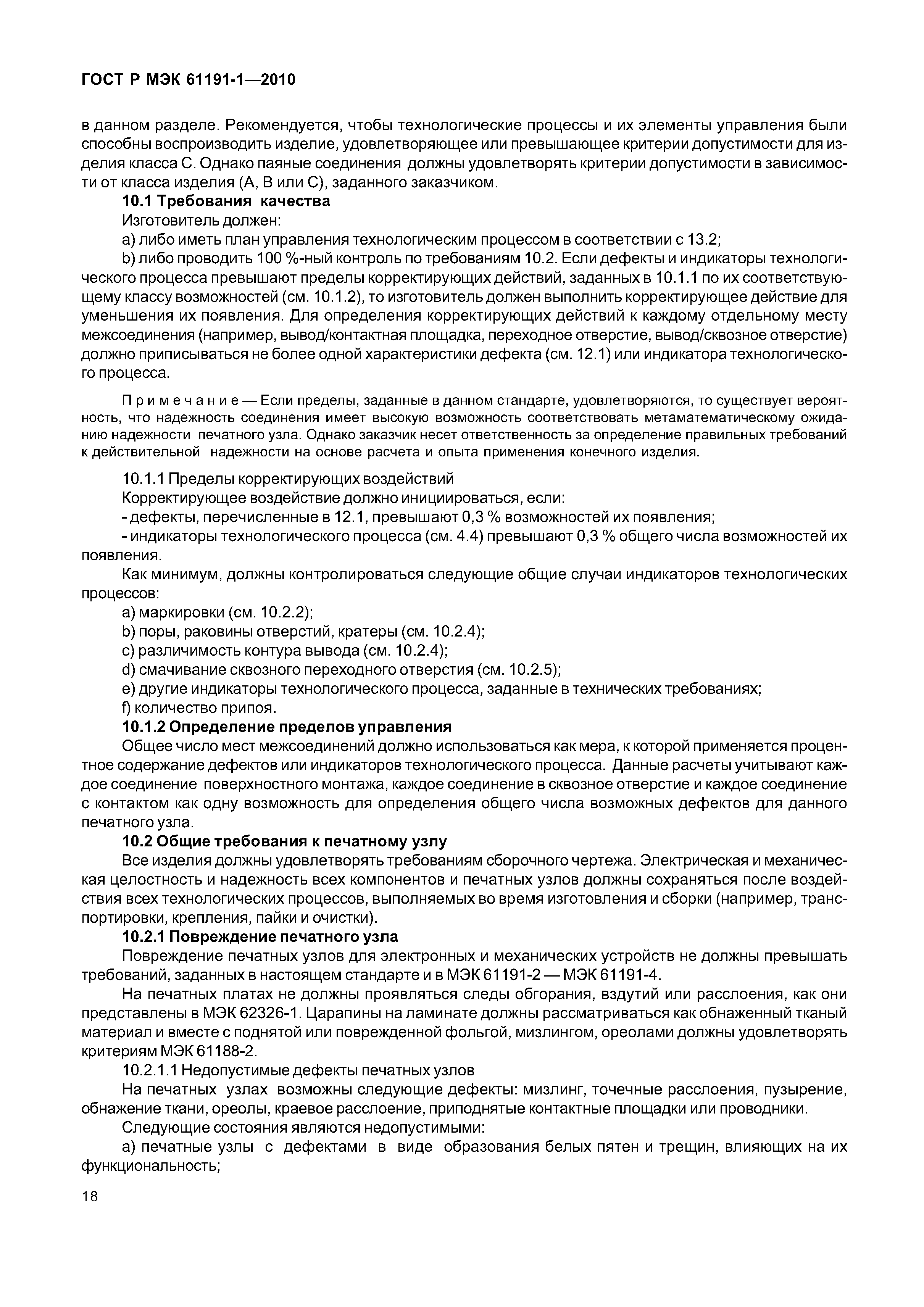

   10.1 Требования качества
   10.2 Общие требования к печатному узлу

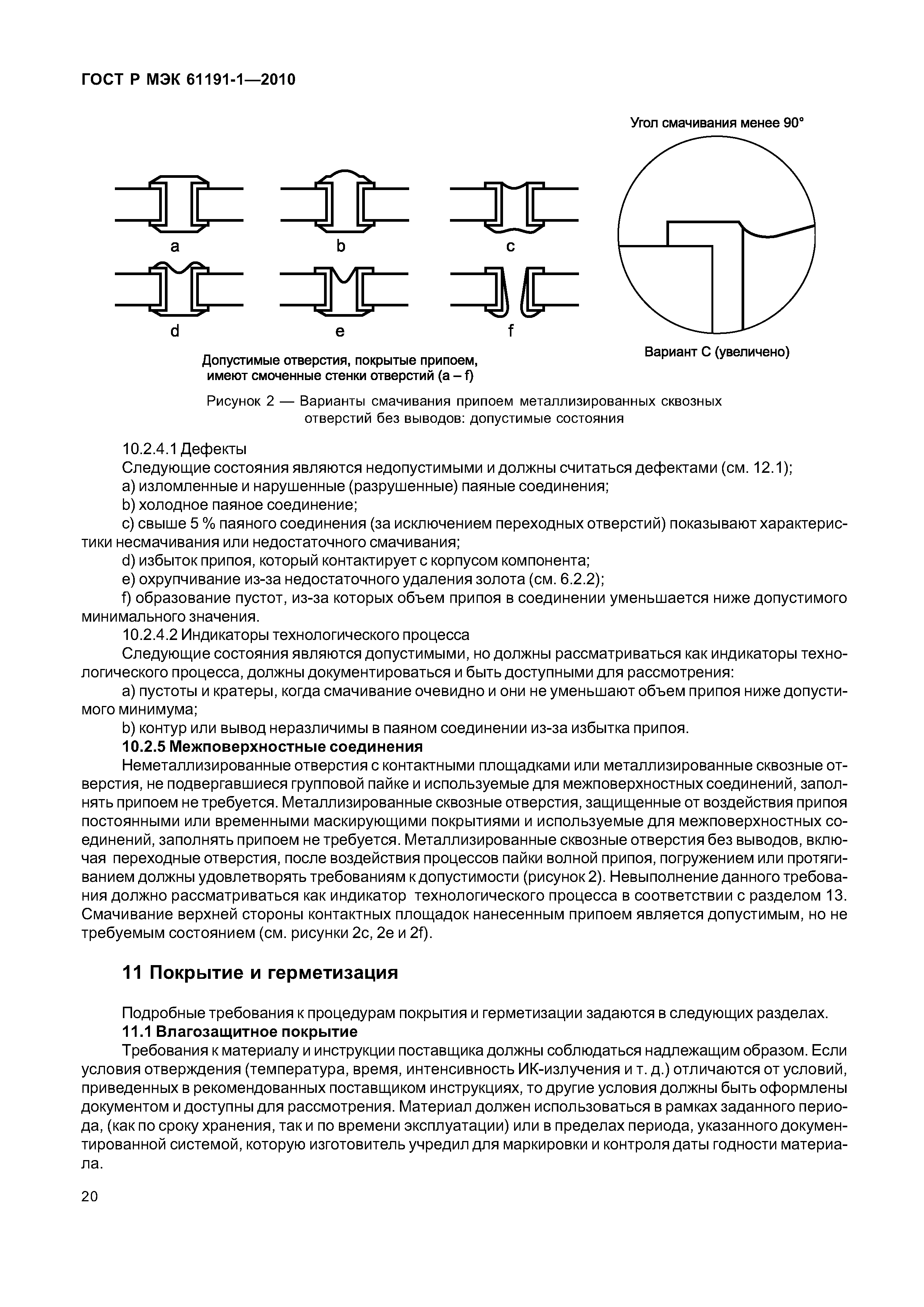

11 Покрытие и герметизация

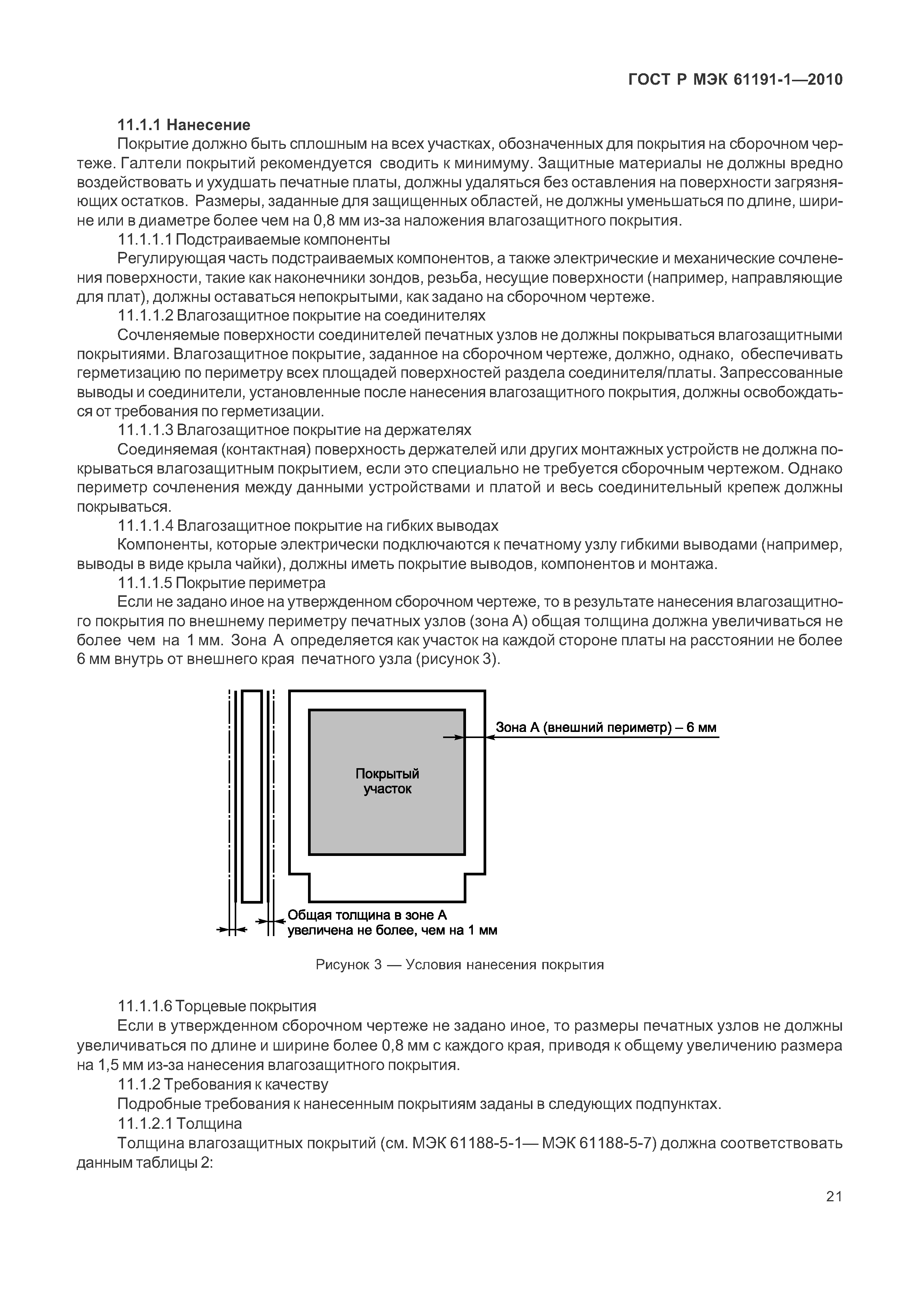

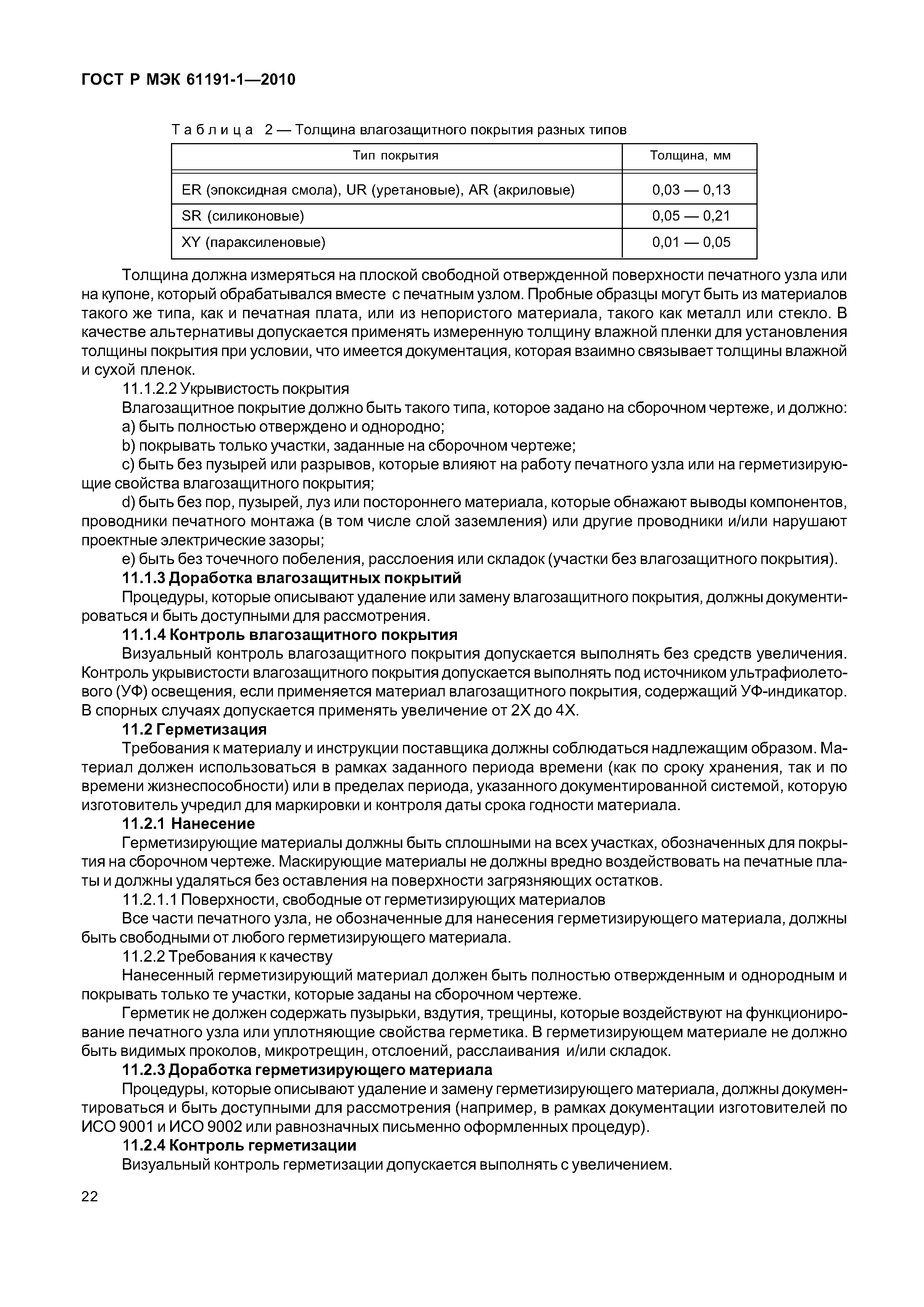

   11.1 Влагозащитное покрытие
   11.2 Герметизация

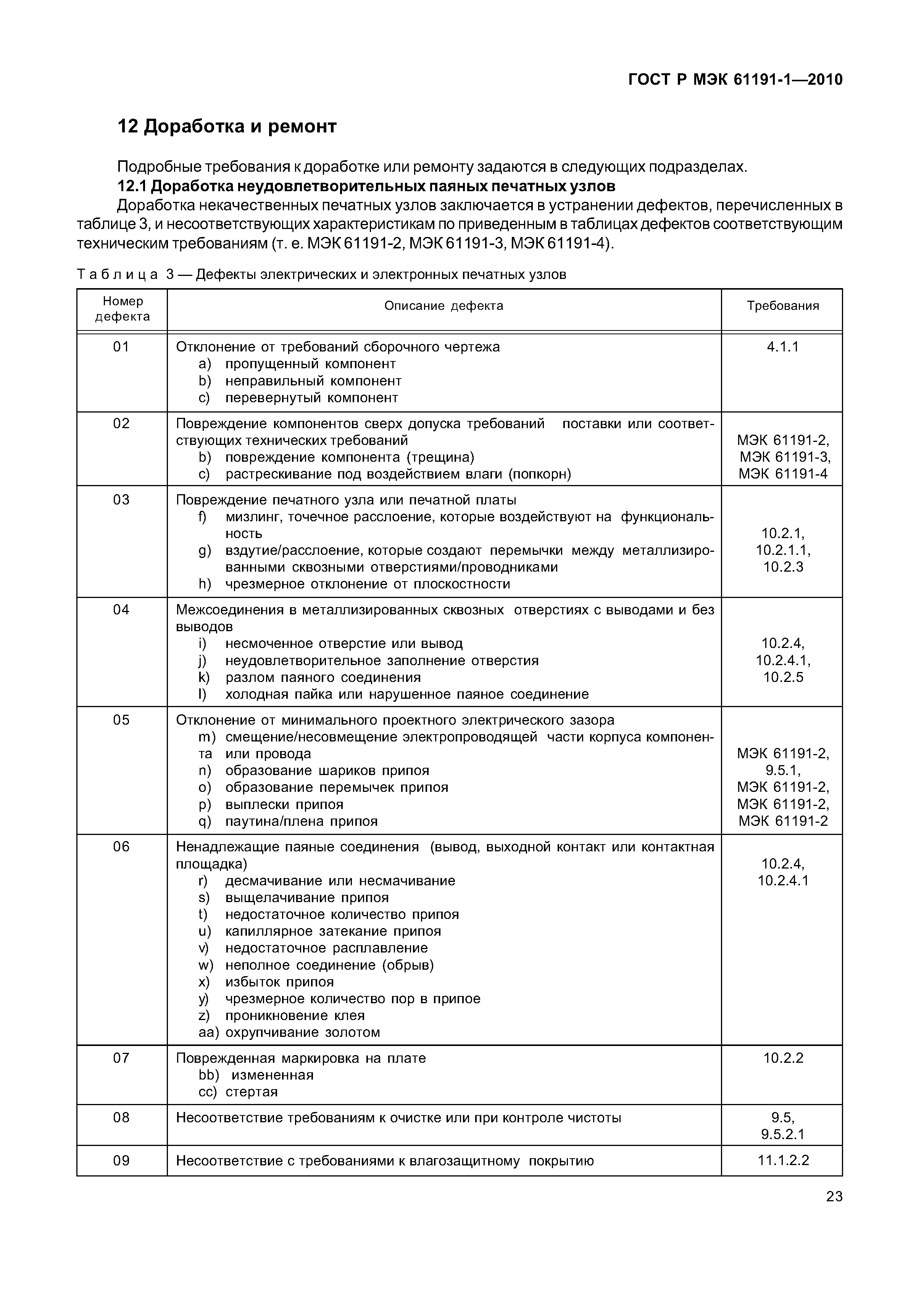

12 Доработка и ремонт
   12.1 Доработка неудовлетворительных паяных печатных узлов
   12.2 Ремонт
   12.3 Очистка после доработки или ремонта

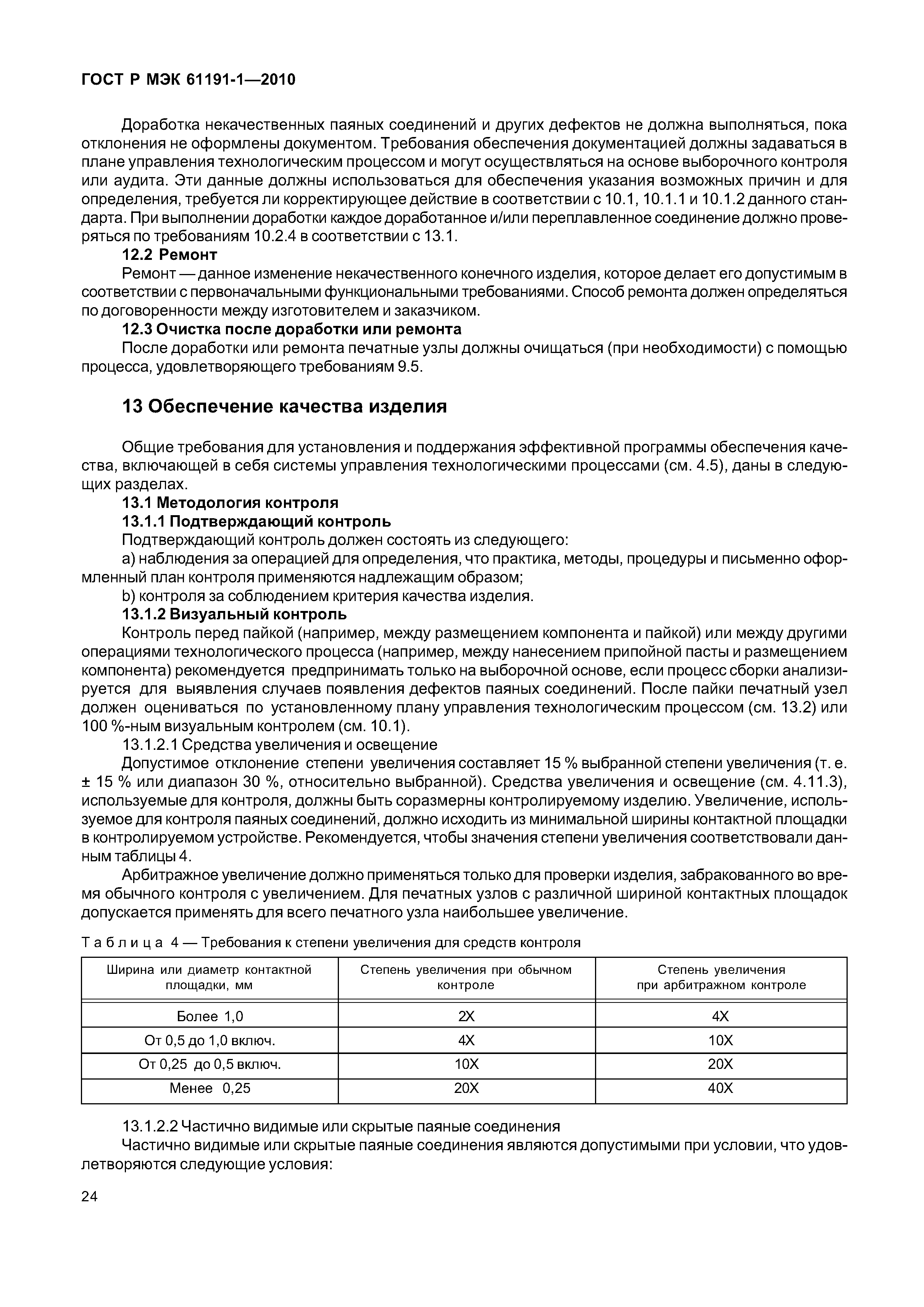

13 Обеспечение качества изделия

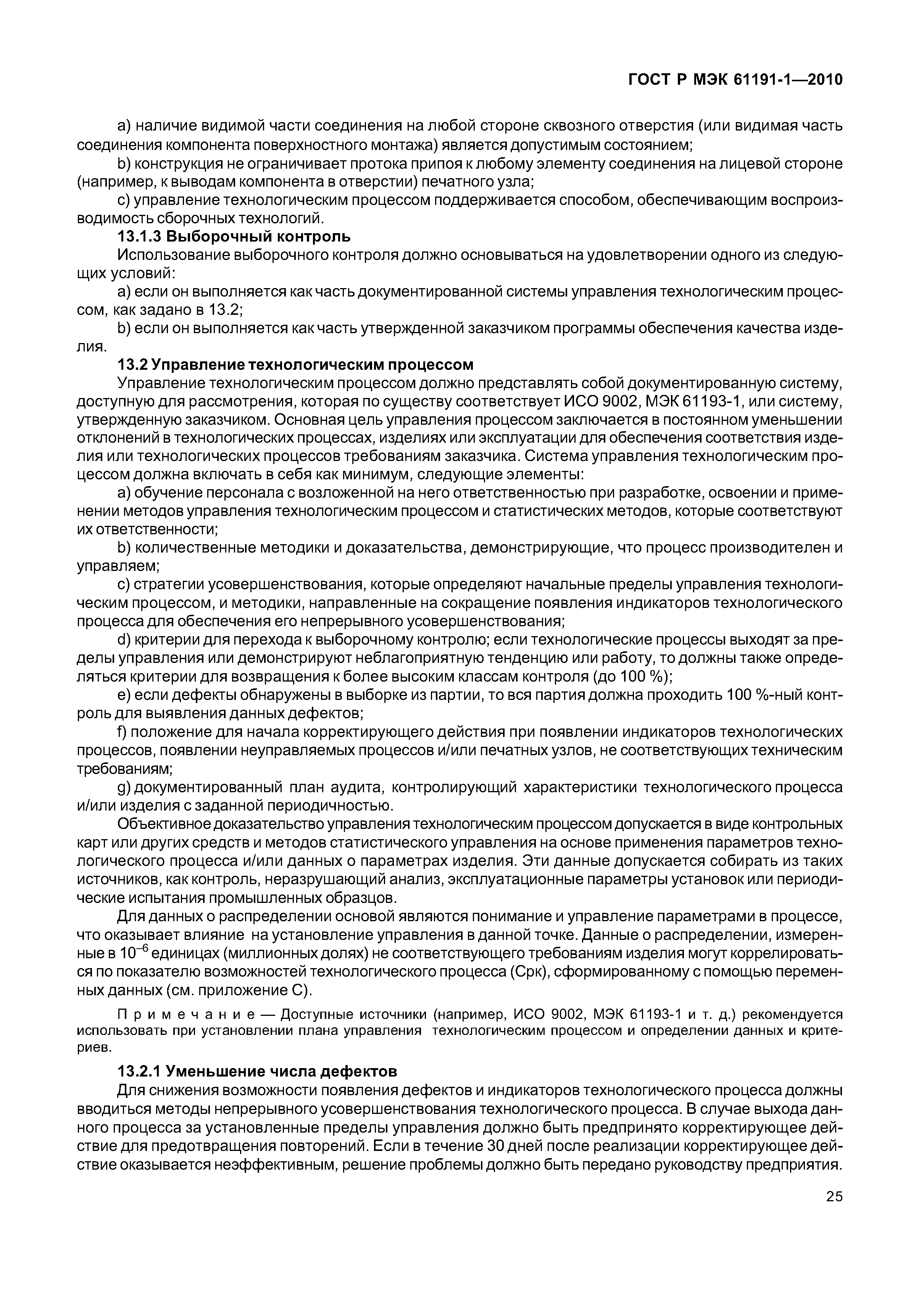

   13.1 Методология контроля
   13.2 Управление технологическим процессом

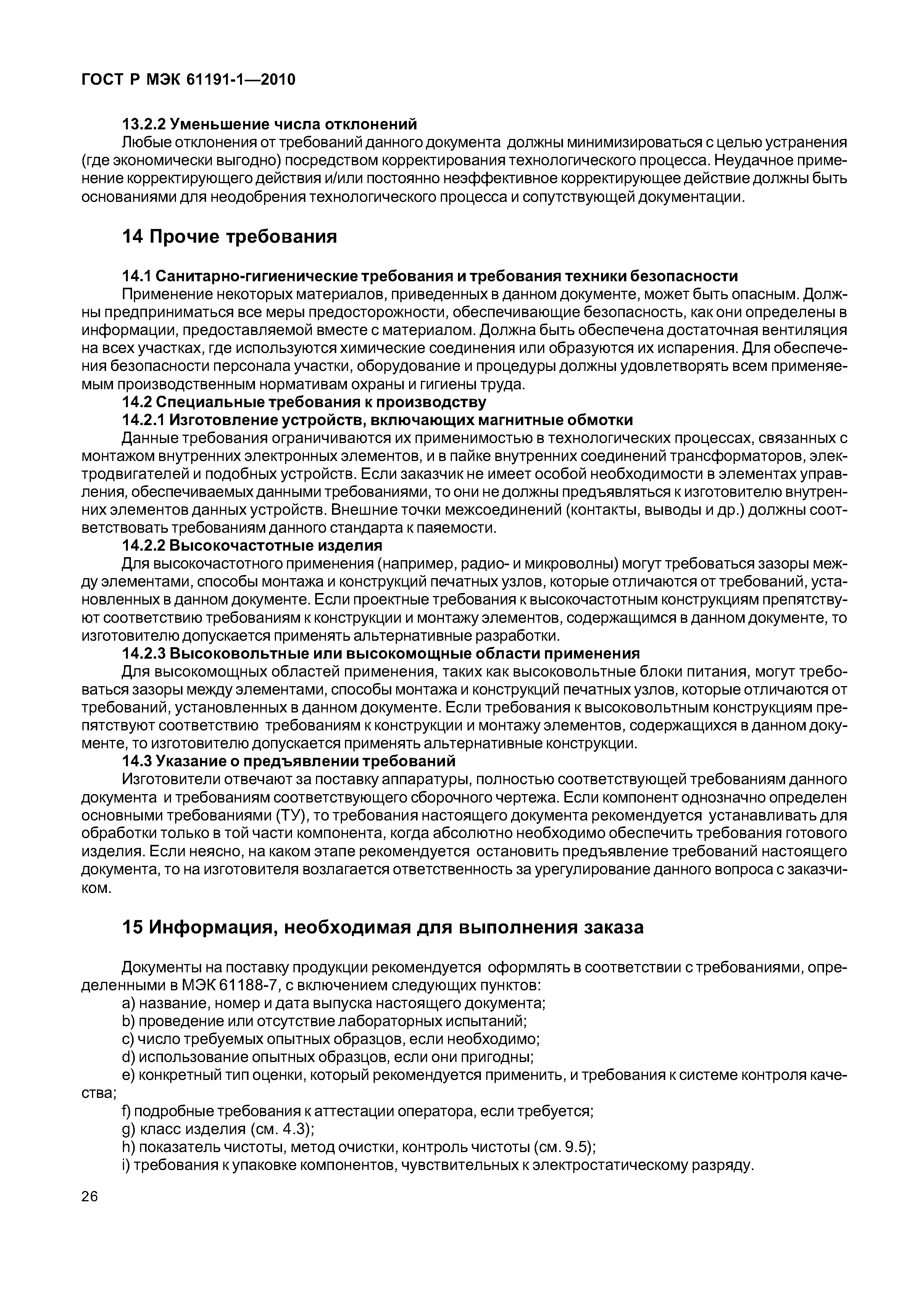

14 Прочие требования
   14.1 Санитарно-гигиенические требования и требования техники безопасности
   14.2 Специальные требования к производству
   14.3 Указание о предъявлении требований
15 Информация, необходимая для выполнения заказа

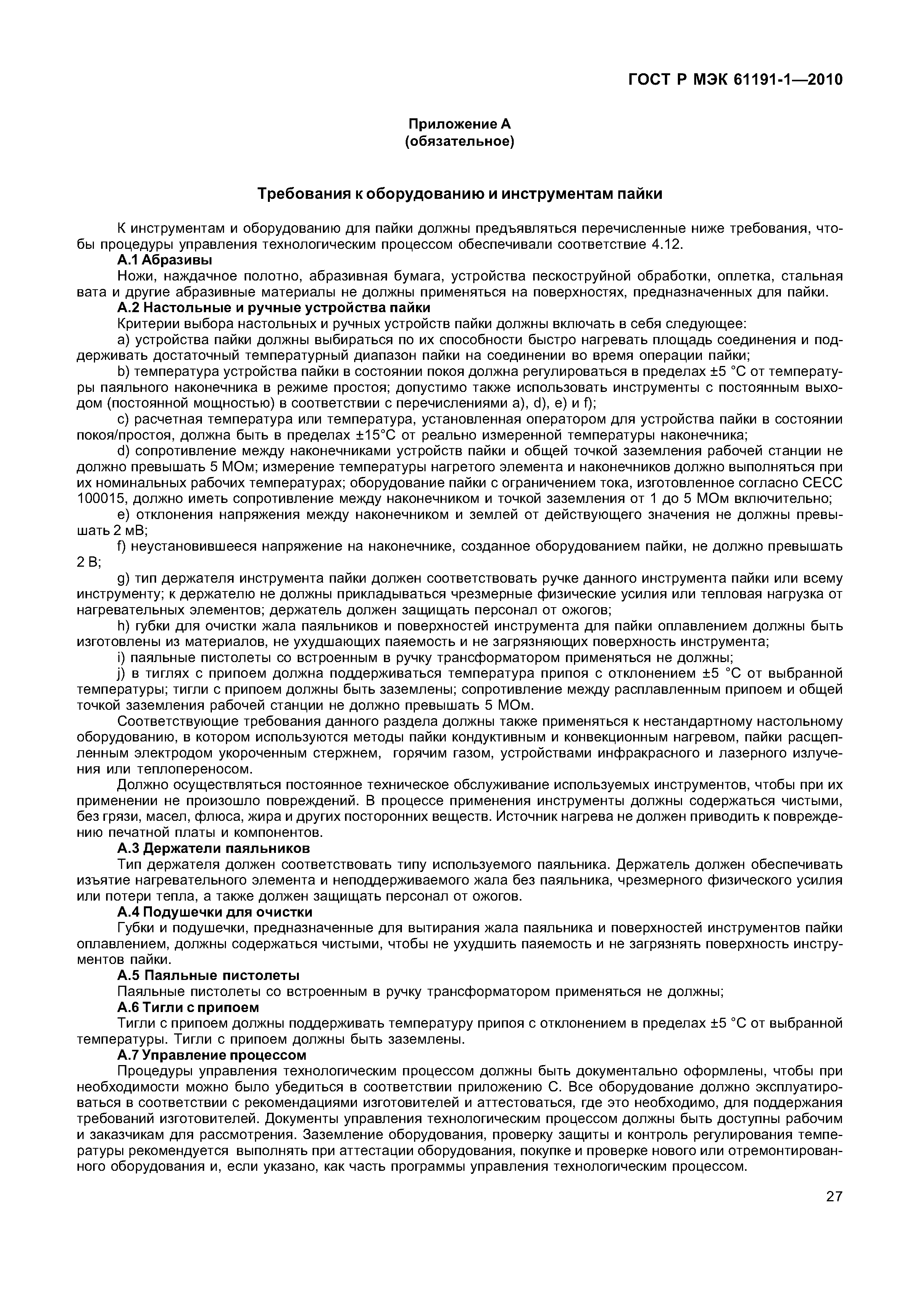

Приложение А (обязательное) Требования к оборудованию и инструментам пайки

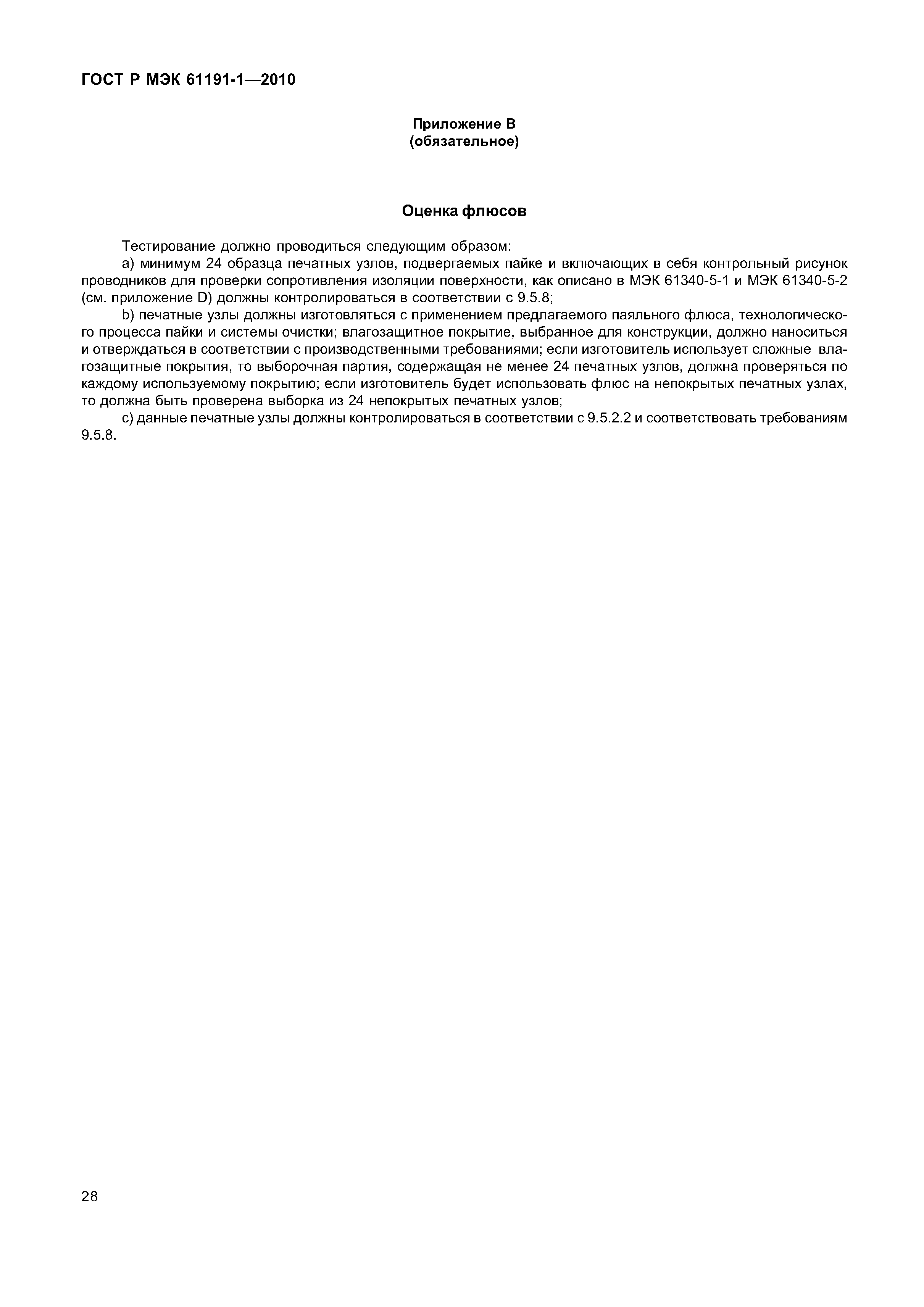

Приложение В (обязательное) Оценка флюсов

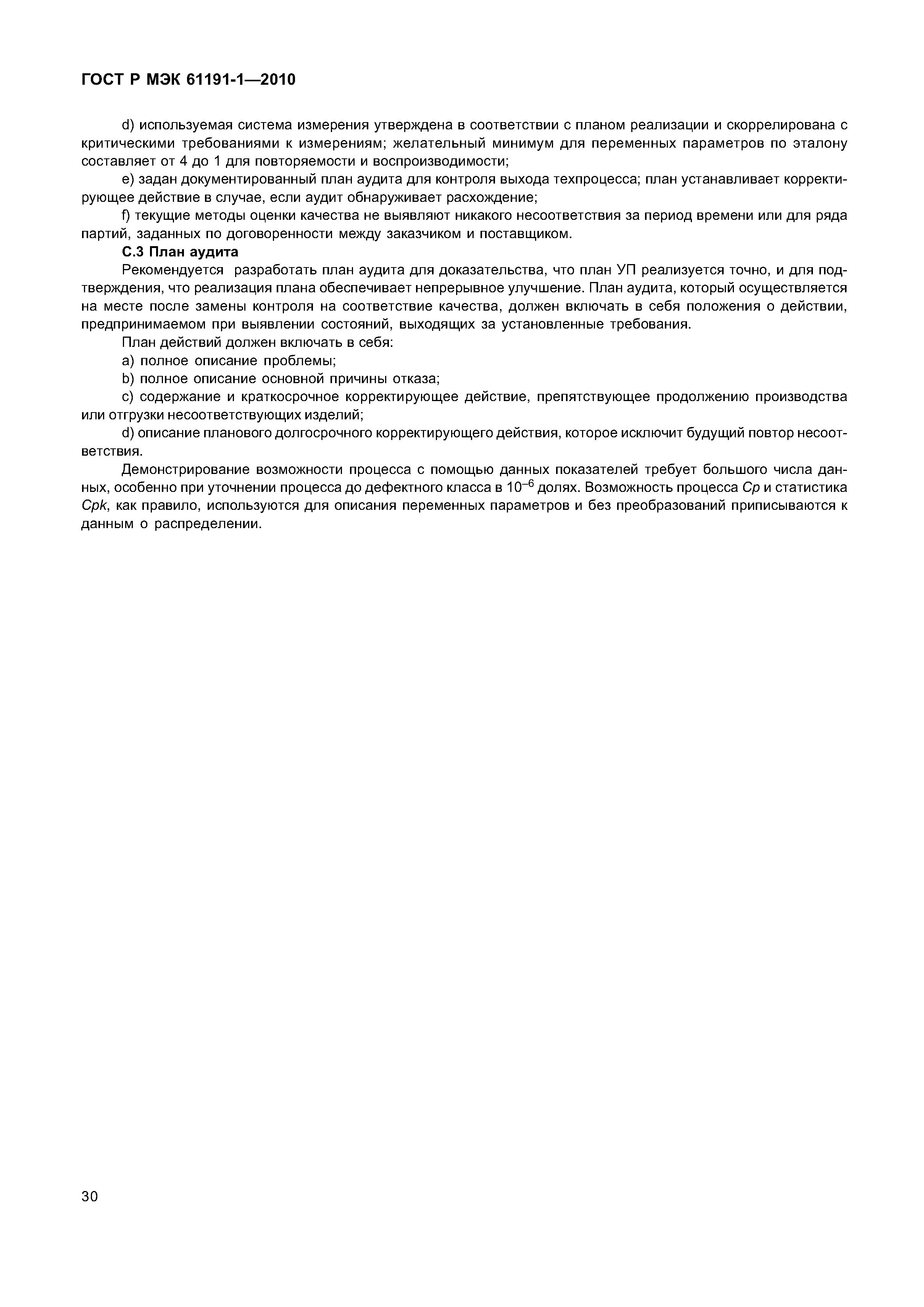

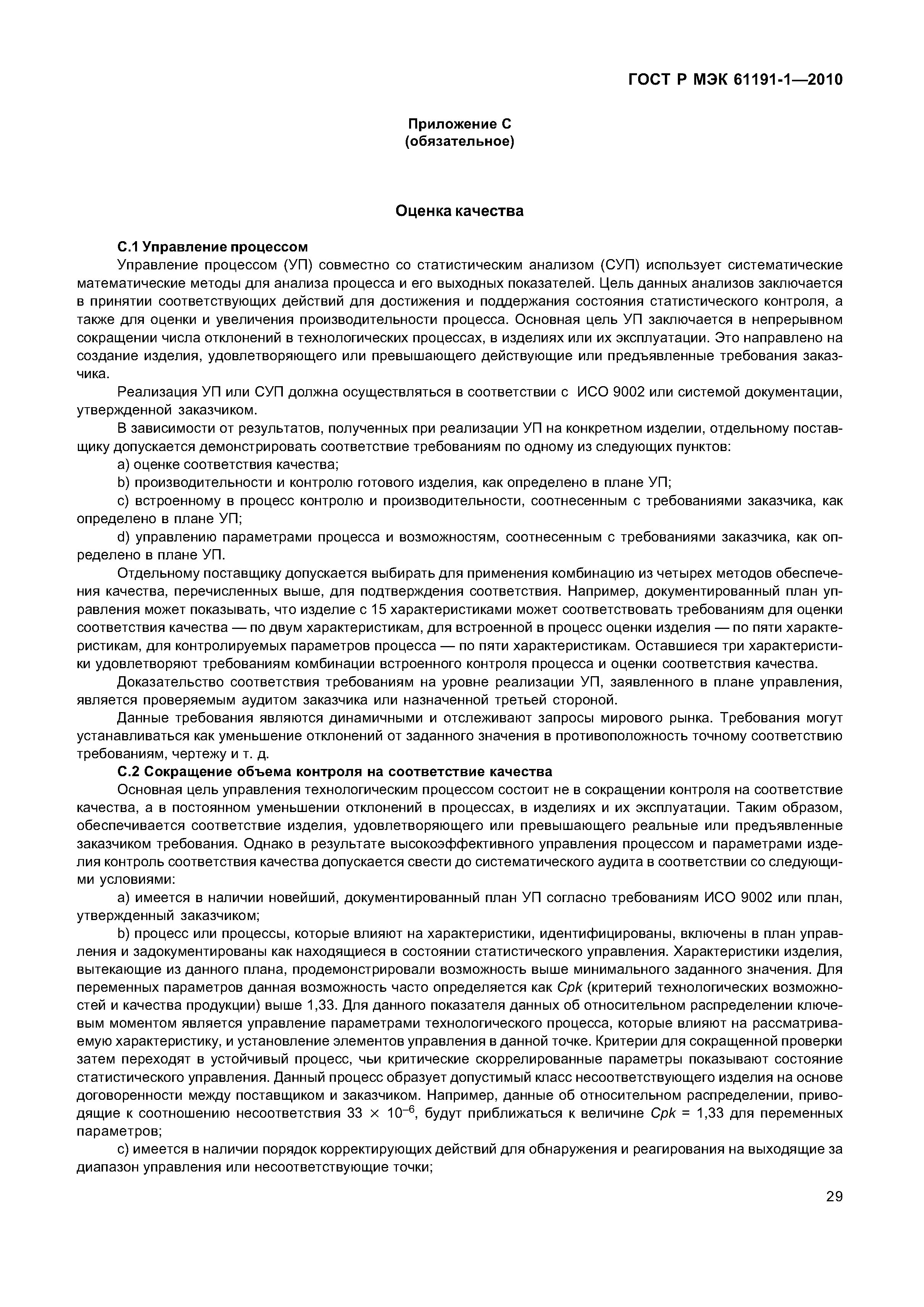

Приложение С (обязательное) Оценка качества

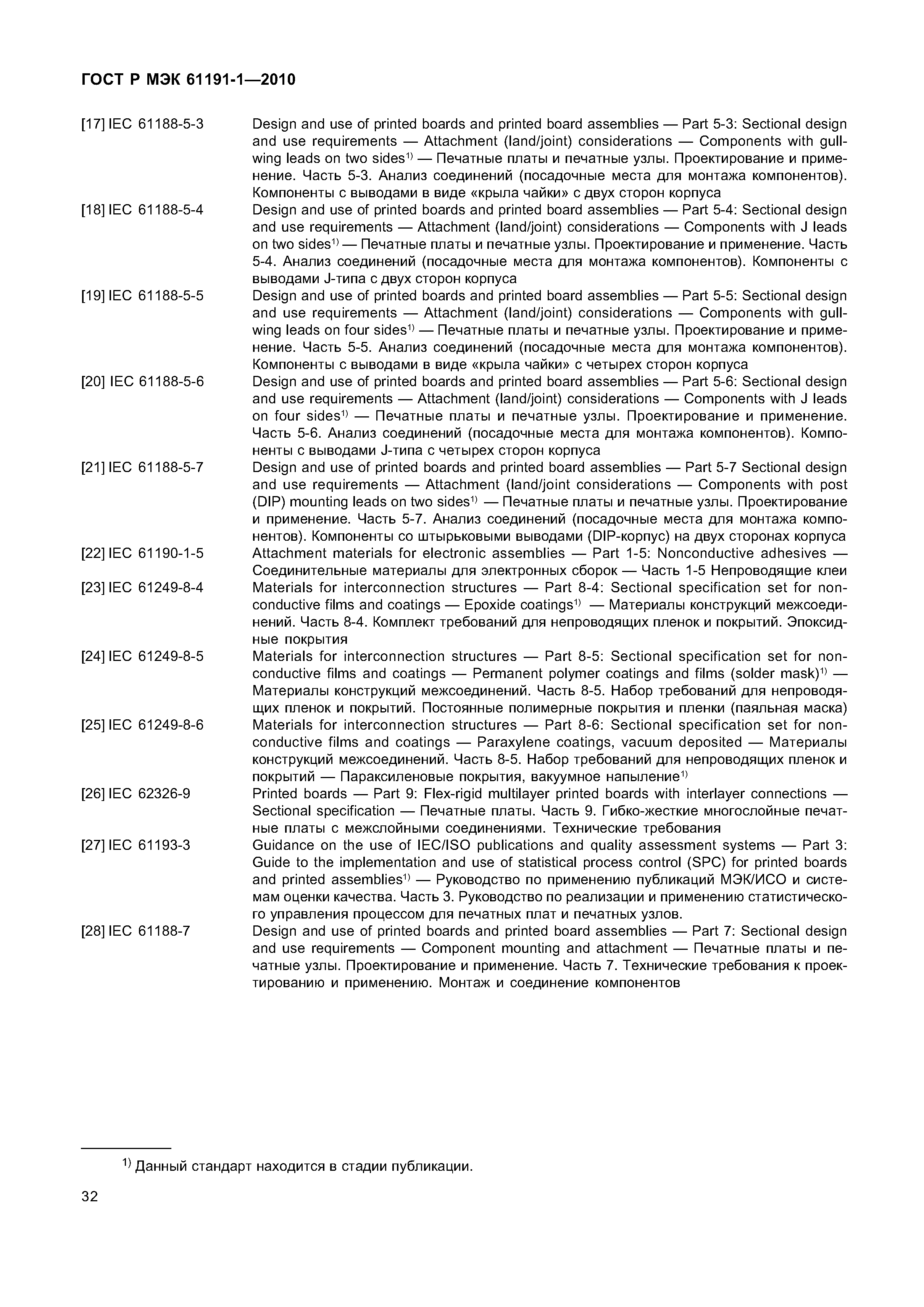

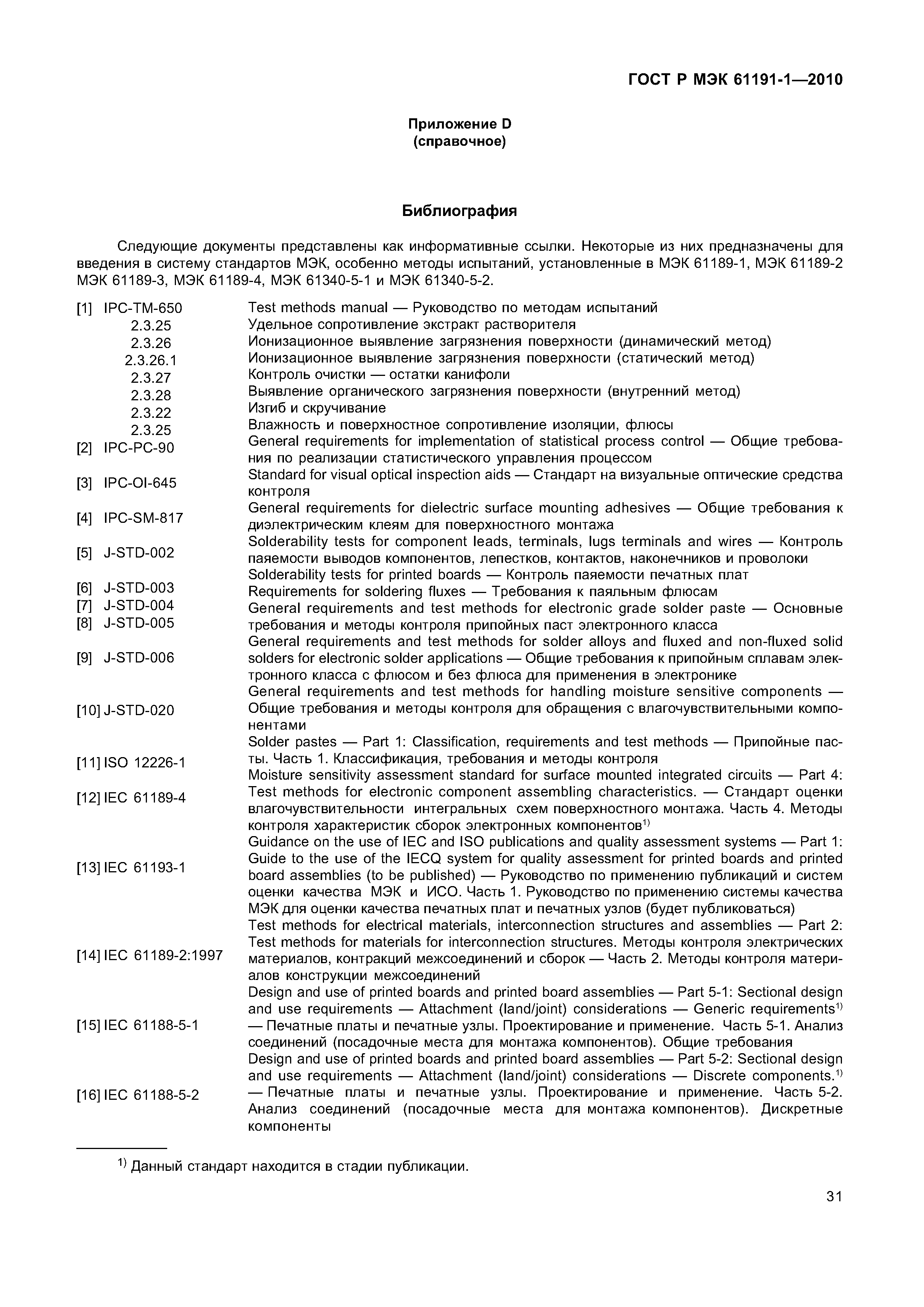

Приложение D (справочное) Библиография

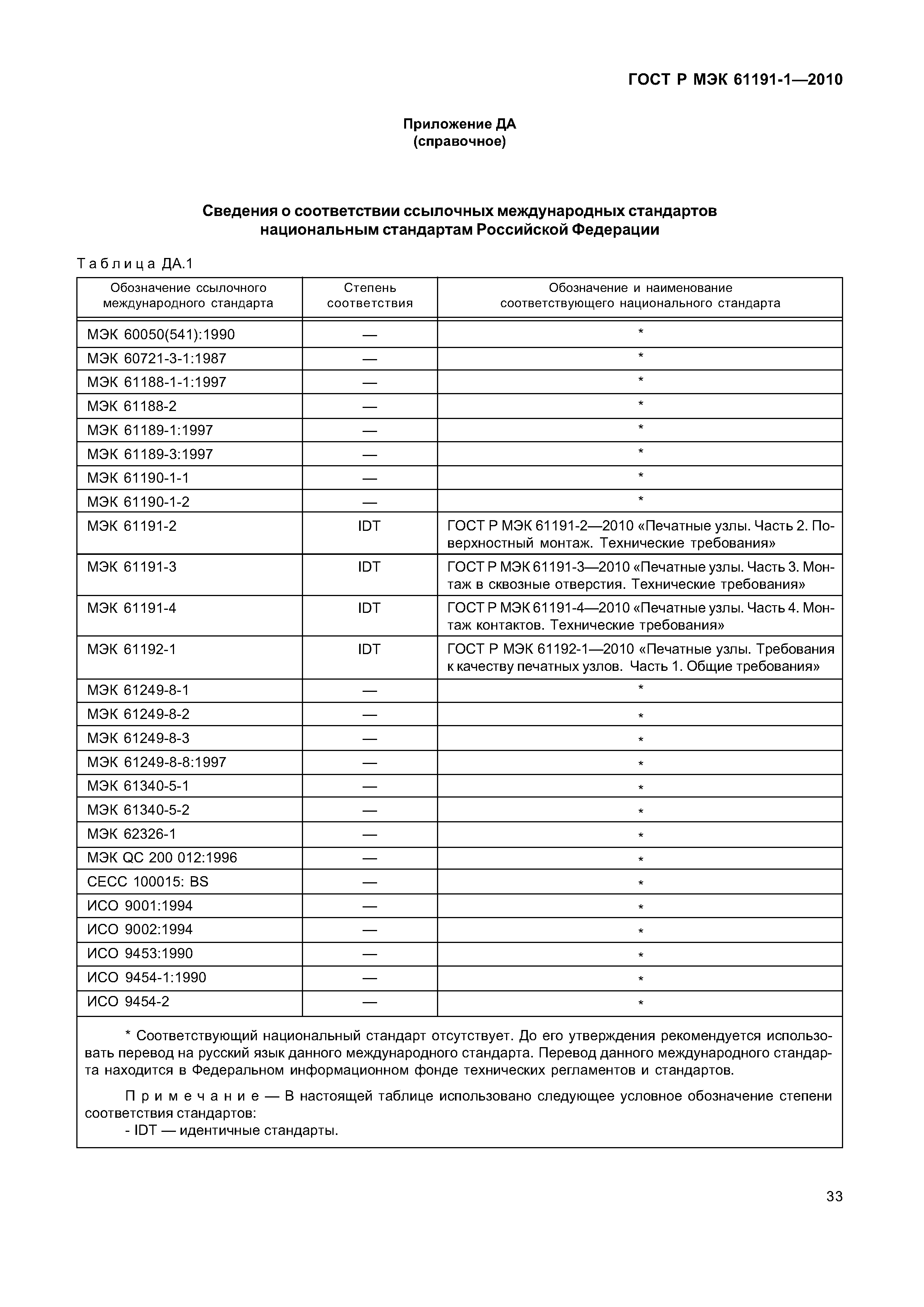

Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации
Разработан: АНО Изинтех
Утверждён:23.12.2010 Федеральное агентство по техническому регулированию и метрологии (1008-ст)
Издан: Стандартинформ (2011 г. )
Расположен в:Техническая документация Электроэнергия ЭЛЕКТРОНИКА Электронные компоненты в сборе Экология ЭЛЕКТРОНИКА Электронные компоненты в сборе
Нормативные ссылки:
