Скачать Серия ИИ-04-10 Выпуск 4. Монтажные узлы и детали связевого каркаса с колоннами сечением 30х30 см. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия ИИ-04-10

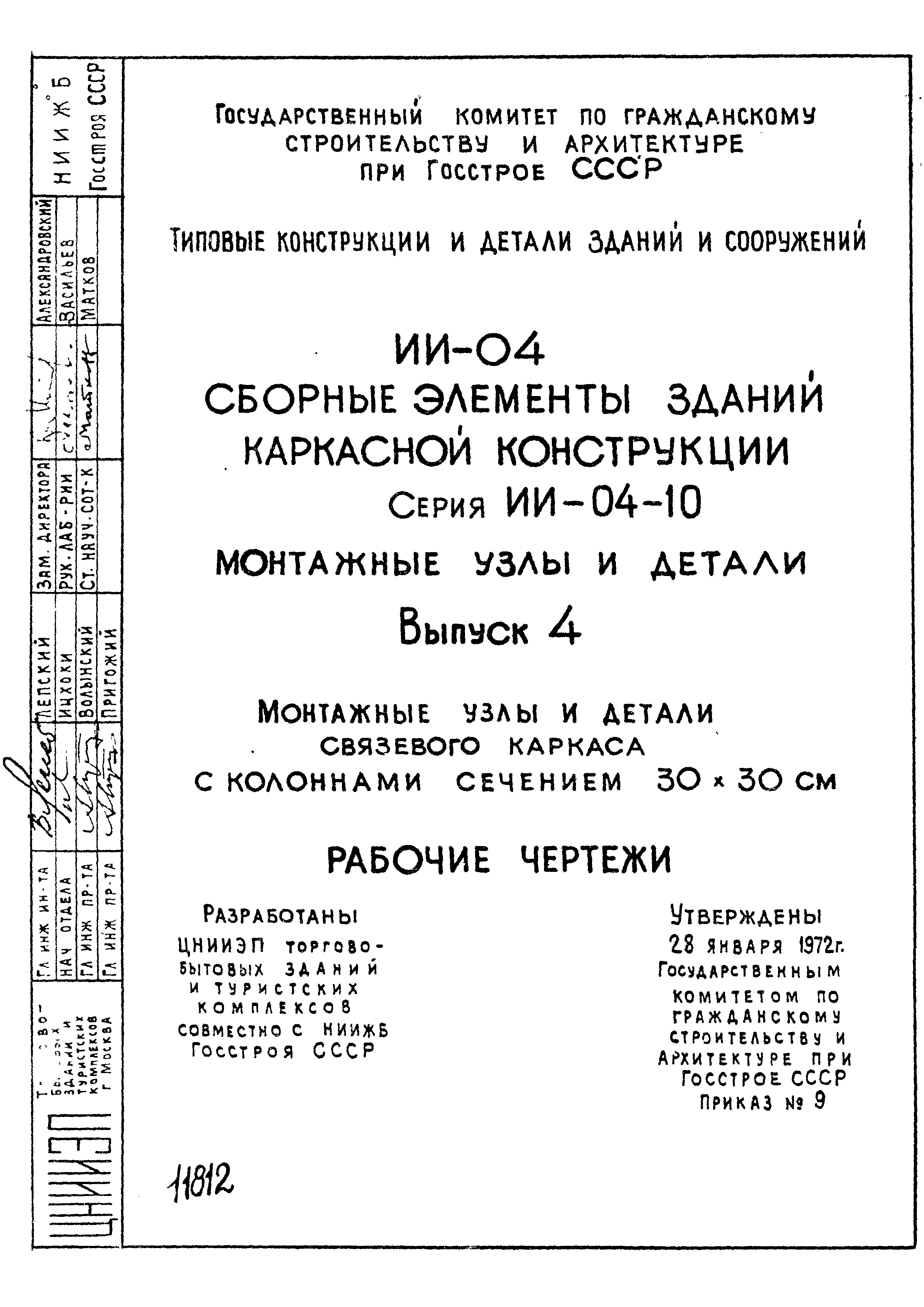

Выпуск 4. Монтажные узлы и детали связевого каркаса с колоннами сечением 30х30 см. Рабочие чертежи

Обозначение: Серия ИИ-04-10
Обозначение англ: Series ИИ-04-10
Статус:не действует
Название рус.:Выпуск 4. Монтажные узлы и детали связевого каркаса с колоннами сечением 30х30 см. Рабочие чертежи
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017

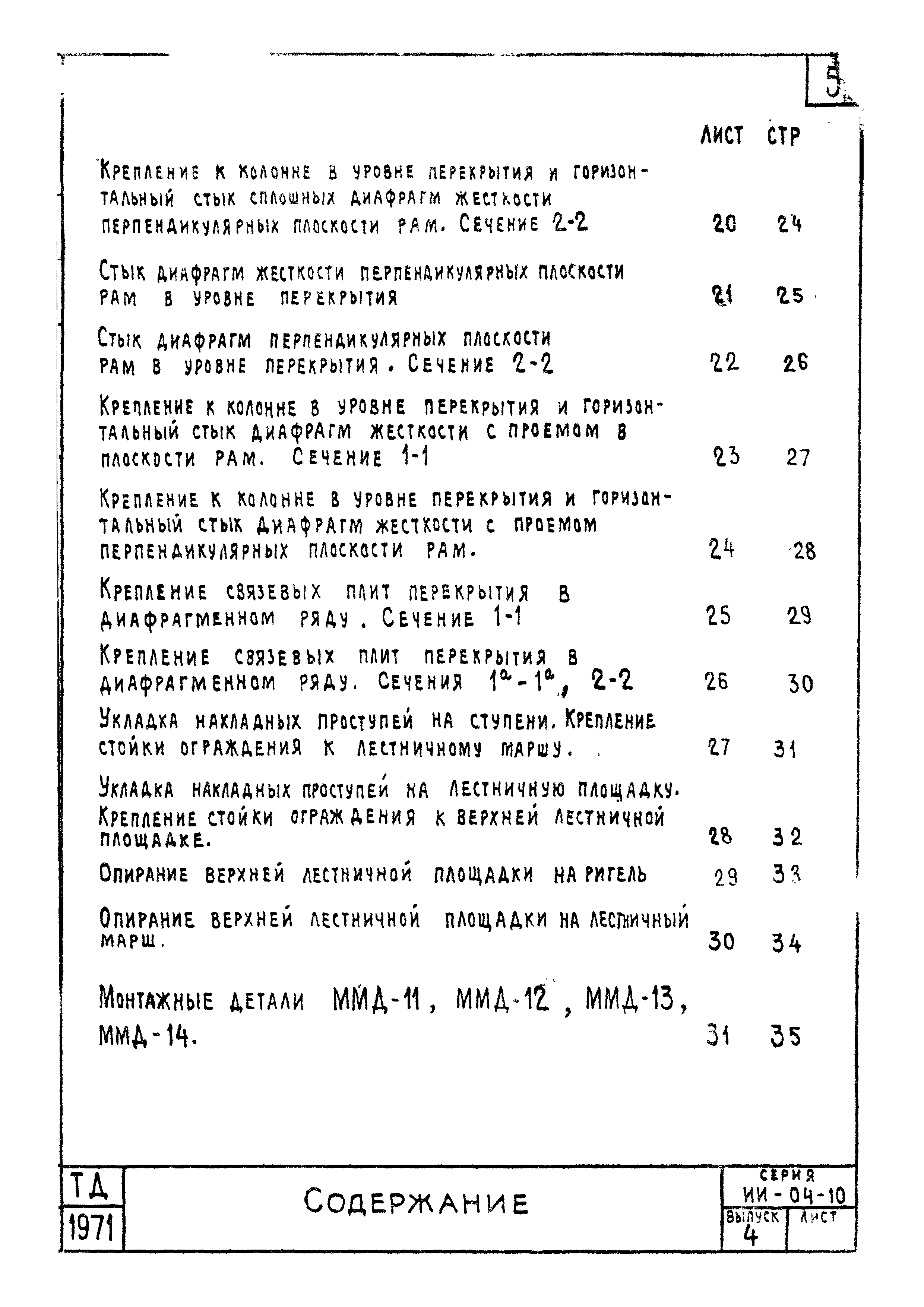

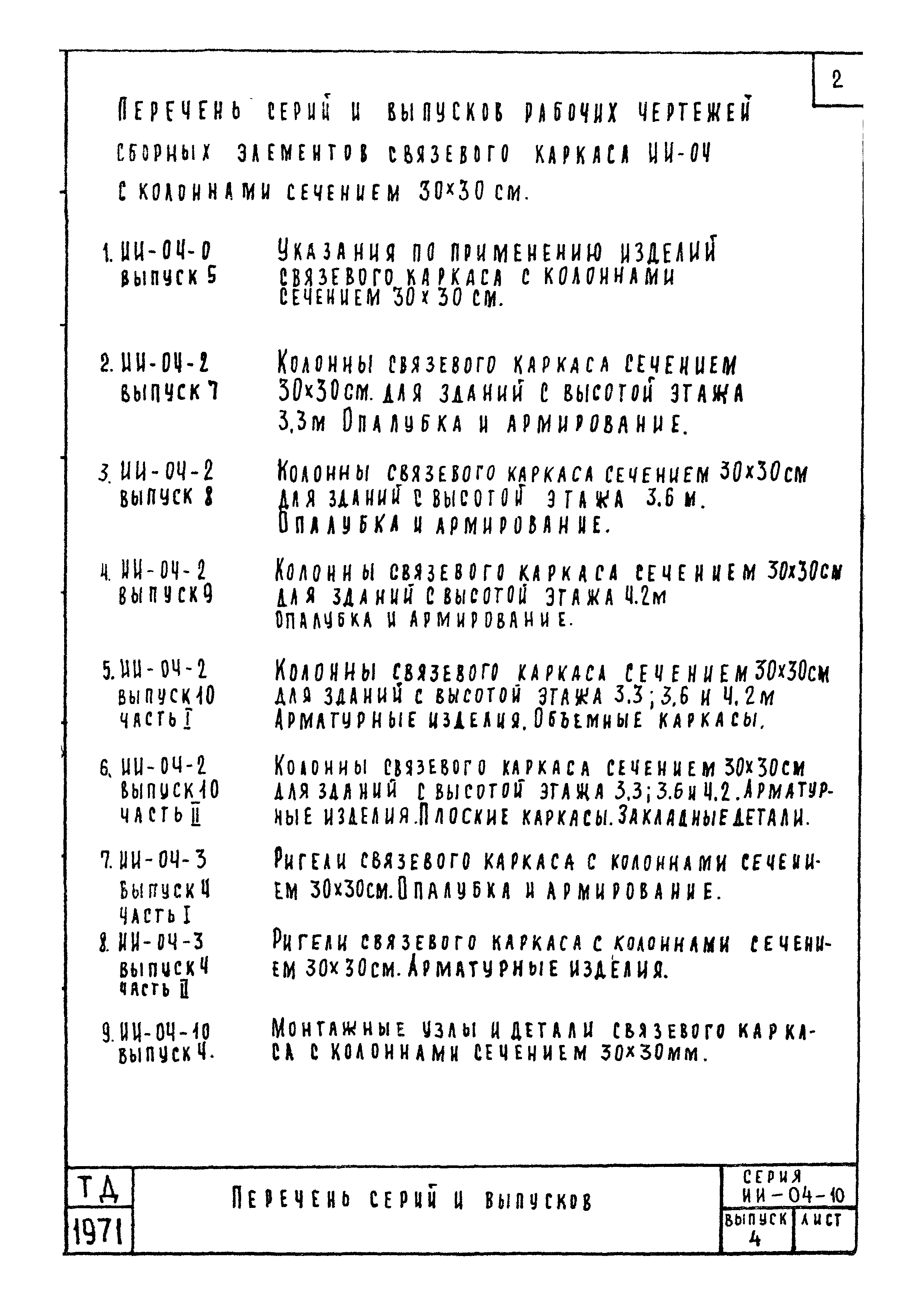

Оглавление:Перечень серий и выпусков

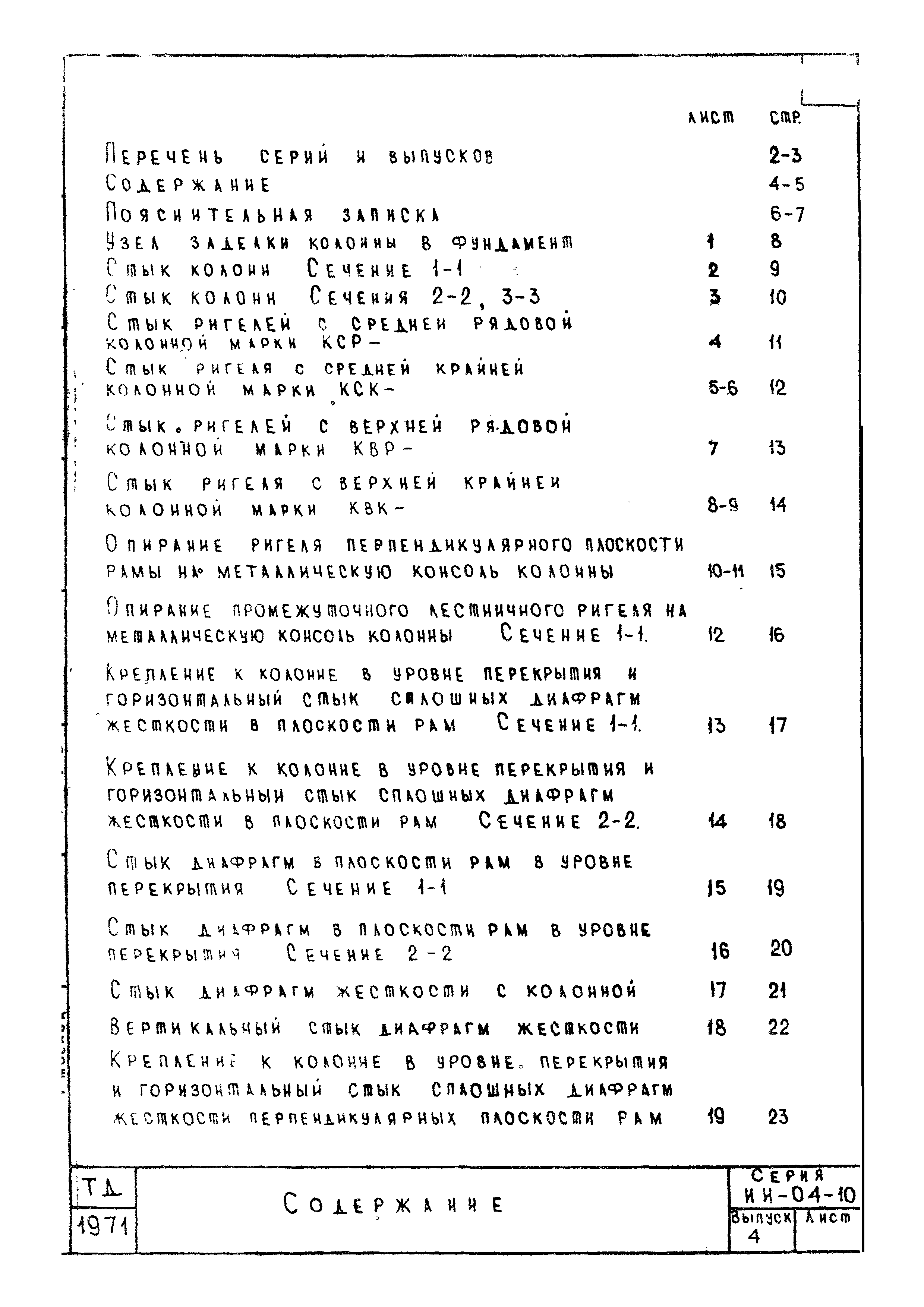

Содержание

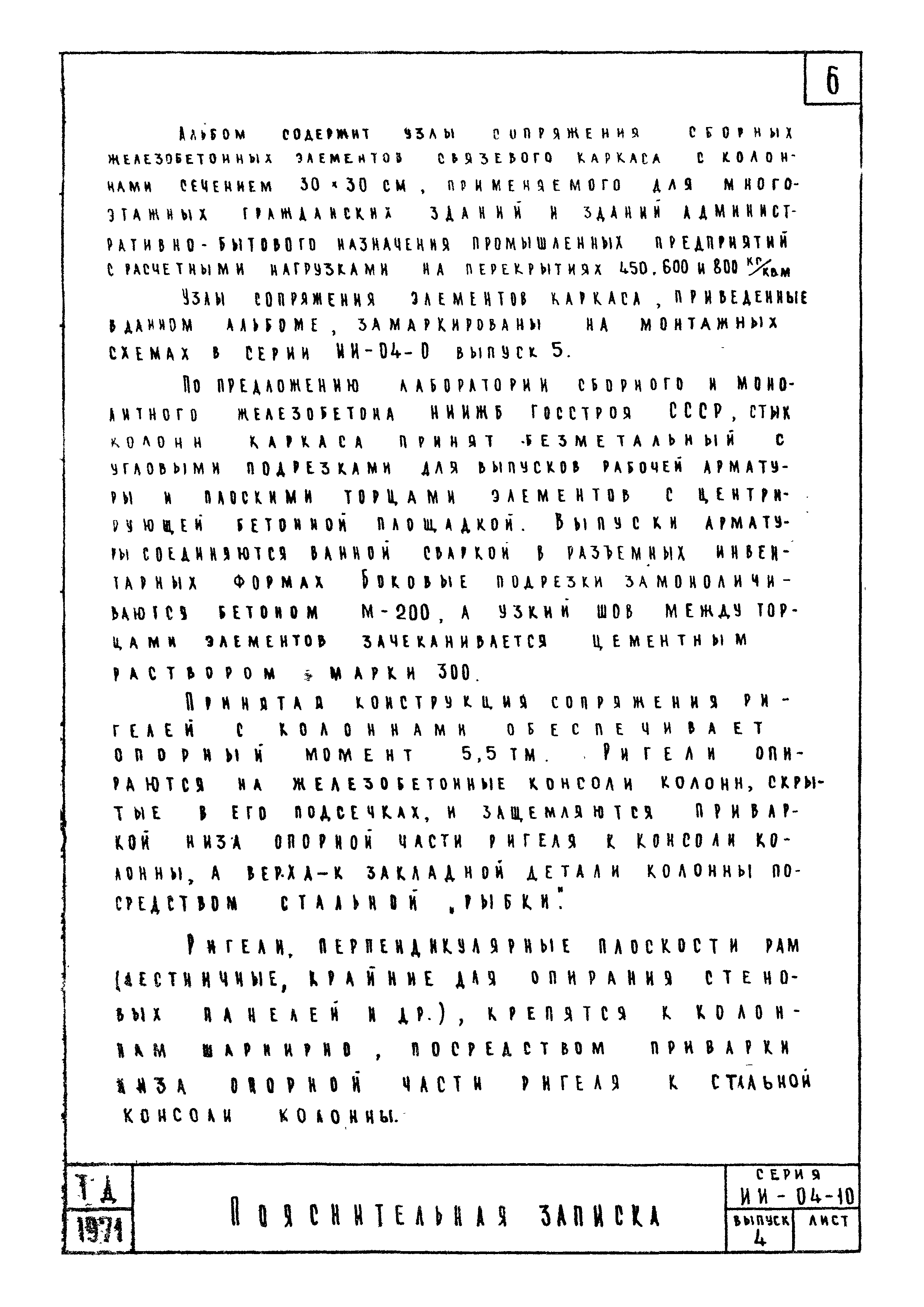

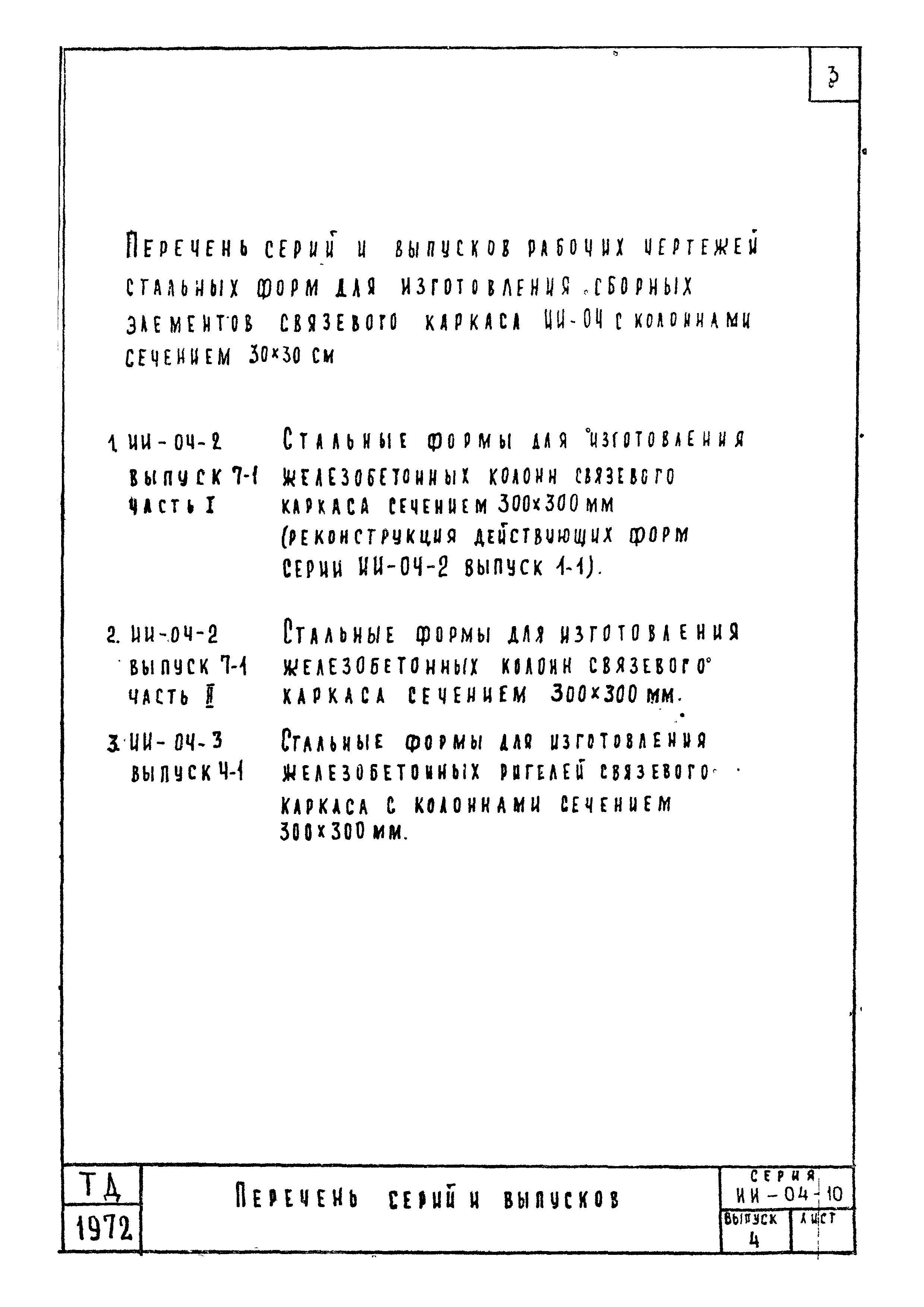

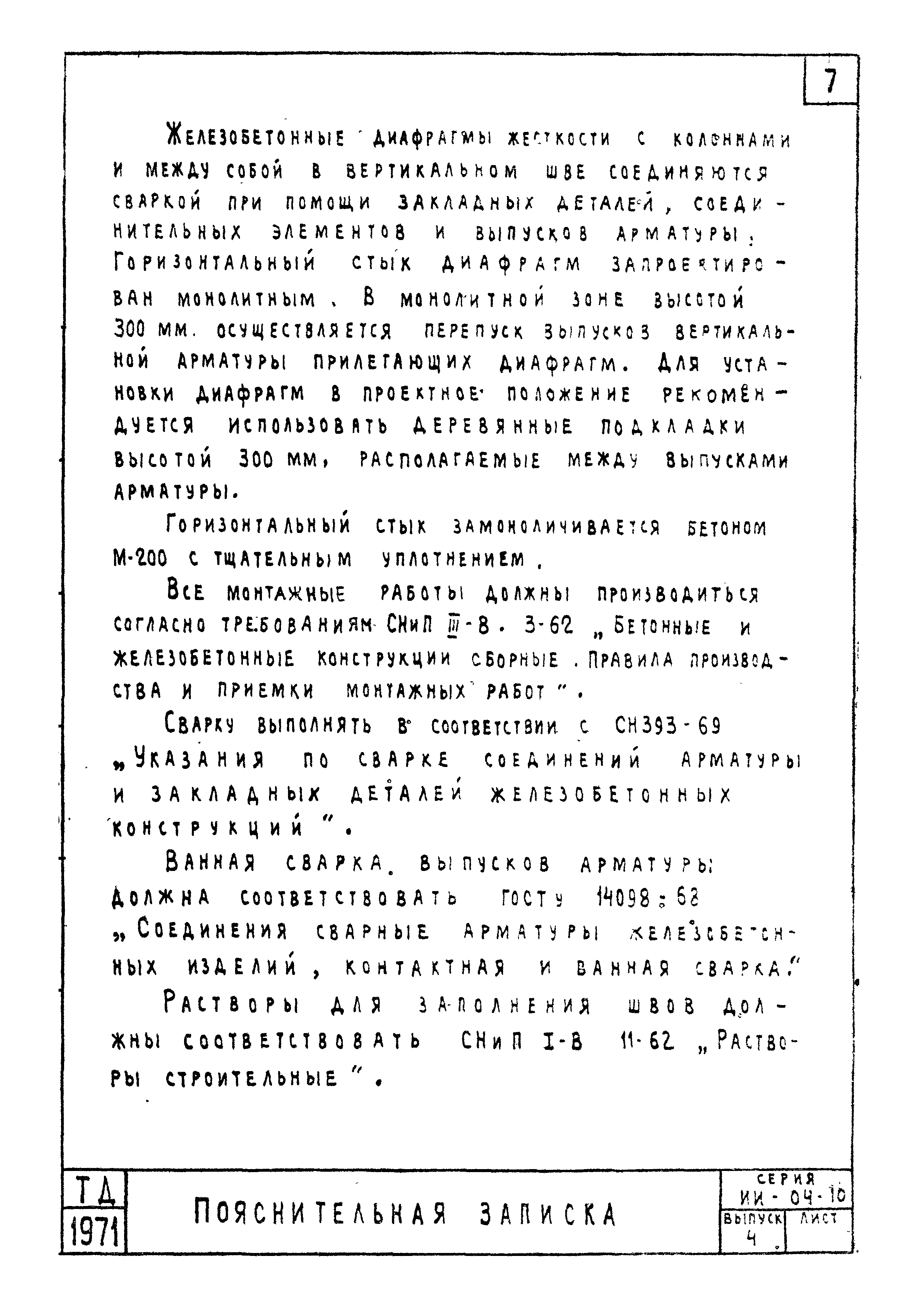

Пояснительная записка

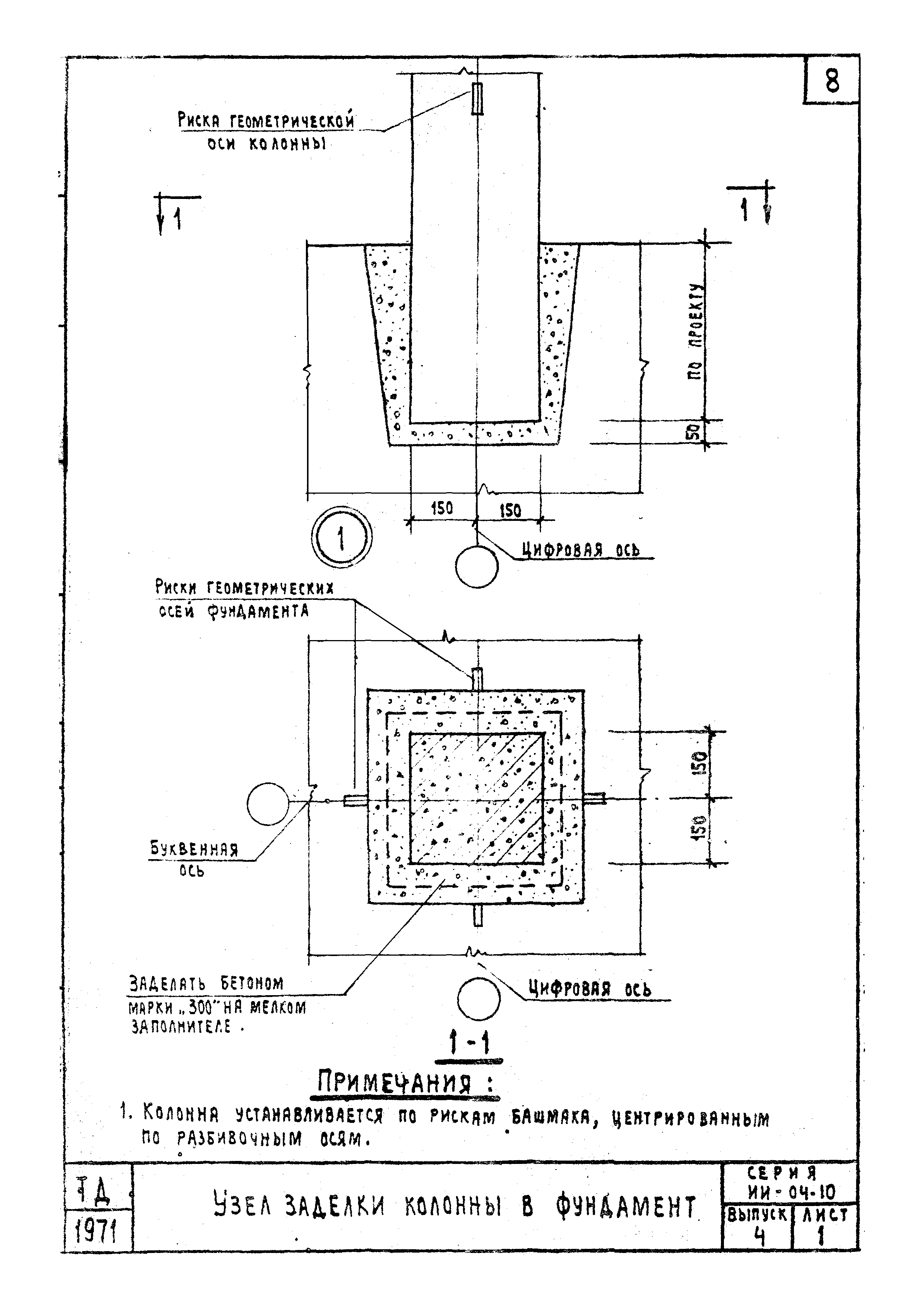

Узел заделки колонны в фундамент

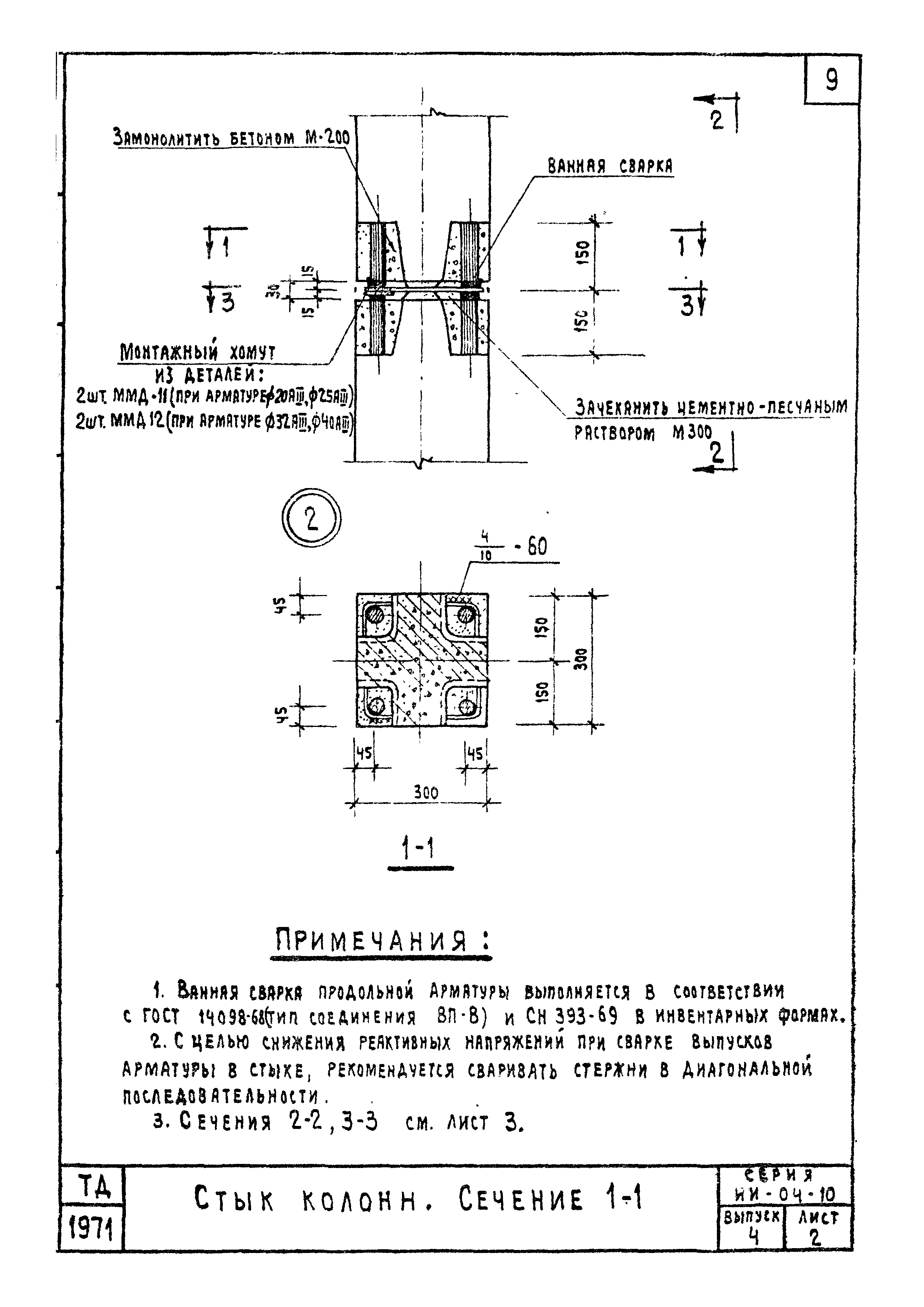

Стык колонн. Сечение 1-1

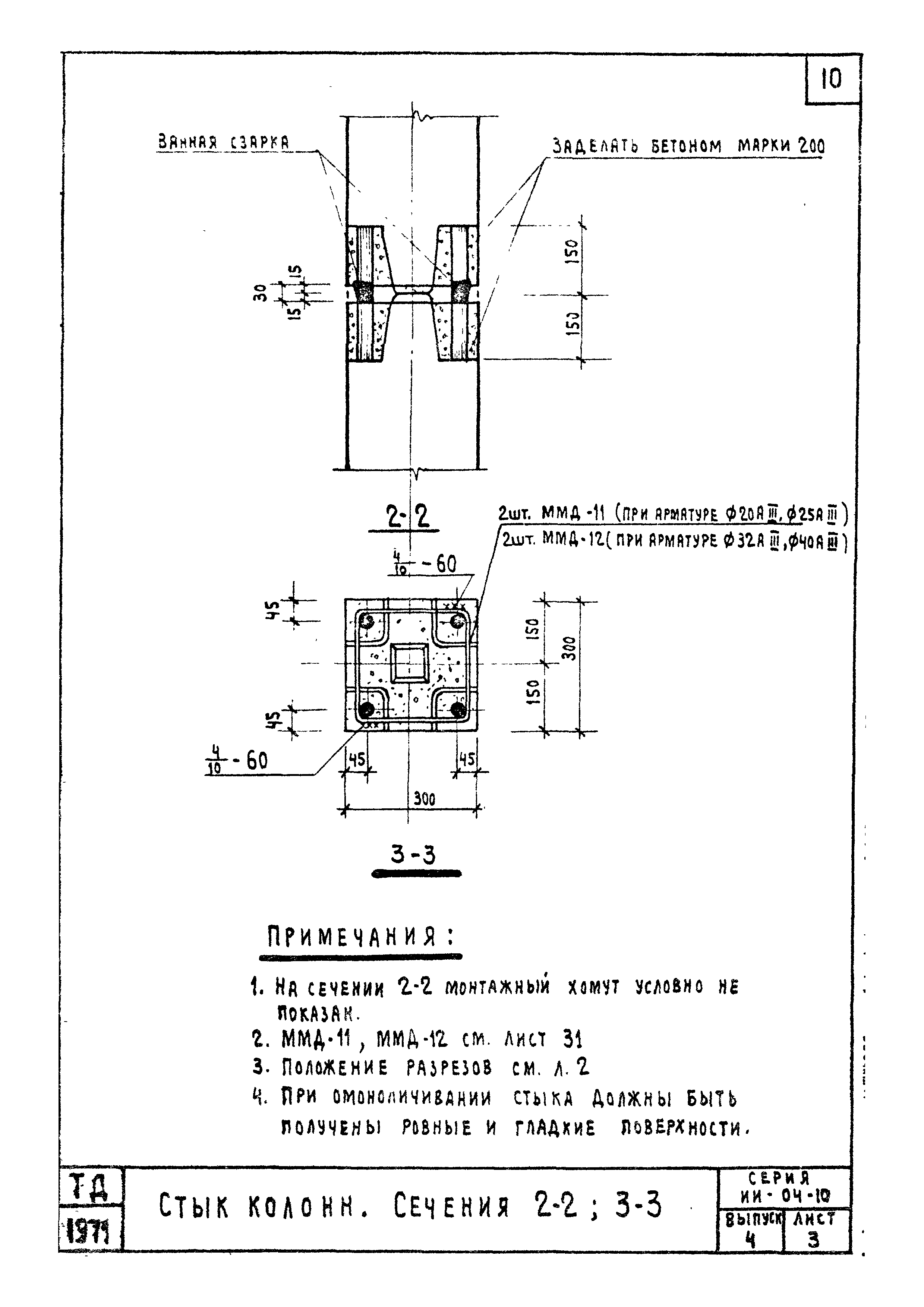

Стык колонн. Сечения 2-2;3-3

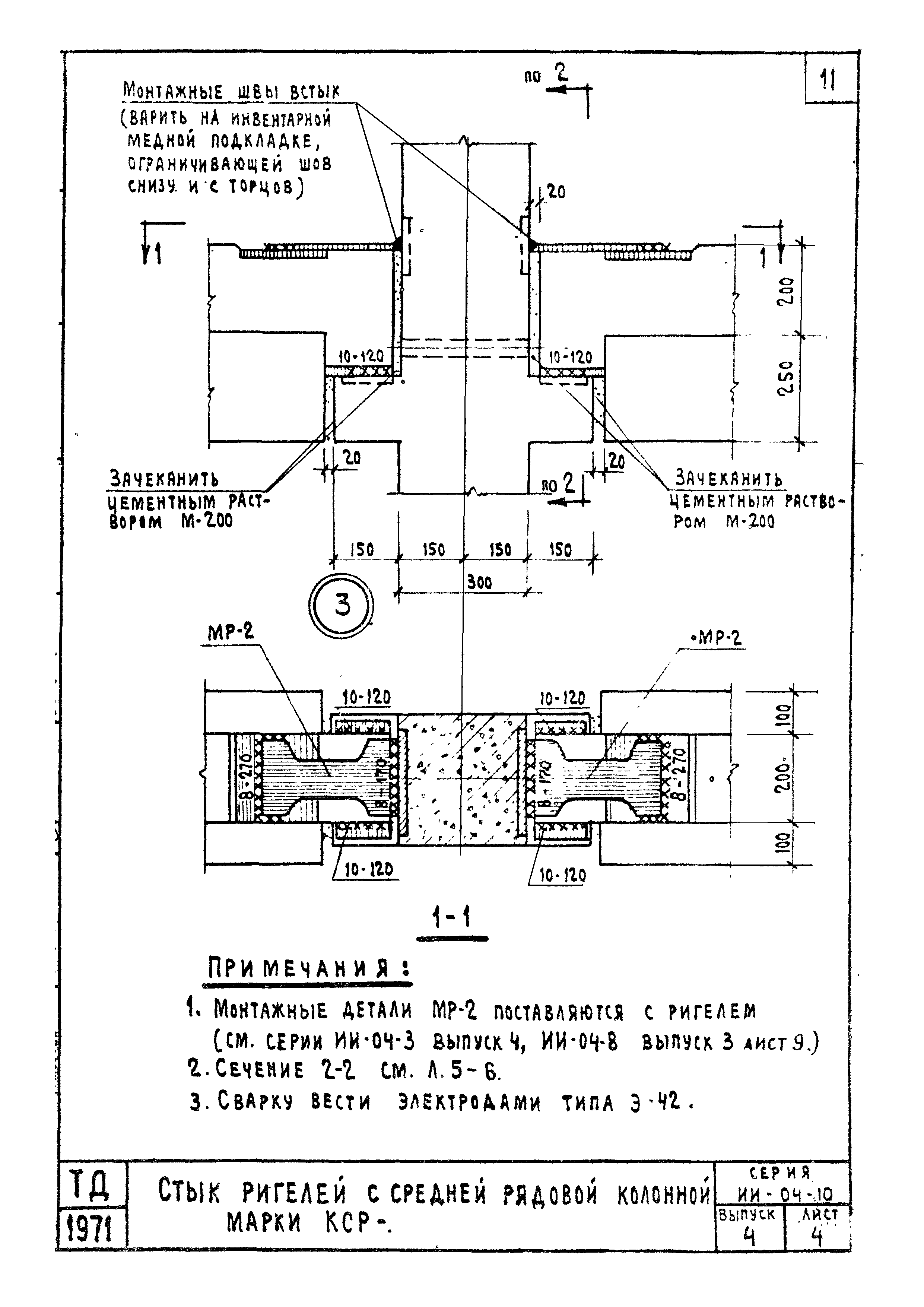

Стык ригелей с средней рядовой колонной марки КСР

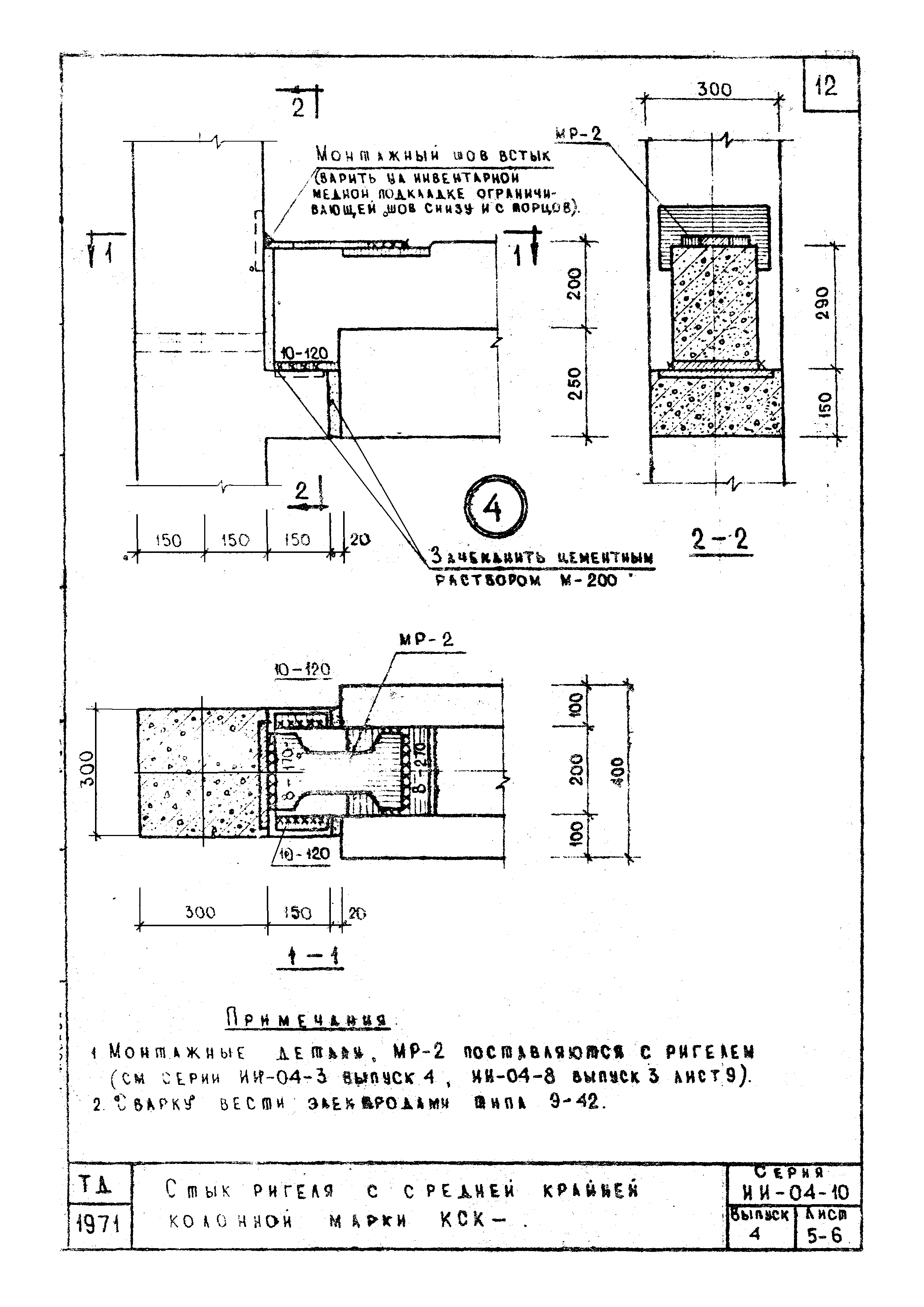

Стык ригелей с средней рядовой колонной марки КСК

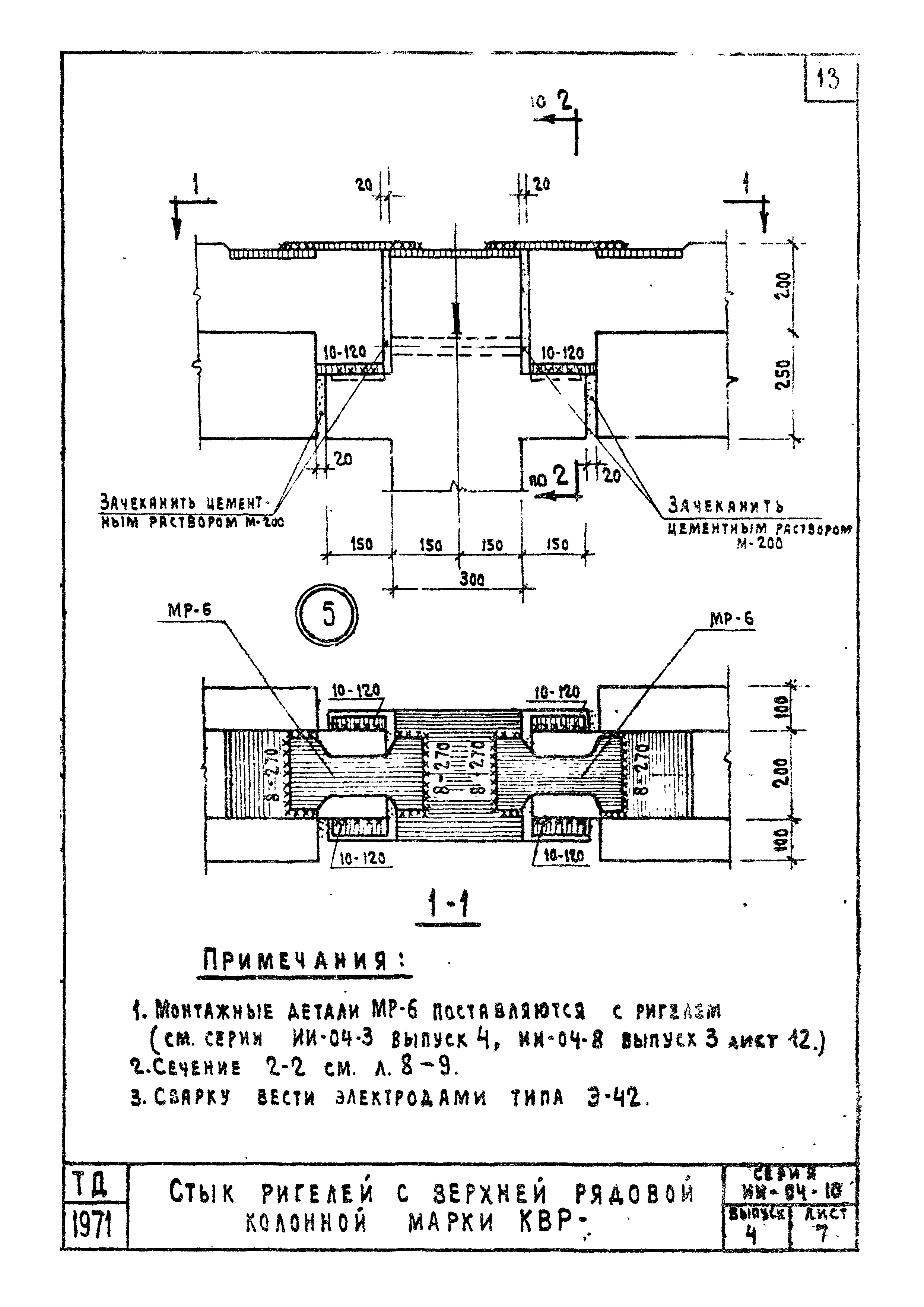

Стык ригелей с средней рядовой колонной марки КВР

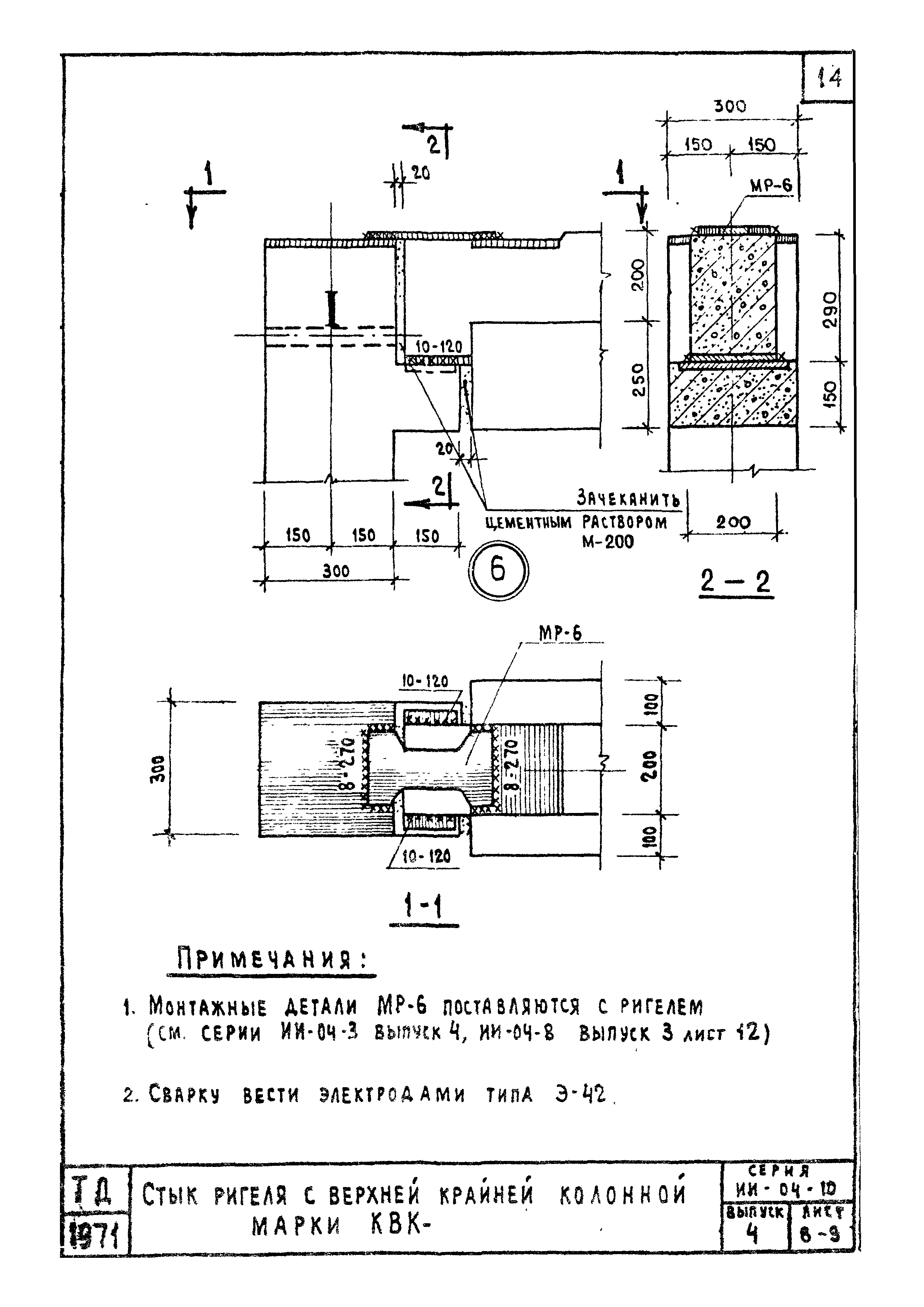

Стык ригеля с верхней крайней колонной марки КВК

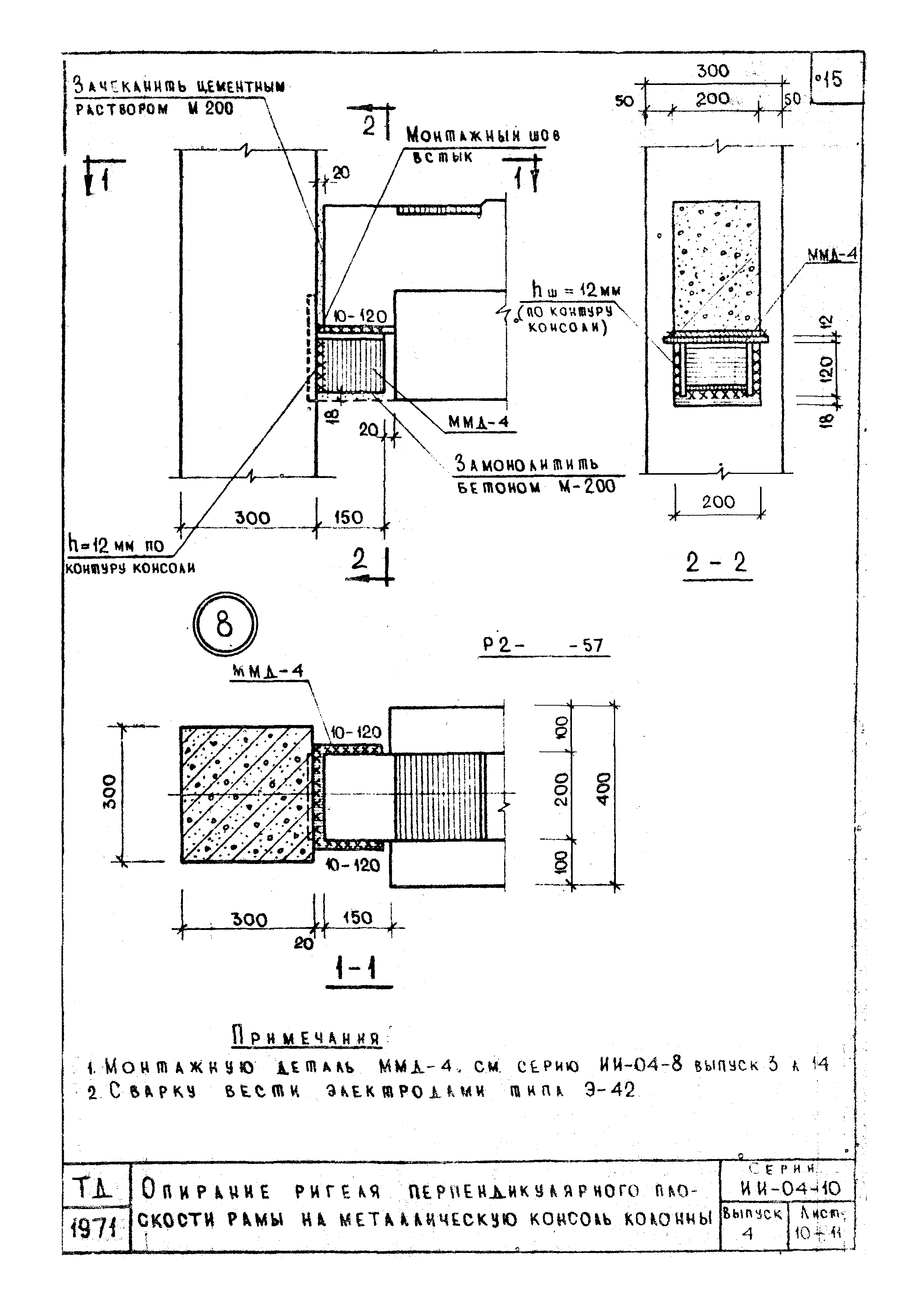

Опирание ригеля перпендикулярного плоскости рамы на металлическую консоль колонны

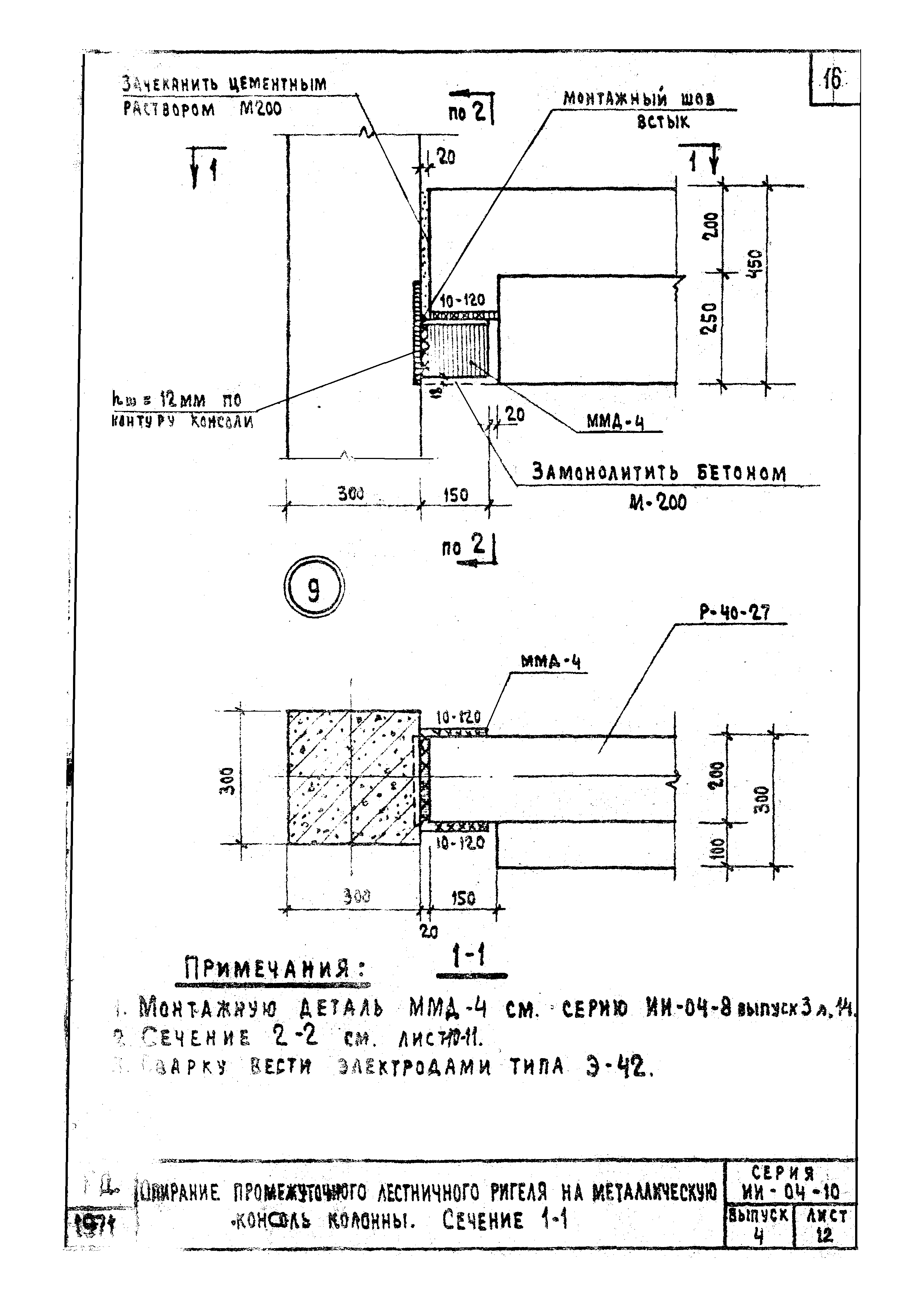

Опирание промежуточного лестничного ригеля на металлическую консоль колонны. Сечение 1-1

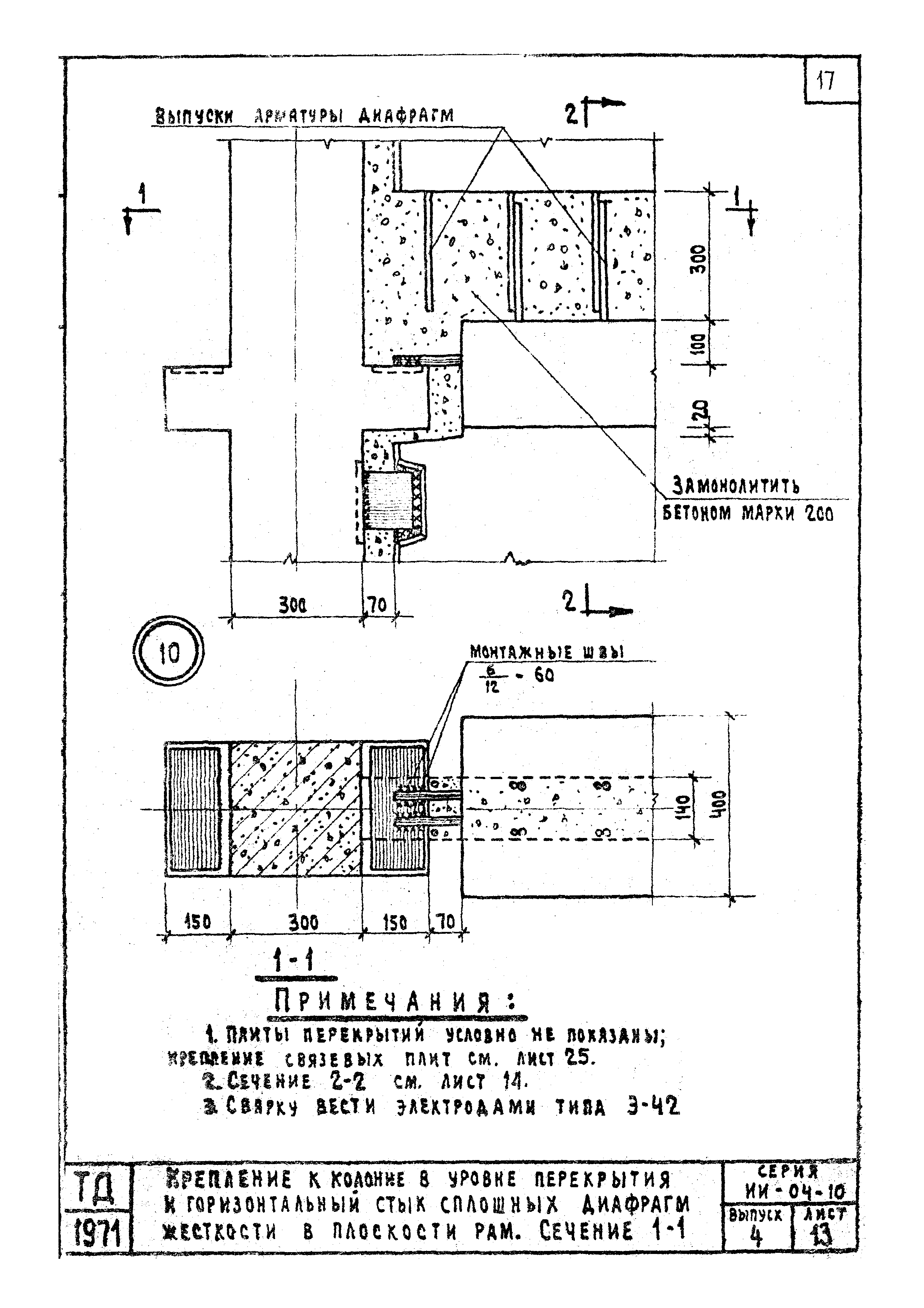

Крепление к колонне в уровне перекрытия и горизонтальный стык сплошных диафрагм жесткости в плоскости рам. Сечение 1-1

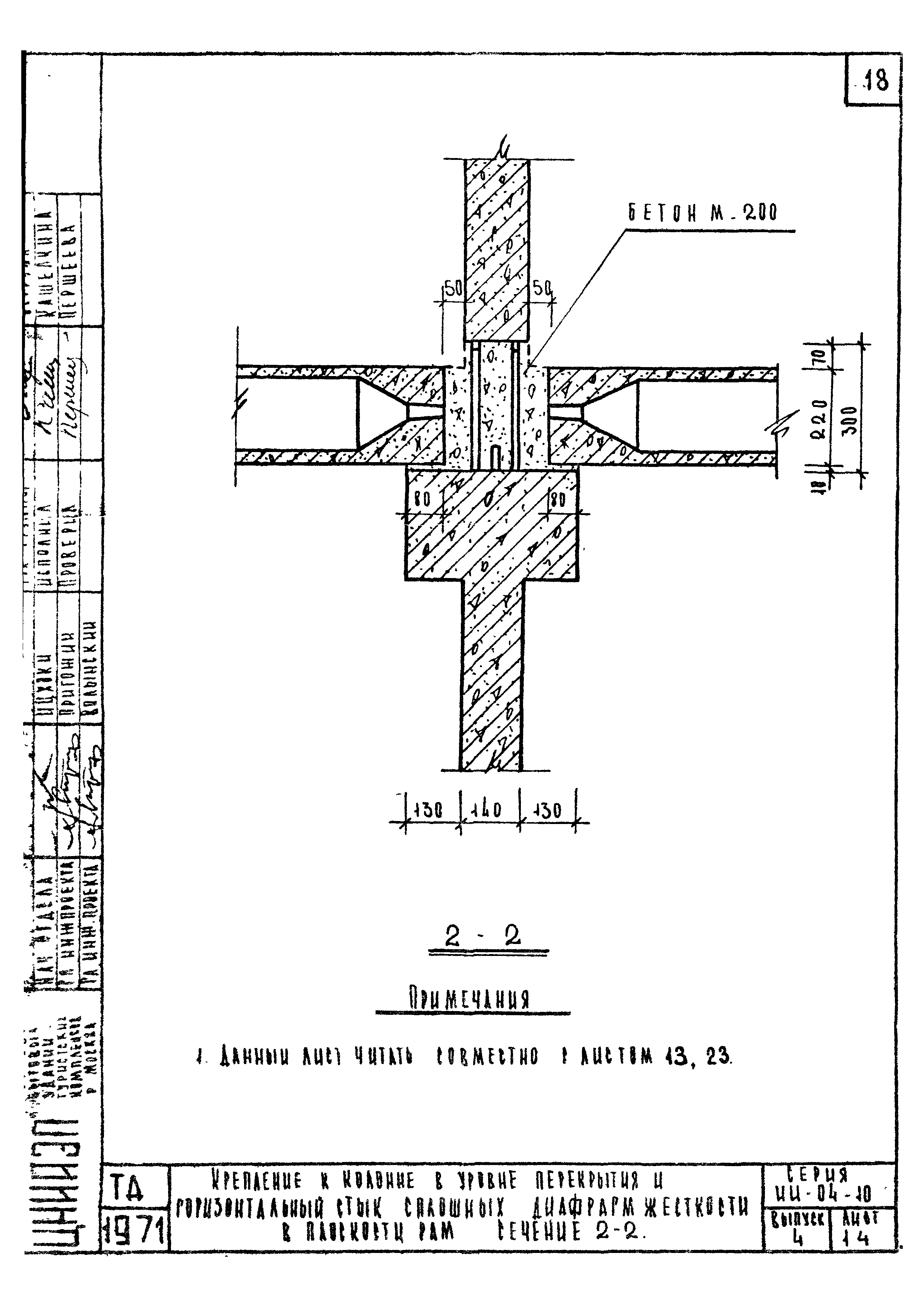

Крепление к колонне в уровне перекрытия и горизонтальный стык сплошных диафрагм жесткости в плоскости рам. Сечение 2-2

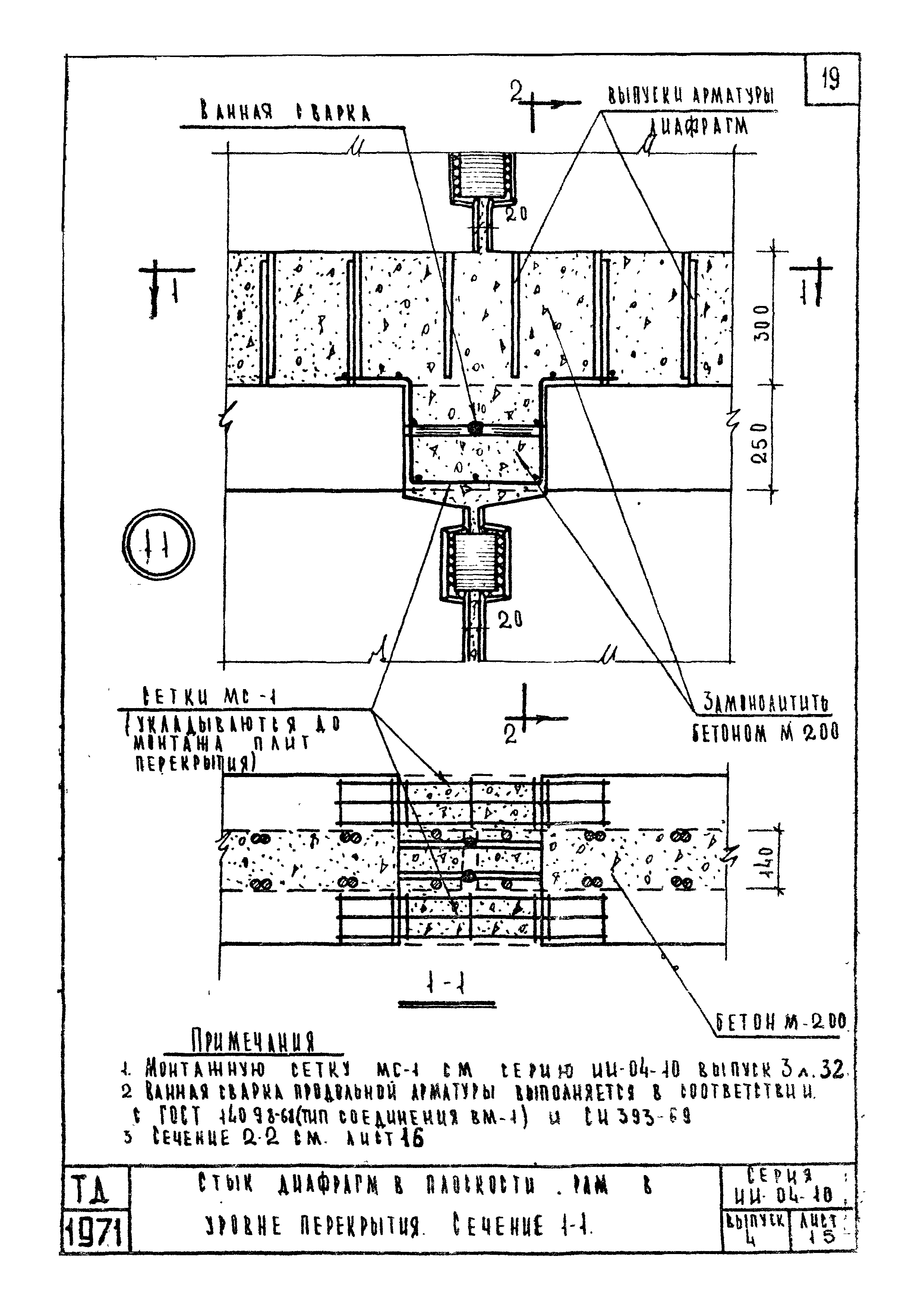

Стык диафрагм в плоскости рам в уровне перекрытия. Сечение 1-1

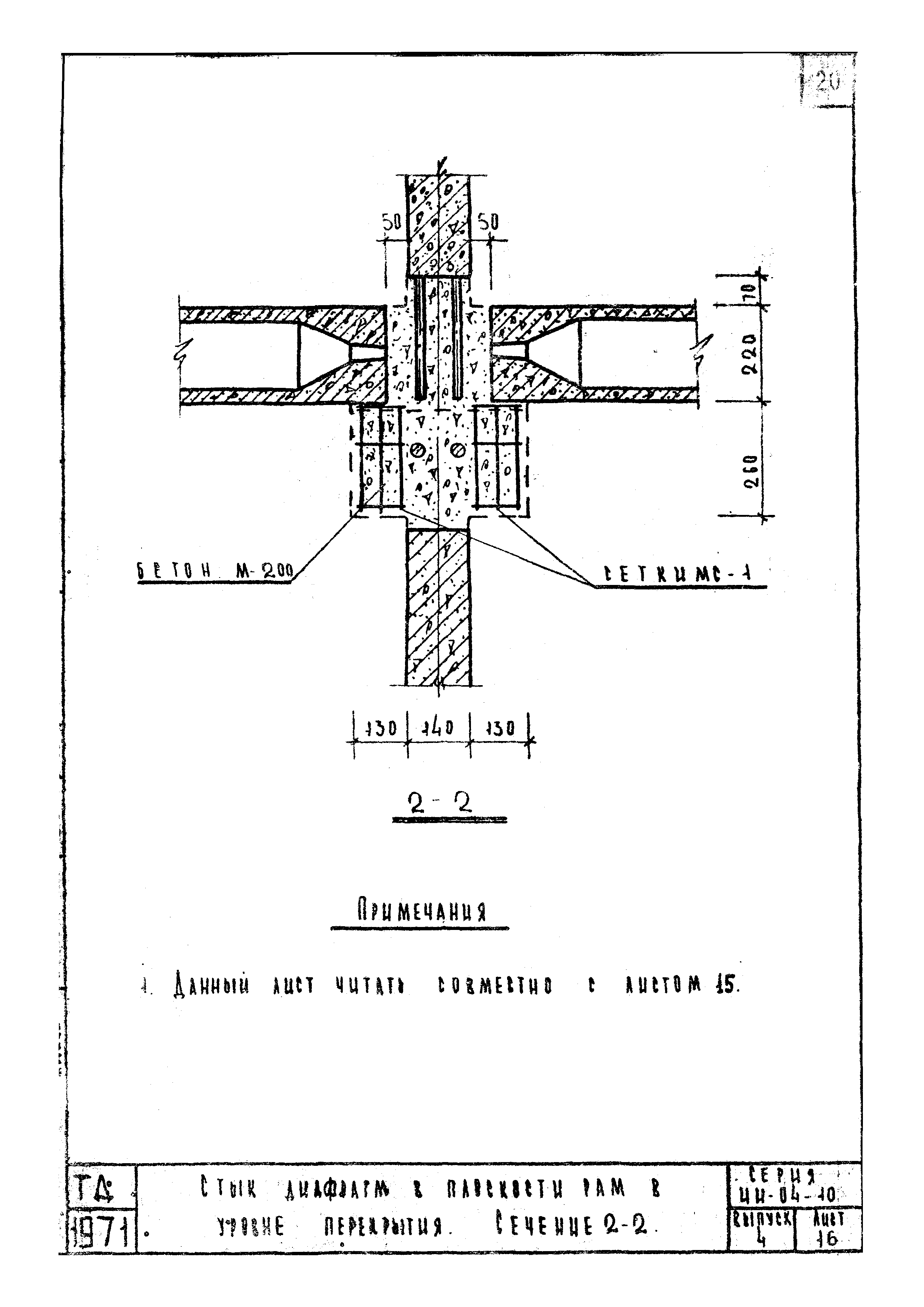

Стык диафрагм в плоскости рам в уровне перекрытия. Сечение 2-2

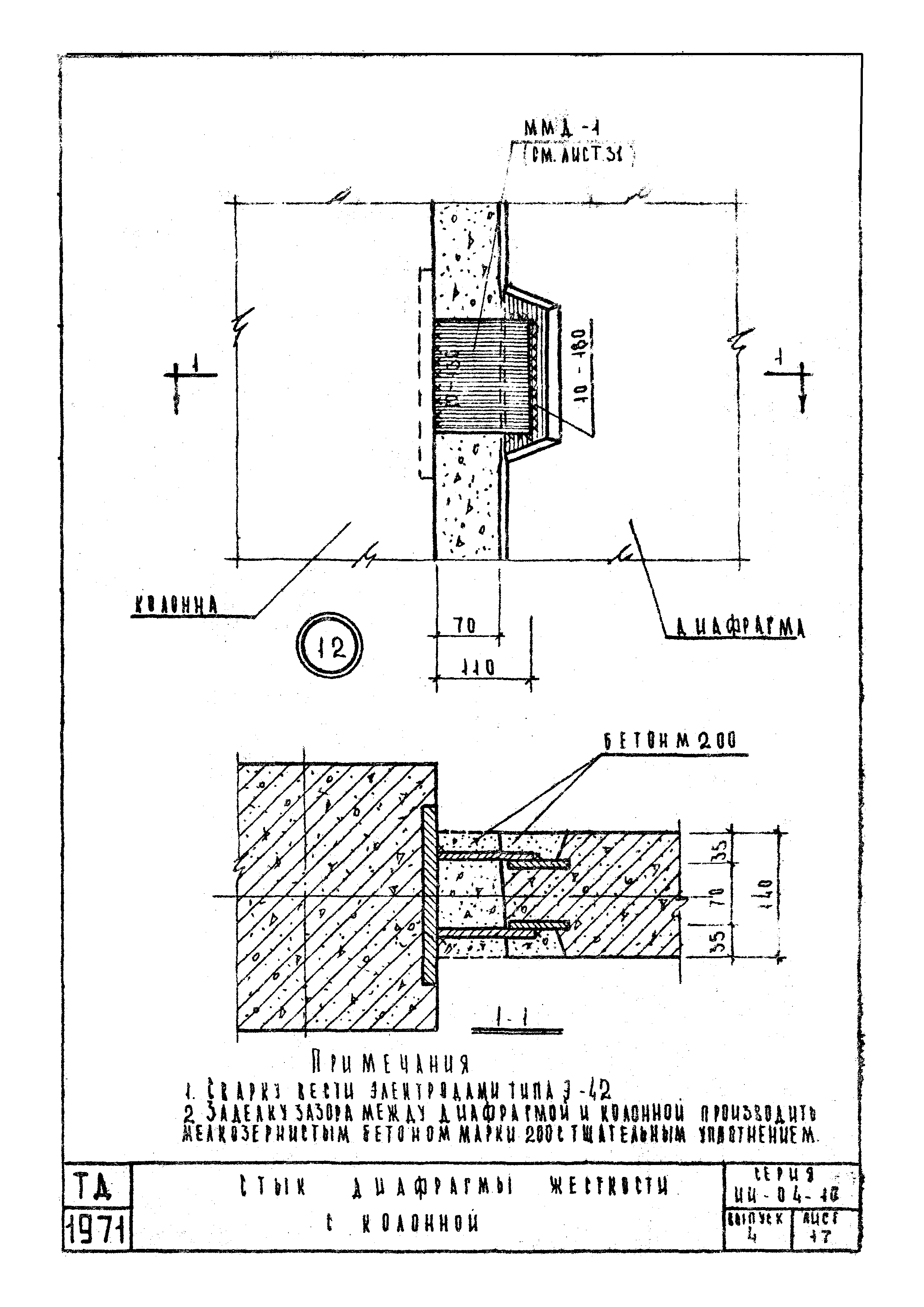

Стык диафрагм жесткости с колонной

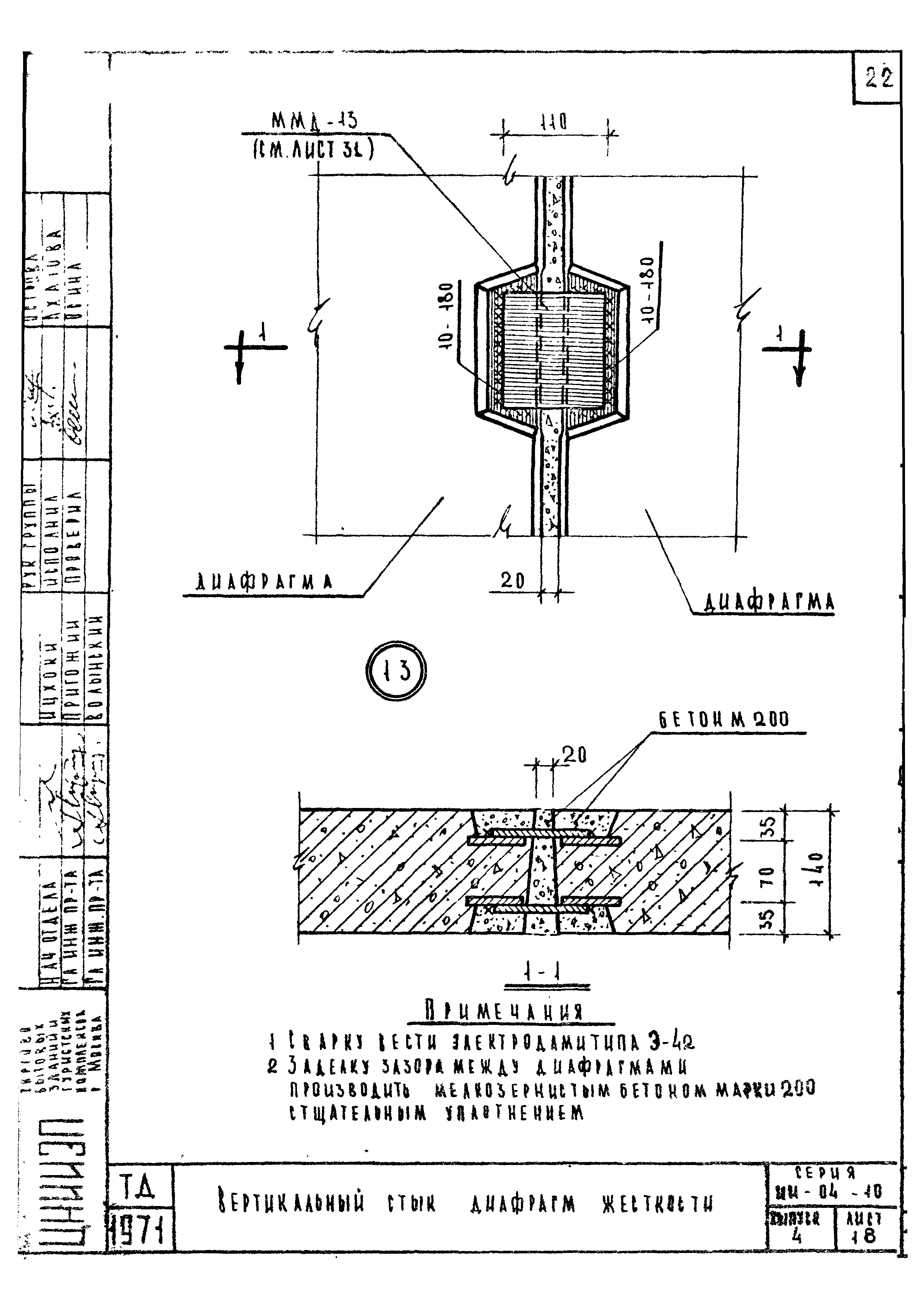

Вертикальный стык диафрагм жесткости

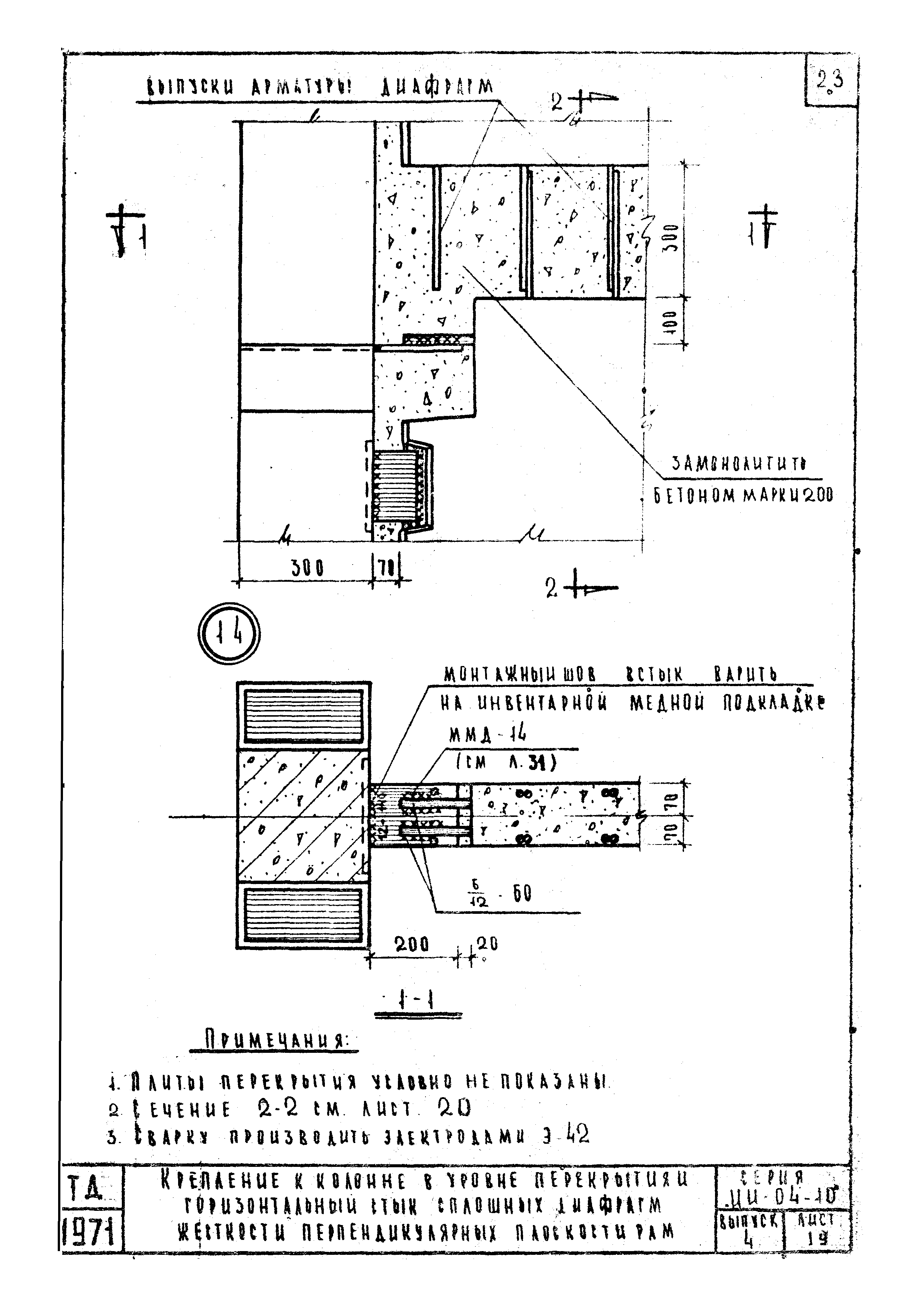

Крепление к колонне в уровне перекрытия и горизонтальный стык сплошных диафрагм жесткости перпендикулярных плоскости рам

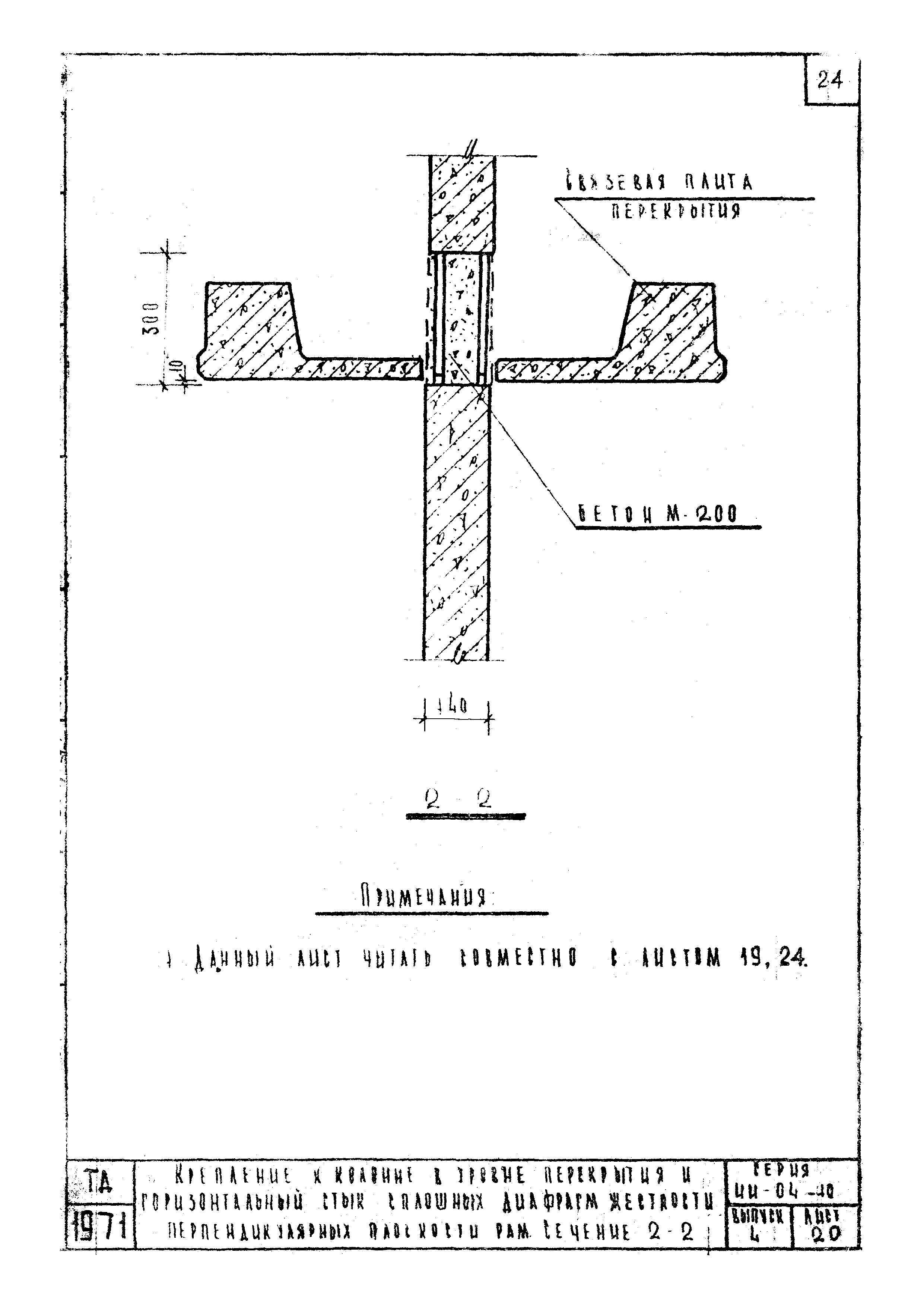

Крепление к колонне в уровне перекрытия и горизонтальный стык сплошных диафрагм жесткости перпендикулярных плоскости рам. Сечение 2-2

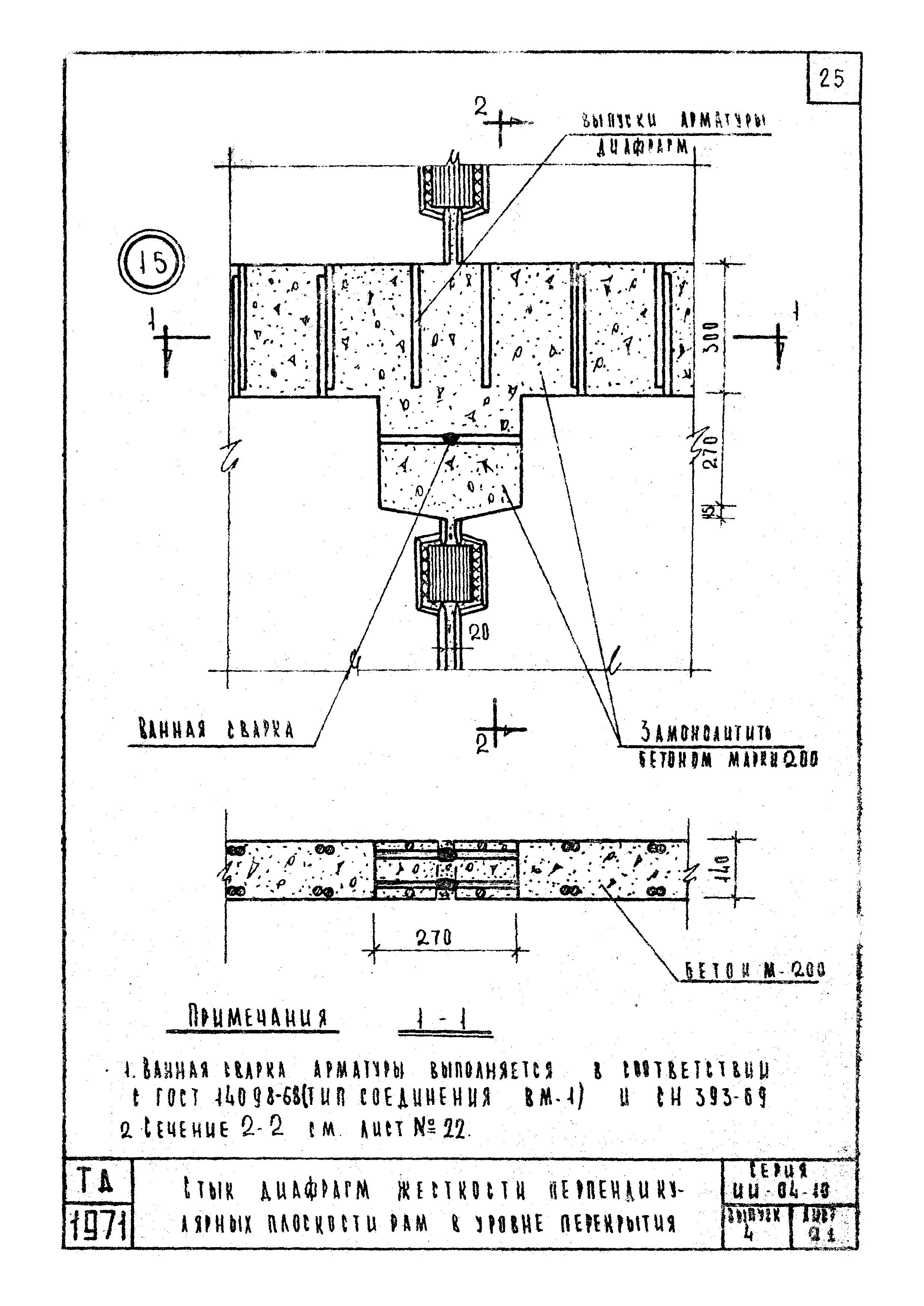

Стык диафрагм жесткости перпендикулярных плоскости рам в уровне перекрытия

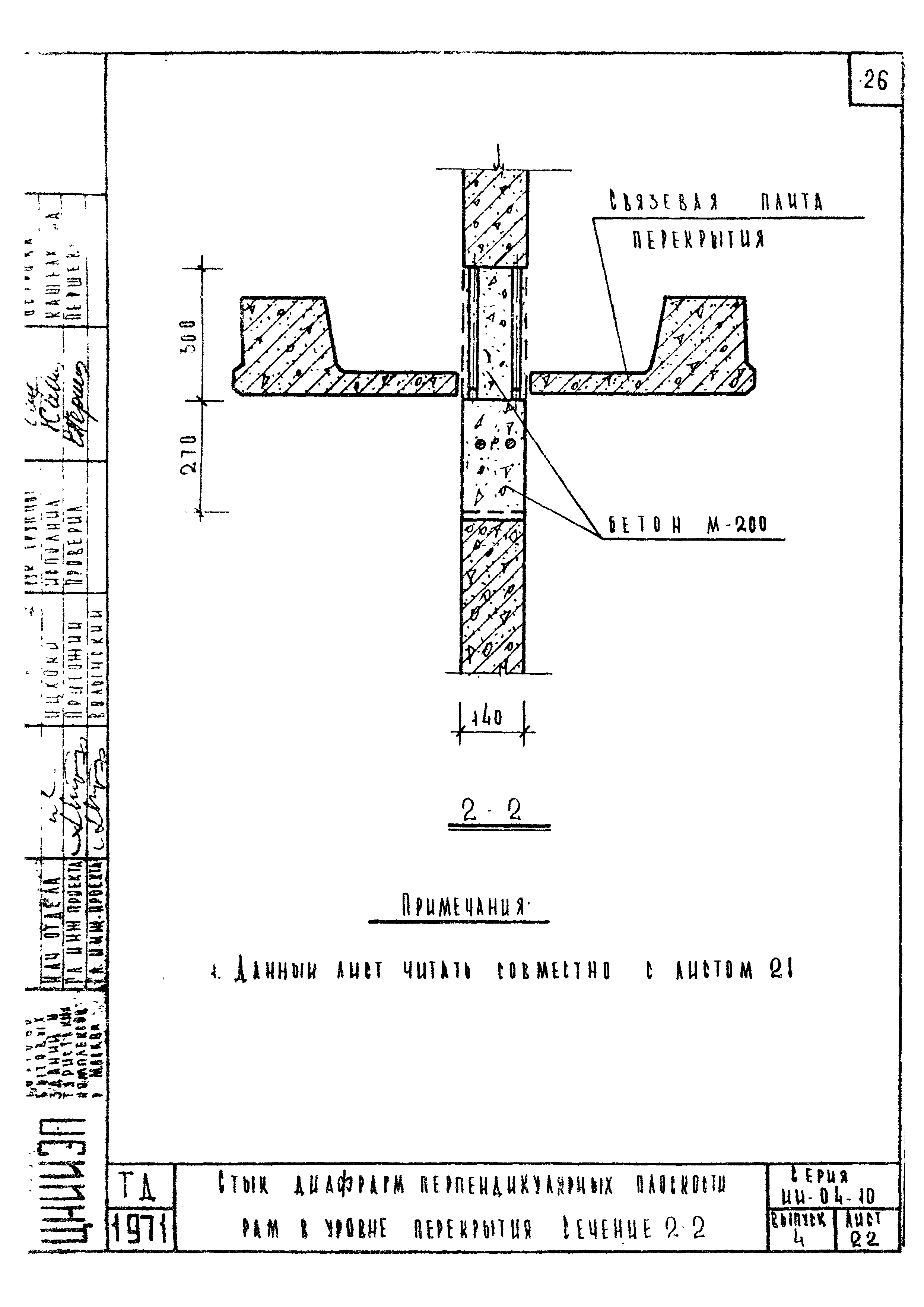

Стык диафрагм перпендикулярных плоскости рам в уровне перекрытия. Сечение 2-2

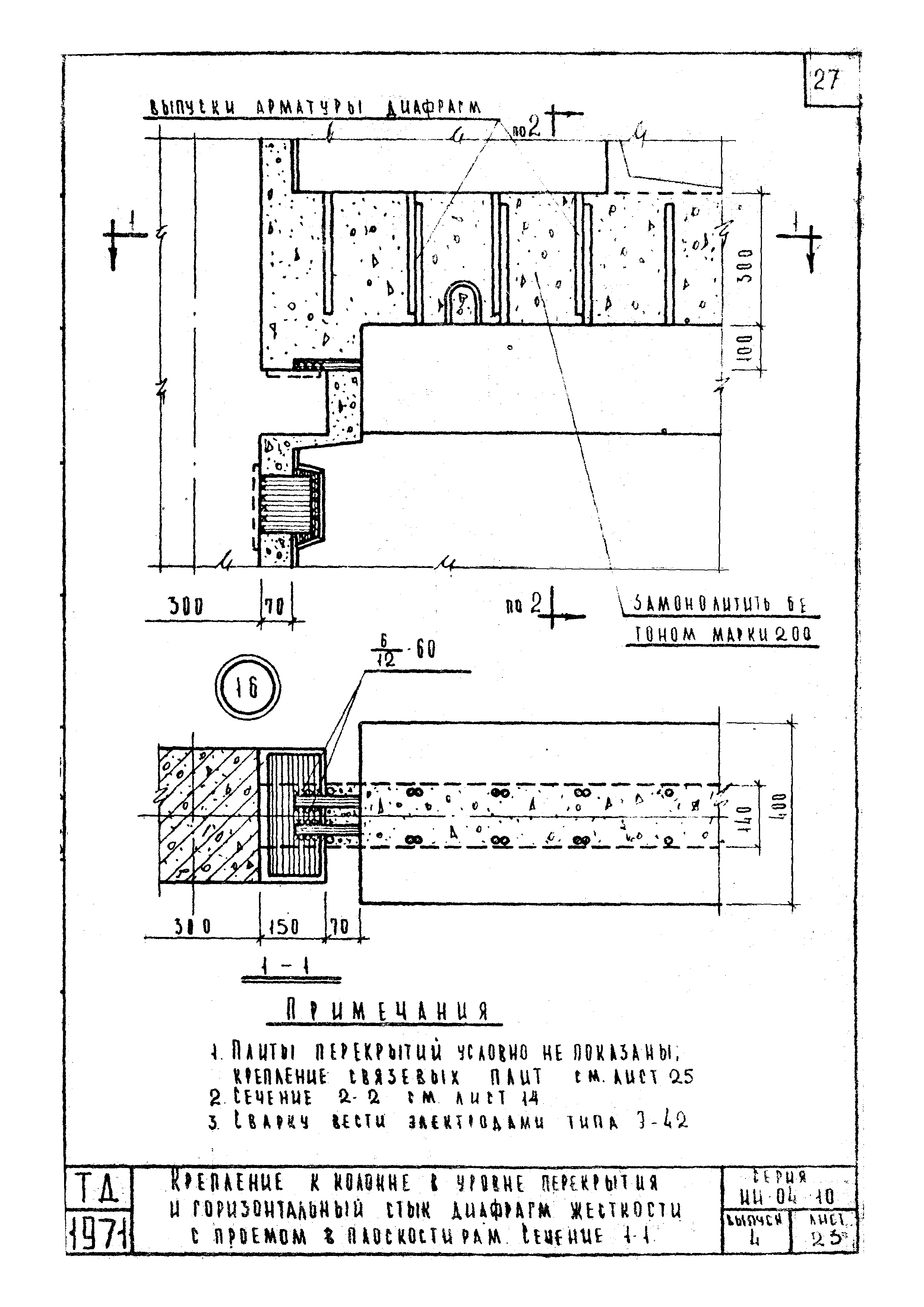

Крепление к колонне в уровне перекрытия и горизонтальный стык диафрагм жесткости с проемом в плоскости рам. Сечение 1-1

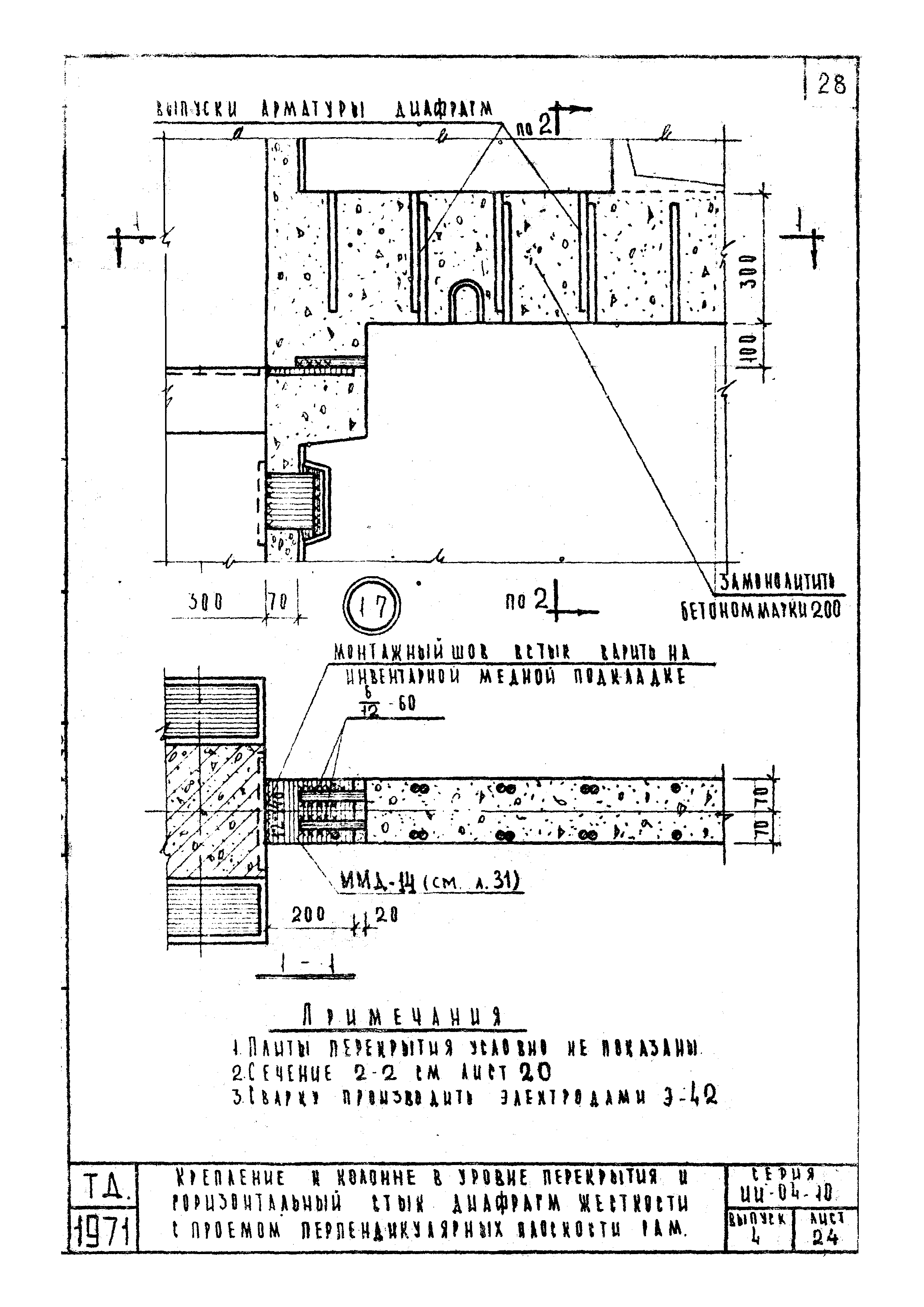

Крепление к колонне в уровне перекрытия и горизонтальный стык сплошных диафрагм жесткости с проемом перпендикулярных плоскости рам

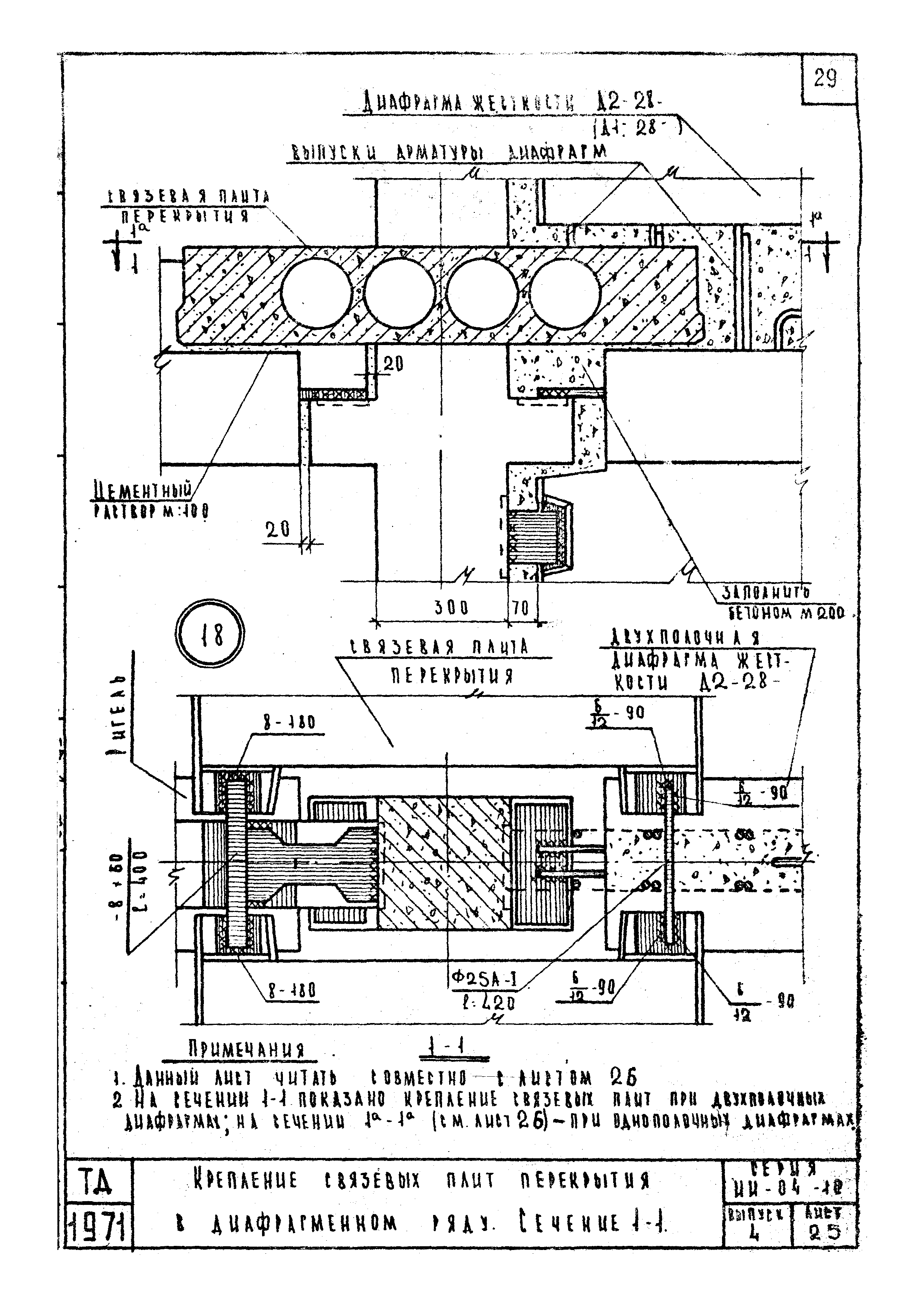

Крепление связевых плит перекрытия в диафрагменном ряду. Сечение 1-1

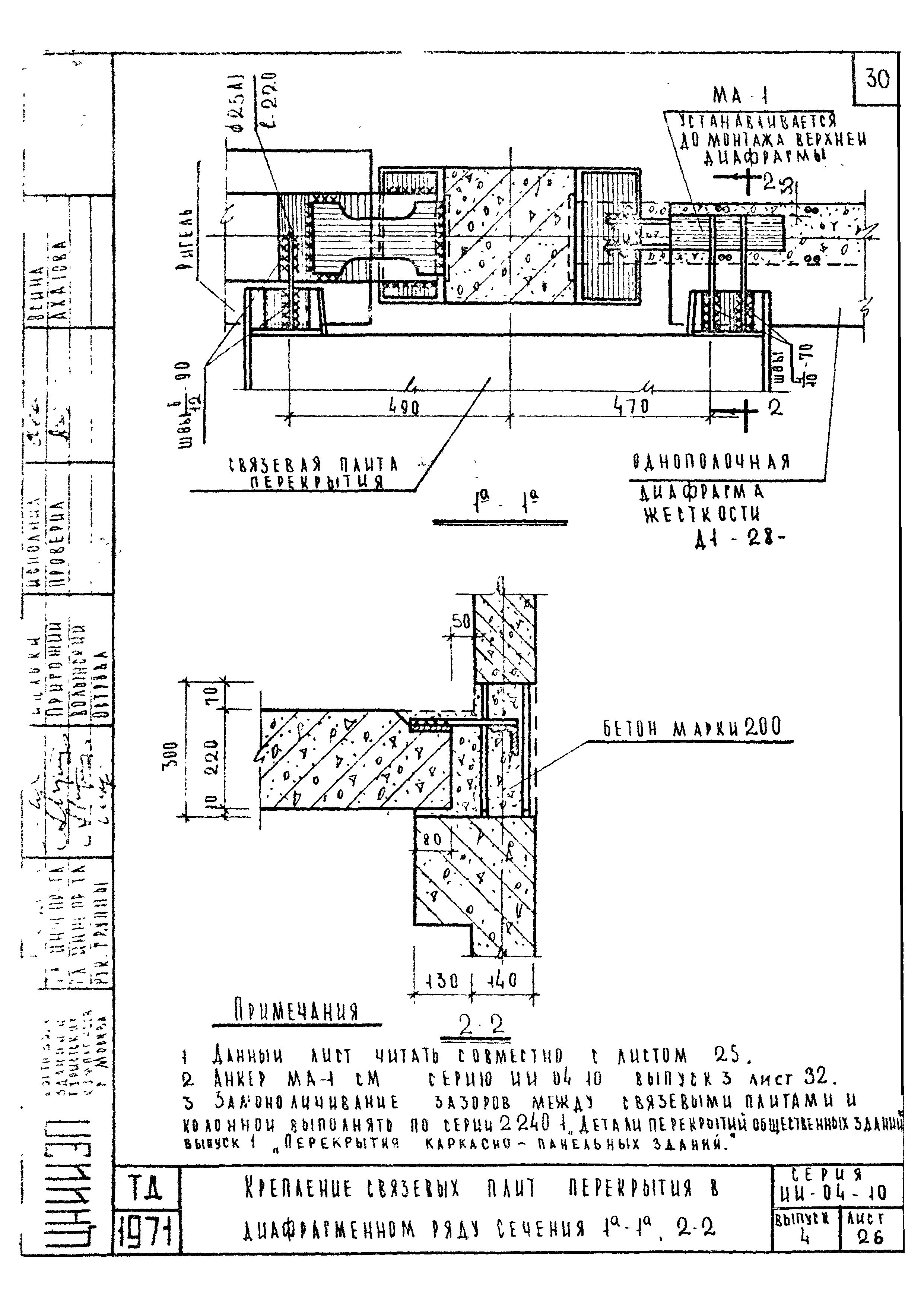

Крепление связевых плит перекрытия в диафрагменном ряду. Сечения 1а-1а,2-2

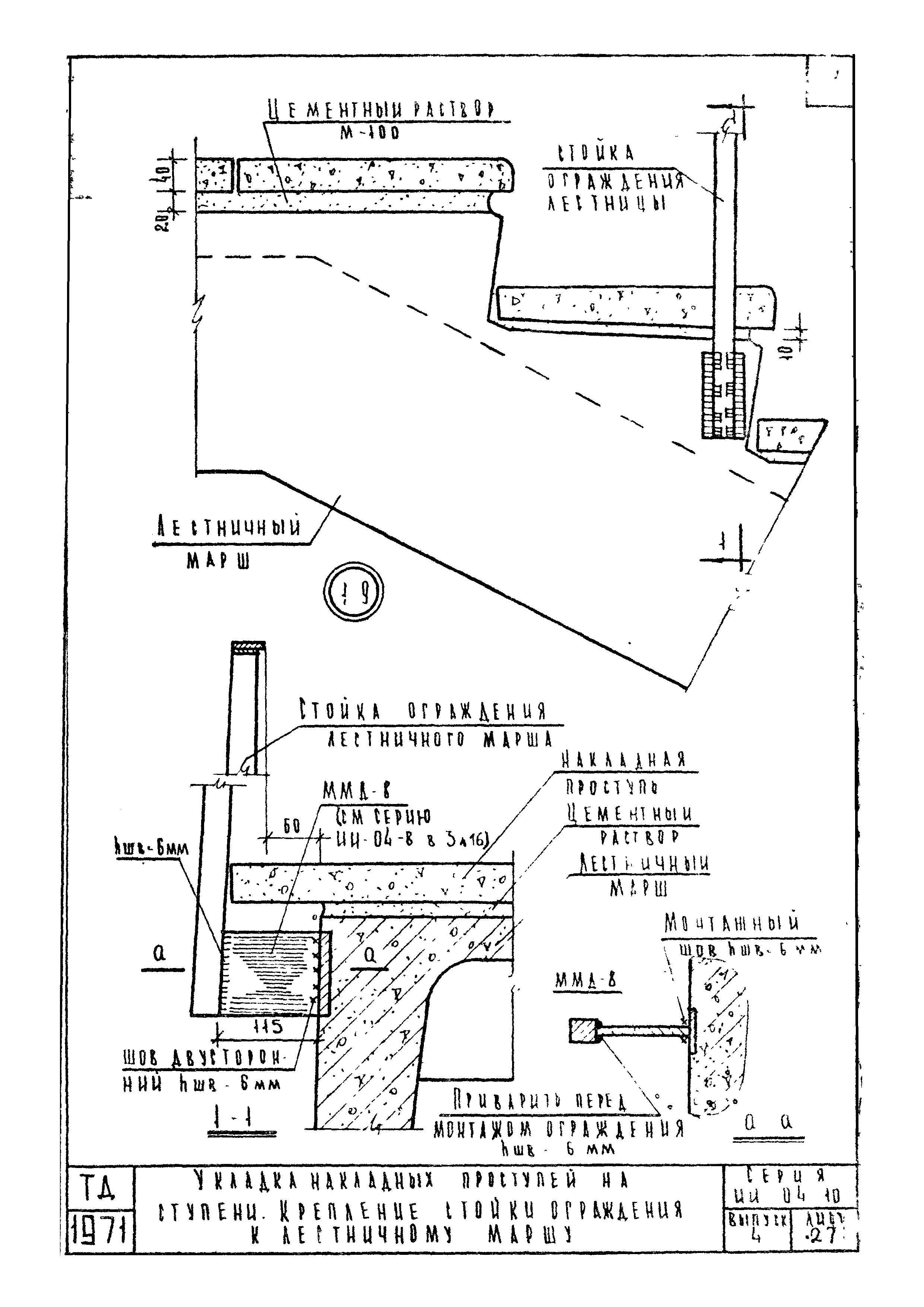

Укладка накладных проступей на ступени. Крепление стойки ограждения к лестничному маршу

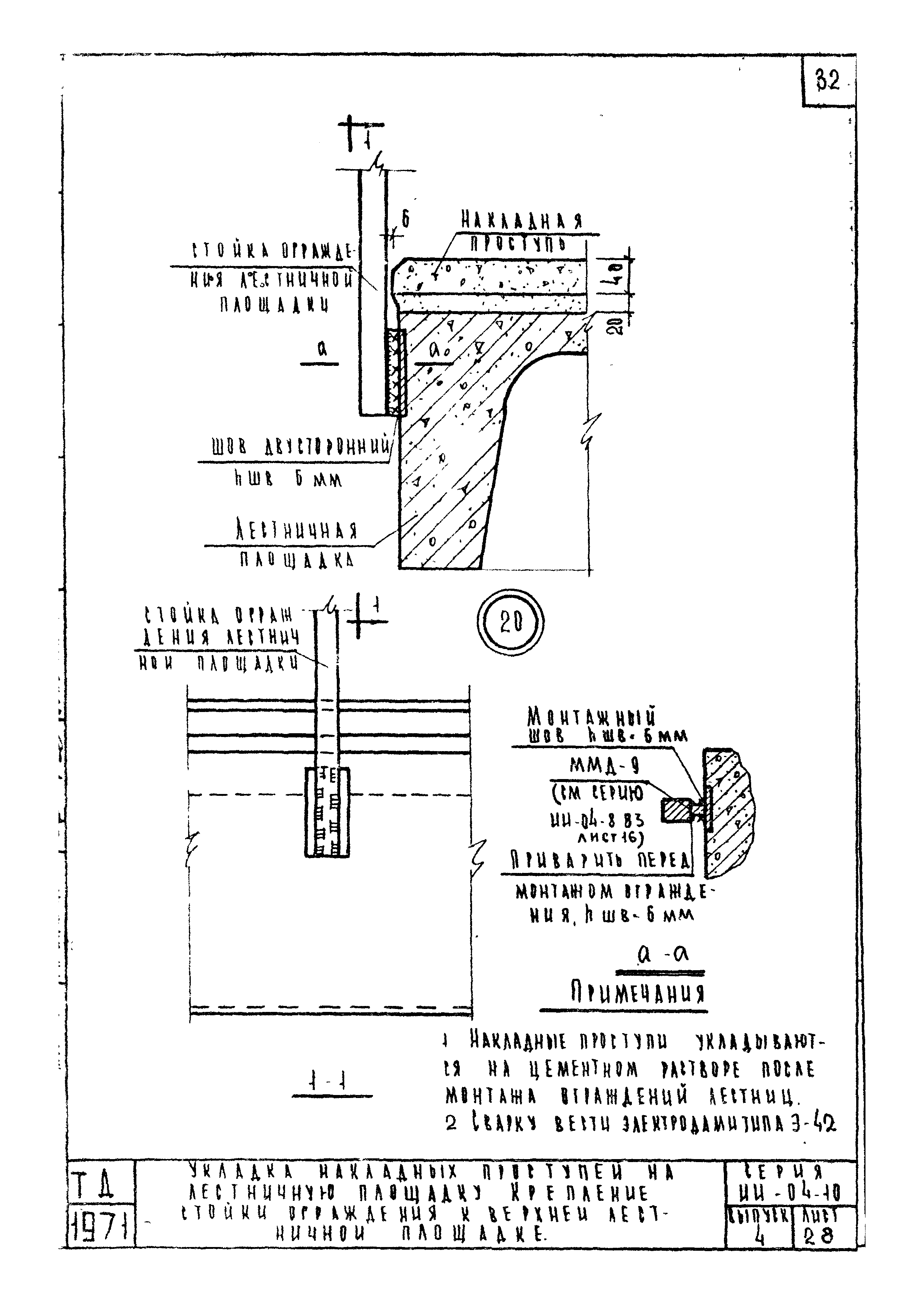

Укладка накладных проступей на лестничную площадку. Крепление стойки ограждения к верхней лестничной площадке

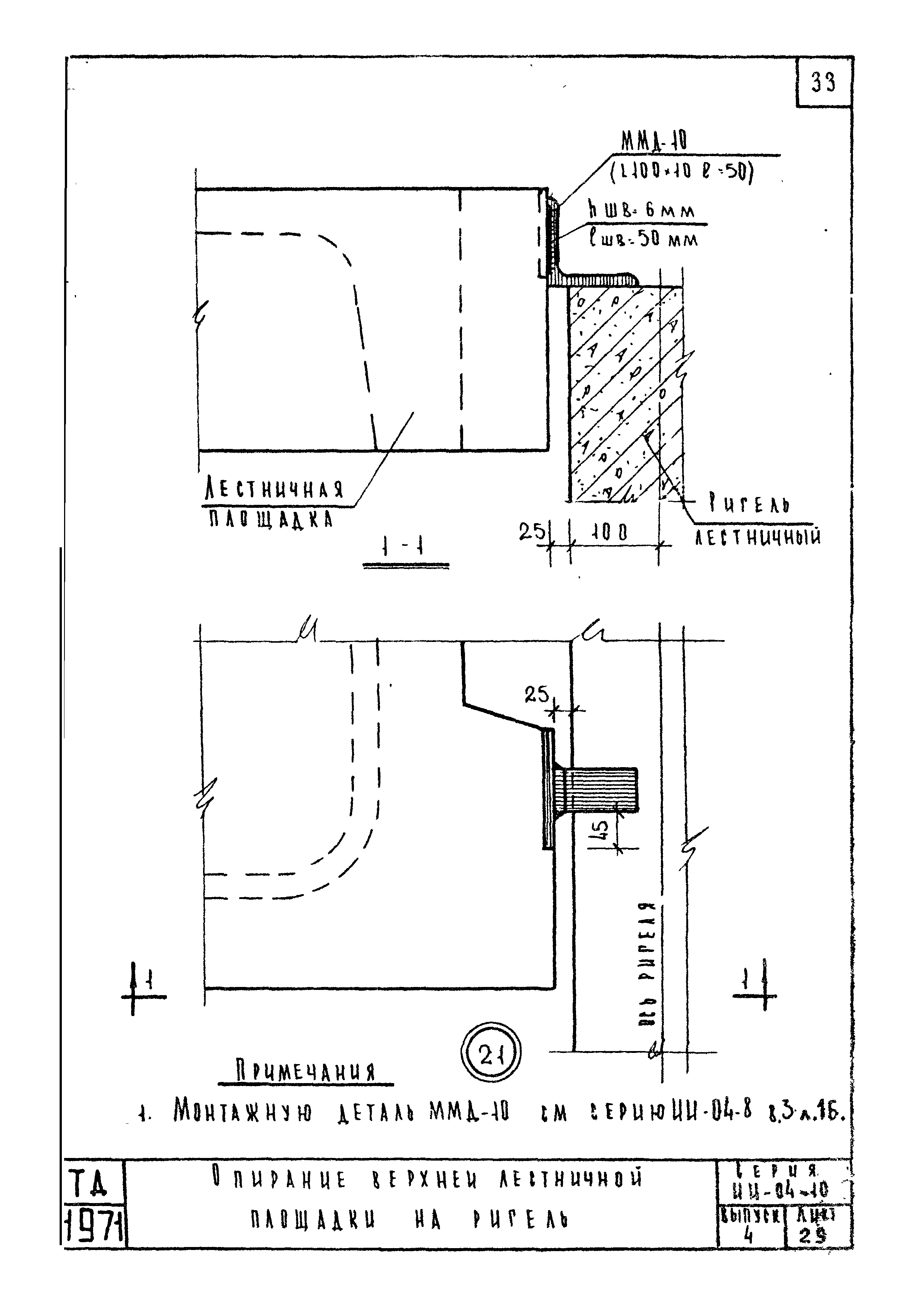

Опирание верхней лестничной площадки на ригель

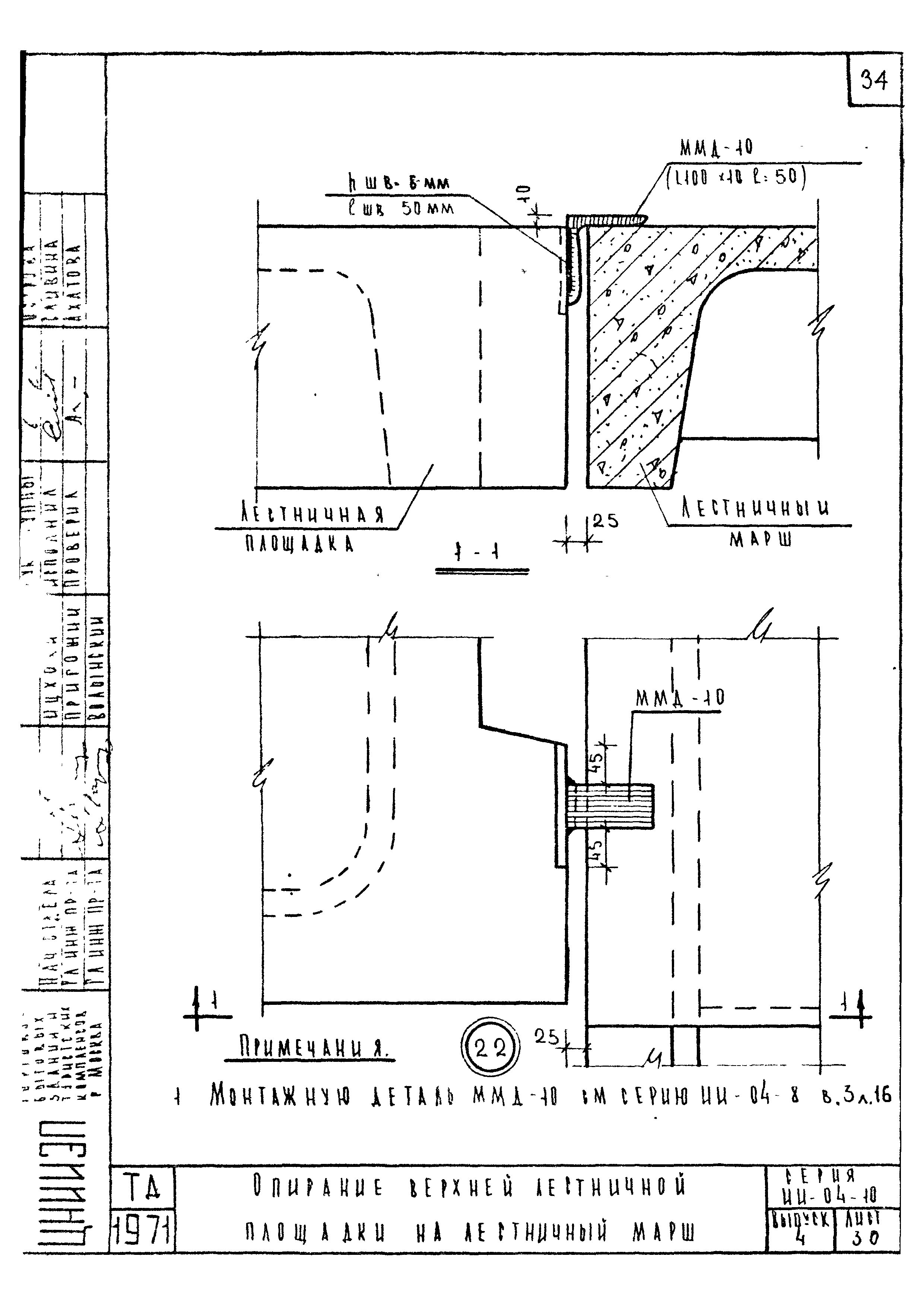

Опирание верхней лестничной площадки на лестничный марш

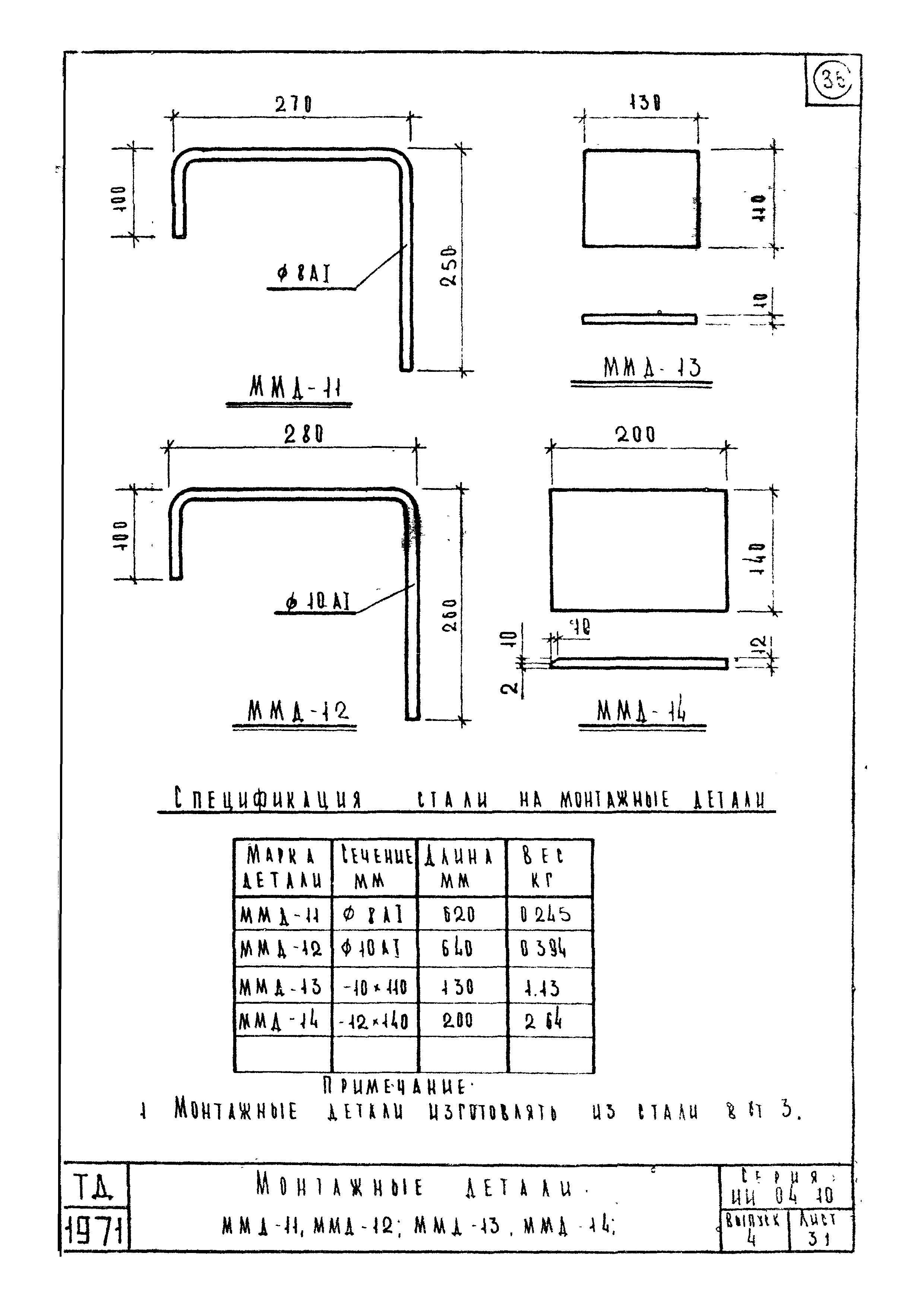

Монтажные элементы ММД-11, ММД-12, ММД-13, ММД-14
Разработан: НИИЖБ Госстроя СССР
ЦНИИЭП торгово-бытовых зданий и туристских комплексов
Утверждён:28.01.1972 Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР (9)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции двухэтажных и многоэтажных зданий Каркасные здания
