Серия ИИ-04-10

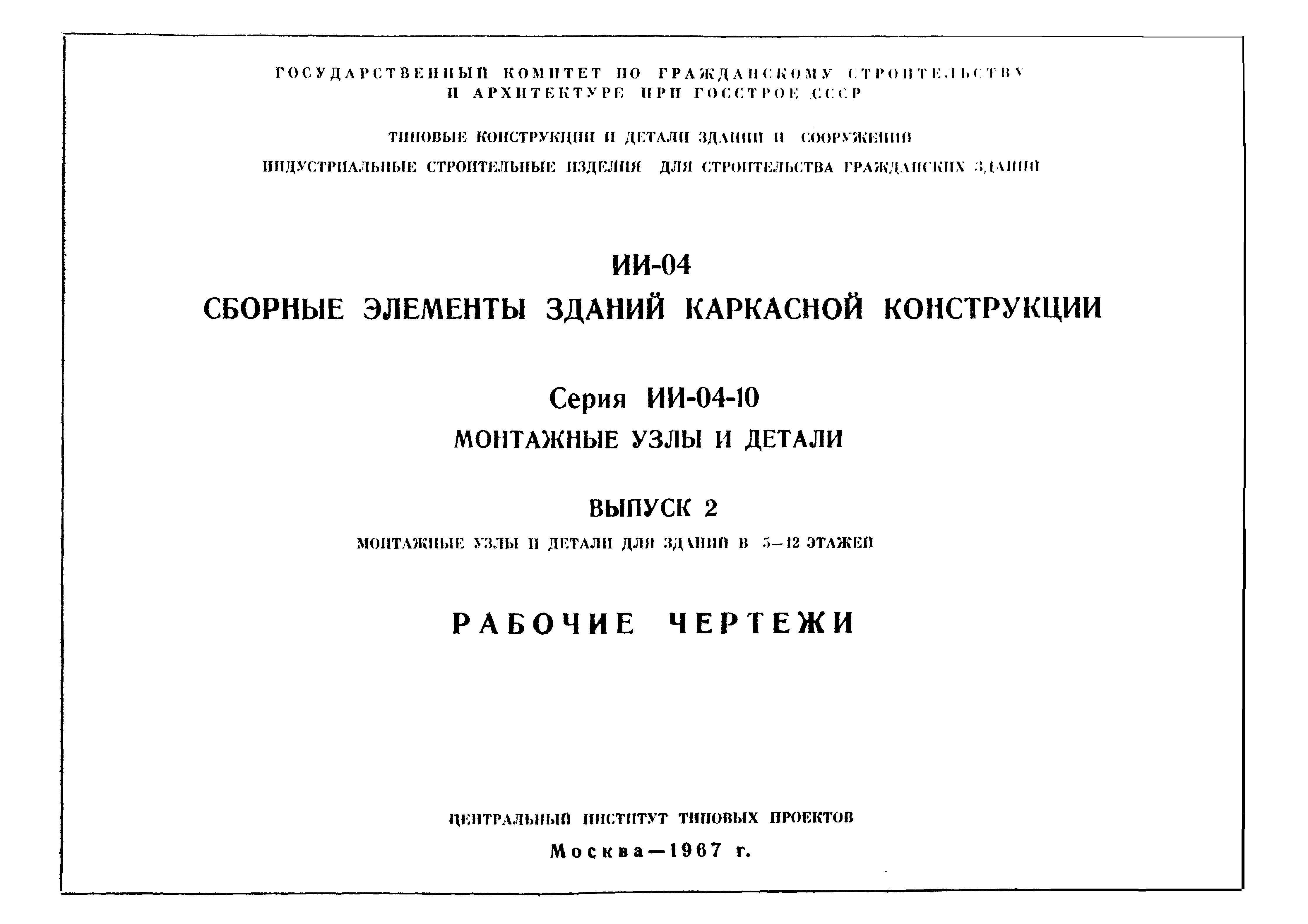

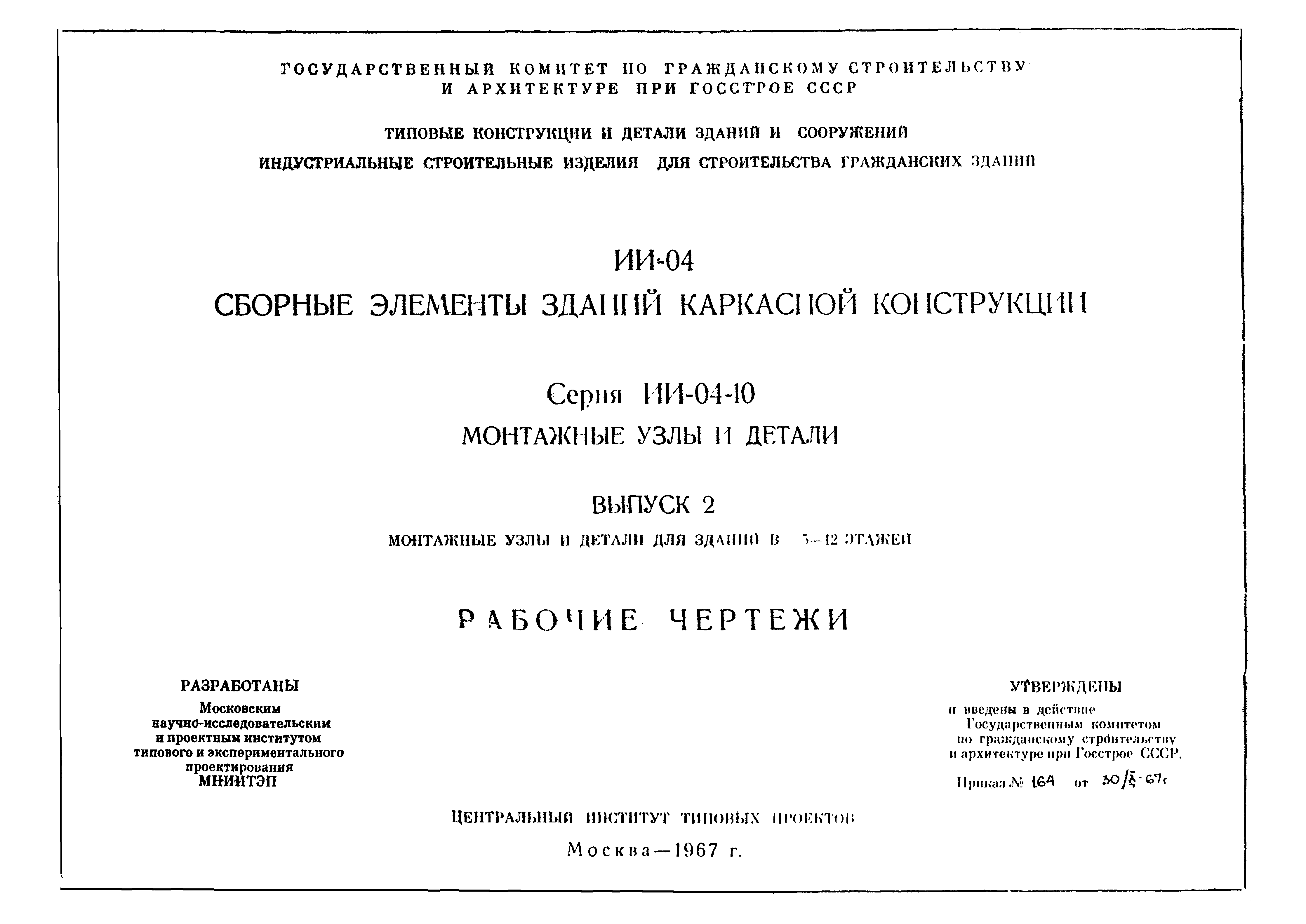

Выпуск 2. Монтажные узлы и детали для зданий 5 - 12 этажей. Рабочие чертежи

Обозначение: Серия ИИ-04-10
Обозначение англ: Series ИИ-04-10
Статус:не действует
Название рус.:Выпуск 2. Монтажные узлы и детали для зданий 5 - 12 этажей. Рабочие чертежи
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017

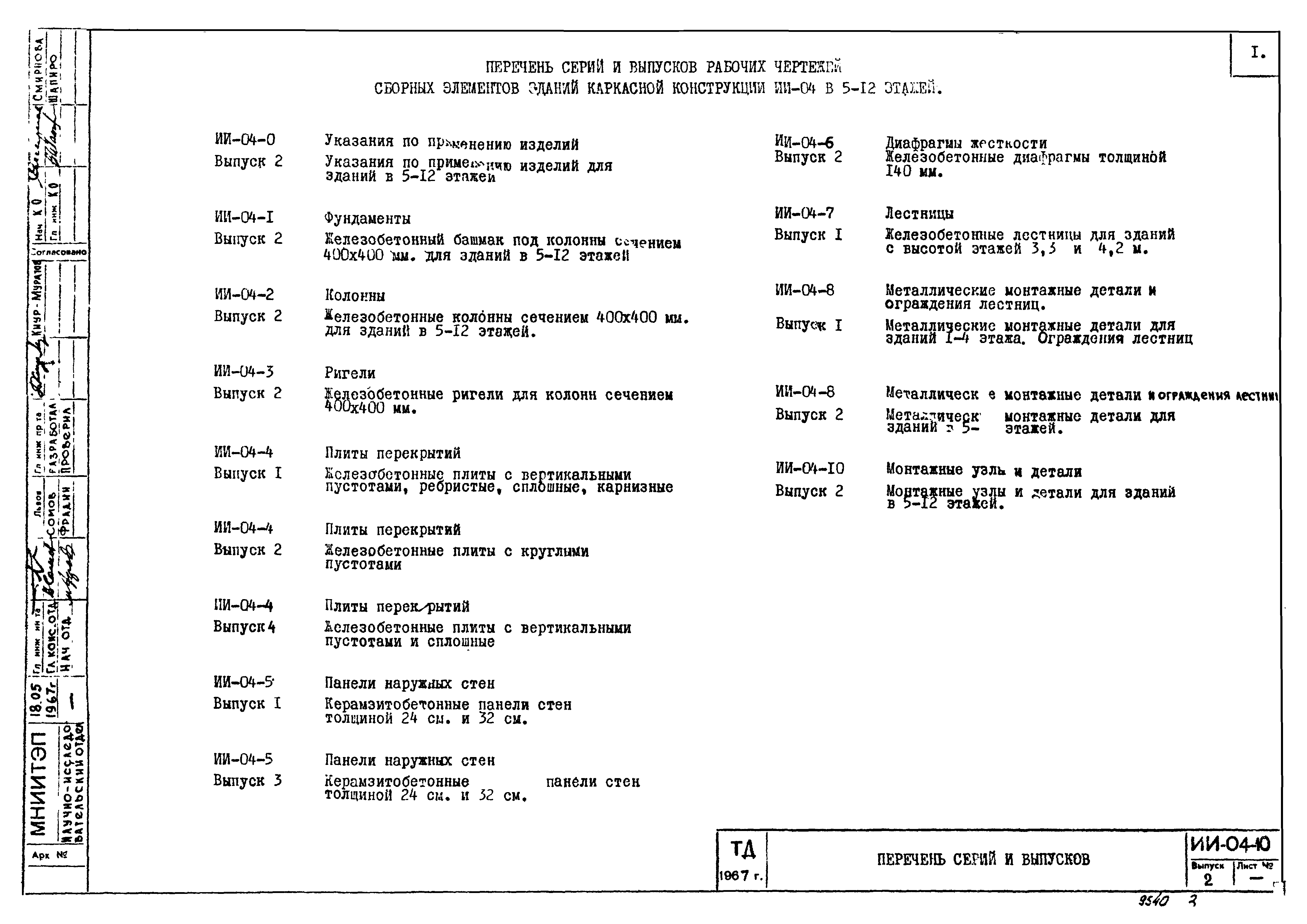

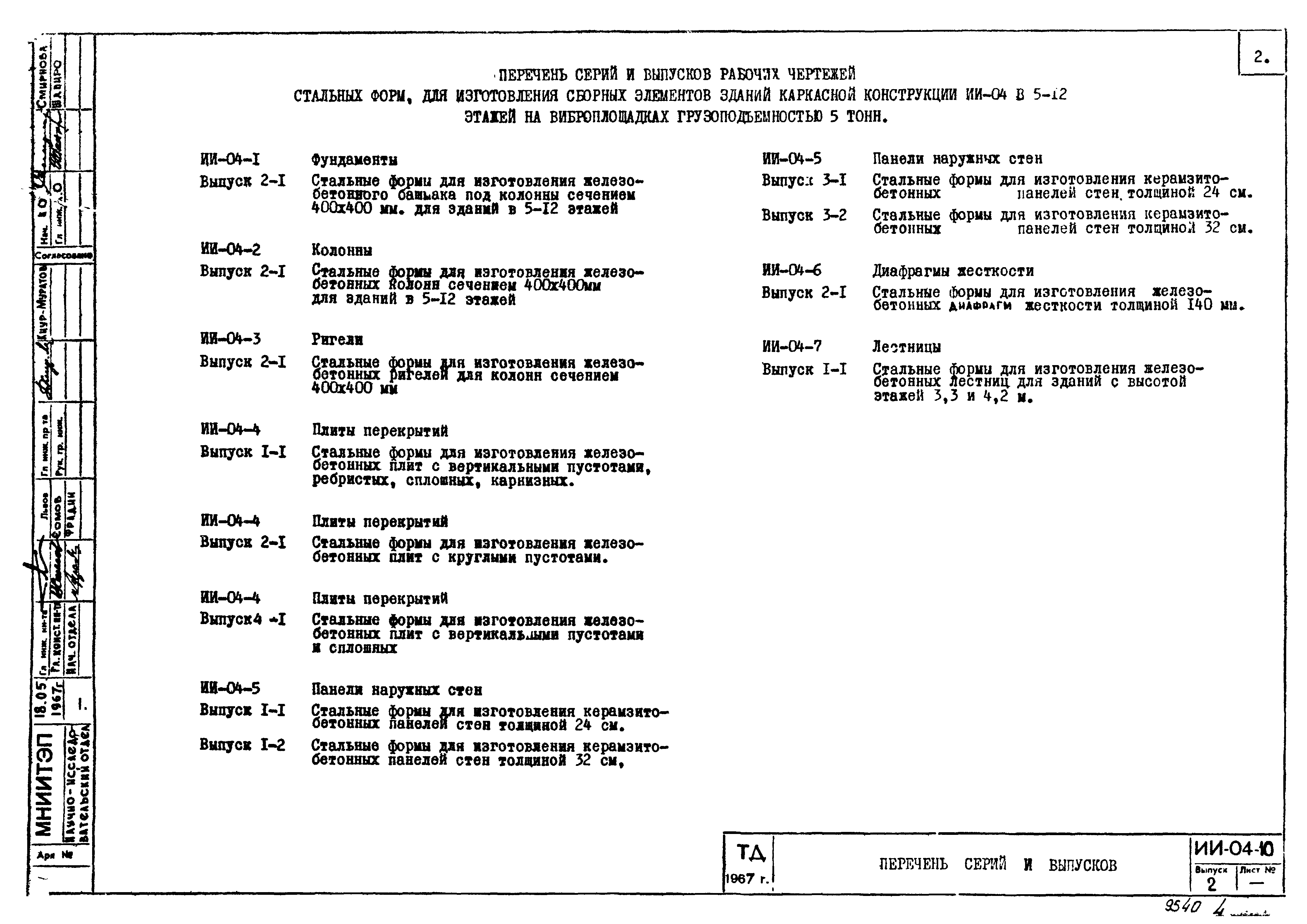

Оглавление:Перечень серий и выпусков

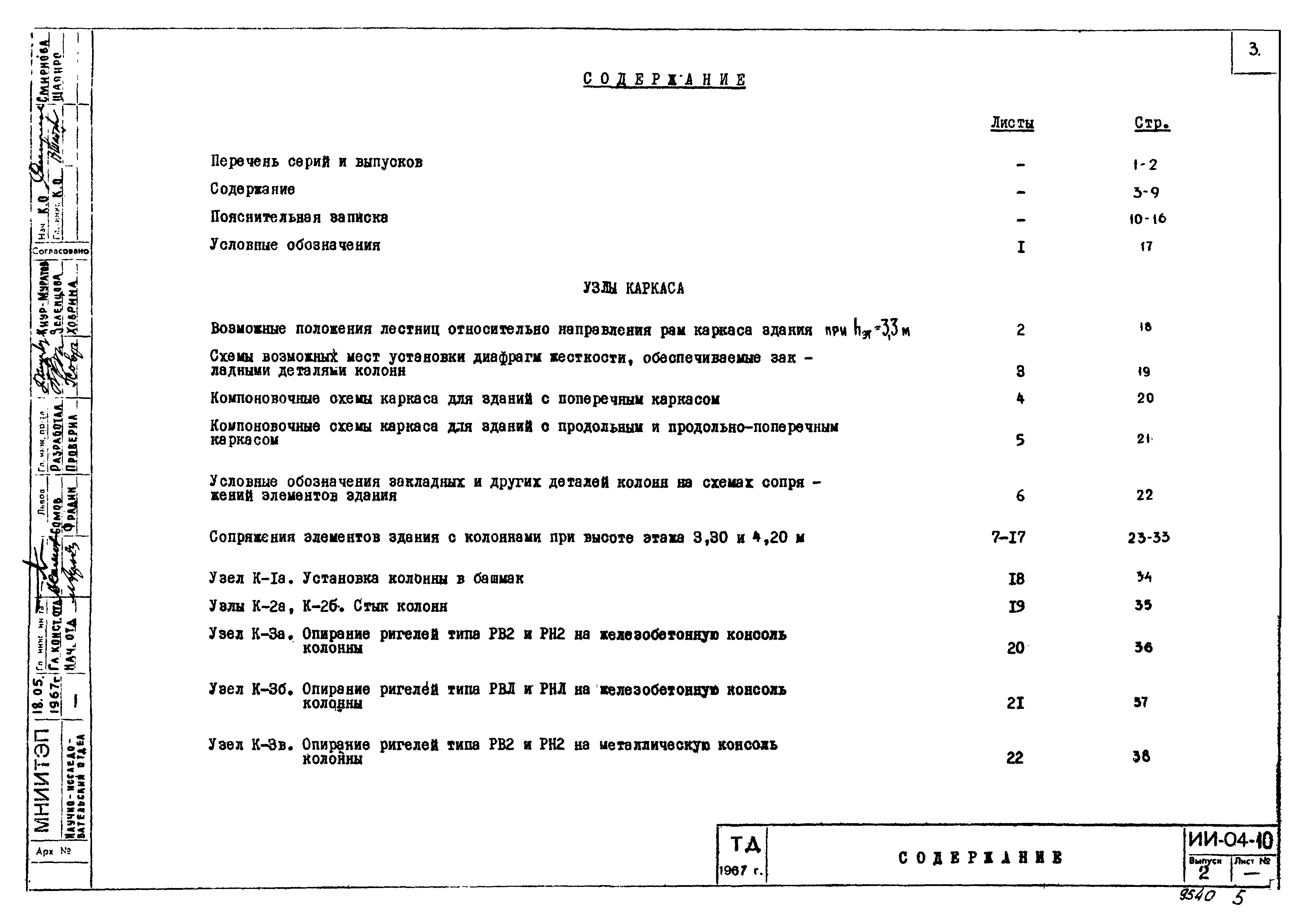

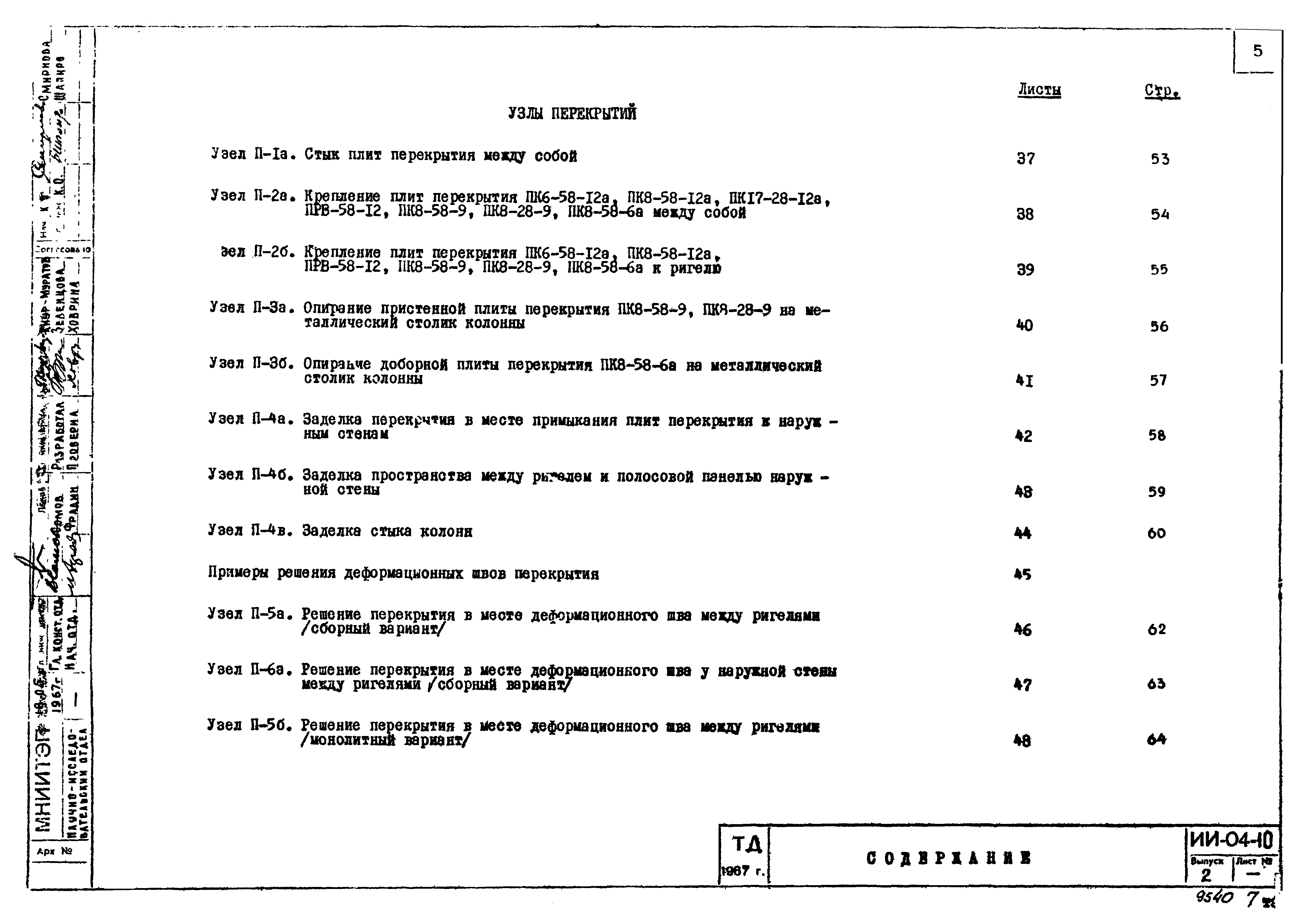

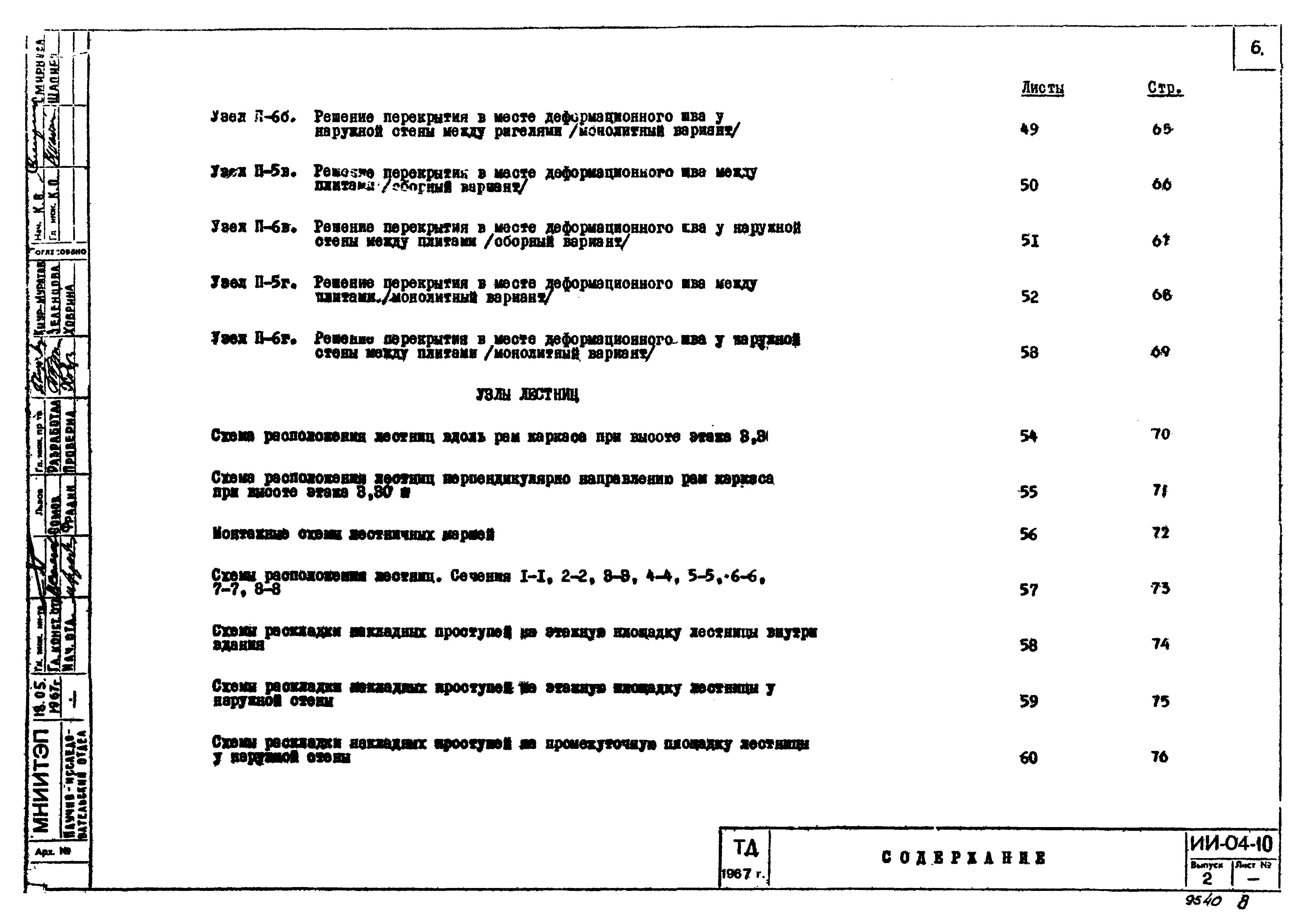

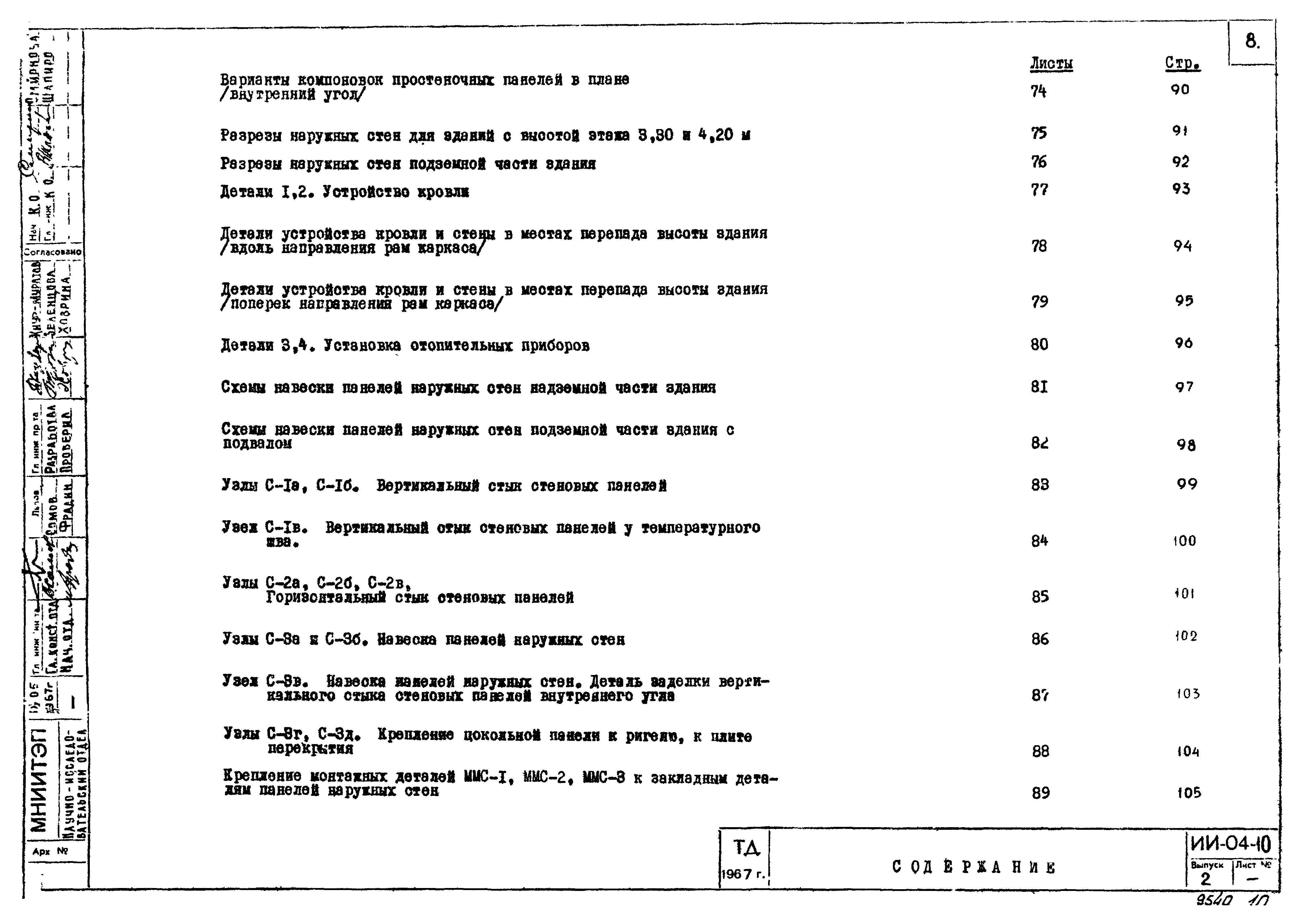

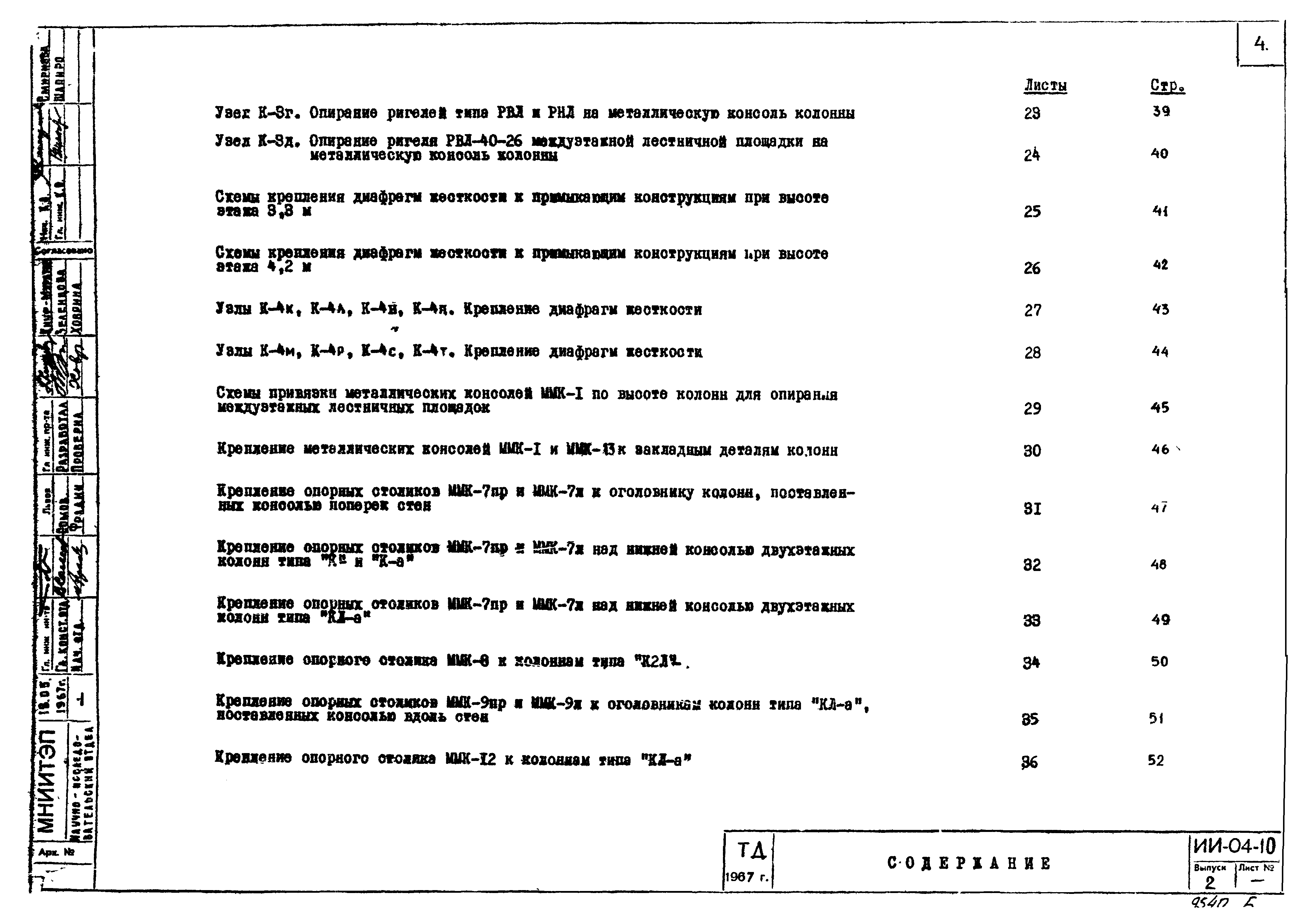

Содержание

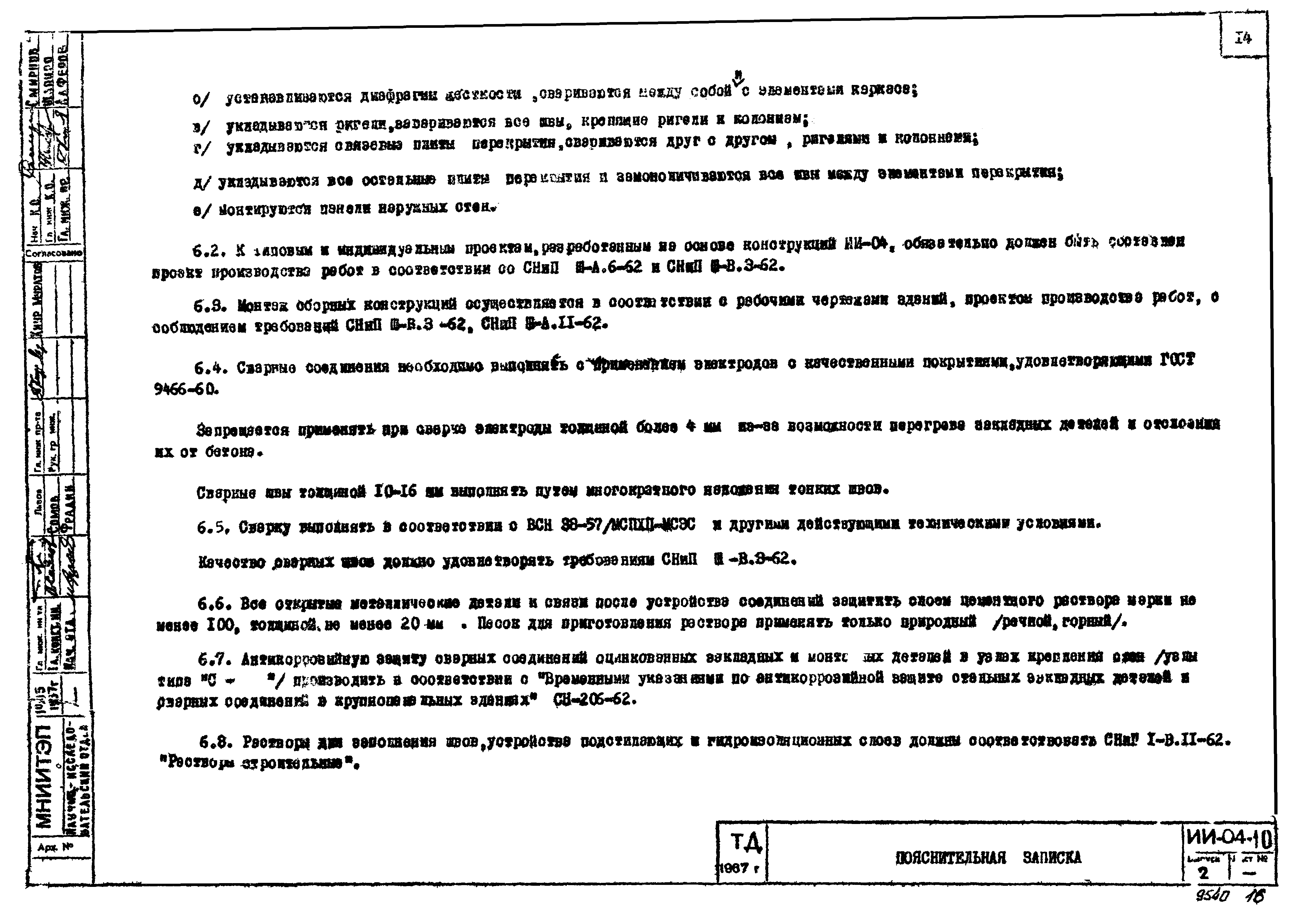

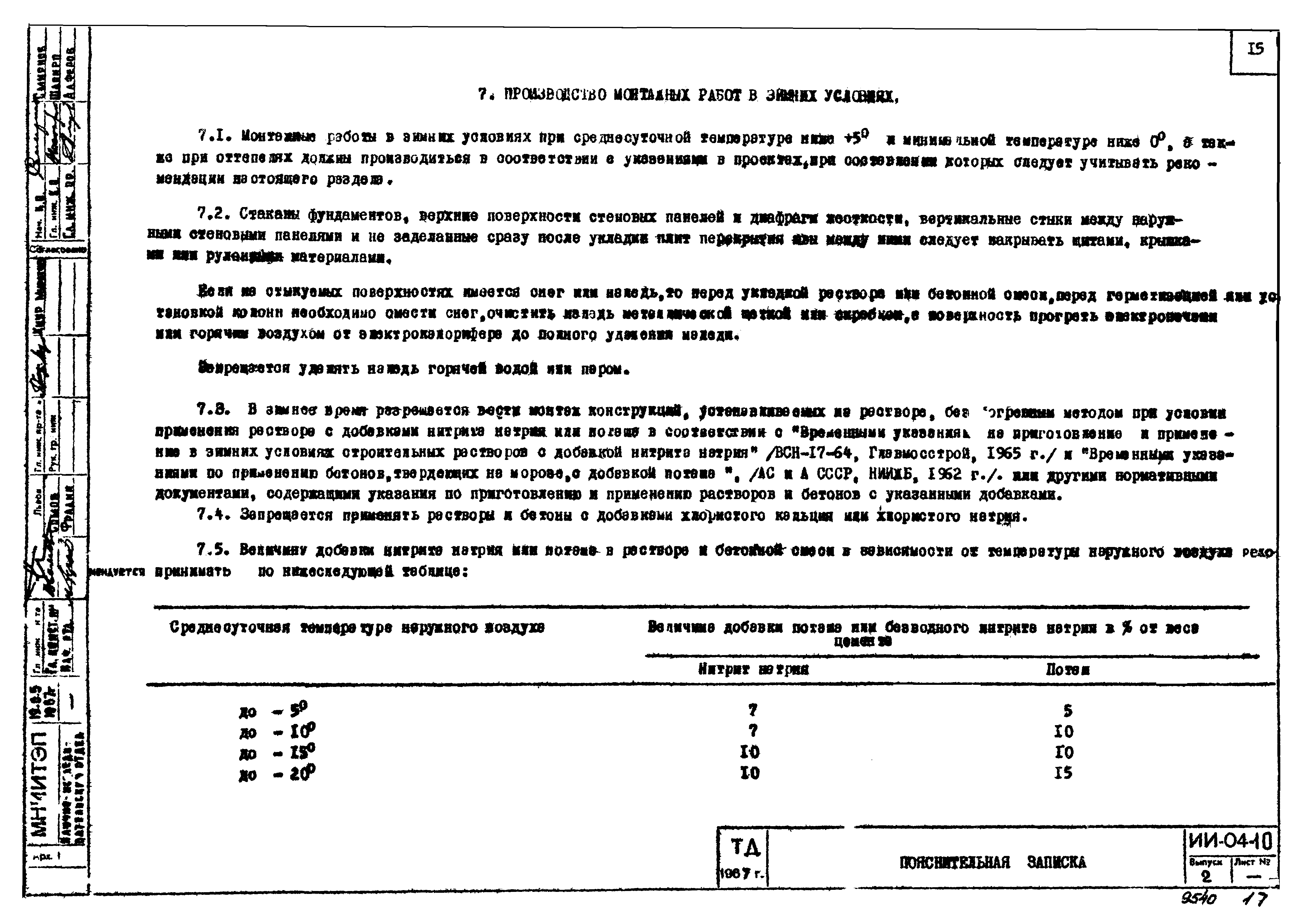

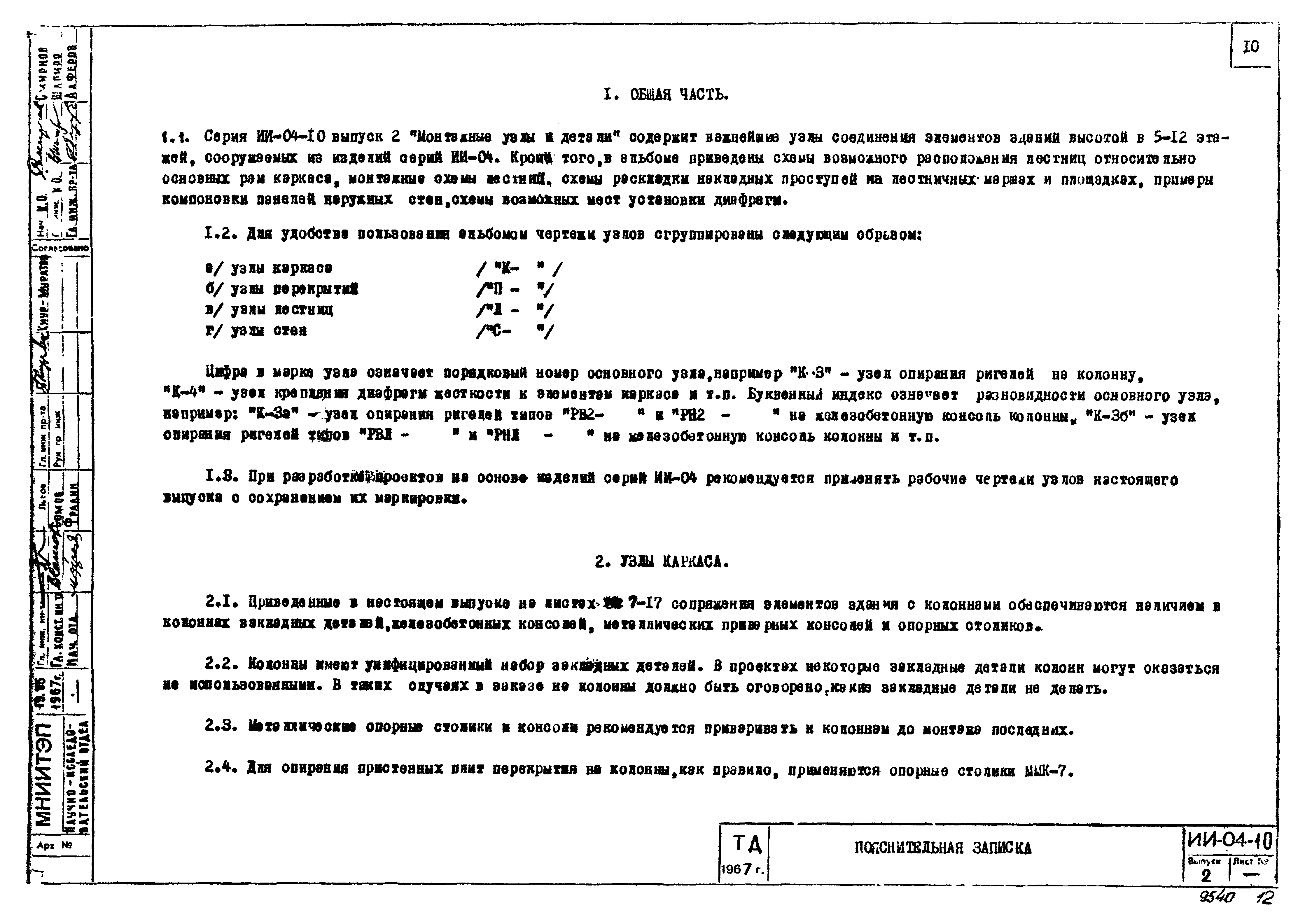

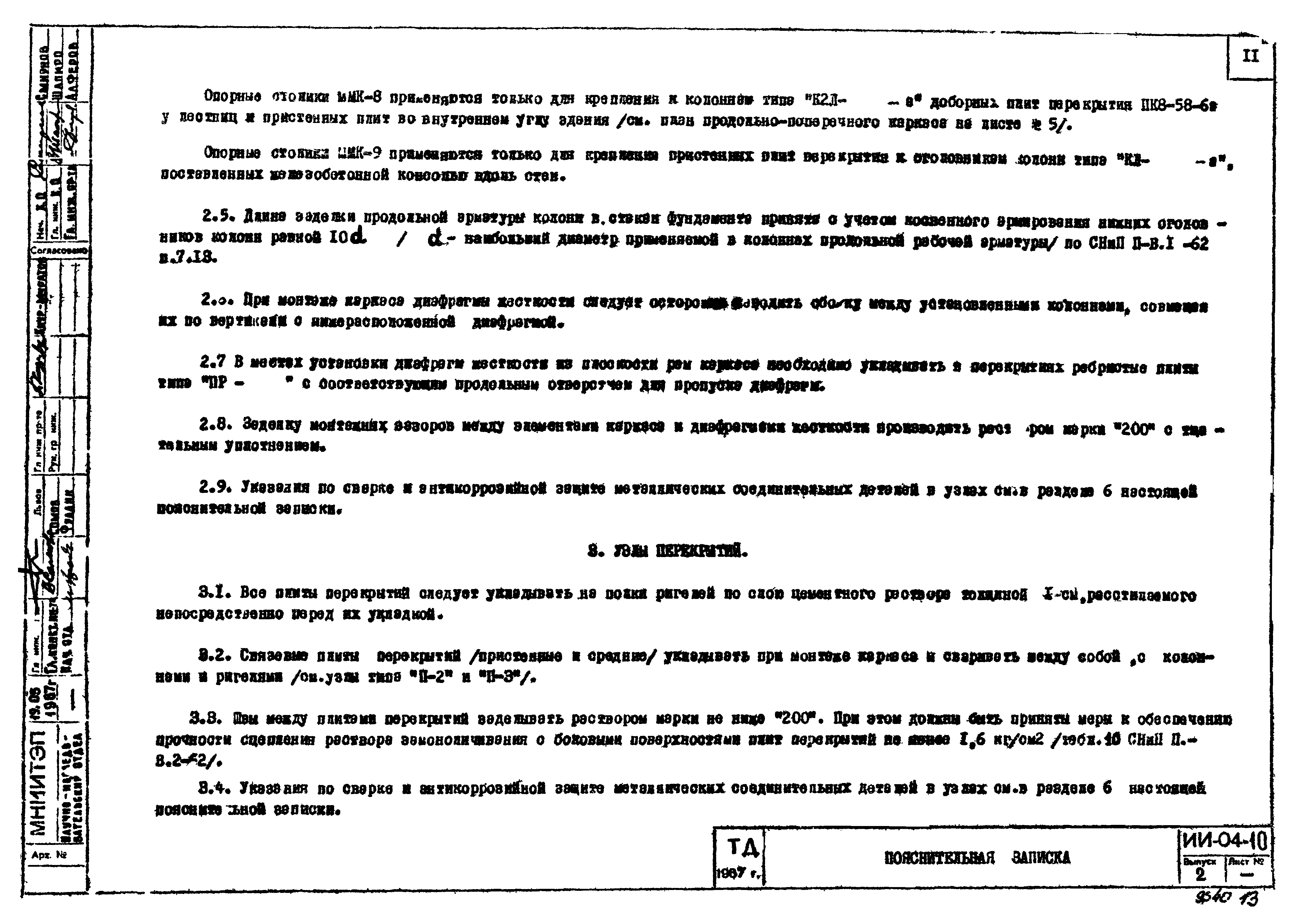

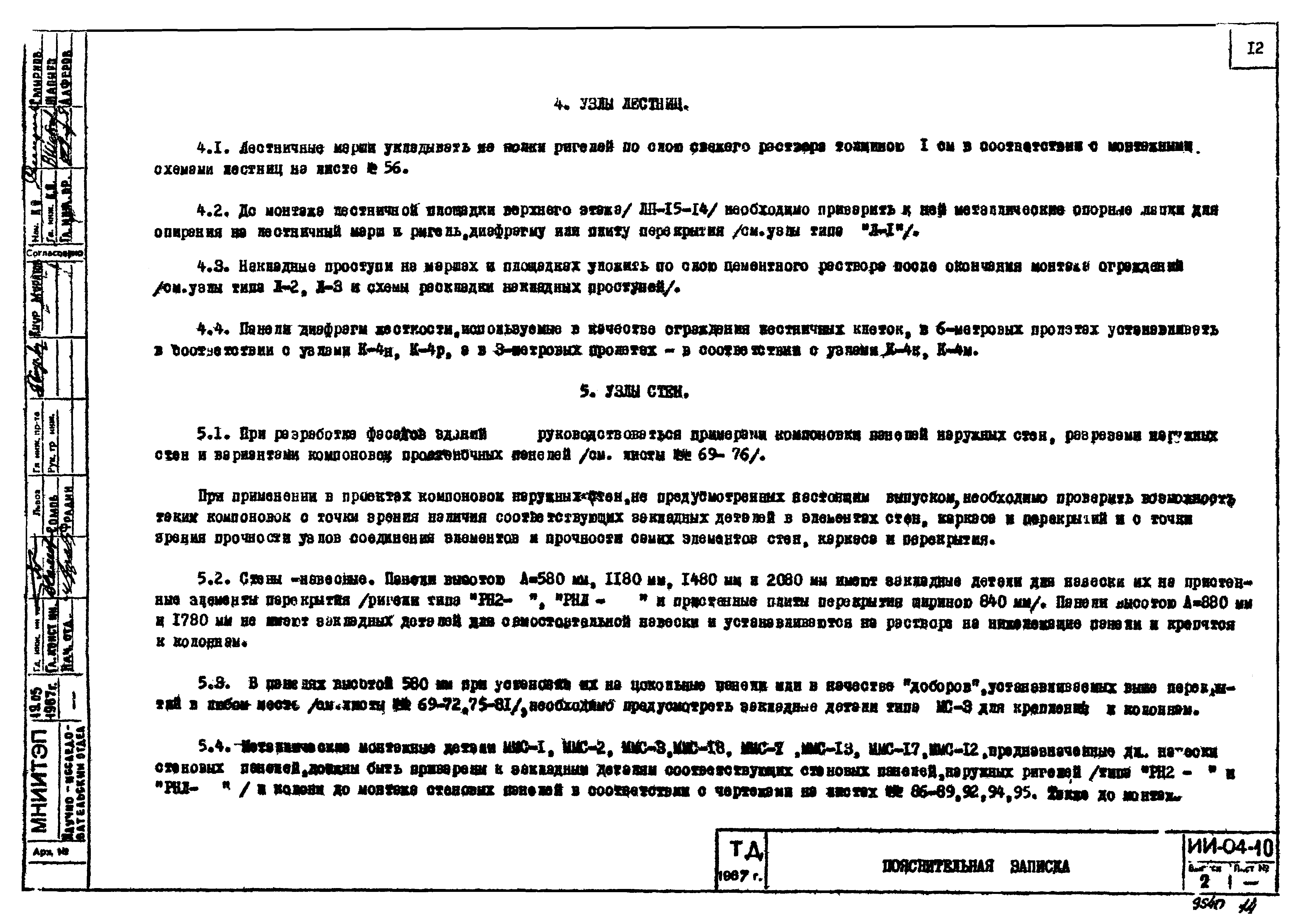

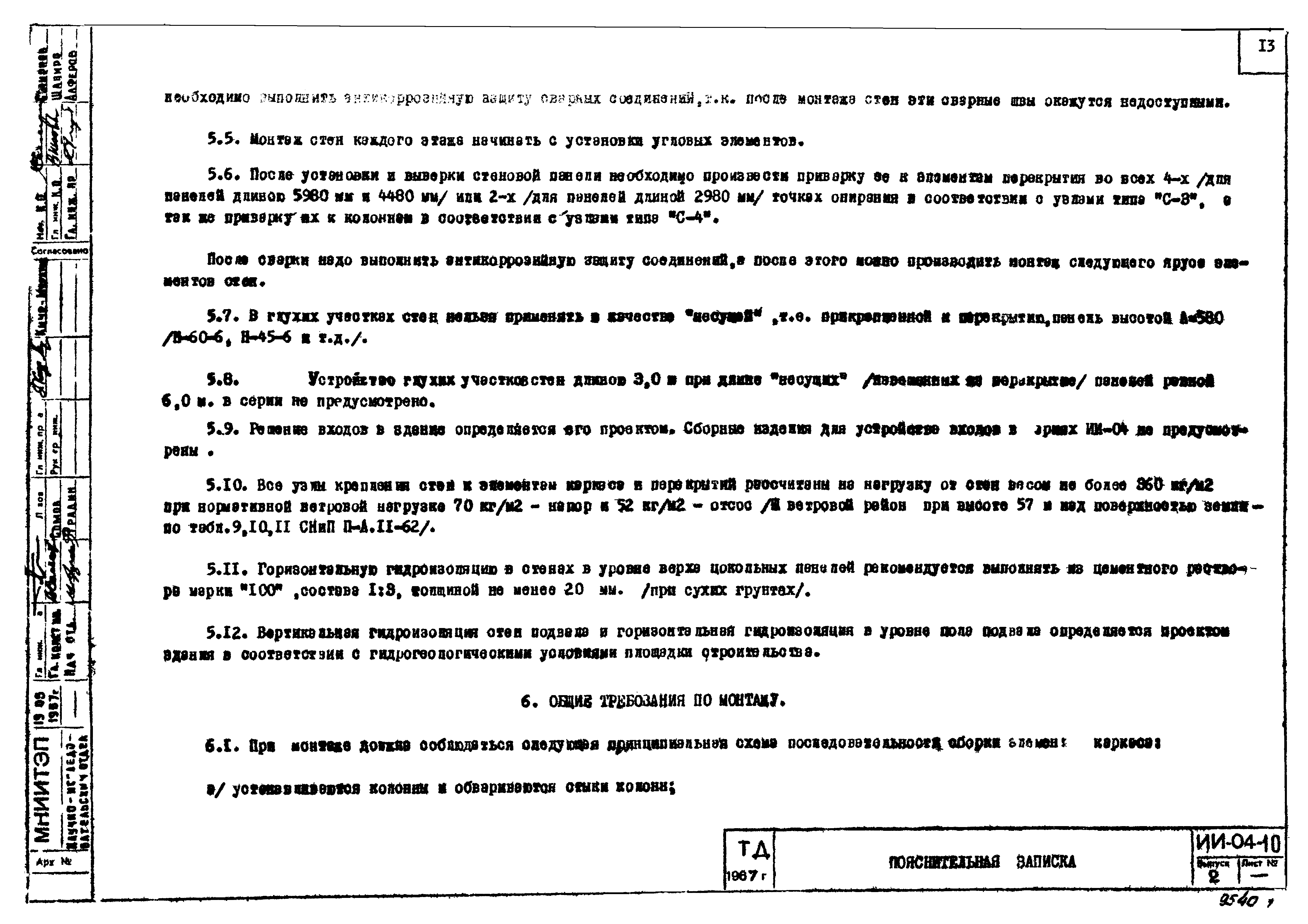

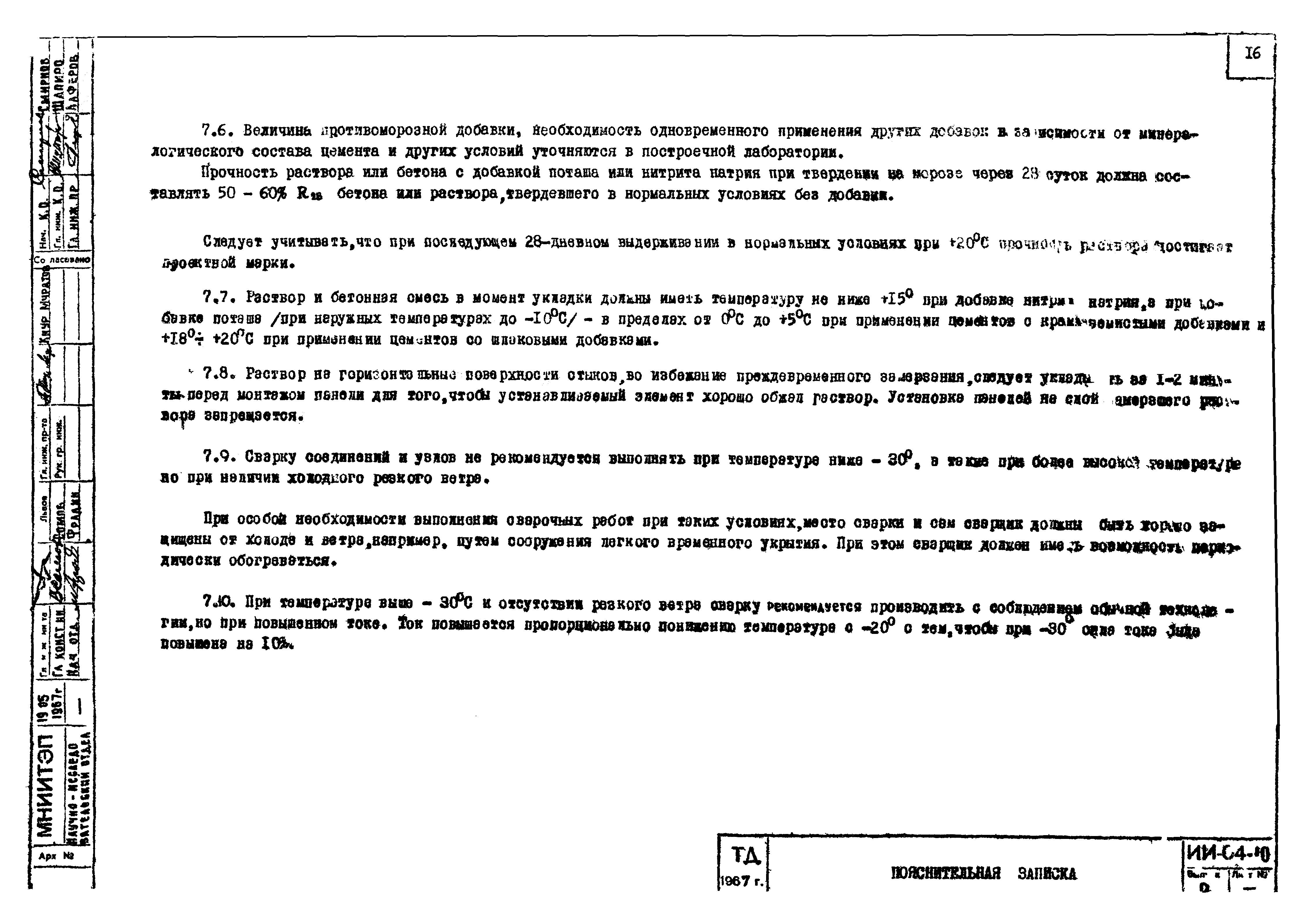

Пояснительная записка

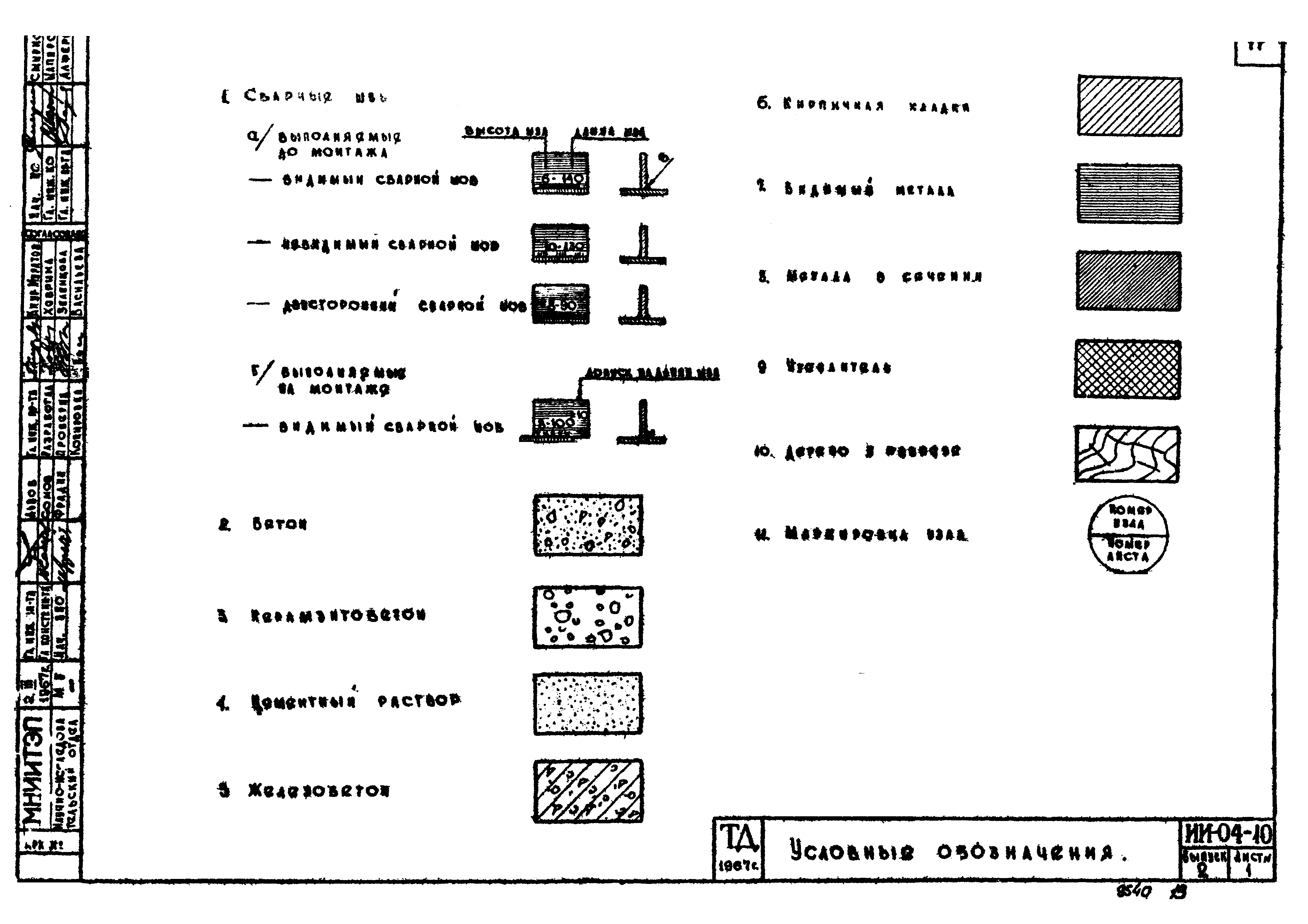

Условные обозначения
Узлы каркаса

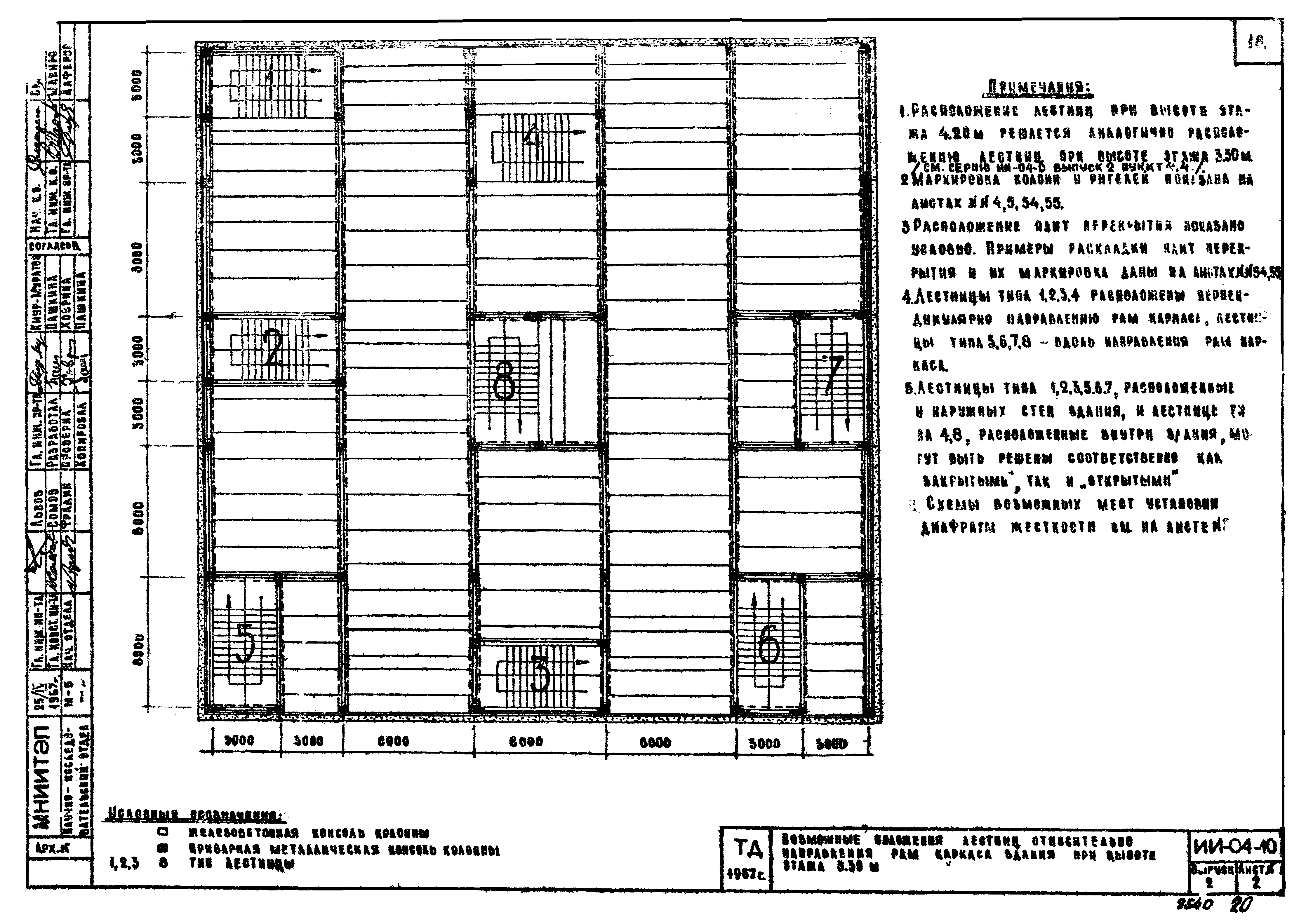

Возможные положения лестниц относительно направления рам каркаса здания при hл=3,3 м

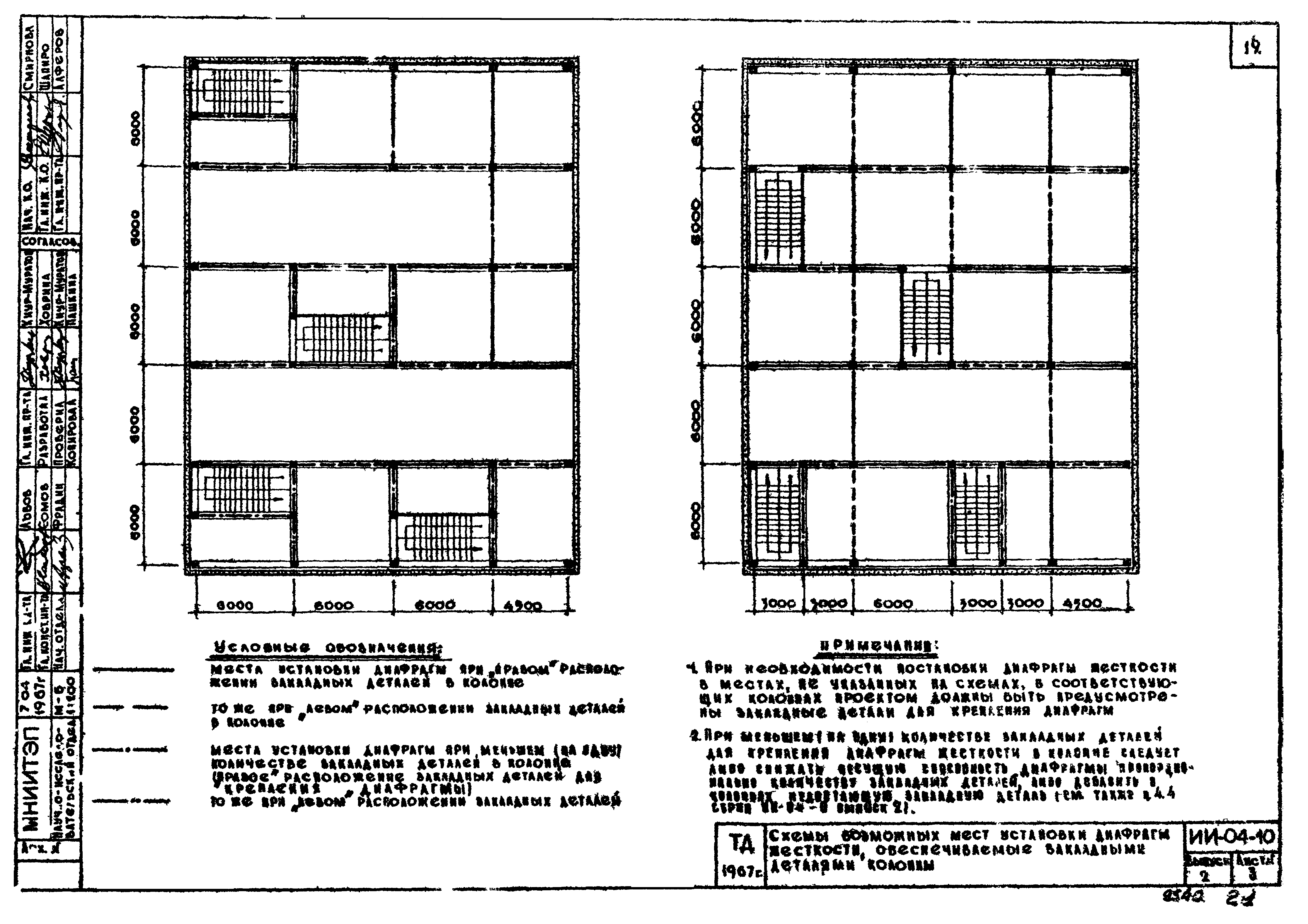

Схемы возможных мест установки диафрагм жесткости, обеспечиваемые закладными деталями колонн

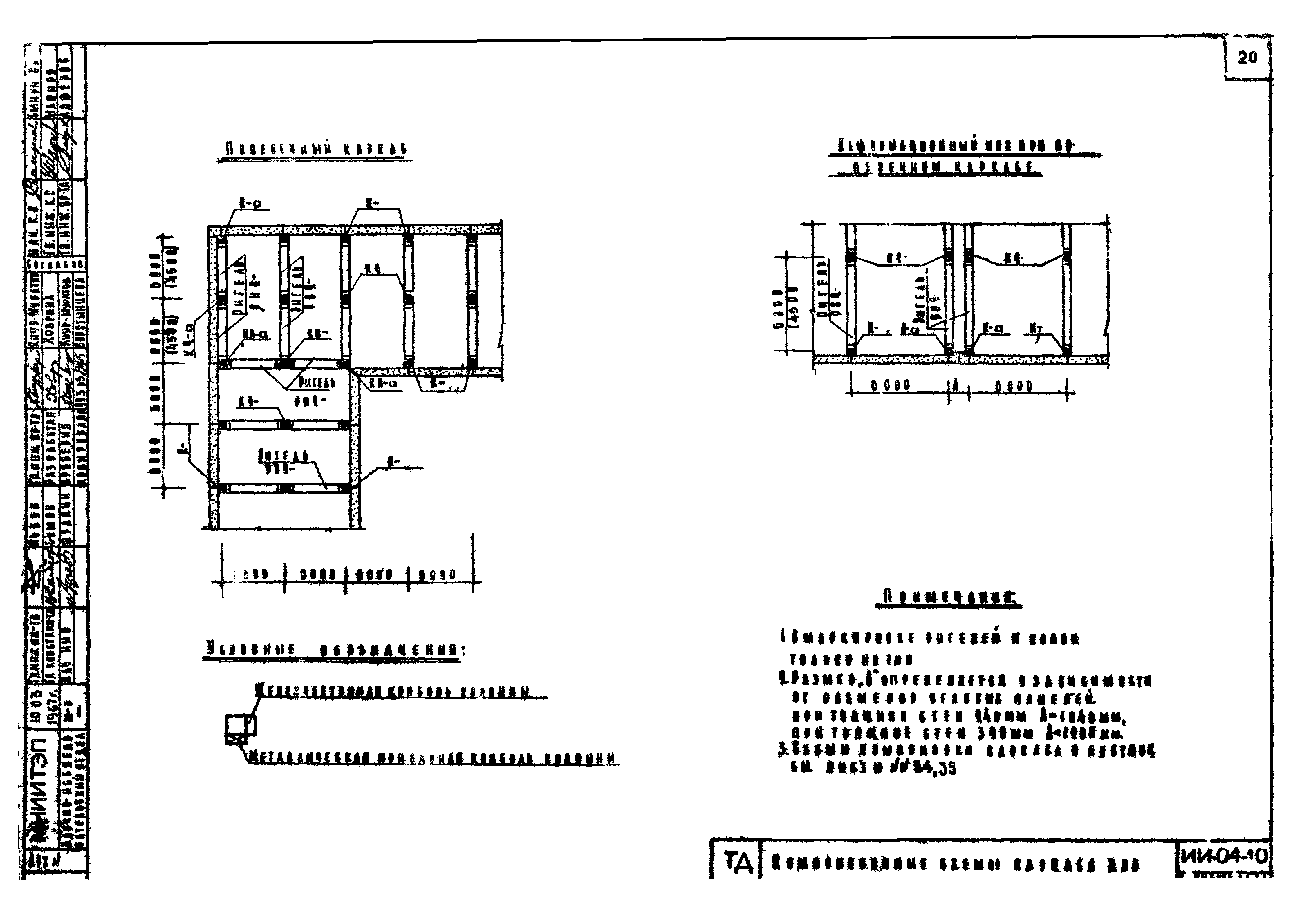

Компоновочные схемы каркаса для зданий с поперечным каркасом

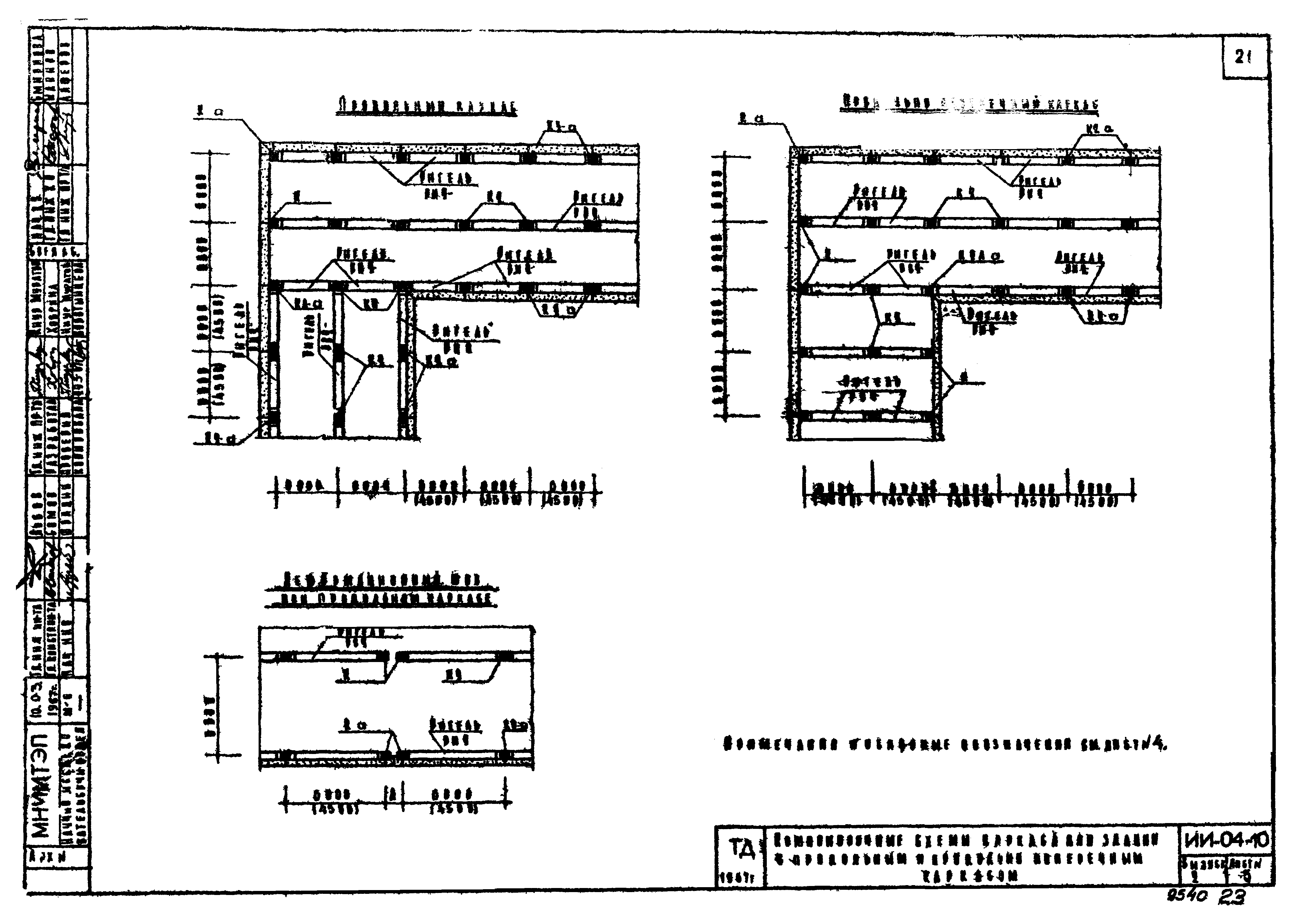

Компоновочные схемы каркаса для зданий о продольным и продольно-поперечным каркасом

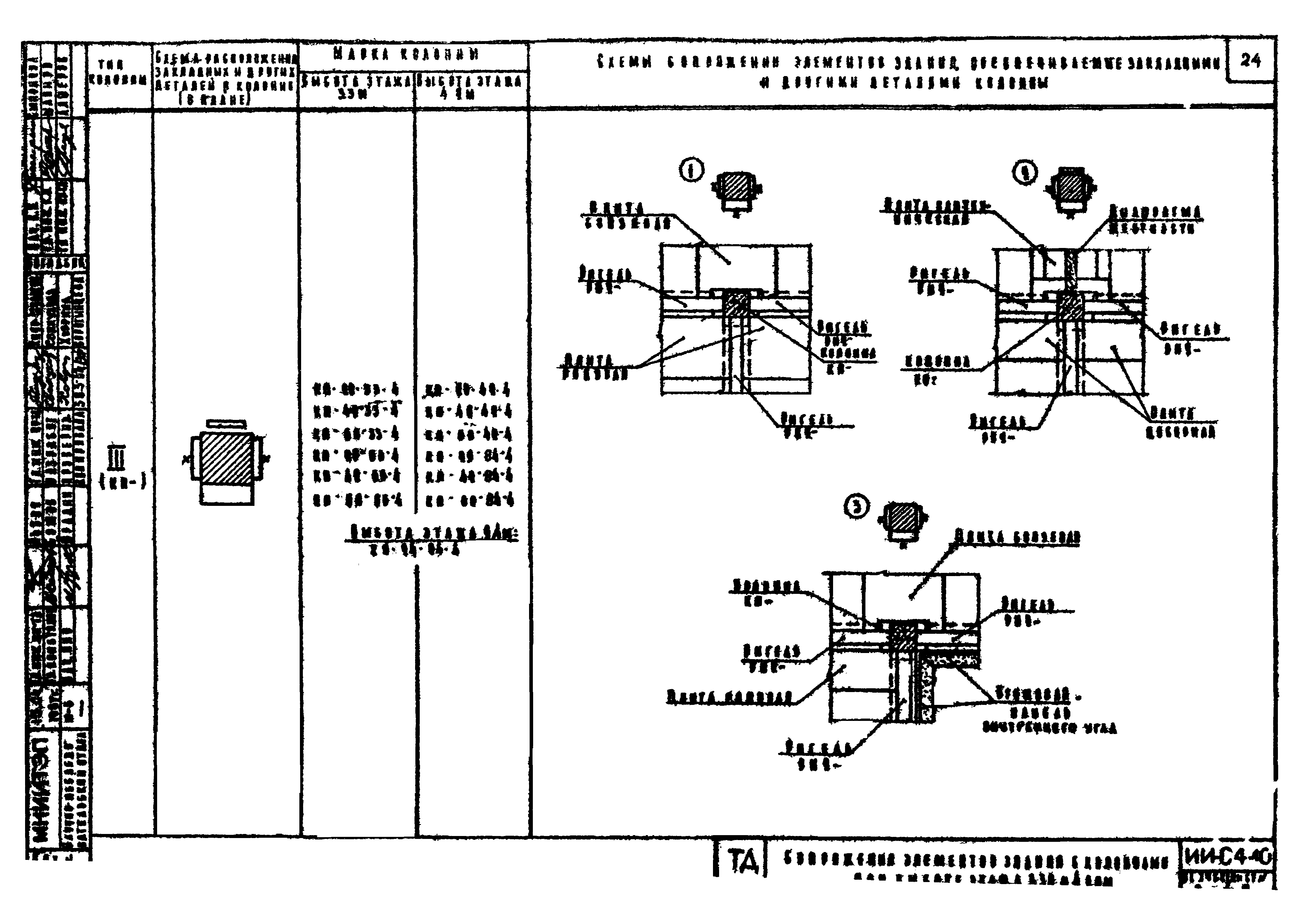

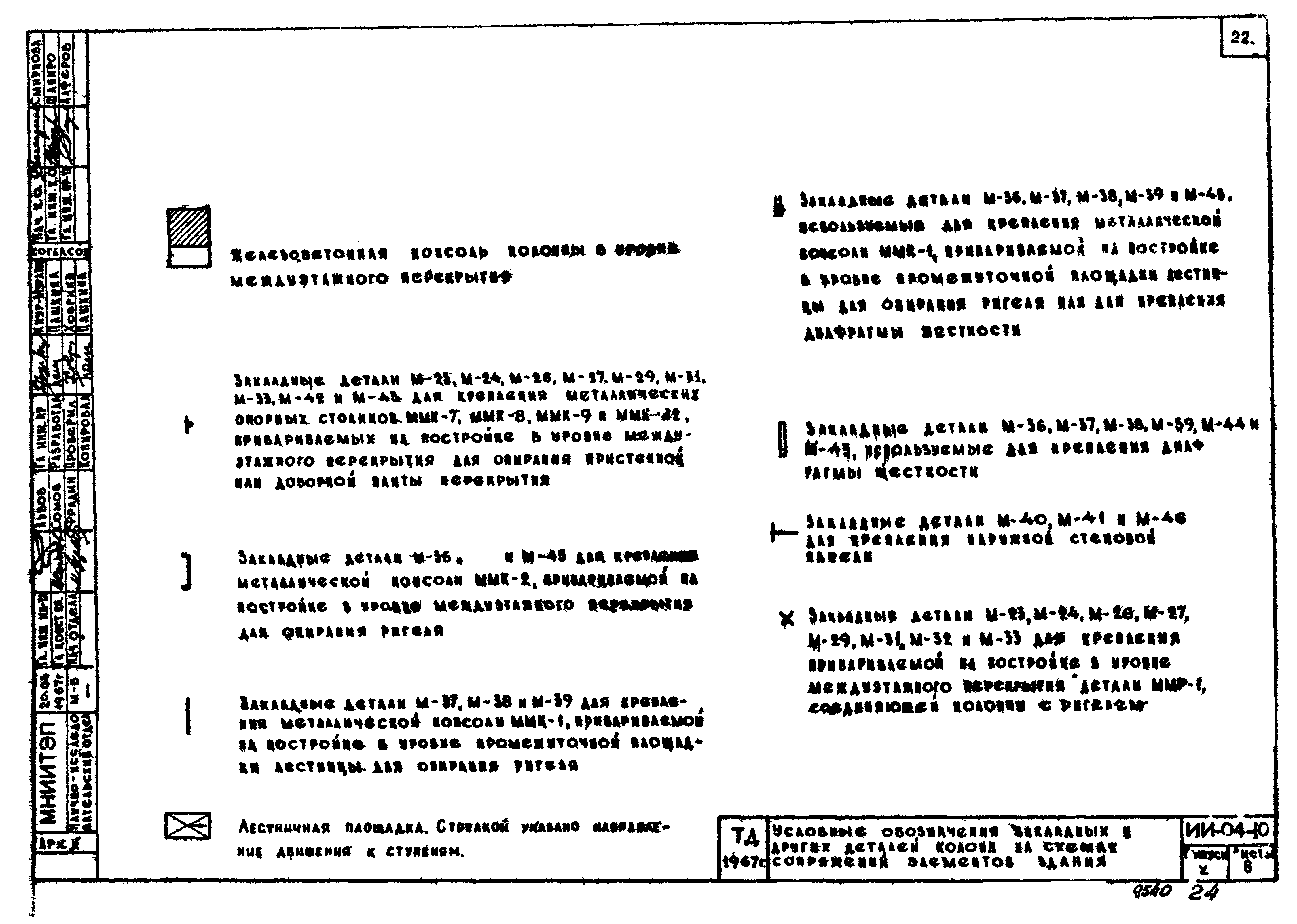

Условные обозначения закладных и других деталей колонн на схемах сопряжений элементов здания

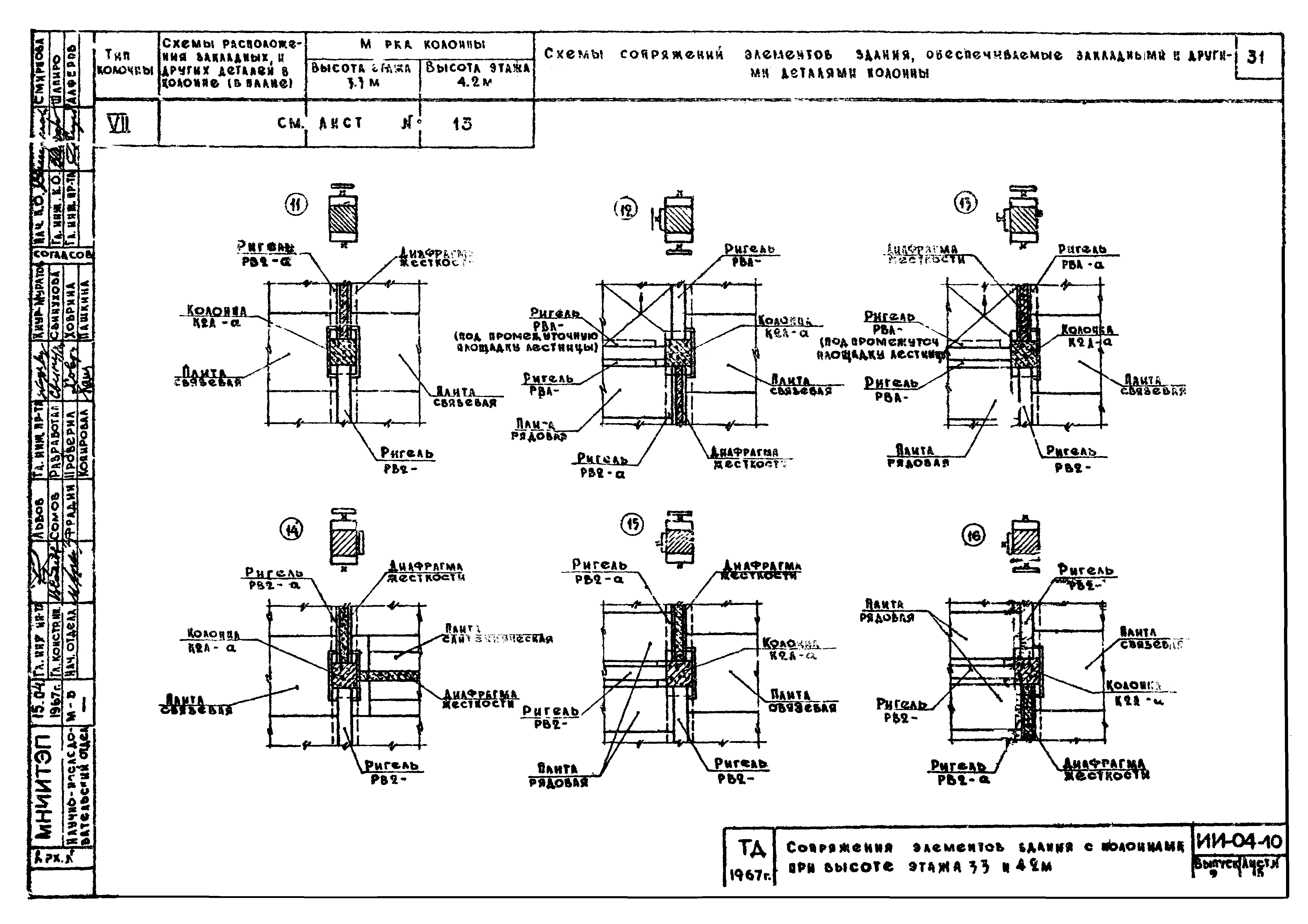

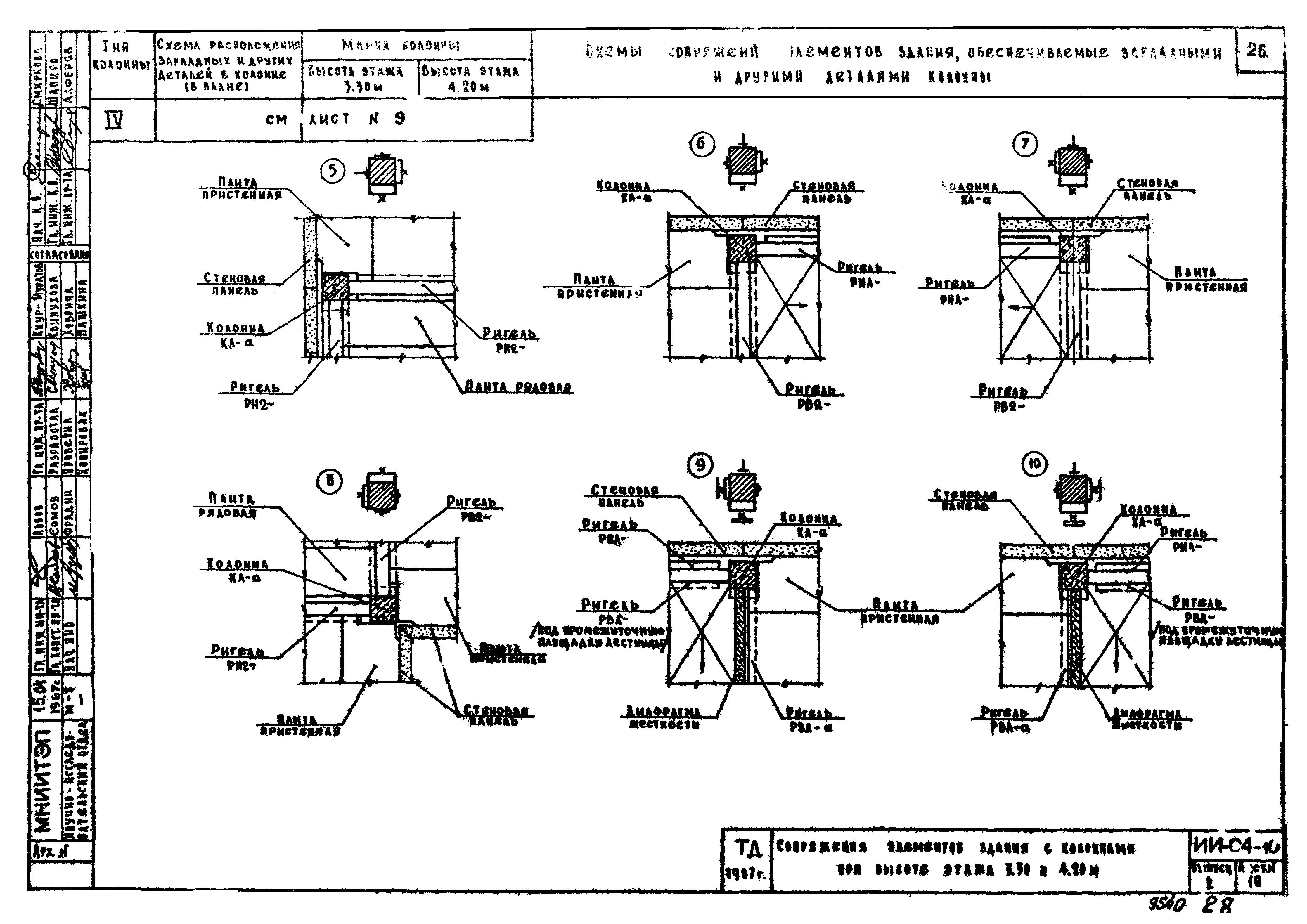

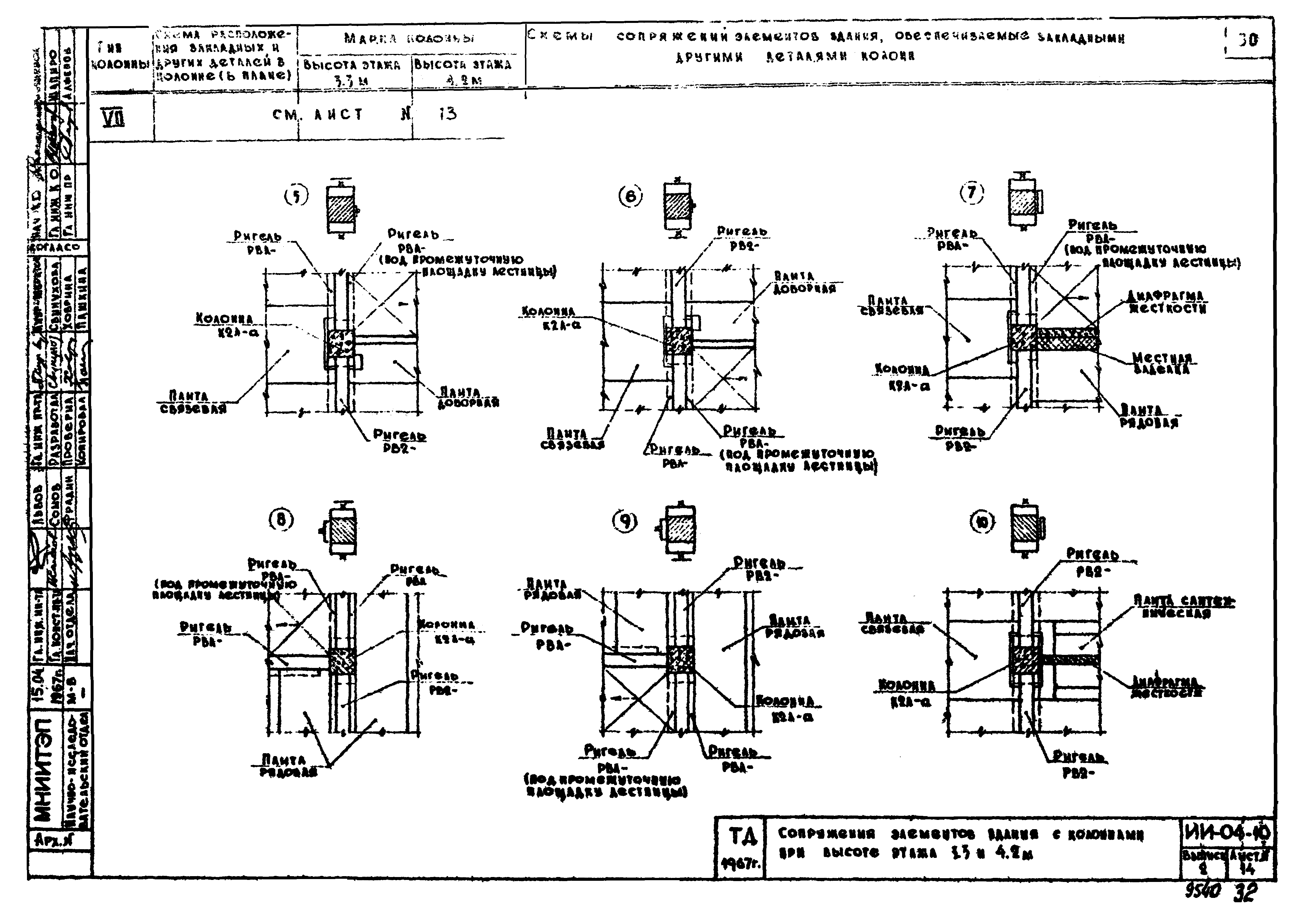

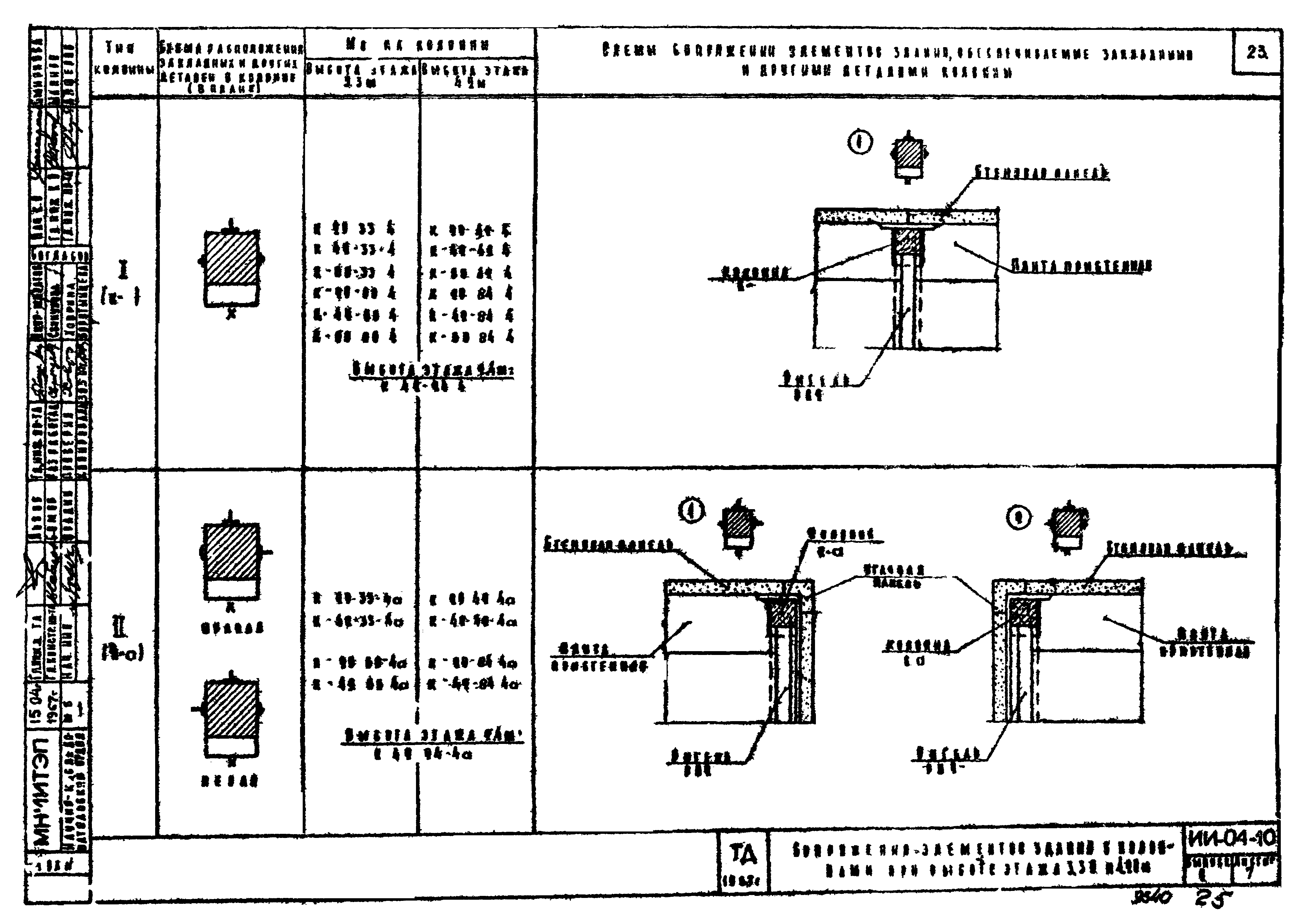

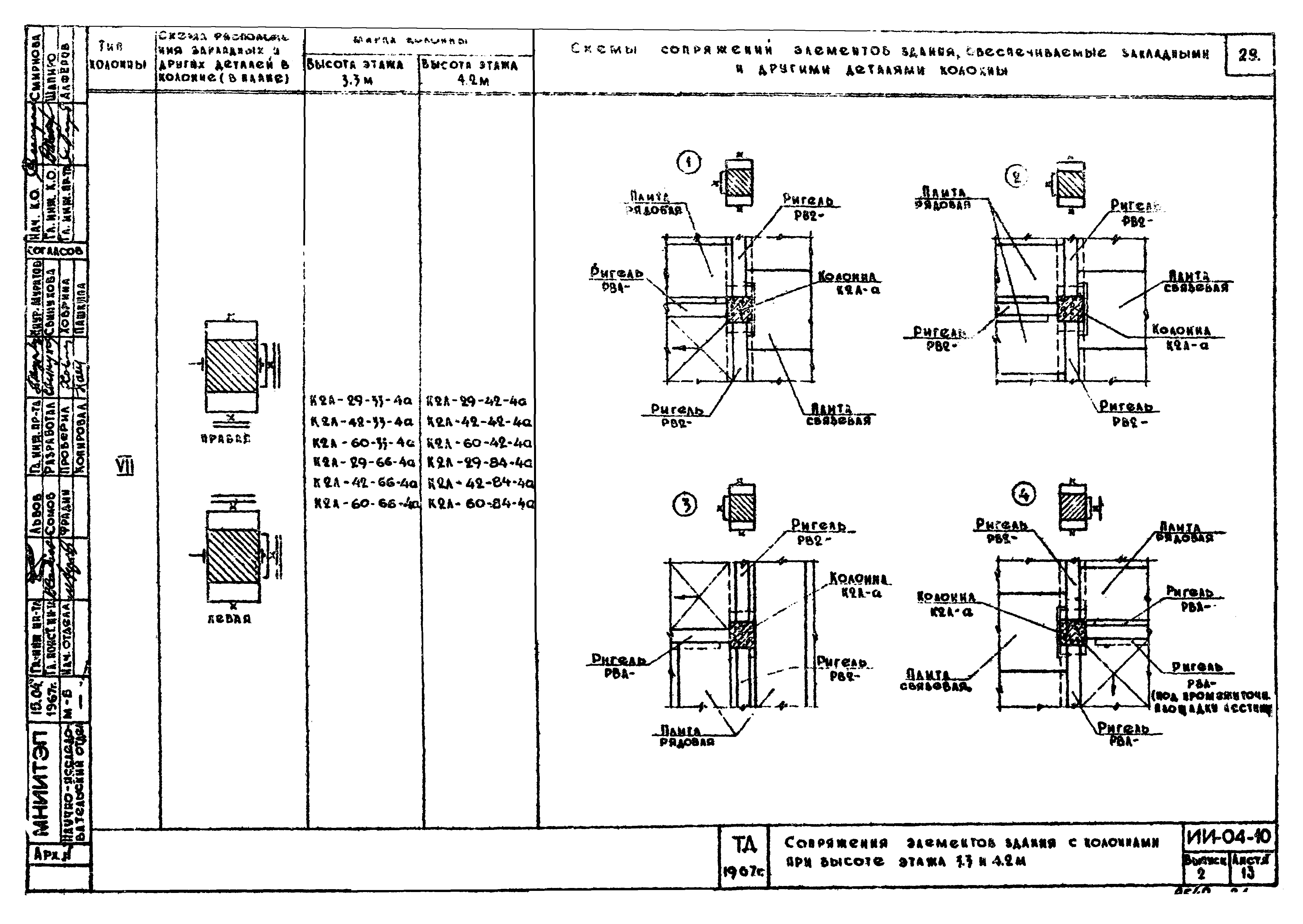

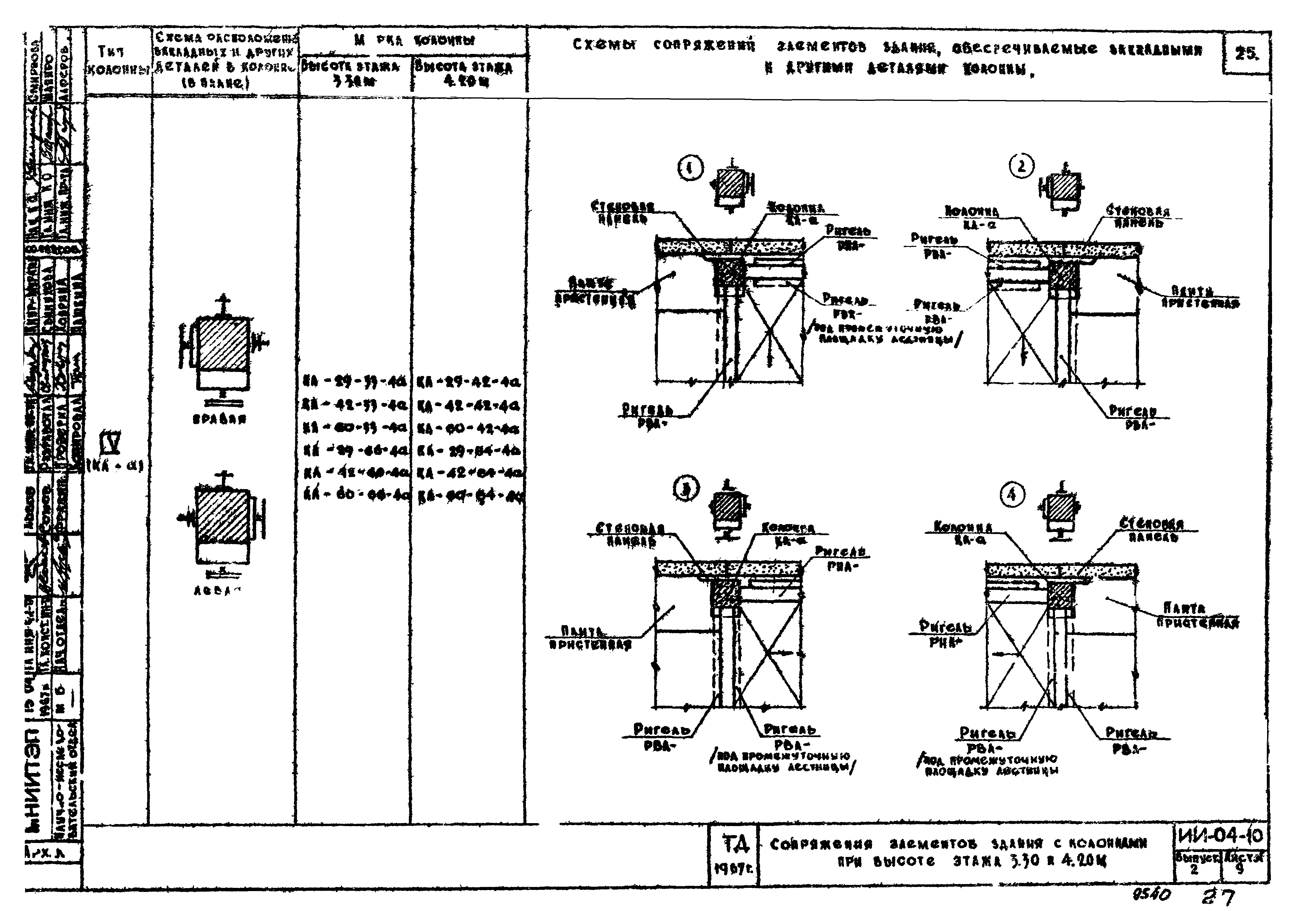

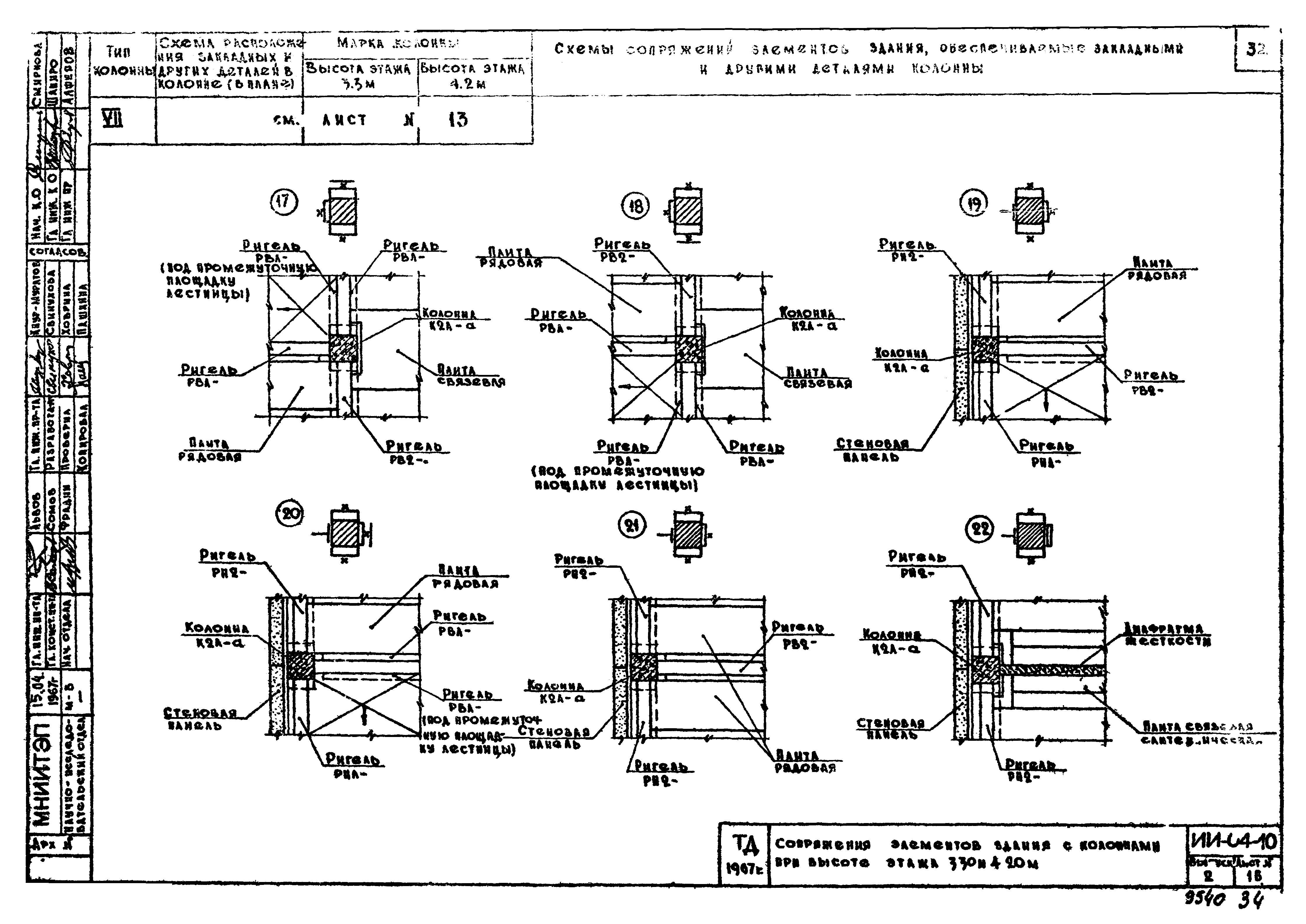

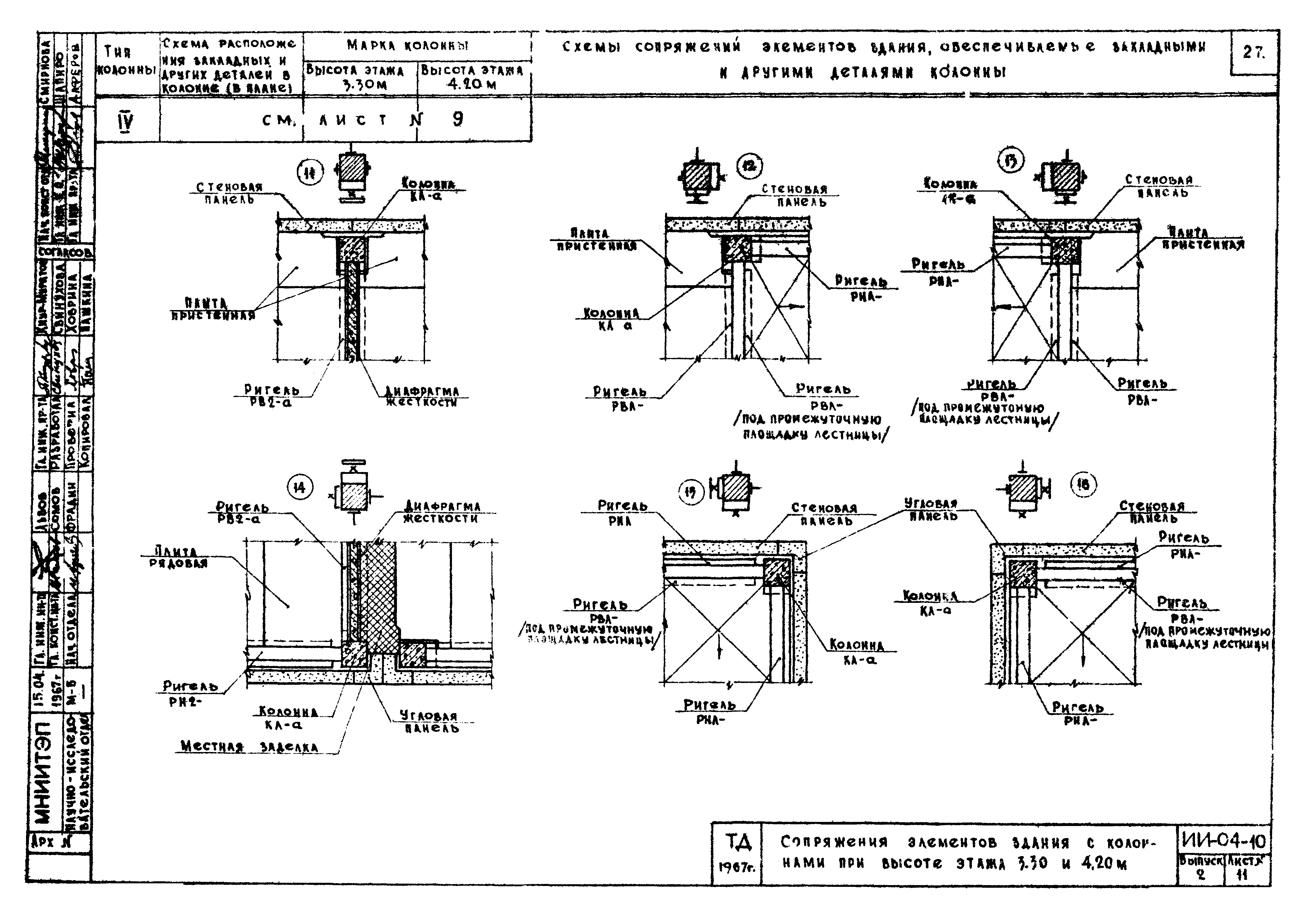

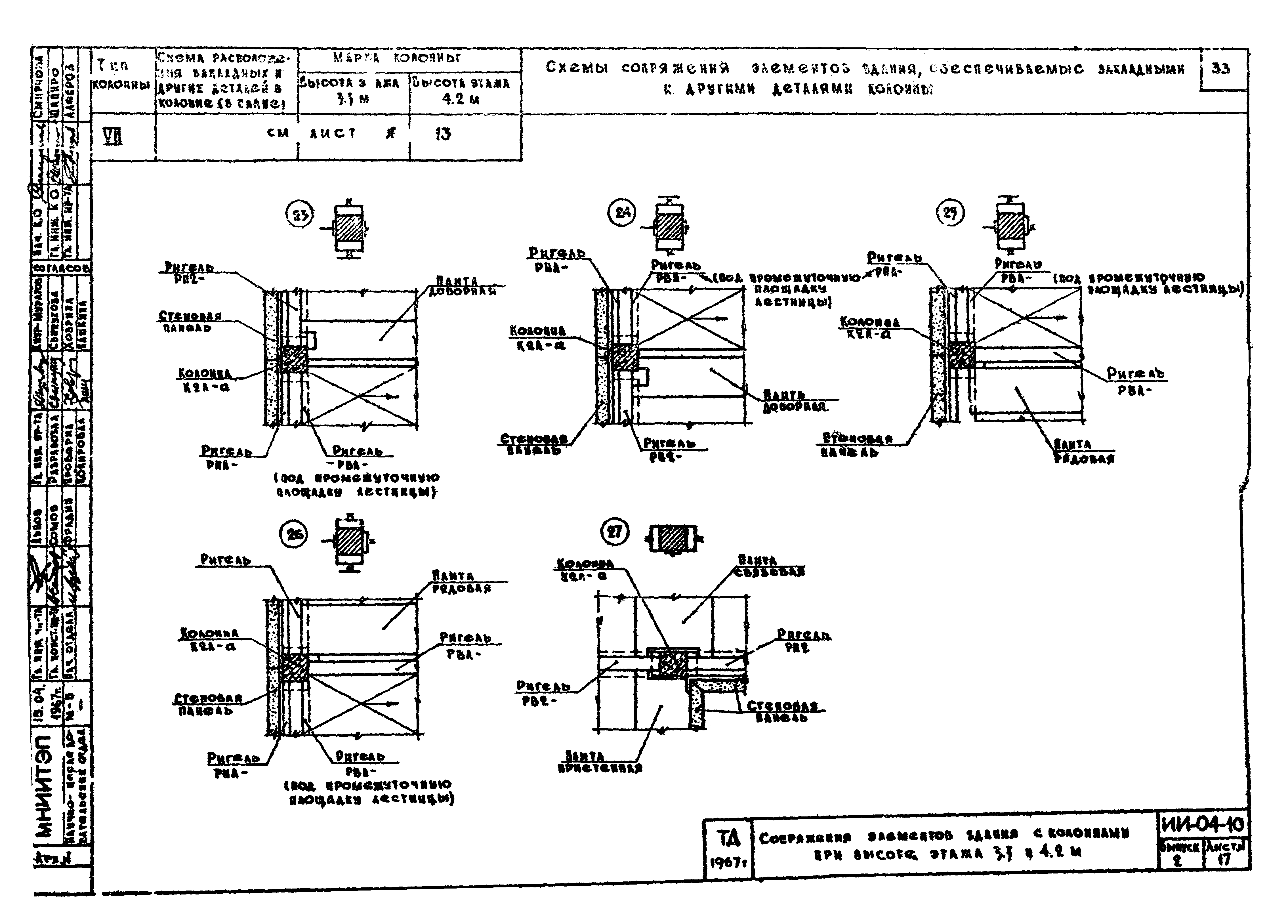

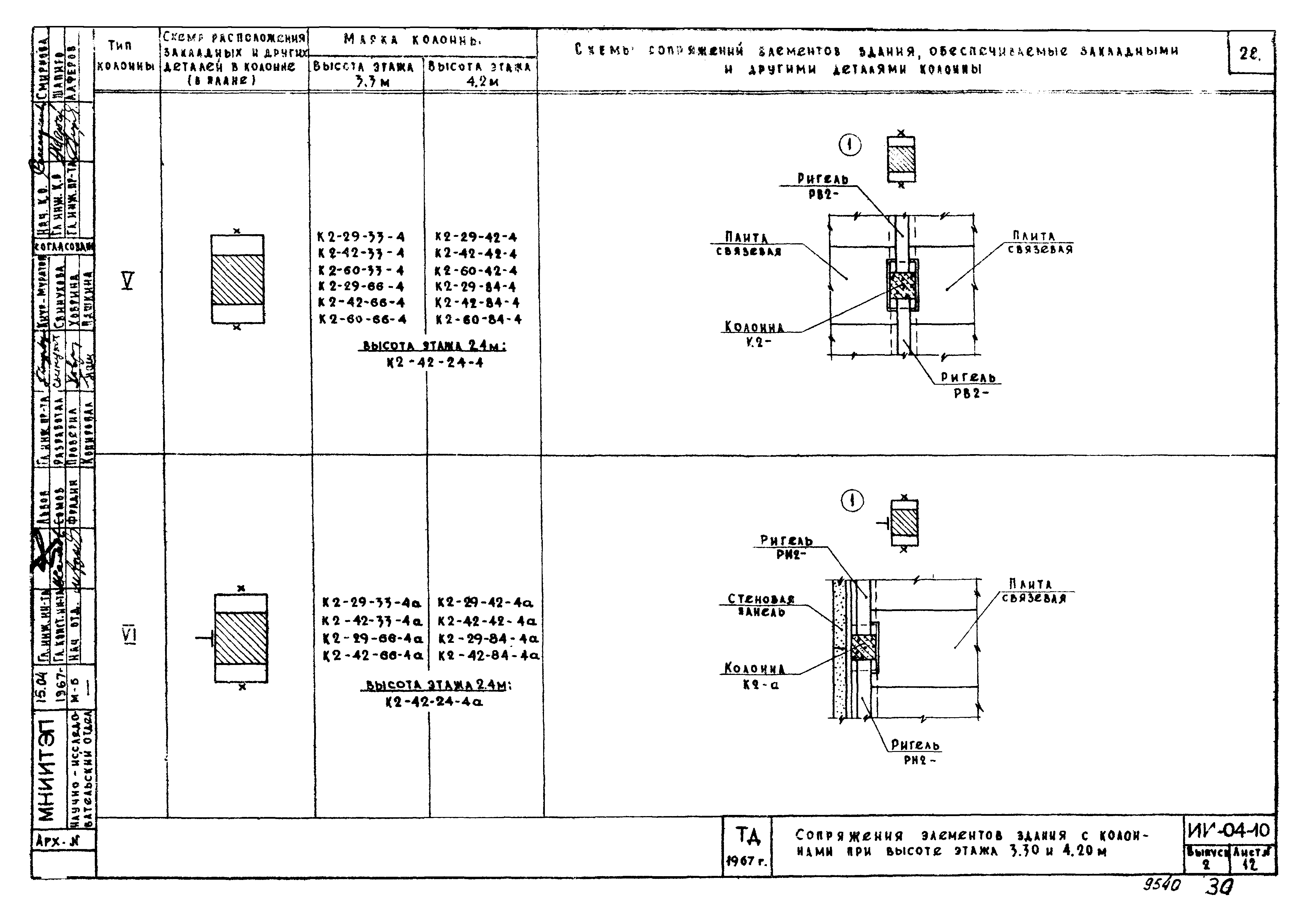

Сопряжения элементов здания с колоннами при высоте этажа 3,30 и 4,20 м

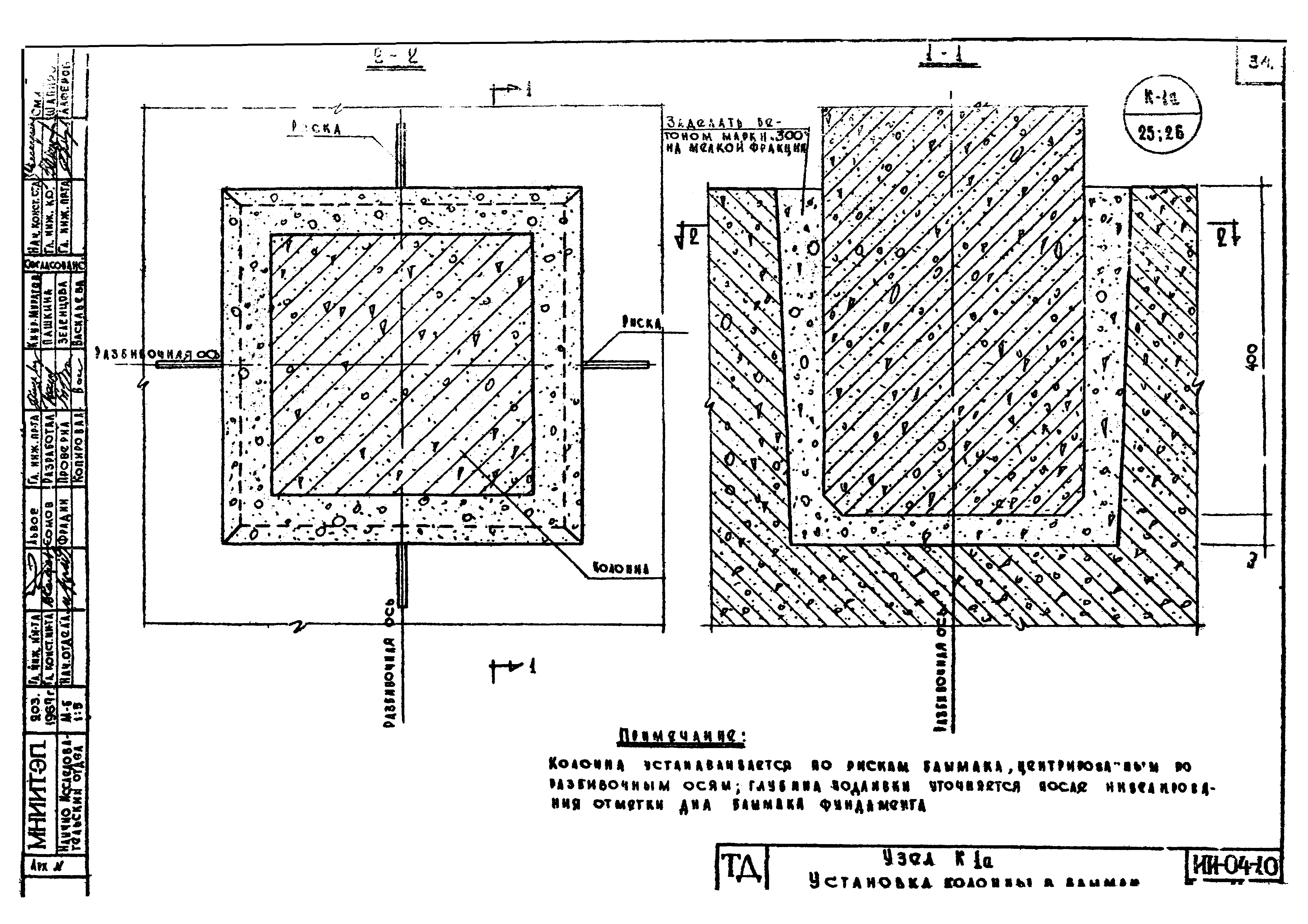

Узел К-1a. Установка колонны в башмак

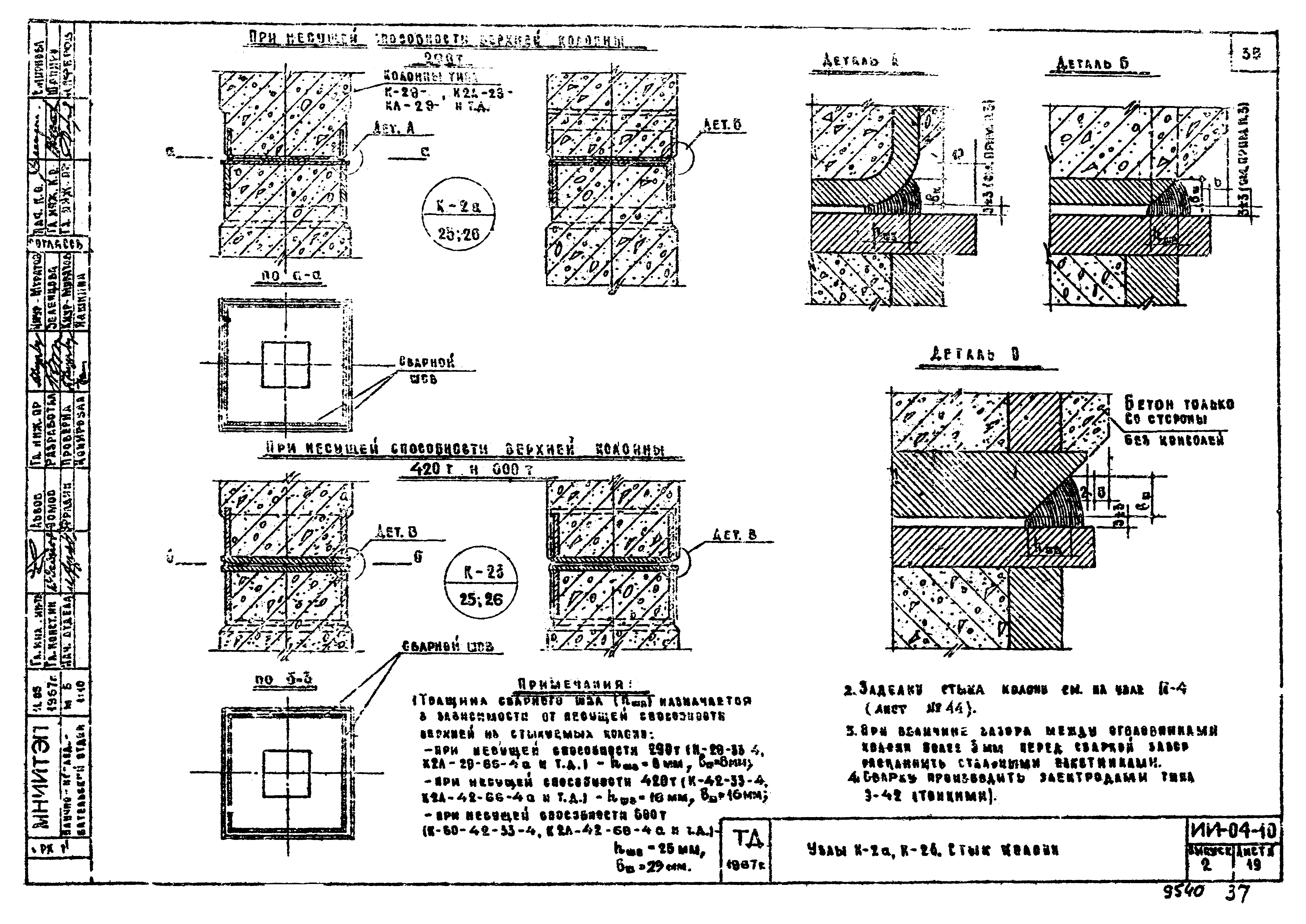

Узлы К-2а, К-2б. Стык колонн
Узел К-3а. Опирание ригелей типа РВ2 и РН2 на железобетонную консоль колонны

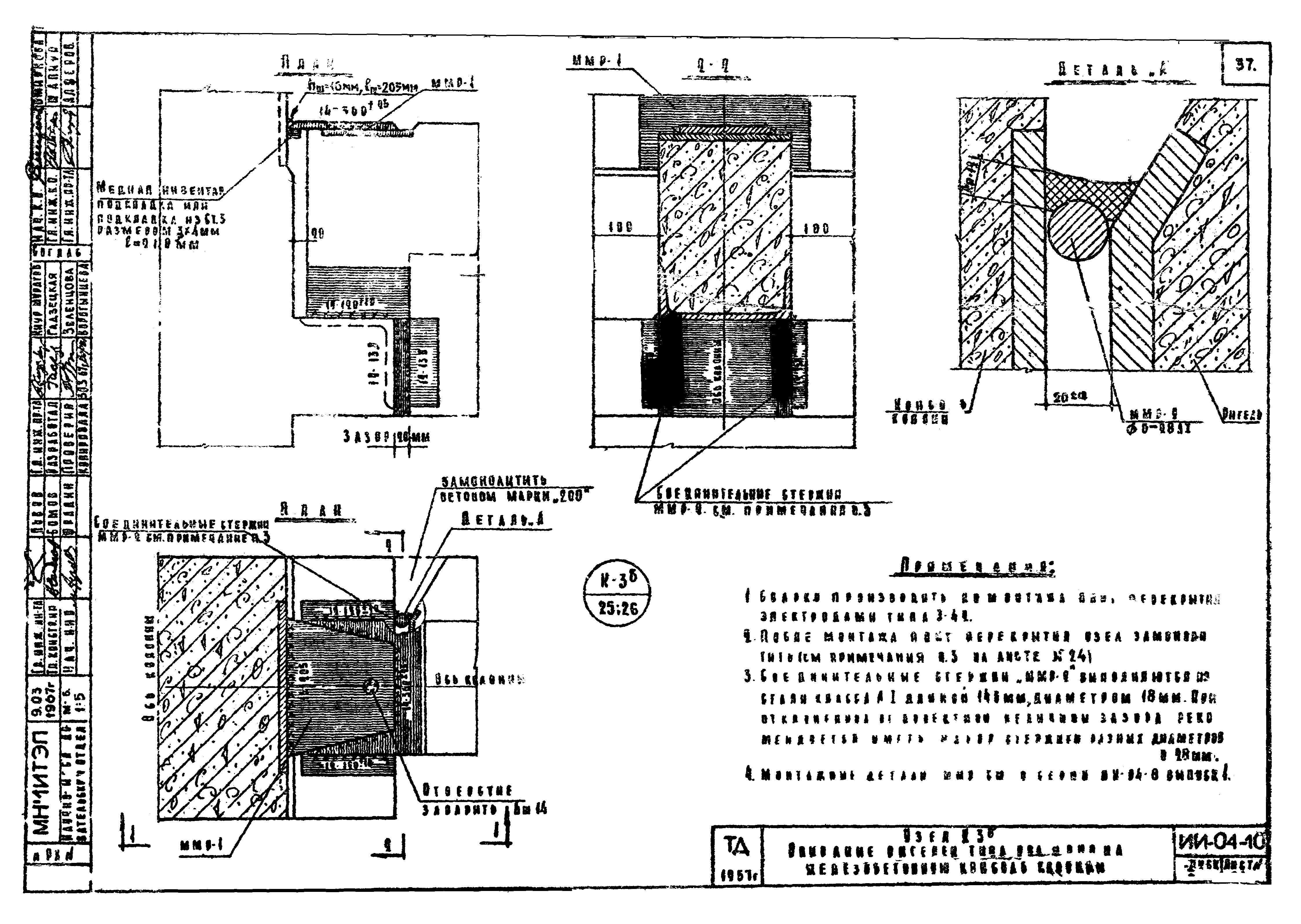

Узел К-3б. Опирание ригелей типа РВЛ и РНЛ на железобетонную консоль колонны

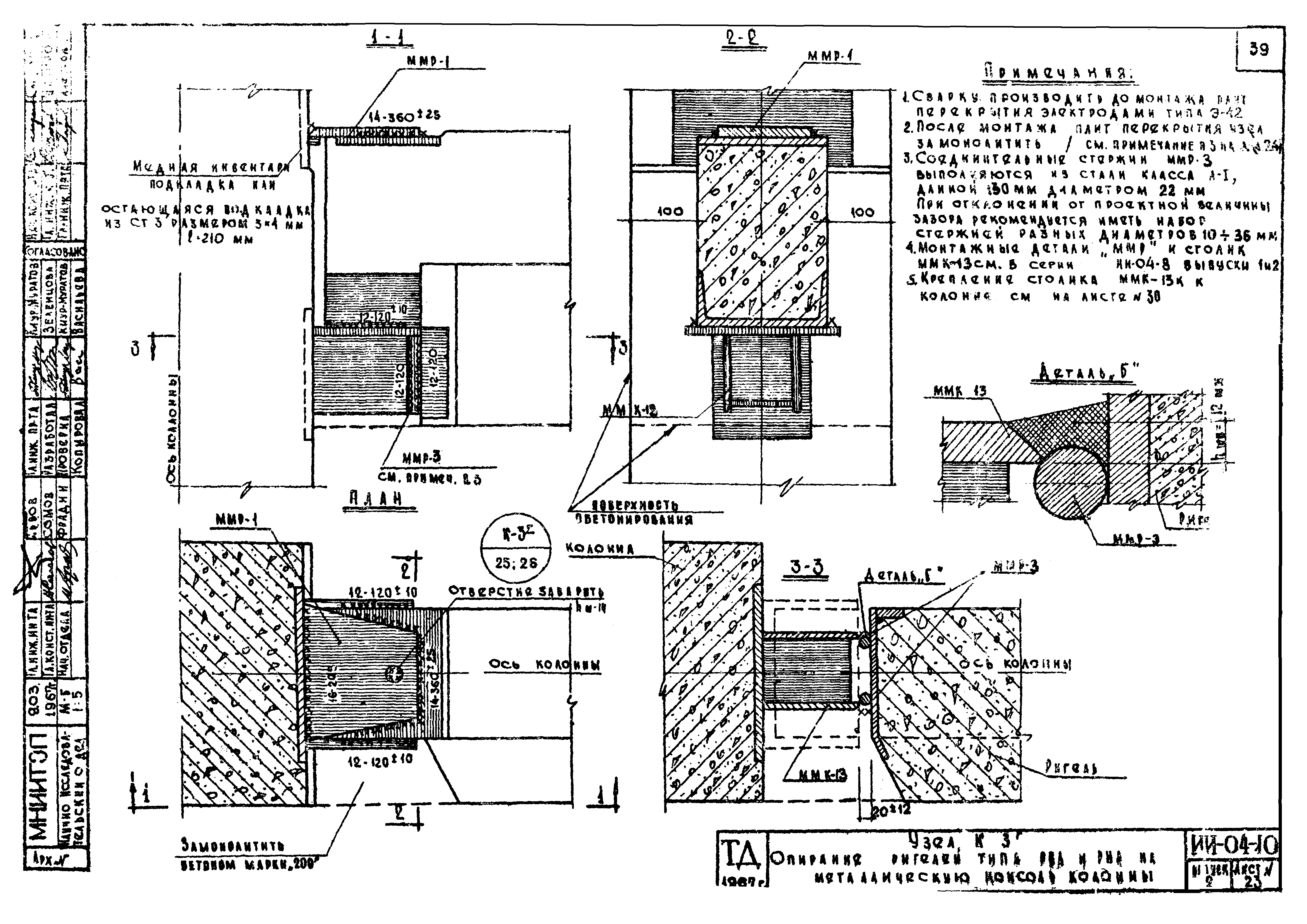

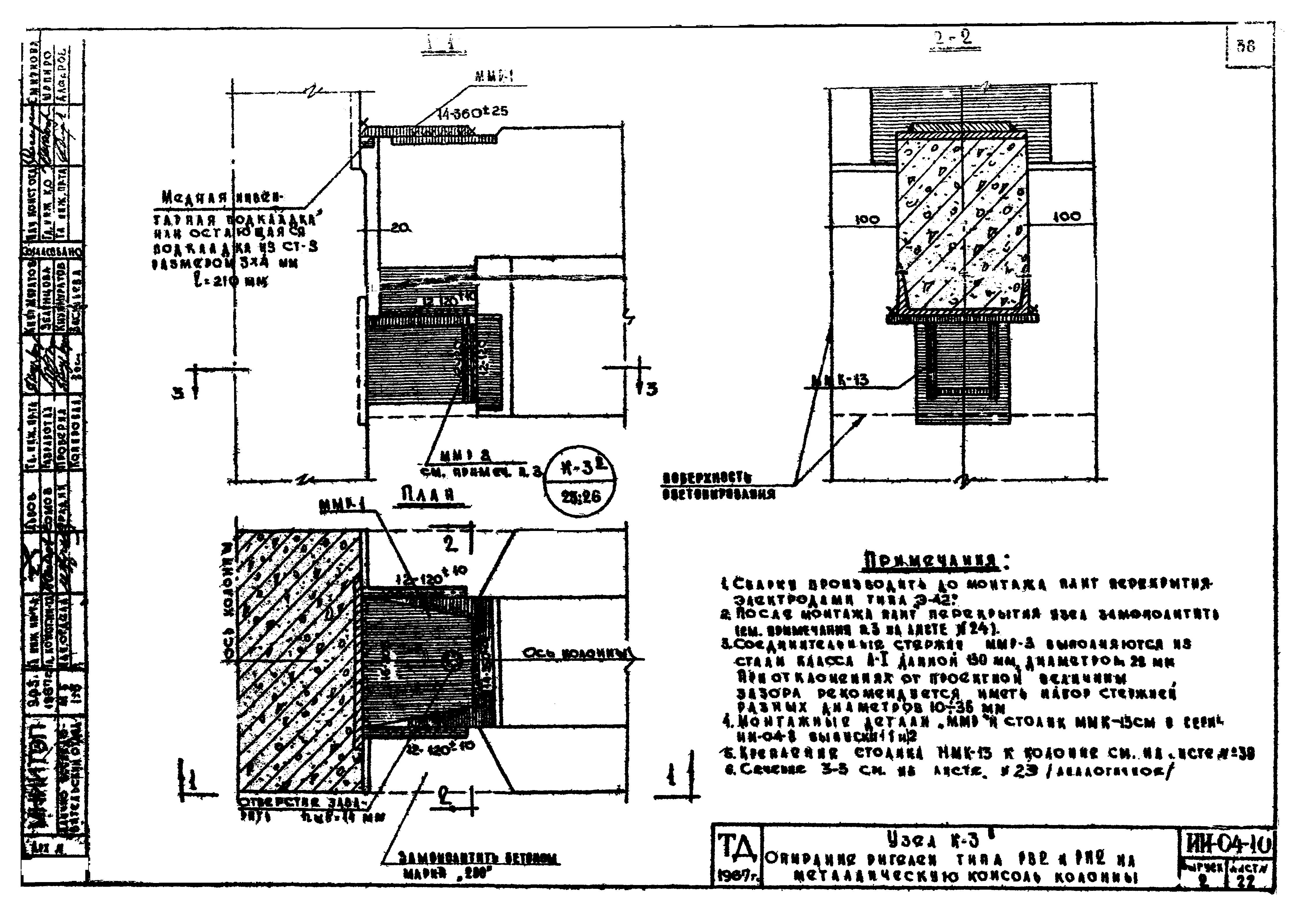

Узел К-3в. Опирание ригелей типа РВ2 и РН2 на металлическую консоль колонны
Увел К-3г. Опирание ригелей типа РВЛ в РНЛ на металлическую консоль колонны

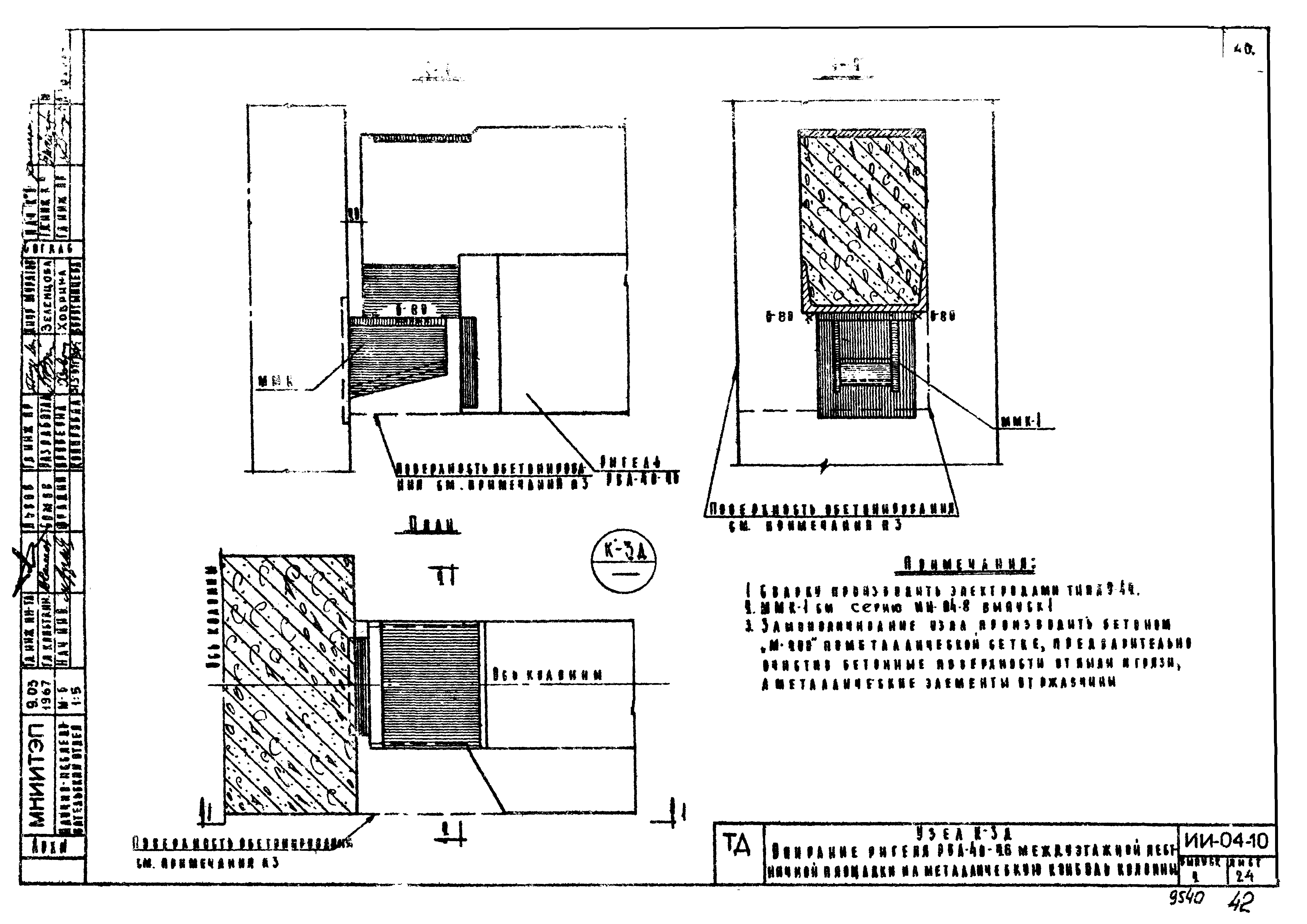

Узел К-3д. Опирание ригеля РВД-40-26 междуэтажной лестничной площадки на металлическую консоль колонны

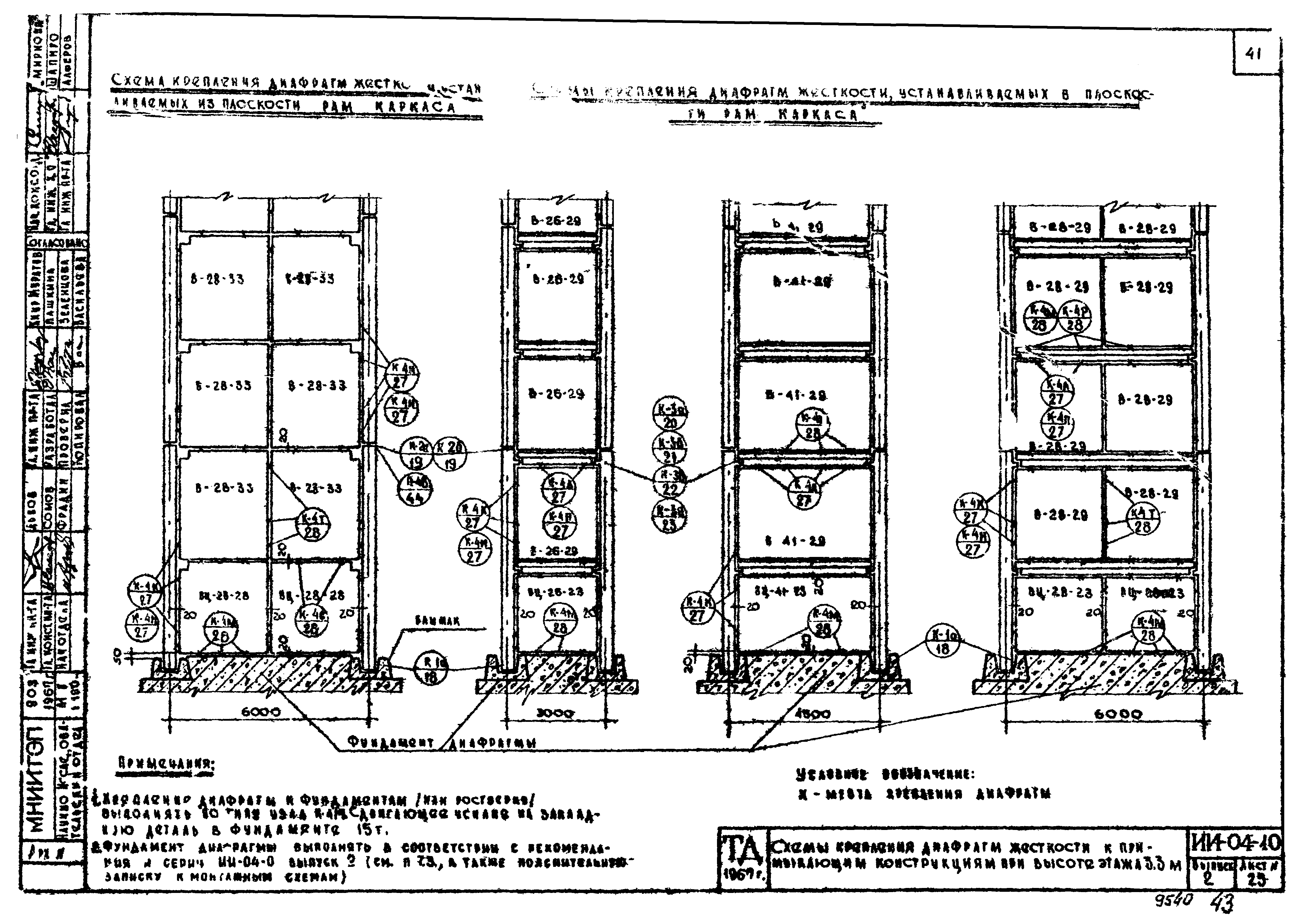

Схемы крепления диафрагм жесткости к примыкающим конструкциям при высоте этажа 3,3 м

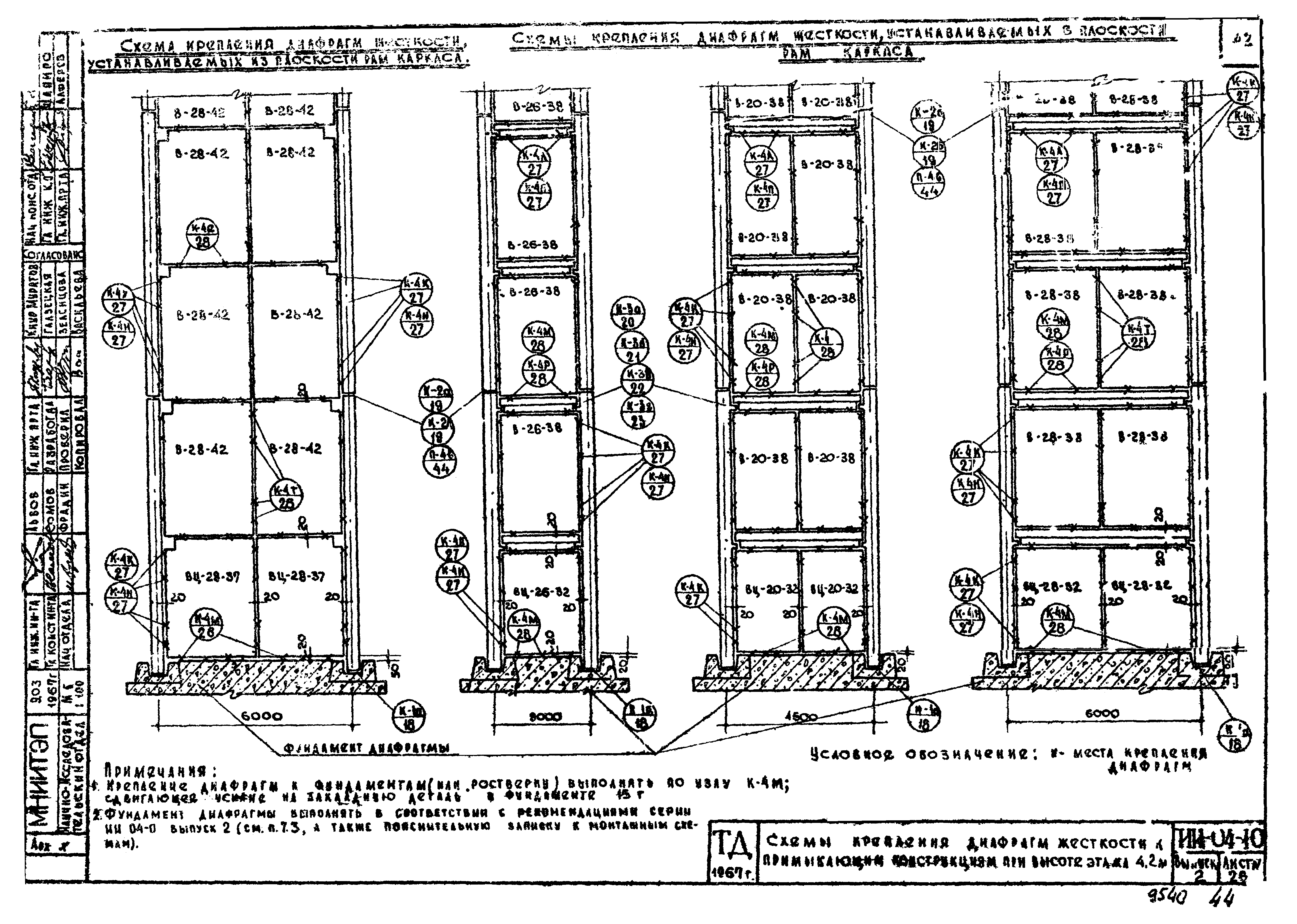

Схемы крепления диафрагм жесткости к примыкающим конструкциям при высоте этажа 4,2 м

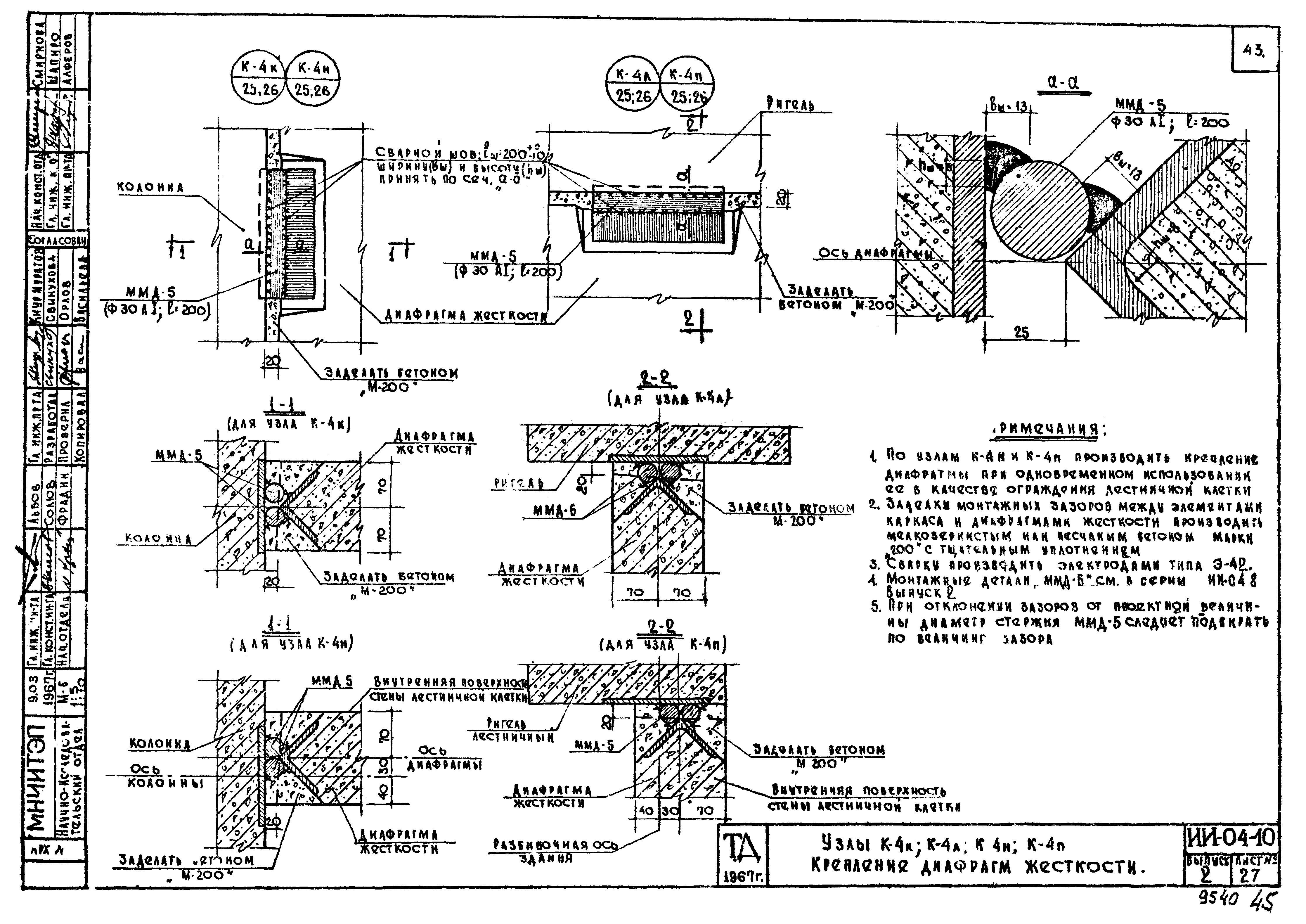

Узлы К-4к, К-4л, К-4н, К-4п. Крепление диафрагм жесткости

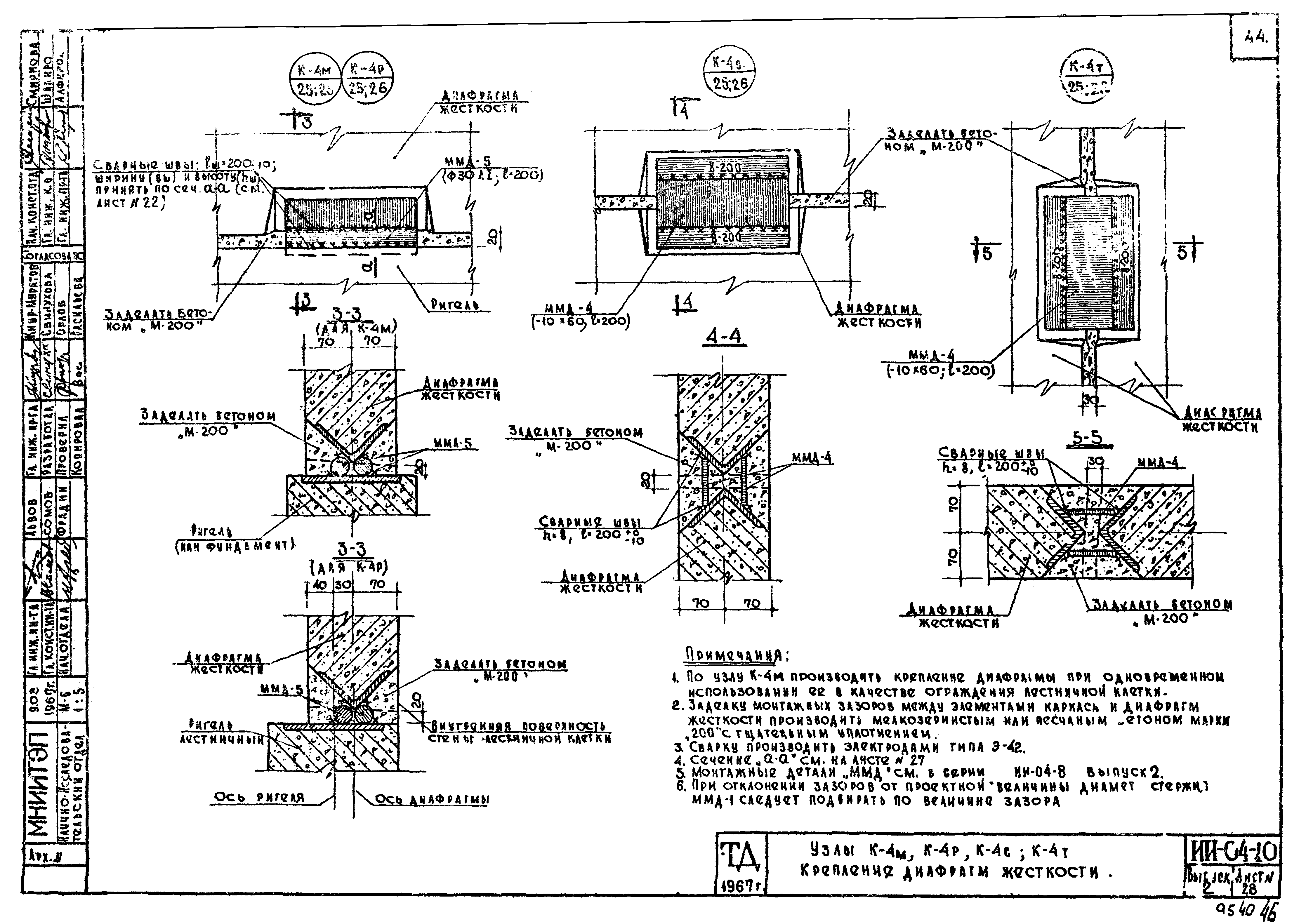

Узлы К-4м, К-4р, К-4с, 4т. Крепление диафрагм жесткости

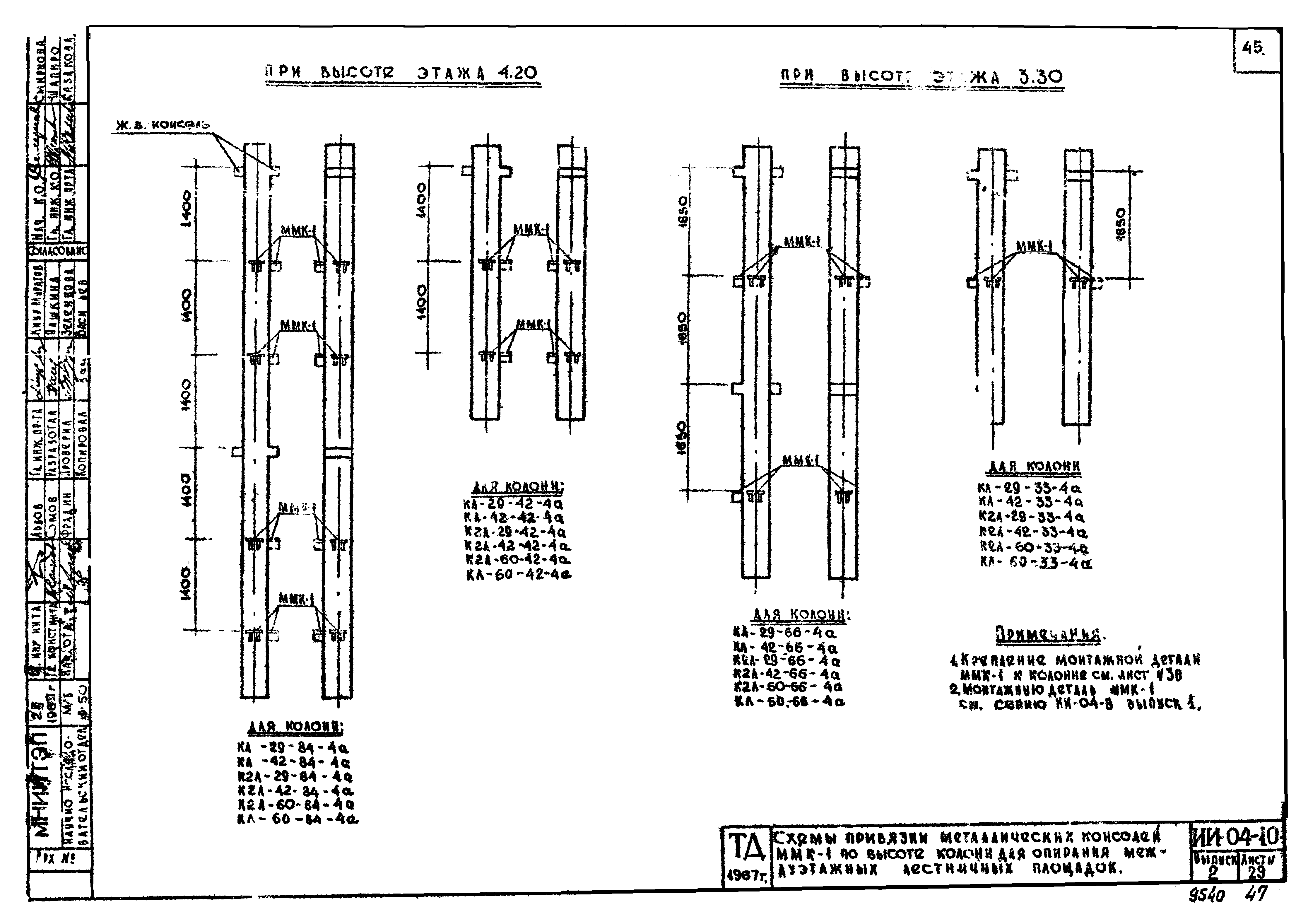

Схемы привязки металлических консолей ММК-1 по высоте колонн для опирания междуэтажных лестничных площадок

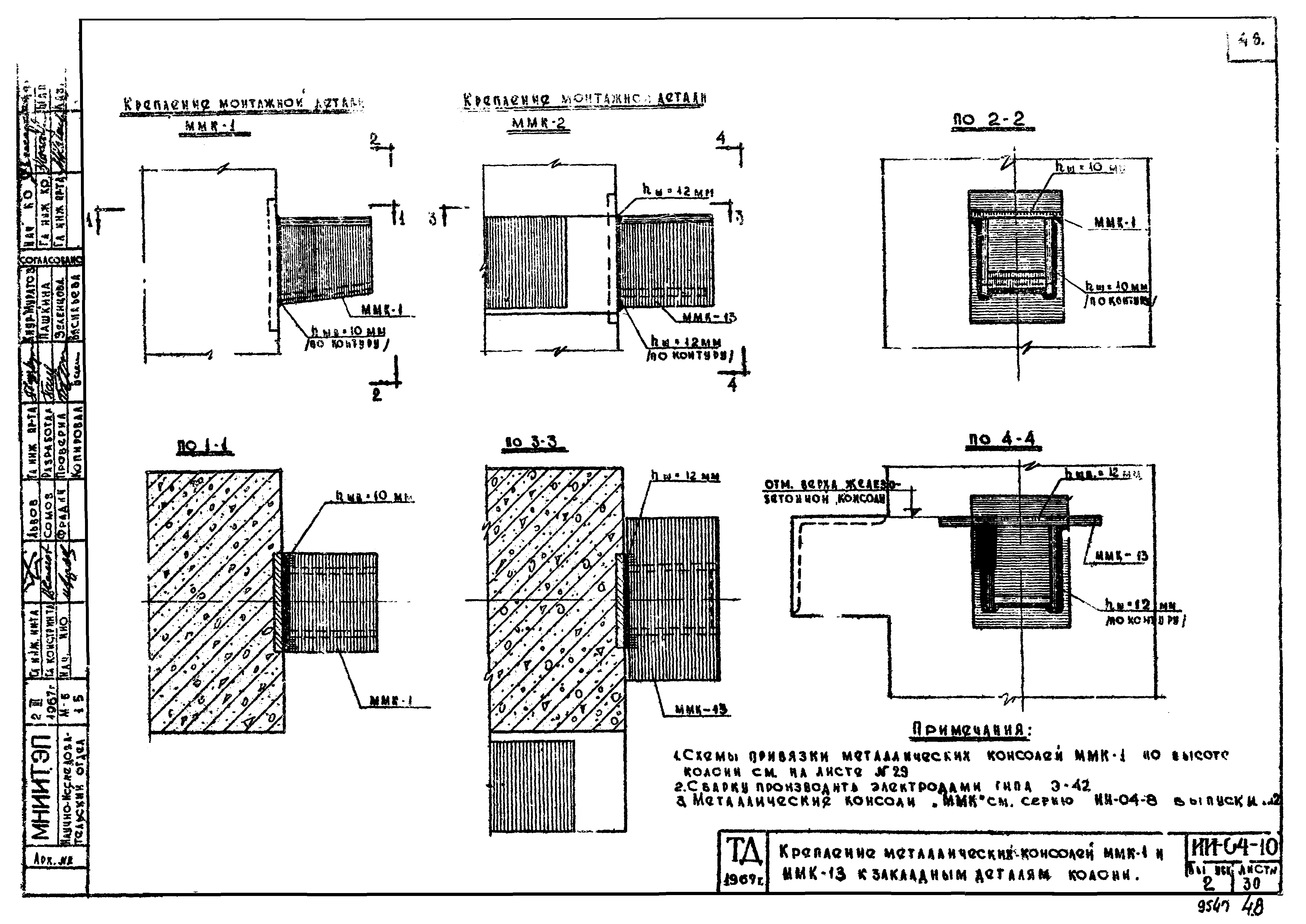

Крепление металлических консолей ММК-1 и ММК-13к закладным деталям колонн

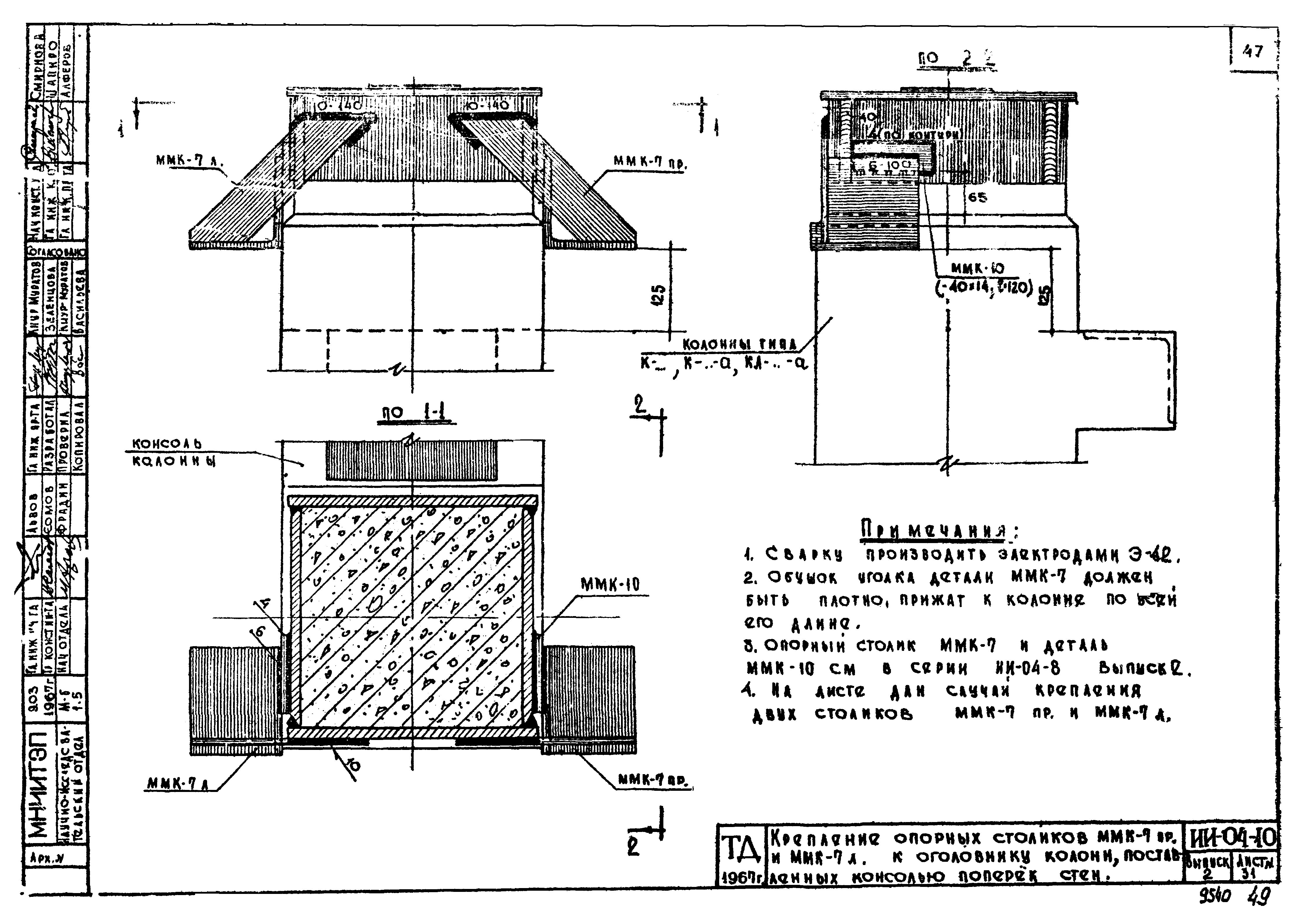

Крепление опорных столиков Ш-7пр в Ш-7л в оголовнику колона, поставленных консолью поперек стен

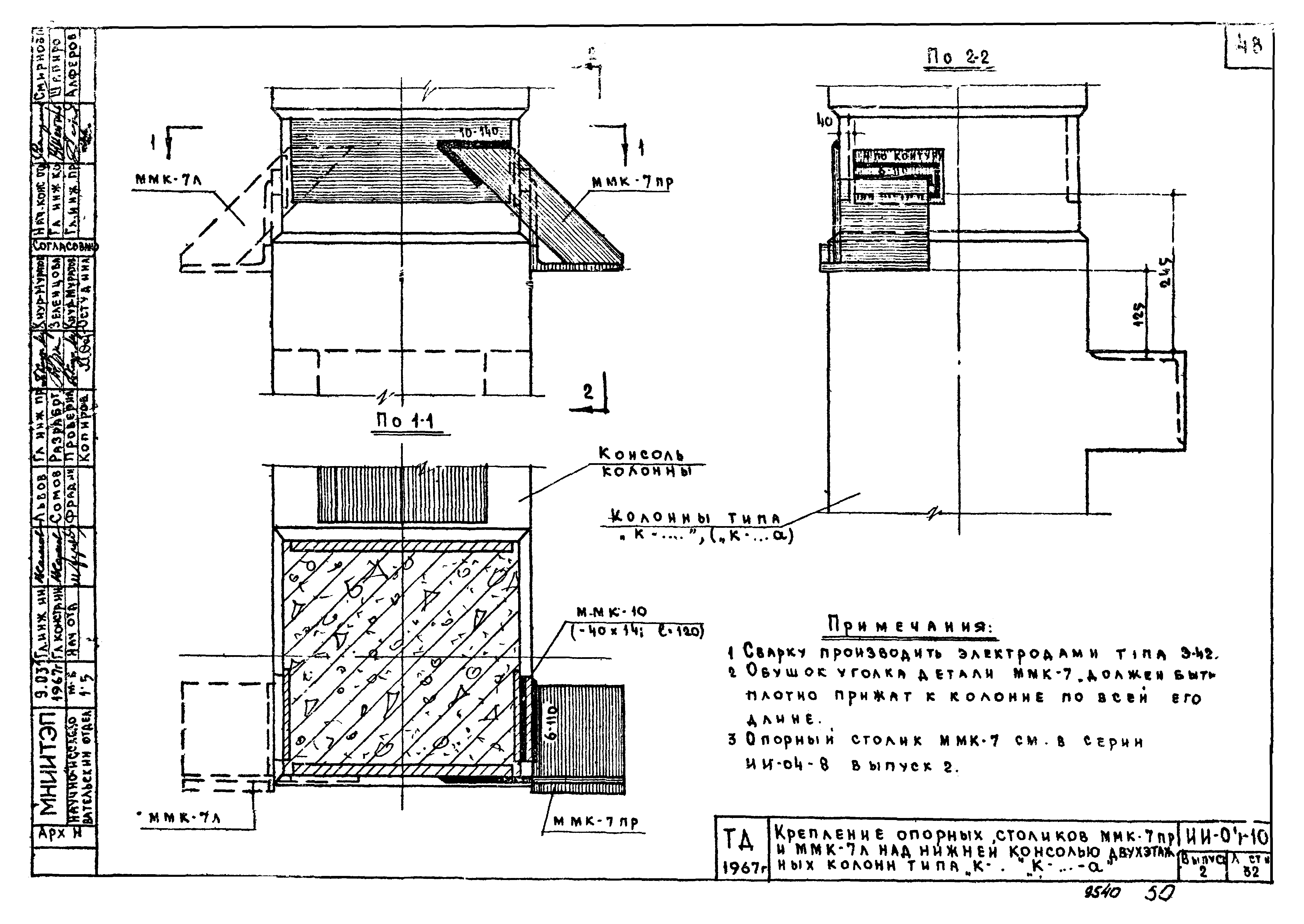

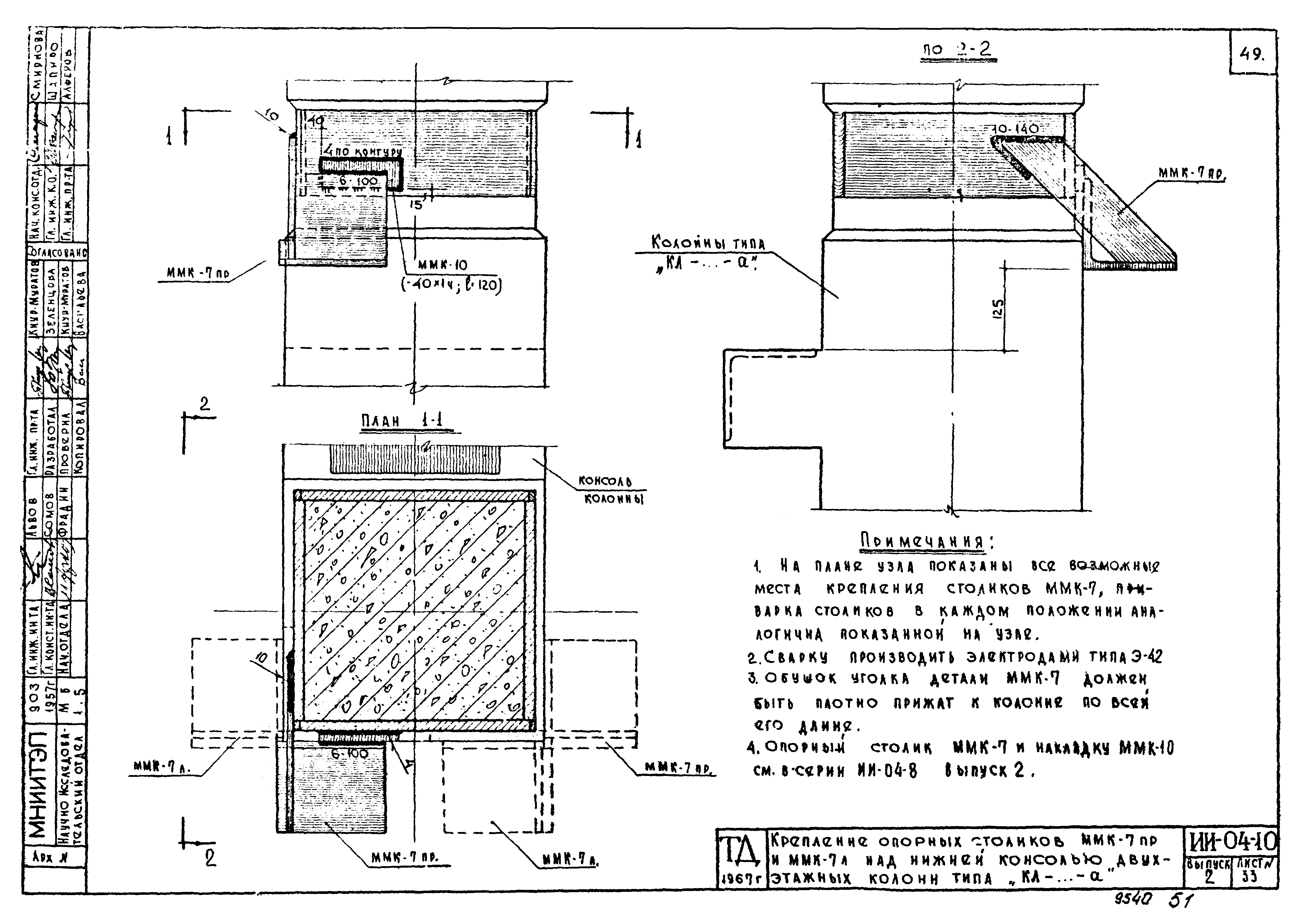

Крепление опорных столиков ММК-7пр и ММК-7л над нижней консолью двухэтажных колонн типа "К" и "К-а"
Крепление опорных столиков ММК-7пр и ММК-7л над нижней консолью двухэтажных колонн типа "КЛ-а"

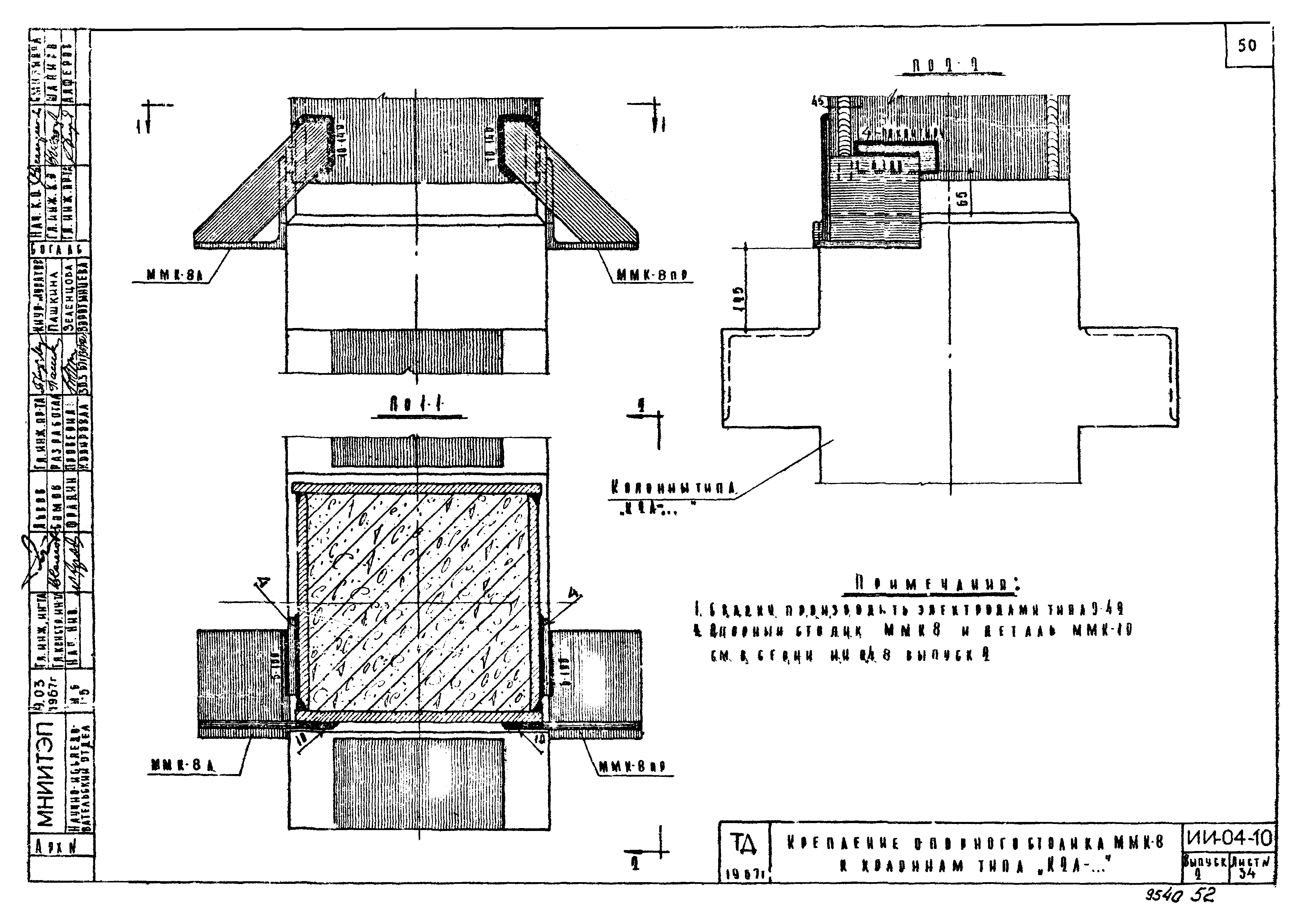

Крепление опорного столика MМК-8 к колоннам типа "К2Л"

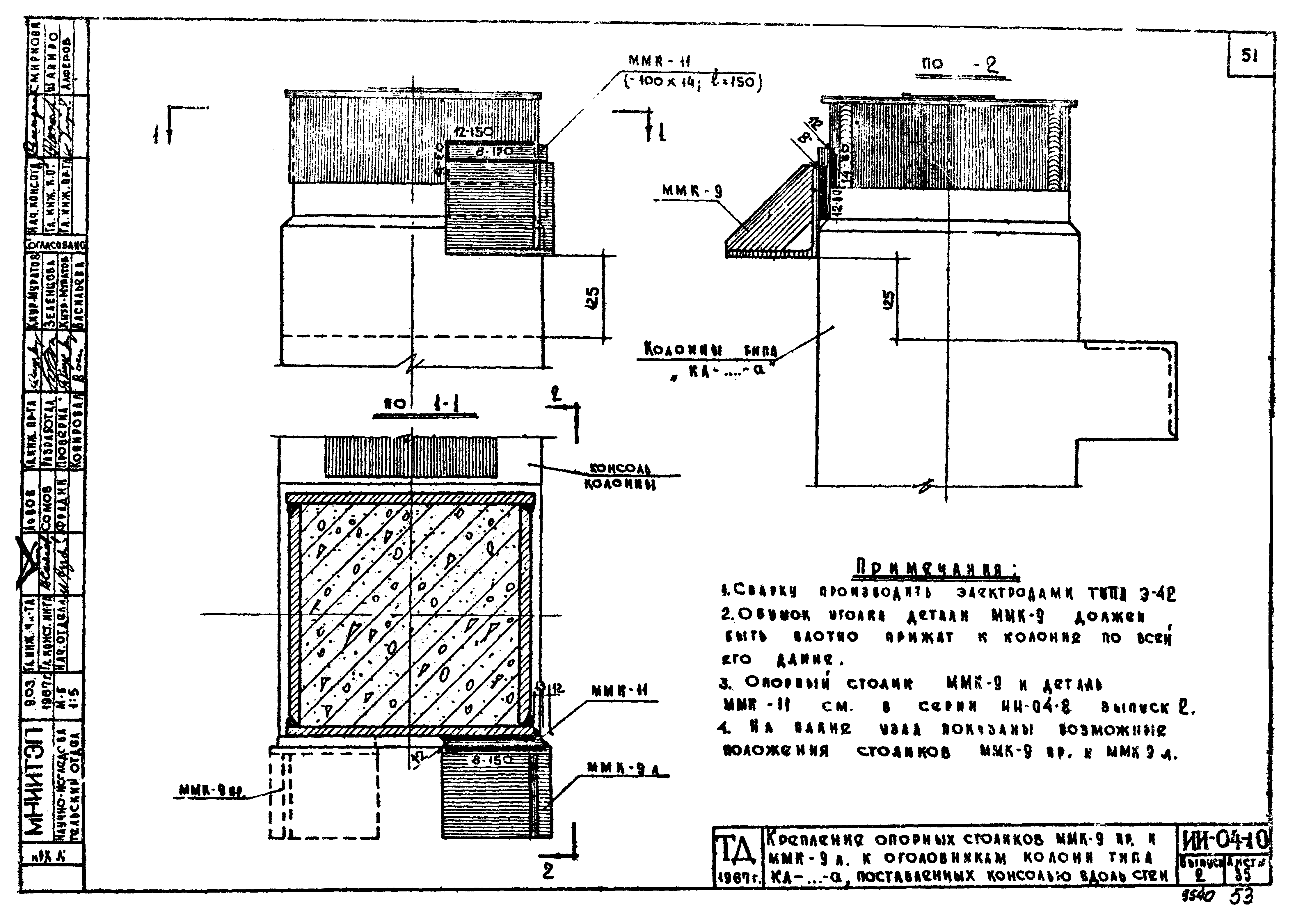

Крепление опорных столиков ММК-9пр и ММК-9л к оголовникам колонн типа "КЛ-а", поставленных консолью вдоль стен
Крепление опорного столика MМК-12 к колоннам типа "КЛ-а"
Узлы перекрытий

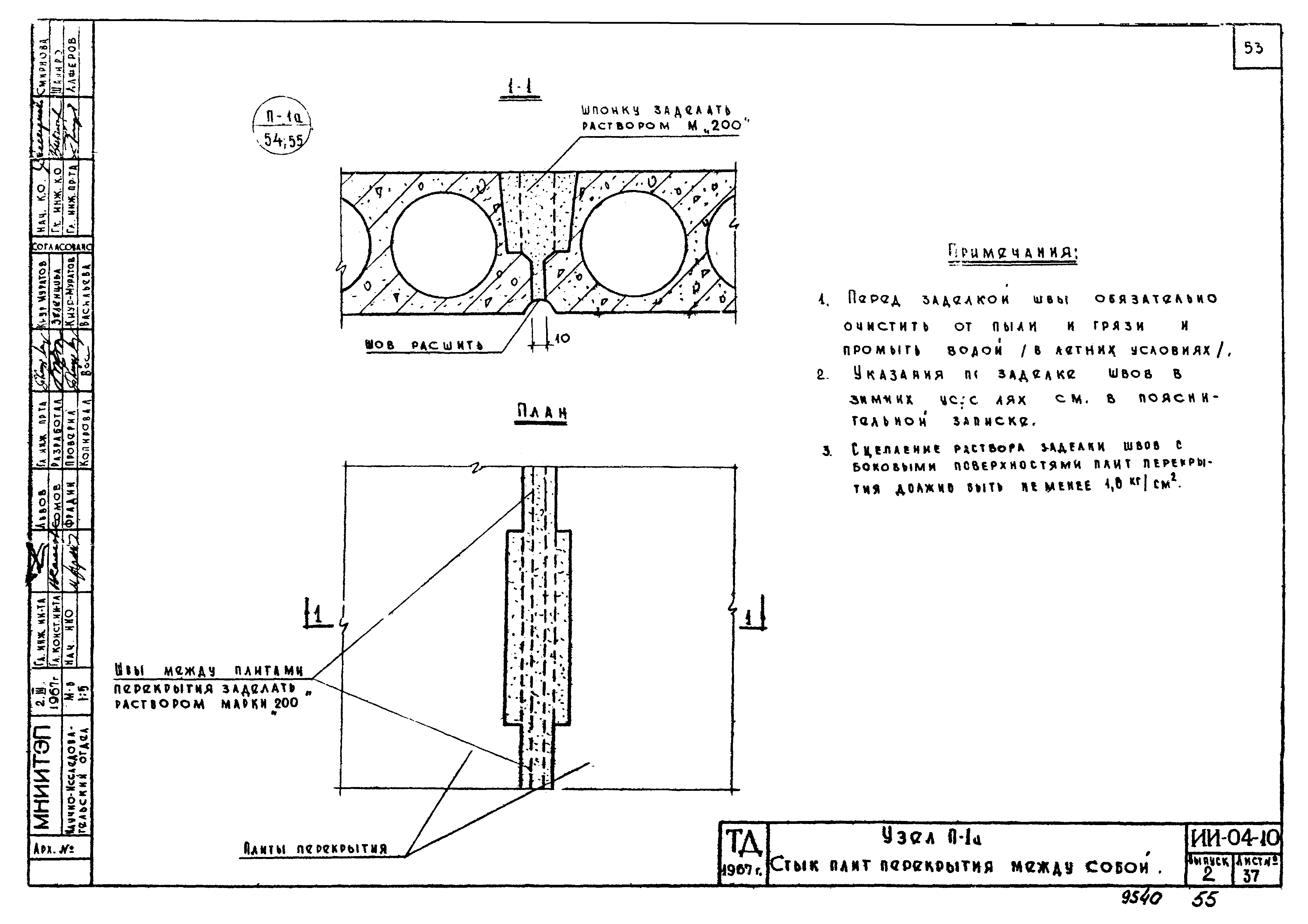

Узел П-1a. Стык плит перекрытия между собой

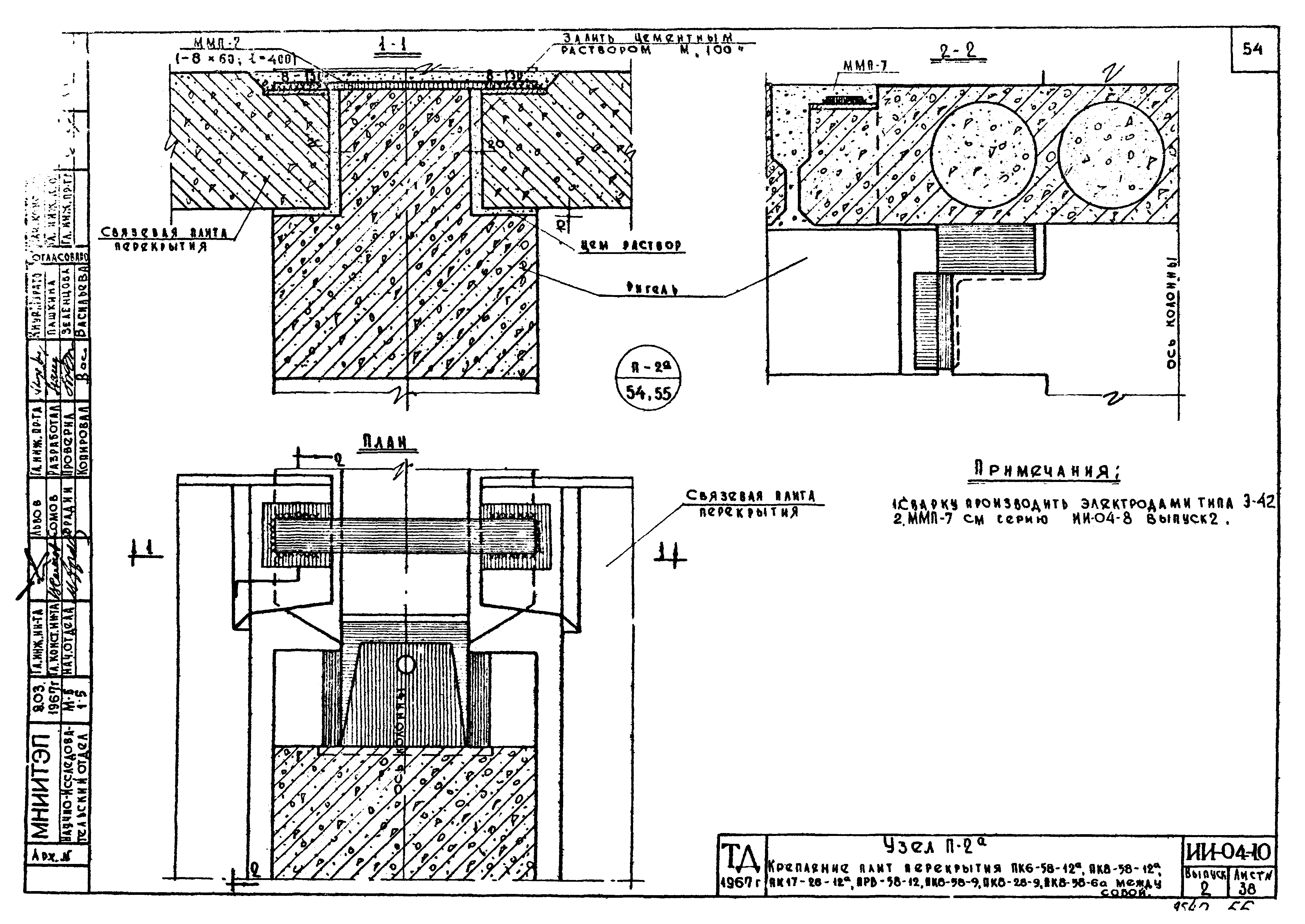

Узел П-2а. Крепление плит перекрытия ПК6-58-12а, ПК8-58-12а, ПК17-28-12а, ПРВ-58-12, ПК8-58-9, ПК8-28-9, ПК8-58-6а между собой

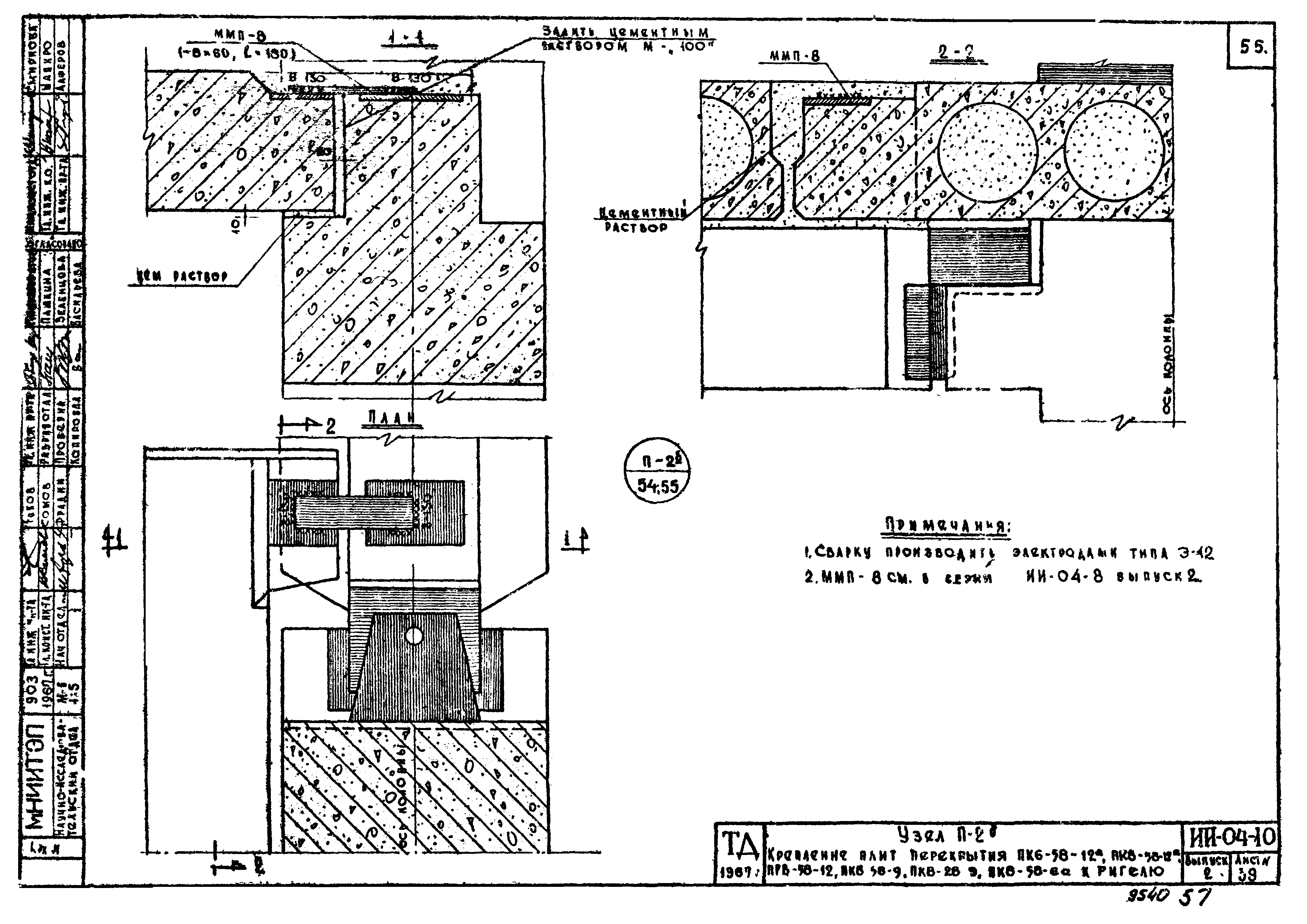

Узел П-2б. Крепление плит перекрытия ПК6-58-12а, ПК8-58-12а, ПРВ-58-12, ПК8-58-9, ПК8-28-9, ПК8-58-6а к ригелю

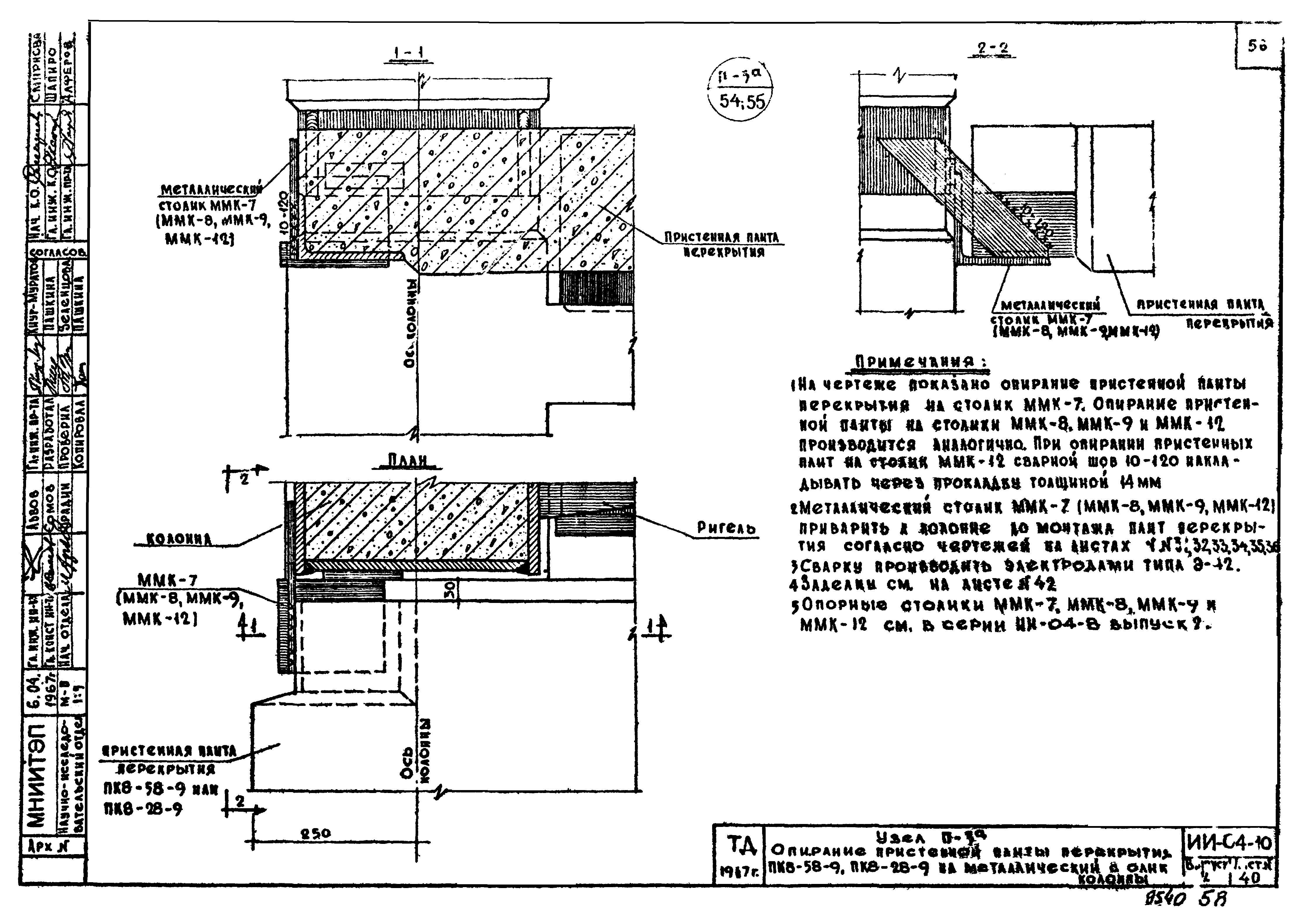

Узел П-3а. Опирание пристенной плиты перекрытия ПК8-58-9, ПК8-28-9 на металлический столик колонны

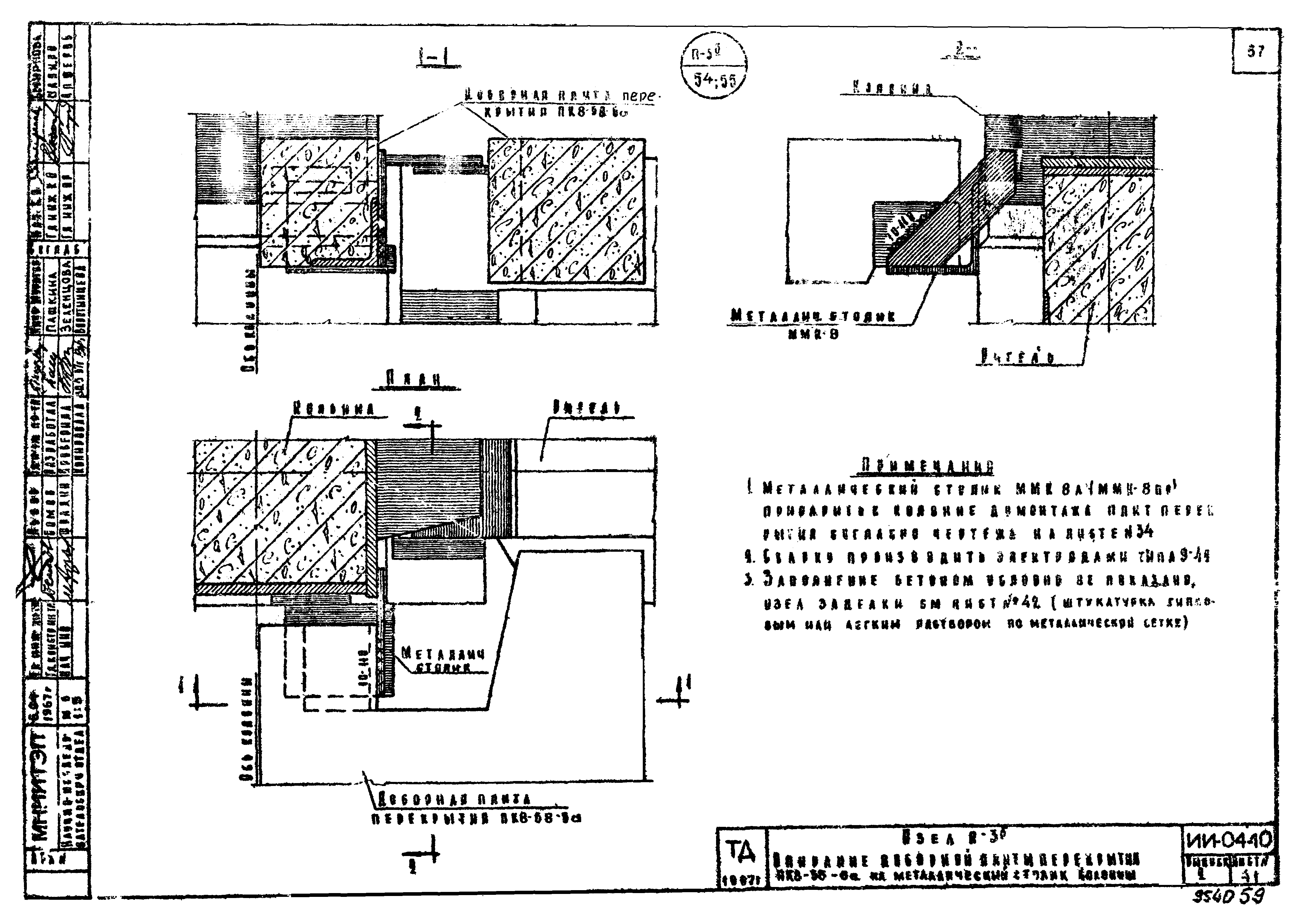

Узел П-3б. Опирание доборной плиты перекрытия ПК8-58-6а на металлический столик колонны

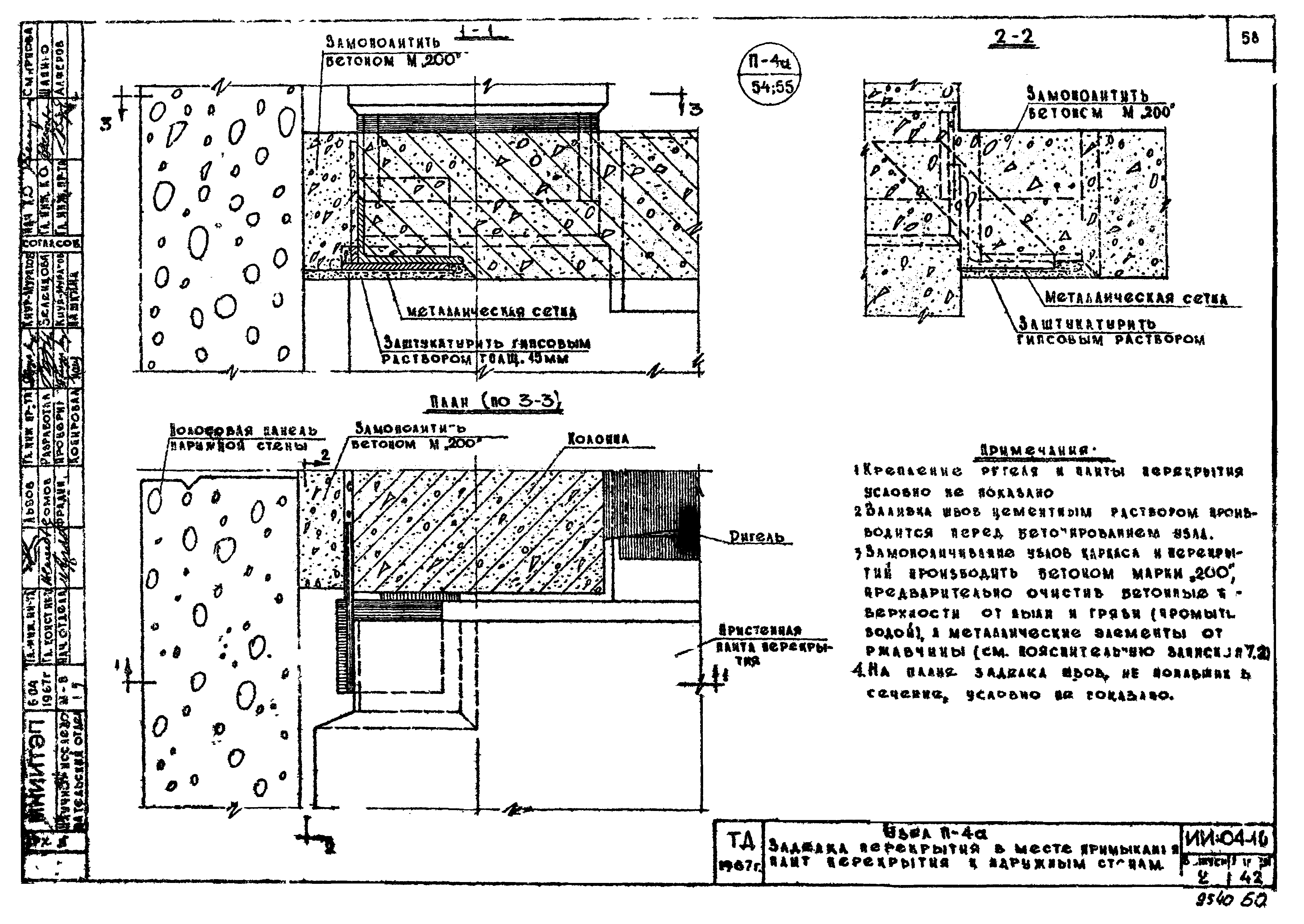

Узел П-4а. Заделка перекрытия в месте примыкания плит перекрытия к наружным стенам

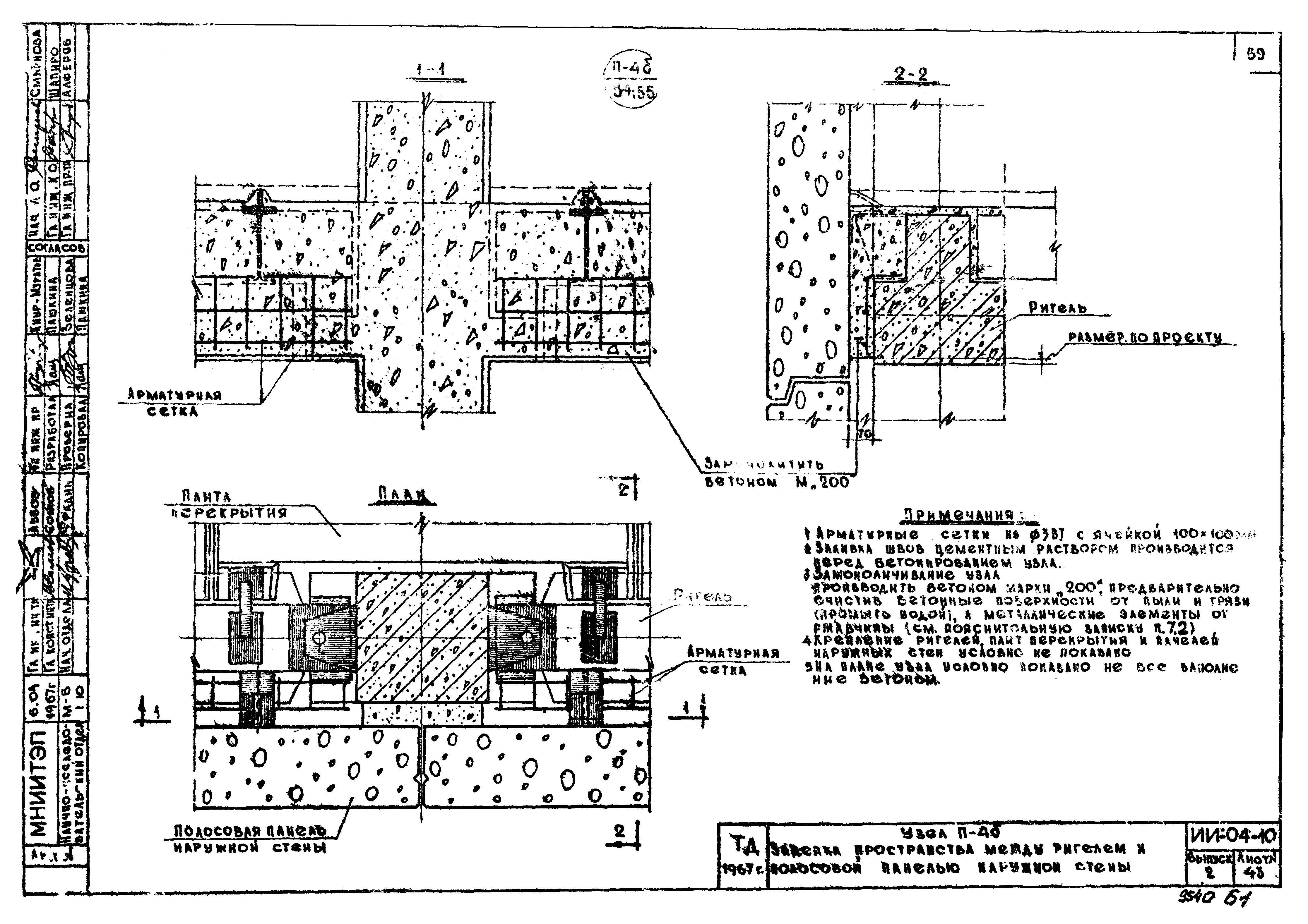

Узел П-46. Заделка пространства между ригелем и полосовой панелью наружной стены

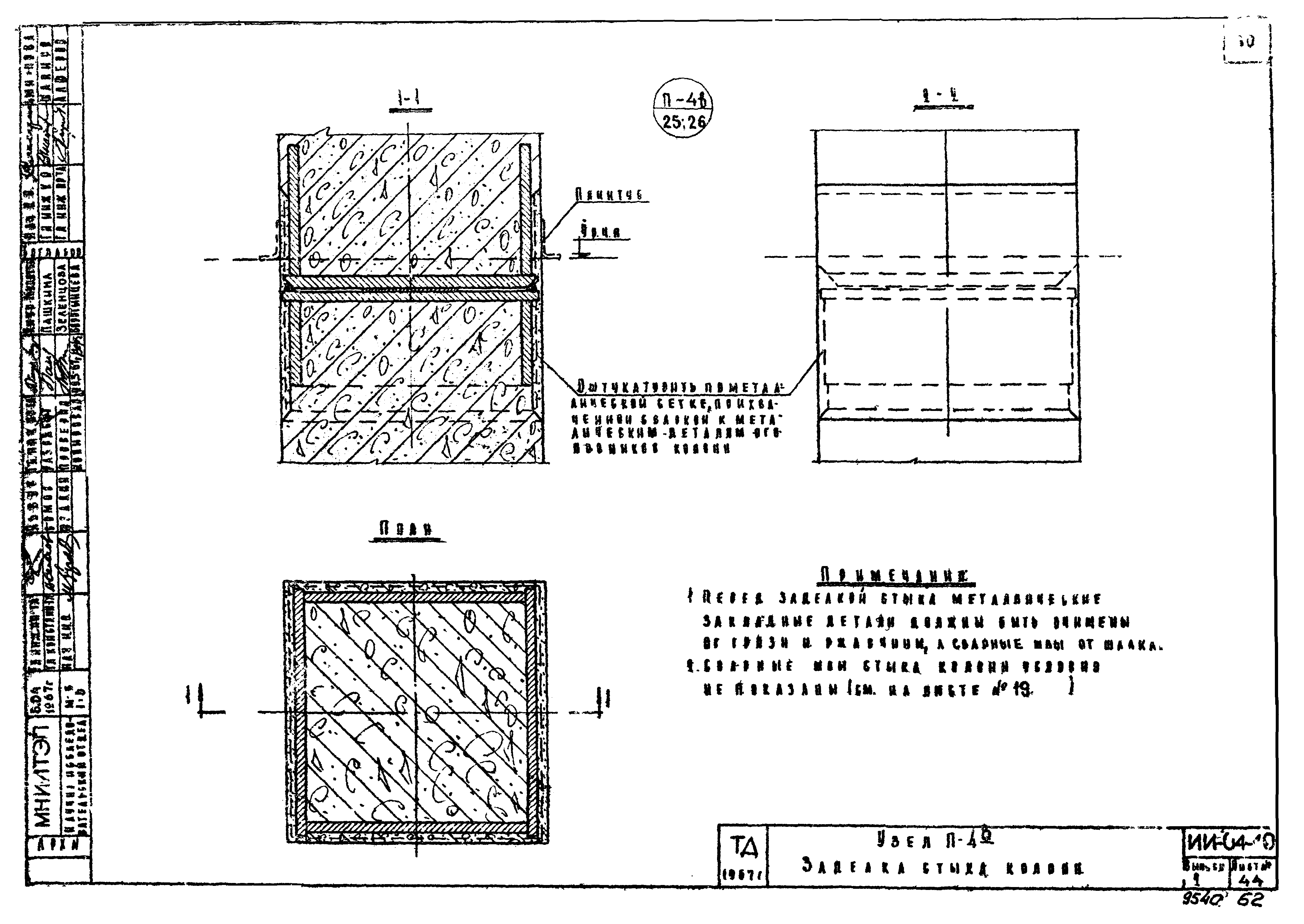

Узел П-4в. Заделка стыка колонн

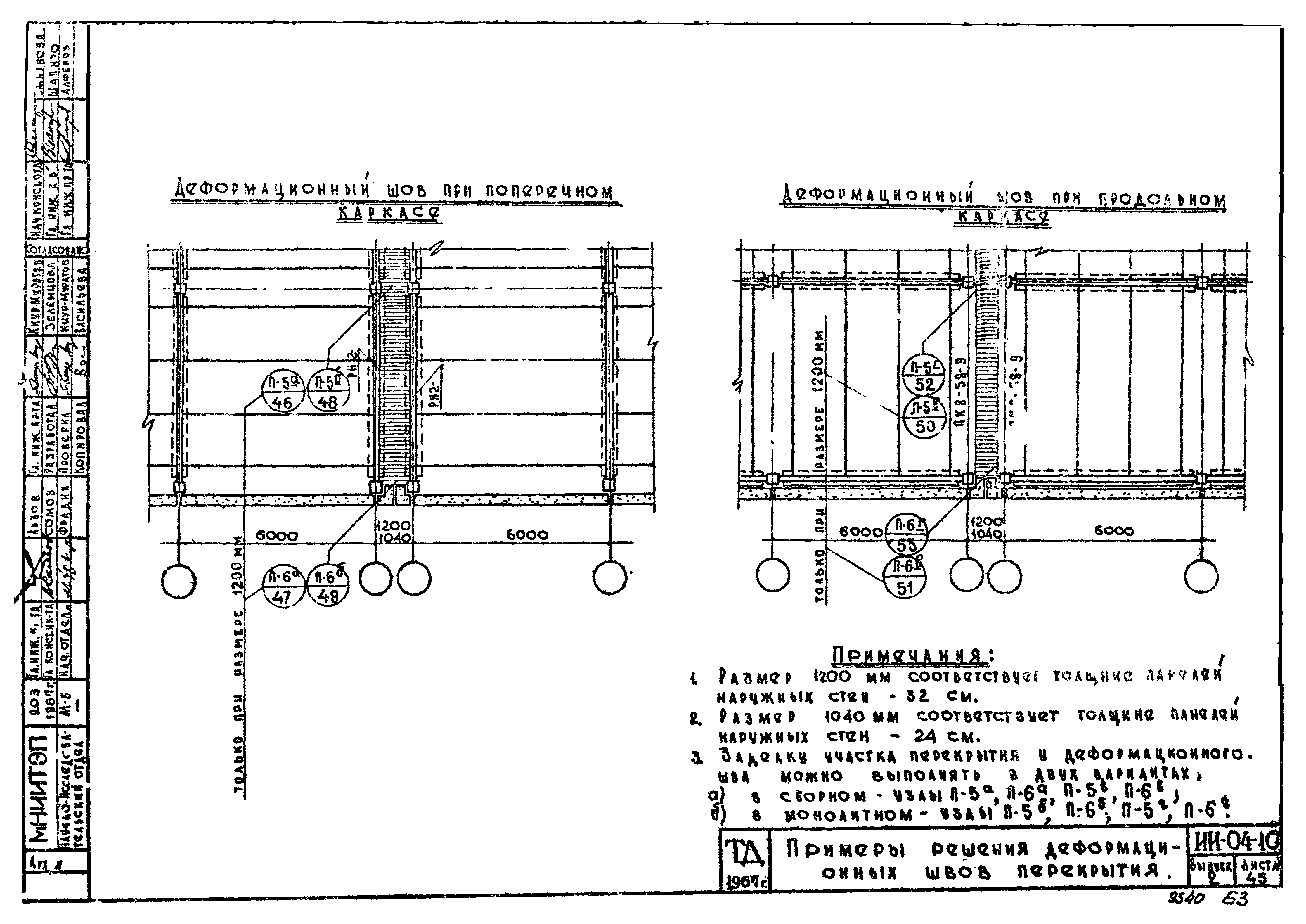

Примеры решения деформационных швов перекрытия

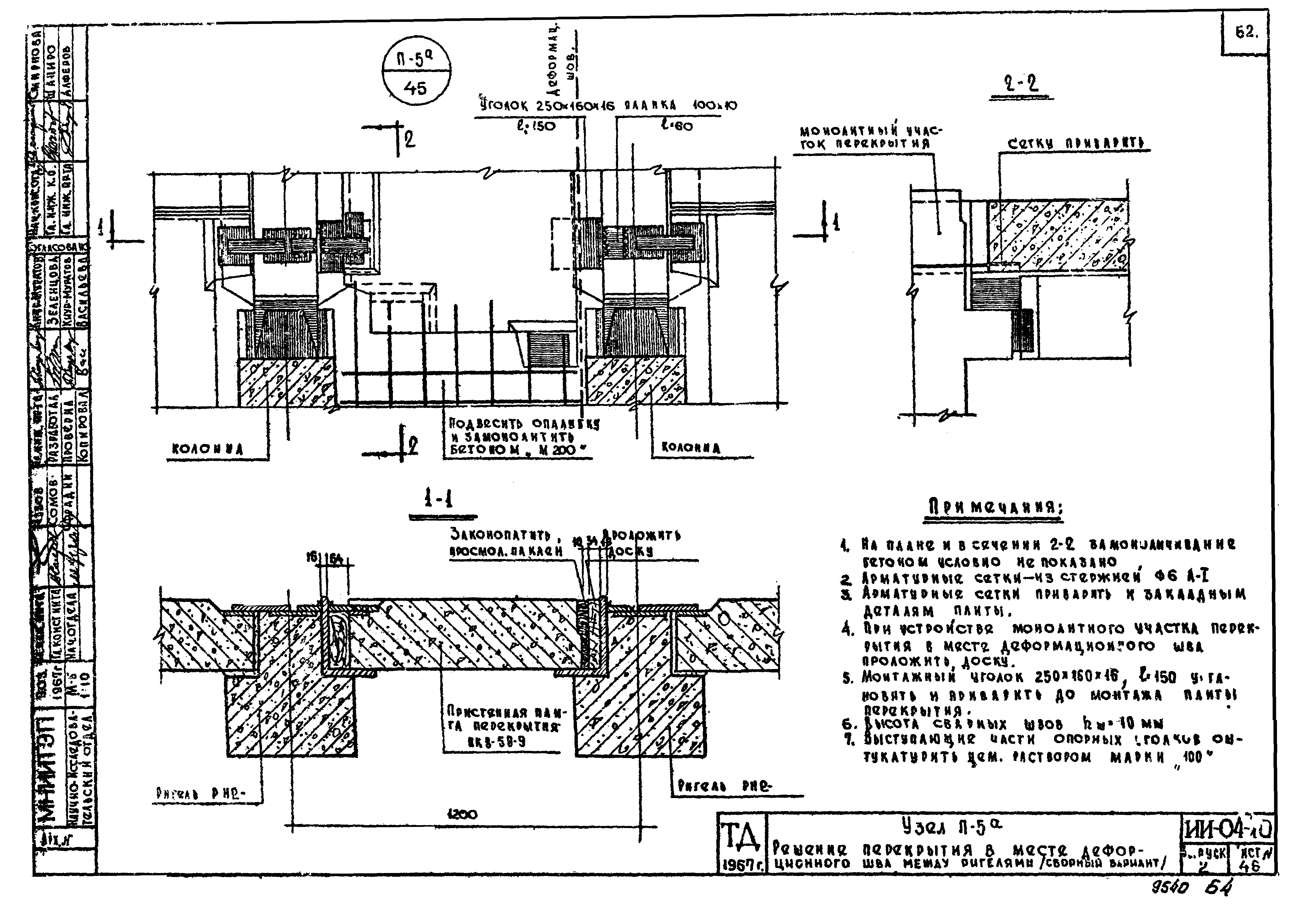

Узел П-5а. Решение перекрытия в месте деформационного шва между ригелями /сборный вариант/

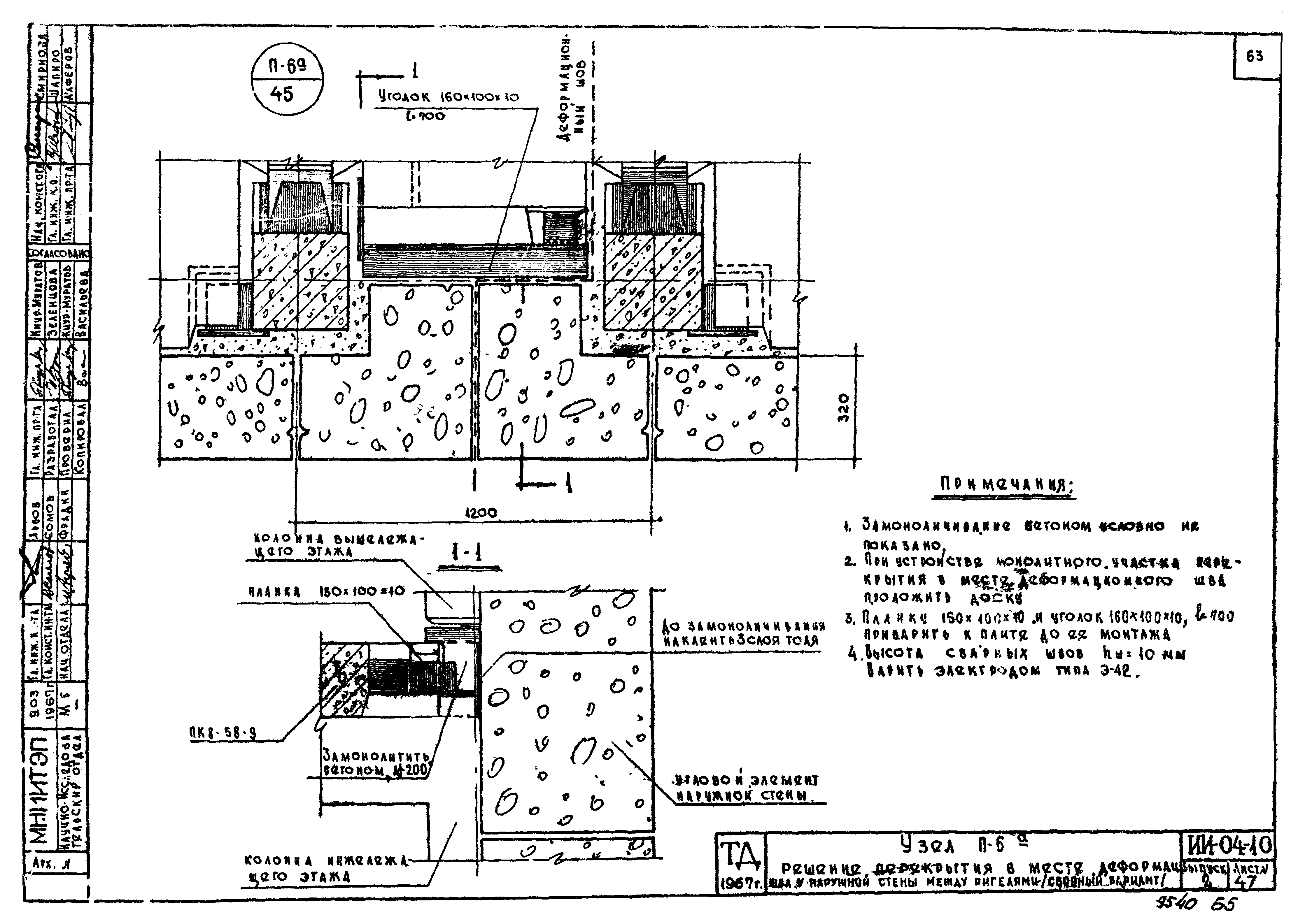

Узел П-6а. Решение перекрытия в месте деформационного шва у наружной стены между ригелями /сборный вариант/

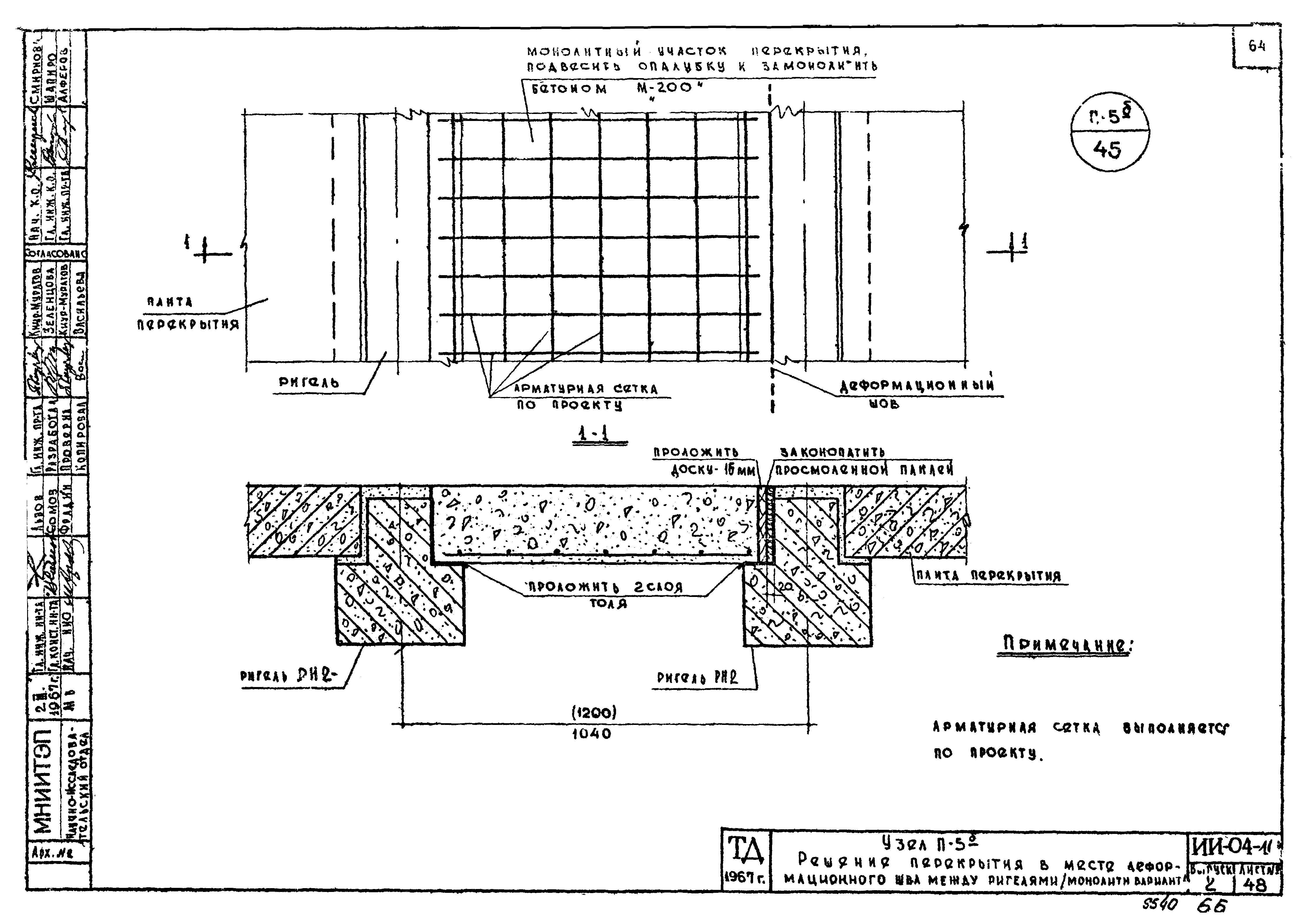

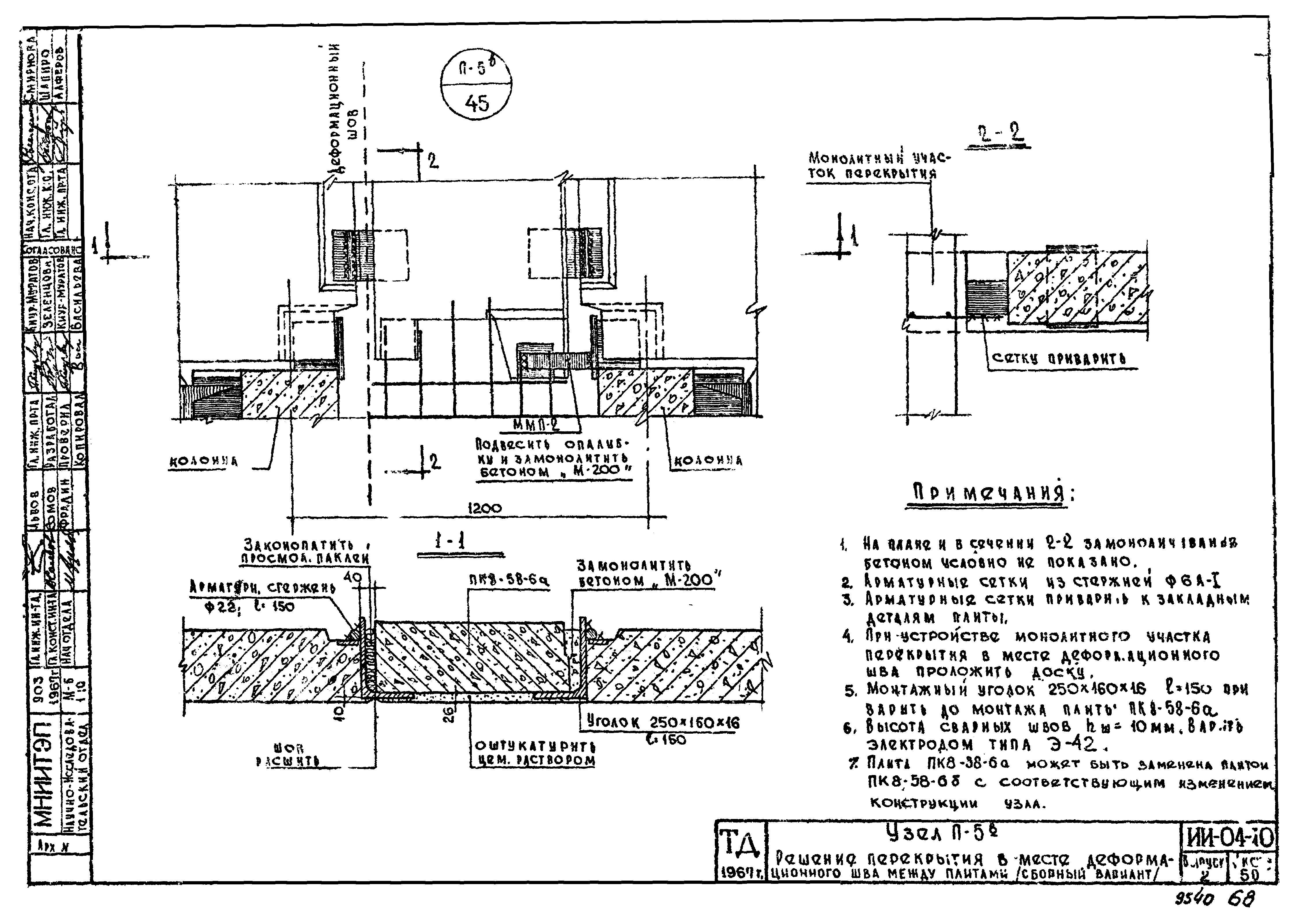

Узел П-5б. Решение перекрытия в месте деформационного шва между ригелями /монолитные вариант/

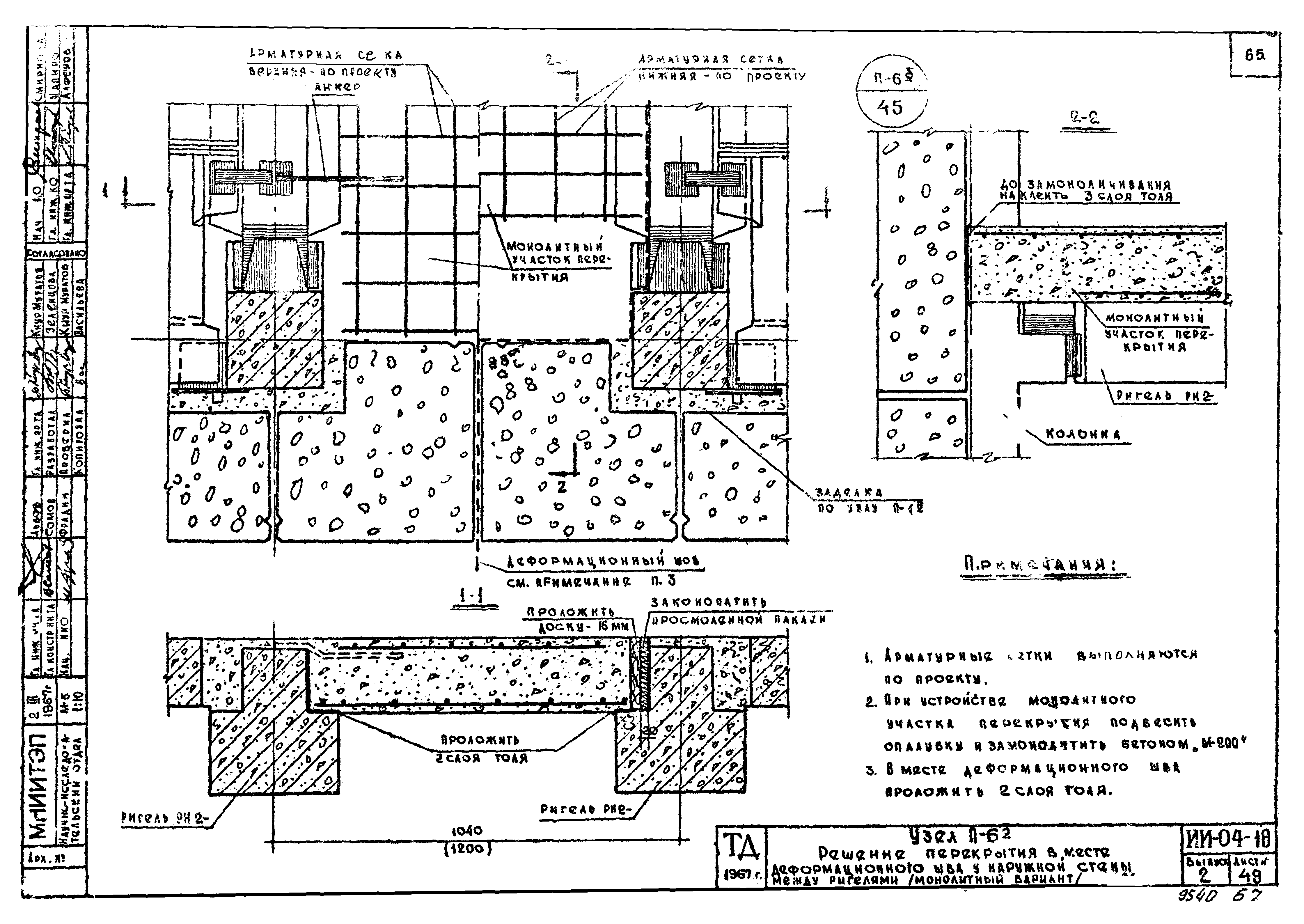

Узел П-6б. Решение перекрытия в месте деформационного шва у наружной стены между ригелями /монолитный вариант/
Узел П-5в. Решение перекрытии в месте деформационного мне между плитами /сборный вариант/

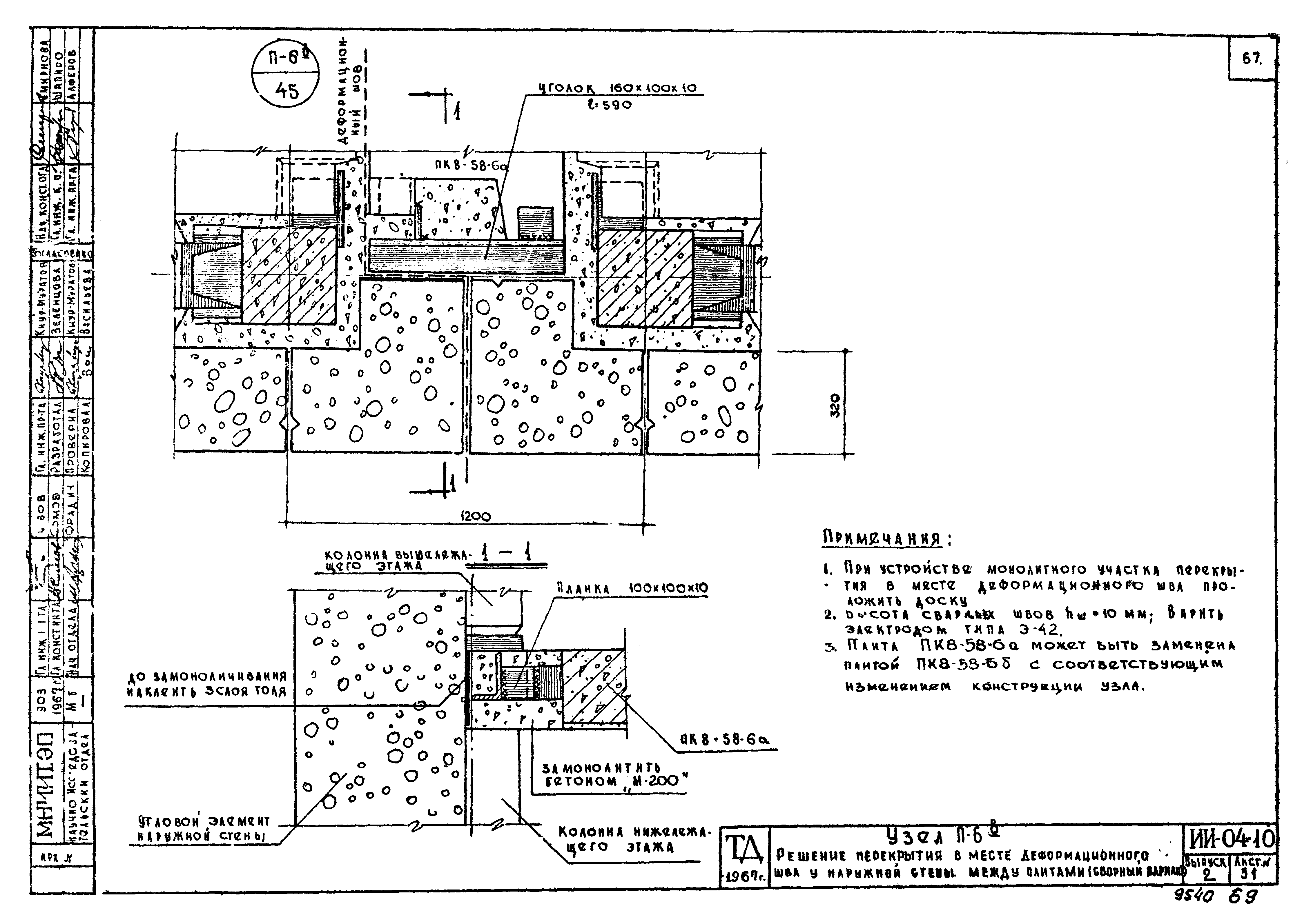

Узел П-6в. Решение перекрытия в месте деформационного шва у наружной стены между плитами /сборный вариант/

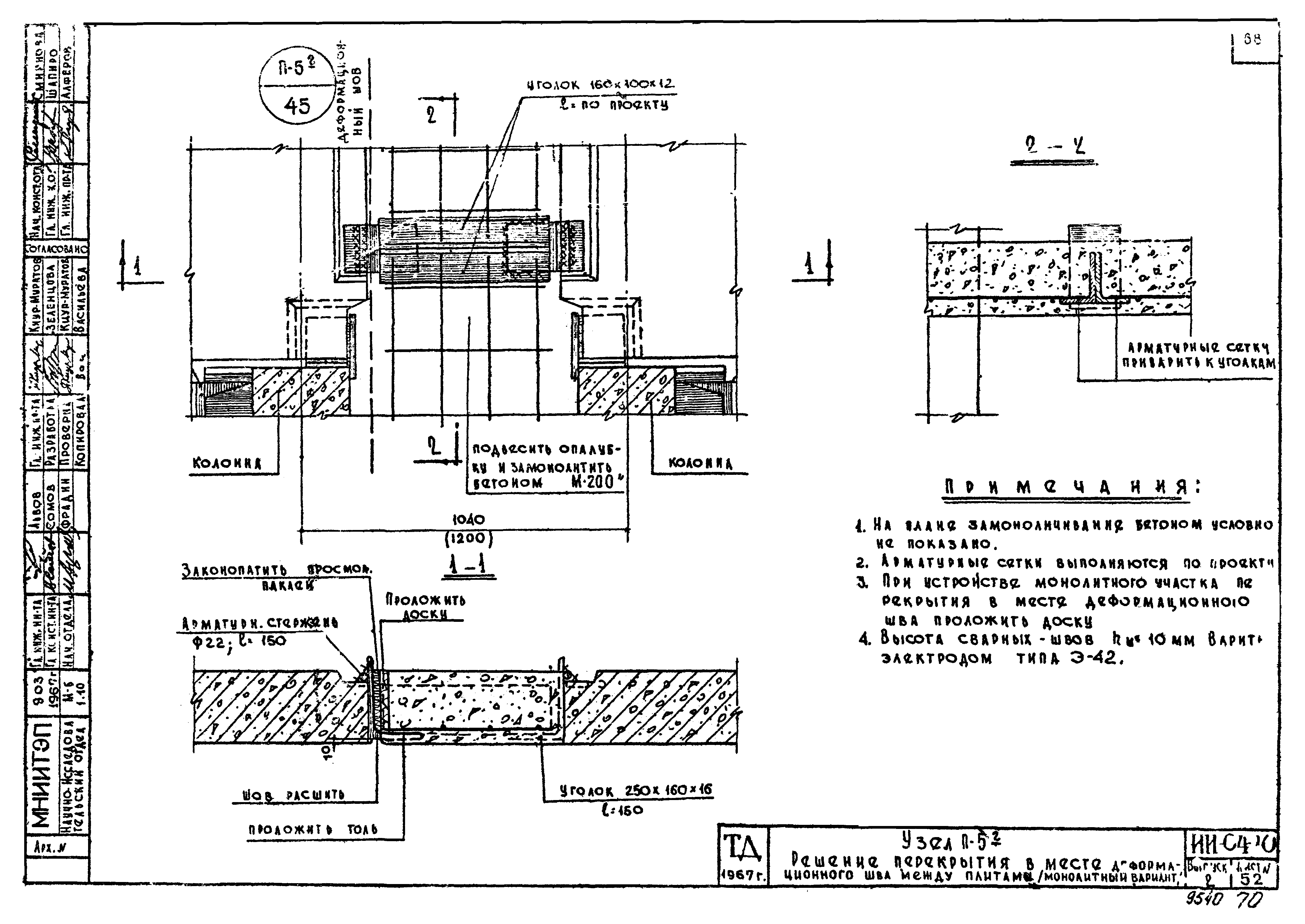

Узел П-5г. Решение перекрытия в месте деформационного ива между плитами /монолитный вариант/

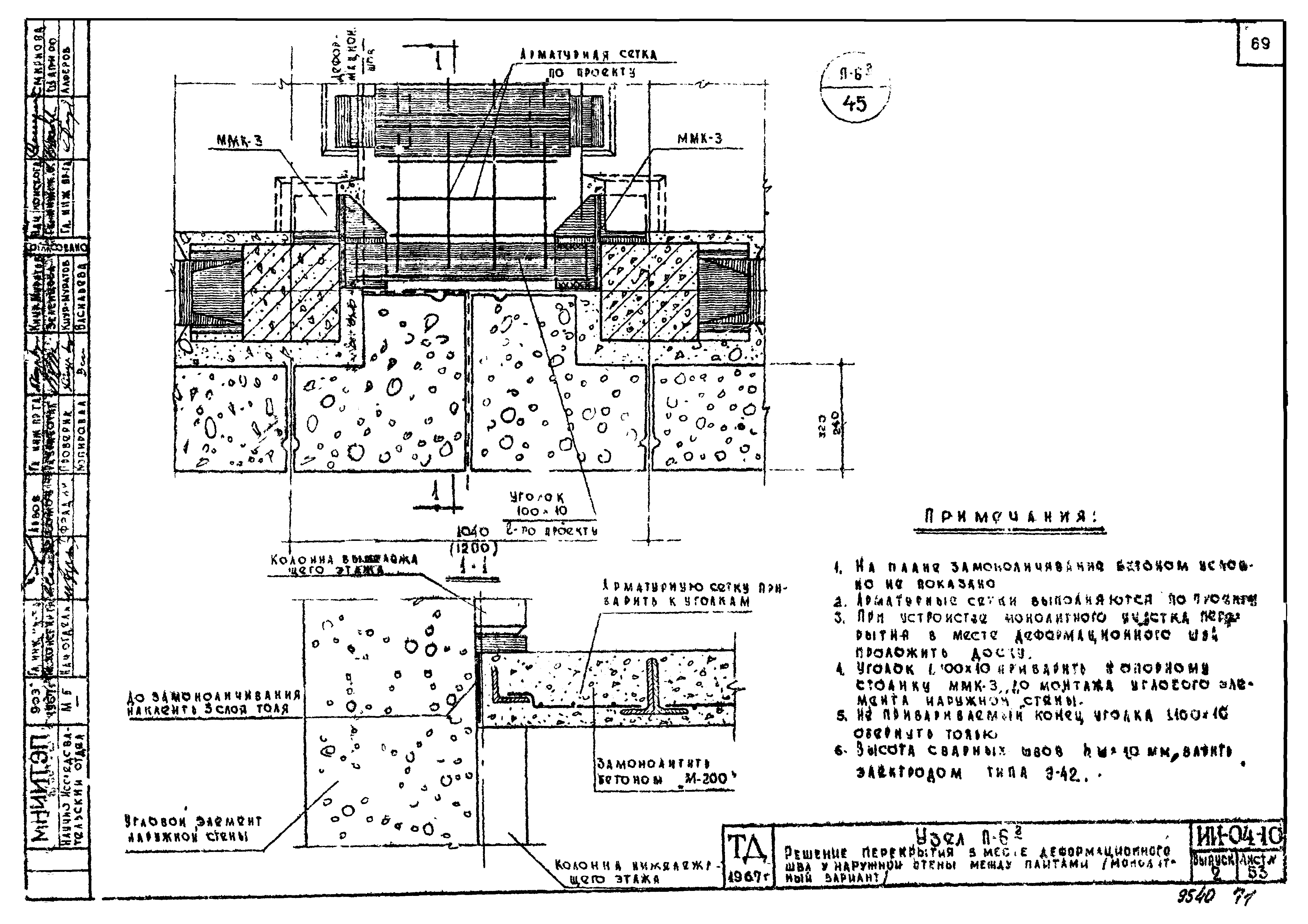

Узел П-6г. Решение перекрытия в месте деформационного шва у наружной стены между плитами /монолитный вариант/
Узлы лестниц

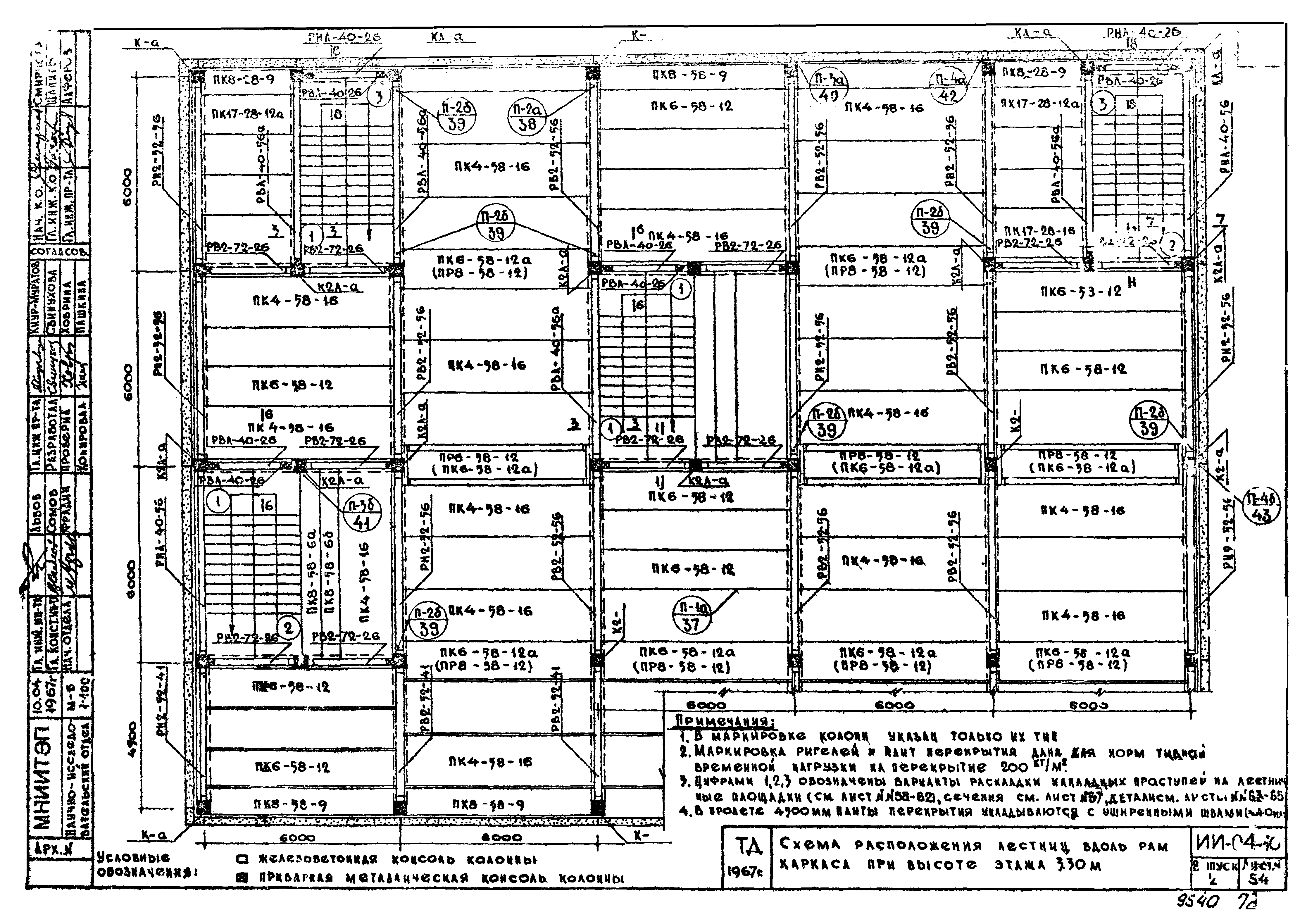

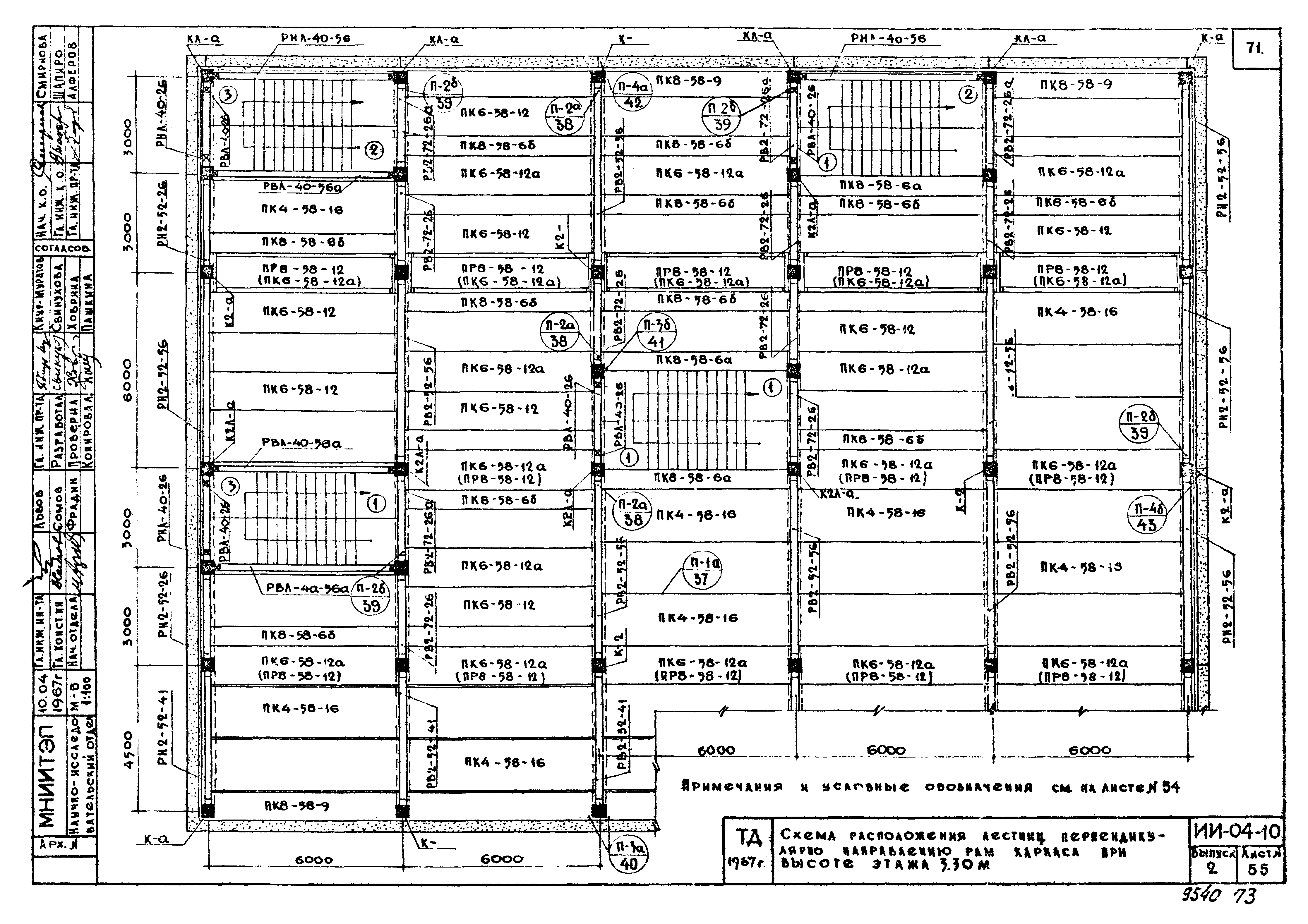

Схема расположения лестниц вдоль рам каркаса при высоте этажа 3,30 м
Схема расположения лестниц перпендикулярно направлению рам каркаса при высоте этажа 3,30 м

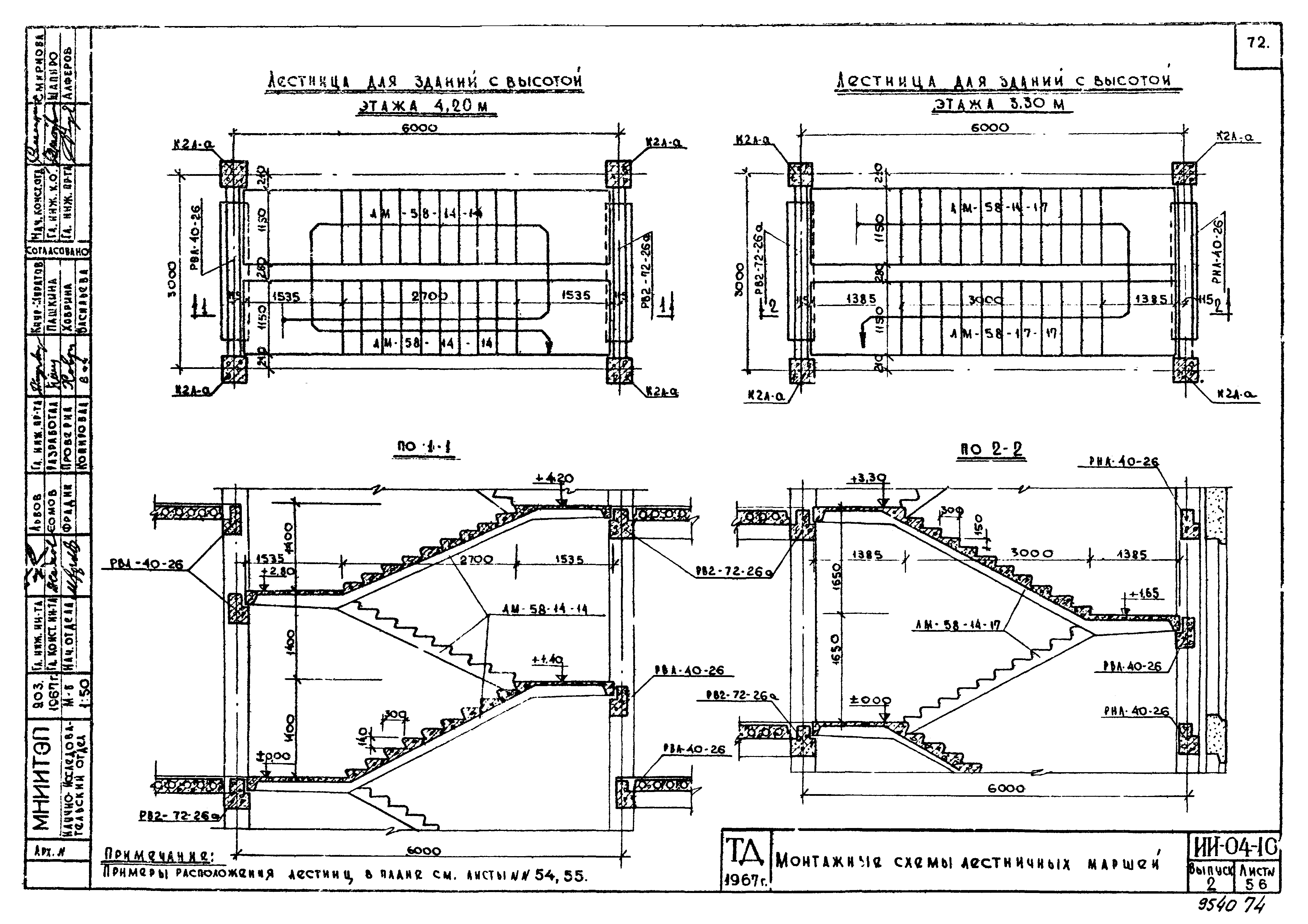

Монтажные схемы лестничных маршей

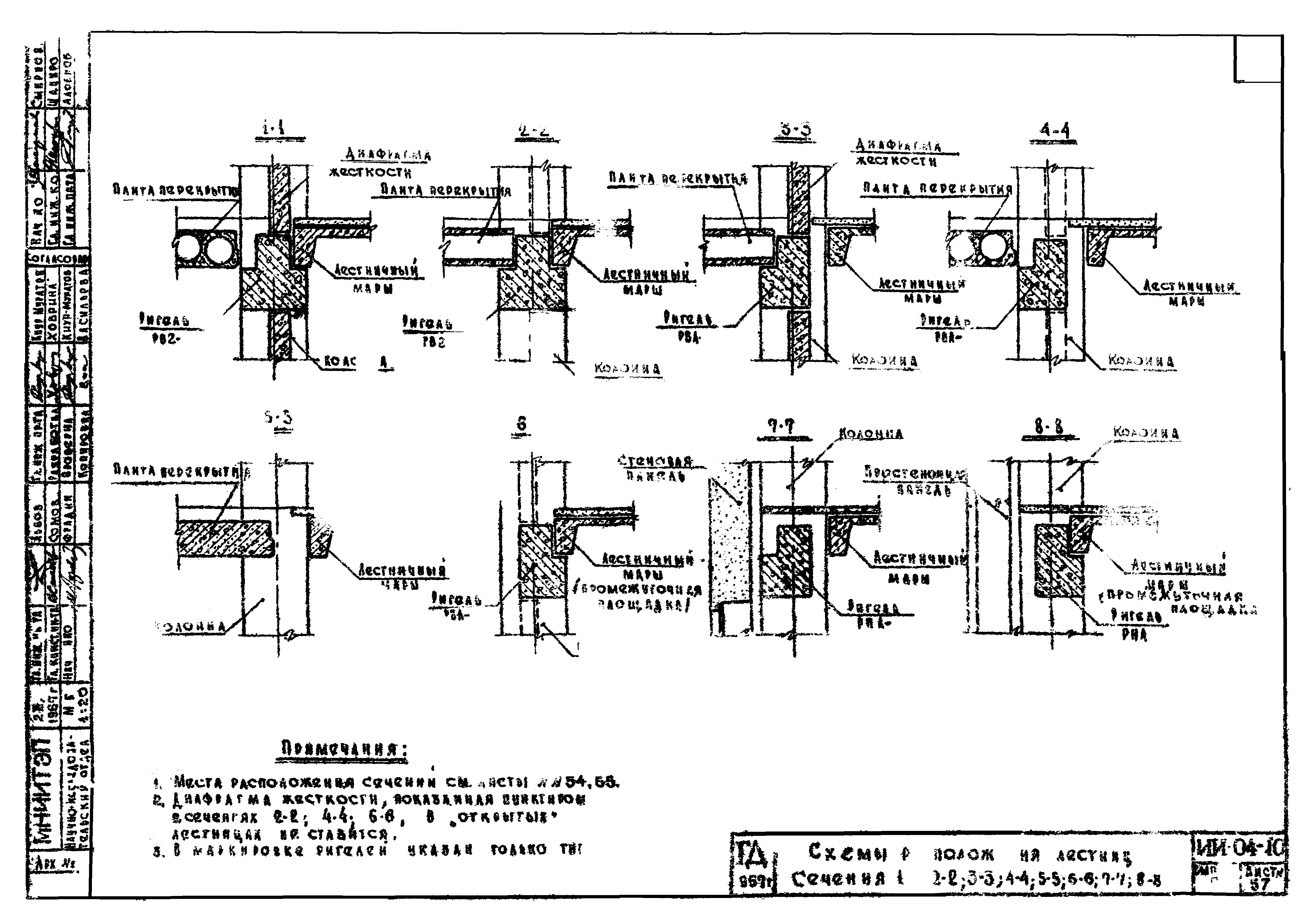

Схемы расположения лестниц. Сечения 1-1, 2-2, 3-3, 4-4, 5-5,6-6, 7-7,8-8

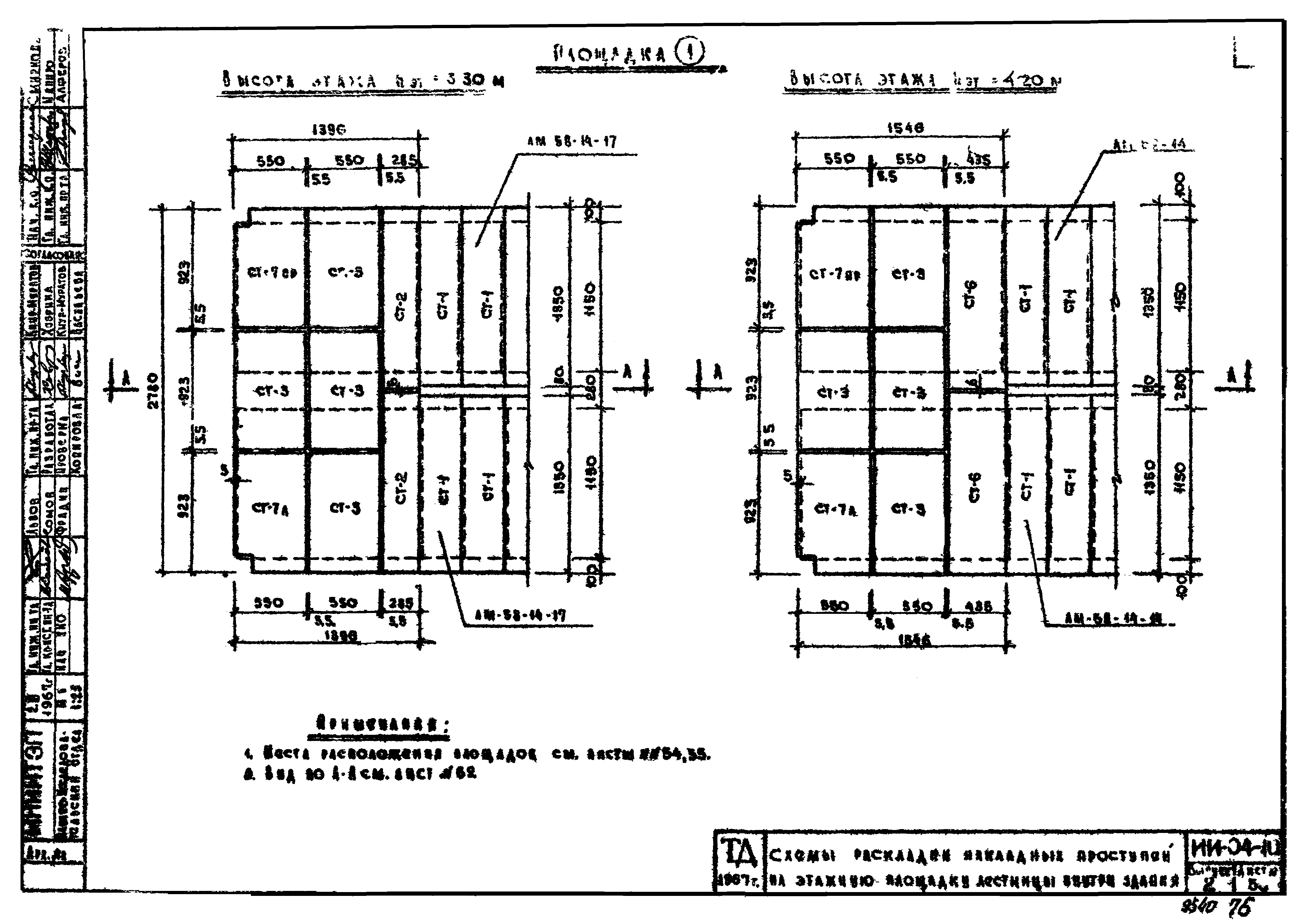

Схемы раскладки накладных проступей на этажную площадку лестницы внутри здания

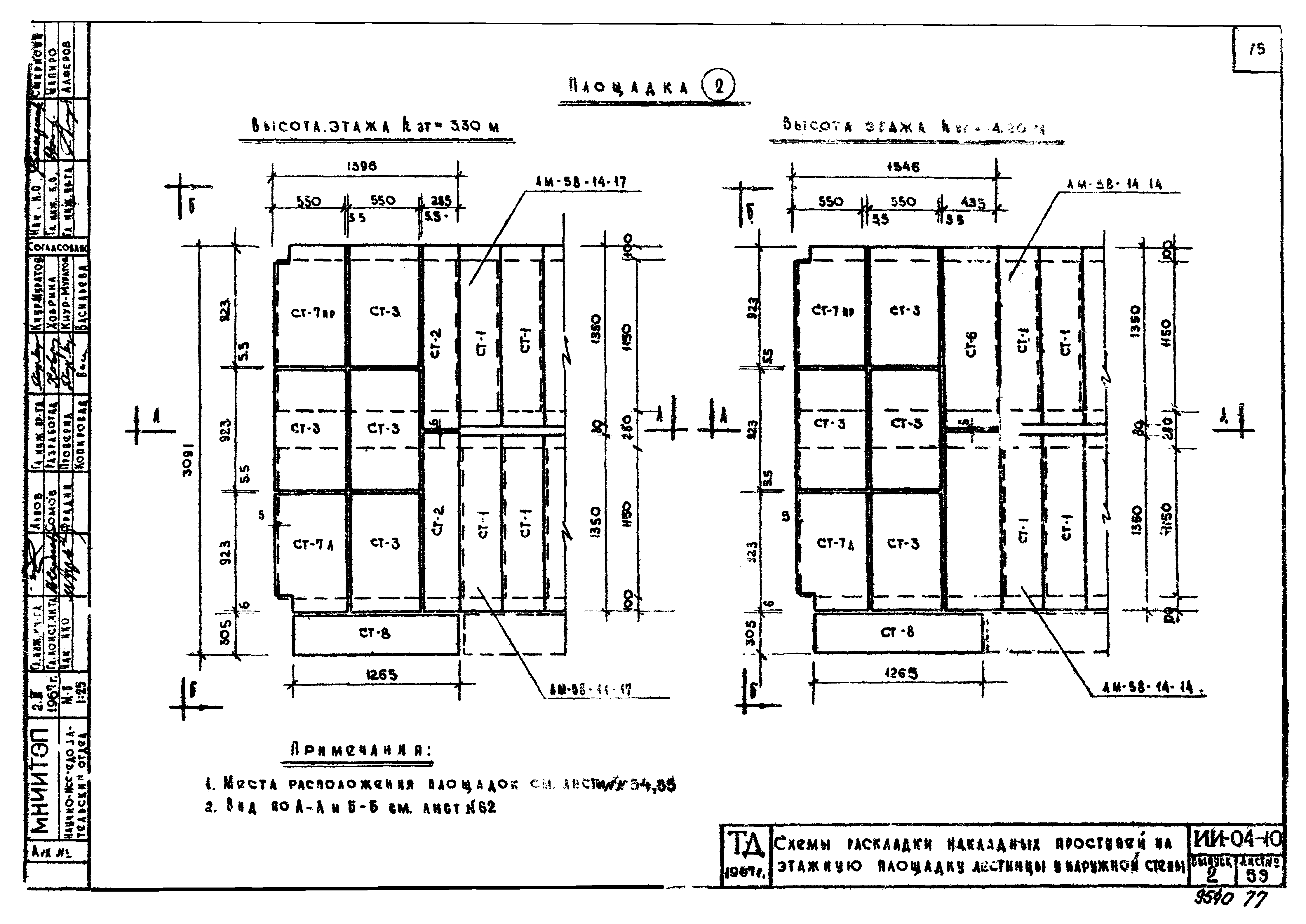

Схемы раскладки накладных проступей на этажную площадку лестницы у наружной стены

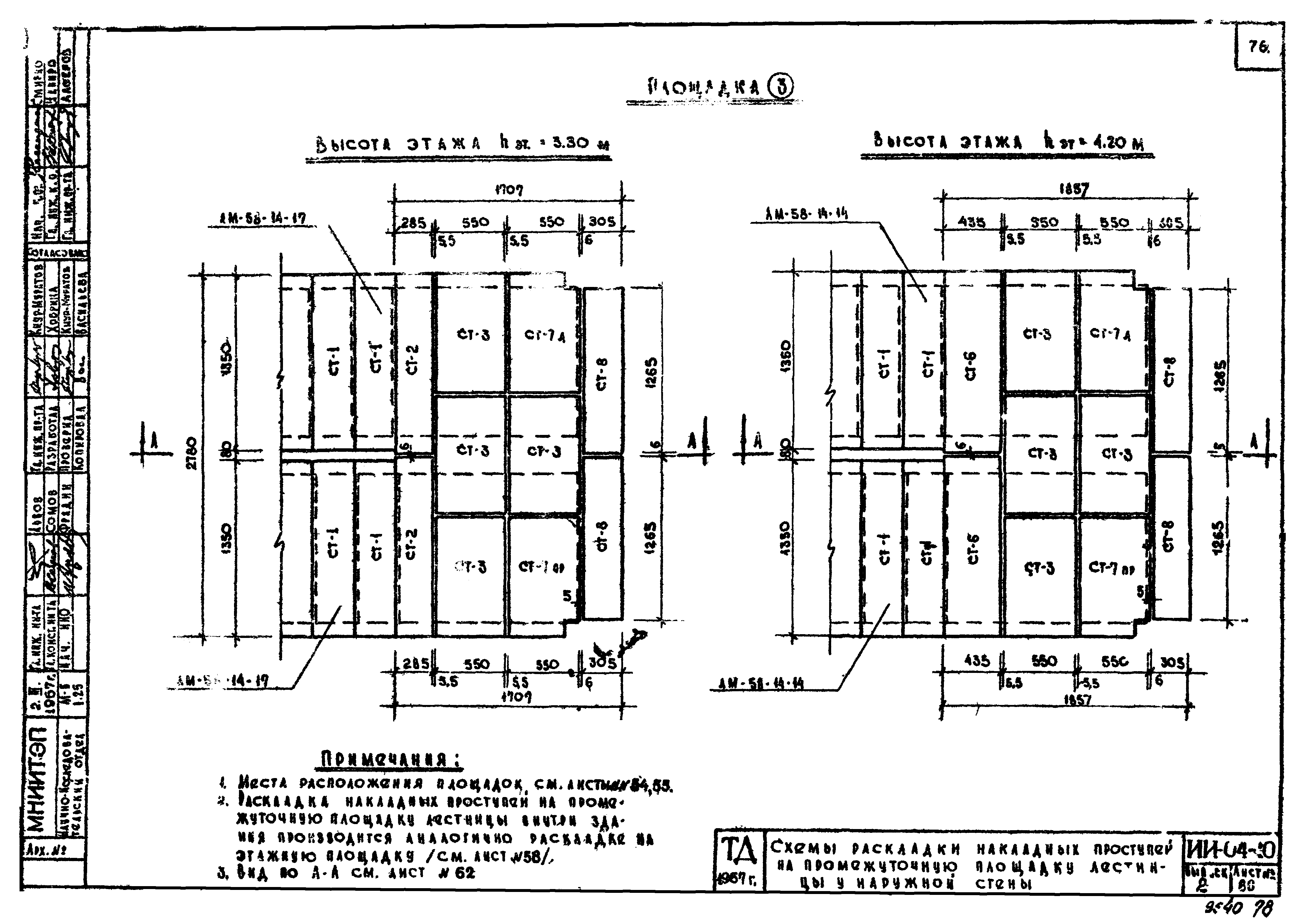

Схемы раскладки накладных проступей на промежуточную площадку лестницы у наружной стены

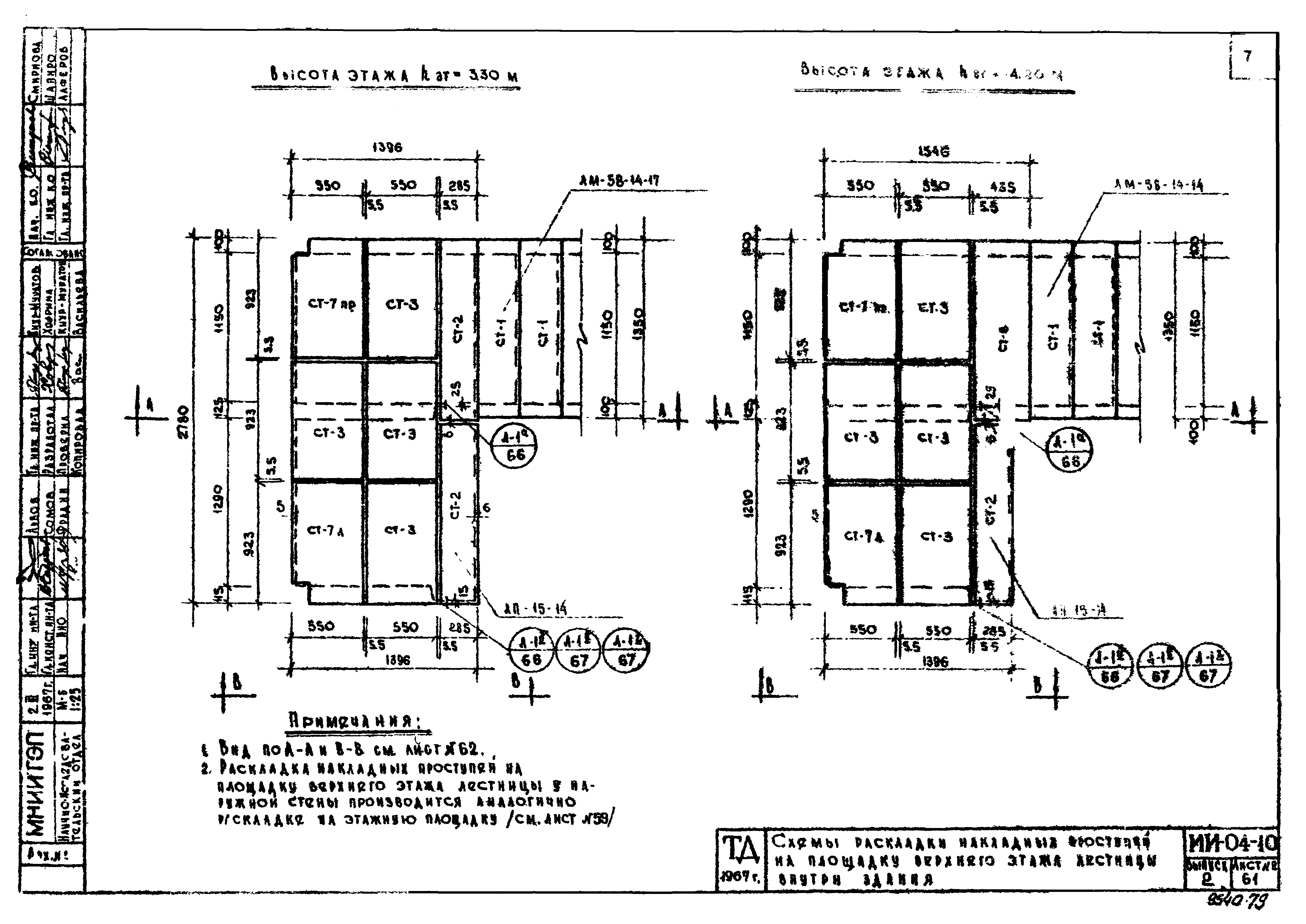

Схемы раскладки накладных проступей на площадку верхнего этажа лестницы внутри здания

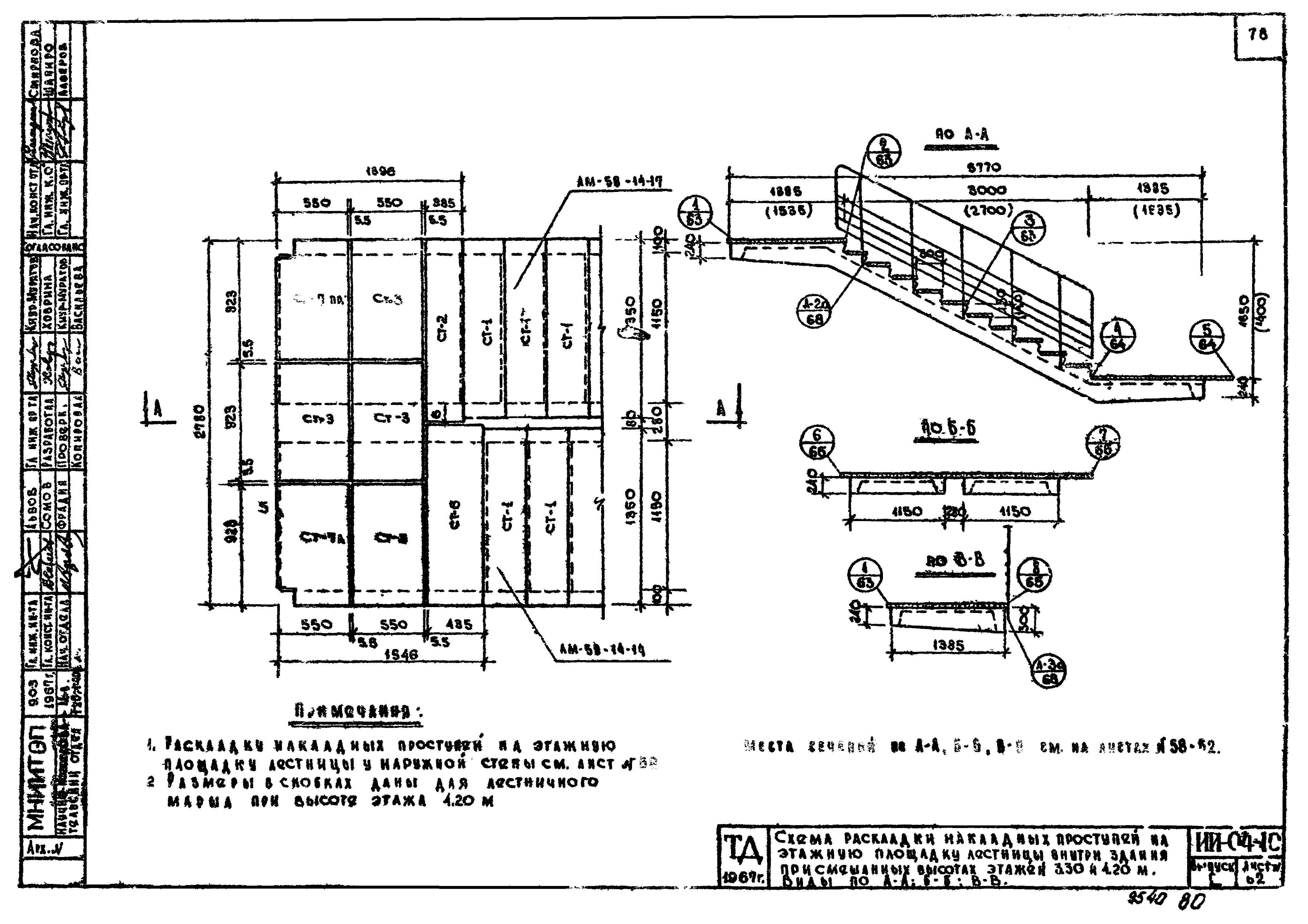

Схема раскладки накладных проступей на этажную площадку лестницы внутри здания при смешанных высотах этажей 3,30 м и 4,20 м. Виды но А-А, Б-Б, В-В

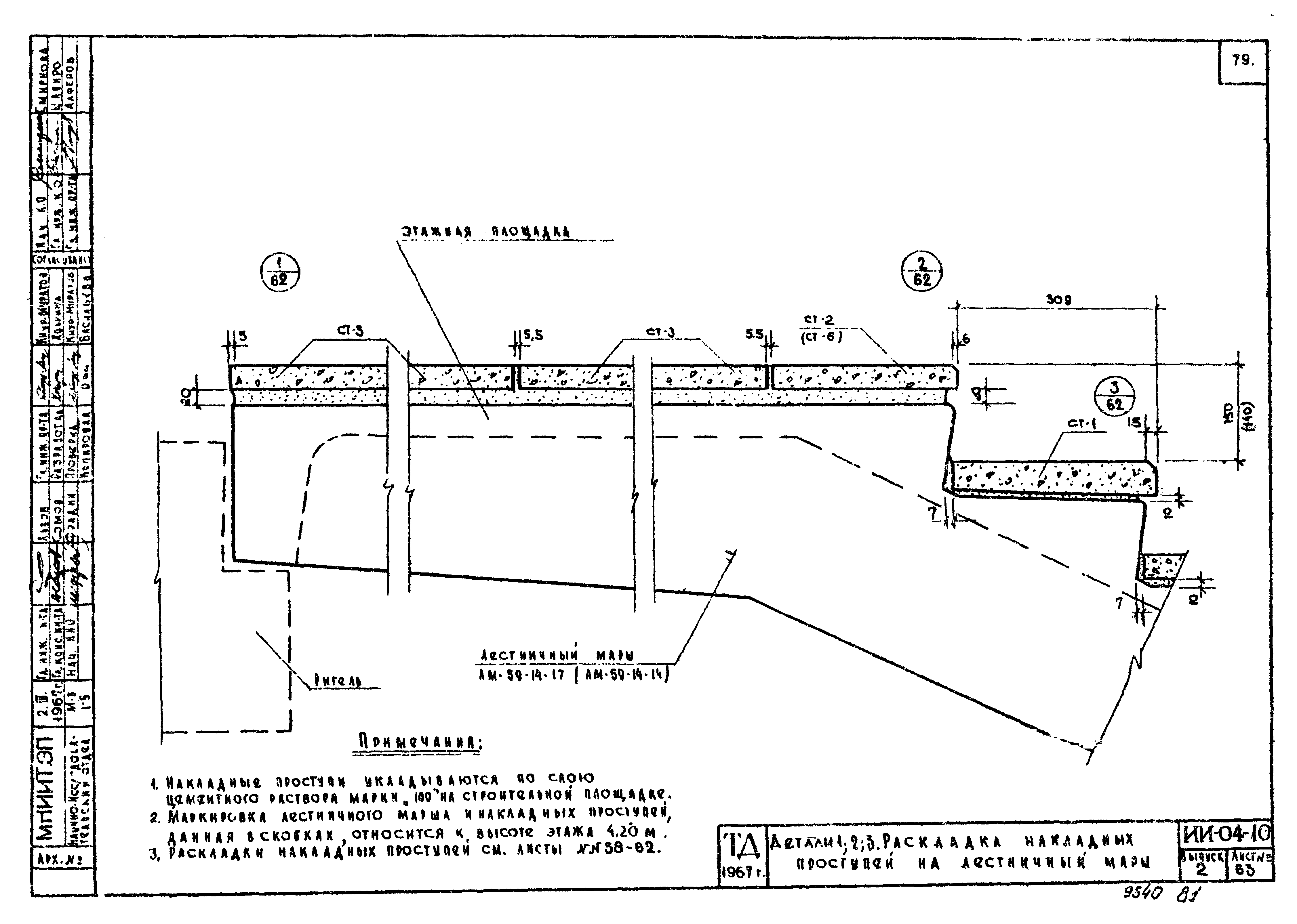

Детали 1, 2, 3. Раскладка накладных проступей на лестничный марш

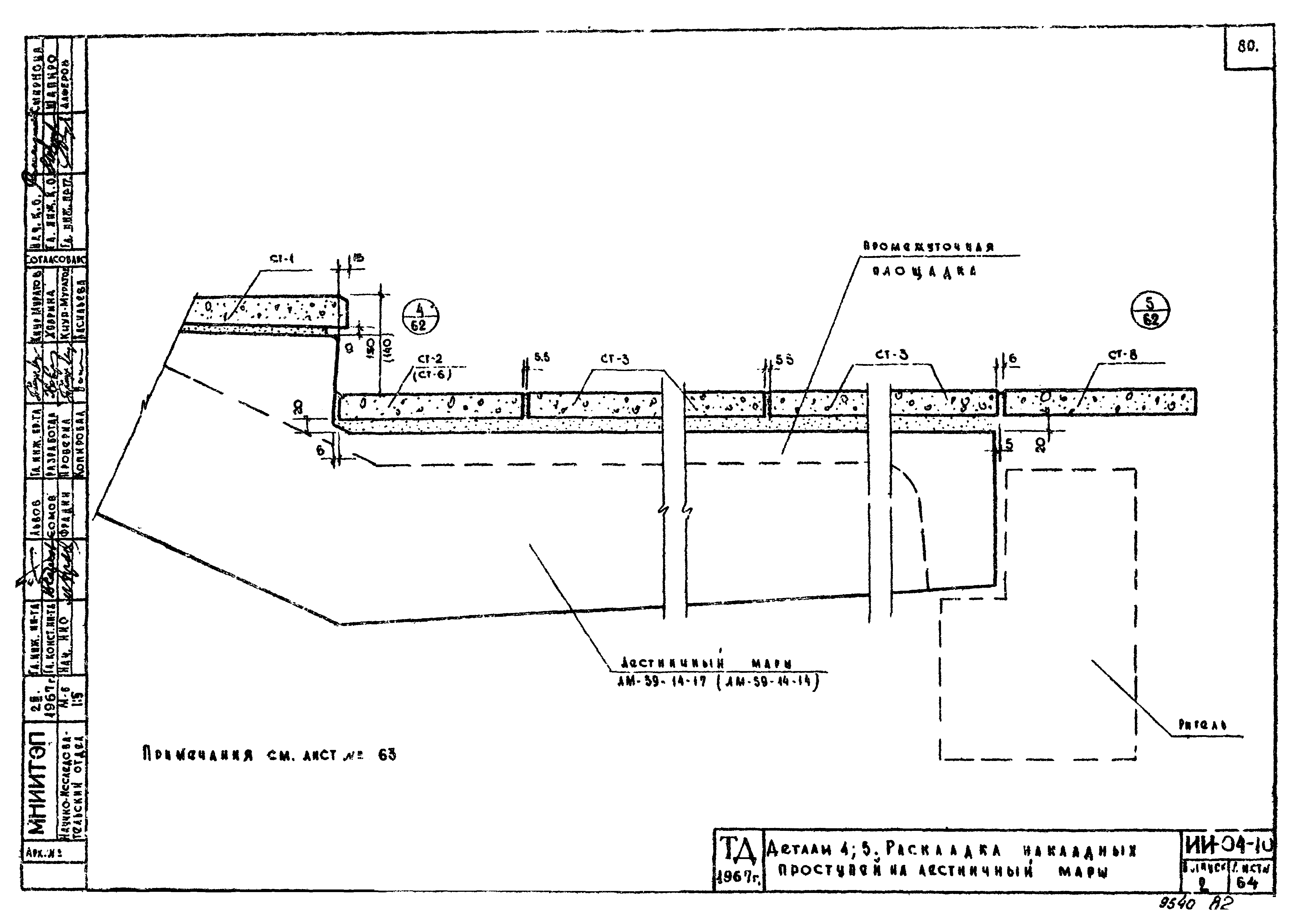

Детали 4,5. Раскладка выкладных проступей на лестничный марш

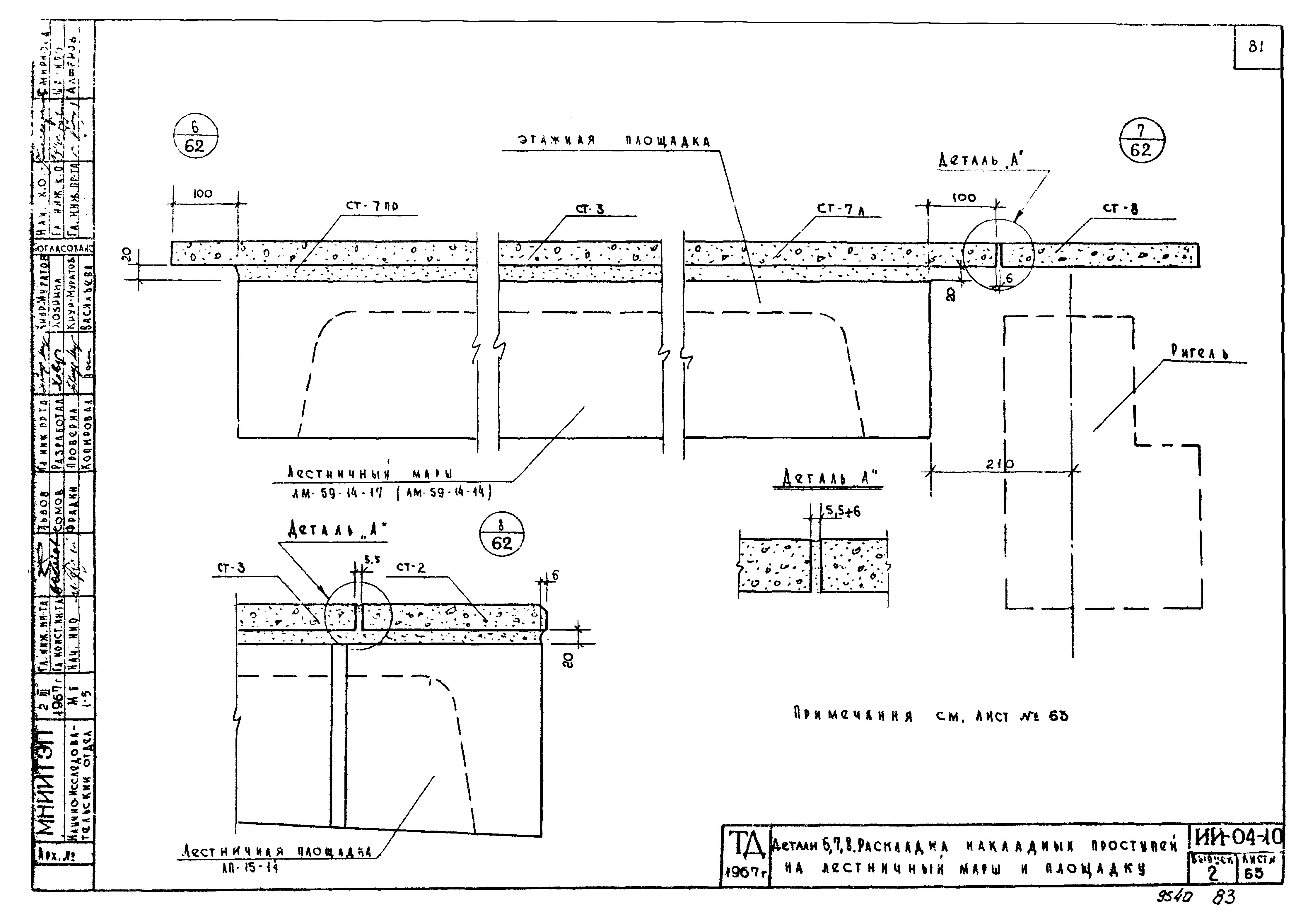

Детали 6,7,4. Раскладка накладных проступей на лестничный марш и площадку

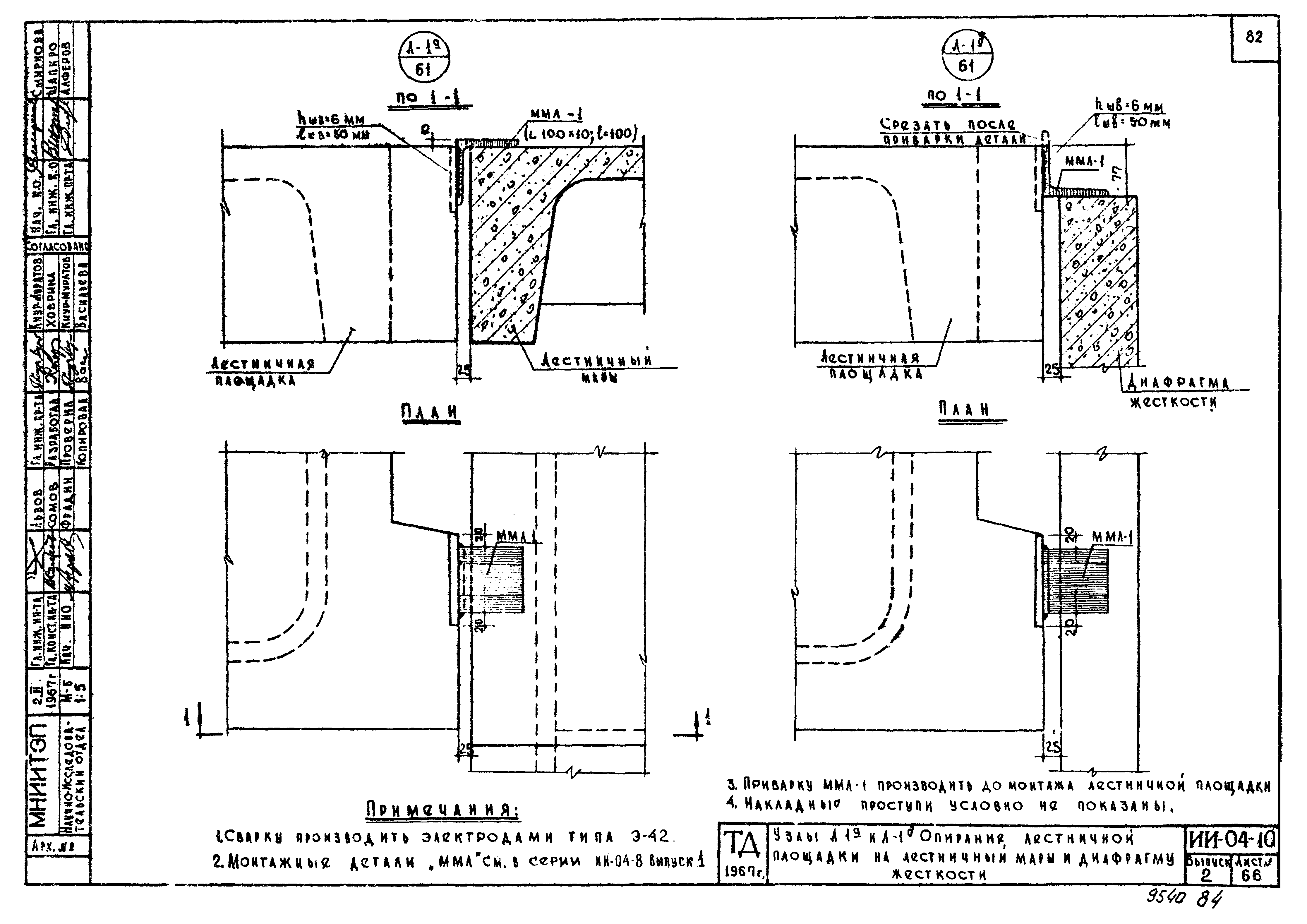

Узлы Л-1а и Л-1б. Опирание лестничной площадки на лестничный марш и диафрагму жесткости

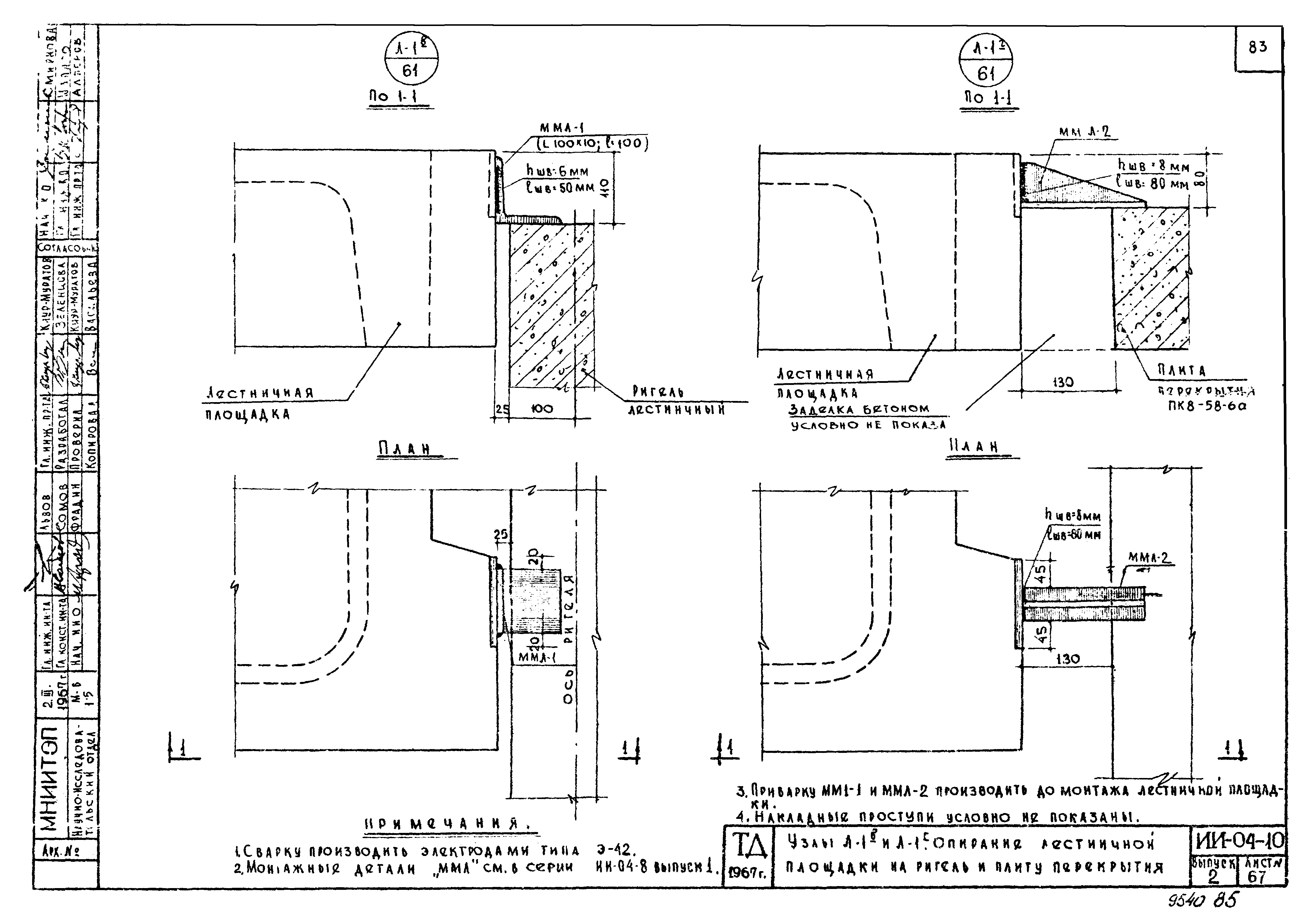

Узлы Л-1в и Л-1г. Опирание лестничной площадки на ригель и плиту перекрытия

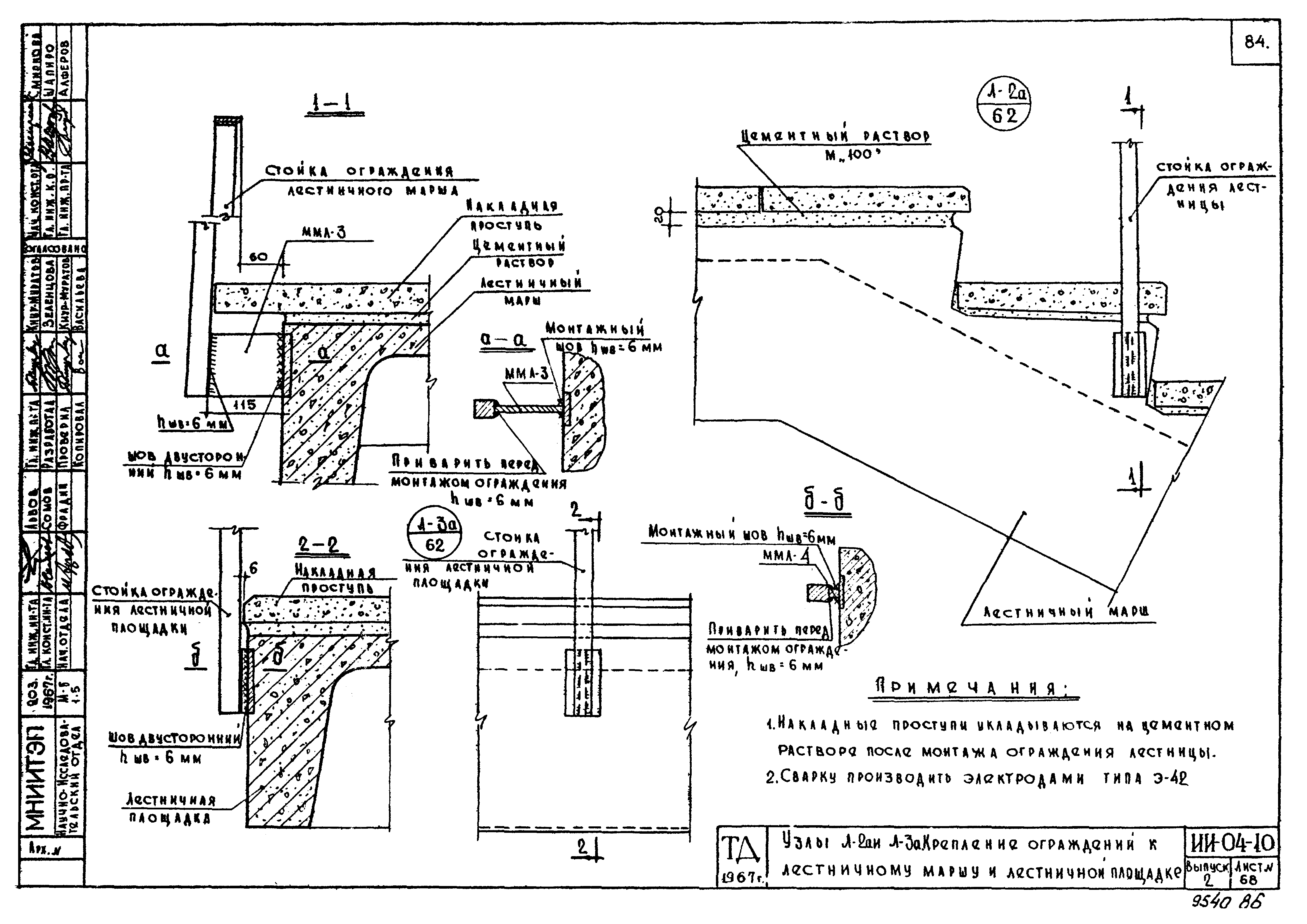

Узлы Л-2а и Л-3а. Крепление ограждений к лестничному маршу и лестничной площадке
Узлы стен
Пример компоновки панелей наружных стен при высоте этажа hэт.=3,30м /вариант с широкими простенками/

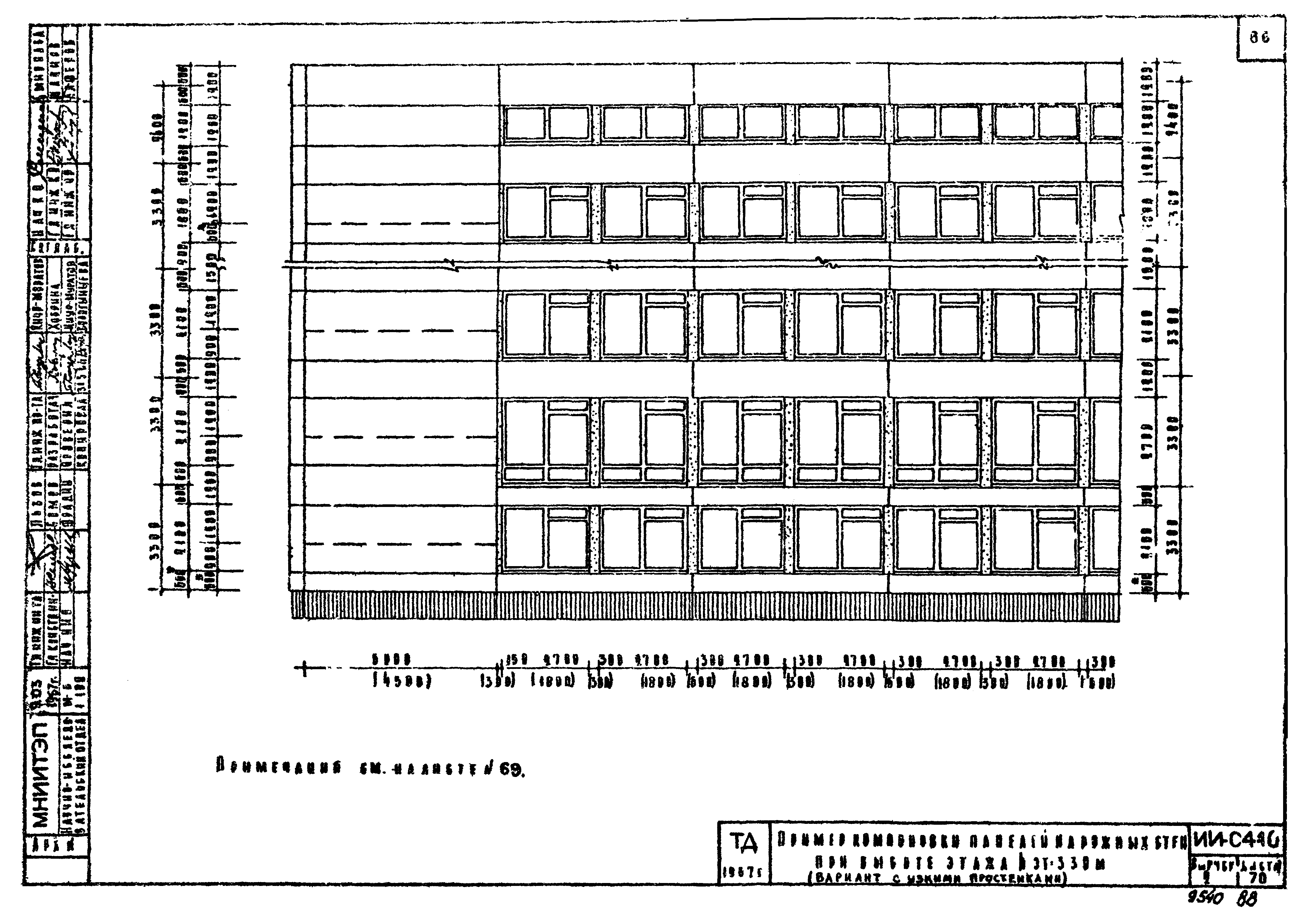

Пример компоновки панелей наружных стен при высоте этажа hэт.=3,30м /вариант с узкими простенками/

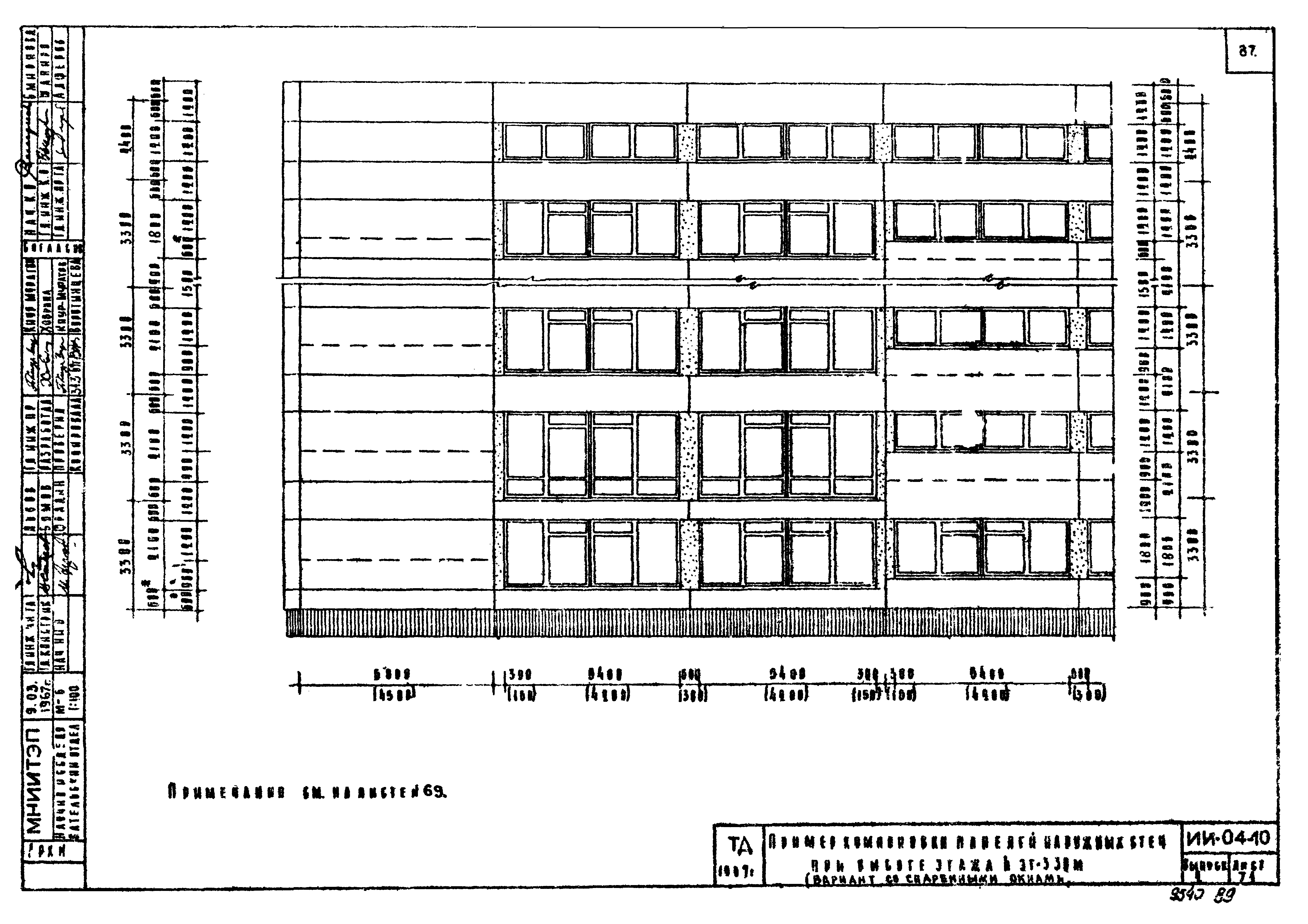

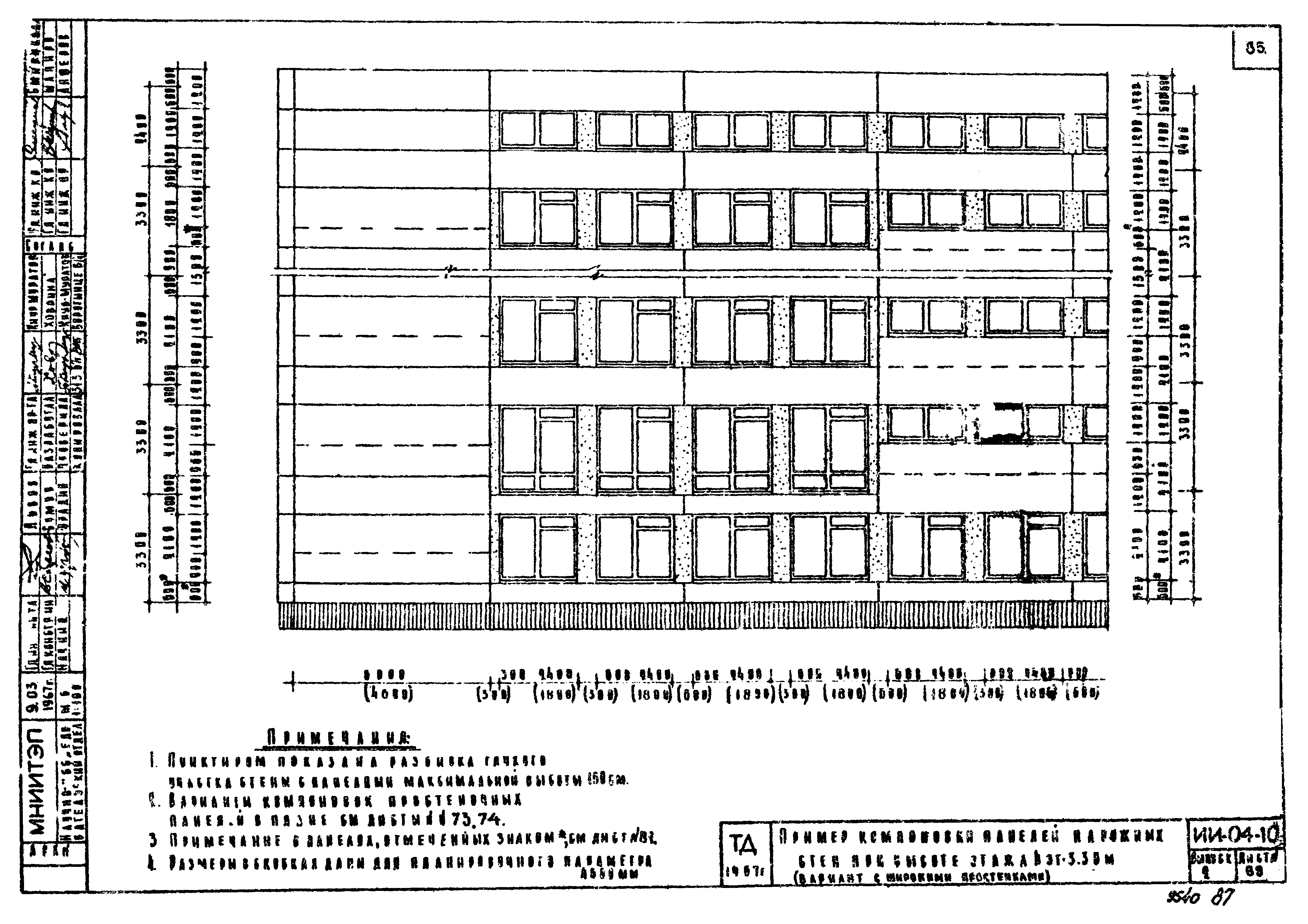

Пример компоновки панелей наружных стен при высоте этажа hэт.=3,30м /вариант со спаренными окнами/

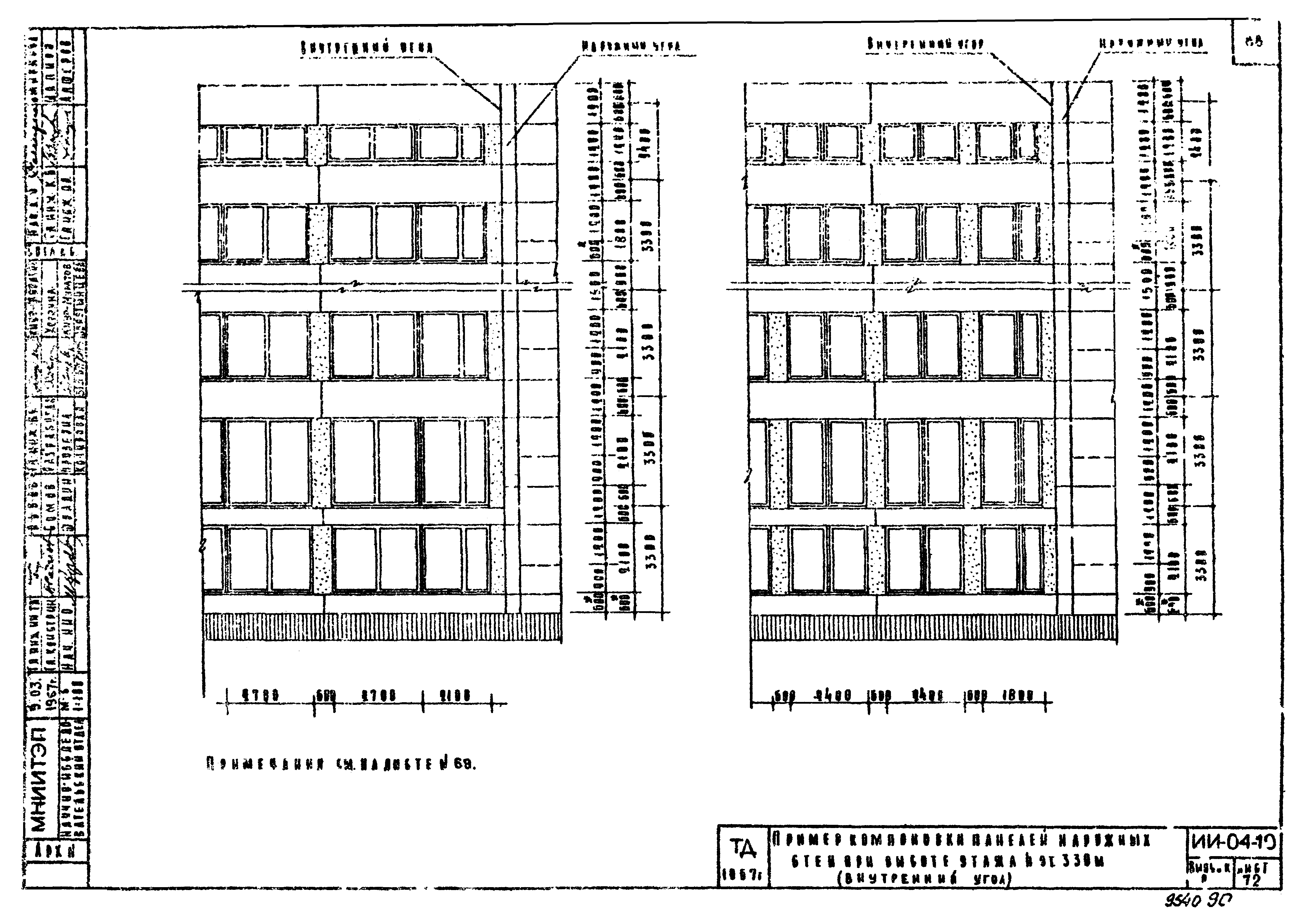

Пример компоновки панелей наружных стен при высоте этажа hэт.=3,30м и /внутренний угол/

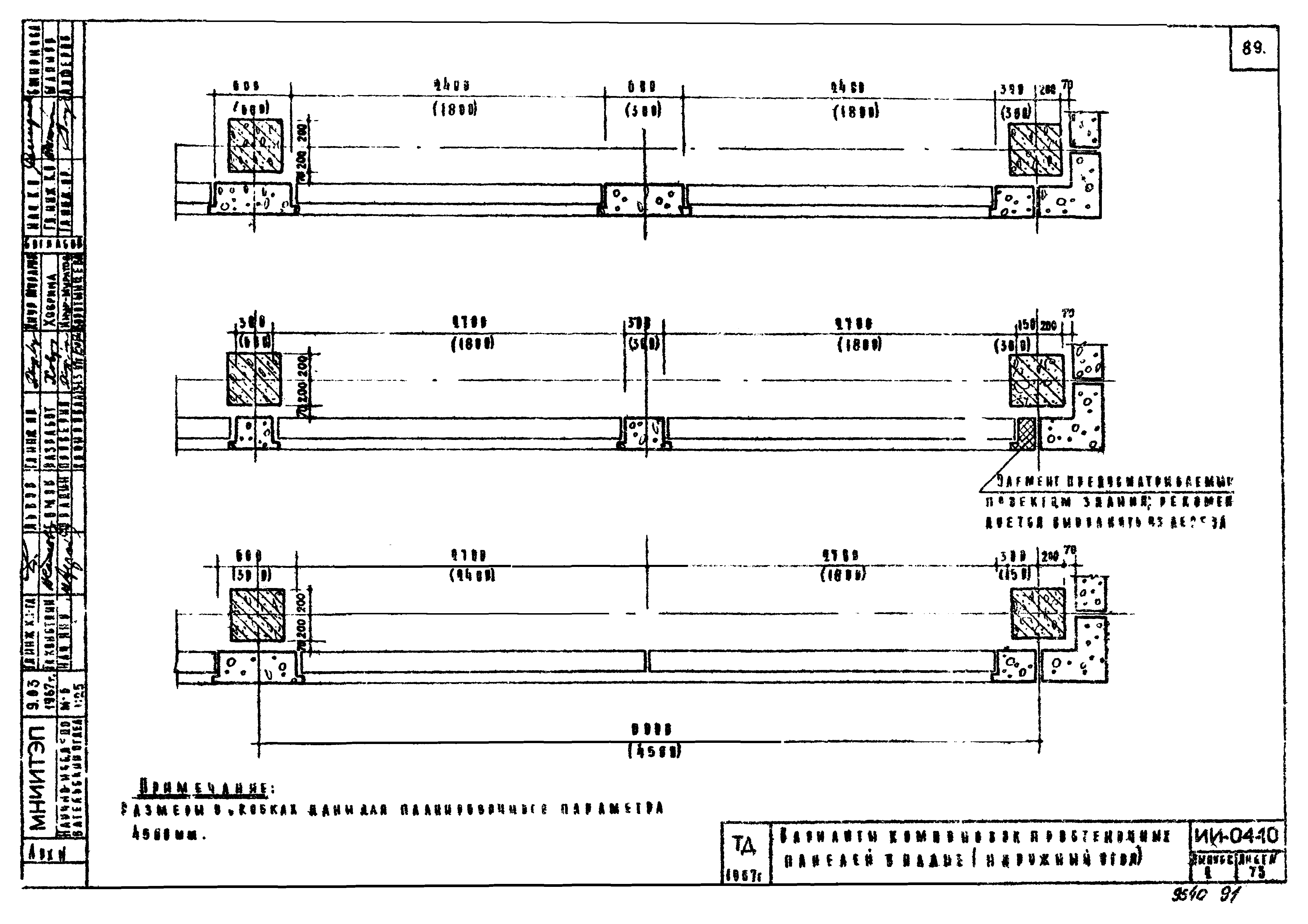

Варианты компоновок простеночных панелей в плане /наружный угол/

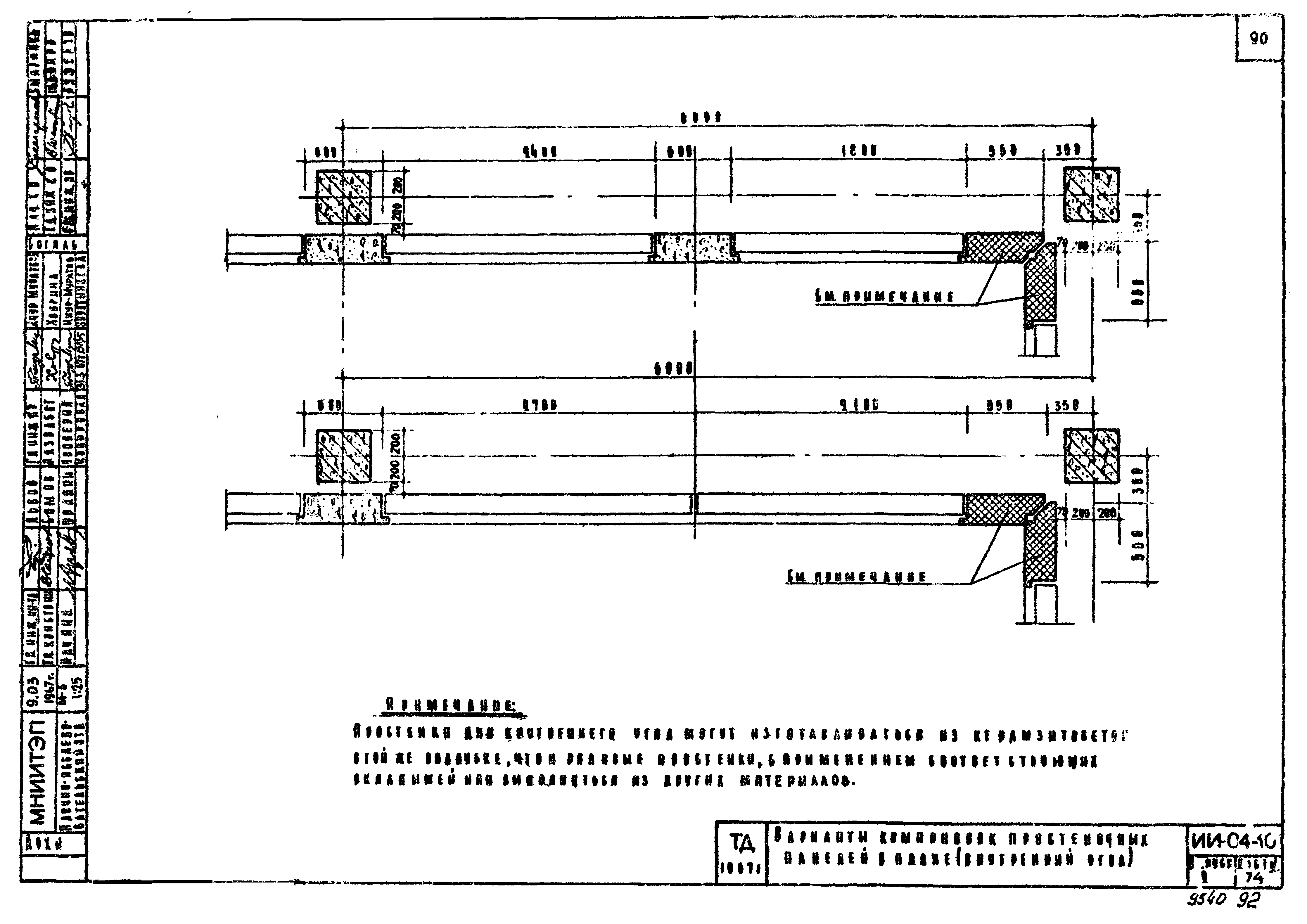

Варианты компоновок простеночных панелей в плане /внутренний угол/
Разрезы наружных стен для зданий с высотой этажа 3,30 и 4,20 м

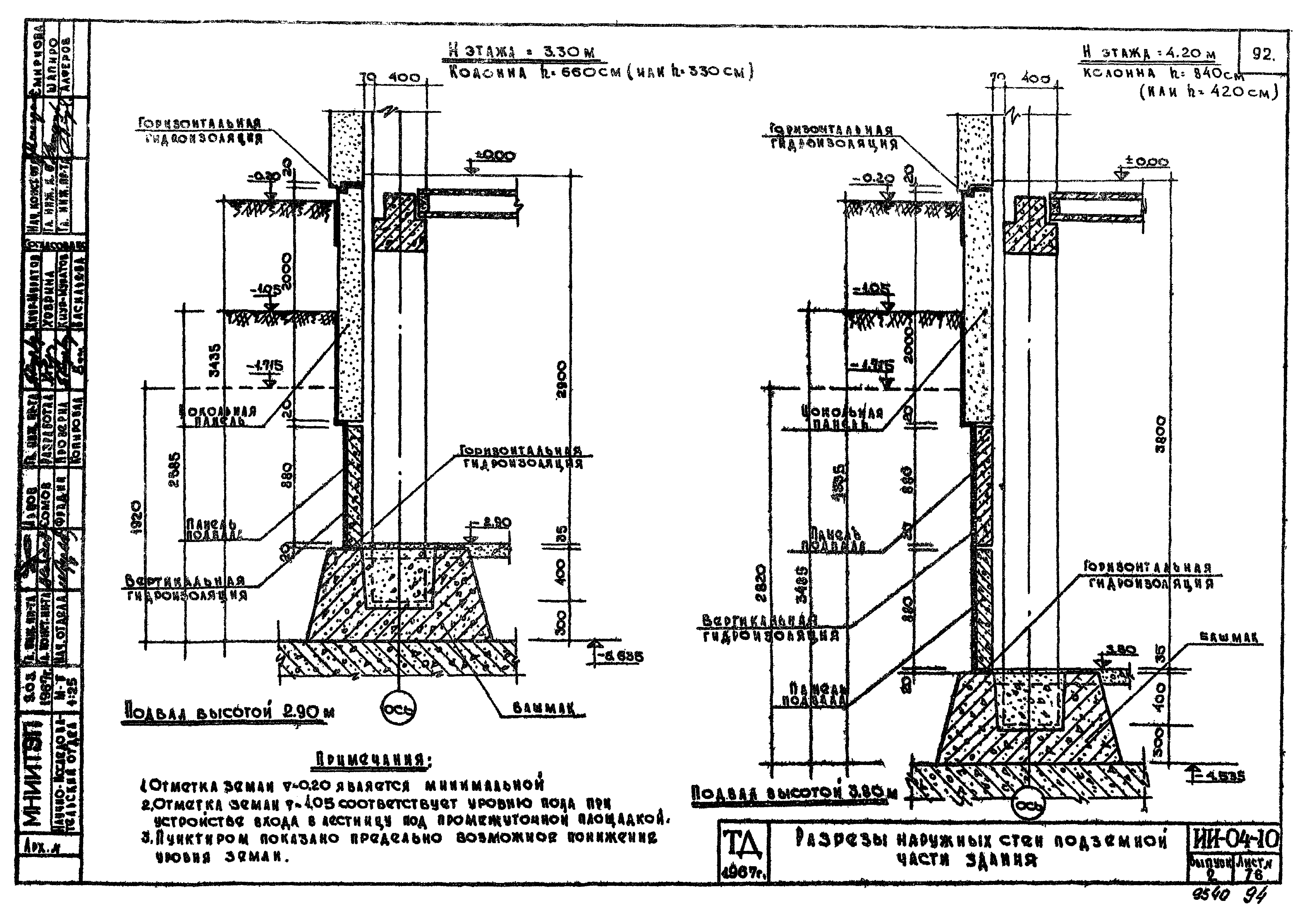

Разрезы наружных стен подземной части здания

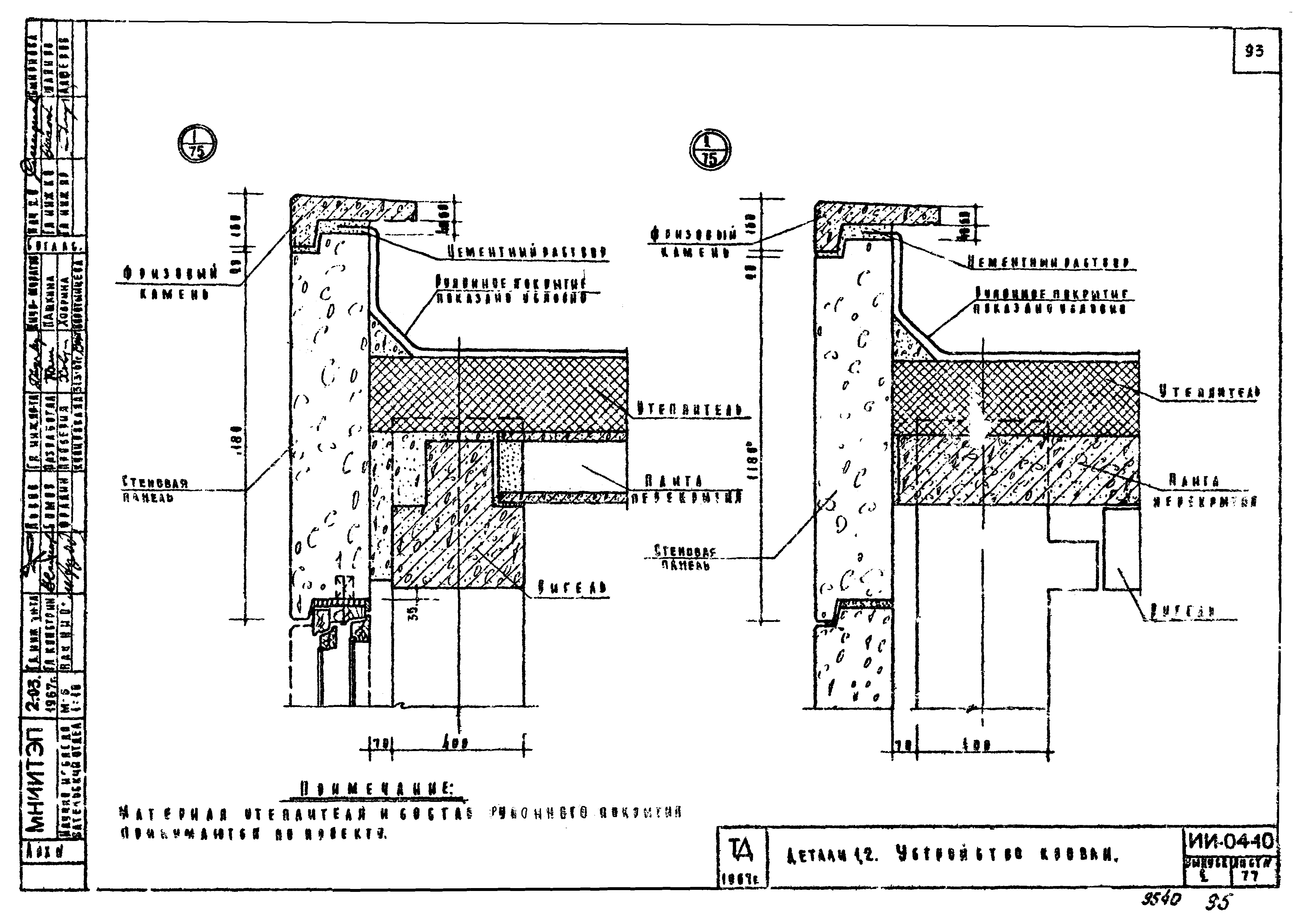

Детали 1,2. Устройство кровли

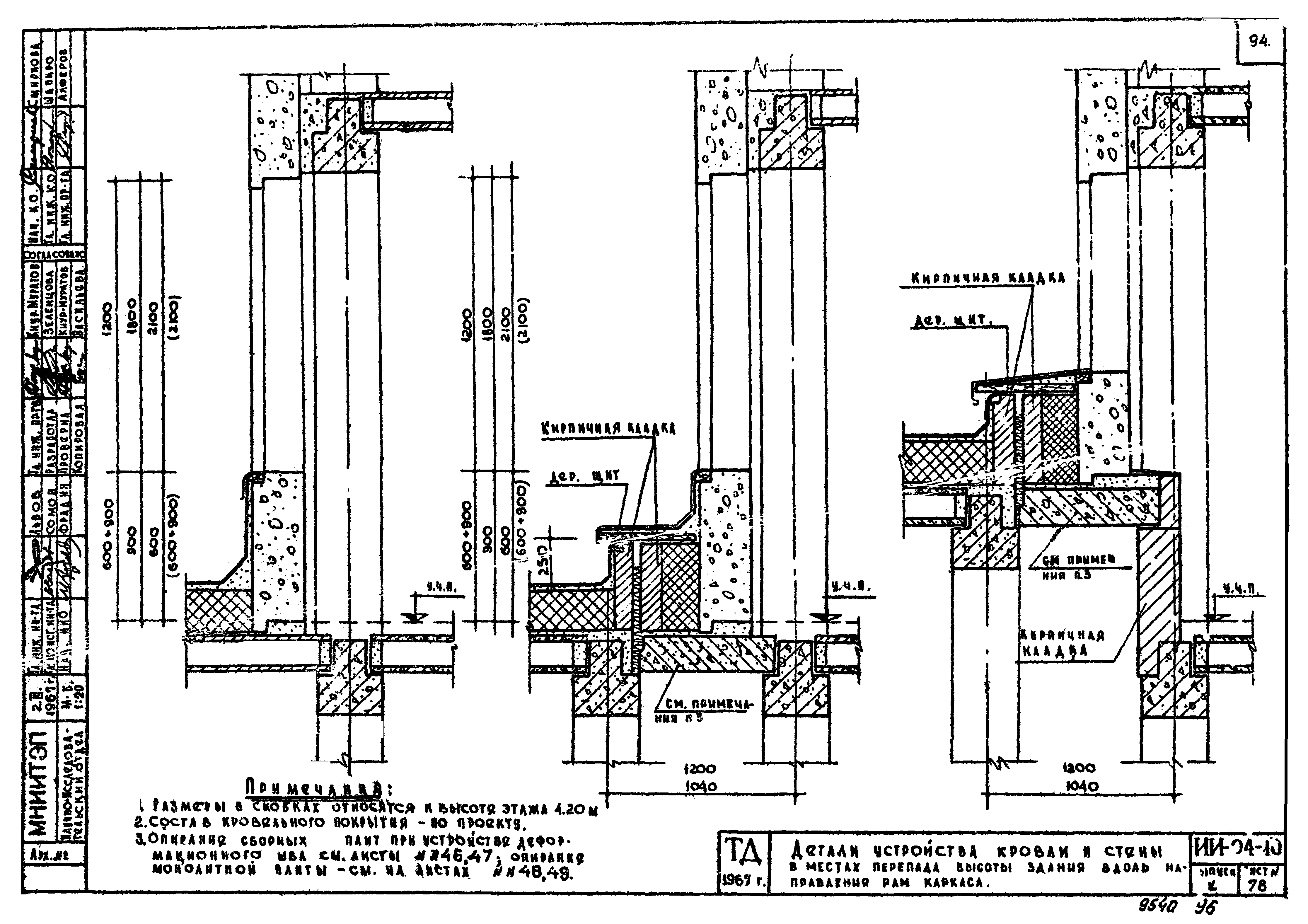

Детали устройства кровли и стены в местах перепада высоты здания /вдоль направления рам каркаса/

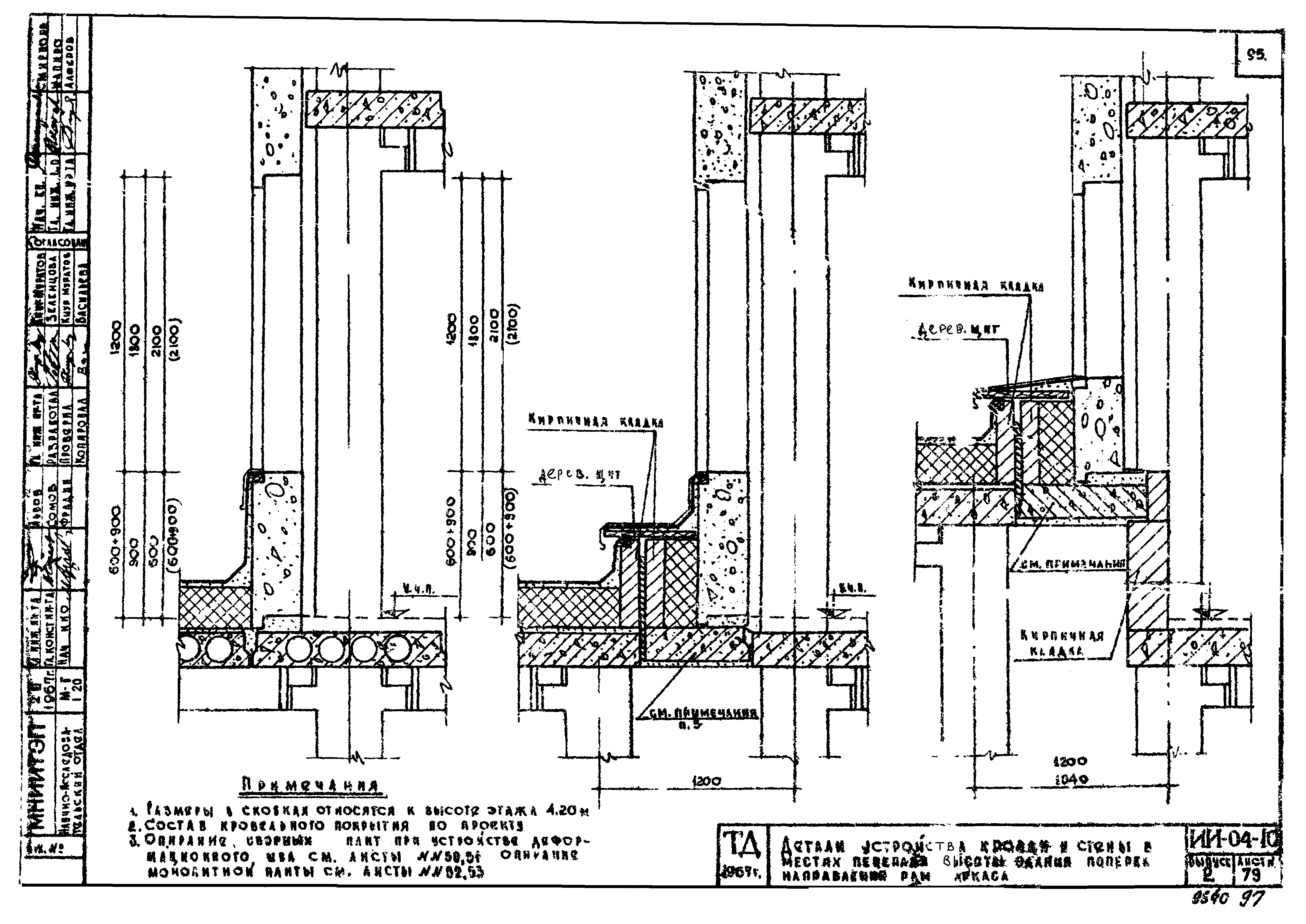

Детали устройства кровли и стены в местах перепада высоты здания /поперек направления рам каркаса/

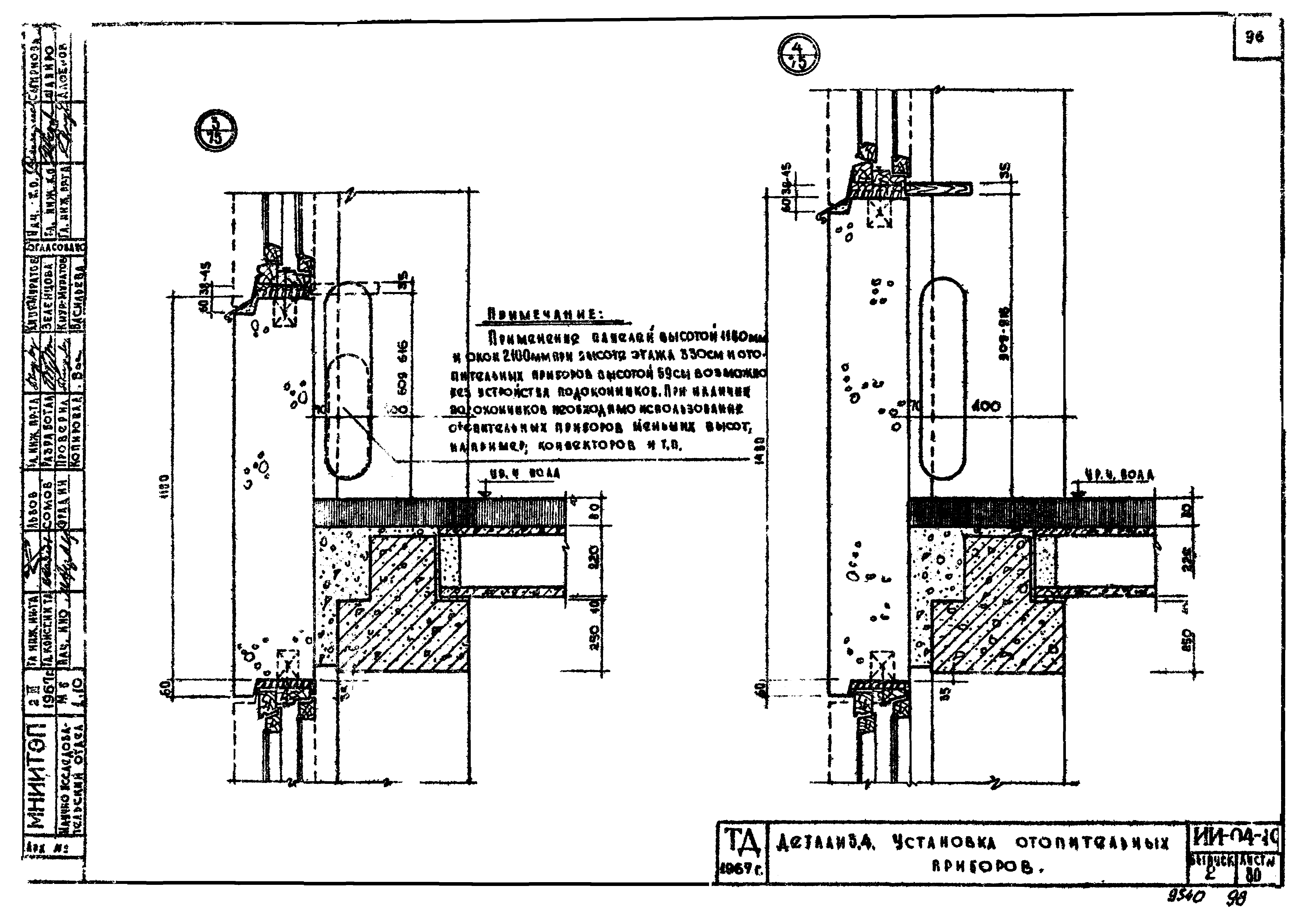

Детали 3,4. Установка отопительных приборов

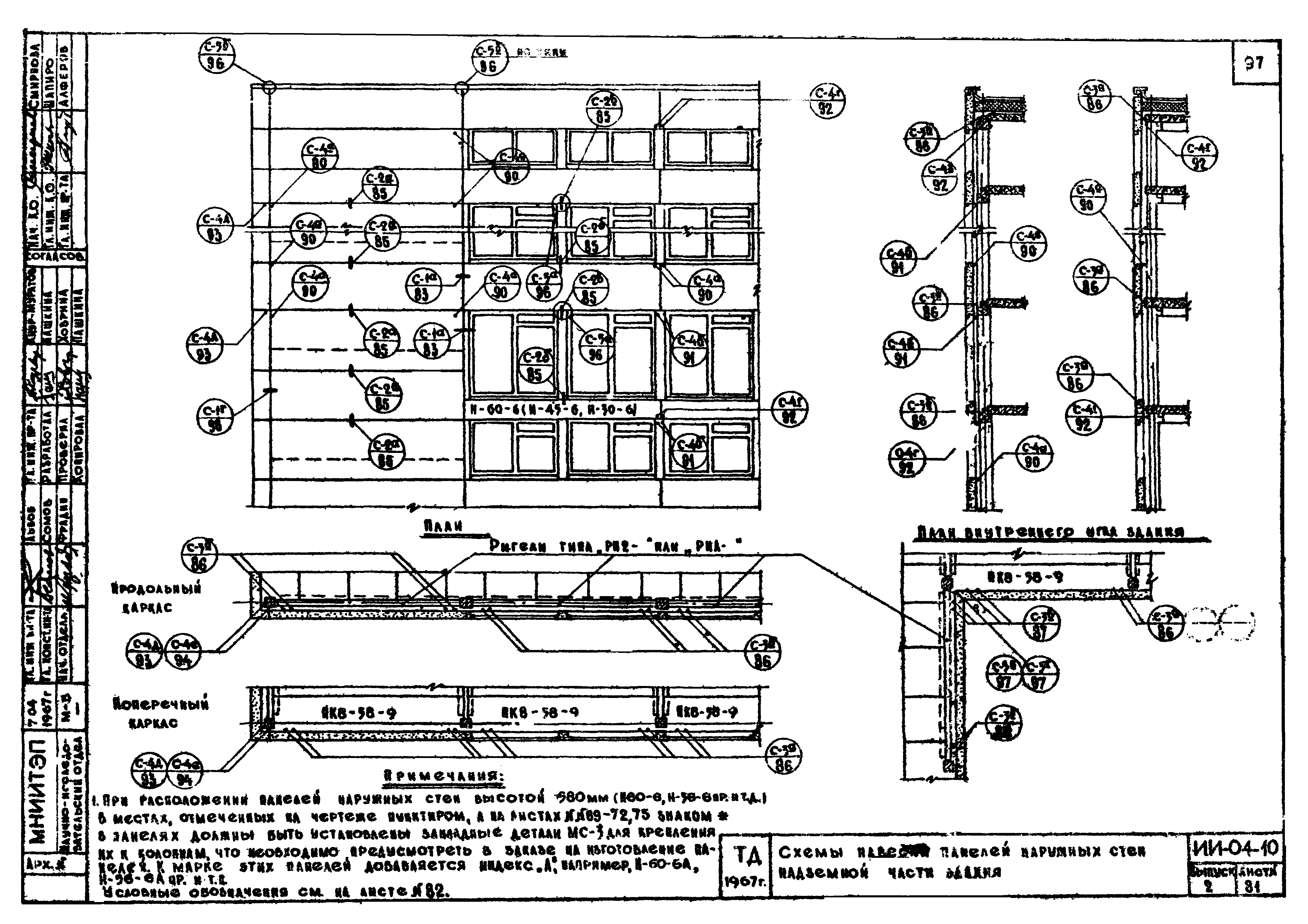

Схема навеска панелей наружных стен надземной части здания

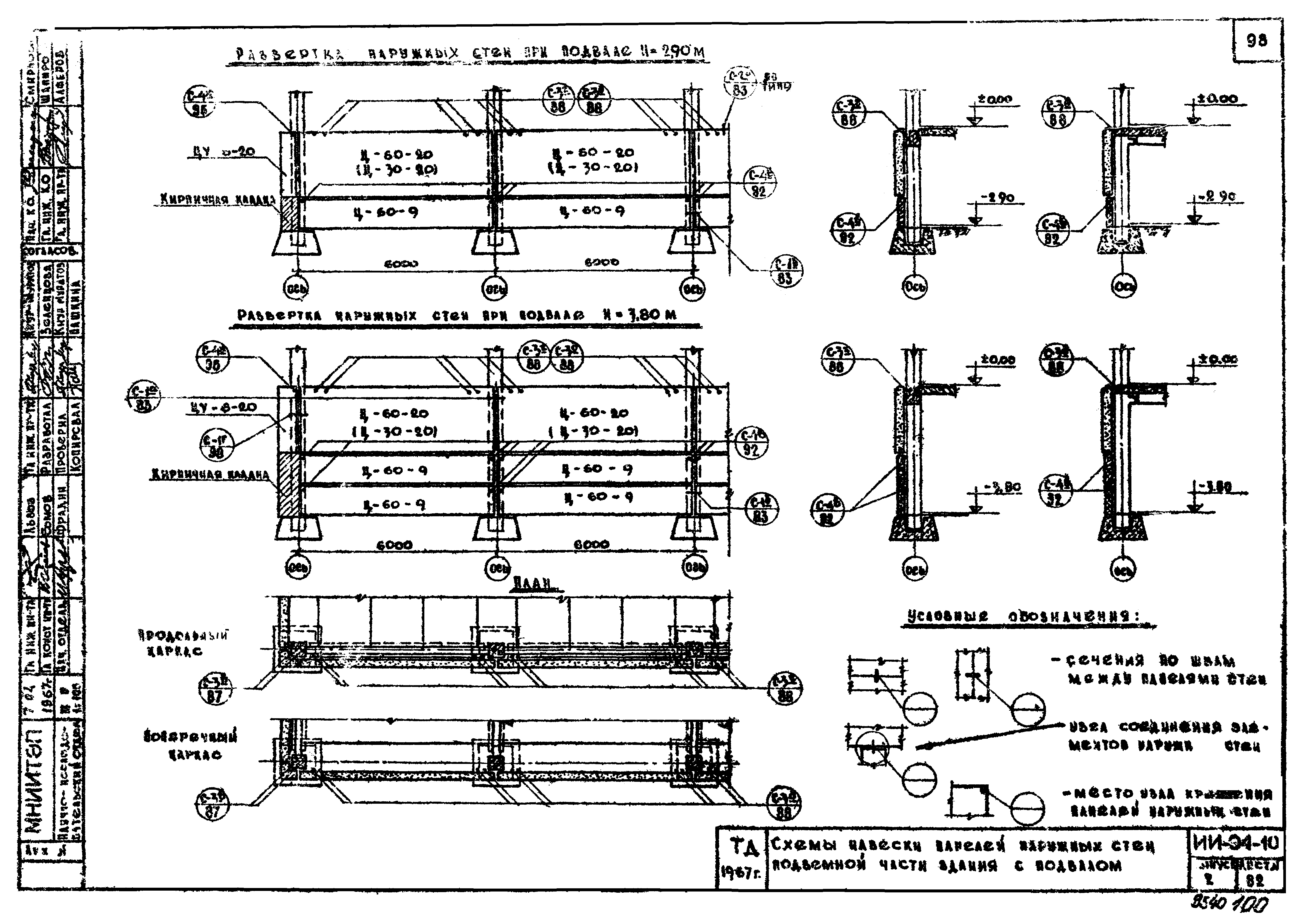

Схемы навески панелей наружных стен подземной части здания с подвалом

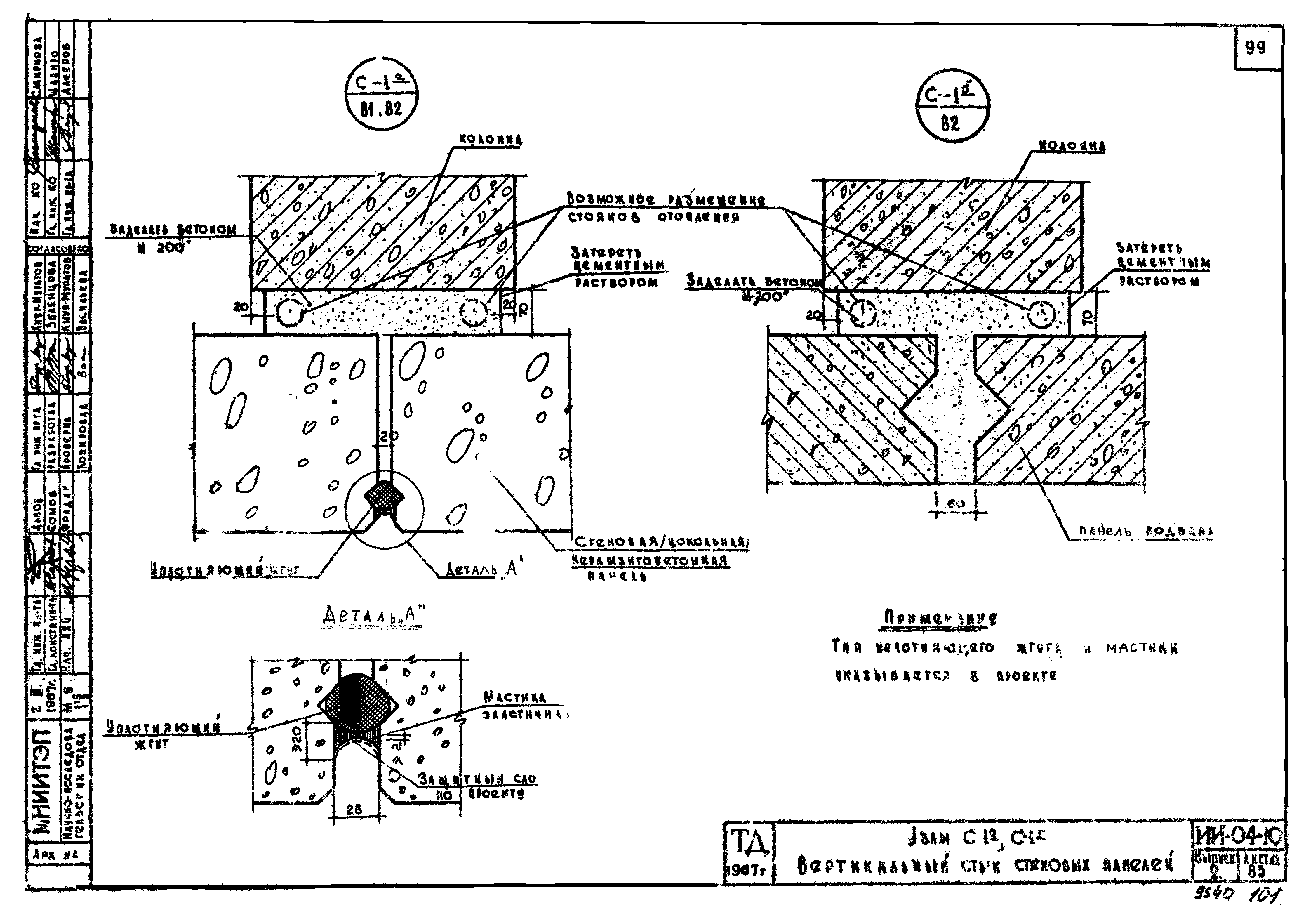

Узлы C-1a, C-1б. Вертикальный стык стеновых панелей

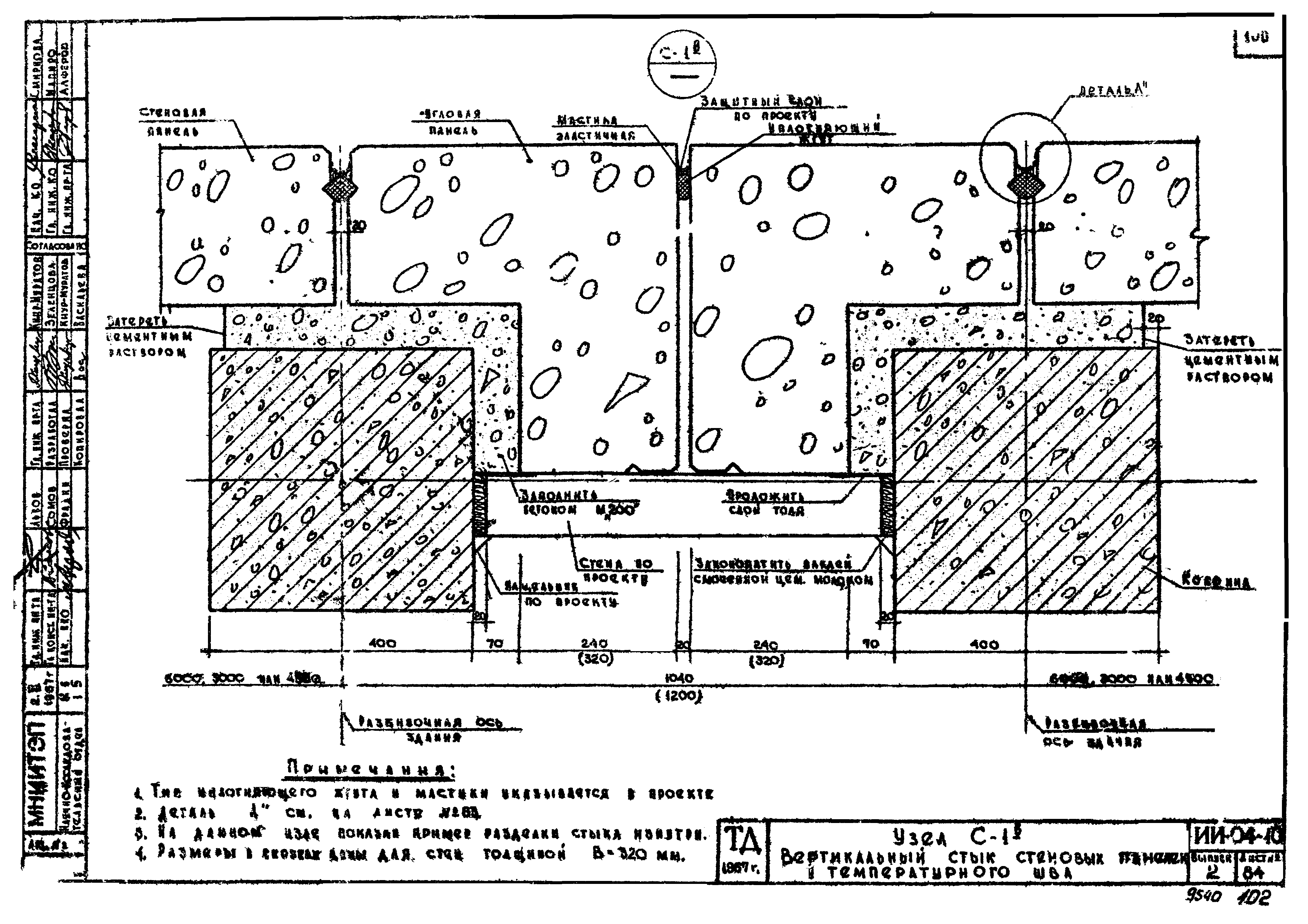

Увел C-1в. Вертикальный стык стеновых панелей у температурного шва.

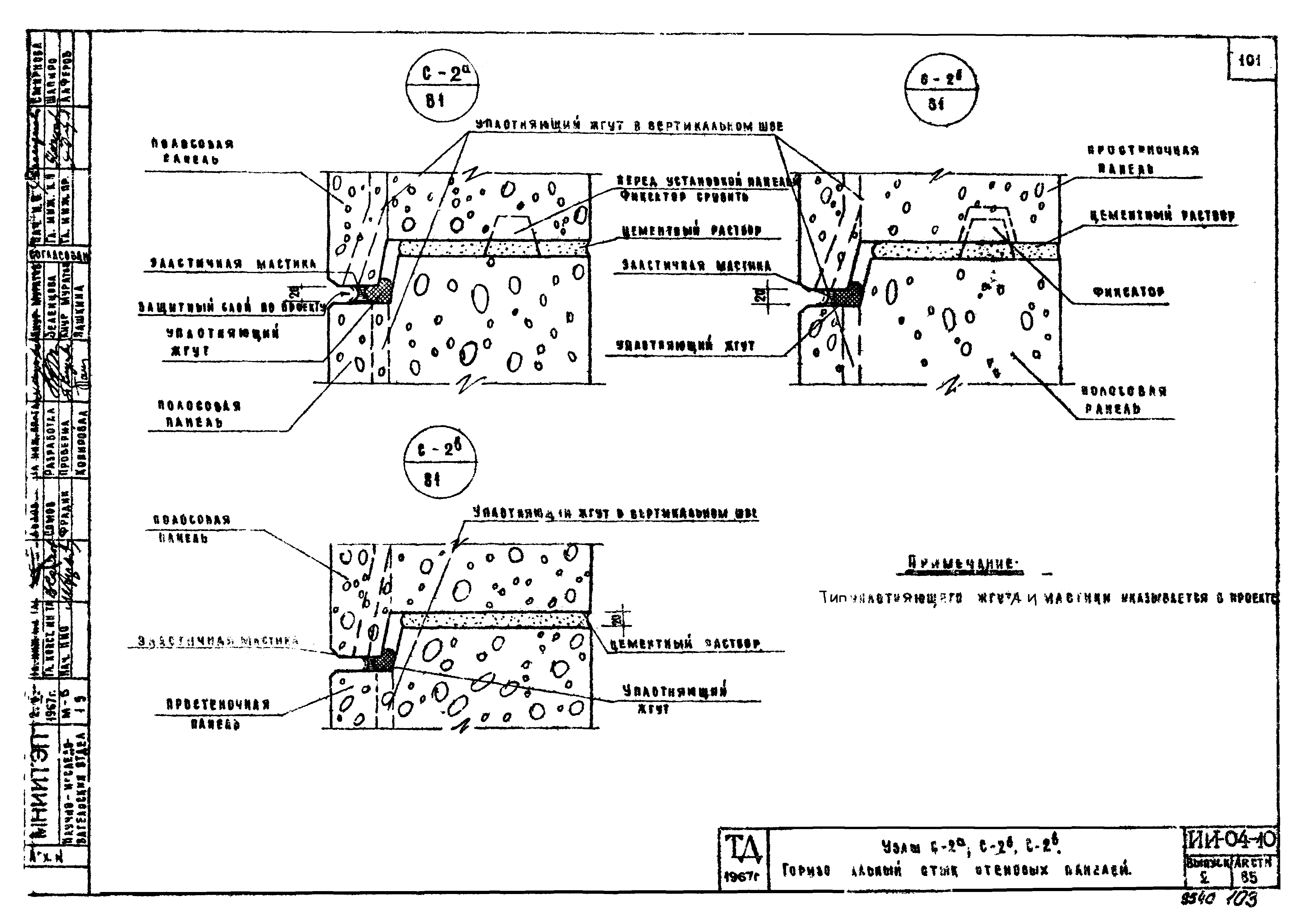

Узлы С-2а, С-26, С-2в. Горизонтальный стык стеновых панелей

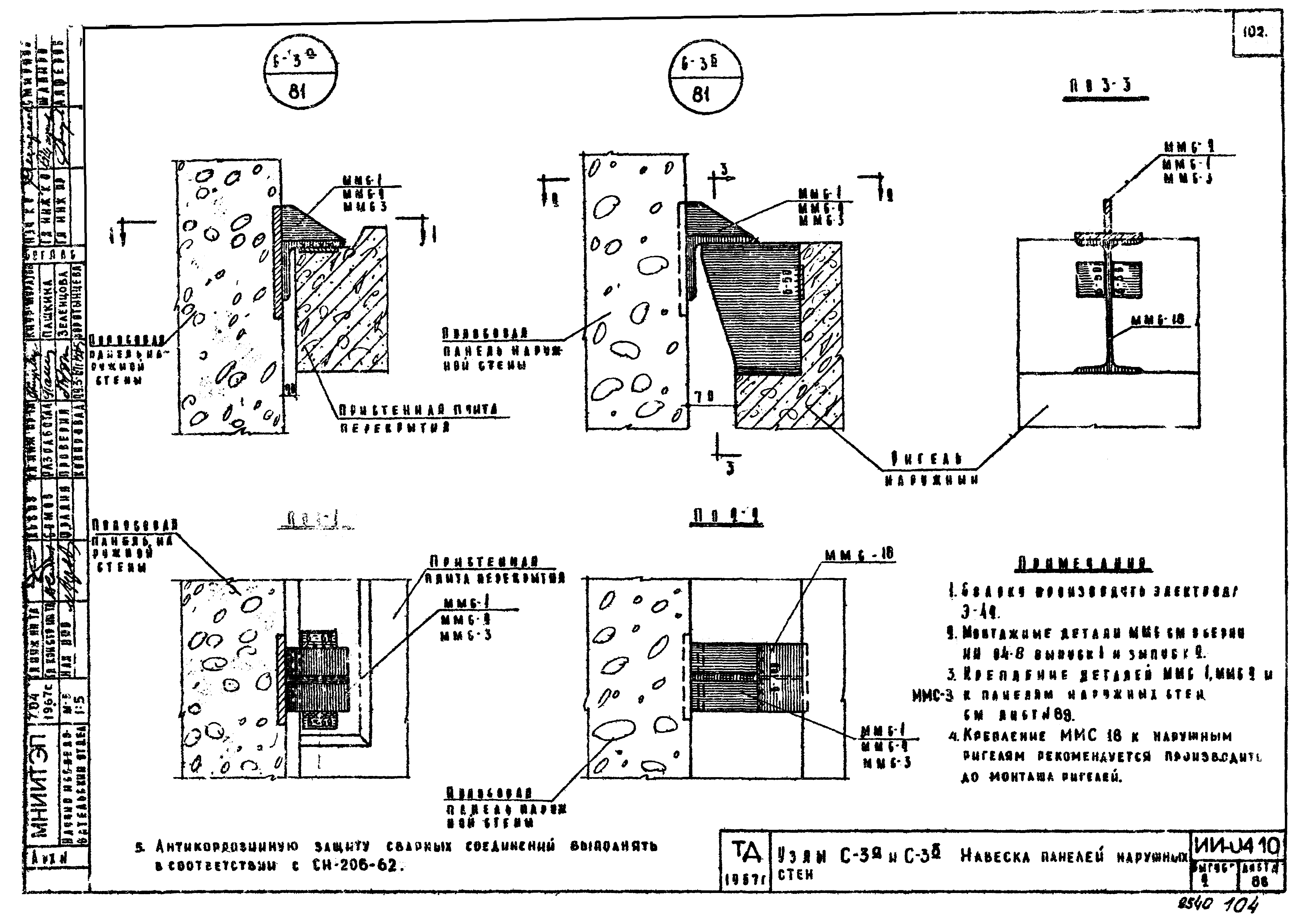

Узлы С-3а г С-3б. Навеска панелей наружных стен
Узел С-3в. Навеска панелей наружных стен. Деталь заделки вертикального стыка стеновых панелей внутреннего угла

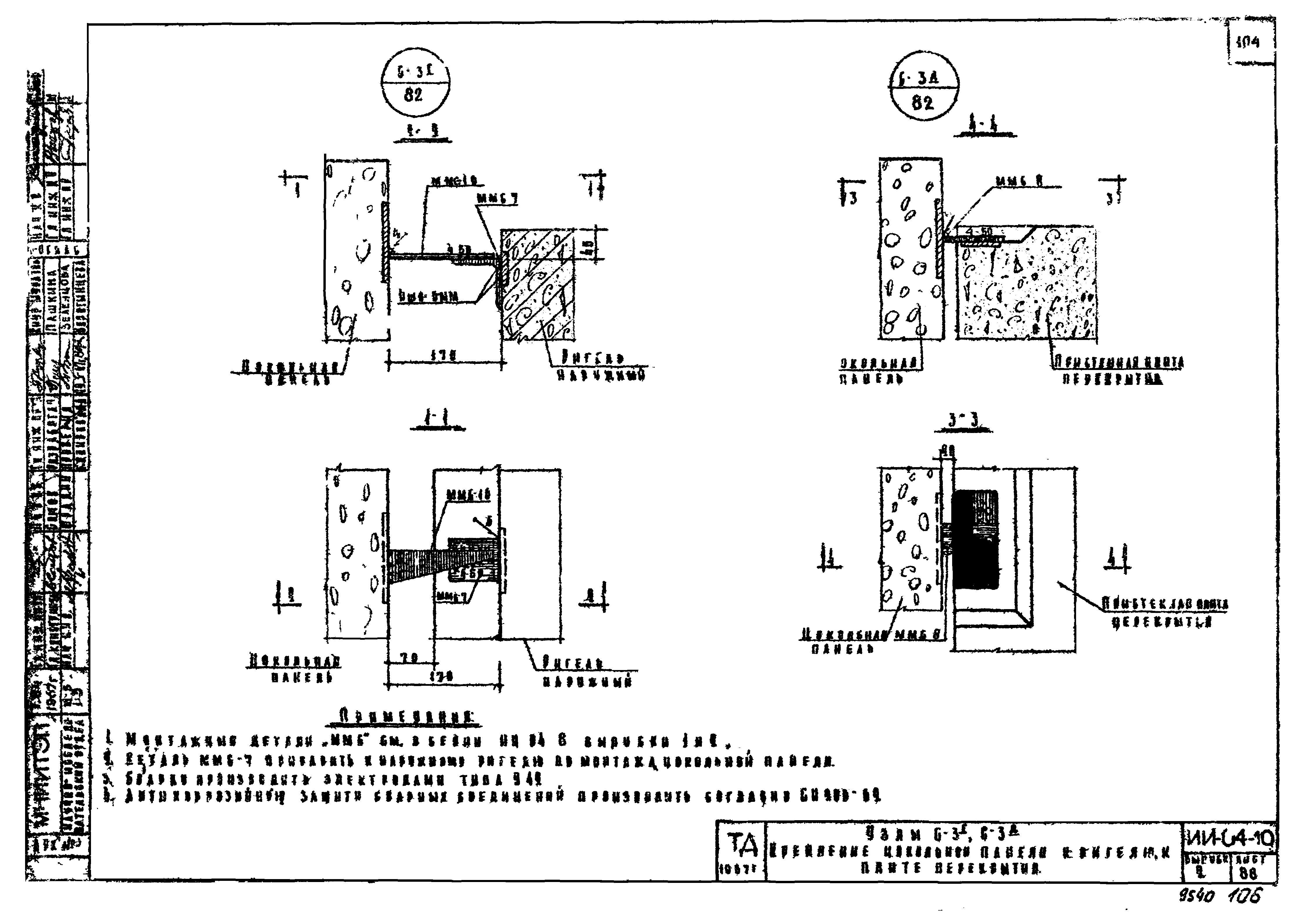

Узлы С-3г, С-3д. Крепление цокольной панели к ригелю, к плите перекрытия

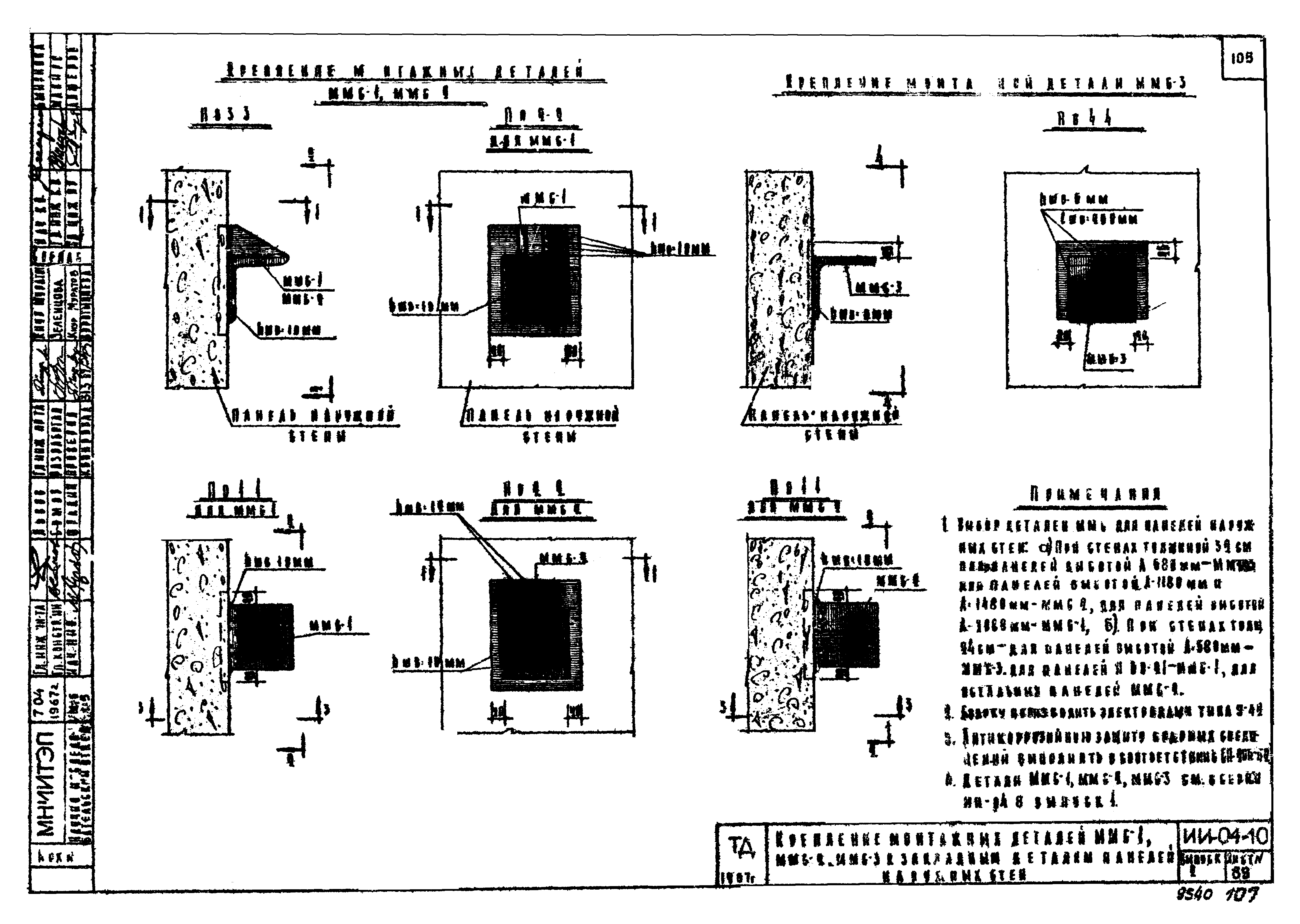

Крепление монтажных деталей ММС-1, ММС-2, ММС-3 к закладным деталям панелей наружных стен

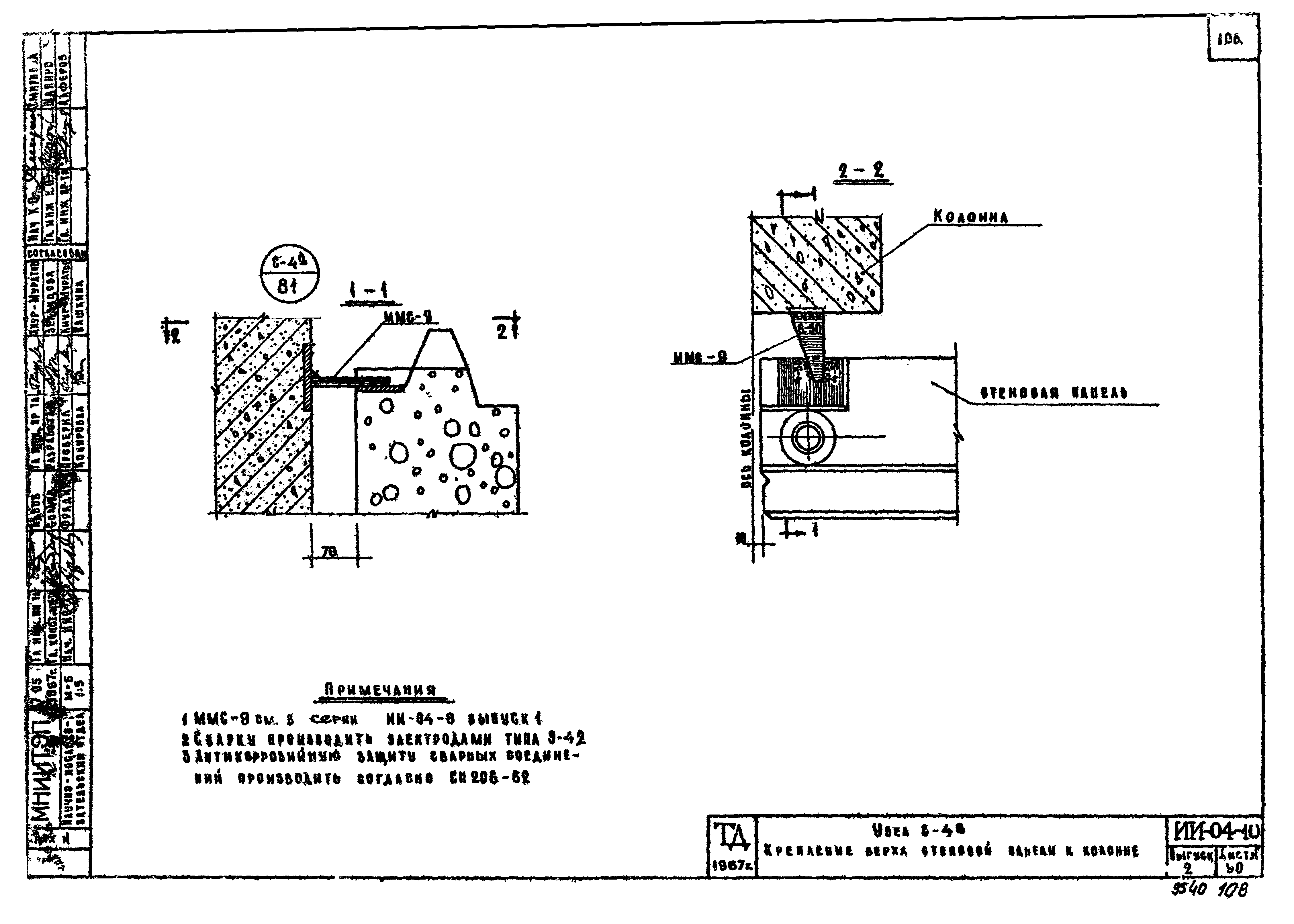

Узел С-4а. Крепление верха стеновой панели к колонне

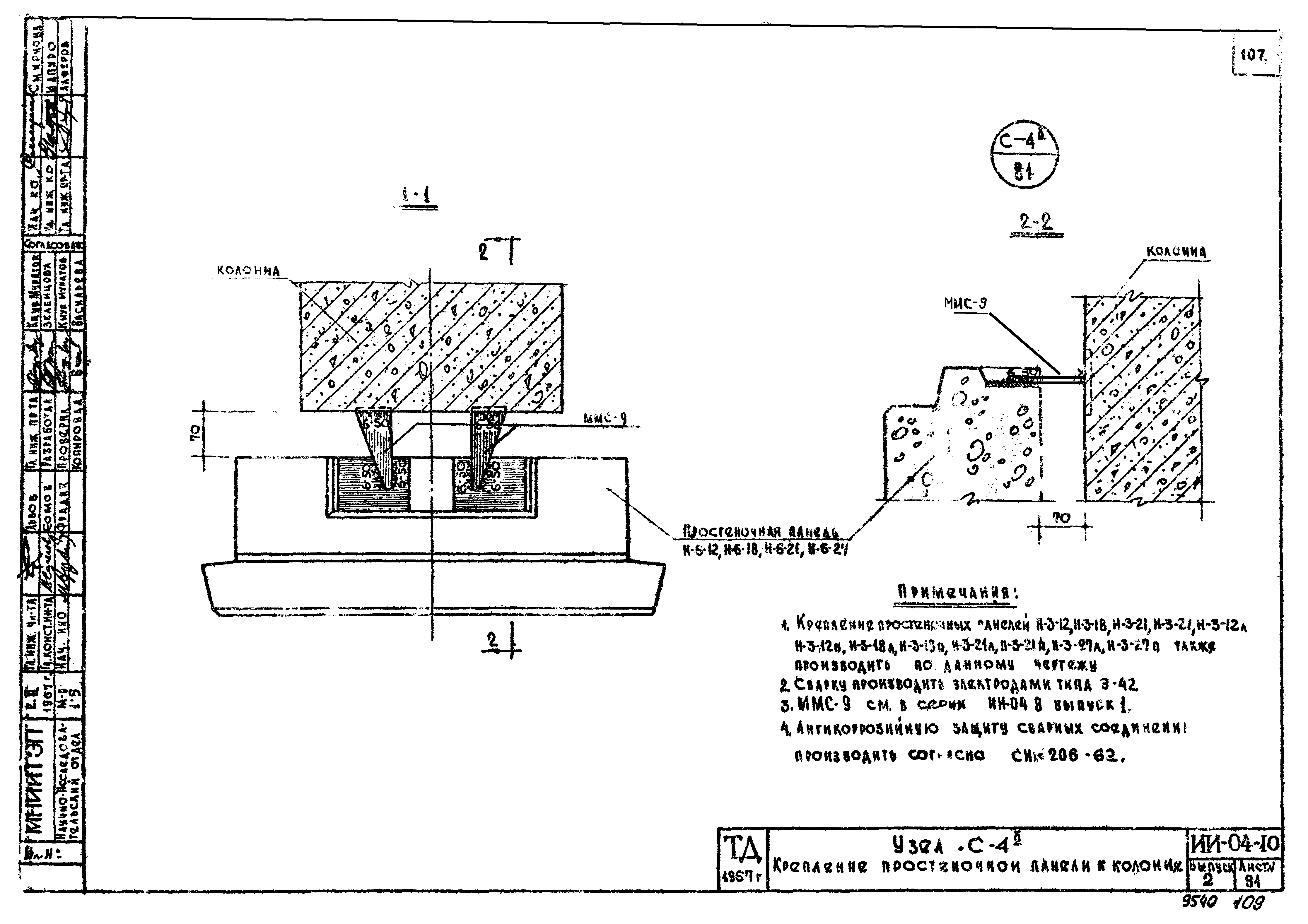

Узел С-4б. Крепление простеночной панели к колонне

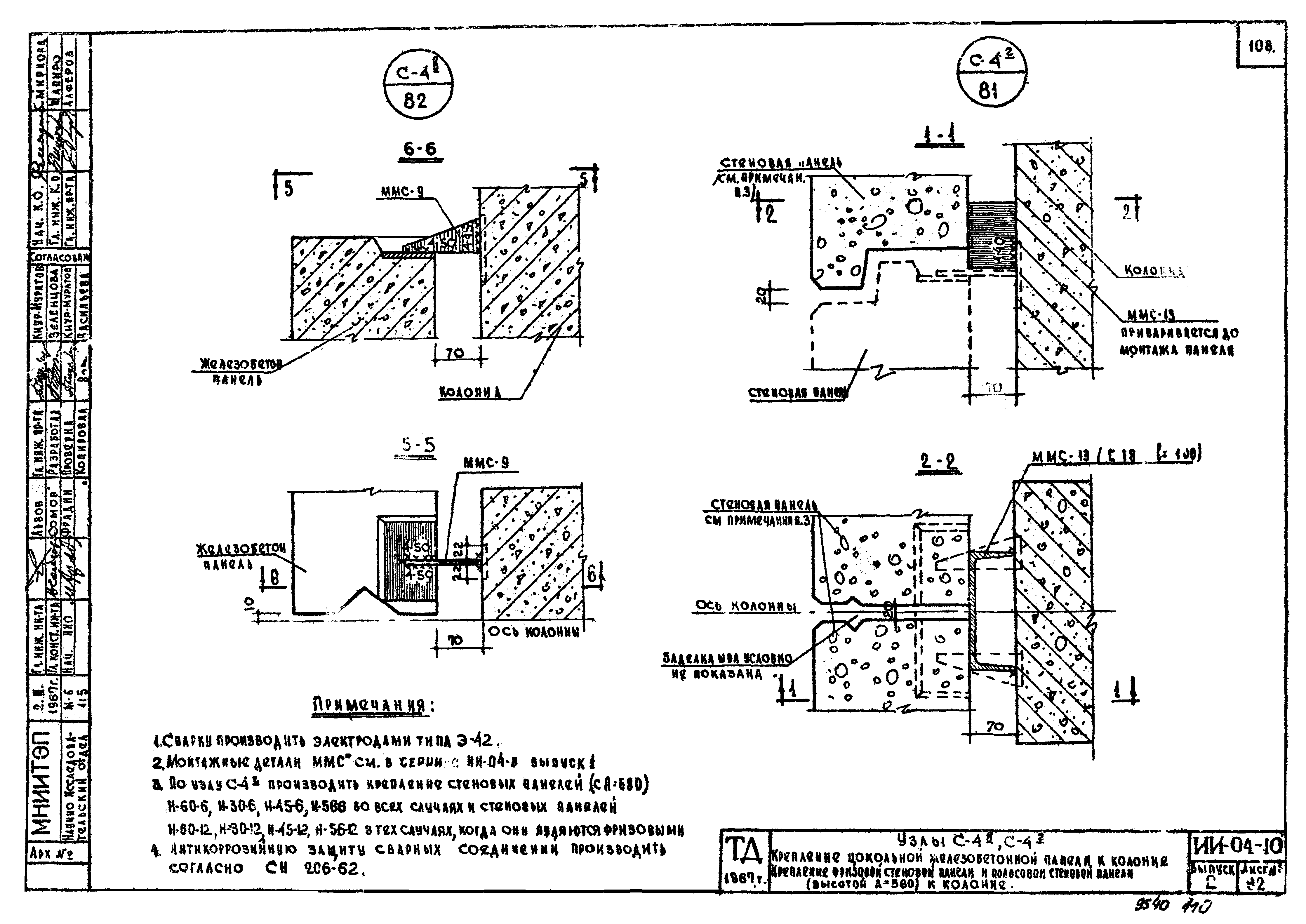

Узлы С-4в, С-4г. Крепление цокольной железобетонной панели к колонне. Крепление фризовой стеновой панели и полосовой стеновой панели /высотой А=580 мм/ к колонне

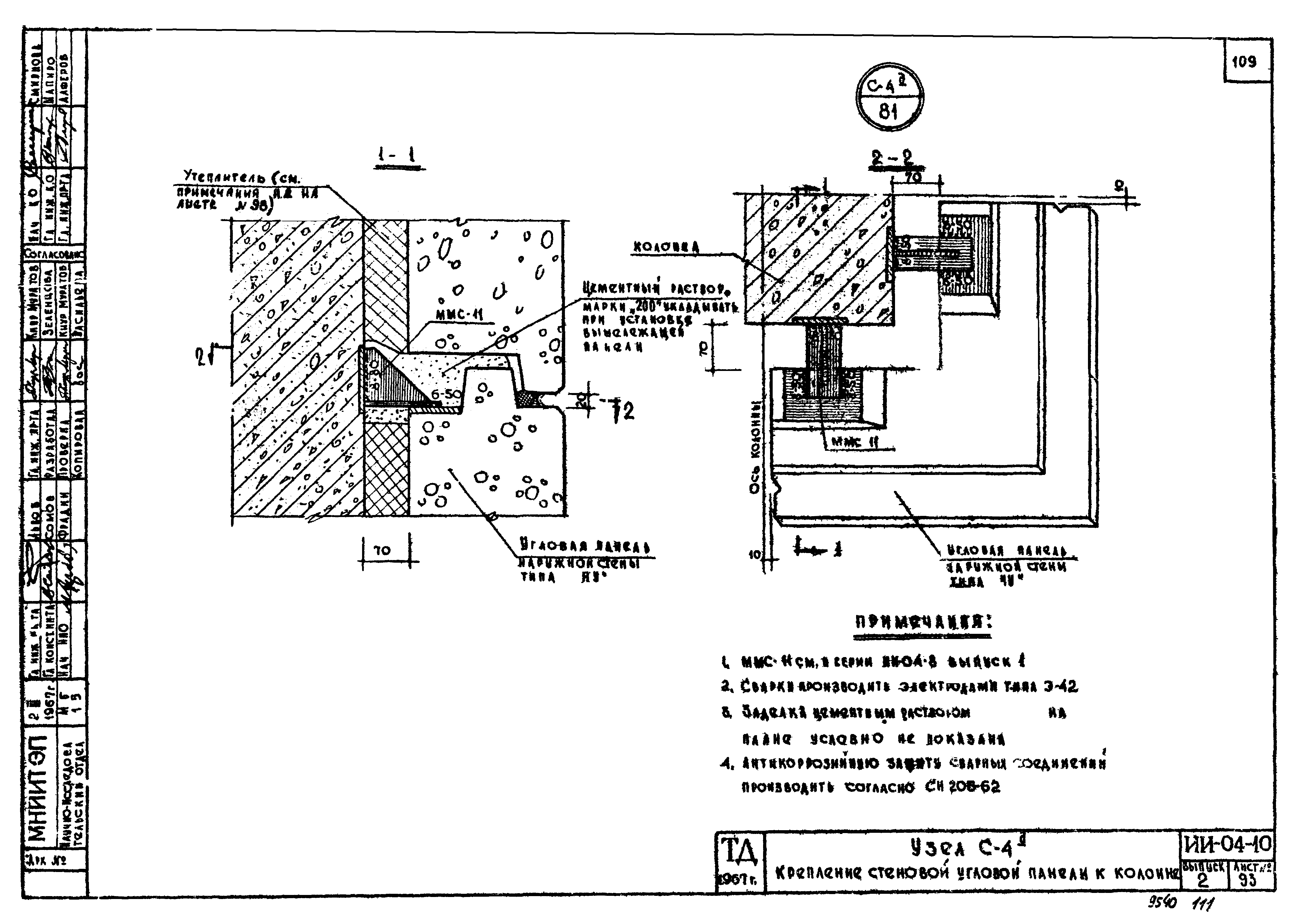

Узел С-4д. Крепление стеновой угловой панели к колонне

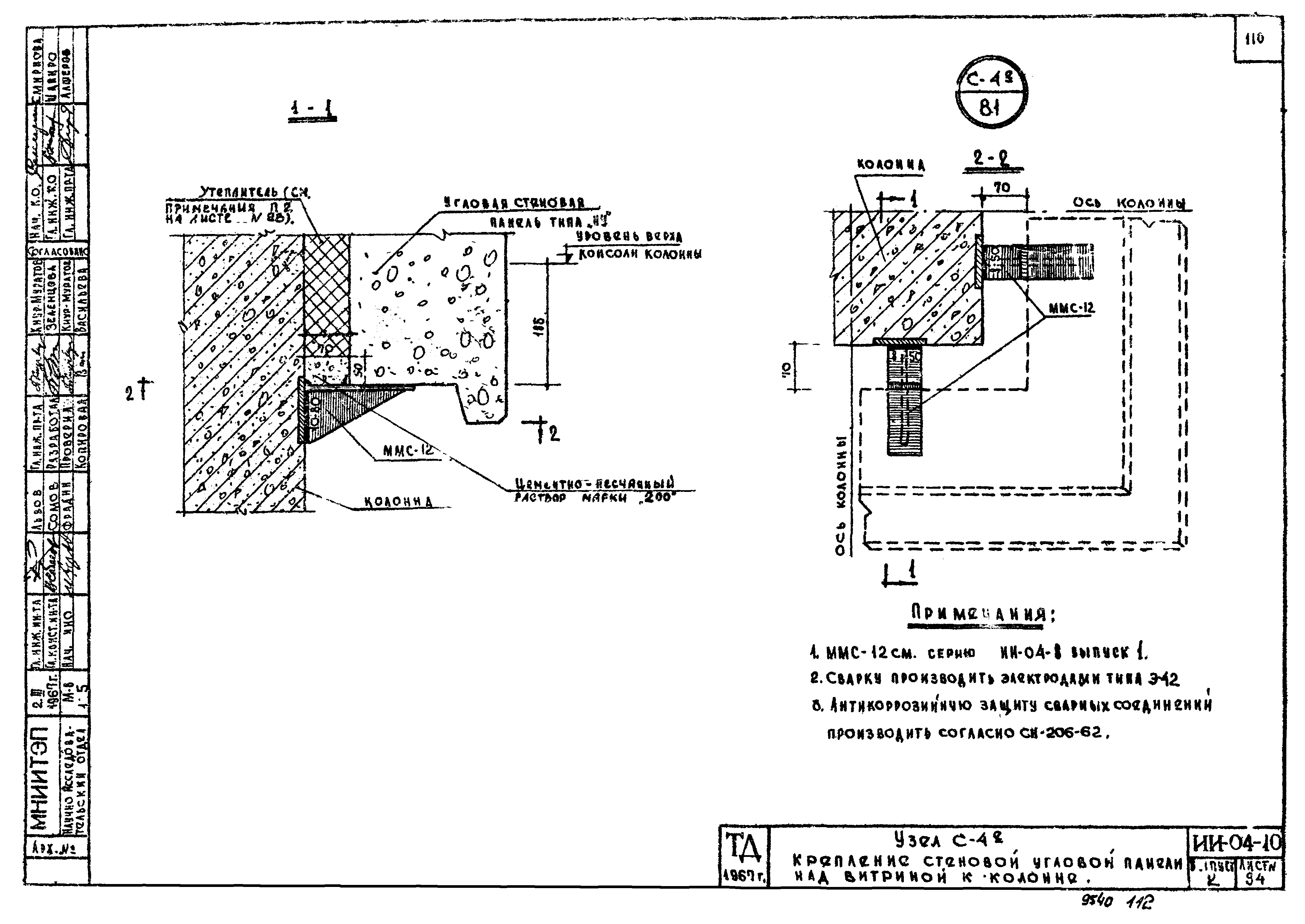

Узел С-4е. Крепление стеновой угловой панели над витриной к колонне

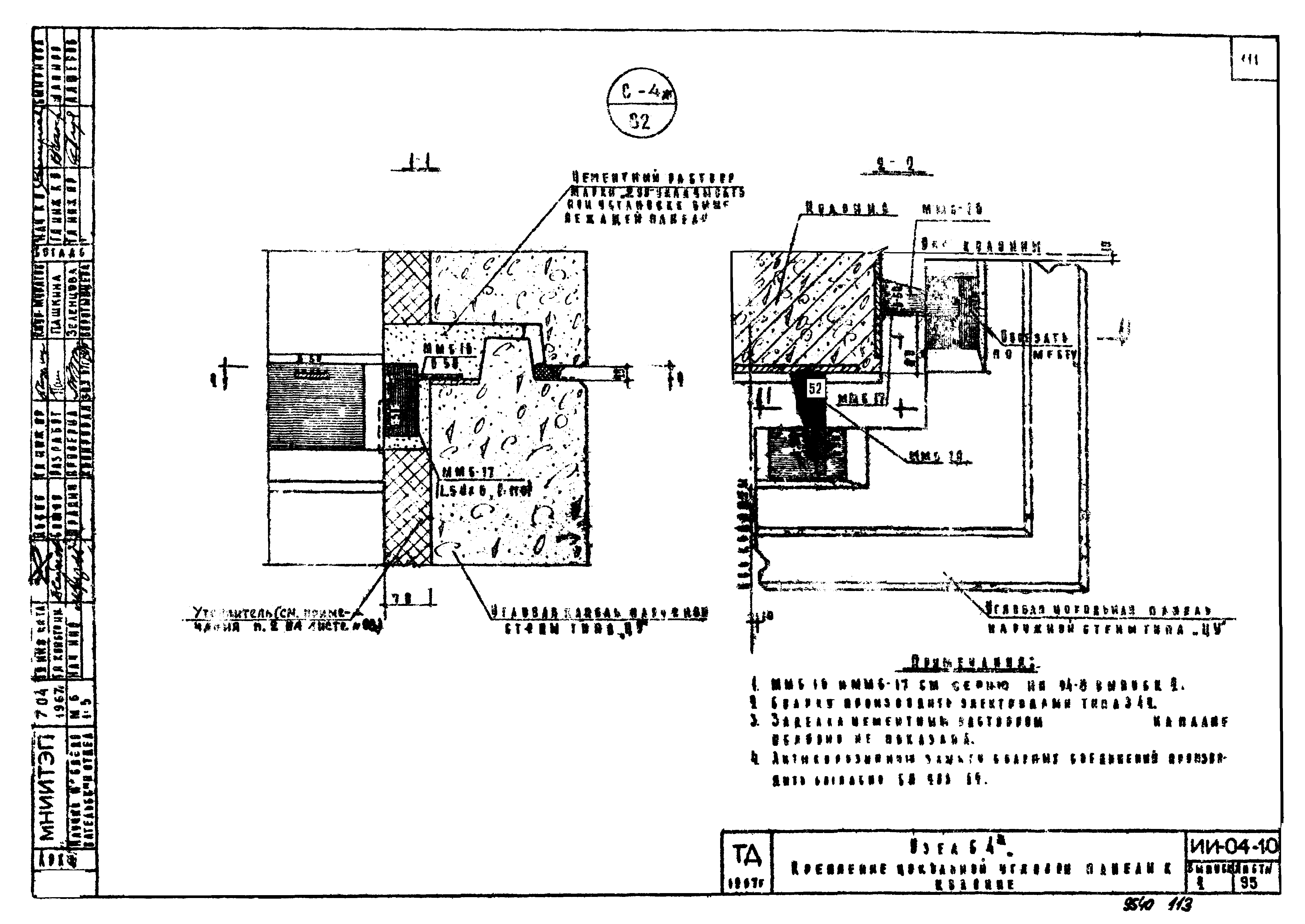

Узел С-4ж. Крепление цокольной угловой панели к колонне

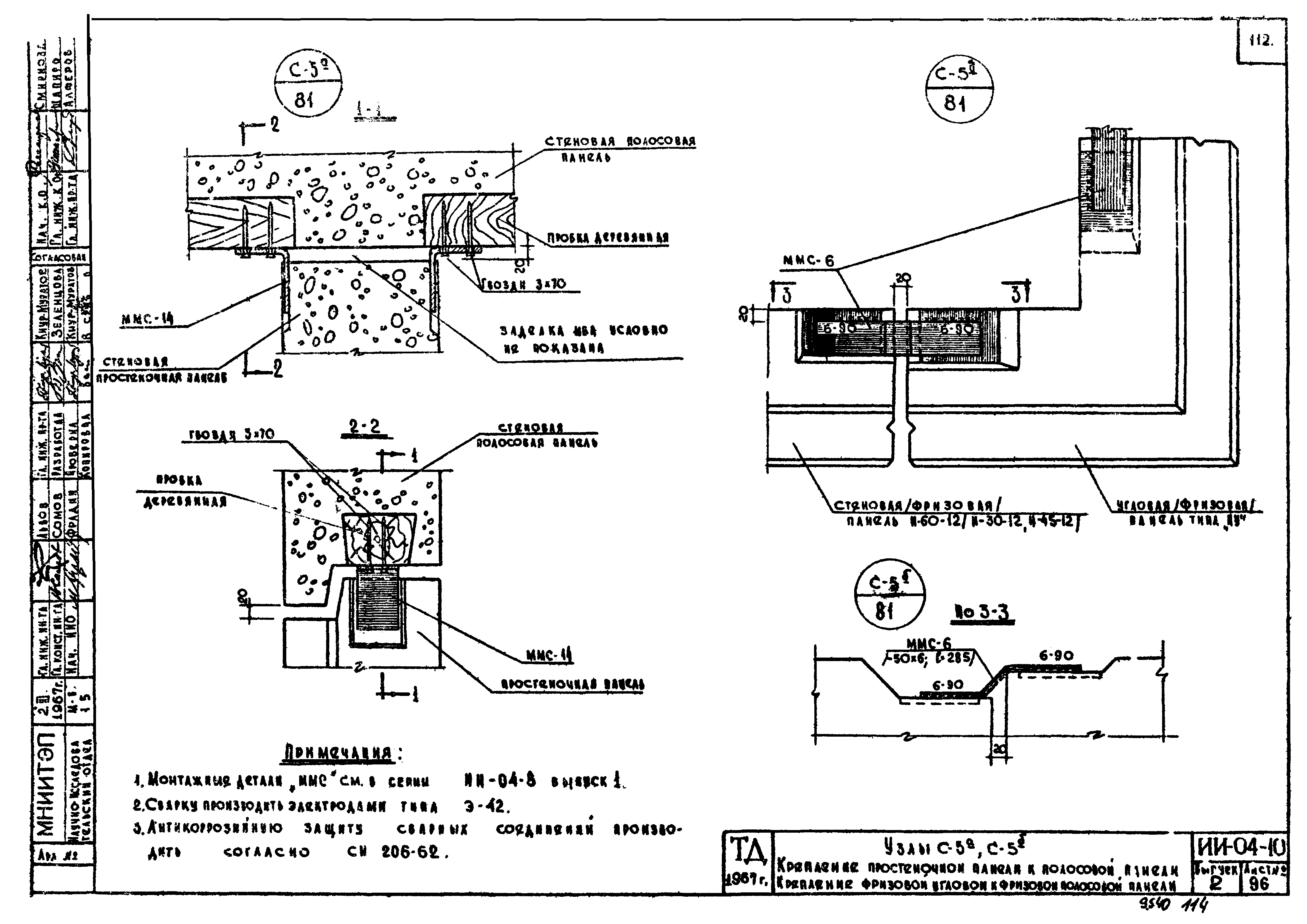

Узлы С-5а, С-5б. Крепление простеночной панели к полосовой панели. Крепление фризовой угловой панели к фризовой полосовой панели

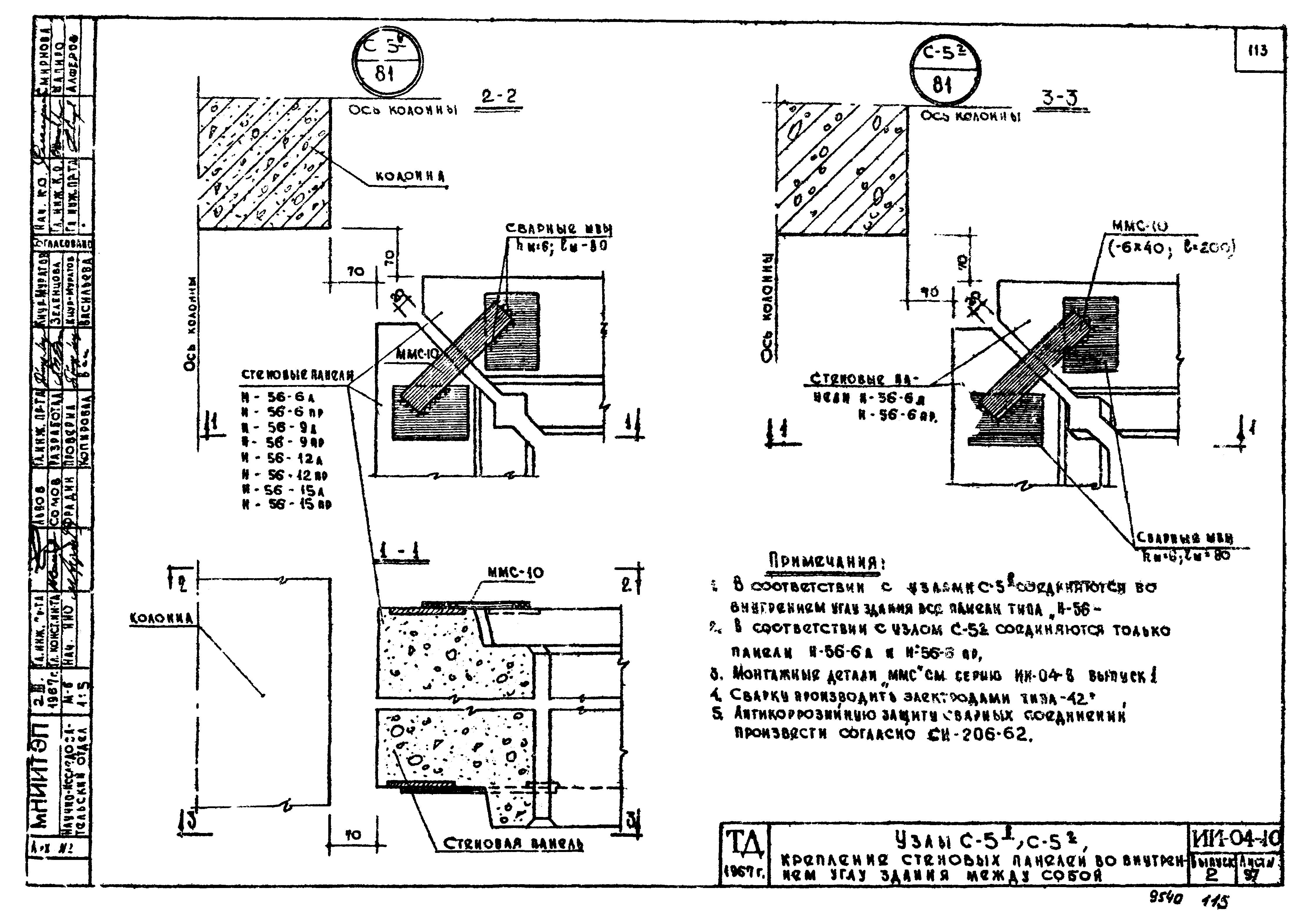

Узлы С-5в, С-5г. Крепление стеновых панелей во внутреннем углу здания между собой

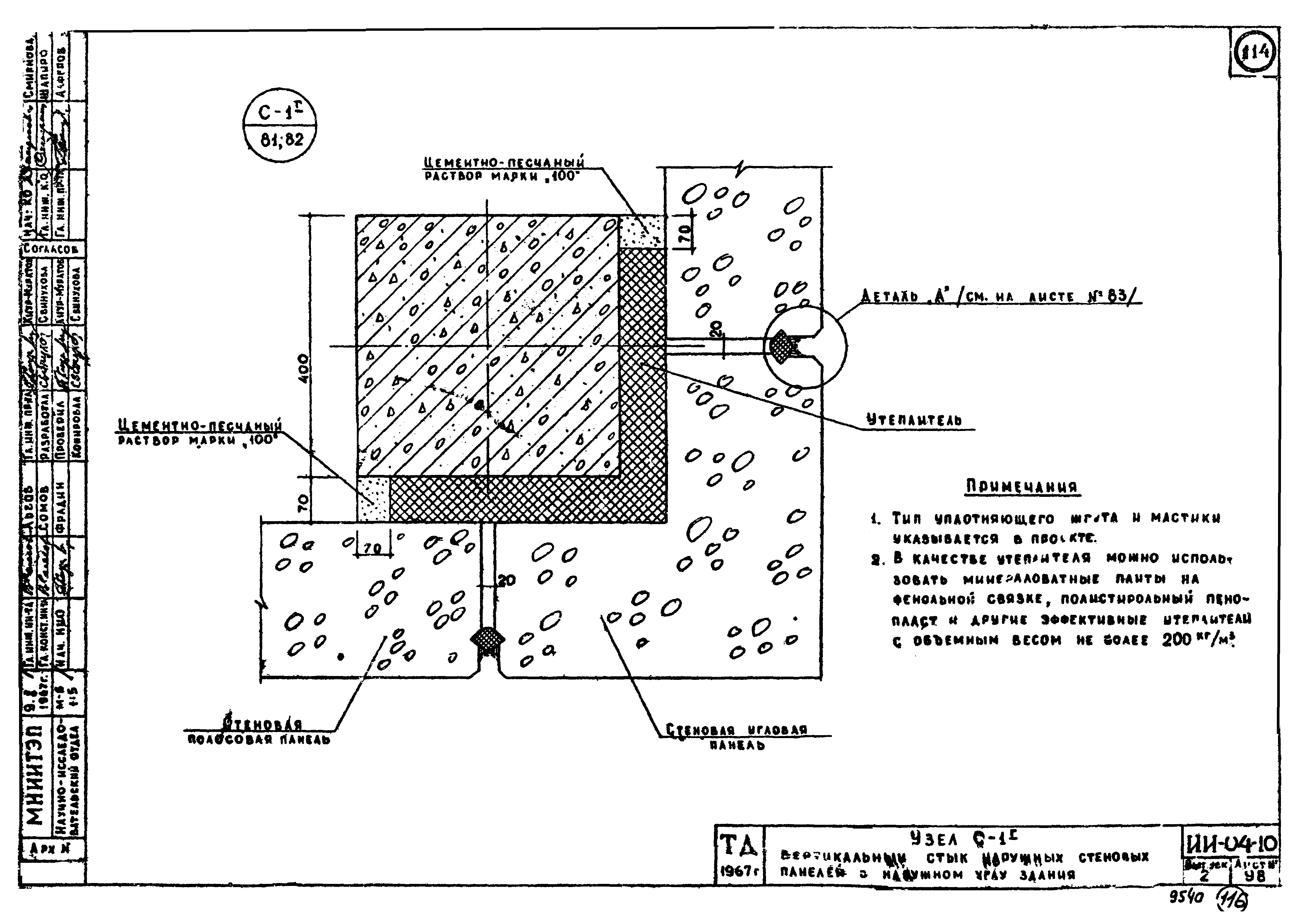

Узел С-1г. Вертикальный стык стеновых панелей в наружном углу здания.
Разработан: МНИИТЭП
Утверждён:30.10.1967 Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР (164)
