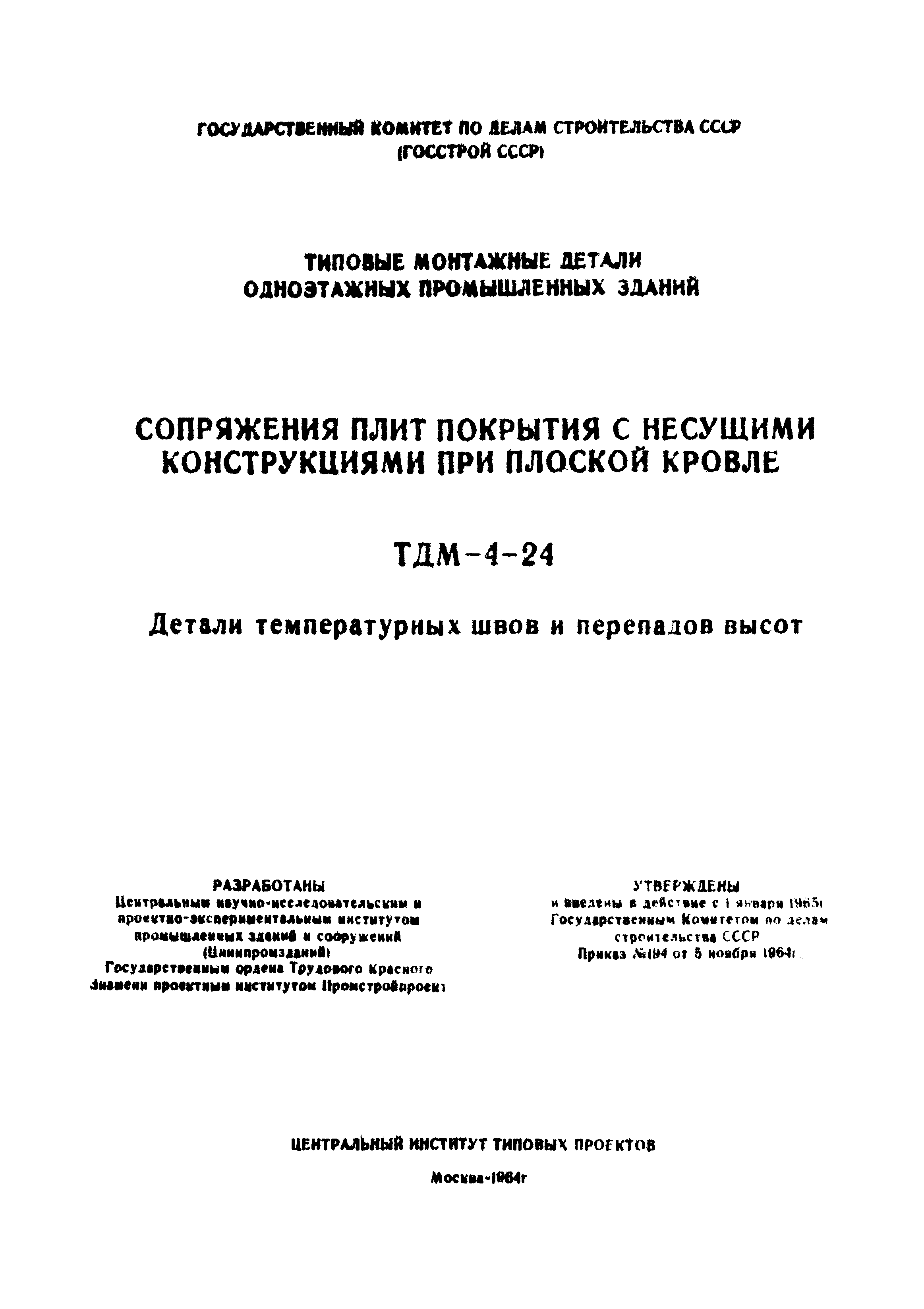

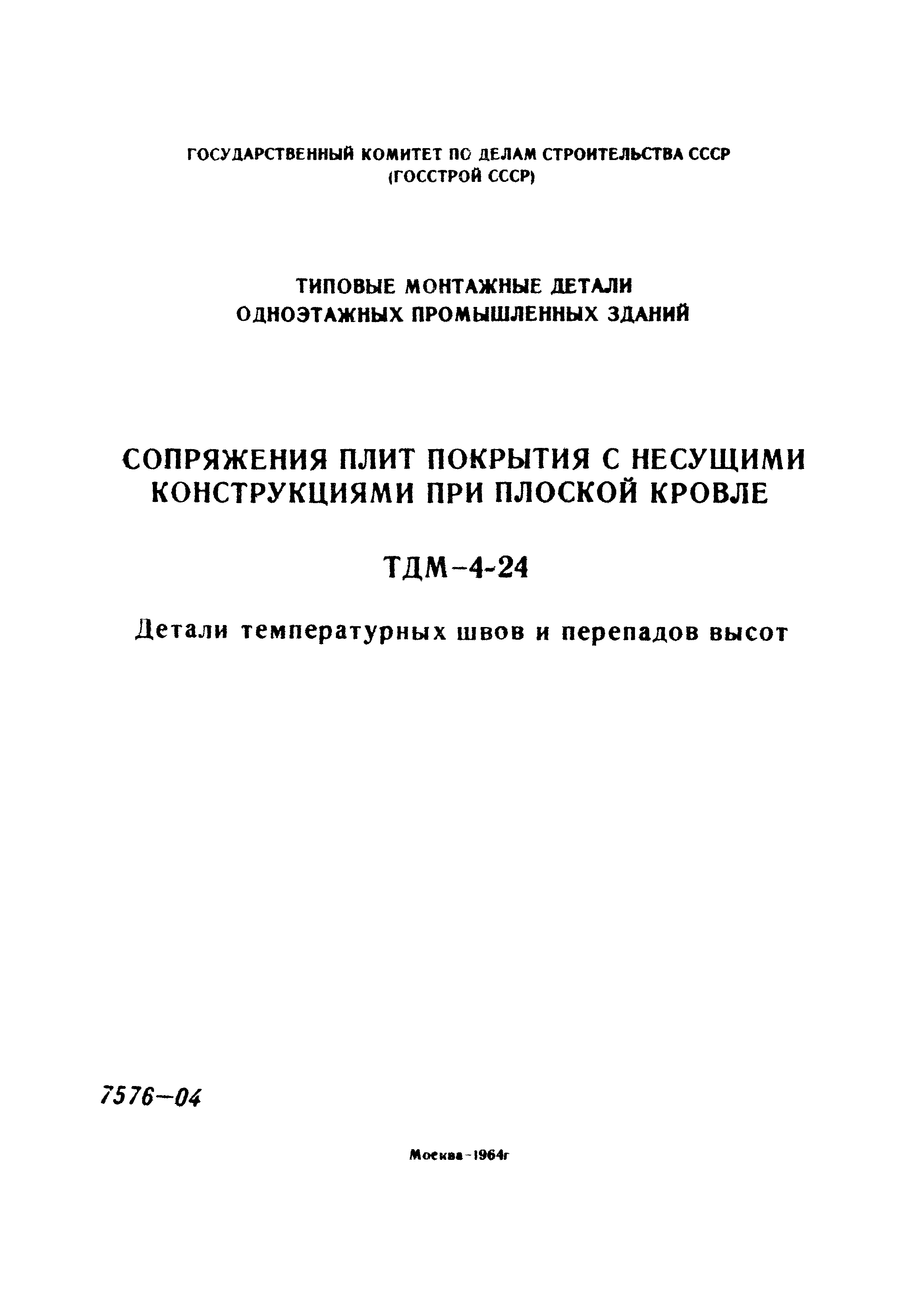

Скачать Серия ТДМ-4-24 Сопряжения плит покрытия с несущими конструкциями при плоской кровле. Детали температурных швов и перепадов высот

Дата актуализации: 10.08.2017

Серия ТДМ-4-24

Сопряжения плит покрытия с несущими конструкциями при плоской кровле. Детали температурных швов и перепадов высот

Обозначение:	Серия ТДМ-4-24
Обозначение англ:	Series ТДМ-4-24
Статус:	действует
Название рус.:	Сопряжения плит покрытия с несущими конструкциями при плоской кровле. Детали температурных швов и перепадов высот
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1965

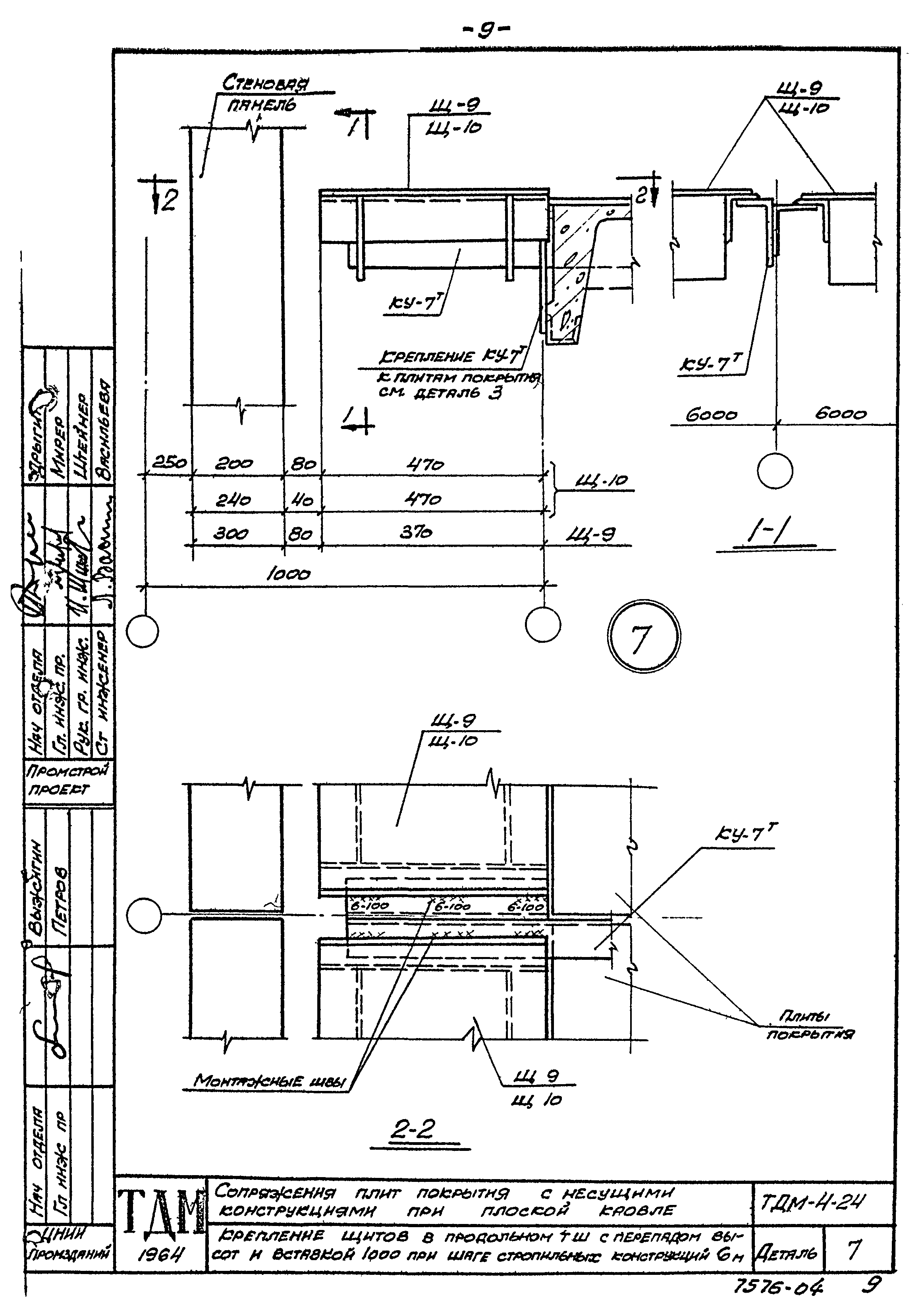

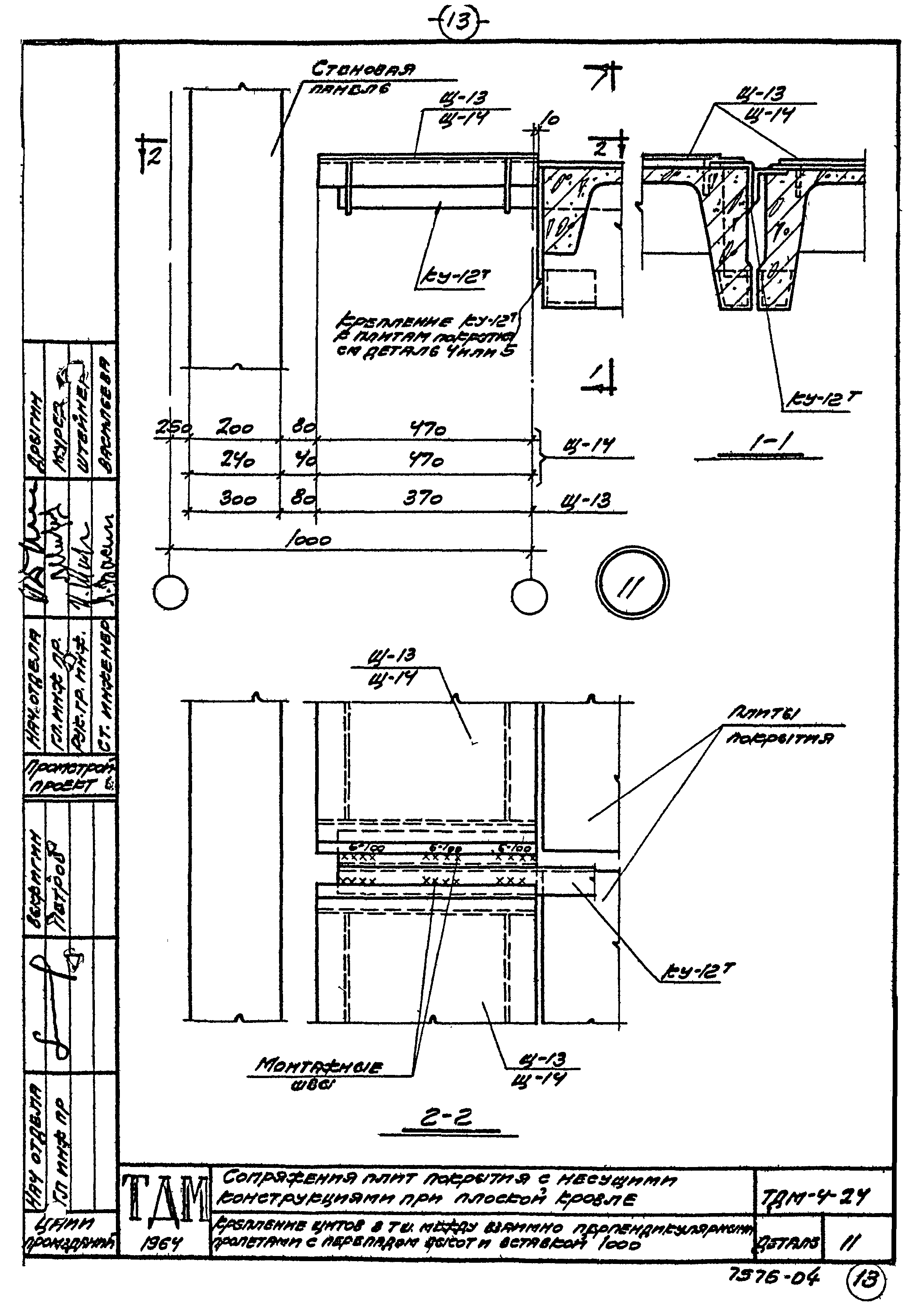

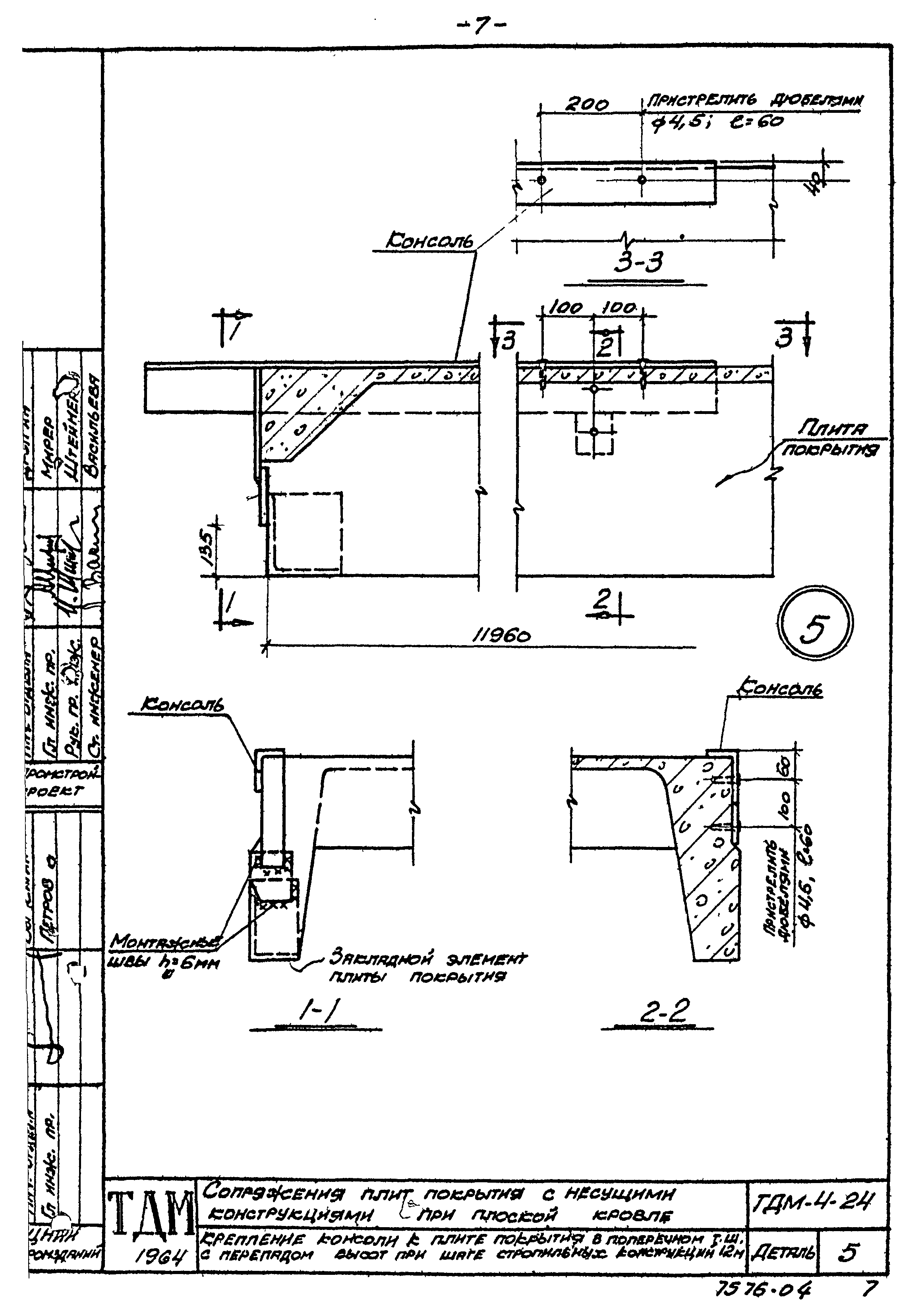

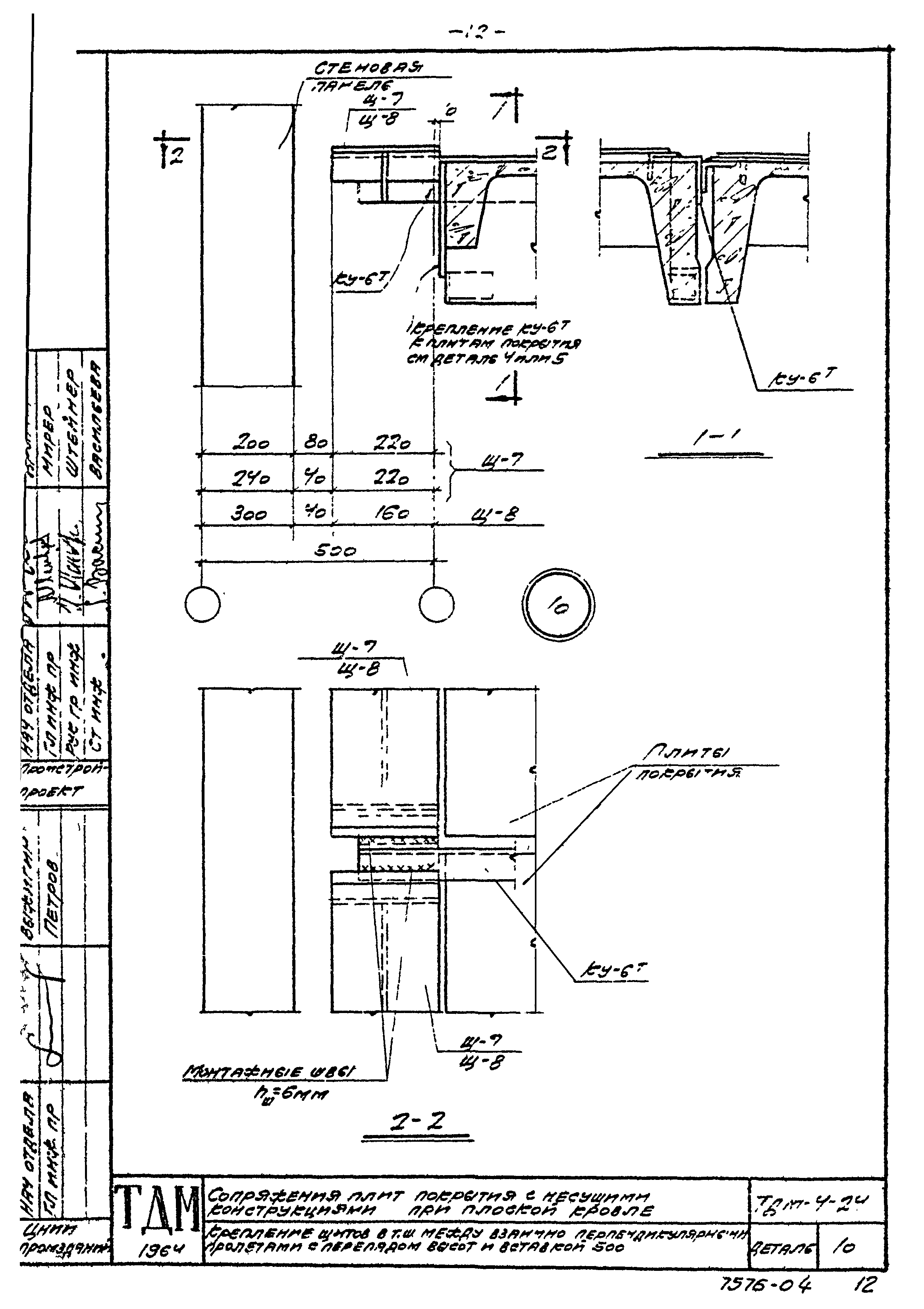

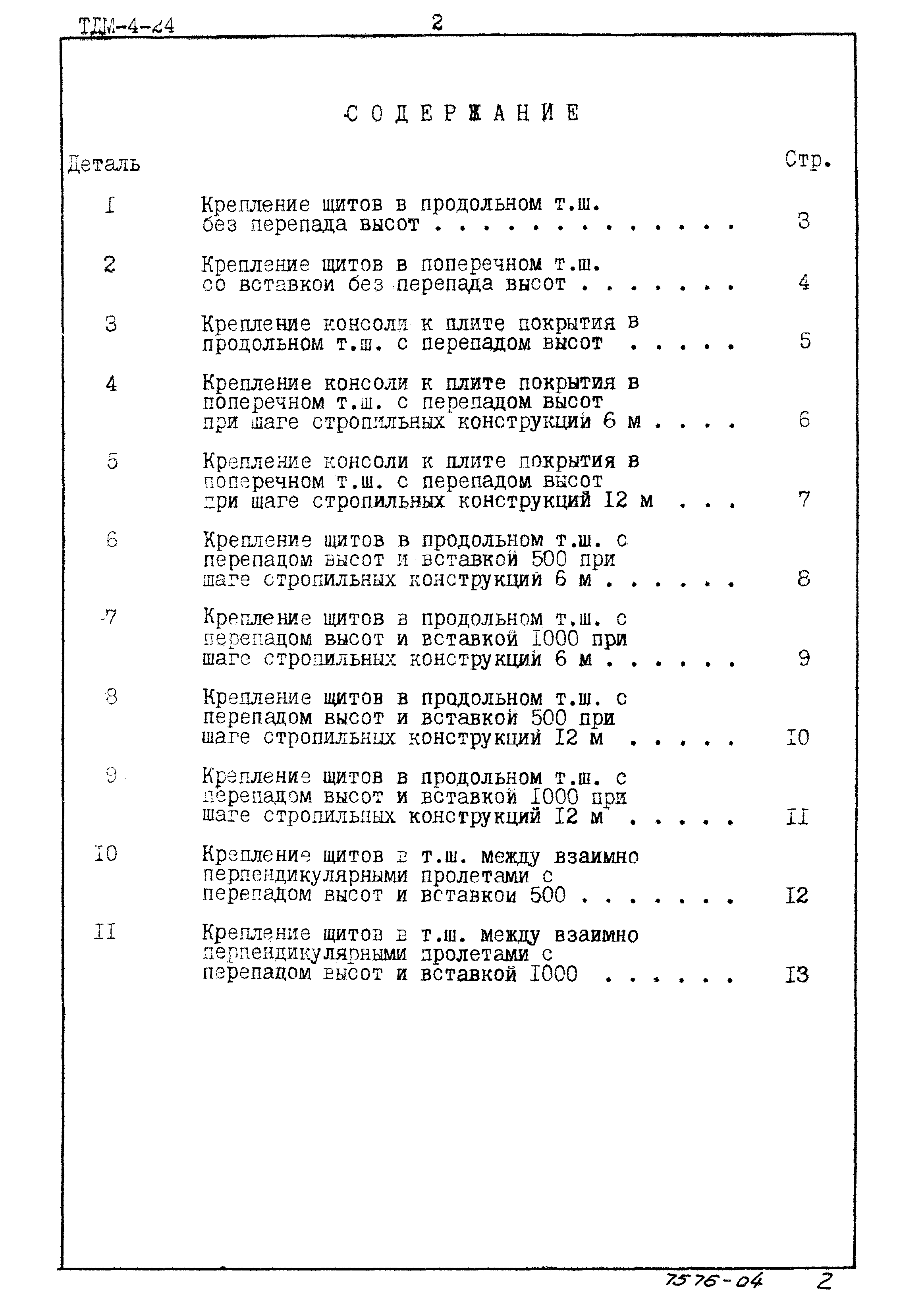

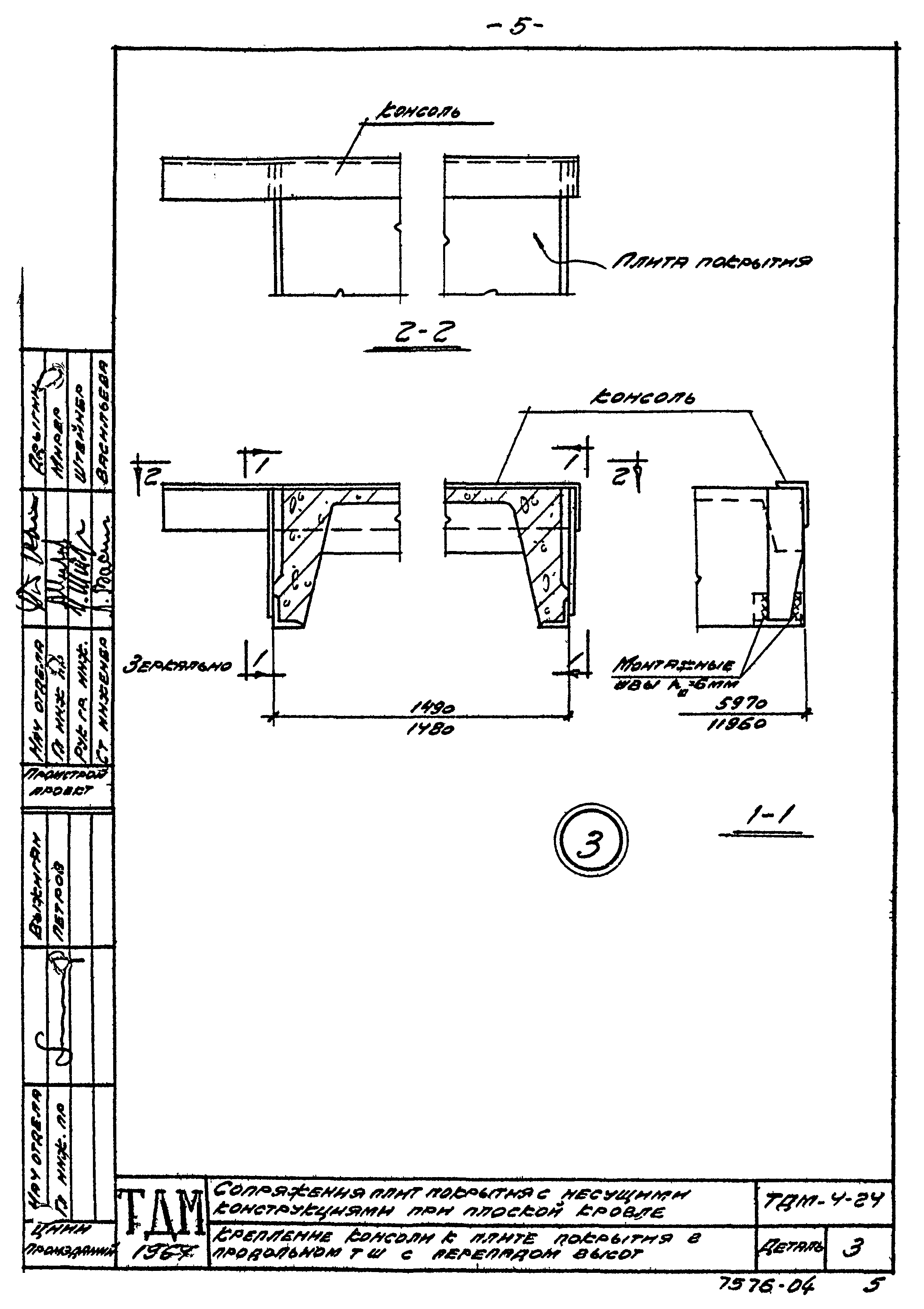

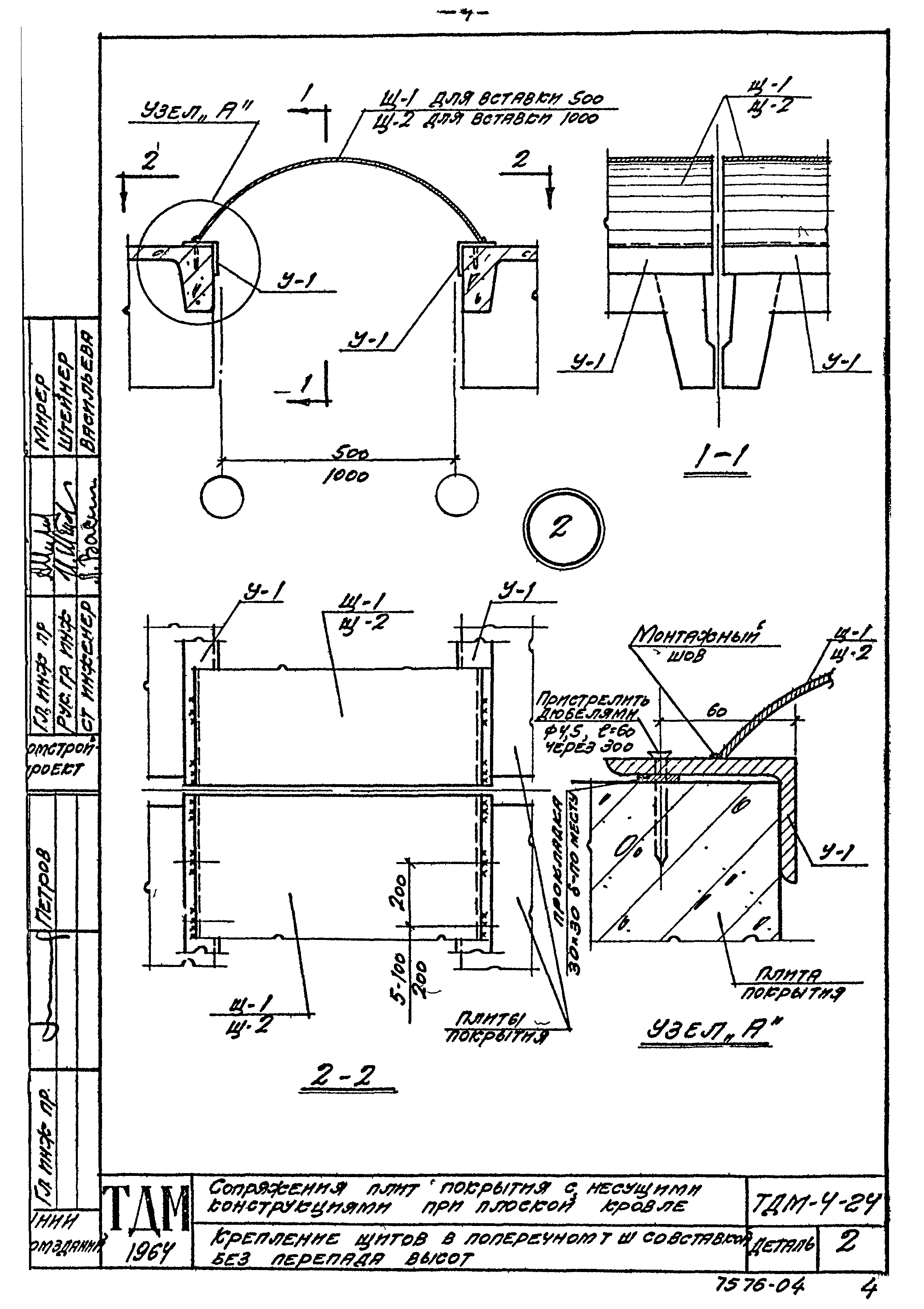

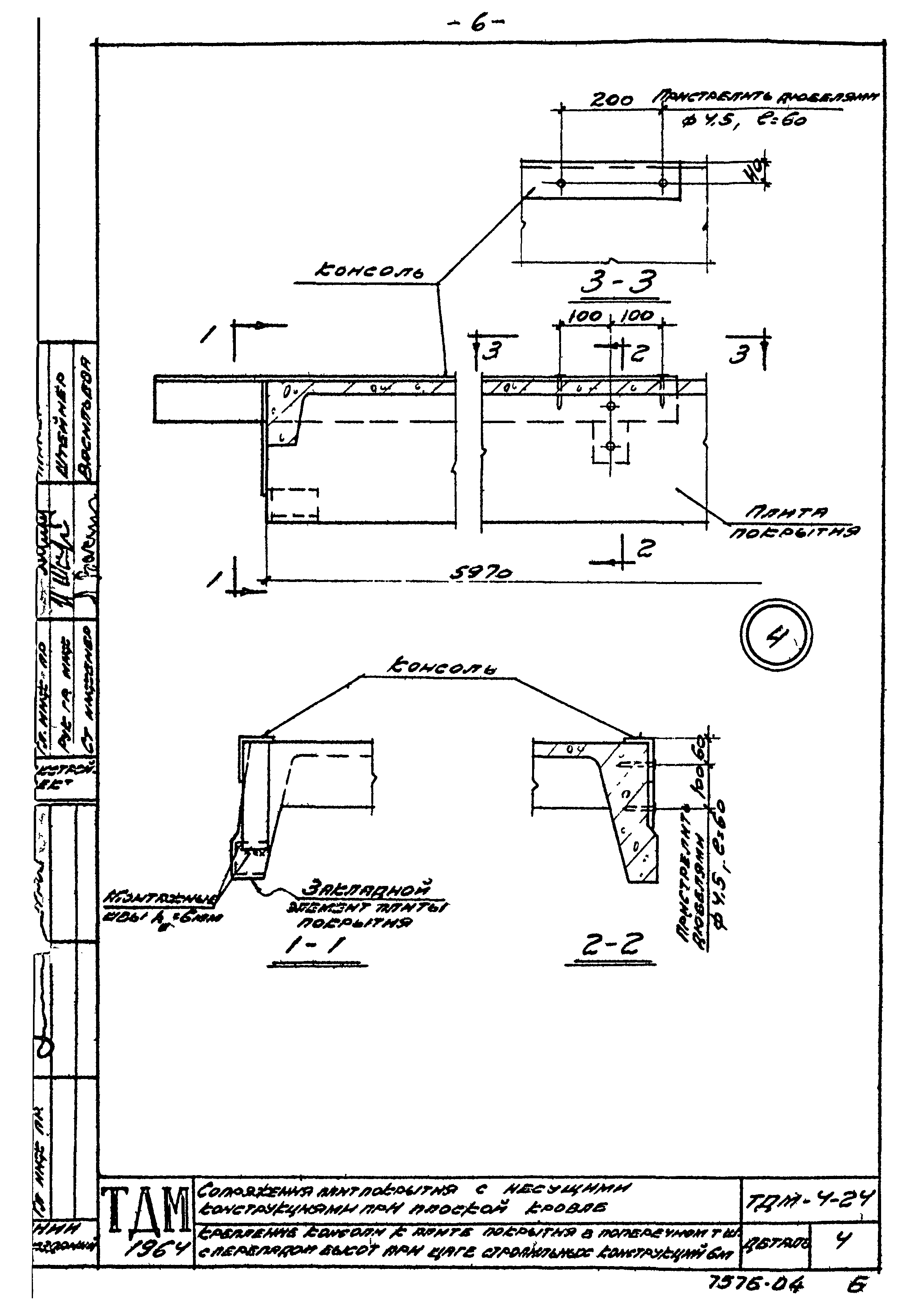

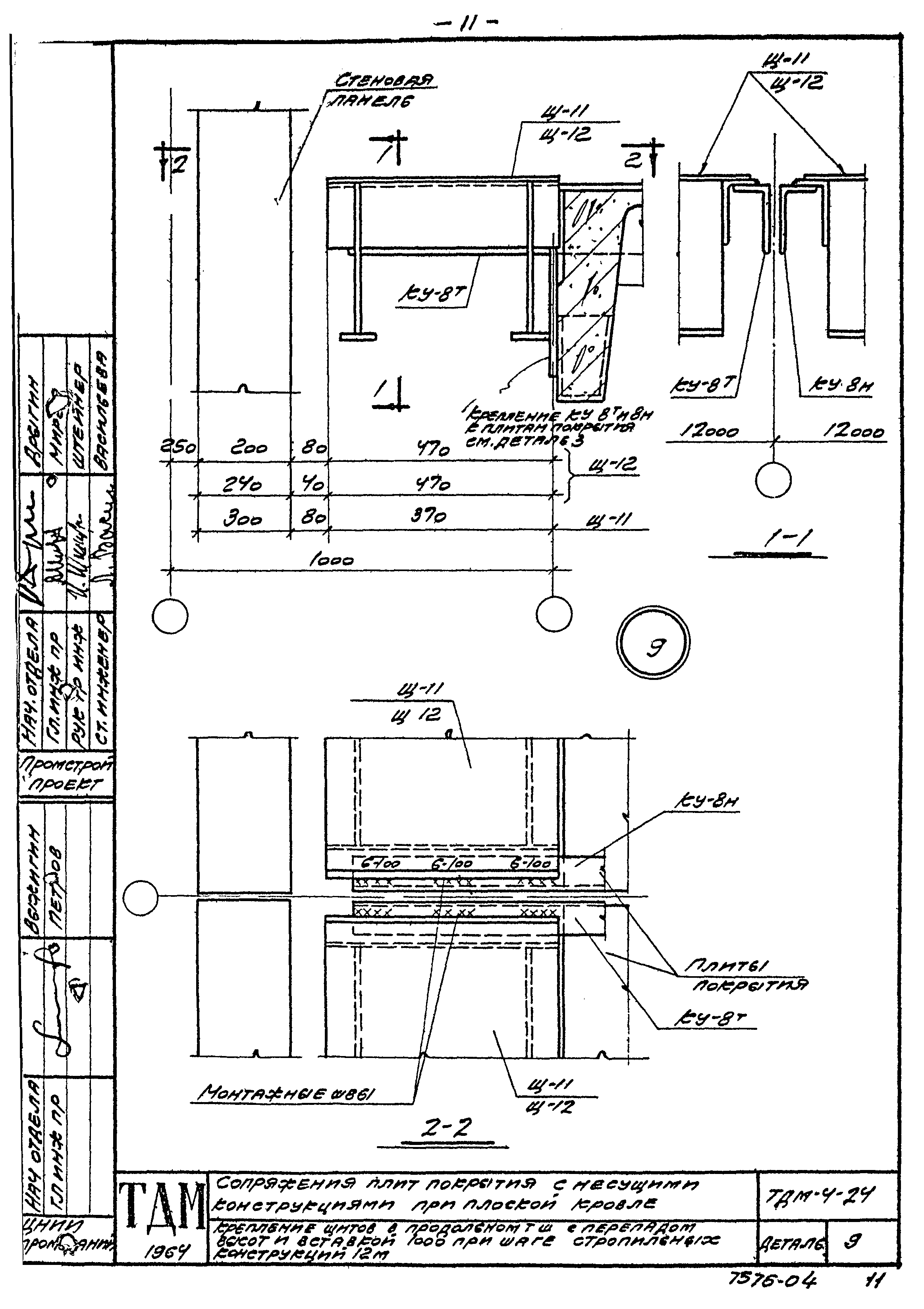

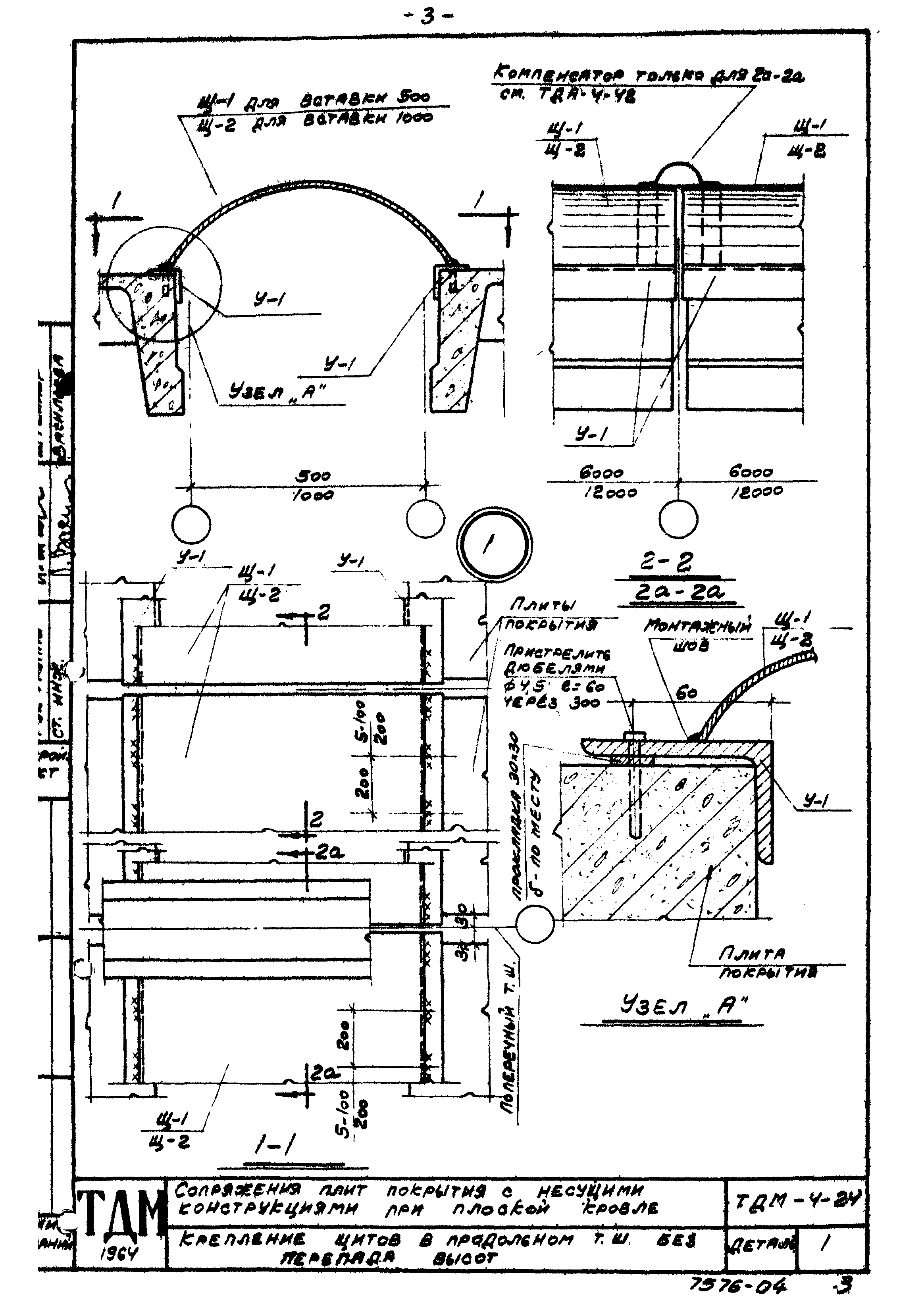

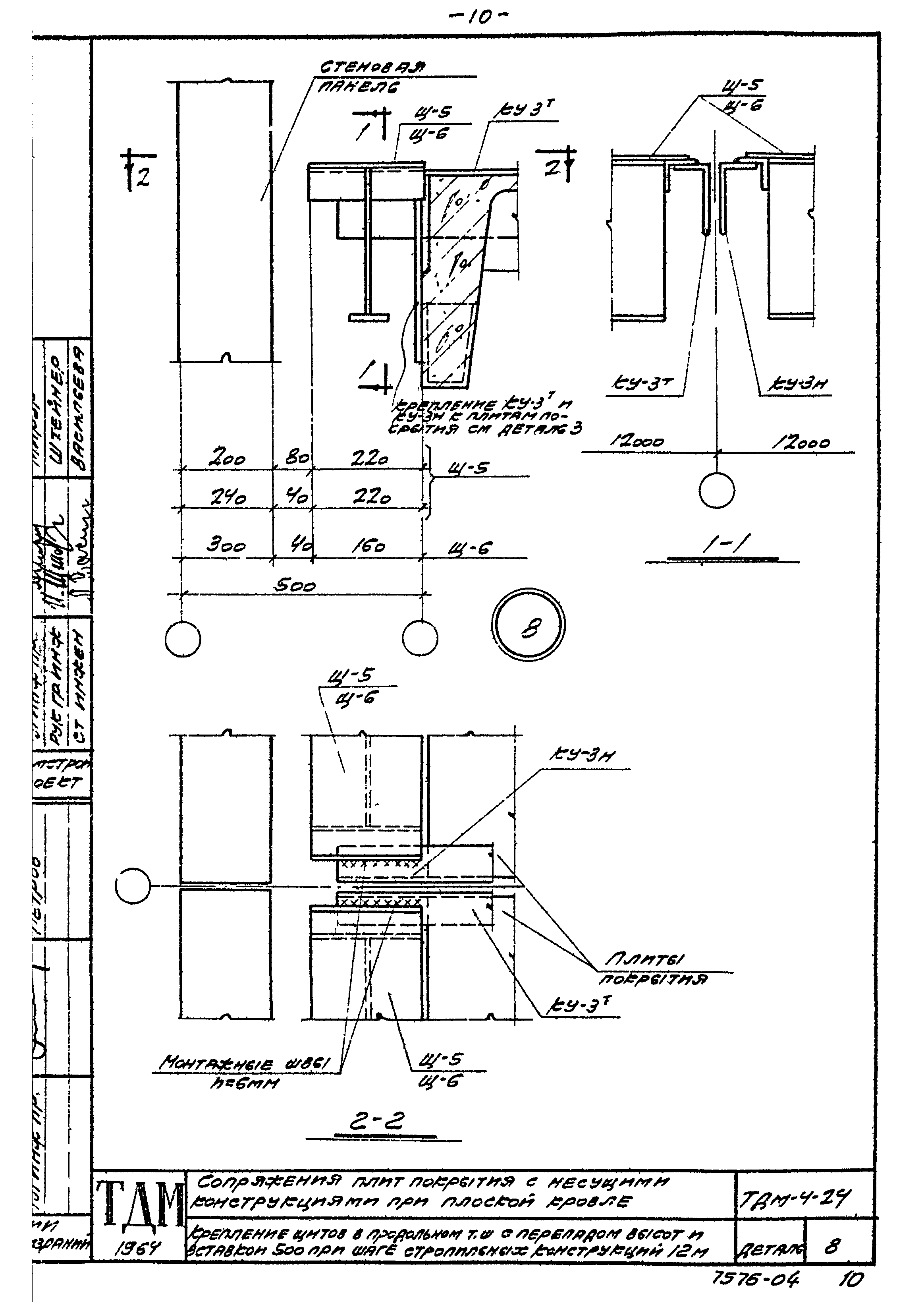

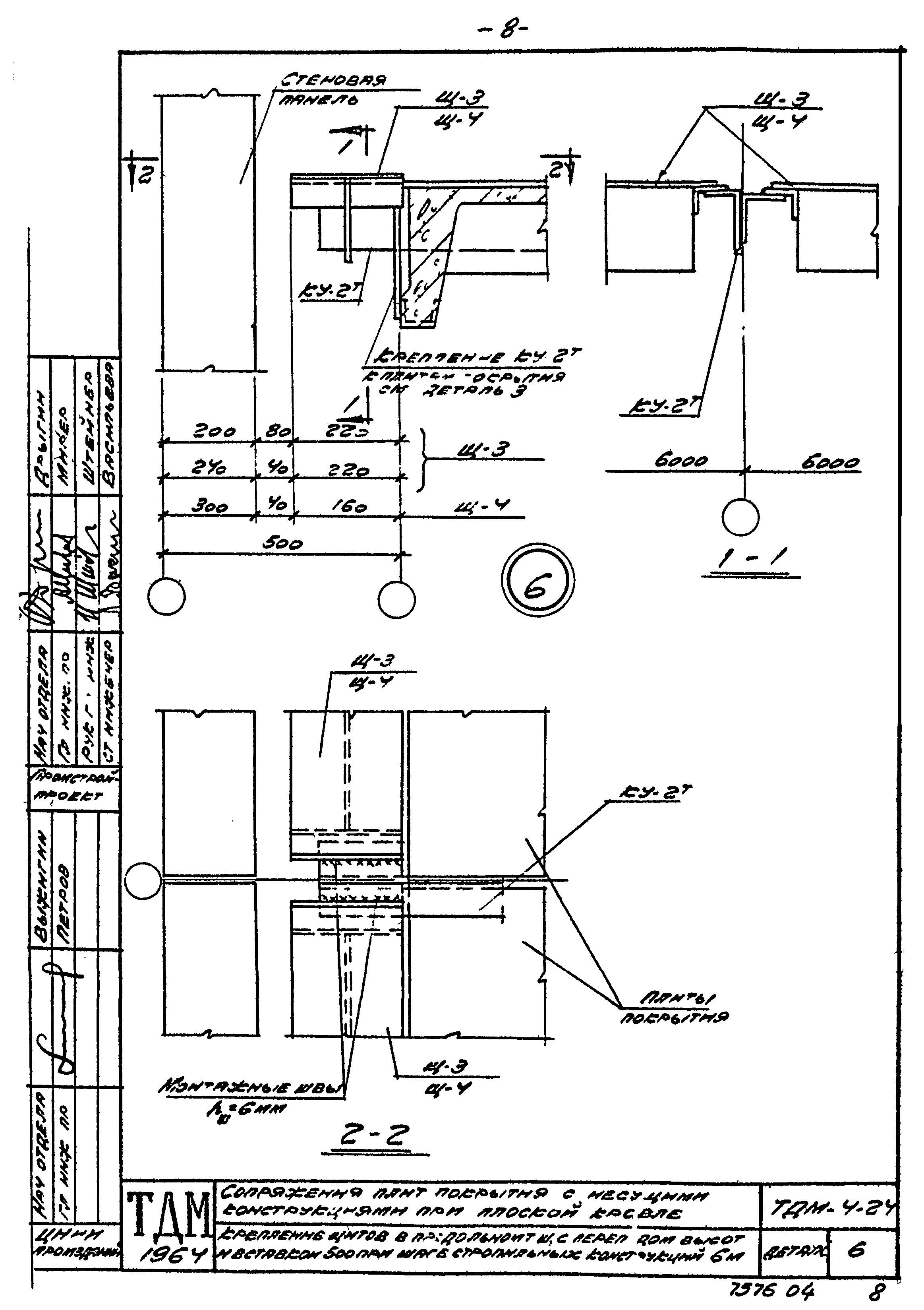

Оглавление:	Деталь 1 Крепление щитов в продольном т.ш. без перепада высот Деталь 2 Крепление щитов в поперечном т.ш. со вставкой без перепада высот Деталь 3 Крепление консоли к плите покрытия в продольном т.ш. с перепадом высот Деталь 5 Крепление консоли к плите покрытия в поперечном т.ш. с перепадом высот при шаге стропильных конструкций 6 м Деталь 5 Крепление консоли к плите покрытия в поперечном т.ш. с перепадом высот при шаге стропильных конструкций 12 м Деталь 6 Крепление щитов в продольном т.ш. с перепадом высот и вставкой 500 при шаге стропильных конструкций 6 м Деталь 7 Крепление щитов в продольном т.ш. с перепадом высот и вставкой 1000 при шаге стропильных конструкций 6 м Деталь 8 Крепление щитов в продольном т.ш. с перепадом высот и вставкой 500 при шаге стропильных конструкций 12 м Деталь 9 Крепление щитов в продольном т.ш. с перепадом высот и вставкой 1000 при шаге стропильных конструкций 12 м Деталь 10 Крепление щитов 2 т.ш. между взаимно перпендикулярными пролетами с перепадом высот и вставкой 500 Деталь 11 Крепление щитов в т.ш. между взаимно перпендикулярными пролетами с перепадом высот и вставкой 1000
Разработан:	ЦНИИпромзданий Промстройпроект
Утверждён:	05.11.1964 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 194)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции одноэтажных зданий Стропильные и подстропильные конструкции Связи
