Скачать Типовой проект 704-1-48 Альбом IV. Водогрязеспускная пробка

Дата актуализации: 10.08.2017

Типовой проект 704-1-48

Альбом IV. Водогрязеспускная пробка

Обозначение: Типовой проект 704-1-48
Обозначение англ: 704-1-48
Статус:не действует
Название рус.:Альбом IV. Водогрязеспускная пробка
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017

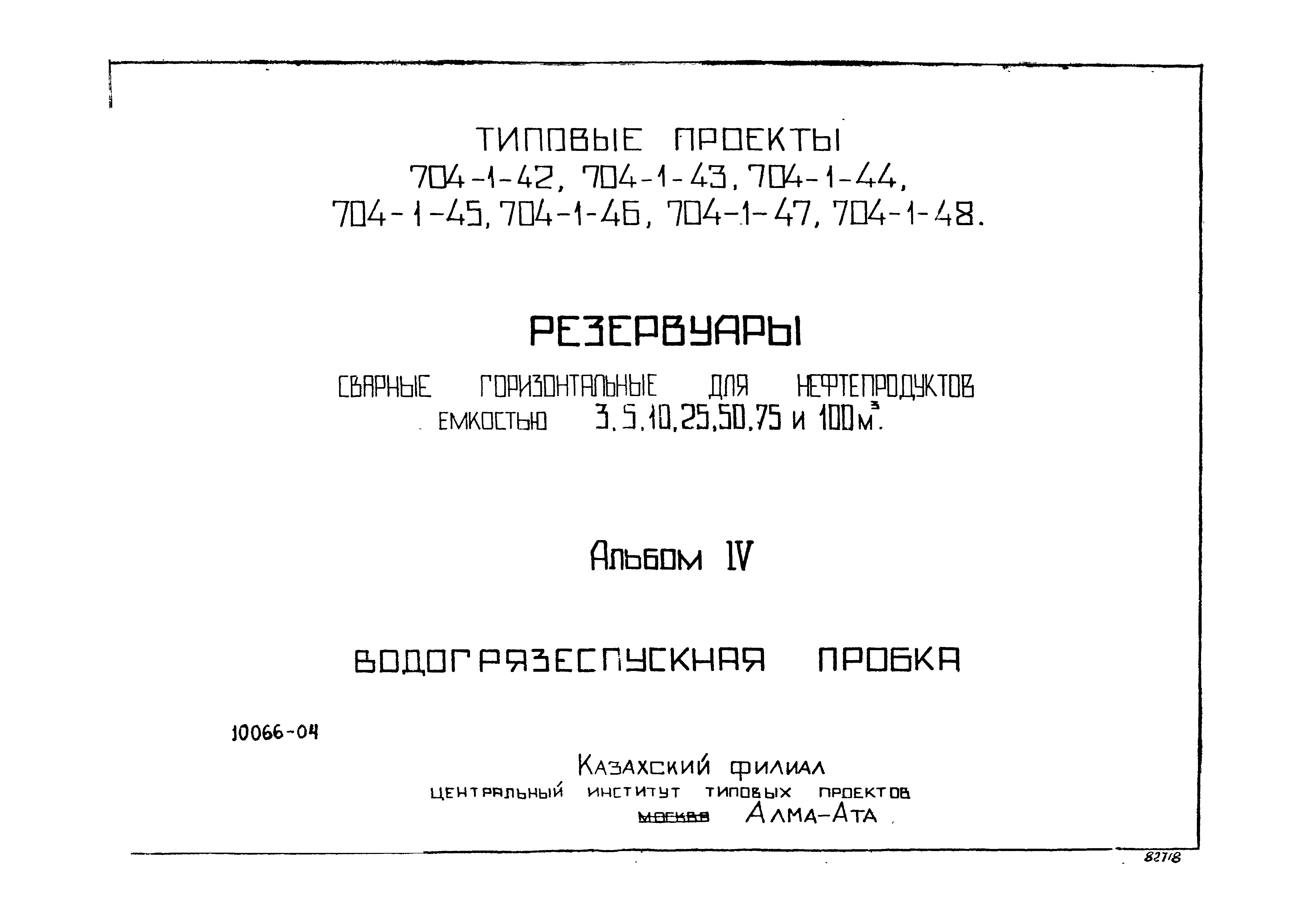

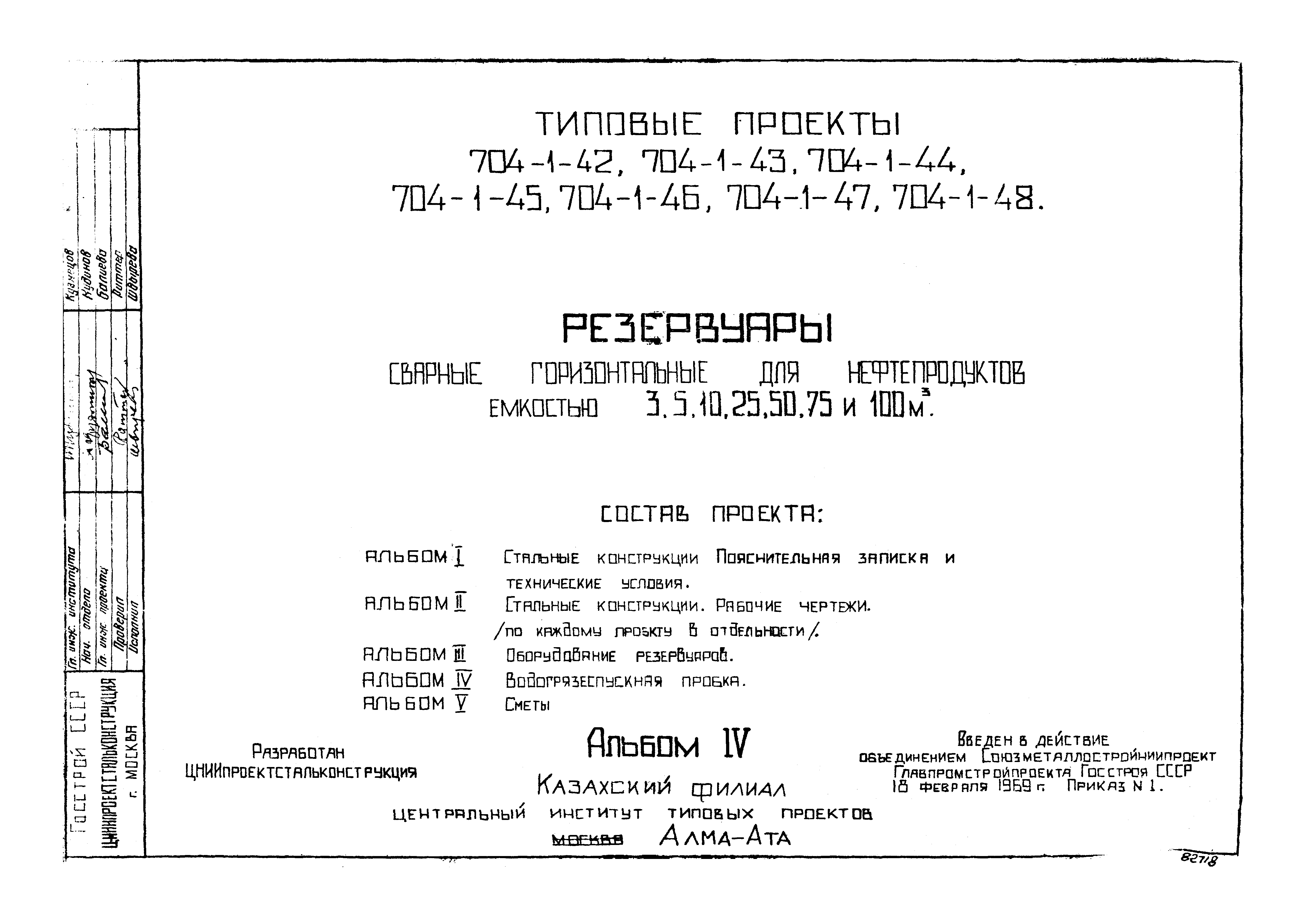

Оглавление:Титульный лист

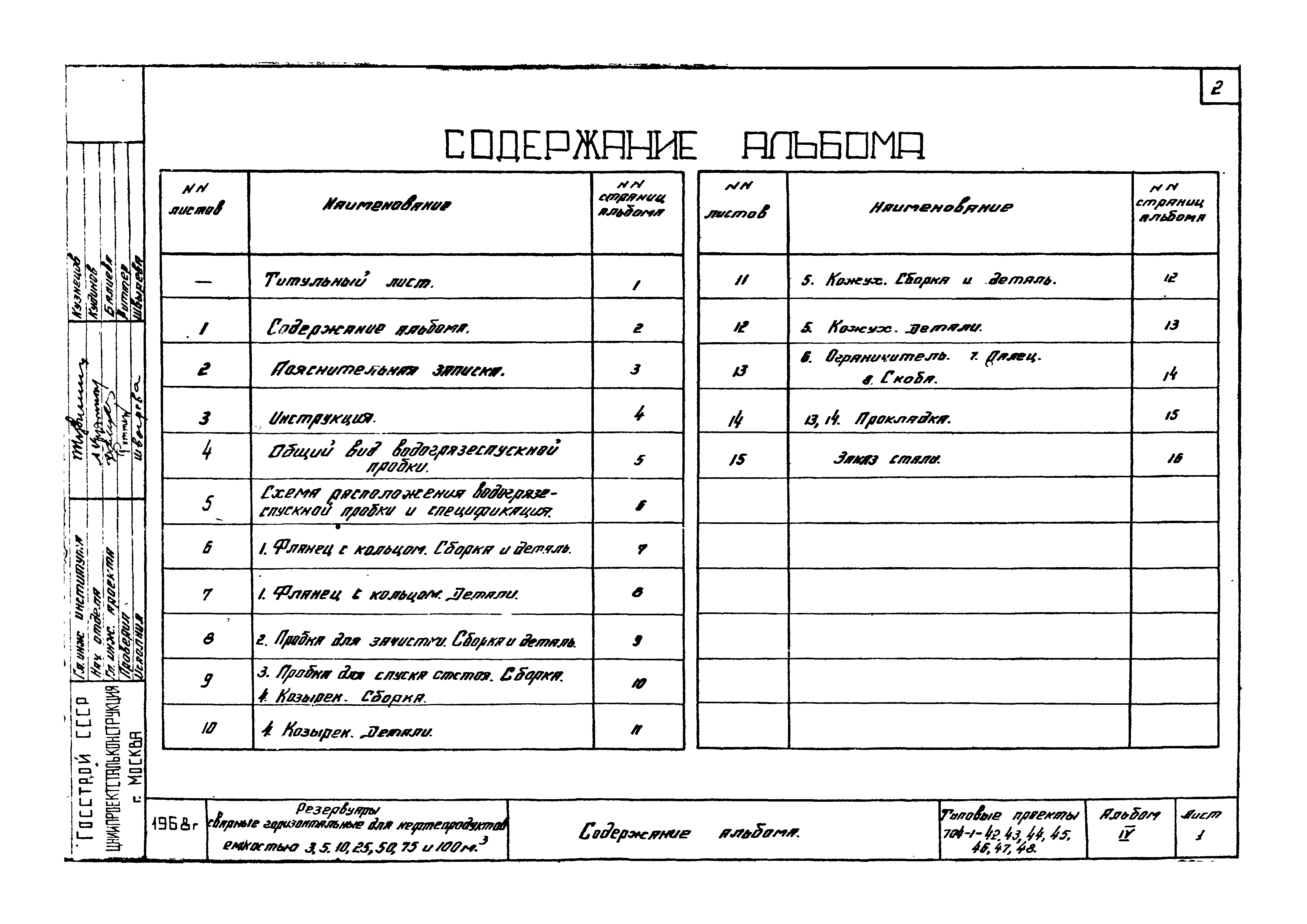

Содержание альбома
Пояснительная записка

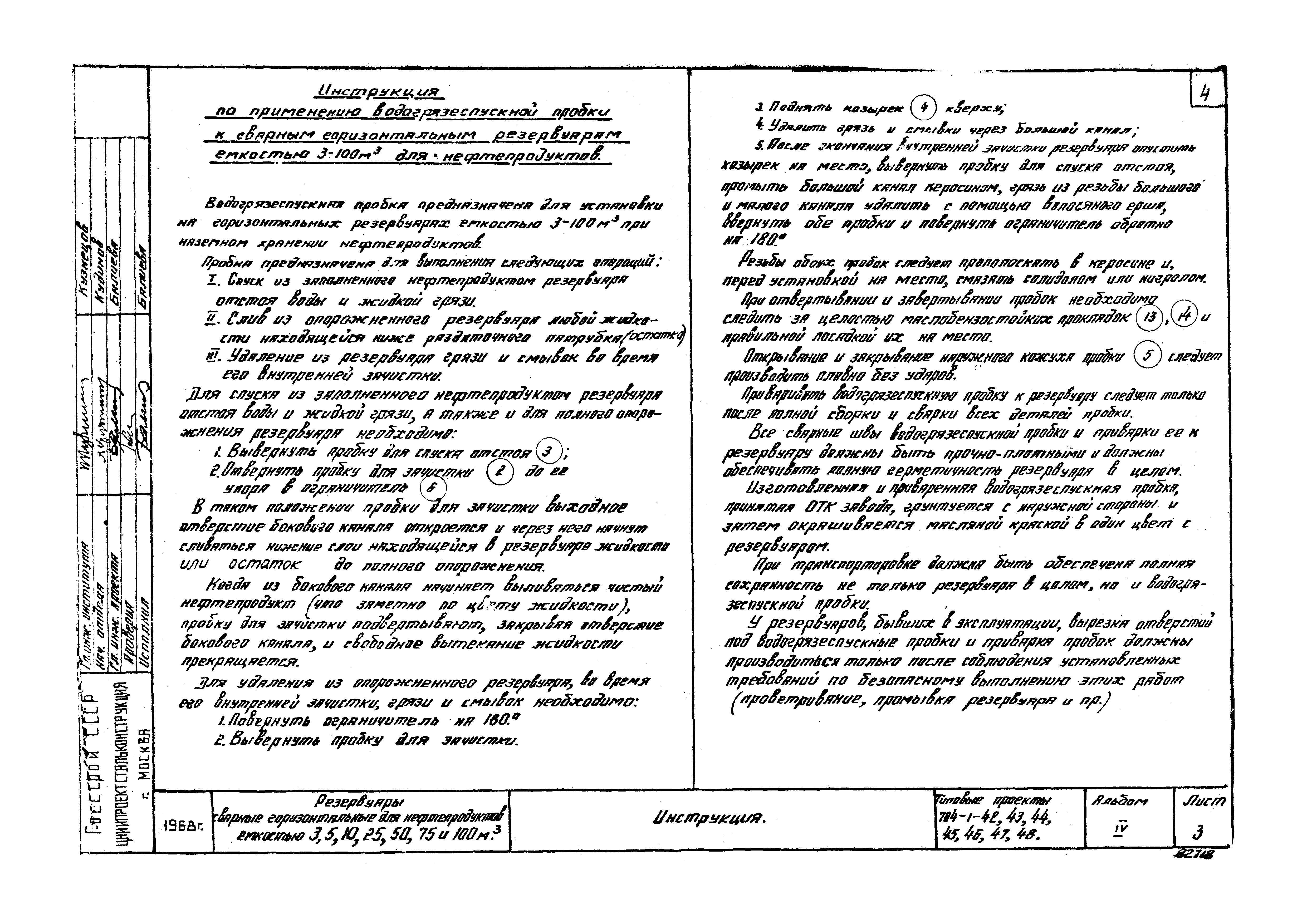

Инструкция

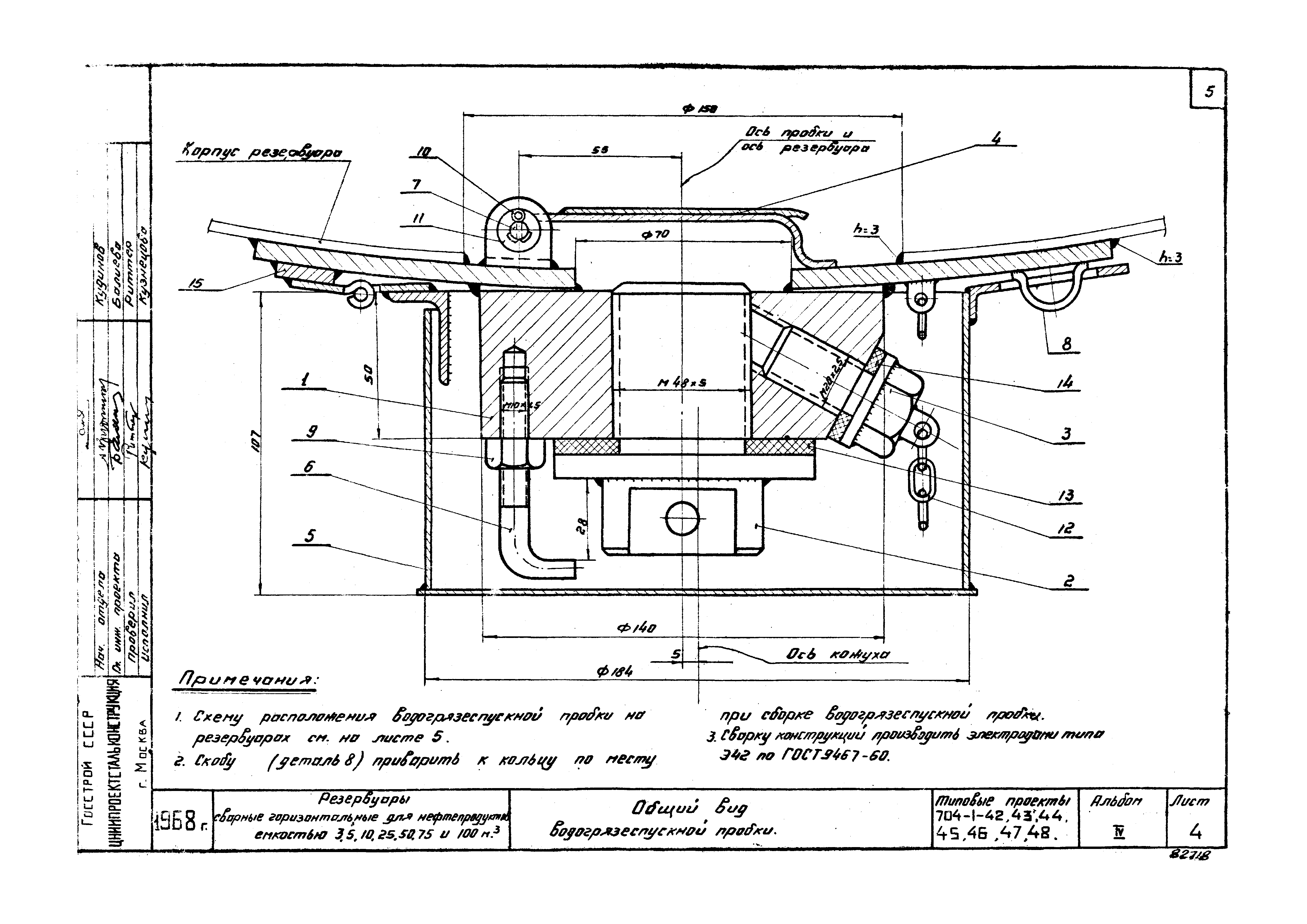

Общий вид водогрязеспускной пробки

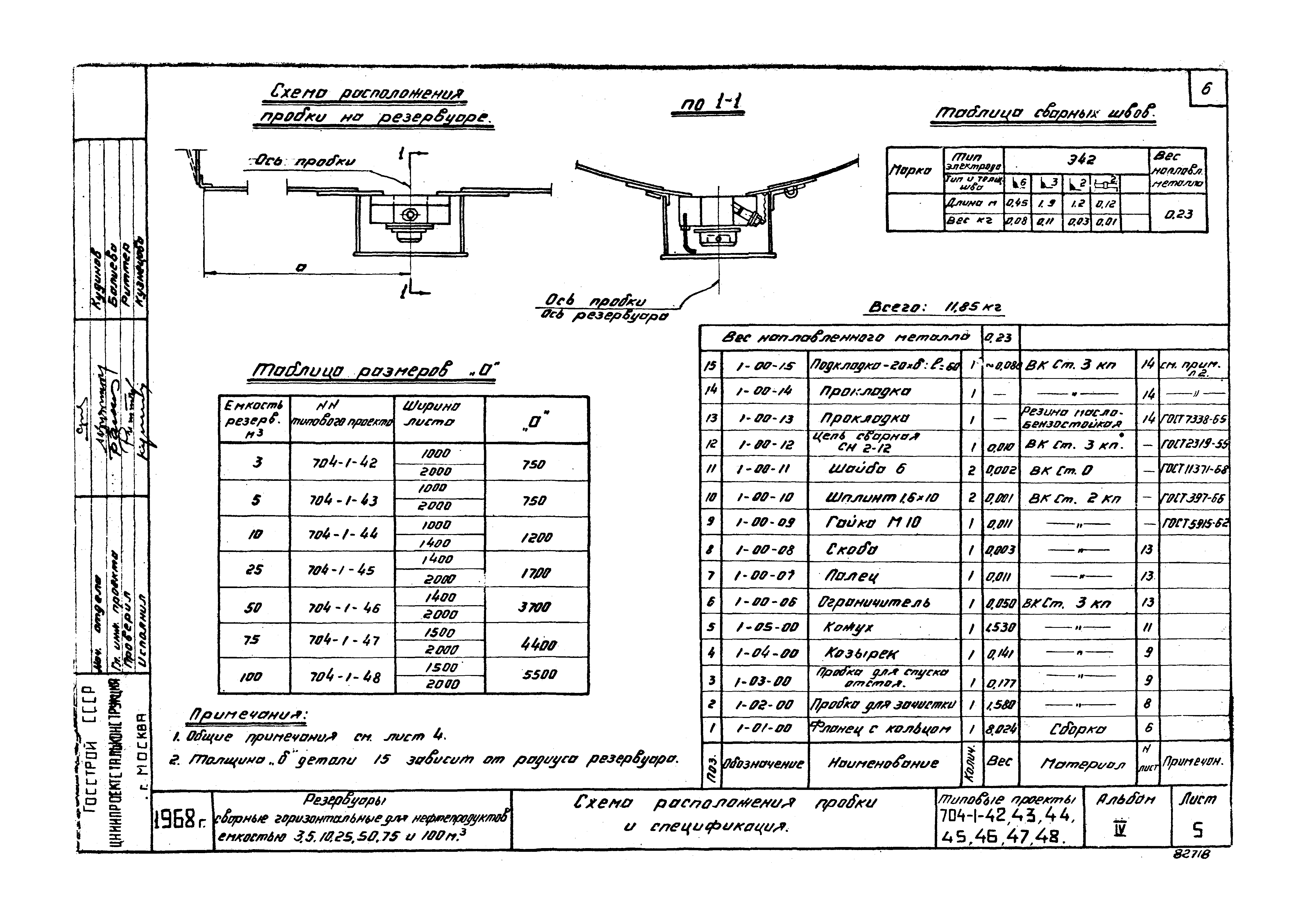

Схема расположения водогрязеспускной пробки и спецификация

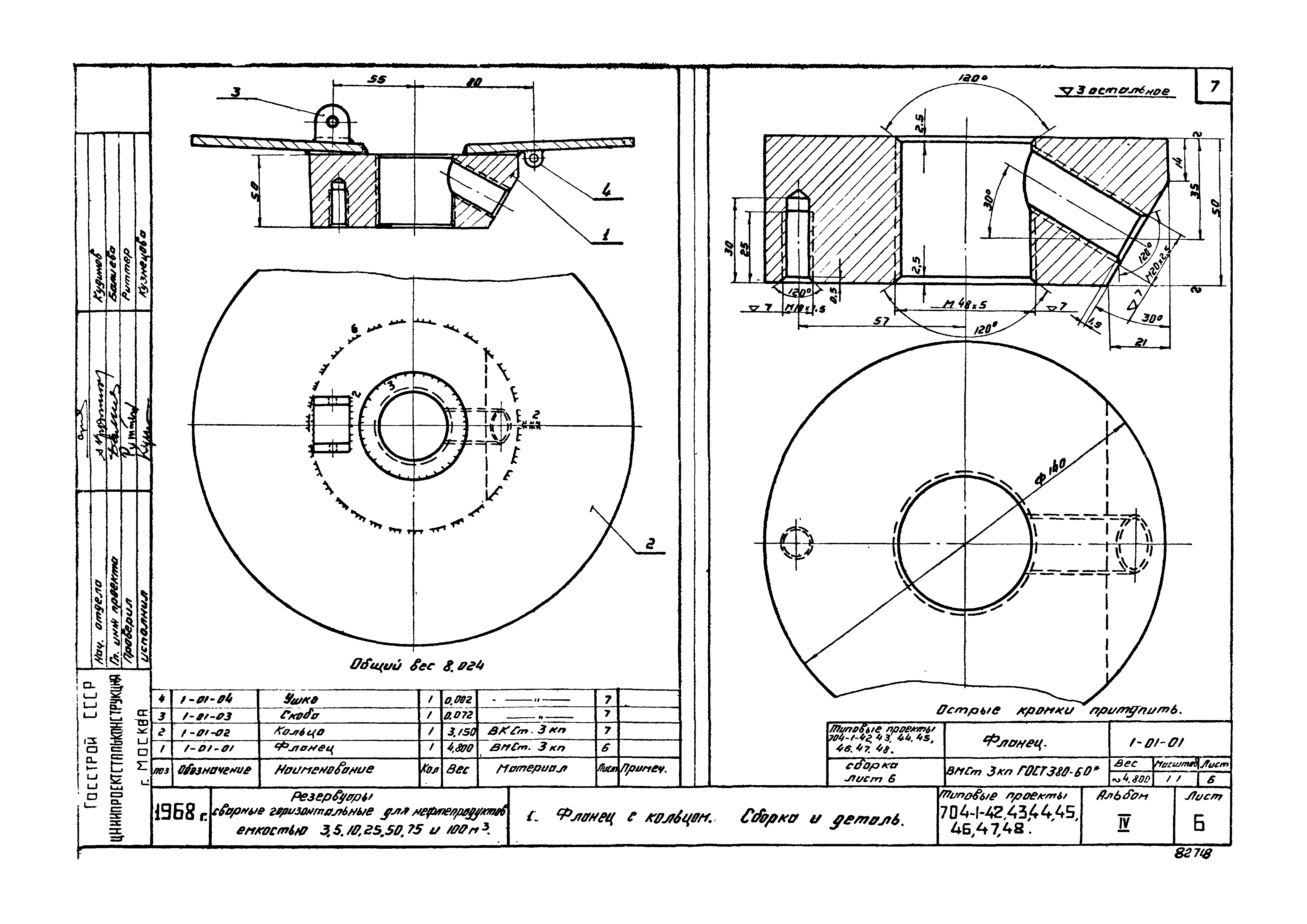

1. Фланец с кольцом. Сборка и деталь

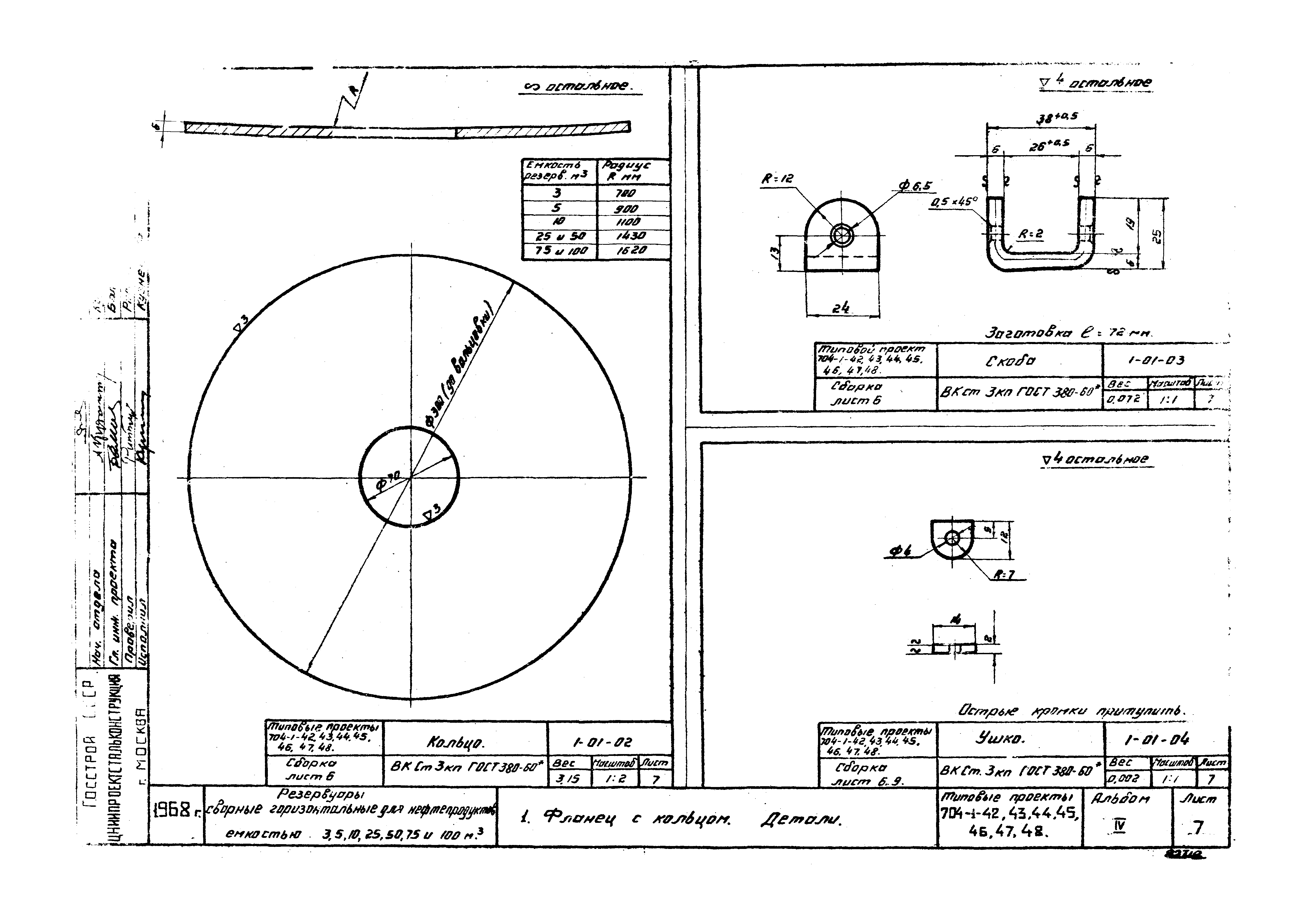

1. Фланец с кольцом. Детали

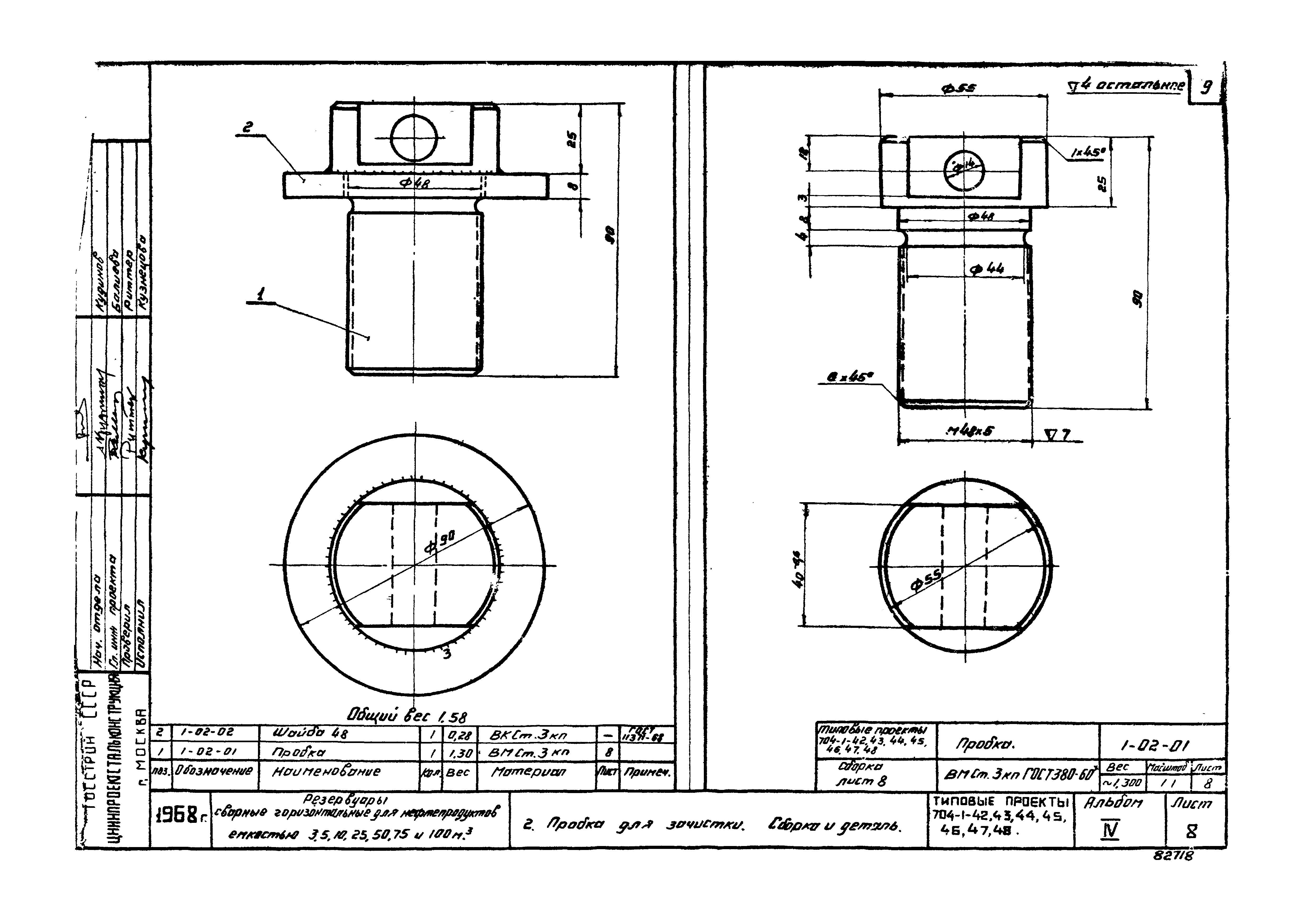

2. Пробка для зачистки. Сборка и деталь

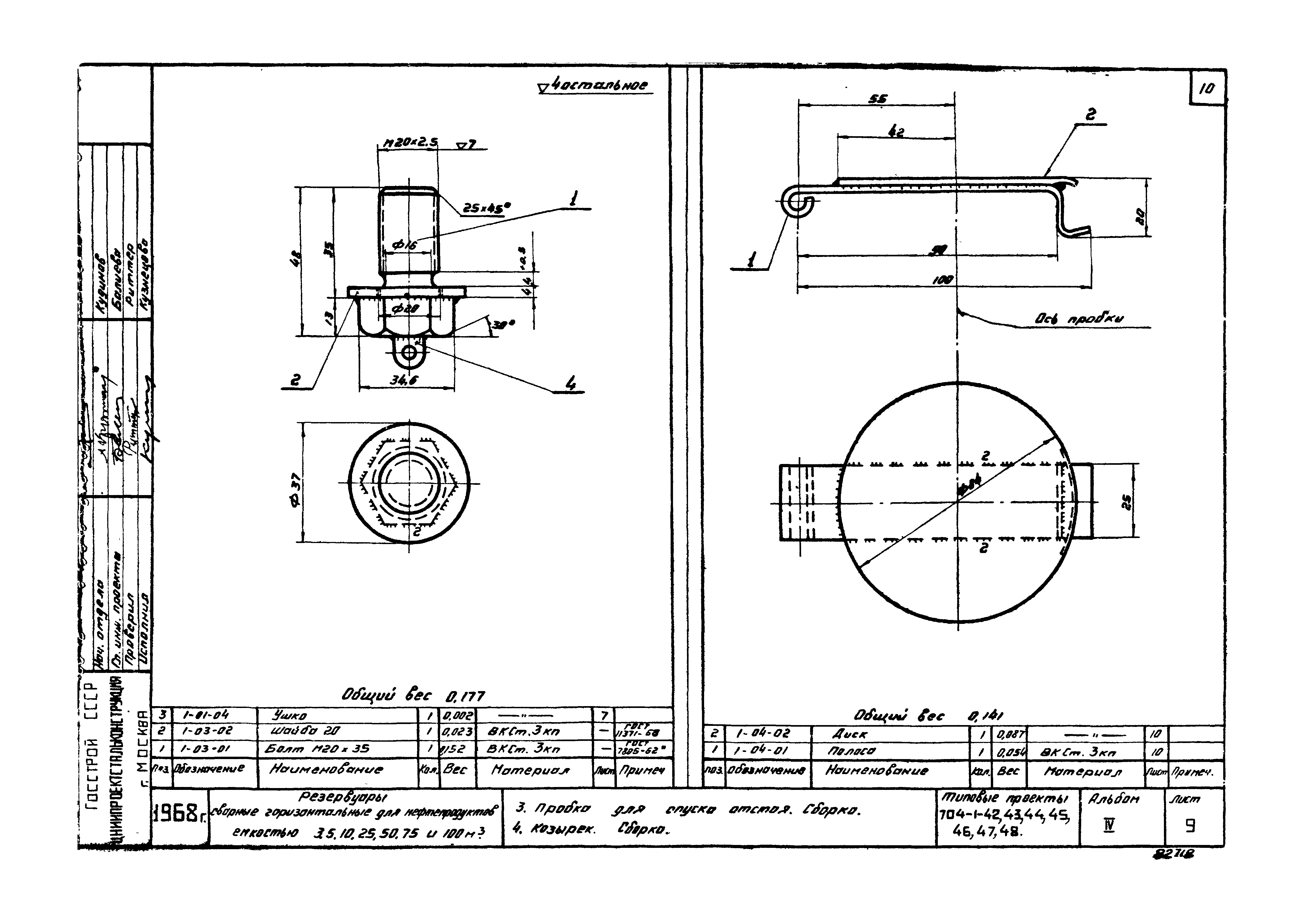

3. Пробка для спуска отстоя. Сборка. 4. Козырек. Сборка

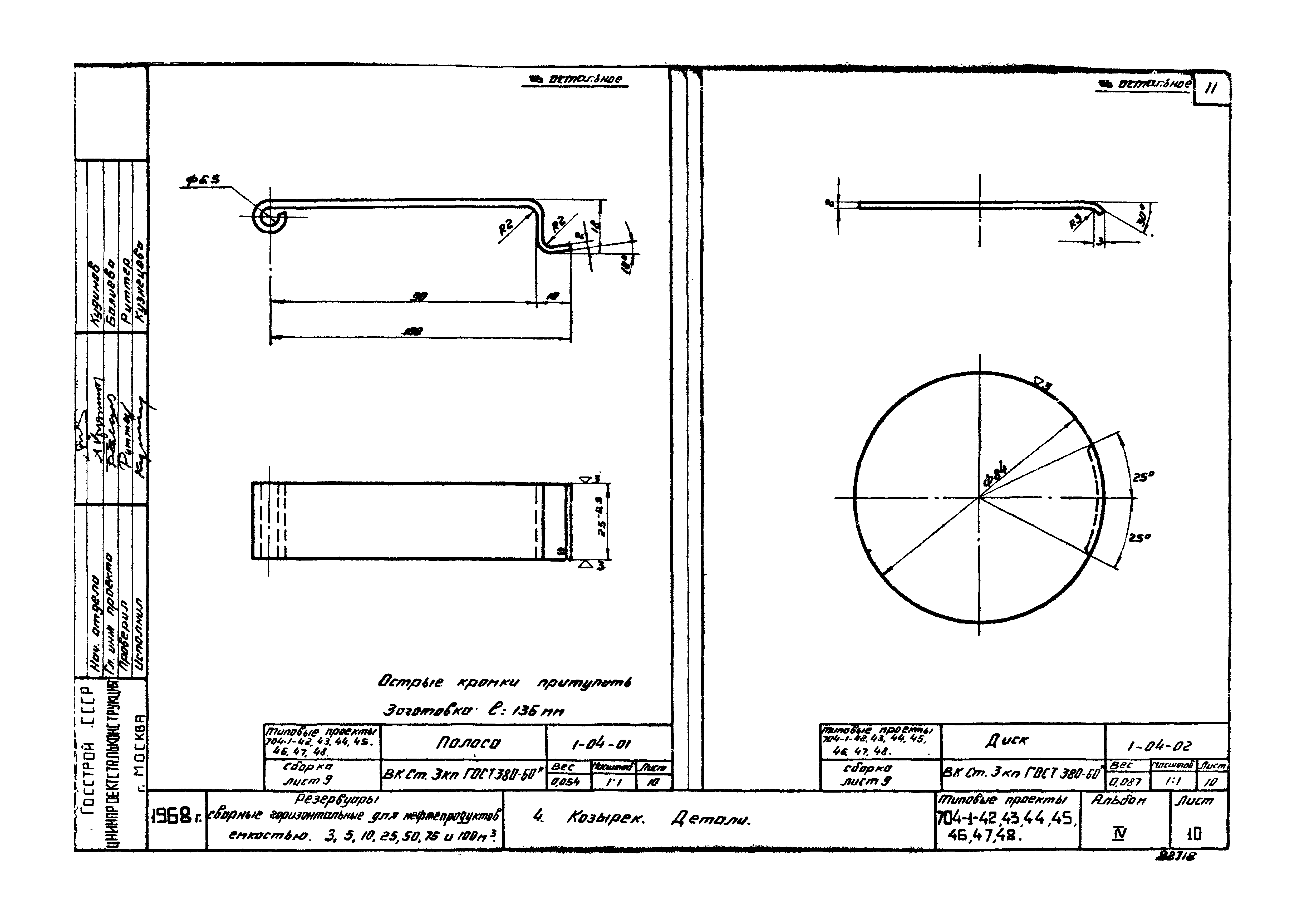

4. Козырек. Детали

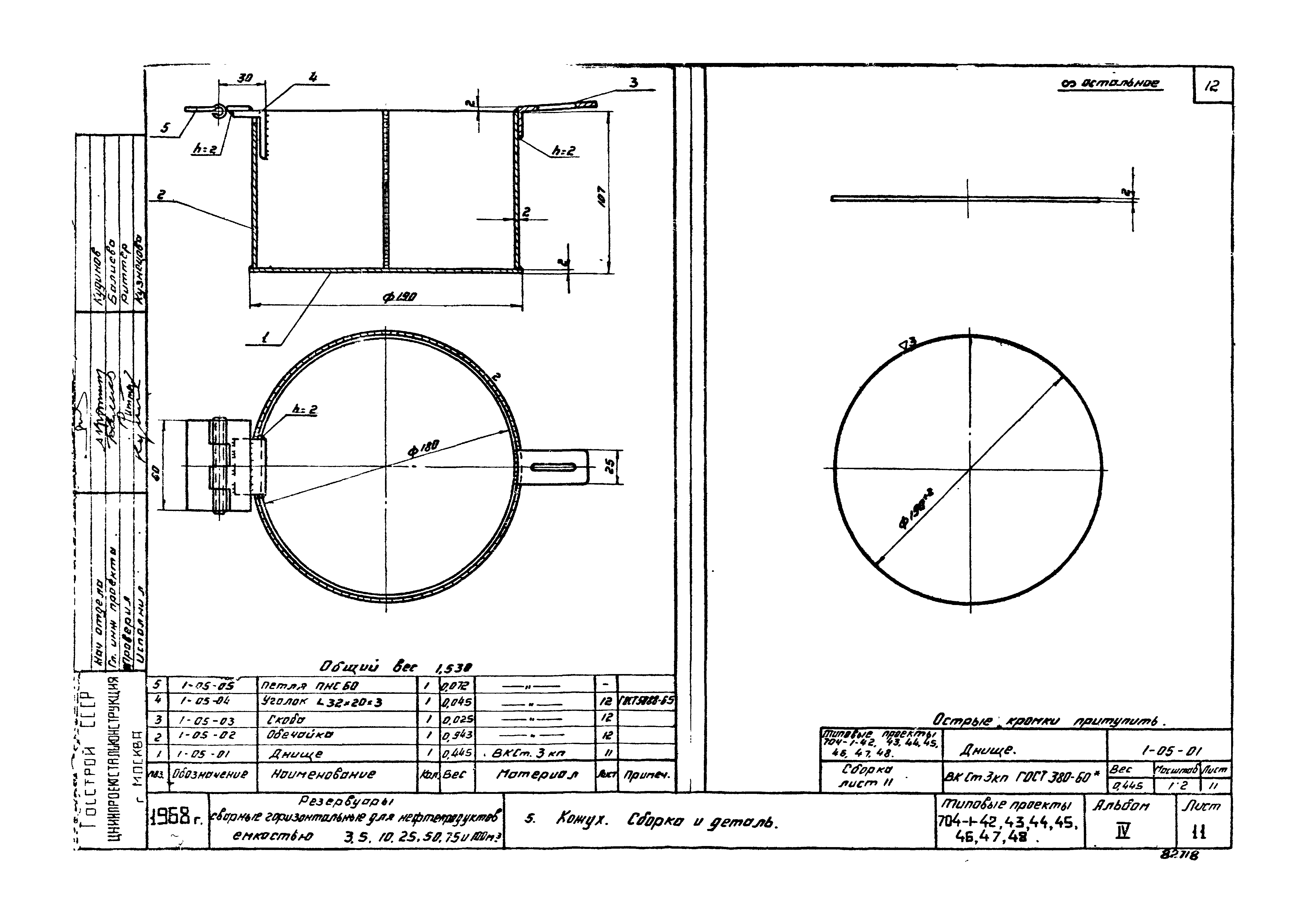

5. Кожух. Сборка и деталь

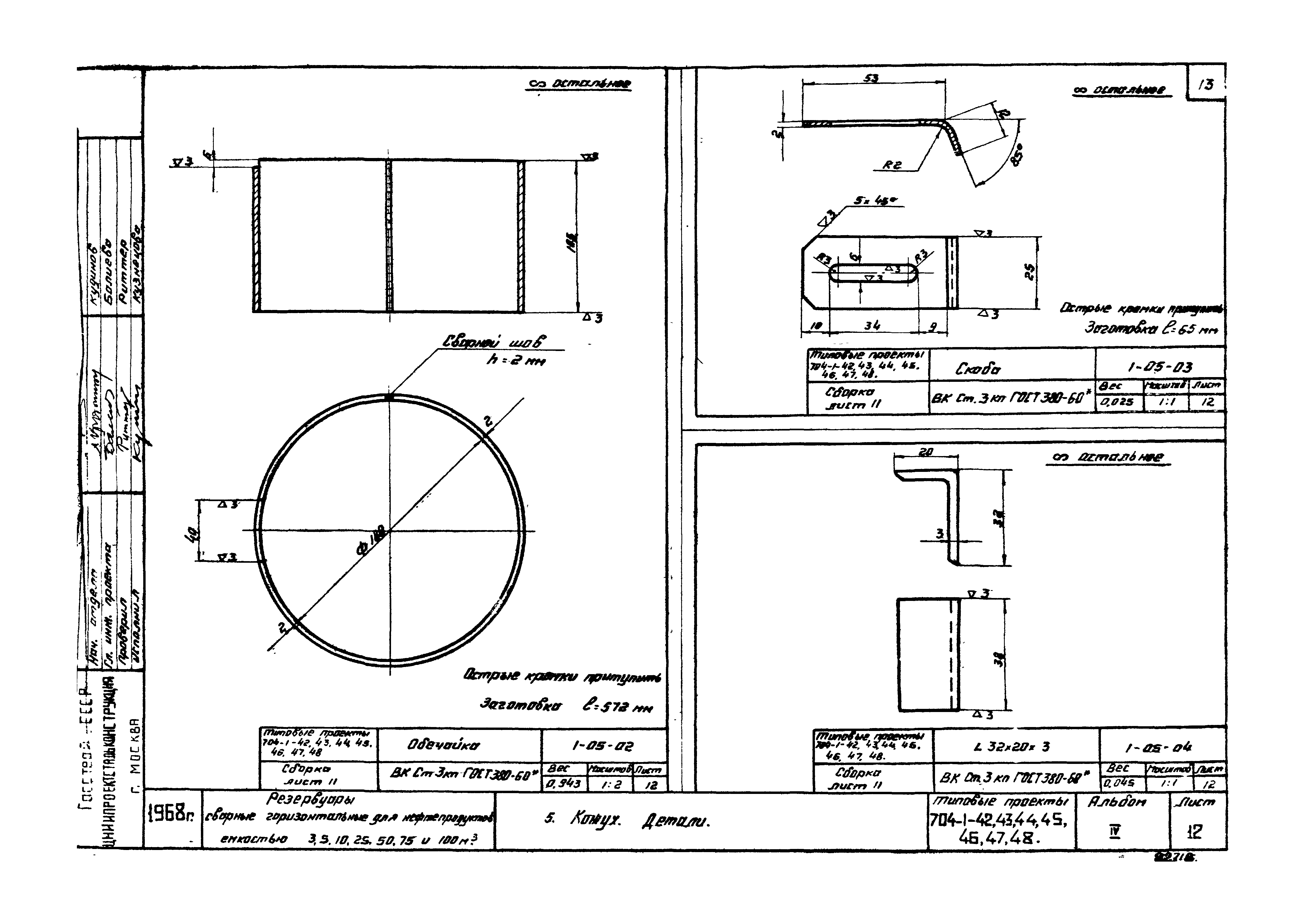

5. Кожух. Детали

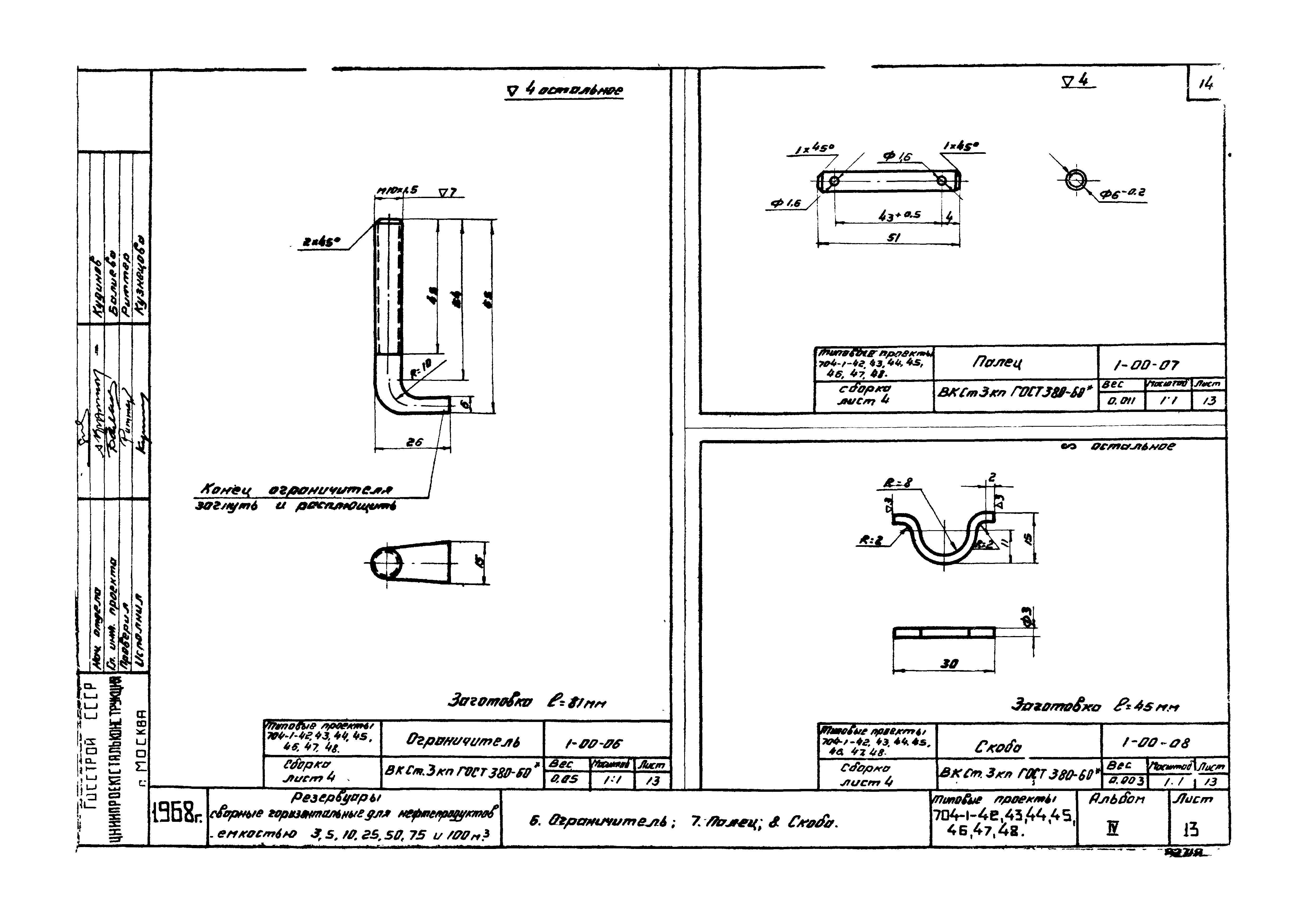

6. Ограничитель. 7. Палец. 8. Скоба

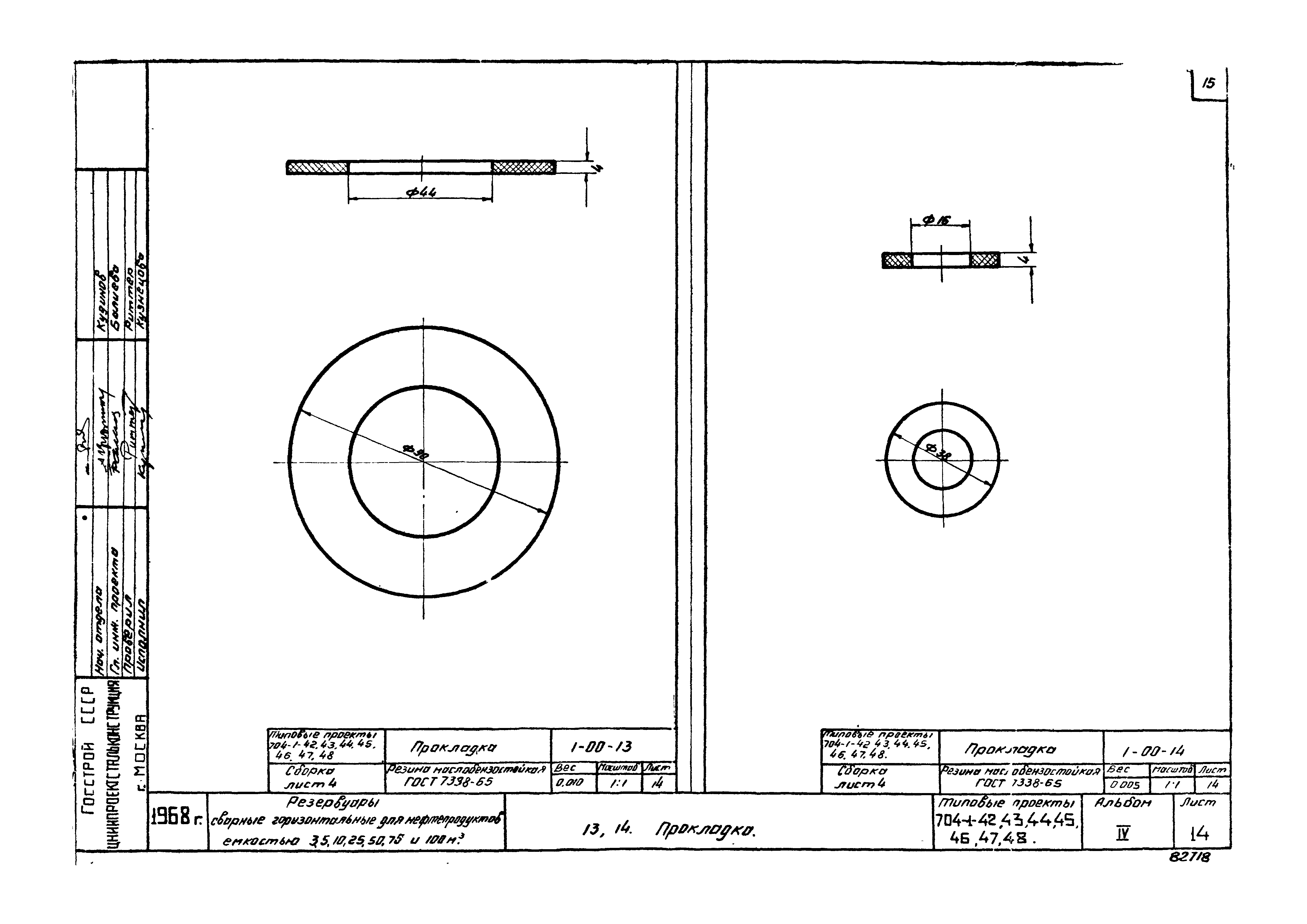

13,14. Прокладка

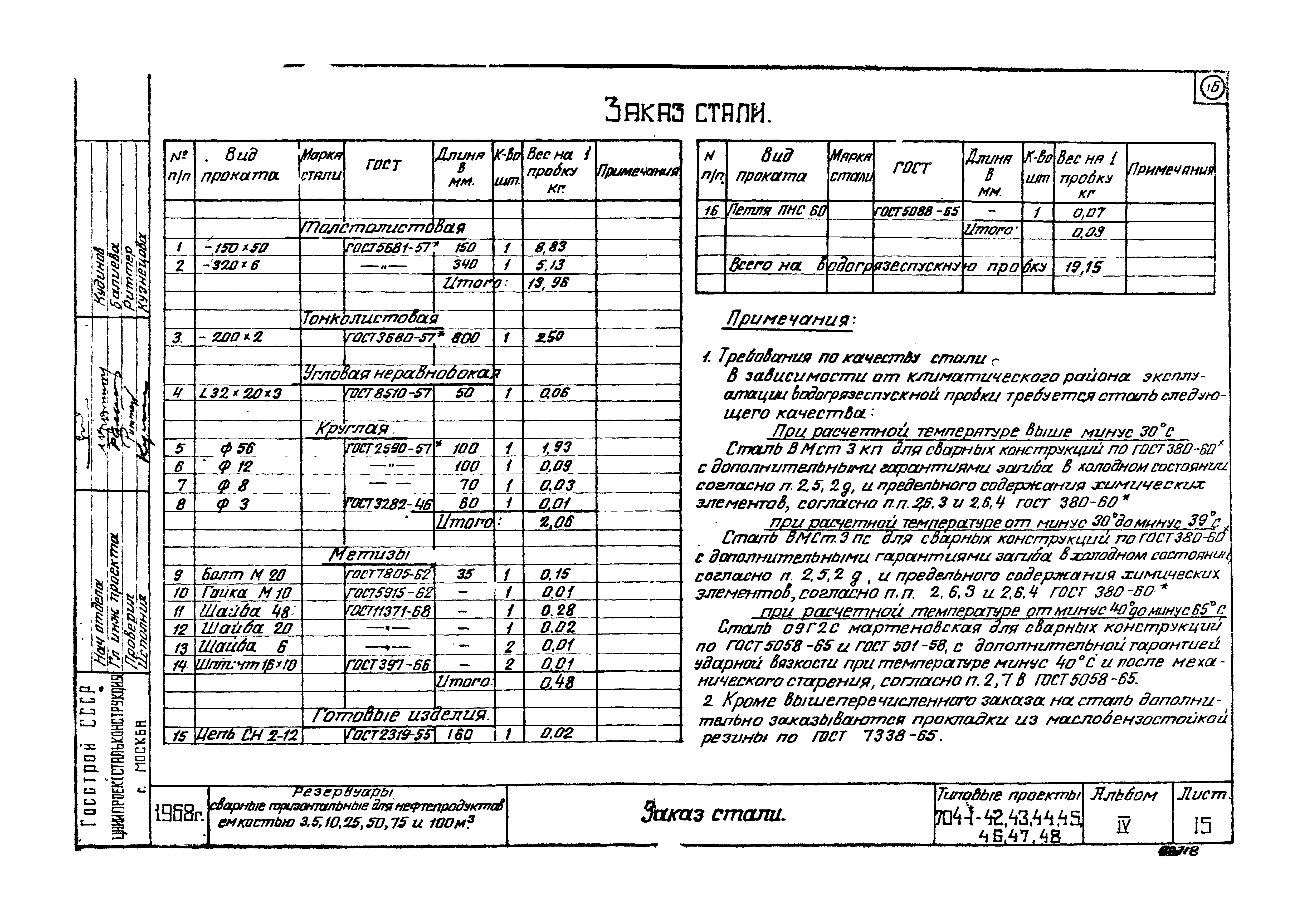

Заказ стали
Разработан: ЦНИИпроектстальконструкция
Утверждён:18.02.1969 Союзметаллостройниипроект (Soyuzmetallostroyniiproject 1)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения складские Резервуары и склады для нефти и нефтепродуктов Резервуары стальные для нефти и нефтепродуктов
