Серия 7.820-9.90

Выпуск 2. Затворы щитовые для лотков размером 200х450, 300х450, 450х600 мм с ручным приводом. Рабочая документация

Обозначение:	Серия 7.820-9.90
Обозначение англ:	Series 7.820-9.90
Статус:	не определен законодательством
Название рус.:	Выпуск 2. Затворы щитовые для лотков размером 200х450, 300х450, 450х600 мм с ручным приводом. Рабочая документация
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	23.11.1989

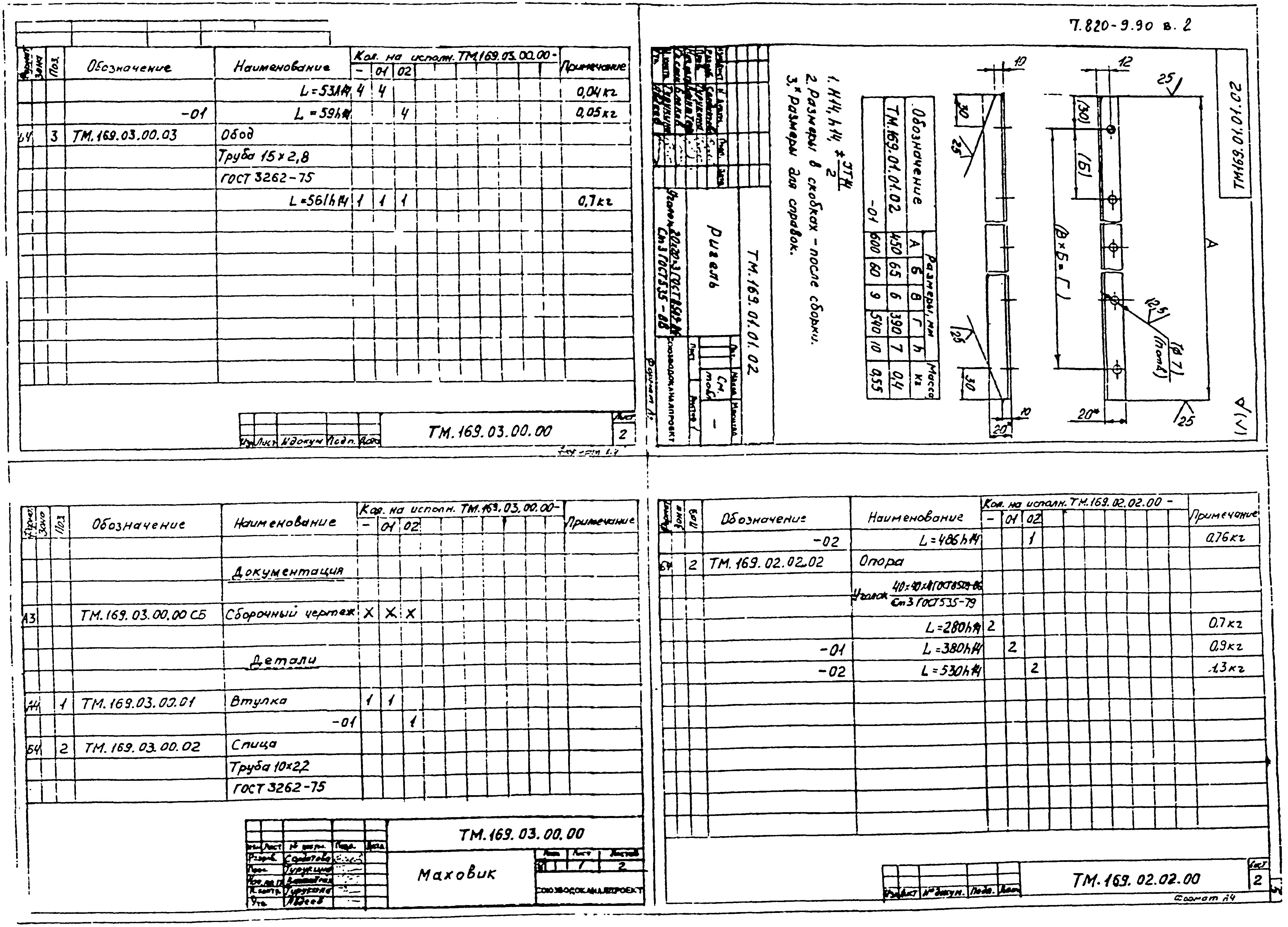

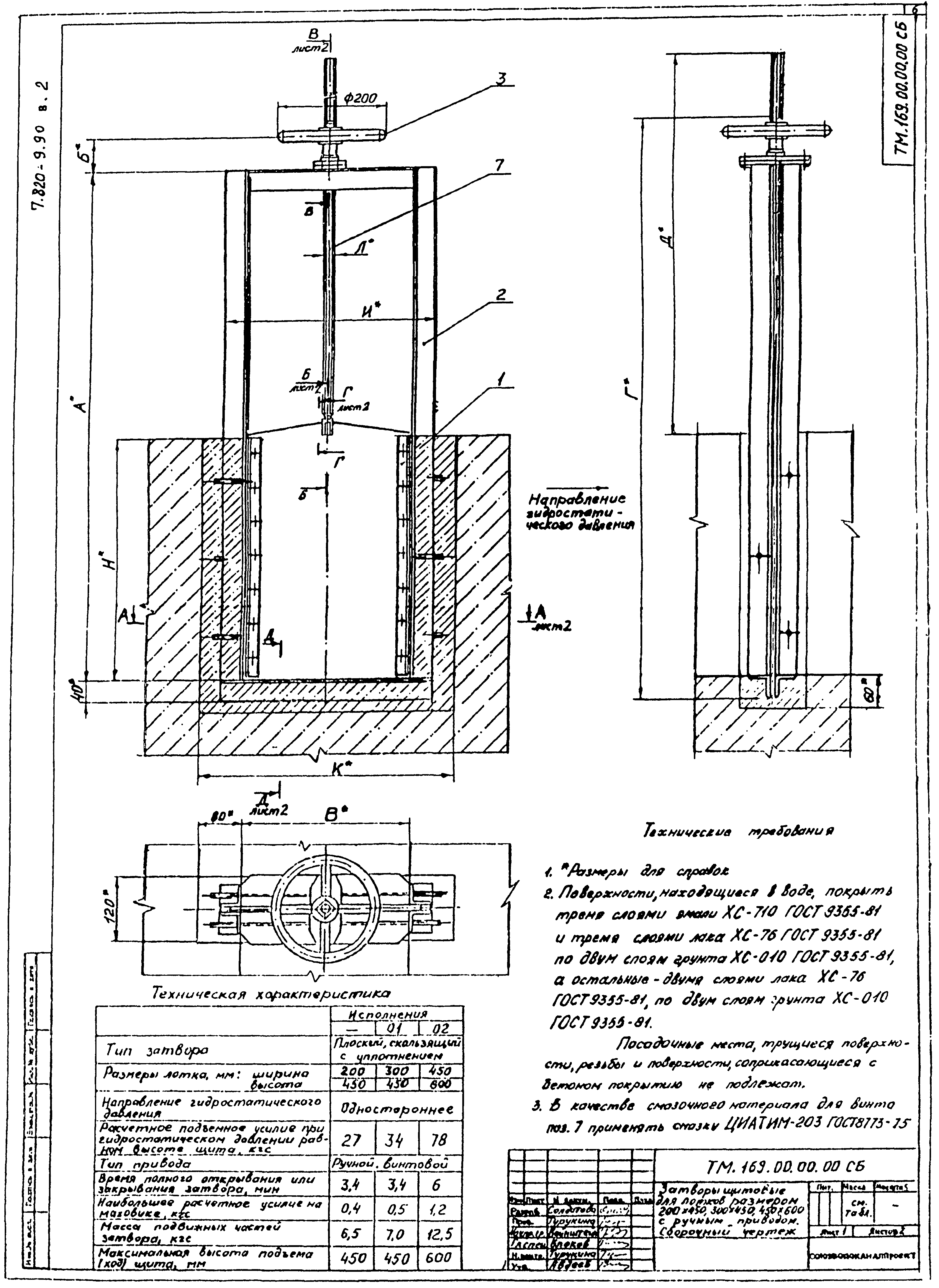

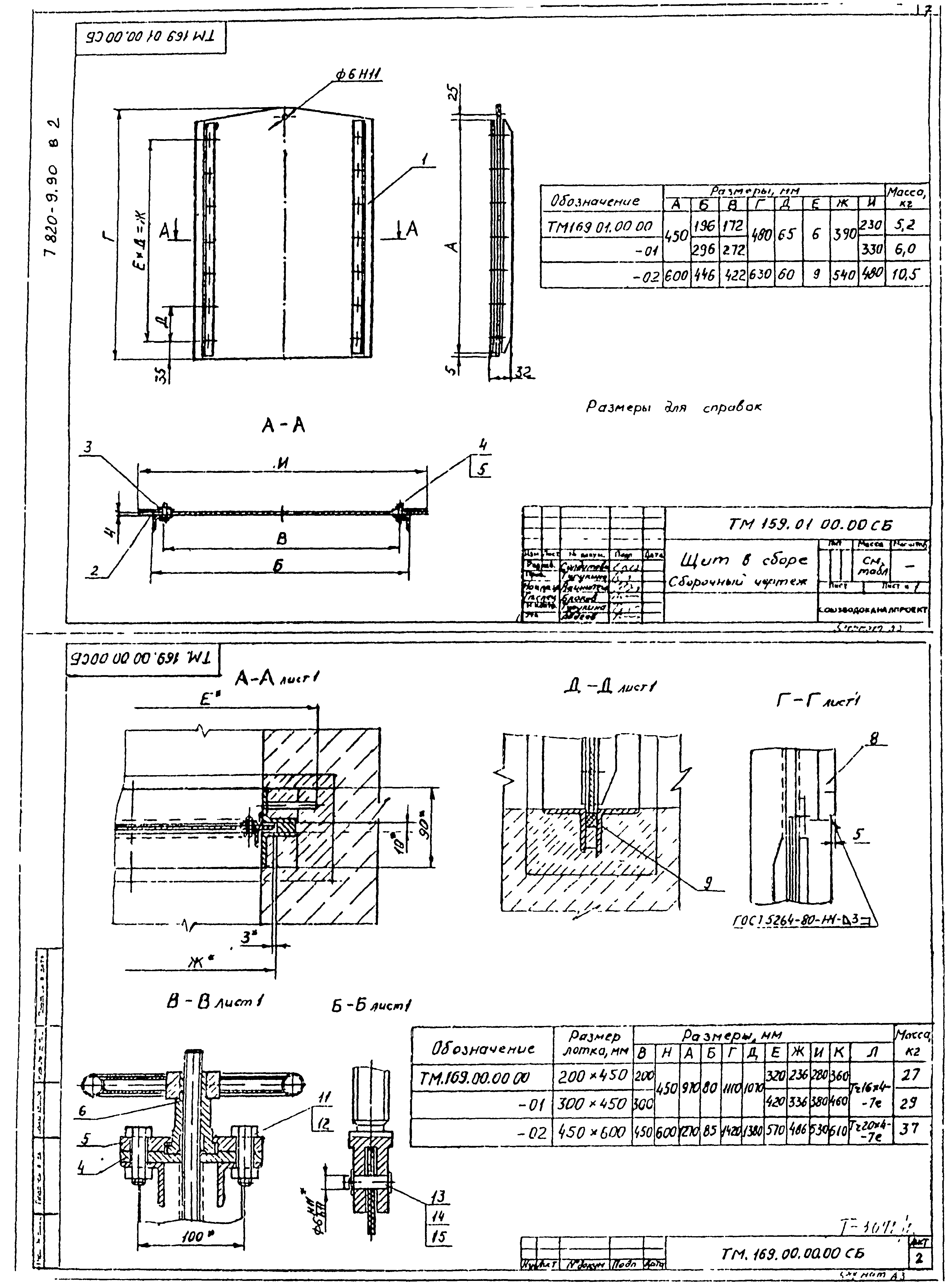

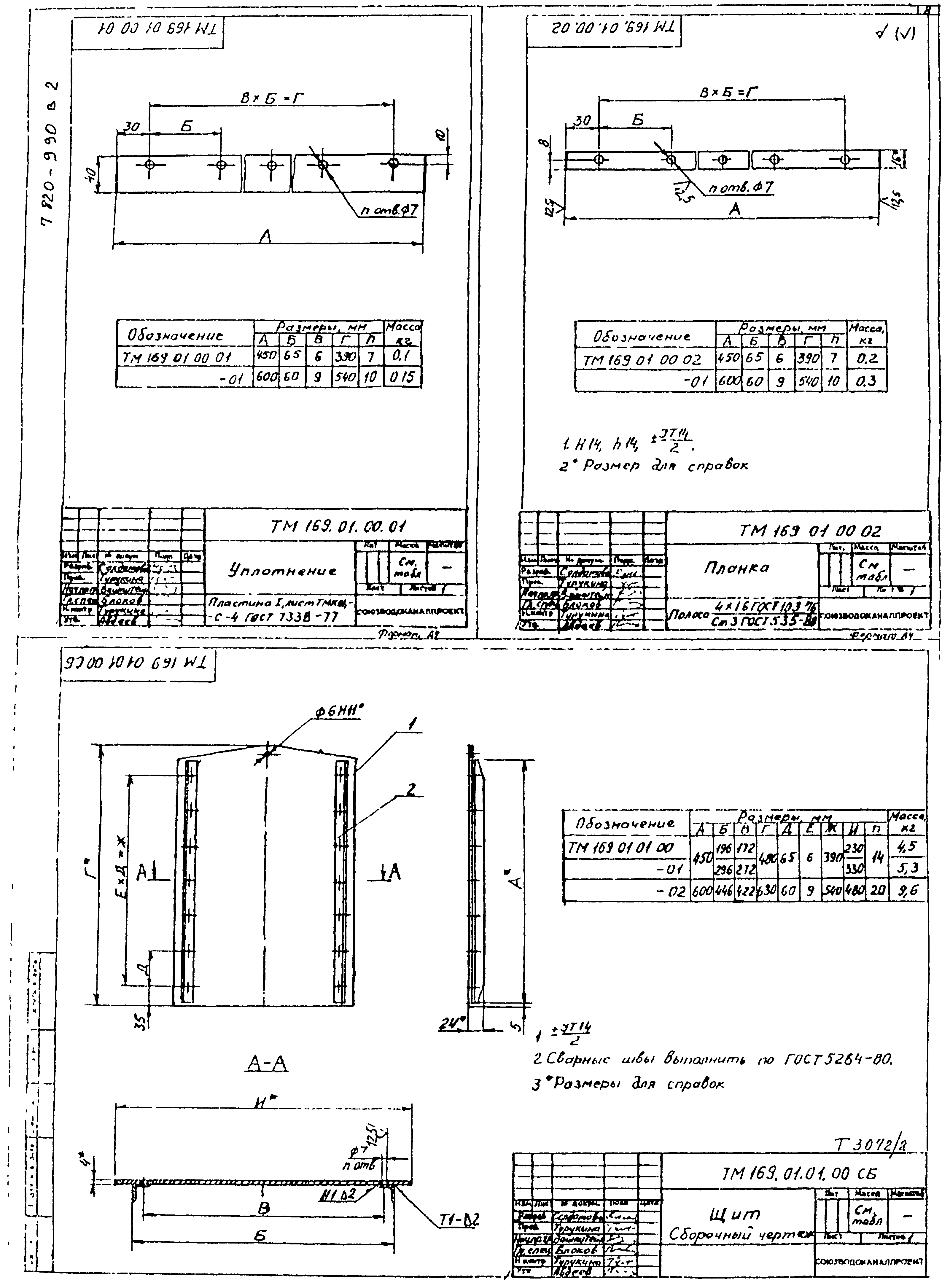

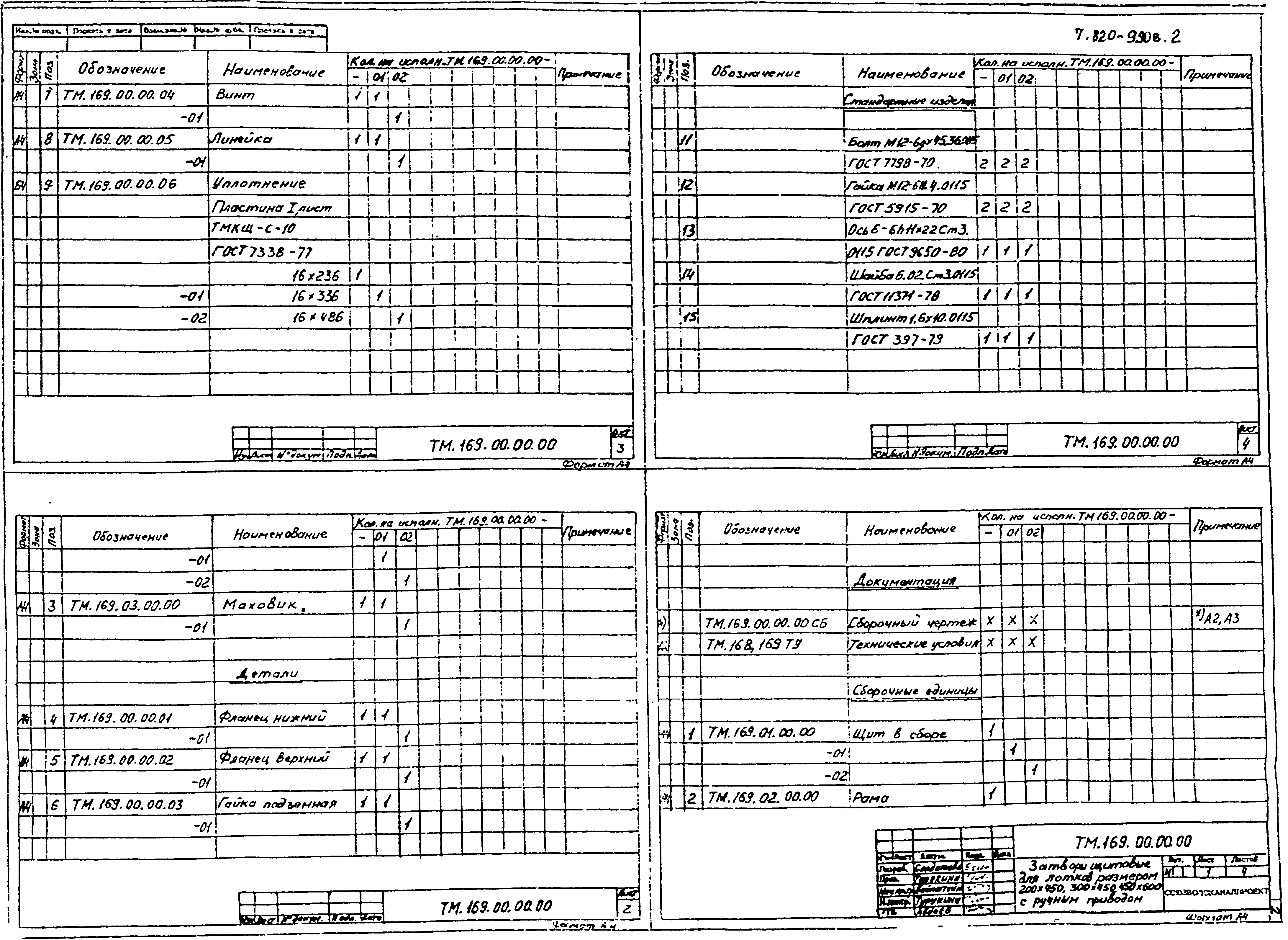

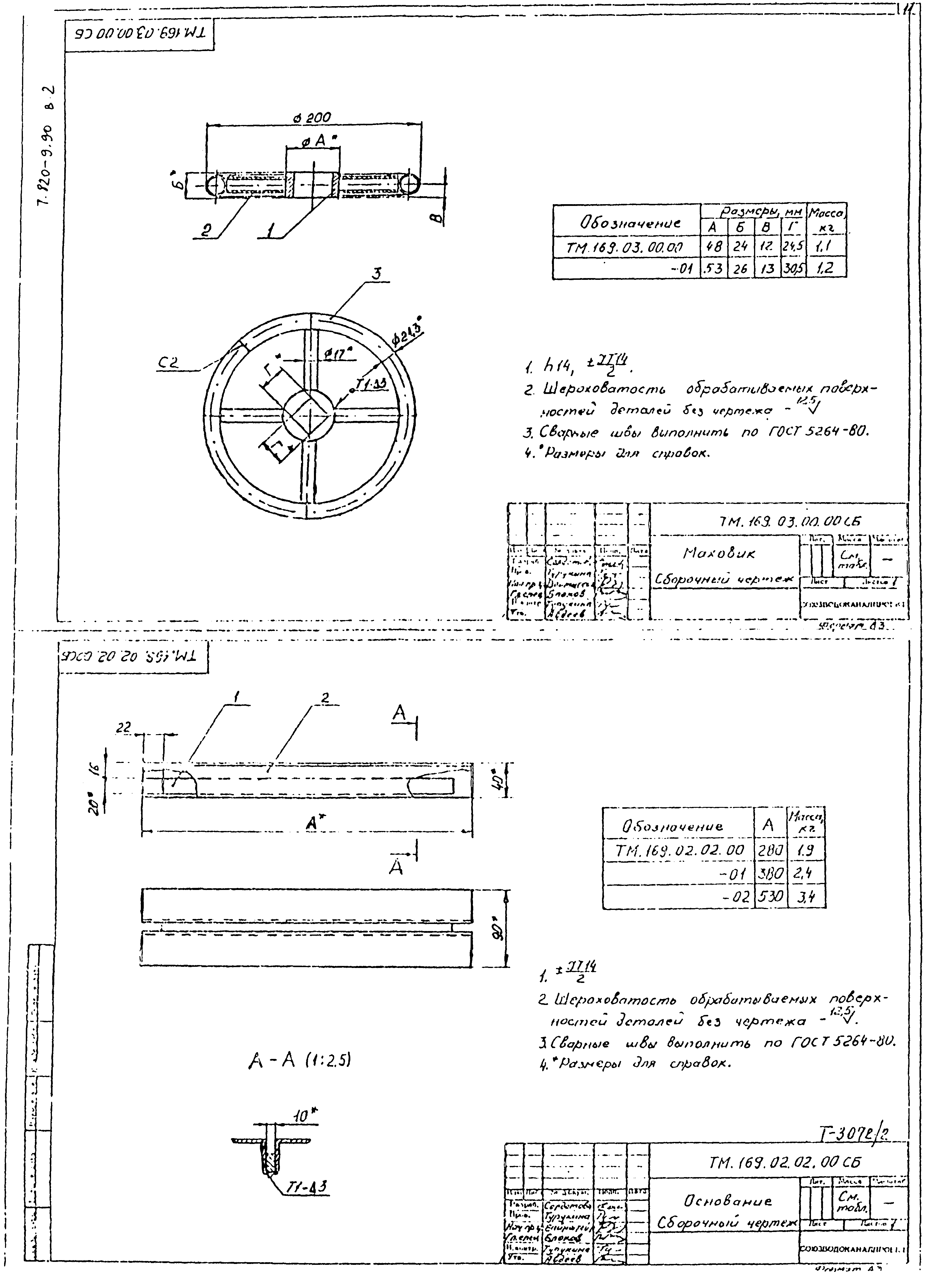

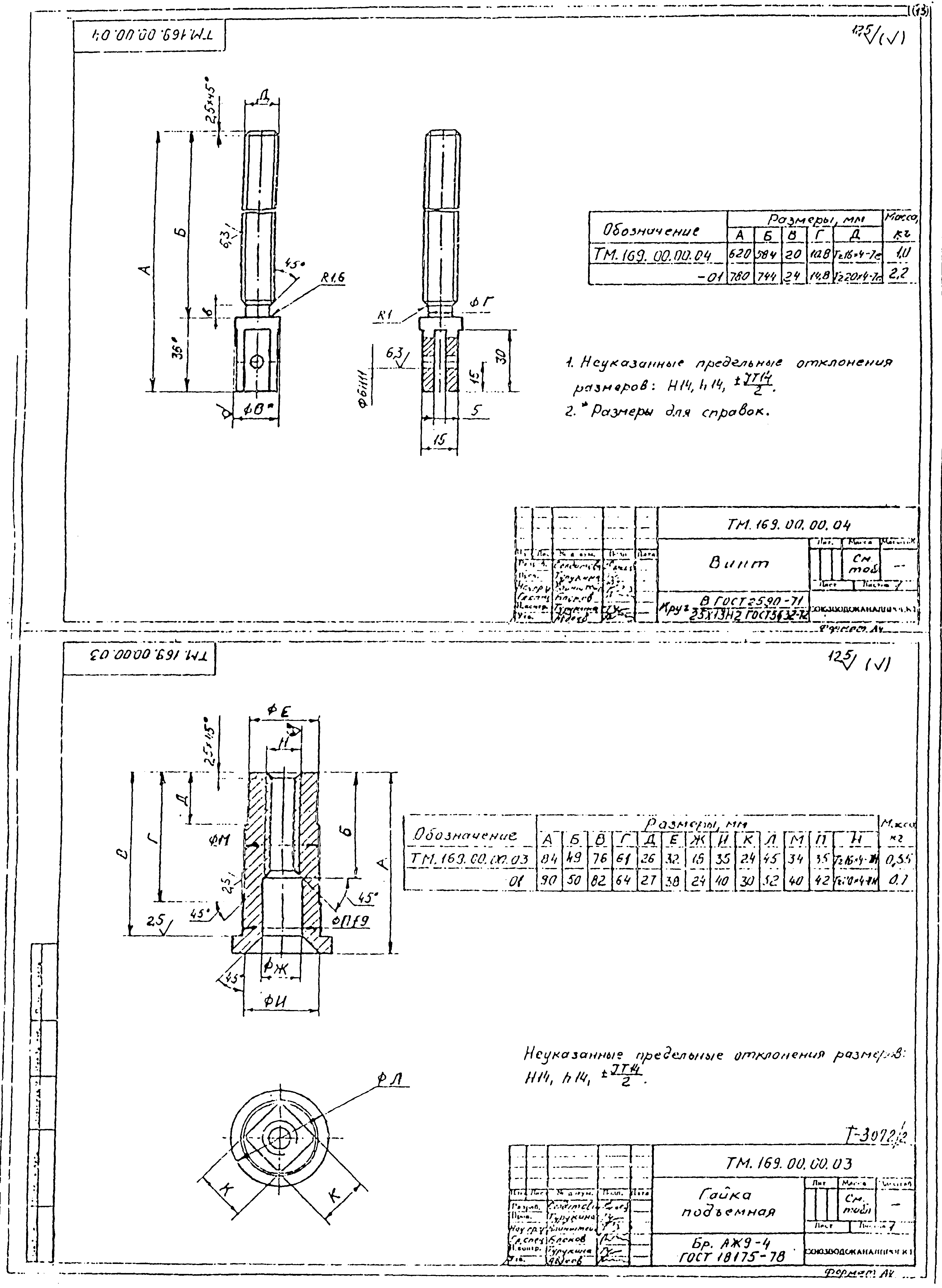

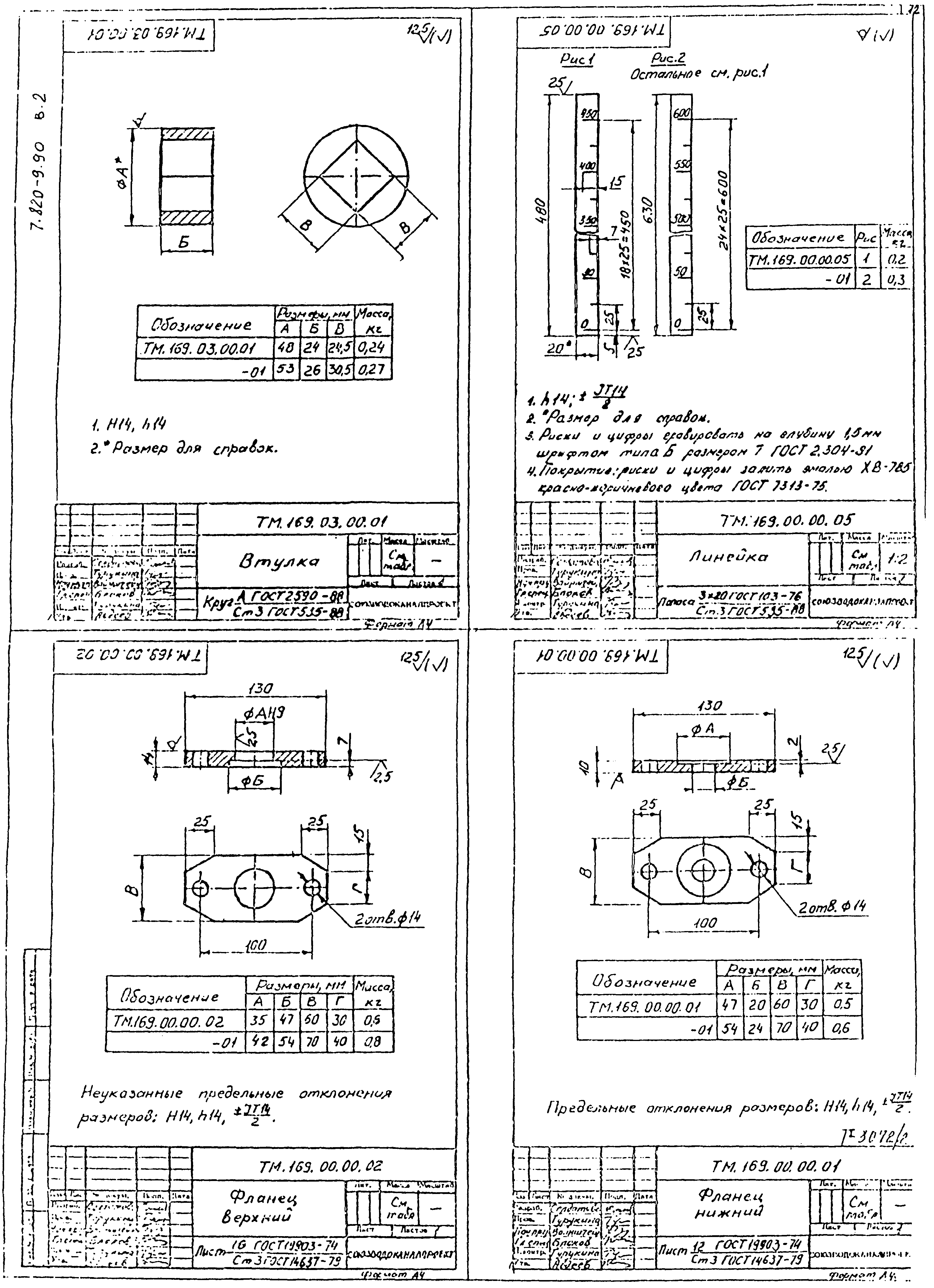

Оглавление:	Содержание альбома ТМ.169.00.00.00 Затворы щитовые для лотков размером 200х450,300х450,450х600 с ручным приводом ТМ.169.01.00.00 Щит в сборе ТМ.169.01.01.00 Щит ТМ.169.02.00.00 Рама ТМ.169.02.01.00 Стойка ТМ.169.02.02.00 Основание ТМ.169.03.00.00 Маховик ТМ.169.01.01.02 Ригель ТМ.169.00.00.00 СБ Затворы щитовые для лотков размером 200х450,300х450,450х600 с ручным приводом. Сборочный чертеж ТМ.169.01.00.00 СБ Щит в сборе. Сборочный чертеж ТМ.169.01.01.00 СБ Щит. Сборочный чертеж ТМ.169.01.00.01 Уплотнение ТМ.169.01.00.02 Планка ТМ.169.02.00.00 СБ Рама. Сборочный чертеж ТМ.169.02.01.00 СБ Стойка. Сборочный чертеж ТМ.169.01.01.01 Обшивка ТМ.169.02.02.00 СБ Основание. Сборочный чертеж ТМ.169.03.00.00 СБ Маховик. Сборочный чертеж ТМ.169.00.00.01 Фланец нижний ТМ.169.00.00.02 Фланец верхний ТМ.169.00.00.05 Линейка ТМ.169.03.00.01 Втулка ТМ.169.00.00.03 Гайка подъемная ТМ.169.00.00.04 Винт
Разработан:	Союзводоканалпроект
Утверждён:	23.11.1989 Союзводоканалпроект (Soyuzvodokanalproject 103)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Инженерное оборудование Инженерное оборудование; изделия и узлы инженерного оборудования зданий и сооружений Водоснабжение и канализация
Заменяет собой:	Серия 3.901-8
