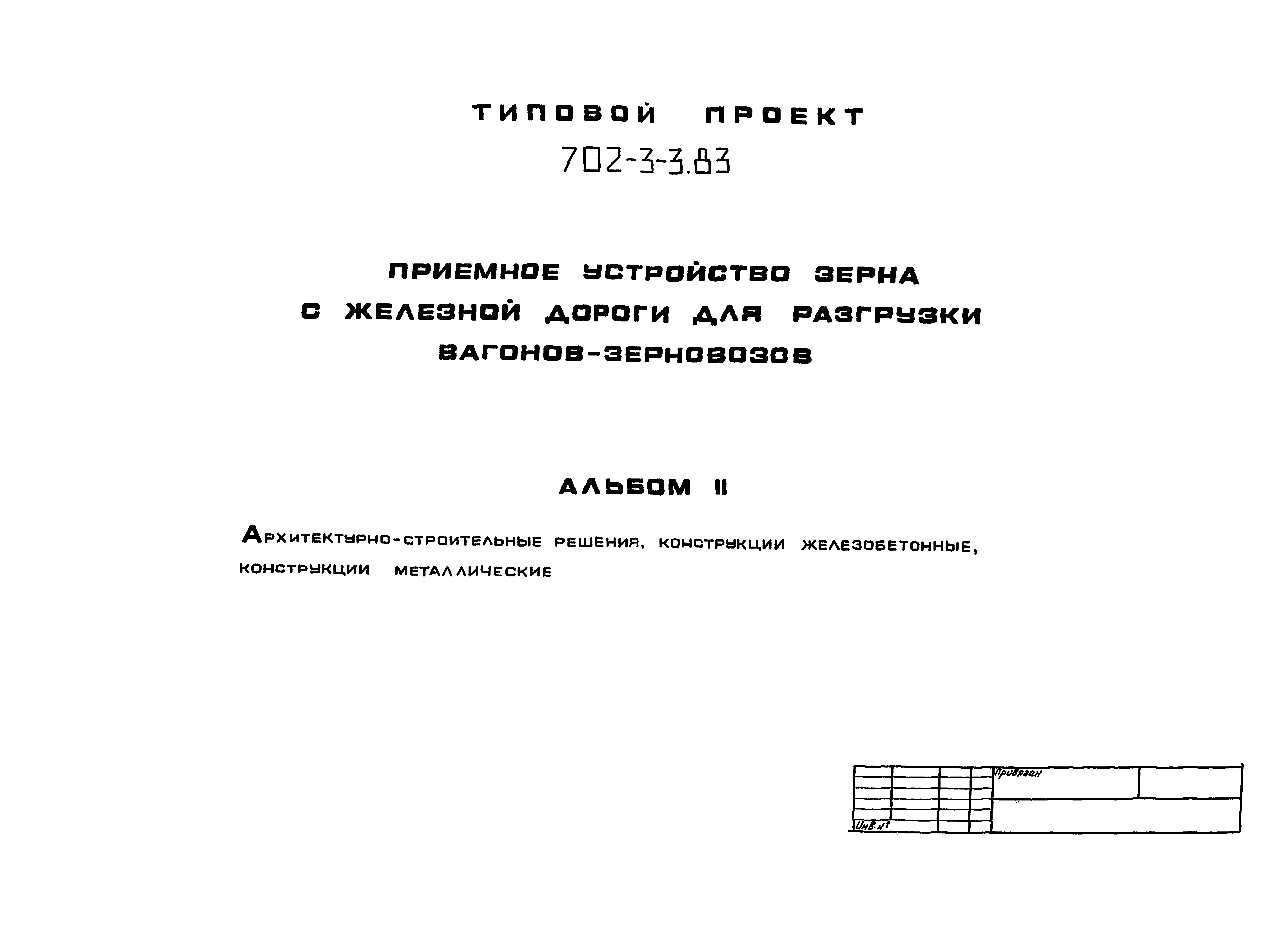

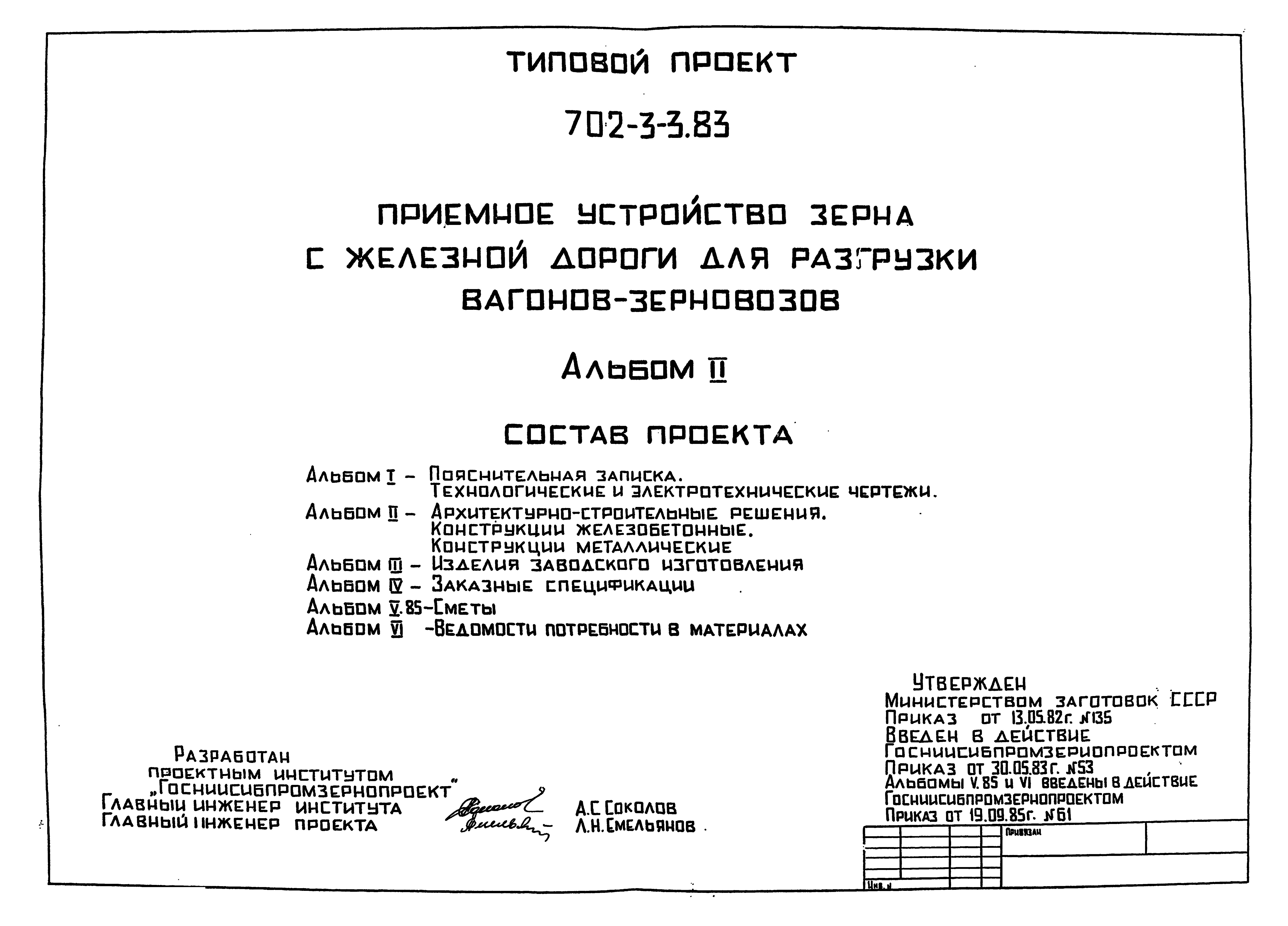

Скачать Типовой проект 702-3-3.83 Альбом II. Архитектурно-строительные решения. Конструкции железобетонные. Конструкции металлические

Дата актуализации: 10.08.2017

Типовой проект 702-3-3.83

Альбом II. Архитектурно-строительные решения. Конструкции железобетонные. Конструкции металлические

Обозначение: Типовой проект 702-3-3.83
Обозначение англ: 702-3-3.83
Статус:действует
Название рус.:Альбом II. Архитектурно-строительные решения. Конструкции железобетонные. Конструкции металлические
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:30.05.1983

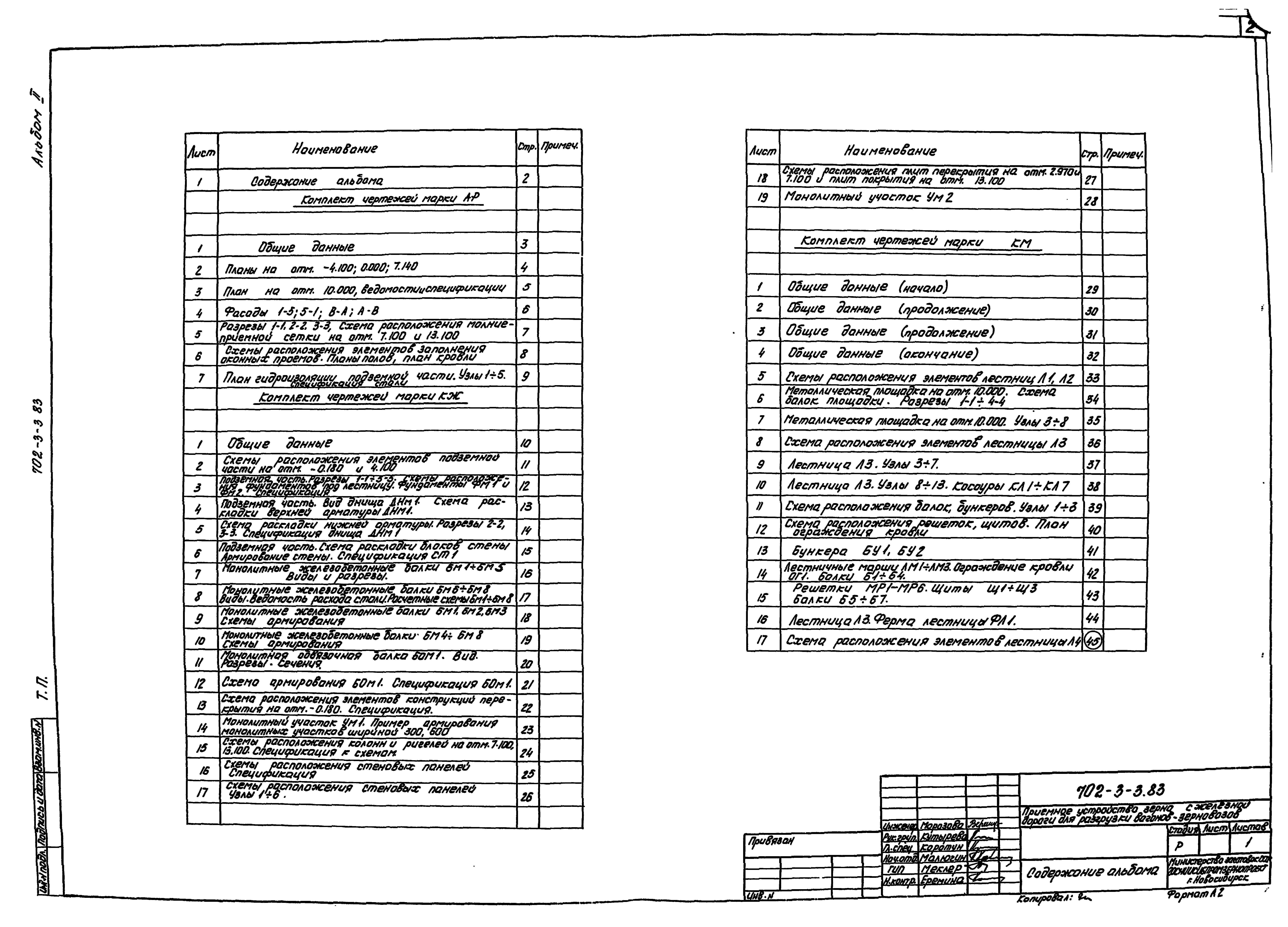

Оглавление:Содержание альбома
Комплект чертежей марки АР

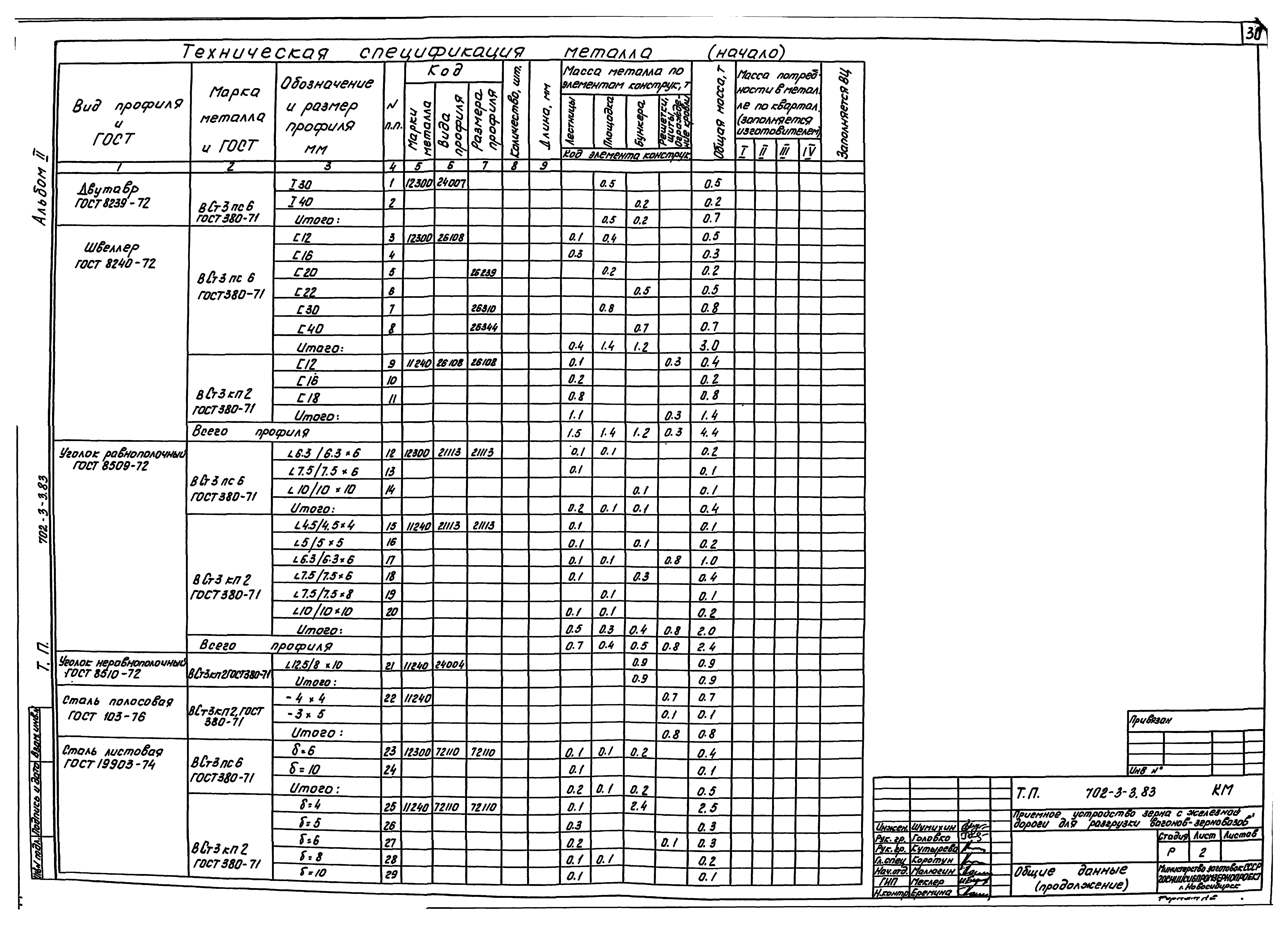

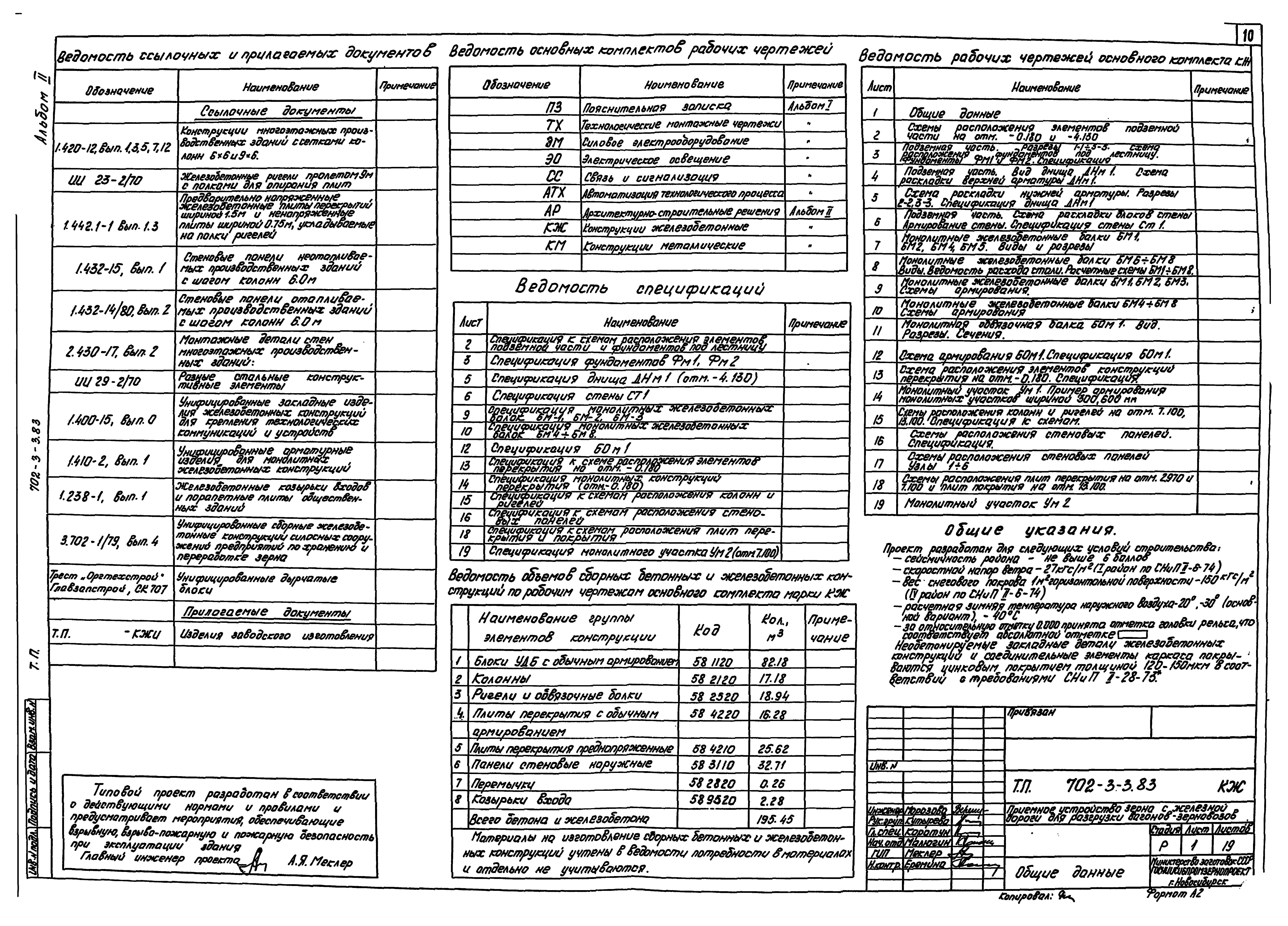

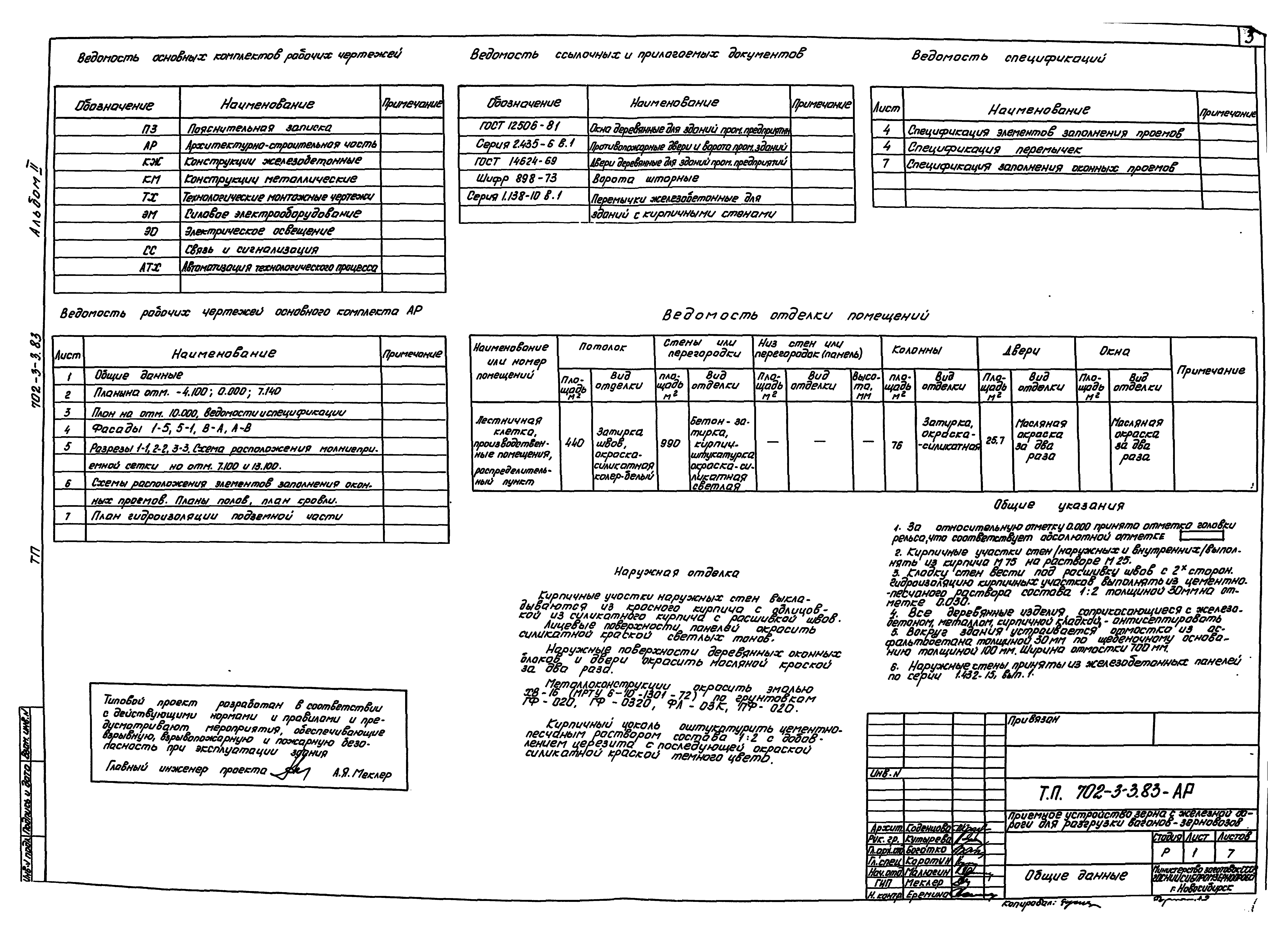

Общие данные

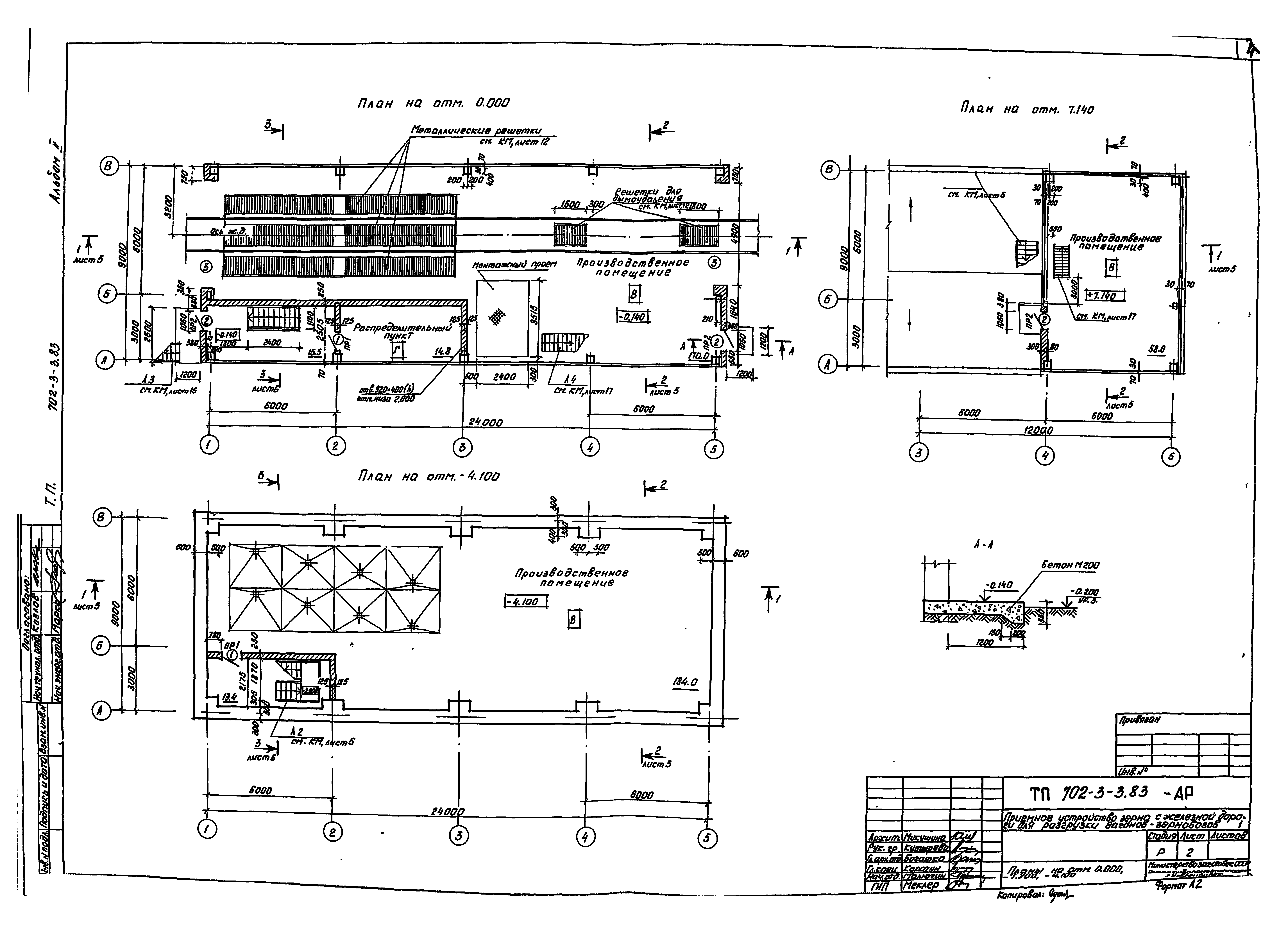

Планы на отм. -4.100;0.000;7.140

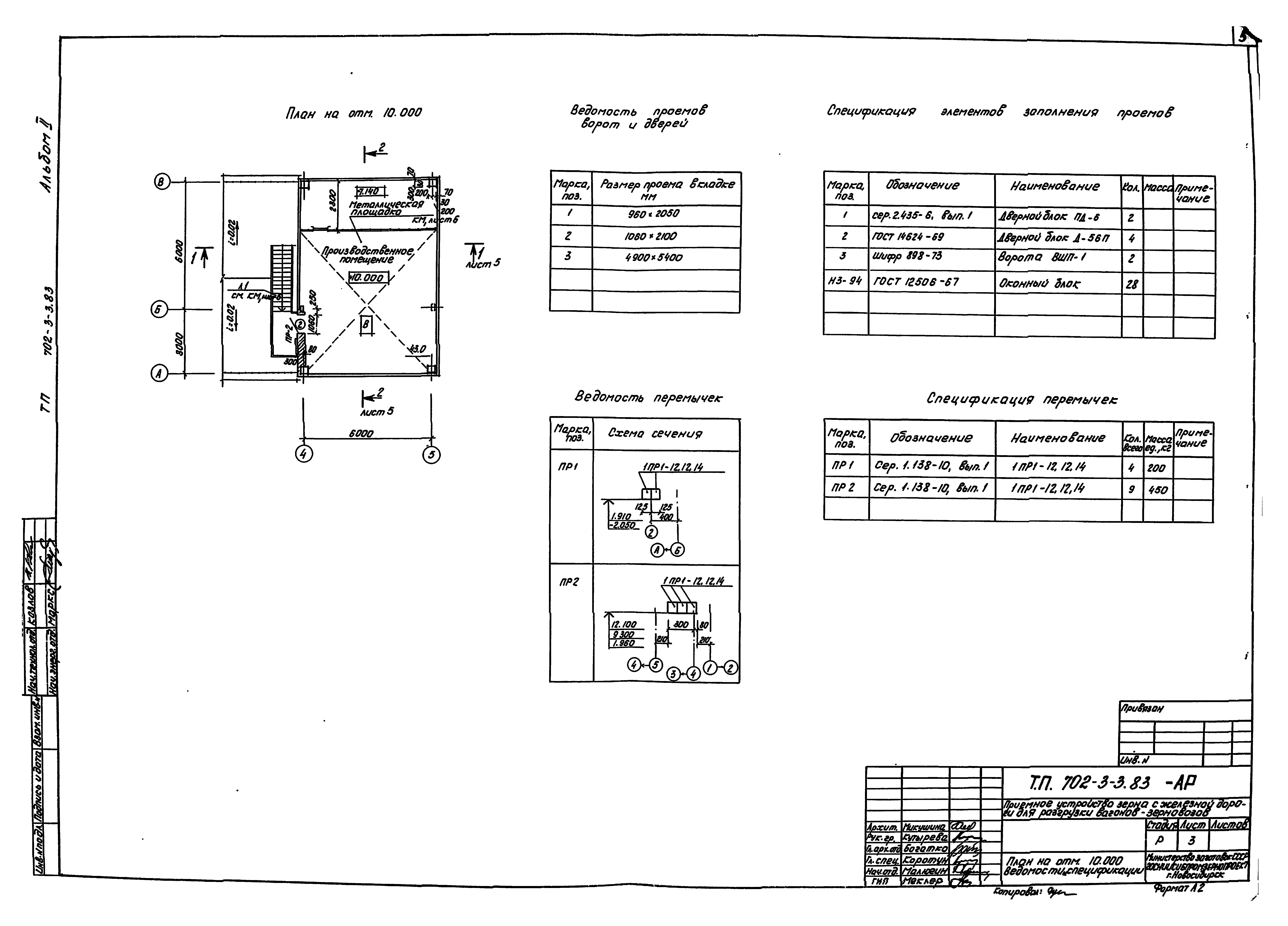

Планы на отм. 10.000, ведомости и спецификации

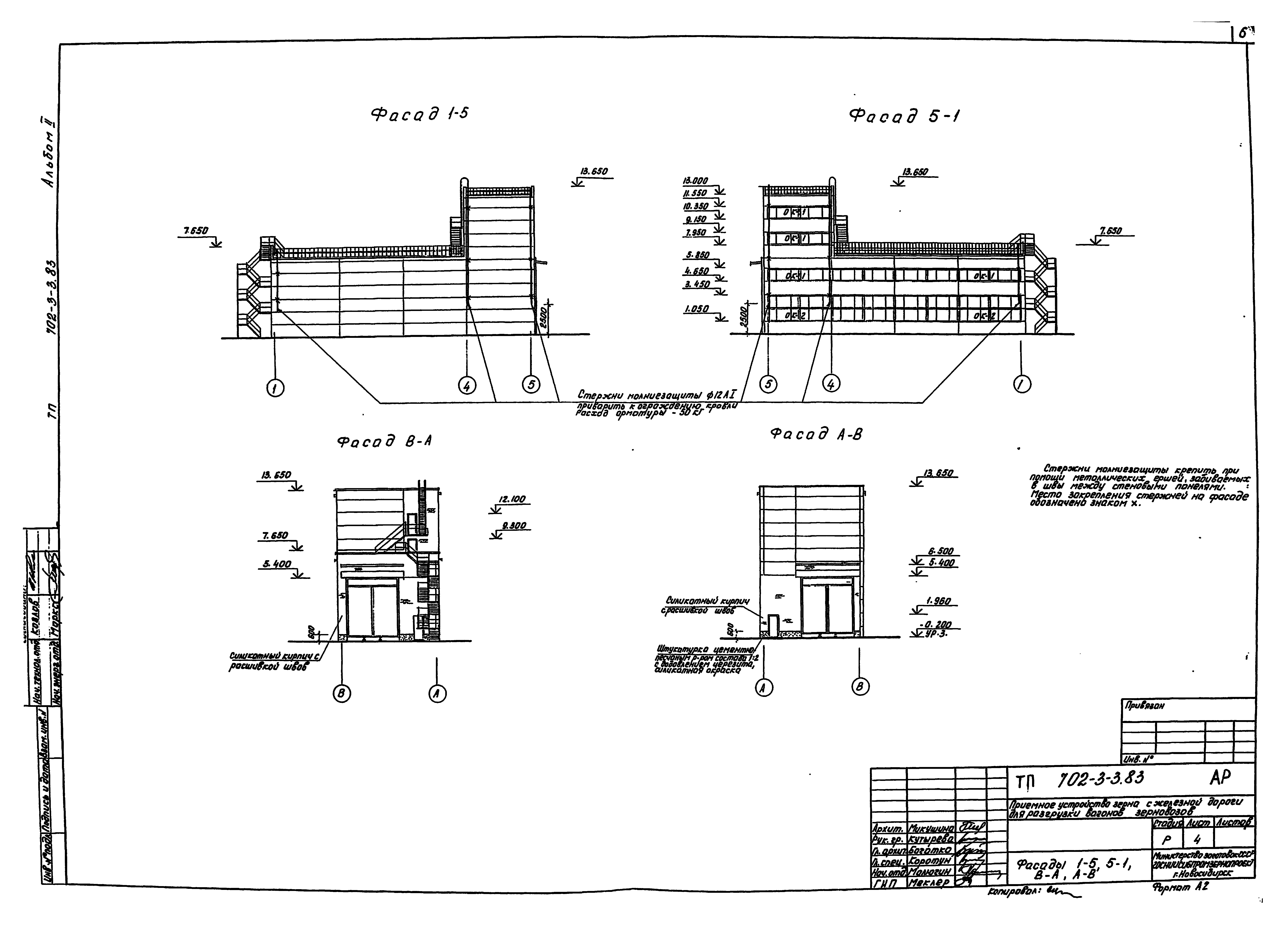

Фасады 1-5,5-1,В-А,А-В

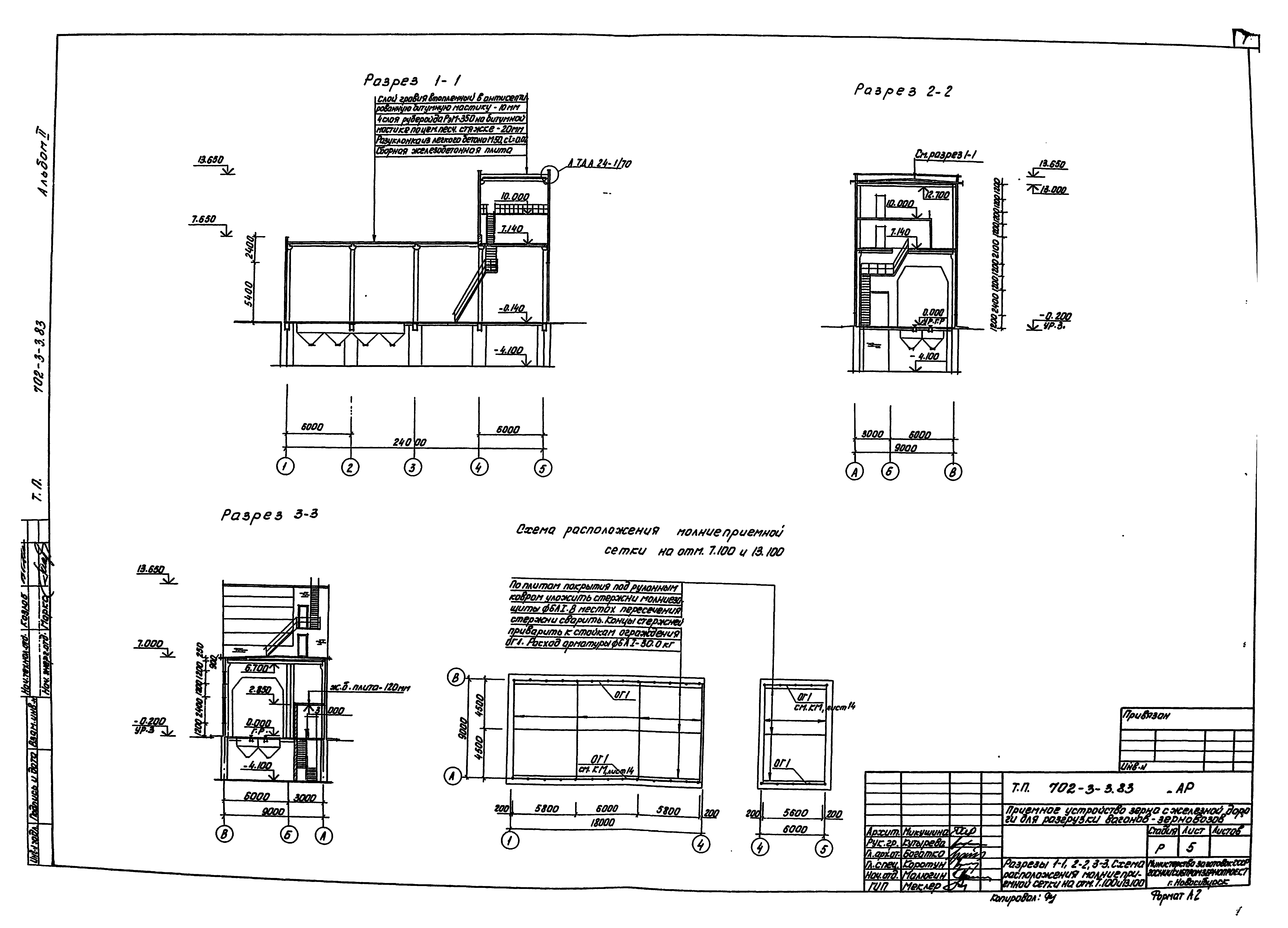

Разрезы 1-1,2-2,3-3. Схема расположения молниеприемной сетки на отм. 7.100 и 13.100

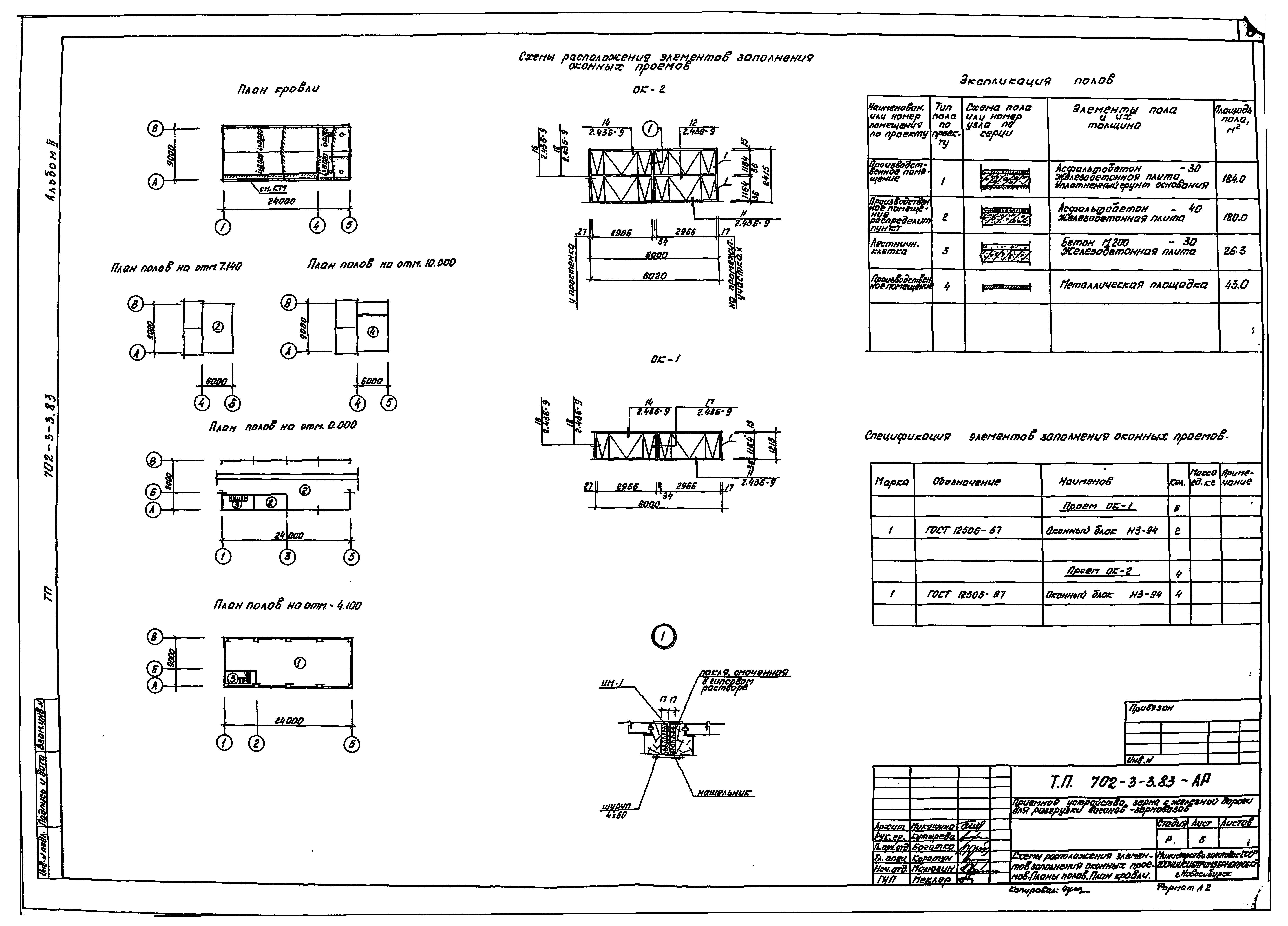

Схемы расположения элементов заполнения оконных проемов. Планы полов, план кровли

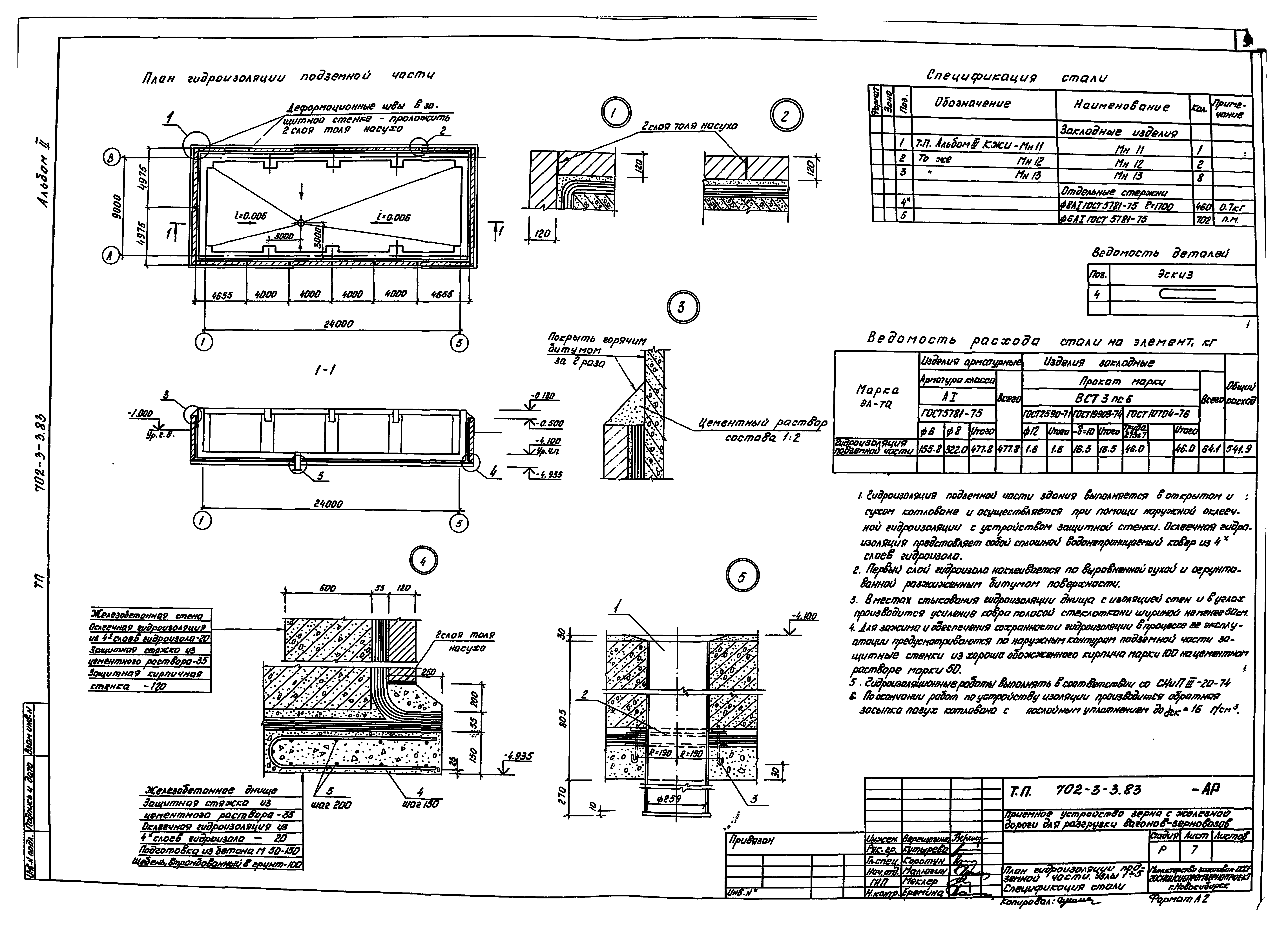

План гидроизоляции подземной части. Узлы 1-5. Спецификация стали
Комплект чертежей марки КЖ
Общие данные

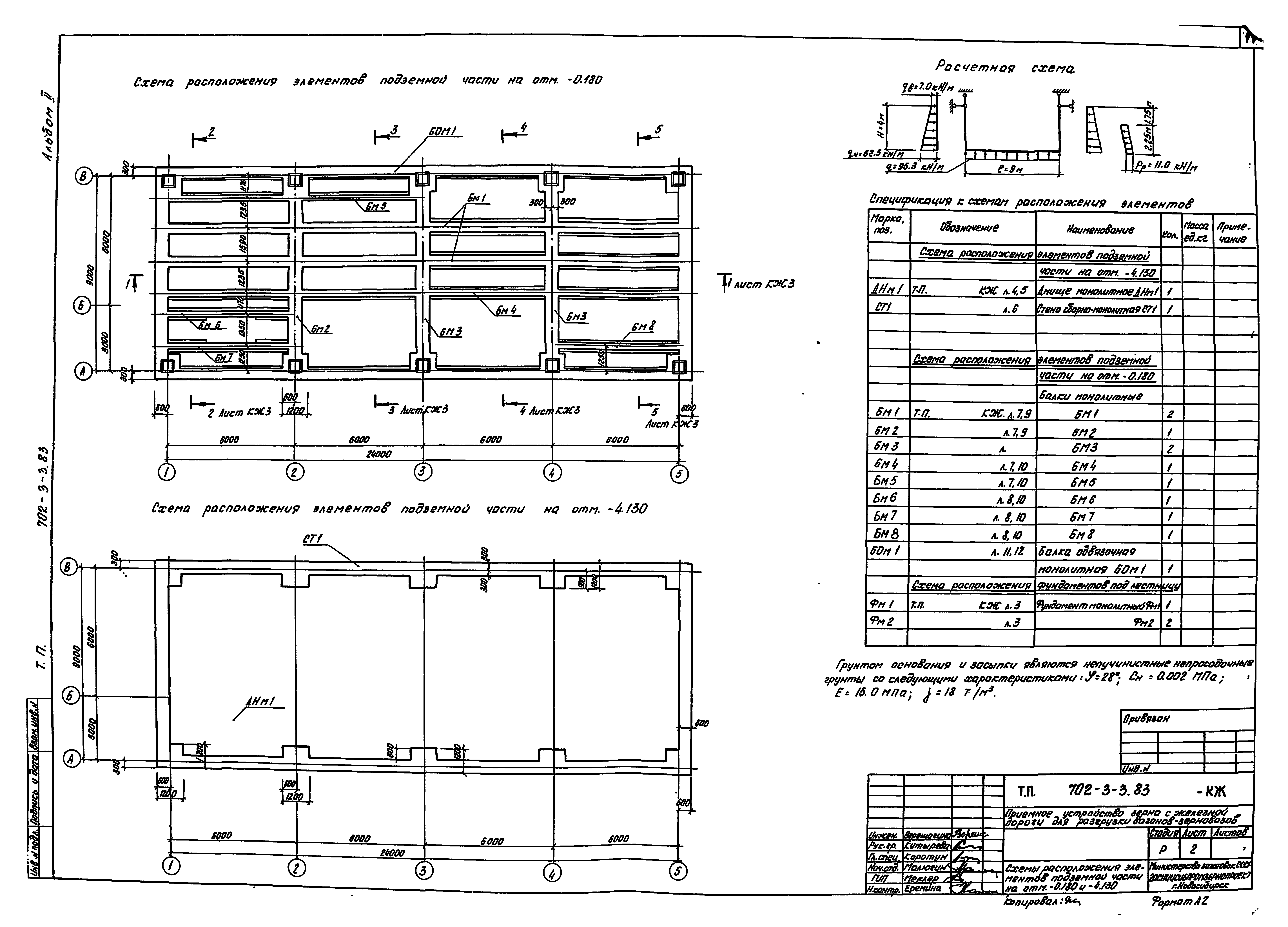

Схемы расположения элементов подземной части на отм. -0.180 и 4.100

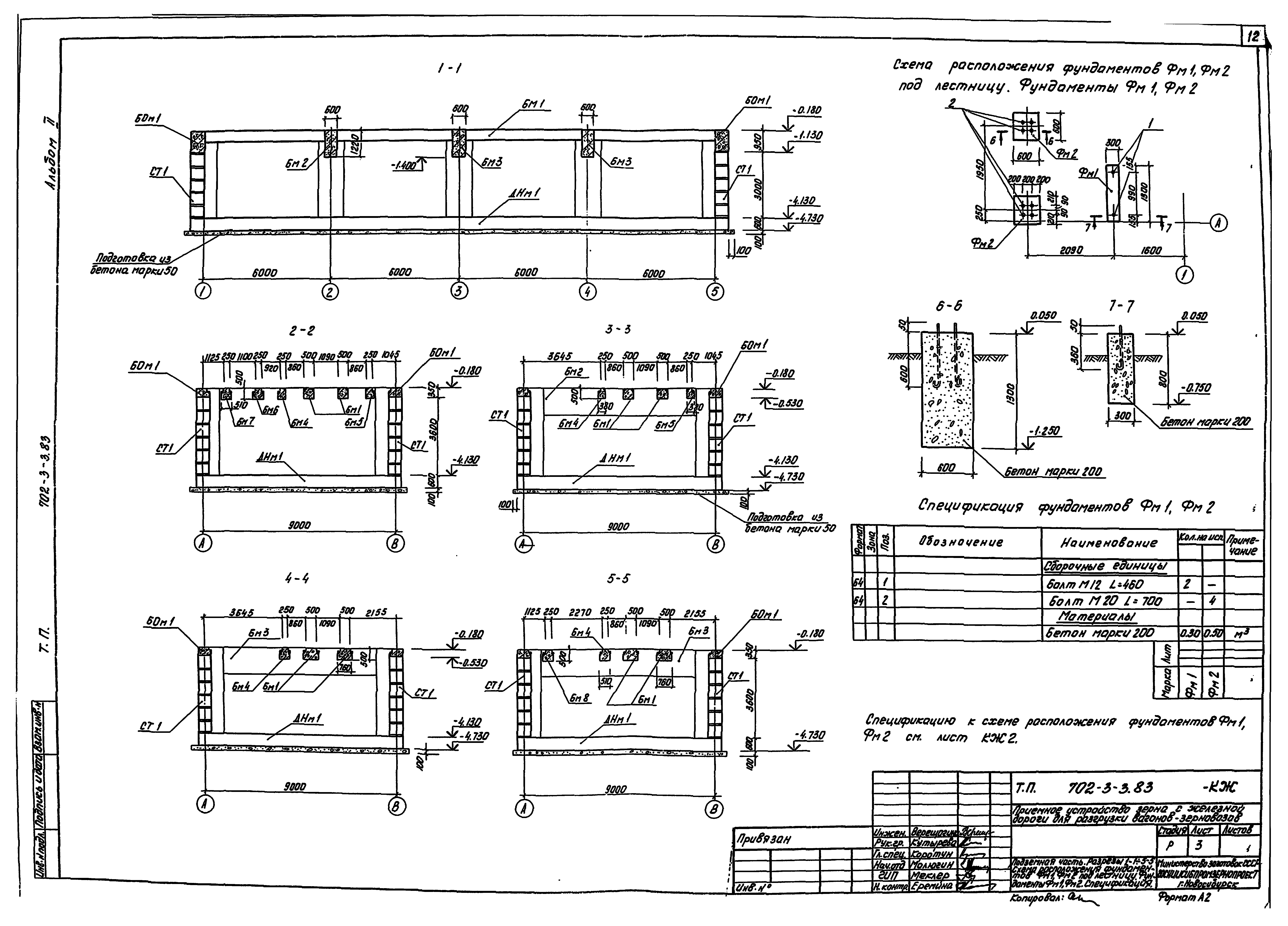

Подземная часть. Разрезы 1-1 - 5-5. Схемы расположения фундаментов под лестницу. Фундаменты ФМ1 и ФМ2. Спецификации

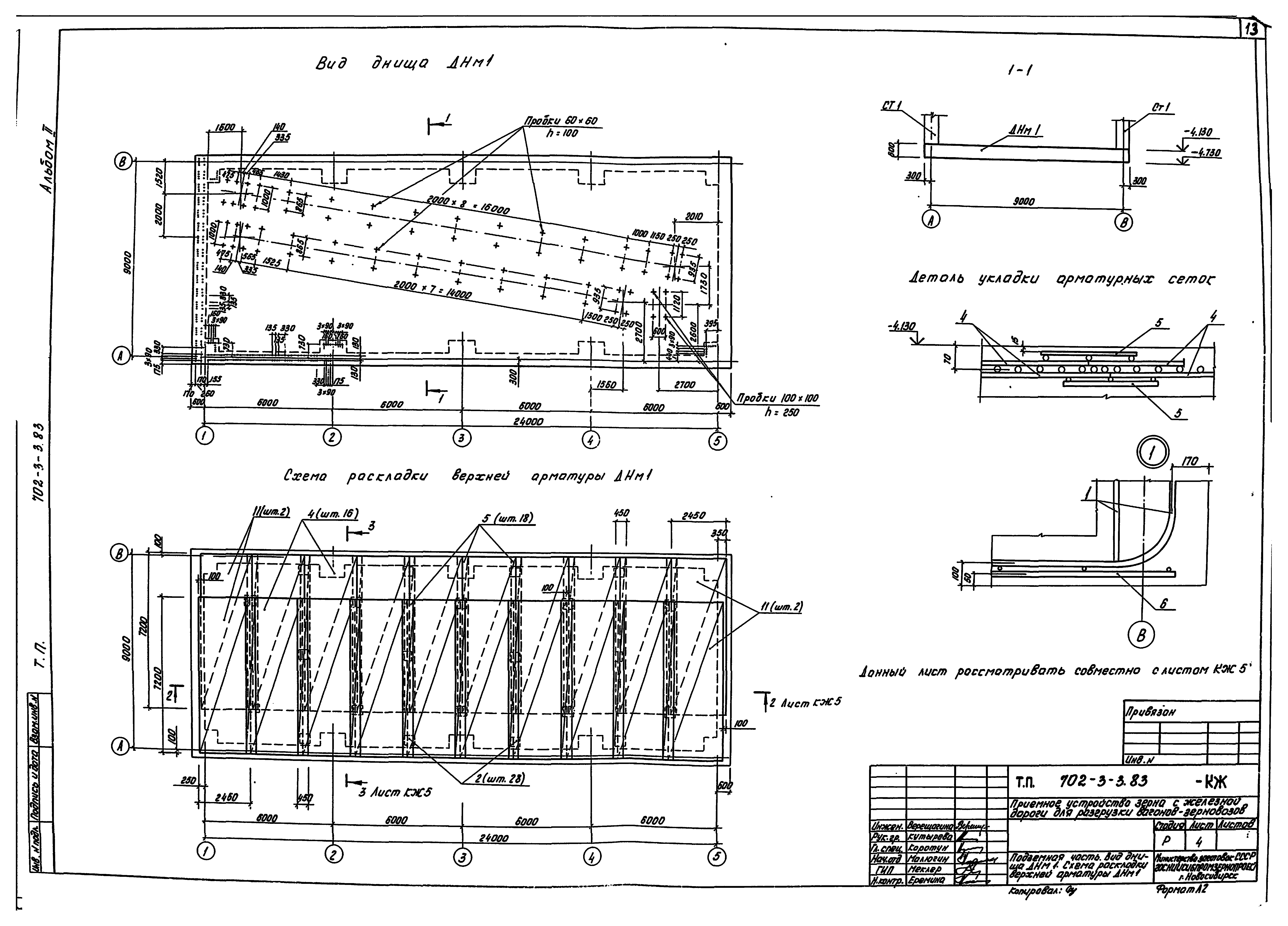

Подземная часть. Вид днища ДНМ1. Схема раскладки верхней арматуры ДНМ1

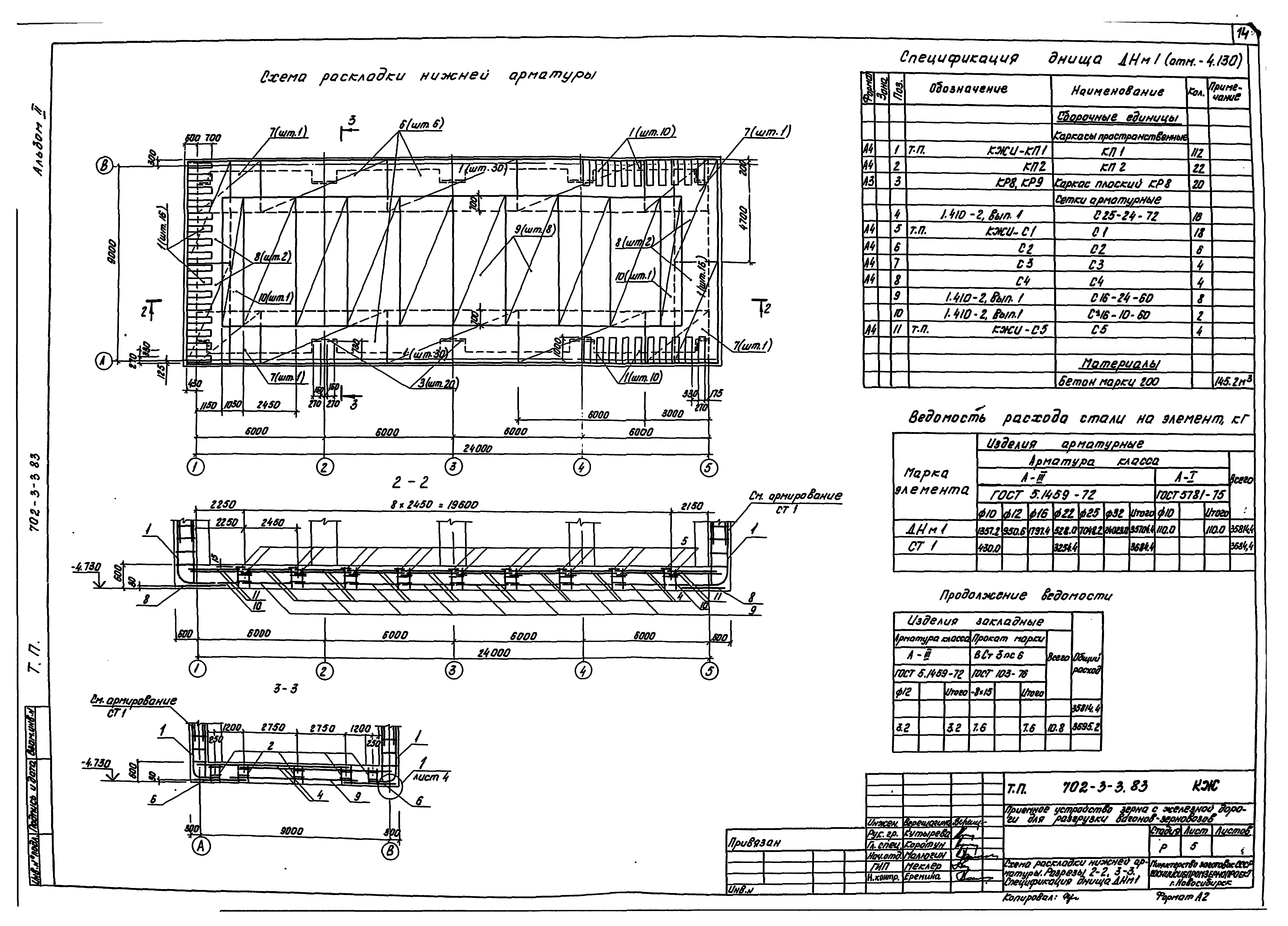

Схема раскладки нижней арматуры. Разрезы 2-2,3-3. Спецификация днища ДНМ1

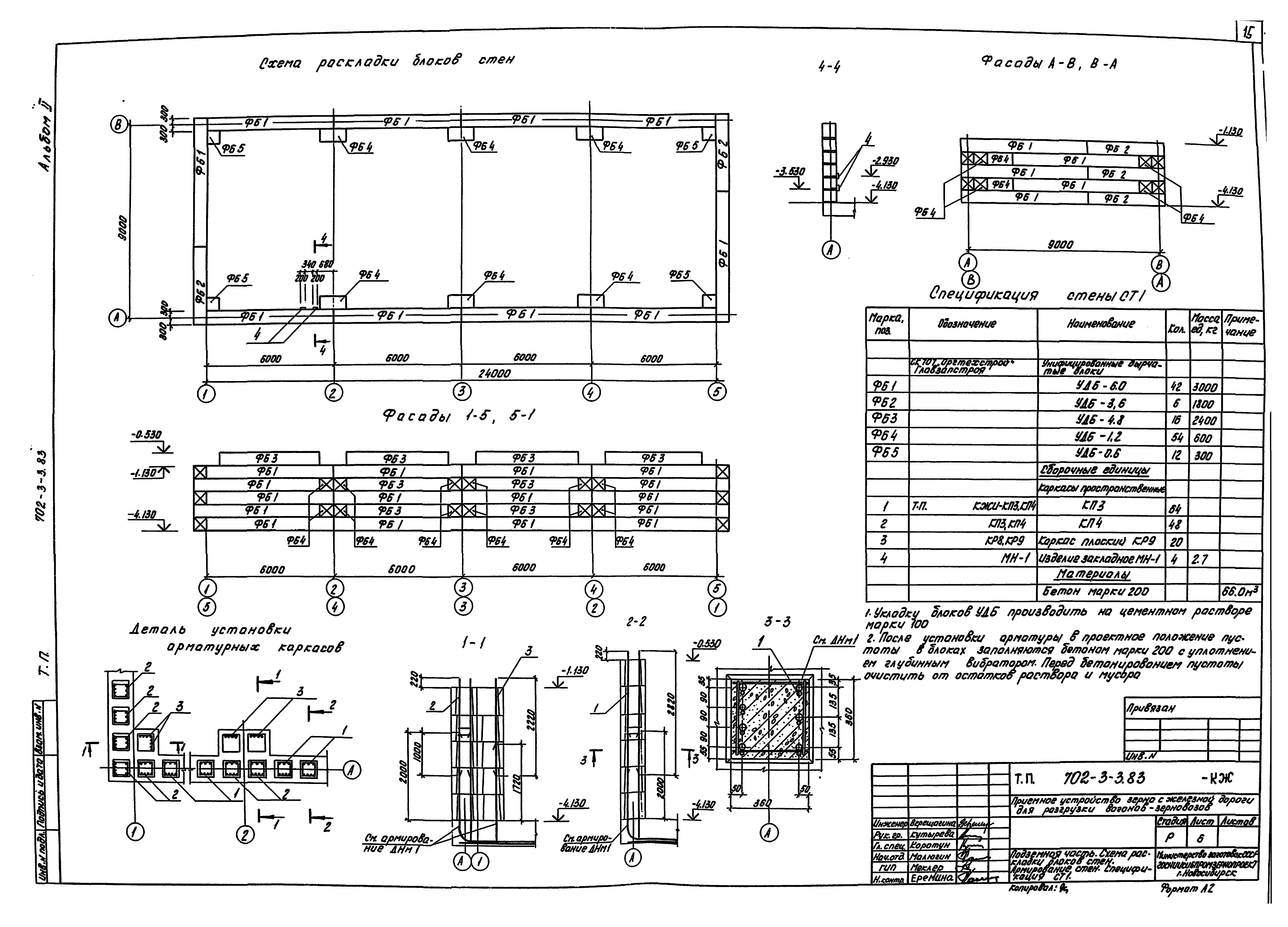

Подземная часть. Схема раскладки блоков стены. Армирование стены. Спецификация СТ1

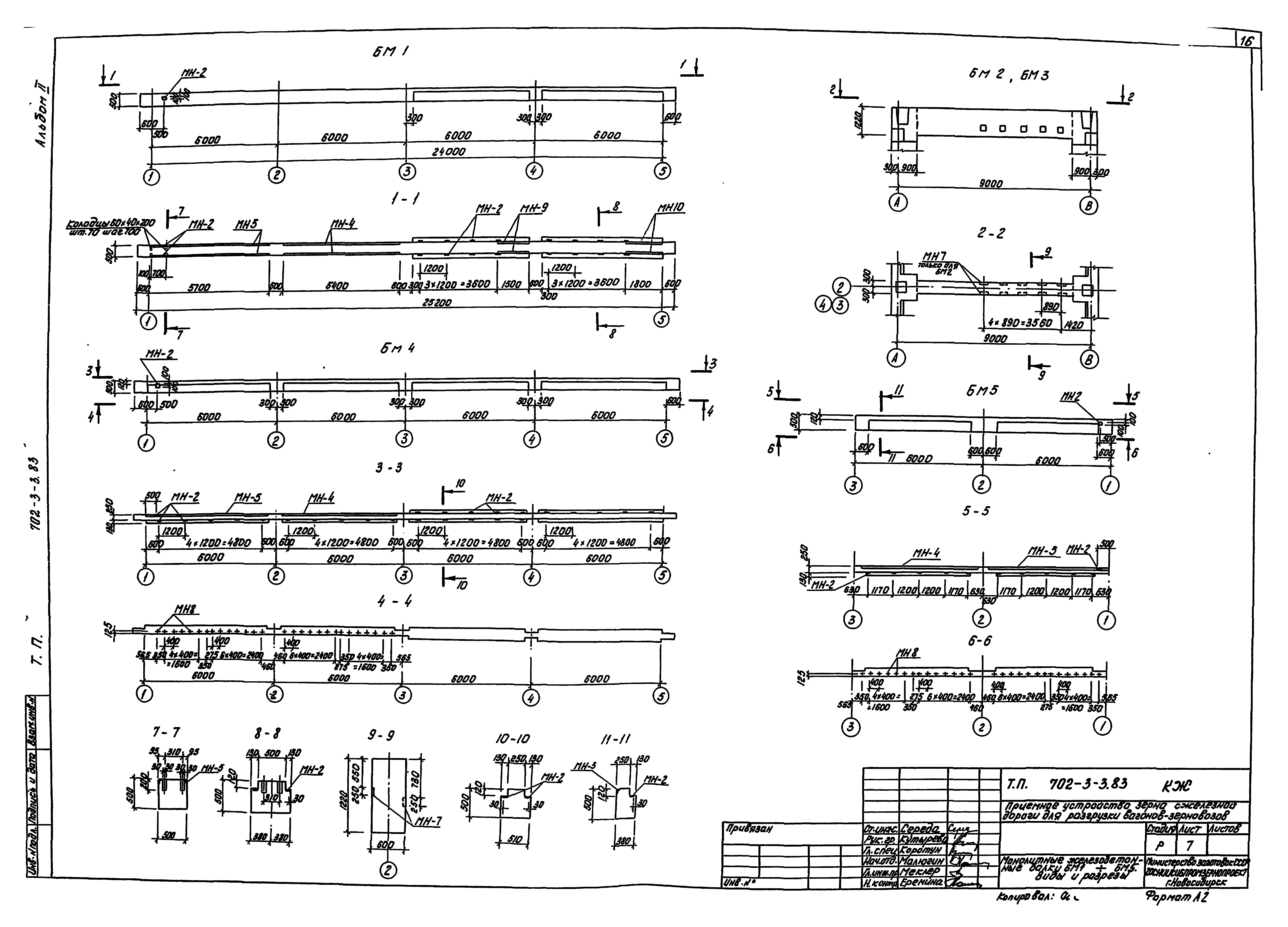

Монолитные железобетонные балки БМ1-БМ5. Виды и разрезы

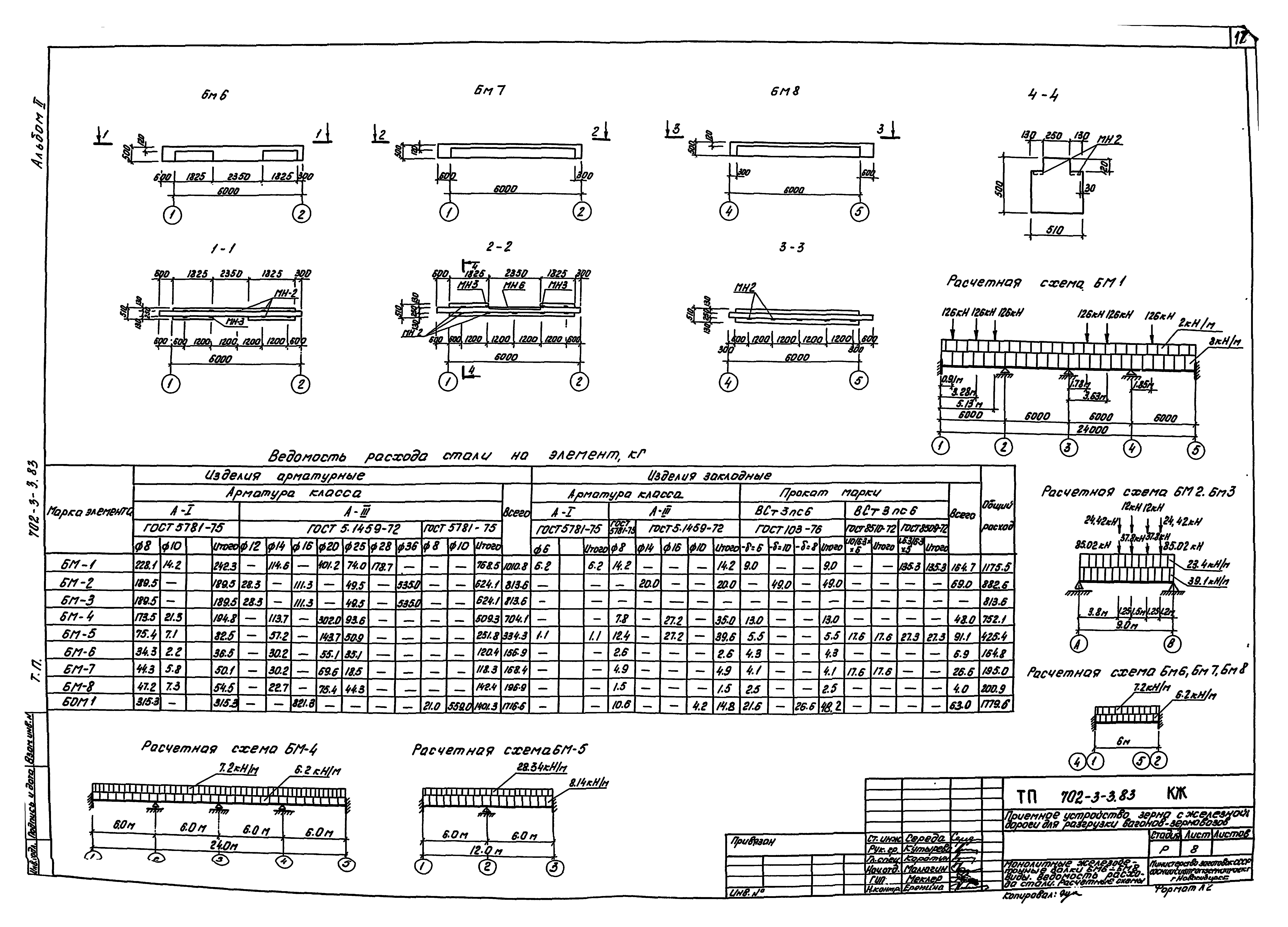

Монолитные железобетонные балки БМ6-БМ8. Виды. Ведомость расхода стали. Расчетные схемы БМ1-БМ8

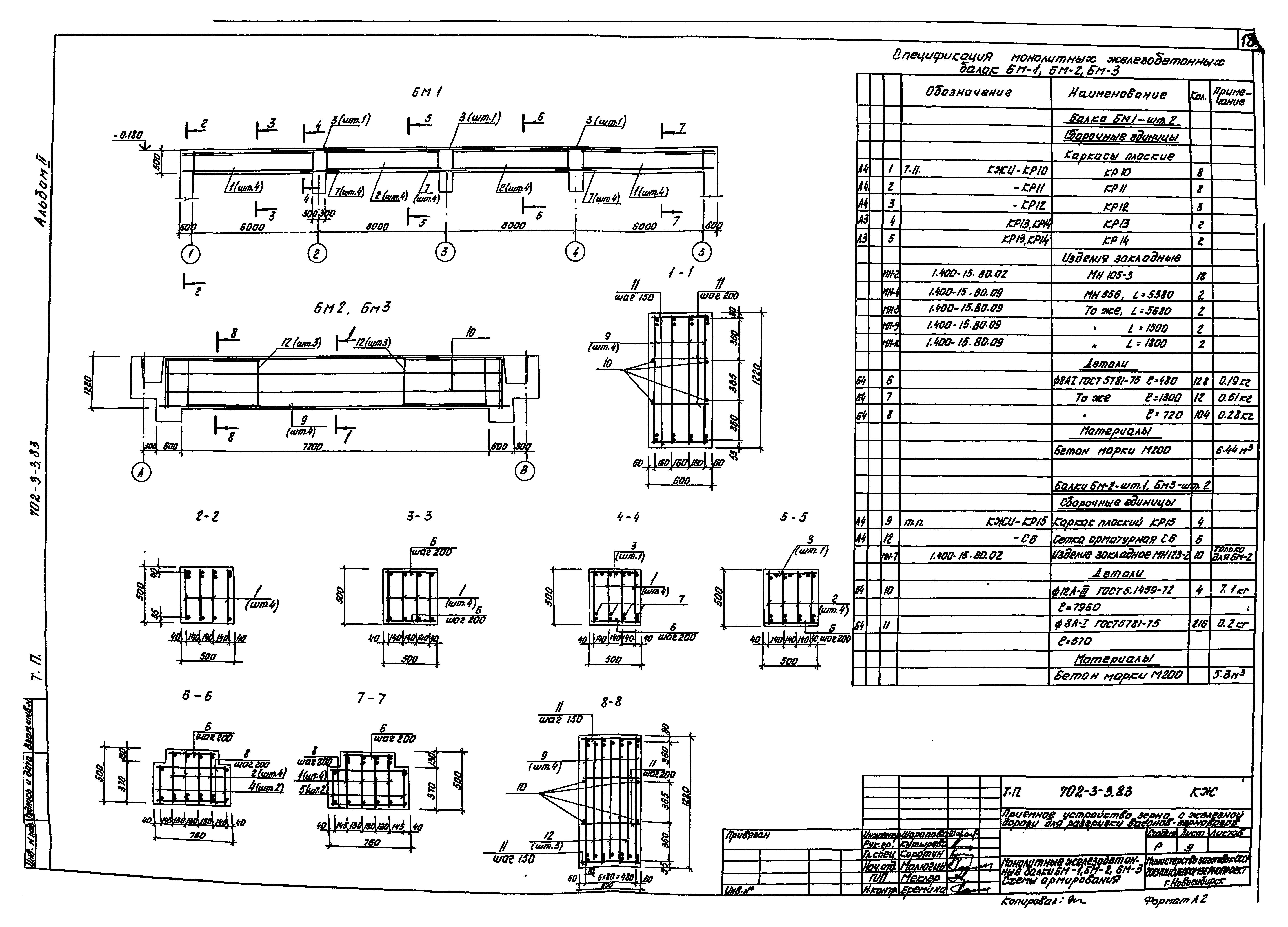

Монолитные железобетонные балки БМ1,БМ2,БМ3. Схемы армирования

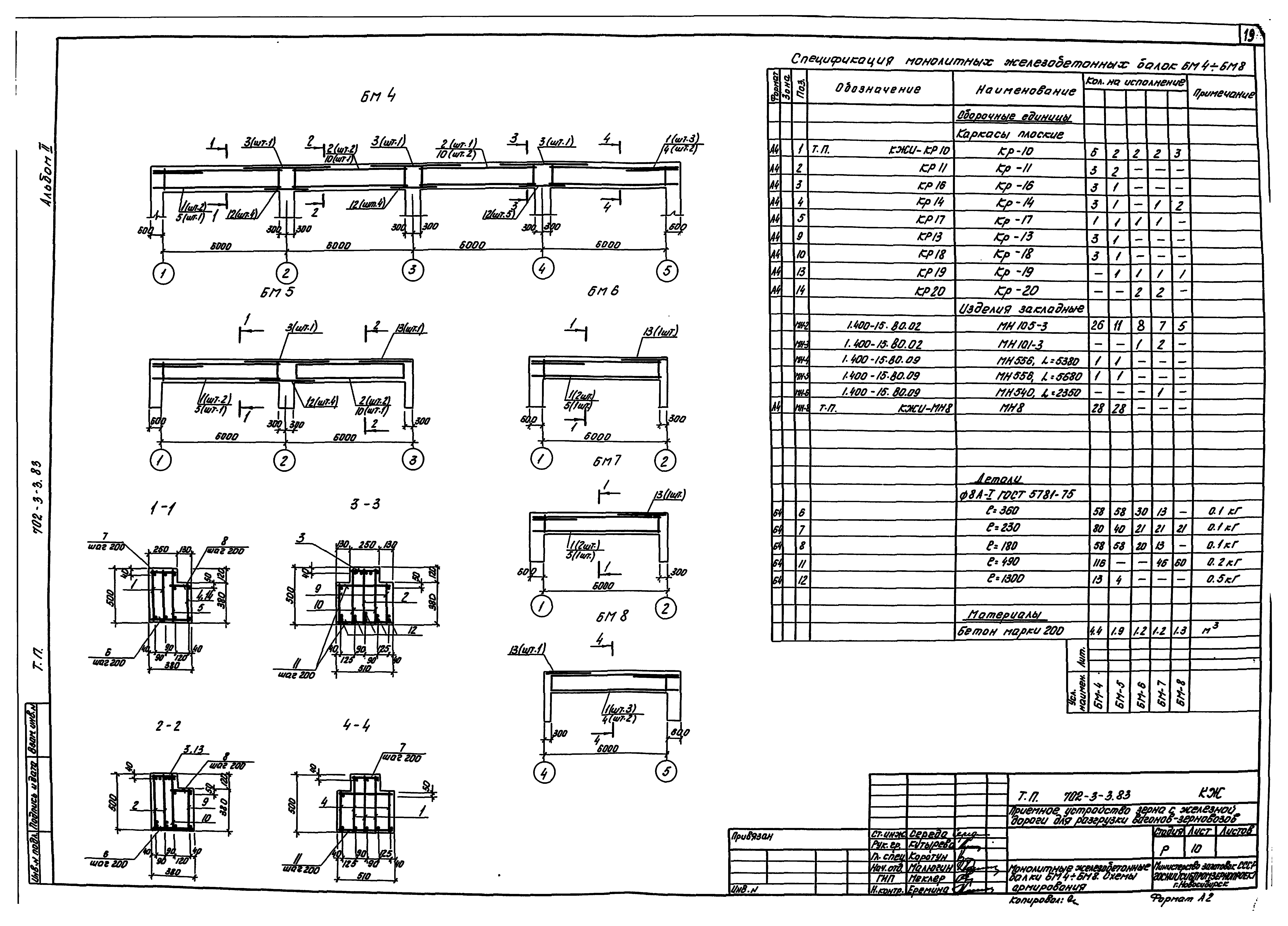

Монолитные железобетонные балки БМ4-БМ8. Схемы армирования

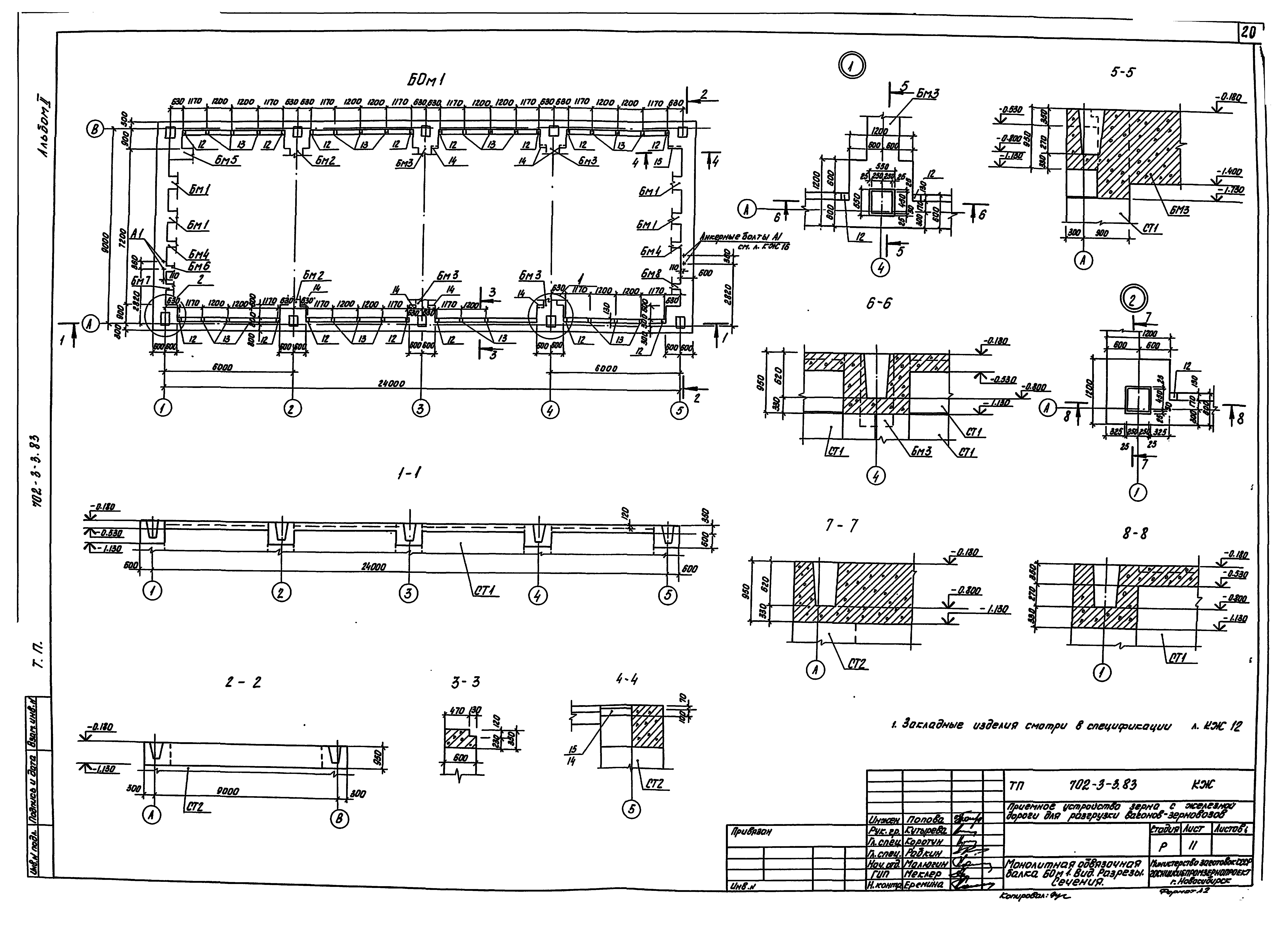

Монолитная обвязочная балка БОМ1. Вид. Разрезы. Сечения

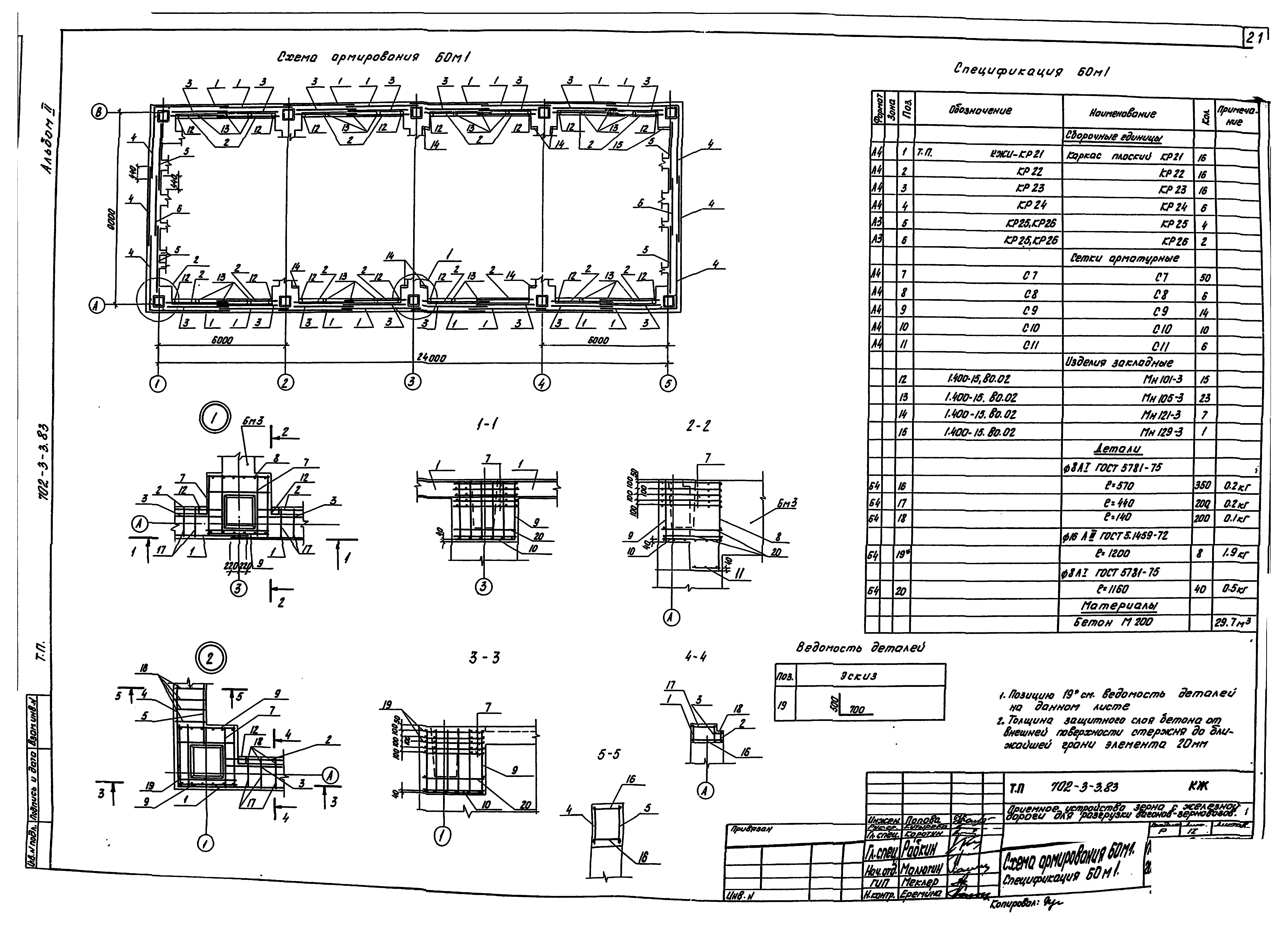

Схема армирования БОТ1. Спецификация БОМ1

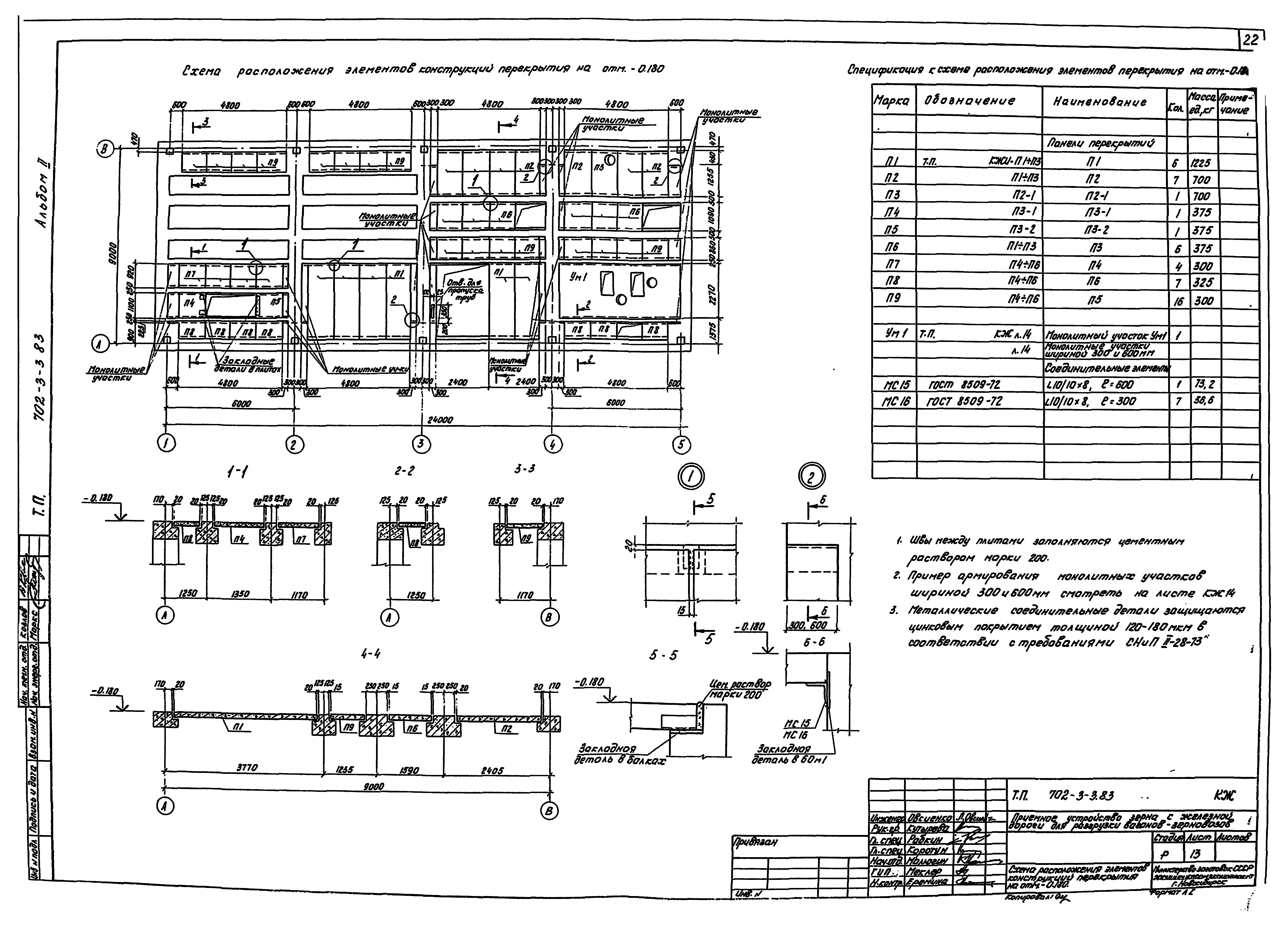

Схема расположения элементов конструкций перекрытия на отм. -0.180. Спецификация

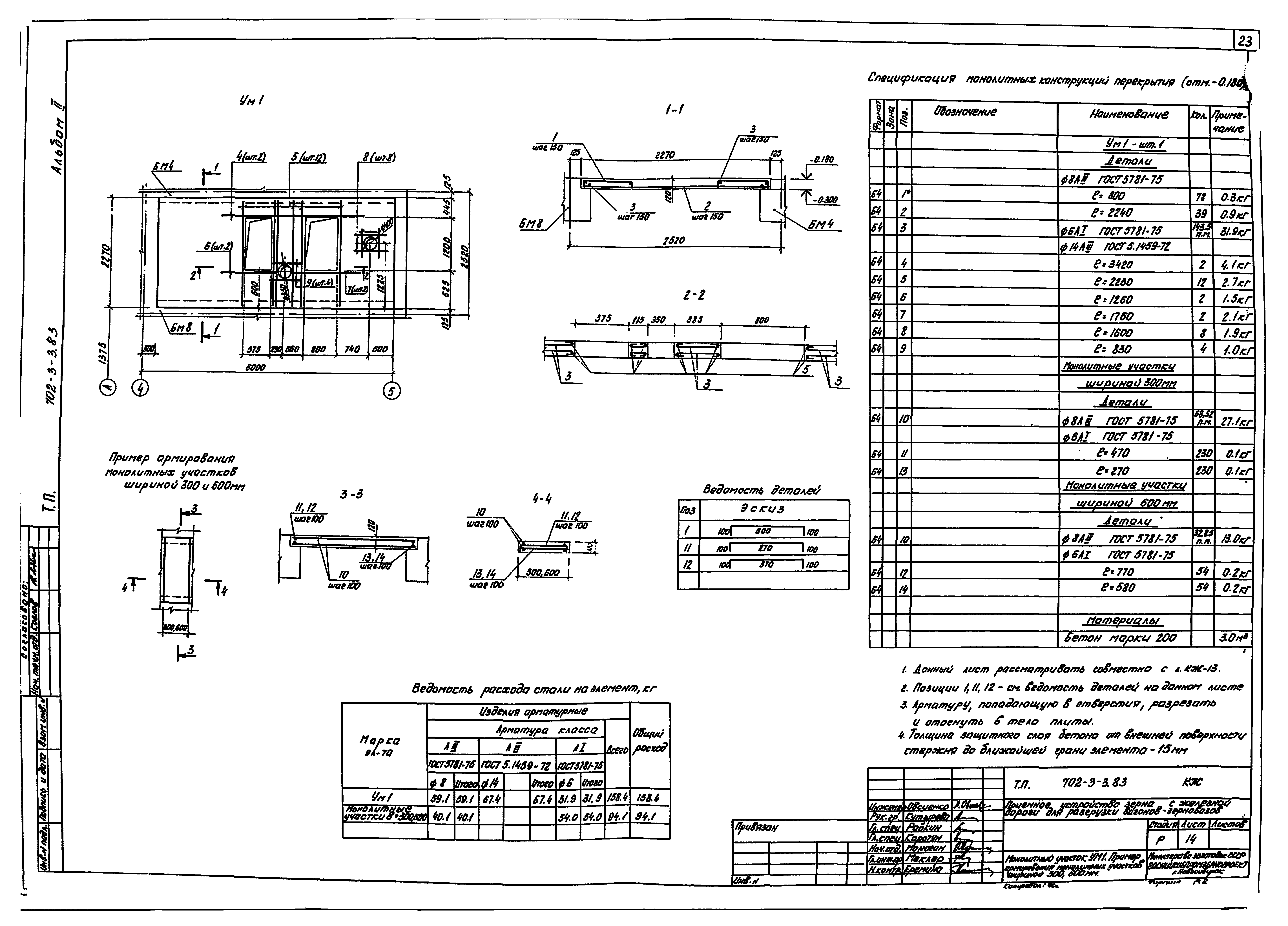

Монолитный участок УМ1. Пример армирования монолитных участков шириной 300,600

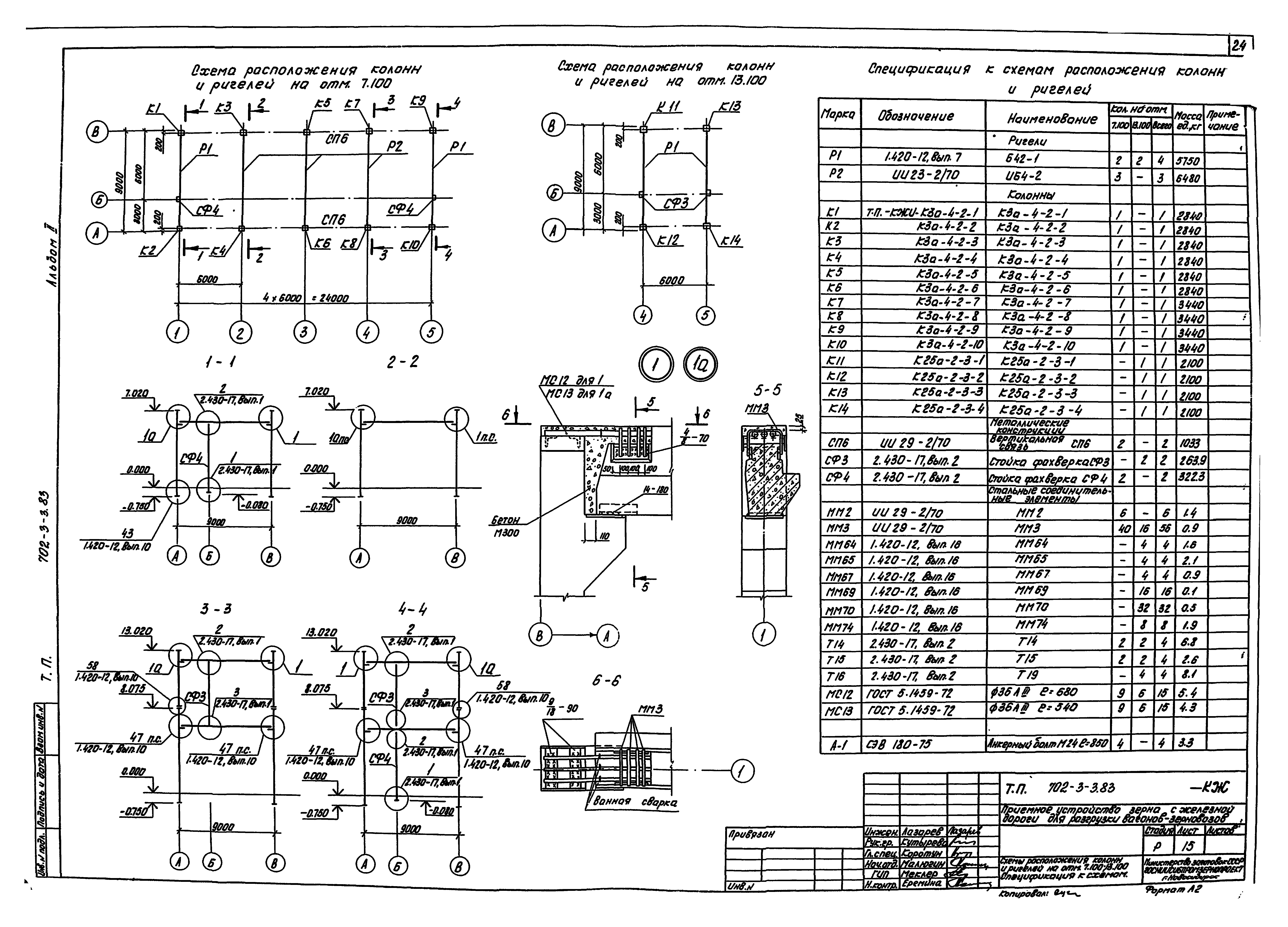

Схемы расположения колонн и ригелей на отм. 7.100,13.100. Спецификация к схемам

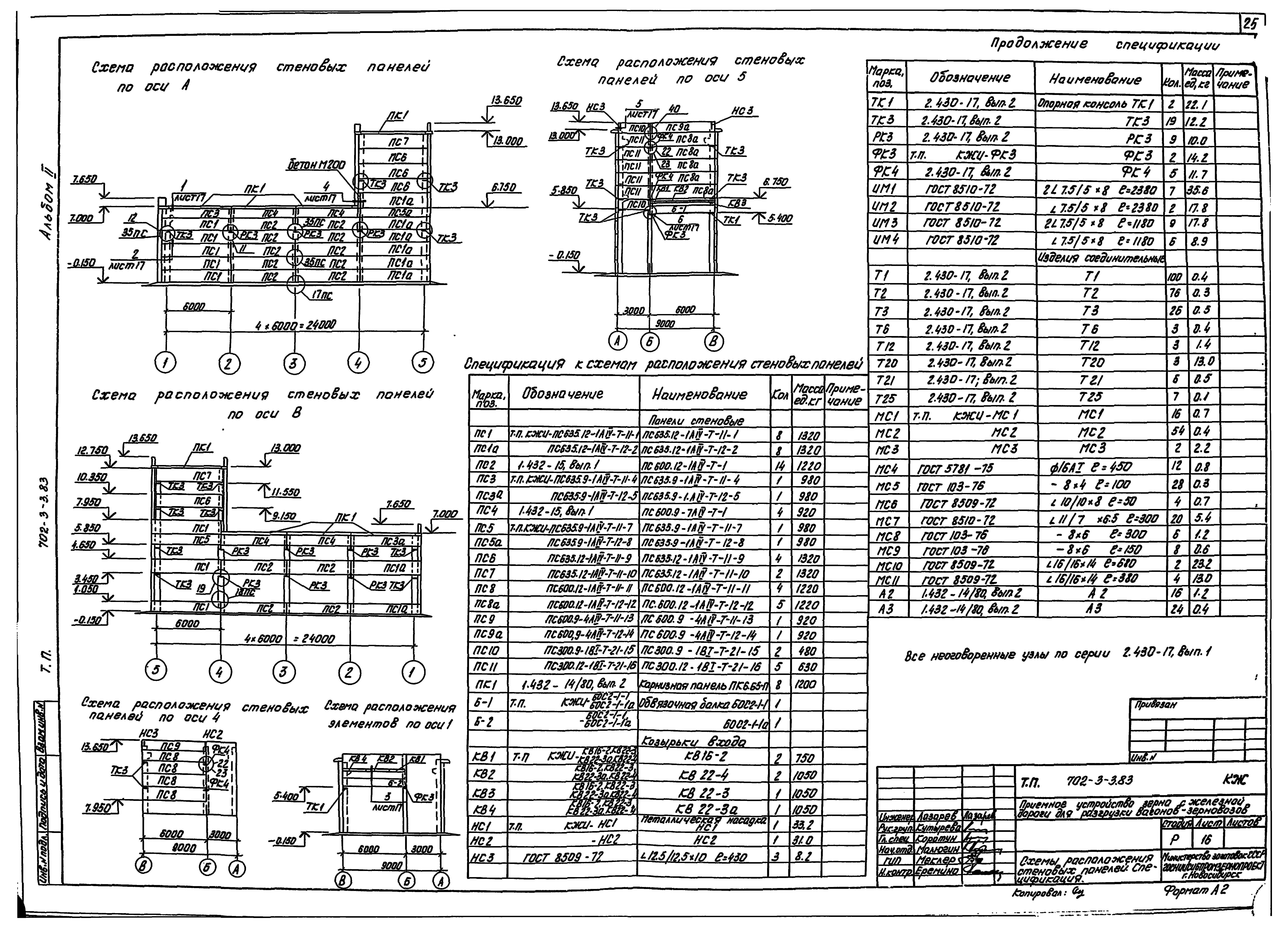

Схемы расположения стеновых панелей. Спецификация

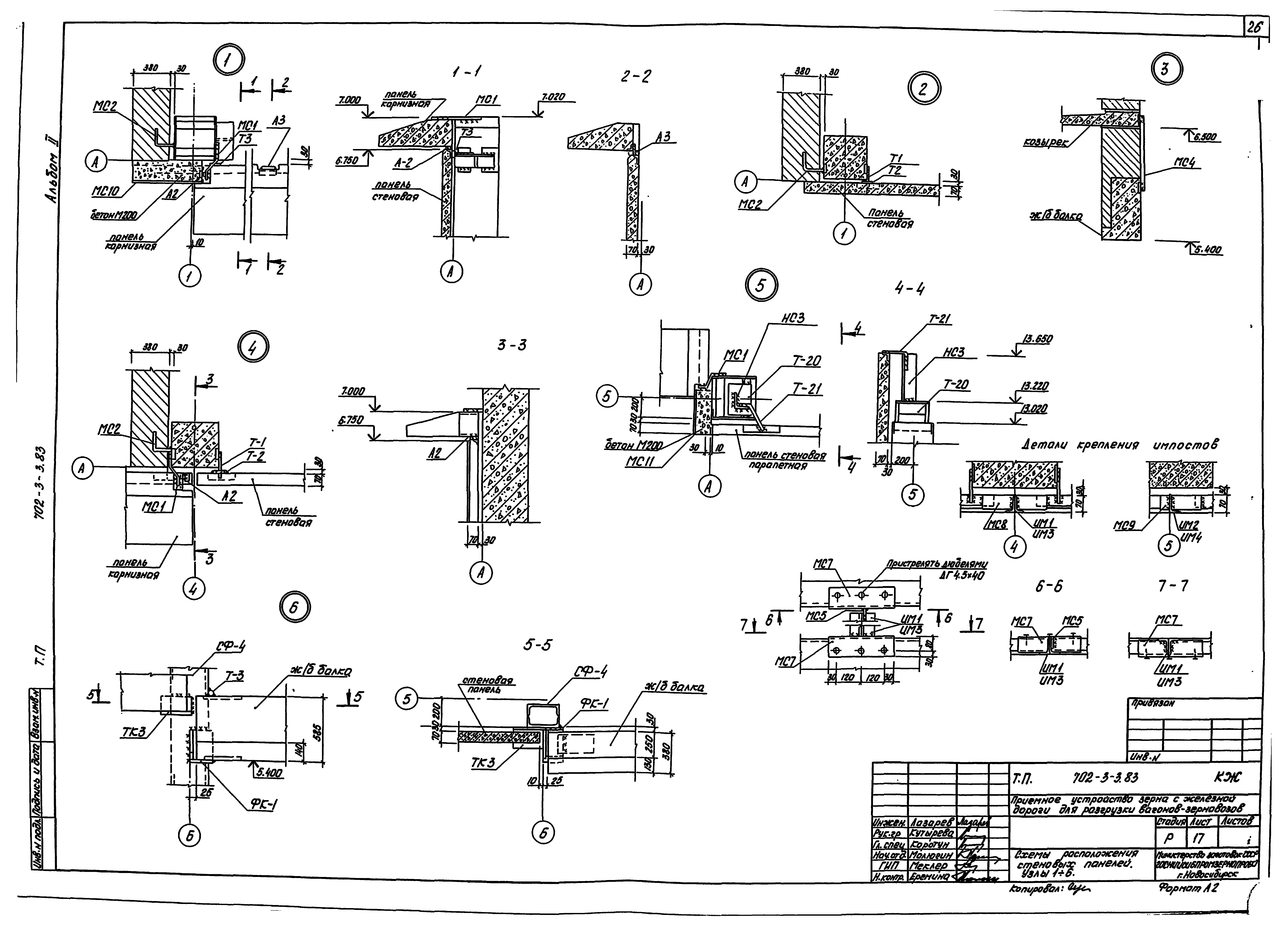

Схемы расположения стеновых панелей. Узлы 1-6

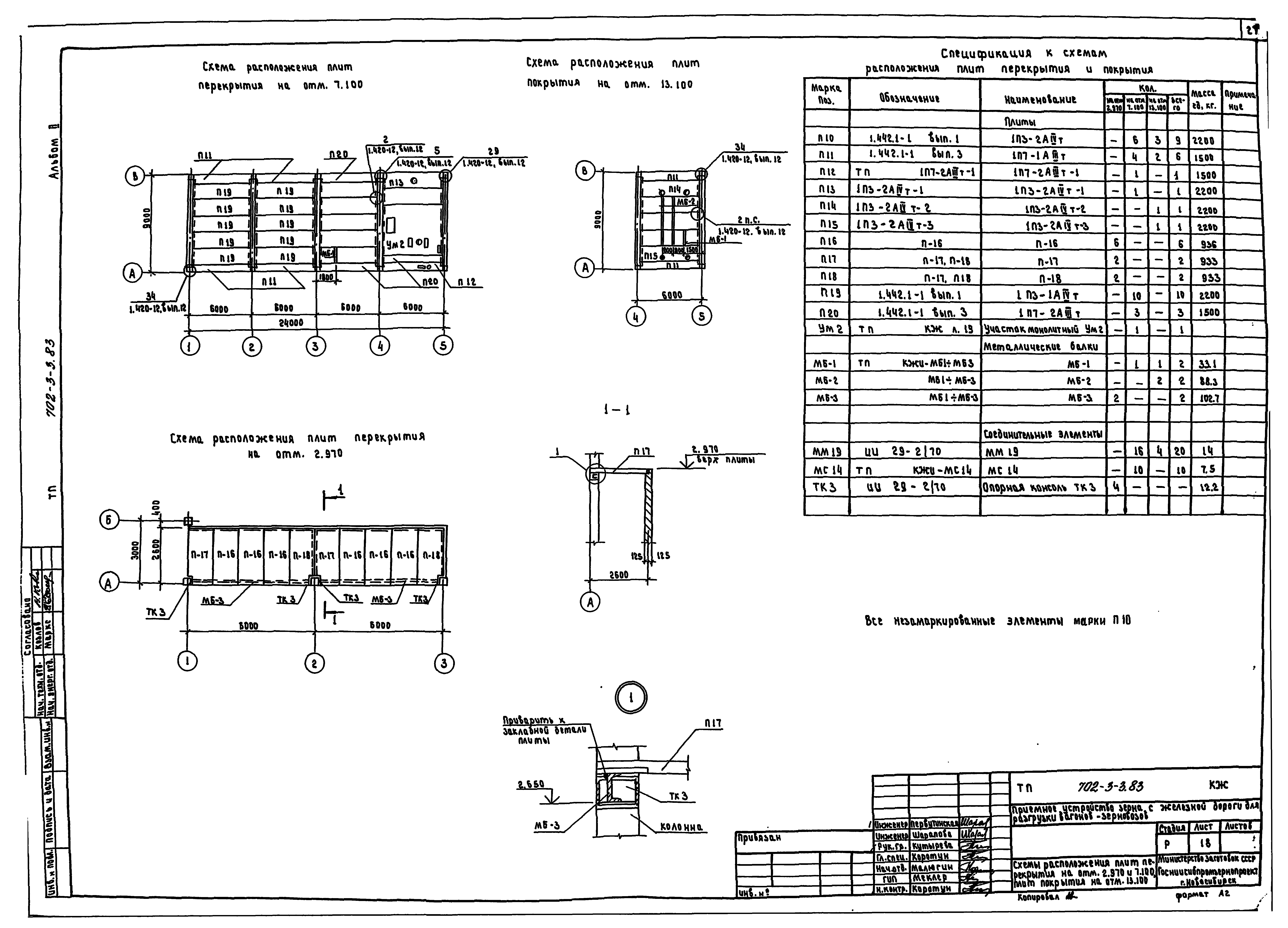

Схемы расположения плит перекрытия на отм. 2.970 и 7.100 и плит покрытия на отм. 13.100

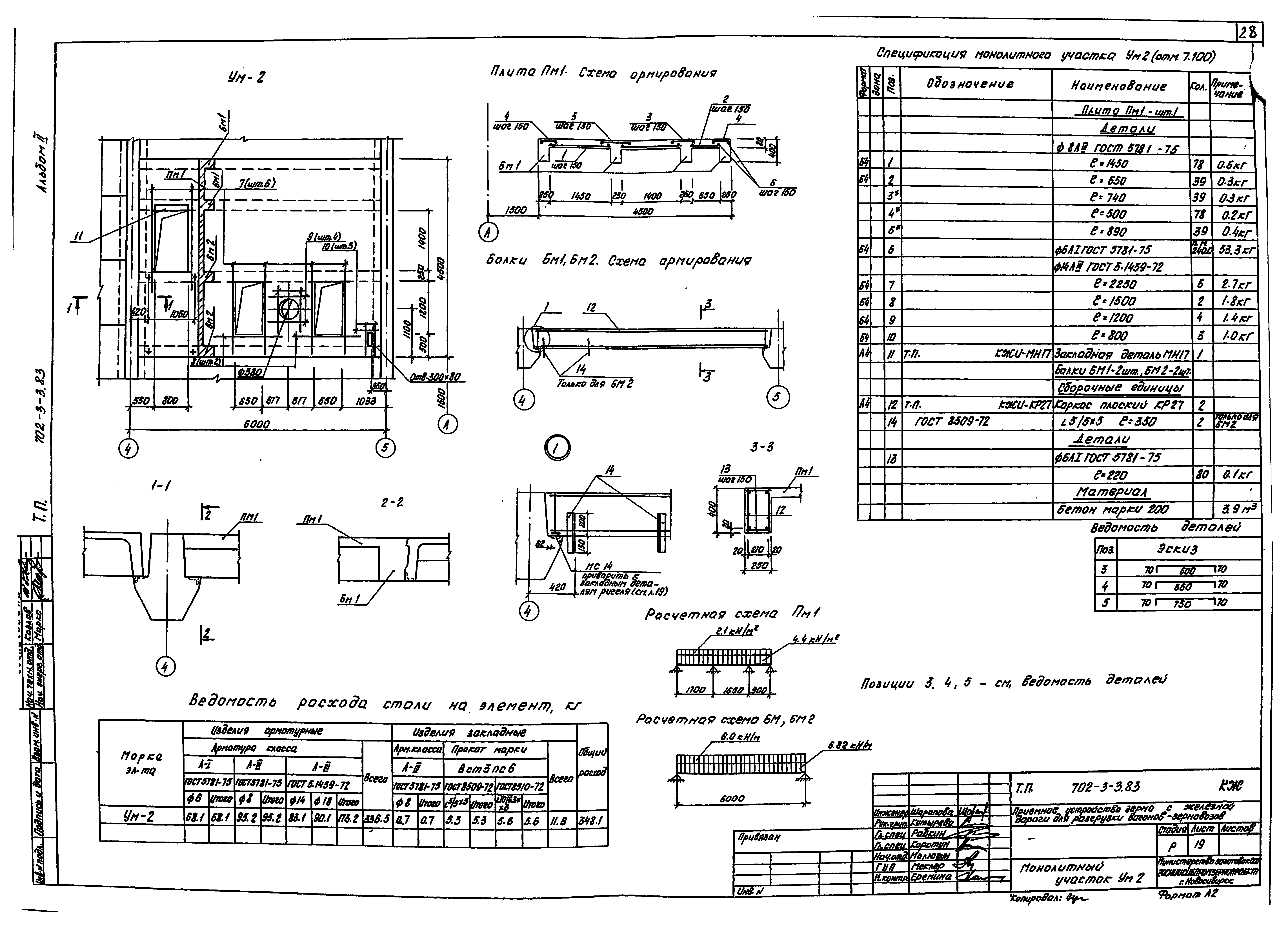

Монолитный участок УМ2
Комплект чертежей марки КМ

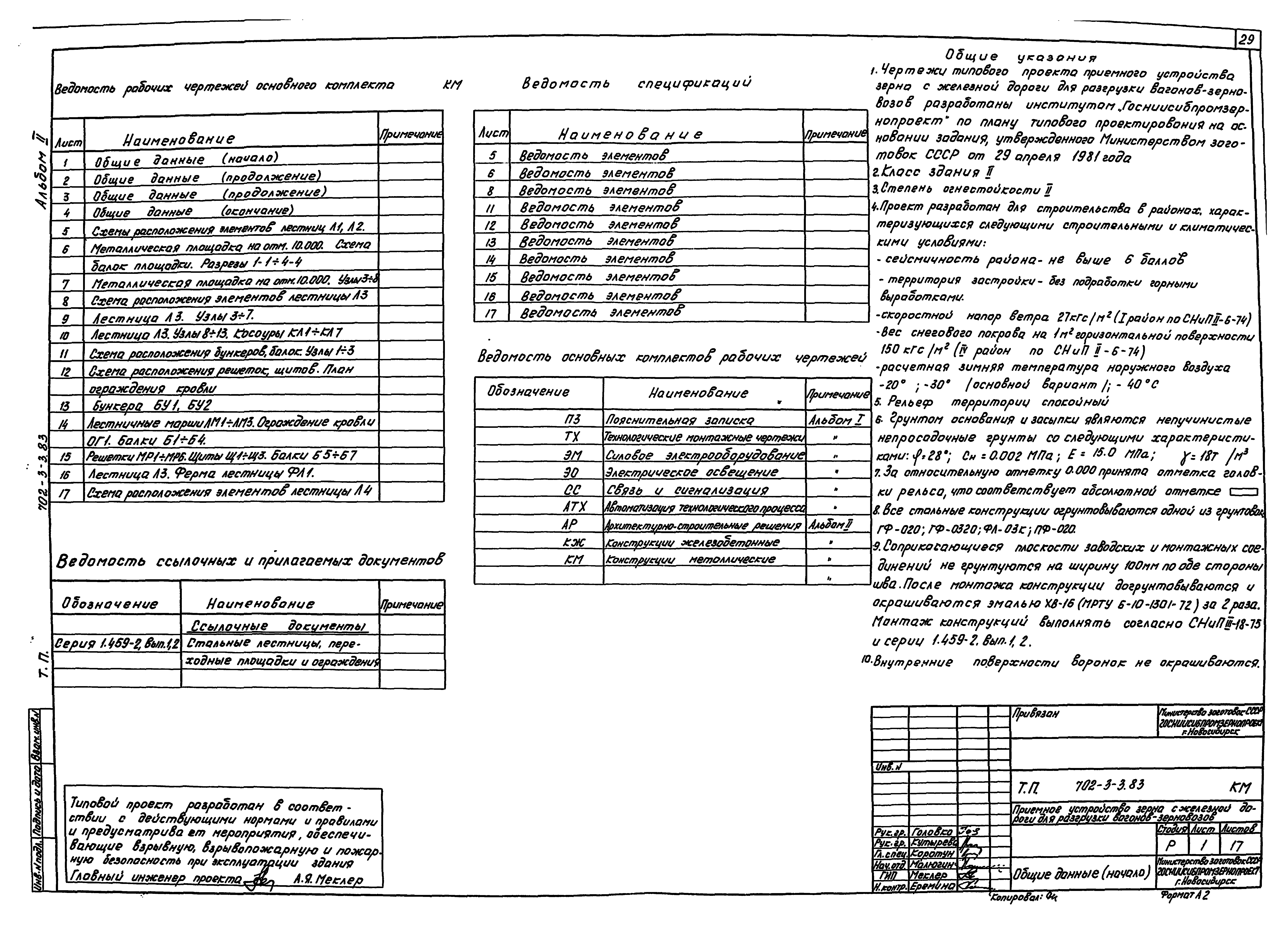

Общие данные (начало)

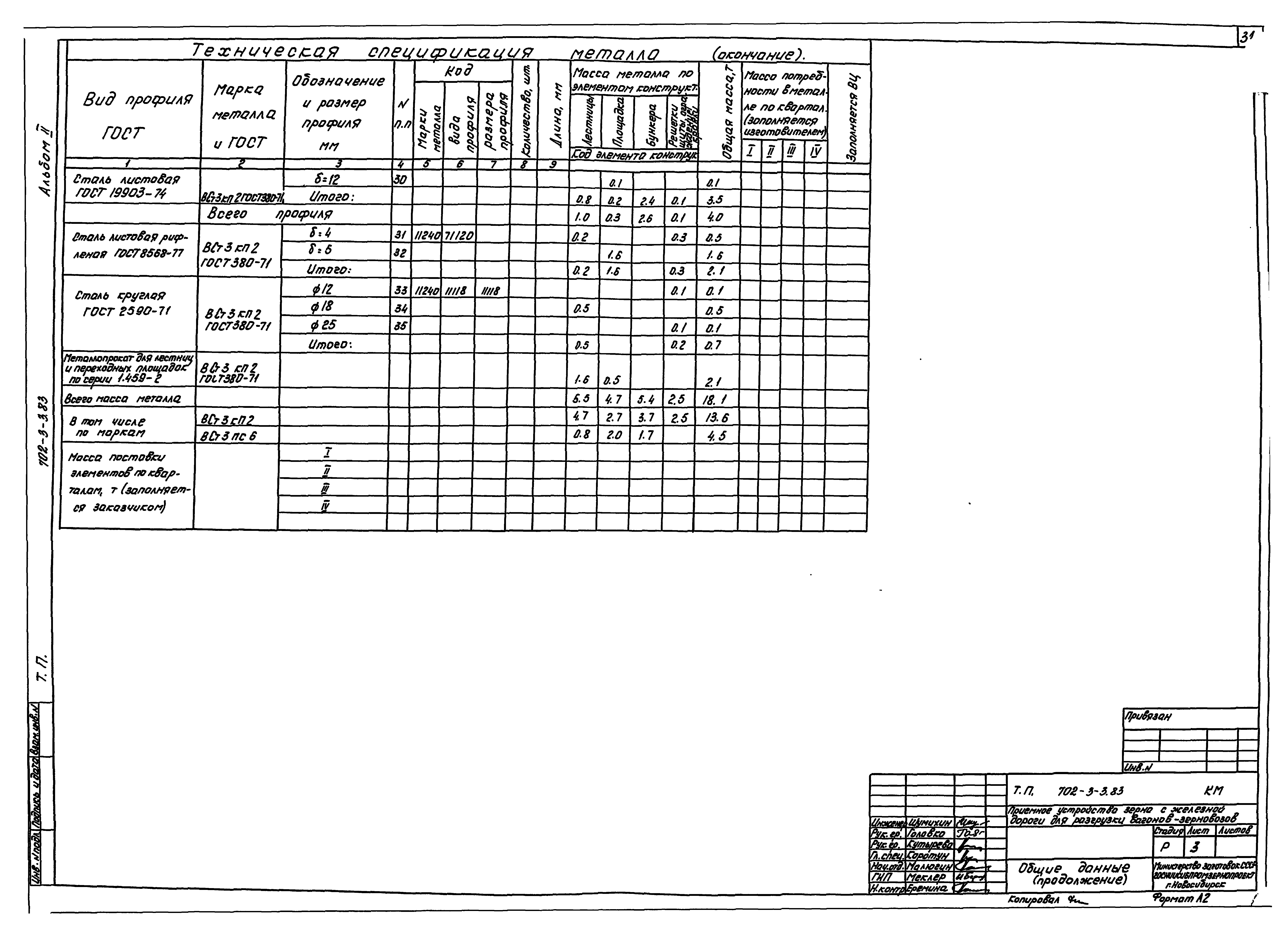

Общие данные (продолжение)

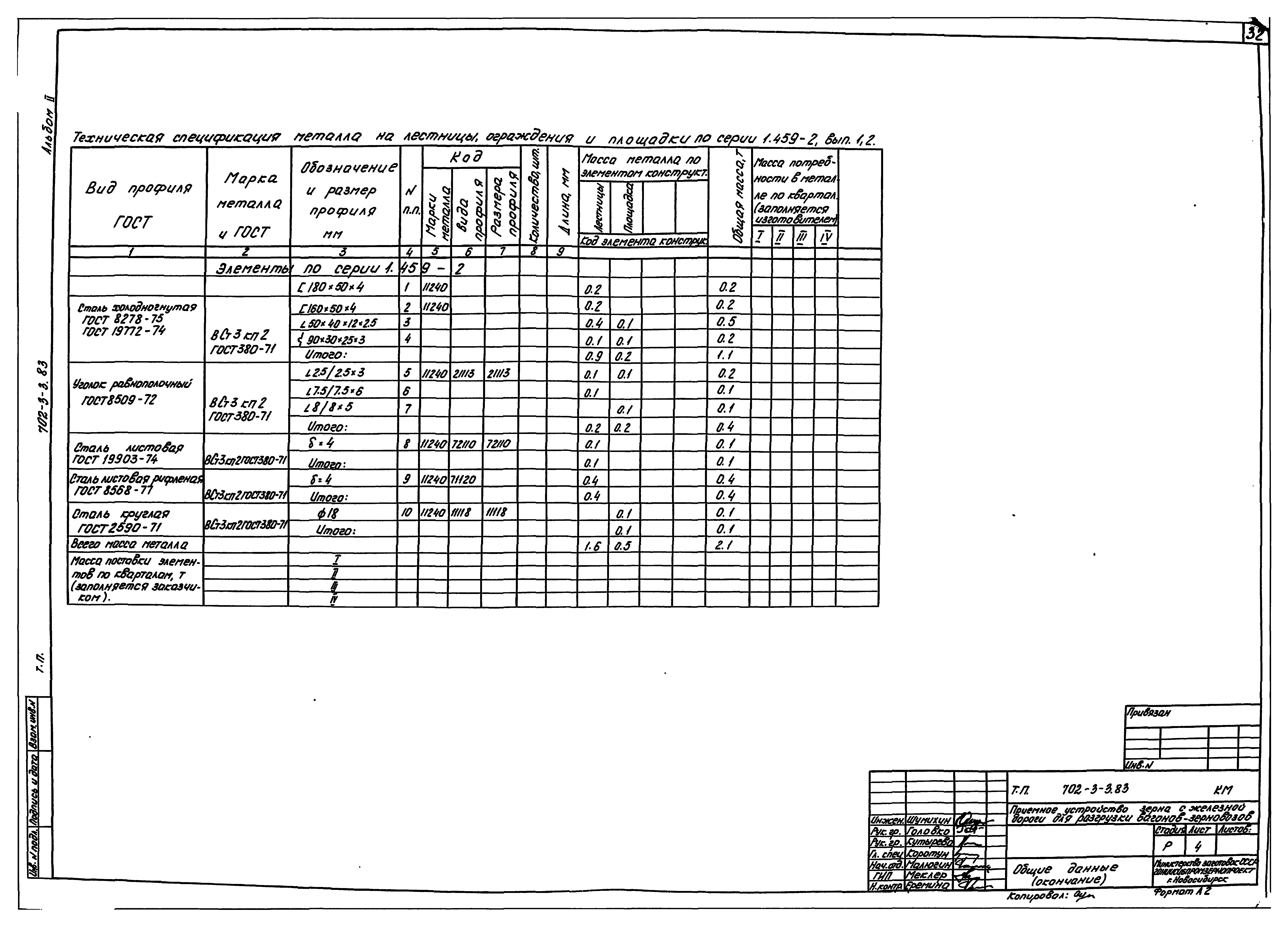

Общие данные (окончание)

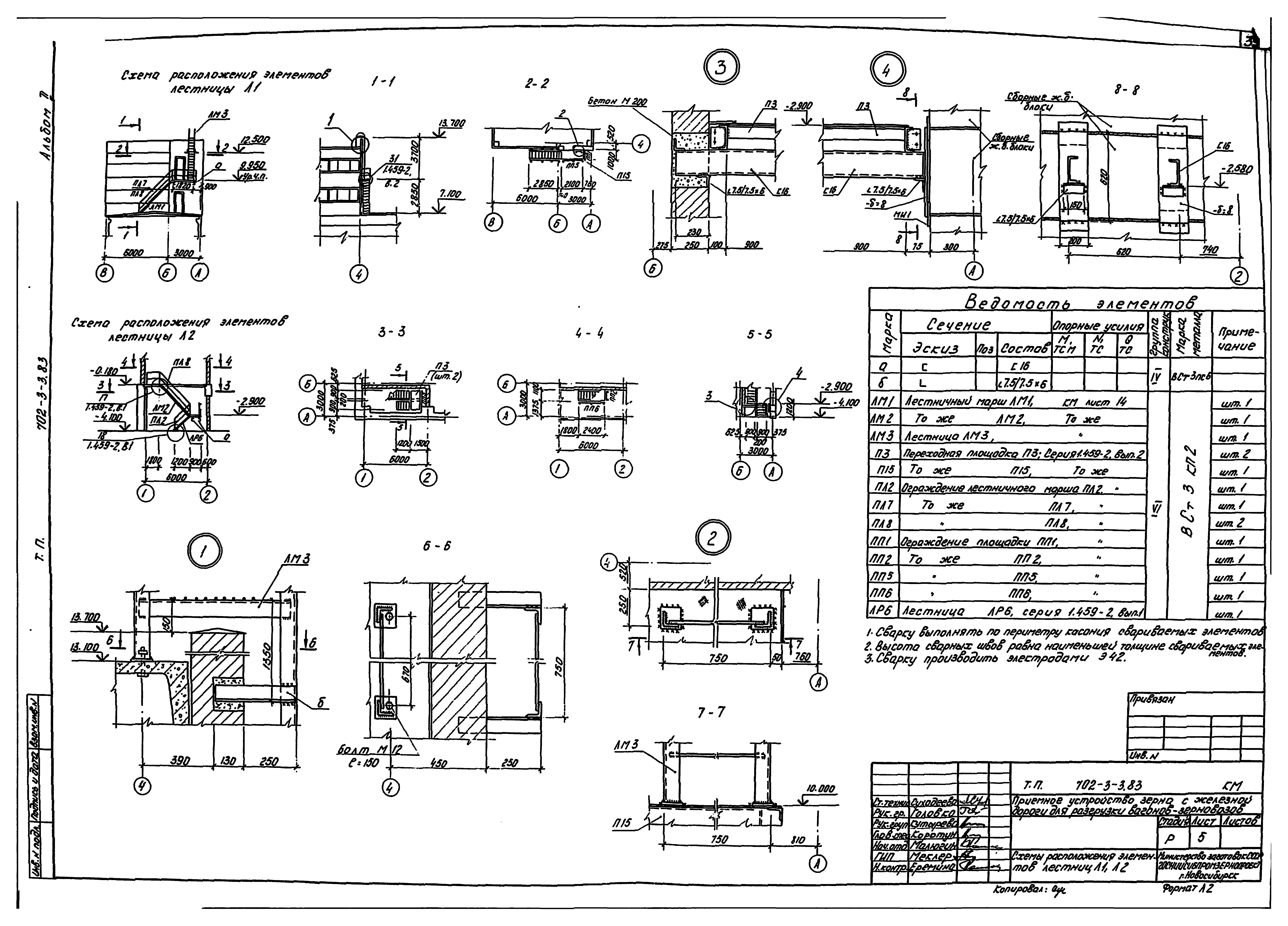

Схемы расположения элементов лестниц Л1,Л2

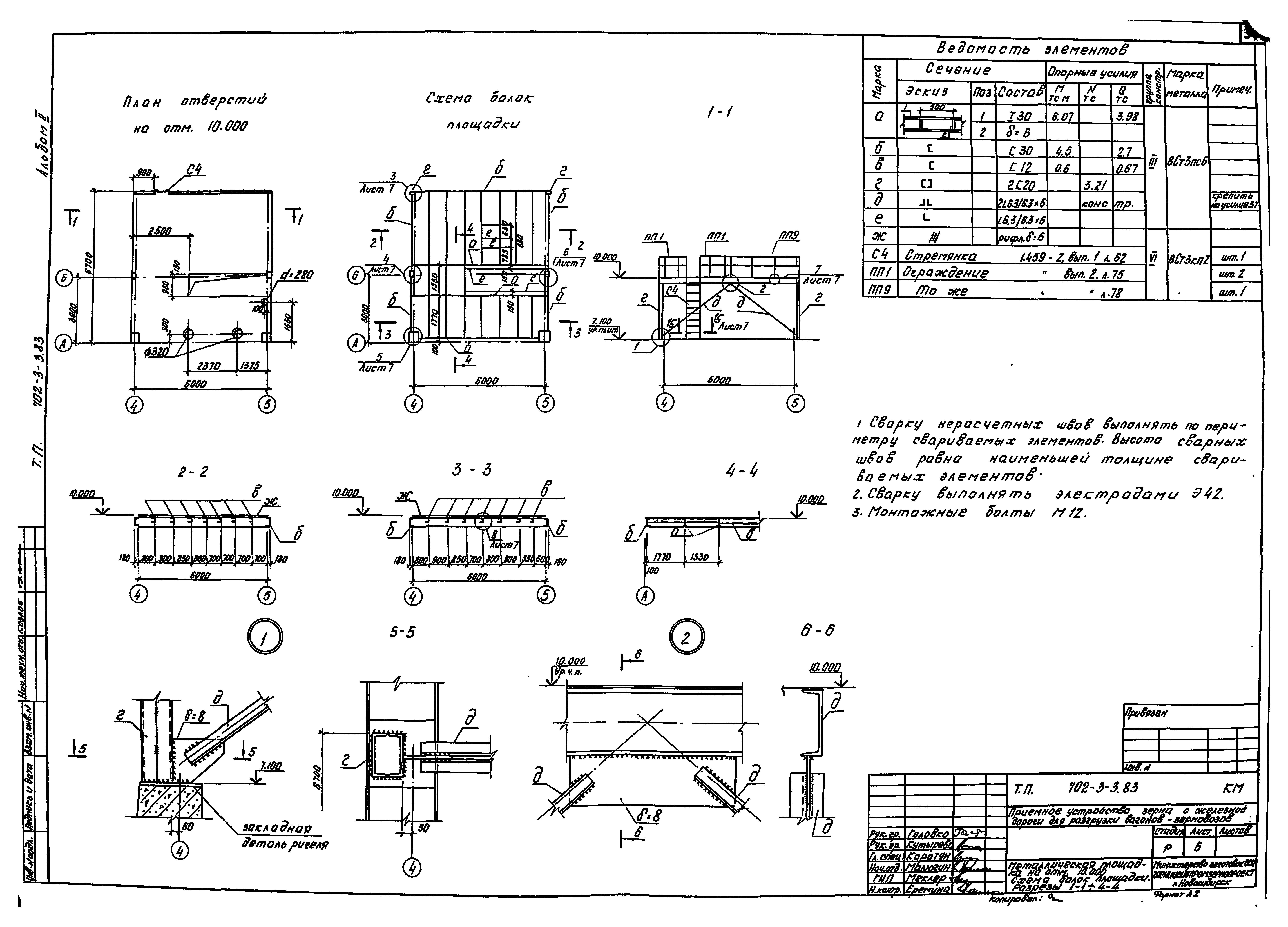

Металлическая площадка на отм. 10.000. Схема балок площадки. Разрезы 1-1 - 4-4

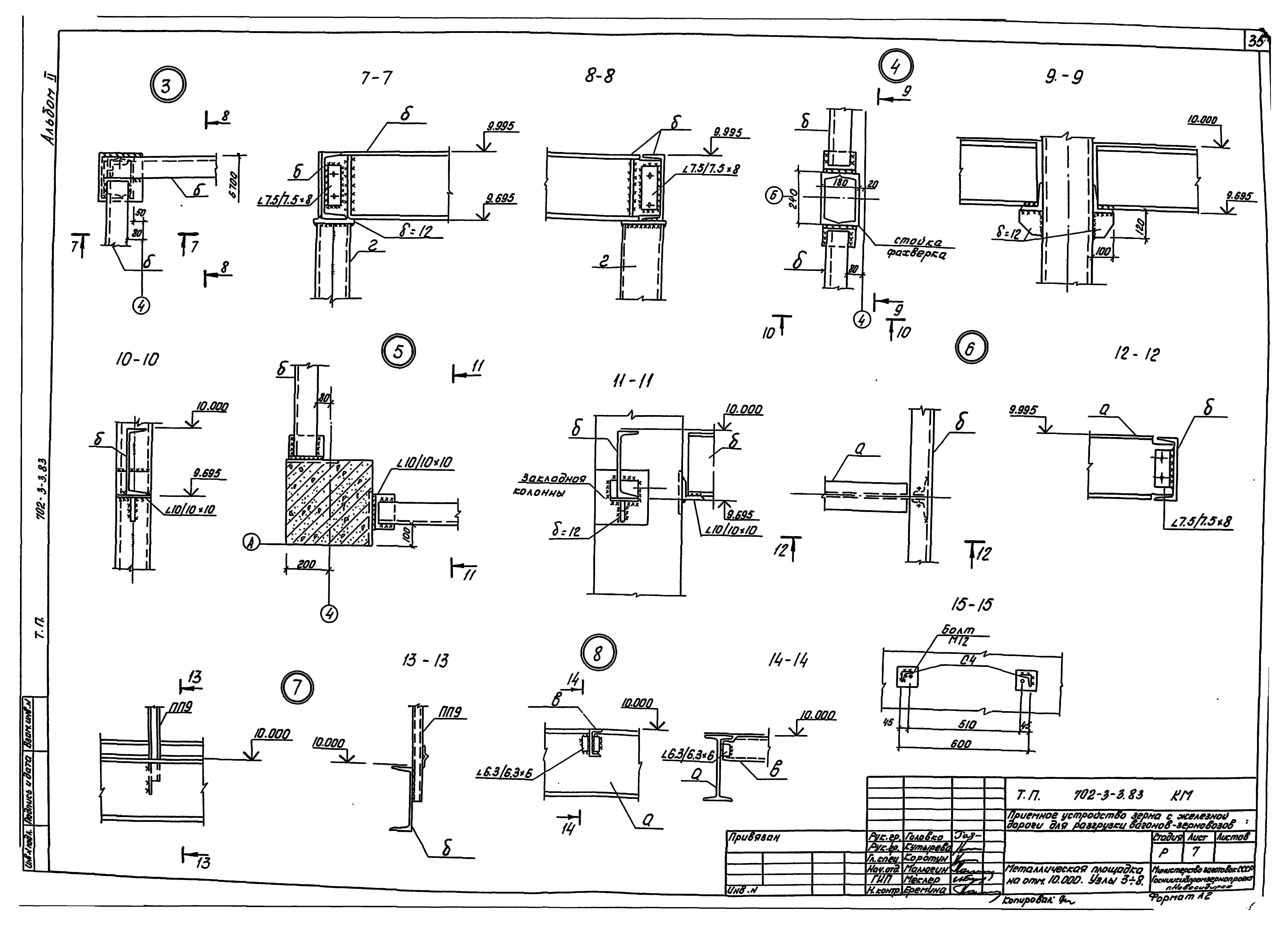

Металлическая площадка на отм. 10.000. Узлы 3-8

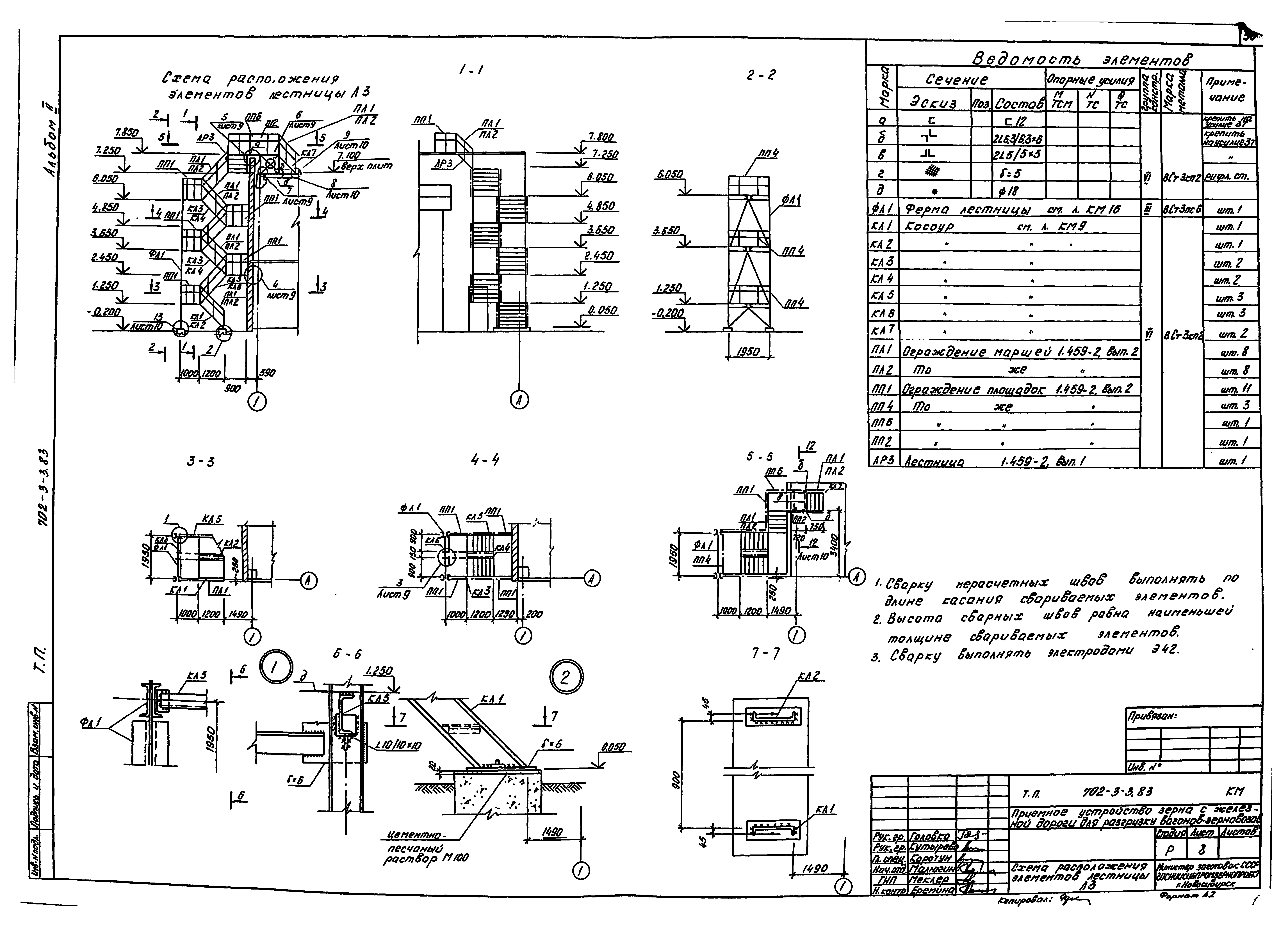

Схема расположения элементов лестницы Л3

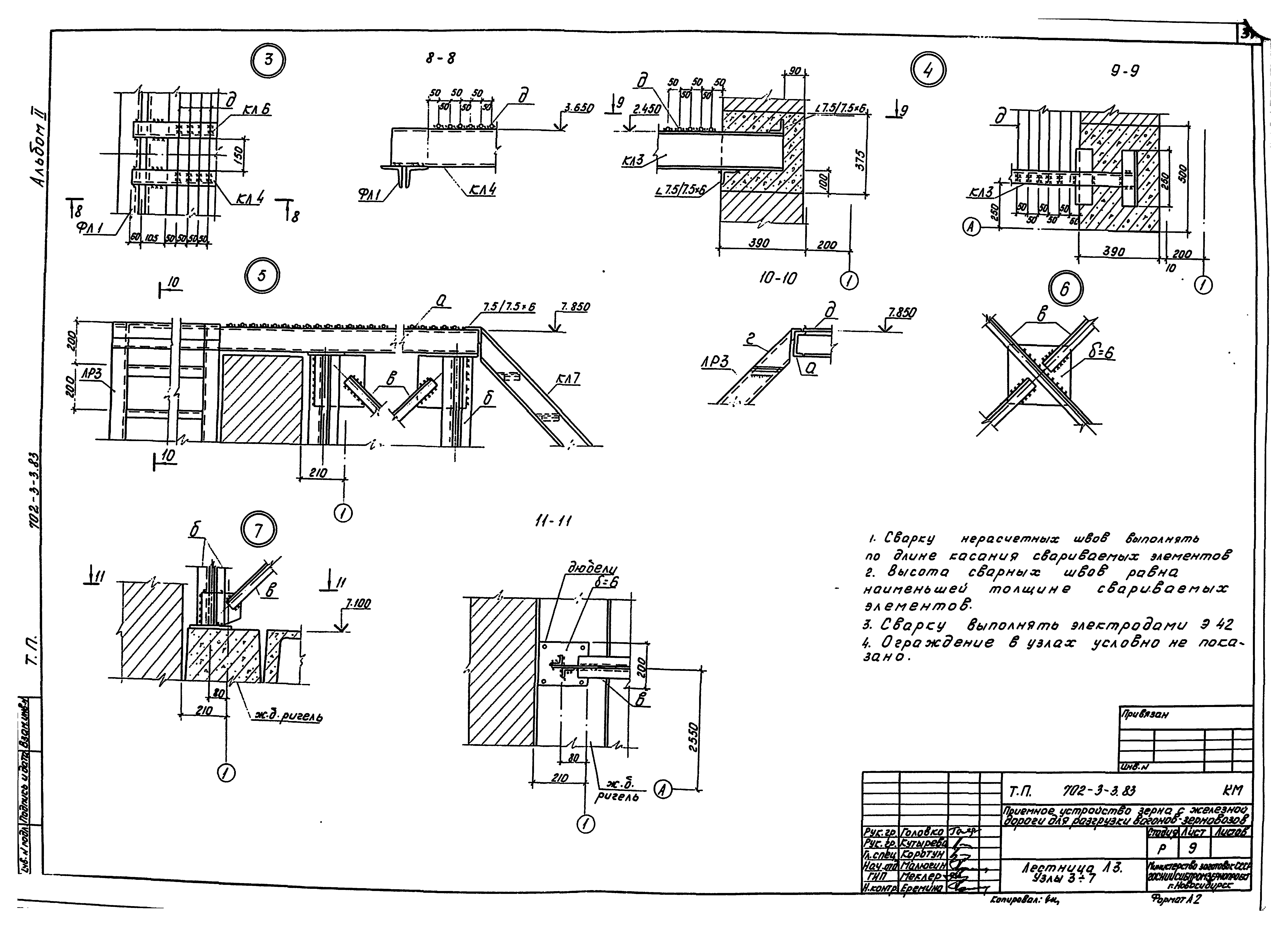

Лестница Л3. Узлы 3-7

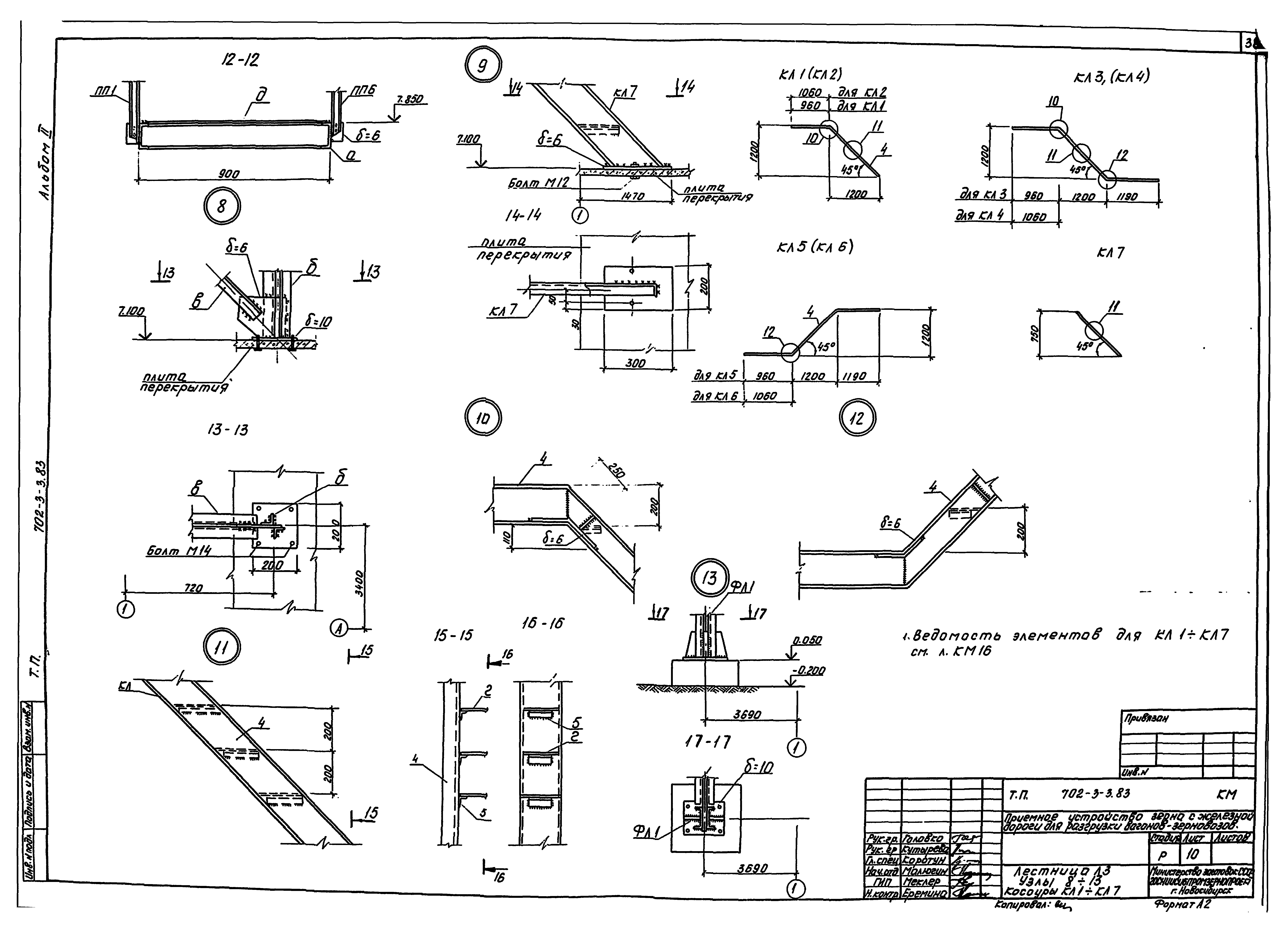

Лестница Л3. Узлы 8-13. Косоуры КЛ1-КЛ7

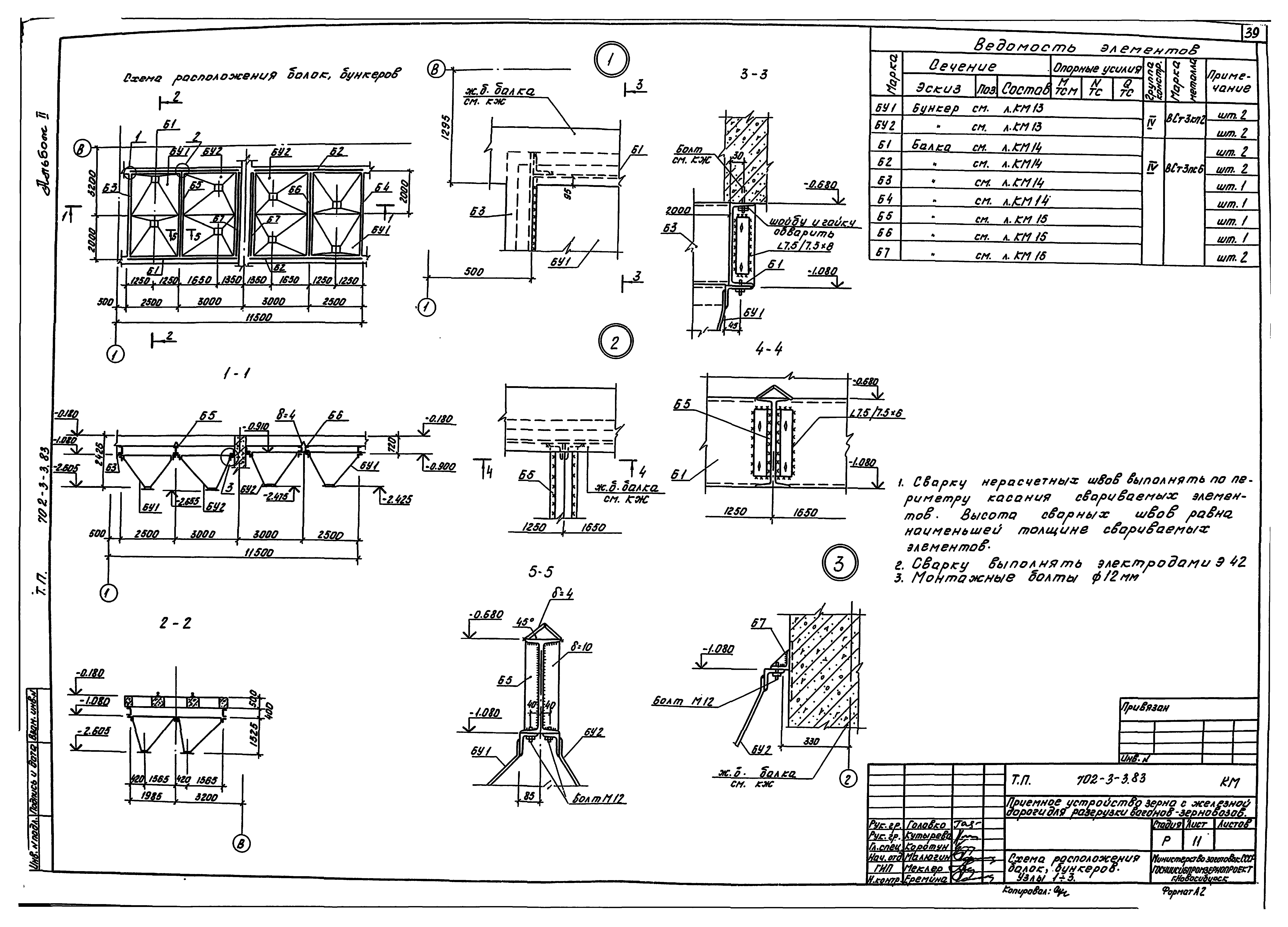

Схема расположения балок, бункеров. Узлы 1-3

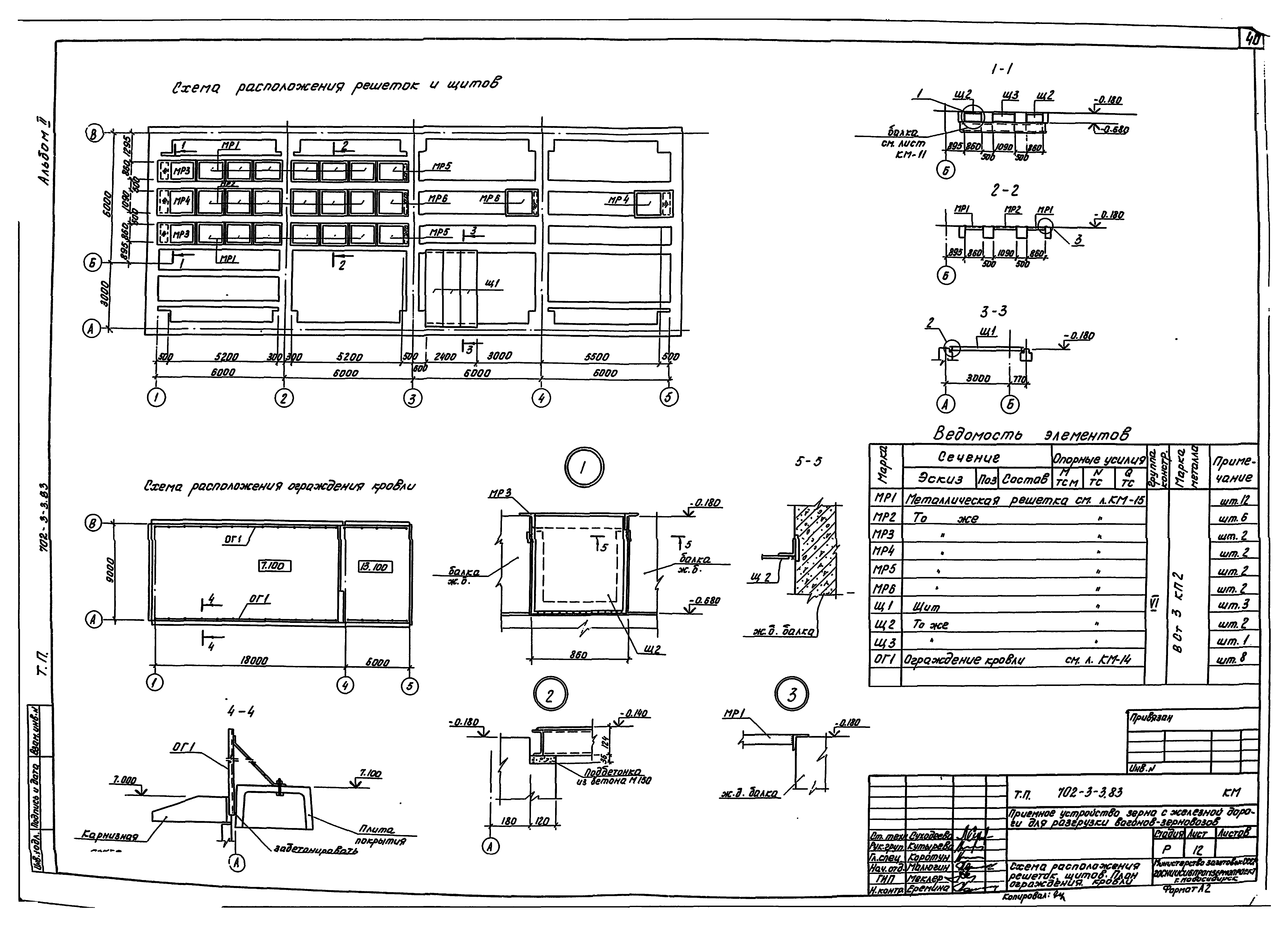

Схема расположения решеток, щитов. План ограждения кровли

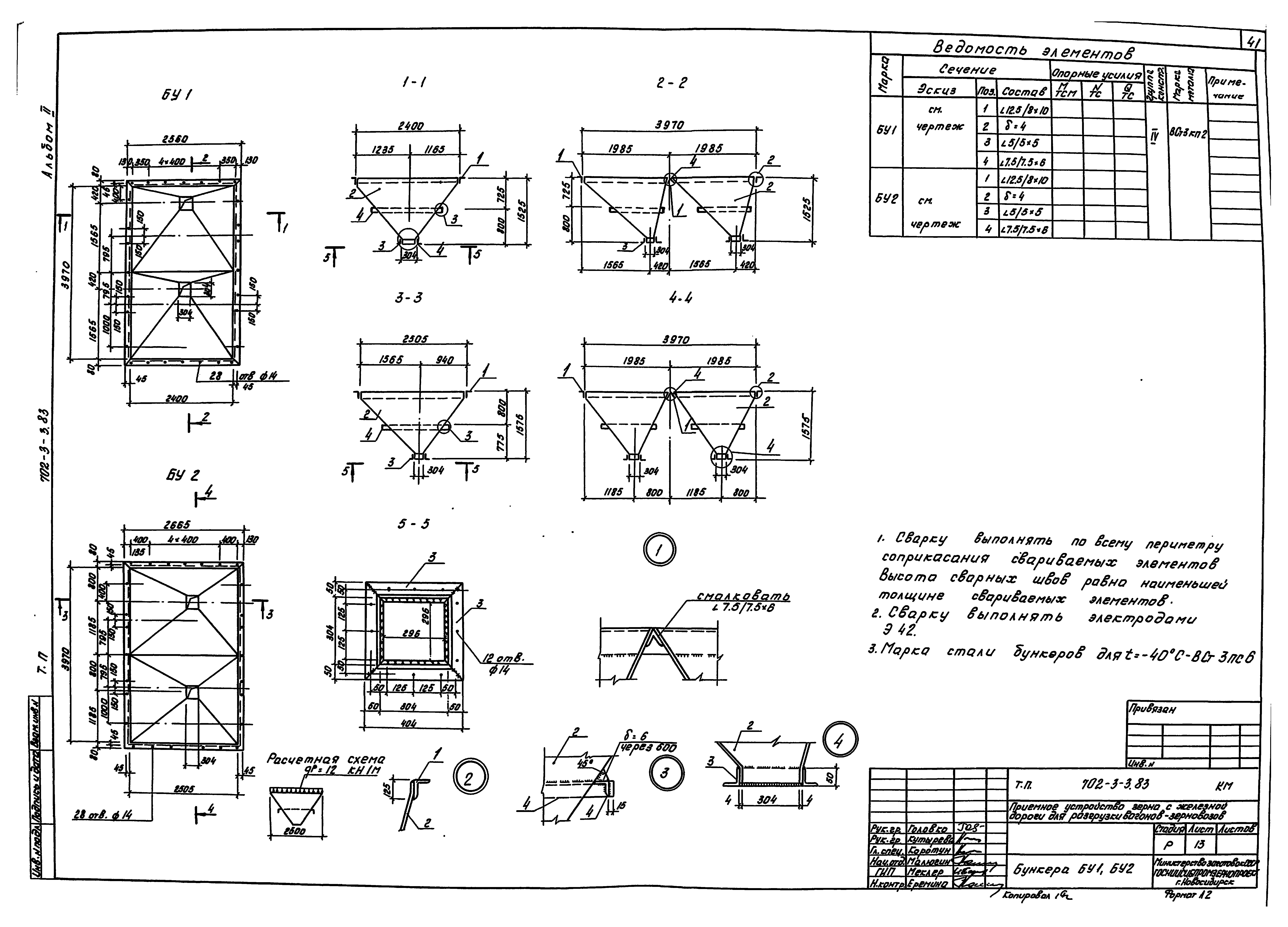

Бункера БУ1,БУ2

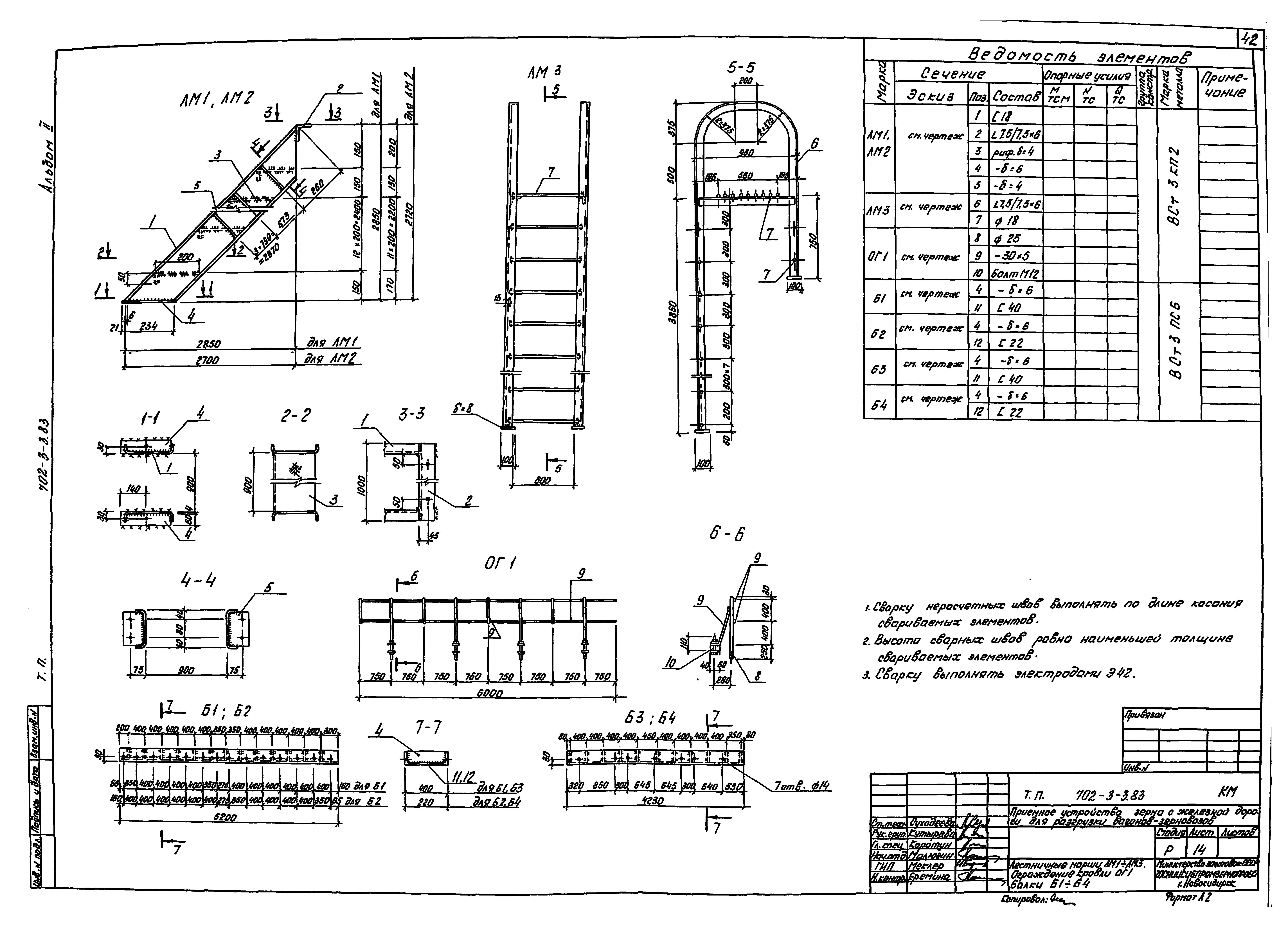

Лестничные марши ЛМ1-ОМ3. Ограждение кровли ОГ1. Балки Б1-Б4

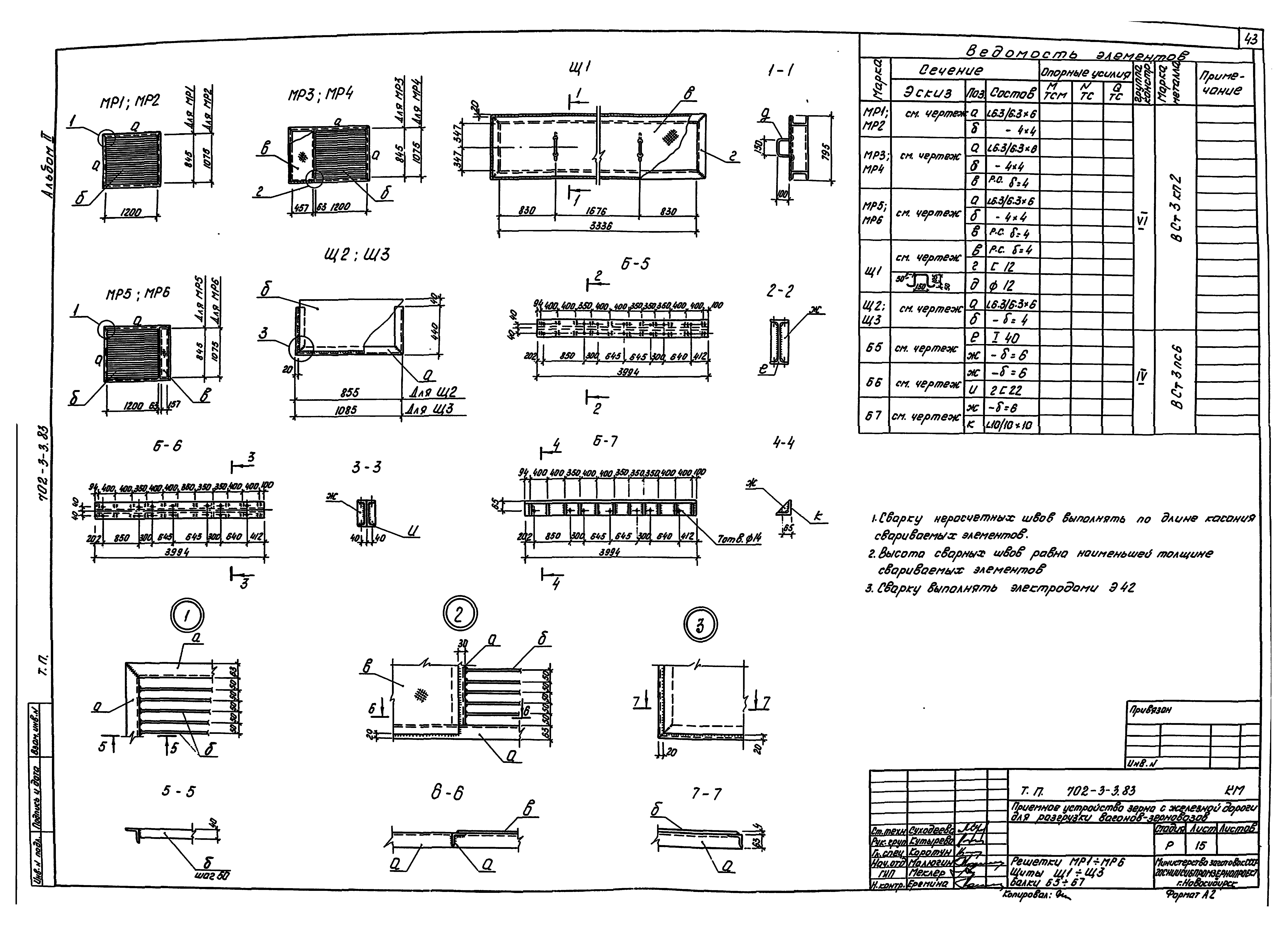

Решетки МР1-МР6. Щиты Щ1-Щ3. Балки Б5-Б7

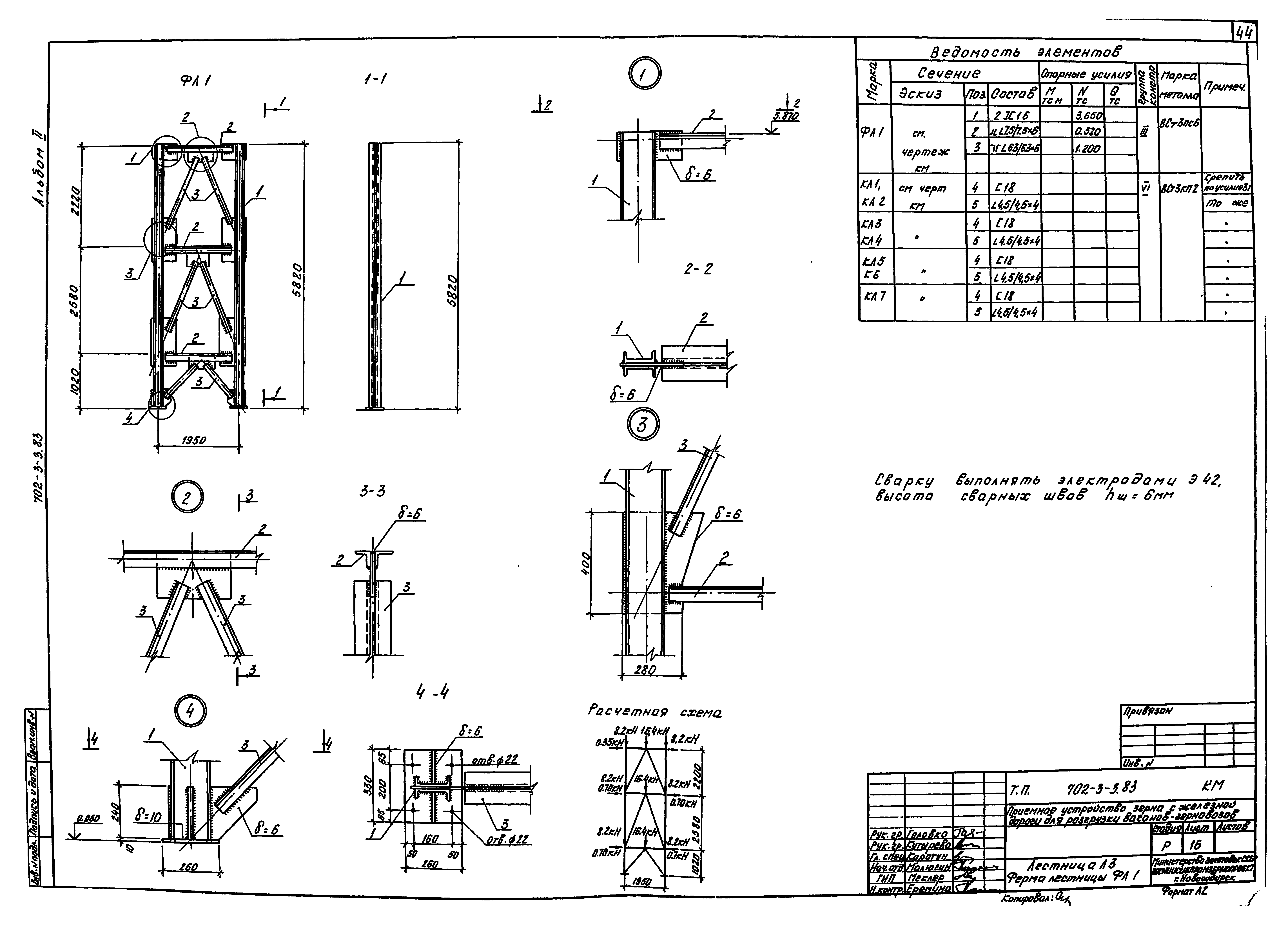

Лестница Л3. Ферма лестницы ФЛ1

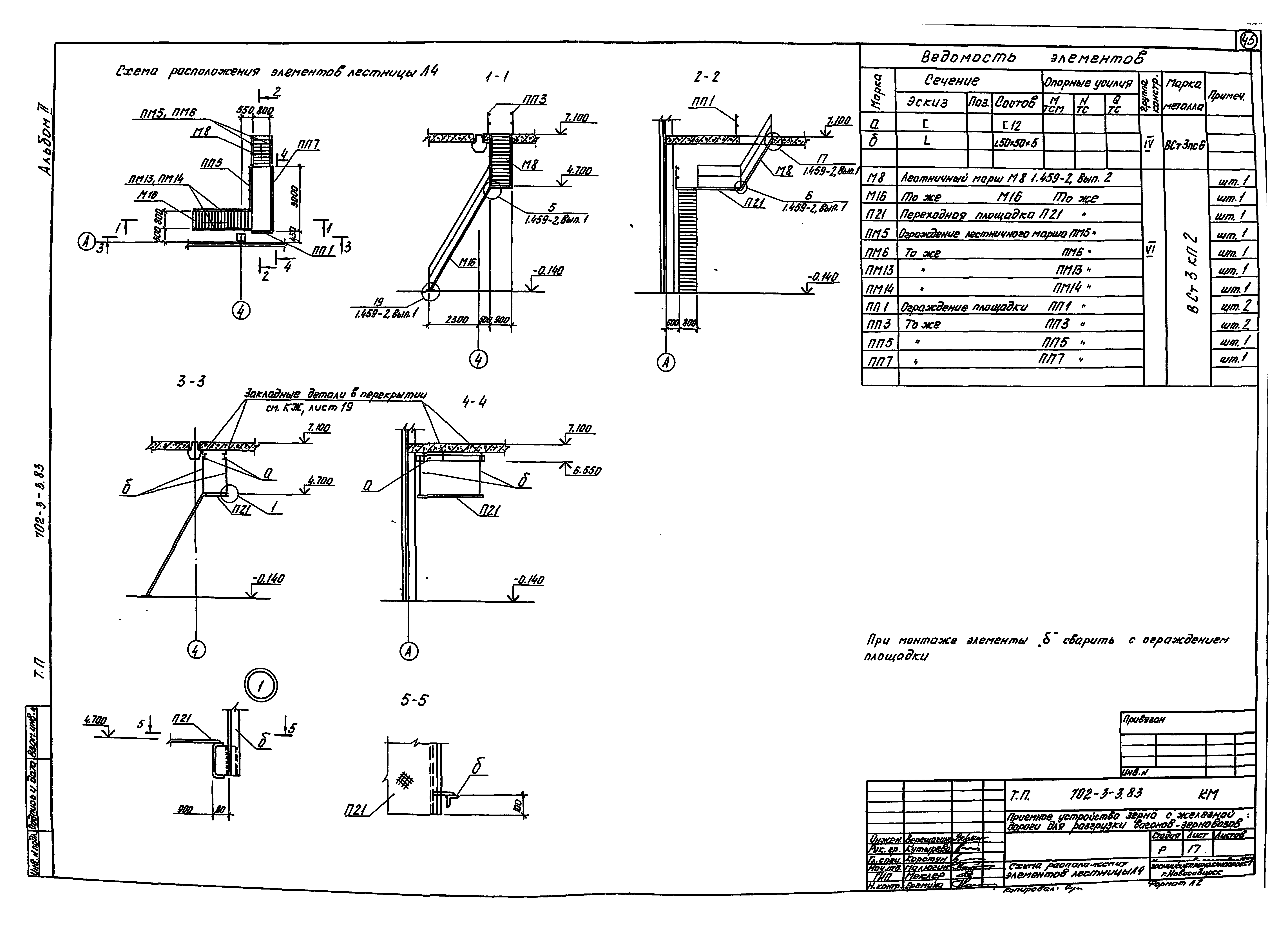

Схема расположения элементов лестницы Л4
Разработан: Госниисибпромзернопроект
Утверждён:13.05.1982 Министерство заготовок СССР (USSR Ministry of Procurements 135)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения складские Элеваторы и зернохранилища Устройства приемные
