Скачать Типовые материалы для проектирования 902-03-59.87 Альбом II. Чертежи

Дата актуализации: 10.08.2017

Типовые материалы для проектирования 902-03-59.87

Альбом II. Чертежи

Обозначение:	Типовые материалы для проектирования 902-03-59.87
Обозначение англ:	902-03-59.87
Статус:	cправочные материалы, мп, тпр
Название рус.:	Альбом II. Чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

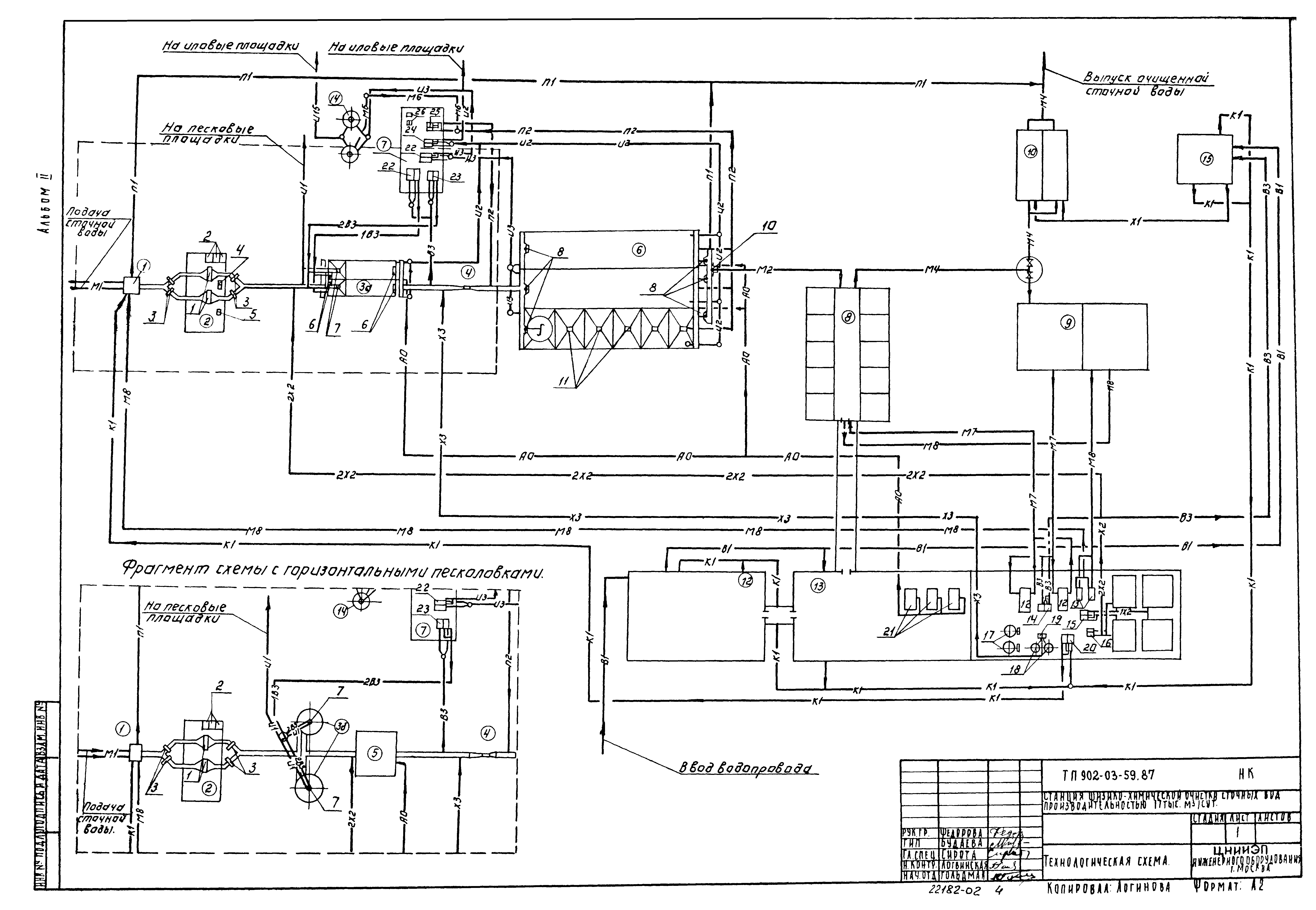

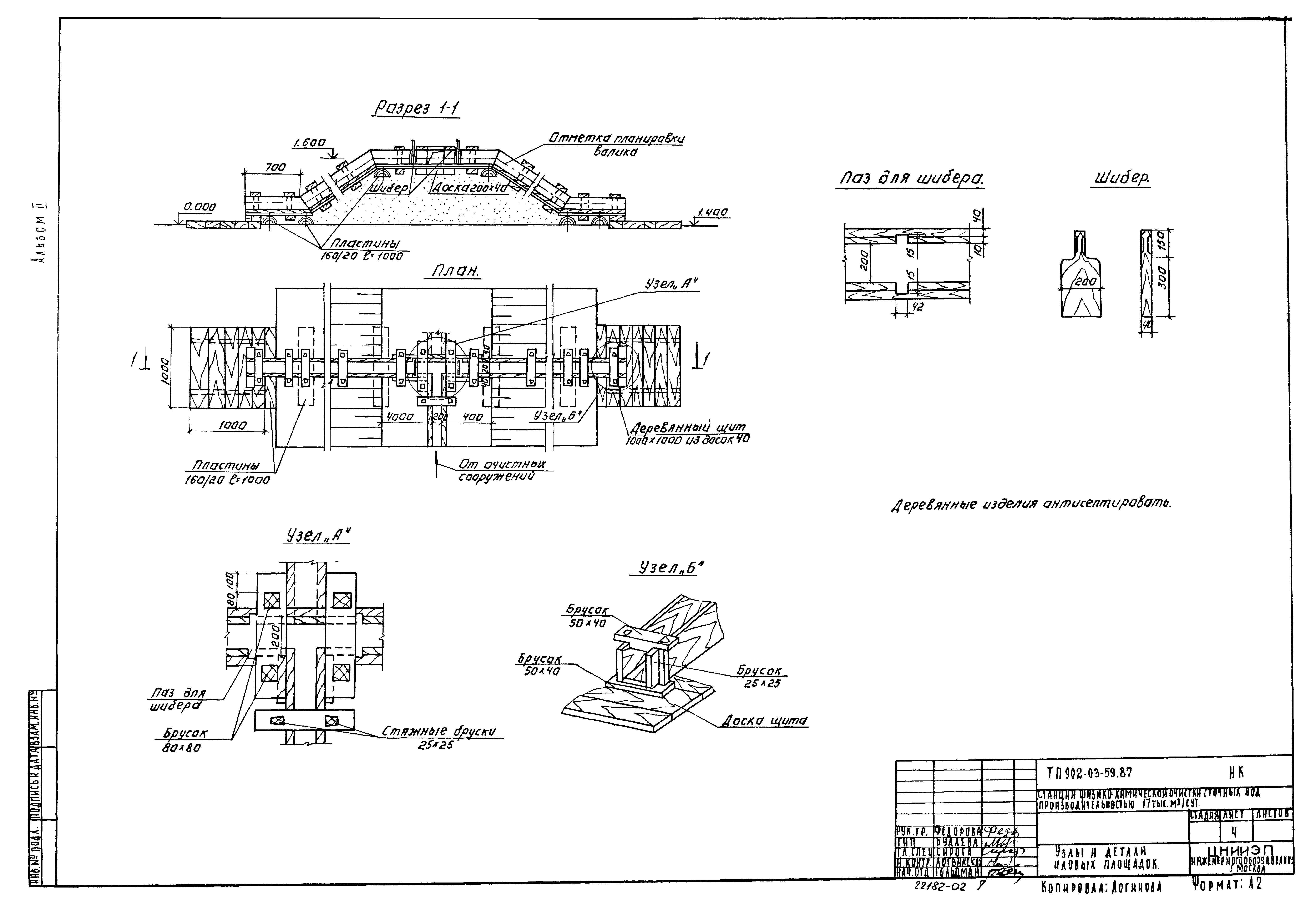

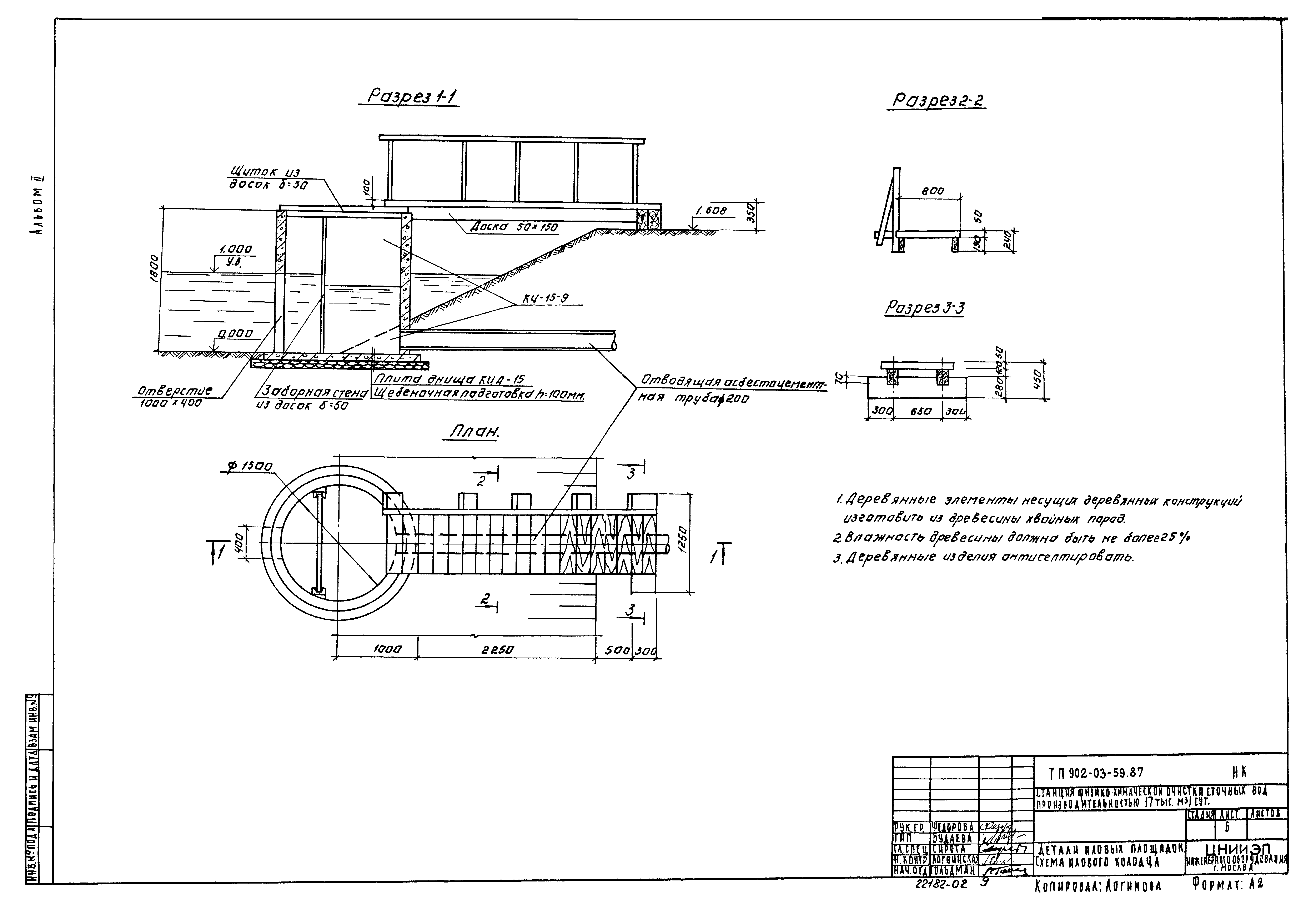

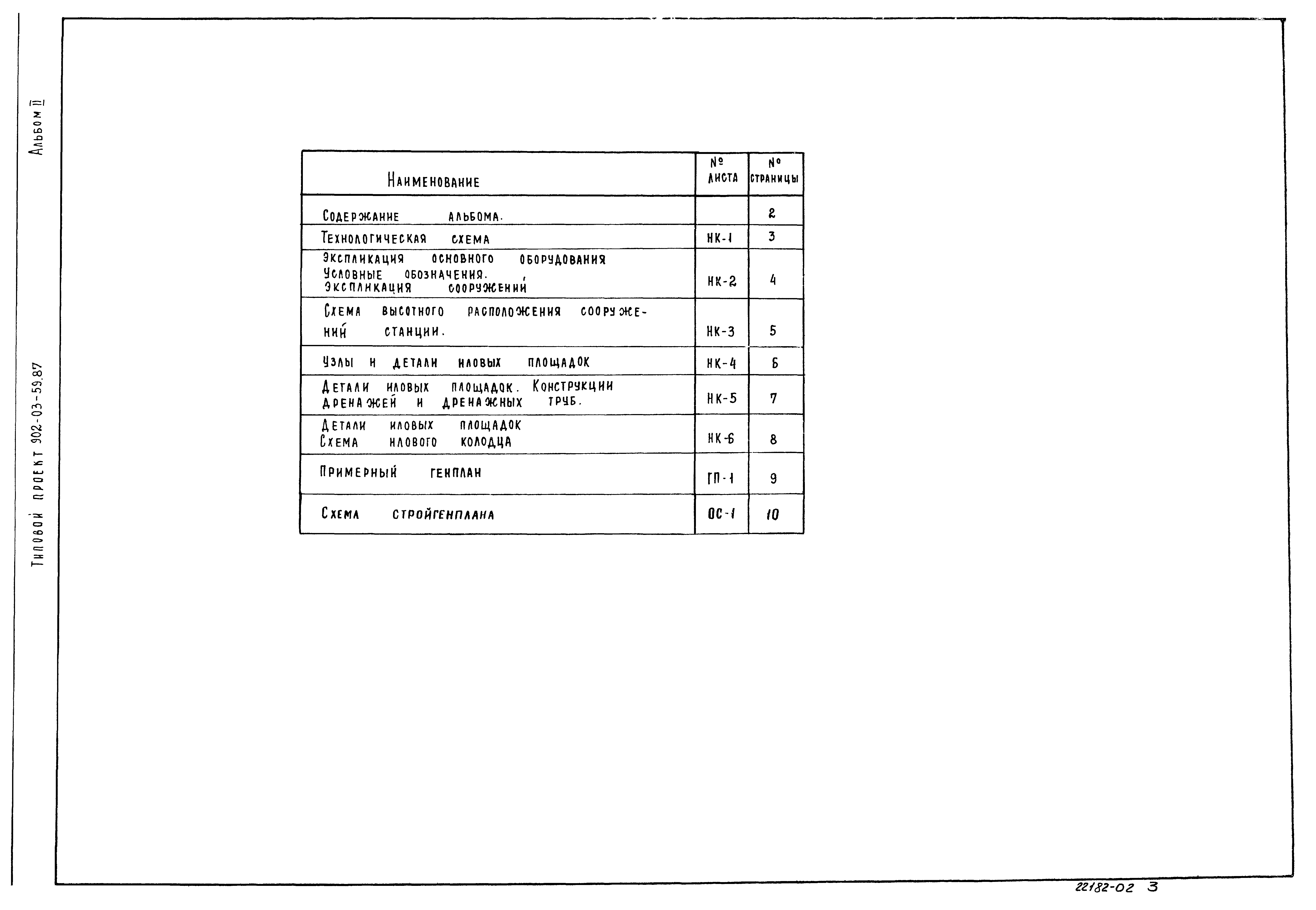

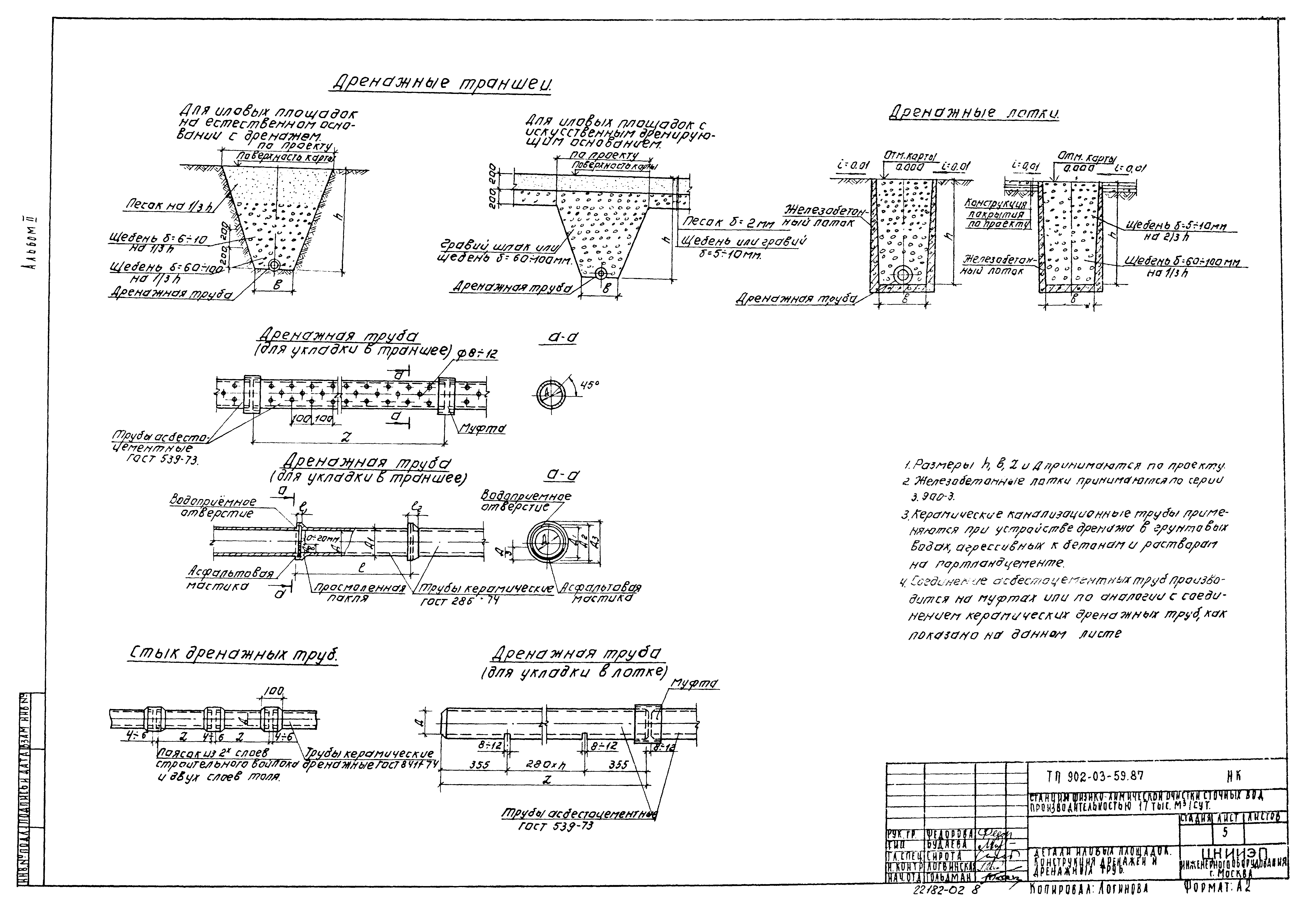

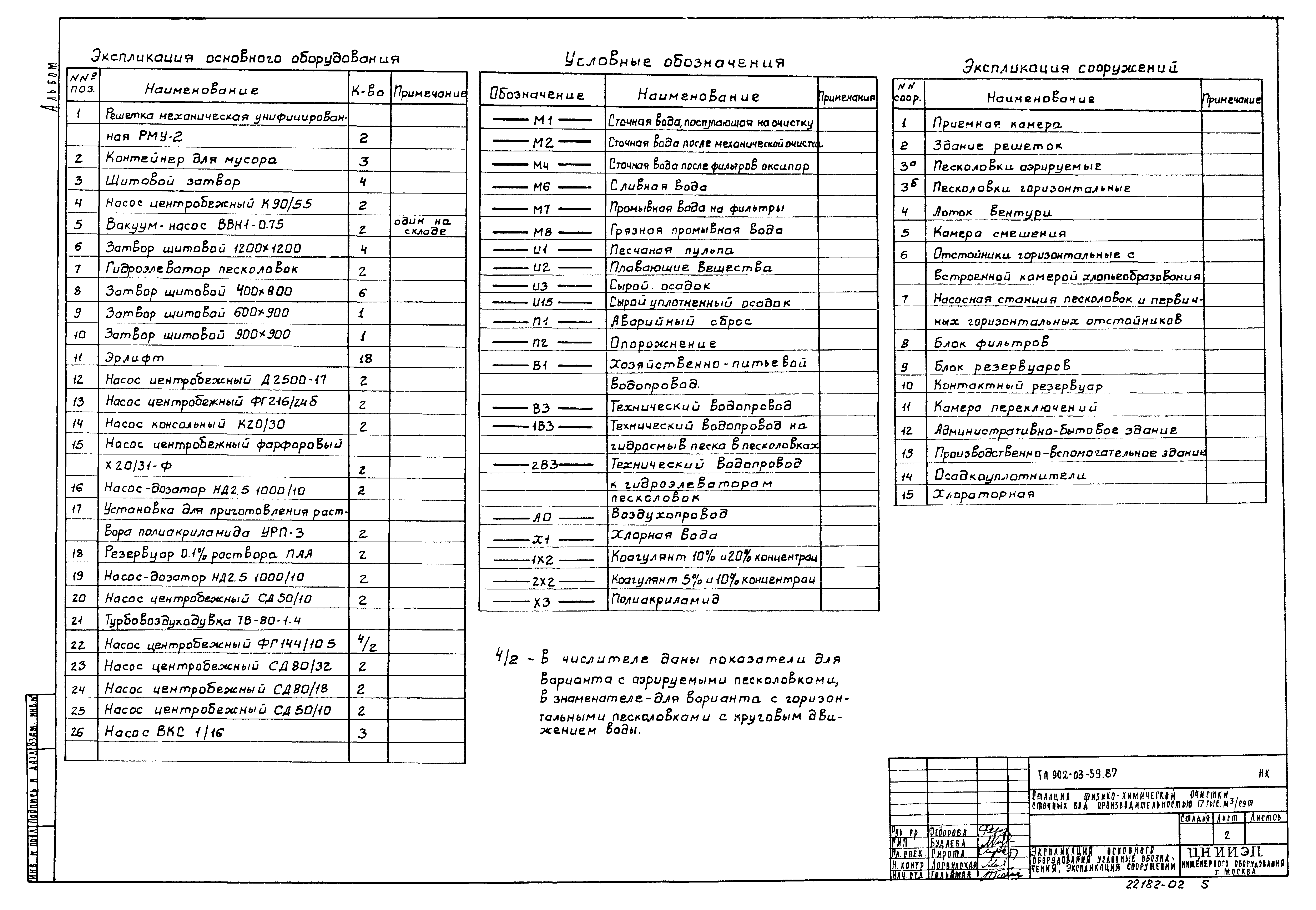

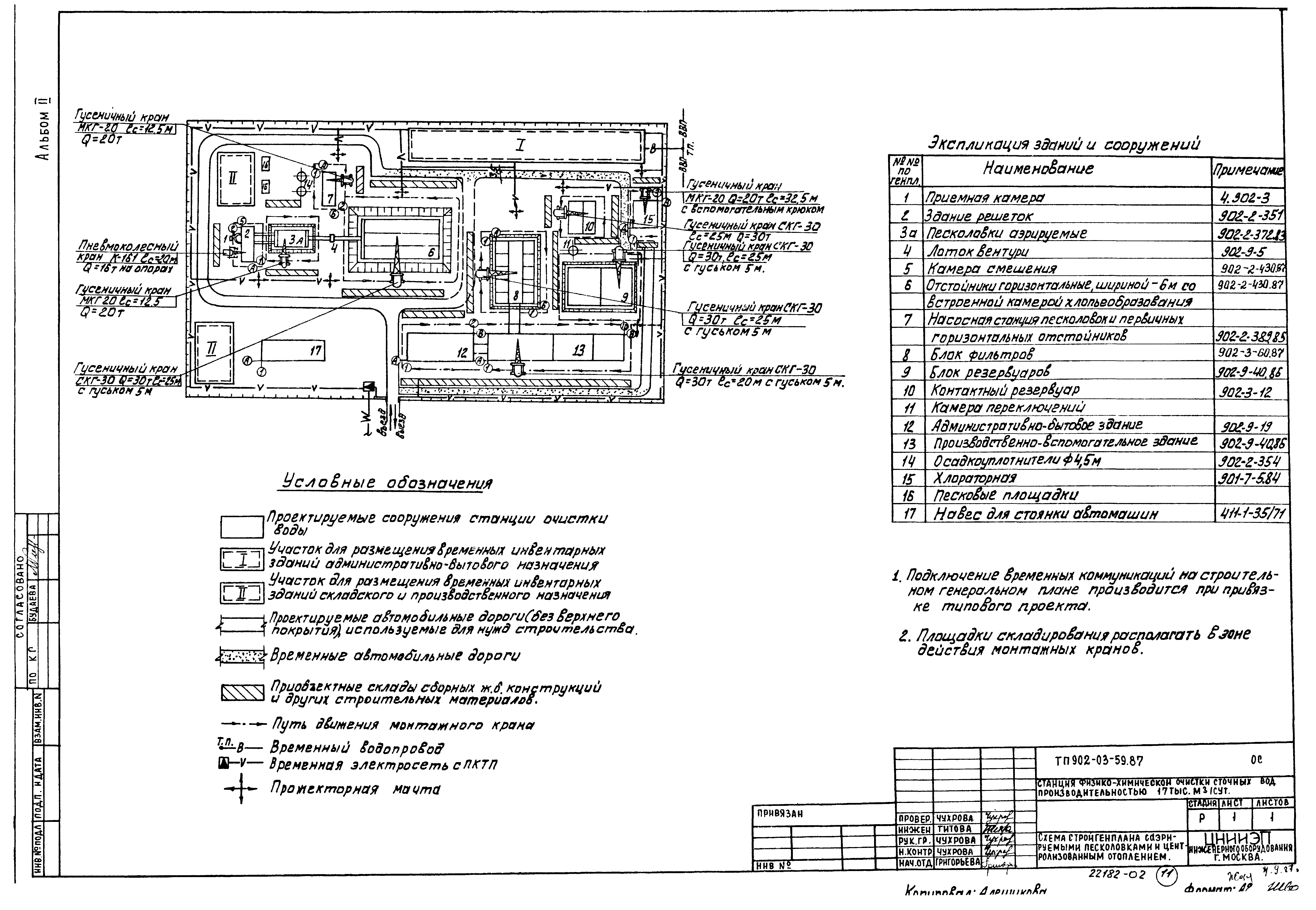

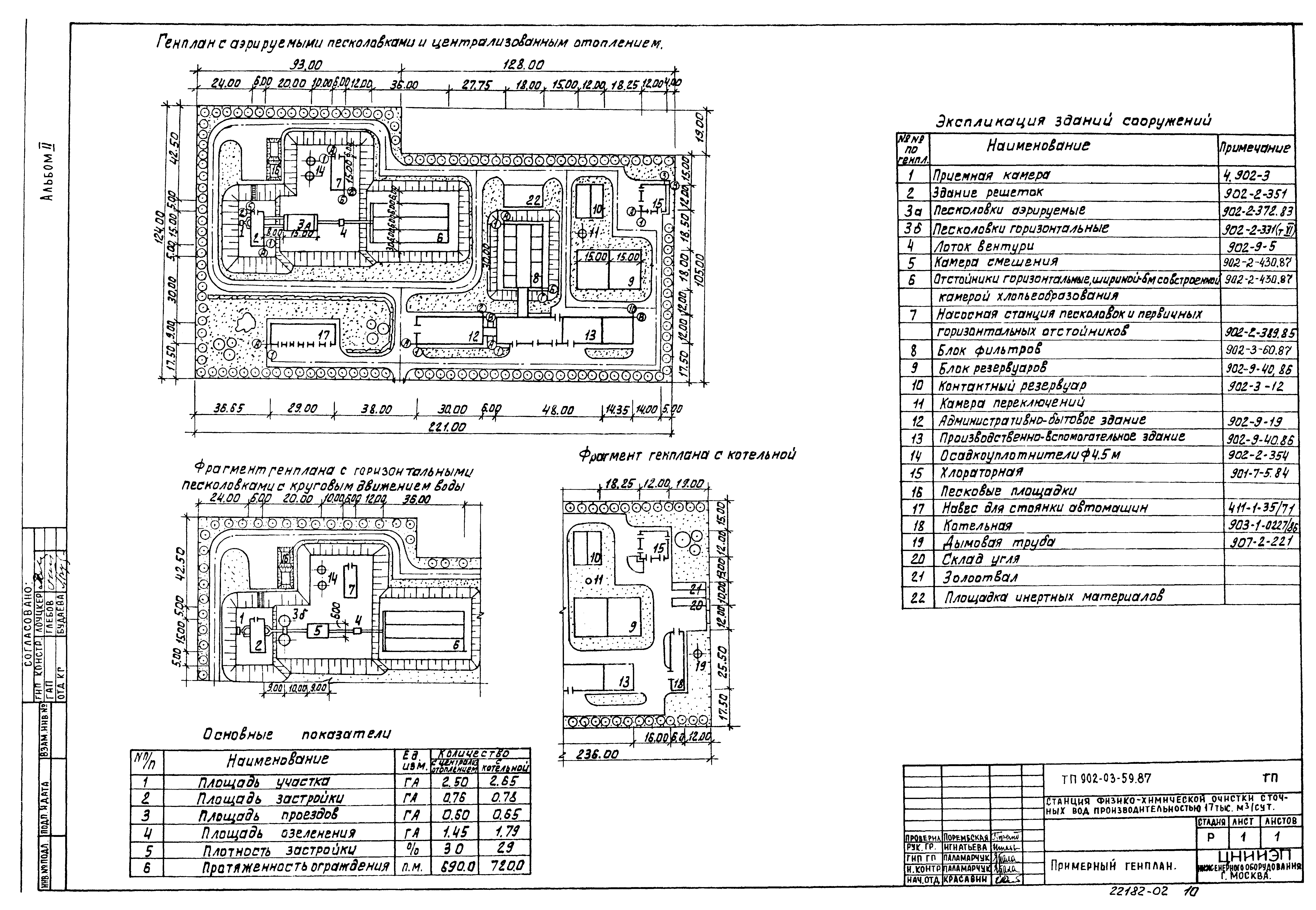

Оглавление:	Содержание альбома НК-1 Технологическая схема НК-2 Экспликация основного оборудования. Условные обозначения. Экспликация сооружений НК-3 Схема высотного расположения сооружений станции НК-4 Узлы и детали иловых площадок НК-5 Детали иловых площадок. Конструкции дренажей и дренажных труб НК-6 Детали иловых площадок. Схема илового колодца ГП-1 Примерный генплан ОС-1 Схема стройгенплана
Разработан:	ЦНИИЭП иженерного оборудования
Утверждён:	05.11.1984 Госгражданстрой (Gosgrazhdanstroy 320)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Канализация Сооружения для очистки производственных сточных вод Станции физико-химической очистки
