Скачать Типовой проект 705-1-192.85 Альбом III. Архитектурные решения. Конструкции железобетонные. Конструкции металлические. Антикоррозийная защита конструкций и оборудования

Дата актуализации: 10.08.2017

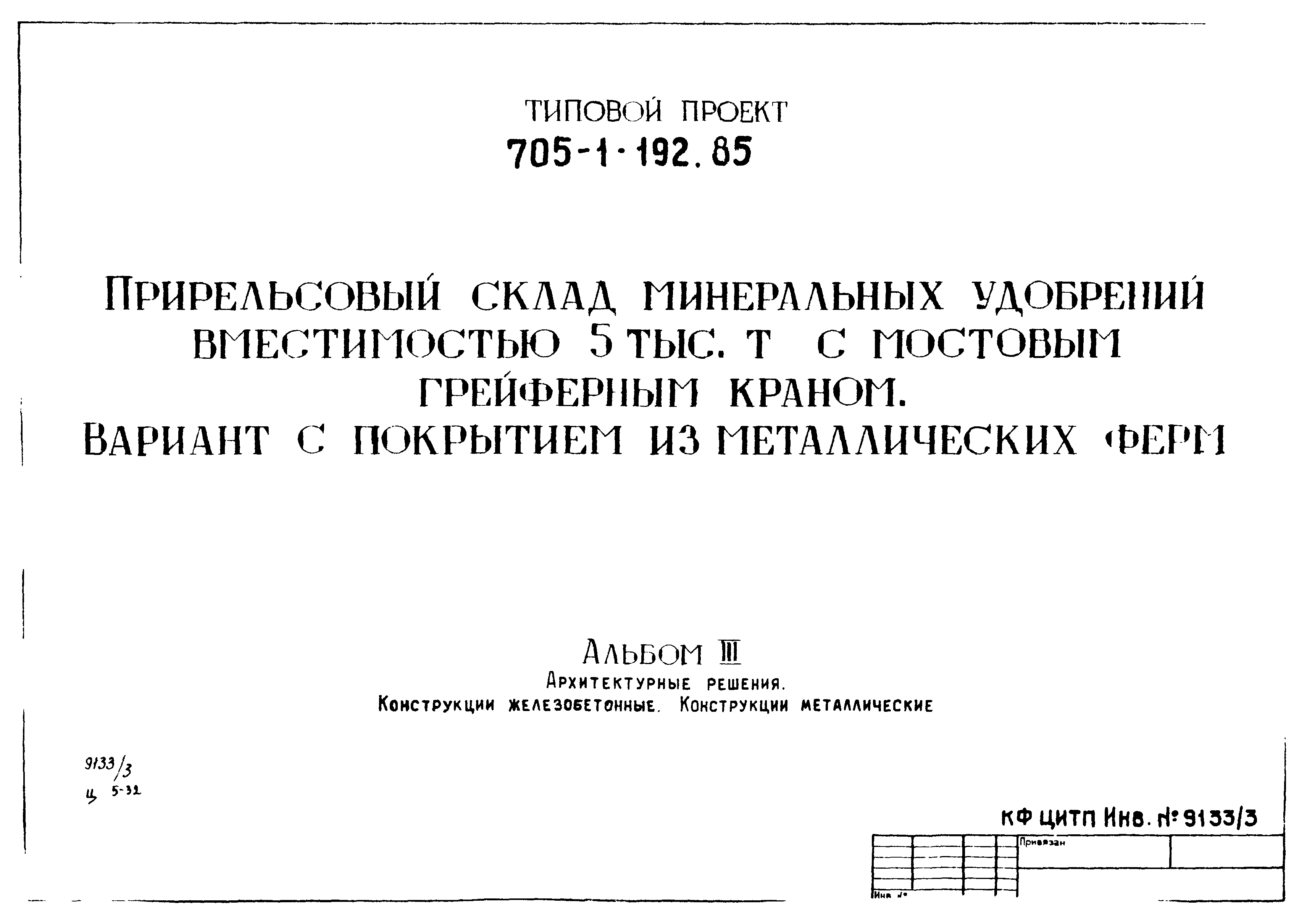

Типовой проект 705-1-192.85

Альбом III. Архитектурные решения. Конструкции железобетонные. Конструкции металлические. Антикоррозийная защита конструкций и оборудования

Обозначение: Типовой проект 705-1-192.85
Обозначение англ: 705-1-192.85
Статус:действует
Название рус.:Альбом III. Архитектурные решения. Конструкции железобетонные. Конструкции металлические. Антикоррозийная защита конструкций и оборудования
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:07.01.1985

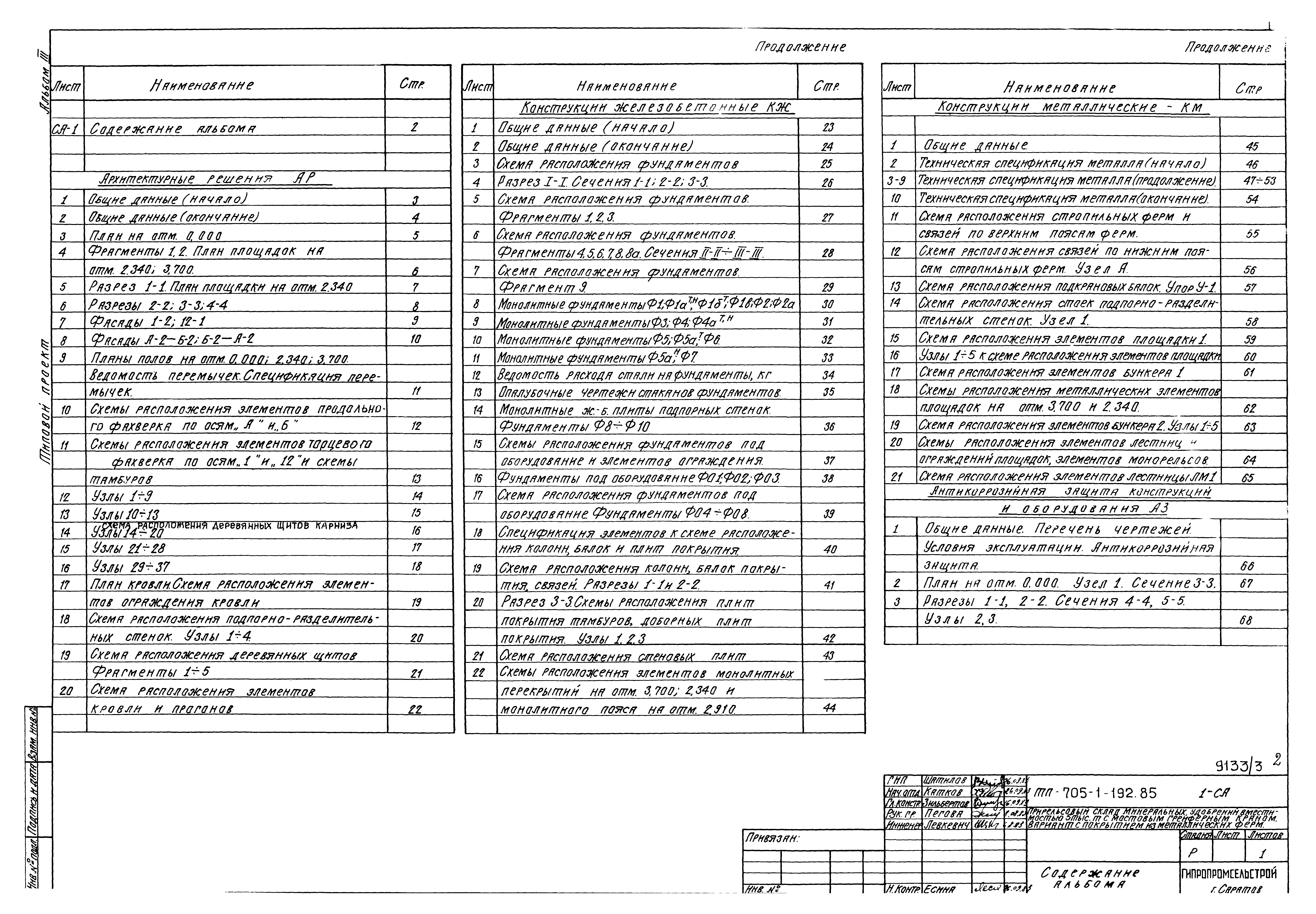

Оглавление:СА-1 Содержание альбома
Архитектурные решения АР

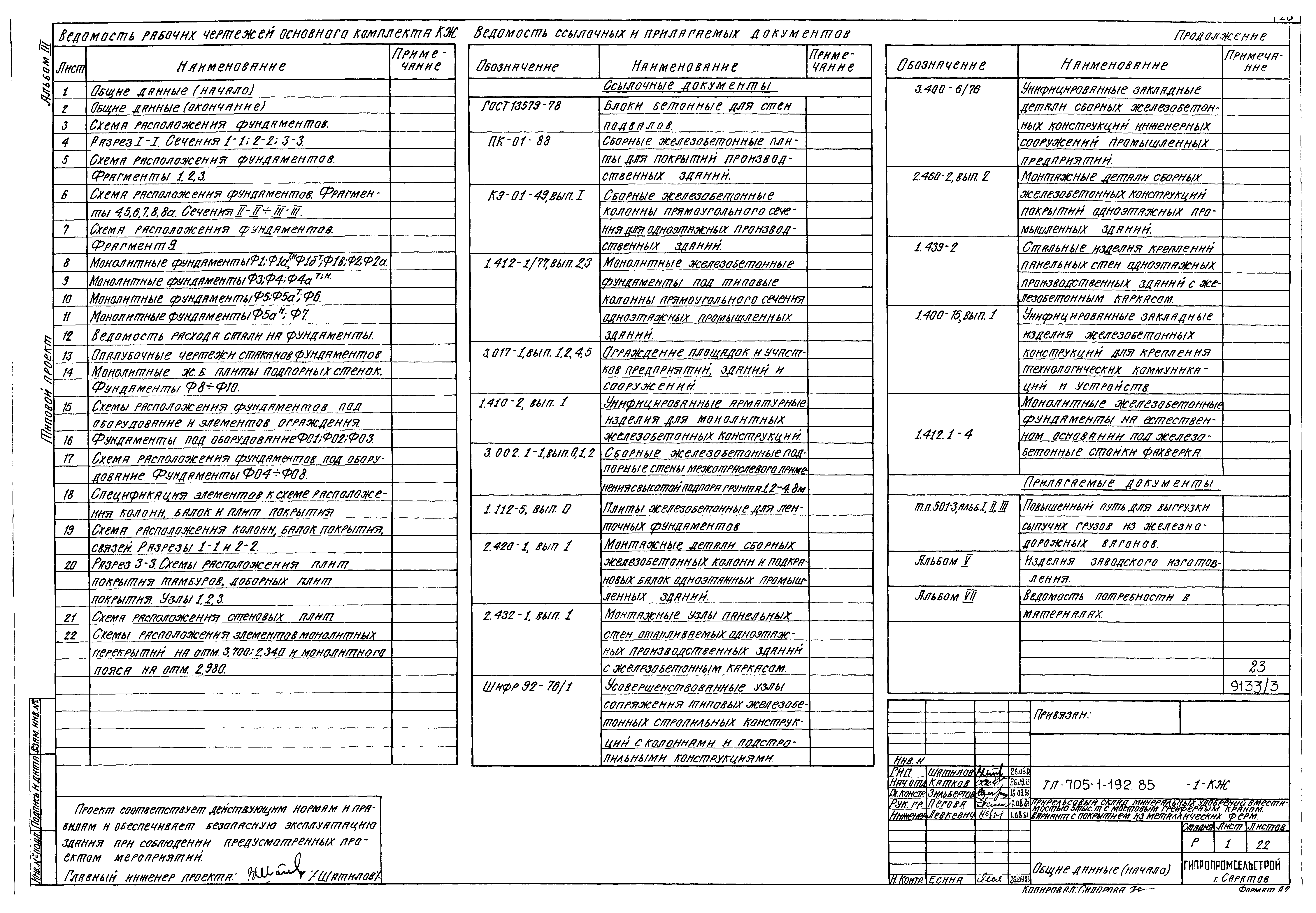

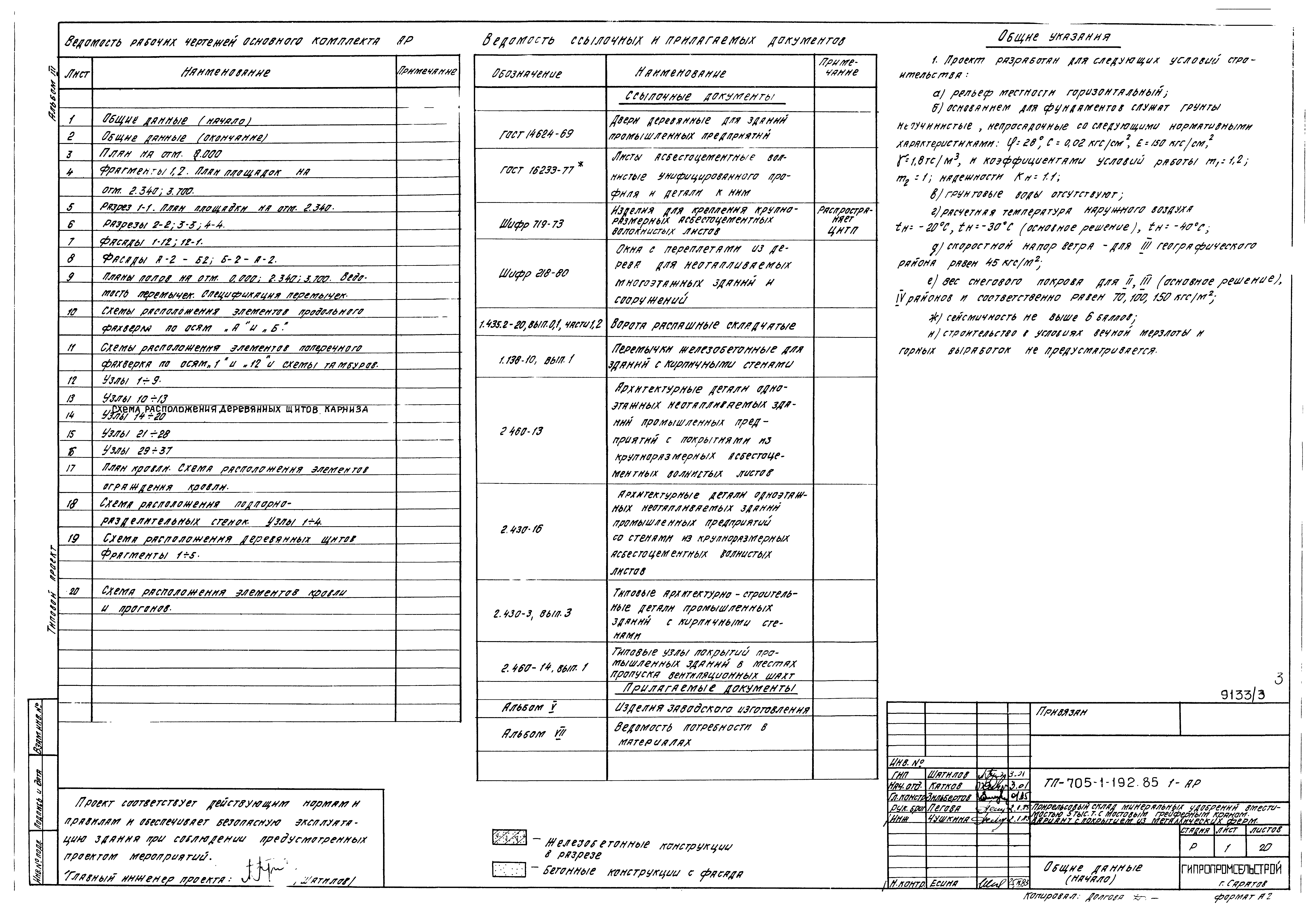

Общие данные (начало)

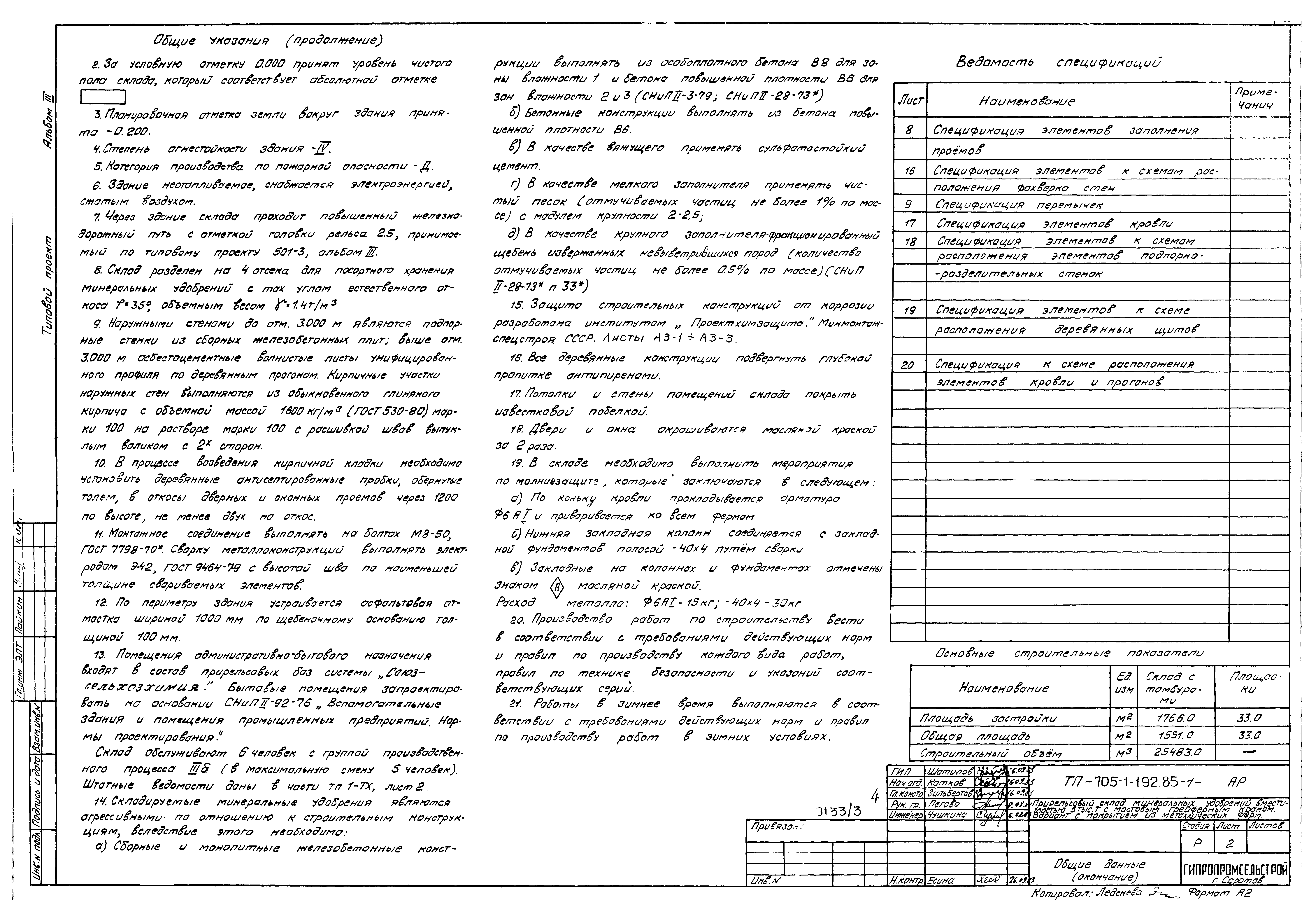

Общие данные (окончание)

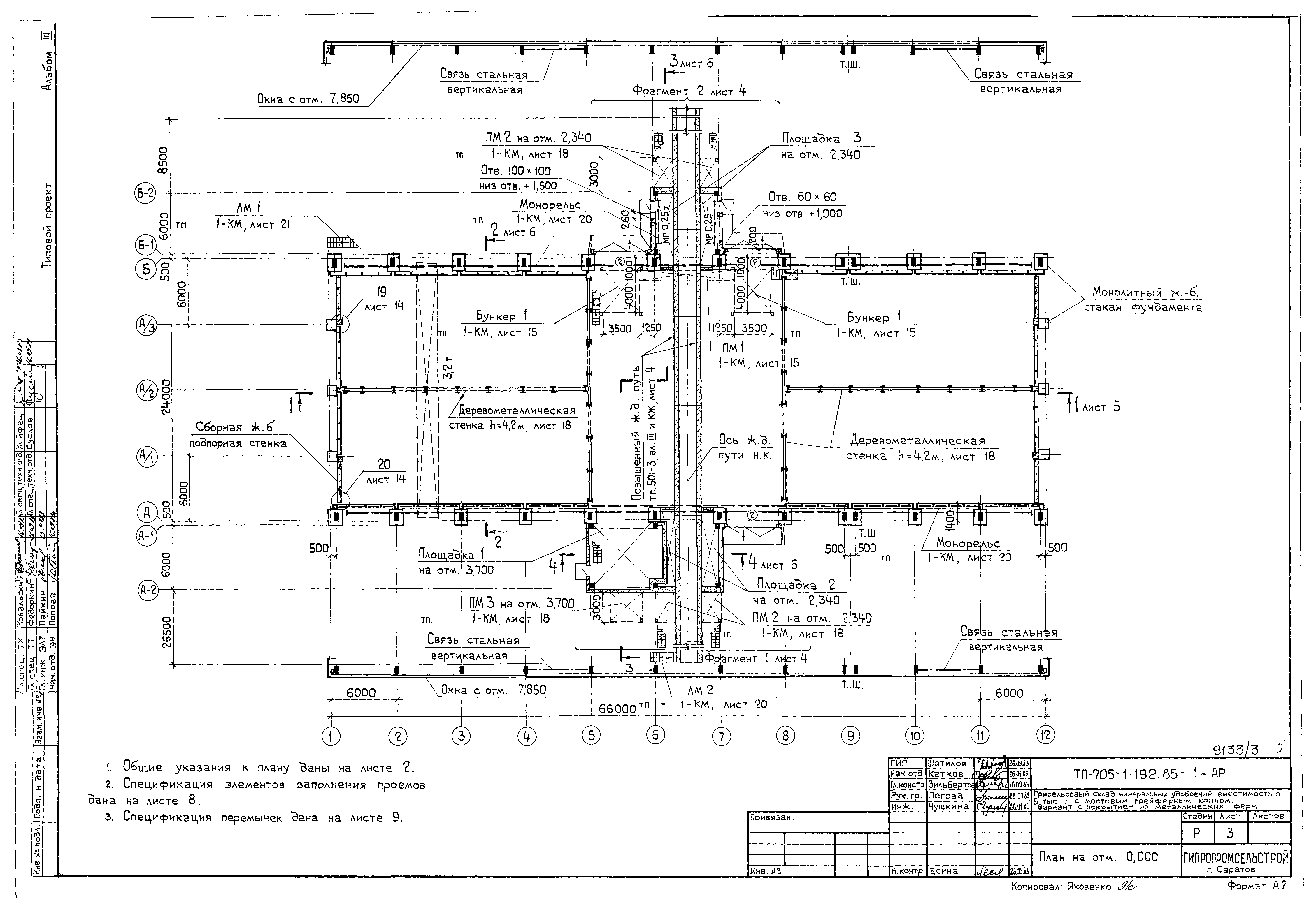

План на отм. 0.000

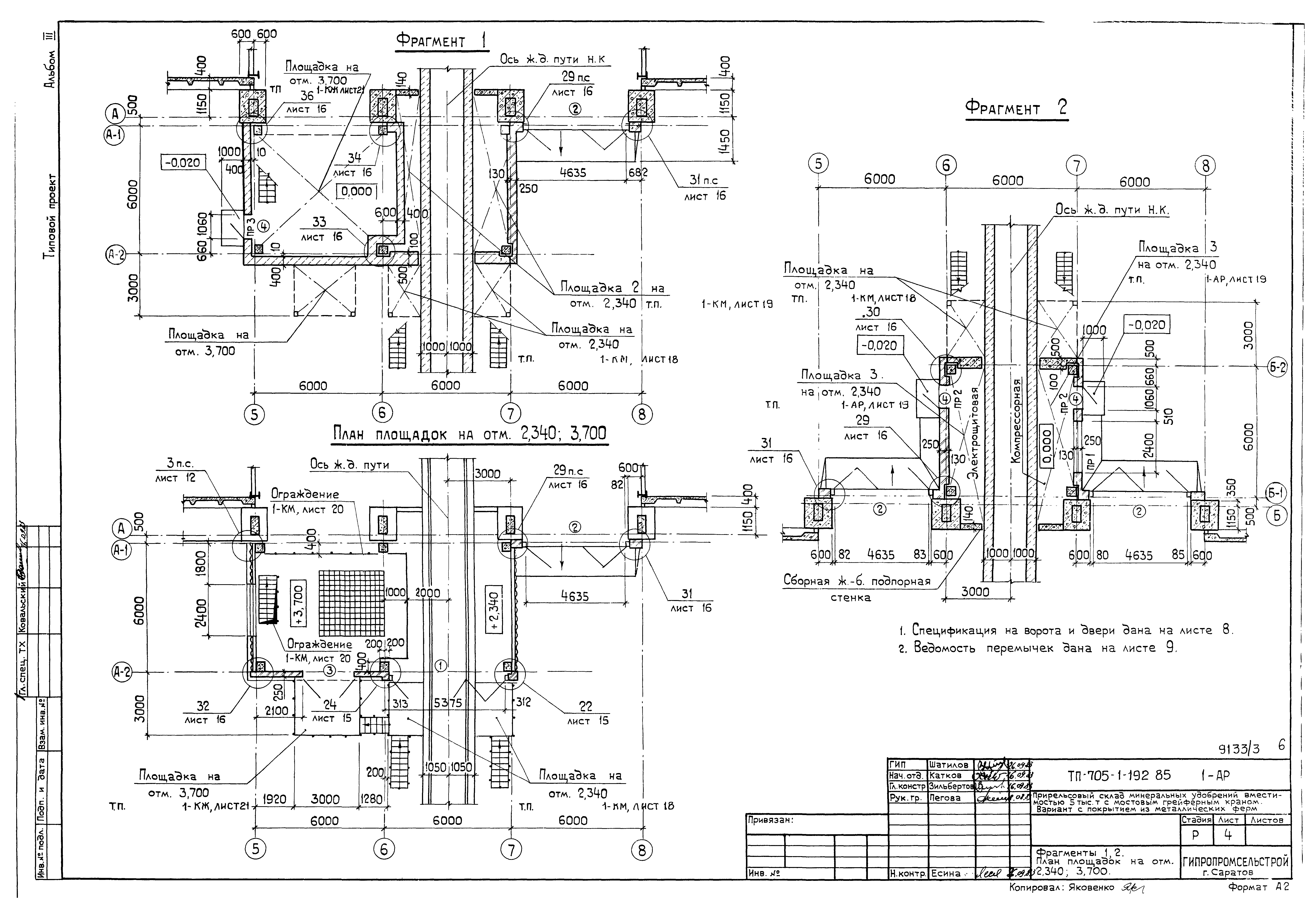

Фрагменты 1,2. План площадок на отм. 2.340;3.700

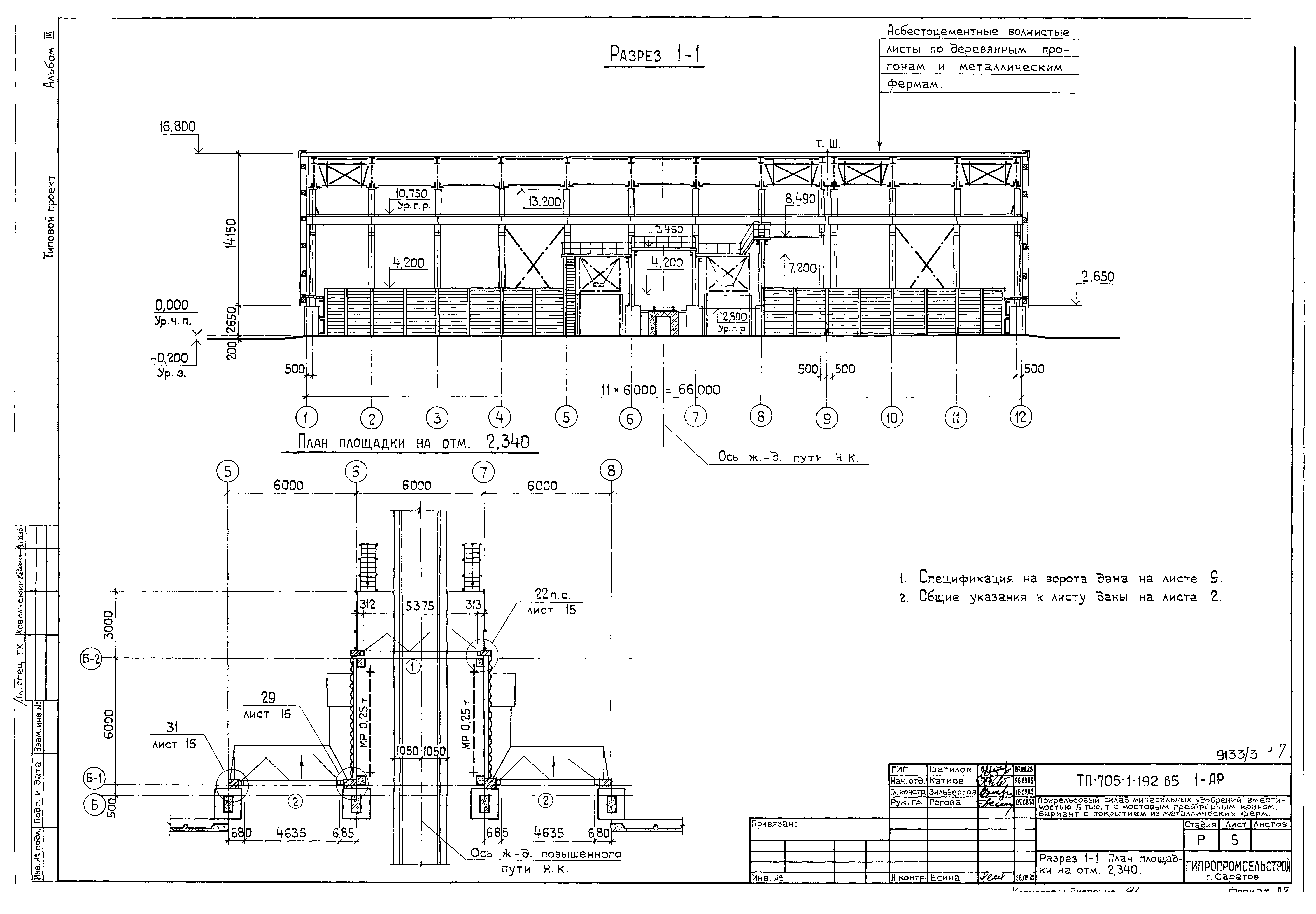

Разрез 1-1. План площадок на отм. 2.340

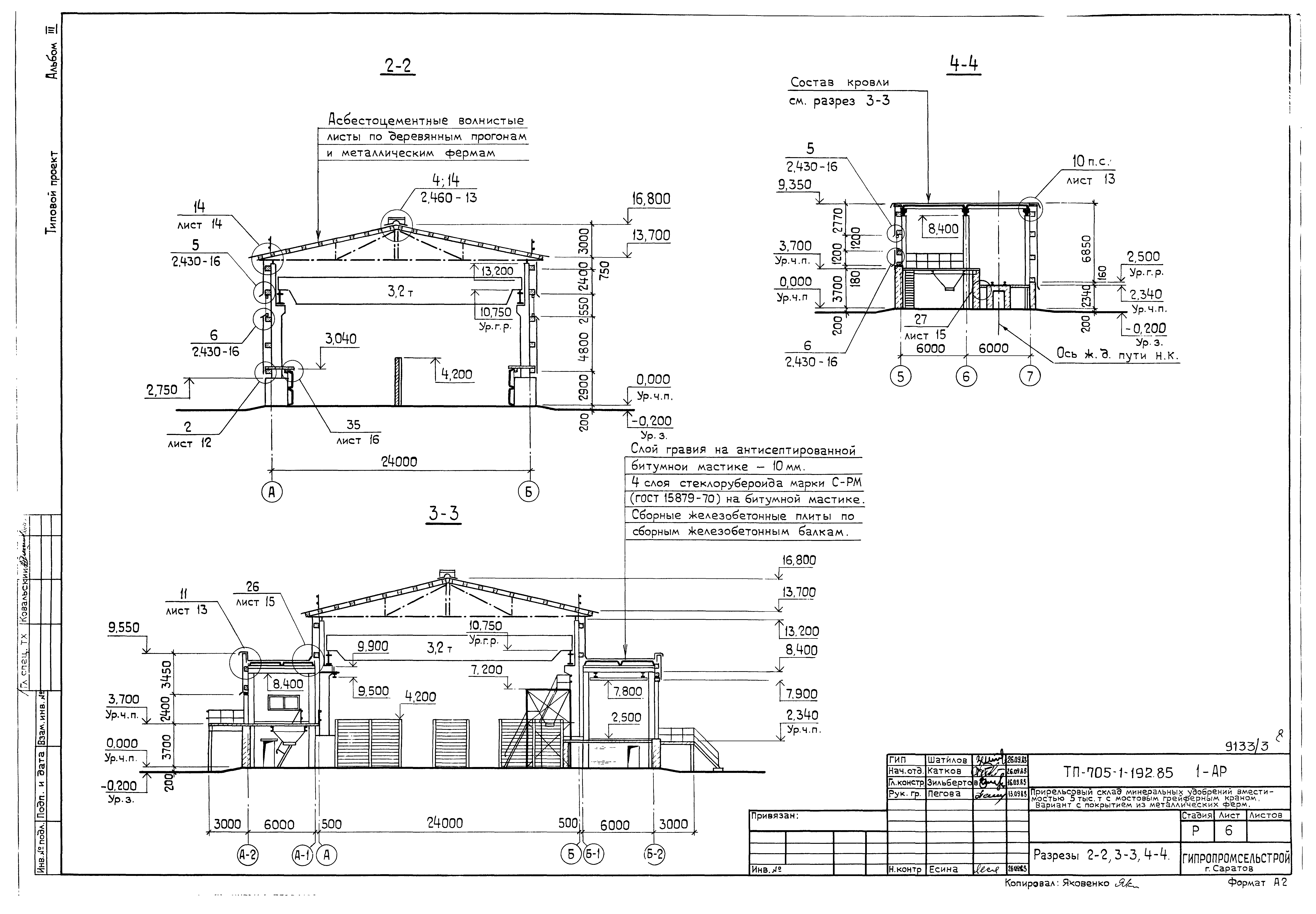

Разрезы 2-2;3-3;4-4

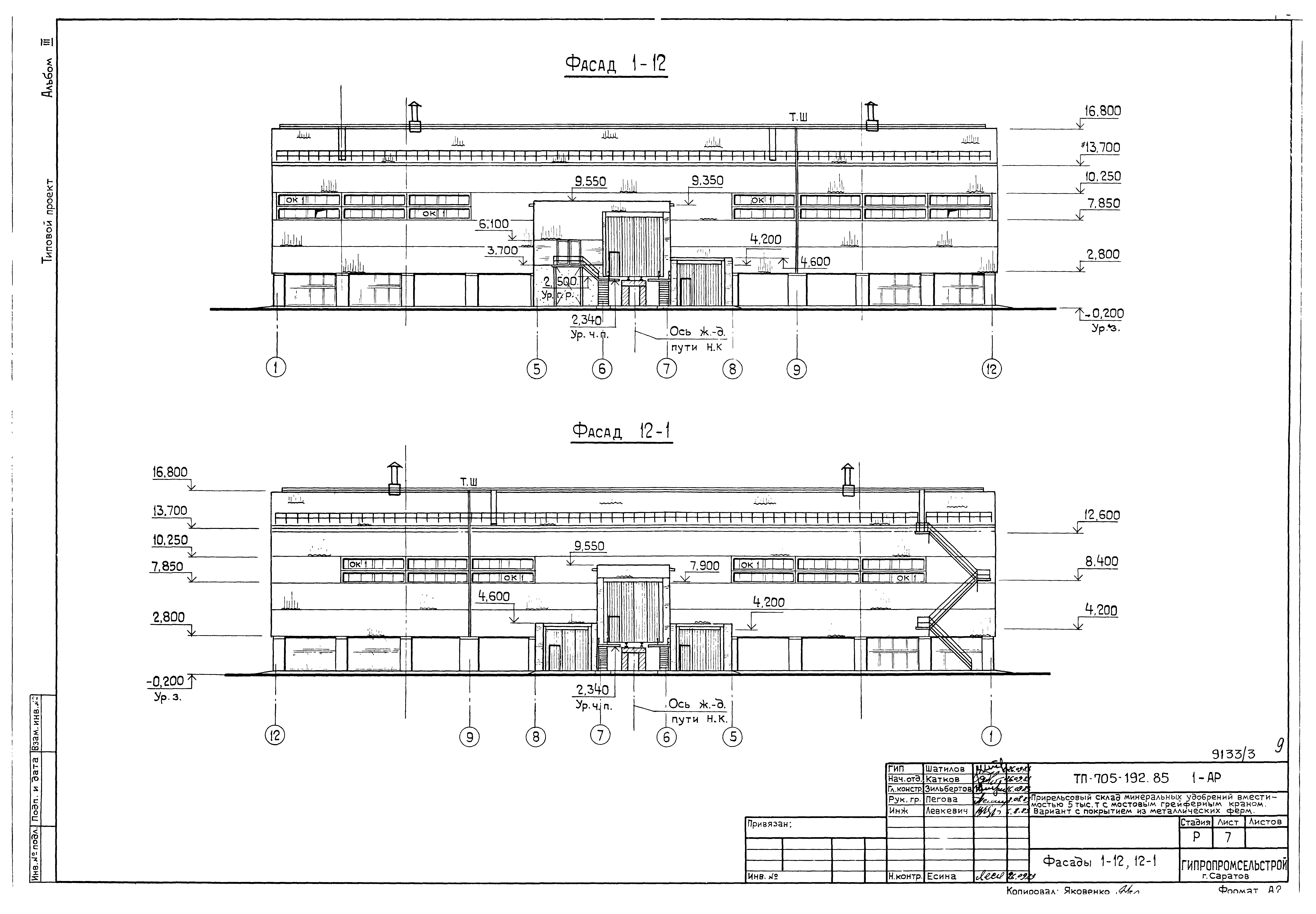

Фасады 1-2;12-1

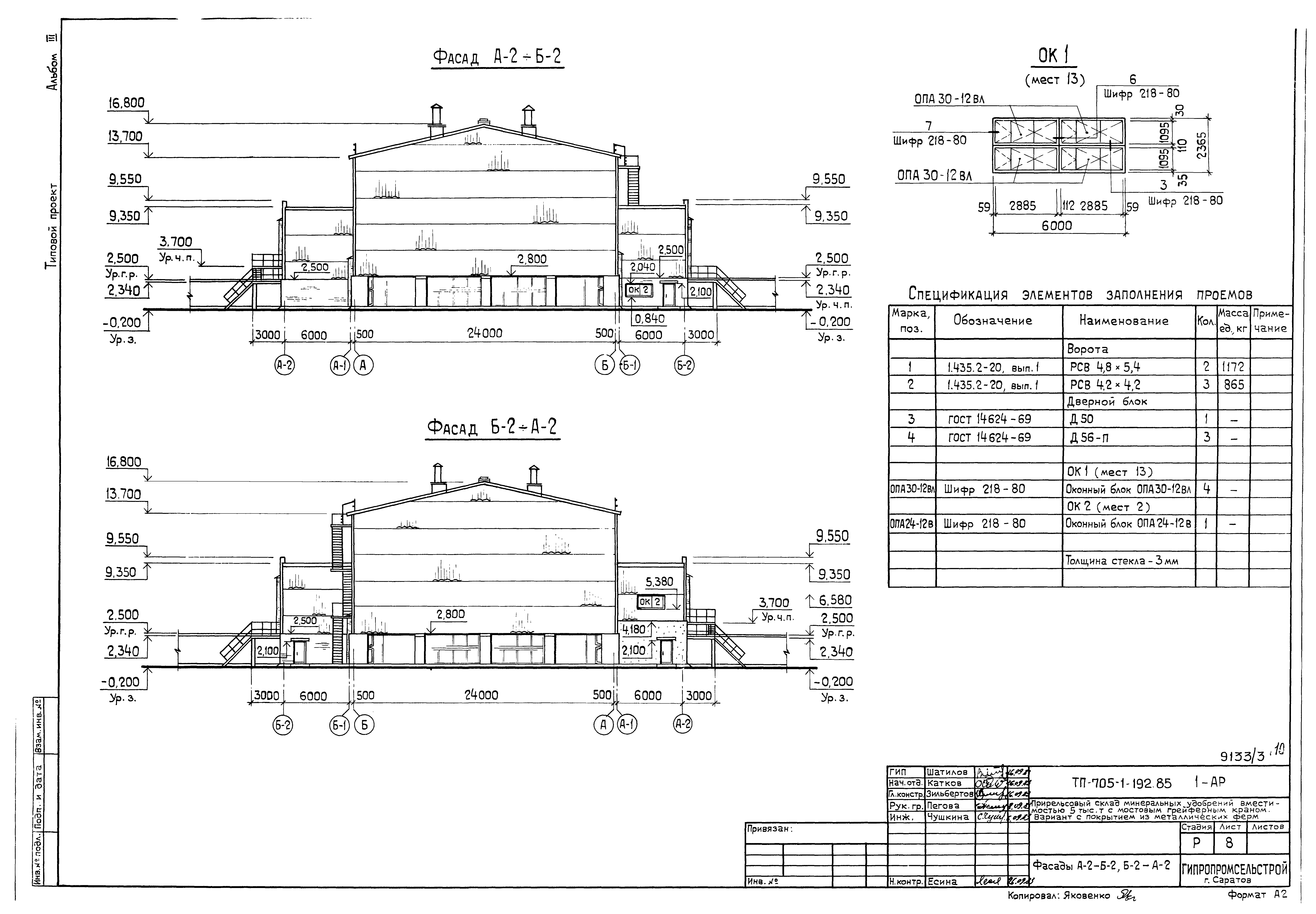

Фасады А-2-Б-2;Б-2-А-2

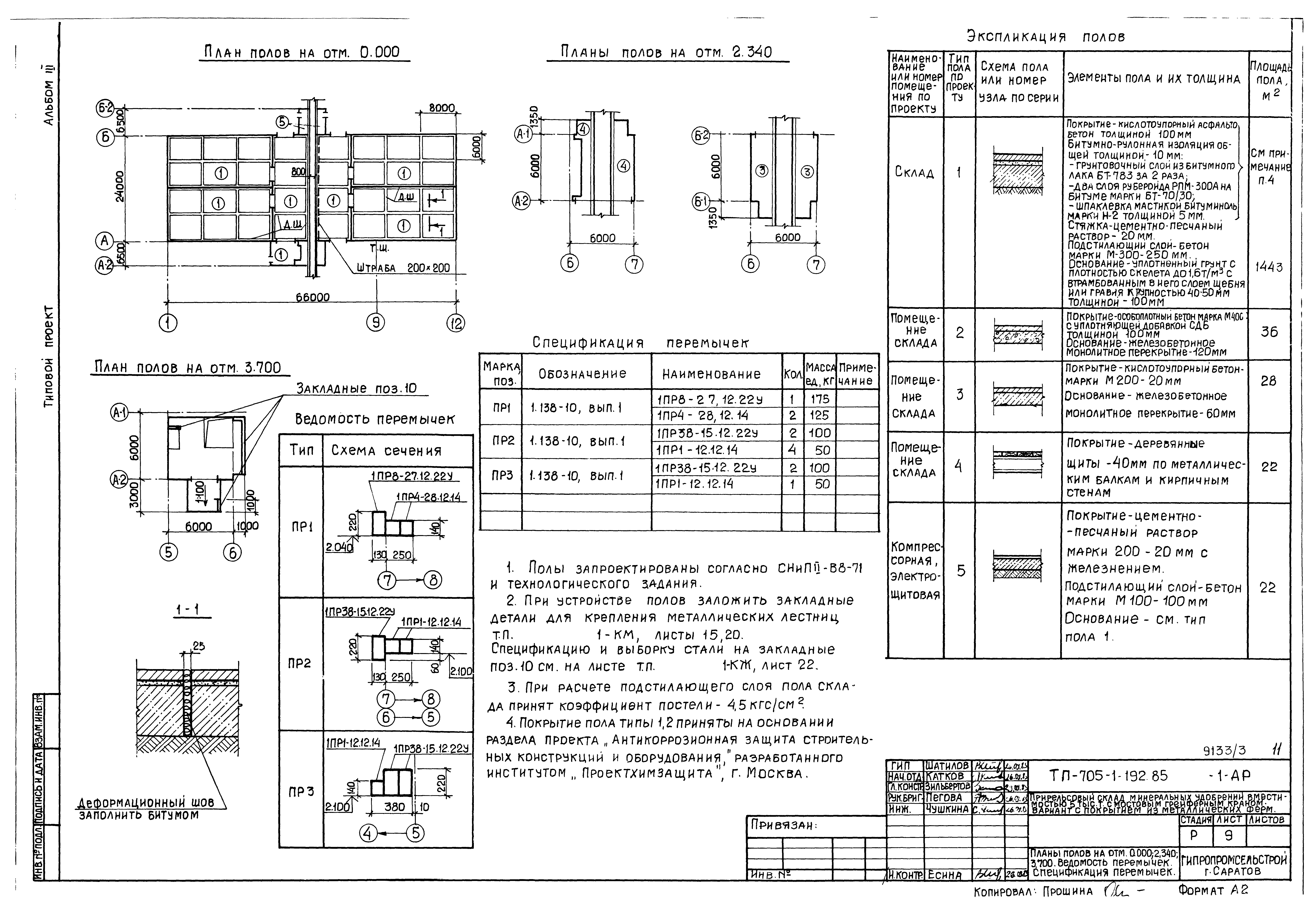

Планы полов на отм. 0.000;2.340;3.700. Ведомость перемычек. Спецификация перемычек

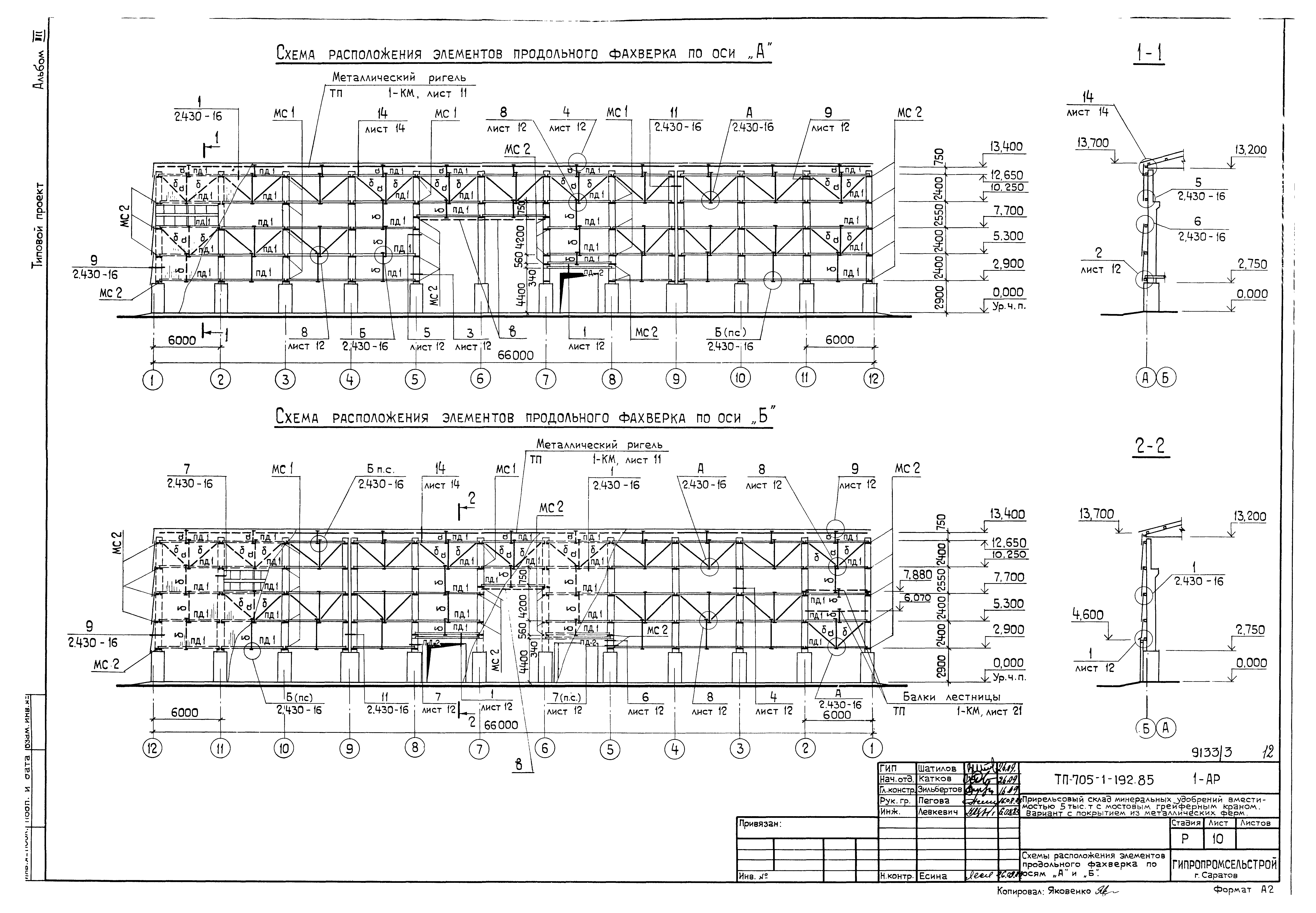

Схема расположения элементов продольного фахверка по осям "А" и "Б"

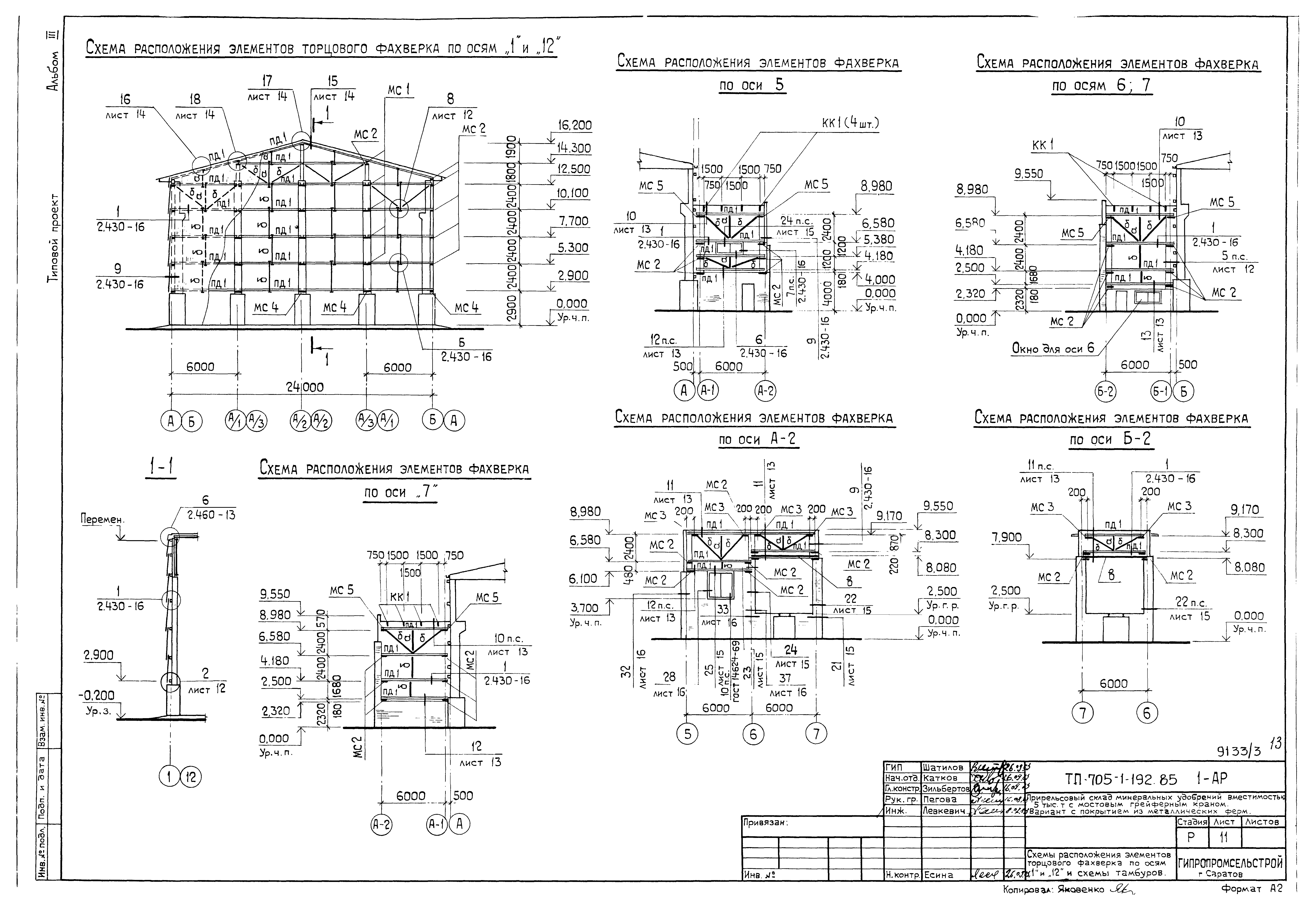

Схема расположения элементов торцевого фахверка по осям "1" и "12" и схемы тамбуров

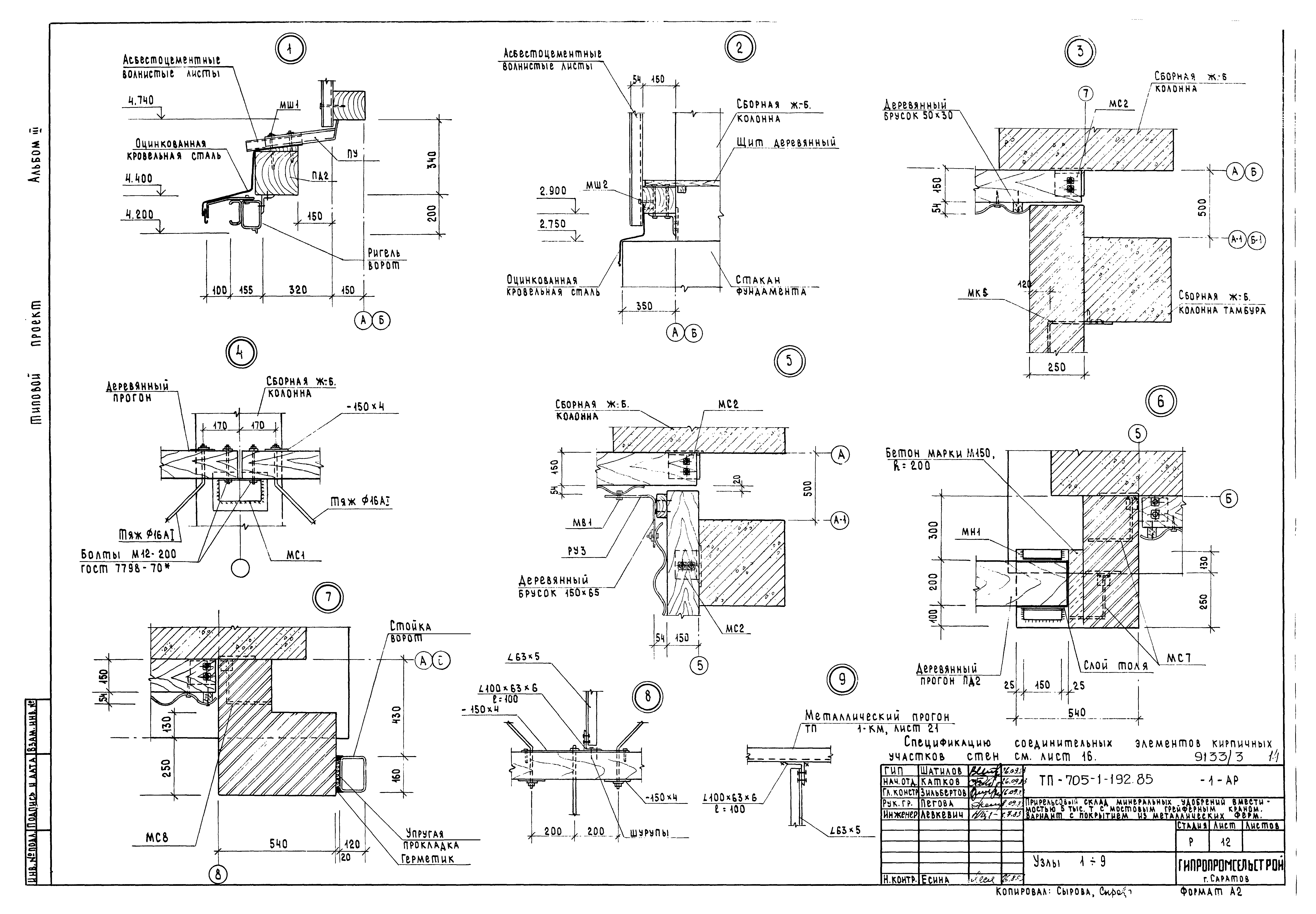

Узлы 1-9

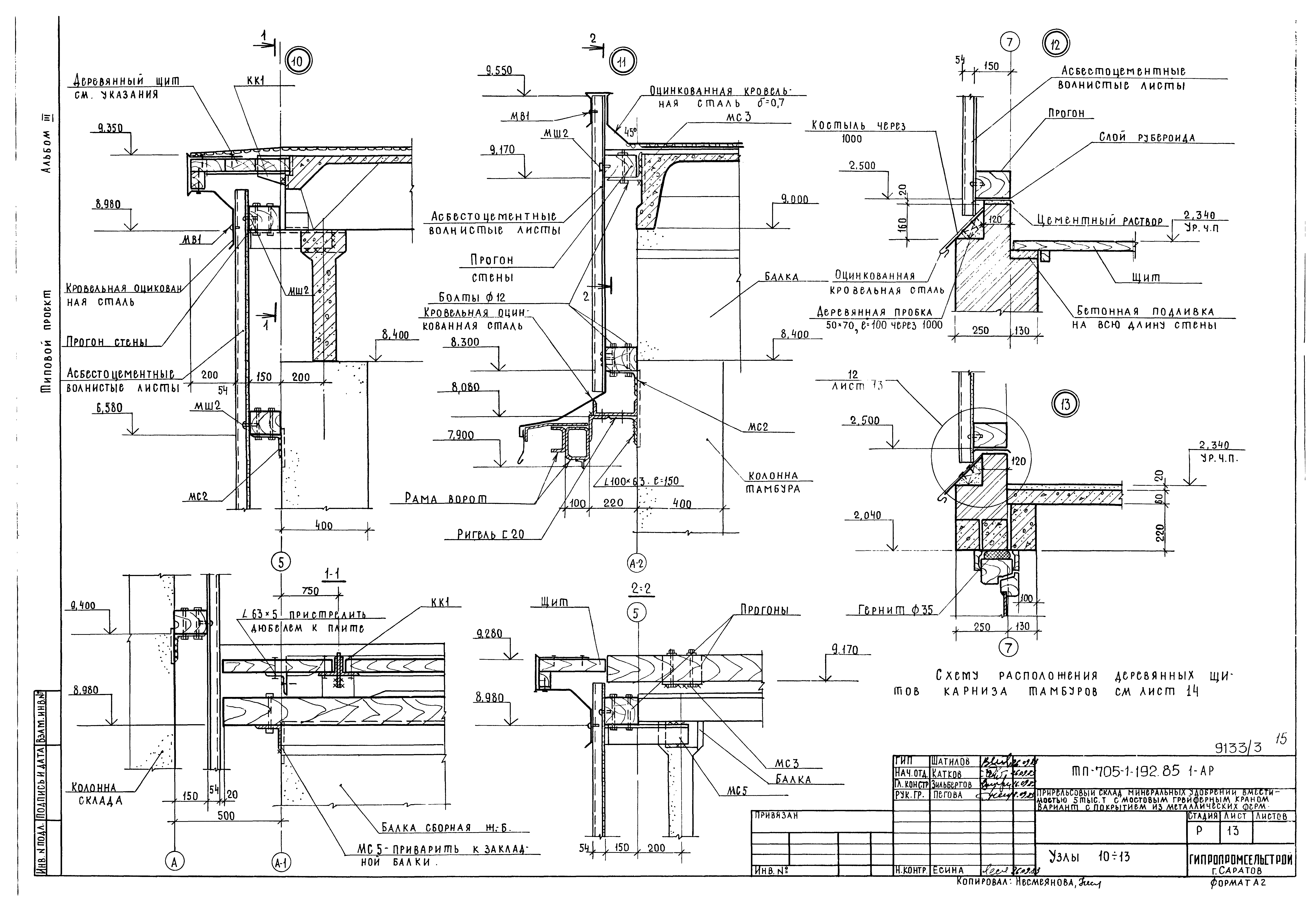

Узлы 10-13

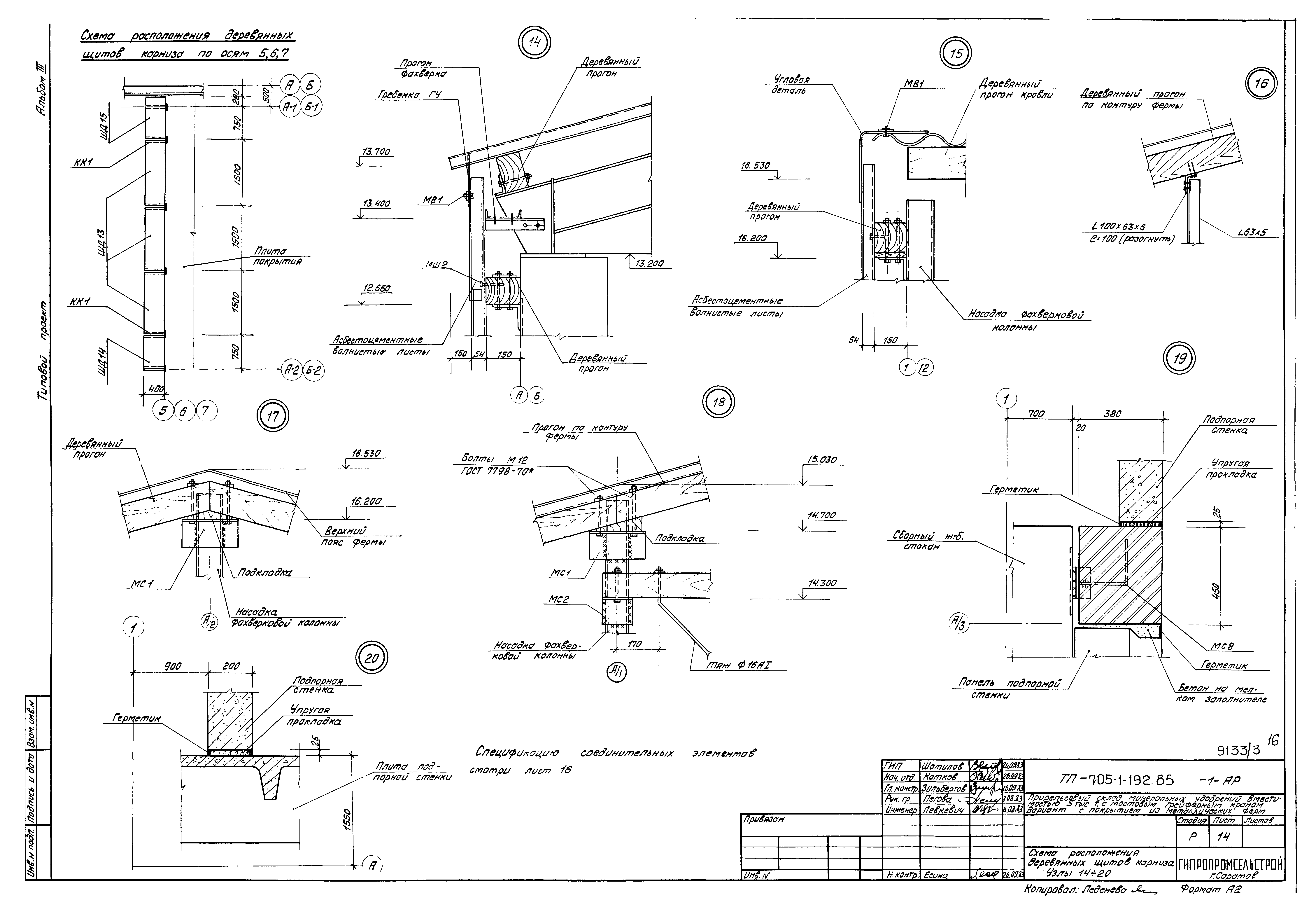

Схема расположения деревянных щитов карниза. Узлы 14-20

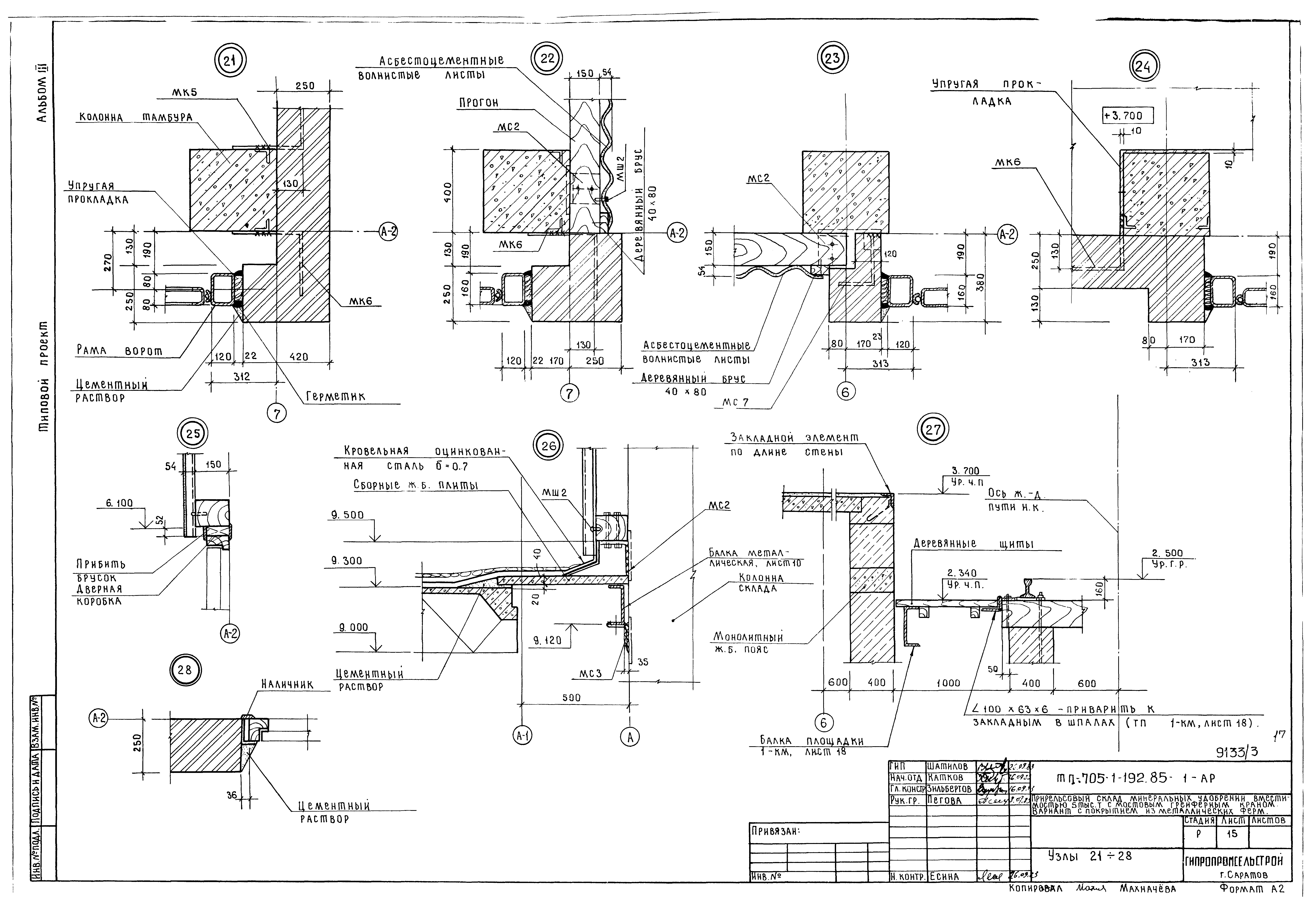

Узлы 21-28

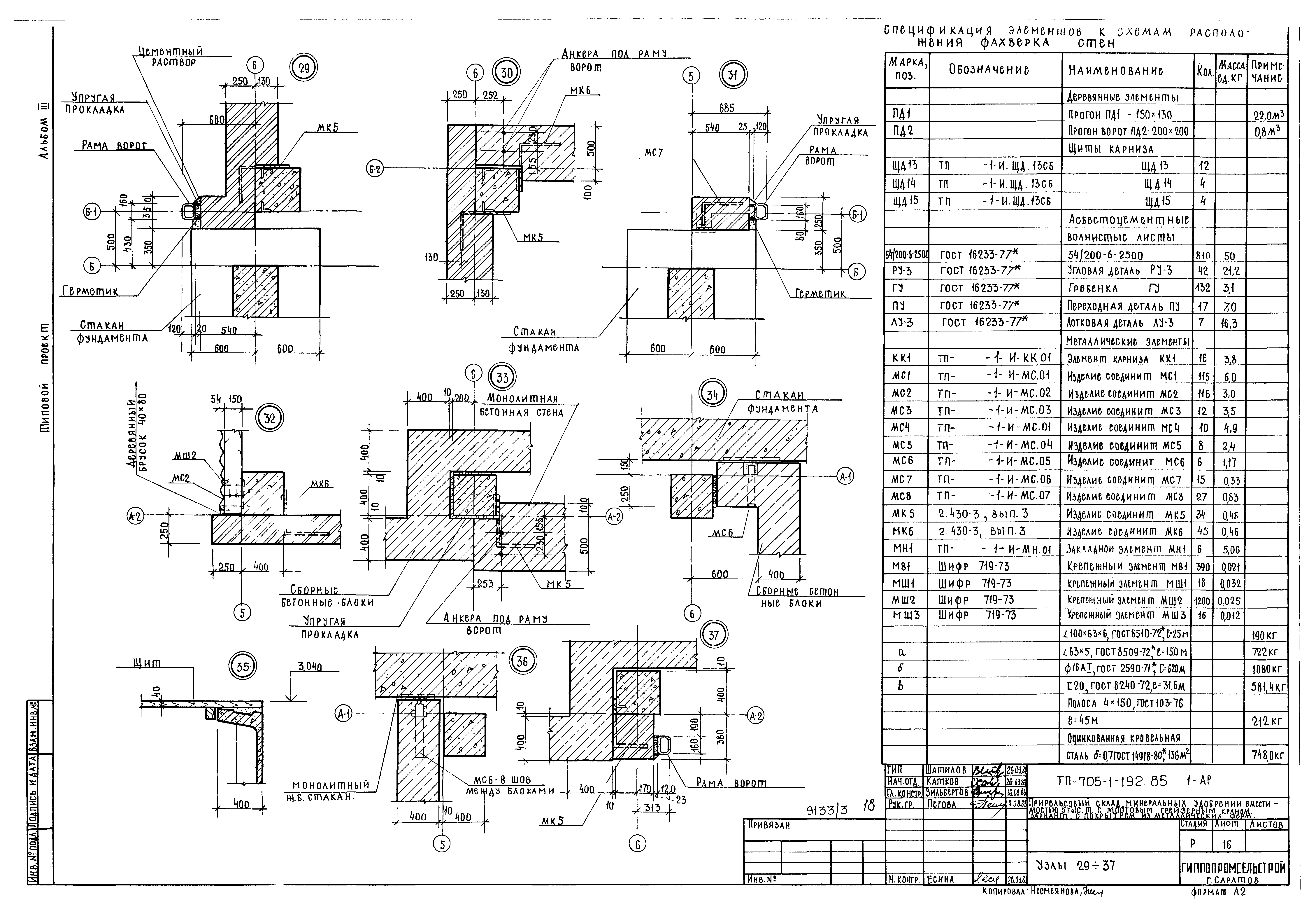

Узлы 29-37

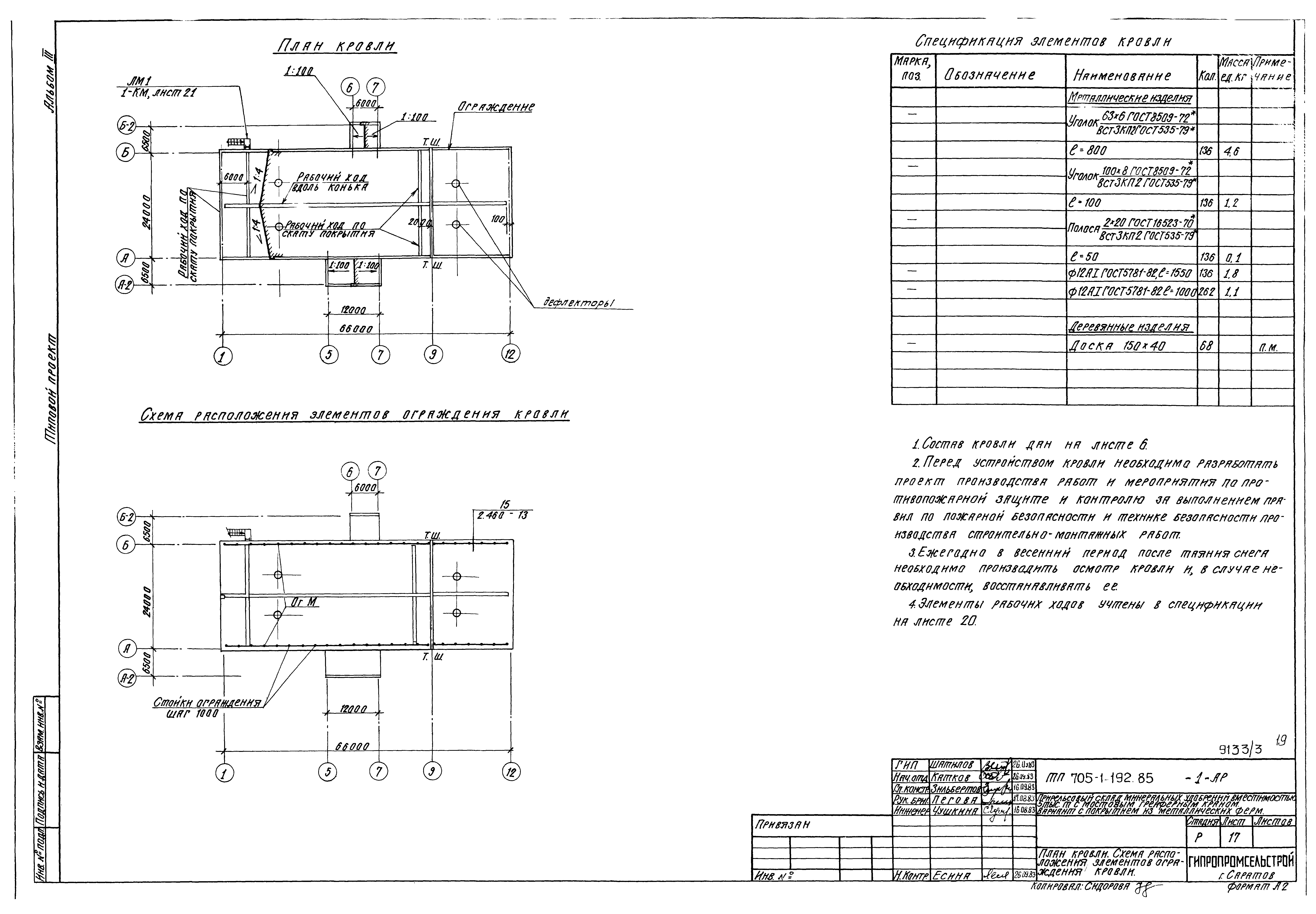

План кровли. Схема расположения элементов ограждения кровли

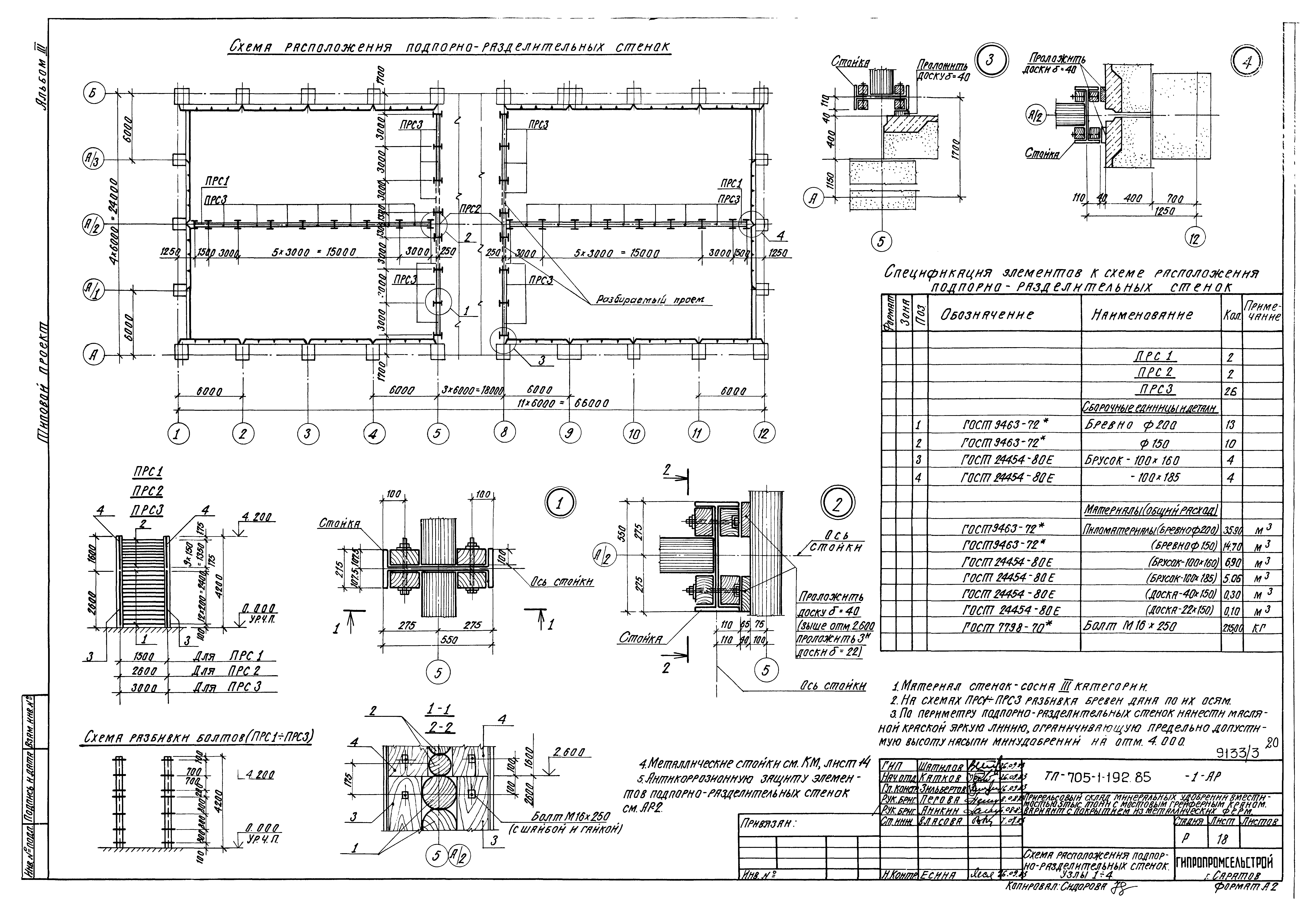

Схема расположения подпорно-разделительных стенок. Узлы 1-4

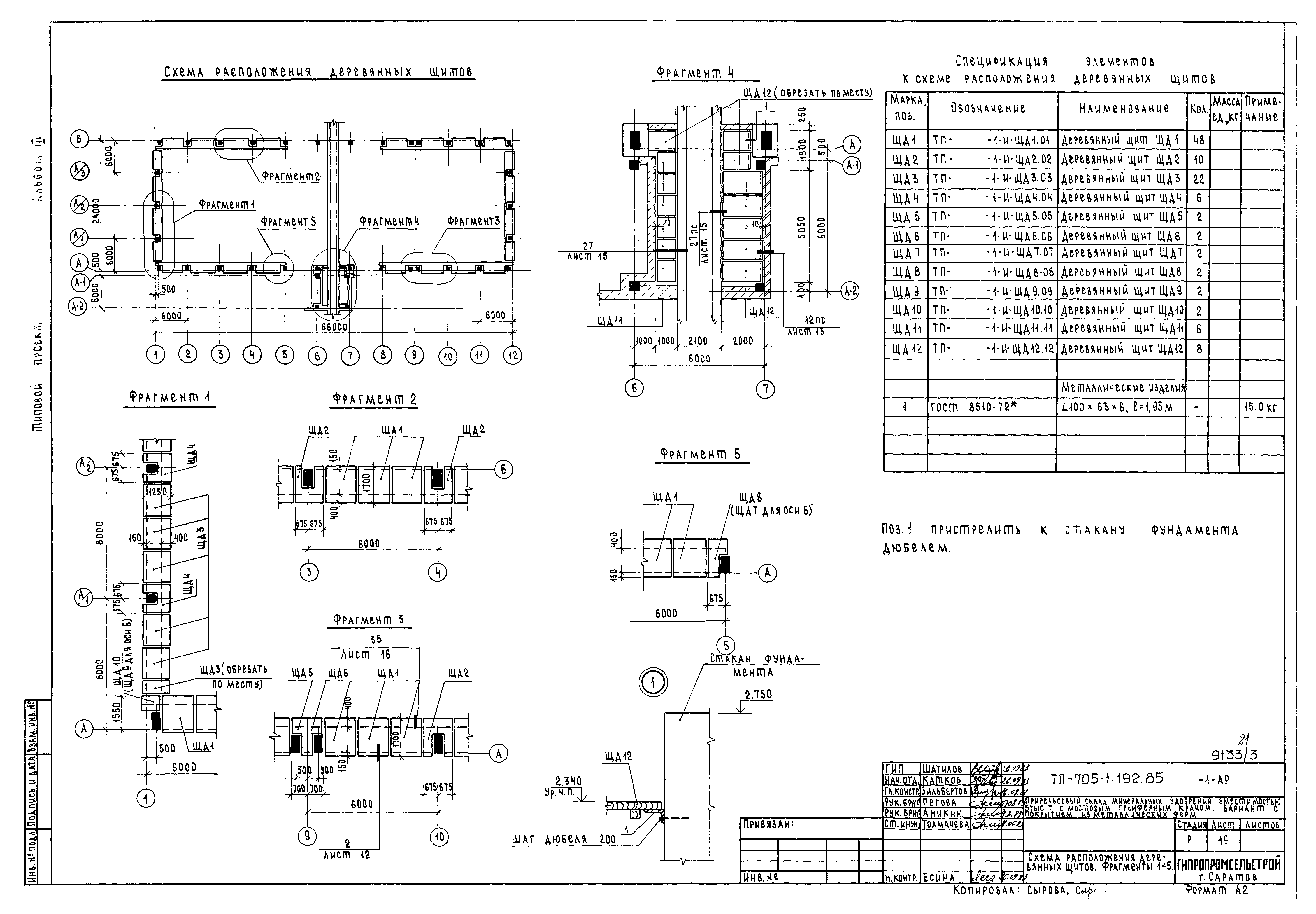

Схема расположения деревянных щитов. Фрагменты 1-5

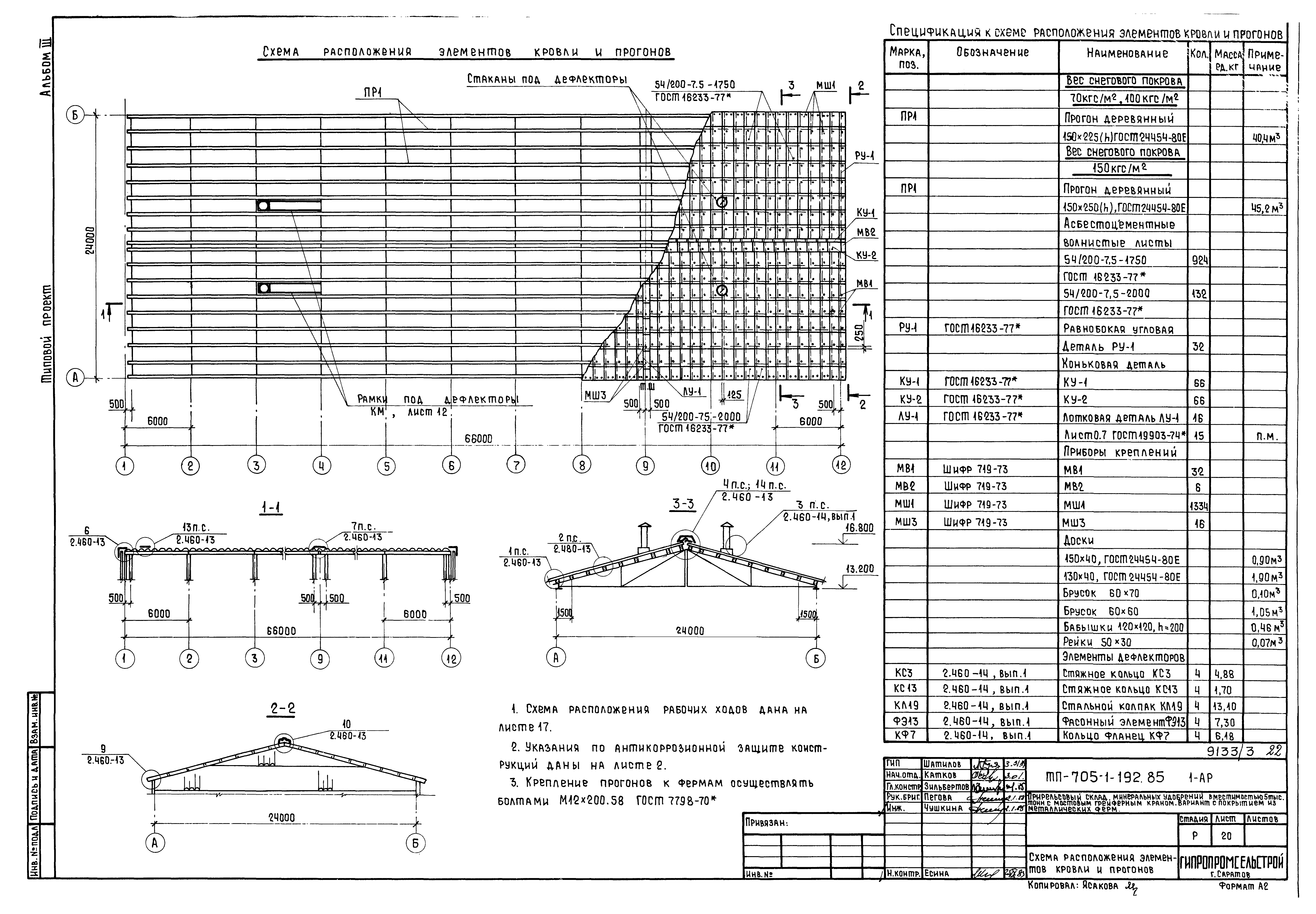

Схема расположения элемент кровли и прогонов
Конструкции железобетонные КЖ
Общие данные (начало)

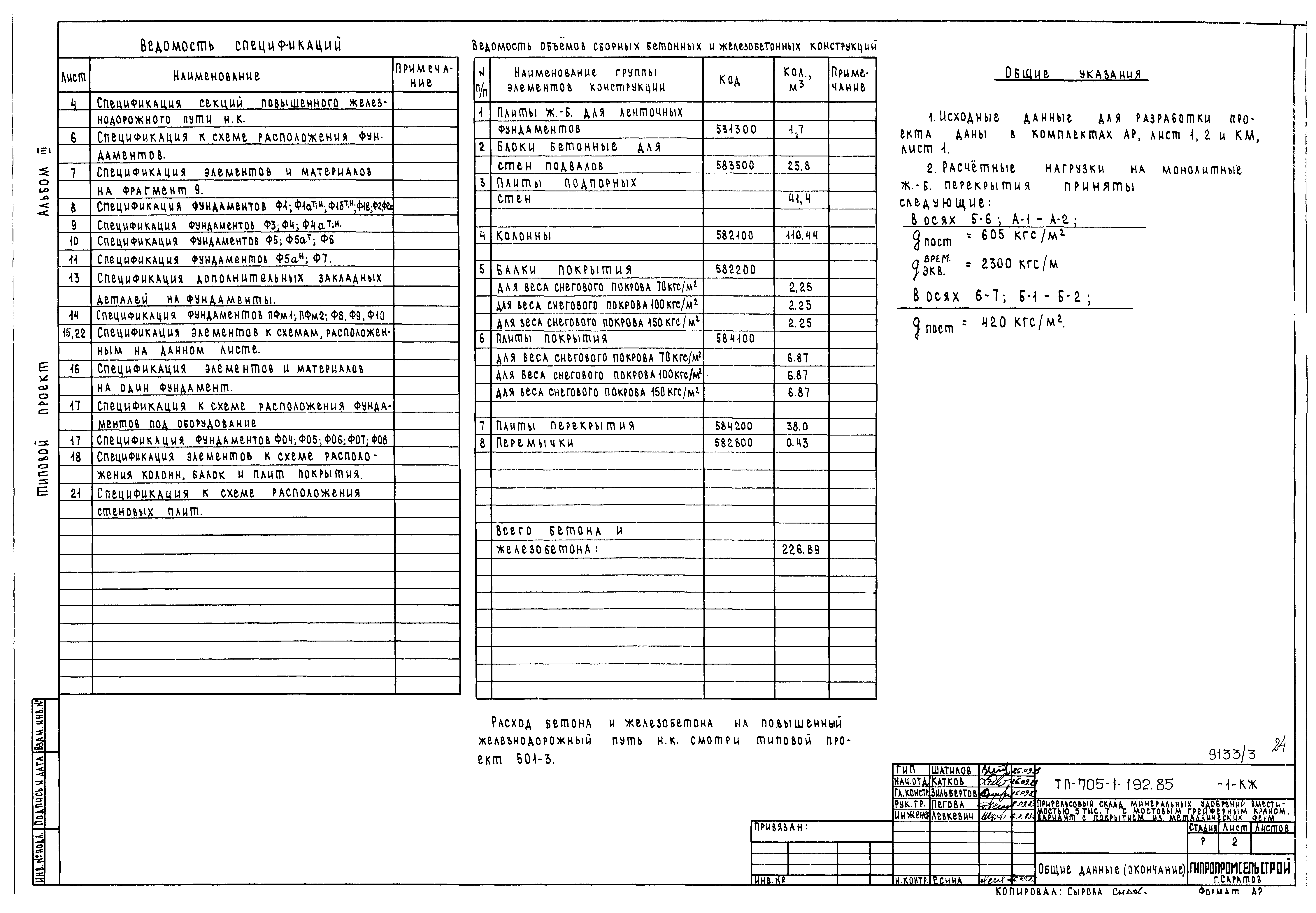

Общие данные (окончание)

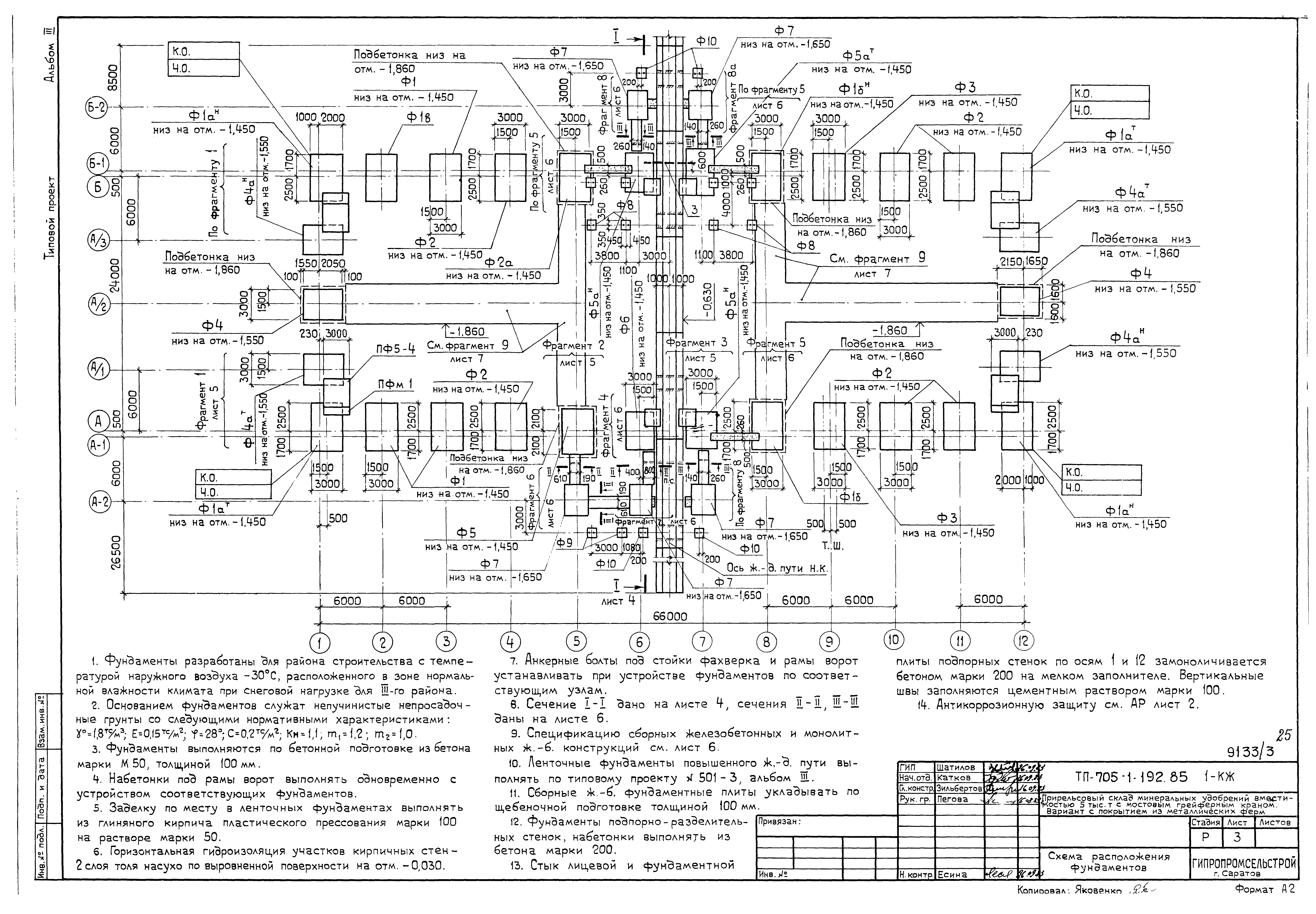

Схема расположения фундаментов

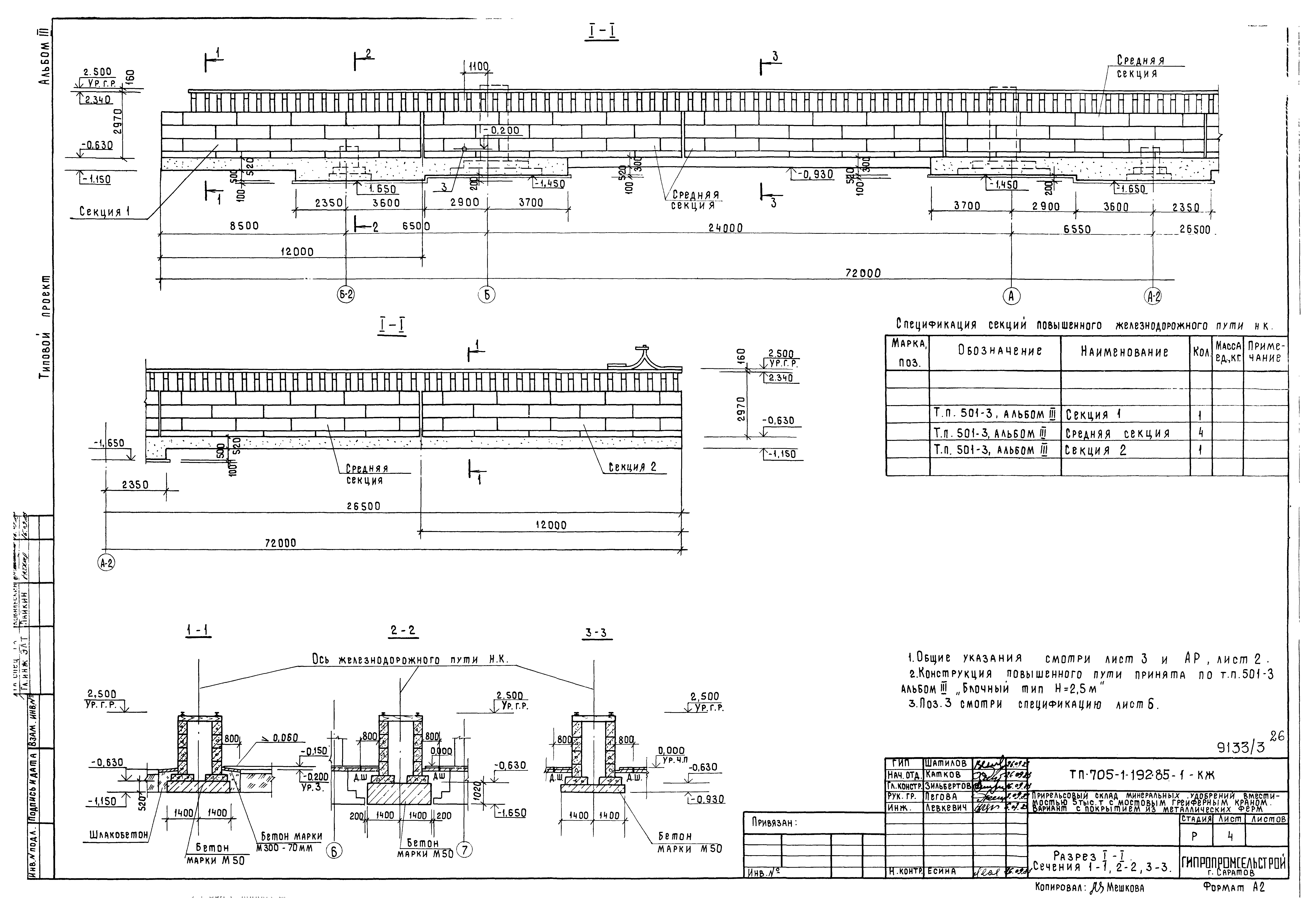

Разрез 1-1. Сечения 1-1,2-2,3-3

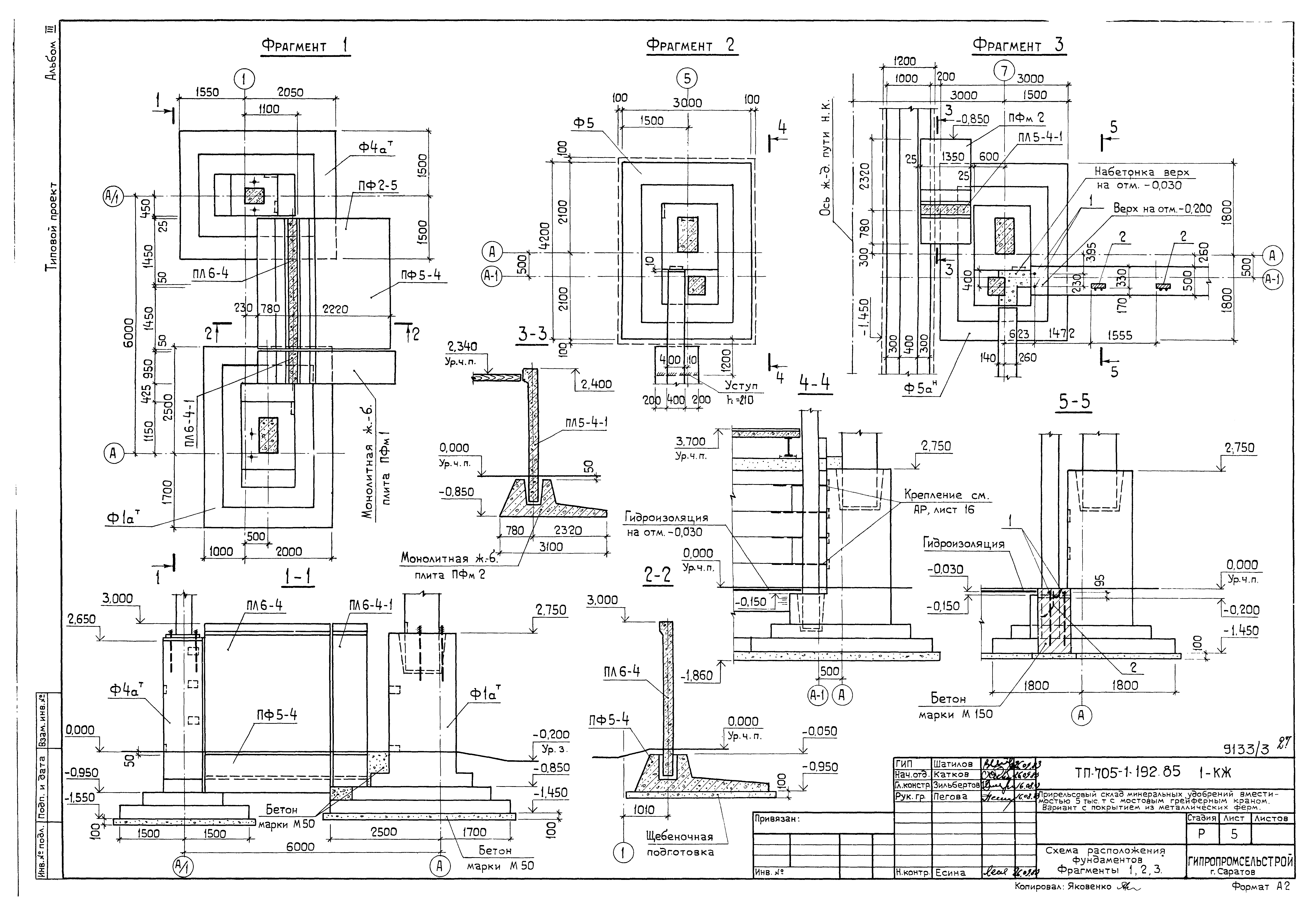

Схема расположения фундаментов. Фрагменты 1,2,3

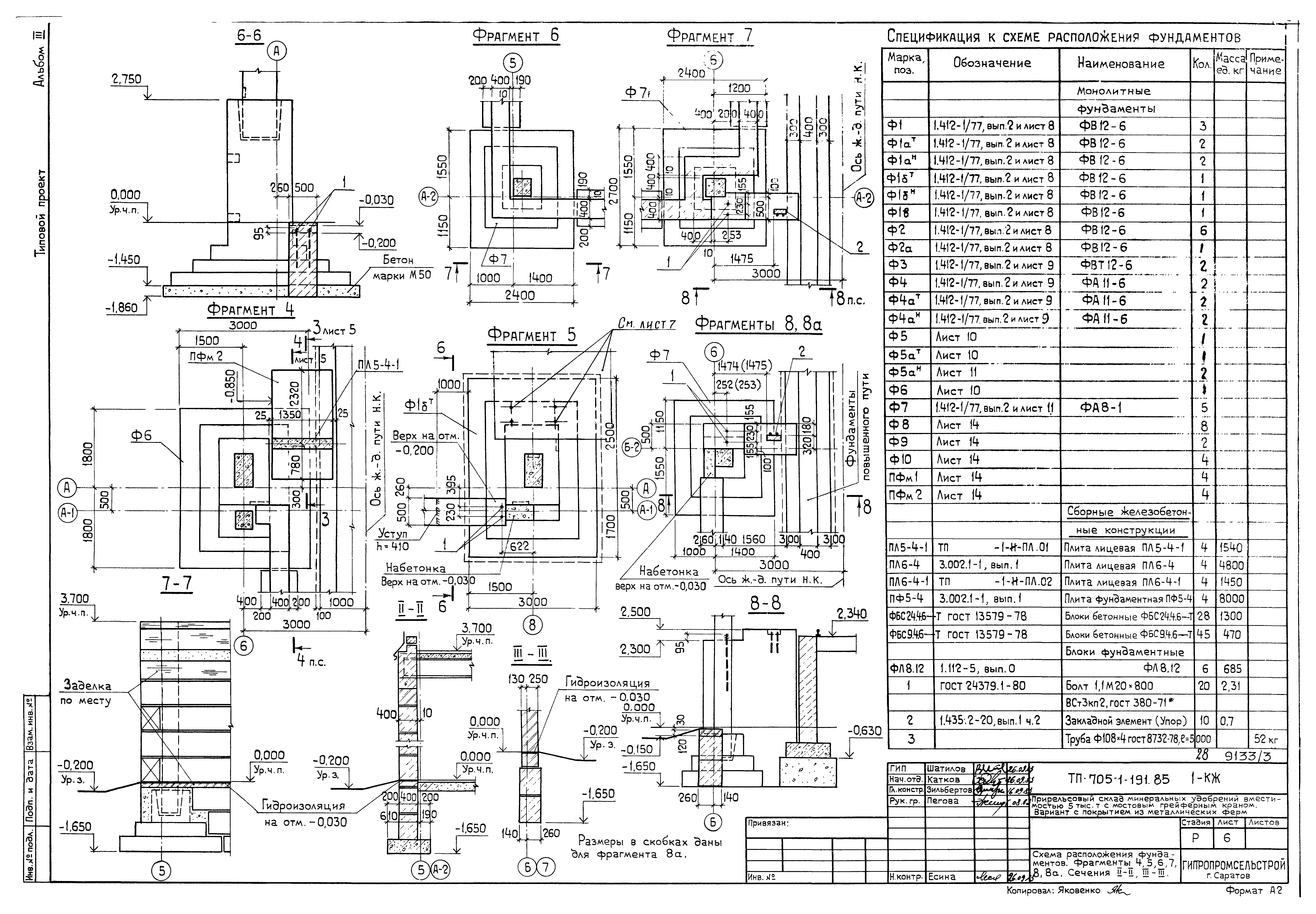

Схема расположения фундаментов. Фрагменты 4,5,6,7,8,8а. Сечения 2-2-3-3

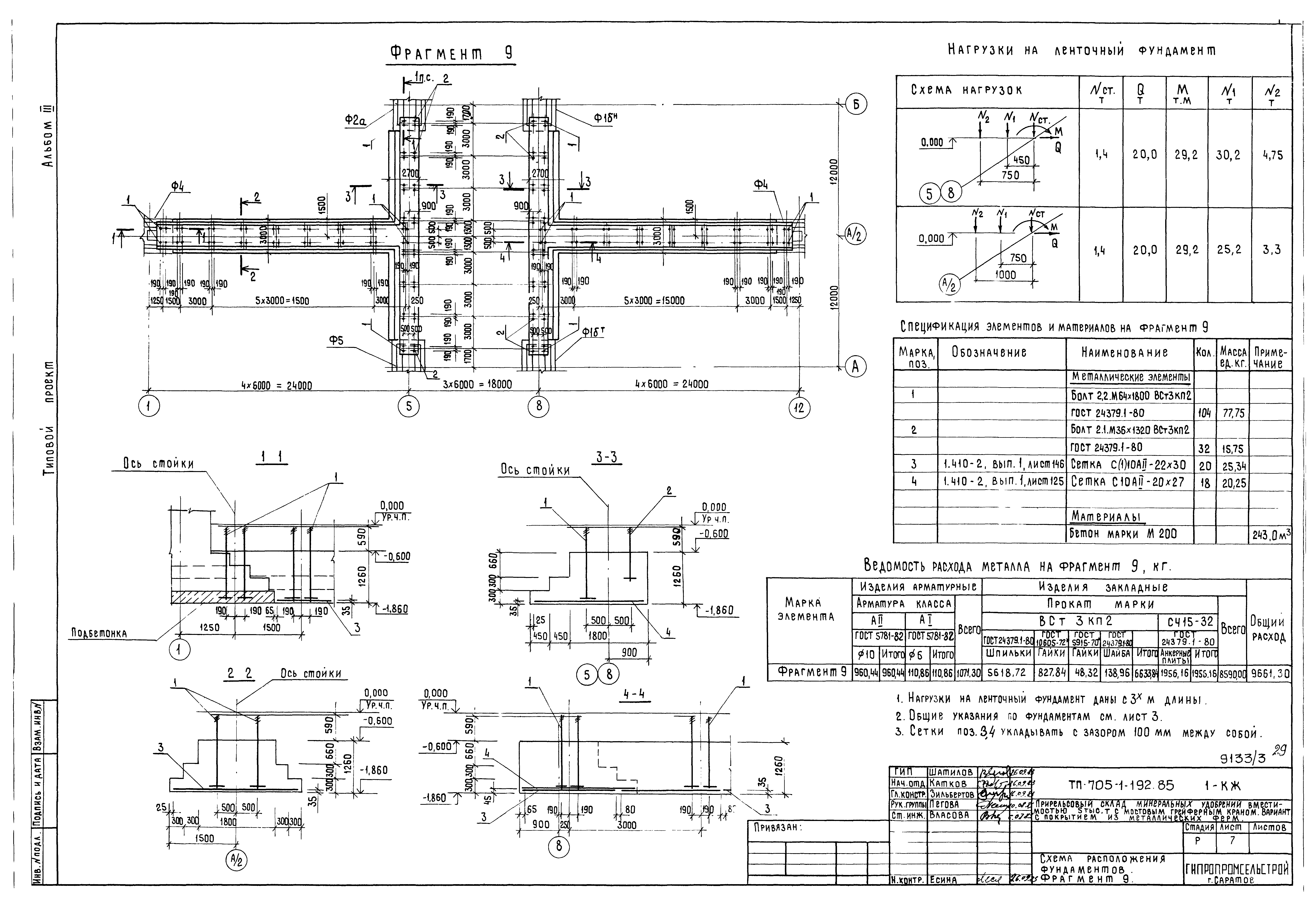

Схема расположения фундаментов. Фрагмент 9

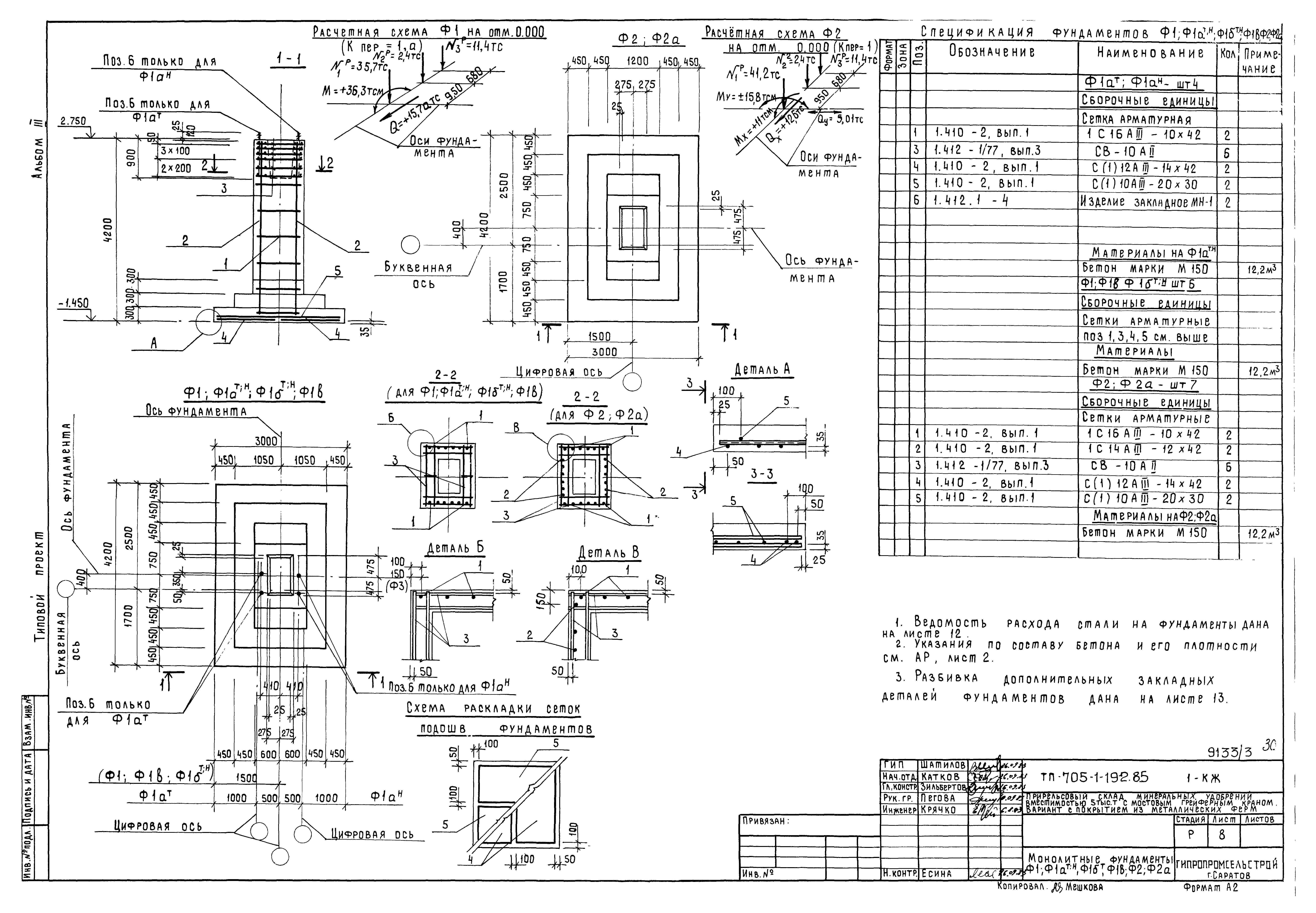

Монолитные фундаменты Ф1,Ф1а в степени т,н,Ф1б в степени т,Ф1в,Ф2,Ф2а

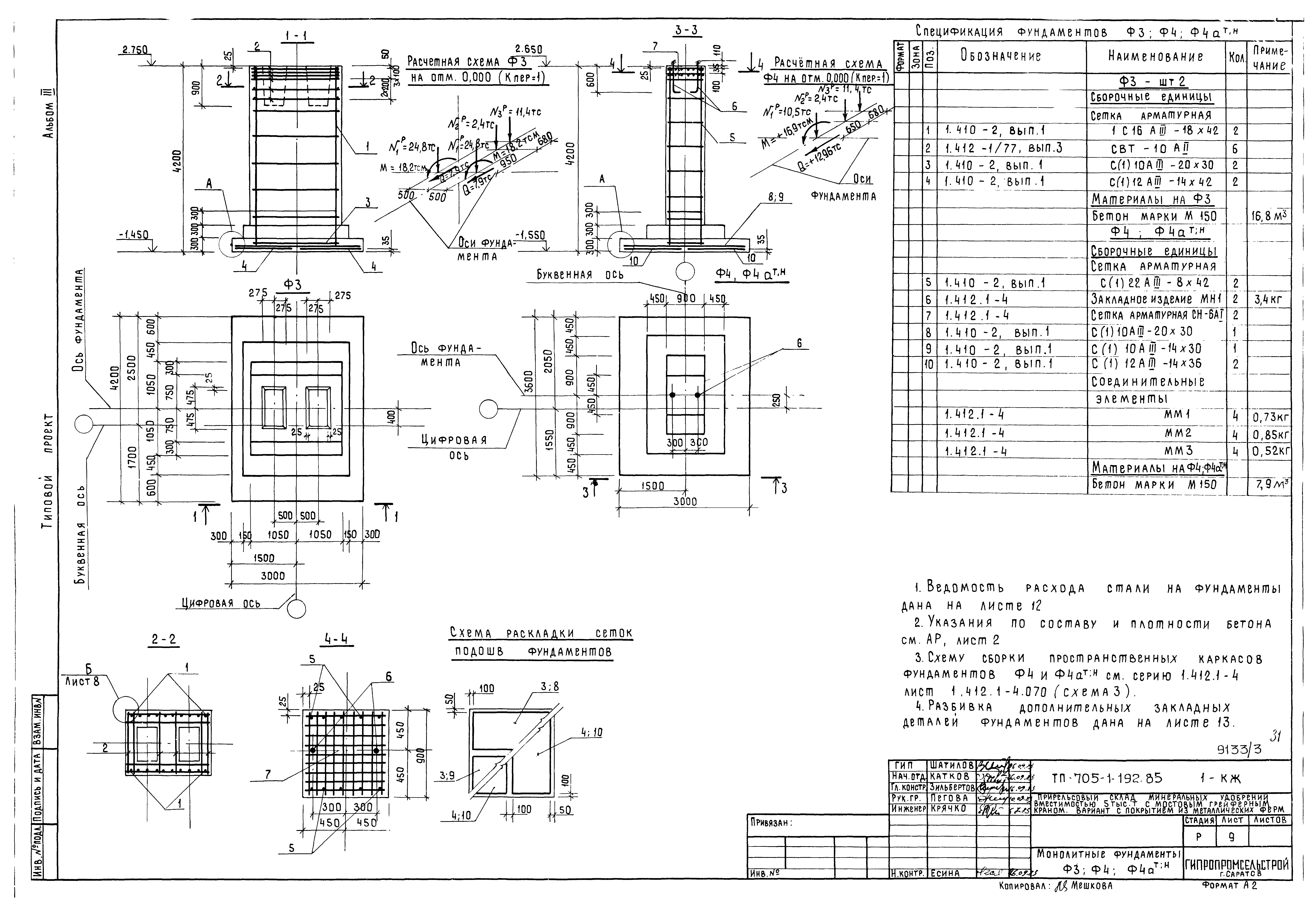

Монолитные фундаменты Ф3,Ф4,Ф4а в степени т,н

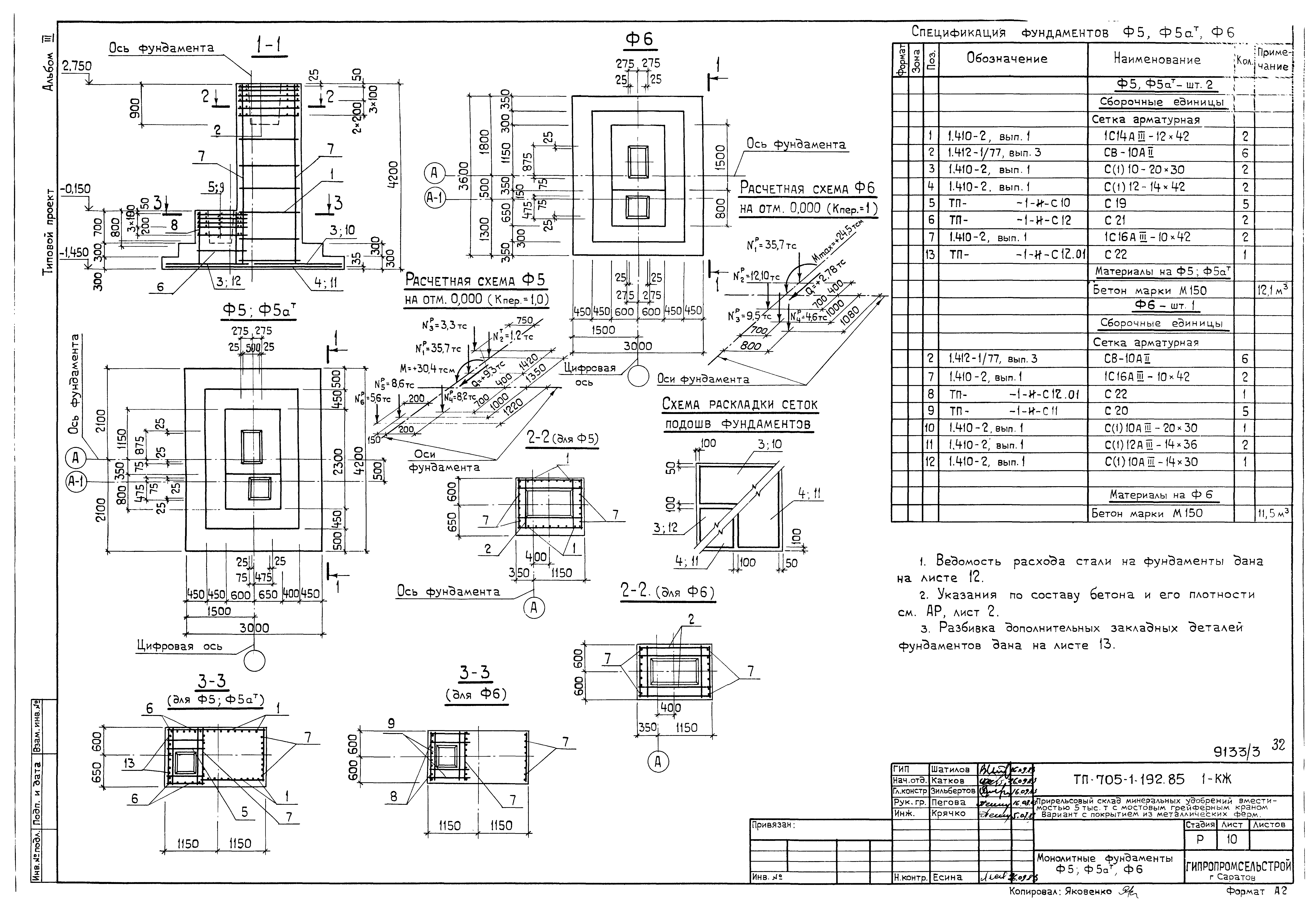

Монолитные фундаменты Ф5,Ф5а в степени т,Ф6

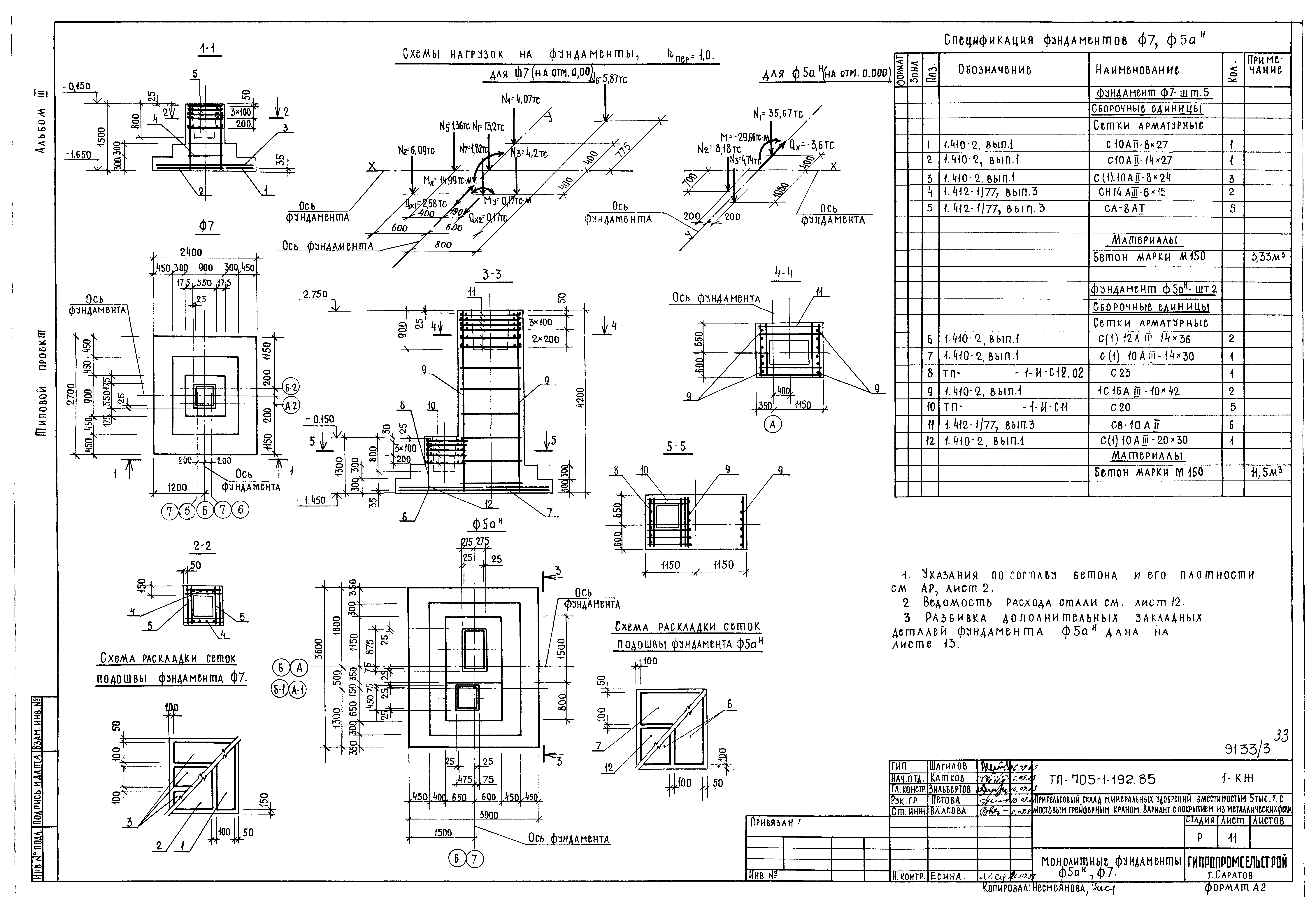

Монолитные фундаменты Ф5а в степени н,Ф7

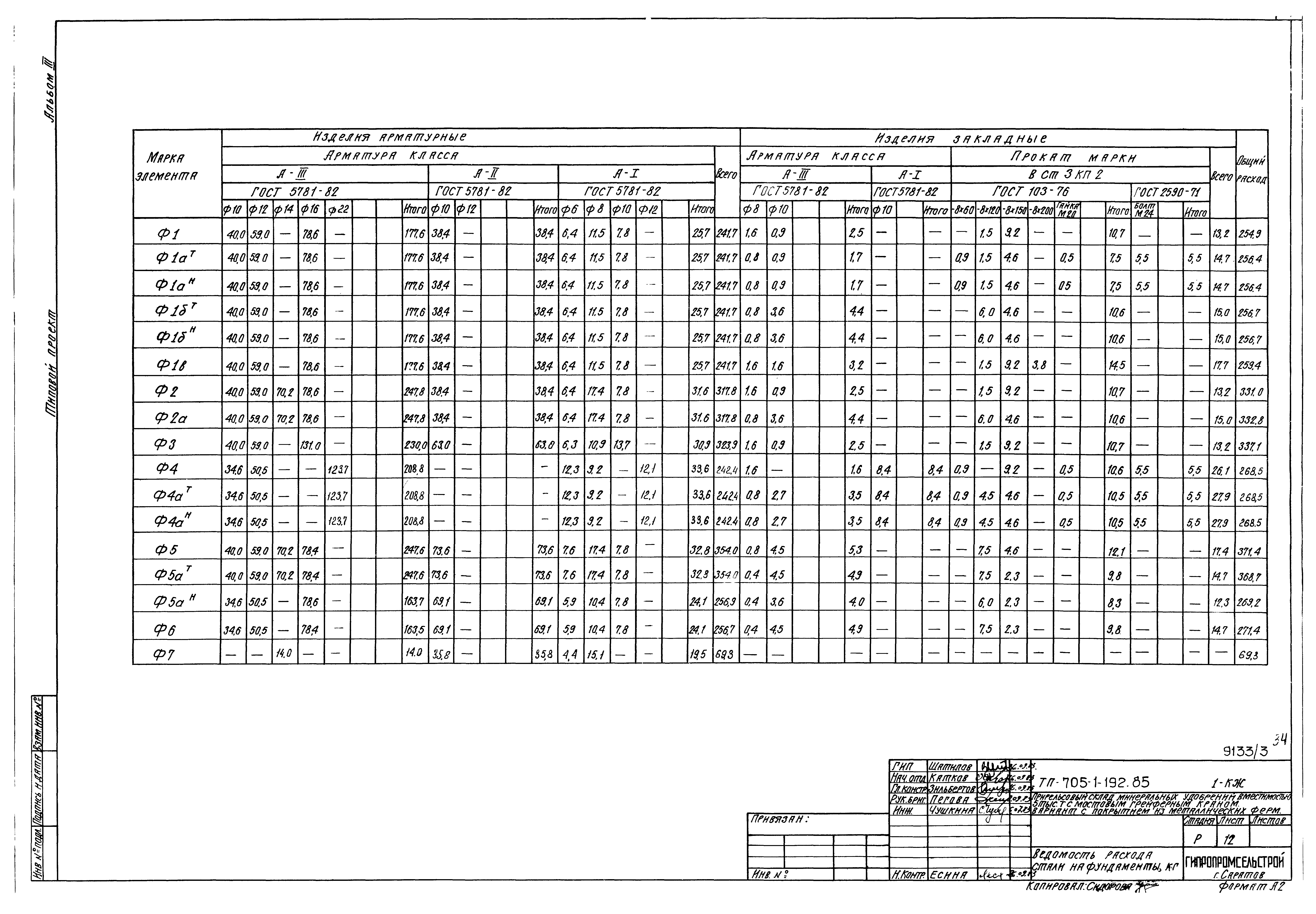

Ведомость расхода стали на фундаменты, кг

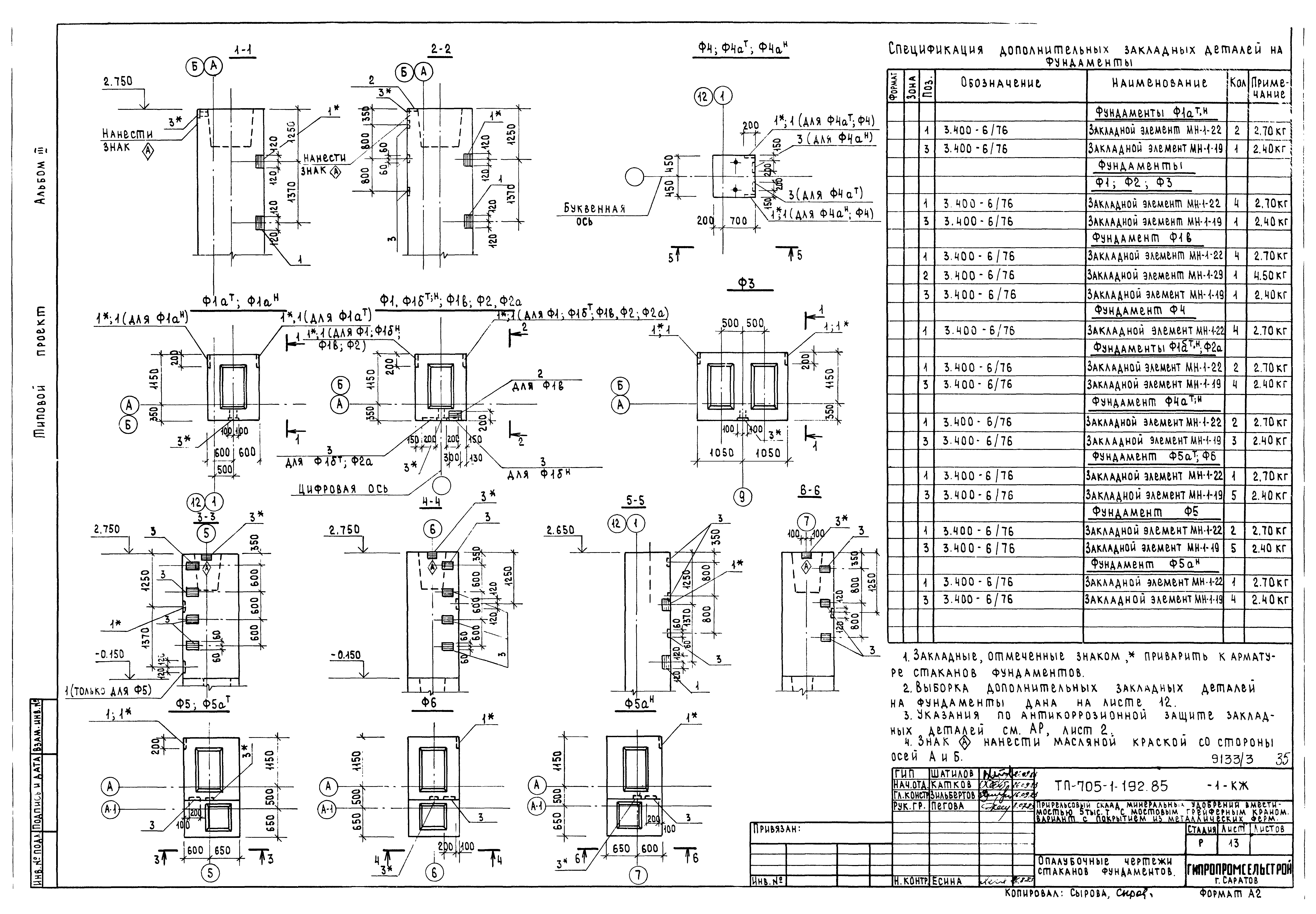

Опалубочные чертежи стаканов фундаментов
Монолитные ж.б. плиты подпорных стенок. Фундаменты Ф5-Ф10

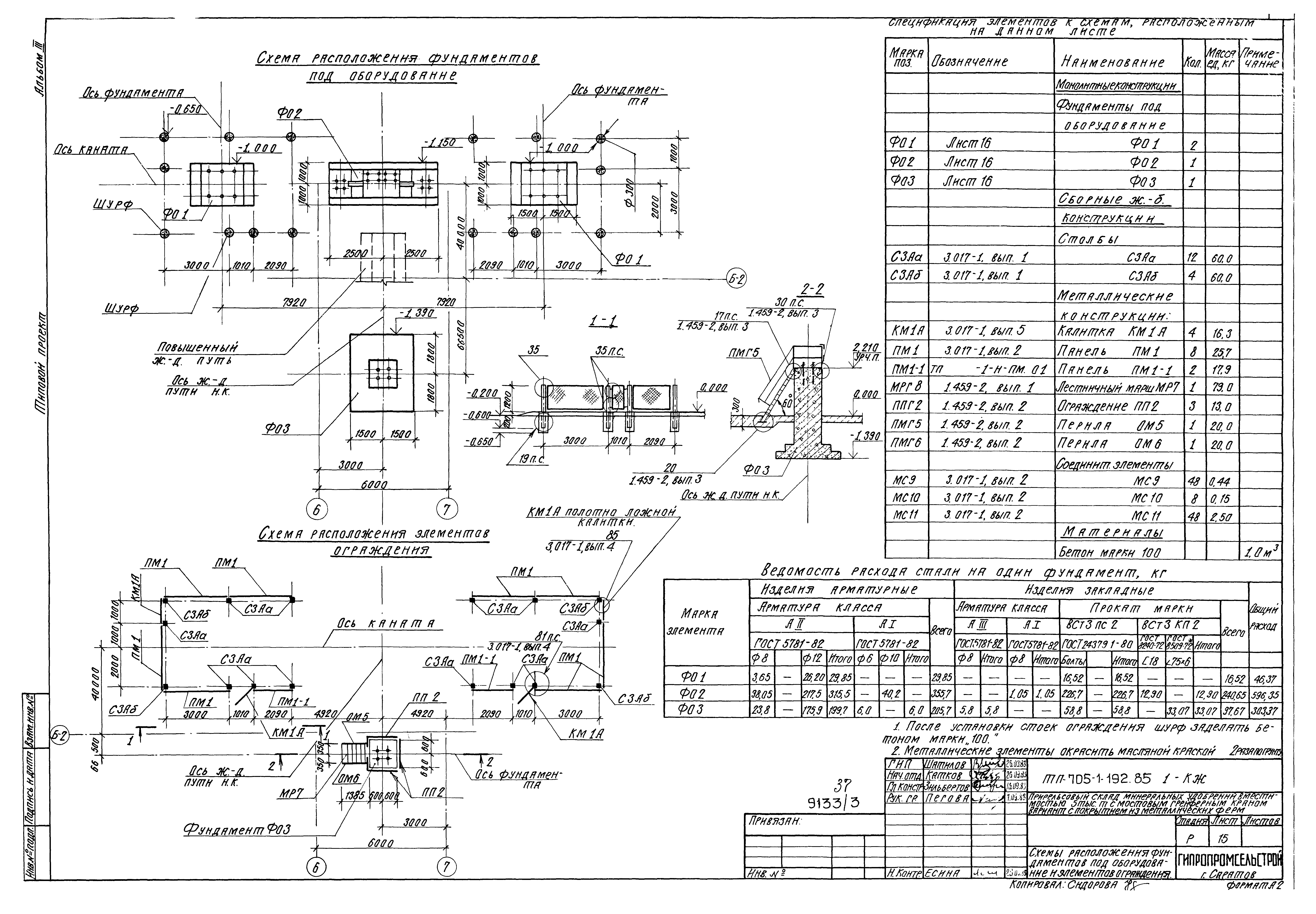

Схемы расположения фундаментов под оборудование и элементов ограждения

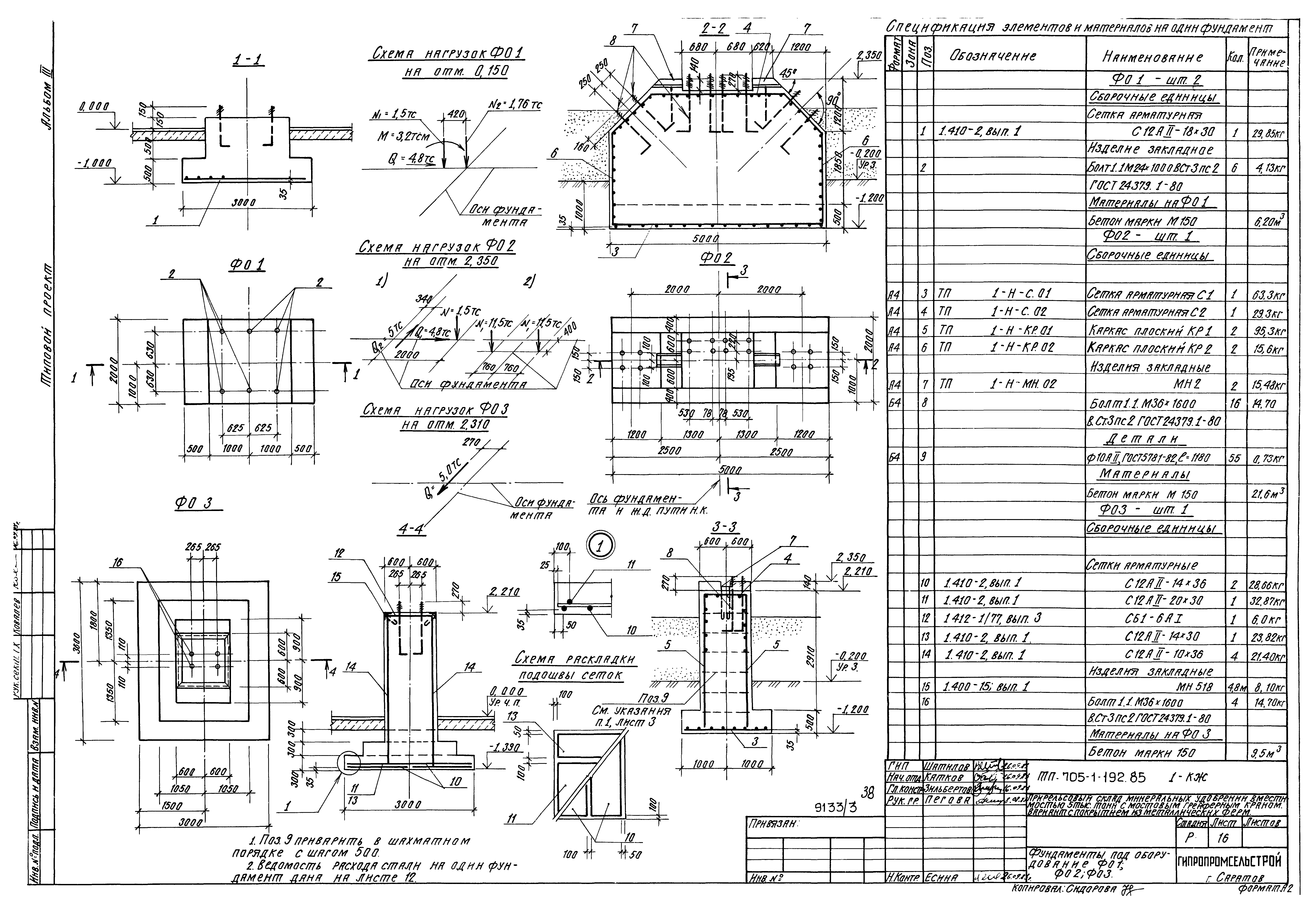

Фундаменты под оборудование ФО1,ФО2,ФО3

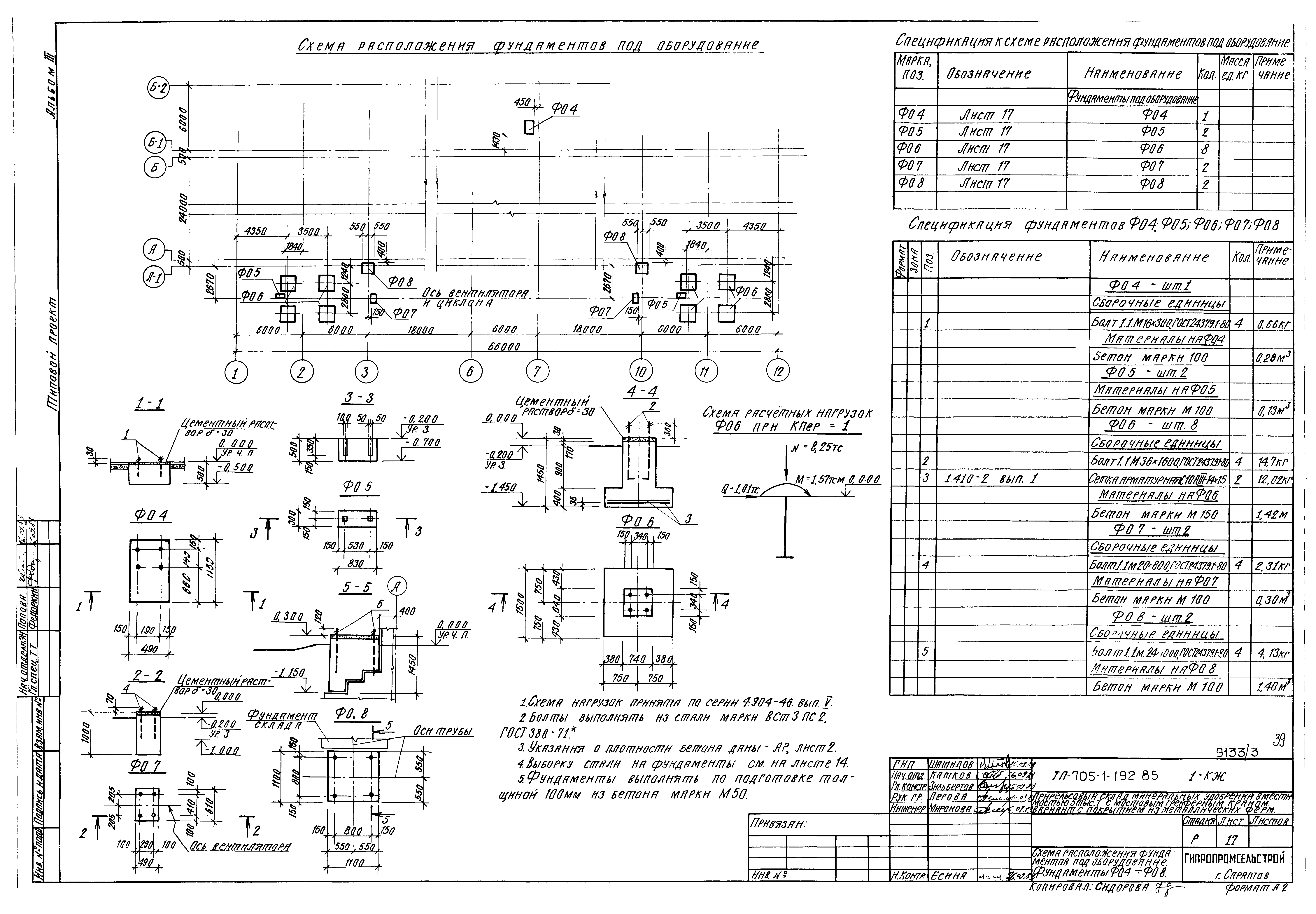

Схема расположения фундаментов под оборудование. Фундаменты ФО4-ФО8

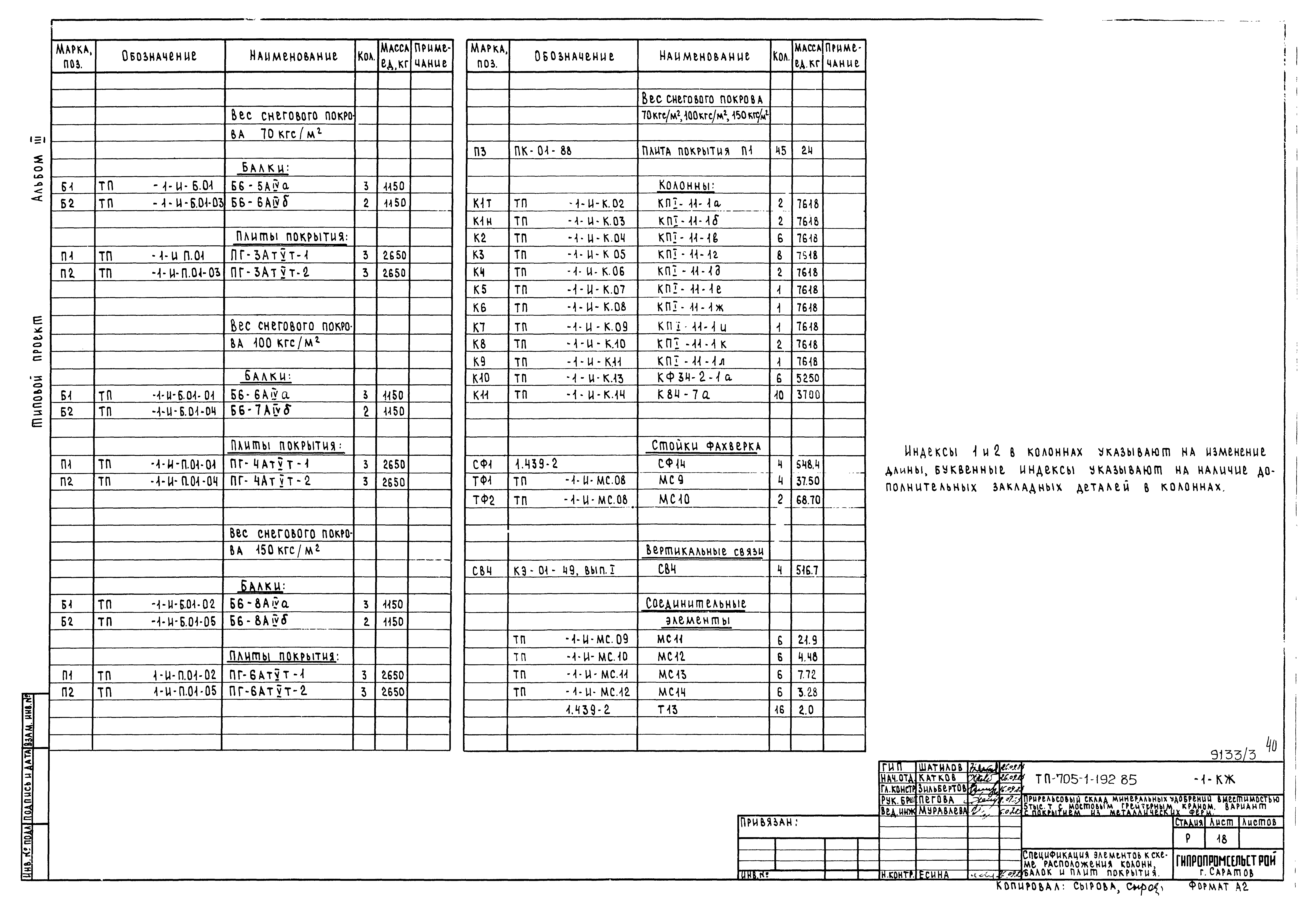

Спецификация элементов к схеме расположения колонн, балок и плит покрытия

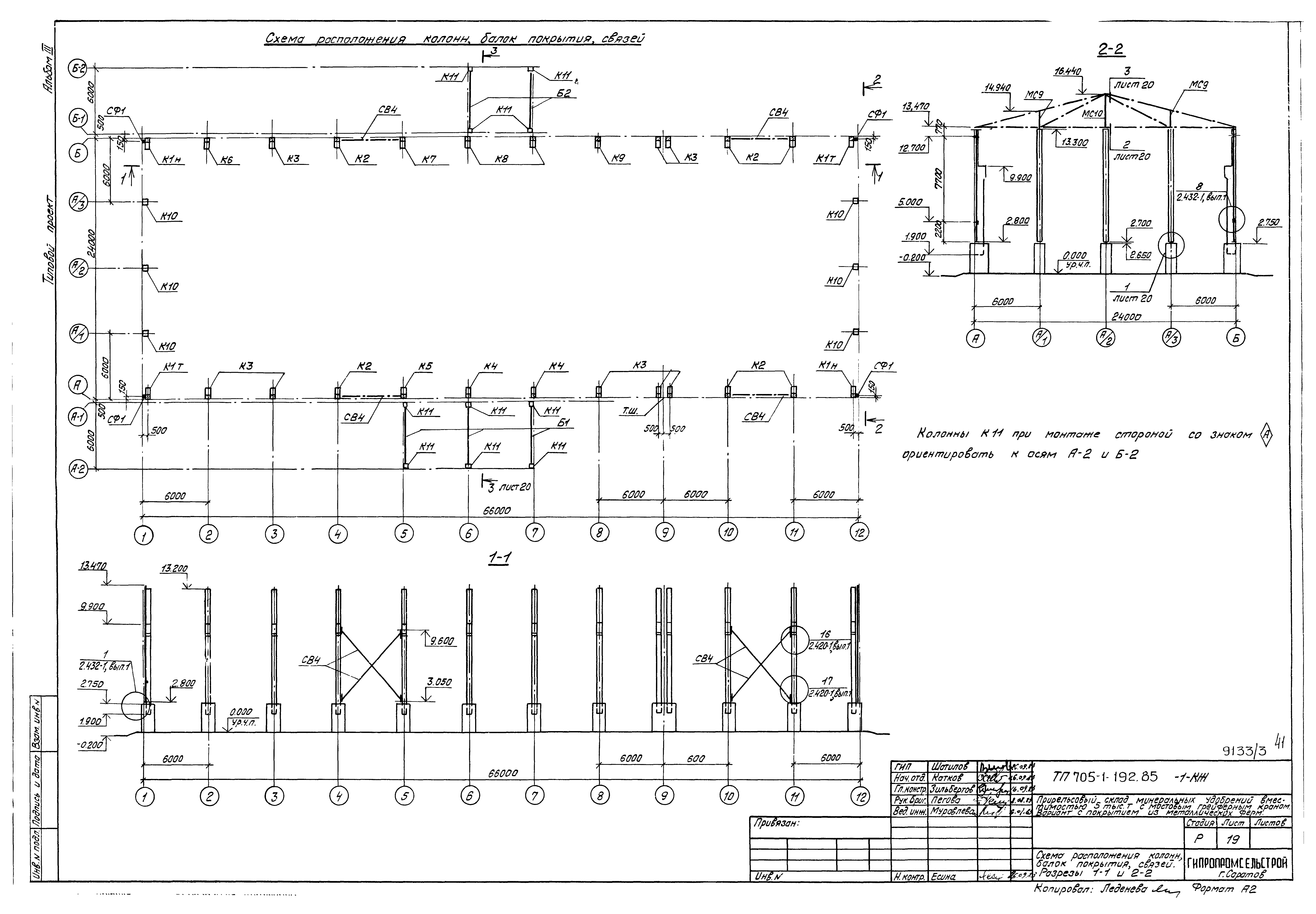

Схема расположения колонн, балок покрытия, связей. Разрезы 1-1 и 2-2

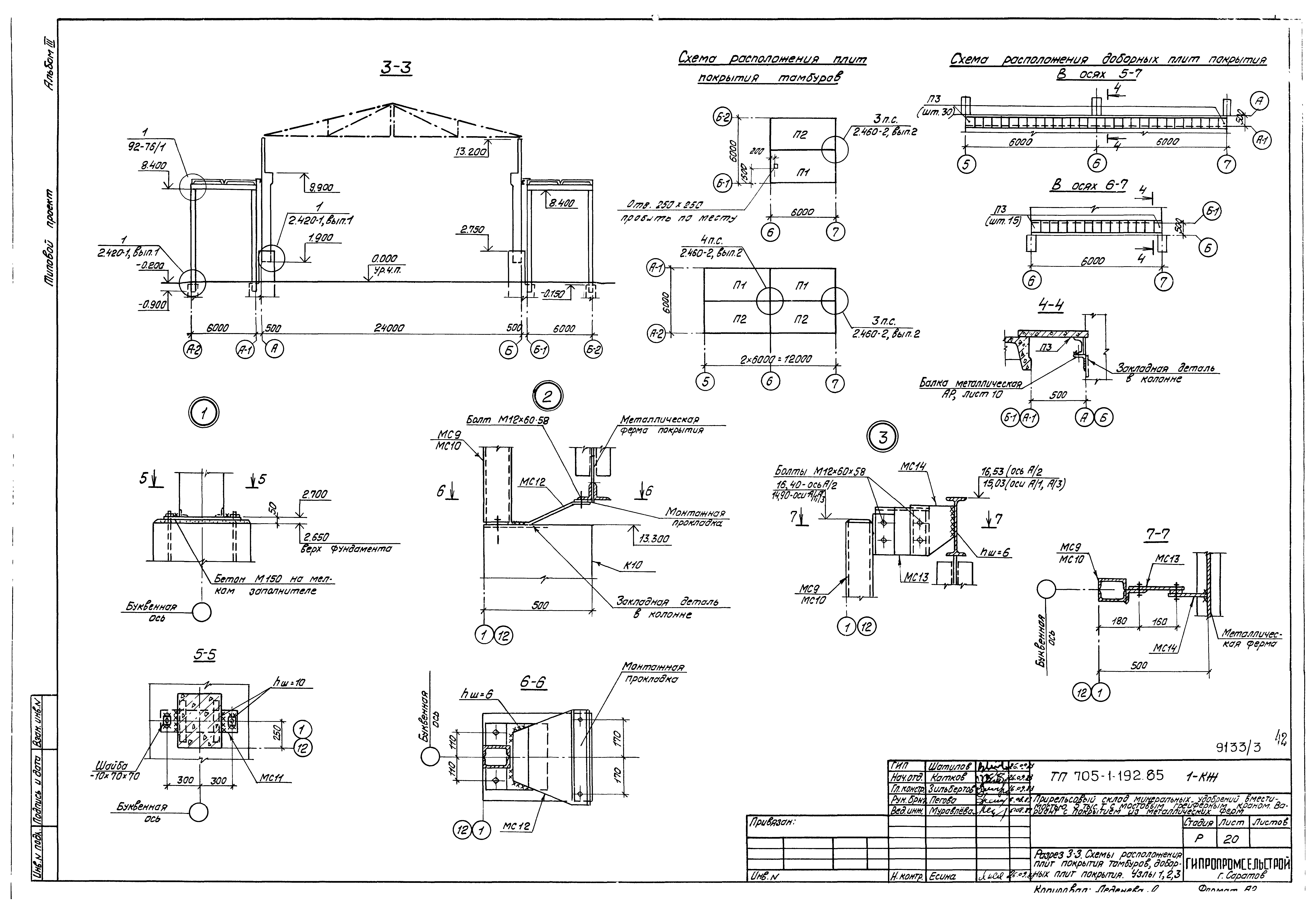

Разрезы 3-3. Схемы расположения плит покрытия тамбуров доборных плит покрытия. Узлы 1,2,3

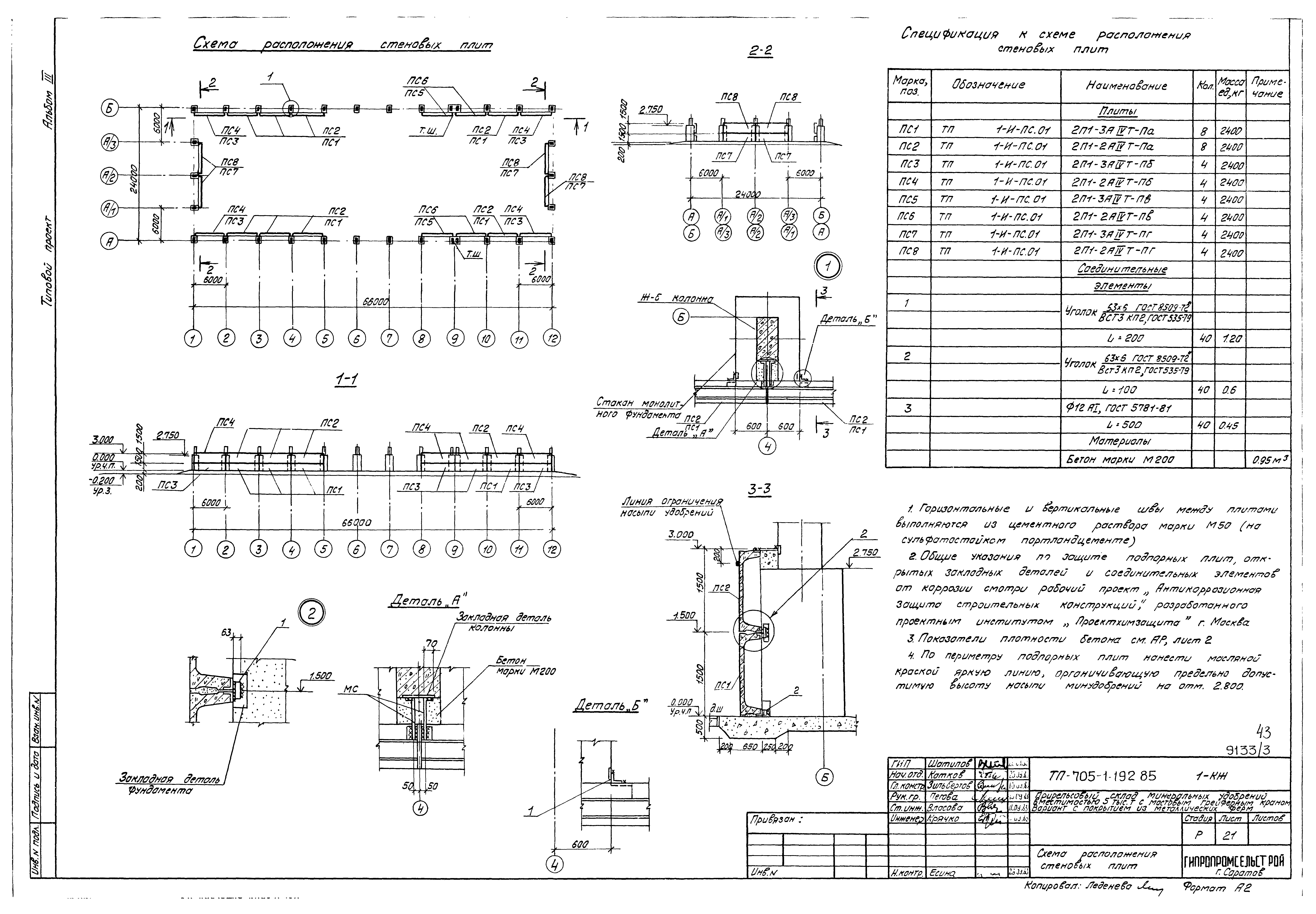

Схема расположения стеновых плит

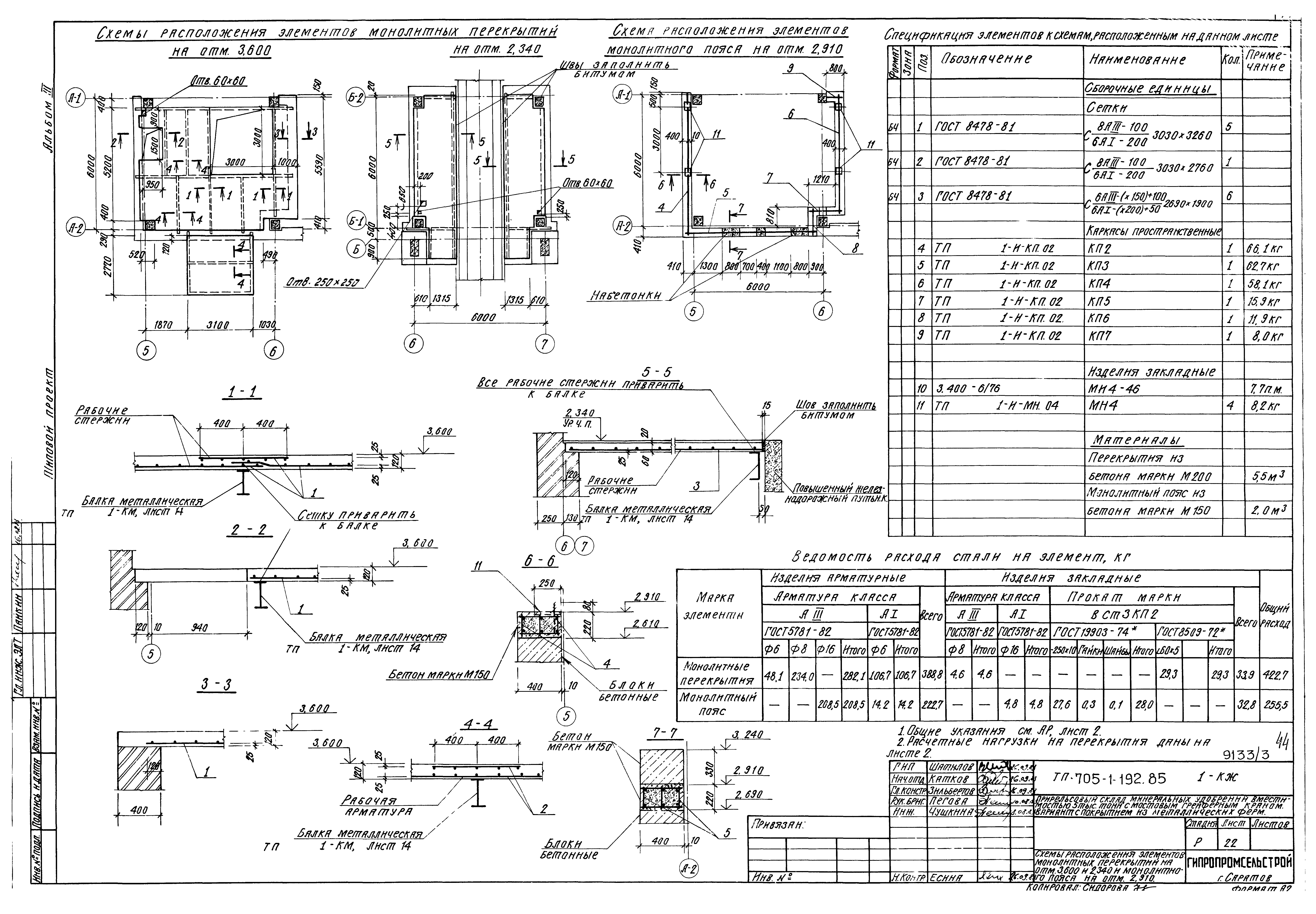

Схемы расположения элементов монолитных перекрытий на отм. 3.700;2.340 и монолитного пояса на отм. 2.910
Конструкции металлические - КМ
Общие данные

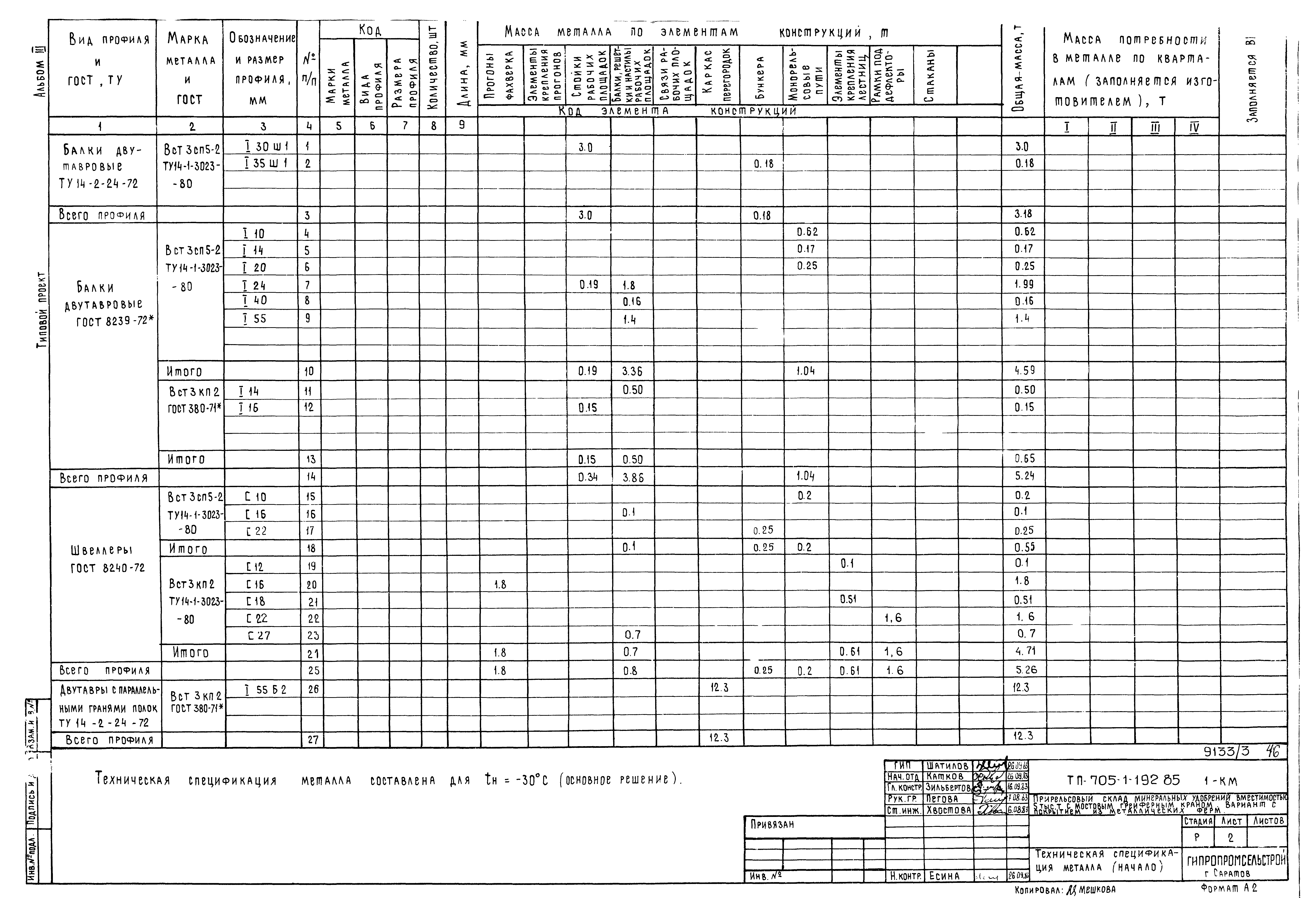

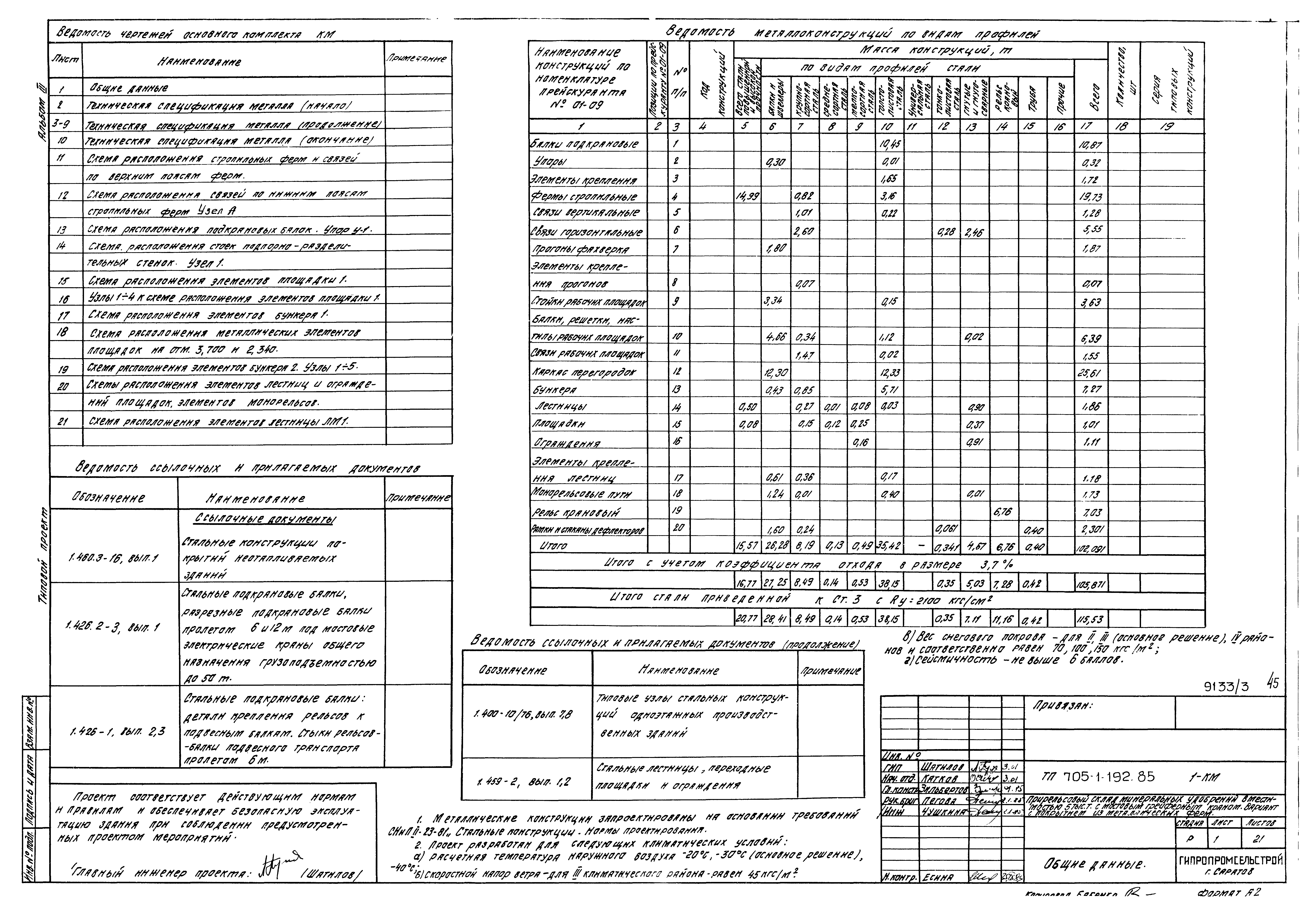

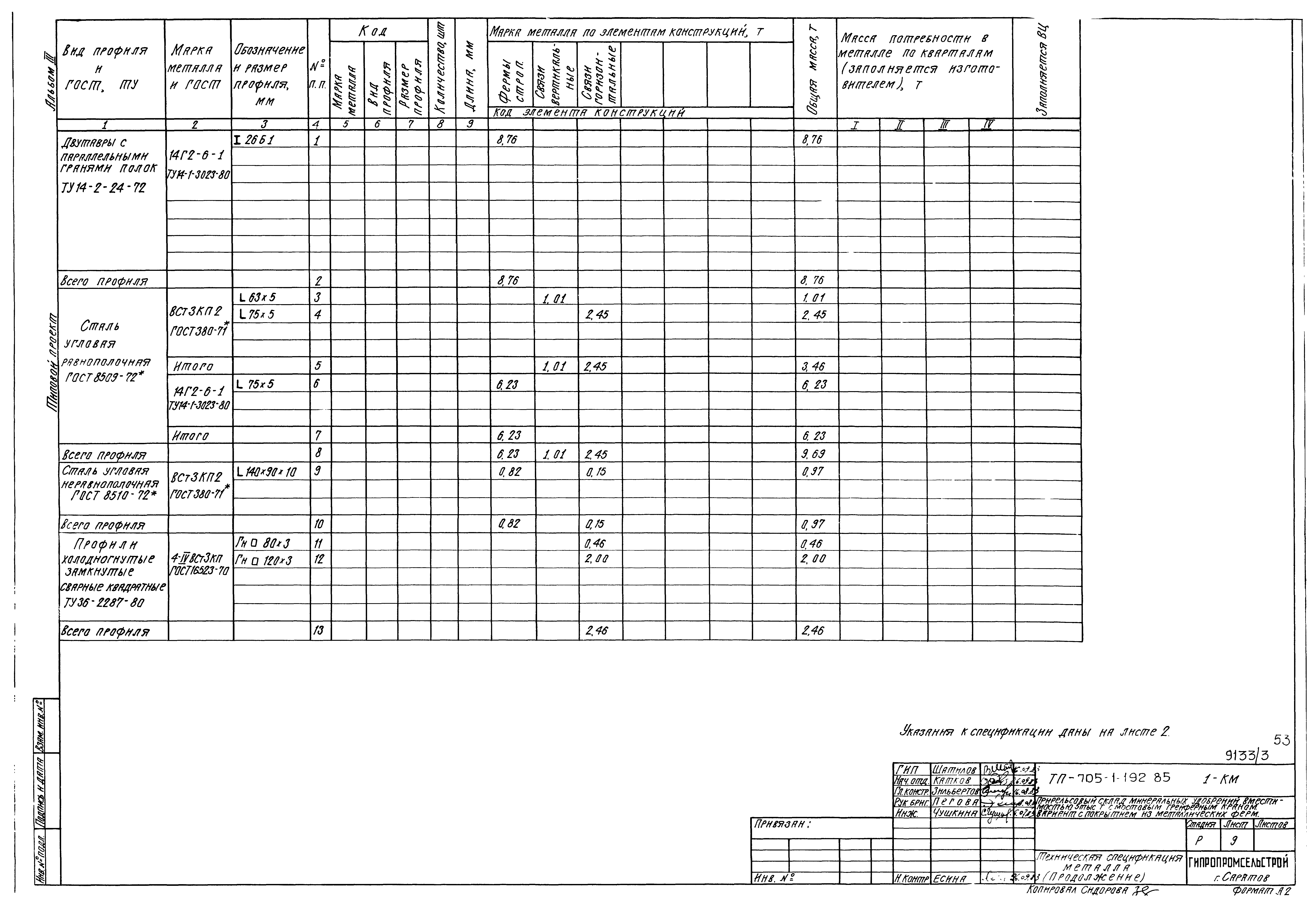

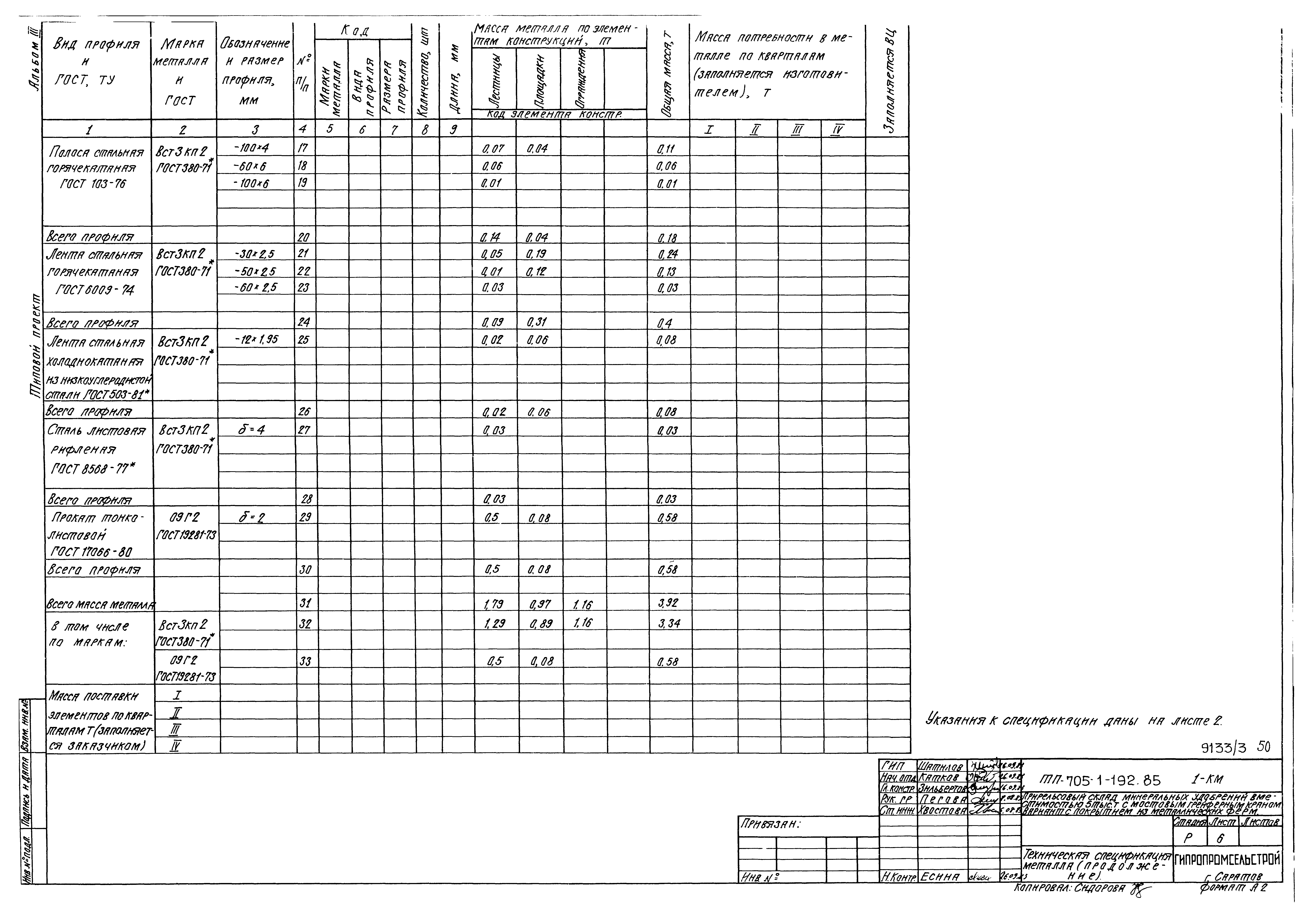

Техническая спецификация металла (начало)

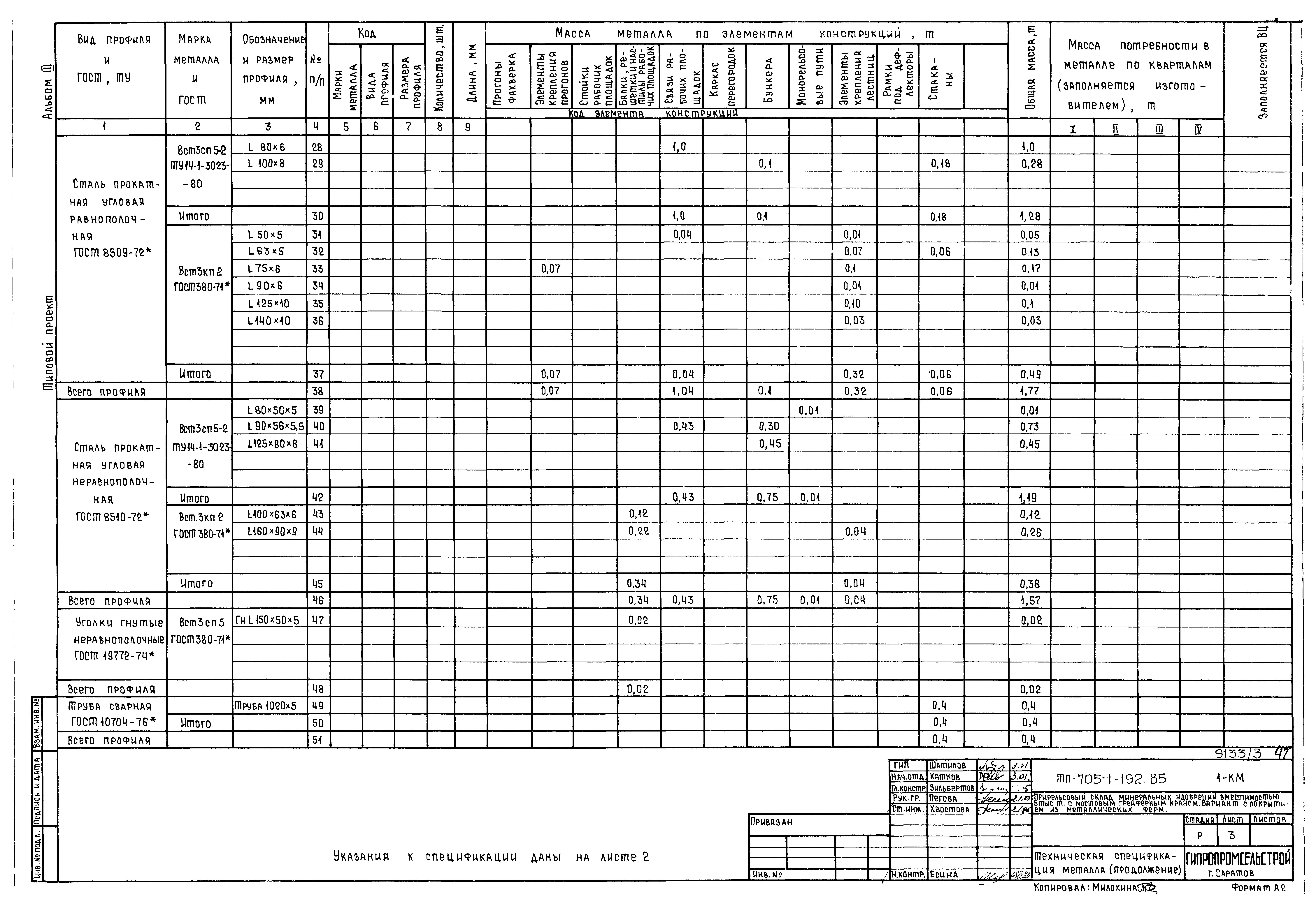

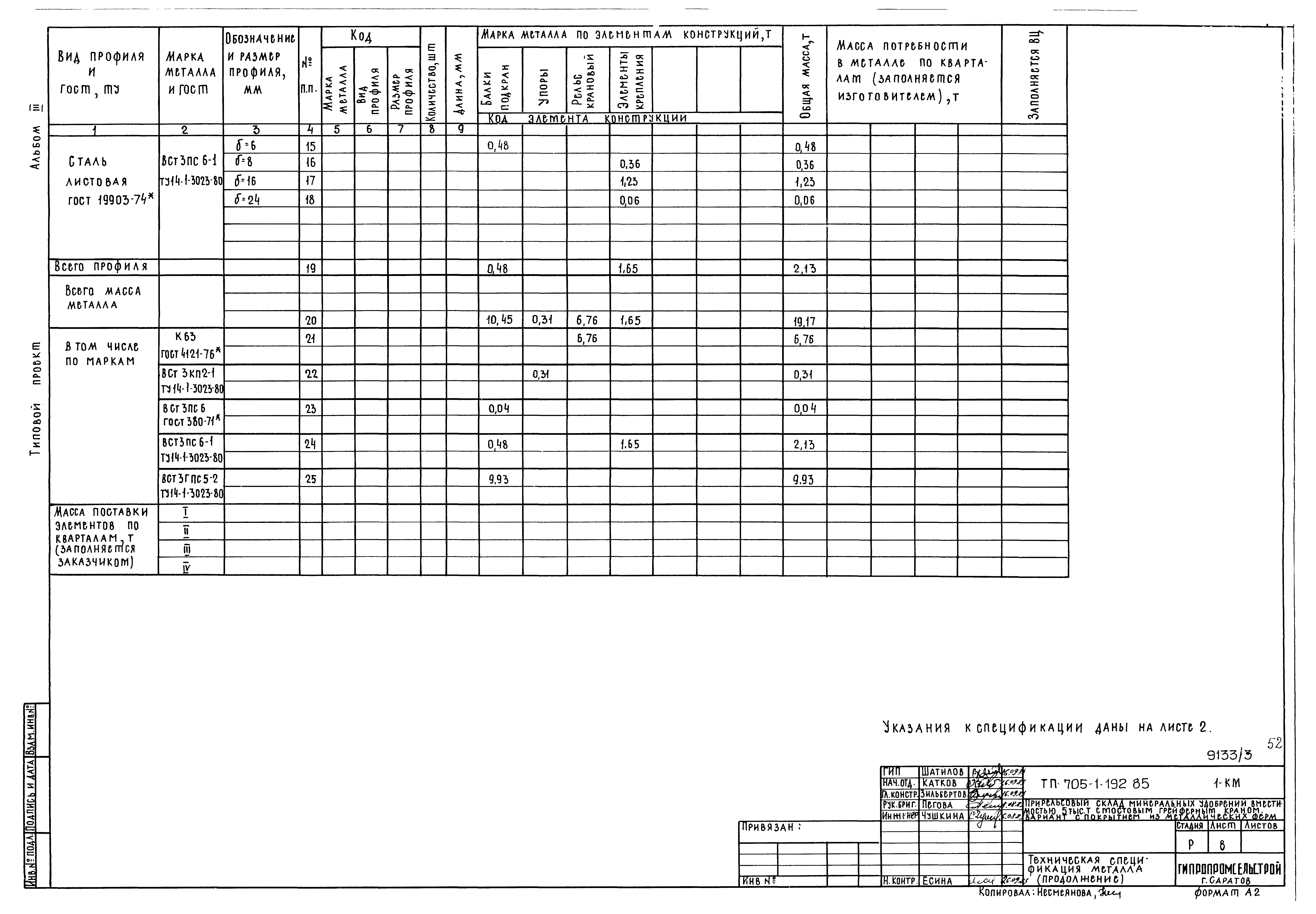

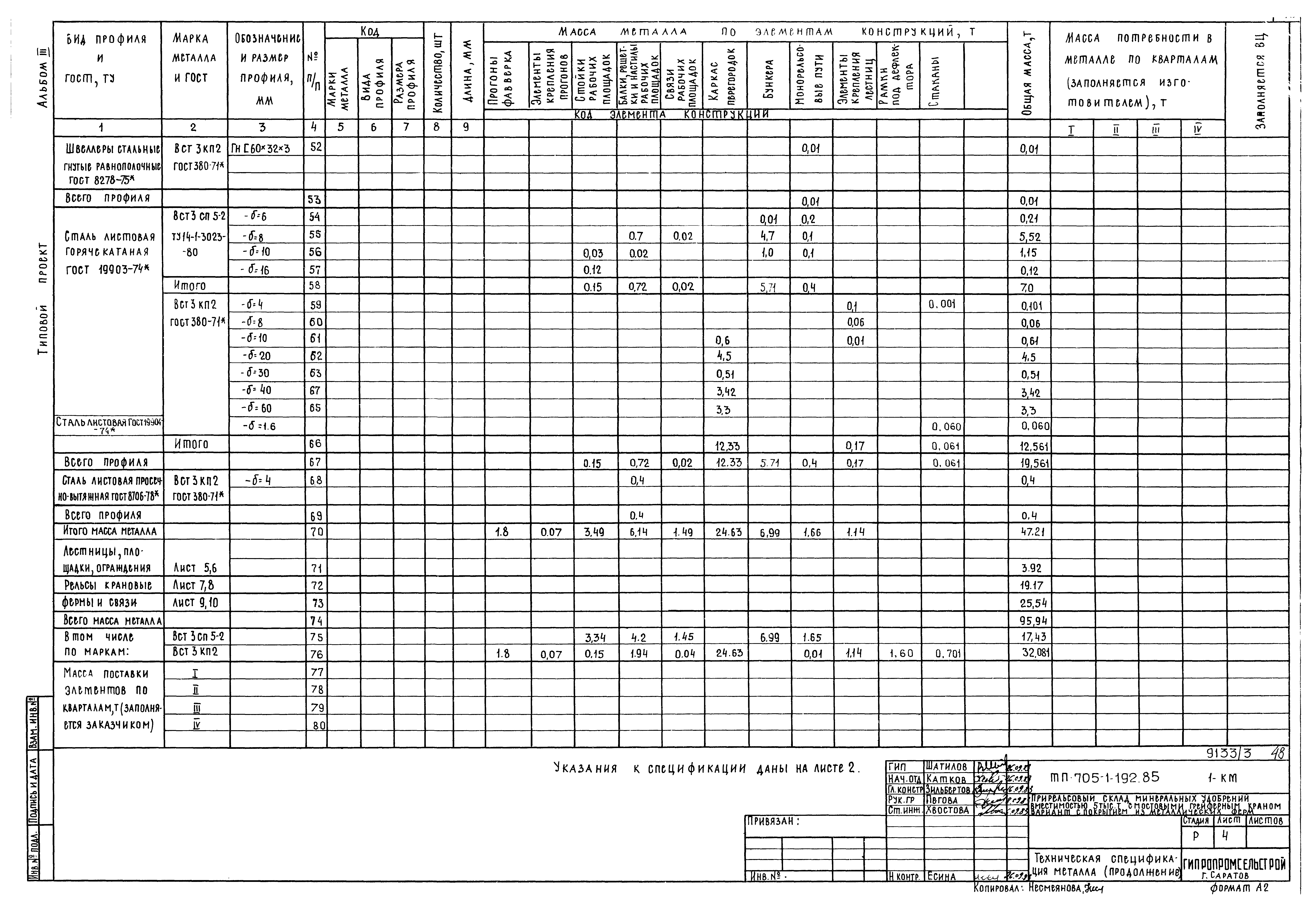

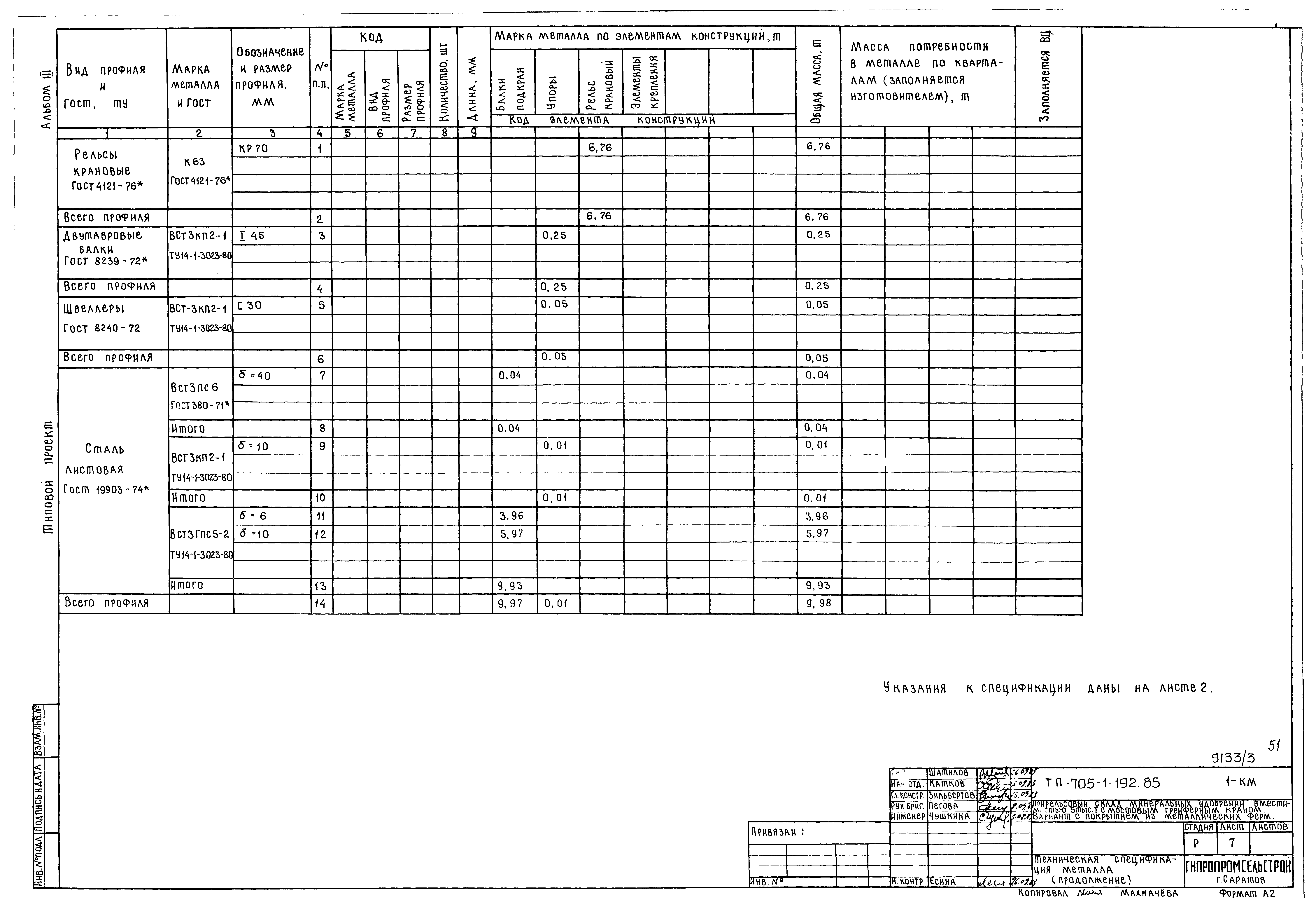

Техническая спецификация металла (продолжение)

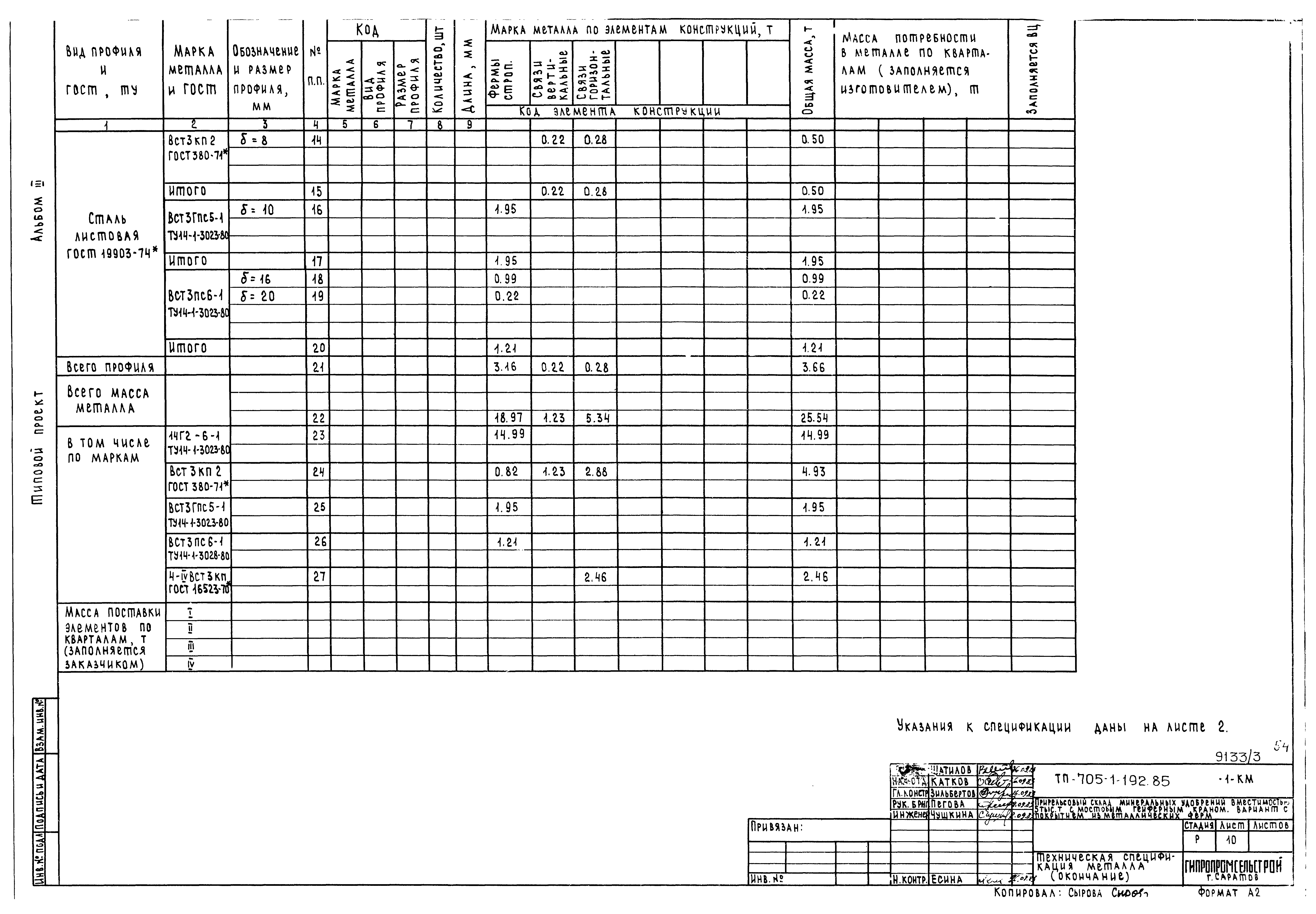

Техническая спецификация металла (окончание)

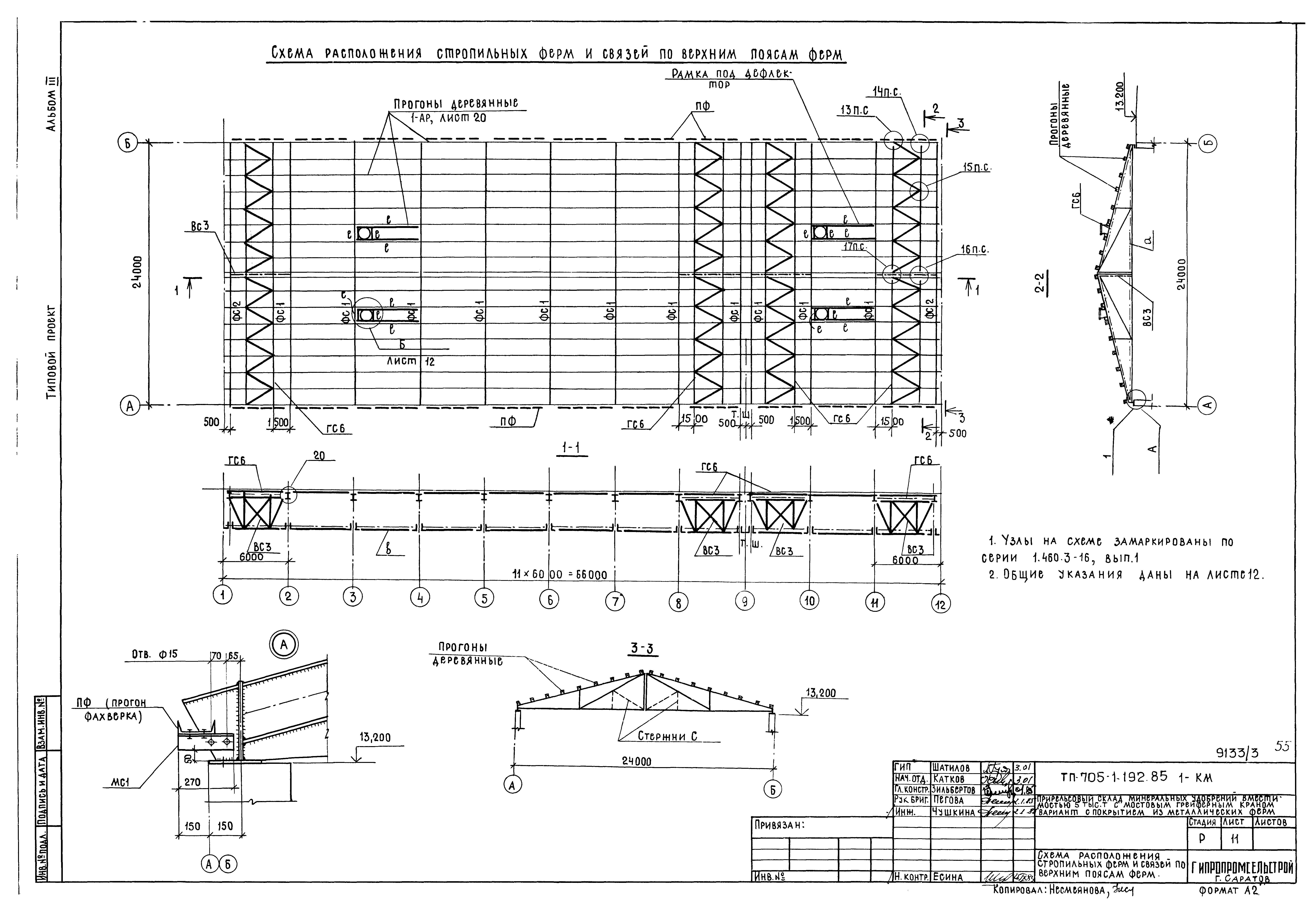

Схема расположения стропильных ферм и связей по верхним поясам ферм

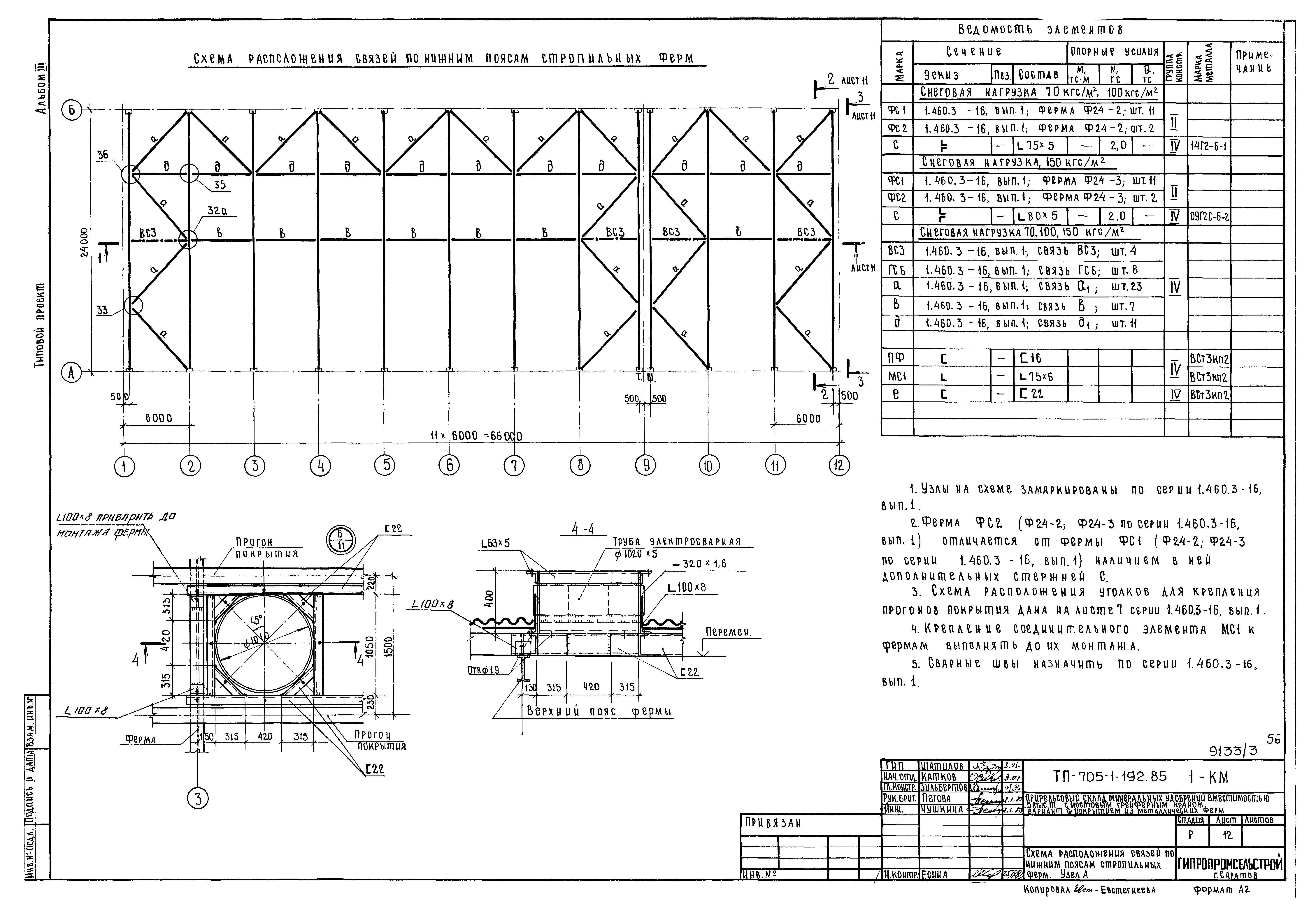

Схема расположения связей по нижним поясам стропильных ферм. Узел А

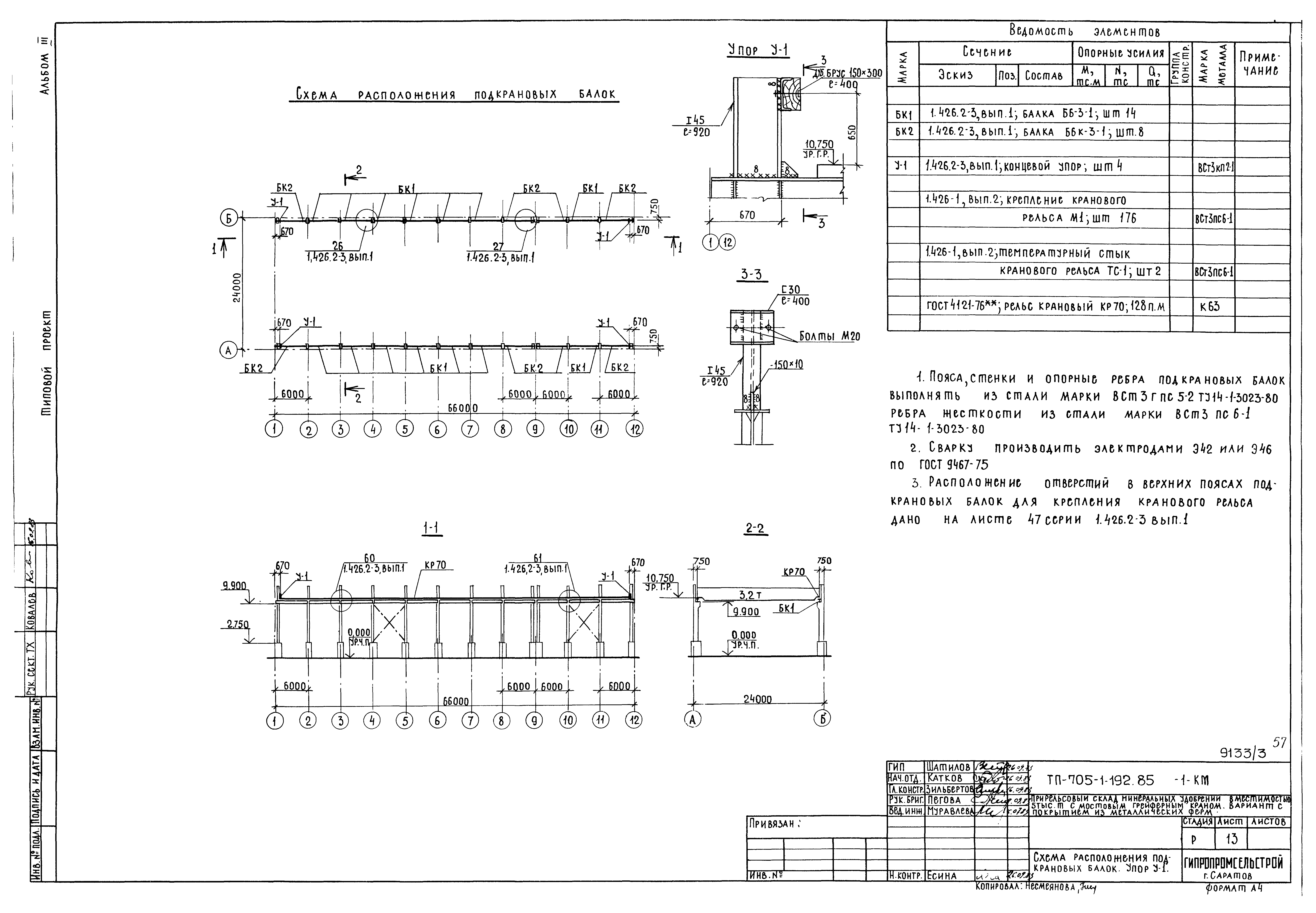

Схема расположения подкрановых балок. Упор У-1

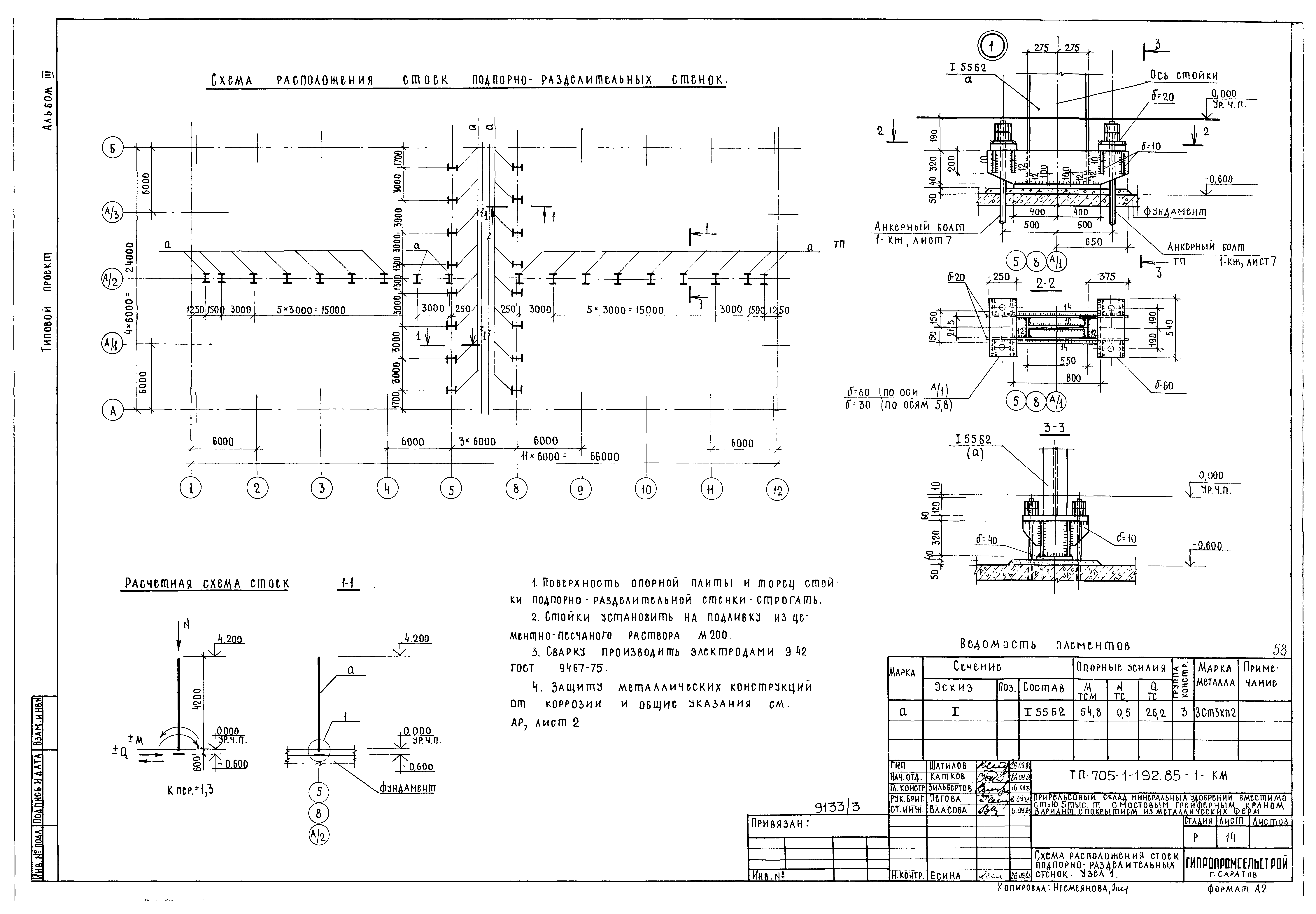

Схема расположения стоек подпорно-разделительных стенок. Узел 1

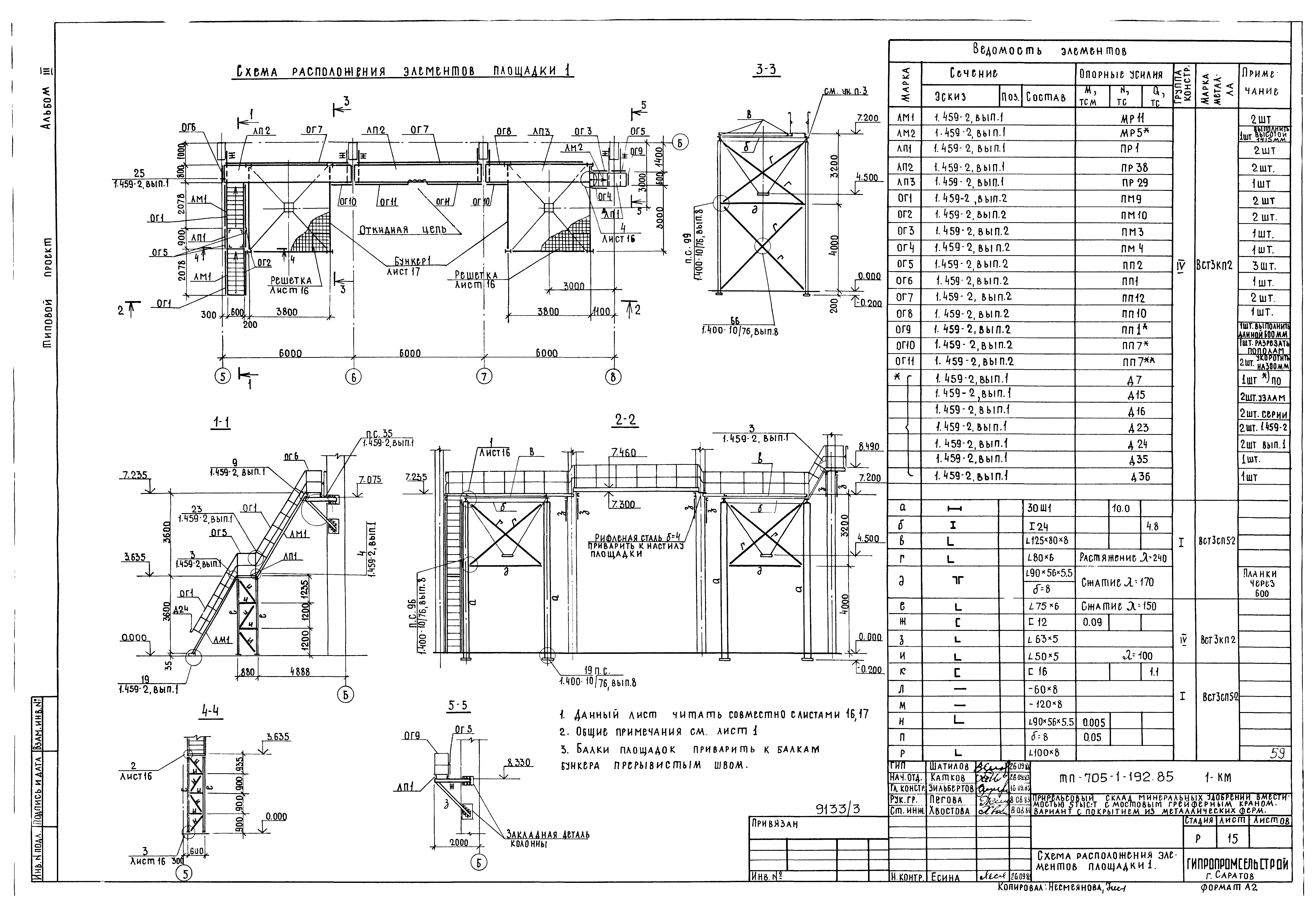

Схема расположения элементов площадки 1

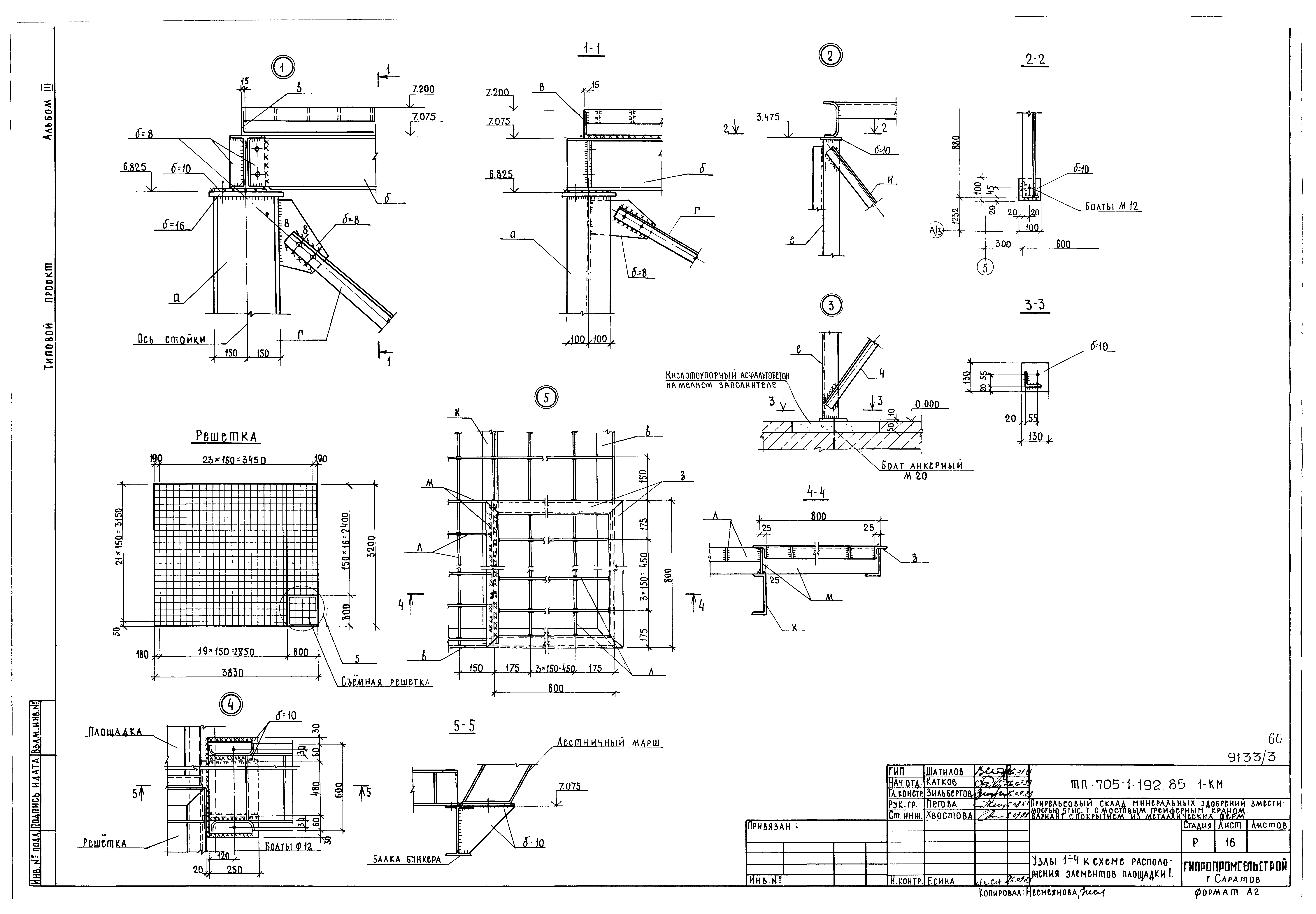

Узлы 1-5 к схеме расположения элементов площадки

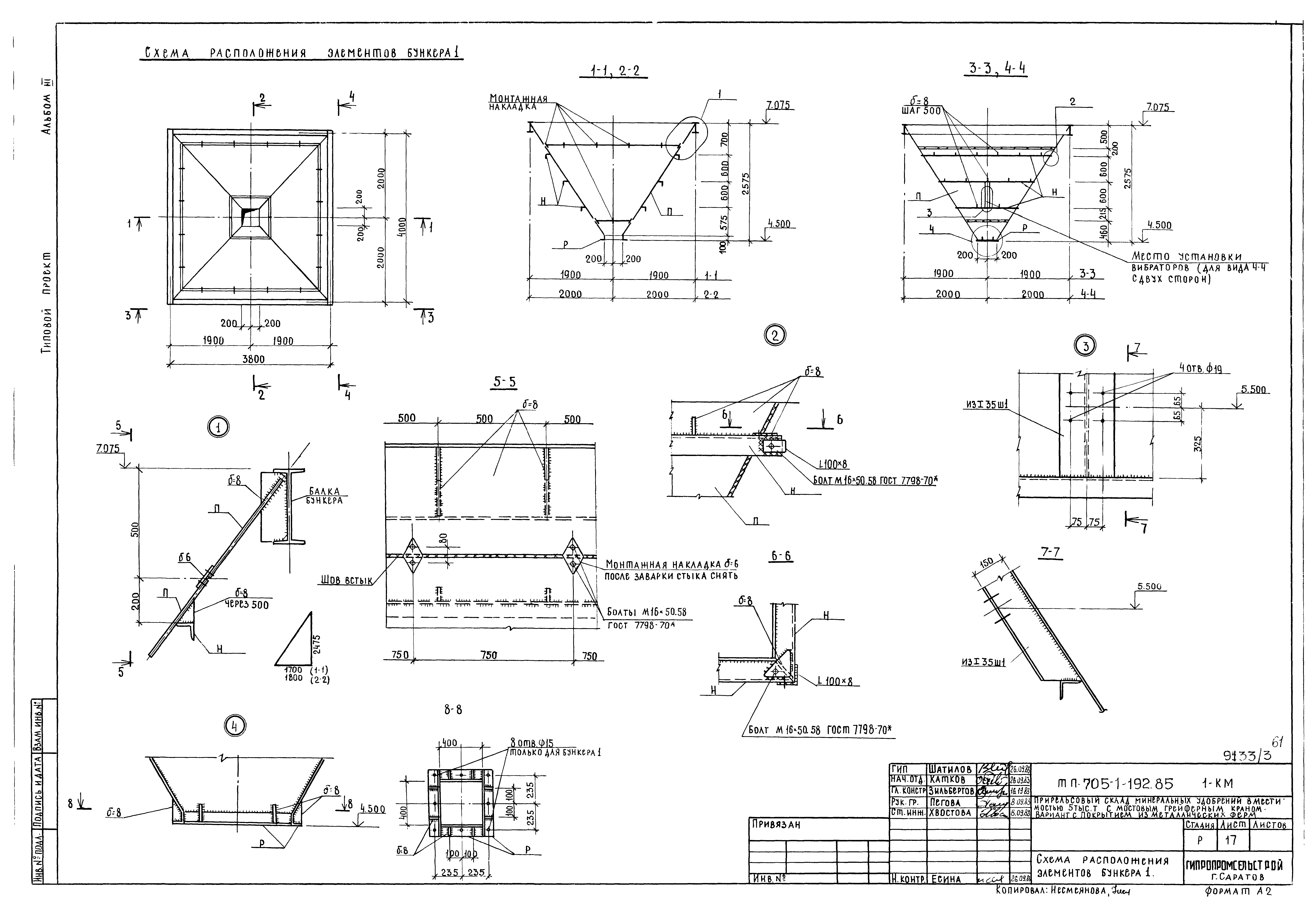

Схема расположения элементов бункера 1

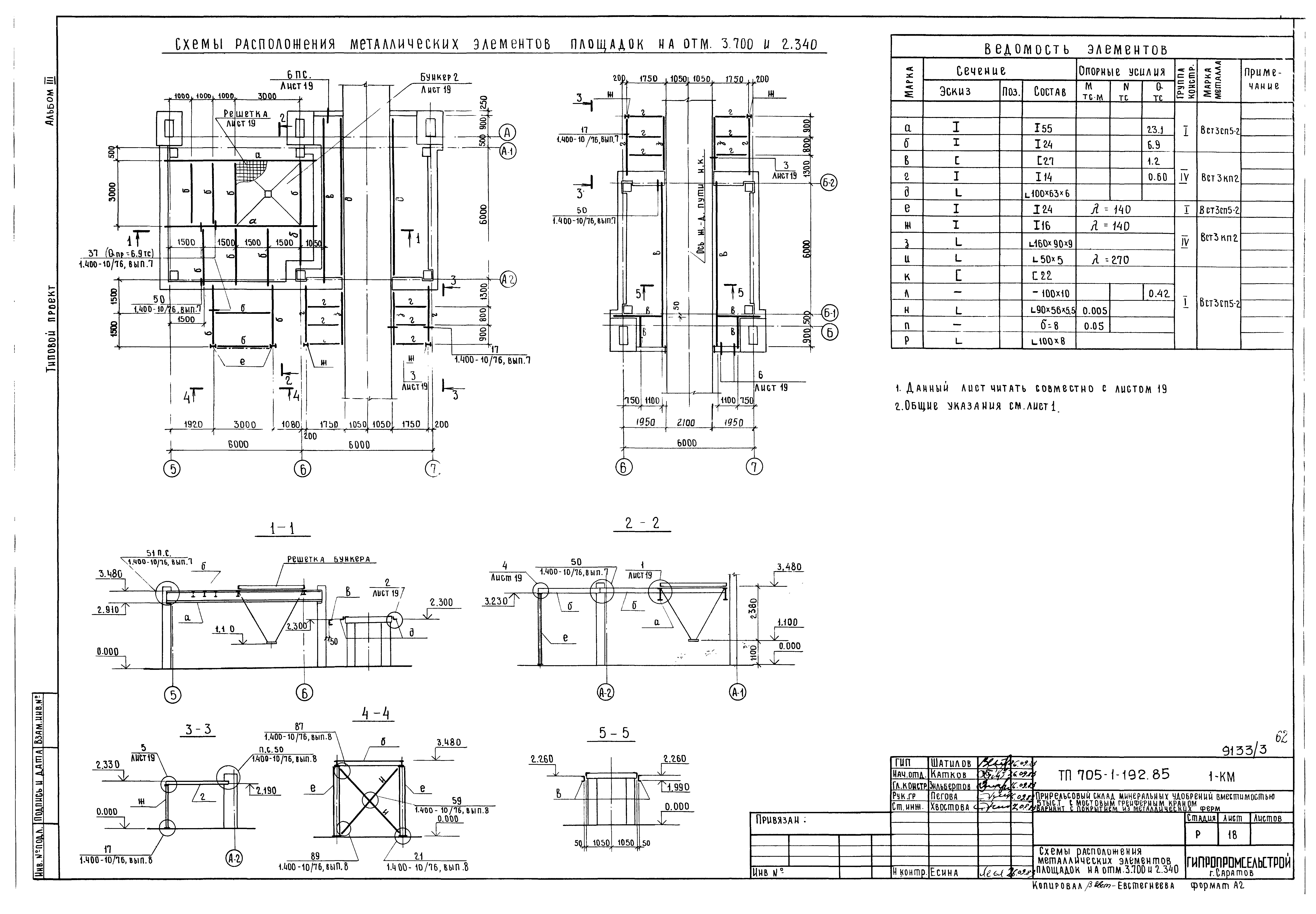

Схема расположения металлических элементов площадок на отм. 3.700 и 2.340

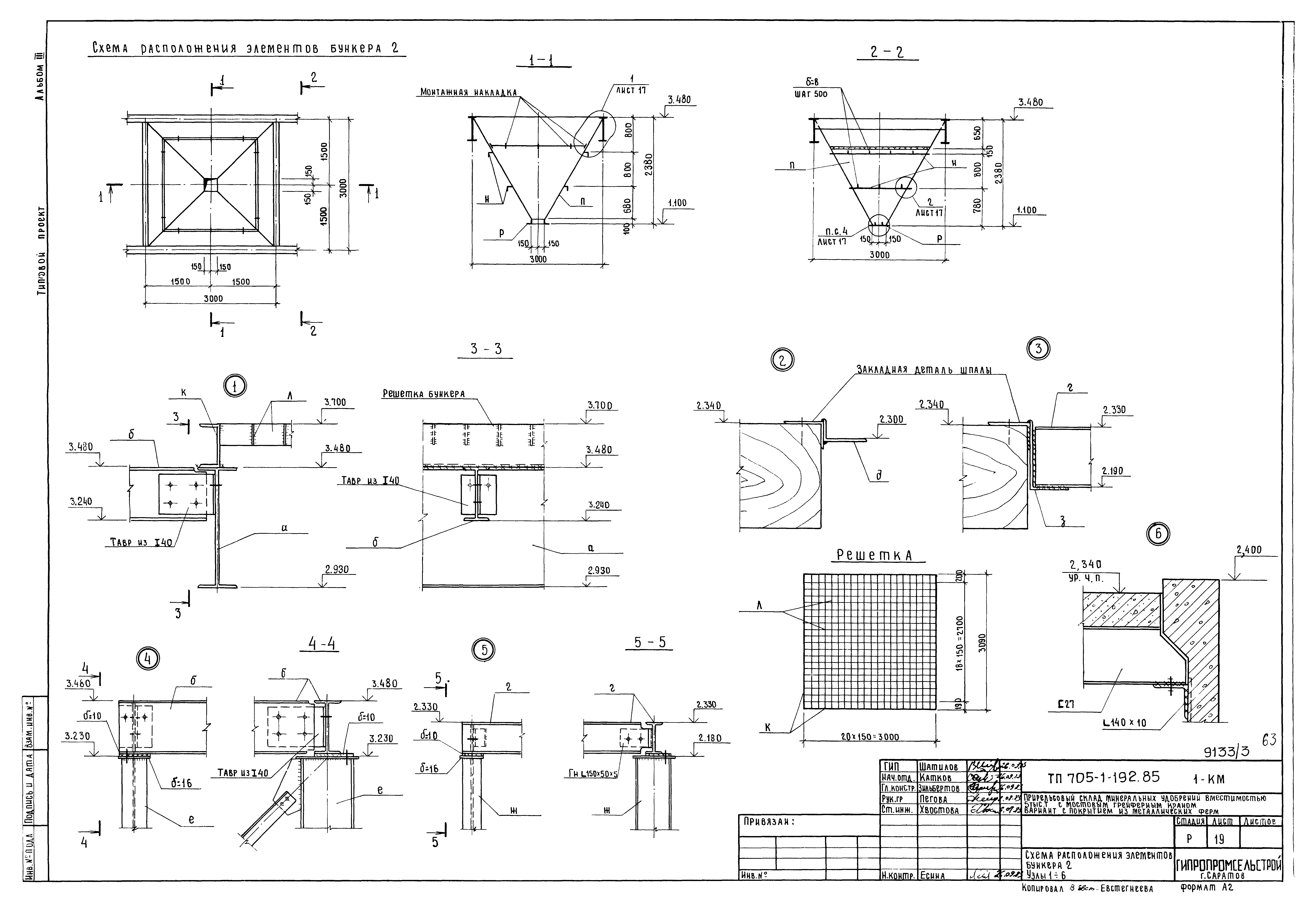

Схема расположения элементов бункера 2. Узлы 1-5

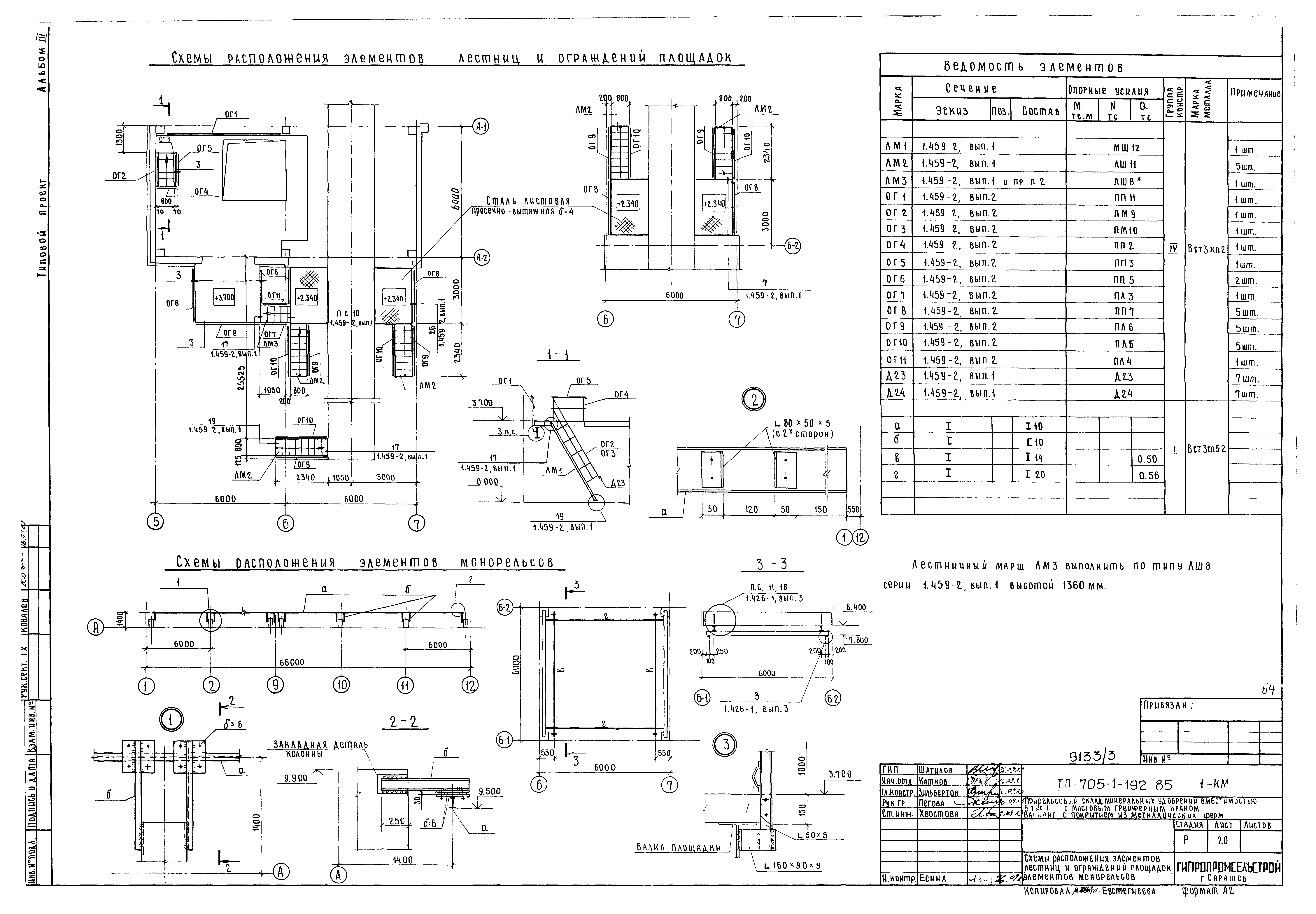

Схемы расположения элементов лестниц и ограждений площадок, элементов монорельсов

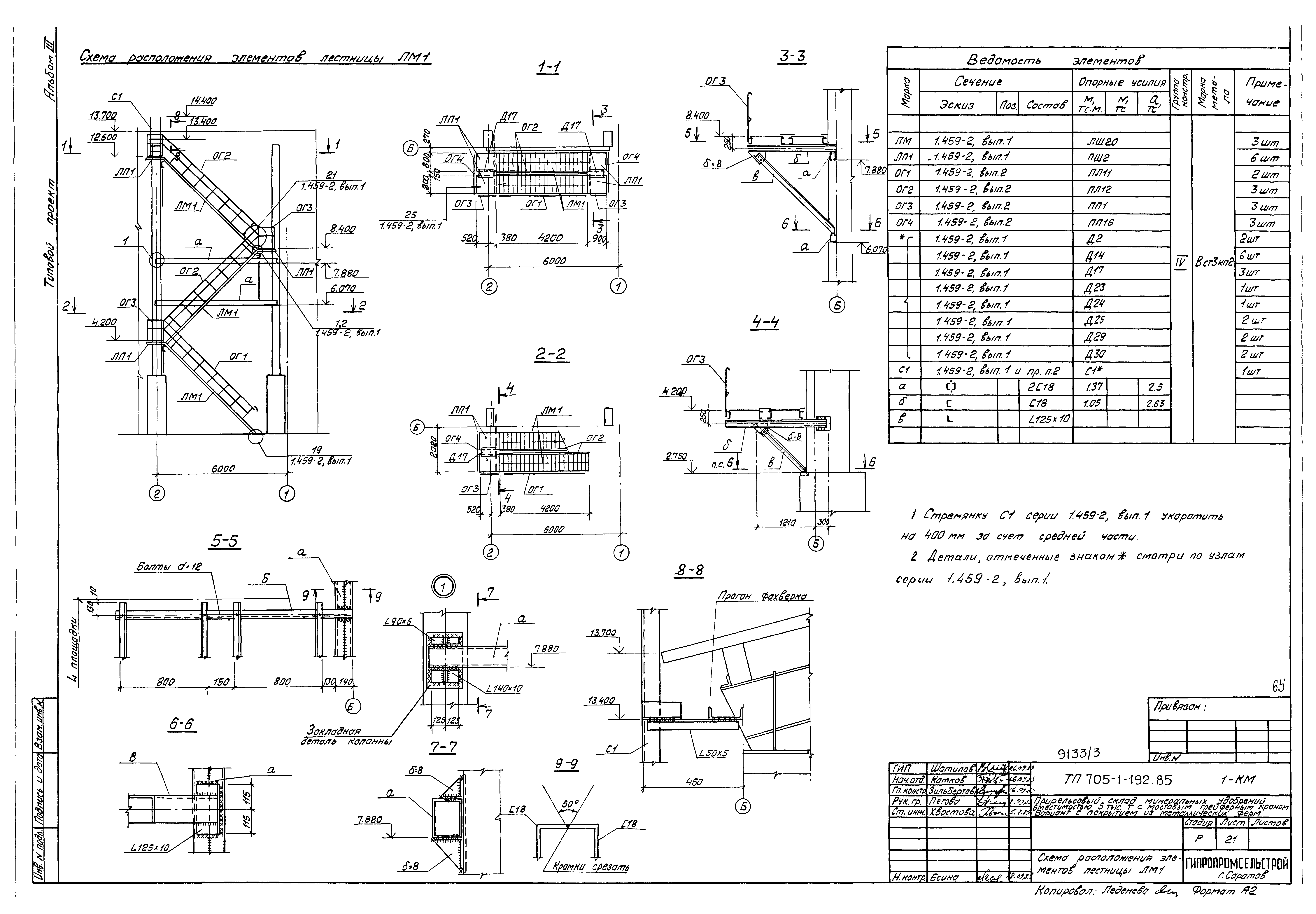

Схема расположения элементов лестницы ЛМ1
Антикоррозийная защита конструкций и оборудования АЗ

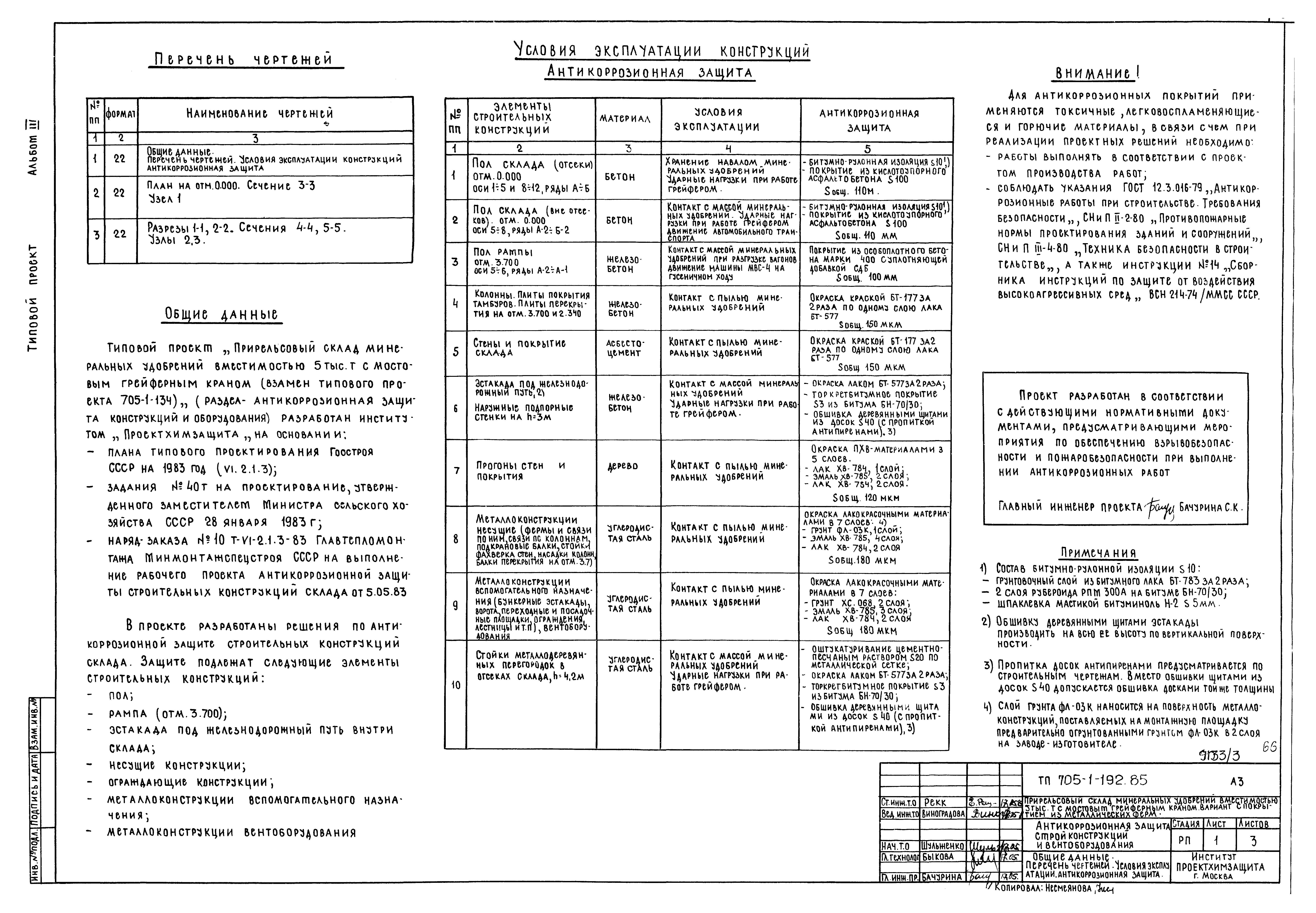

Общие данные. Перечень чертежей. Условия эксплуатации. Антикоррозийная защита

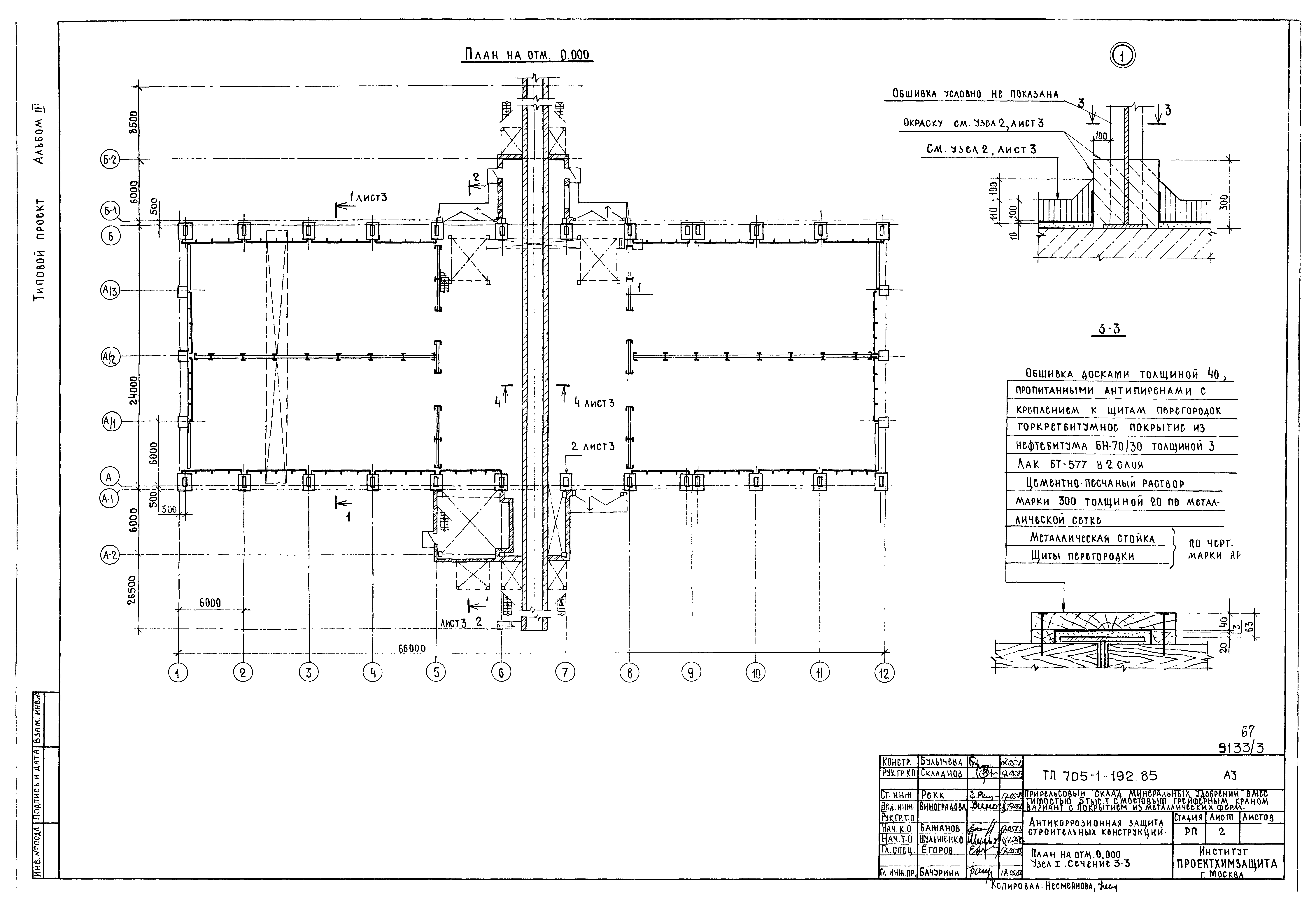

План на отм. 0.000. Узел 1. Сечение 3-3

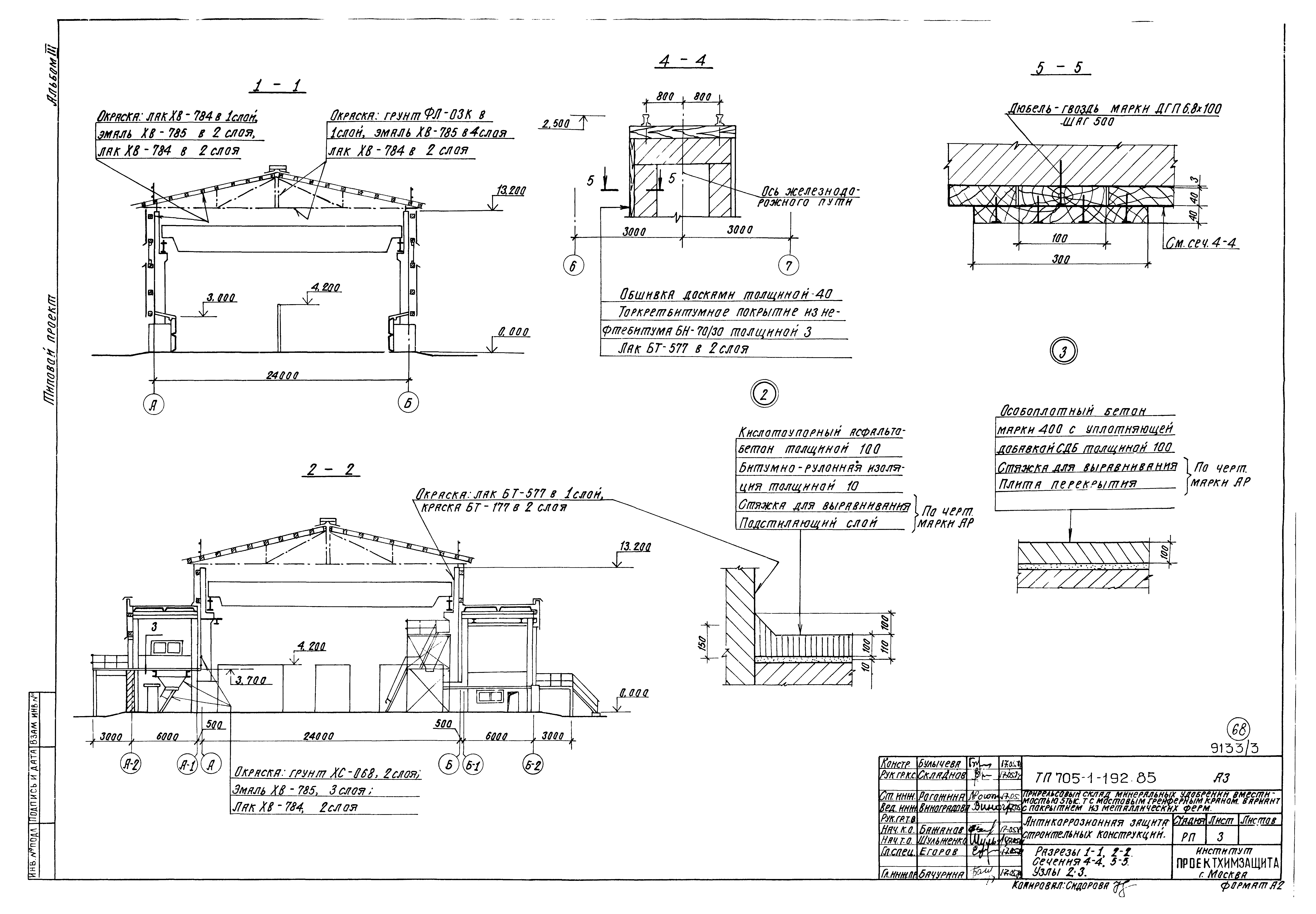

Разрезы 1-1,2-2. Сечения 4-4,5-5. Узлы 2,3
Разработан: Гипропромсельстрой
Утверждён:20.12.1984 Министерство сельского хозяйства СССР (USSR Ministry of Agriculture 105-ЭГ)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Сельскохозяйственные предприятия, здания и сооружения Предприятия, здания и сооружения по ремонту, техническому обслуживанию, хранению и обеспечению горюче-смазочными материалами сельхозтехники Прирельсовые склады твердых минеральных удобрений
