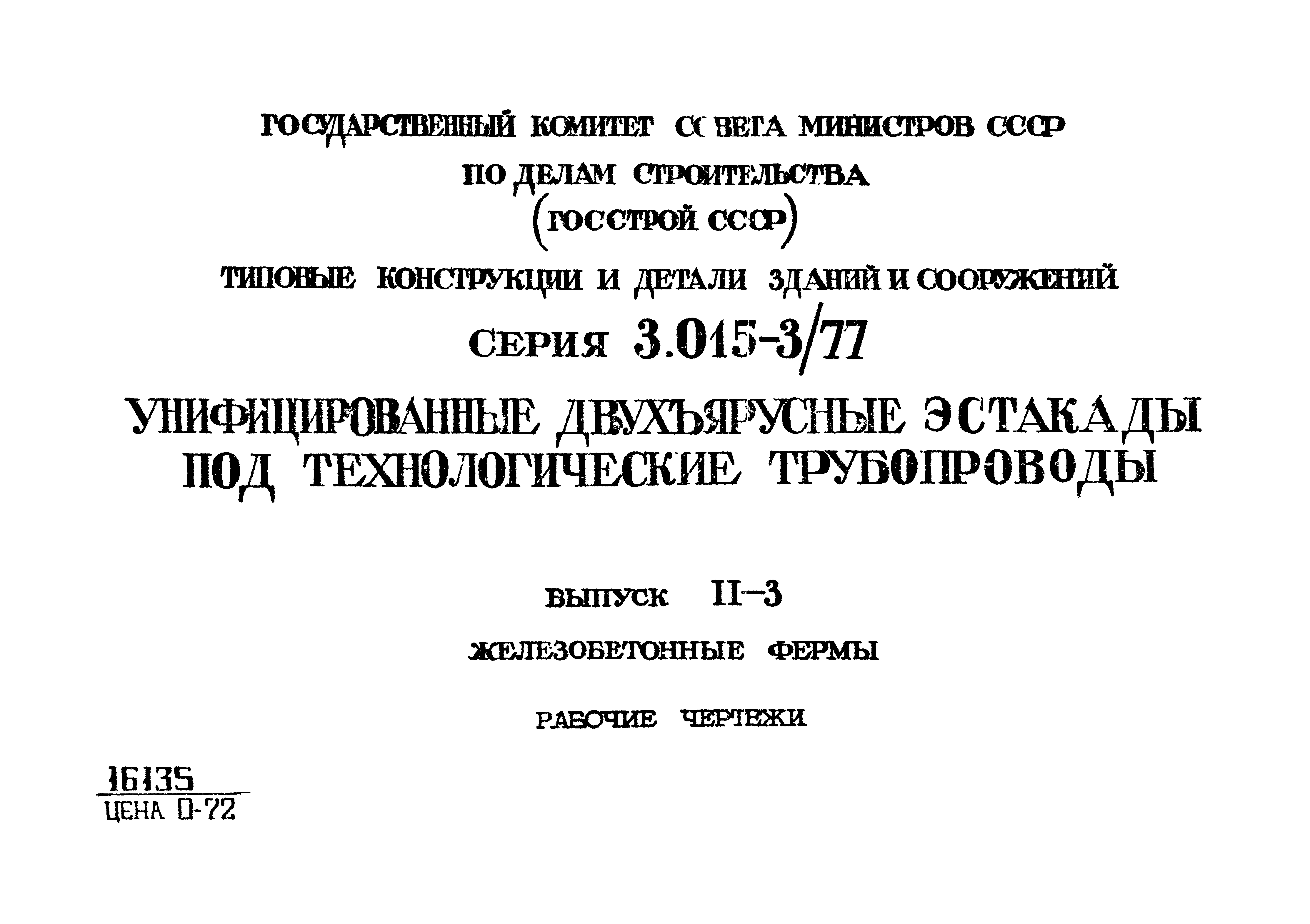

Скачать Серия 3.015-3/77 Выпуск II-3. Железобетонные фермы. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 3.015-3/77

Выпуск II-3. Железобетонные фермы. Рабочие чертежи

Обозначение:	Серия 3.015-3/77
Обозначение англ:	Series 3.015-3/77
Статус:	не действует
Название рус.:	Выпуск II-3. Железобетонные фермы. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1979
Дата окончания срока действия:	01.10.1985

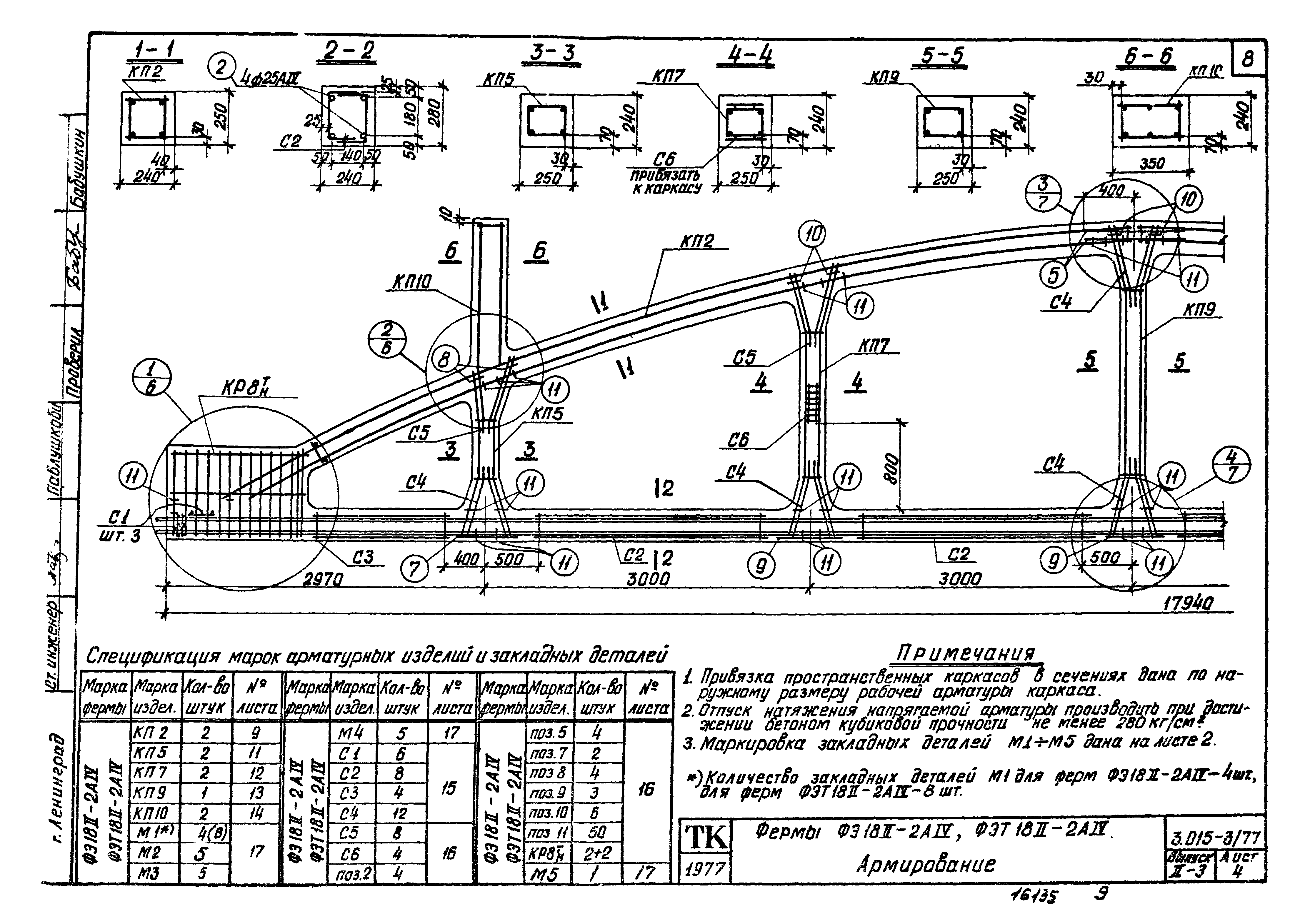

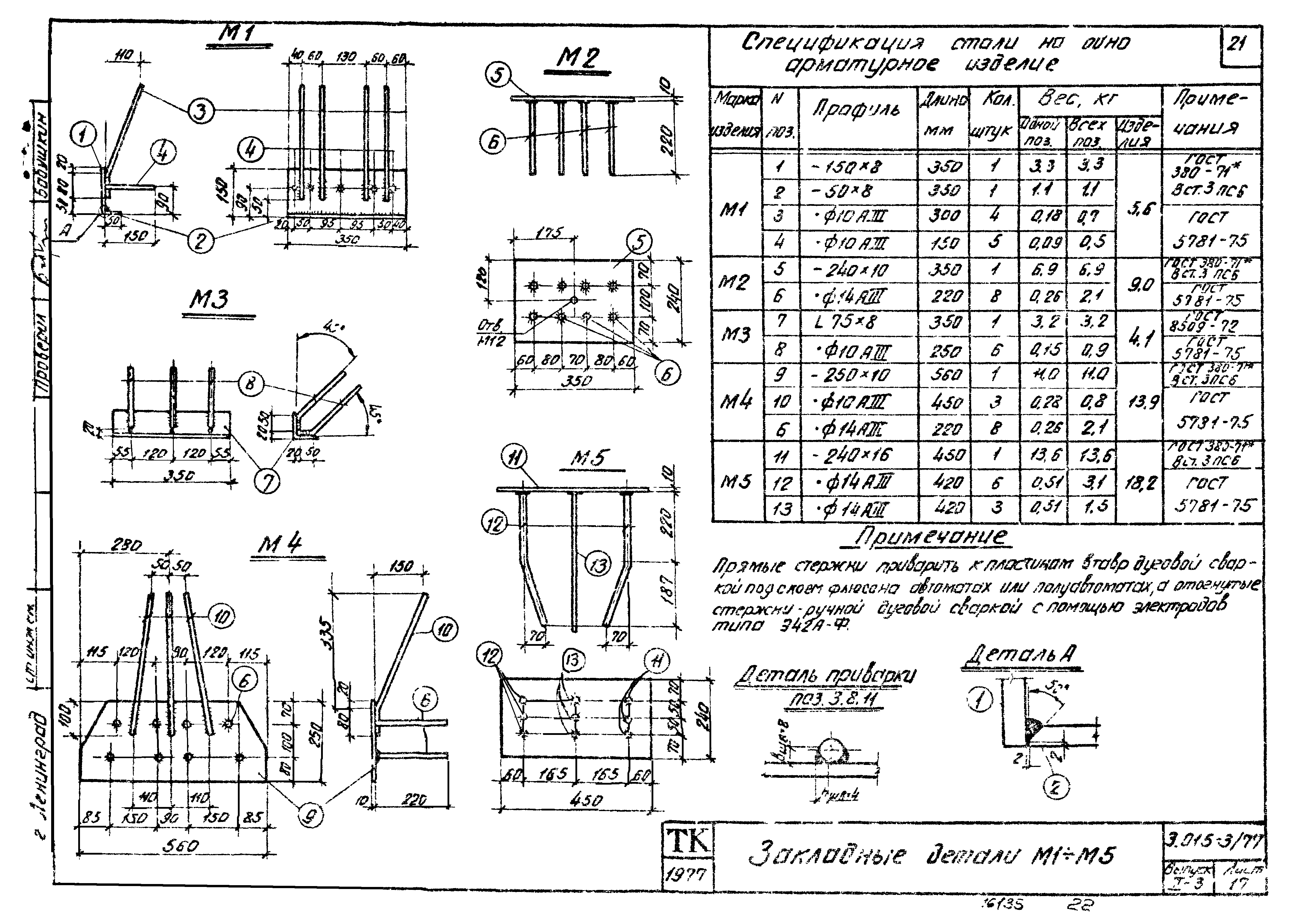

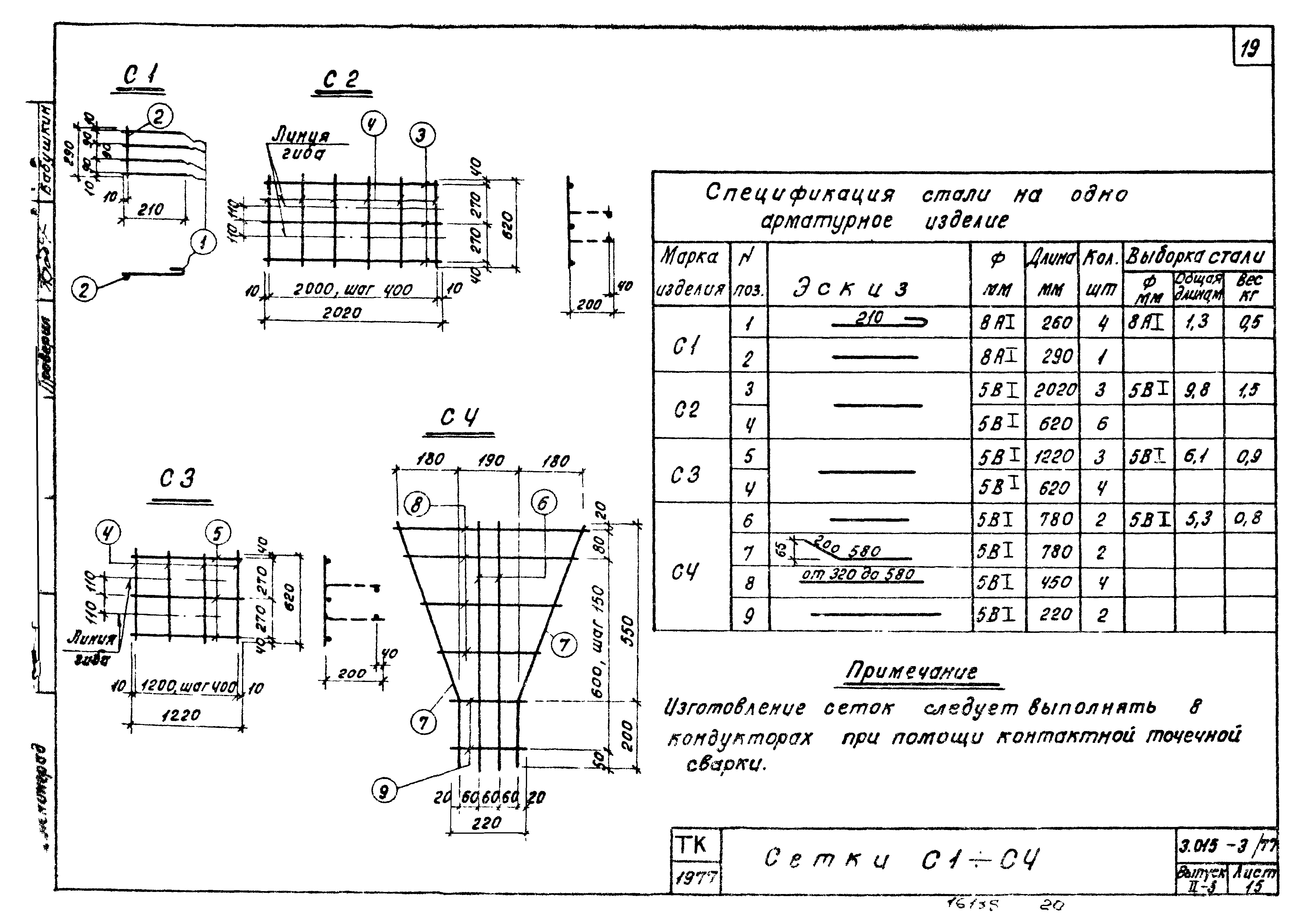

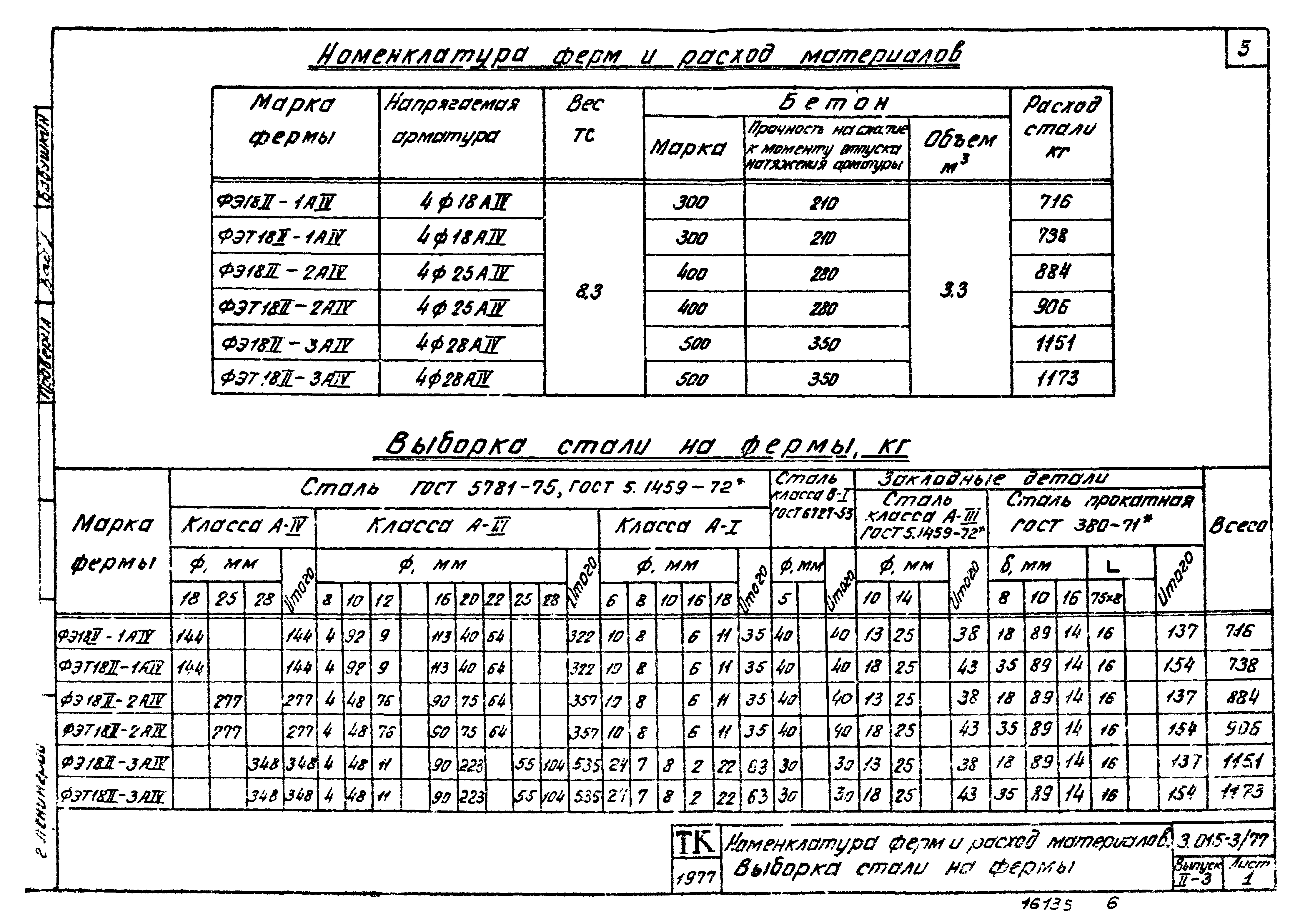

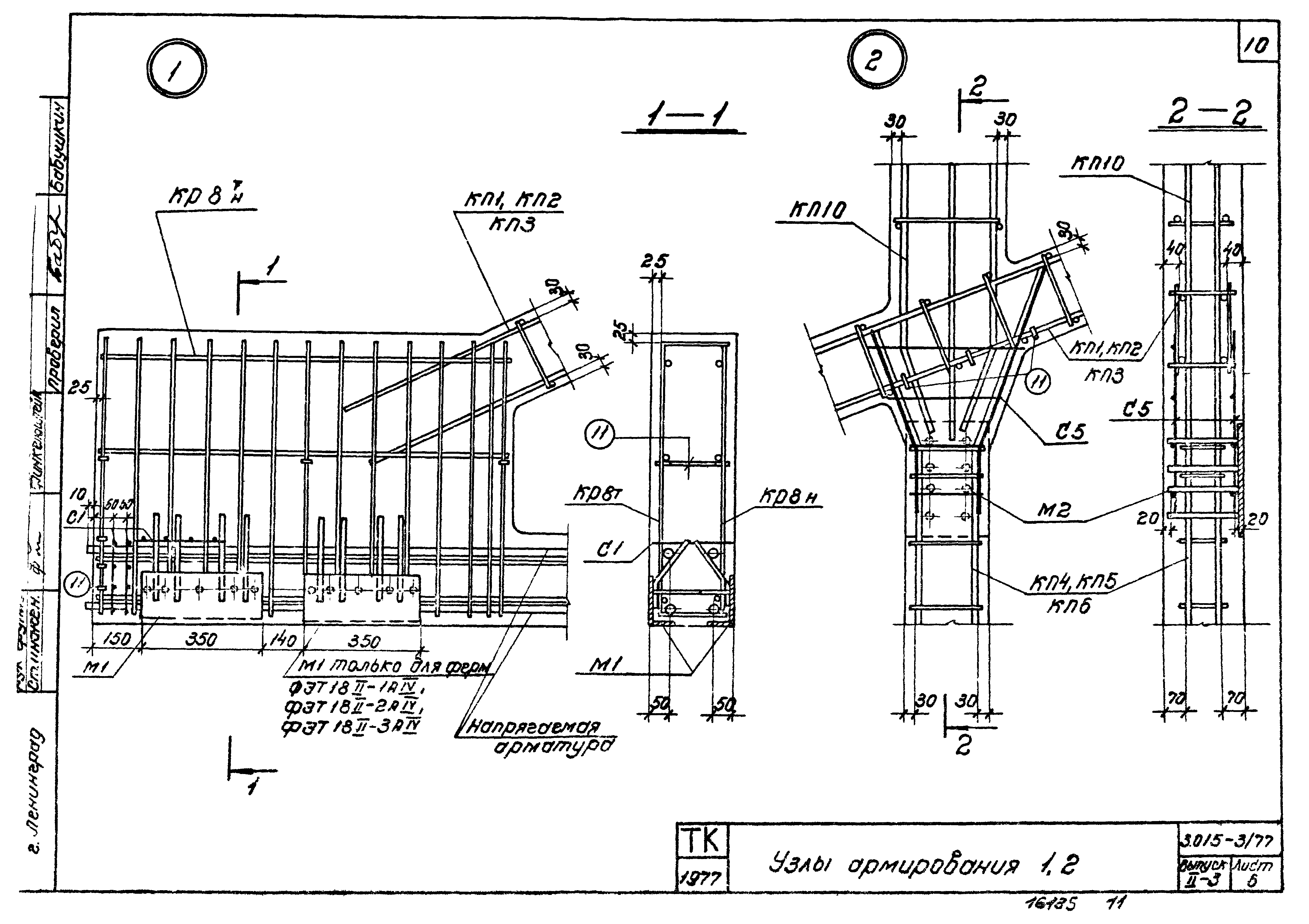

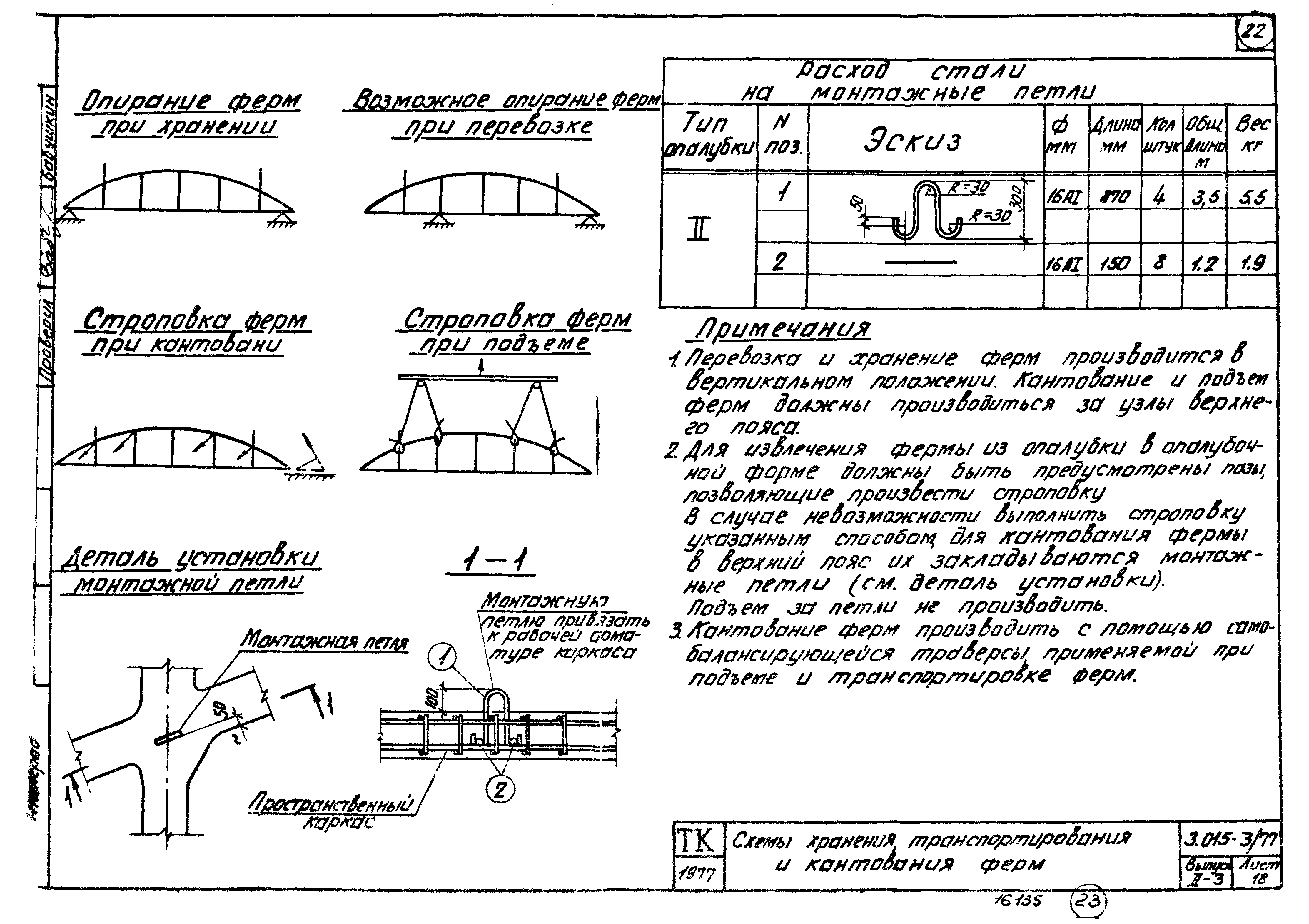

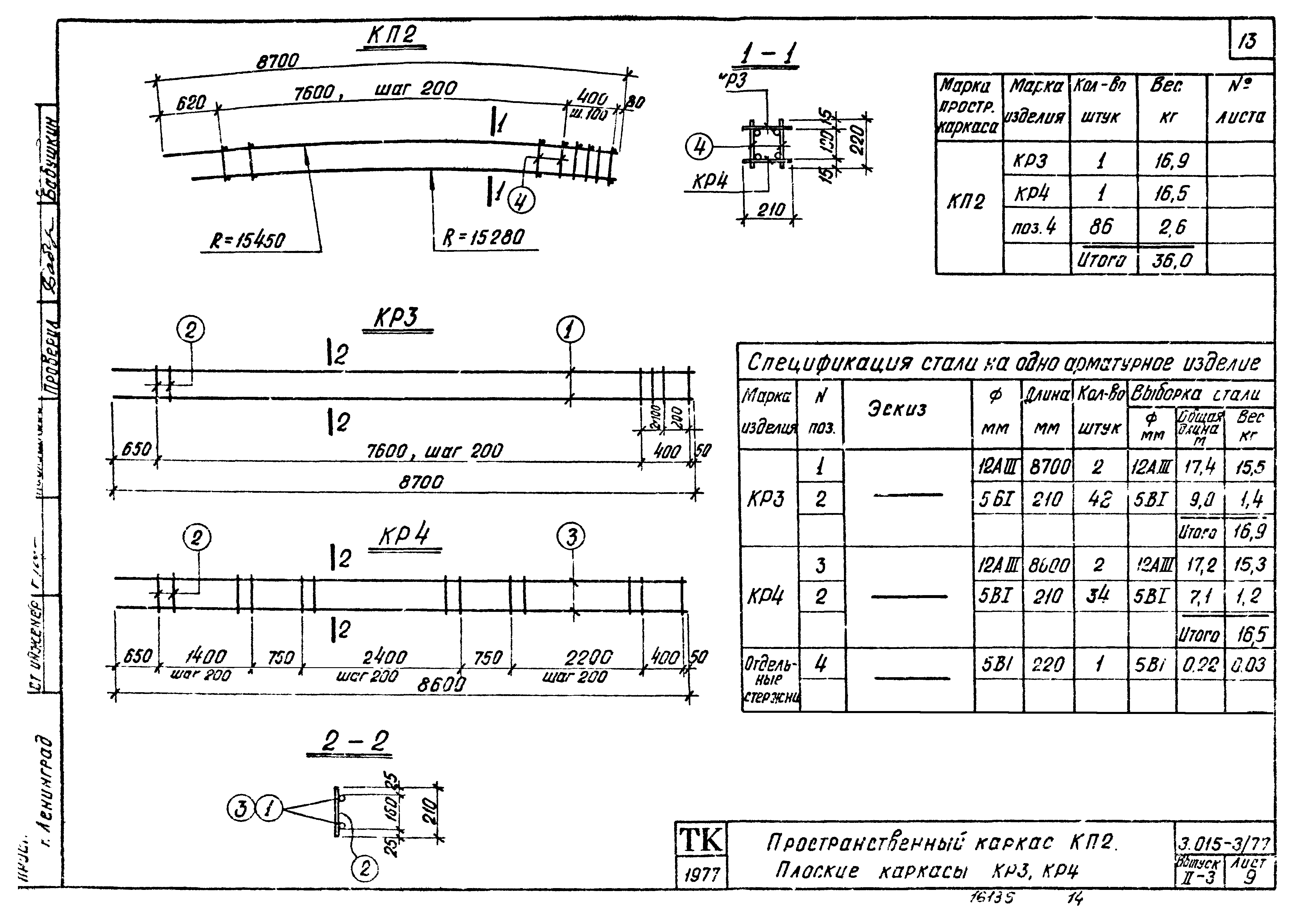

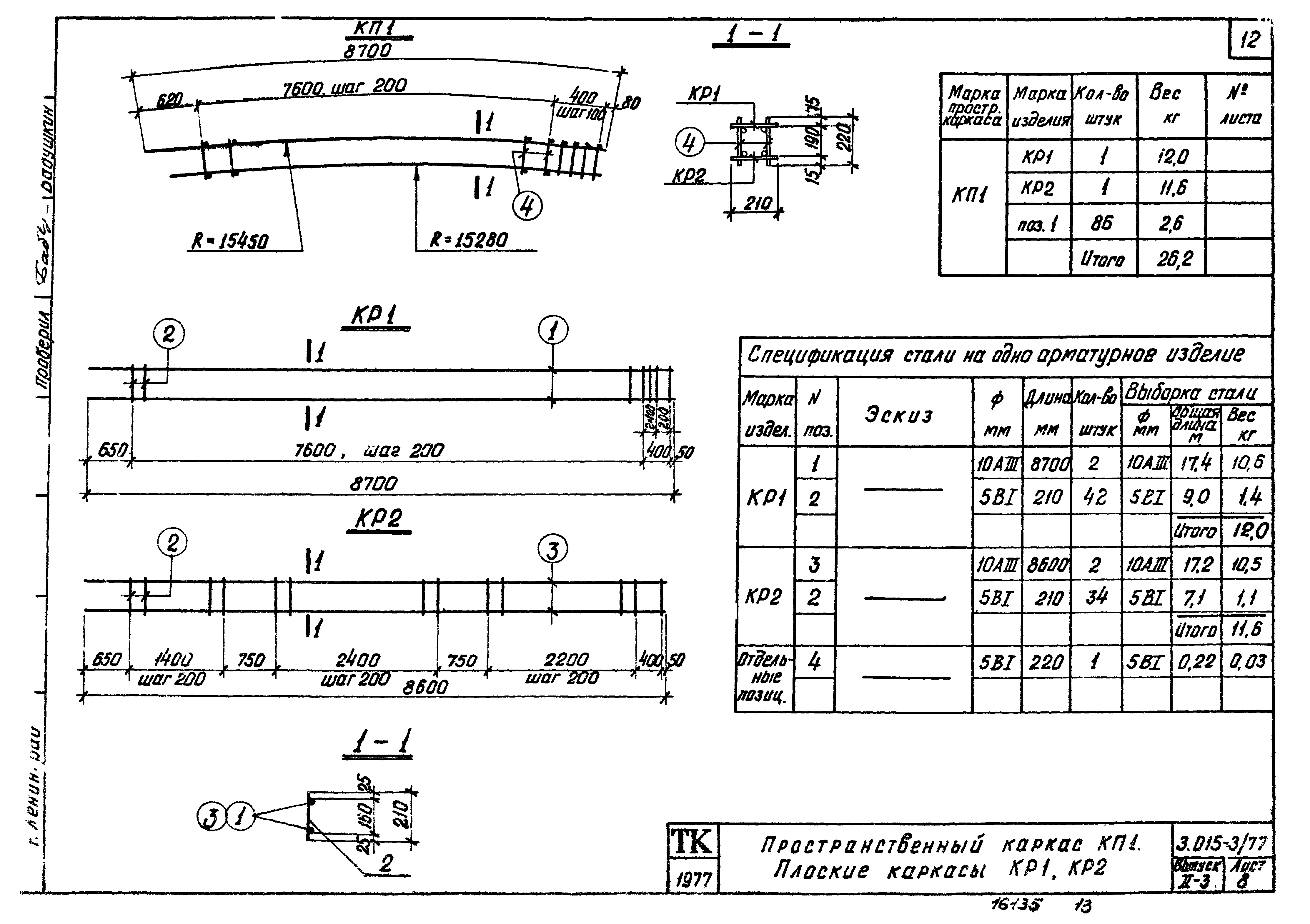

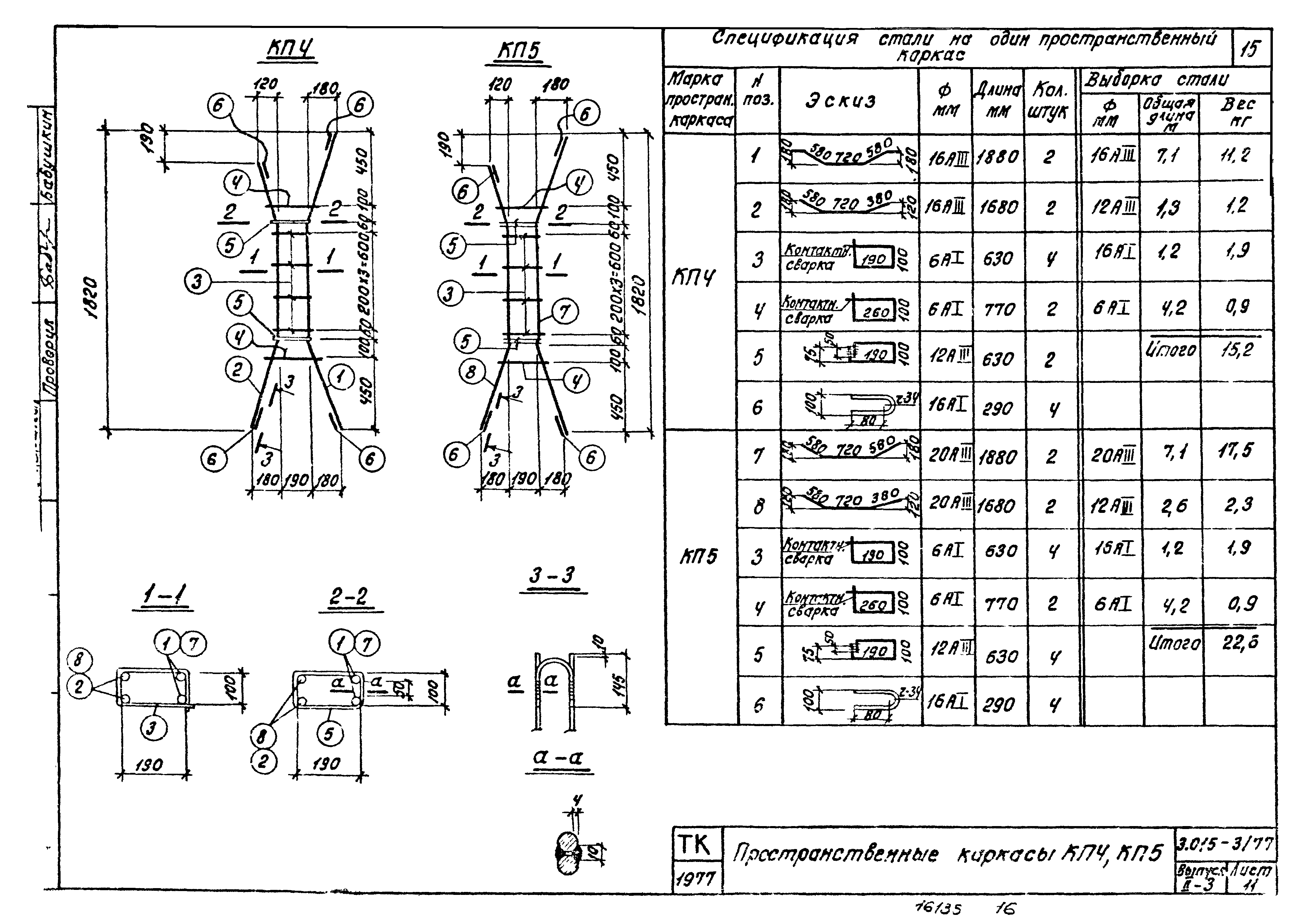

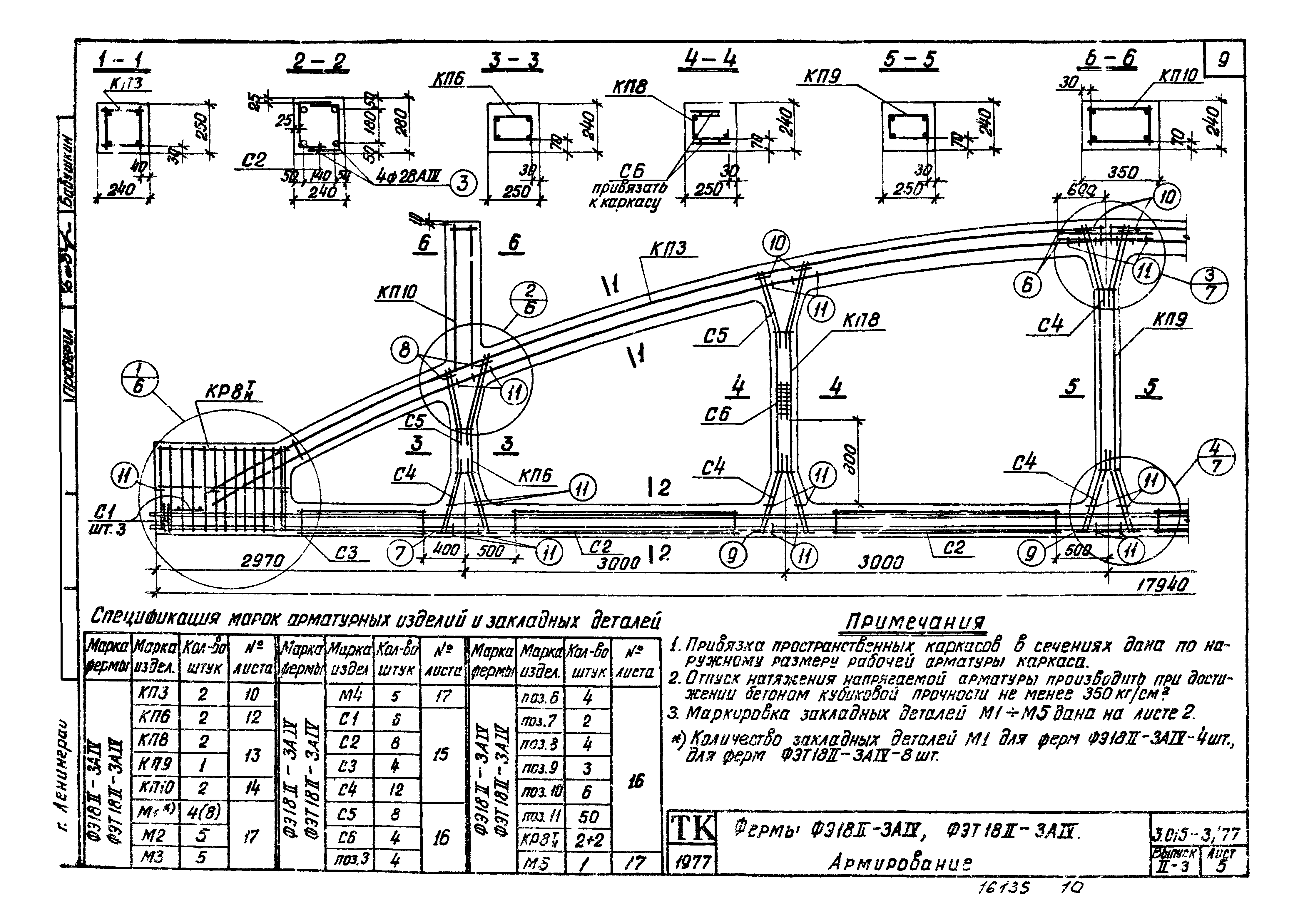

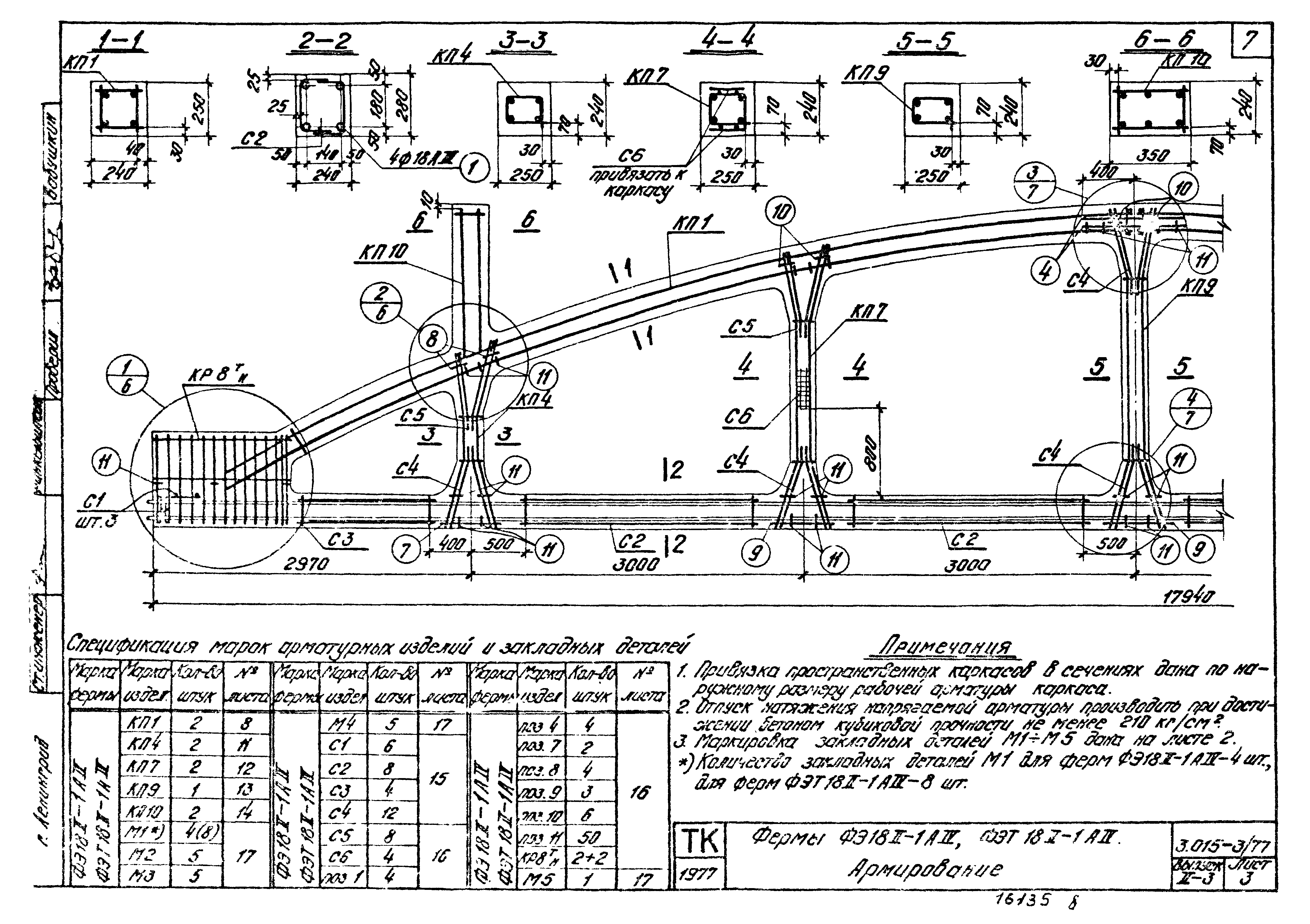

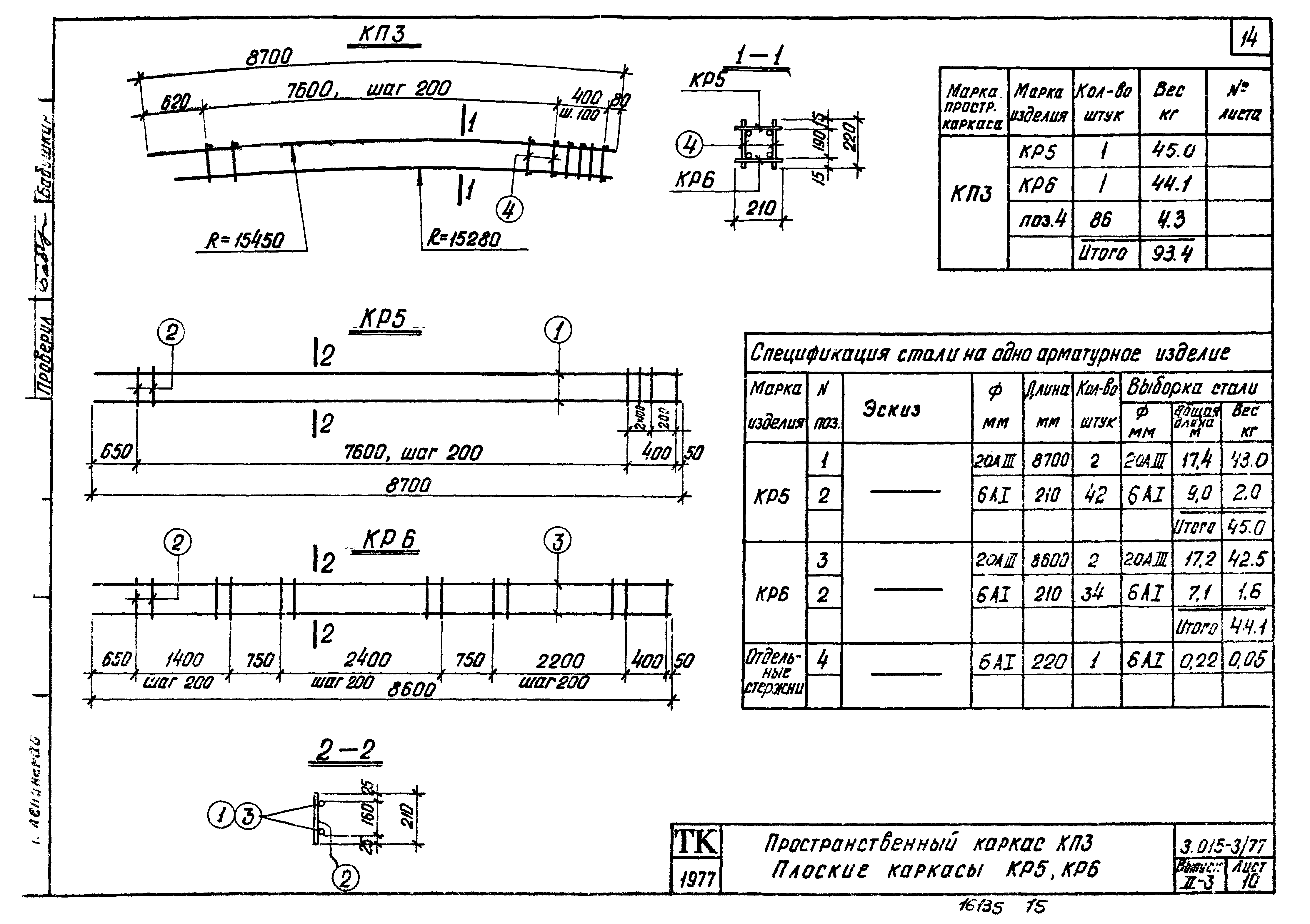

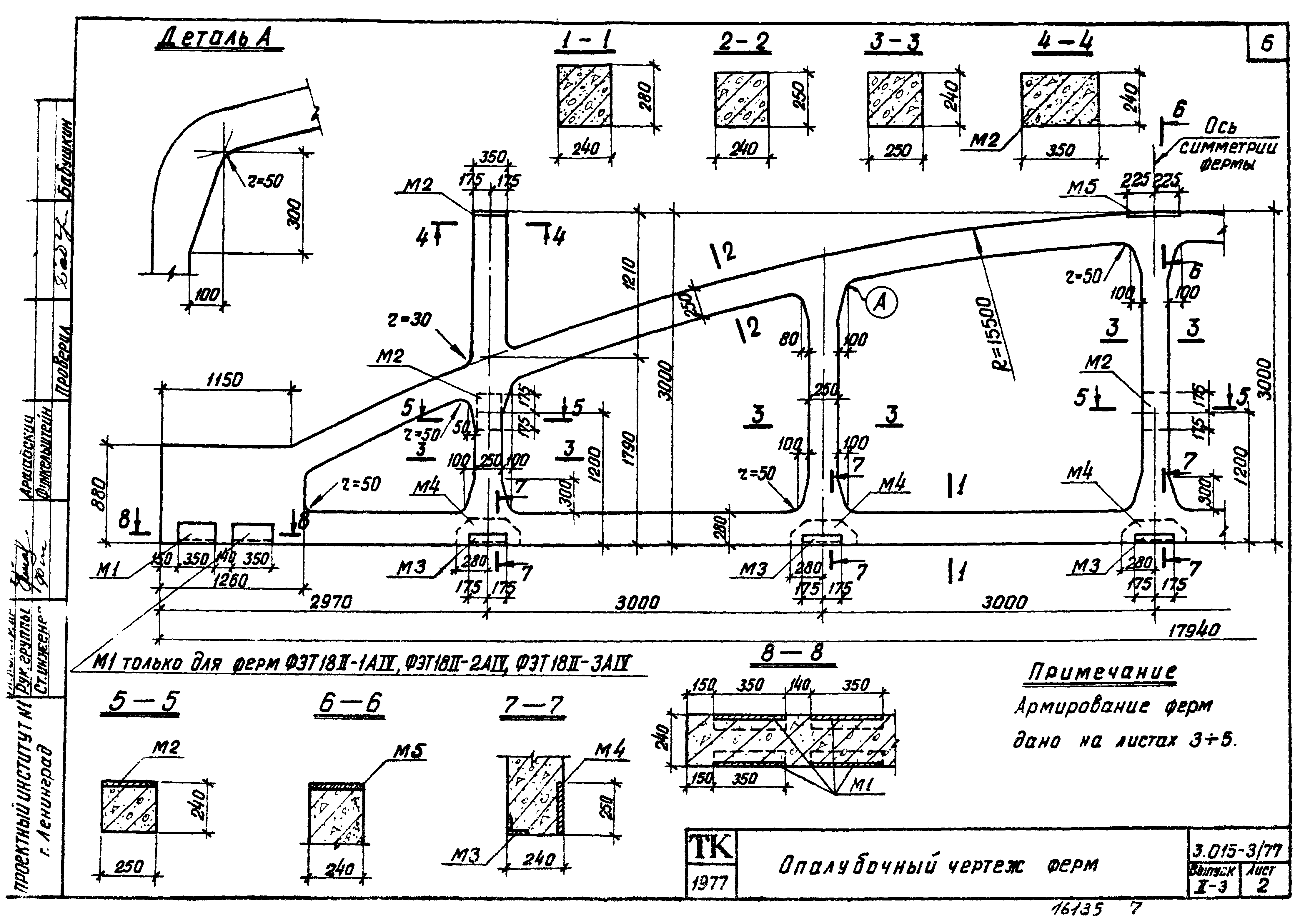

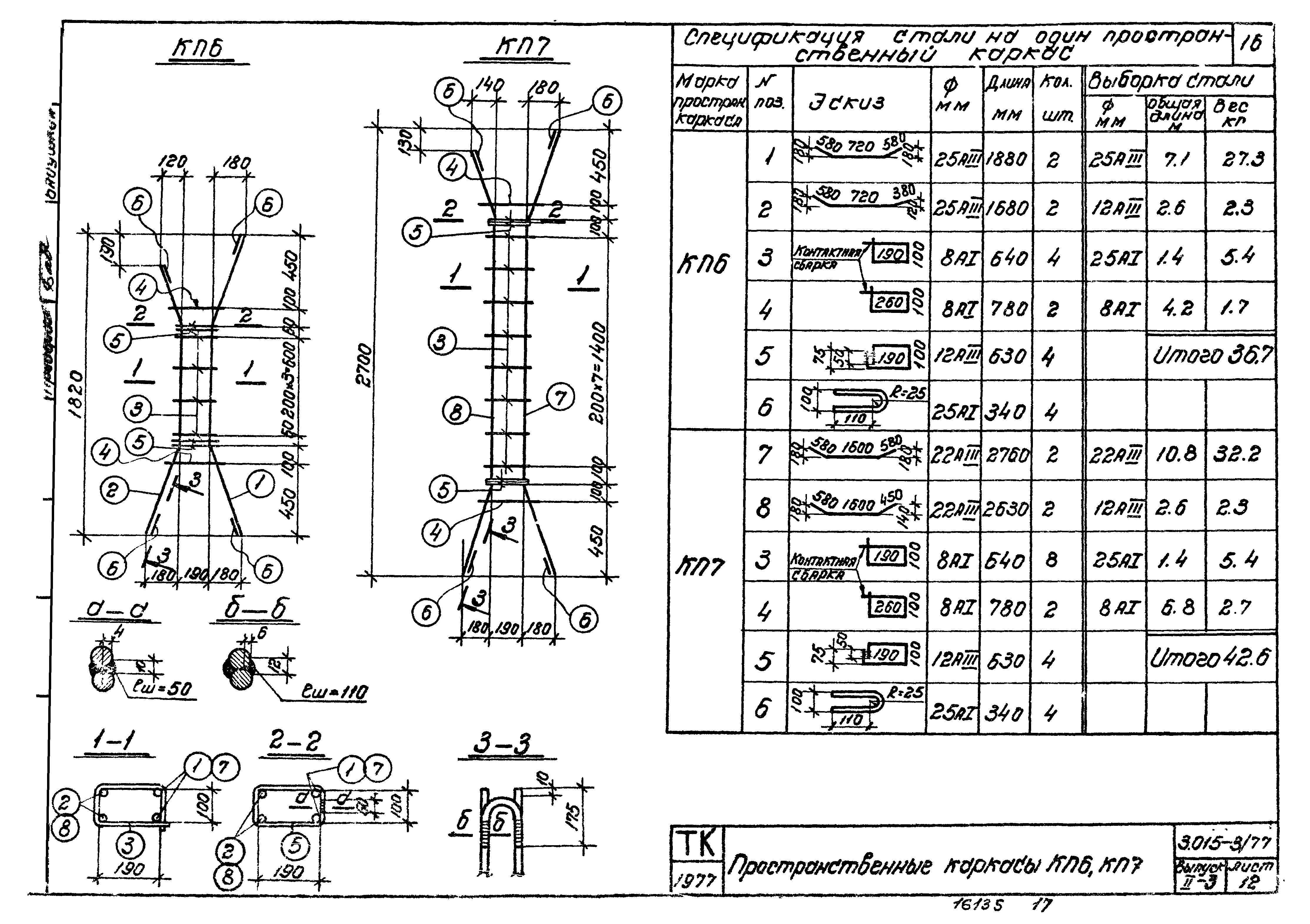

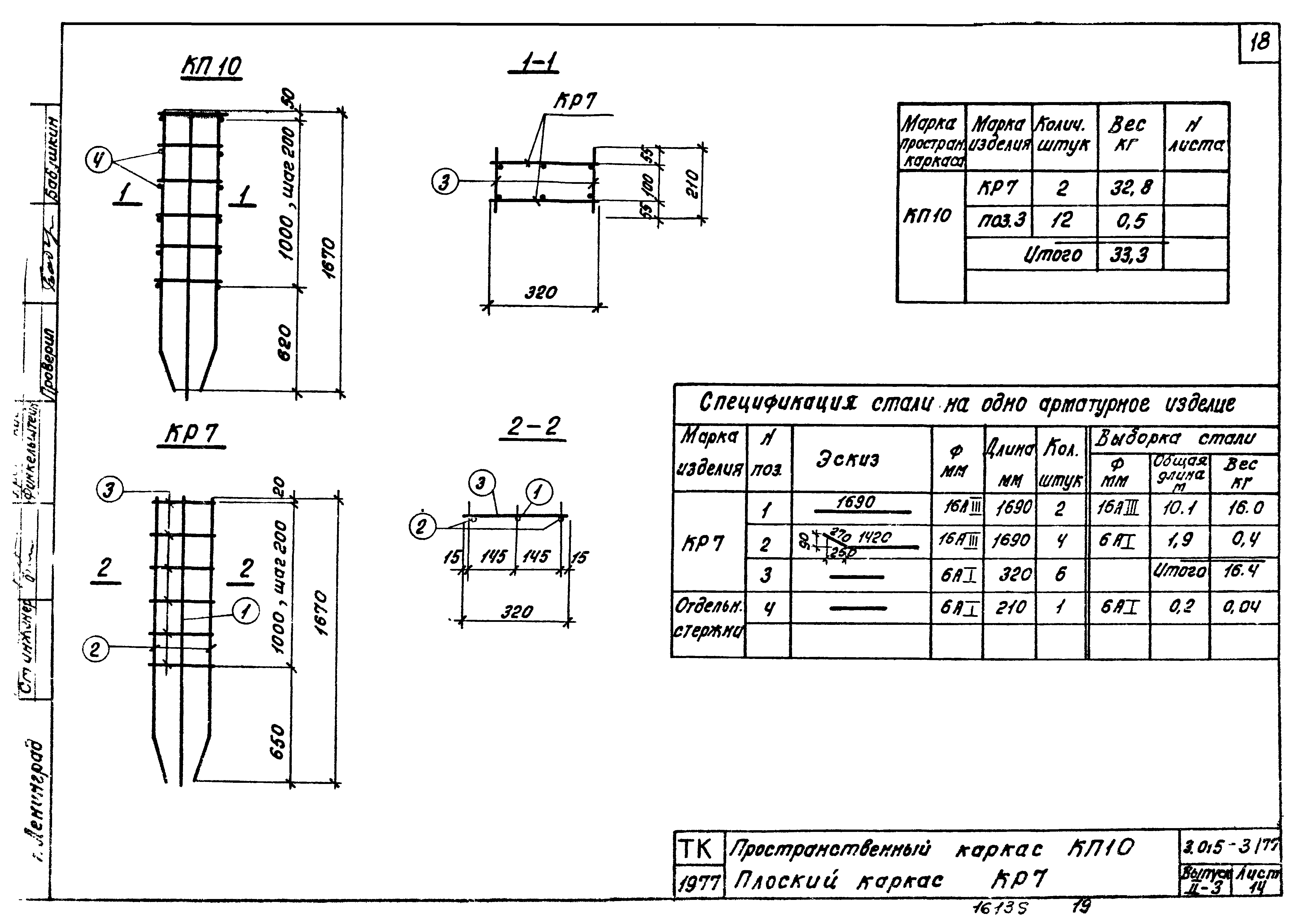

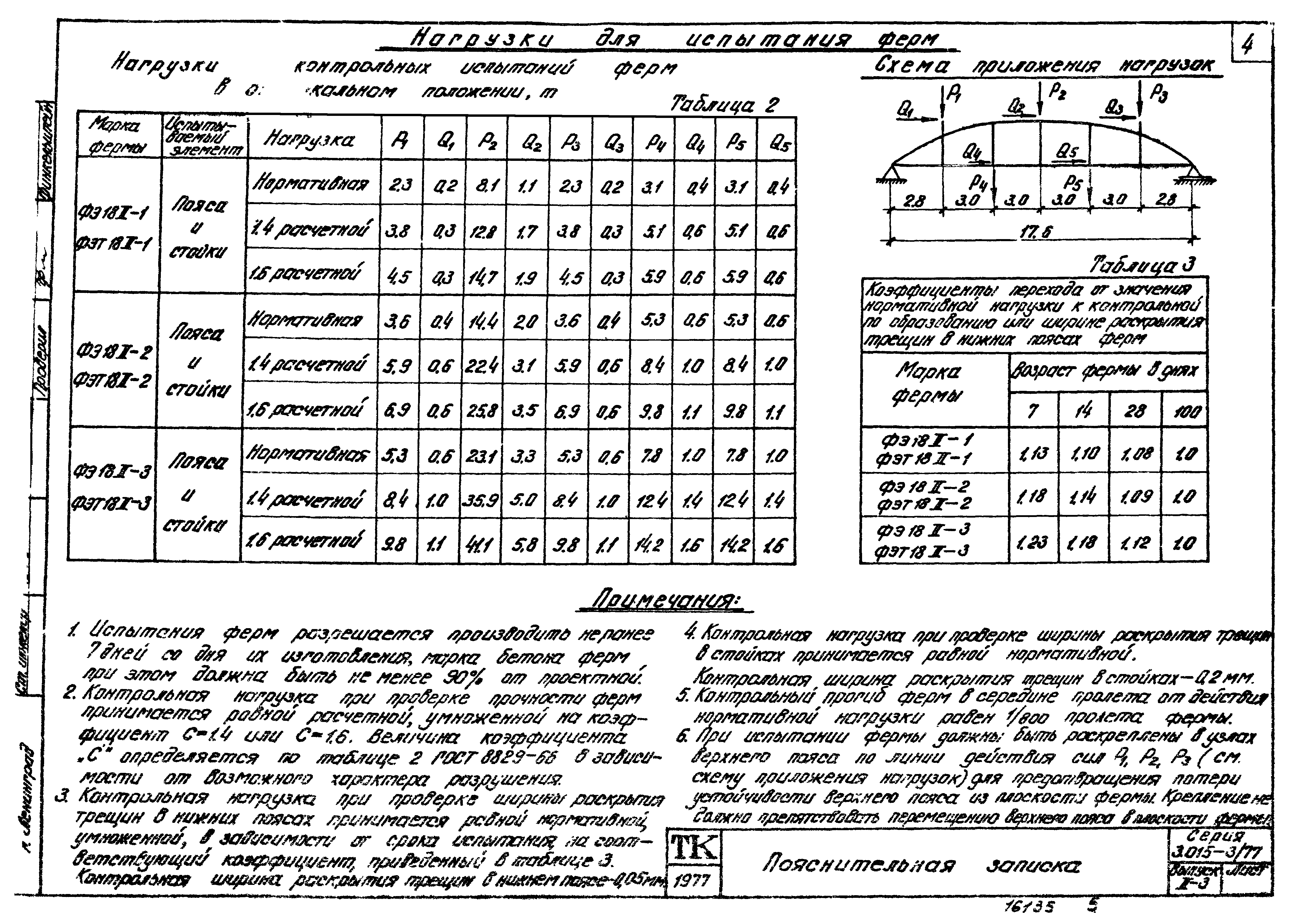

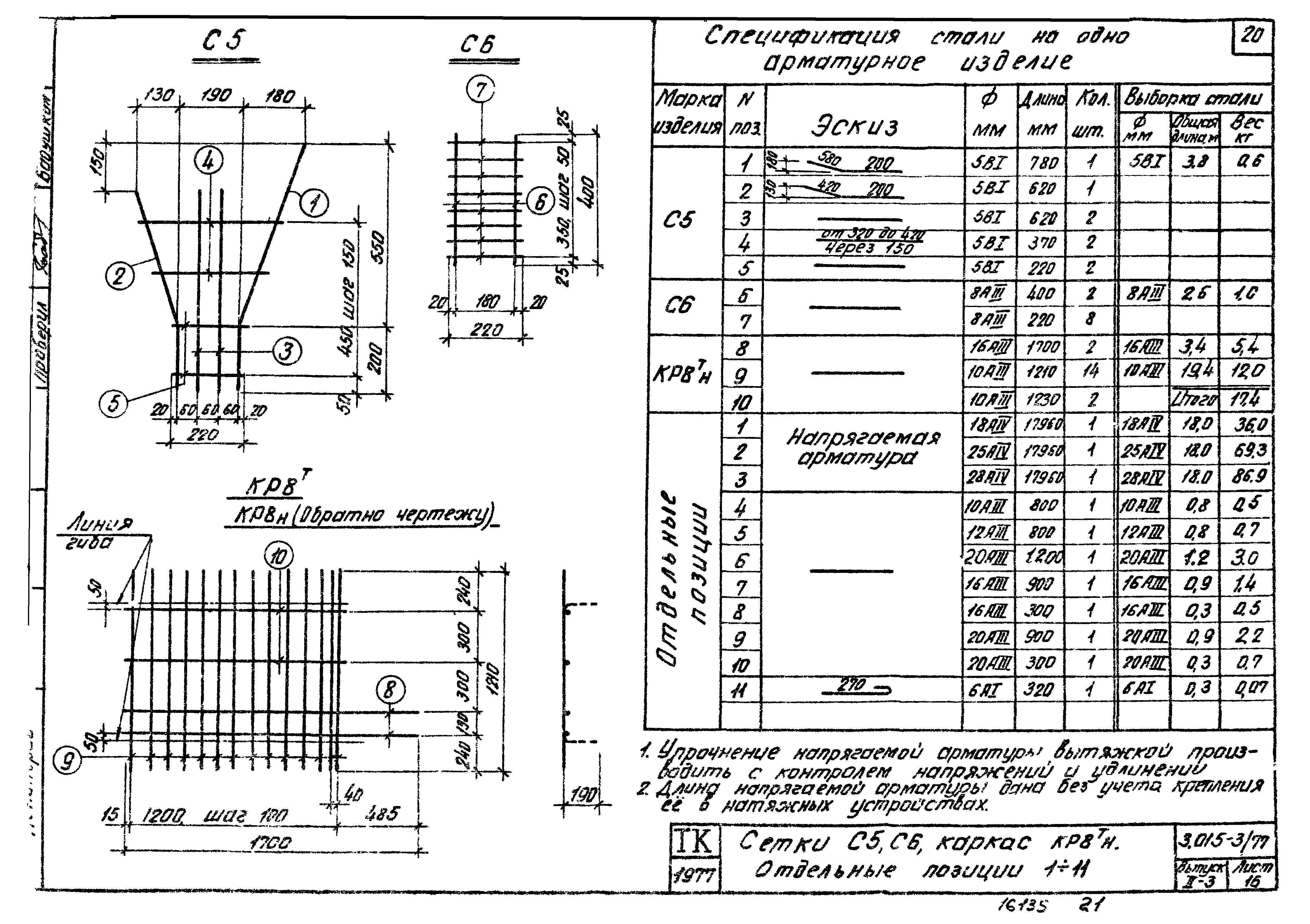

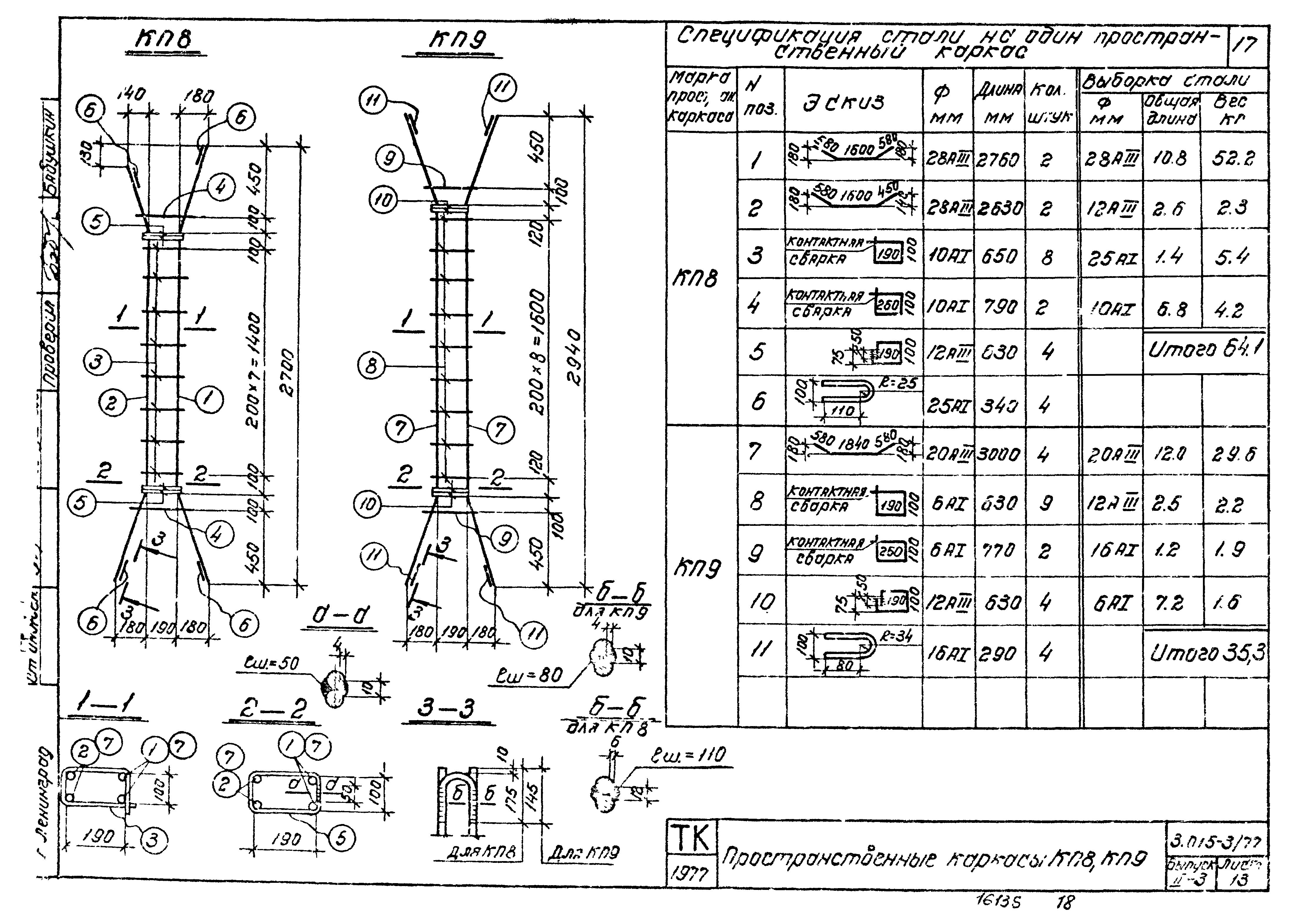

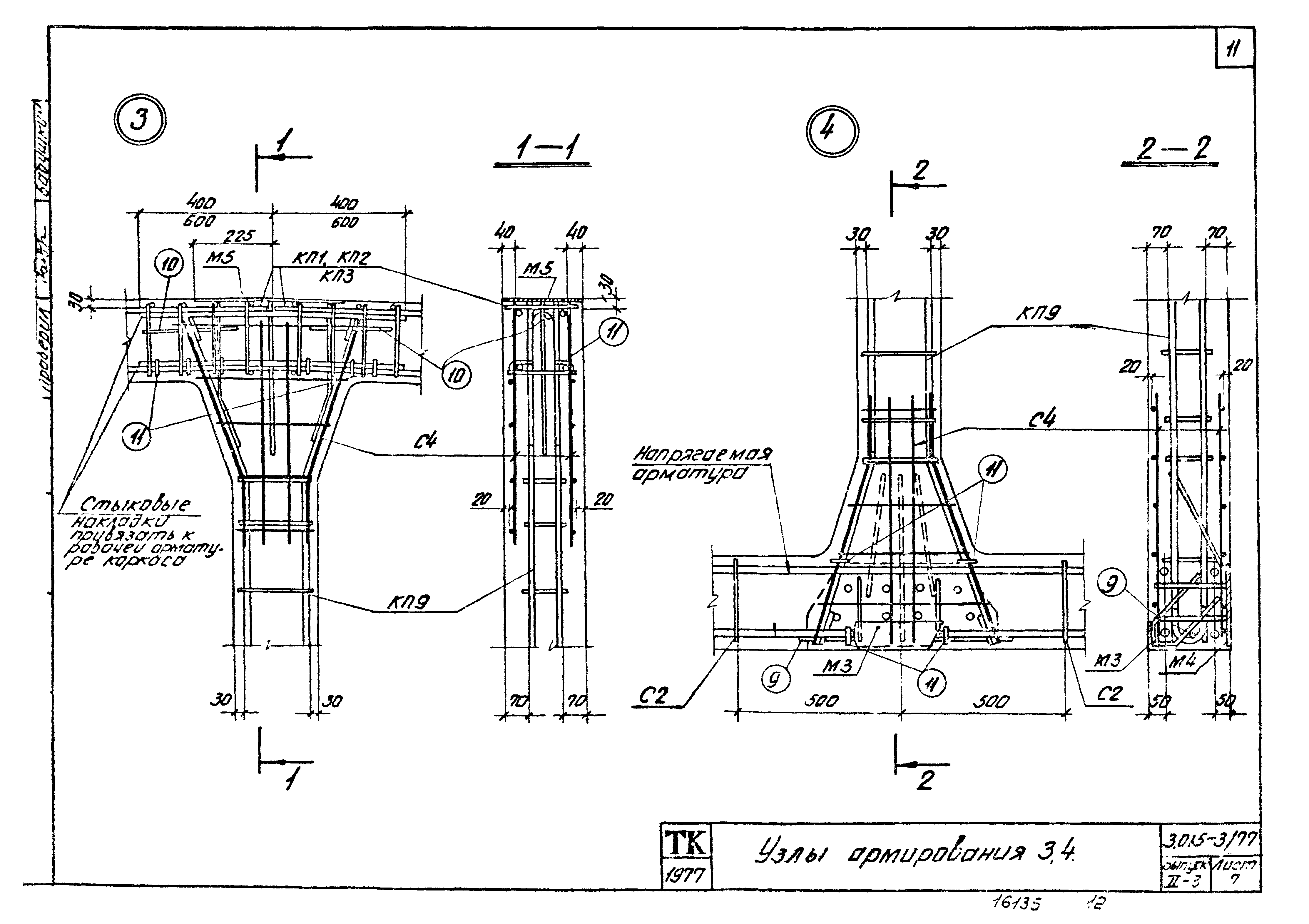

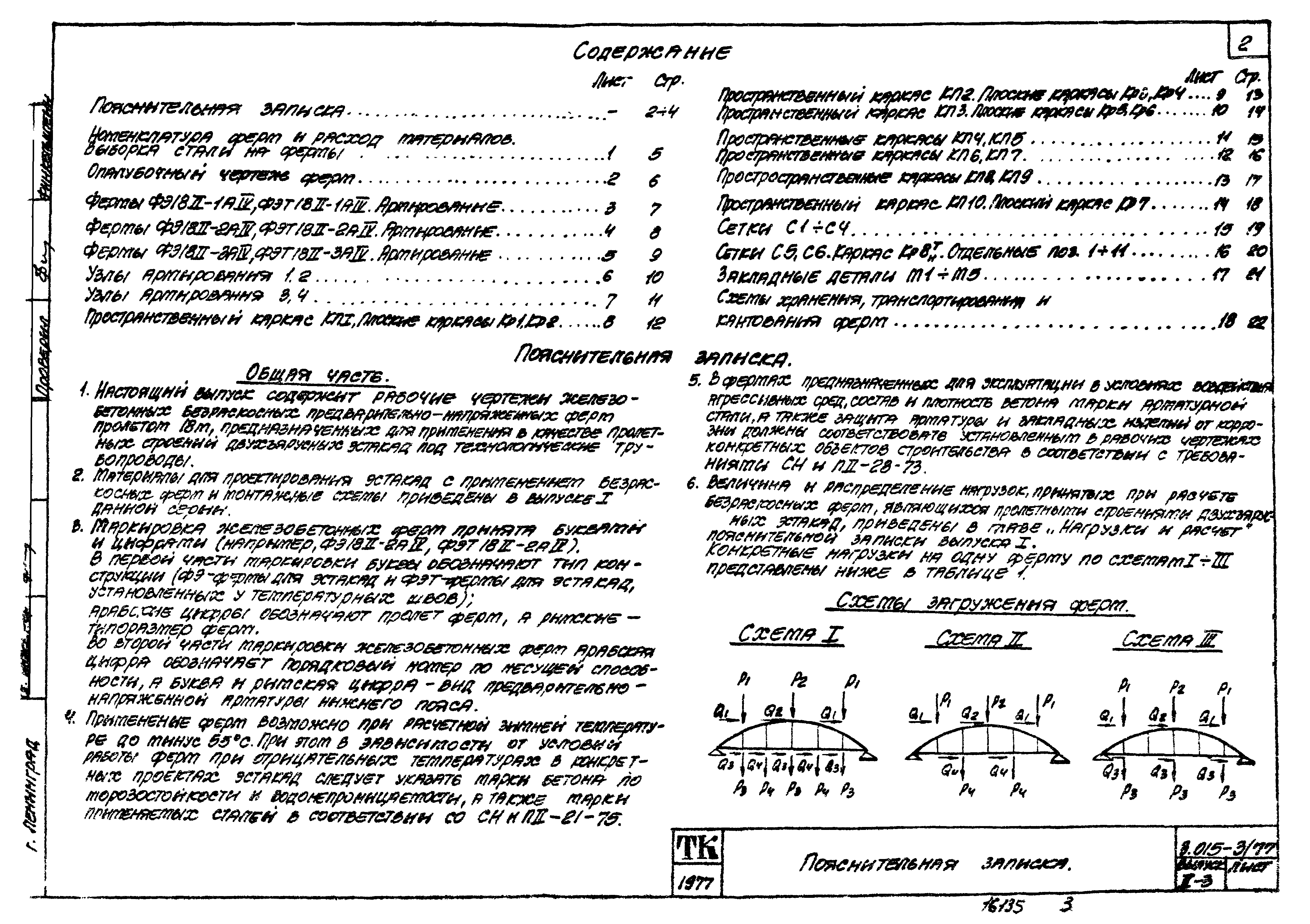

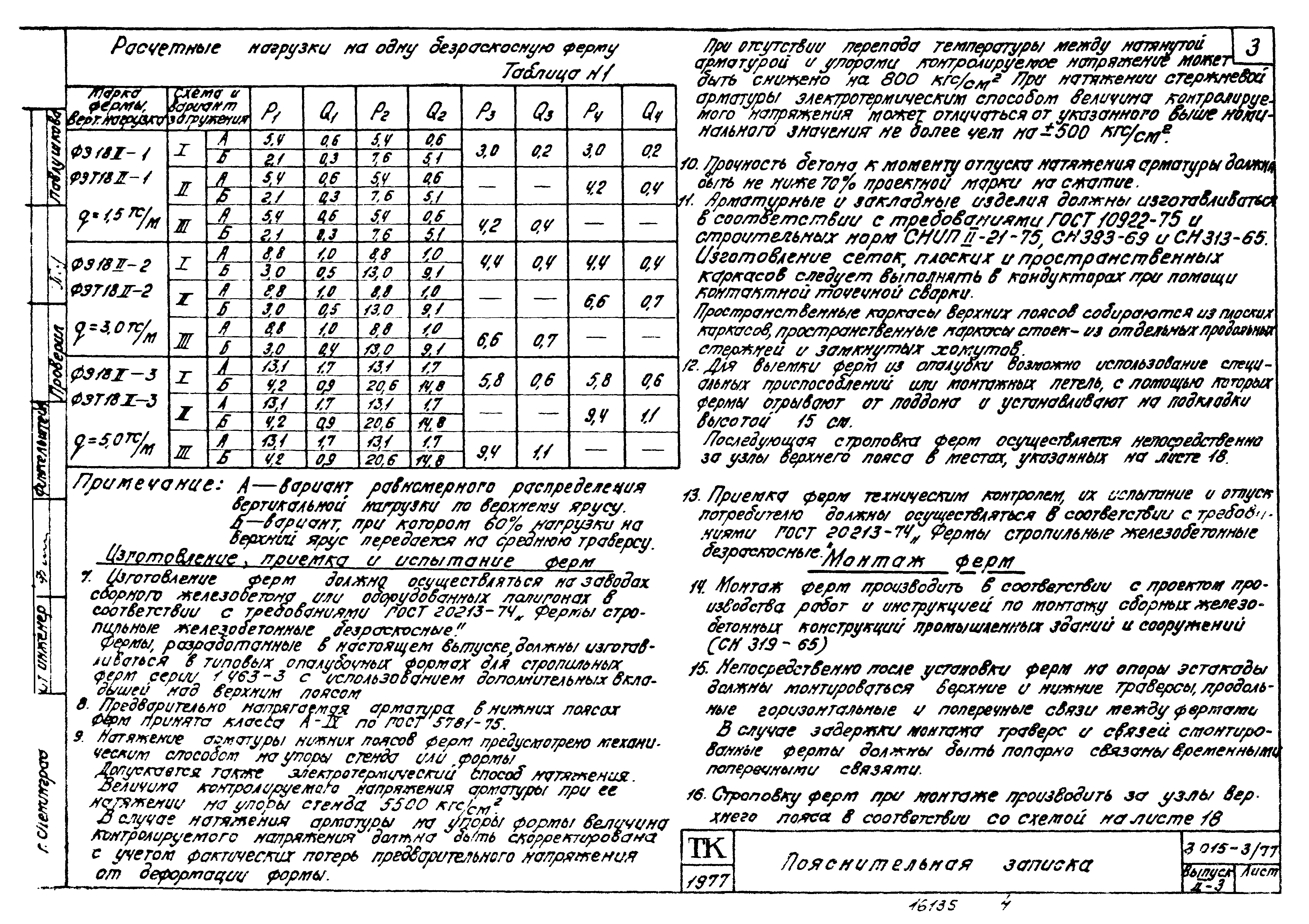

Оглавление:	Пояснительная записка Номенклатура ферм и расход материалов. Выборка стали на фермы Опалубочный чертеж ферм Фермы ФЭ18II-1АIV,ФЭТ18II-1АIV. Армирование Фермы ФЭ18II-2АIV,ФЭТ18II-2АIV. Армирование Фермы ФЭ18II-3АIV,ФЭТ18II-3АIV. Армирование Узлы армирования 1,2 Узлы армирования 3,4 Пространственный каркас КП1. Плоские каркасы КР1,КР2 Пространственный каркас КП2. Плоские каркасы КР3,КР4 Пространственный каркас КП3. Плоские каркасы КР5,КР6 Пространственные каркасы КП4,КП5 Пространственные каркасы КП6,КП7 Пространственные каркасы КП8,КП9 Пространственный каркас КП10. Плоский каркас КР7 Сетки С1-С4 Сетки С5,С6. Каркас КР8н в степени т. Отдельные поз. 1-11 Закладные детали М1-М5 Схемы хранения, транспортирования и кантования ферм
Разработан:	Проектный институт № 1 Госстроя СССР
Утверждён:	30.03.1979 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 45)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции и изделия сооружений и оборудования зданий Надземные сооружения Опоры и эстакады под технологические трубопроводы
Чем заменён:	Серия 3.015-3/82 «Унифицированные двухъядерные эстакады под технологические трубопроводы»
