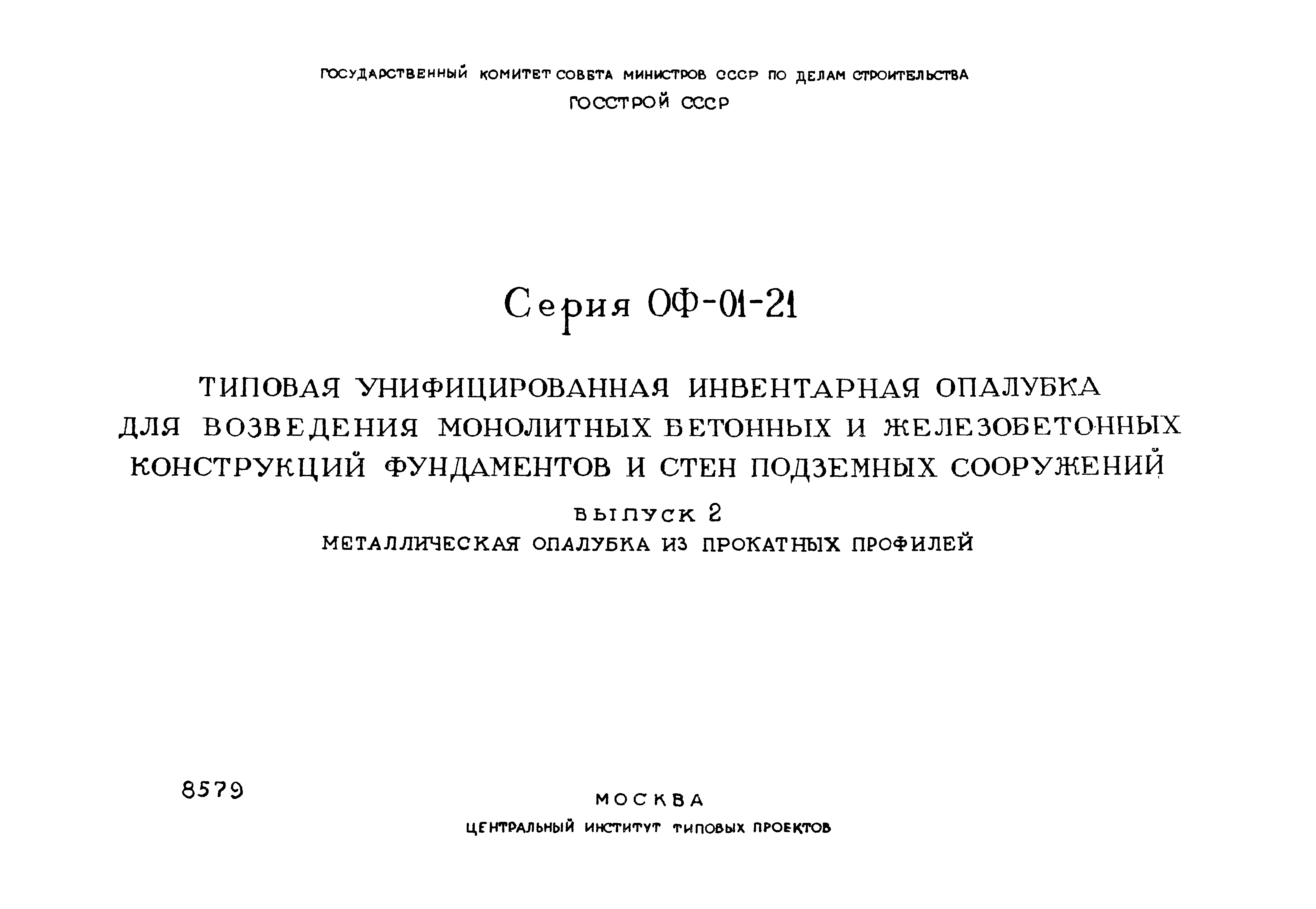

Скачать Серия ОФ-01-21 Выпуск 2. Металлическая опалубка из прокатных профилей

Дата актуализации: 10.08.2017

Серия ОФ-01-21

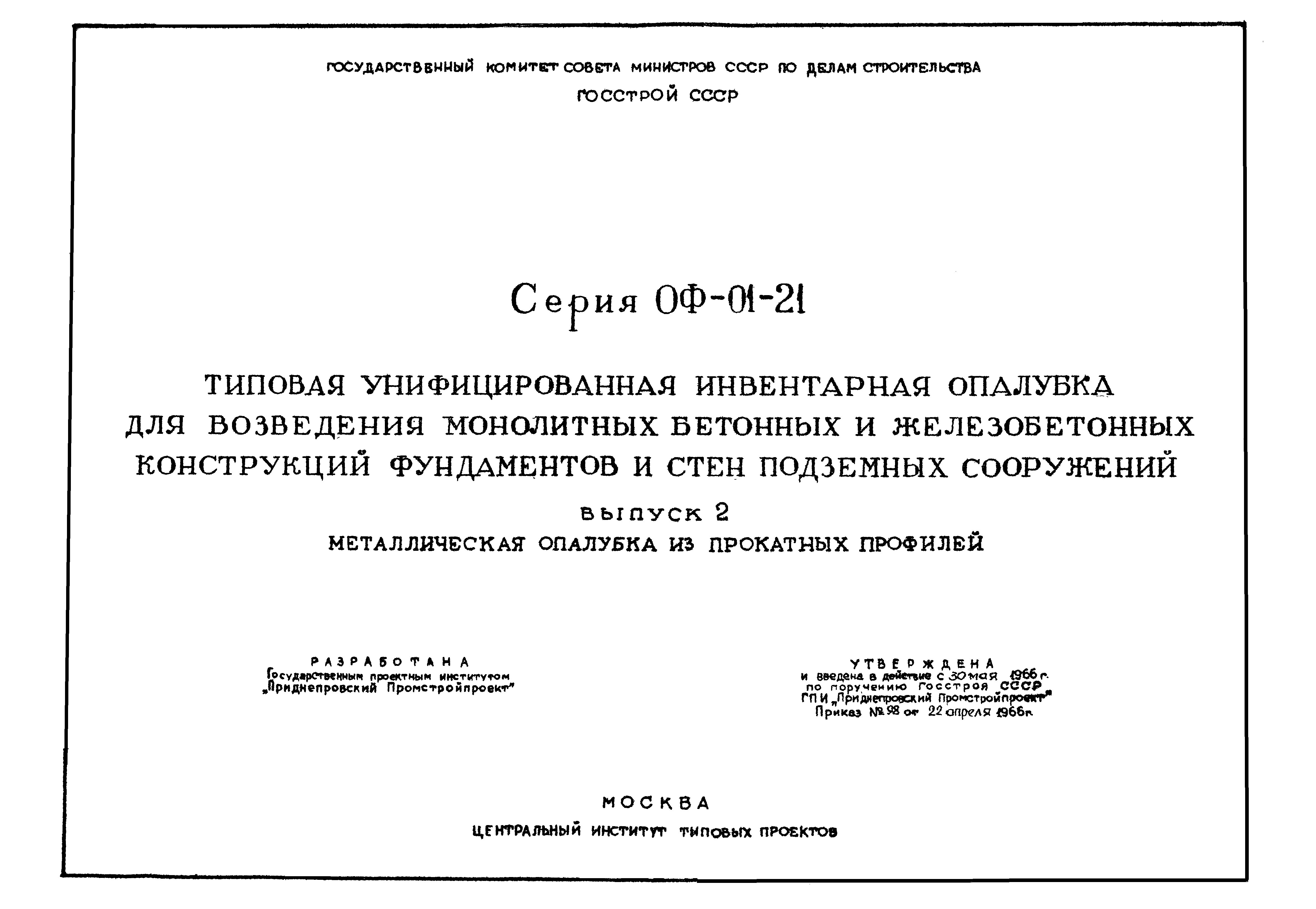

Выпуск 2. Металлическая опалубка из прокатных профилей

Обозначение: Серия ОФ-01-21
Обозначение англ: Series ОФ-01-21
Статус:не действует
Название рус.:Выпуск 2. Металлическая опалубка из прокатных профилей
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.01.1977
Область применения:В настоящем выпуске приведен типовой проект унифицированной опалубки из прокатных профилей, выполненный Приднепровским Промстройпроектом в соответствии с планом типового проектирования на 1964 год

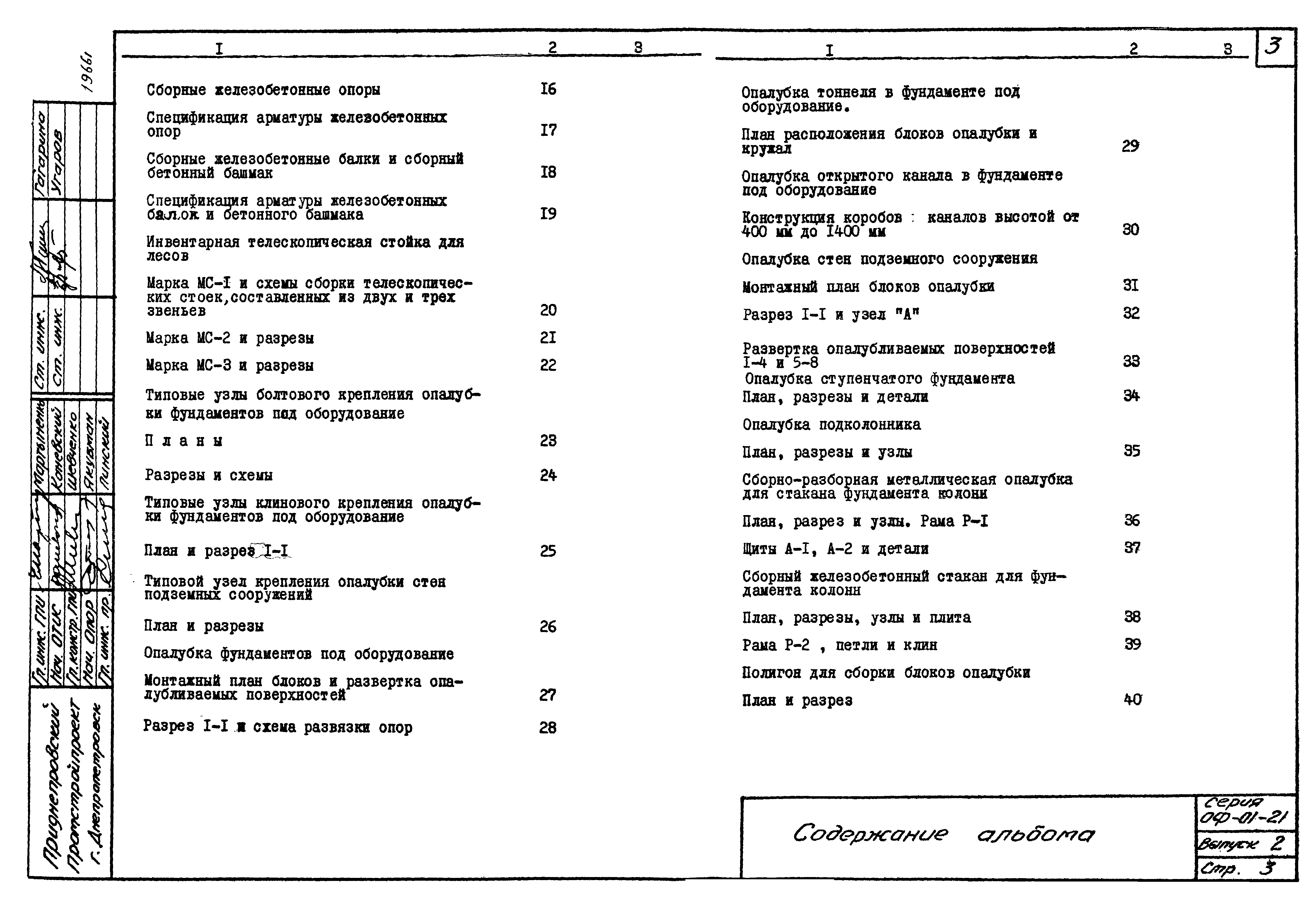

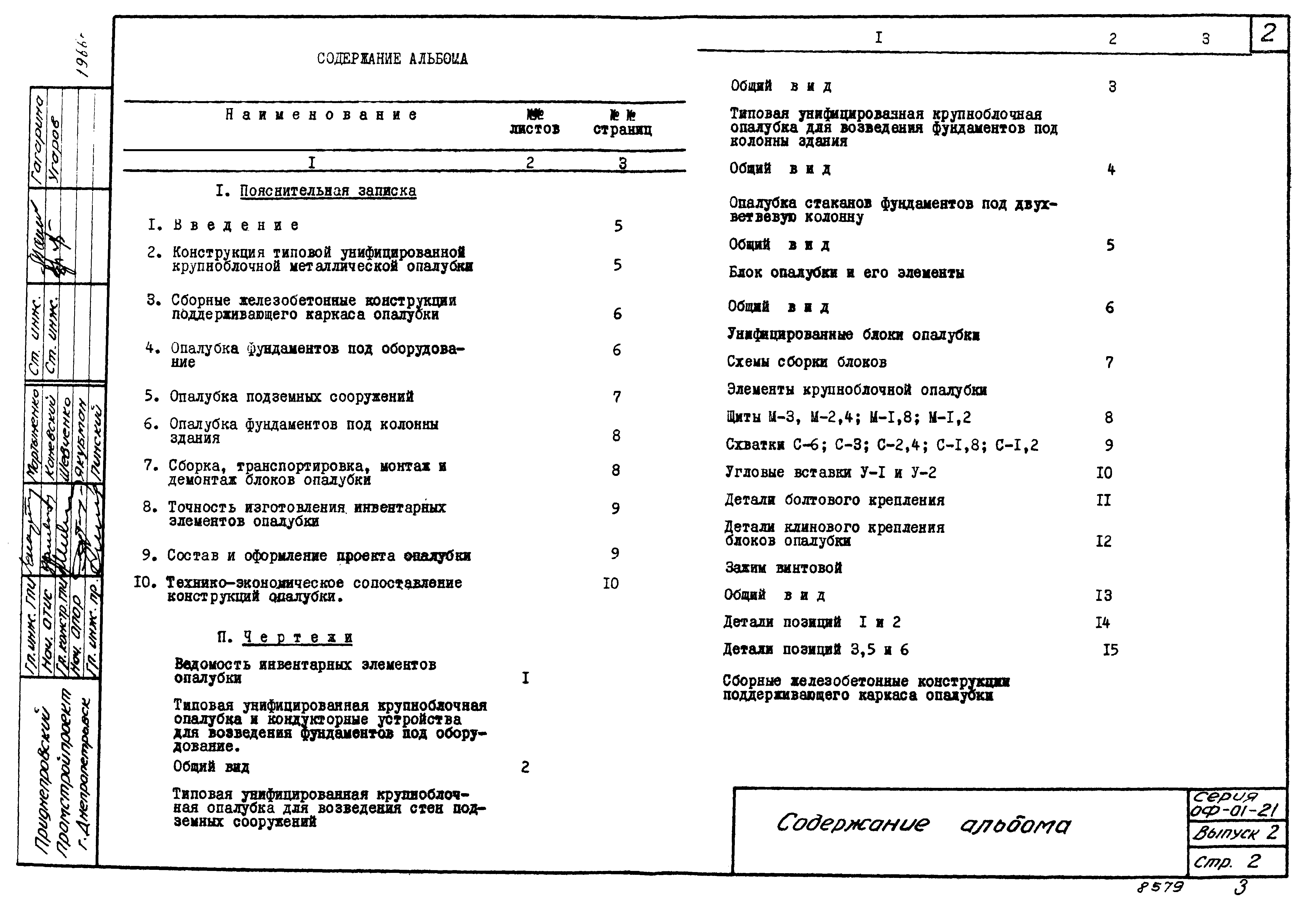

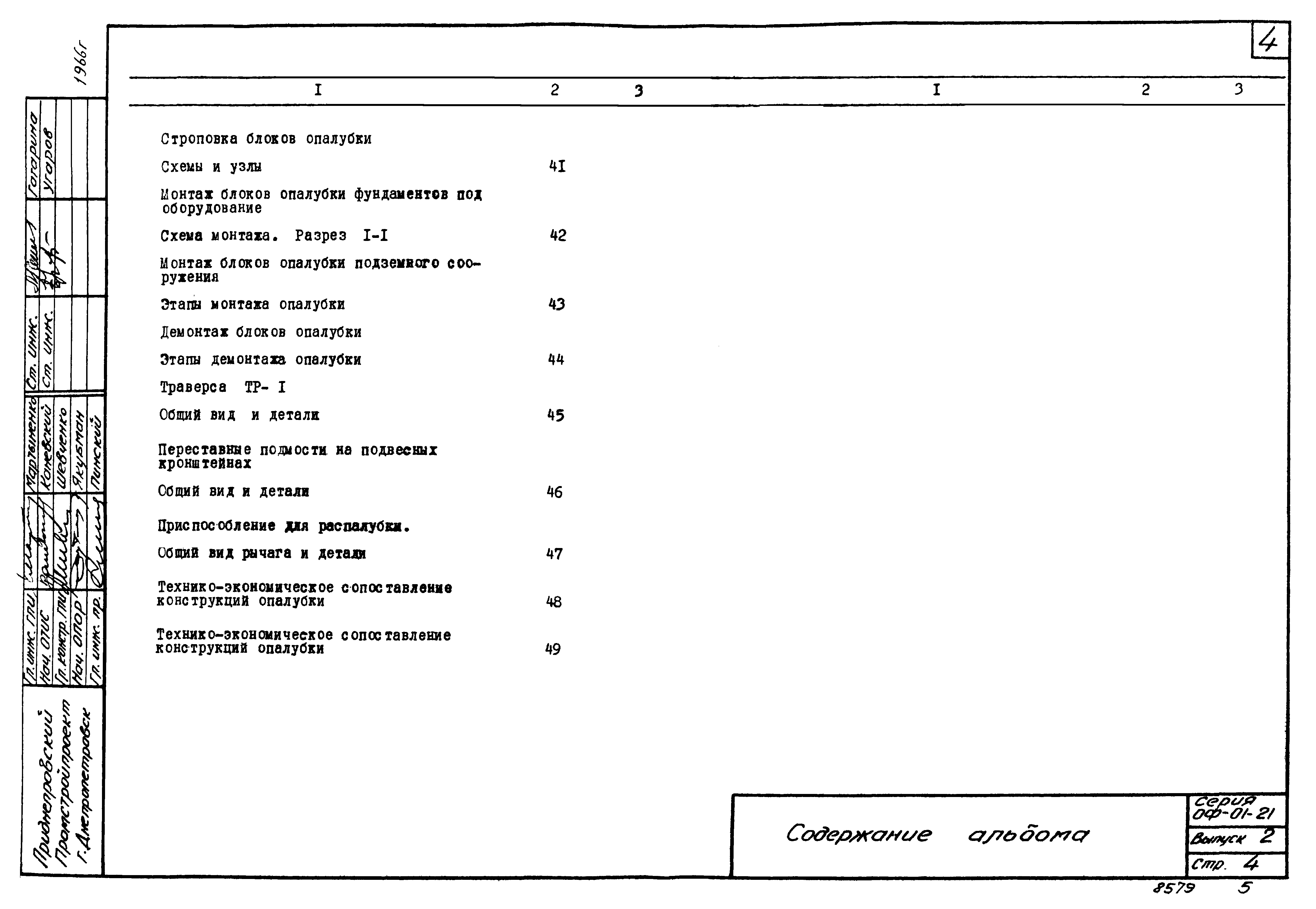

Оглавление:I. Пояснительная записка

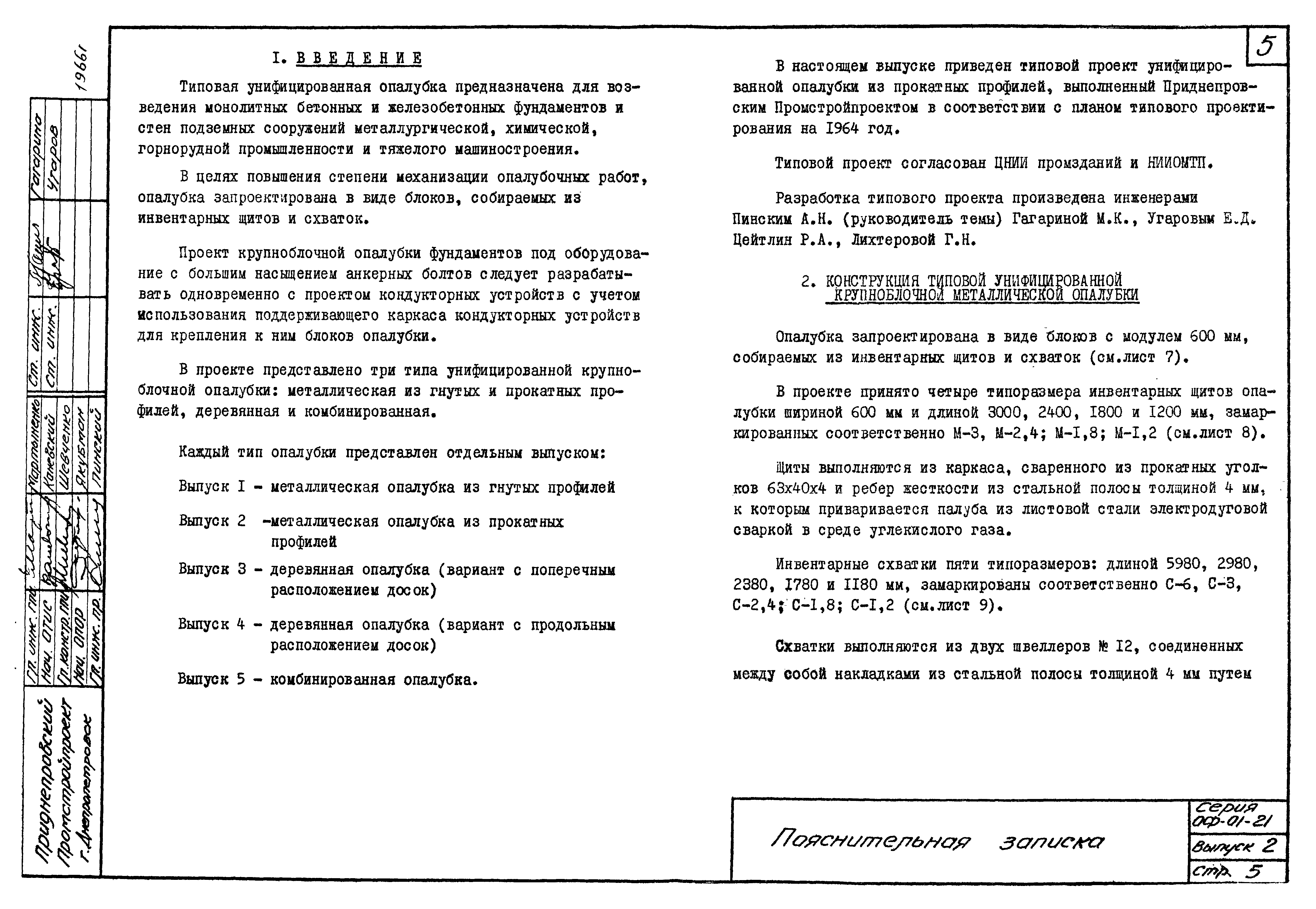

1. Введение
2. Конструкция типовой унифицированной крупноблочной металлической опалубки

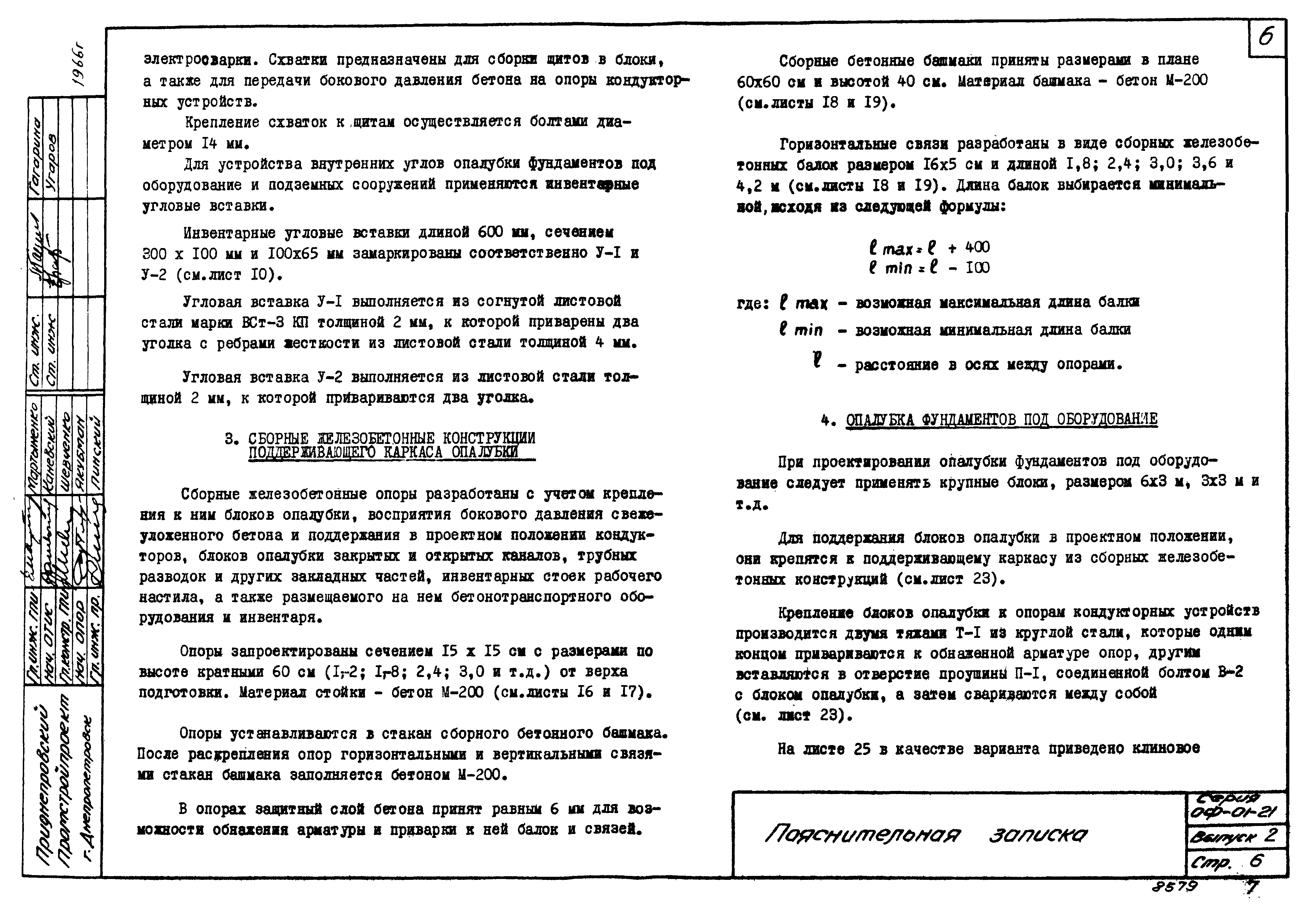

3. Сборные железобетонные конструкции поддерживающего каркаса опалубки
4. Опалубка фундаментов под оборудование

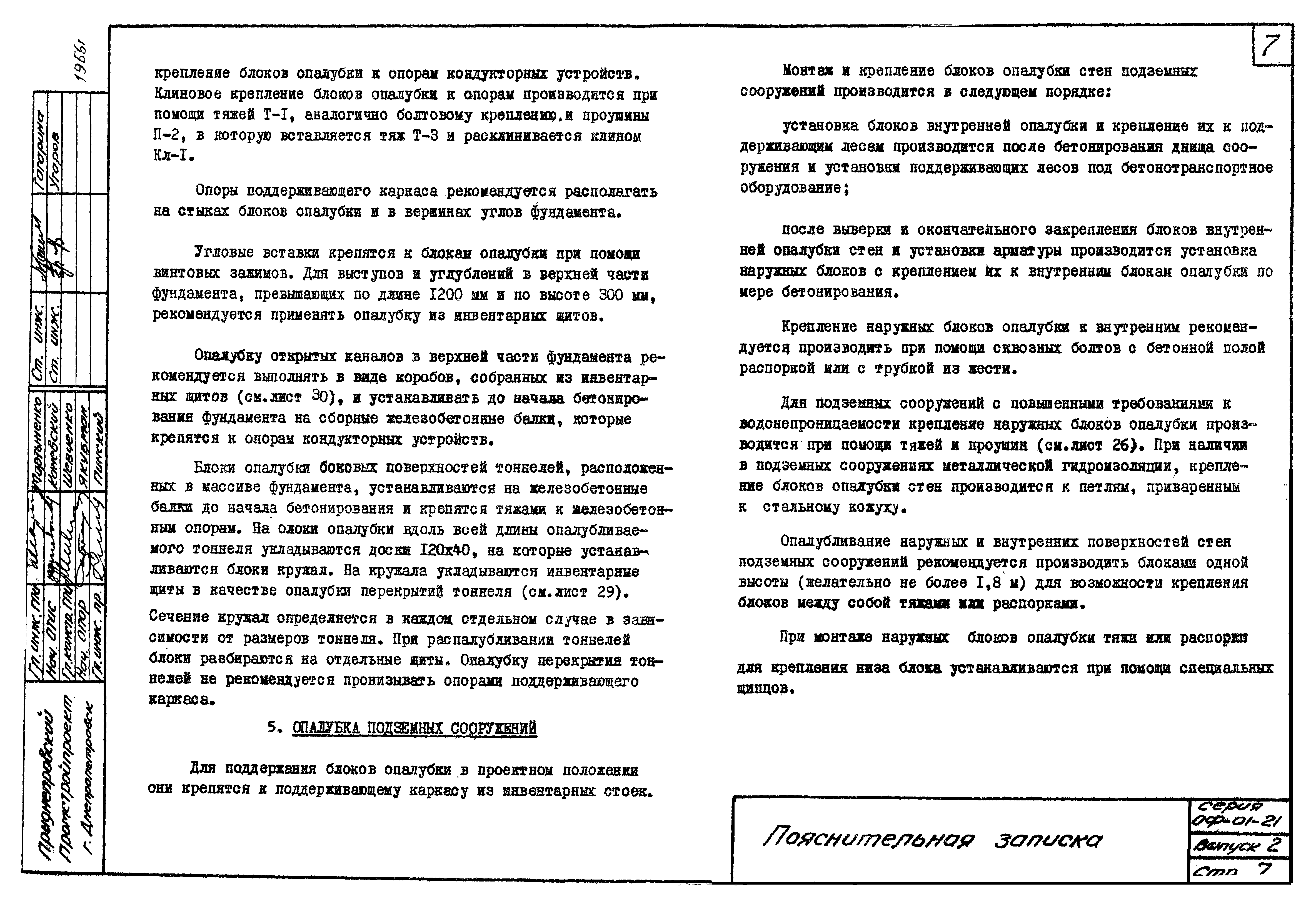

5. Опалубка подземных сооружений

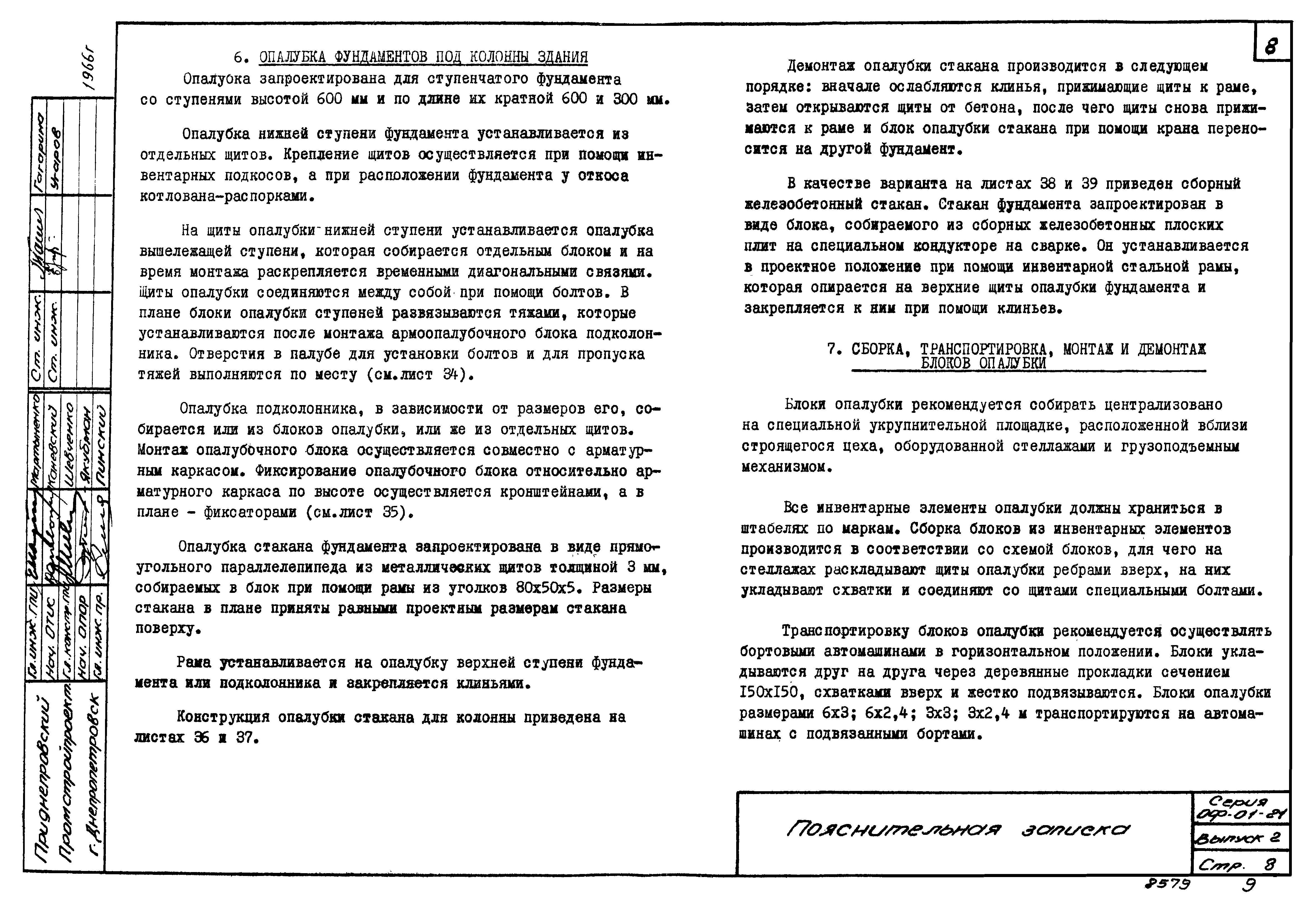

6. Опалубка фундаментов под колонны здания
7. Сборка, транспортировка, монтаж и демонтаж блоков опалубки

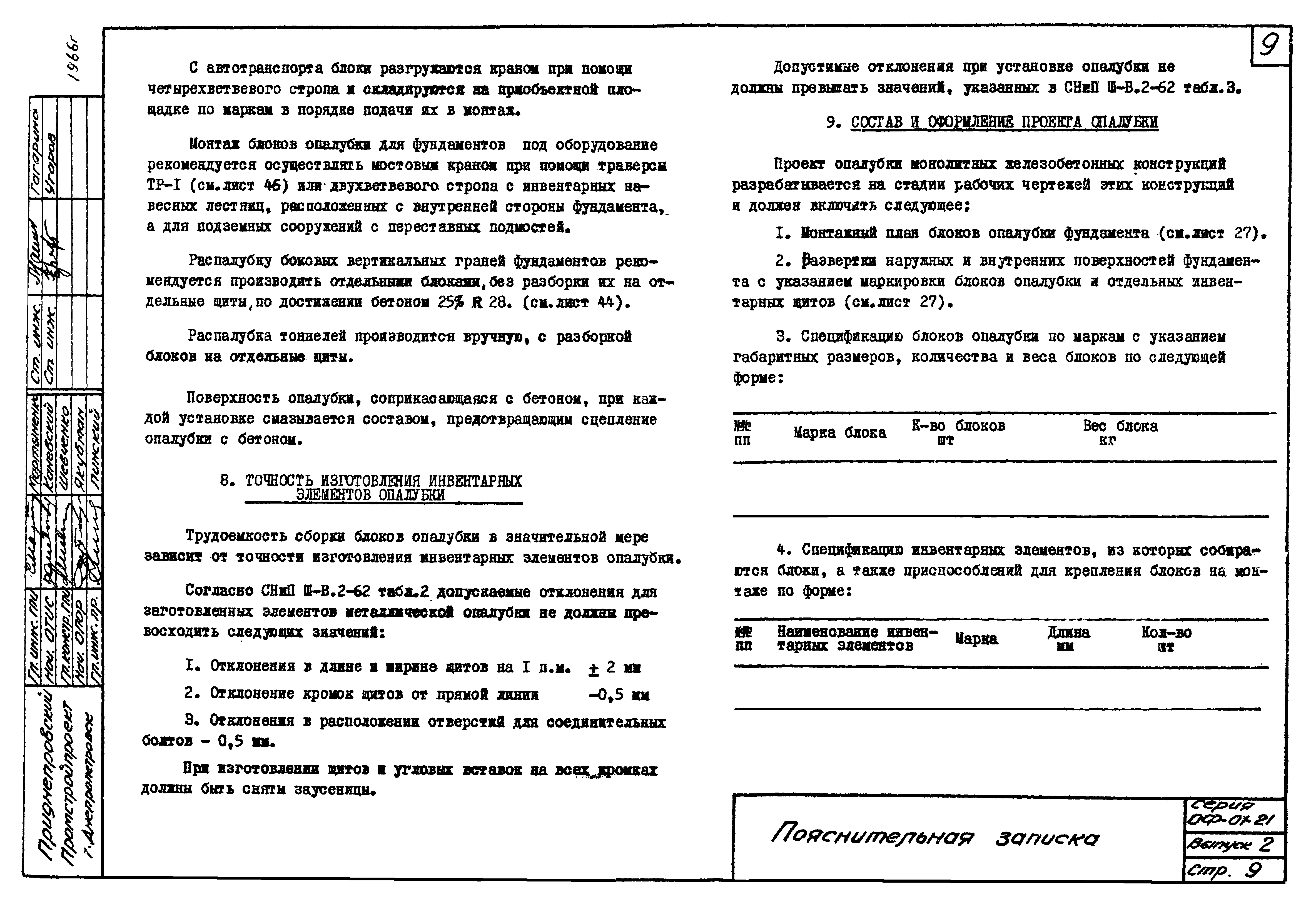

8. Точность изготовления, инвентарных элементов опалубки
9. Состав и оформление проекта опалубки
10. Технико-экономическое сопоставление конструкций опалубки.
II. Чертежи

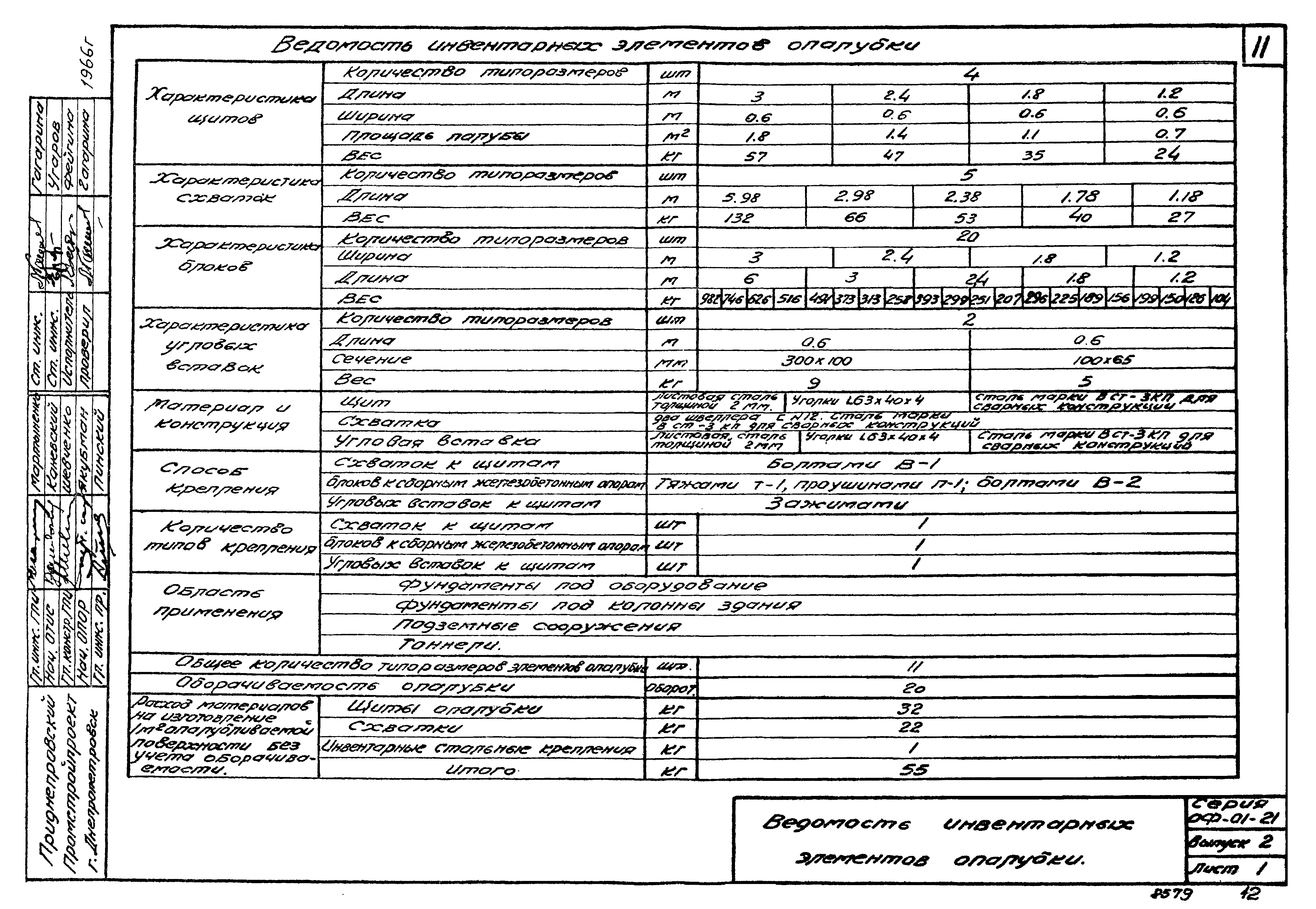

Ведомость инвентарных элементов опалубки
Типовая унифицированная крупноблочная опалубка и кондукторные устройства для возведения фундаментов под оборудование.
Общий вид

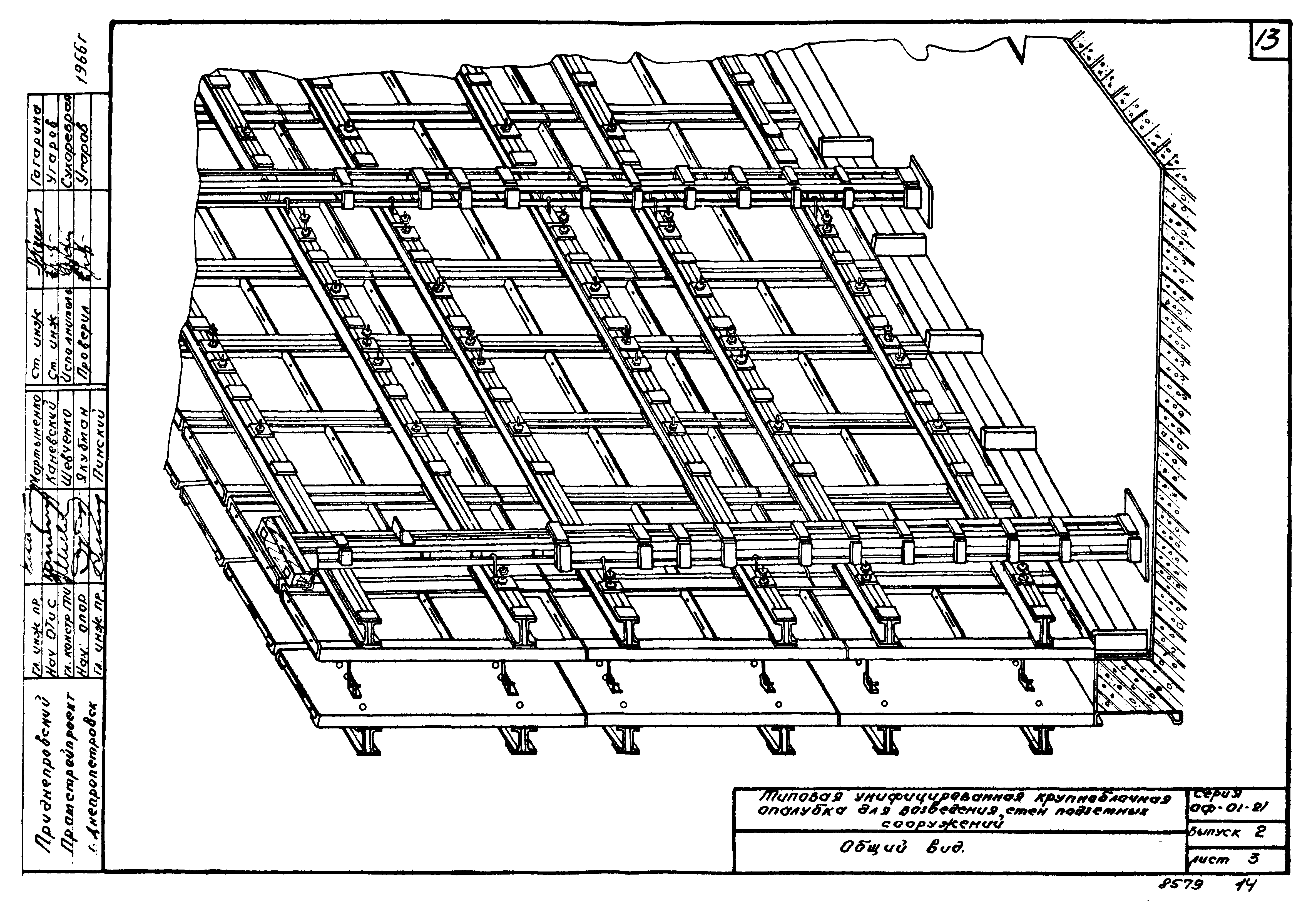

Типовая унифицированная крупноблочная опалубка для возведения стен подземных сооружений
Общий вид

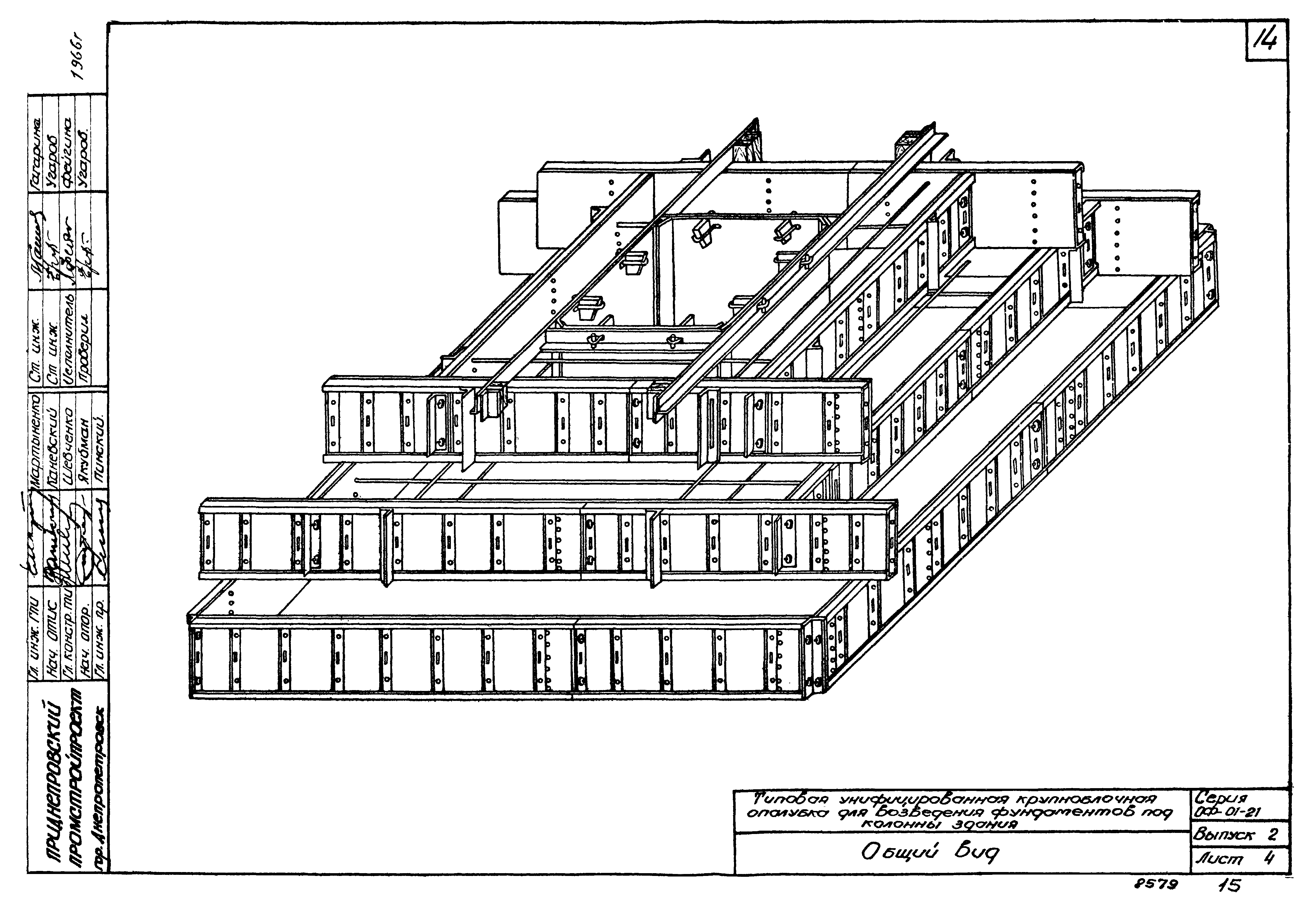

Типовая унифицированная крупноблочная опалубка для возведения фундаментов под колонны здания
Общий вид

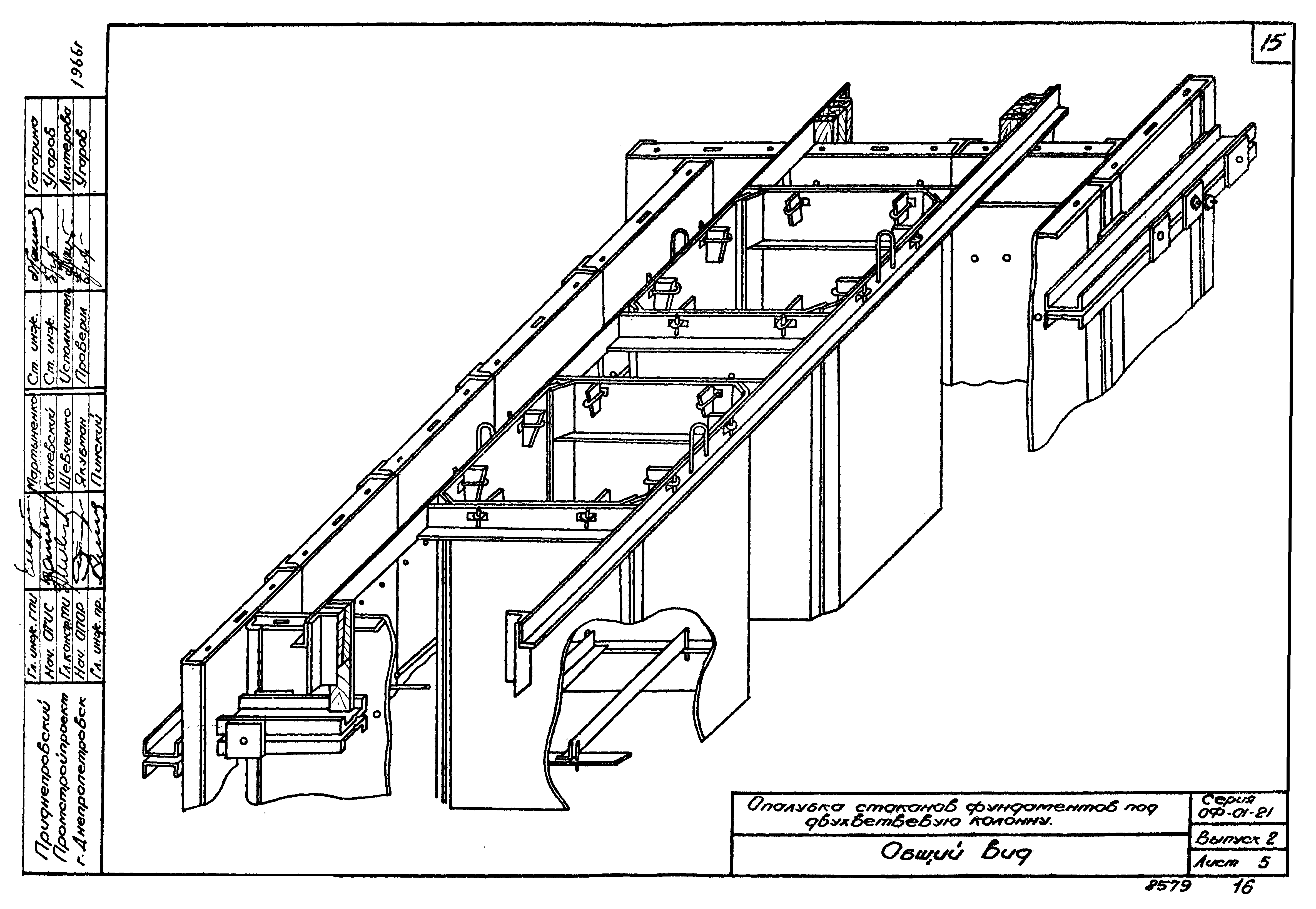

Опалубка стаканов фундаментов под двухветвевую колонну
Общий вид

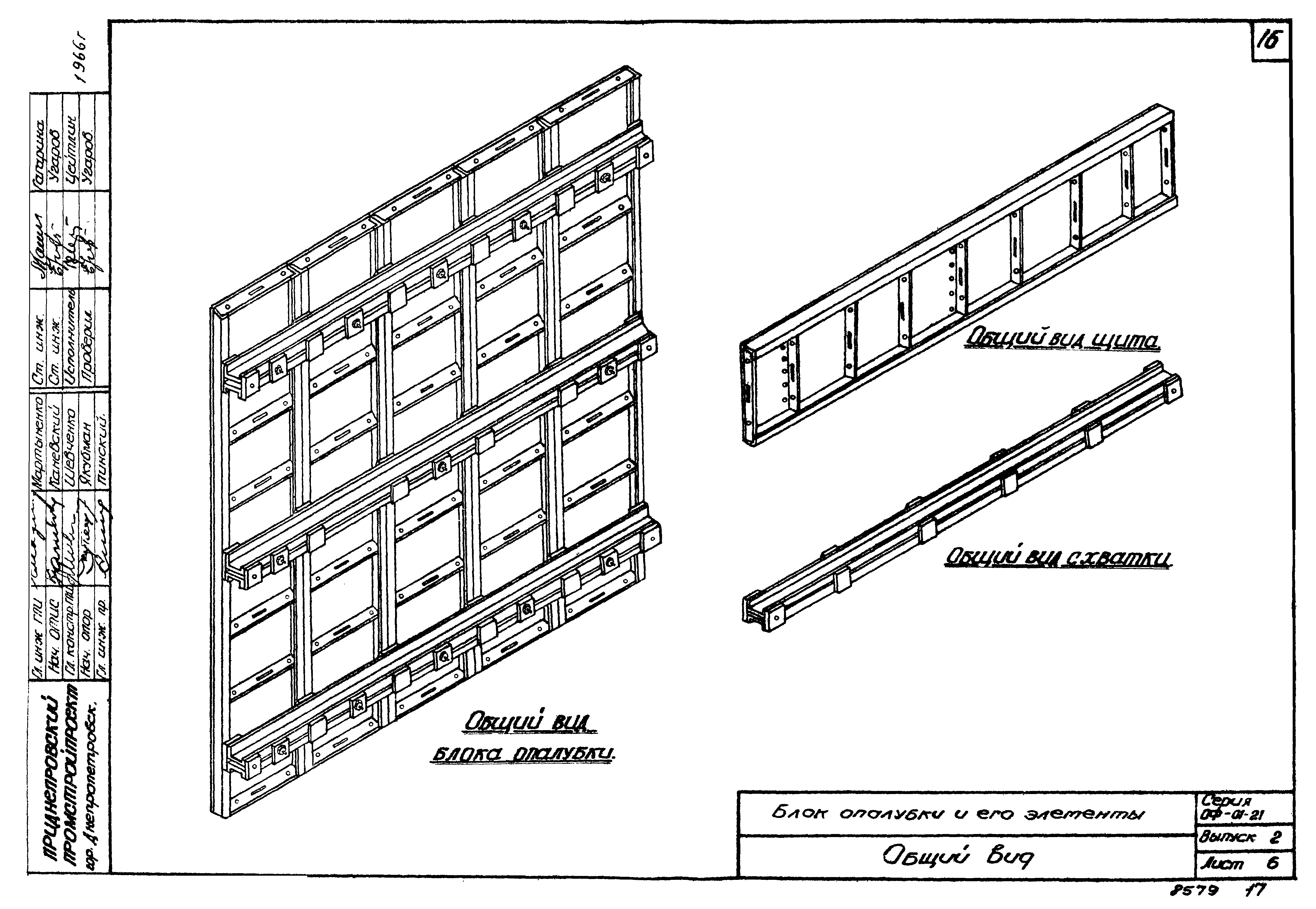

Блок опалубки и его элементы
Общий вид

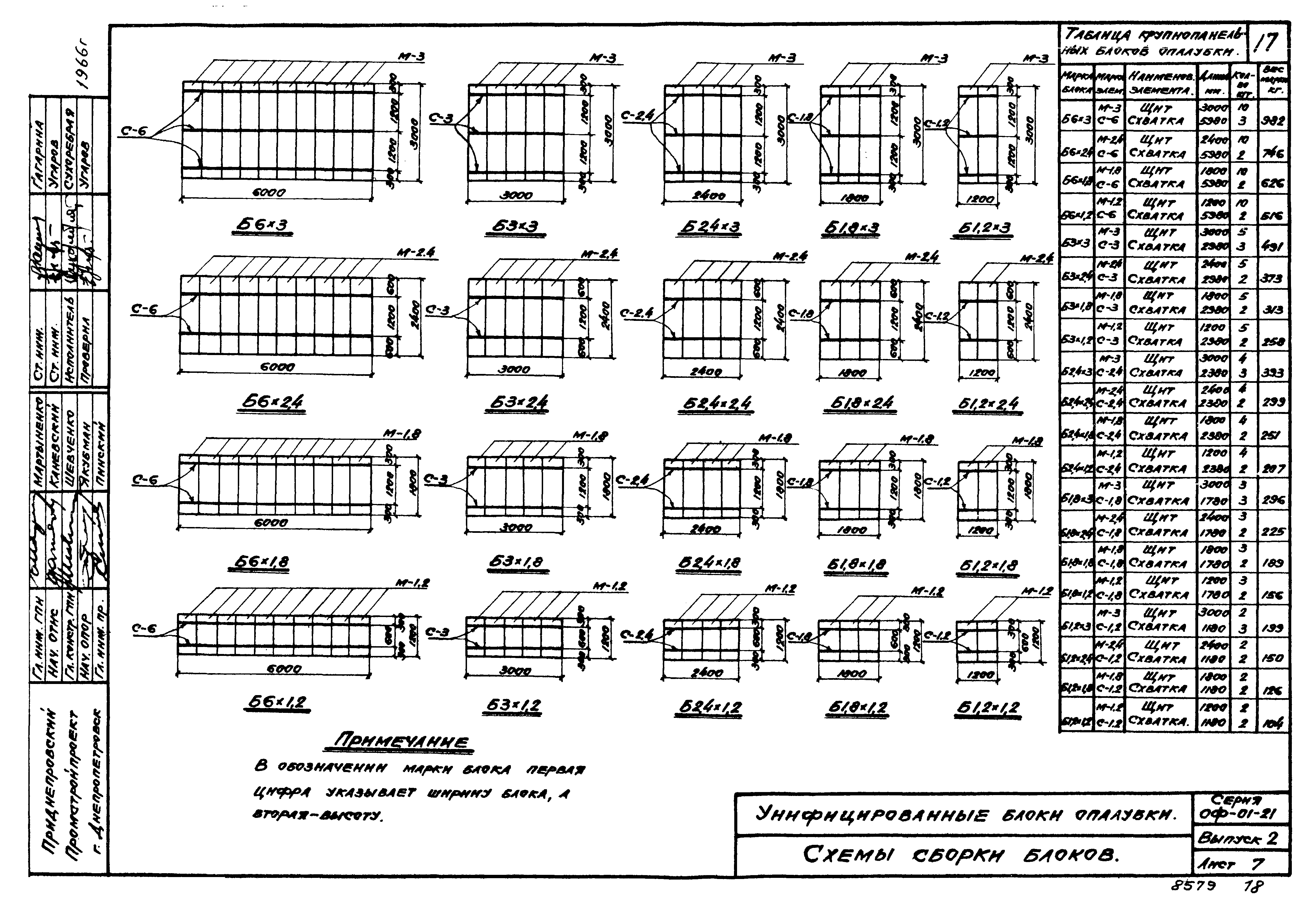

Унифицированные блоки опалубки
Схемы сборки блоков

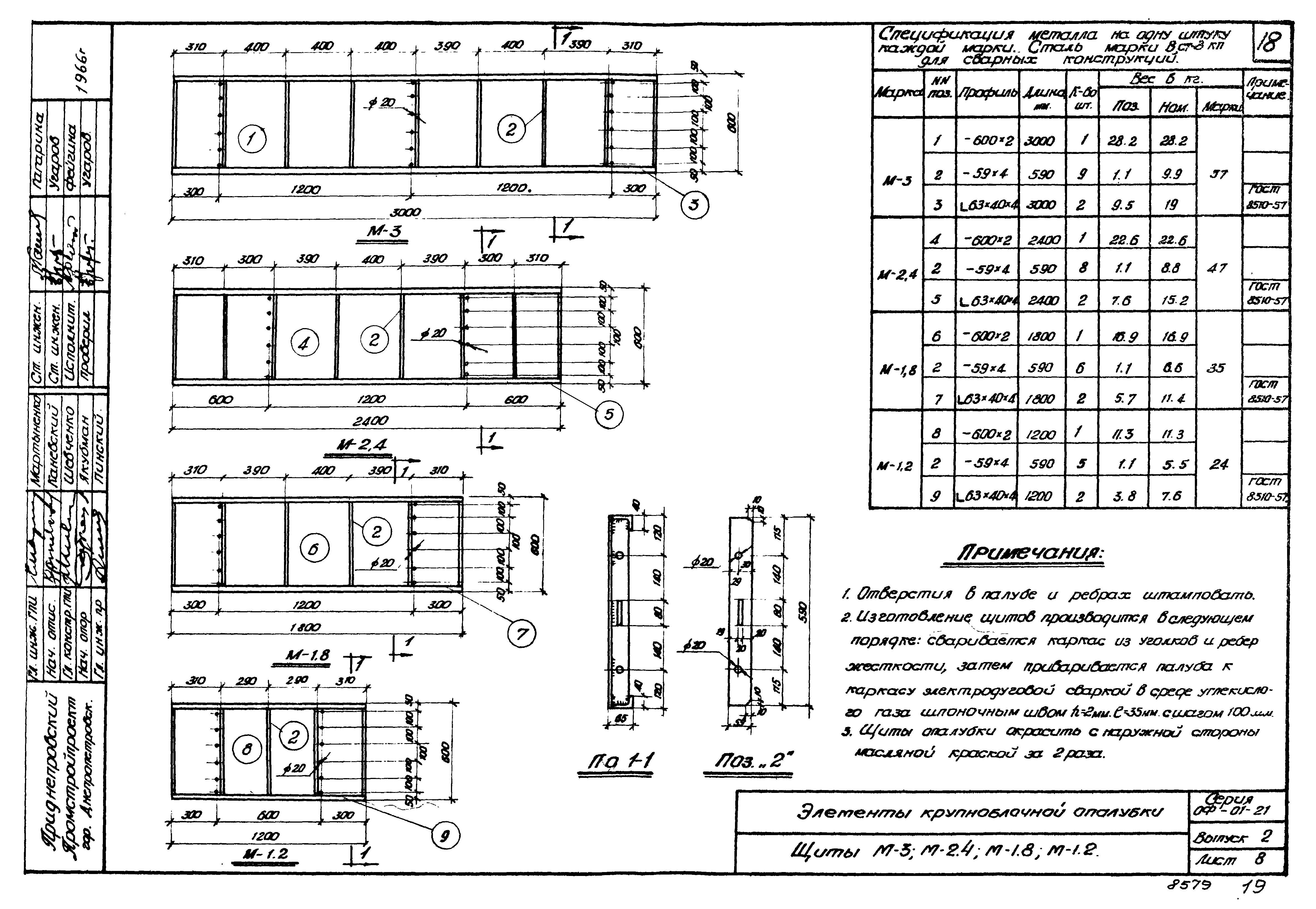

Элементы крупноблочной опалубки
Щиты М-3, М-2,4; М-1,8; М-1,2

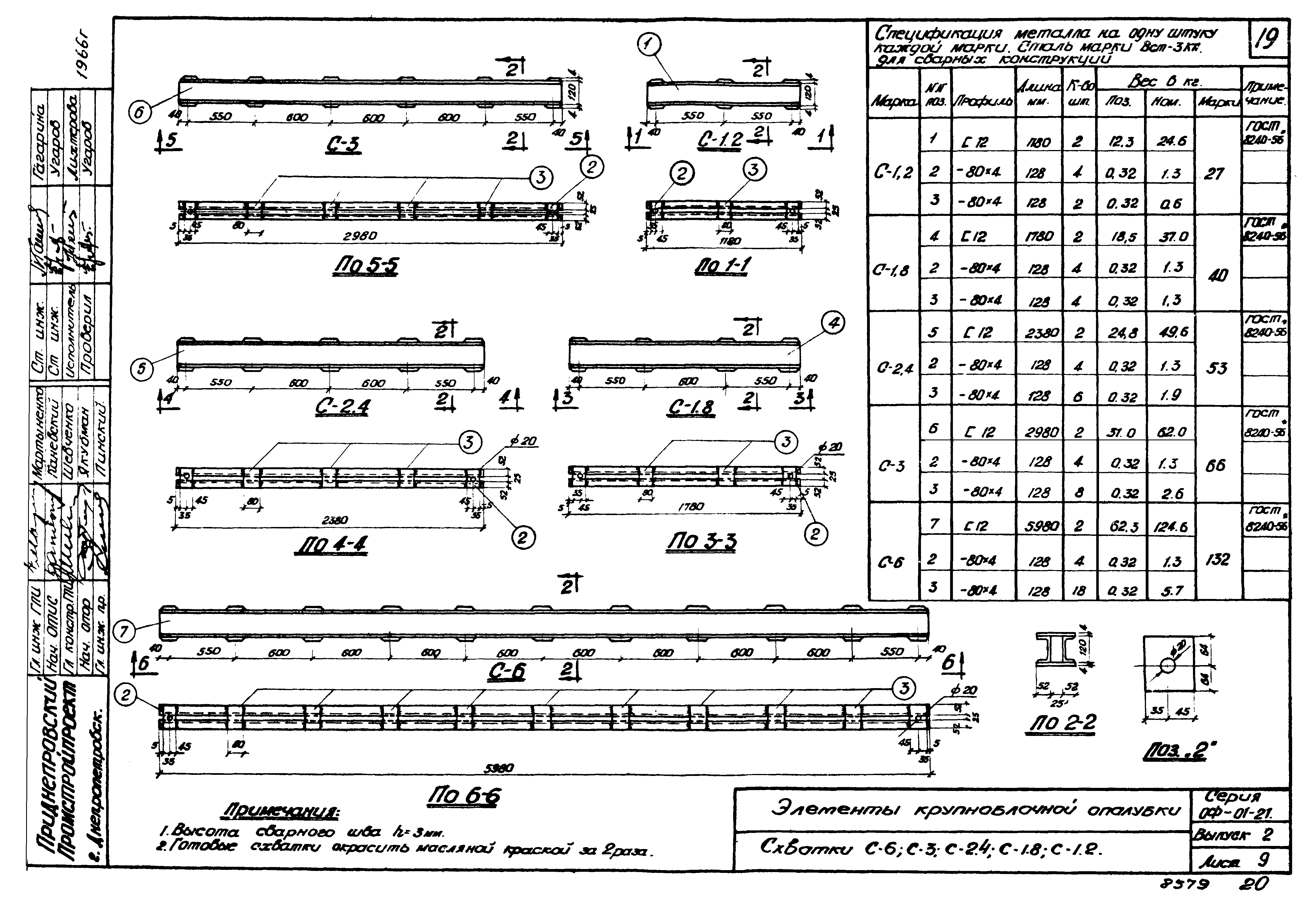

Схватки С-6; С-3; С-2,4; С-1,8; С-1,2

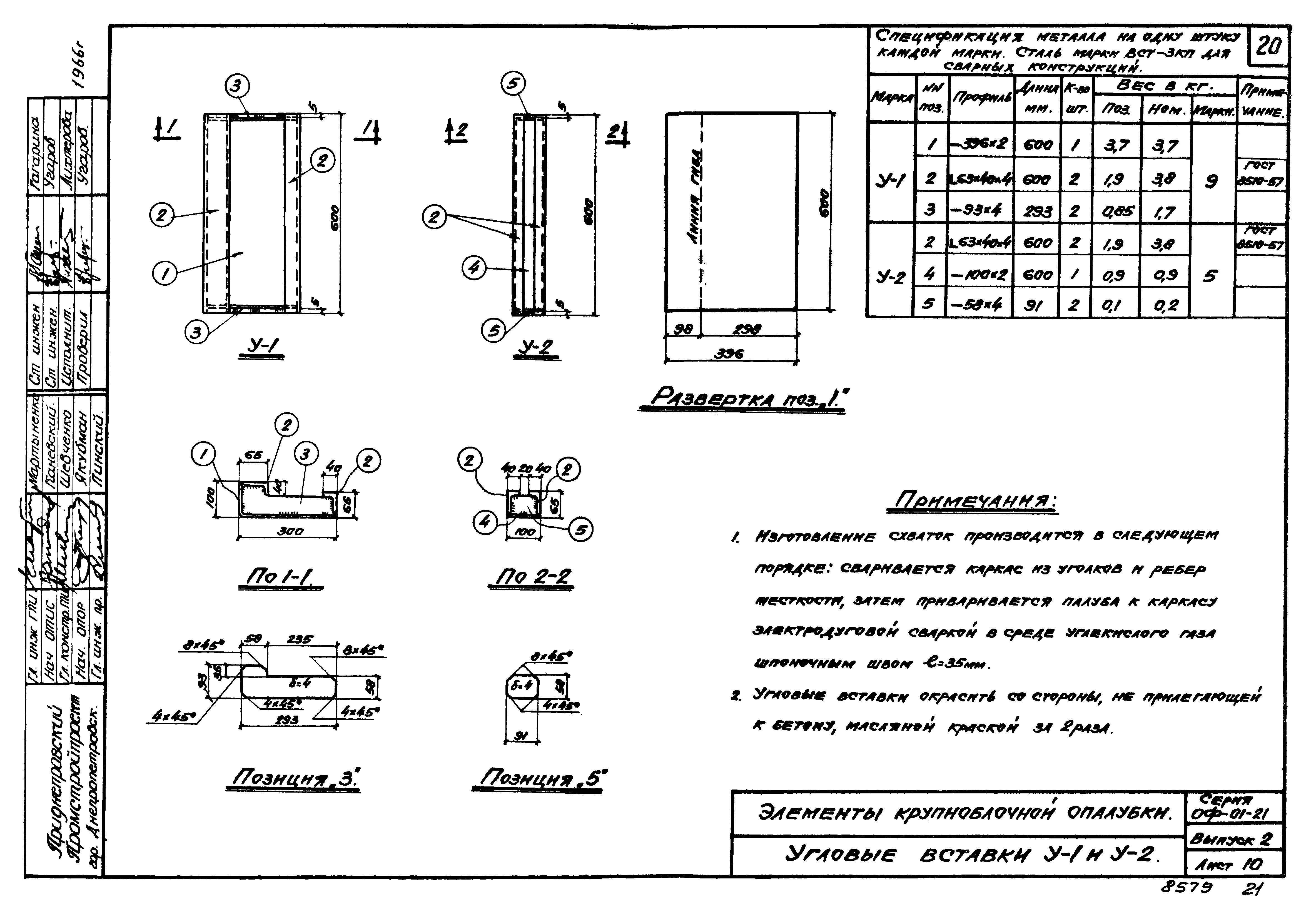

Угловые вставки У-1 и У-2

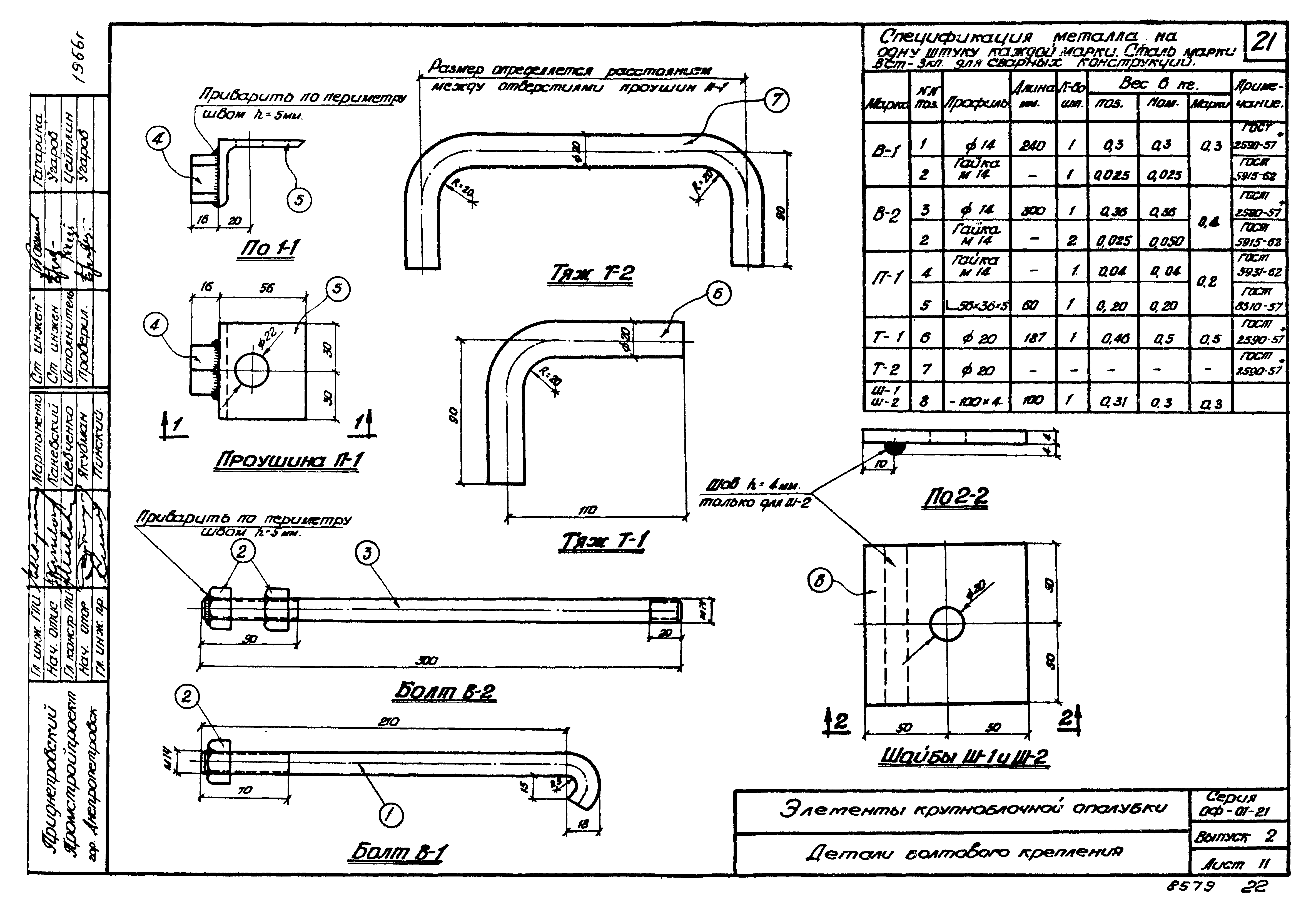

Детали болтового крепления
Детали клинового крепления блоков опалубки

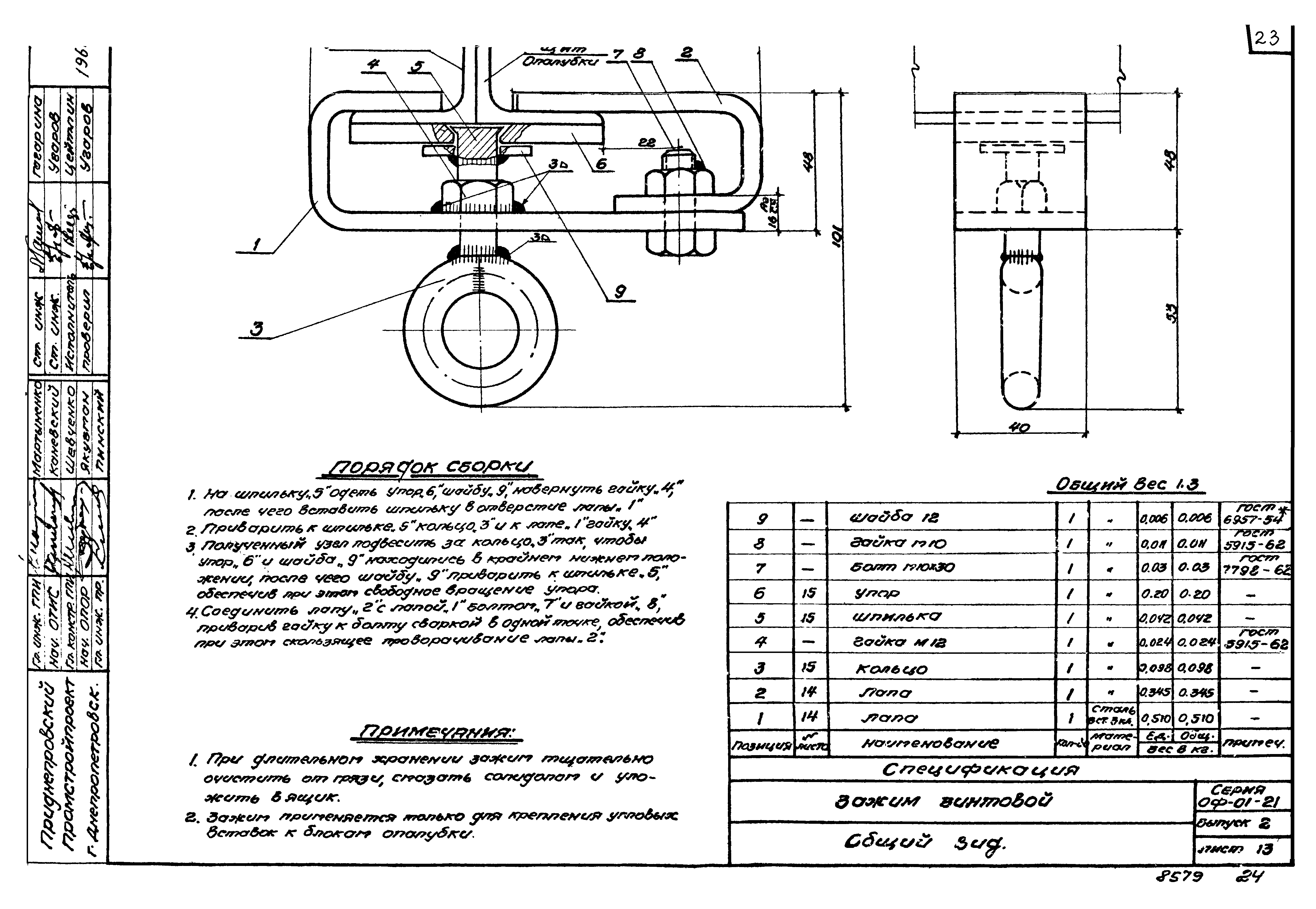

Зажим винтовой
Общий вид

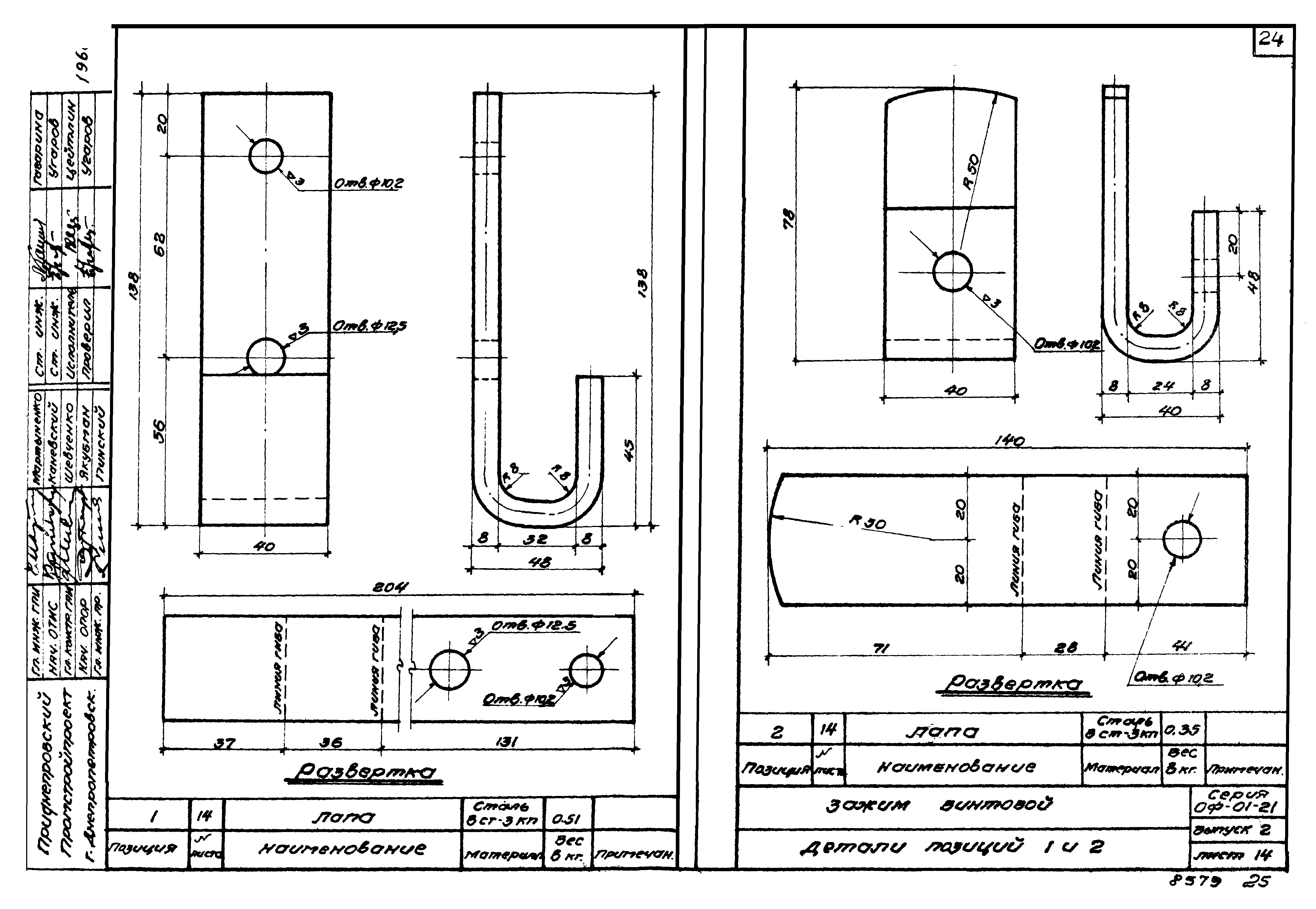

Детали позиций 1 и 2

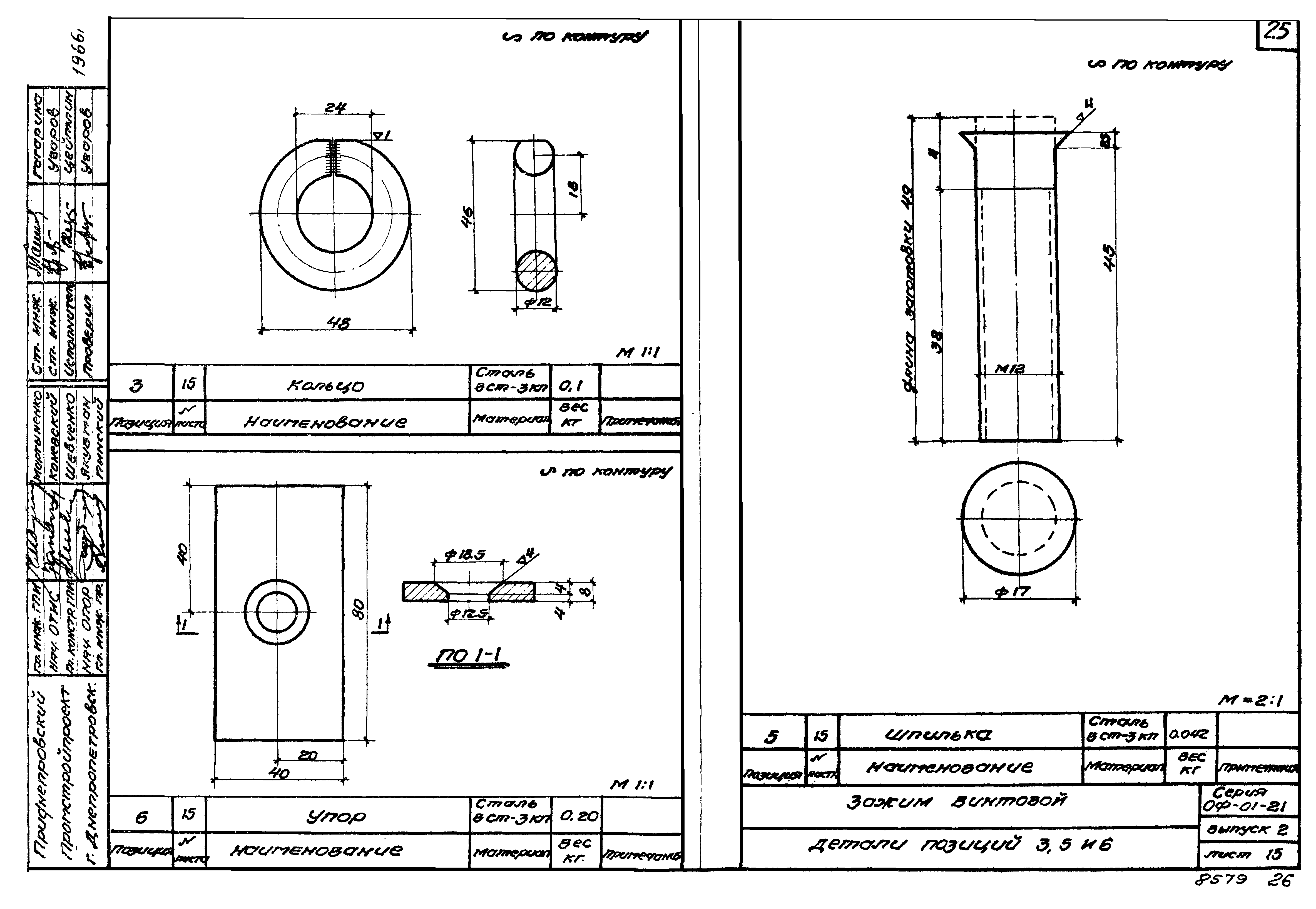

Детали позиций 3,5 и 6
Сборные железобетонные конструкции поддерживающего каркаса опалубки

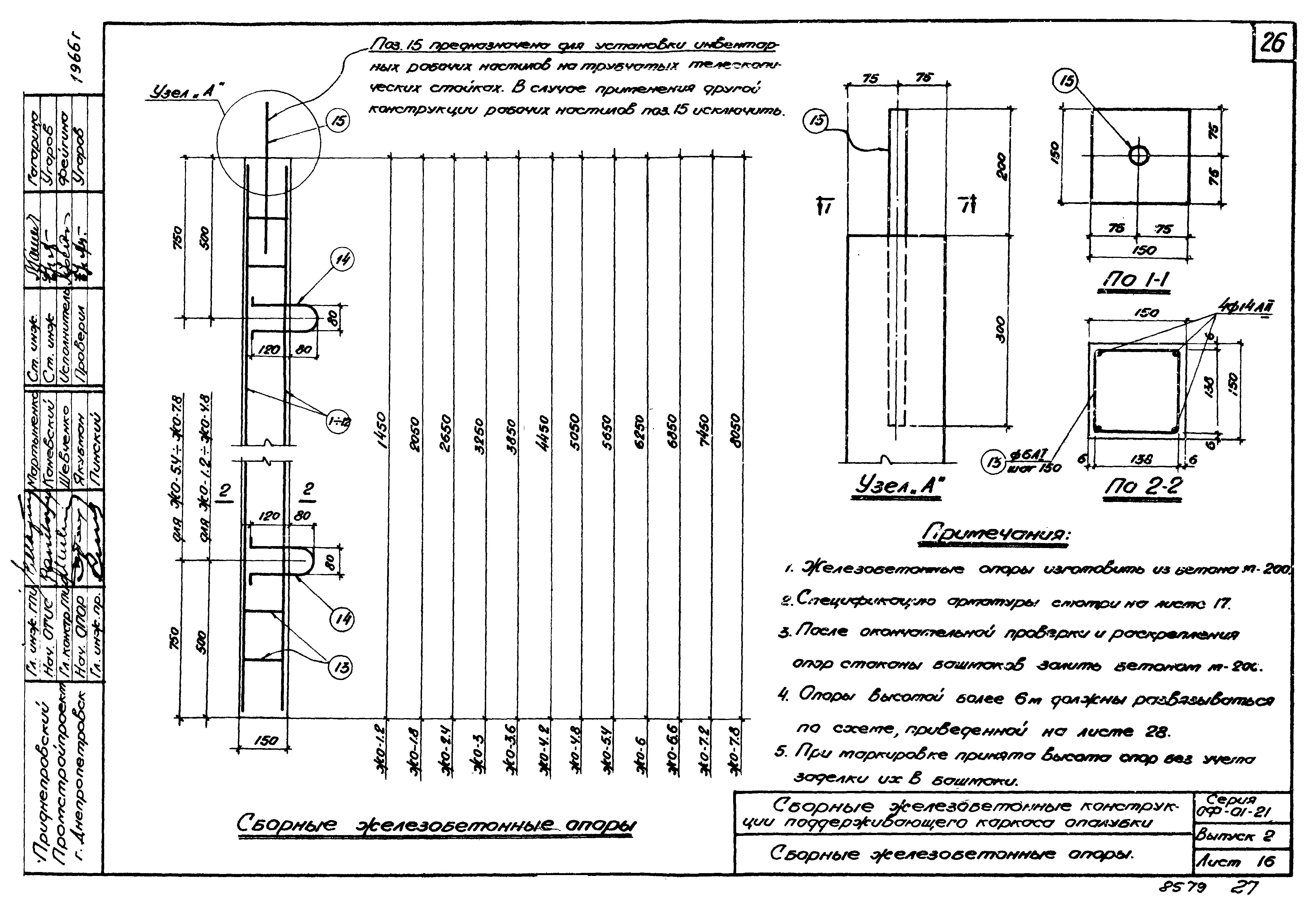

Сборные железобетонные опоры

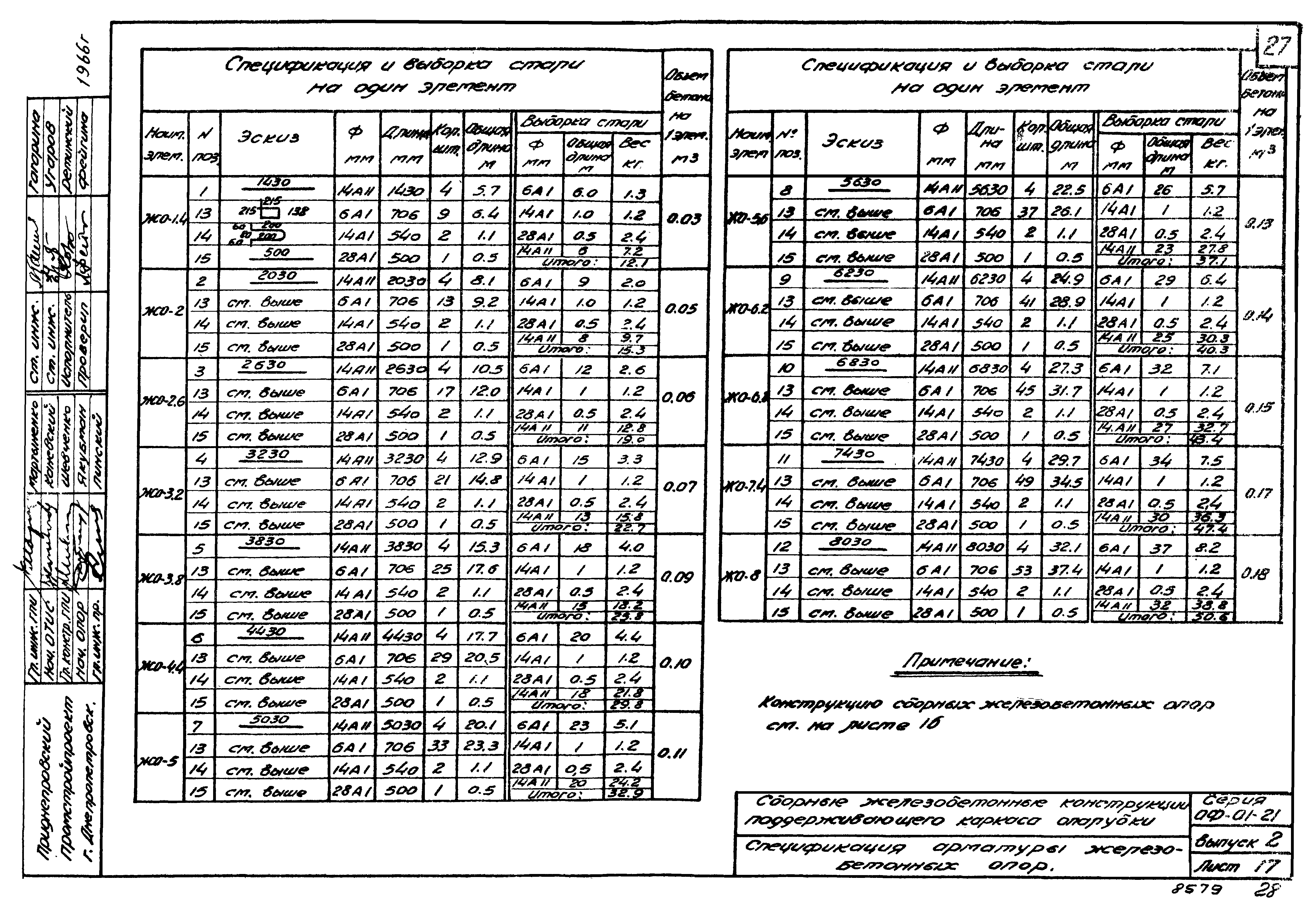

Спецификация аркатуры железобетонных опор

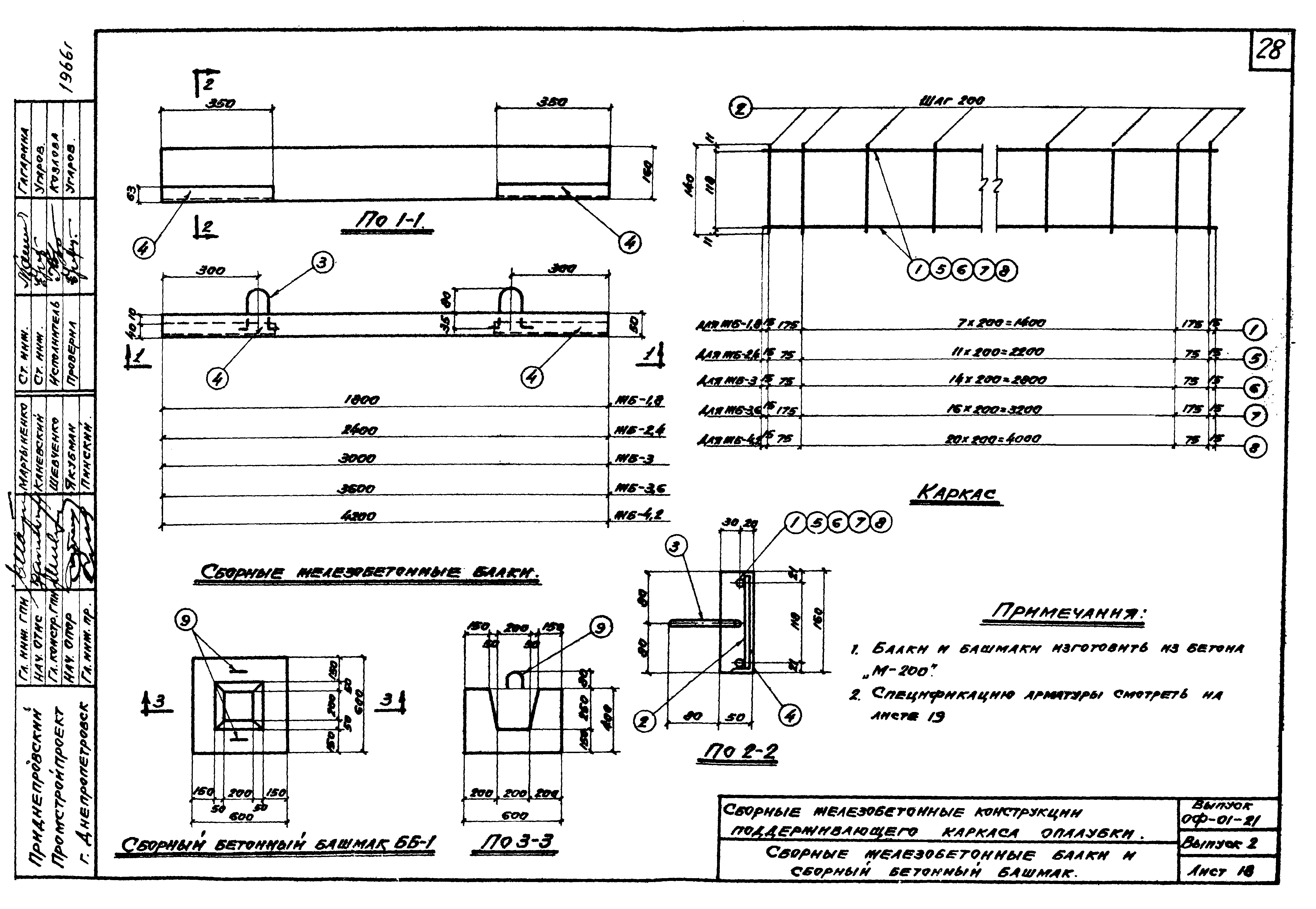

Сборные железобетонные балки и сборный бетонный башмак

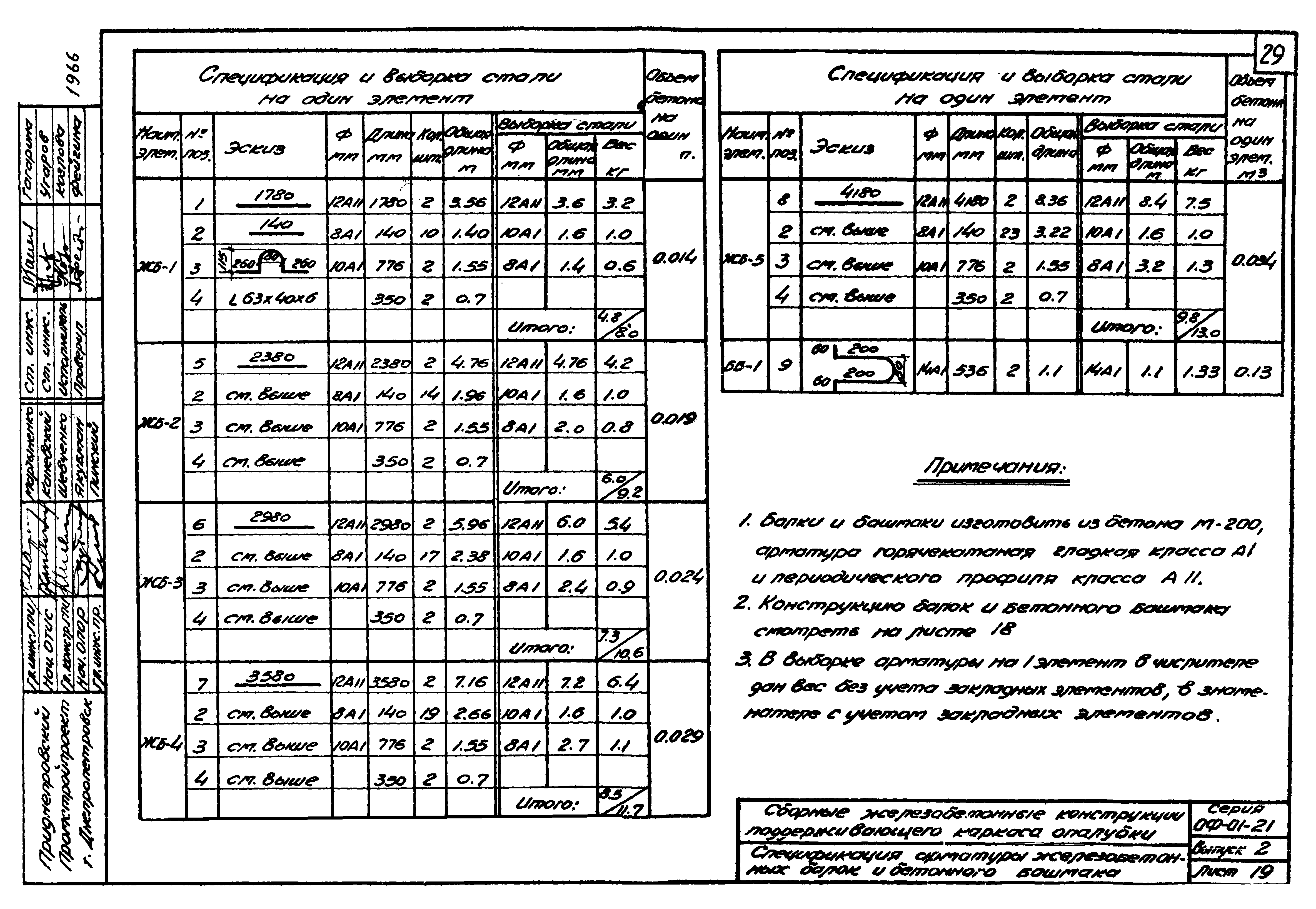

Спецификация арматуры железобетонных балок и бетонного башмака

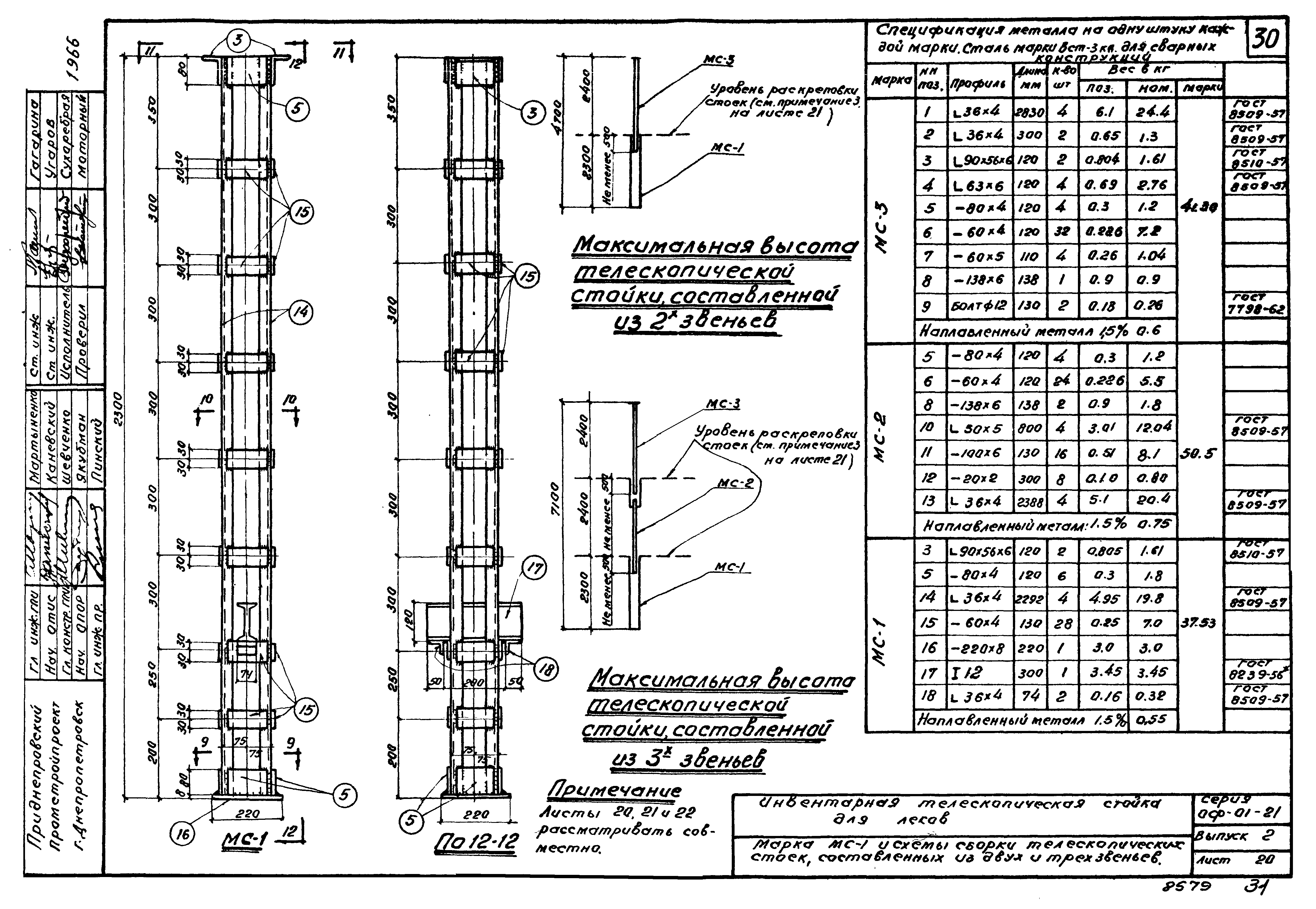

Инвентарная телескопическая стойка для лесов
Марка MC-1 и схемы сборки телескопических стоек, составленных из двух и трех звеньев

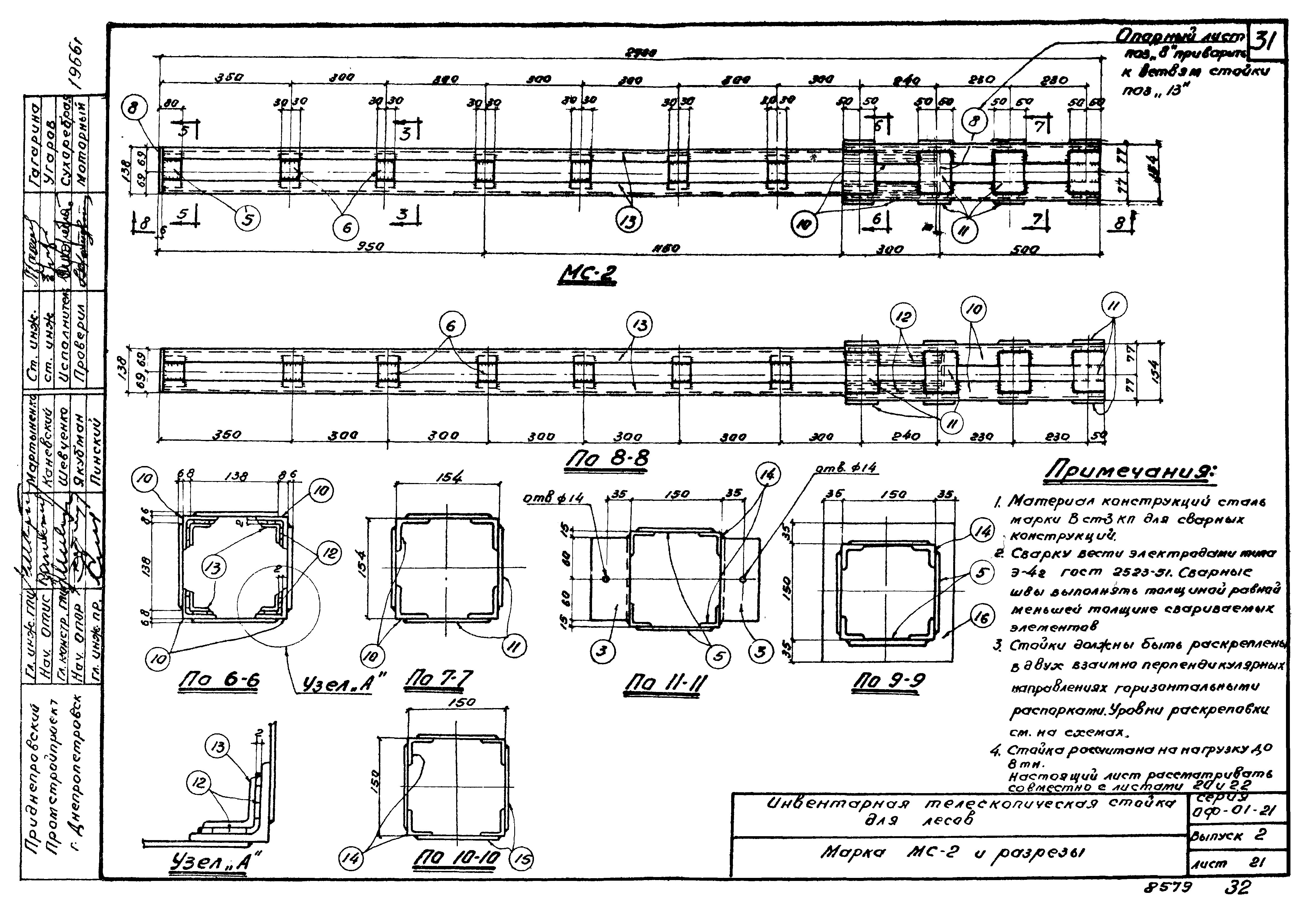

Марка МС-2 и разрезы

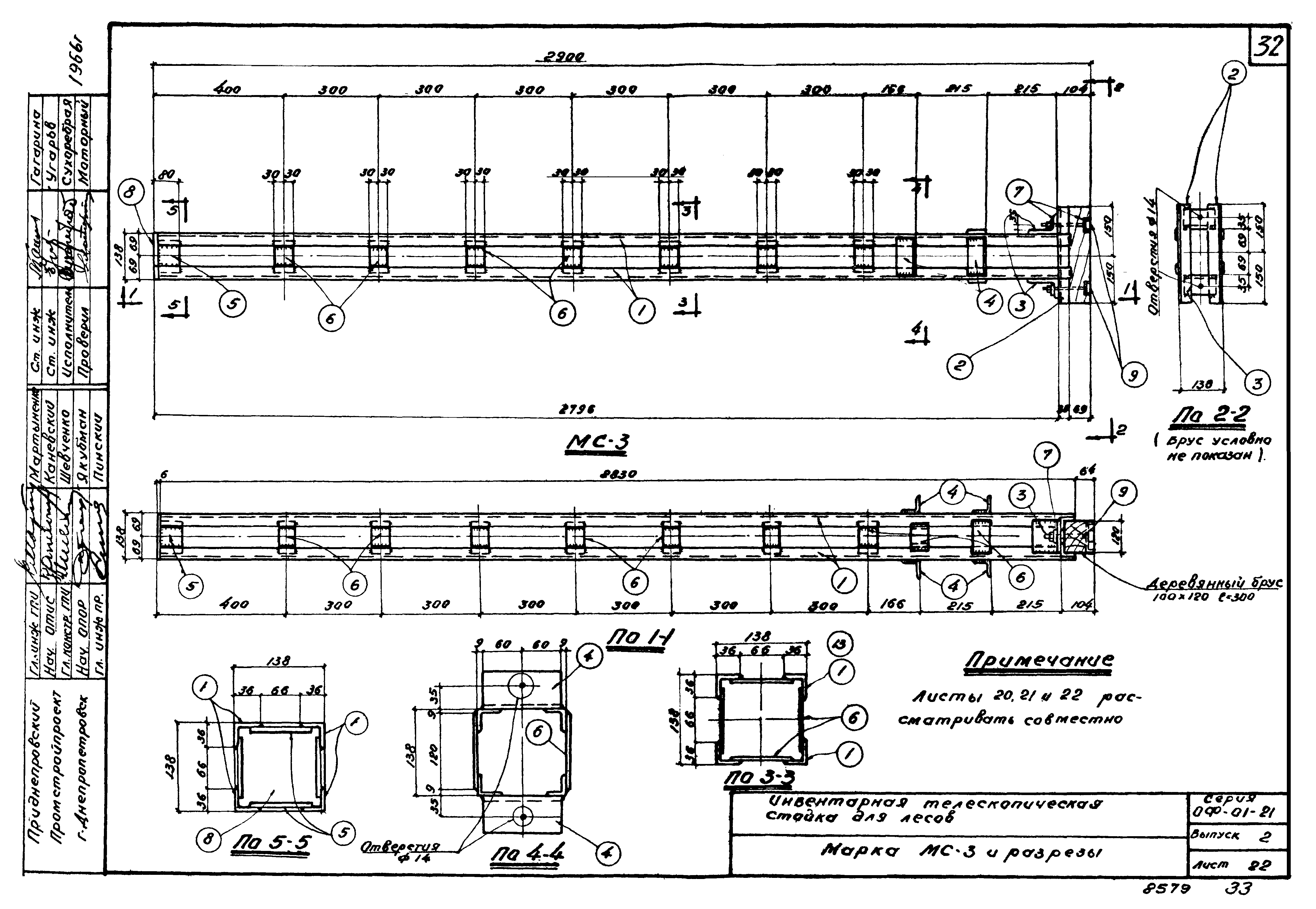

Марка МС-3 и разрезы

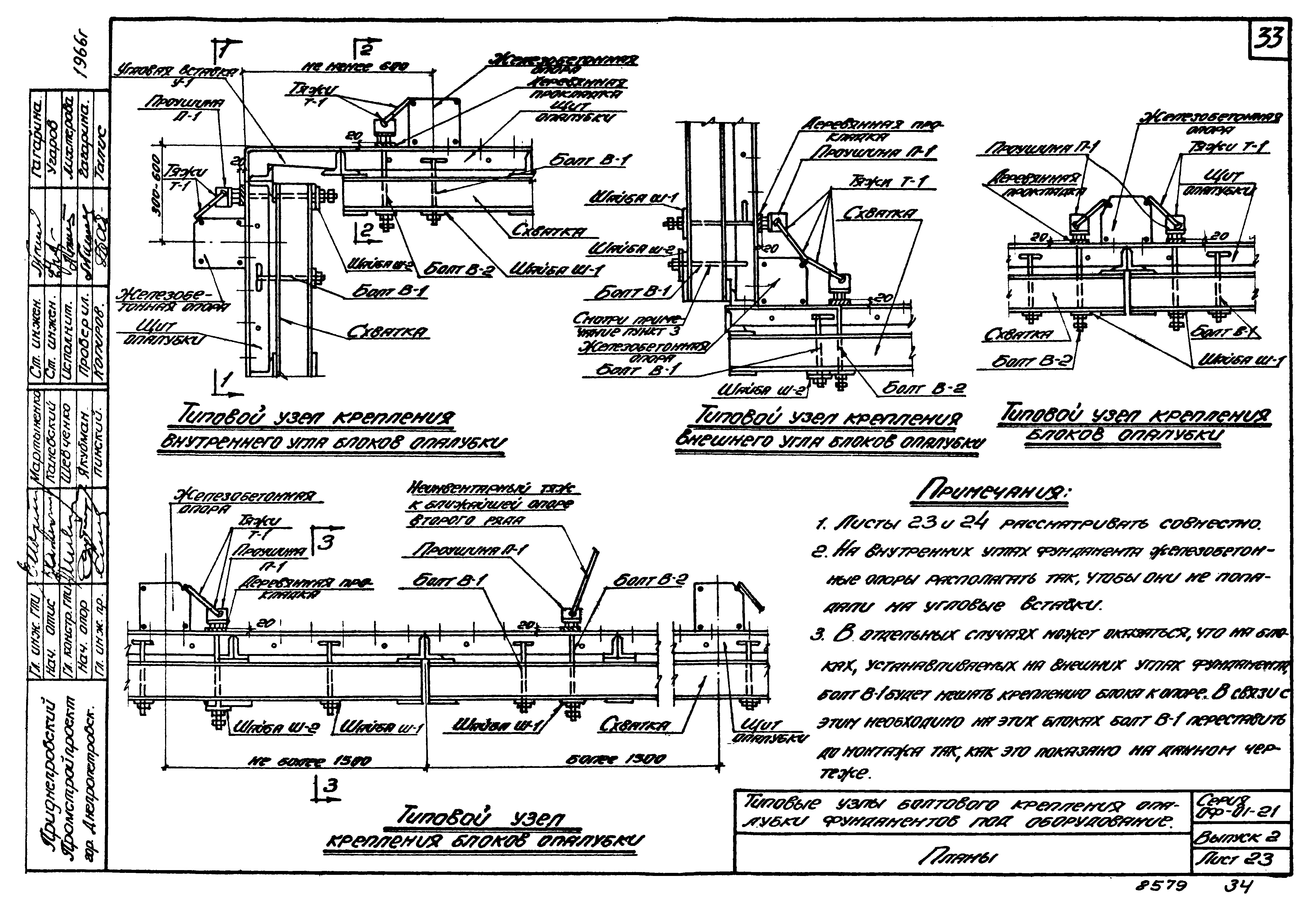

Типовые узлы болтового крепления опалубки фундаментов под оборудование
Планы

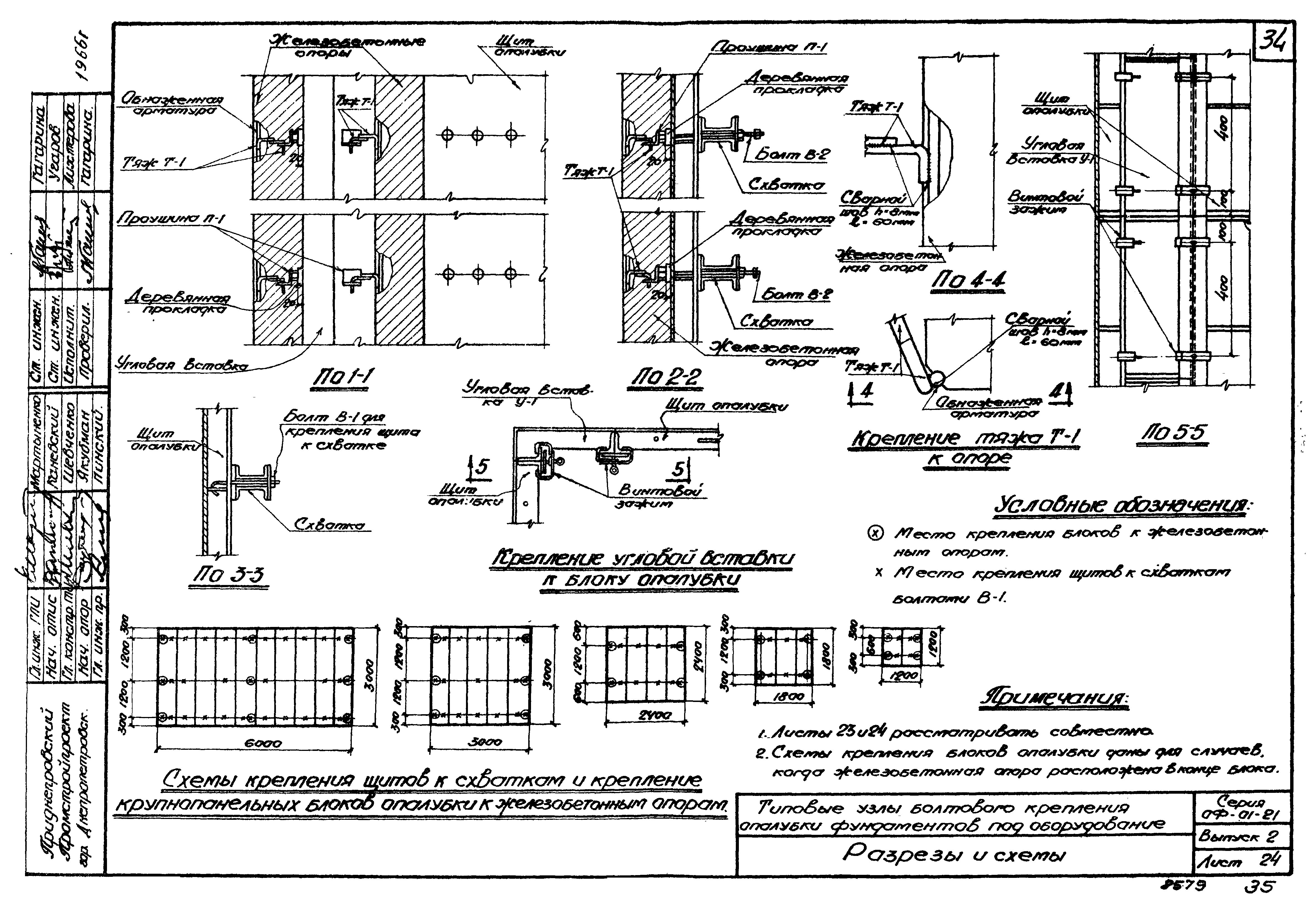

Разрезы и схемы

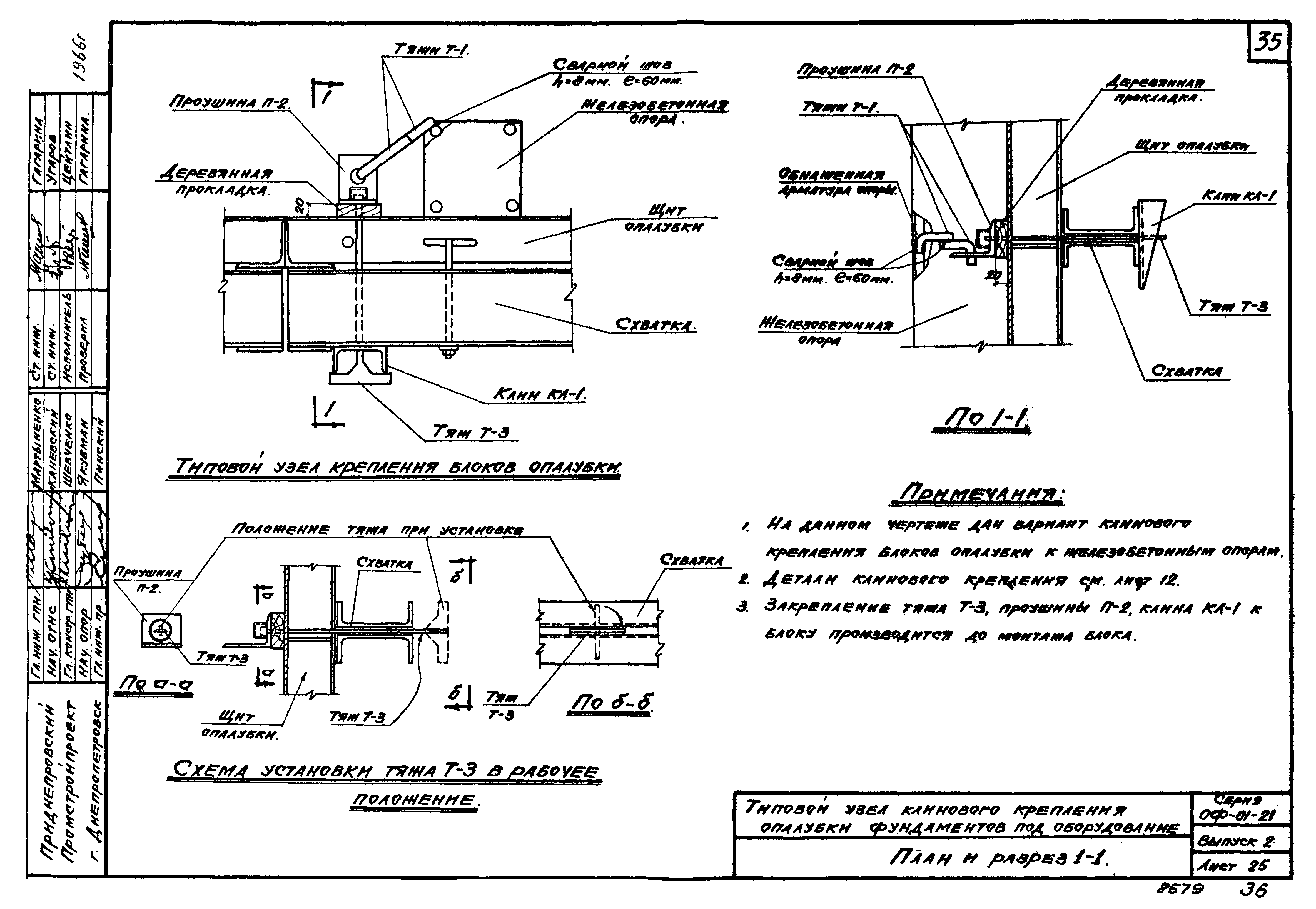

Типовые узлы клинового крепления опалубки фундаментов под оборудование
План и разрез 1-1

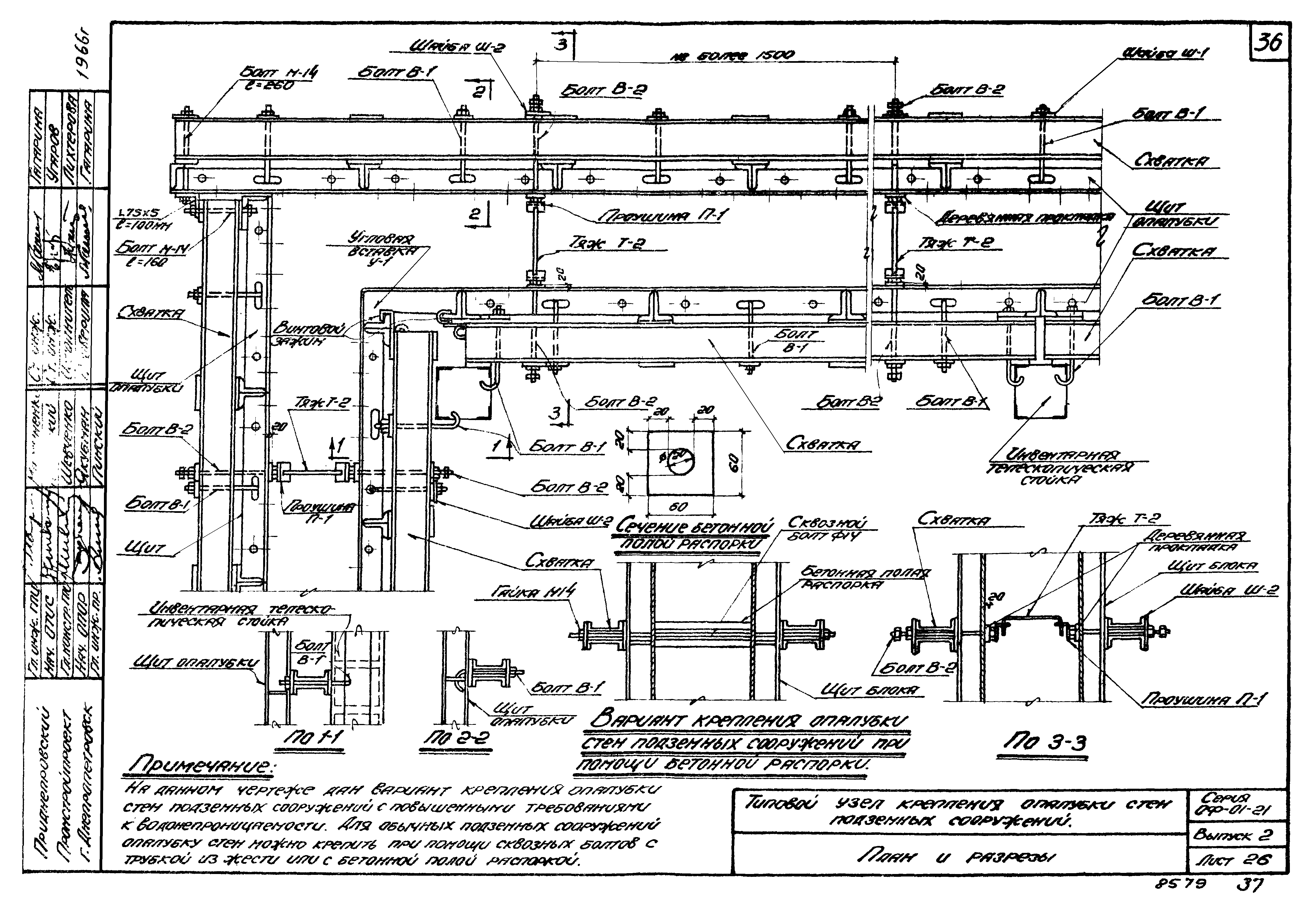

Типовой узел крепления опалубки стен подземных сооружений
План и разрезы
Опалубка фундаментов под оборудование

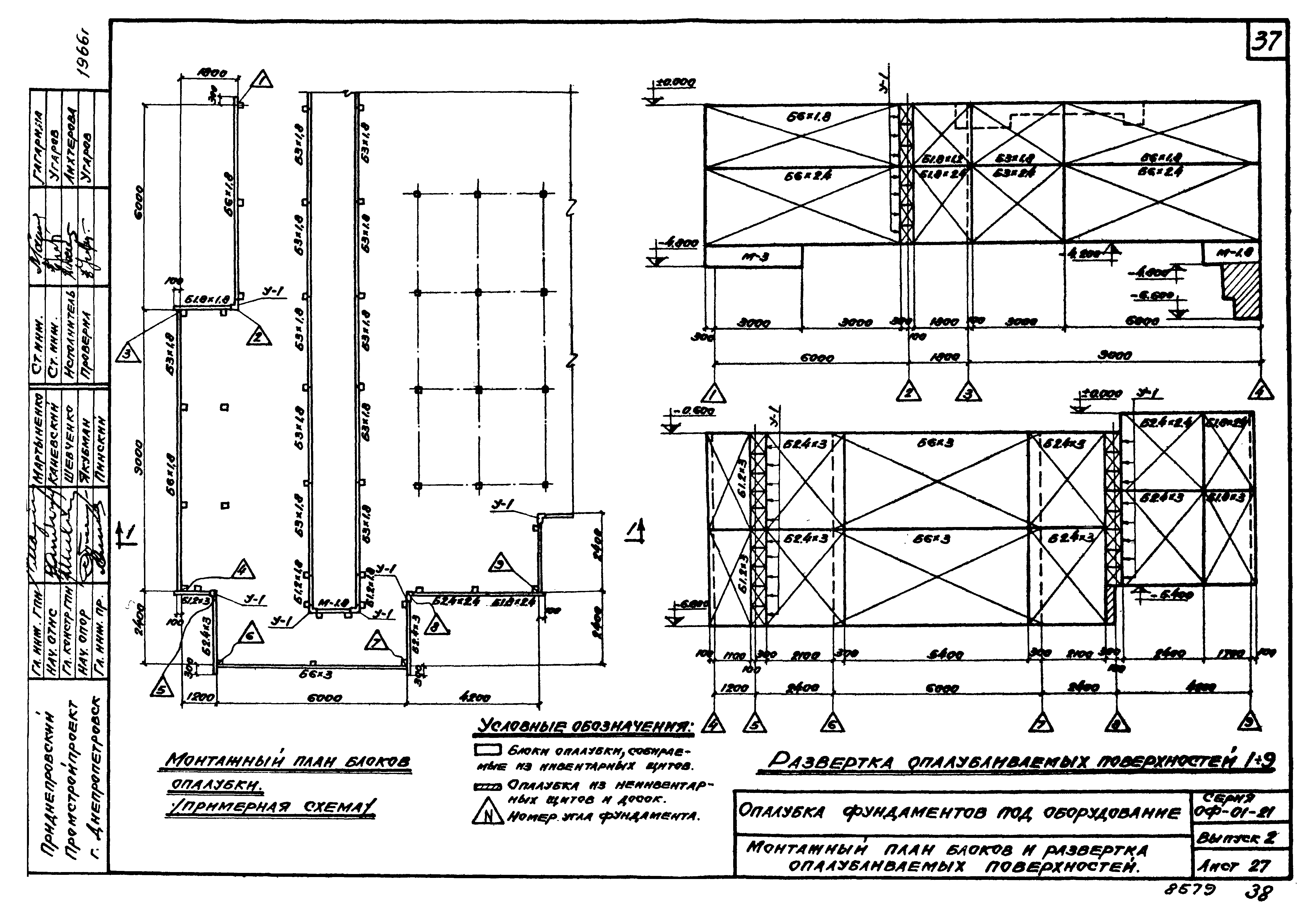

Монтажный план блоков и развертка опалубливаемых поверхностей

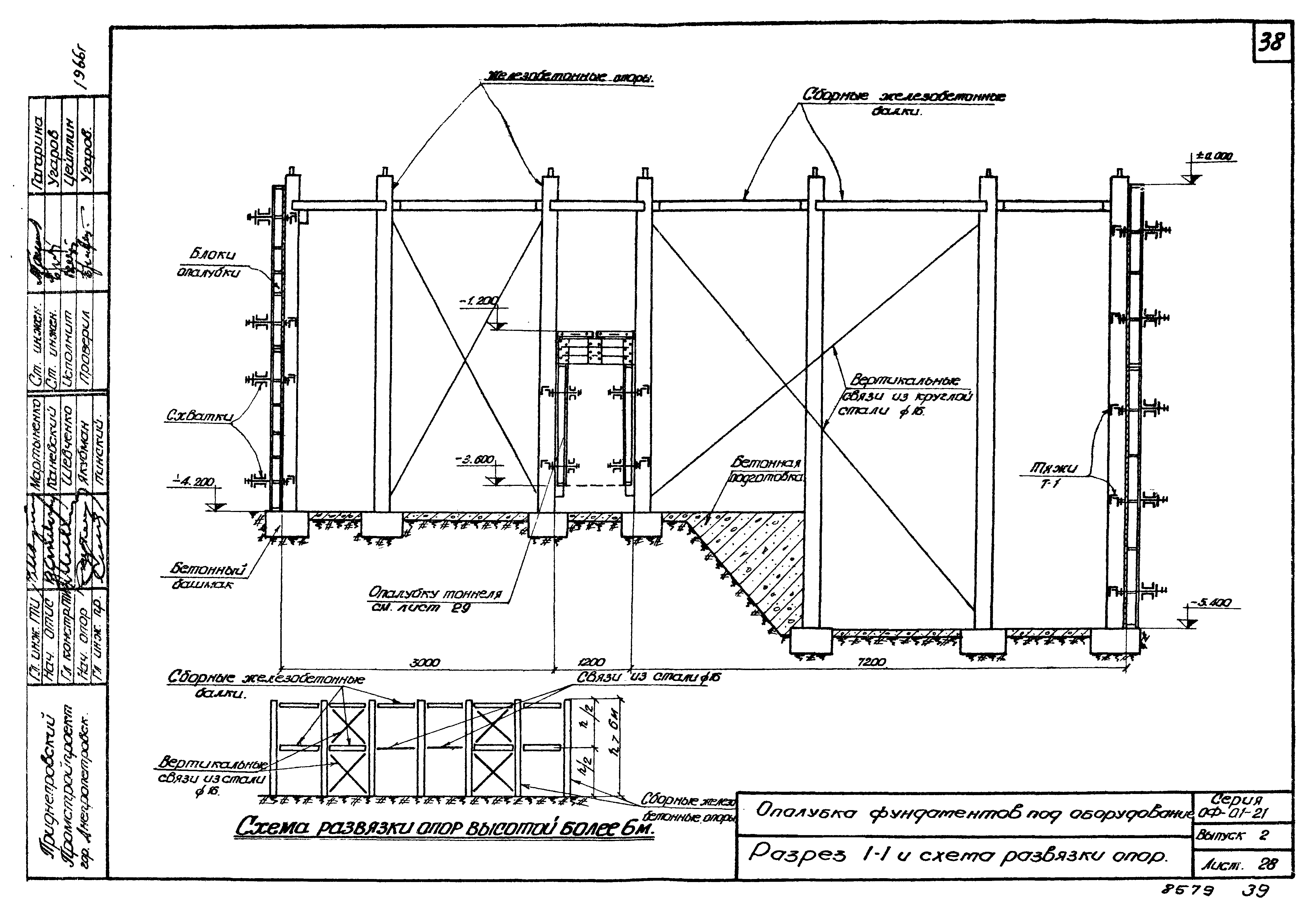

Разрез 1-1 и схема развязки опор

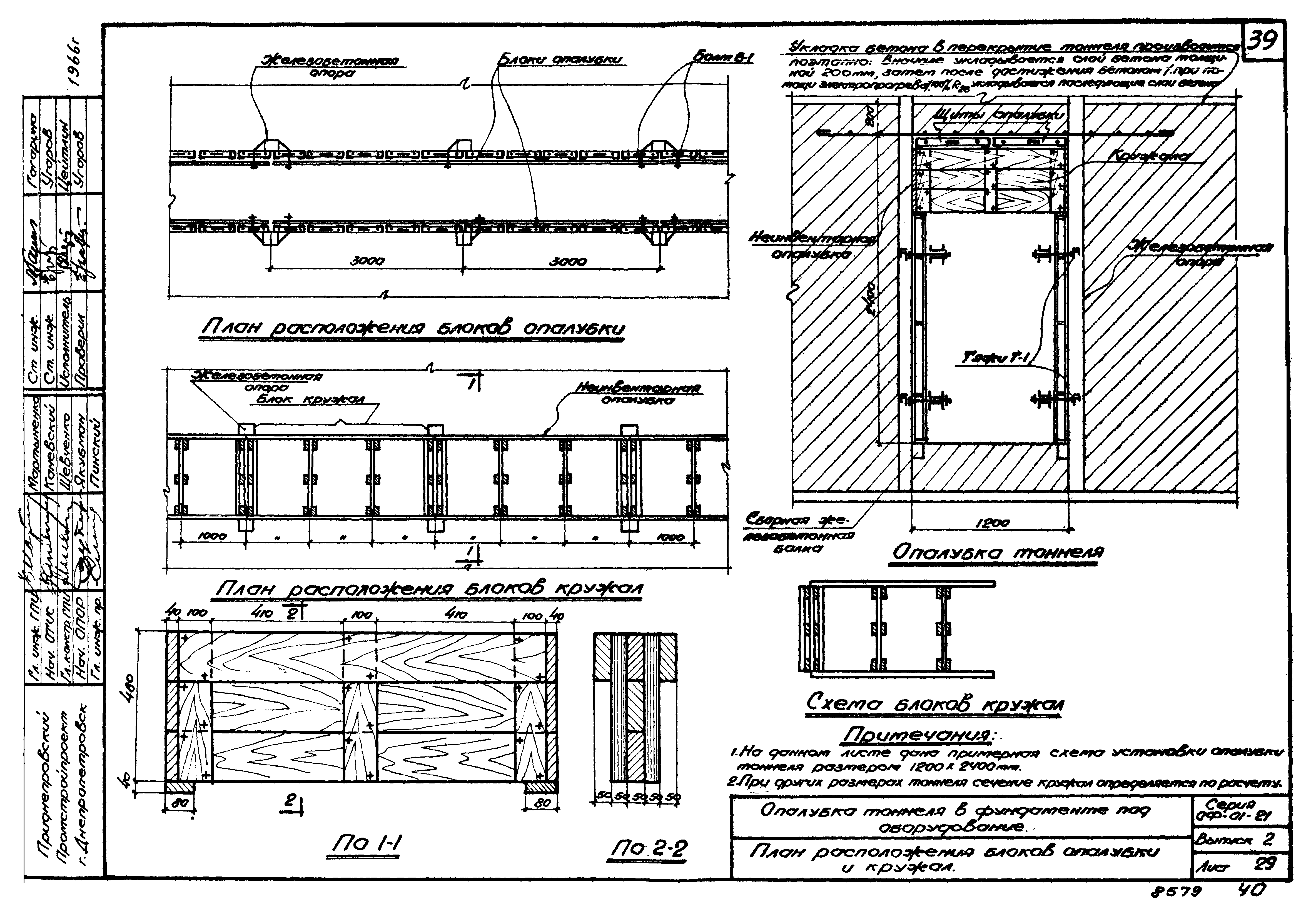

Опалубка тоннеля в фундаменте под оборудование.
План расположения блоков опалубки и кружал

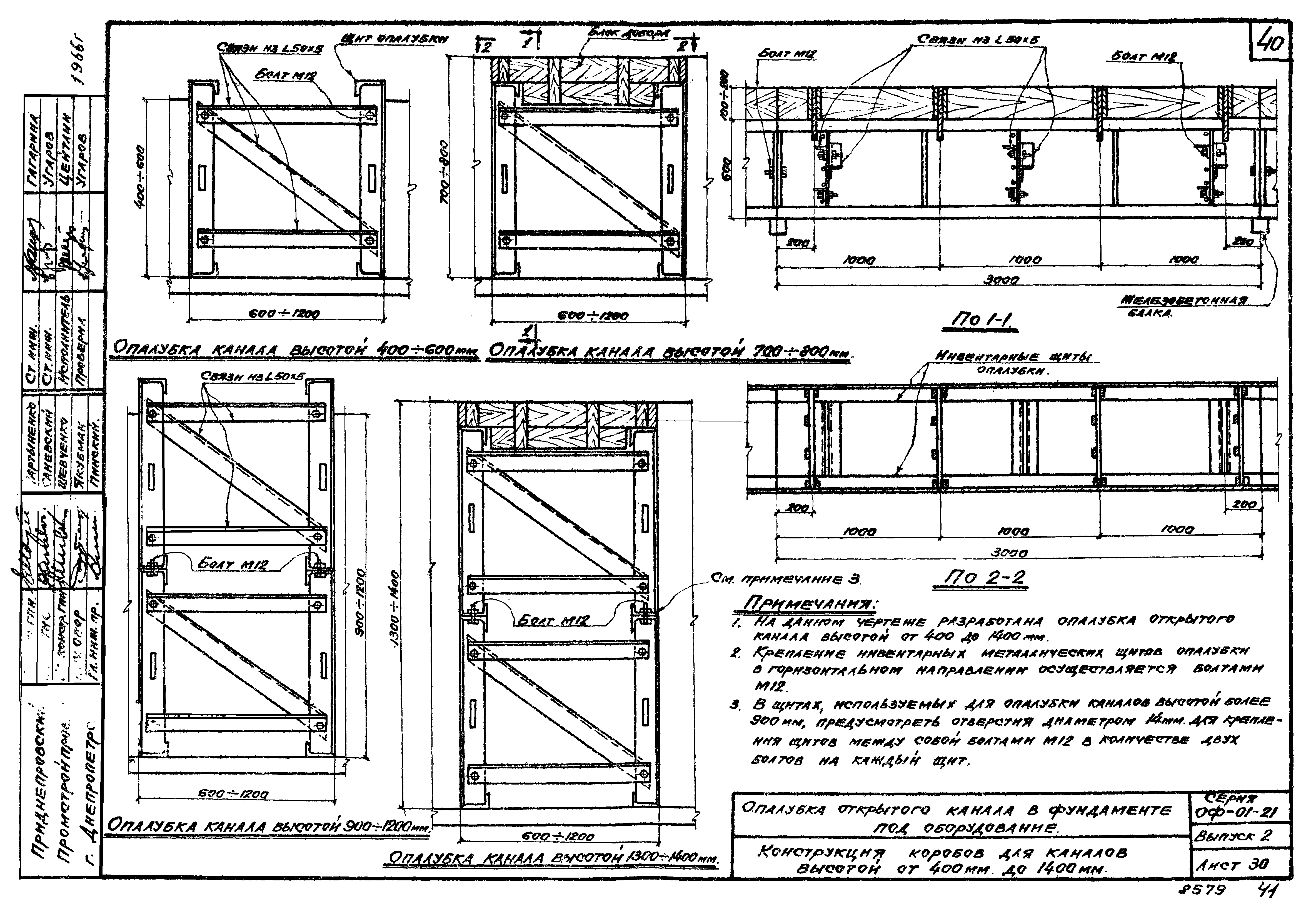

Опалубка открытого канала в фундаменте под оборудование
Конструкция коробов: каналов высотой от 400 мм до 1400 мм

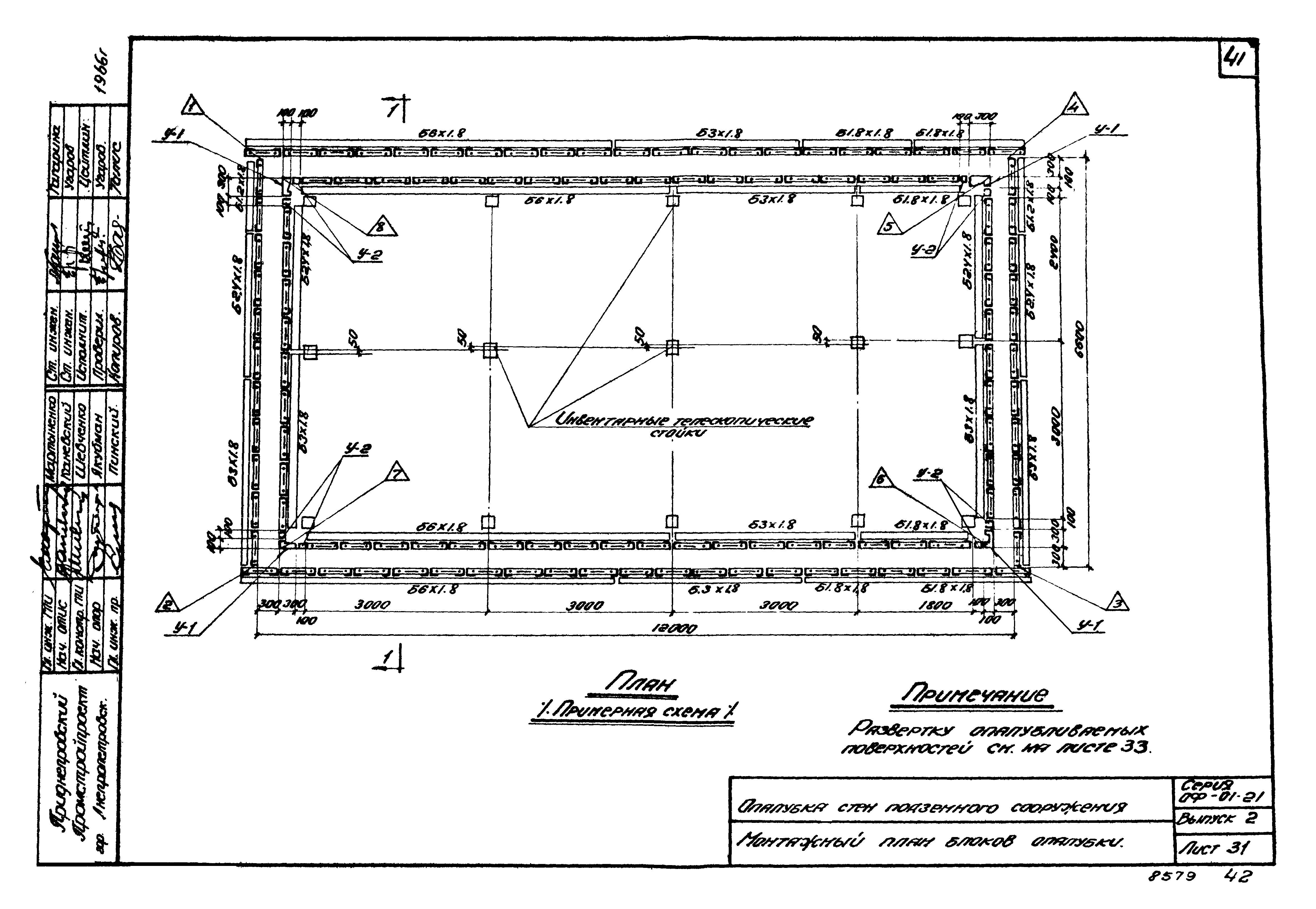

Опалубка стен подземного сооружения
Монтажный план блоков опалубки

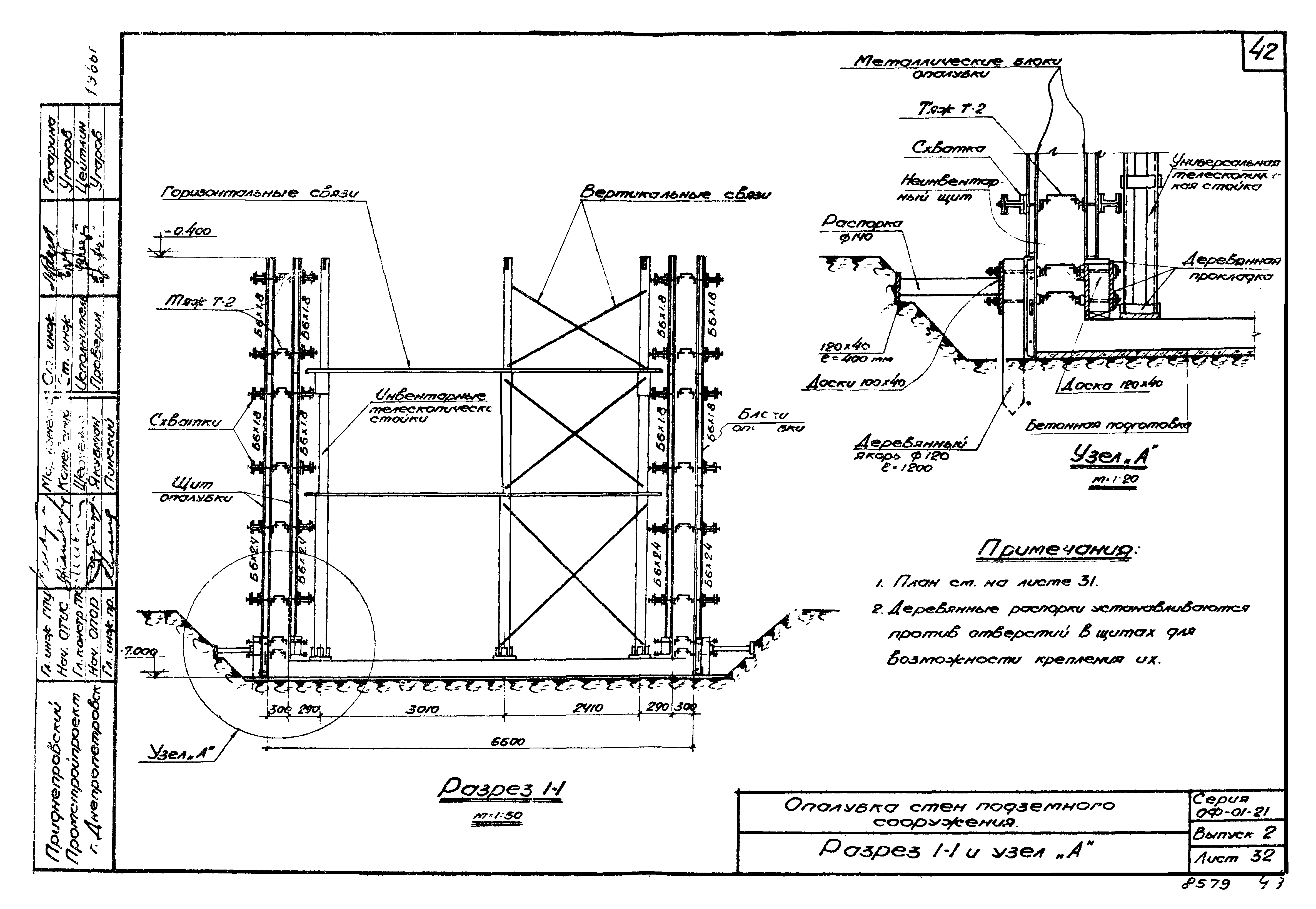

Разрез 1-1 и узел "А"

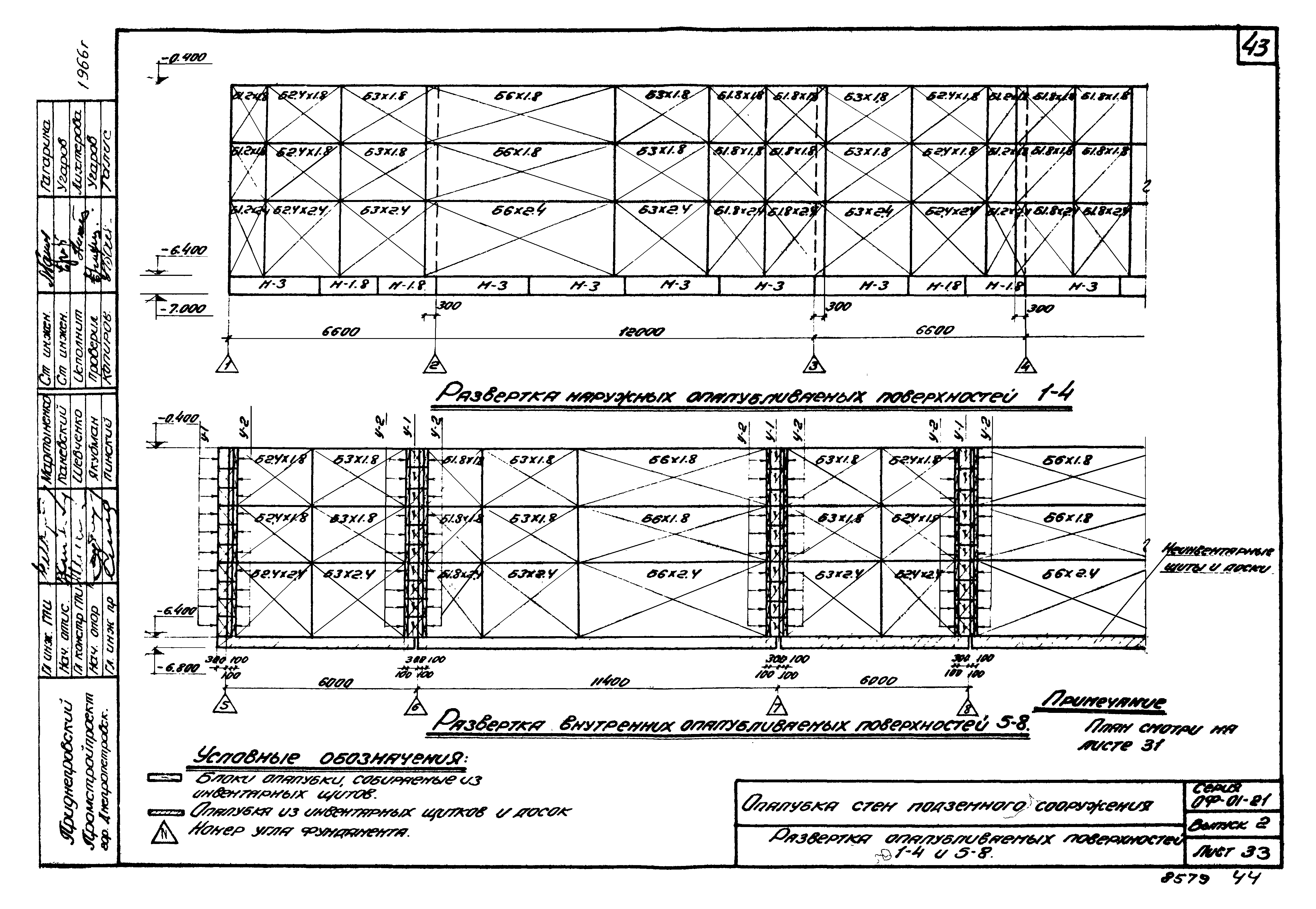

Развертка опалубливаемых поверхностей 1-4 и 5-8

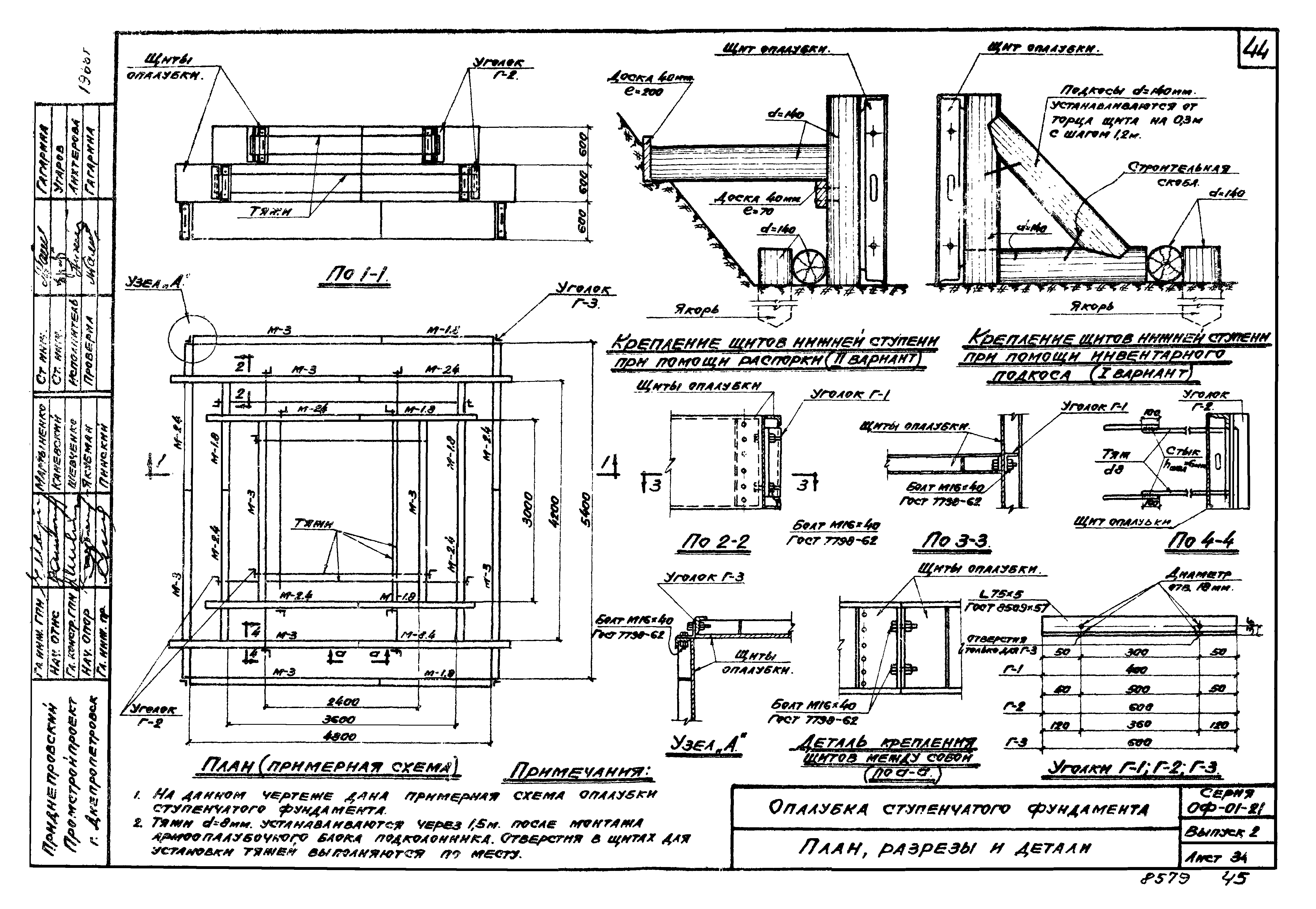

Опалубка ступенчатого фундамента
План, разрезы и детали

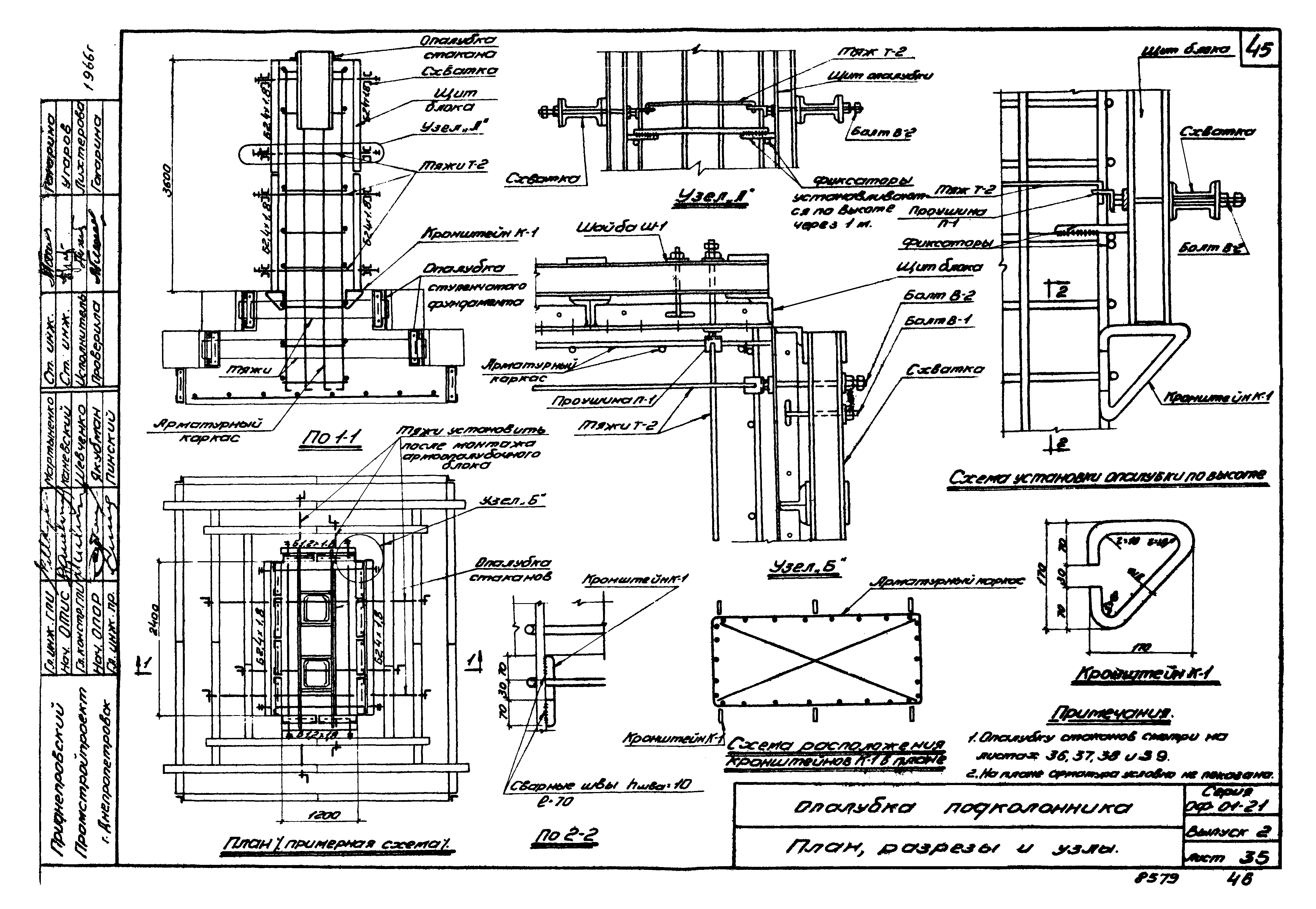

Опалубка подколонника
План, разрезы и узлы

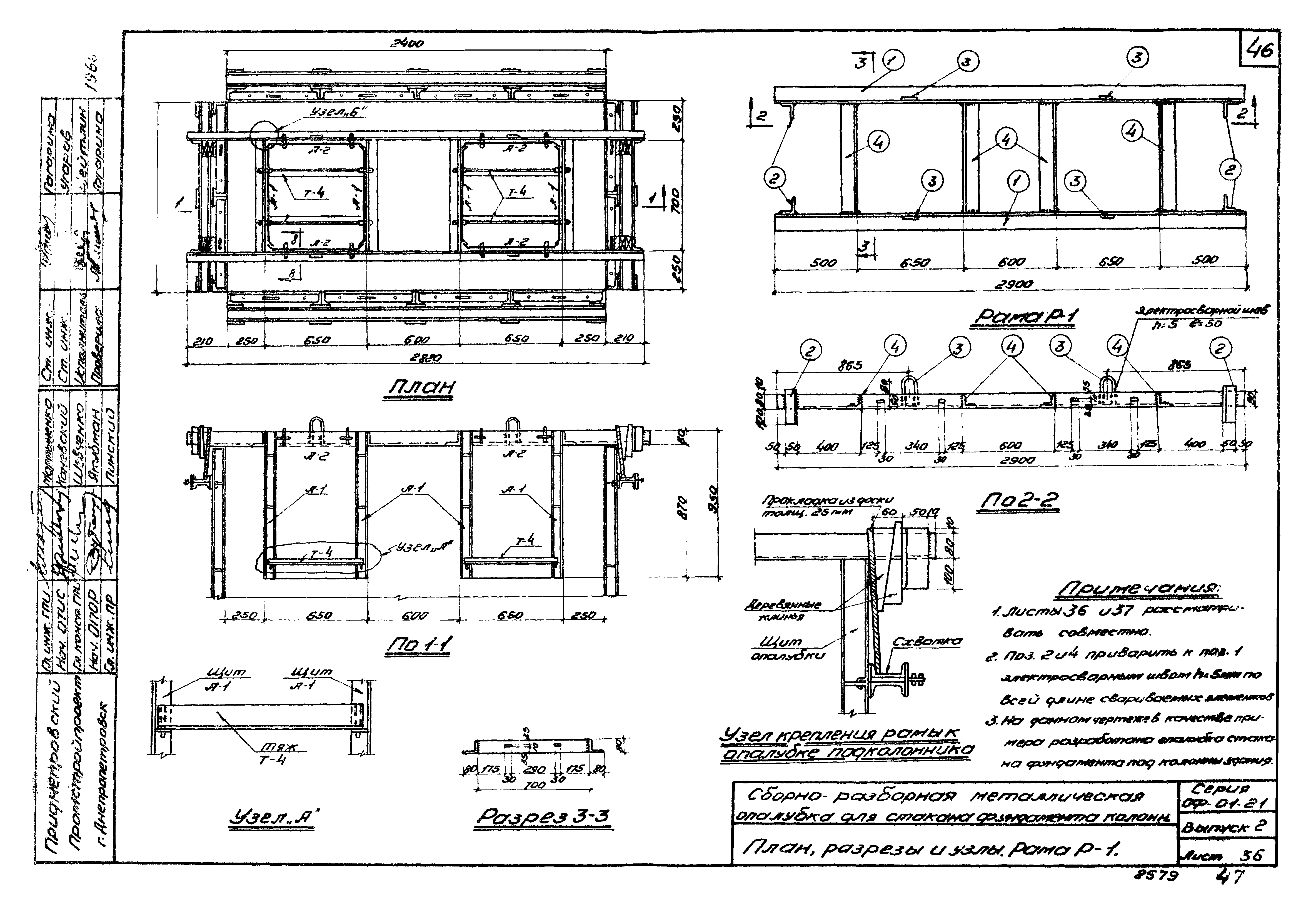

Сборно-разборная металлическая опалубка для стакана фундамента колонн
План, разрез и узлы. Рама P-1
Щиты A-1, А-2 и детали

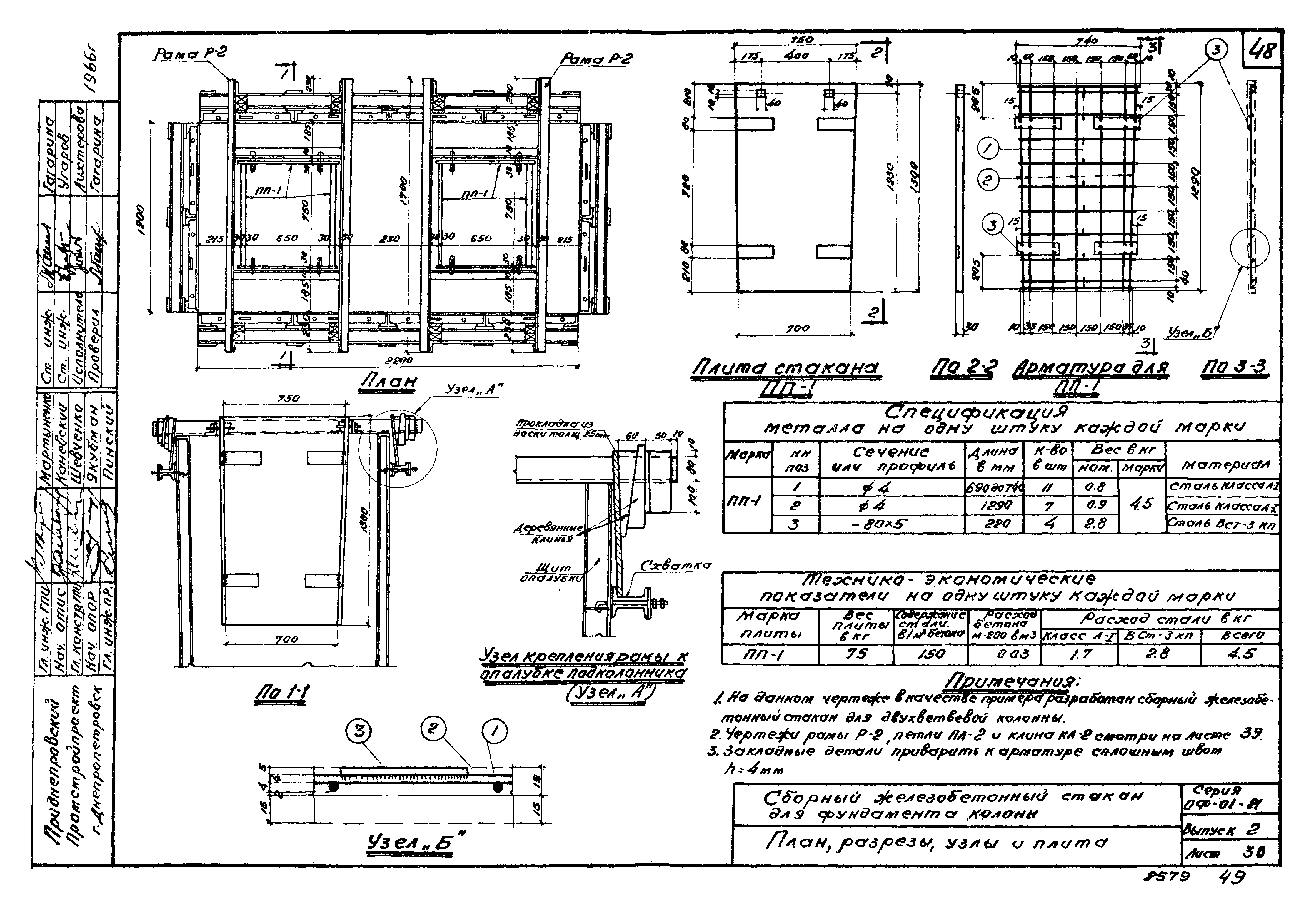

Сборный железобетонный стакан для фундамента колонн
План, разрезы, узлы и плита

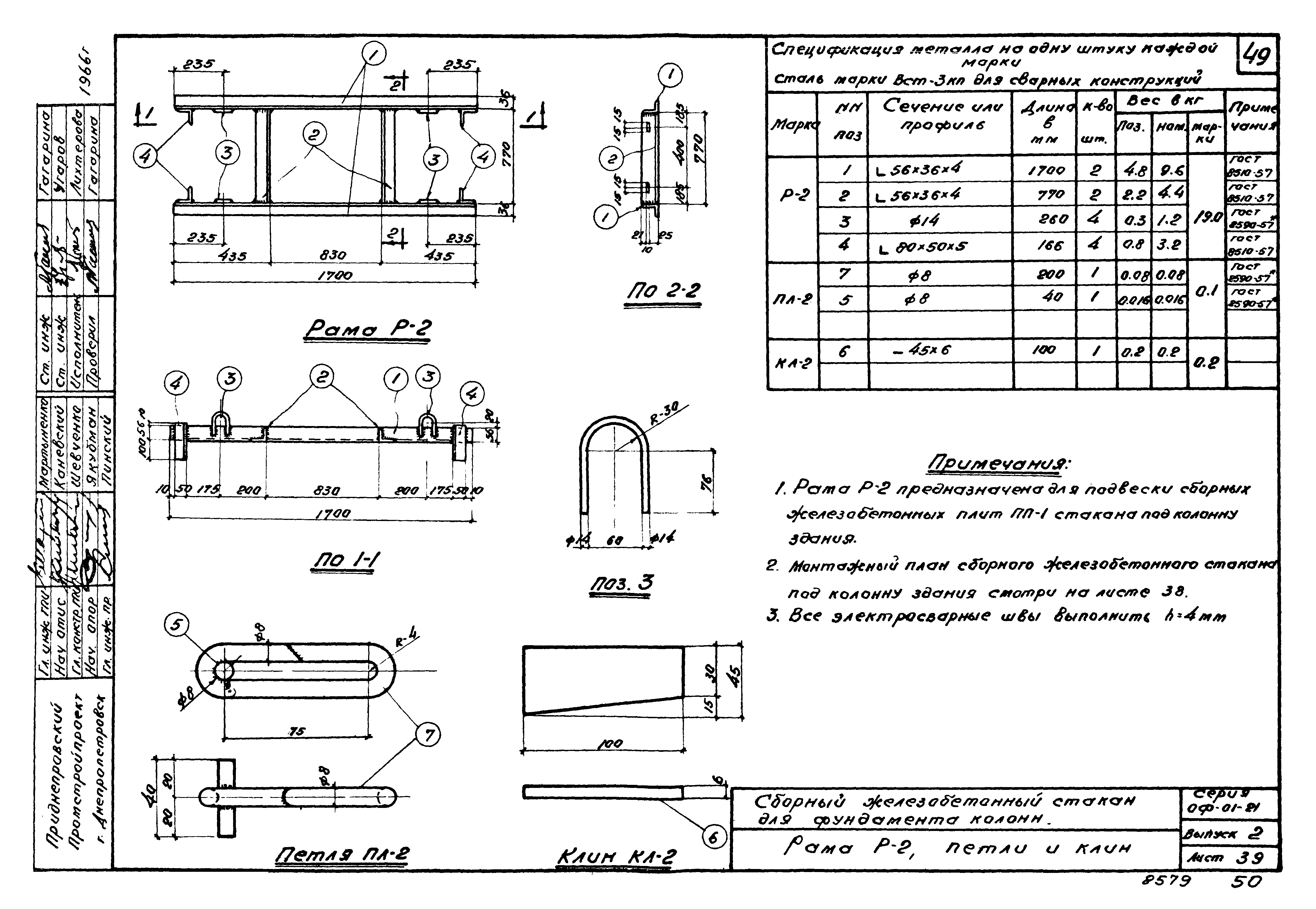

Рама Р-2 , петли и клин

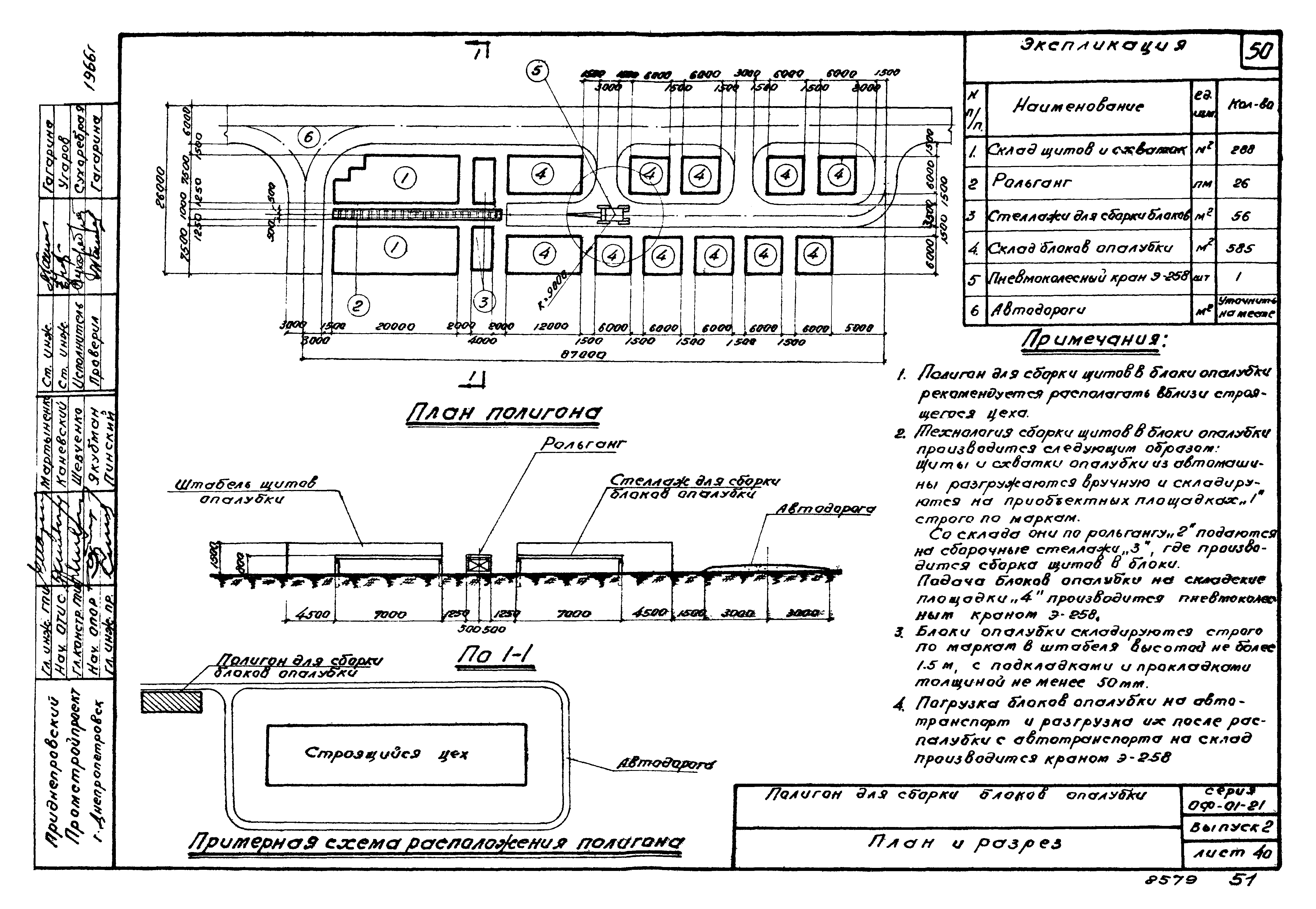

Полигон для сборки блоков опалубки
План и разрез

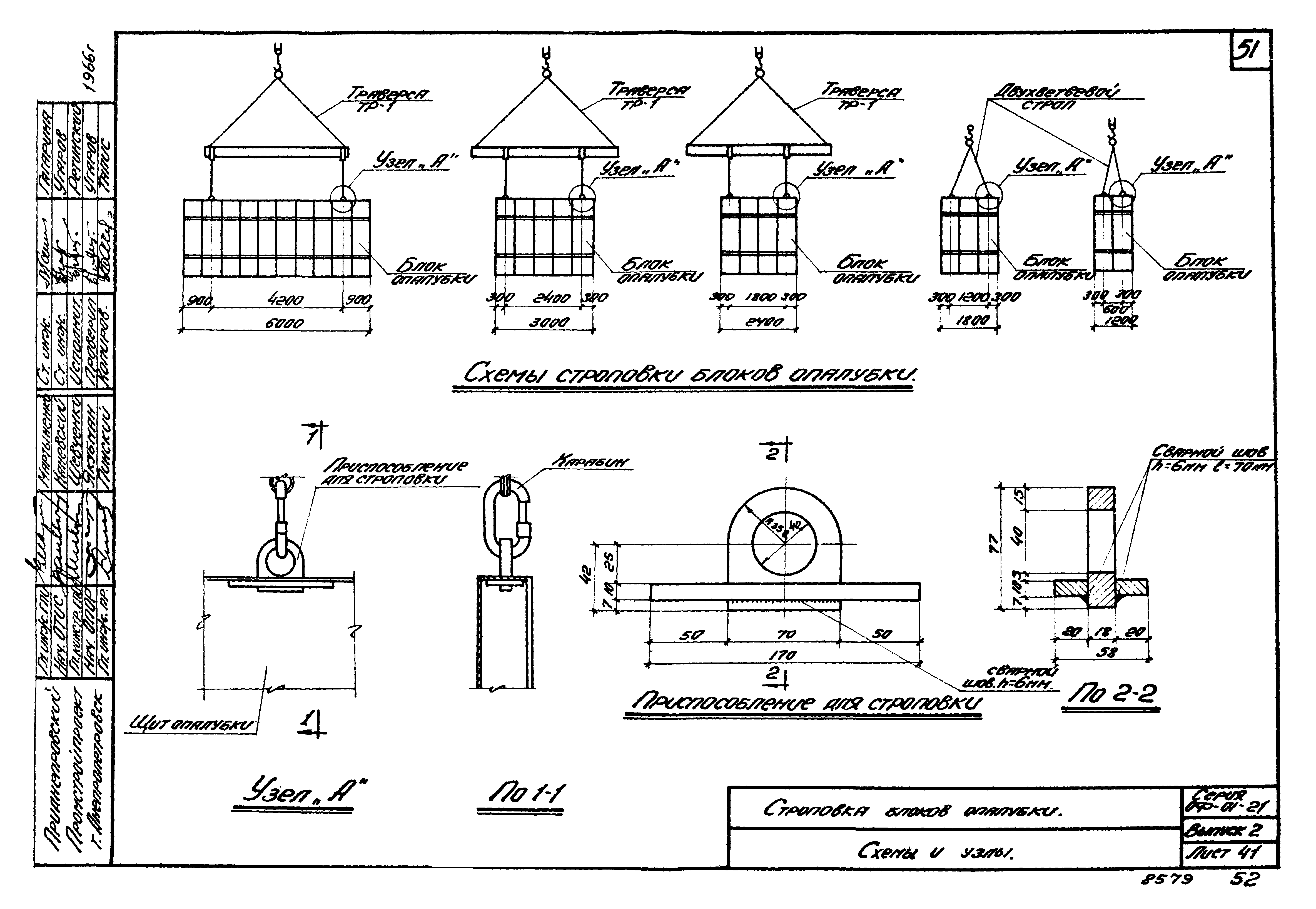

Строповка блоков опалубки
Схемы и узлы

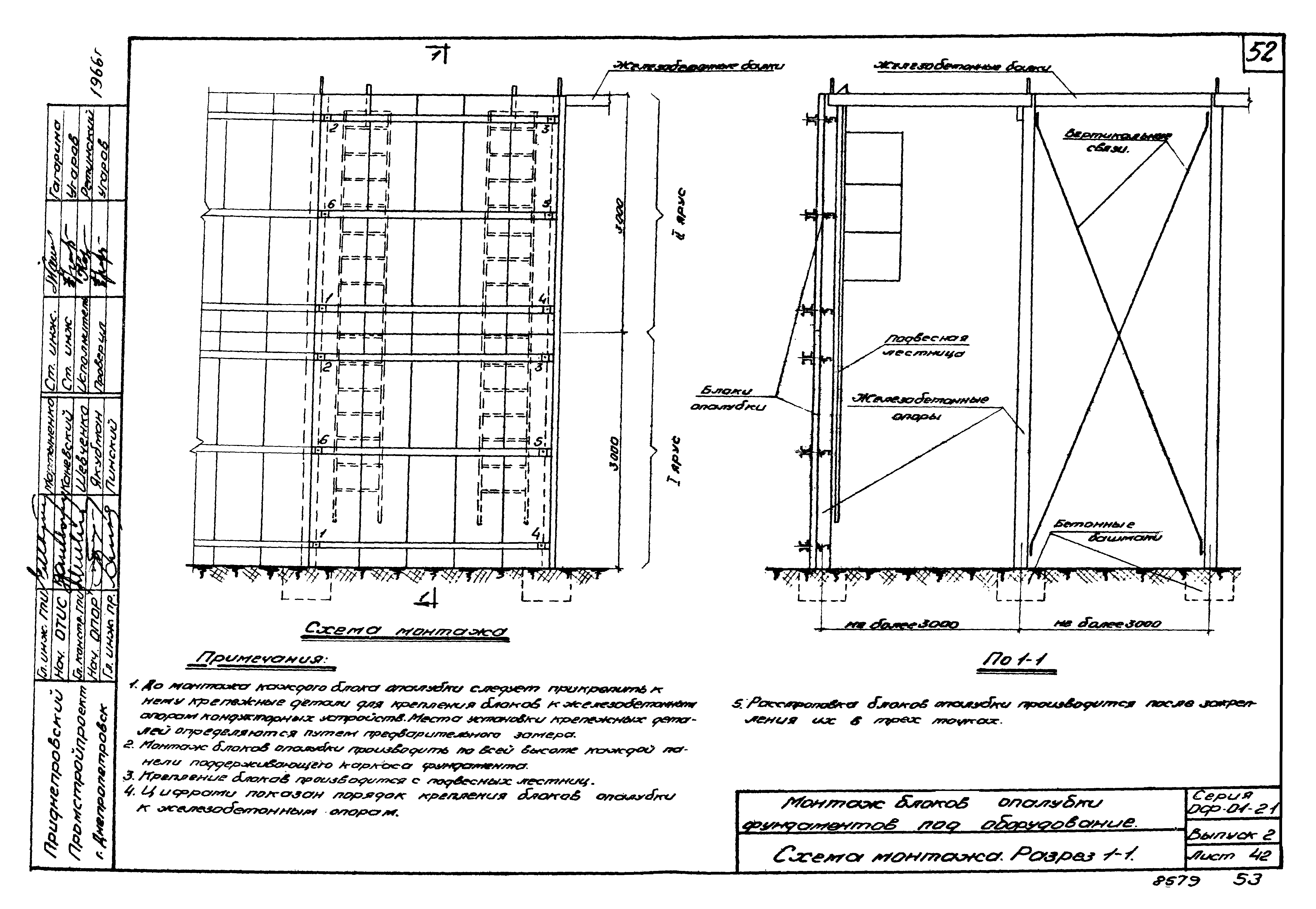

Монтаж блоков опалубки фундаментов под оборудование
Схема монтажа. Разрез 1-1

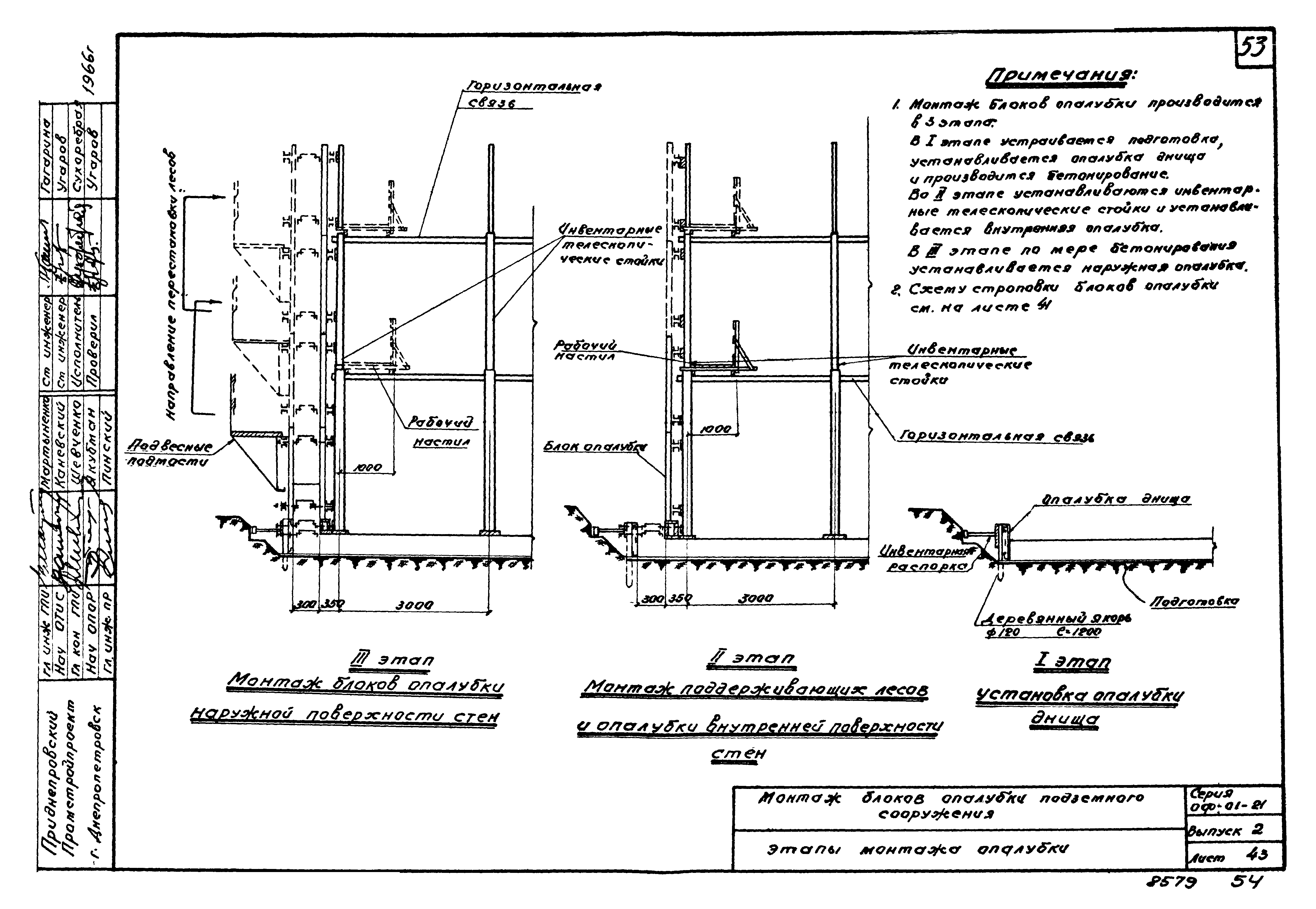

Монтаж блоков опалубки подземного сооружения
Этапа монтажа опалубки

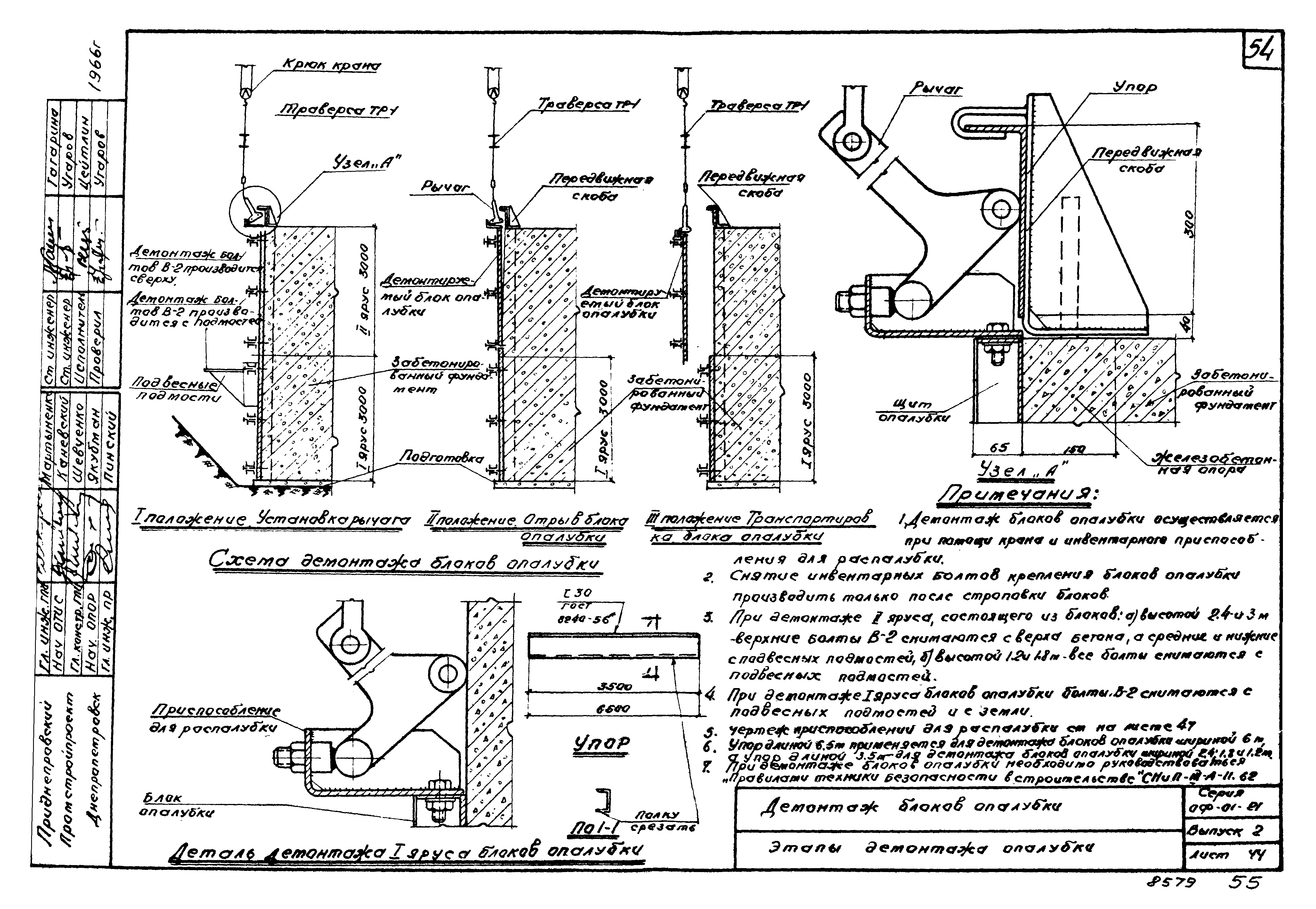

Демонтаж блоков опалубки
Этапы демонтажа опалубки

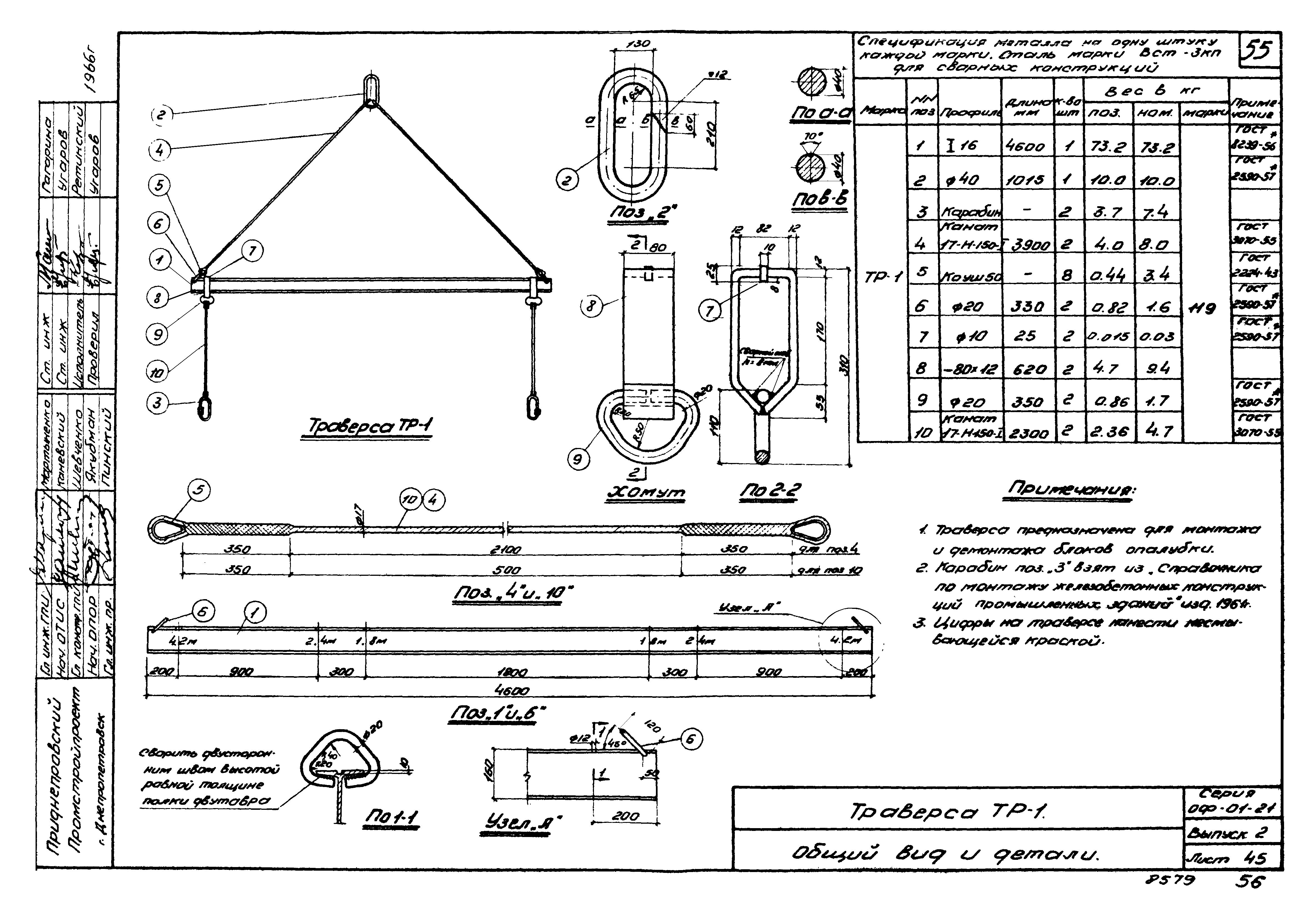

Траверса ТР-1
Общий вид и детали

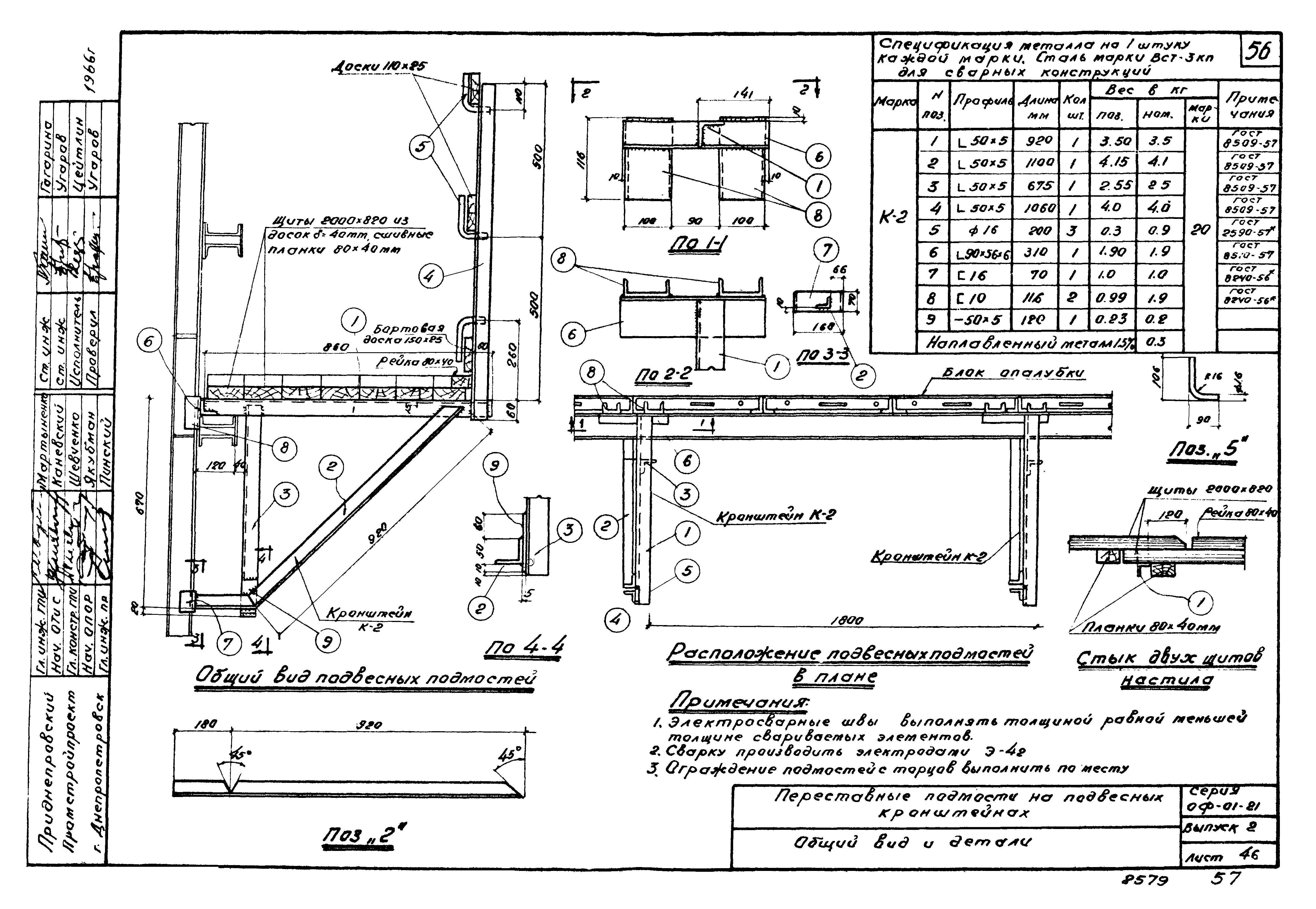

Переставные подмости на подвесных кронштейнах
Общий вид и детали

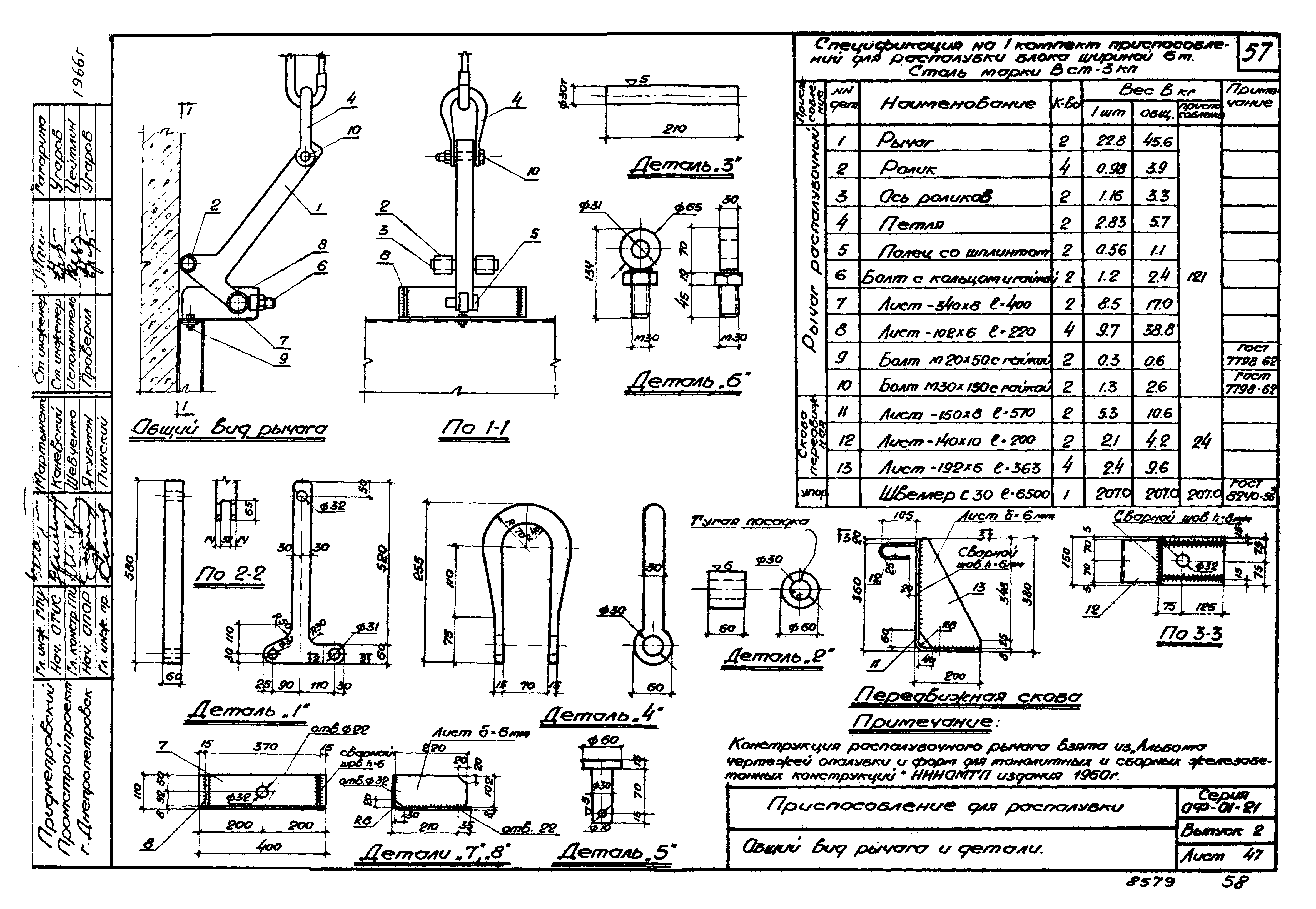

Приспособление для распалубки
Общий вид рычага и детали

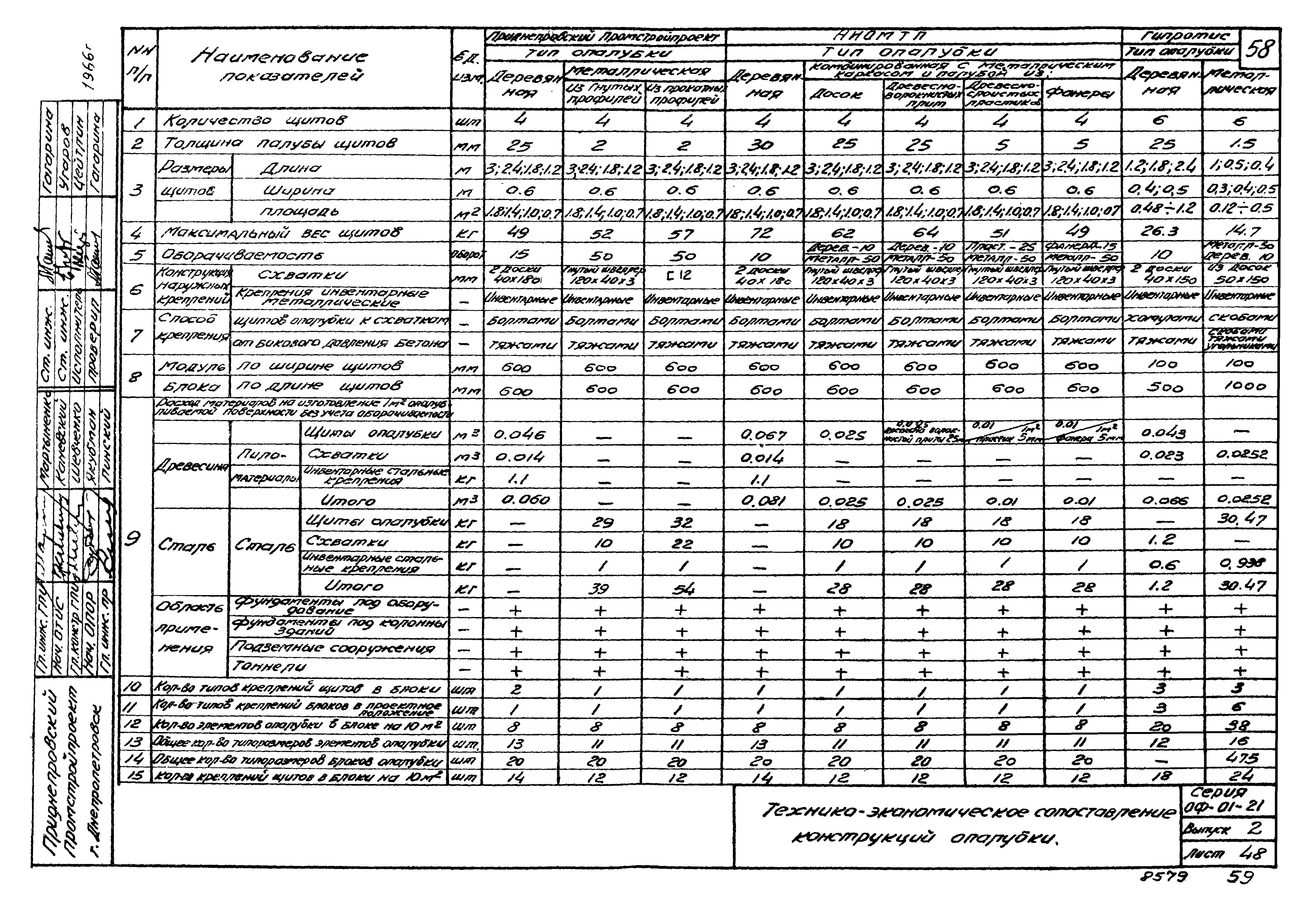

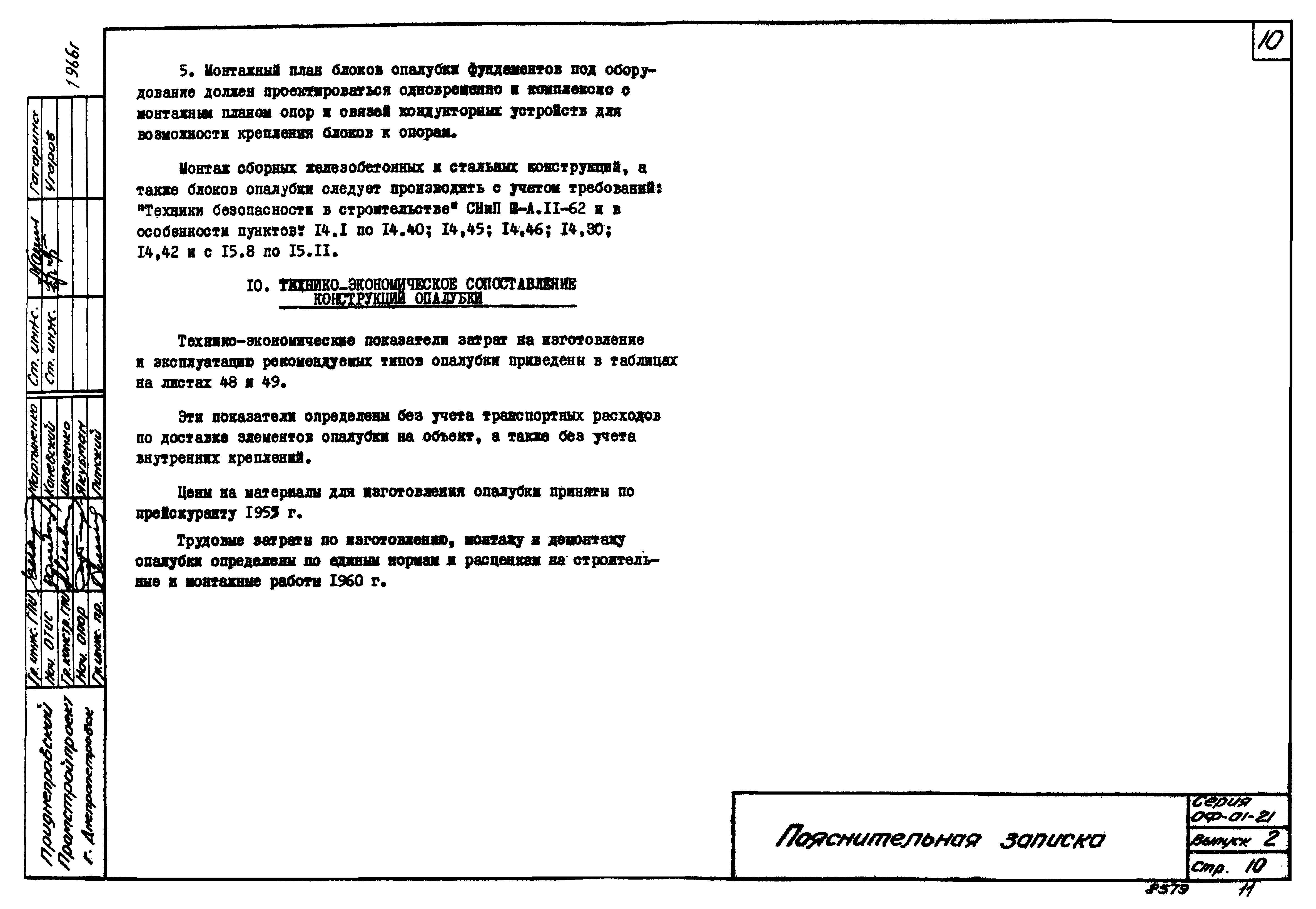

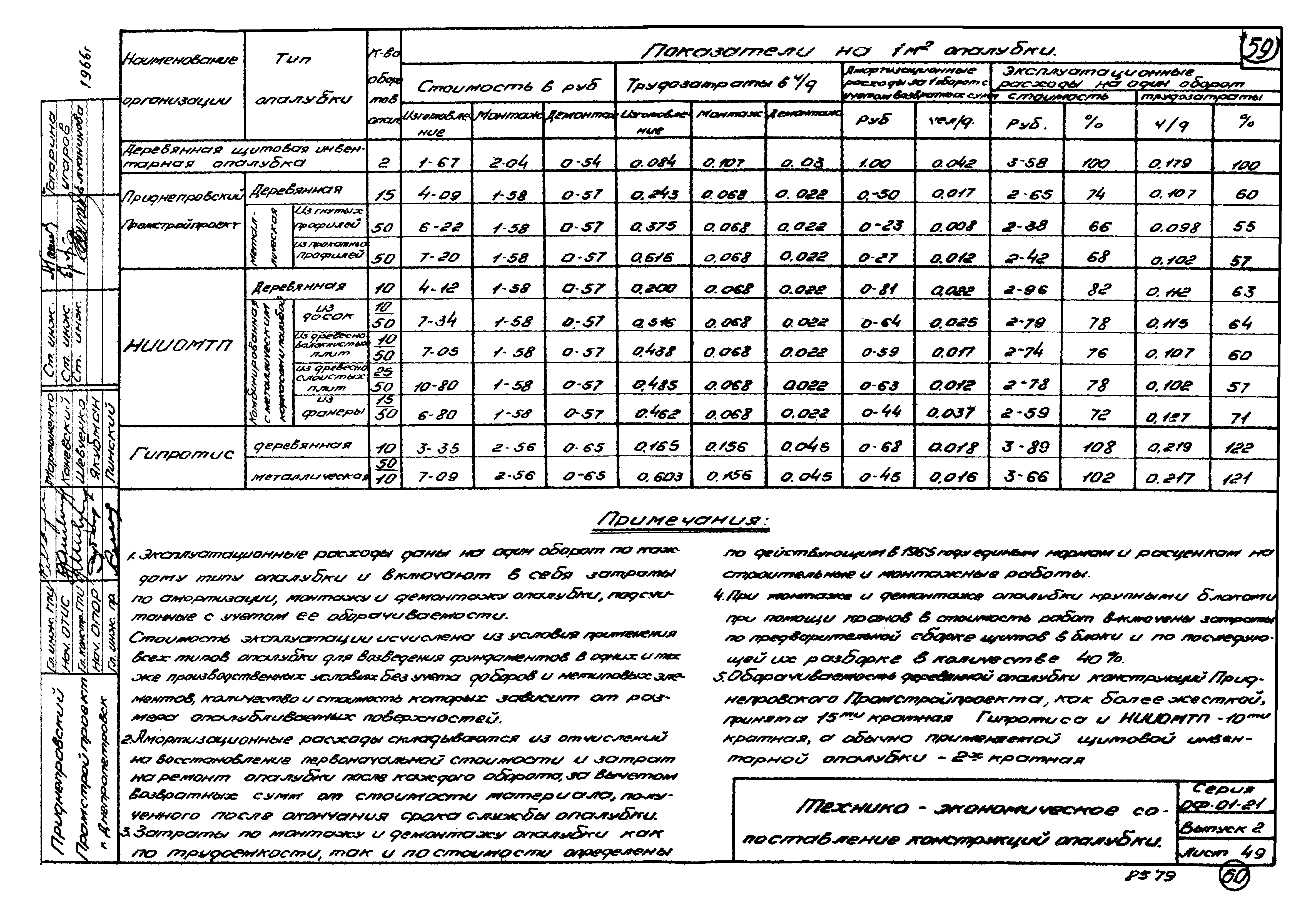

Технико-экономическое сопоставление конструкций опалубки
Разработан: ГПИ Приднепровский Промстройпроект
Утверждён:22.04.1966 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 98)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Конструкции нулевого цикла Цокольные панели и блоки стен подвалов
