Серия 1.020-1

Выпуск 10-1. Монтажные узлы каркаса. Рабочие чертежи

Обозначение:	Серия 1.020-1
Обозначение англ:	Series 1.020-1
Статус:	не действует
Название рус.:	Выпуск 10-1. Монтажные узлы каркаса. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1982
Дата окончания срока действия:	01.10.1984

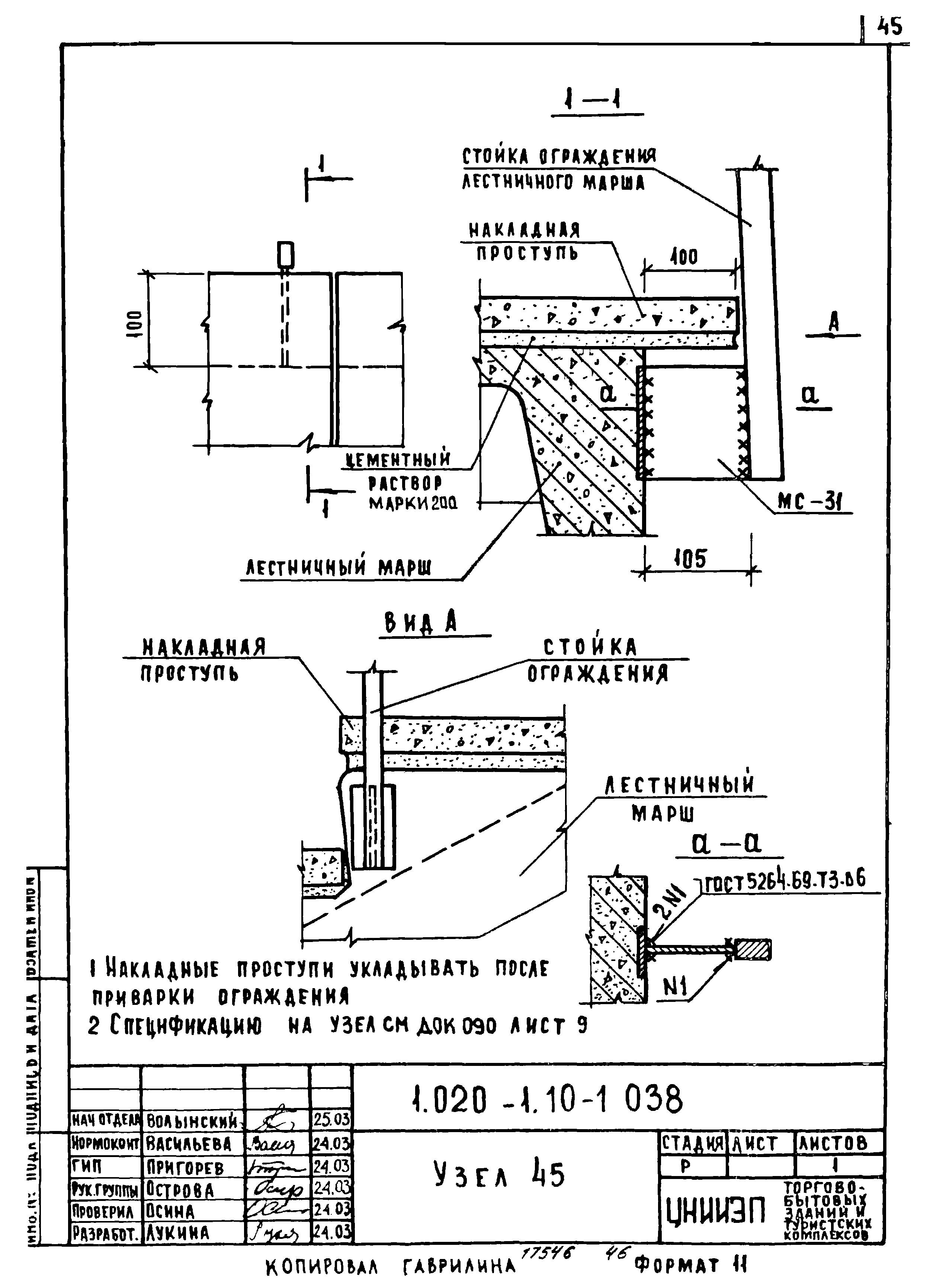

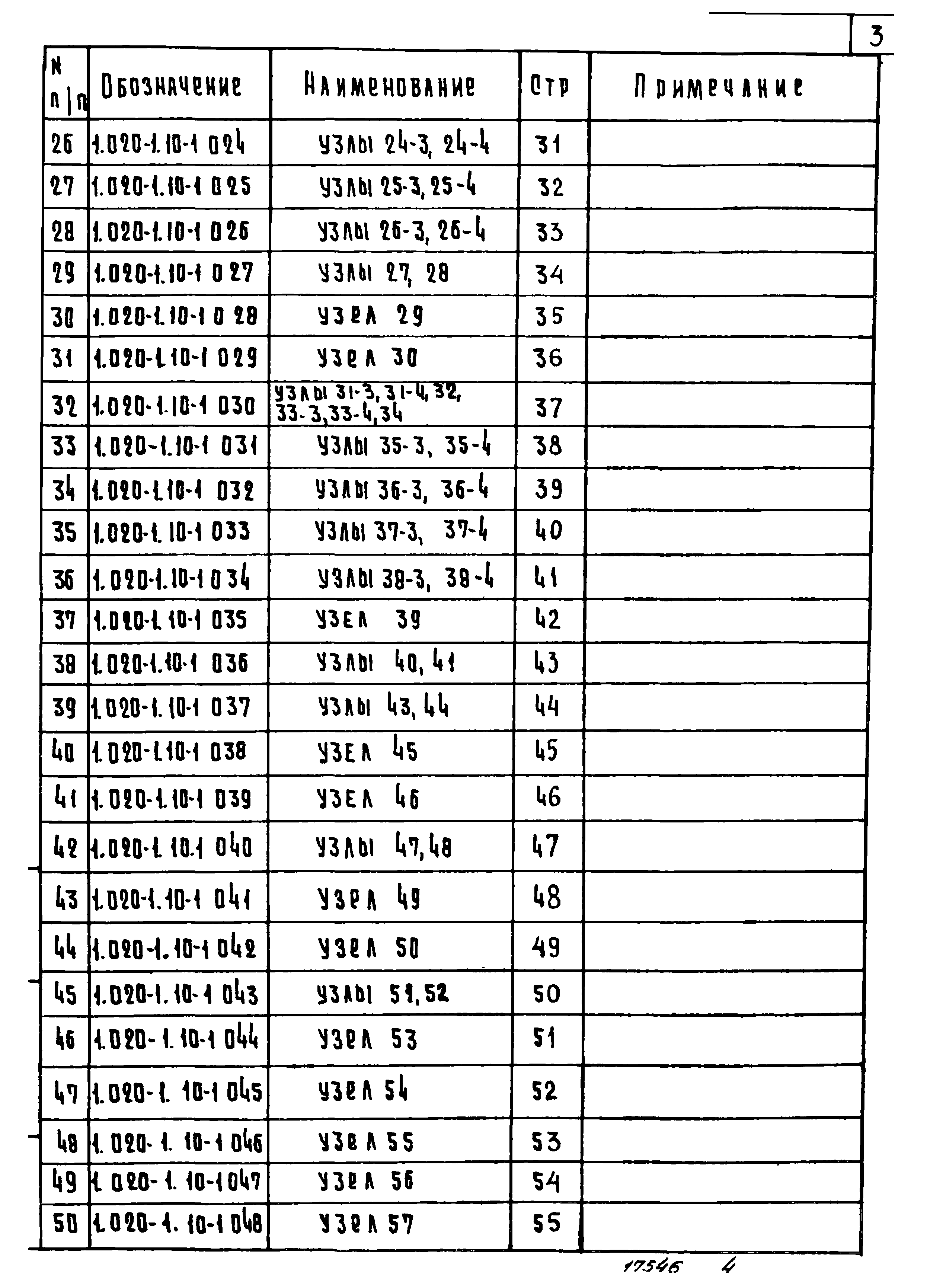

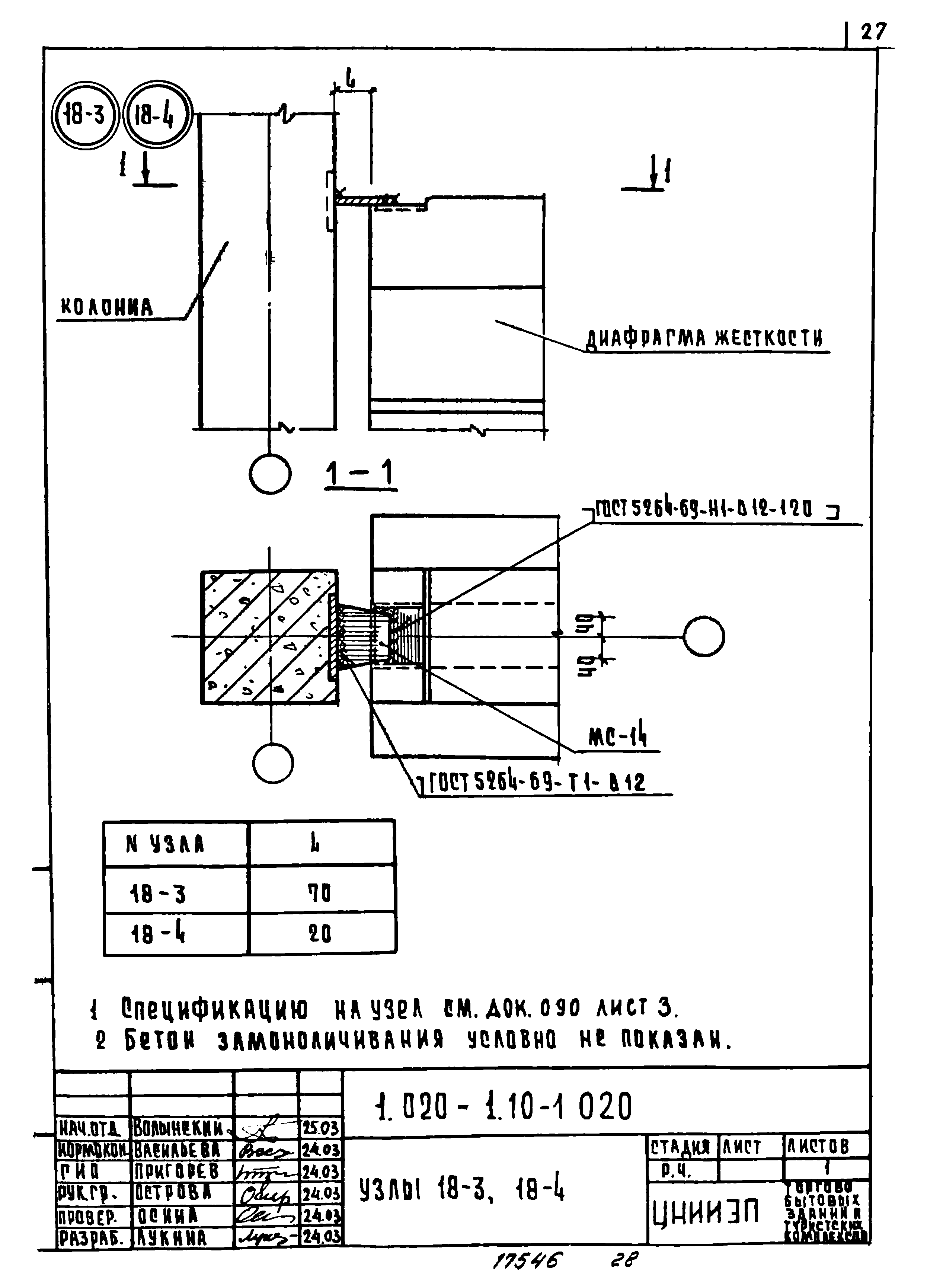

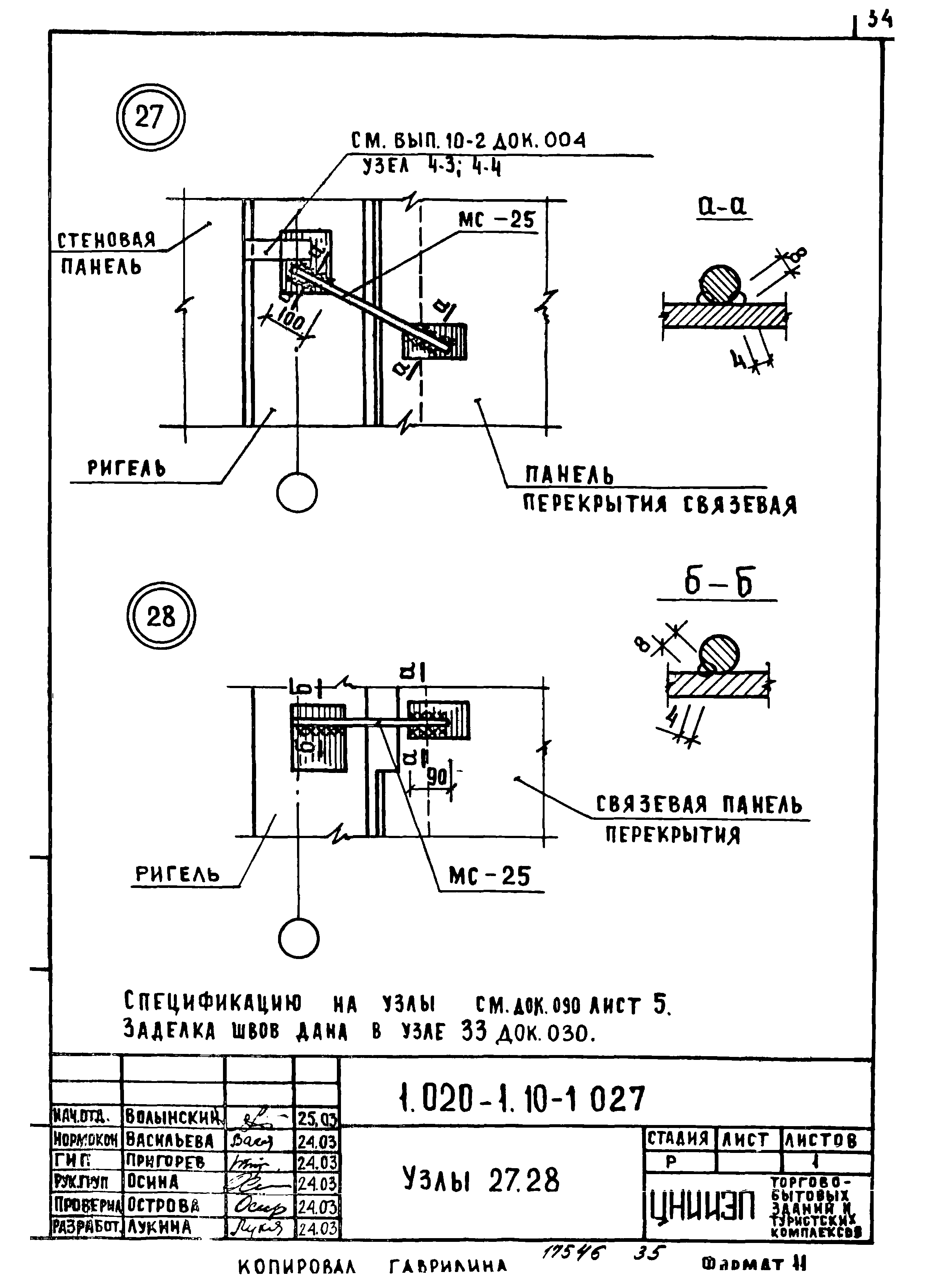

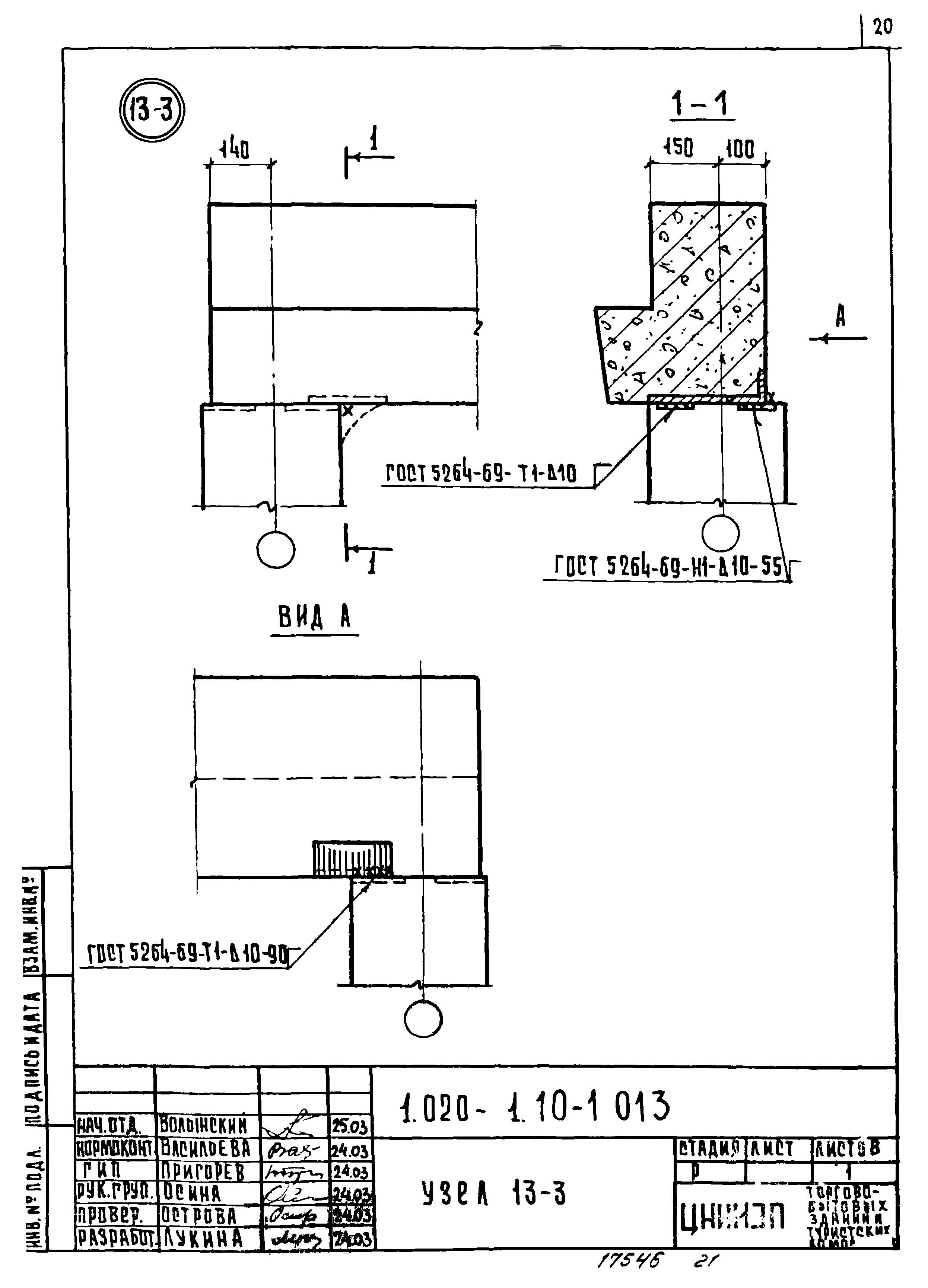

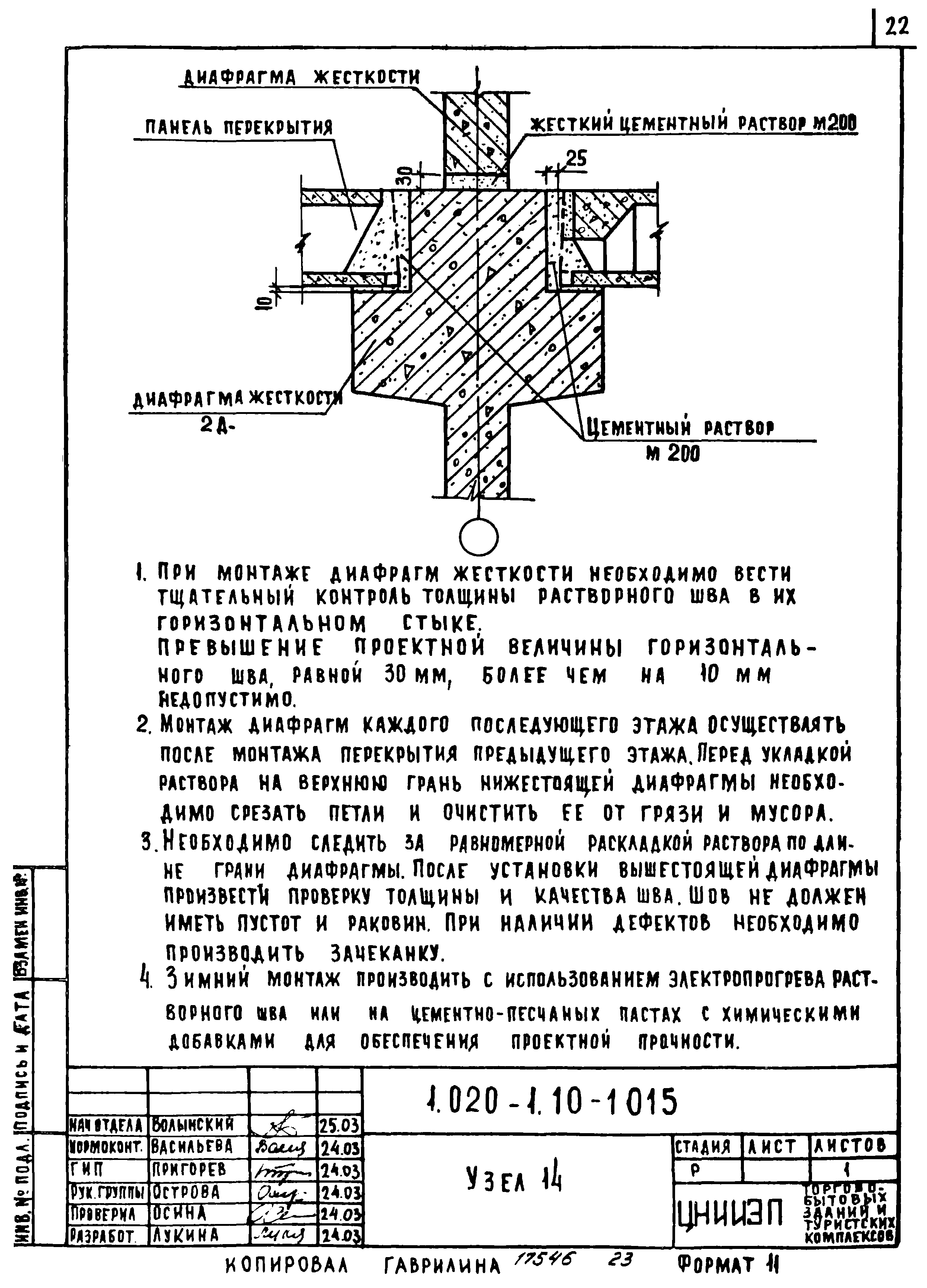

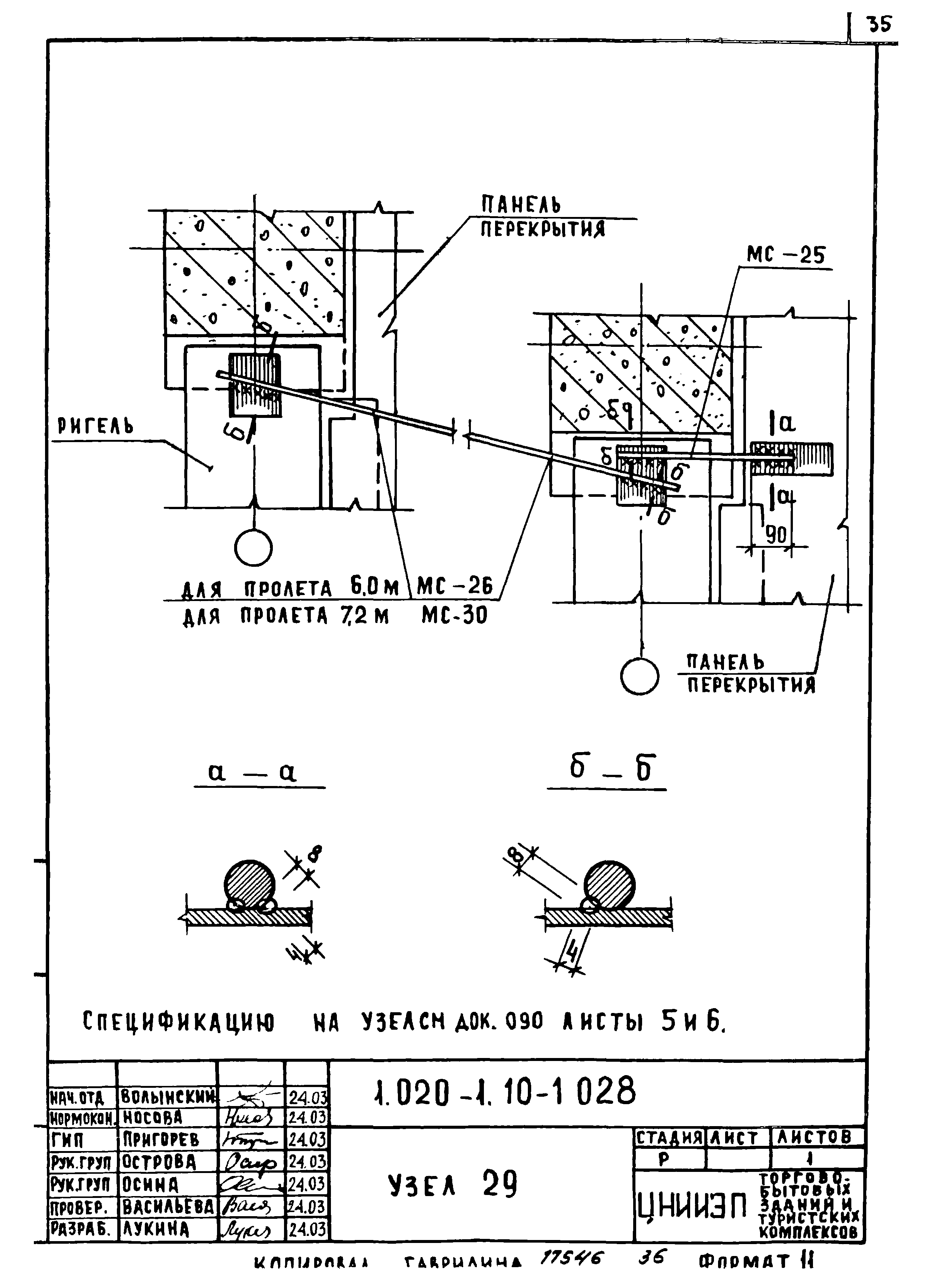

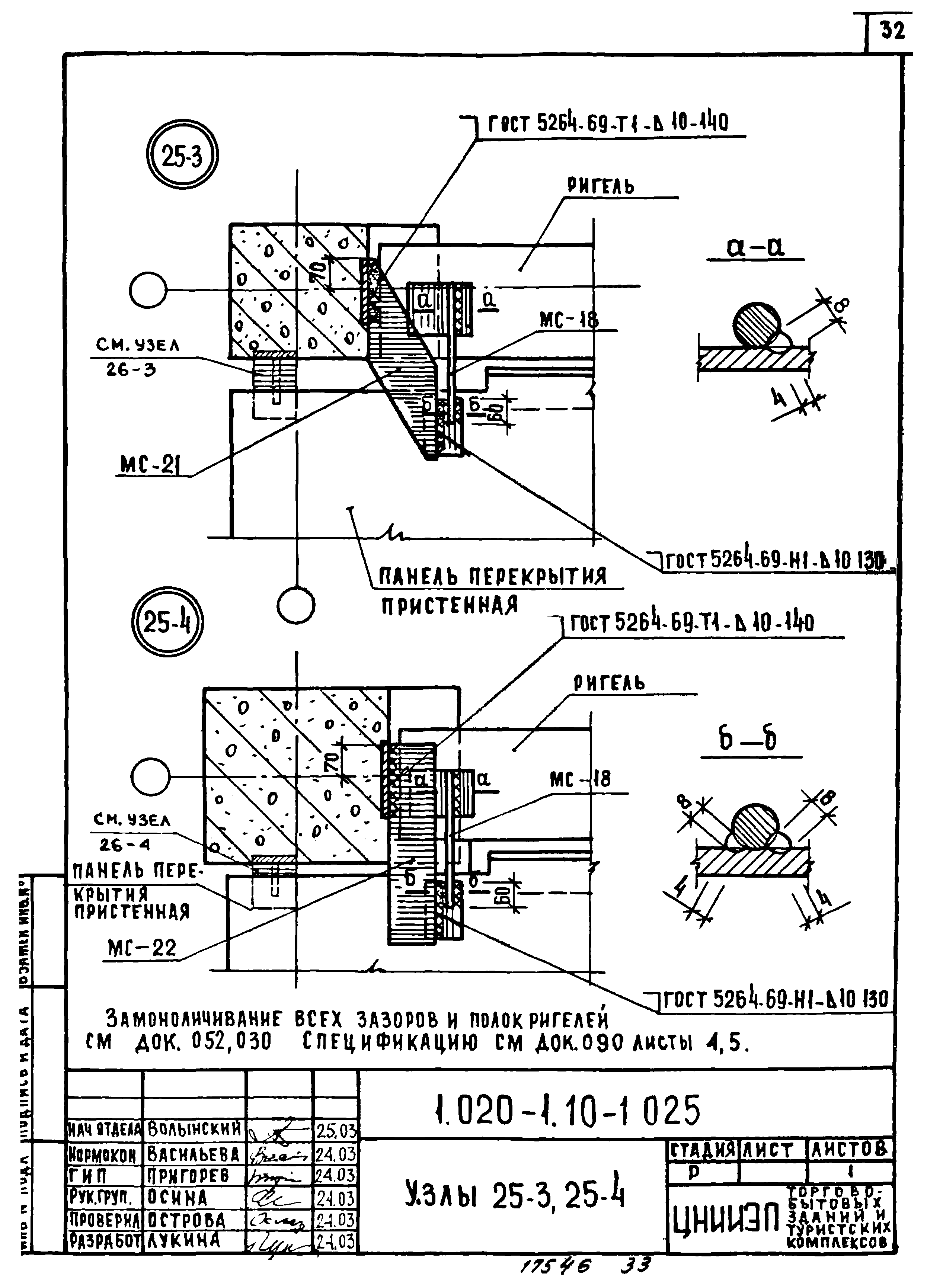

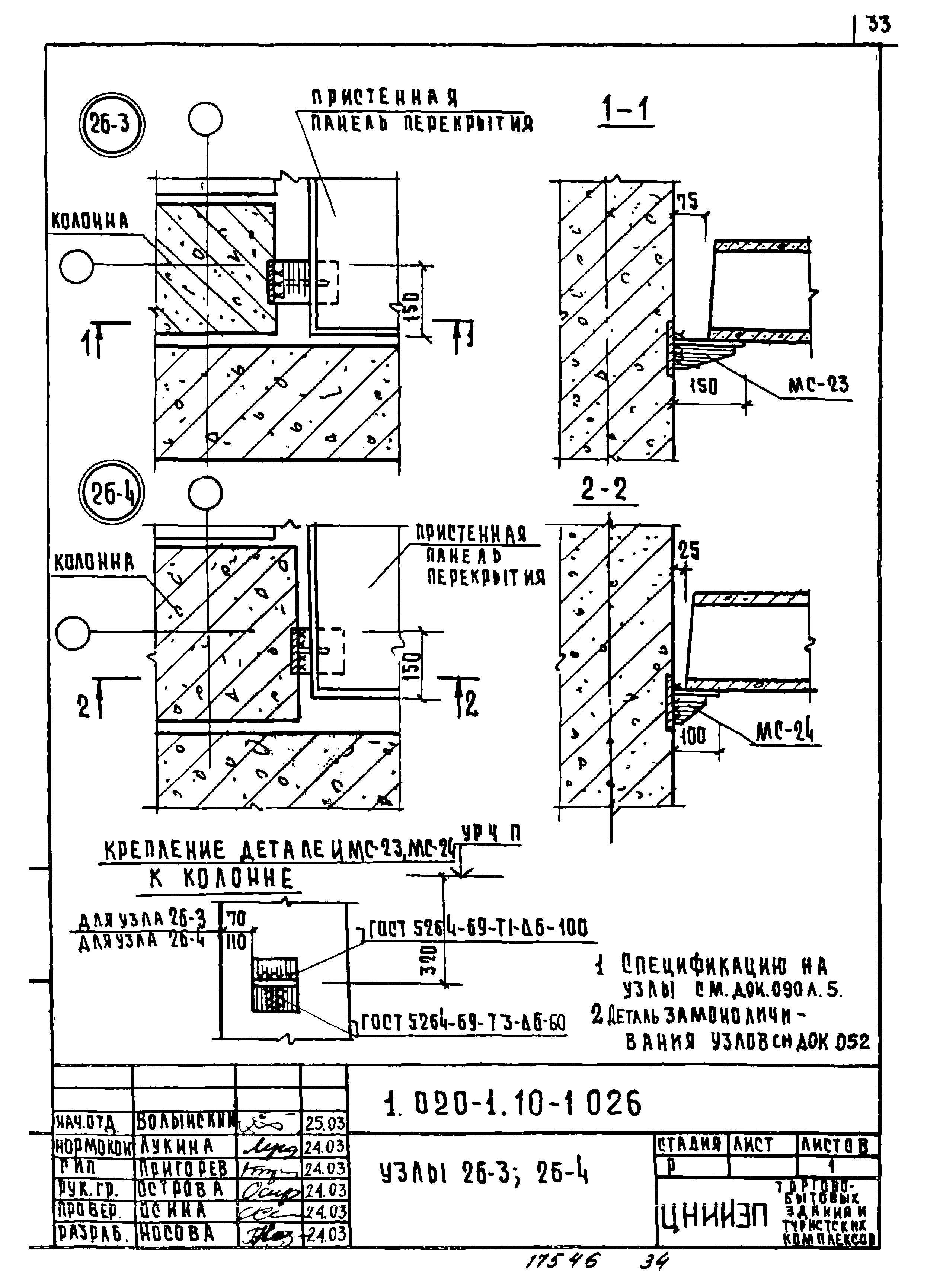

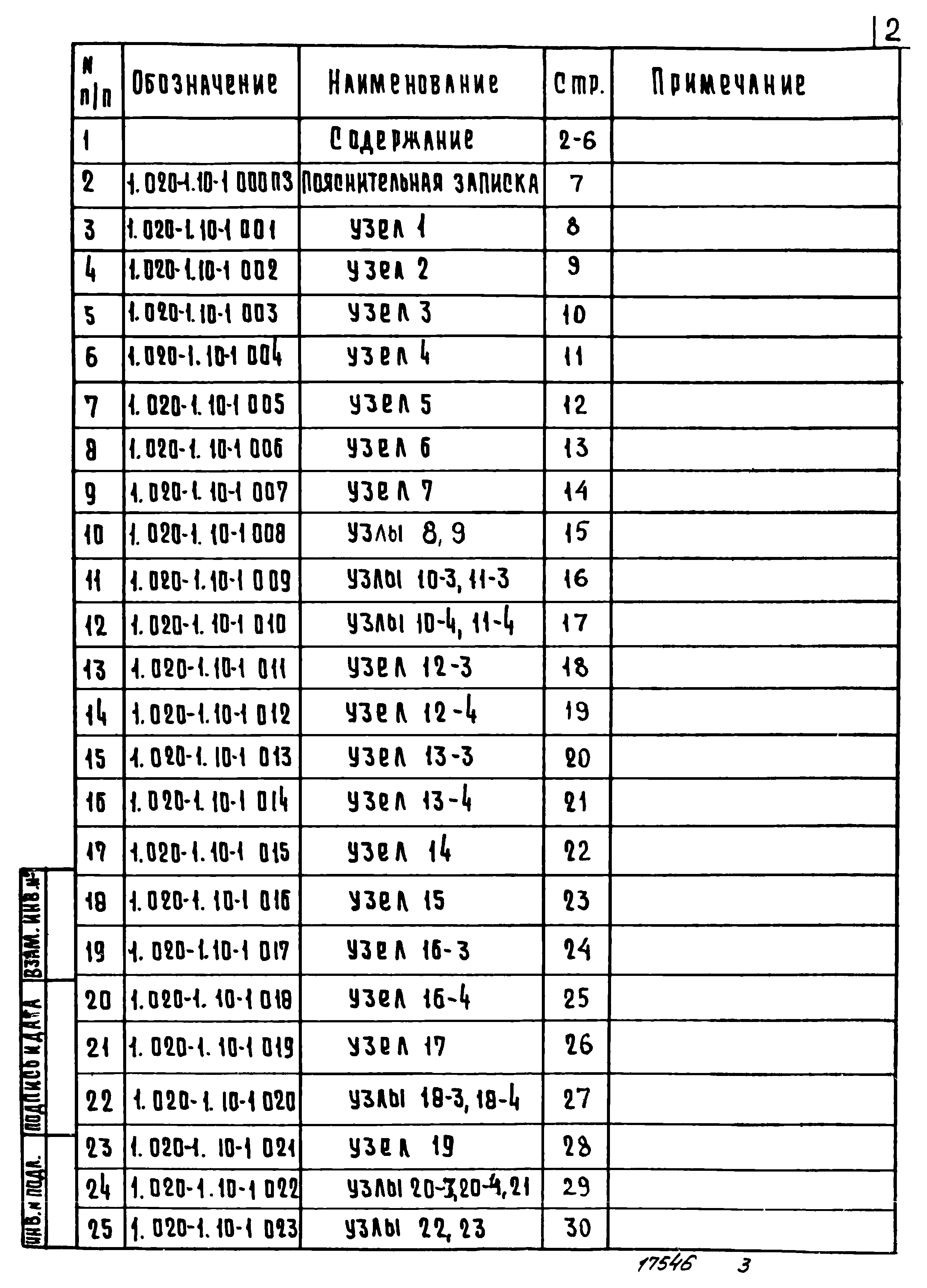

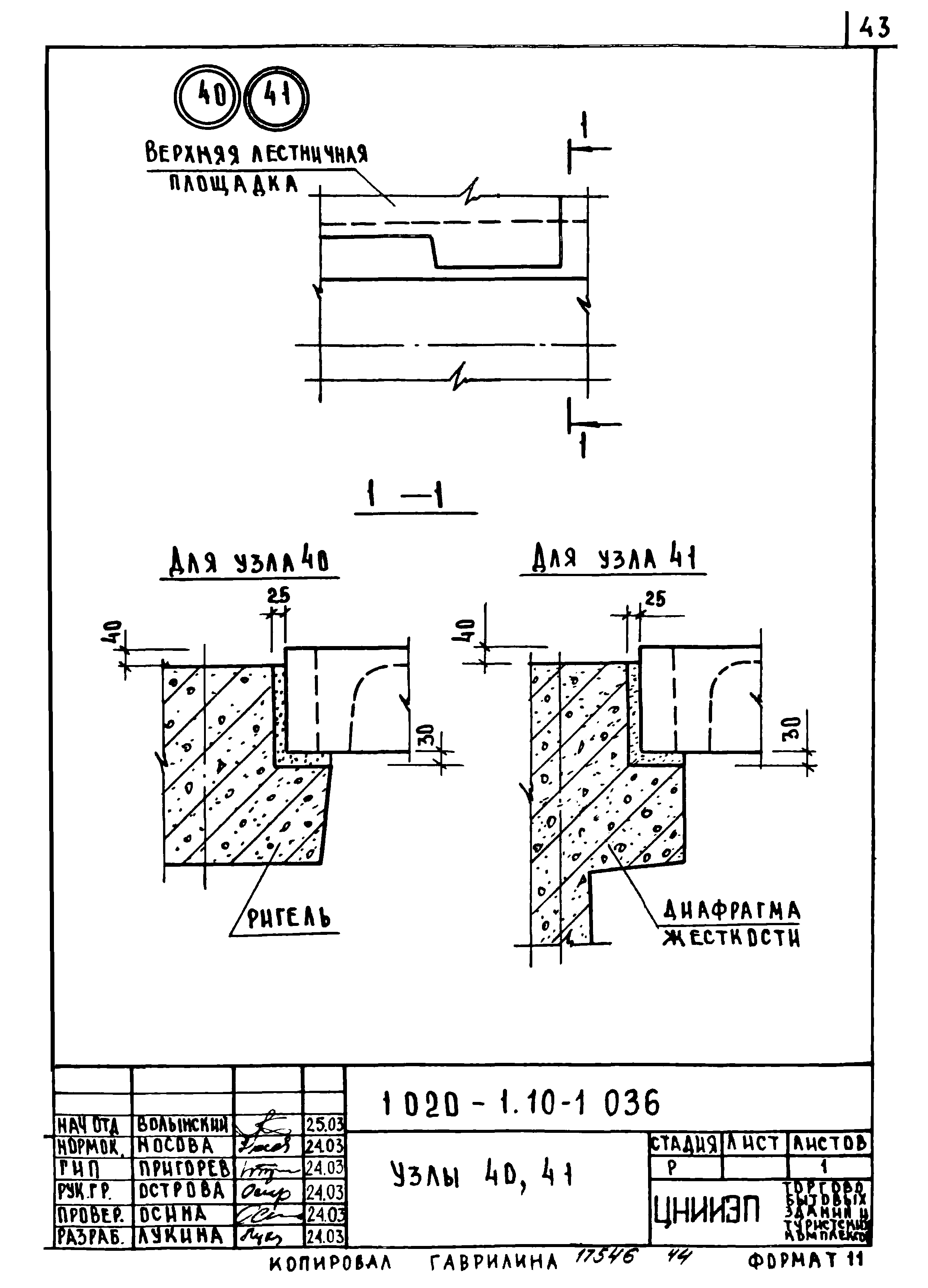

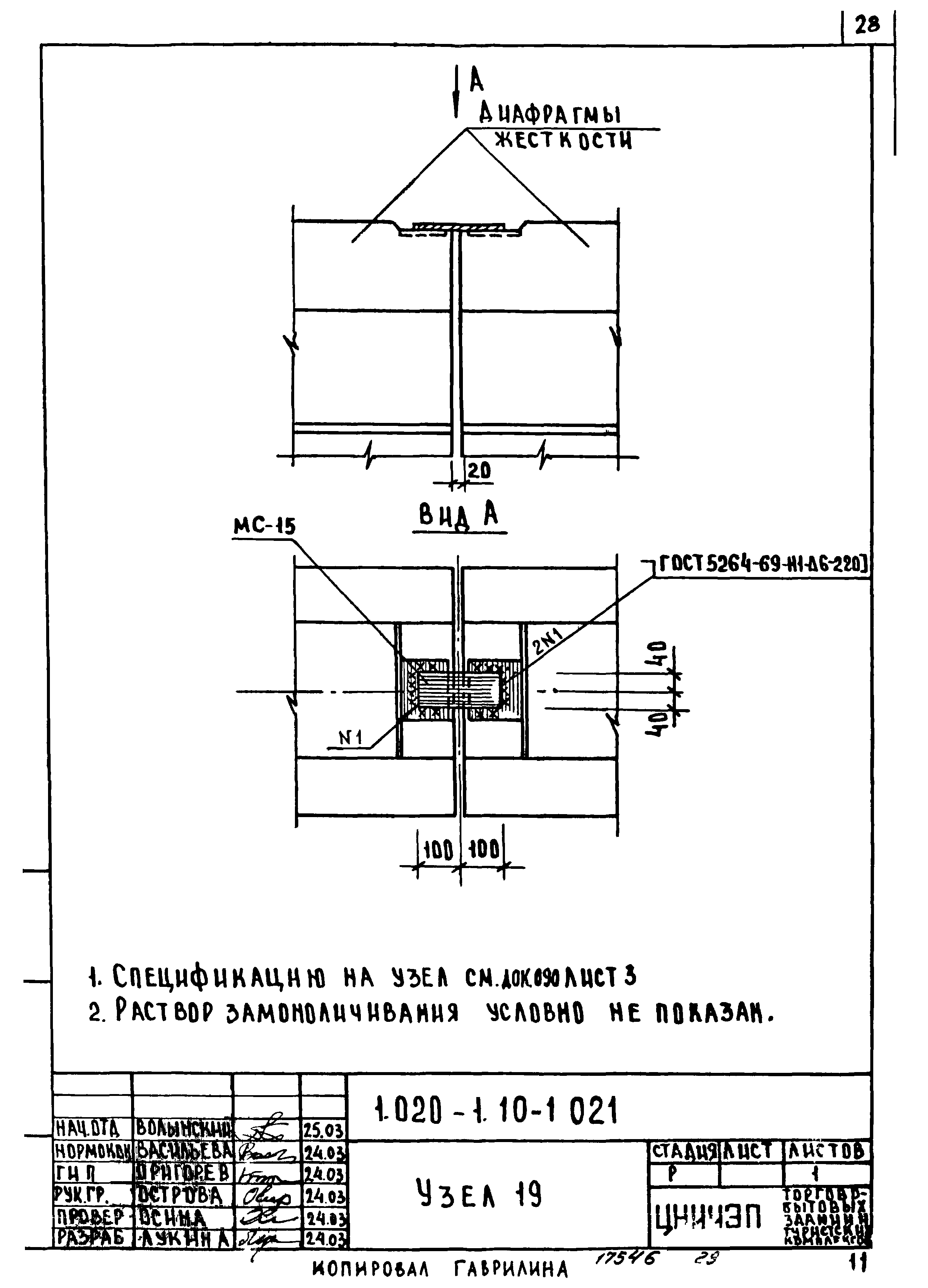

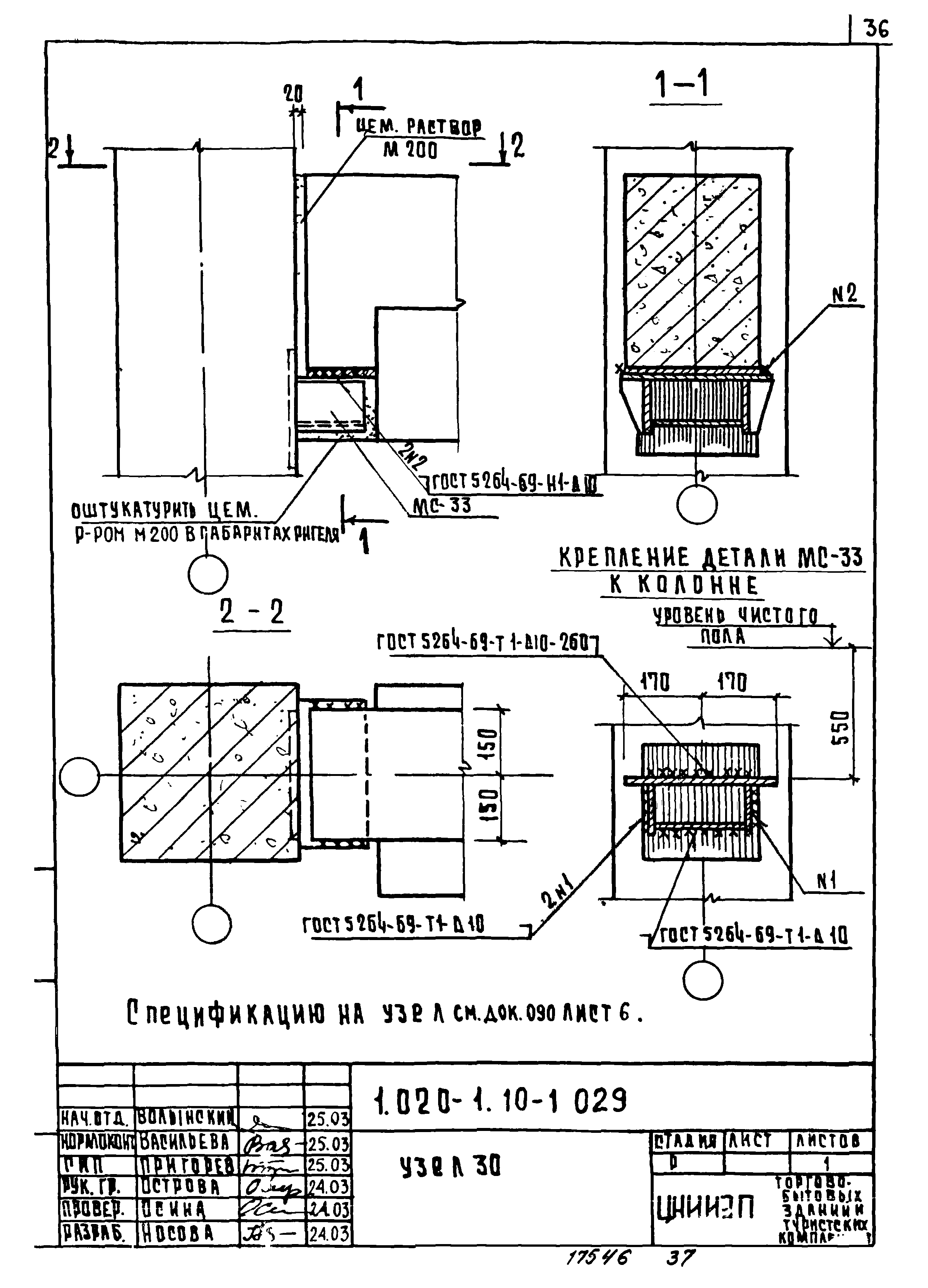

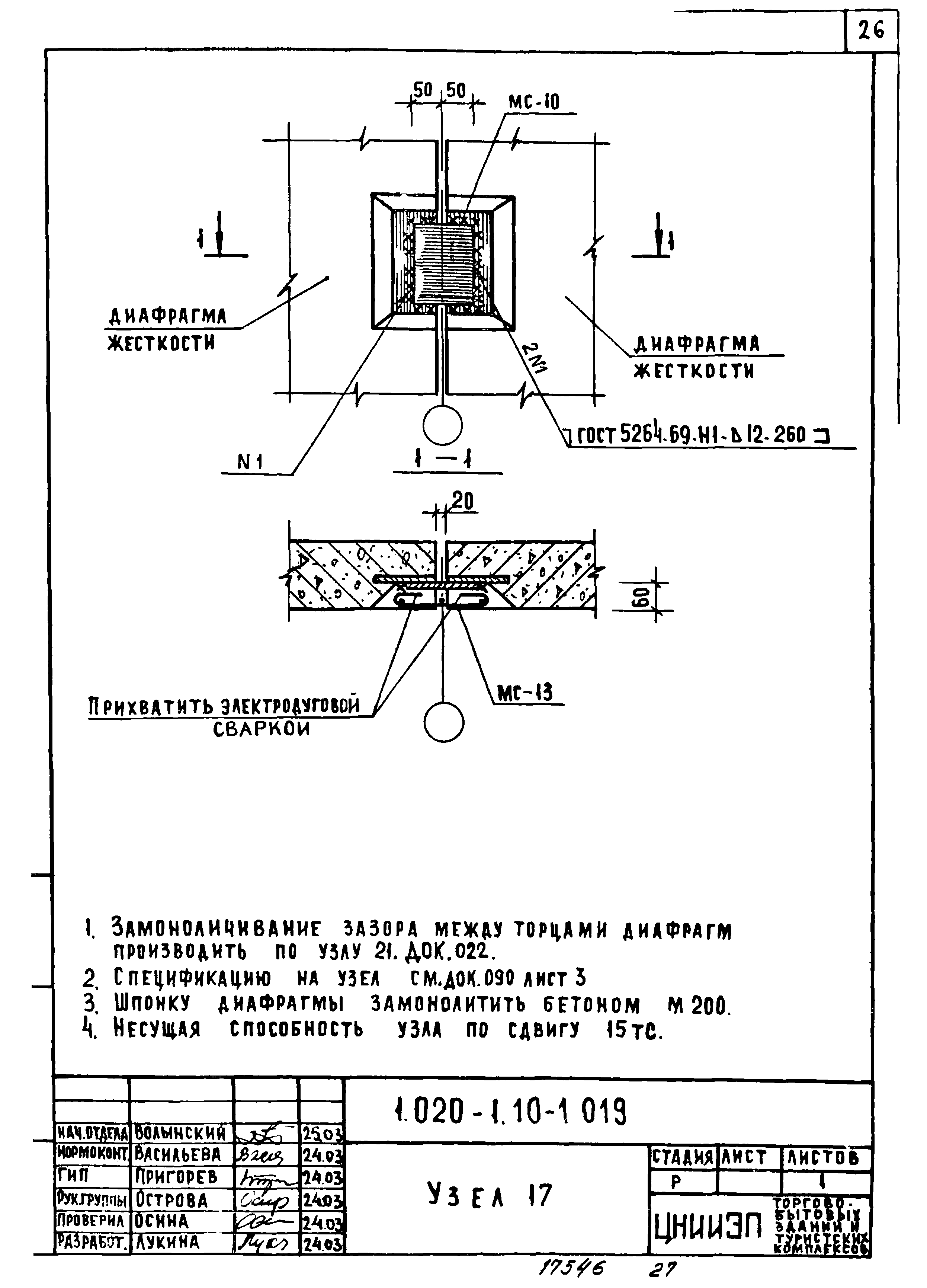

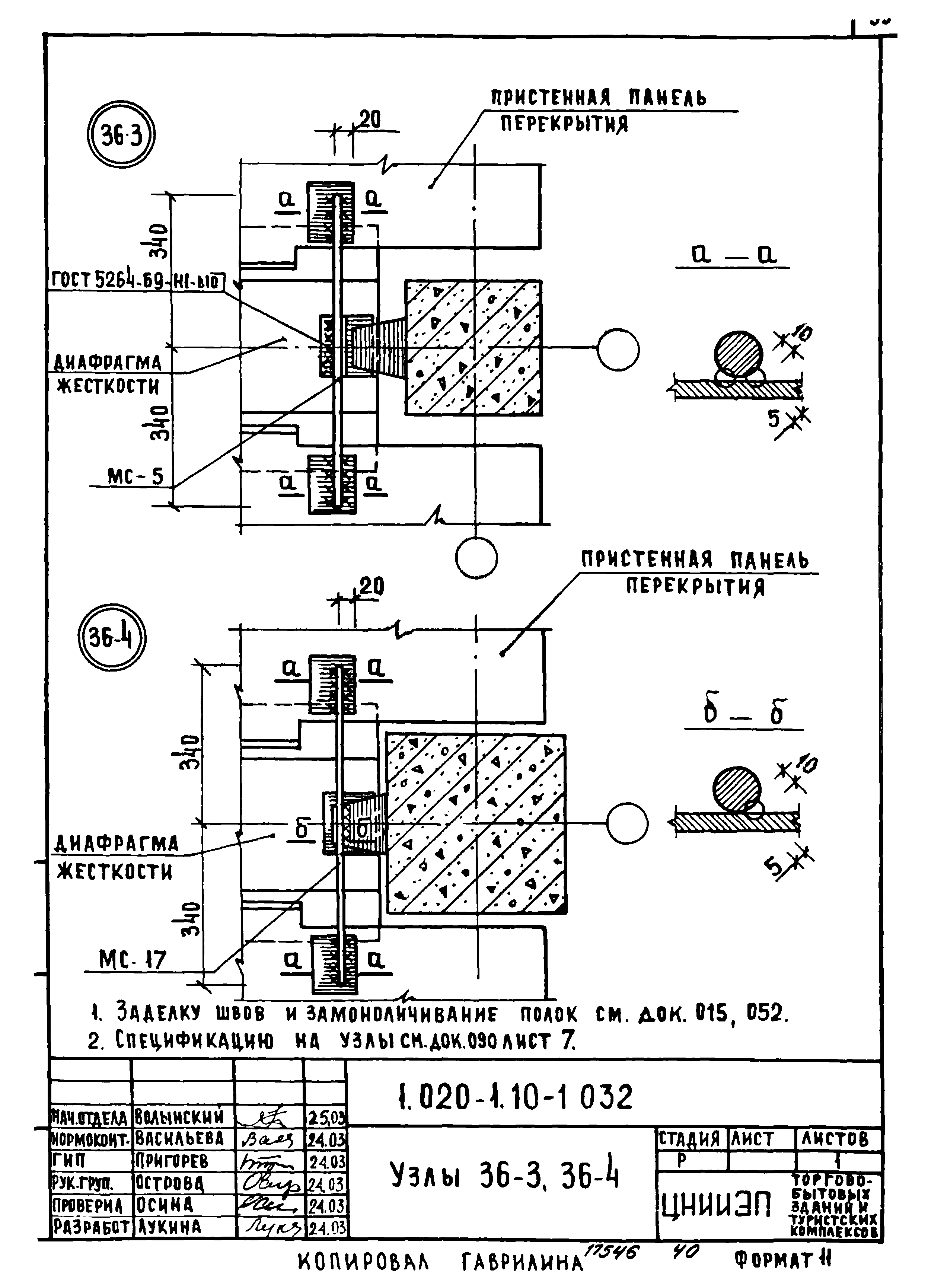

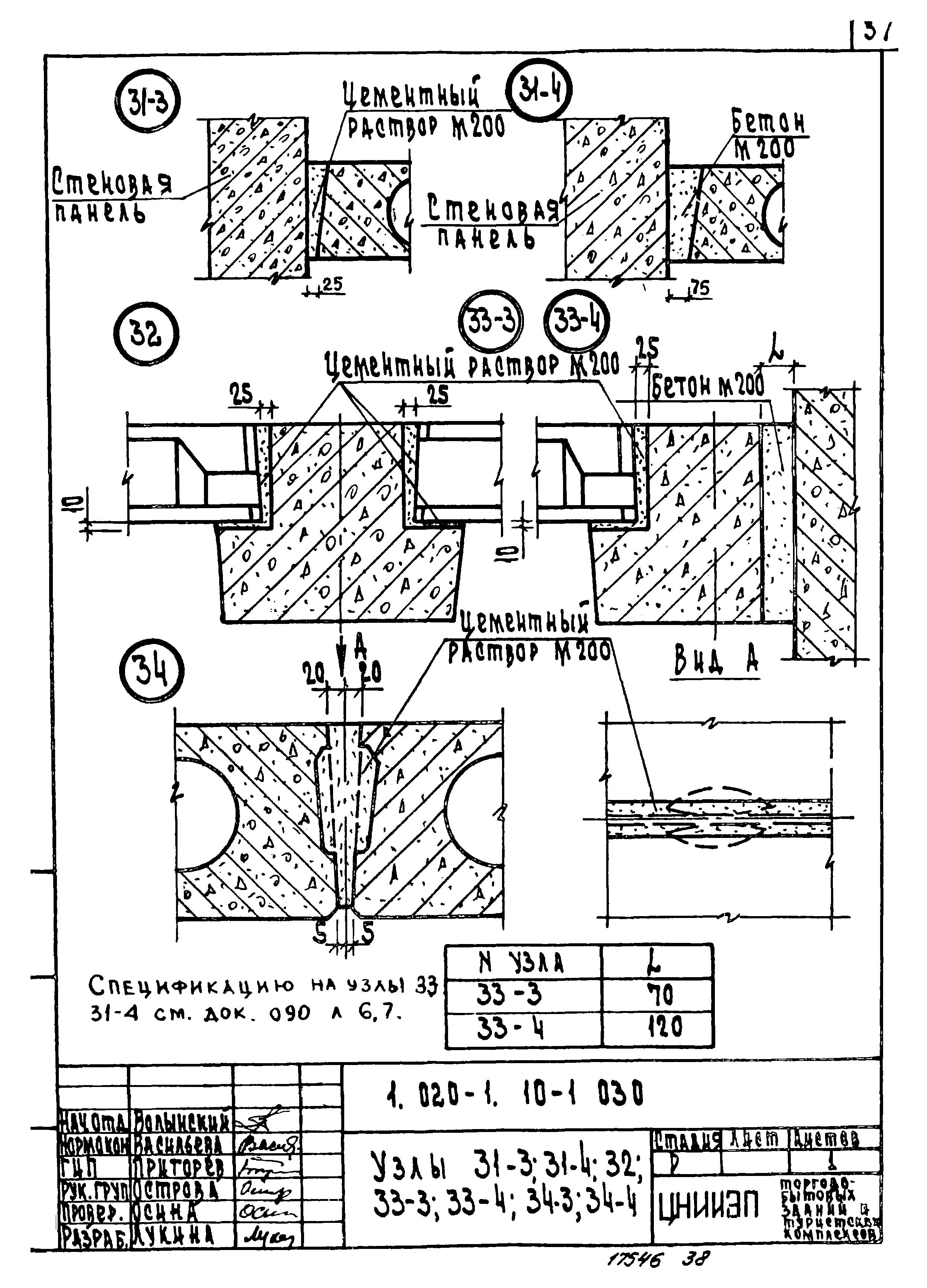

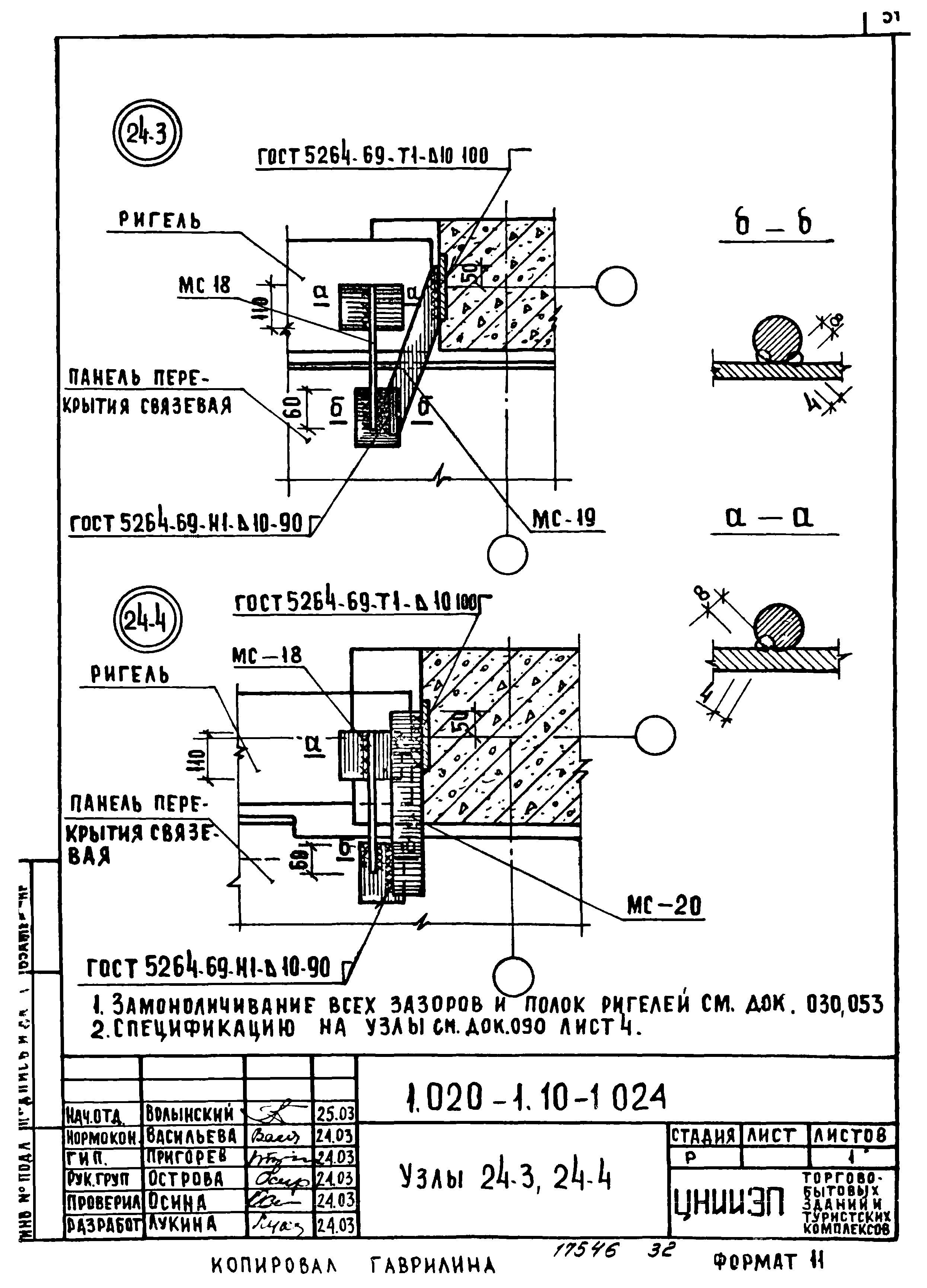

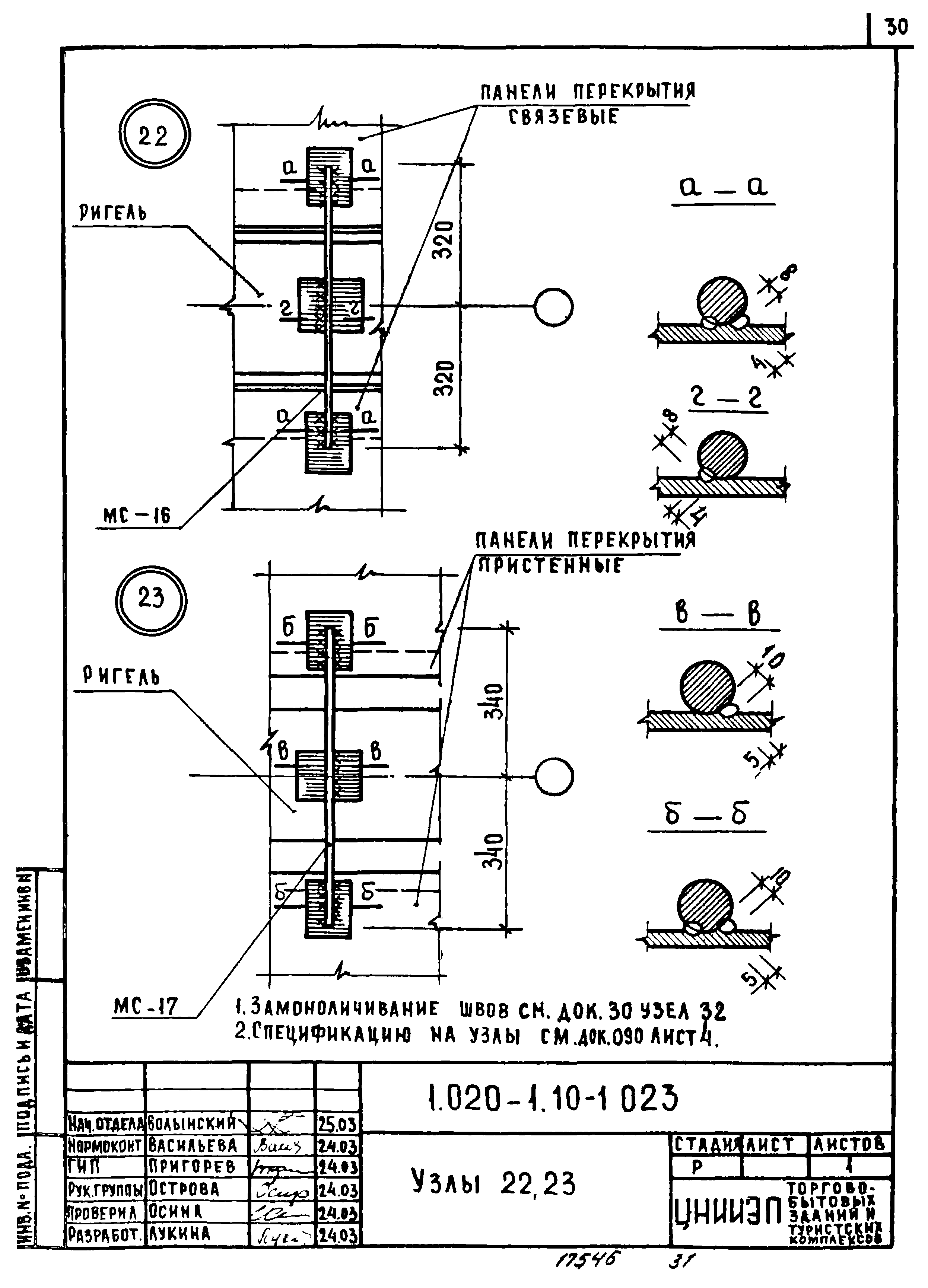

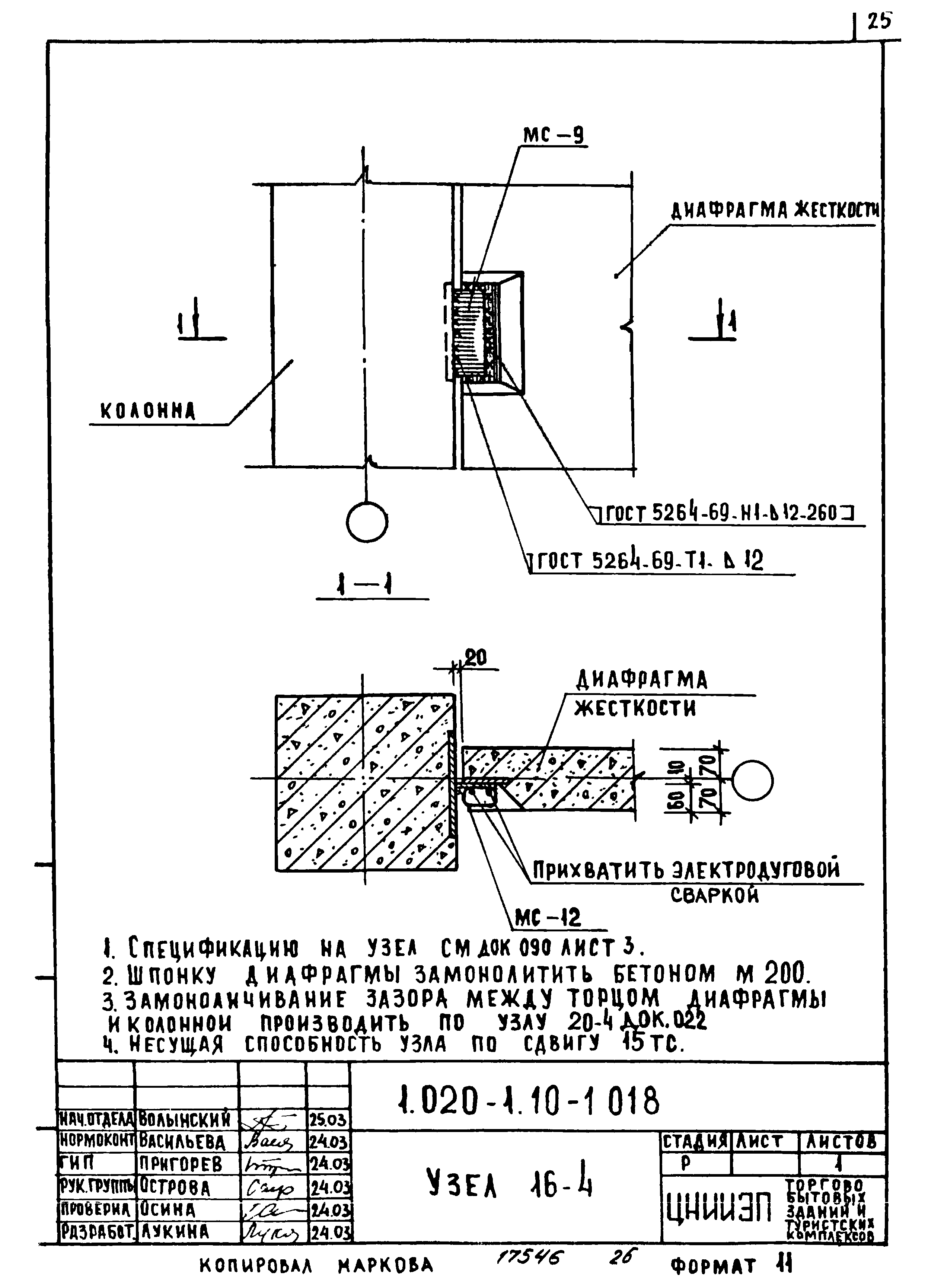

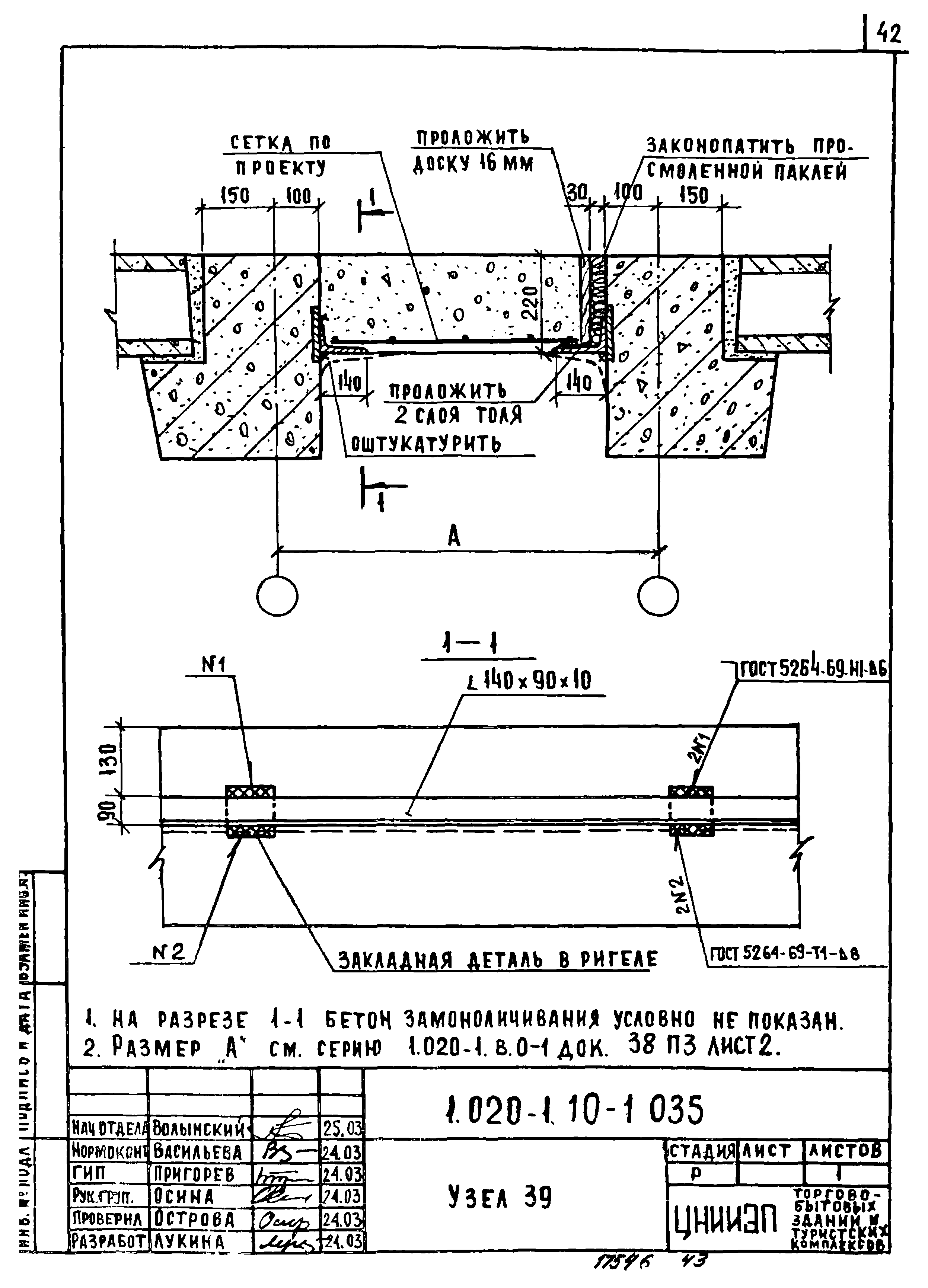

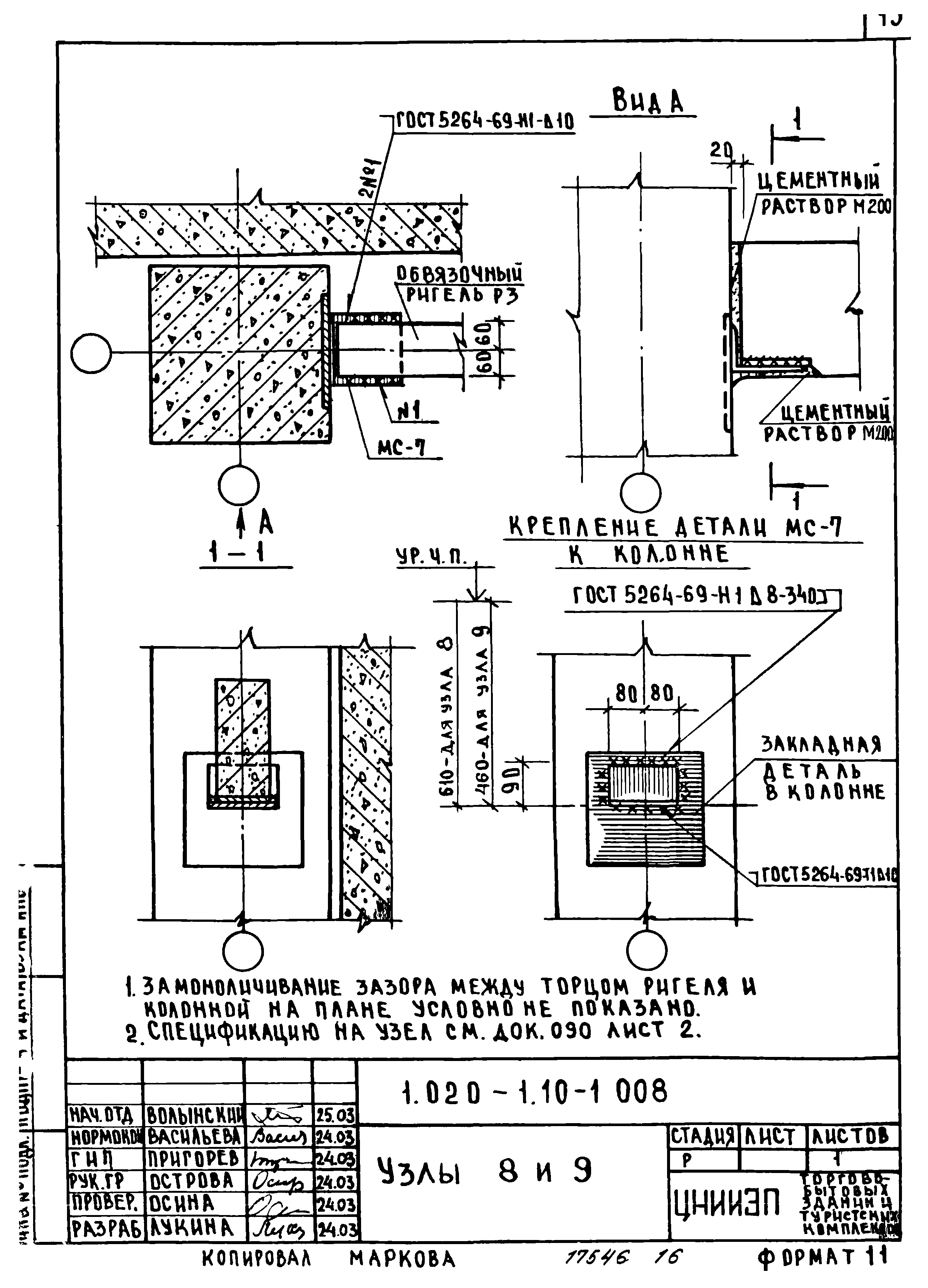

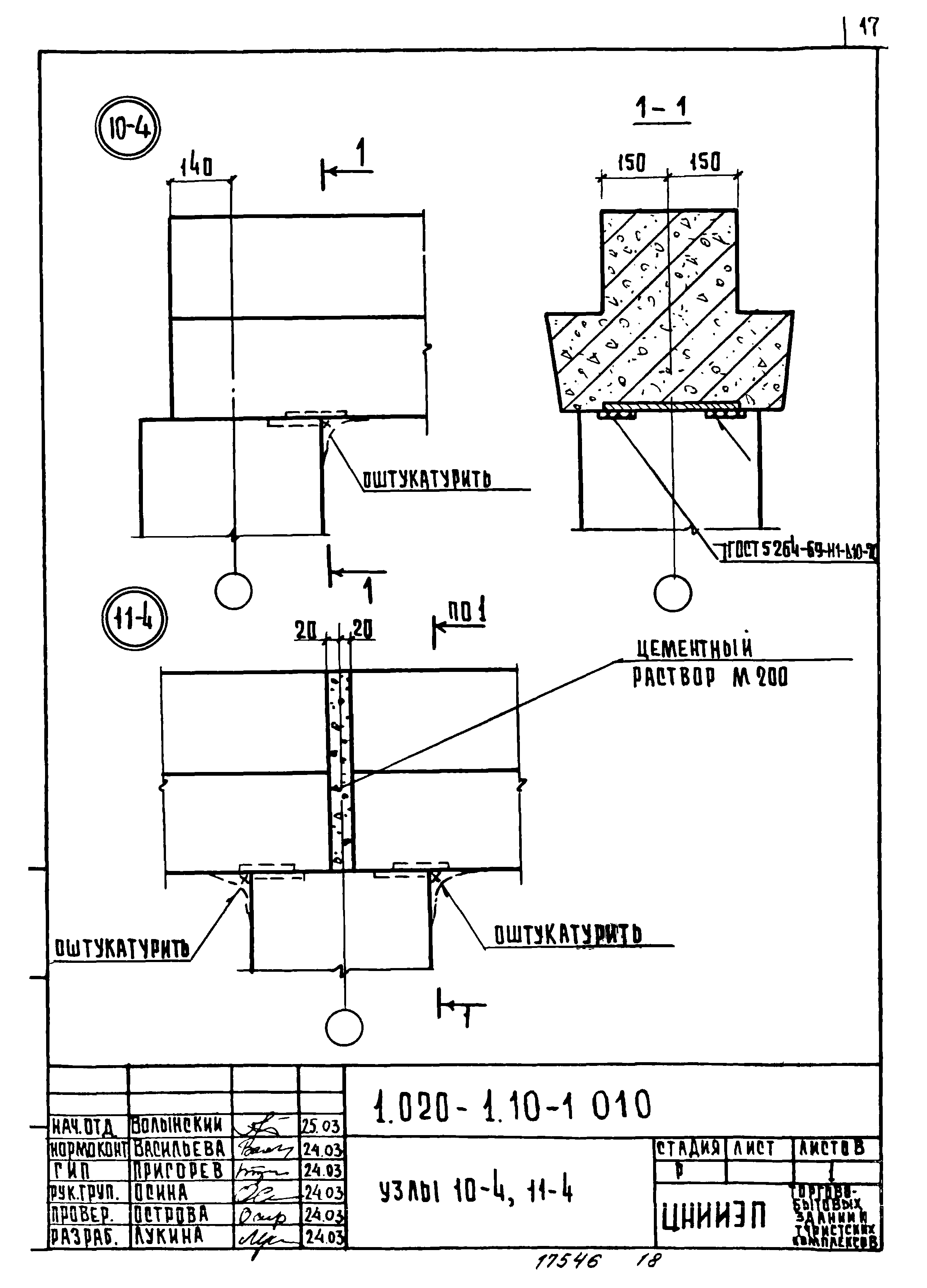

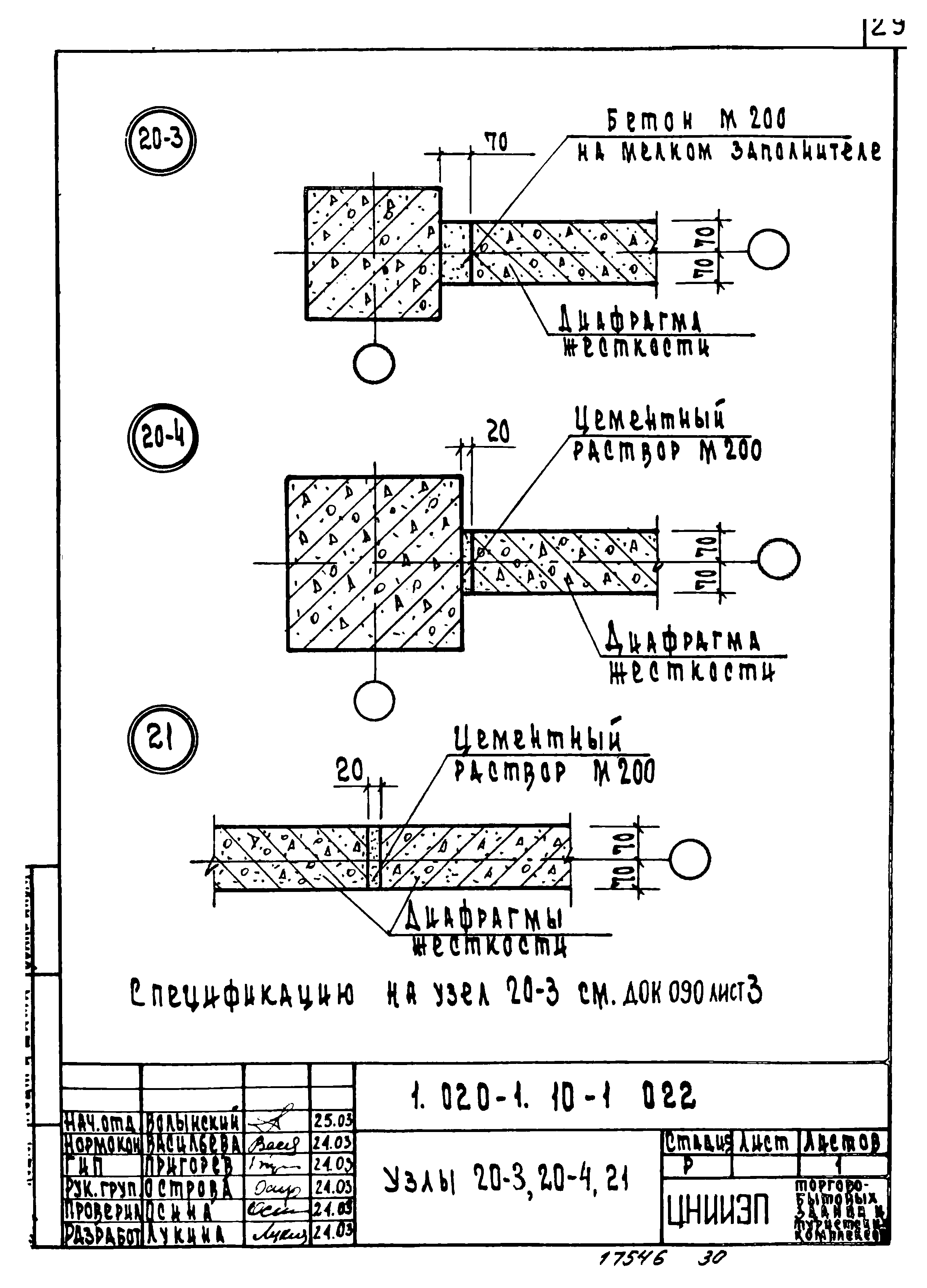

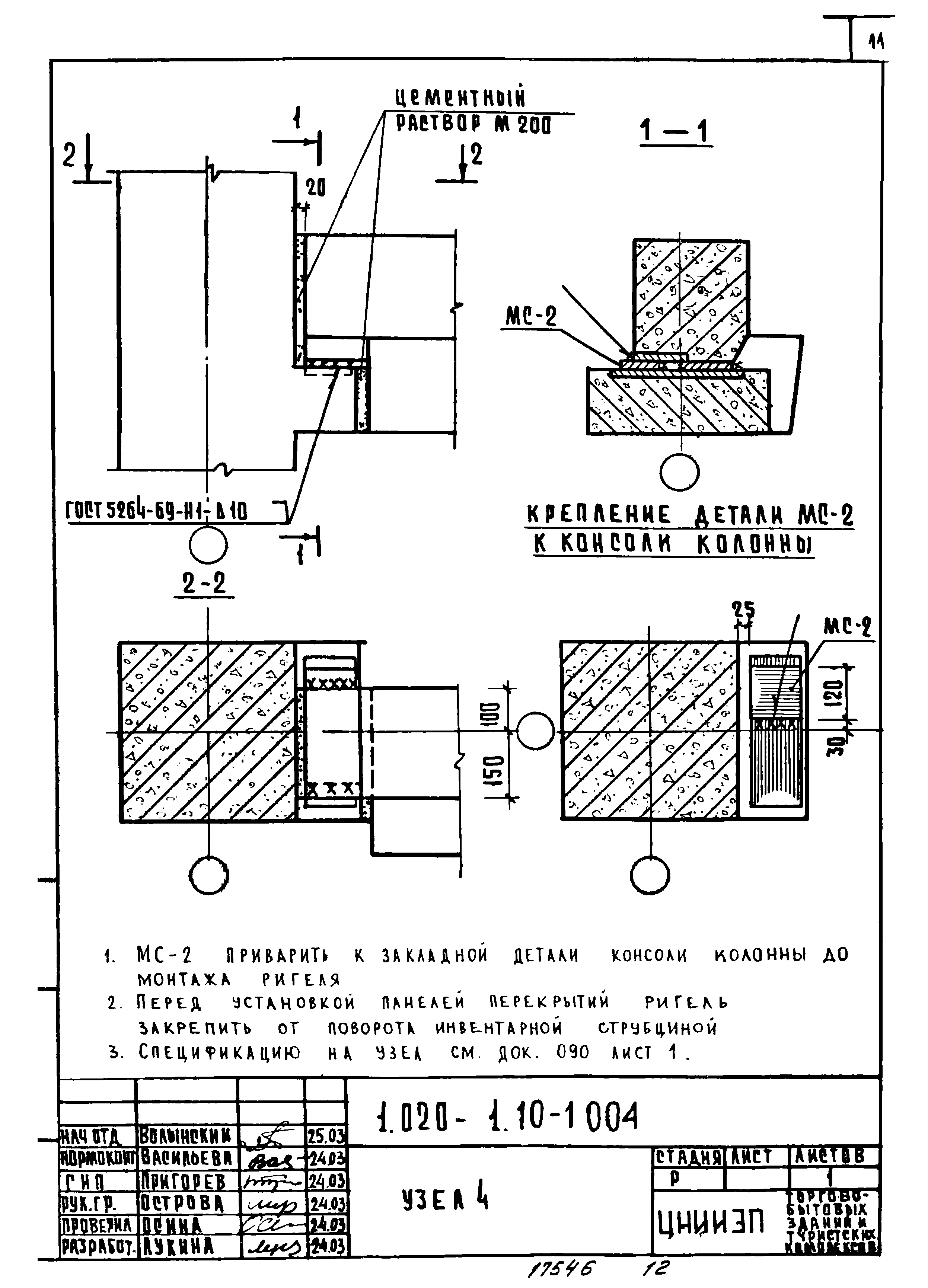

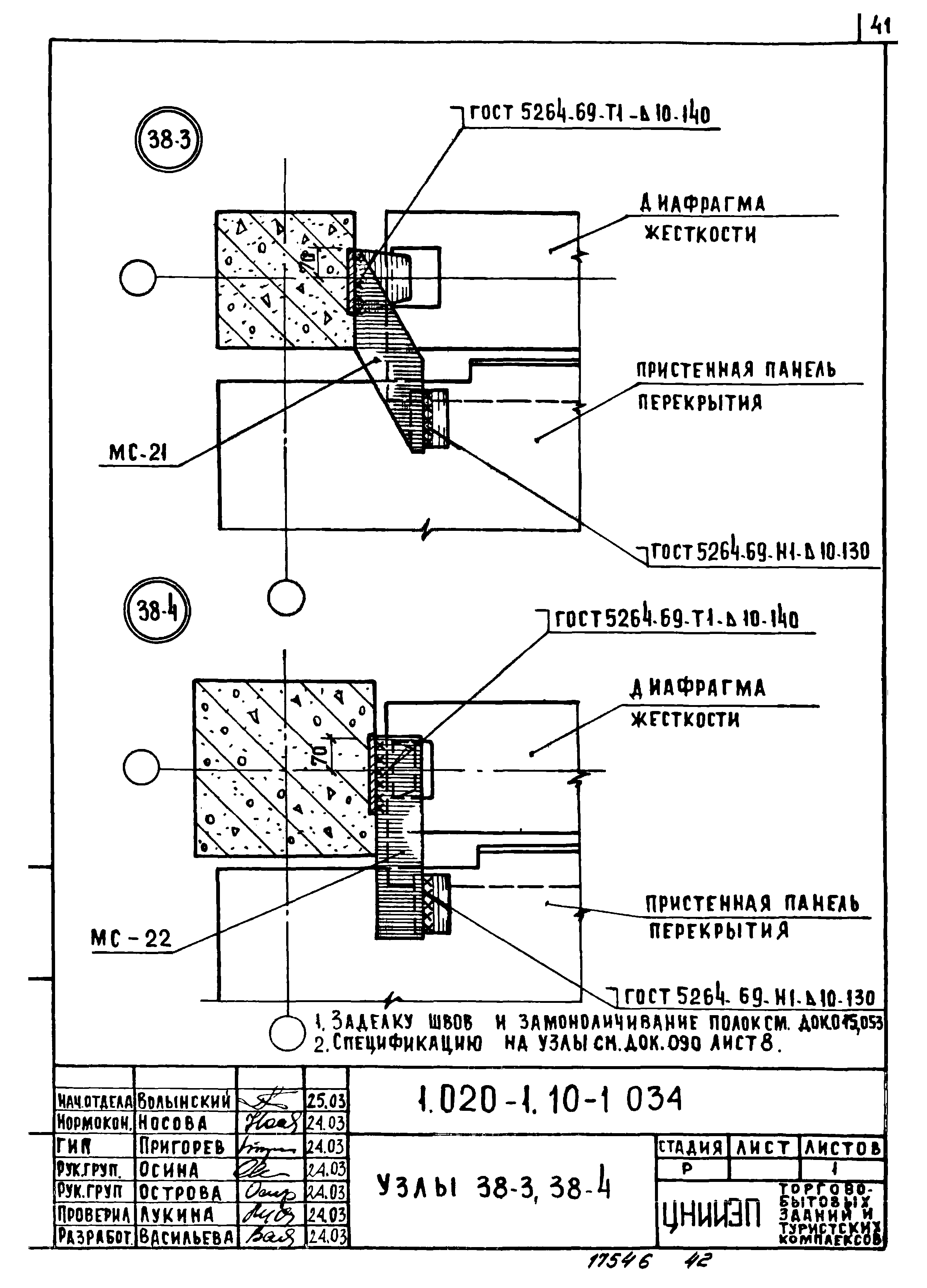

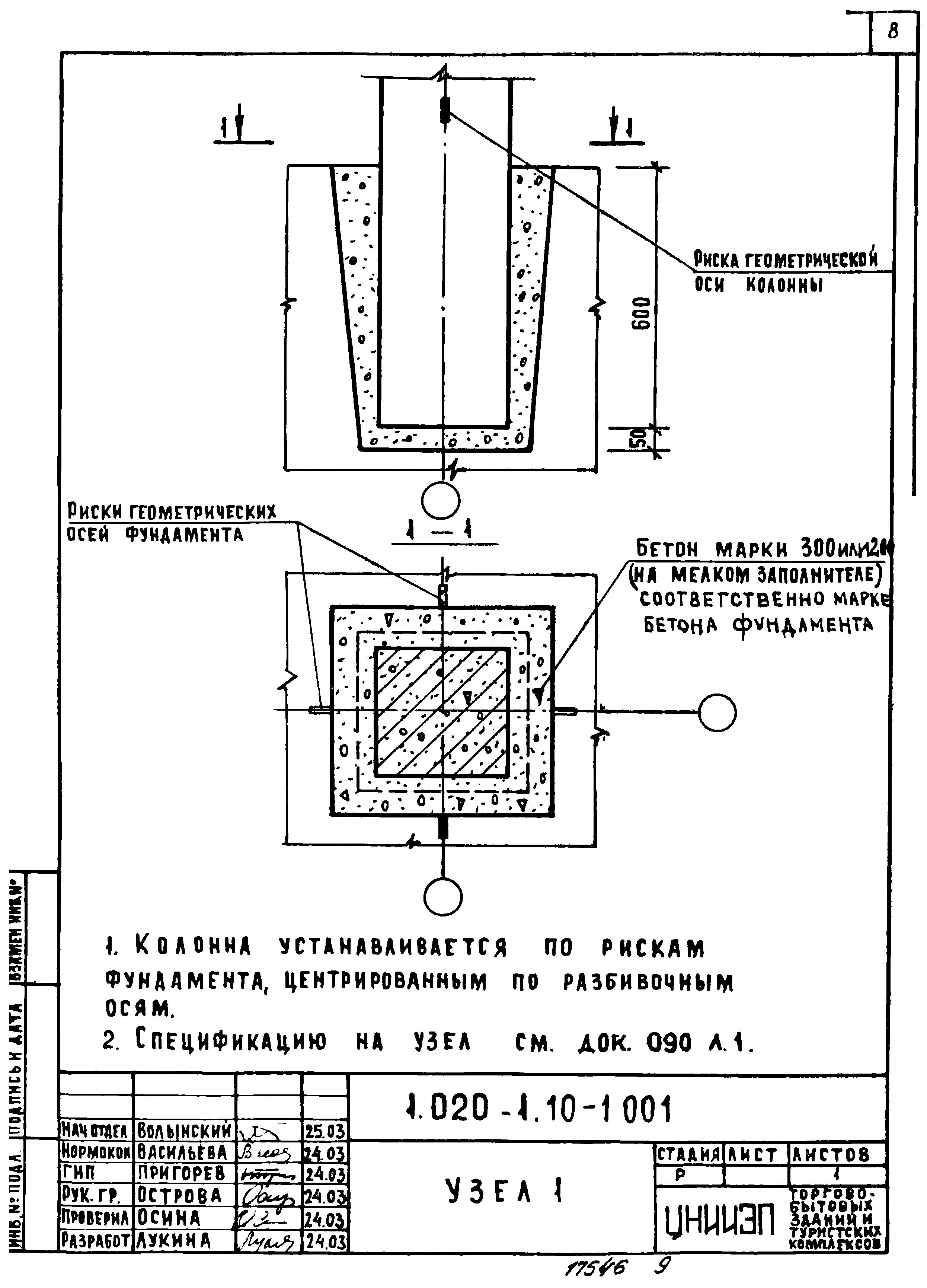

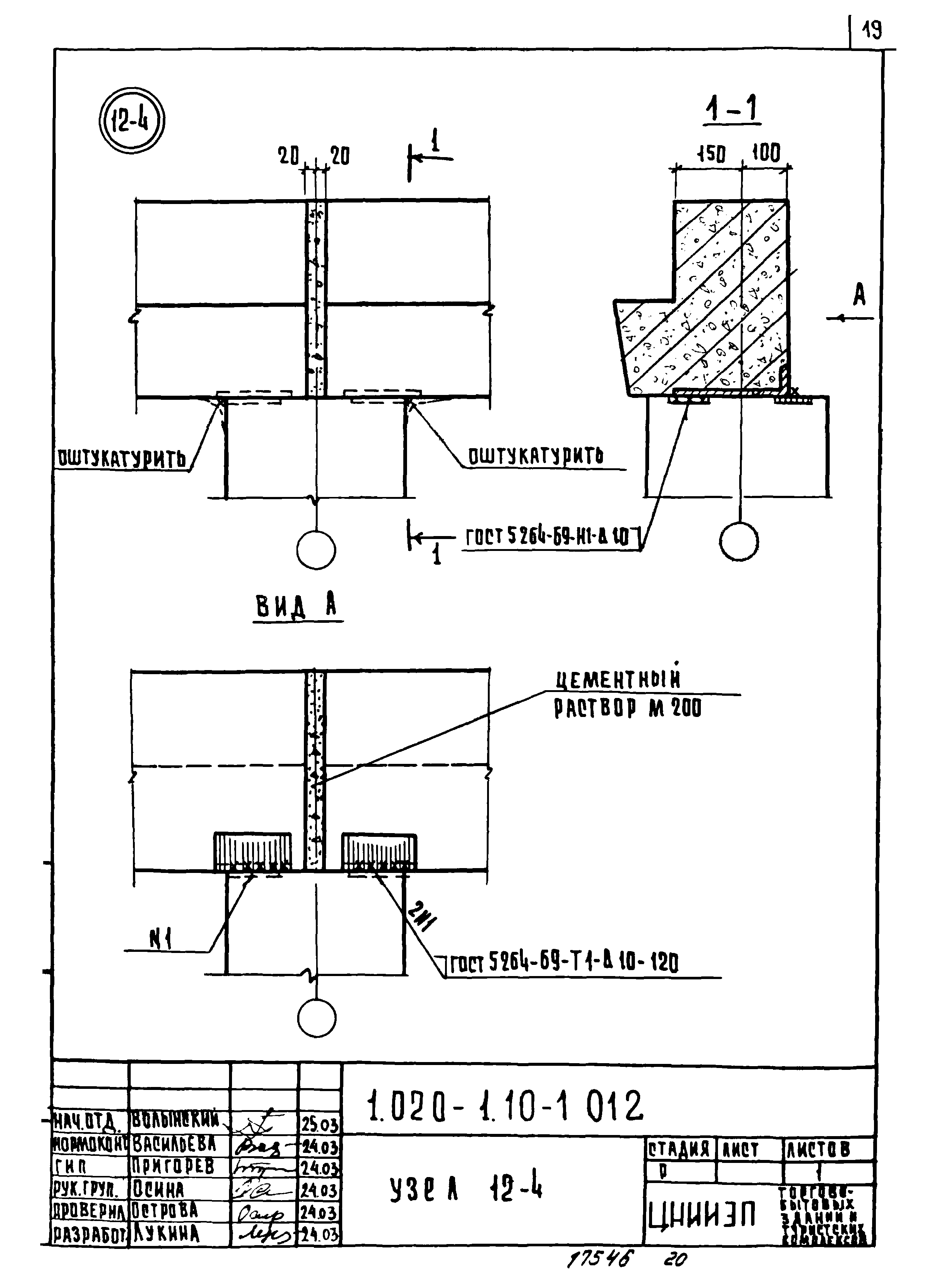

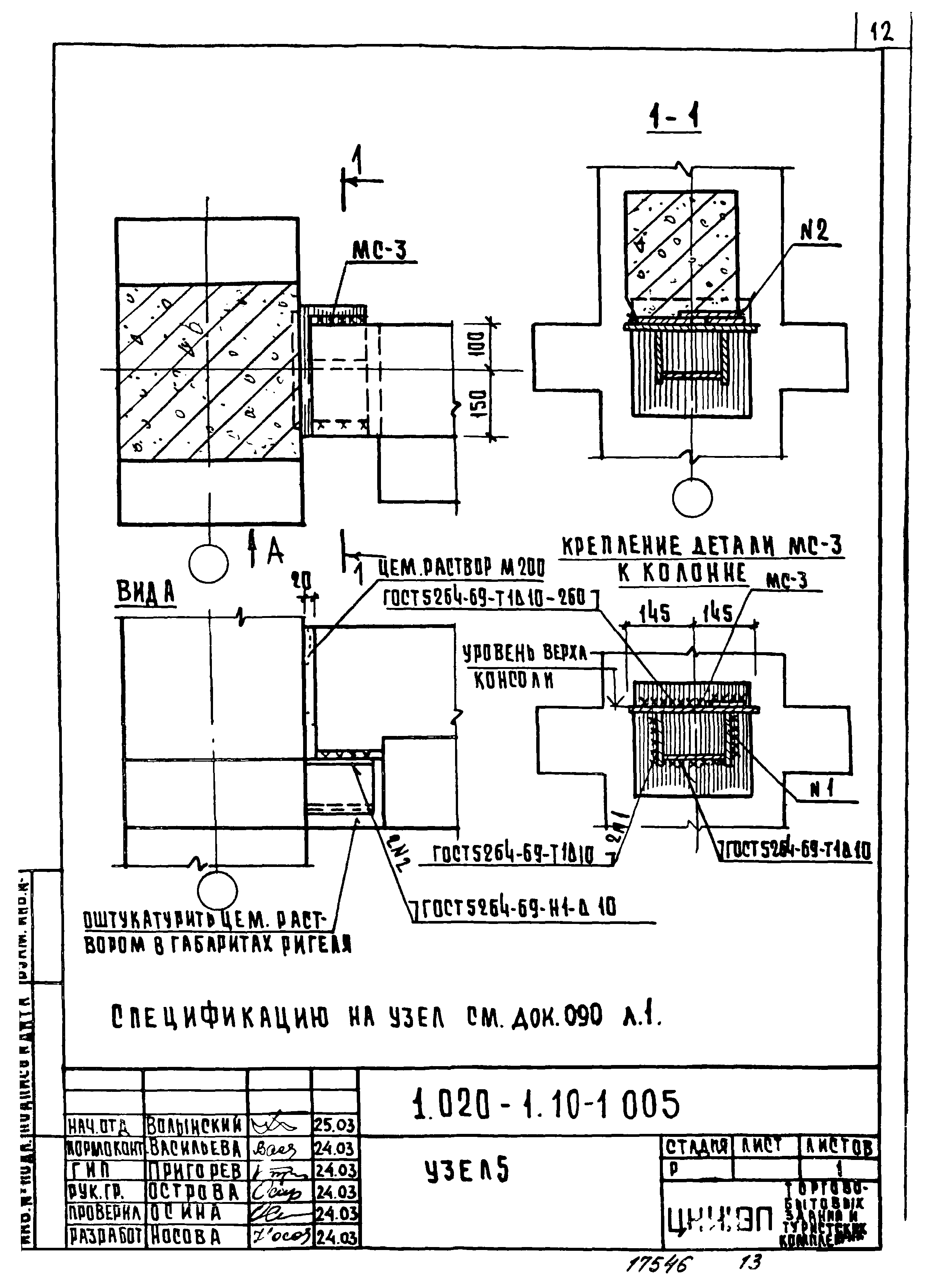

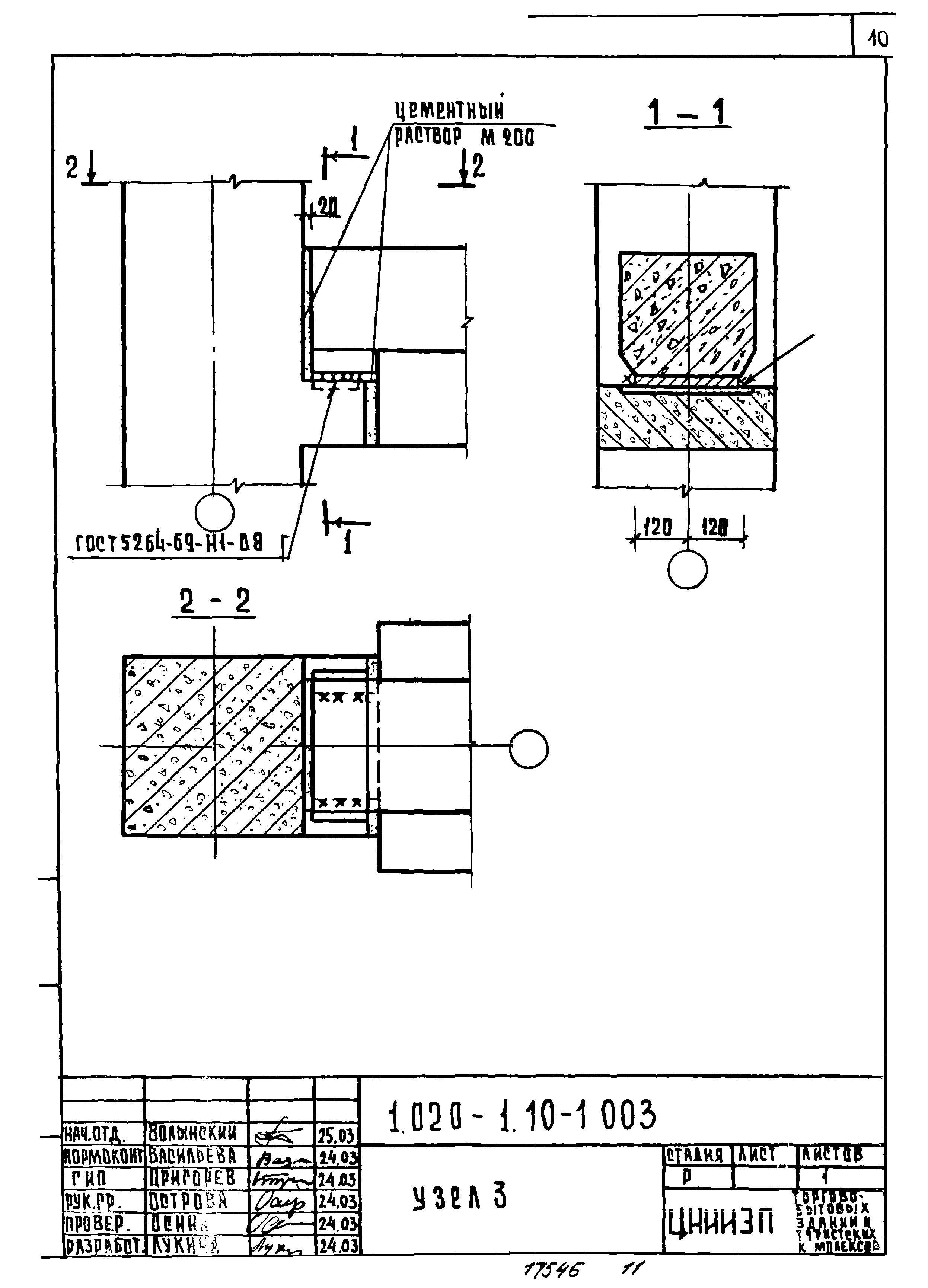

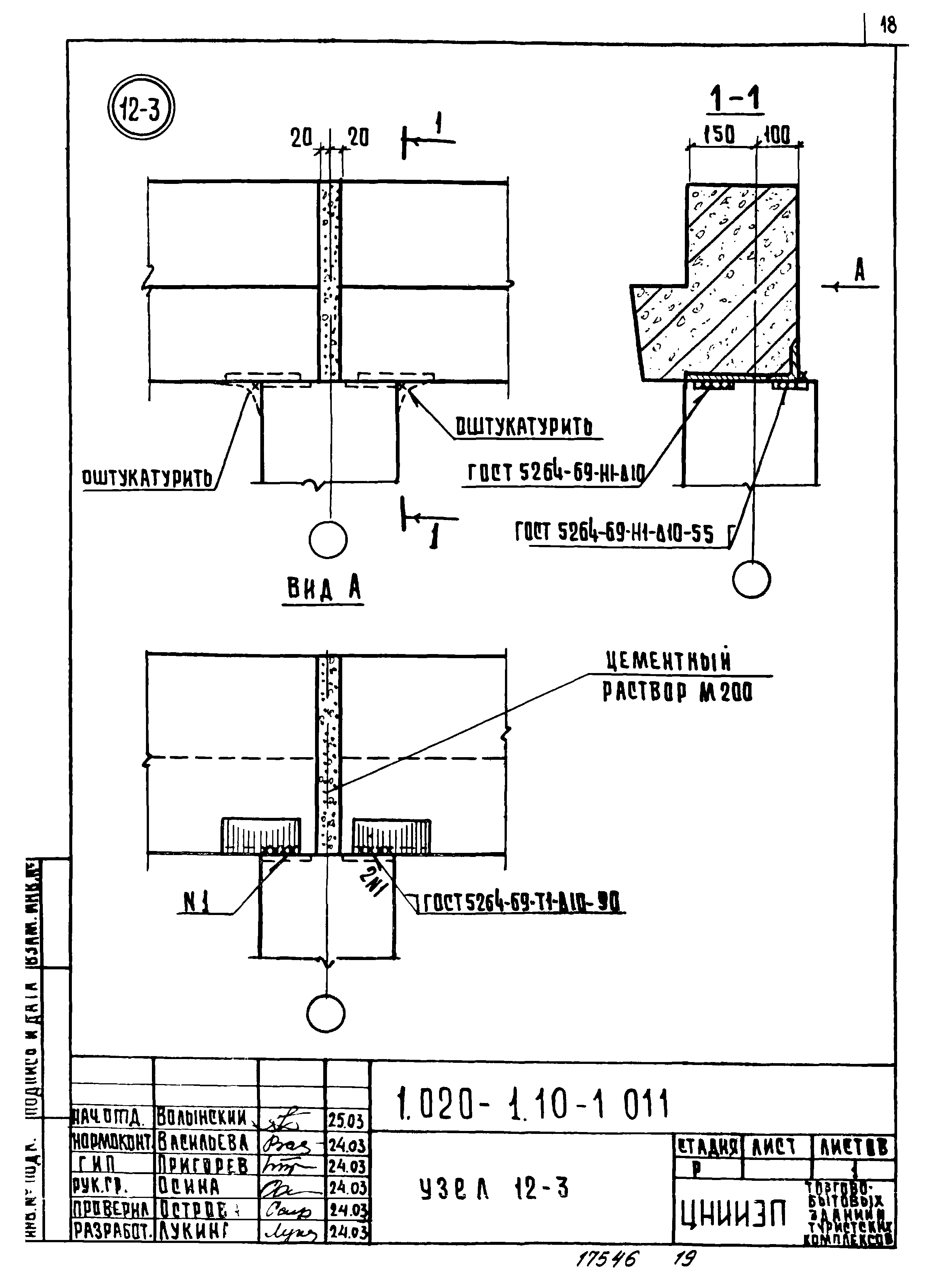

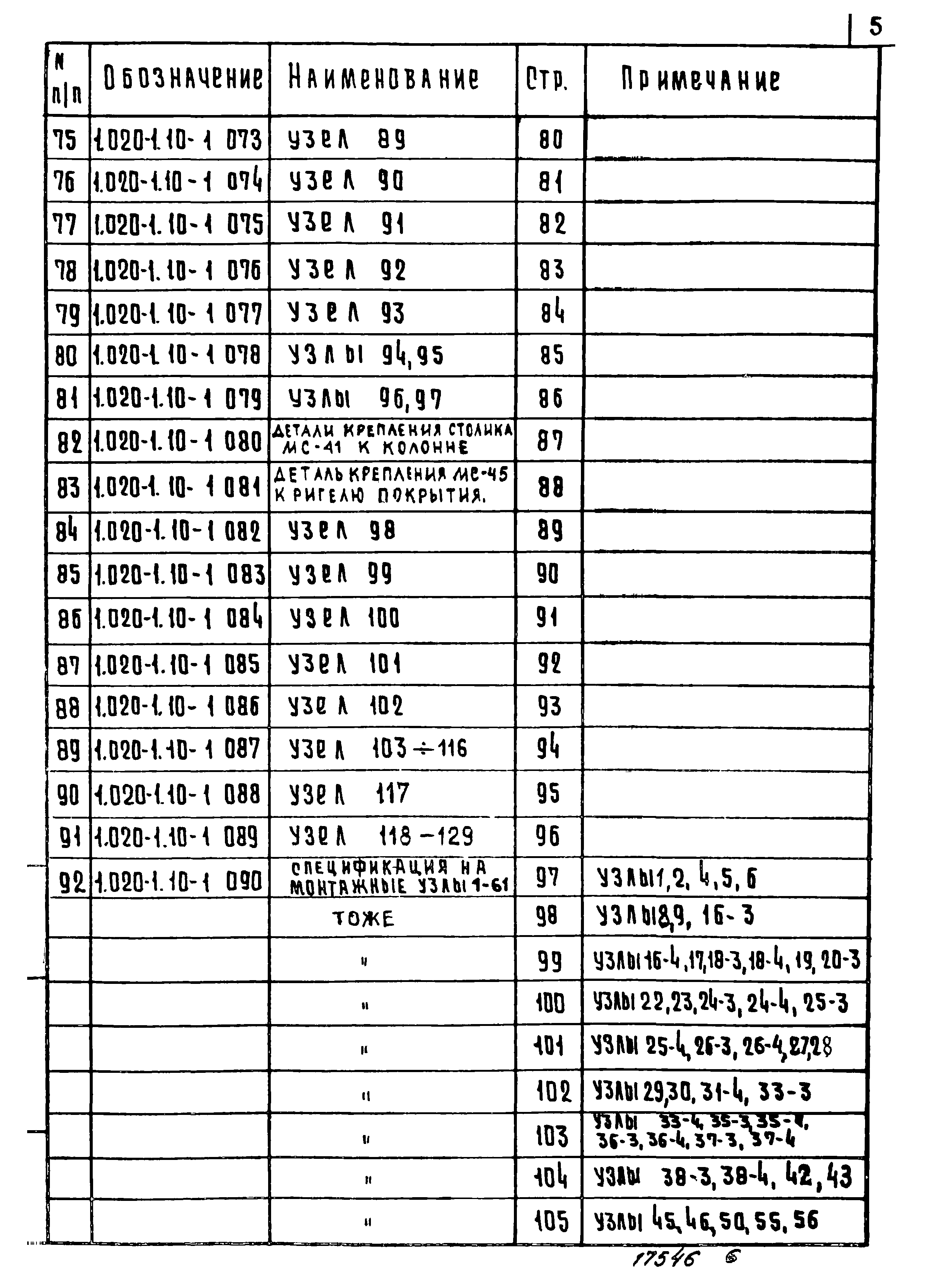

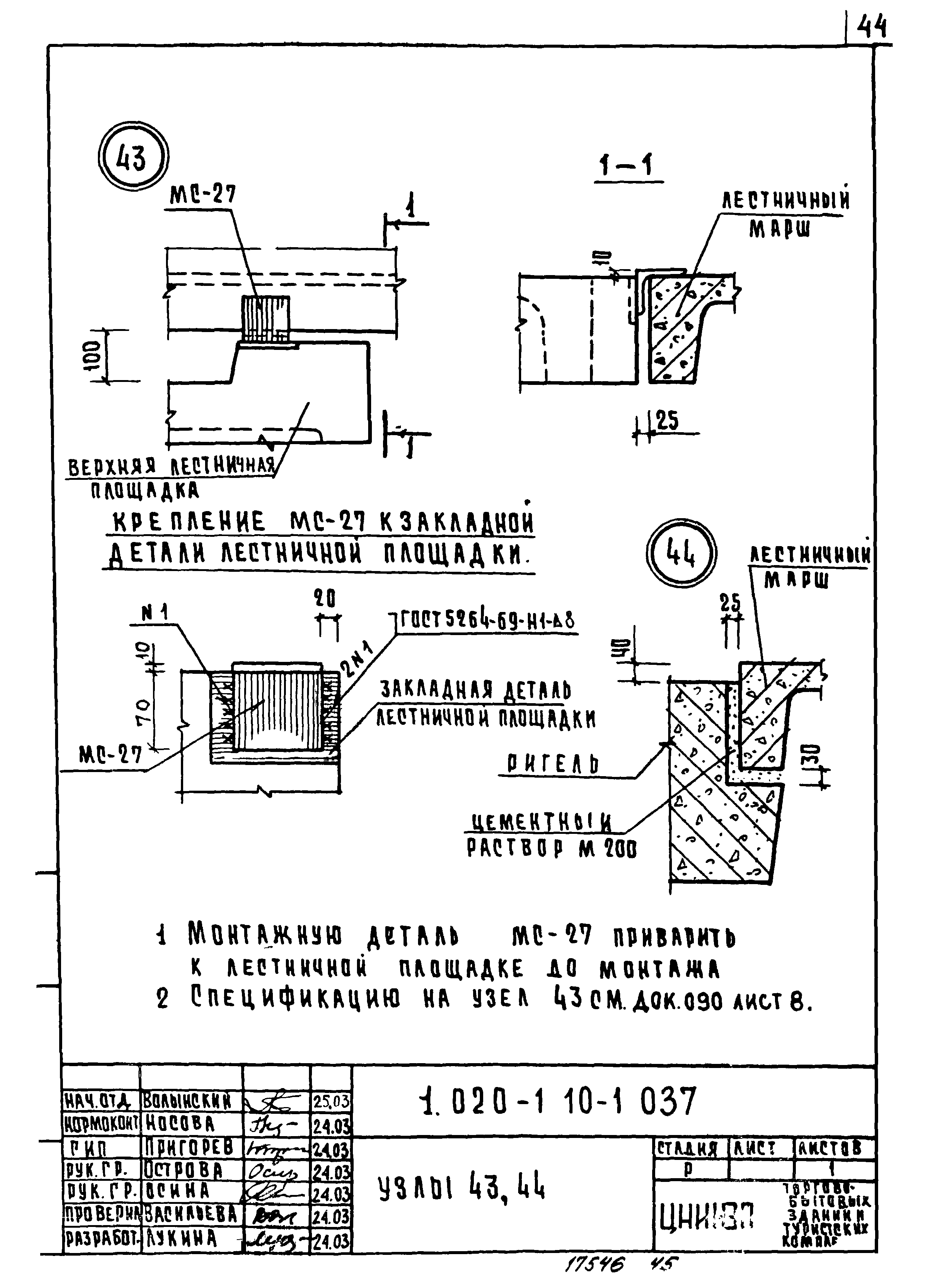

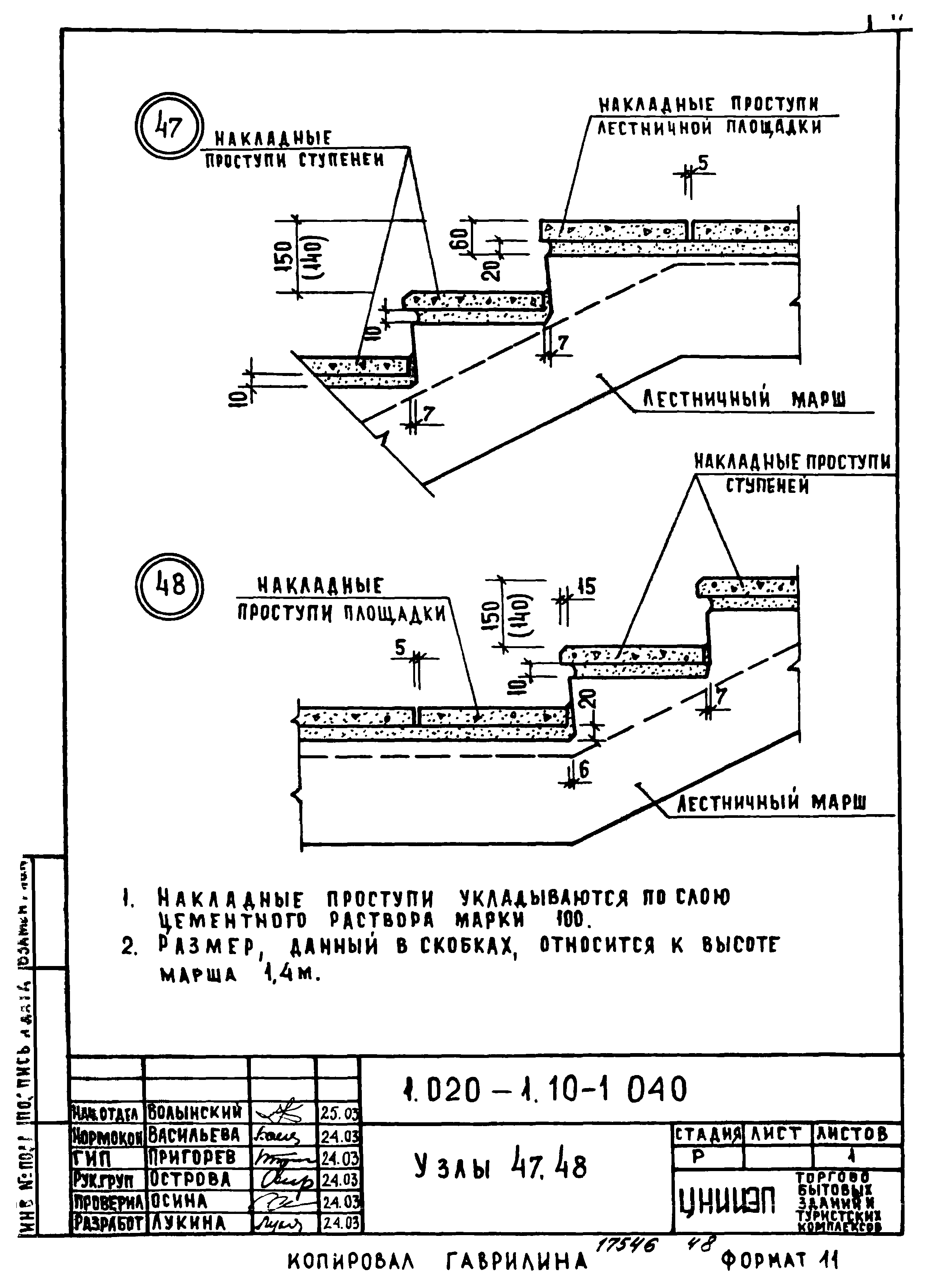

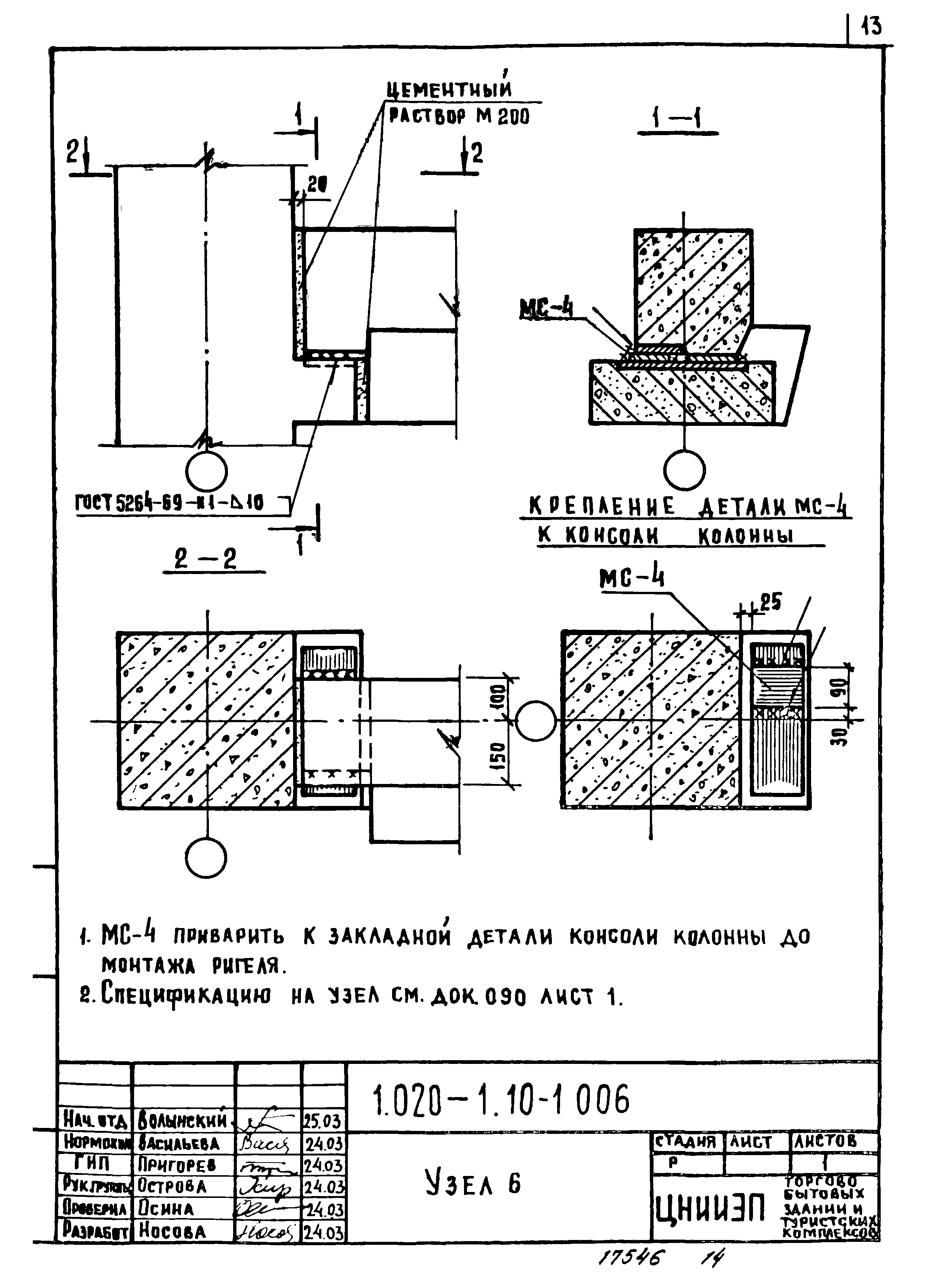

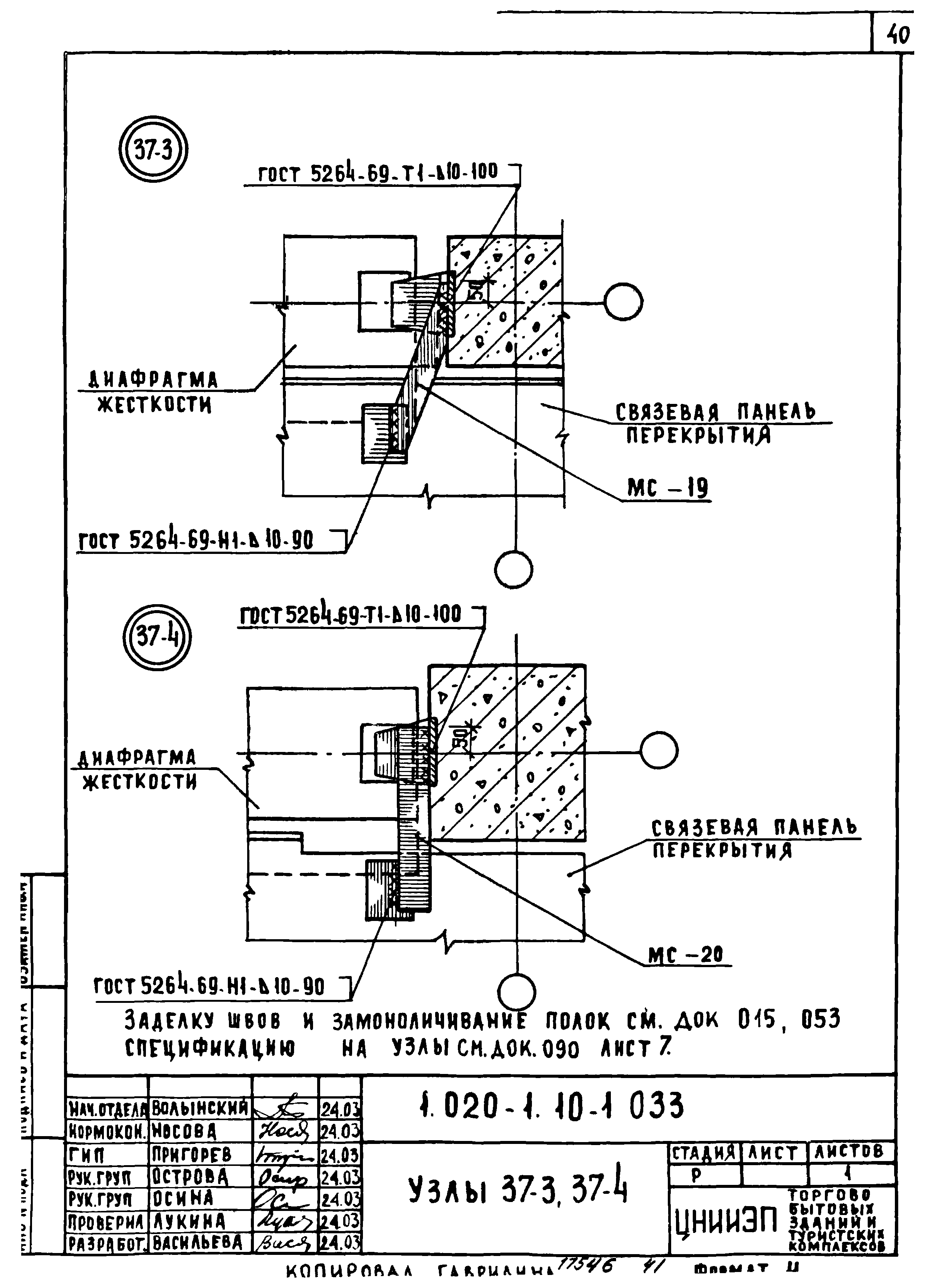

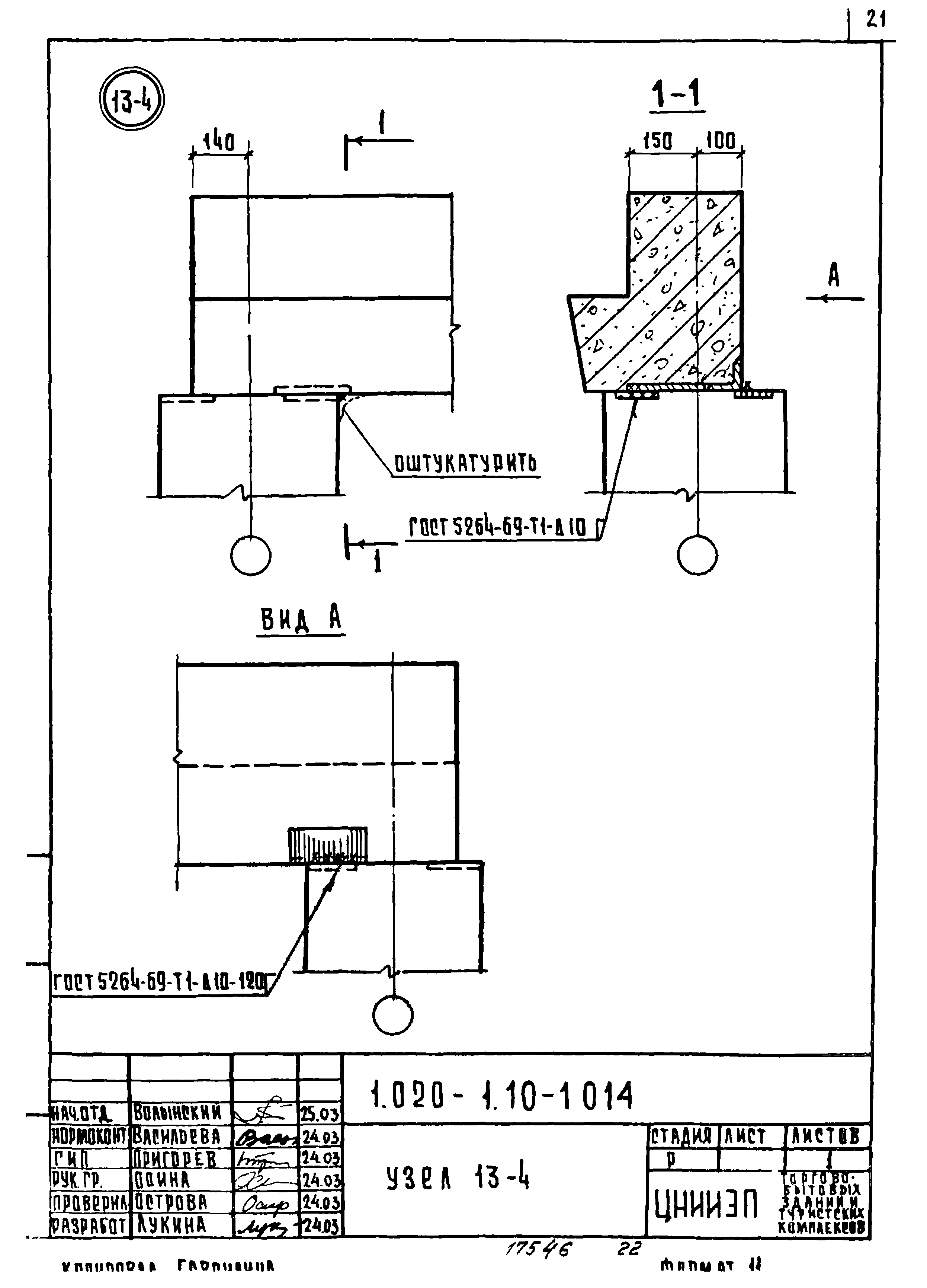

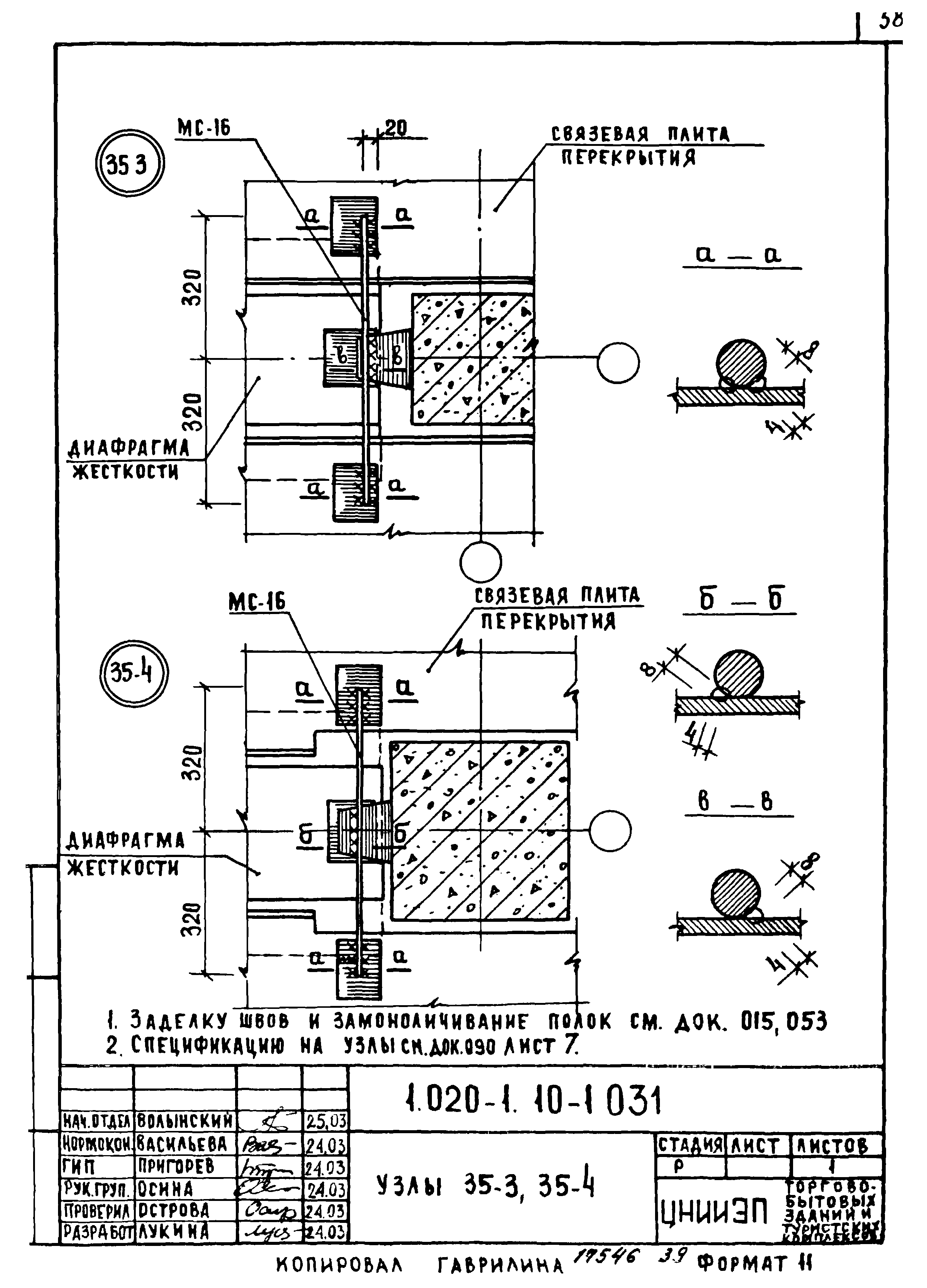

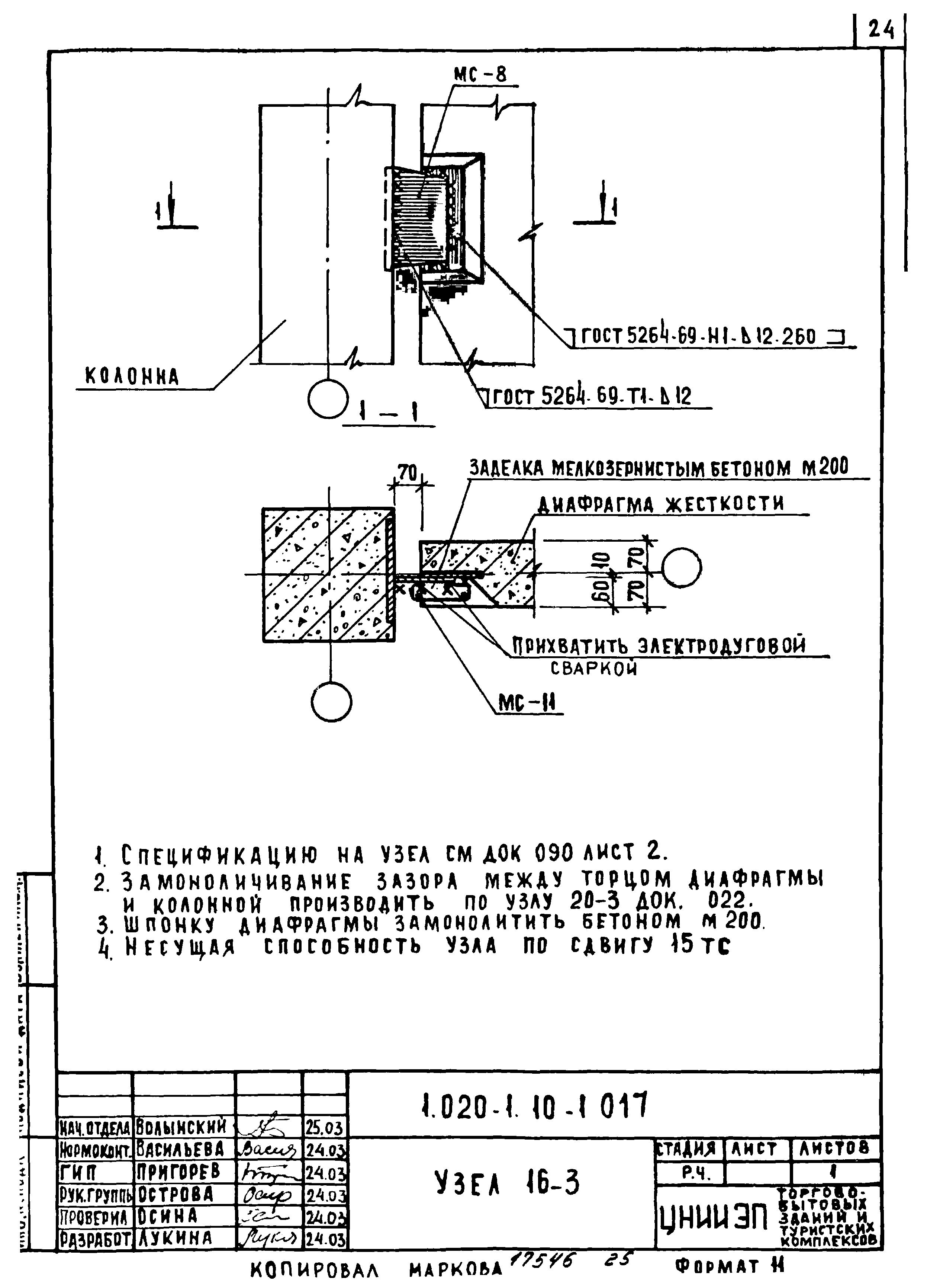

Оглавление:	Содержание 1.020-1.10-1 000ПЗ Пояснительная записка 1.020-1.10-1 001 Узел 1 1.020-1.10-1 002 Узел 2 1.020-1.10-1 003 Узел 3 1.020-1.10-1 004 Узел 4 1.020-1.10-1 005 Узел 5 1.020-1.10-1 006 Узел 6 1.020-1.10-1 007 Узел 7 1.020-1.10-1 008 Узлы 8,9 1.020-1.10-1 009 Узлы 10-3,11-3 1.020-1.10-1 010 Узлы 10-4,11-4 1.020-1.10-1 011 Узел 12-3 1.020-1.10-1 012 Узел 12-4 1.020-1.10-1 013 Узел 13-3 1.020-1.10-1 014 Узел 13-4 1.020-1.10-1 015 Узел 14 1.020-1.10-1 016 Узел 15 1.020-1.10-1 017 Узел 16-3 1.020-1.10-1 018 Узел 16-4 1.020-1.10-1 019 Узел 17 1.020-1.10-1 020 Узел 18-3,18-4 1.020-1.10-1 021 Узел 19 1.020-1.10-1 022 Узлы 20-3,20-4,21 1.020-1.10-1 023 Узлы 22,23 1.020-1.10-1 024 Узлы 24-3,24-4 1.020-1.10-1 025 Узлы 25-3,25-4 1.020-1.10-1 026 Узлы 26-3,26-4 1.020-1.10-1 027 Узлы 27,28 1.020-1.10-1 028 Узел 29 1.020-1.10-1 029 Узел 30 1.020-1.10-1 030 Узлы 31-3,31-4,32,33-3,33-4,34 1.020-1.10-1 031 Узлы 35-3,35-4 1.020-1.10-1 032 Узлы 36-3,36-4 1.020-1.10-1 033 Узлы 37-3,37-4 1.020-1.10-1 034 Узлы 38-3,38-4 1.020-1.10-1 035 Узел 39 1.020-1.10-1 036 Узлы 40,41 1.020-1.10-1 037 Узлы 43,44 1.020-1.10-1 038 Узел 45 1.020-1.10-1 039 Узел 46 1.020-1.10-1 040 Узлы 47,48 1.020-1.10-1 041 Узел 49 1.020-1.10-1 042 Узел 50 1.020-1.10-1 043 Узлы 50,51 1.020-1.10-1 044 Узел 53 1.020-1.10-1 045 Узел 54 1.020-1.10-1 046 Узел 55 1.020-1.10-1 047 Узел 56 1.020-1.10-1 048 Узел 57 1.020-1.10-1 049 Узлы 58,61 1.020-1.10-1 050 Узлы 59,60 1.020-1.10-1 051 Узел 42 1.020-1.10-1 052 Пример узла замоноличивания полки ригеля в зоне крайней колонны 1.020-1.10-1 053 Пример узла замоноличивания полки ригеля в зоне средней колонны 1.020-1.10-1 054 Узлы 62,65,68 1.020-1.10-1 055 Узлы 63,66,69 1.020-1.10-1 056 Узлы 64,67,70 1.020-1.10-1 057 Узел 71 1.020-1.10-1 058 Узел 72 1.020-1.10-1 059 Узел 73 1.020-1.10-1 060 Узлы 74,75 1.020-1.10-1 061 Узлы 76,77 1.020-1.10-1 062 Узел 78 1.020-1.10-1 063 Узел 79 1.020-1.10-1 064 Узел 80 1.020-1.10-1 065 Узел 81 1.020-1.10-1 066 Узел 82 1.020-1.10-1 067 Узел 83 1.020-1.10-1 068 Узел 84 1.020-1.10-1 069 Узел 85 1.020-1.10-1 070 Узел 86 1.020-1.10-1 071 Узел 87 1.020-1.10-1 072 Узел 88 1.020-1.10-1 073 Узел 89 1.020-1.10-1 074 Узел 90 1.020-1.10-1 075 Узел 91 1.020-1.10-1 076 Узел 92 1.020-1.10-1 077 Узел 93 1.020-1.10-1 078 Узлы 94,95 1.020-1.10-1 079 Узлы 96,97 1.020-1.10-1 080 Детали крепления столика МС-41 к колонне 1.020-1.10-1 081 Деталь крепления МС-45 к ригелю покрытия 1.020-1.10-1 082 Узел 98 1.020-1.10-1 083 Узел 99 1.020-1.10-1 084 Узел 100 1.020-1.10-1 085 Узел 101 1.020-1.10-1 086 Узел 102 1.020-1.10-1 087 Узлы 103-116 1.020-1.10-1 088 Узел 117 1.020-1.10-1 089 Узел 118-129 1.020-1.10-1 090 Спецификация на монтажные узлы 1-61 1.020-1.10-1 090 Спецификация на монтажные узлы
Разработан:	НИИЖБ Госстроя СССР ЦНИИпромзданий ЦНИИЭП торгово-бытовых зданий и туристских комплексов
Утверждён:	16.11.1981 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 190)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции двухэтажных и многоэтажных зданий Каркасные здания
Заменяет собой:	Серия ИИ-04-2 «Сборные элементы зданий каркасной конструкции. Колонны» Серия ИИ-04-0 «Указания по применению изделий» Серия ИИ-04-4 «Панели перекрытий железобетонные» Серия 1.220-1 «Сборные элементы зданий каркасной конструкции. Железобетонные плиты типа "ТТ"» Серия ИИ-04-5 «Сборные элементы зданий каркасной конструкции. Панели наружных стен» Серия ИИ-04-7 «Сборные элементы зданий каркасной конструкции. Лестницы» Серия ИИ-04-10 «Сборные элементы зданий каркасной конструкции. Монтажные узлы и детали» Серия ИИ-04-15 «Сборные элементы зданий каркасной конструкции. Сборные железобетонные элементы лифтовых шахт» Серия ИИ-04-8 «Металлические монтажные детали и ограждения лестниц» Серия ИИ-04-6 «Диафрагмы жесткости» Серия ИИ-04-16 «Вентиляционные блоки-стенки жесткости железобетонные для общественных зданий» Серия ИИ-04-9 «Унифицированные арматурные изделия» Серия ИИ-04-14 «Дополнительные конструкции и детали каркаса с сеткой колонн 9х6 м» Серия ИИ-04-19 «Вертикальные стальные связи»
Чем заменён:	Серия 1.020-1/83 «Конструкции каркаса межвидового применения для многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий»
