Скачать Типовые материалы для проектирования 407-03-491.88 Альбом 3. Электротехническая часть. ОРУ с расположением оборудования в два ряда

Дата актуализации: 10.08.2017

Типовые материалы для проектирования 407-03-491.88

Альбом 3. Электротехническая часть. ОРУ с расположением оборудования в два ряда

Обозначение: Типовые материалы для проектирования 407-03-491.88
Обозначение англ: 407-03-491.88
Статус:cправочные материалы, мп, тпр
Название рус.:Альбом 3. Электротехническая часть. ОРУ с расположением оборудования в два ряда
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:26.03.1988
Оглавление:407-03-491.88-ЭП3 Электрические чертежи с расположением оборудования в два ряда

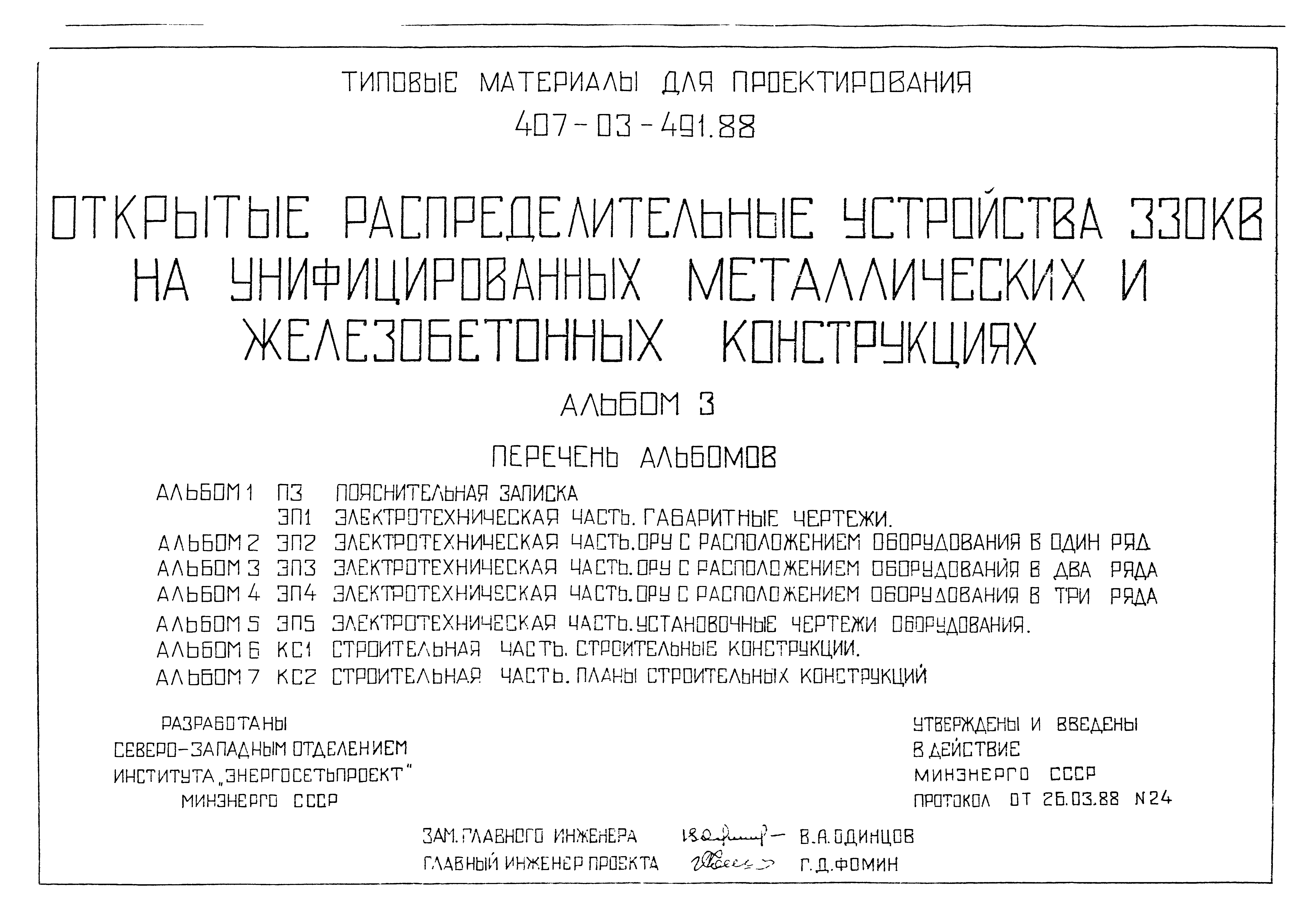

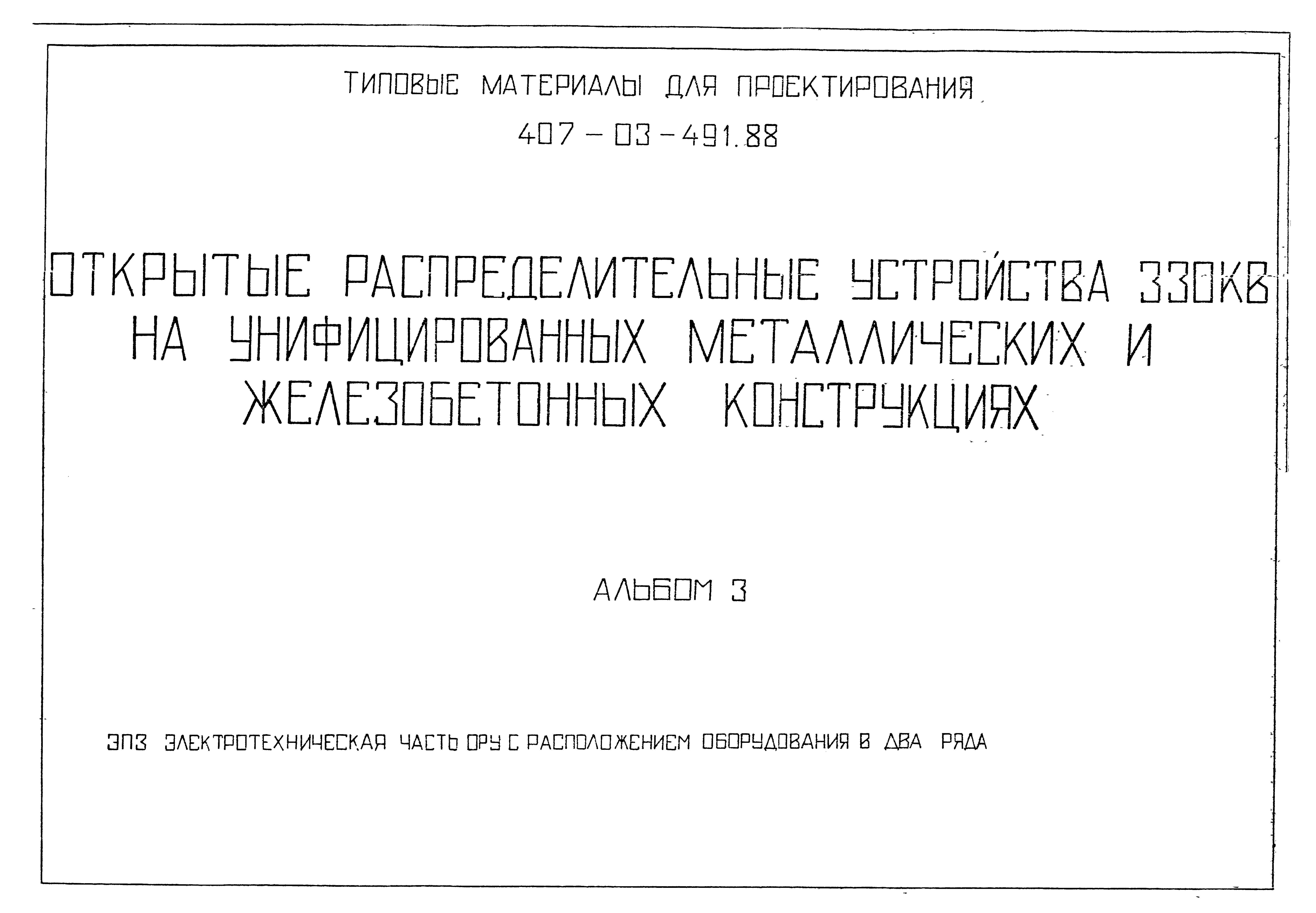

Титульный лист

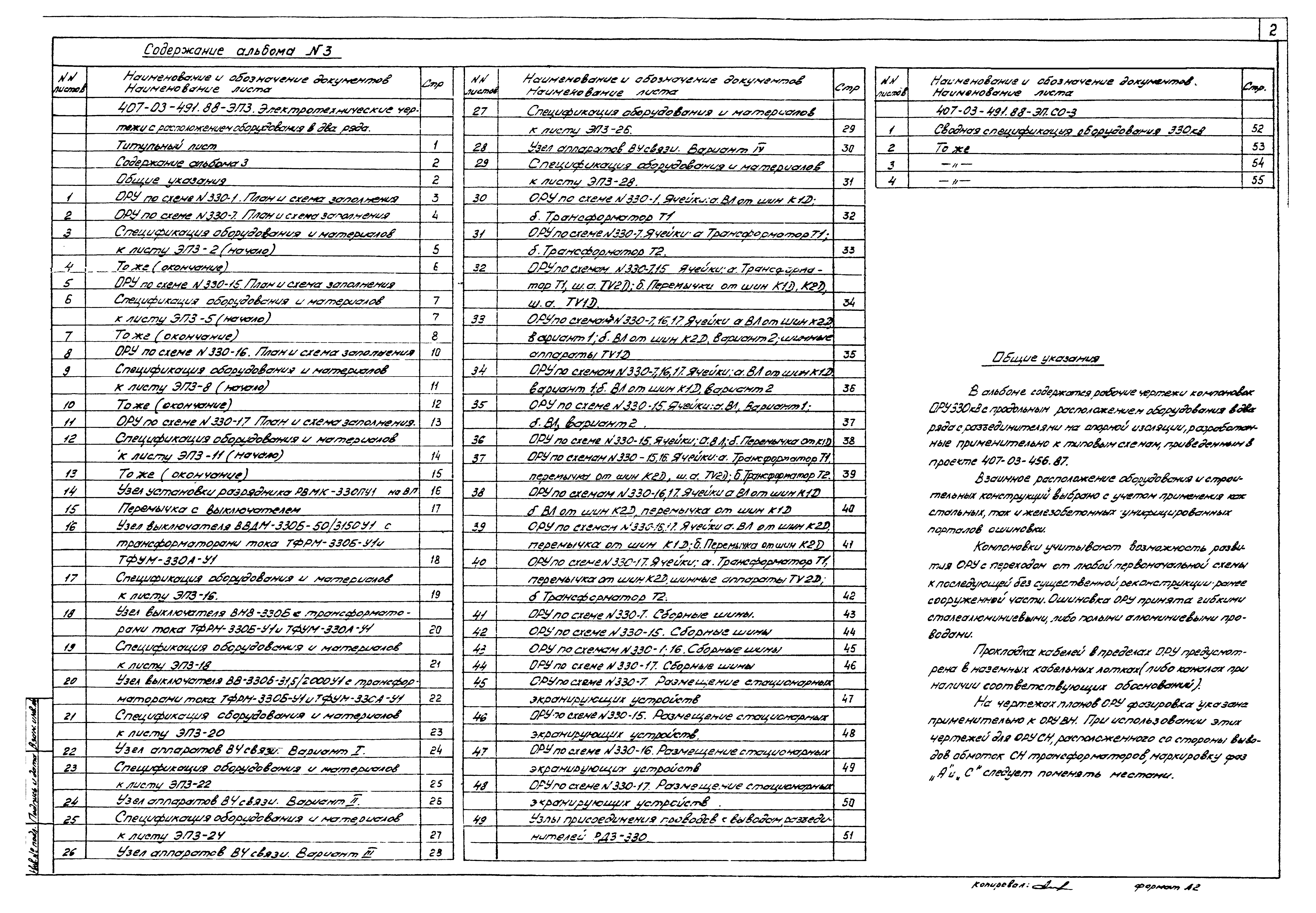

Содержание альбома 3
Общие указания

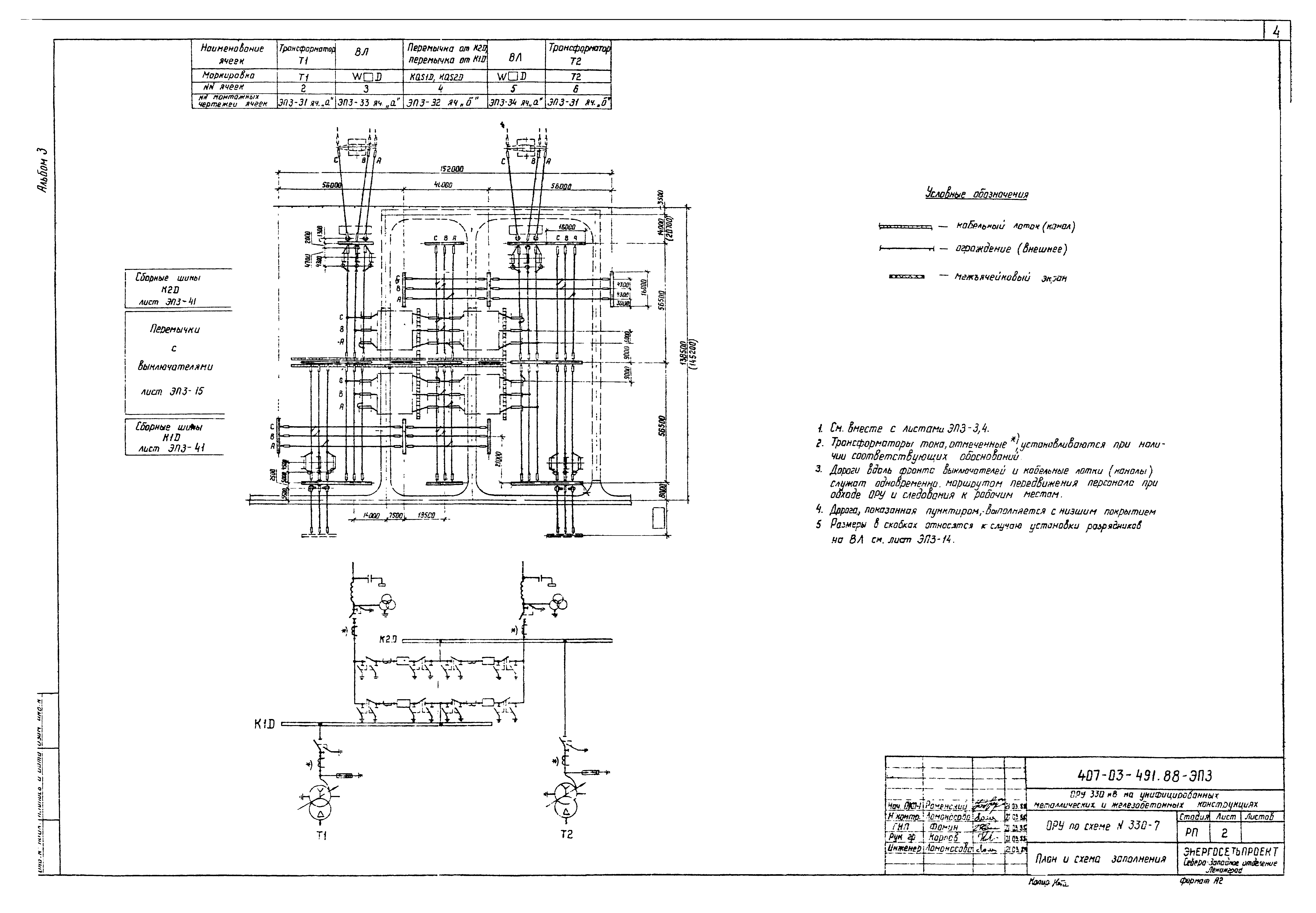

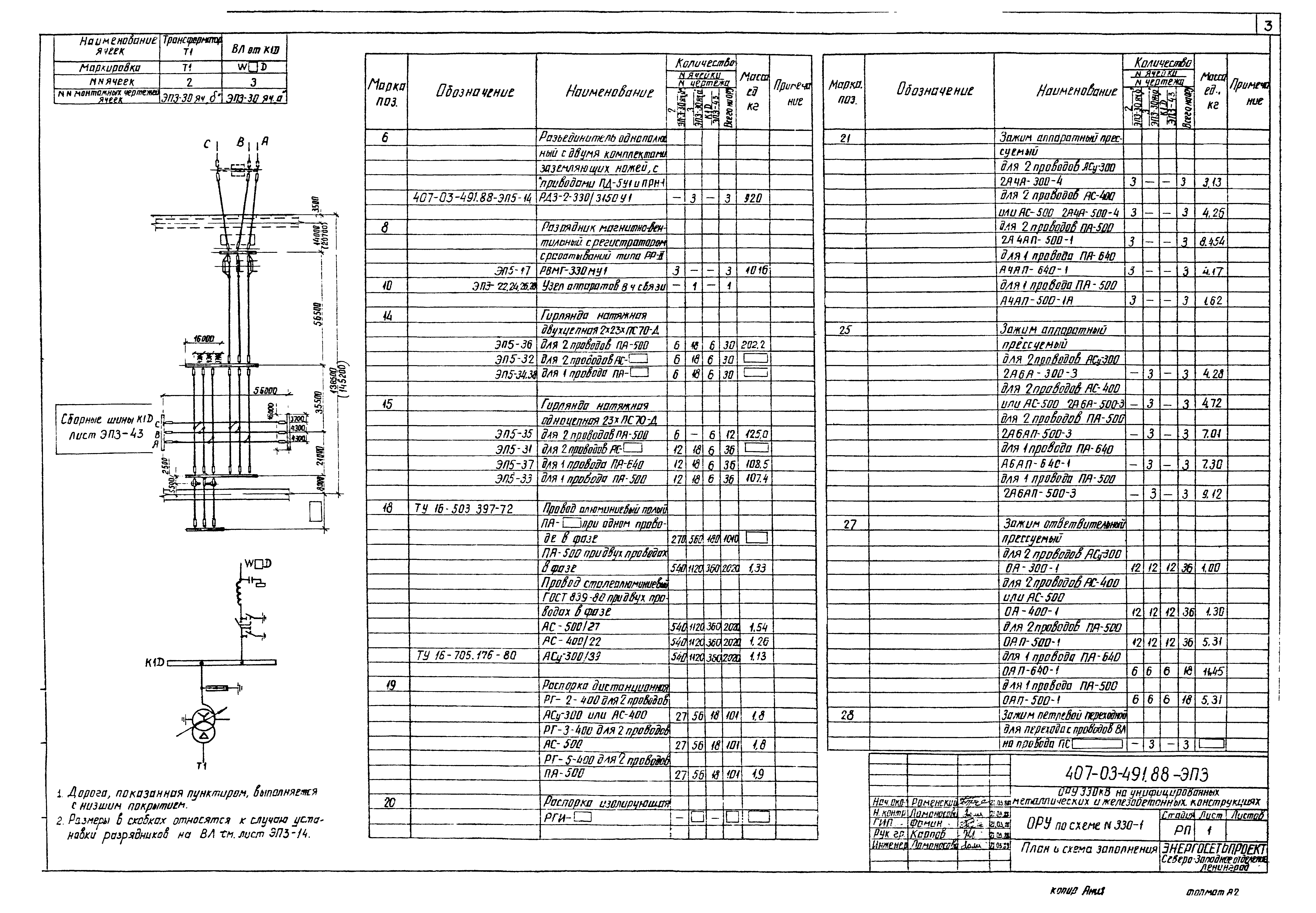

ОРУ по схеме № 330-1. План и схема заполнения
ОРУ по схеме № 330-7. План и схема заполнения

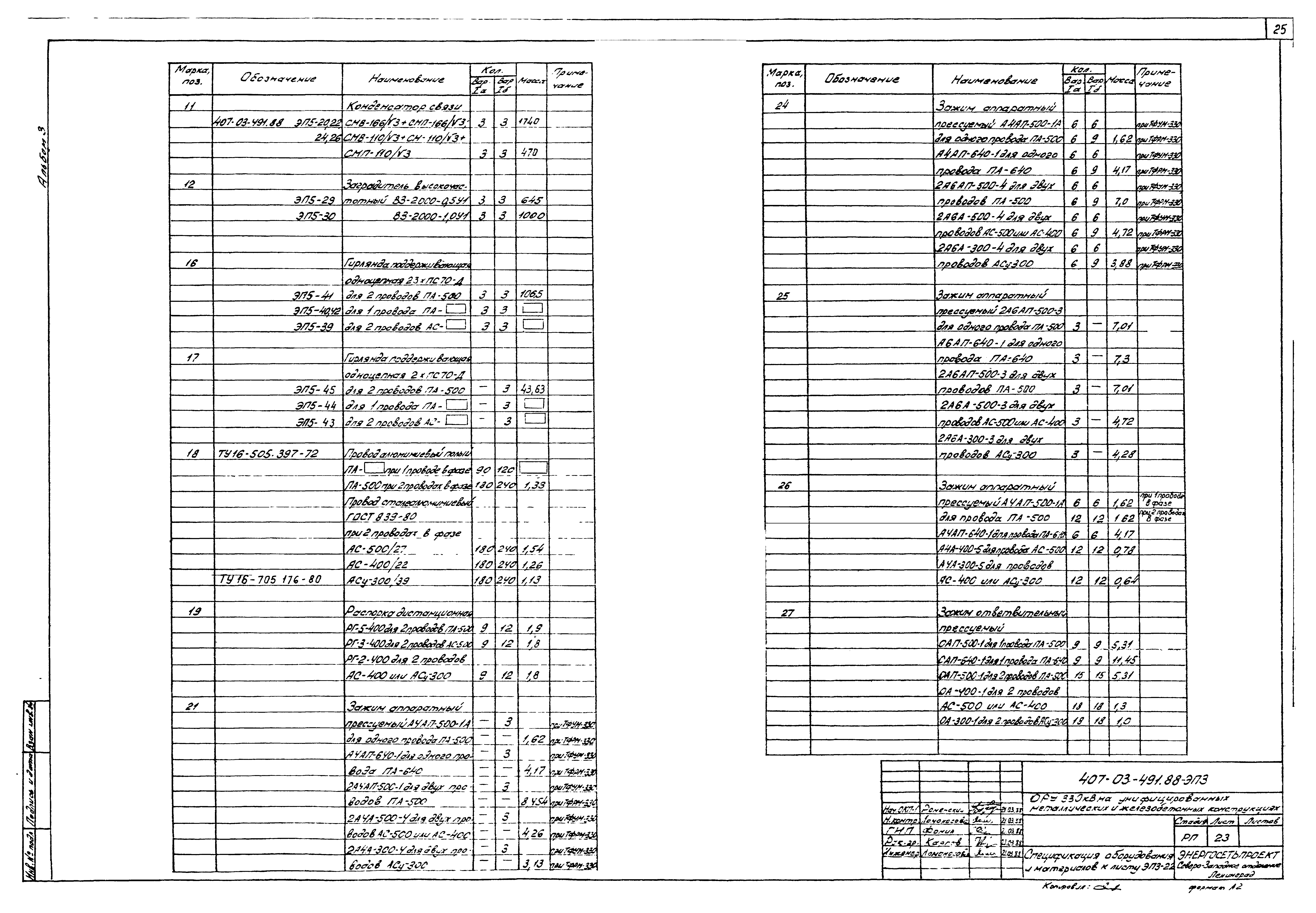

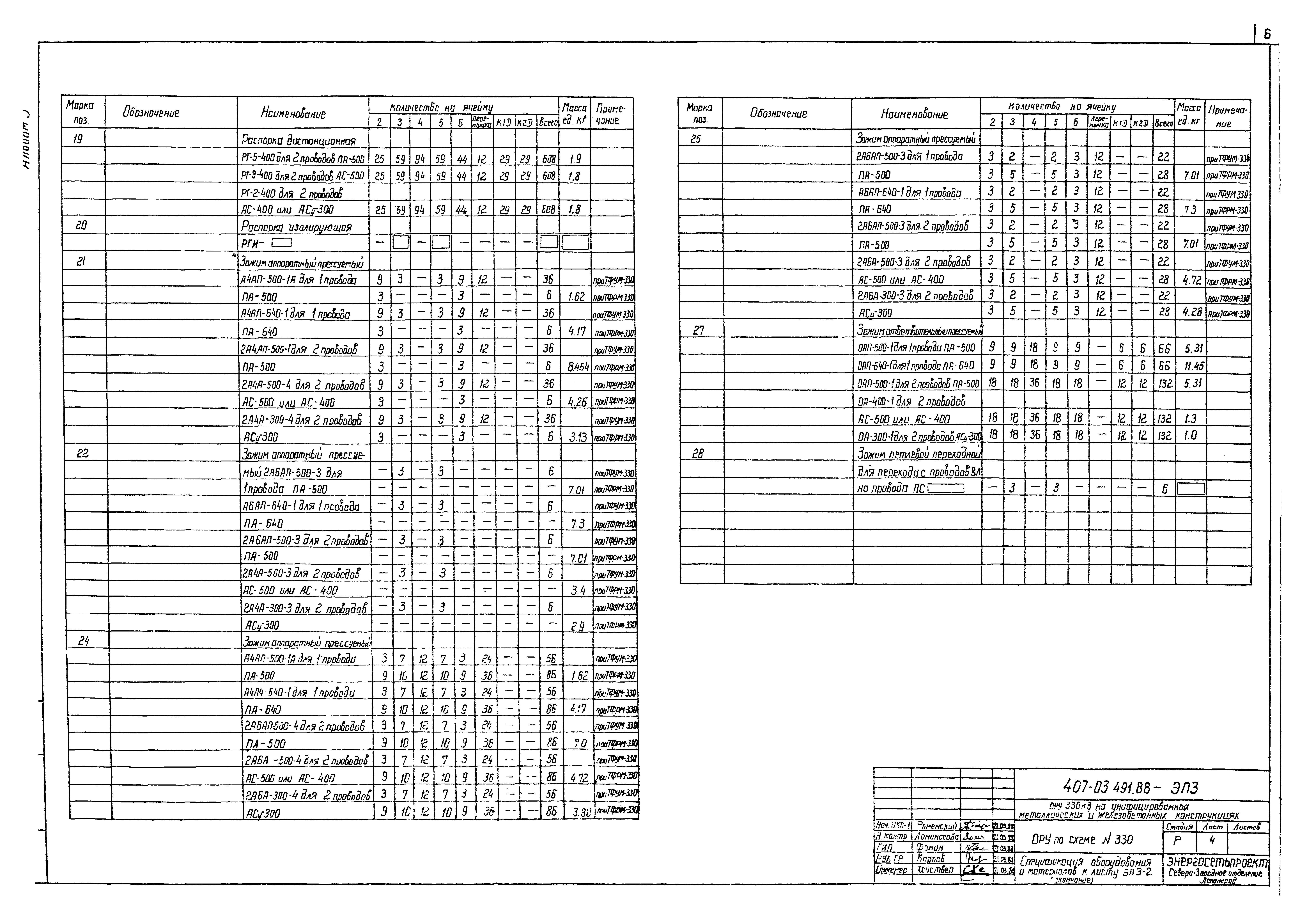

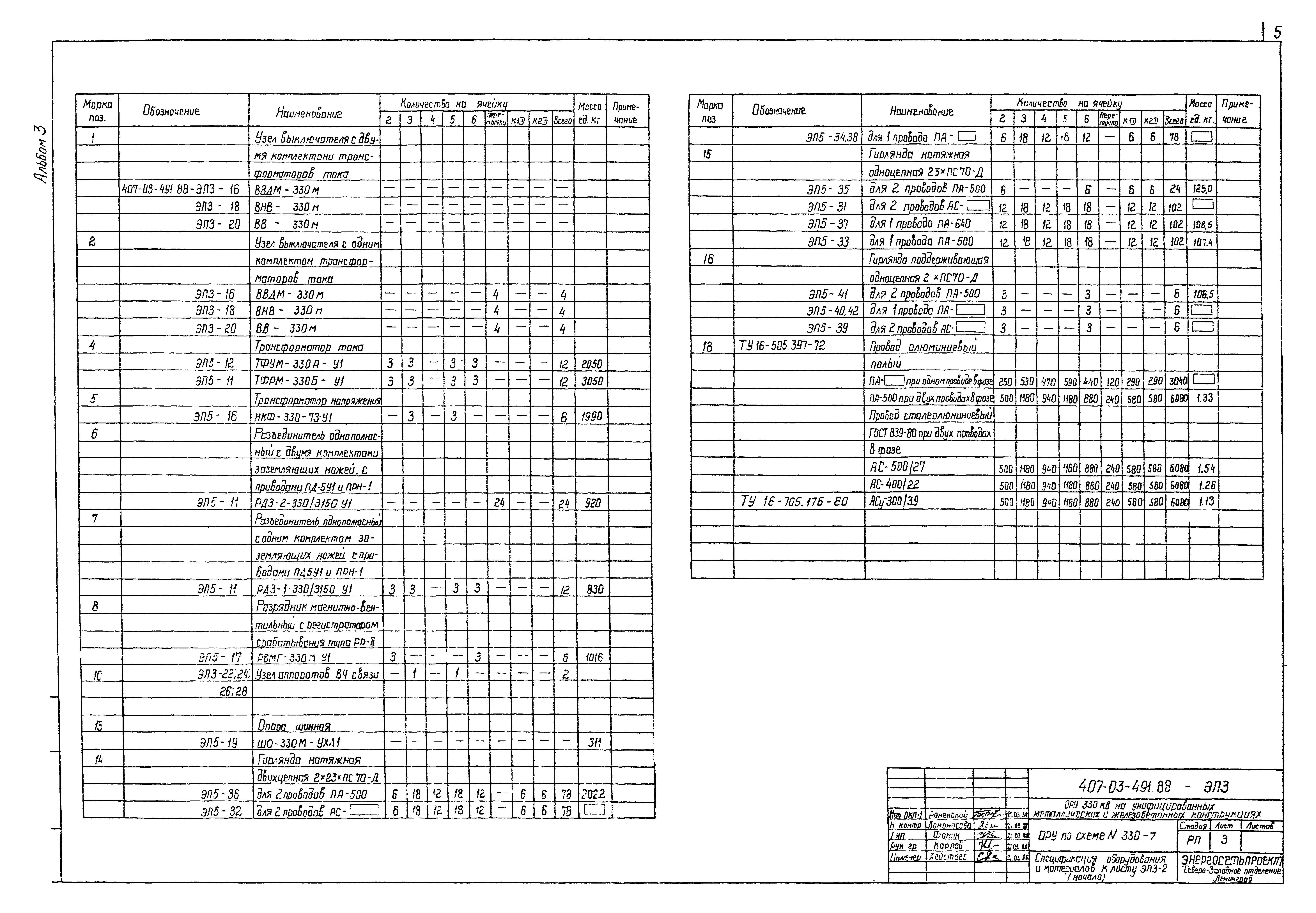

Спецификация оборудования и материалов к листу ЭП3-2 (начало)
Спецификация оборудования и материалов к листу ЭП3-2 (окончание)

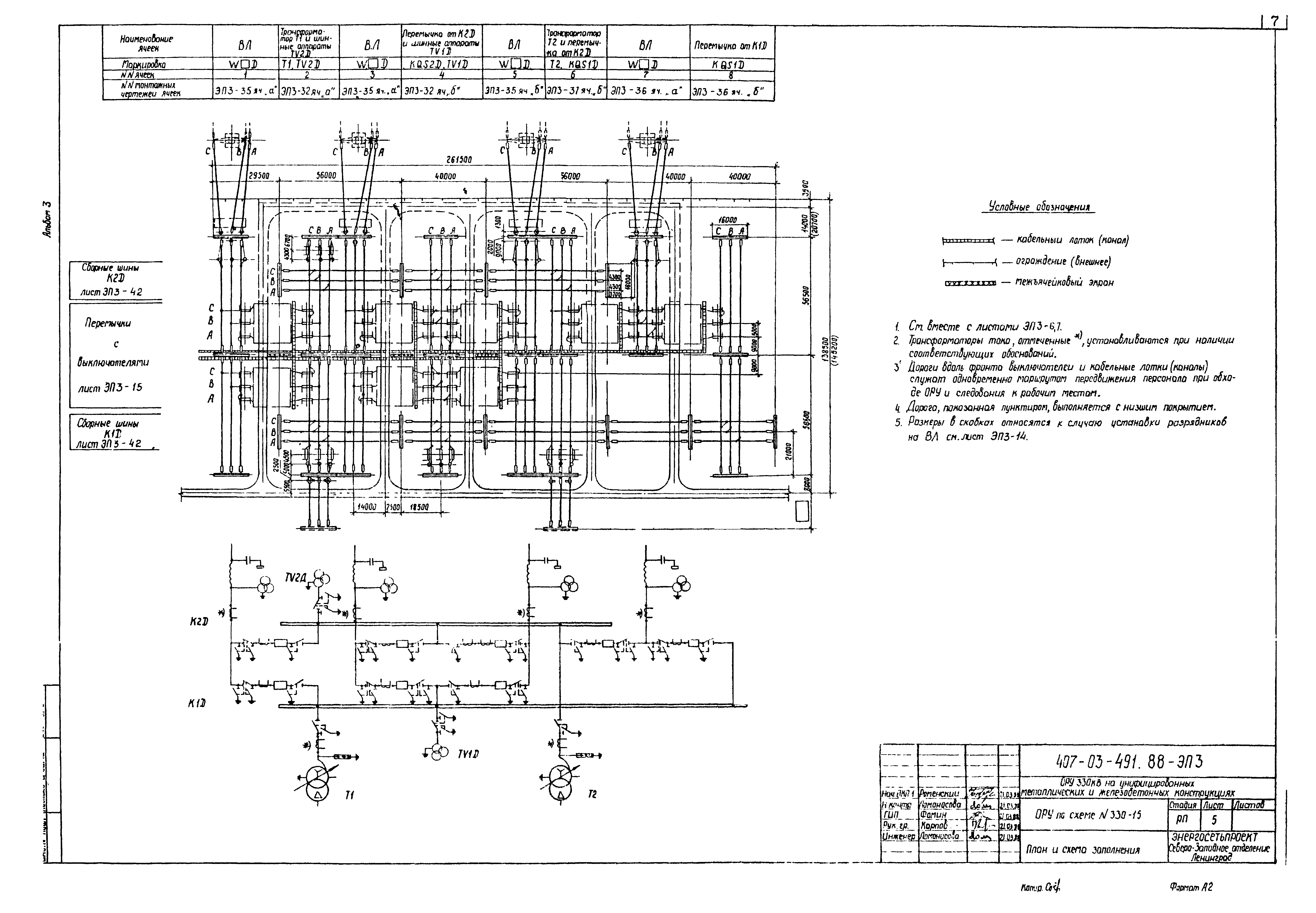

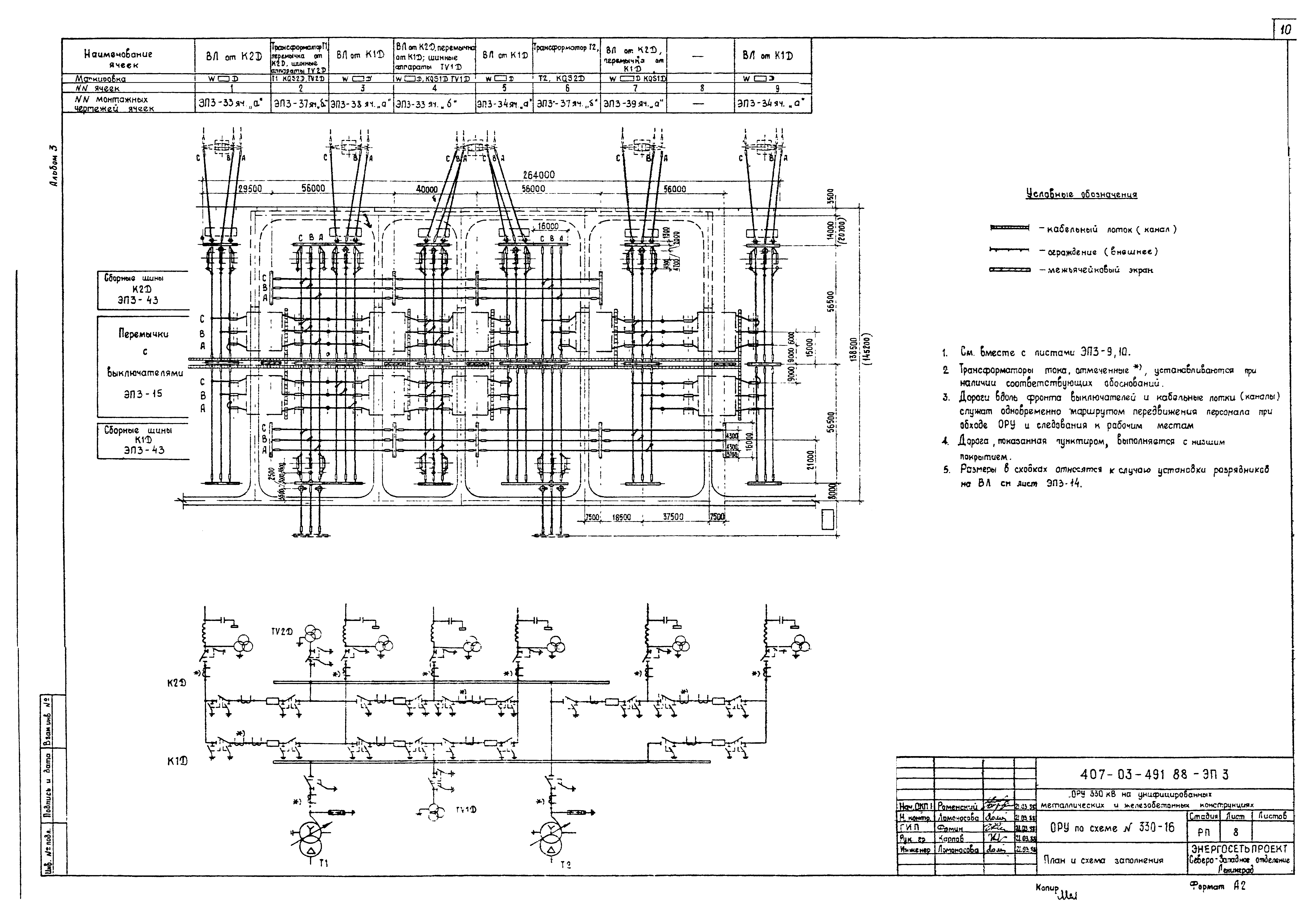

ОРУ по схеме № 330-15. План и схема заполнения

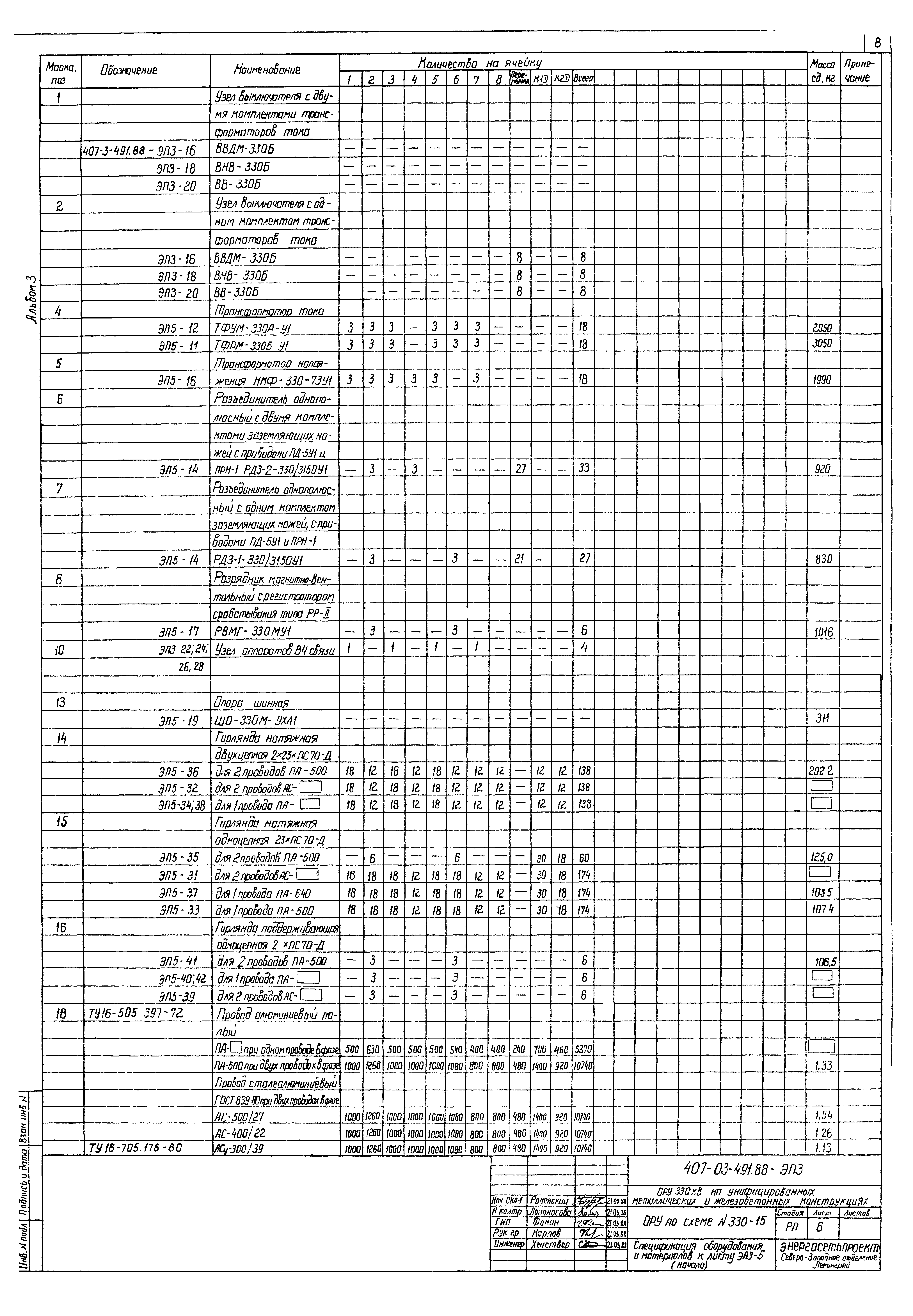

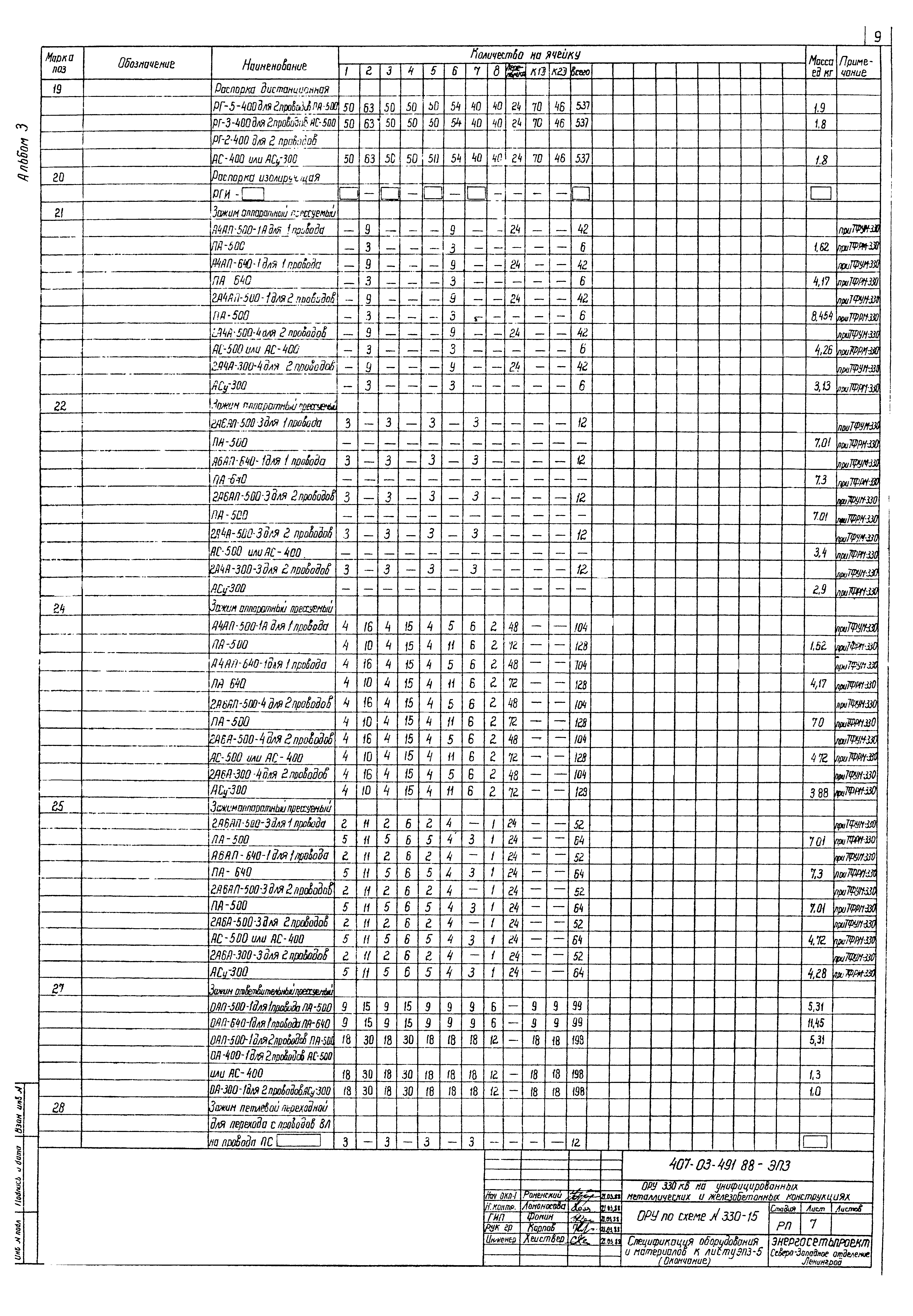

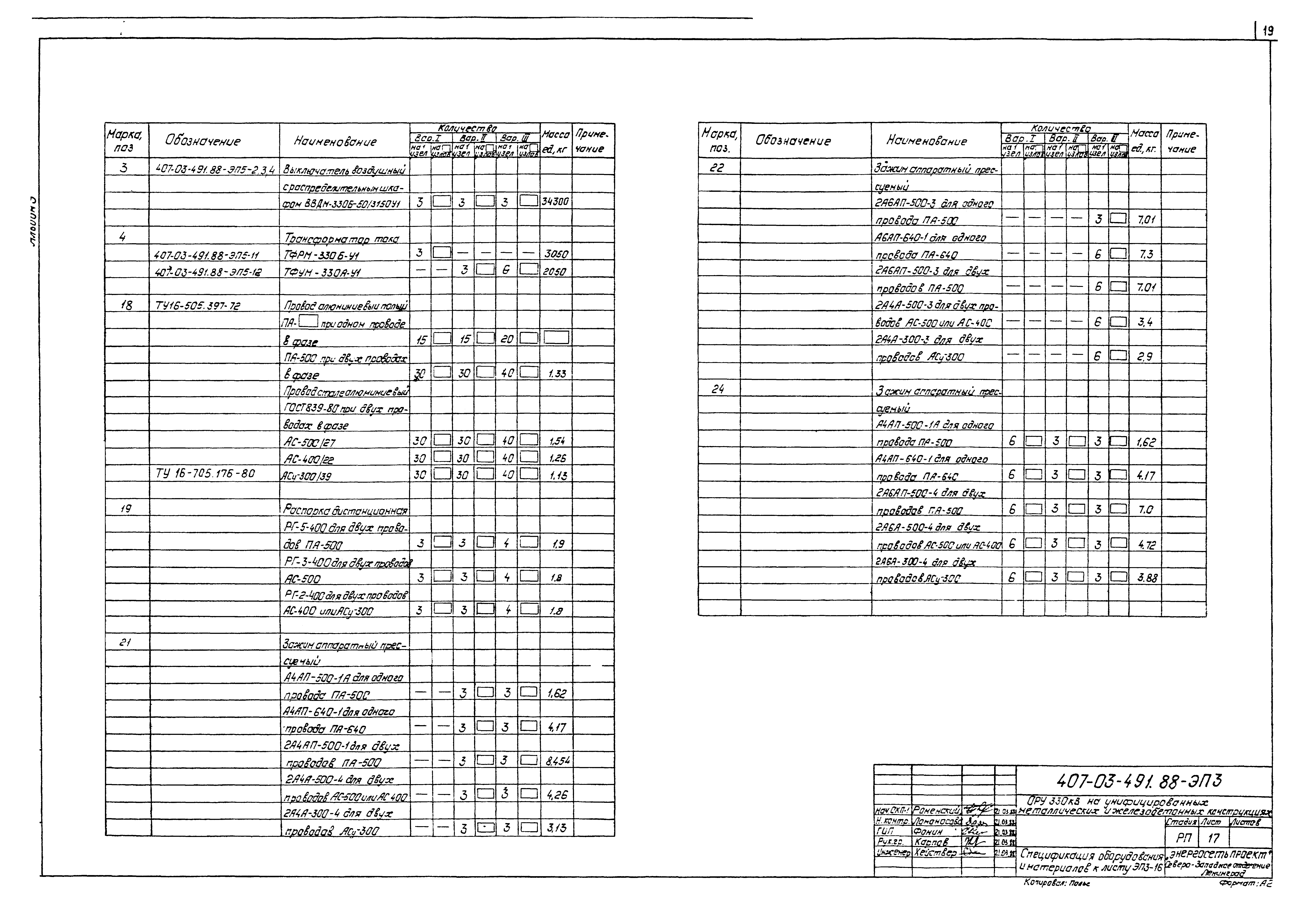

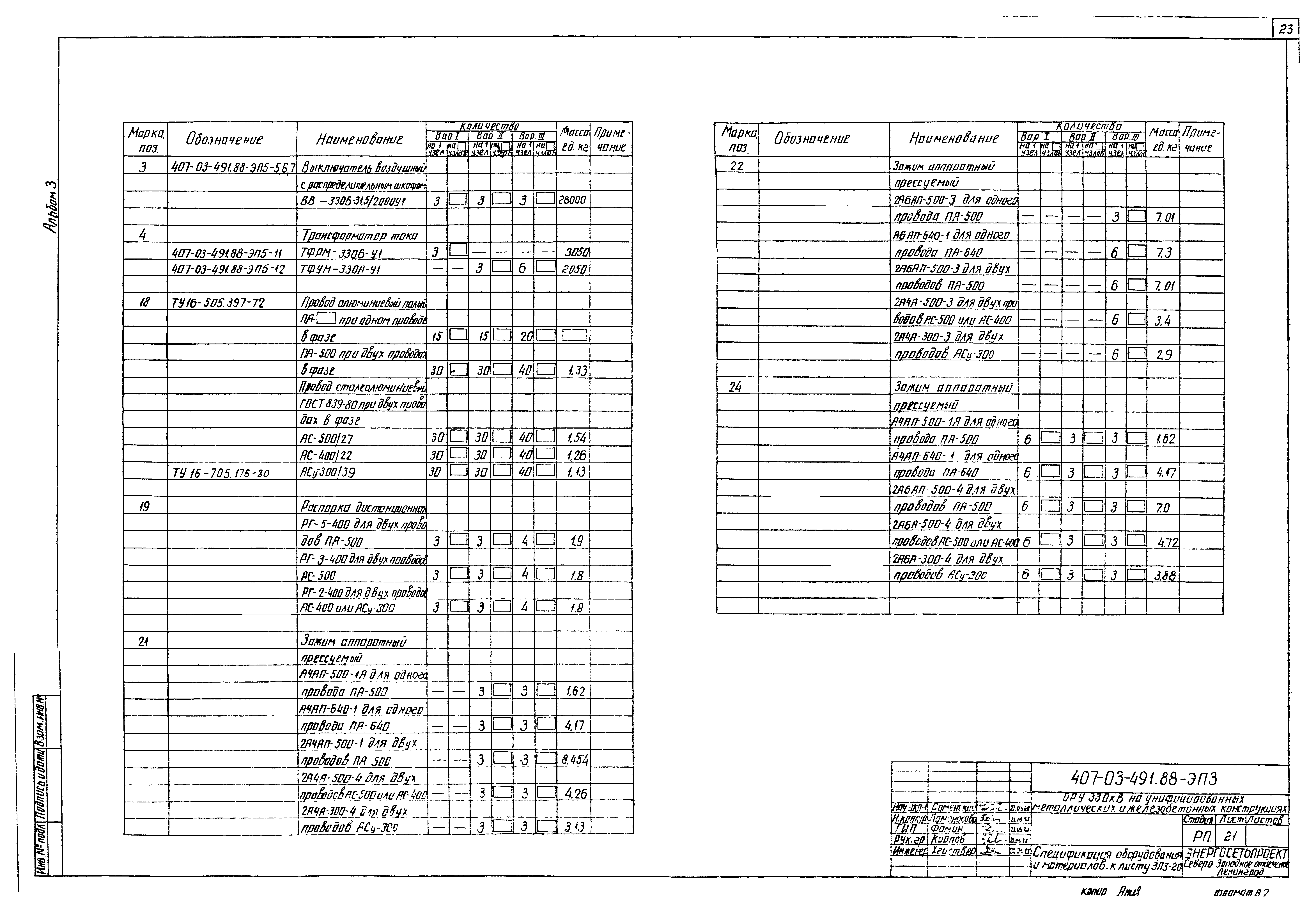

Спецификация оборудования и материалов к листу ЭП3-5 (начало)
Спецификация оборудования и материалов к листу ЭП3-5 (окончание)
ОРУ по схеме № 330-16. План и схема заполнения
Спецификация оборудования и материалов к листу ЭП3-8 (начало)

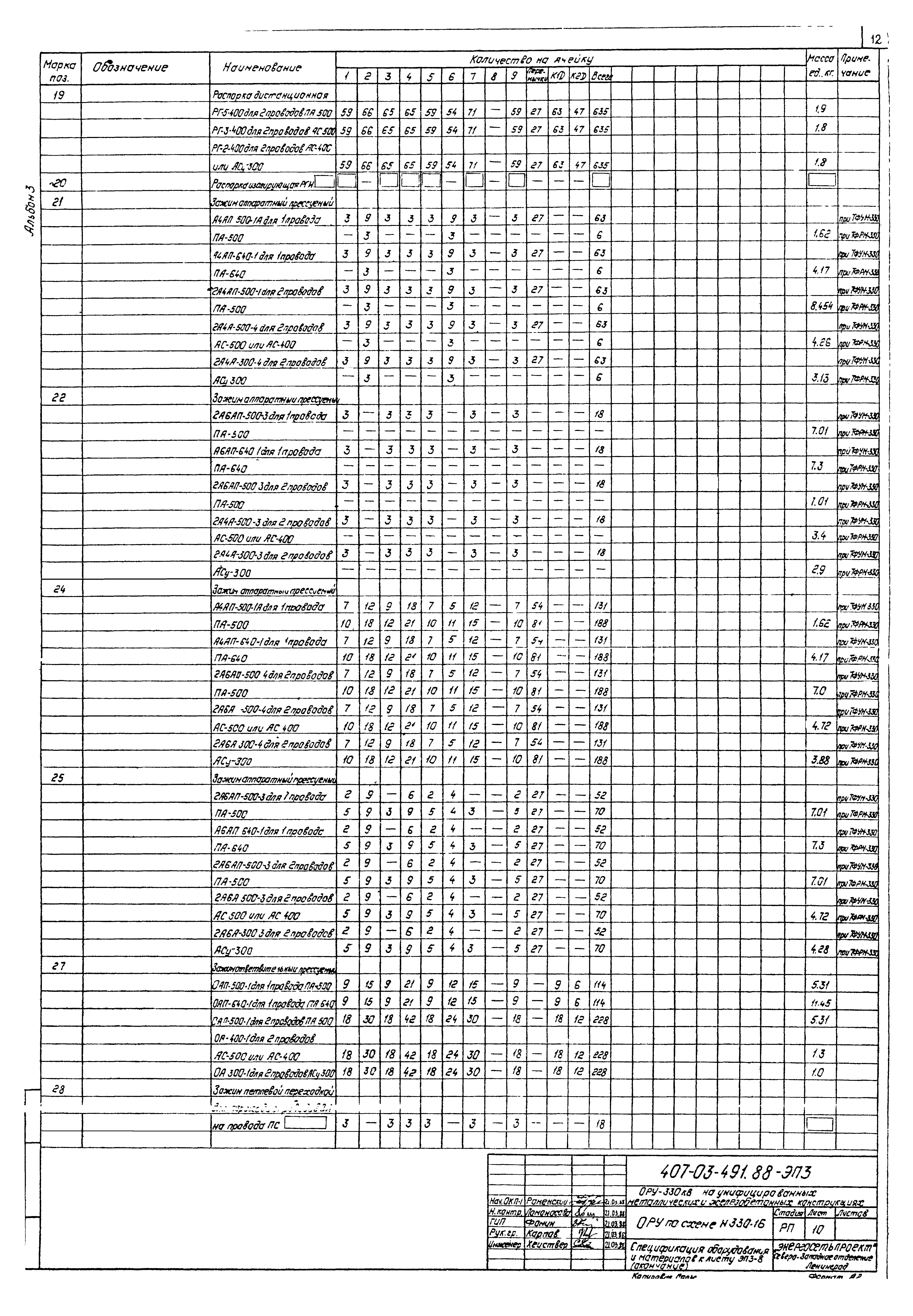

Спецификация оборудования и материалов к листу ЭП3-8 (окончание)

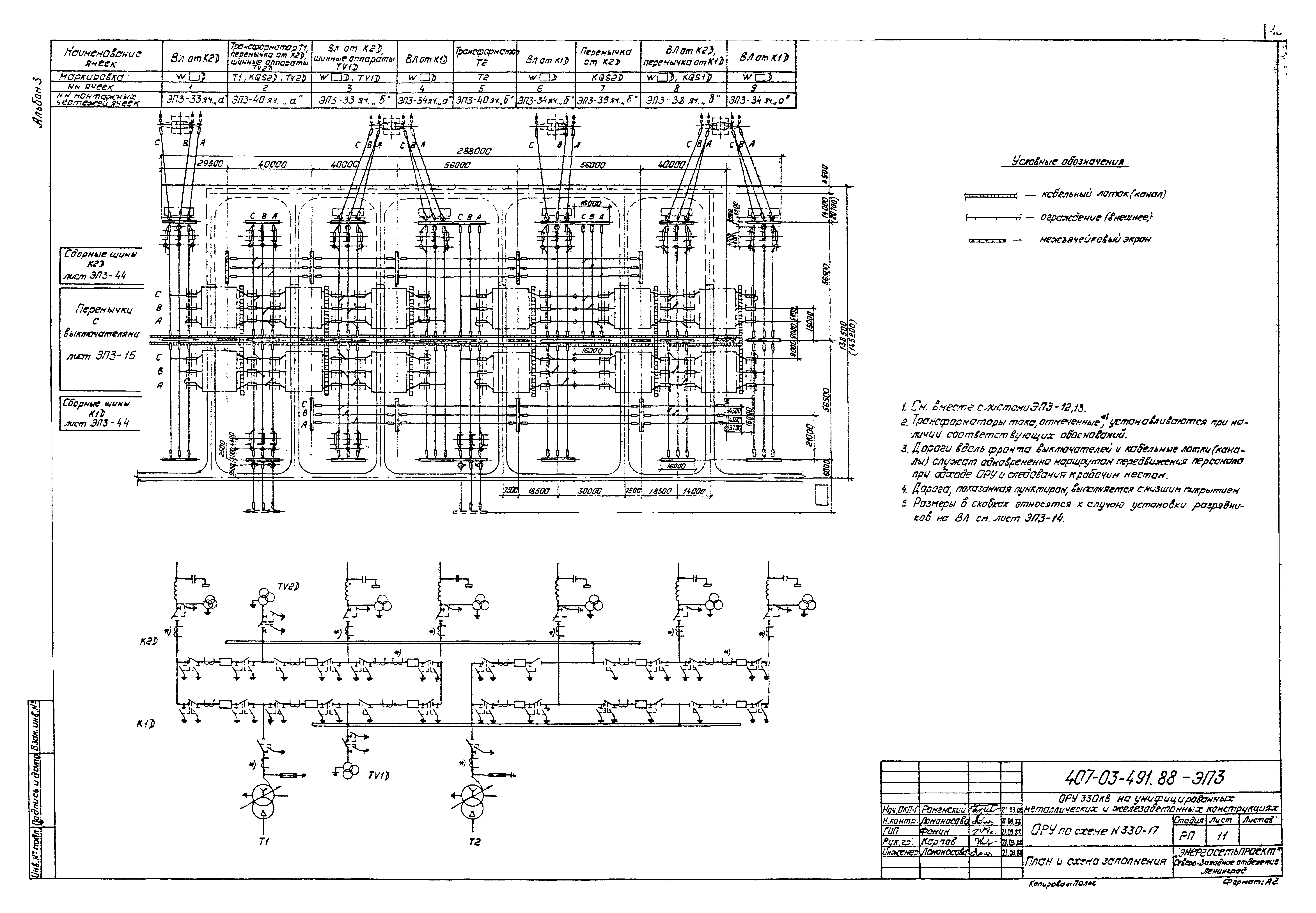

ОРУ по схеме № 330-17. План и схема заполнения

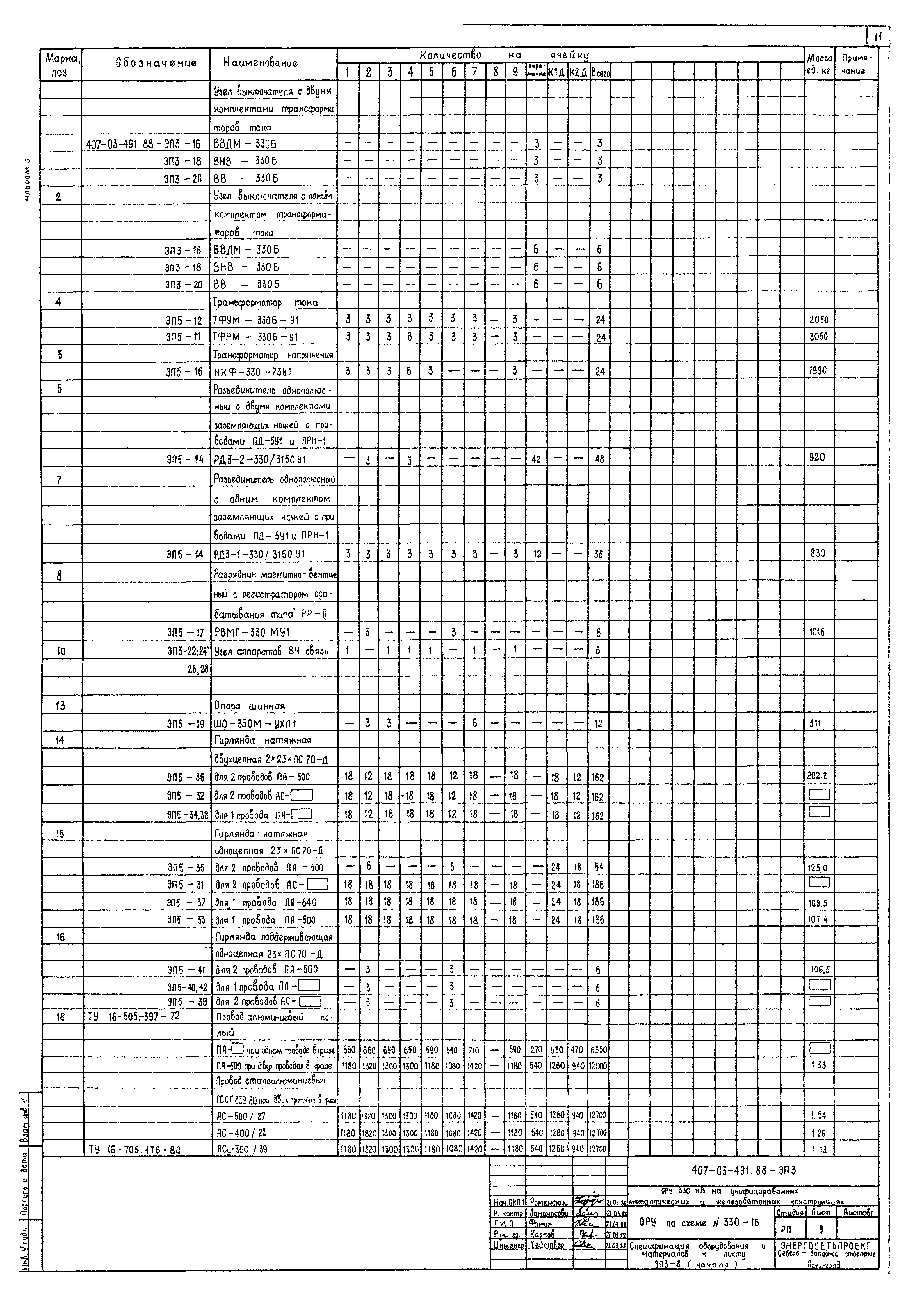

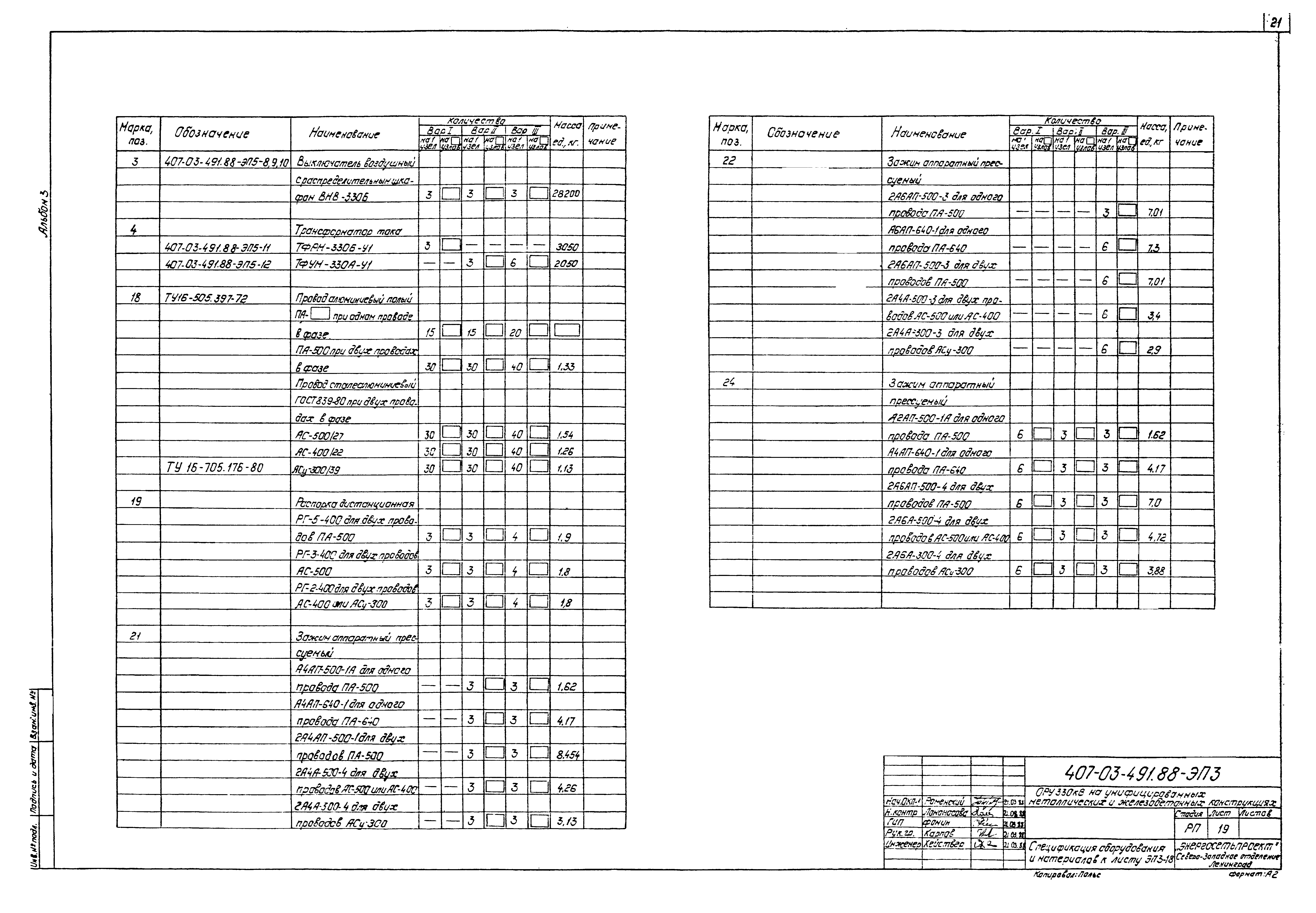

Спецификация оборудования и материалов к листу ЭП3-11 (начало)

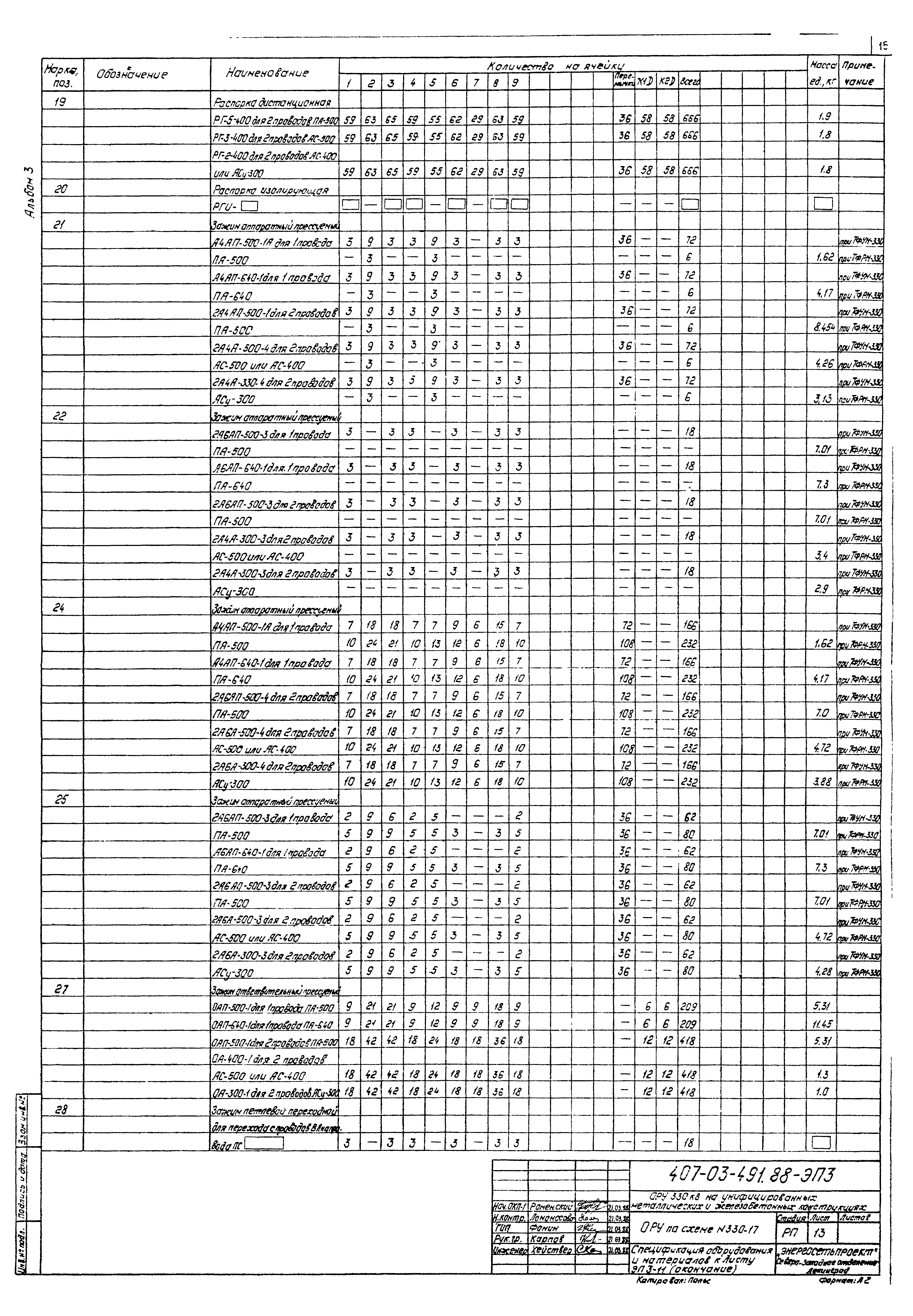

Спецификация оборудования и материалов к листу ЭП3-11 (окончание)

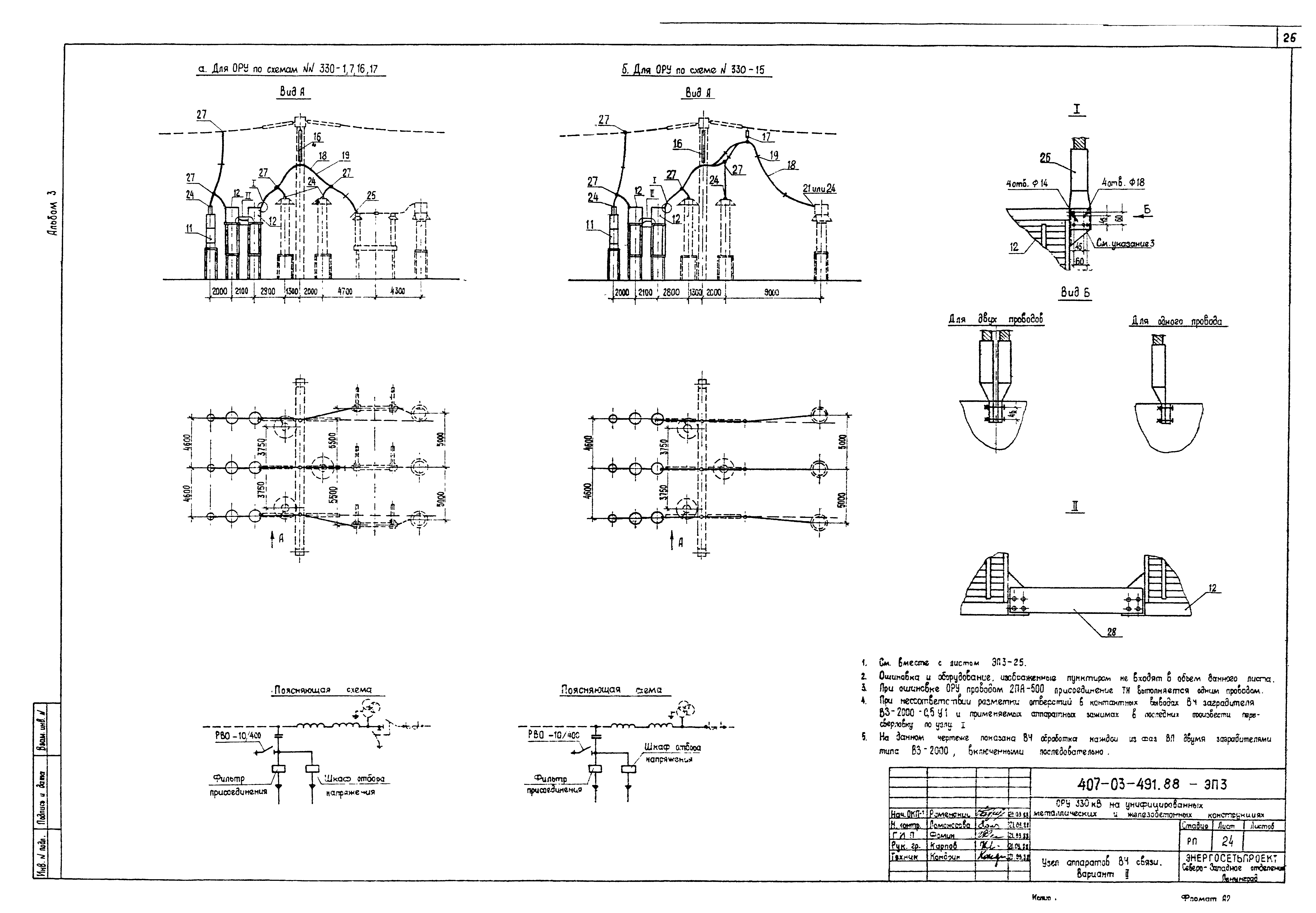

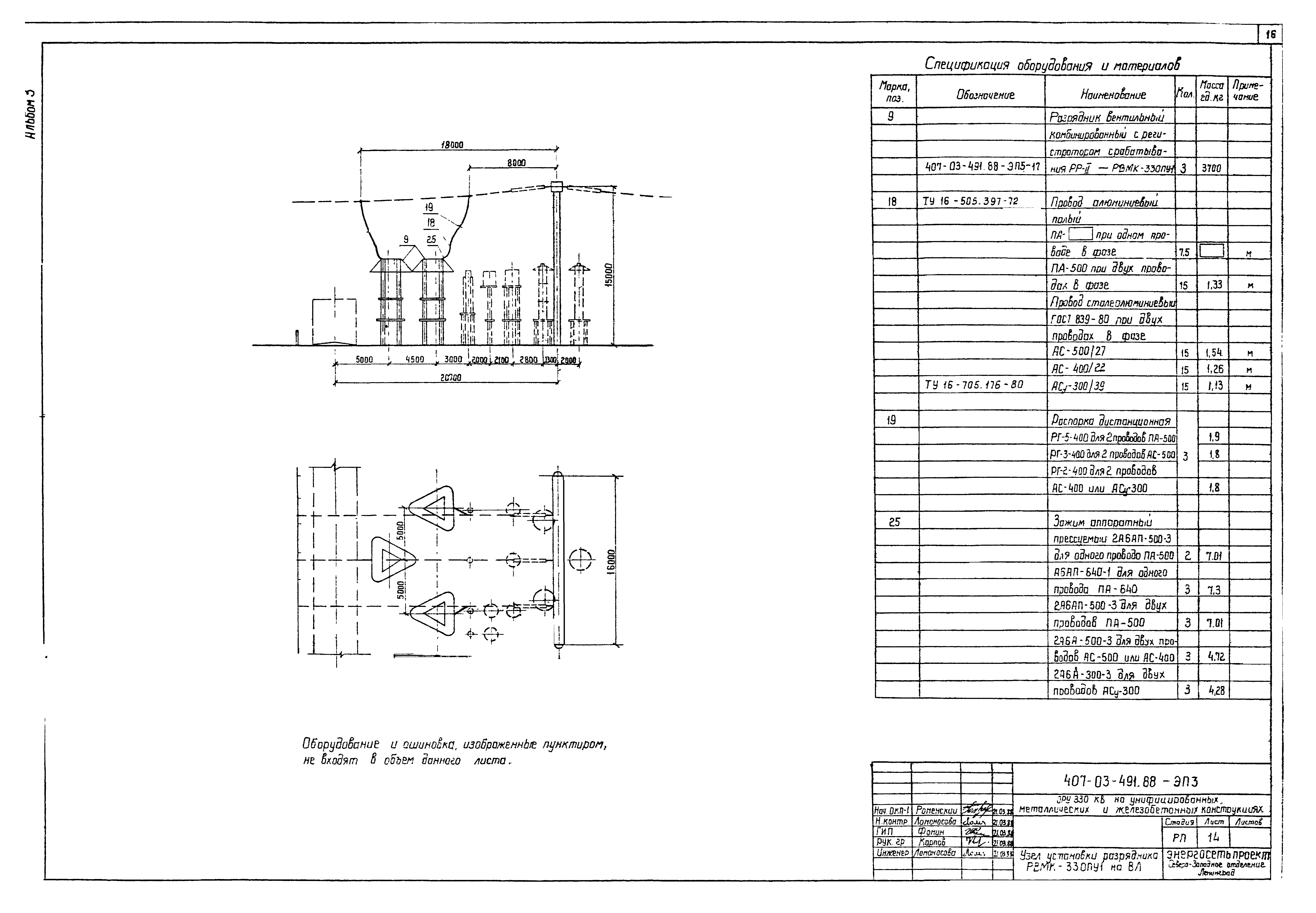

Узел установки разрядника РВМК-330ПУ1 на ВП

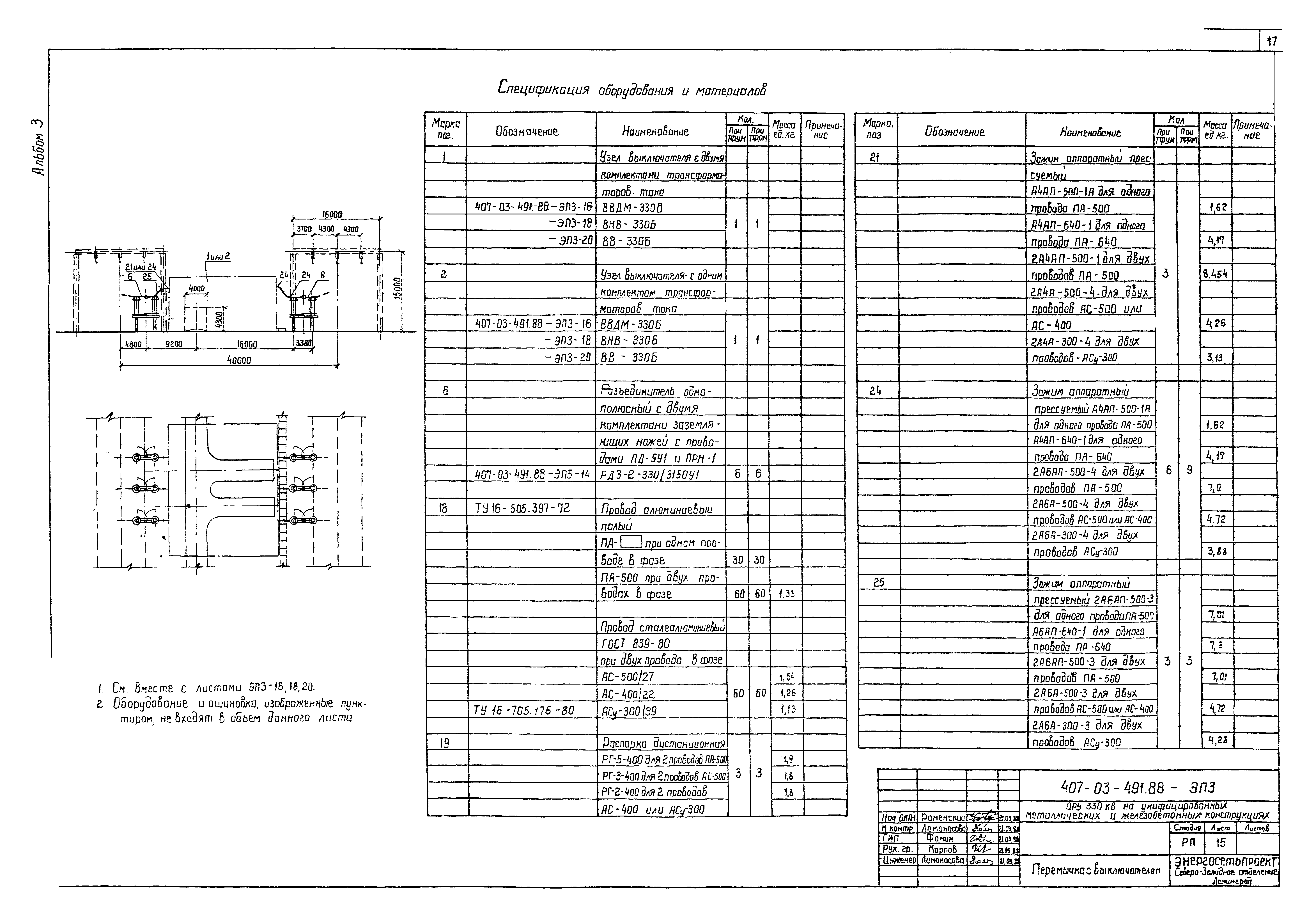

Перемычка с выключателем

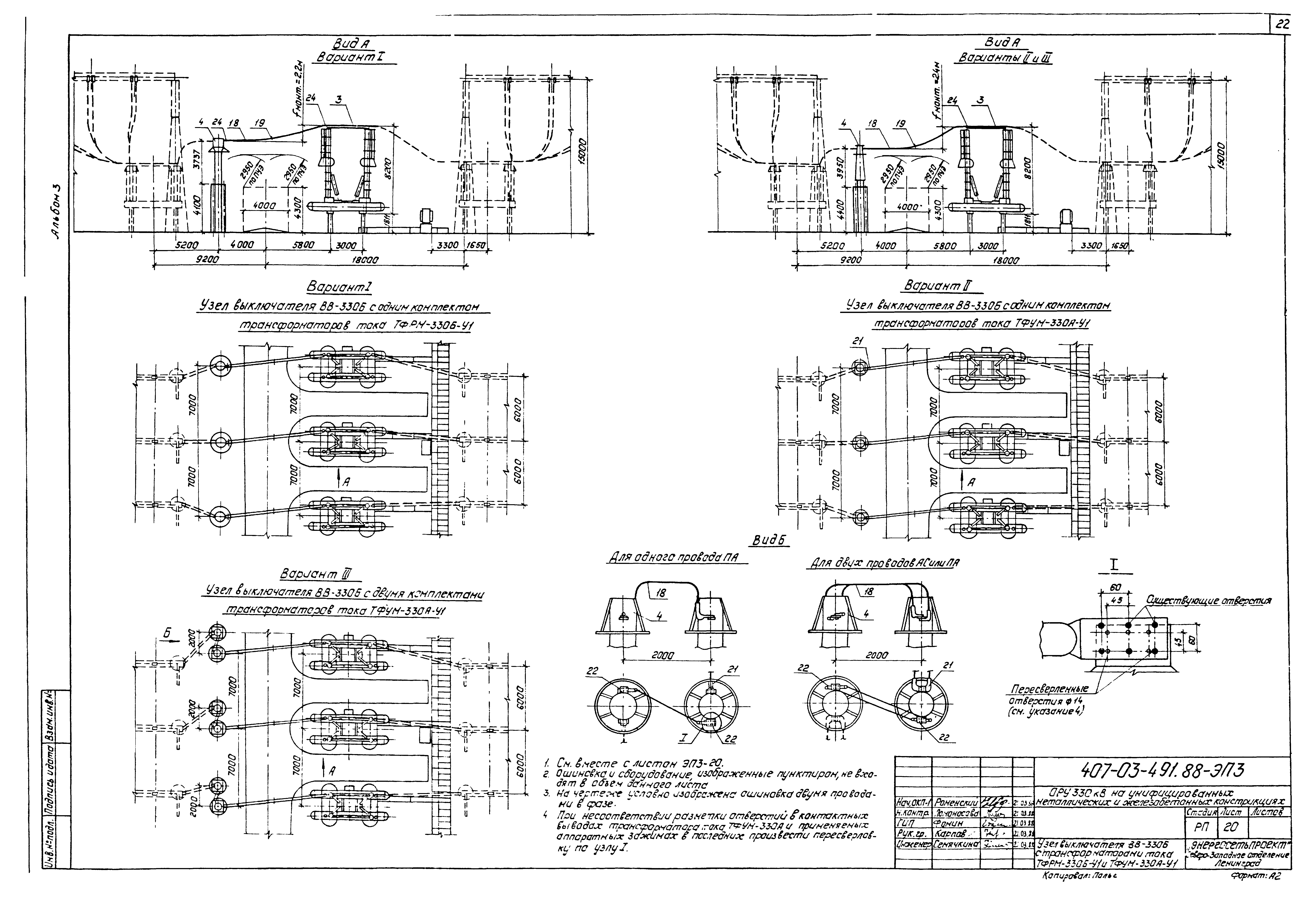

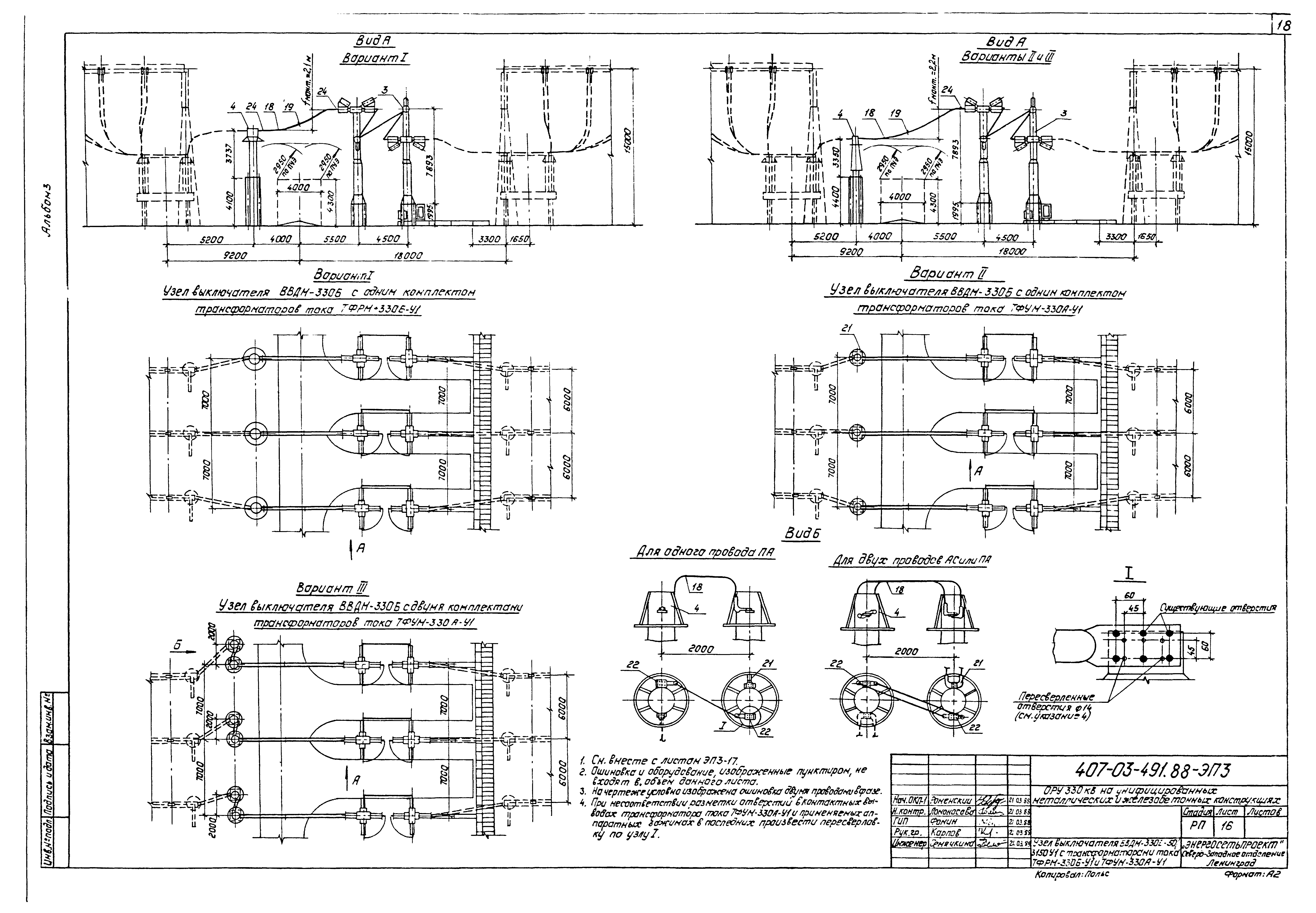

Узел выключателя ВВДМ-330Б-50/3150У1 с трансформаторами тока ТФРМ-330Б-У1 и ТФУМ-330А-У1

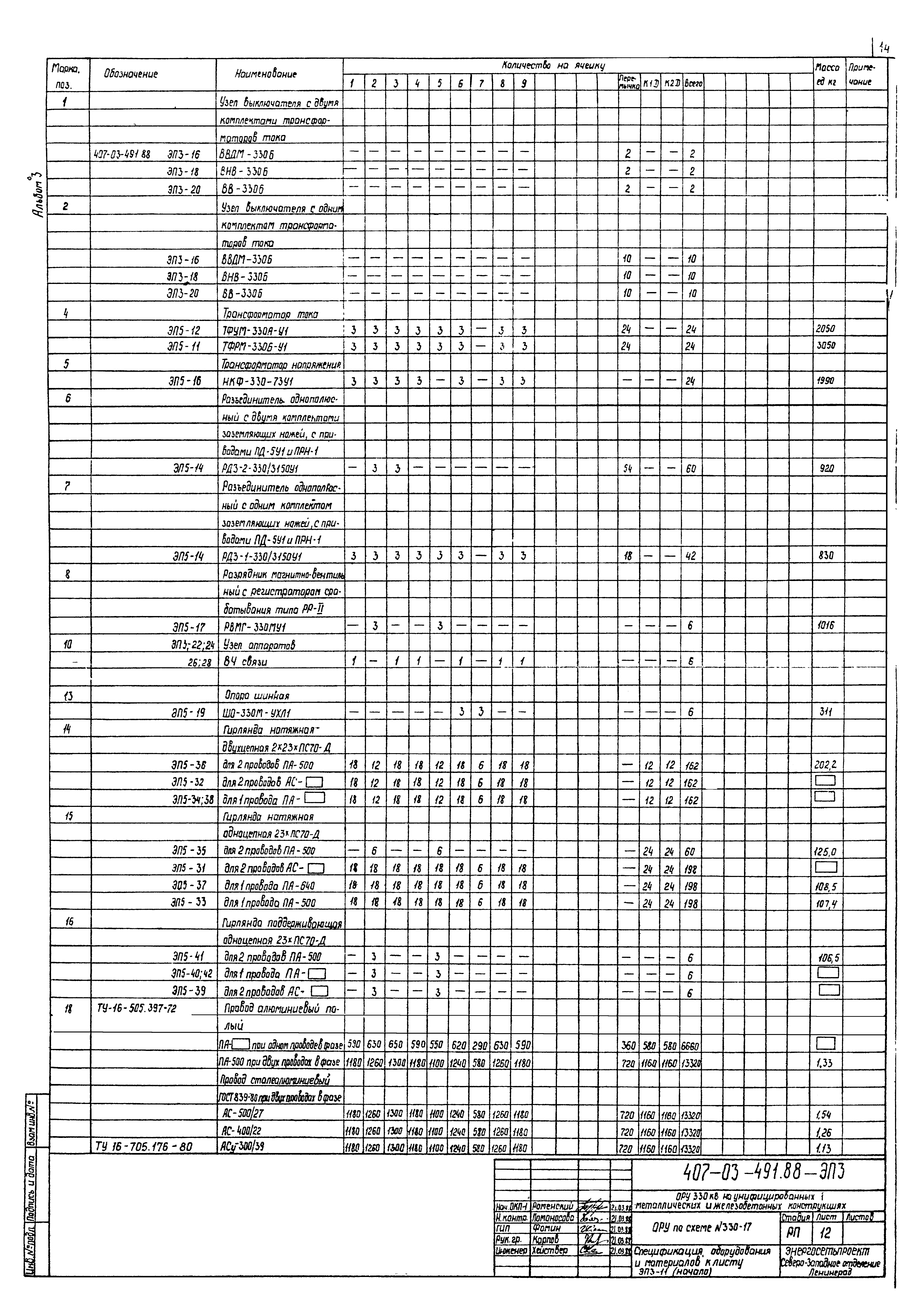

Спецификация оборудования и материалов к листу ЭП3-16

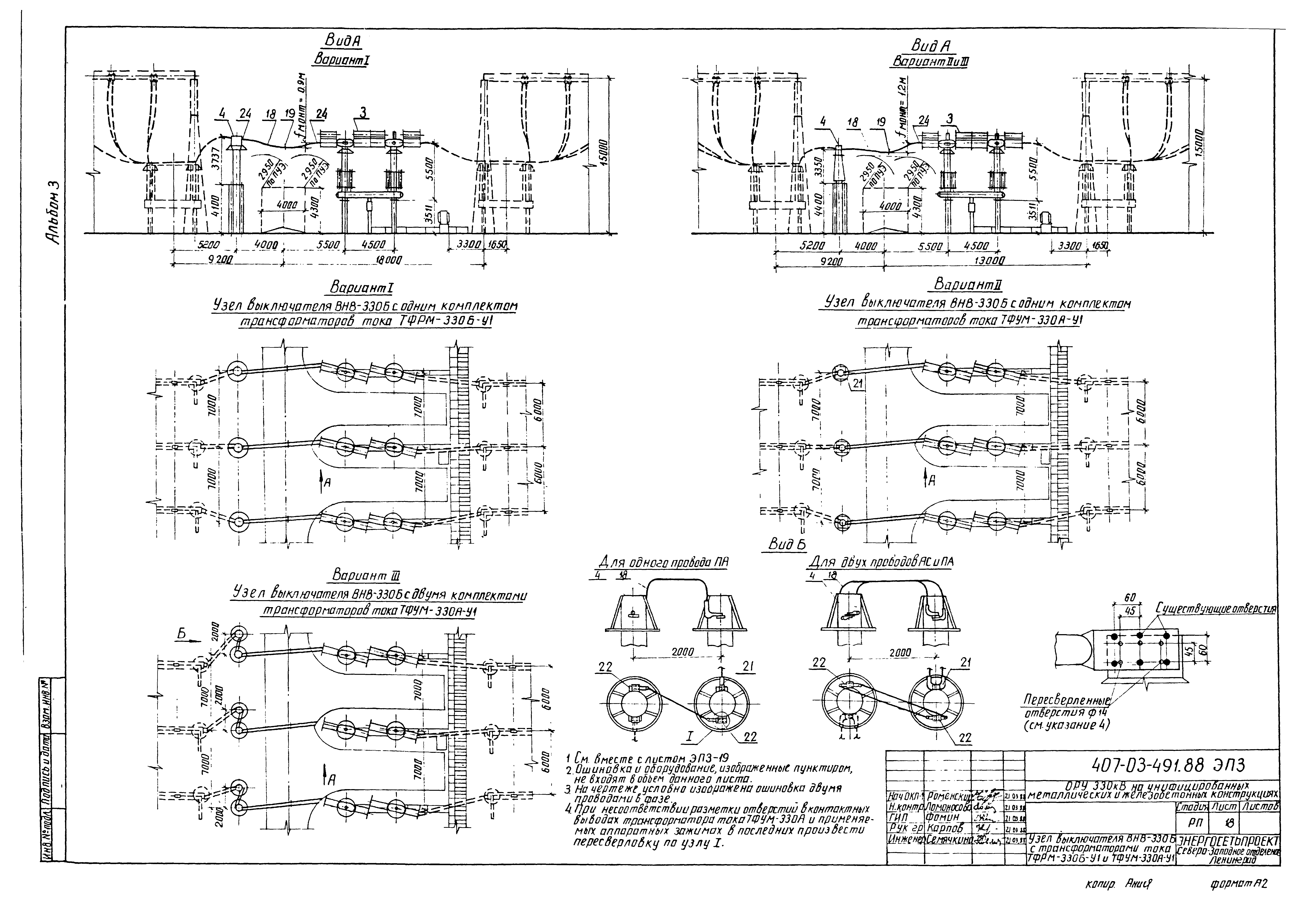

Узел выключателя ВНВ-330Б с трансформаторами тока ТФРМ-330Б-У1 и ТФУМ-330А-У1
Спецификация оборудования и материалов к листу ЭП3-18
Узел выключателя ВВ-330Б-31,5/2000У1 с трансформаторами тока ТФРМ-330Б-У1 и ТФУМ-330А-У1
Спецификация оборудования и материалов к листу ЭП3-20

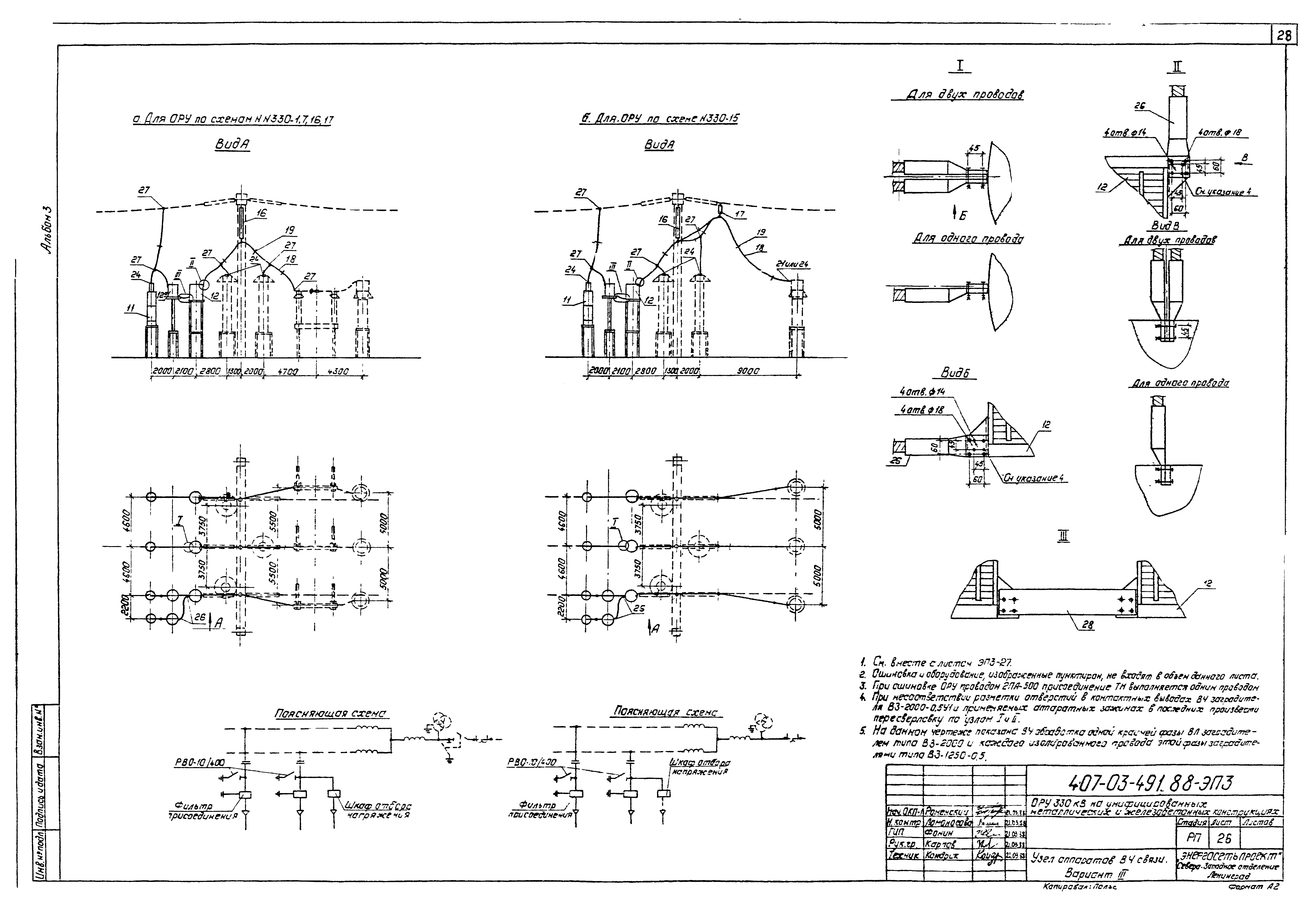

Узел аппаратов ВЧ связи. Вариант 1
Спецификация оборудования и материалов к листу ЭП3-22

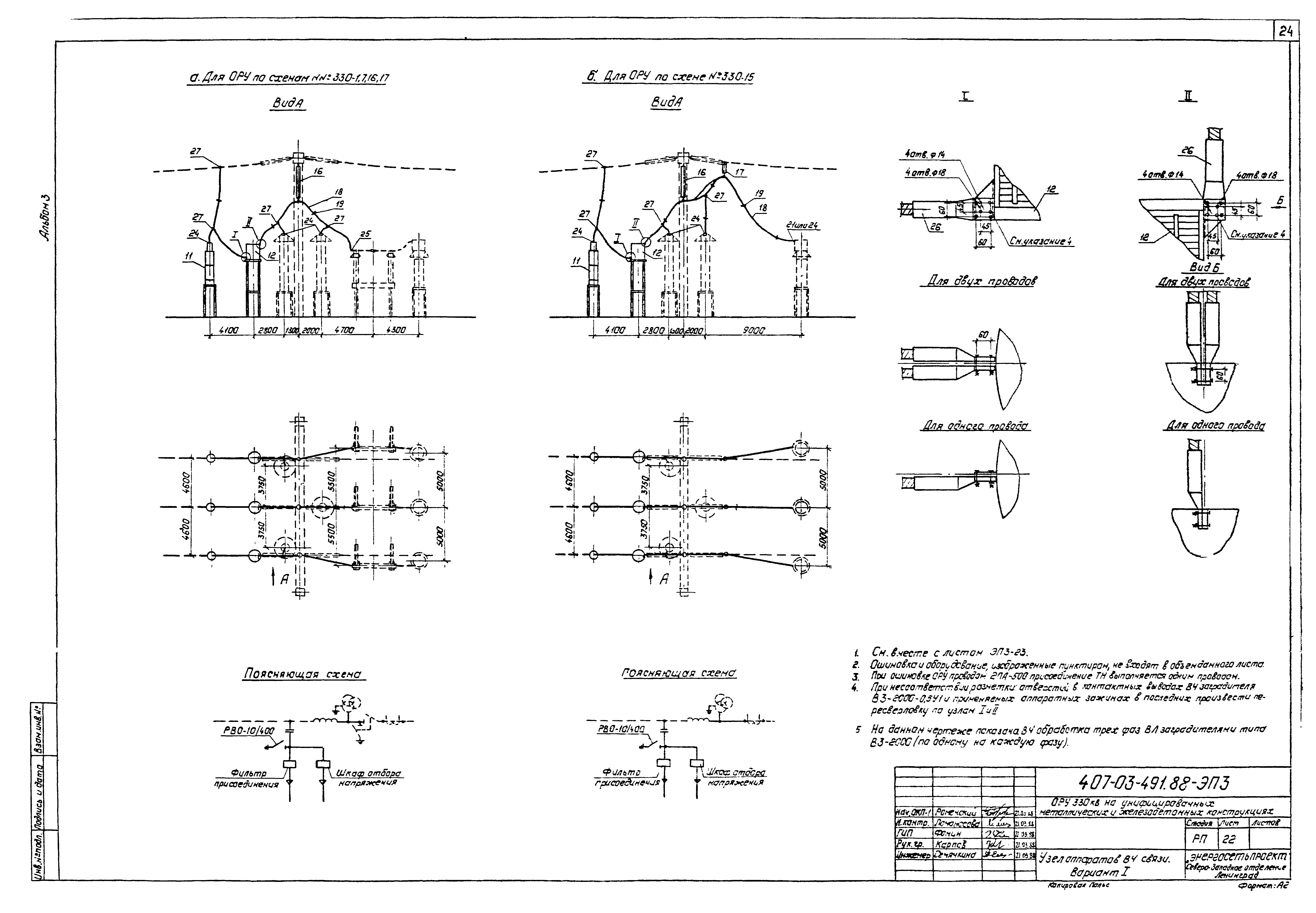

Узел аппаратов ВЧ связи. Вариант 2
Спецификация оборудования и материалов к листу ЭП3-24
Узел аппаратов ВЧ связи. Вариант 3

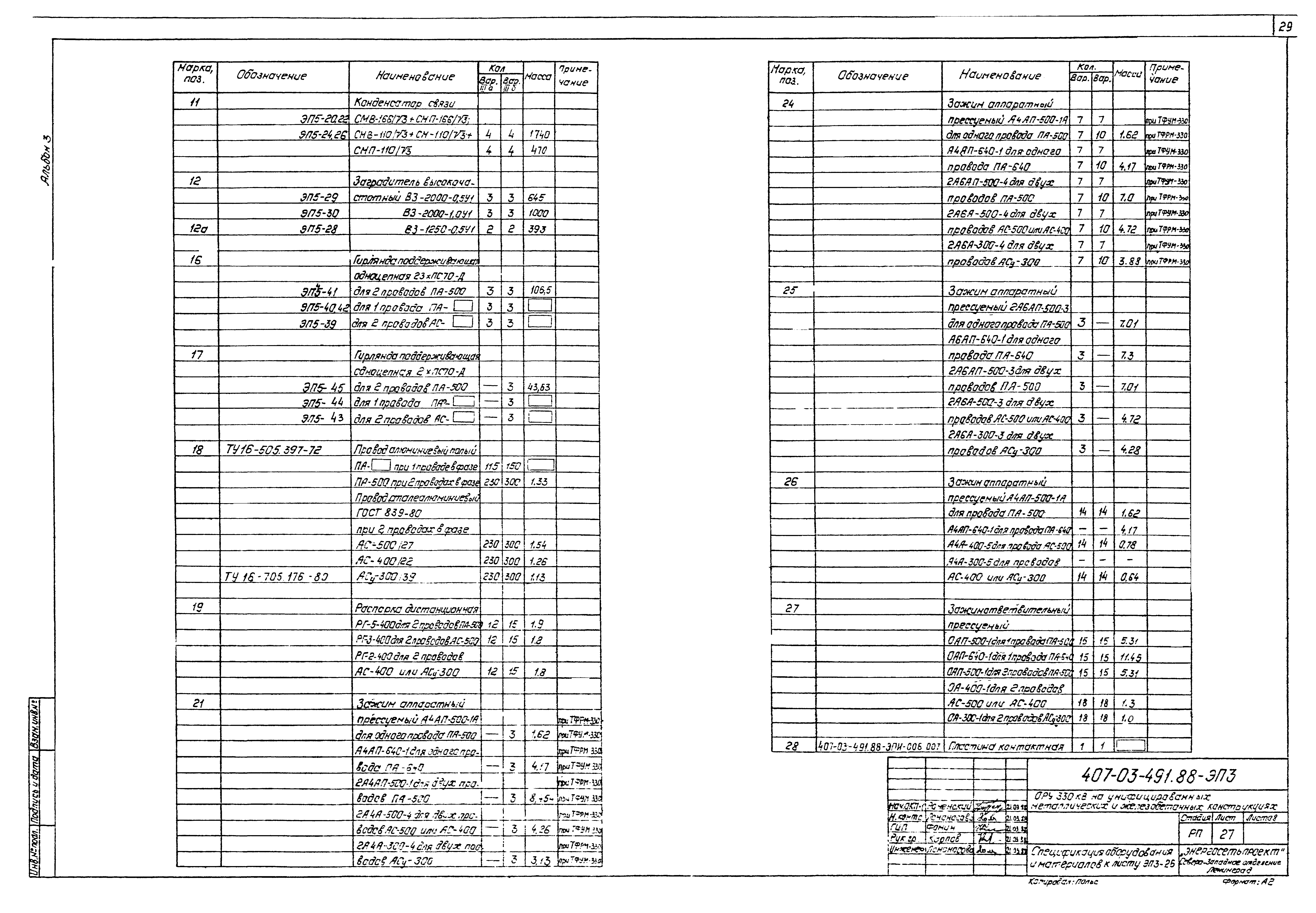

Спецификация оборудования и материалов к листу ЭП3-26

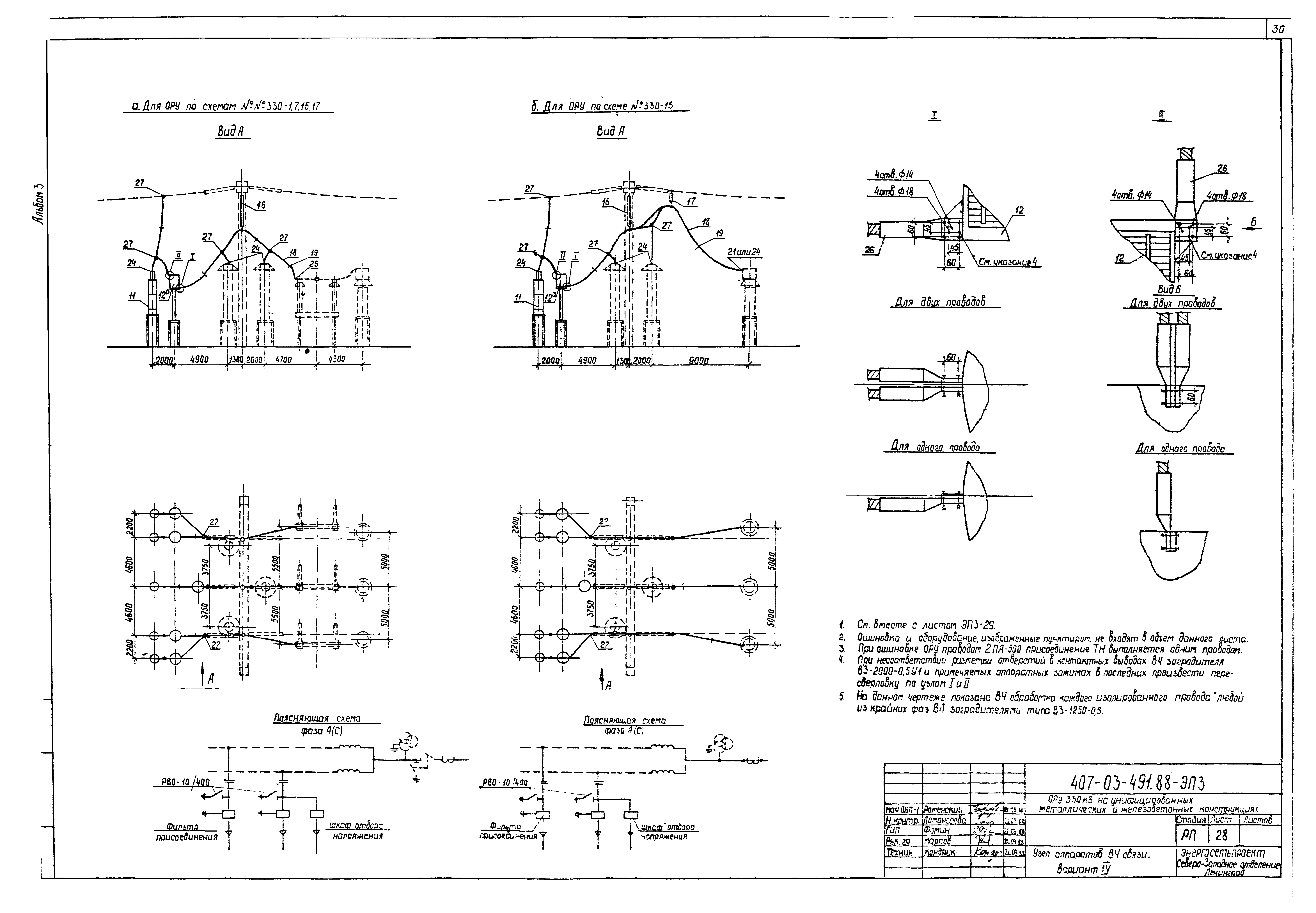

Узел аппаратов ВЧ связи. Вариант 4

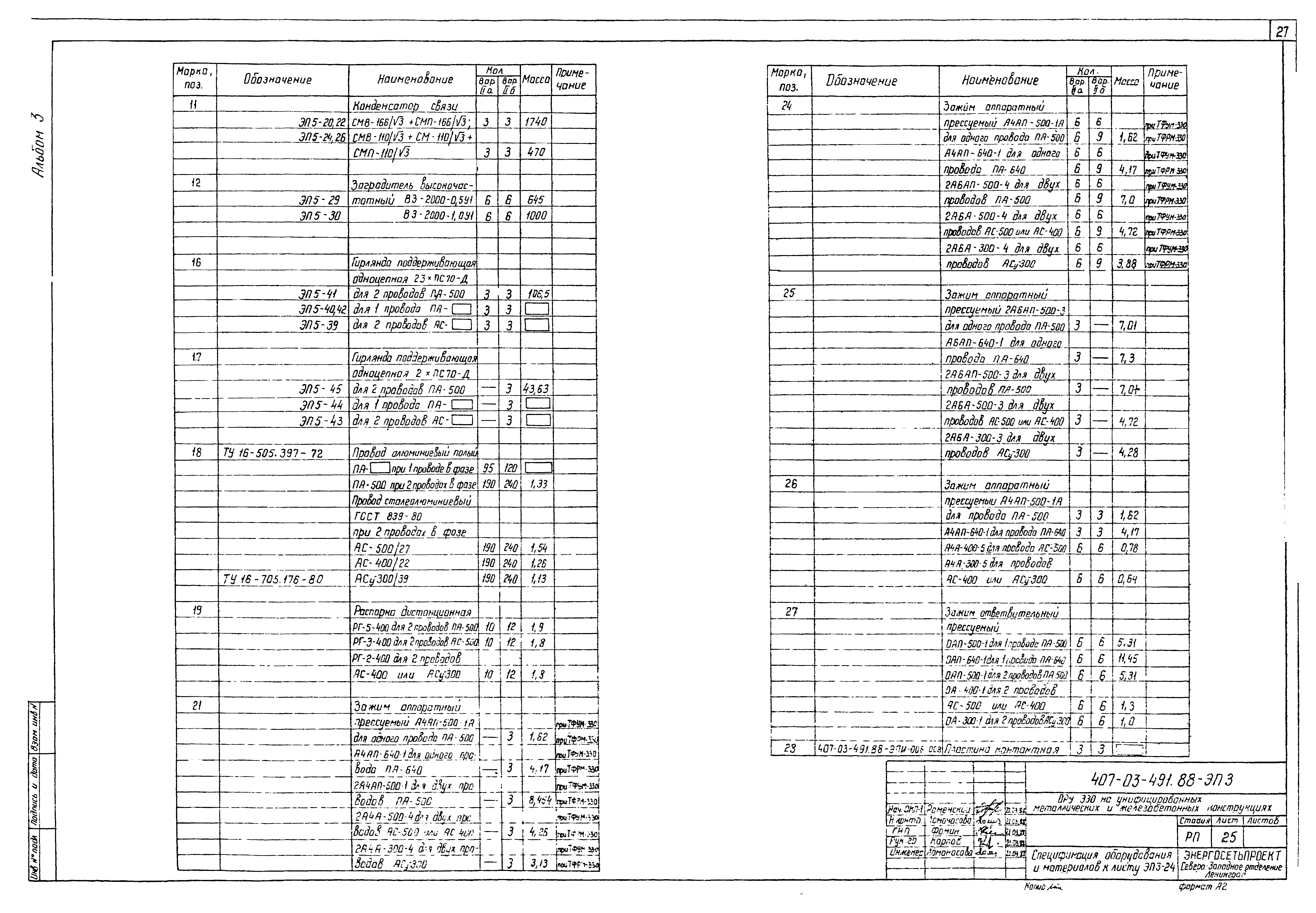

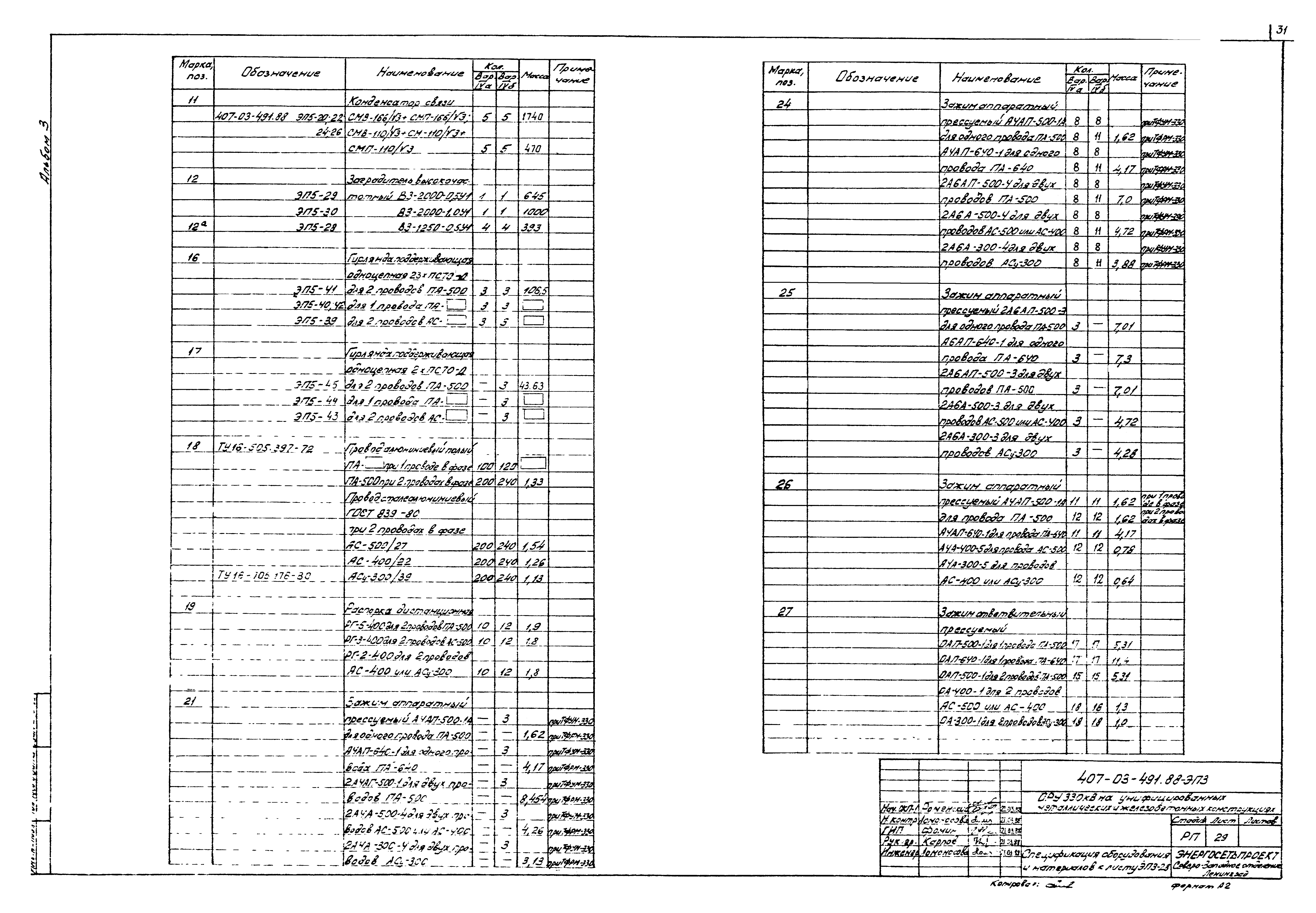

Спецификация оборудования и материалов к листу ЭП3-28

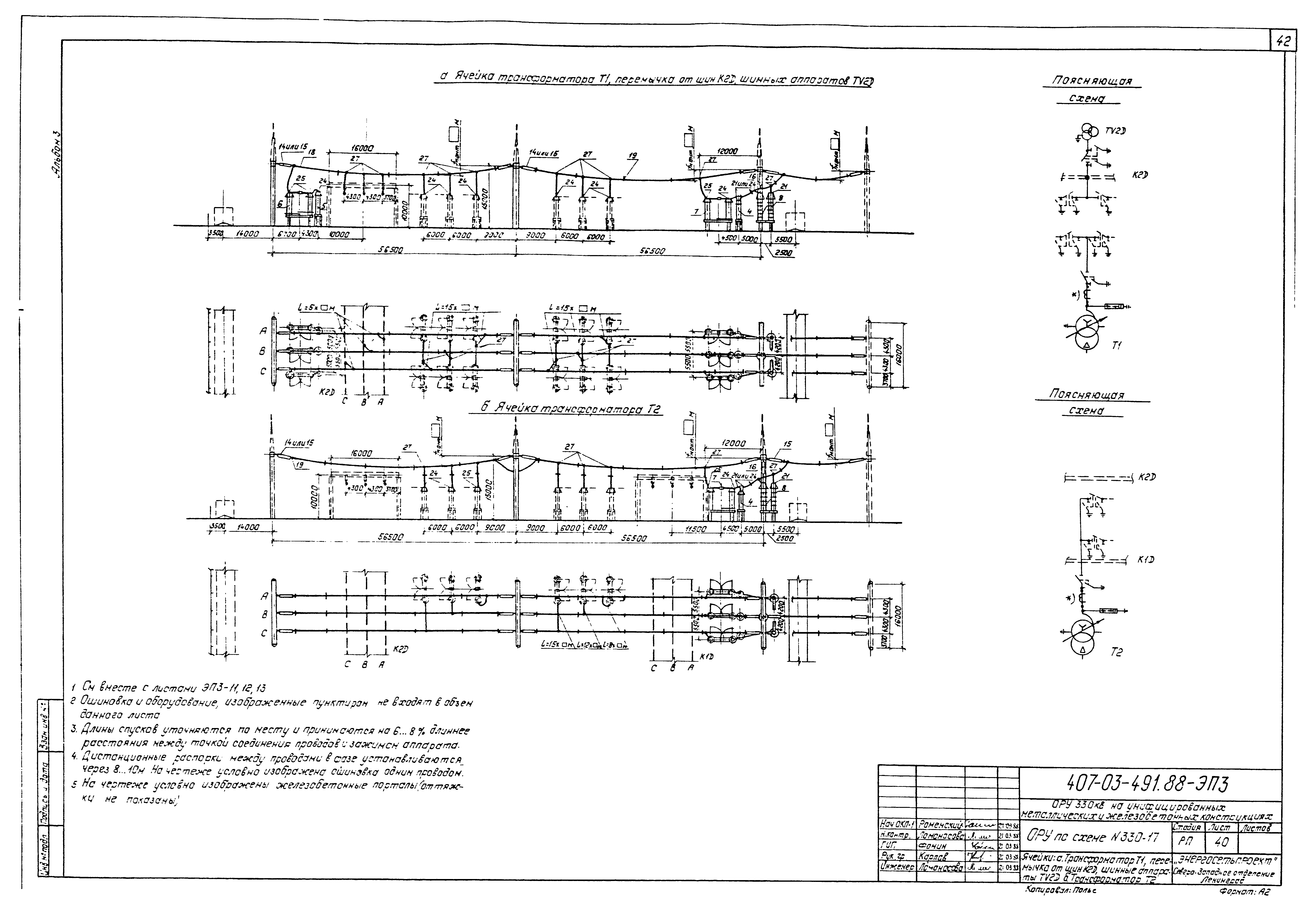

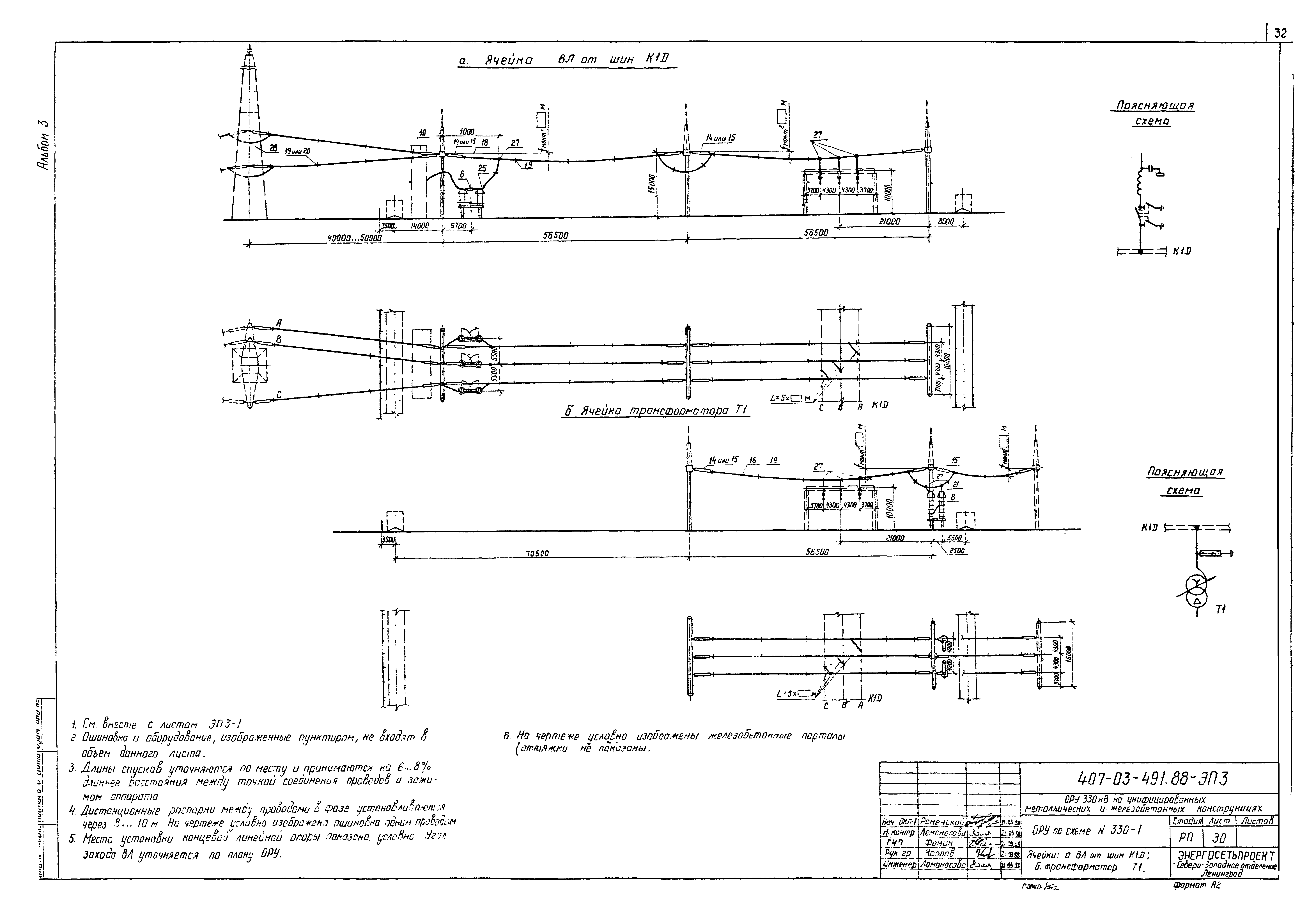

ОРУ по схеме № 330-1. Ячейки а. ВЛ от шин К1Д, б. Трансформатор Т1
ОРУ по схемам № 330-7. Ячейки а. Трансформатор Т1, б. Трансформатор Т2

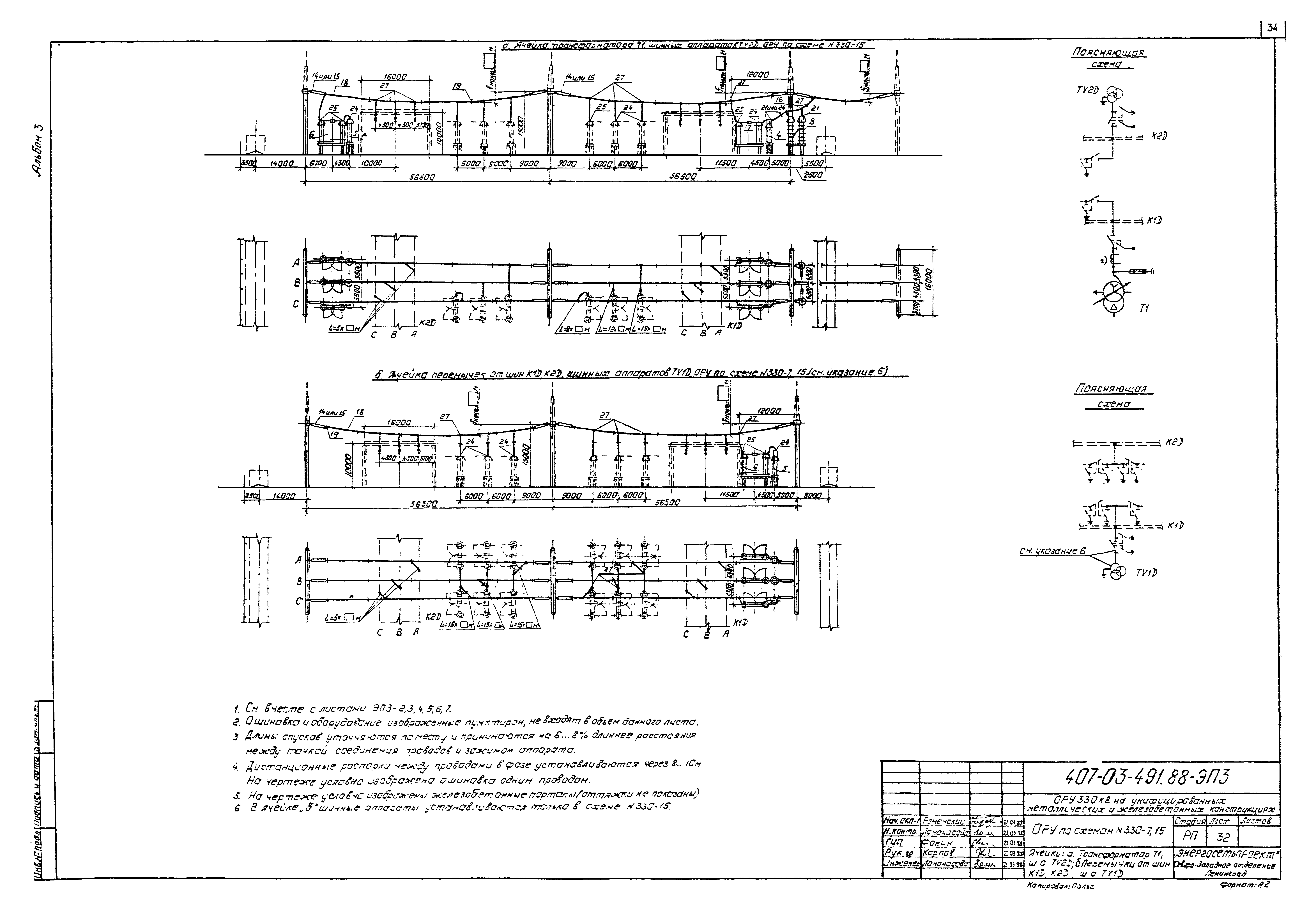

ОРУ по схемам № 330-7,15. Ячейки а. Трансформатор Т1, ш.а. ТV2Д, б. Перемычки от шин К1Д,К2Д, ш.а. ТV1Д

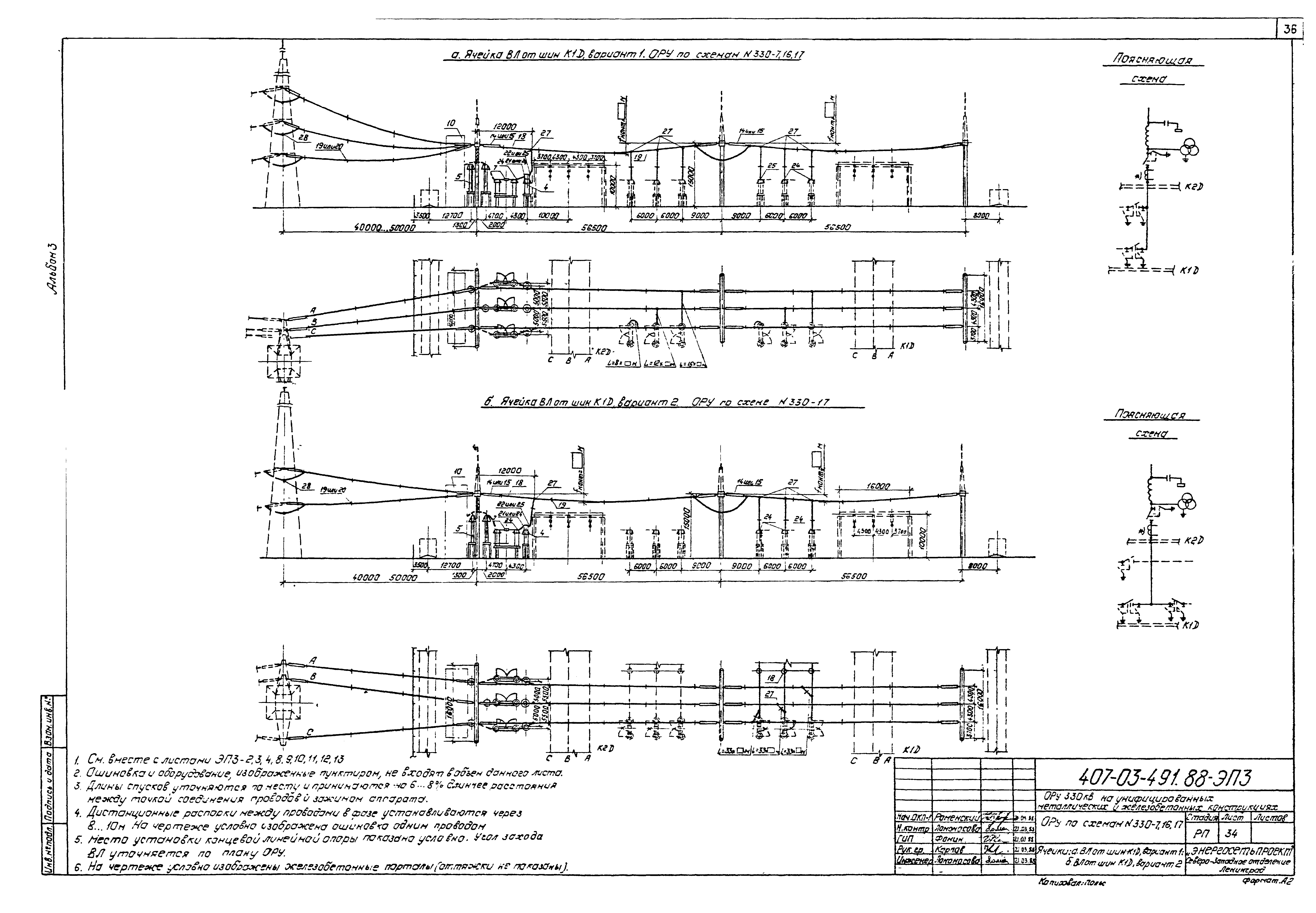

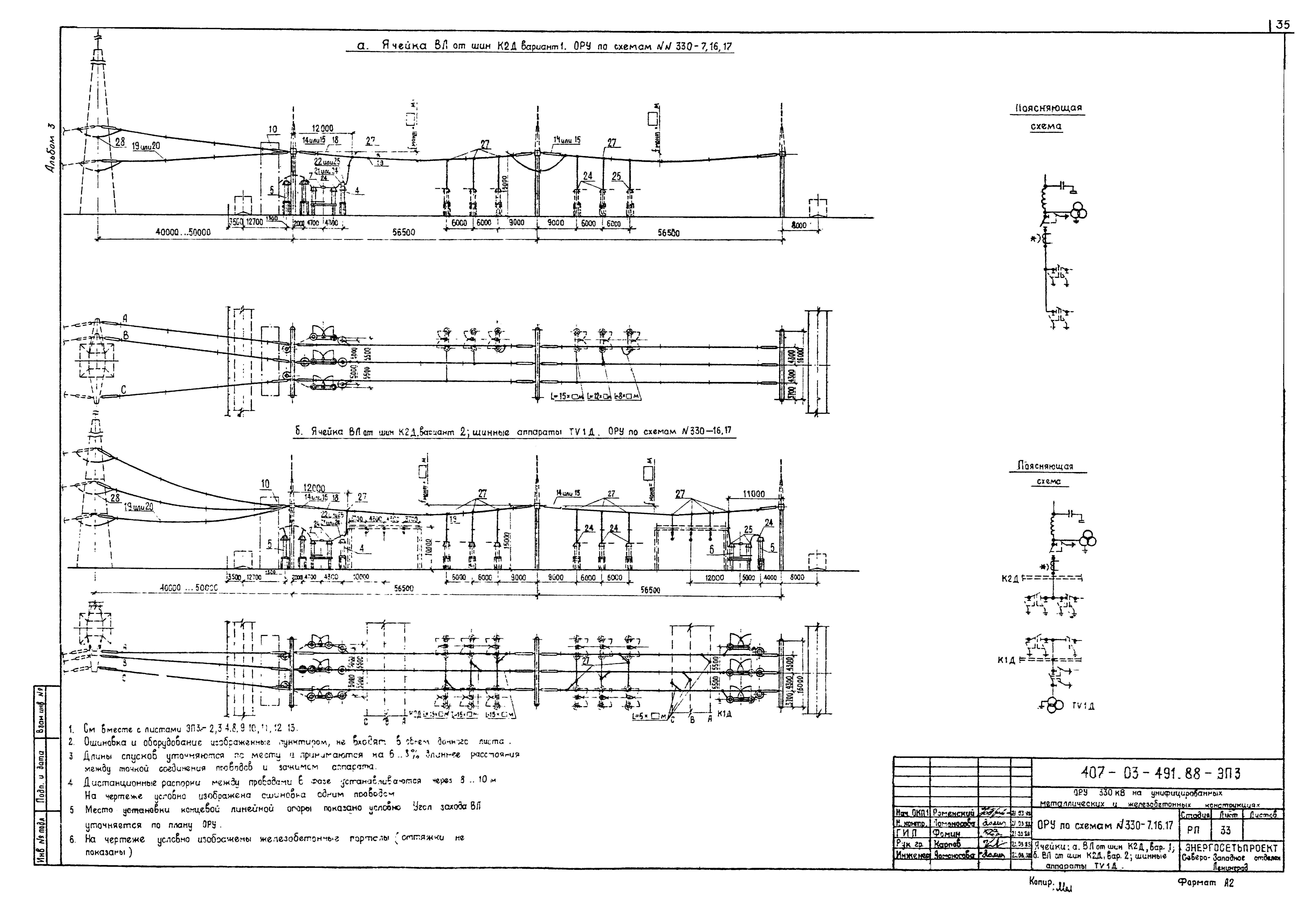

ОРУ по схемам № 330-7,16,17. Ячейки а. ВЛ от шин К2Д. Вариант 1 б. ВЛ от шин К2Д Вариант 2, шинные аппараты ТV1Д
ОРУ по схемам № 330-7,16,17. Ячейки а. ВЛ от шин К1Д. Вариант 1 б. ВЛ от шин К1Д Вариант 2

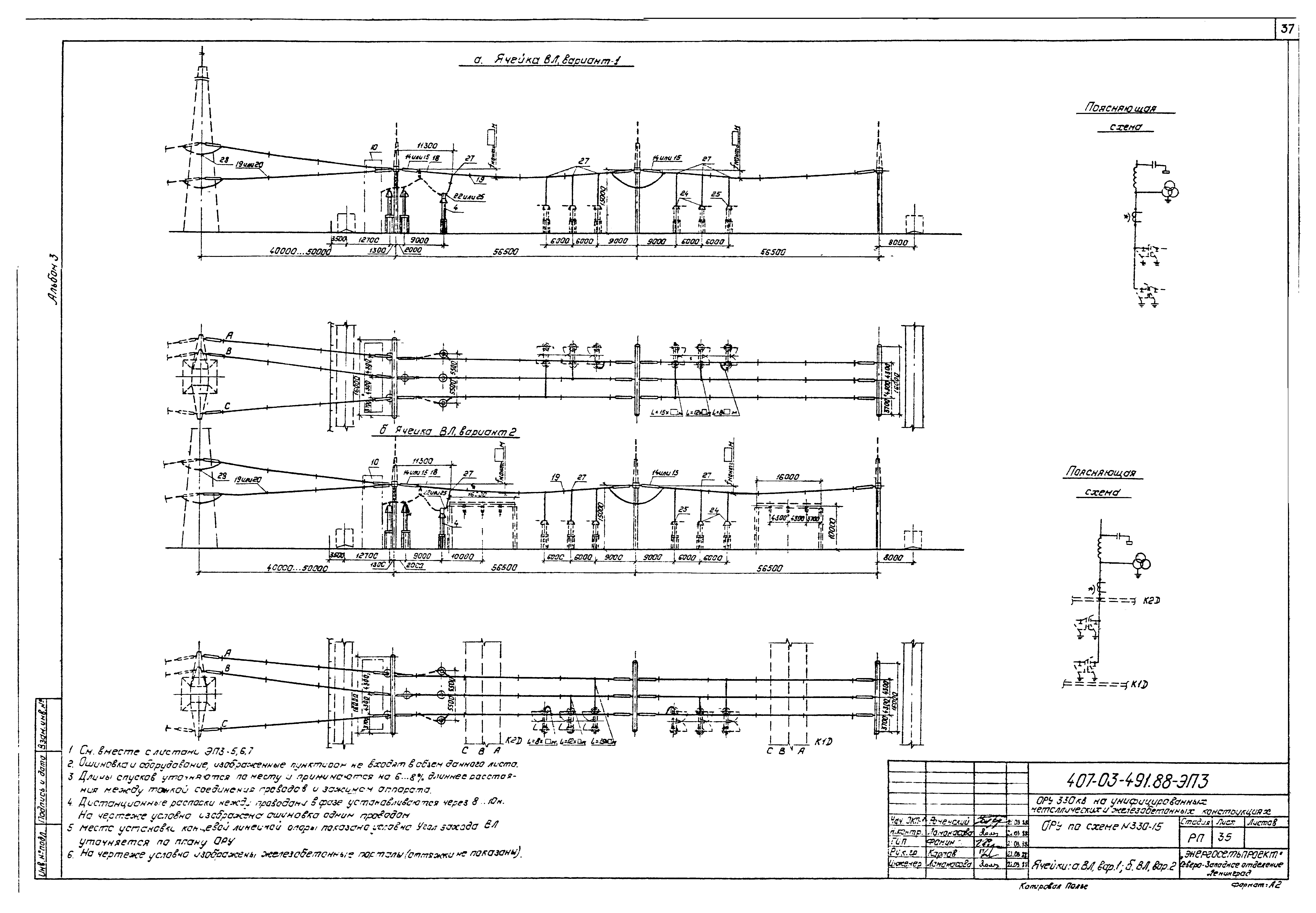

ОРУ по схемам № 330-15. Ячейки а. ВЛ. Вариант 1, б. ВЛ. Вариант 2

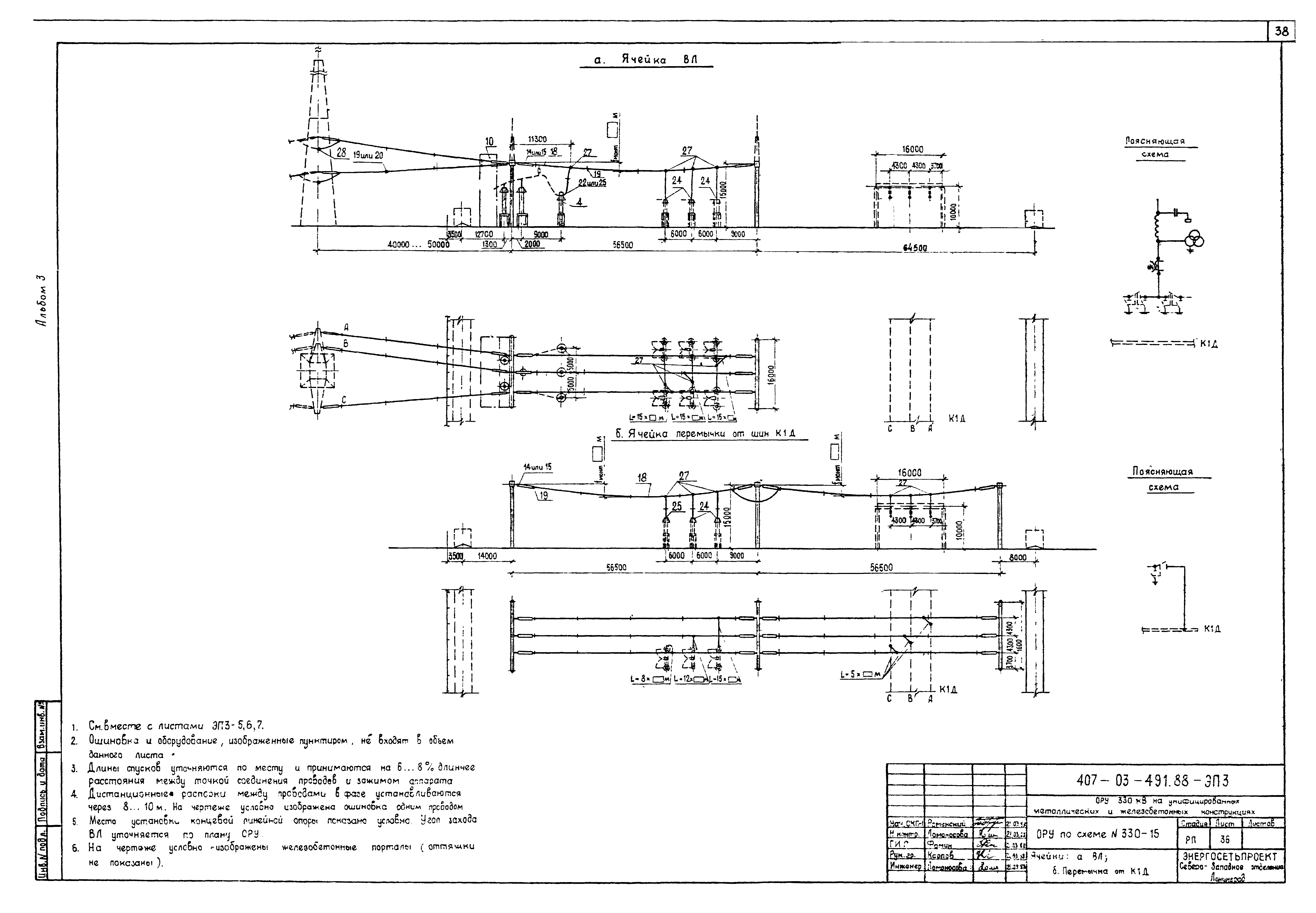

ОРУ по схемам № 330-15. Ячейки а. ВЛ, б. Перемычка от К1Д

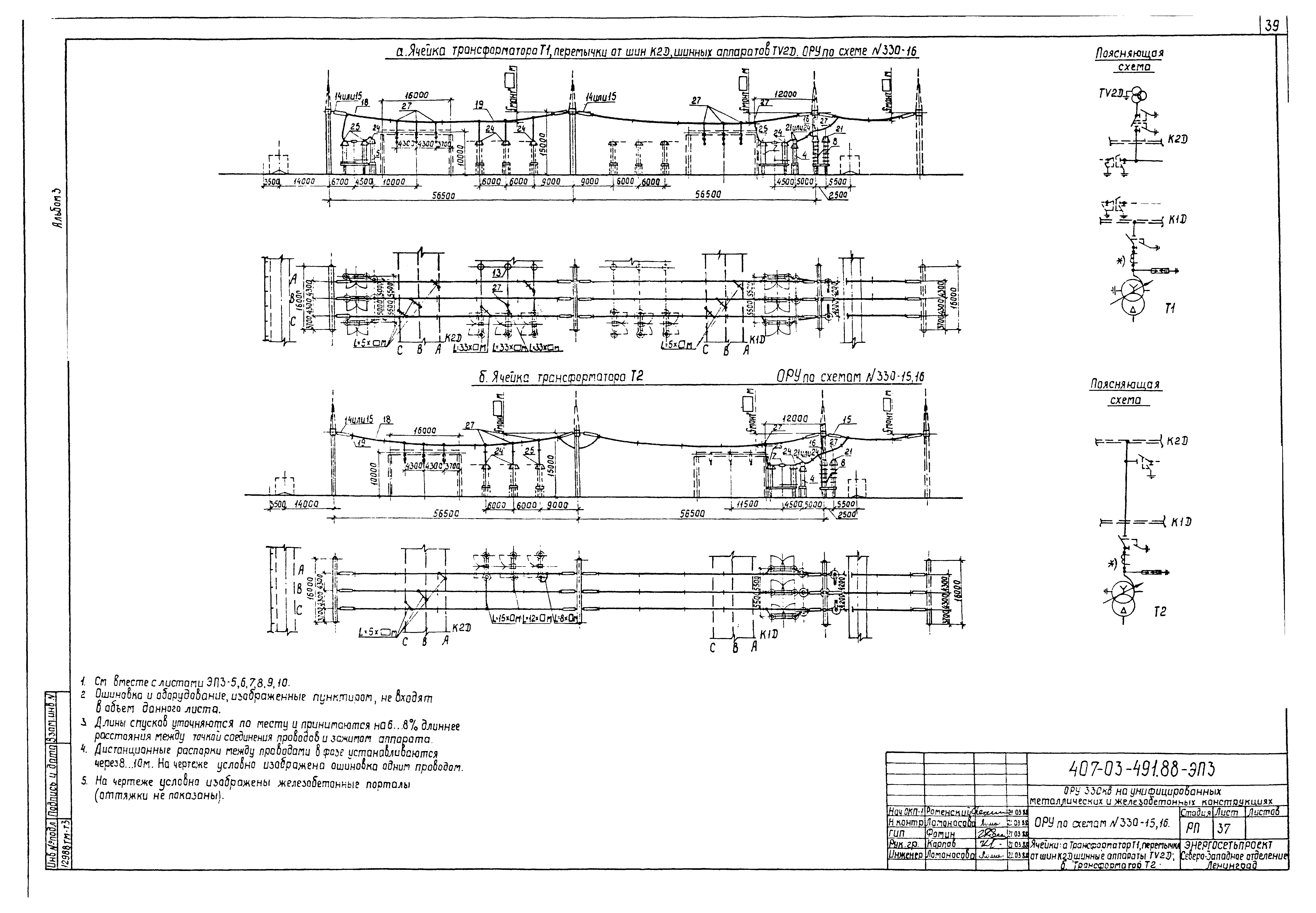

ОРУ по схемам № 330-15,16. Ячейки а. Трансформатор Т1, перемычка от шин К2Д, ш.а. ТV2Д, б. Трансформатор Т2

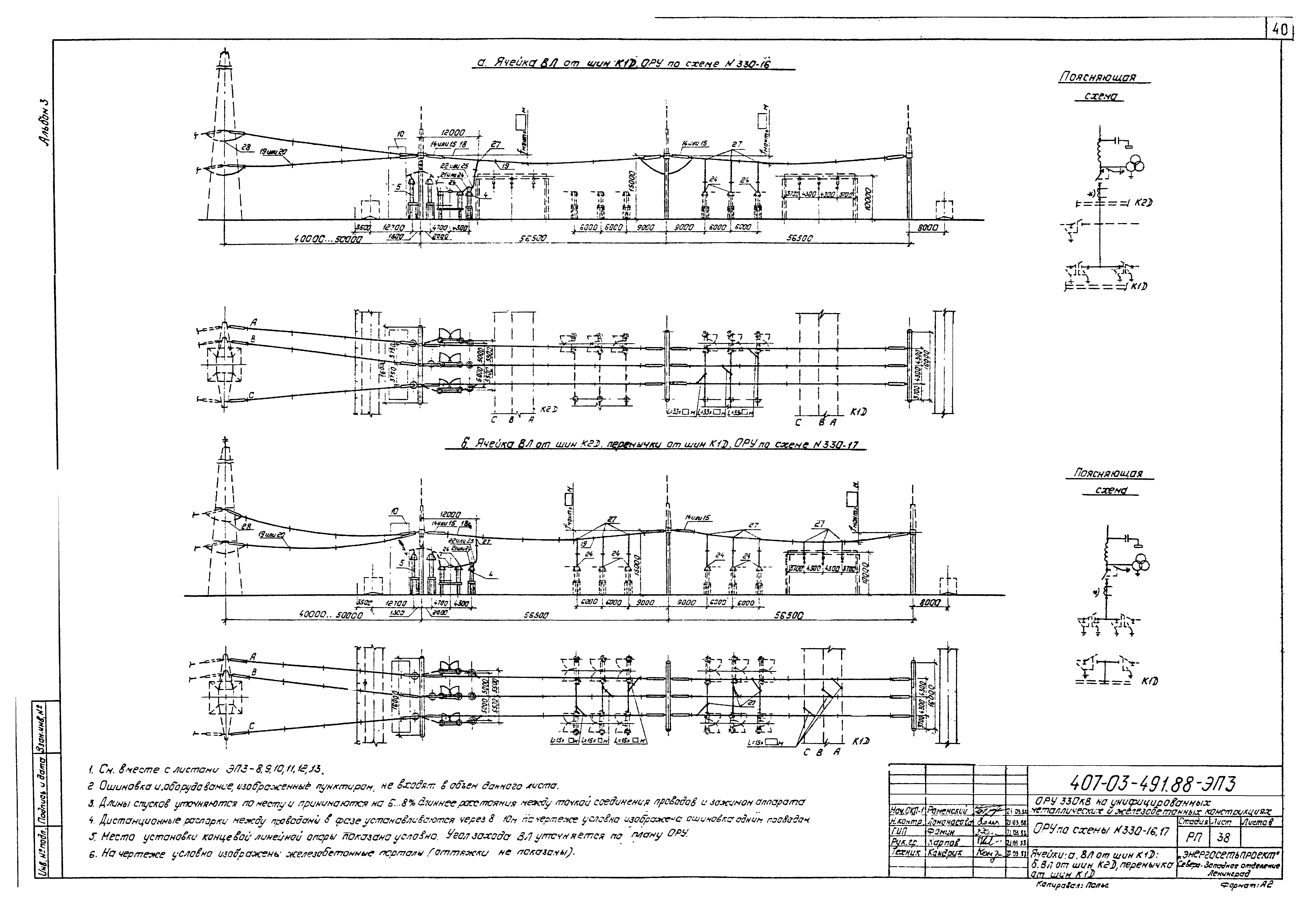

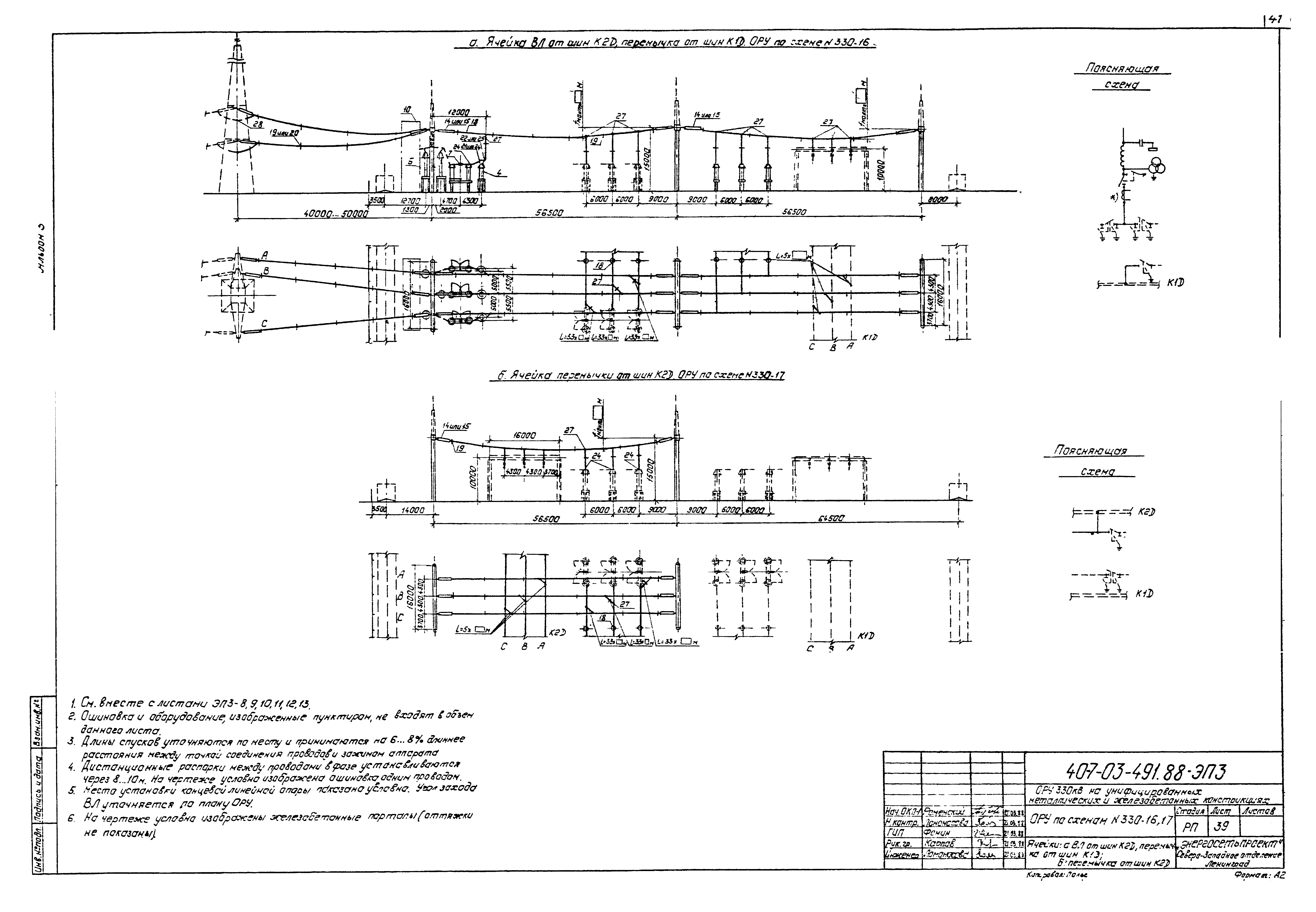

ОРУ по схемам № 330-16,17. Ячейки а. ВЛ от шин К1Д, б. ВЛ от шин К2Д, перемычка от шин К1Д
ОРУ по схемам № 330-16,17. Ячейки а. ВЛ от шин К2Д, перемычка от шин К1Д, б. Перемычка от шин К2Д
ОРУ по схемам № 330-17. Ячейки а. Трансформатор Т1, перемычка от шин К2Д, шинные аппараты ТV2Д, б. Трансформатор Т2

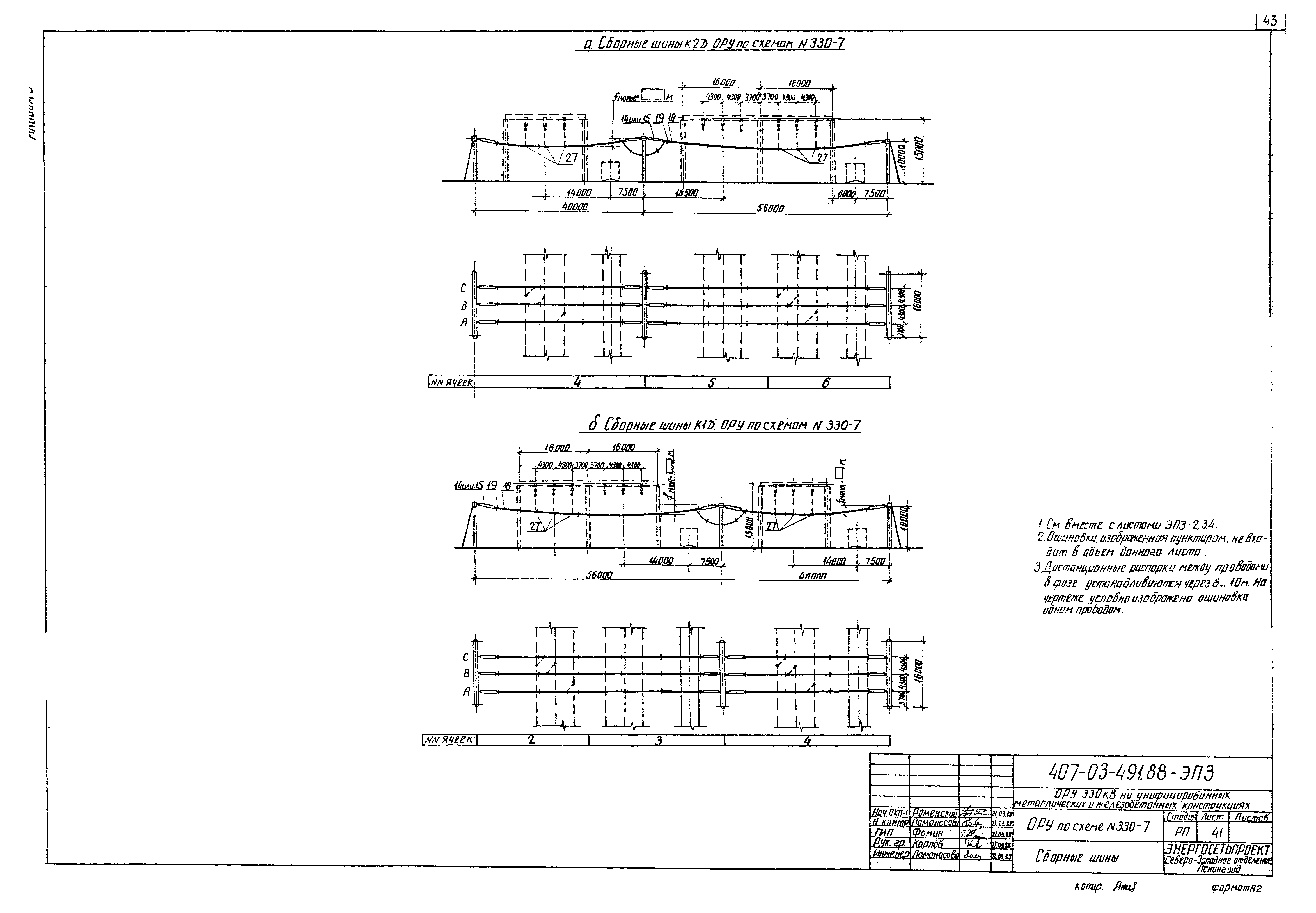

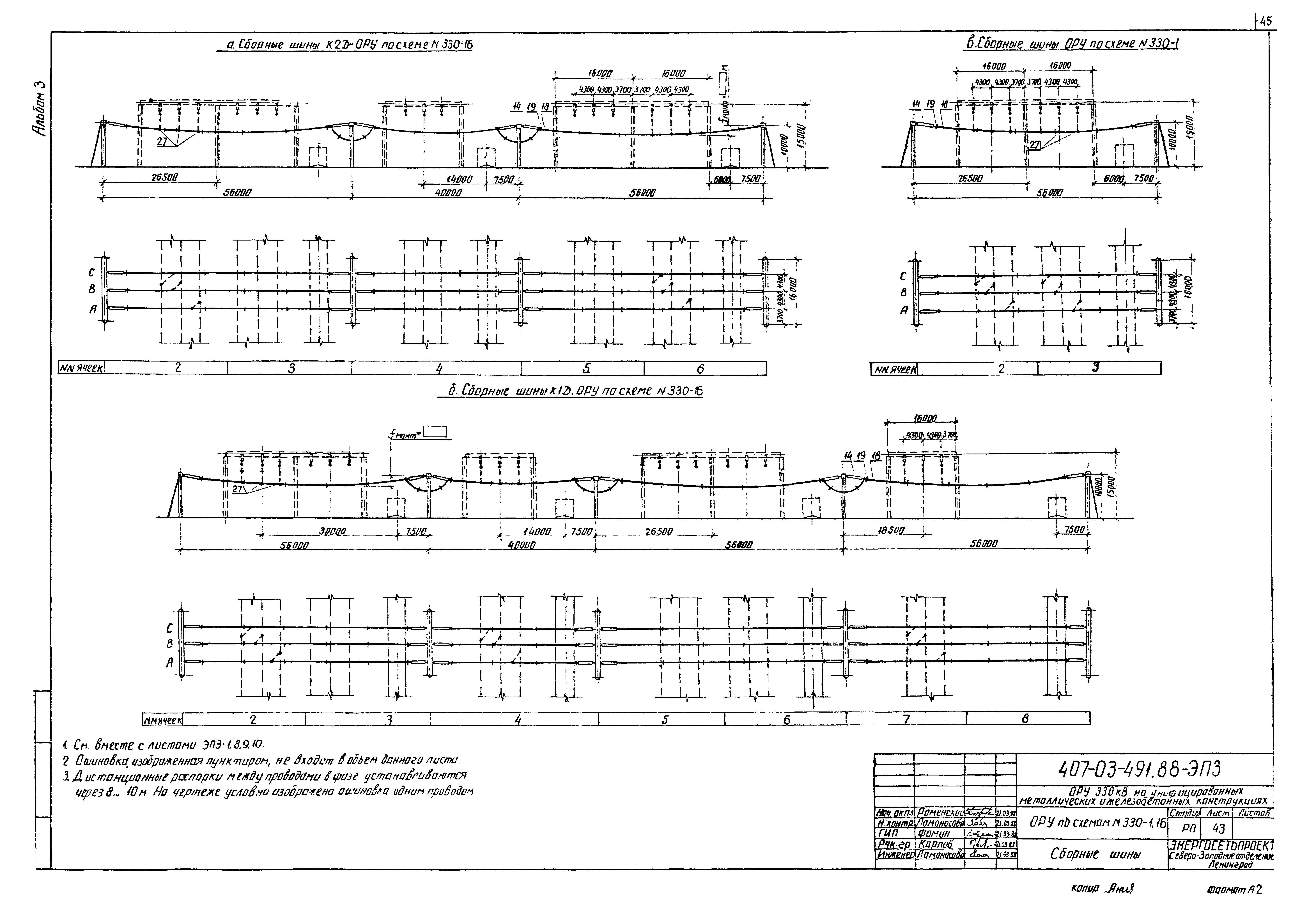

ОРУ по схемам № 330-7. Сборные шины

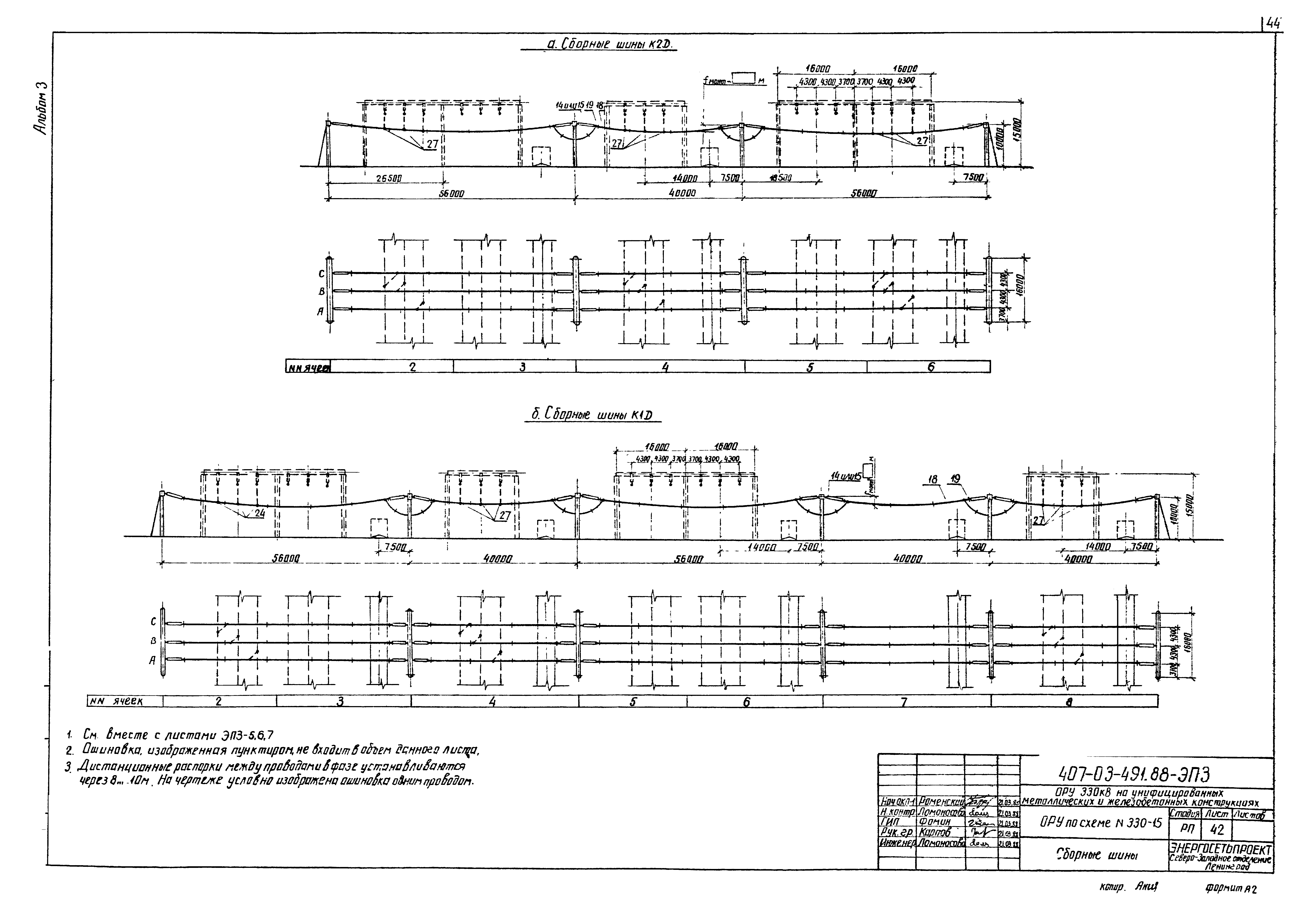

ОРУ по схемам № 330-15. Сборные шины
ОРУ по схемам № 330-1,16. Сборные шины

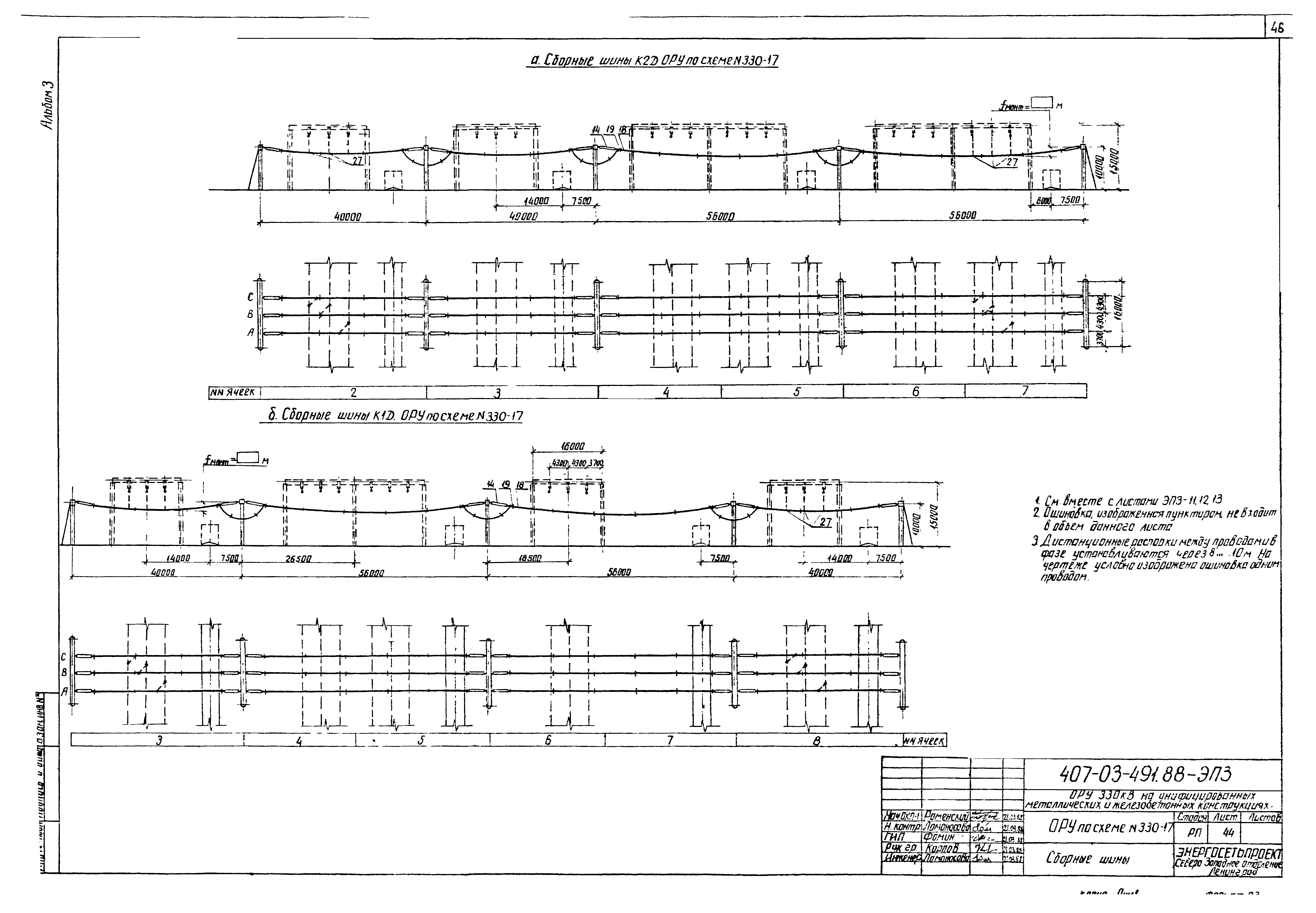

ОРУ по схемам № 330-17. Сборные шины

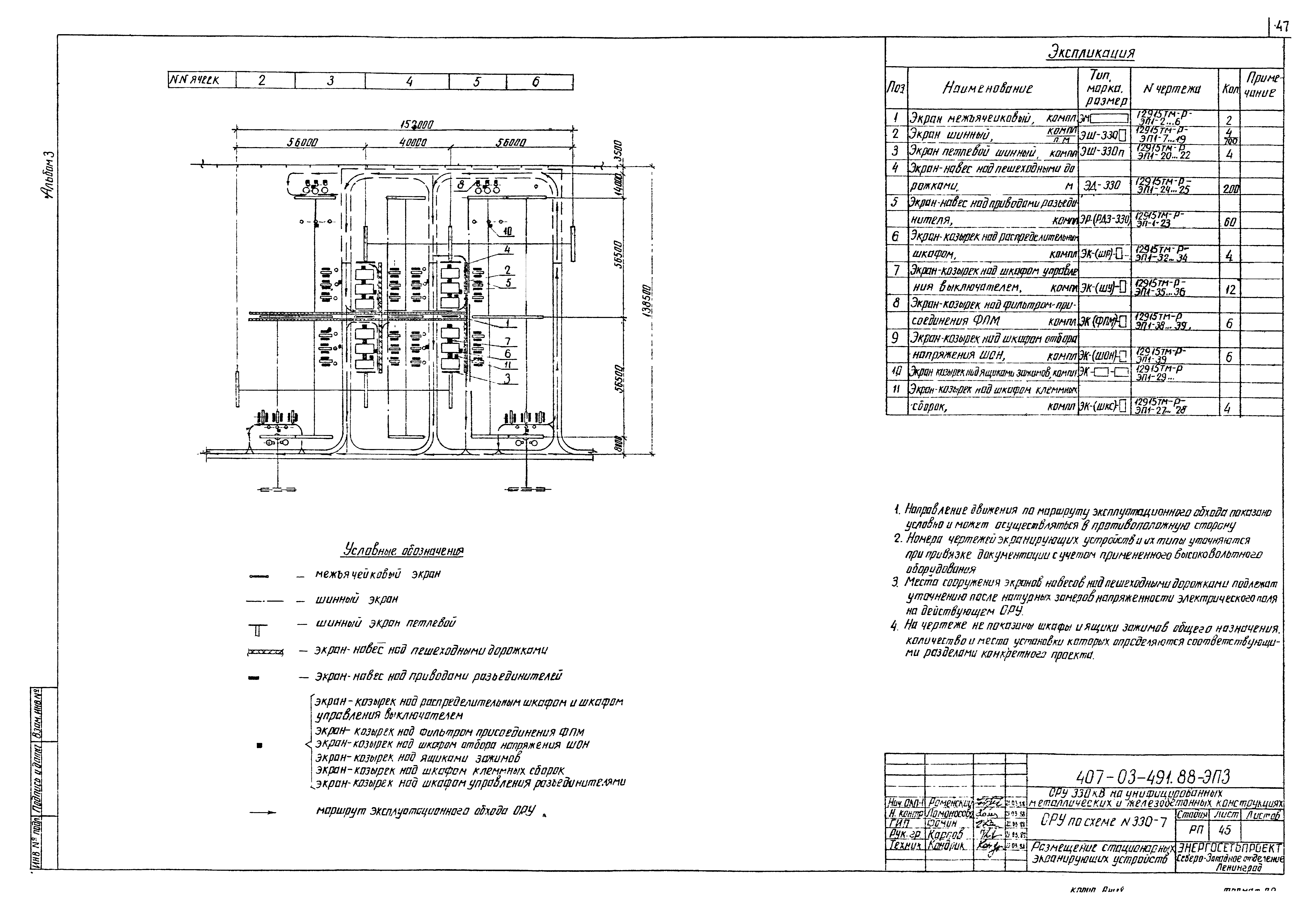

ОРУ по схемам № 330-7. Размещение стационарных экранирующих устройств

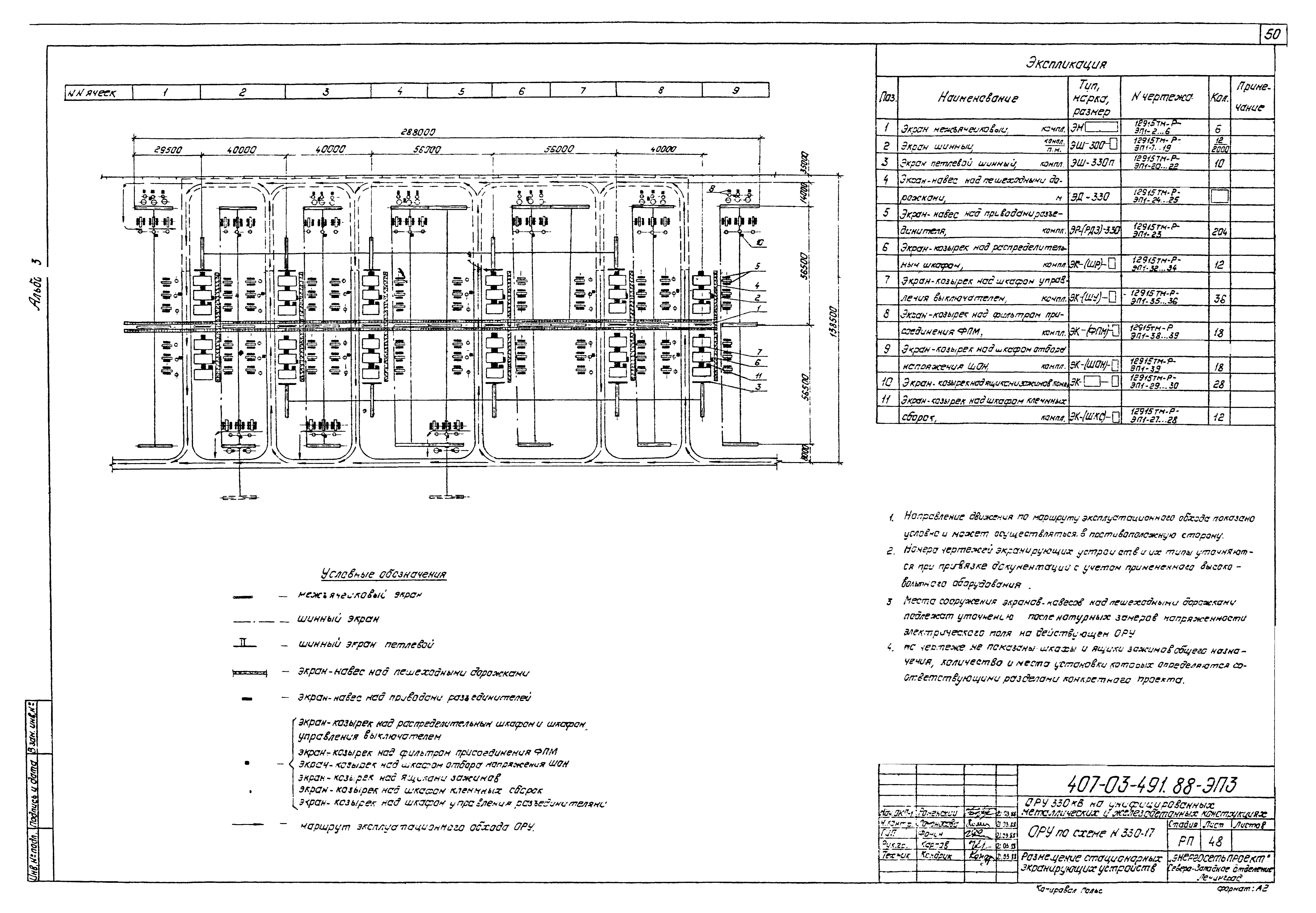

ОРУ по схемам № 330-15. Размещение стационарных экранирующих устройств

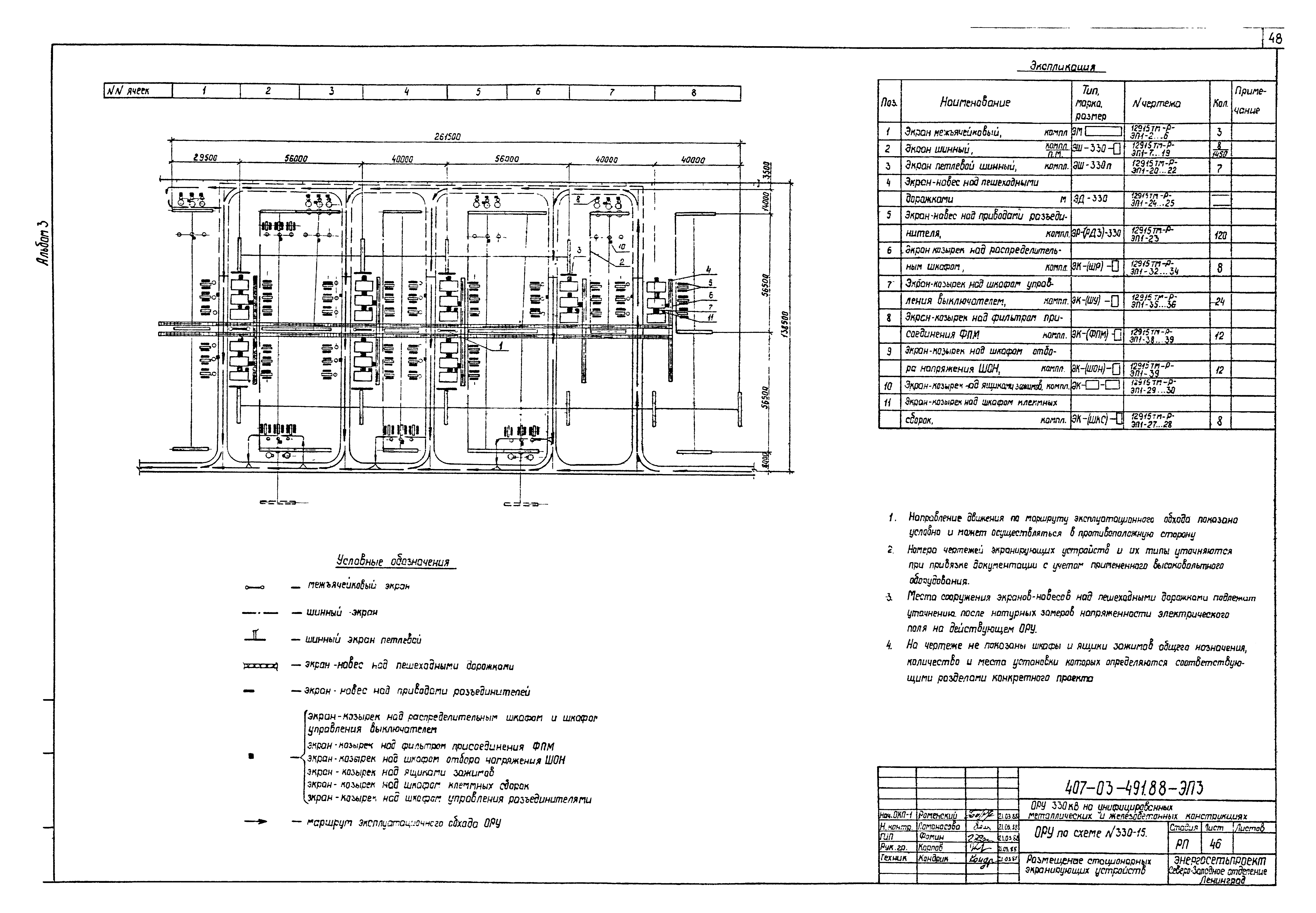

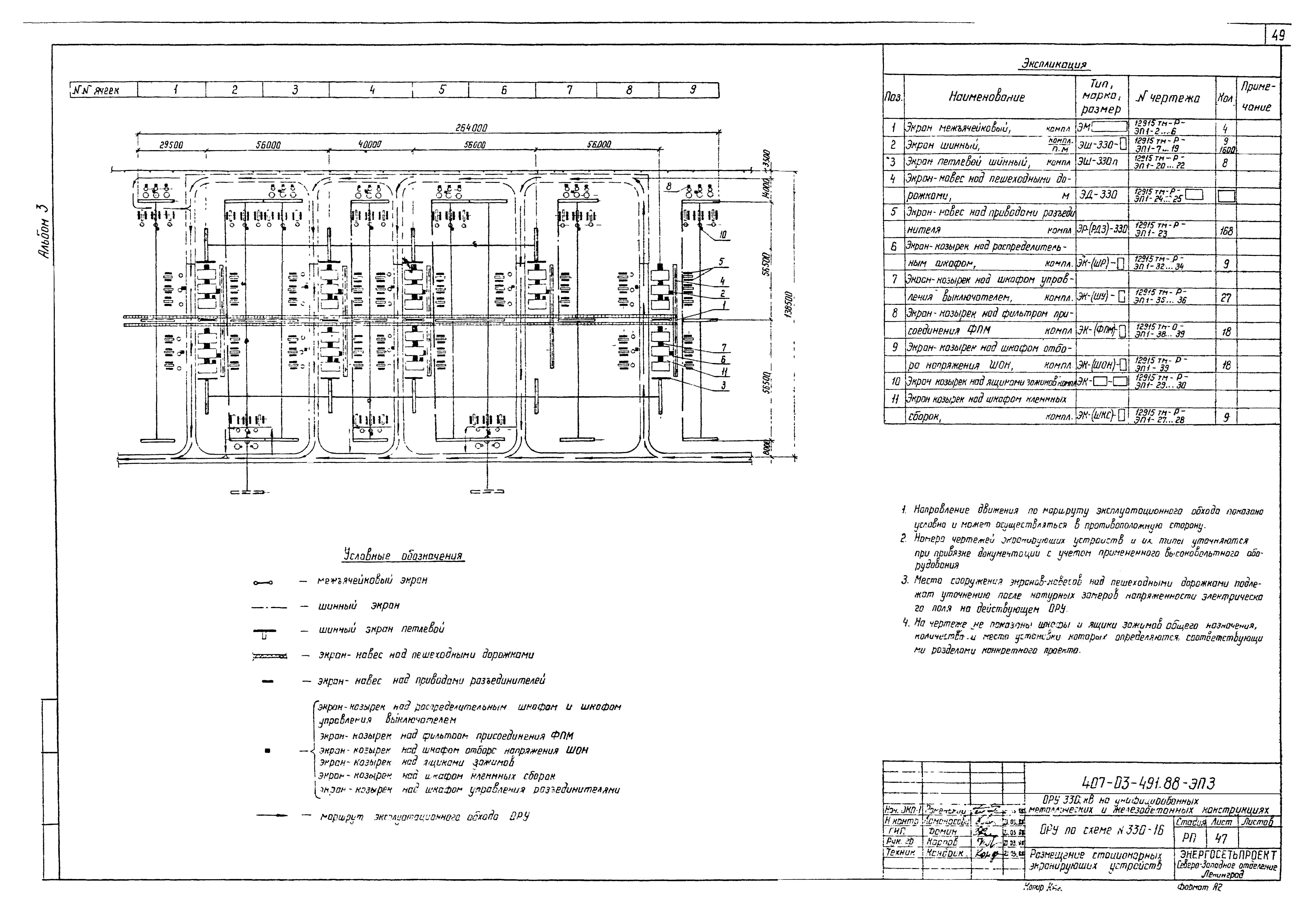

ОРУ по схемам № 330-16. Размещение стационарных экранирующих устройств
ОРУ по схемам № 330-17. Размещение стационарных экранирующих устройств

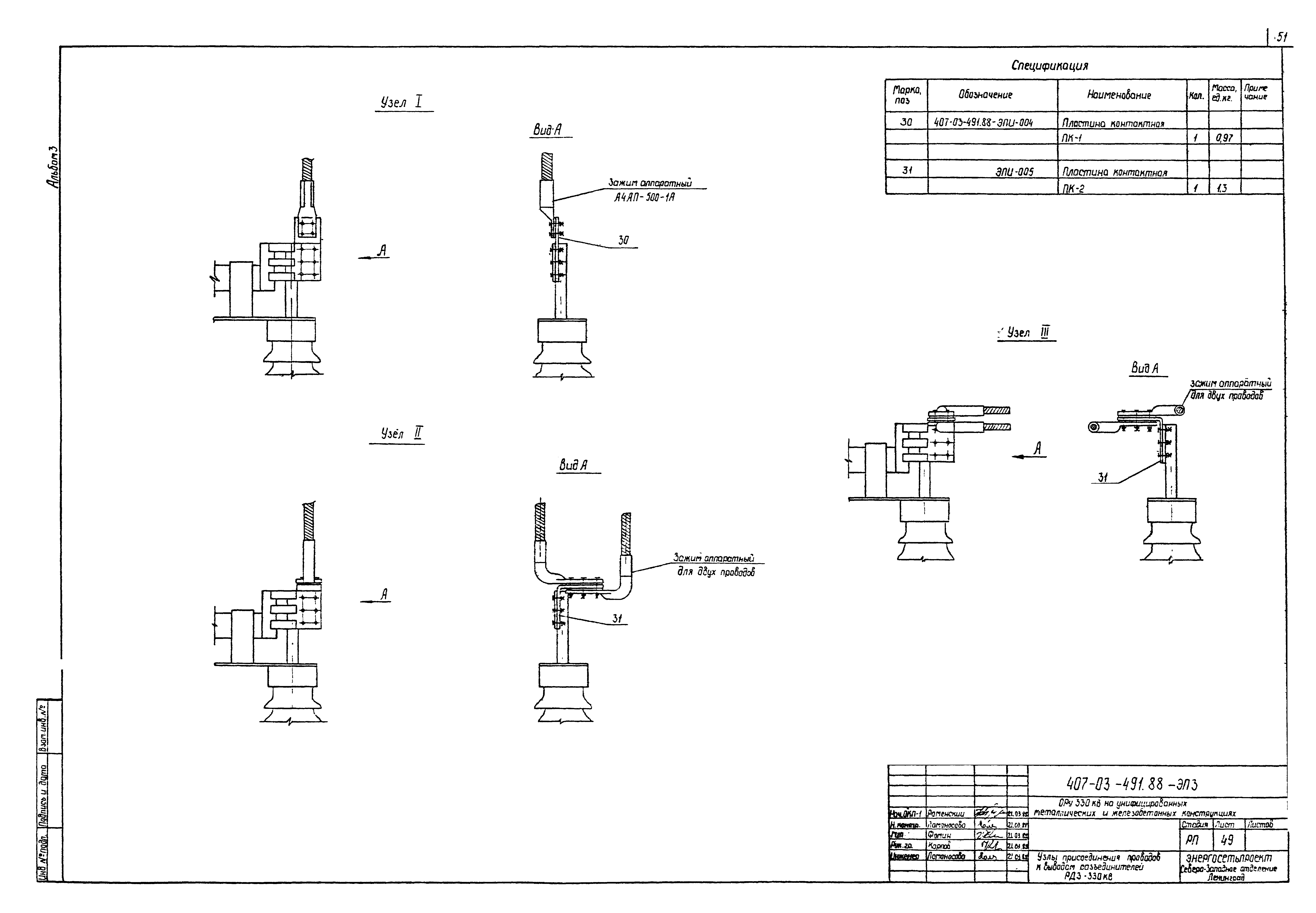

Узлы присоединения проводов к выводам разъединителей РД3-330
407-03-491.88-ЭП.СО-3

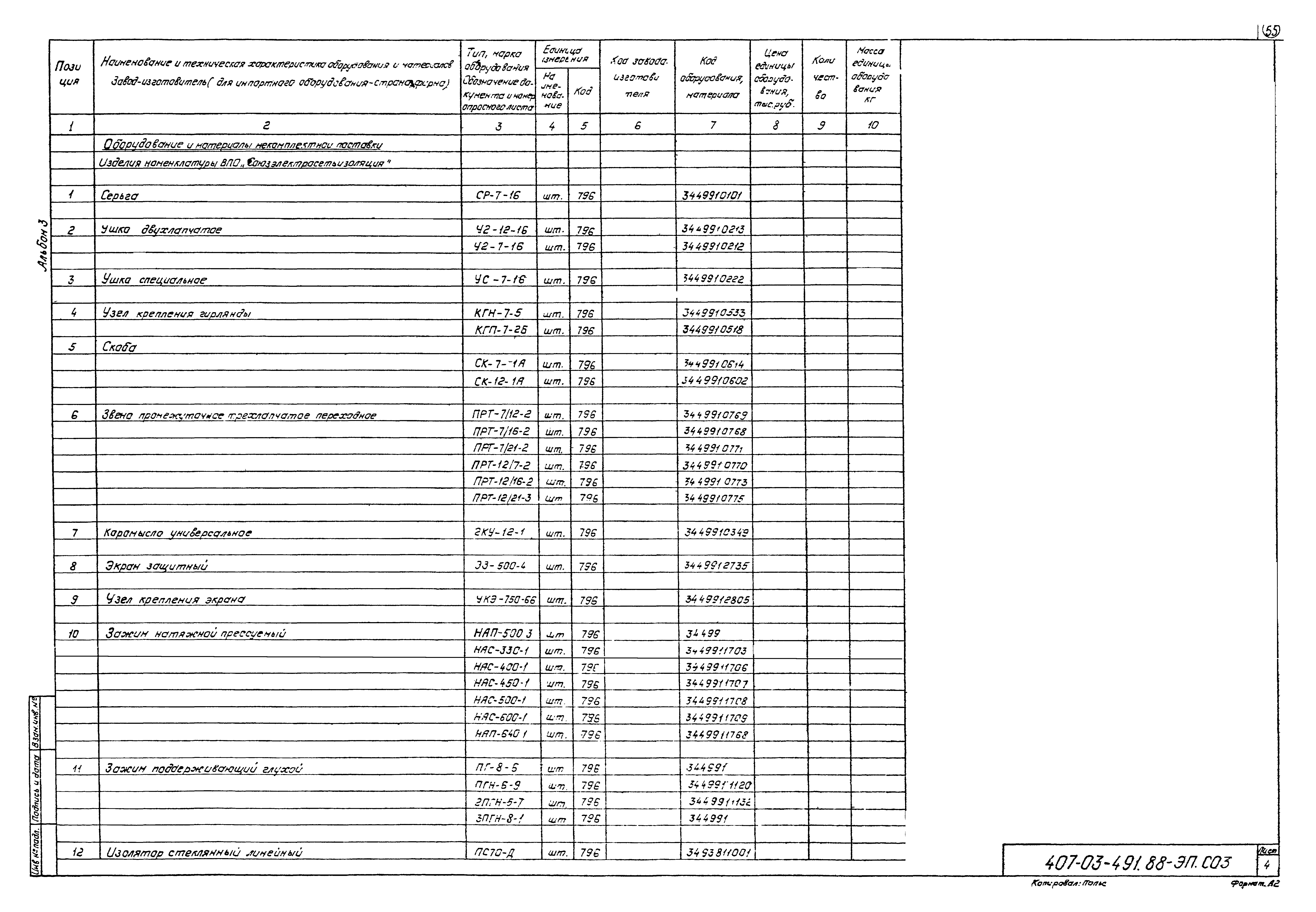

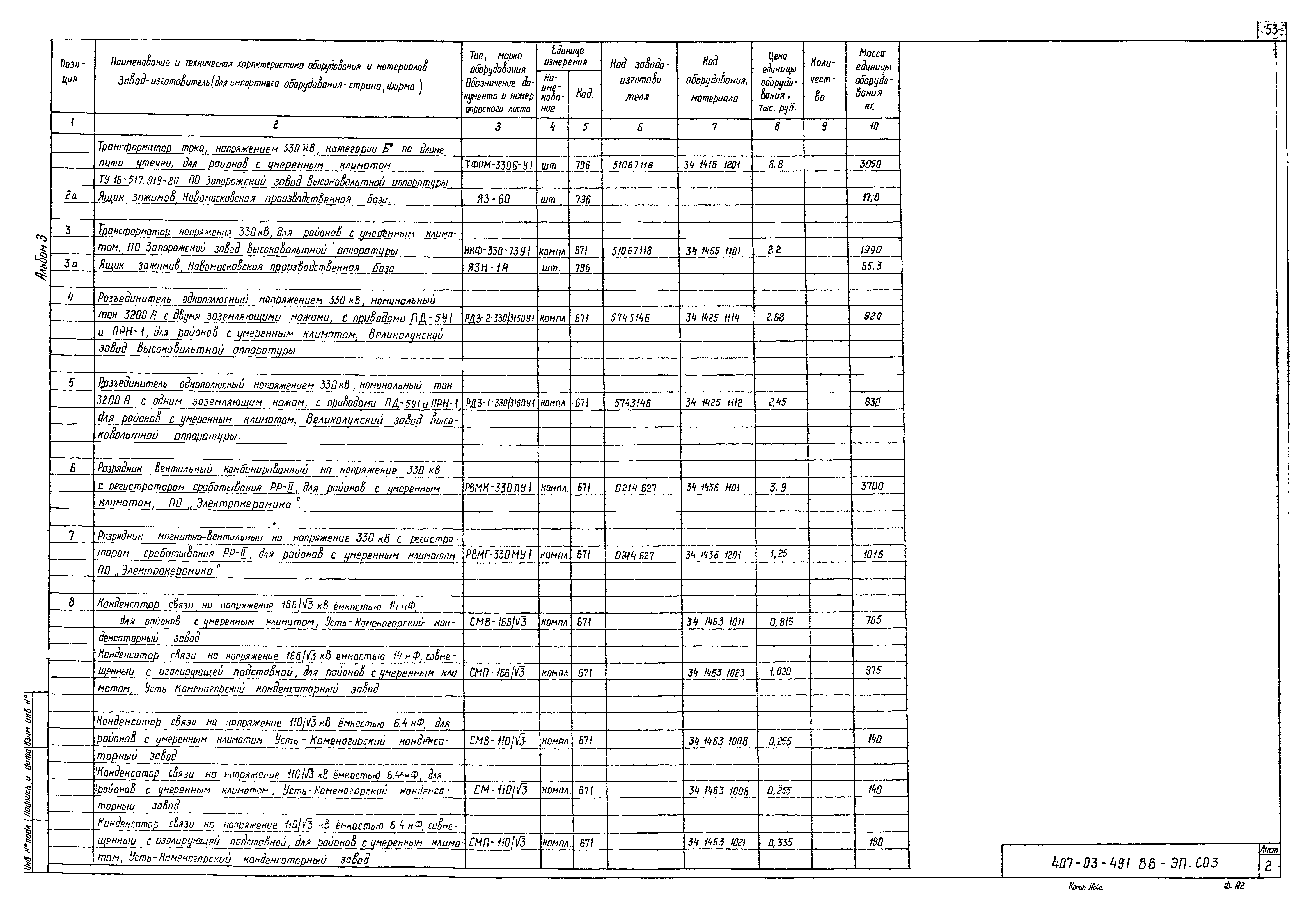

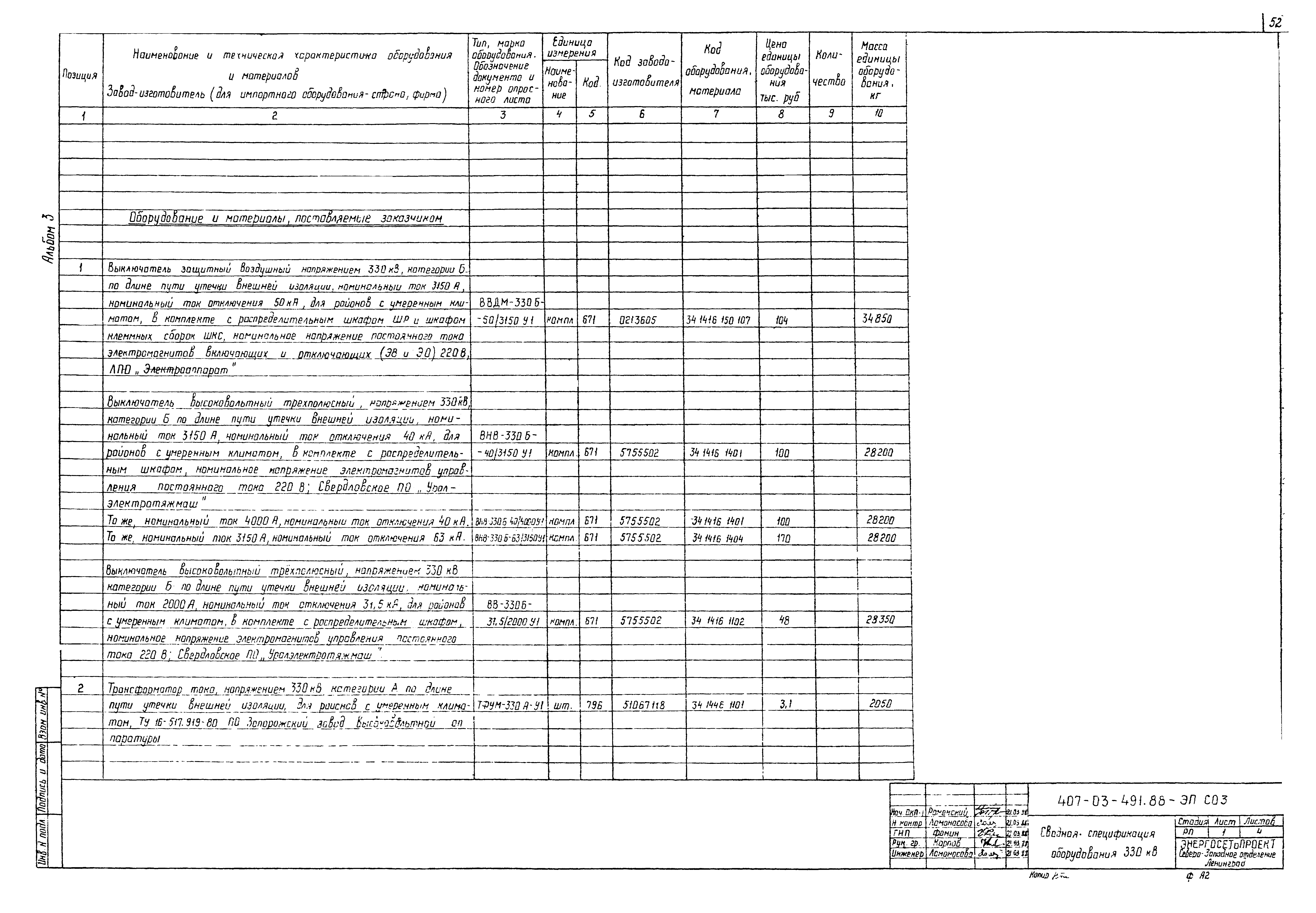

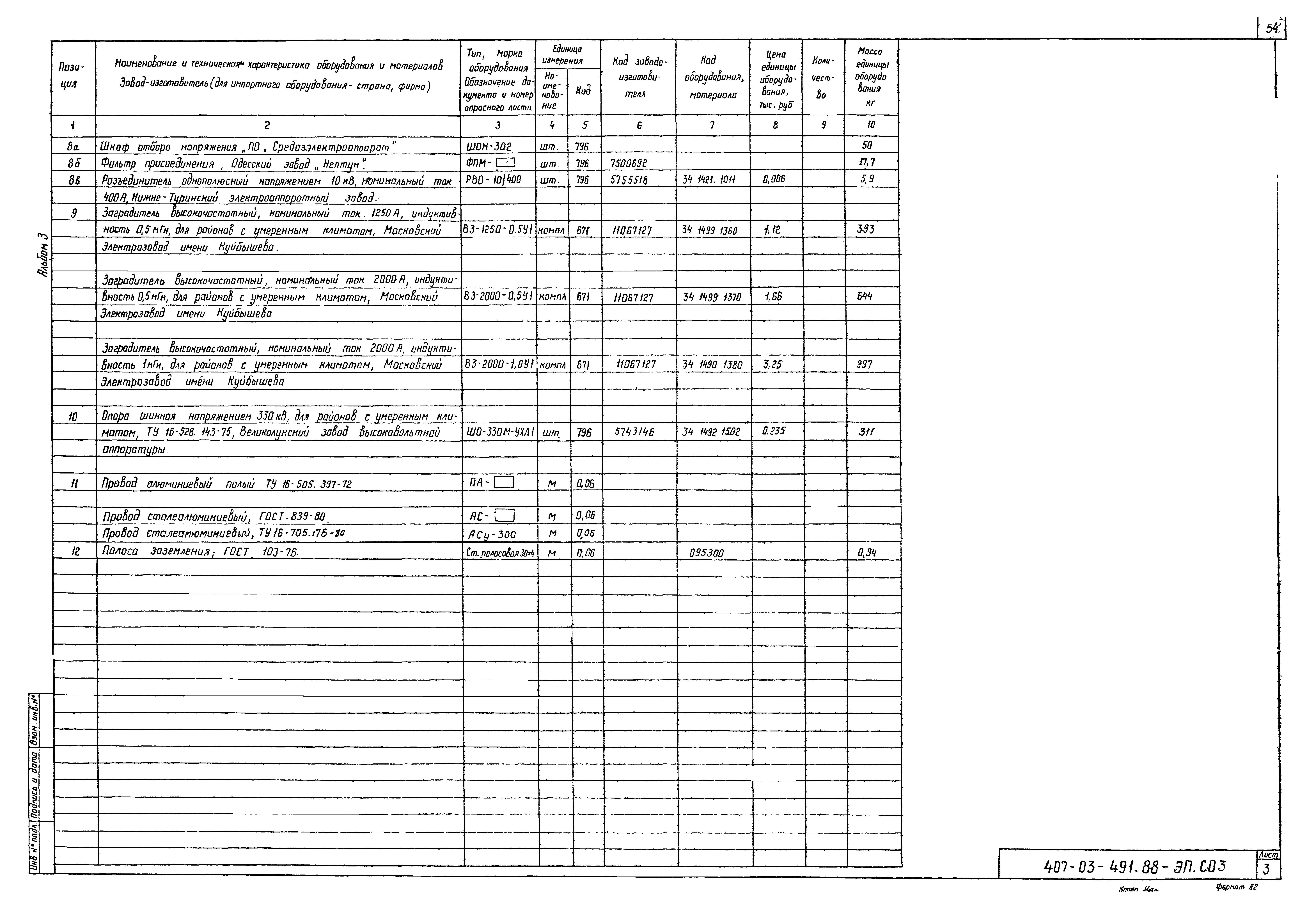

Сводная спецификация оборудования 330 кВ
Разработан: Северо-западное отделение института Энергосетьпроект
Утверждён:26.03.1988 Минэнерго СССР (USSR Minenergo 24)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Электроэнергетика Устройства и подстанции распределительные
