Скачать Серия 3.004-8 Выпуск 71. Фундамент под компрессор угловой марки 305ГП16/70 завода Борец. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 3.004-8

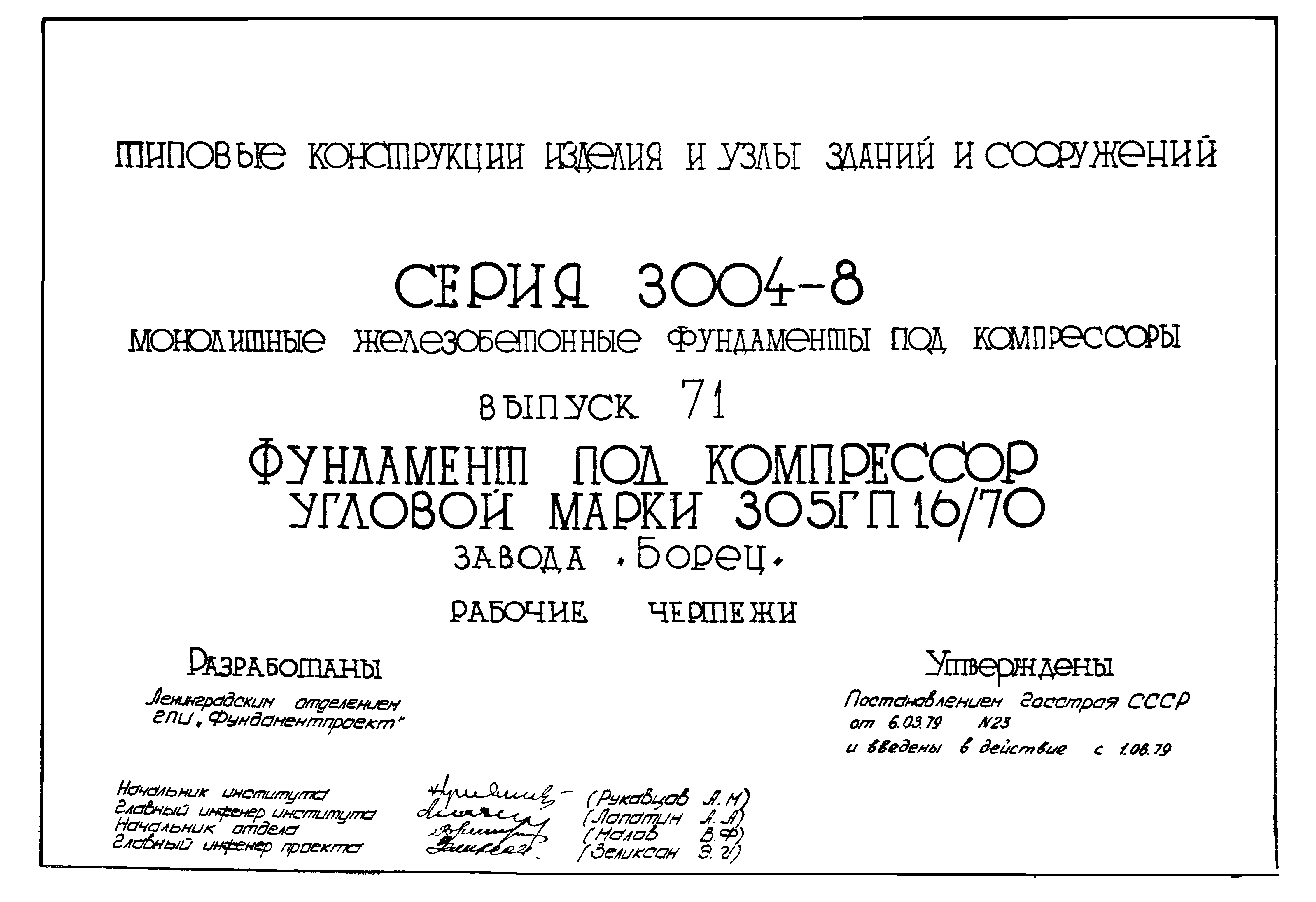

Выпуск 71. Фундамент под компрессор угловой марки 305ГП16/70 завода "Борец". Рабочие чертежи

Обозначение:	Серия 3.004-8
Обозначение англ:	Series 3.004-8
Статус:	не действует
Название рус.:	Выпуск 71. Фундамент под компрессор угловой марки 305ГП16/70 завода "Борец". Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.06.1979
Дата окончания срока действия:	01.09.1988

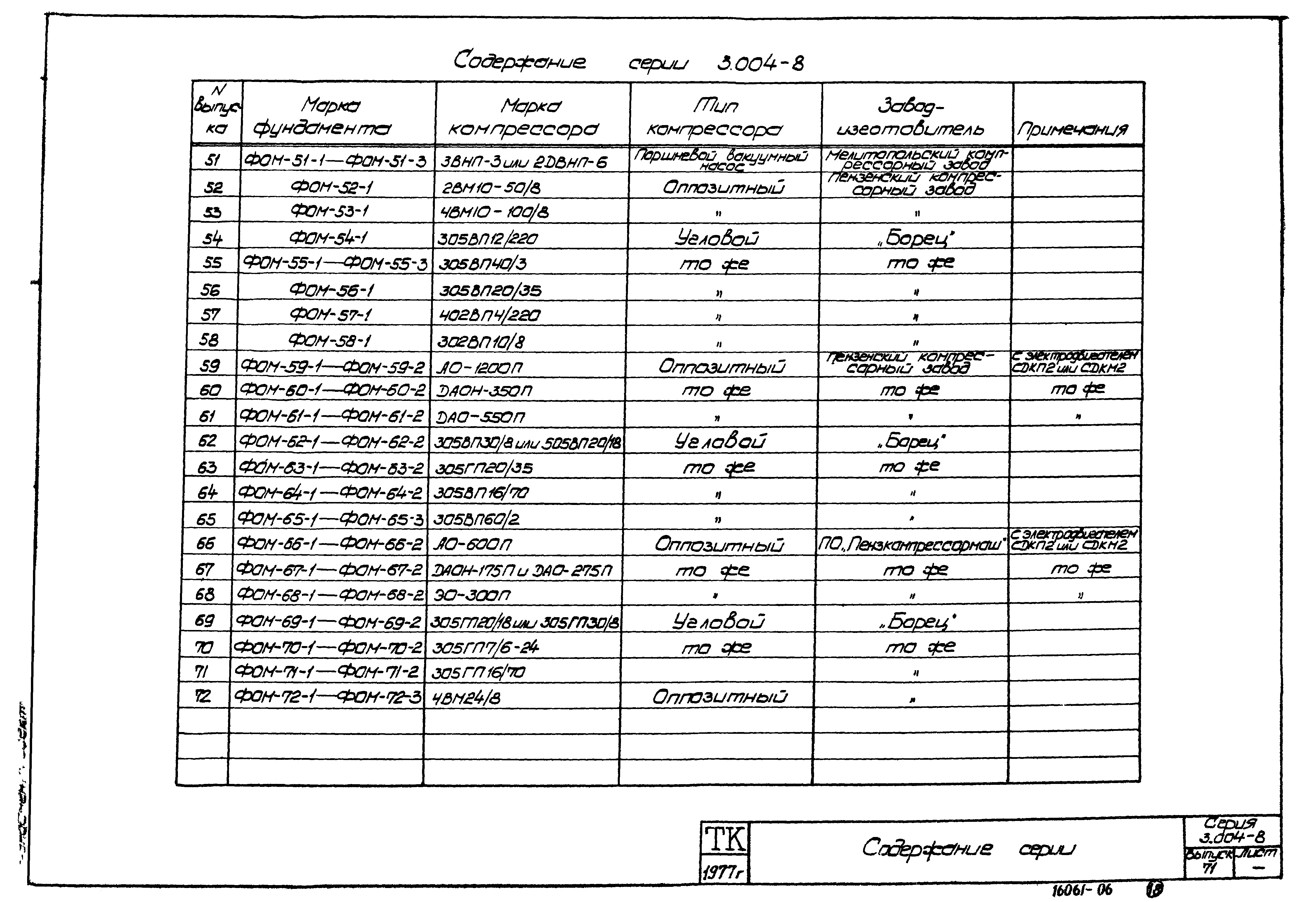

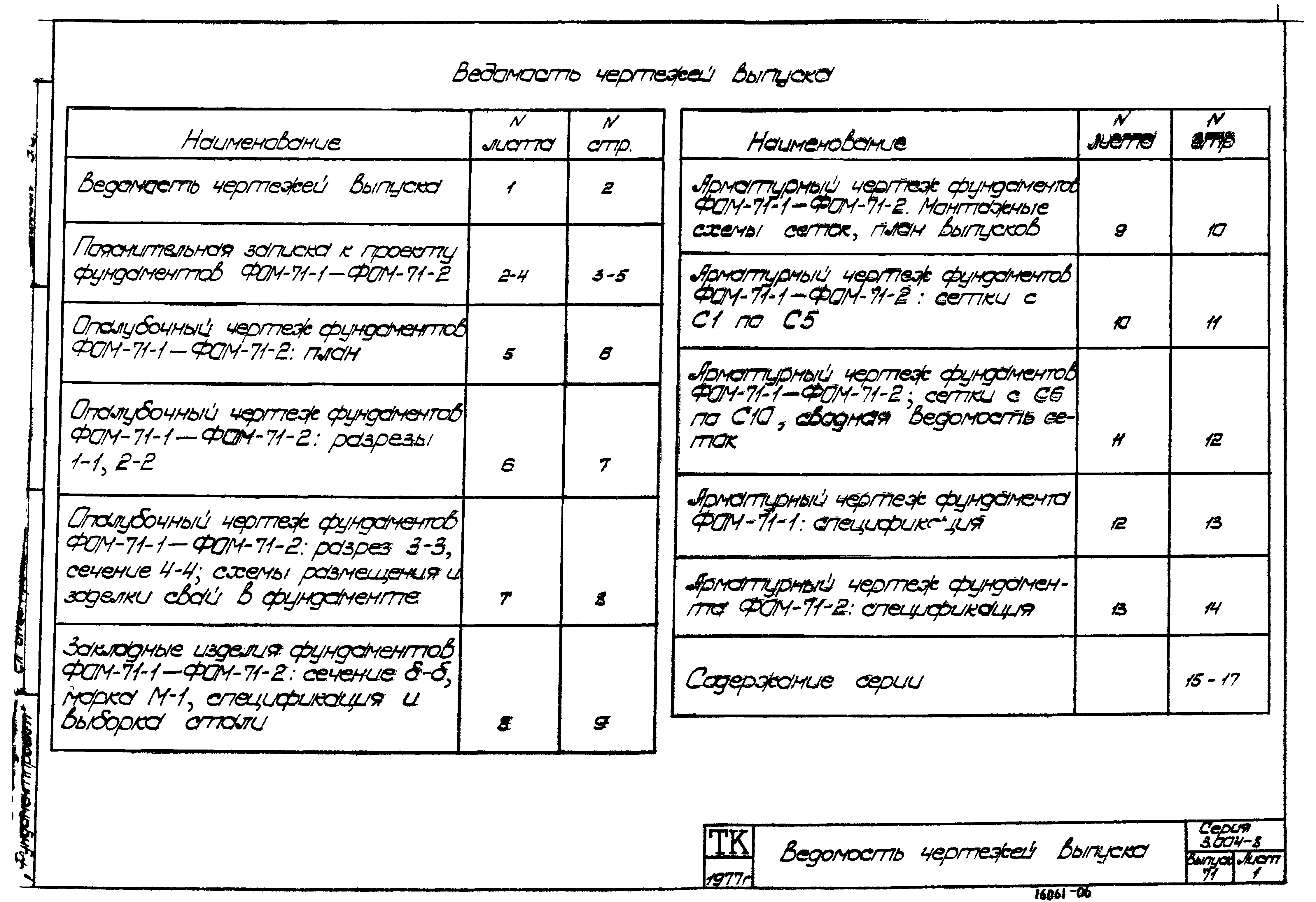

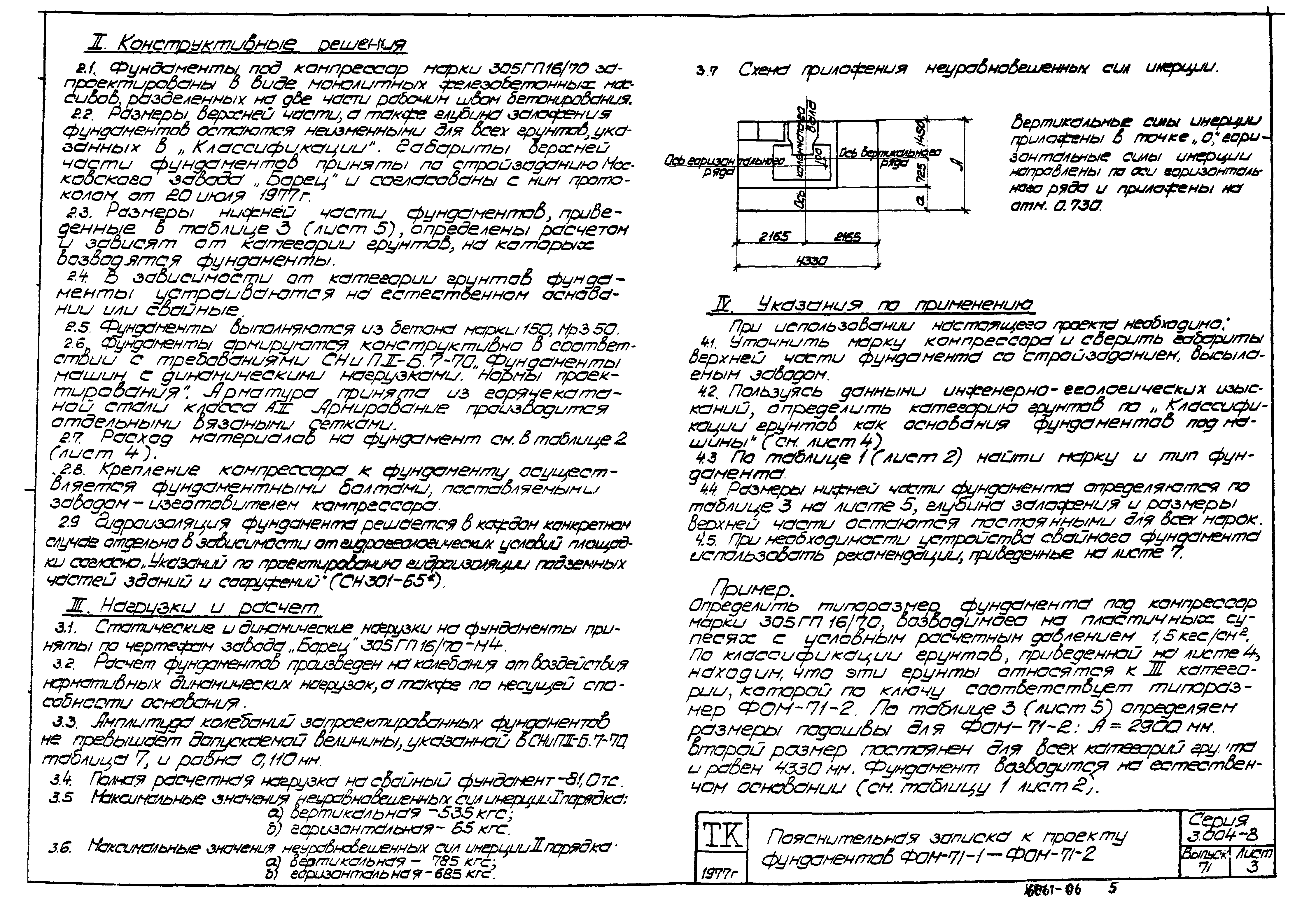

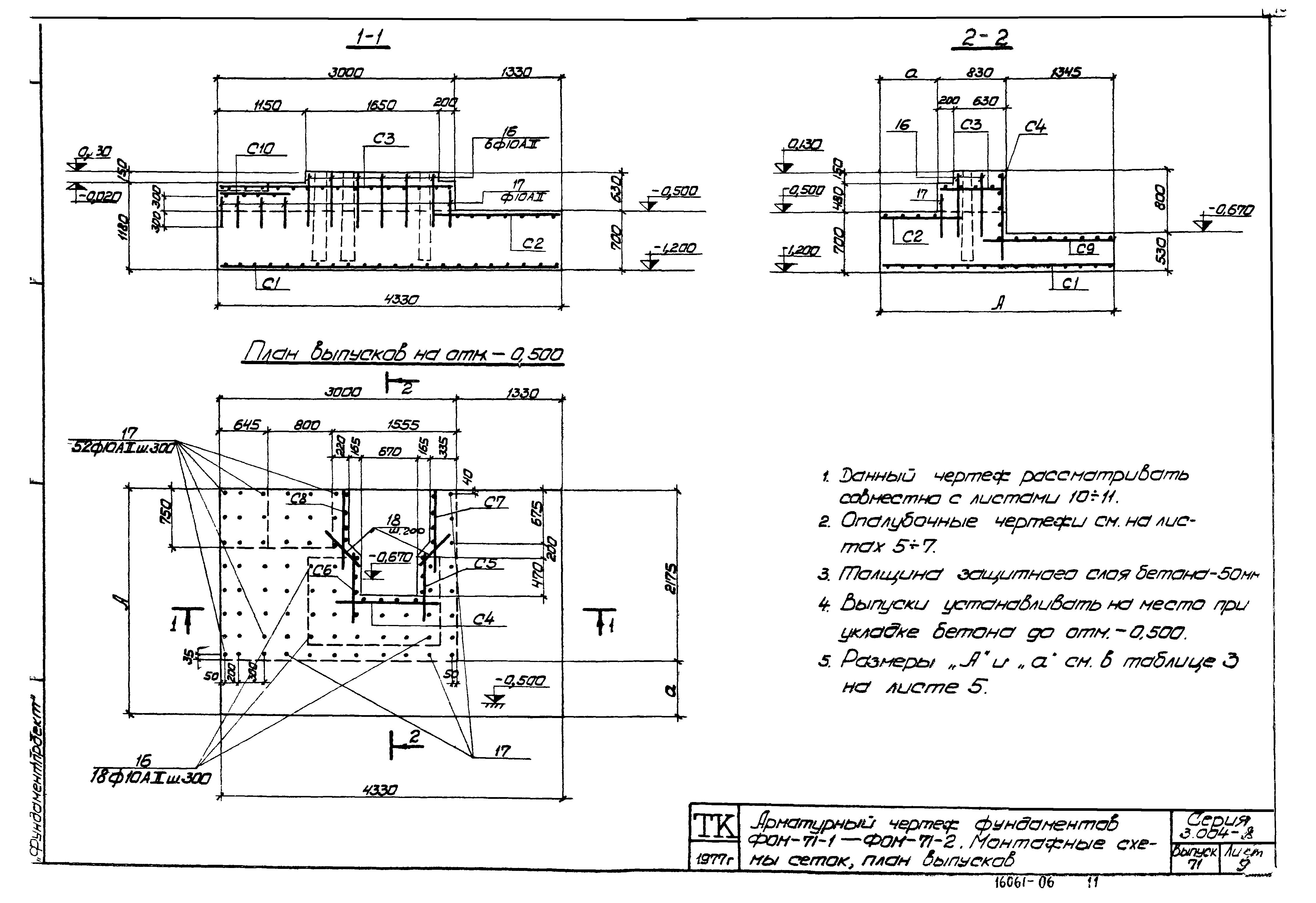

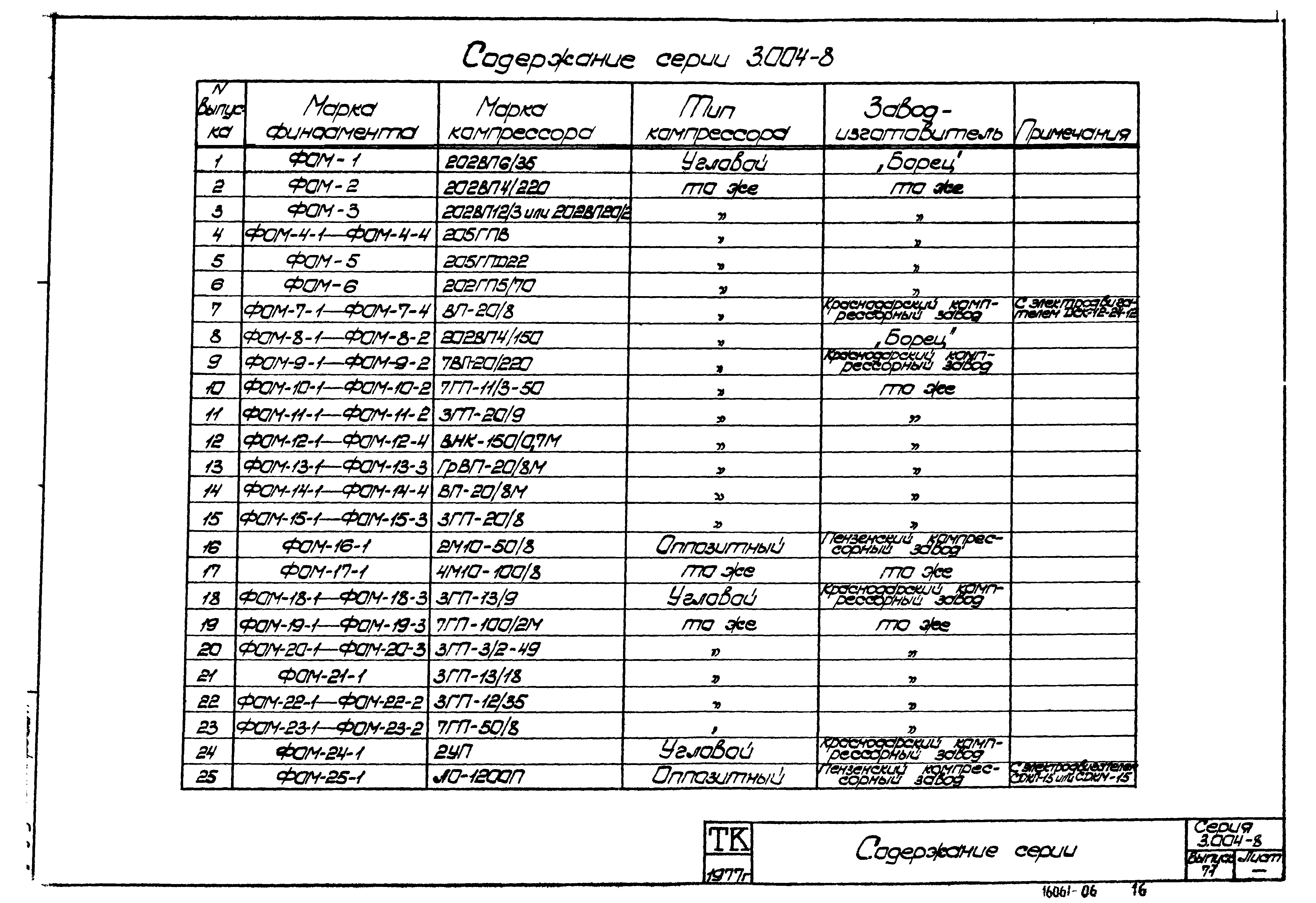

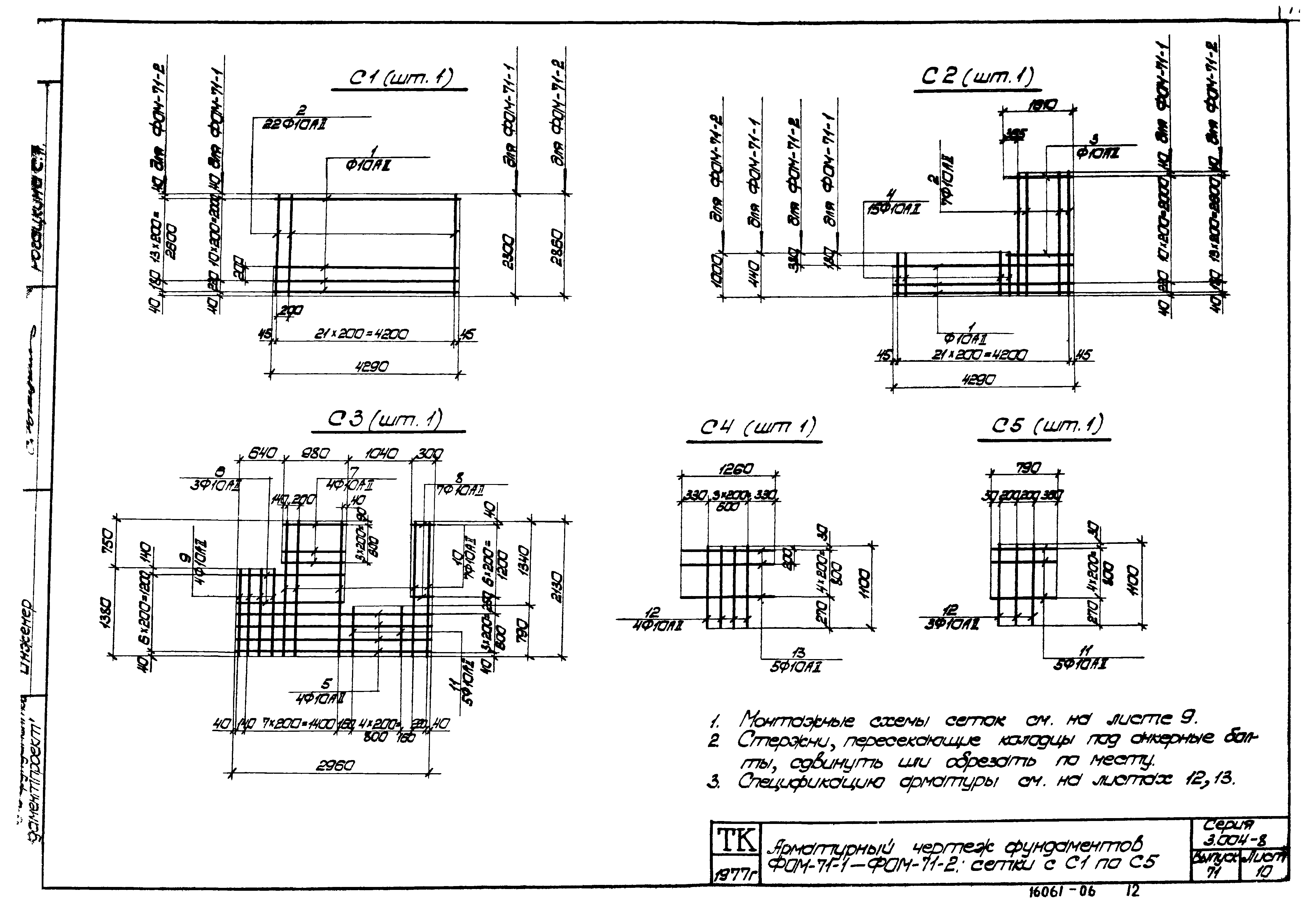

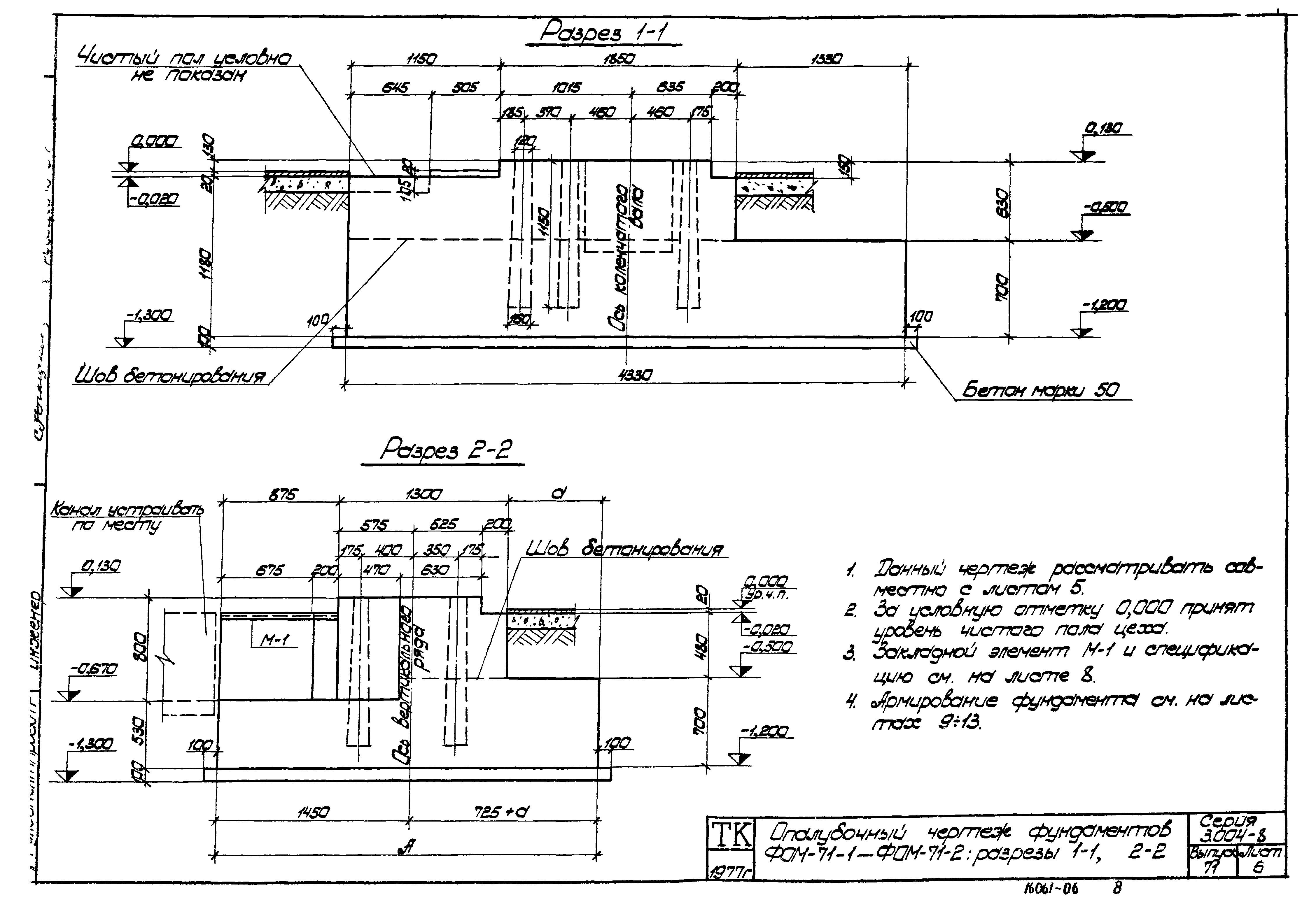

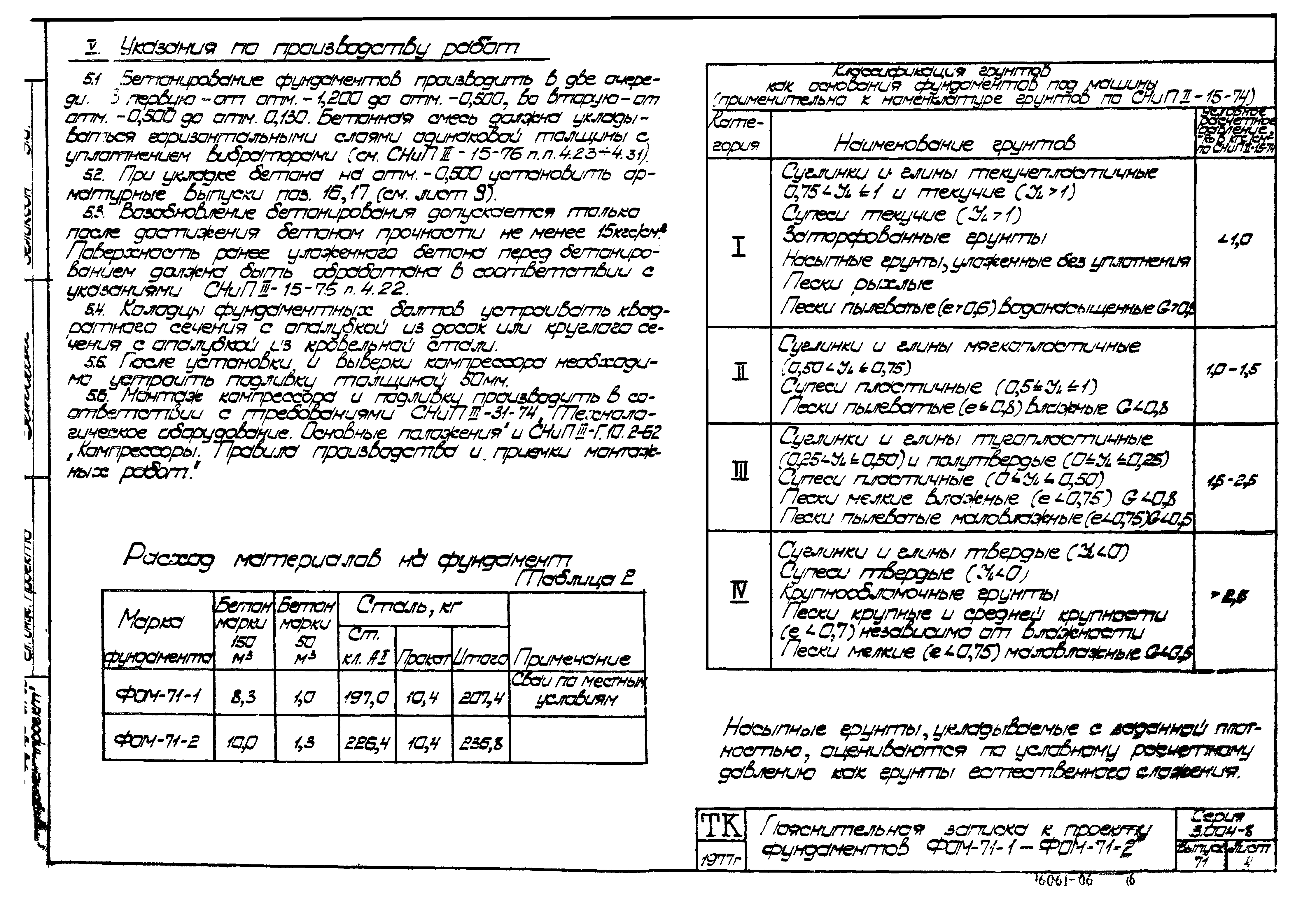

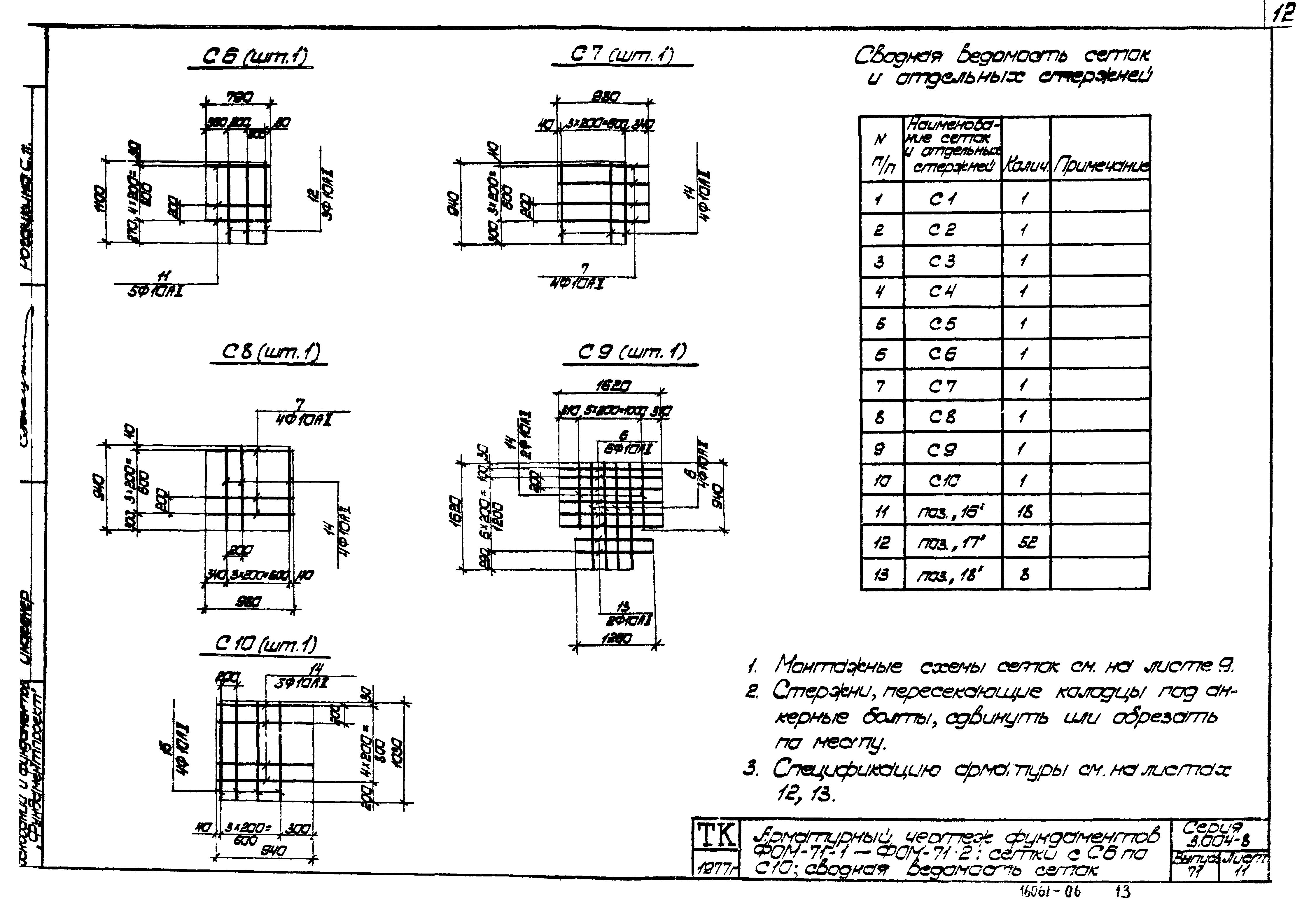

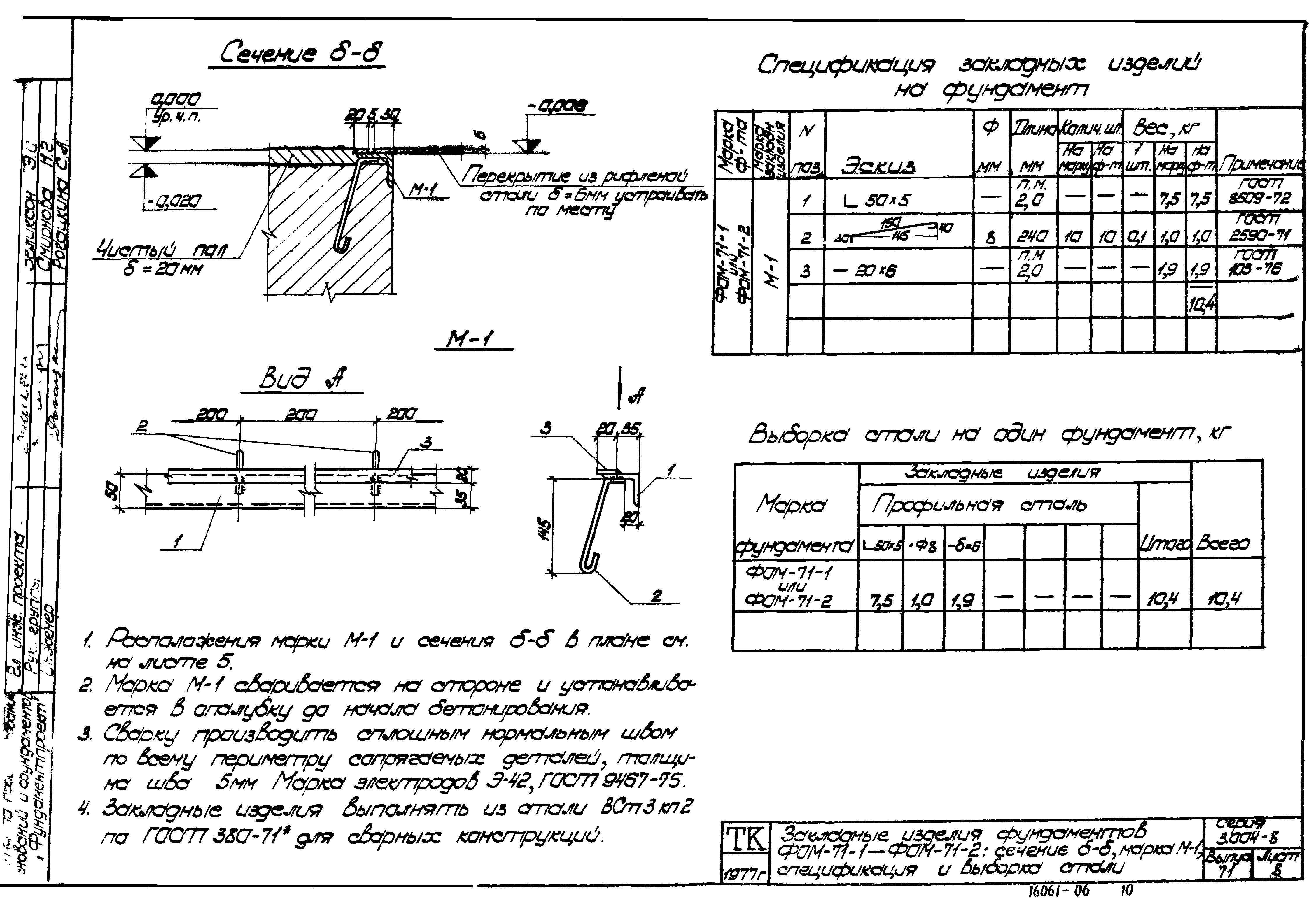

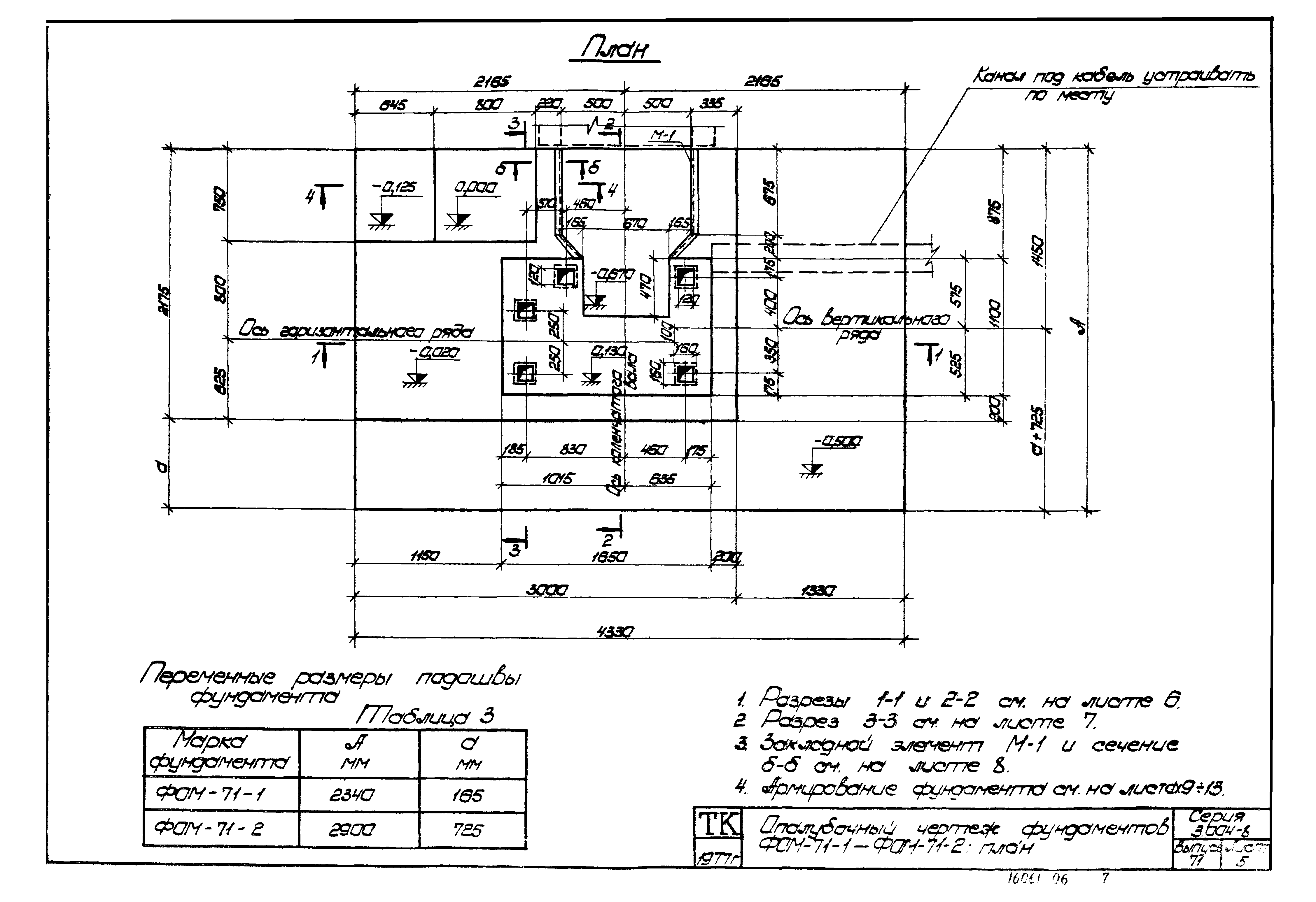

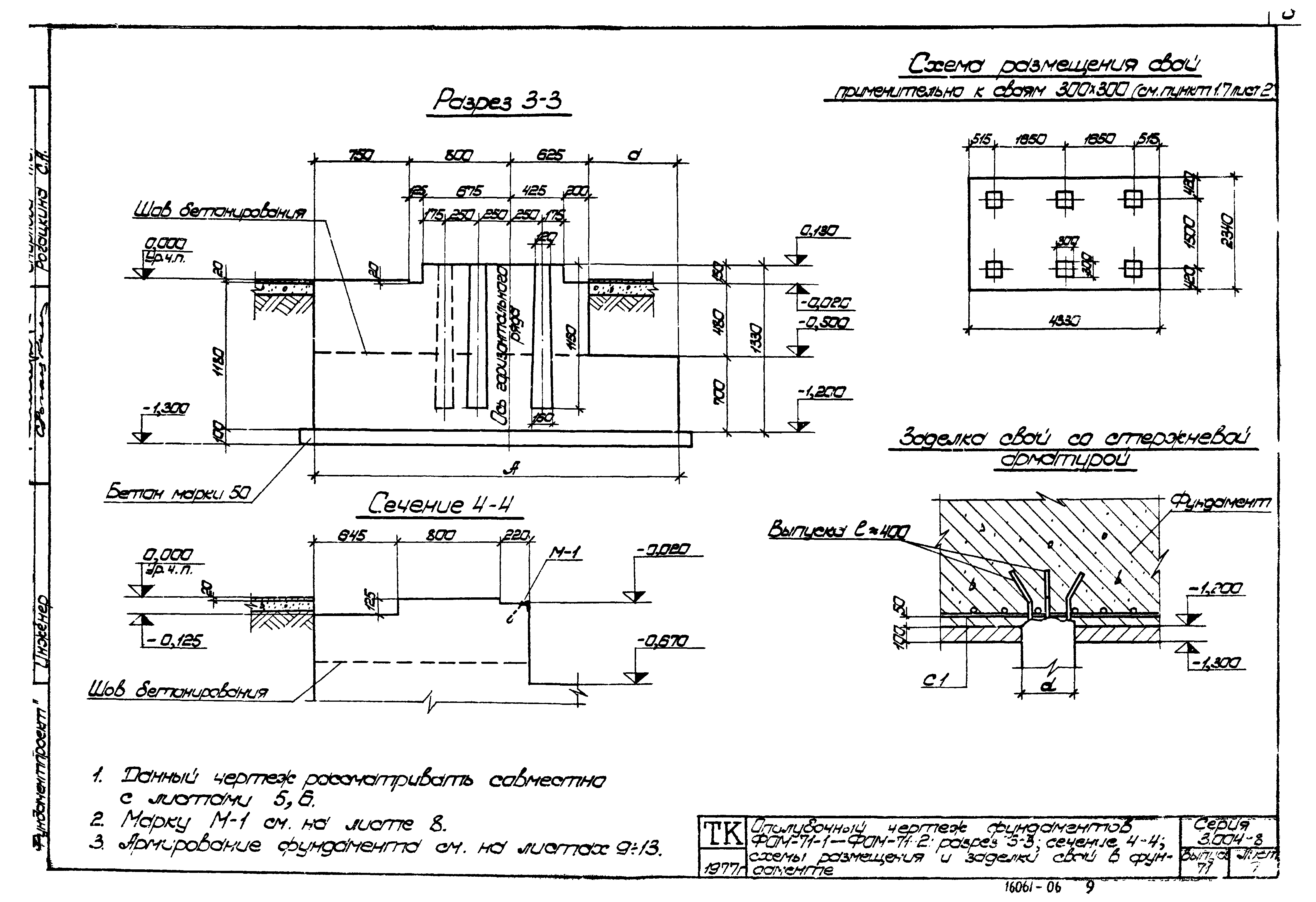

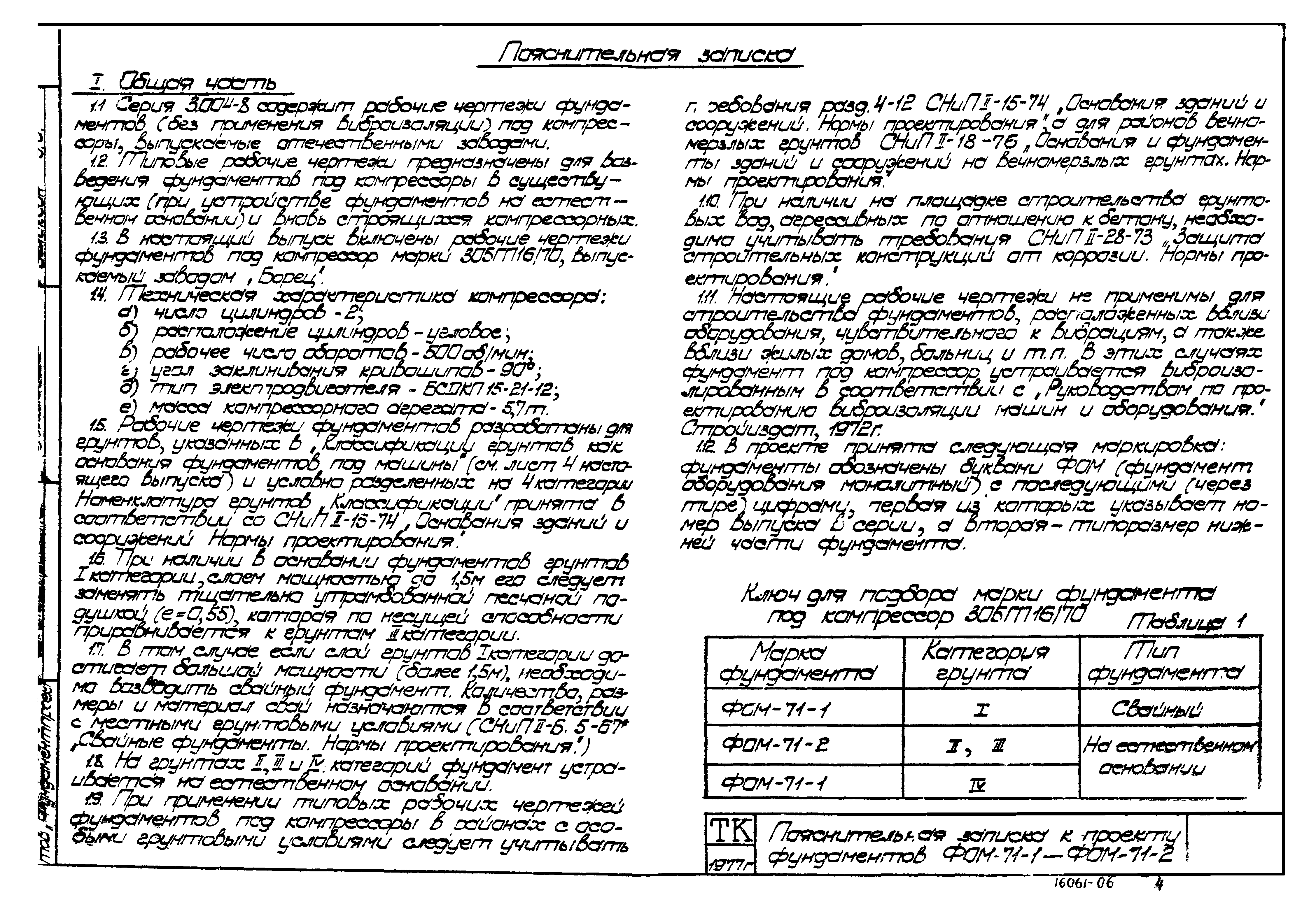

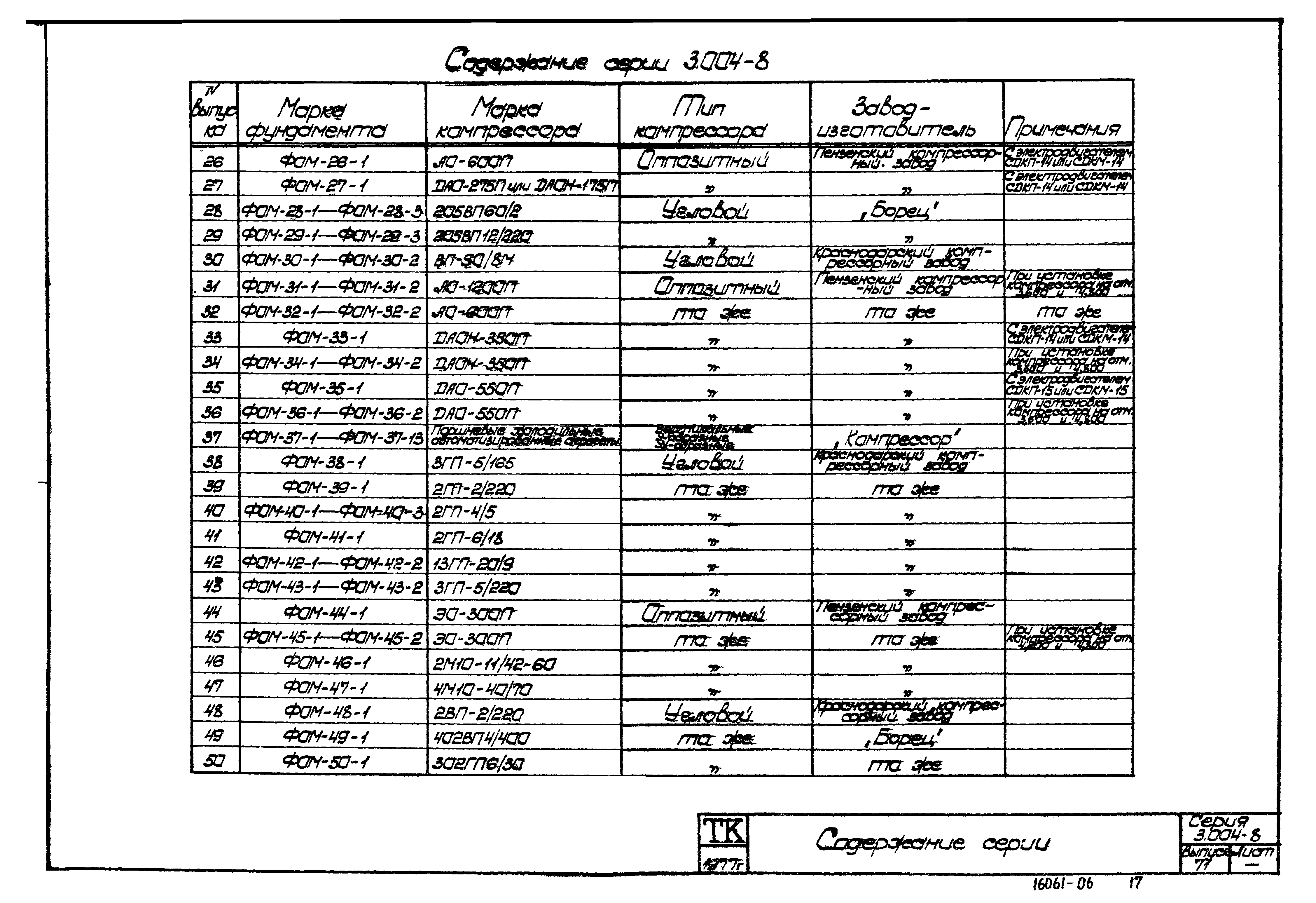

Оглавление:	Ведомость чертежей выпуска Пояснительная записка к проекту фундаментов ФОМ-71-1-ФОМ-71-2 Опалубочный чертеж фундаментов ФОМ-71-1-ФОМ-71-2. План Опалубочный чертеж фундаментов ФОМ-71-1-ФОМ-71-2. Разрезы 1-1,2-2 Опалубочный чертеж фундаментов ФОМ-71-1-ФОМ-71-2. Разрез 3-3, сечение 4-4, схемы размещения и заделки свай в фундаменте Закладные изделия фундаментов ФОМ-71-1-ФОМ-71-2. Сечение б-б, марка М-1, спецификация и выборка стали Арматурный чертеж фундаментов ФОМ-71-1-ФОМ-71-2. Монтажные схемы сеток, план выпусков Арматурный чертеж фундаментов ФОМ-71-1-ФОМ-71-2. Сетки с С1 по С5 Арматурный чертеж фундаментов ФОМ-71-1-ФОМ-71-2. Сетки с С6 по С10, сводная ведомость сеток Арматурный чертеж фундамента ФОМ-71-1. Спецификация Арматурный чертеж фундамента ФОМ-71-2. Спецификация Содержание серии
Разработан:	Фундаментпроект
Утверждён:	06.03.1979 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 23)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции и изделия сооружений и оборудования зданий Надземные сооружения Разные сооружения
Чем заменён:	Серия 3.004.1-11 «Фундаменты железобетонные под угловые компрессоры»
