Скачать Серия 3.004-8 Выпуск 66. Фундамент под оппозитный компрессор марки АО-600П с электродвигателем СДКП2 или СДКМ2 ПО Пензокомпрессормаш при установке компрессора на отметке 3,600 и 4,800. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 3.004-8

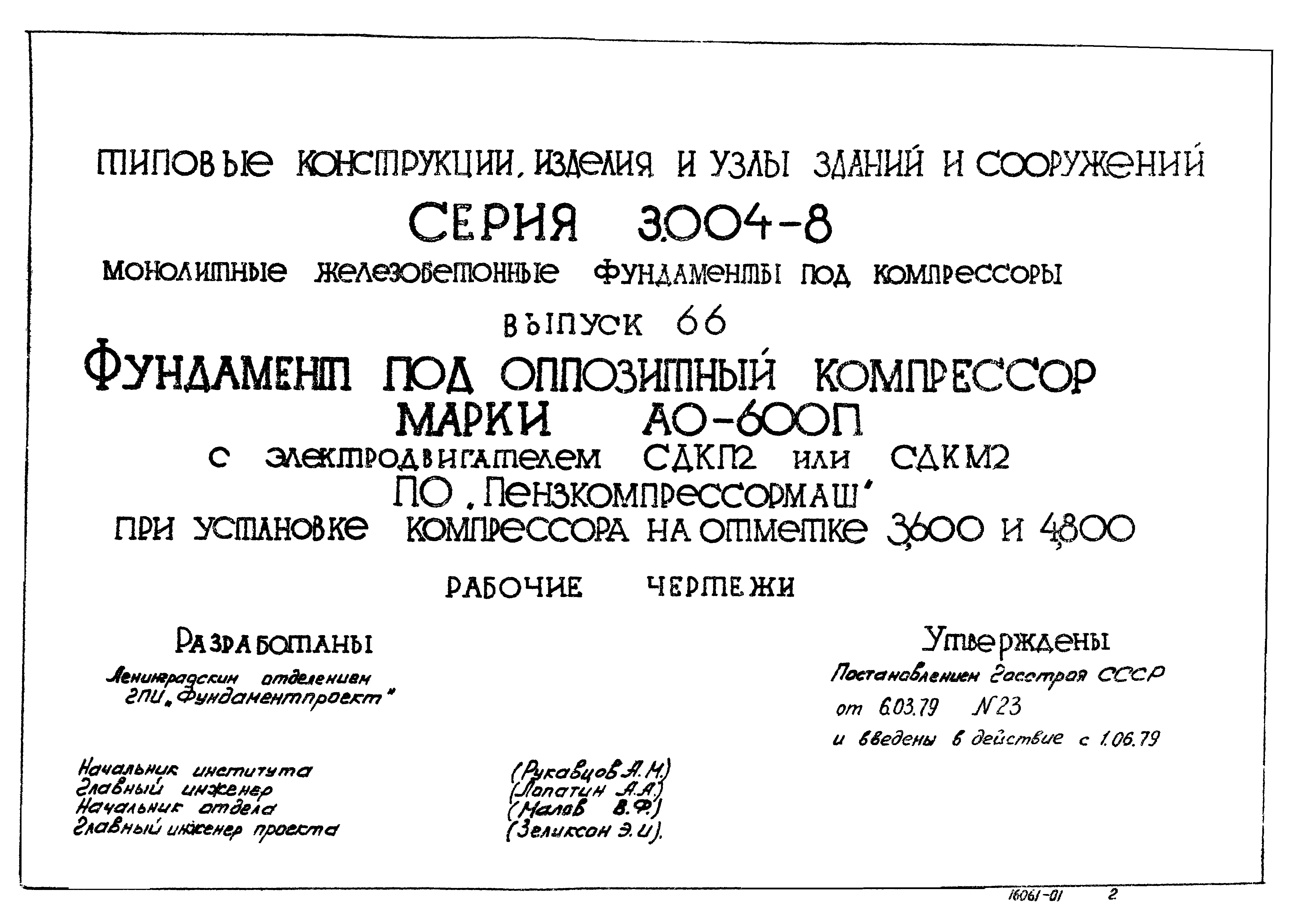

Выпуск 66. Фундамент под оппозитный компрессор марки АО-600П с электродвигателем СДКП2 или СДКМ2 ПО "Пензокомпрессормаш" при установке компрессора на отметке 3,600 и 4,800. Рабочие чертежи

Обозначение:	Серия 3.004-8
Обозначение англ:	Series 3.004-8
Статус:	не действует
Название рус.:	Выпуск 66. Фундамент под оппозитный компрессор марки АО-600П с электродвигателем СДКП2 или СДКМ2 ПО "Пензокомпрессормаш" при установке компрессора на отметке 3,600 и 4,800. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.06.1979
Дата окончания срока действия:	01.09.1988

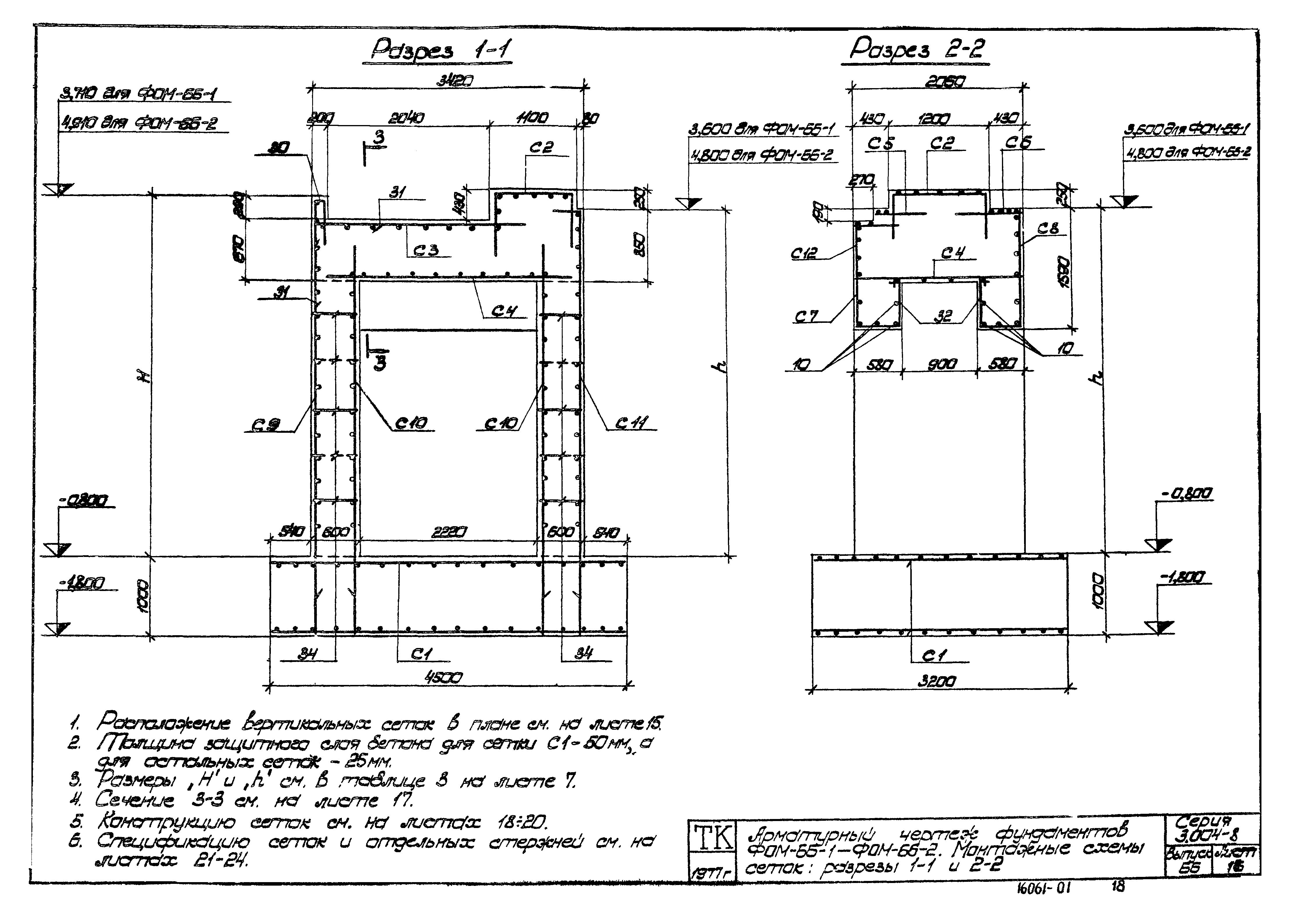

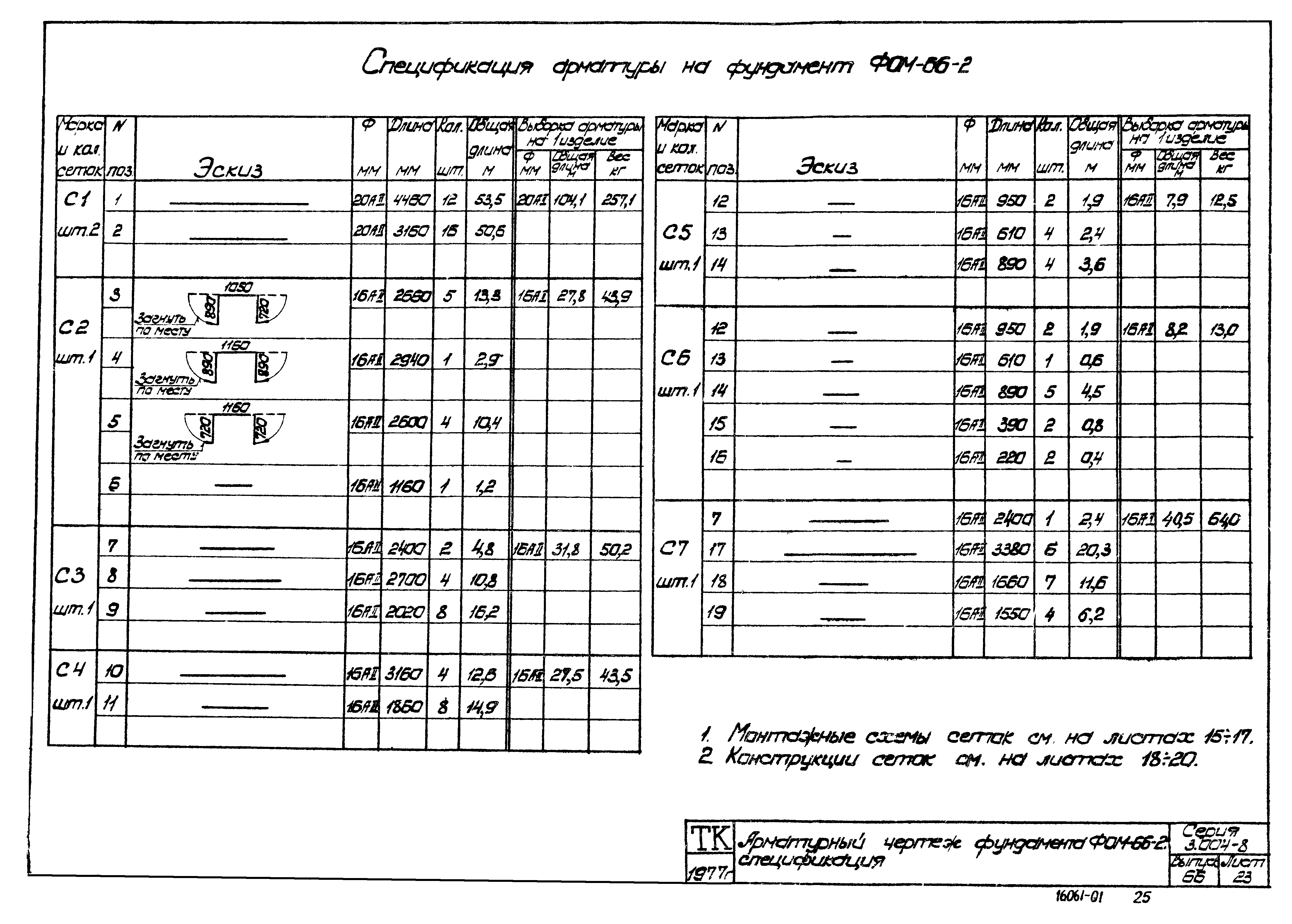

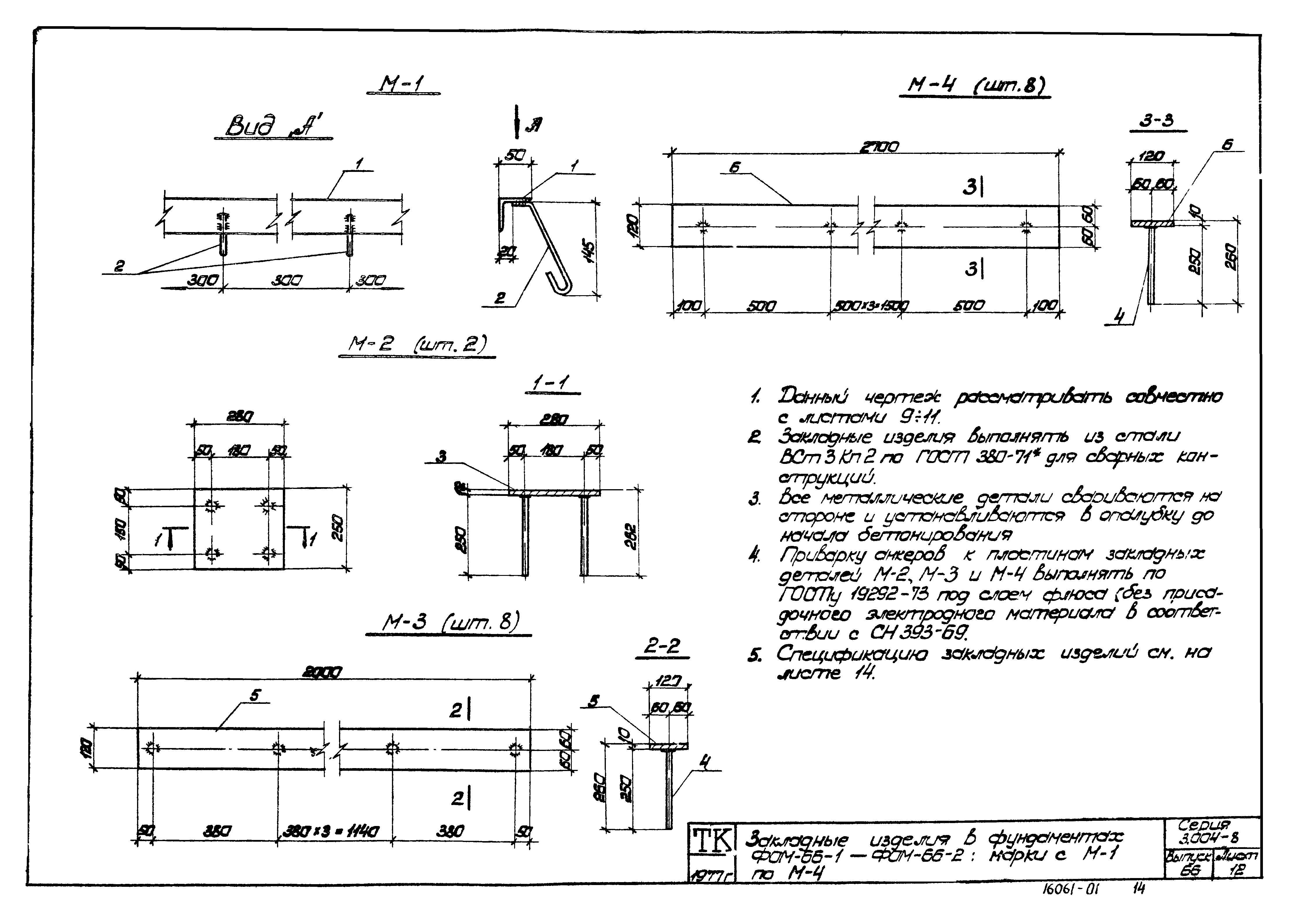

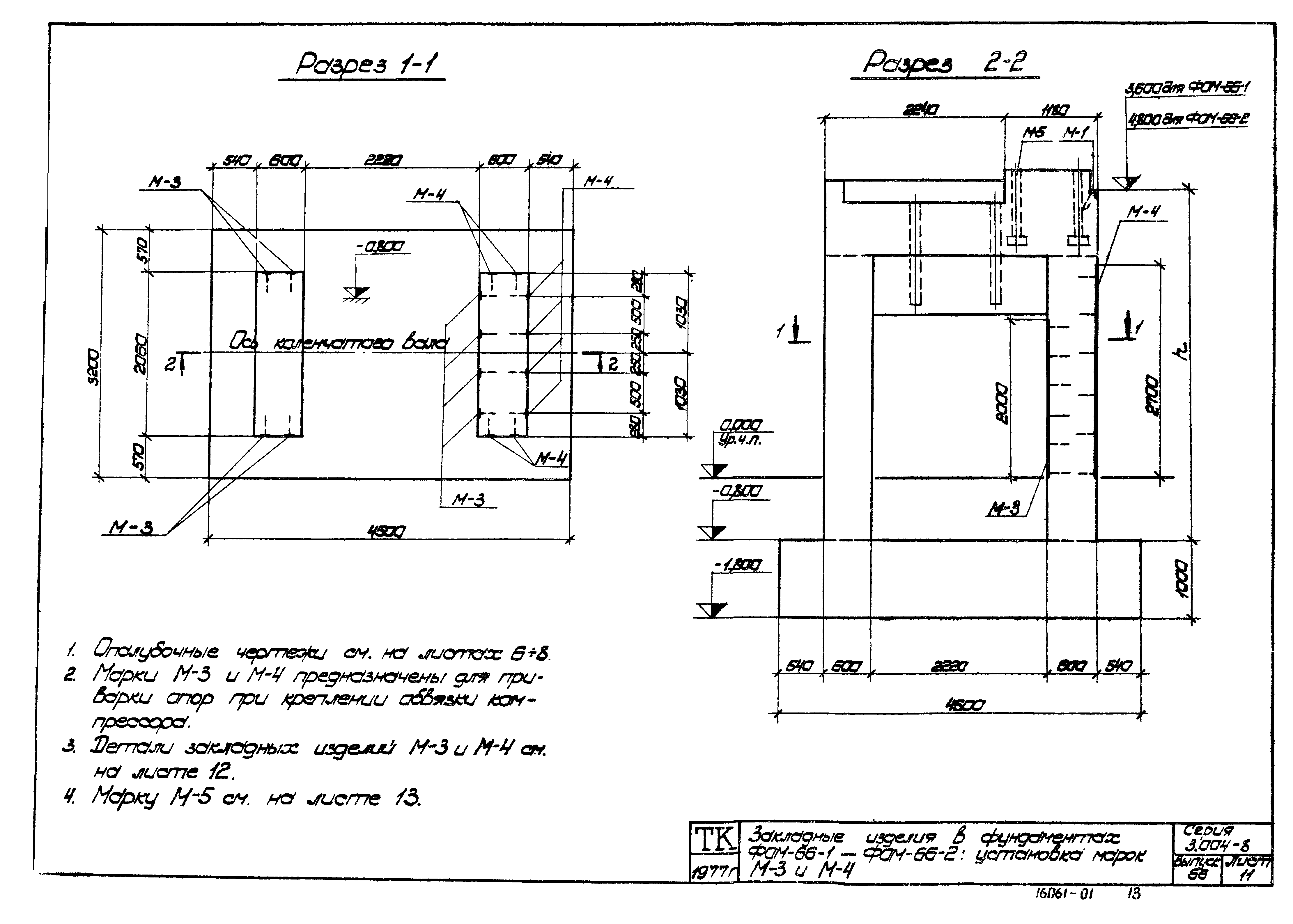

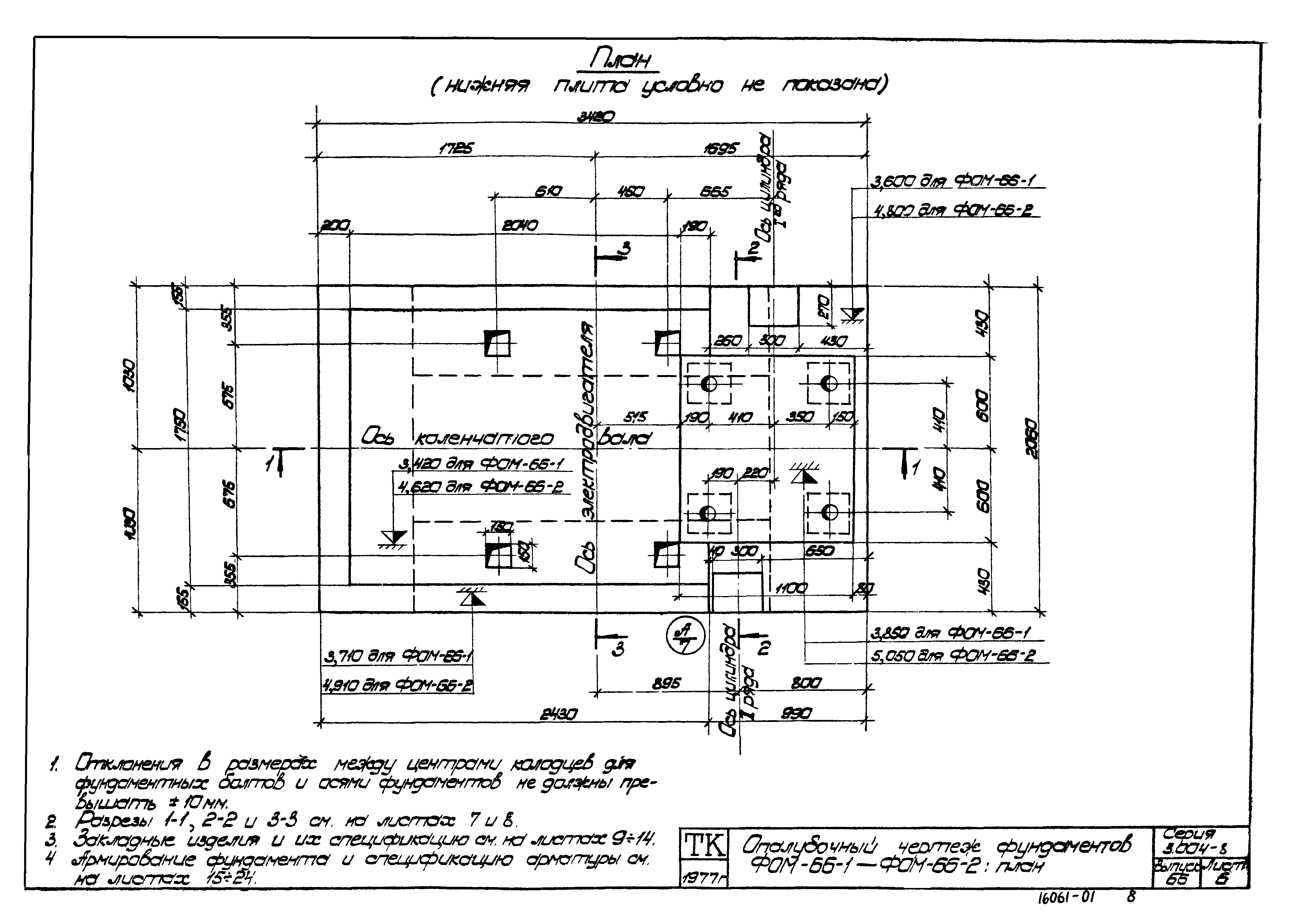

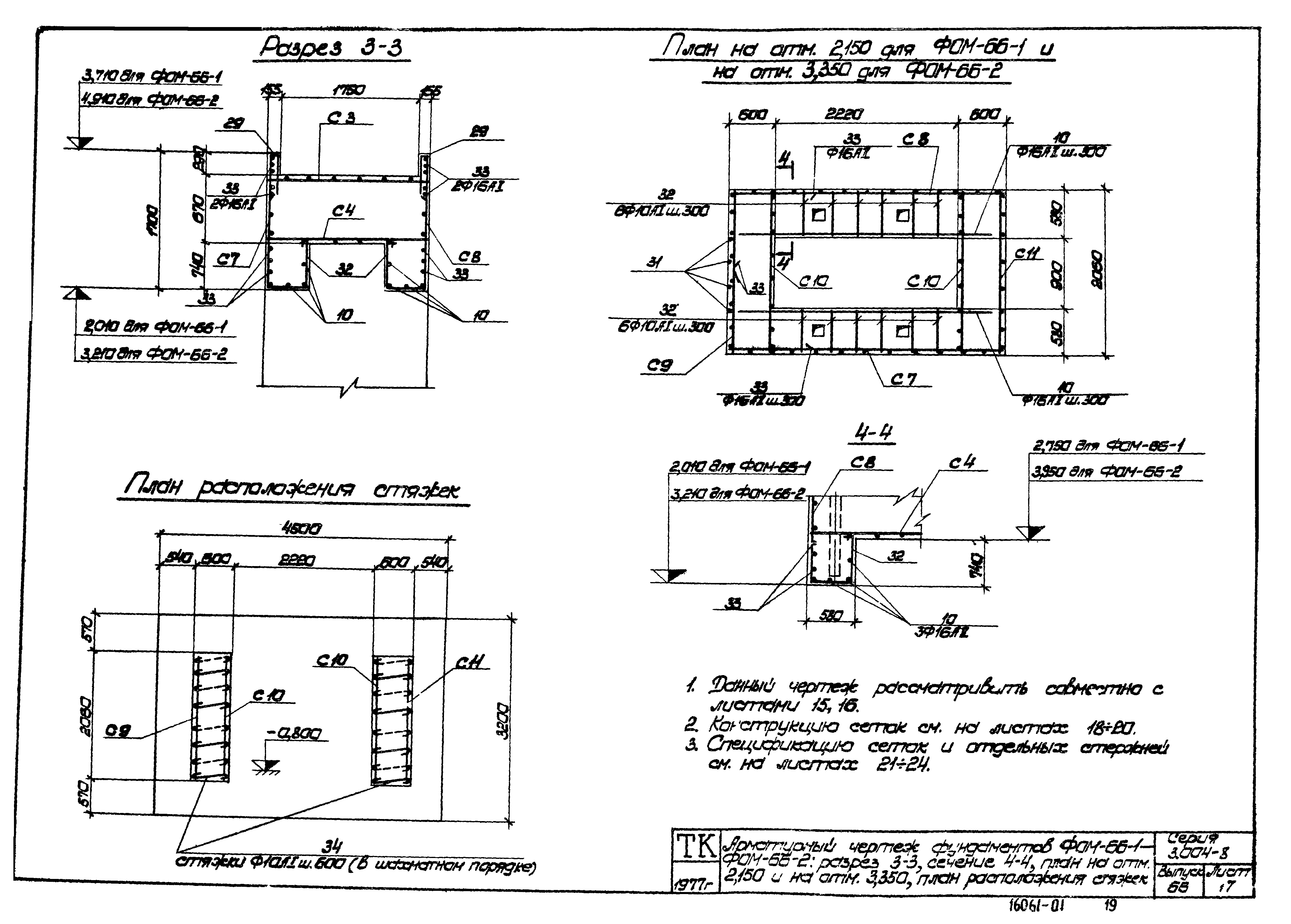

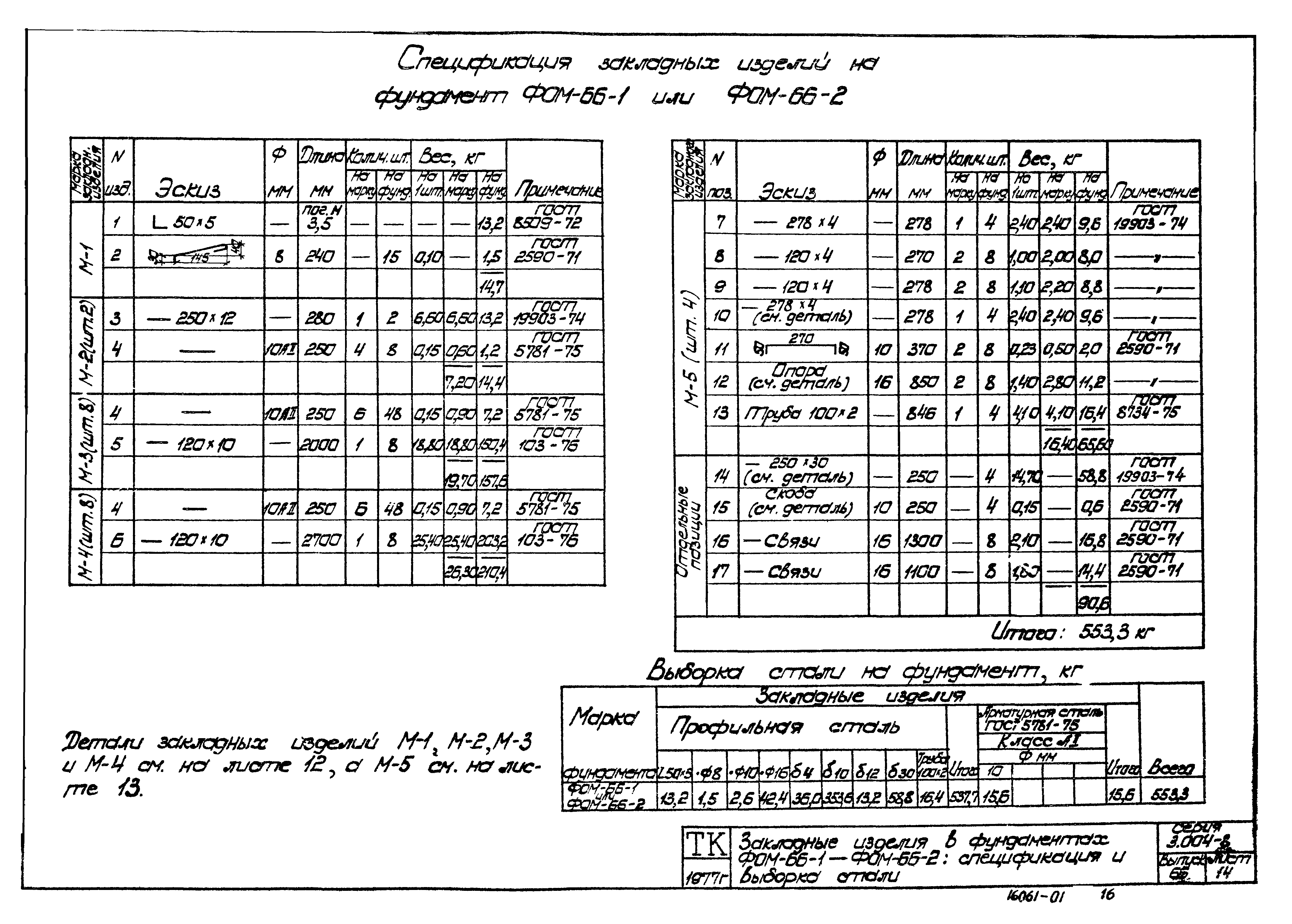

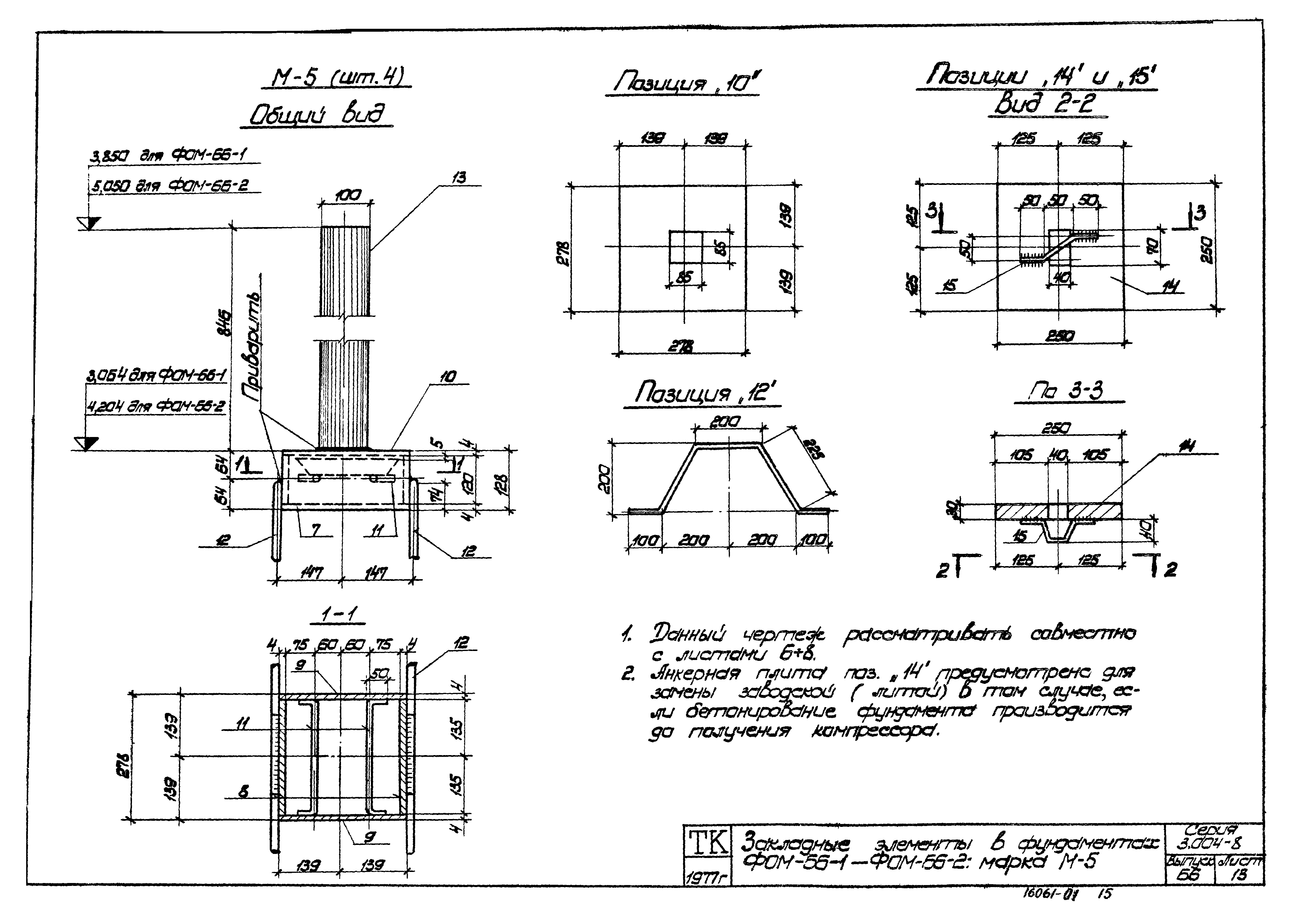

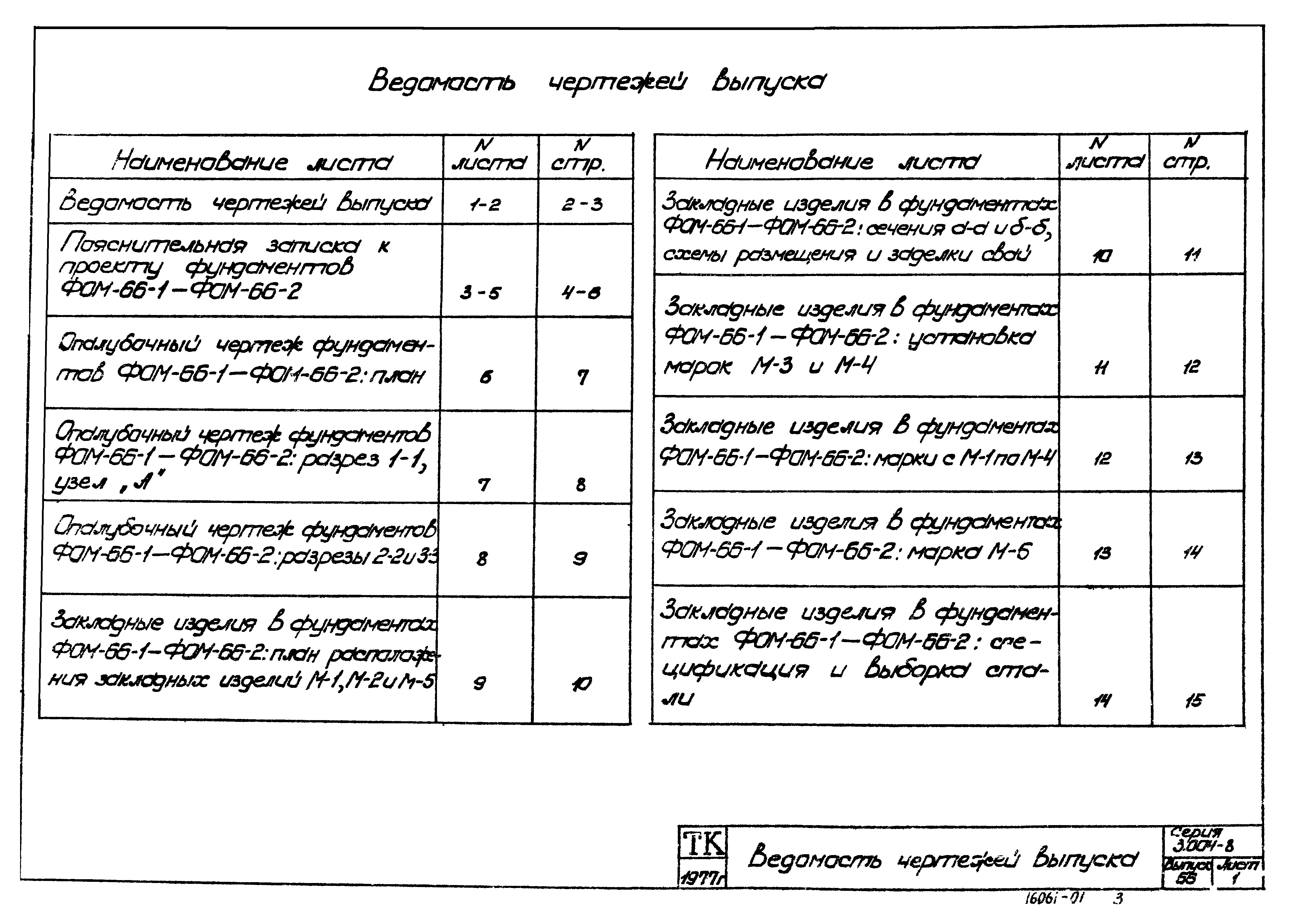

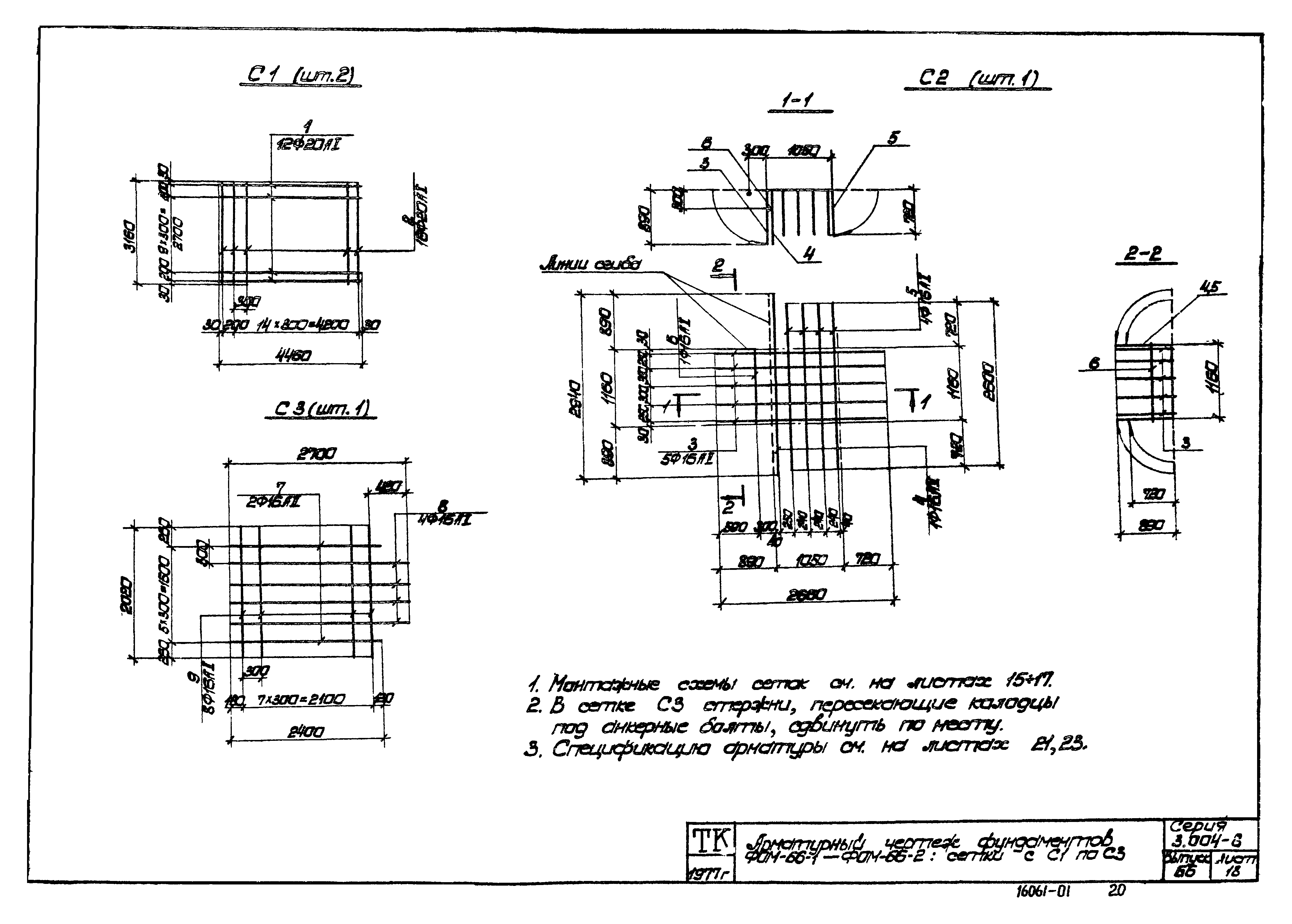

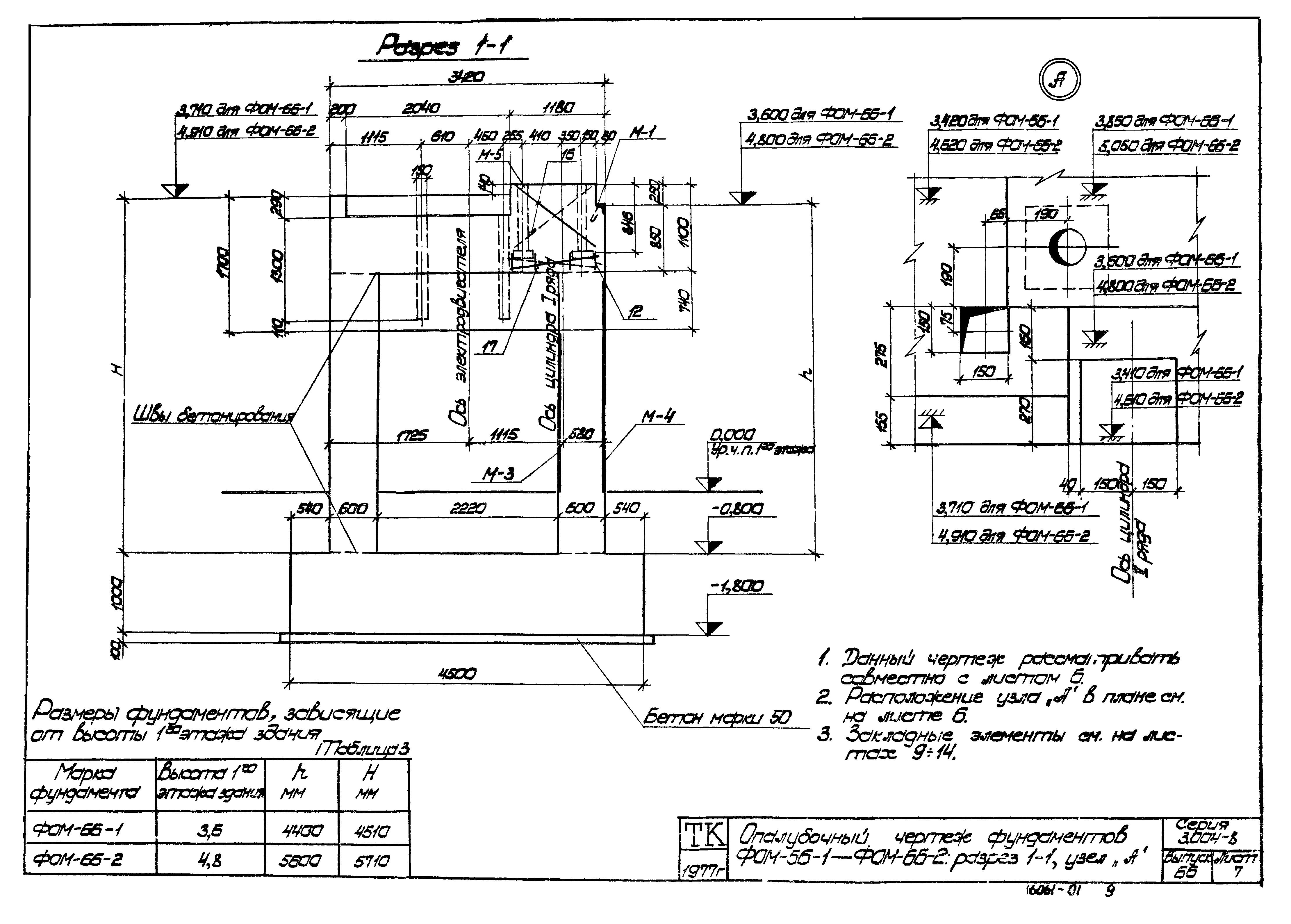

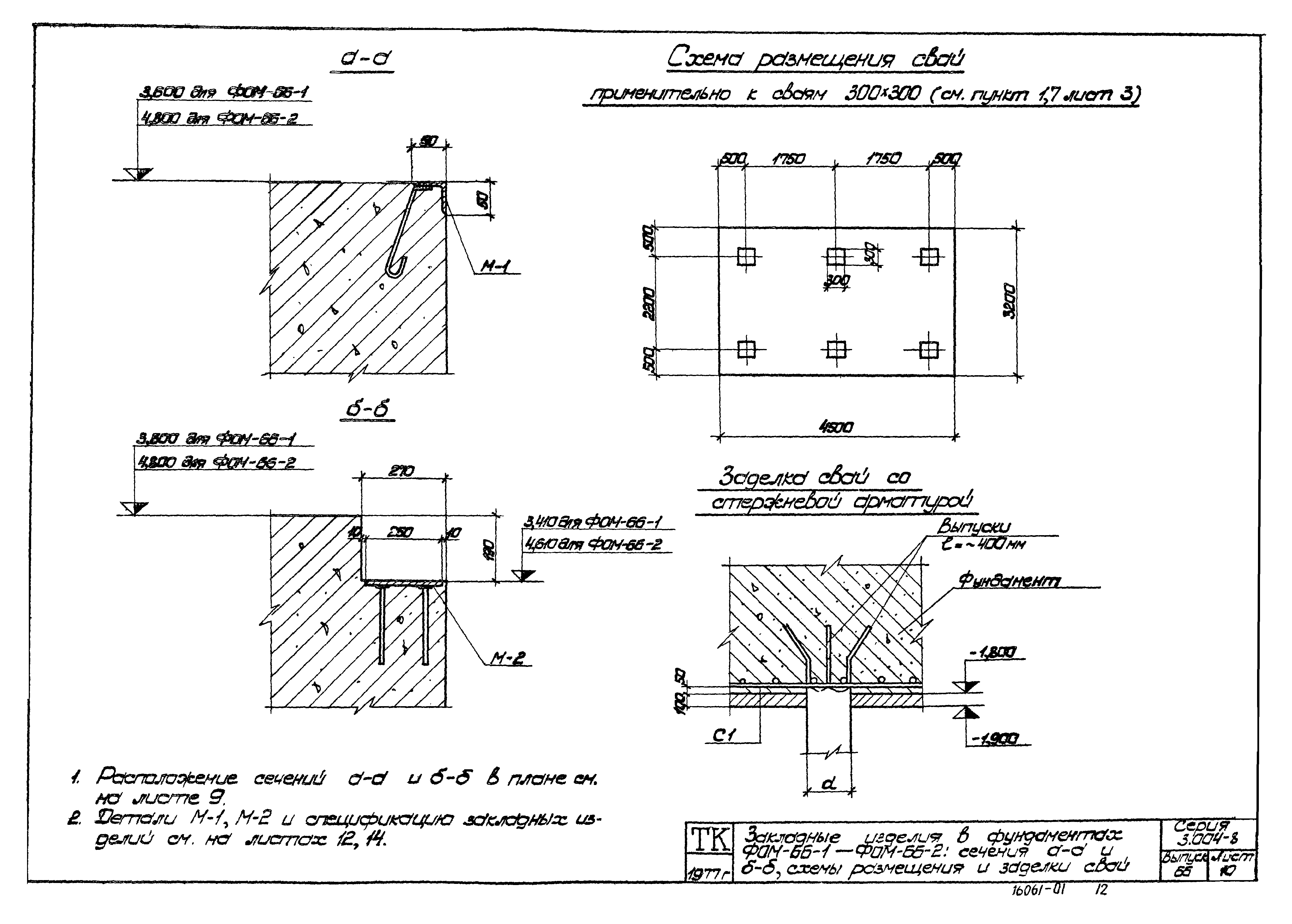

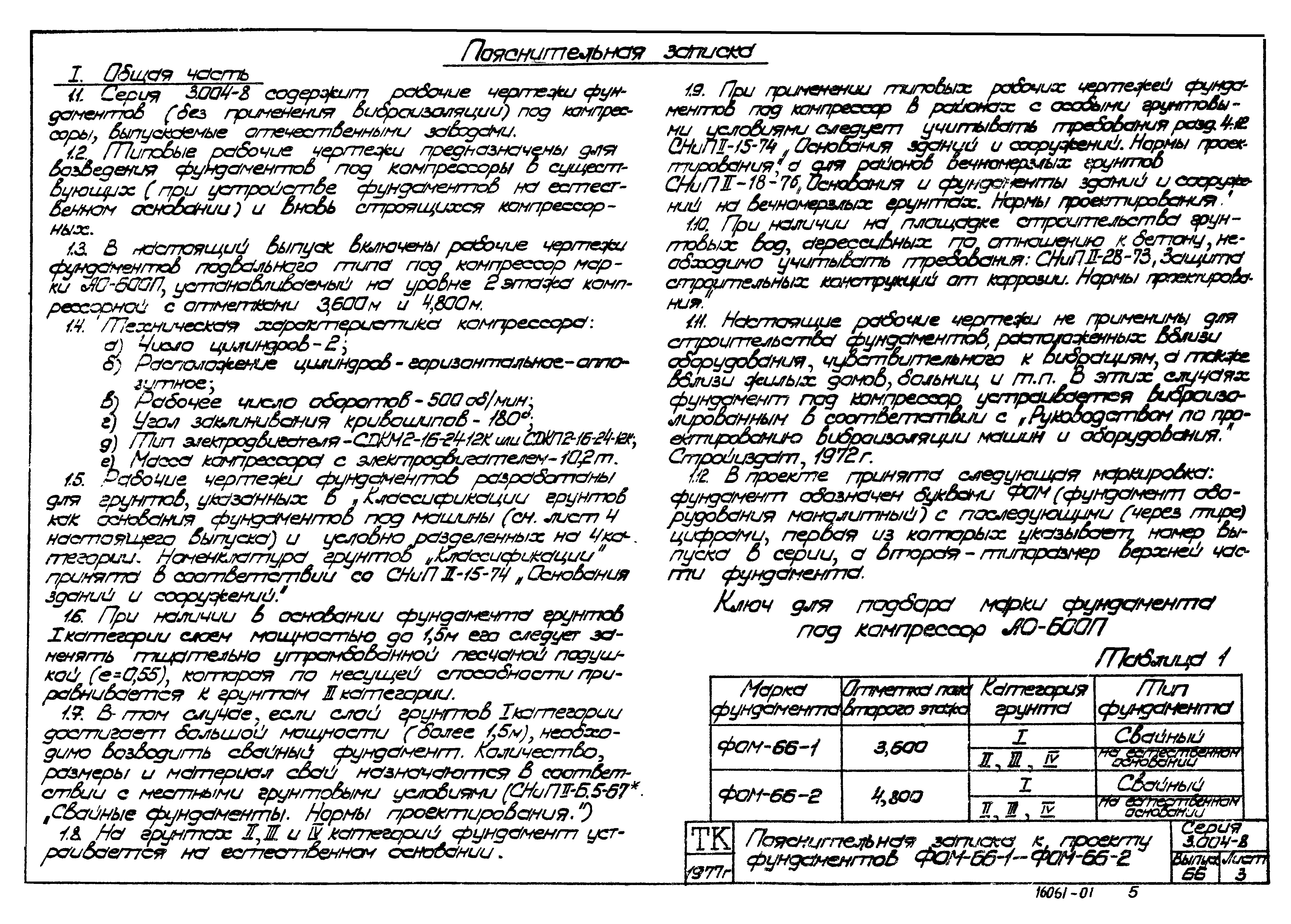

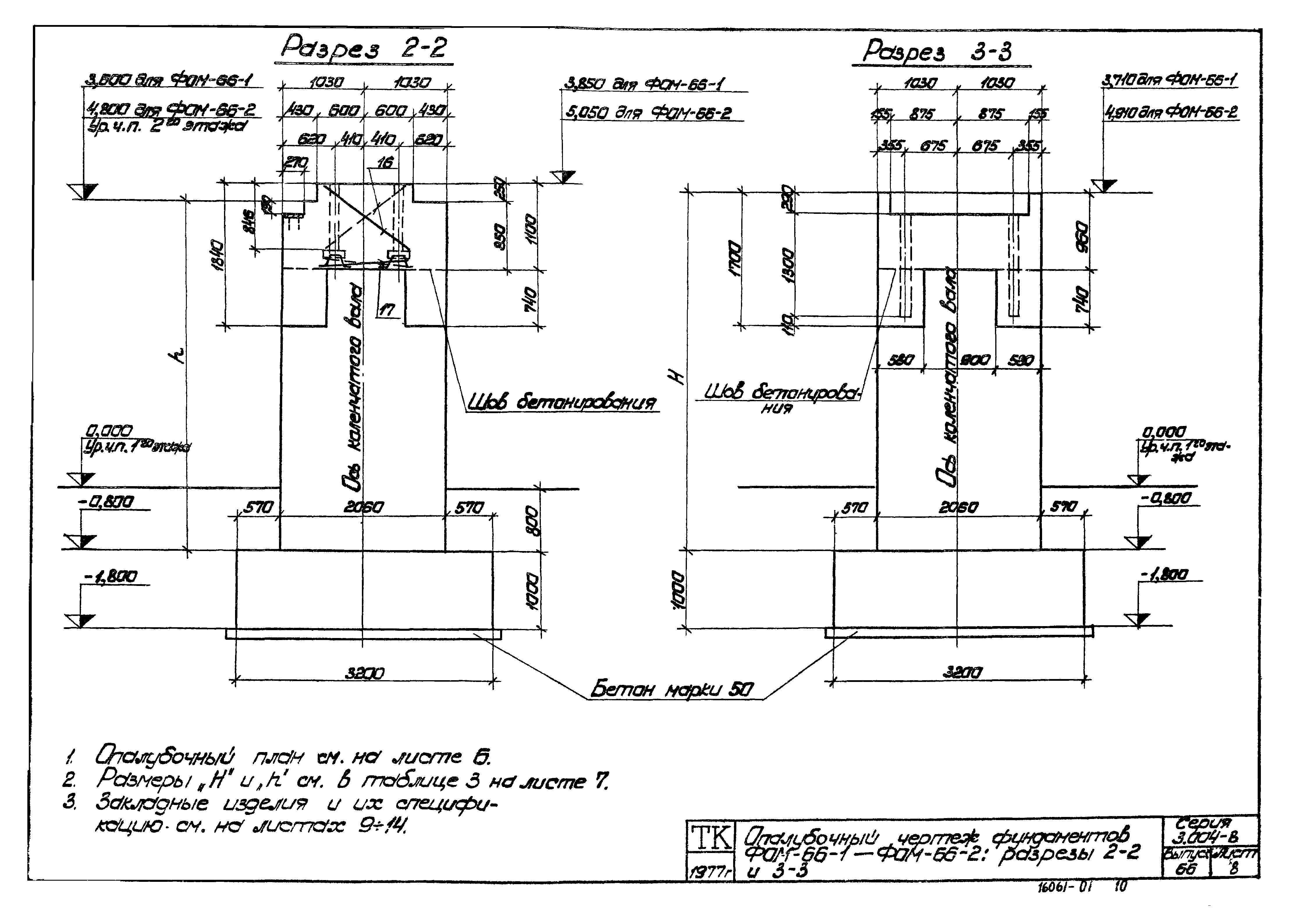

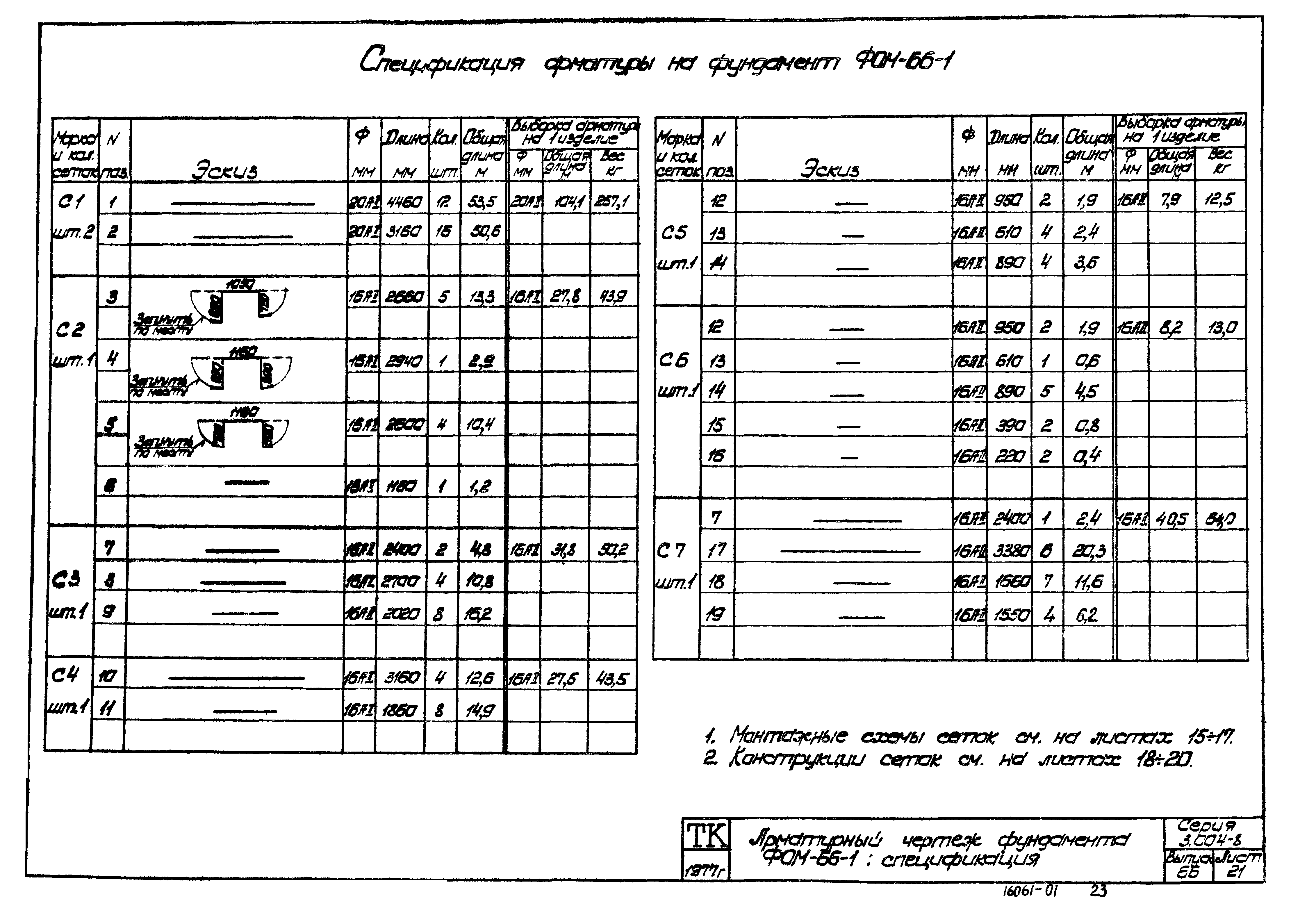

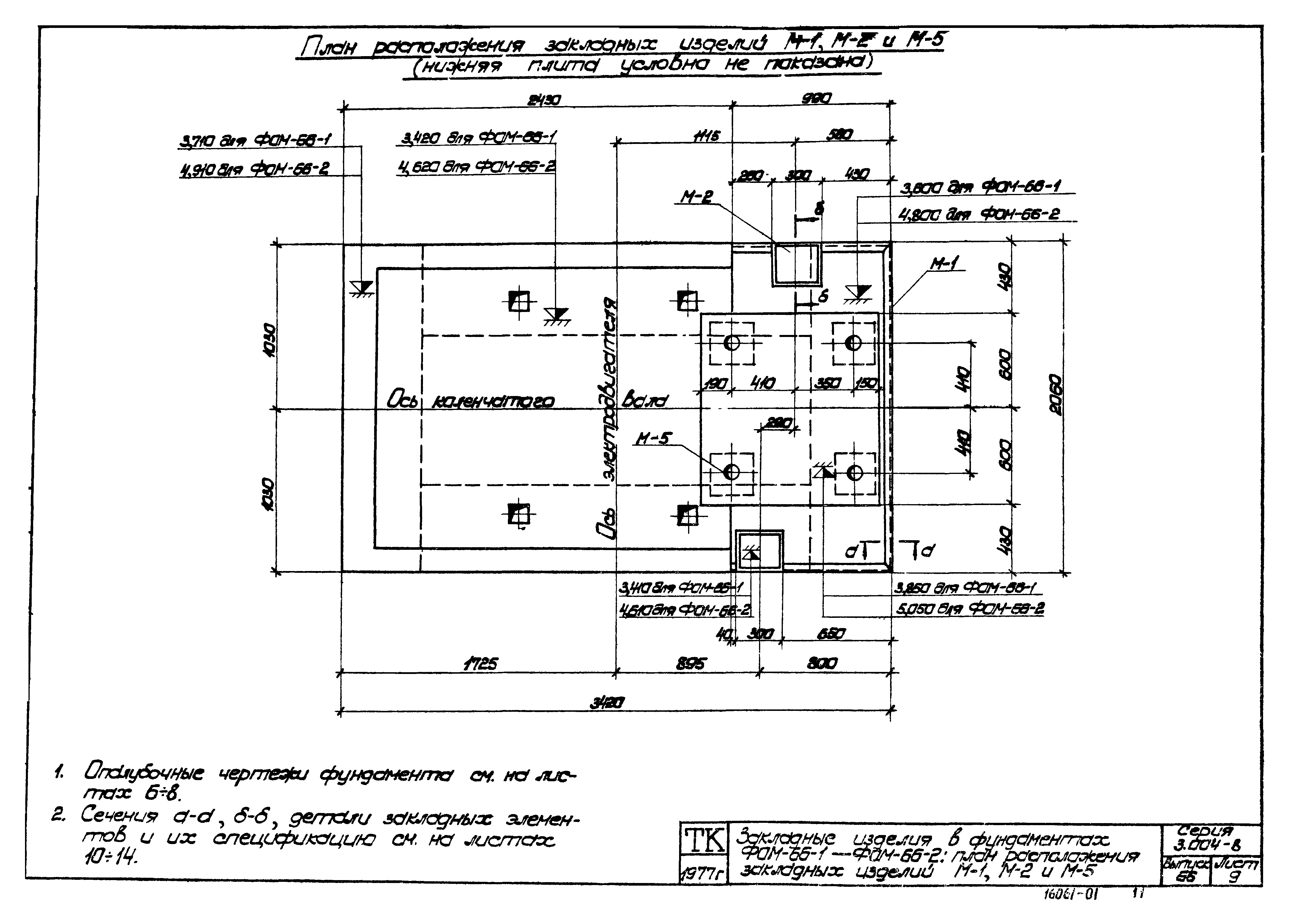

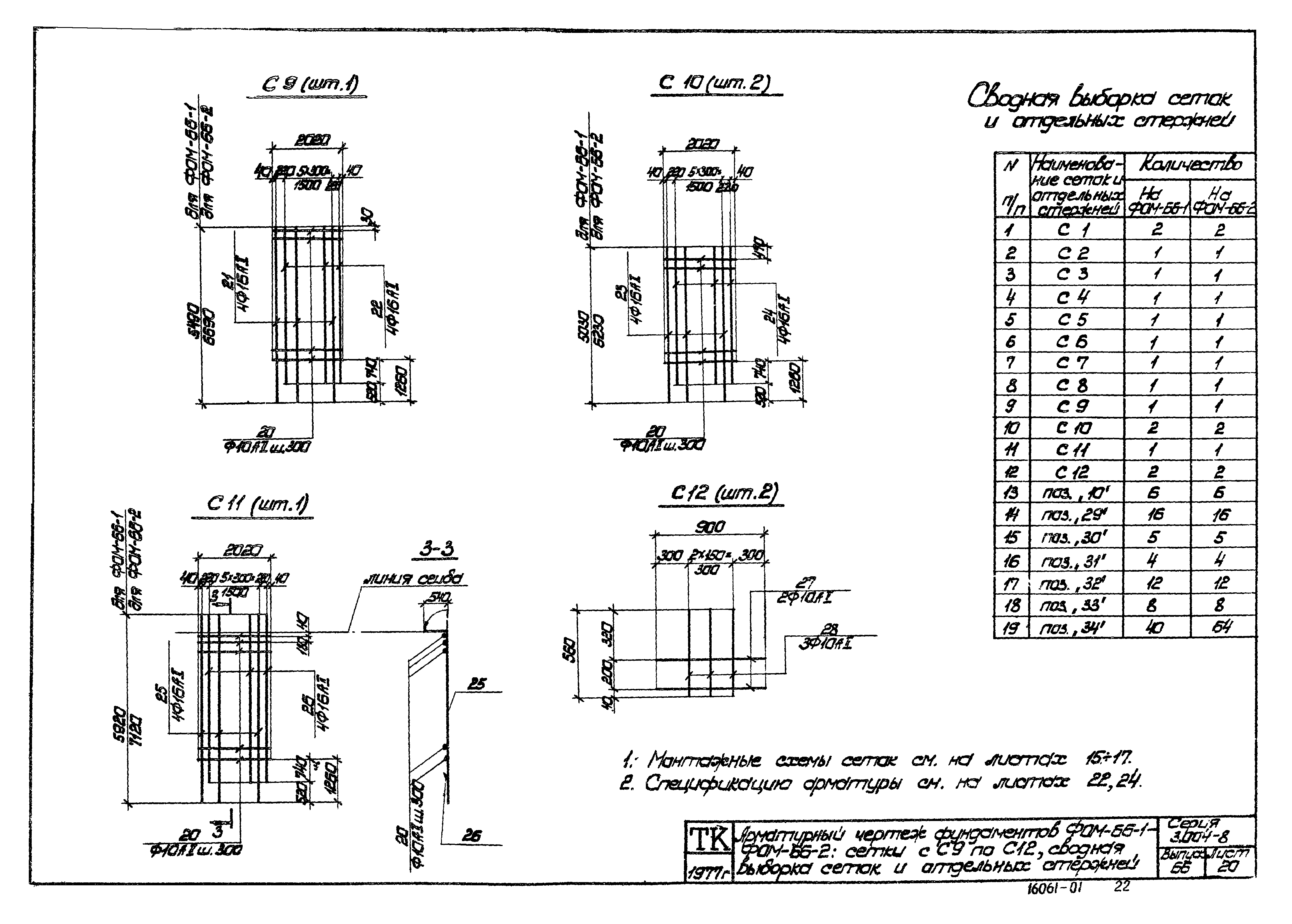

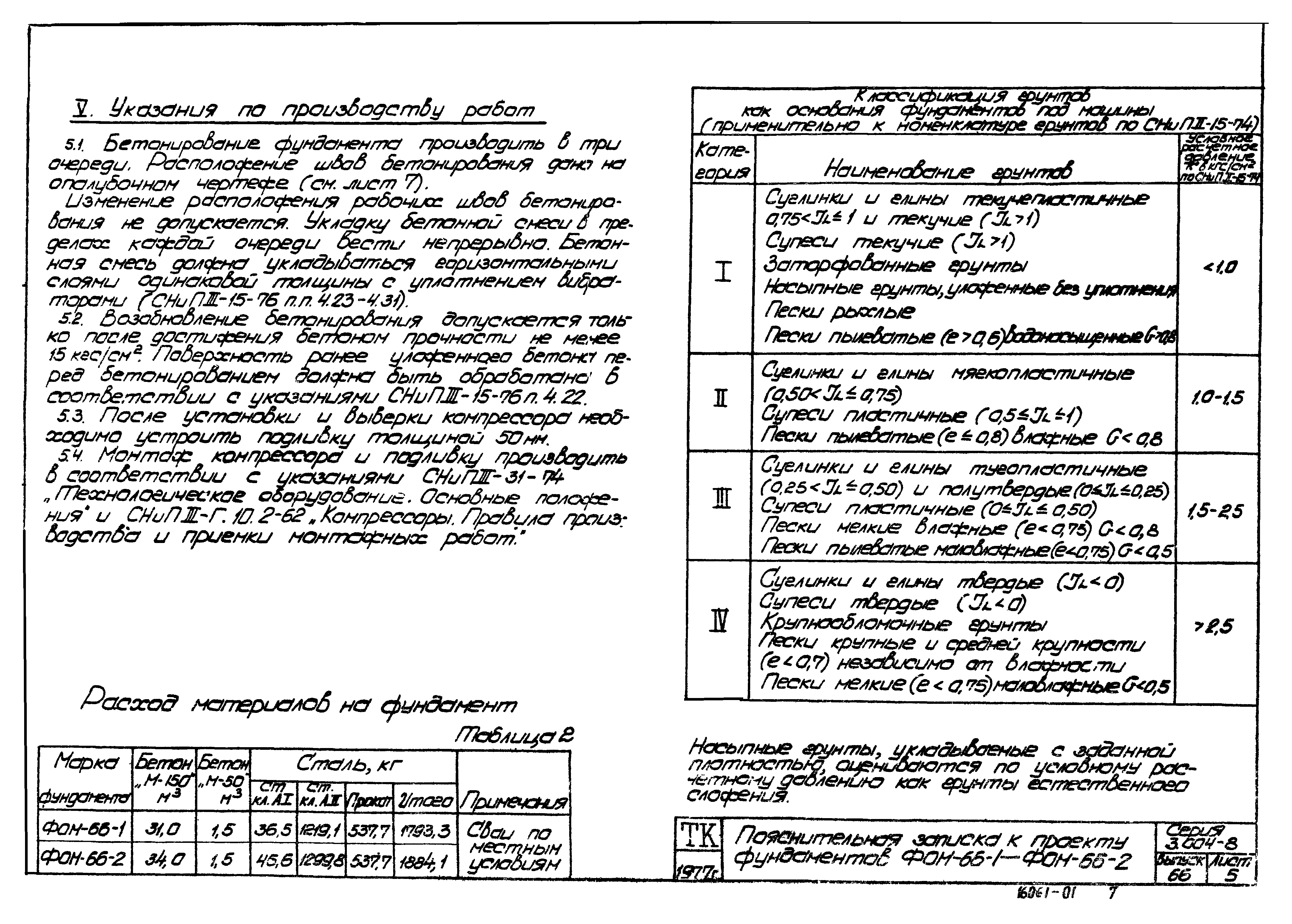

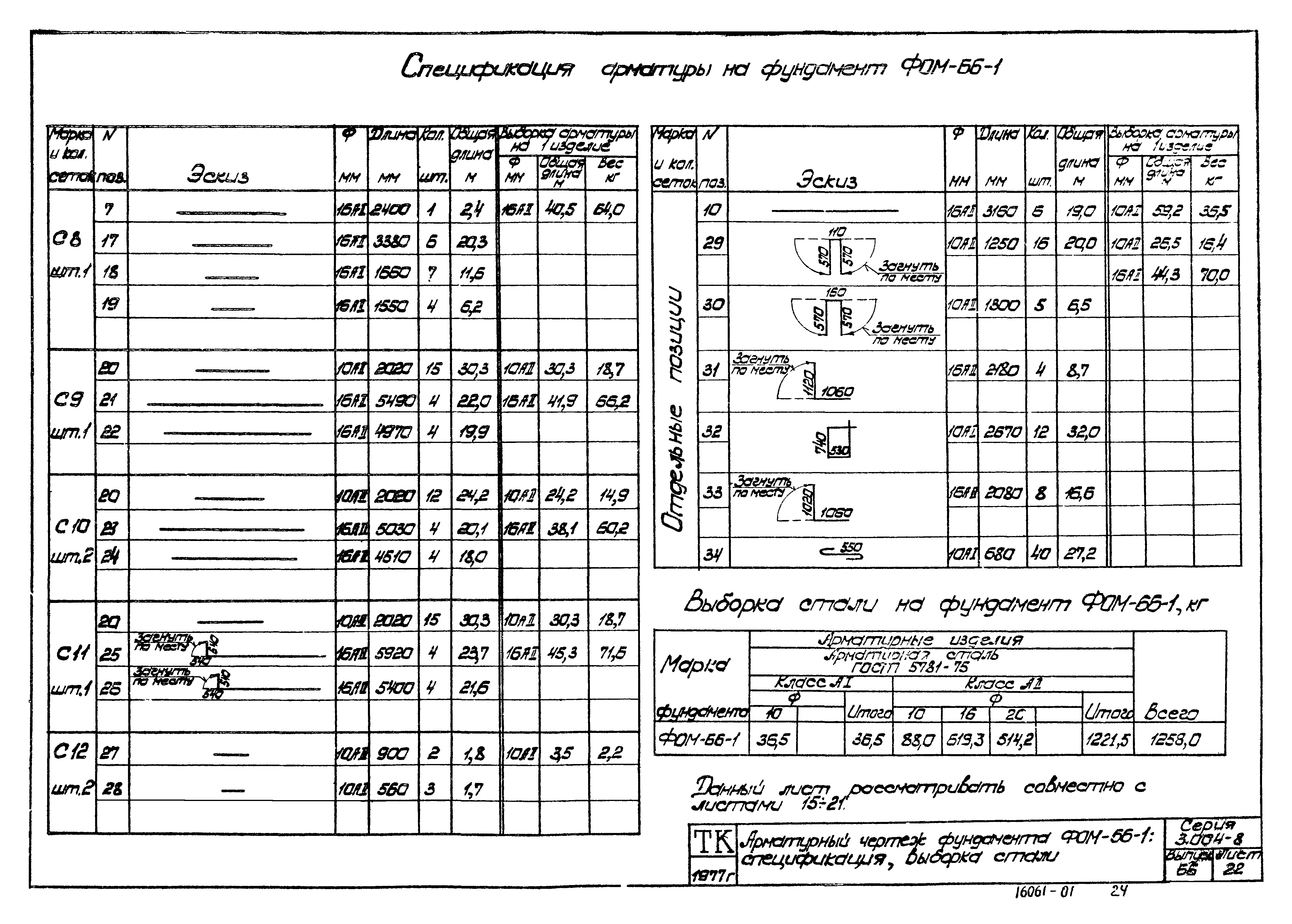

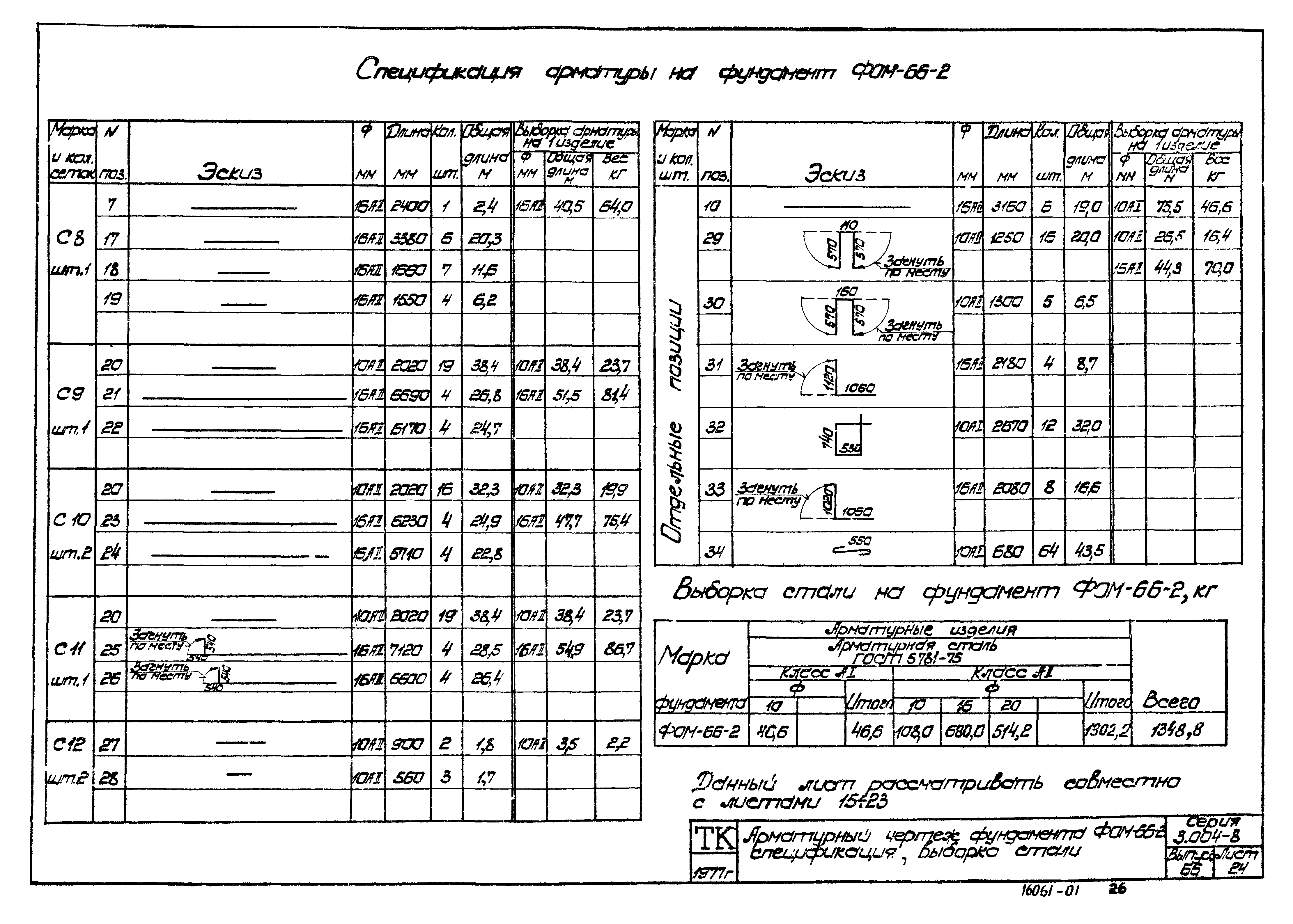

Оглавление:	Ведомость чертежей выпуска Пояснительная записка к проекту фундаментов ФОМ-66-1-ФОМ-66-2 Опалубочный чертеж фундаментов ФОМ-66-1-ФОМ-66-2. План Опалубочный чертеж фундаментов ФОМ-66-1-ФОМ-66-2. Разрез 1-1. Узел "А" Опалубочный чертеж фундаментов ФОМ-66-1-ФОМ-66-2. Разрезы 2-2 и 3-3 Закладные изделия в фундаментах ФОМ-66-1-ФОМ-66-2. План расположения закладных изделий М-1,М-2 и М-5 Закладные изделия в фундаментах ФОМ-66-1-ФОМ-66-2. Сечения а-а и б-б, схемы размещения и заделки свай Закладные изделия в фундаментах ФОМ-66-1-ФОМ-66-2. Установка марок М-3 и М-4 Закладные изделия в фундаментах ФОМ-66-1-ФОМ-66-2. Марки С М-1 по М-4 Закладные изделия в фундаментах ФОМ-66-1-ФОМ-66-2. Марка М-5 Закладные изделия в фундаментах ФОМ-66-1-ФОМ-66-2. Спецификация и выборка стали Арматурный чертеж фундаментов ФОМ-66-1-ФОМ-66-2. План расположения вертикальных сеток Арматурный чертеж фундаментов ФОМ-66-1-ФОМ-66-2. Монтажные схемы сеток. Разрезы 1-1 и 2-2 Арматурный чертеж фундаментов ФОМ-66-1-ФОМ-66-2. Разрез 3-3, сечение 4-4, план на отм. 2.150 и на отм. 3.350, план расположения стяжек Арматурный чертеж фундаментов ФОМ-66-1-ФОМ-66-2. Сетки с С1 по С3 Арматурный чертеж фундаментов ФОМ-66-1-ФОМ-66-2. Сетки с С4 по С8 Арматурный чертеж фундаментов ФОМ-66-1-ФОМ-66-2. Сетки с С9 по С12, сводная ведомость сеток и отдельных стержней Арматурный чертеж фундамента ФОМ-66-1. Спецификация Арматурный чертеж фундамента ФОМ-66-1. Спецификация, выборка стали Арматурный чертеж фундамента ФОМ-66-2. Спецификация Арматурный чертеж фундамента ФОМ-66-2. Спецификация, выборка стали Содержание серии
Разработан:	Фундаментпроект
Утверждён:	06.03.1979 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 23)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции и изделия сооружений и оборудования зданий Надземные сооружения Разные сооружения
Чем заменён:	Серия 3.004.1-11 «Фундаменты железобетонные под угловые компрессоры»
