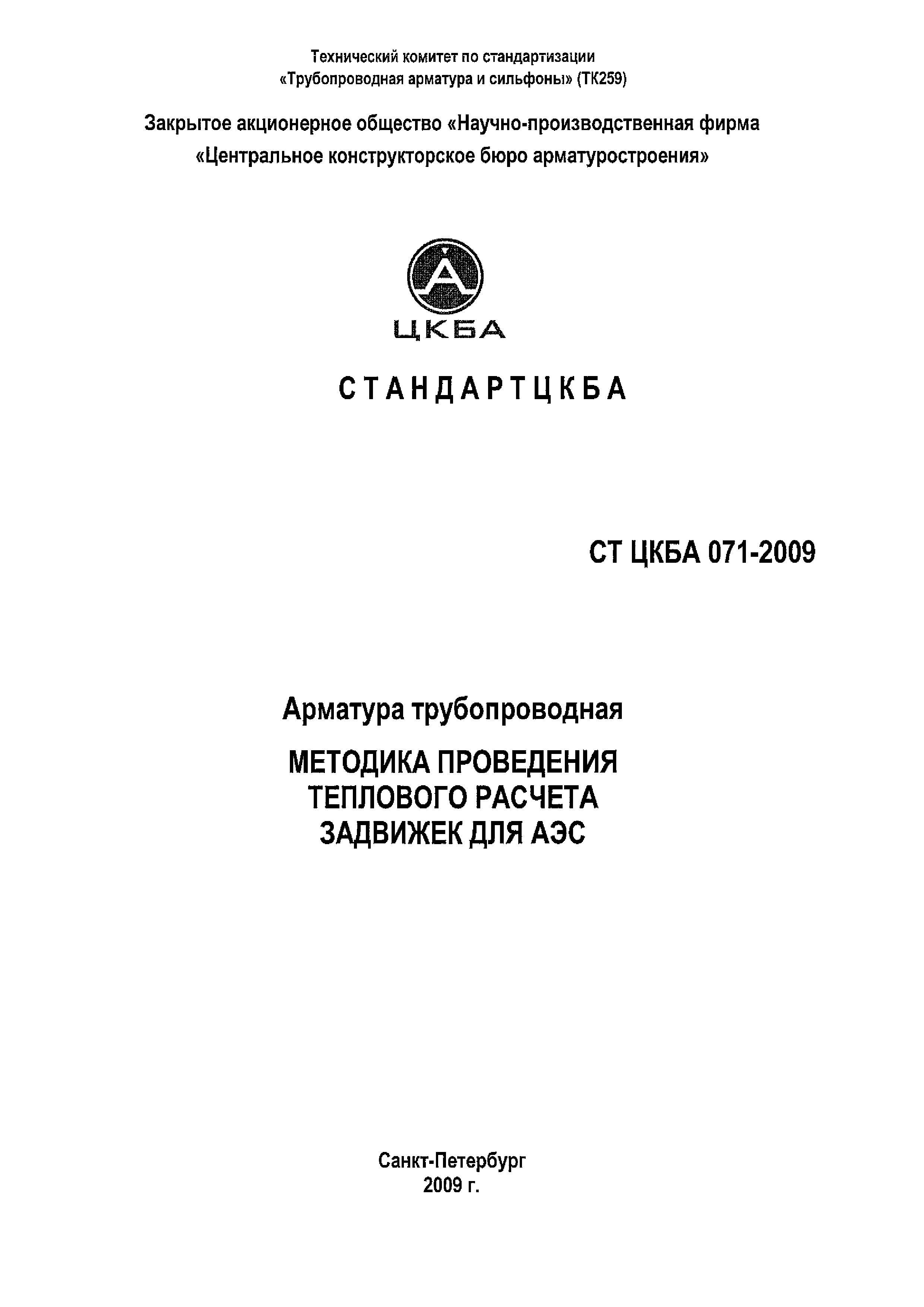

СТ ЦКБА 071-2009

Арматура трубопроводная. Методические указания по проведению теплового расчета задвижек для АЭС

Обозначение:	СТ ЦКБА 071-2009
Обозначение англ:	071-2009
Статус:	действует
Название рус.:	Арматура трубопроводная. Методические указания по проведению теплового расчета задвижек для АЭС
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2010
Область применения:	Стандарт распространяется на задвижки, предназначенные для установки в системах атомных электростанций, опытных и исследовательских ядерных реакторов и других атомных энергетических установок на максимальное давление 20 МПа (200 кгс/см2) и определяет методику расчета средних значений коэффициентов теплоотдачи в проточных частях и горловине задвижек (граничные условия теплоотдачи третьего рода), а также локальных коэффициентов теплоотдачи в горловине задвижек Dn от 100 до 800 мм включительно, для сред с температурой до 623 К (350 градусов Цельсия). Граничные условия необходимо вводить в исходные данные тепловых расчетов указанных задвижек.

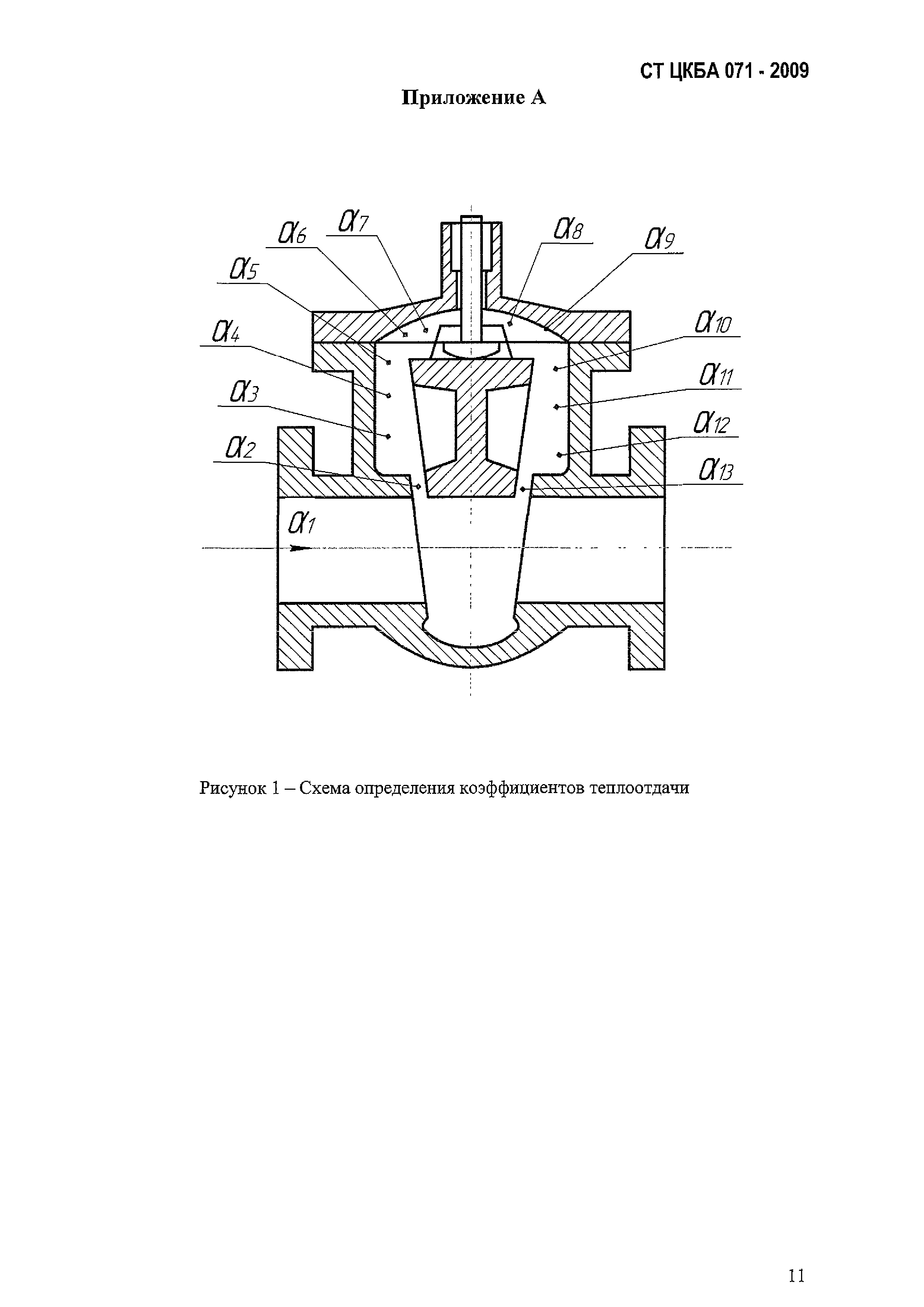

Оглавление:	1. Область применения 2. Нормативные ссылки 3. Общие положения 4. Технические требования 5. Рекомендации по проведению теплового расчета 6. Приложение А. Схема определения коэффициентов теплоотдачи

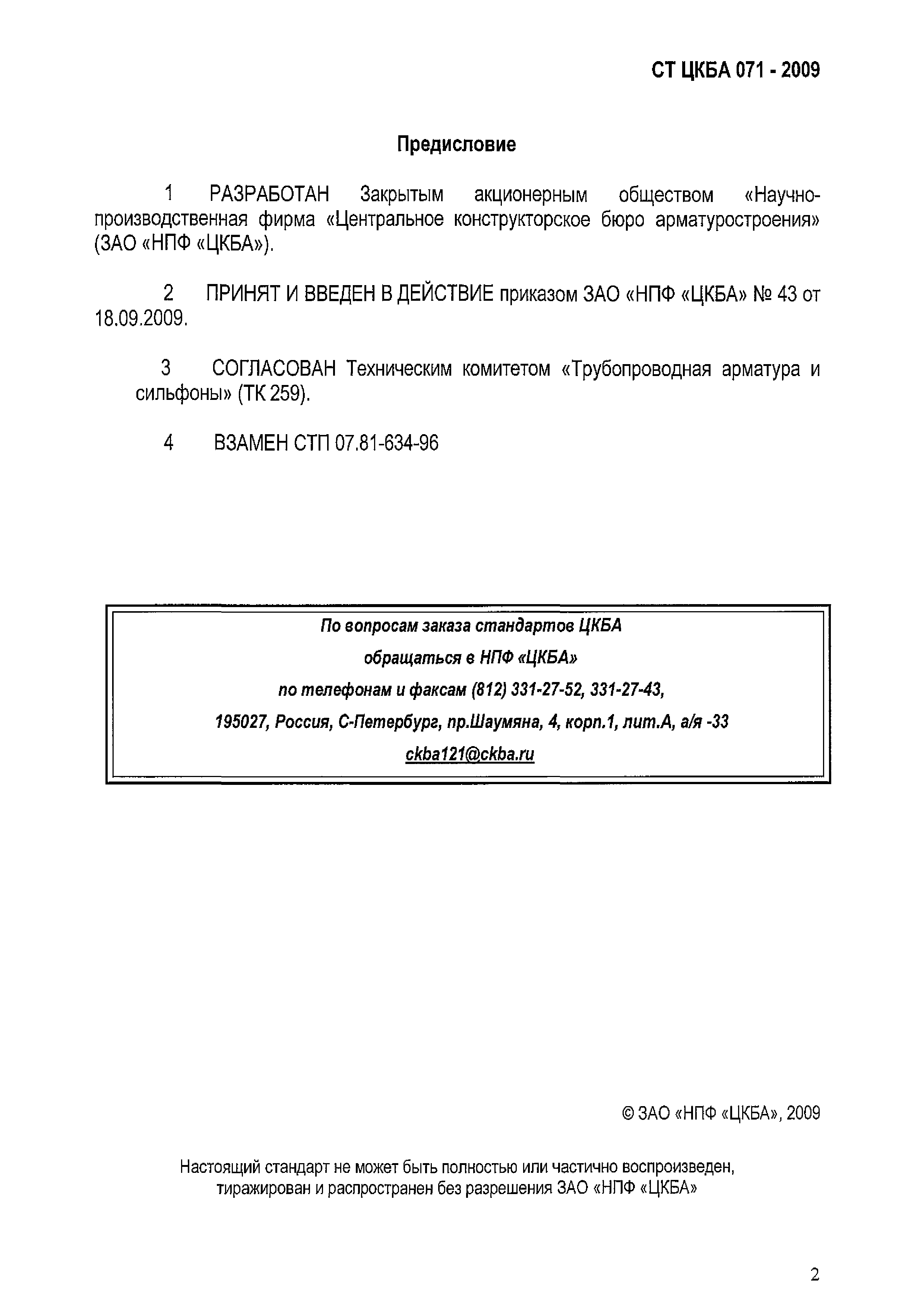

Разработан:	ЗАО НПФ ЦКБА
Утверждён:	18.09.2009 ЗАО НПФ ЦКБА (43)
Принят:	ТК 259 Трубопроводная арматура и сильфоны
Издан:	ЗАО НПФ ЦКБА (2009 г. )
Расположен в:	Техническая документация
Заменяет собой:	СТП 07.81-634-96 «Методические указания по проведению теплового расчета задвижек для АЭС»
Нормативные ссылки:	РД 26-07-25-97 «Методика расчета температурных полей трубопроводной арматуры» РД 302-07-122-89 «Методика расчета температурных полей арматуры для сред с температурой до 873 градуса Кельвина (600 градусов Цельсия)»
