Скачать Типовой проект 813-2-63.91 Альбом 1. Пояснительная записка. Технология производства. Холодоснабжение. Автоматизация отопления и вентиляции. Силовое электрооборудование. Электрическое освещение. Связь и сигнализация. Отопление и вентиляция. Внутренние водопровод и канализация

Дата актуализации: 10.08.2017

Типовой проект 813-2-63.91

Альбом 1. Пояснительная записка. Технология производства. Холодоснабжение. Автоматизация отопления и вентиляции. Силовое электрооборудование. Электрическое освещение. Связь и сигнализация. Отопление и вентиляция. Внутренние водопровод и канализация

Обозначение: Типовой проект 813-2-63.91
Обозначение англ: 813-2-63.91
Статус:не определен законодательством
Название рус.:Альбом 1. Пояснительная записка. Технология производства. Холодоснабжение. Автоматизация отопления и вентиляции. Силовое электрооборудование. Электрическое освещение. Связь и сигнализация. Отопление и вентиляция. Внутренние водопровод и канализация
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:18.06.1991

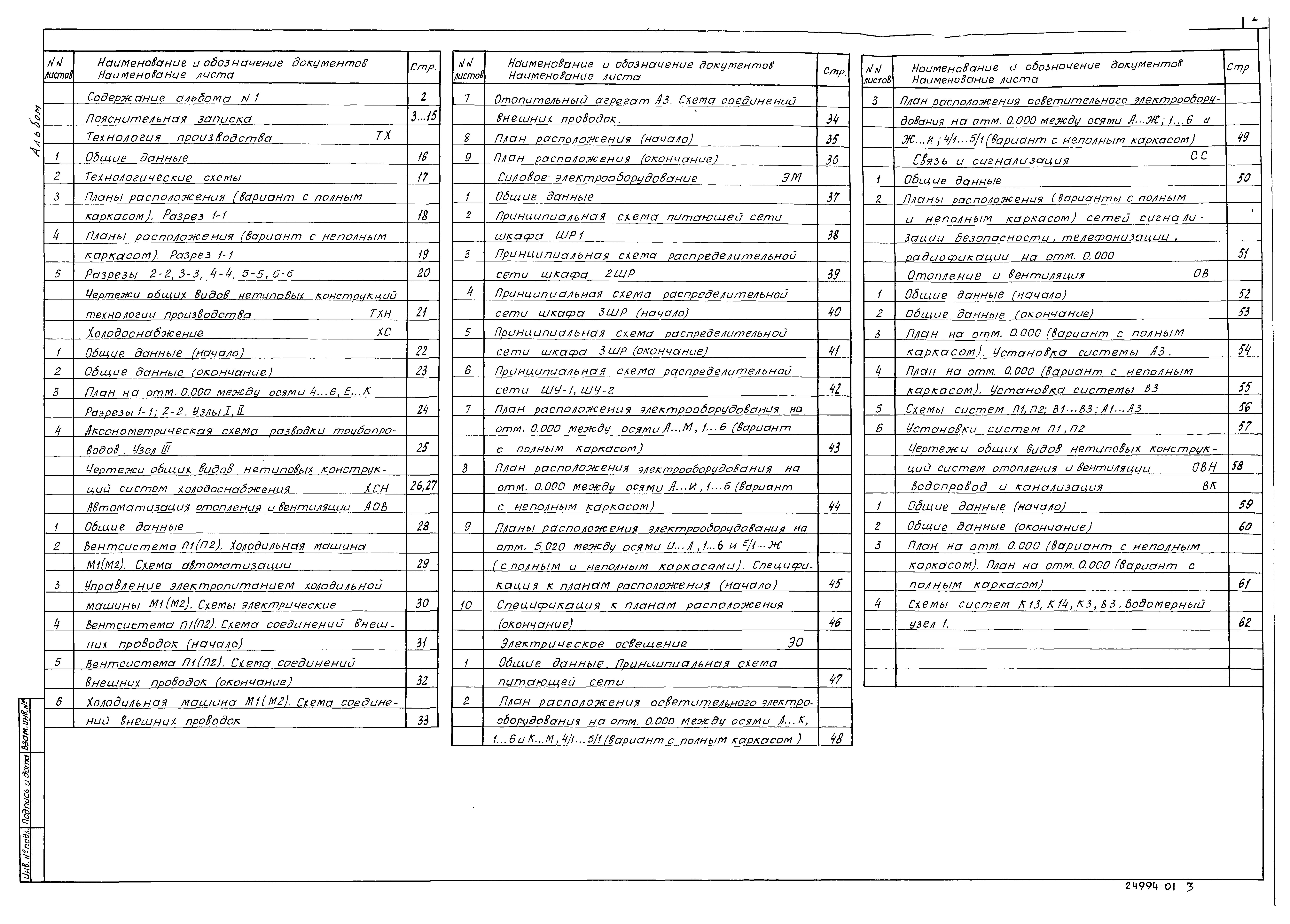

Оглавление:ТП 813-2-63.91 Содержание альбома № 1

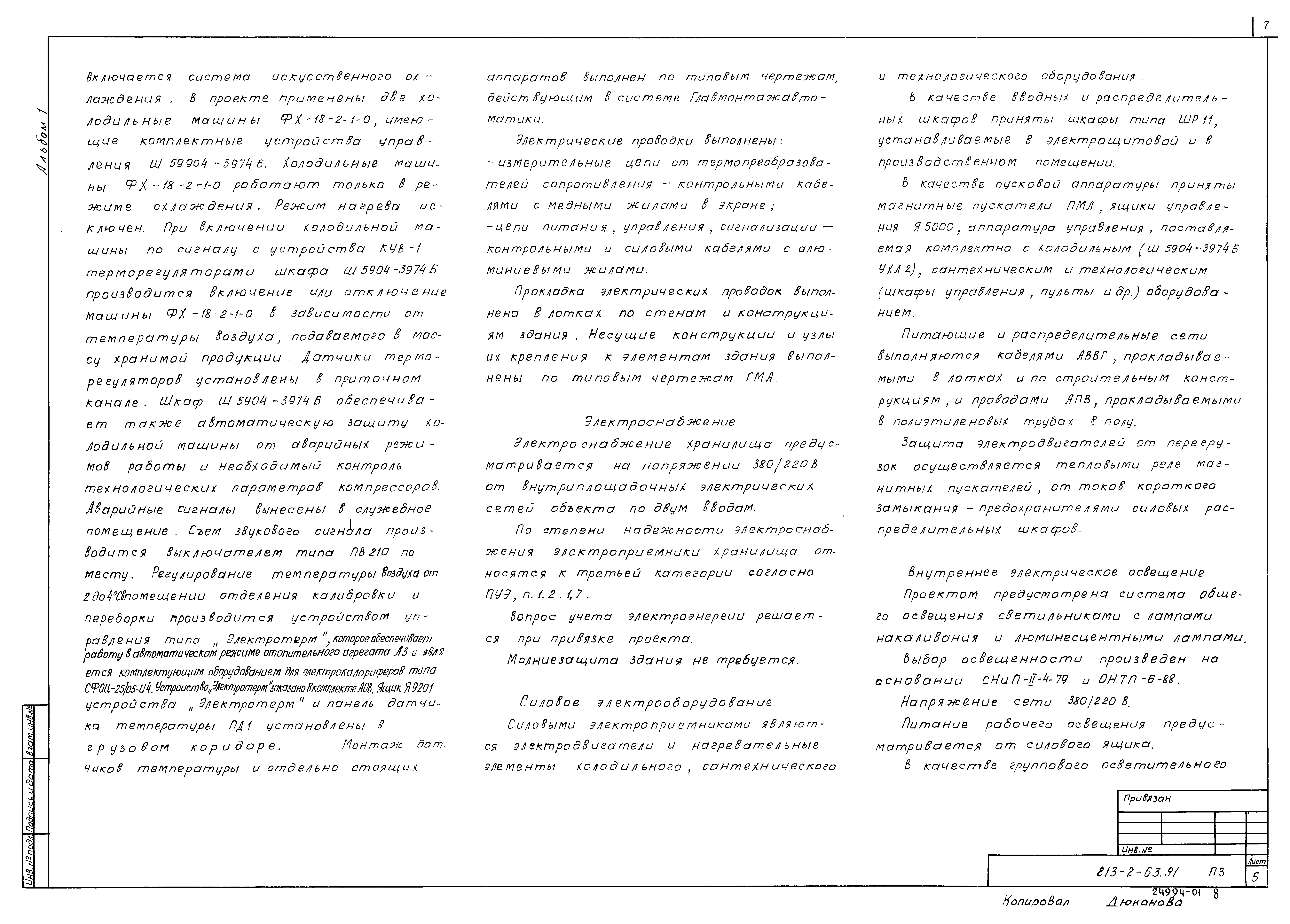

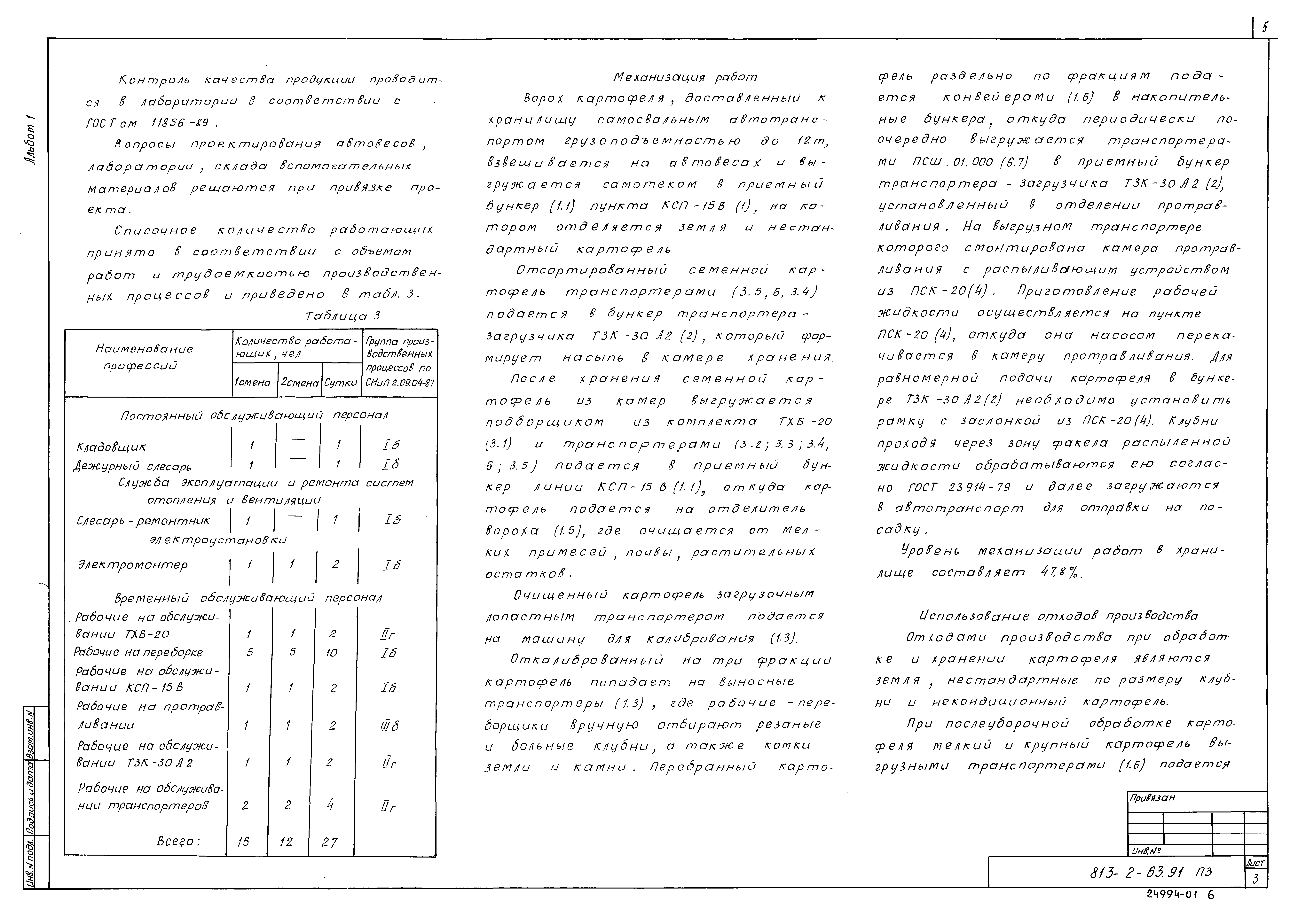

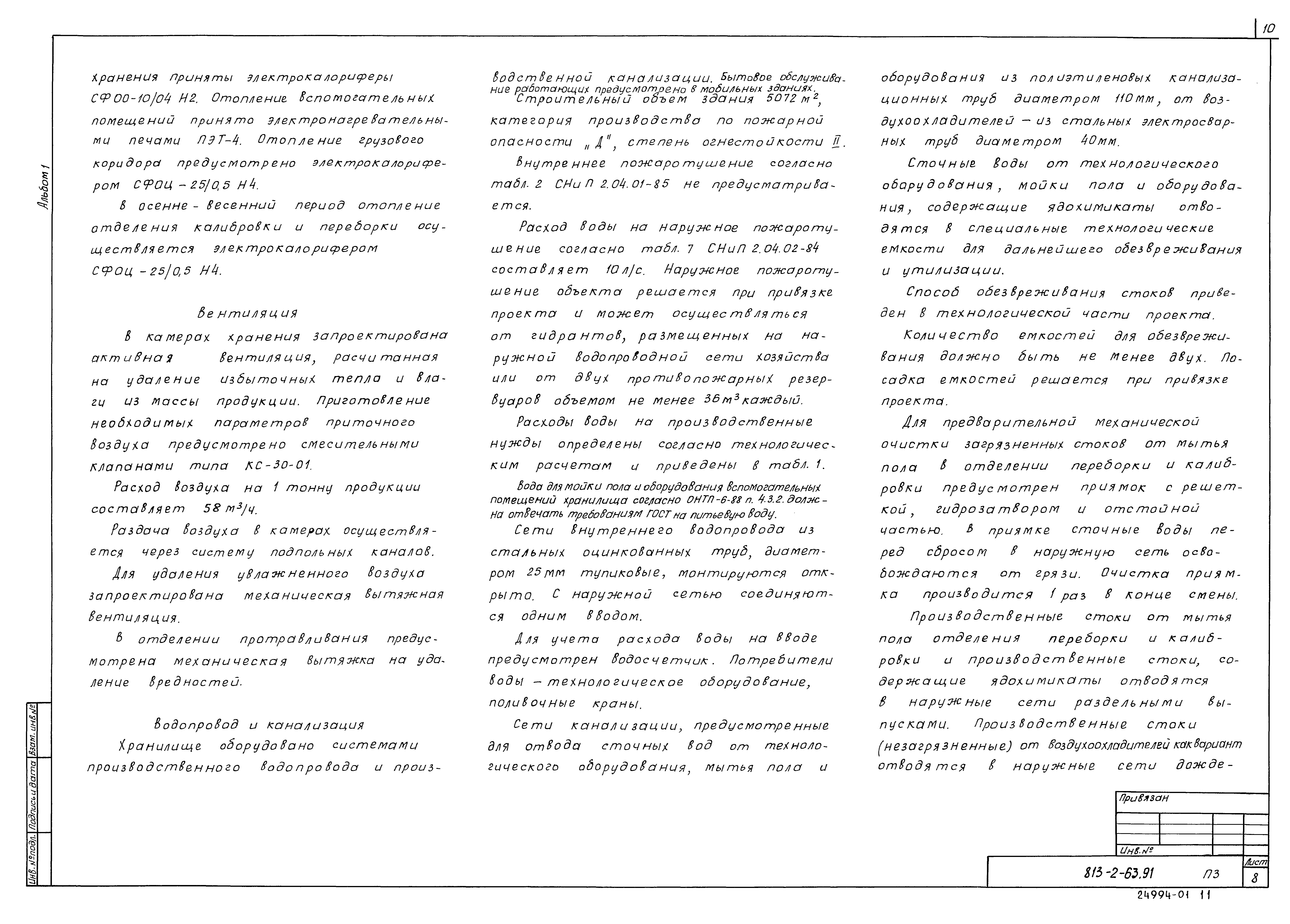

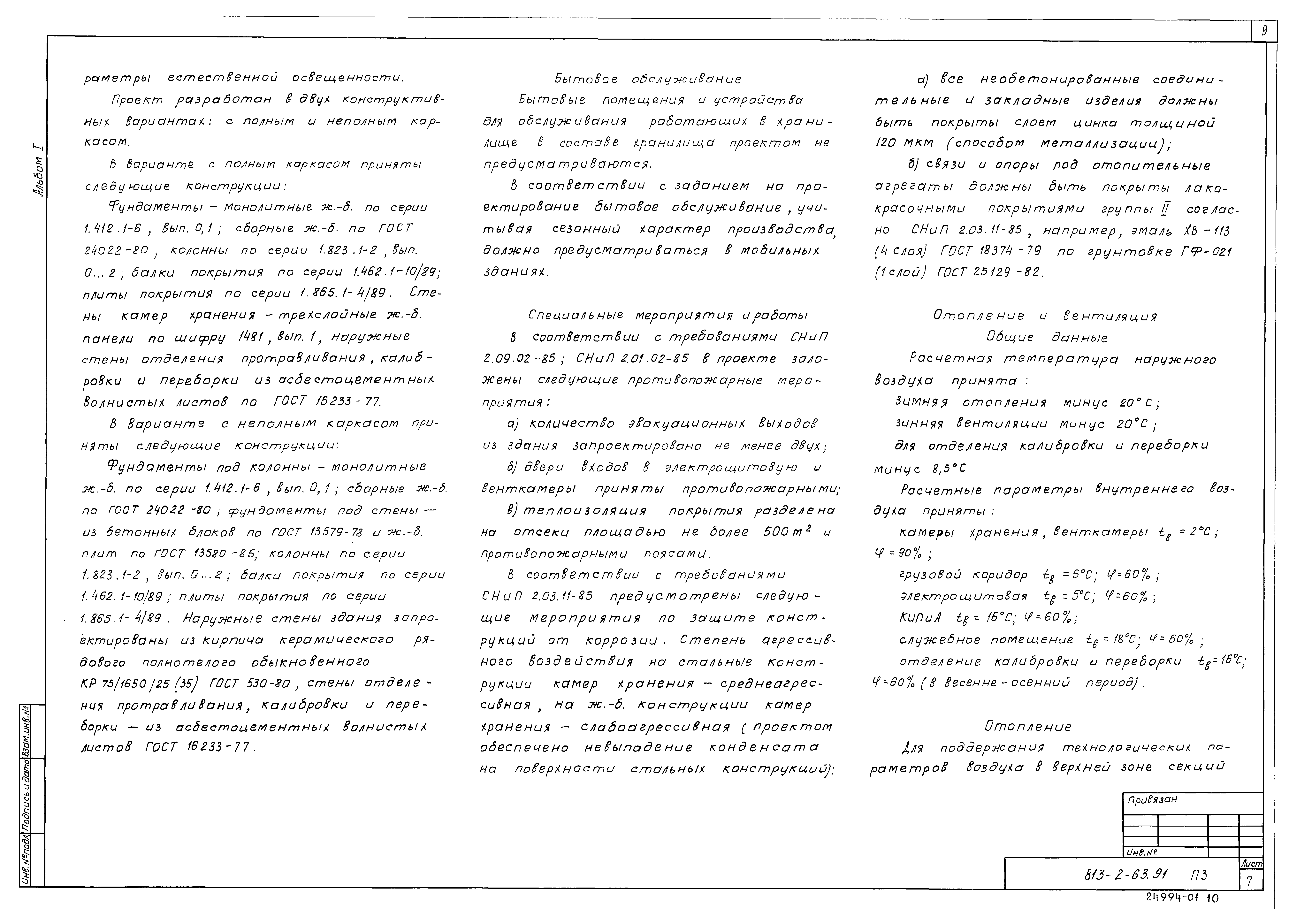

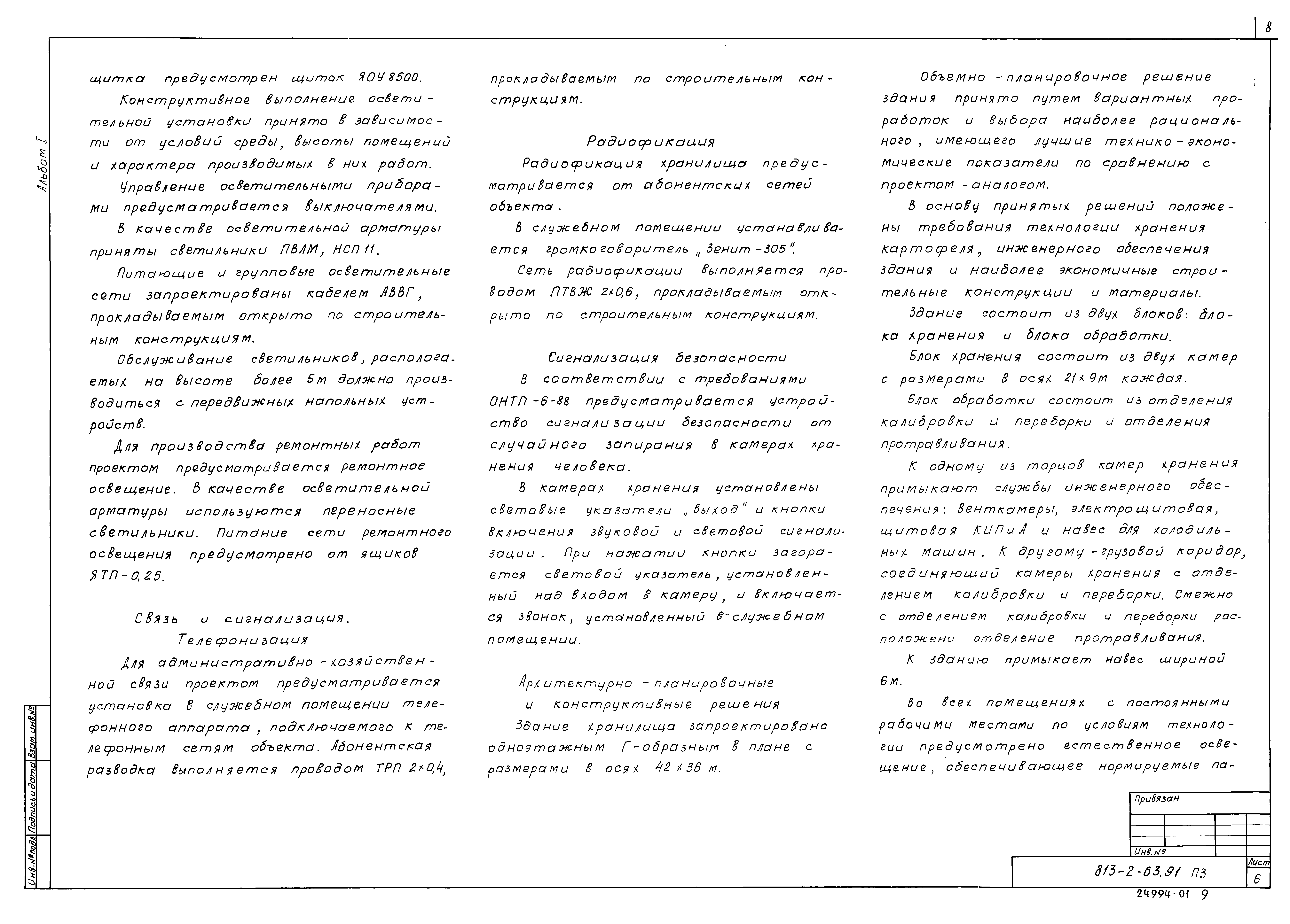

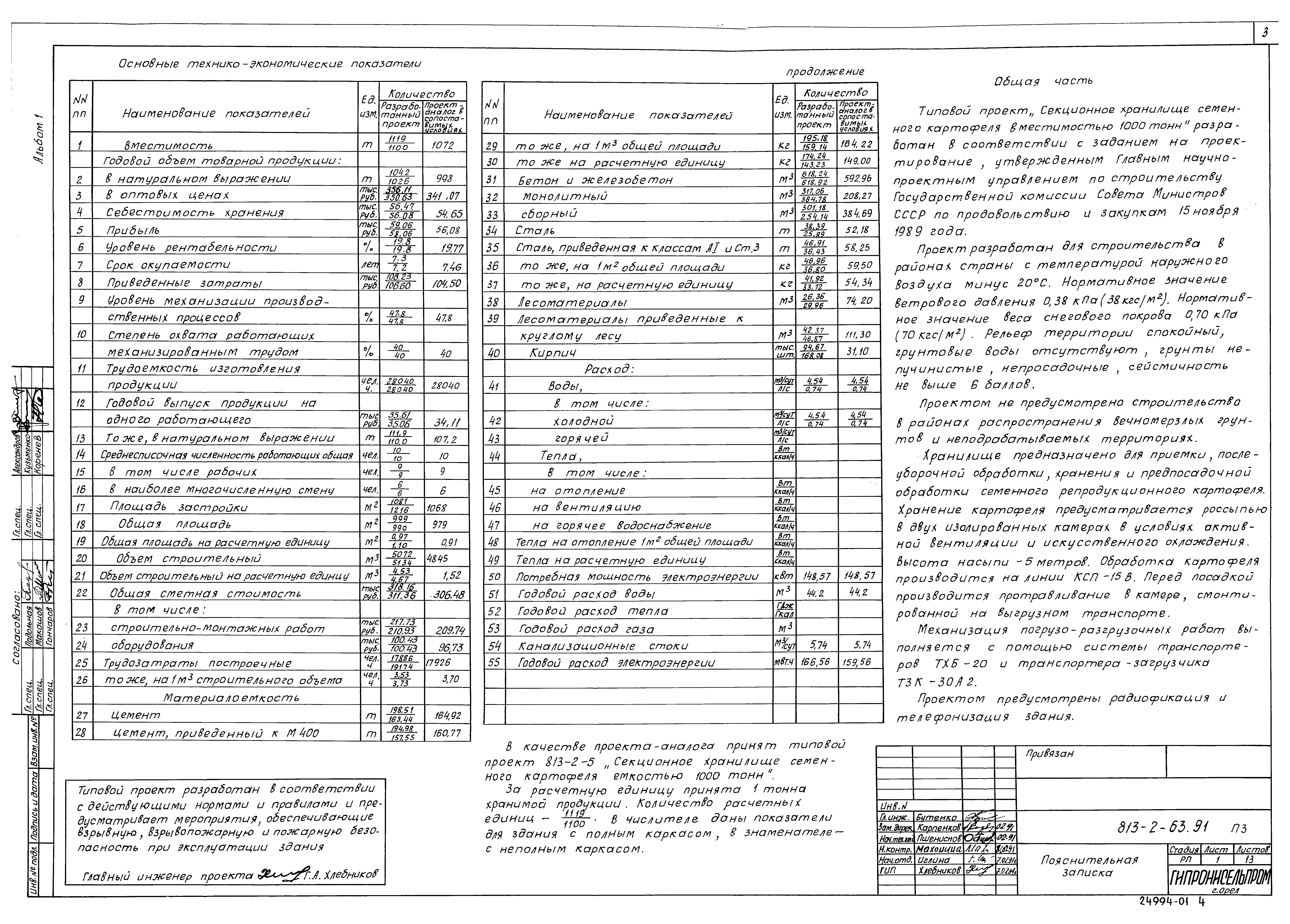

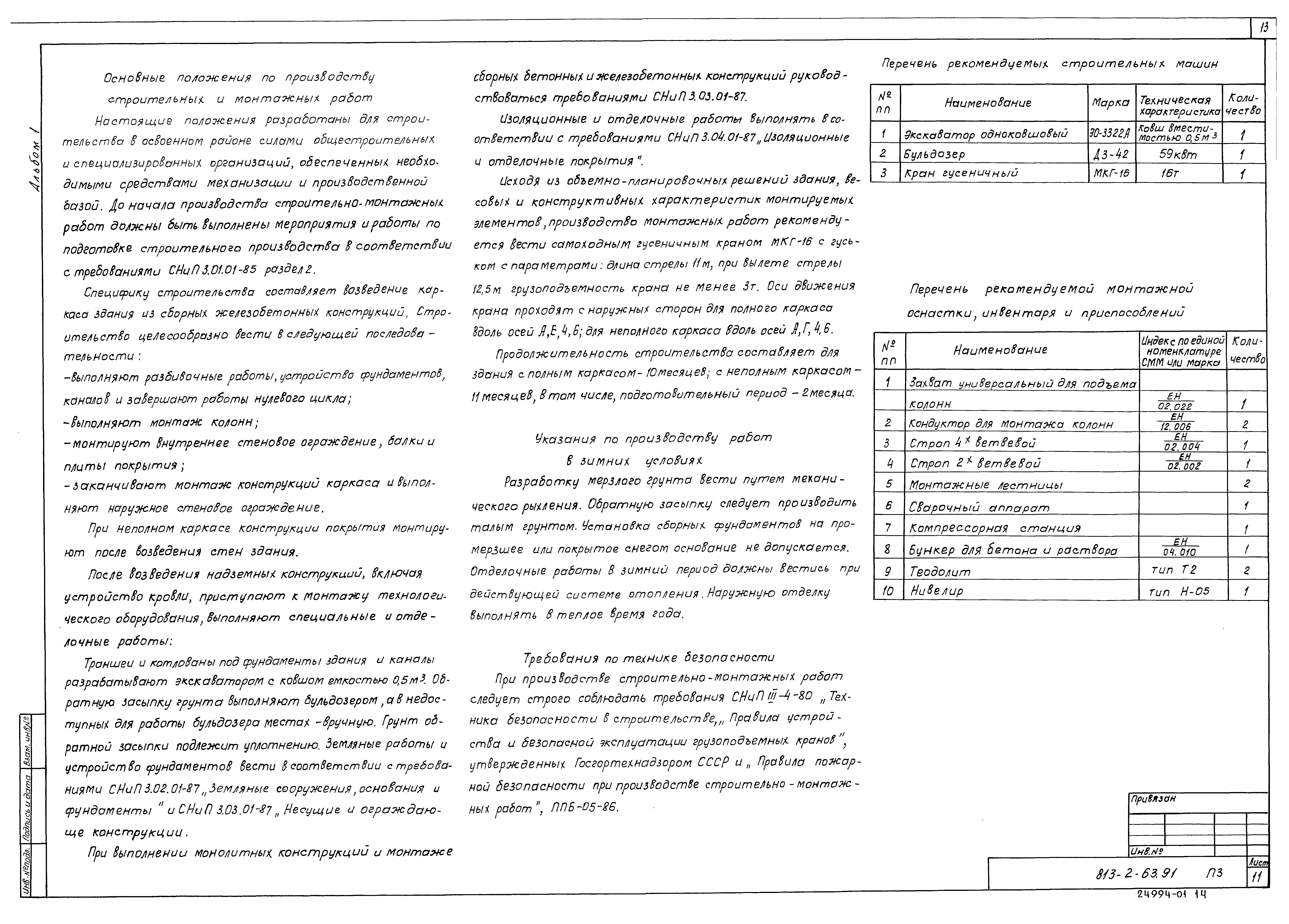

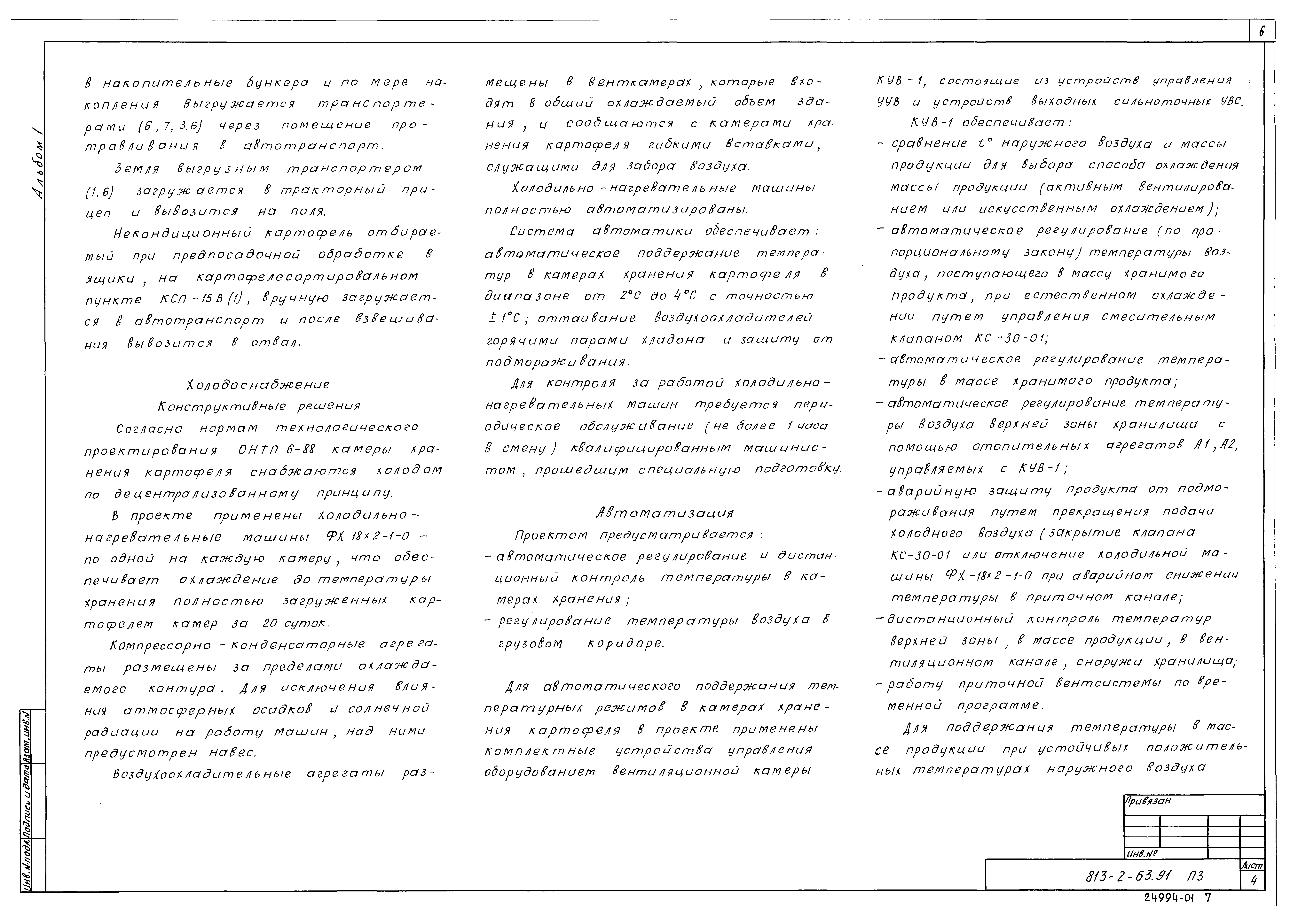

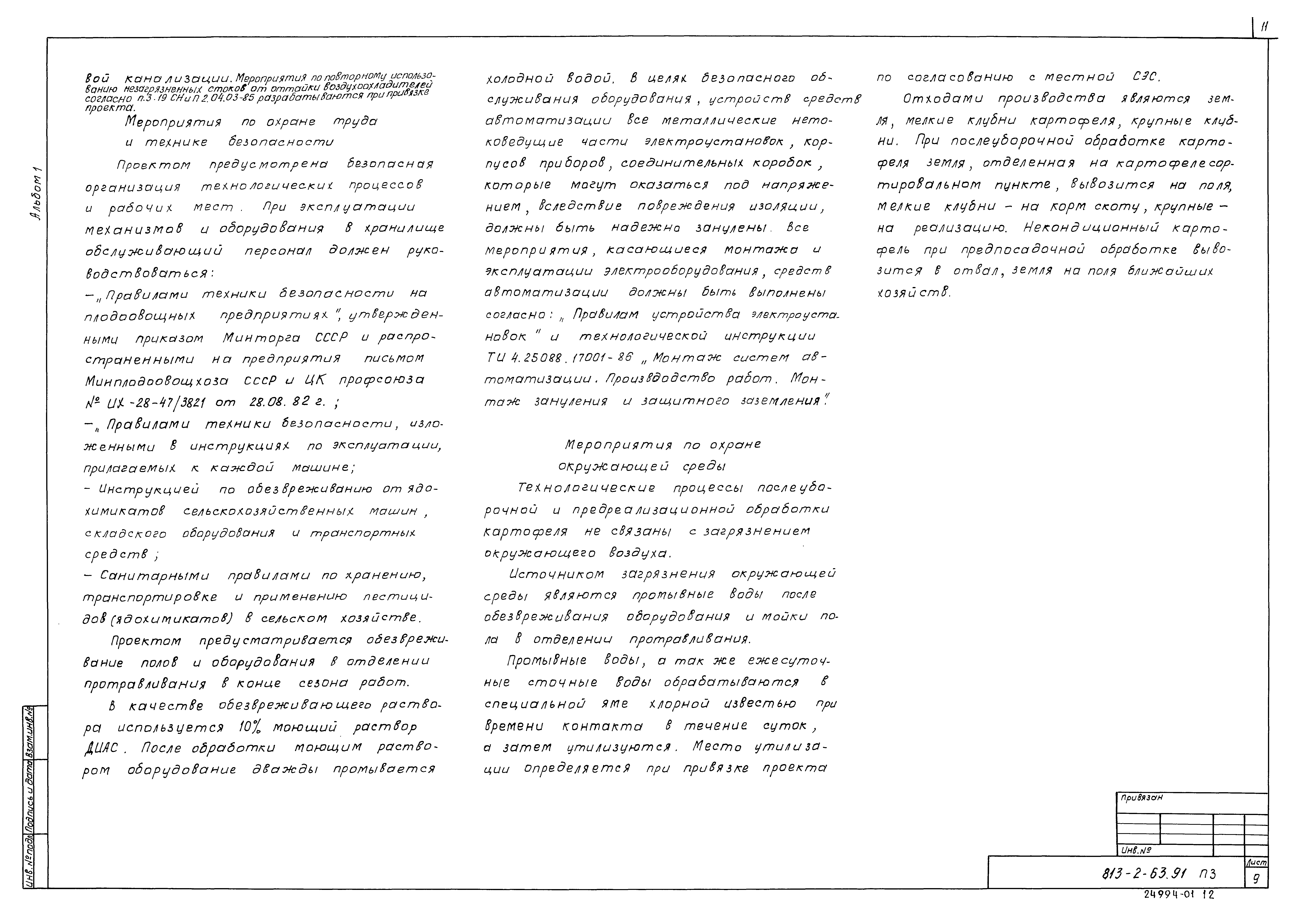

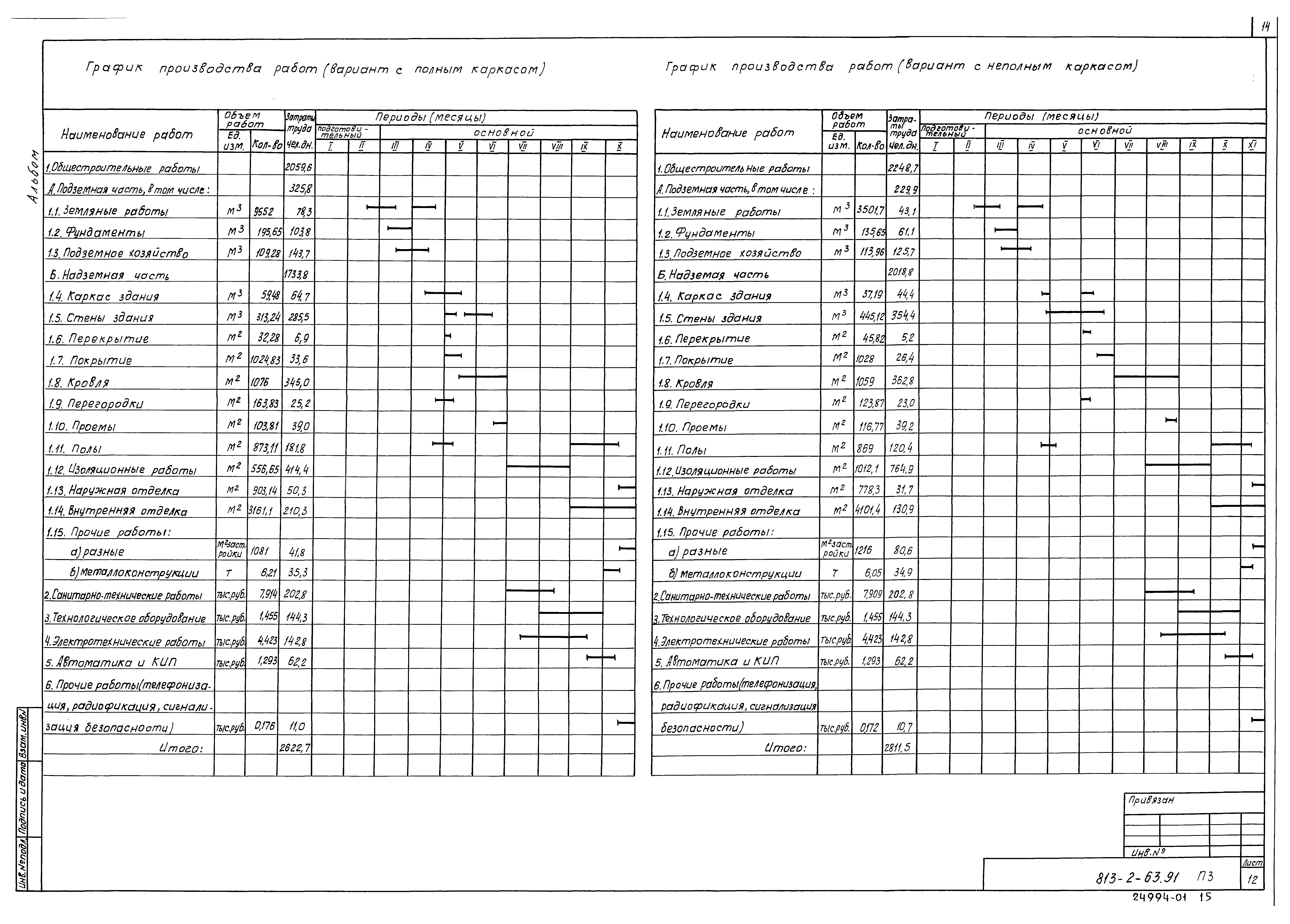

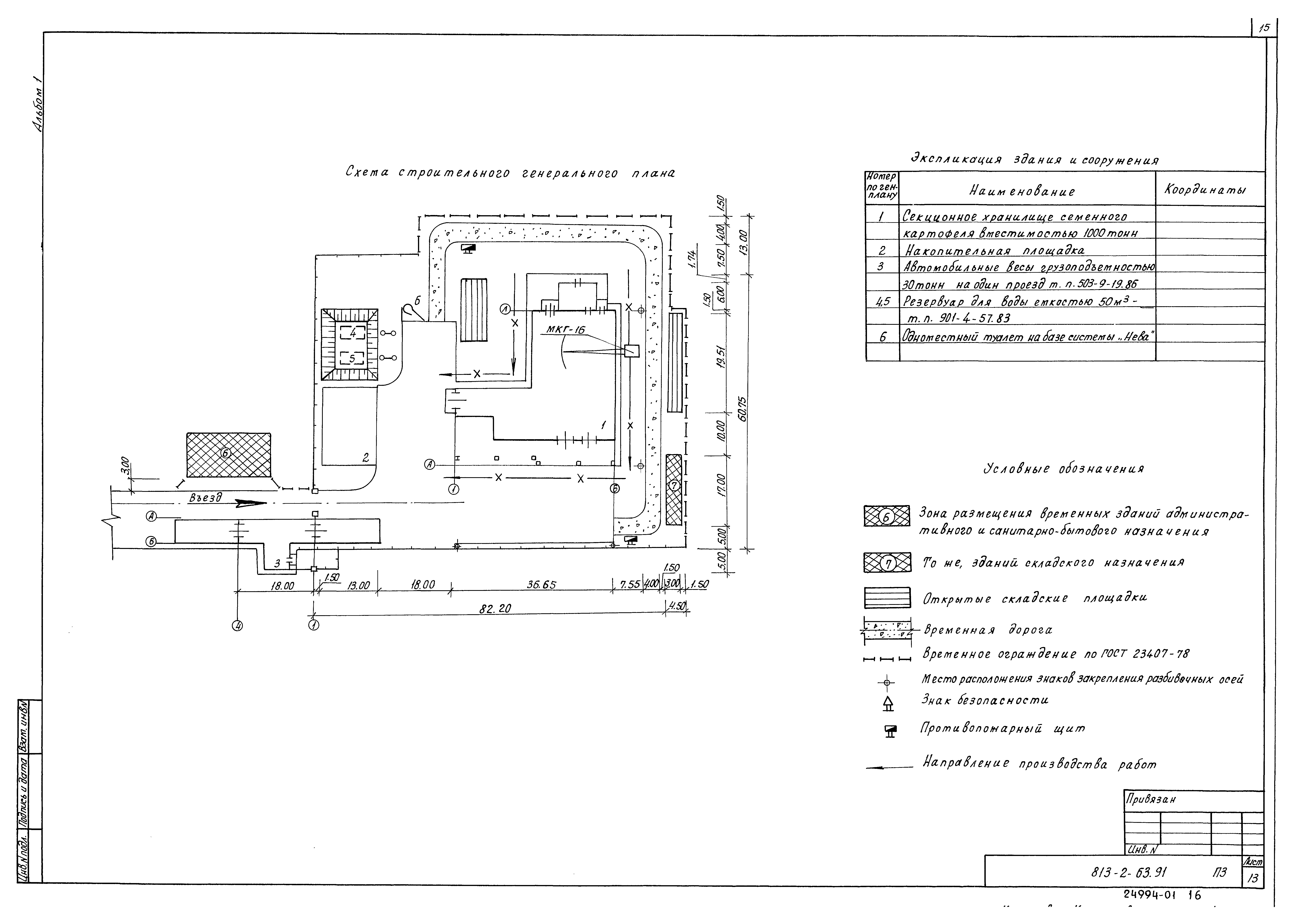

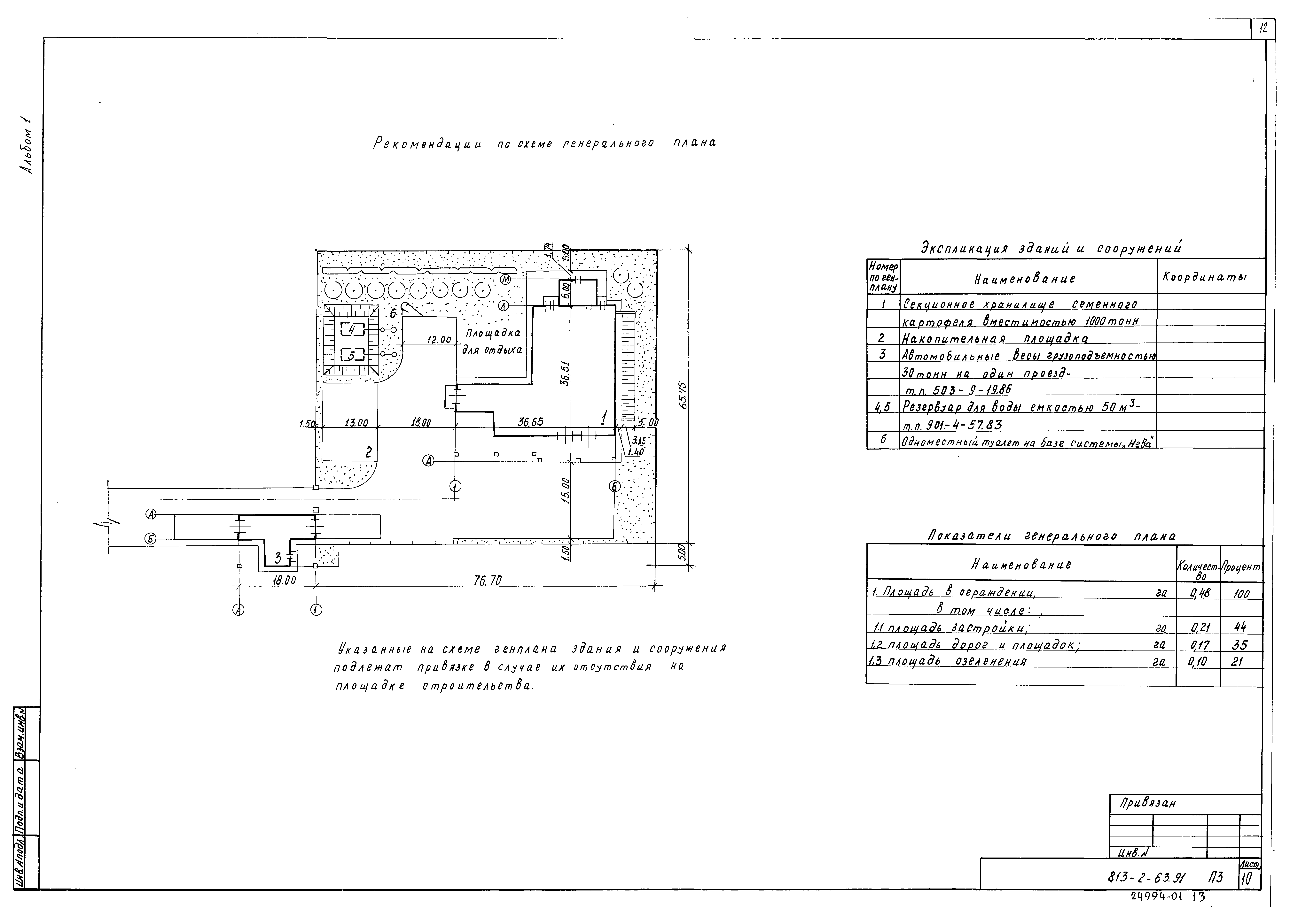

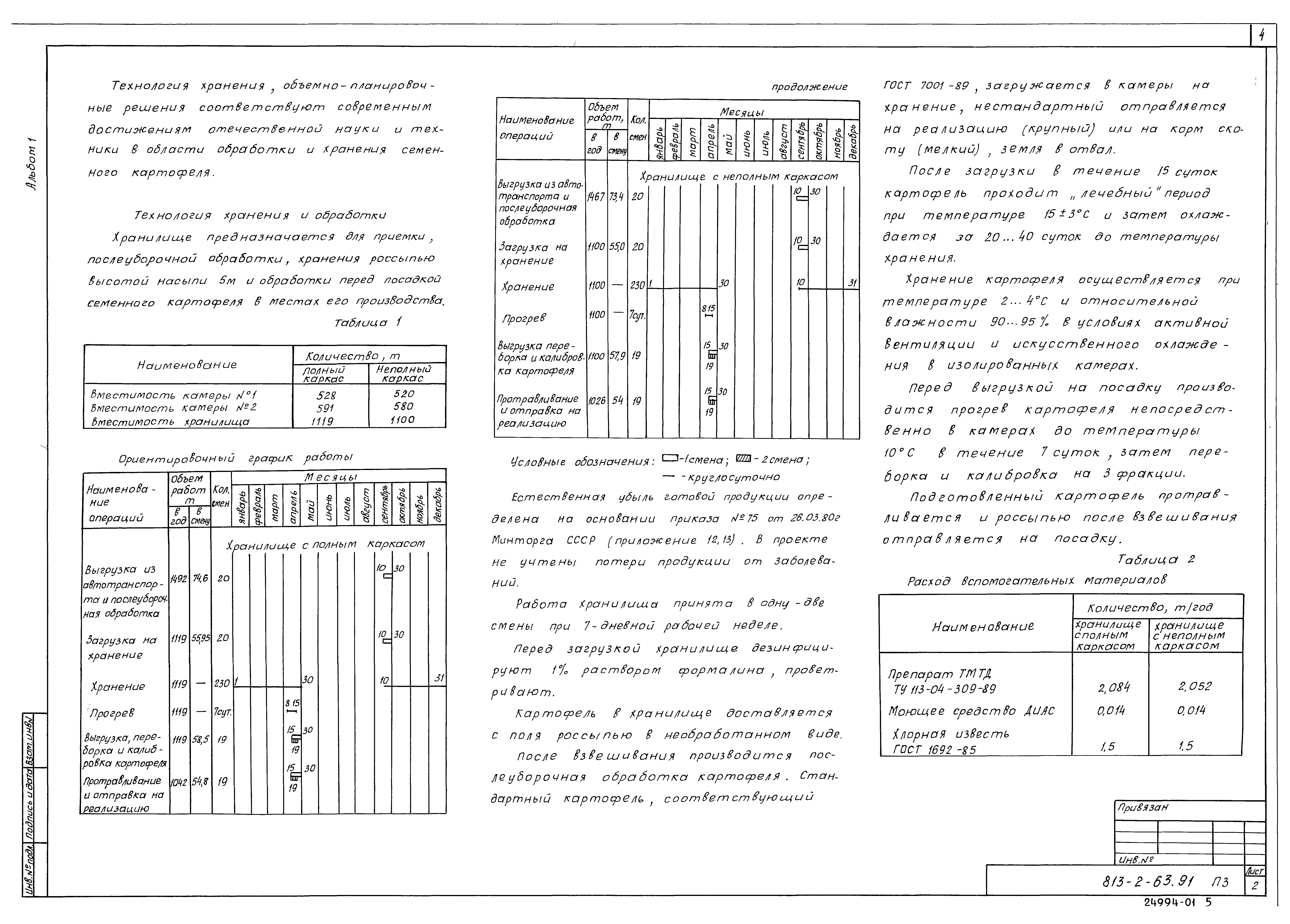

ТП 813-2-63.91-ПЗ Пояснительная записка
ТП 813-2-63.91-ТХ Технология производства ТХ

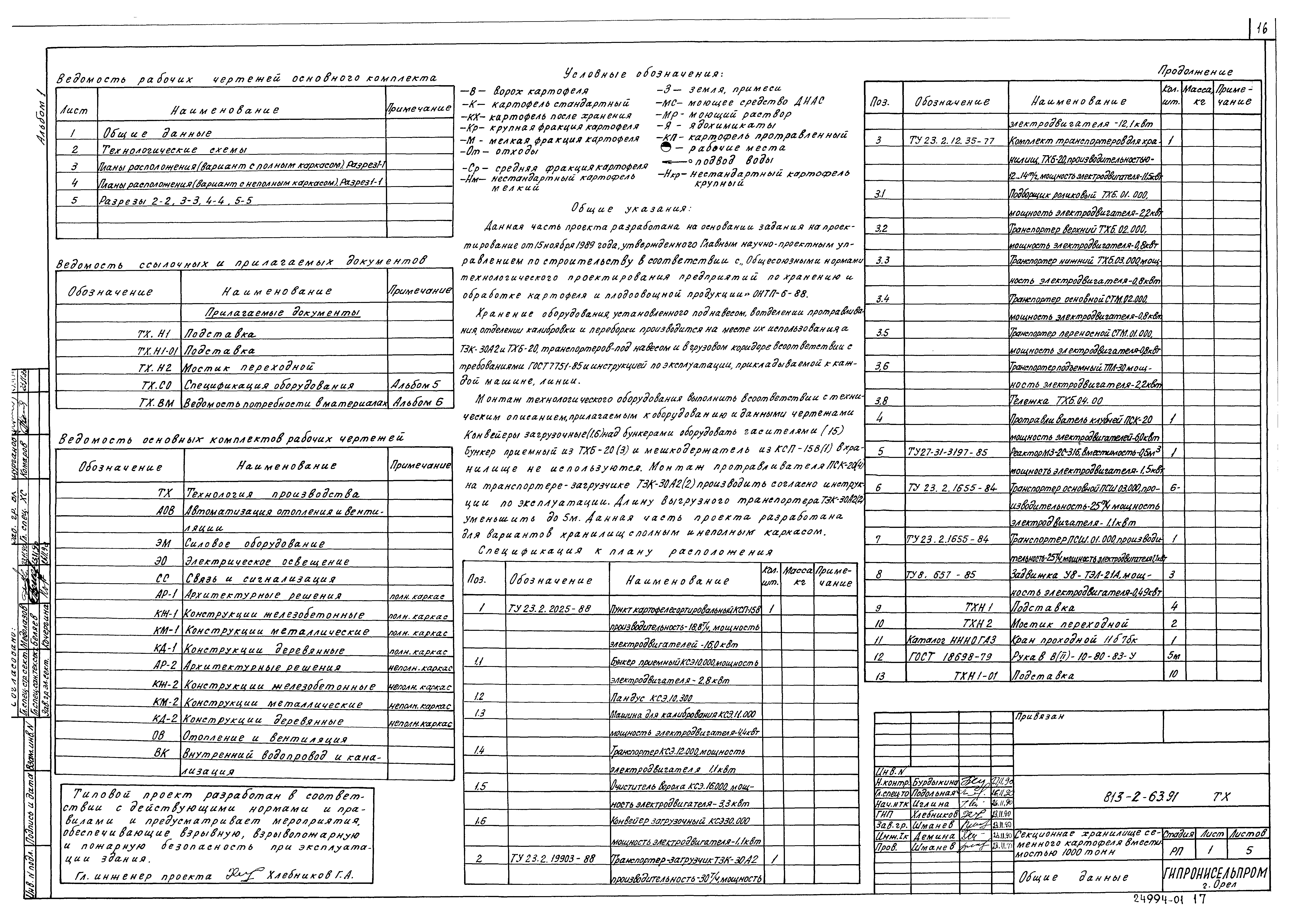

ТП 813-2-63.91-ТХ-1 Общие данные

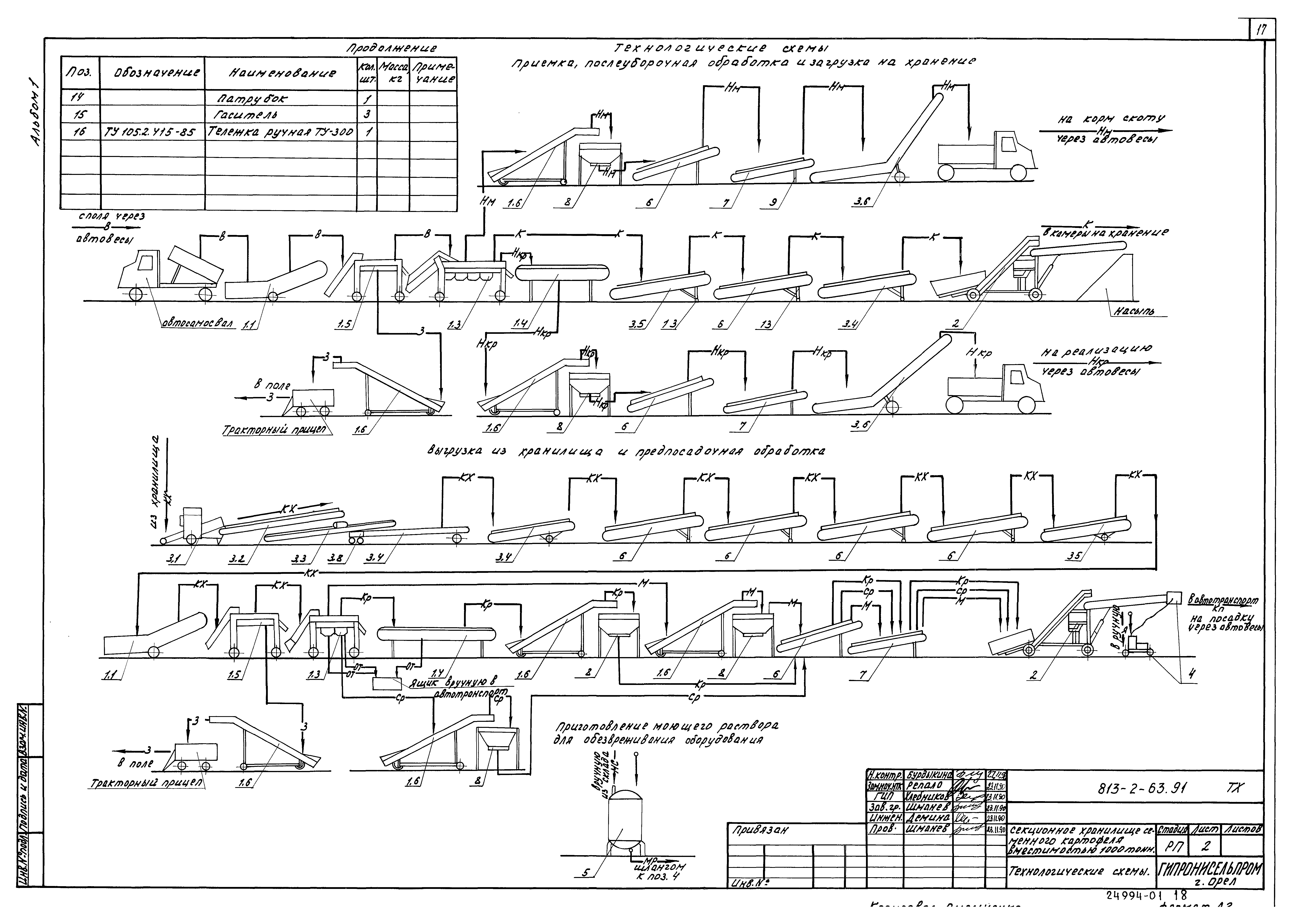

ТП 813-2-63.91-ТХ-2 Технологические схемы

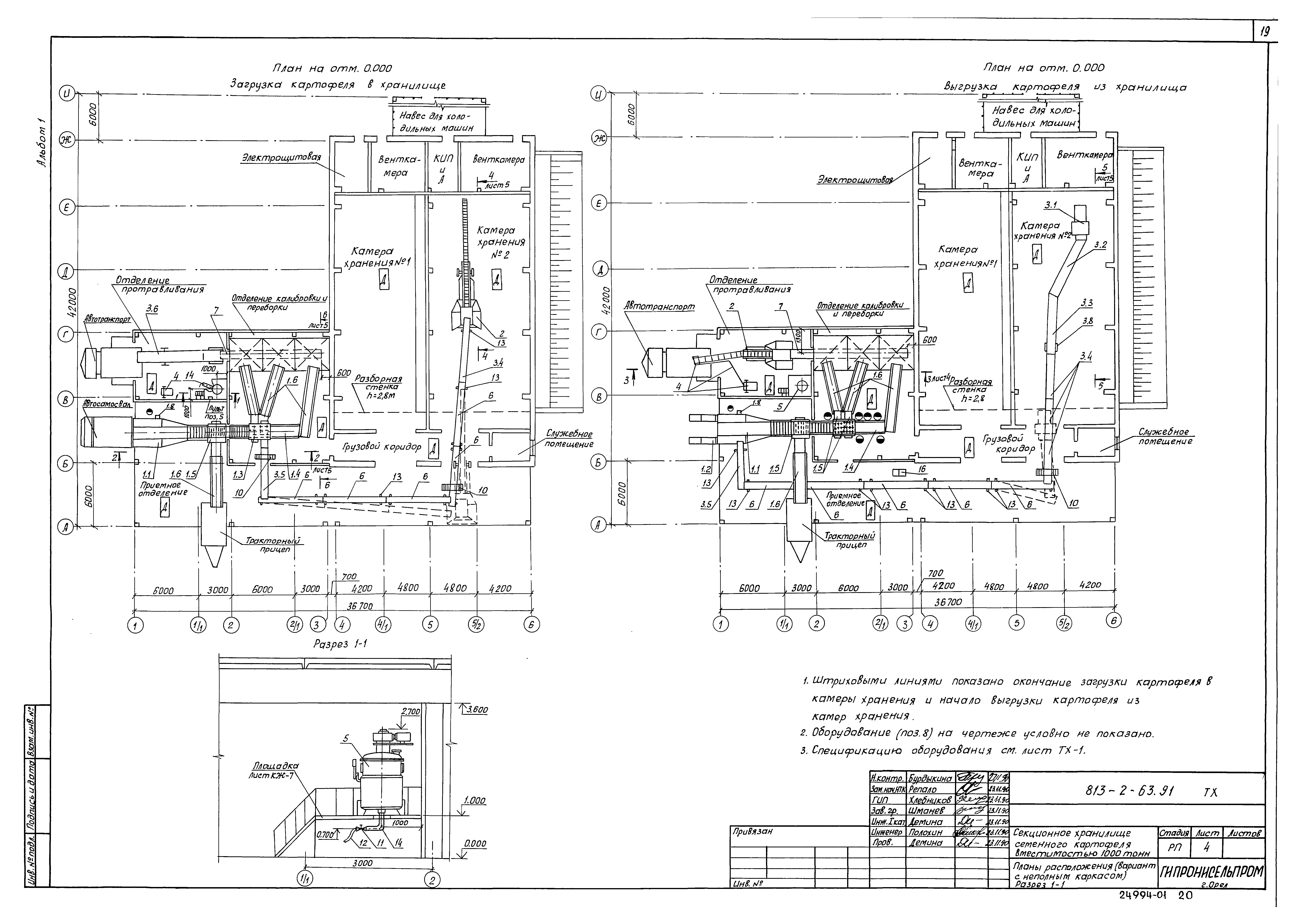

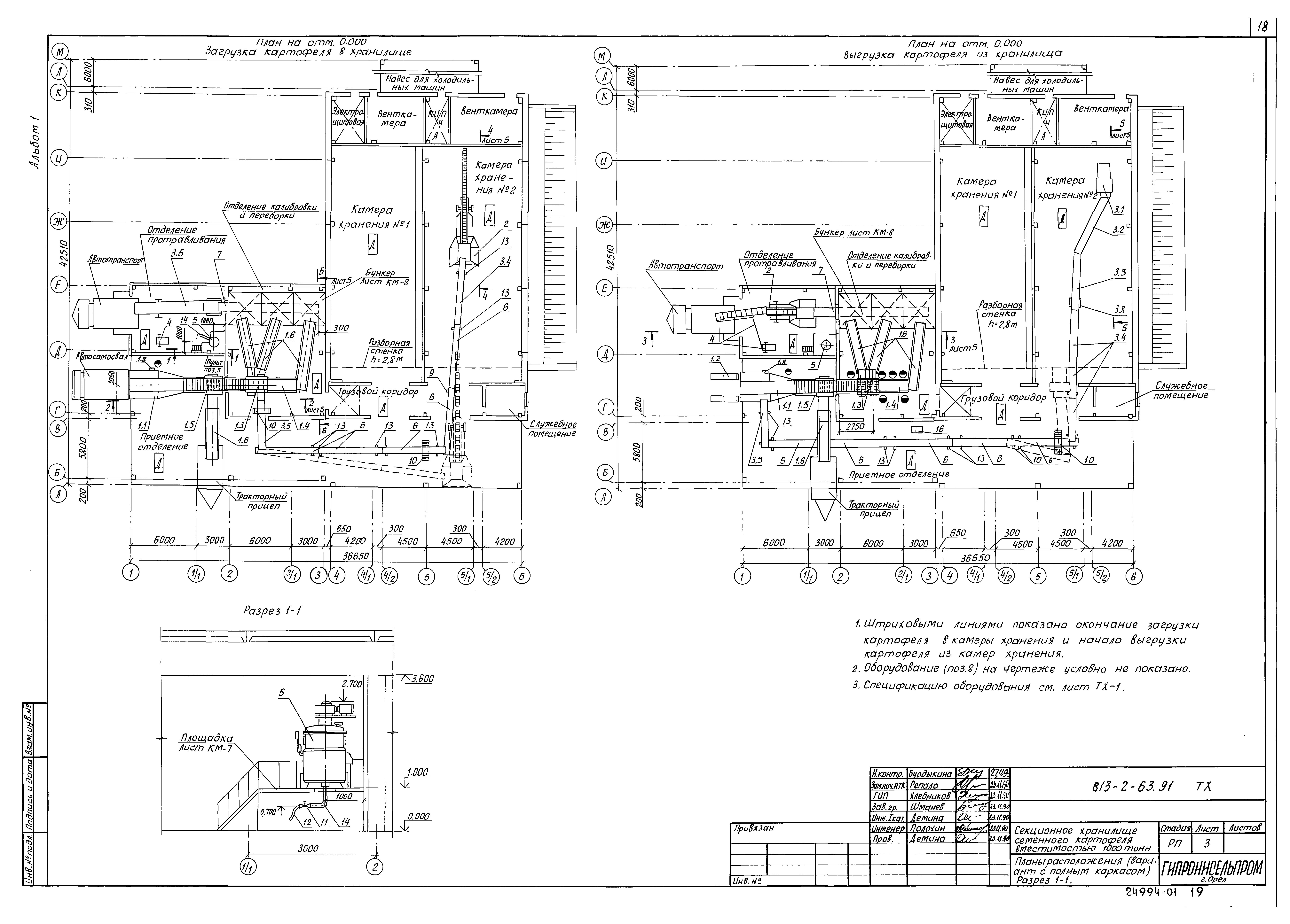

ТП 813-2-63.91-ТХ-3 Планы расположения (вариант с полным каркасом). Разрез 1-1
ТП 813-2-63.91-ТХ-4 Планы расположения (вариант с неполным каркасом). Разрез 1-1

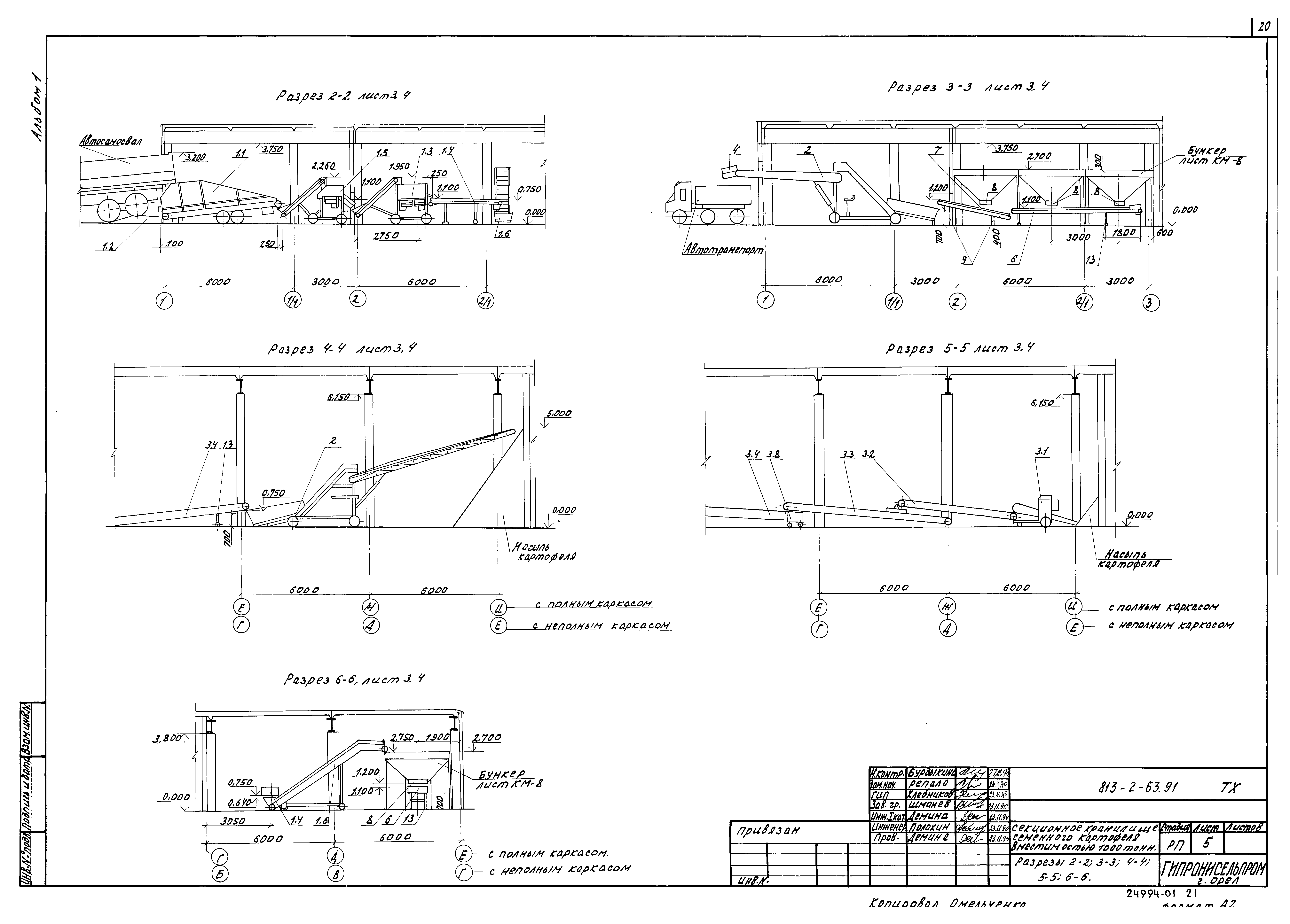

ТП 813-2-63.91-ТХ-5 Разрезы 2-2,3-3,4-4,5-5,6-6

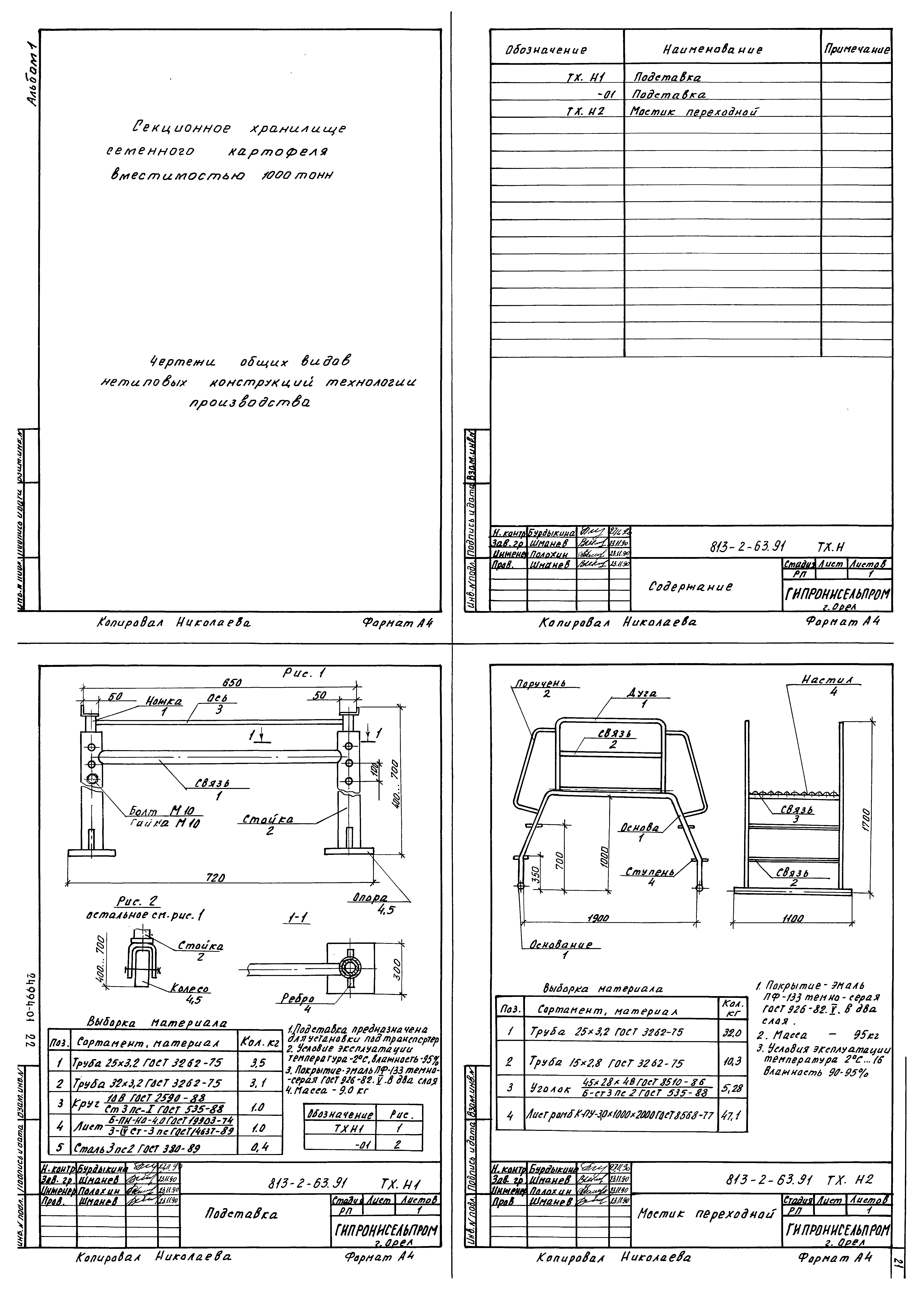

ТП 813-2-63.91-ТХН Чертежи общих видов нетиповых конструкций технологии производства ТХН
ТП 813-2-63.91-ХС Холодоснабжение ХС

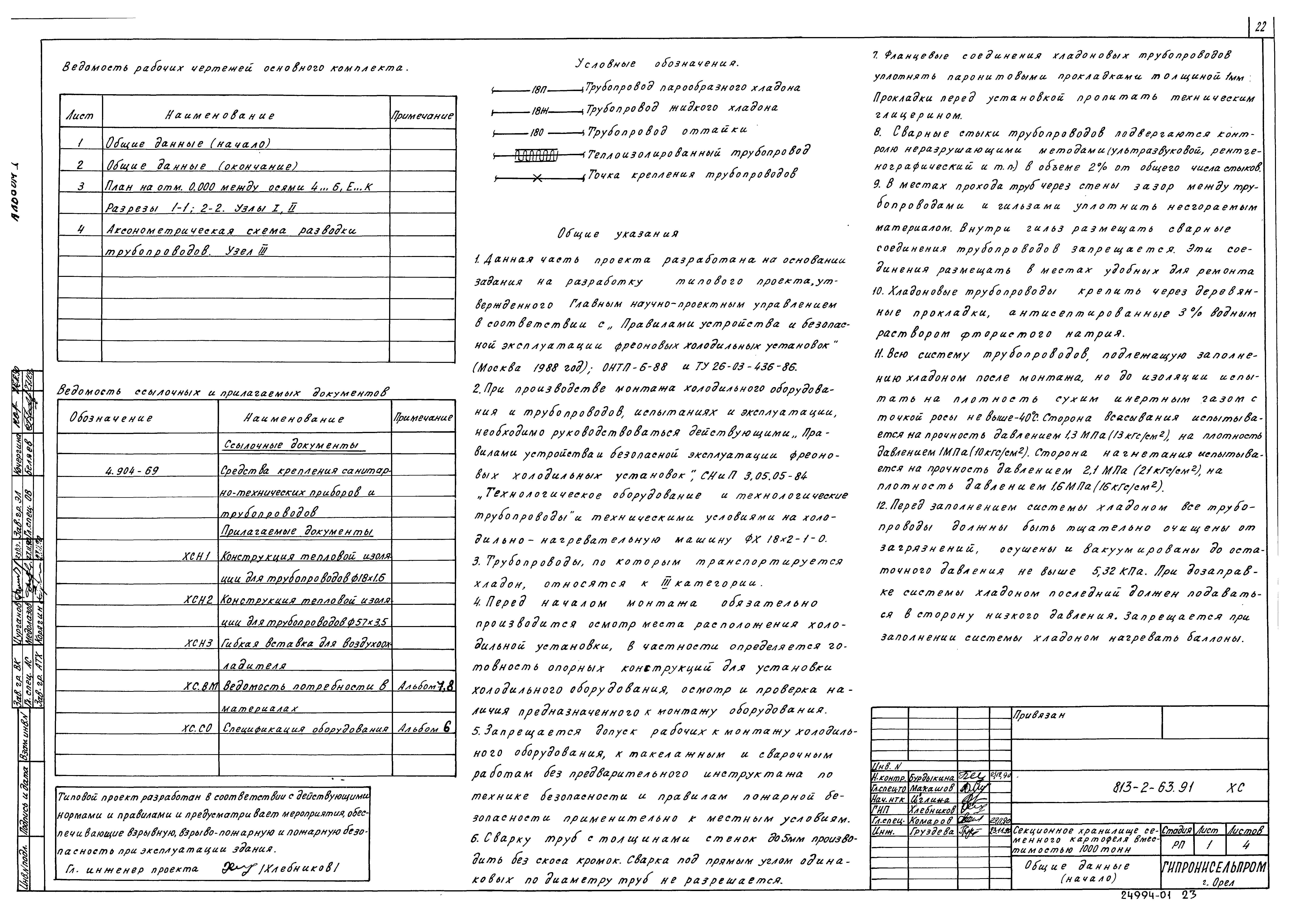

ТП 813-2-63.91-ХС-1 Общие данные (начало)

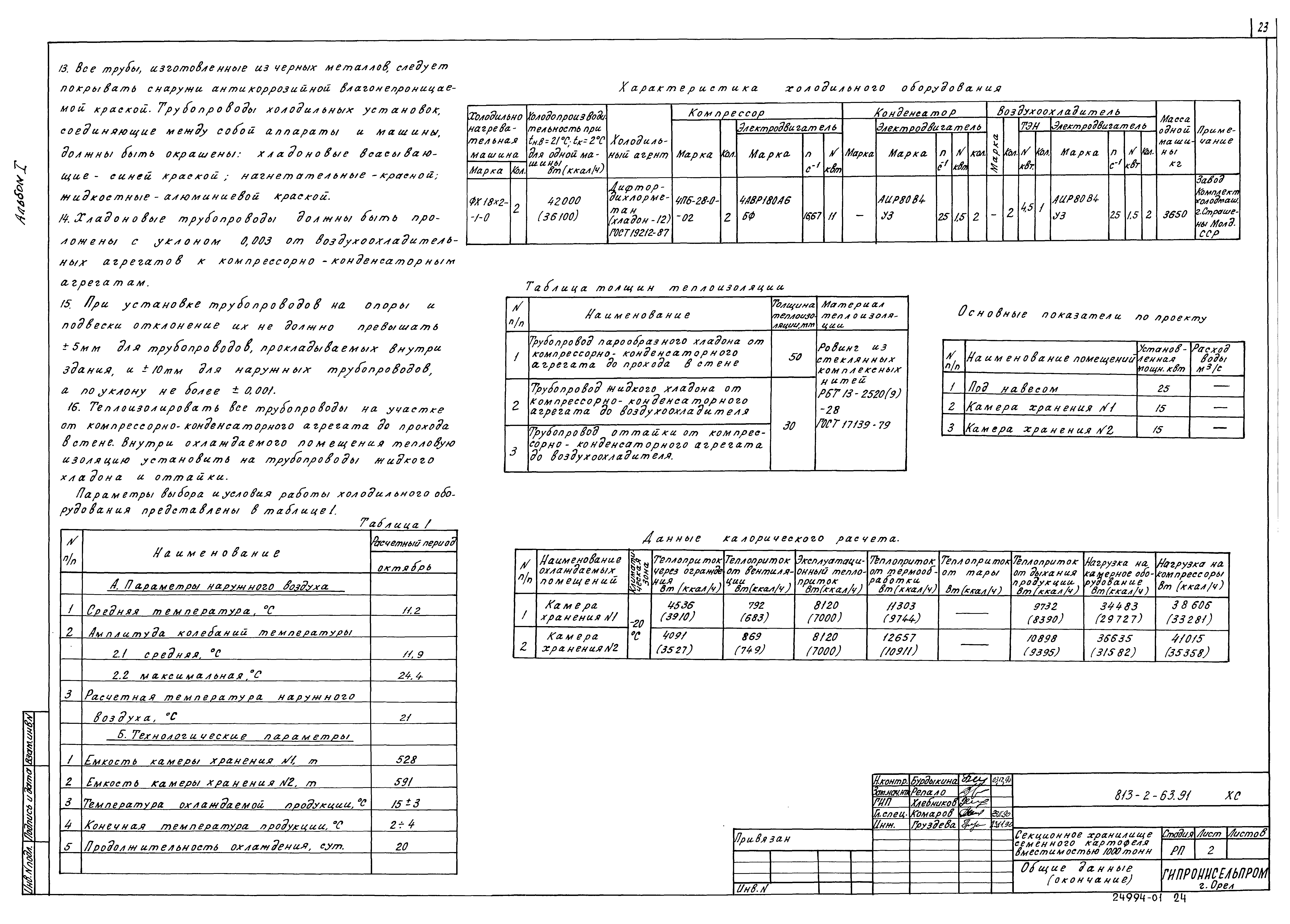

ТП 813-2-63.91-ХС-2 Общие данные (окончание)

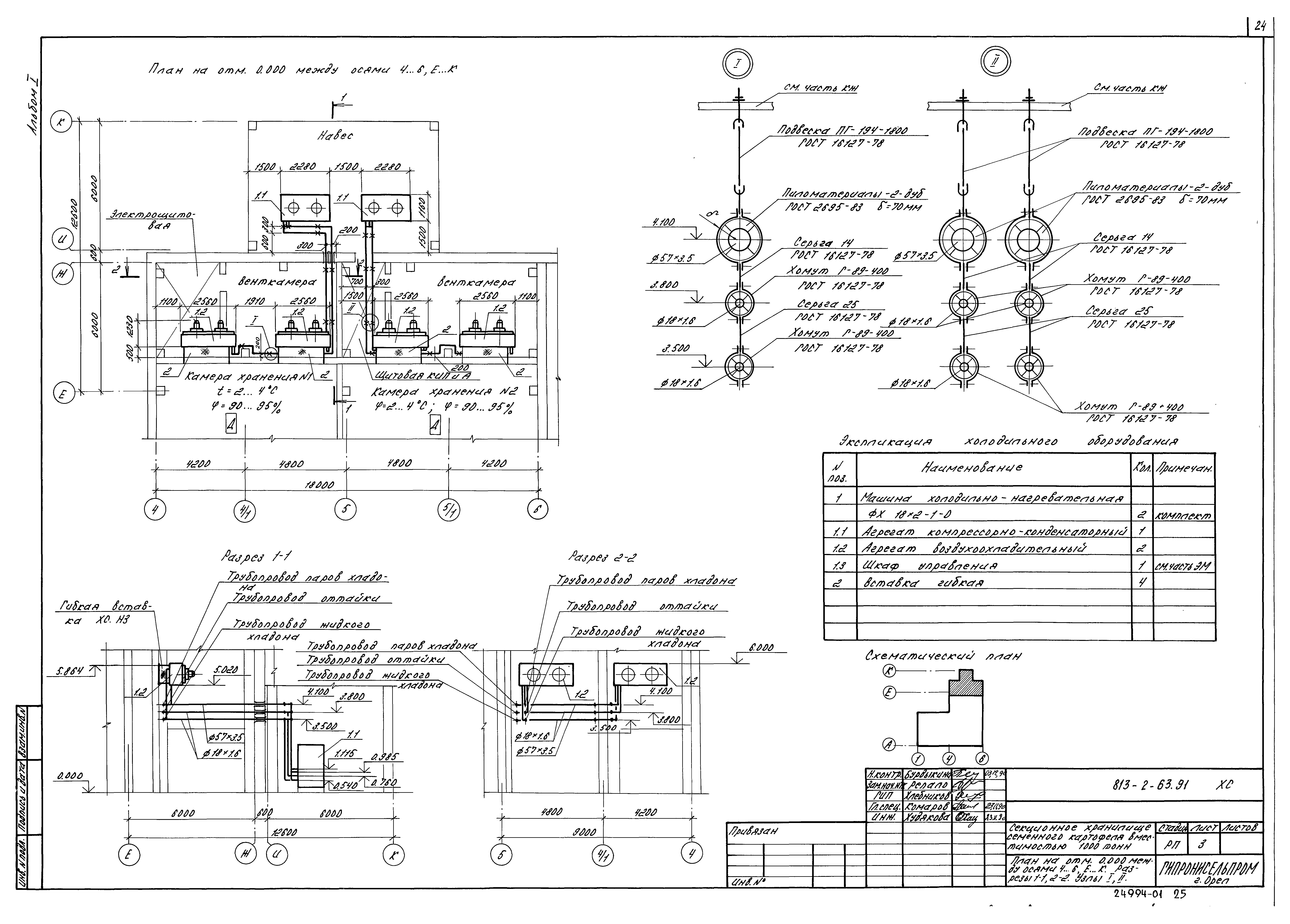

ТП 813-2-63.91-ХС-3 План на отм. 0.000 между осями 4...6,Е...К. Разрезы 1-1,2-2. Узлы 1,2

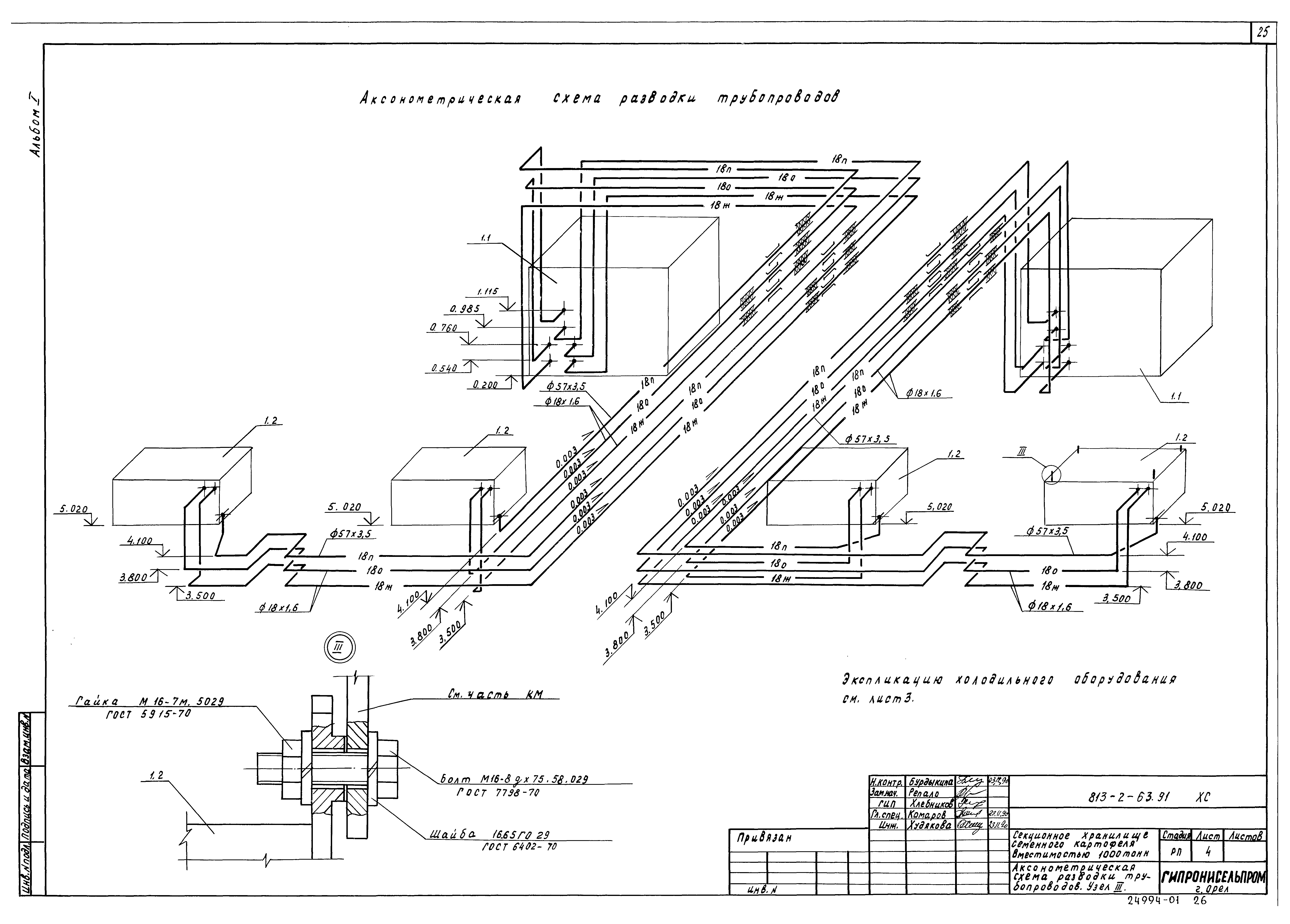

ТП 813-2-63.91-ХС-4 Аксонометрическая схема разводки трубопроводов. Узел 3

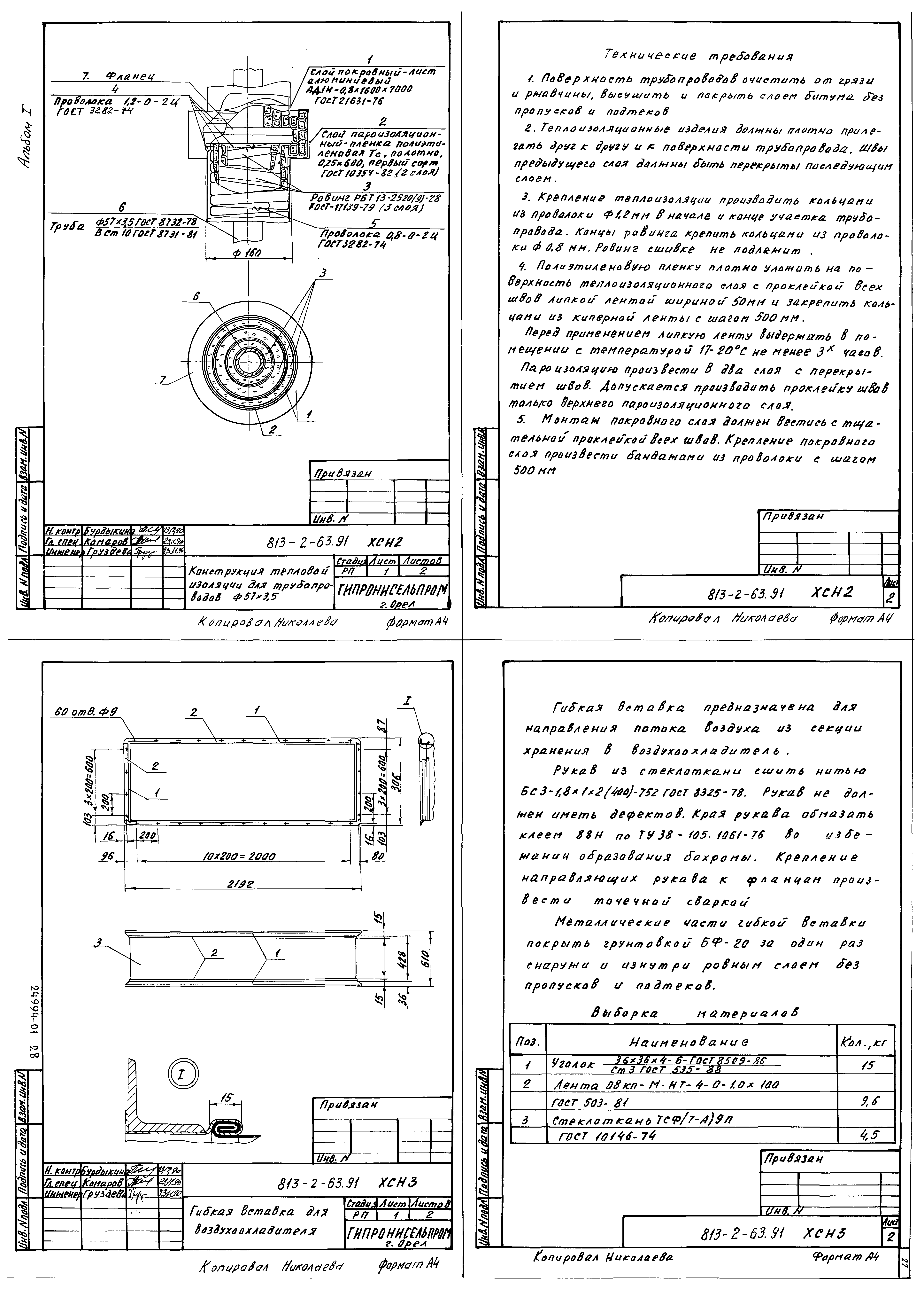

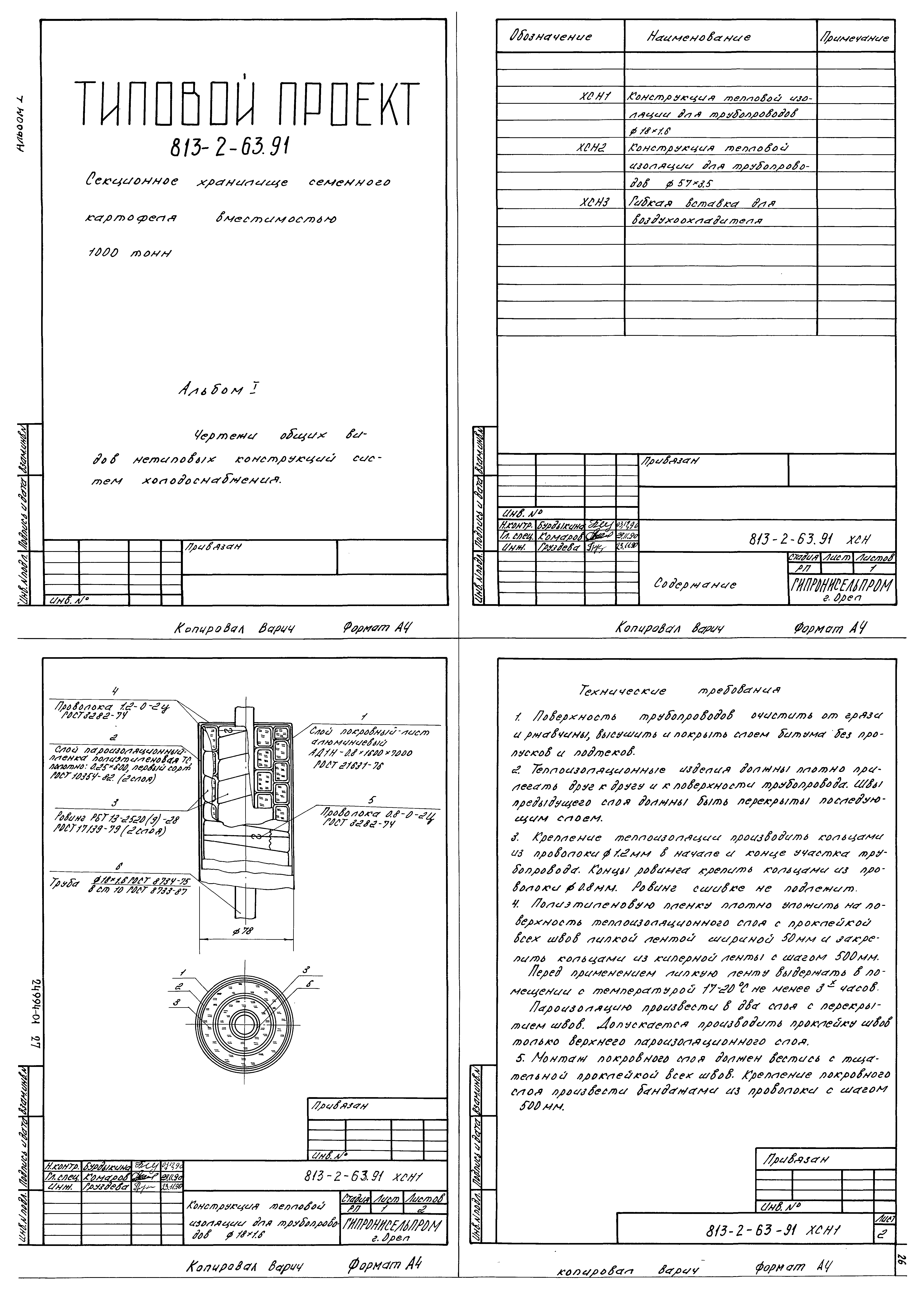

ТП 813-2-63.91-ХСН Чертежи общих видов нетиповых конструкций систем холодоснабжения ХСН
ТП 813-2-63.91-АОВ Автоматизация отопления и вентиляции АОВ

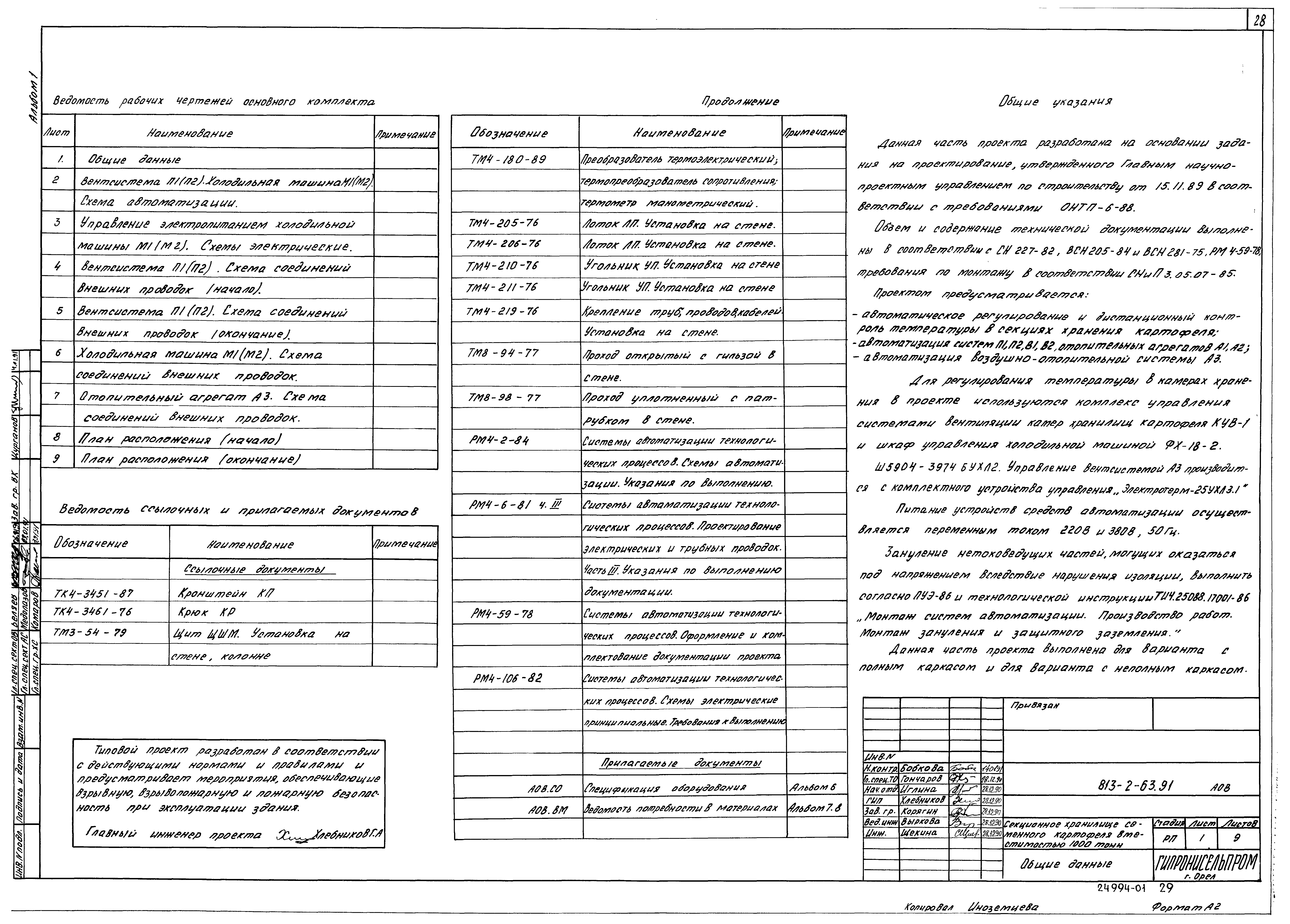

ТП 813-2-63.91-АОВ-1 Общие данные

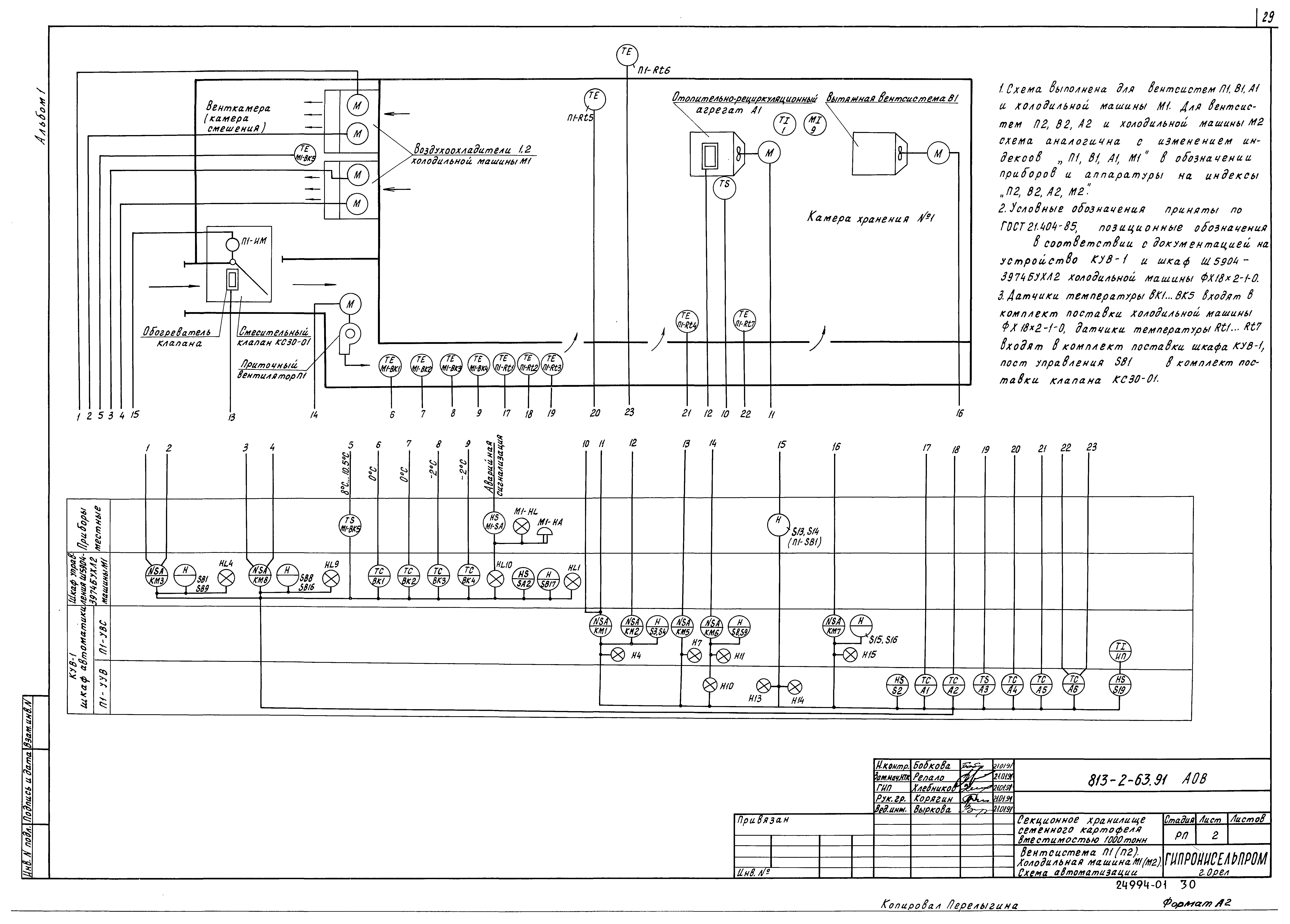

ТП 813-2-63.91-АОВ-2 Вентсистема П1(П2). Холодильная машина М1(М2). Схема автоматизации

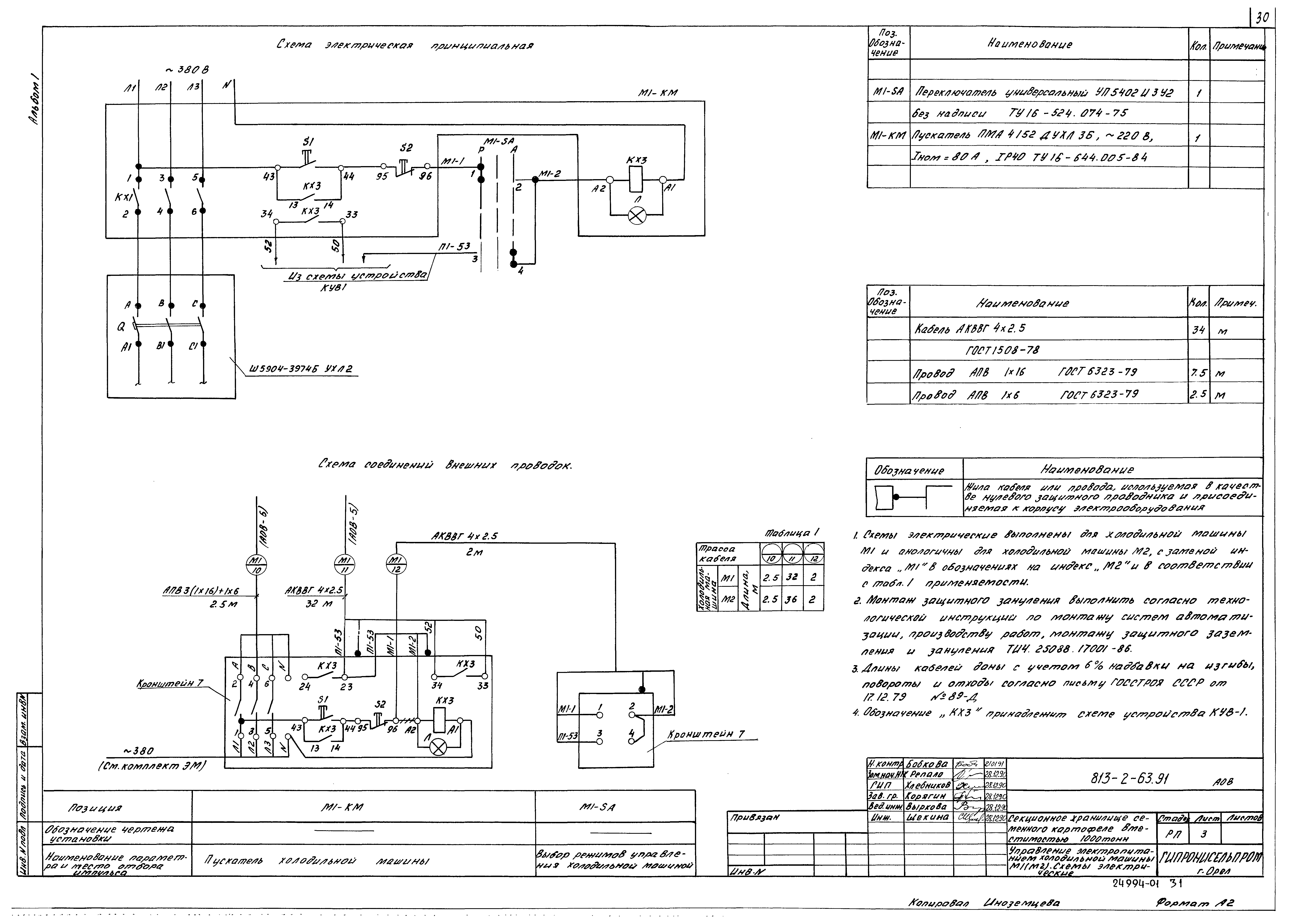

ТП 813-2-63.91-АОВ-3 Управление электропитанием холодильной машины М1(М2). Схемы электрические

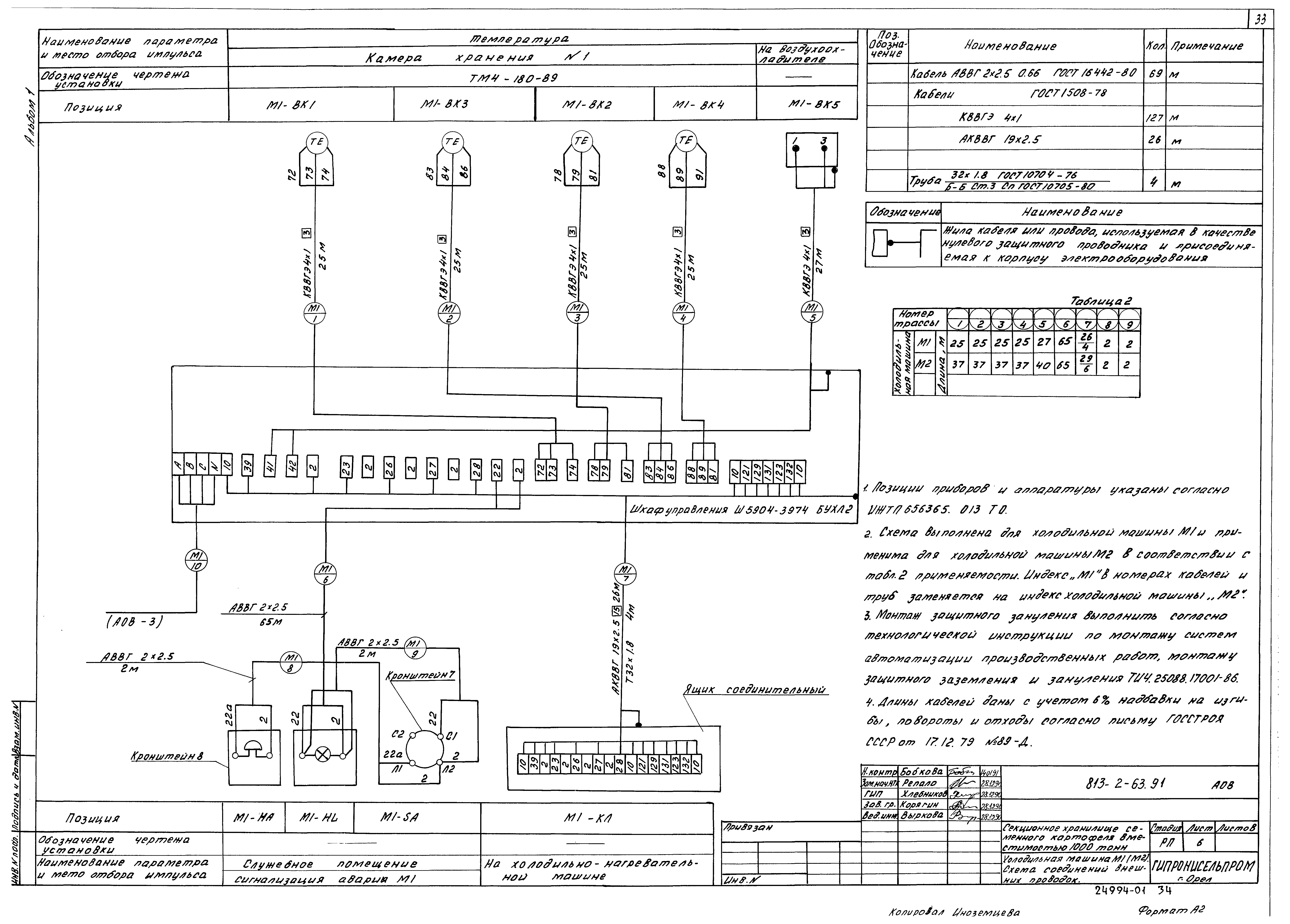

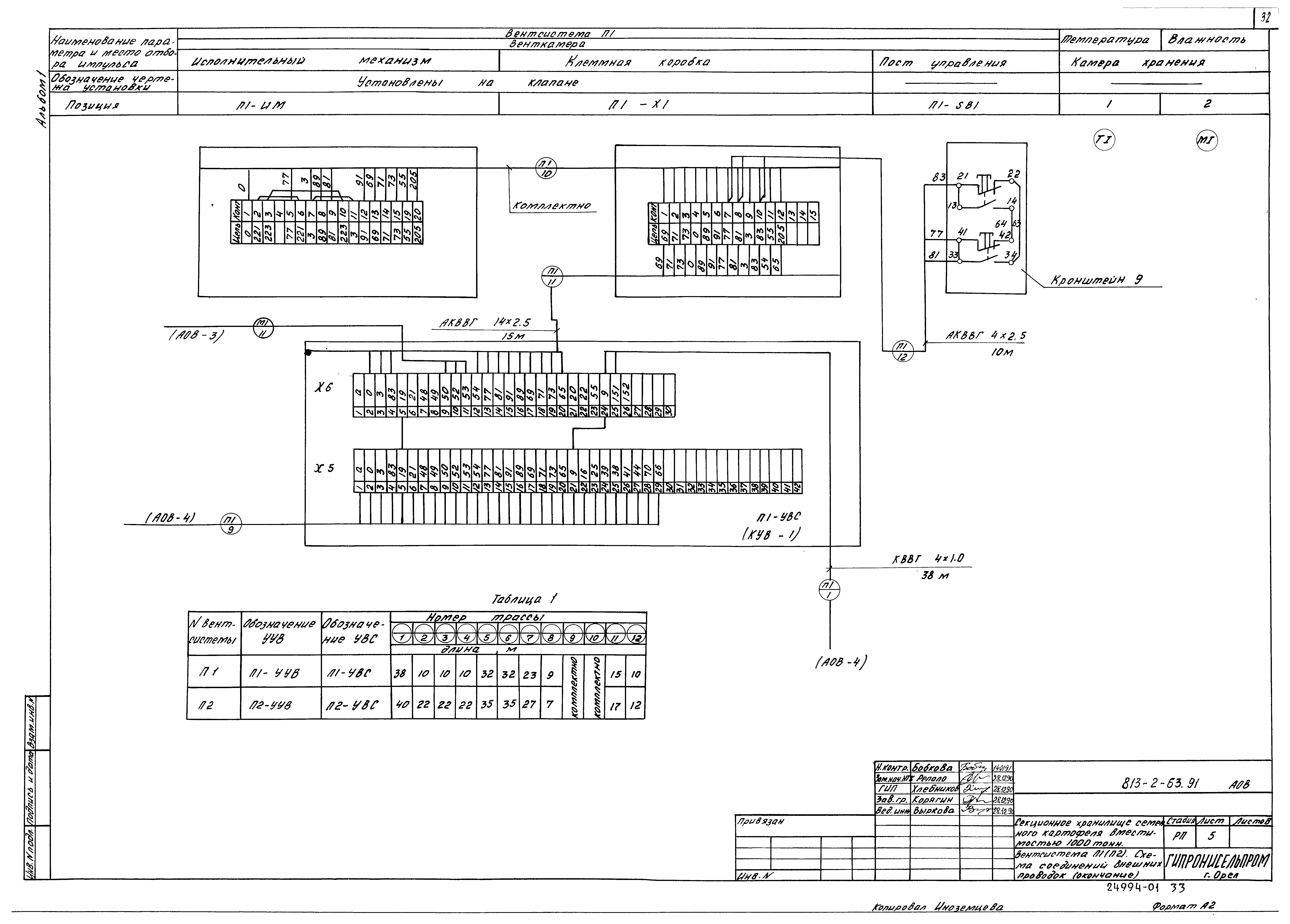

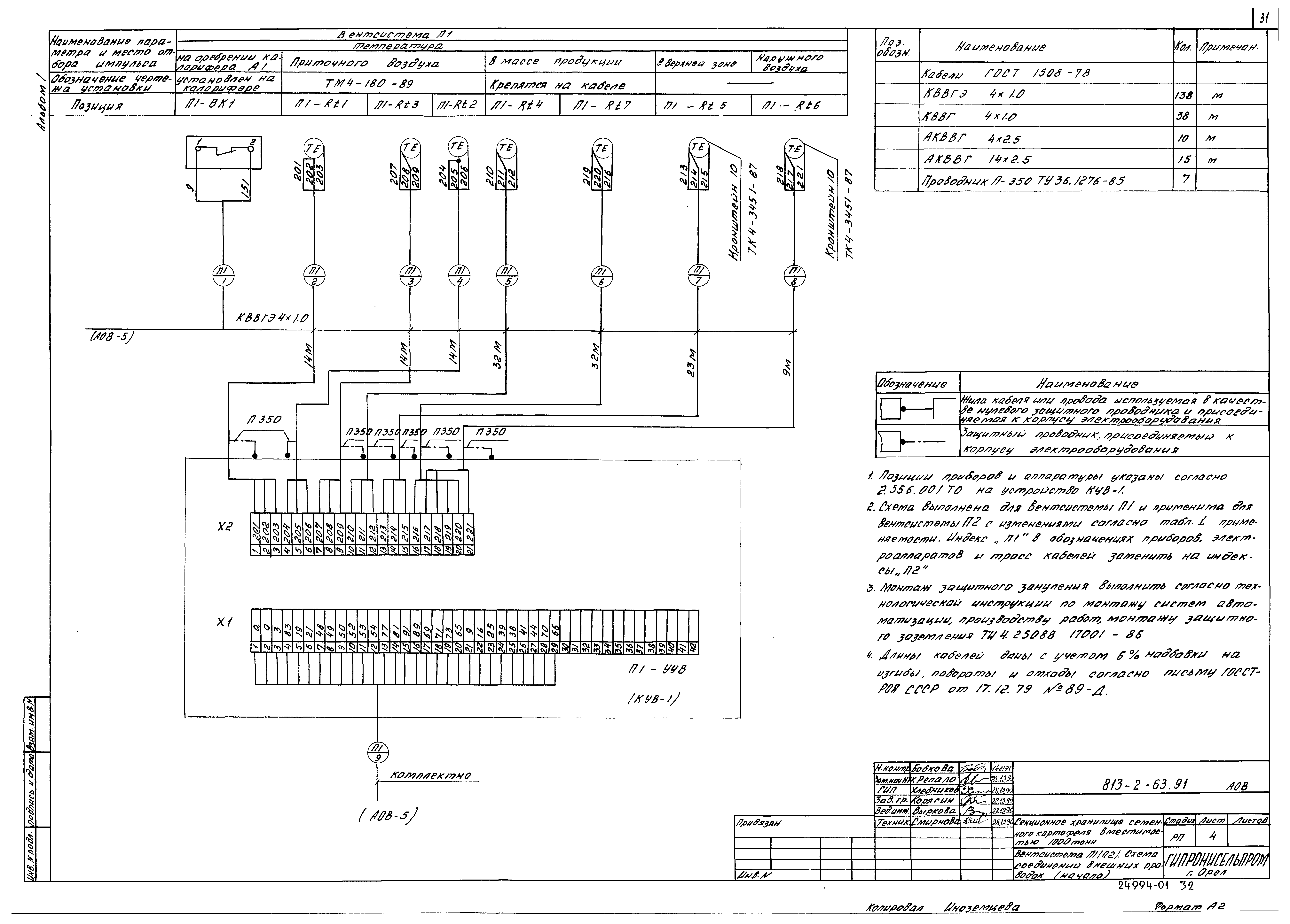

ТП 813-2-63.91-АОВ-4 Вентсистема П1(П2). Схема соединений внешних проводок (начало)
ТП 813-2-63.91-АОВ-5 Вентсистема П1(П2). Схема соединений внешних проводок (окончание)
ТП 813-2-63.91-АОВ-6 Холодильная машина М1(М2). Схема соединений внешних проводок

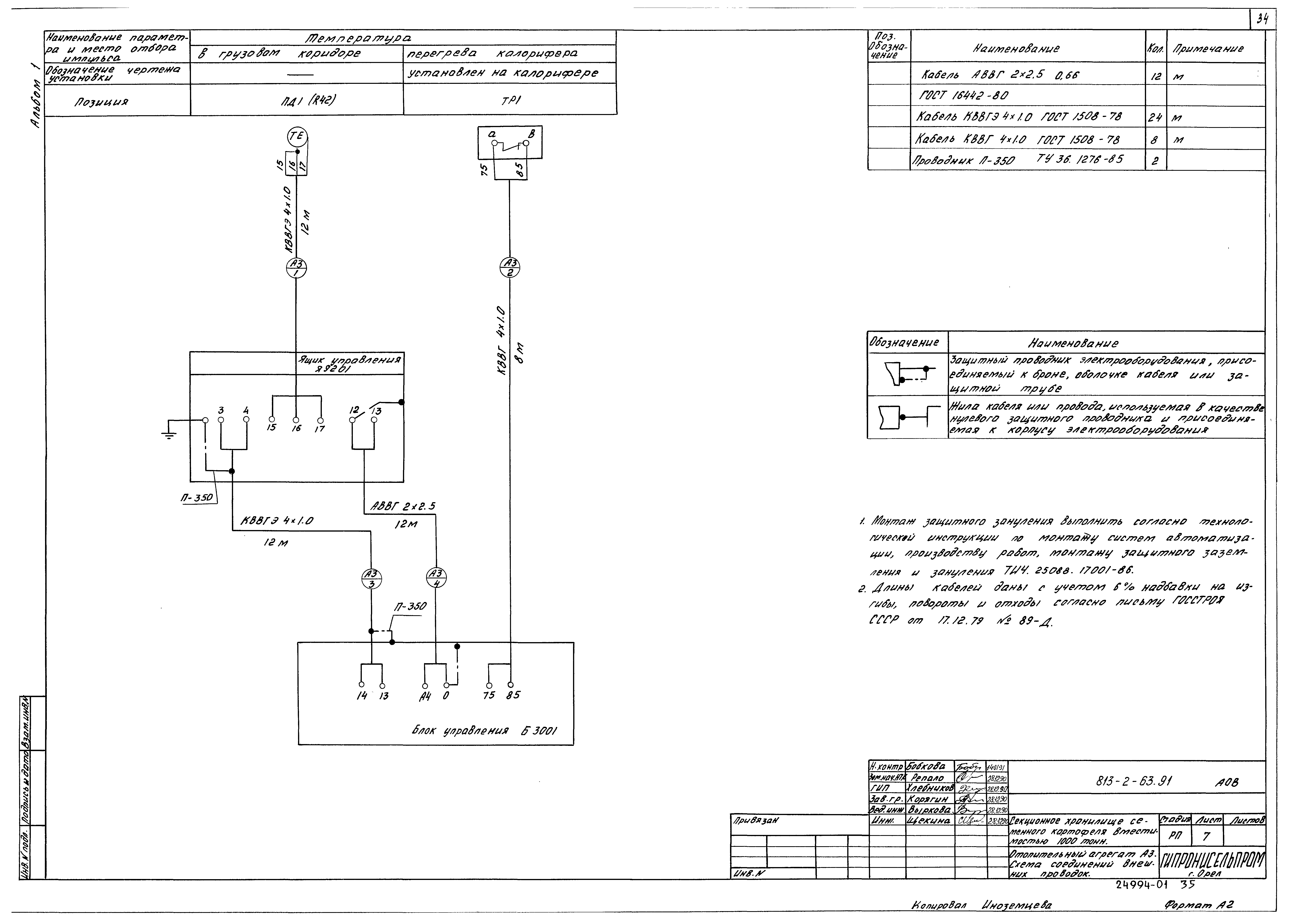

ТП 813-2-63.91-АОВ-7 Отопительный агрегат А3. Схема соединений внешних проводок

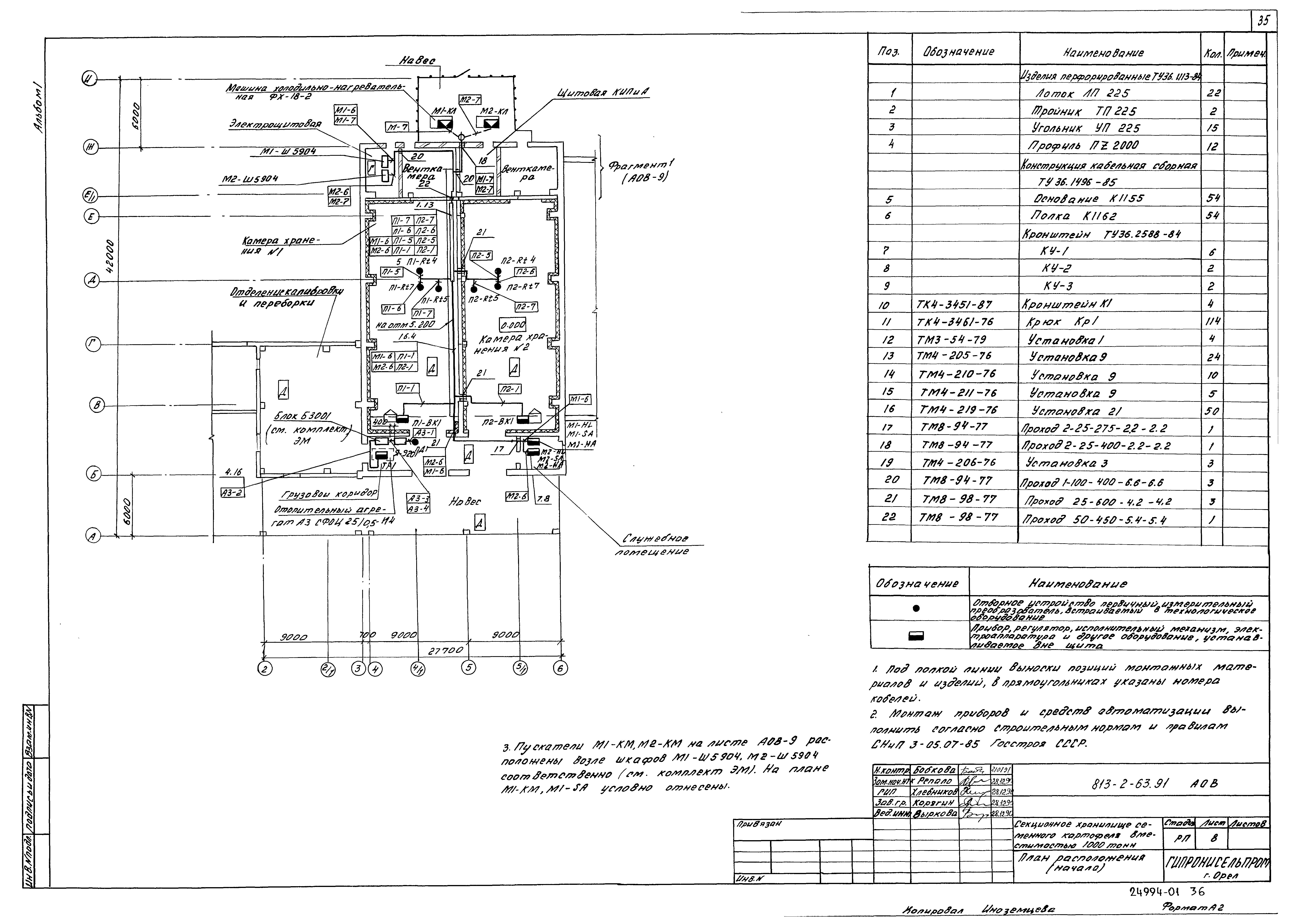

ТП 813-2-63.91-АОВ-8 План расположения (начало)

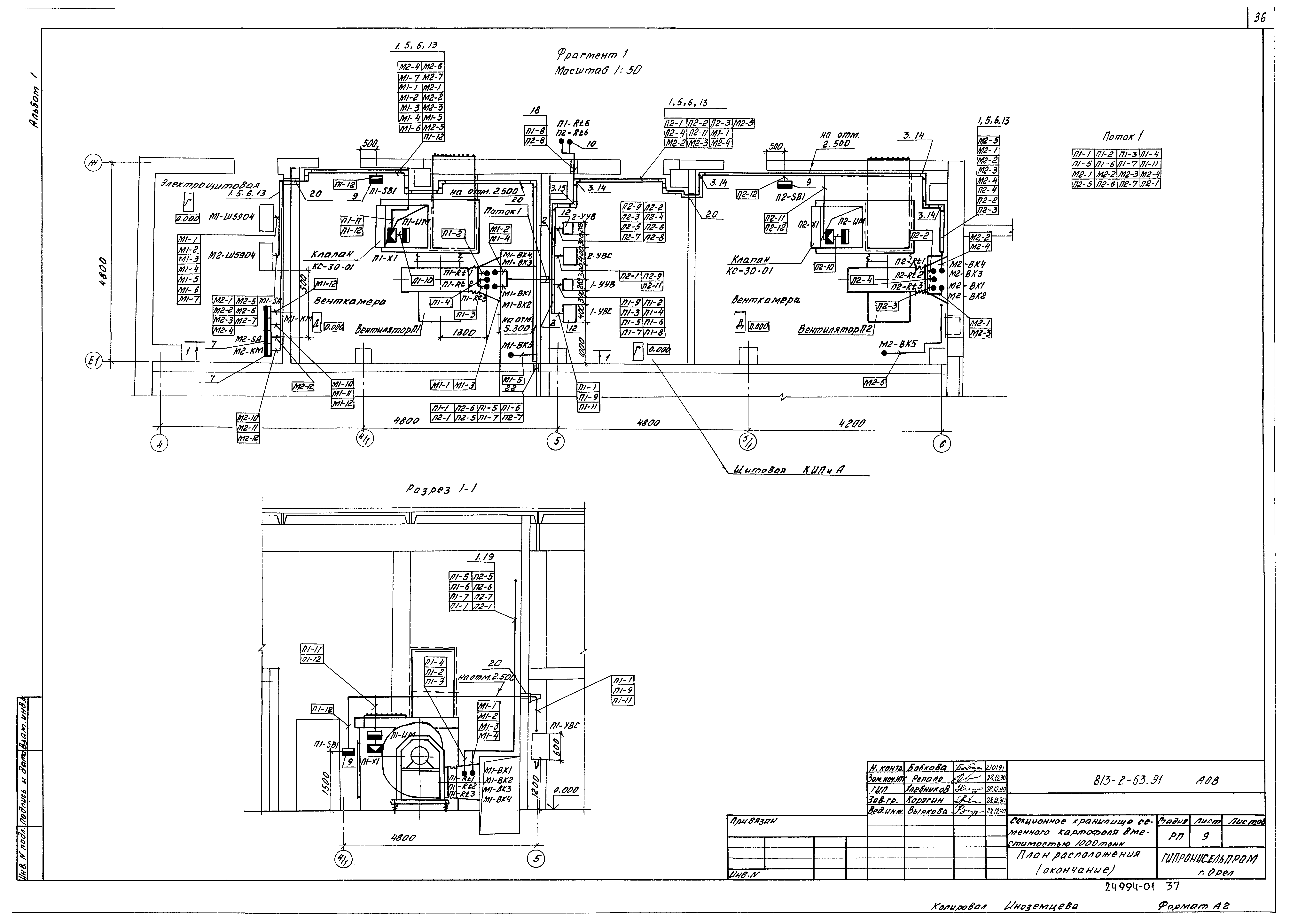

ТП 813-2-63.91-АОВ-9 План расположения (окончание)
ТП 813-2-63.91-ЭМ Силовое электрооборудование ЭМ

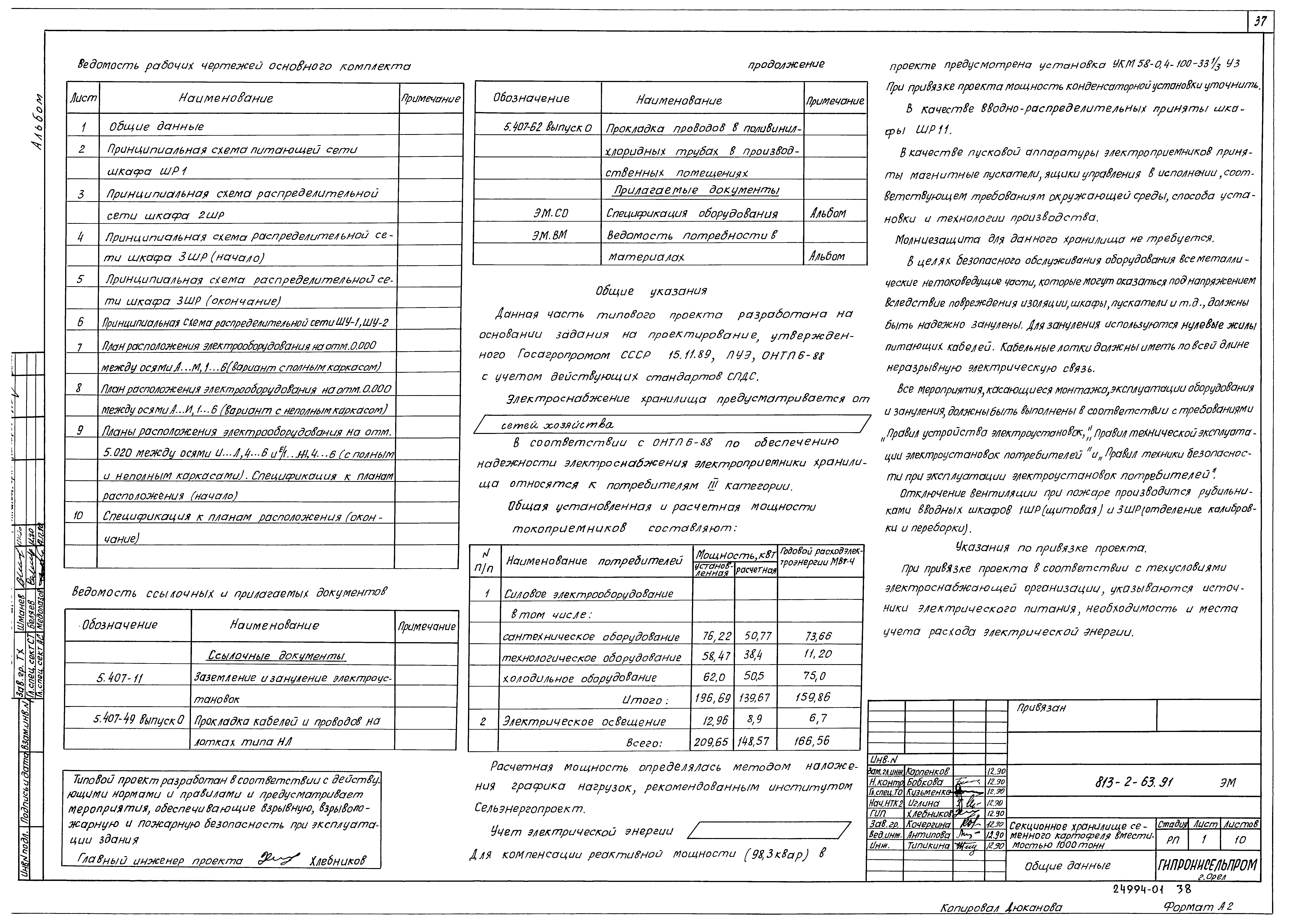

ТП 813-2-63.91-ЭМ-1 Общие данные
ТП 813-2-63.91-ЭМ-2 Принципиальная схема питающей сети шкафа ШР1
ТП 813-2-63.91-ЭМ-3 Принципиальная схема распределительной сети шкафа 2ШР

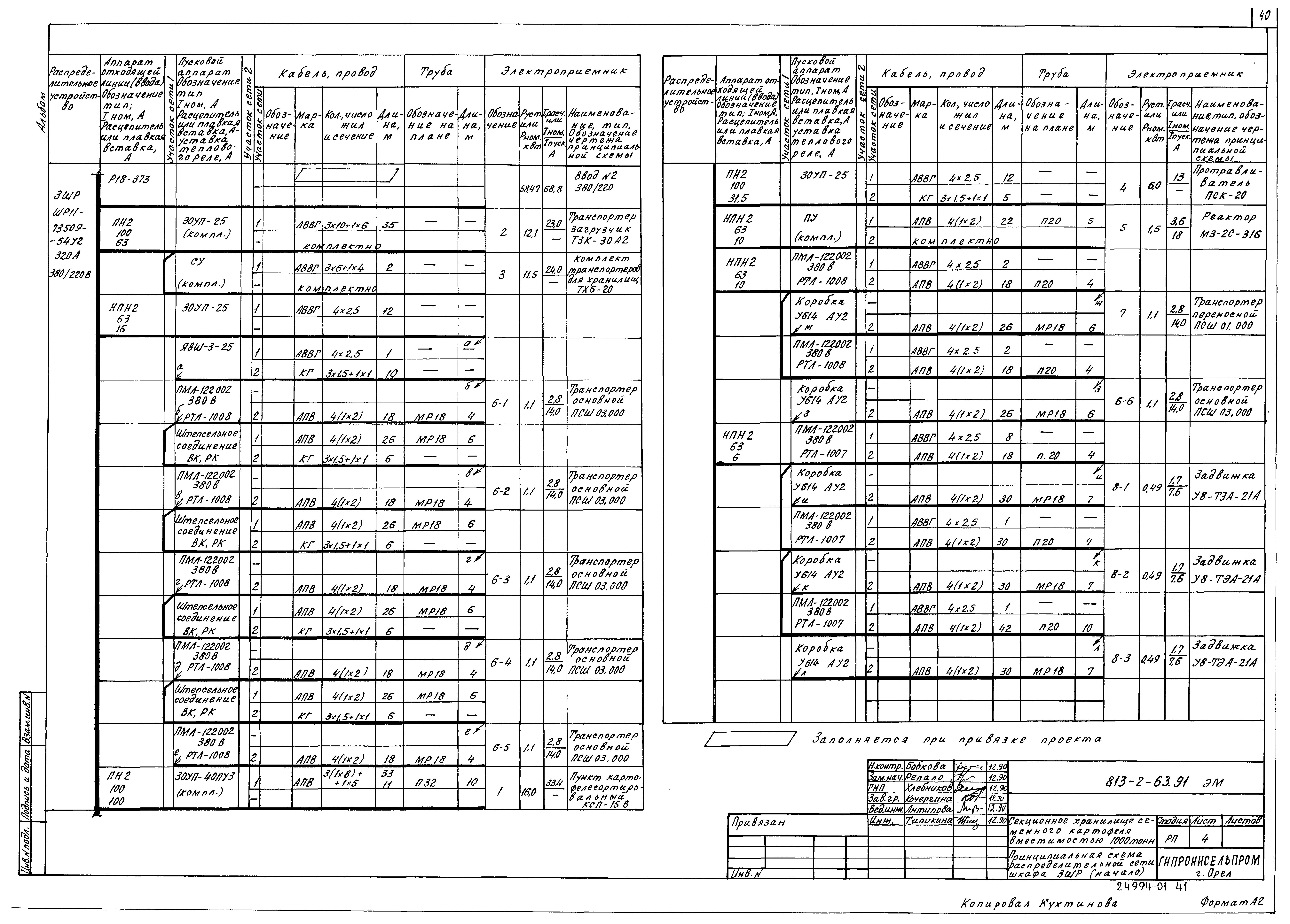

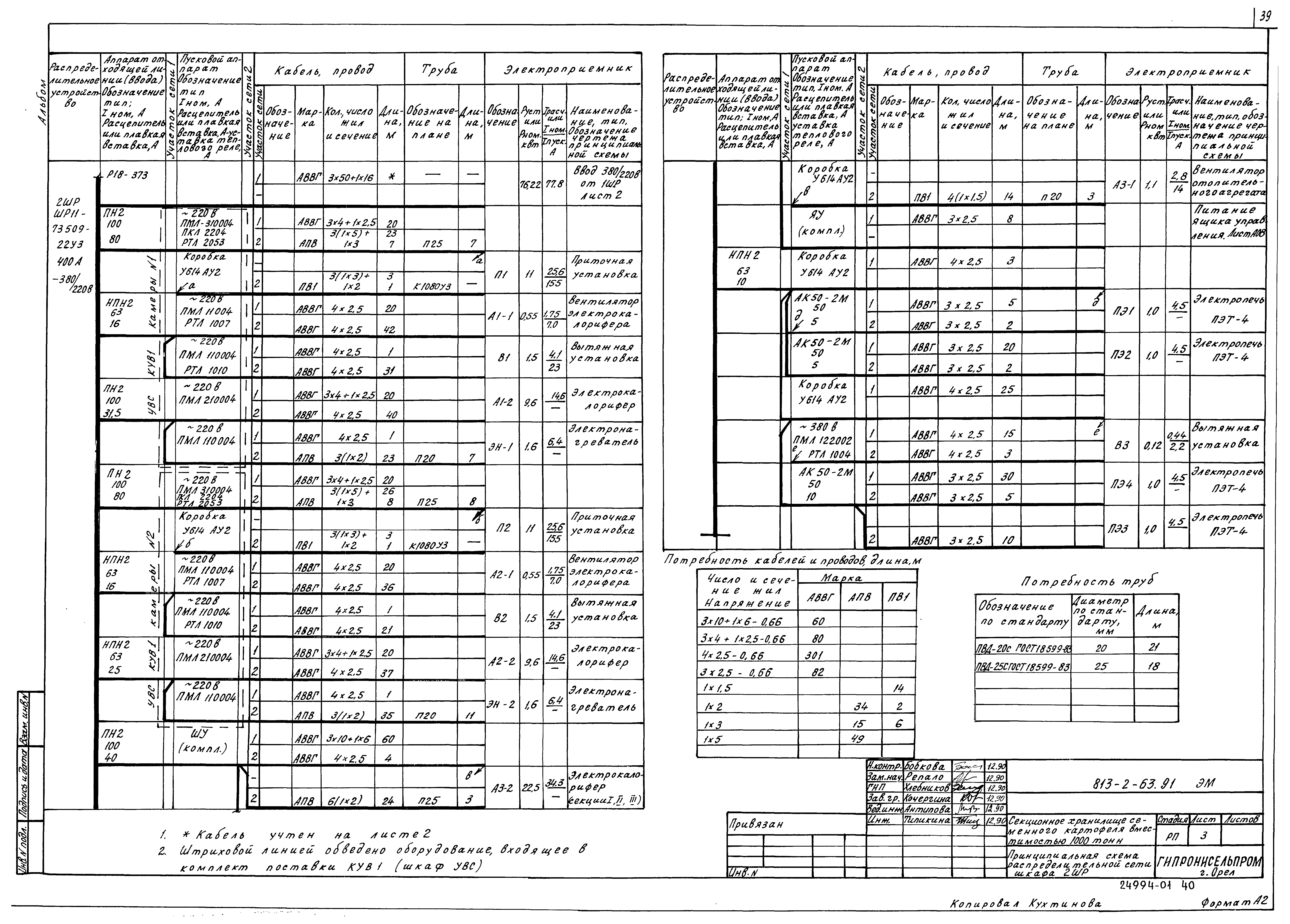

ТП 813-2-63.91-ЭМ-4 Принципиальная схема распределительной сети шкафа 3ШР (начало)

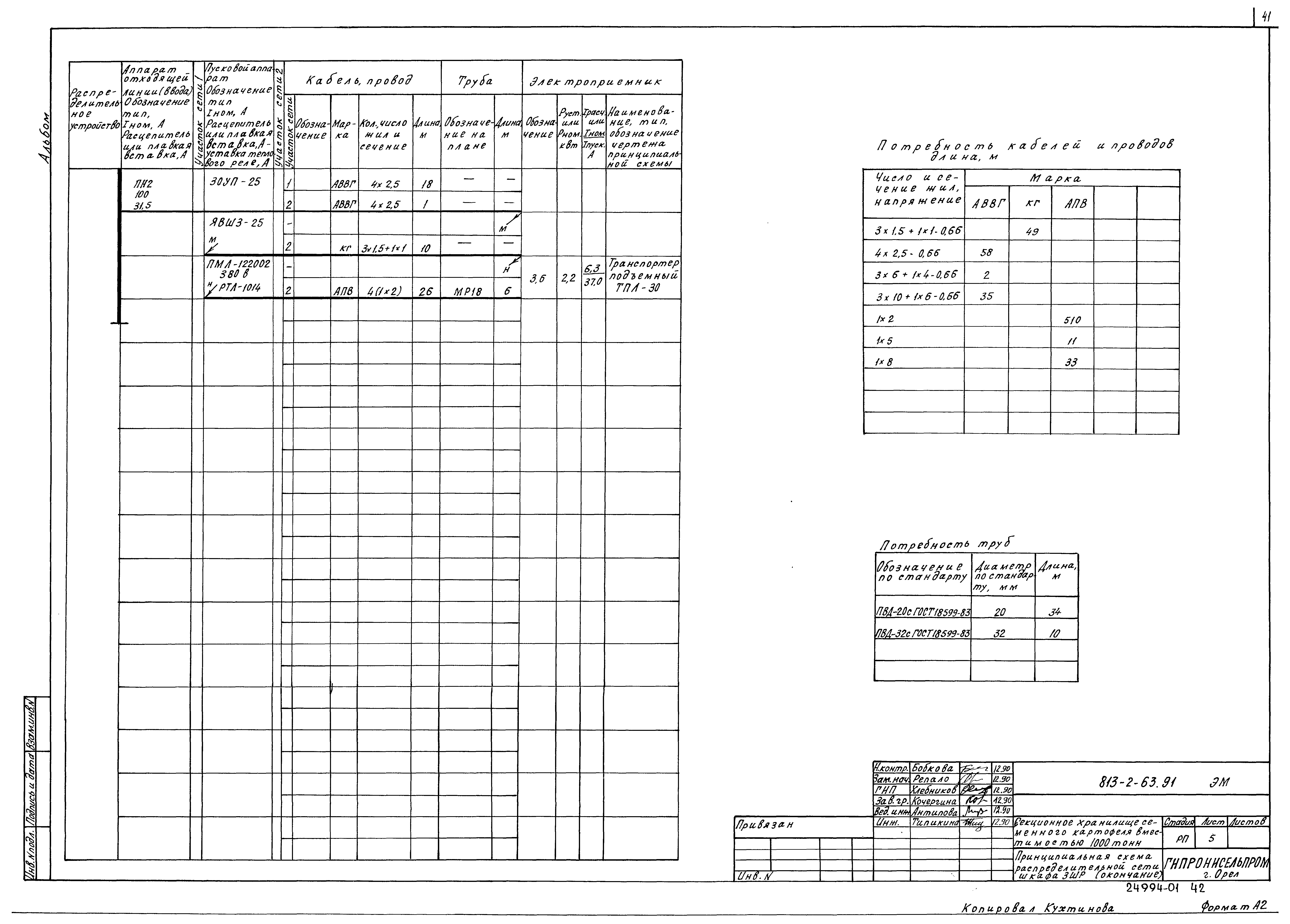

ТП 813-2-63.91-ЭМ-5 Принципиальная схема распределительной сети шкафа 3ШР (окончание)

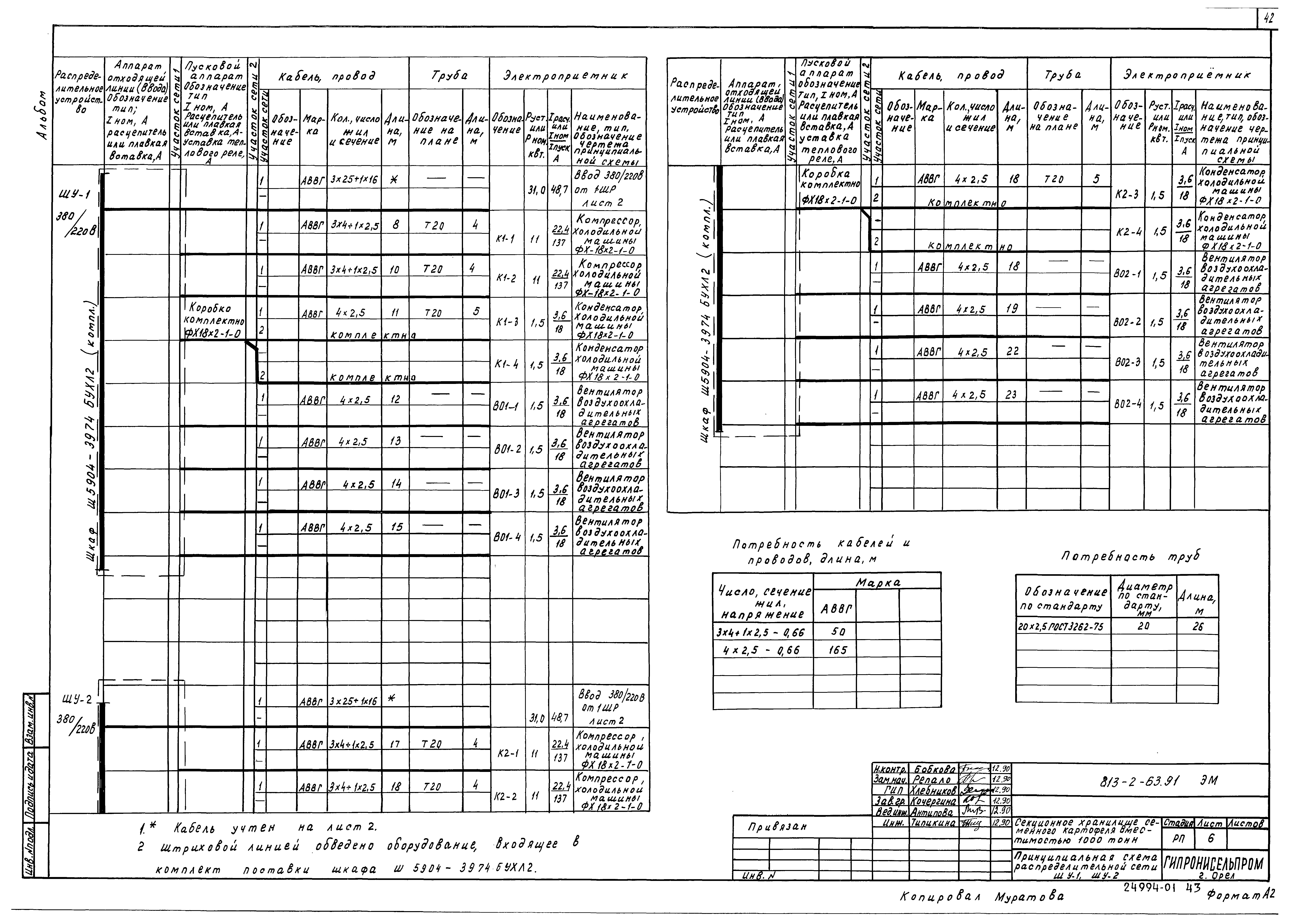

ТП 813-2-63.91-ЭМ-6 Принципиальная схема распределительной сети ШУ-1,ШУ-2

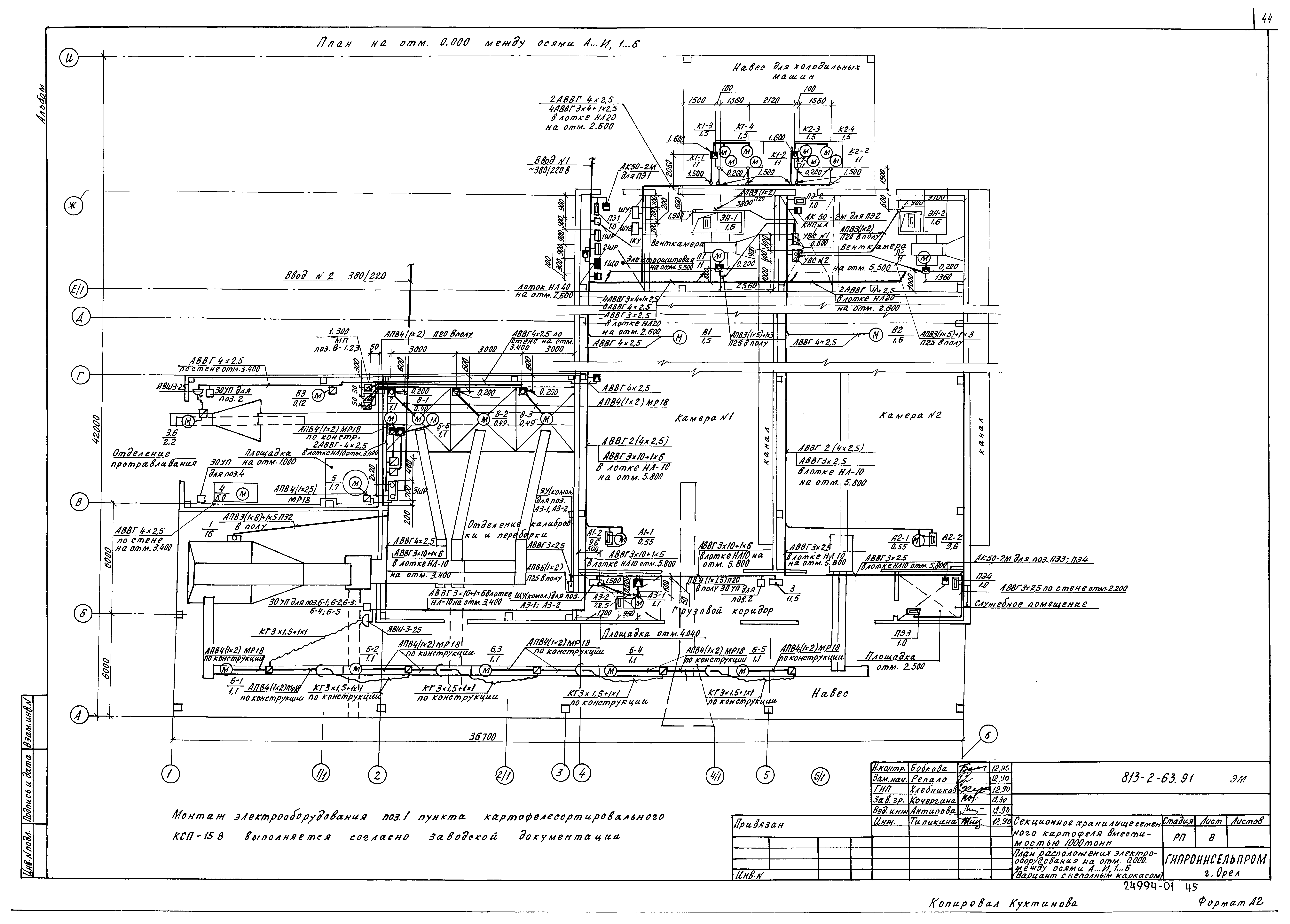

ТП 813-2-63.91-ЭМ-7 План расположения электрооборудования на отм. 0.000 между осями А...М,1...6 (вариант с полным каркасом)

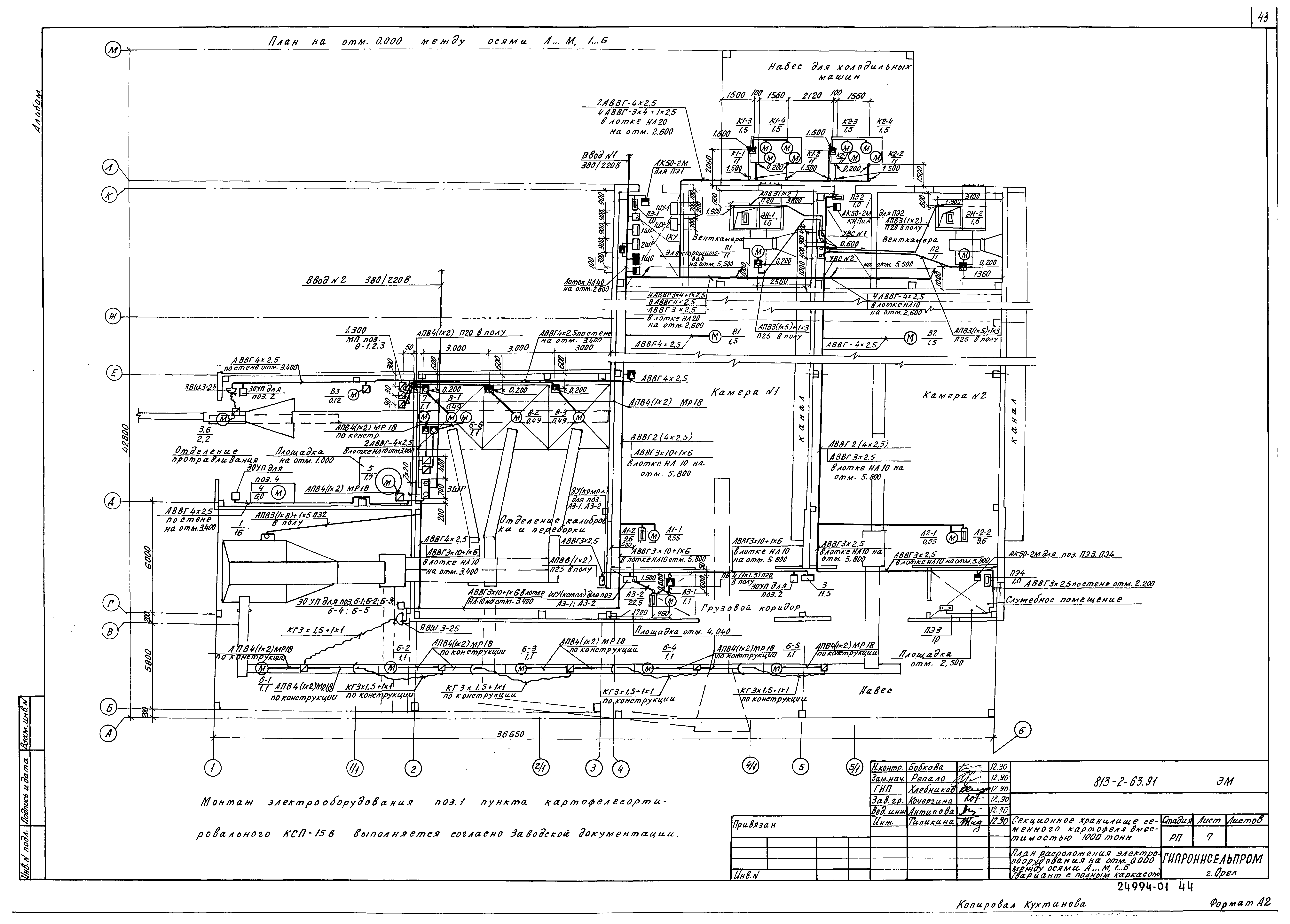

ТП 813-2-63.91-ЭМ-8 План расположения электрооборудования на отм. 0.000 между осями А...И,1...6 (вариант с неполным каркасом)

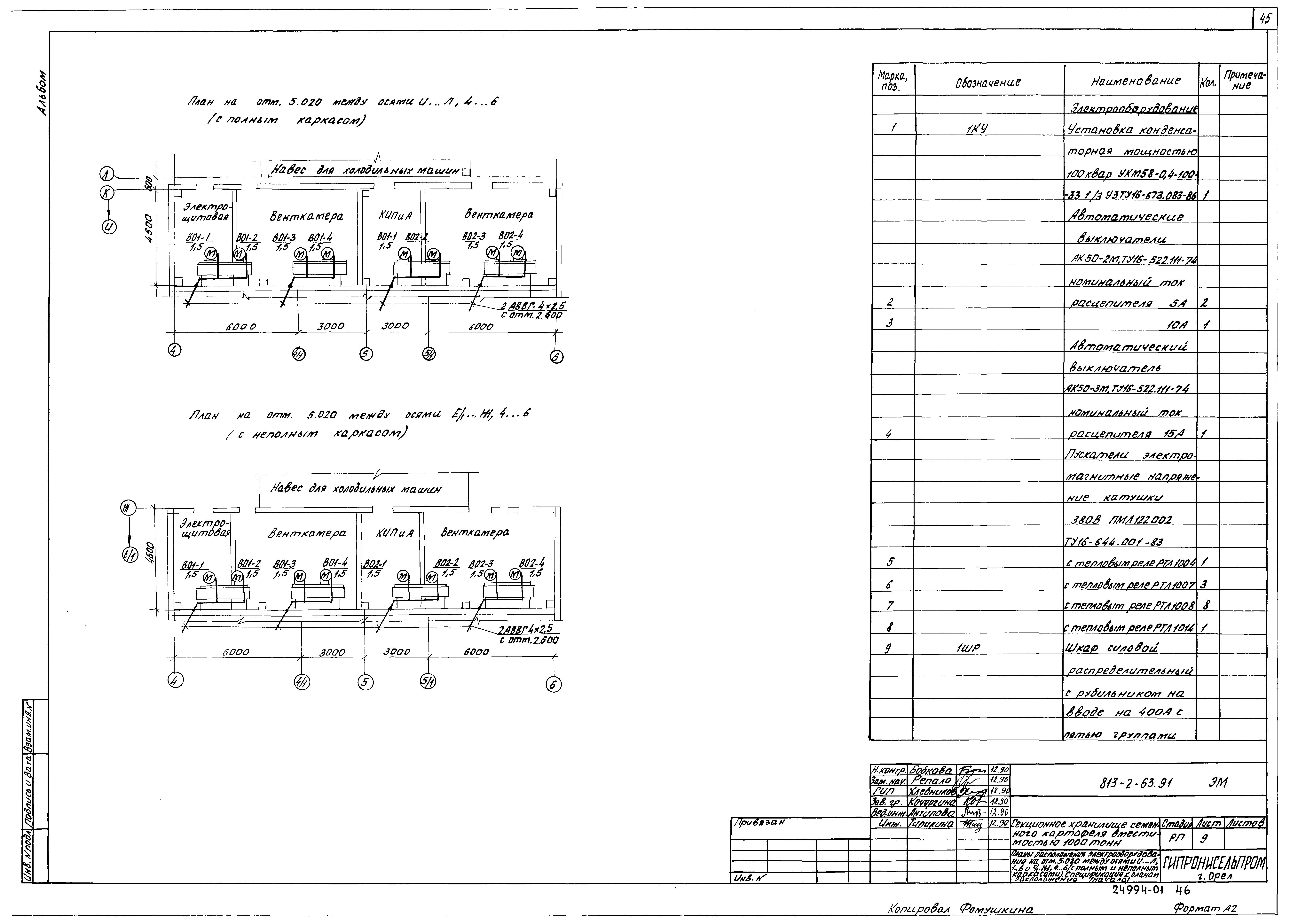

ТП 813-2-63.91-ЭМ-9 Планы расположения электрооборудования на отм. 5.020 между осями И...Л,1...6 и Е/1...Ж (с полным и неполным каркасами). Спецификация к планам расположения (начало)

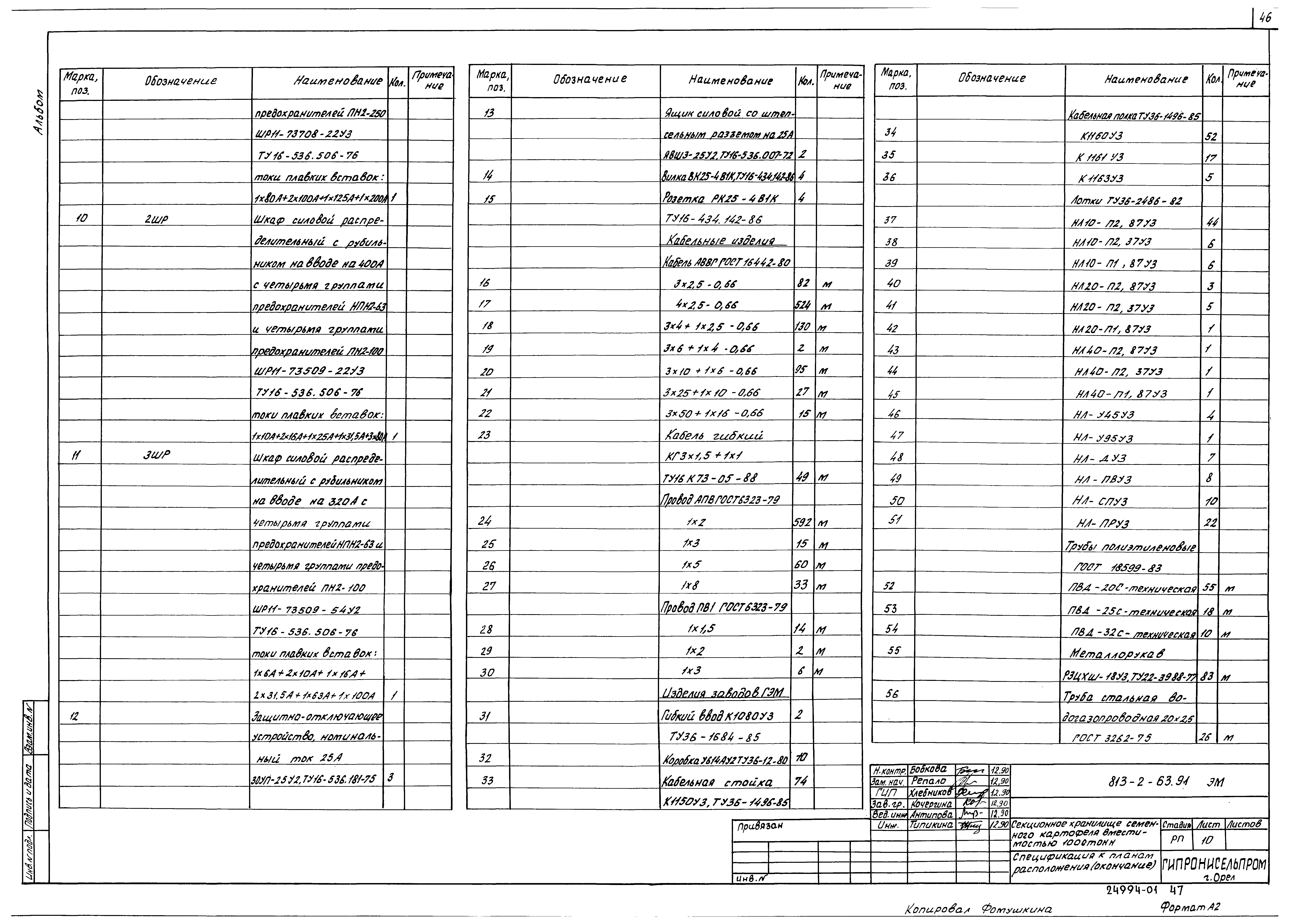

ТП 813-2-63.91-ЭМ-10 Спецификация к планам расположения (окончание)
ТП 813-2-63.91-ЭО Электрическое освещение ЭО

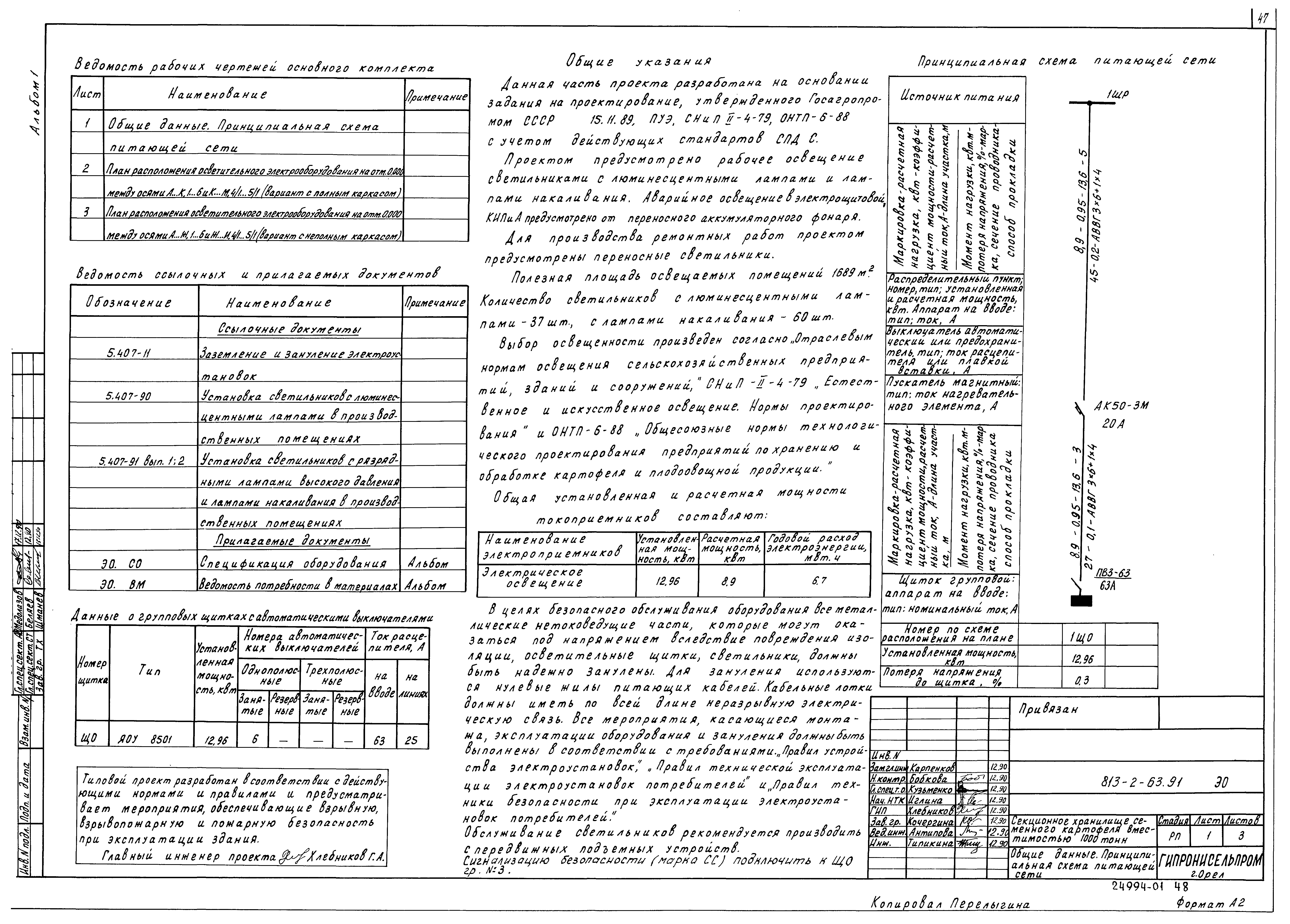

ТП 813-2-63.91-ЭО-1 Общие данные. Принципиальная схема питающей сети

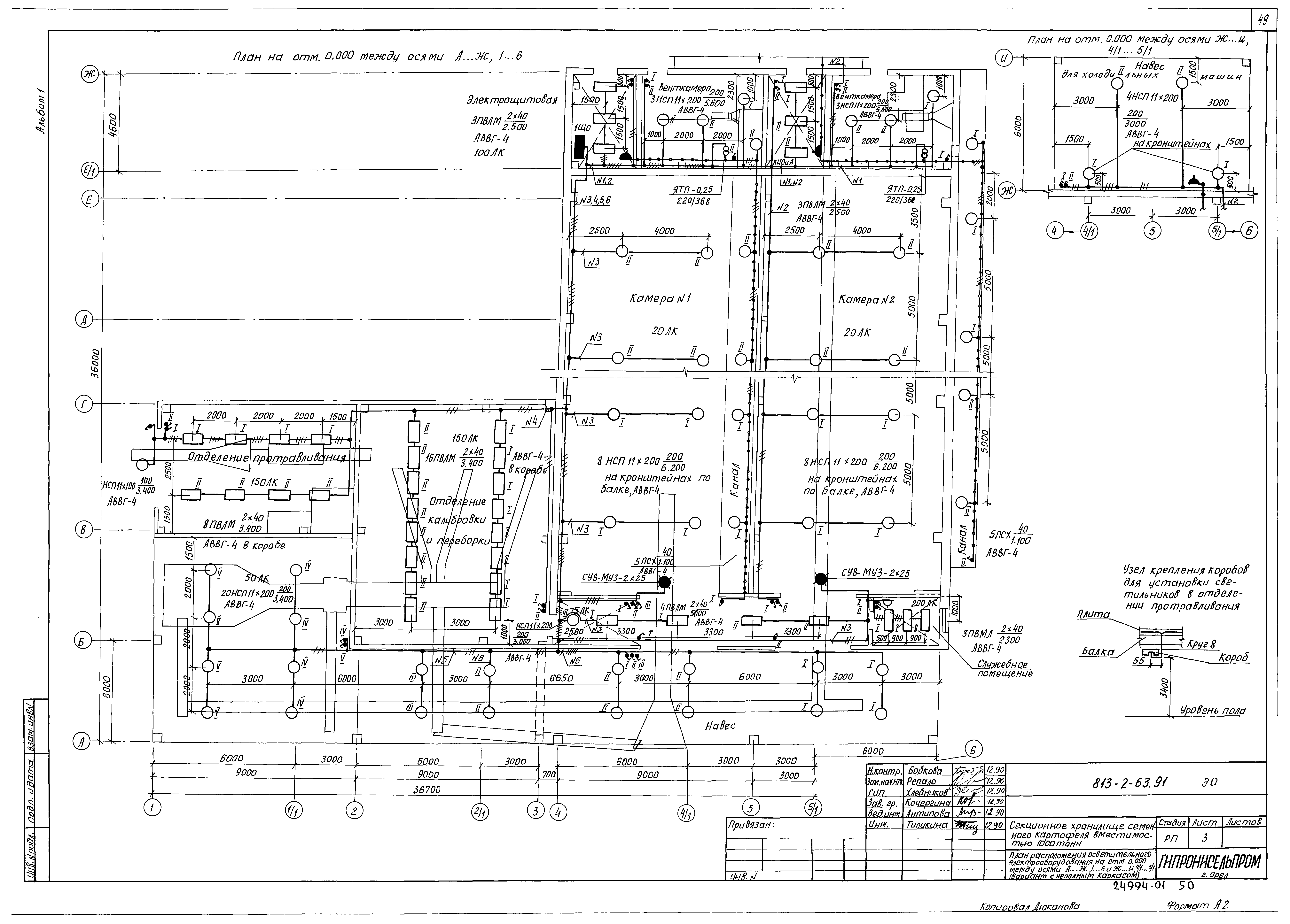

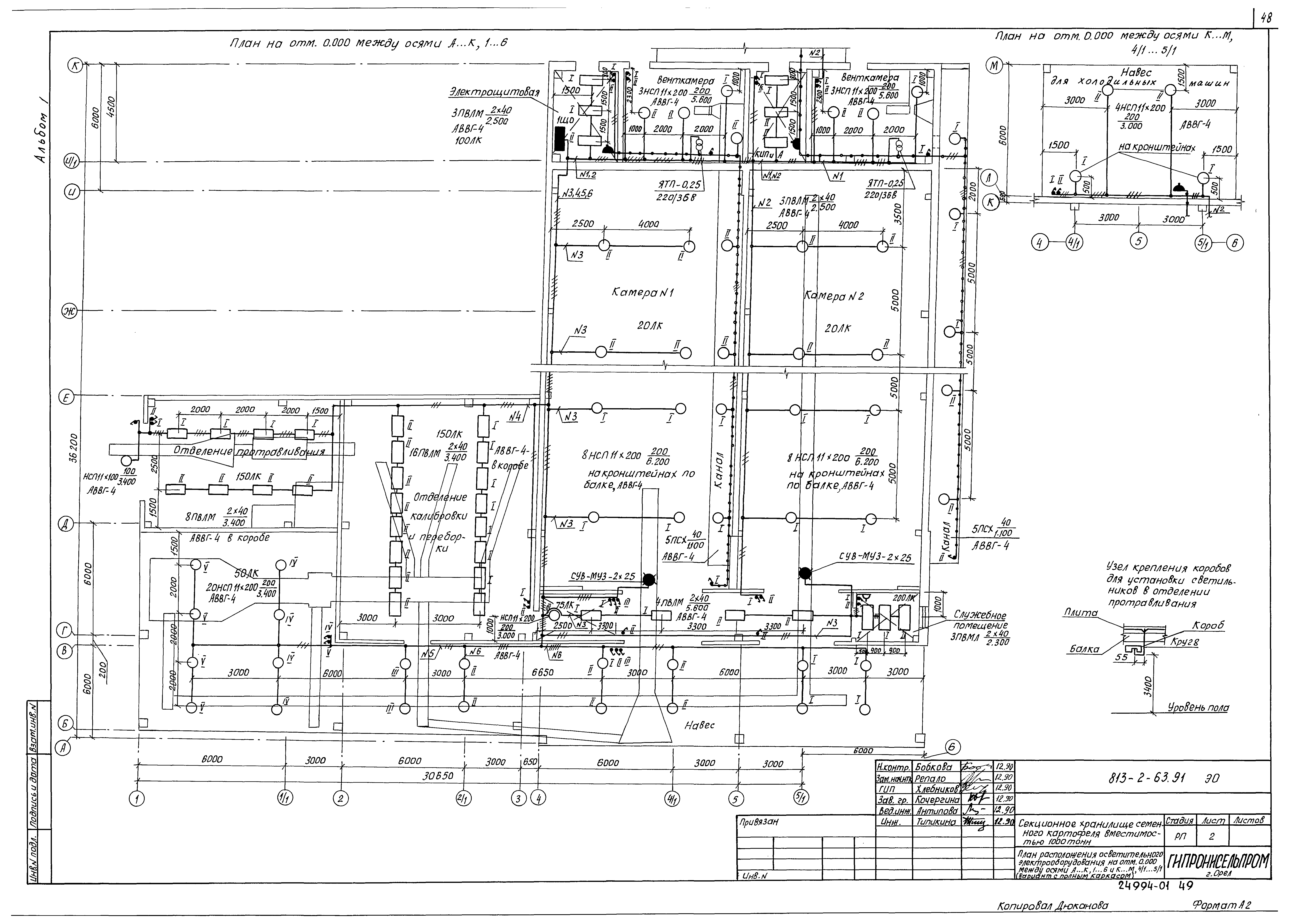

ТП 813-2-63.91-ЭО-2 План расположения осветительного электрооборудования на отм. 0.000 между осями А...К,1...6 и К...М,4/1...5/1 (вариант с полным каркасом)
ТП 813-2-63.91-ЭО-3 План расположения осветительного электрооборудования на отм. 0.000 между осями А...Ж,1...6 и Ж...И,4/1...5/1 (вариант с неполным каркасом)
ТП 813-2-63.91-СС Связь и сигнализация

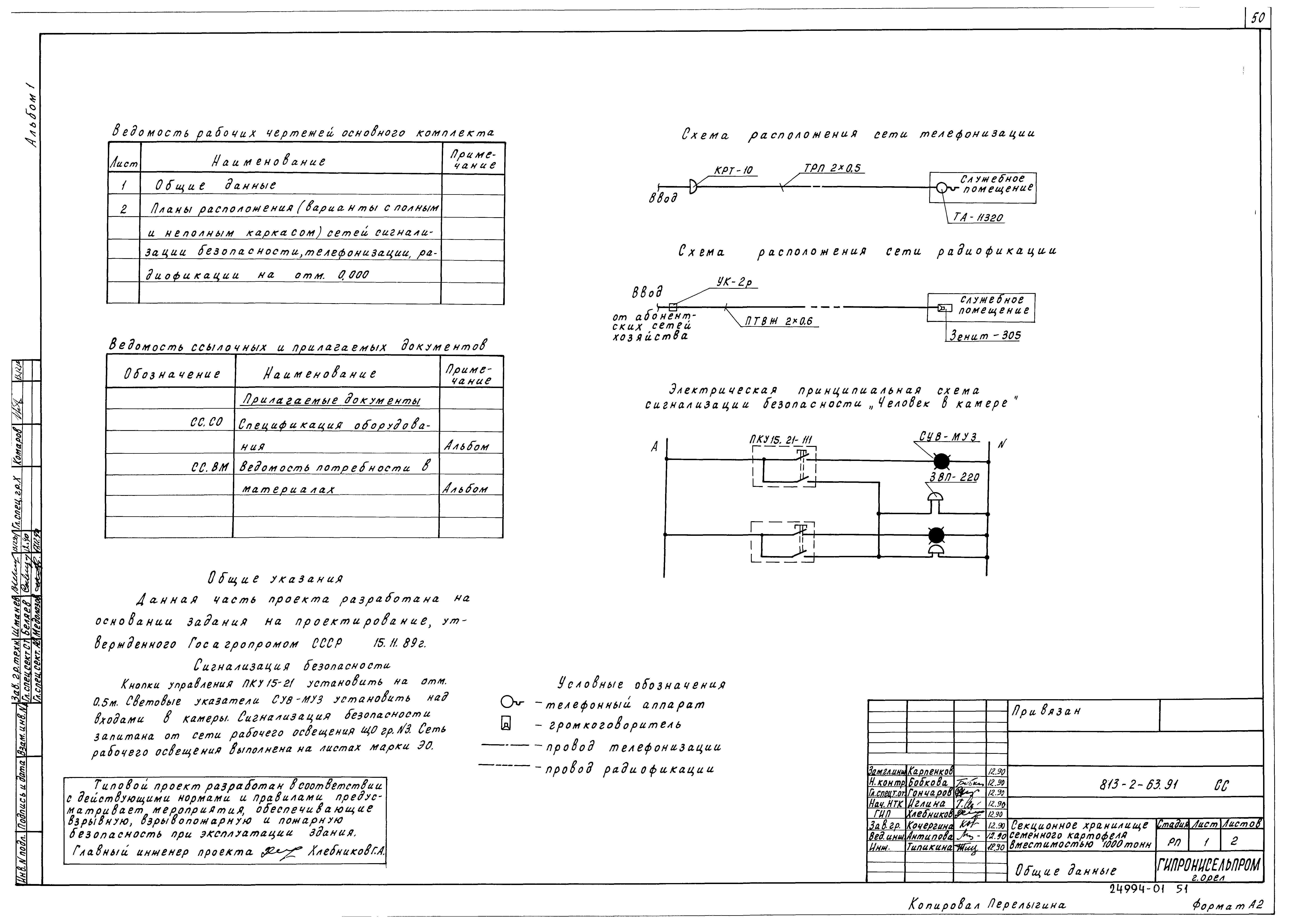

ТП 813-2-63.91-СС-1 Общие данные

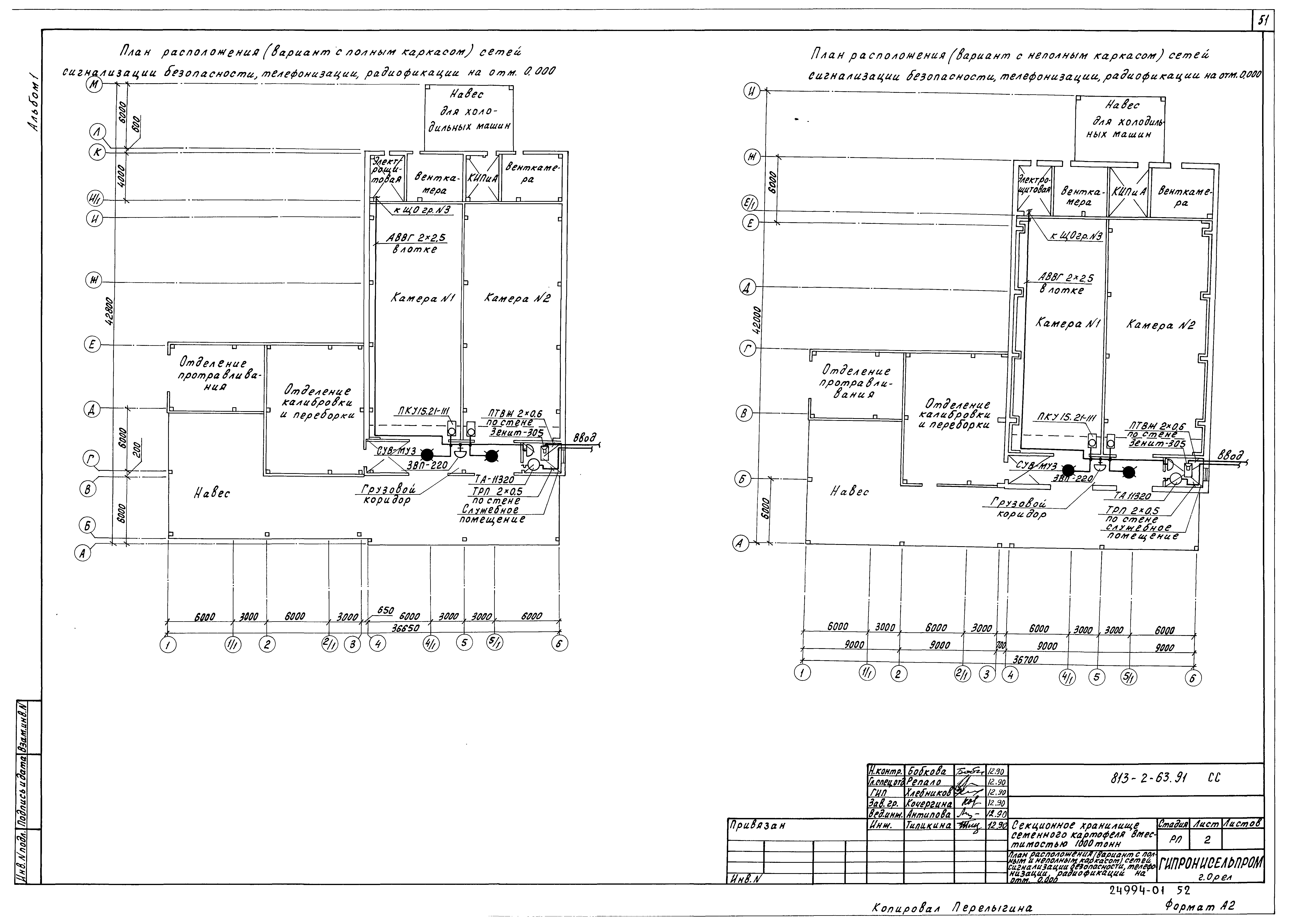

ТП 813-2-63.91-СС-2 План расположения (варианты с полным и неполным каркасом) сетей сигнализации безопасности, телефонизации, радиофикации на отм. 0.000
ТП 813-2-63.91-ОВ Отопление и вентиляция

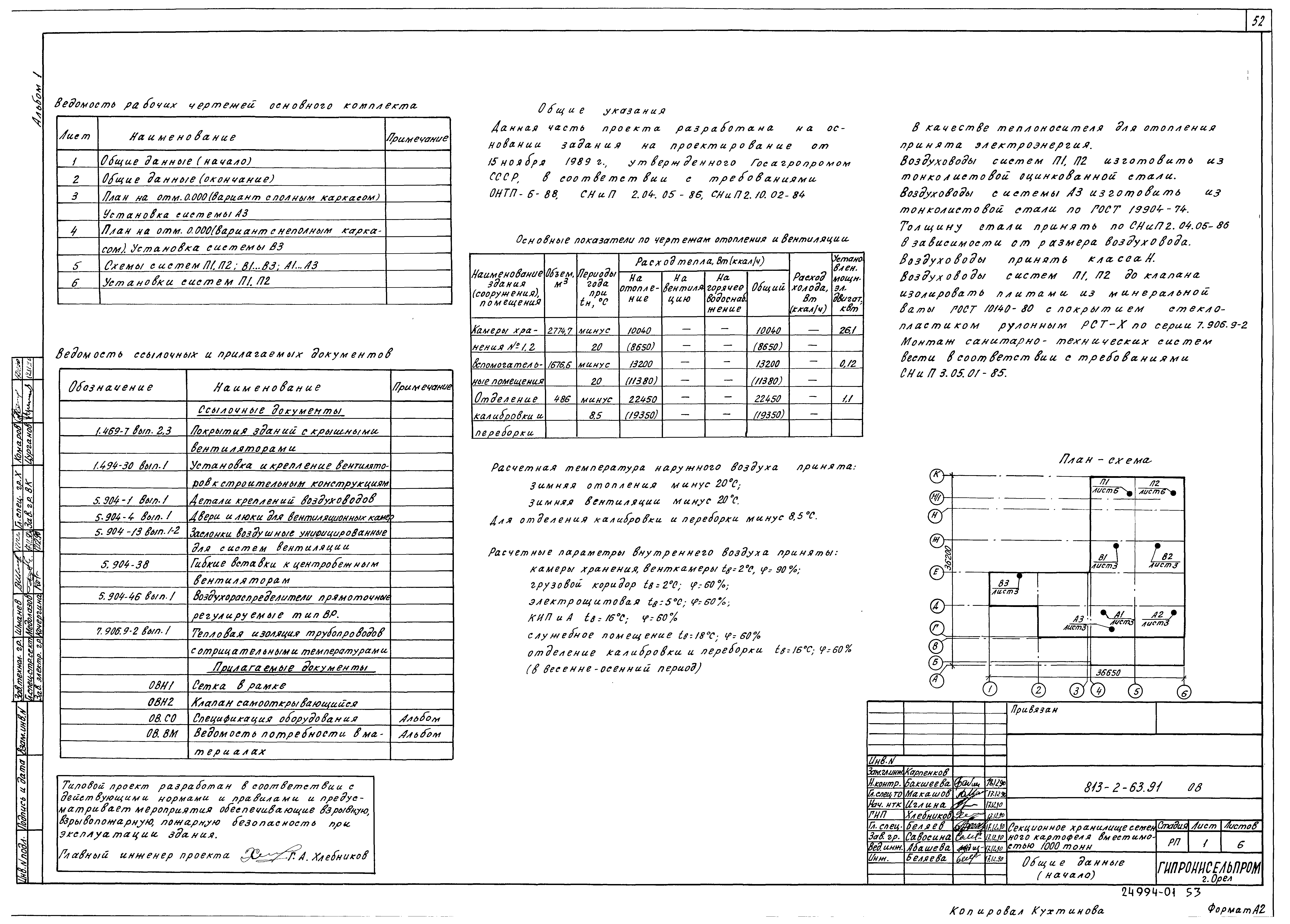

ТП 813-2-63.91-ОВ-1 Общие данные (начало)

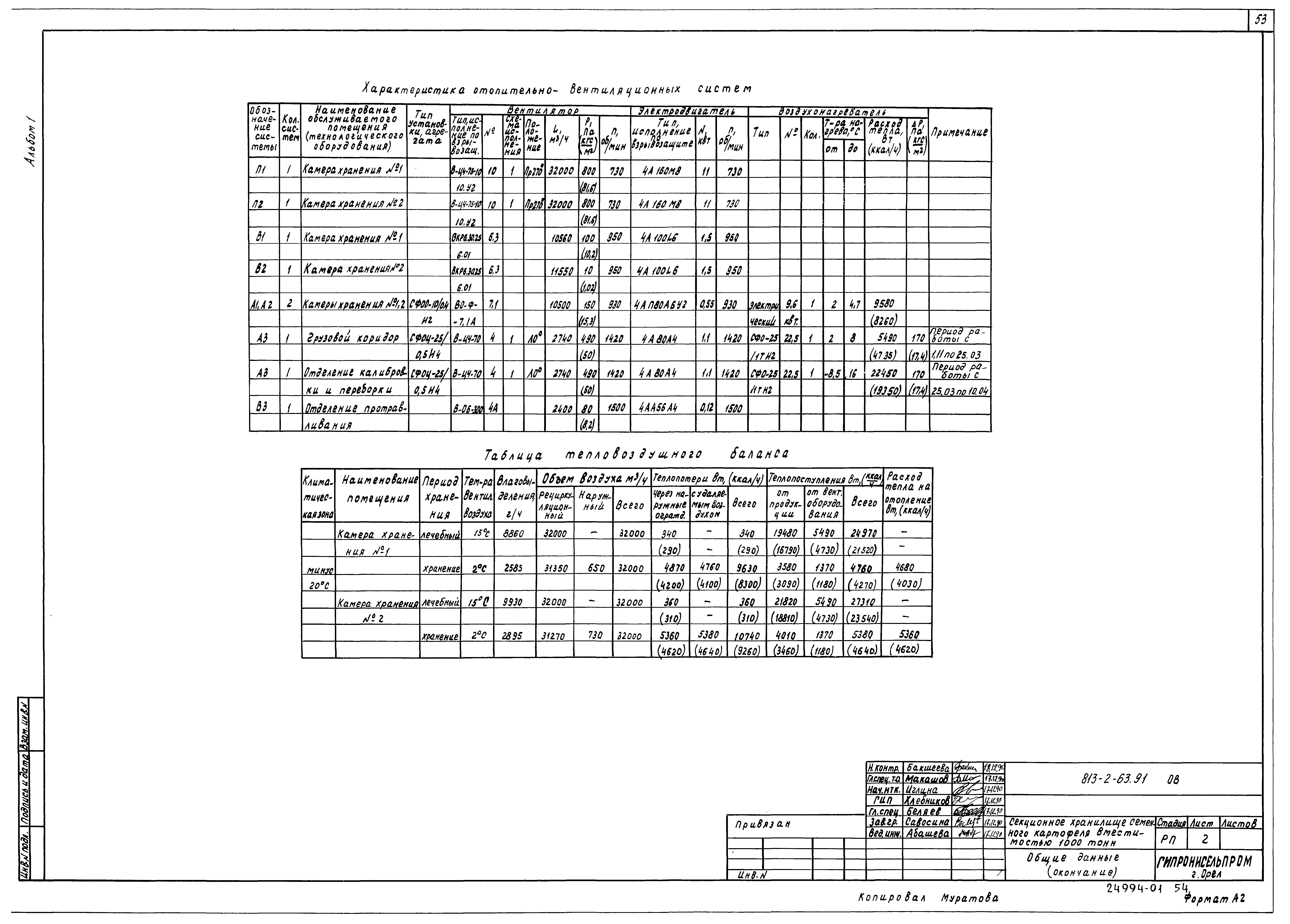

ТП 813-2-63.91-ОВ-2 Общие данные (окончание)

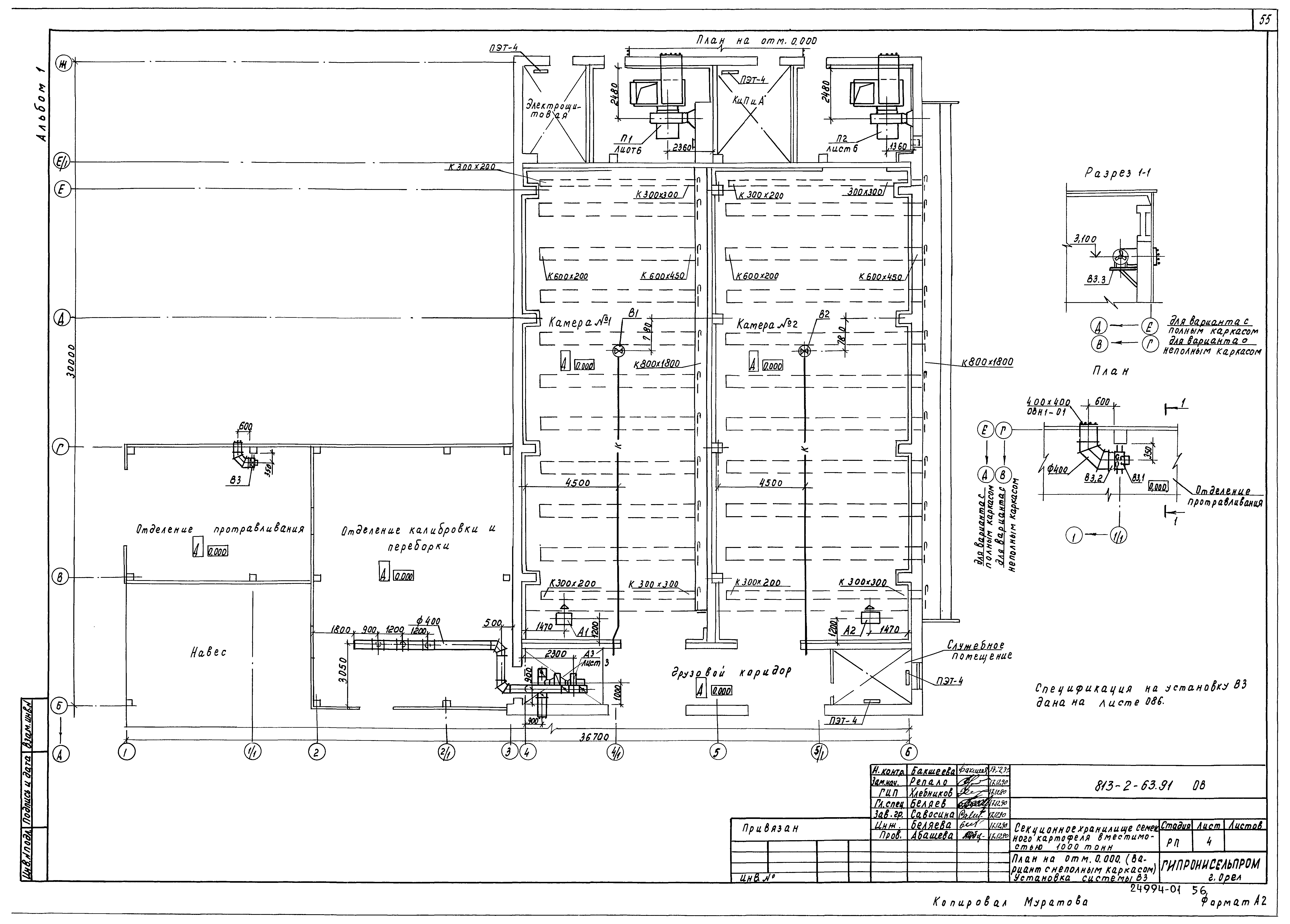

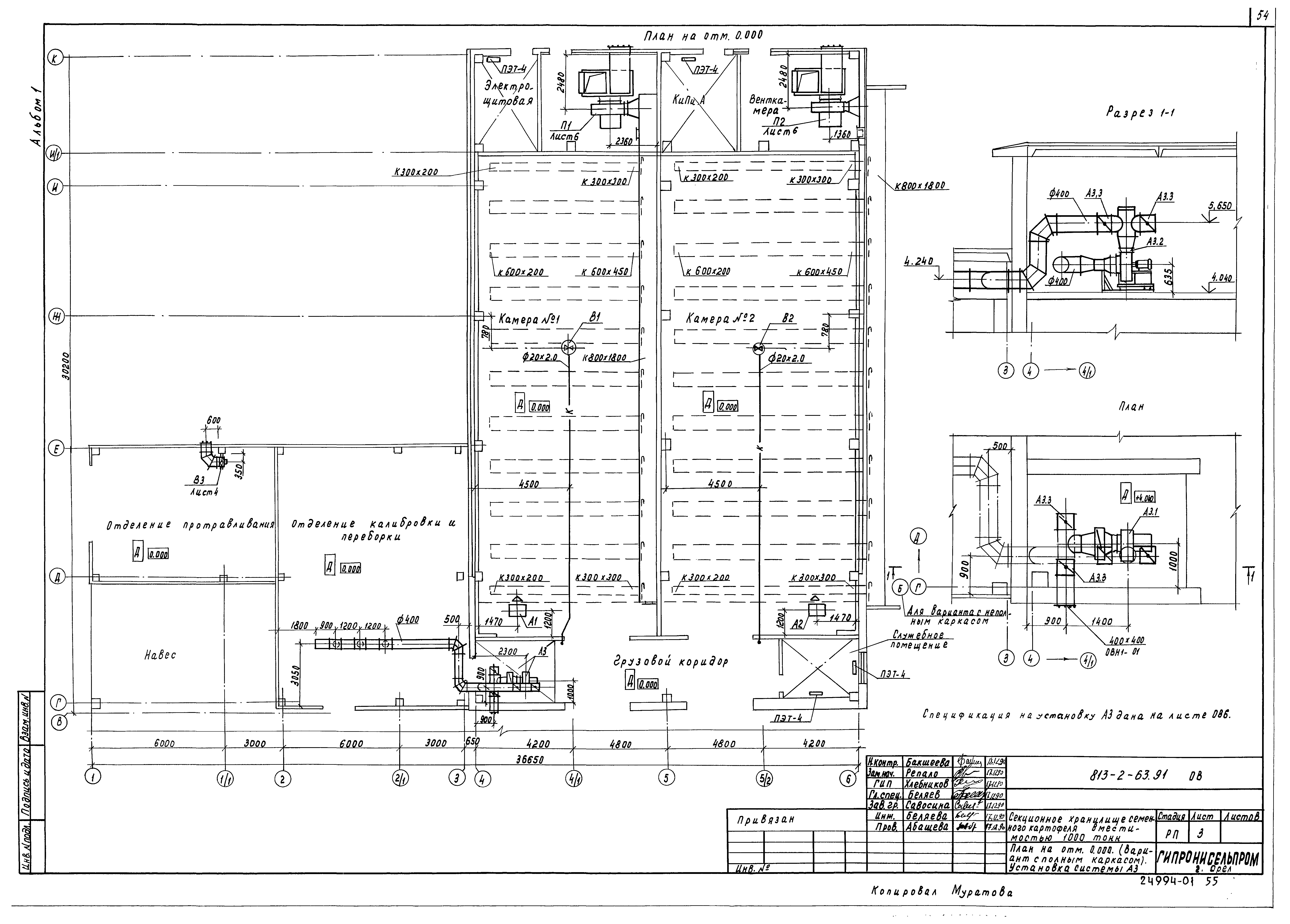

ТП 813-2-63.91-ОВ-3 План на отм. 0.000 (вариант с полным каркасом). Установка системы А3
ТП 813-2-63.91-ОВ-4 План на отм. 0.000 (вариант с неполным каркасом). Установка системы В3

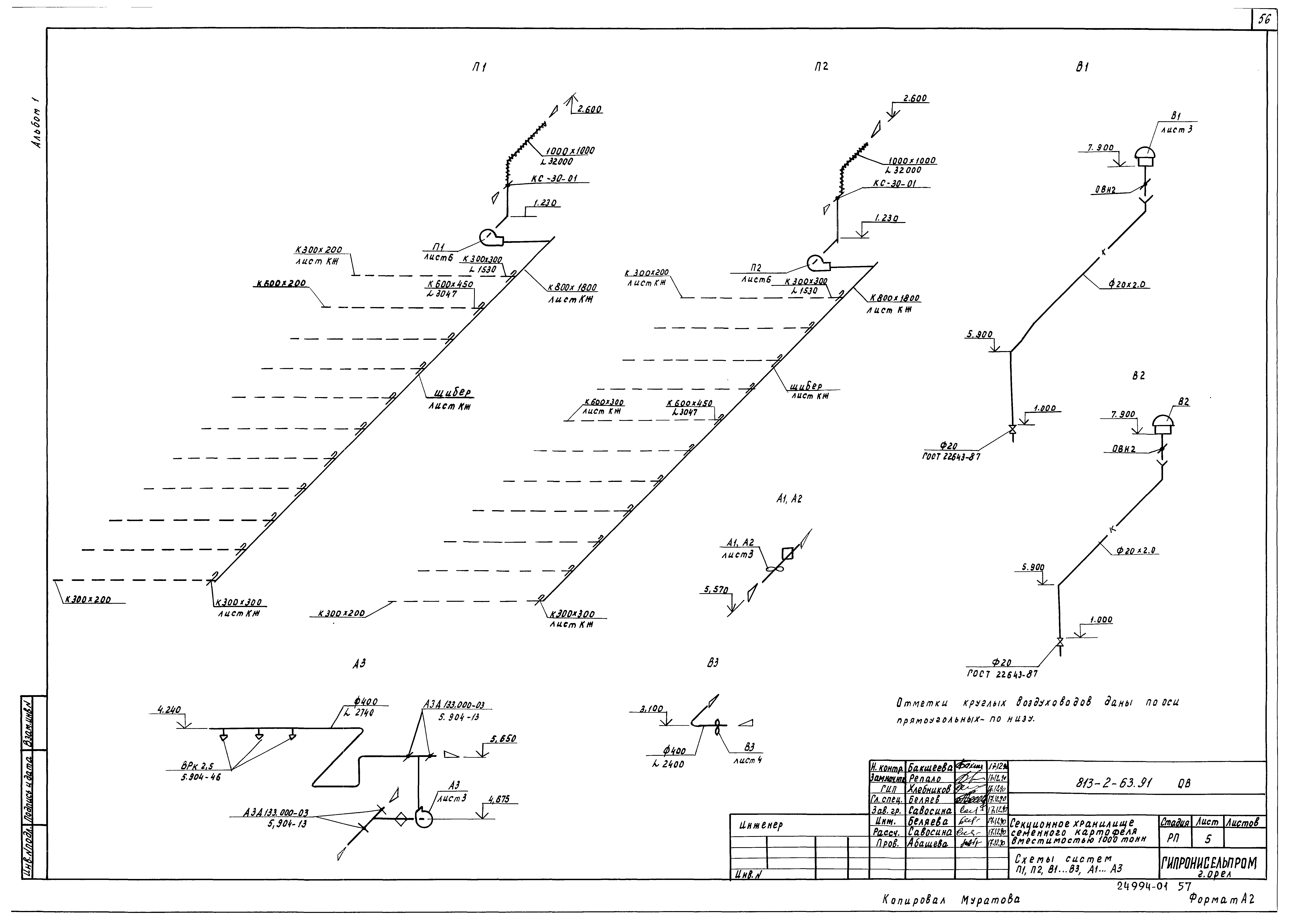

ТП 813-2-63.91-ОВ-5 Схемы систем П1,П2

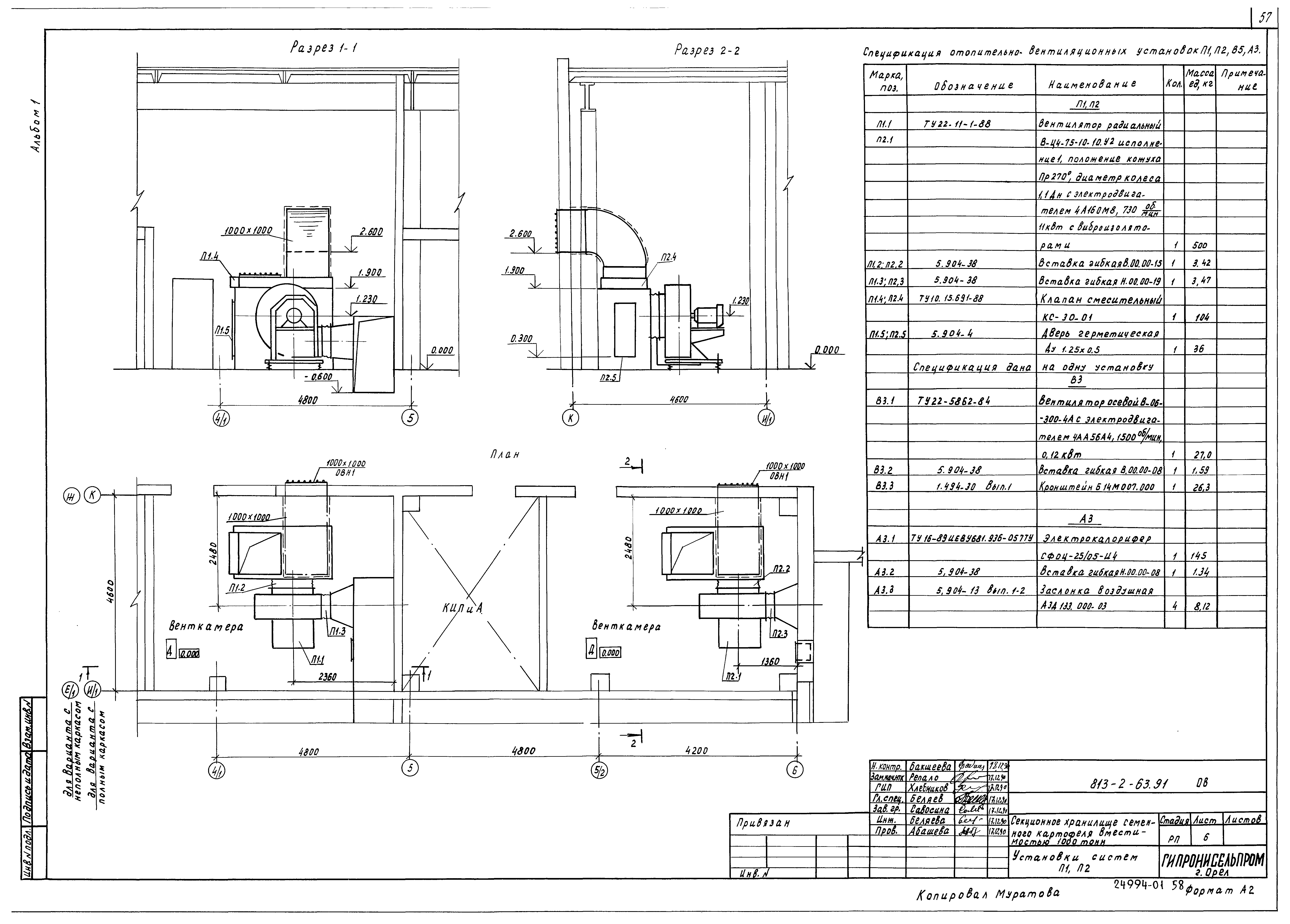

ТП 813-2-63.91-ОВ-6 Установка систем П1,П2

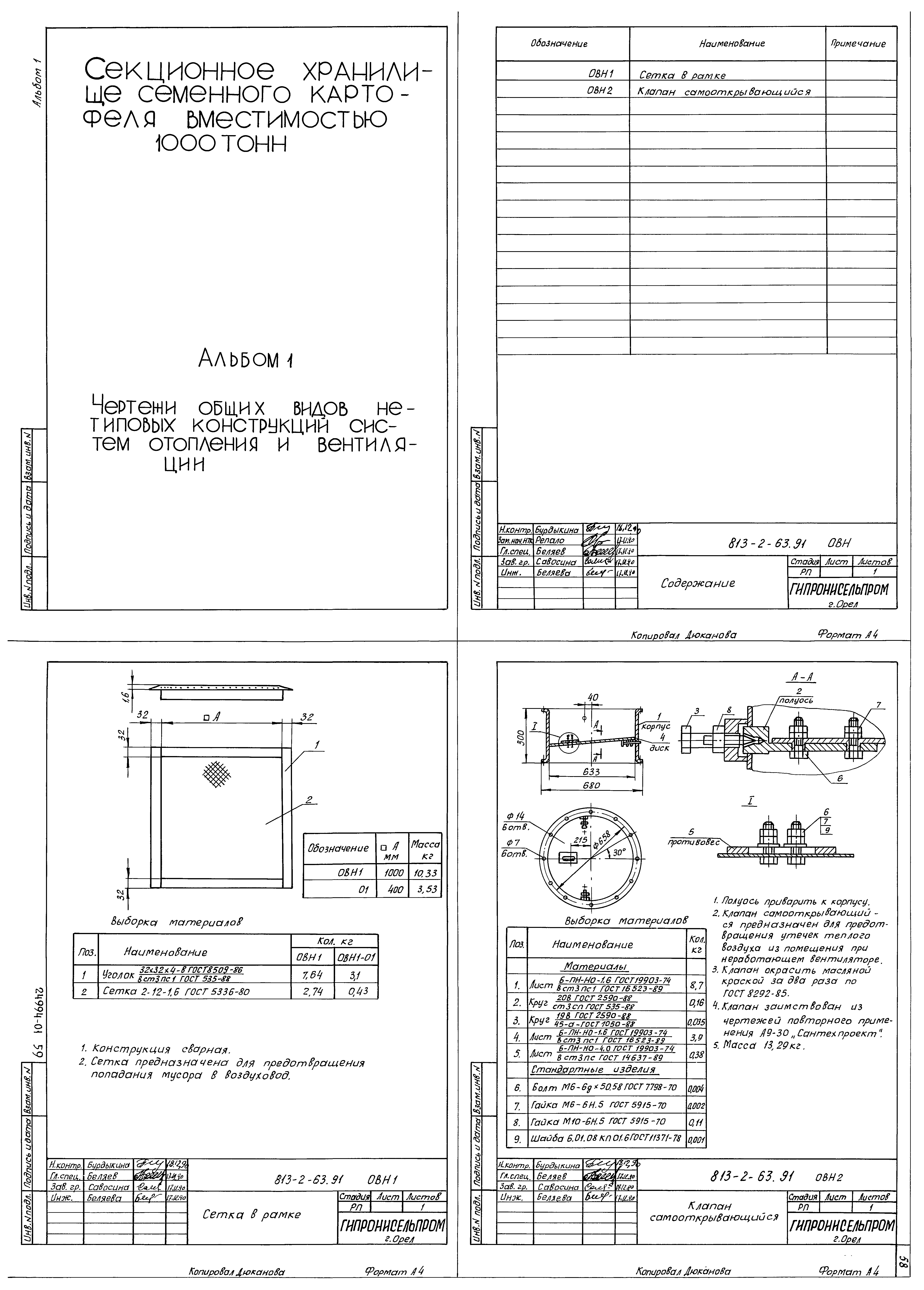

ТП 813-2-63.91-ОВН Чертежи общих видов нетиповых конструкций систем отопления и вентиляции ОВН
ТП 813-2-63.91-ВК Водопровод и канализация ВК

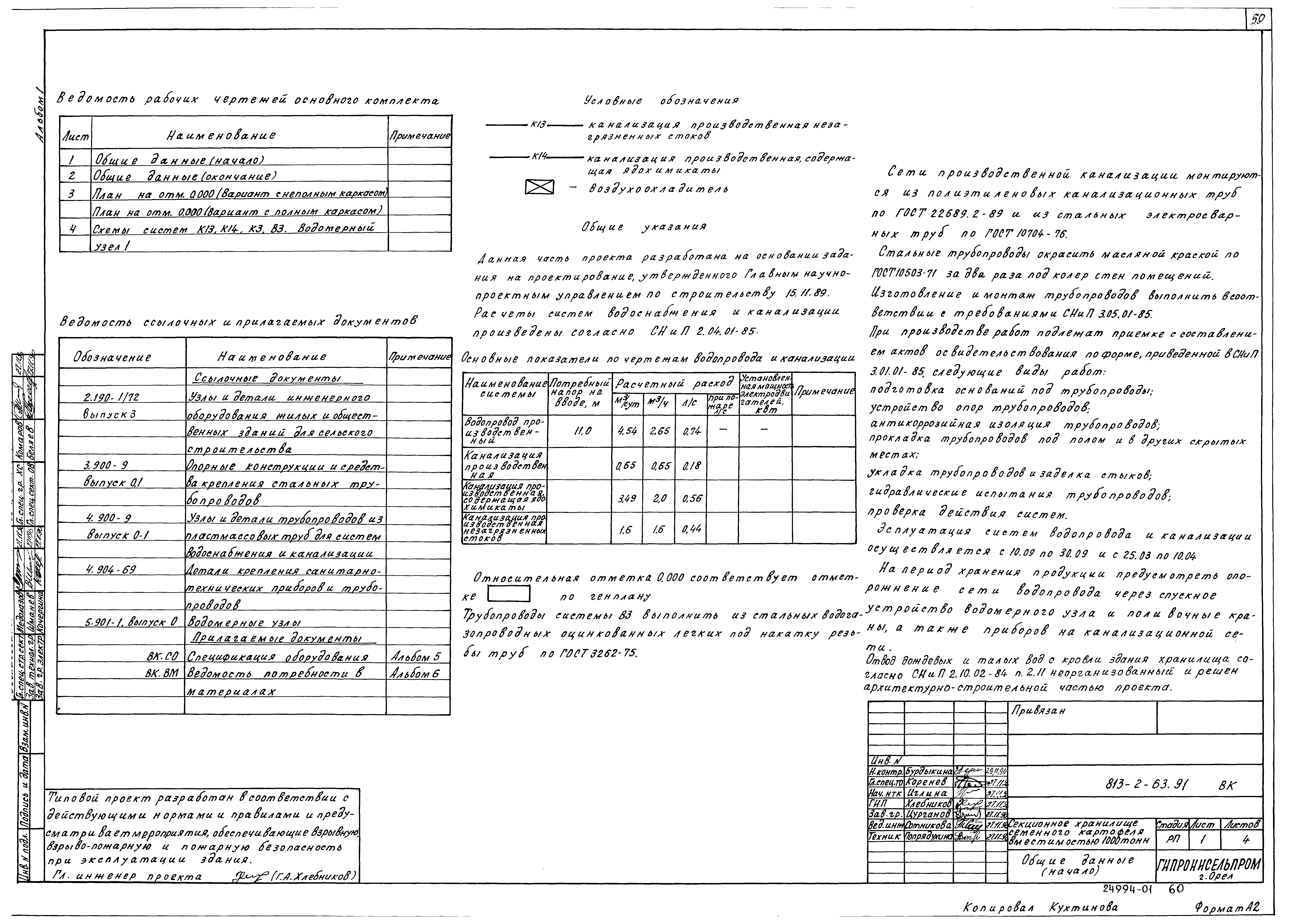

ТП 813-2-63.91-ВК-1 Общие данные (начало)
ТП 813-2-63.91-ВК-2 Общие данные (окончание)

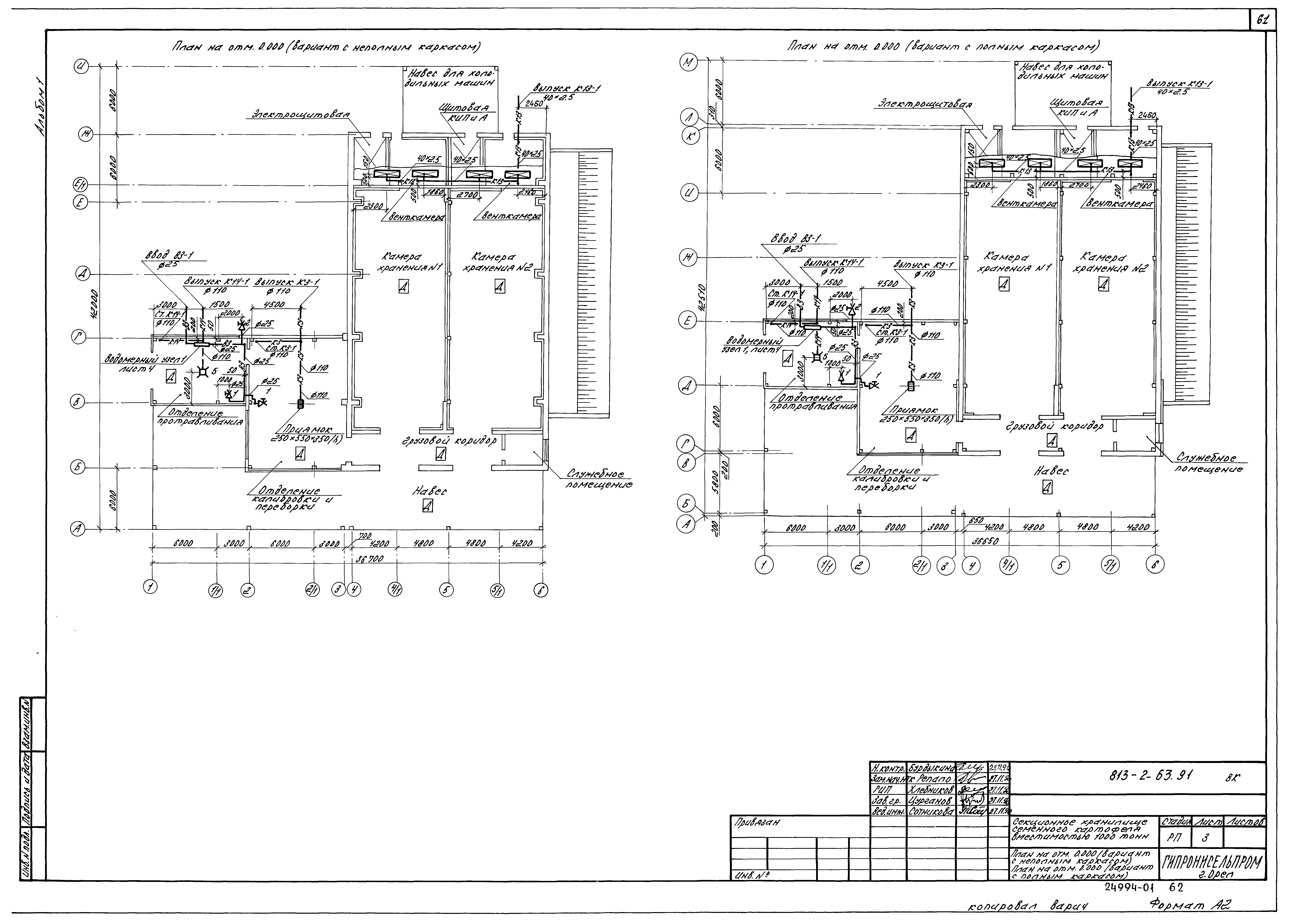

ТП 813-2-63.91-ВК-3 План на отм. 0.000 (вариант с неполным каркасом). План на отм. 0.000 (вариант с полным каркасом)

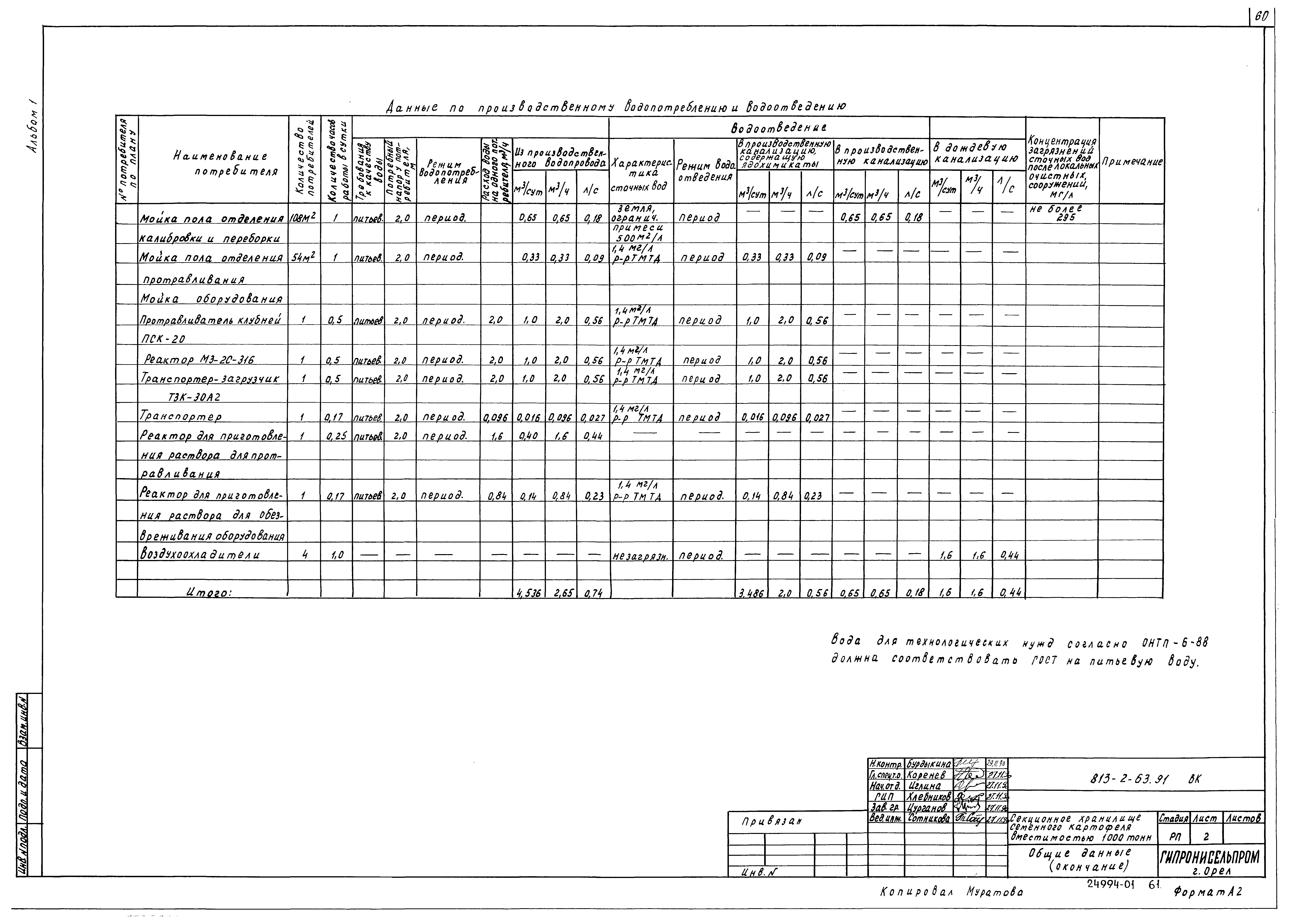

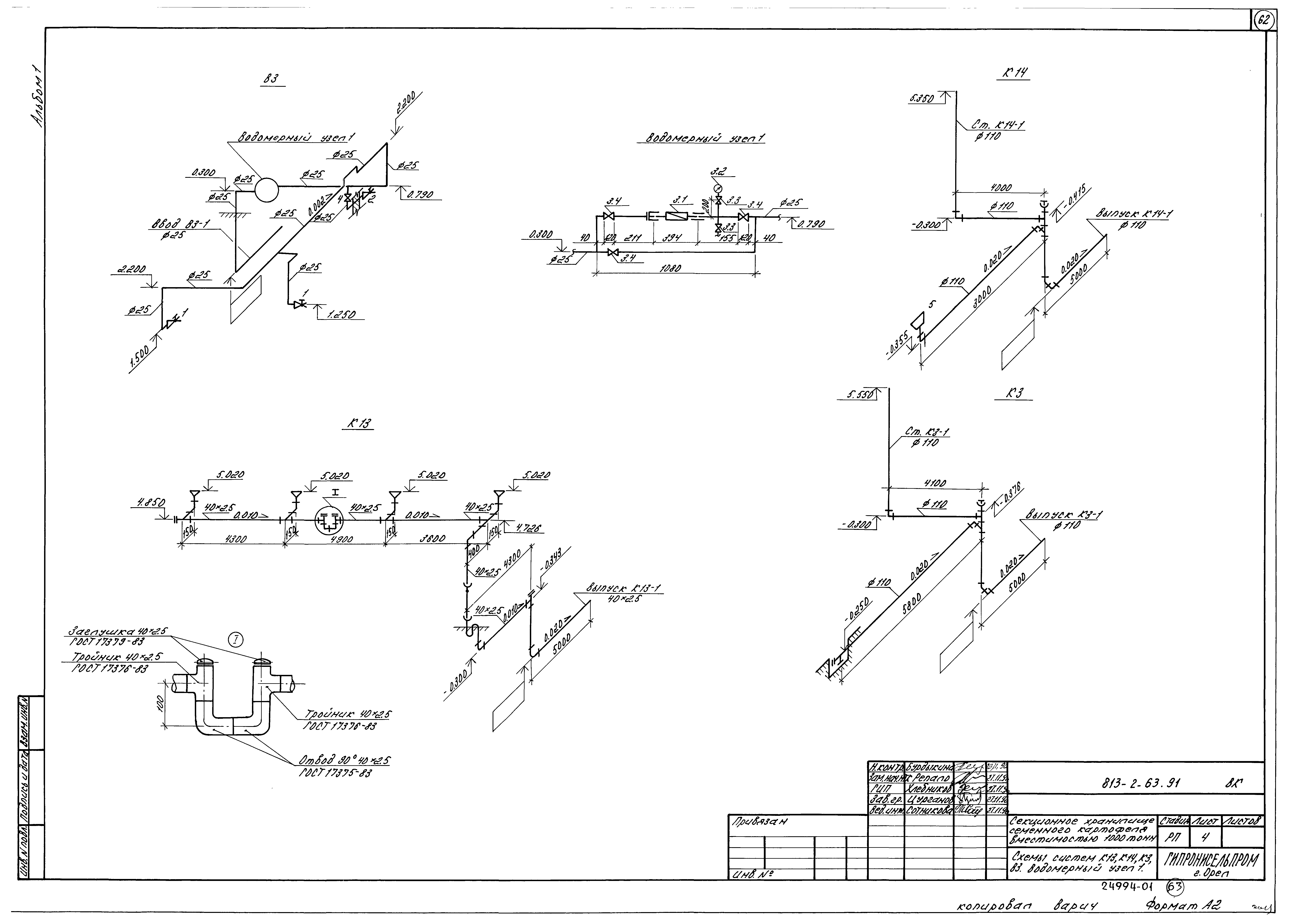

ТП 813-2-63.91-ВК-4 Схемы систем К13,К14,К3,В3. Водомерный узел 1
Разработан: ФГУП Гипронисельпром (Гипронисельпром)
Утверждён:18.06.1991 Главагропромнаучпроект Госкомиссии СМ СССР по продовольствию и закупкам (27)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Сельскохозяйственные предприятия, здания и сооружения Предприятия, здания и сооружения для хранения зерна, семян, картофеля, овощей, фруктов и другой сельскохозяйственной продукции Картофелехранилища
