Типовой проект 705-1-206.86

Альбом I. Общая пояснительная записка. Технологические чертежи. Чертежи по автоматизации производства. Электротехнические чертежи. Чертежи по связи и сигнализации

Обозначение: Типовой проект 705-1-206.86
Обозначение англ: 705-1-206.86
Статус:действует
Название рус.:Альбом I. Общая пояснительная записка. Технологические чертежи. Чертежи по автоматизации производства. Электротехнические чертежи. Чертежи по связи и сигнализации
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017

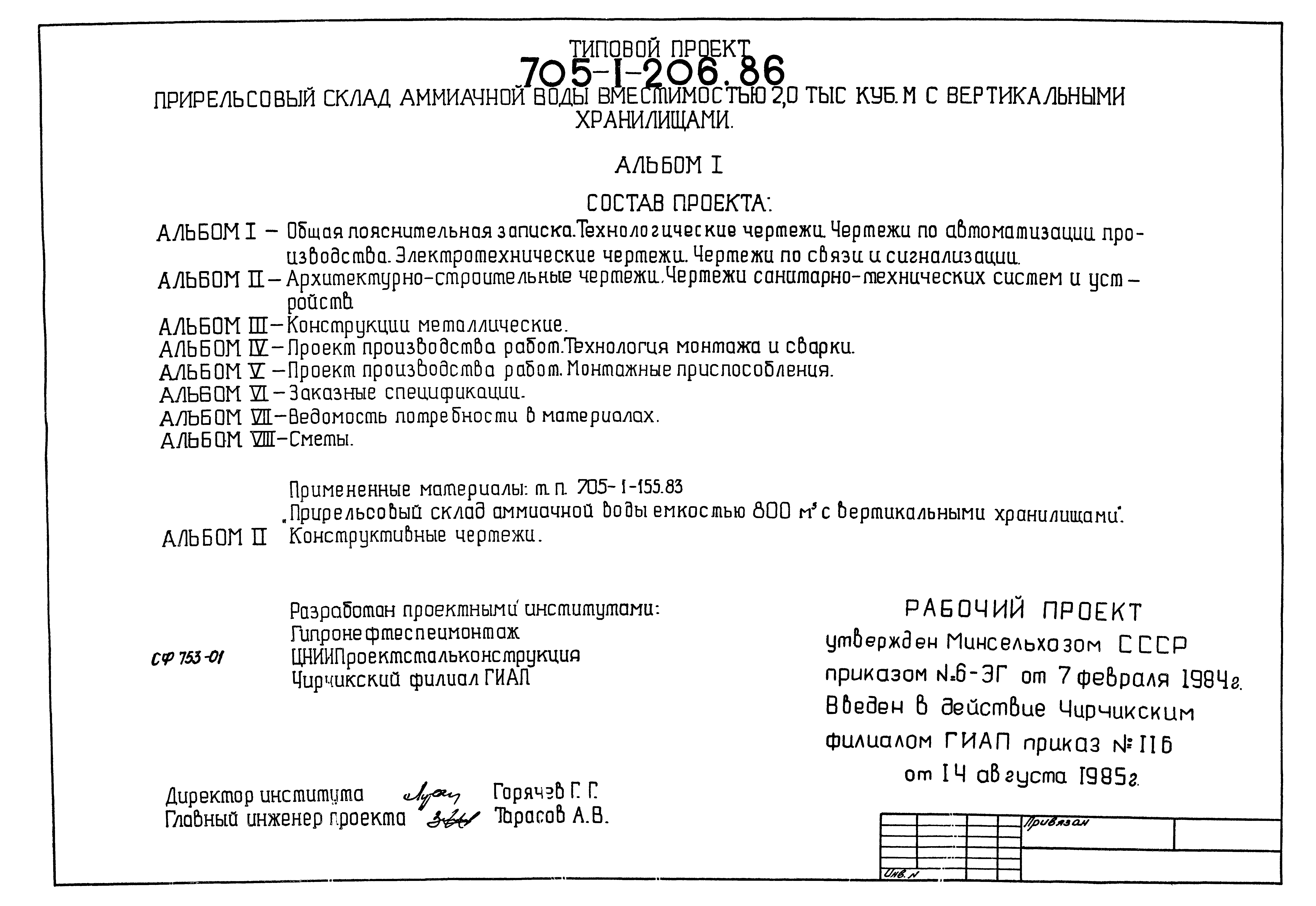

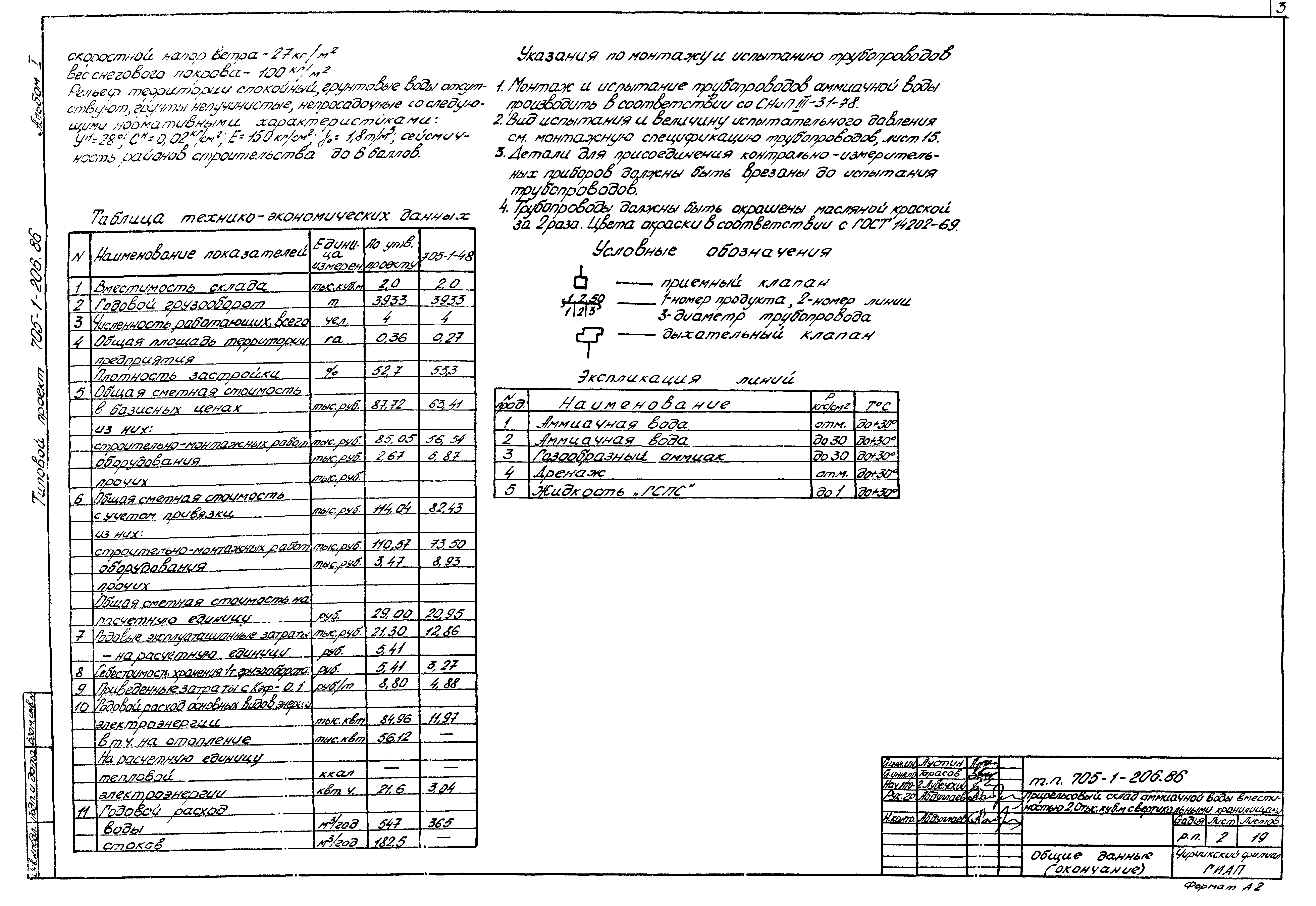

Оглавление:ТП 705-1-206.86-ТХ-1,2 Общие данные

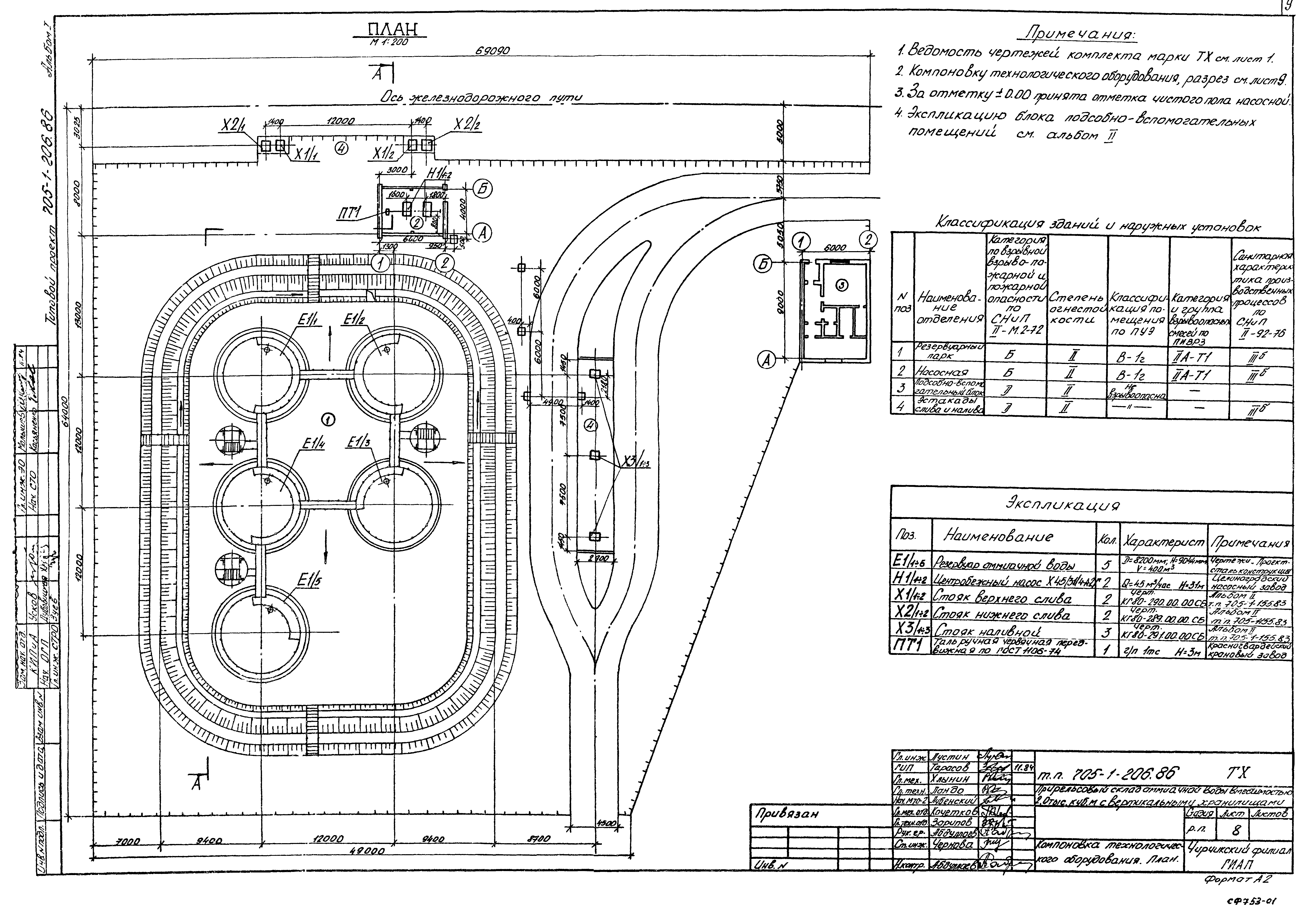

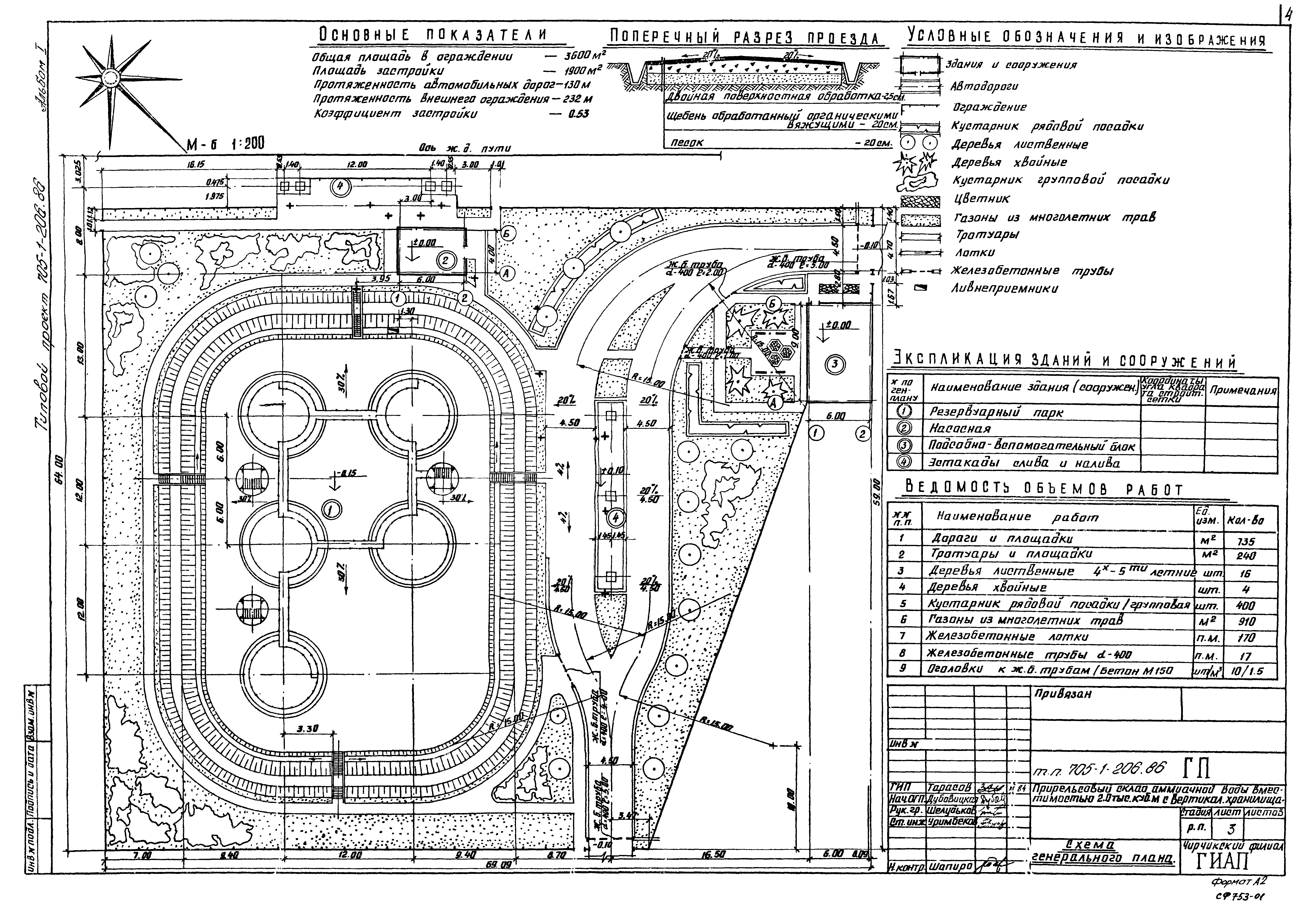

ТП 705-1-206.86-ТХ-3 Схема генерального плана

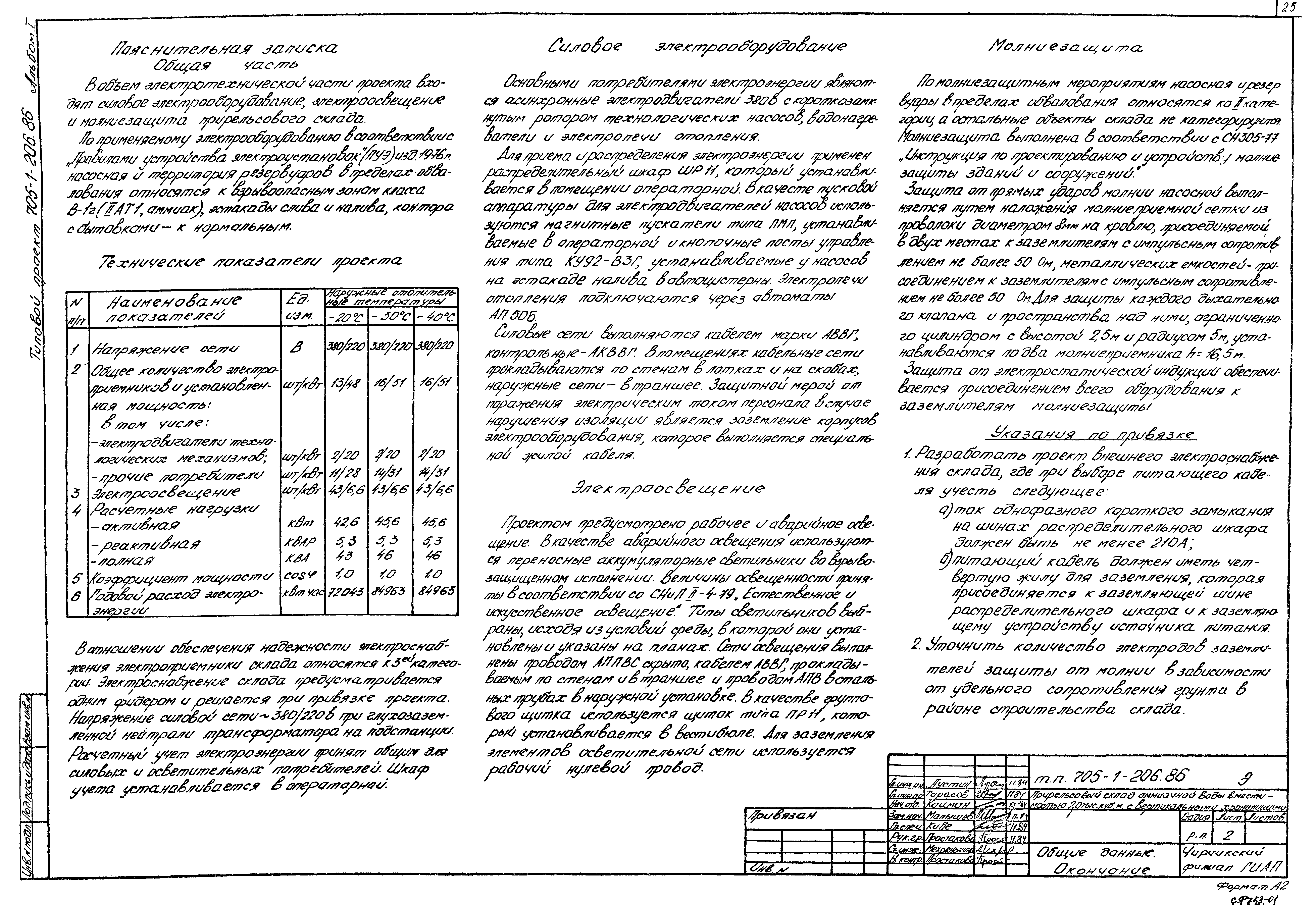

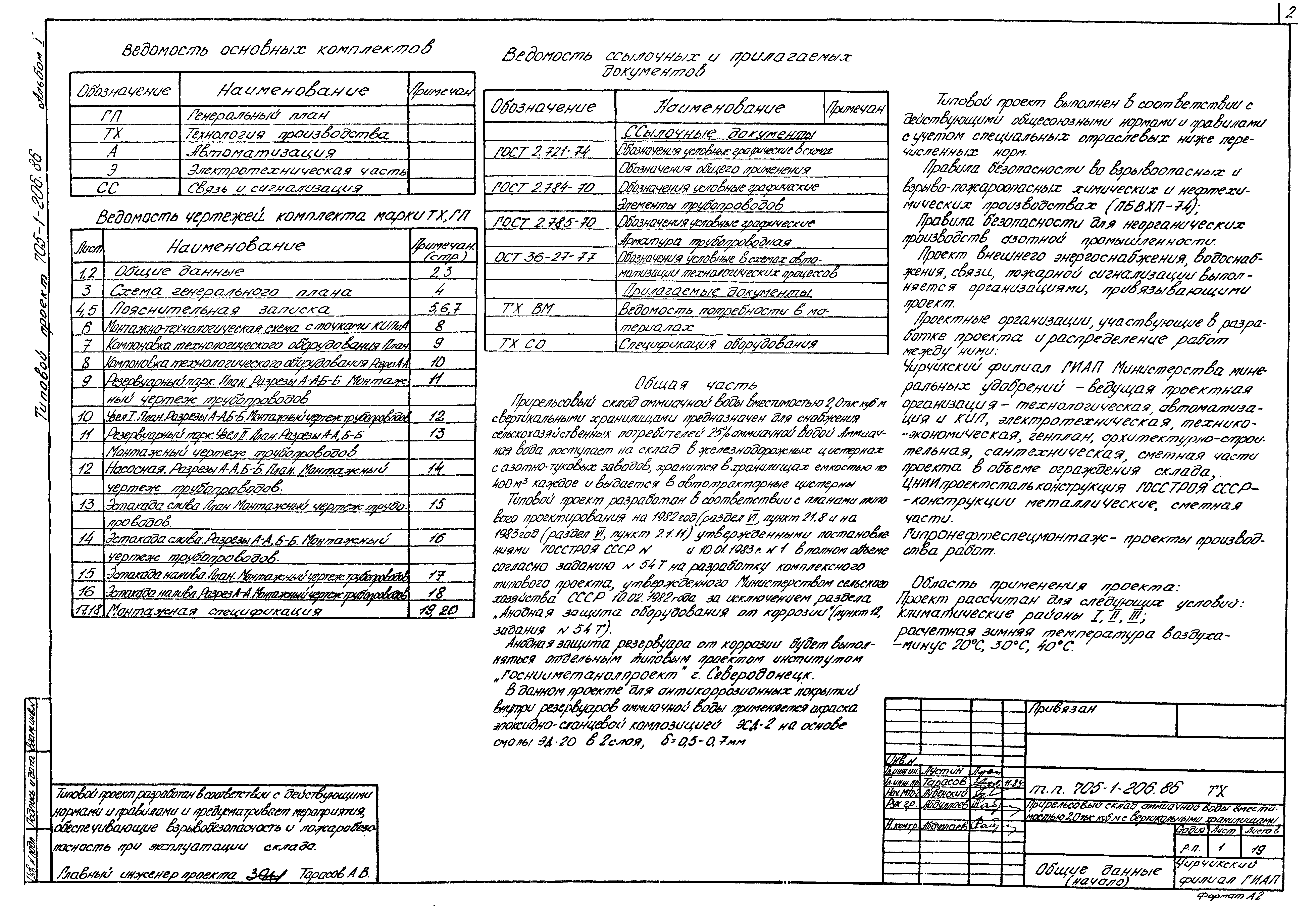

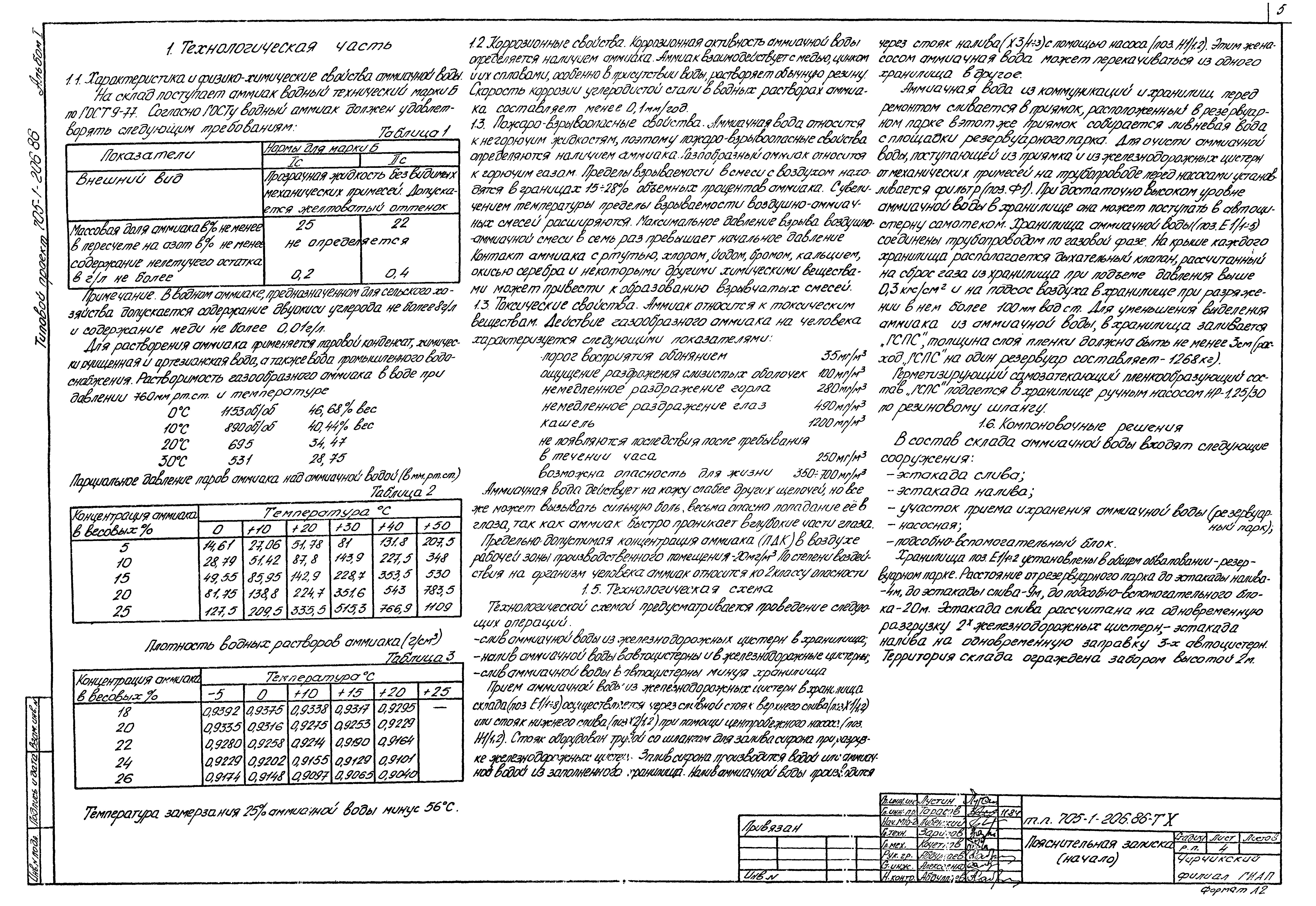

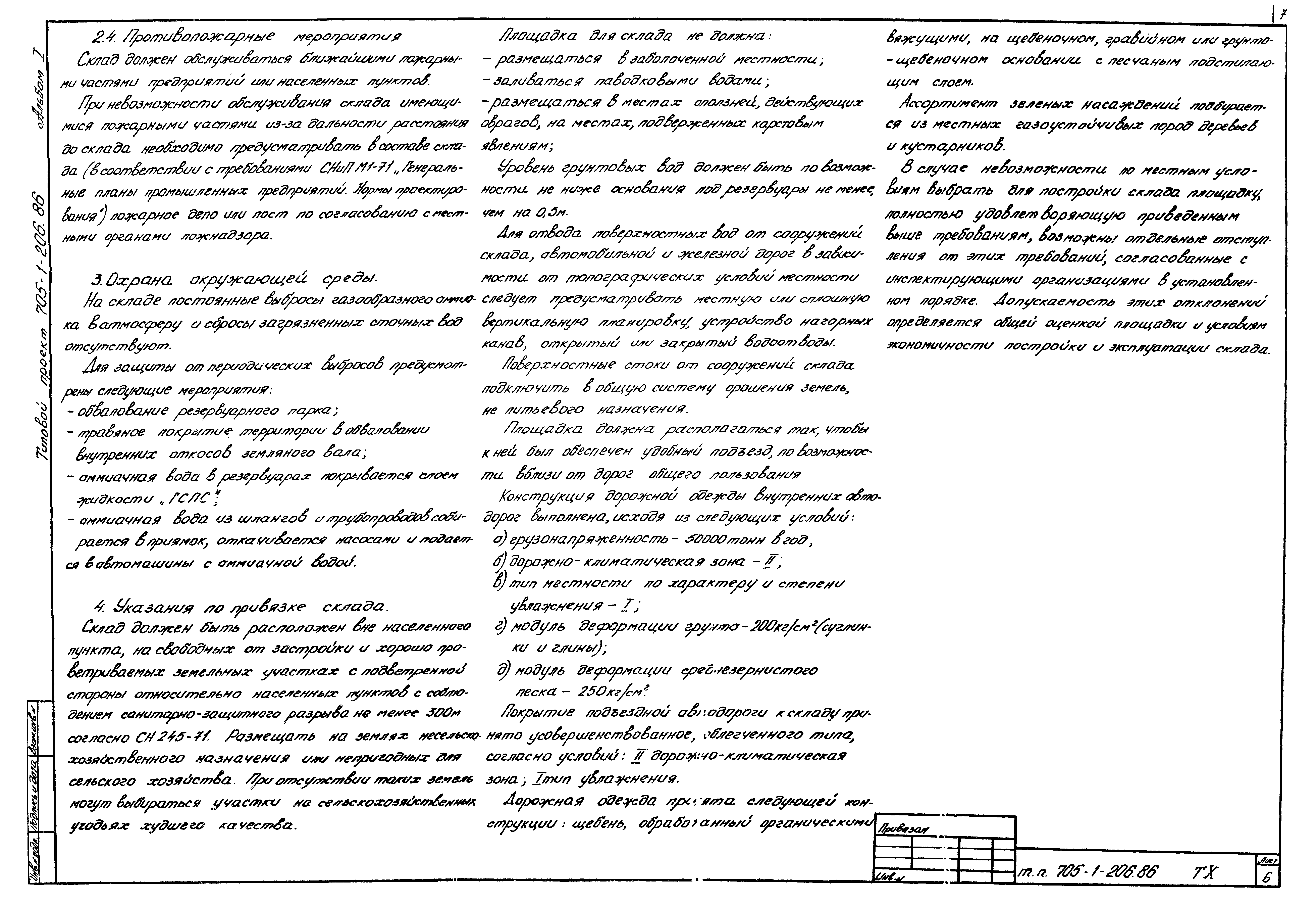

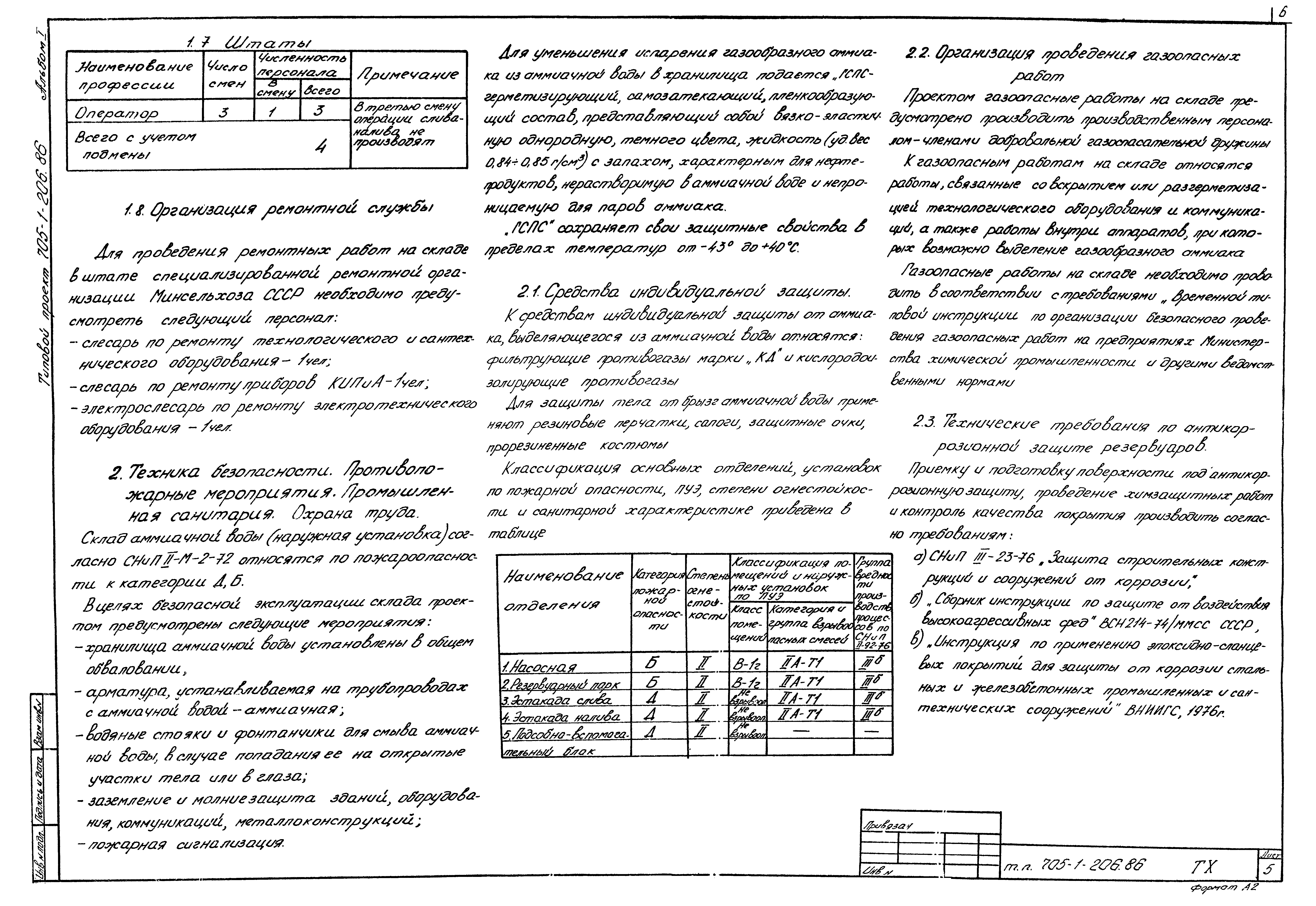

ТП 705-1-206.86-ТХ-4-6 Пояснительная записка
ТП 705-1-206.86-ТХ-7 Монтажно-технологическая схема с точками КИПиА
ТП 705-1-206.86-ТХ-8 Компоновка технологического оборудования. План

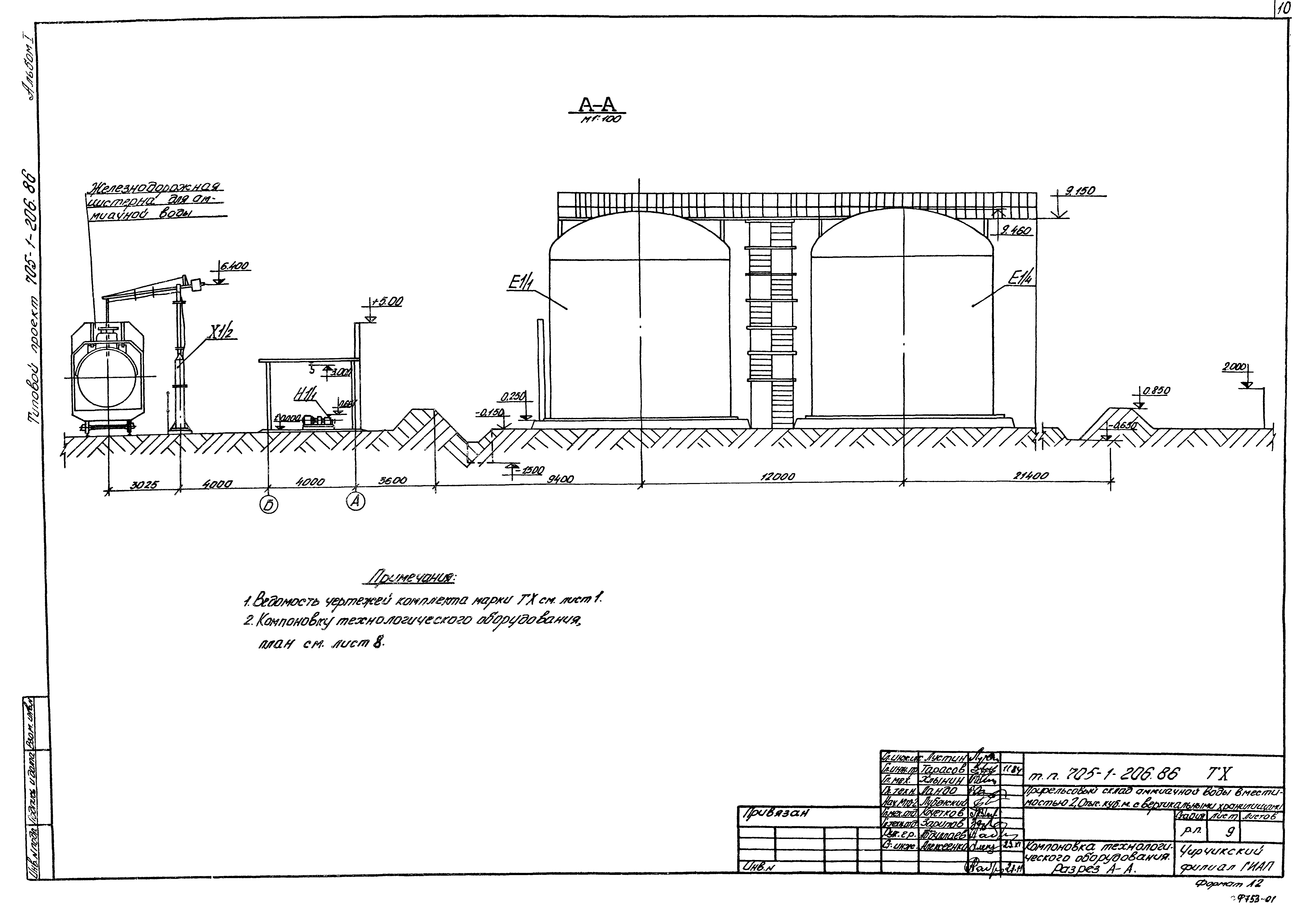

ТП 705-1-206.86-ТХ-9 Компоновка технологического оборудования. Разрез А-А

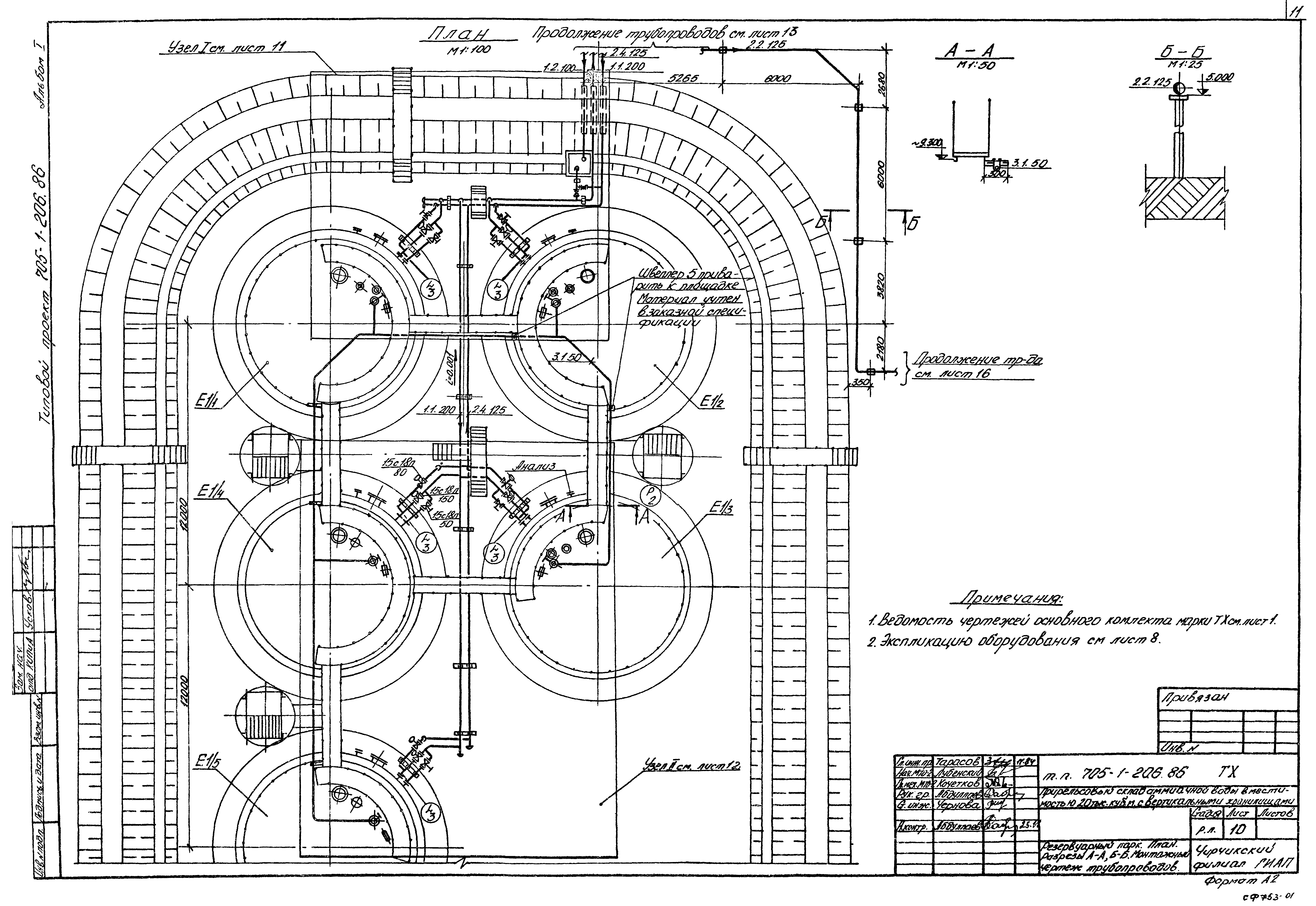

ТП 705-1-206.86-ТХ-10 Резервуарный парк. План. Разрезы А-А,Б-Б. Монтажный чертеж трубопроводов

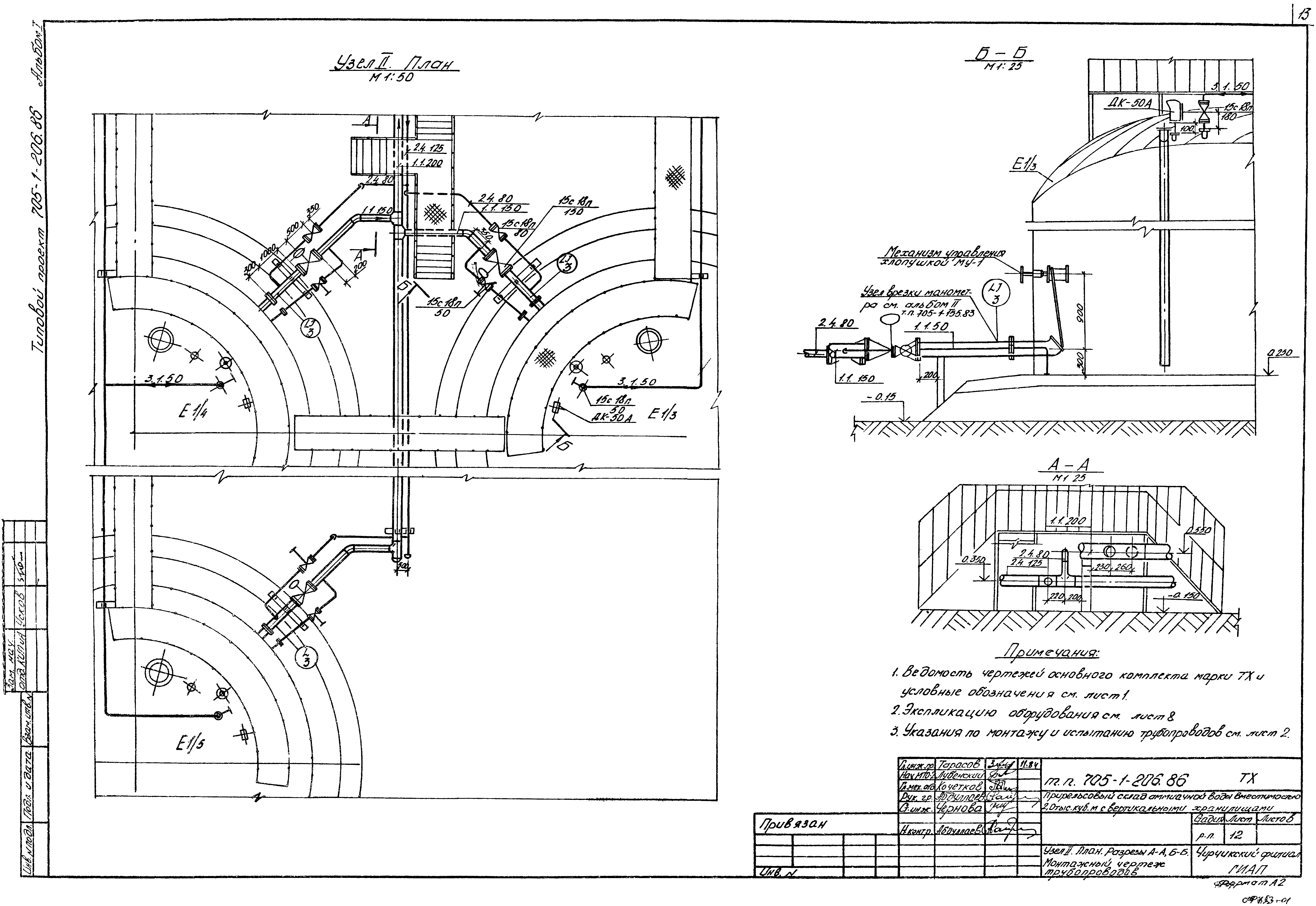

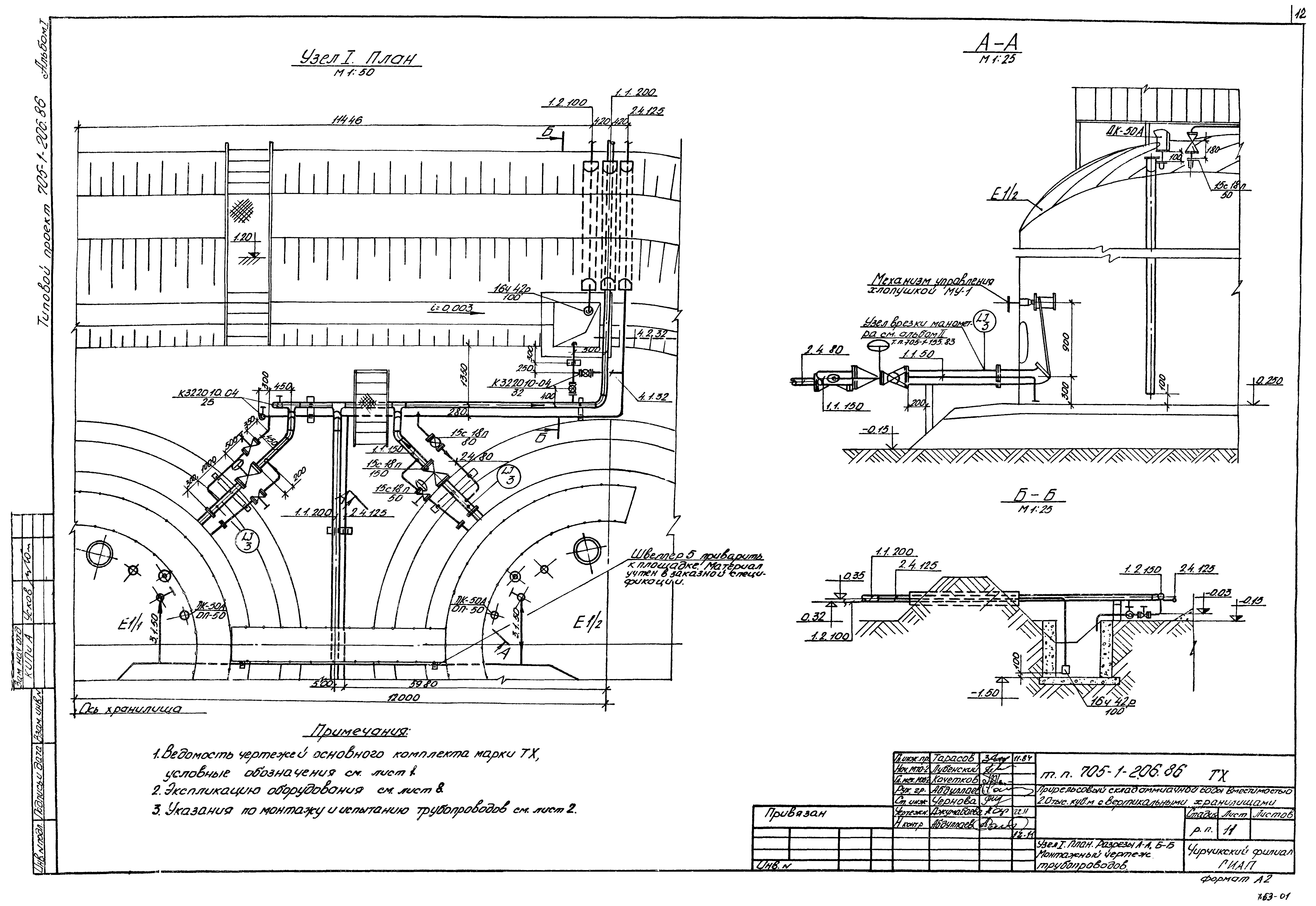

ТП 705-1-206.86-ТХ-11 Узел 1. План. Разрезы А-А,Б-Б. Монтажный чертеж трубопроводов
ТП 705-1-206.86-ТХ-12 Резервуарный парк. Узел 2. План. Разрезы А-А,Б-Б. Монтажный чертеж трубопроводов

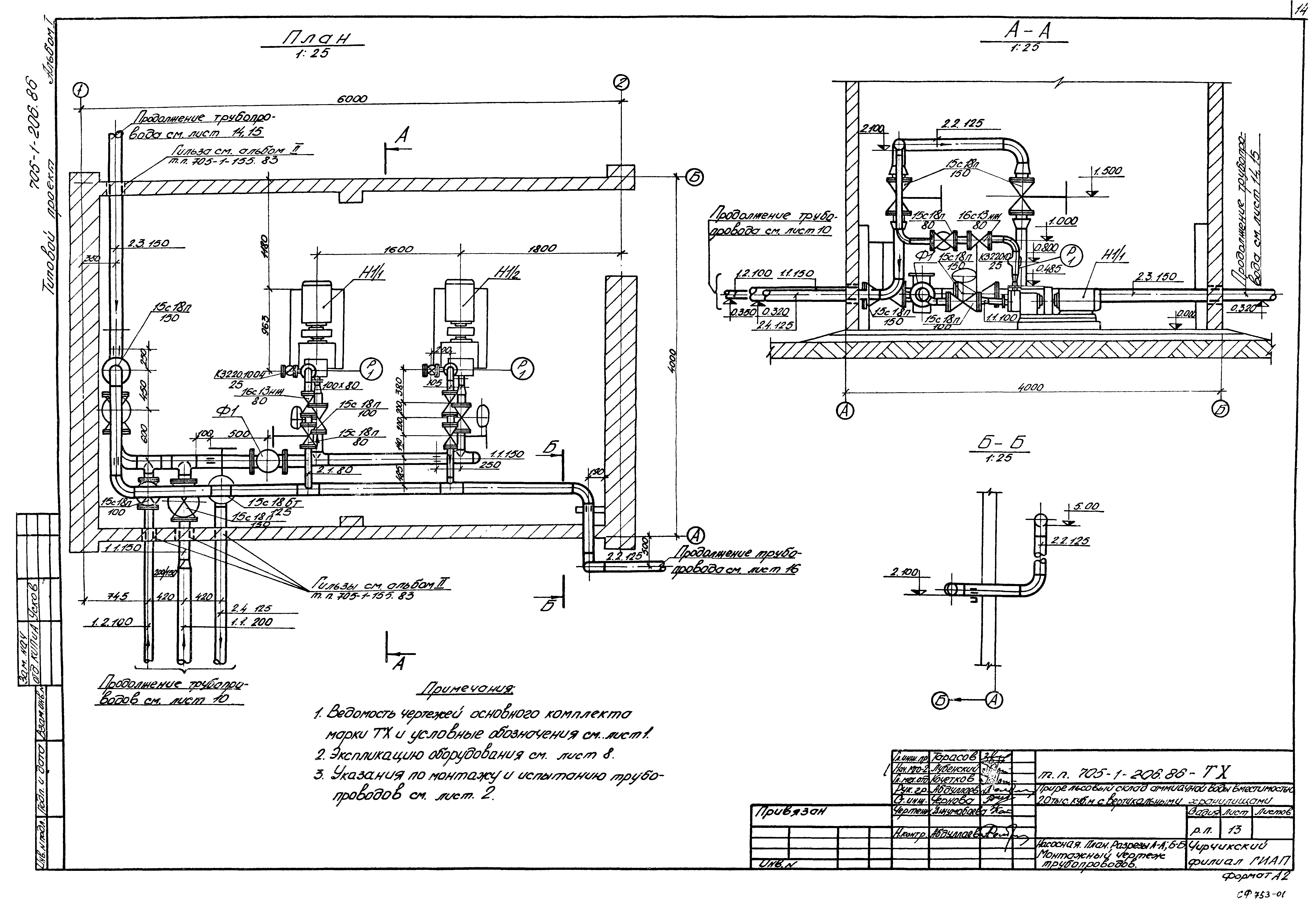

ТП 705-1-206.86-ТХ-13 Насосная. Разрезы А-А,Б-Б. План. Монтажный чертеж трубопроводов

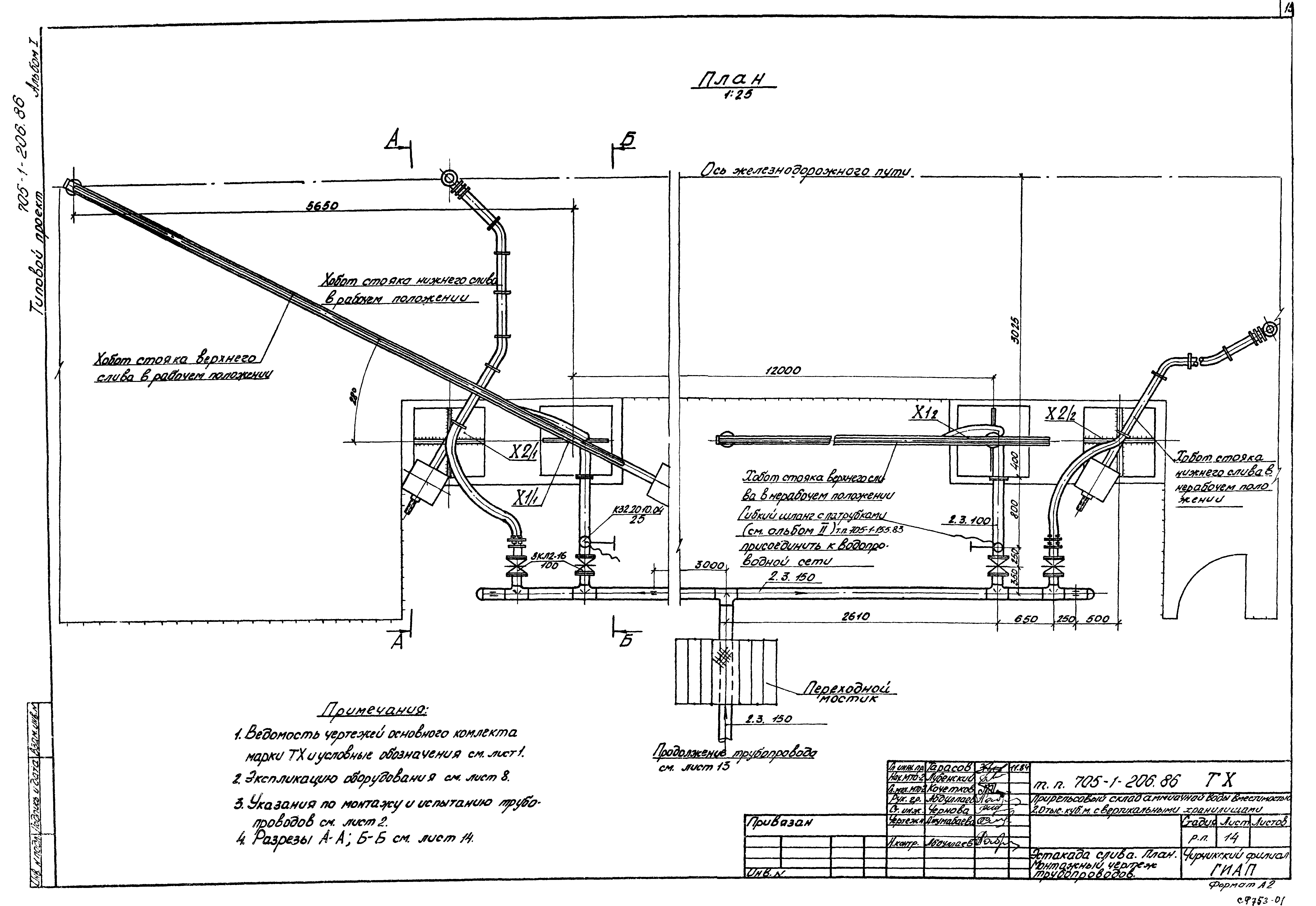

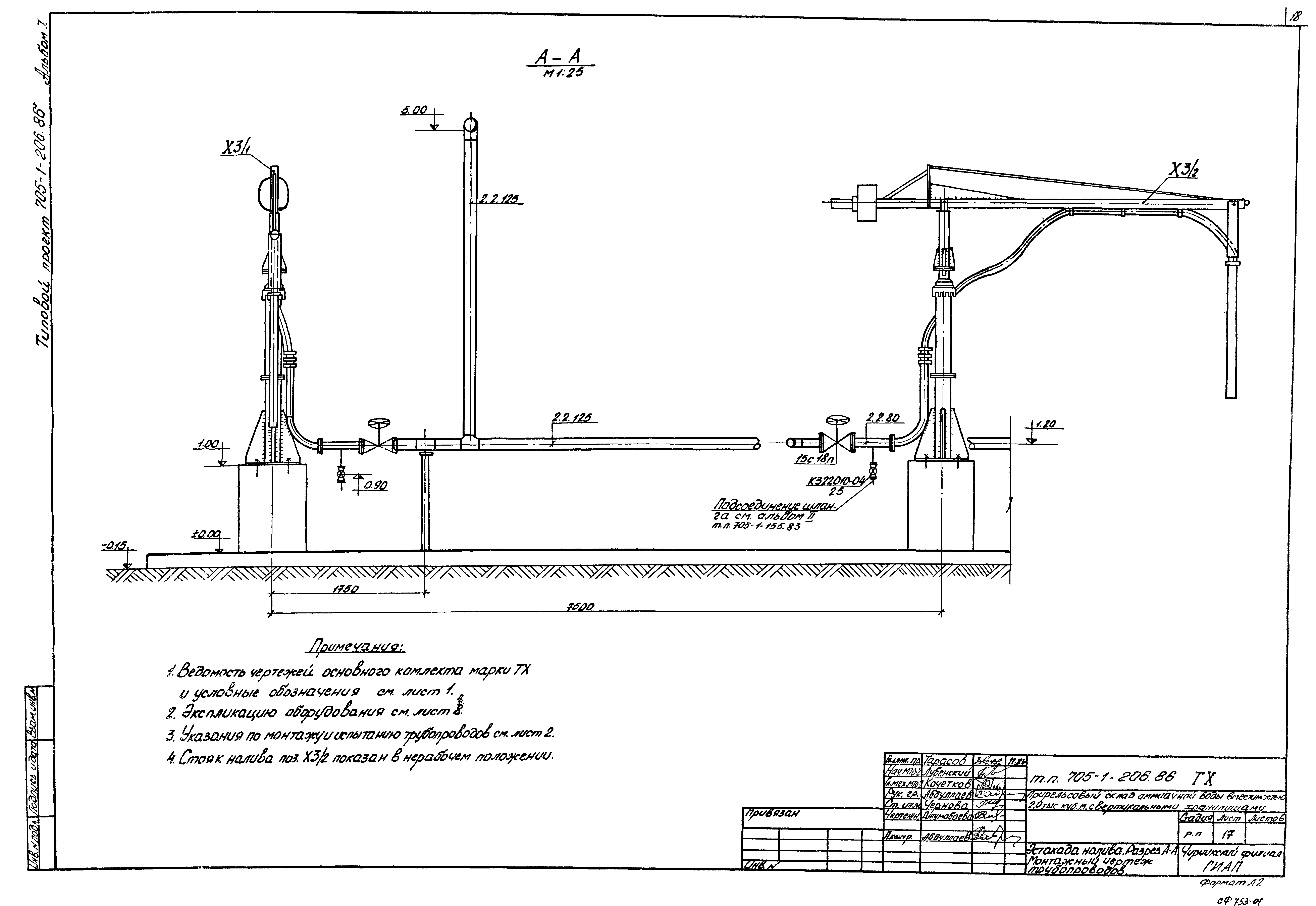

ТП 705-1-206.86-ТХ-14 Эстакада слива. План. Монтажный чертеж трубопроводов
ТП 705-1-206.86-ТХ-15 Эстакада слива. Разрез А-А,Б-Б. Монтажный чертеж трубопроводов

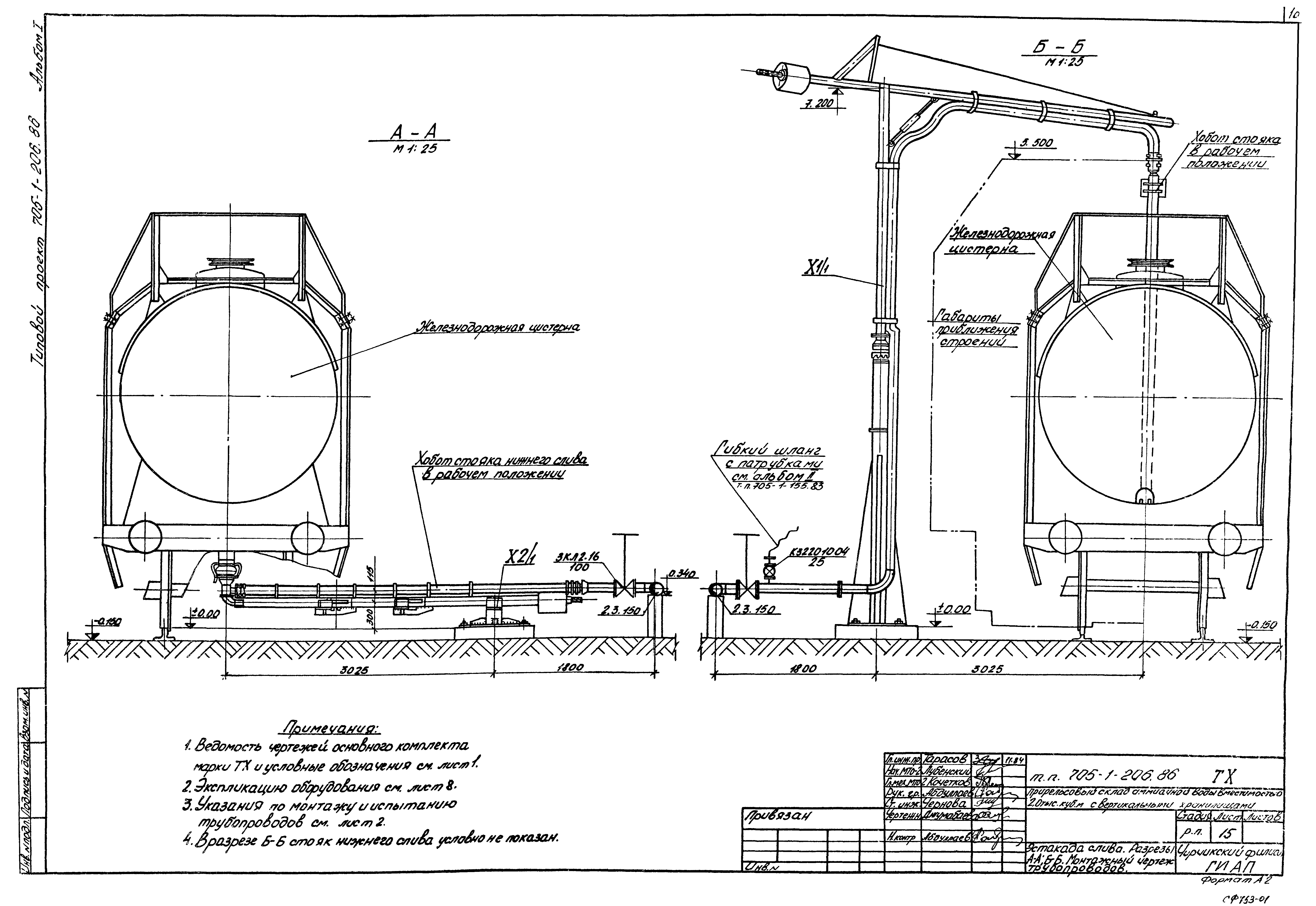

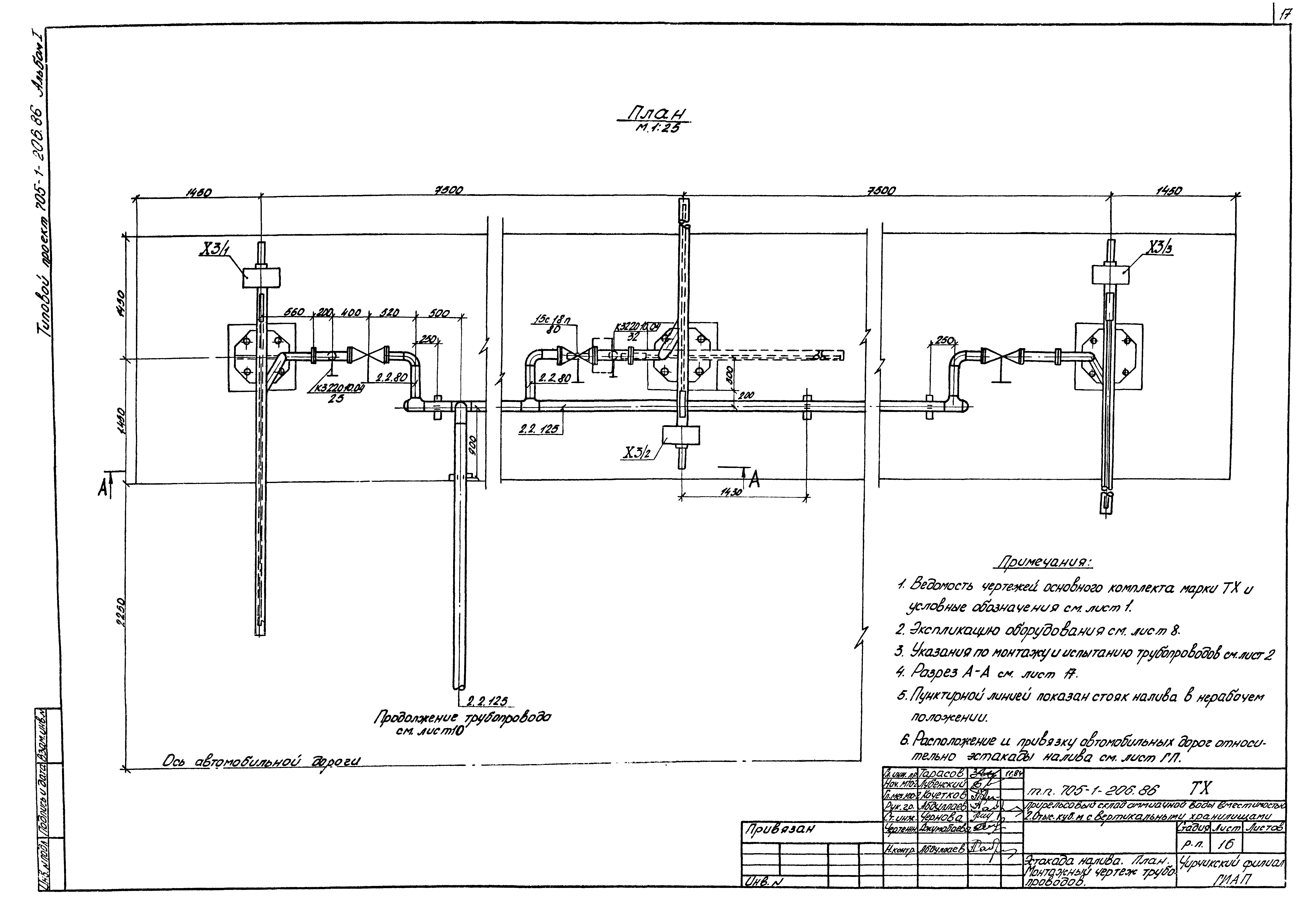

ТП 705-1-206.86-ТХ-16 Эстакада налива. План. Монтажный чертеж трубопроводов
ТП 705-1-206.86-ТХ-17 Эстакада налива. Разрез А-А. Монтажный чертеж трубопроводов

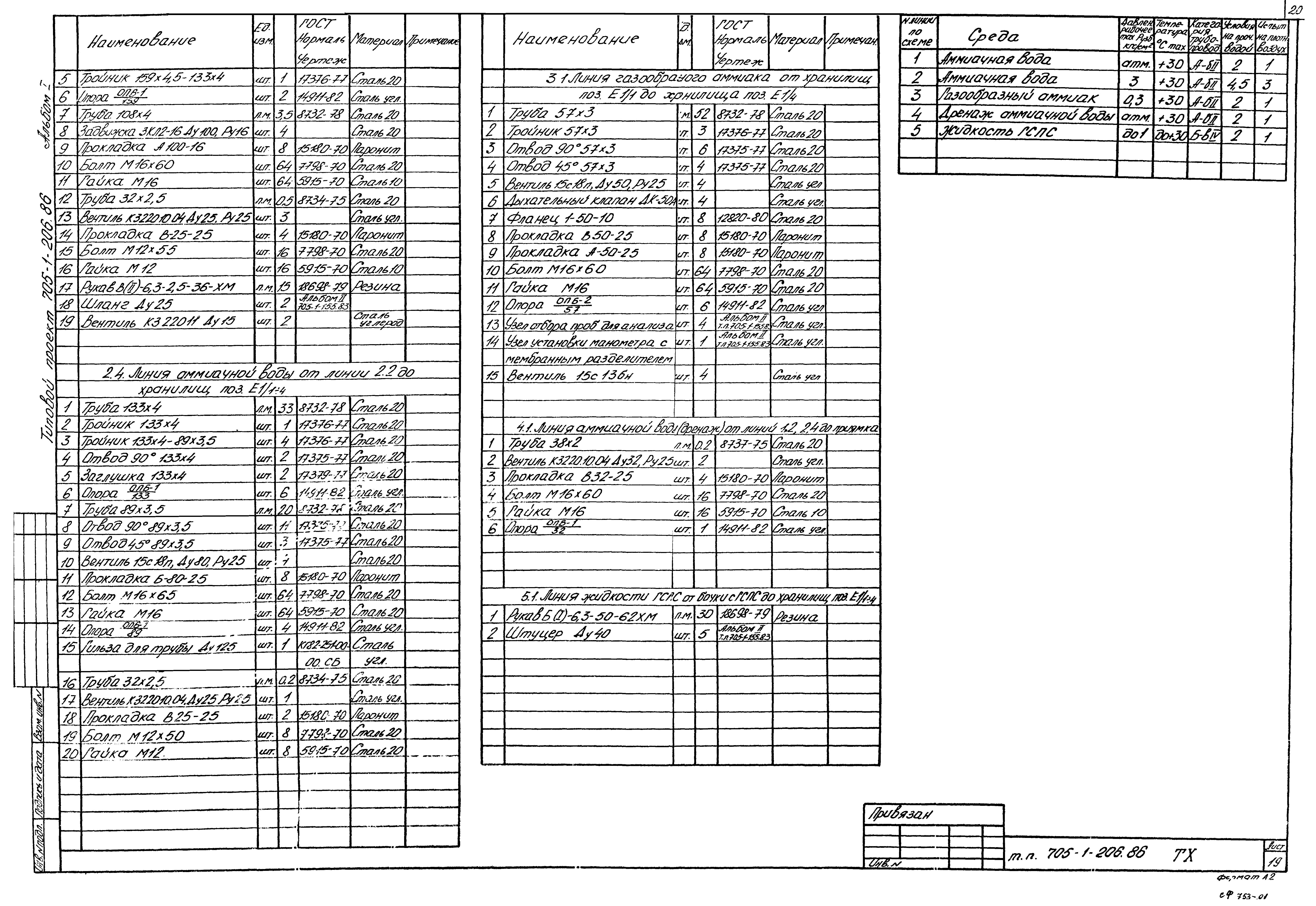

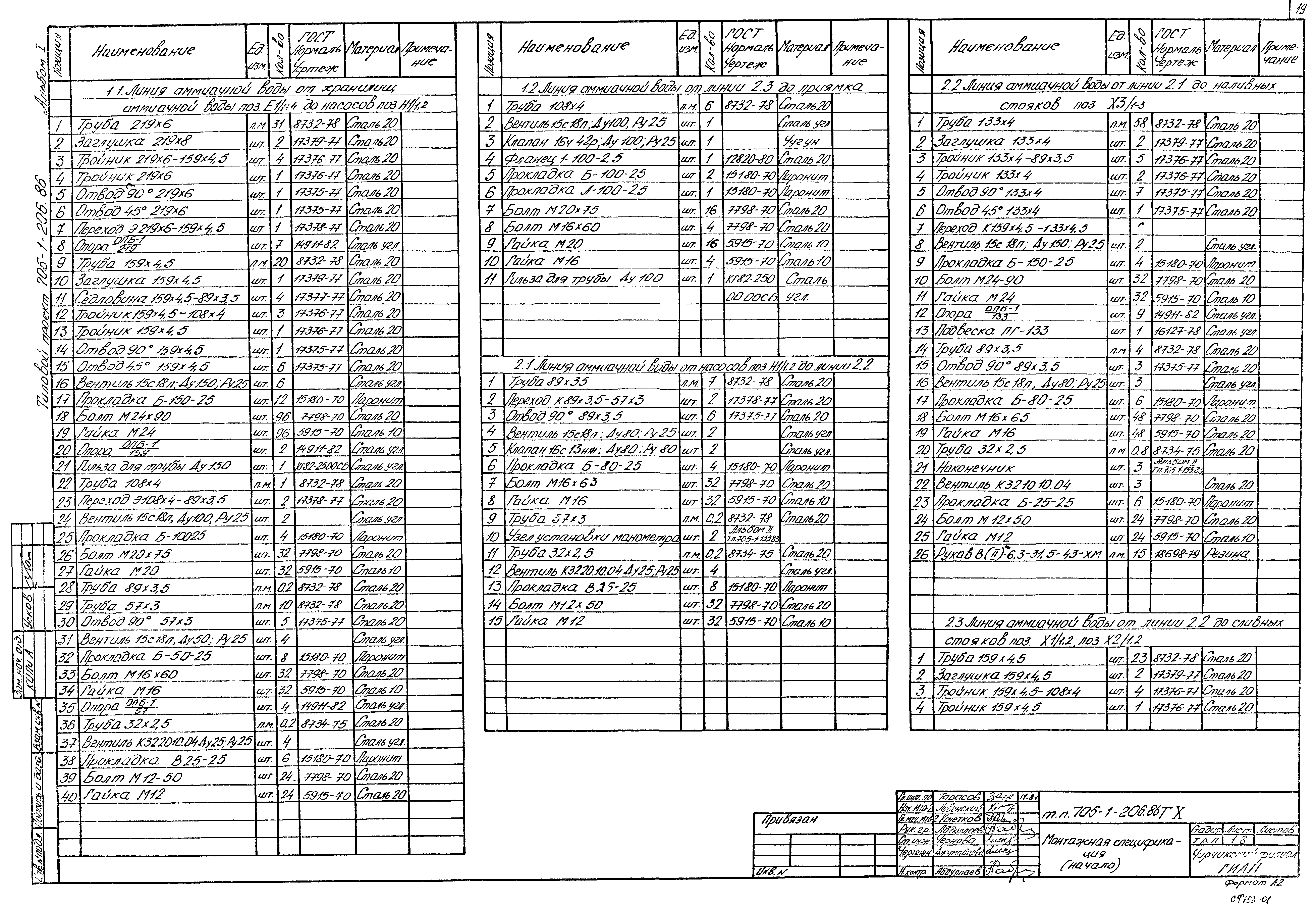

ТП 705-1-206.86-ТХ-18,19 Монтажная спецификация
ТП 705-1-206.86-А-1 Технологические чертежи

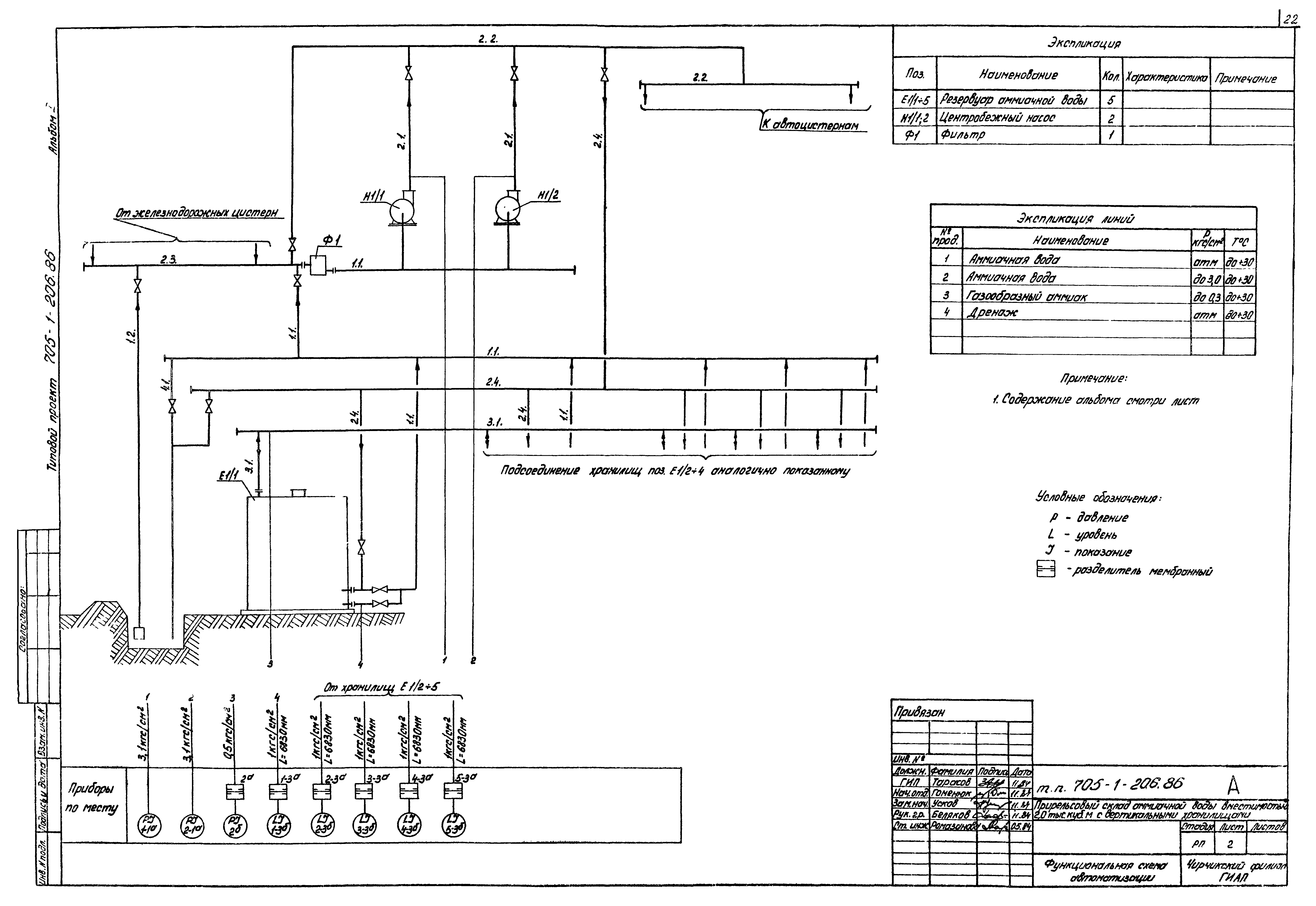

ТП 705-1-206.86-А-2 Функциональная схема автоматизации

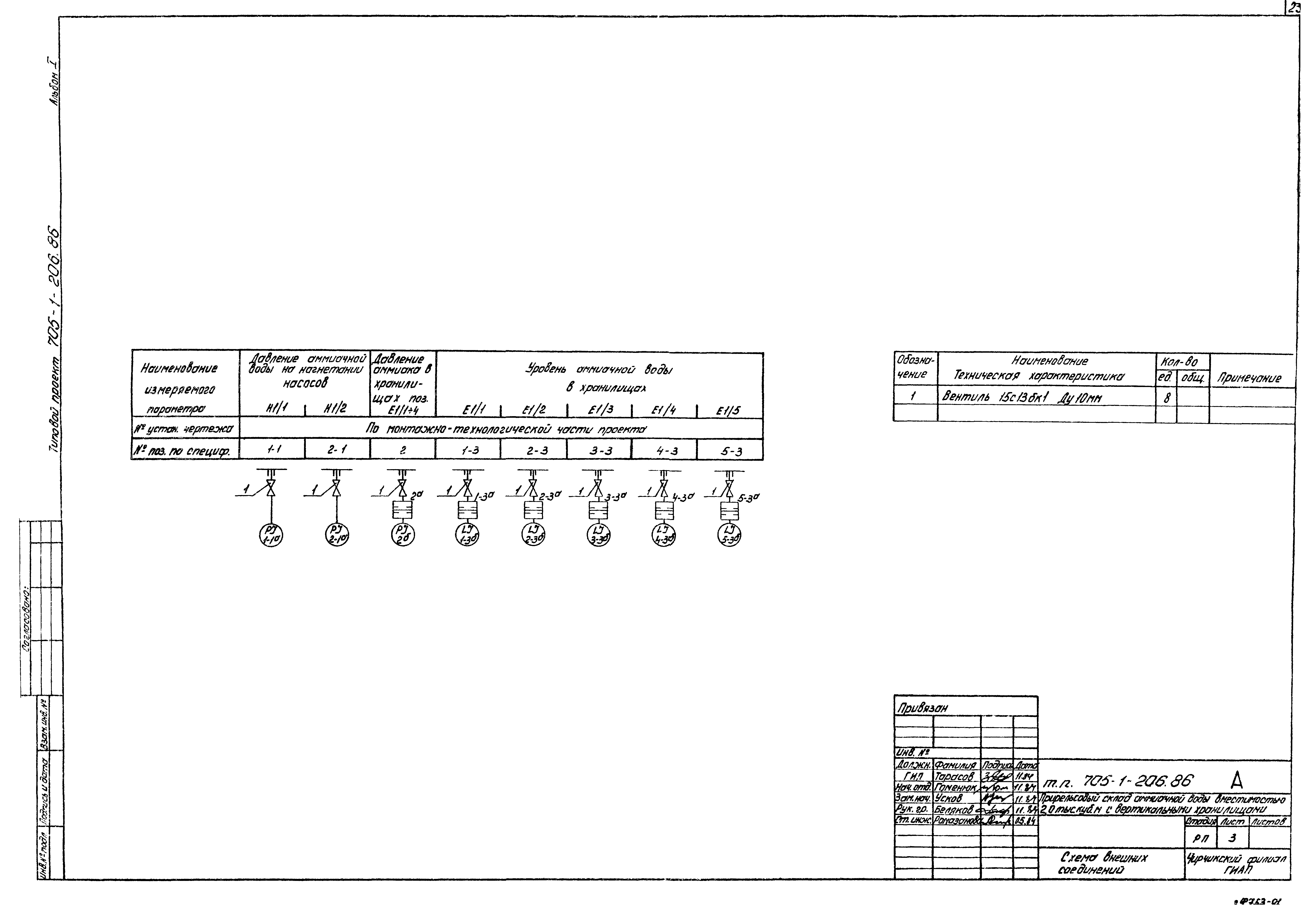

ТП 705-1-206.86-А-3 Схема внешних соединений

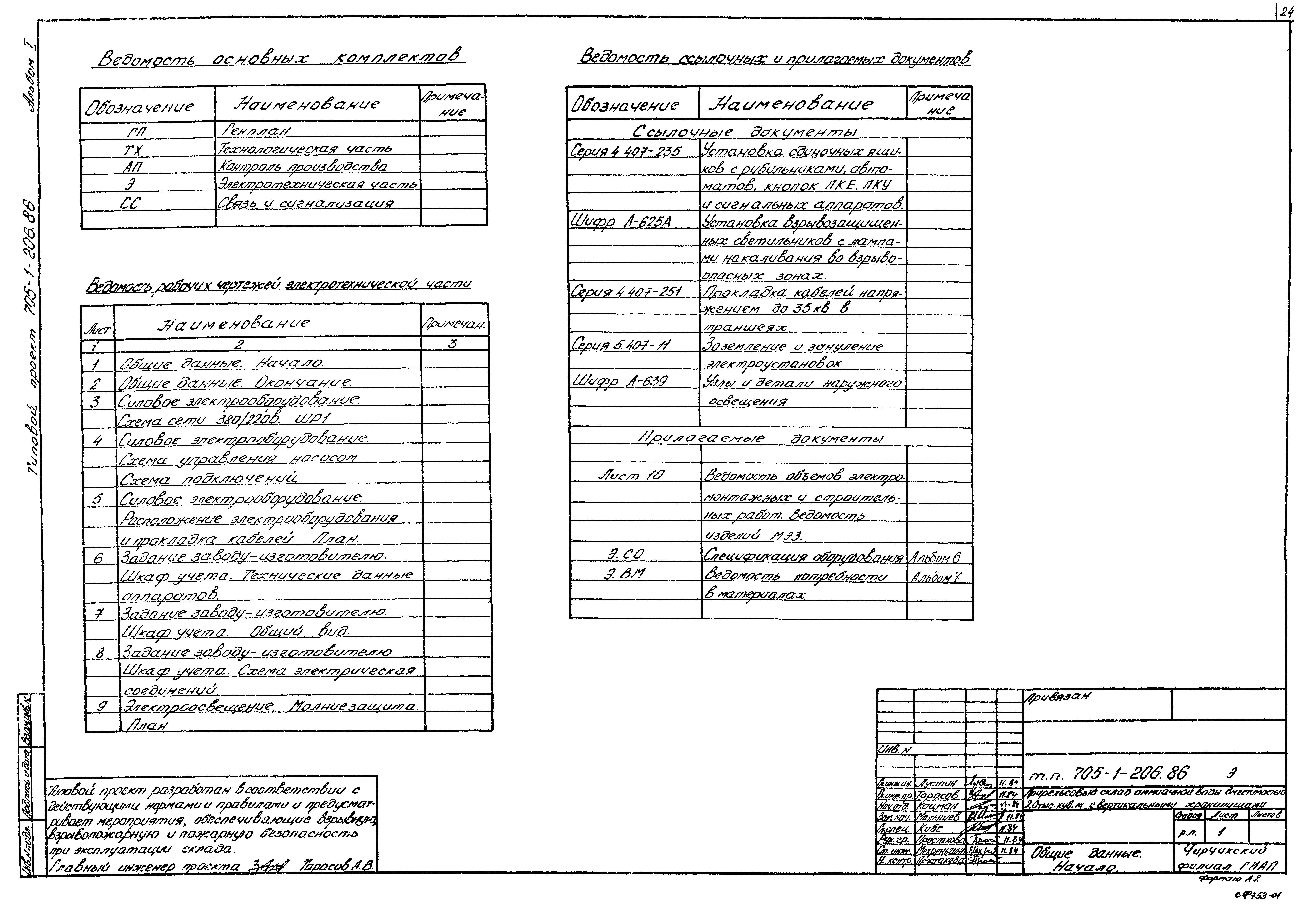

ТП 705-1-206.86-Э-1 Общие данные. Начало
ТП 705-1-206.86-Э-2 Общие данные. Окончание

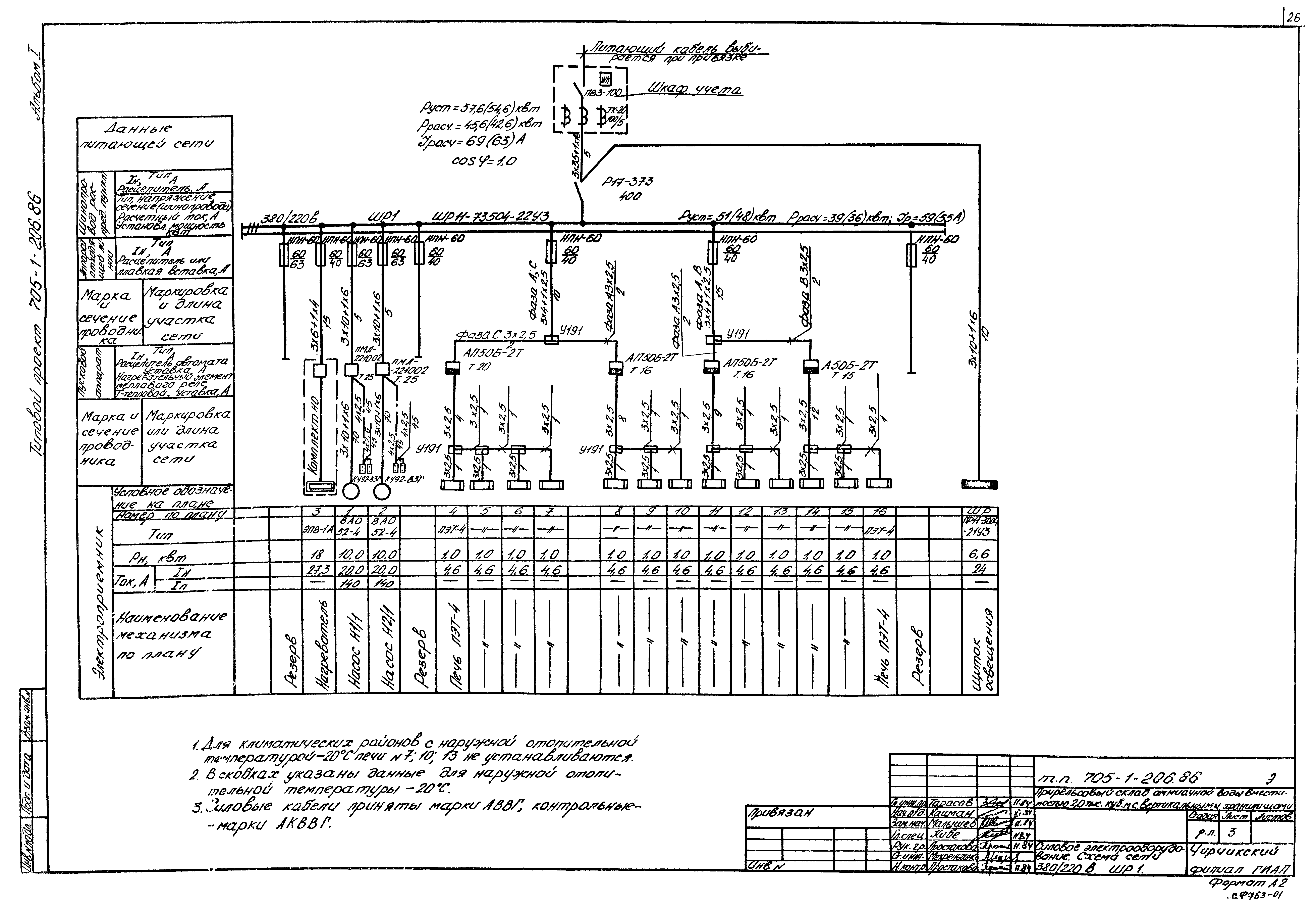

ТП 705-1-206.86-Э-3 Силовое электрооборудование. Схема сети 380/220 В. ШР1

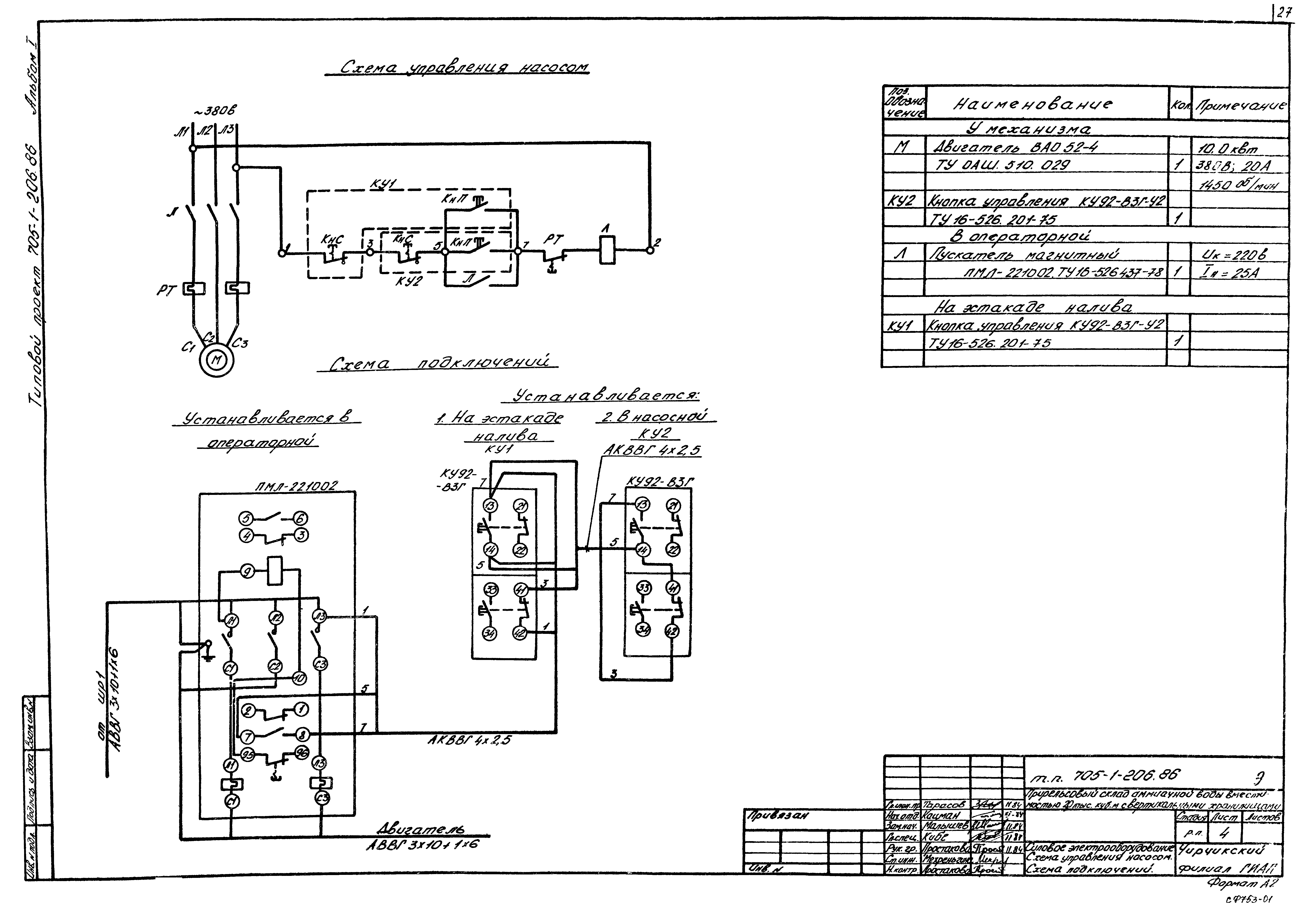

ТП 705-1-206.86-Э-4 Силовое электрооборудование. Схема управления насосом. Схема подключений

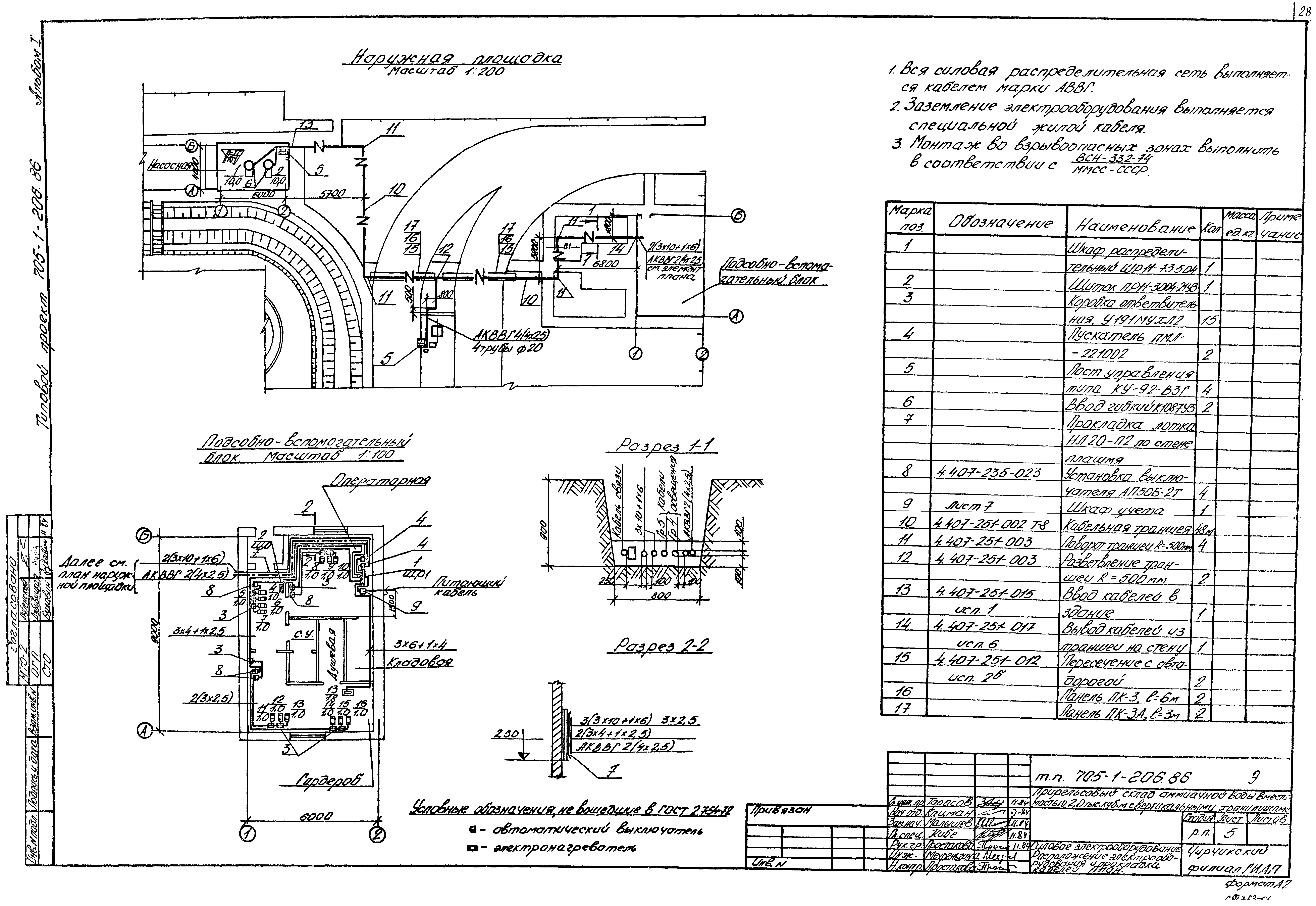

ТП 705-1-206.86-Э-5 Силовое электрооборудование. Расположение электрооборудования и прокладка кабелей. План
ТП 705-1-206.86-Э-6 Задание заводу-изготовителю. Шкаф учета. Технические данные аппаратов

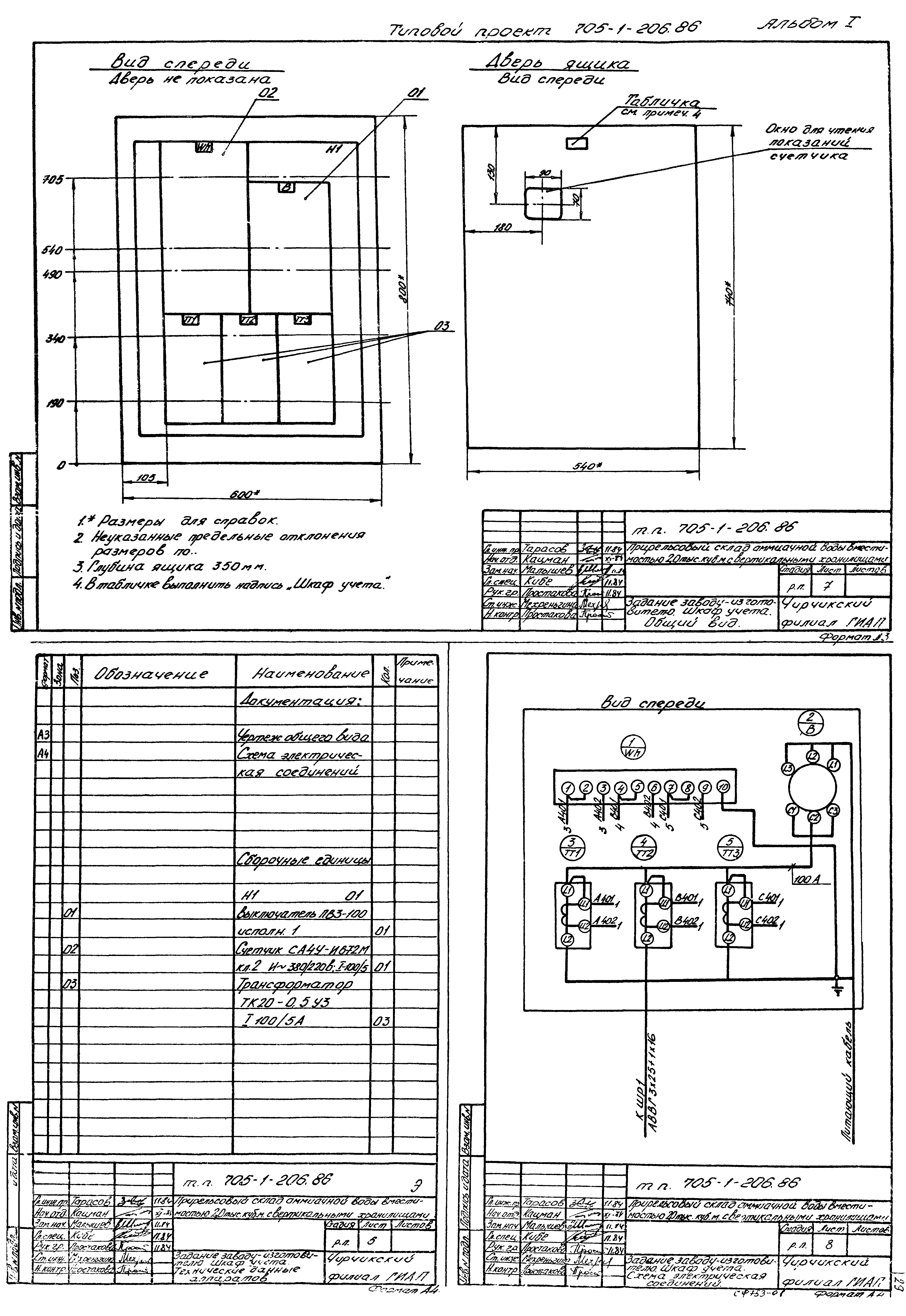

ТП 705-1-206.86-Э-7 Задание заводу-изготовителю. Шкаф учета. Общий вид
ТП 705-1-206.86-Э-8 Задание заводу-изготовителю. Шкаф учета. Схема электрическая соединений

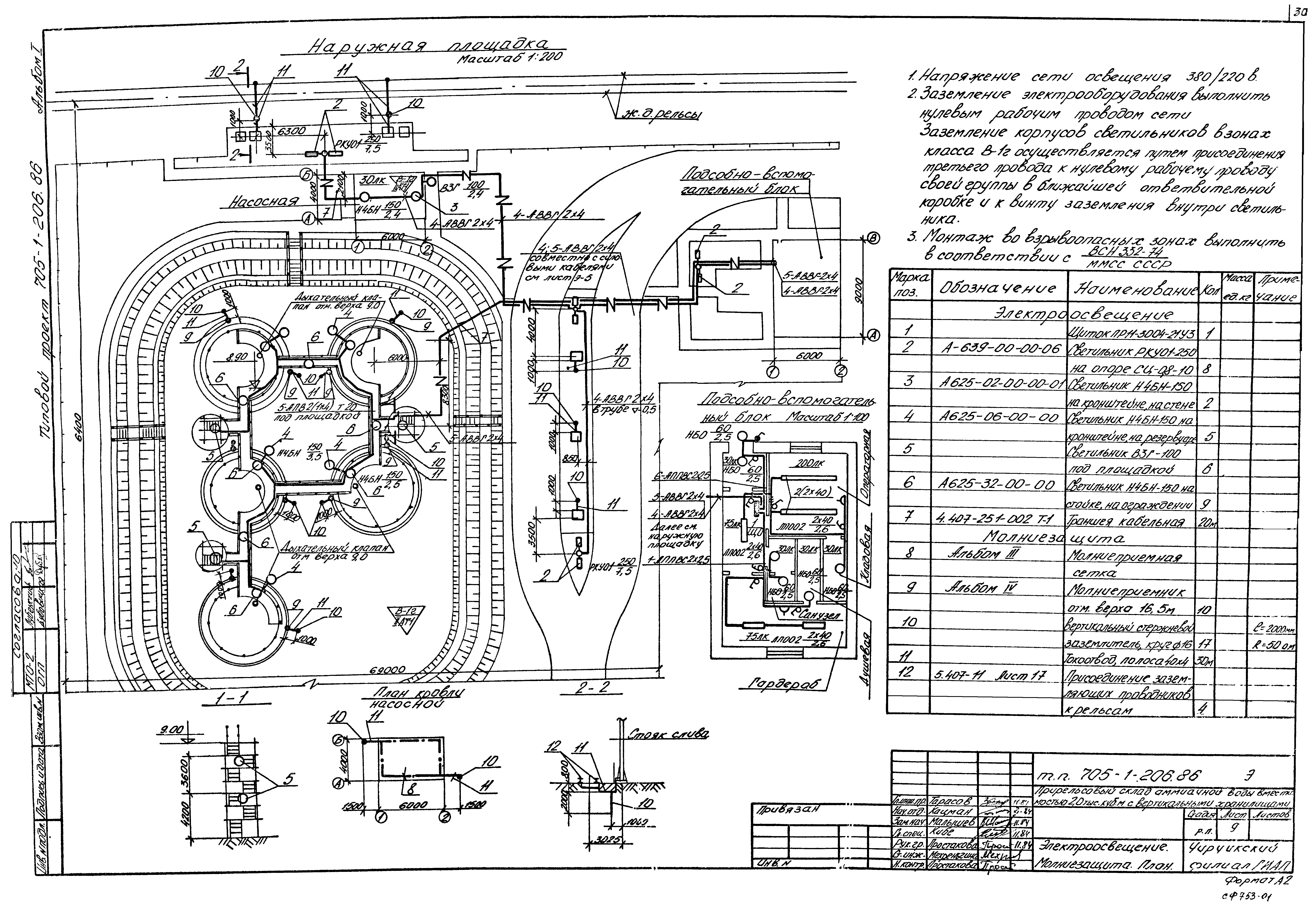

ТП 705-1-206.86-Э-9 Электроосвещение. Молниезащита. План

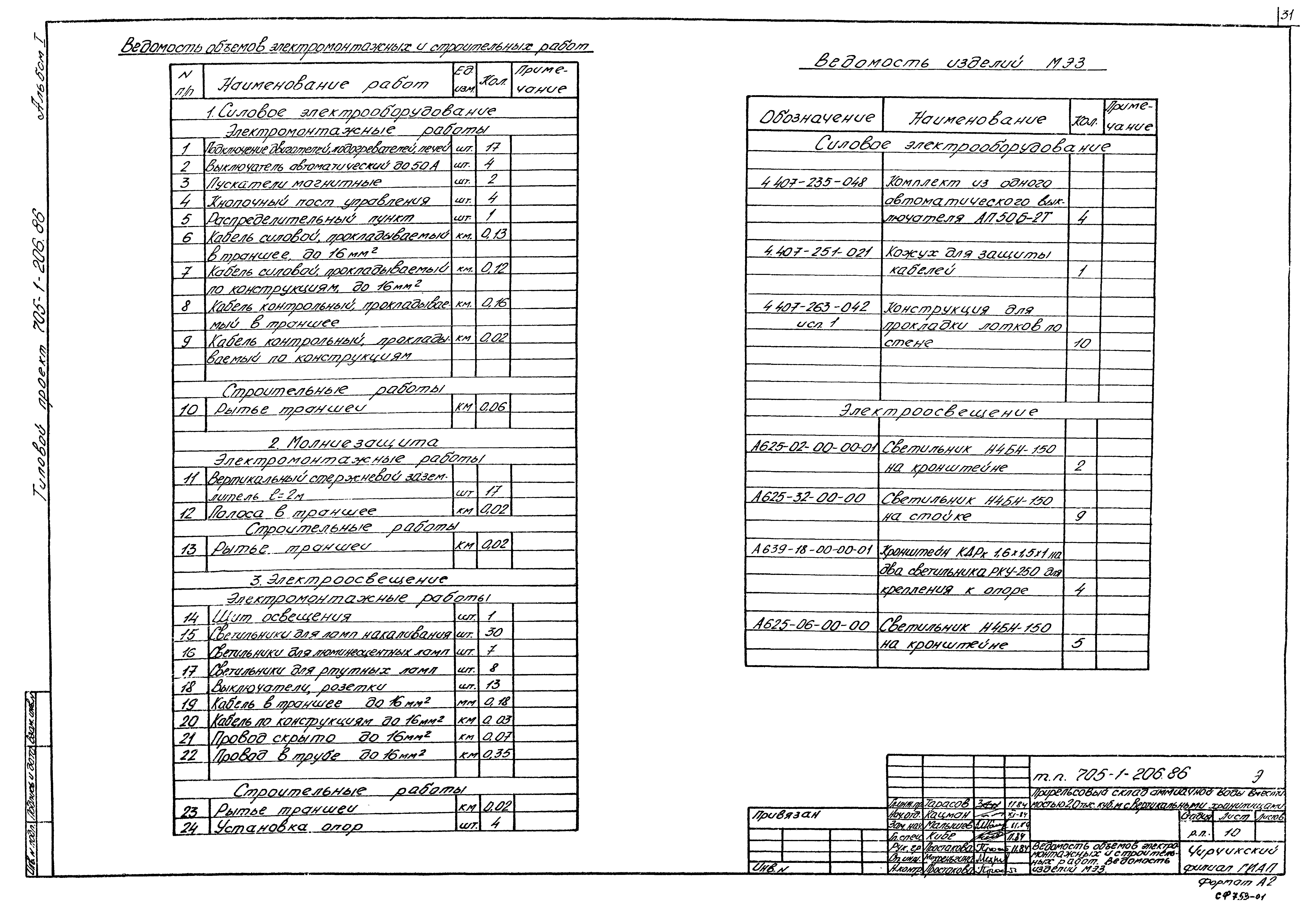

ТП 705-1-206.86-Э-10 Ведомость объемов электромонтажных и строительных работ. Ведомость изделий МЭЗ

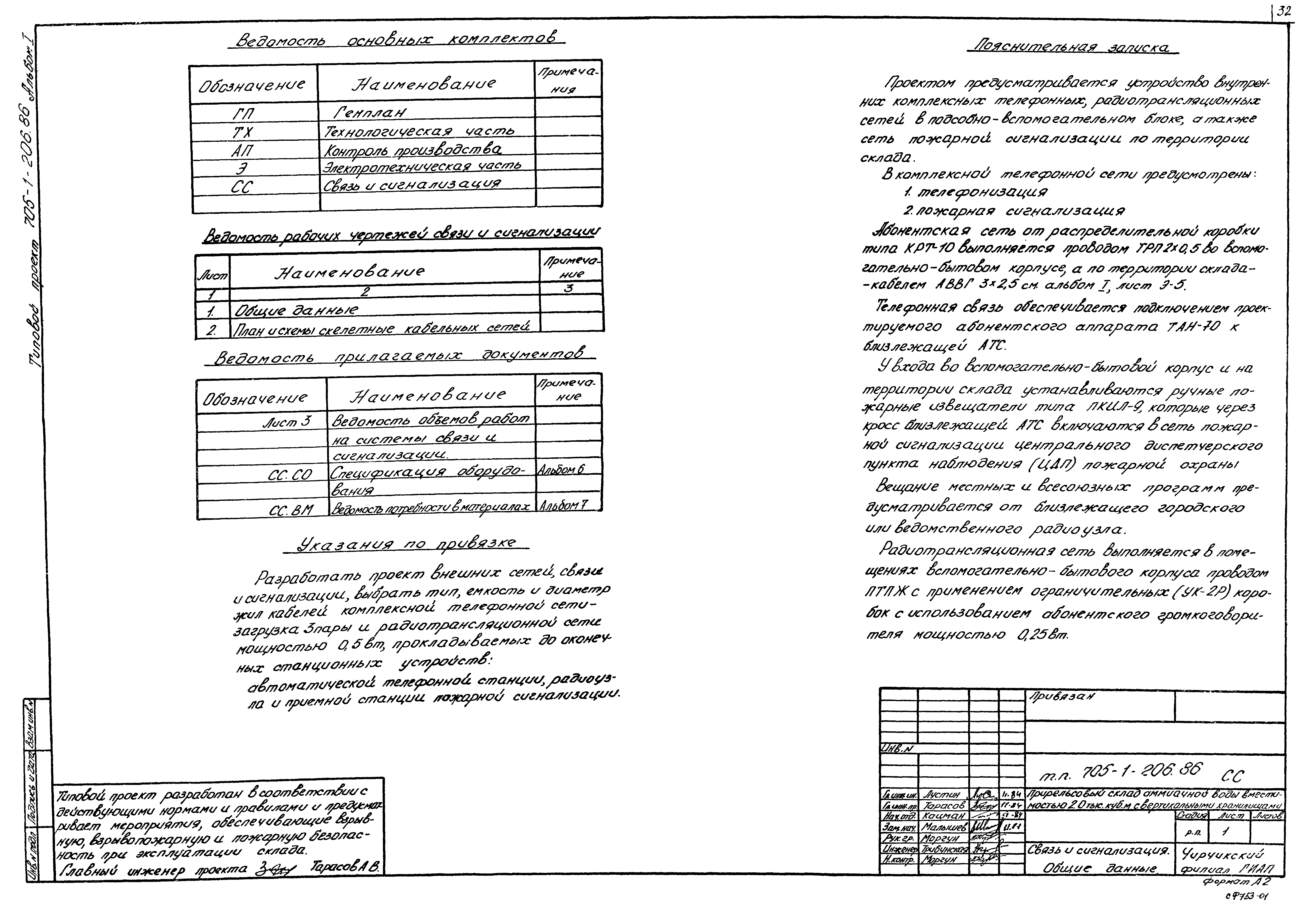

ТП 705-1-206.86-СС-1 Связь и сигнализация. Общие данные

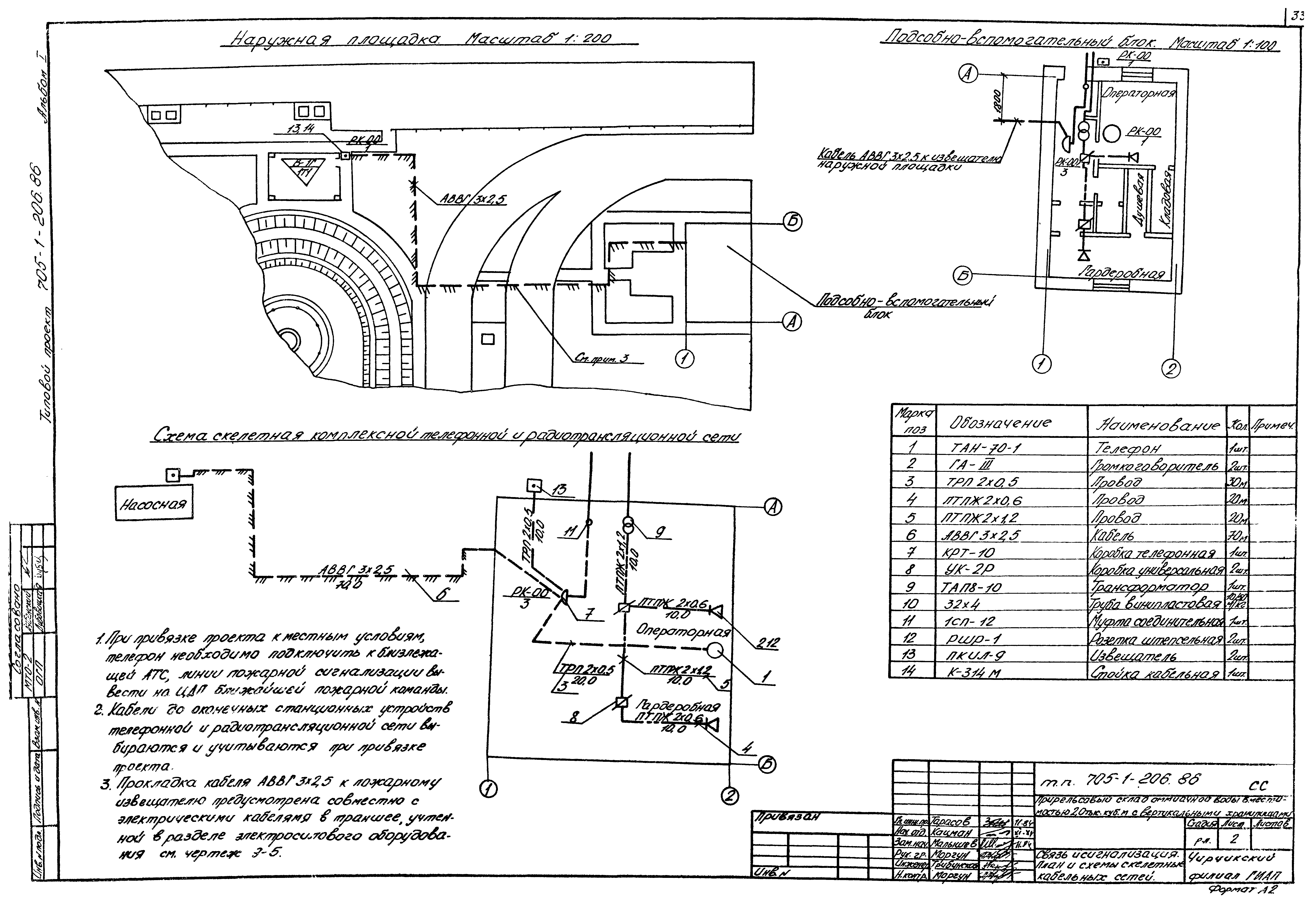

ТП 705-1-206.86-СС-2 Связь и сигнализация. План и схемы скелетные кабельных сетей

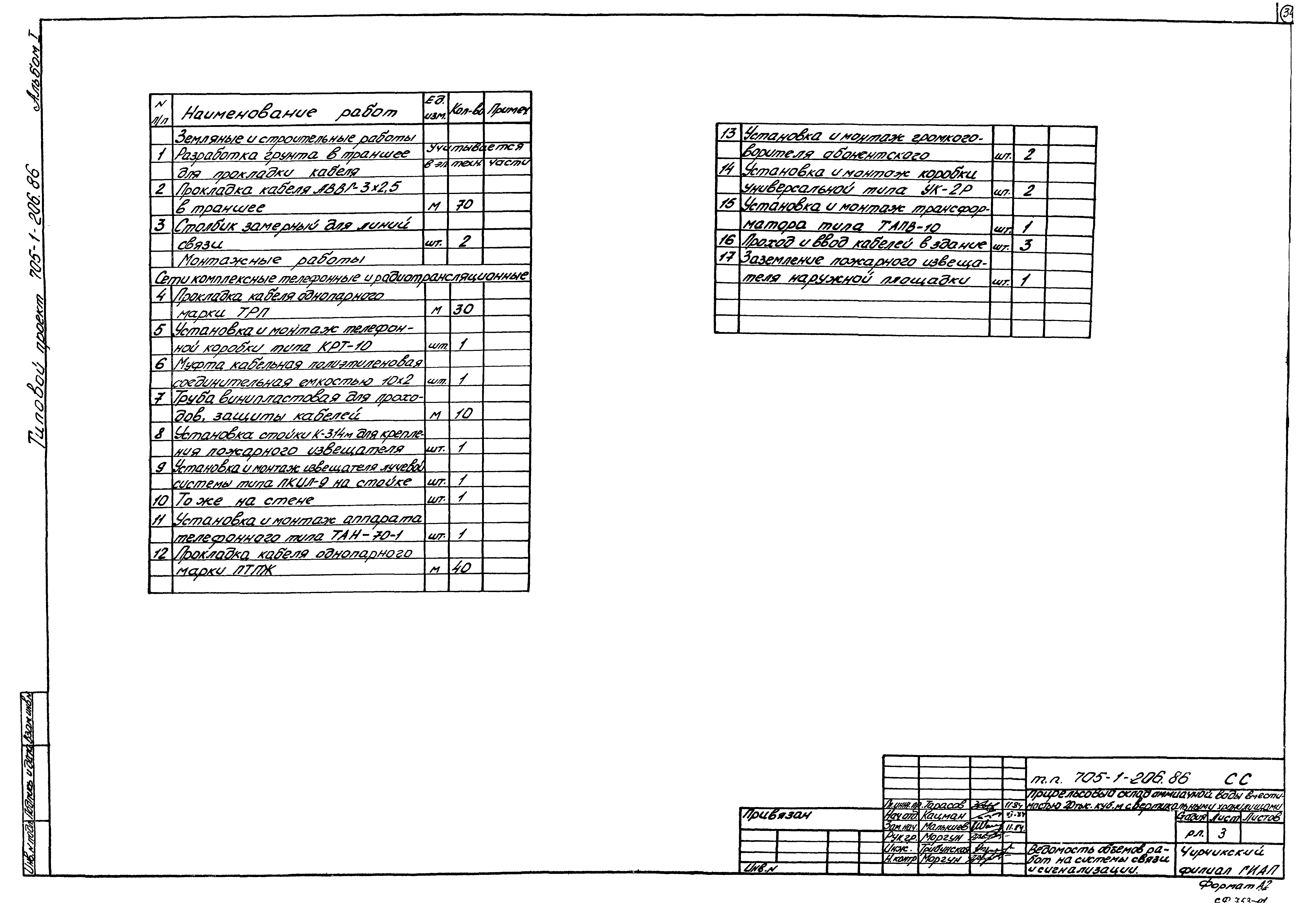

ТП 705-1-206.86-СС-3 Ведомость объемов работ на системы связи и сигнализации
Разработан: ЦНИИпроектстальконструкция
Гипронефтеспецмонтаж Минмонтажспецстроя СССР (Giproneftespetsmontazh, Minmontazhspetsstroy (USSR) )
Чирчикский филиал ГИАП
Утверждён:07.02.1984 Минсельхоз СССР (USSR Minselkhoz 6-ЭГ)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Сельскохозяйственные предприятия, здания и сооружения Предприятия, здания и сооружения по ремонту, техническому обслуживанию, хранению и обеспечению горюче-смазочными материалами сельхозтехники Склады аммиачной селитры и пестицидов
