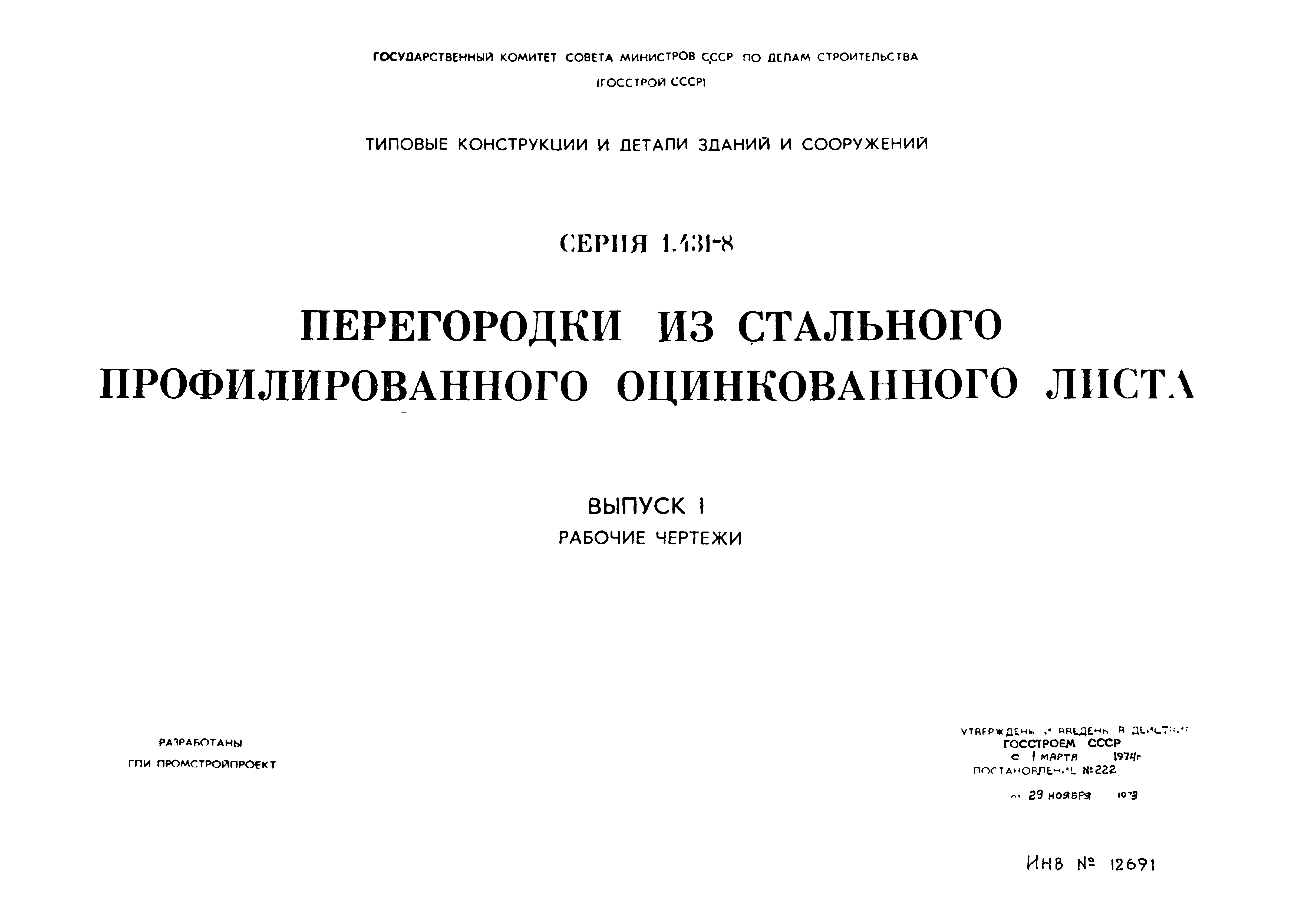

Серия 1.431-8

Выпуск 1. Рабочие чертежи

Обозначение:	Серия 1.431-8
Обозначение англ:	Series 1.431-8
Статус:	не действует
Название рус.:	Выпуск 1. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.10.1977
Область применения:	В данном выпуске разработаны все элементы консольных перегородок и ригели, двери, раздаточные окна для перегородок на всю высоту помещения

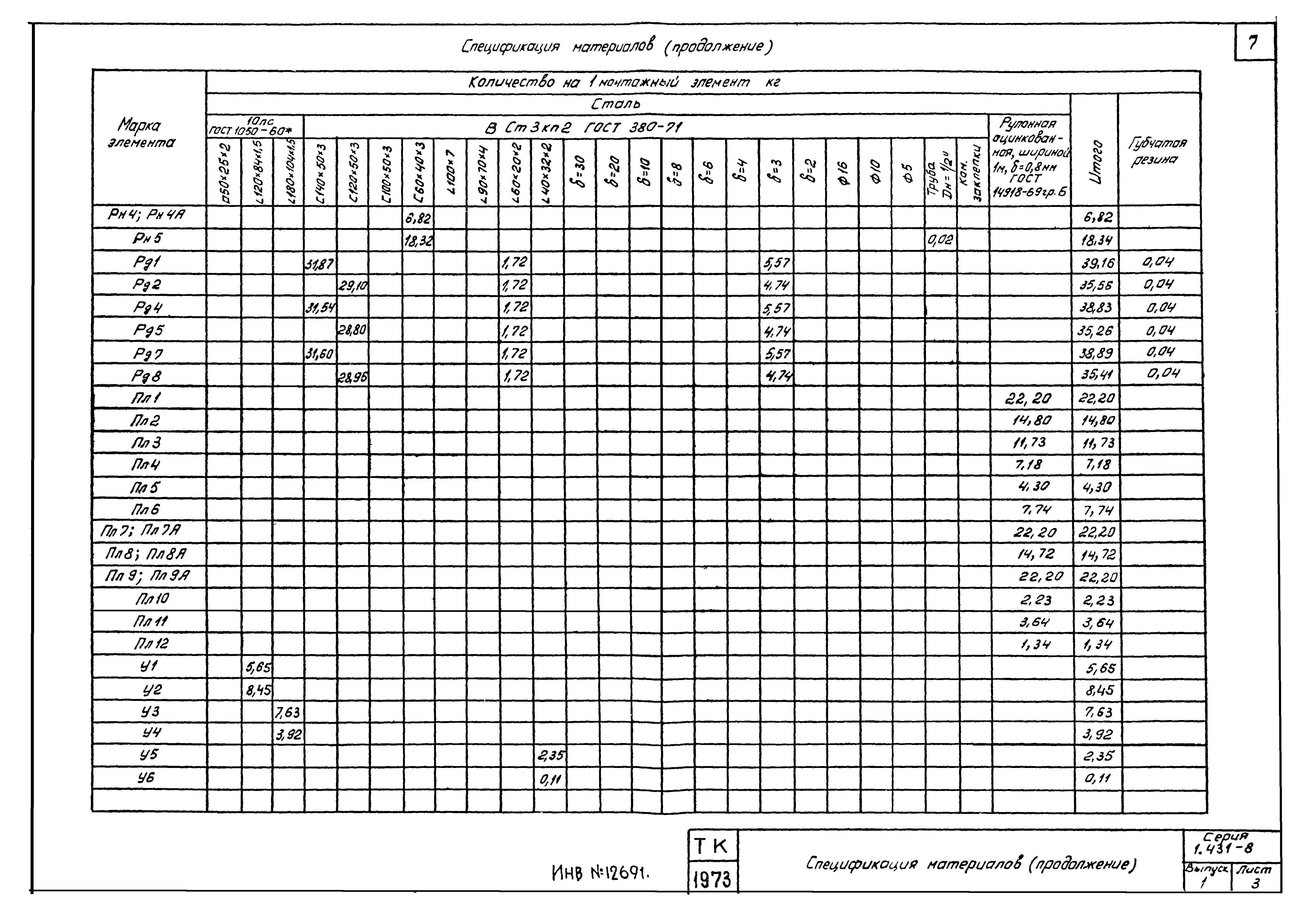

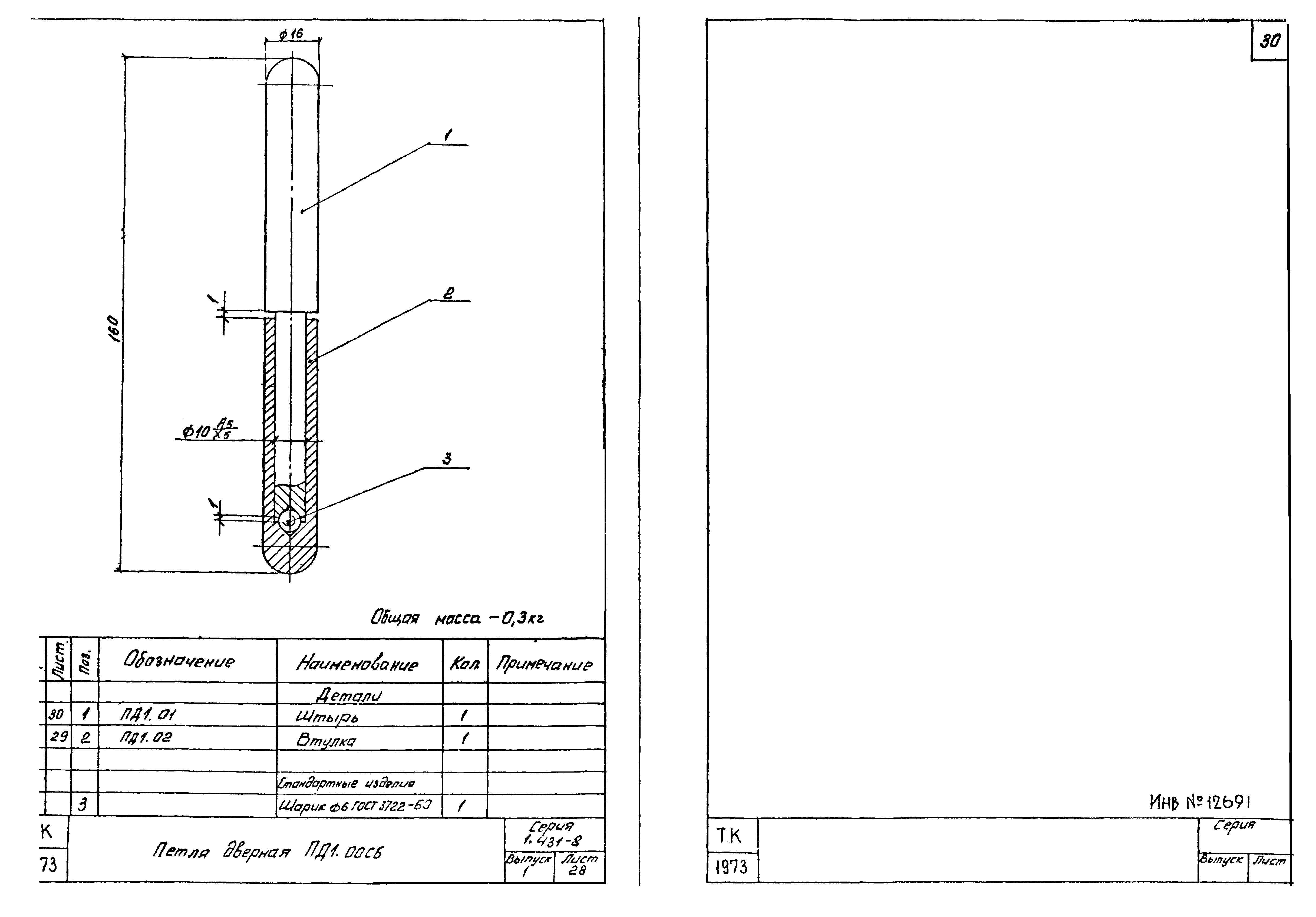

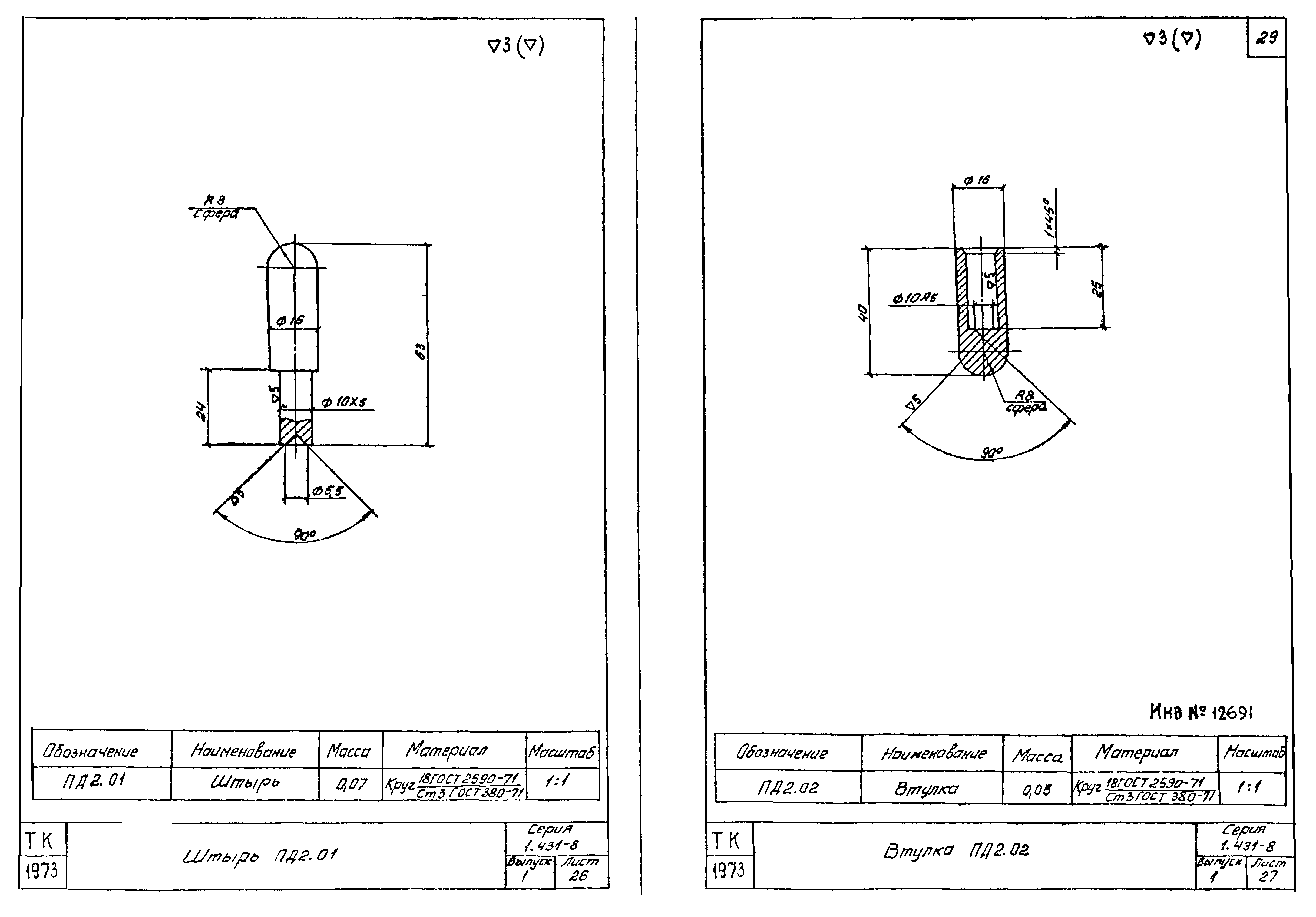

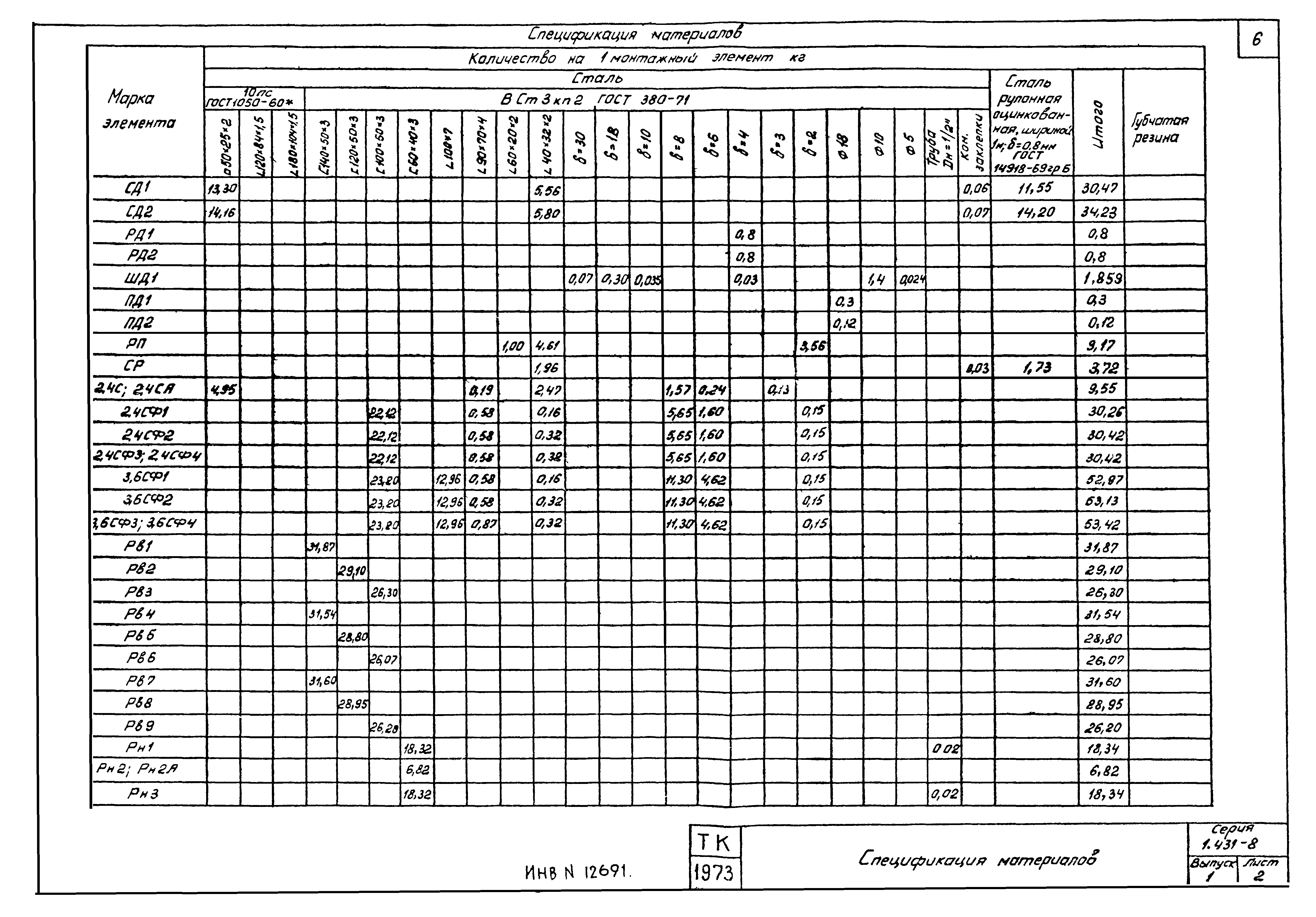

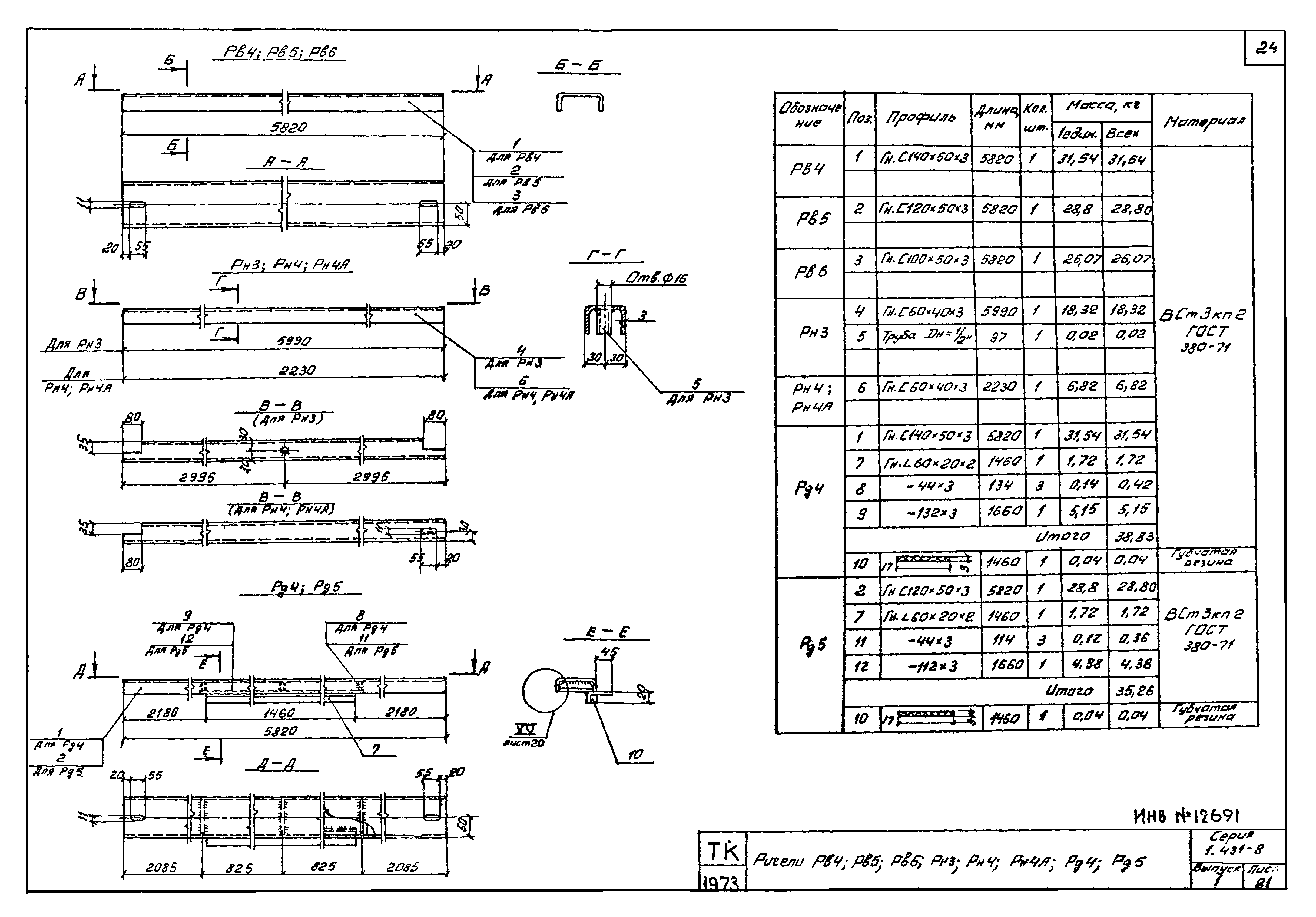

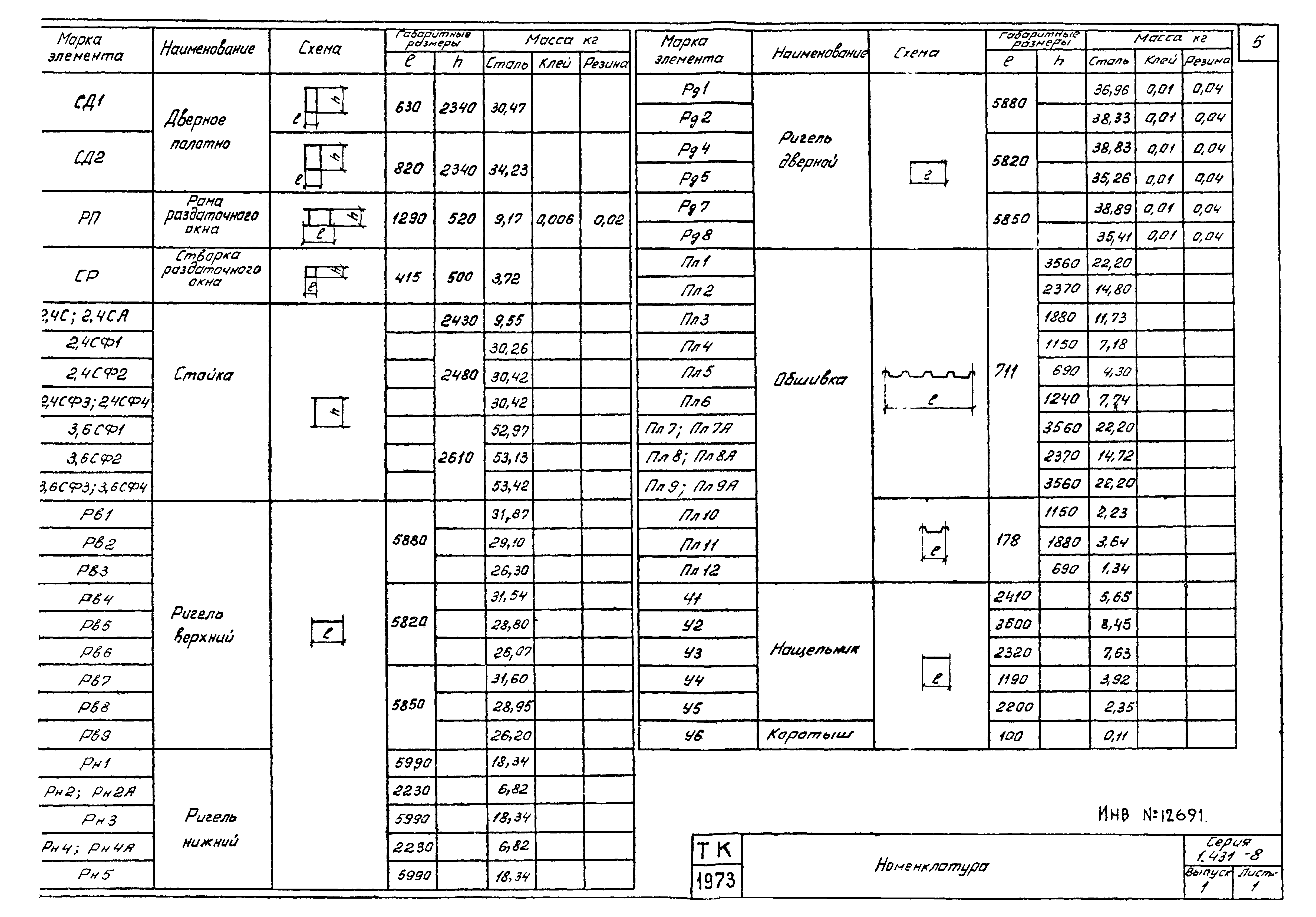

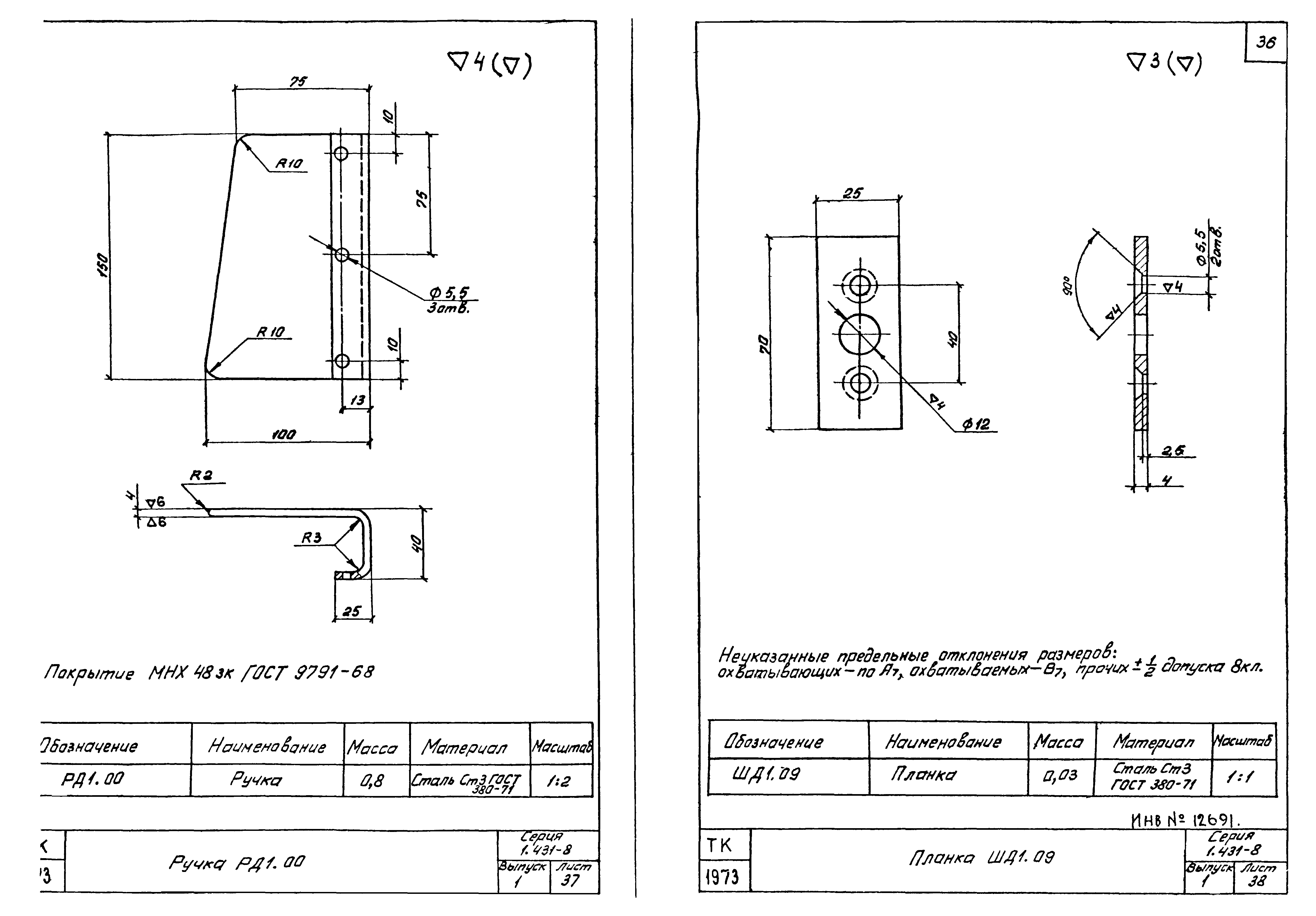

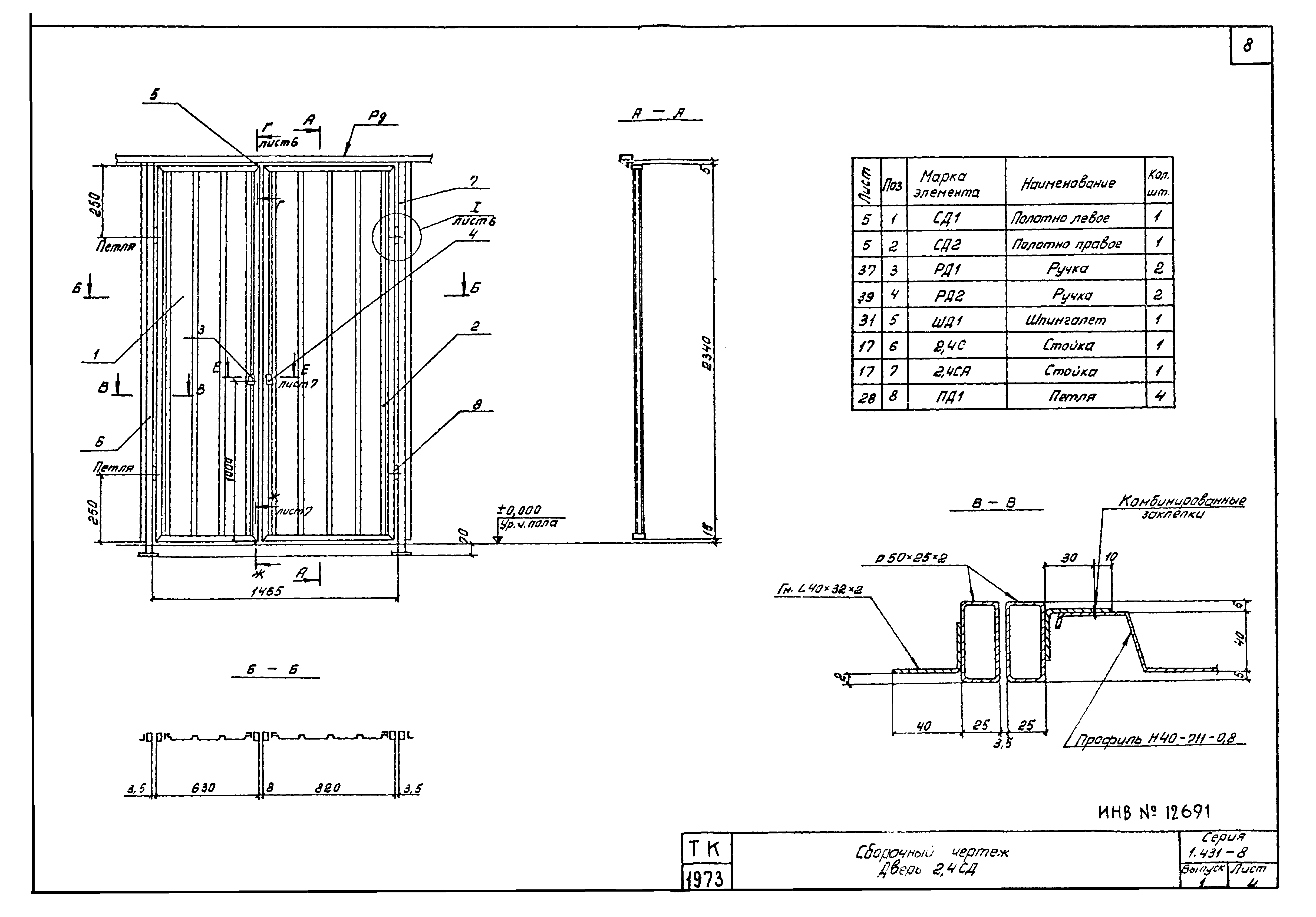

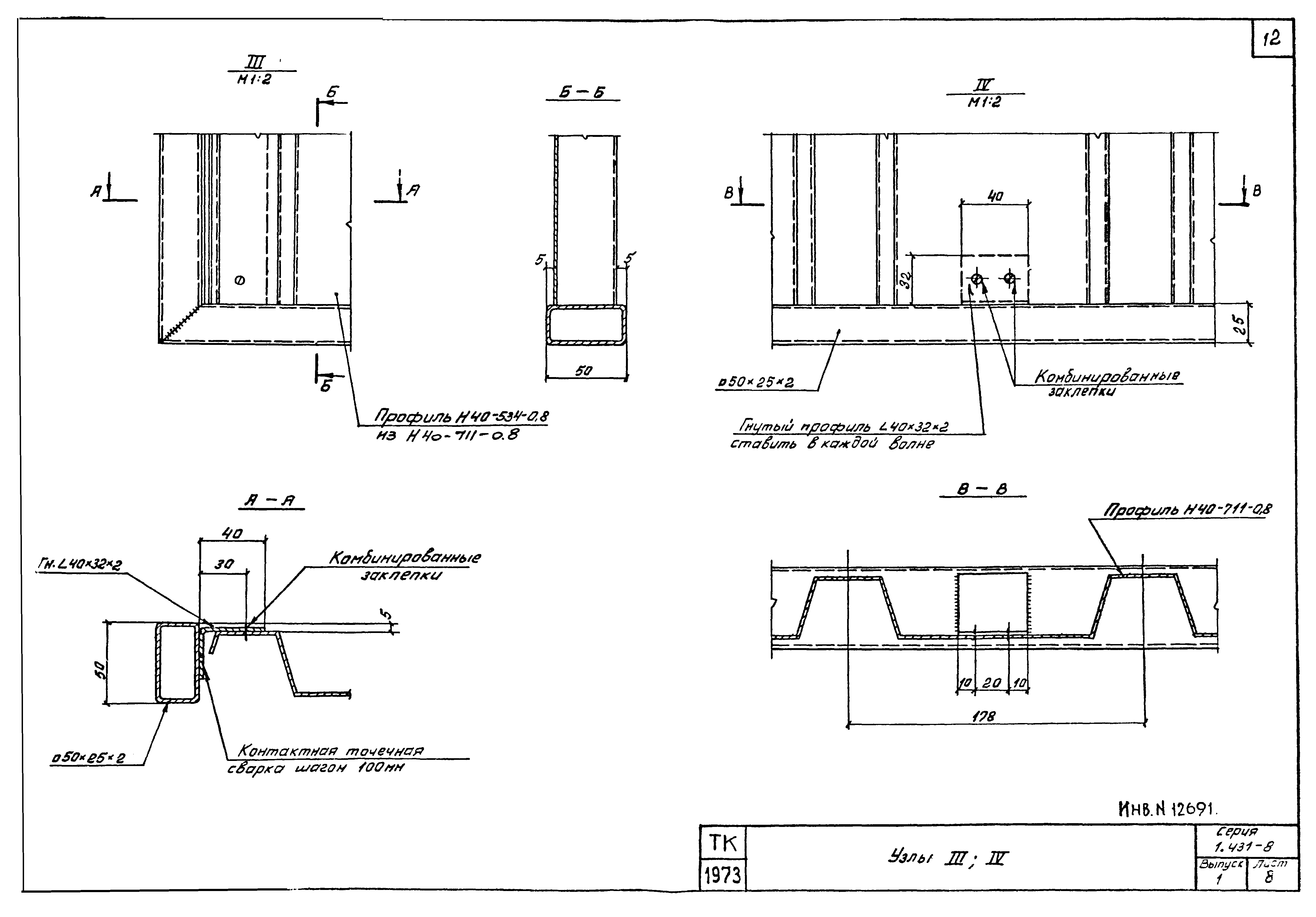

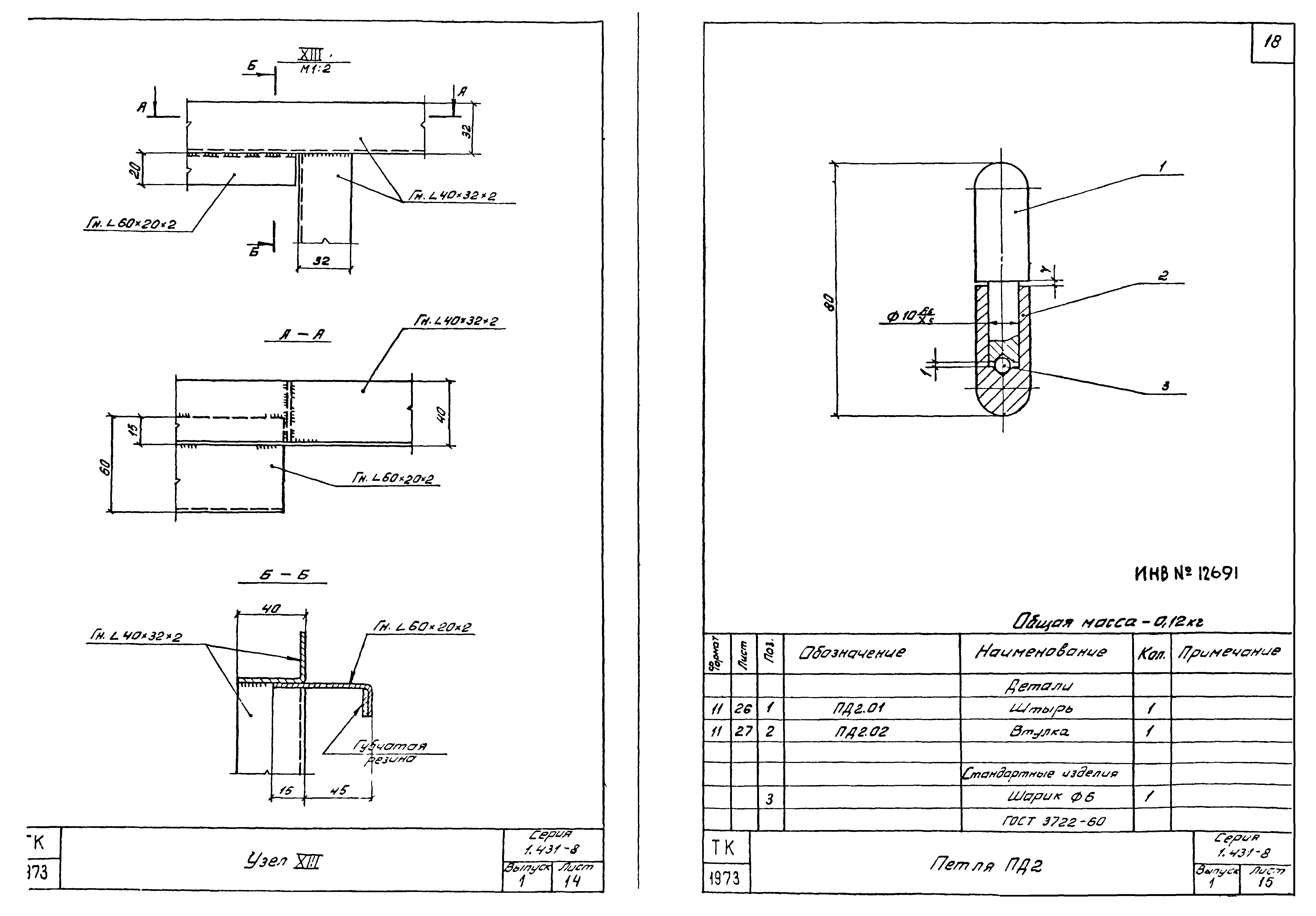

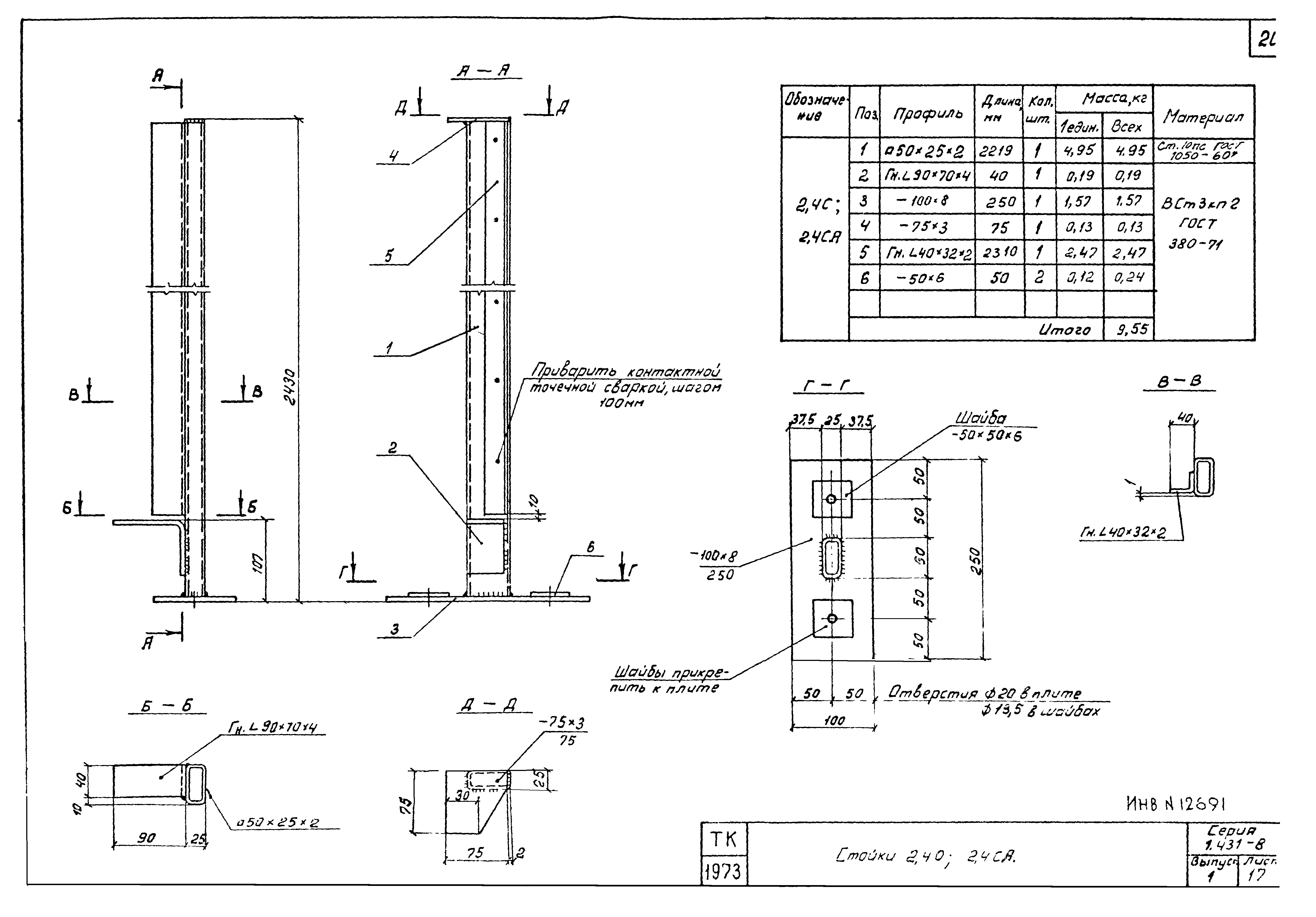

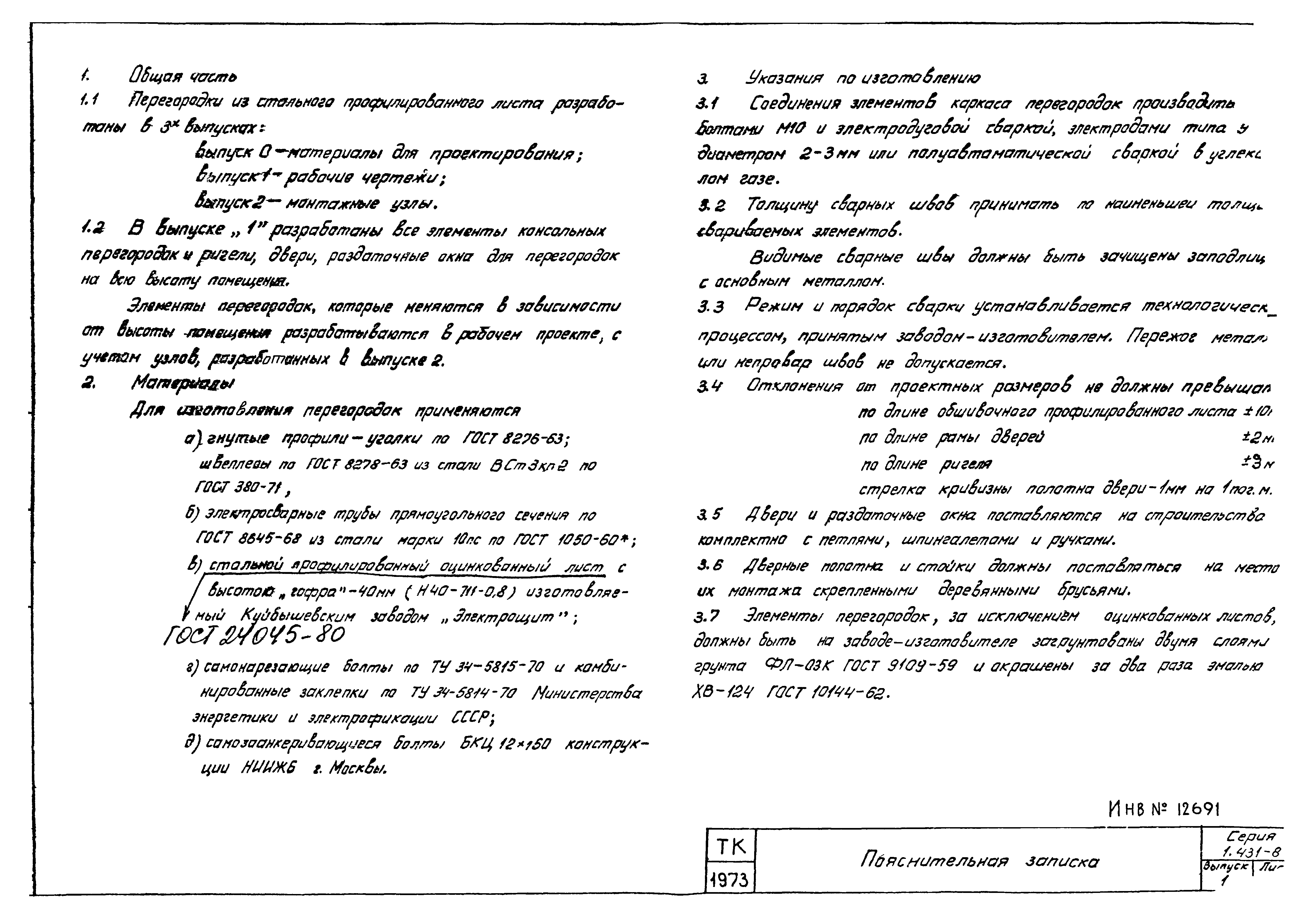

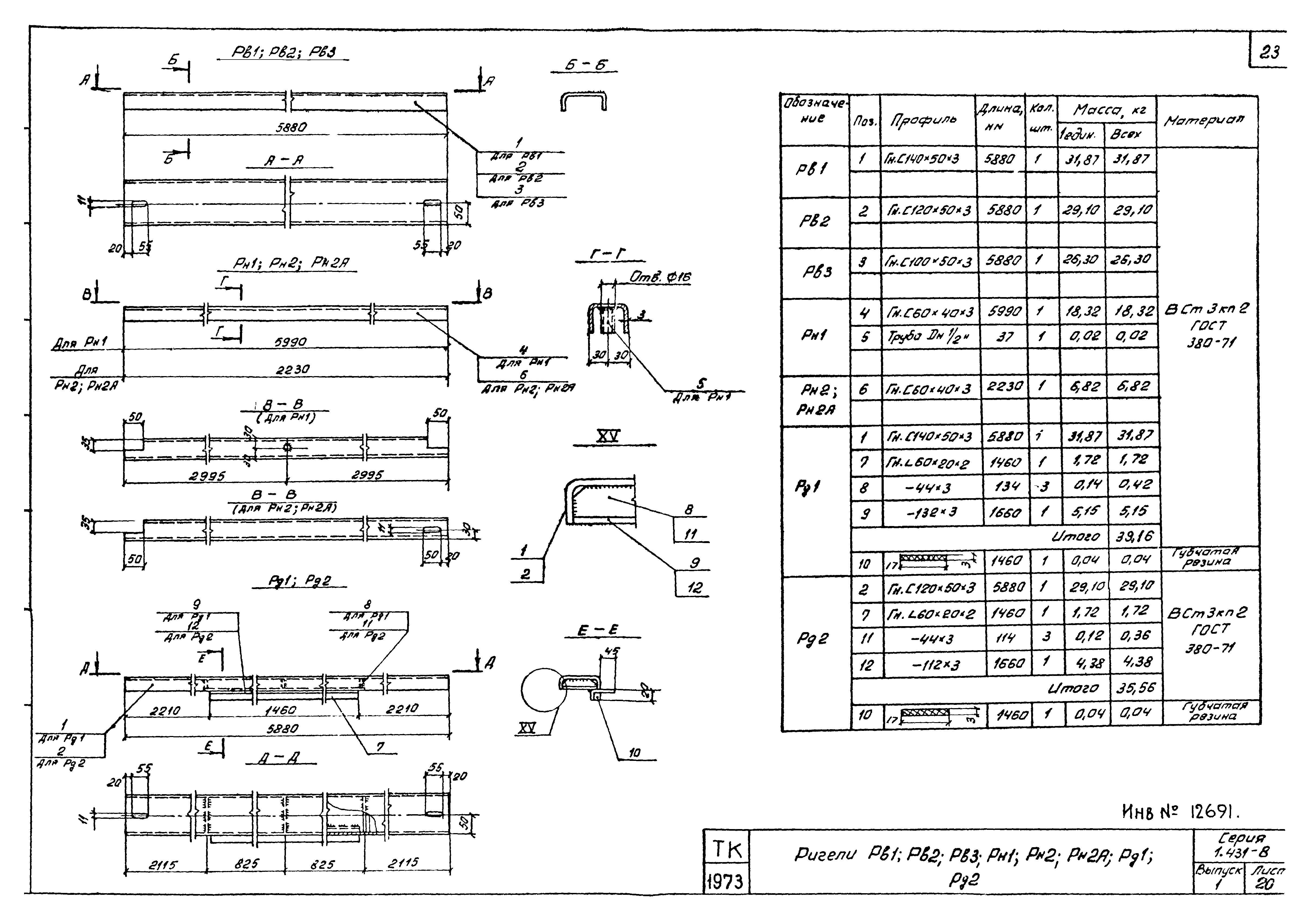

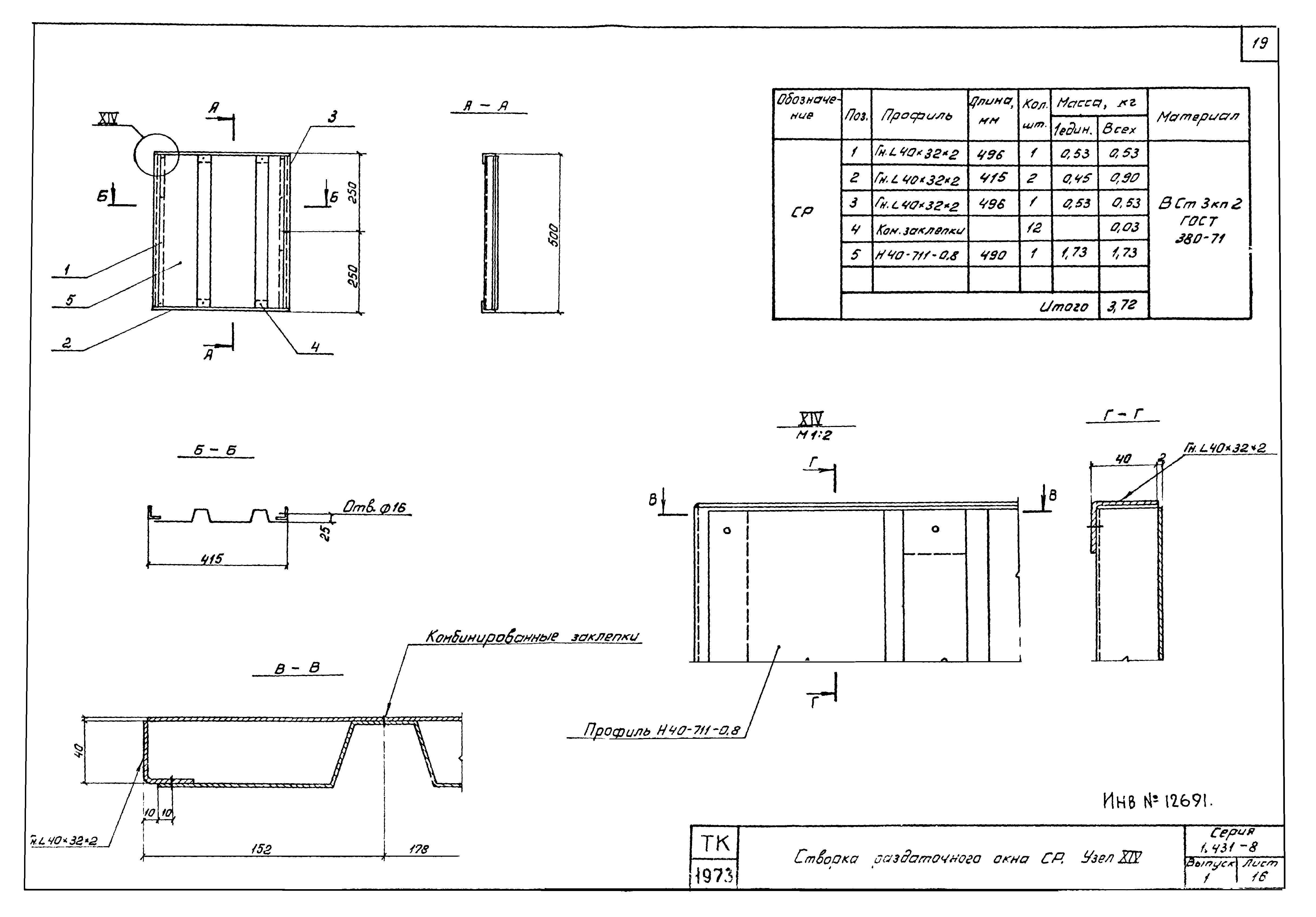

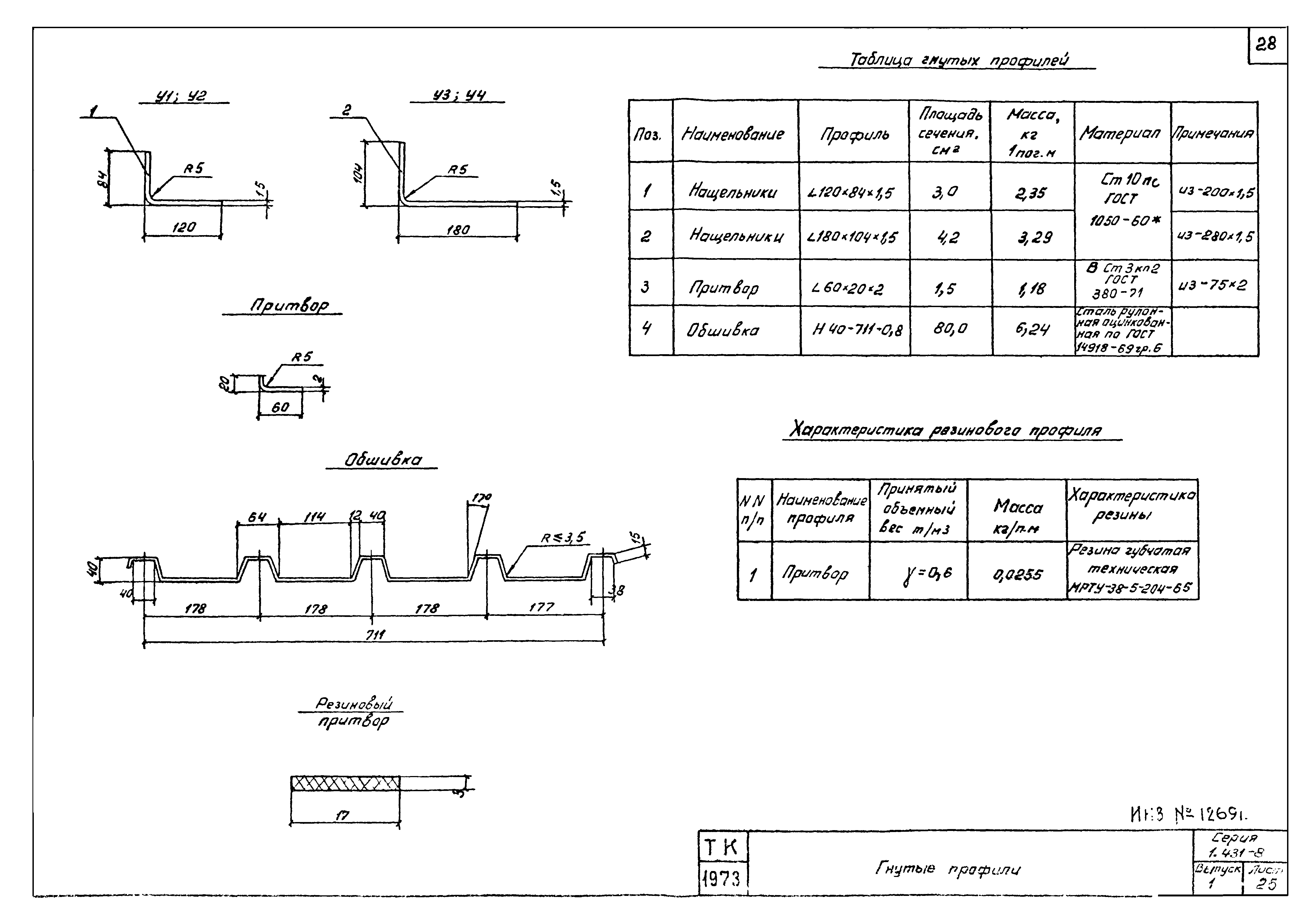

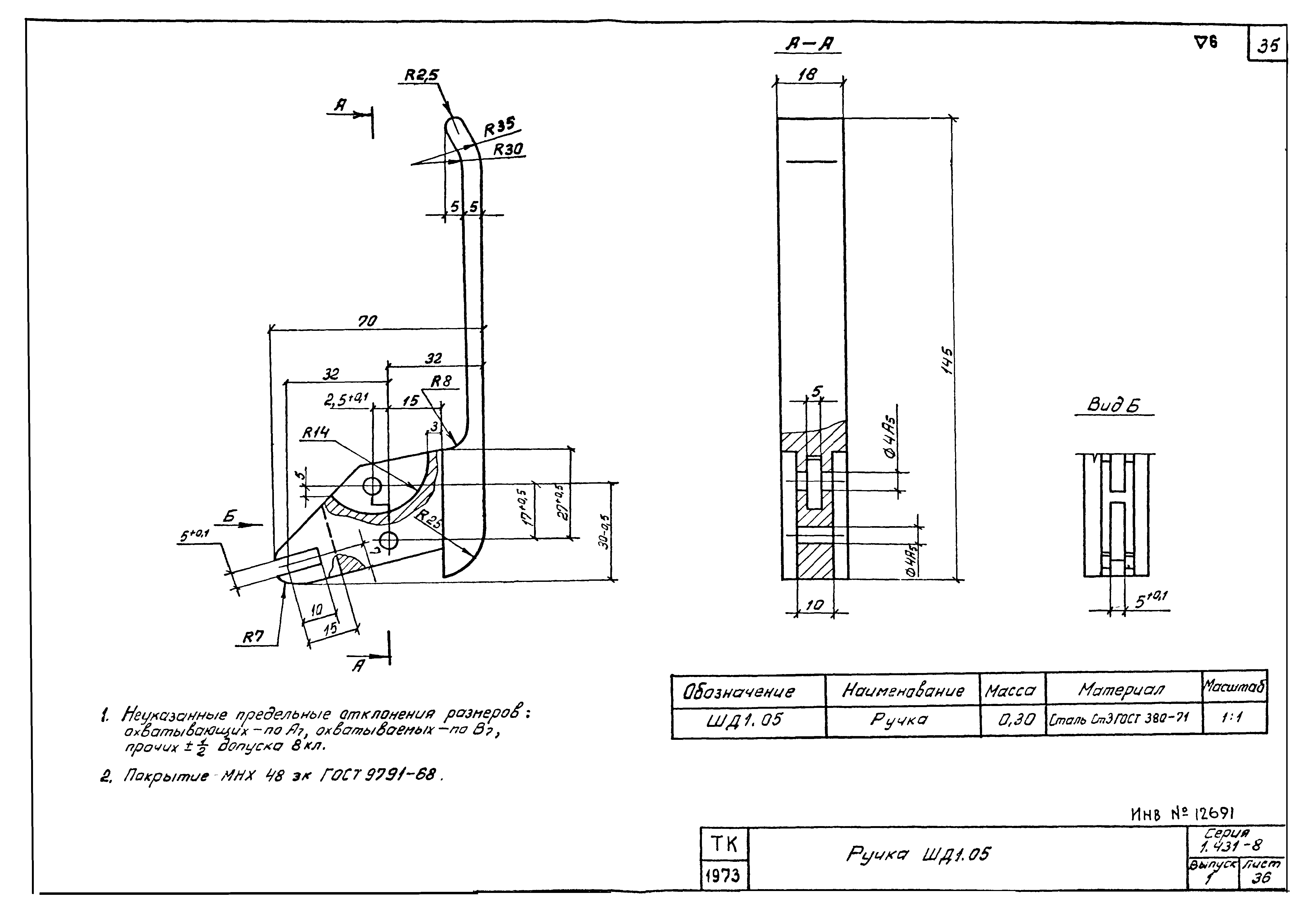

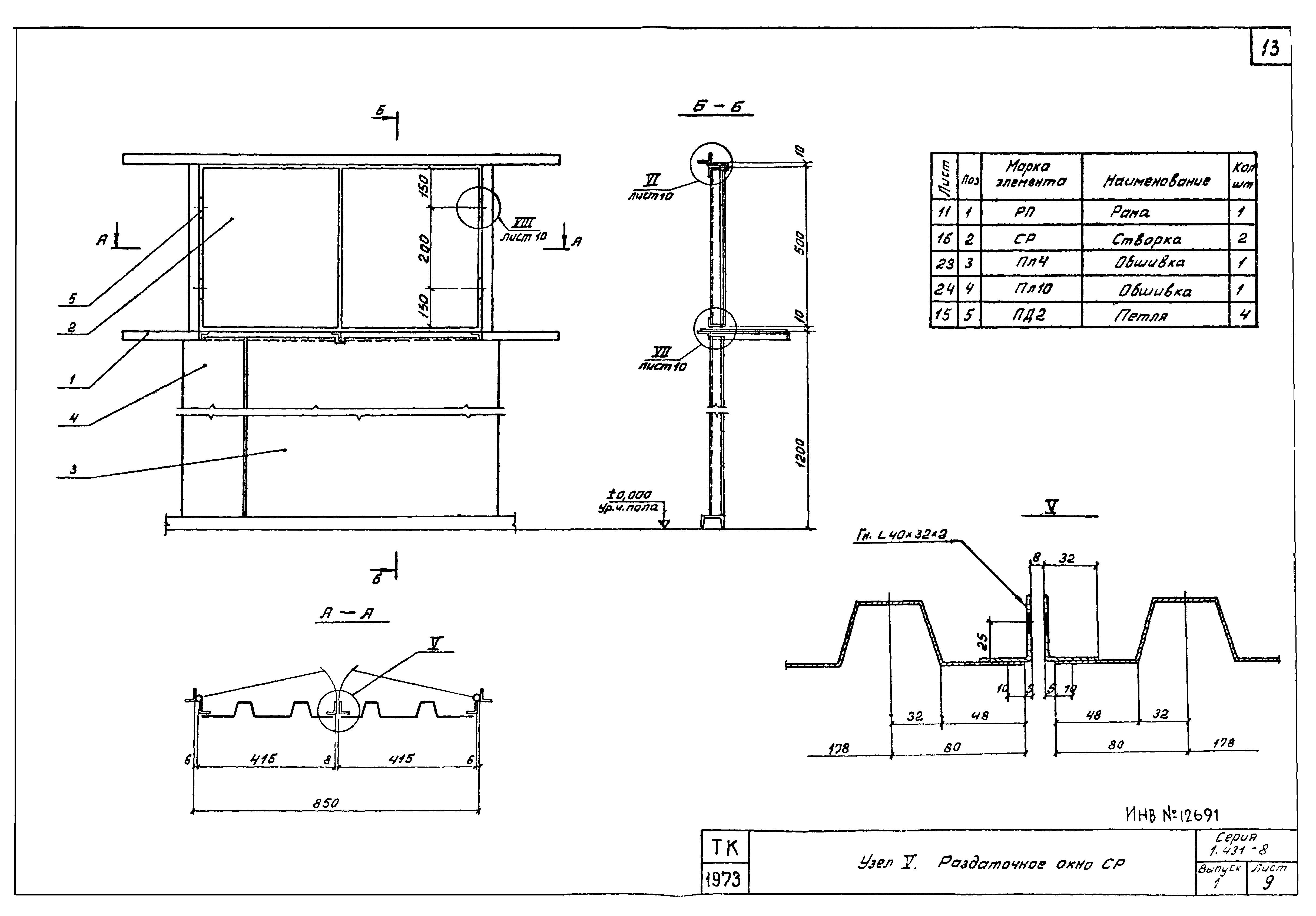

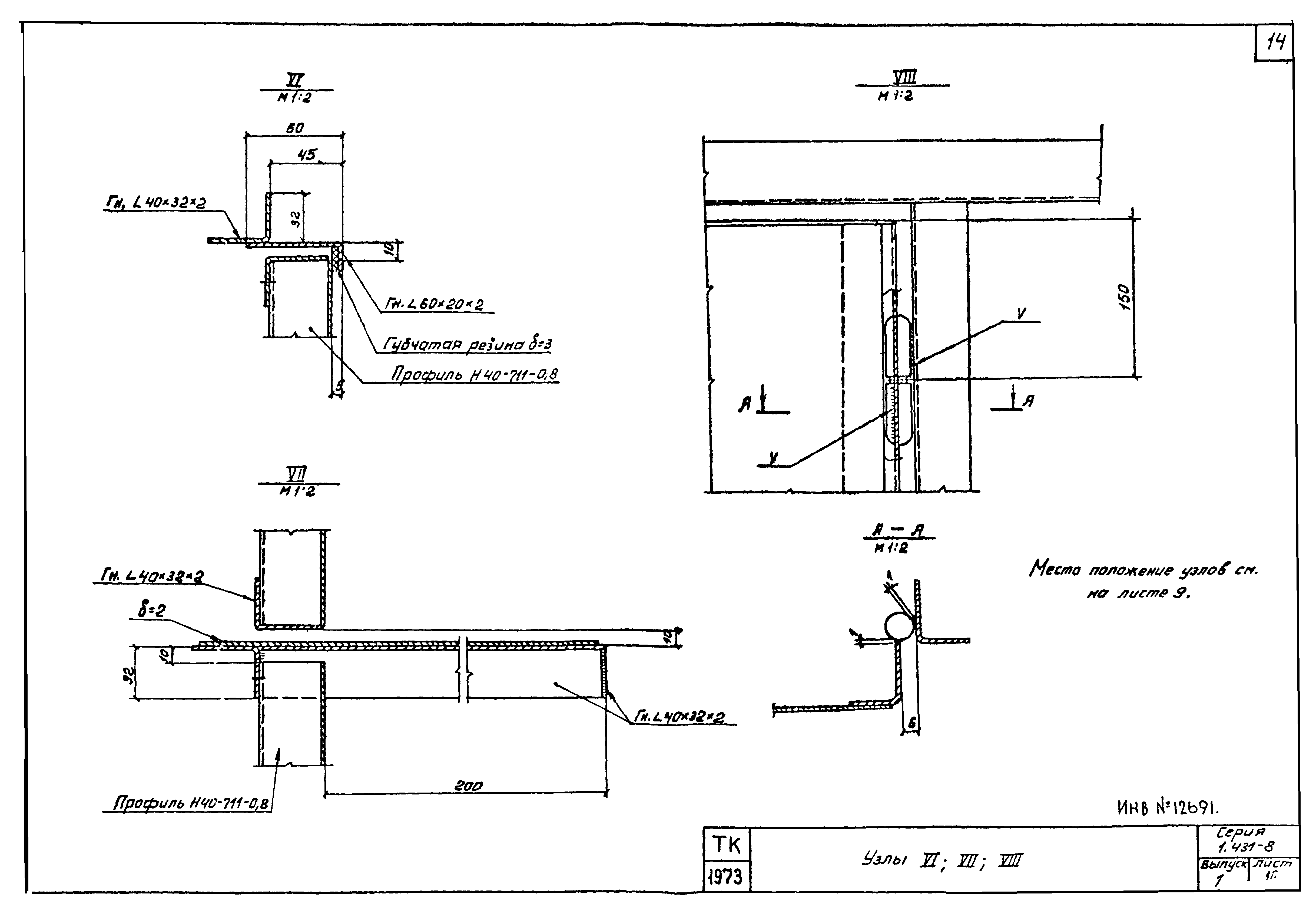

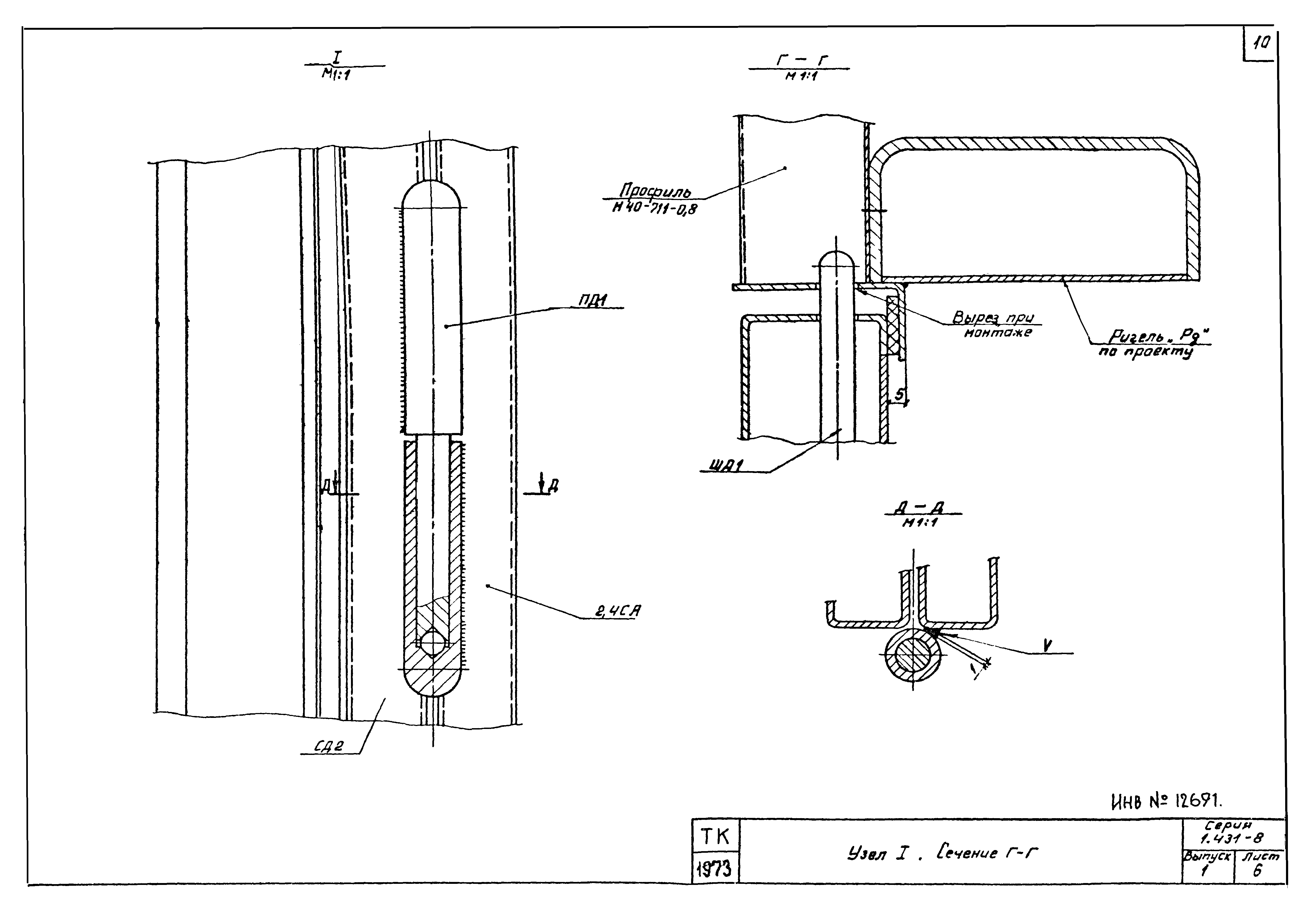

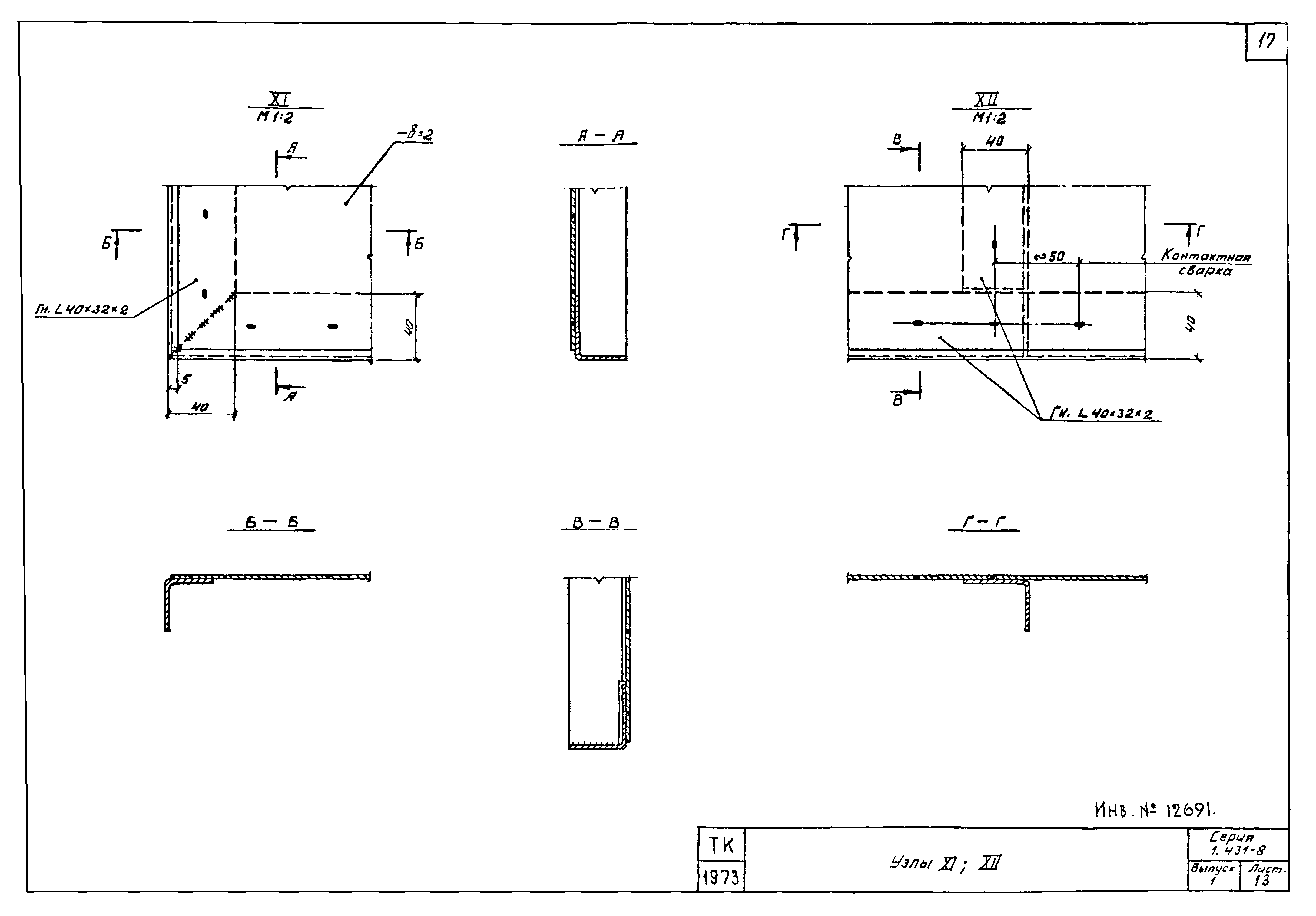

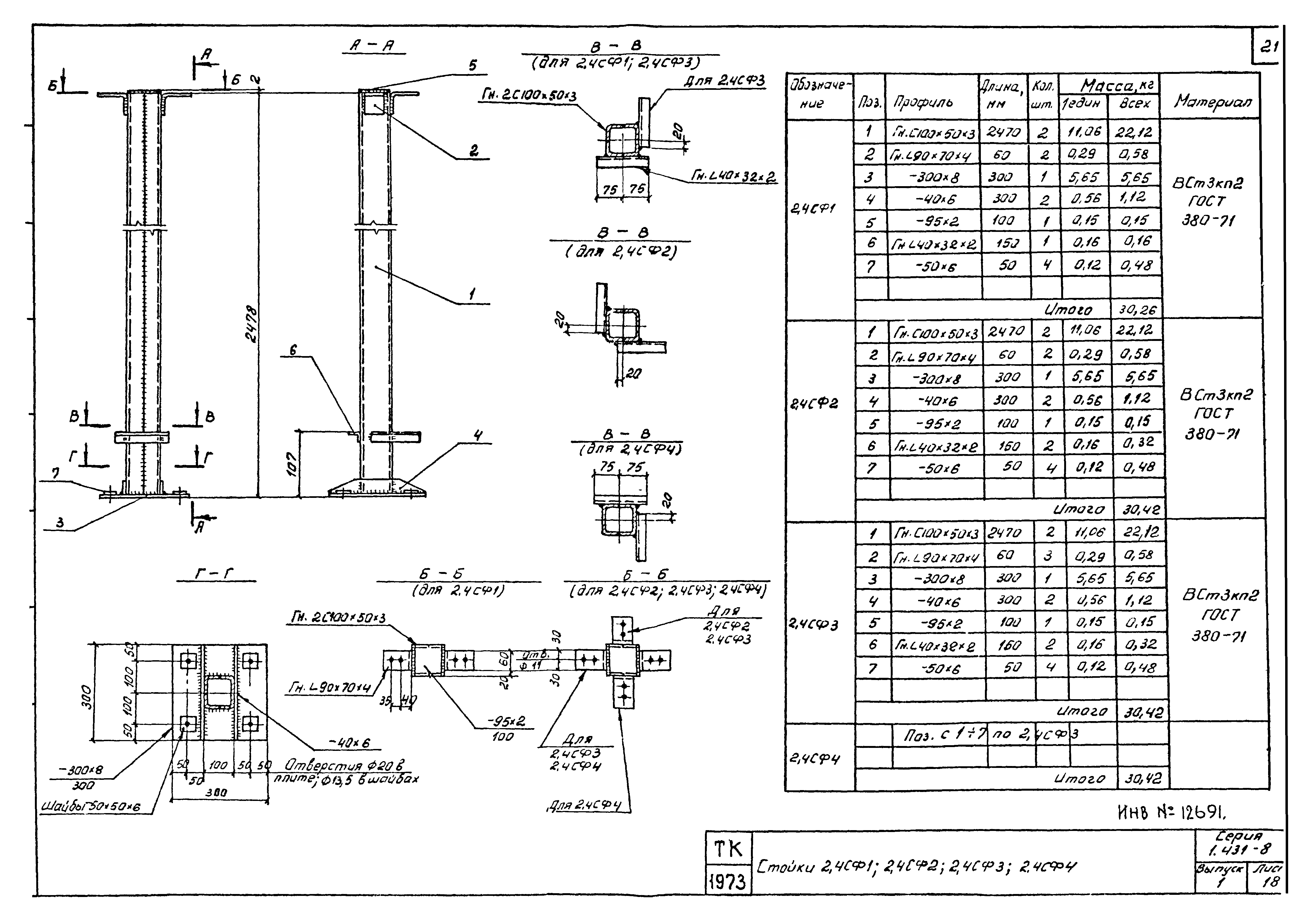

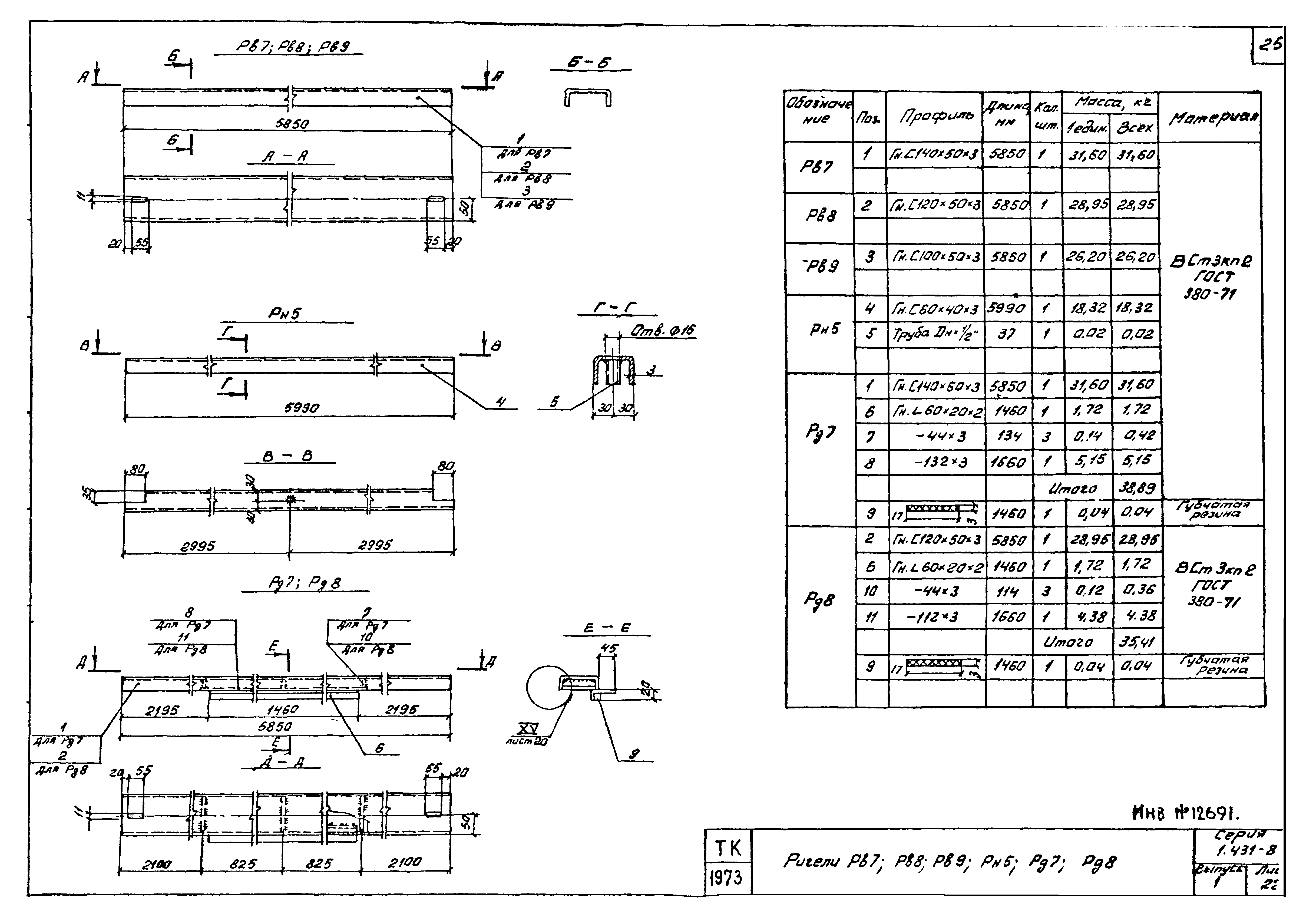

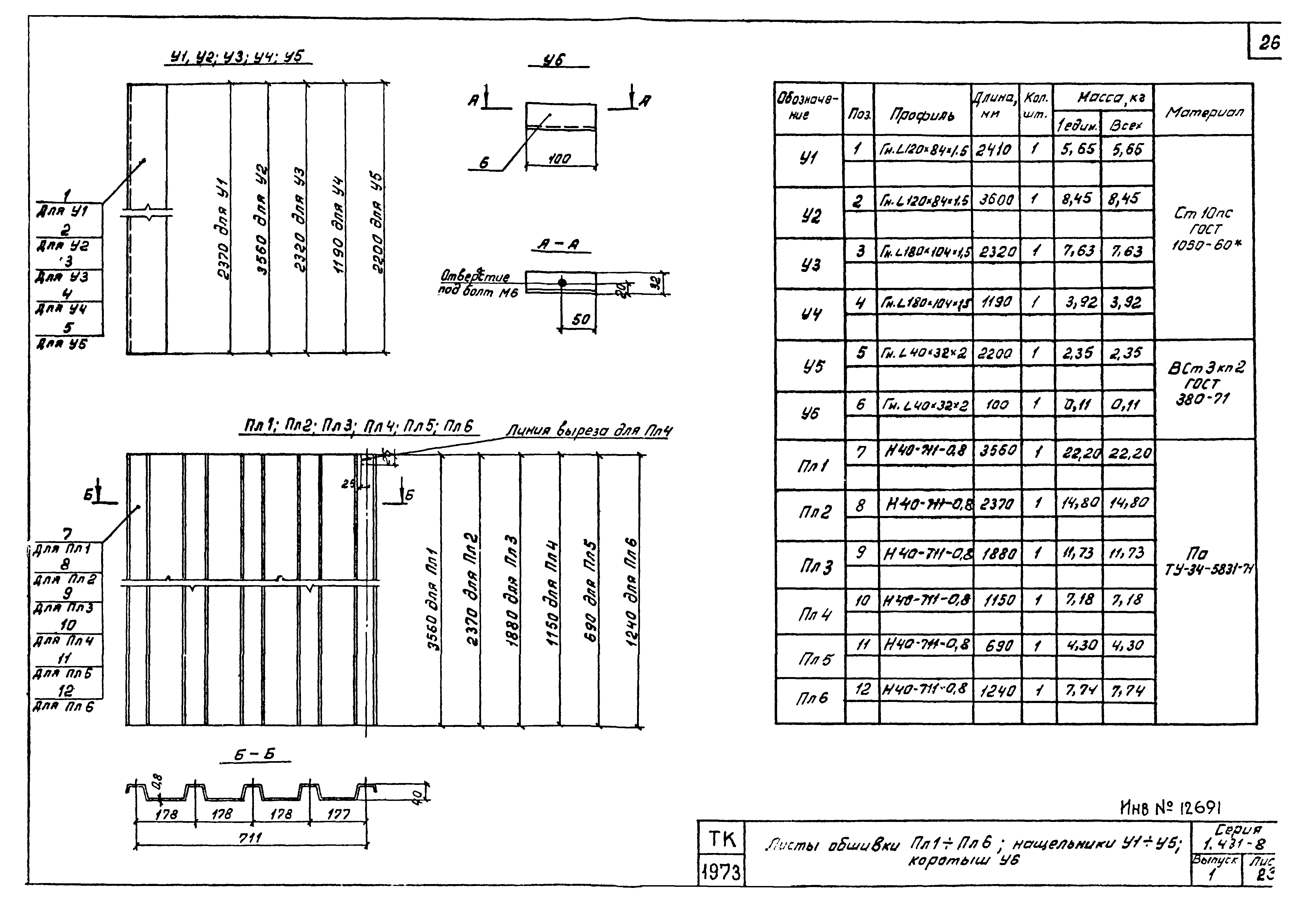

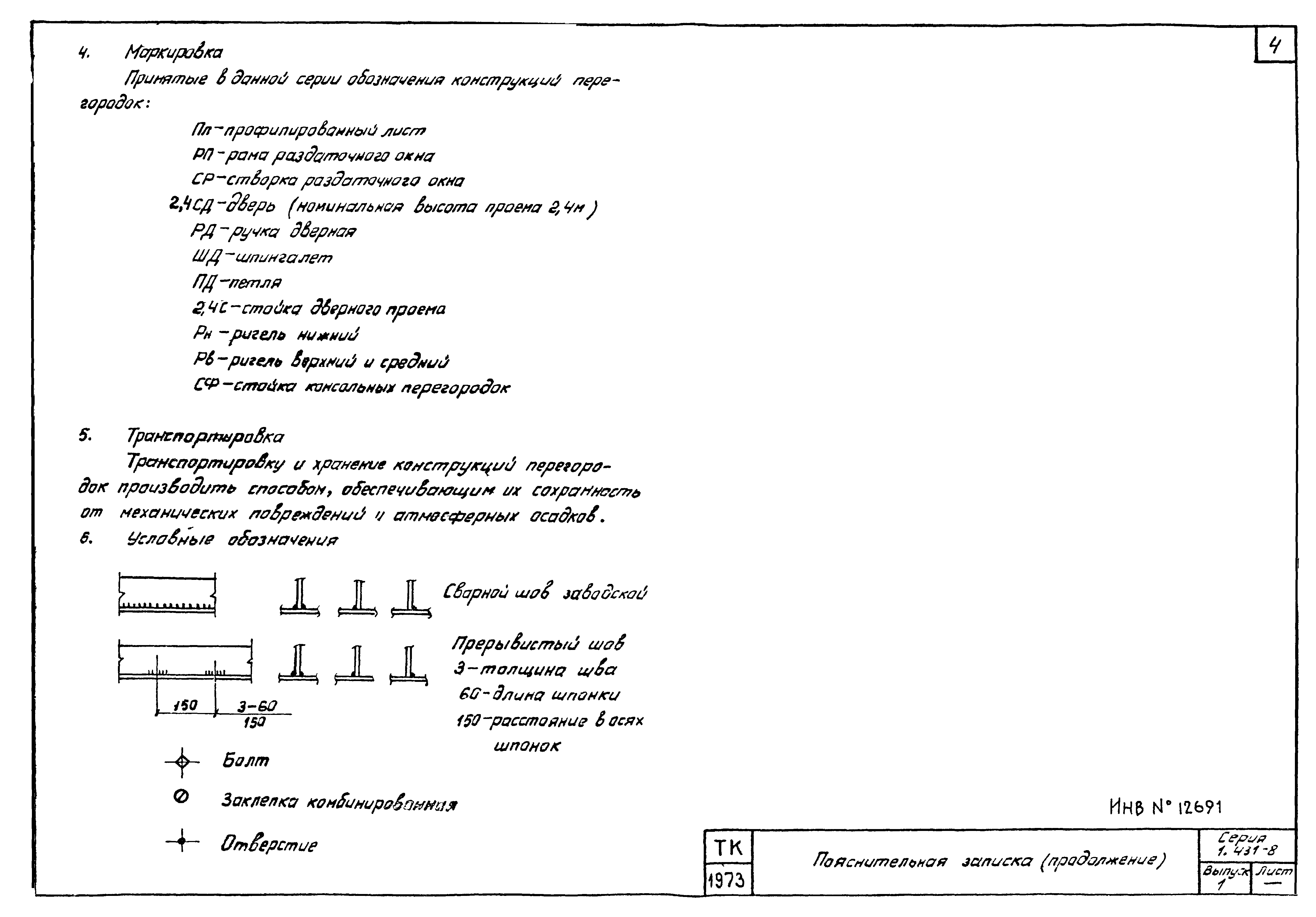

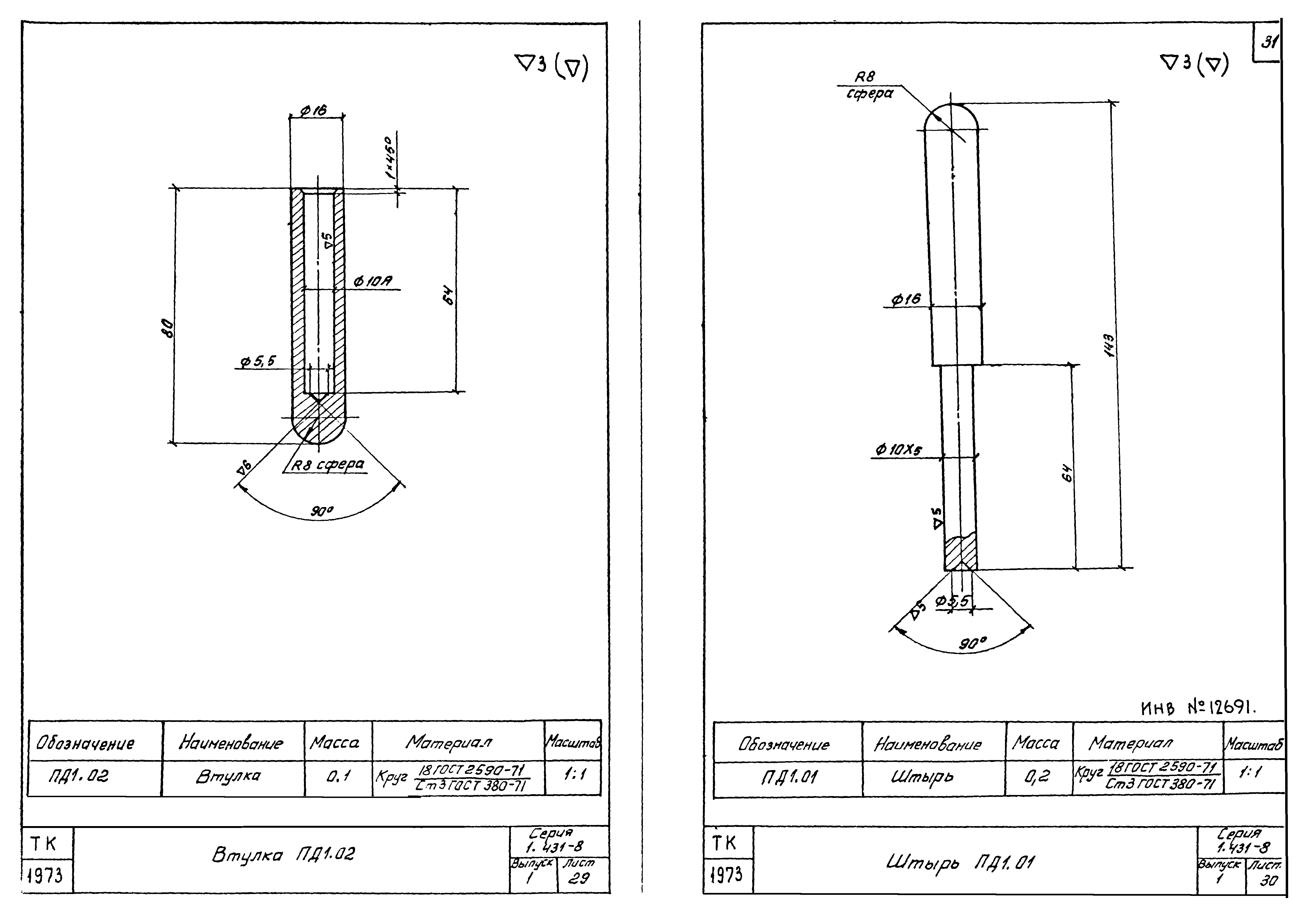

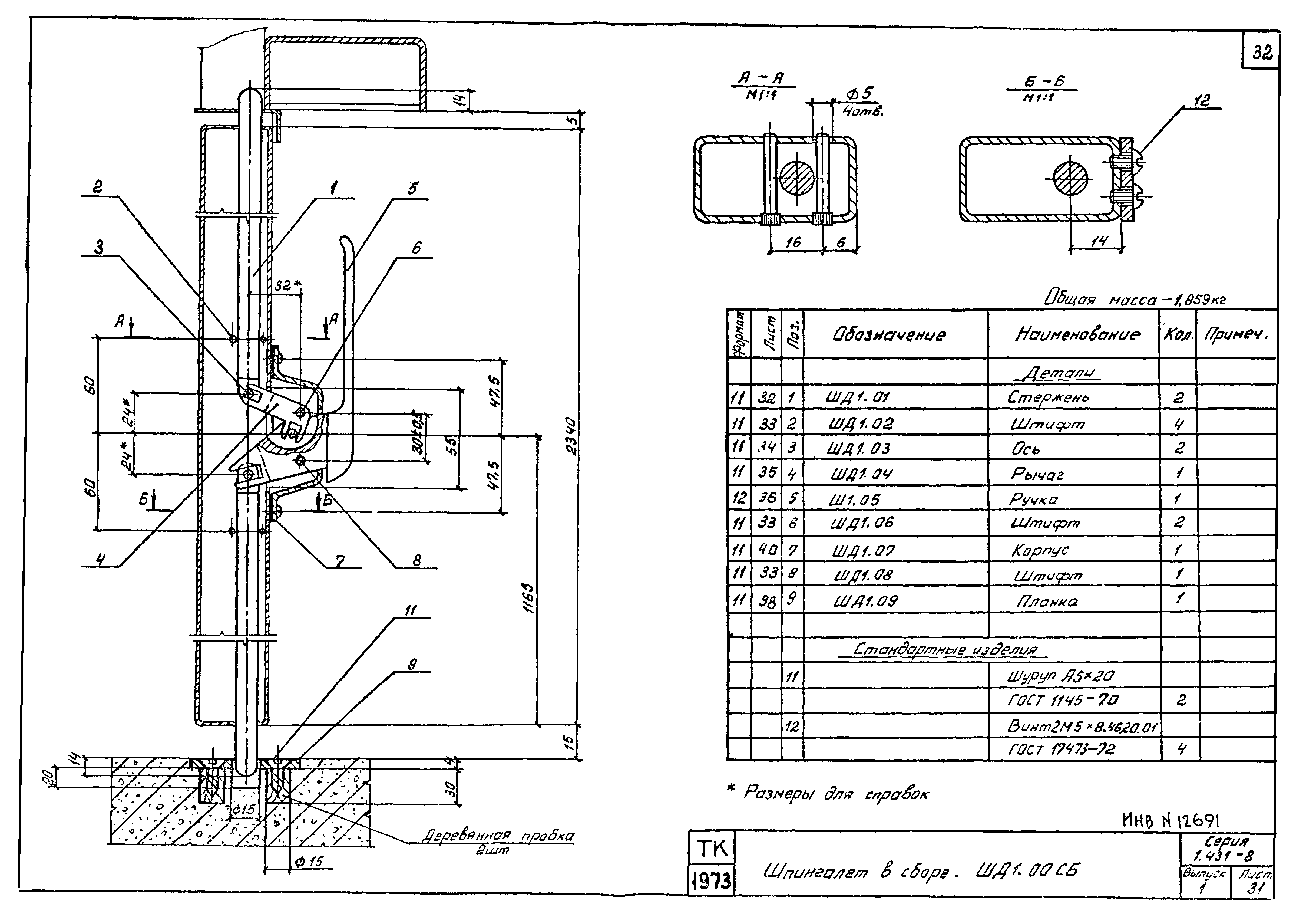

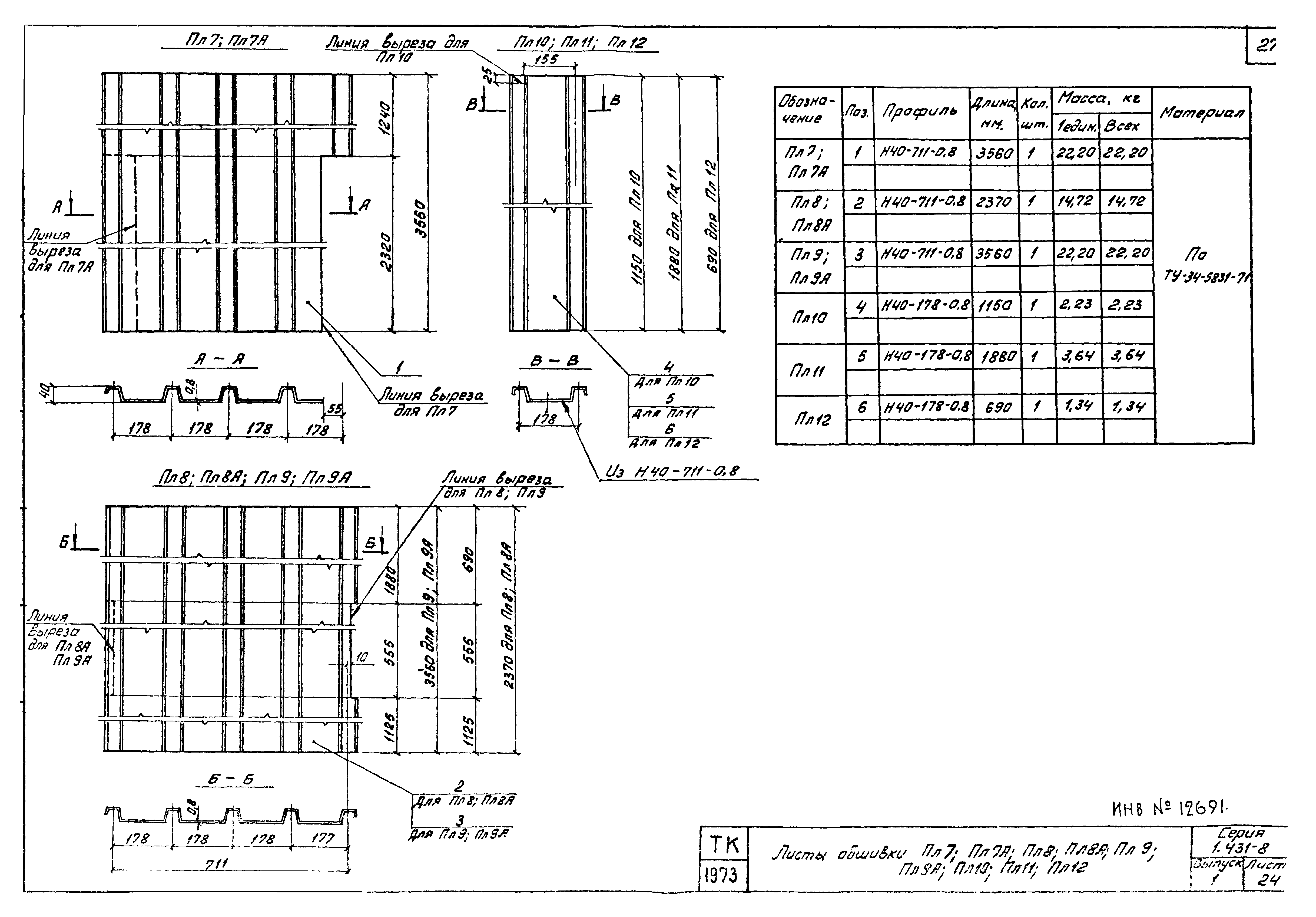

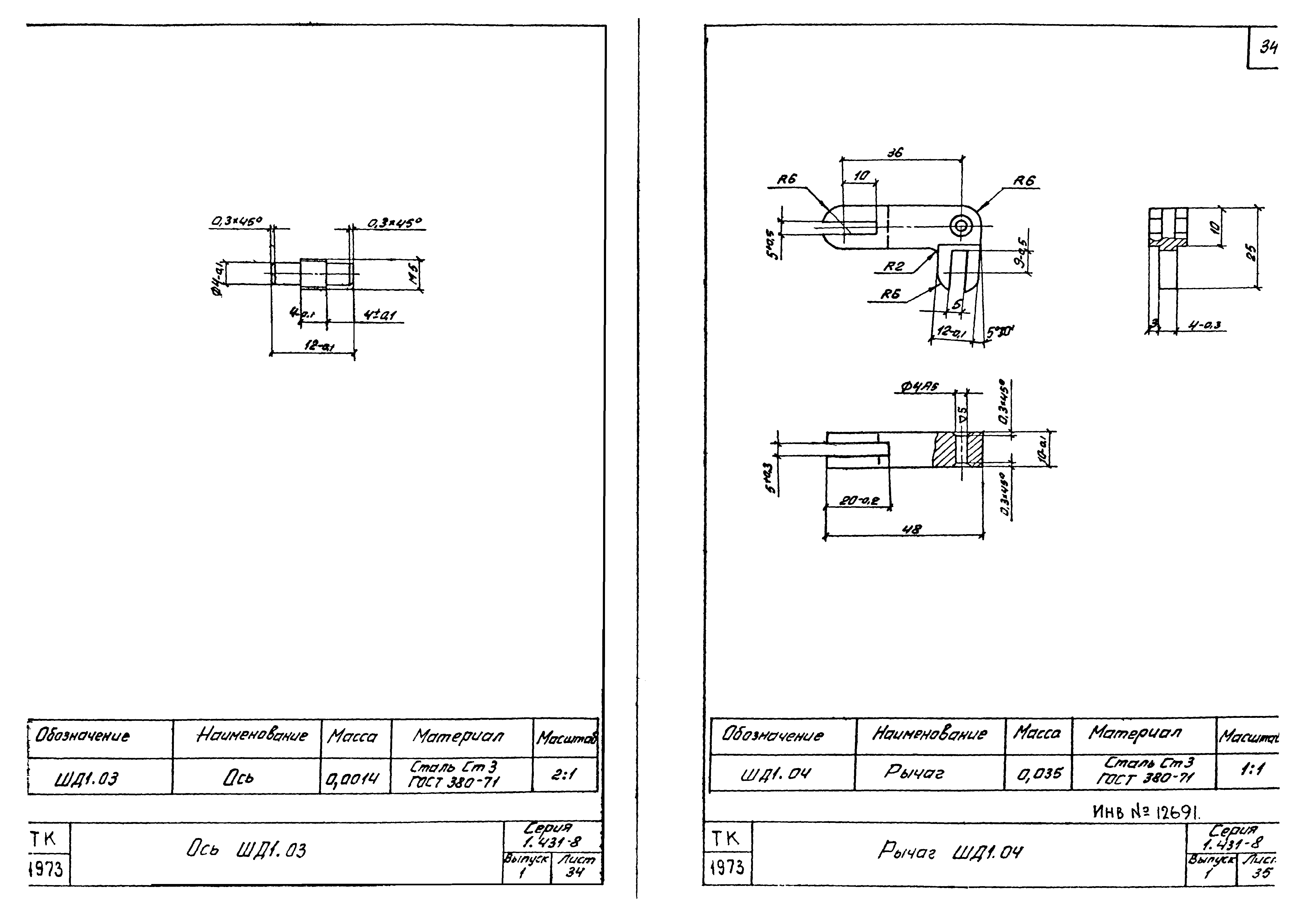

Оглавление:	1.431-8 Пояснительная записка 1.431-8 Номенклатура 1.431-8 Спецификация материалов 1.431-8 Спецификация материалов (продолжение) 1.431-8 Сборный чертеж. Дверь 2,4 СД 1.431-8 Дверные полотна СД1; СД2 1.431-8 Узел 1. Сечение Г-Г 1.431-8 Узел 2. Сечения Е-Е; Ж-Ж 1.431-8 Узлы 3;4 1.431-8 Узлы 5. Раздаточное окно СР 1.431-8 Узлы 6,7,8 1.431-8 Рама раздаточного окна РП 1.431-8 Узлы 9,10 1.431-8 Узлы 11,12 1.431-8 Узел 13 1.431-8 Петля ПД2 1.431-8 Створка раздаточного окна СР. Узел 14 1.431-8 Стойки 2,4С; 2,4СА 1.431-8 Стойки 2,4СФ1; 2,4СФ2; 2,4СФ3; 2,4СФ4 1.431-8 Стойки 3,6СФ1; 3,6СФ2; 3,6СФ3; 23,6СФ4 1.431-8 Ригели Рв1; Рв2; Рв3; Рн1; Рн2; Рн2А; Рд1; Рд2 1.431-8 Ригели Рв4; Рв5; Рв6; Рн3; Рн4; Рн4А; Рд4; Рд5 1.431-8 Ригели Рв7; Рв8; Рв9; Рн5; Рд7; Рд8 1.431-8 Листы обшивки Пл1-Пл6; нащельники У1-У5; коротыш У6 1.431-8 Листы обшивки Пл7; Пл7А; Пл8; Пл8А; Пл9; Пл9А; Пл10; Пл11; Пл12 1.431-8 Гнутые профили 1.431-8 Штырь ПД2.01 1.431-8 Втулка ПД2.02 1.431-8 Петля дверная ПД1.00СБ 1.431-8 Втулка ПД1.02 1.431-8 Штырь ПД1.01 1.431-8 Шпингалет в сборе ШД1.00СБ 1.431-8 Стержень ШД1.01 1.431-8 Штифты ШД1.02; 06; 08 1.431-8 Ось ШД1.03 1.431-8 Рычаг ШД1.04 1.431-8 Ручка ШД1.05 1.431-8 Ручка РД1.00 1.431-8 Планка ШД1.09 1.431-8 Ручка РД2.00 1.431-8 Корпус ЩД1.07
Разработан:	ГПИ Промстройпроект
Утверждён:	29.11.1973 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 222)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Перегородки
Нормативные ссылки:	ГОСТ 8645-68 «Трубы стальные прямоугольные. Сортамент» ГОСТ 26016-83 «Станки фрезерные широкоуниверсальные инструментальные. Нормы точности» ГОСТ 1050-60 «Сталь углеродистая качественная конструкционная. Марки и общие технические требования» ГОСТ 10144-62 «Эмали перхлорвиниловые марки ХВ-124 и марки ХВ-125» ГОСТ 8276-63 «Сталь холодногнутая угловая равнобокая и неравнобокая. Сортамент» ГОСТ 380-71 «Сталь углеродистая обыкновенного качества. Марки и общие технические требования» ТУ 34-5831-71 «Сталь холодногнутая оцинкованная. Профили гофрированные с трапециевидной формой гофра. Технические условия»
