Скачать Серия 1.431.9-27с Выпуск 6. Изделия арматурные и закладные к железобетонным колоннам. Изделия соединительные. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.431.9-27с

Выпуск 6. Изделия арматурные и закладные к железобетонным колоннам. Изделия соединительные. Рабочие чертежи

Обозначение:	Серия 1.431.9-27с
Обозначение англ:	Series 1.431.9-27с
Статус:	не действует
Название рус.:	Выпуск 6. Изделия арматурные и закладные к железобетонным колоннам. Изделия соединительные. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.12.1991
Область применения:	Данный выпуск содержит рабочие чертежи арматурных и закладных изделий к железобетонным колоннам и соединительных изделий

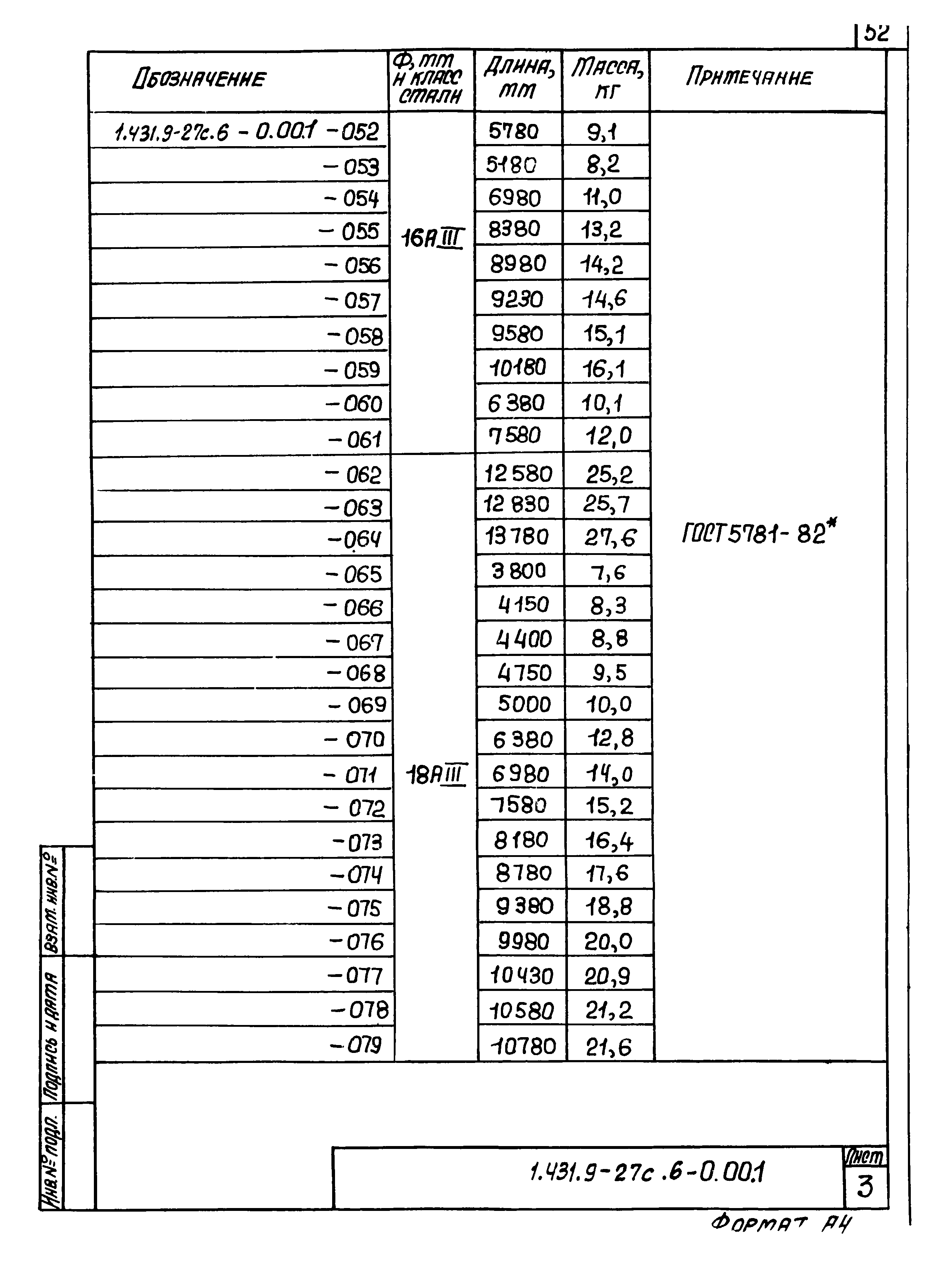

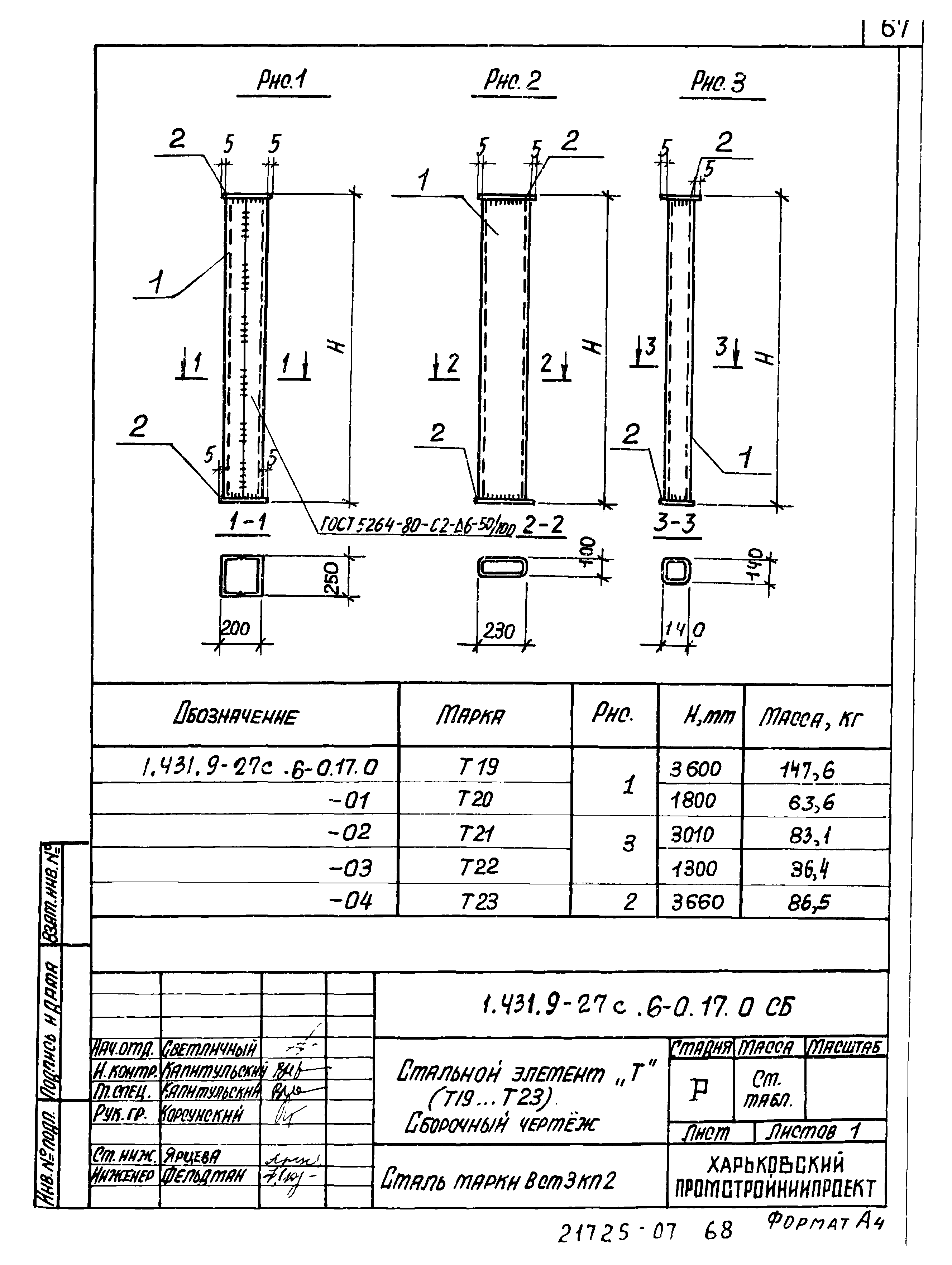

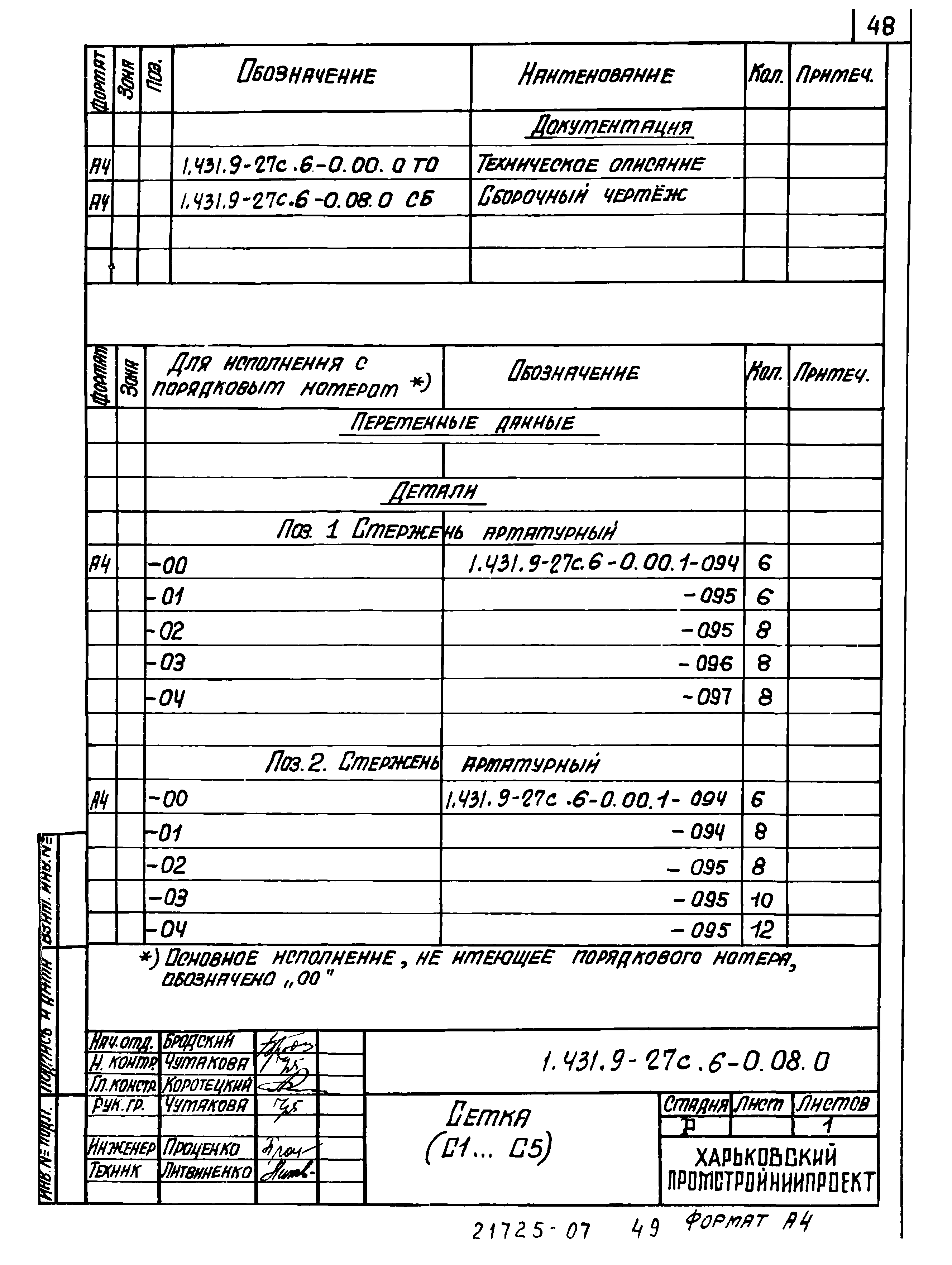

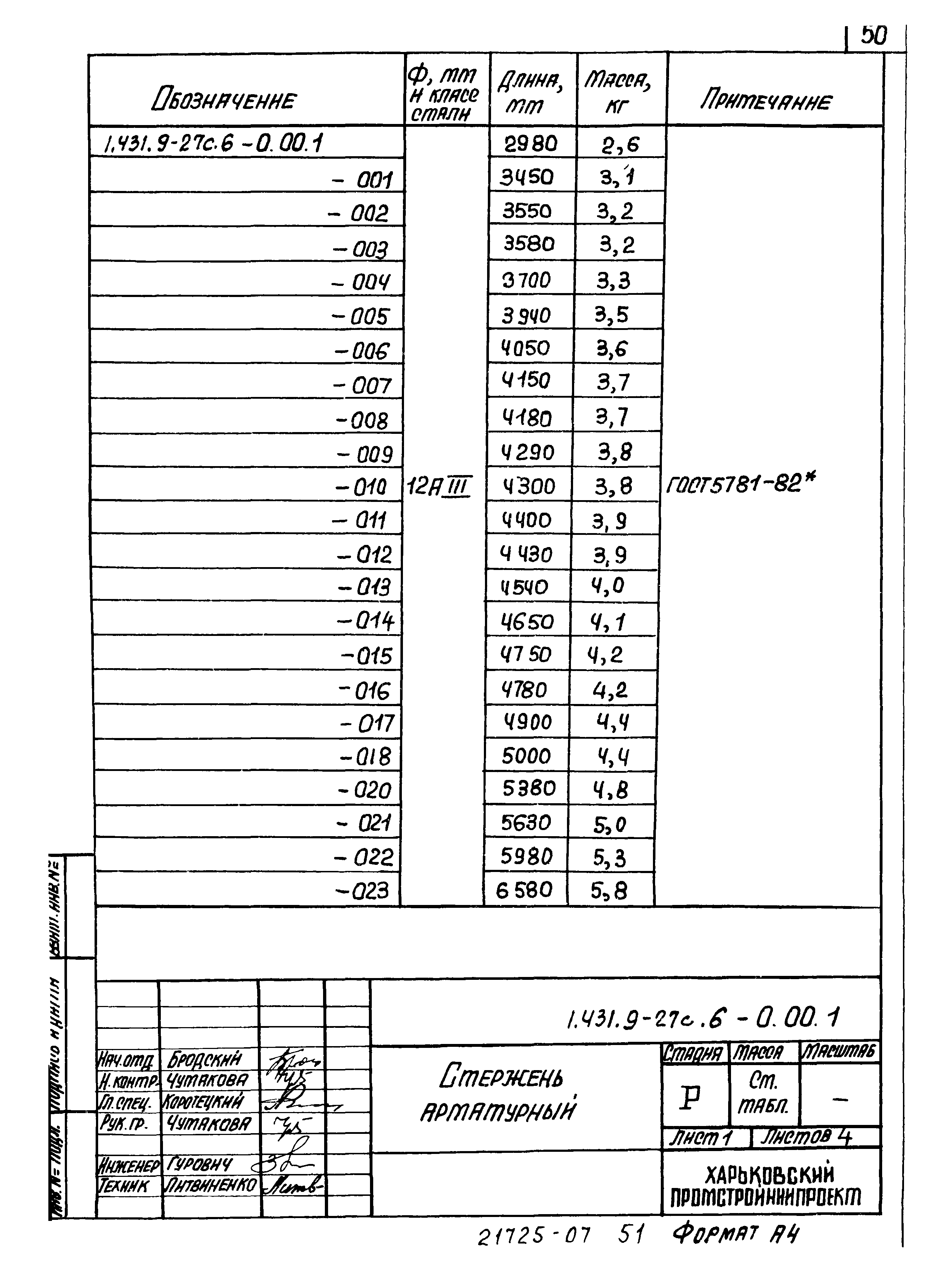

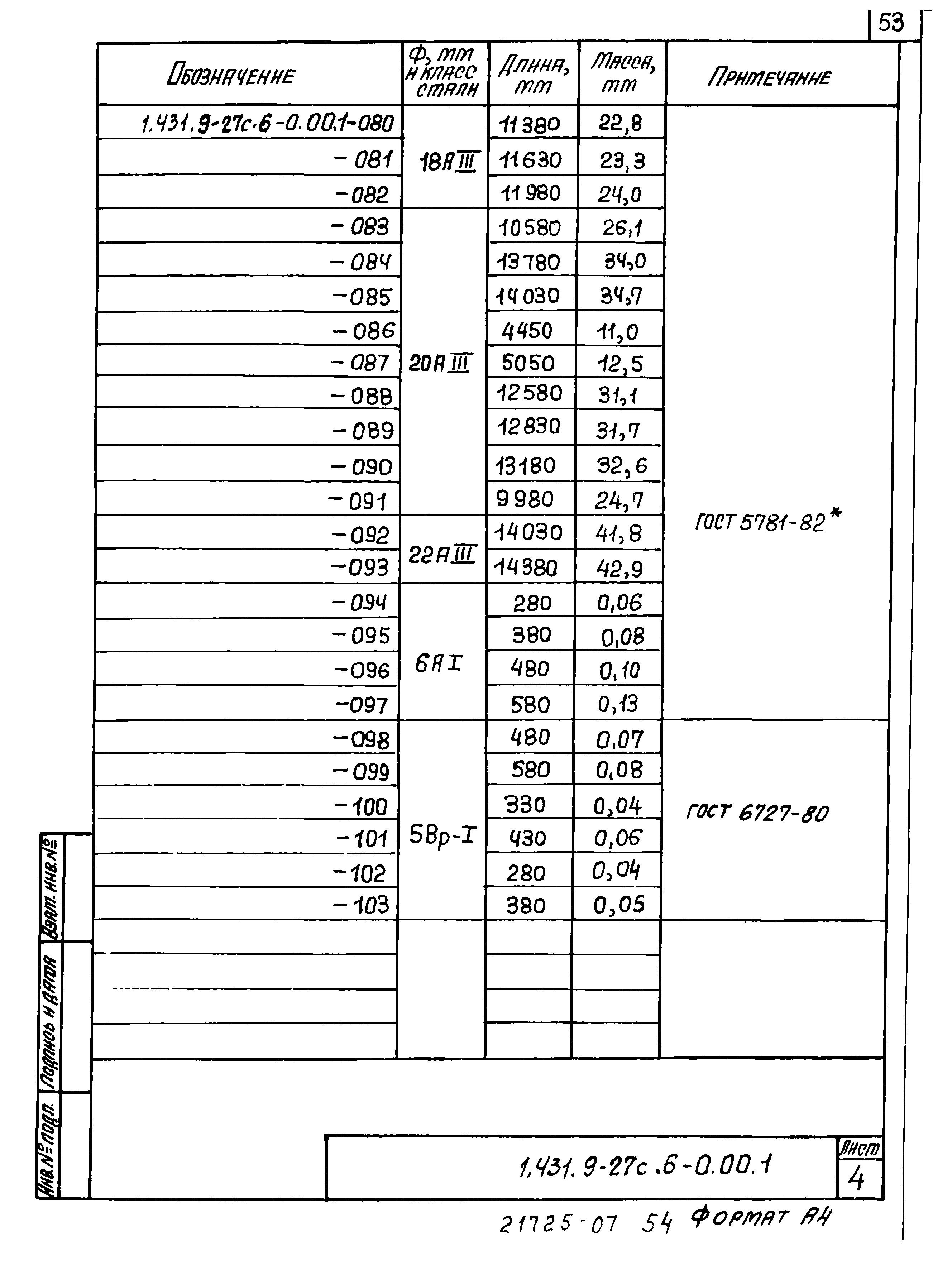

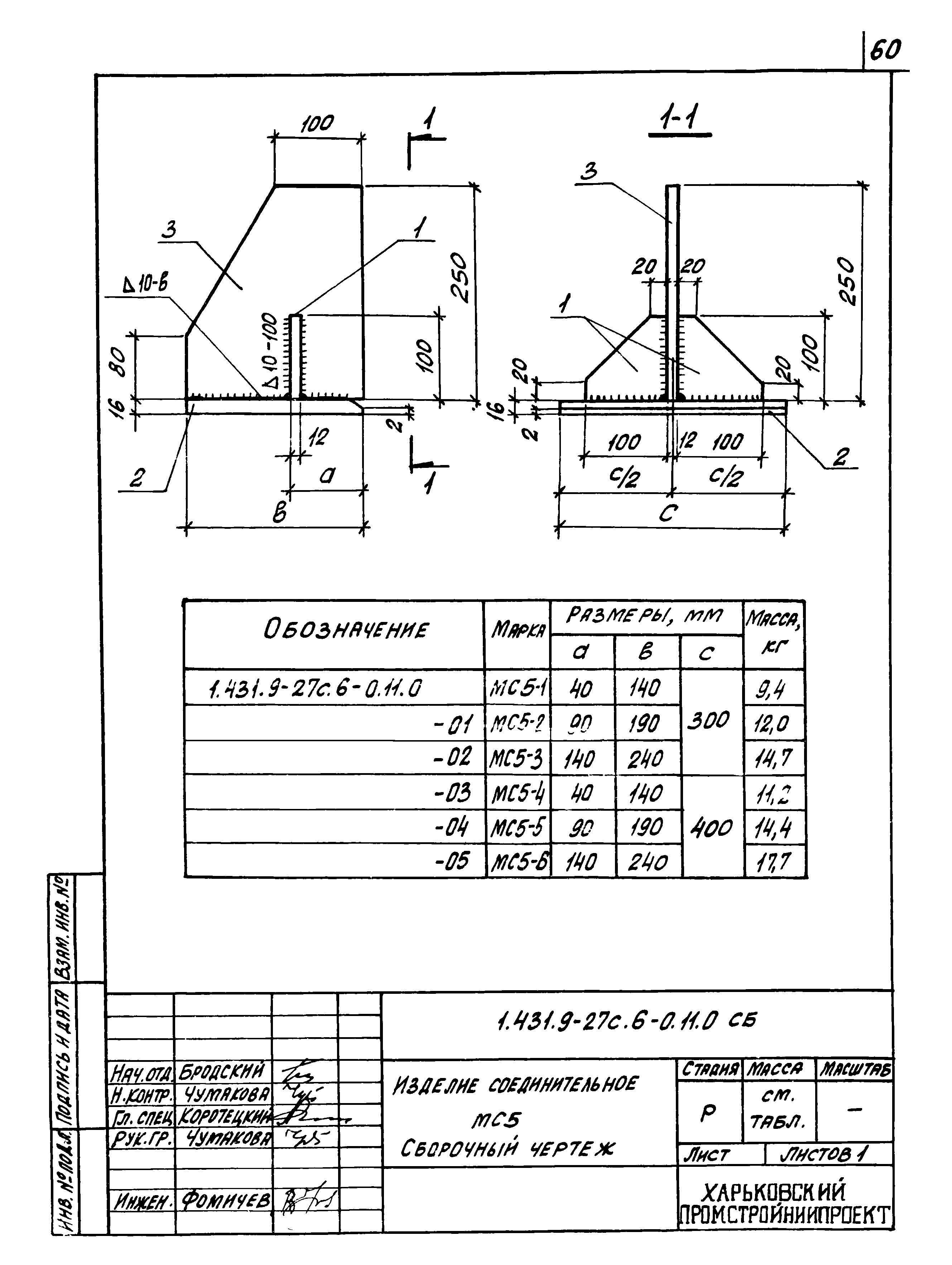

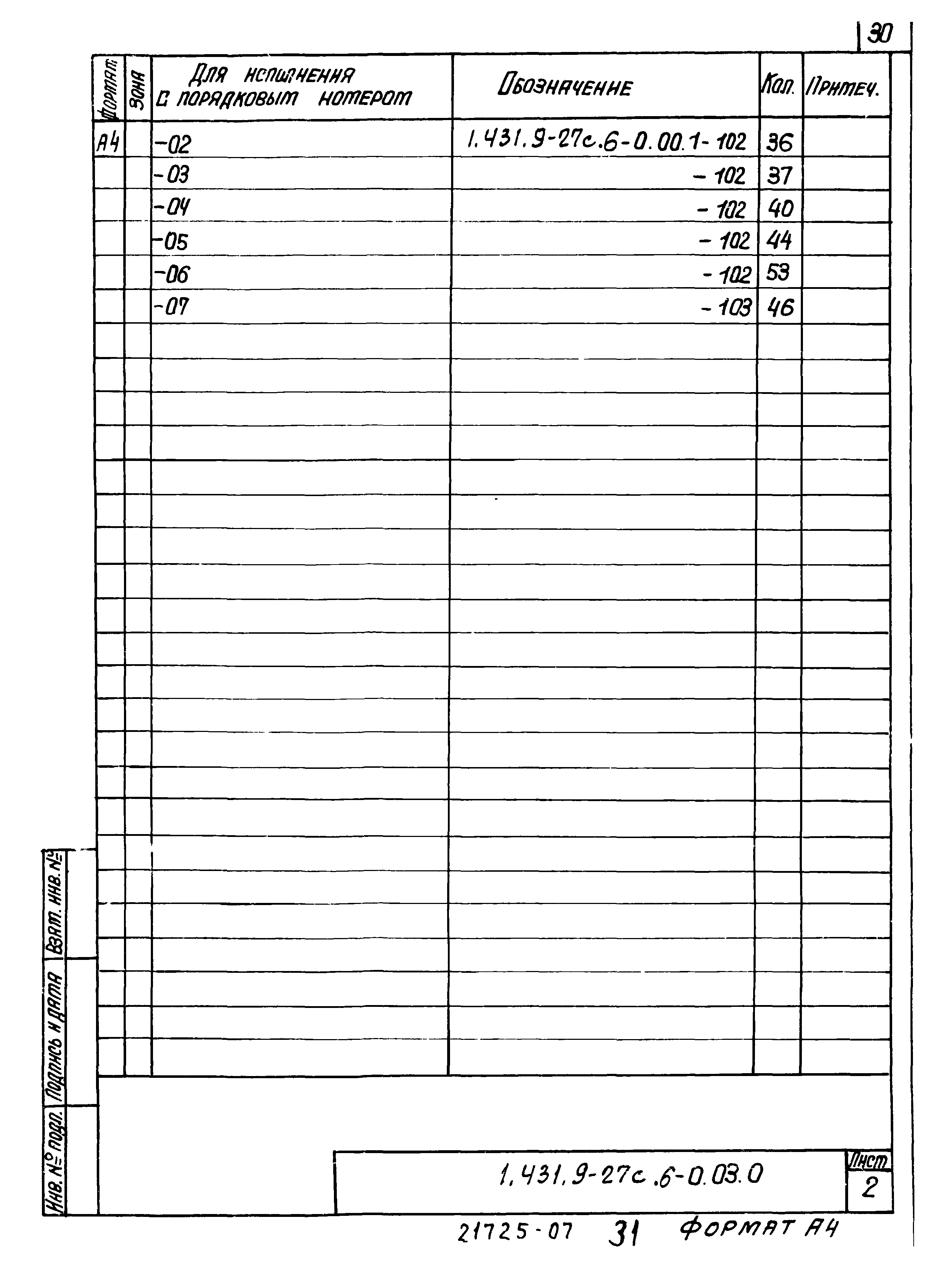

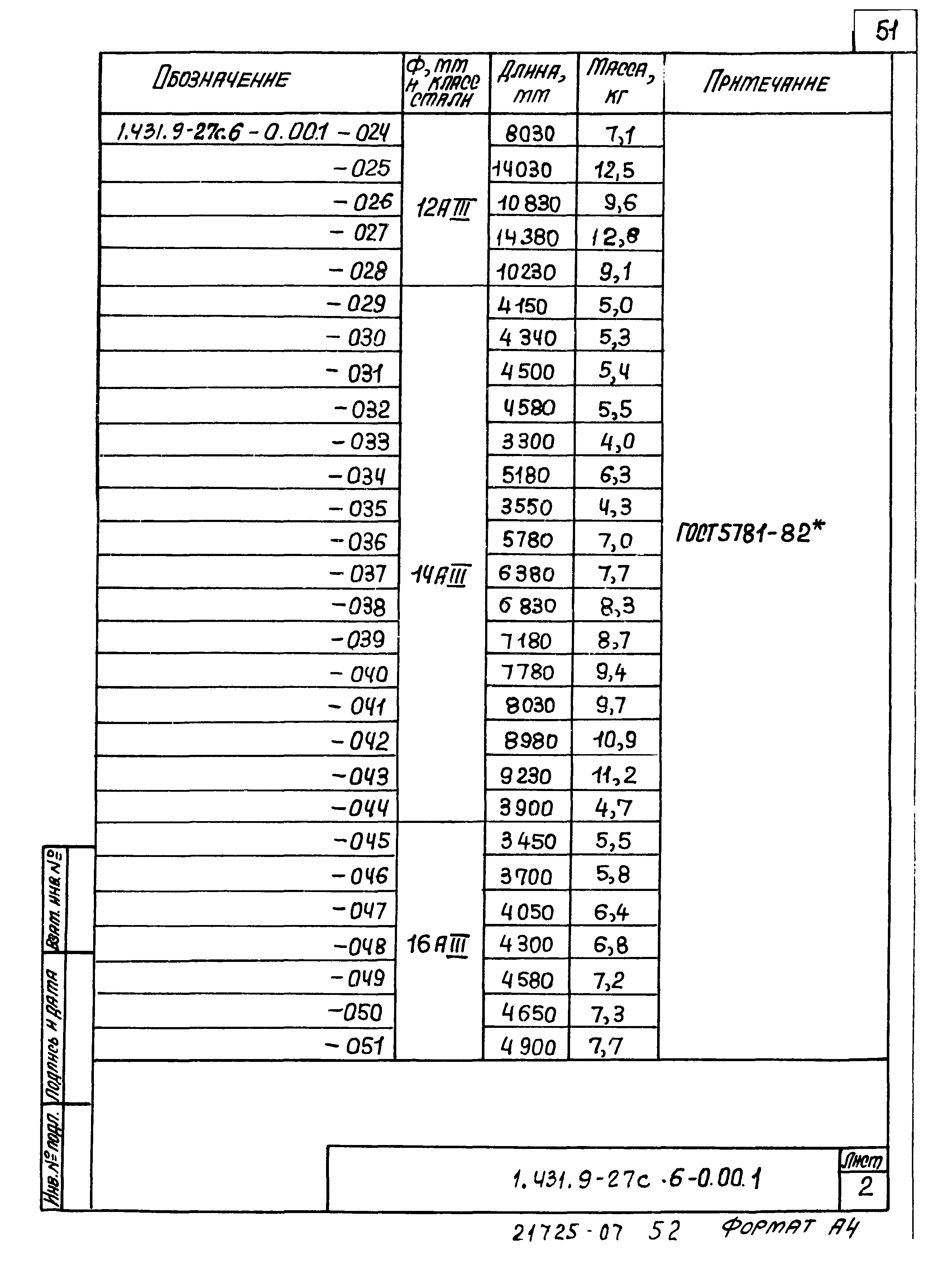

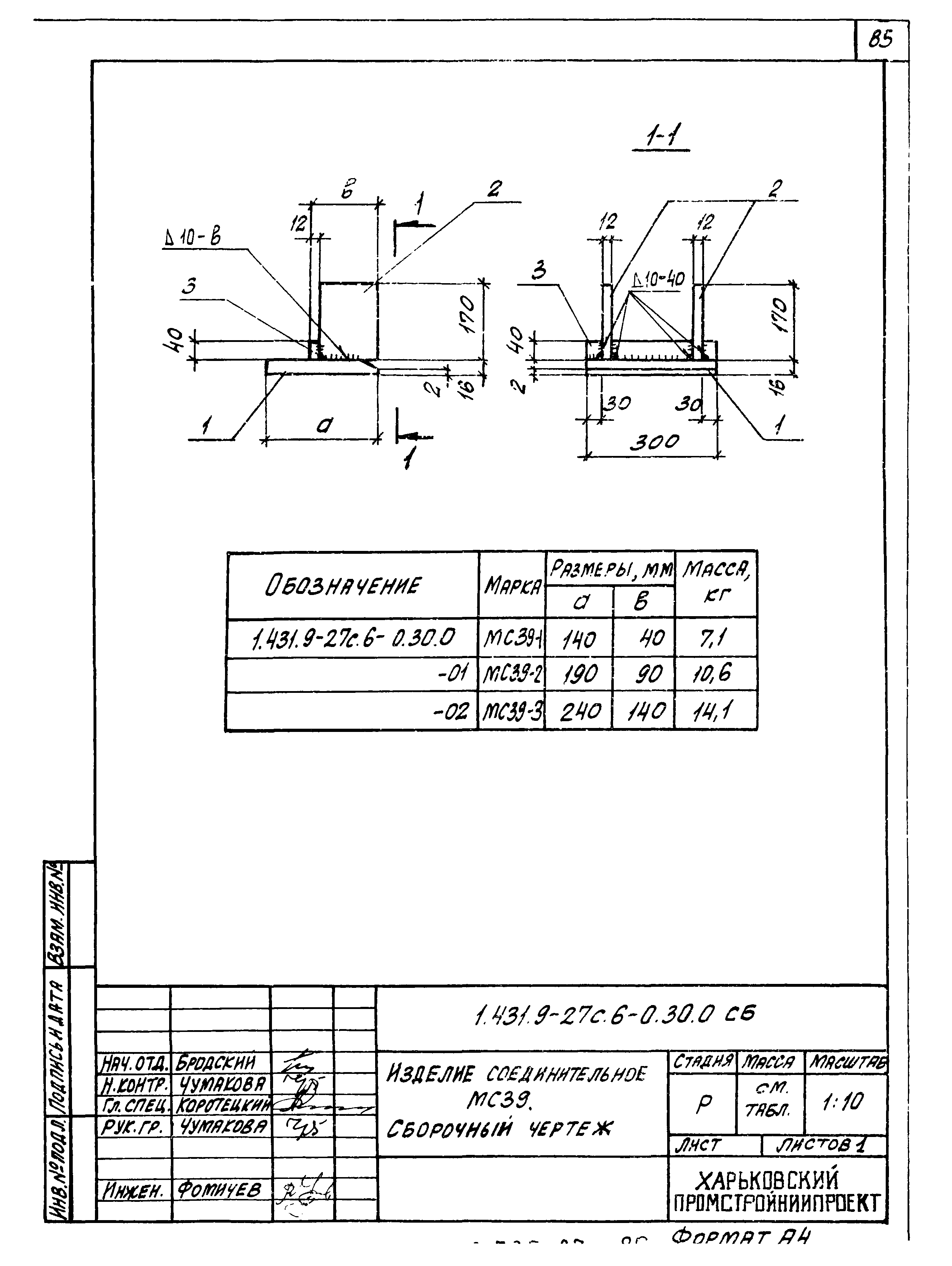

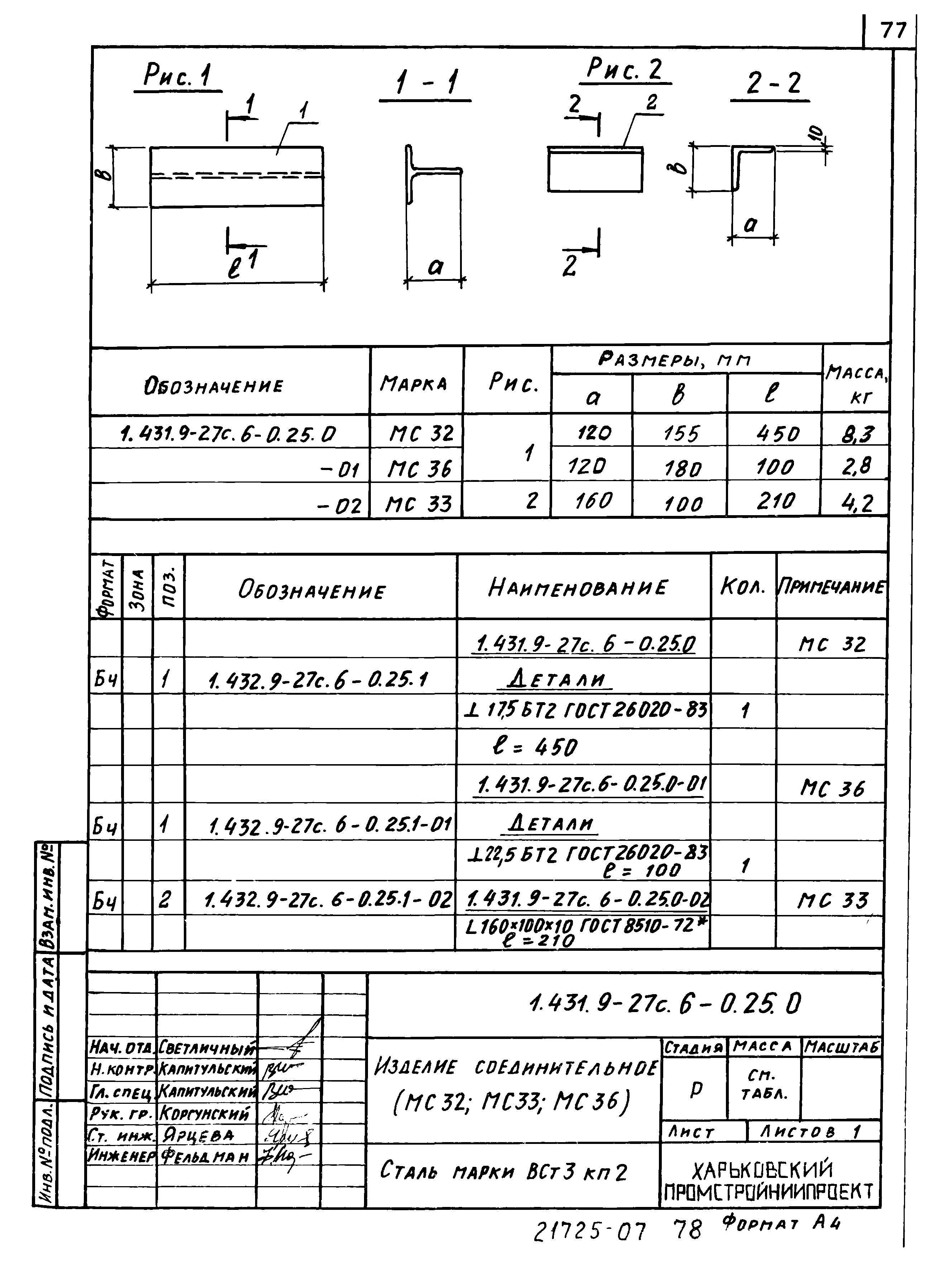

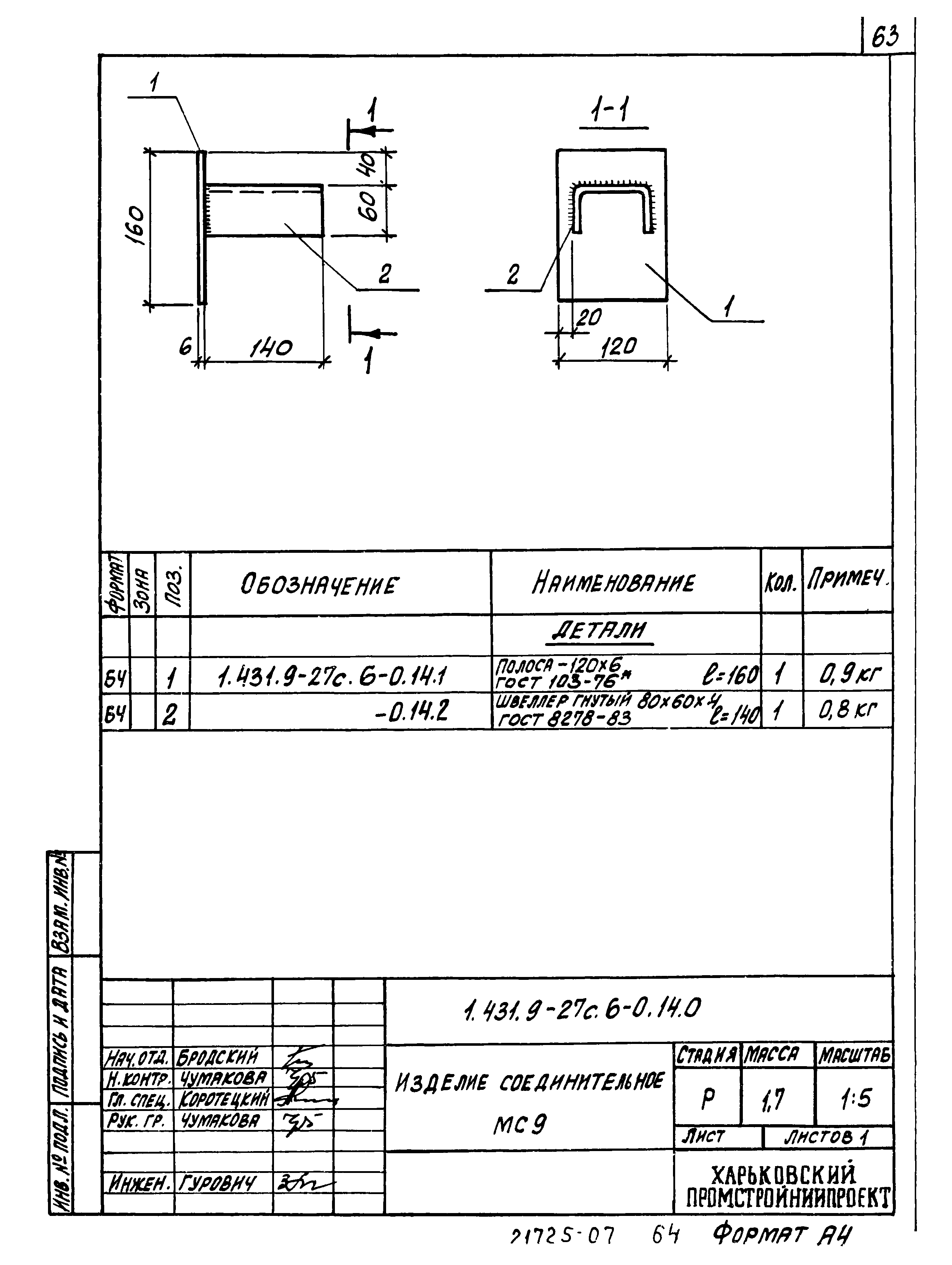

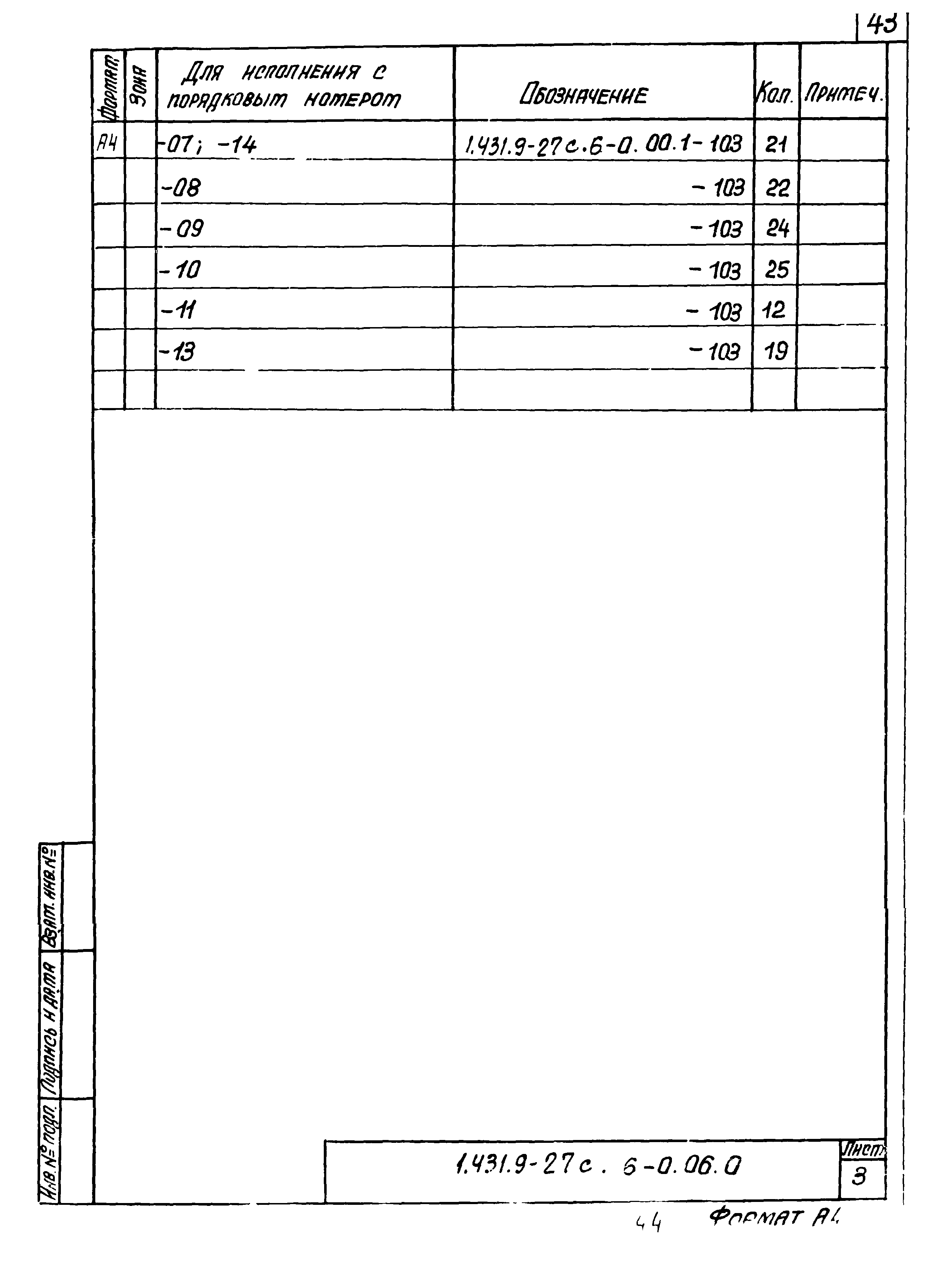

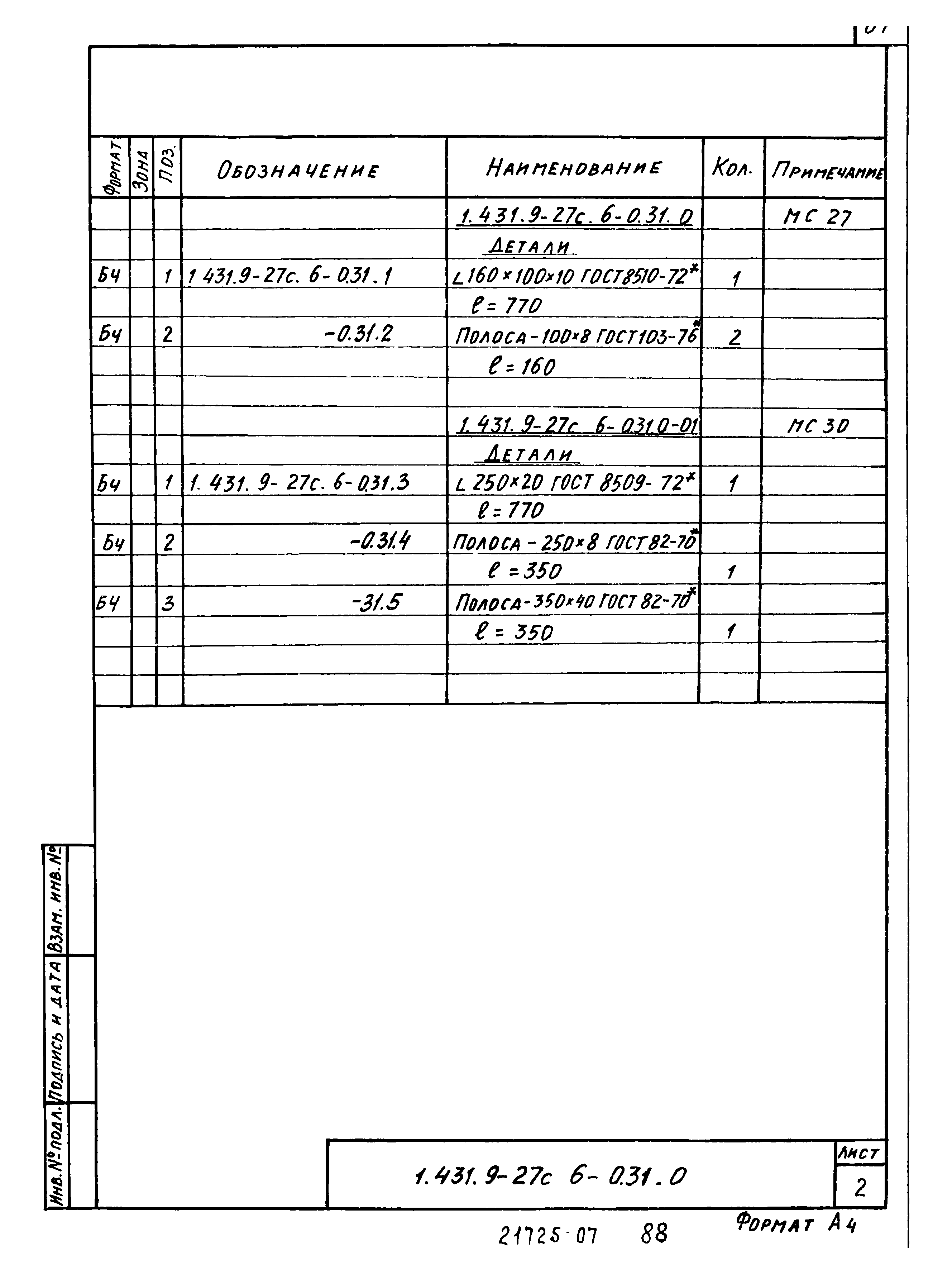

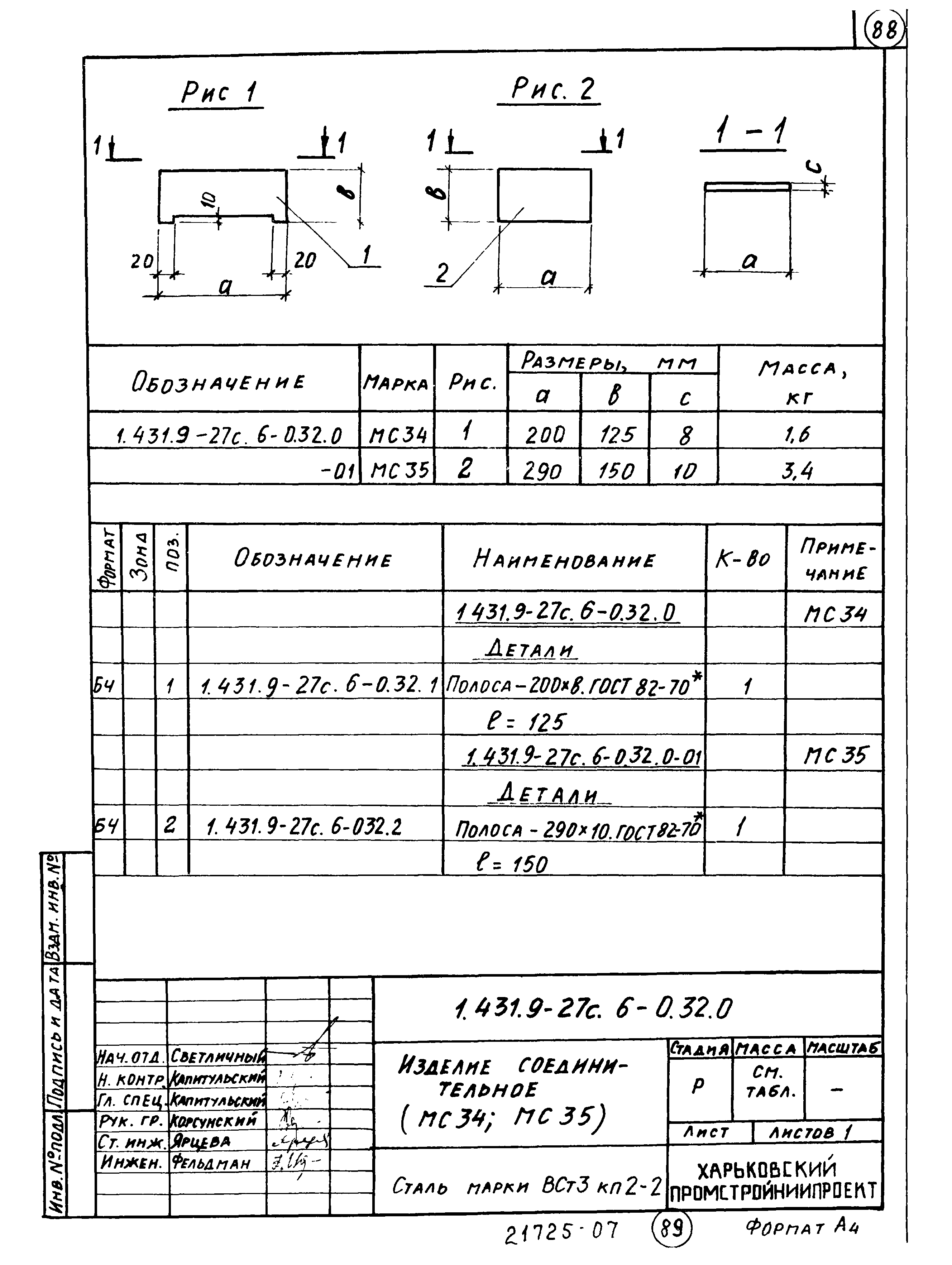

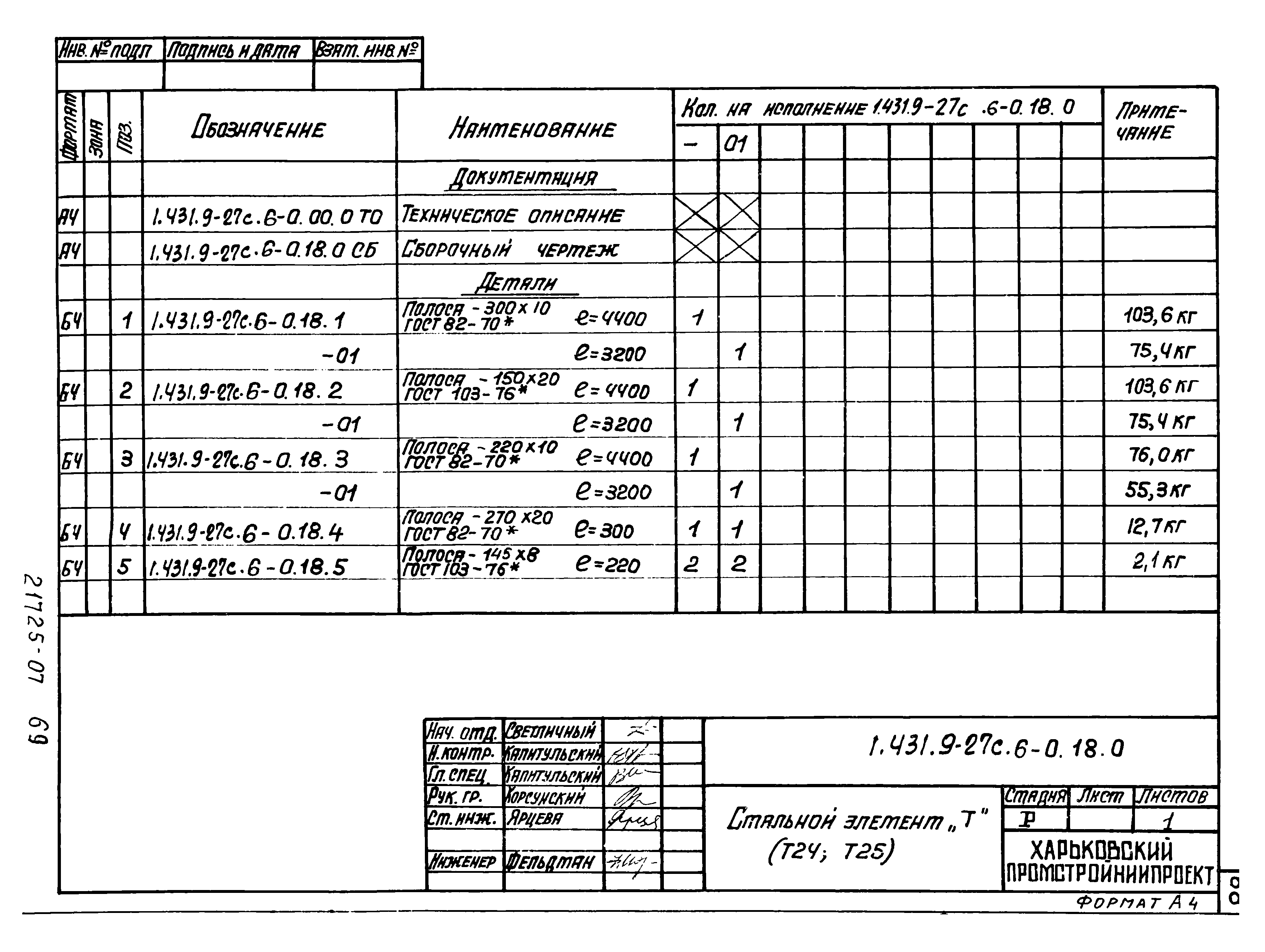

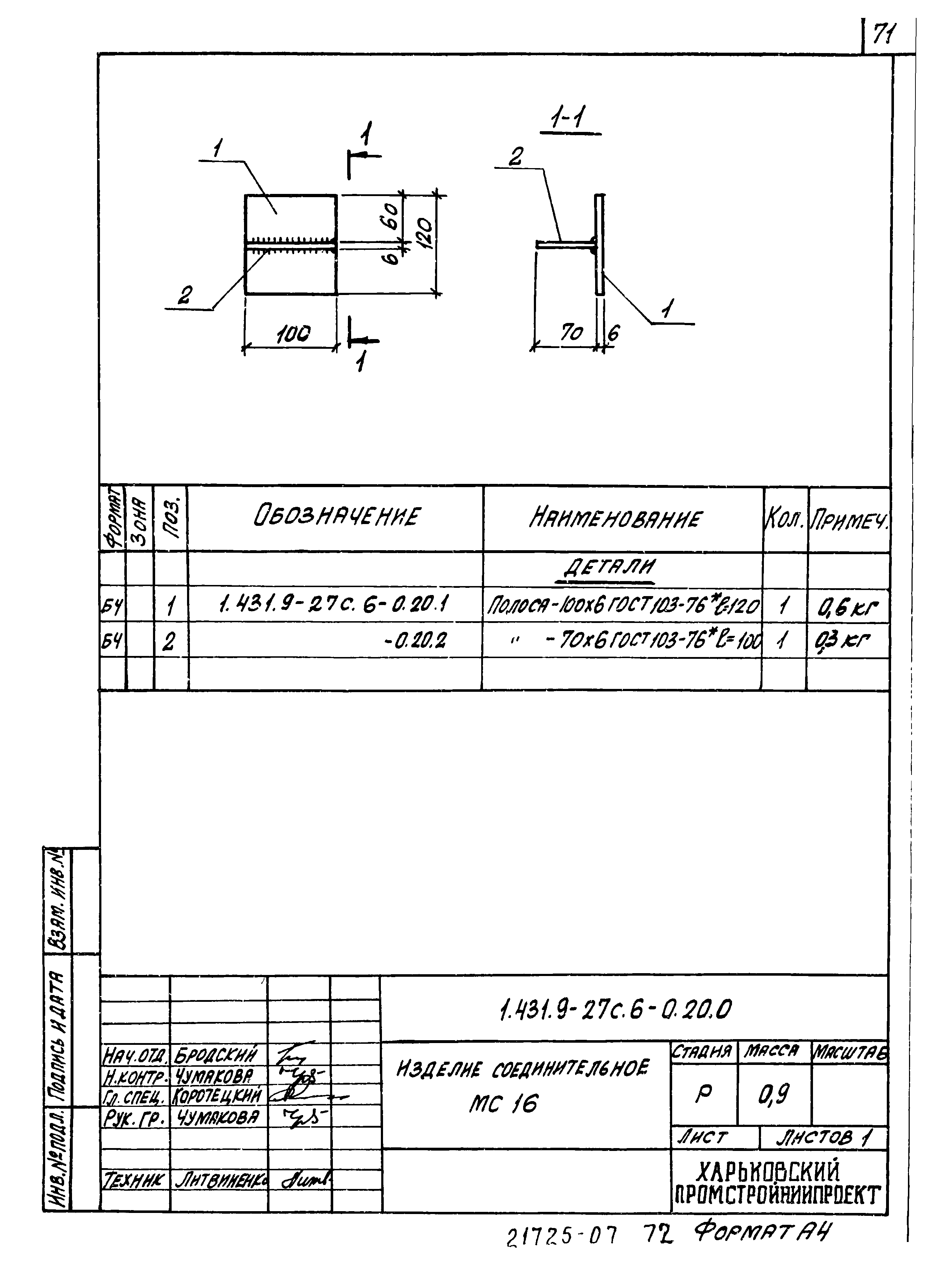

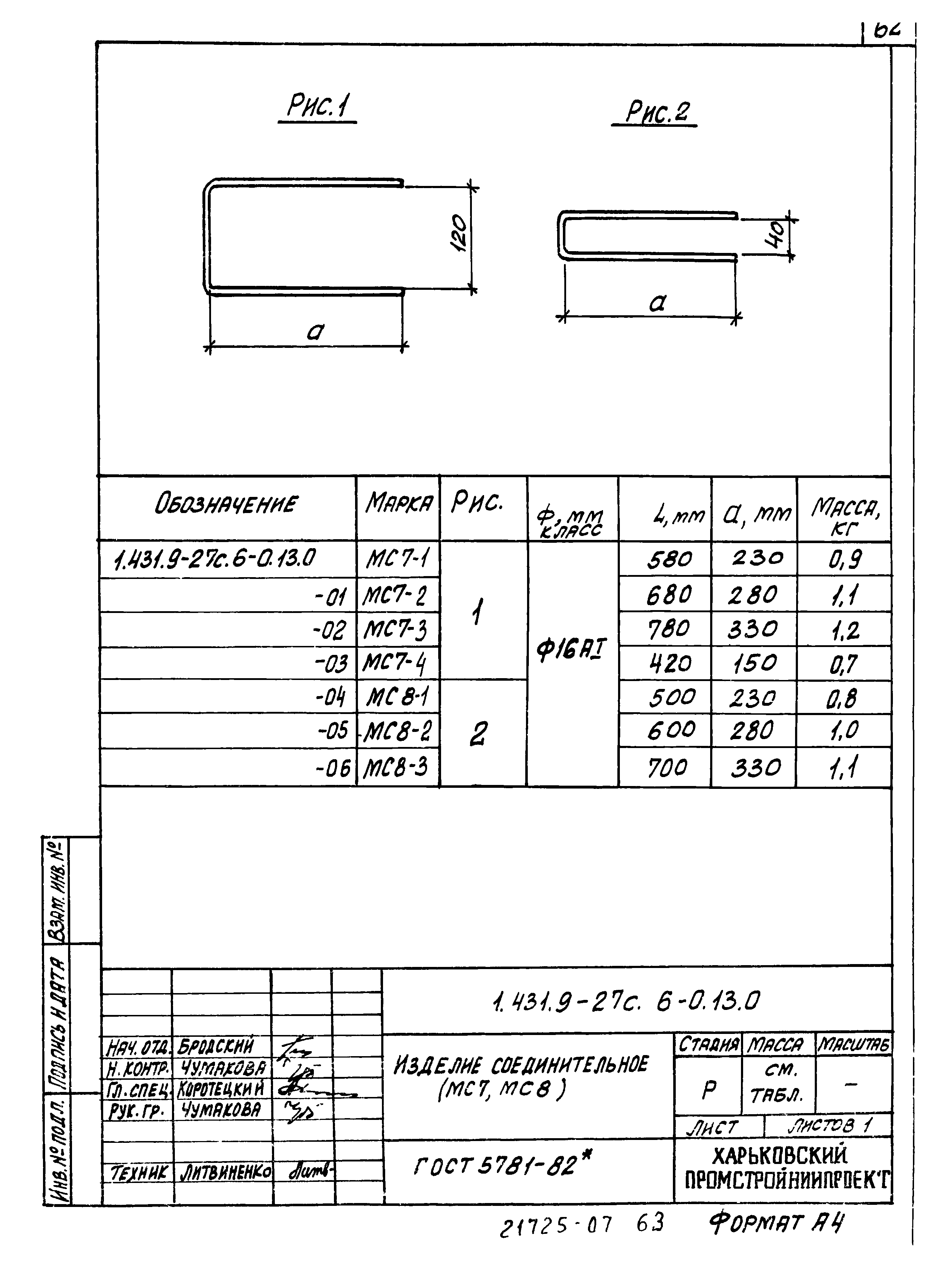

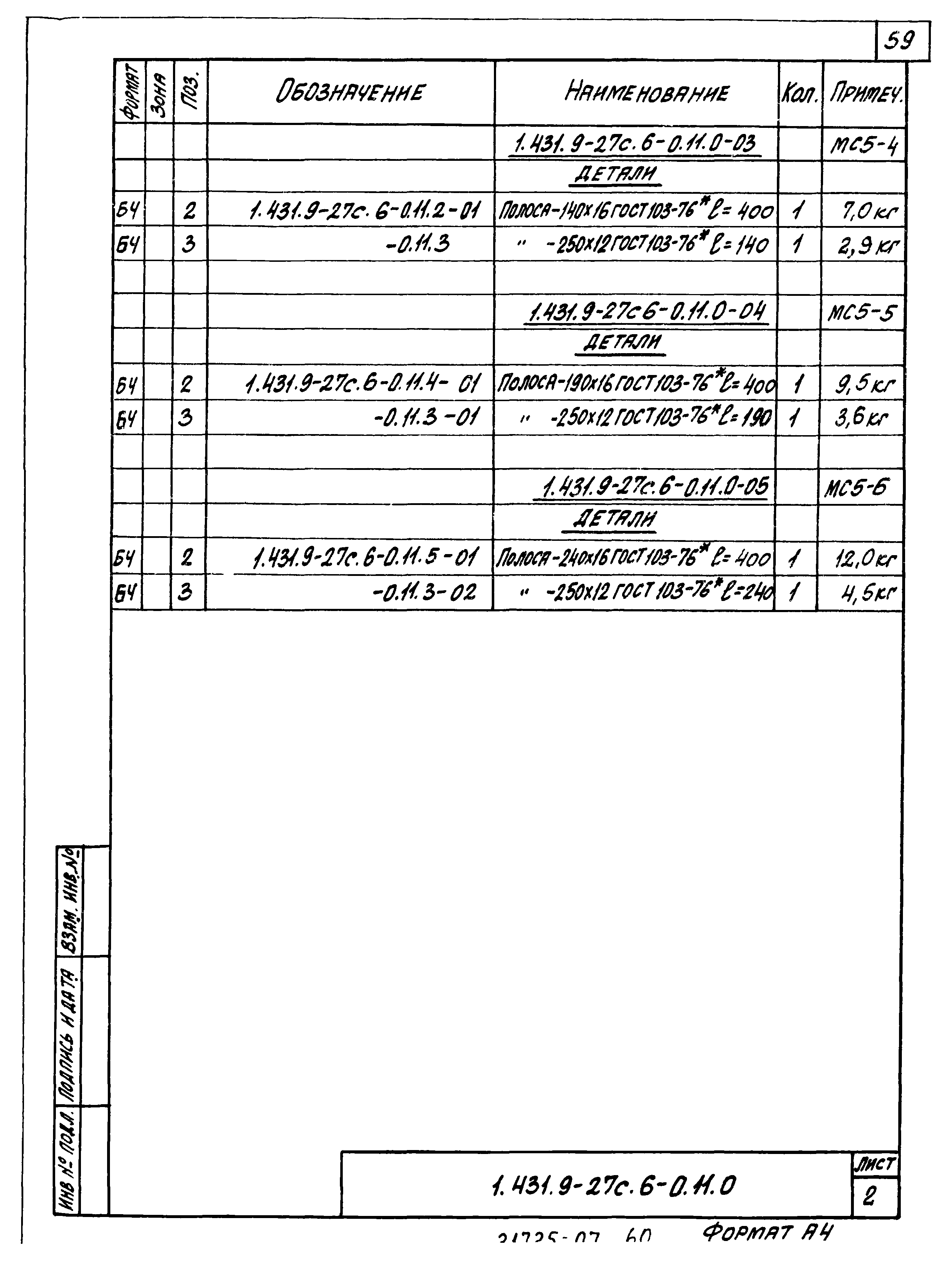

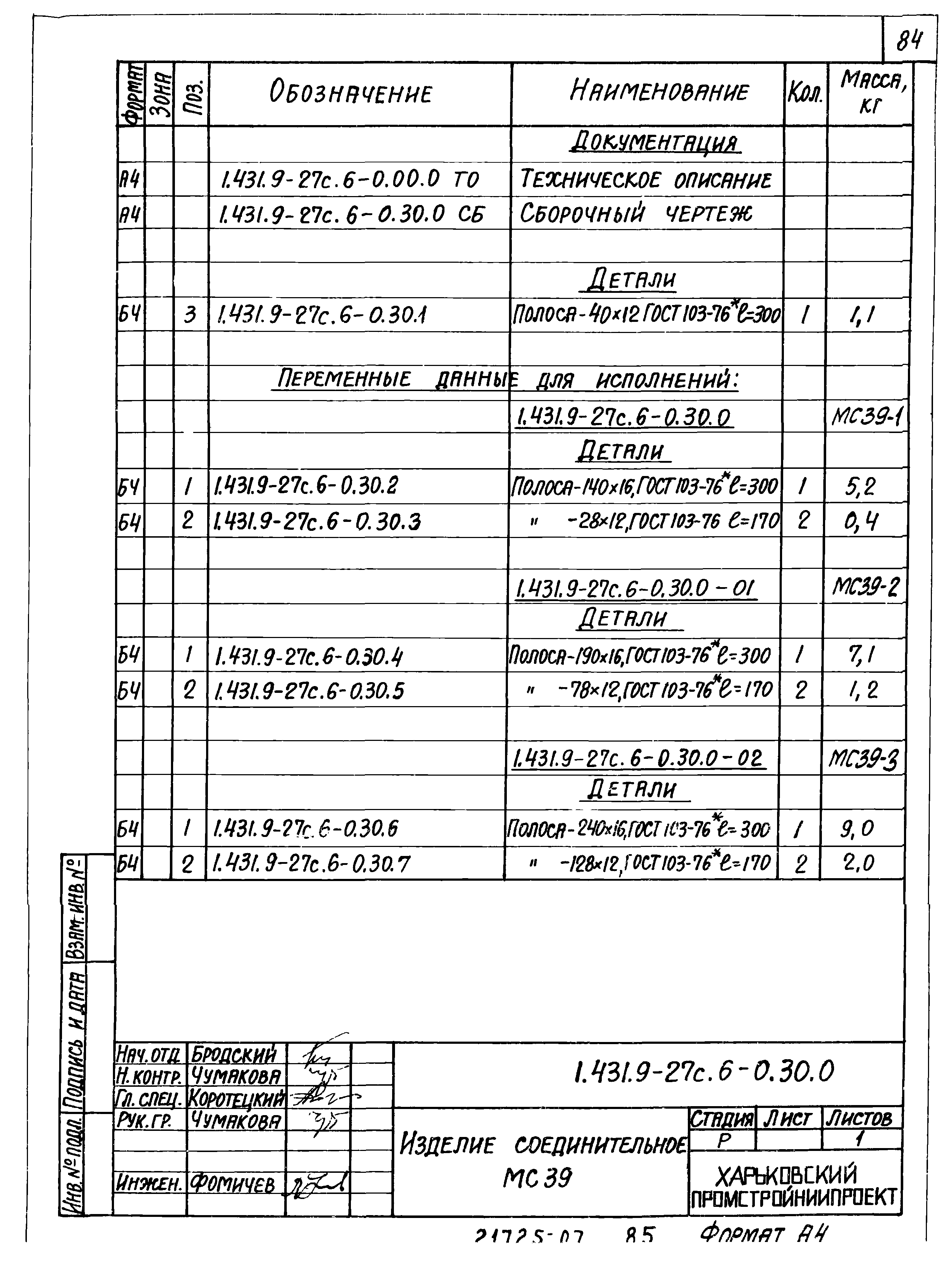

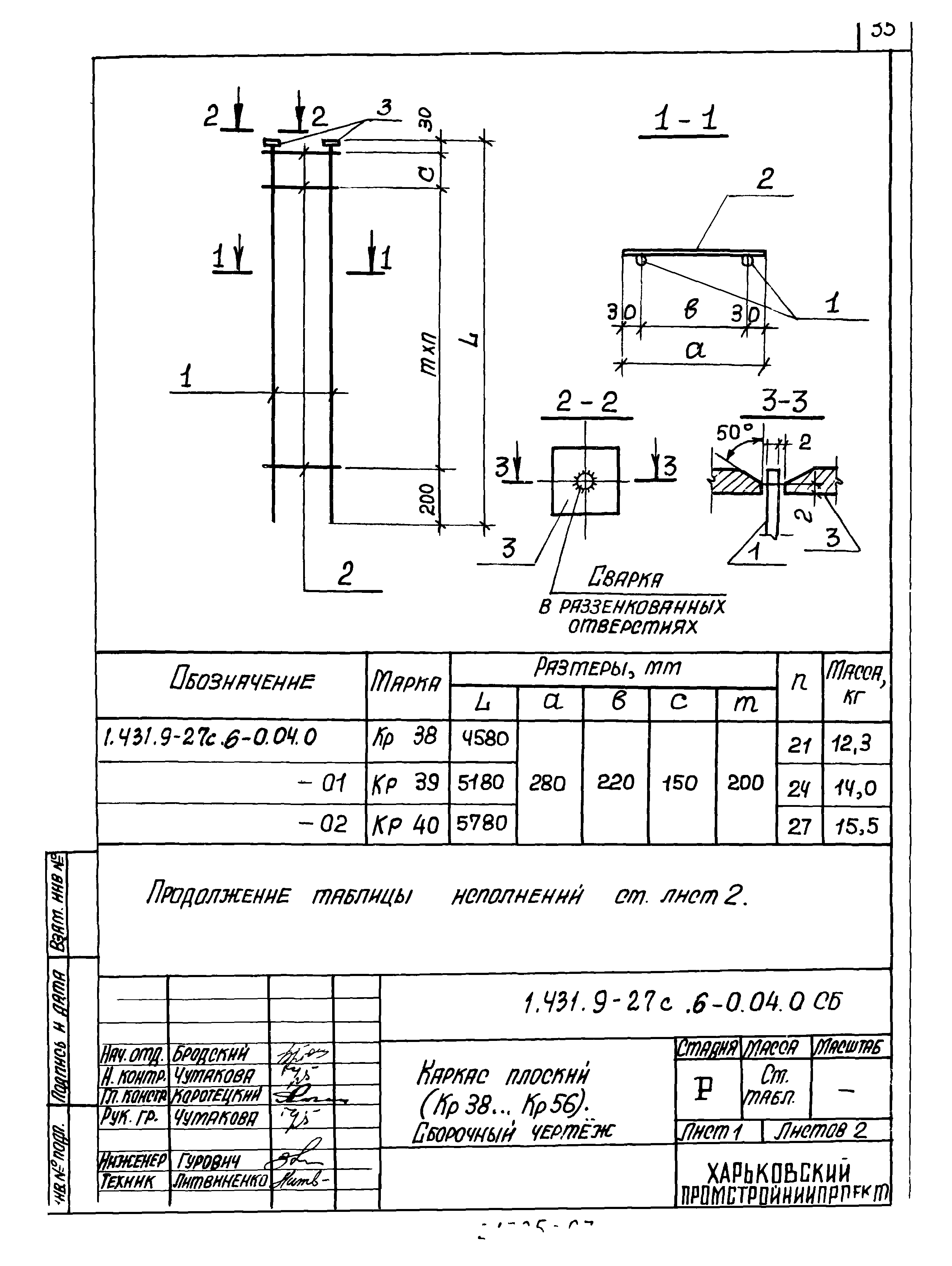

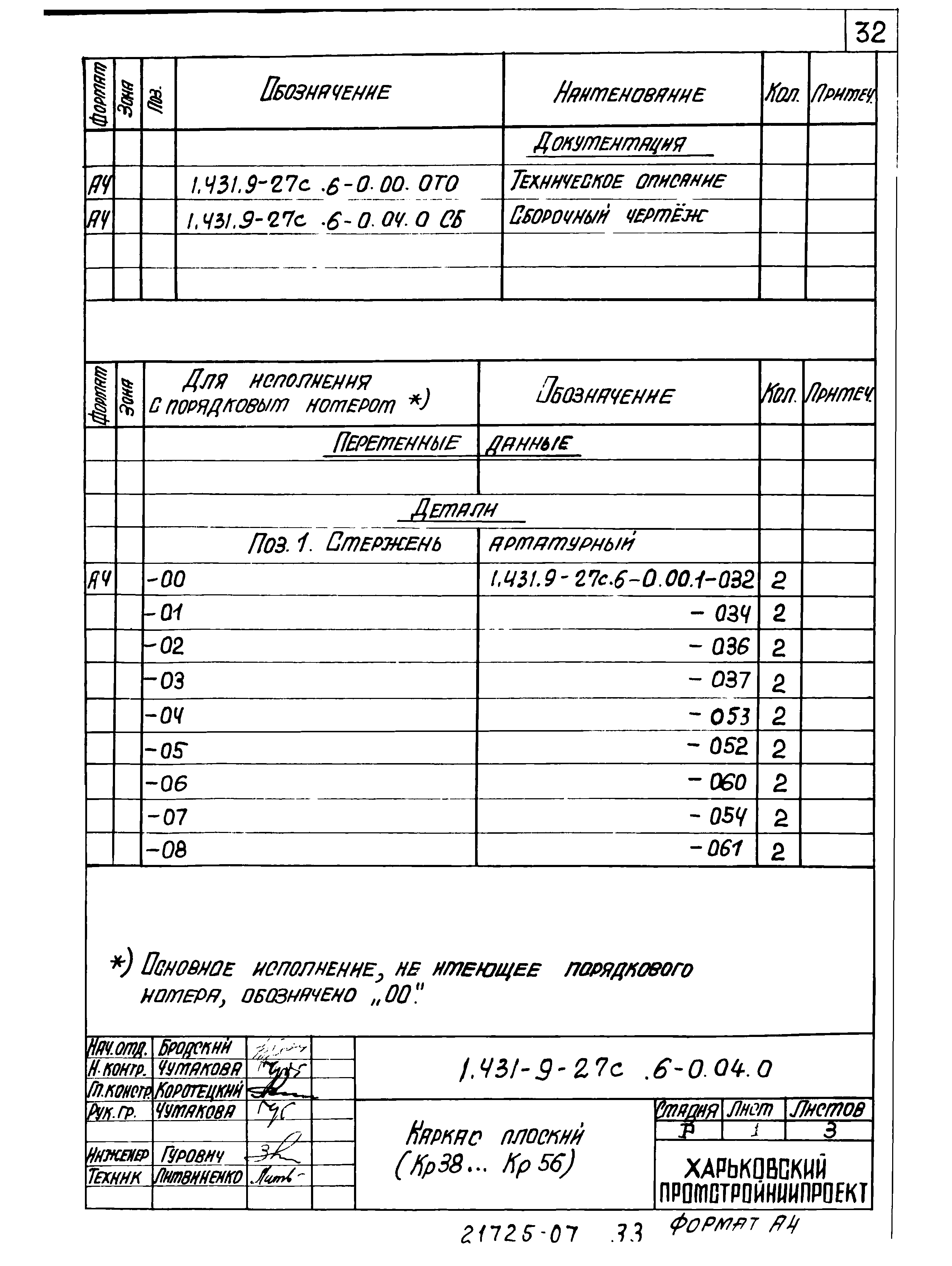

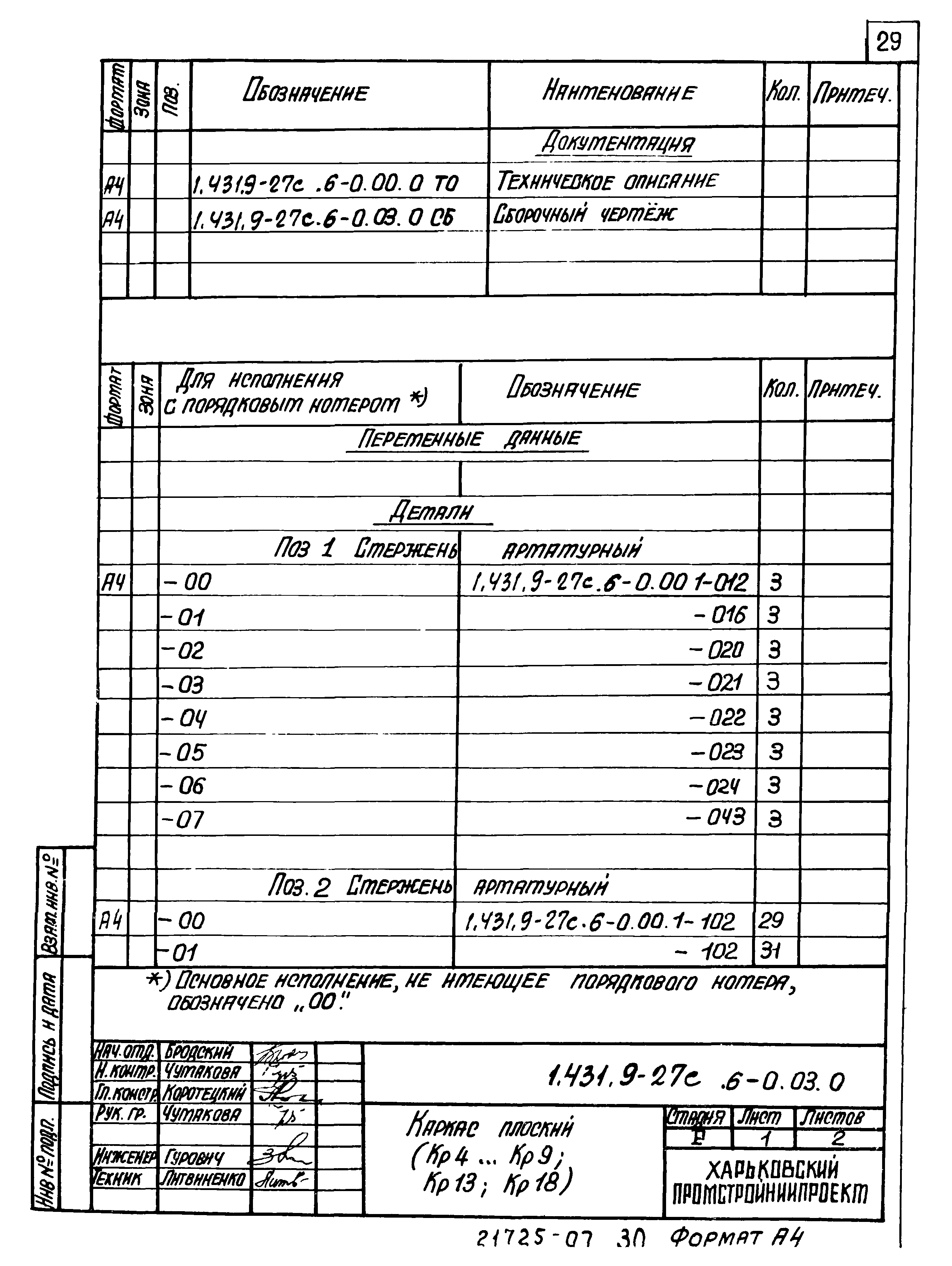

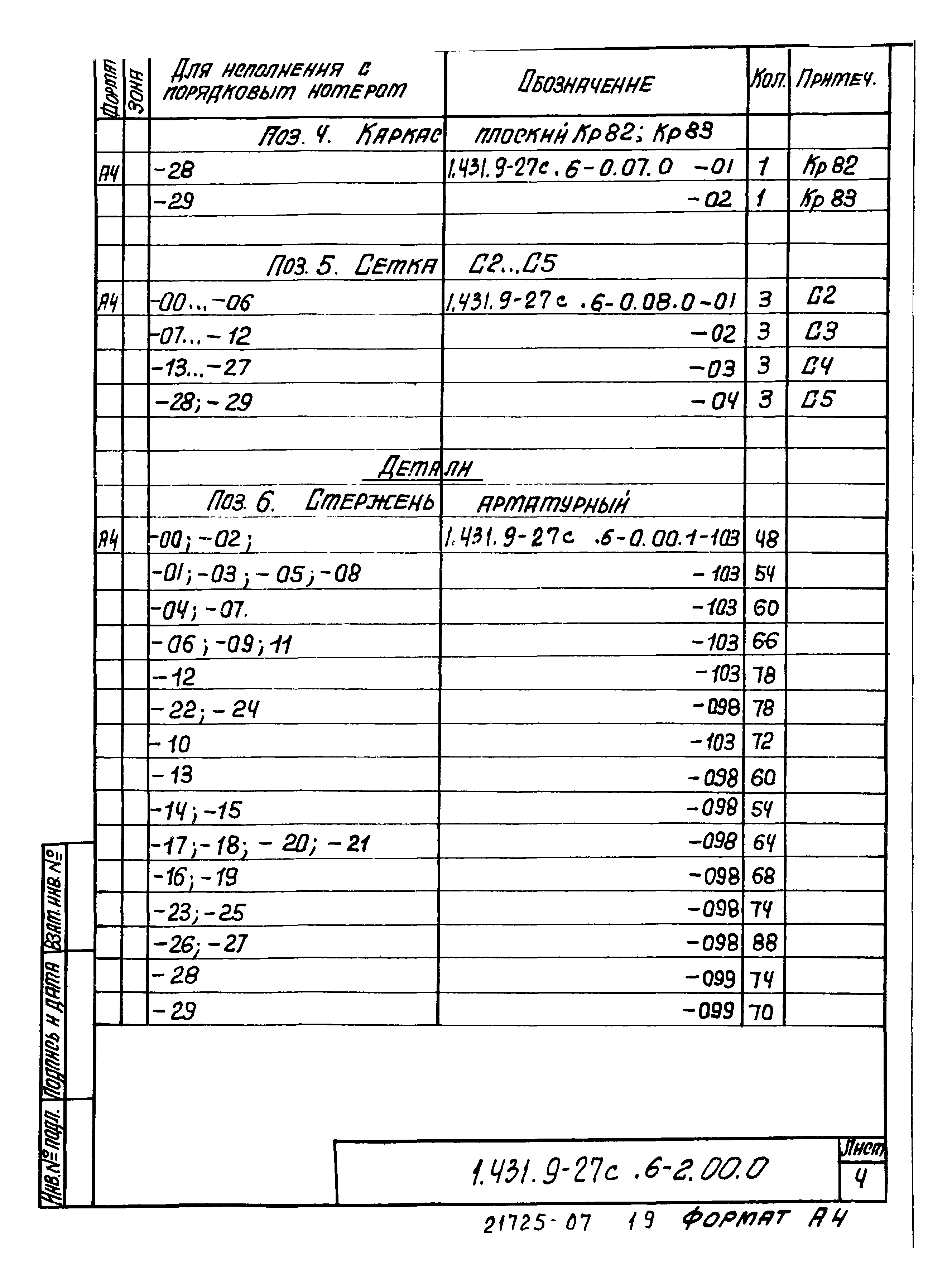

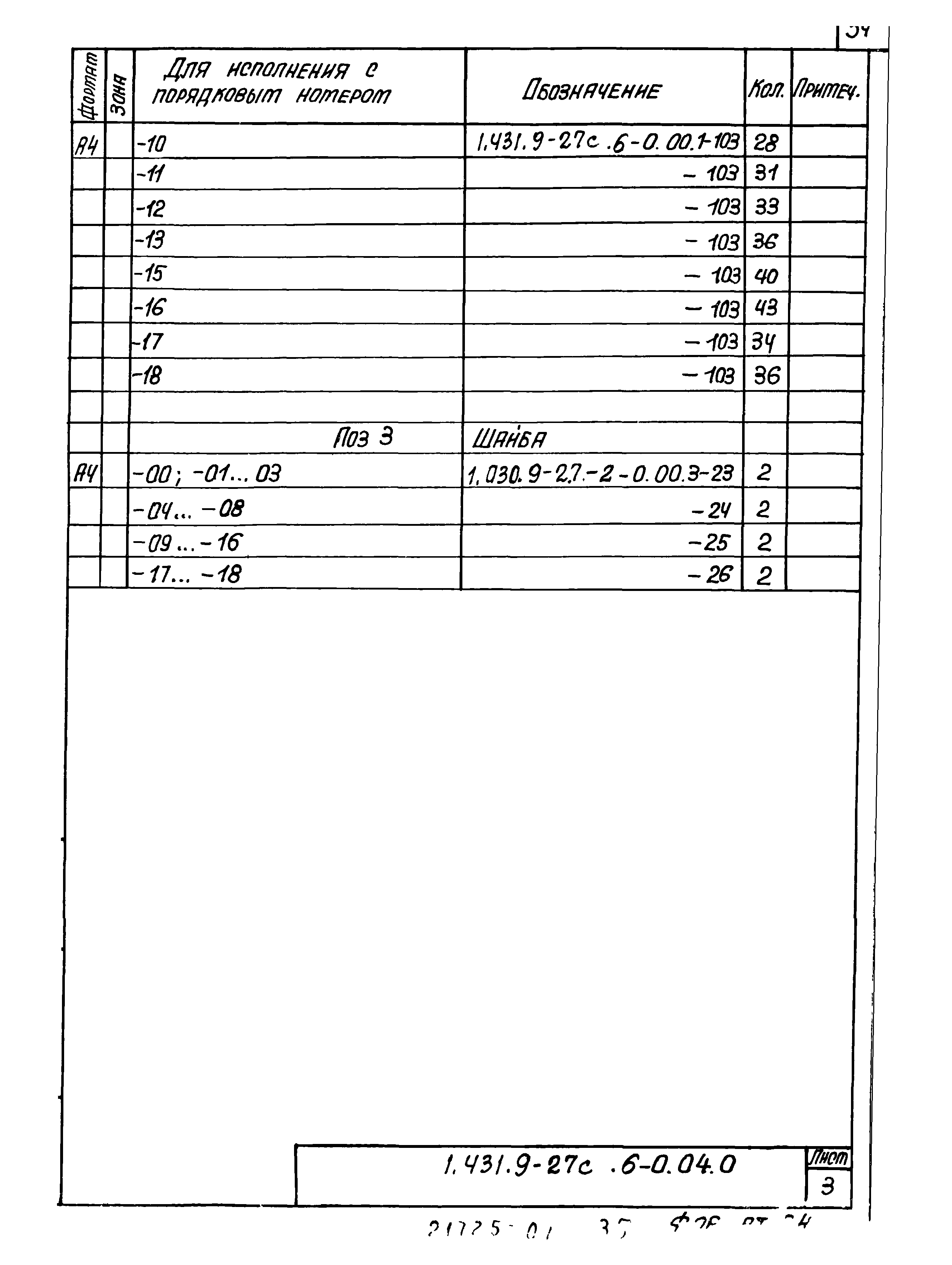

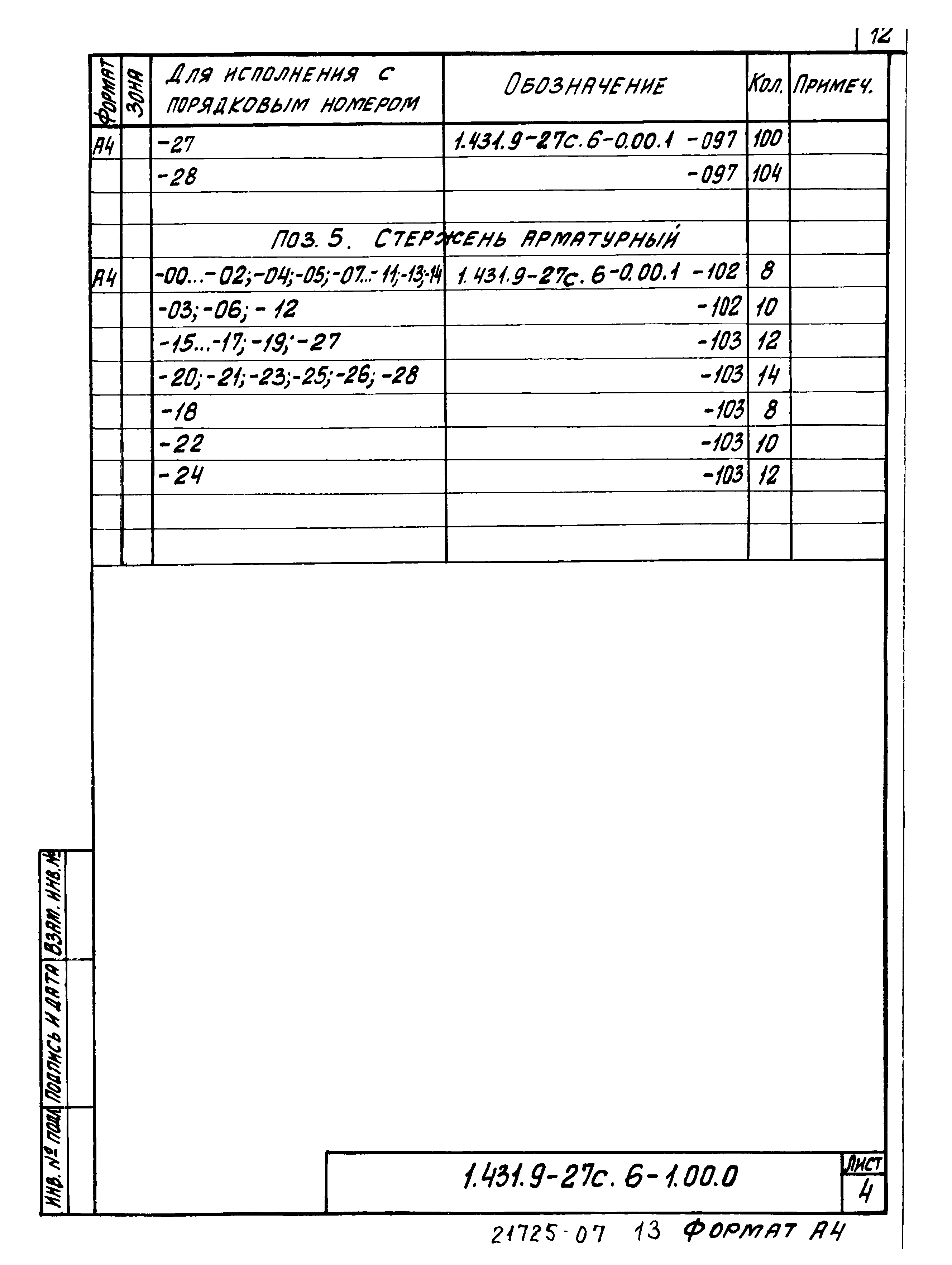

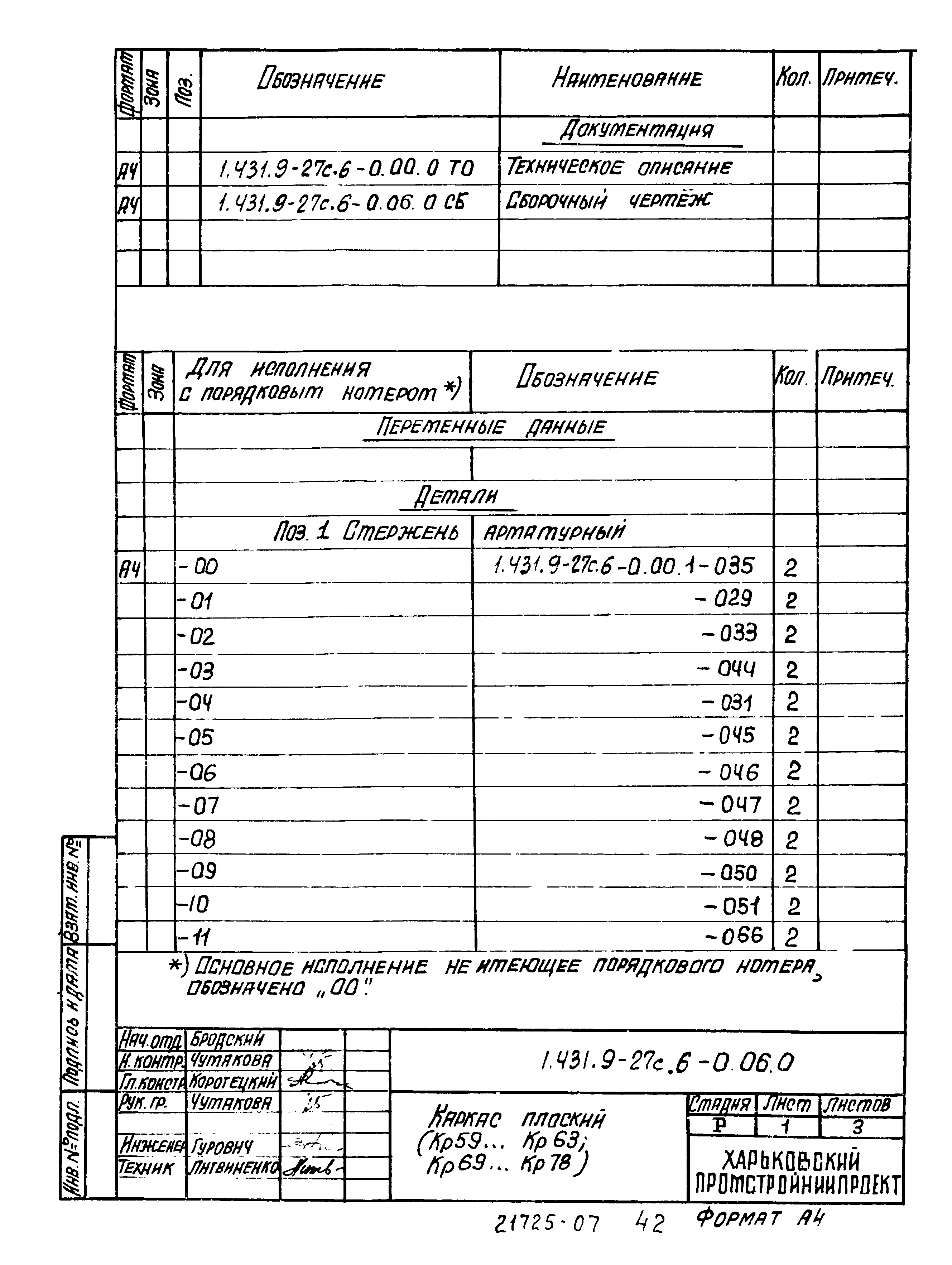

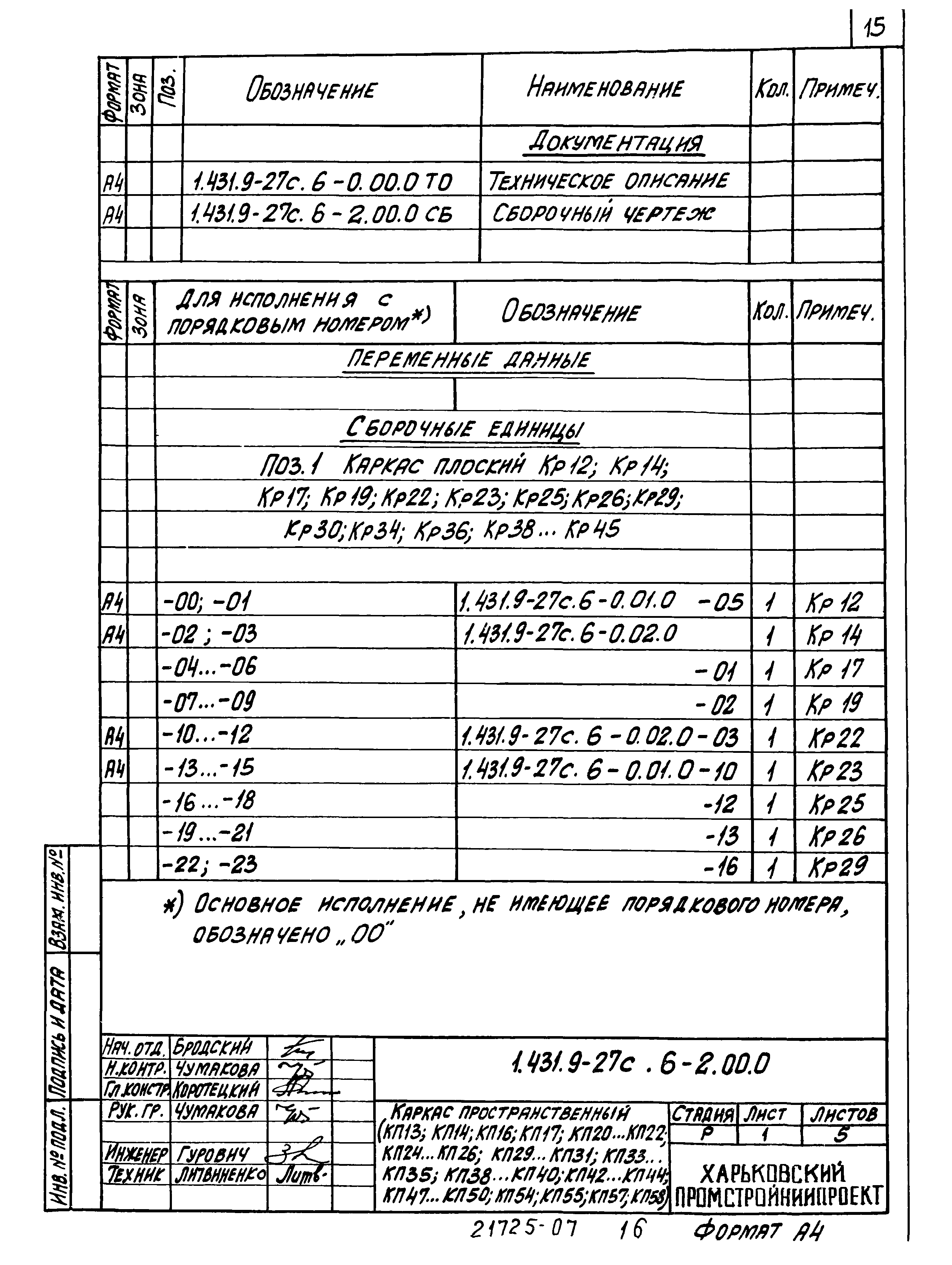

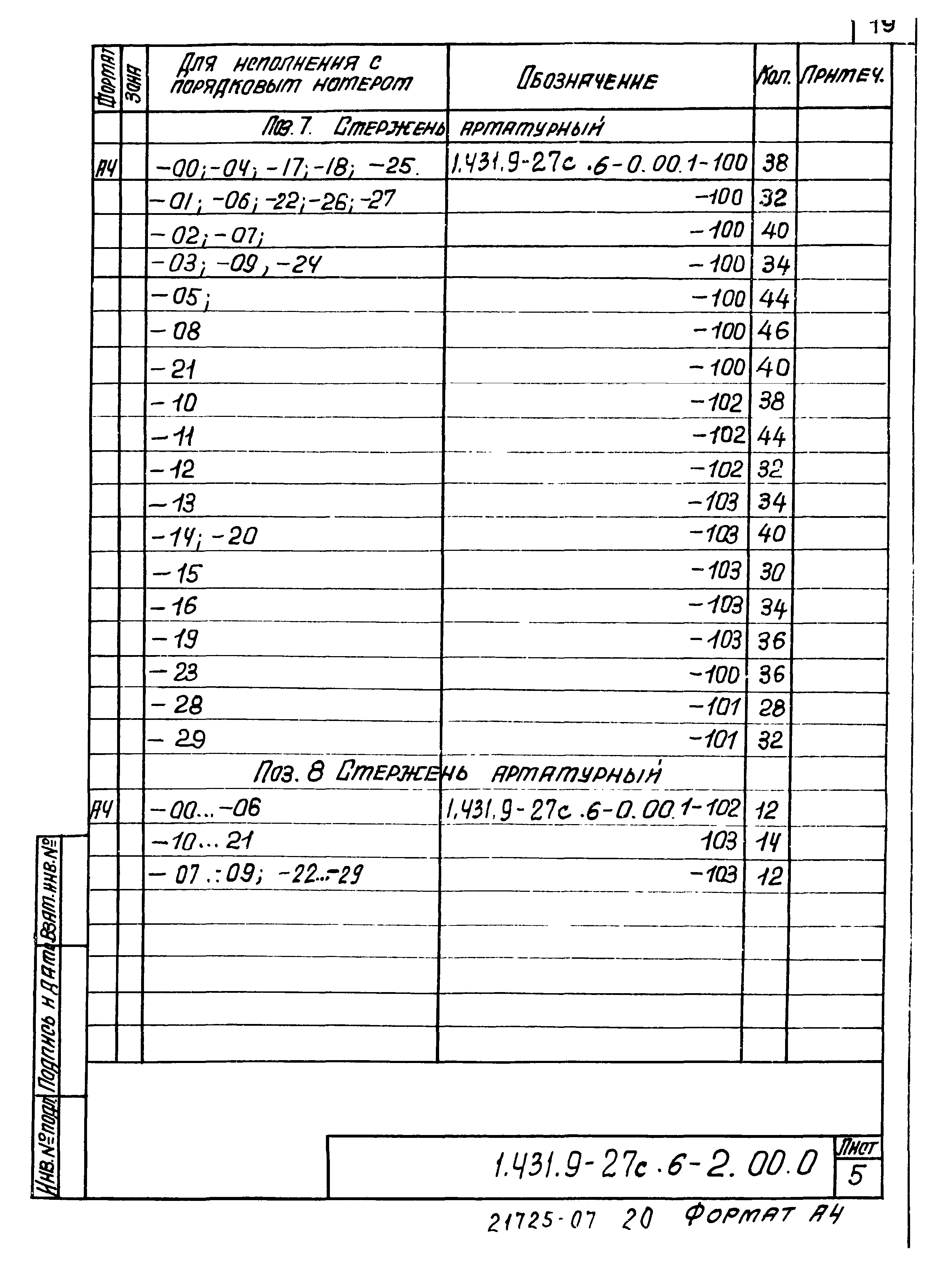

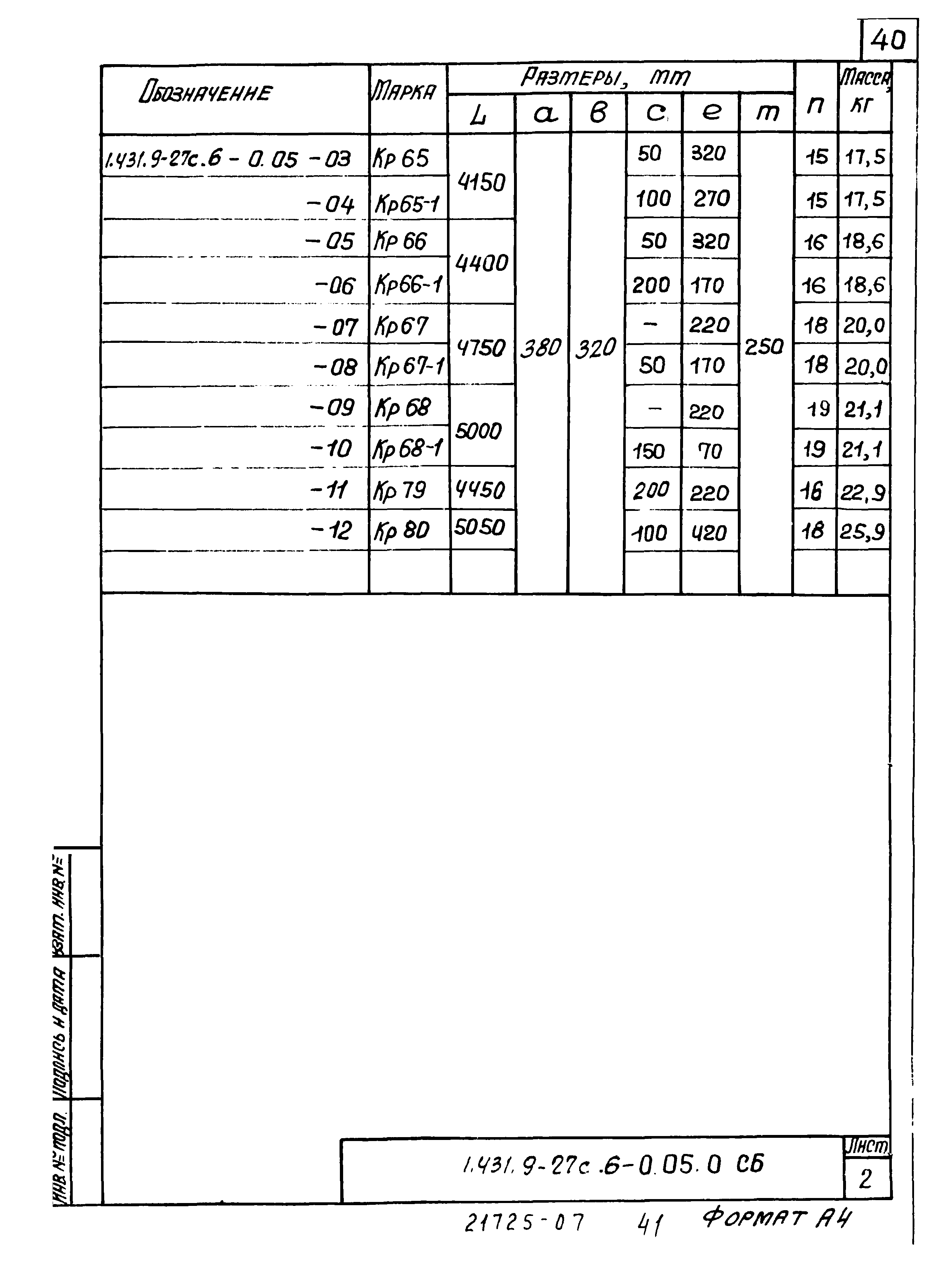

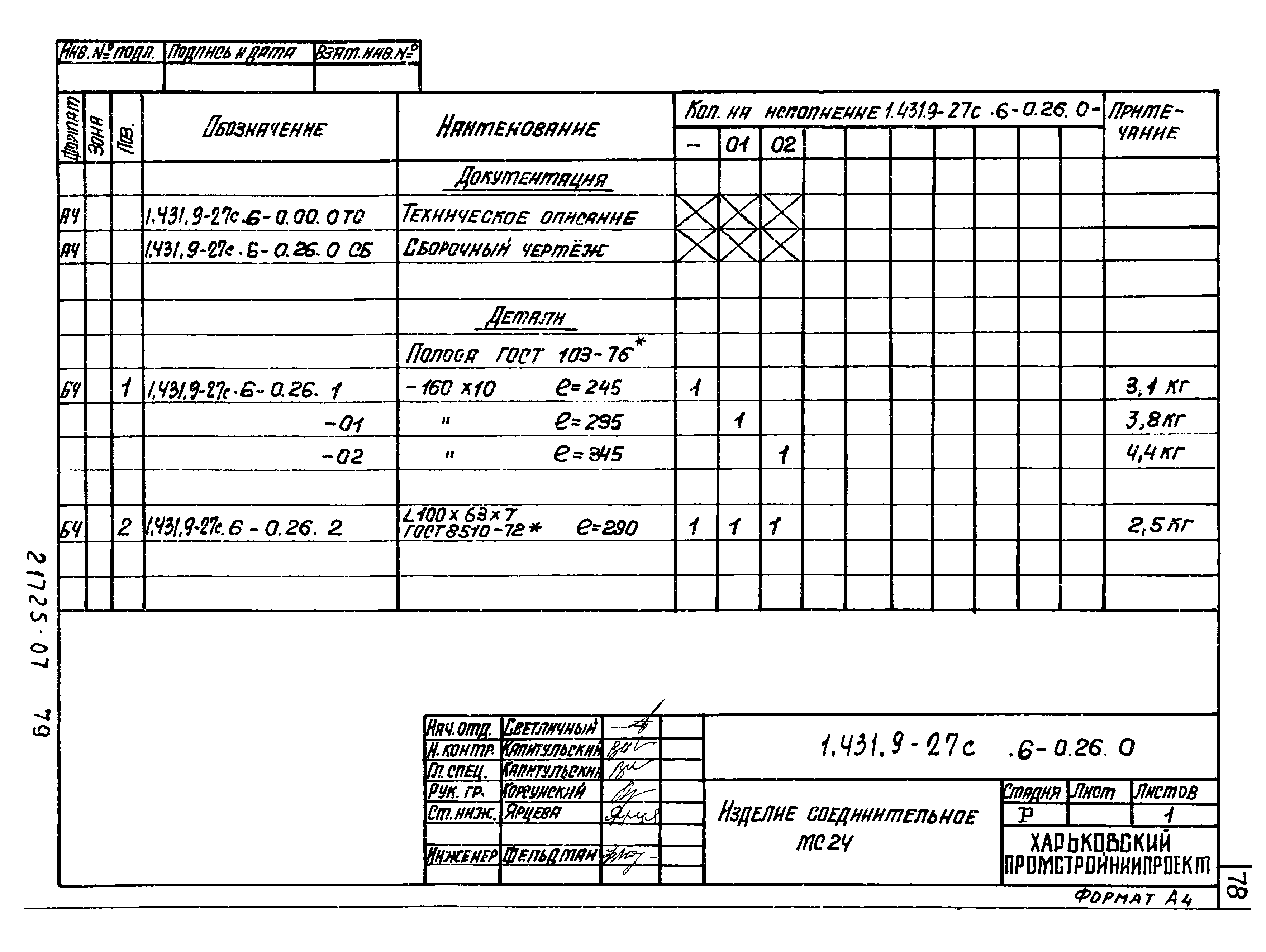

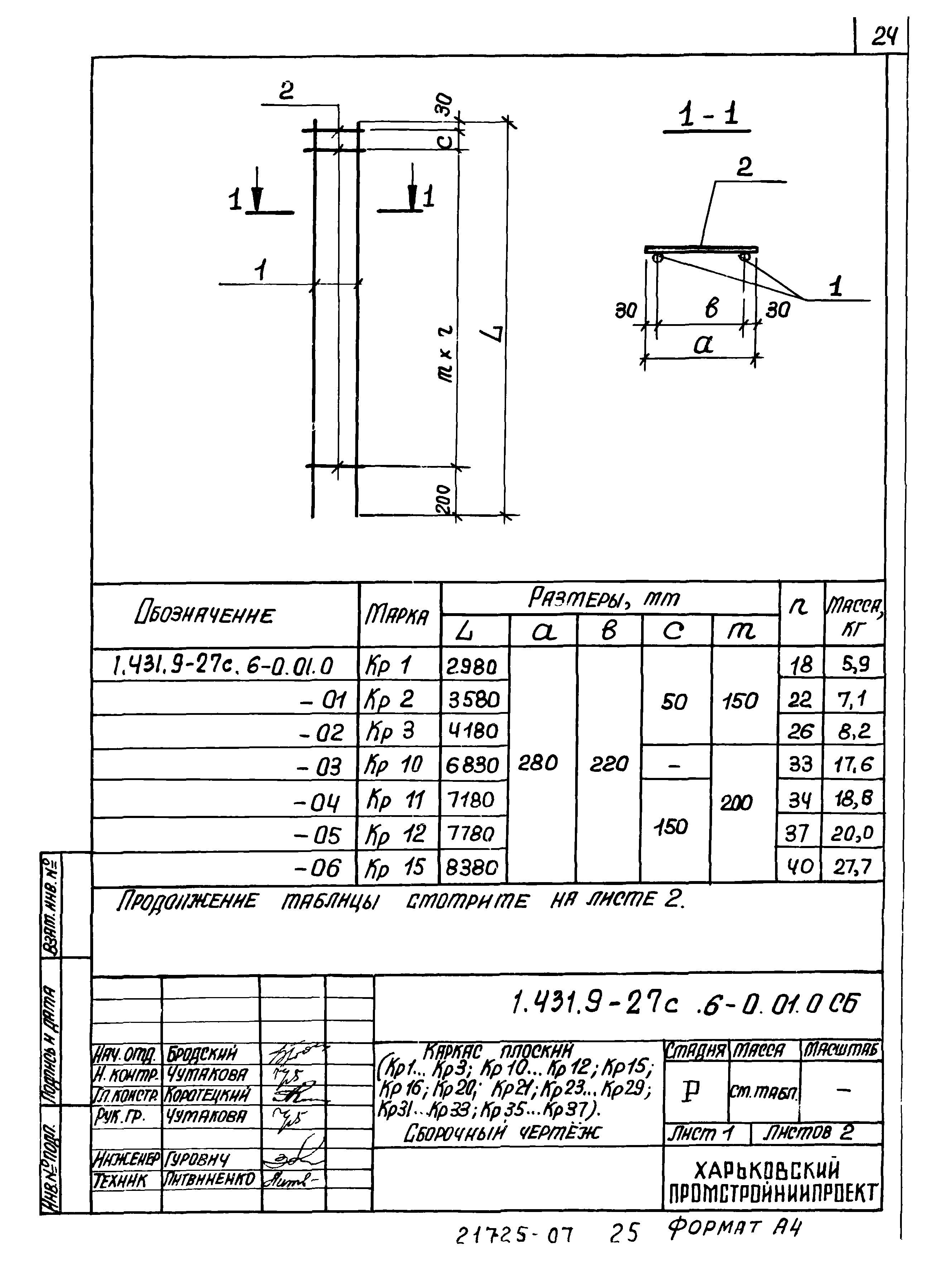

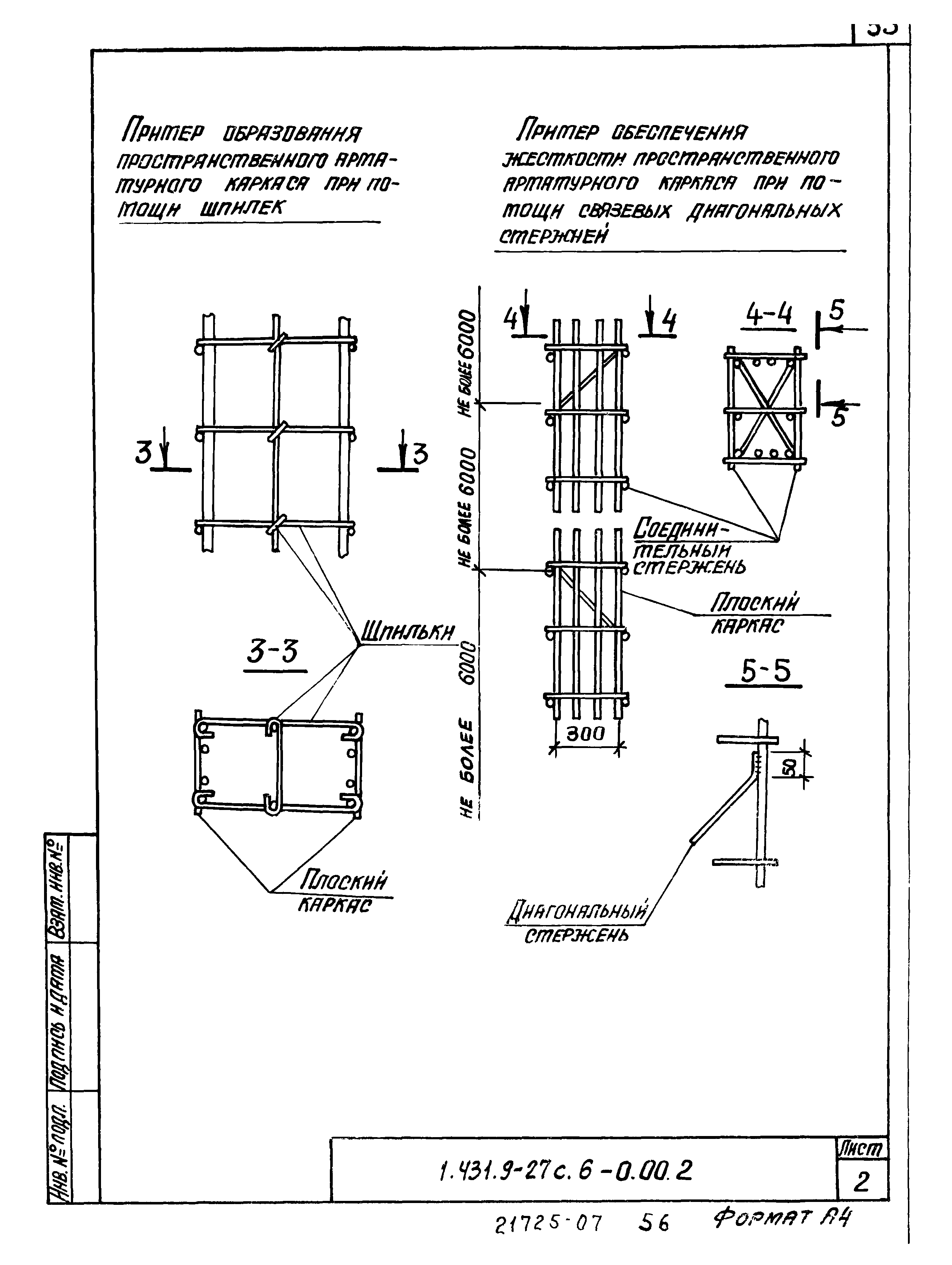

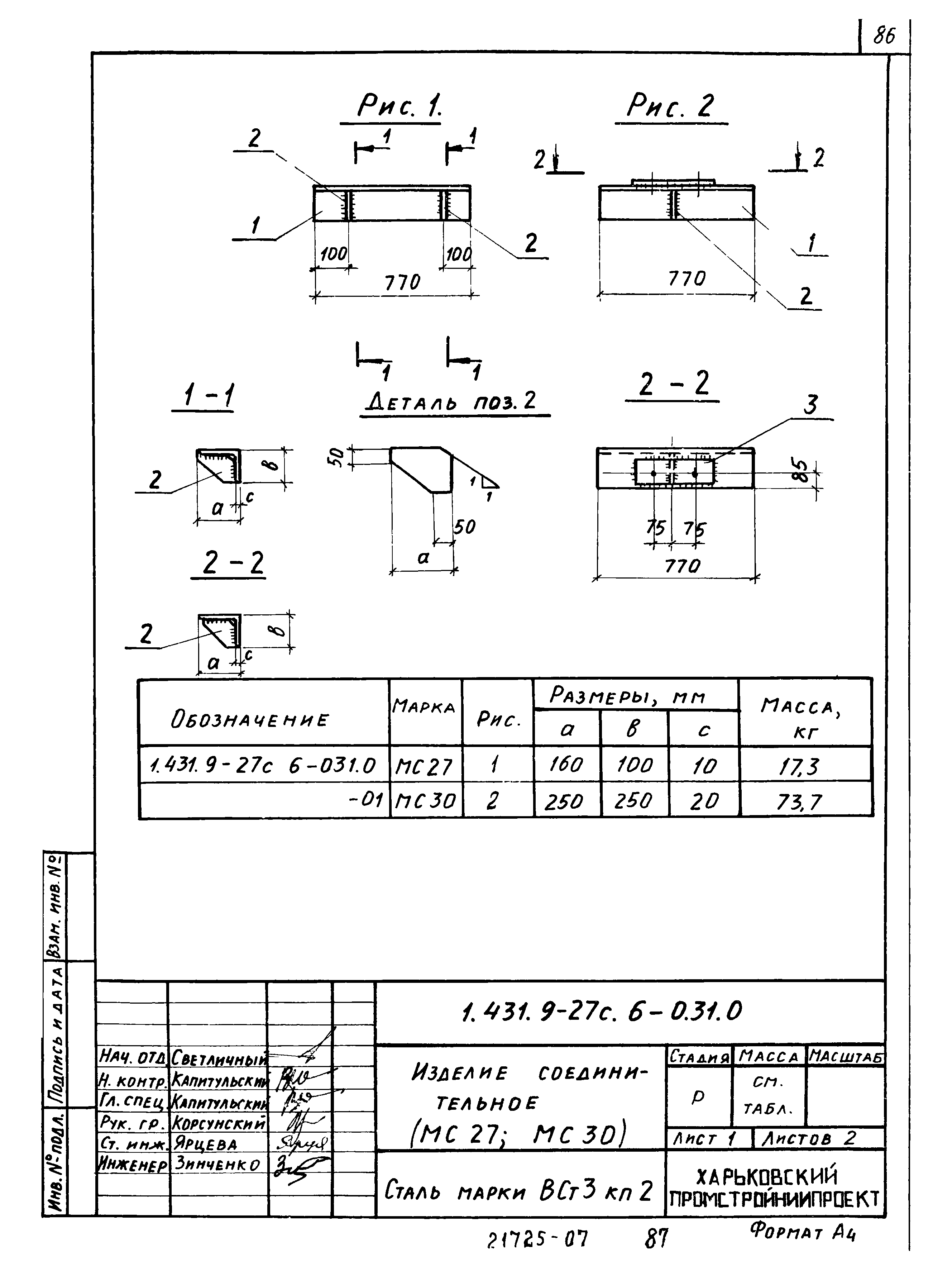

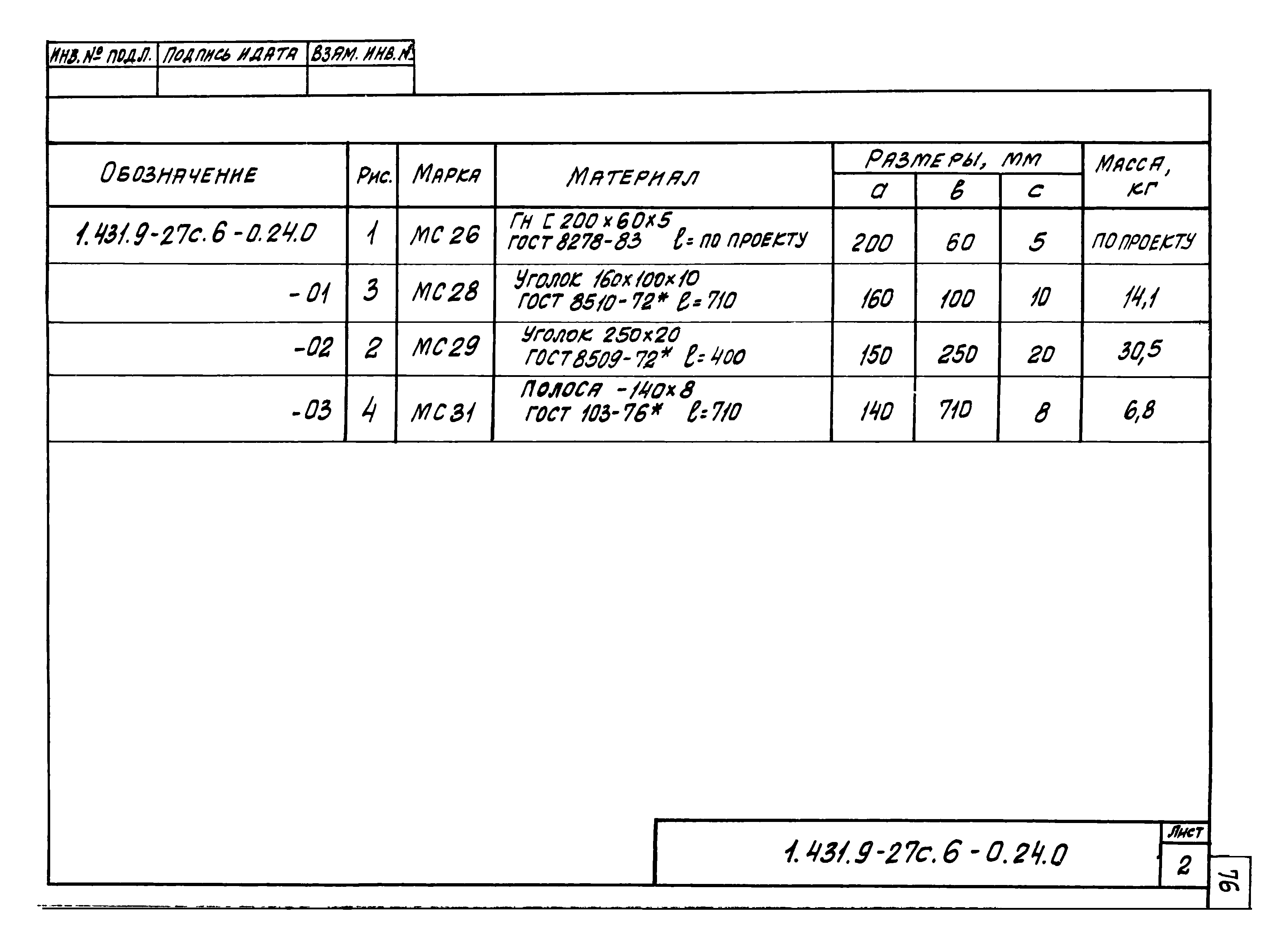

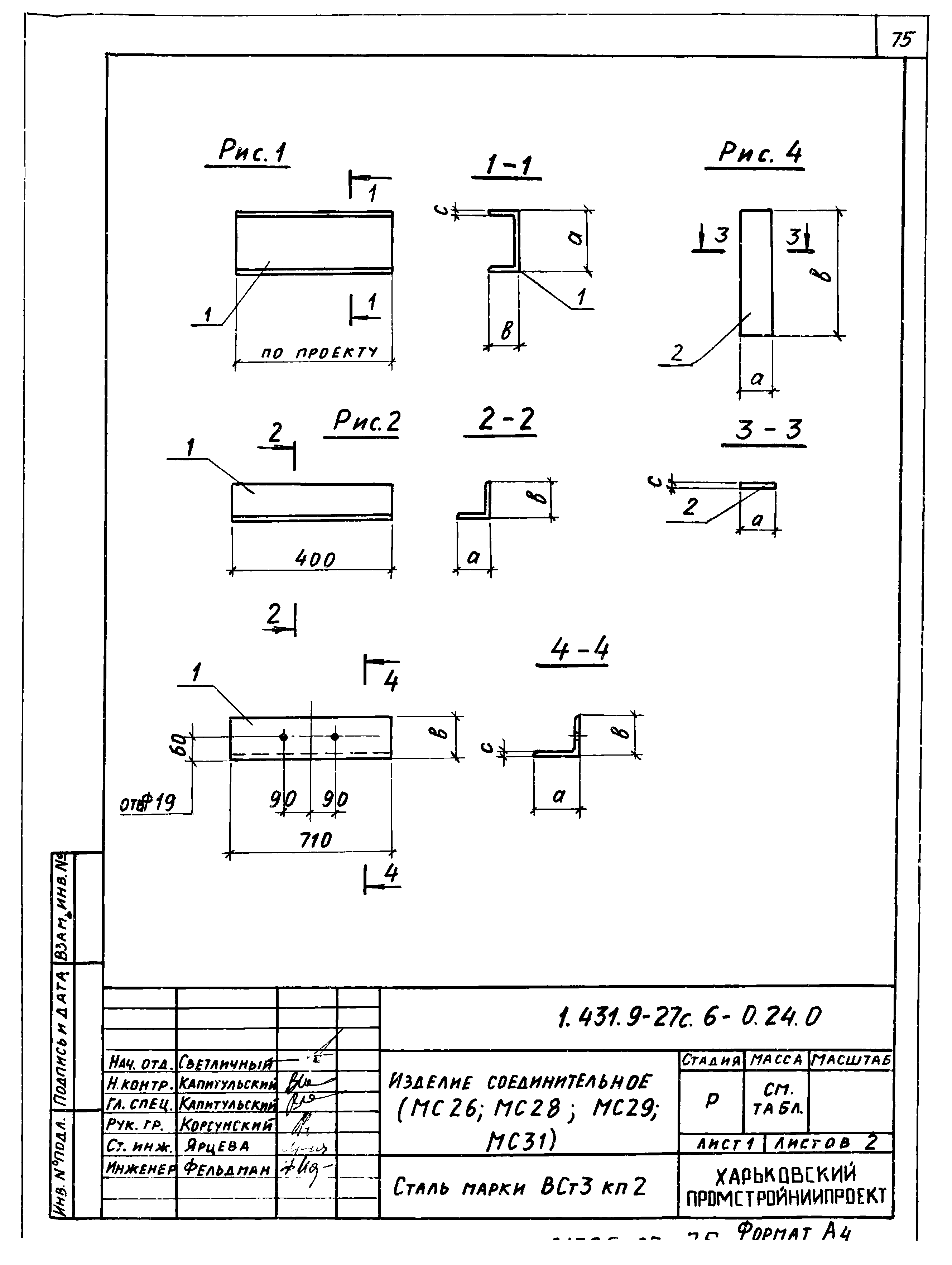

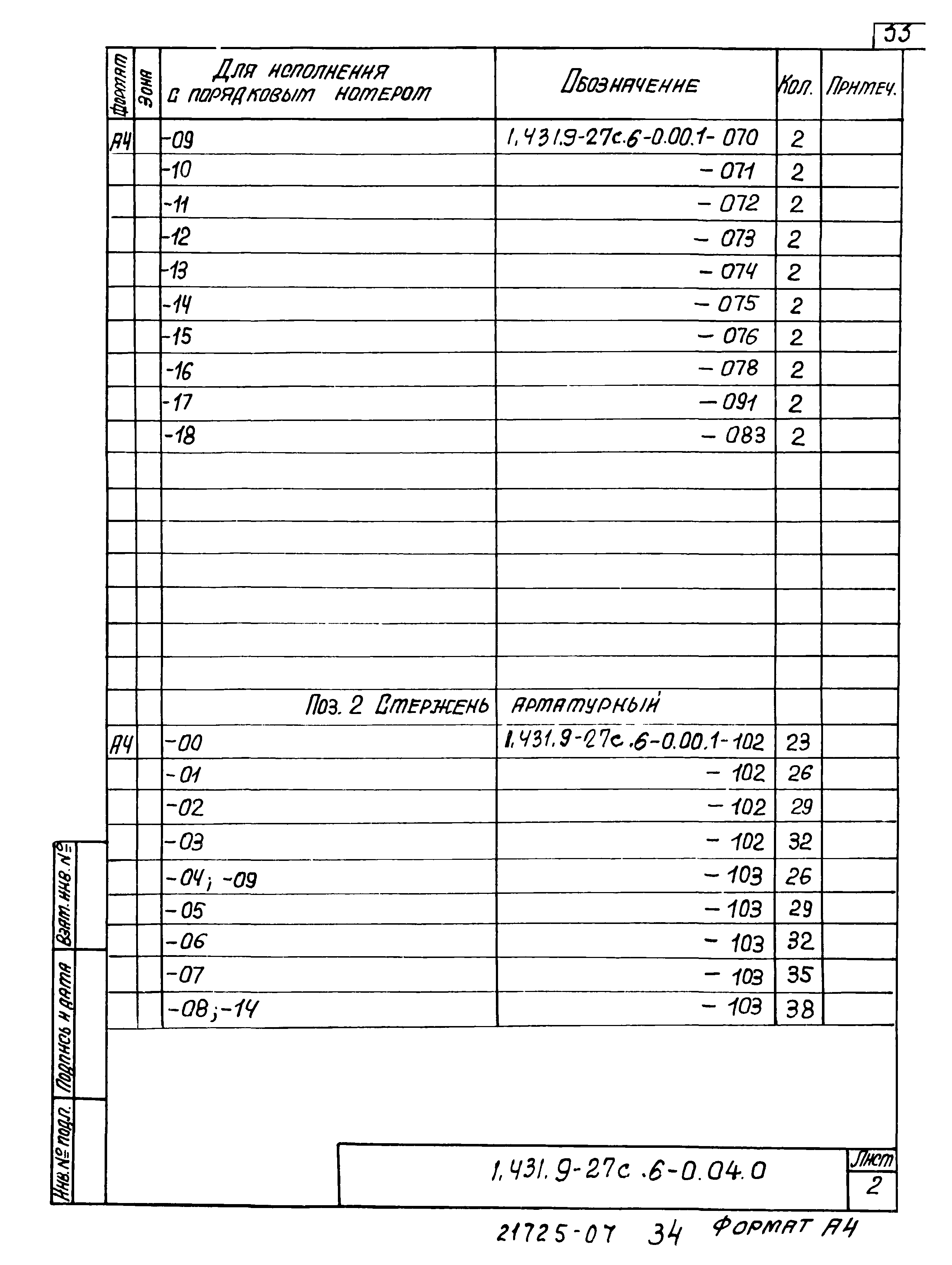

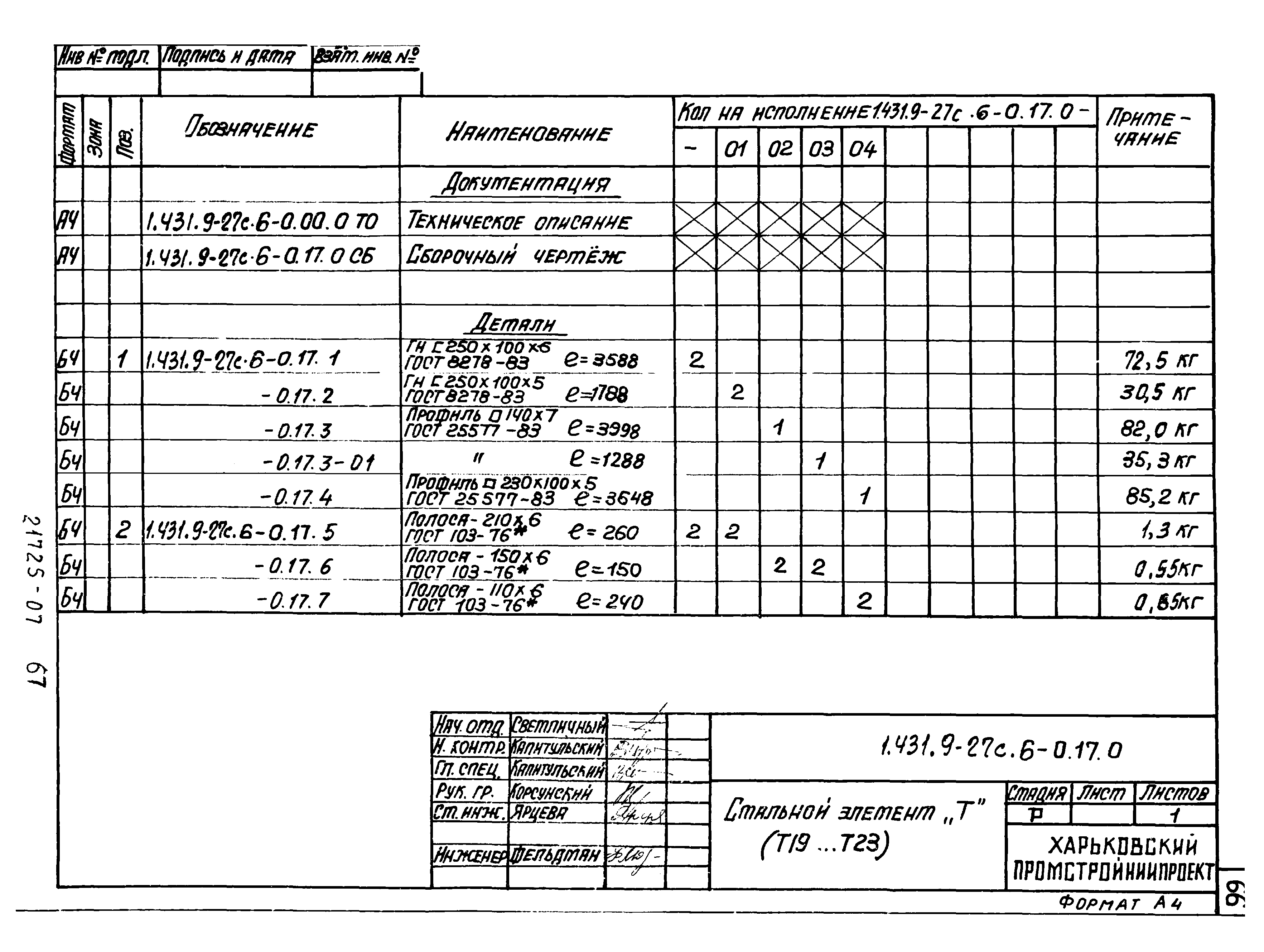

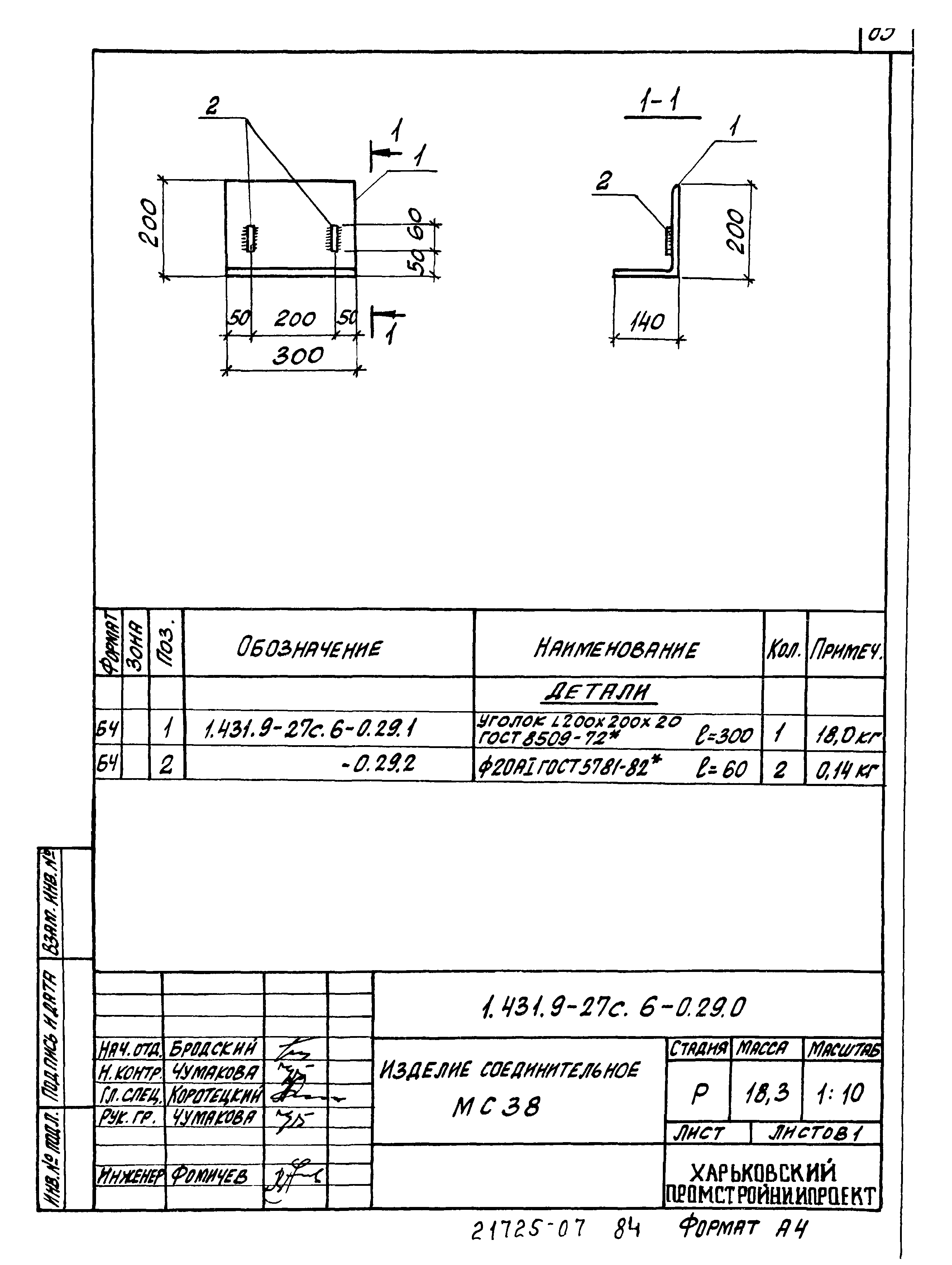

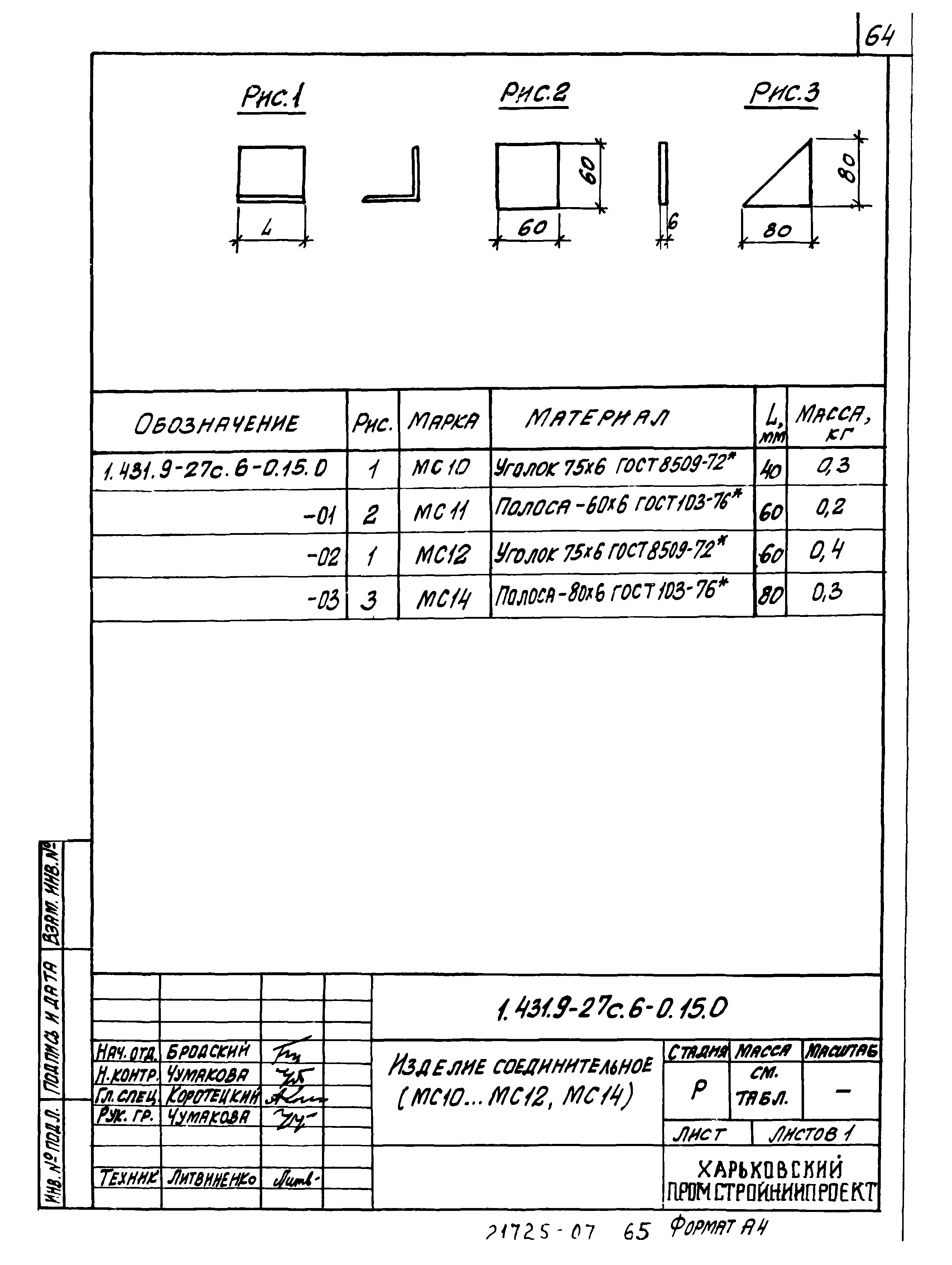

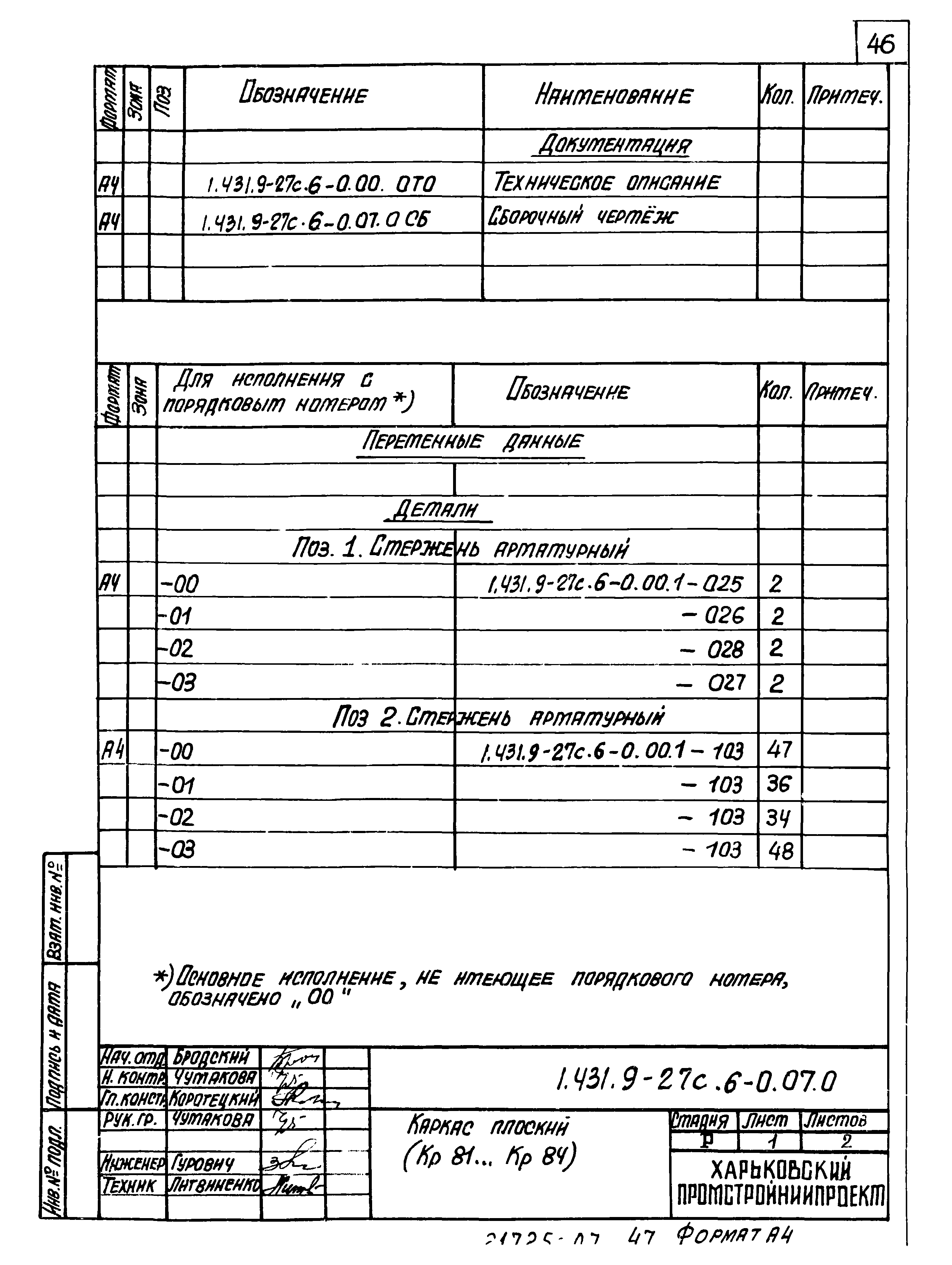

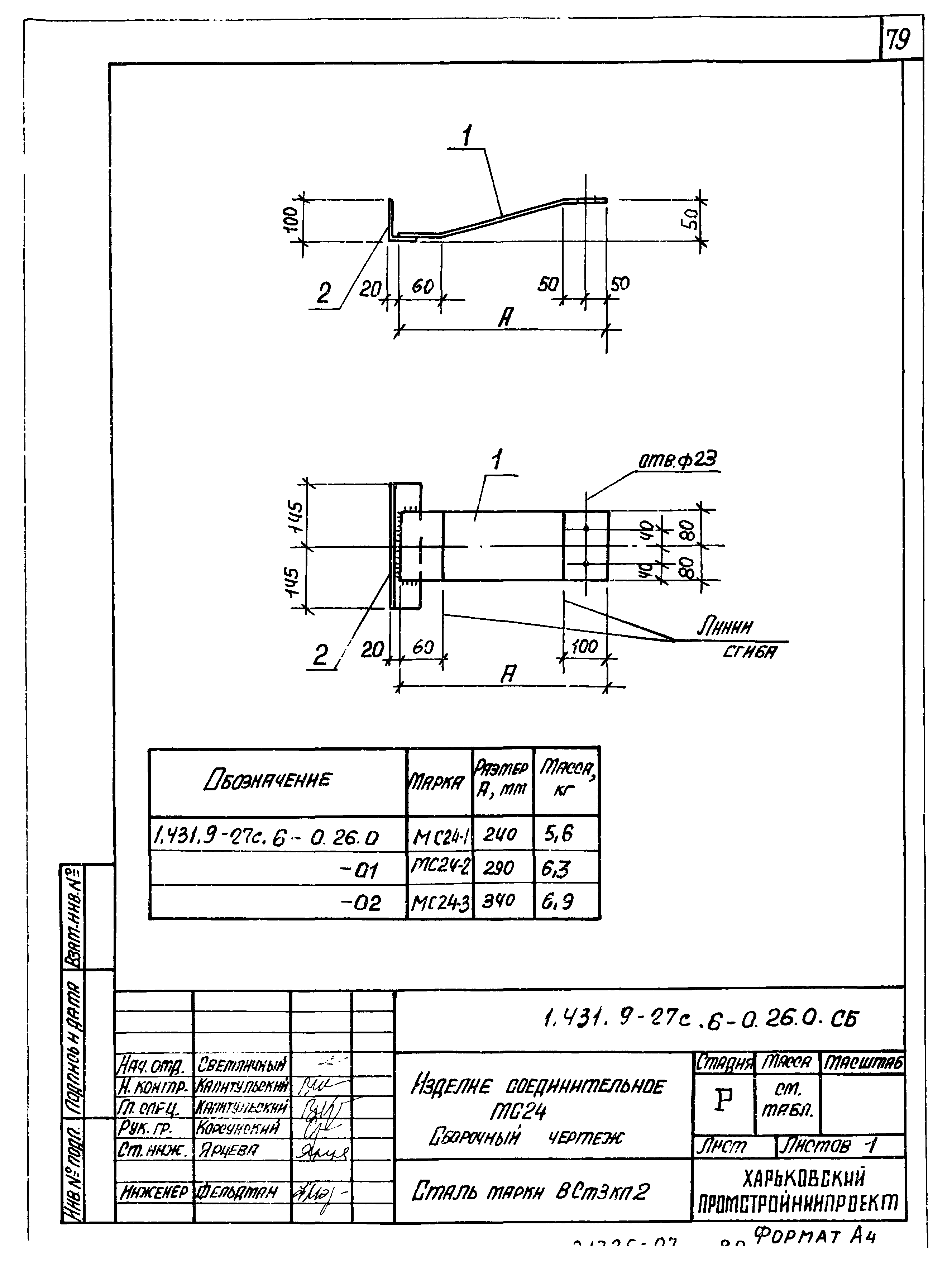

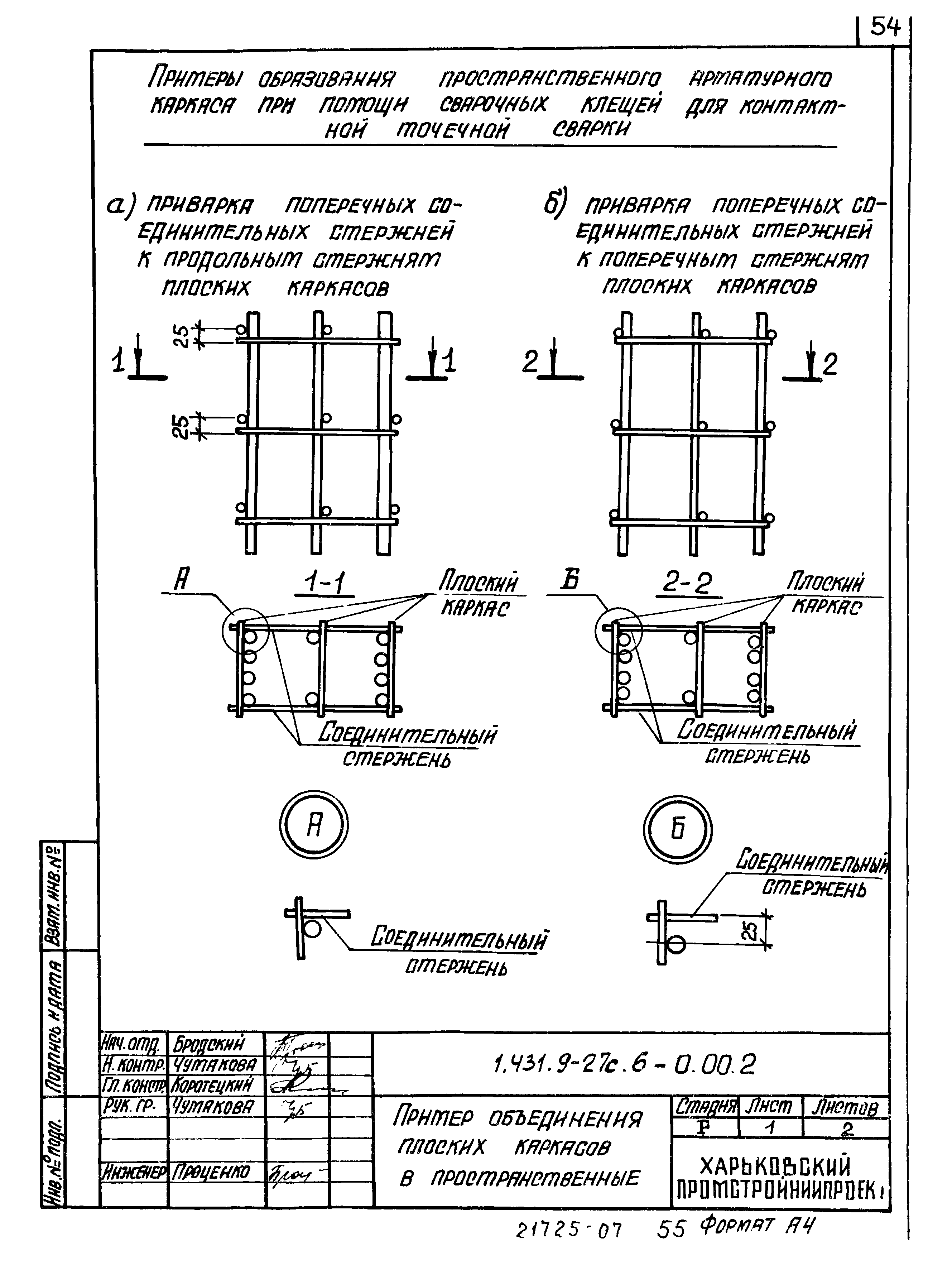

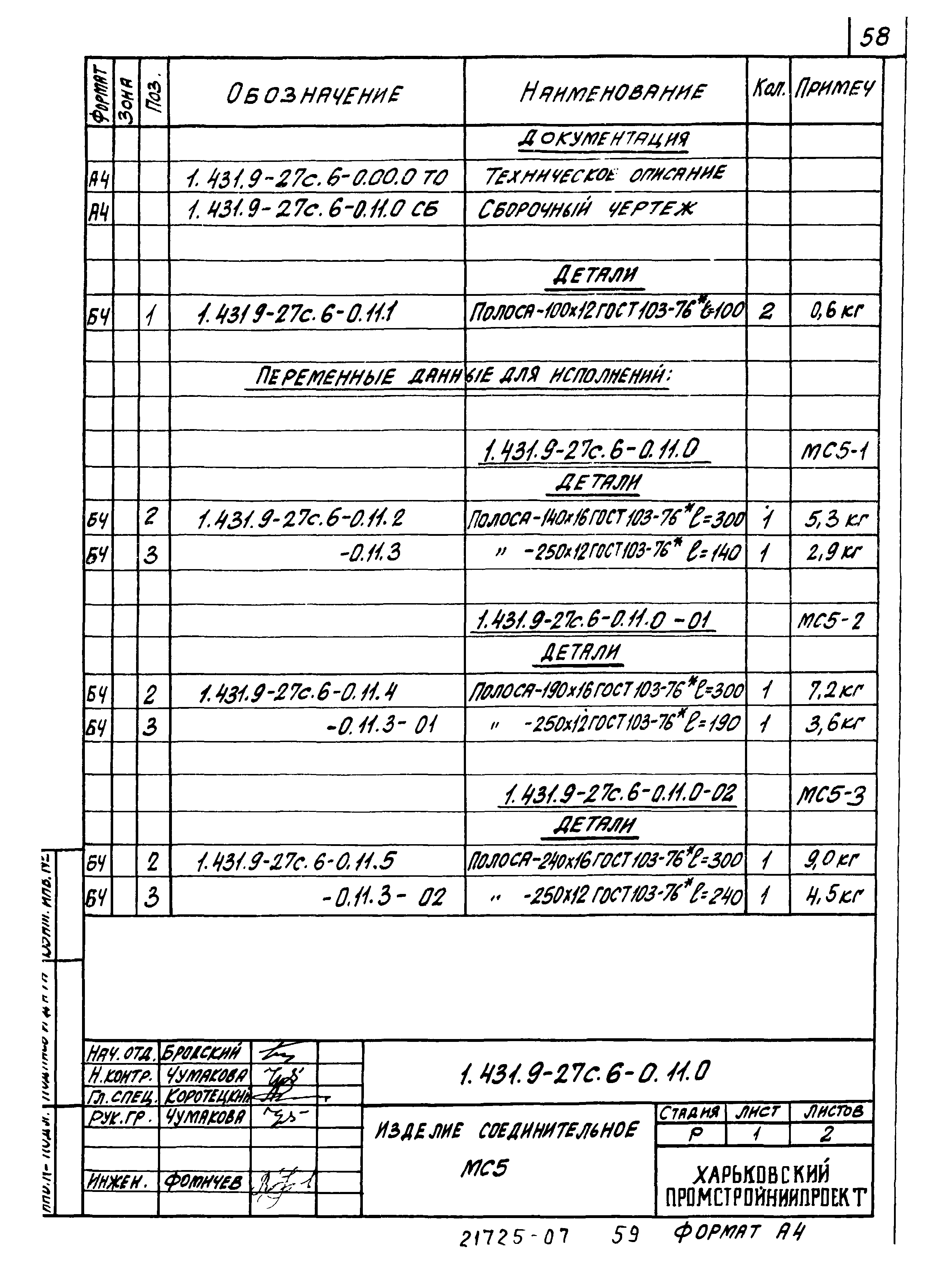

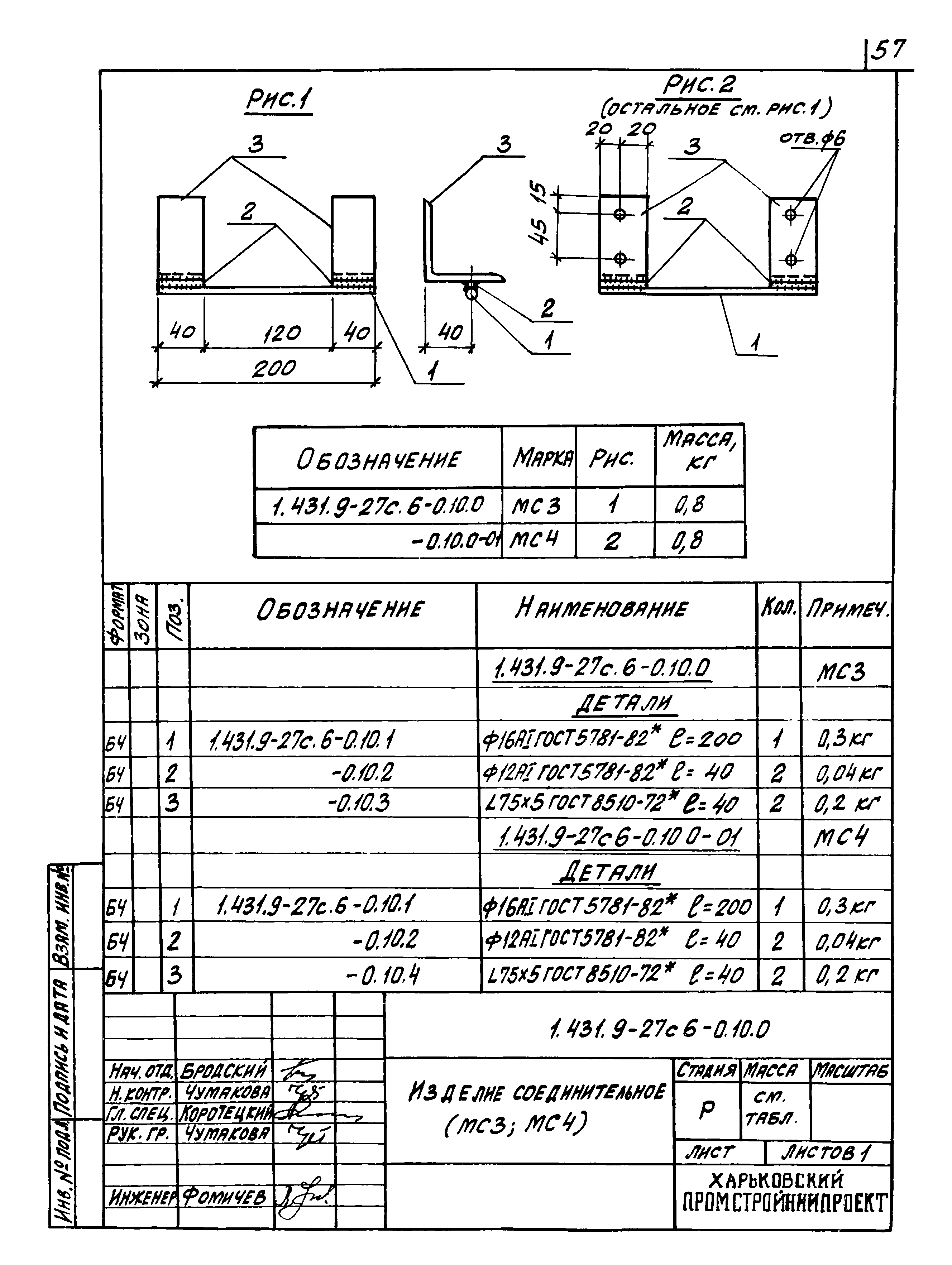

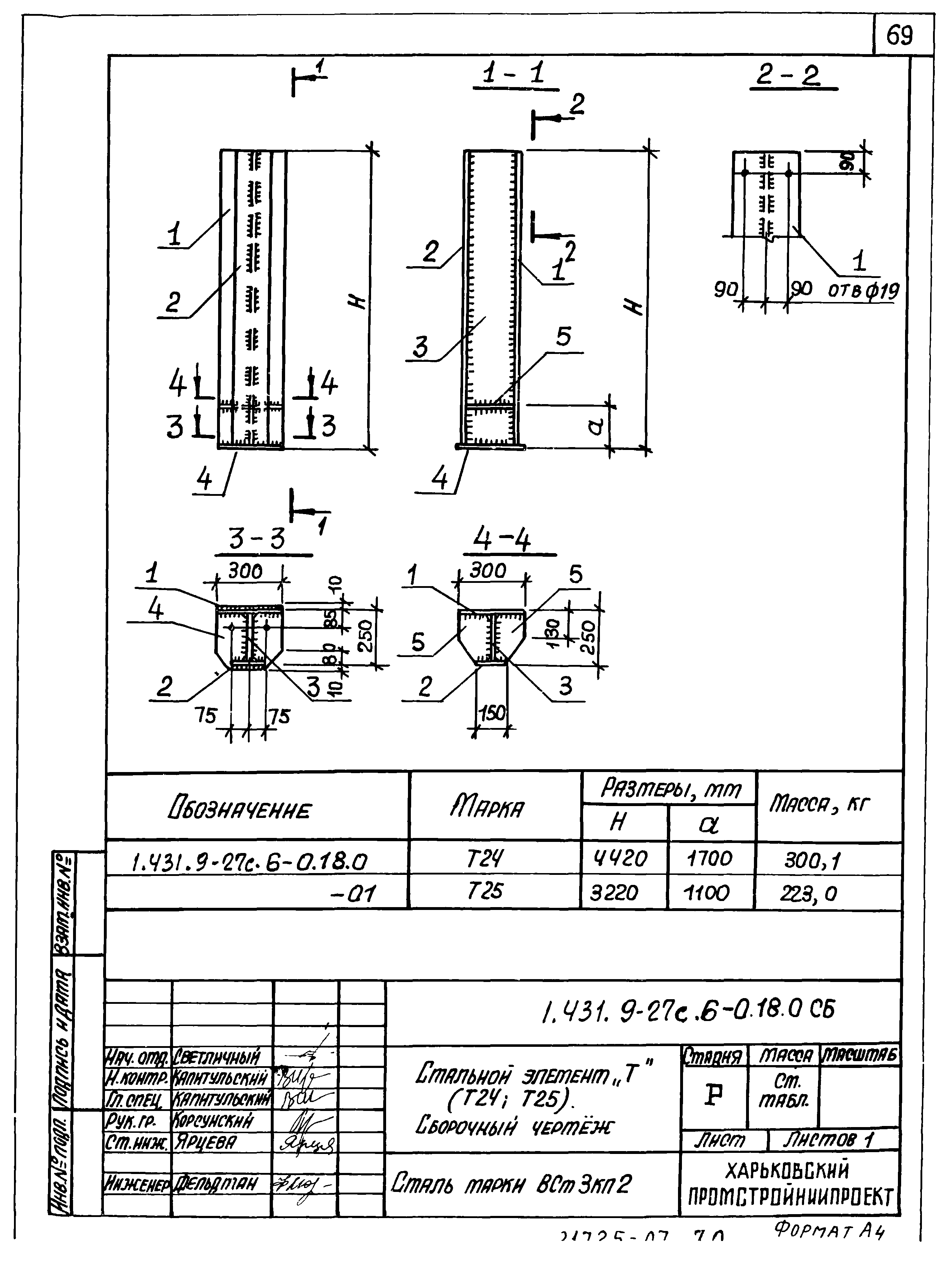

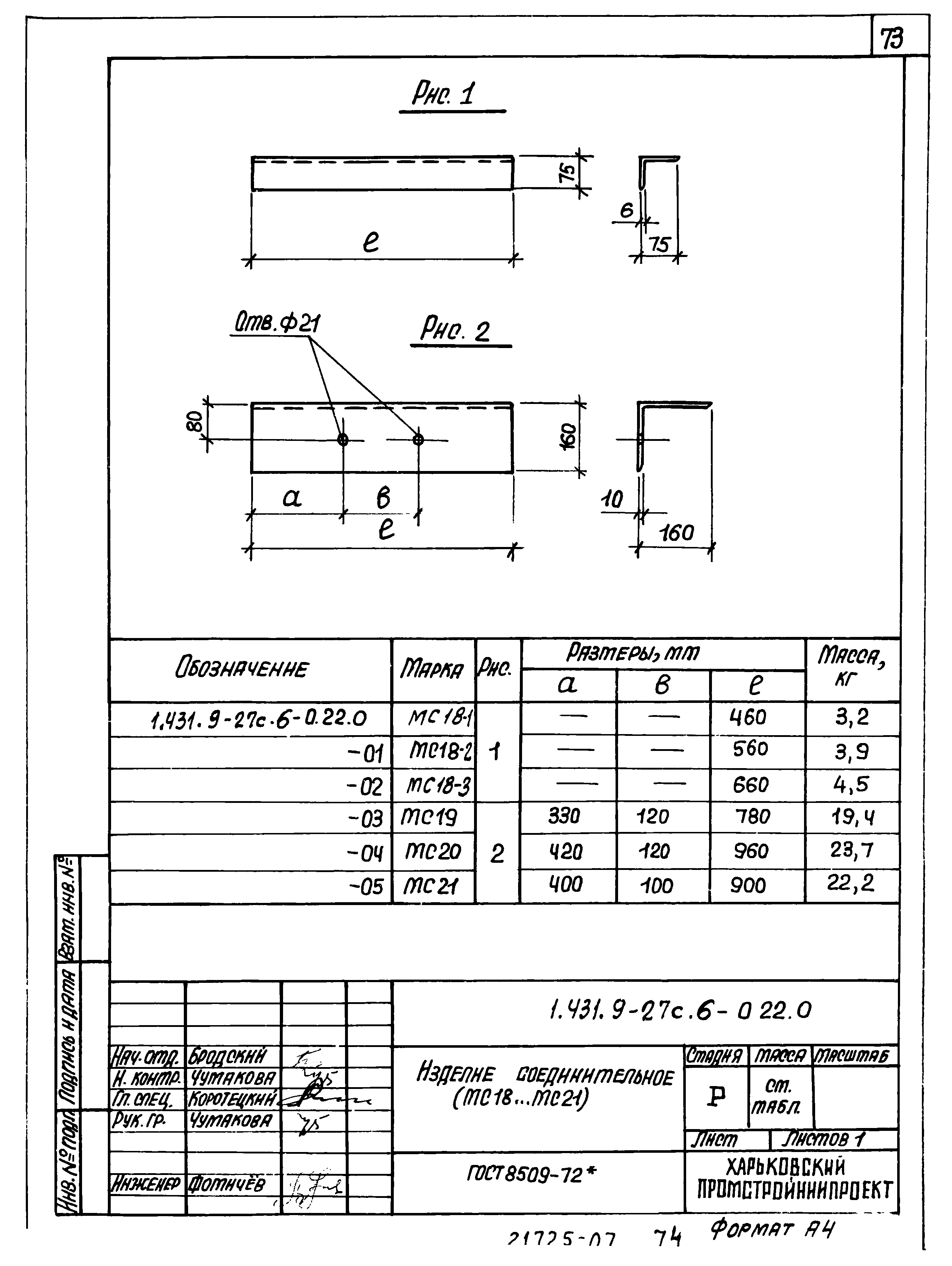

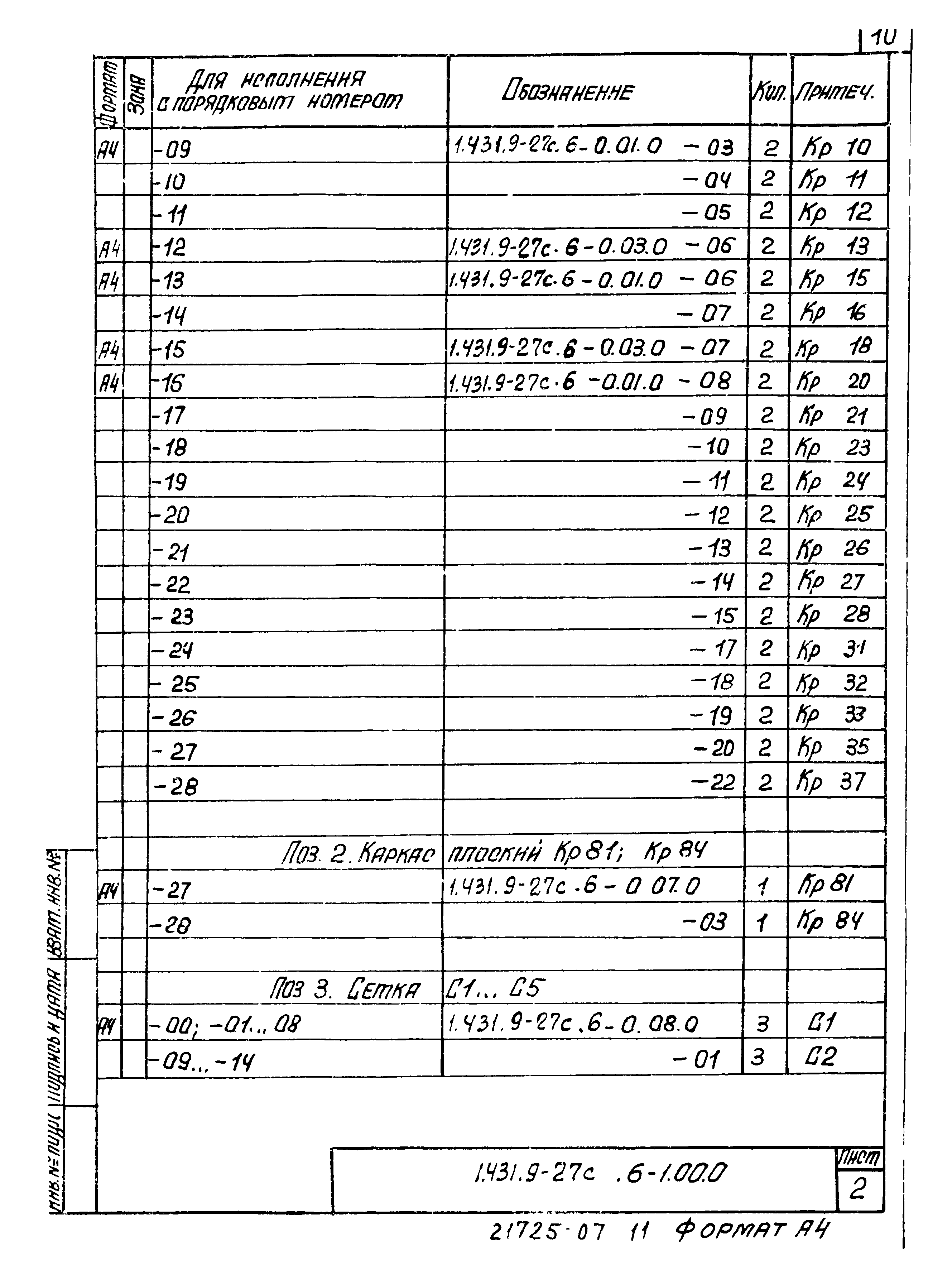

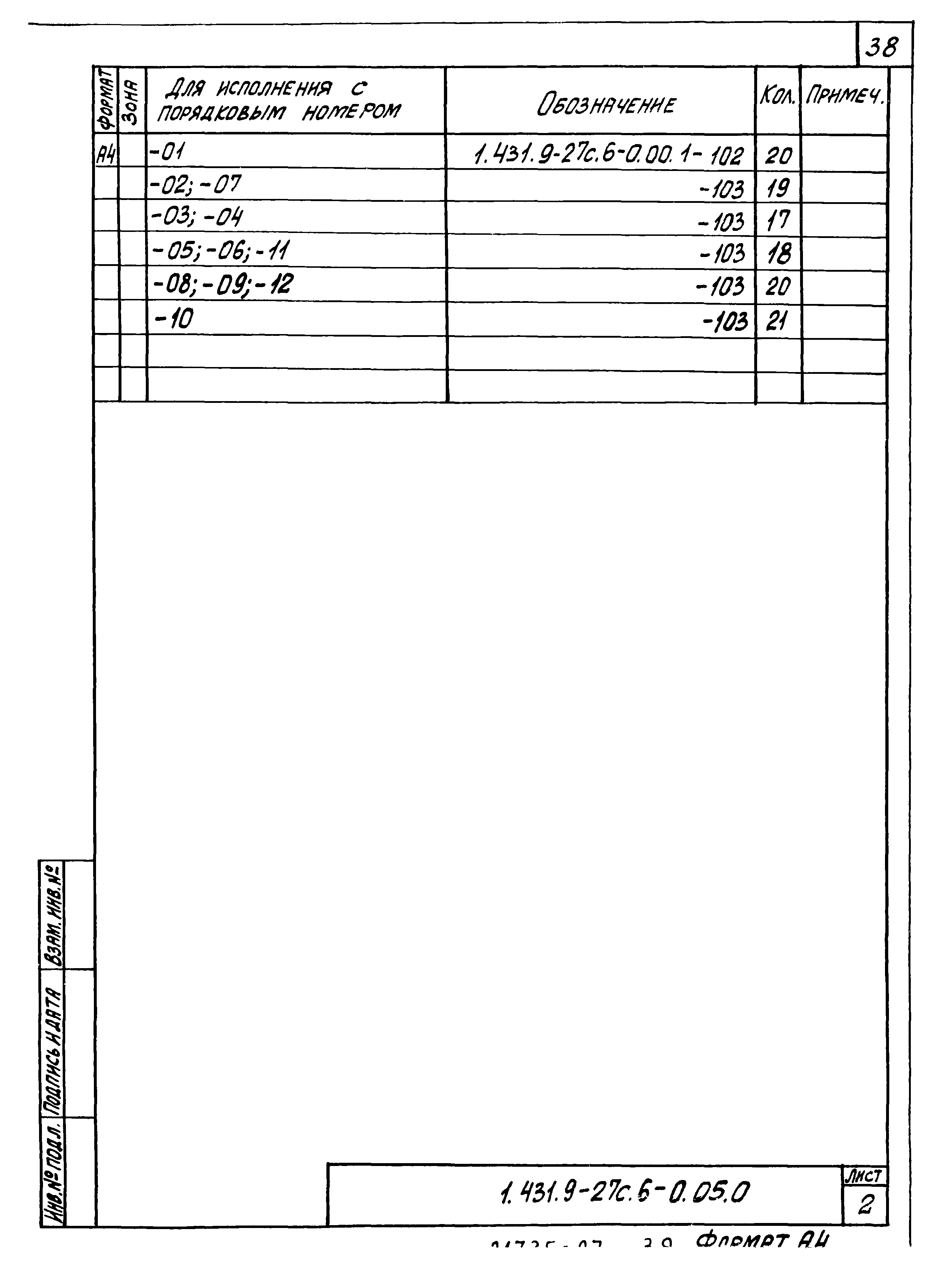

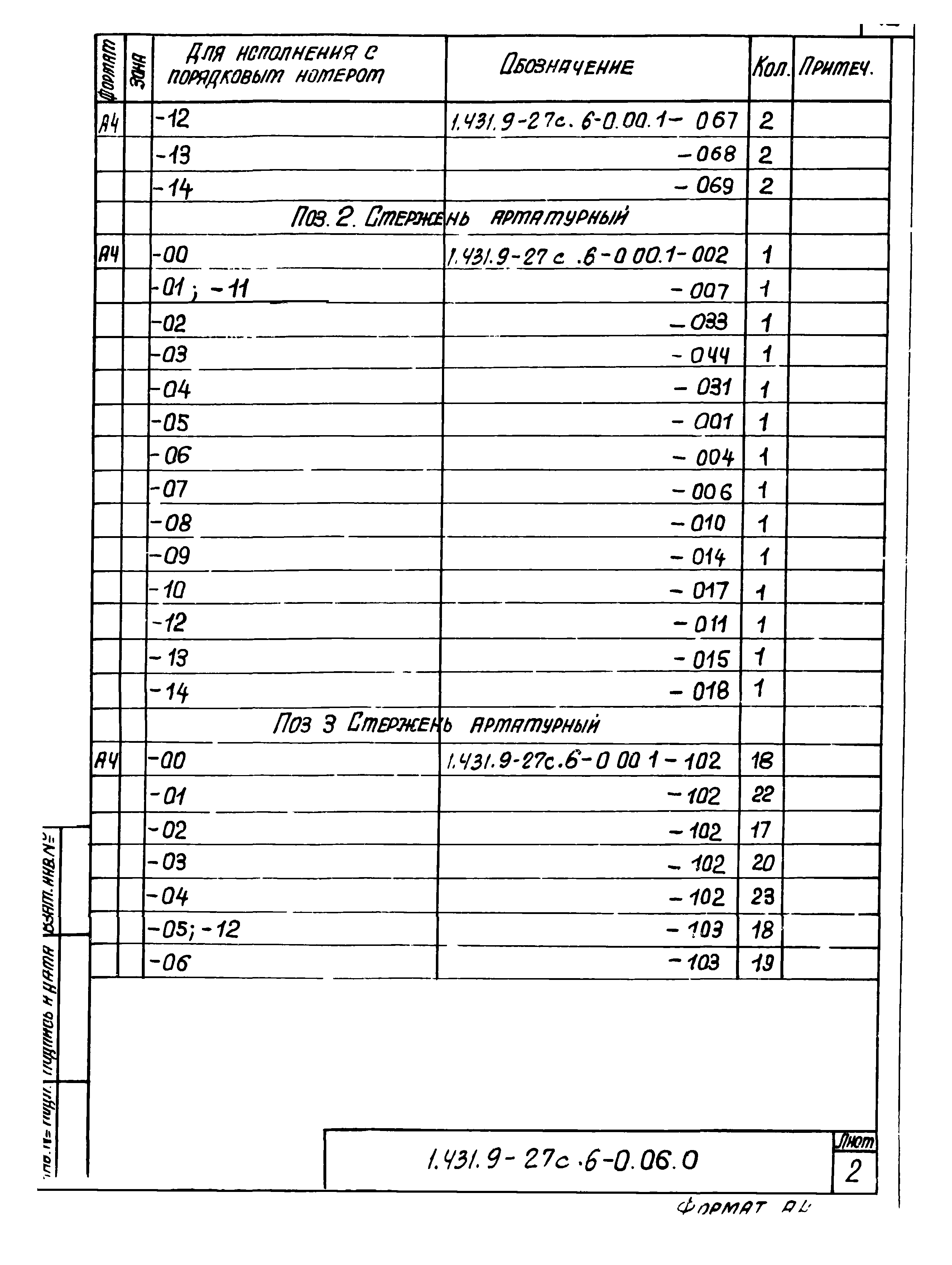

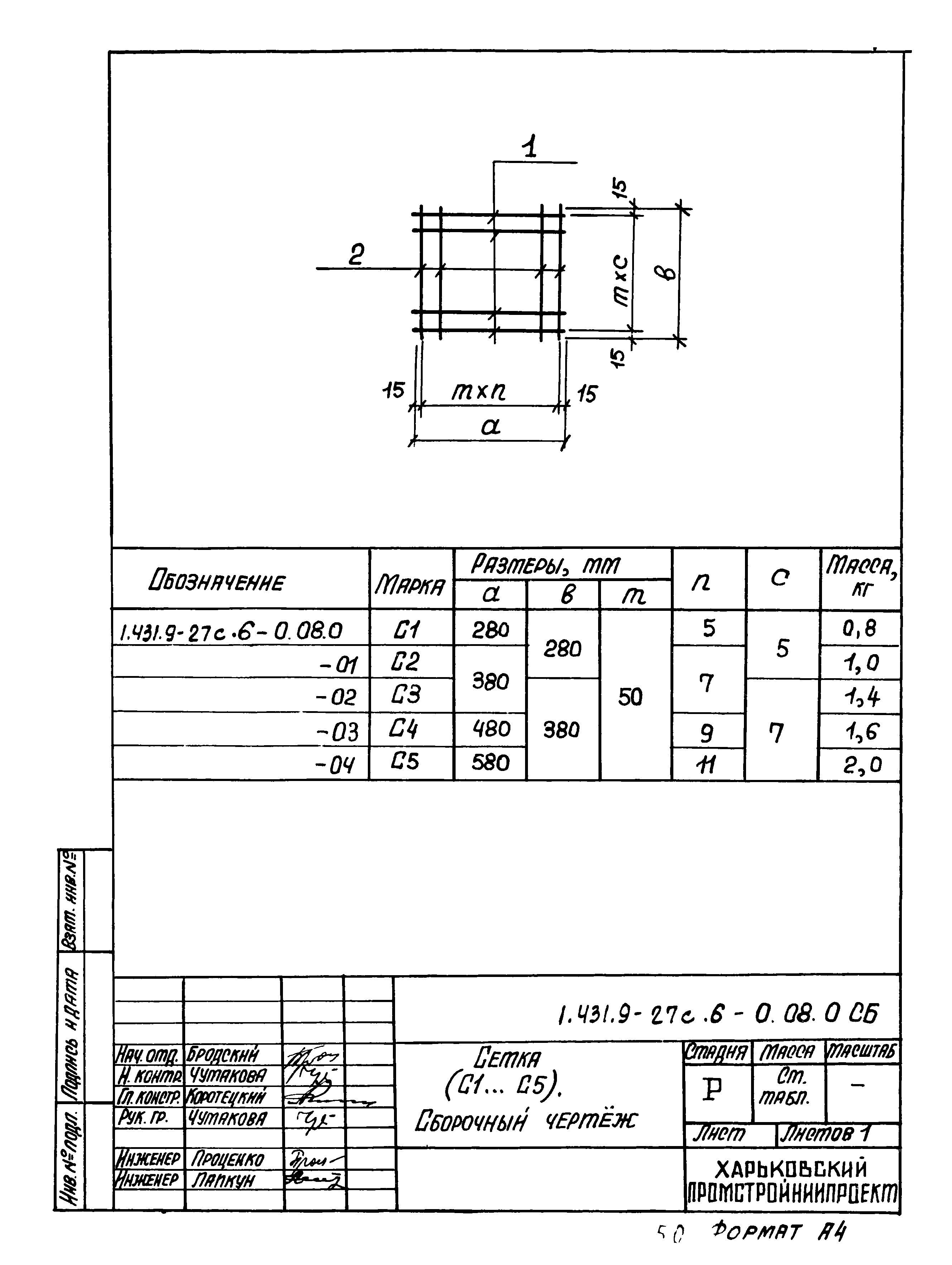

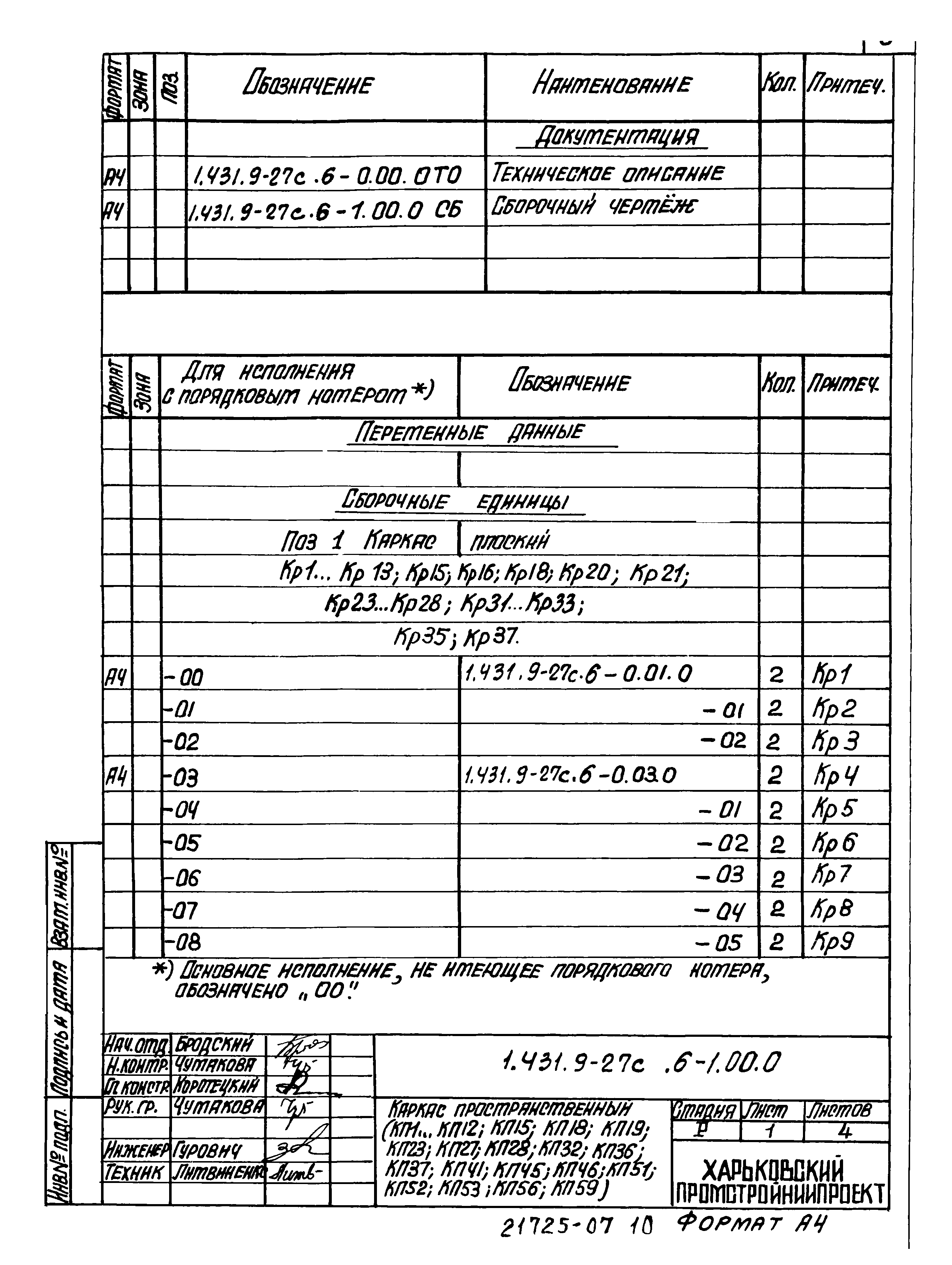

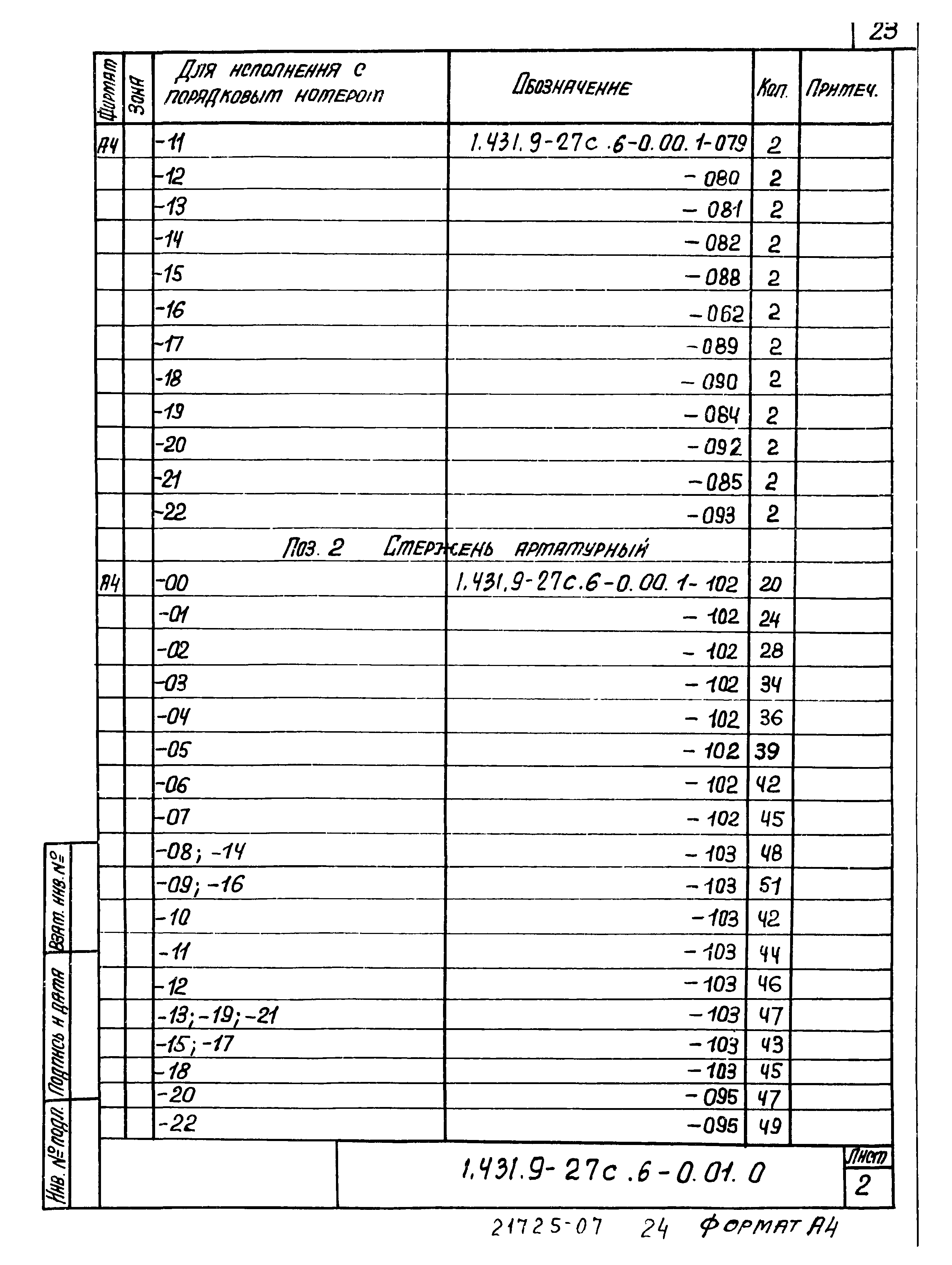

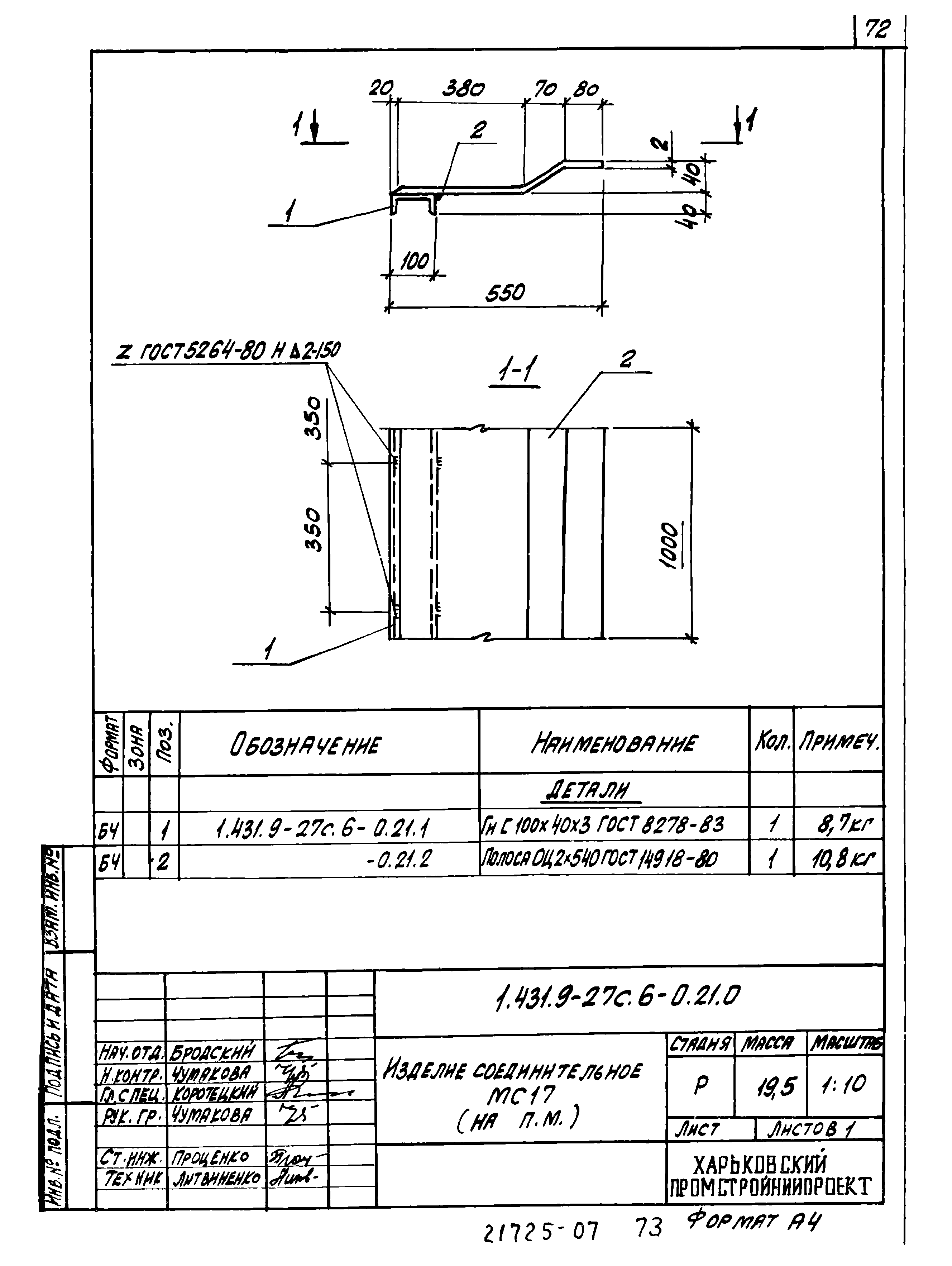

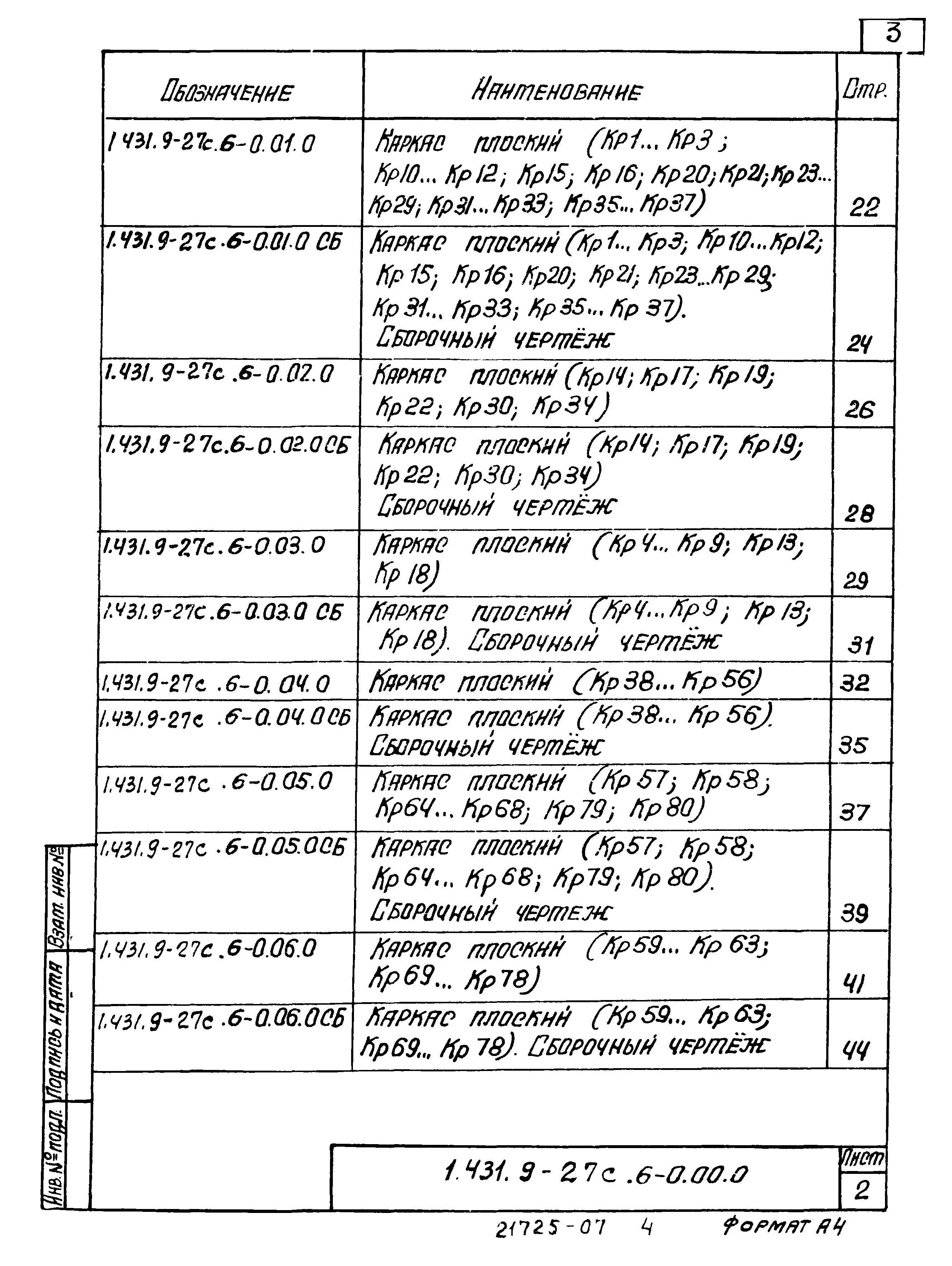

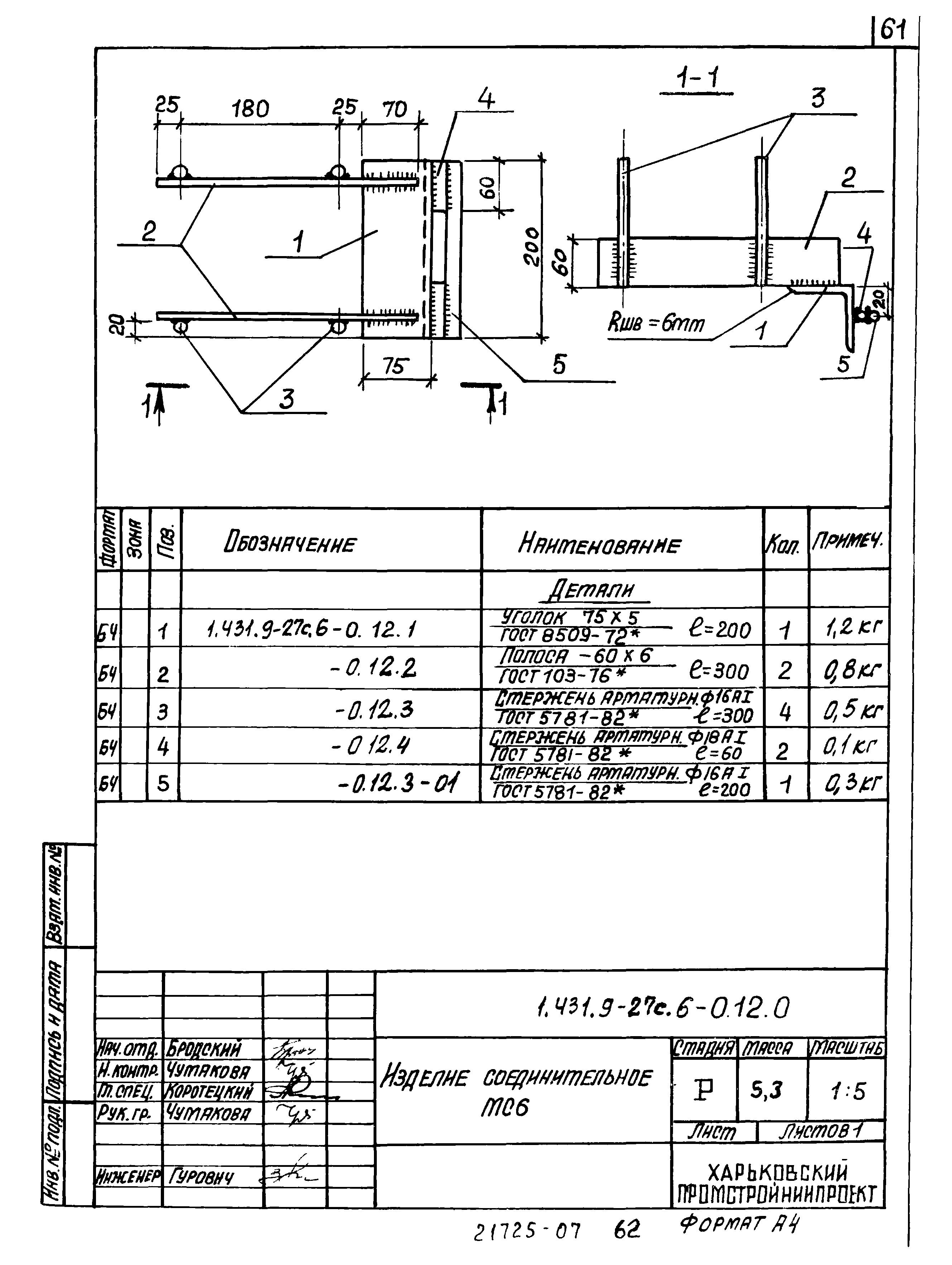

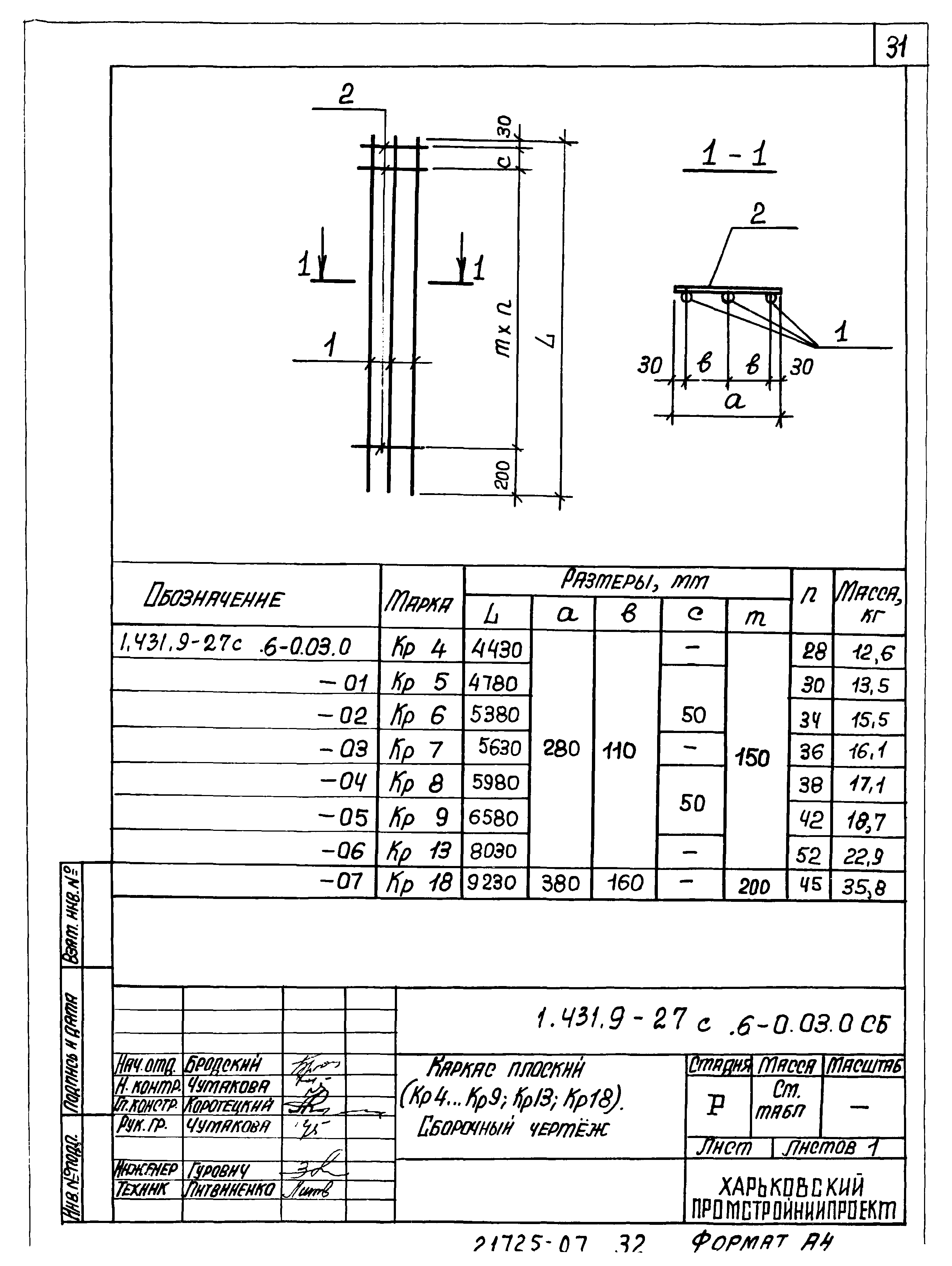

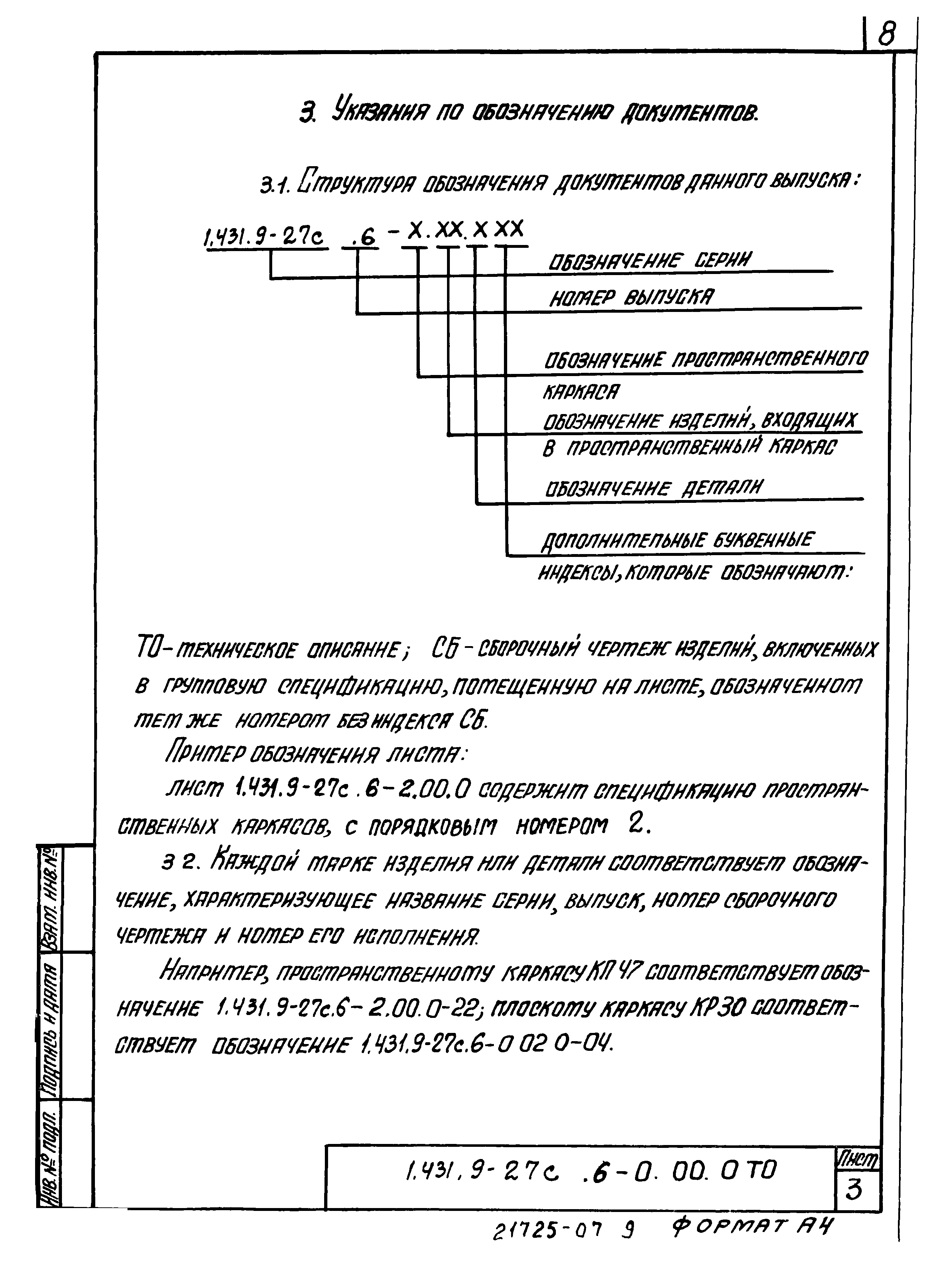

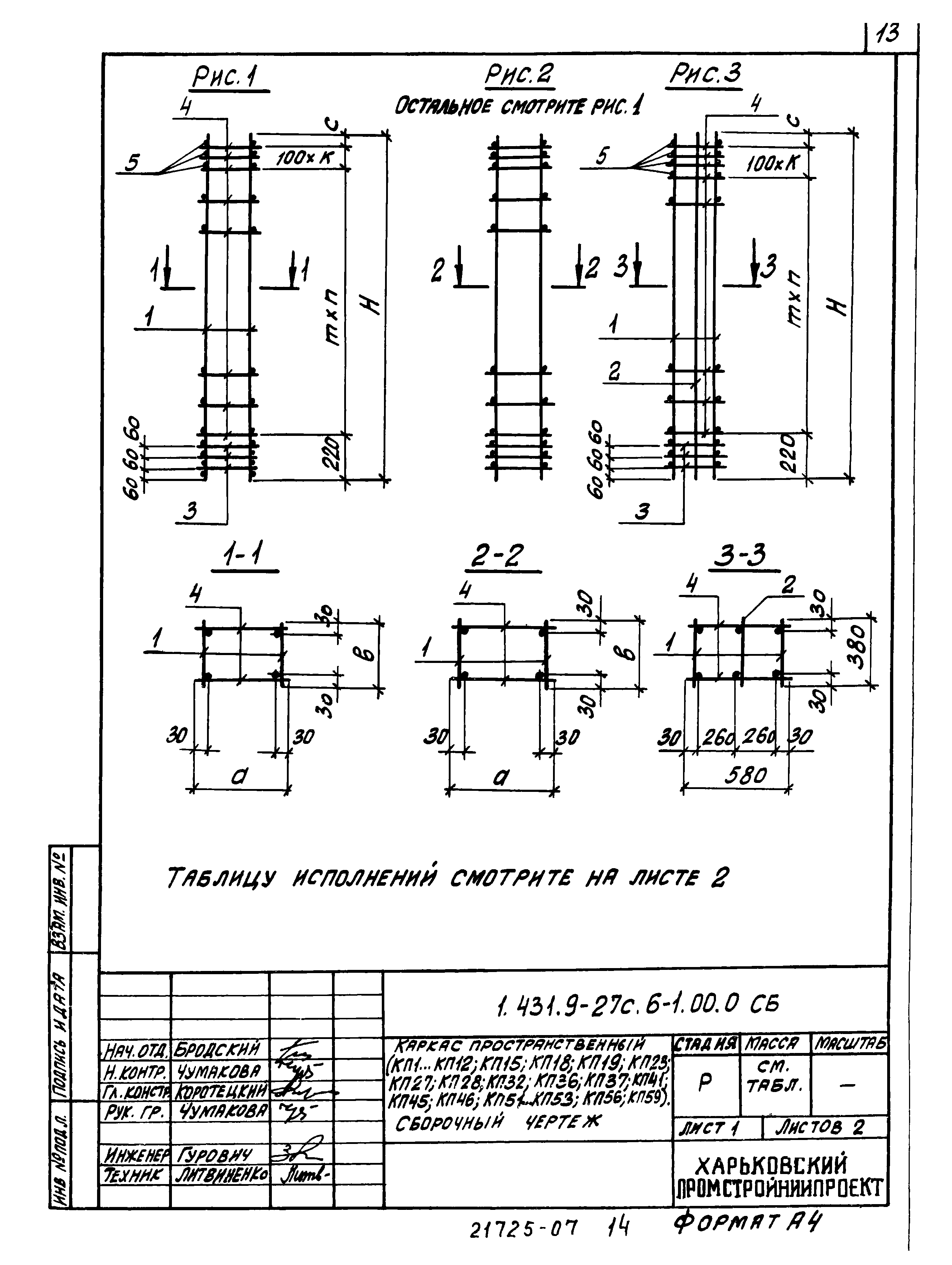

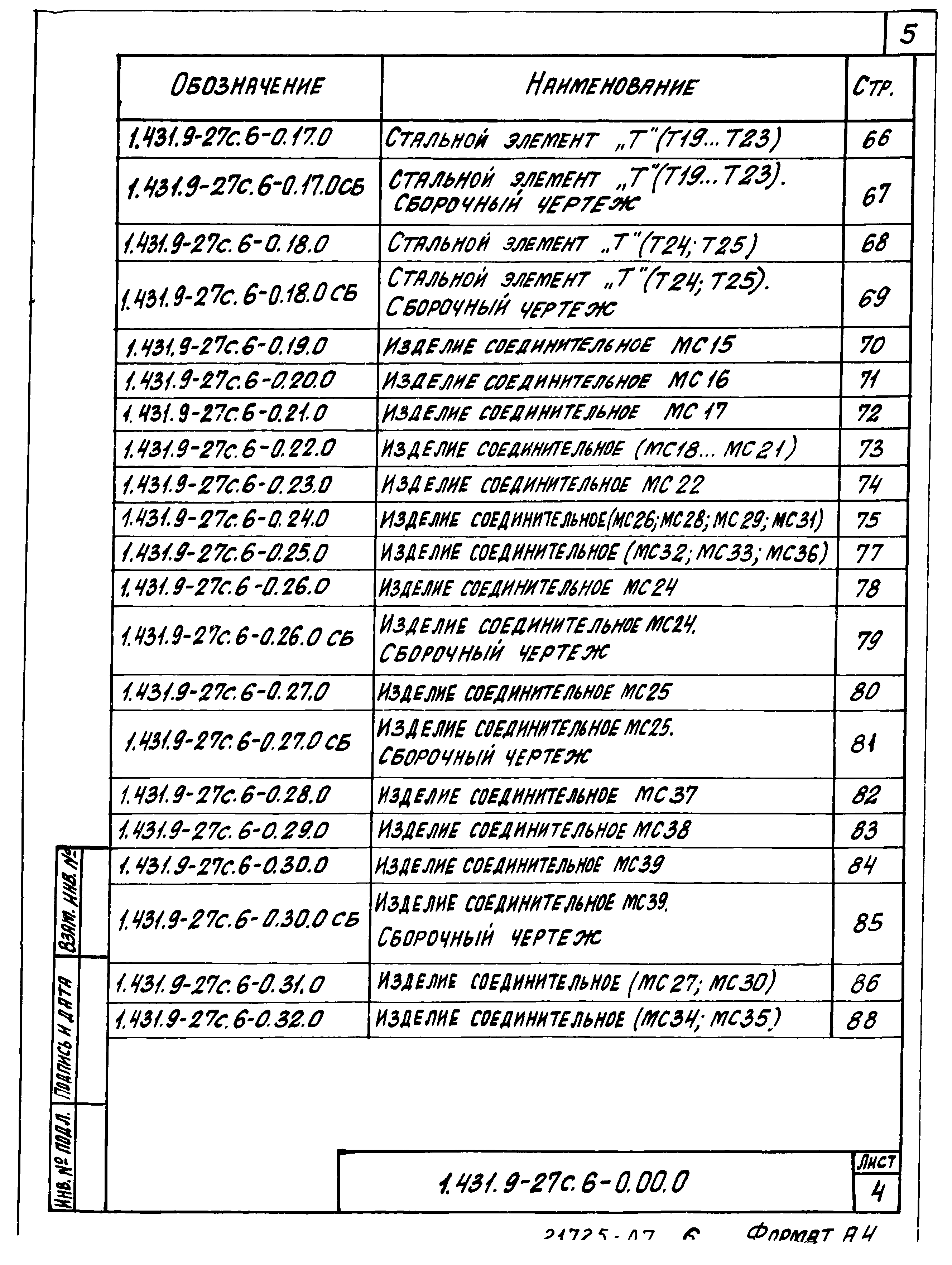

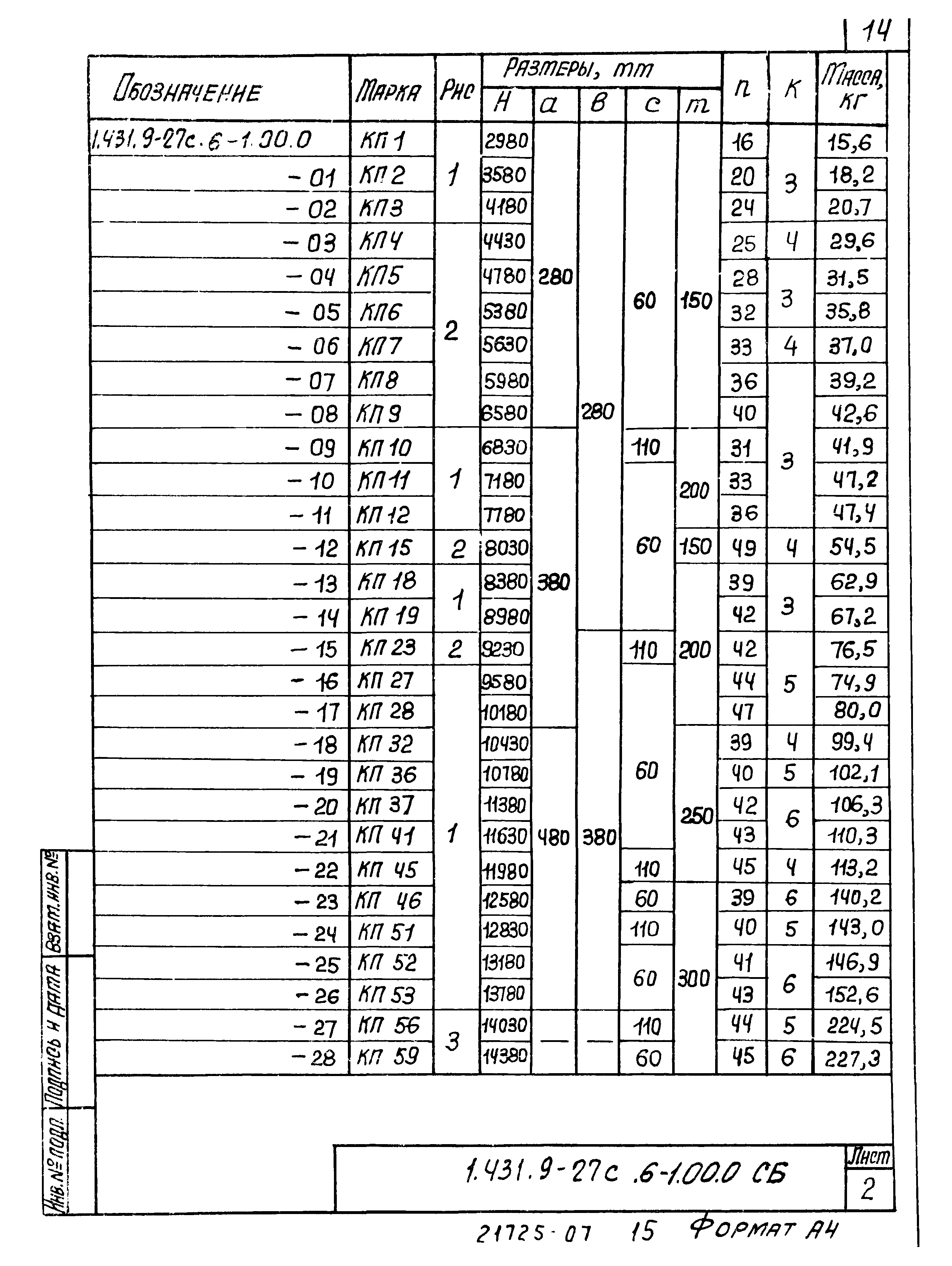

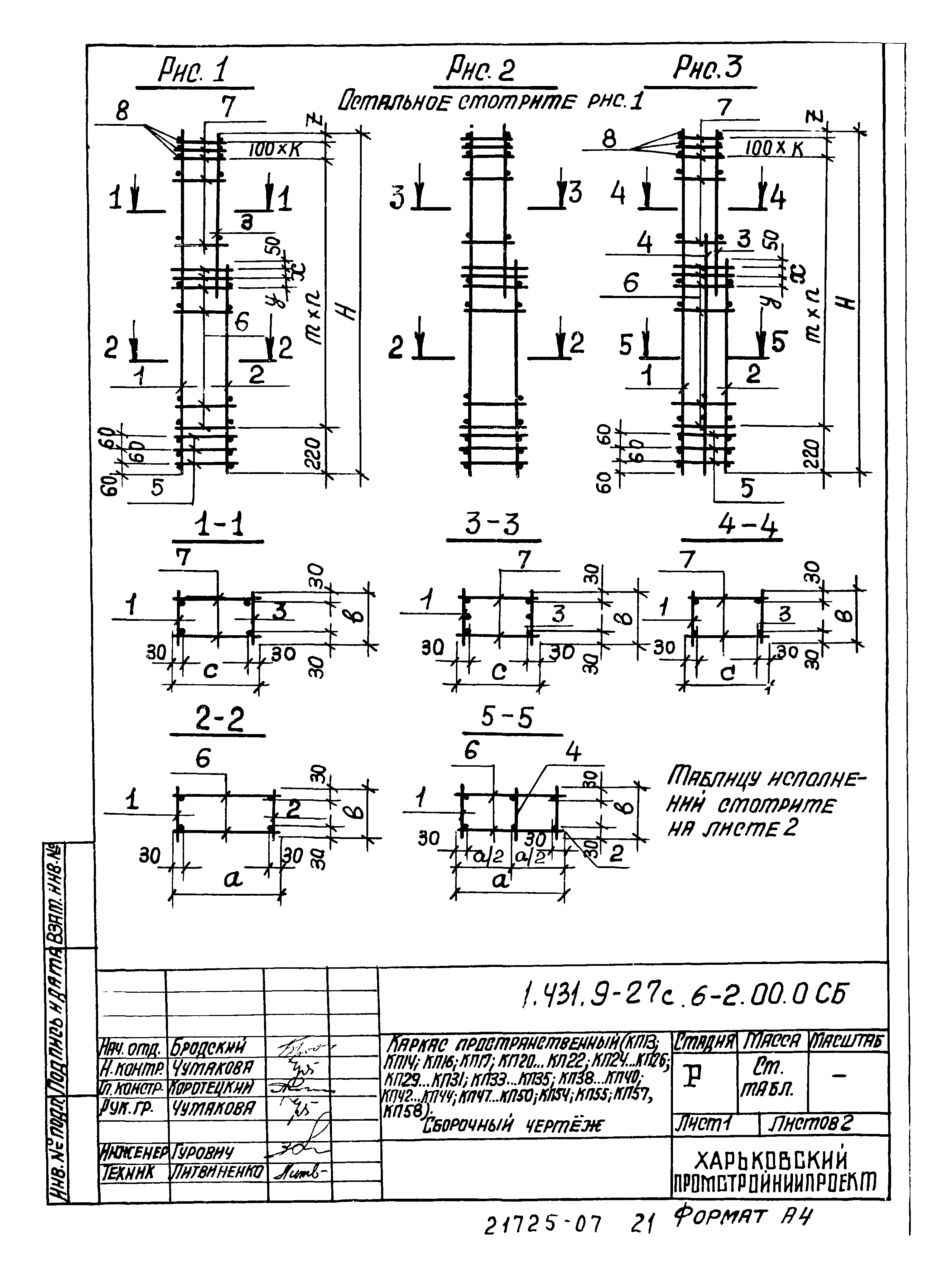

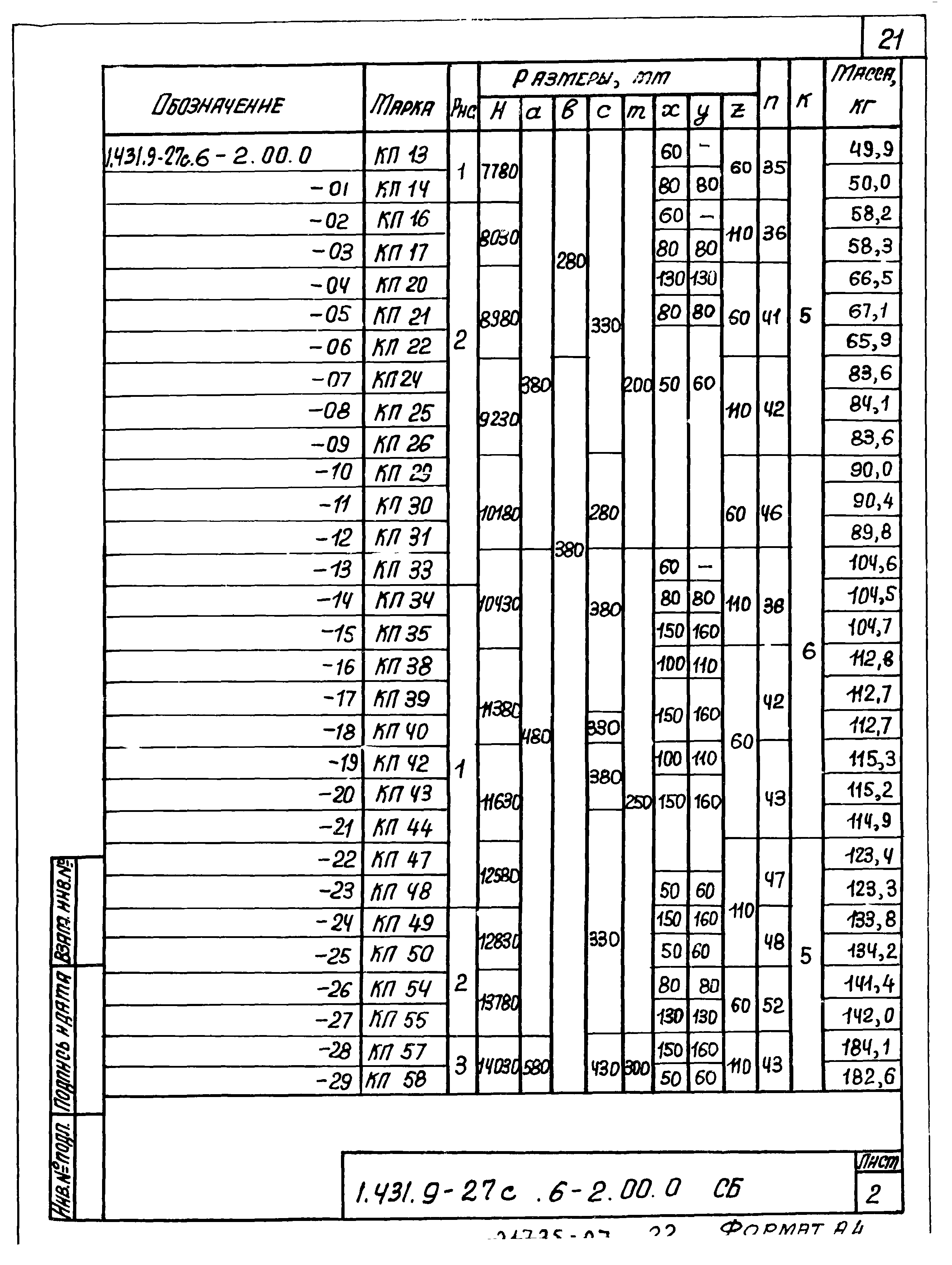

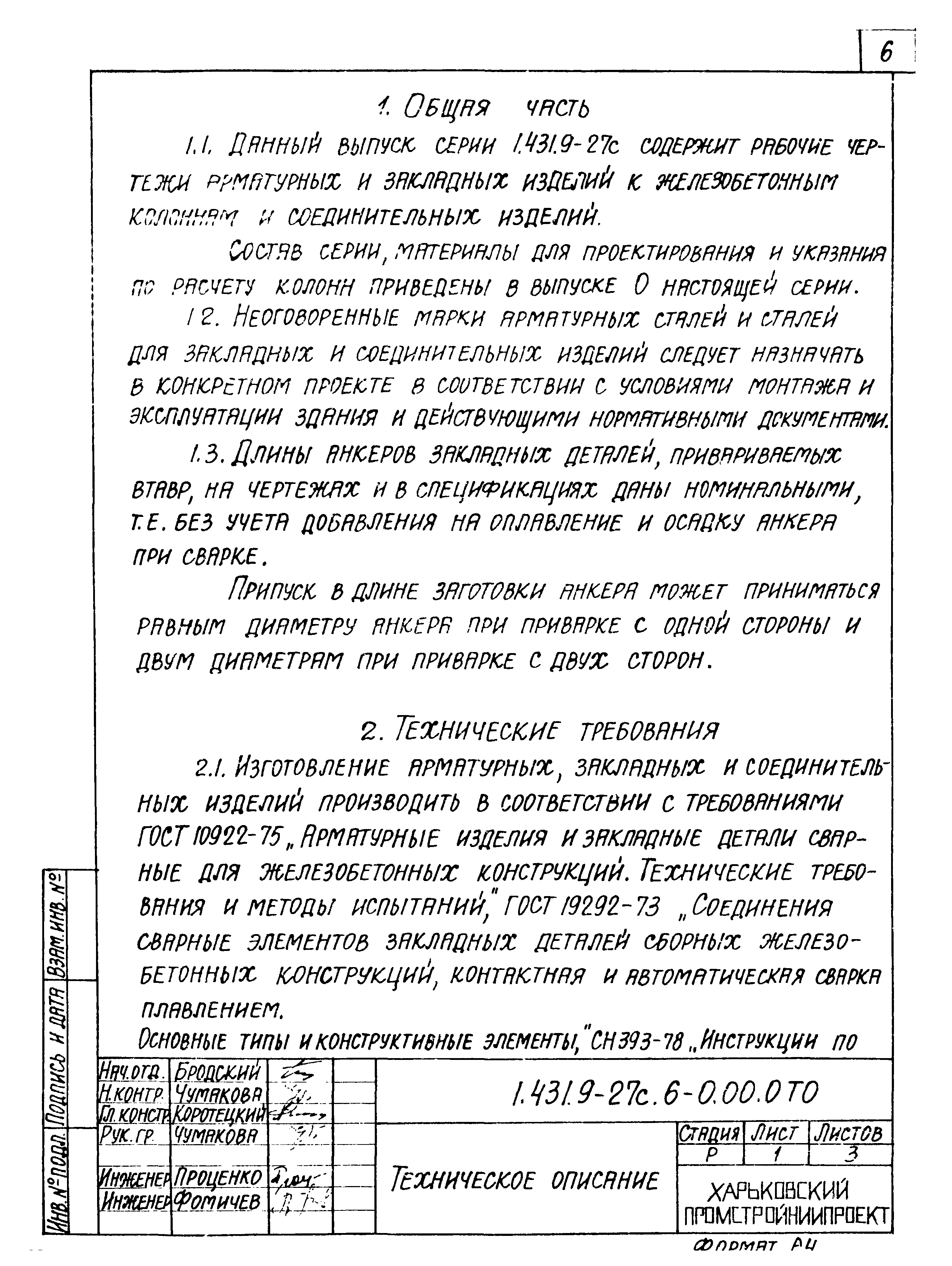

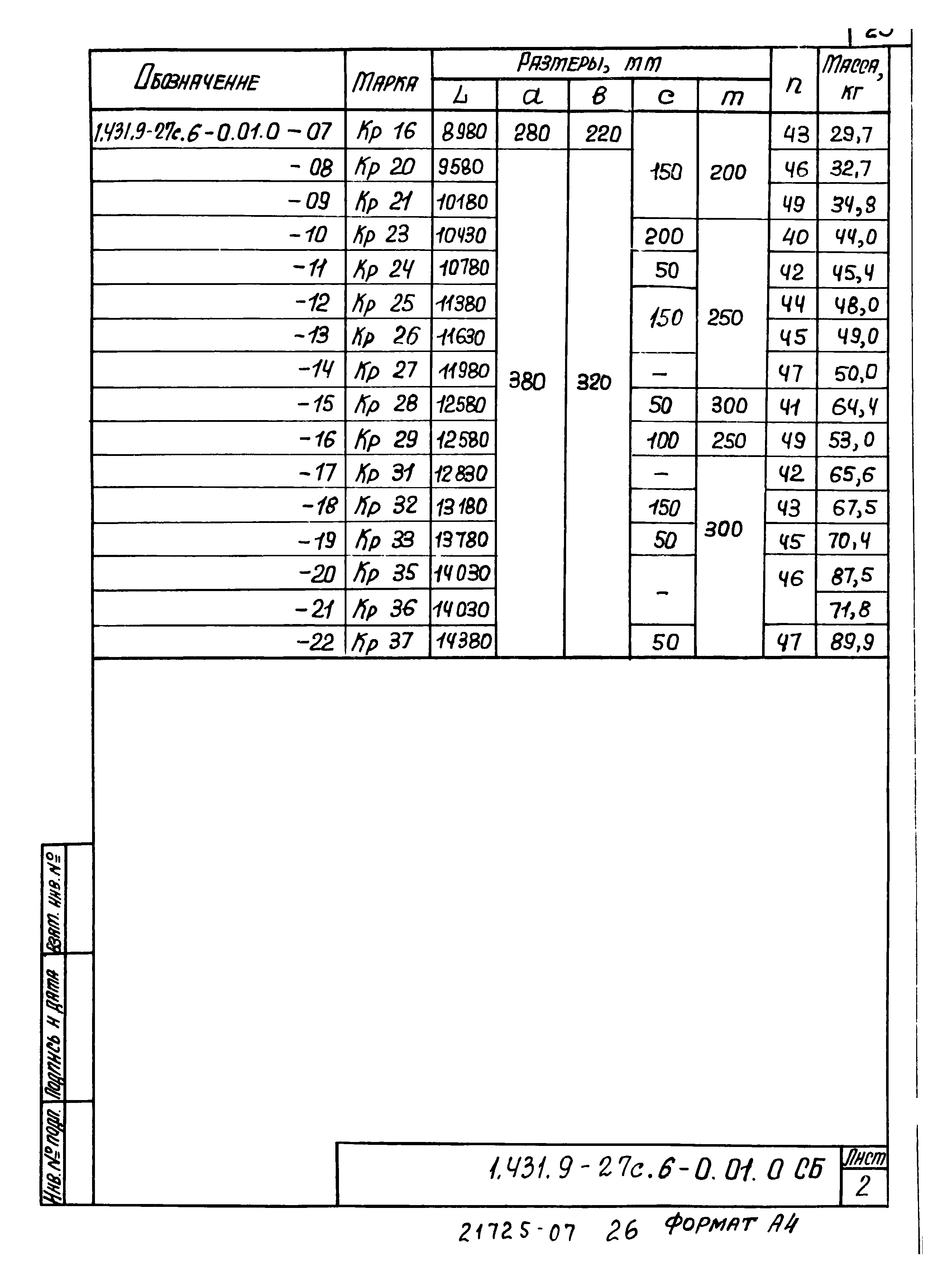

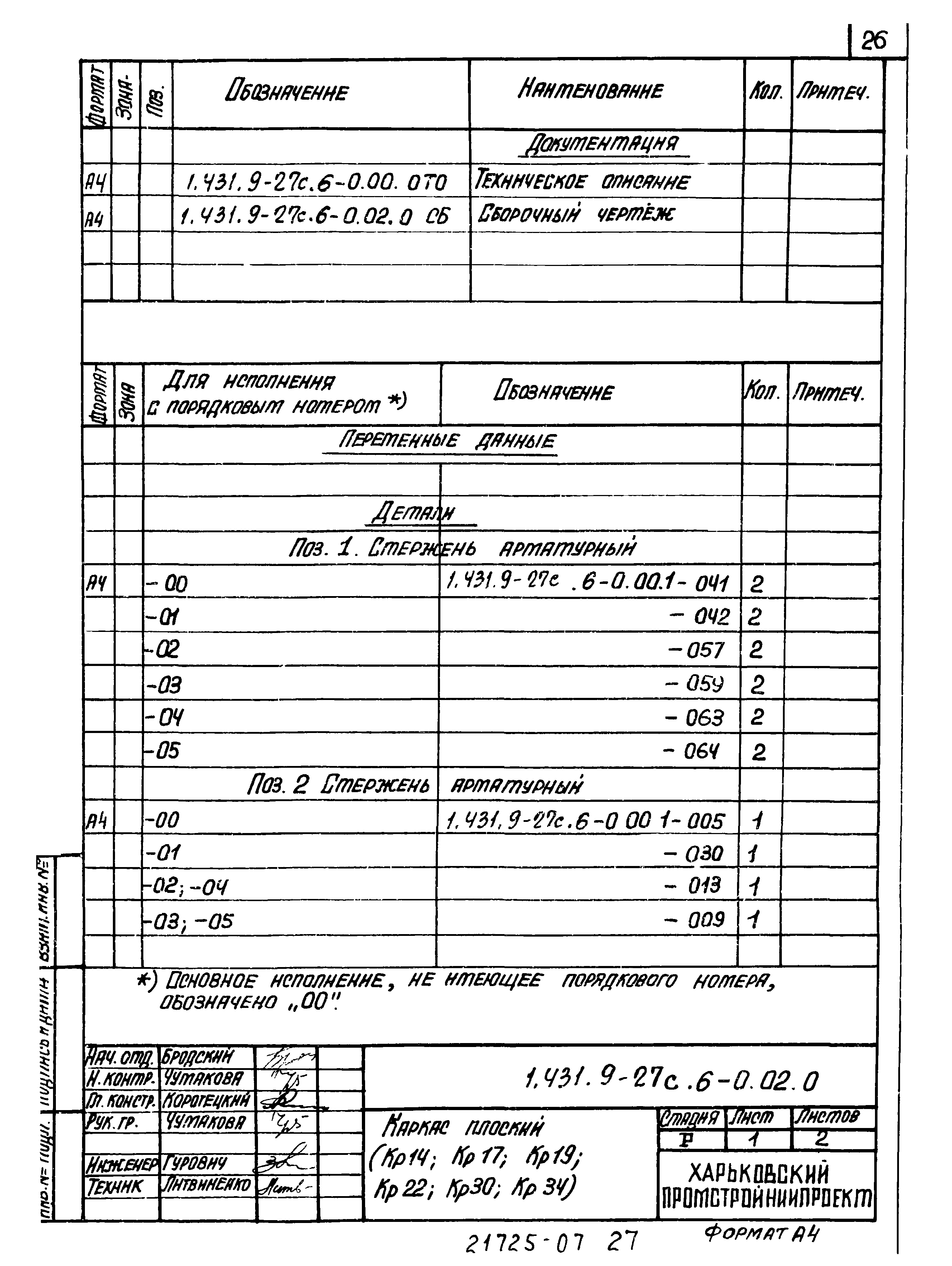

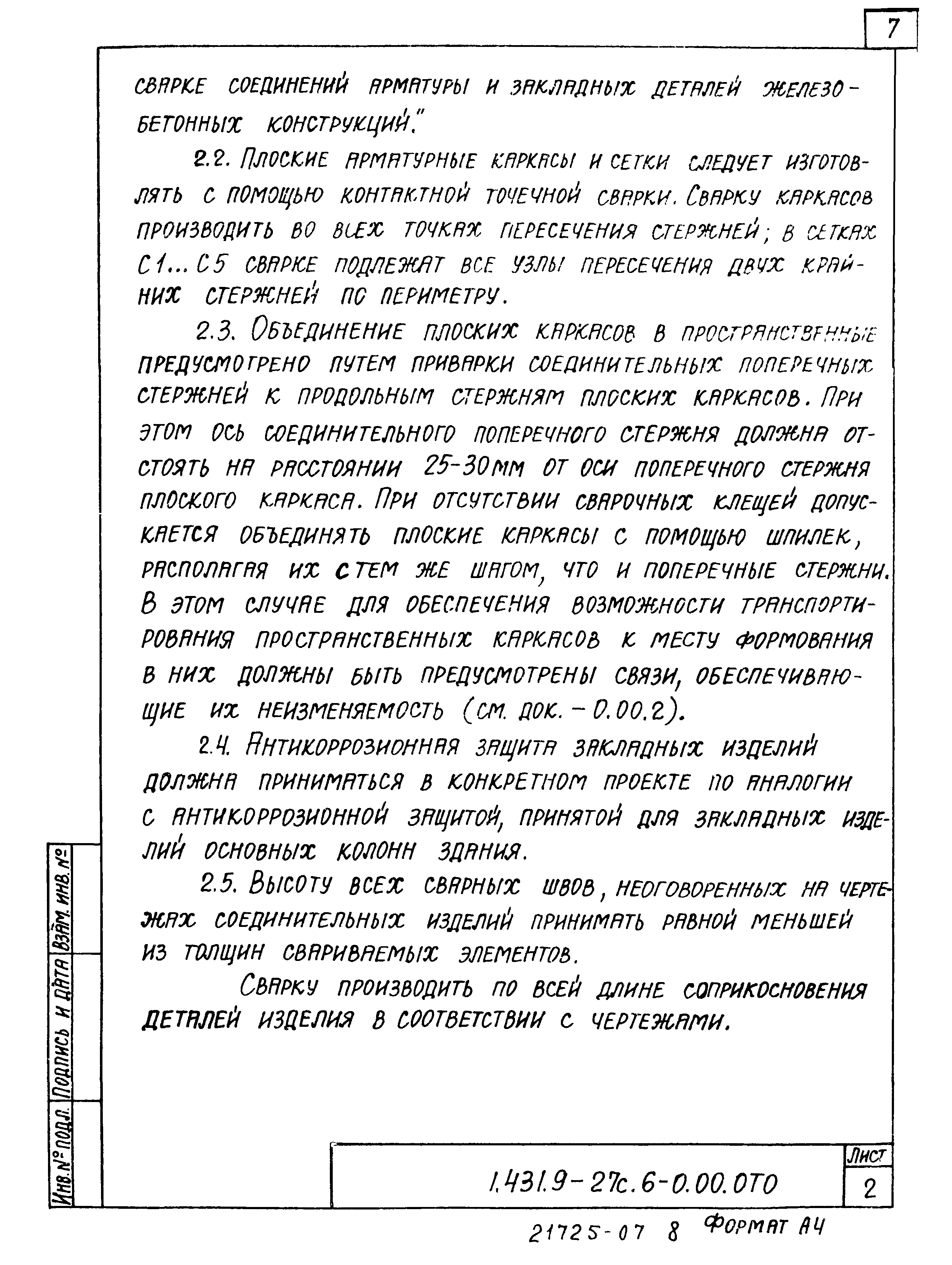

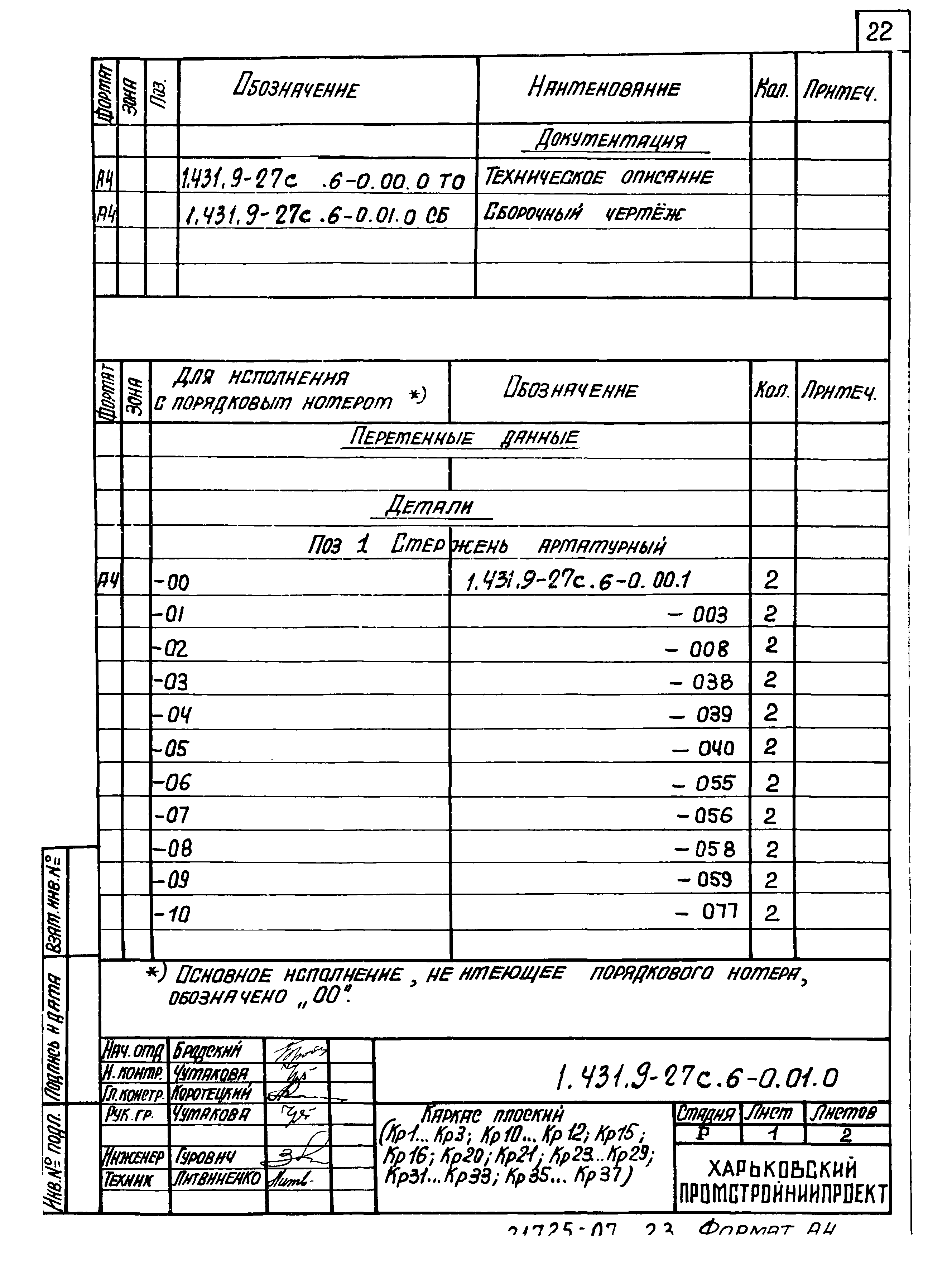

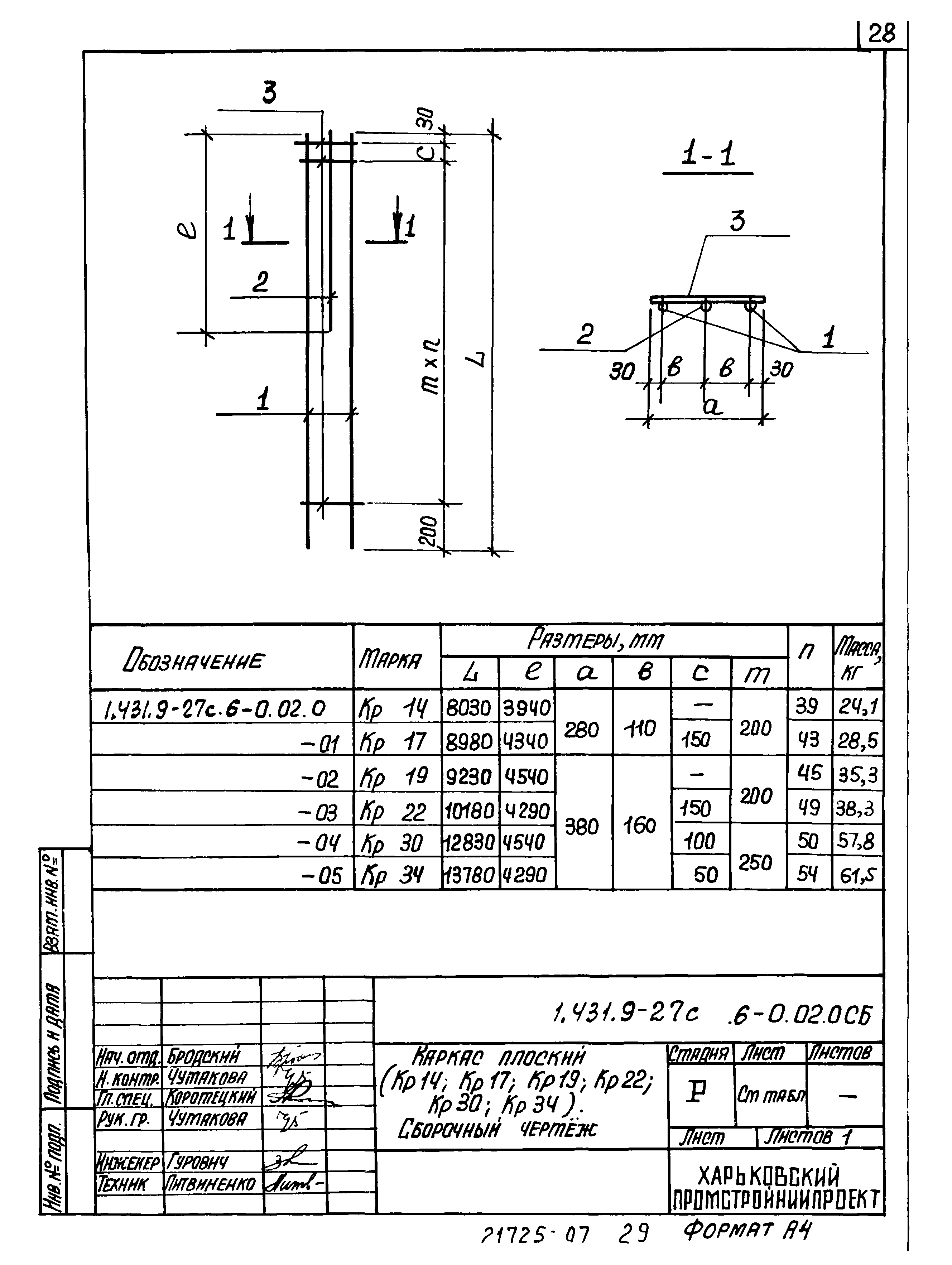

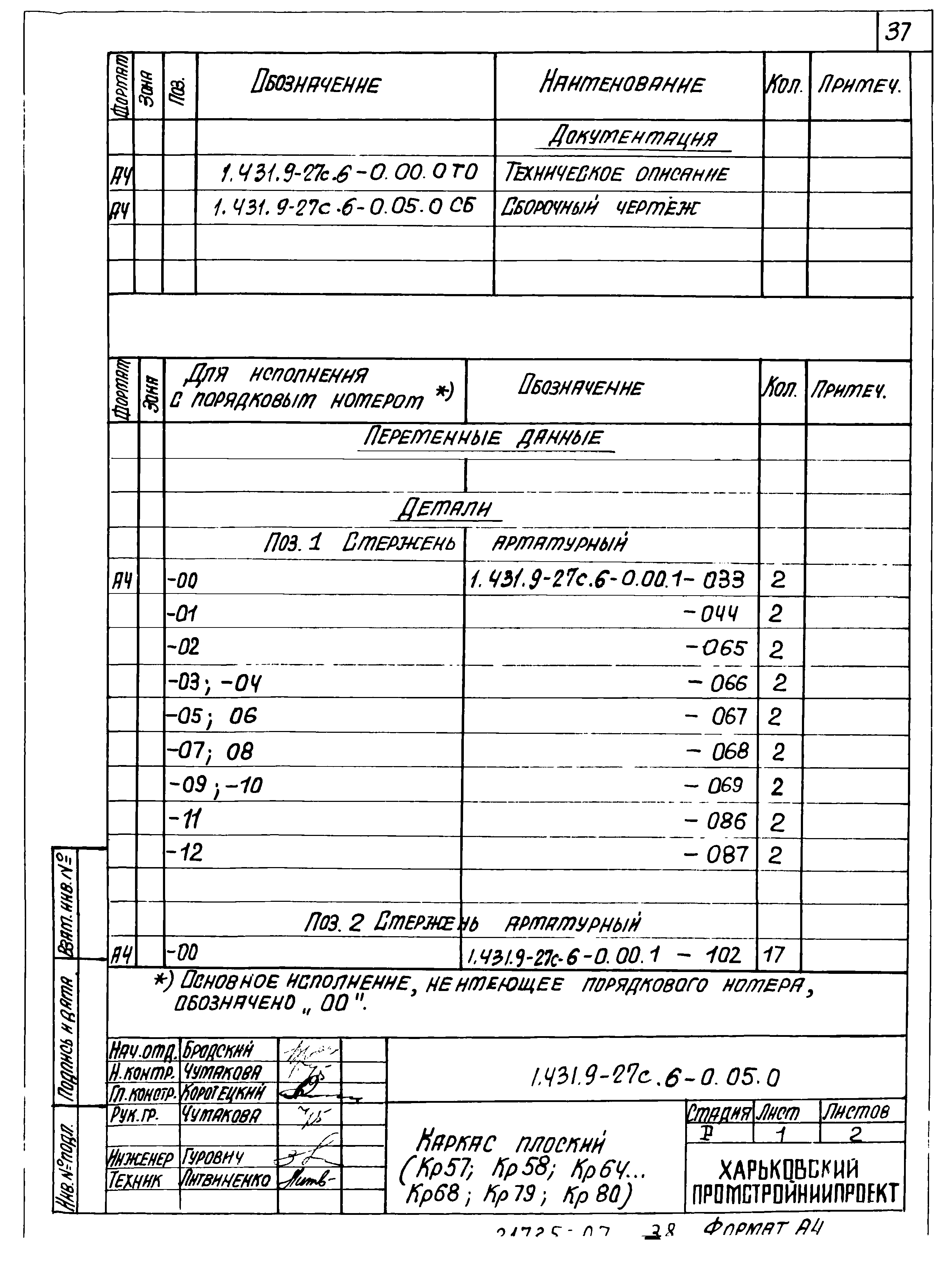

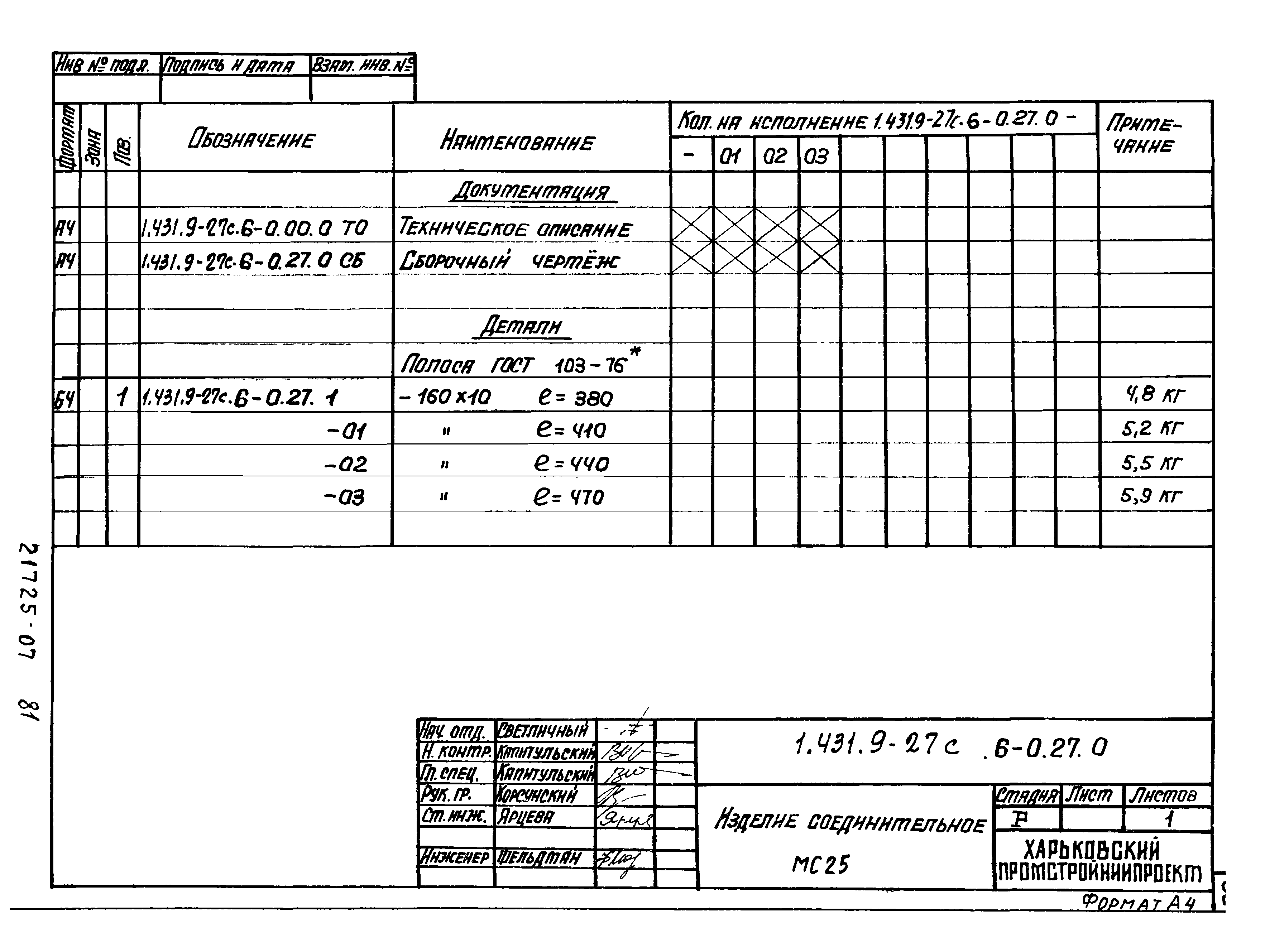

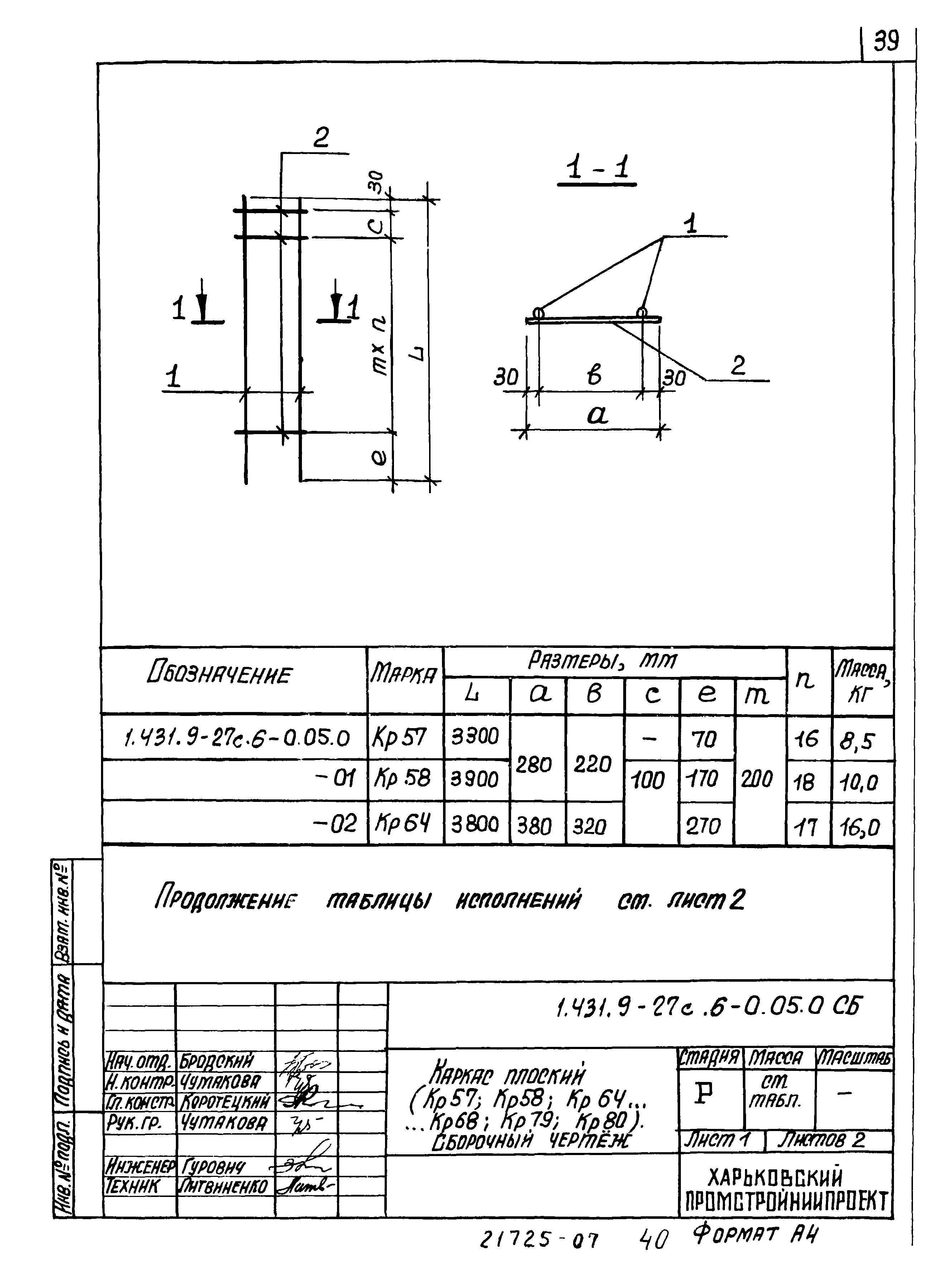

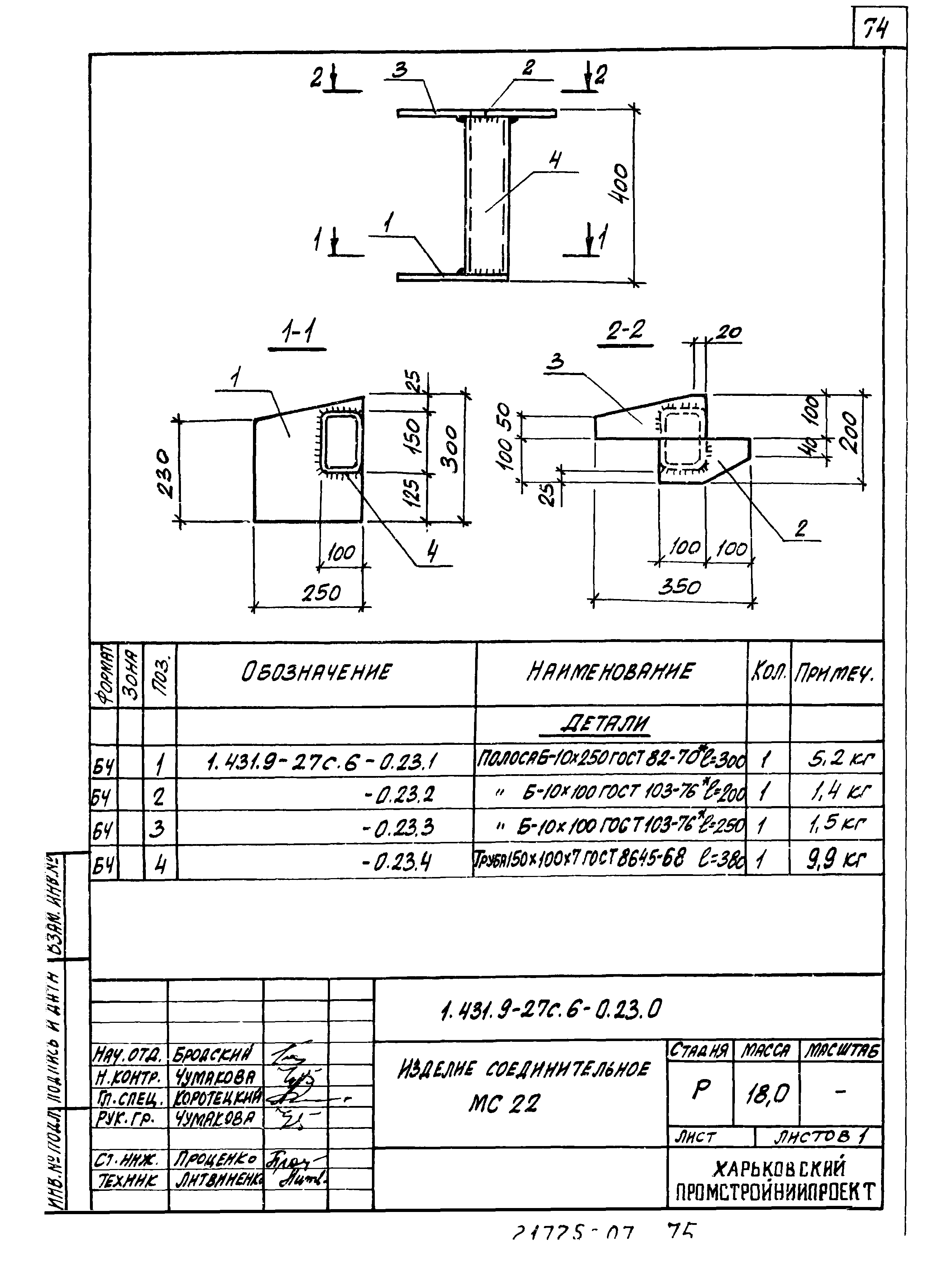

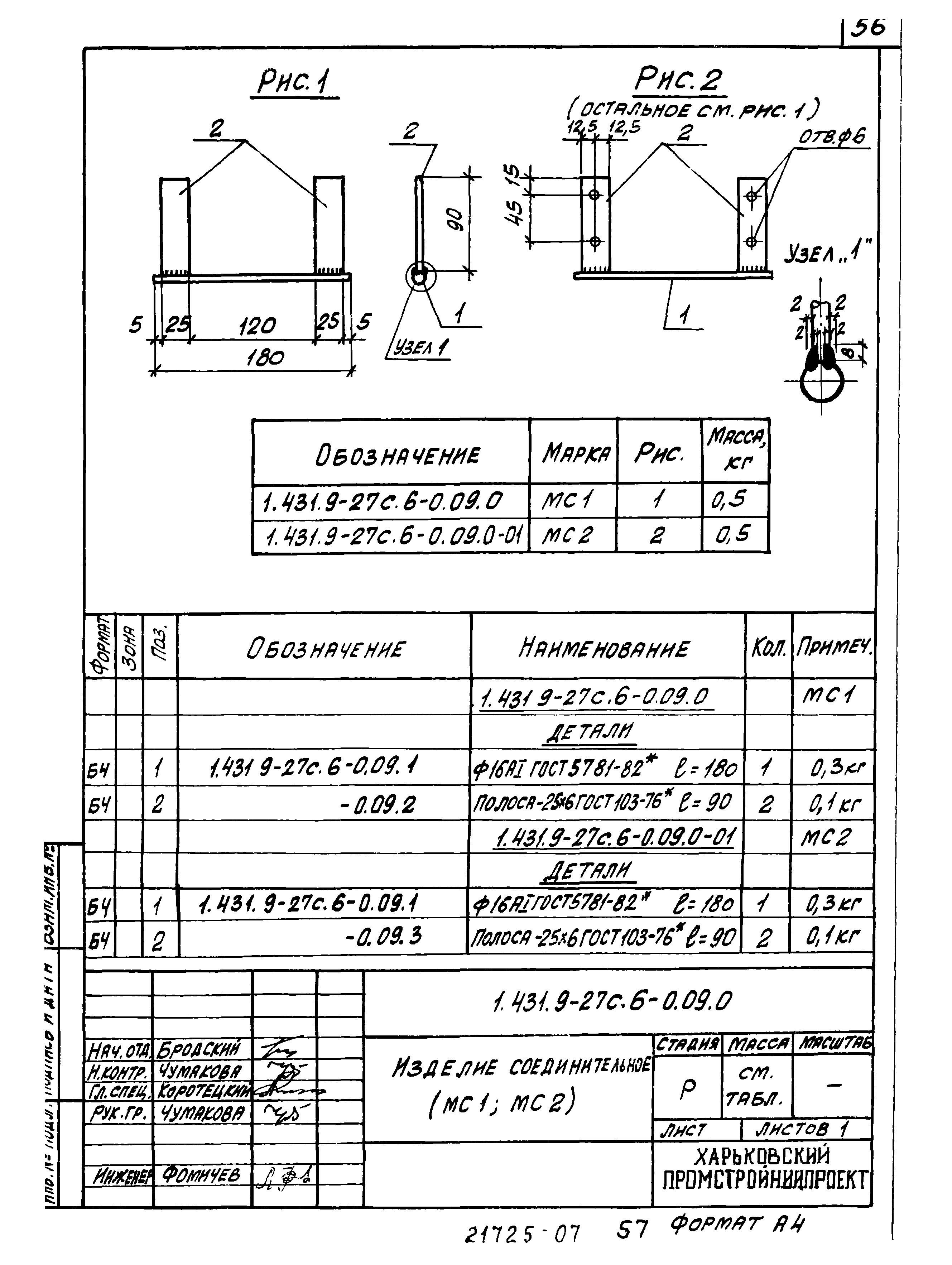

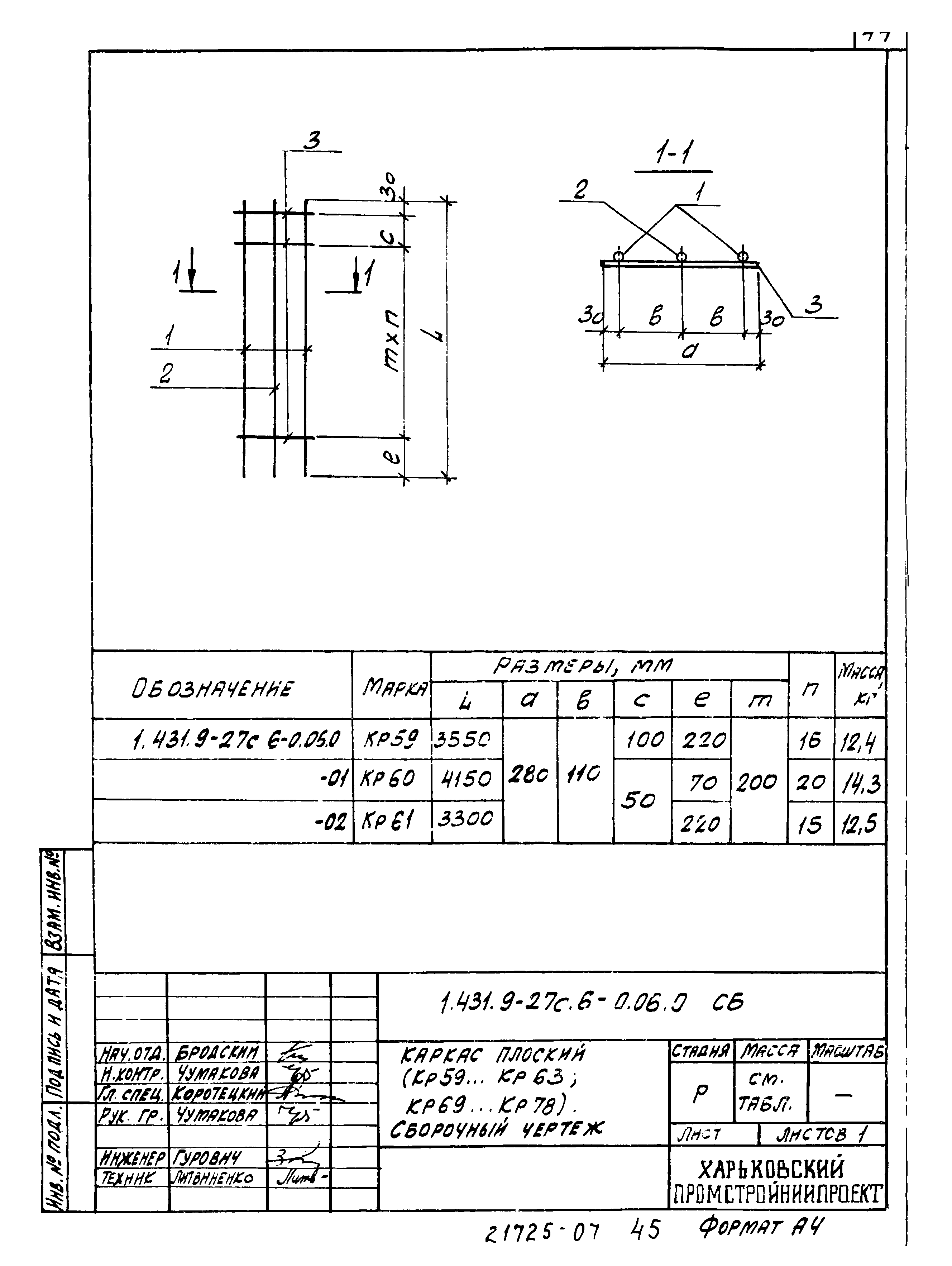

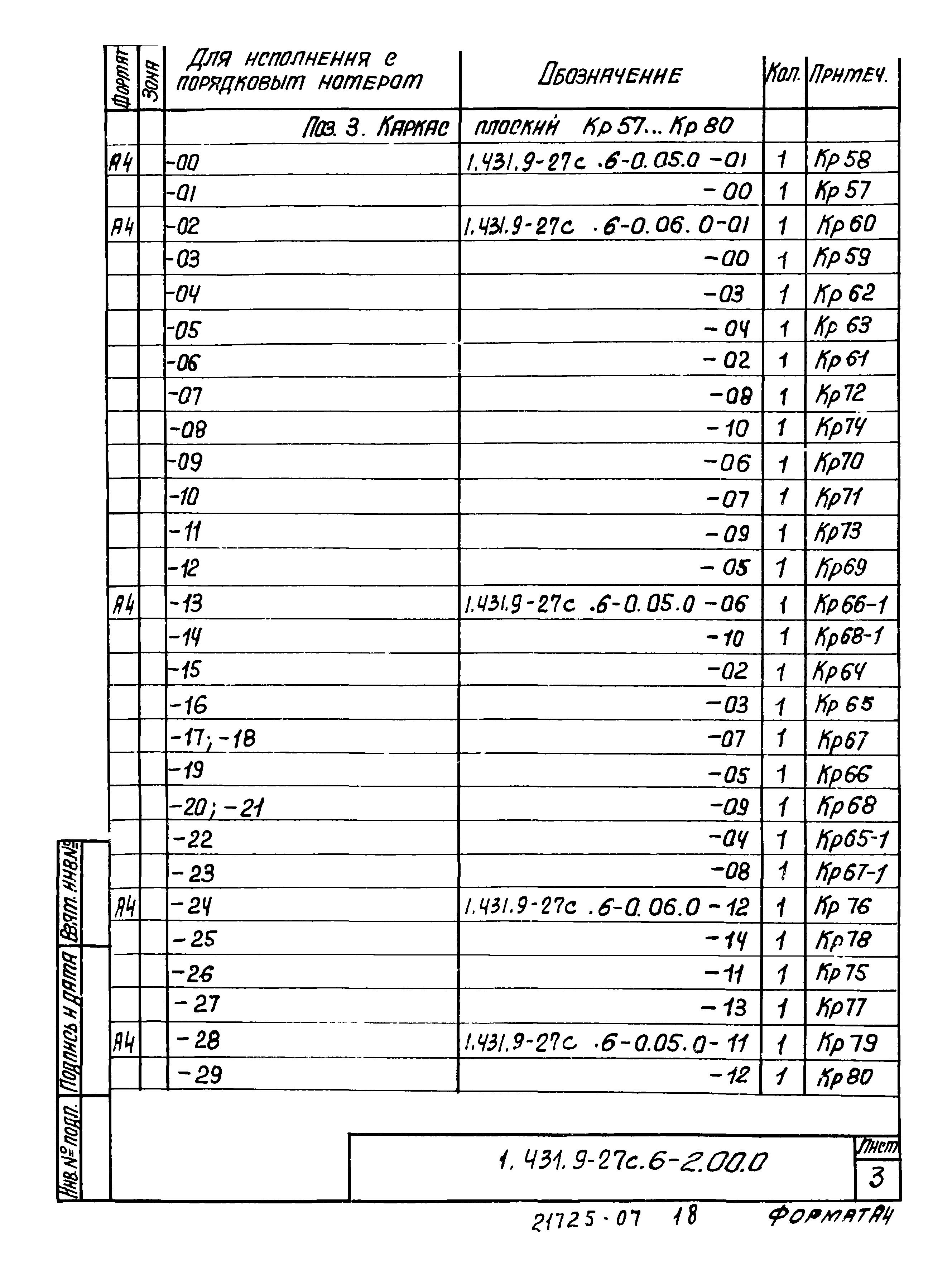

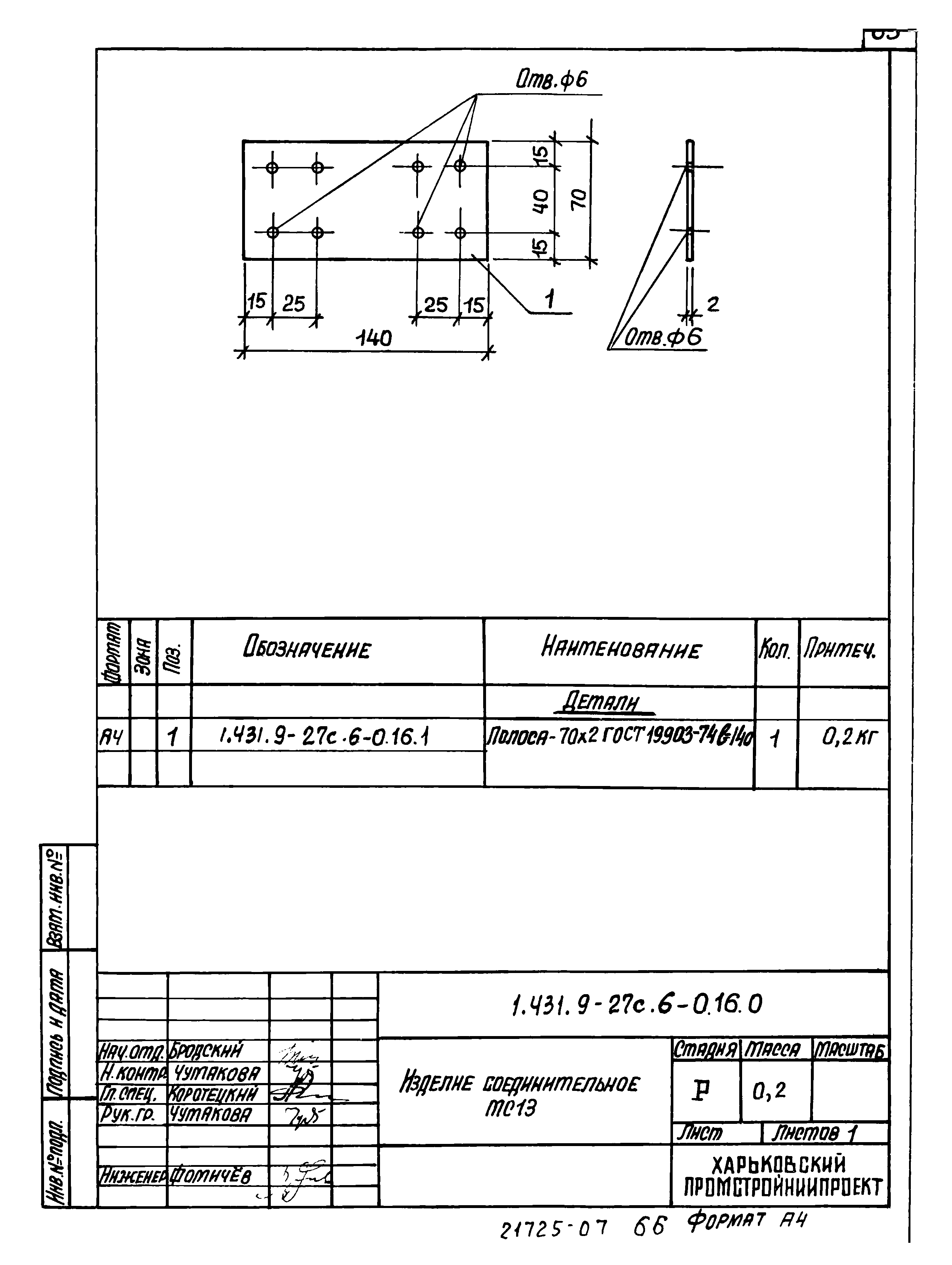

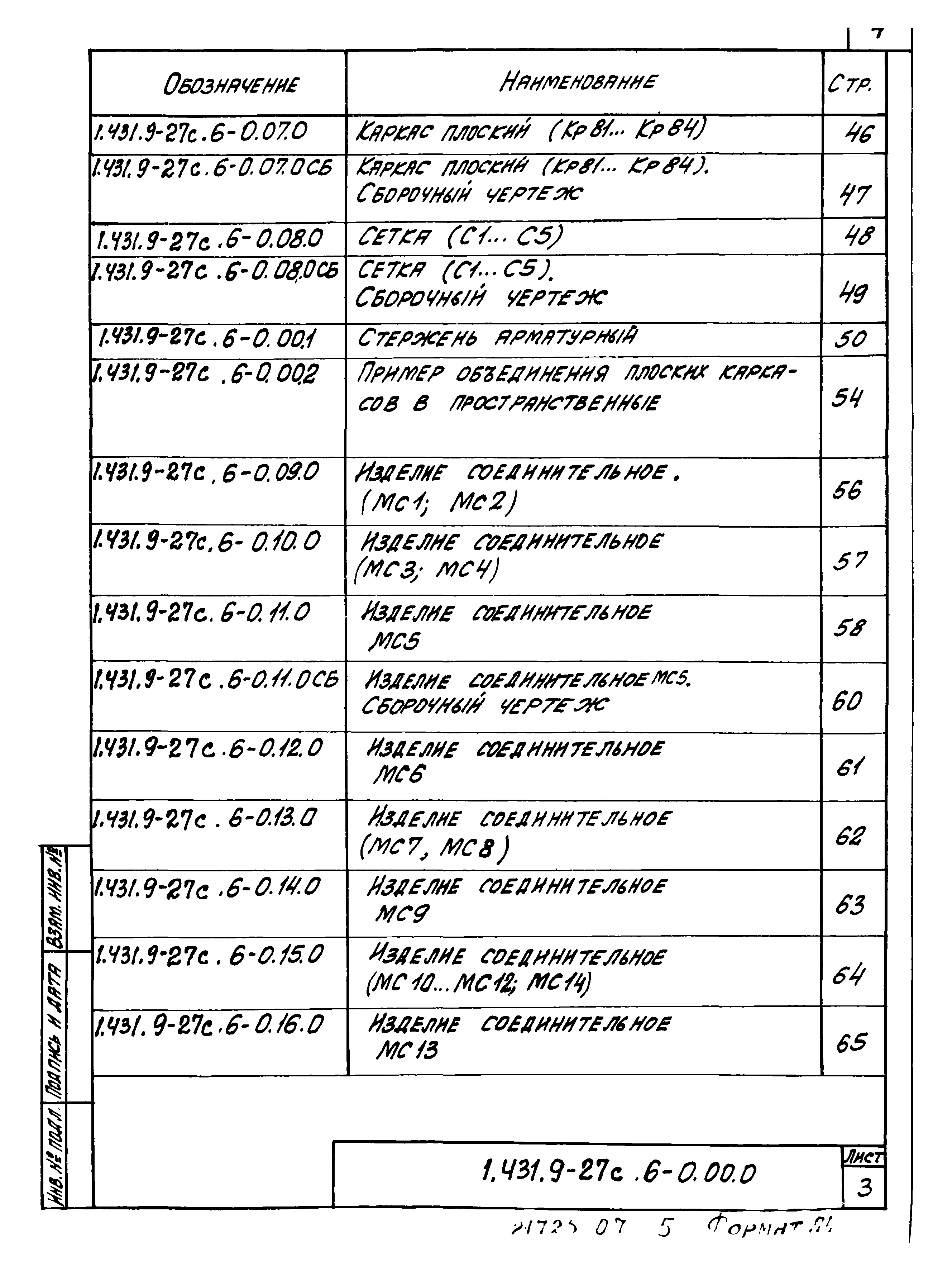

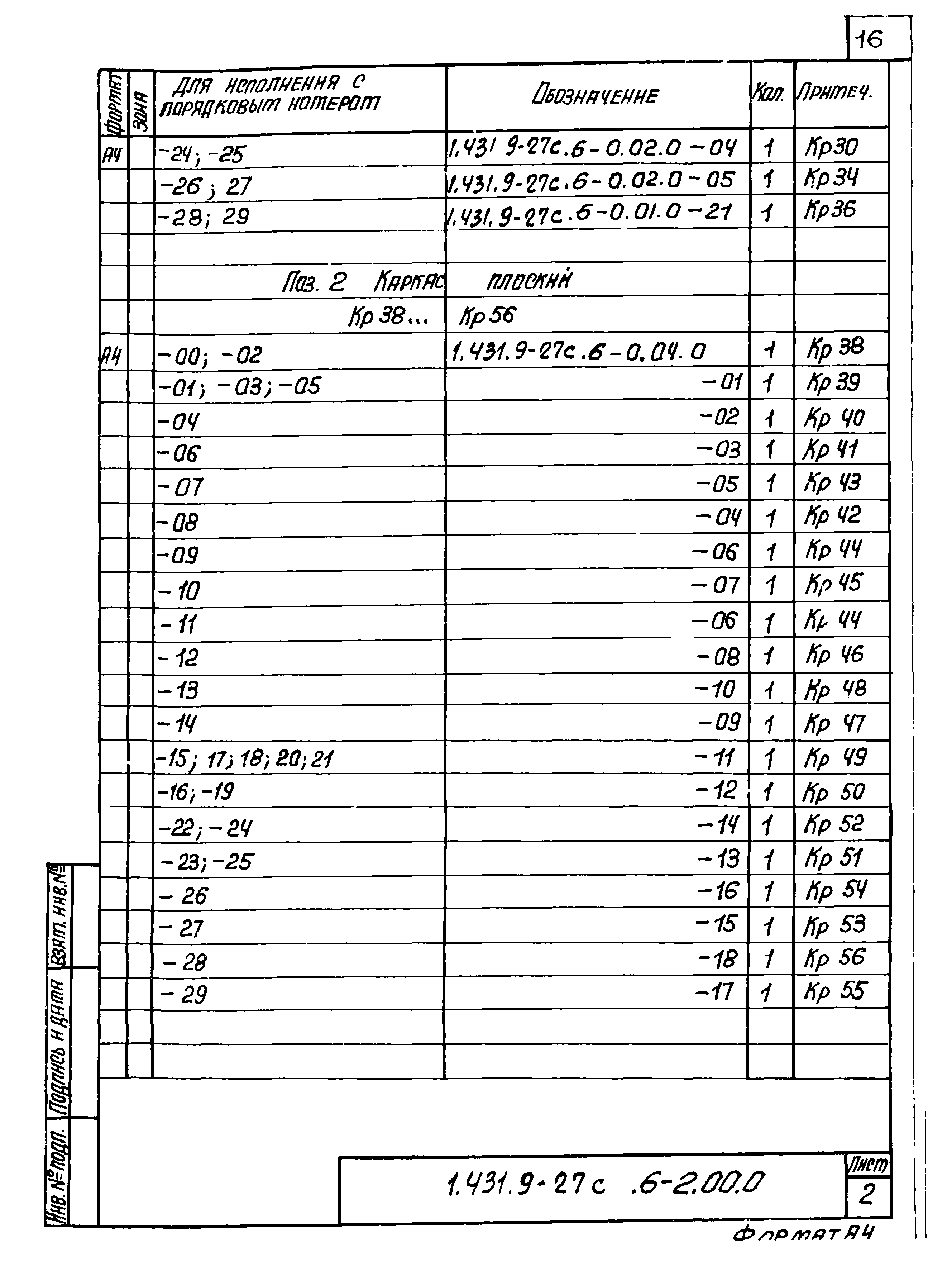

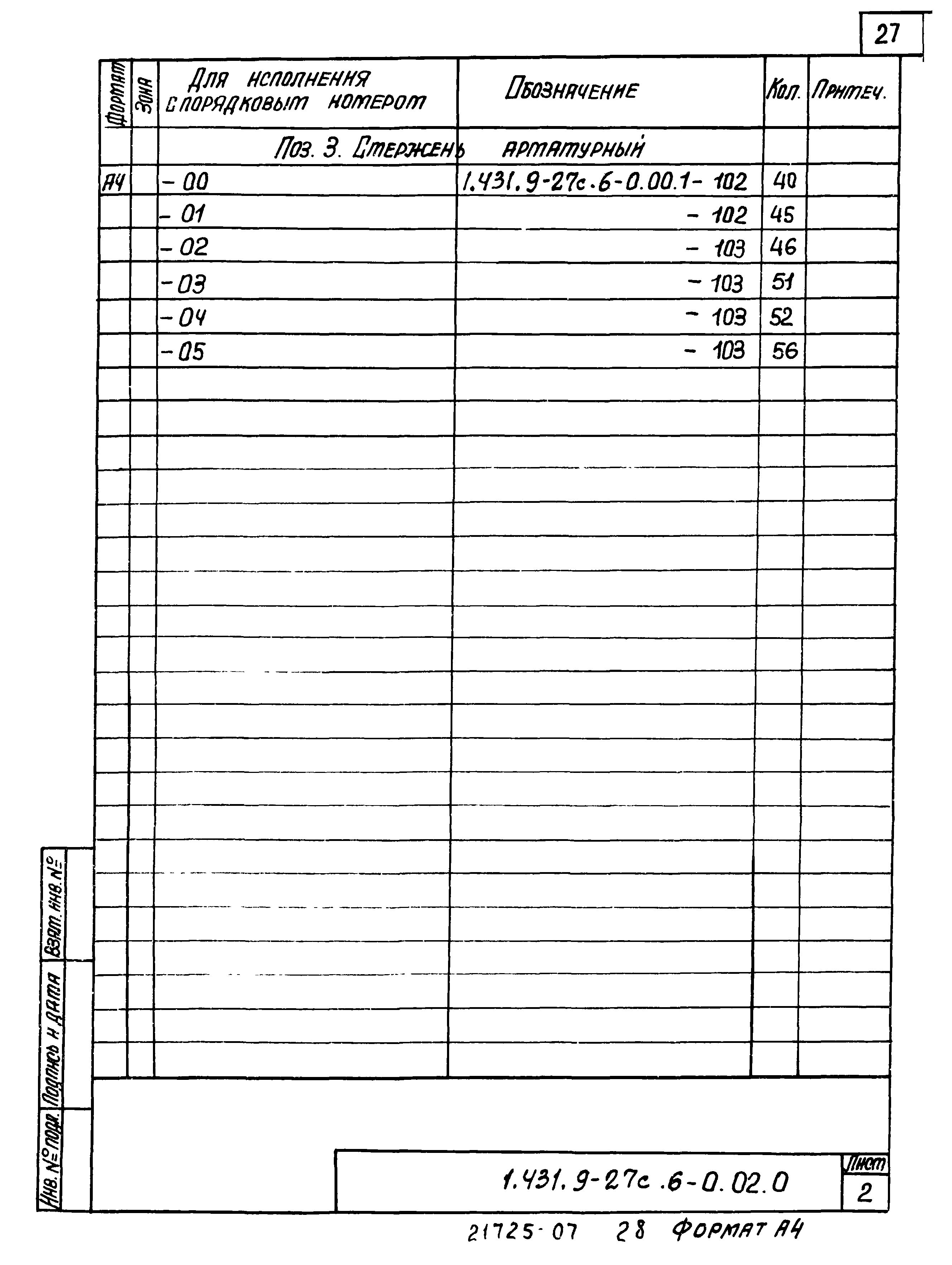

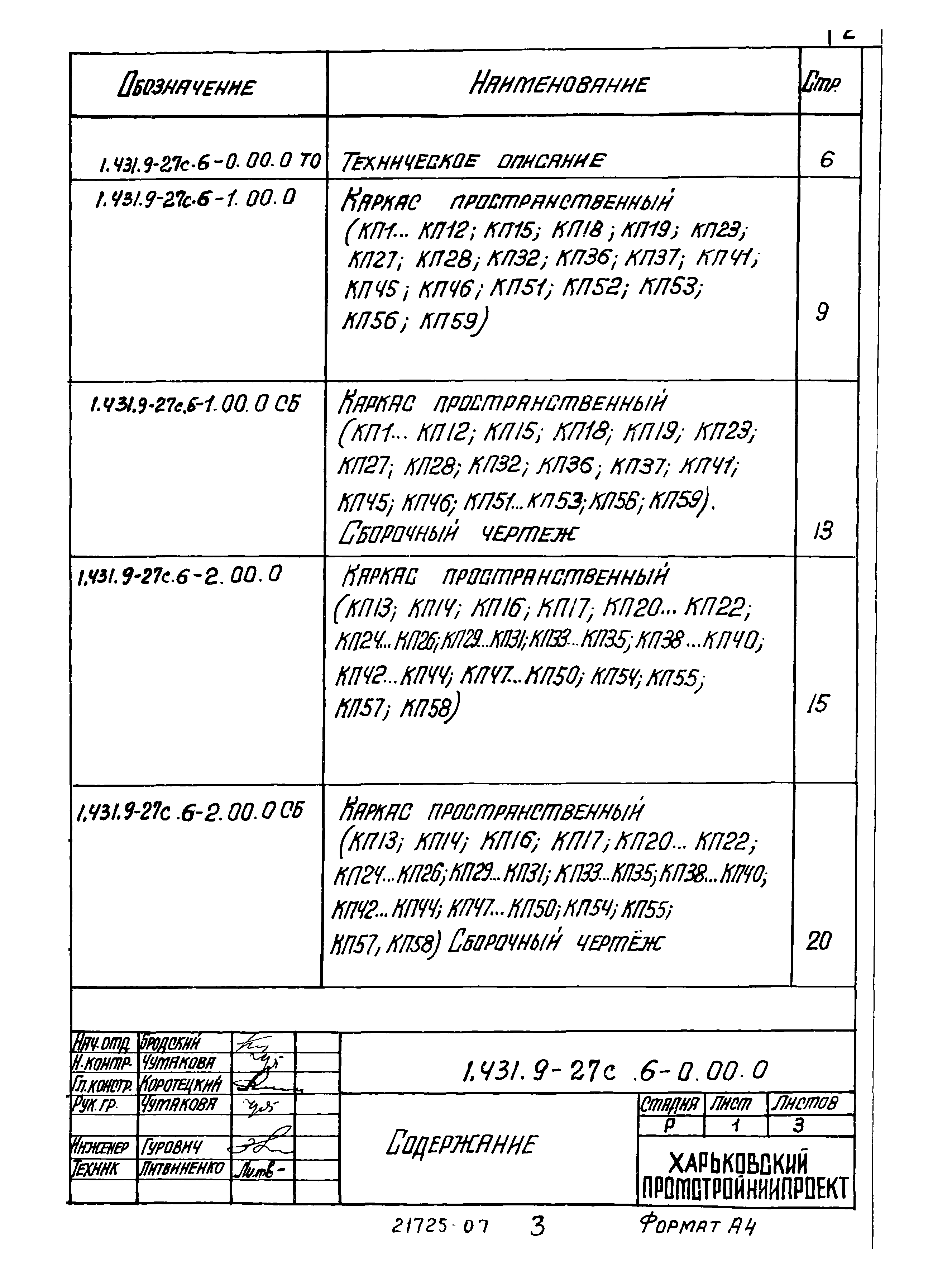

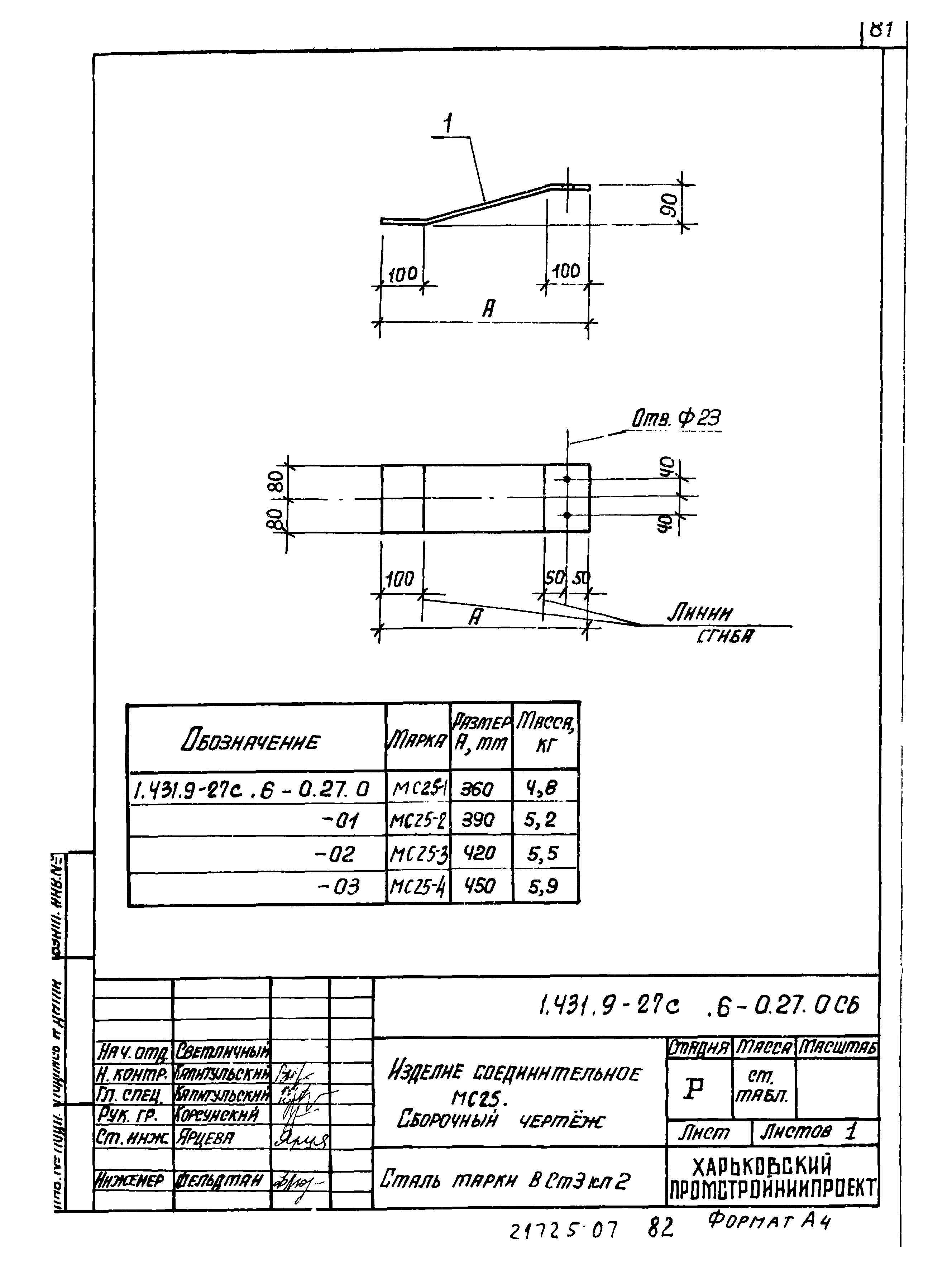

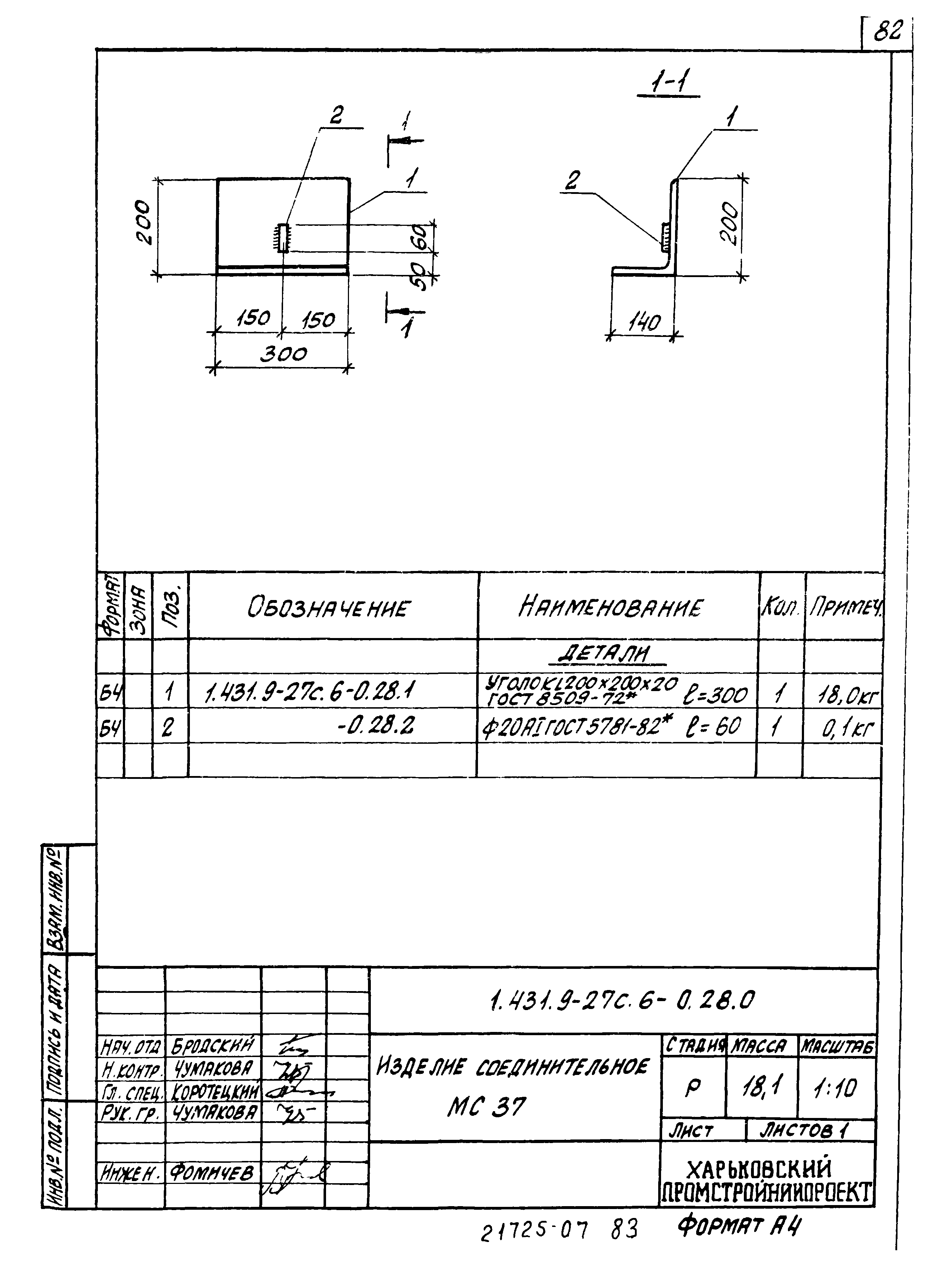

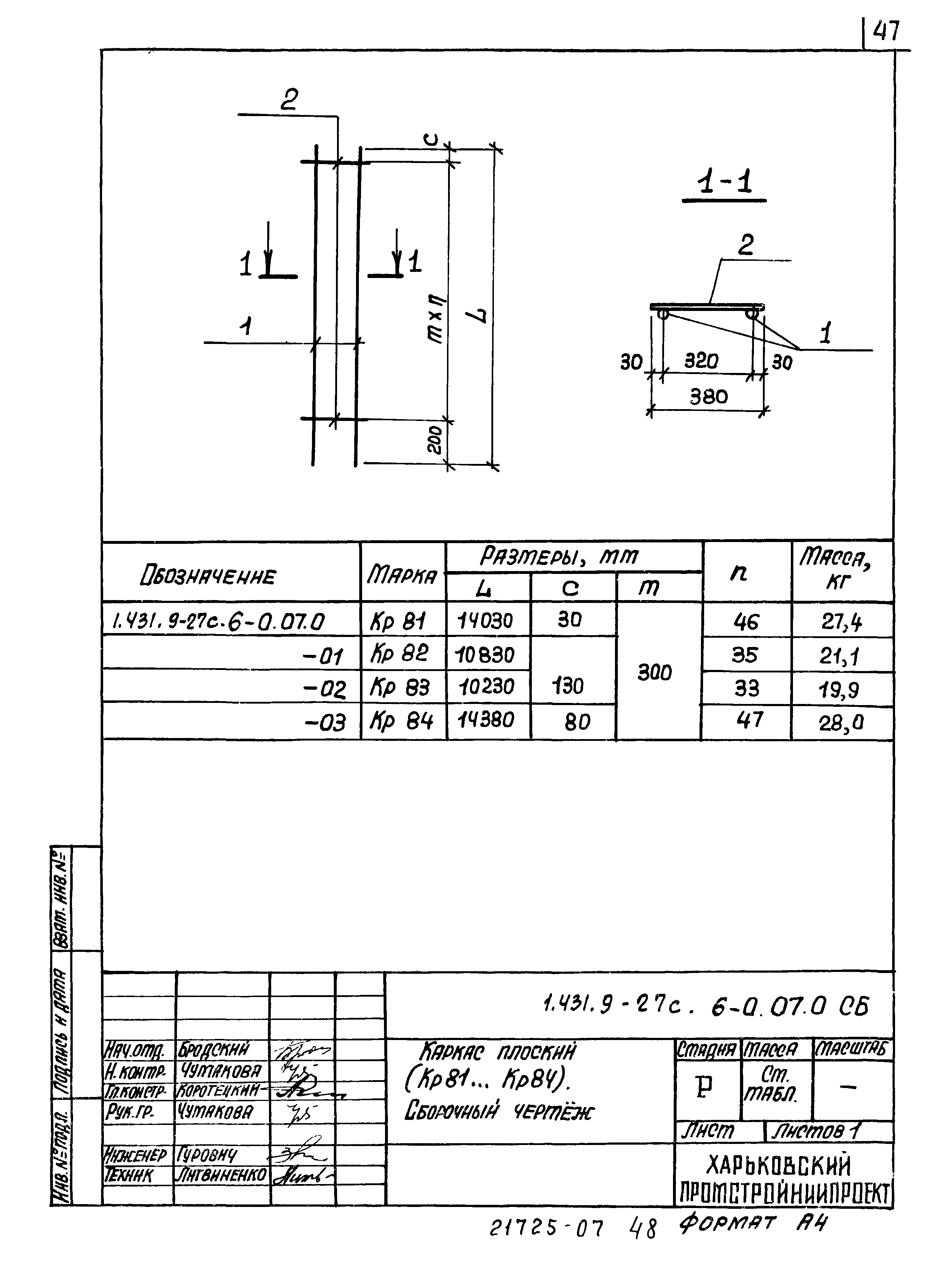

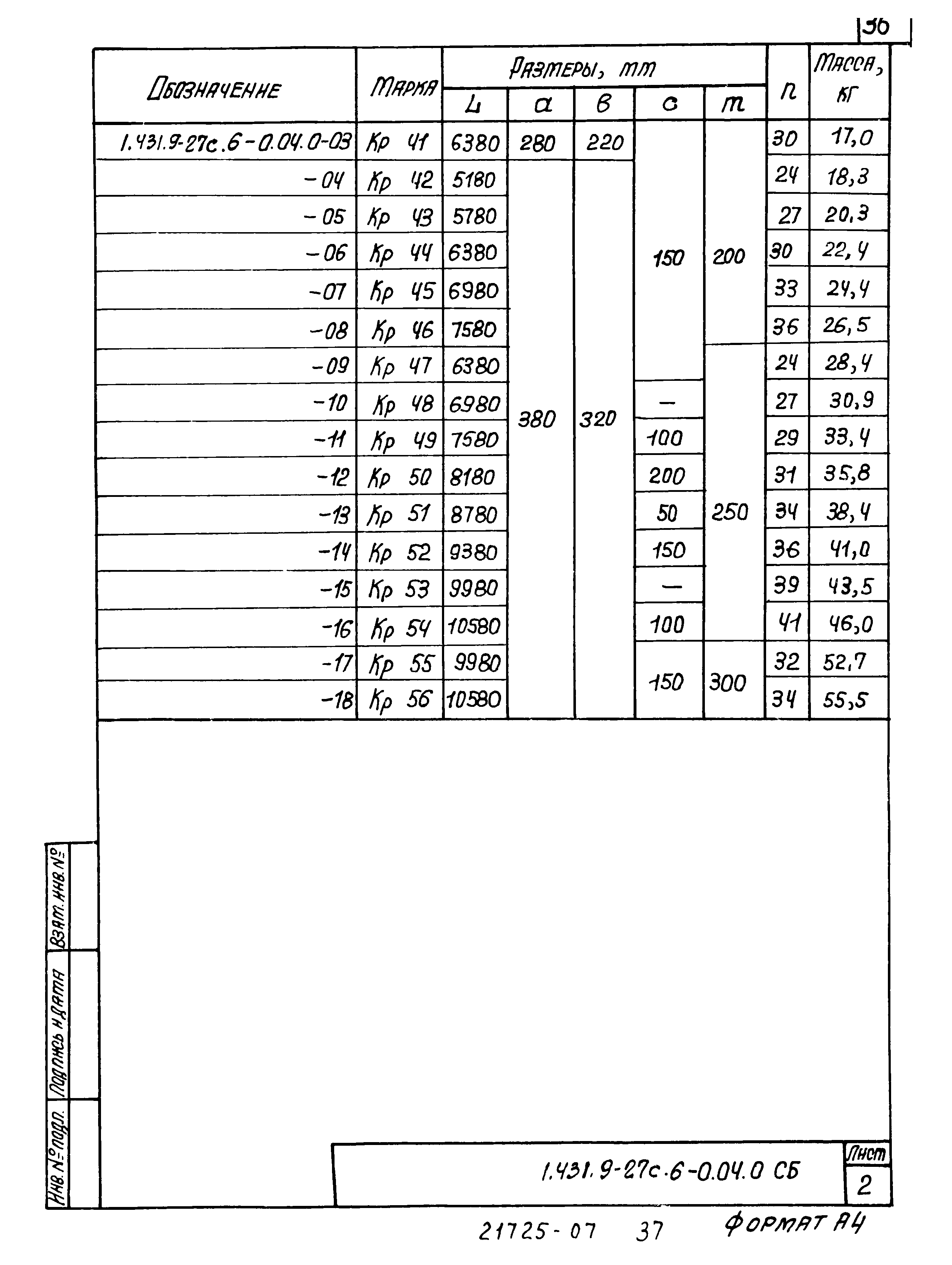

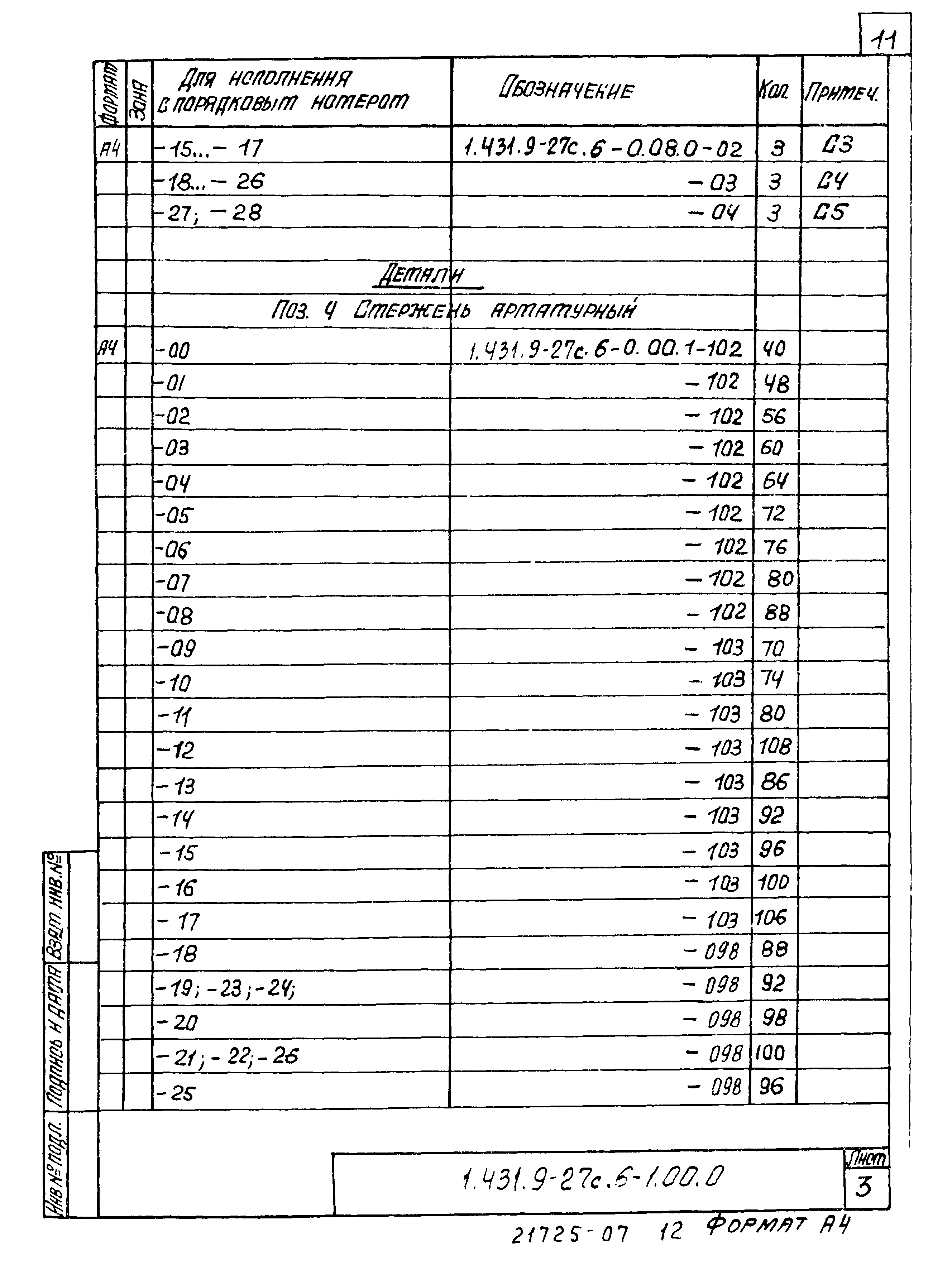

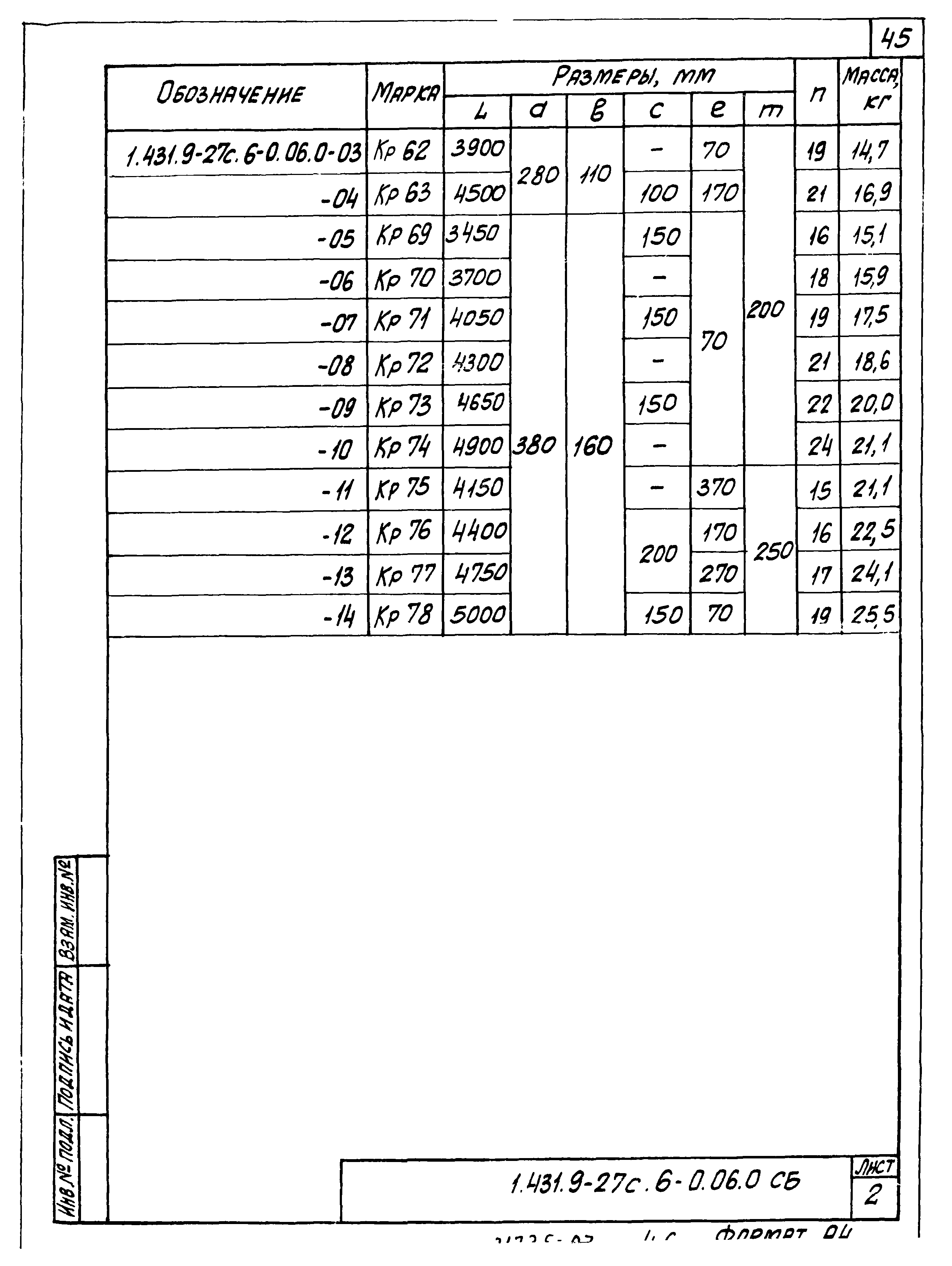

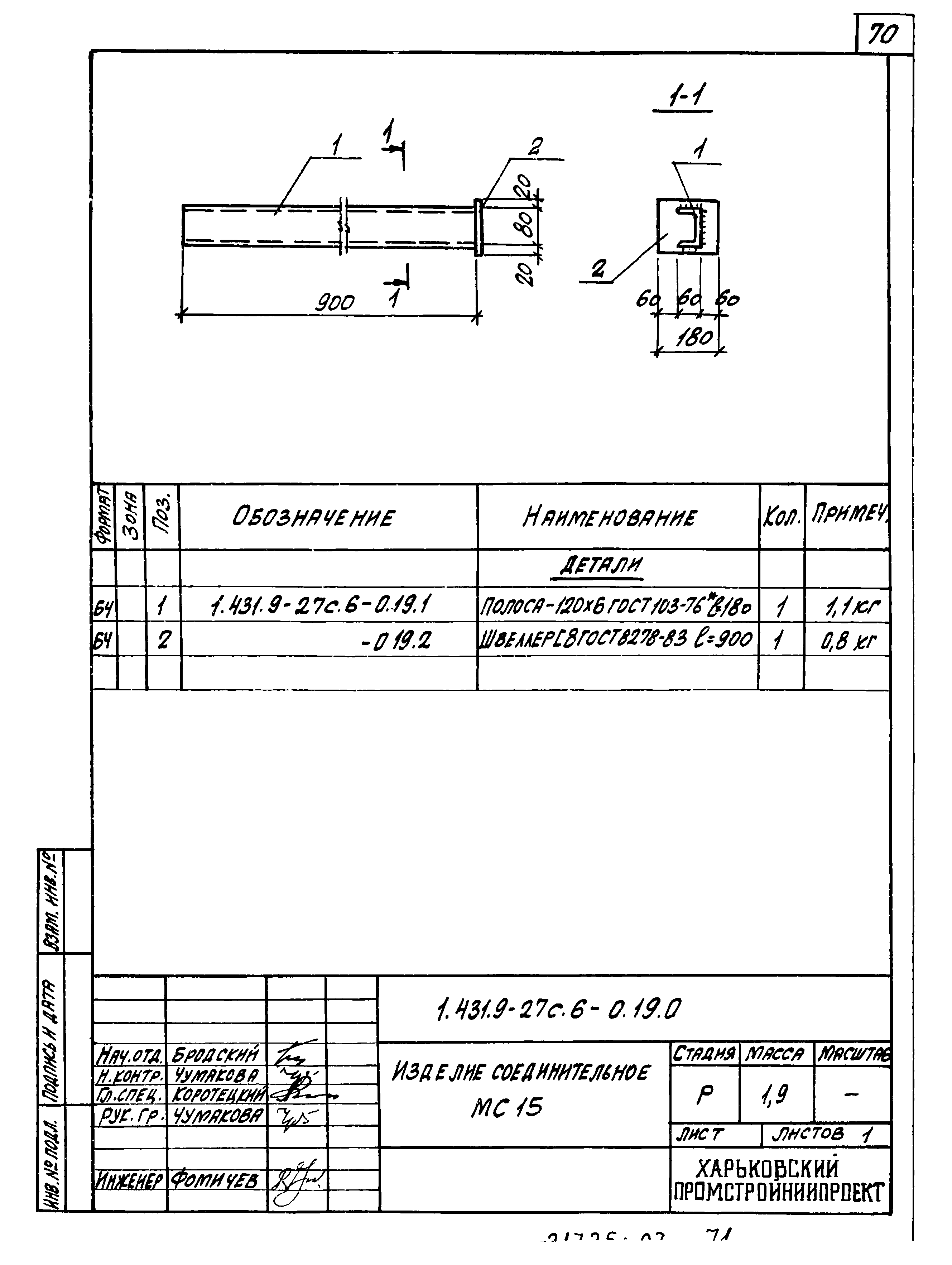

Оглавление:	1.431.9-27с.6-0.00.0 ТО Техническое описание 1.431.9-27с.6-1.00.0 Каркас пространственный (КП1...КП12; КП15; КП18; КП19; КП23; КП27; КП28; КП32; КП36; КП37; КП41; КП45; КП46; КП51; КП52; КП53; КП56; КП59) 1.431.9-27с.6-1.00.0 СБ Каркас пространственный (КП1...КП12; КП15; КП18; КП19; КП23; КП27; КП28; КП32; КП36; КП37; КП41; КП45; КП46; КП51; КП52; КП53; КП56; КП59). Сборочный чертеж 1.431.9-27с.6-2.00.0 Каркас пространственный (КП13; КП14; КП16; КП17; КП20...КП22; КП24...КП26; КП29...КП31; КП33...КП35; КП38...КП40; КП42...КП44; КП47...КП50; КП54; КП55; КП57; КП58) 1.431.9-27с.6-2.00.0 СБ Каркас пространственный (КП13; КП14; КП16; КП17; КП20...КП22; КП24...КП26; КП29...КП31; КП33...КП35; КП38...КП40; КП42...КП44; КП47...КП50; КП54; КП55; КП57; КП58). Сборочный чертеж 1.431.9-27с.6-0.01.0 Каркас плоский (КР1...КР3; КР10...КР12; КР15; КР16; КР20; КР21; КР23...КР29; КР31...КР33; КР35...КР37) 1.431.9-27с.6-0.01.0 СБ Каркас плоский (КР1...КР3; КР10...КР12; КР15; КР16; КР20; КР21; КР23...КР29; КР31...КР33; КР35...КР37). Сборочный чертеж 1.431.9-27с.6-0.02.0 Каркас плоский (КР14; КР17; КР19; КР22; КР30; КР34) 1.431.9-27с.6-0.02.0 СБ Каркас плоский (КР14; КР17; КР19; КР22; КР30; КР34). Сборочный чертеж 1.431.9-27с.6-0.03.0 Каркас плоский (КР4...КР9; КР13; КР18) 1.431.9-27с.6-0.03.0 СБ Каркас плоский (КР4...КР9; КР13; КР18). Сборочный чертеж 1.431.9-27с.6-0.04.0 Каркас плоский (КР38...КР56) 1.431.9-27с.6-0.04.0 СБ Каркас плоский (КР38...КР56). Сборочный чертеж 1.431.9-27с.6-0.05.0 Каркас плоский (КР57; КР58; КР64...КР68; КР79; КР80) 1.431.9-27с.6-0.05.0 СБ Каркас плоский (КР57; КР58; КР64...КР68; КР79; КР80). Сборочный чертеж 1.431.9-27с.6-0.06.0 Каркас плоский (КР59...КР63; КР69...КР78) 1.431.9-27с.6-0.06.0 СБ Каркас плоский (КР59...КР63; КР69...КР78). Сборочный чертеж 1.431.9-27с.6-0.07.0 Каркас плоский (КР81...КР84) 1.431.9-27с.6-0.07.0 СБ Каркас плоский (КР81...КР84). Сборочный чертеж 1.431.9-27с.6-0.08.0 Сетка (С1...С5) 1.431.9-27с.6-0.08.0 СБ СБ Сетка (С1...С5). Сборочный чертеж 1.431.9-27с.6-0.00.1 Стержень арматурный 1.431.9-27с.6-0.00.2 Пример объединения плоских каркасов в пространственные 1.431.9-27с.6-0.09.0 Изделие соединительное (МС1; МС2) 1.431.9-27с.6-0.10.0 Изделие соединительное (МС3; МС4) 1.431.9-27с.6-0.11.0 Изделие соединительное МС5 1.431.9-27с.6-0.11.0 СБ Изделие соединительное МС5. Сборочный чертеж 1.431.9-27с.6-0.12.0 Изделие соединительное МС6 1.431.9-27с.6-0.13.0 Изделие соединительное (МС7; МС8) 1.431.9-27с.6-0.14.0 Изделие соединительное МС9 1.431.9-27с.6-0.15.0 Изделие соединительное (МС10...МС12; МС14) 1.431.9-27с.6-0.16.0 Изделие соединительное МС13 1.431.9-27с.6-0.17.0 Стальной элемент "Т"(Т19...Т23) 1.431.9-27с.6-0.17.0 СБ Стальной элемент "Т"(Т19...Т23). Сборочный чертеж 1.431.9-27с.6-0.18.0 Стальной элемент "Т"(Т24; Т25) 1.431.9-27с.6-0.18.0 СБ Стальной элемент "Т"(Т24; Т25). Сборочный чертеж 1.431.9-27с.6-0.19.0 Изделие соединительное МС15 1.431.9-27с.6-0.20.0 Изделие соединительное МС16 1.431.9-27с.6-0.21.0 Изделие соединительное МС17 1.431.9-27с.6-0.22.0 Изделие соединительное (МС18...МС21) 1.431.9-27с.6-0.23.0 Изделие соединительное МС22 1.431.9-27с.6-0.24.0 Изделие соединительное (МС26; МС28; МС29; МС31) 1.431.9-27с.6-0.25.0 Изделие соединительное (МС32; МС33; МС36) 1.431.9-27с.6-0.26.0 Изделие соединительное МС24 1.431.9-27с.6-0.26.0 Изделие соединительное МС24. Сборочный чертеж 1.431.9-27с.6-0.27.0 Изделие соединительное МС25 1.431.9-27с.6-0.27.0 Изделие соединительное МС25. Сборочный чертеж 1.431.9-27с.6-0.28.0 Изделие соединительное МС37 1.431.9-27с.6-0.29.0 Изделие соединительное МС38 1.431.9-27с.6-0.30.0 Изделие соединительное МС39 1.431.9-27с.6-0.30.0 Изделие соединительное МС39. Сборочный чертеж 1.431.9-27с.6-0.31.0 Изделие соединительное (МС27; МС30) 1.431.9-27с.6-0.32.0 Изделие соединительное (МС34; МС35)
Разработан:	ЦНИИпромзданий Харьковский Промстройниипроект Узгипротяжпром
Утверждён:	11.10.1986 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy АЧ-64)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Перегородки
Нормативные ссылки:	ГОСТ 82-70 «Прокат стальной горячекатаный широкополосный универсальный. Сортамент» ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 8278-83 «Швеллеры стальные гнутые равнополочные. Сортамент» ГОСТ 14918-80 «Сталь тонколистовая оцинкованная с непрерывных линий. Технические условия» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 25577-83 «Профили стальные гнутые замкнутые сварные квадратные и прямоугольные. Технические условия» ГОСТ 26020-83 «Двутавры стальные горячекатаные с параллельными гранями полок. Сортамент» ГОСТ 8645-68 «Трубы стальные прямоугольные. Сортамент» ГОСТ 8510-72 «Сталь прокатная угловая неравнополочная. Сортамент» ГОСТ 10922-75 «Арматурные изделия и закладные детали сварные для железобетонных конструкций. Технические требования и методы испытаний» СН 393-78 «Инструкция по сварке соединений арматуры и закладных деталей железобетонных конструкций» ГОСТ 19292-73 «Соединения сварные элементов закладных деталей сборных железобетонных конструкций. Контактная и автоматическая сварка плавлением. Основные типы и конструктивные элементы»
