Скачать Серия 1.431.9-27с Выпуск 0. Материалы для проектирования

Дата актуализации: 10.08.2017

Серия 1.431.9-27с

Выпуск 0. Материалы для проектирования

Обозначение:	Серия 1.431.9-27с
Обозначение англ:	Series 1.431.9-27с
Статус:	не действует
Название рус.:	Выпуск 0. Материалы для проектирования
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.12.1991
Область применения:	Конструкции перегородок данной серии разработаны для одноэтажных производственных крановых и бескрановых зданий с высотой этажа от 3,0 до 18,0 м, выполненных из железобетонных и стальных конструкций по унифицированным габаритным схемам

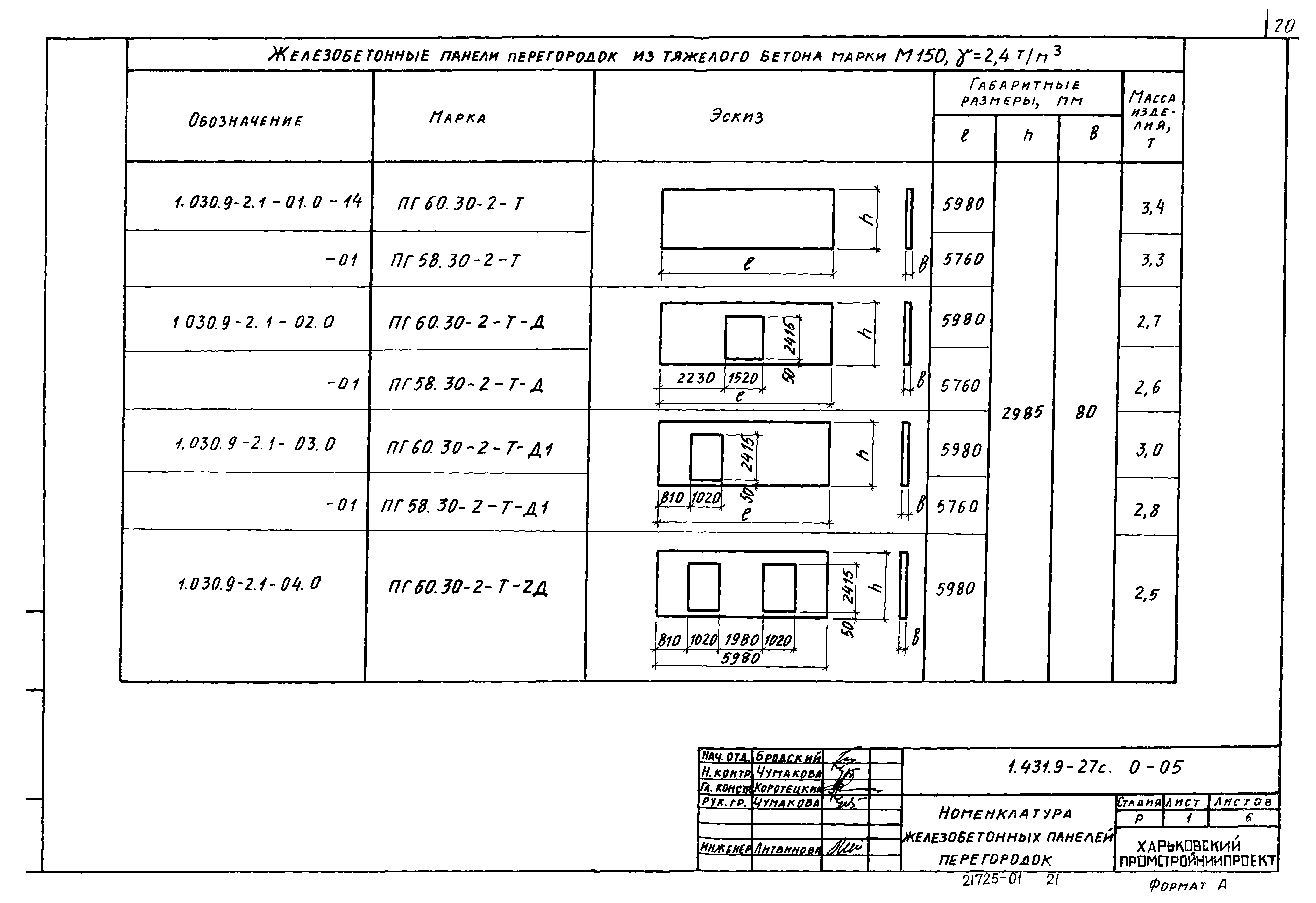

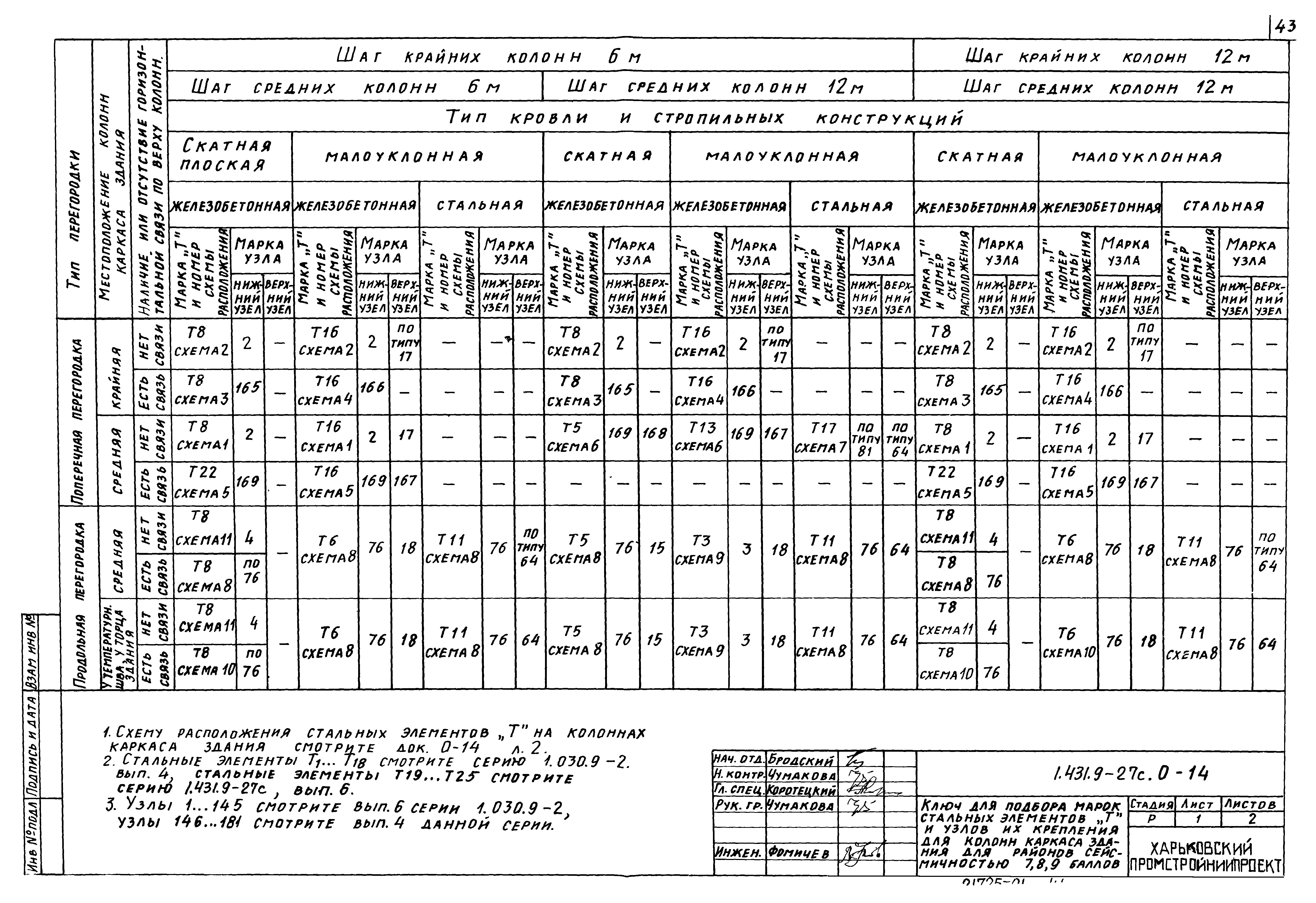

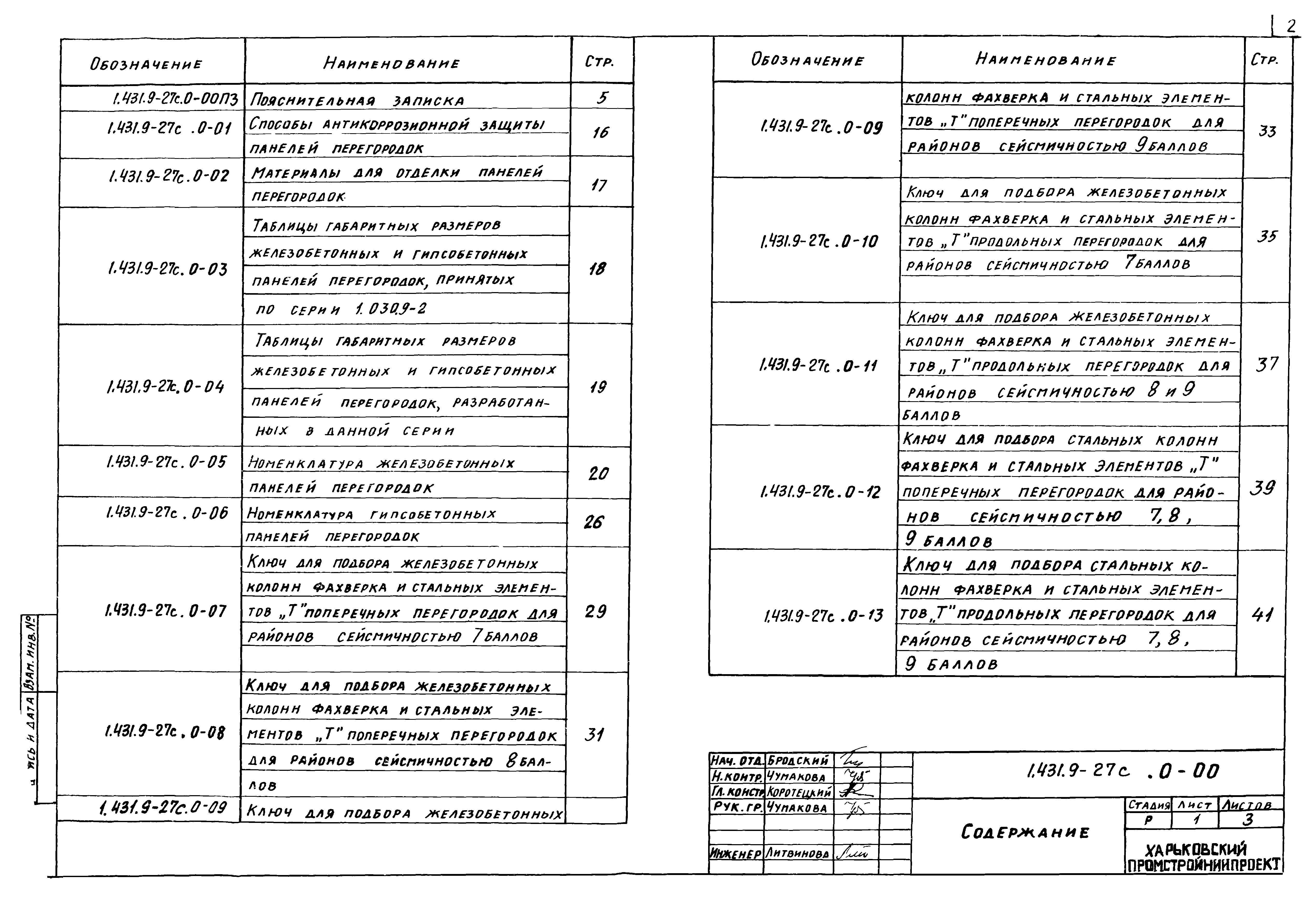

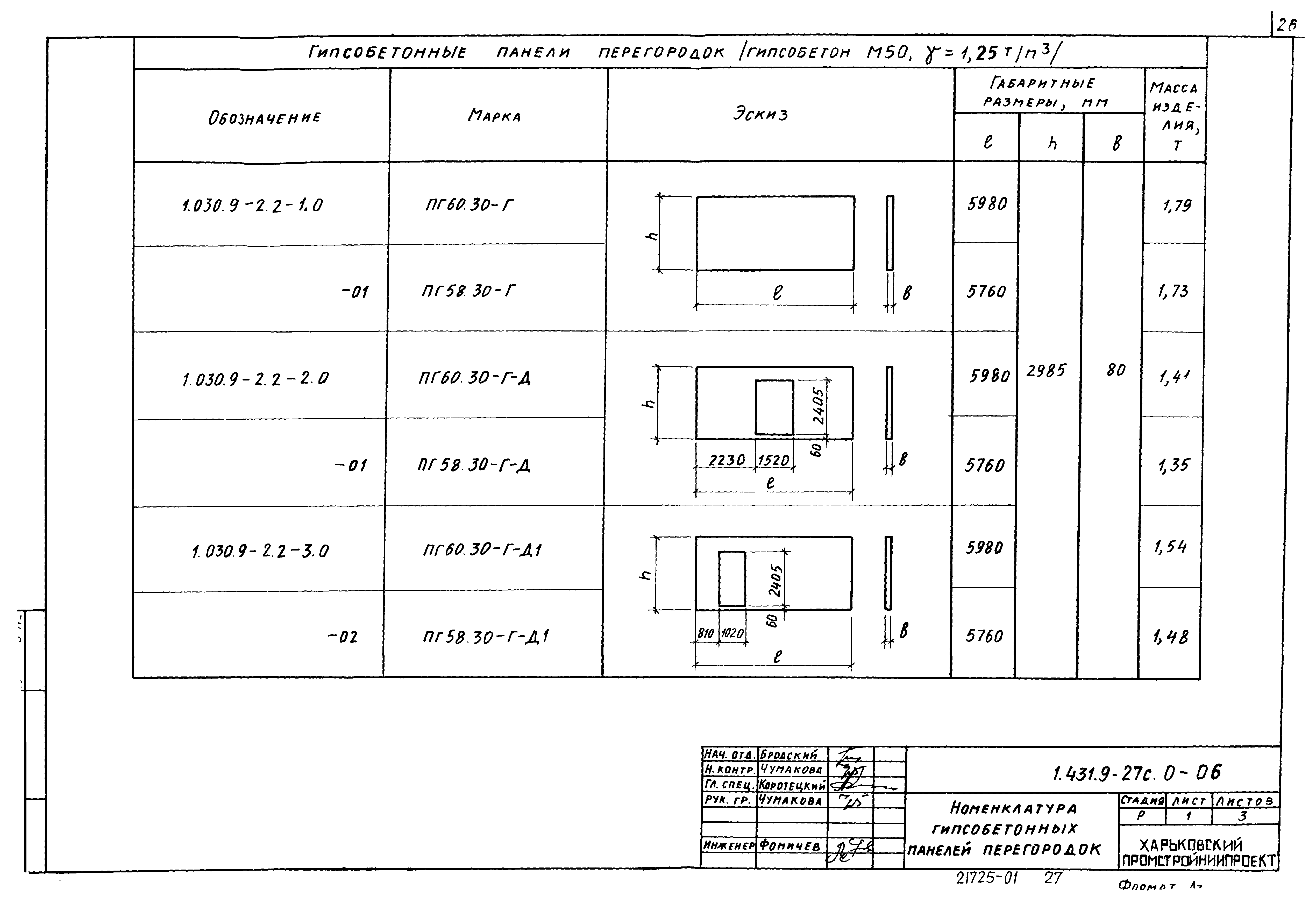

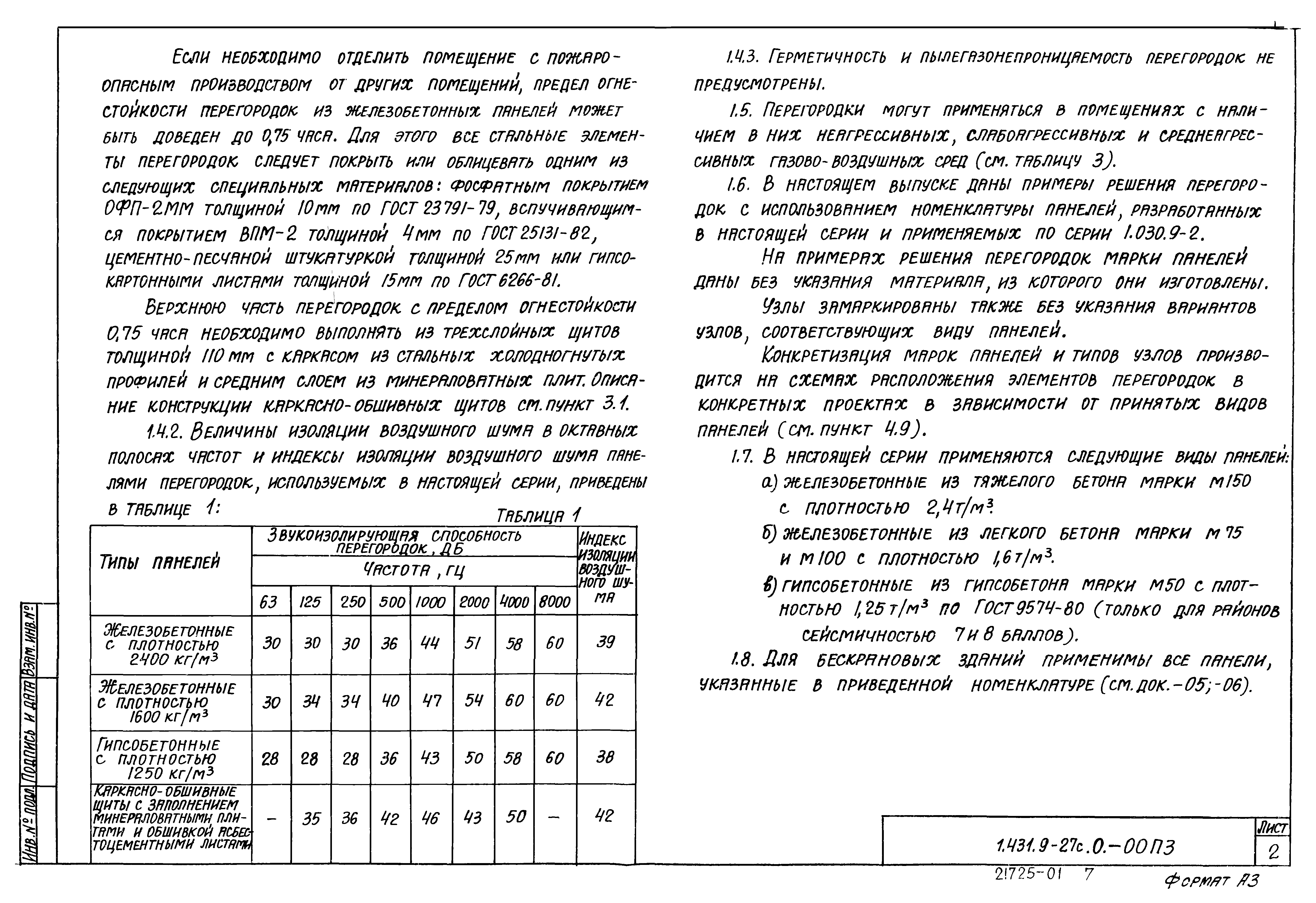

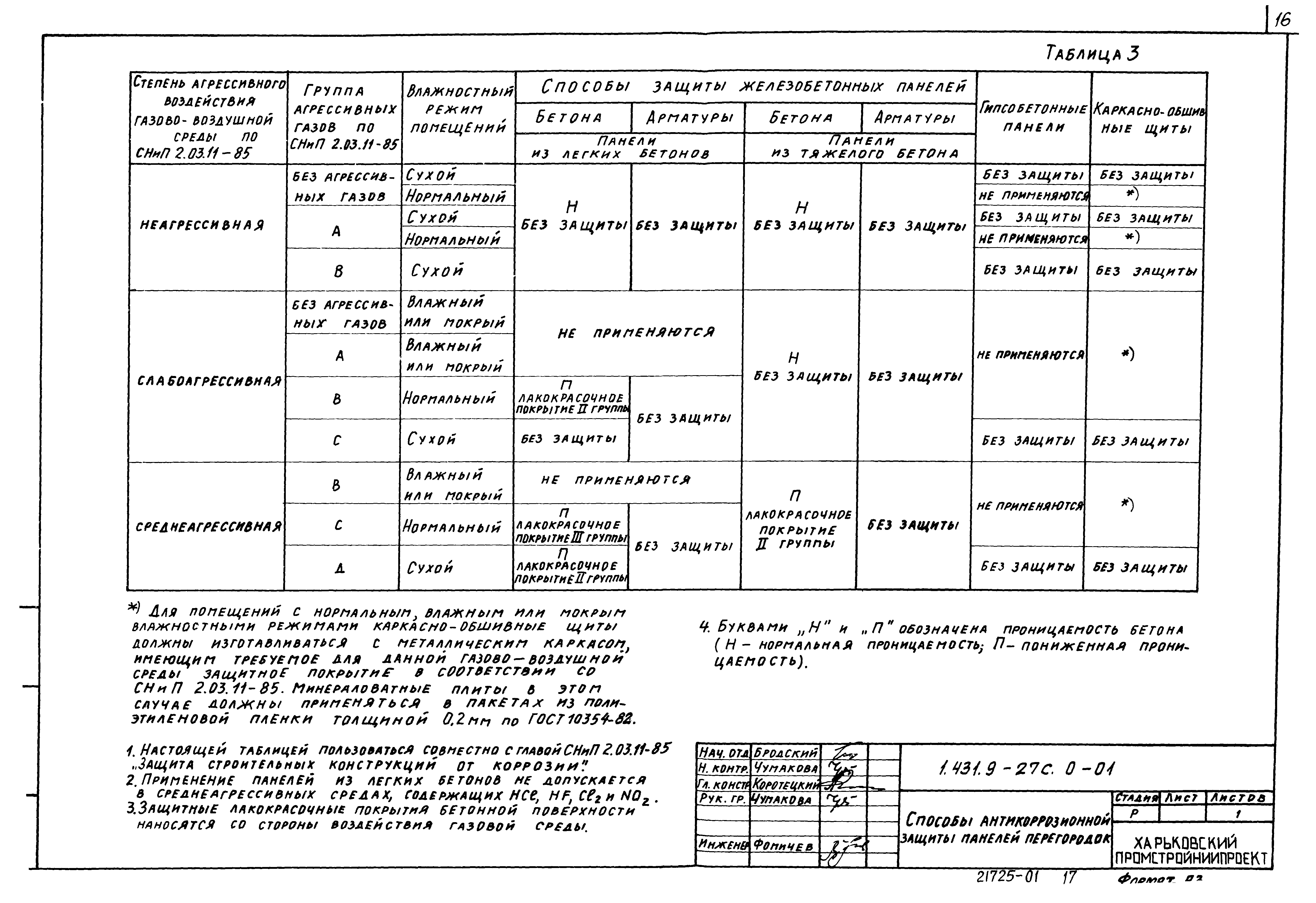

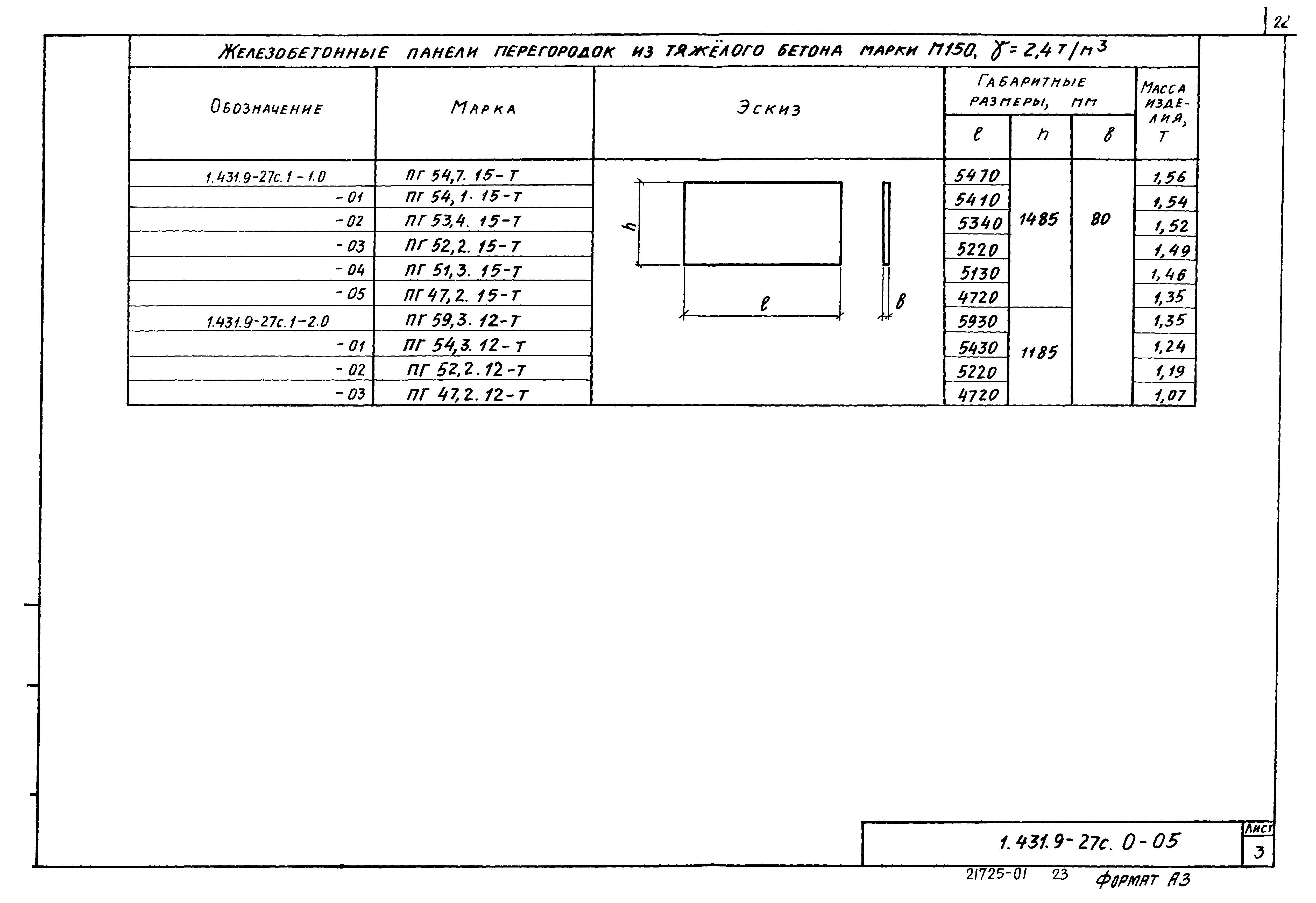

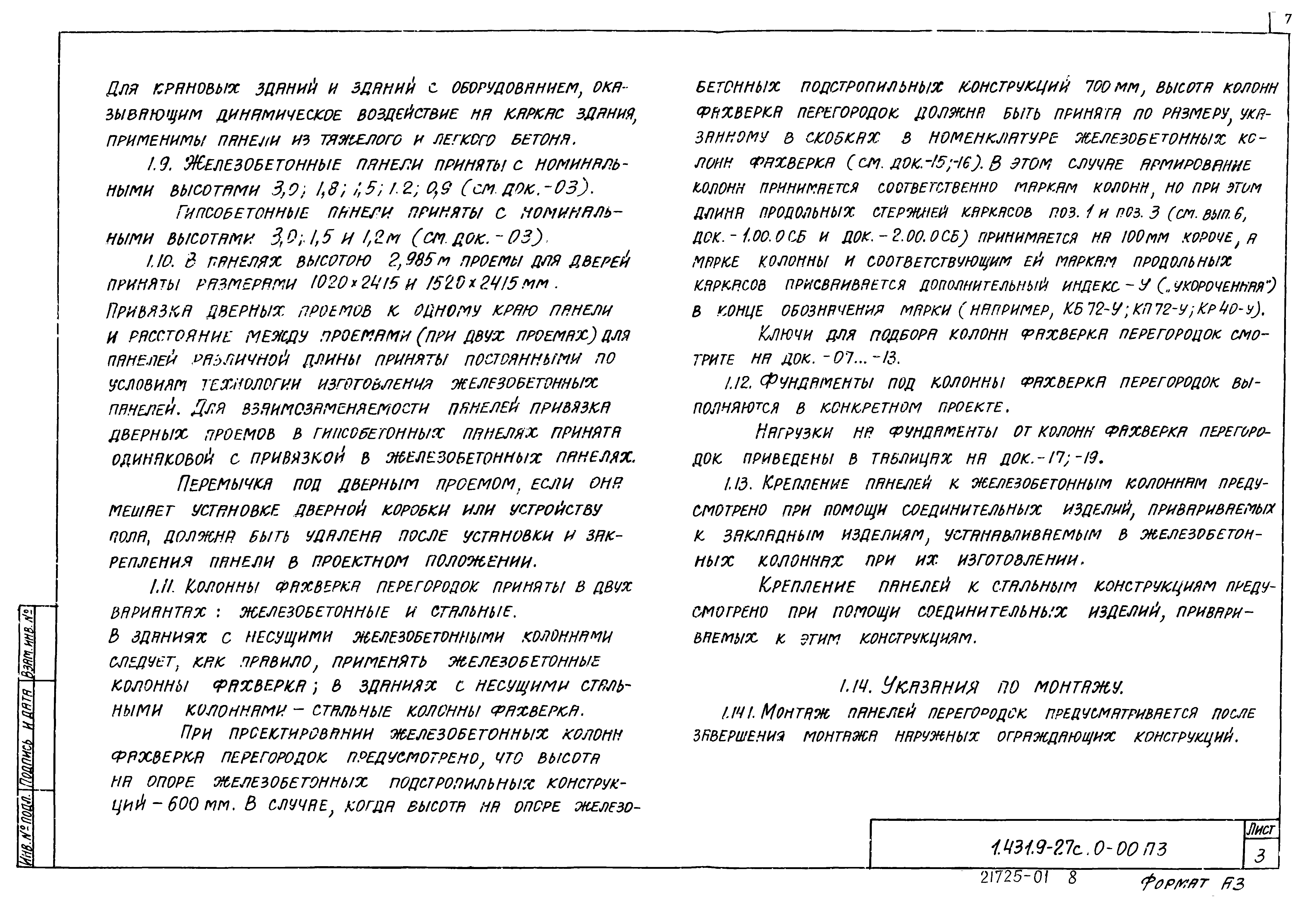

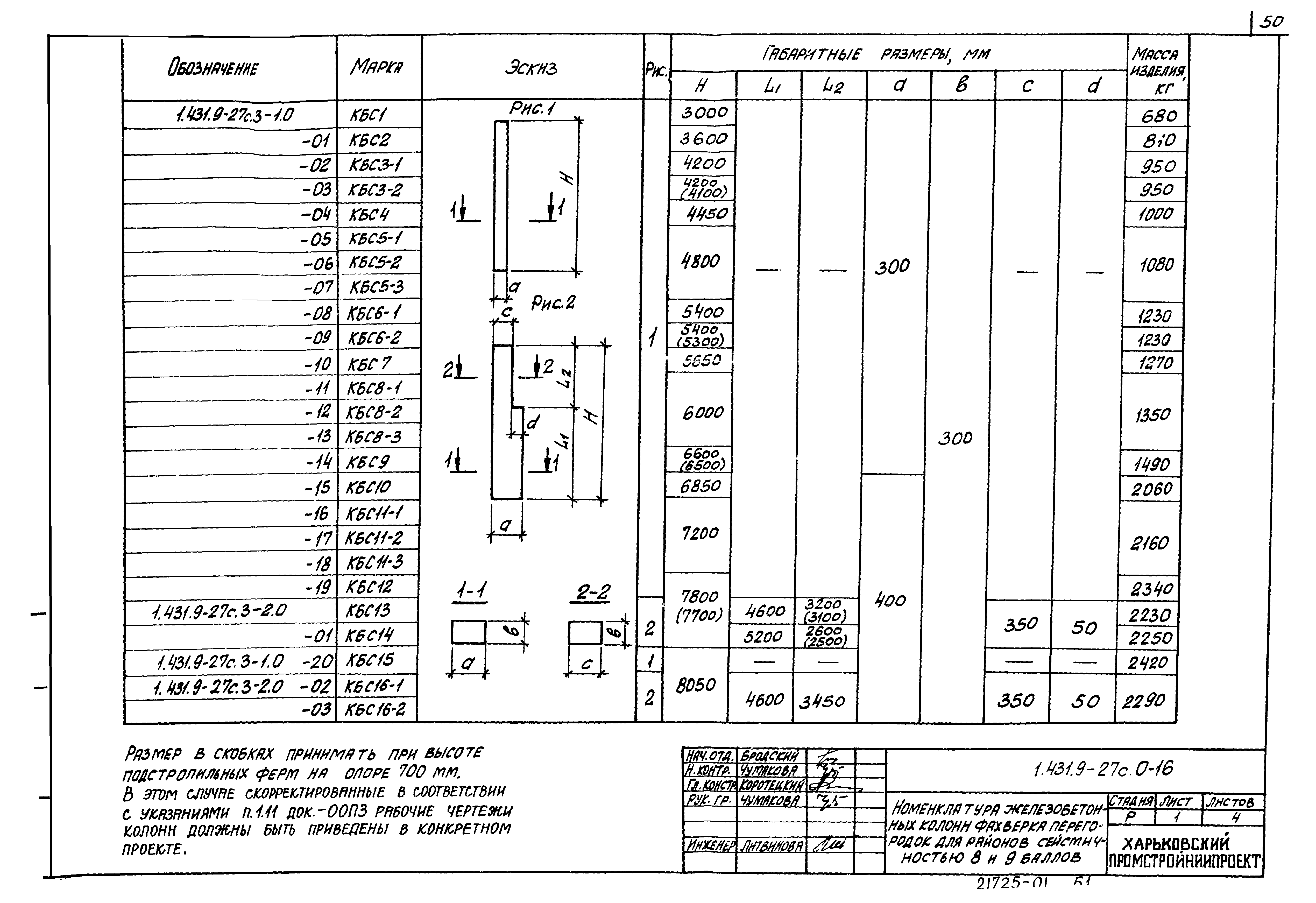

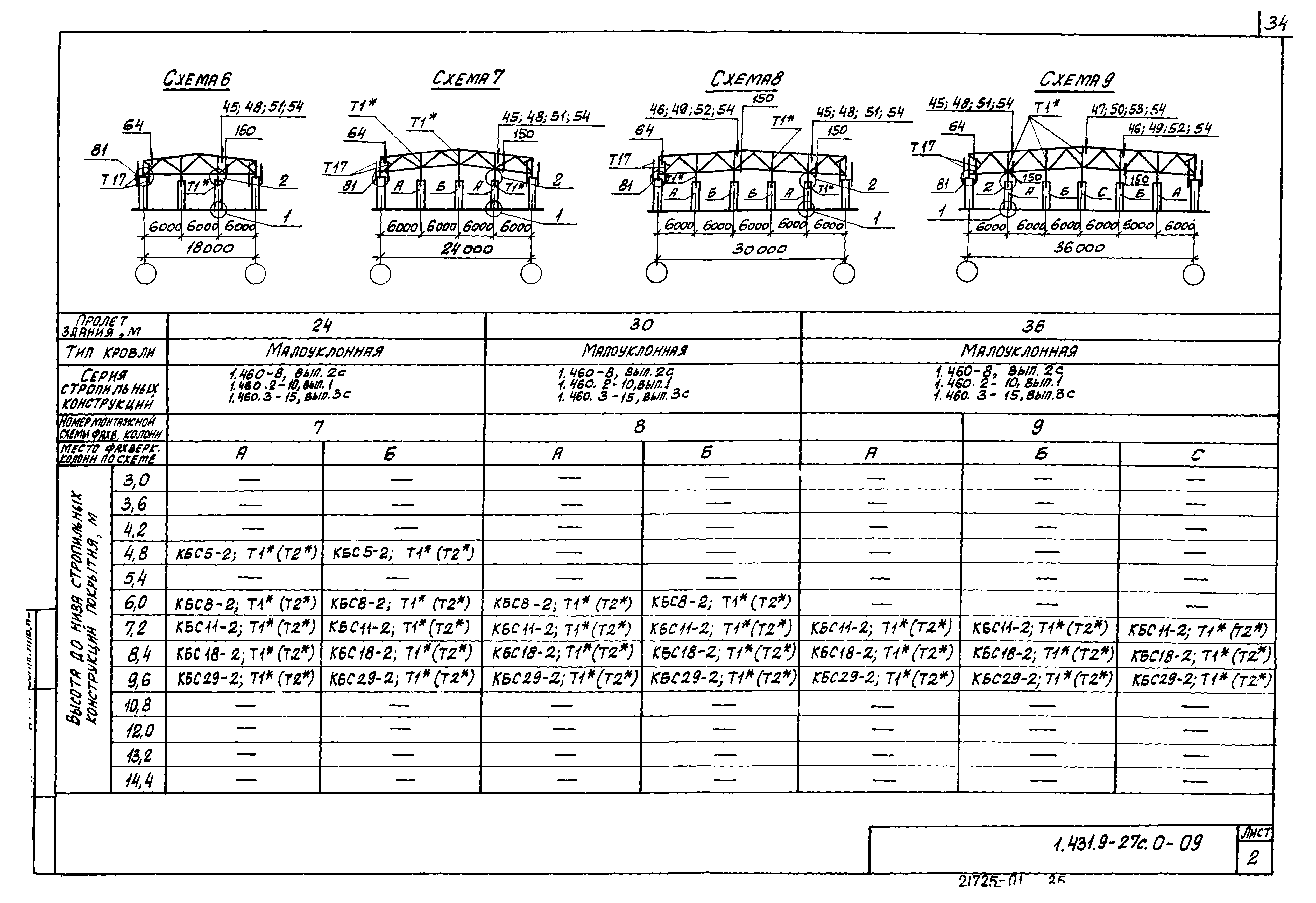

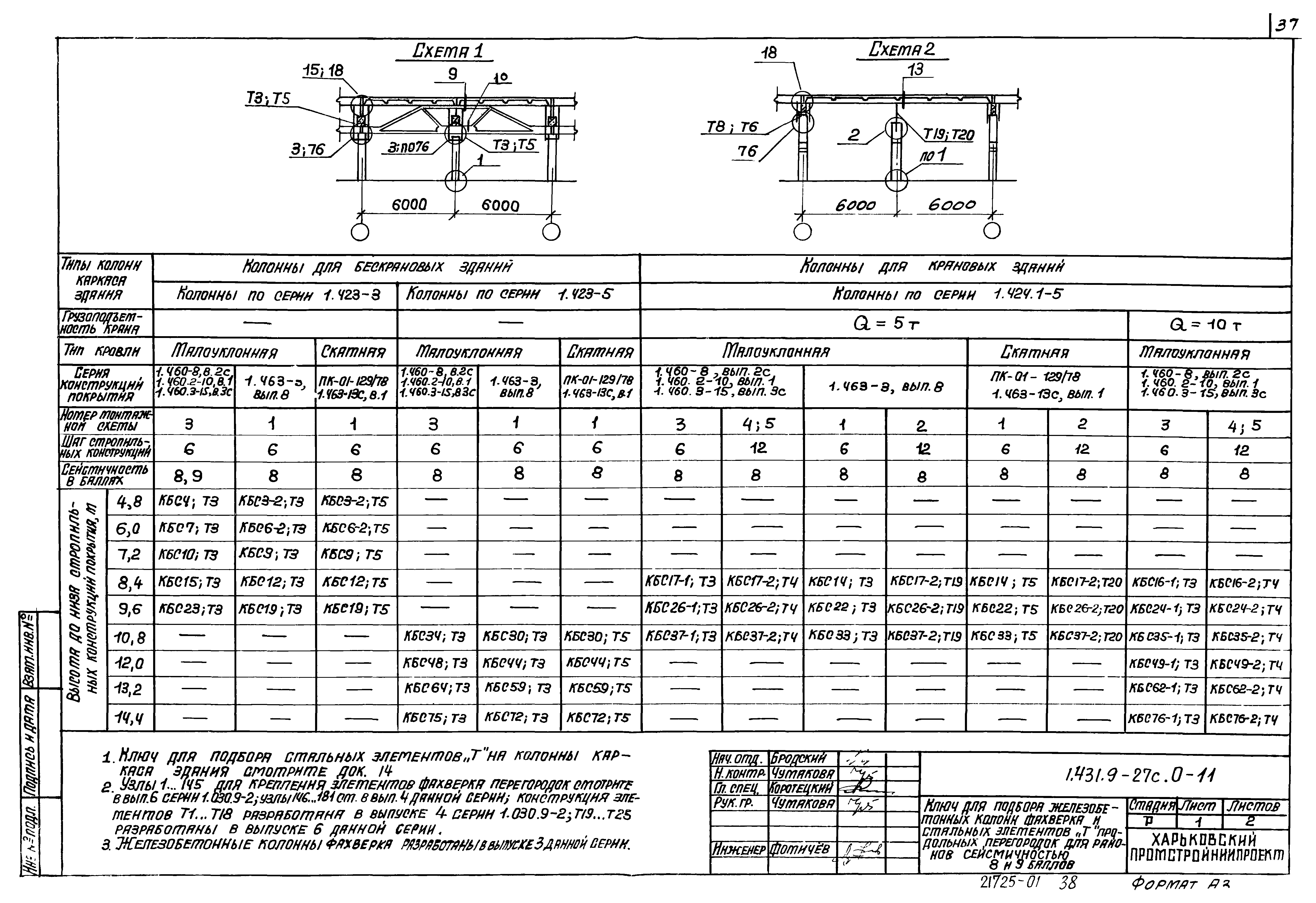

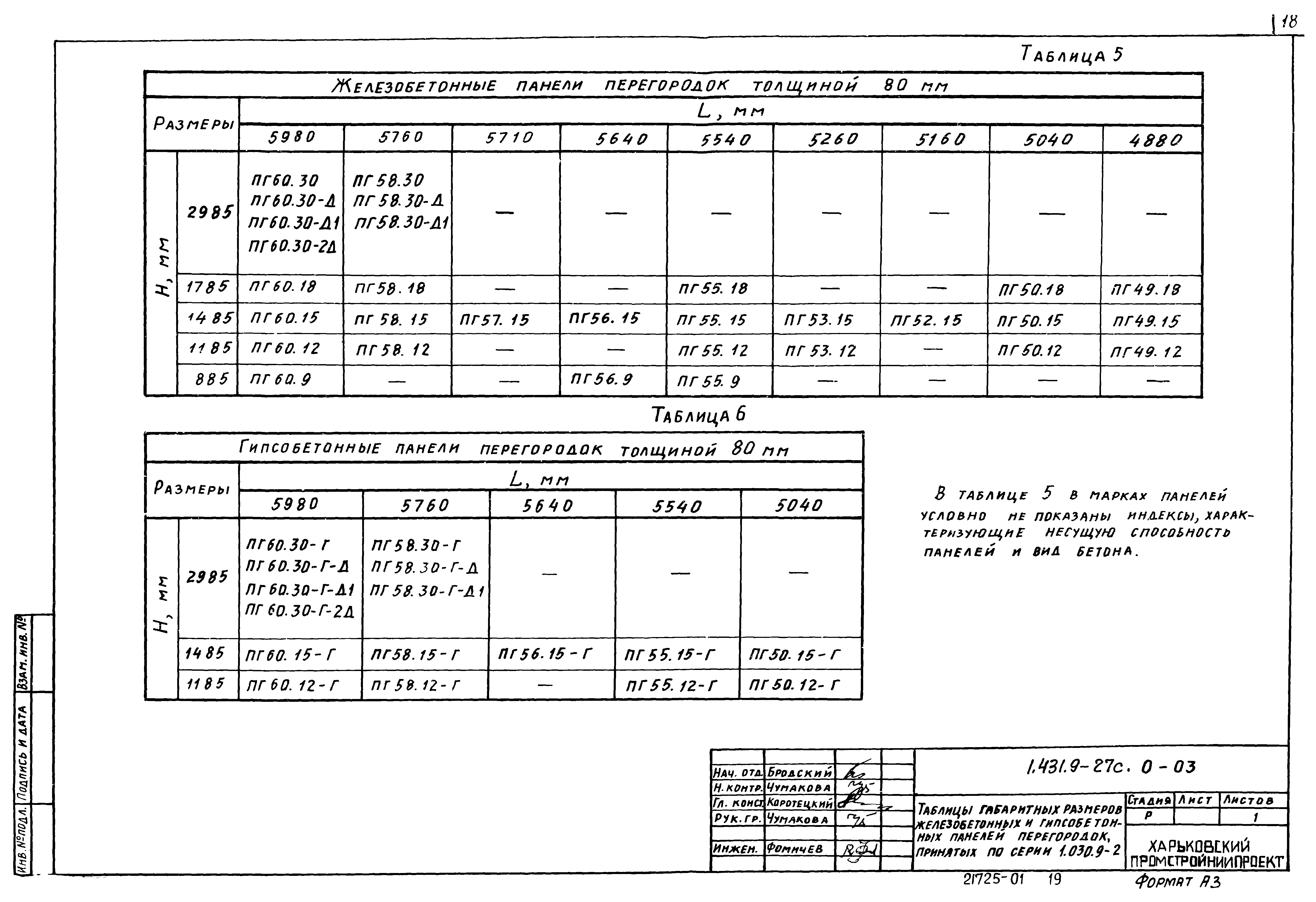

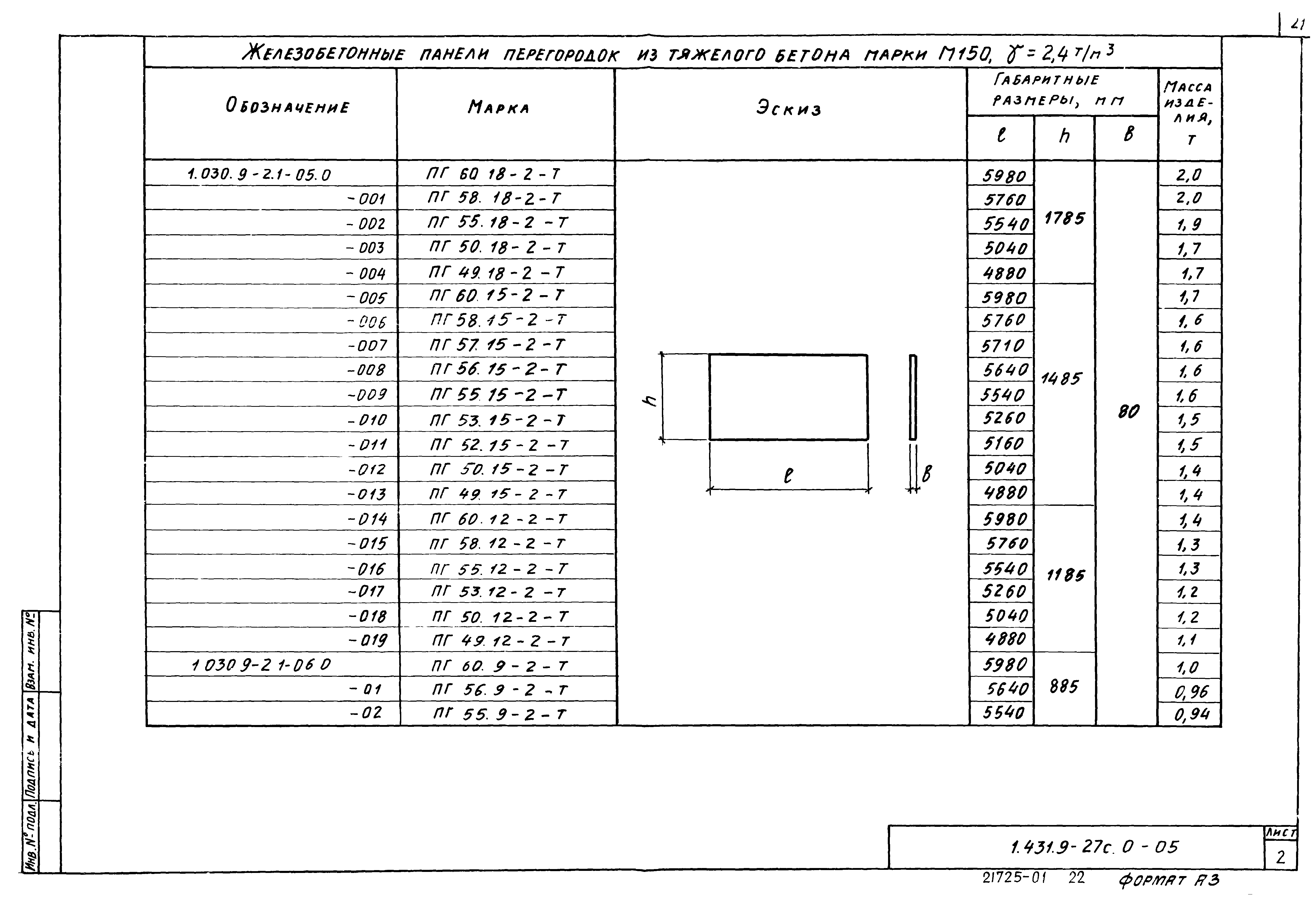

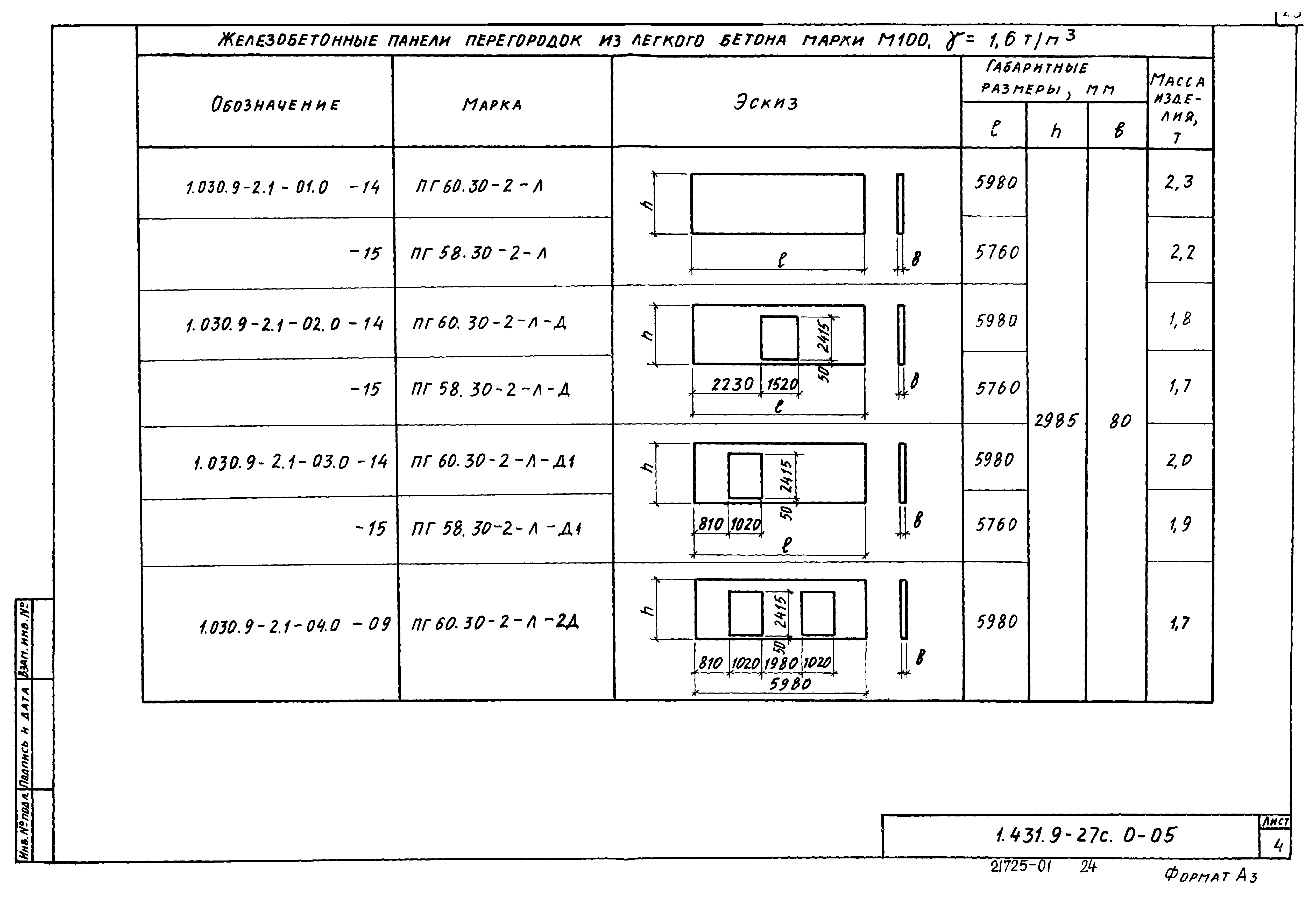

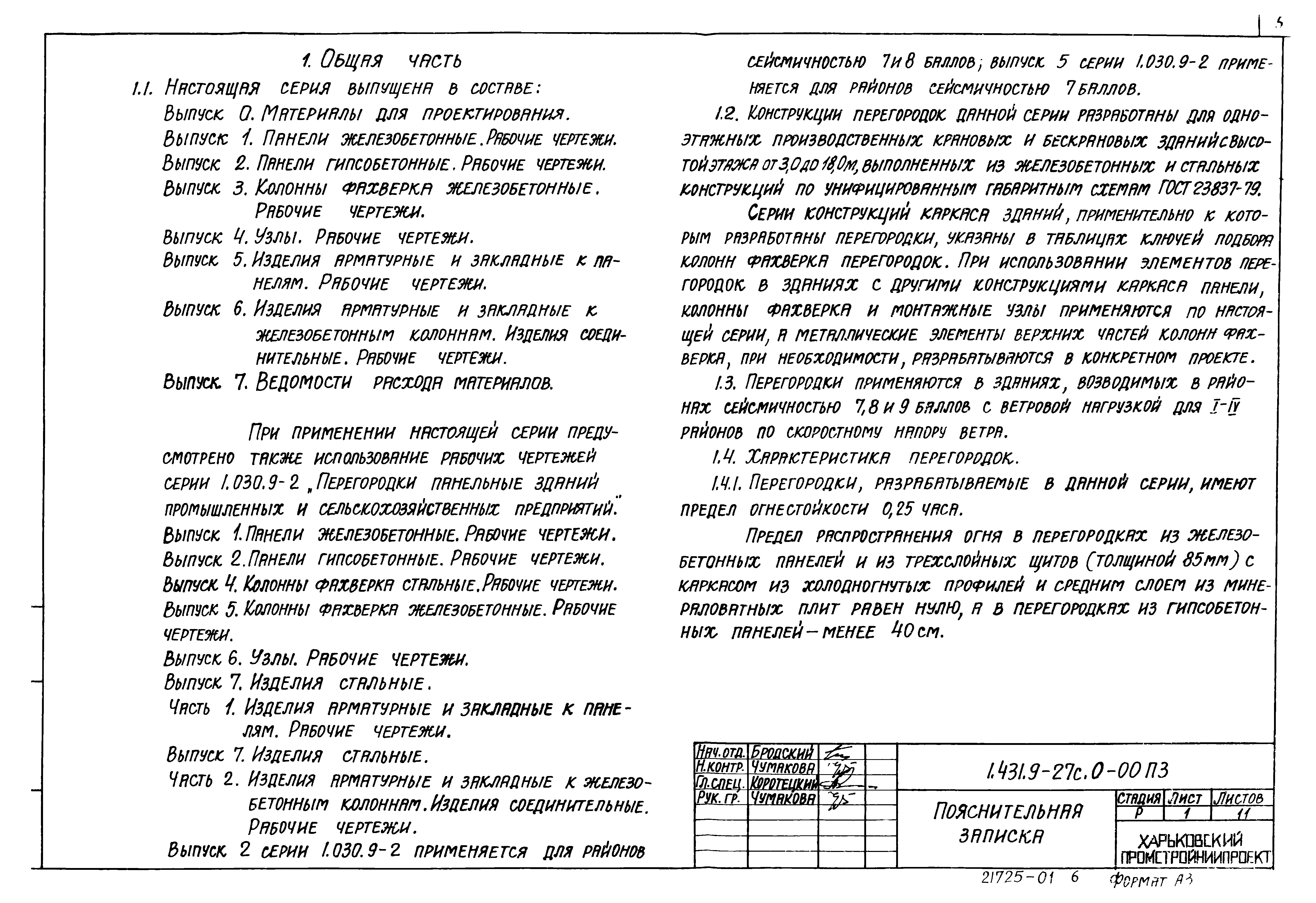

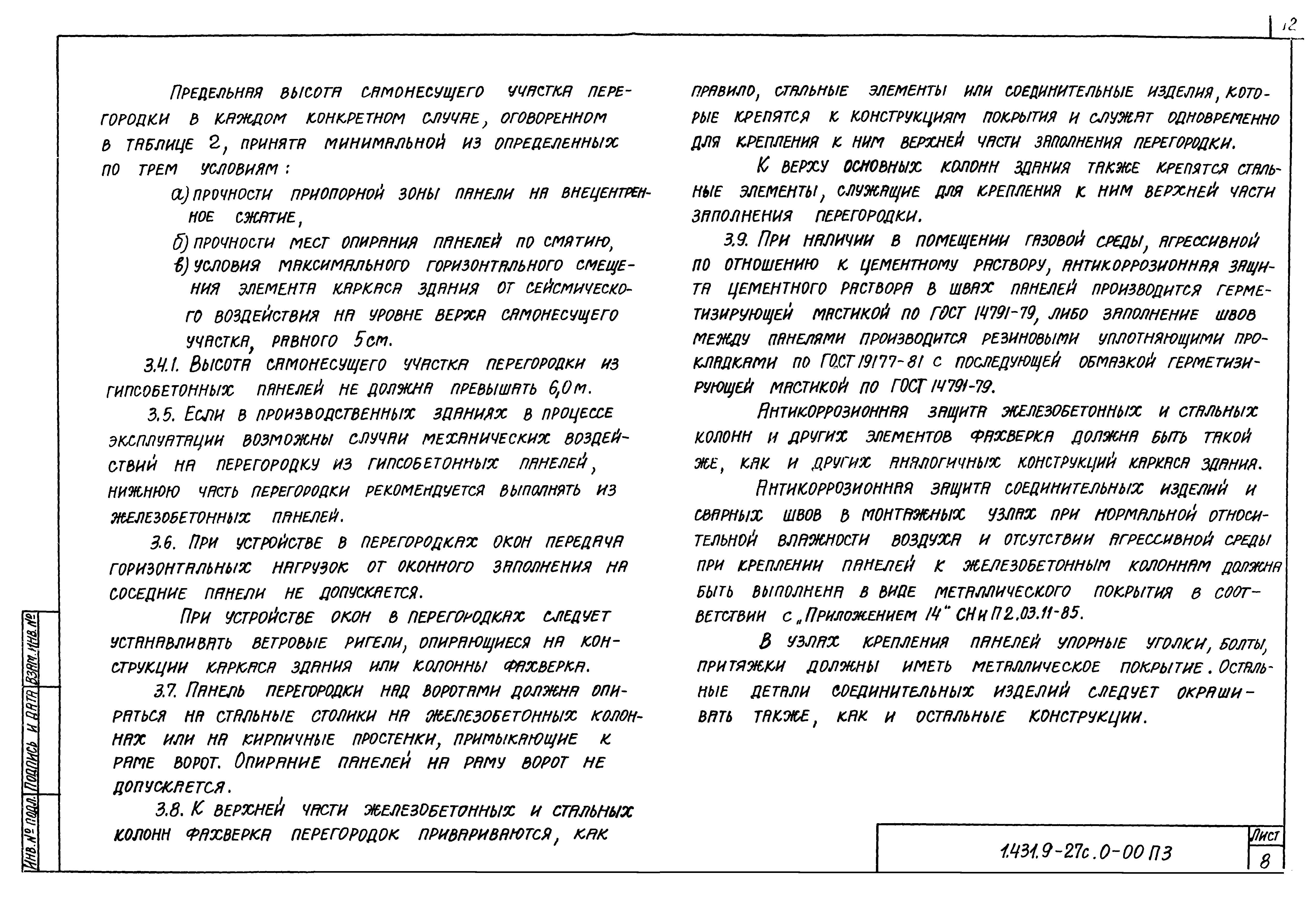

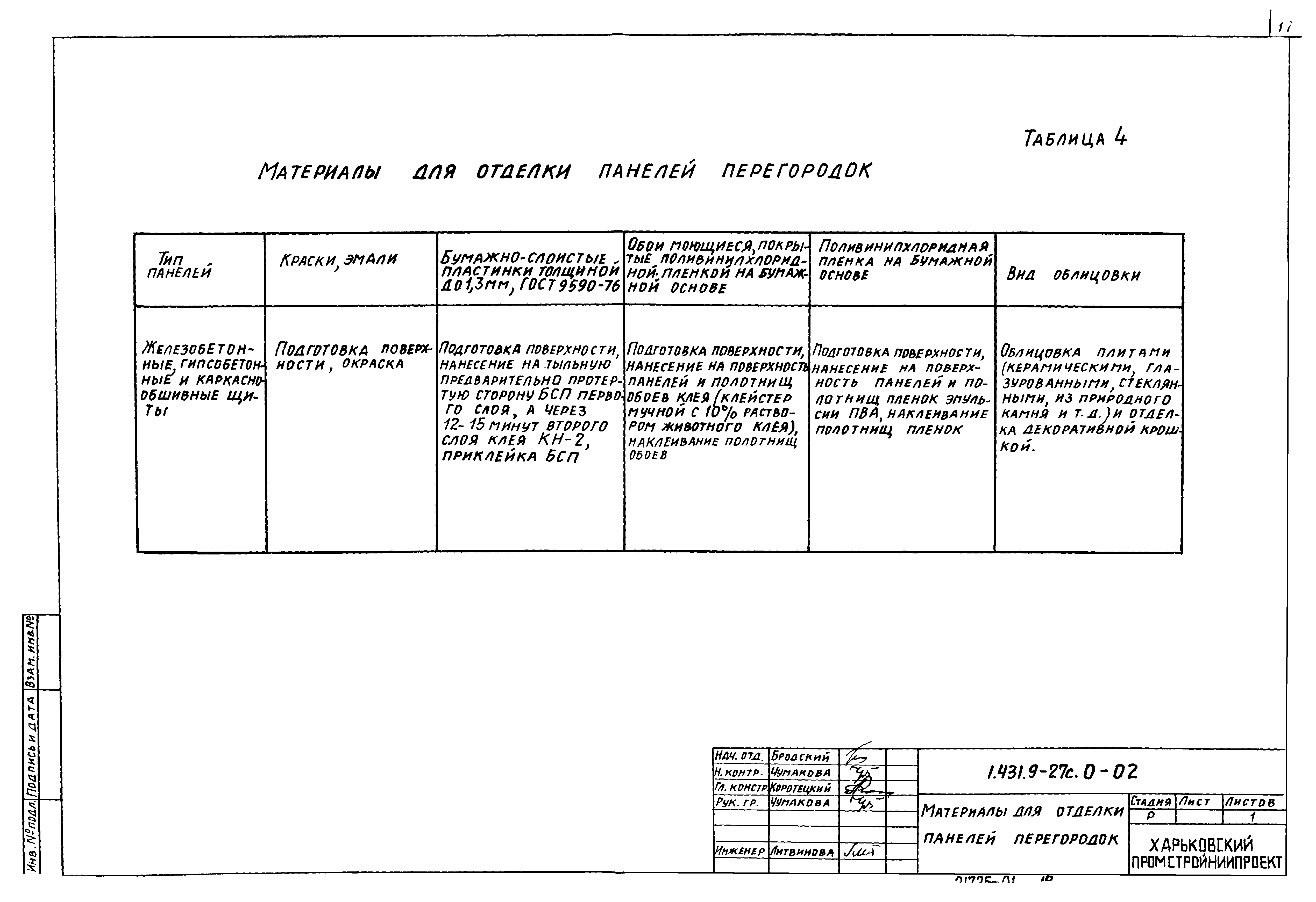

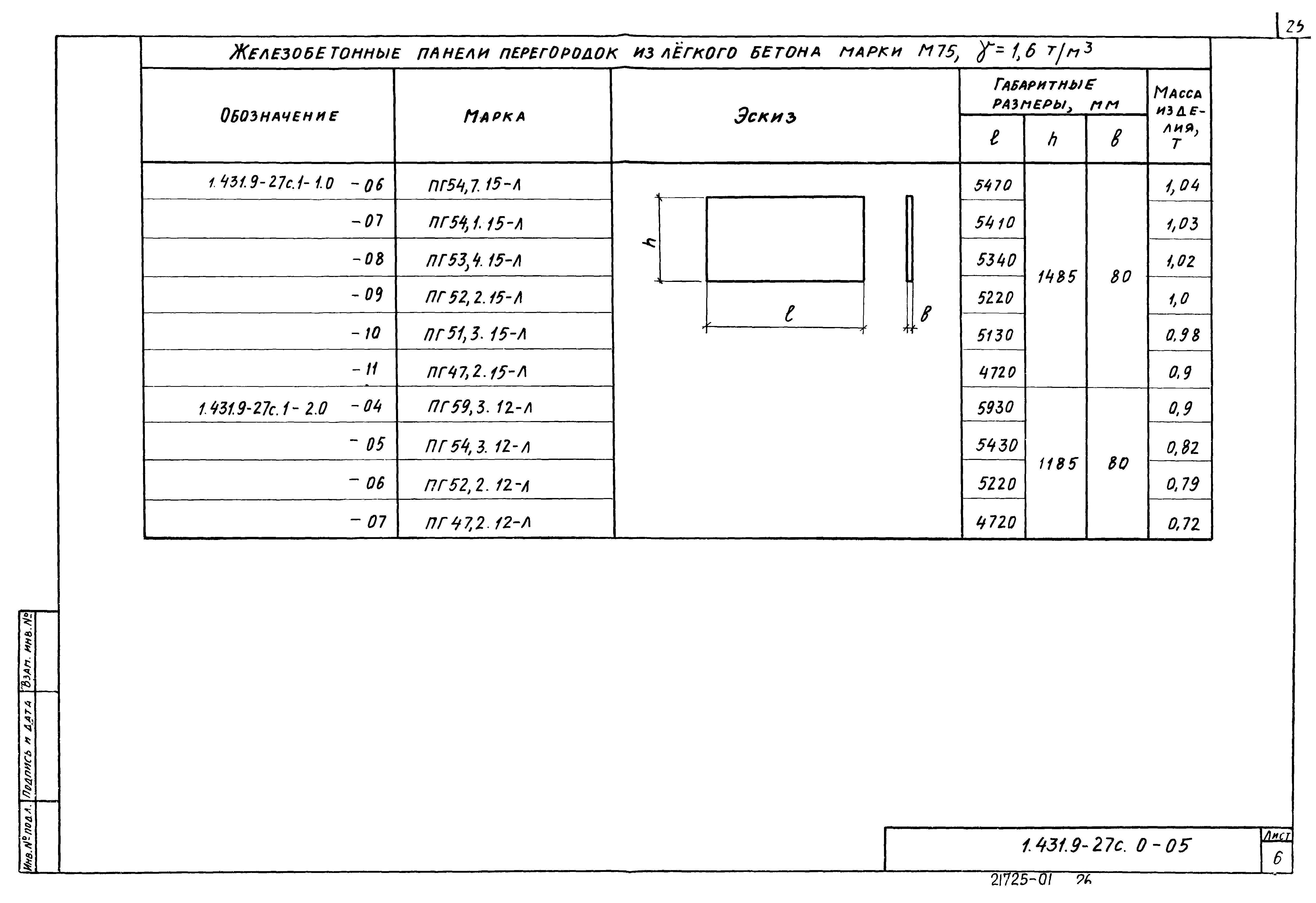

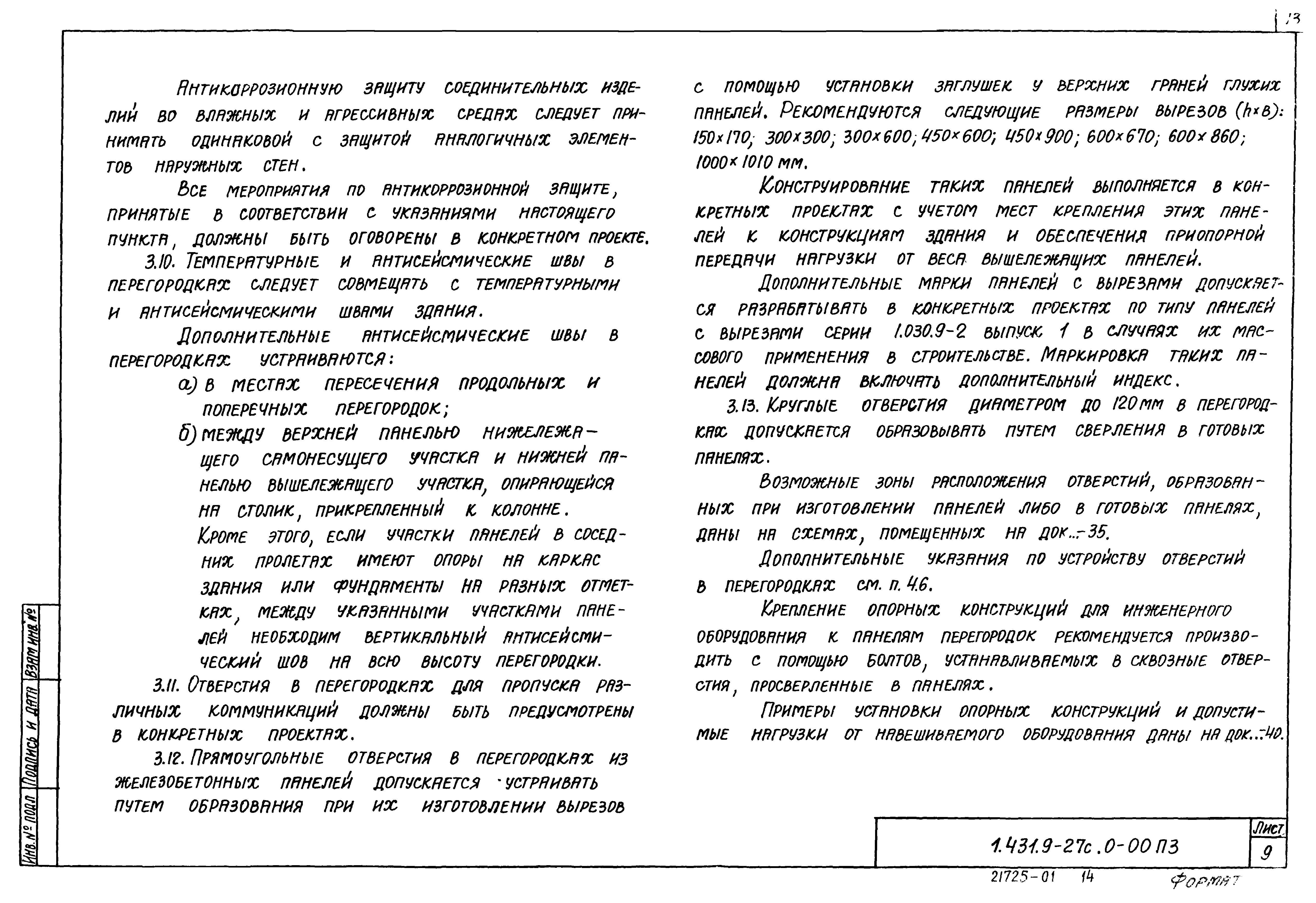

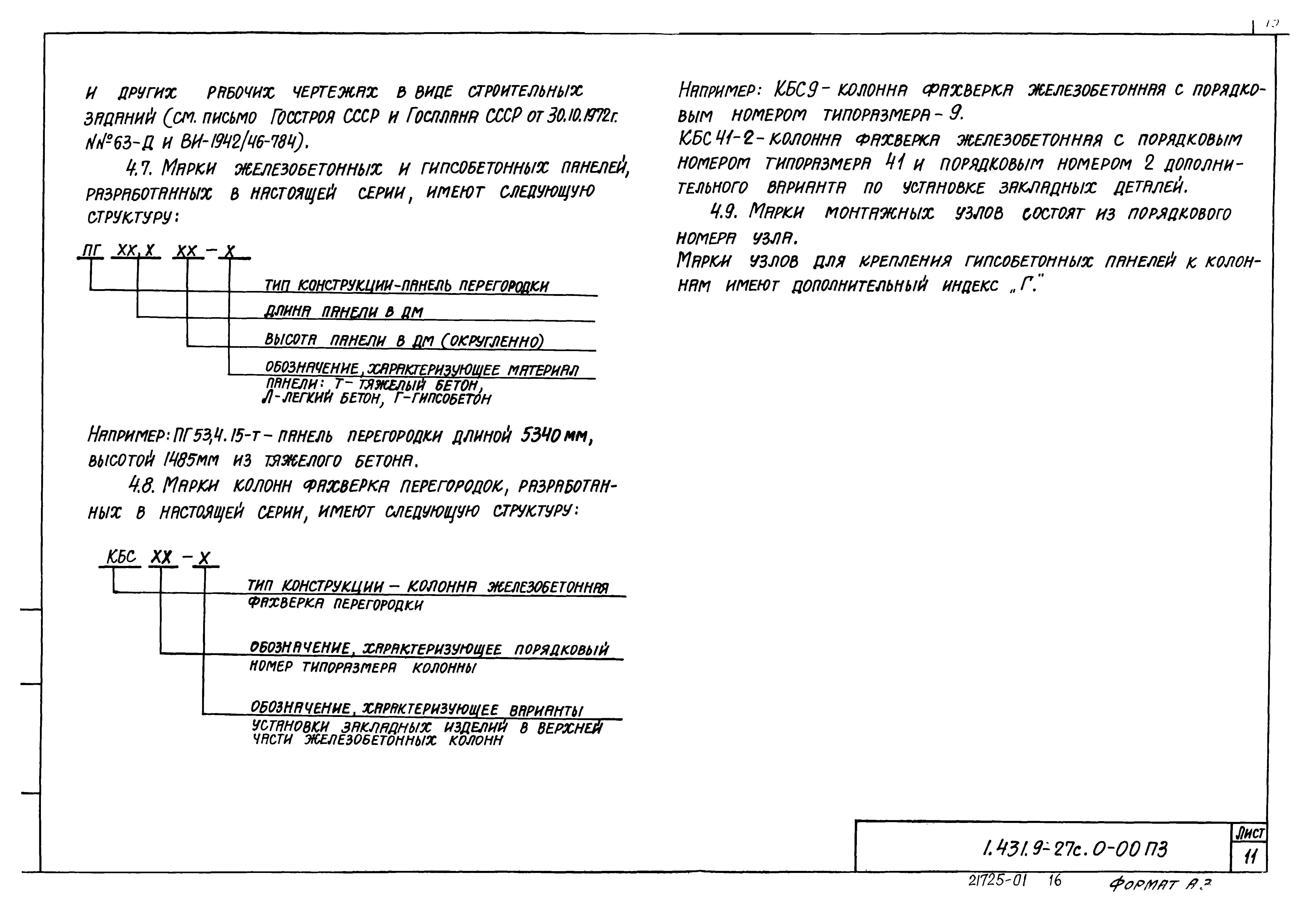

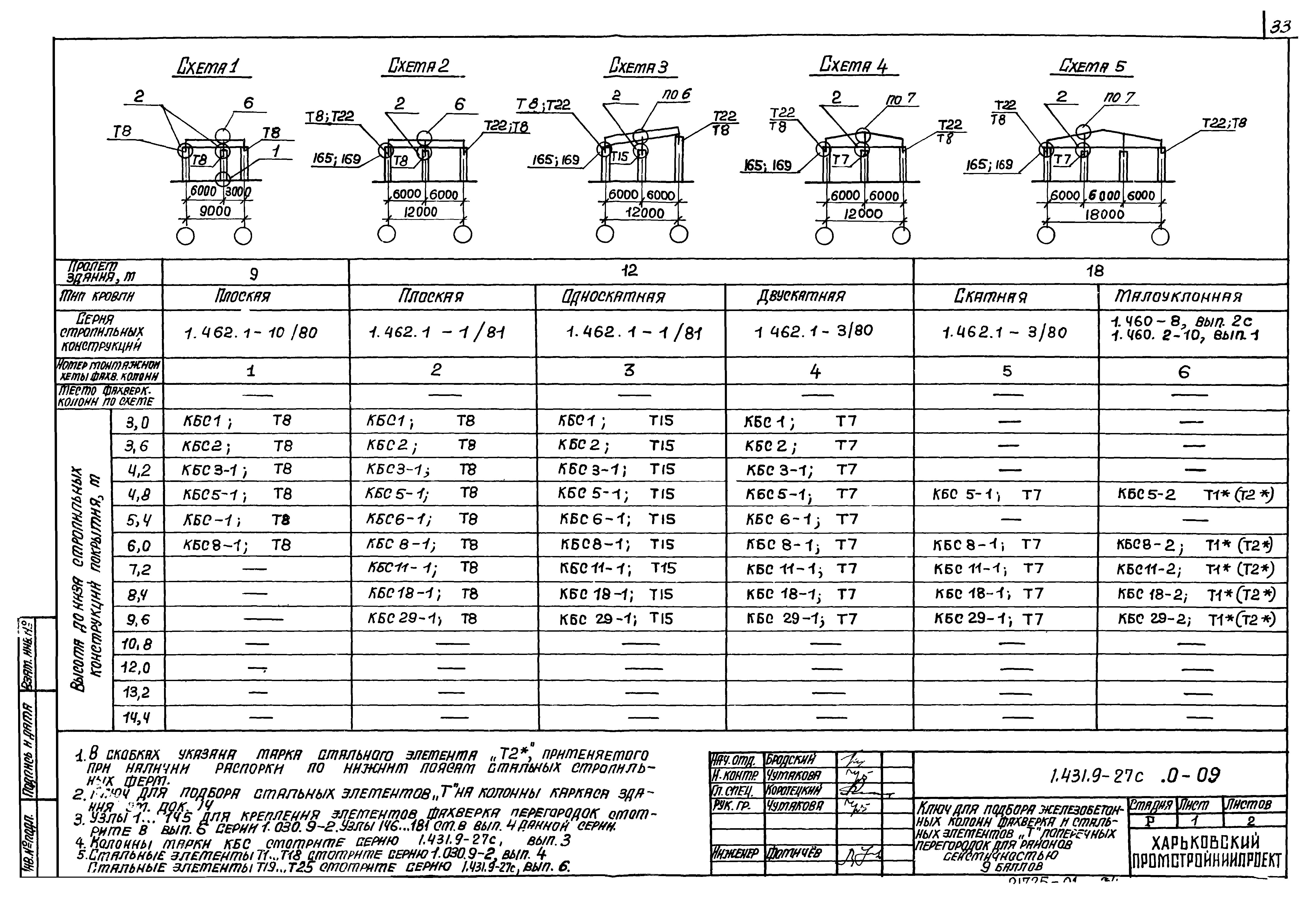

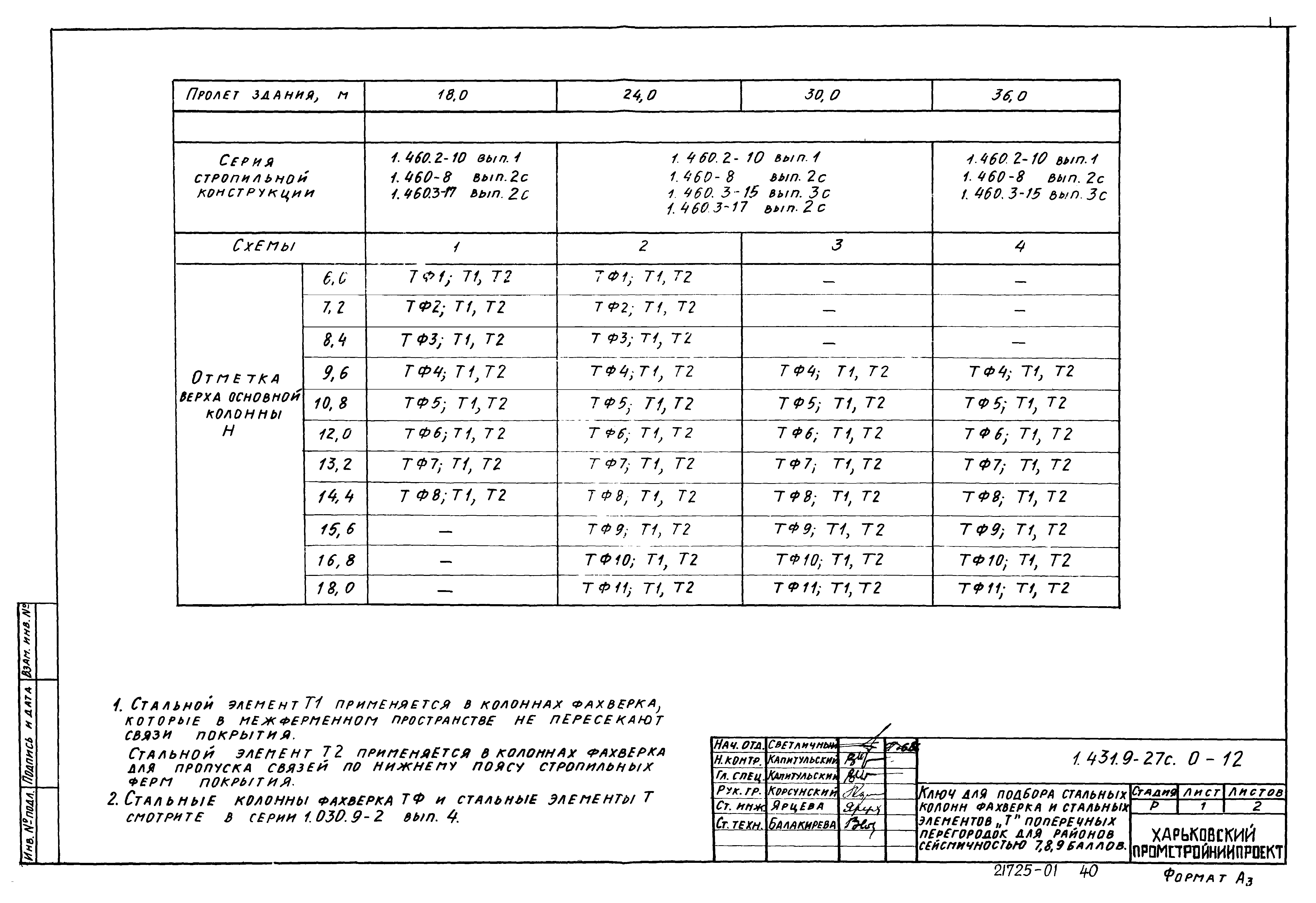

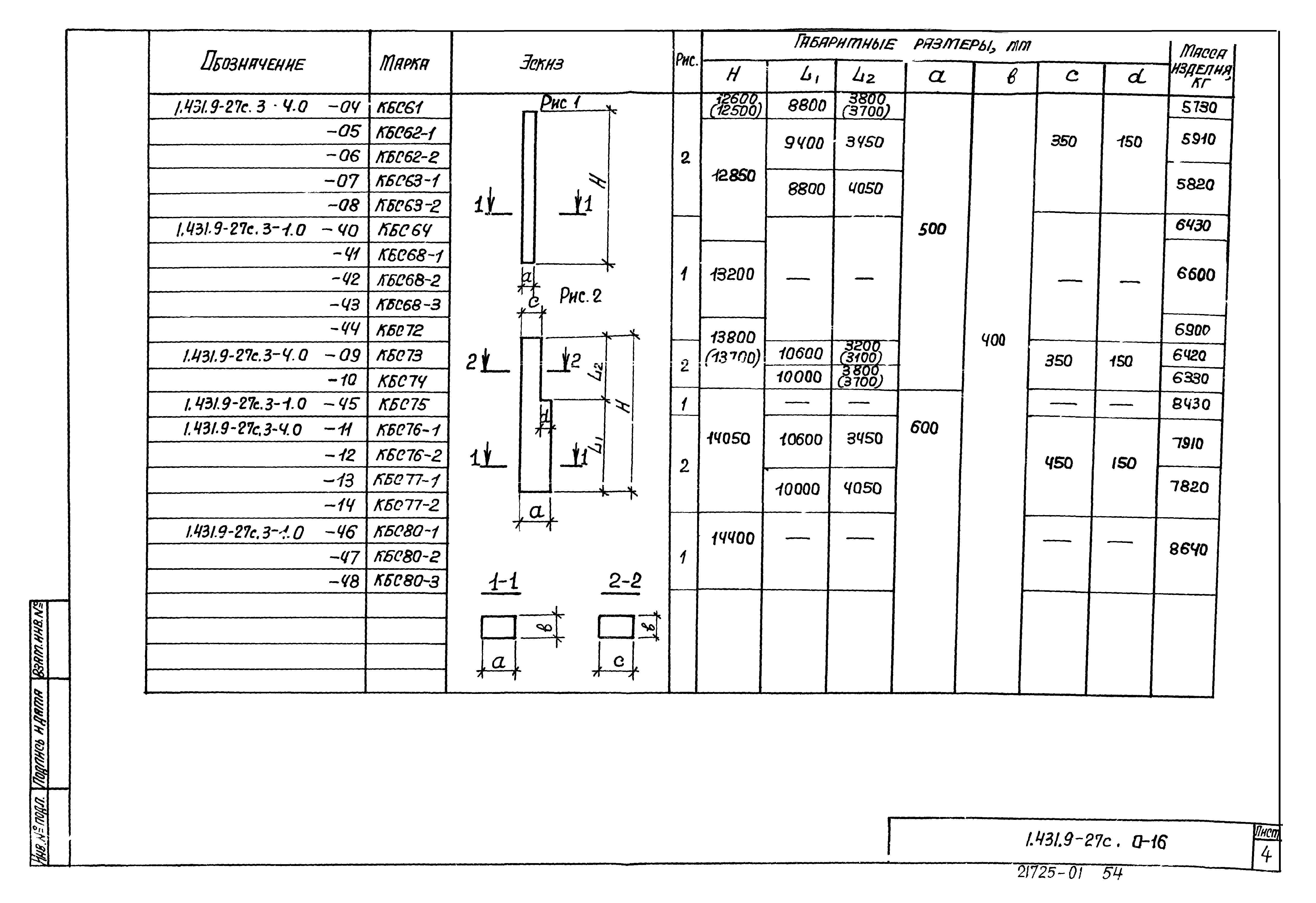

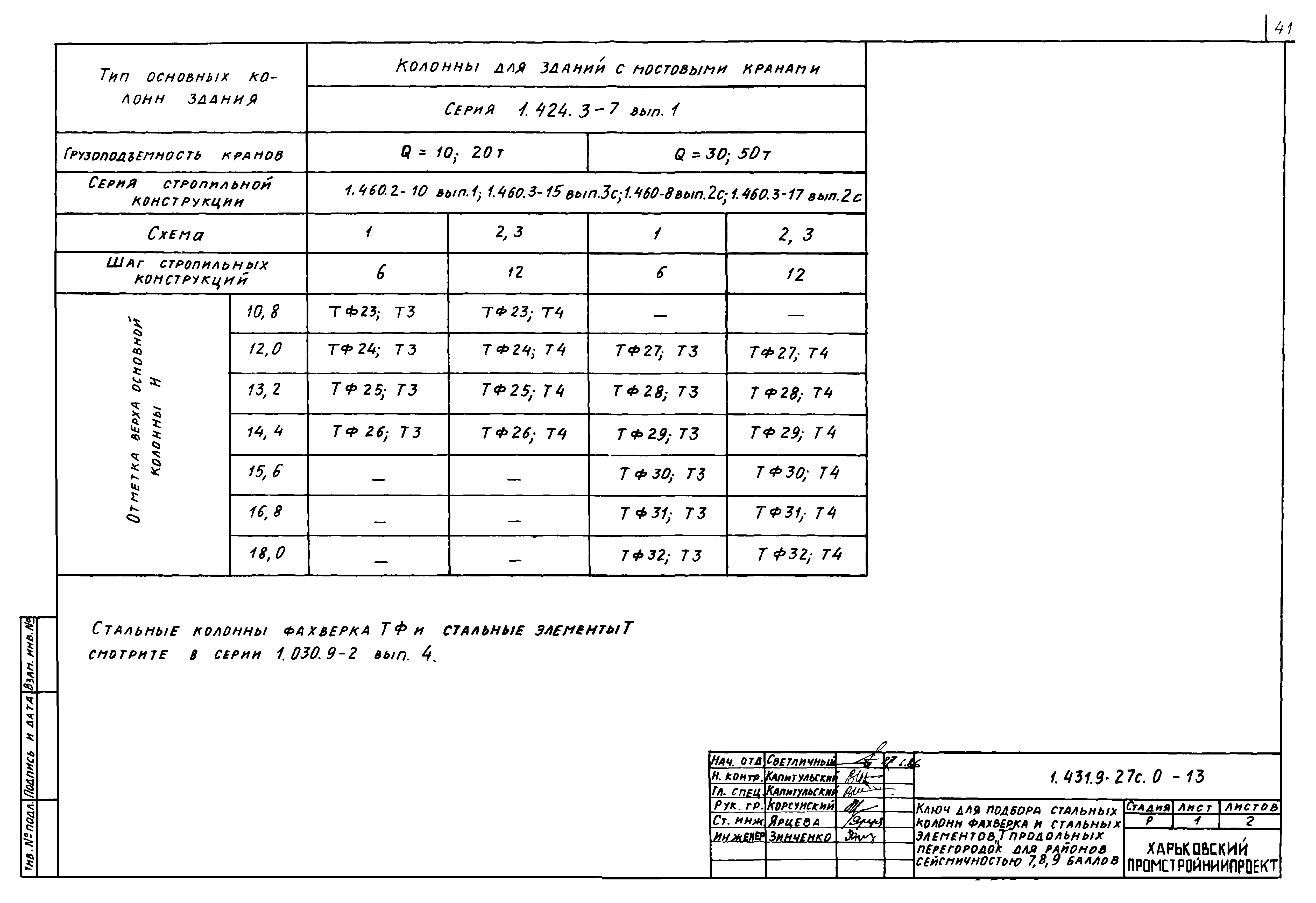

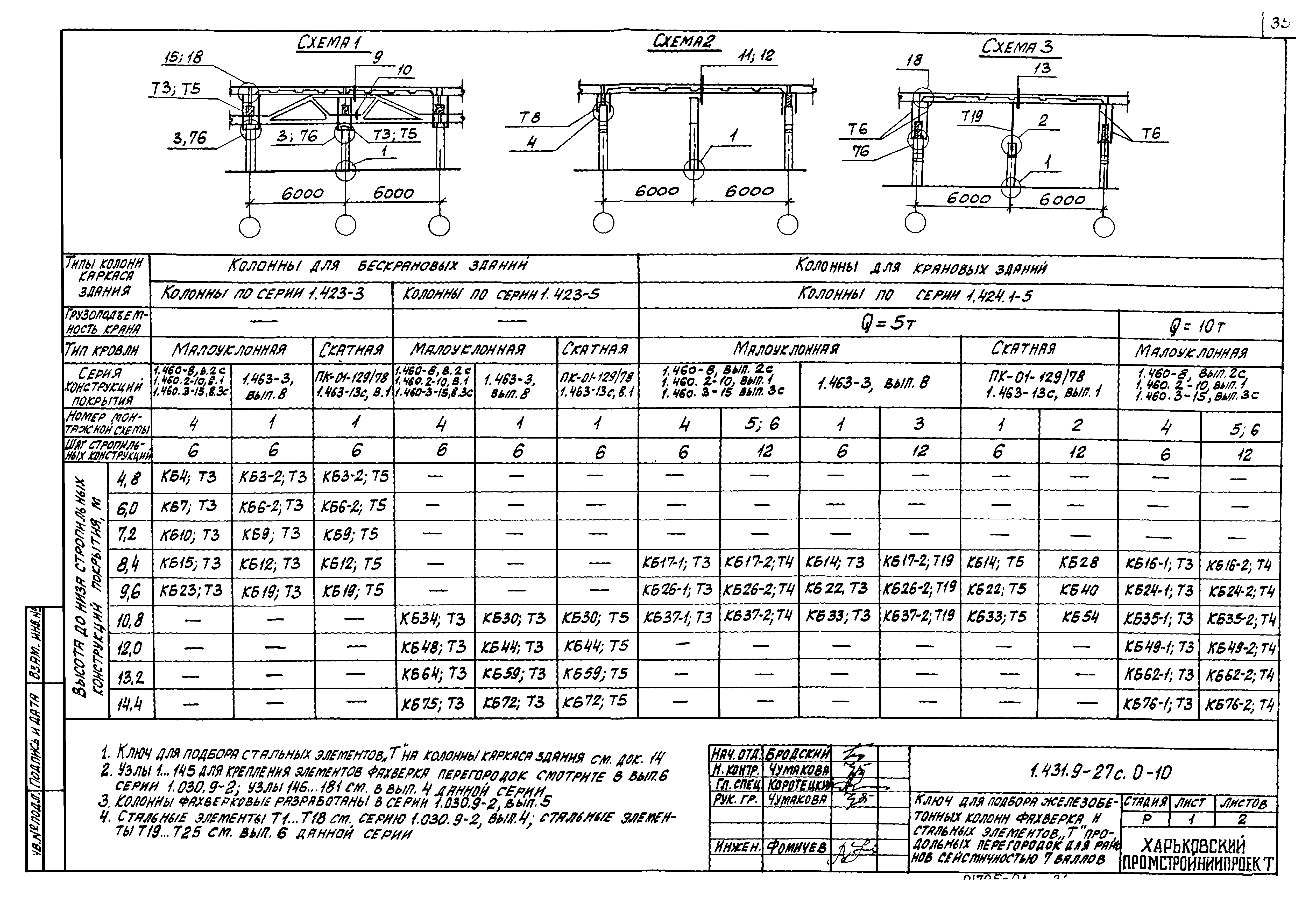

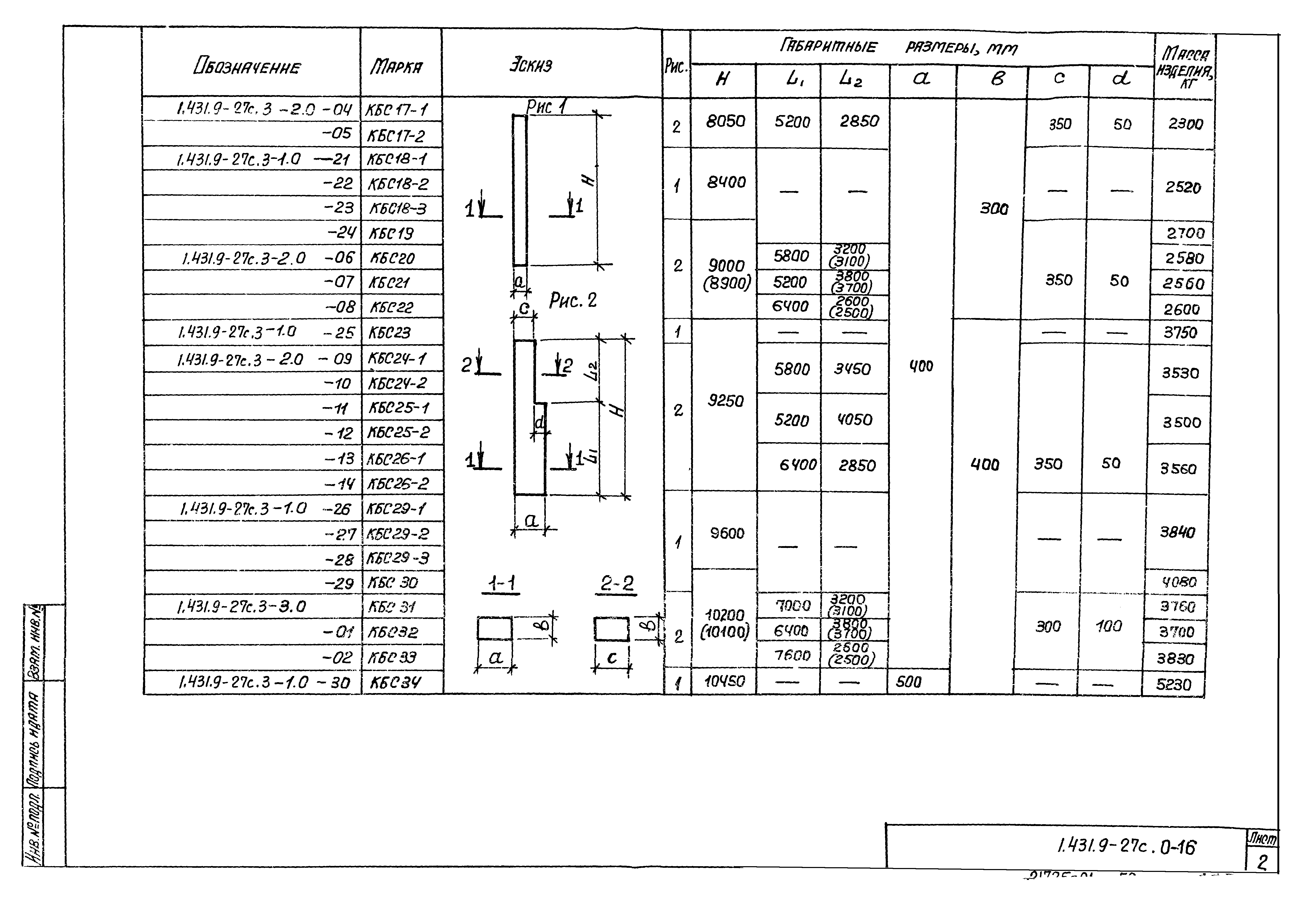

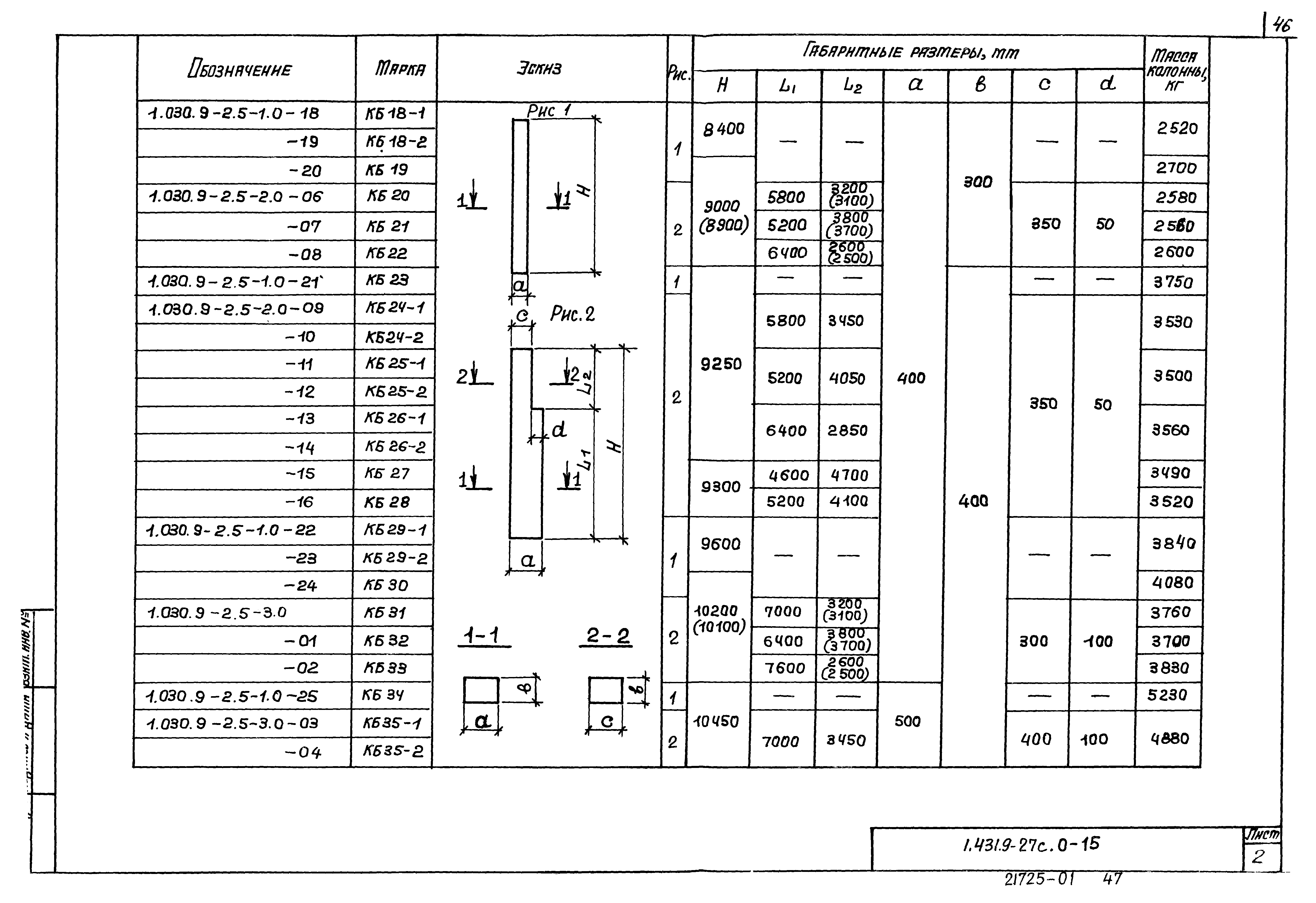

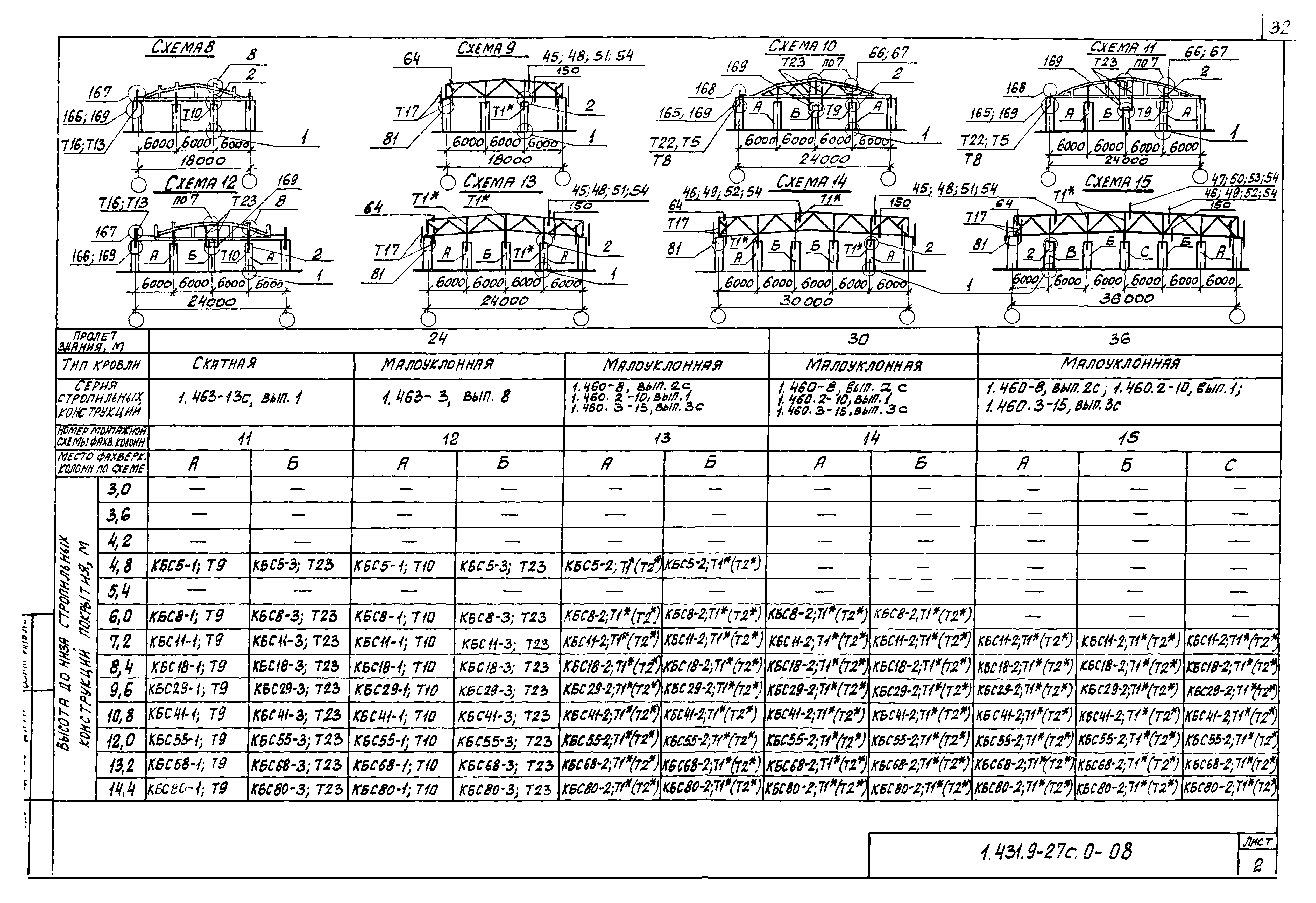

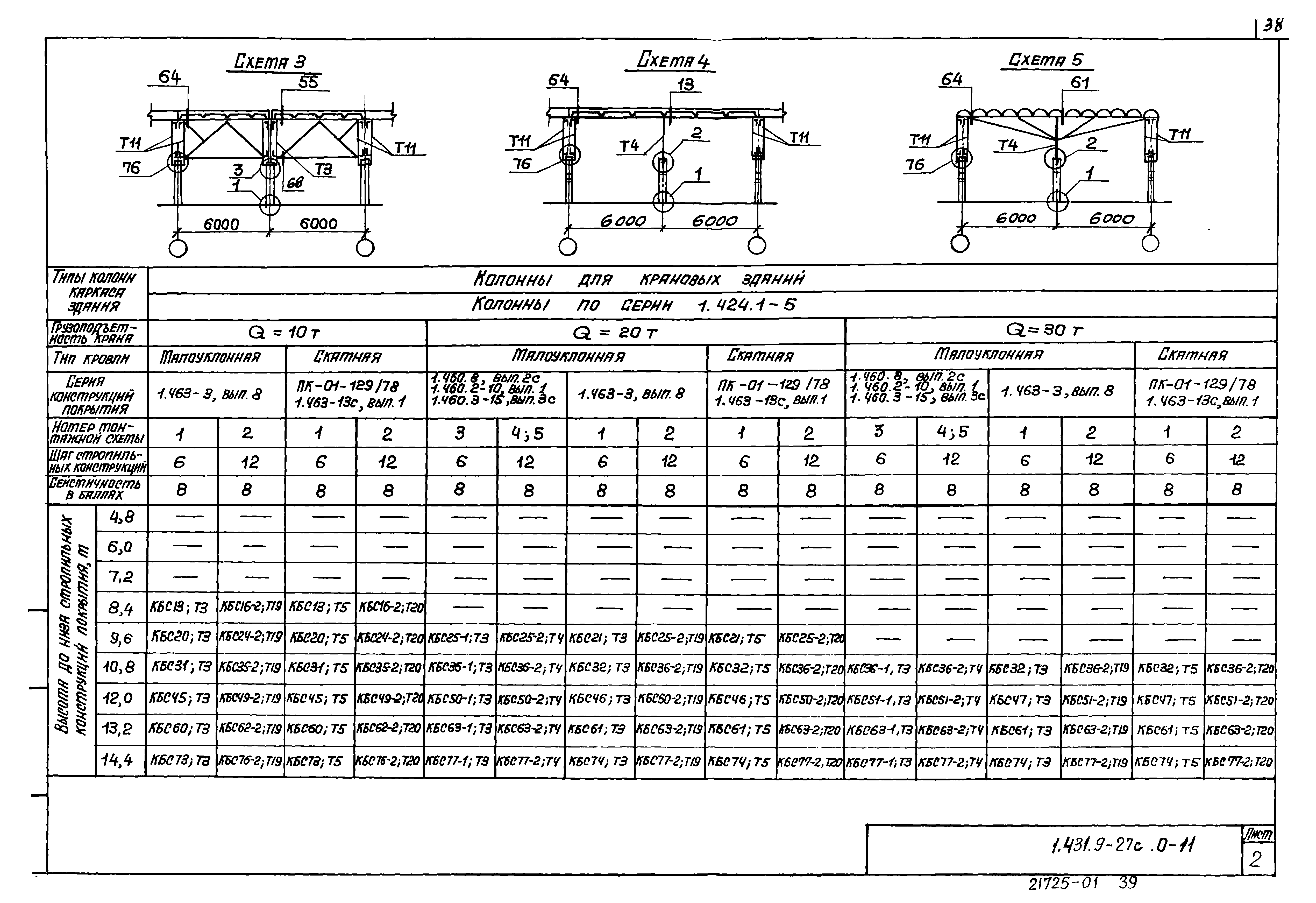

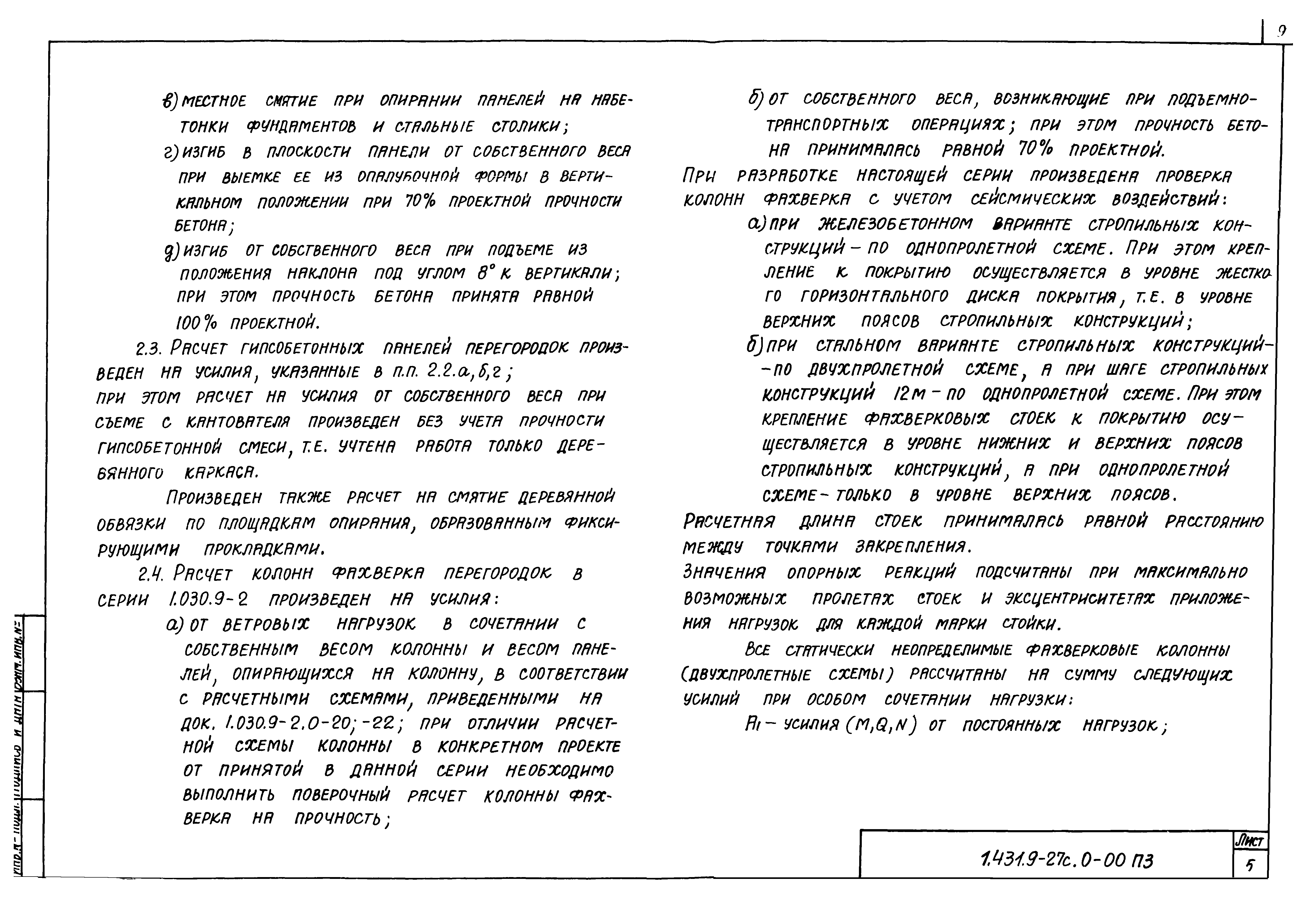

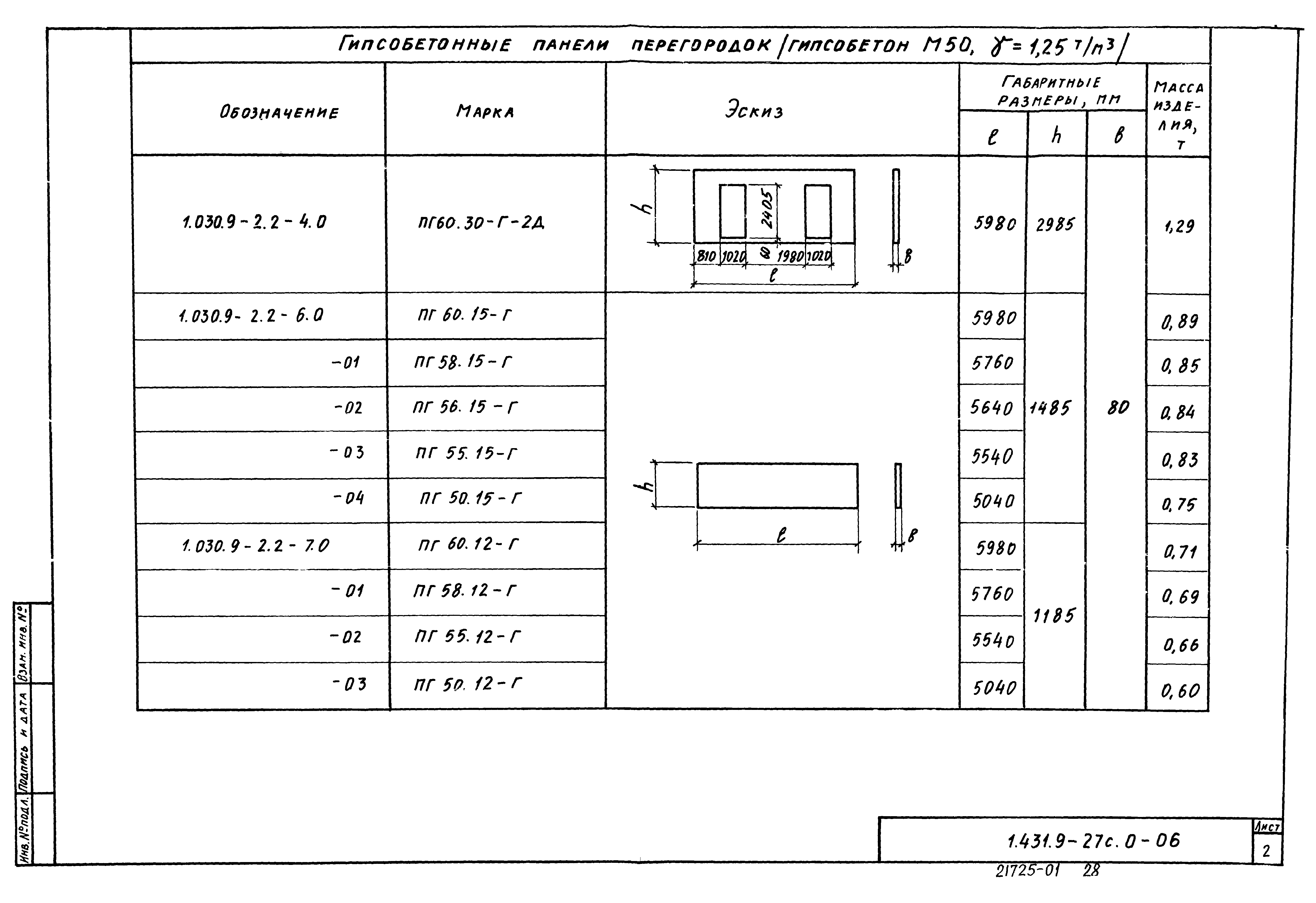

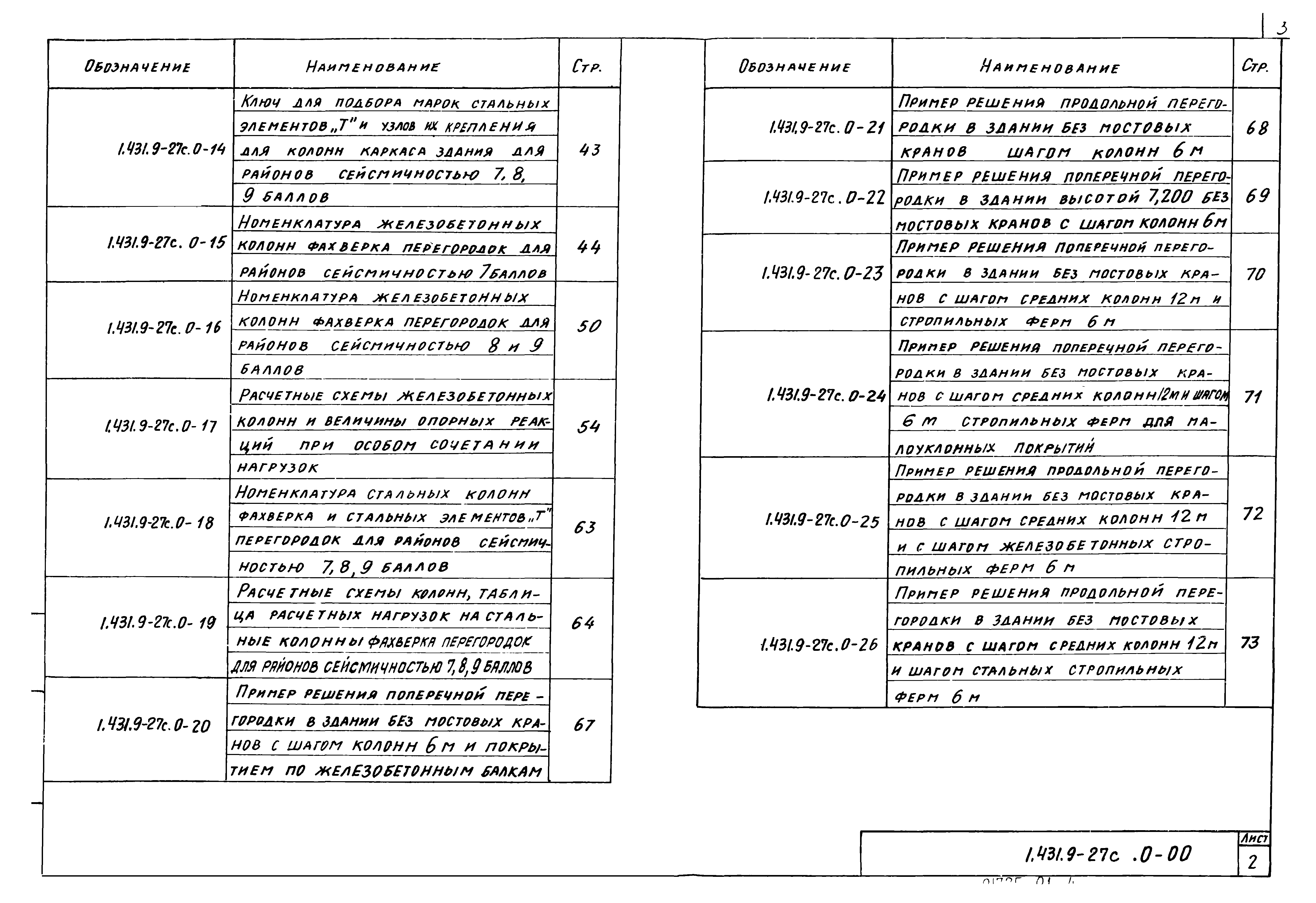

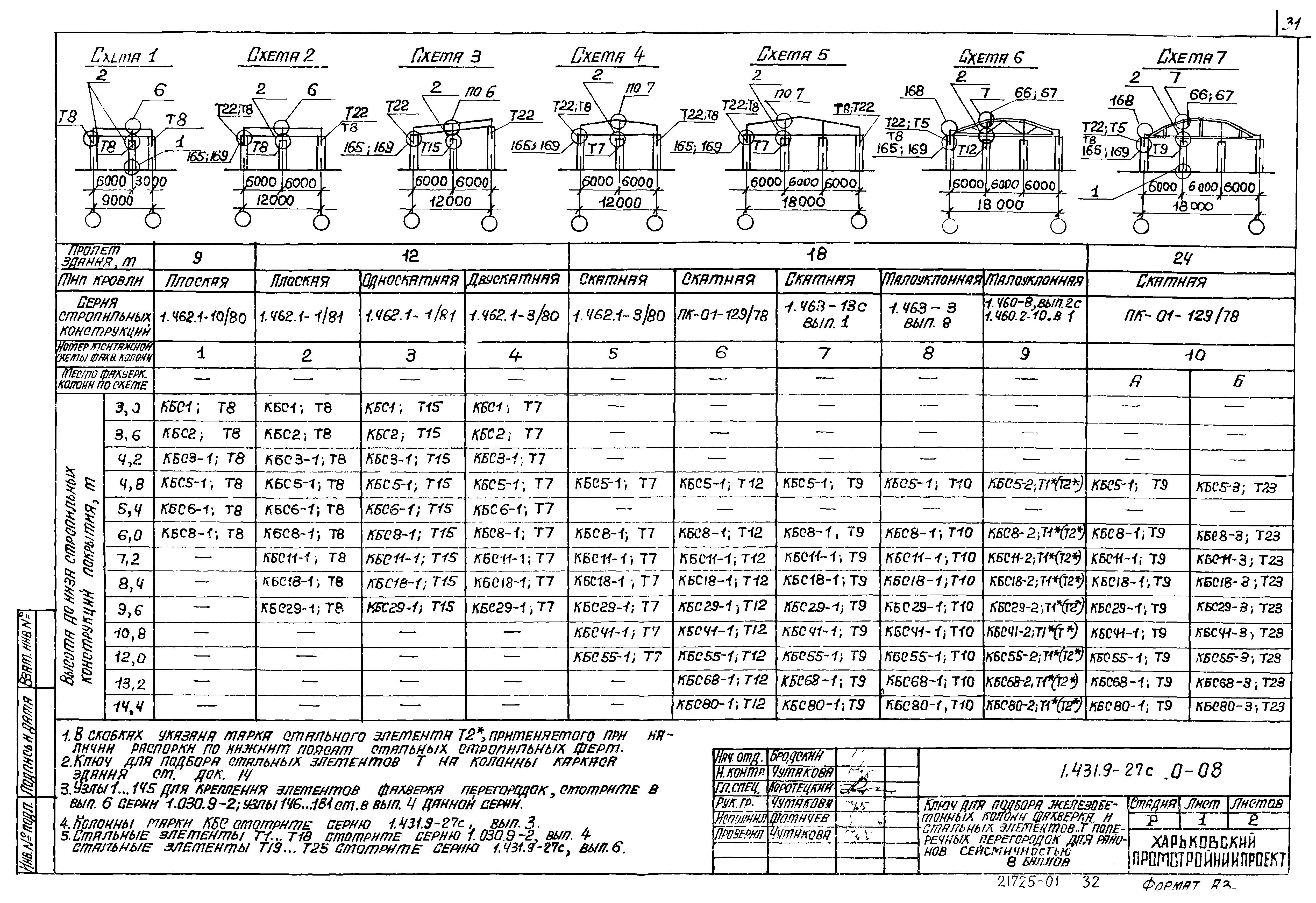

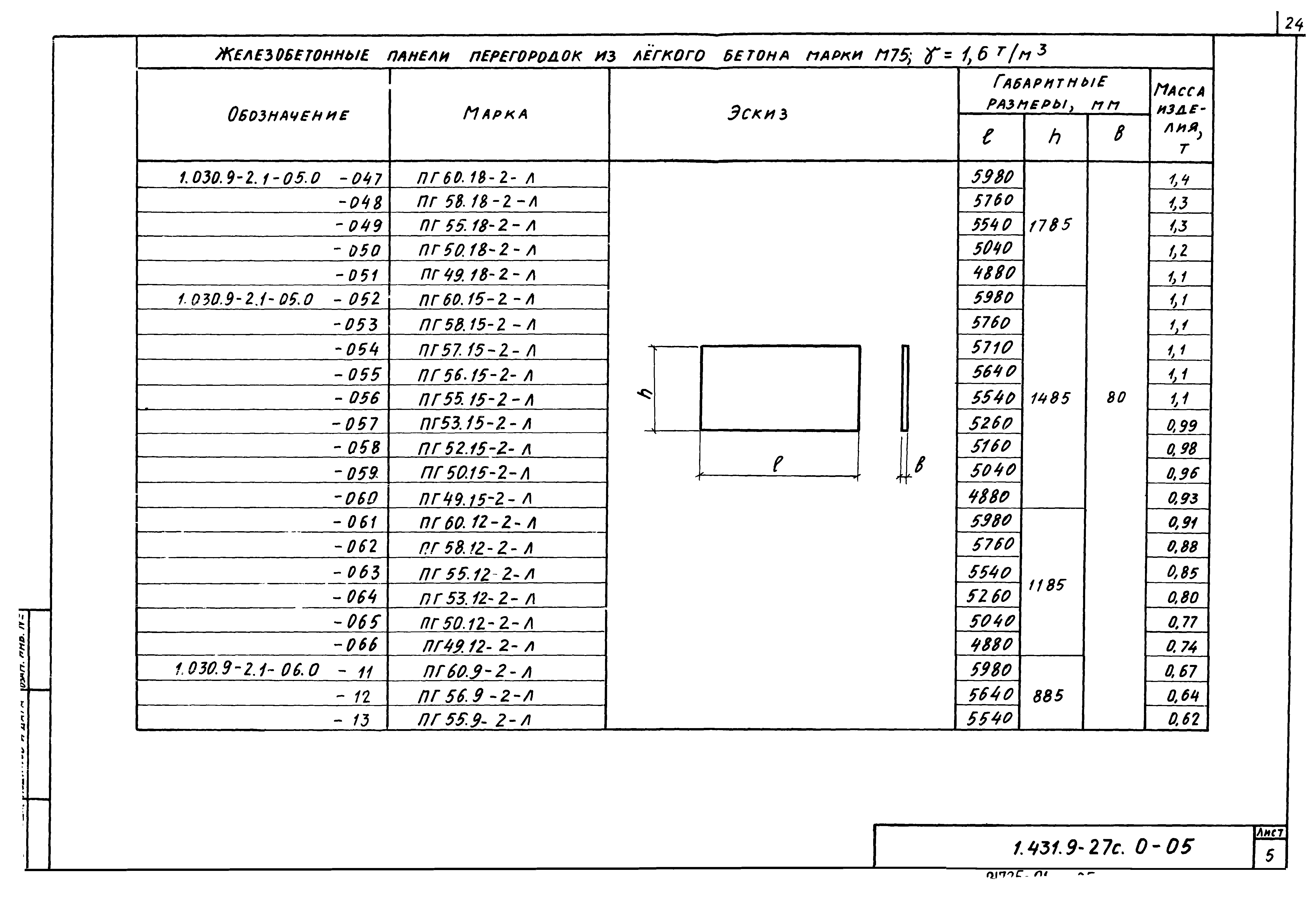

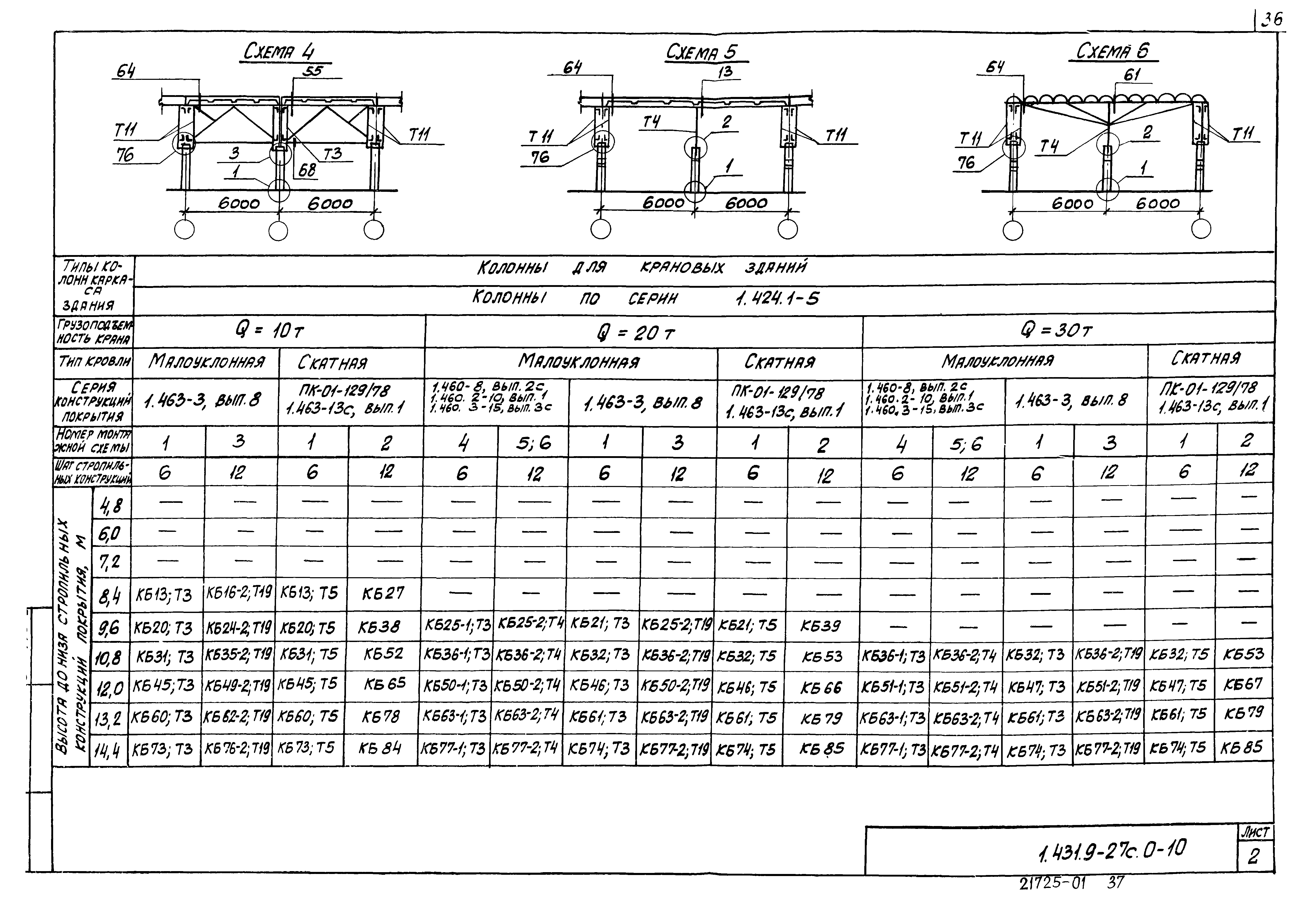

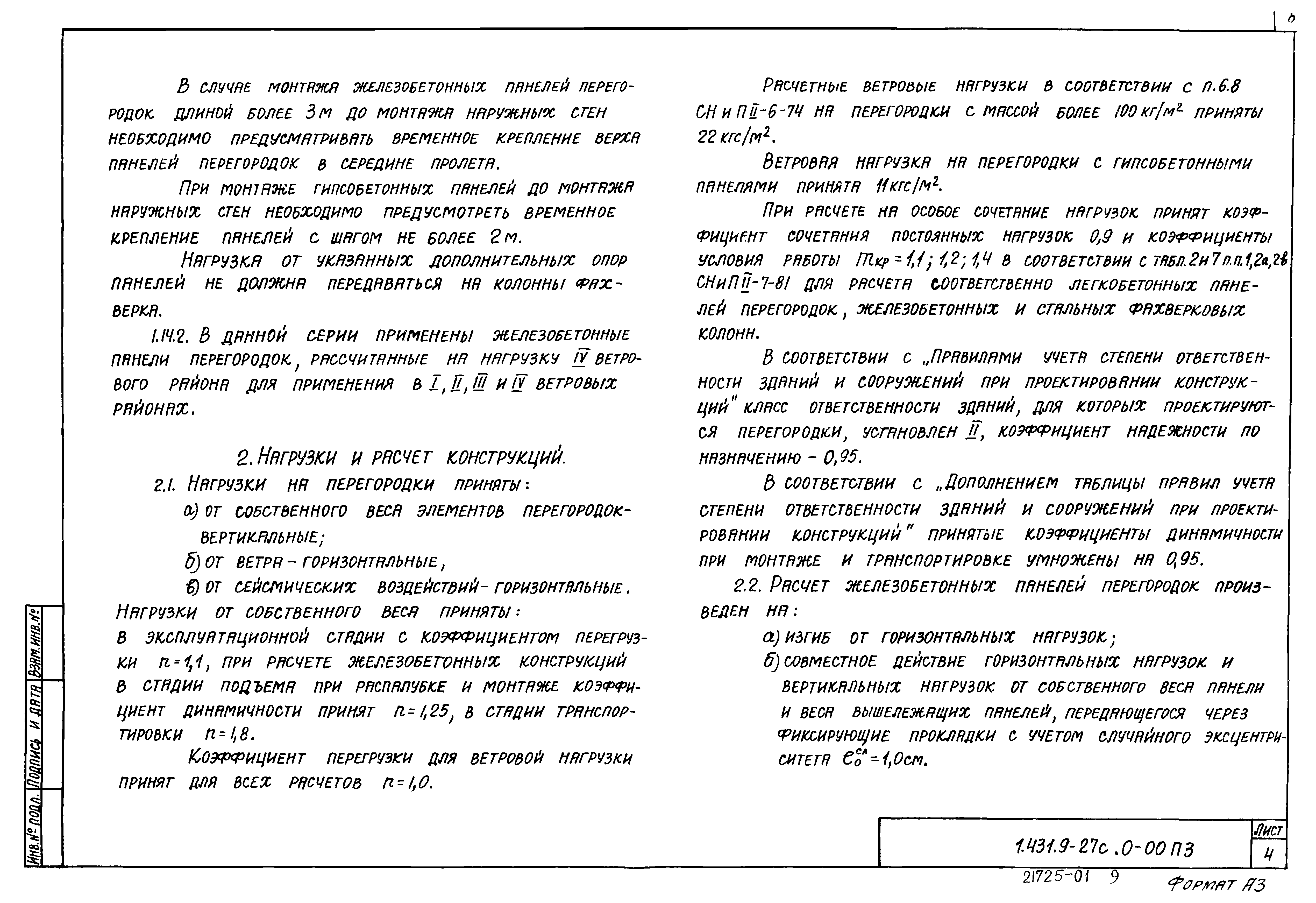

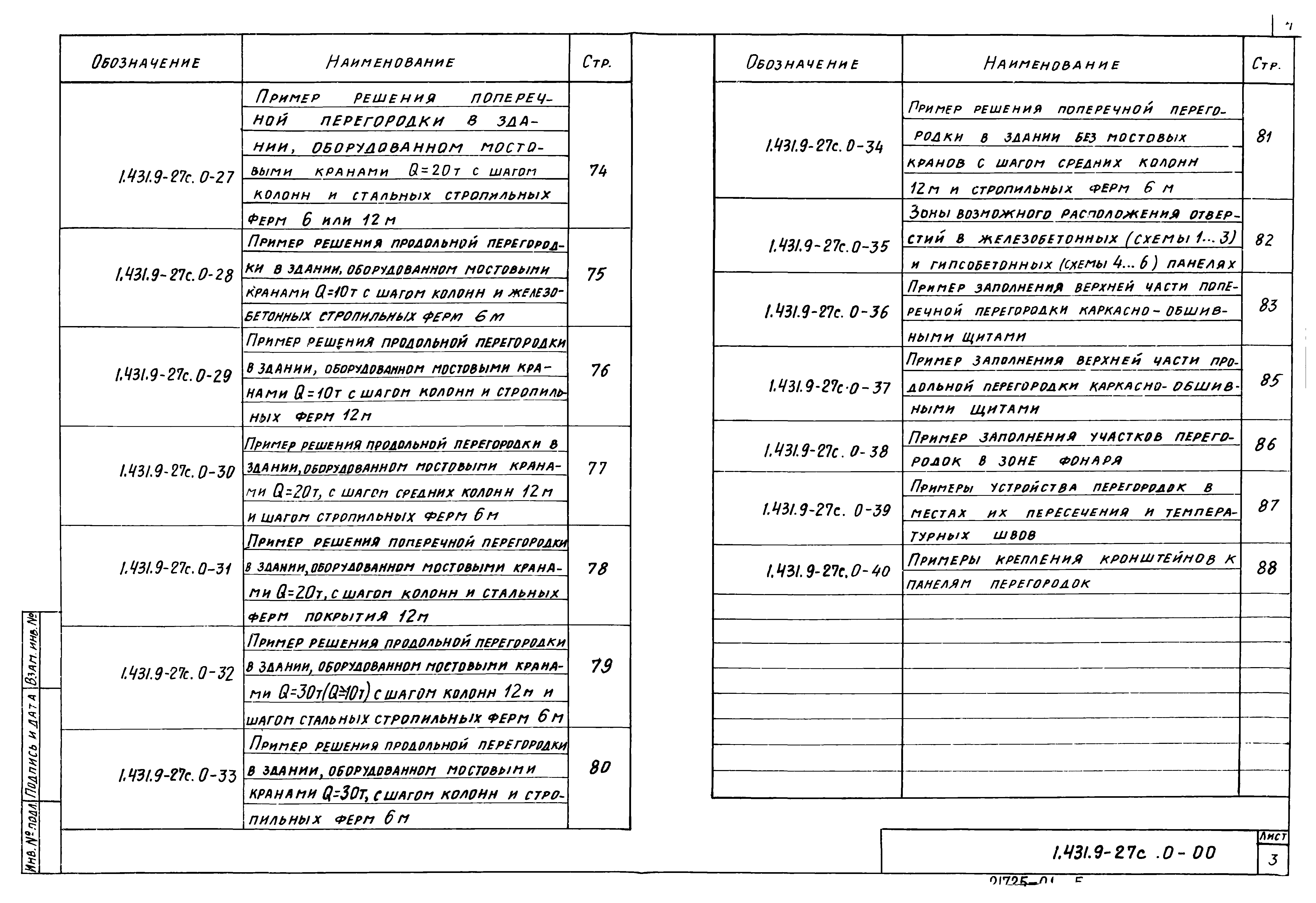

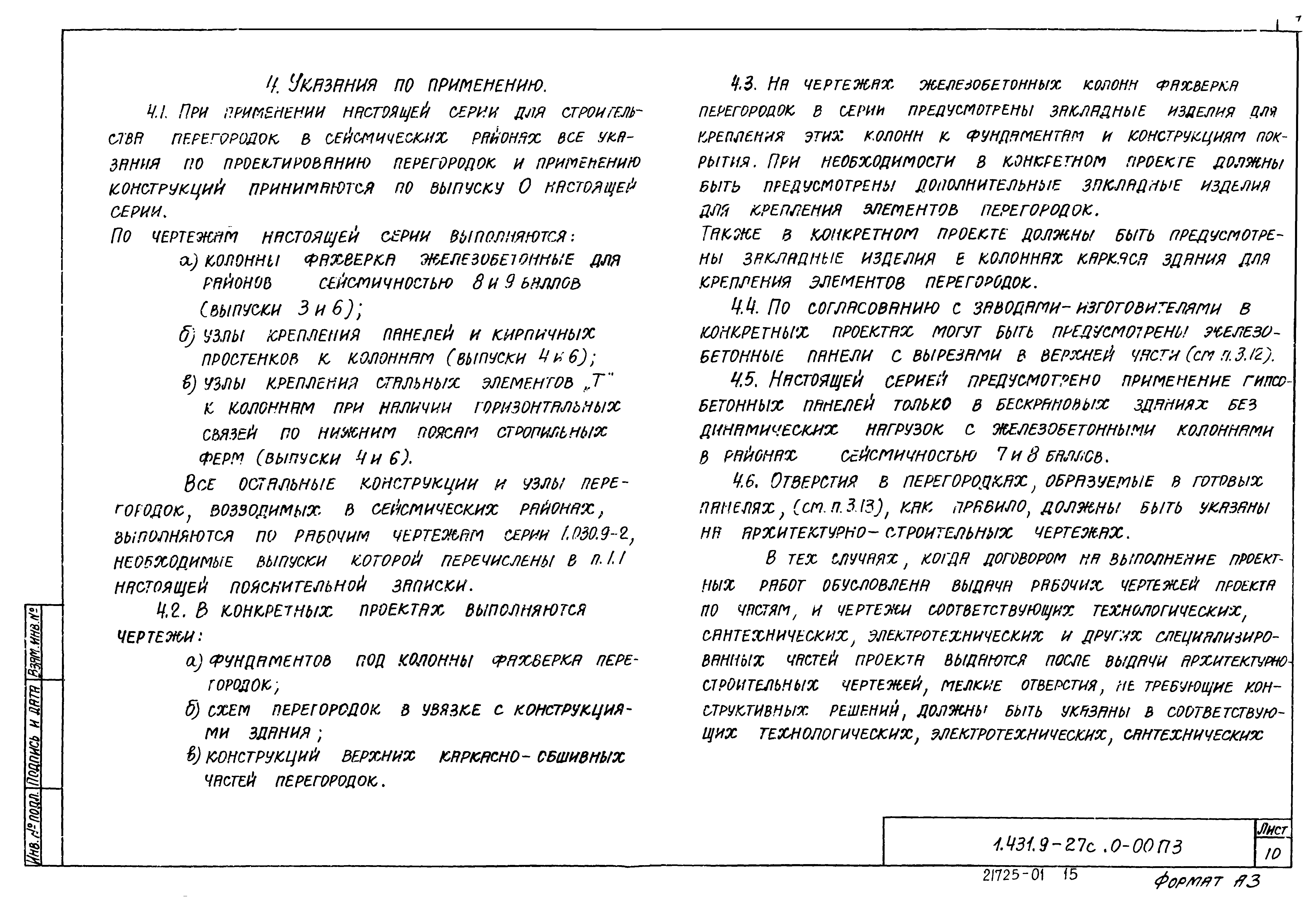

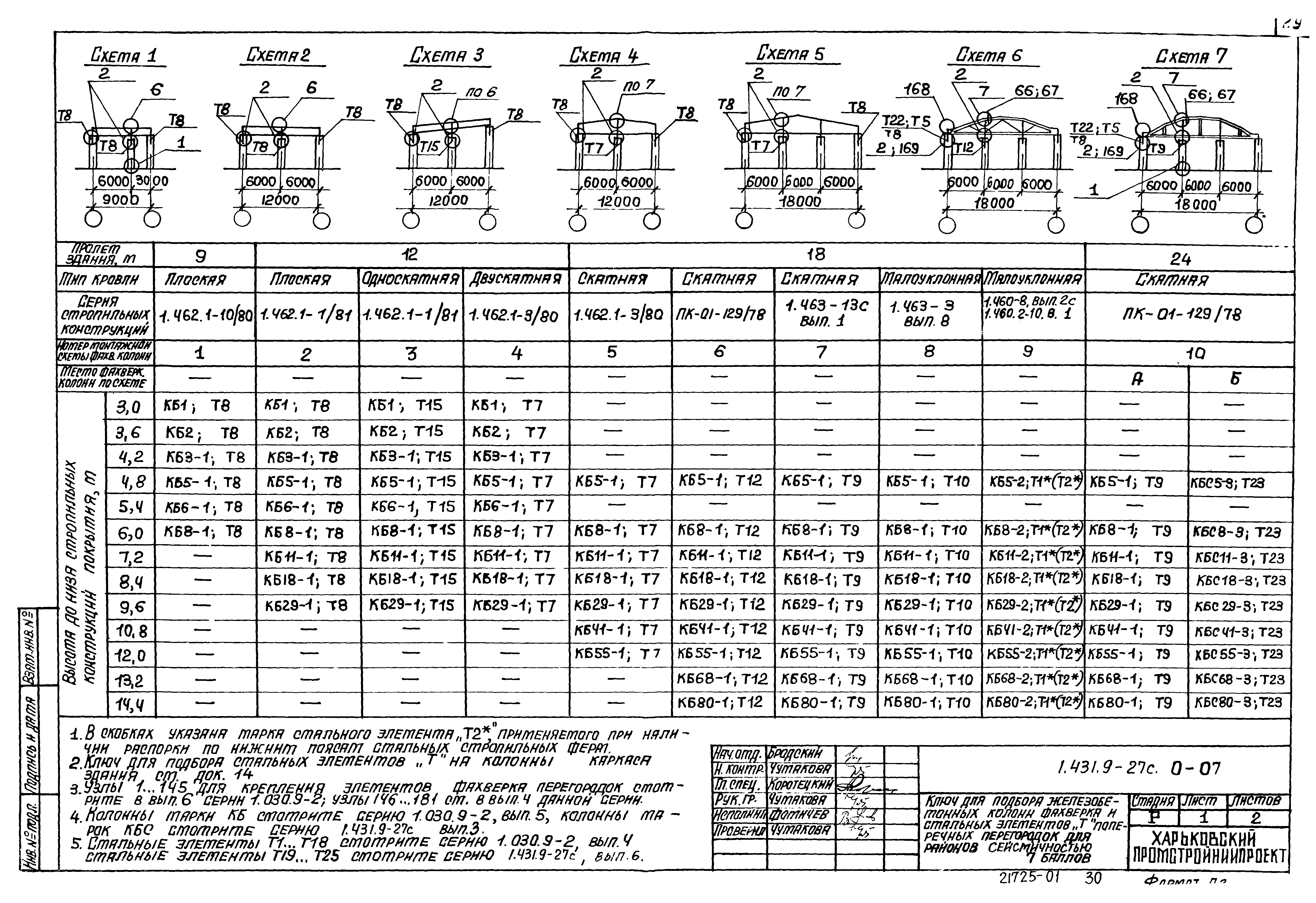

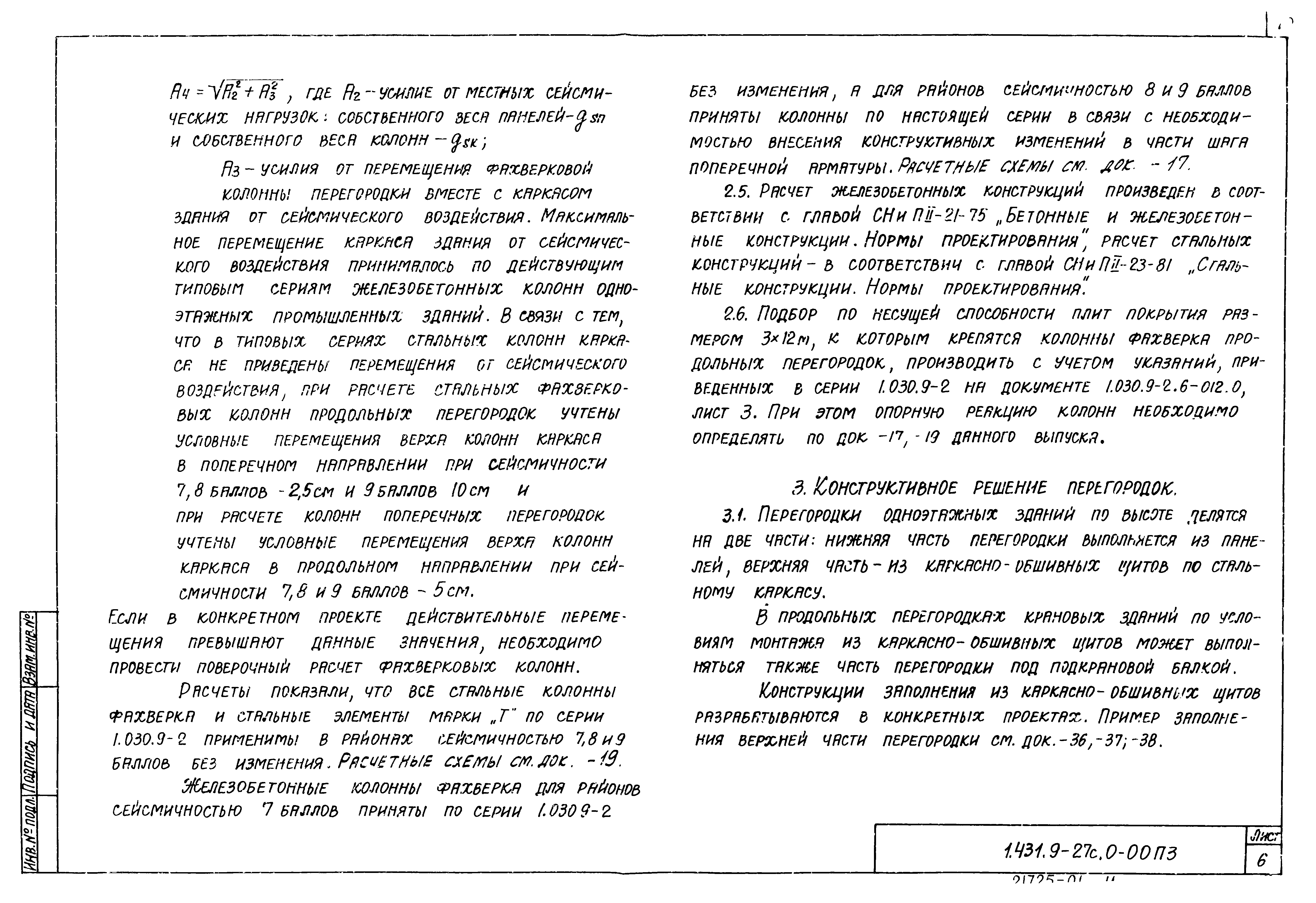

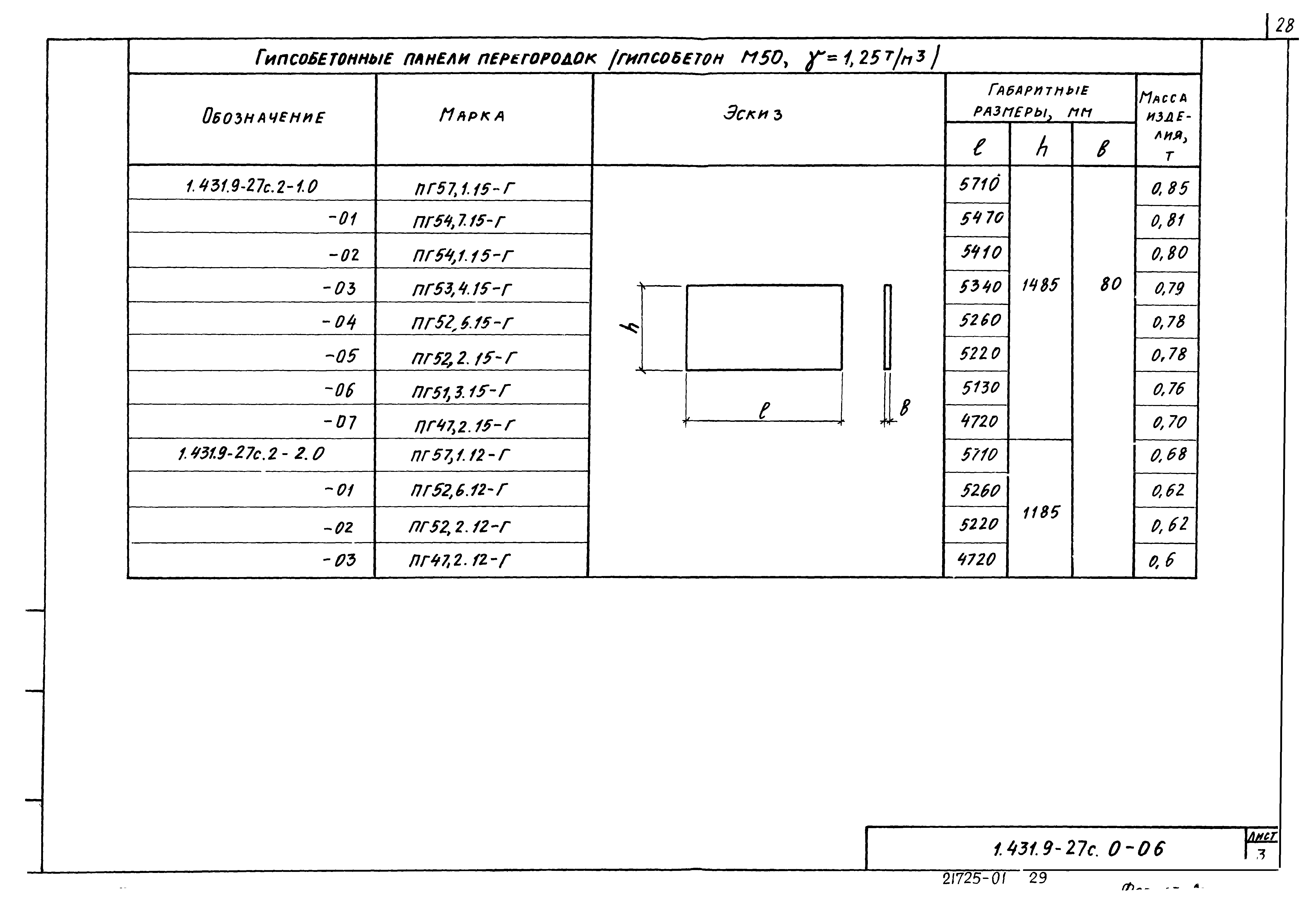

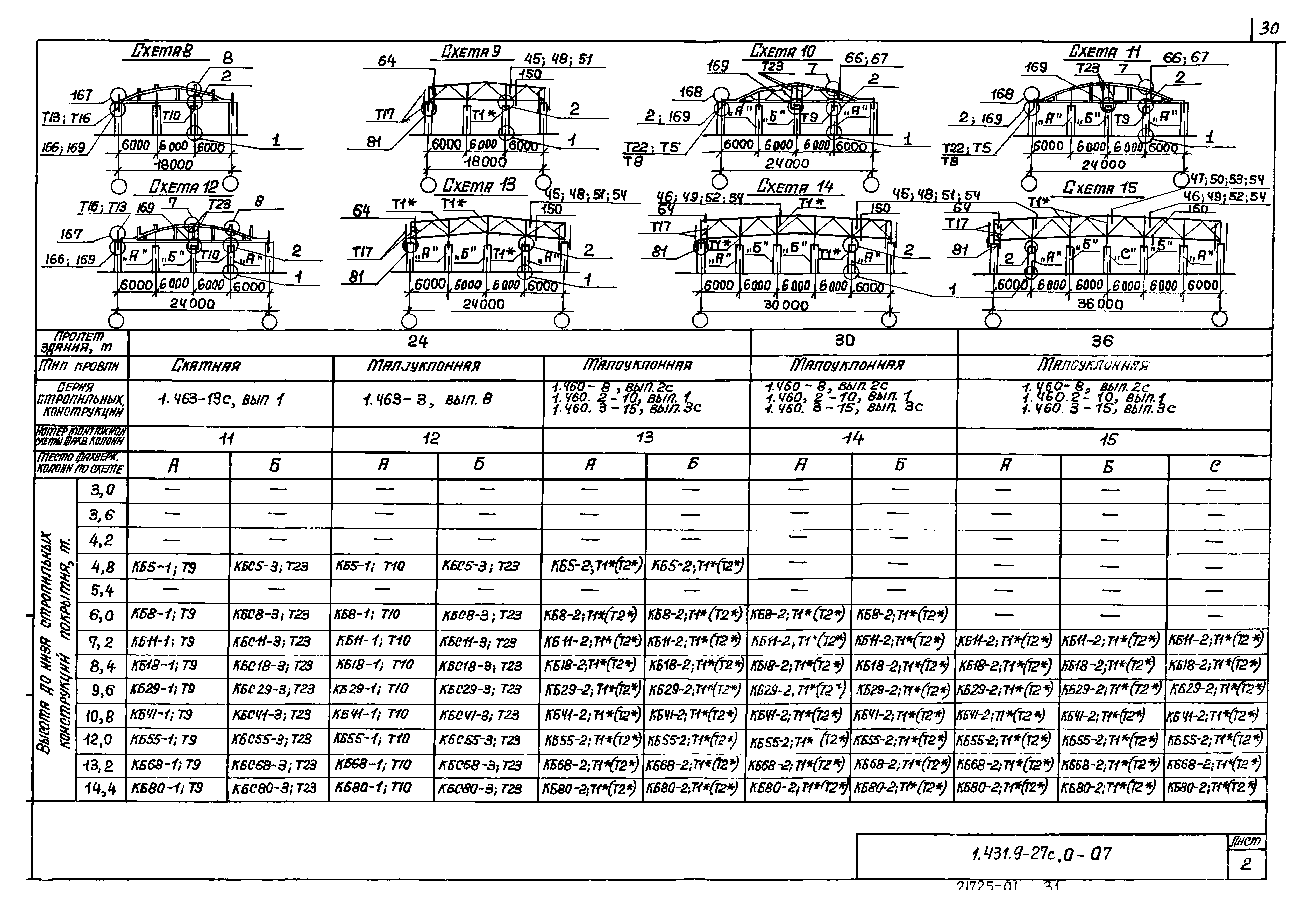

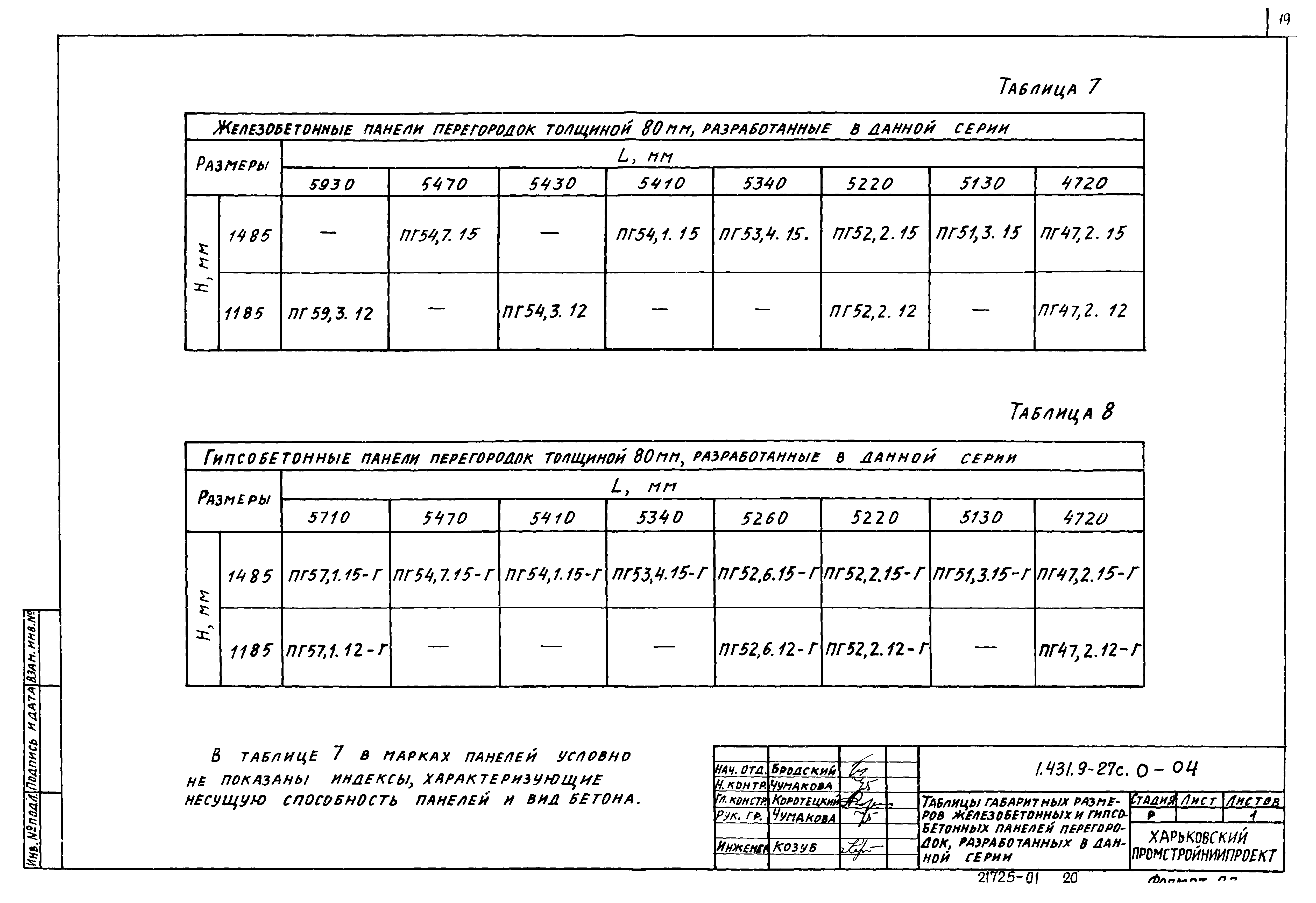

Оглавление:	1.431.9-27с.0-00ПЗ Пояснительная записка 1.431.9-27с.0-01 Способы антикоррозионной защиты панелей перегородок 1.431.9-27с.0-02 Материалы для отделки панелей перегородок 1.431.9-27с.0-03 Таблицы габаритных размеров железобетонных и гипсобетонных панелей перегородок, принятых по серии 1.030.9-2 1.431.9-27с.0-04 Таблицы габаритных размеров железобетонных и гипсобетонных панелей перегородок, разработанных в данной серии 1.431.9-27с.0-05 Номенклатура железобетонных панелей перегородок 1.431.9-27с.0-06 Номенклатура гипсобетонных панелей перегородок 1.431.9-27с.0-07 Ключ для подбора железобетонных колонн фахверка и стальных элементов "Т" поперечных перегородок для районов сейсмичностью 7 баллов 1.431.9-27с.0-08 Ключ для подбора железобетонных колонн фахверка и стальных элементов "Т" поперечных перегородок для районов сейсмичностью 8 баллов 1.431.9-27с.0-09 Ключ для подбора железобетонных колонн фахверка и стальных элементов "Т" поперечных перегородок для районов сейсмичностью 9 баллов 1.431.9-27с.0-10 Ключ для подбора железобетонных колонн фахверка и стальных элементов "Т" продольных перегородок для районов сейсмичностью 7 баллов 1.431.9-27с.0-11 Ключ для подбора железобетонных колонн фахверка и стальных элементов "Т" продольных перегородок для районов сейсмичностью 8 и 9 баллов 1.431.9-27с.0-12 Ключ для подбора стальных колонн фахверка и стальных элементов "Т" поперечных перегородок для районов сейсмичностью 7,8,9 баллов 1.431.9-27с.0-13 Ключ для подбора стальных колонн фахверка и стальных элементов "Т" продольных перегородок для районов сейсмичностью 7,8,9 баллов 1.431.9-27с.0-14 Ключ для подбора стальных марок стальных элементов "Т" и узлов их крепления для колонн каркаса здания для районов сейсмичностью 7,8,9 балов 1.431.9-27с.0-15 Номенклатура железобетонных колонн фахверка перегородок для районов сейсмичностью 7 баллов 1.431.9-27с.0-16 Номенклатура железобетонных колонн фахверка перегородок для районов сейсмичностью 8 и 9 баллов 1.431.9-27с.0-17 Расчетные схемы железобетонных колонн и величины опорных реакций при особом сочетании нагрузок 1.431.9-27с.0-18 Номенклатура стальных колонн фахверка и стальных элементов "Т" перегородок для районов сейсмичностью 7,8,9 баллов 1.431.9-27с.0-19 Расчетные схемы колонн, таблица расчетных нагрузок на стальные колонны фахверка перегородок для районов сейсмичностью 7,8,9 баллов 1.431.9-27с.0-20 Пример решения поперечной перегородки в здании без мостовых кранов с шагом колонн 6 м и покрытием по железобетонным балкам 1.431.9-27с.0-21 Пример решения продольной перегородки в здании без мостовых кранов с шагом колонн 6 м 1.431.9-27с.0-22 Пример решения поперечной перегородки в здании высотой 7.200 без мостовых кранов с шагом колонн 6 м 1.431.9-27с.0-23 Пример решения поперечной перегородки в здании без мостовых кранов с шагом средних колонн 12 м и стропильных ферм 6 м 1.431.9-27с.0-24 Пример решения поперечной перегородки в здании без мостовых кранов с шагом средних колонн 12 м и шагом 6 м стропильных ферм для малоуклонных покрытий 1.431.9-27с.0-24 Пример решения продольной перегородки в здании без мостовых кранов с шагом средних колонн 12 м и с шагом железобетонных стропильных ферм 6 м 1.431.9-27с.0-26 Пример решения продольной перегородки в здании без мостовых кранов с шагом средних колонн 12 м и с шагом стальных стропильных ферм 6 м 1.431.9-27с.0-27 Пример решения поперечной перегородки в здании, оборудованном мостовыми кранами Q=20 т с шагом колонн и стальных стропильных ферм 6 или 12 м 1.431.9-27с.0-28 Пример решения продольной перегородки в здании, оборудованном мостовыми кранами Q=10 т с шагом колонн и железобетонных стропильных ферм 6 м 1.431.9-27с.0-29 Пример решения продольной перегородки в здании, оборудованном мостовыми кранами Q=10 т с шагом колонн и стропильных ферм 12 м 1.431.9-27с.0-30 Пример решения продольной перегородки в здании, оборудованном мостовыми кранами Q=20 т, с шагом средних колонн 12 м и шагом стропильных ферм 6 м 1.431.9-27с.0-31 Пример решения поперечной перегородки в здании, оборудованном мостовыми кранами Q=20 т, с шагом колонн и стальных ферм покрытия 12 м 1.431.9-27с.0-32 Пример решения продольной перегородки в здании, оборудованном мостовыми кранами Q=30 т (Q=10т) с шагом колонн 12 м и шагом стальных стропильных ферм 6 м 1.431.9-27с.0-33 Пример решения продольной перегородки в здании, оборудованном мостовыми кранами Q=30, с шагом колонн и стропильных ферм 6 м 1.431.9-27с.0-34 Пример решения поперечной перегородки в здании без мостовых кранов с шагом средних колонн 12 м и стропильных ферм 6 м 1.431.9-27с.0-35 Зоны возможного расположения отверстий в железобетонных (схемы 1...3) и гипсобетонных (схемы 4...6) панелях 1.431.9-27с.0-36 Пример заполнения верхней части поперечной перегородки каркасно-обшивными щитами 1.431.9-27с.0-37 Пример заполнения верхней части продольной перегородки каркасно-обшивными щитами 1.431.9-27с.0-38 Пример заполнения участков перегородок в зоне фонаря 1.431.9-27с.0-39 Примеры устройства перегородок в местах из пересечения и температурных швов 1.431.9-27с.0-40 Примеры крепления кронштейнов к панелям перегородок
Разработан:	ЦНИИпромзданий Харьковский Промстройниипроект Узгипротяжпром
Утверждён:	11.10.1986 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy АЧ-64)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Перегородки
Нормативные ссылки:	СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» СНиП 2.01.02-85* «Противопожарные нормы» СНиП II-7-81* «Строительство в сейсмических районах» СНиП II-23-81* «Стальные конструкции» ГОСТ 23791-79 «Покрытие по стали фосфатное огнезащитное. Технические требования» ГОСТ 25131-82 «Покрытие по стали вспучивающееся огнезащитное ВПМ-2. Технические требования» ГОСТ 14791-79 «Мастика герметизирующая нетвердеющая строительная. Технические условия» ГОСТ 19177-81 «Прокладки резиновые пористые уплотняющие. Технические условия» ГОСТ 9590-76 «Пластик бумажнослоистый декоративный. Технические условия» ГОСТ 10354-82 «Пленка полиэтиленовая. Технические условия» ГОСТ 10619-80 «Винты самонарезающие с потайной головкой для металла и пластмассы. Конструкция и размеры» ГОСТ 8639-82 «Трубы стальные квадратные. Сортамент» ГОСТ 18124-75 «Листы асбестоцементные плоские» ГОСТ 19771-74 «Уголки стальные гнутые равнополочные. Сортамент» ГОСТ 19772-74 «Уголки стальные гнутые неравнополочные. Сортамент» ГОСТ 23837-79 «Здания промышленных предприятий одноэтажные. Габаритные схемы» Серия 1.424.3-7 «Выпуск 1. Колонны для зданий высотой от 10,8 до 18,0 м с мостовыми электрическими кранами общего назначения грузоподъемностью до 50 т. Чертежи КМ» СНиП II-6-74 «Нагрузки и воздействия» Серия 1.030.9-2 «Выпуск 2. Панели гипсобетонные. Рабочие чертежи» Серия 1.030.9-2 «Выпуск 5. Колонны фахверка железобетонные. Рабочие чертежи» СНиП II-21-75 «Бетонные и железобетонные конструкции» Серия ПК-01-129/78 «Железобетонные предварительно напряженные сегментные фермы для покрытий зданий с пролетами 18 и 24 м» Серия 1.462.1-10/80 «Балки стропильные железобетонные для покрытий зданий с пролетами 6 и 9 м» Серия 1.462.1-3/80 «Железобетонные стропильные решетчатые балки для покрытий одноэтажных зданий» Серия 1.462.1-1/81 «Железобетонные предварительно напряженные балки пролетом 12 м для покрытий зданий с плоской и скатной кровлей» Серия 1.460.3-17 «Выпуск 2с. Покрытия пролетами 18, 24 и 30 м для зданий с расчетной сейсмичностью 7, 8 и 9 баллов, возводимых в районах с расчетными температурами минус 40 градусов Цельсия и выше. Рабочие чертежи» Серия 1.463-3 «Выпуск VIII. Материалы для проектирования малоуклонных покрытий» Серия 1.460.2-10 «Выпуск 1. Покрытия пролетами 18, 24, 30 и 36 м с применением железобетонных плит и стального профилированного настила. Чертежи КМ» Серия 1.460-8 «Стальные конструкции покрытий производственных зданий с применением широкополочных тавров» Серия 1.463-13с «Выпуск 1. Материалы для проектирования покрытий с применением ферм серии 1.463-3» Серия 1.460.3-15 «Выпуск 3с. Покрытия пролетами 24, 30 и 36 м для зданий с расчетной сейсмичностью 7, 8 и 9 баллов, возводимых в районах с расчетными температурами минус 40 градусов Цельсия и выше. Чертежи КМ» ГОСТ 6266-81 «Листы гипсокартонные. Технические условия» ГОСТ 9574-80 «Панели гипсобетонные для перегородок. Технические условия»
