Скачать Типовой проект 2БКТП-1000 Альбом 1В. Блокировка 2. Электрооборудование трансформаторной подстанции в габаритах строительной части 4,64х4,97 м с АВР в РУ-10 кВ (форма ЭЗОИС ЕС-Д)

Дата актуализации: 10.08.2017

Типовой проект 2БКТП-1000

Альбом 1В. Блокировка 2. Электрооборудование трансформаторной подстанции в габаритах строительной части 4,64х4,97 м с АВР в РУ-10 кВ (форма ЭЗОИС ЕС-Д)

Обозначение: Типовой проект 2БКТП-1000
Обозначение англ: 2БКТП-1000
Статус:не определен законодательством
Название рус.:Альбом 1В. Блокировка 2. Электрооборудование трансформаторной подстанции в габаритах строительной части 4,64х4,97 м с АВР в РУ-10 кВ (форма ЭЗОИС ЕС-Д)
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:12.12.2007
Оглавление:2БКТП-1000 Заглавный лист

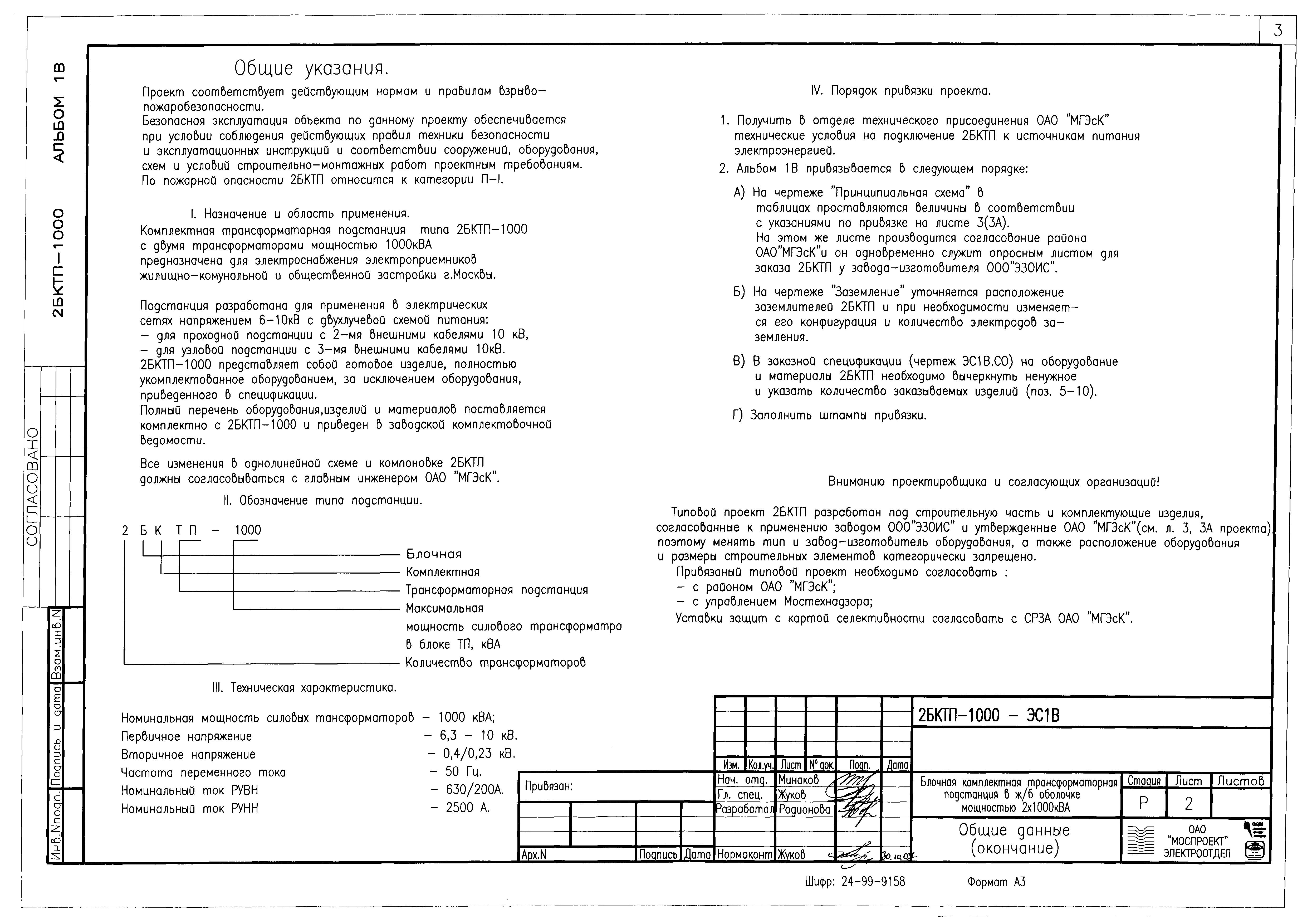

2БКТП-1000-ЭС1В-1 Общие данные (начало)
2БКТП-1000-ЭС1В-2 Общие данные (окончание)

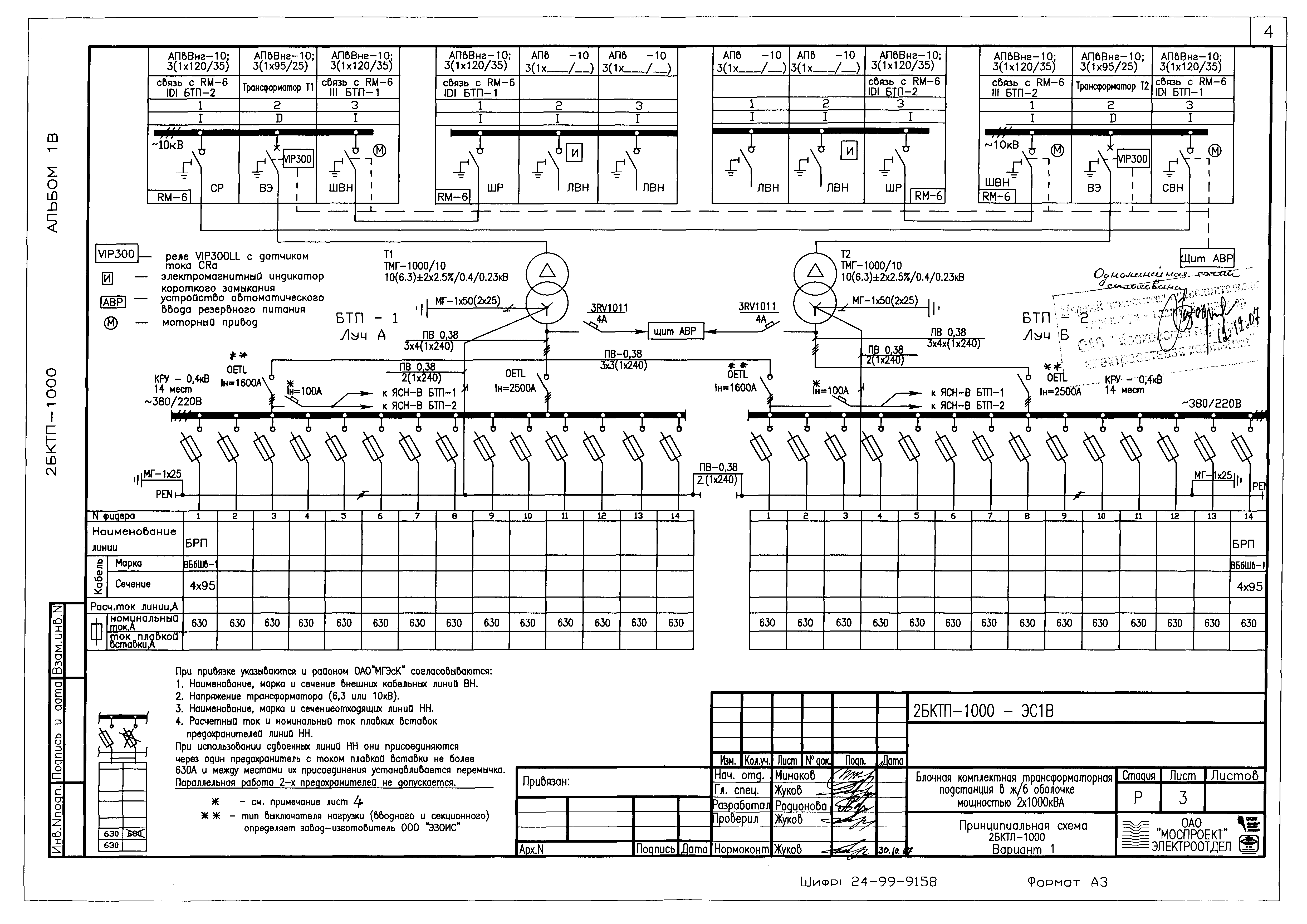

2БКТП-1000-ЭС1В-3 Принципиальная схема 2БКТП-1000. Вариант 1.

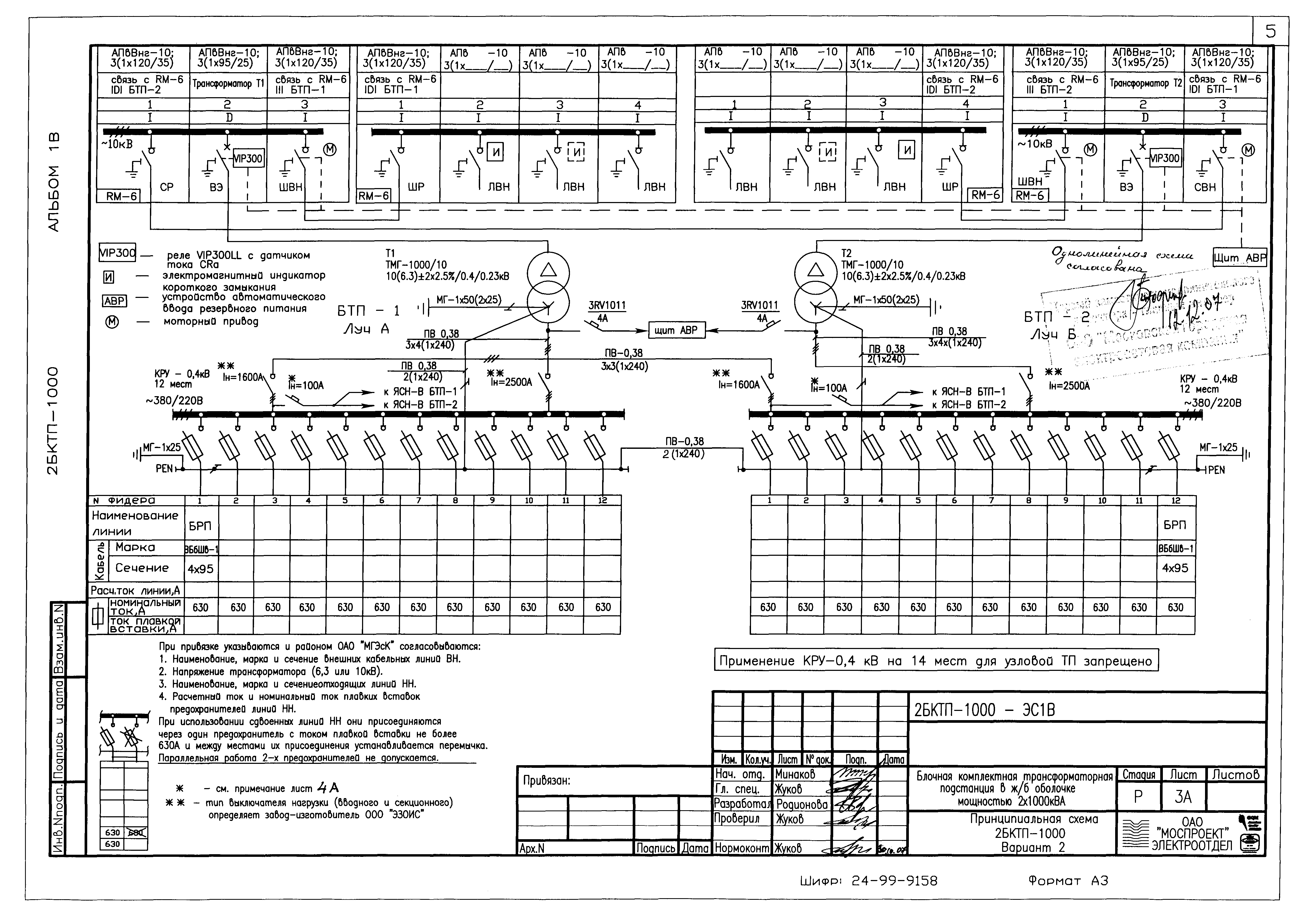

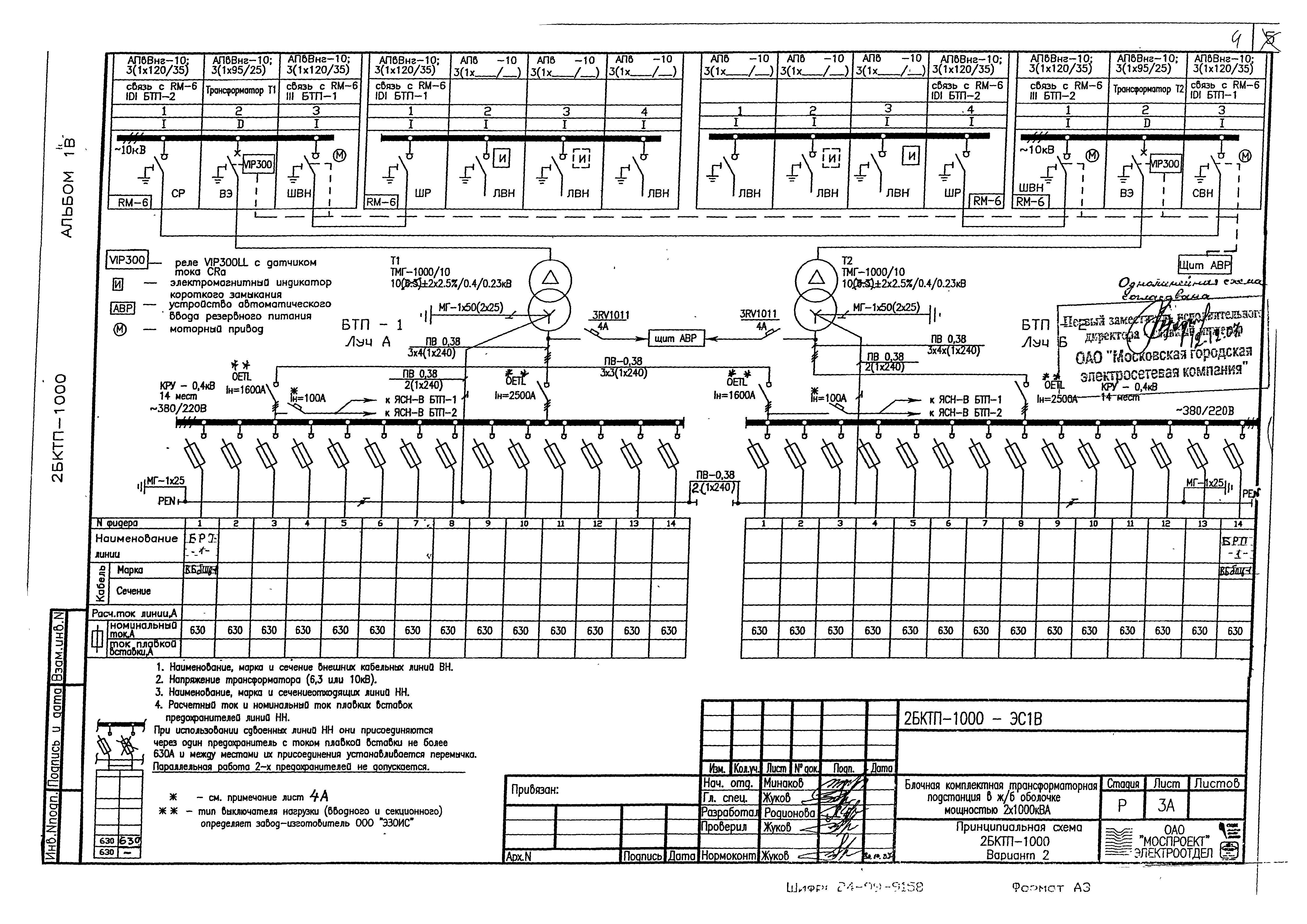

2БКТП-1000-ЭС1В-3А Принципиальная схема 2БКТП-1000. Вариант 2.

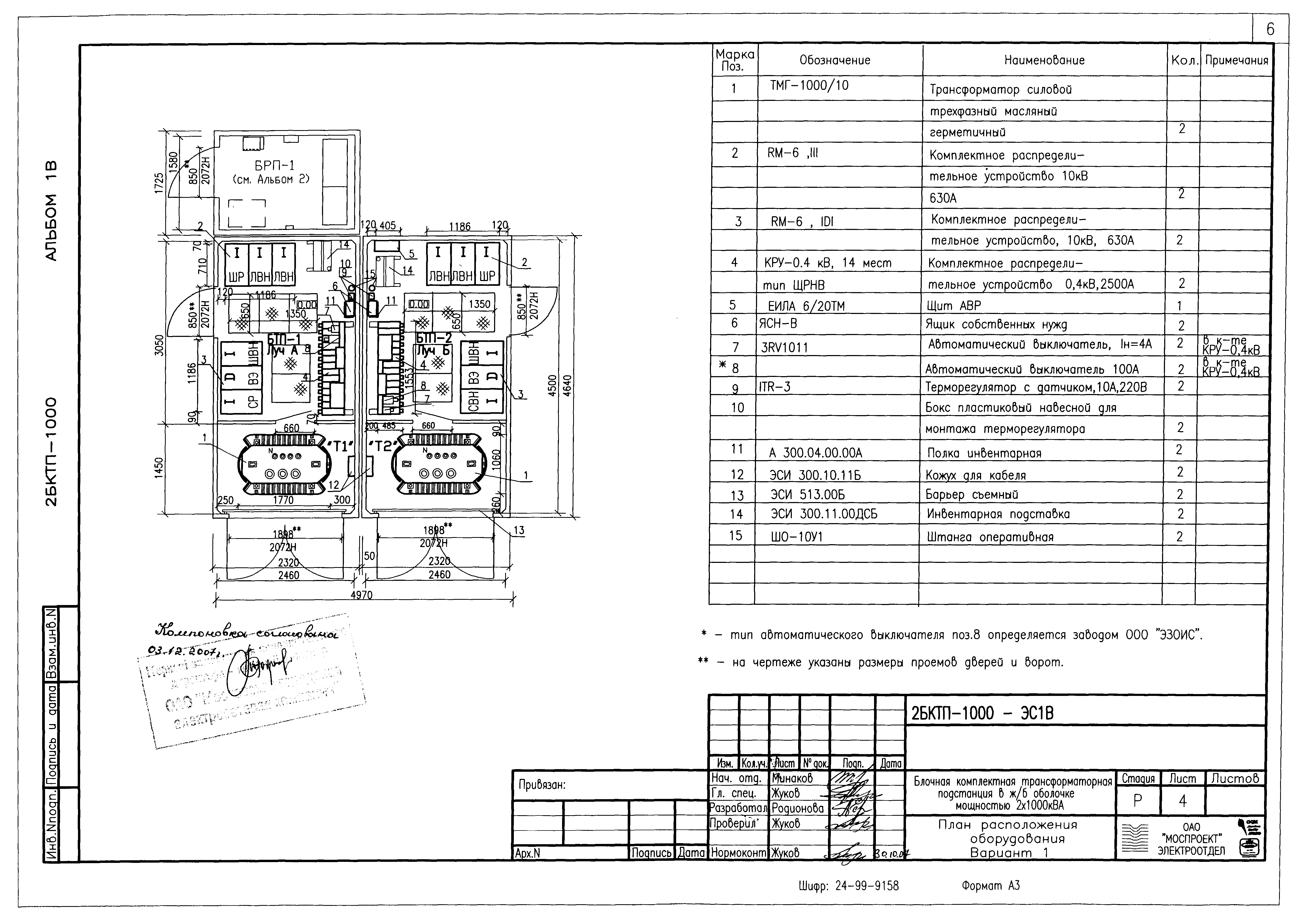

2БКТП-1000-ЭС1В-4 План расположения оборудования. Вариант 1.

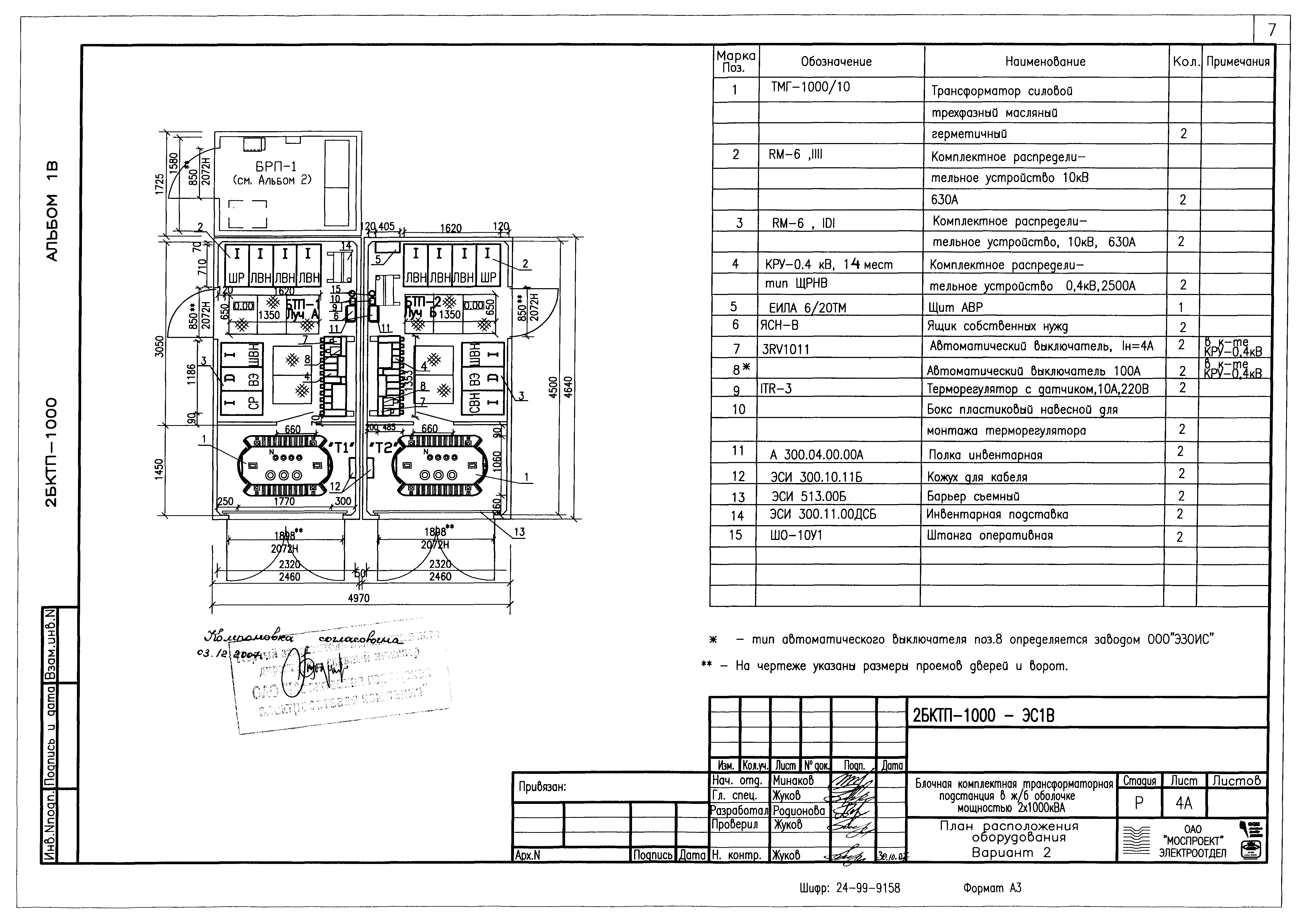

2БКТП-1000-ЭС1В-4А План расположения оборудования. Вариант 2.

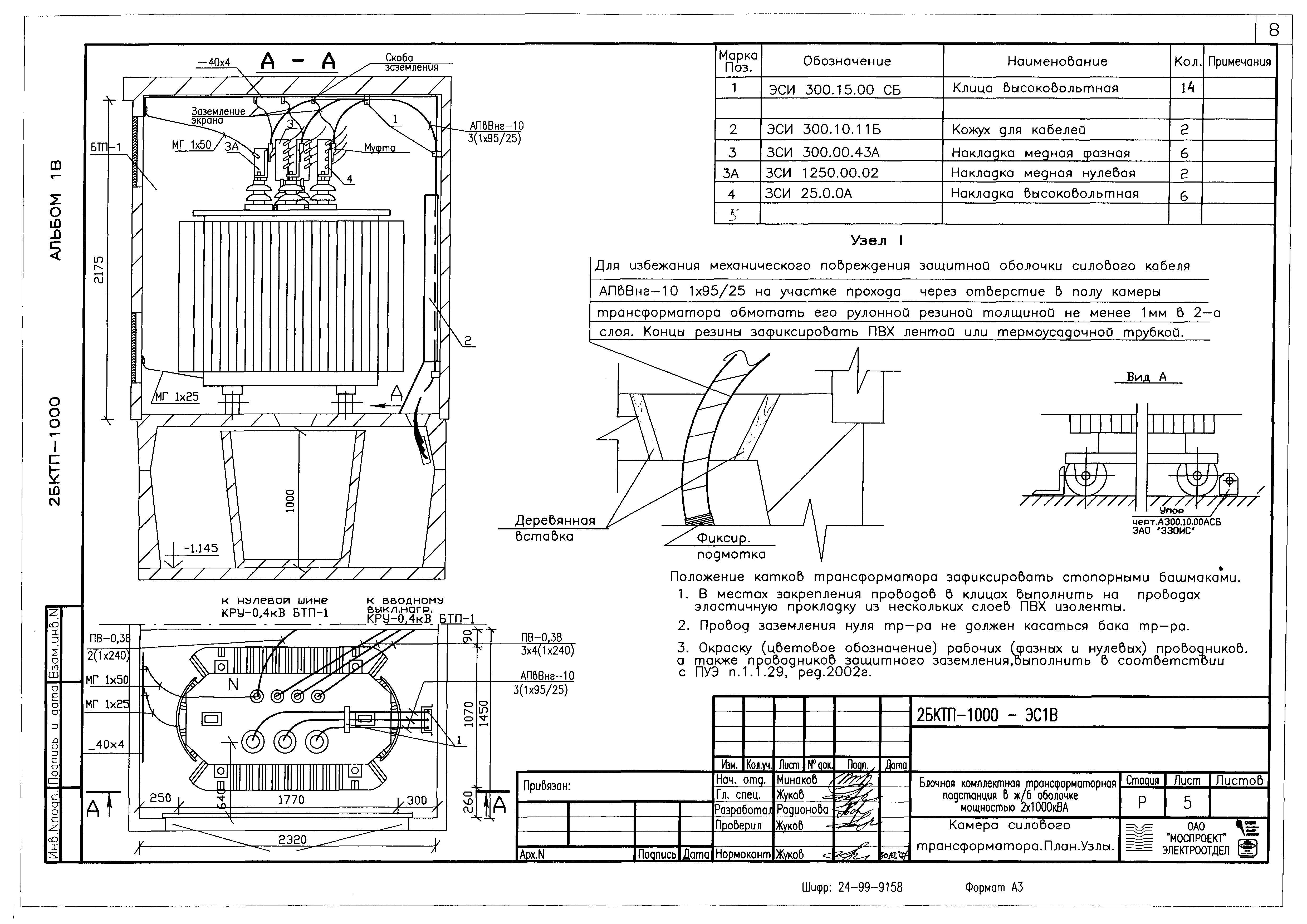

2БКТП-1000-ЭС1В-5 Установка силового трансформатора. План. Узлы

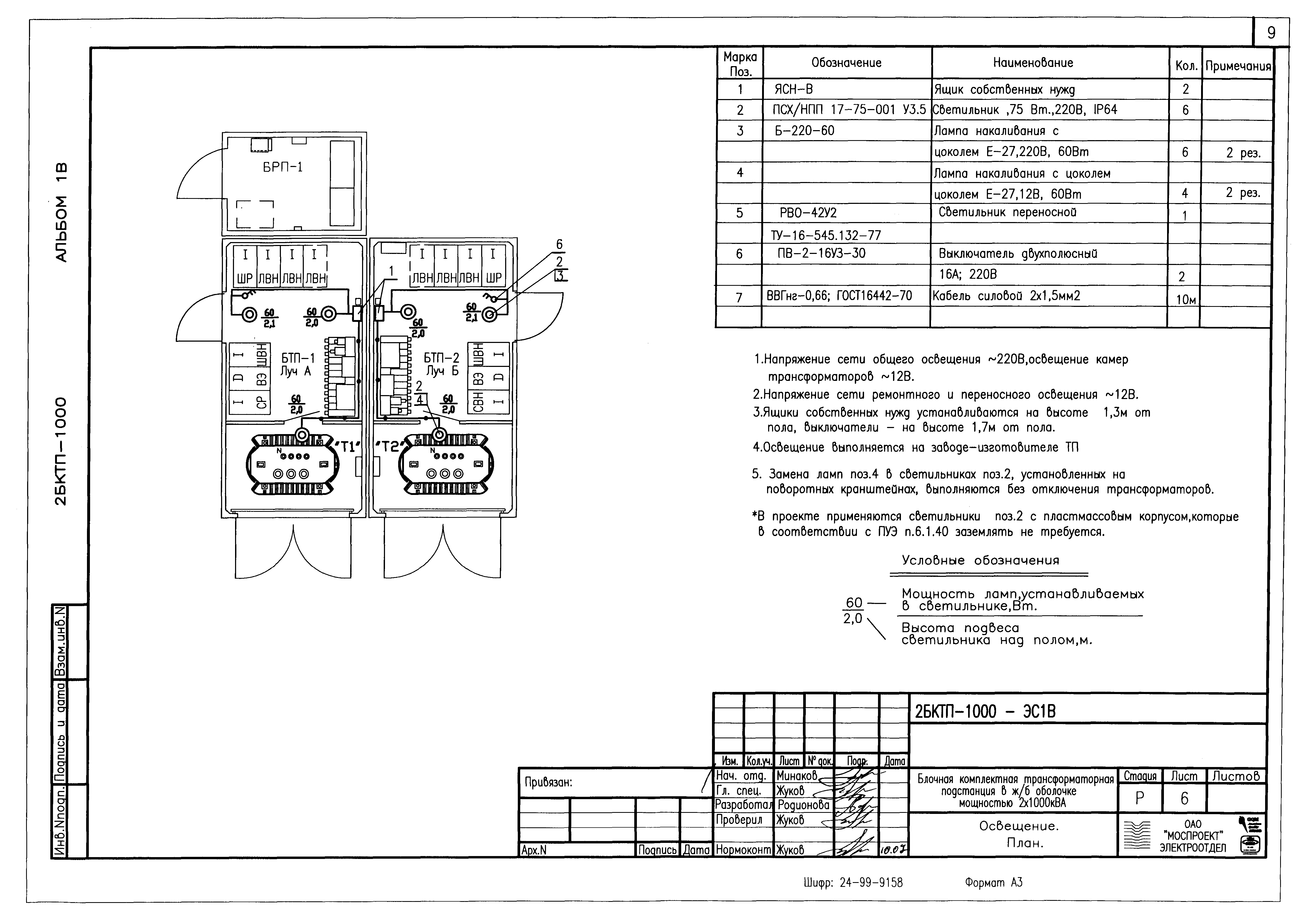

2БКТП-1000-ЭС1В-6 Освещение. План.
2БКТП-1000-ЭС1В-7 Заземление. План.

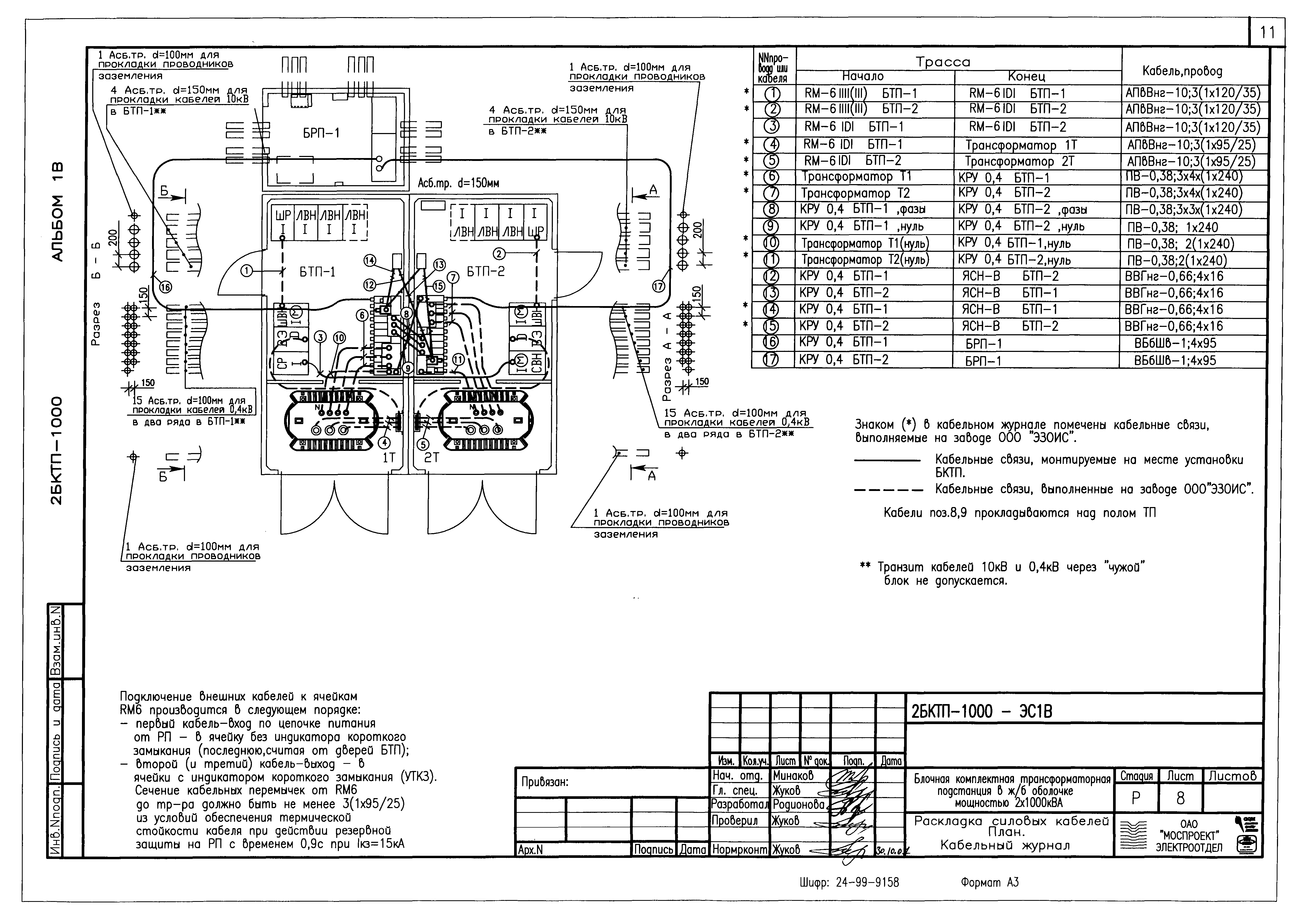

2БКТП-1000-ЭС1В-8 Раскладка силовых кабелей. План. Кабельный журнал

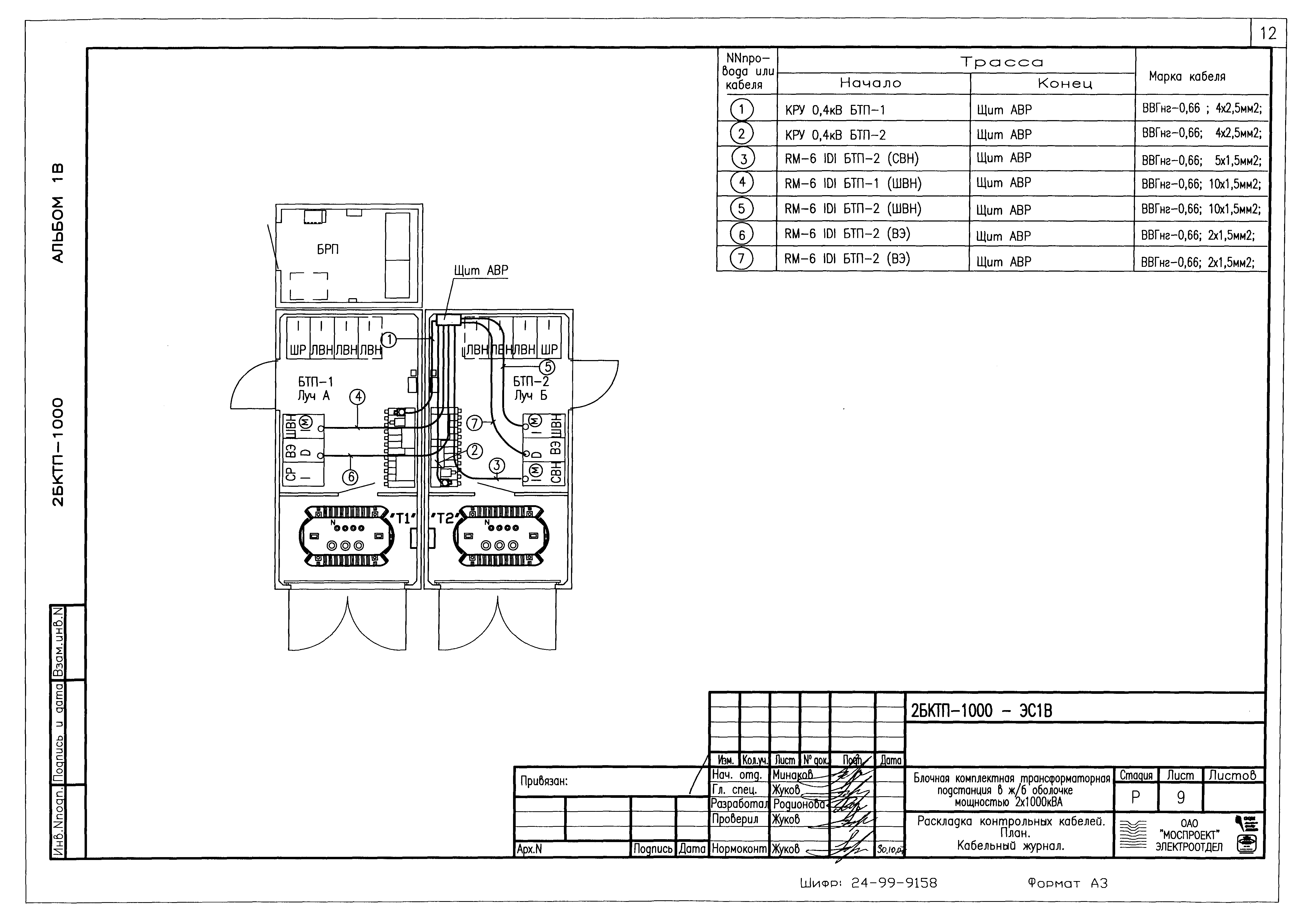

2БКТП-1000-ЭС1В-9 Раскладка контрольных кабелей. План. Кабельный журнал

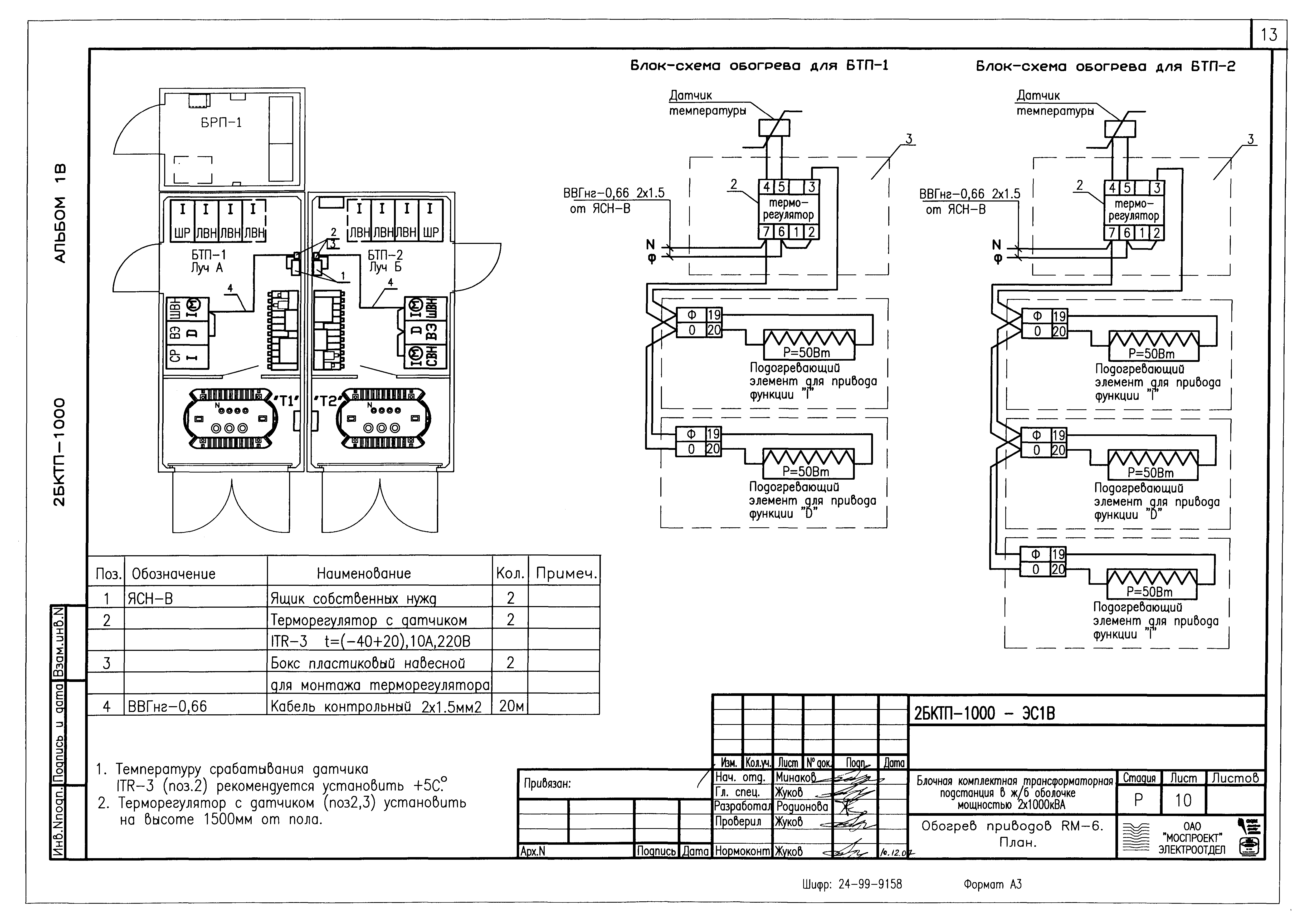

2БКТП-1000-ЭС1В-10 Обогрев приводов RM-6. План.

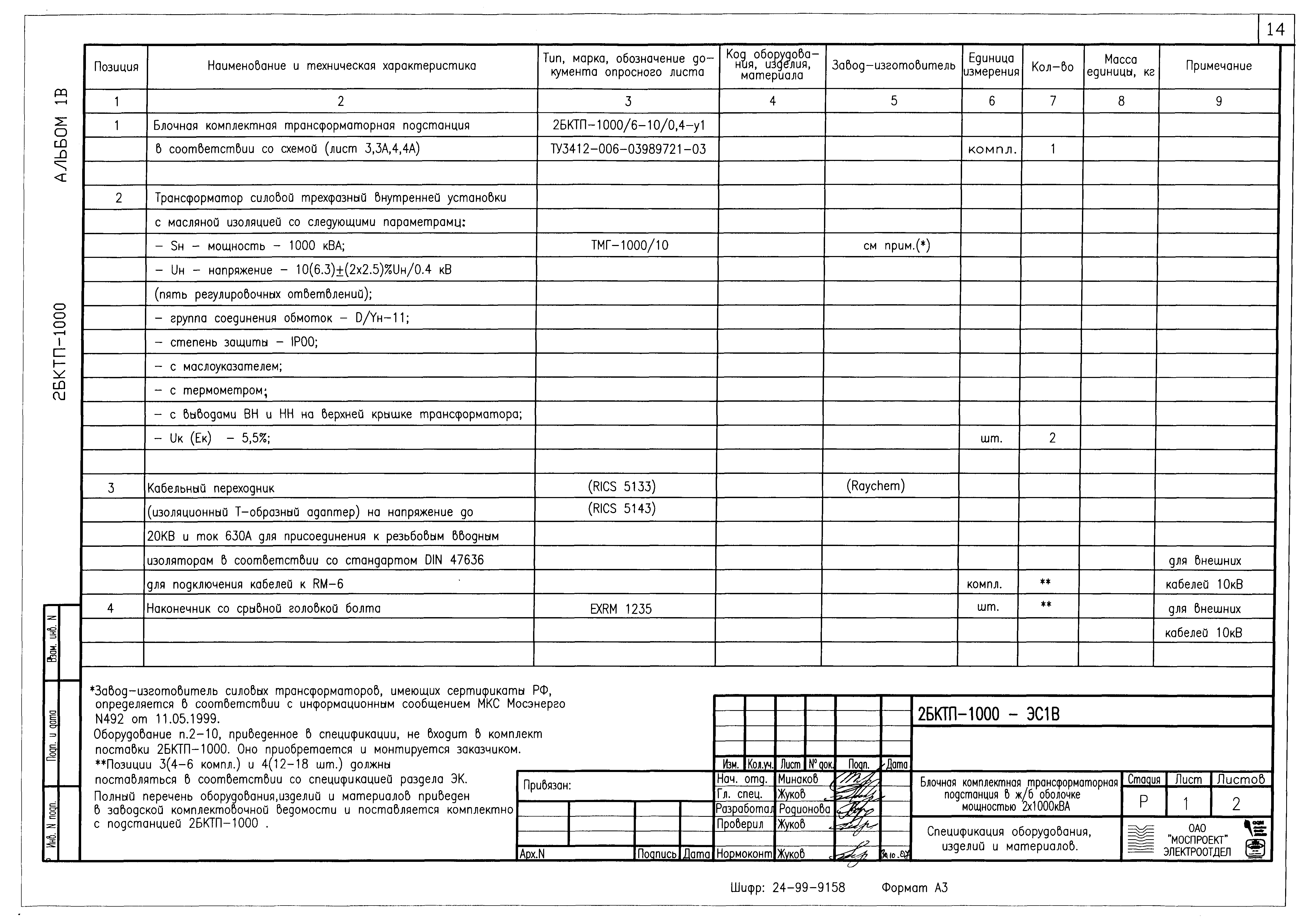

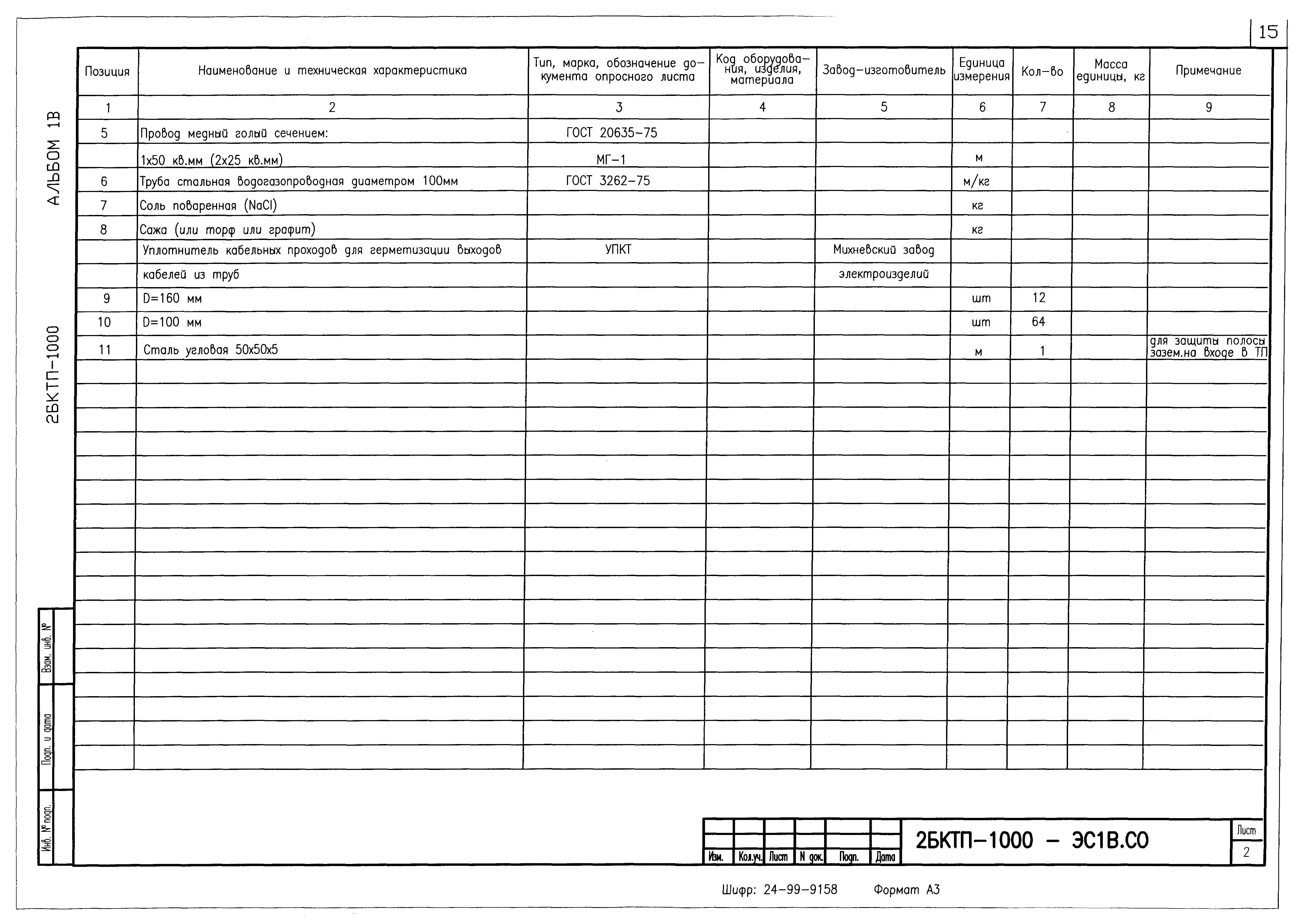

2БКТП-1000-ЭС1В.СО Спецификация оборудования

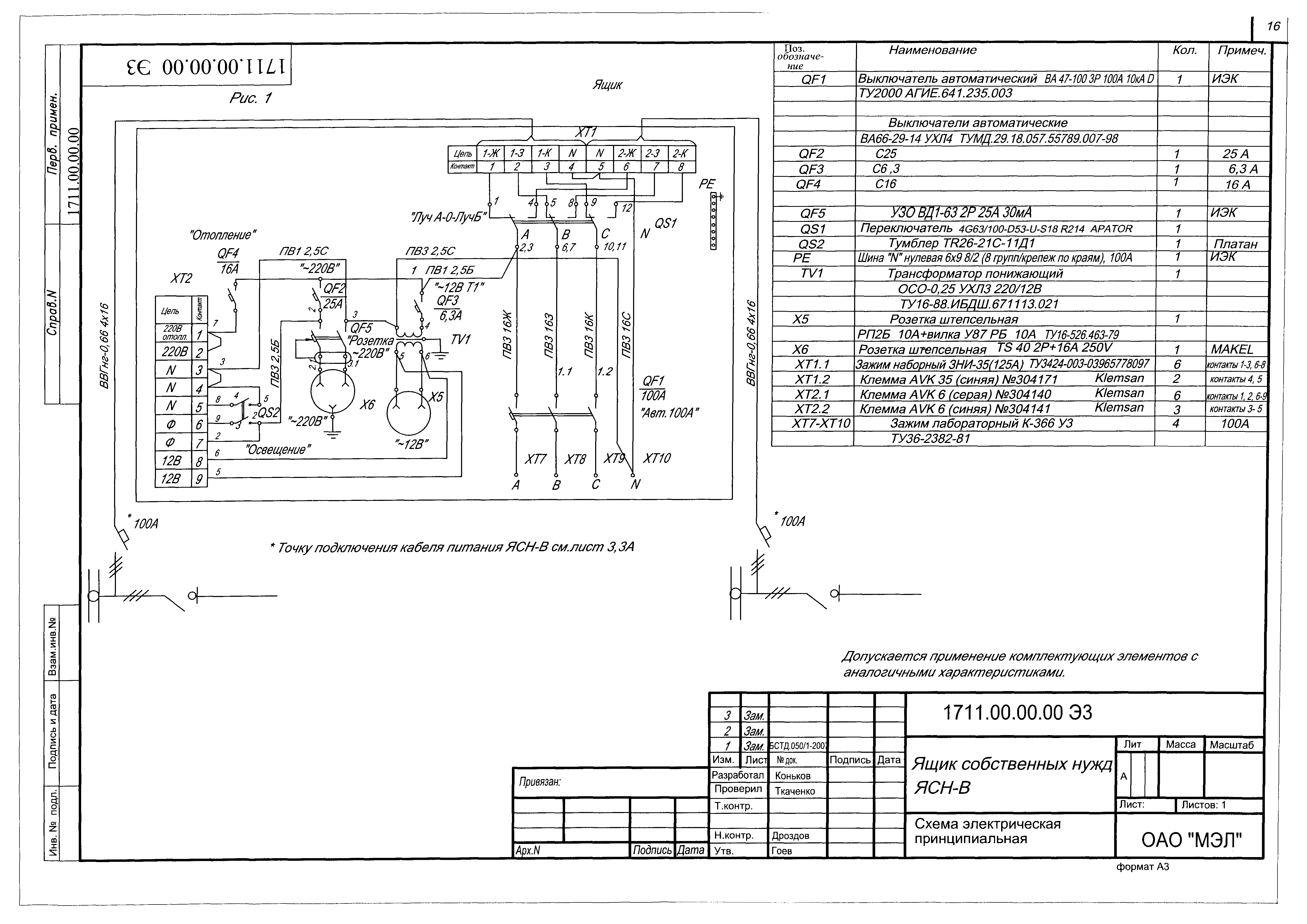

1711.00.00.00.Э3 Ящик собственных нужд ЯСН-В. Схема электрическая принципиальная
2БКТП-1000-ЭС1В.Э1 Конструкция глубинного электрода заземления

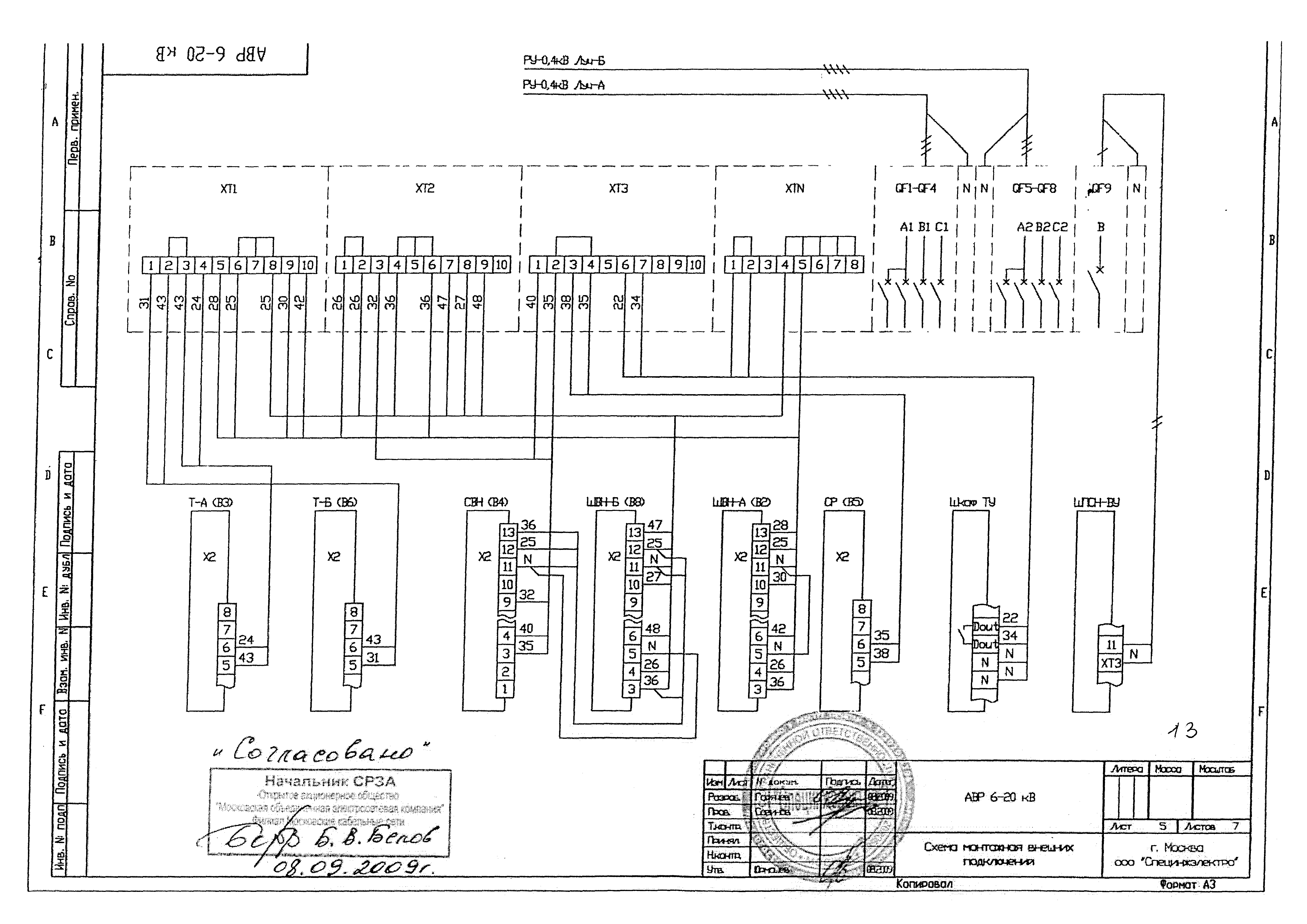

2БКТП-1000-ЭС1В.Э2 Щит устройства АВР в ТП 6-10 кВ. Схема подключения щита АВР
Разработан: ОАО Моспроект
Утверждён:12.12.2007 ОАО Моспроект (Mosproject OAO )
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Разработанные другими министерствами, ведомствами и организациями
