Серия 1.431-21

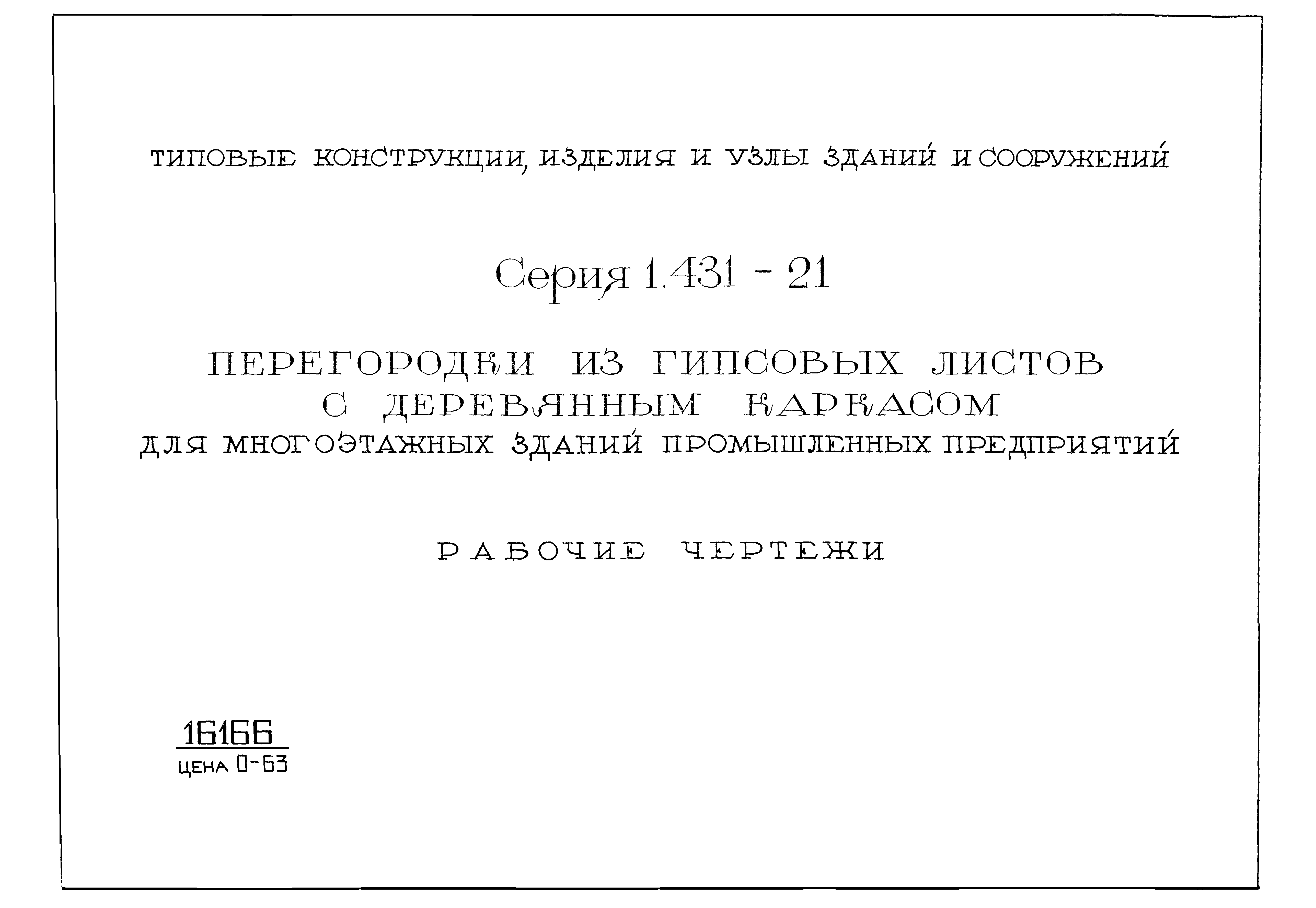

Перегородки из гипсовых листов с деревянным каркасом для многоэтажных зданий промышленных предприятий. Рабочие чертежи

Обозначение:	Серия 1.431-21
Обозначение англ:	Series 1.431-21
Статус:	заменен
Название рус.:	Перегородки из гипсовых листов с деревянным каркасом для многоэтажных зданий промышленных предприятий. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.02.1984
Область применения:	Настоящая серия содержит рабочие чертежи перегородок из гипсовых листов с деревянным каркасом

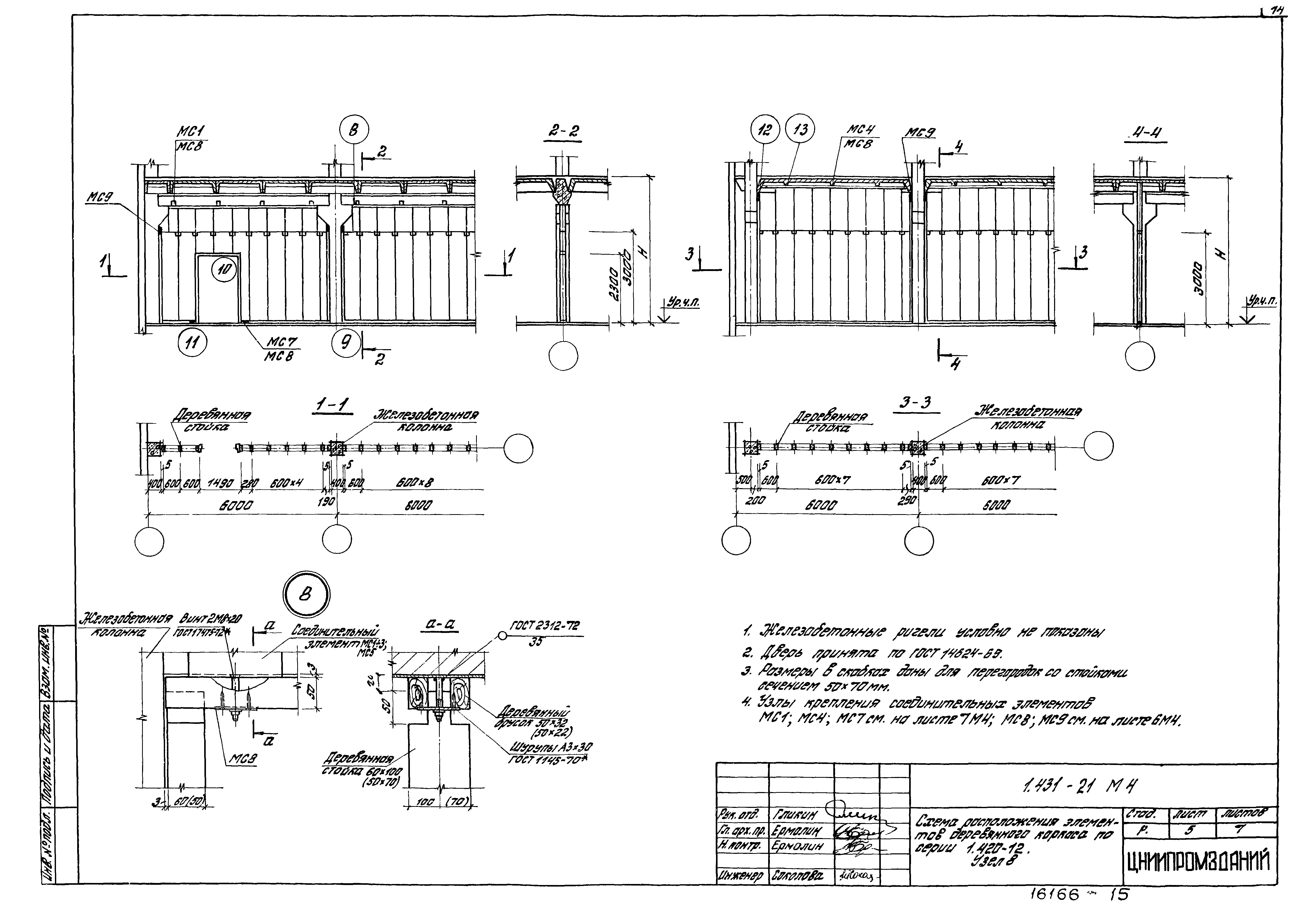

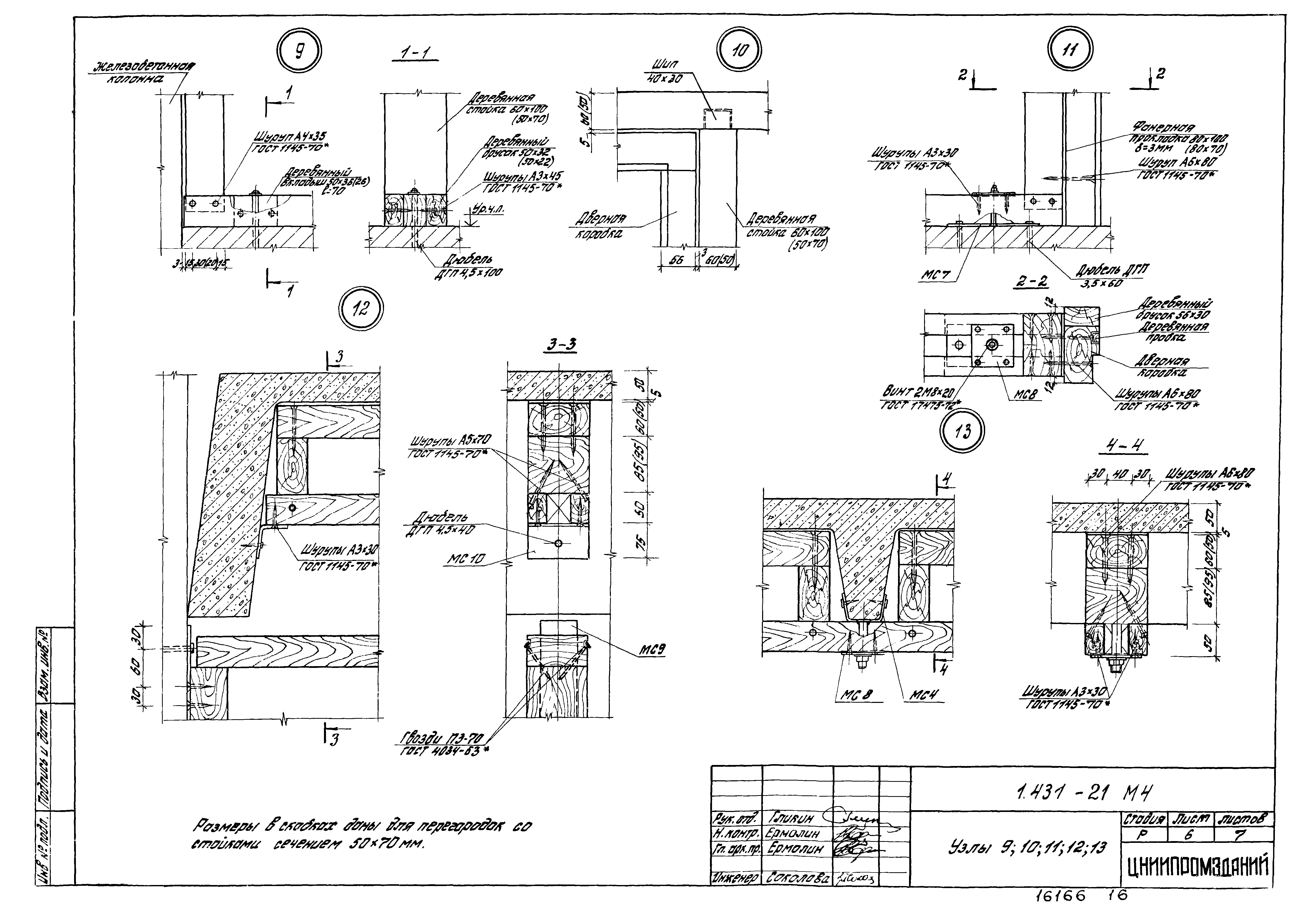

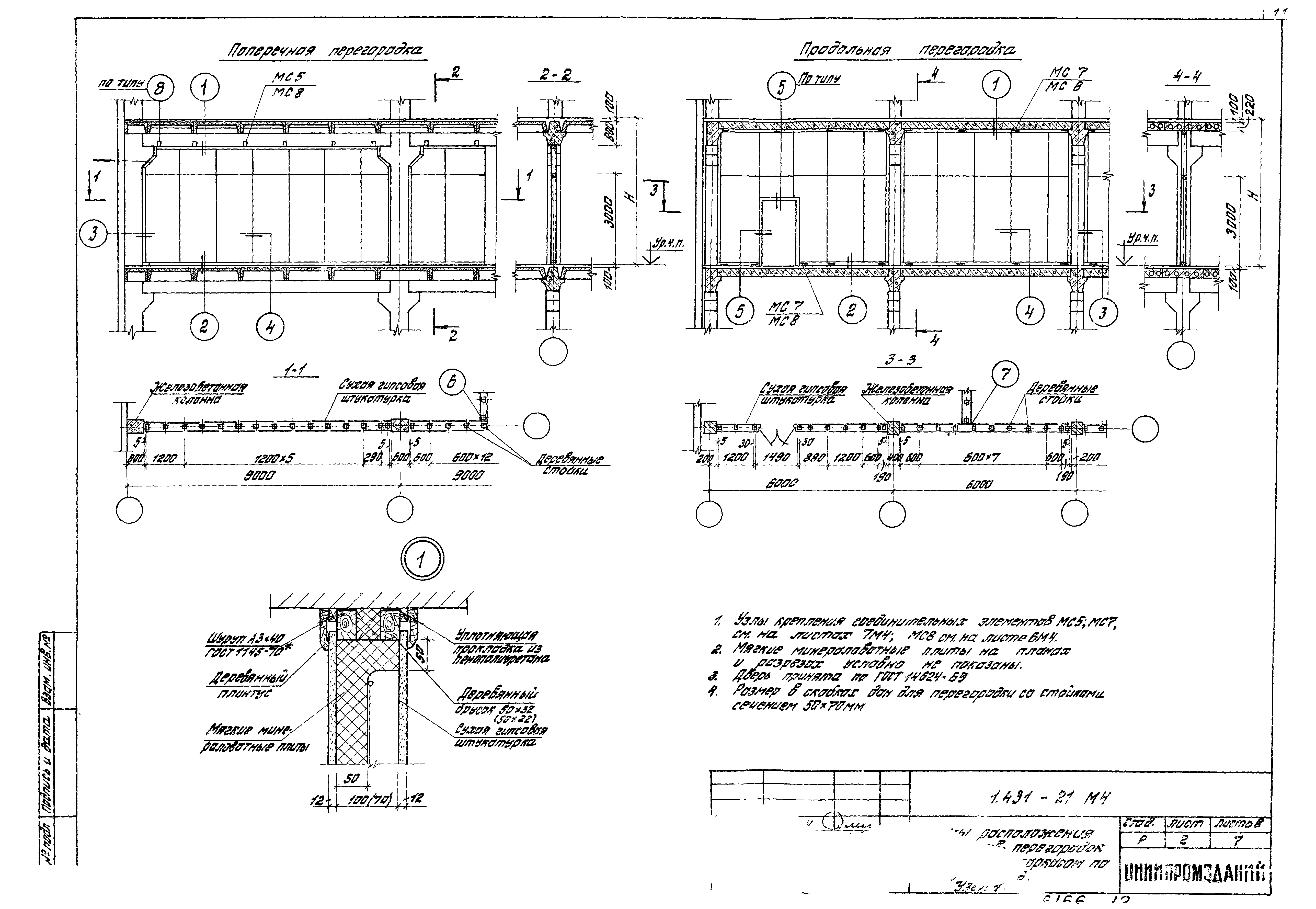

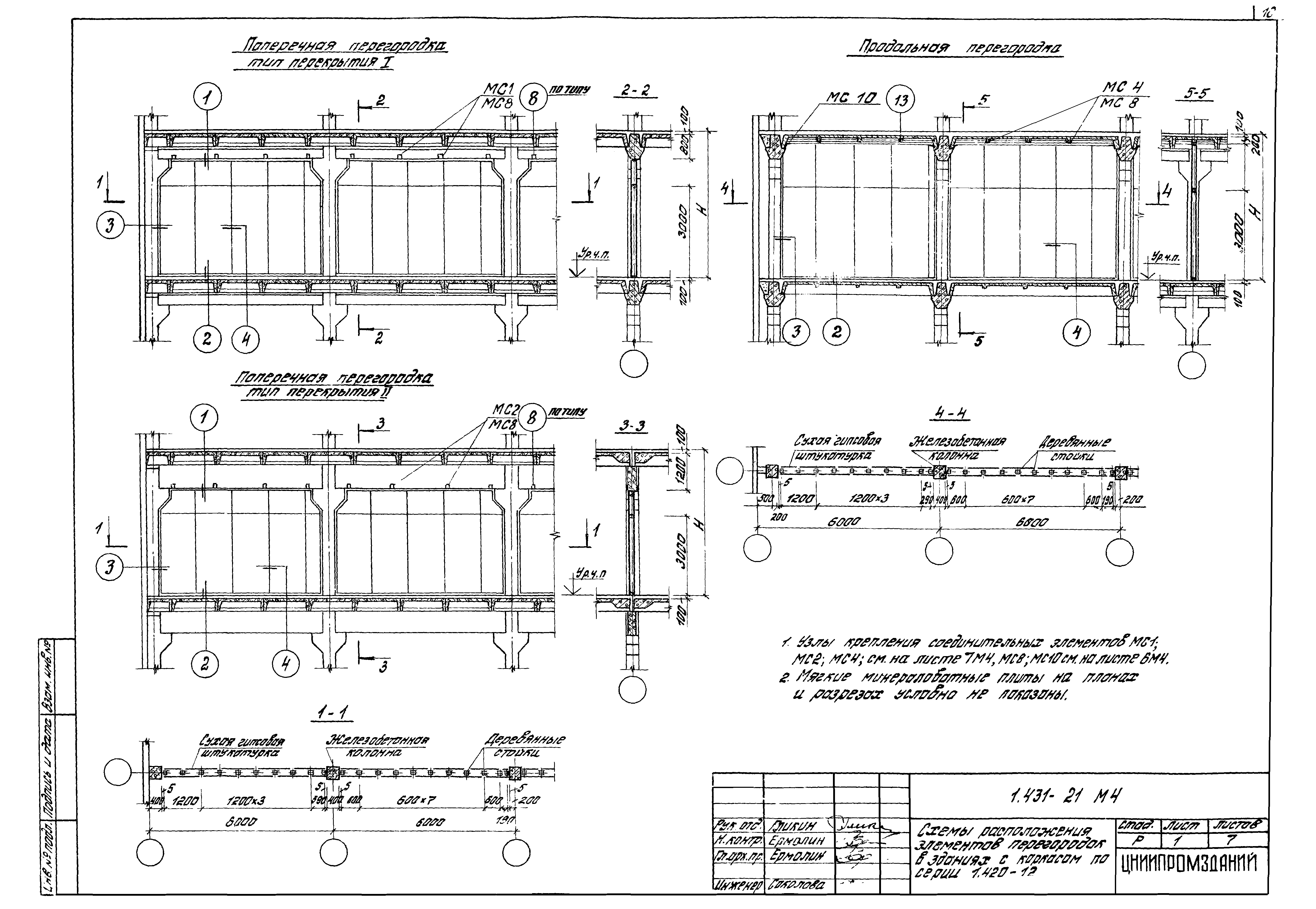

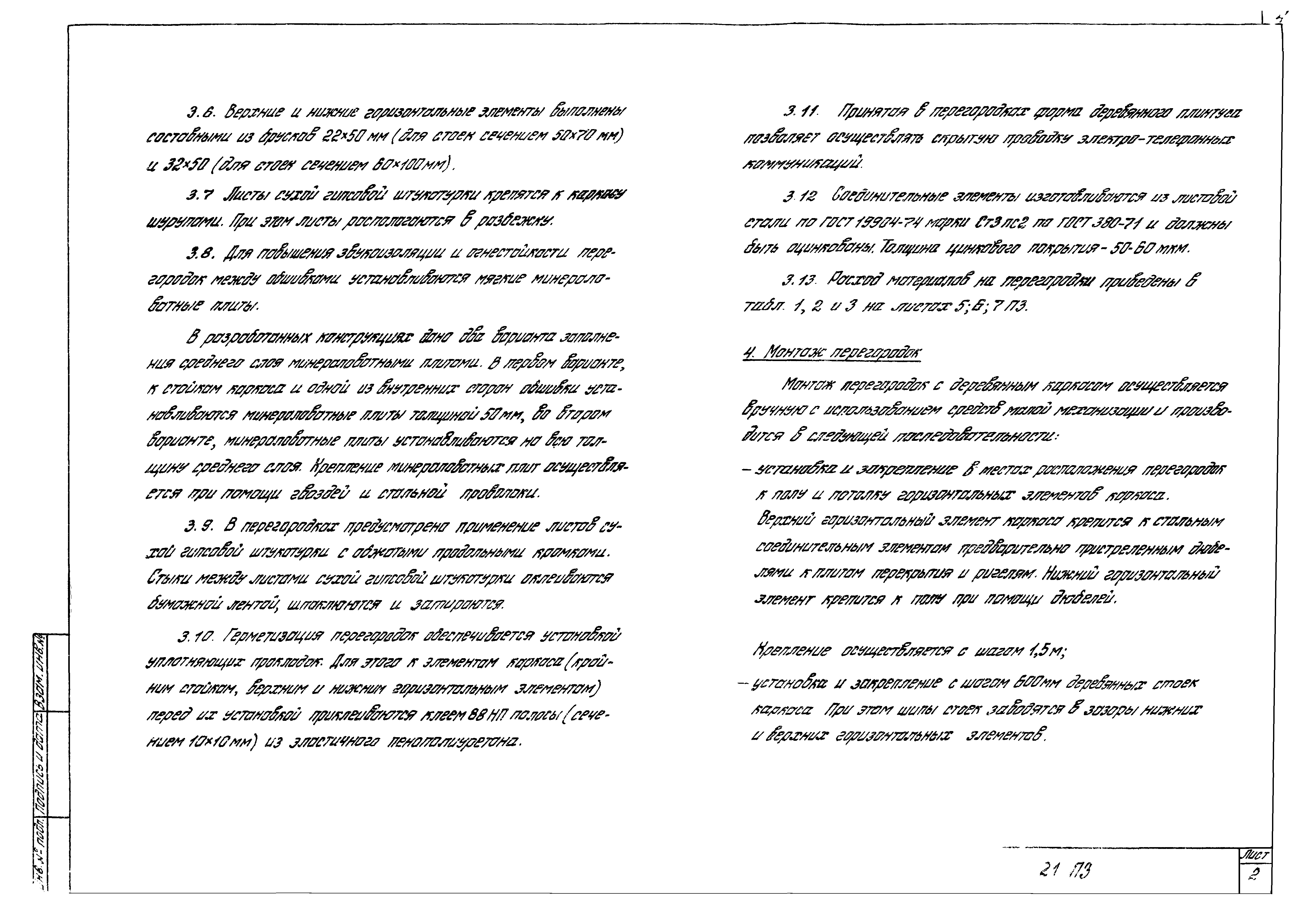

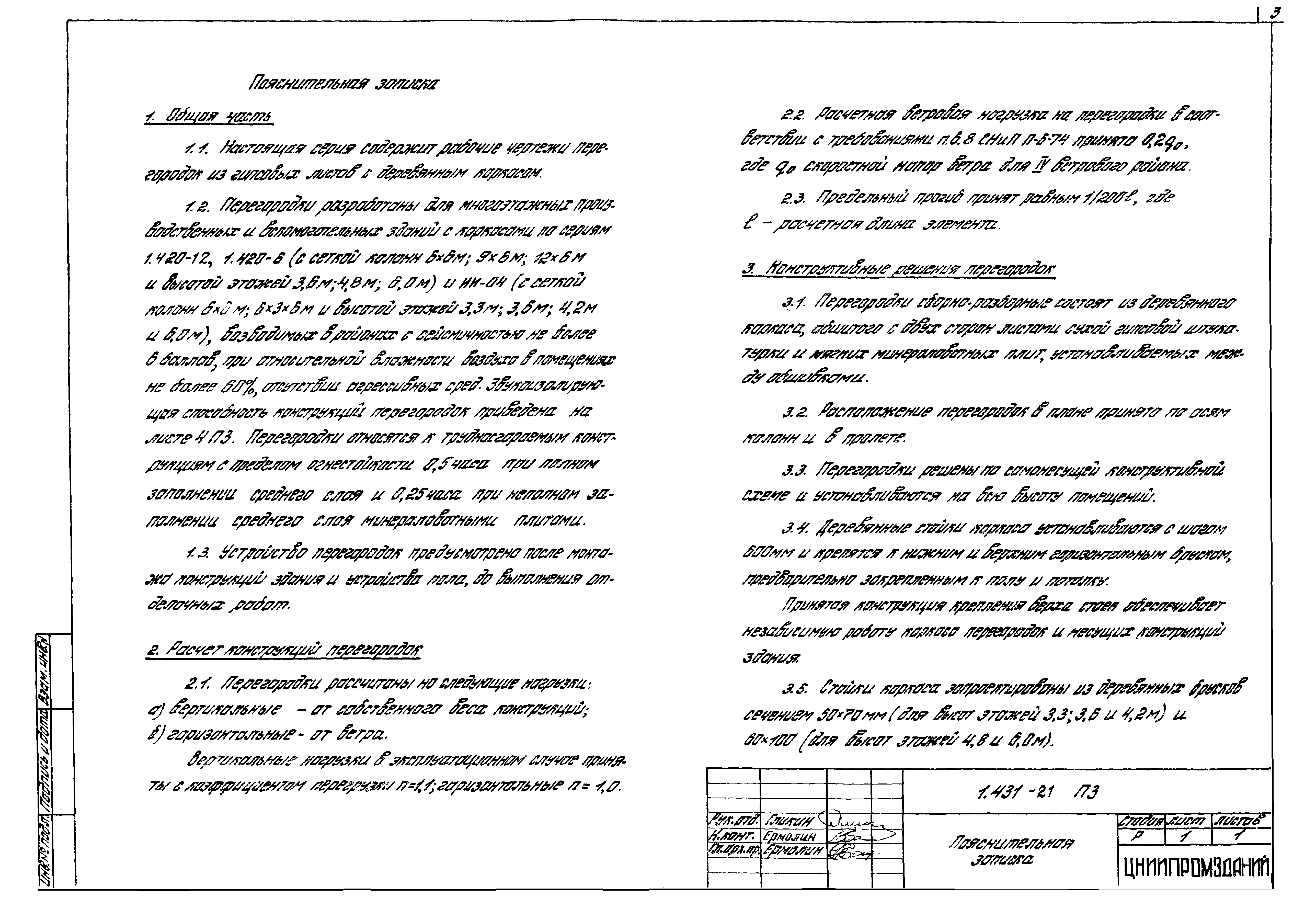

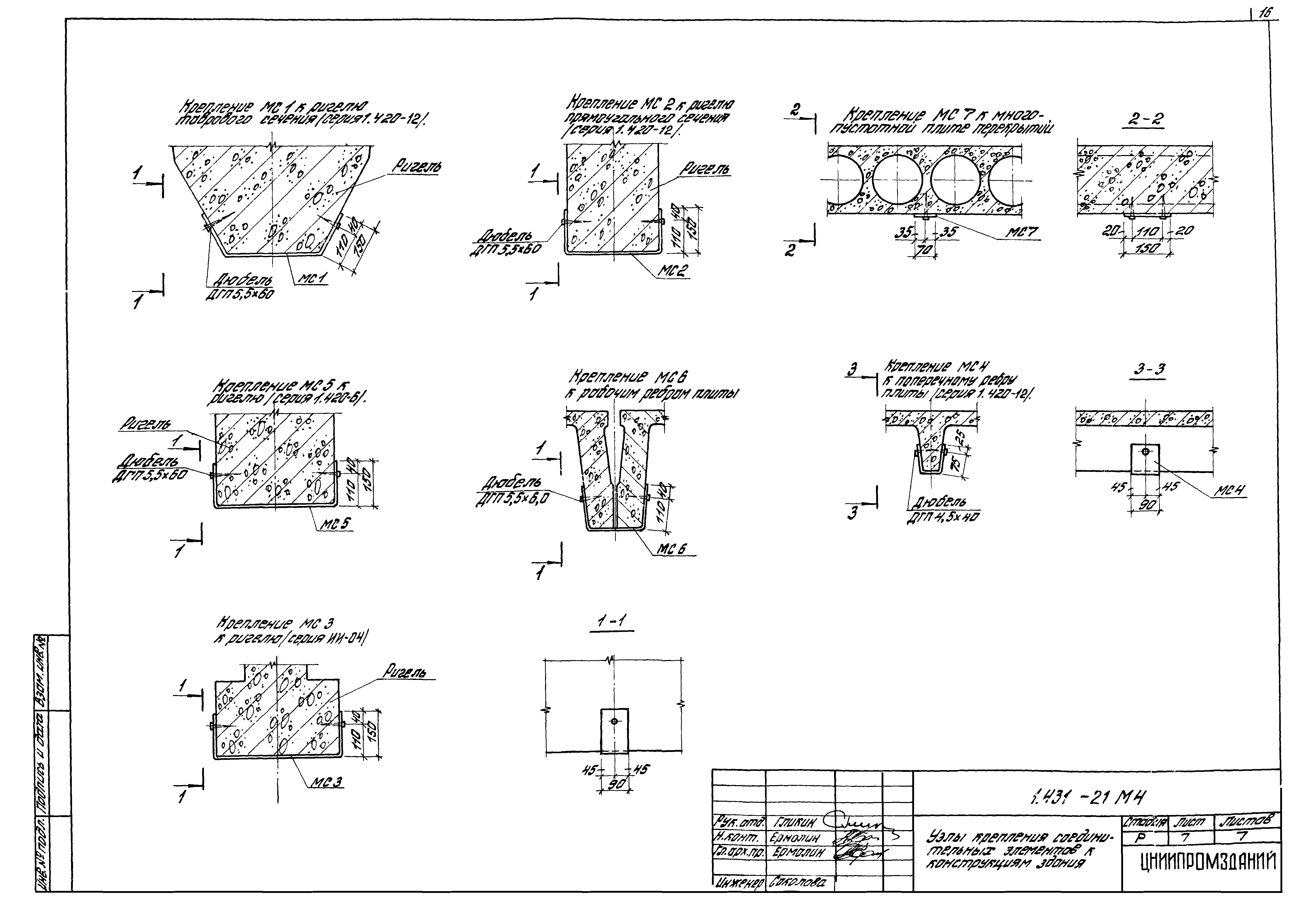

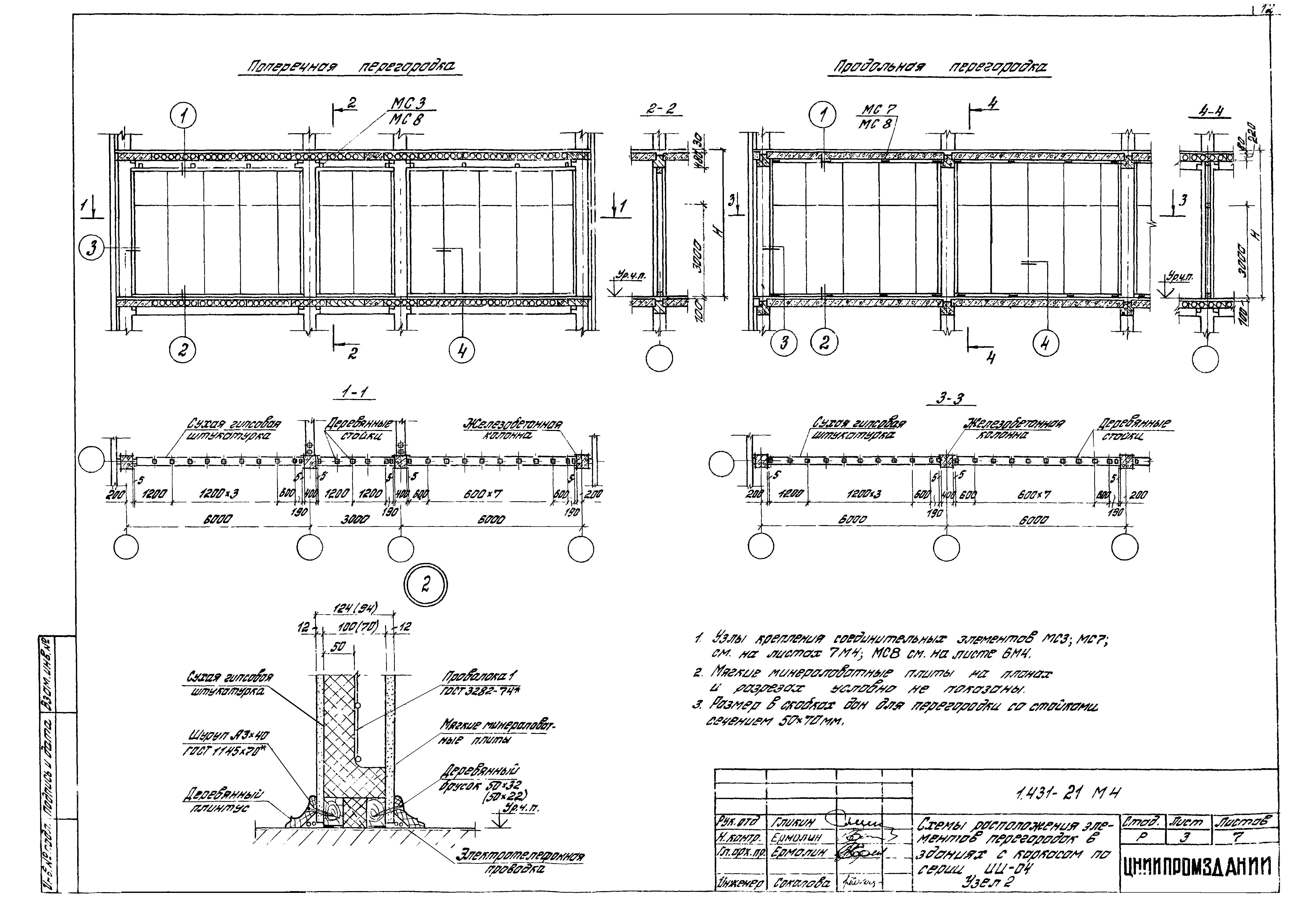

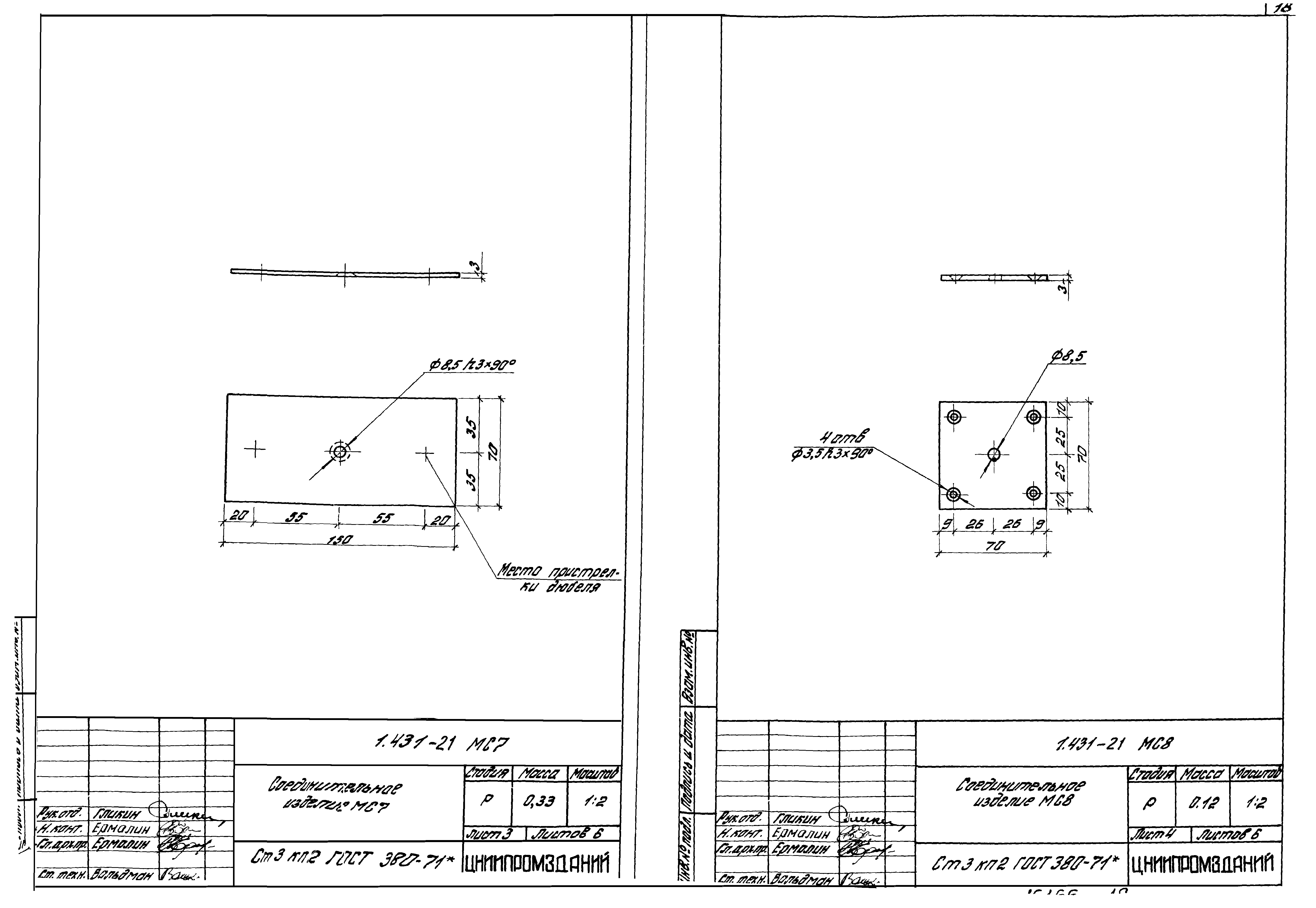

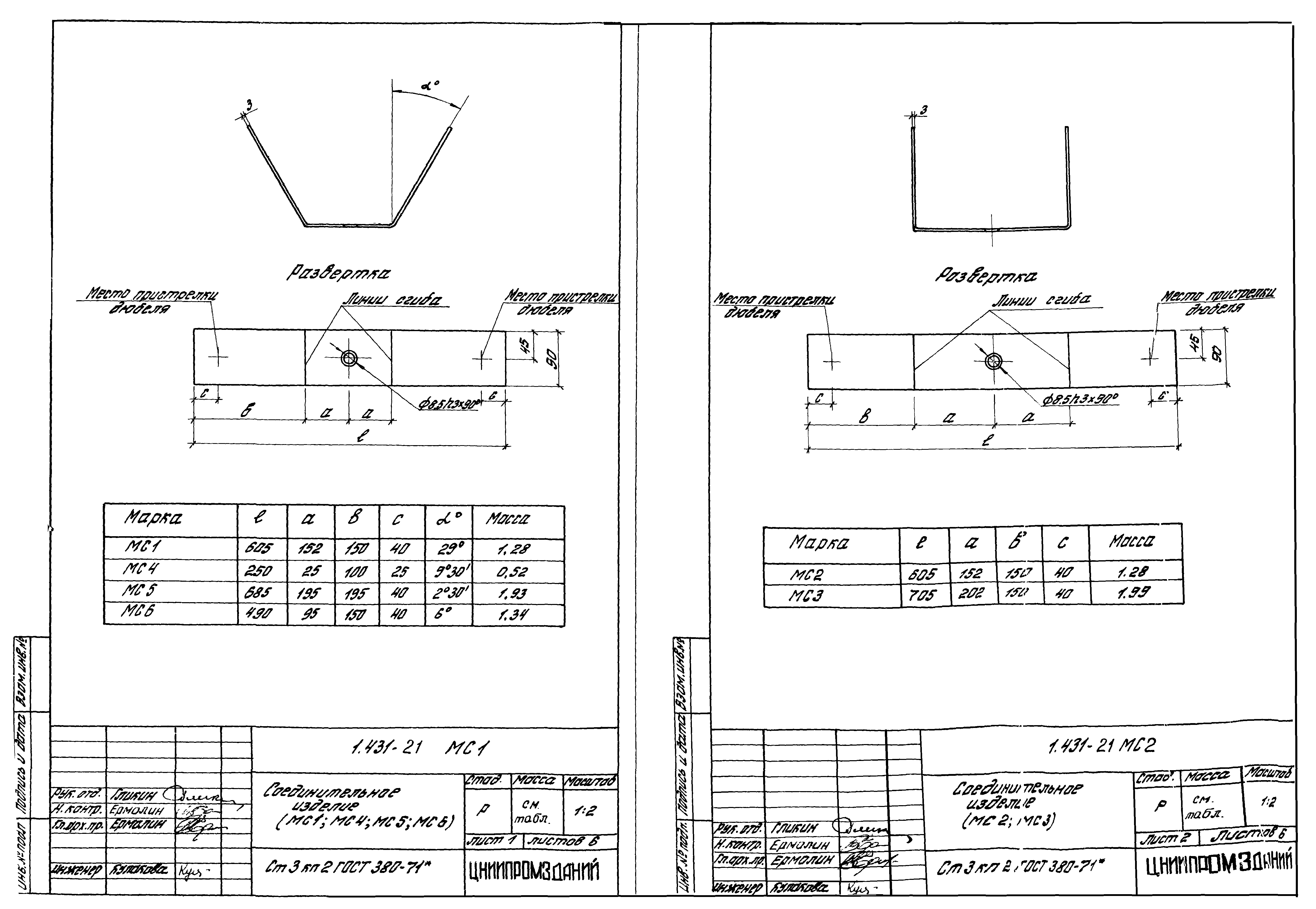

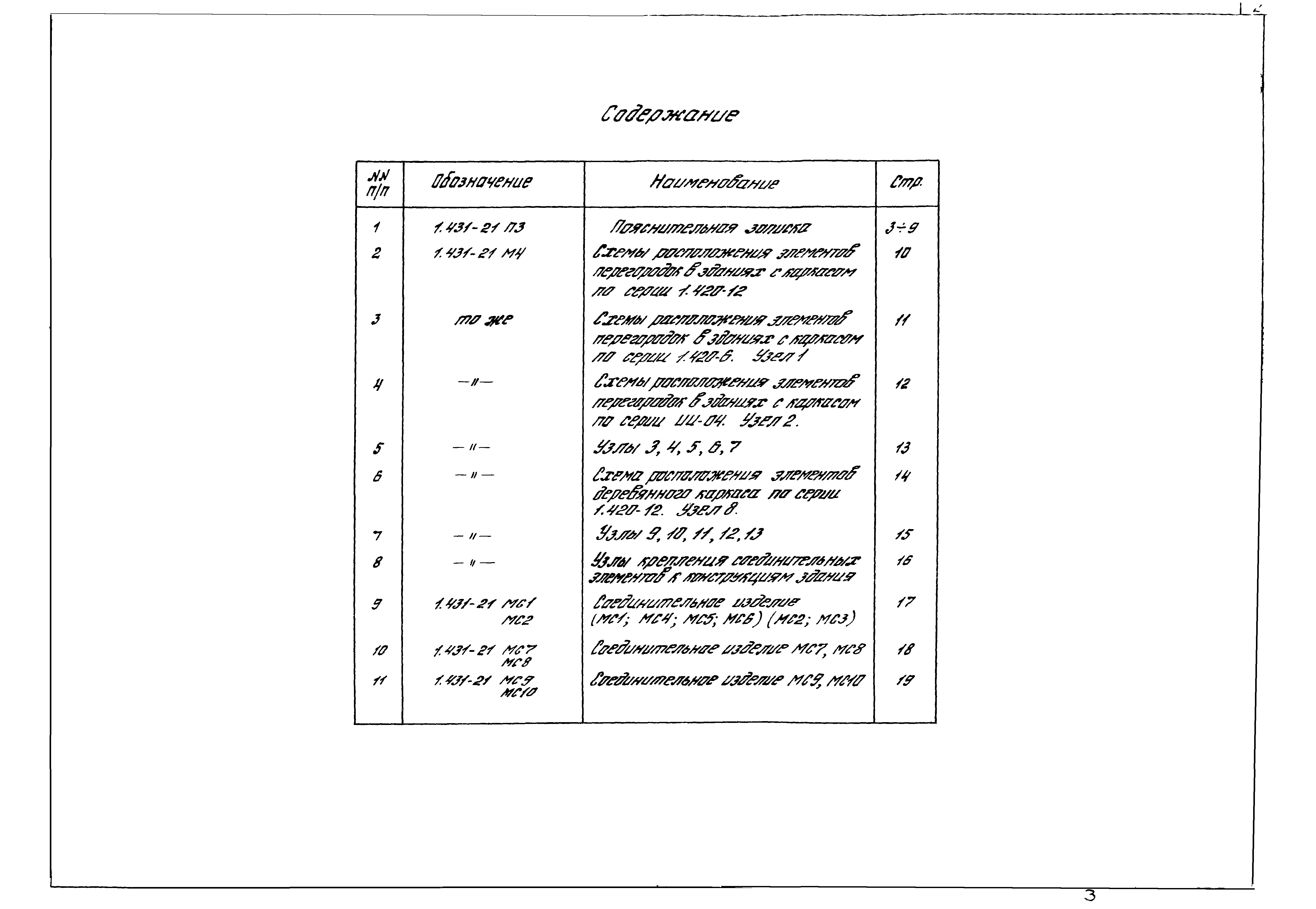

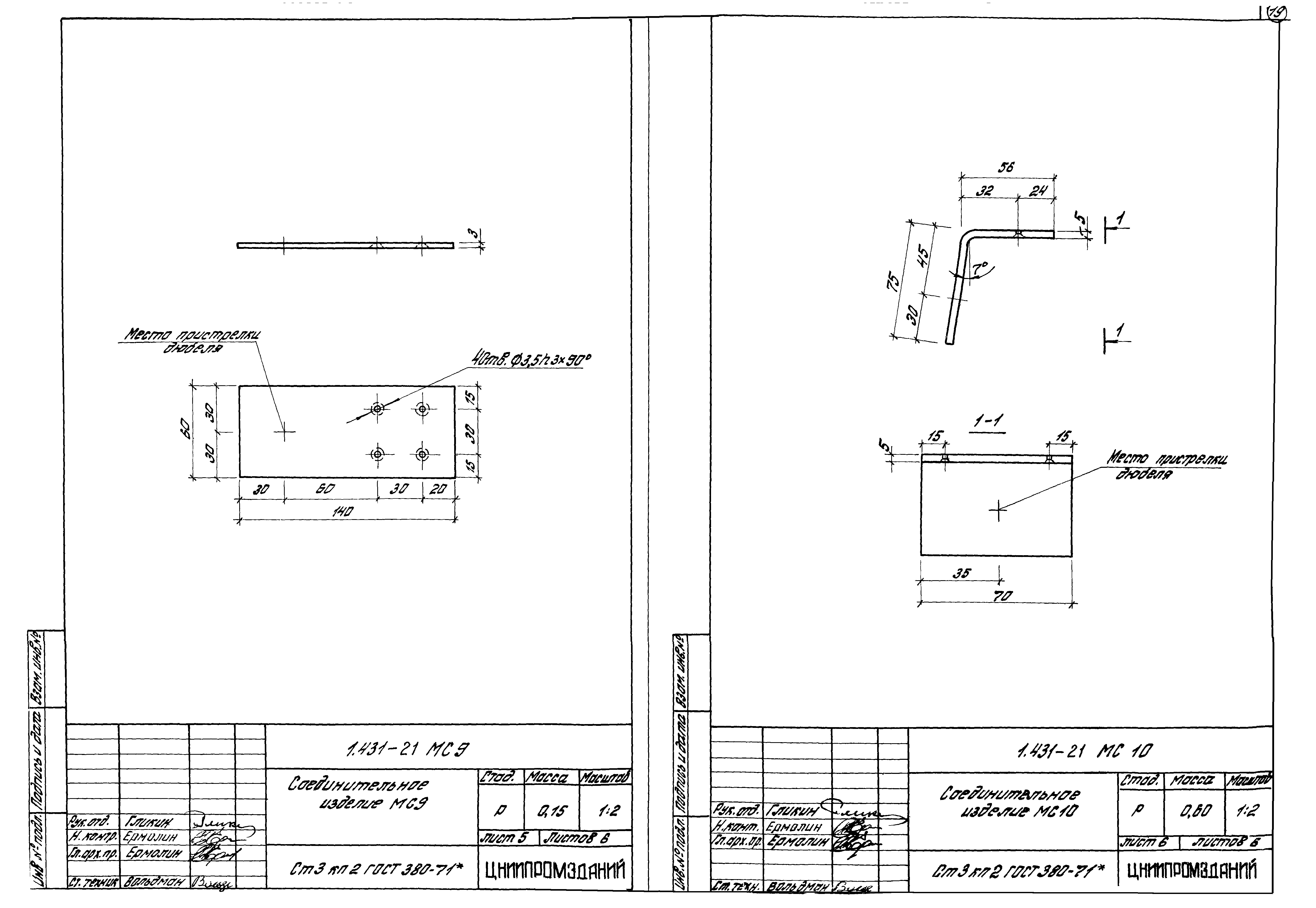

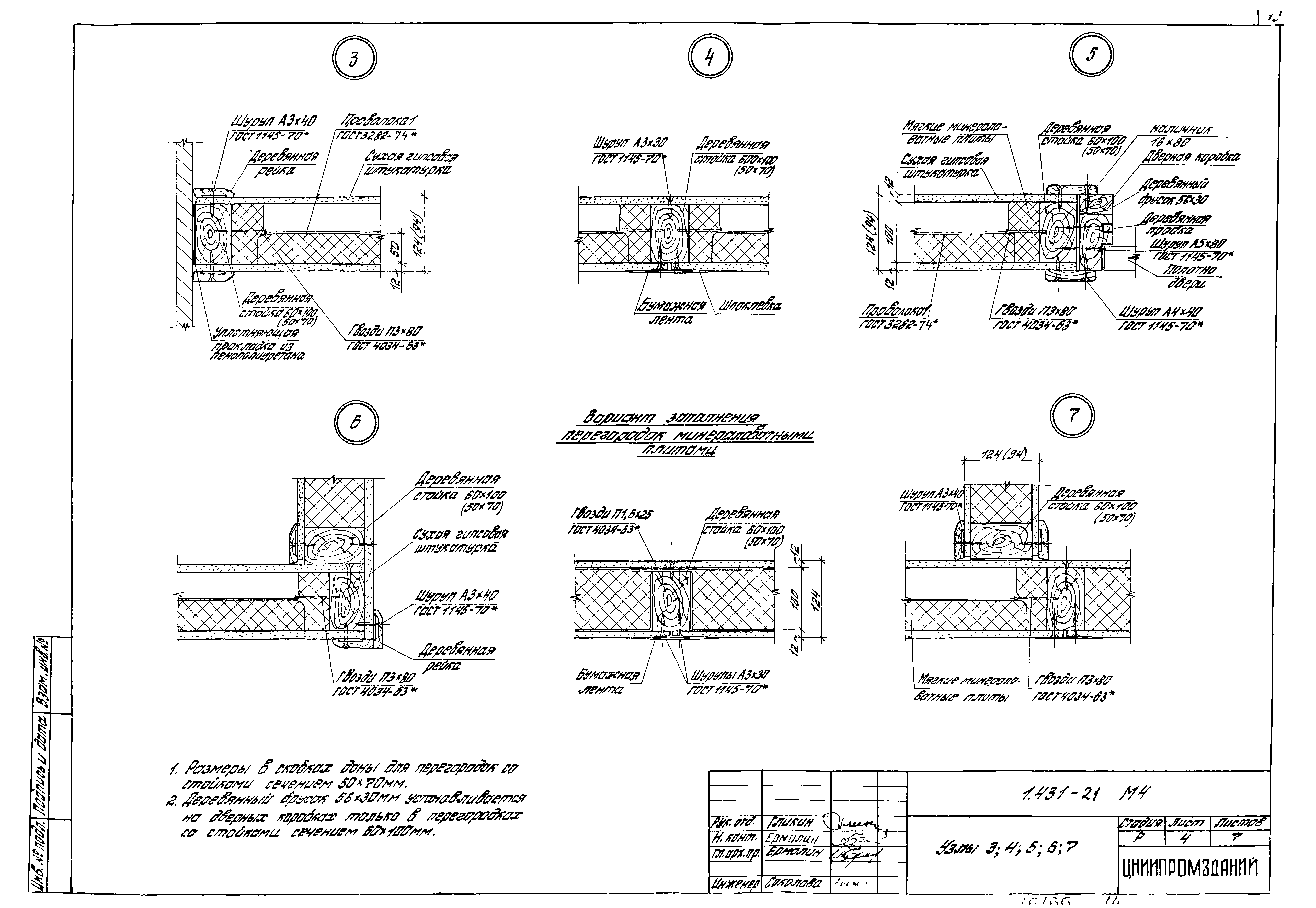

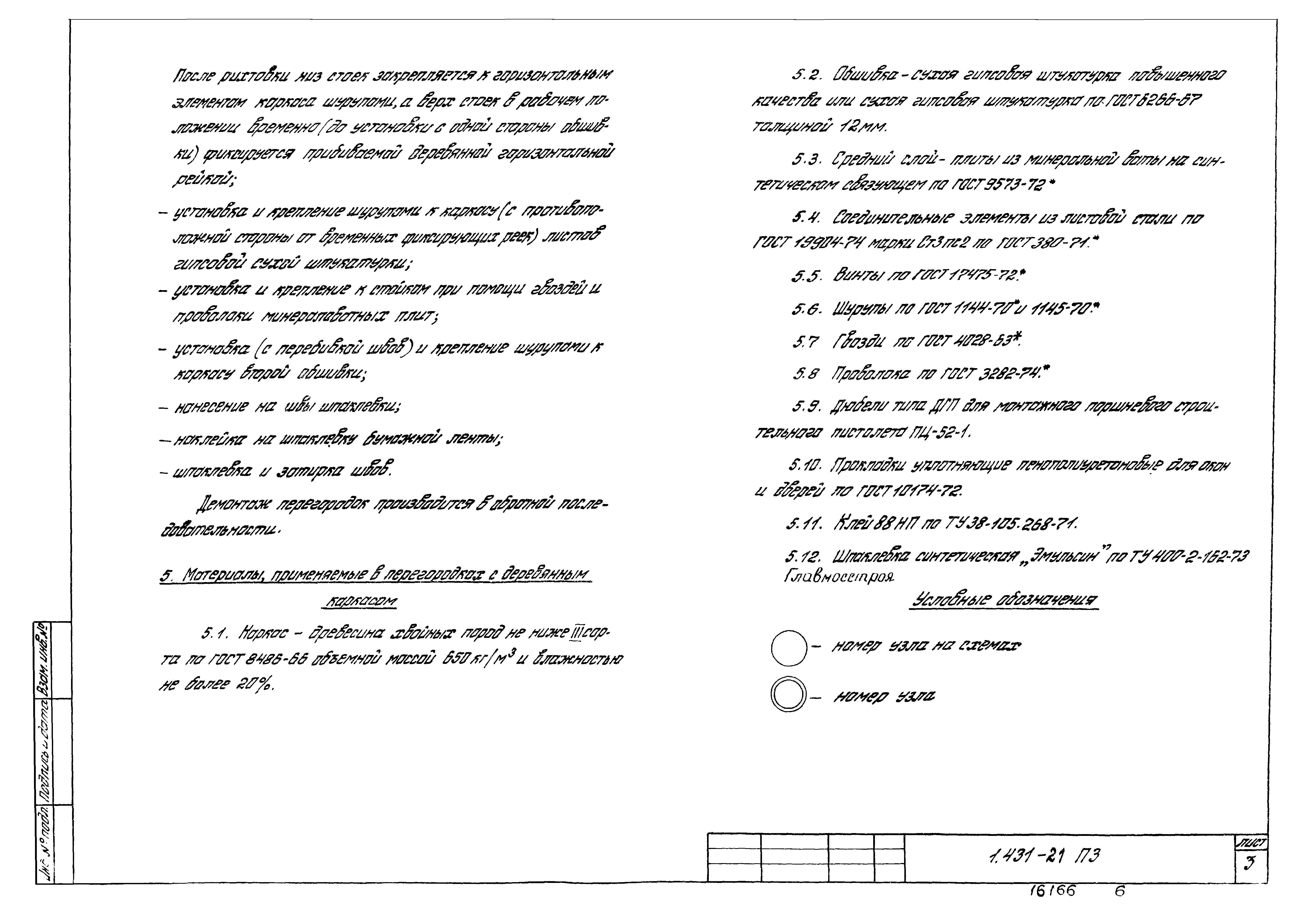

Оглавление:	1.431-19 ПЗ Пояснительная записка 1.431-19 М4 Схемы расположения элементов перегородок в зданиях с каркасом по серии 1.420-12 1.431-19 М4 Схемы расположения элементов перегородок в зданиях с каркасом по серии 1.420-6. Узел 1 1.431-19 М4 Схемы расположения элементов перегородок в зданиях с каркасом по серии ИЦ-04. Узел 2 1.431-19 М4 Узлы 3,4,5,6,7 1.431-19 М4 Схема расположения элементов деревянного каркаса по серии 1.420-12. Узел 8 1.431-19 М4 Узлы 9,10,11,12,13 1.431-19 М4 Узлы крепления соединительных элементов к конструкциям здания 1.431-19 МС1,МС2 Соединительное изделие (МС1;МС4;МС5;МС6) (МС2;МС3) 1.431-19 МС7,МС8 Соединительное изделие МС7;МС8 1.431-19 МС9,МС10 Соединительное изделие МС9;МС10
Разработан:	ЦНИИпромзданий
Утверждён:	09.04.1979 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 22)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Перегородки
Чем заменён:	Серия 1.431.9-24 «Перегородки каркасные из гипсокартонных листов для зданий промышленных предприятий. Рабочие чертежи»
Нормативные ссылки:	ГОСТ 4028-63 «Гвозди строительные. Конструкция и размеры» ГОСТ 3282-74 «Проволока стальная низкоуглеродистая общего назначения. Технические условия» ГОСТ 4034-63 «Гвозди тарные круглые. Конструкция и размеры» ГОСТ 8486-66 «Пиломатериалы хвойных пород» СНиП II-6-74 «Нагрузки и воздействия» Серия 1.420-12 «Конструкции многоэтажных производственных зданий с сетками колонн 6х6 и 9х6 м под нагрузки соответственно до 2500 и 1500 кгс/кв. м» ГОСТ 380-71 «Сталь углеродистая обыкновенного качества. Марки и общие технические требования» Серия 1.420-6 «Конструкции многоэтажных производственных зданий с сеткой колонн 12х6 м» ГОСТ 19904-74 «Прокат листовой холоднокатаный. Сортамент» ГОСТ 9573-72 «Плиты и маты теплоизоляционные из минеральной ваты на синтетическом связующем»
