Типовой проект 704-1-52

Альбом V. Оборудование резервуара для светлых нефтепродуктов

Обозначение: Типовой проект 704-1-52
Обозначение англ: 704-1-52
Статус:не действует
Название рус.:Альбом V. Оборудование резервуара для светлых нефтепродуктов
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017

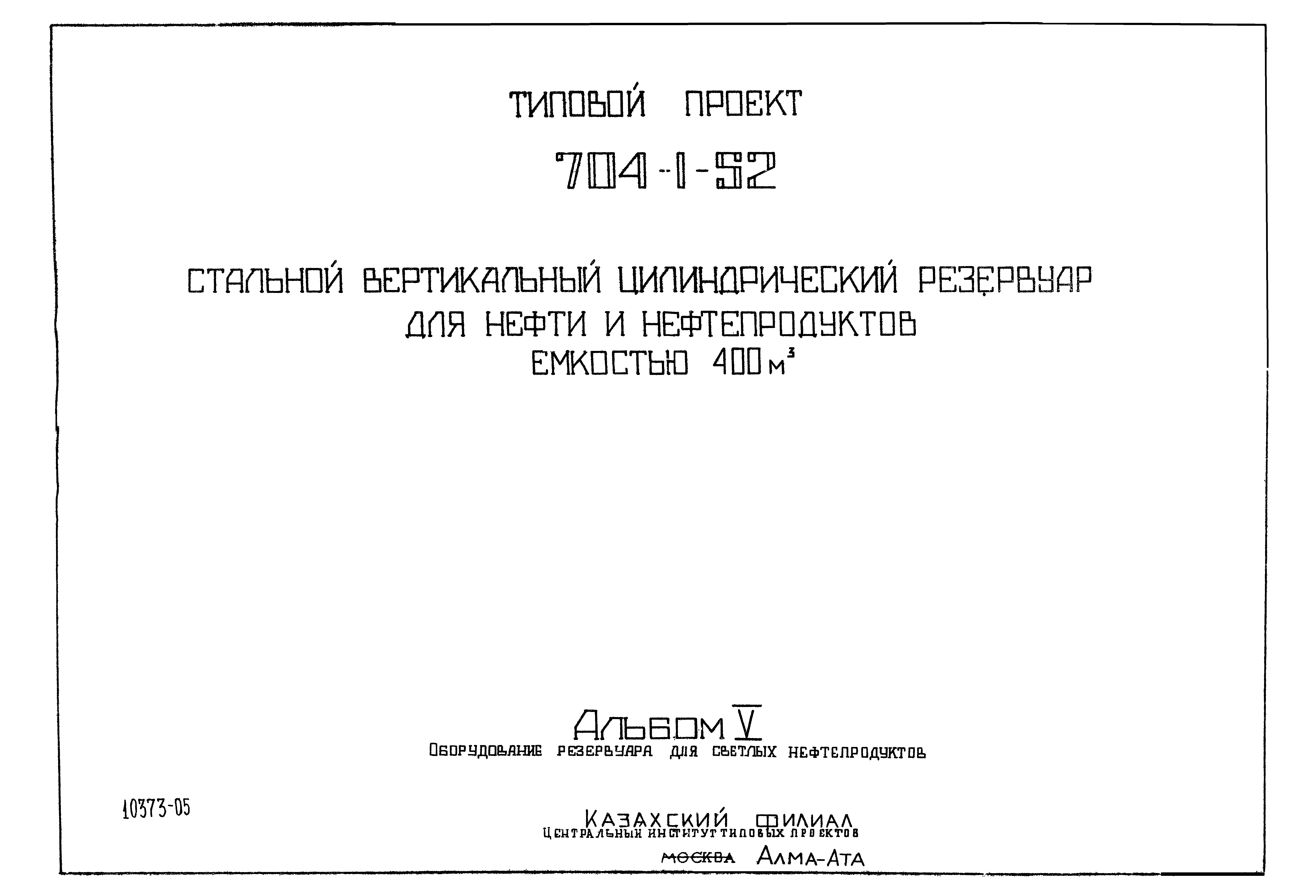

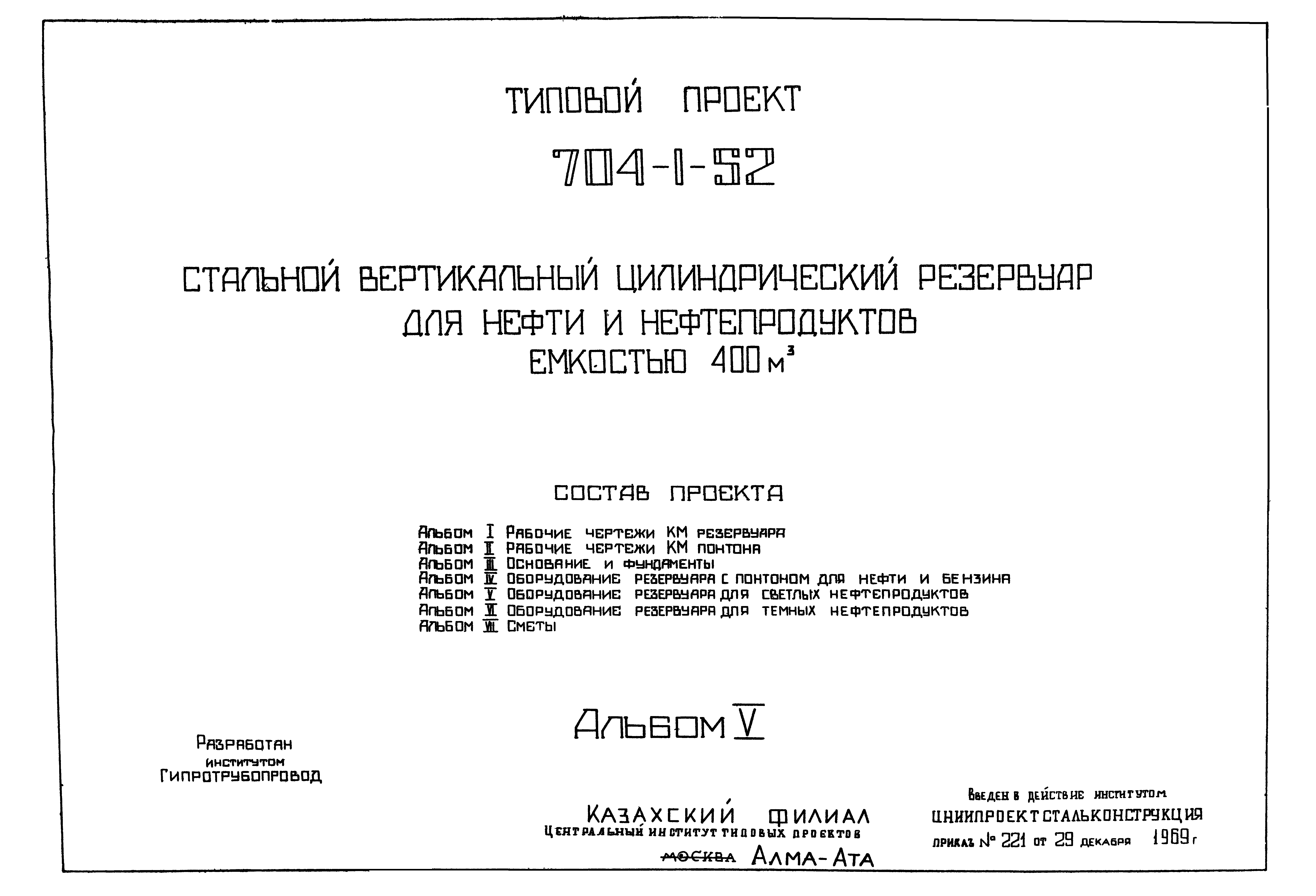

Оглавление:ТП 704-1-52 Обложка

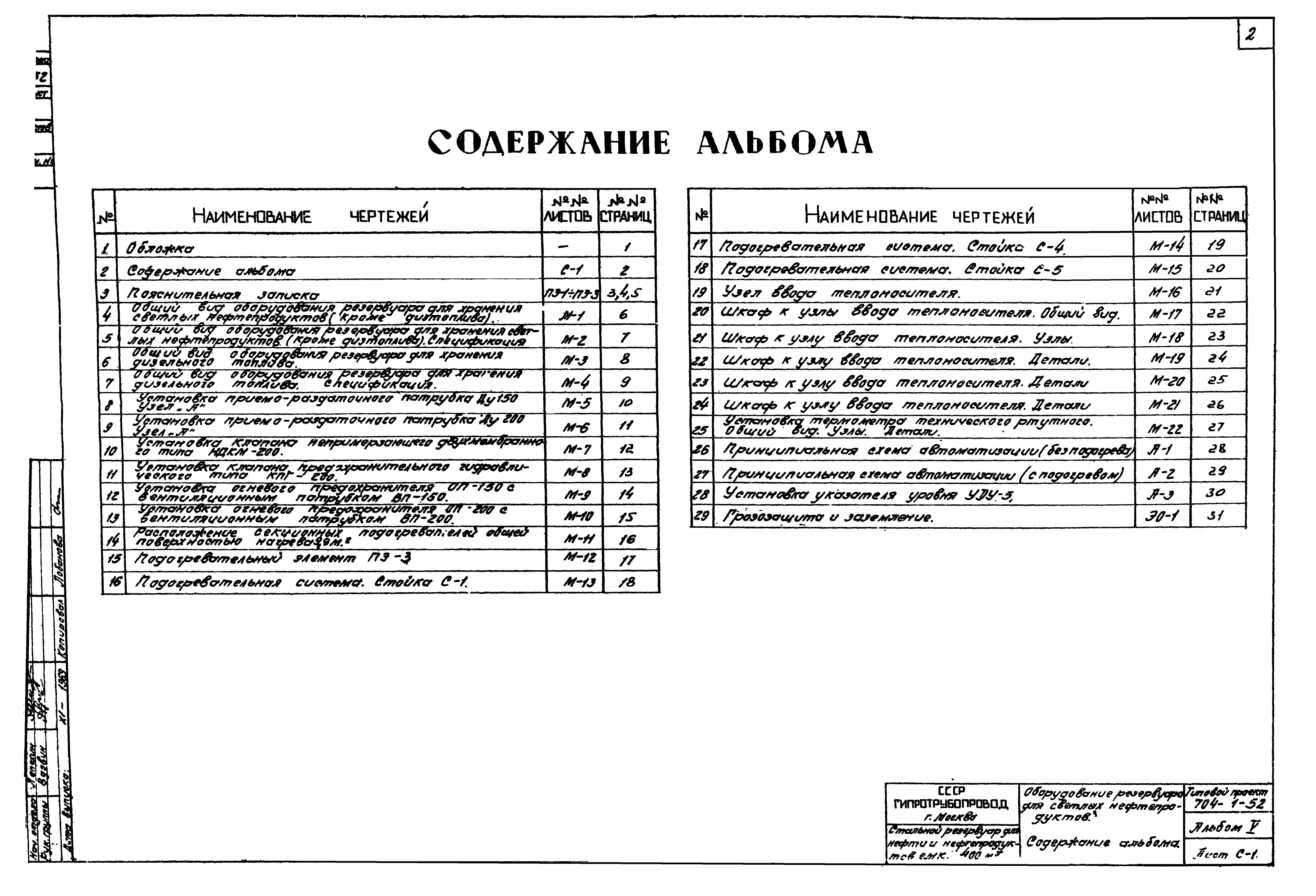

ТП 704-1-52-С-1 Содержание альбома

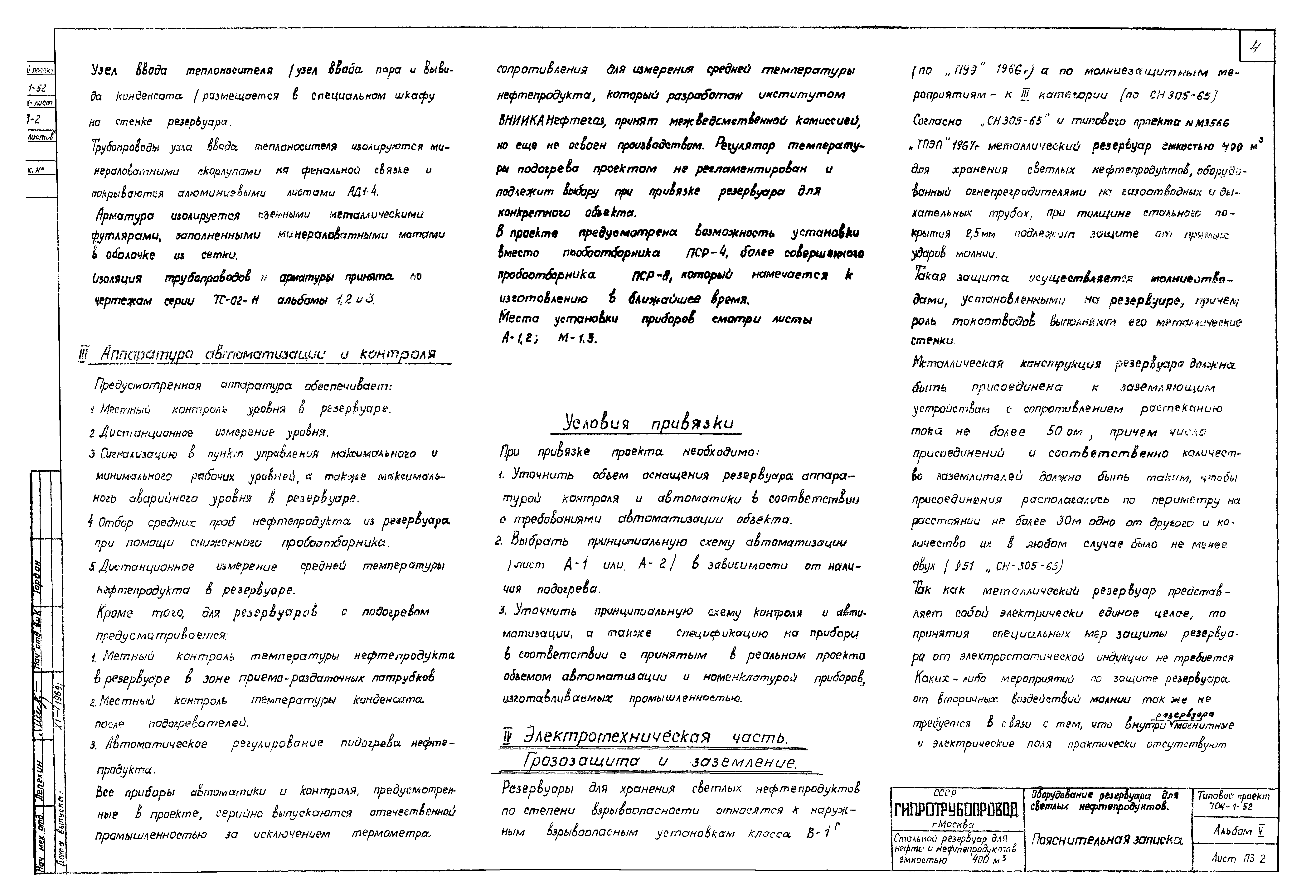

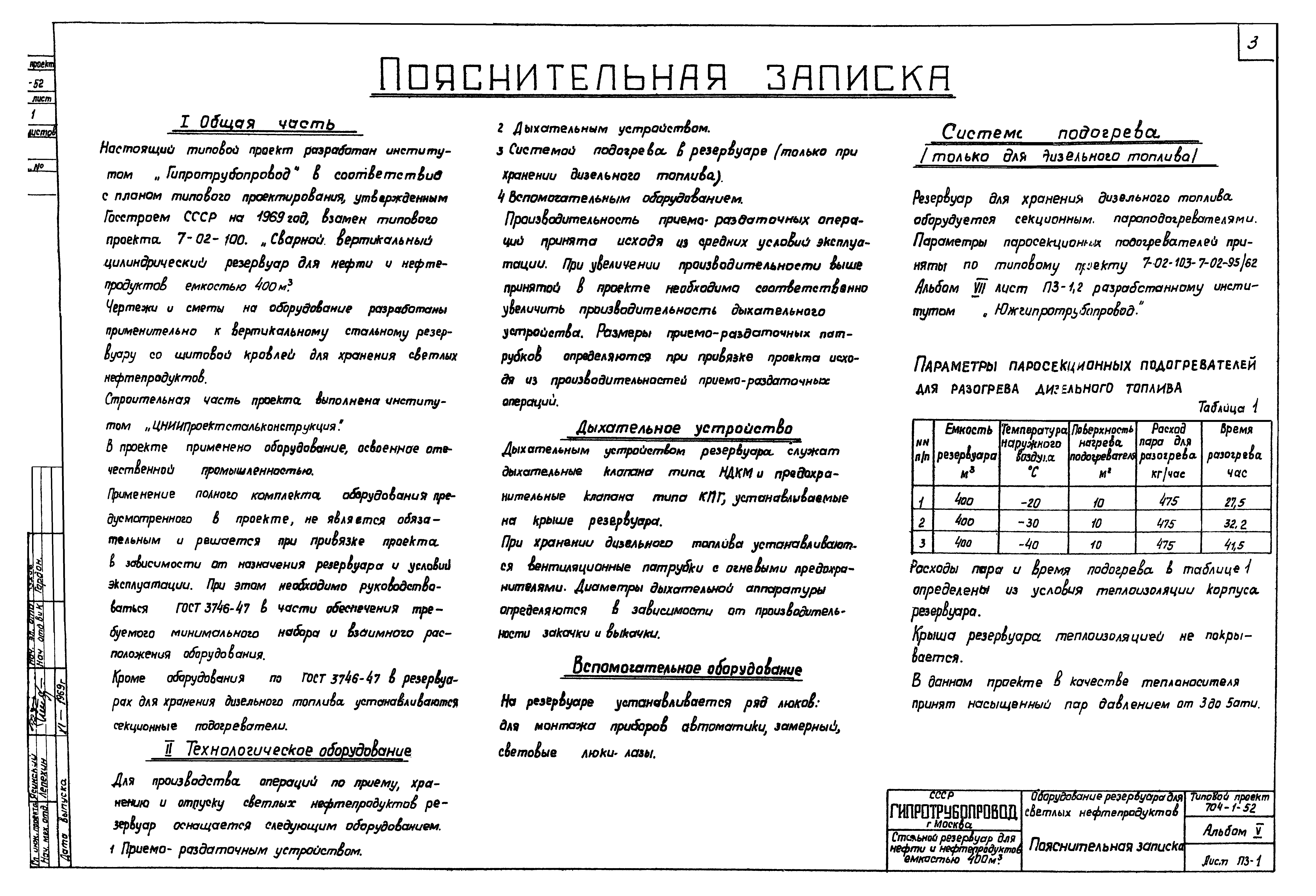

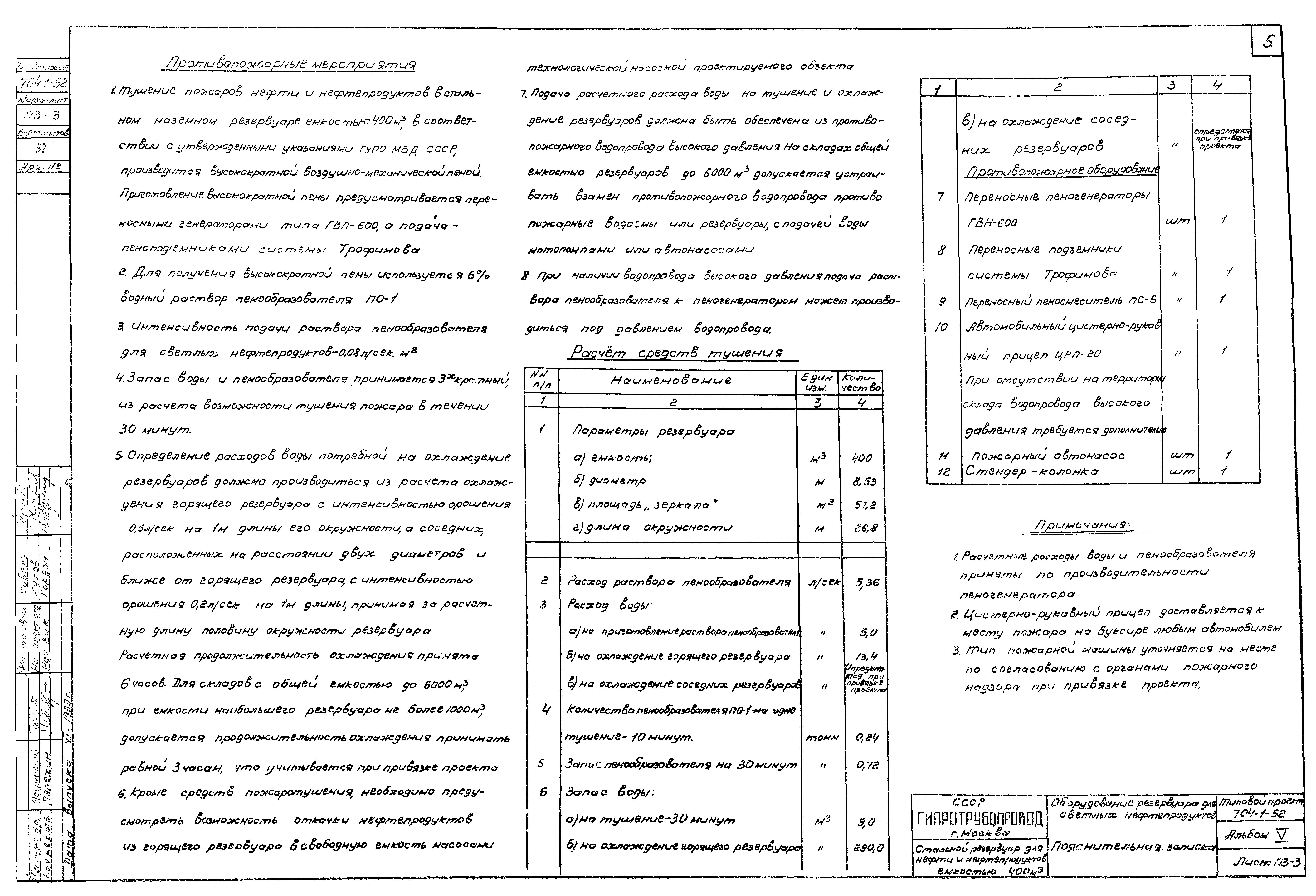

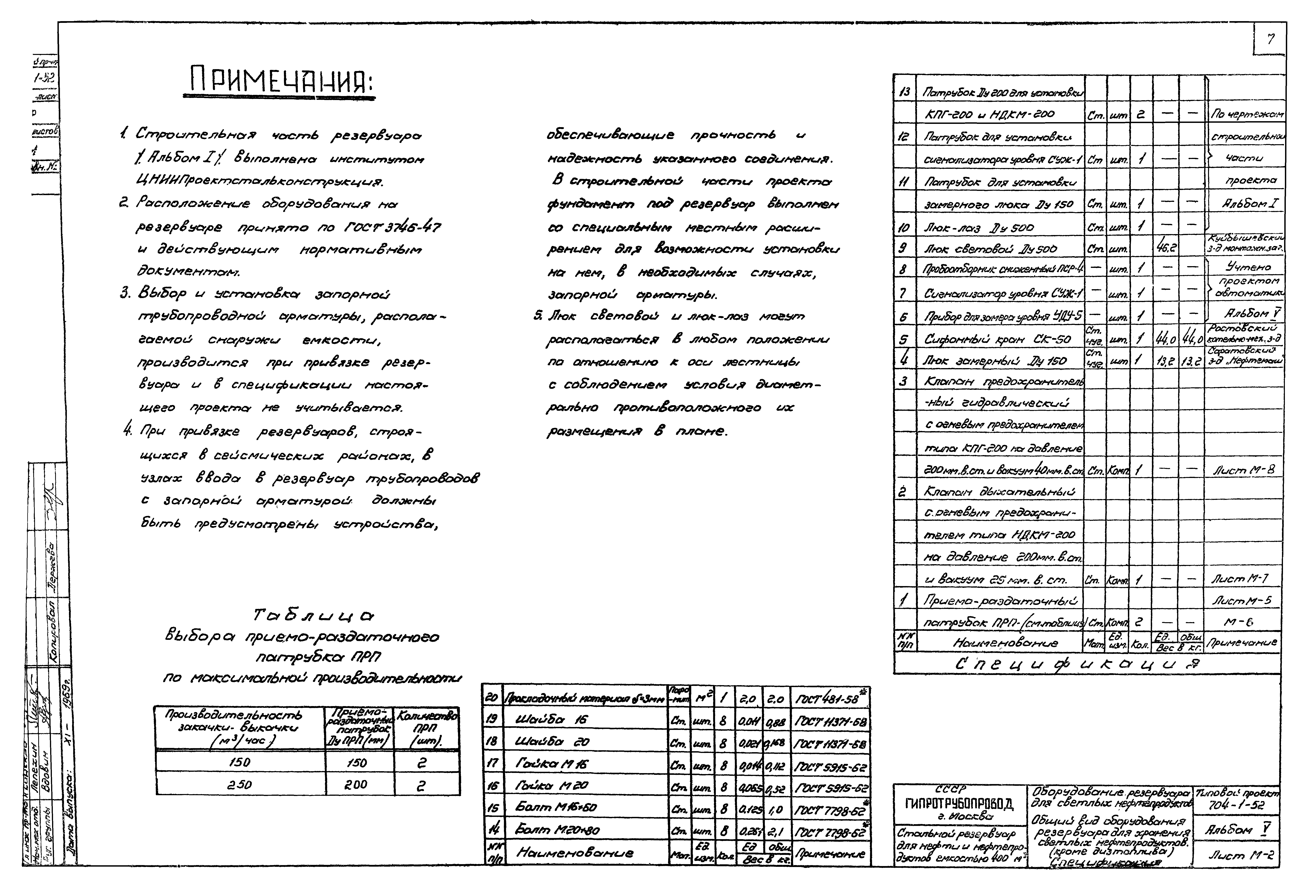

ТП 704-1-52-ПЗ1-ПЗ3 Пояснительная записка

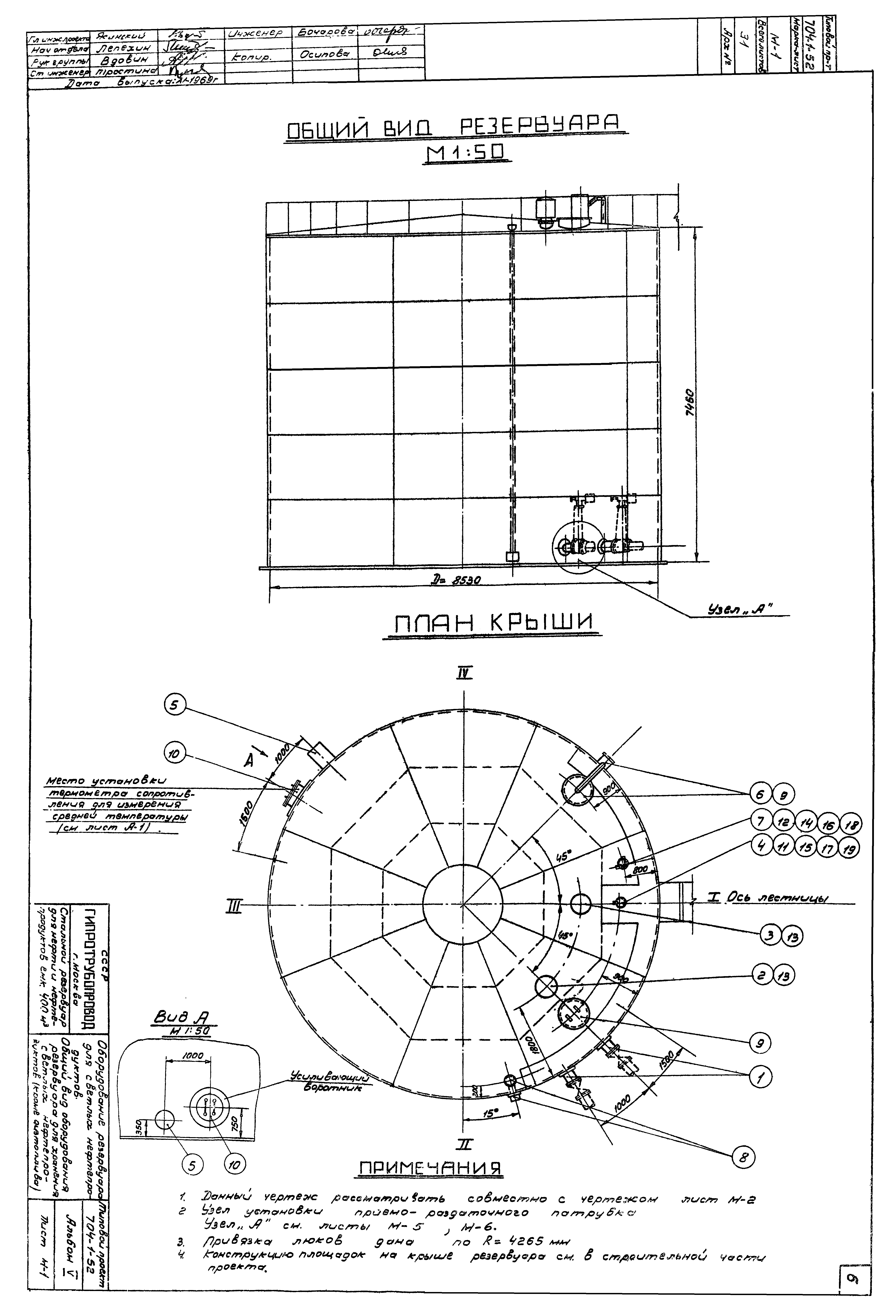

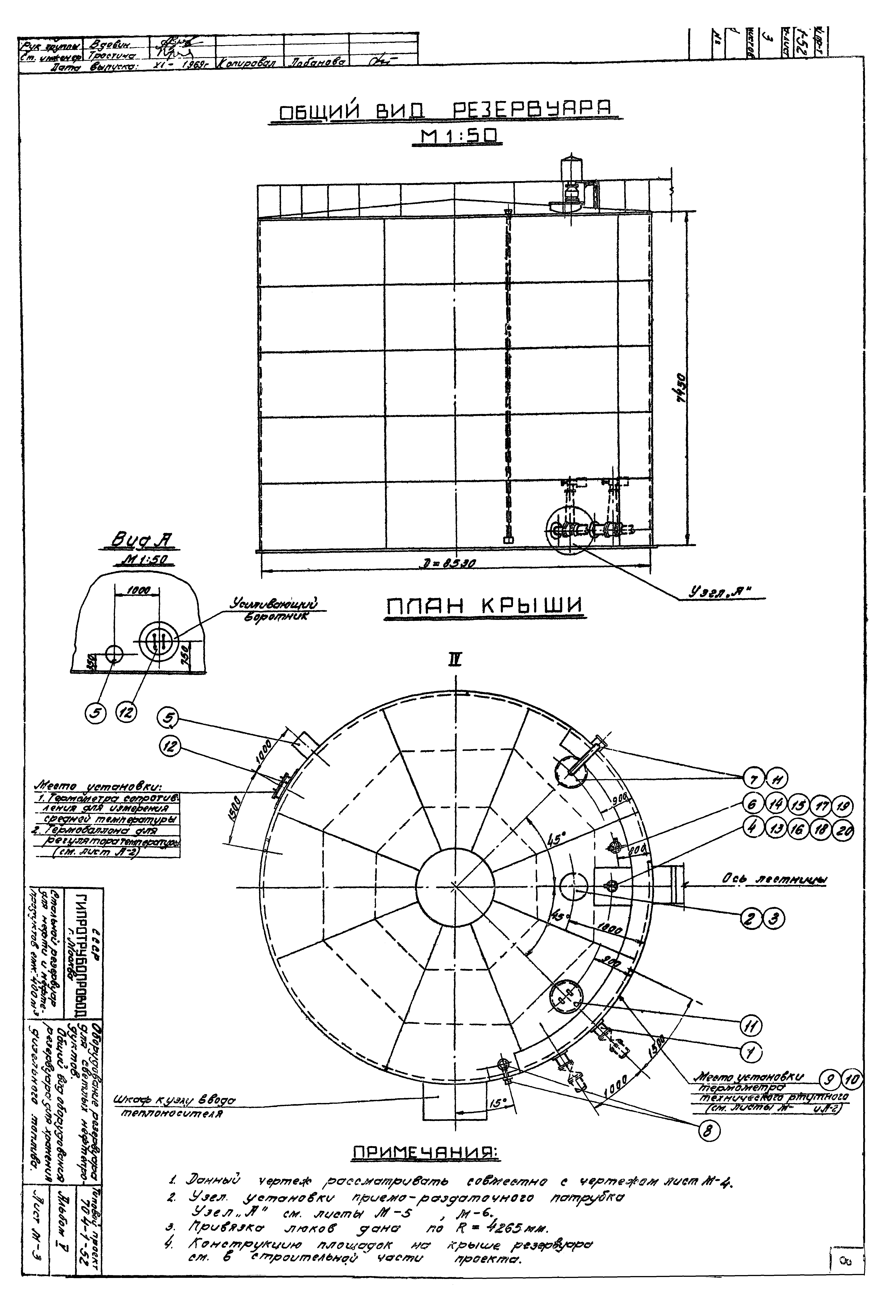

ТП 704-1-52-М-1 Общий вид оборудования резервуара для хранения светлых нефтепродуктов (кроме дизтоплива)

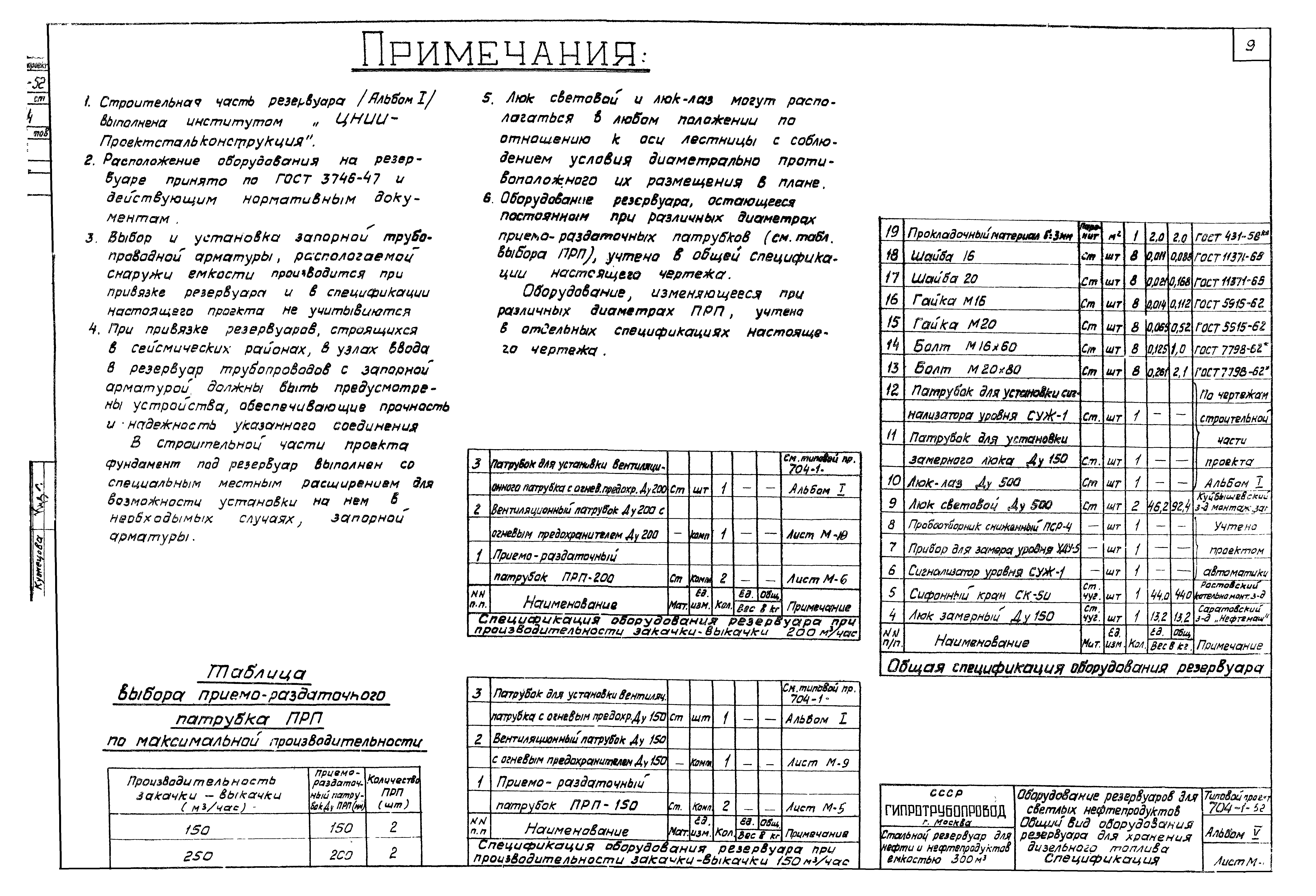

ТП 704-1-52-М-2 Общий вид оборудования резервуара для хранения светлых нефтепродуктов (кроме дизтоплива). Спецификация
ТП 704-1-52-М-3 Общий вид оборудования резервуара для хранения дизельного топлива
ТП 704-1-52-М-4 Общий вид оборудования резервуара для хранения дизельного топлива. Спецификация

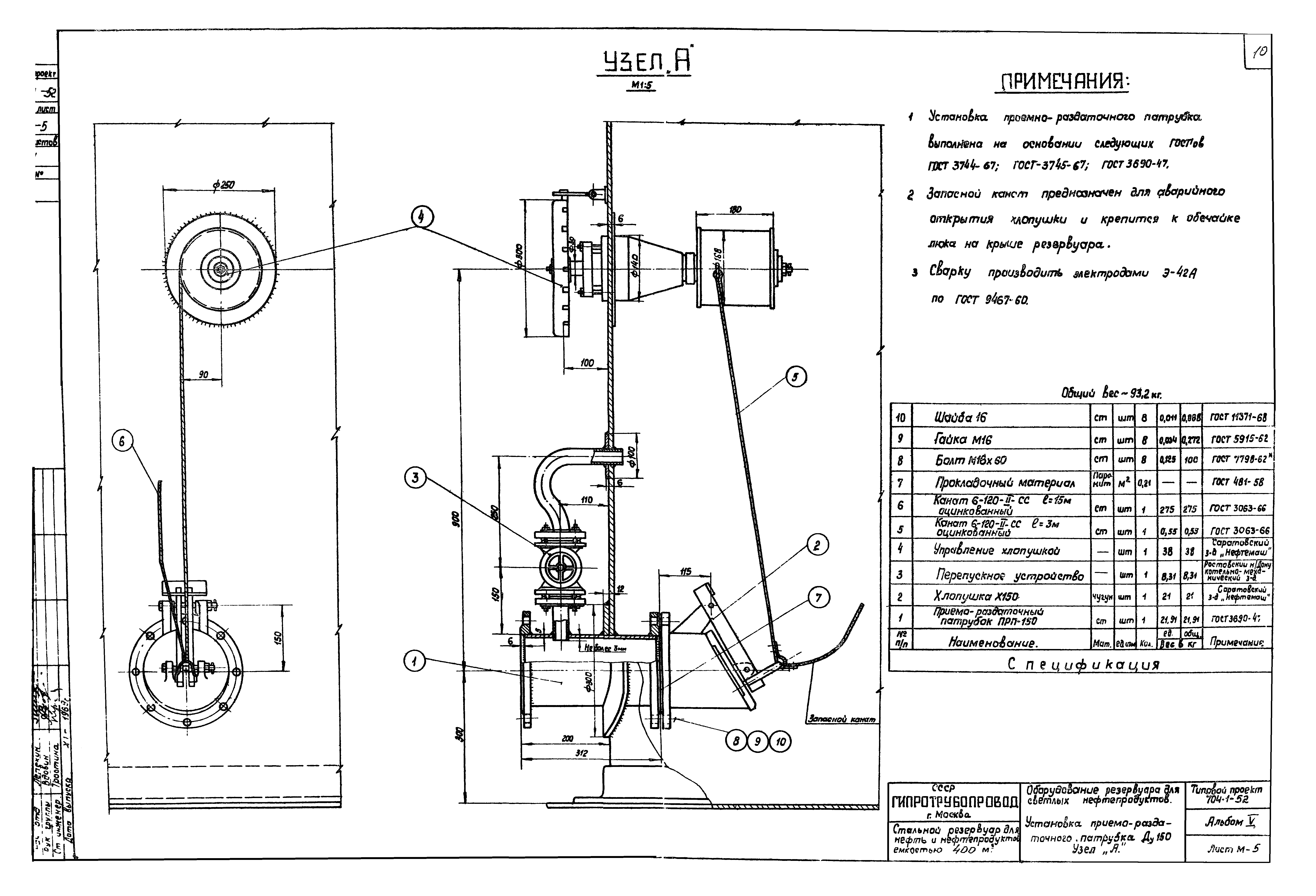

ТП 704-1-52-М-5 Установка приемо-раздаточного патрубка Ду150. Узел "А"

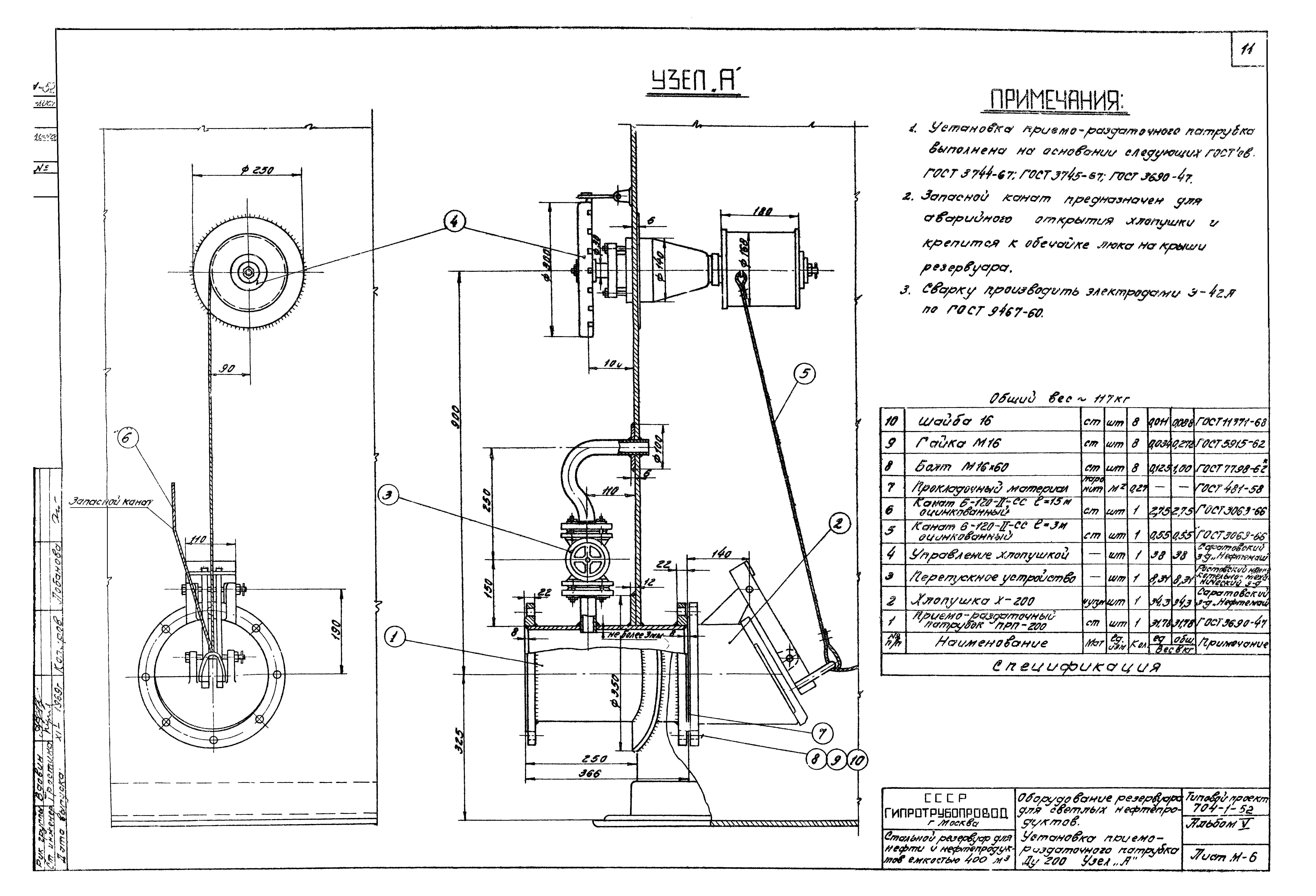

ТП 704-1-52-М-6 Установка приемо-раздаточного патрубка Ду200. Узел "А"

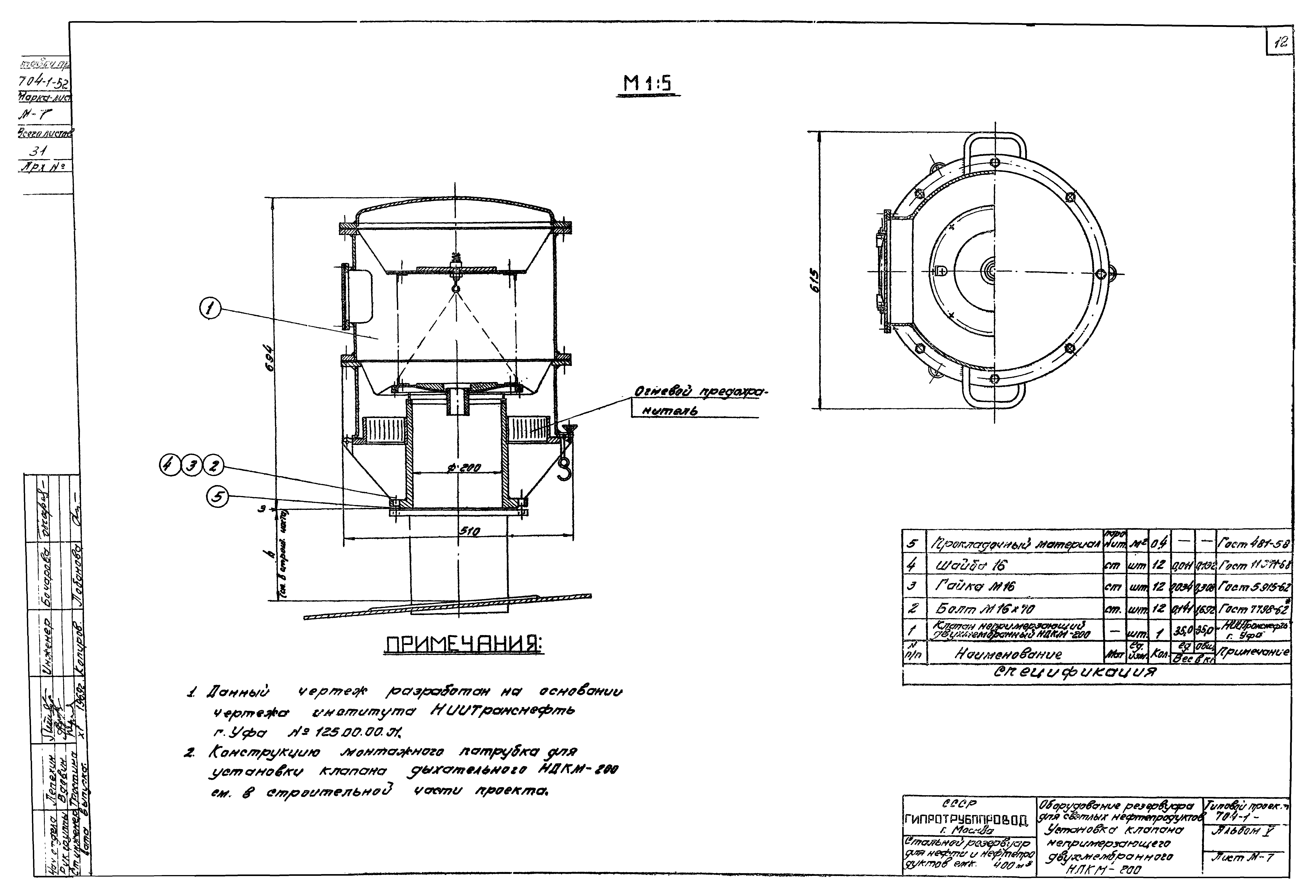

ТП 704-1-52-М-7 Установка клапана непримерзающего двухмембранного типа НДКМ-200

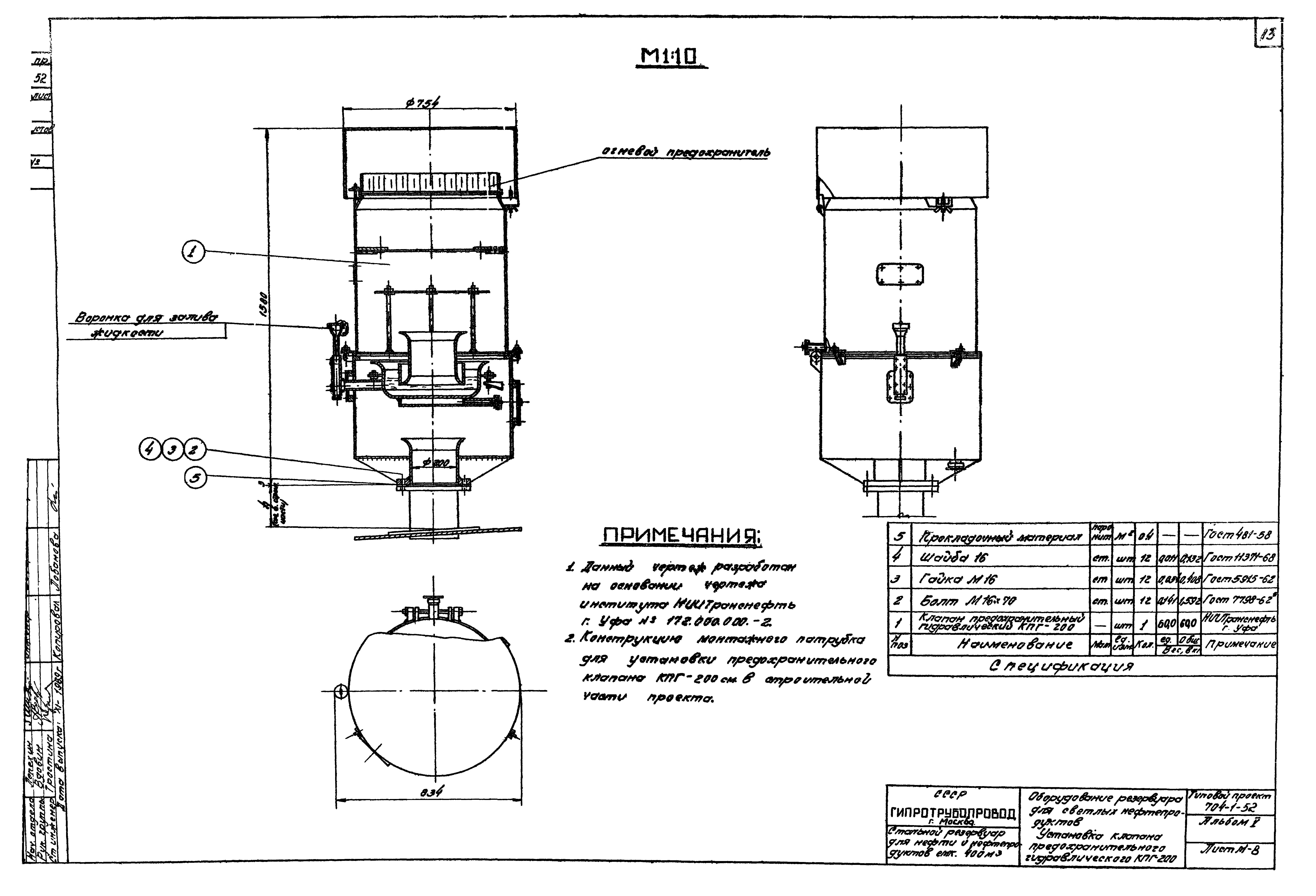

ТП 704-1-52-М-8 Установка клапана предохранительного гидравлического типа КПГ-200

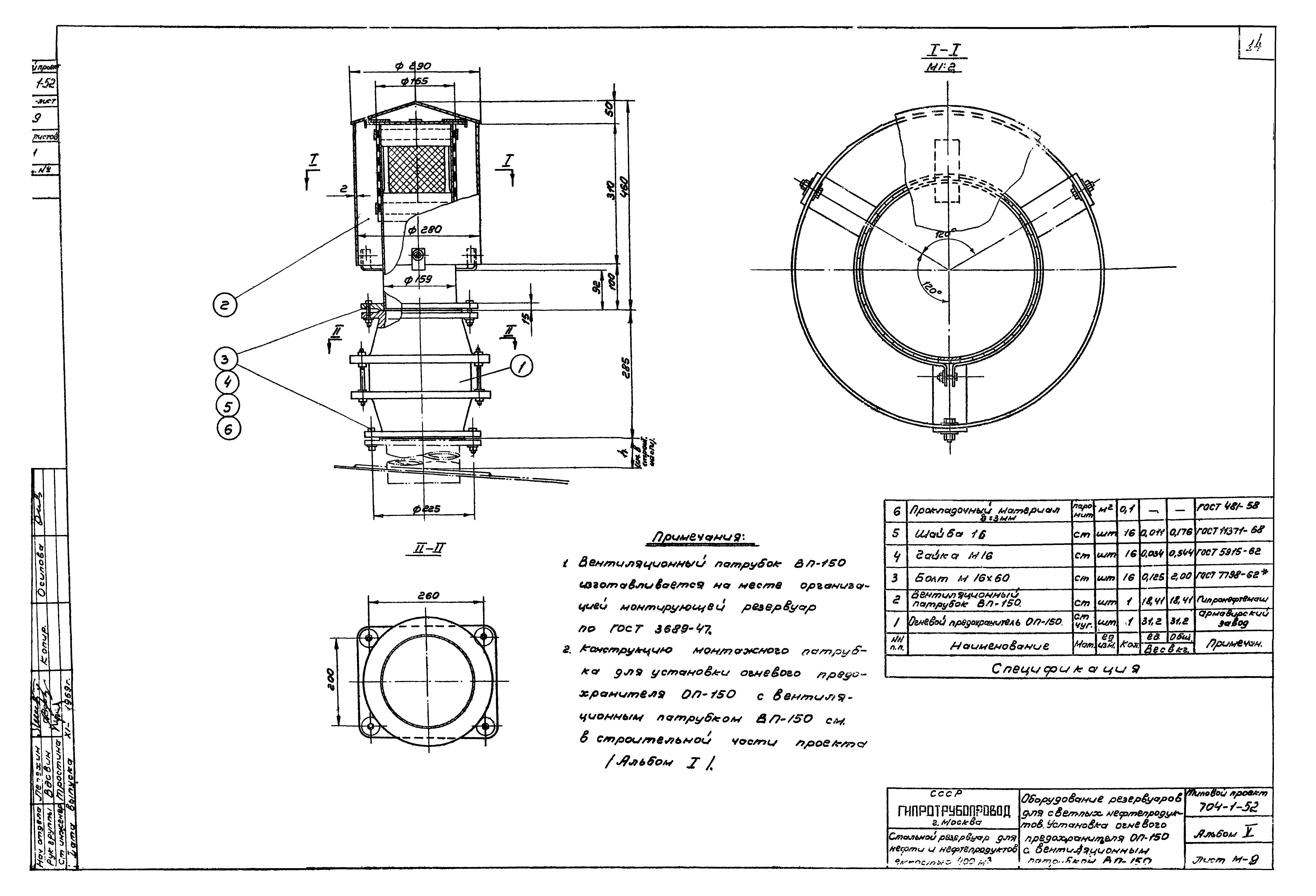

ТП 704-1-52-М-9 Установка огневого предохранителя ОП-150 с вентиляционным патрубком ВП-150
ТП 704-1-52-М-10 Установка огневого предохранителя ОП-200 с вентиляционным патрубком ВП-200

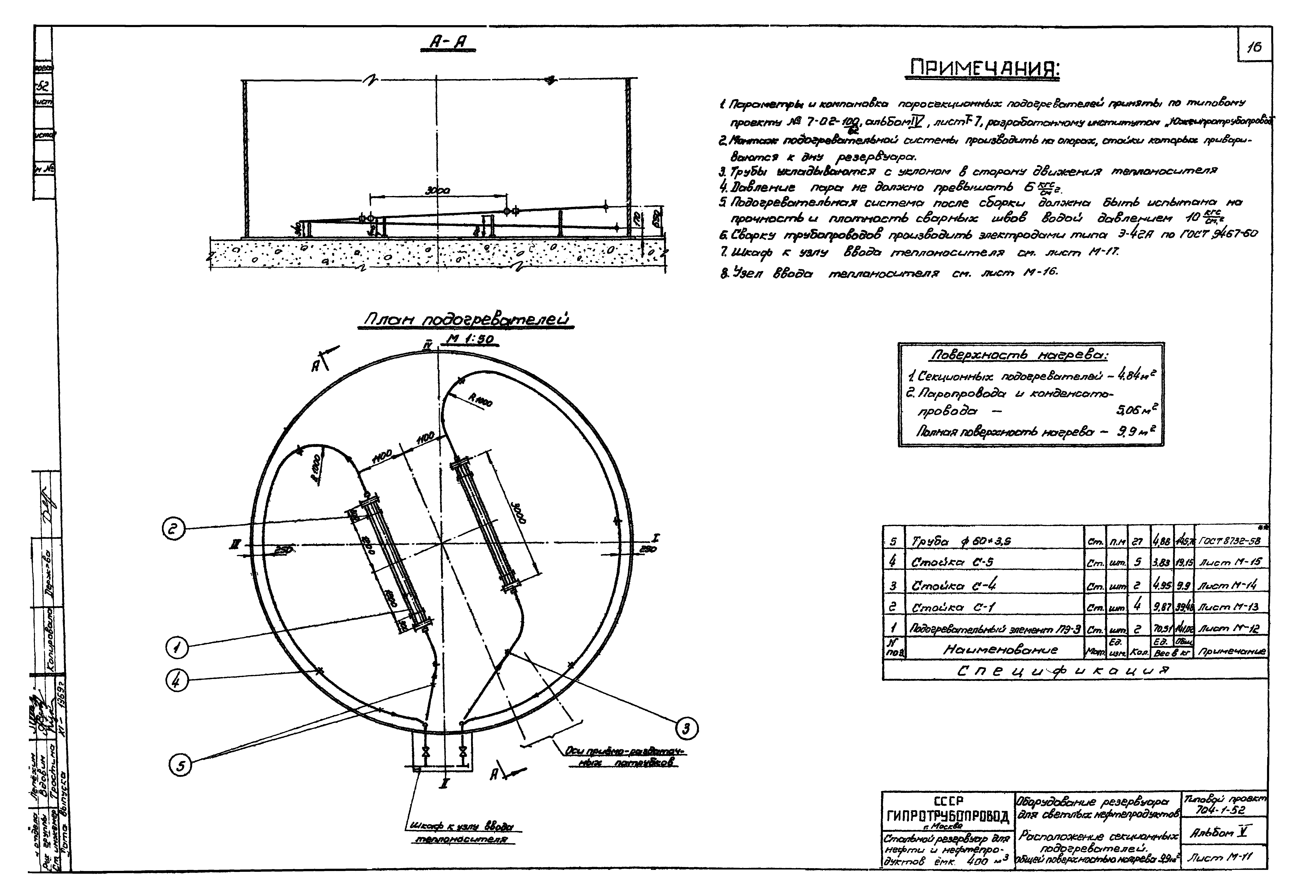

ТП 704-1-52-М-11 Расположение секционных подогревателей общей поверхностью нагревателя 9,9 м²

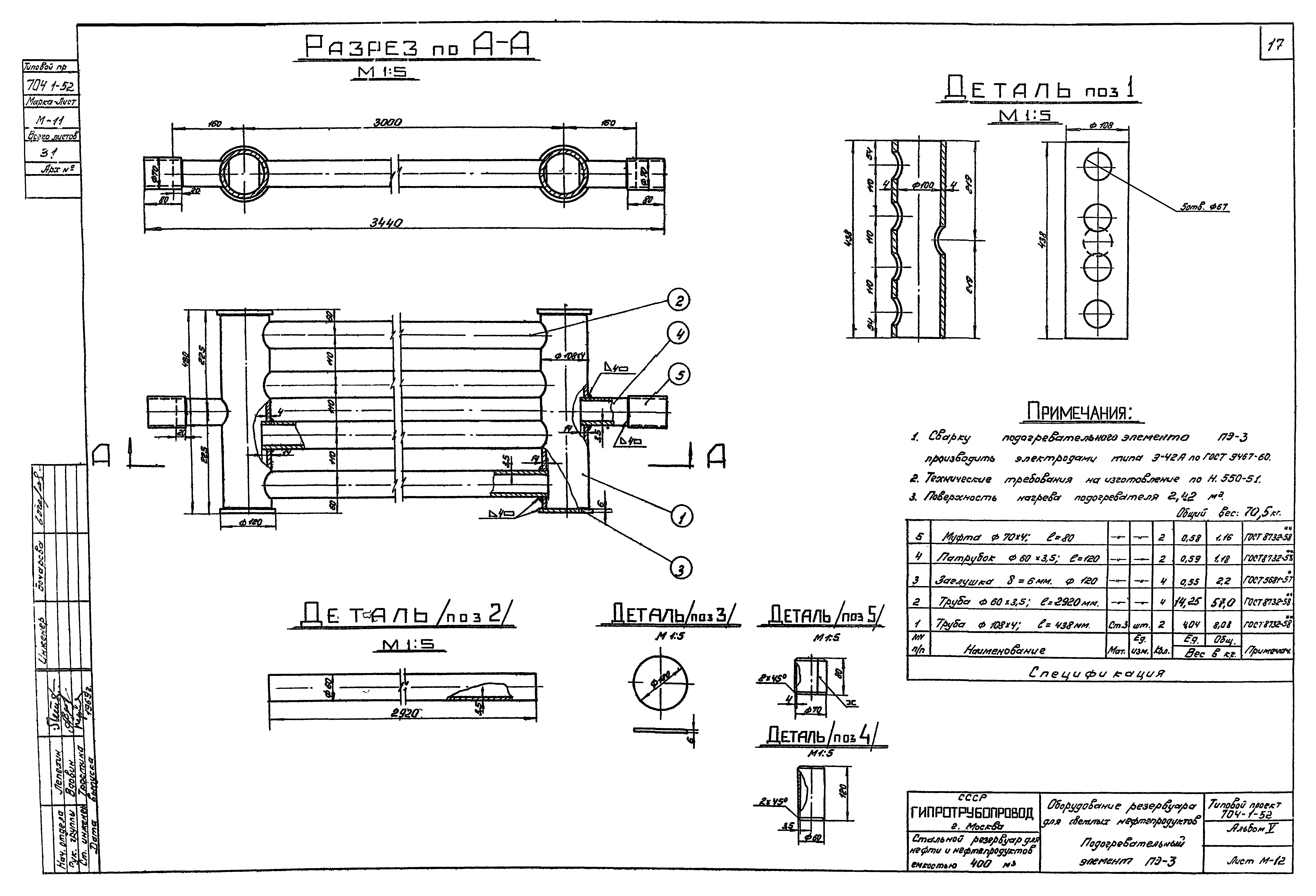

ТП 704-1-52-М-12 Подогревательный элемент ПЭ-3

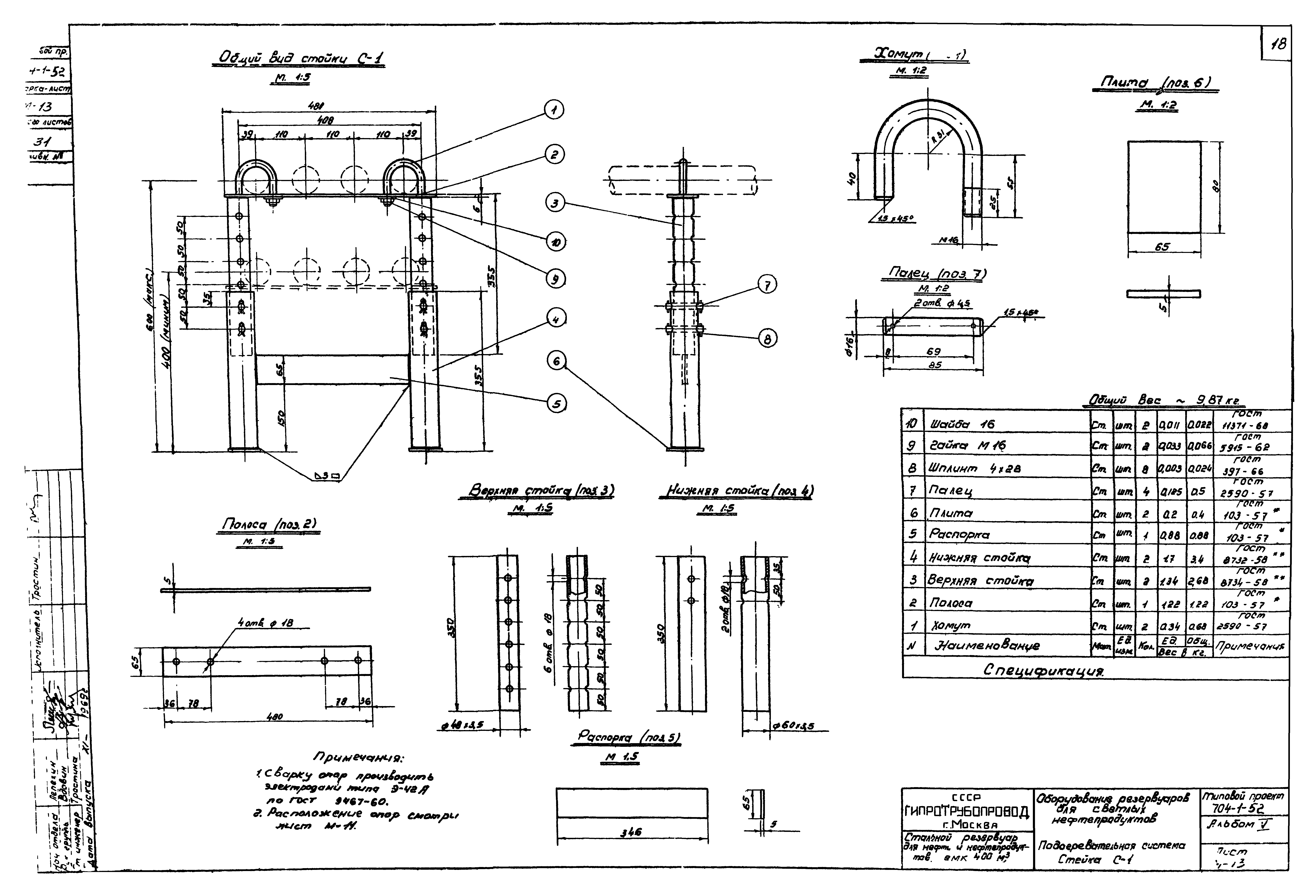

ТП 704-1-52-М-13 Подогревательная система. Стойка С-1

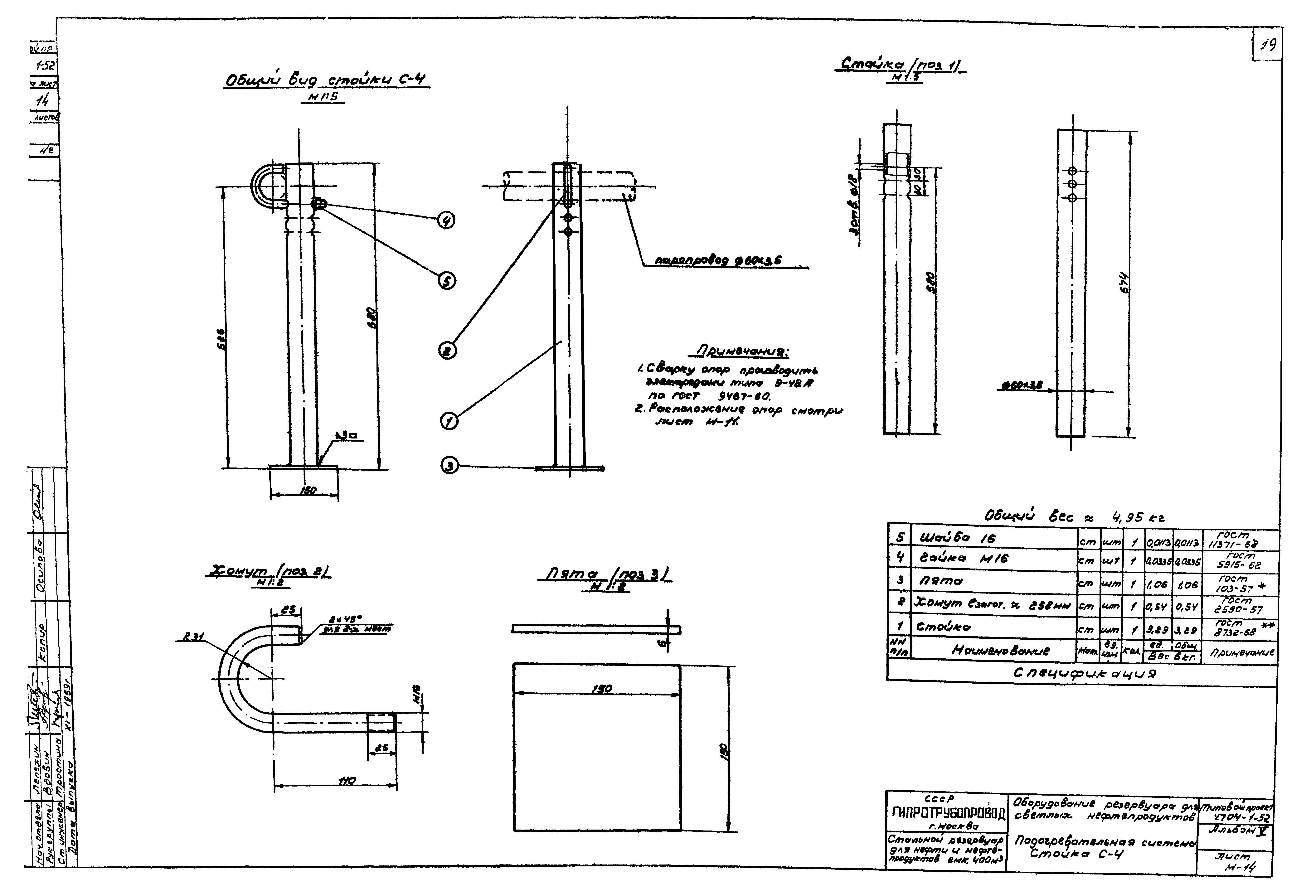

ТП 704-1-52-М-14 Подогревательная система. Стойка С-4

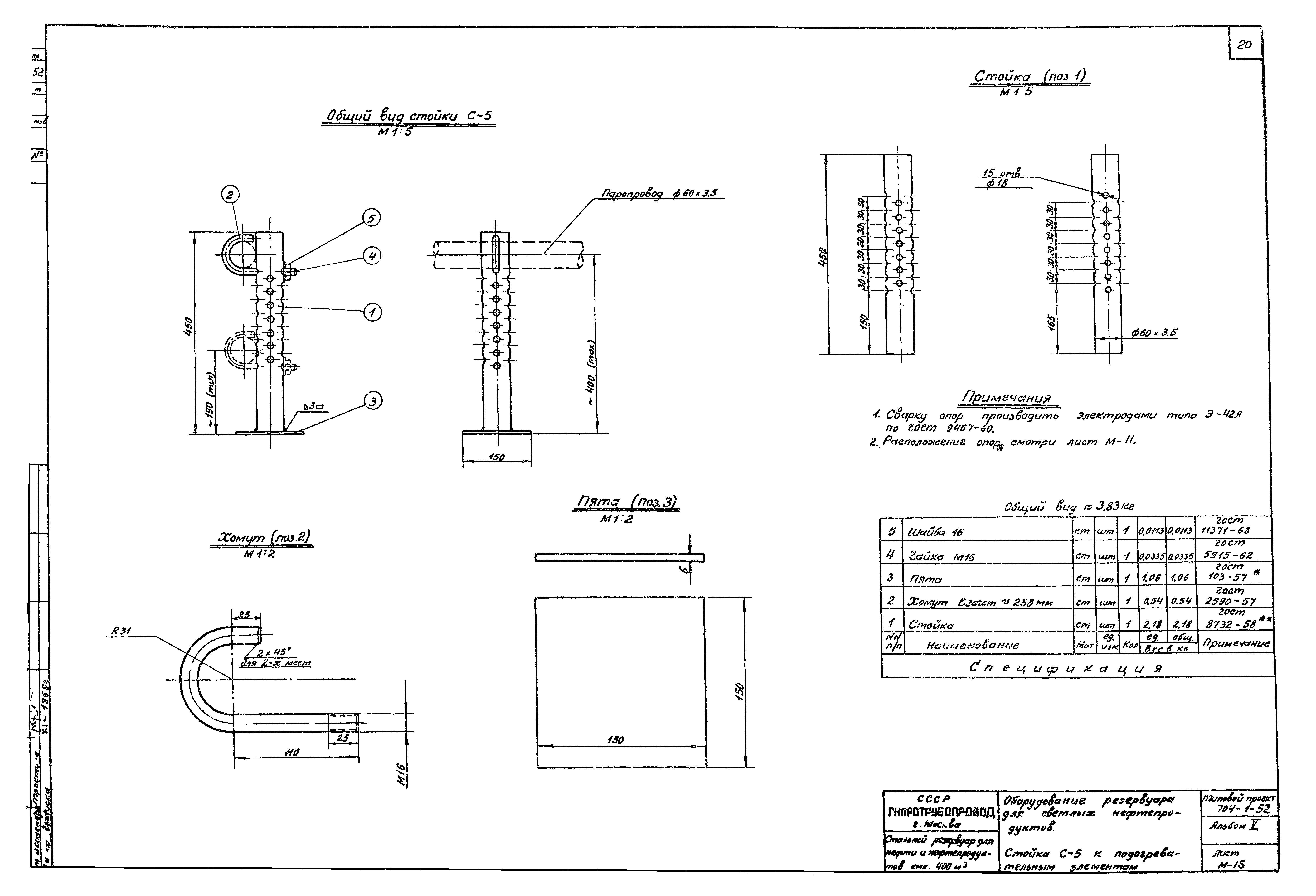

ТП 704-1-52-М-15 Подогревательная система. Стойка С-5

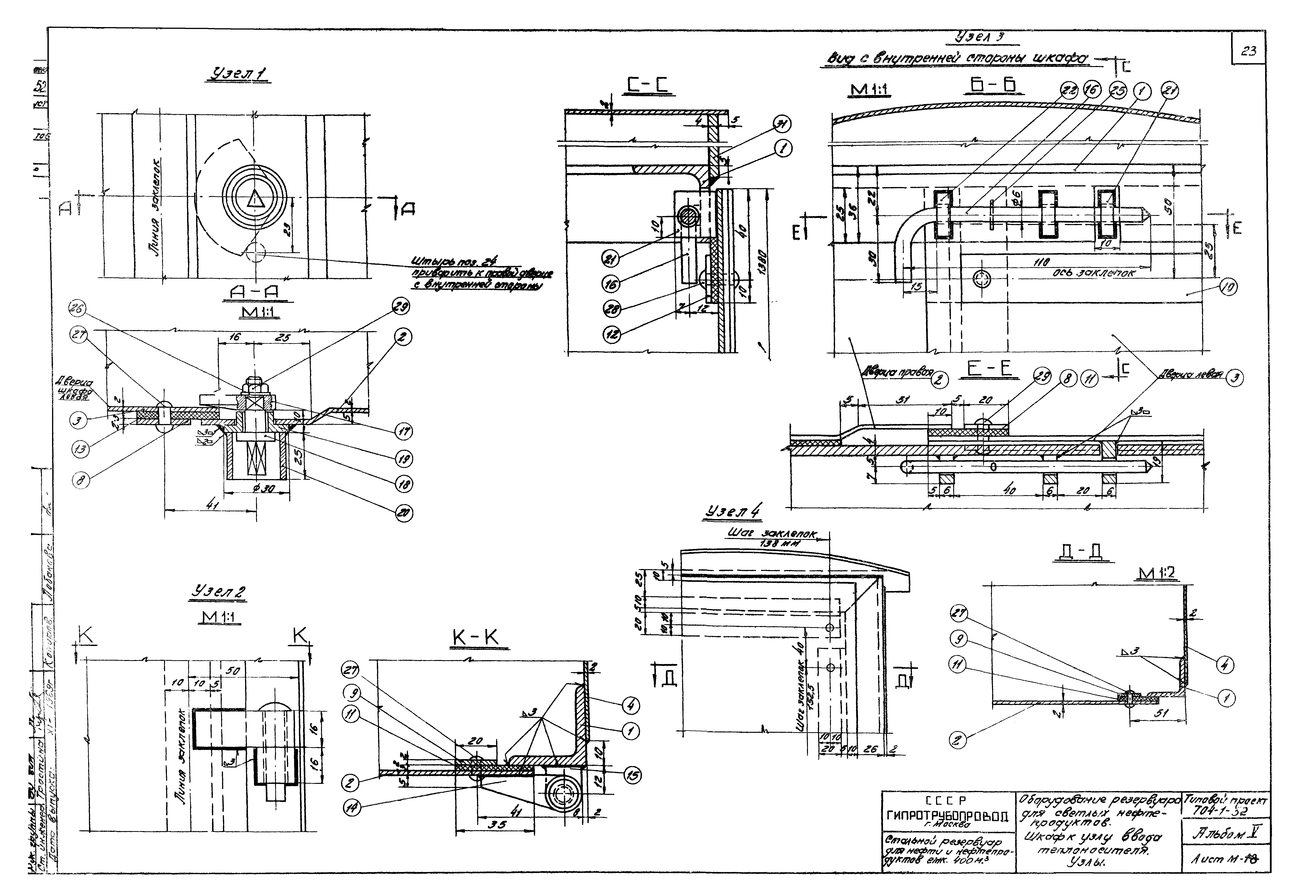

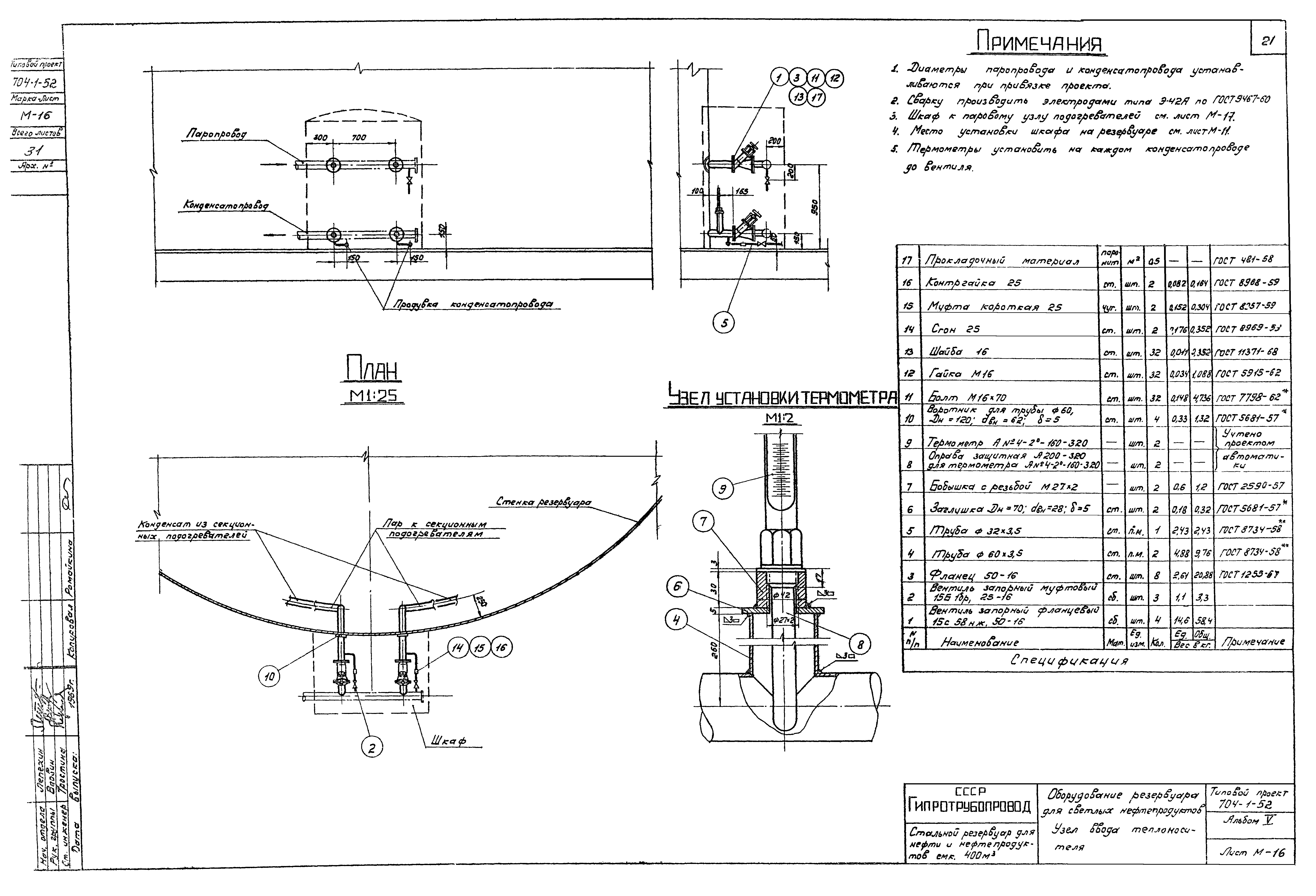

ТП 704-1-52-М-16 Узел ввода теплоносителя

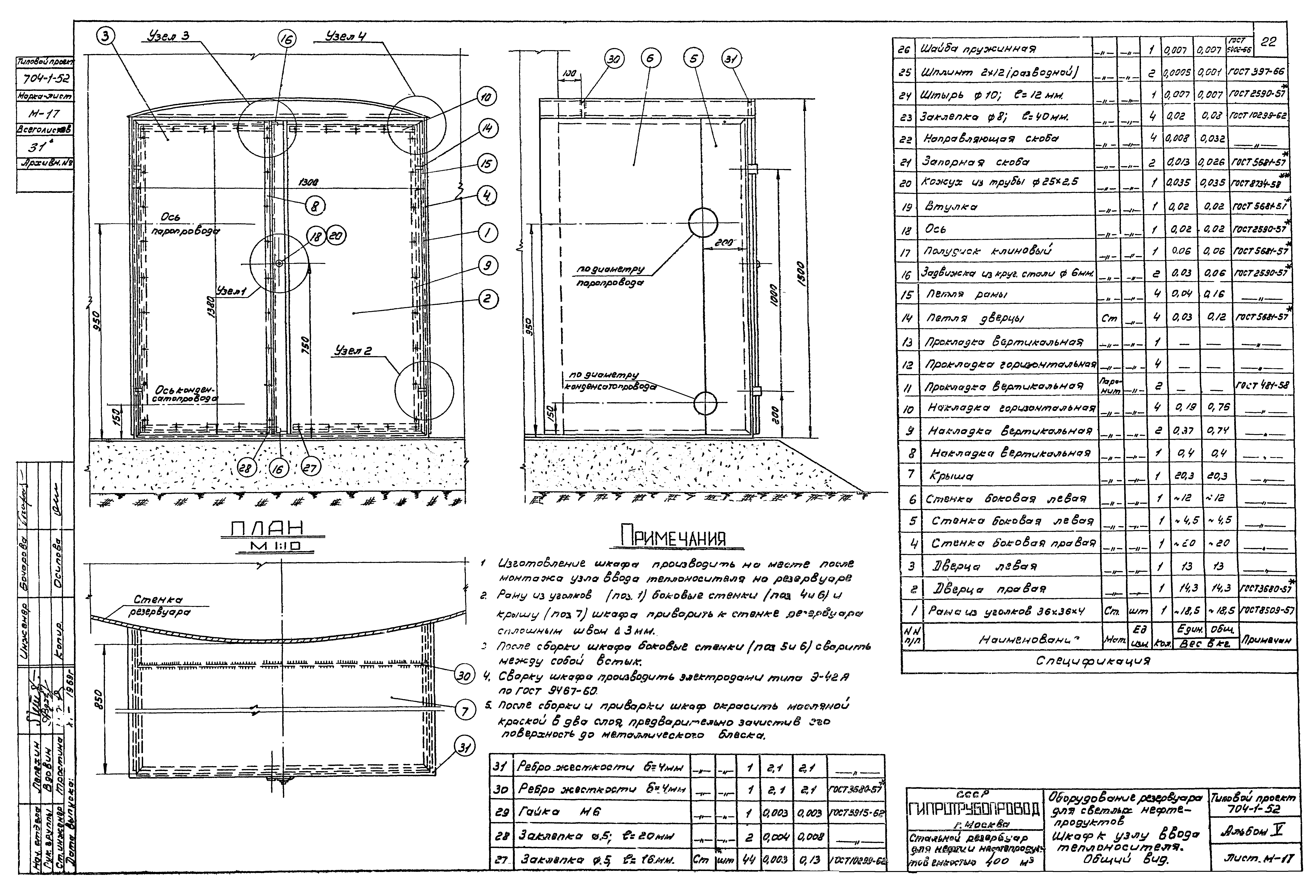

ТП 704-1-52-М-17 Шкаф и узлы ввода теплоносителя. Общий вид
ТП 704-1-52-М-18 Шкаф и узлы ввода теплоносителя. Узлы

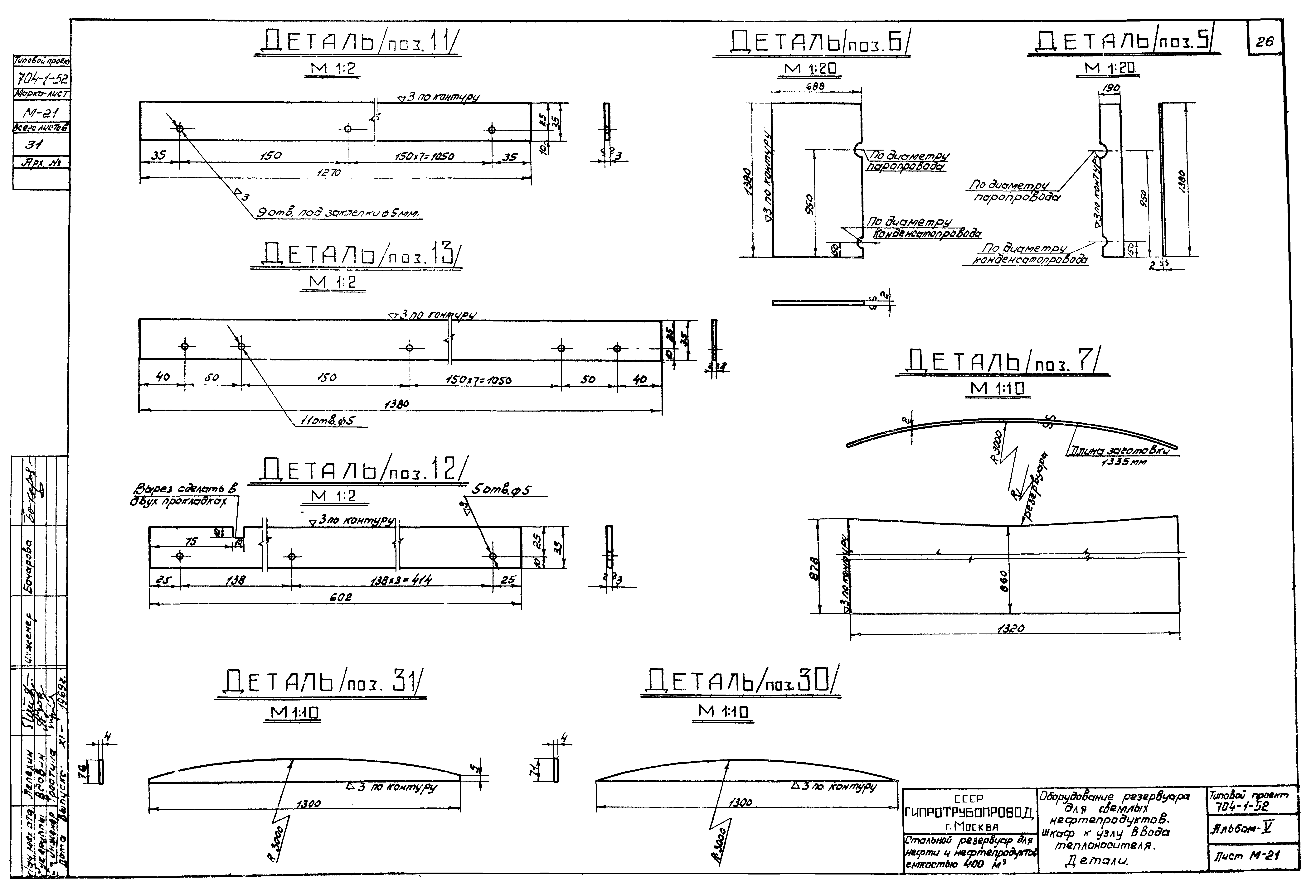

ТП 704-1-52-М-19 Шкаф и узлы ввода теплоносителя. Детали

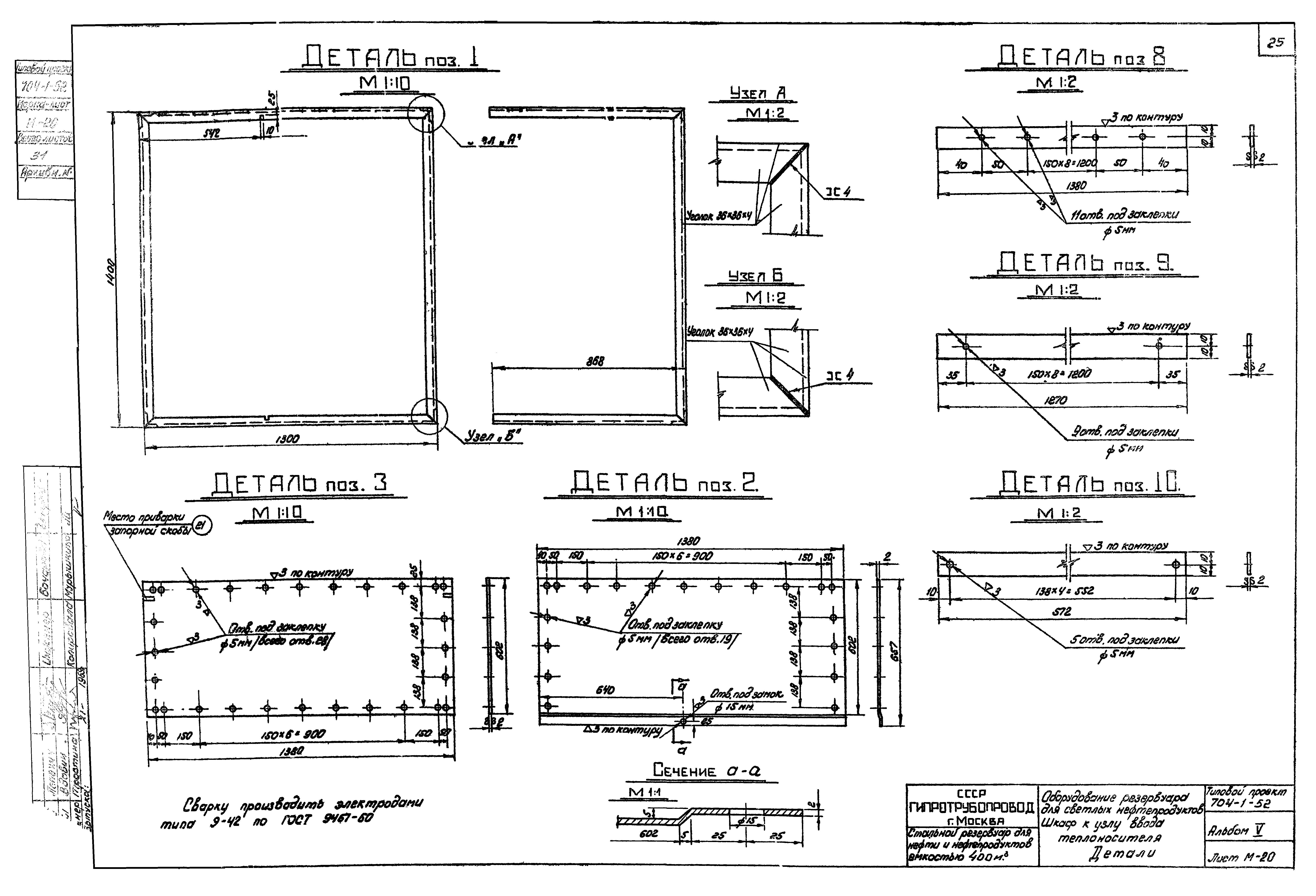

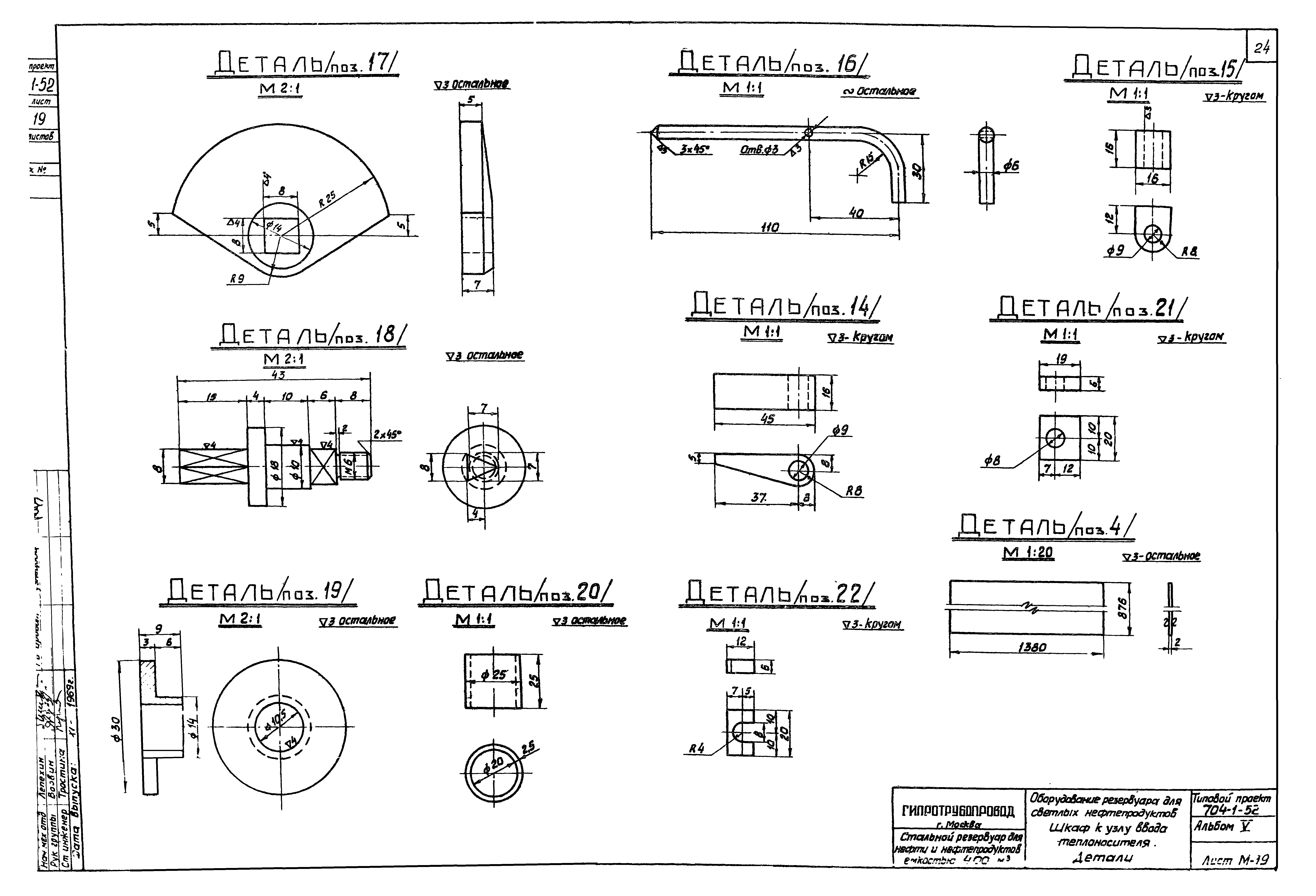

ТП 704-1-52-М-20 Шкаф и узлы ввода теплоносителя. Детали
ТП 704-1-52-М-21 Шкаф и узлы ввода теплоносителя. Детали

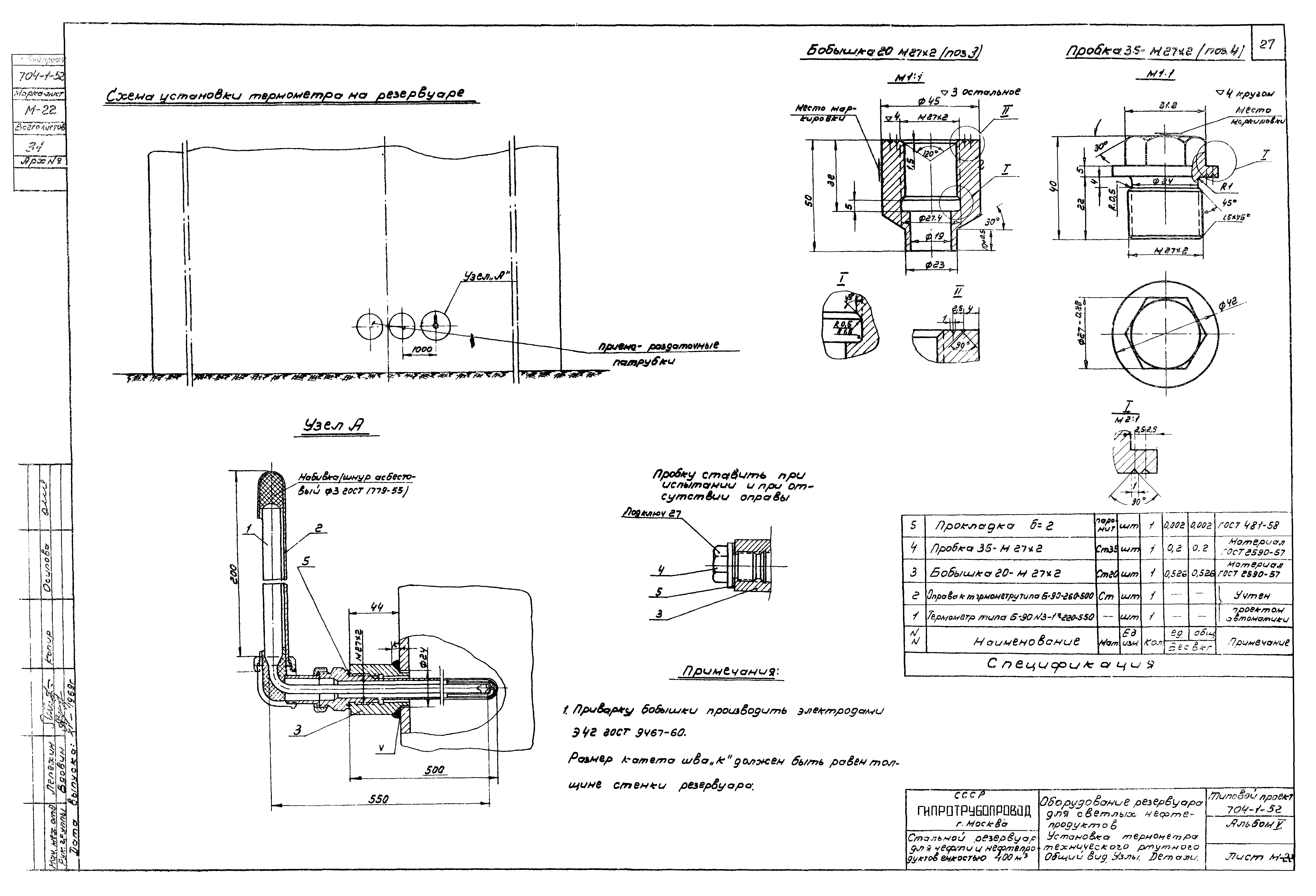

ТП 704-1-52-М-22 Установка термометра технического ртутного. Общий вид. Узлы. Детали

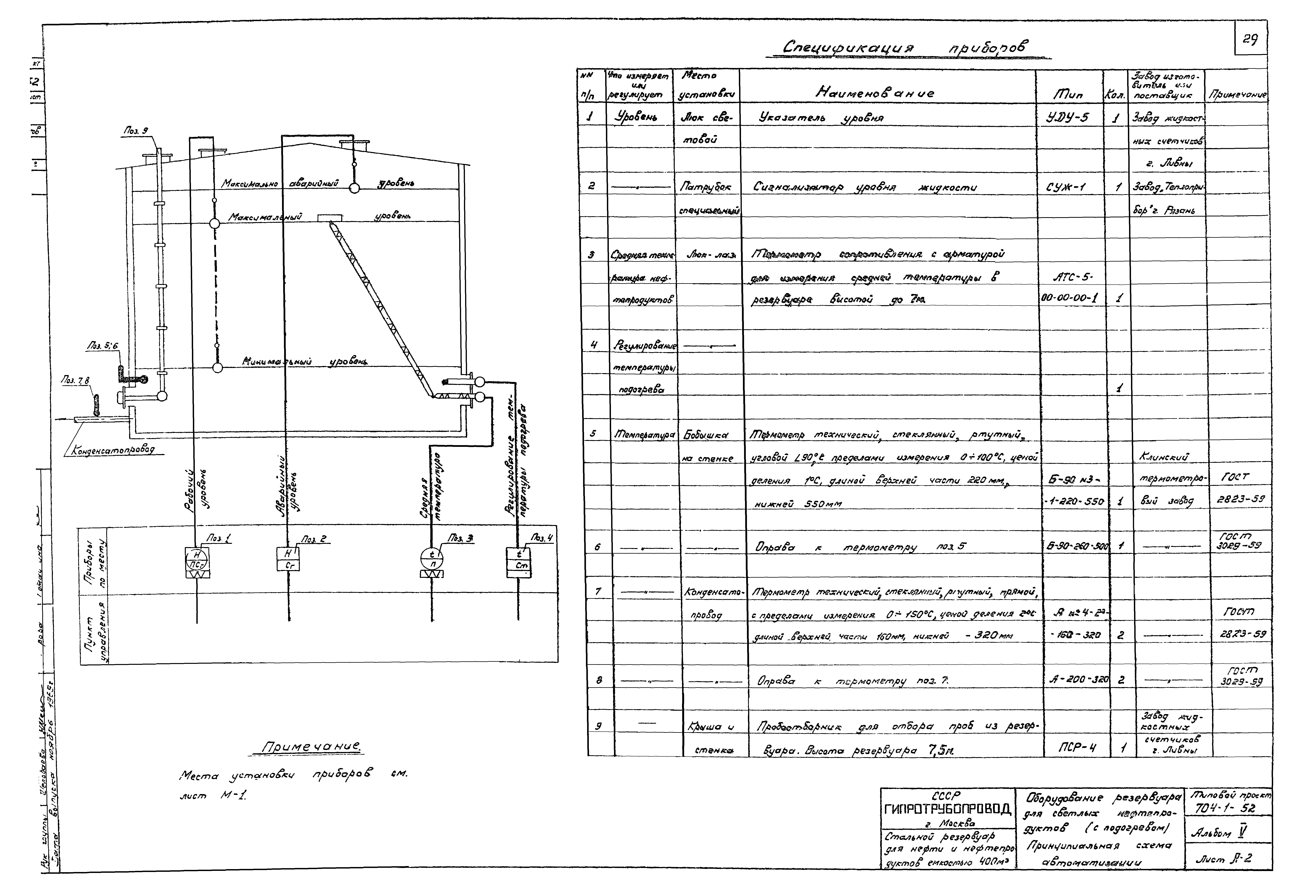

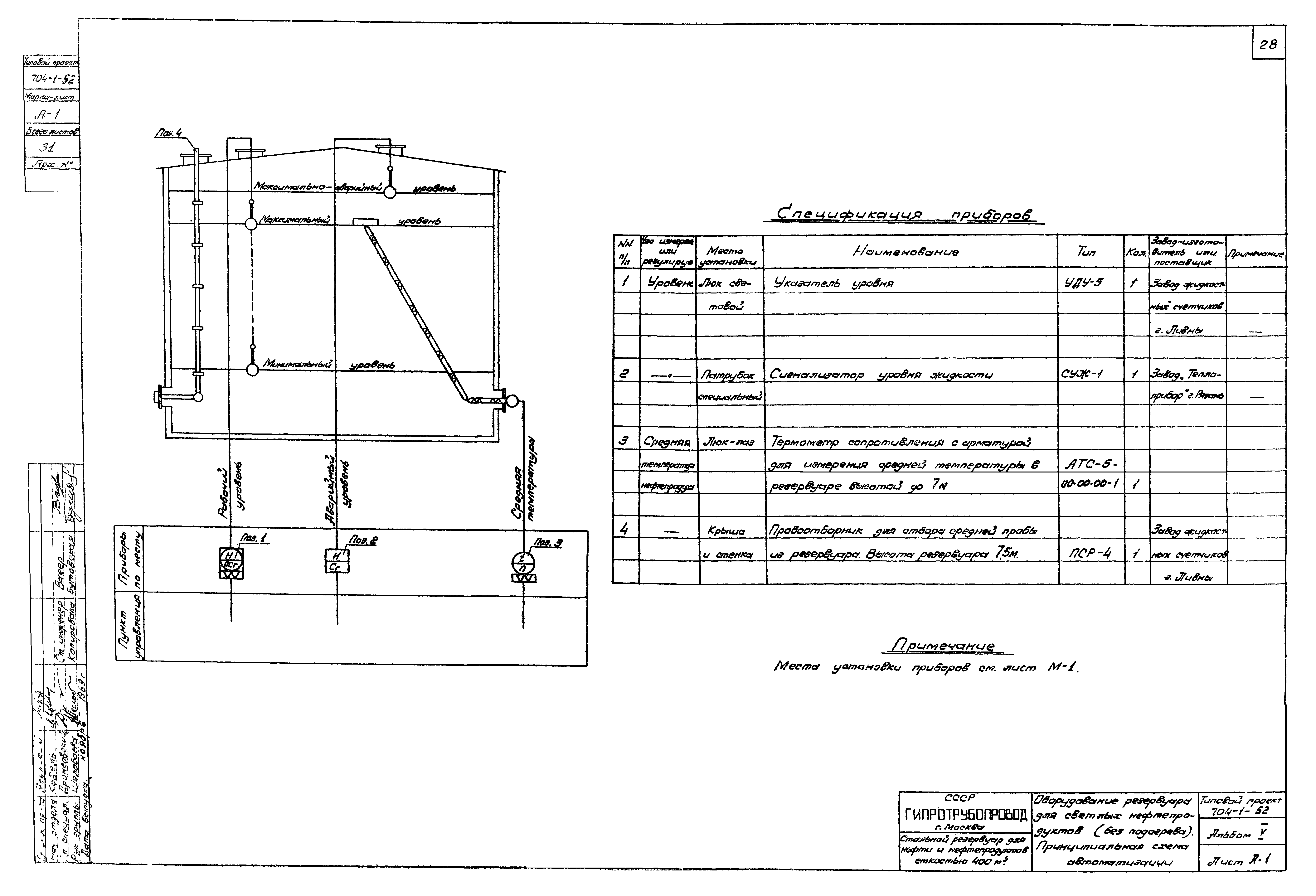

ТП 704-1-52-А-1 Принципиальная схема автоматизации (без подогрева)
ТП 704-1-52-А-2 Принципиальная схема автоматизации (с подогревом)

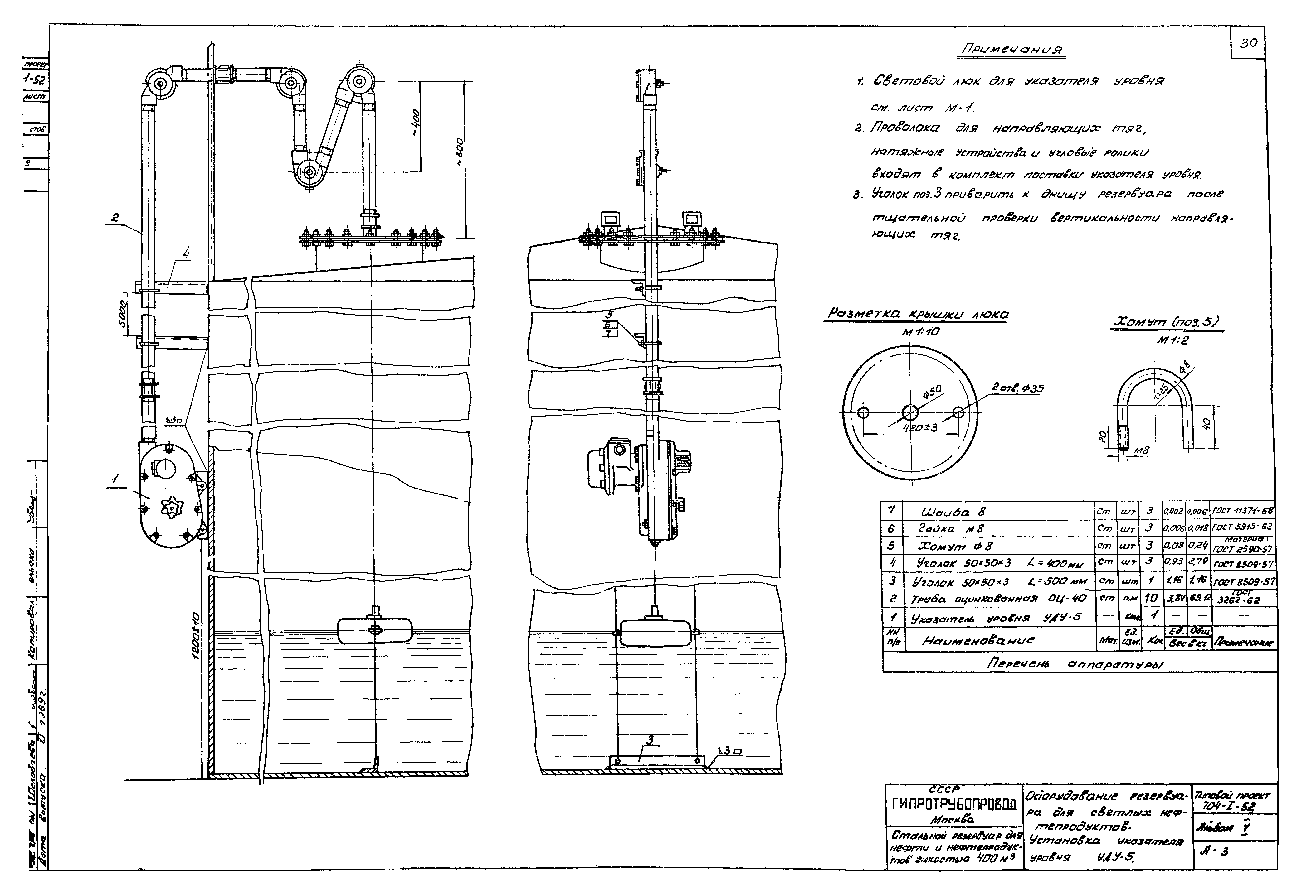

ТП 704-1-52-А-3 Установка указателя уровня УДУ-5

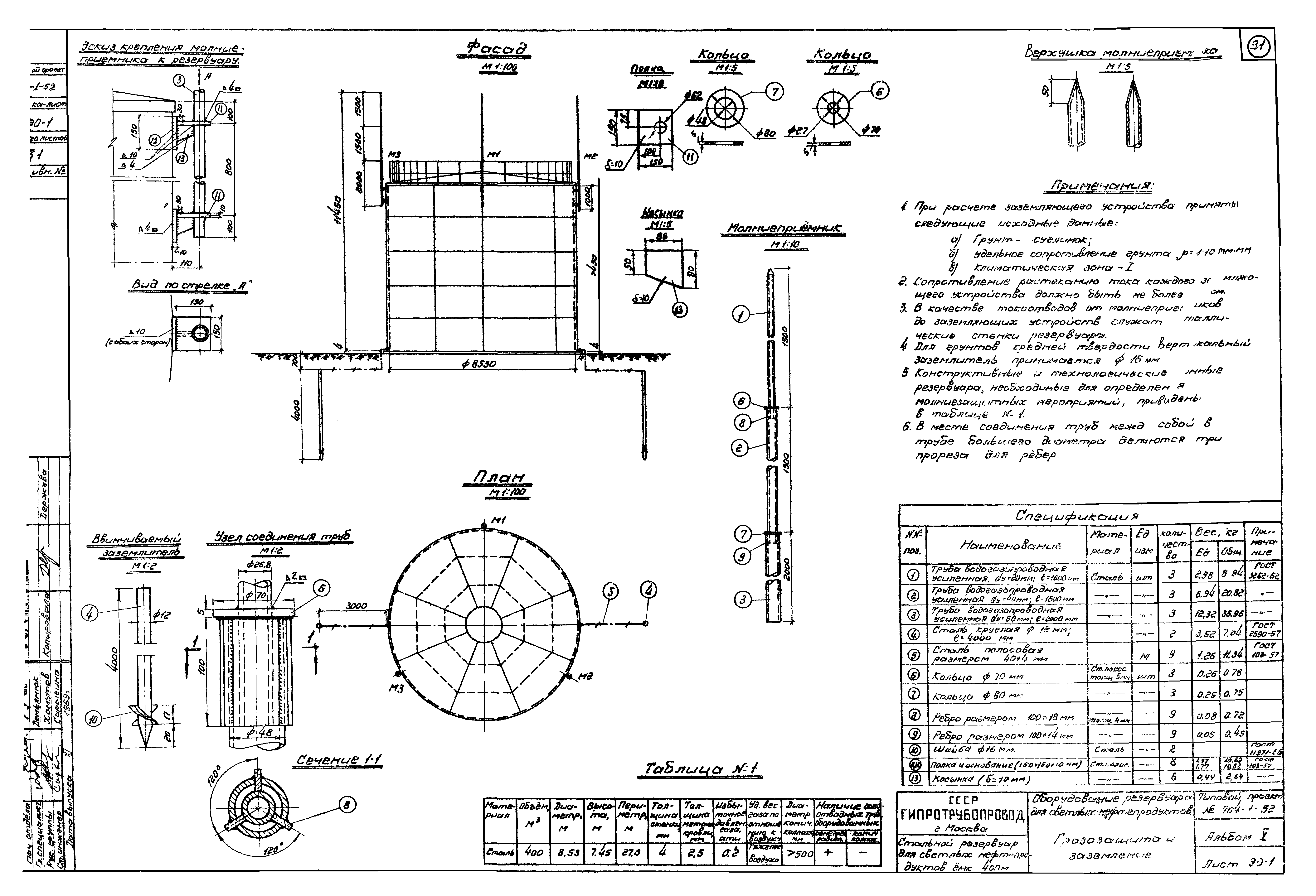

ТП 704-1-52-ЭО-1 Грозозащита и заземление
Разработан: Гипротрубопровод Миннефтепрома (Giprotruboprovod, Minnefteprom )
Утверждён:29.12.1969 ЦНИИпроектстальконструкция (TsNIIprojectstalkonstruktsiya 221)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения складские Резервуары и склады для нефти и нефтепродуктов Резервуары стальные для нефти и нефтепродуктов
