Скачать Серия ПК-01-99/62 Выпуск II. Плиты размером 1,5х12 м со стержневой арматурой. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия ПК-01-99/62

Выпуск II. Плиты размером 1,5х12 м со стержневой арматурой. Рабочие чертежи

Обозначение:	Серия ПК-01-99/62
Обозначение англ:	Series ПК-01-99/62
Статус:	не действует
Название рус.:	Выпуск II. Плиты размером 1,5х12 м со стержневой арматурой. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

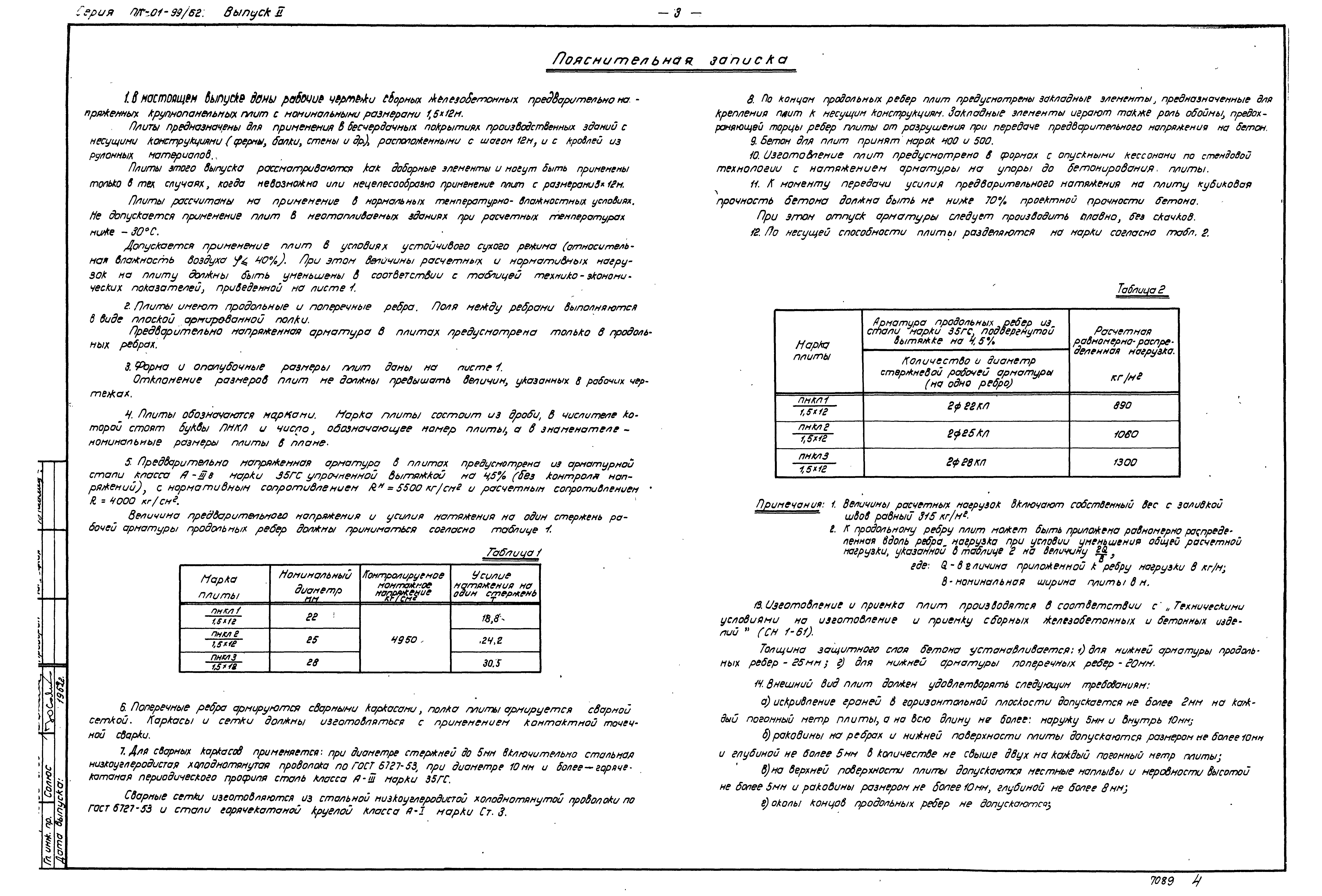

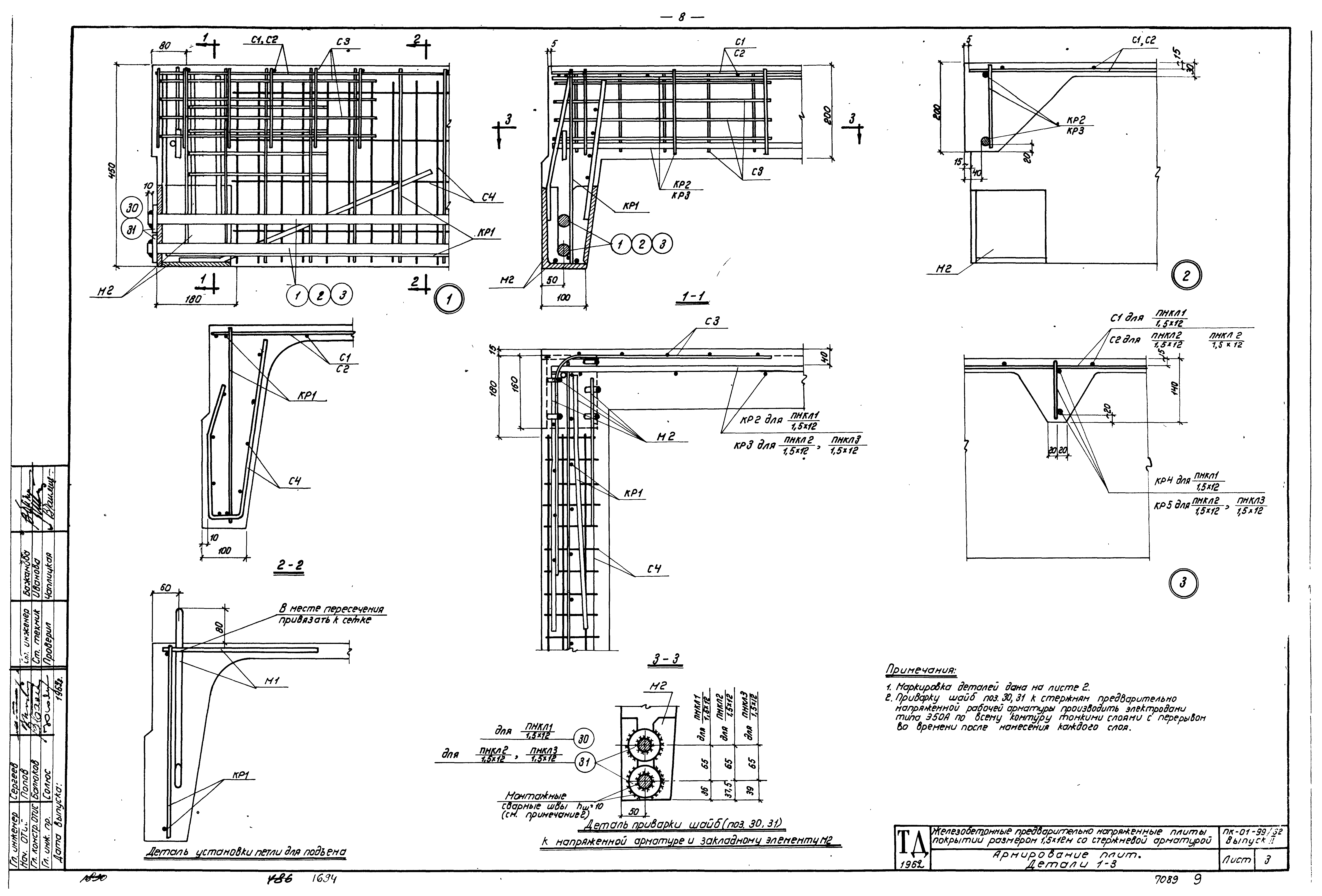

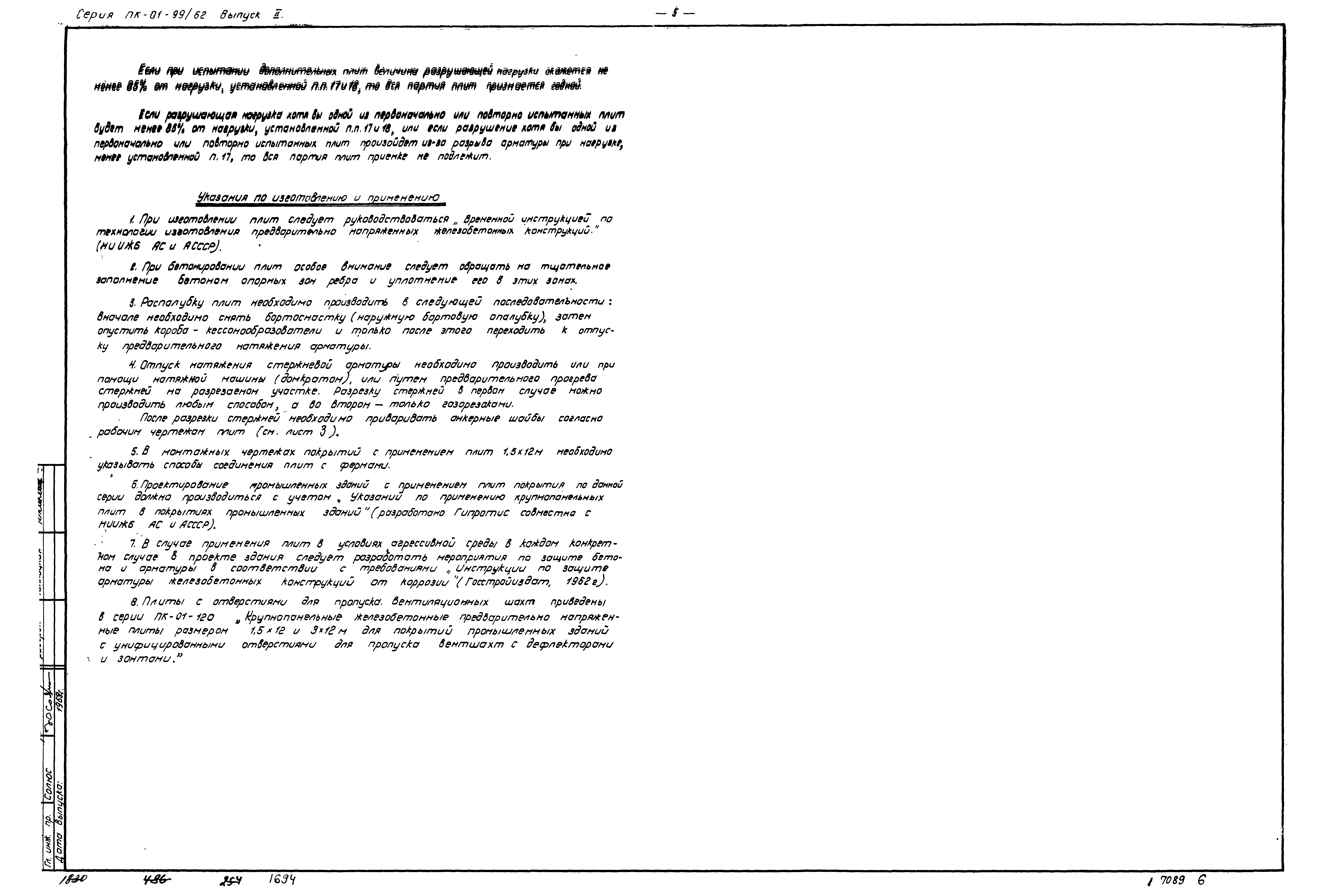

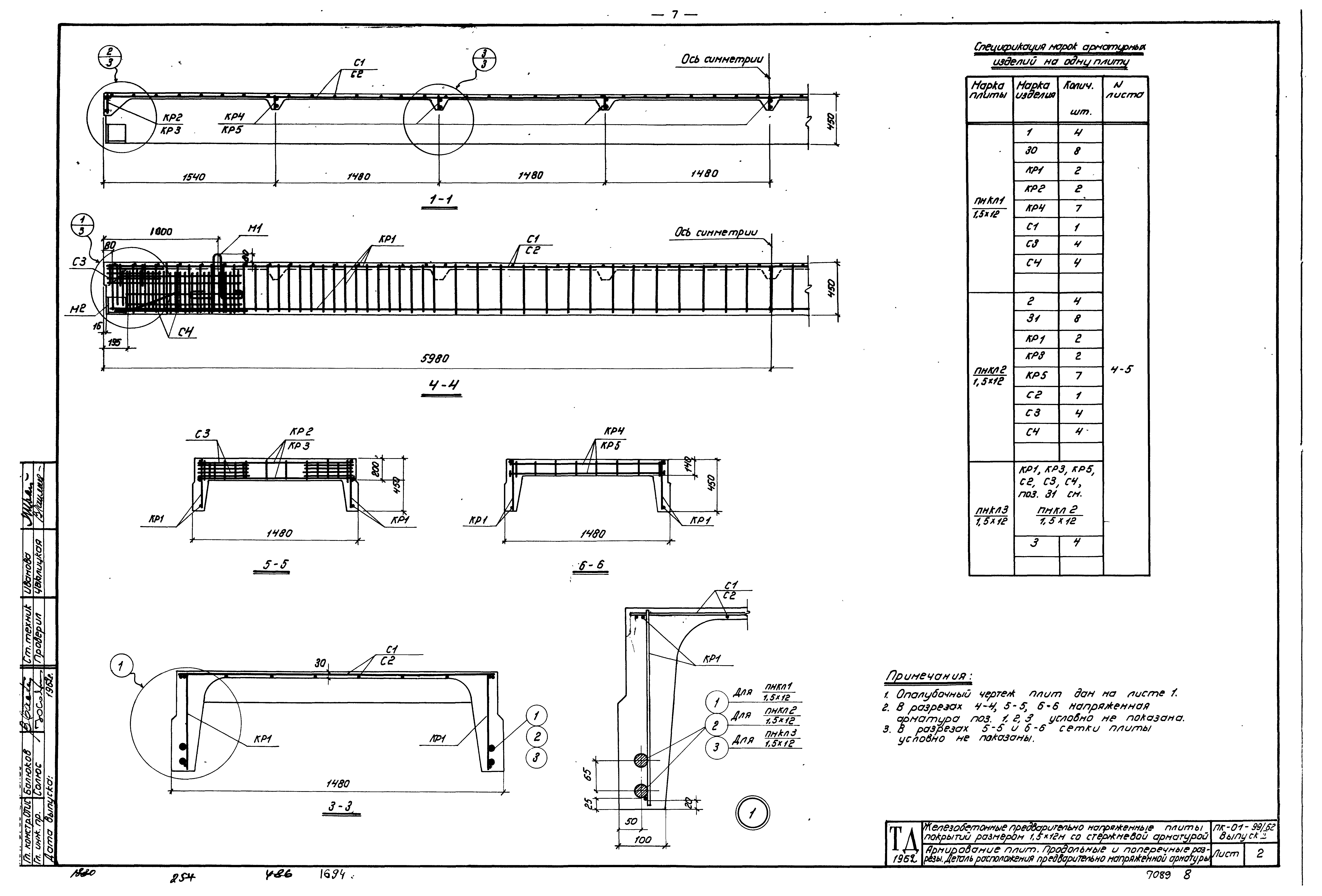

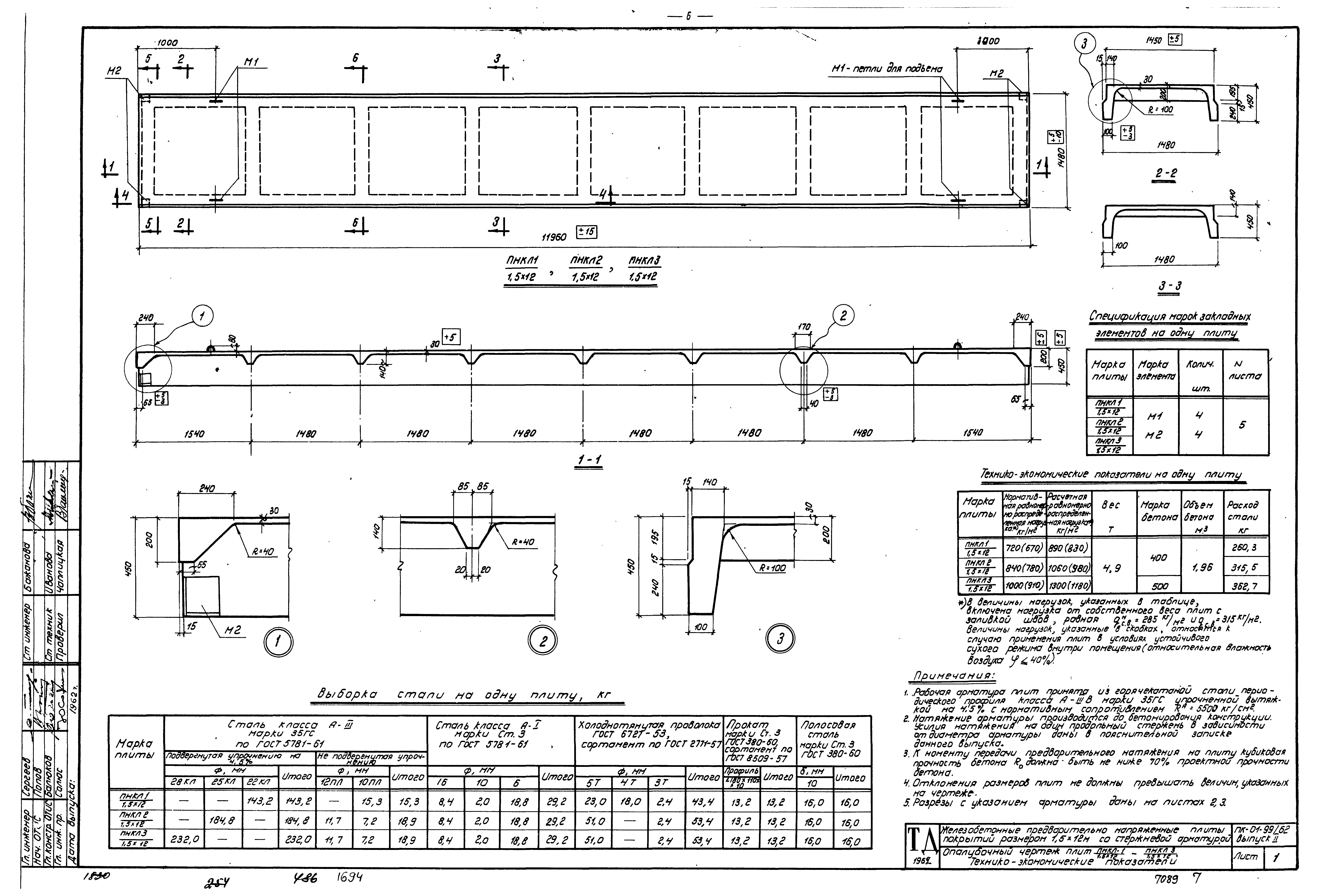

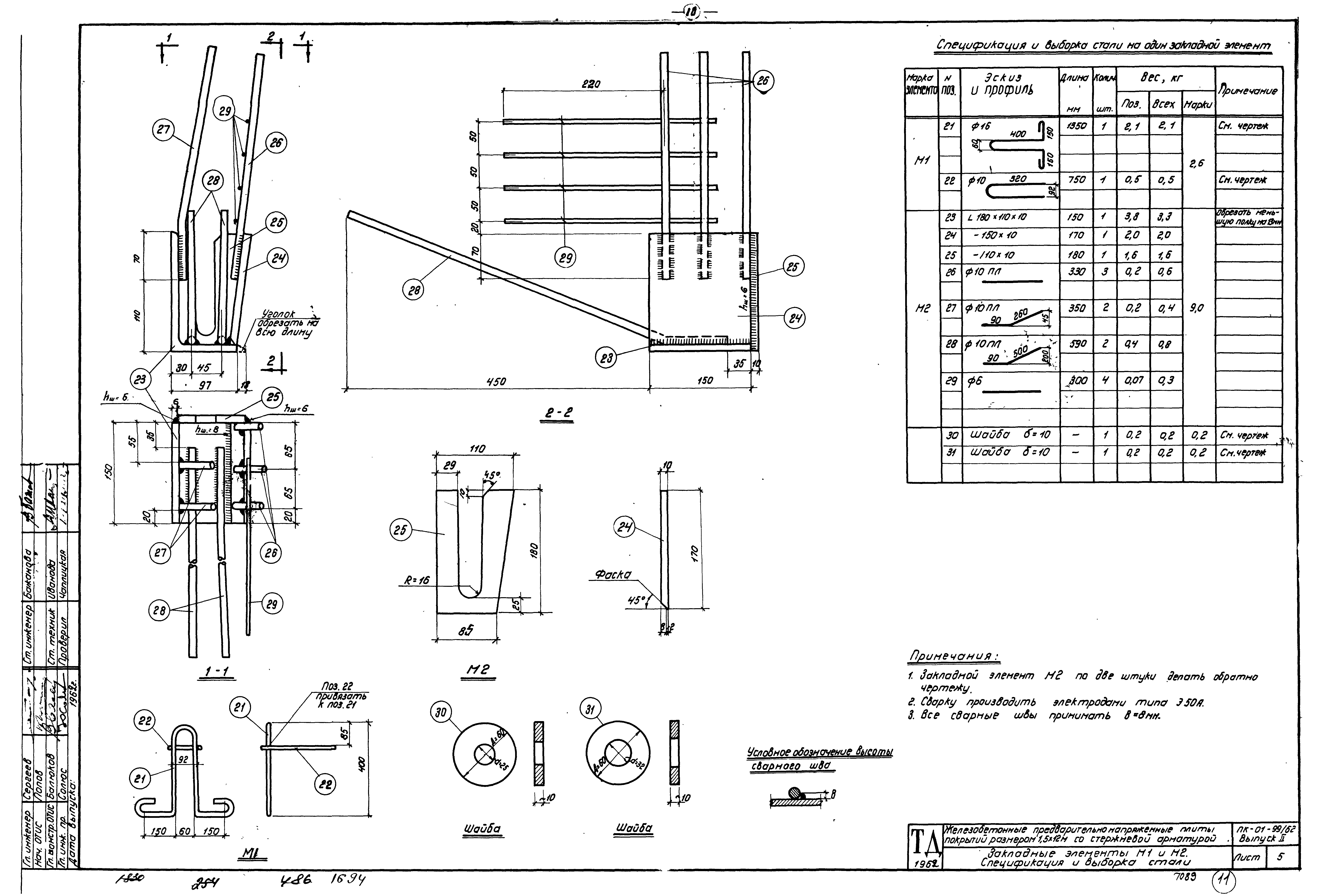

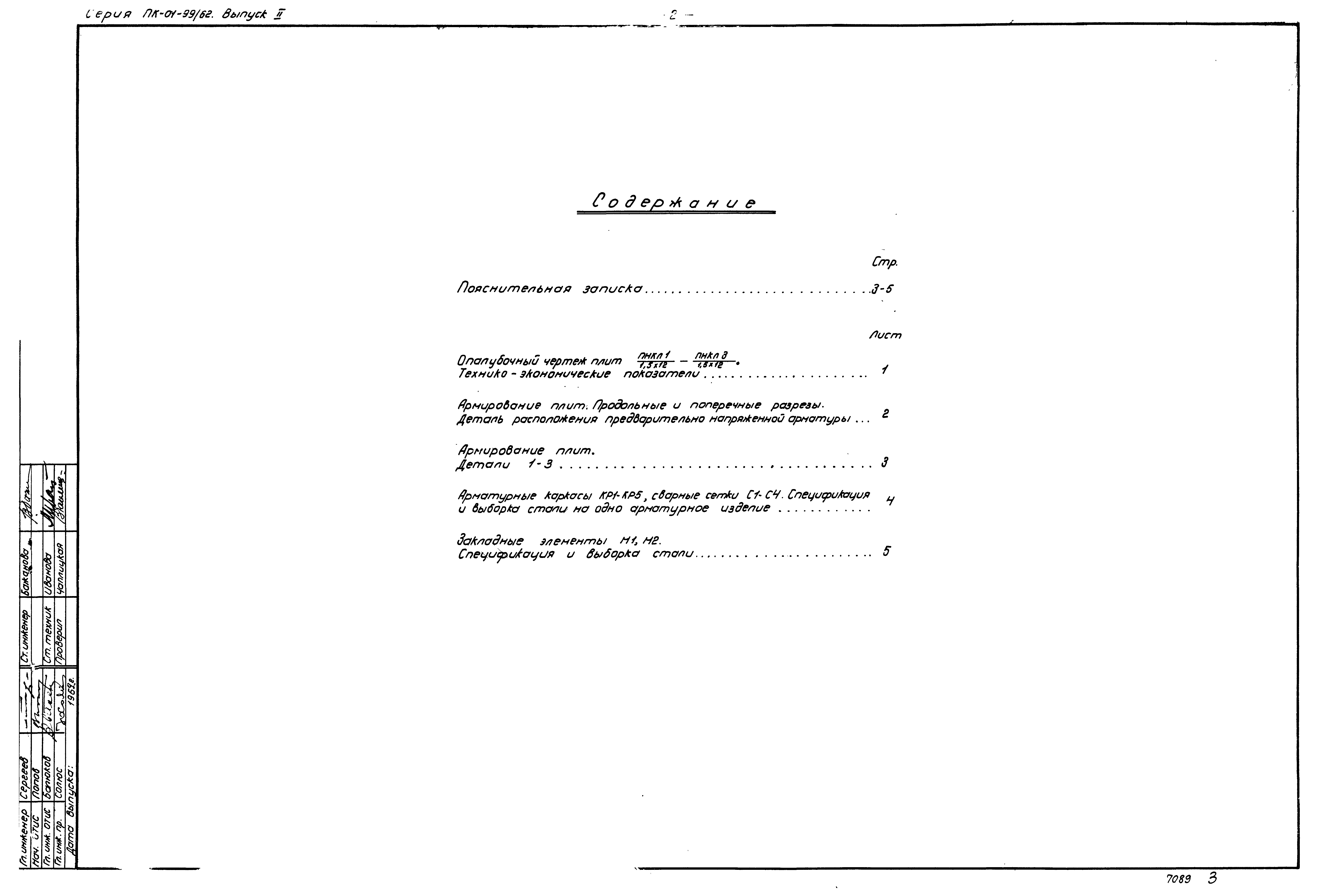

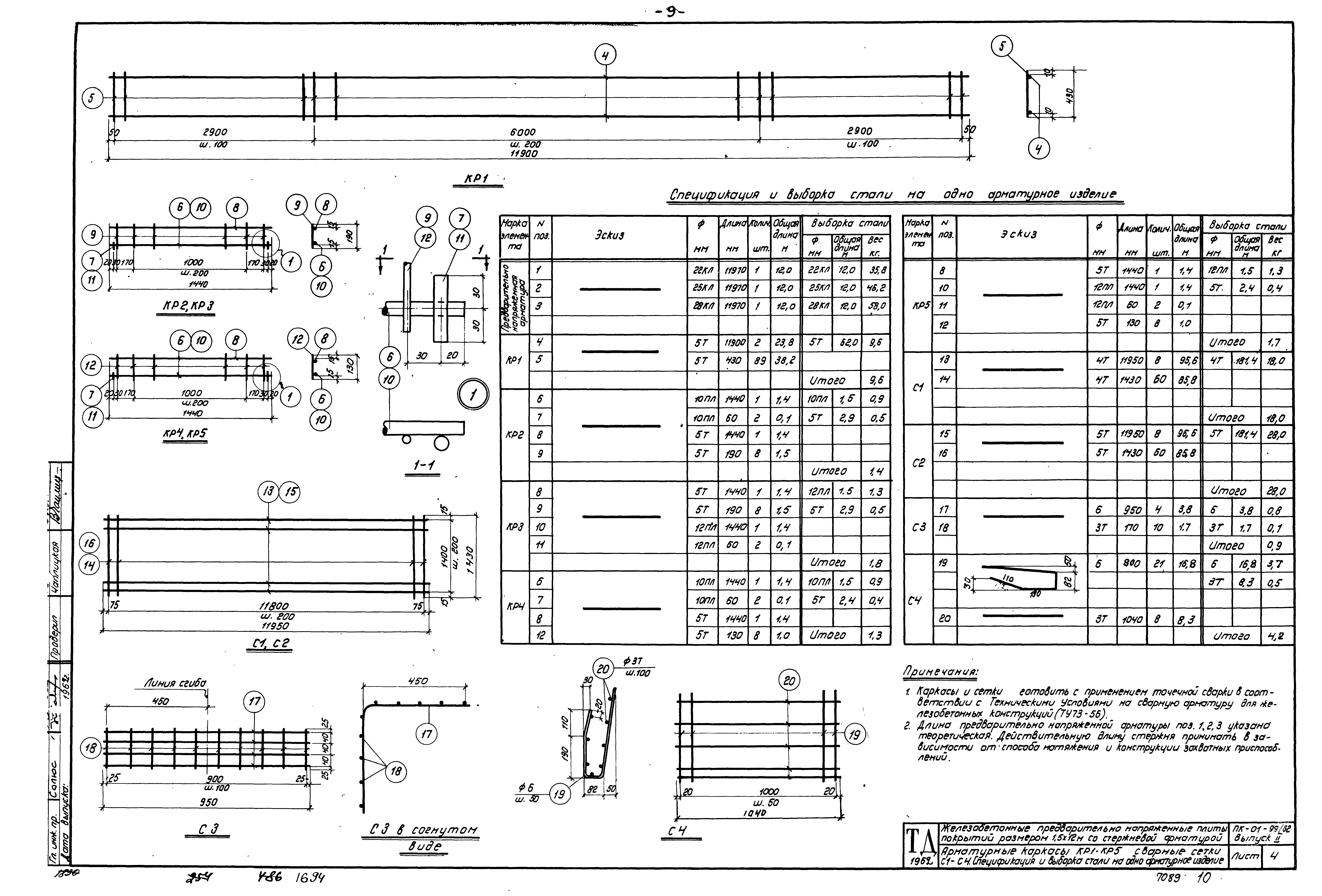

Оглавление:	ПК-01-99/62 Пояснительная записка ПК-01-99/62 Лист 1. Опалубочный чертеж плит ПНКЛ1/1.5х12 ПНКД3/1.5х12 ПК-01-99/62 Лист 2. Армирование плит. Продольные и поперечные разрезы. Деталь расположения предварительно напряженной арматуры ПК-01-99/62 Лист 3. Армирование плит. Детали 1-3 ПК-01-99/62 Лист 4. Арматурные каркасы КР1-КР5, сварные сетки С1-С4. Спецификация и выборка стали на одно арматурное издетие ПК-01-99/62 Лист 5. Закладные элементы М1,М2. Спецификация и выборка стали
Разработан:	НИИЖБ Гипротис
Утверждён:	14.12.1962 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 466)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Покрытия Сборные железобетонные плиты и панели
Заменяет собой:	Серия ПК-01-99 «Сборные железобетонные крупнопанельные предварительно напряженные плиты для производственных зданий»
