Скачать Серия 1.432-14 Выпуск 3. Арматурные изделия и закладные детали. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.432-14

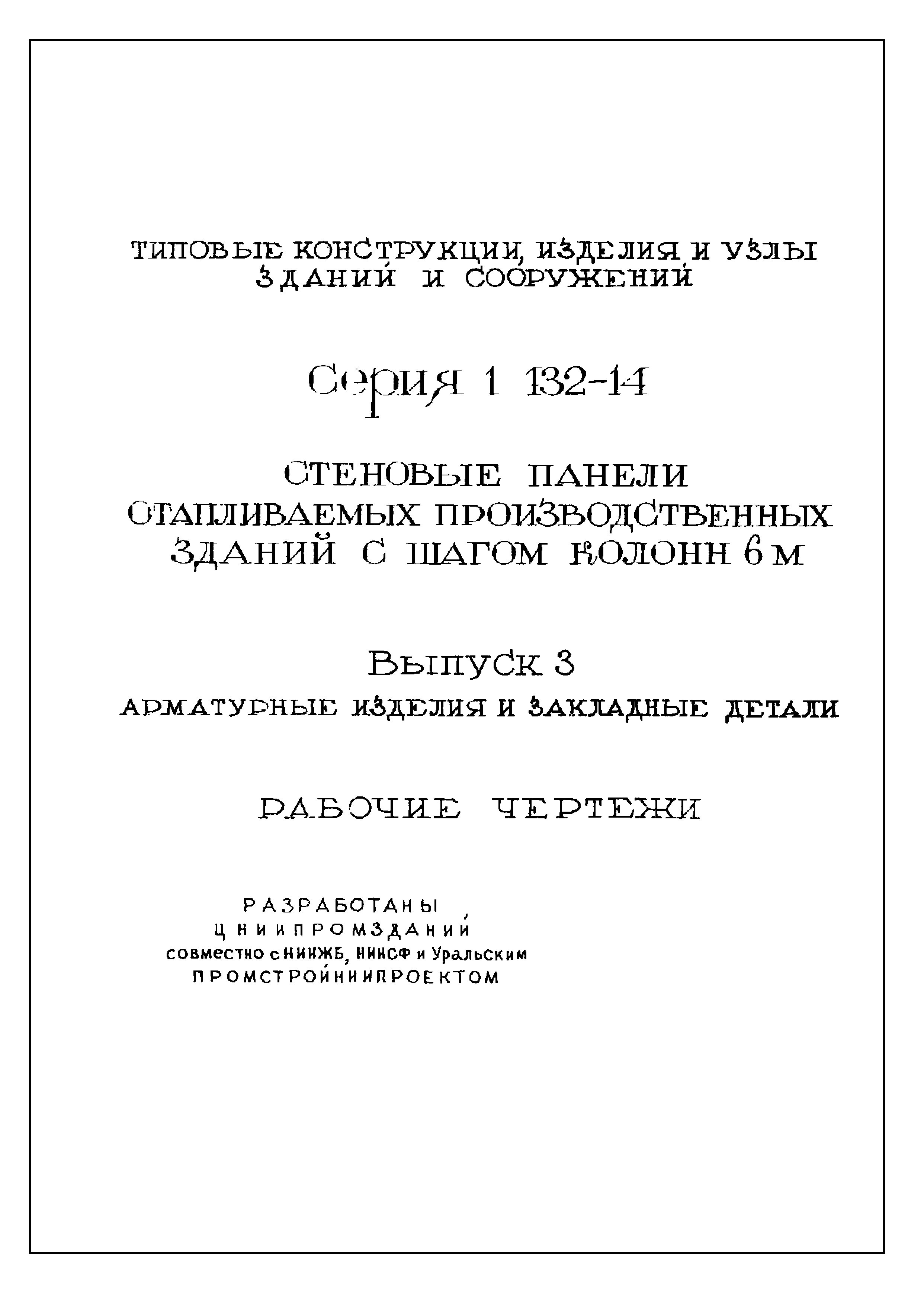

Выпуск 3. Арматурные изделия и закладные детали. Рабочие чертежи

Обозначение:	Серия 1.432-14
Обозначение англ:	Series 1.432-14
Статус:	заменен
Название рус.:	Выпуск 3. Арматурные изделия и закладные детали. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.03.1982
Область применения:	В настоящем выпуске приведены рабочие чертежи арматурных изделий (каркасов, монтажных петель и закладных деталей) стеновых и карнизных панелей

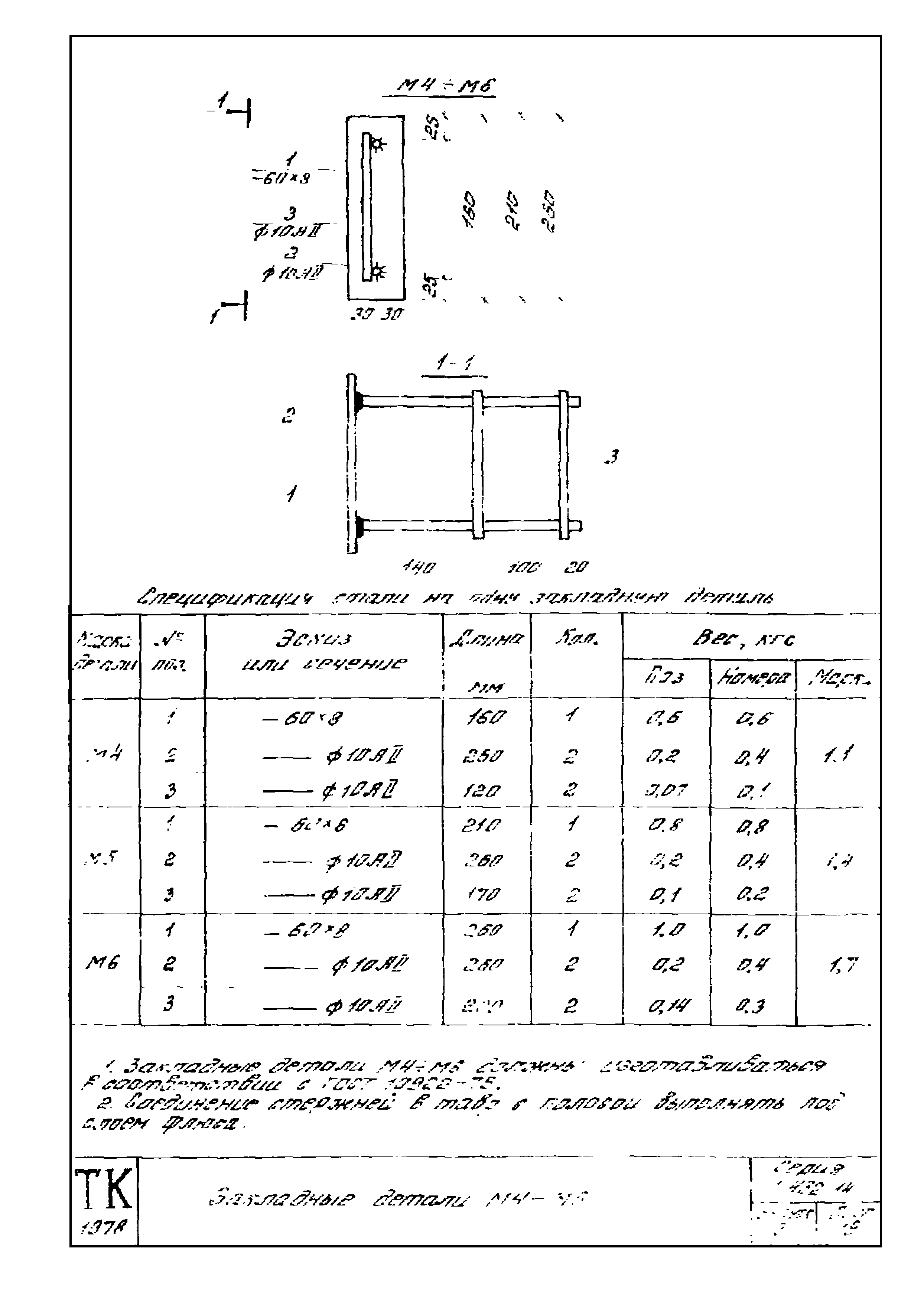

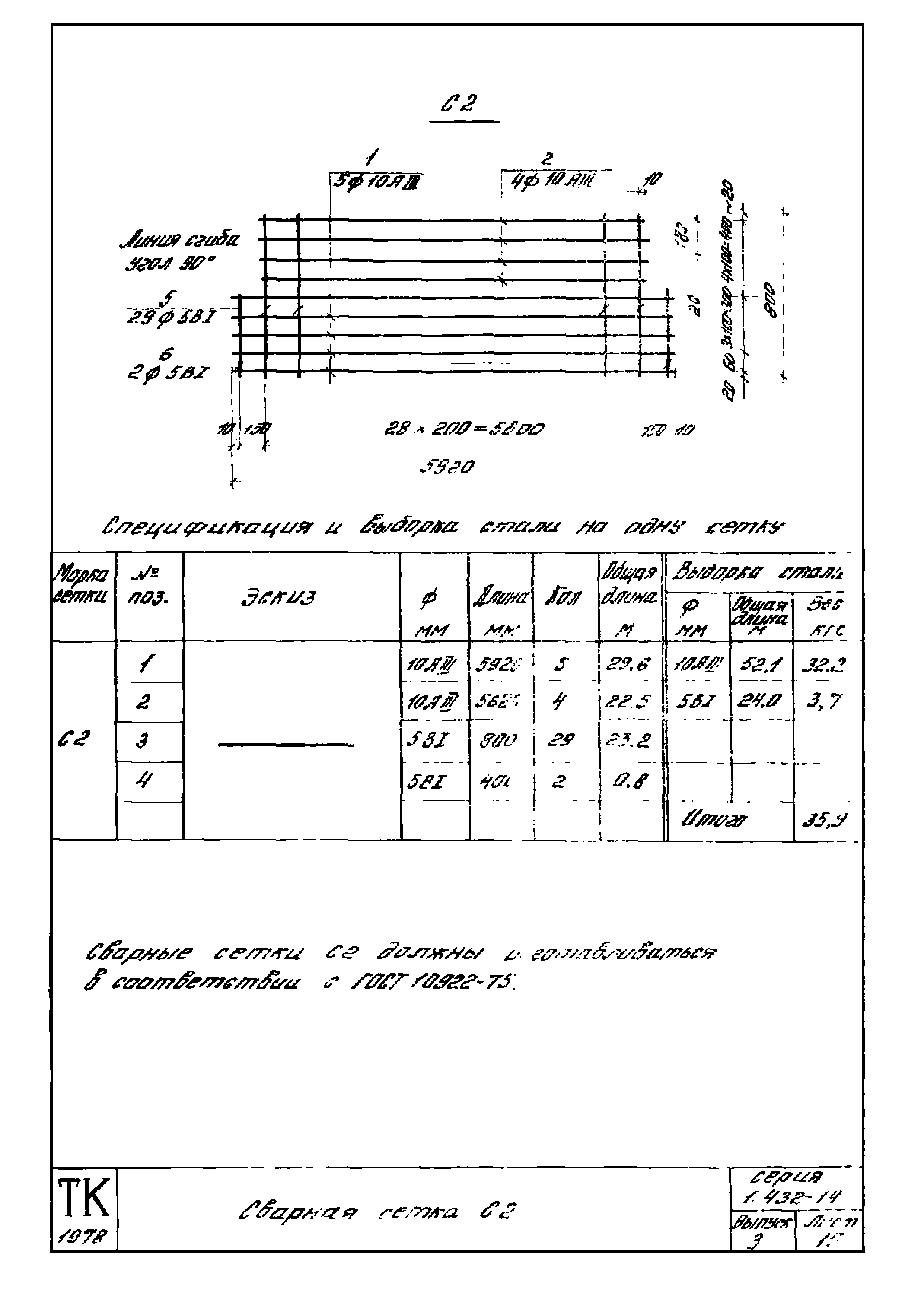

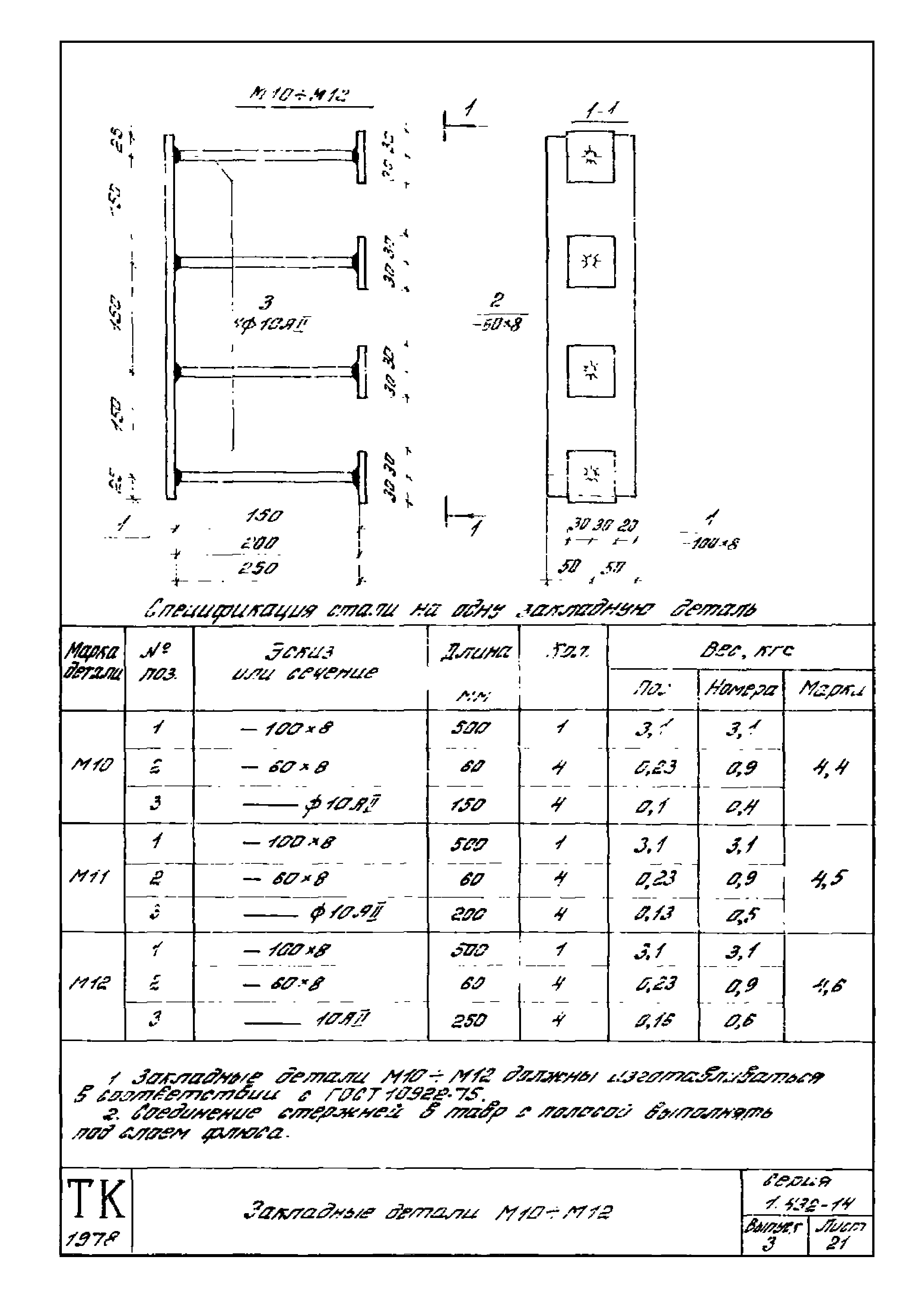

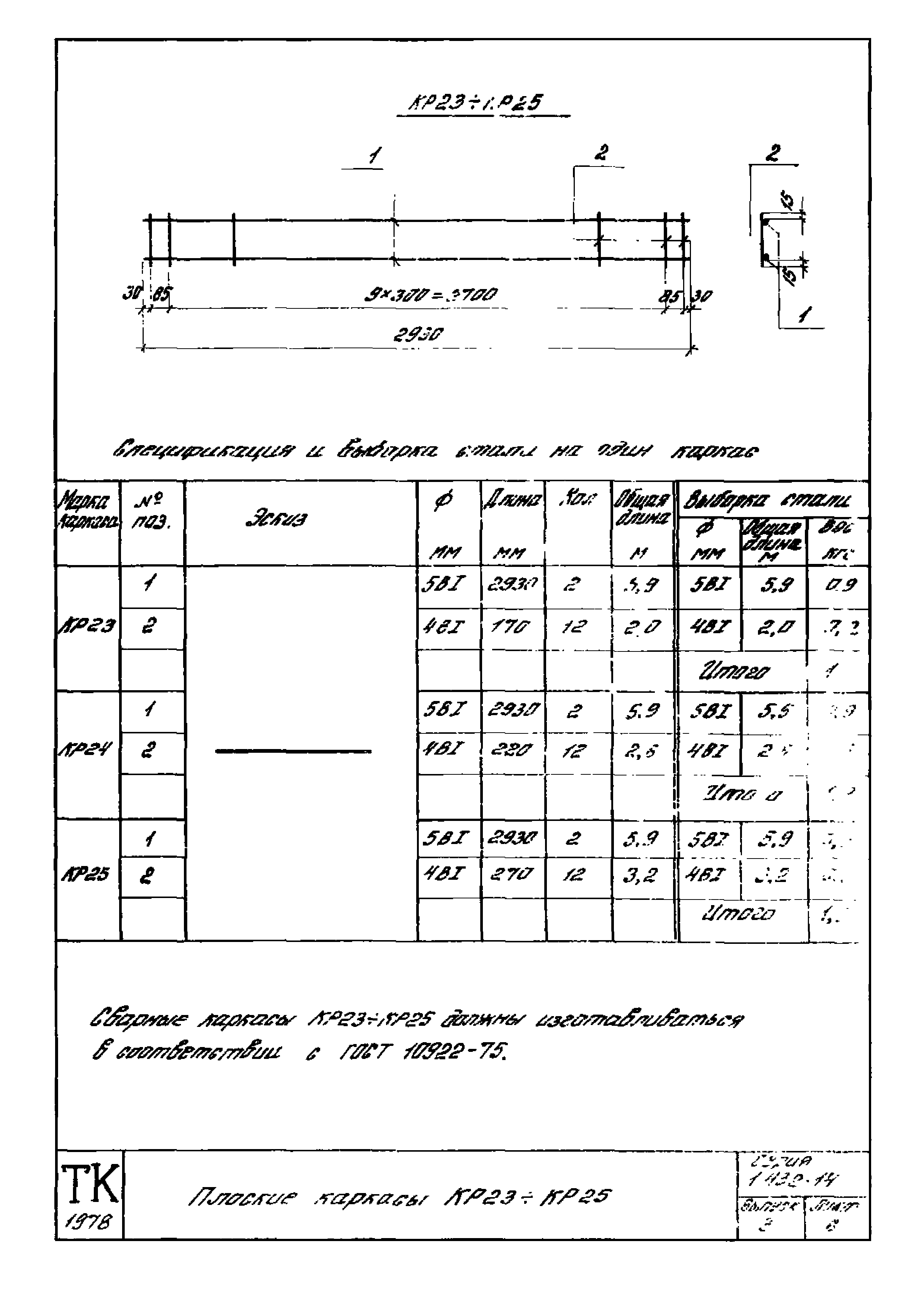

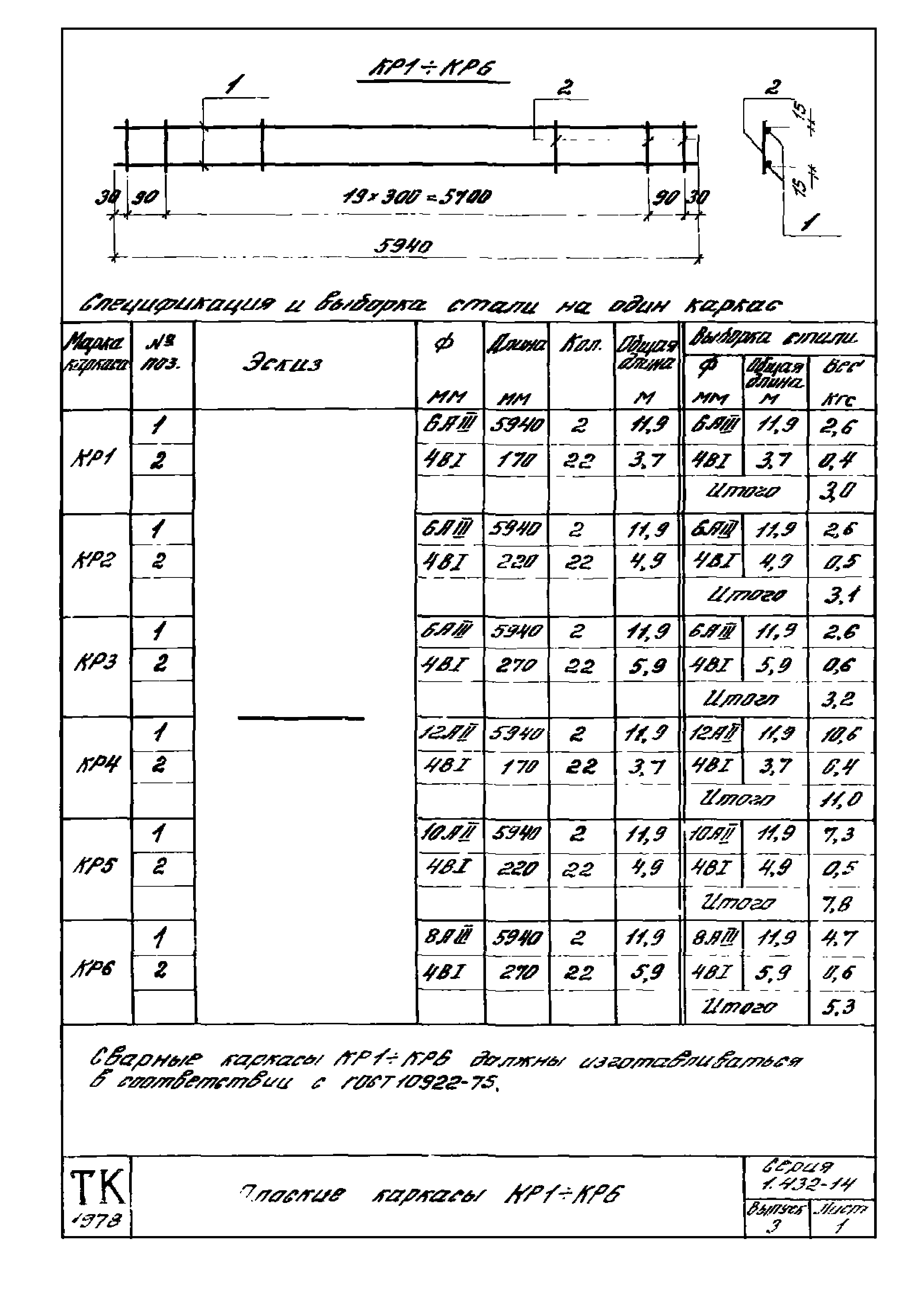

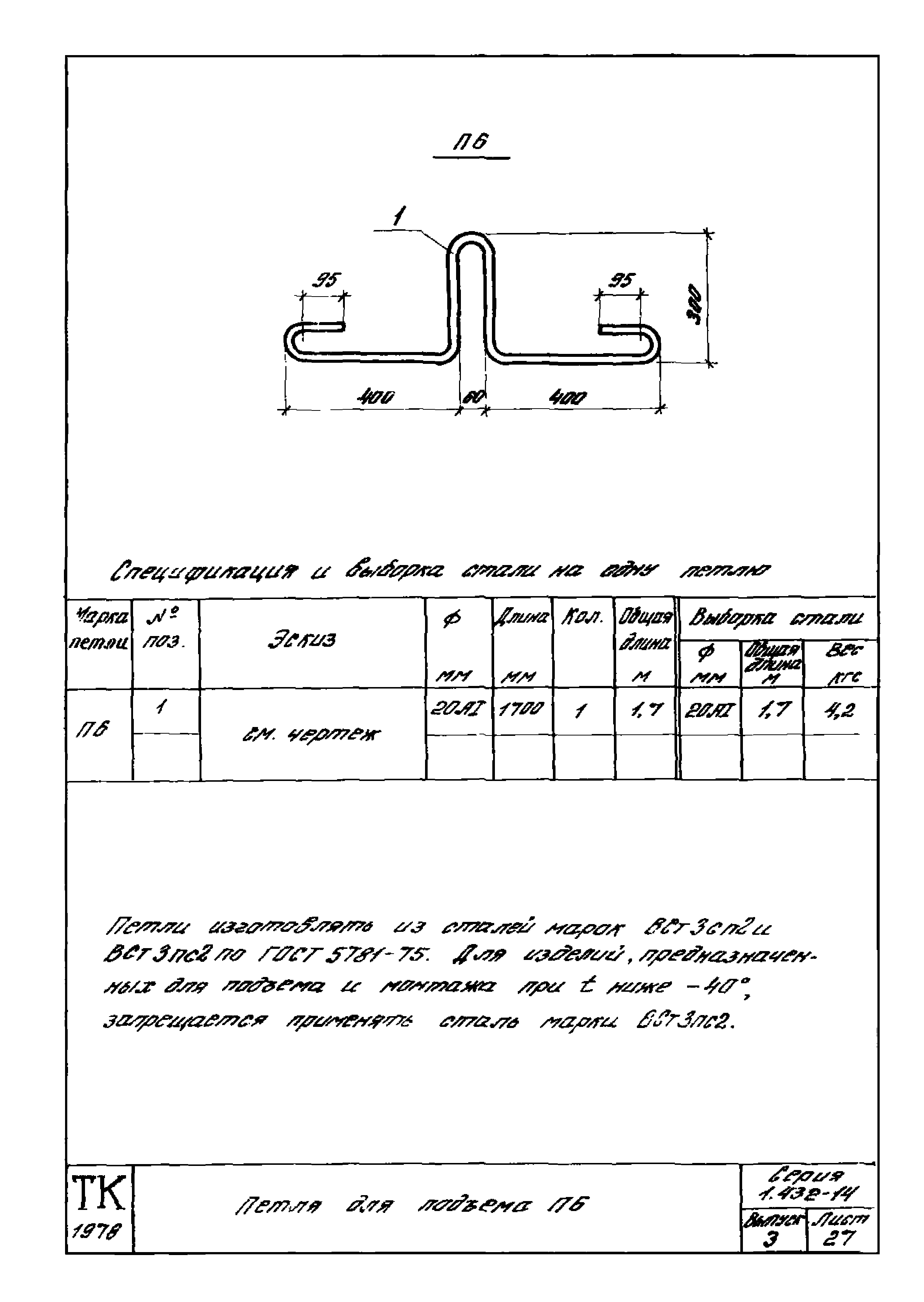

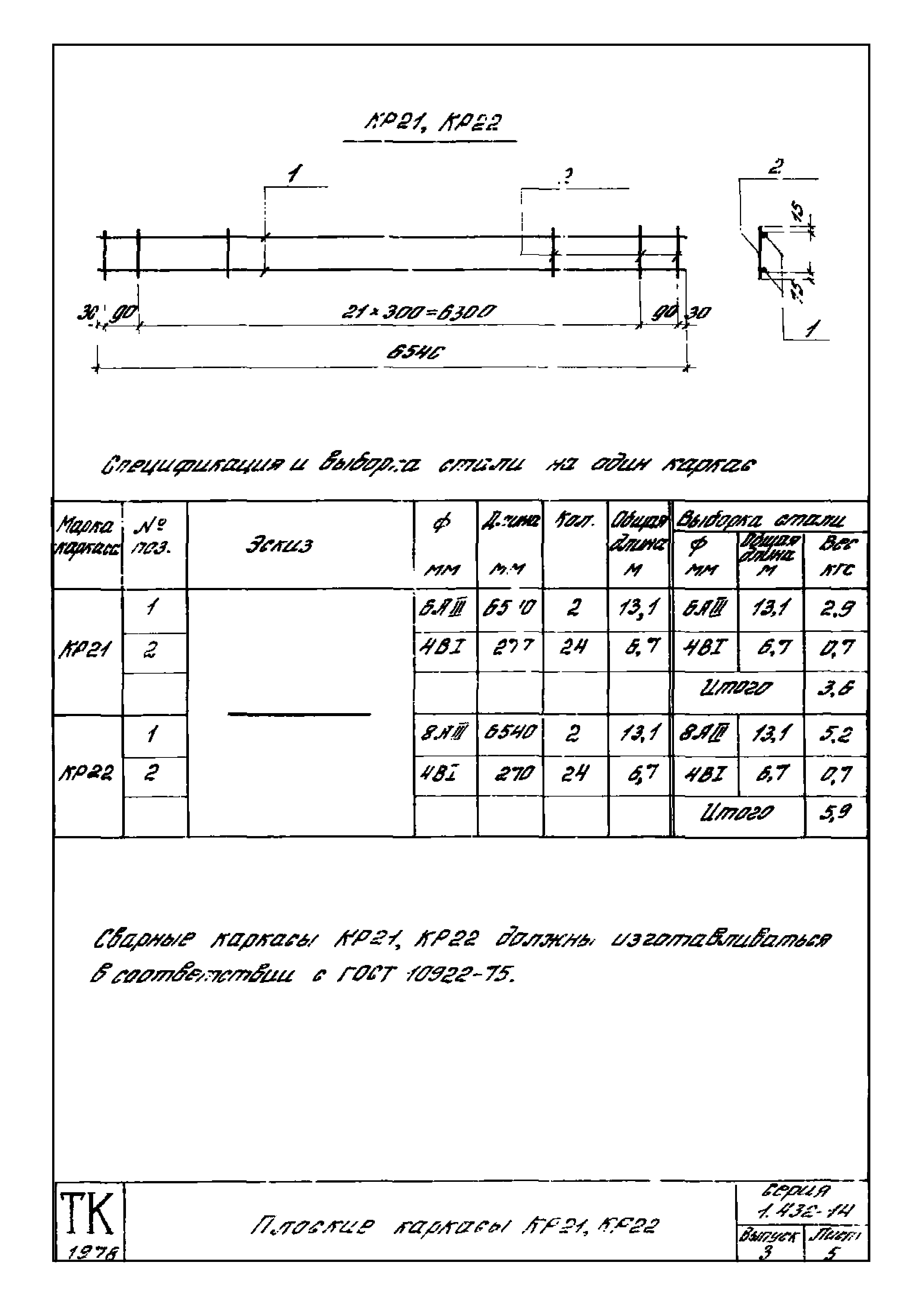

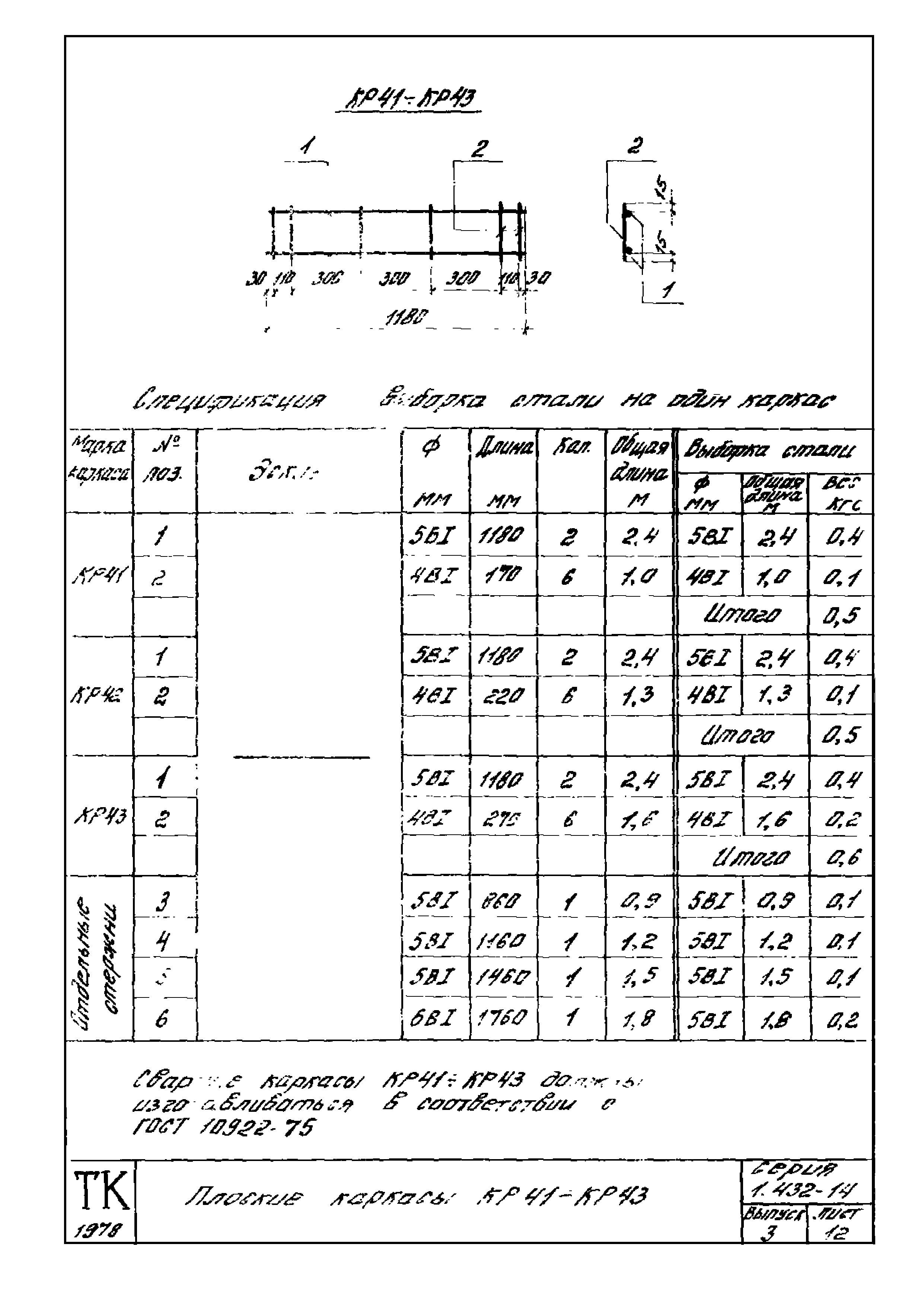

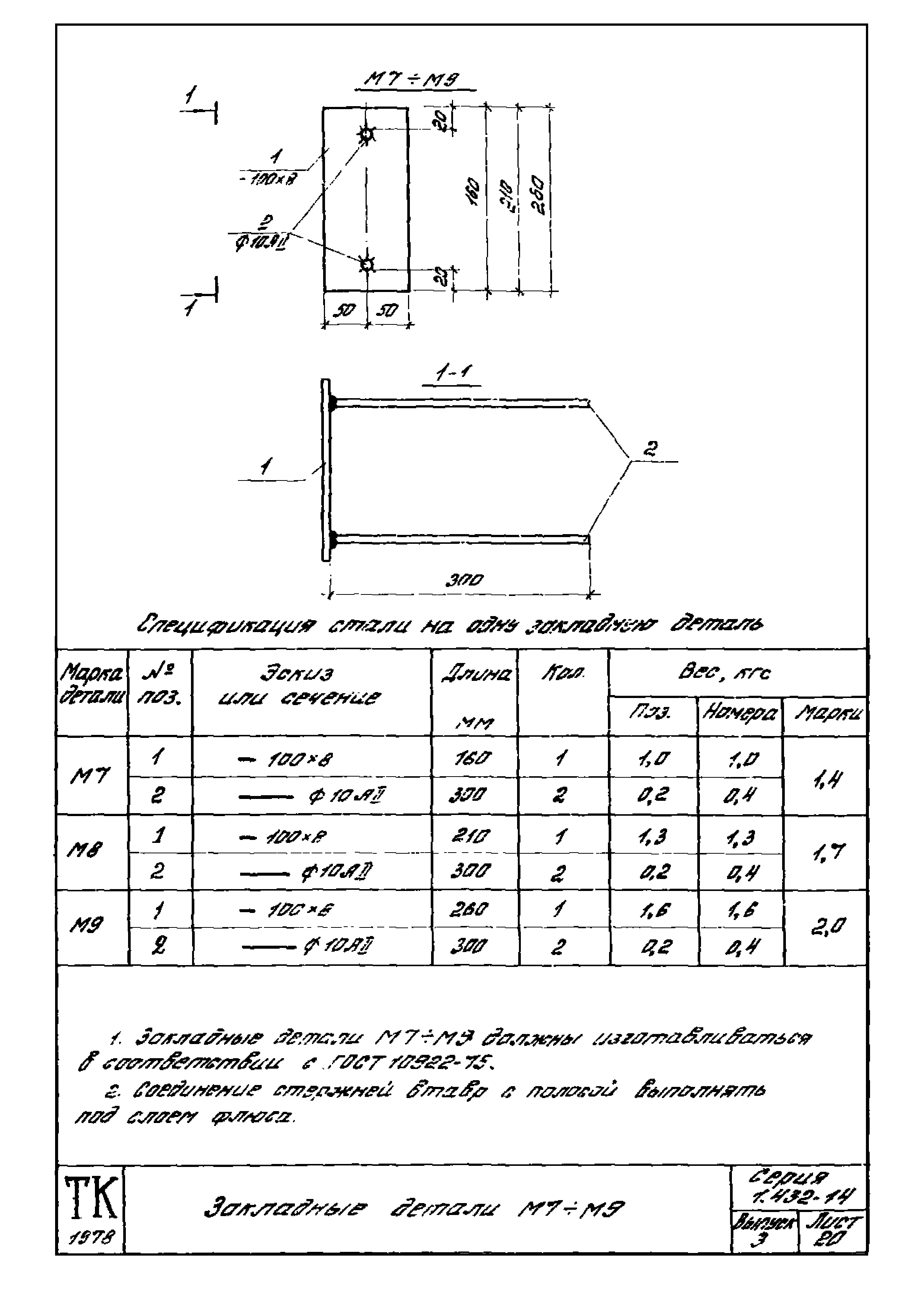

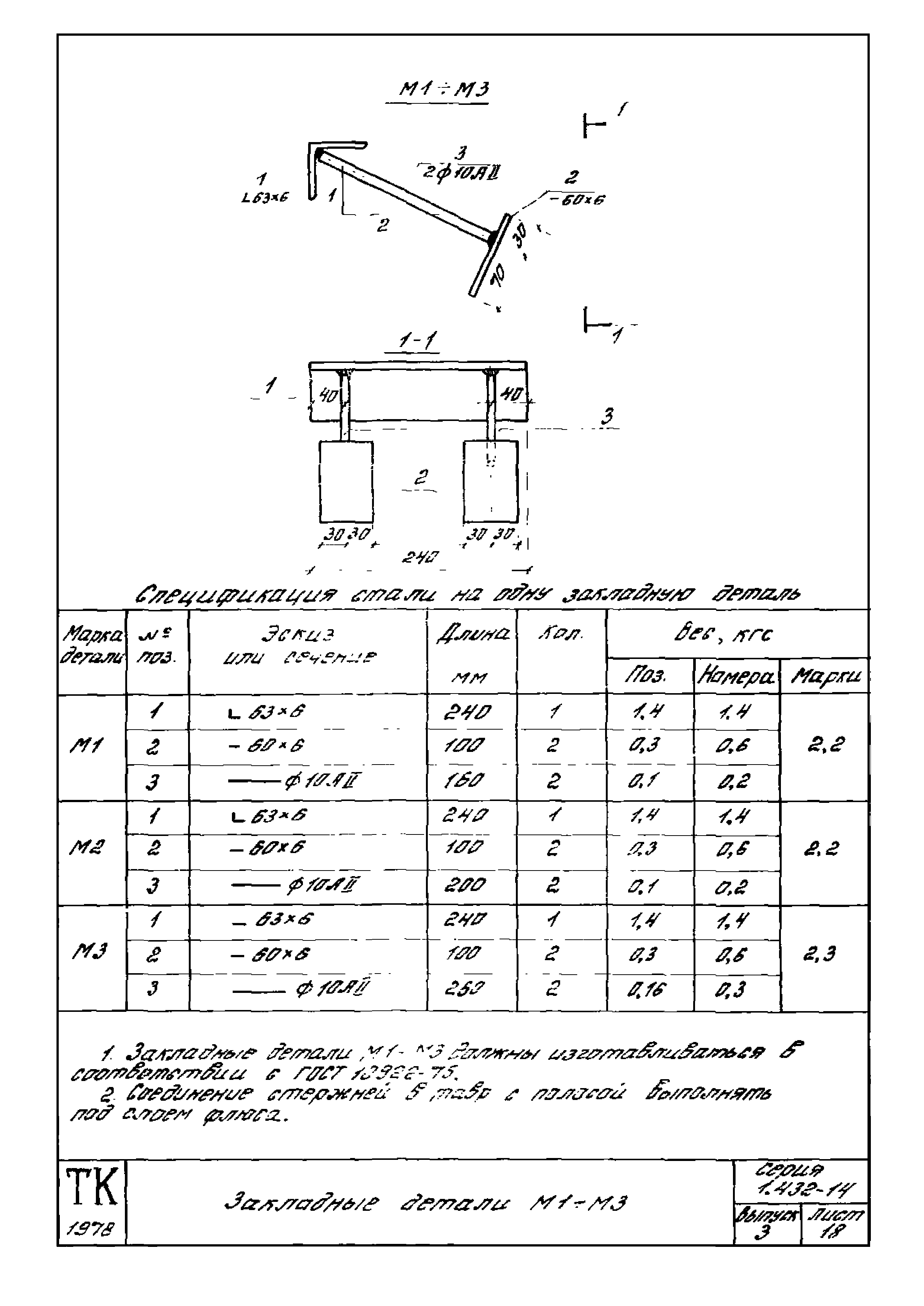

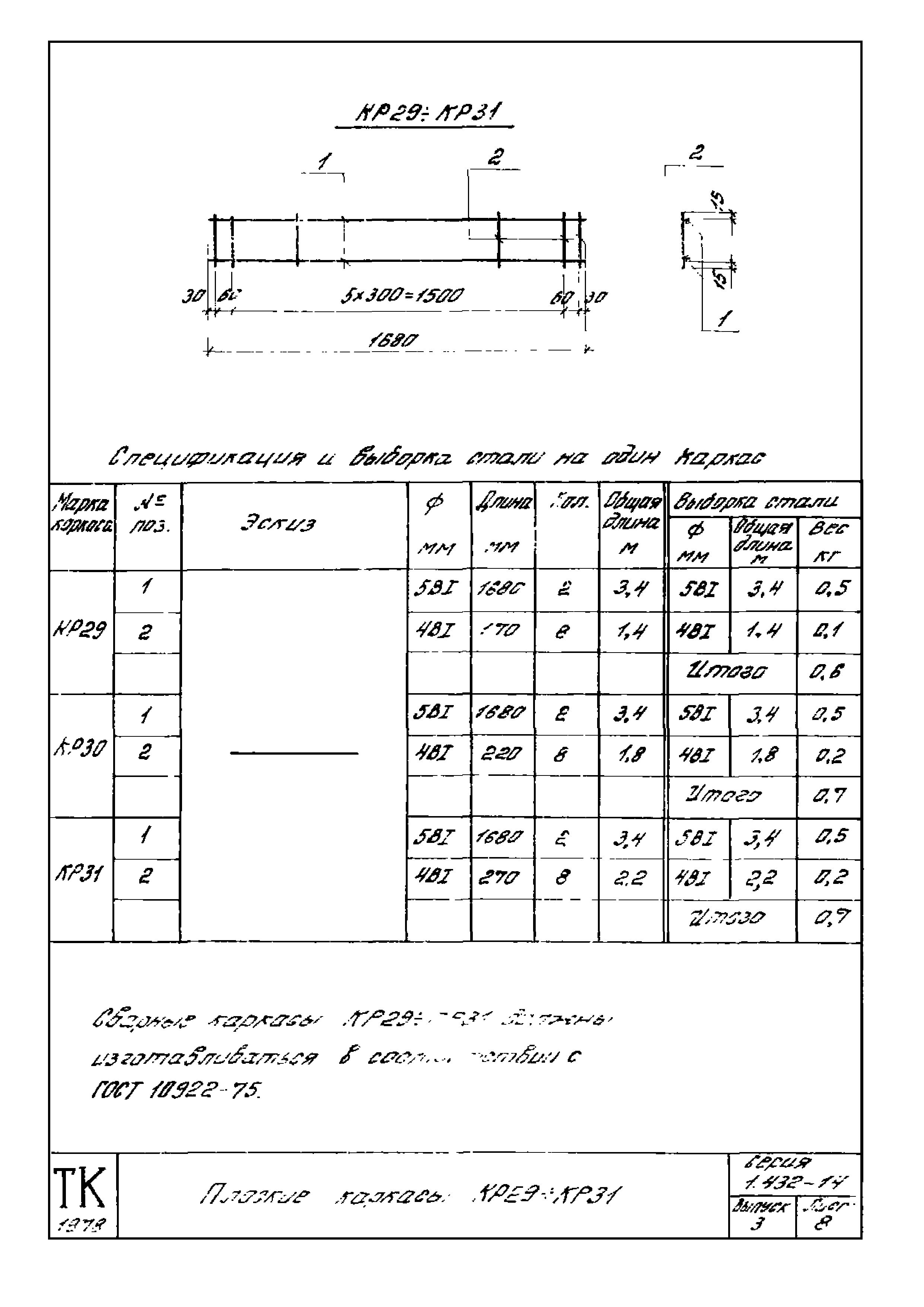

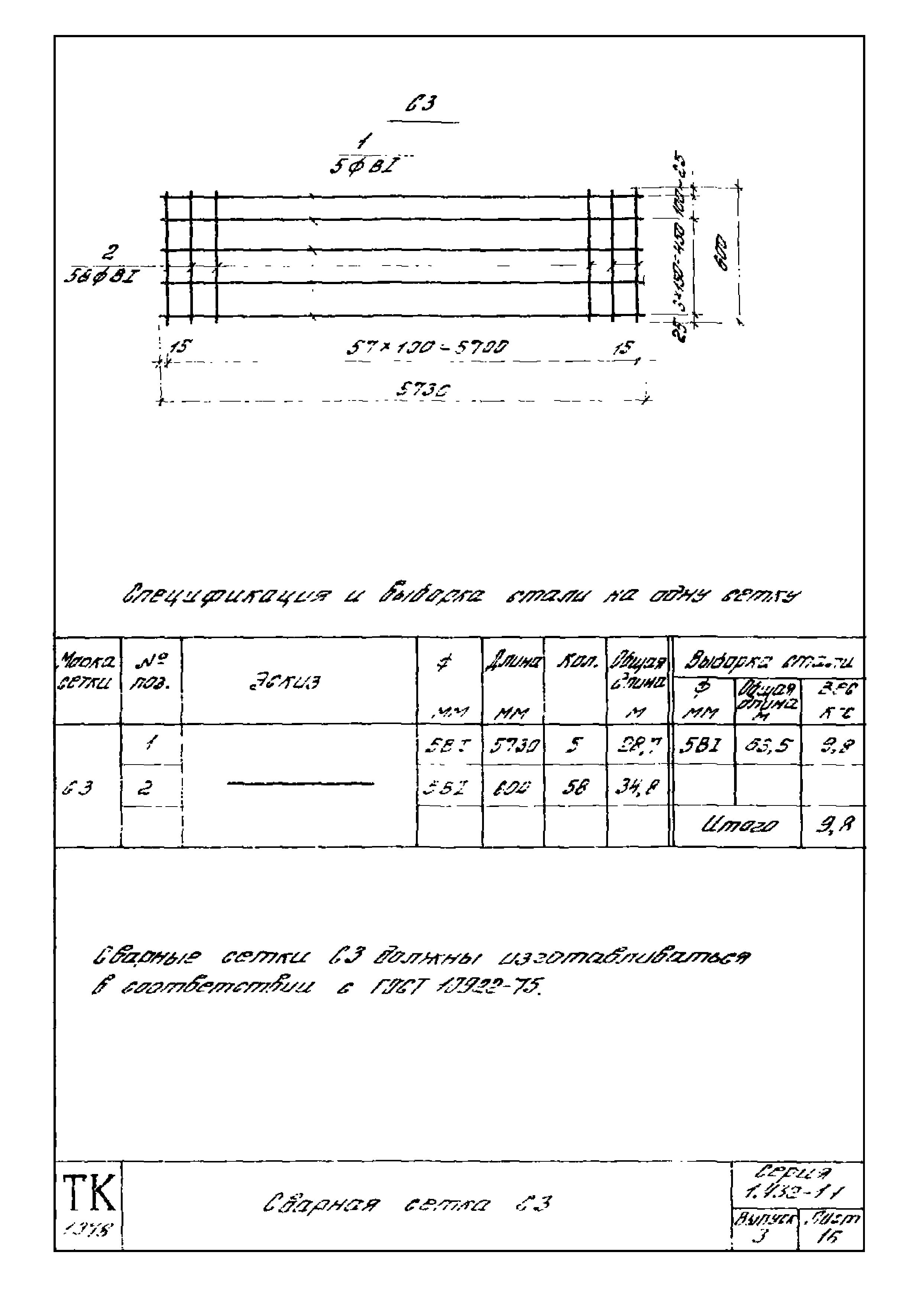

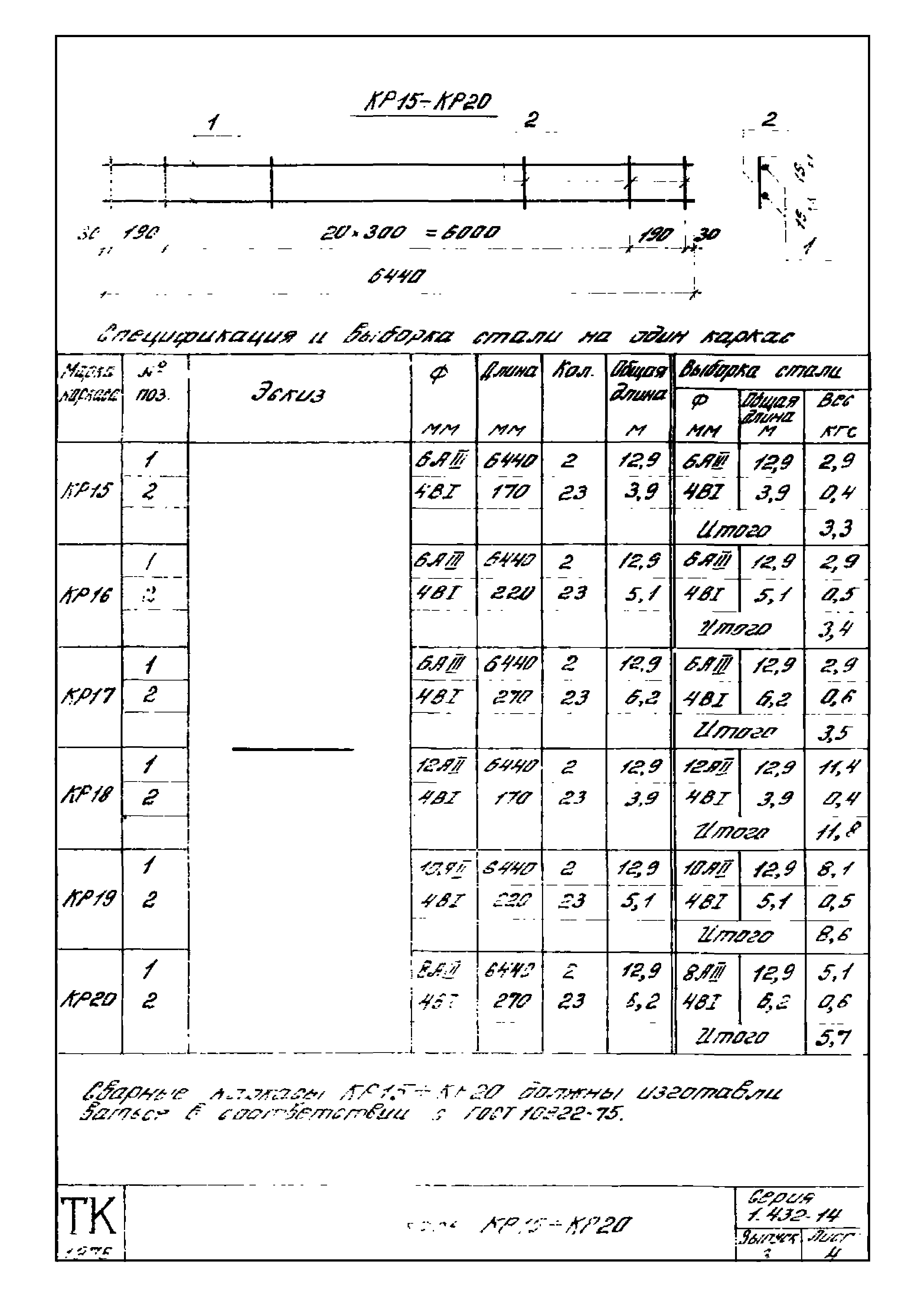

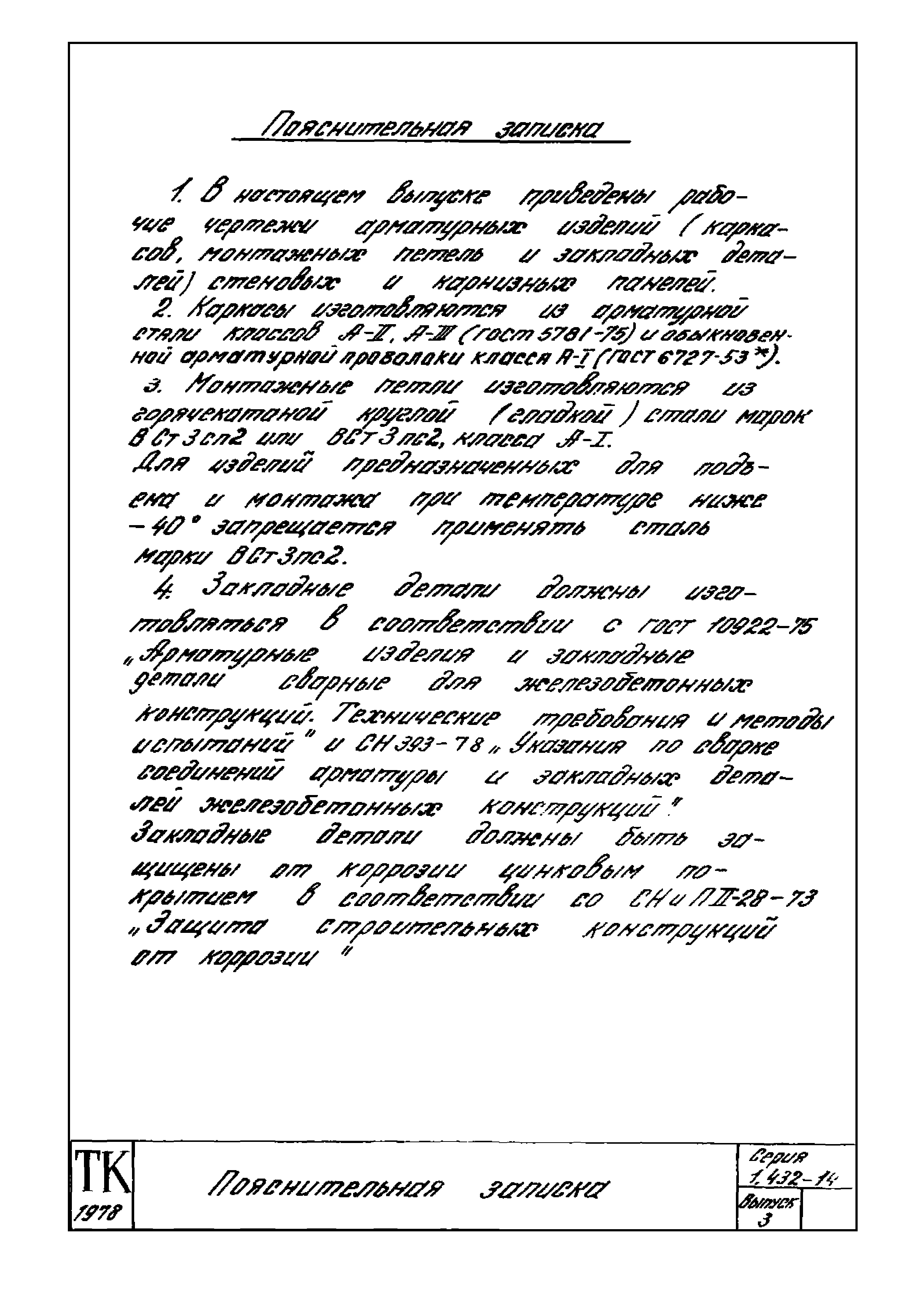

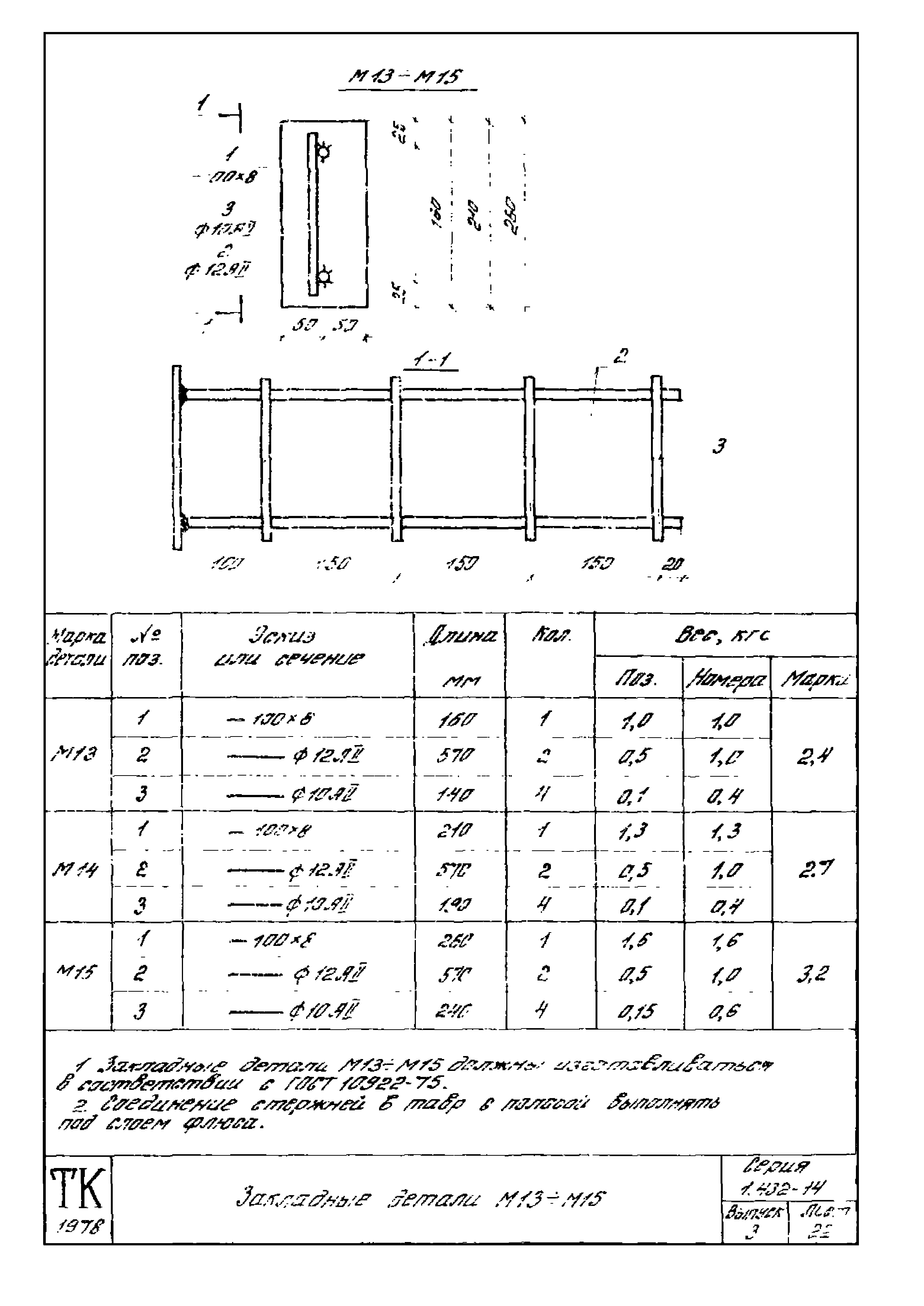

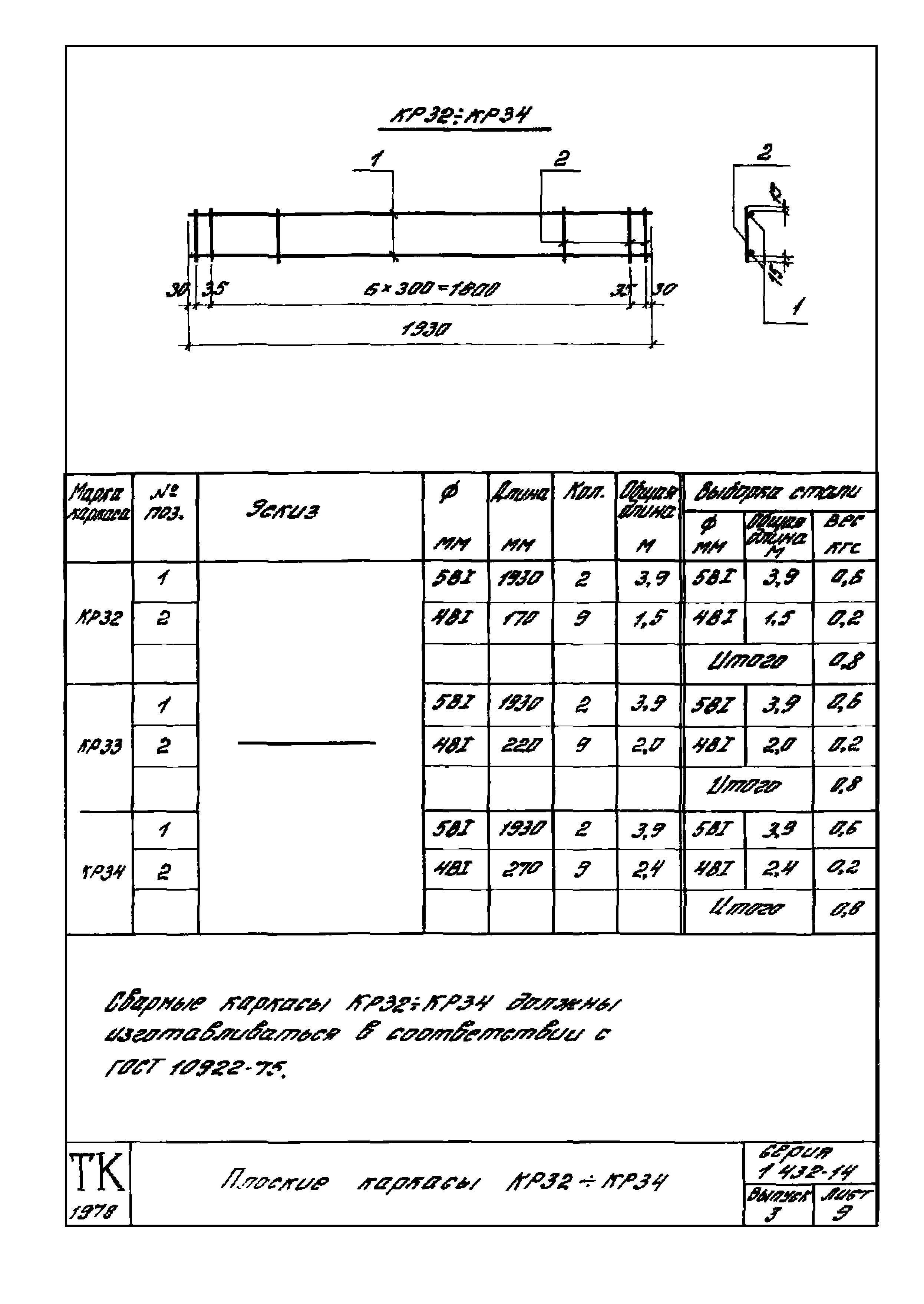

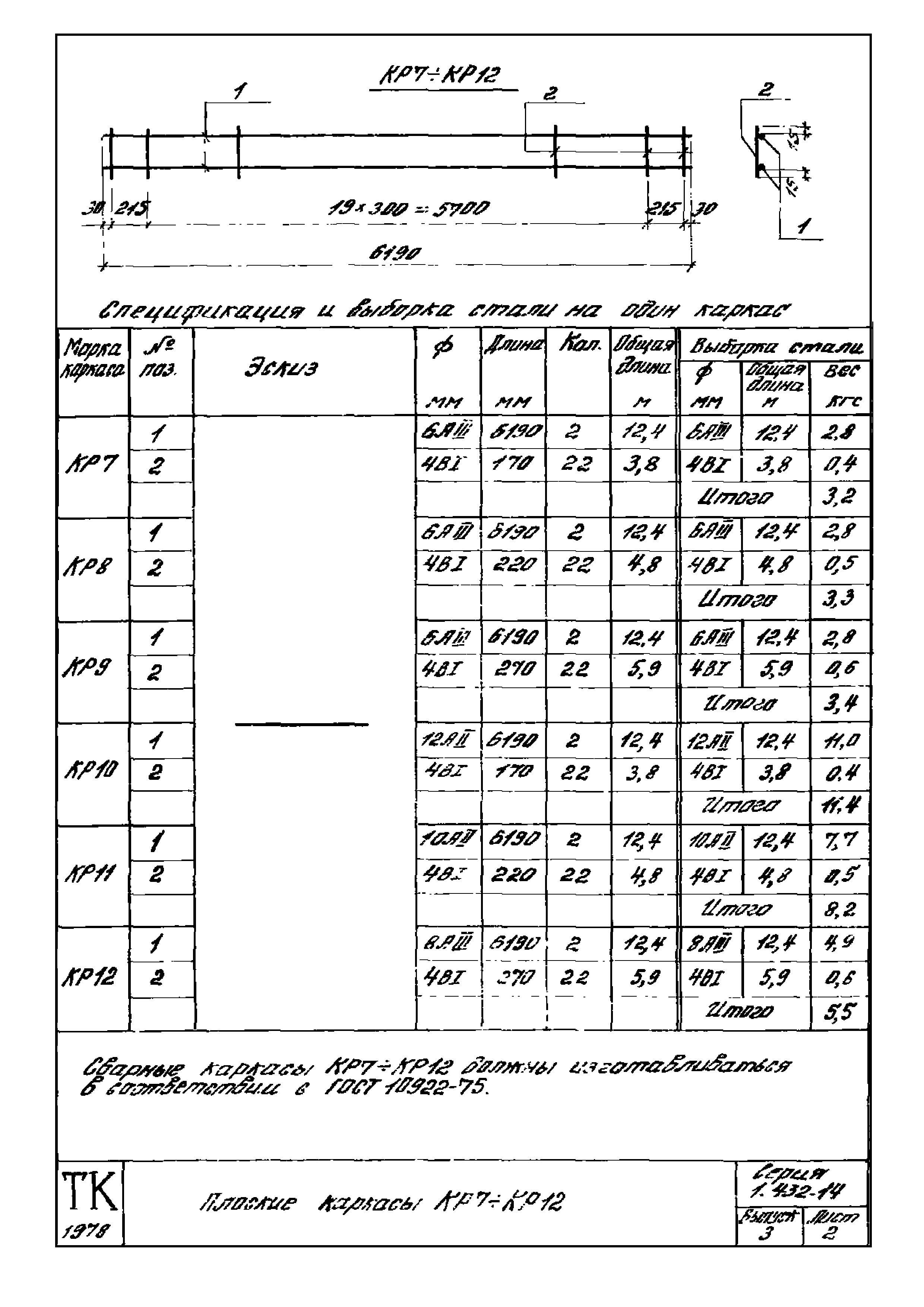

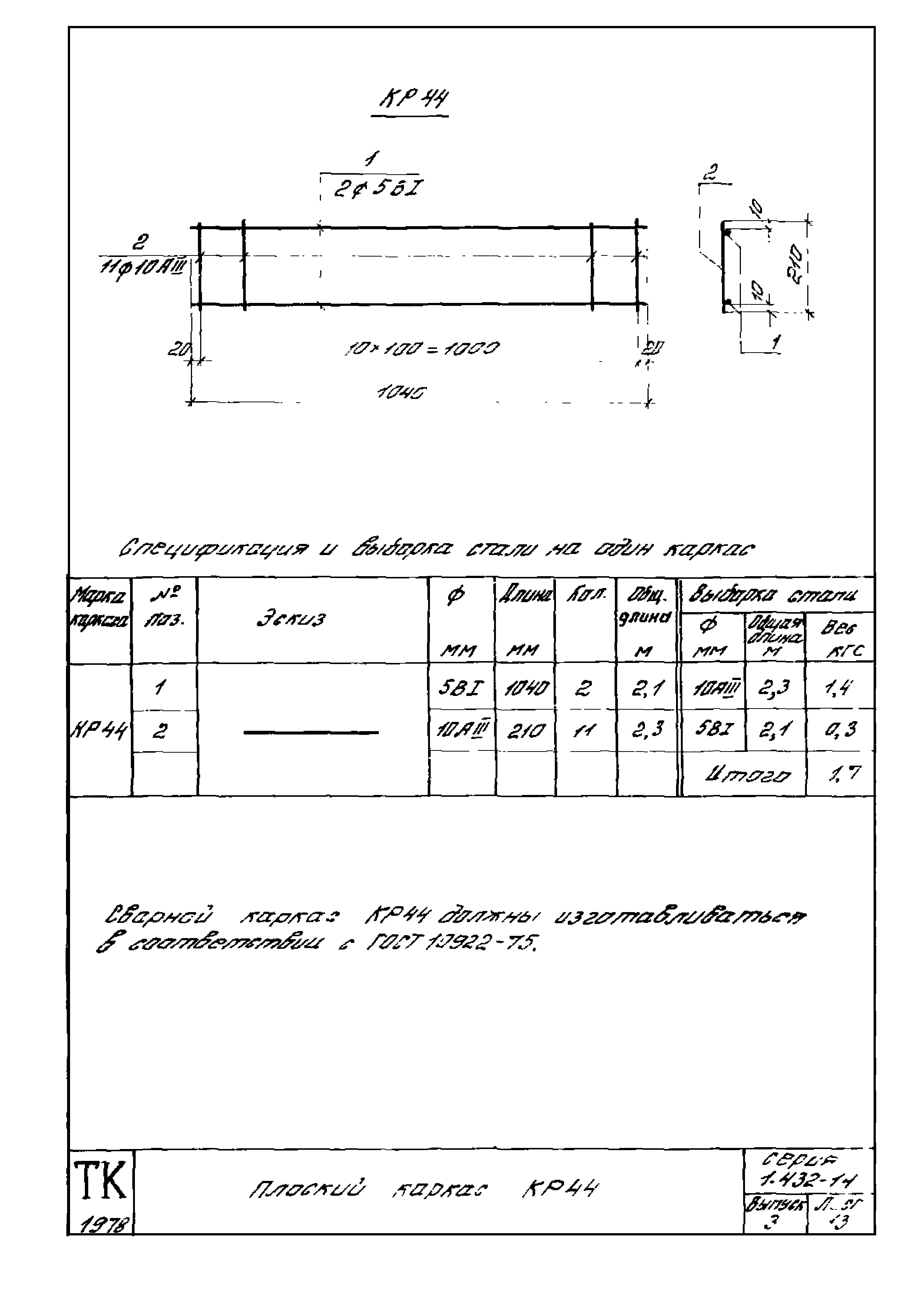

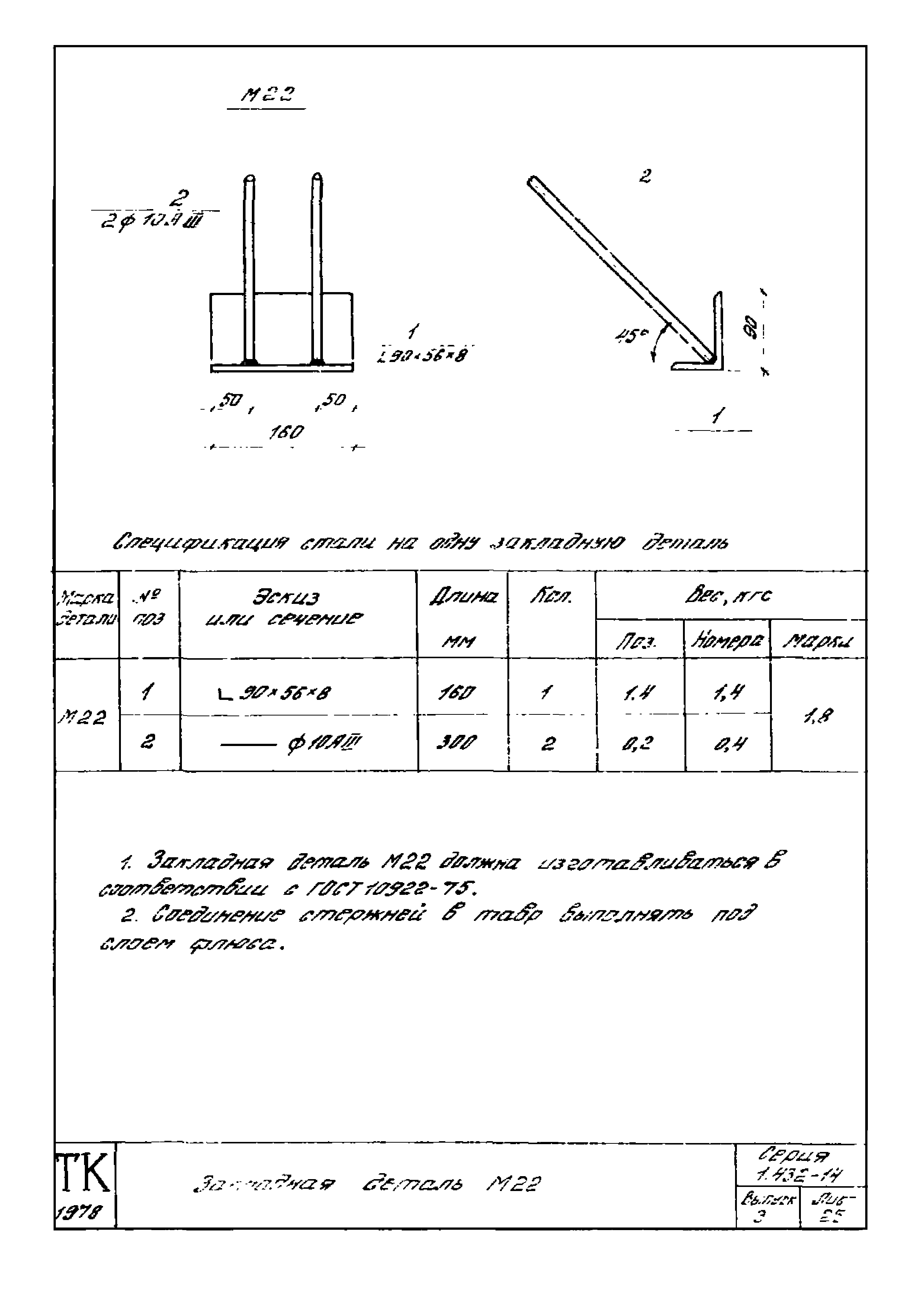

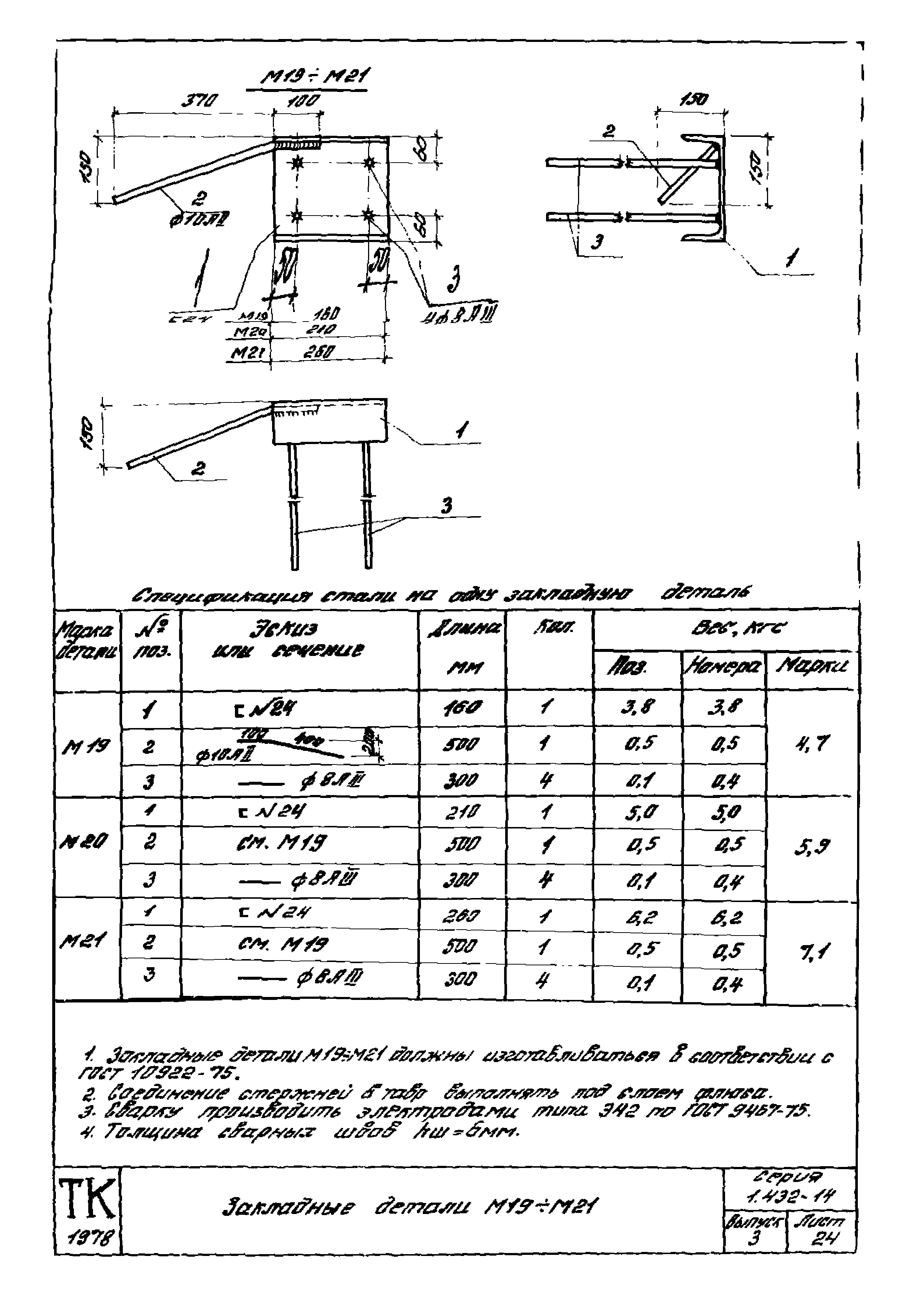

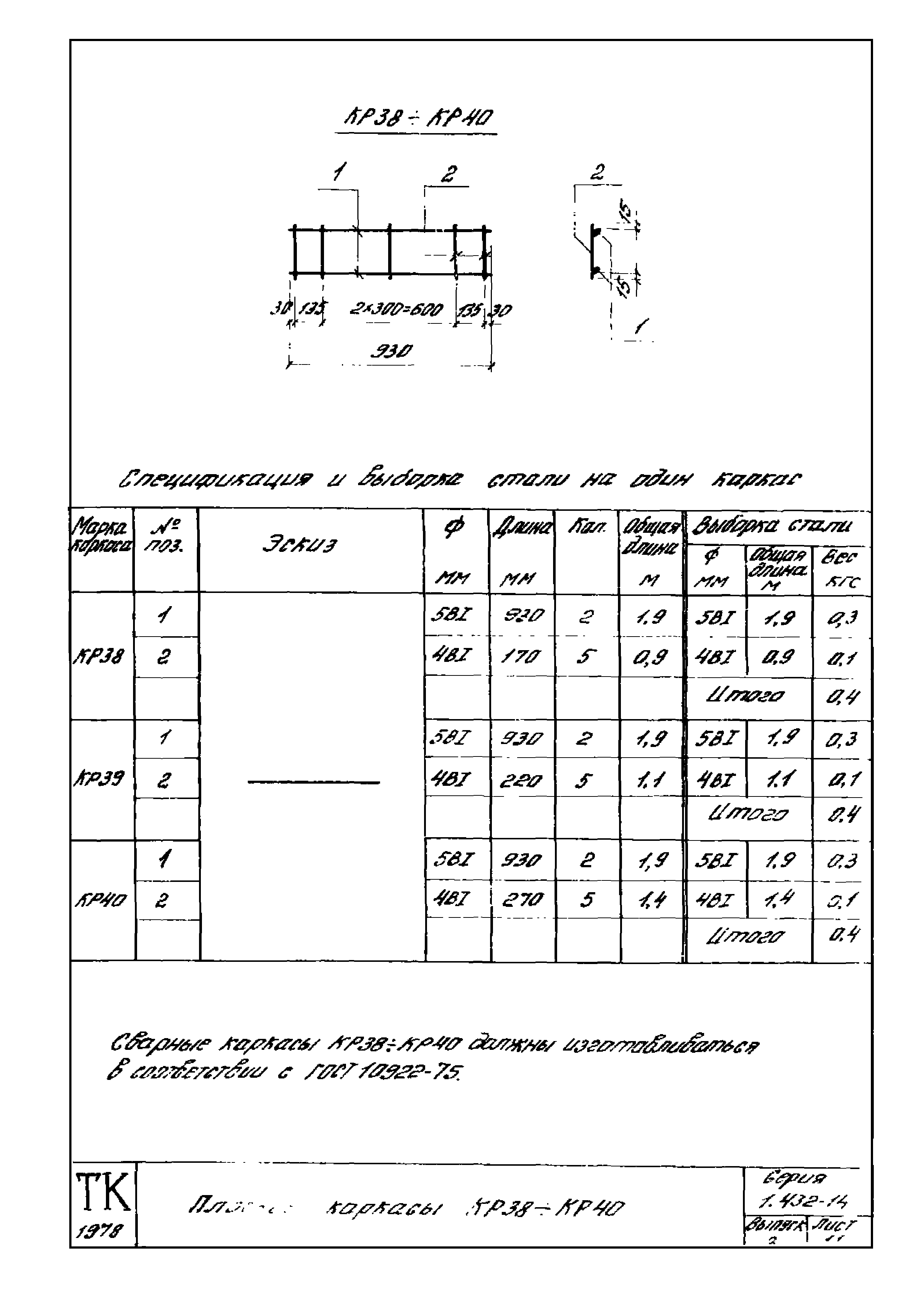

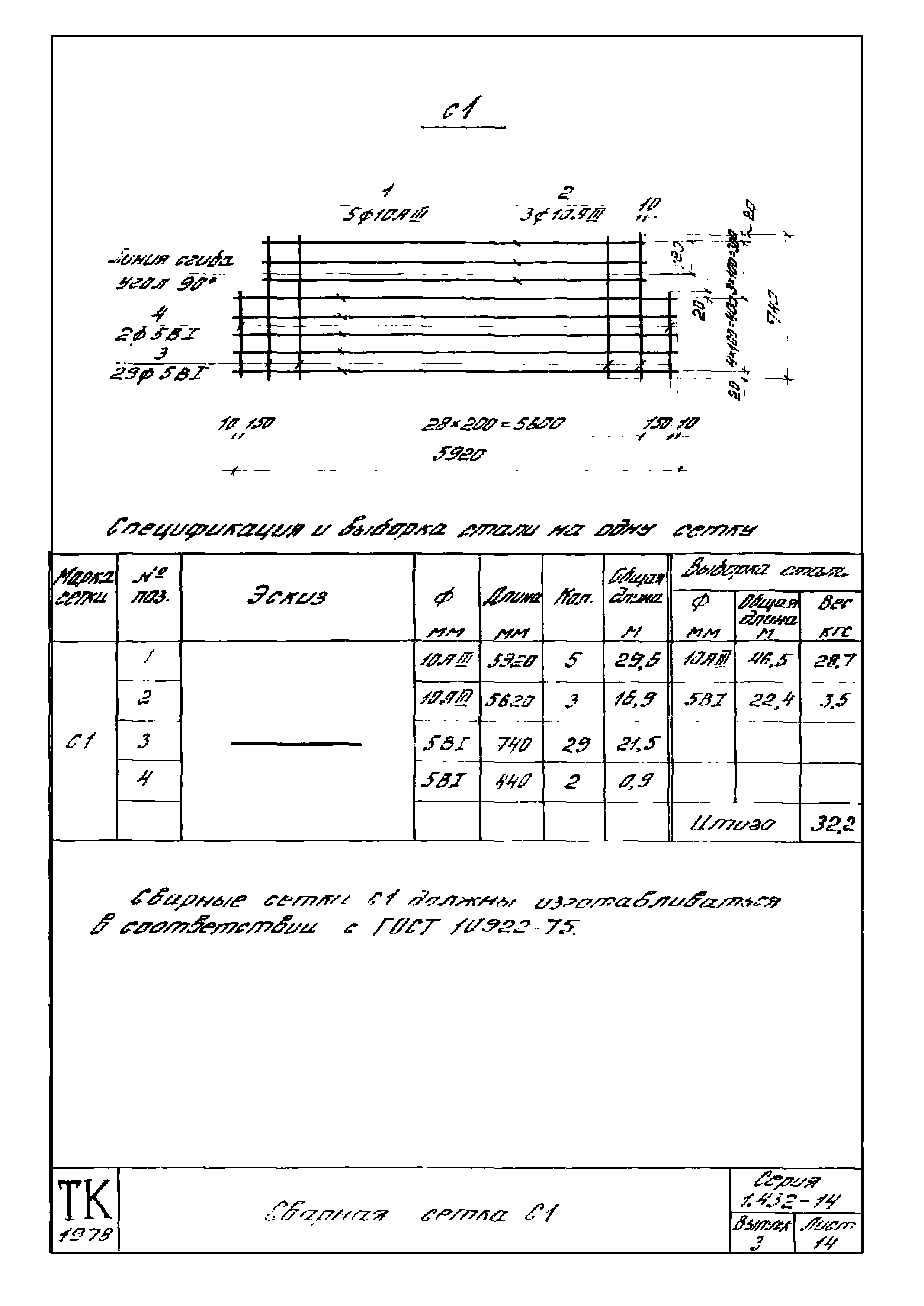

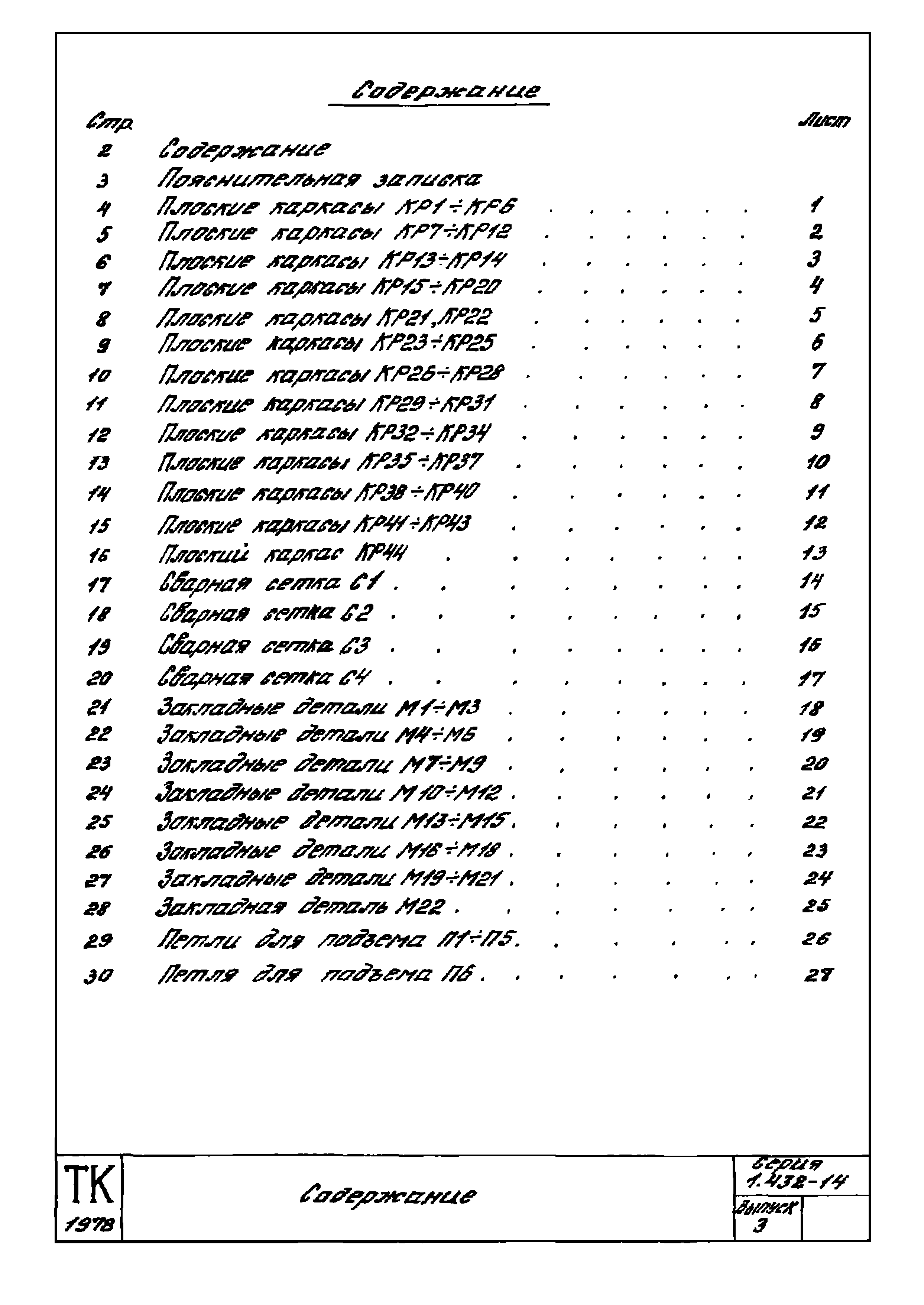

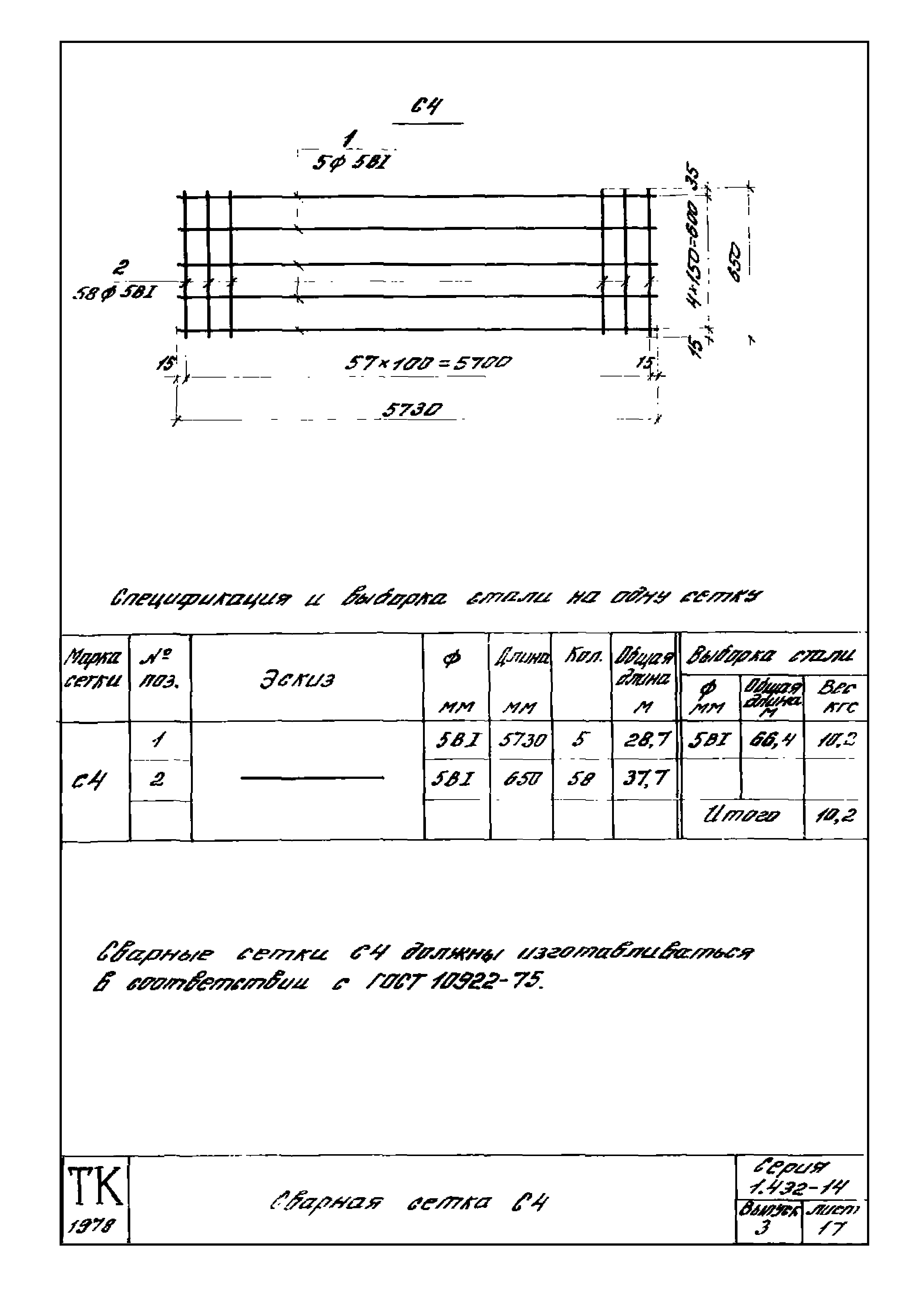

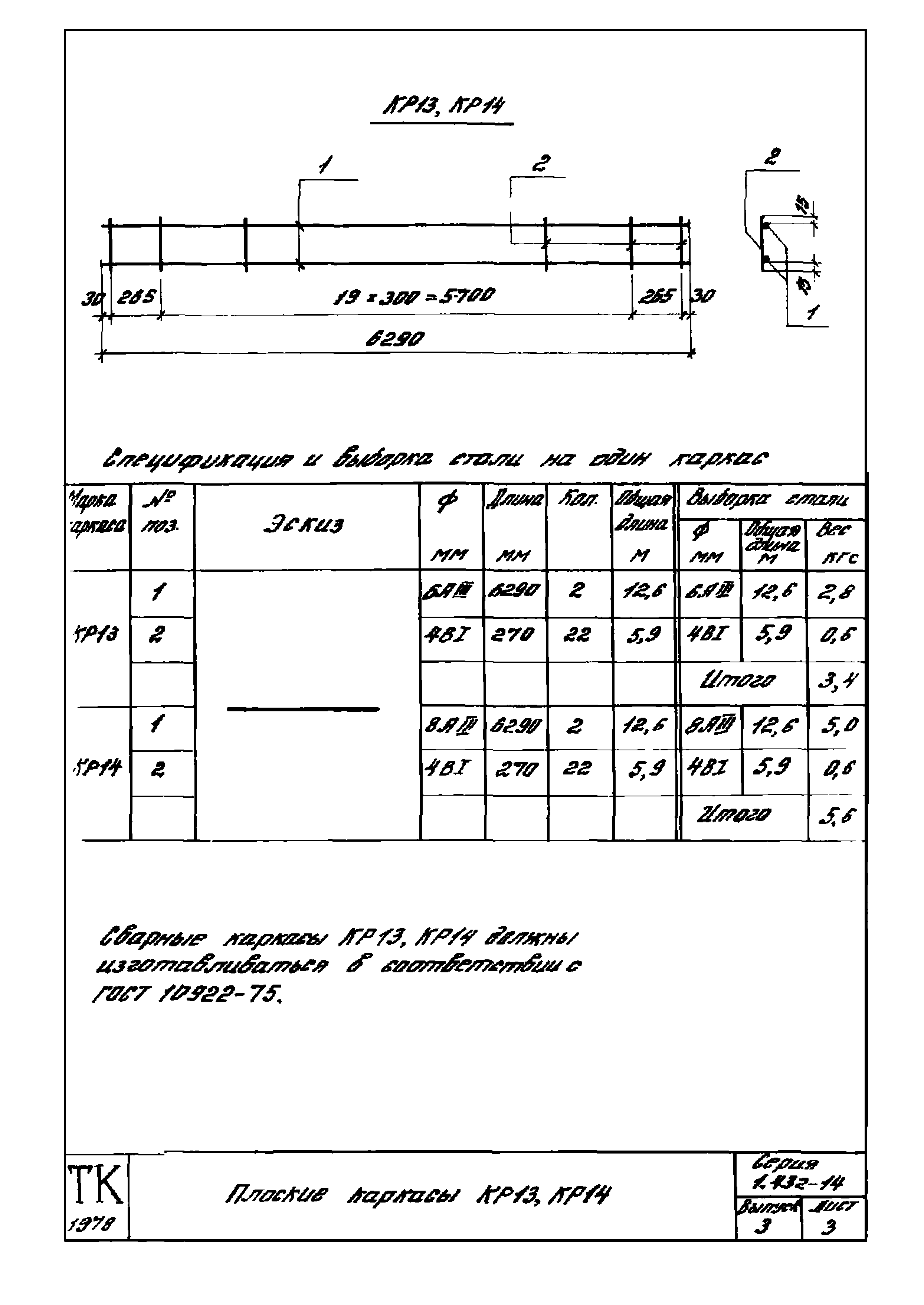

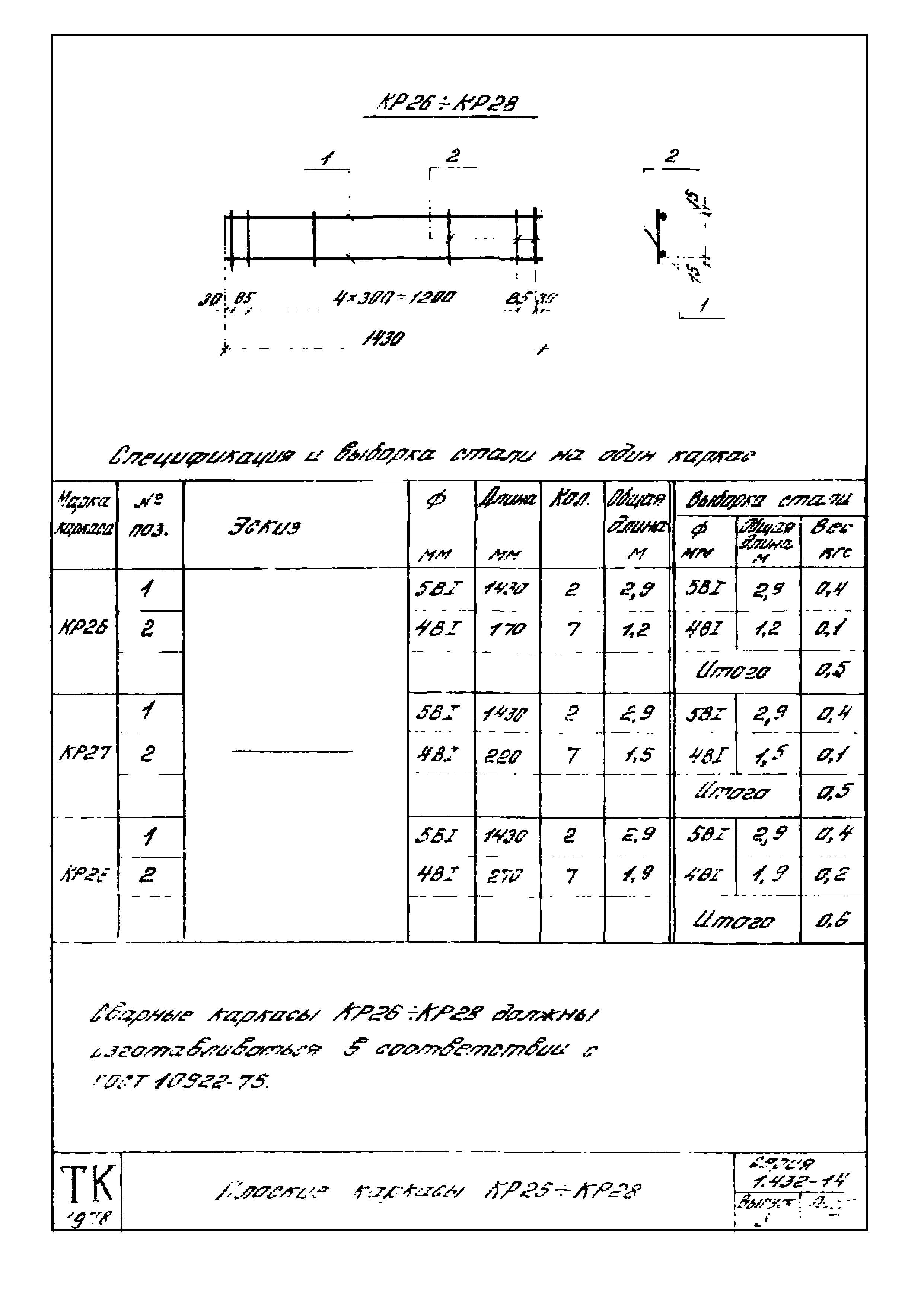

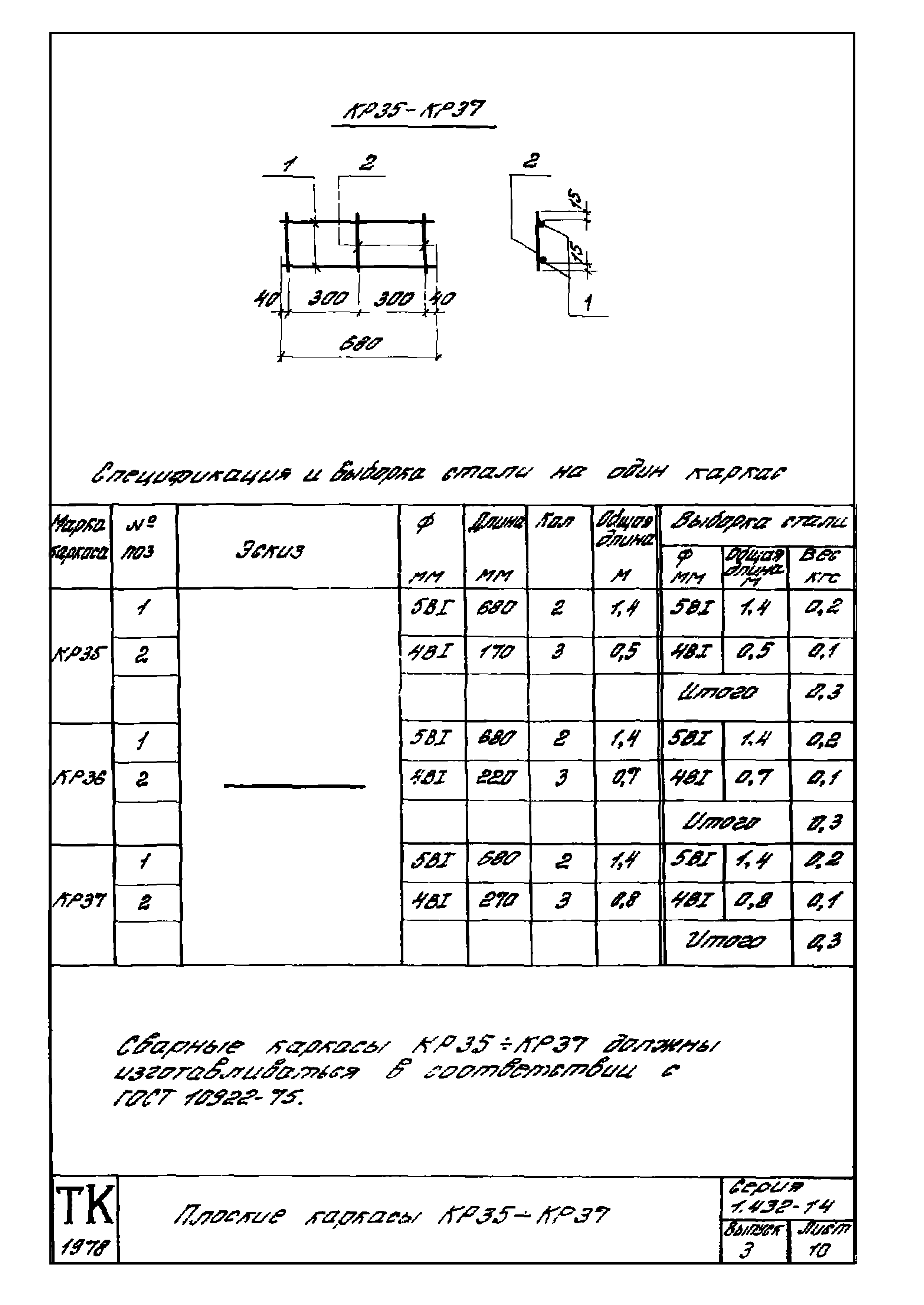

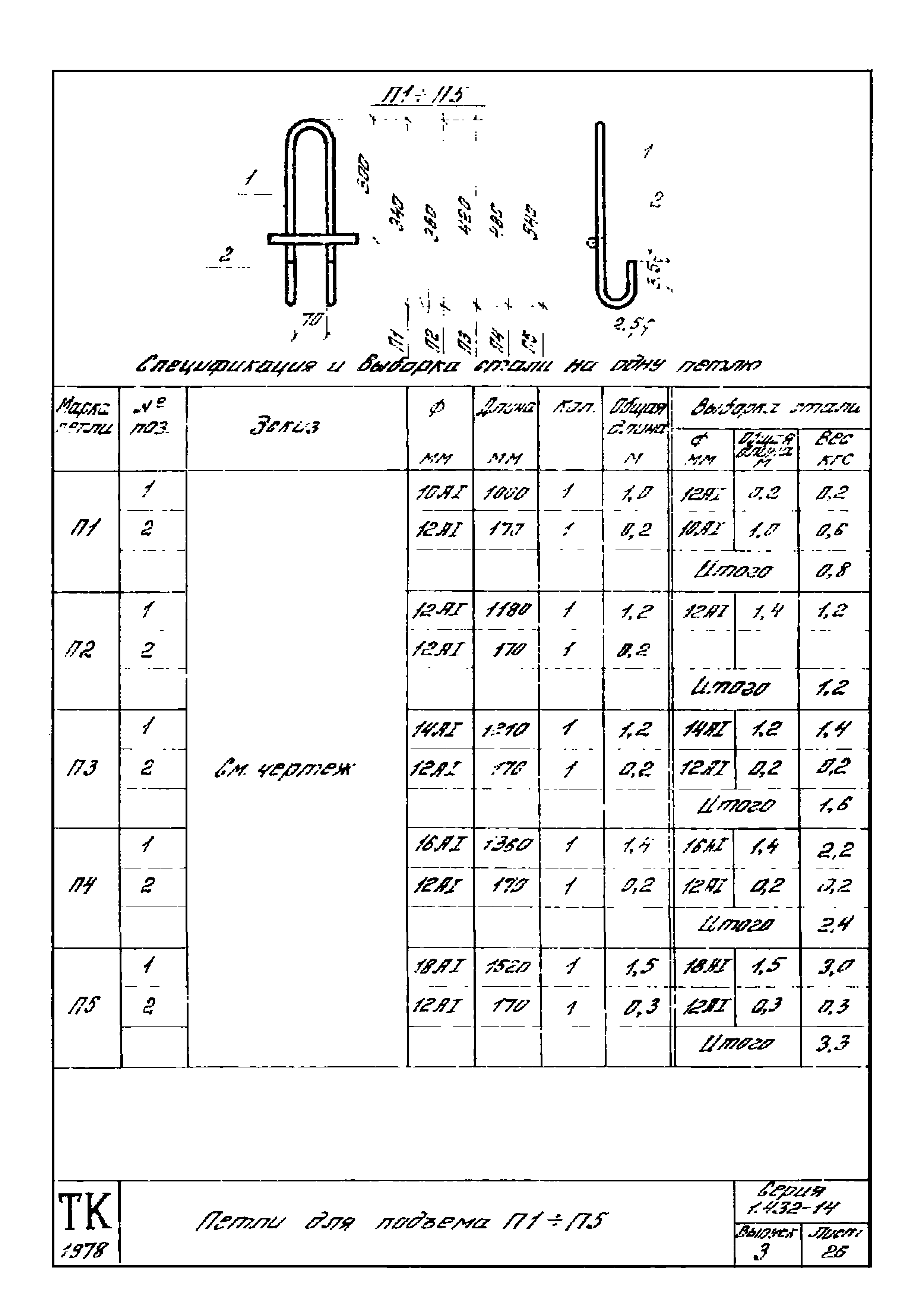

Оглавление:	1-432-14 Содержание 1-432-14 Пояснительная записка 1-432-14 Плоские каркасы КР1-КР6 1-432-14 Плоские каркасы КР7-КР12 1-432-14 Плоские каркасы КР13-КР14 1-432-14 Плоские каркасы КР15-КР20 1-432-14 Плоские каркасы КР21,КР22 1-432-14 Плоские каркасы КР23-КР25 1-432-14 Плоские каркасы КР26-КР28 1-432-14 Плоские каркасы КР29-КР31 1-432-14 Плоские каркасы КР32-КР34 1-432-14 Плоские каркасы КР35-КР37 1-432-14 Плоские каркасы КР38-КР40 1-432-14 Плоские каркасы КР41-КР43 1-432-14 Плоский каркас КР44 1-432-14 Сварная сетка С1 1-432-14 Сварная сетка С2 1-432-14 Сварная сетка С3 1-432-14 Сварная сетка С4 1-432-14 Закладные детали М1-М3 1-432-14 Закладные детали М4-М6 1-432-14 Закладные детали М7-М9 1-432-14 Закладные детали М10-М12 1-432-14 Закладные детали М13-М15 1-432-14 Закладные детали М16-М18 1-432-14 Закладные детали М19-М21 1-432-14 Закладная деталь М22 1-432-14 Петли для подъема П1-П5 1-432-14 Петля для подъема П6
Разработан:	ЦНИИпромзданий Уральский ПромстройНИИпроект НИИЖБ
Утверждён:	28.06.1979 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 104)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Чем заменён:	Серия 1.432-14/80 «Стеновые панели отапливаемых производственных зданий с шагом колонн 6 м»
Нормативные ссылки:	ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы» ГОСТ 10922-75 «Арматурные изделия и закладные детали сварные для железобетонных конструкций. Технические требования и методы испытаний» СН 393-78 «Инструкция по сварке соединений арматуры и закладных деталей железобетонных конструкций» СНиП II-28-73* «Защита строительных конструкций от коррозии. Нормы проектирования» ГОСТ 5781-75 «Сталь горячекатаная для армирования железобетонных конструкций»
