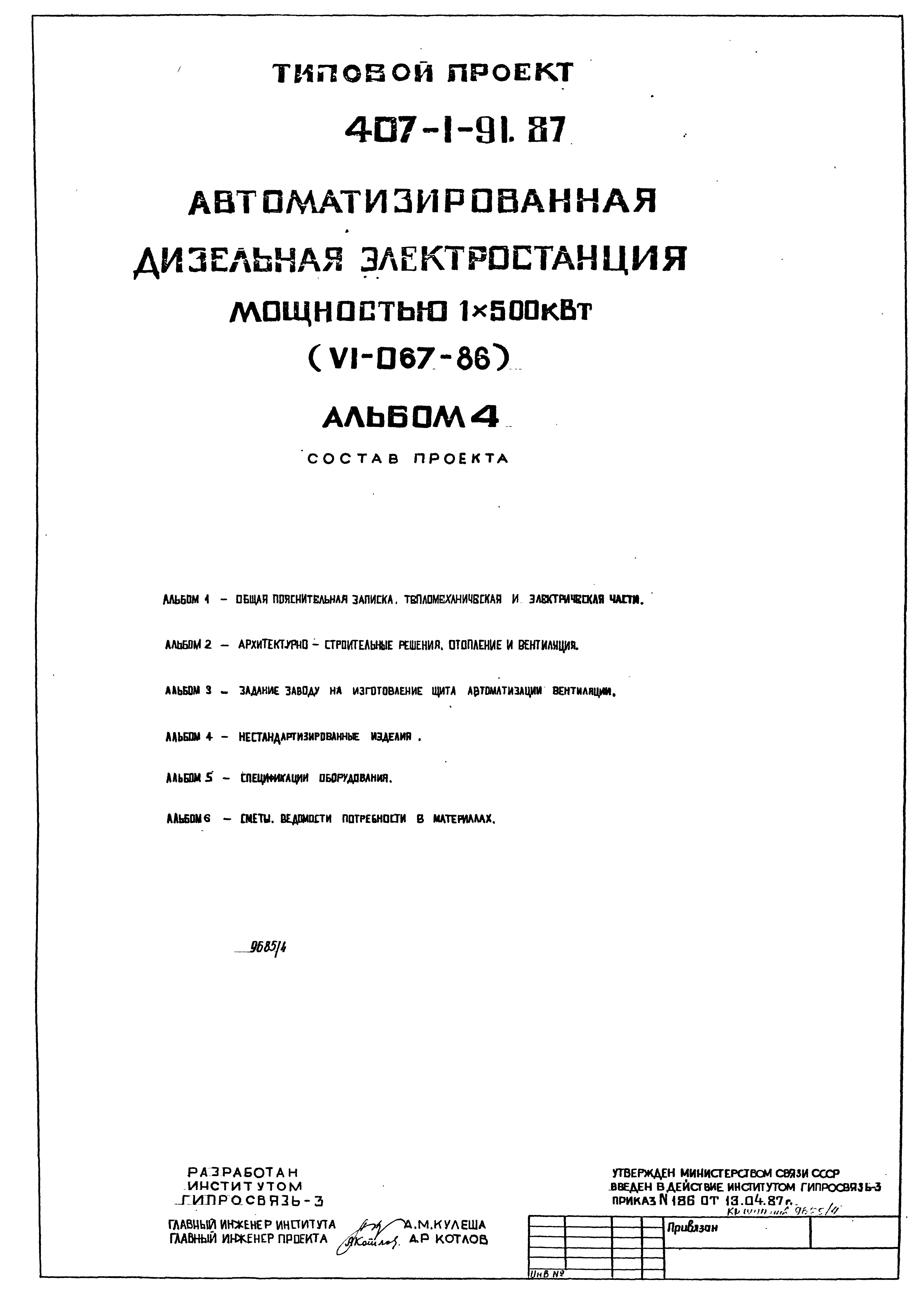

Типовой проект 407-1-91.87

Альбом 4. Нестандартизированные изделия

Обозначение: Типовой проект 407-1-91.87
Обозначение англ: 407-1-91.87
Статус:не действует
Название рус.:Альбом 4. Нестандартизированные изделия
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017

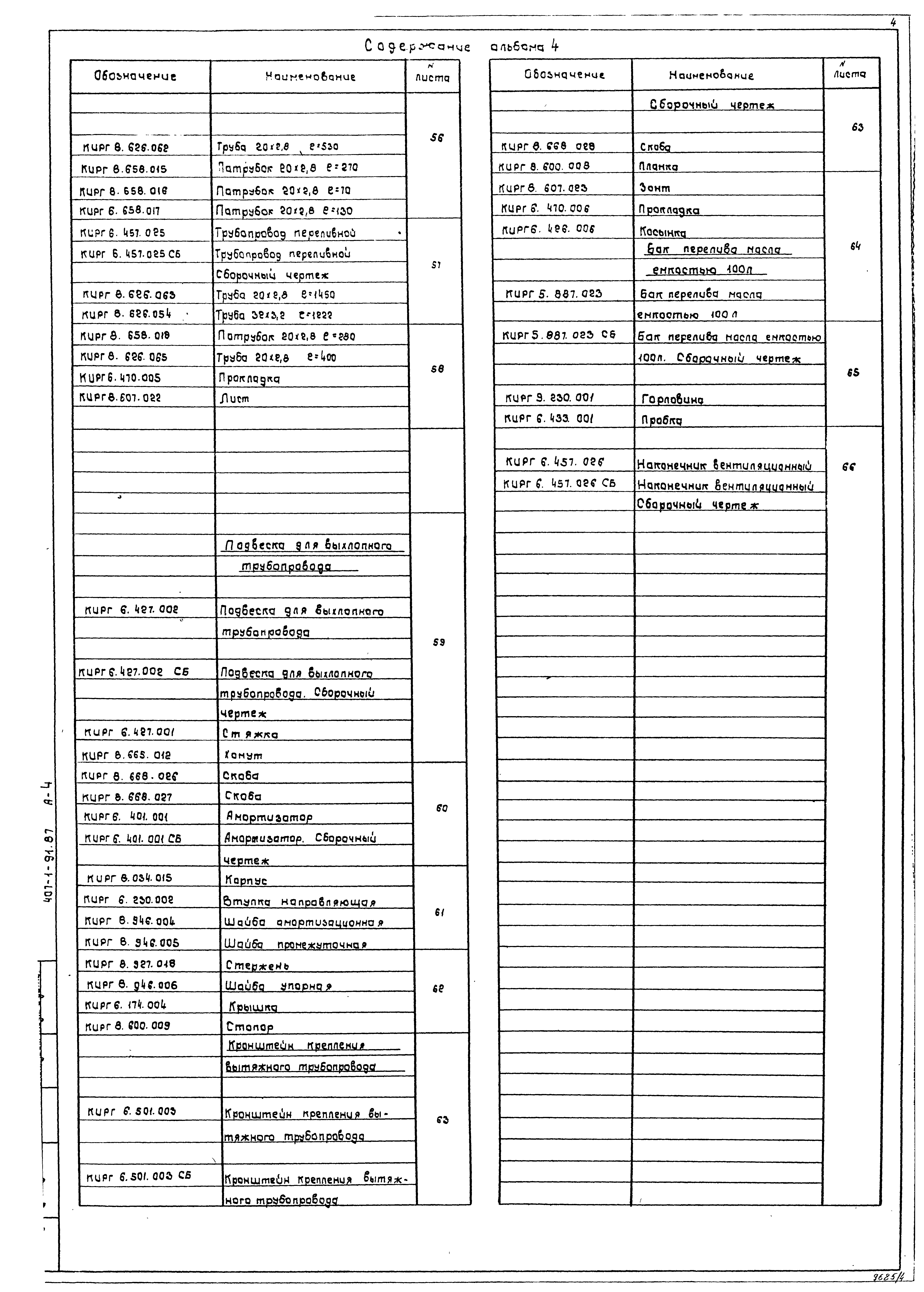

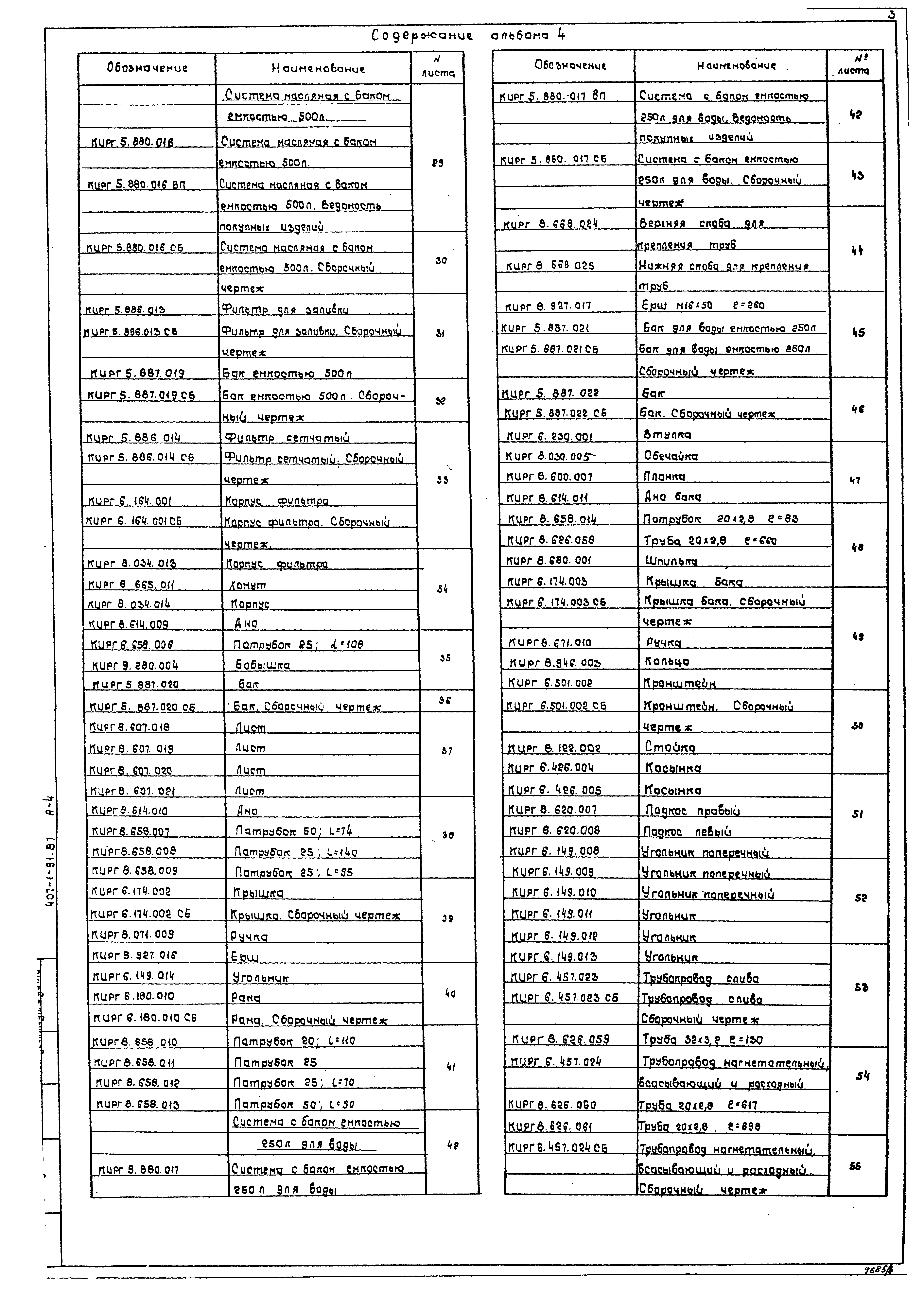

Оглавление:Содержание
Система топливная с баком емкостью 1000л

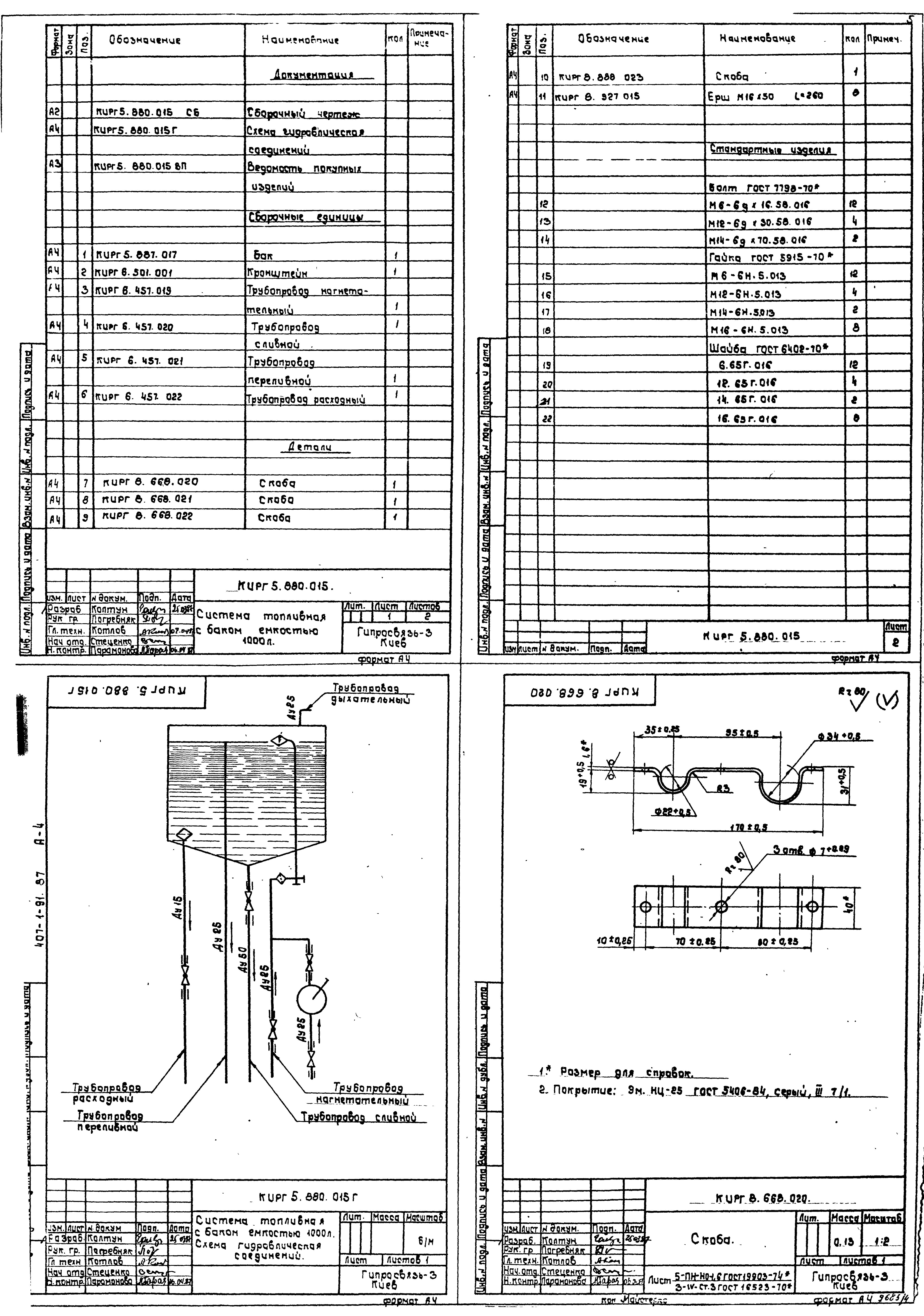

   КИРГ 5.880.015 Система топливная с баком емкостью 1000л
   КИРГ 5.880.015г Система топливная с баком емкостью 1000л. Схема гидравлических соединений

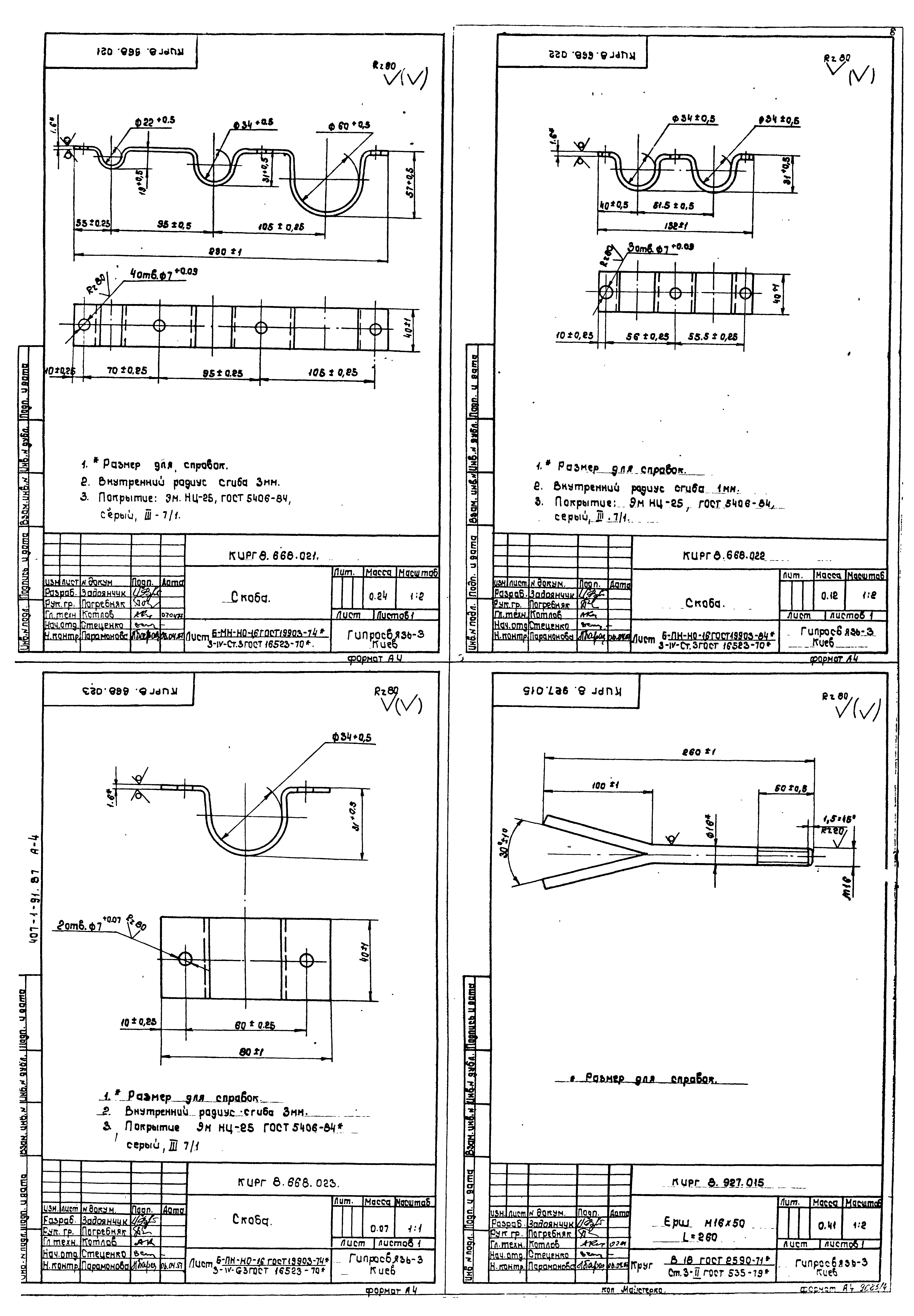

   КИРГ 8.668.020 Скоба

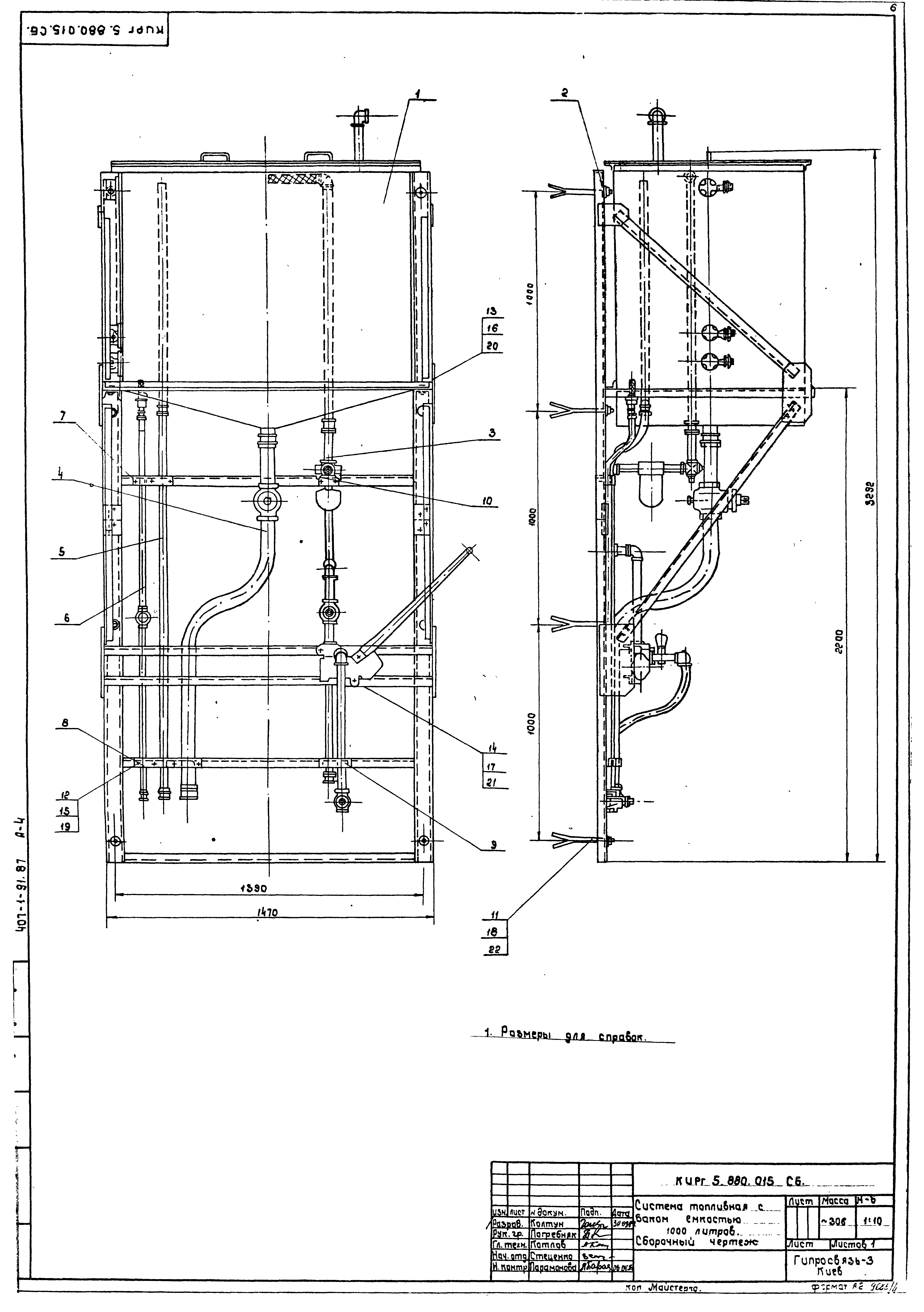

   КИРГ 5.880.015СБ Система топливная с баком емкостью 1000л. Сборочный чертеж

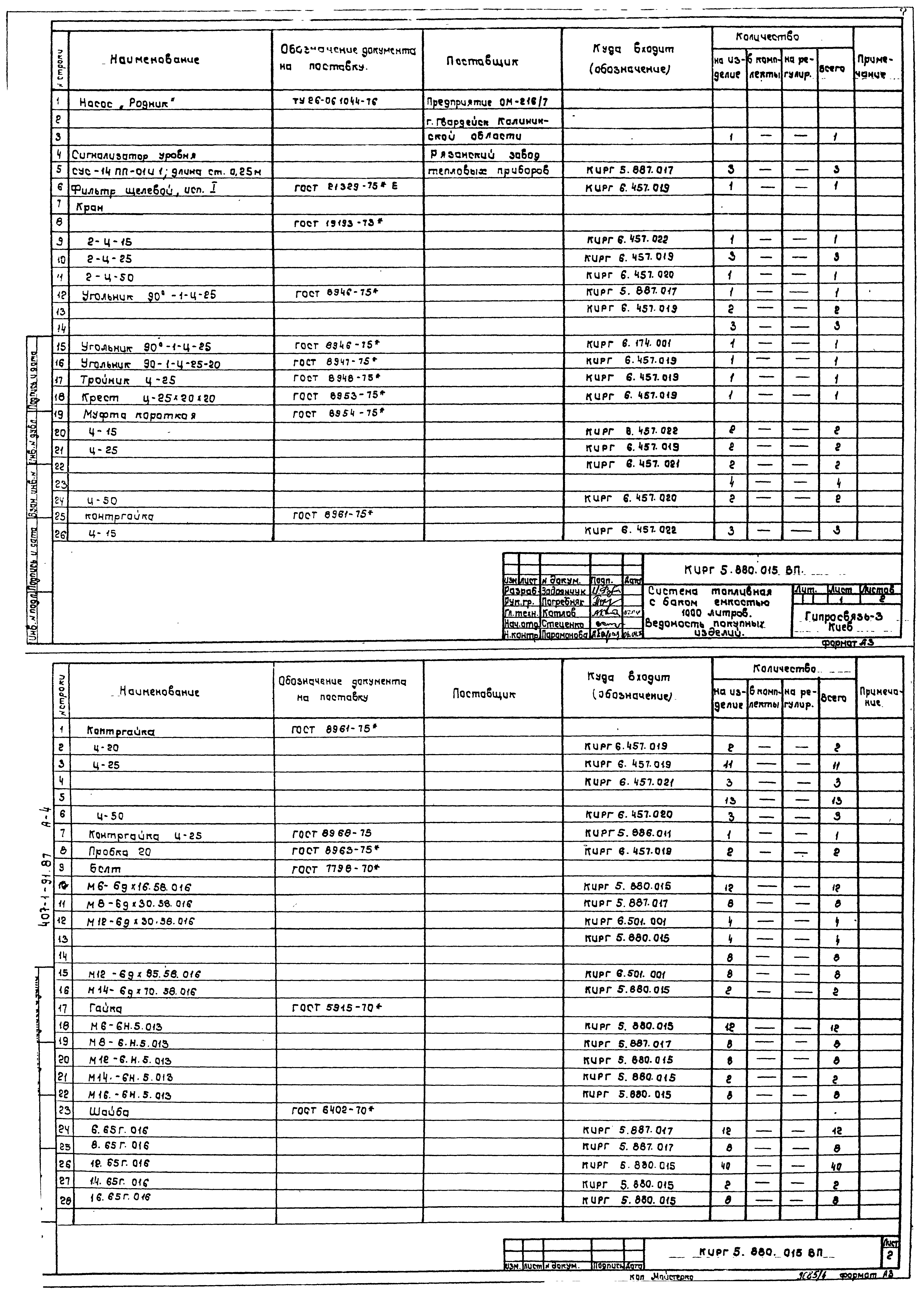

   КИРГ 5.880.015ВП Система топливная с баком емкостью 1000л. Ведомость покупных изделий
   КИРГ 8.668.021 Скоба
   КИРГ 8.668.022 Скоба
   КИРГ 8.668.023 Скоба
   КИРГ 8.927.015 Ерш M16*50, l=260

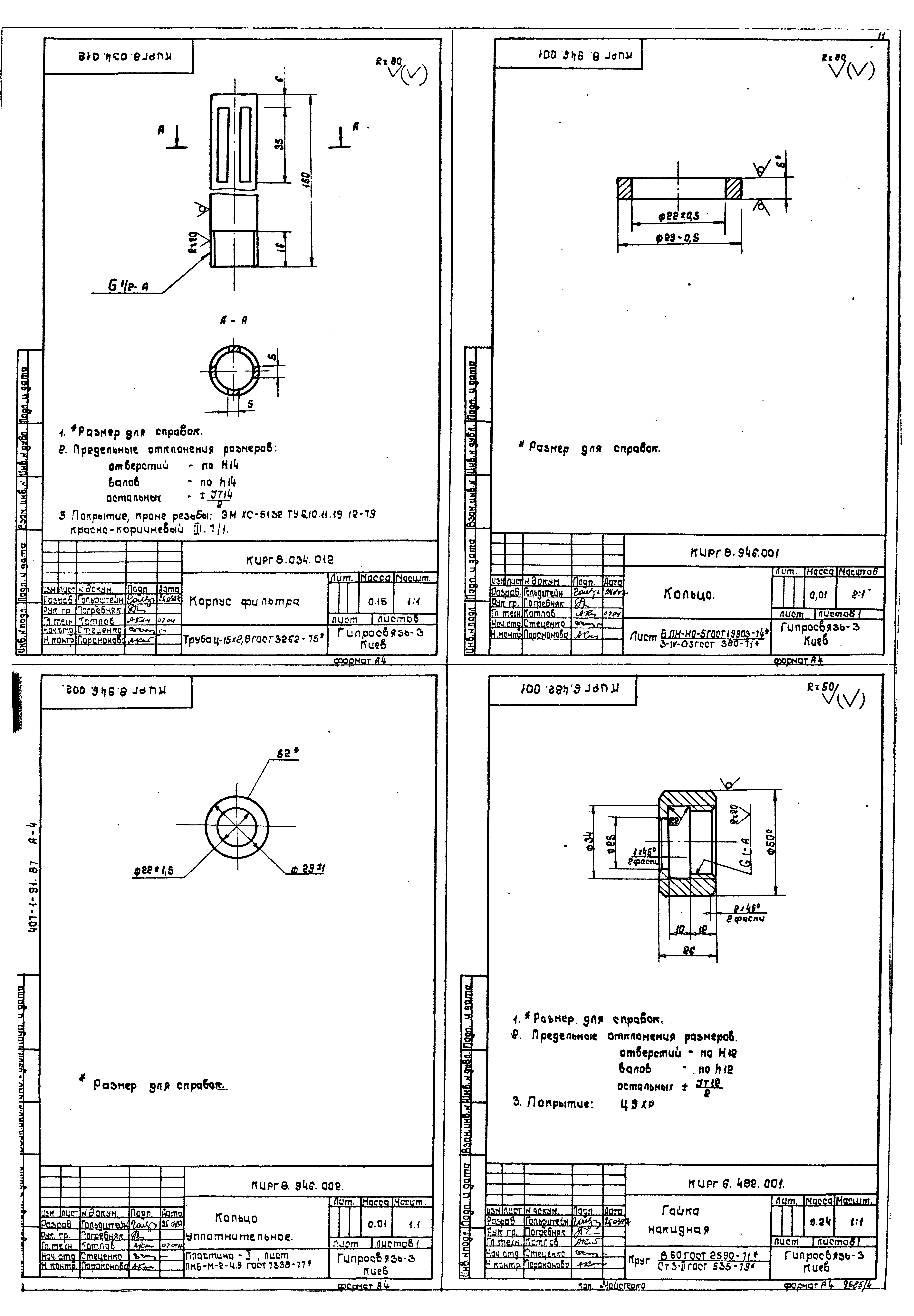

   КИРГ 8.034.011 Корпус фильтра

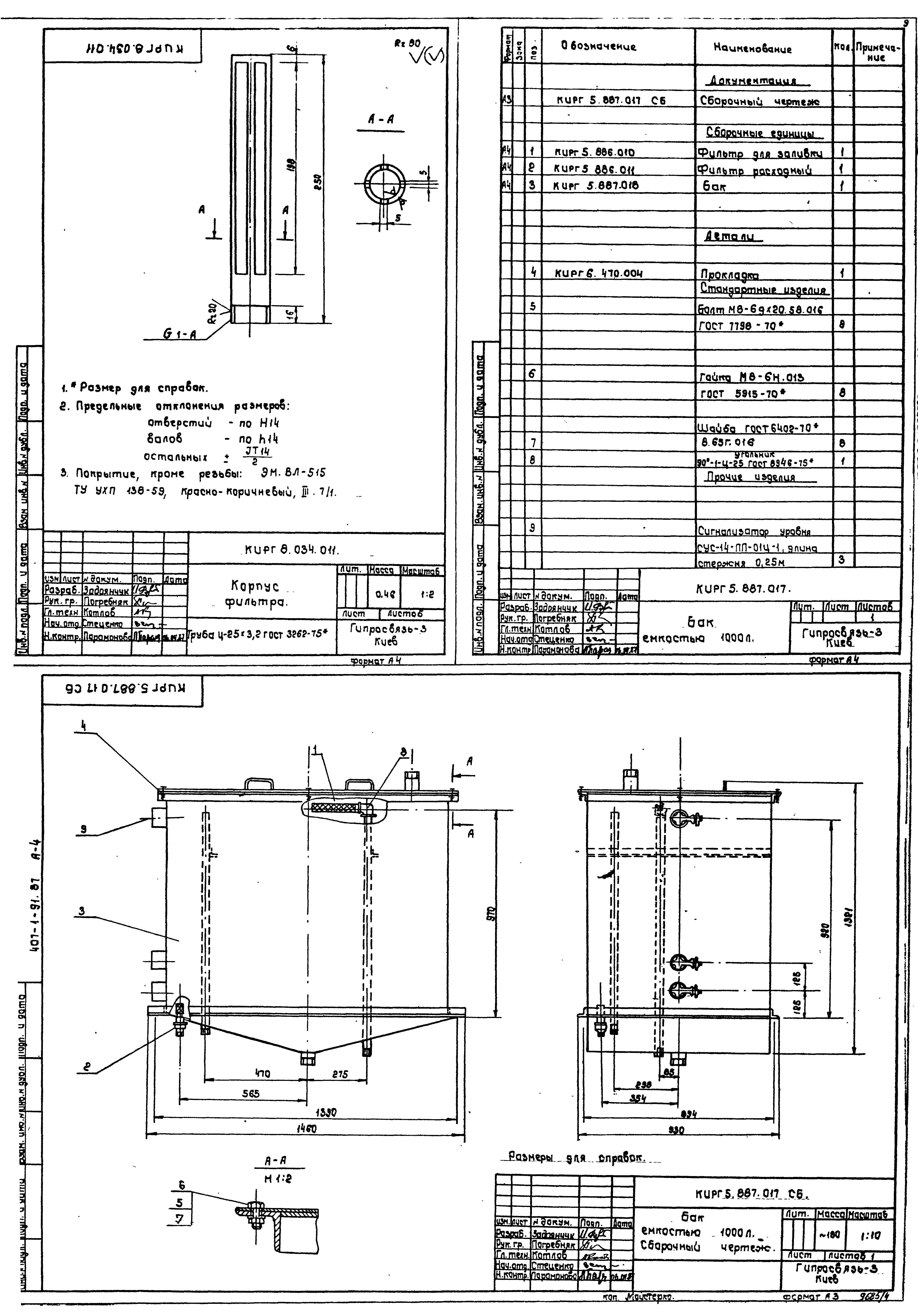

   КИРГ 5.887.017 Бак
   КИРГ 5.887.017СБ Бак. Сборочный чертеж

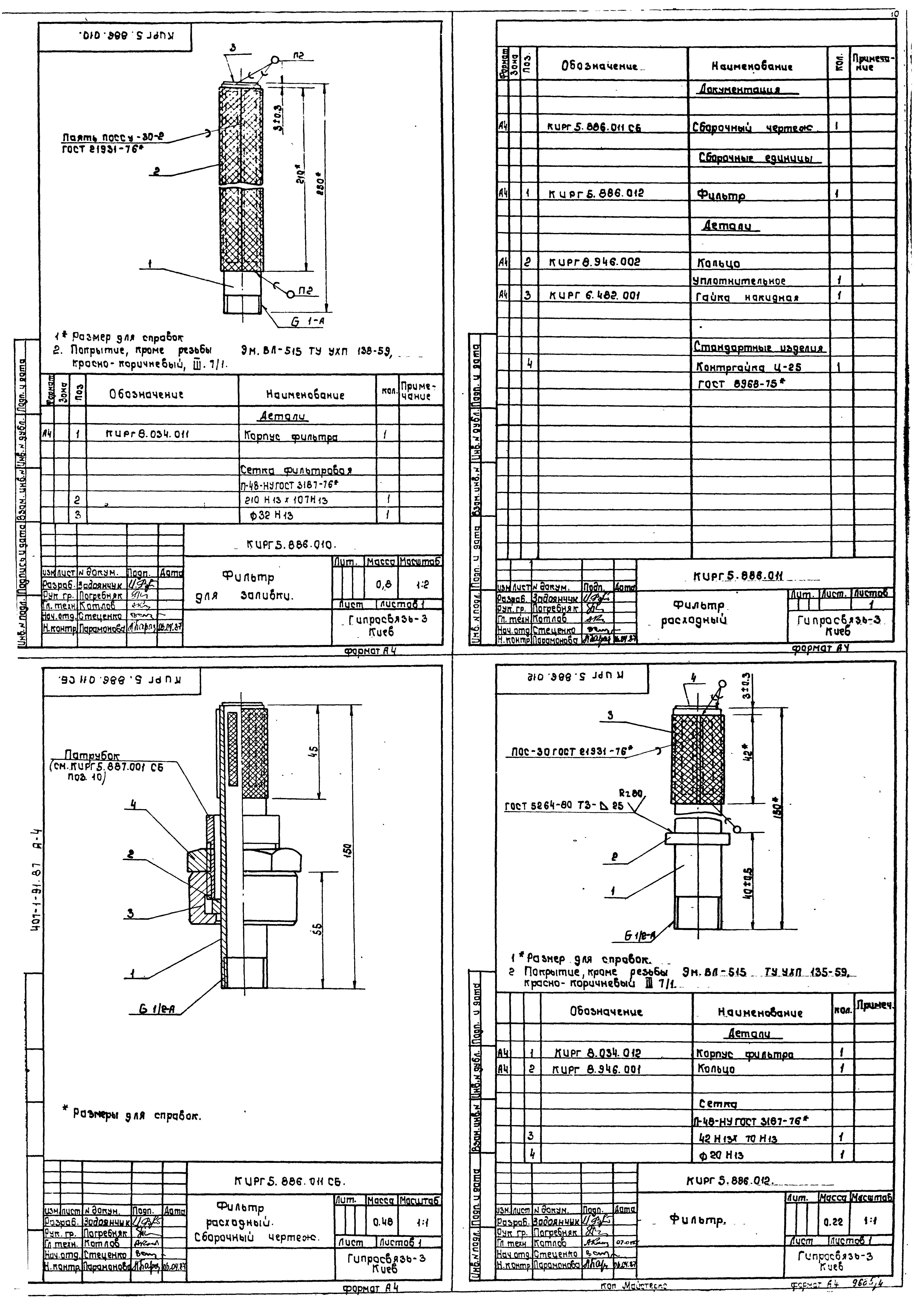

   КИРГ 5.886.010 Фильтр для заливки
   КИРГ 5.886.011 Фильтр расходный
   КИРГ 5.886.011СБ Фильтр расходный. Сборочный чертеж
   КИРГ 5.886.012 Фильтр
   КИРГ 8.034.012 Корпус фильтра
   КИРГ 8.946.001 Кольцо
   КИРГ 8.946.002 Кольцо уплотнительное
   КИРГ 6.482.001 Гайка накидная
   КИРГ 9.280.005 Бобышка
   КИРГ 8.607.015 Лист
   КИРГ 5.887.018 Бак

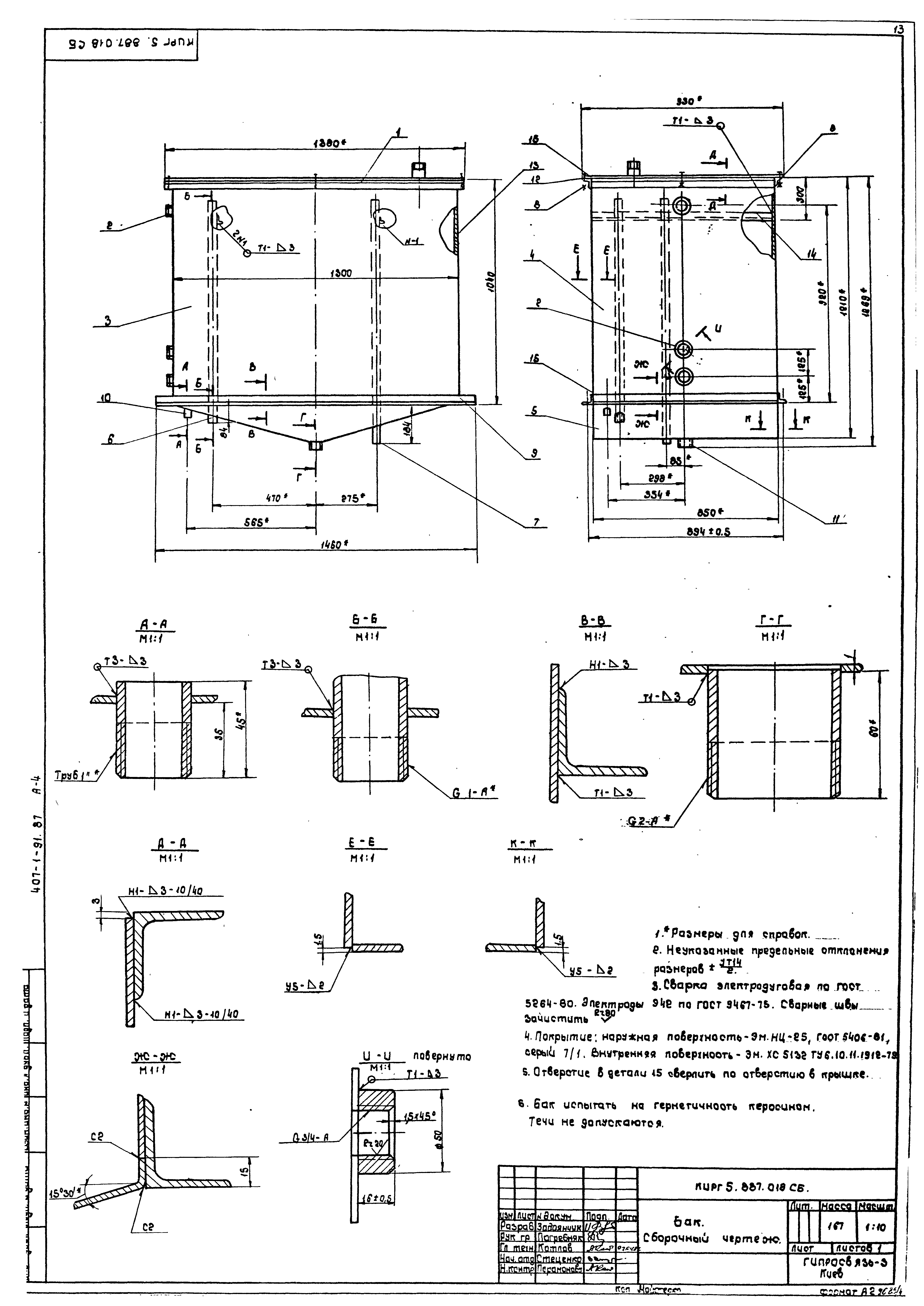

   КИРГ 5.887.018СБ Бак. Сборочный чертеж

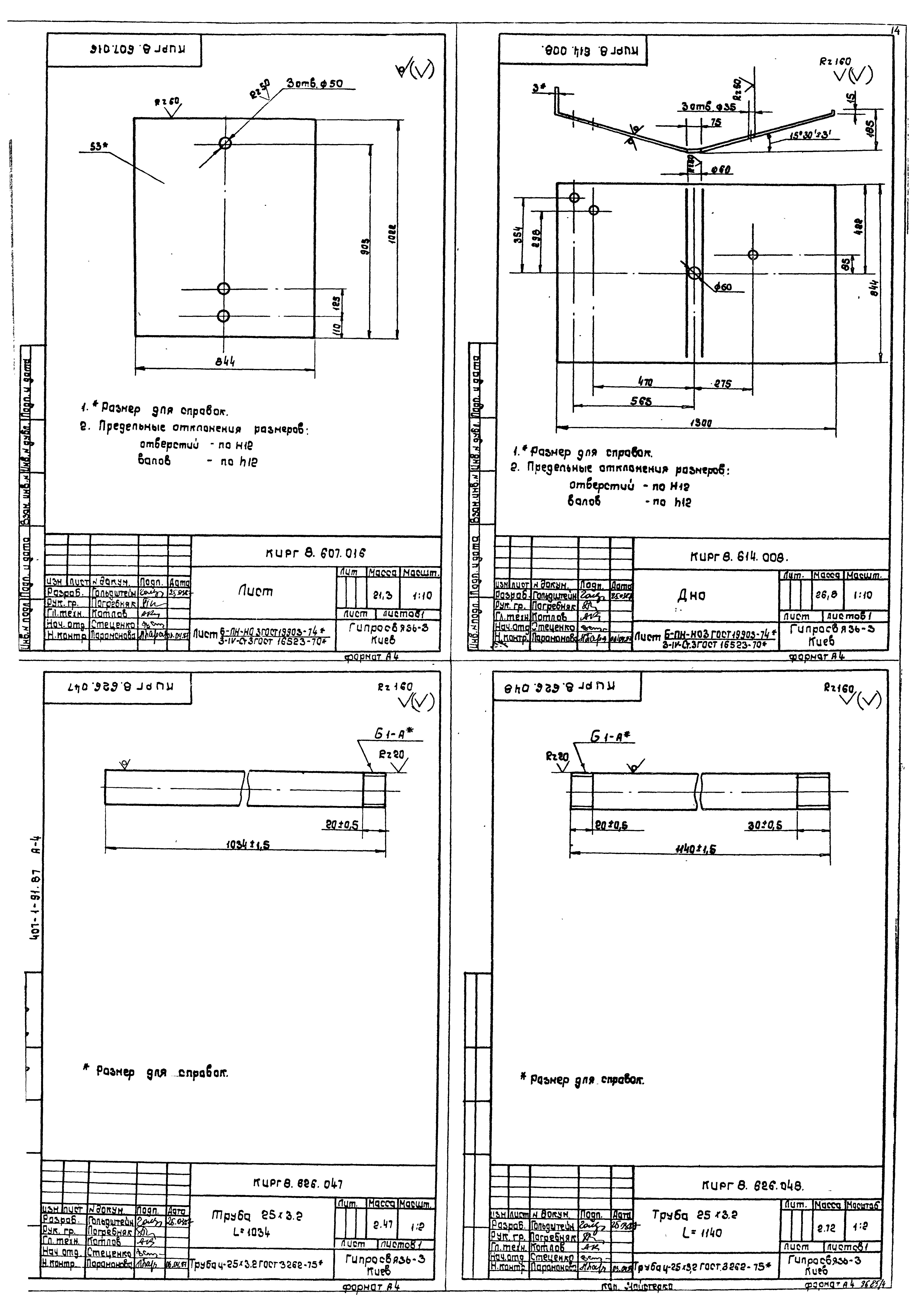

   КИРГ 8.607.016 Лист
   КИРГ 8.614.008 Дно
   КИРГ 8.626.047 Труба 25*3.2 L=1034
   КИРГ 8.626.048 Труба 25*3.2 L=1140
   КИРГ 6.149.001 Угольник
   КИРГ 6.149.002 Угольник
   КИРГ 8.658.001 Патрубок 25*3.2 L=45
   КИРГ 8.658.002 Патрубок 50*3.5 L=60
   КИРГ 8.607.017 Лист

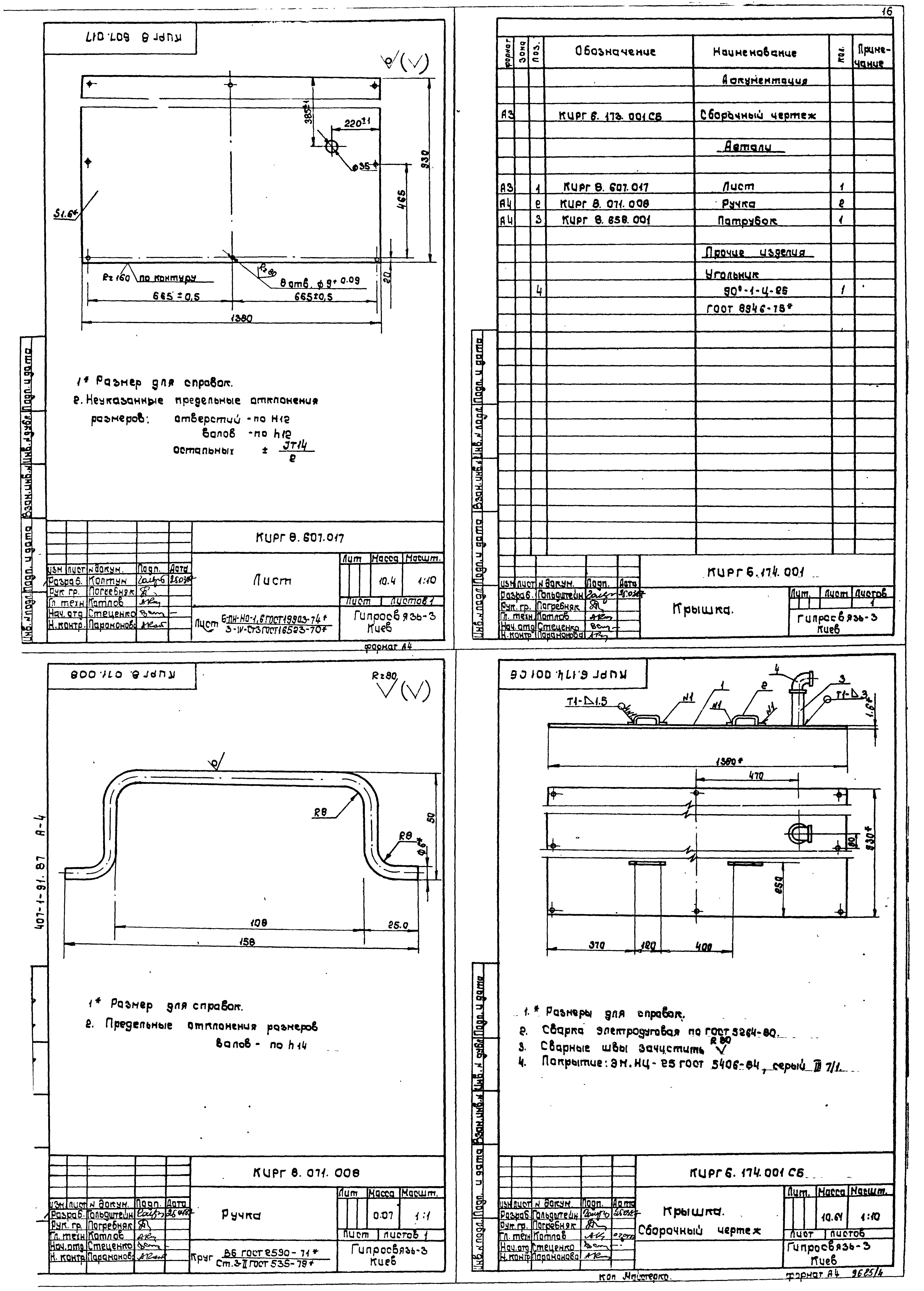

   КИРГ 6.174.001 Крышка
   КИРГ 6.174.001СБ Крышка. Сборочный чертеж
   КИРГ 8.071.008 Ручка
   КИРГ 6.501.001 Кронштейн

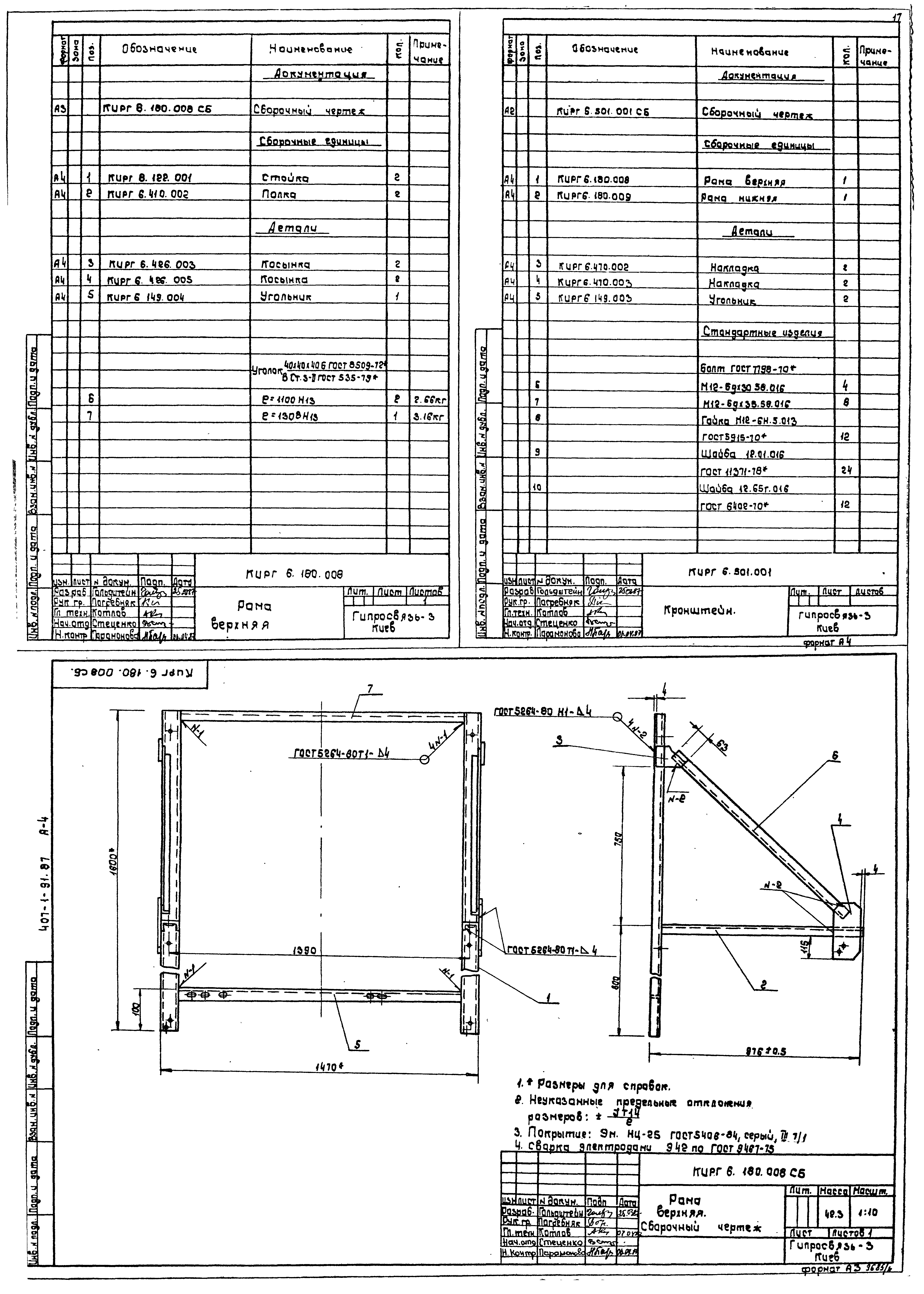

   КИРГ 6.180.008 Рама верхняя
   КИРГ 6.180.008СБ Рама верхняя. Сборочный чертеж

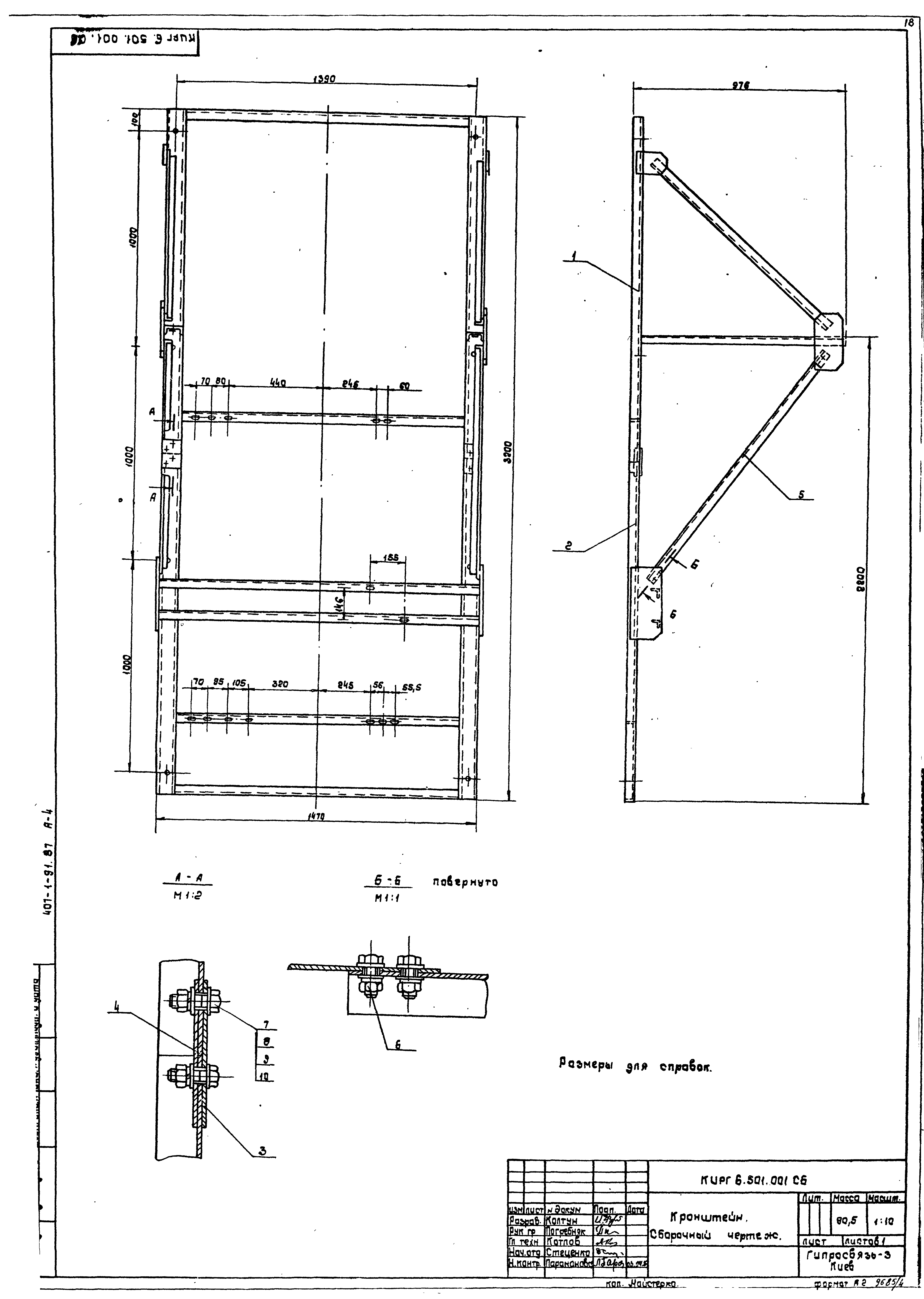

   КИРГ 6.501.001СБ Кронштейн. Сборочный чертеж
   КИРГ 8.122.001 Стойка

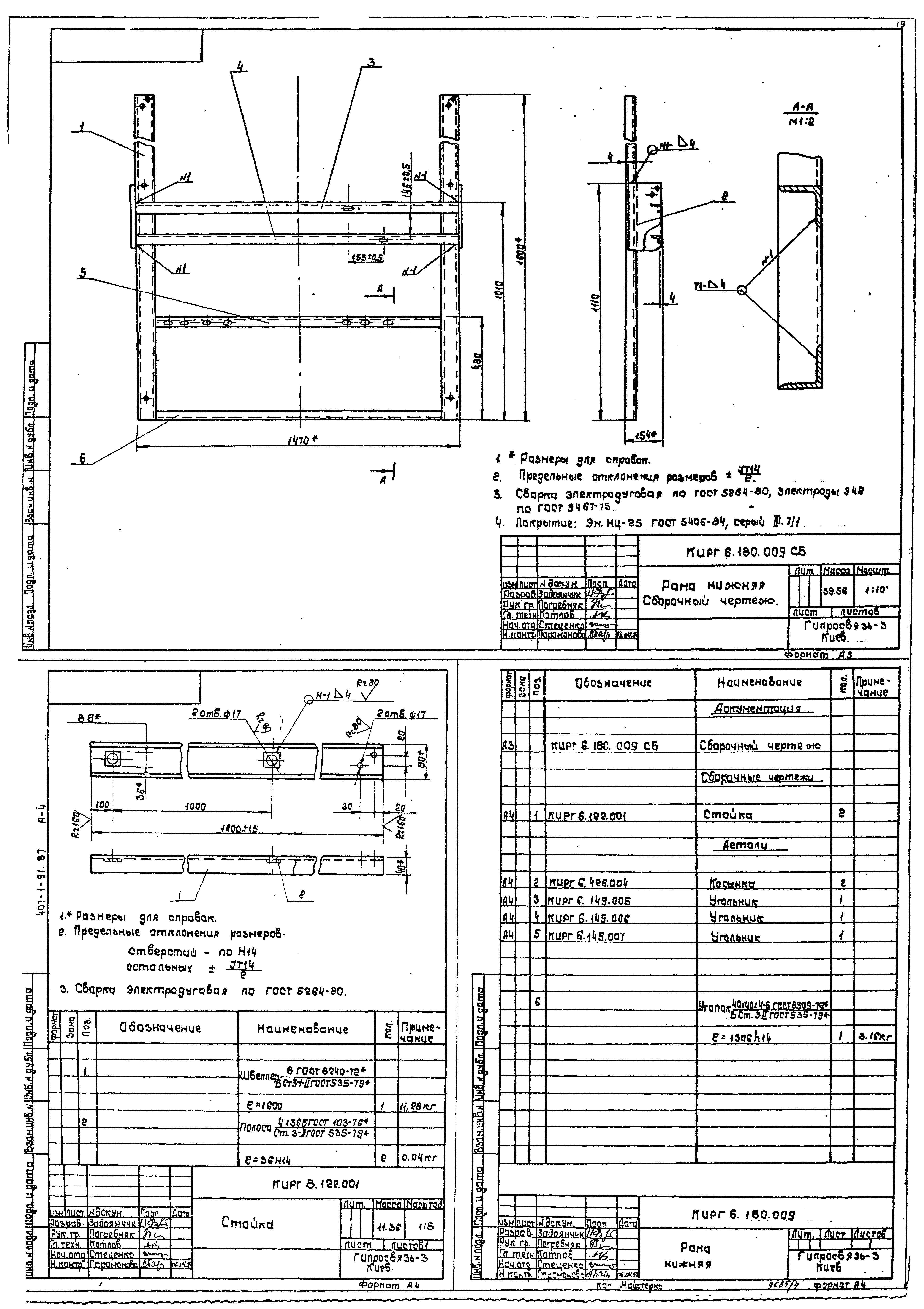

   КИРГ 6.180.009 Рама нижняя
   КИРГ 6.180.009СБ Рама нижняя. Сборочный чертеж

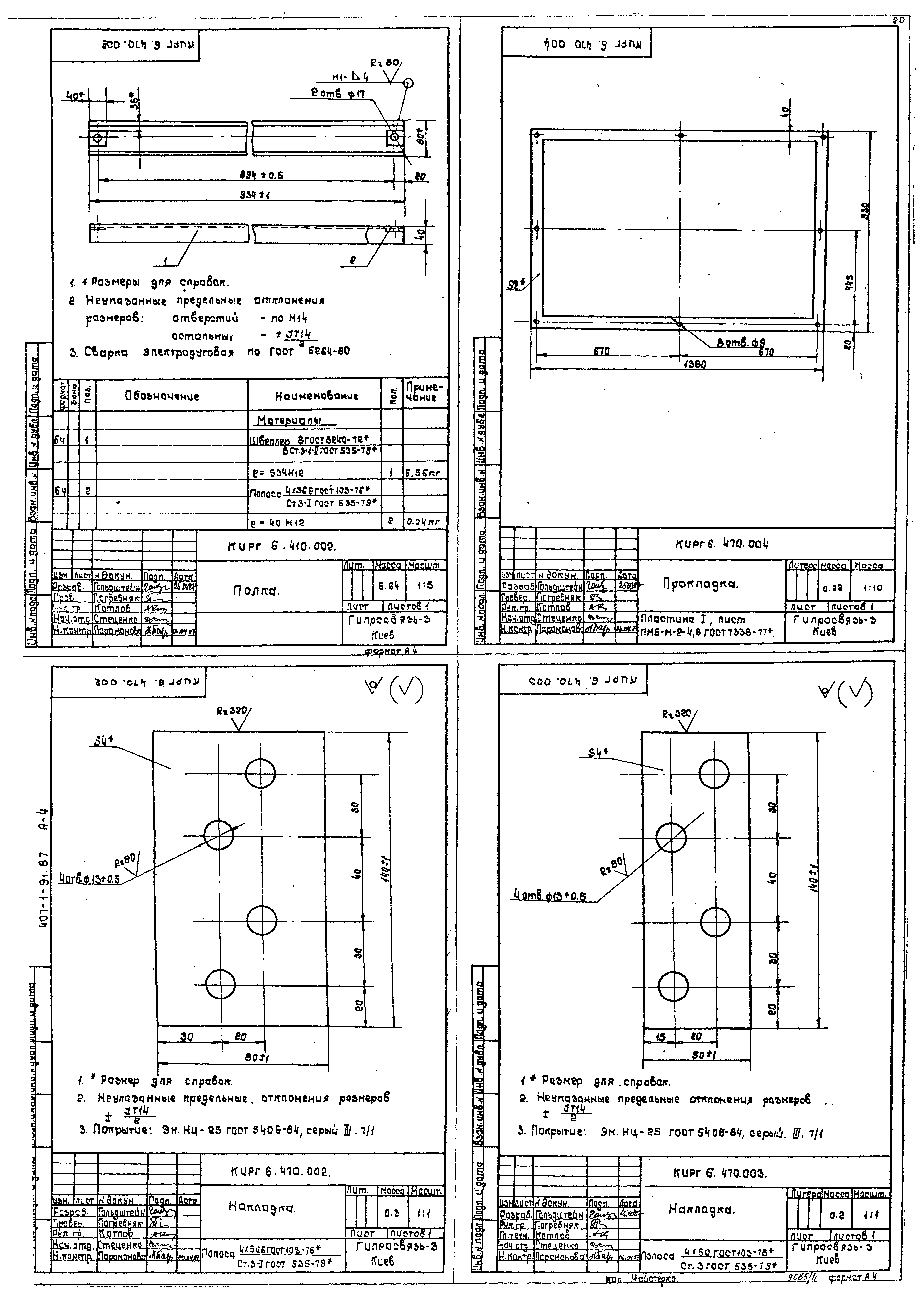

   КИРГ 6.410.002 Полка
   КИРГ 6.470.004 Прокладка
   КИРГ 6.470.002 Накладка
   КИРГ 6.470.003 Накладка

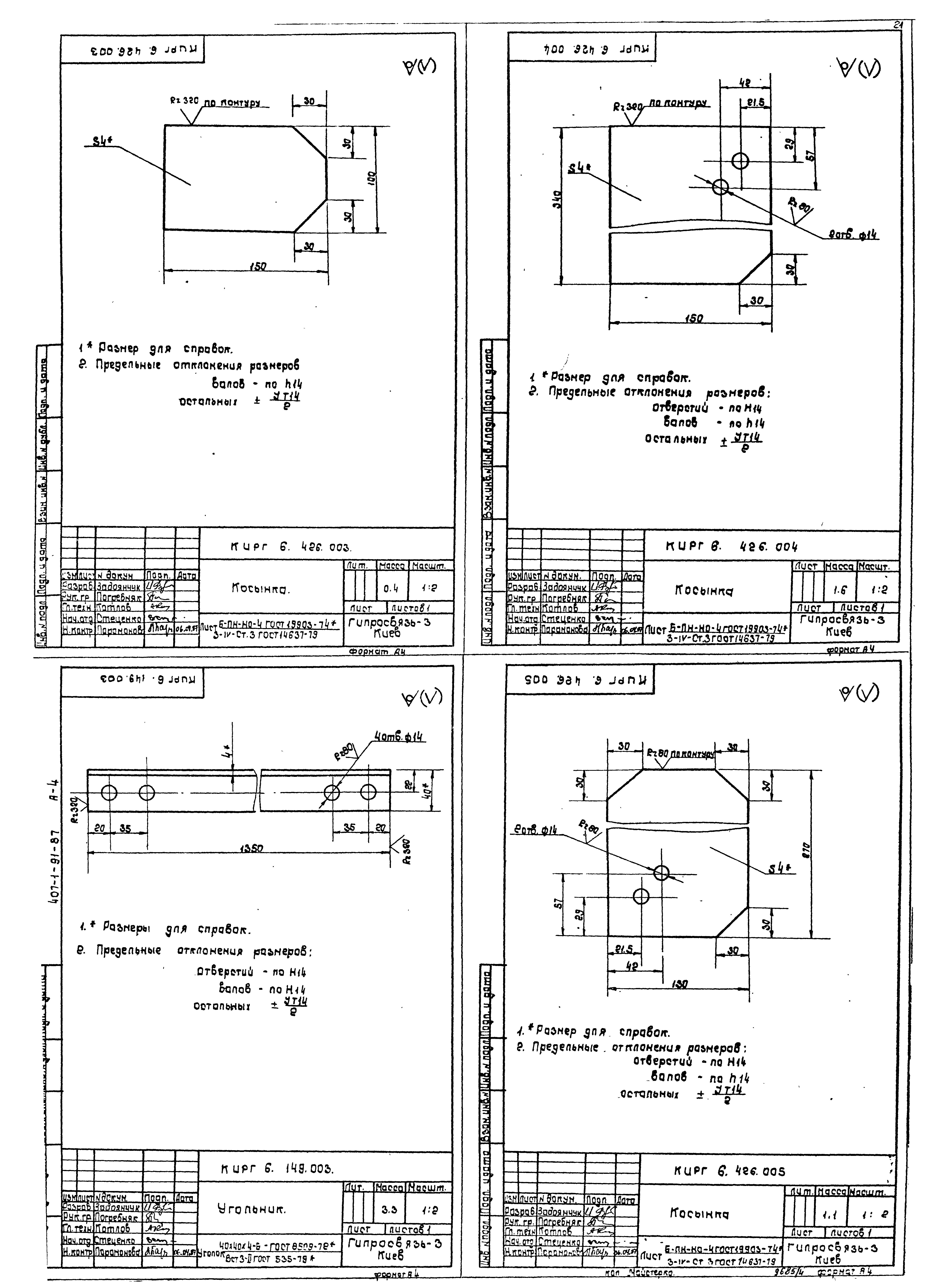

   КИРГ 6.426.003 Косынка
   КИРГ 6.426.004 Косынка
   КИРГ 6.149.003 Угольник
   КИРГ 6.426.005 Косынка

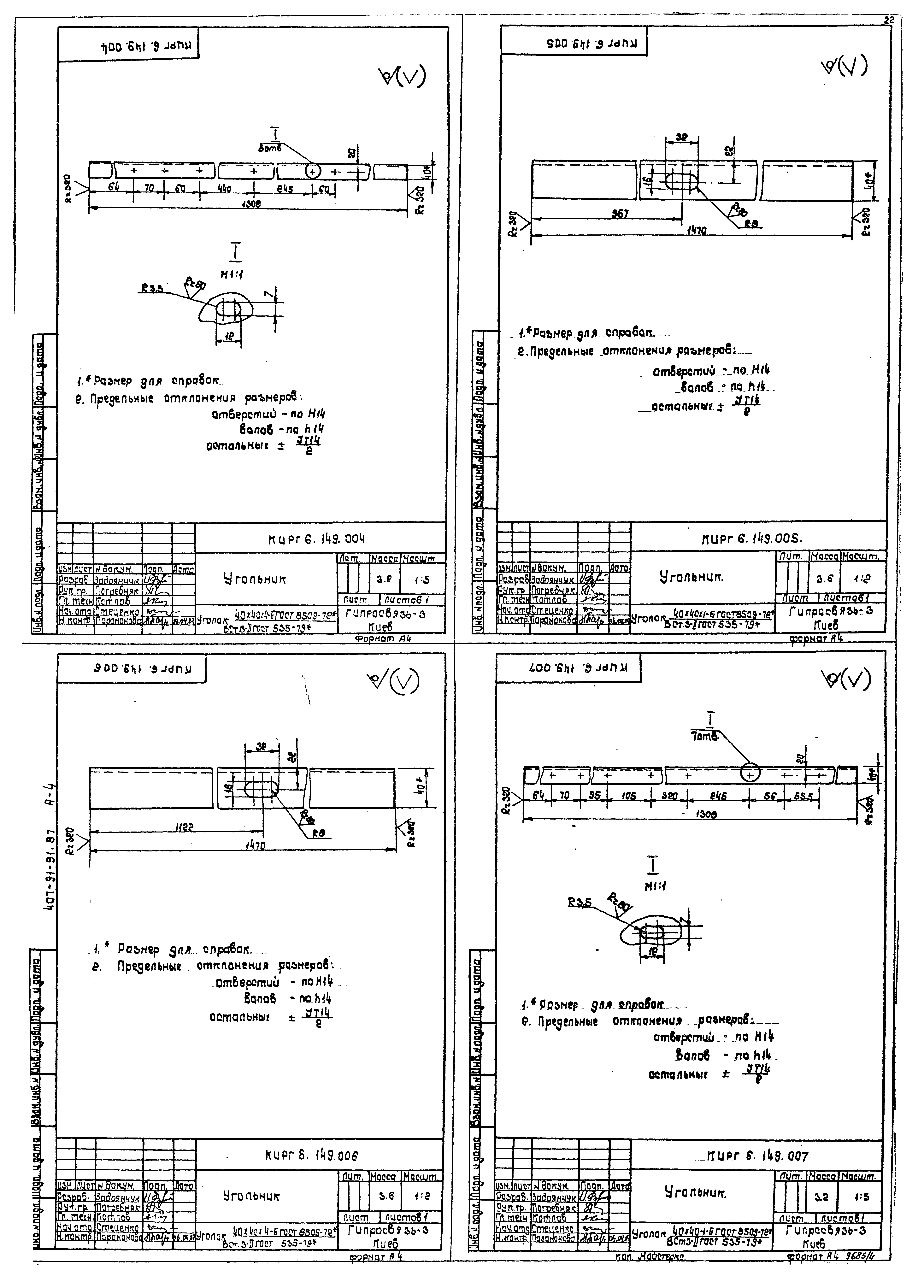

   КИРГ 6.149.004 Угольник
   КИРГ 6.149.005 Угольник
   КИРГ 6.149.006 Угольник
   КИРГ 6.149.007 Угольник
   КИРГ 6.457.019 Трубопровод нагнетательный

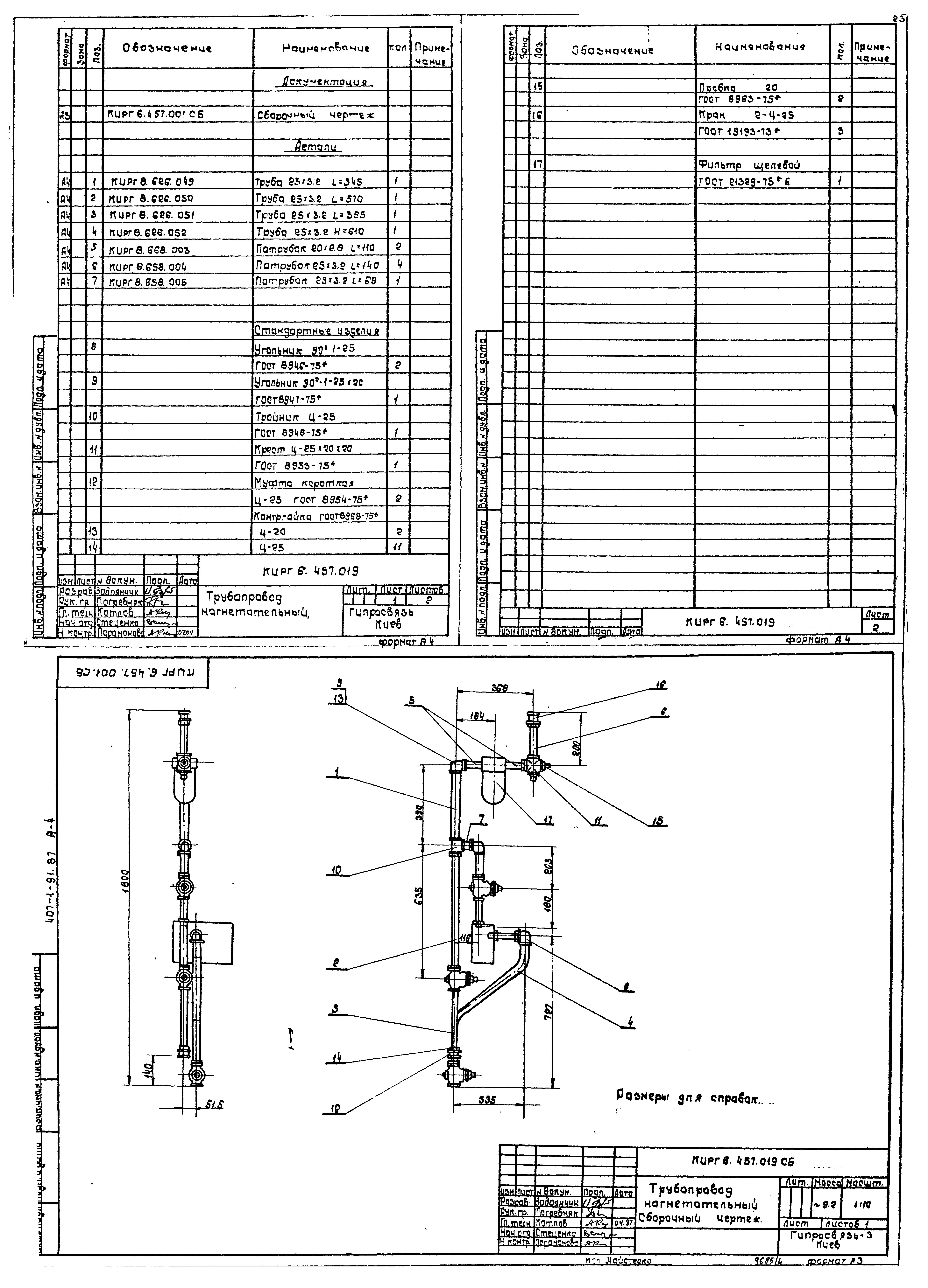

   КИРГ 6.457.019СБ Трубопровод нагнетательный. Сборочный чертеж

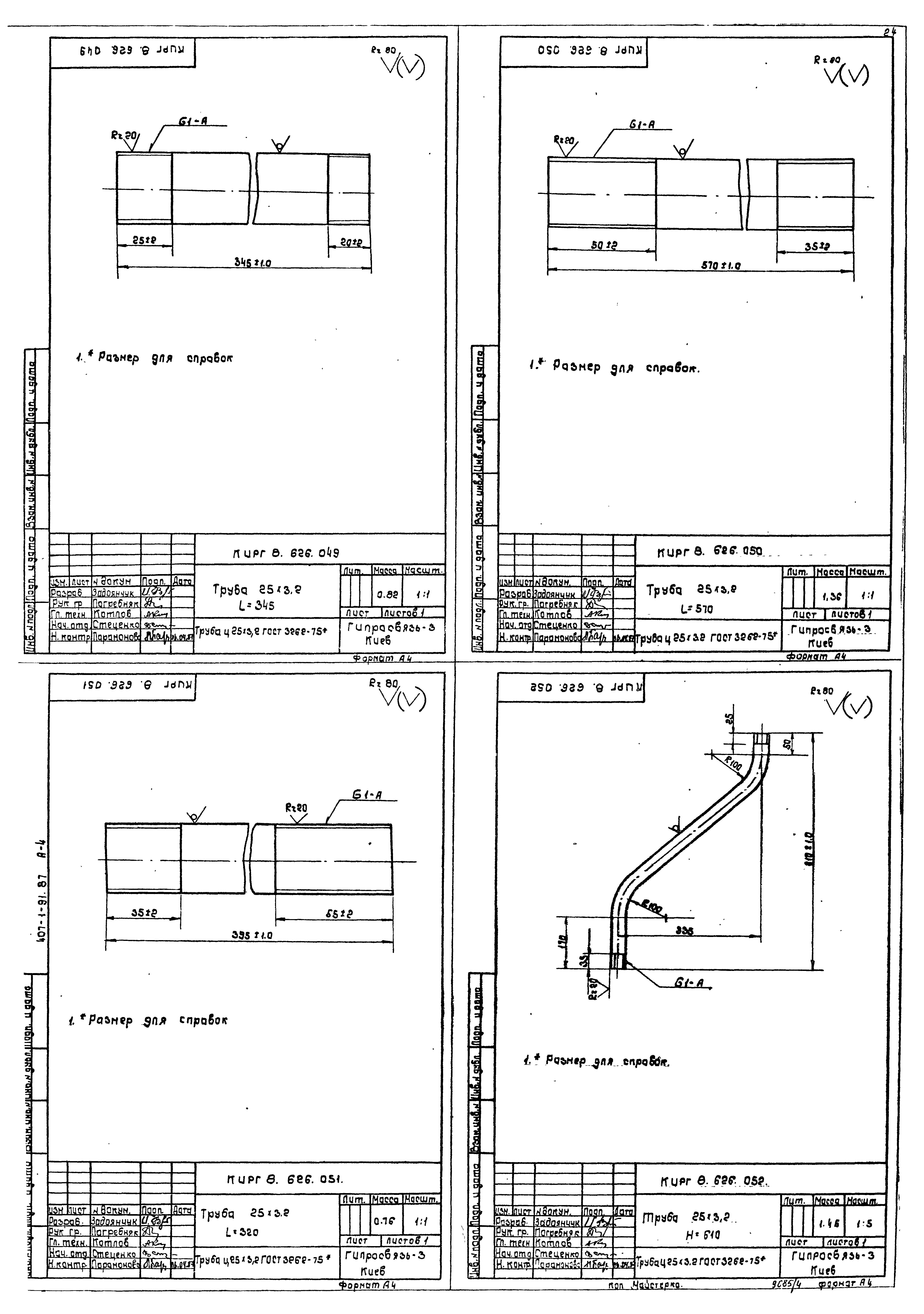

   КИРГ 8.626.049 Труба 25*3.2 L=345
   КИРГ 8.626.050 Труба 25*3.2 L=570
   КИРГ 8.626.051 Труба 25*3.2 L=395
   КИРГ 8.626.052 Труба 25*3.2 Н=610

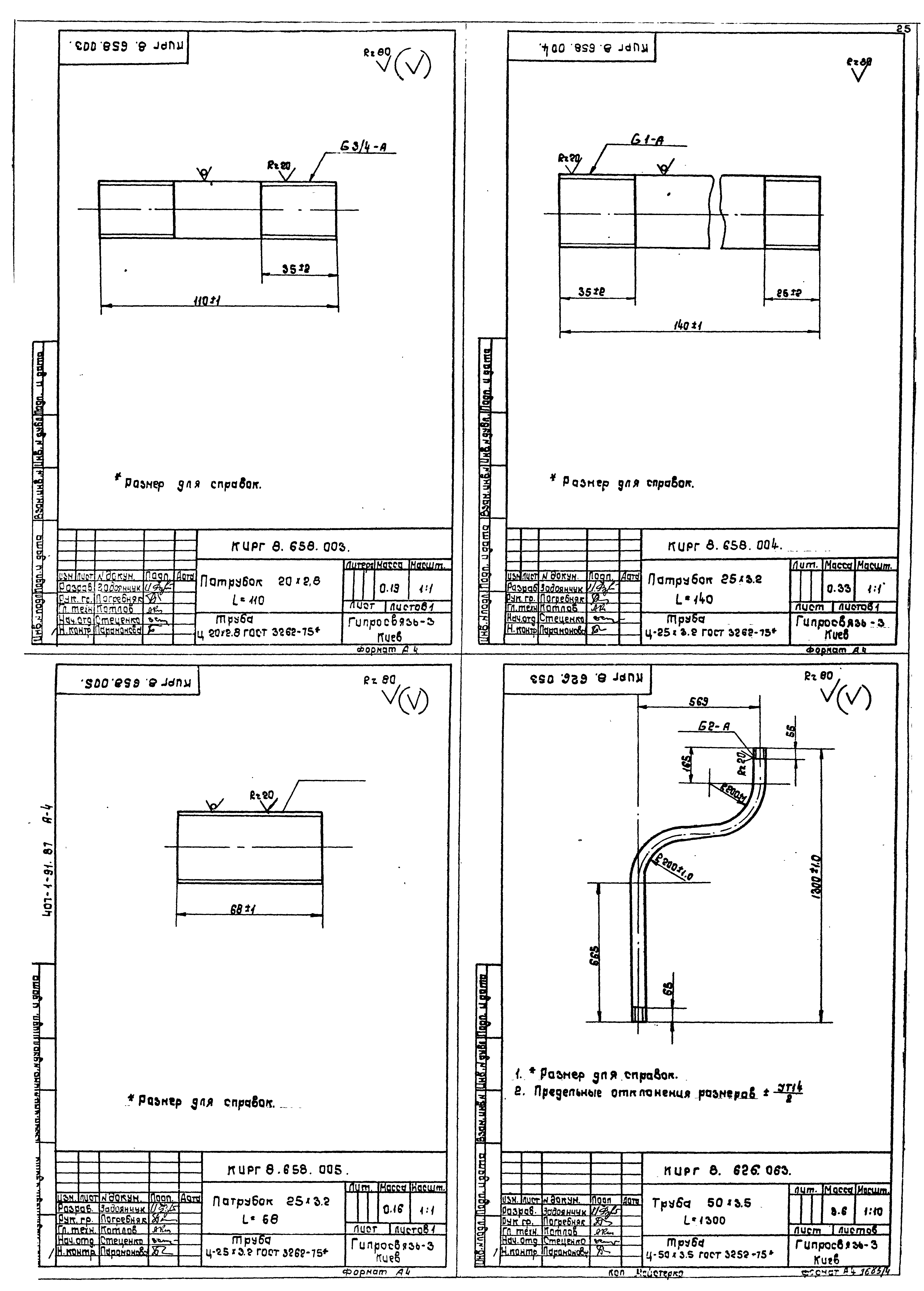

   КИРГ 8.658.003 Патрубок 20*2.8 L=110
   КИРГ 8.658.004 Патрубок 25*3.2 L=140
   КИРГ 8.658.005 Патрубок 25*3.2 L=68
   КИРГ 8.626.063 Труба 50*3.5 Н=1300

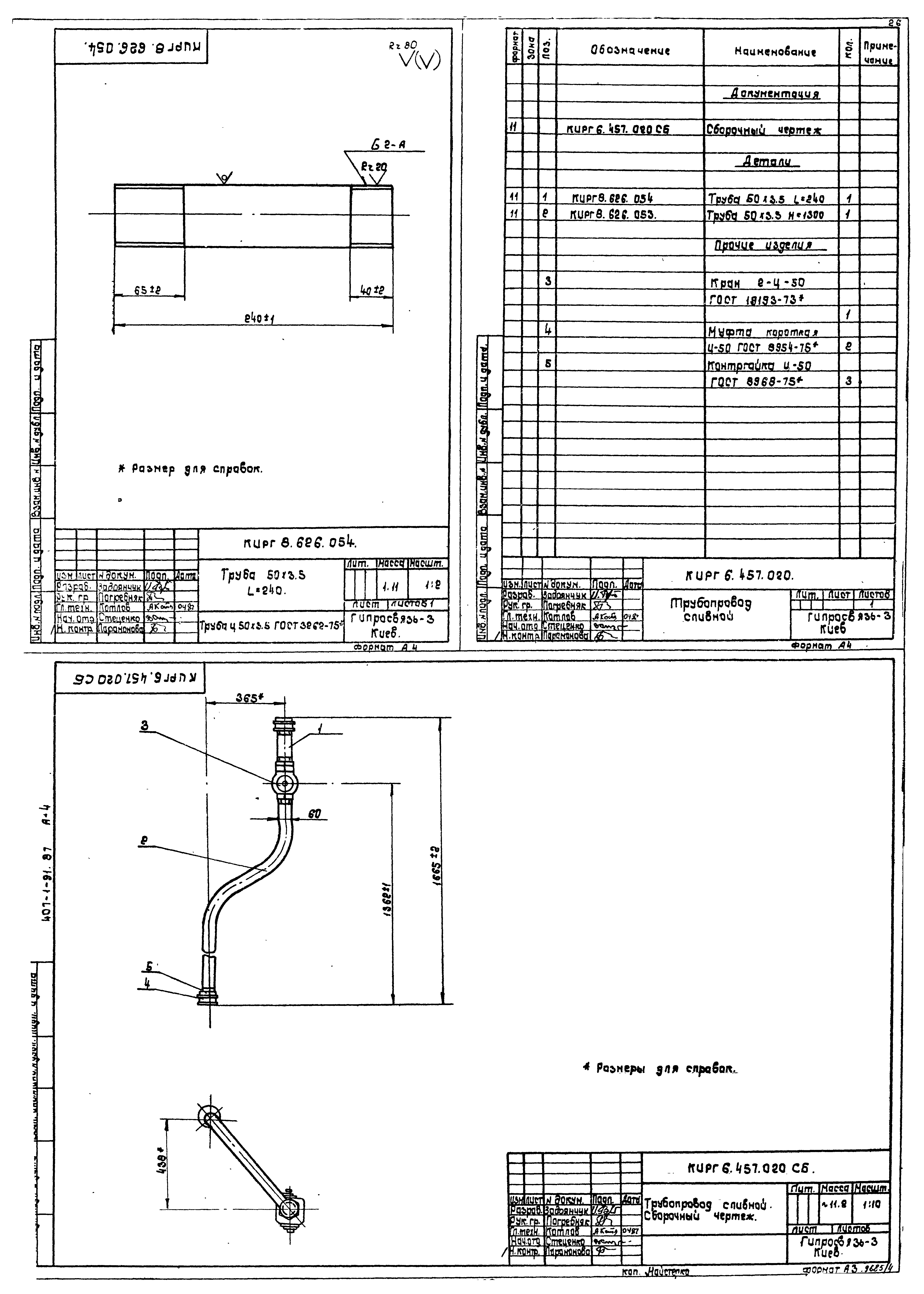

   КИРГ 8.626.054 Труба 50*3.5 L=240
   КИРГ 6.457.020 Трубопровод сливной
   КИРГ 6.457.020СБ Трубопровод сливной. Сборочный чертеж

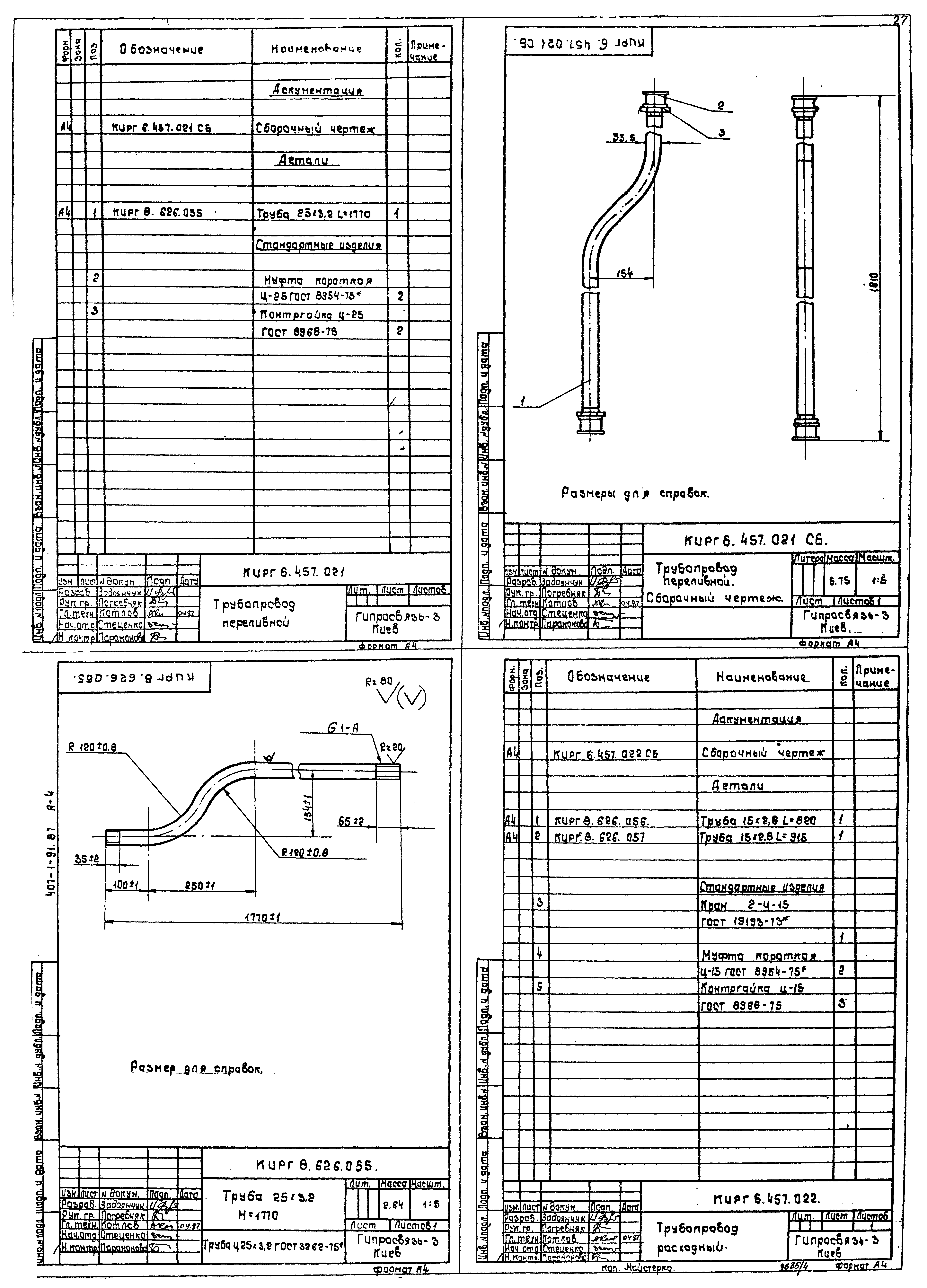

   КИРГ 6.457.021 Трубопровод переливной
   КИРГ 6.457.021СБ Трубопровод переливной. Сборочный чертеж
   КИРГ 8.626.055 Труба 25*3.2 Н=1770

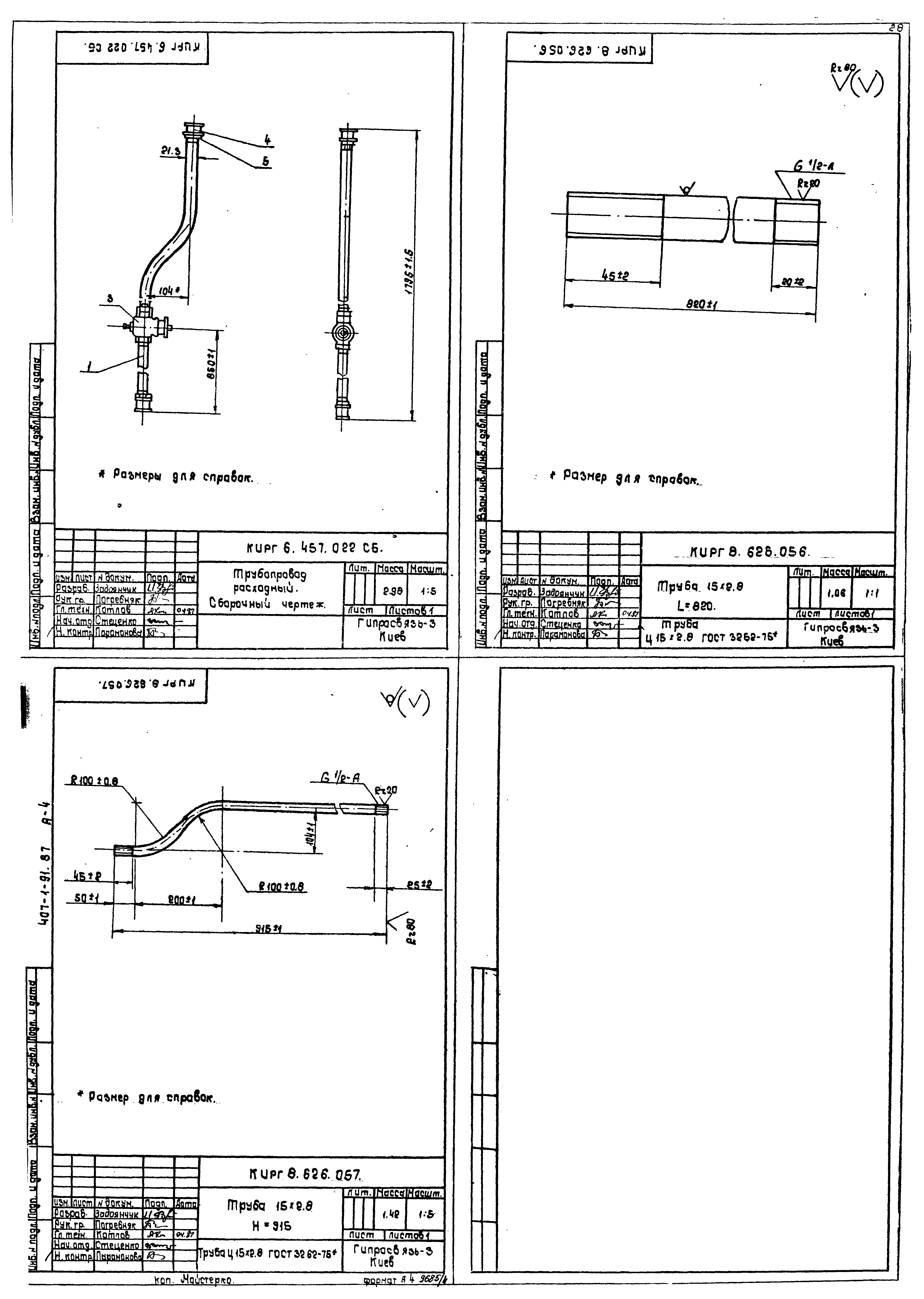

   КИРГ 6.457.022 Трубопровод расходный
   КИРГ 6.457.022СБ Трубопровод расходный. Сборочный чертеж
   КИРГ 8.626.056 Труба 15*2.8 L=820
   КИРГ 8.626.057 Труба 15*2.8 Н=915
Система топливная с баком емкостью 500л
   КИРГ 5.880.016 Система топливная с баком емкостью 500л

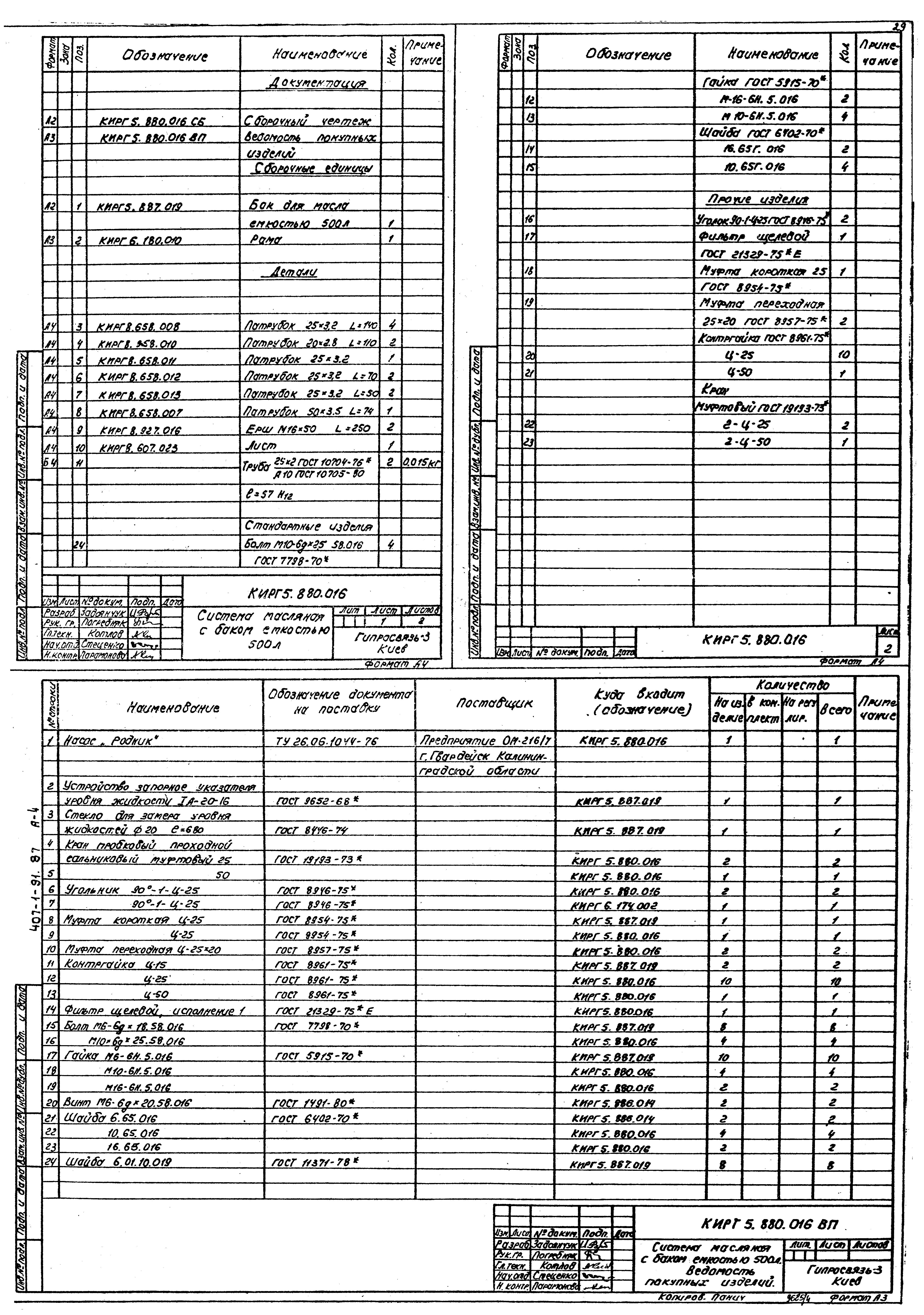

   КИРГ 5.880.016ВП Система топливная с баком емкостью 500л. Ведомость покупных изделий
   КИРГ 5.880.016СБ Система топливная с баком емкостью 500л. Сборочный чертеж
   КИРГ 5.886.013 Фильтр для заливки

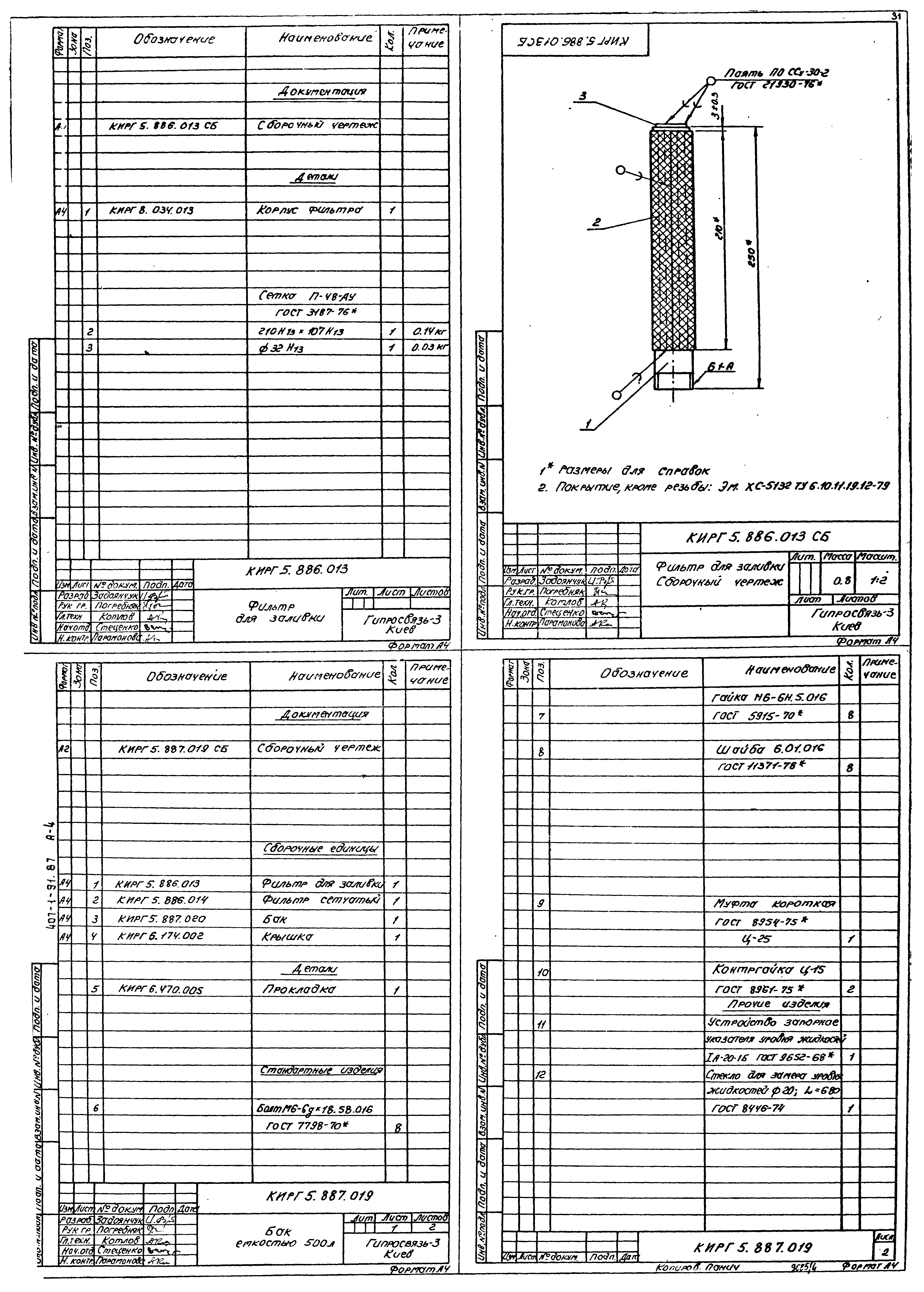

   КИРГ 5.886.013СБ Фильтр для заливки. Сборочный чертеж
   КИРГ 5.887.019 Бак емкостью 500л

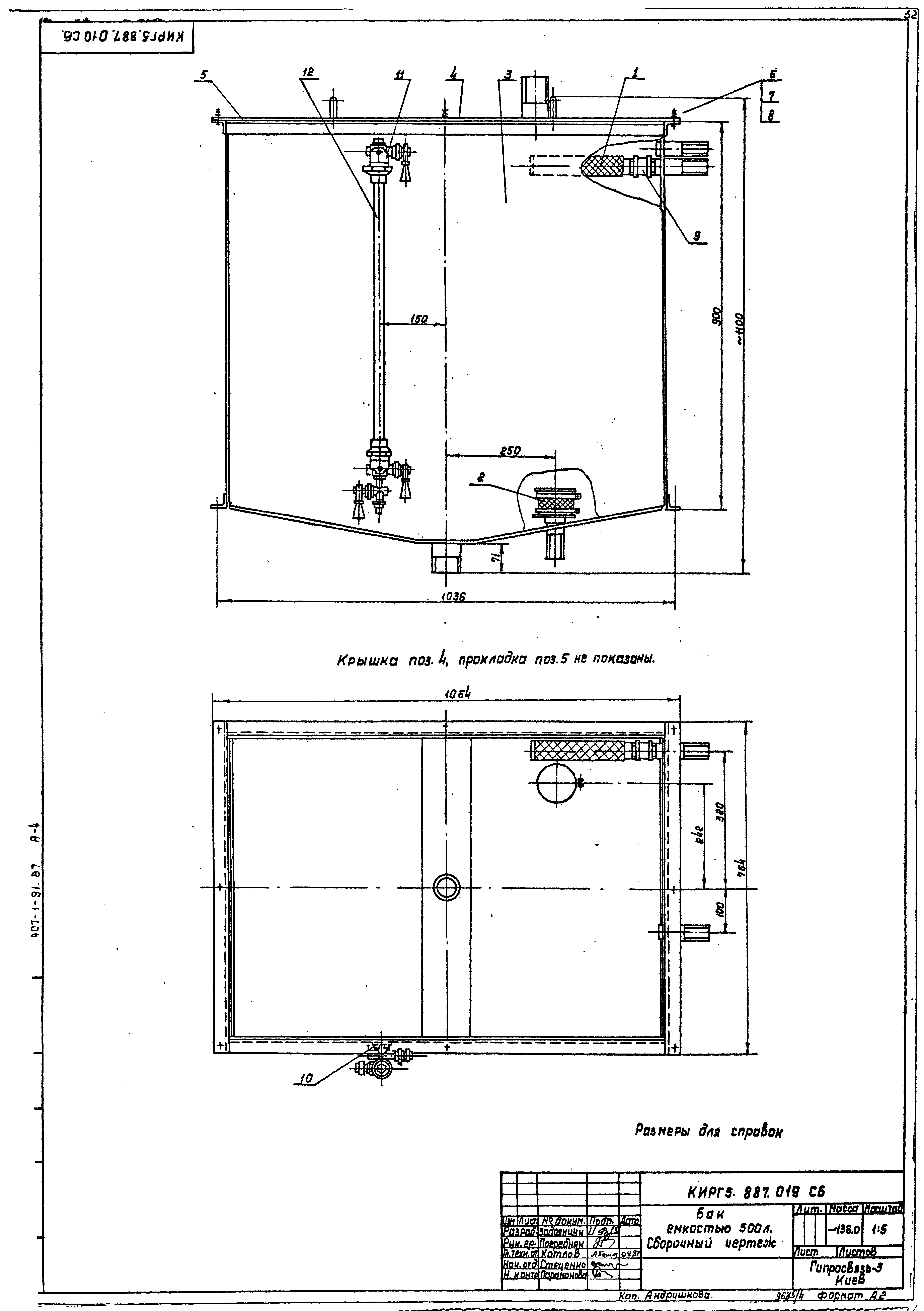

   КИРГ 5.887.019СБ Бак емкостью 500л. Сборочный чертеж
   КИРГ 5.886.014 Фильтр сетчатый

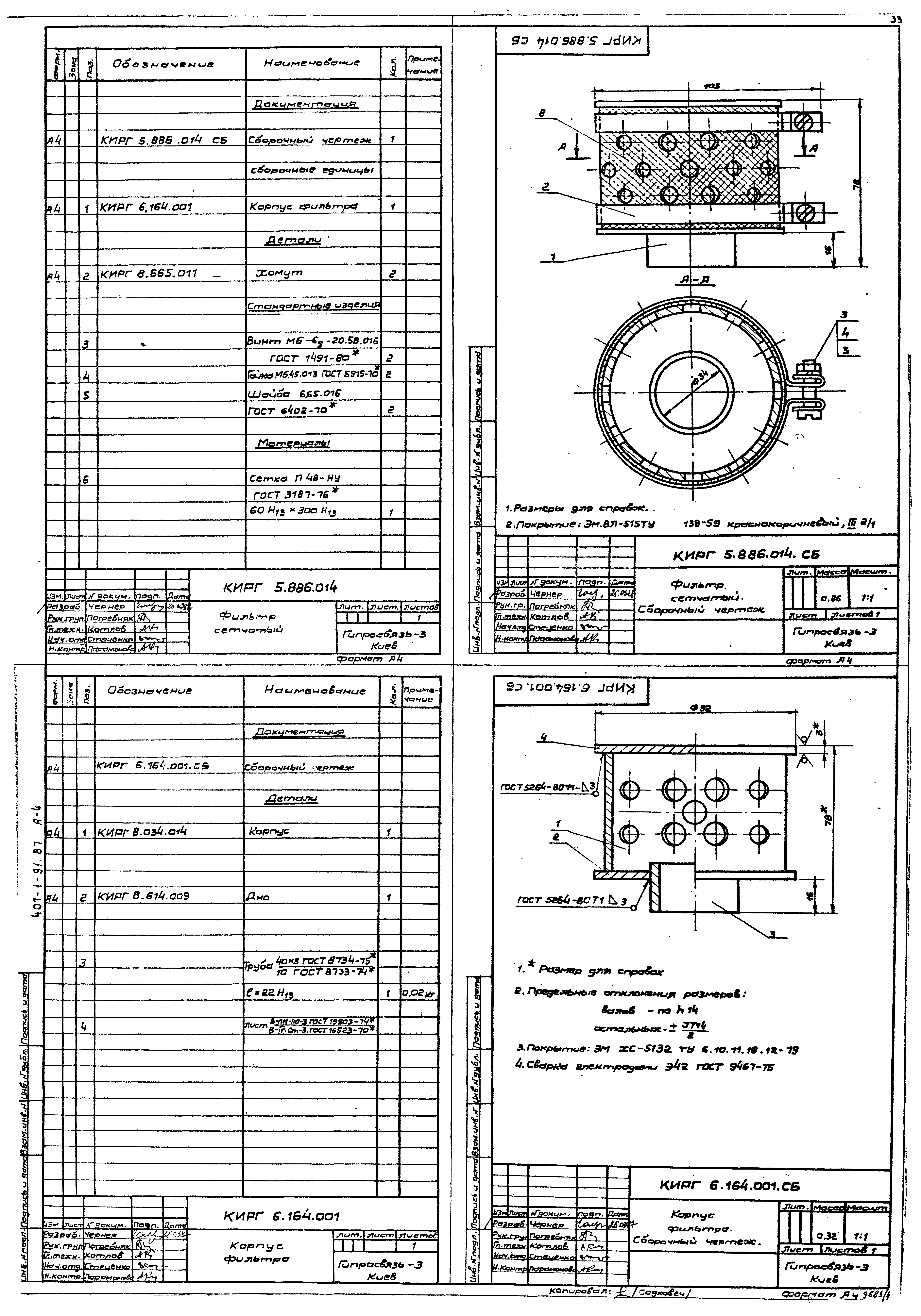

   КИРГ 5.886.014СБ Фильтр сетчатый. Сборочный чертеж

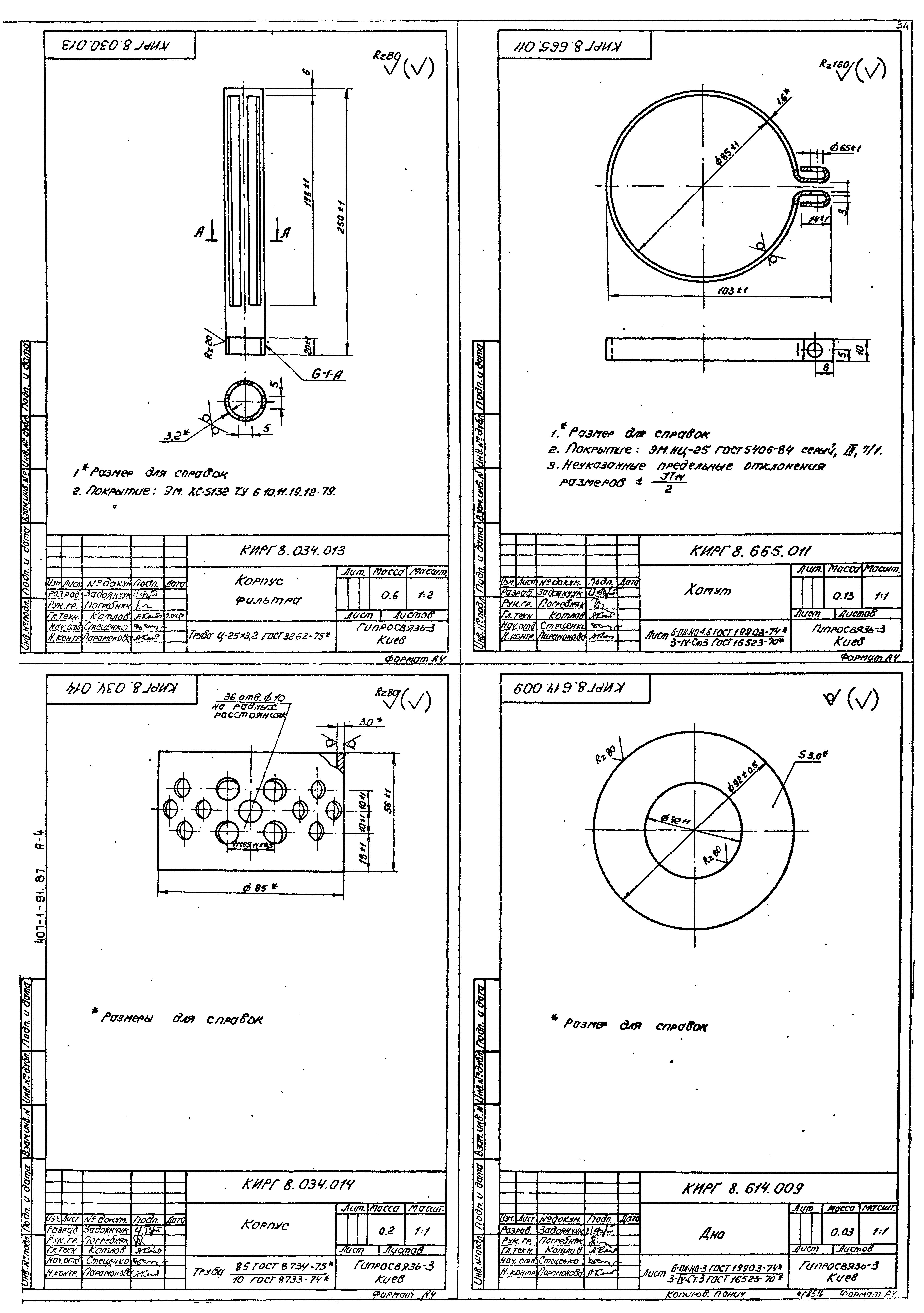

   КИРГ 6.164.001 Корпус фильтра
   КИРГ 6.164.001СБ Корпус фильтра. Сборочный чертеж
   КИРГ 8.034.013 Корпус фильтра
   КИРГ 8.665.011 Хомут
   КИРГ 8.034.014 Корпус
   КИРГ 8.614.009 Дно

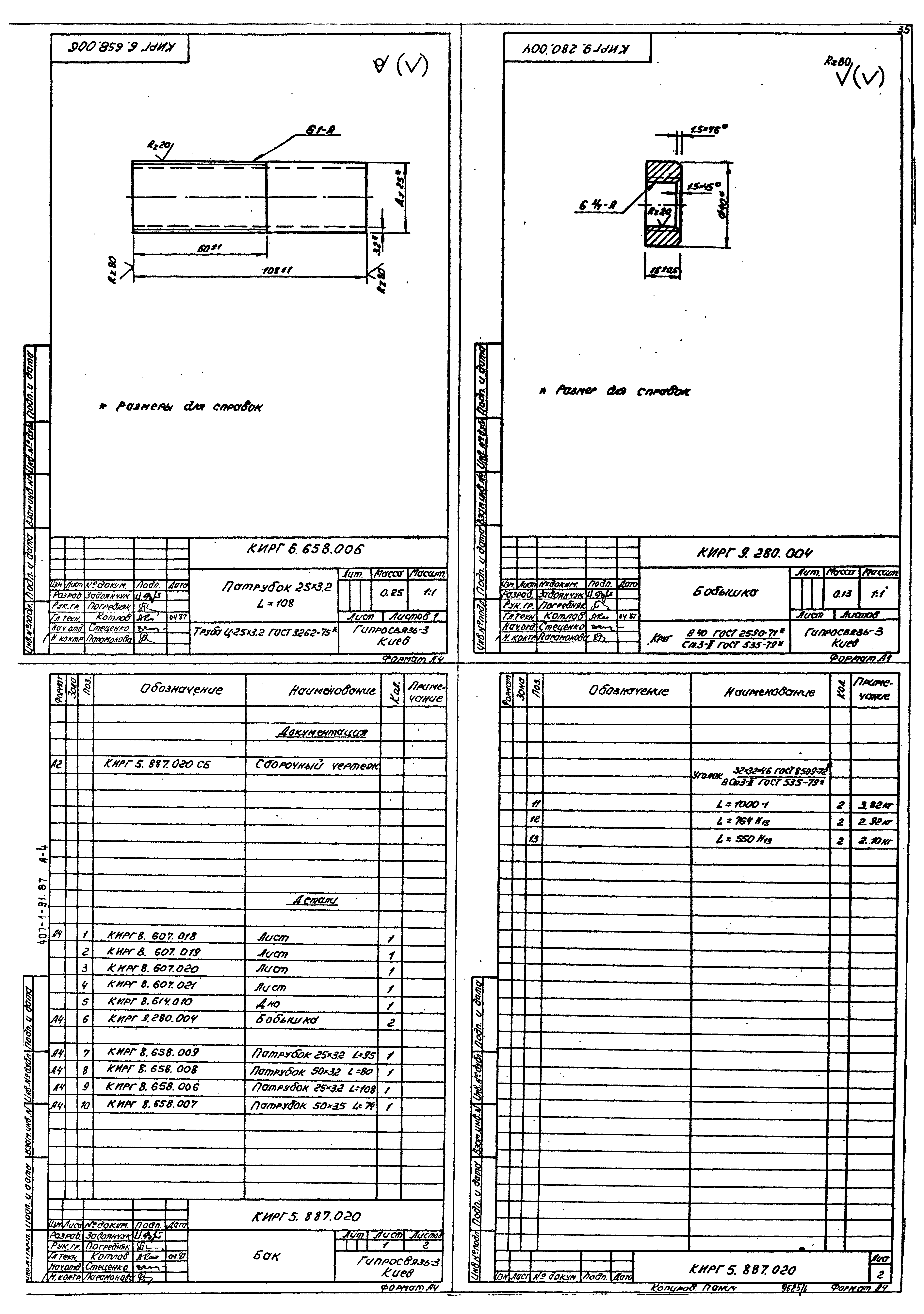

   КИРГ 6.658.006 Патрубок 25; L=108
   КИРГ 9.280.004 Бобышка
   КИРГ 5.887.020 Бак

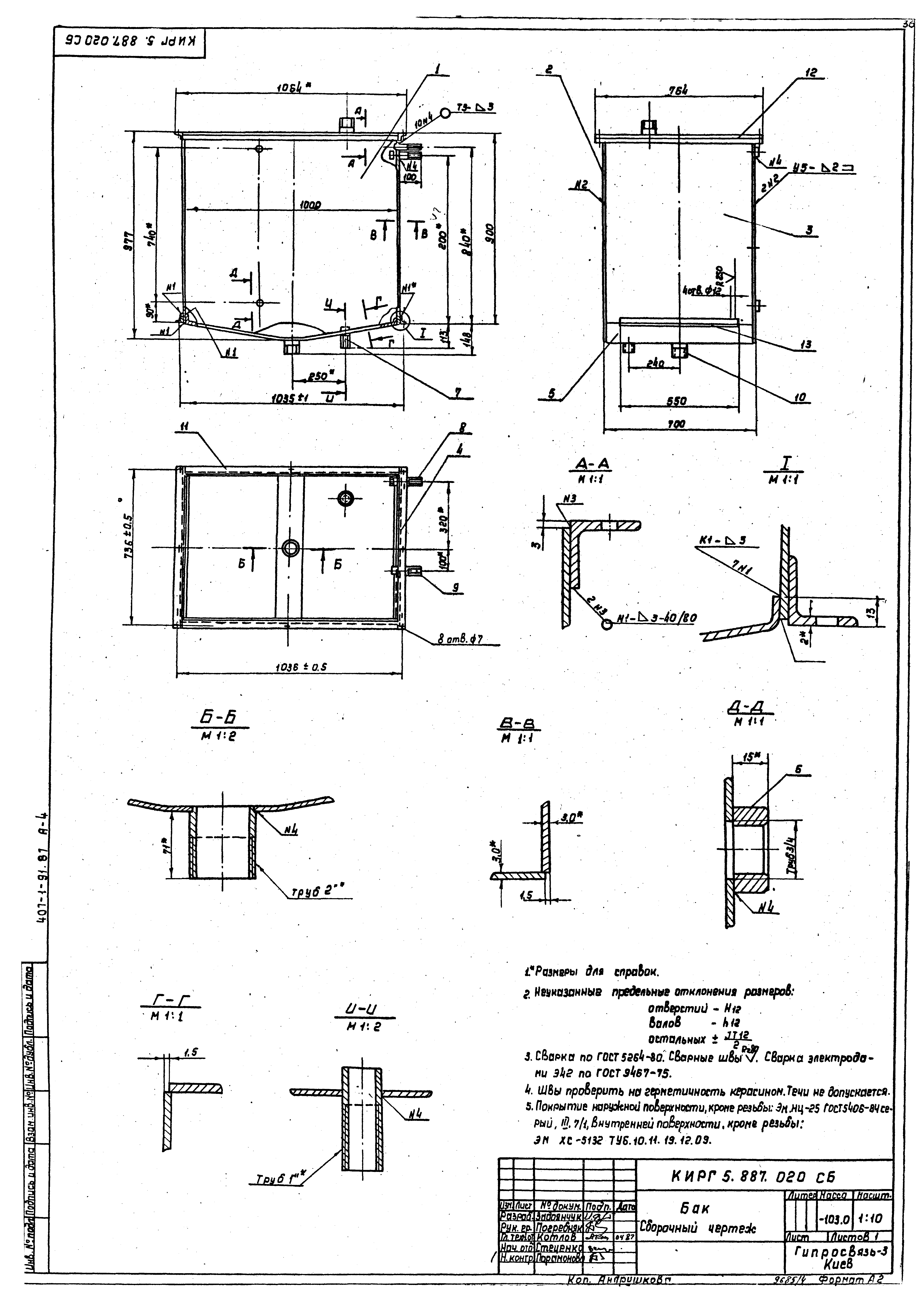

   КИРГ 5.887.020СБ Бак. Сборочный чертеж

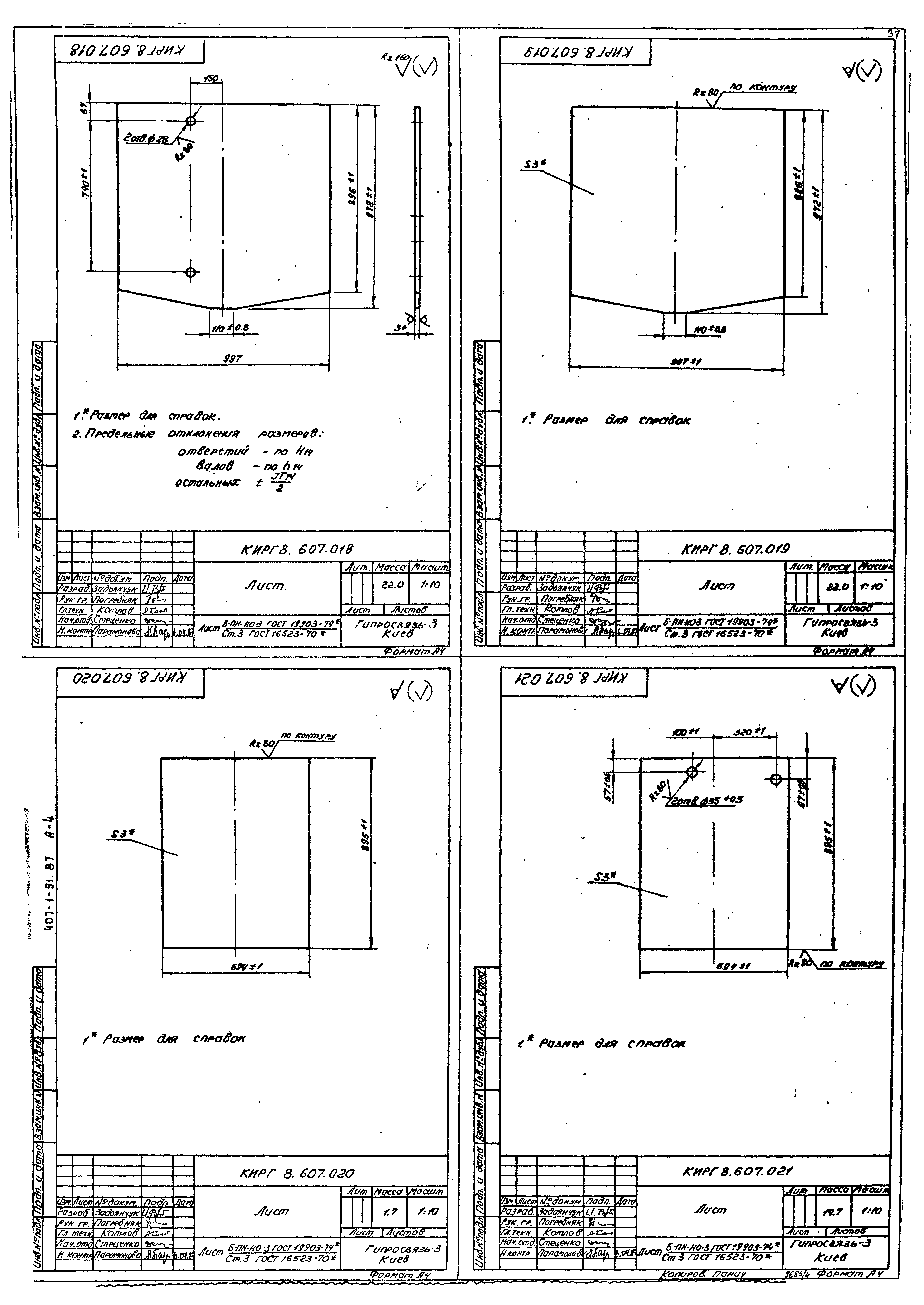

   КИРГ 8.607.018 Лист
   КИРГ 8.607.019 Лист
   КИРГ 8.607.020 Лист
   КИРГ 8.607.021 Лист
   КИРГ 8.614.010 Дно

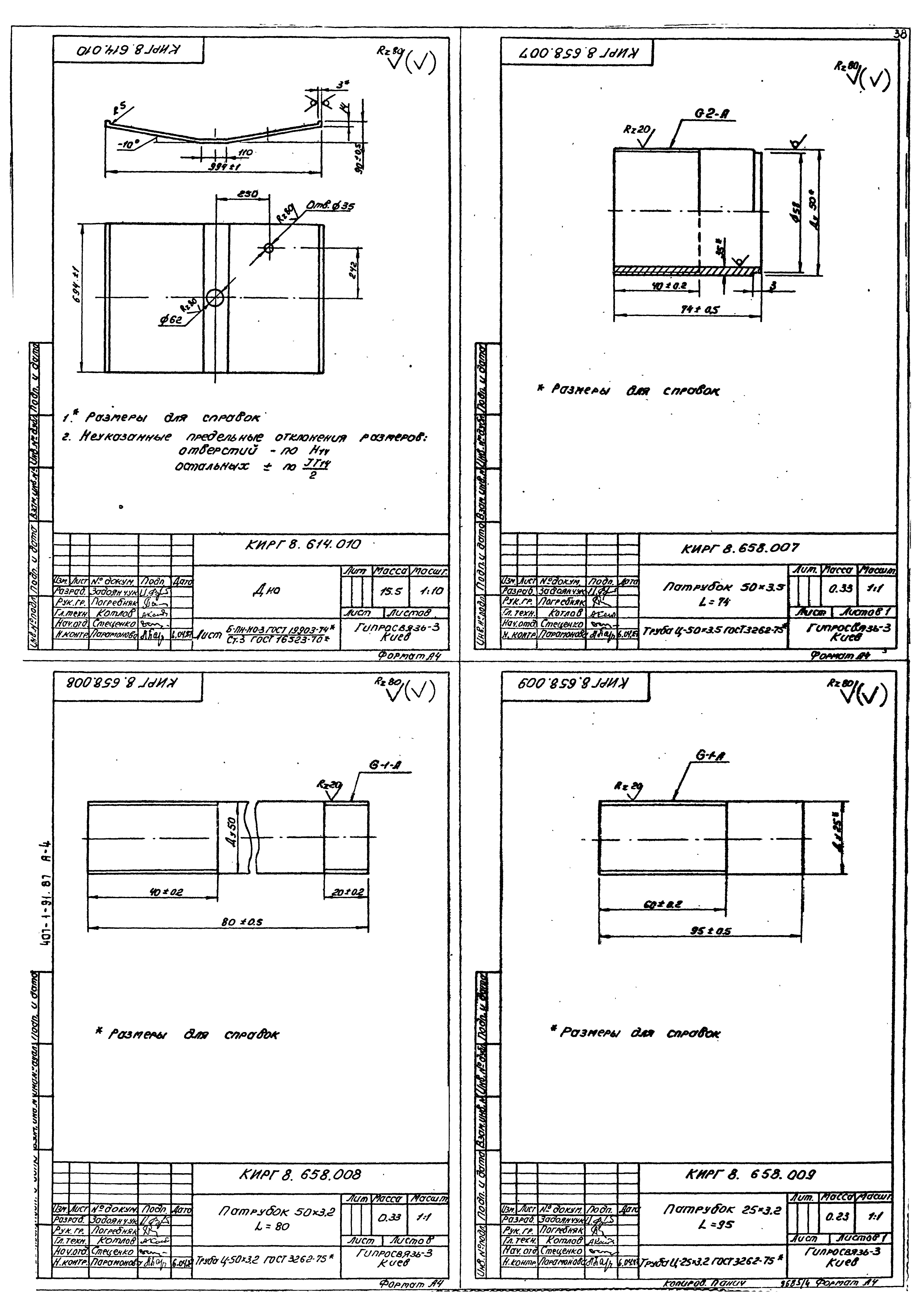

   КИРГ 8.658.007 Патрубок 50; L=74
   КИРГ 8.658.008 Патрубок 25; L=140
   КИРГ 8.658.009 Патрубок 25; L=95

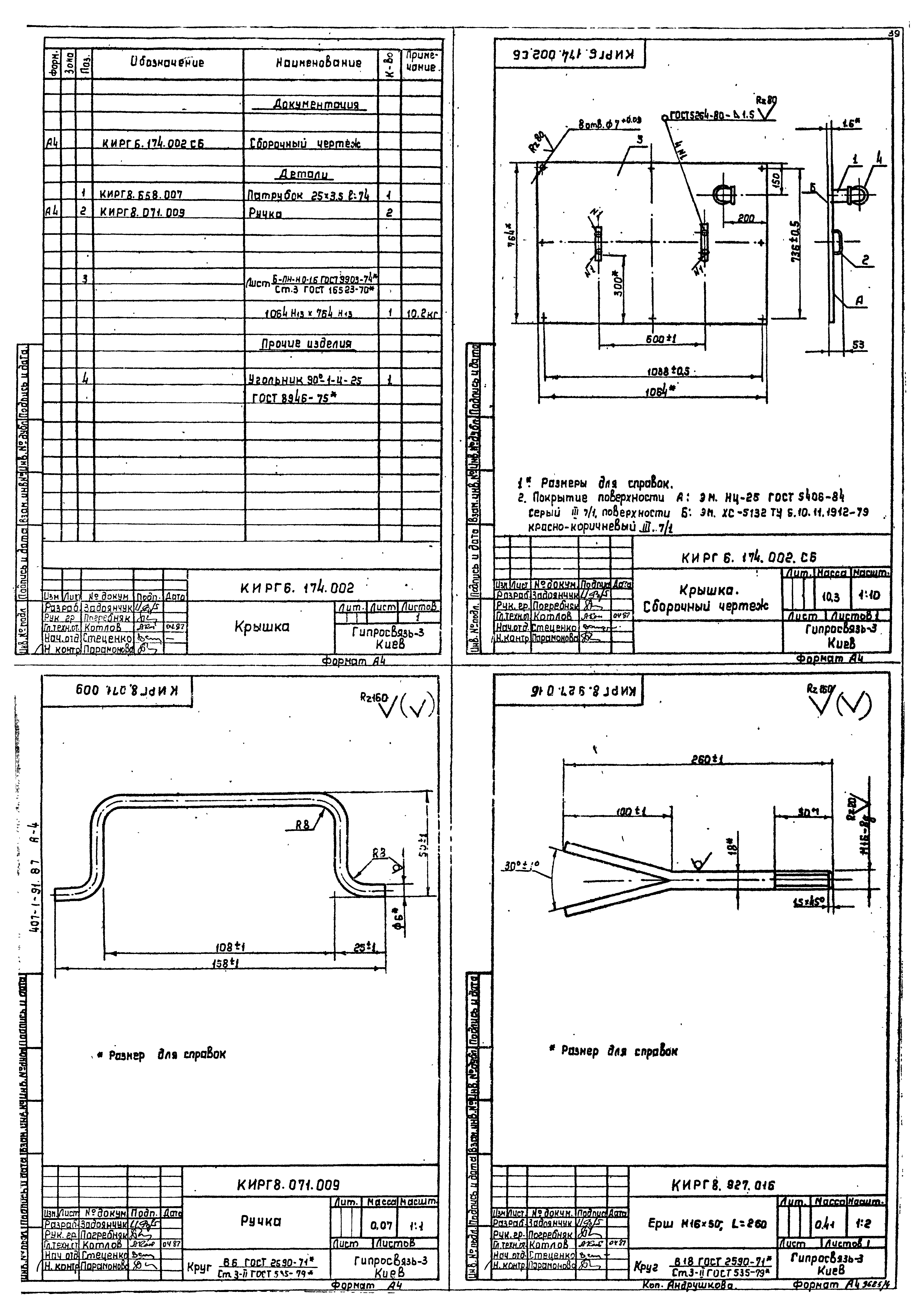

   КИРГ 6.174.002 Крышка
   КИРГ 6.174.002СБ Крышка. Сборочный чертеж
   КИРГ 8.071.009 Ручка
   КИРГ 8.927.016 Ерш
   КИРГ 6.149.014 Угольник

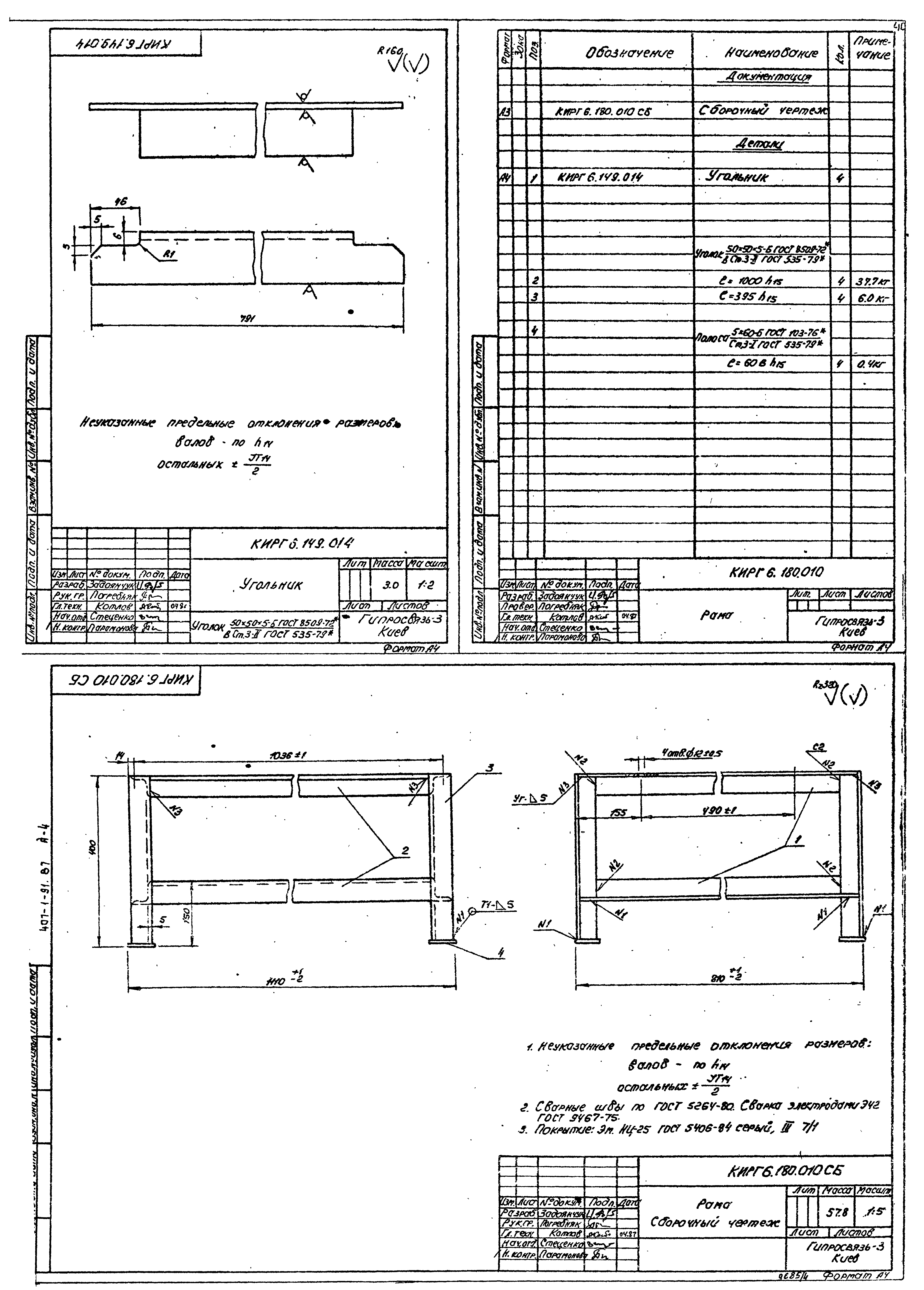

   КИРГ 6.180.010 Рама
   КИРГ 6.180.010СБ Рама. Сборочный чертеж

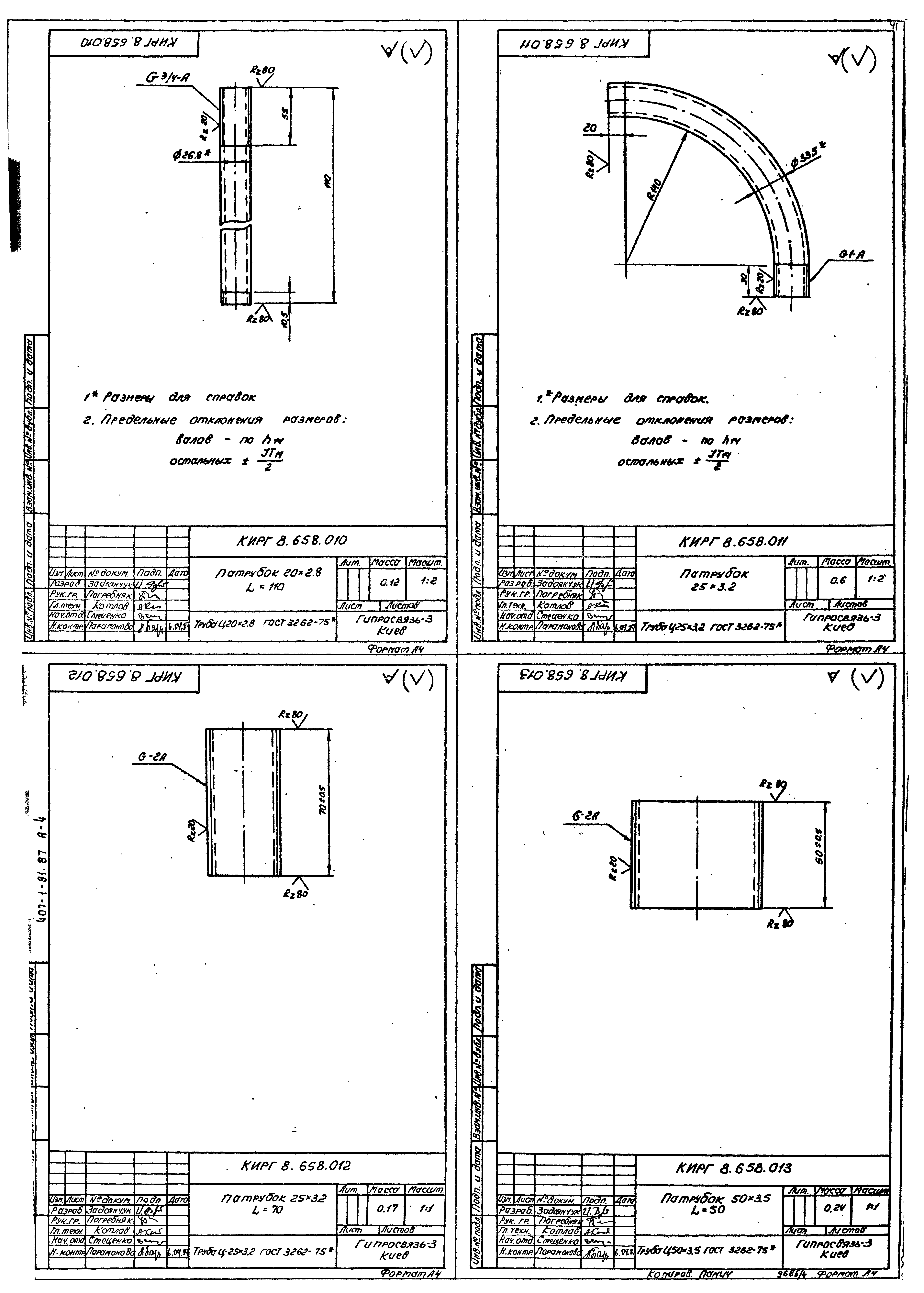

   КИРГ 8.658.010 Патрубок 20; L=110
   КИРГ 8.658.011 Патрубок 25
   КИРГ 8.658.012 Патрубок 25; L=70
   КИРГ 8.658.013 Патрубок 50; L=50
Система с баком емкостью 250л для воды
   КИРГ 5.880.017 Система с баком емкостью 250л для воды

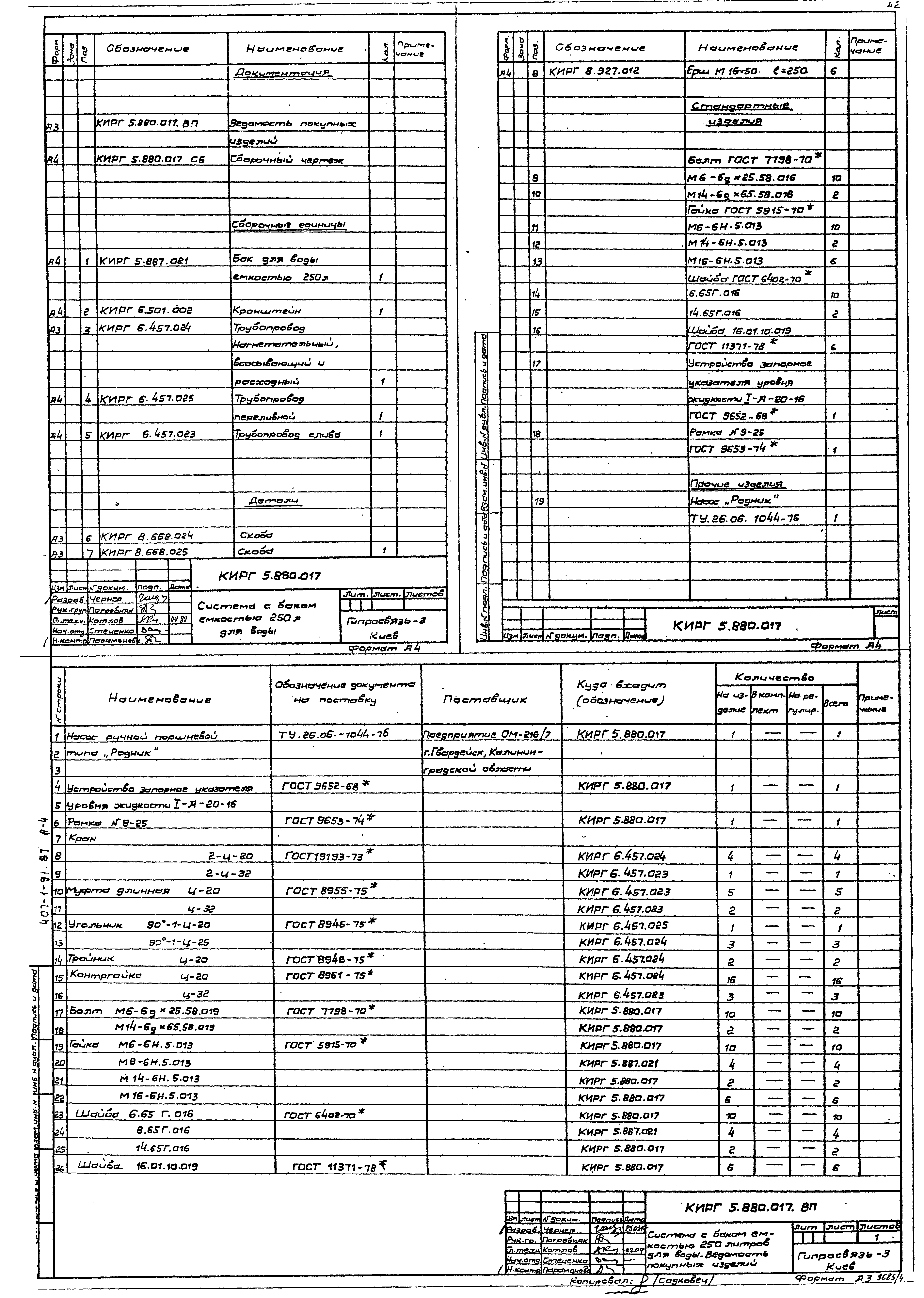

   КИРГ 5.880.017ВП Система с баком емкостью 250л для воды. Ведомость покупных изделий

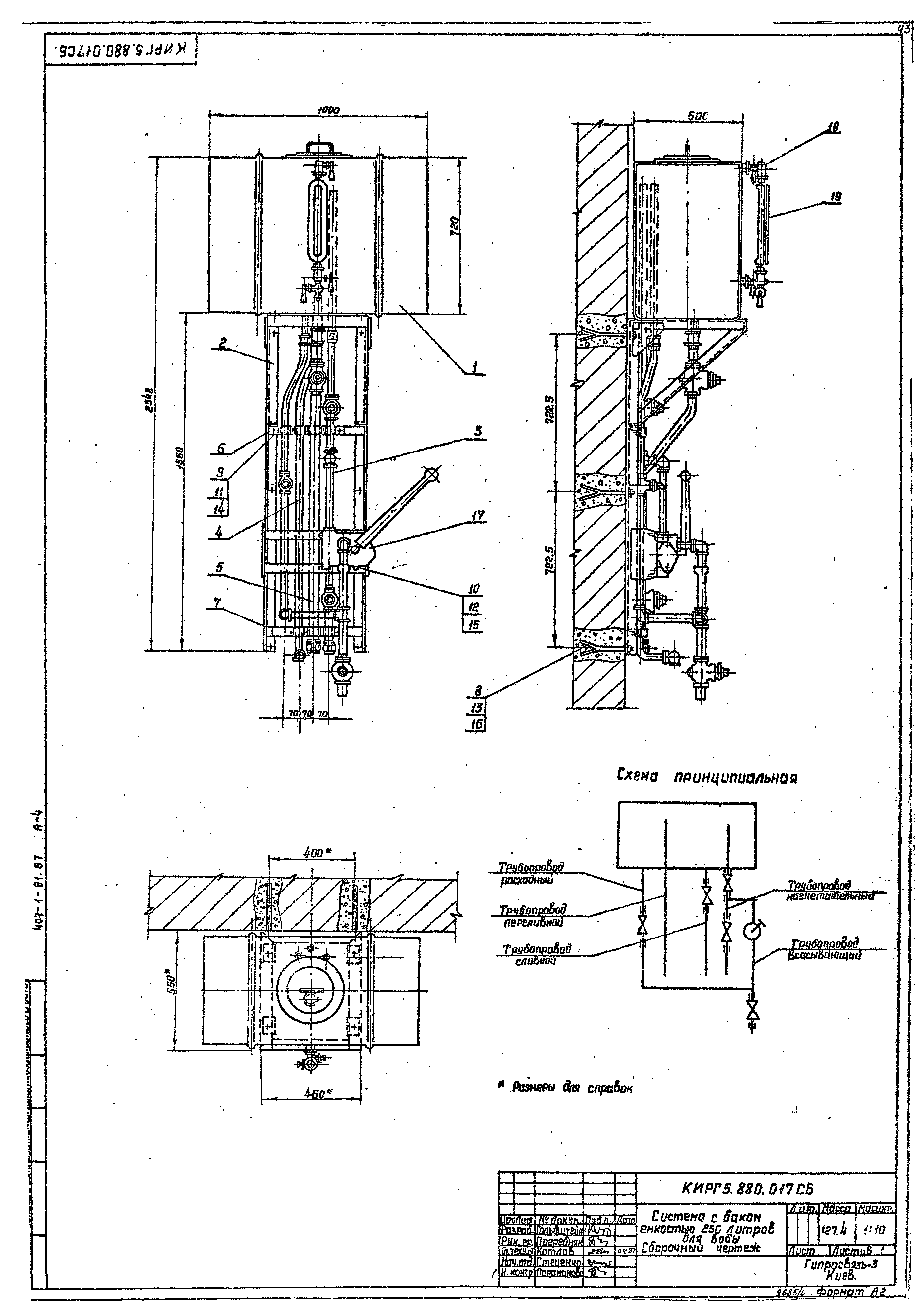

   КИРГ 5.880.017СБ Система с баком емкостью 250л для воды. Сборочный чертеж

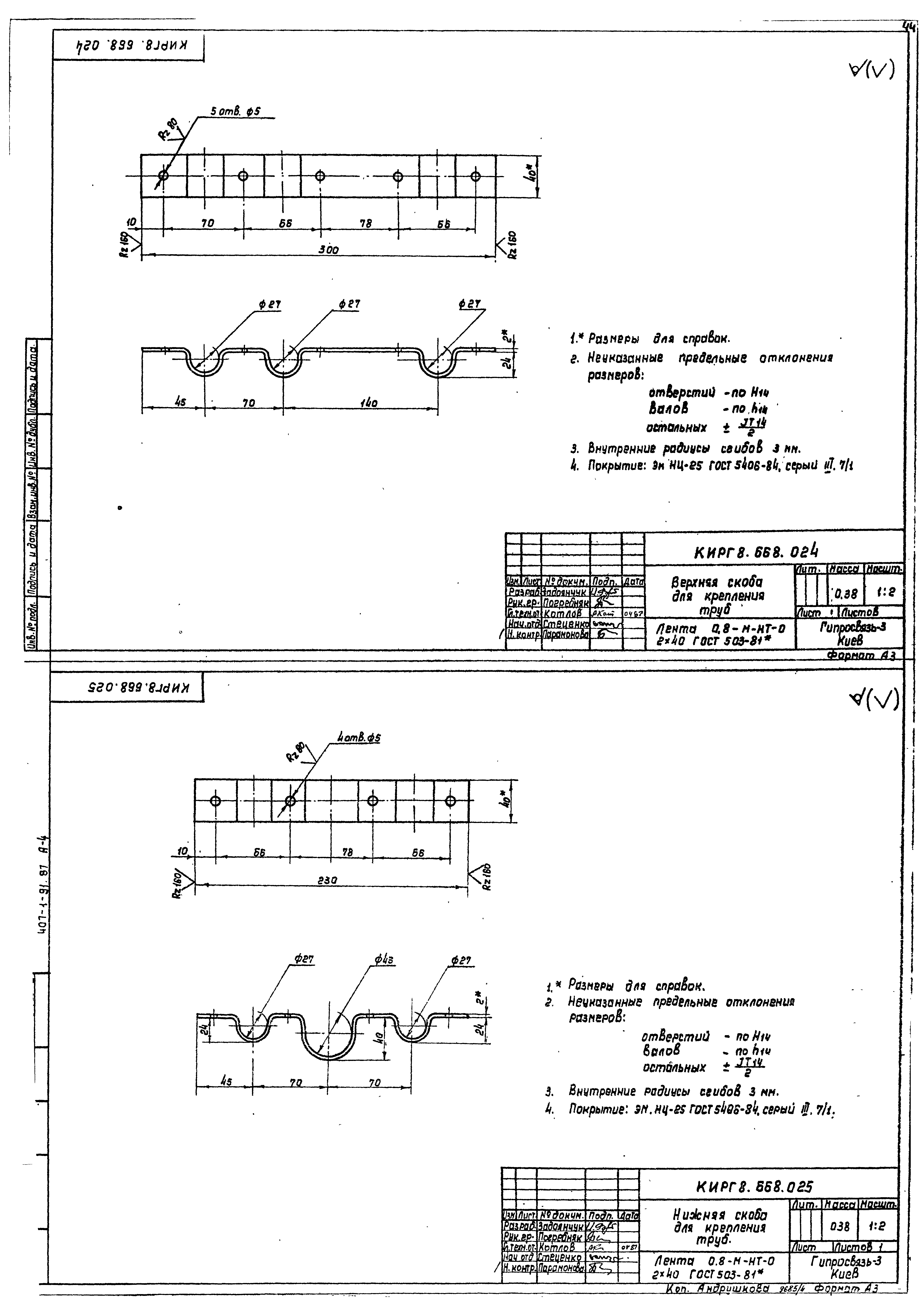

   КИРГ 8.668.024 Верхняя скоба для крепления труб
   КИРГ 8.668.025 Нижняя скоба для крепления труб
   КИРГ 8.927.017 Ерш М16*50, l=260
   КИРГ 5.887.021 Бак для воды емкостью 250л

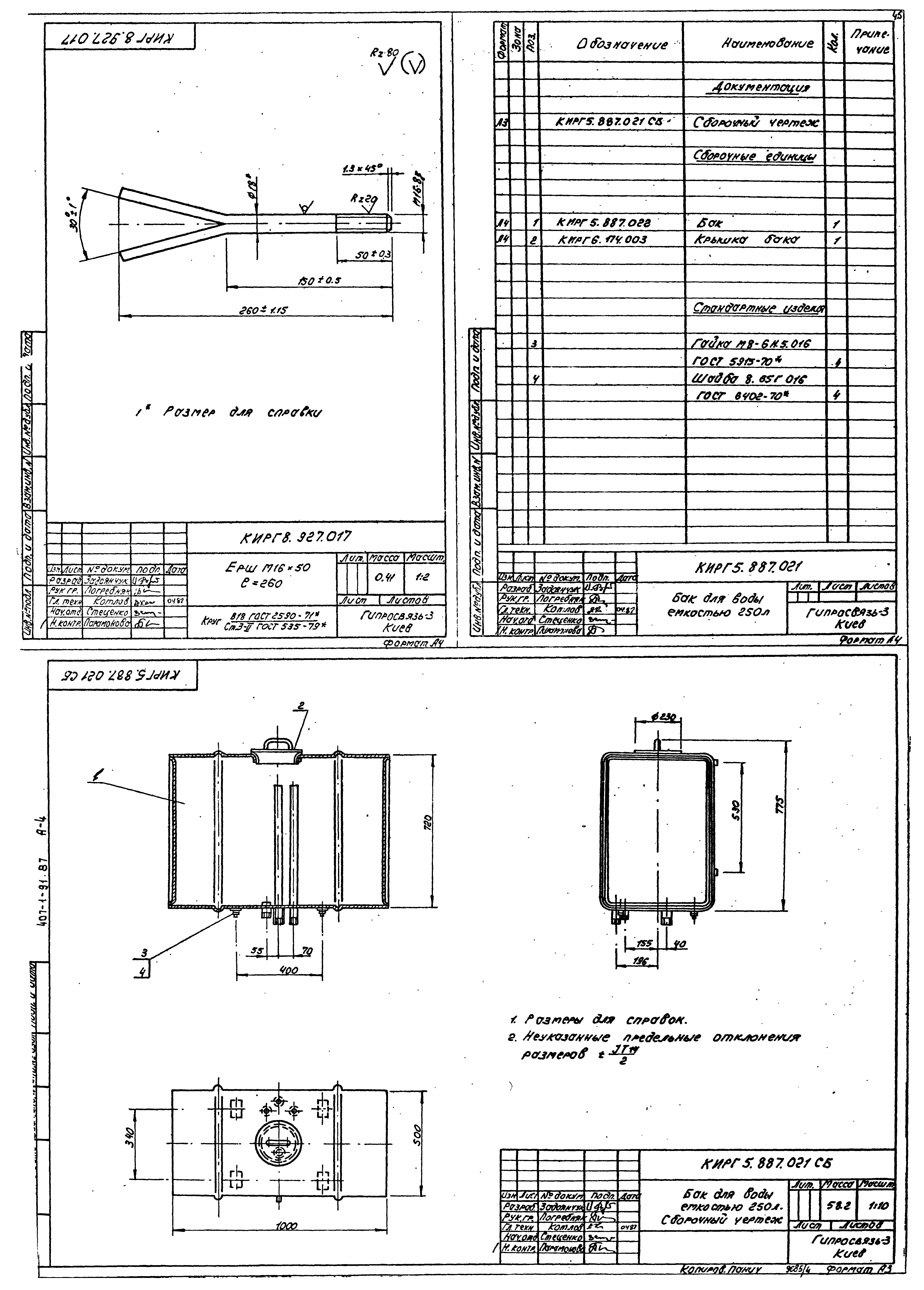

   КИРГ 5.887.021СБ Бак для воды емкостью 250л. Сборочный чертеж
   КИРГ 5.887.022 Бак
   КИРГ 5.887.022СБ Бак. Сборочный чертеж
   КИРГ 6.230.001 Втулка

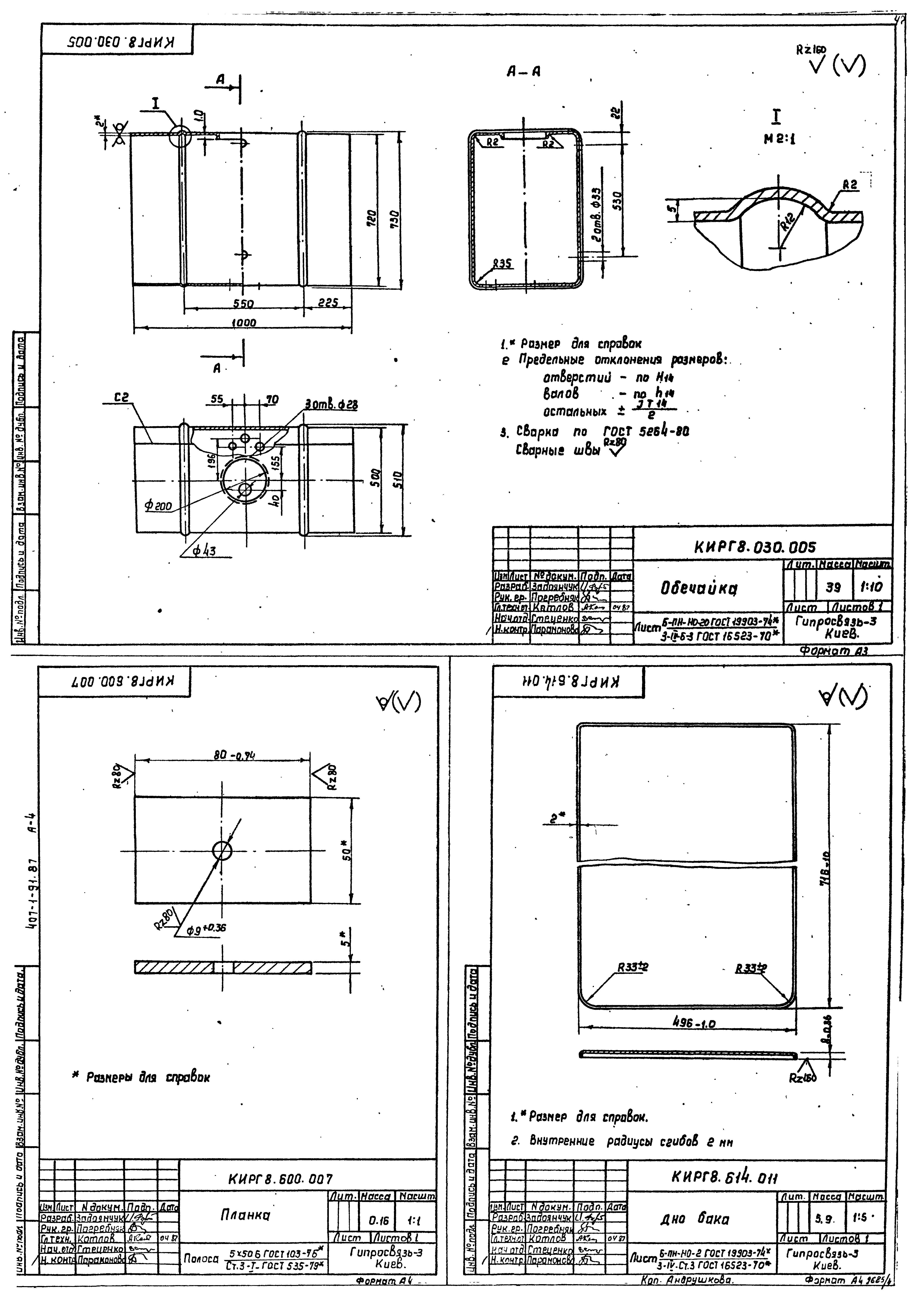

   КИРГ 8.030.005 Обечайка
   КИРГ 8.600.007 Планка
   КИРГ 8.614.011 Дно бака

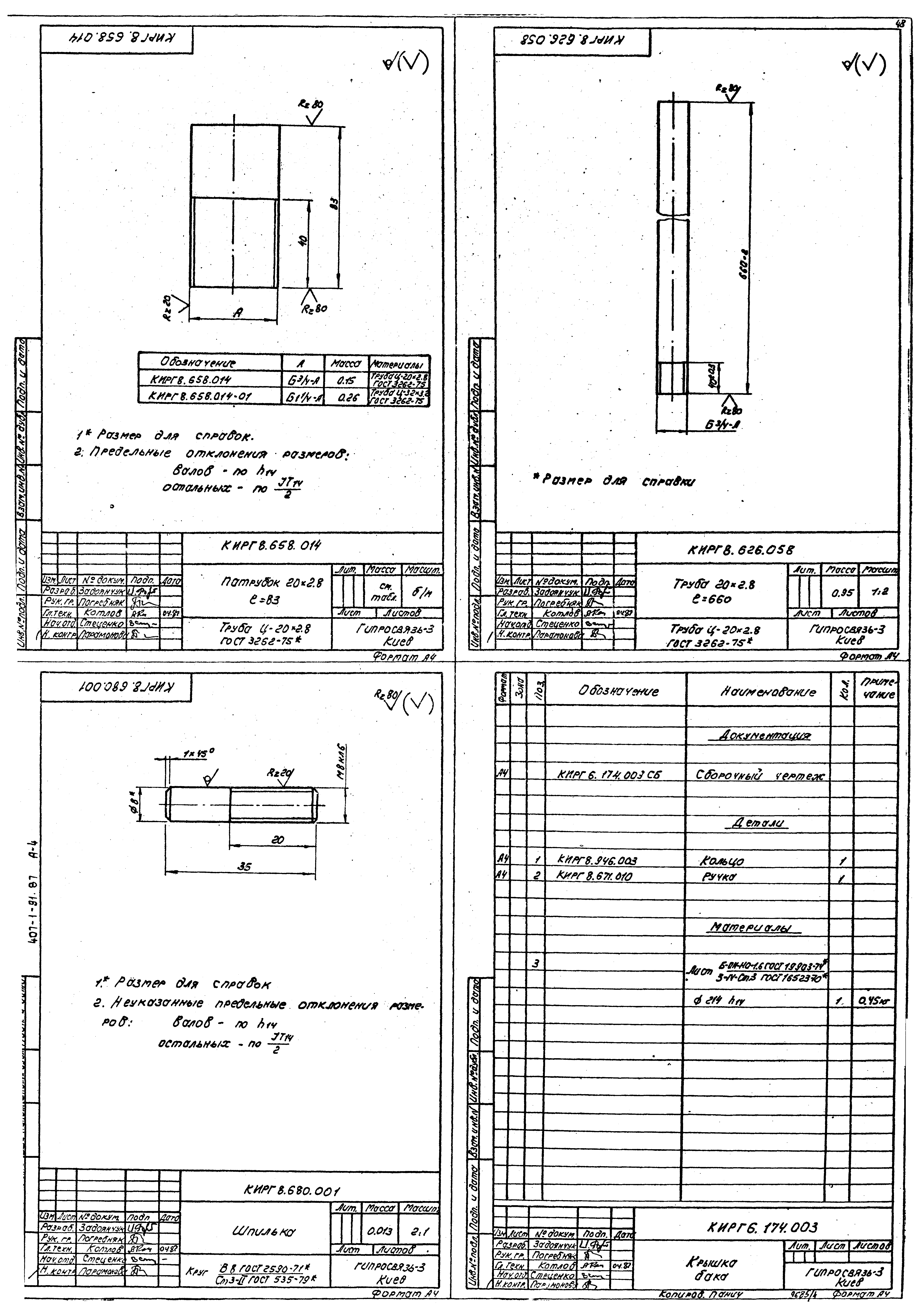

   КИРГ 8.658.014 Патрубок 20*2.8; L=83
   КИРГ 8.626.058 Труба 20*2.8; L=660
   КИРГ 8.680.001 Шпилька

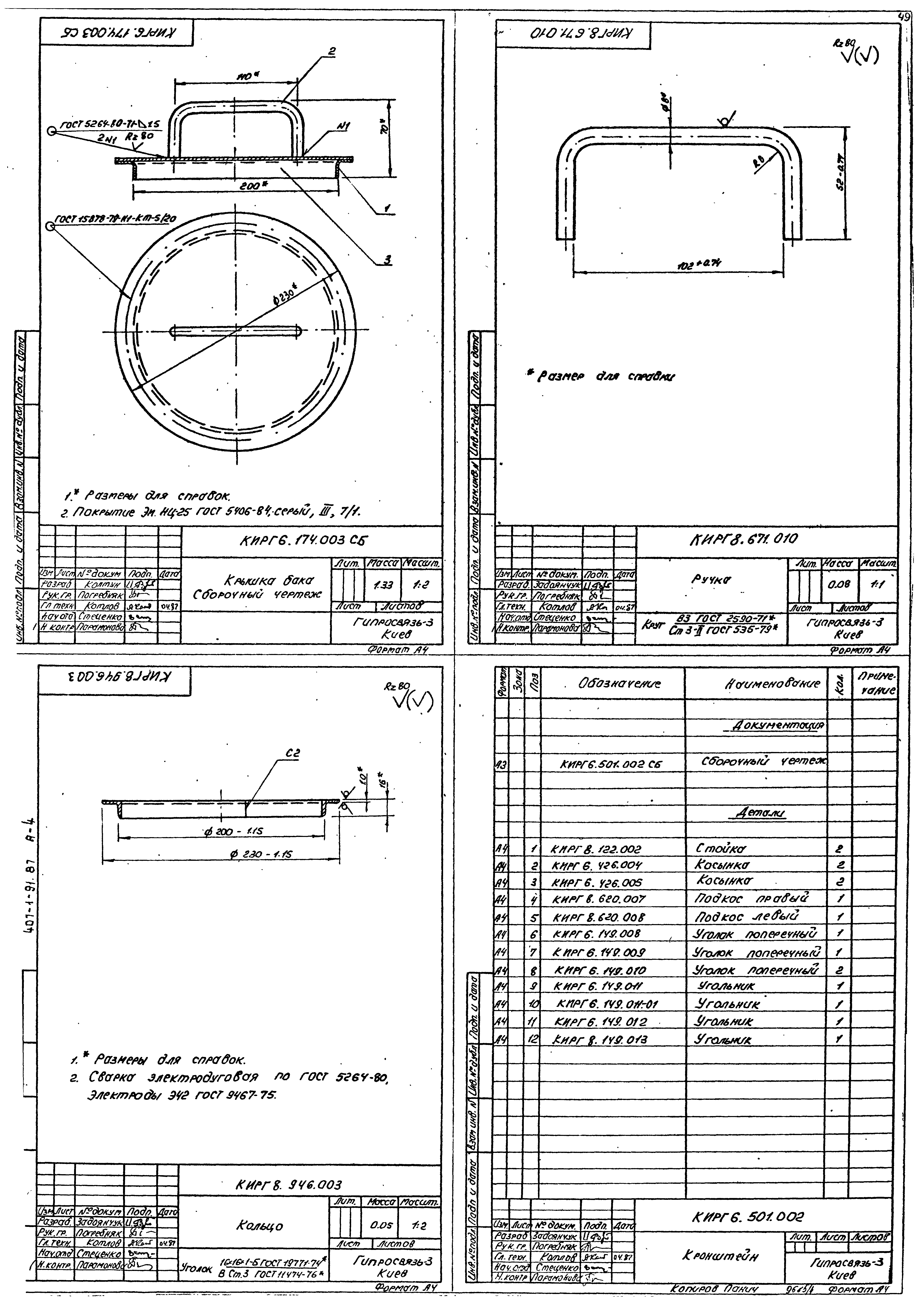

   КИРГ 6.174.003 Крышка бака
   КИРГ 6.174.003СБ Крышка бака. Сборочный чертеж
   КИРГ 8.671.010 Ручка
   КИРГ 8.946.003 Кольцо
   КИРГ 6.501.002 Кронштейн

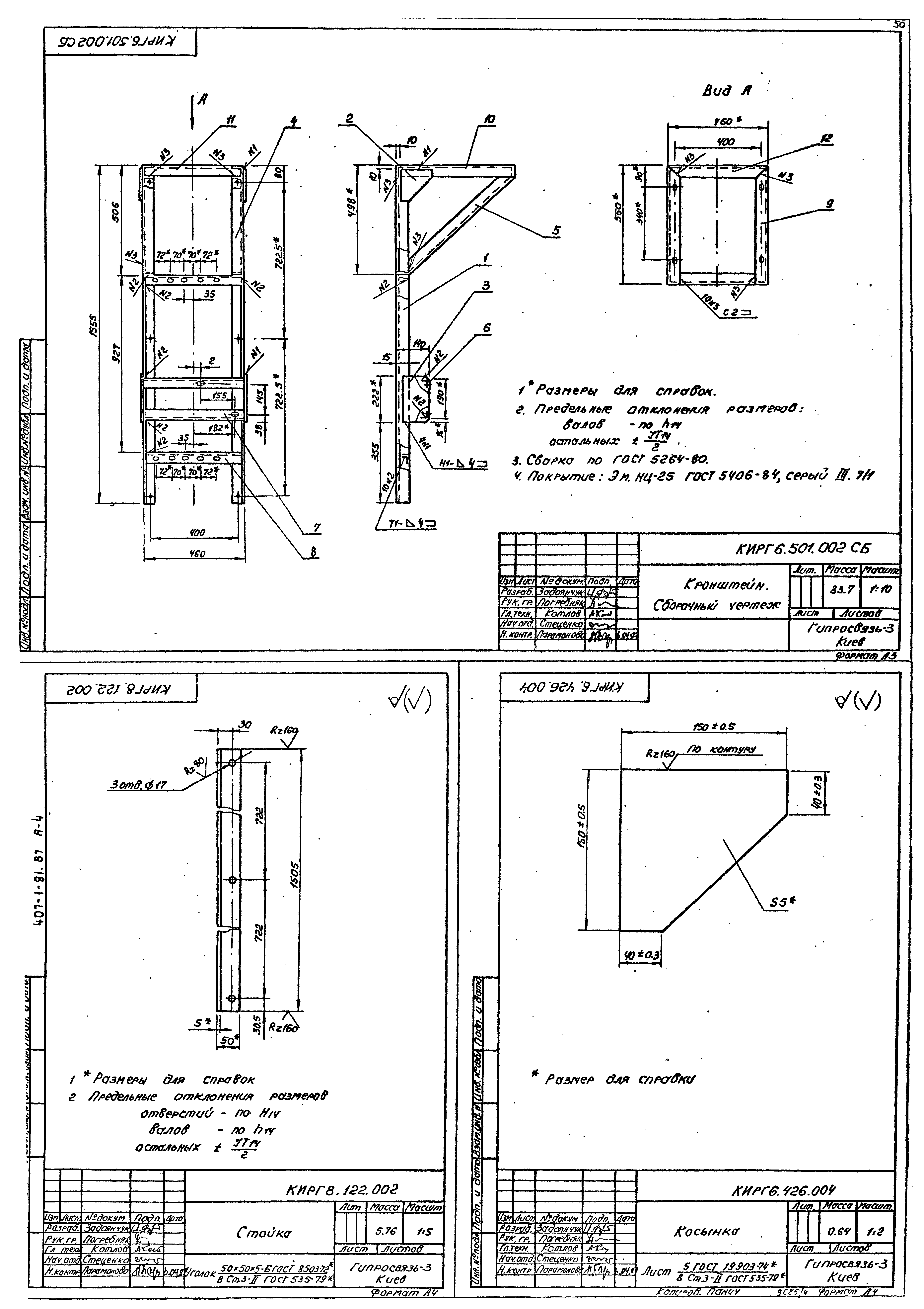

   КИРГ 6.501.002СБ Кронштейн. Сборочный чертеж
   КИРГ 8.122.002 Стойка
   КИРГ 6.426.004 Косынка
   КИРГ 6.426.005 Косынка

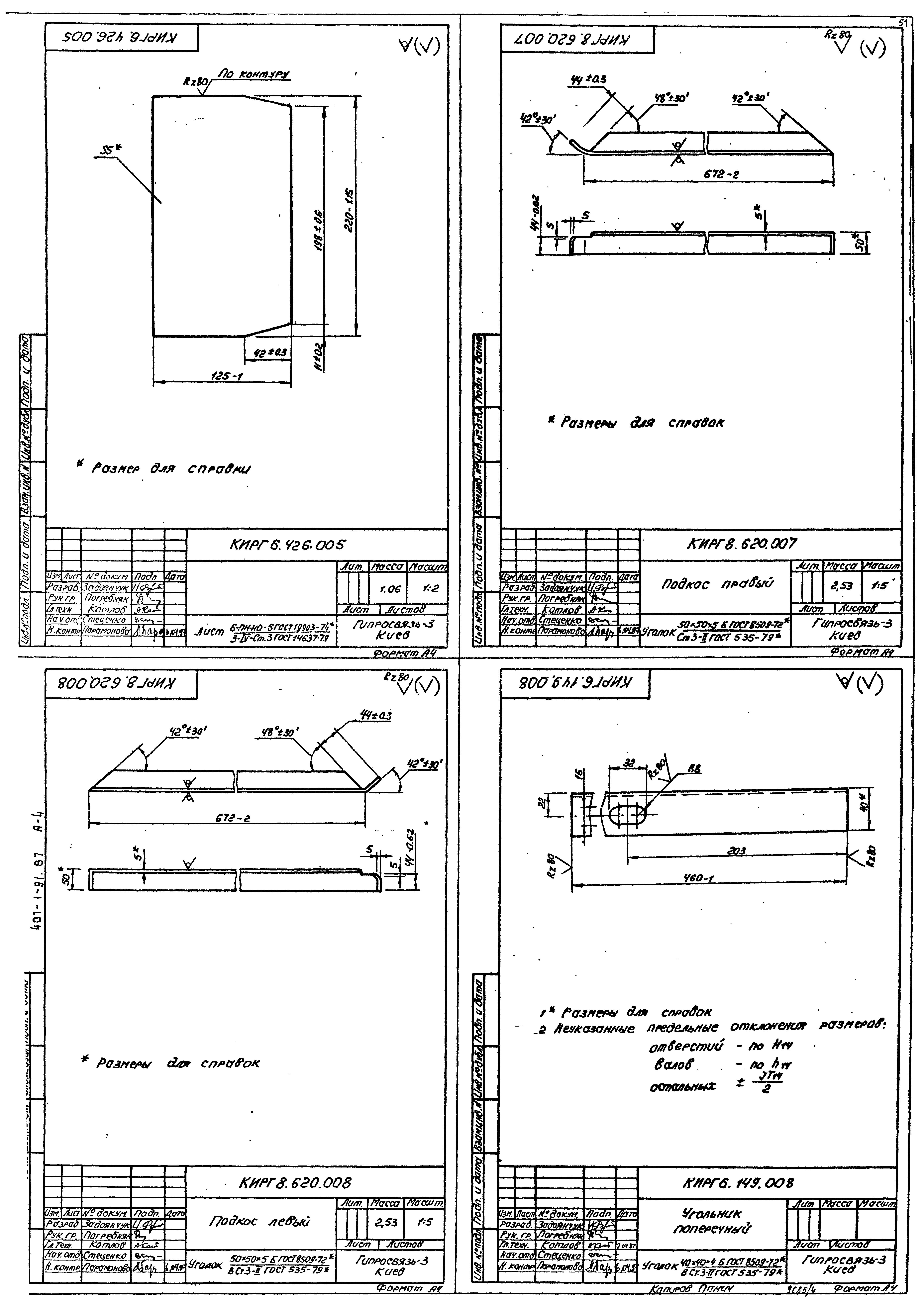

   КИРГ 8.620.007 Подкос правый
   КИРГ 8.620.008 Подкос левый

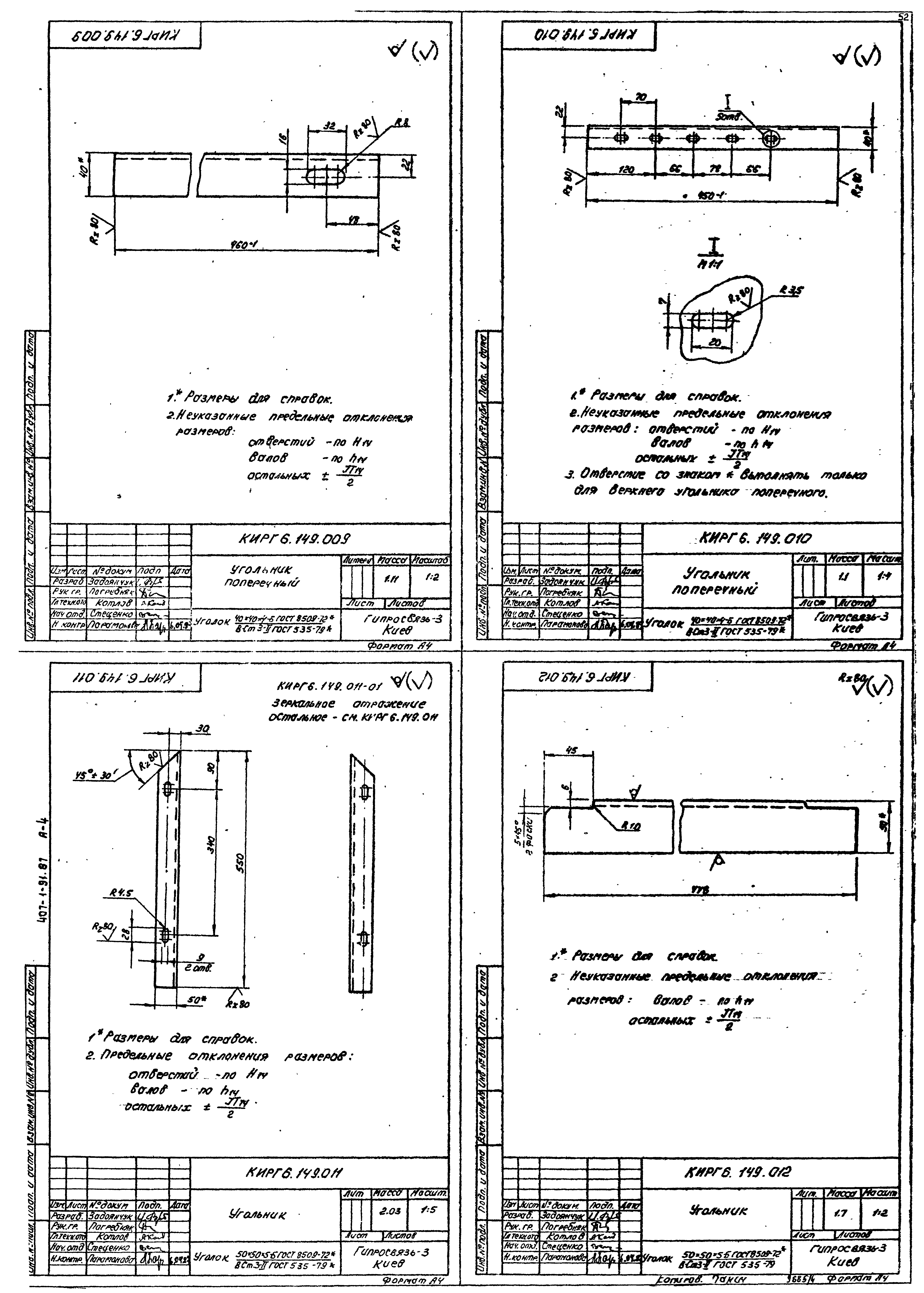

   КИРГ 6.149.008 Угольник поперечный
   КИРГ 6.149.009 Угольник поперечный
   КИРГ 6.149.010 Угольник поперечный
   КИРГ 6.149.011 Угольник
   КИРГ 6.149.012 Угольник
   КИРГ 6.149.013 Угольник

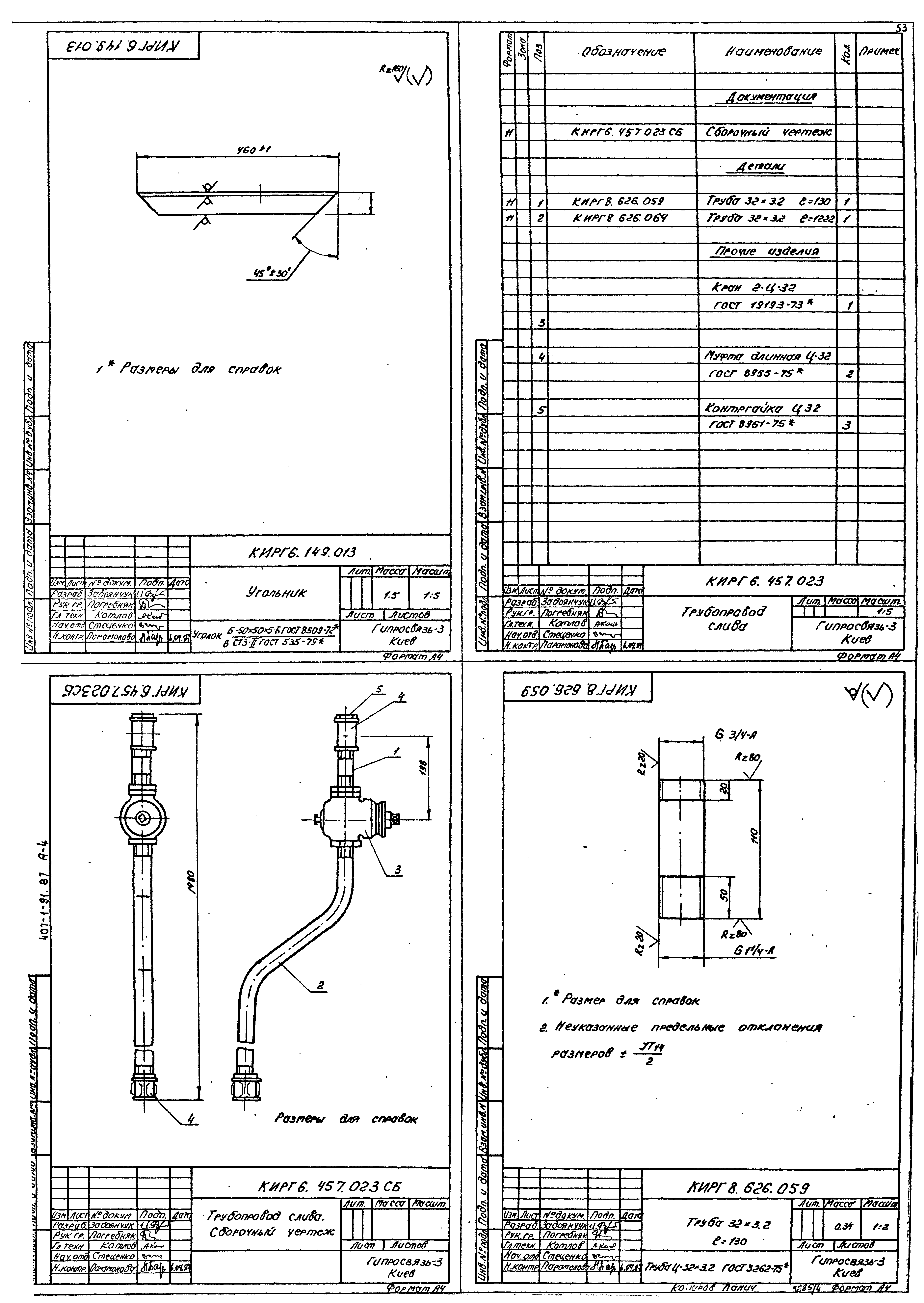

   КИРГ 6.457.023 Трубопровод слива
   КИРГ 6.457.023СБ Трубопровод слива. Сборочный чертеж
   КИРГ 8.626.059 Труба 32*3.2; L=130
   КИРГ 6.457.024 Трубопровод нагнетательный, всасывающий и расходный

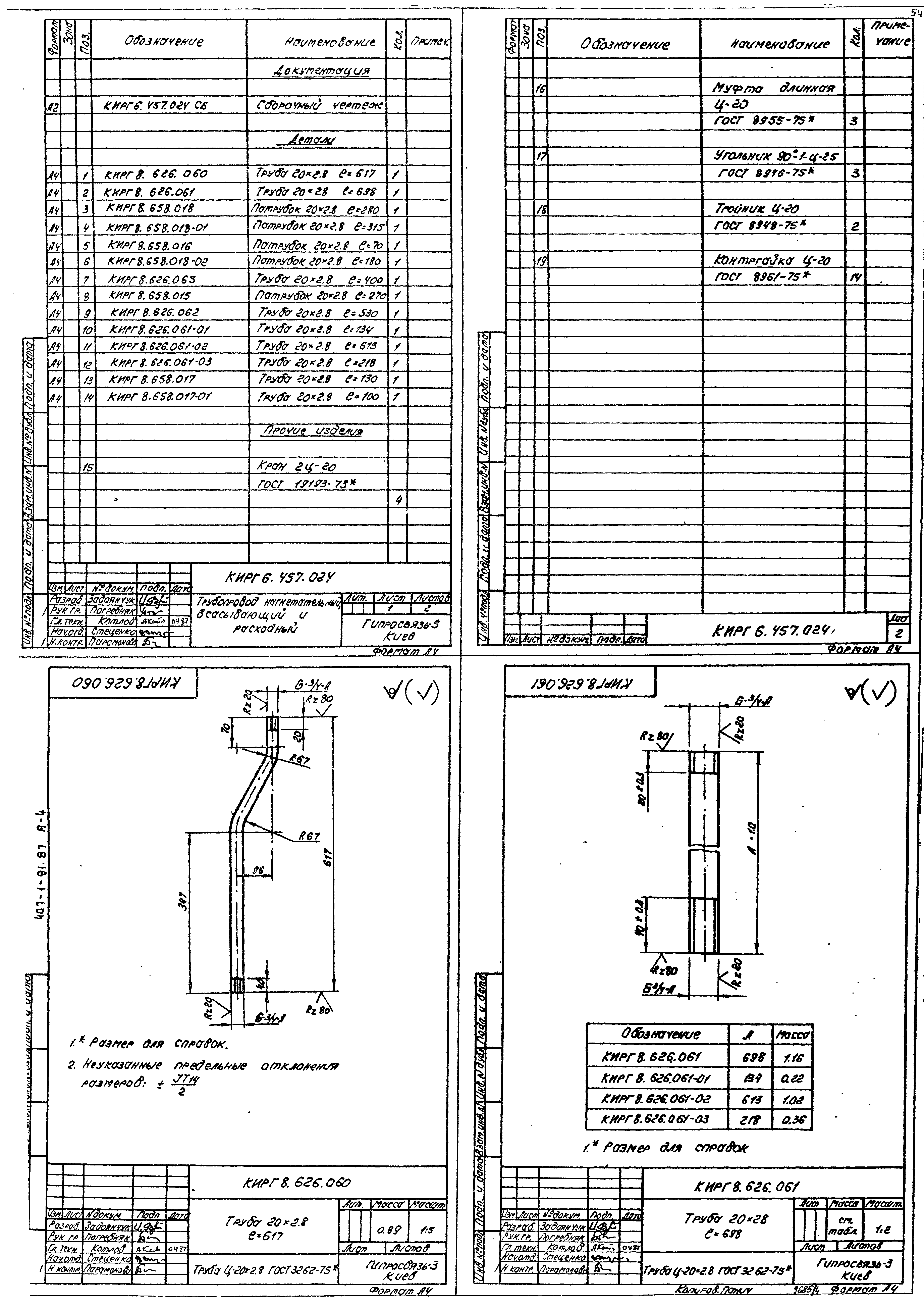

   КИРГ 8.626.060 Труба 20*2.8; L=617
   КИРГ 8.626.061 Труба 20*2.8; L=698

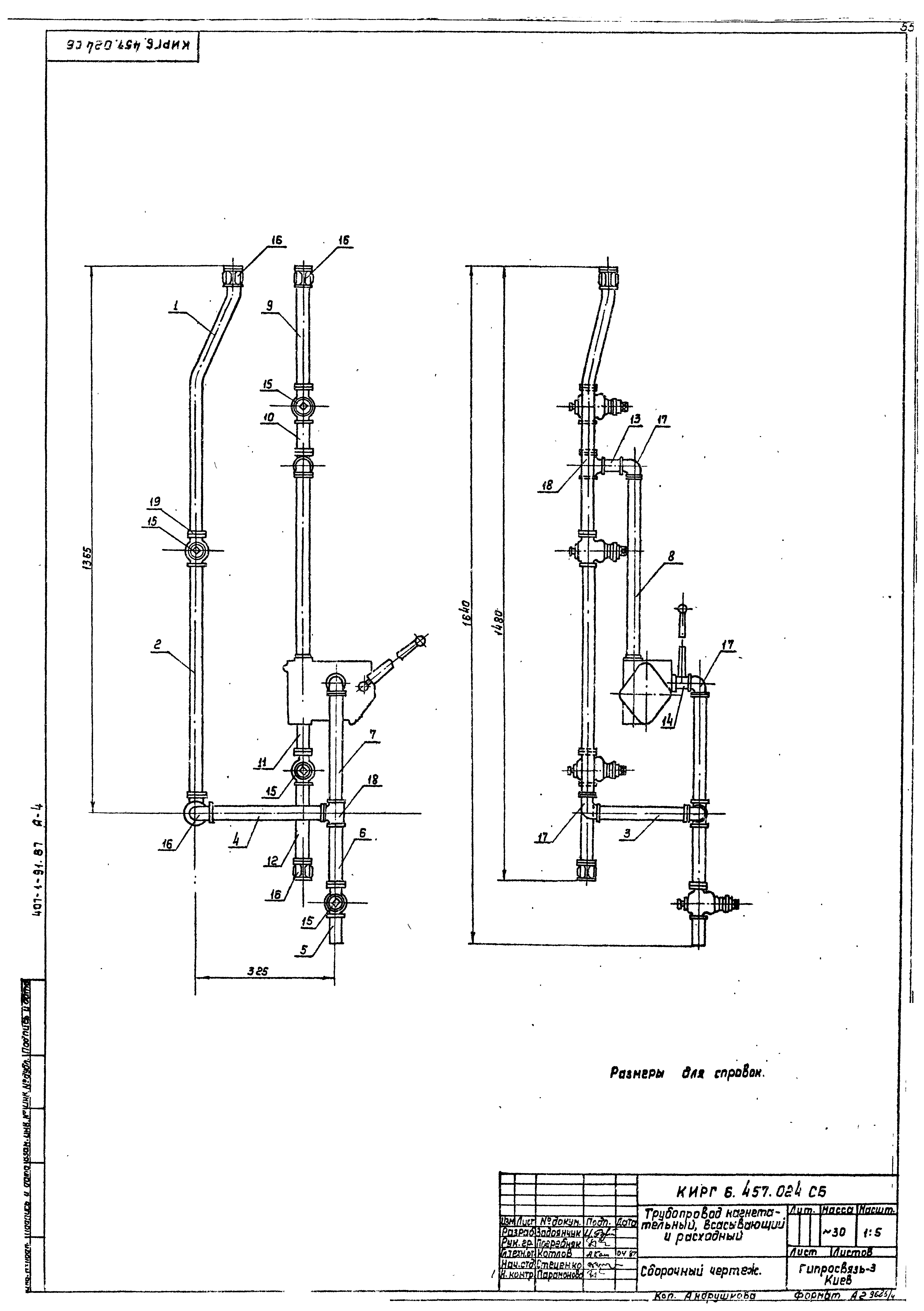

   КИРГ 6.457.024СБ Трубопровод нагнетательный, всасывающий и расходный. Сборочный чертеж
   КИРГ 8.626.062 Труба 20*2.8; L=530

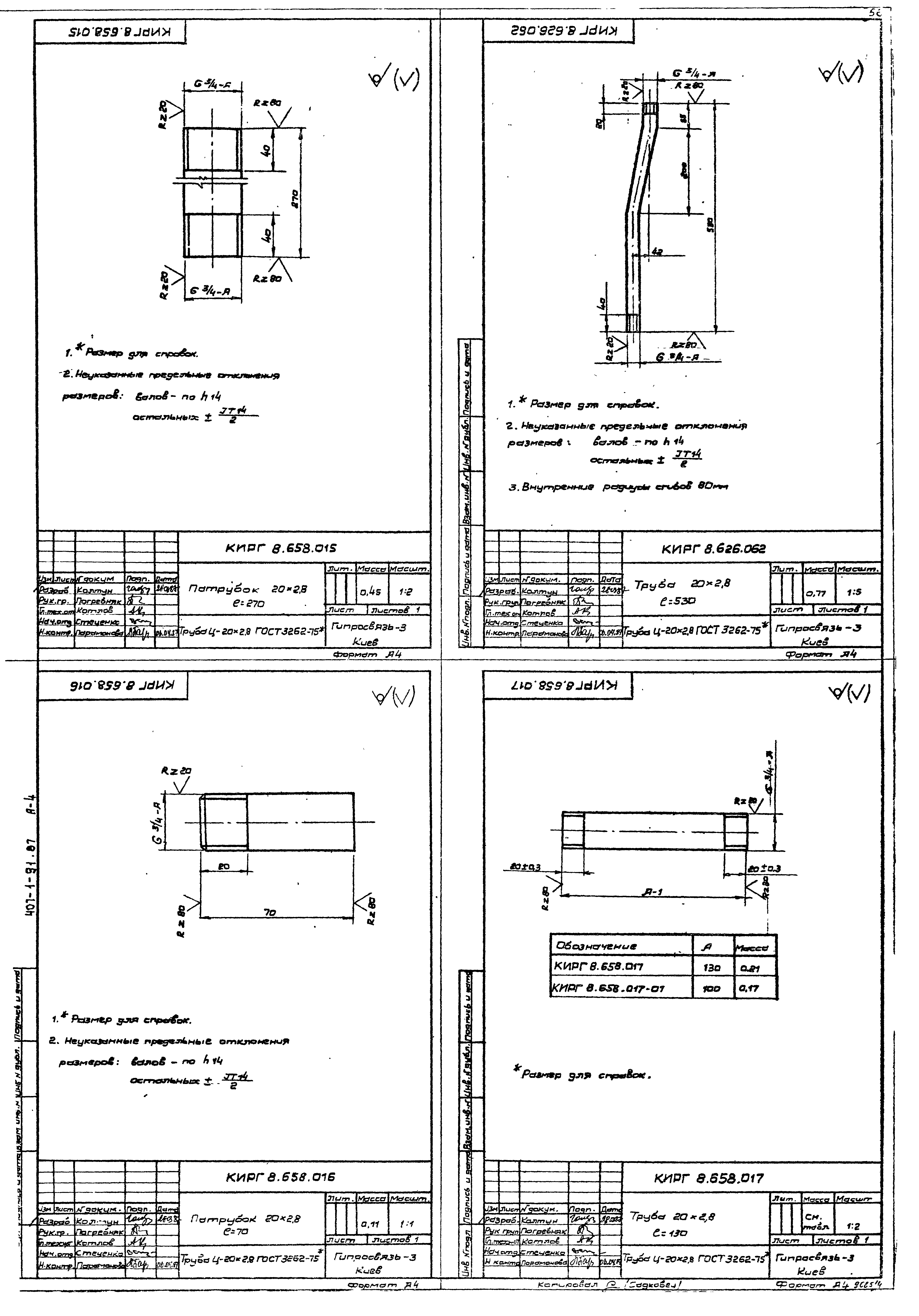

   КИРГ 8.658.015 Патрубок 20*2.8; L=270
   КИРГ 8.658.016 Патрубок 20*2.8; L=70
   КИРГ 8.658.017 Патрубок 20*2.8; L=130
   КИРГ 6.457.025 Трубопровод переливной
   КИРГ 6.457.025СБ Трубопровод переливной. Сборочный чертеж
   КИРГ 8.626.063 Труба 20*2.8; L=1450
   КИРГ 8.626.064 Труба 32*3.2; L=1222

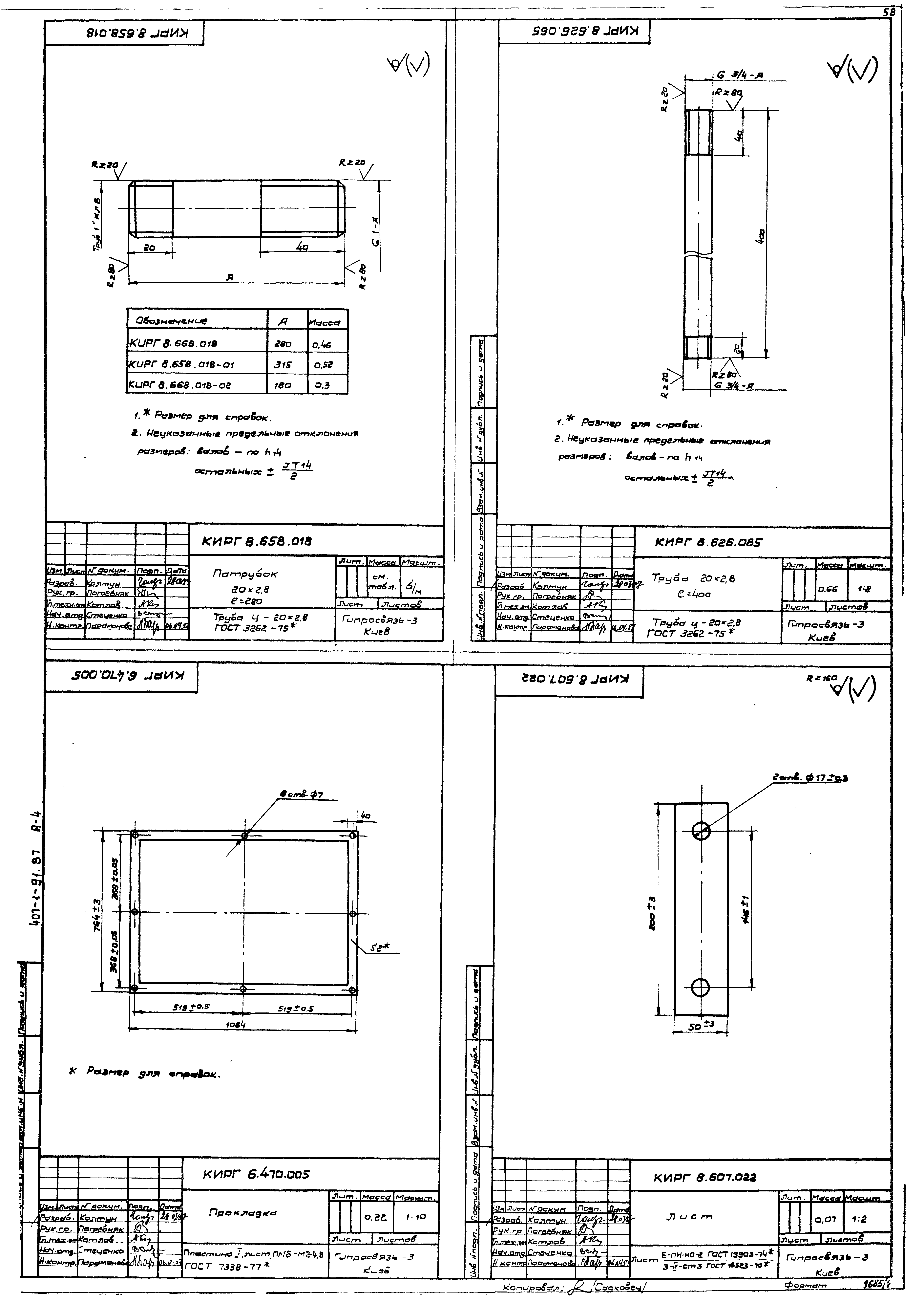

   КИРГ 8.658.018 Патрубок 20*2.8; L=280
   КИРГ 8.626.065 Труба 20*2.8; L=400
   КИРГ 6.470.005 Прокладка
   КИРГ 8.607.022 Лист
Подвеска для выхлопного трубопровода

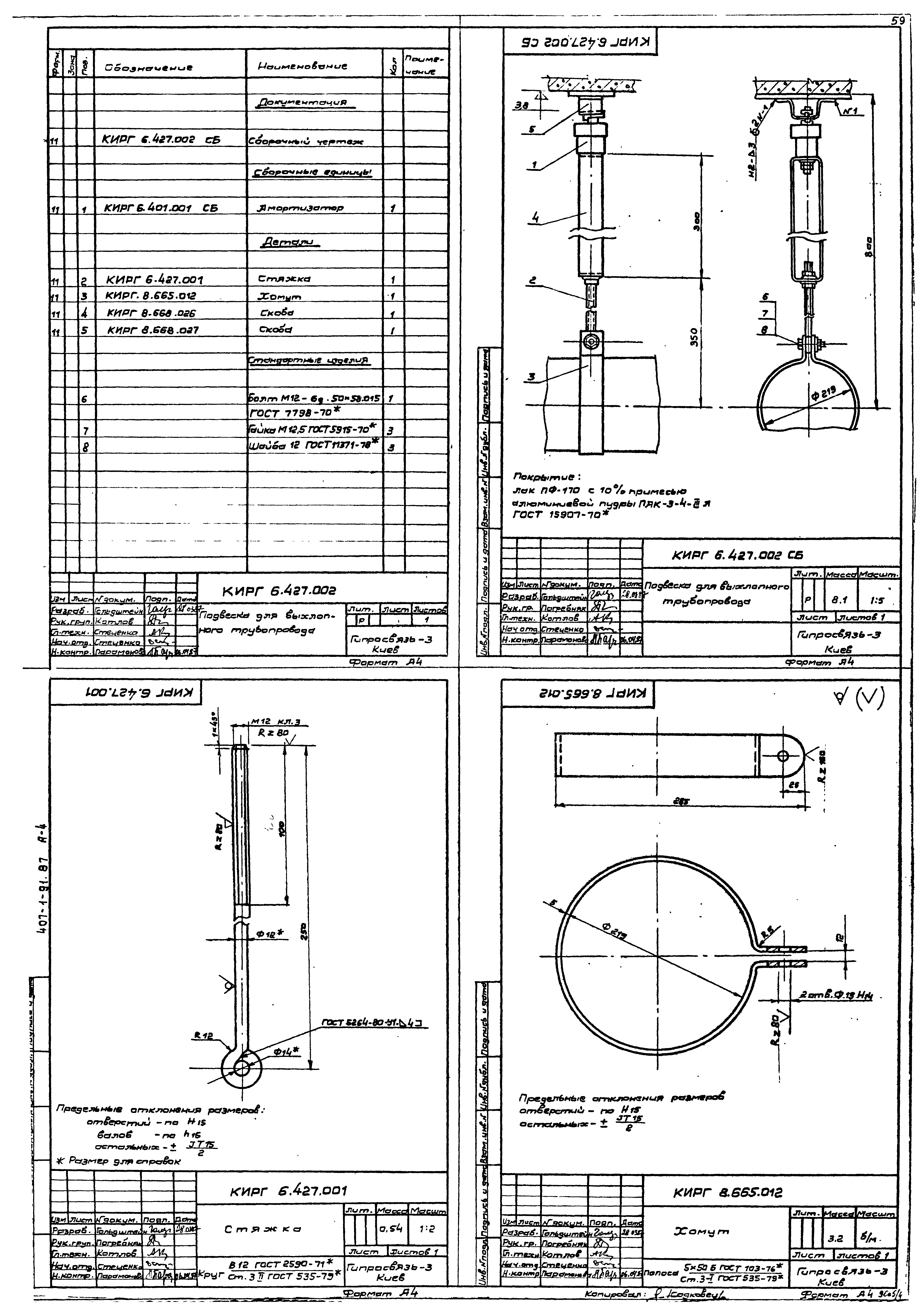

   КИРГ 6.427.002 Подвеска для выхлопного трубопровода
   КИРГ 6.427.002СБ Подвеска для выхлопного трубопровода. Сборочный чертеж
   КИРГ 6.427.001 Стяжка
   КИРГ 8.665.012 Хомут

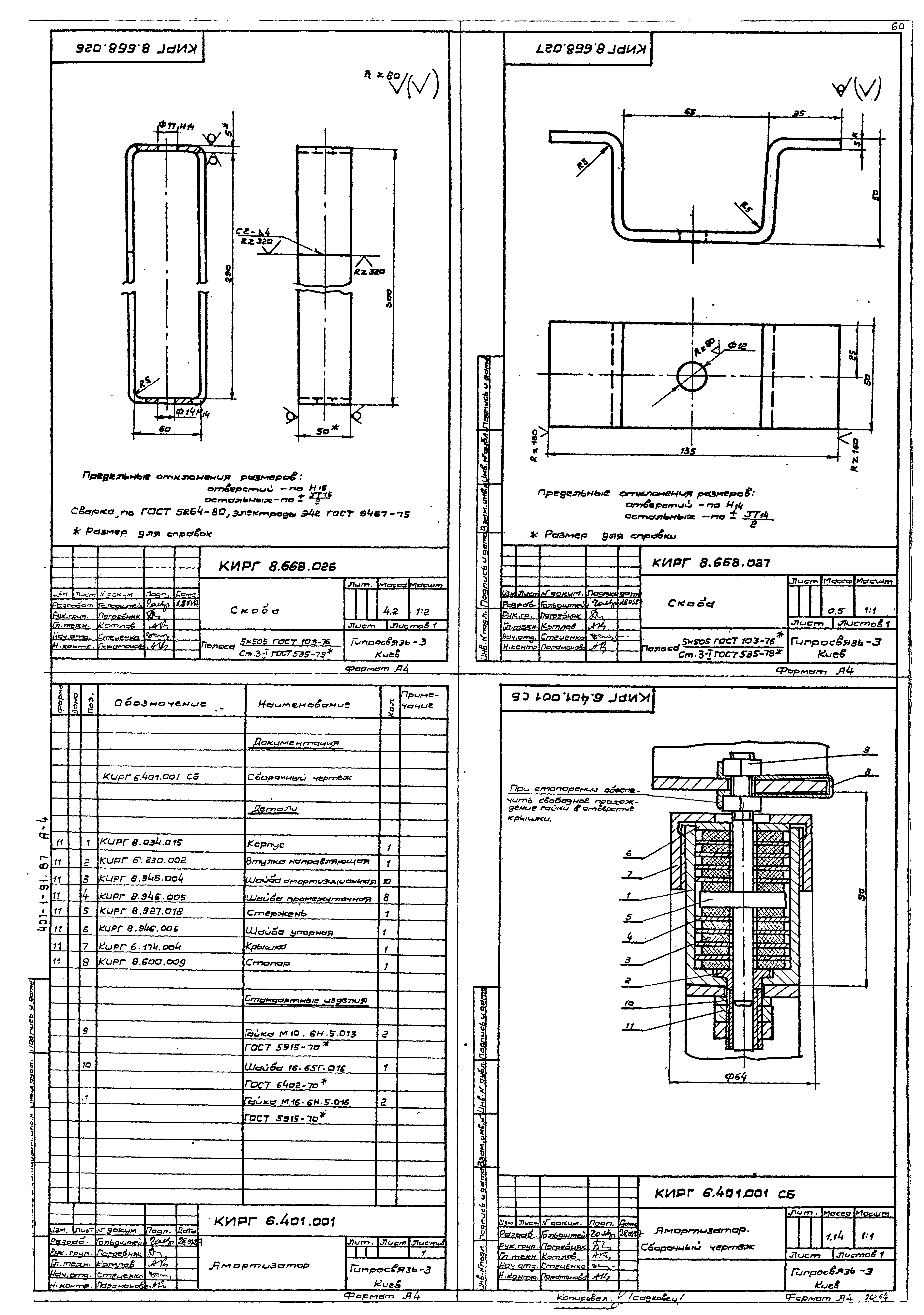

   КИРГ 8.668.026 Скоба
   КИРГ 8.668.027 Скоба
   КИРГ 6.401.001 Амортизатор
   КИРГ 6.401.001СБ Амортизатор. Сборочный чертеж

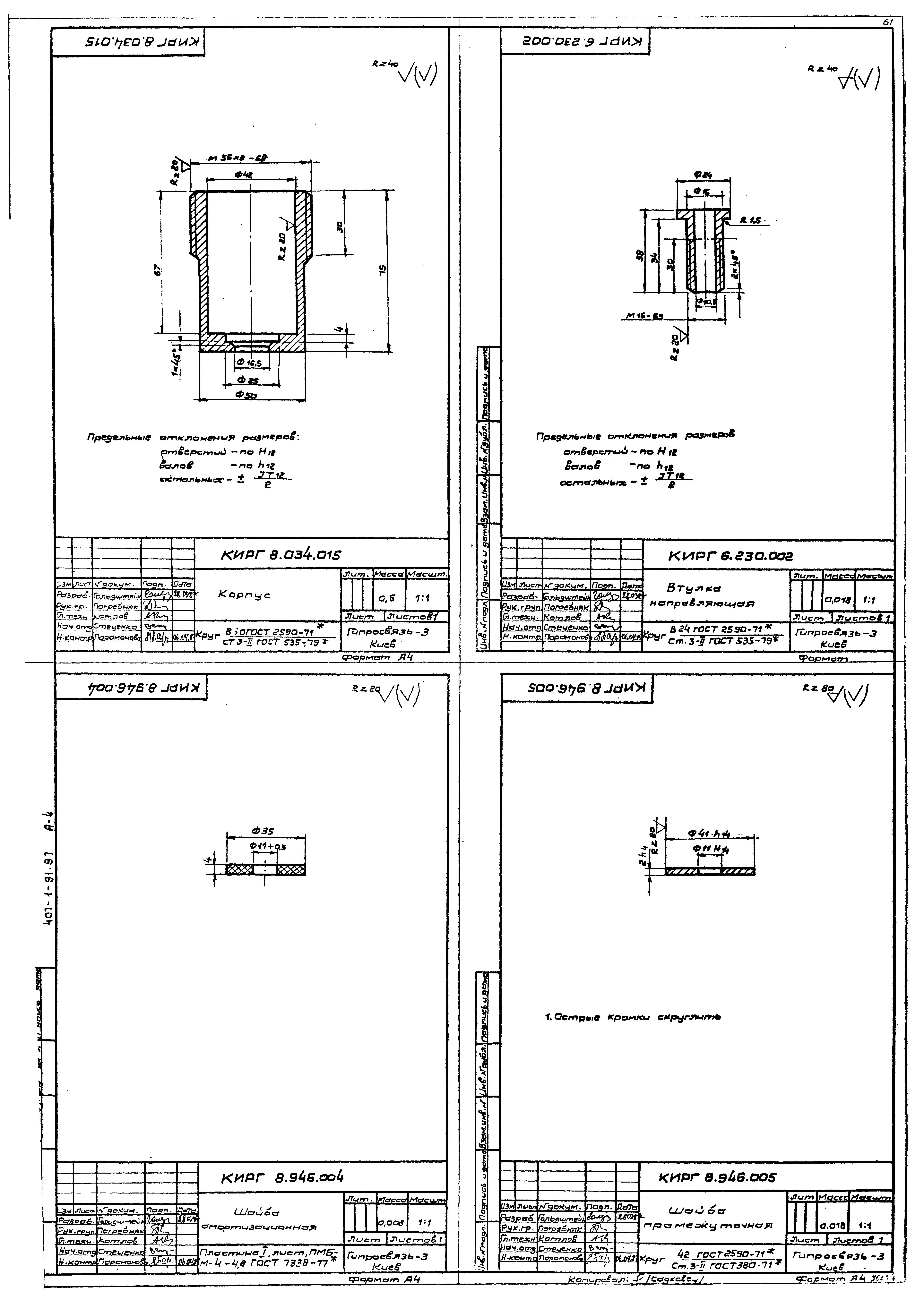

   КИРГ 8.034.015 Корпус
   КИРГ 6.230.002 Втулка направляющая
   КИРГ 8.946.004 Шайба амортизационная
   КИРГ 8.946.005 Шайба промежуточная
   КИРГ 8.927.018 Стержень
   КИРГ 8.946.006 Шайба упорная
   КИРГ 6.174.004 Крышка
   КИРГ 8.600.009 Стопор
Кронштейн крепления вытяжного трубопровода
   КИРГ 6.501.003 Кронштейн крепления вытяжного трубопровода

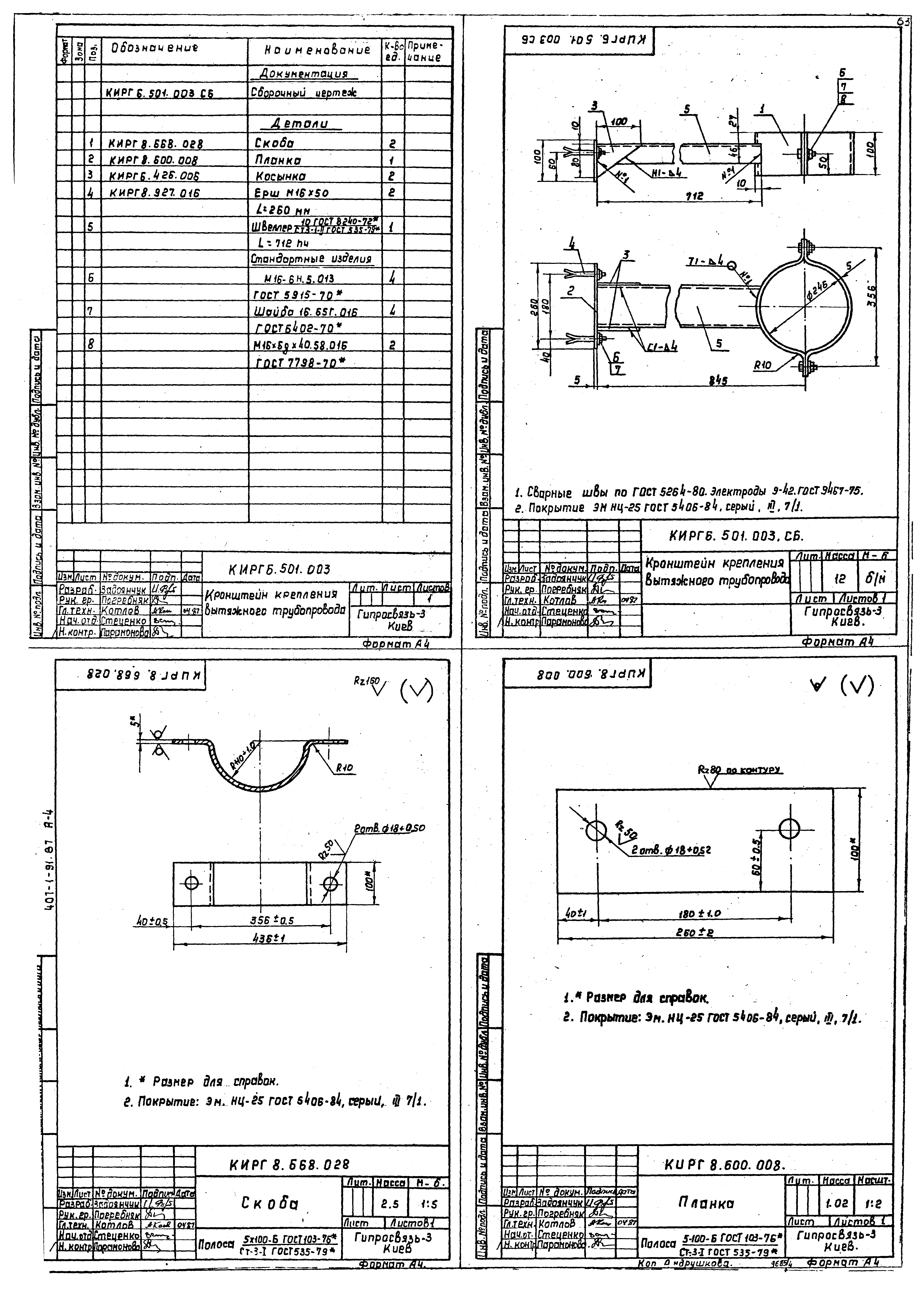

   КИРГ 6.501.003СБ Кронштейн крепления вытяжного трубопровода. Сборочный чертеж
   КИРГ 8.668.028 Скоба
   КИРГ 8.600.008 Планка

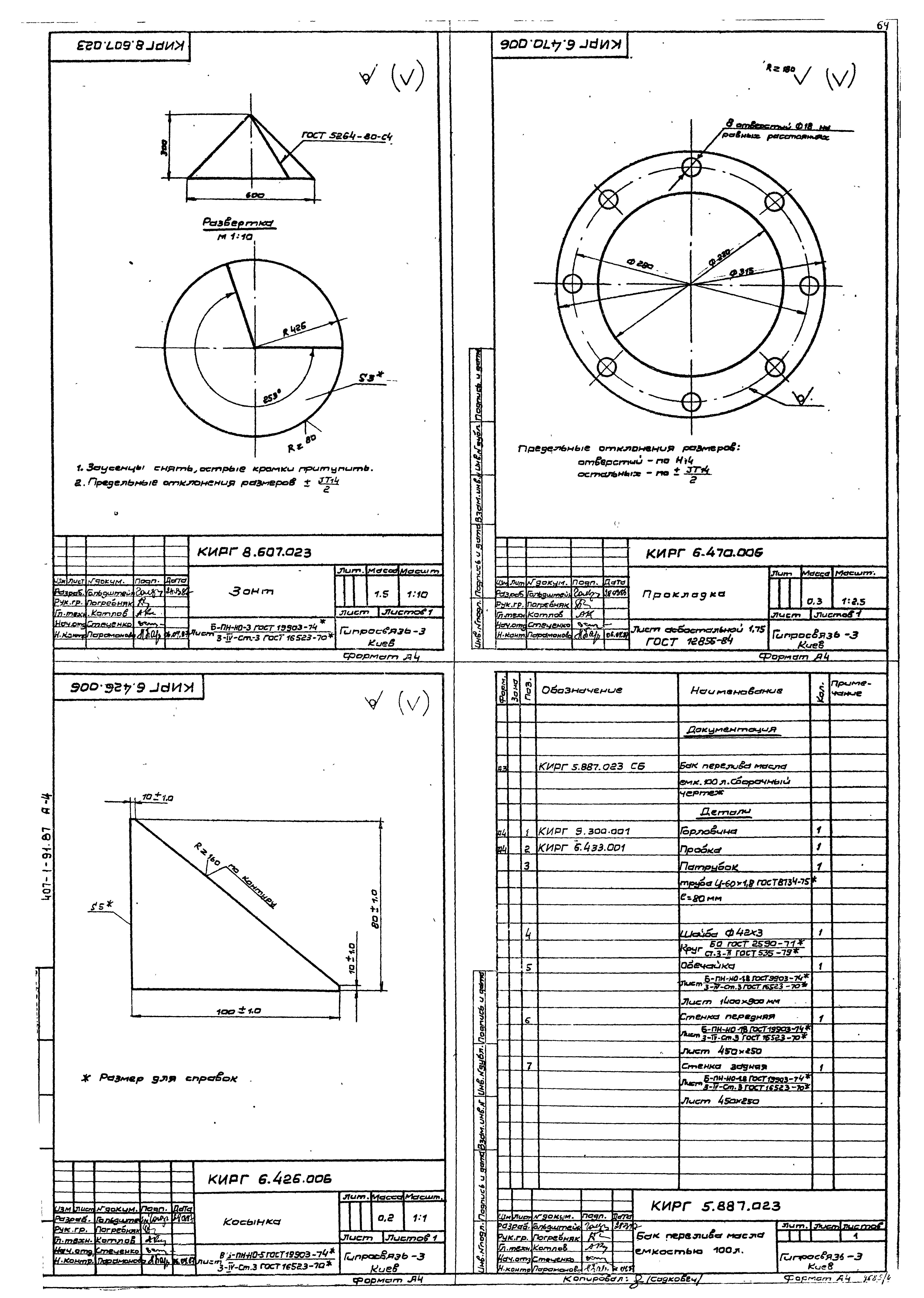

   КИРГ 8.607.023 Зонт
   КИРГ 6.470.006 Прокладка
   КИРГ 6.426.006 Косынка
Бак перелива масла емкостью 100л
   КИРГ 5.887.023 Бак перелива масла емкостью 100л

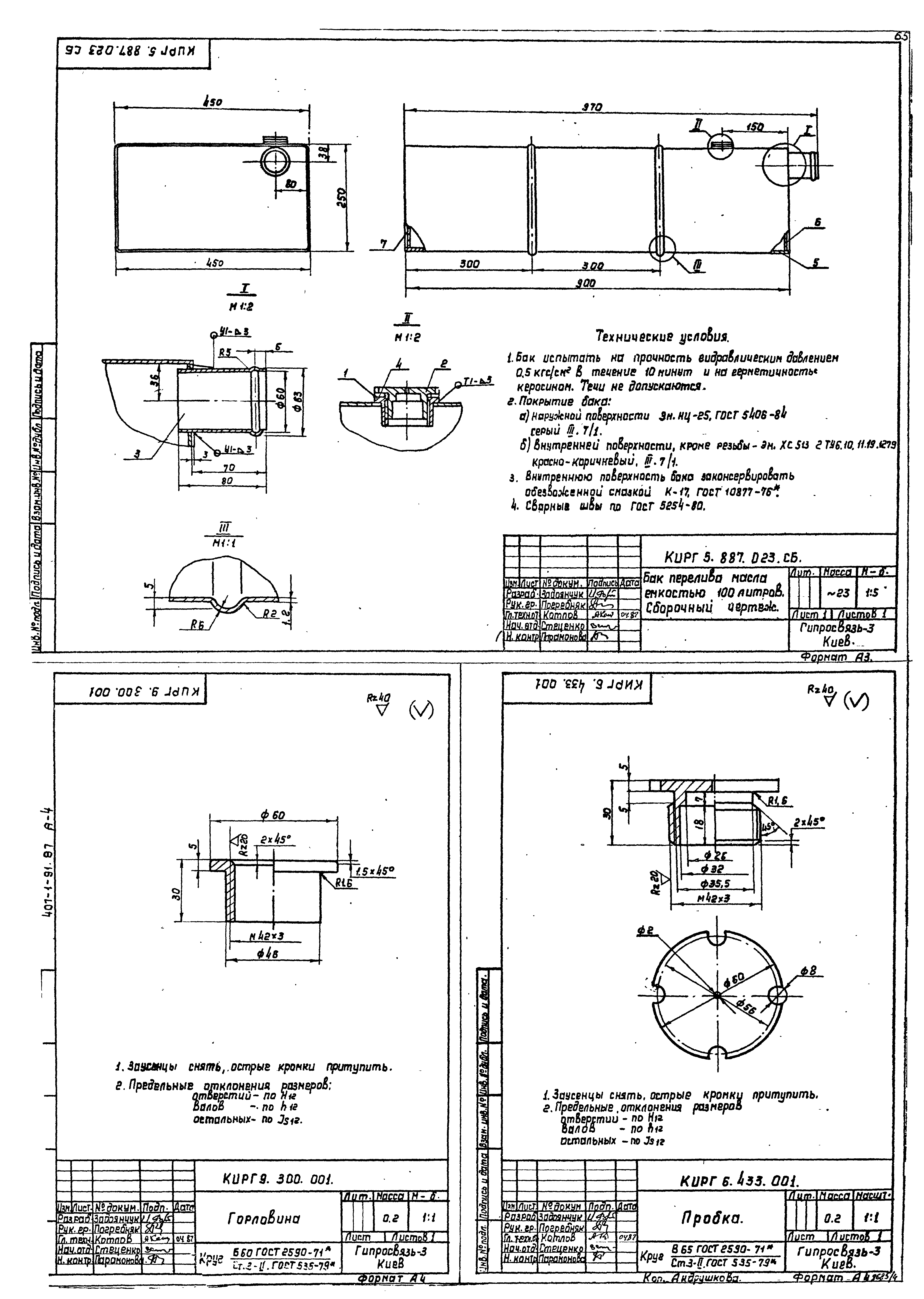

   КИРГ 5.887.023СБ Бак перелива масла емкостью 100л. Сборочный чертеж
   КИРГ 9.300.001 Горловина
   КИРГ 6.433.001 Пробка
   КИРГ 6.457.026 Наконечник вентиляционный

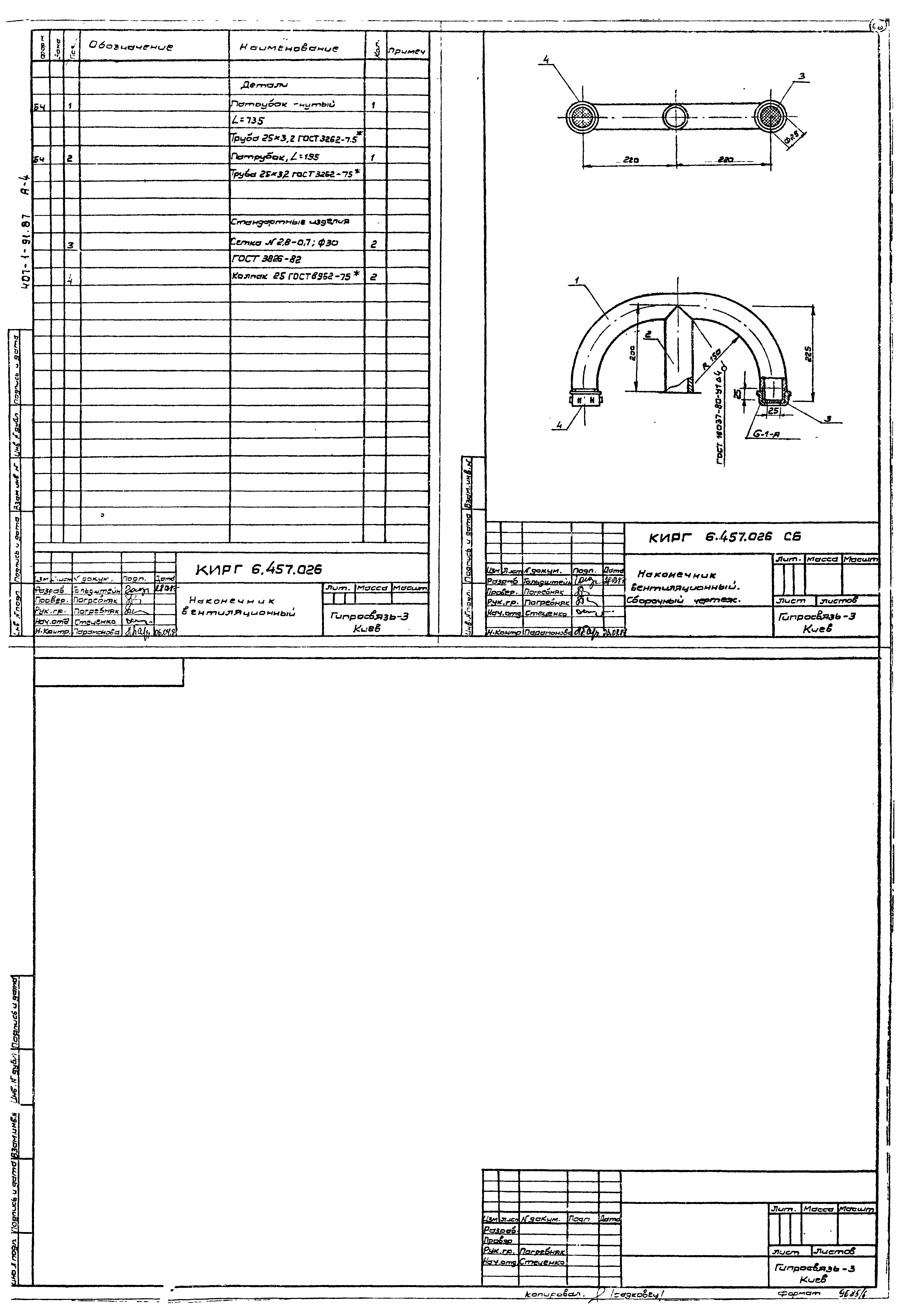

   КИРГ 6.457.026СБ Наконечник вентиляционный. Сборочный чертеж
Разработан: Гипросвязь - 3
Утверждён:13.04.1987 Минсвязи СССР (USSR Minsvyazi 186)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Электроэнергетика Электростанции угольные, газомазутные и дизельные Электростанции дизельные
Заменяет собой:
  • Типовой проект 407-1-86 «Автоматизированная дизельная электростанция мощностью 1х500 кВт»
